NEC LCD2070WNX 20" Widescreen Desktop Monitor User Manual

User’s Manual / Manuel de l’utilisateur

MultiSync

LCD2070WNX

™

Warning .............................................................................................................................................. 1

Contents .............................................................................................................................................2

Display Setup .....................................................................................................................................3

Mounting ............................................................................................................................................8

Flexible Arm Installation ................................................................................................................9

Controls ............................................................................................................................................10

Recommended Use ......................................................................................................................... 13

Specications.................................................................................................................................. 15

Features ...........................................................................................................................................16

Troubleshooting.............................................................................................................................. 17

Advanced Menu ..............................................................................................................................18

References ....................................................................................................................................... 19

Limited Warranty .......................................................................................................................... 20

TCO’03 ............................................................................................................................................... 21

Manufacturer’s Recycling and Energy Information ............................................................. 22

Avertissement ............................................................................................................................. 24

Contenu ............................................................................................................................................25

Conguration de I’afchage ........................................................................................................26

Montage ........................................................................................................................................... 31

Installation du bras exible ........................................................................................................32

Commandes .....................................................................................................................................33

Usage recommandé .......................................................................................................................36

Fiche technique ..............................................................................................................................39

Fonctions......................................................................................................................................... 40

Dépannage .......................................................................................................................................41

Menu Advancé ............................................................................................................................... 42

Références .......................................................................................................................................43

Garantie limitée ............................................................................................................................ 44

TCO’03 ...............................................................................................................................................45

Informations du fabricant relatives au recylage et aux économies d’énergie ............ 46

Index

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM

WALL SOCKET. TO FULLY DISENGAGE THE POWER TO THE UNIT, PLEASE DISCONNECT THE POWER

CORD FROM THE AC OUTLET. DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This

symbol warns user that uninsulated voltage within the unit may have sufﬁcient magnitude to cause

electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit.

This symbol alerts the user that important literature concerning the operation and maintenance of this

unit has been included. Therefore, it should be read carefully in order to avoid any problems.

WARNING

CAUTION

Canadian Department of Communications Compliance Statement

DOC: This Class B digital apparatus meets all requirements of the Canadian

Interference-Causing Equipment Regulations.

C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations

according to

CAN/CSA C22.2 No. 60950-1.

FCC Information

Use the attached speciﬁed cables with the

MultiSync

LCD2070WNX™ (L205GX)

color

monitor so as not to interfere with radio and television reception.

(1)

Please use the supplied power cord or equivalent to ensure FCC compliance.

(2) Please use the supplied shielded video signal cable. Please use the supplied USB

cable with ferrite cores.

Use of other cables and adapters may cause interference with radio and television

reception.

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reason

able protection against harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy, and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

• Consult your dealer or an experienced radio/TV technician for help.

If necessary, the user should contact the dealer or an experienced radio/television techni

cian for additional suggestions. The user may ﬁnd the following booklet, prepared by the

Federal Communications Commission, helpful: ”How to Identify and Resolve Radio-TV

Interference Problems.“ This booklet is available from the U.S. Government Printing Ofﬁce,

Washington, D.C., 20402, Stock No. 004-000-00345-4.

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE

THIS UNIT’S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS

CAN BE FULLY INSERTED.

REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

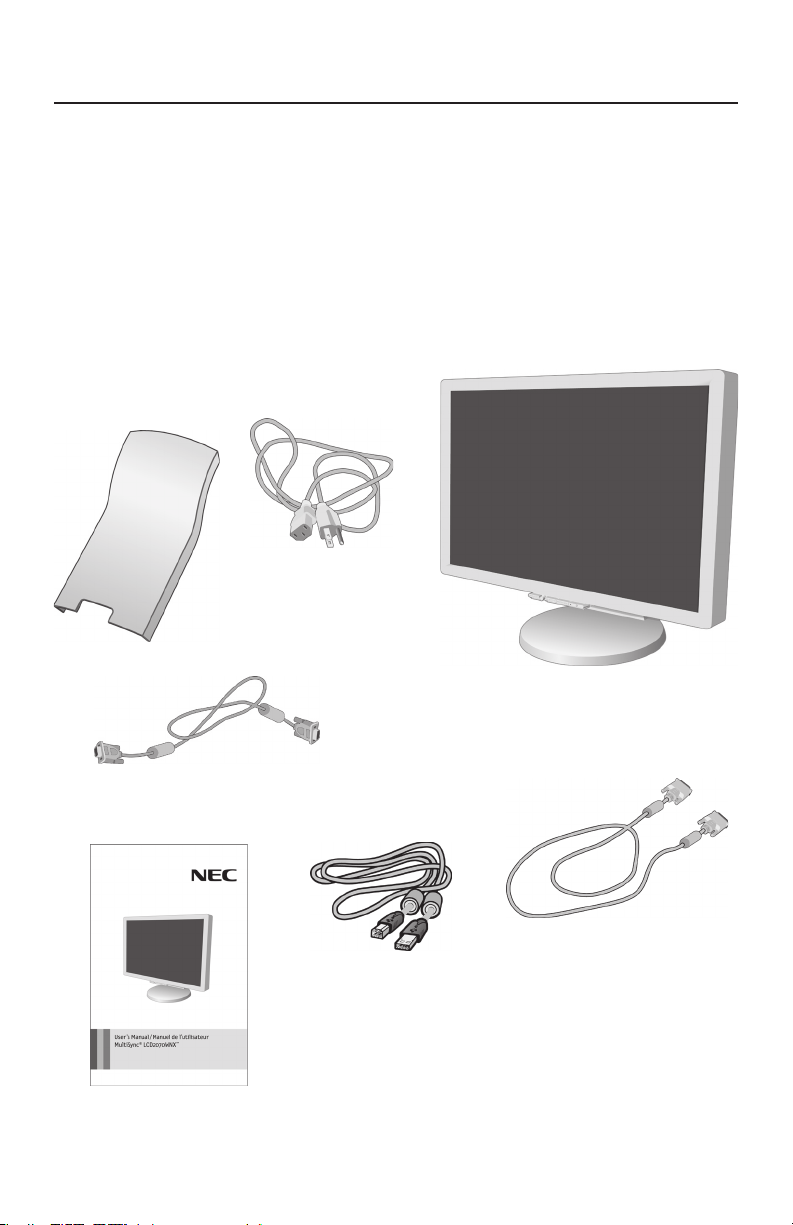

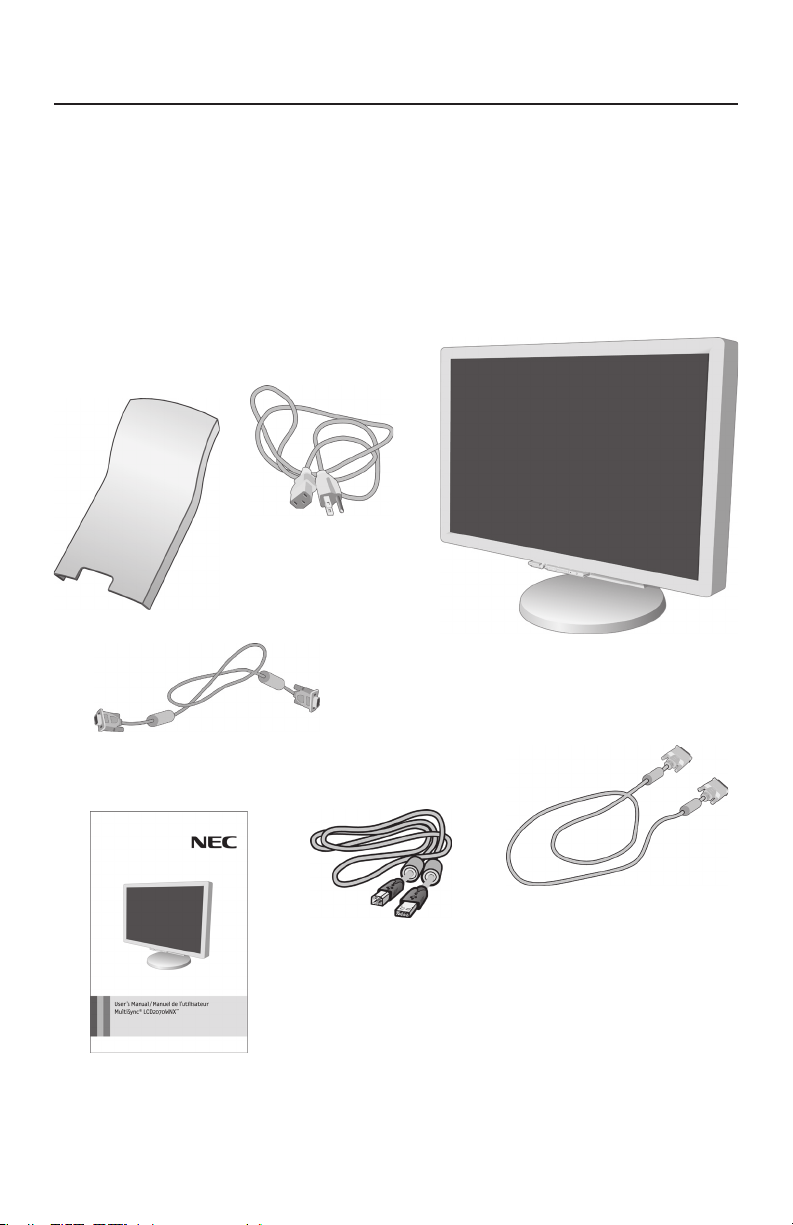

Contents

*Remembertosaveyouroriginalboxandpackingmaterialtotransportorshipthemonitor.

Power Cord

Mini D-SUB Cable

User’s Manual

Your new NEC MultiSync

LCD monitor box*

should contain the following:

• MultiSync LCD monitor with height adjustable stand

• Power Cord • User’s Manual

• USB Cable • Cable Cover

• Video Signal Cable (mini D-SUB 15 pin to mini D-SUB 15 pin)

• Video Signal Cable (DVI-D to DVI-D)

DVI-D Cable

USB Cable

Cable Cover

MultiSync LCD

* NEC optional product atttachment.

Do not use this connector unless speciﬁed

Highest

Stand

Position

USB

Input2 (D-Sub)

Input1 (DVI)

DC-OUT*

Power

Cord

30° Tilt

DVI

Cable

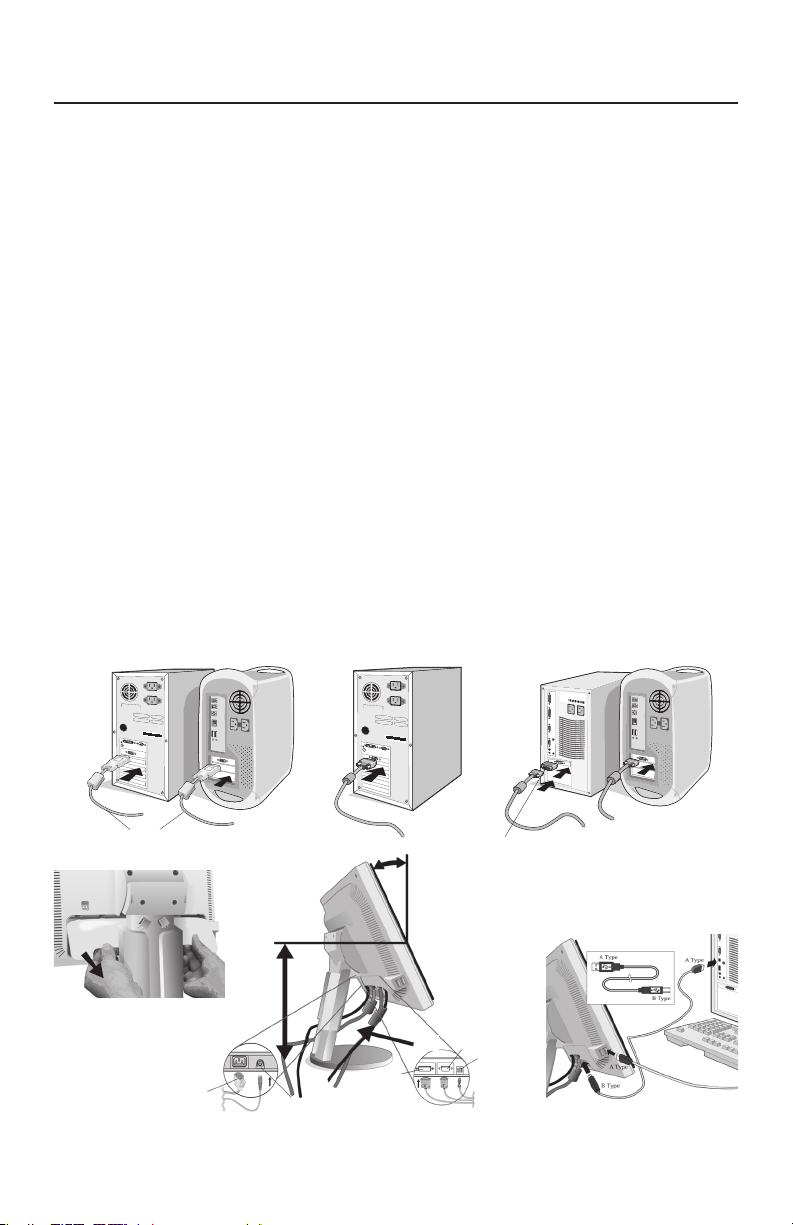

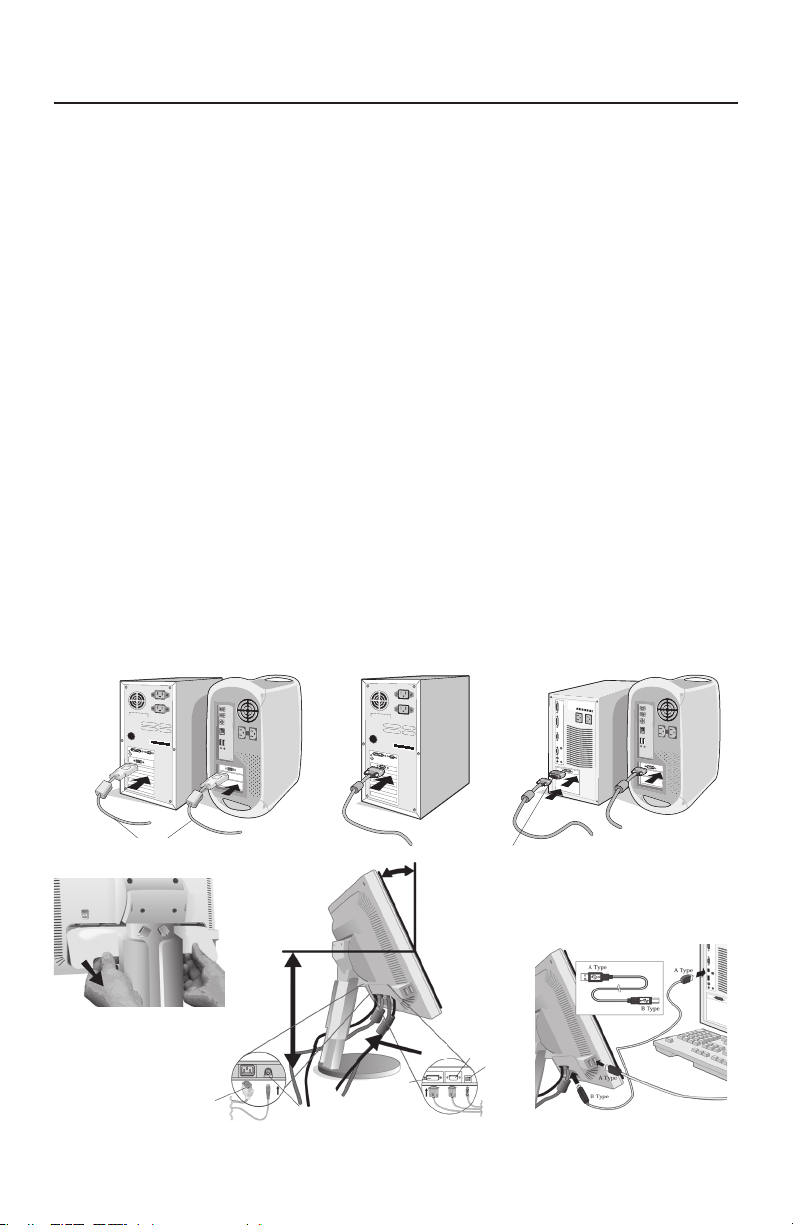

Display Setup

To attach the MultiSync

LCD monitor to your system, follow these instructions:

1. Turn off the power to your computer.

2. For the PC or MAC with DVI digital output: Connect the DVI signal cable to the

connector of the display card in your system (Figure 1). Tighten all screws.

For the PC with Analog output: Connect the 15-pin mini D-SUB signal cable to the

connector of the display card in your system (Figure 2). Tighten all screws.

For MAC setup: Connect the Macintosh cable adapter to the computer, then attach

the 15-pin mini D-SUB signal cable to the Macintosh cable adapter (Figure 3).

Tighten all screws.

NOTE: To obtain the MultiSync Macintosh cable adapter, call NEC Display Solutions of

America, Inc. at (800) 632-4662.

3. Remove the Connector Cover (Figure 4).

4. Place hands on each side of the monitor to tilt the LCD panel 30-degree angle and

lift up to the highest position (Figure 5)

5. Connect all cables to the appropriate connectors (Figure 5). Using the USB cable,

connect the B type connector to the USB upstream port on the right side of the moni-

tor and the A type connector to the downstream port on the computer (Figure 5-1).

If you can use the cord from the USB device, use one of the downstream ports on the

side of the monitor

NOTE: If connecting both DVI and D-sub cable, the DVI cable must be connected along

side the rib on the power cord side (Figure 5).

Figure 2Figure 1

DVI Signal Cable

Figure 3

Macintosh Cable Adapter (not included)

Note: Some Macintosh systems do not require a Macintosh

Cable Adapter

Figure 4

Figure 5-1

Figure 5

Display Setup –continued

Figure 8

USB Cable

D-SUB Cable

Figure 7

DVI Cable

(Top)

Power Cable

(Bottom)

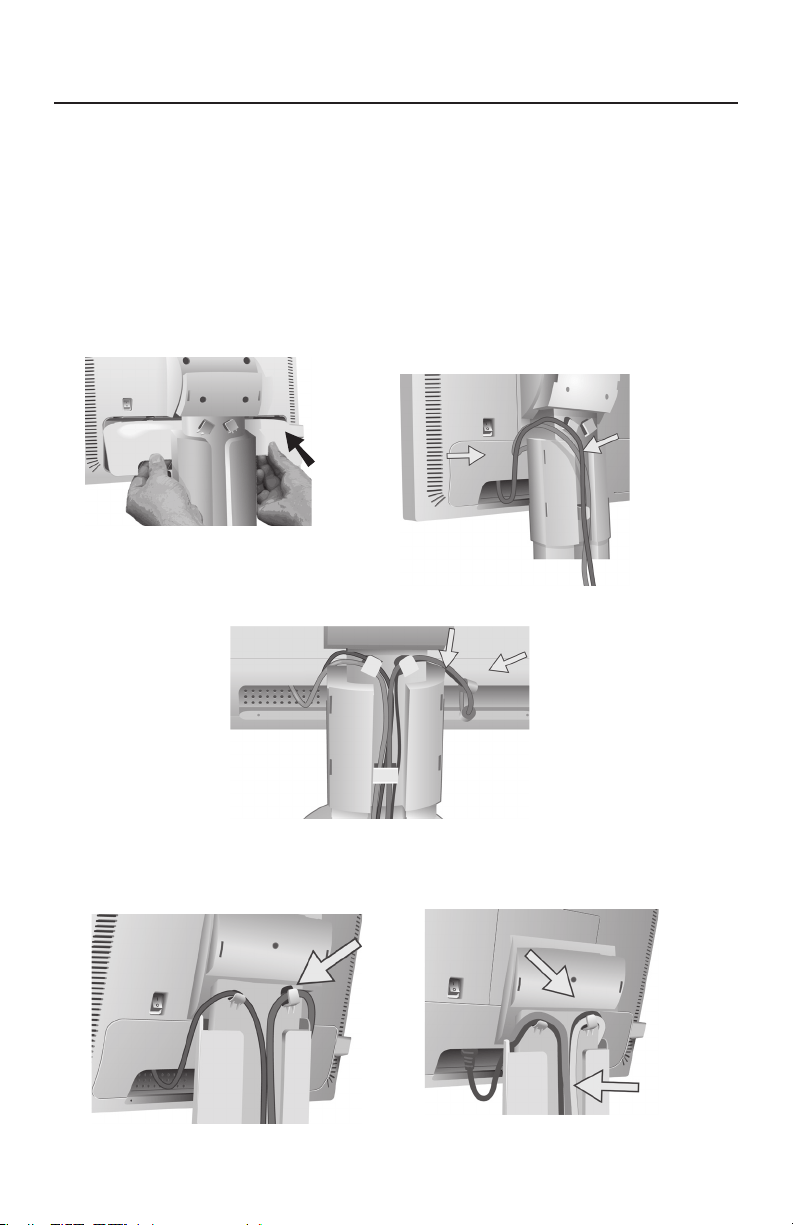

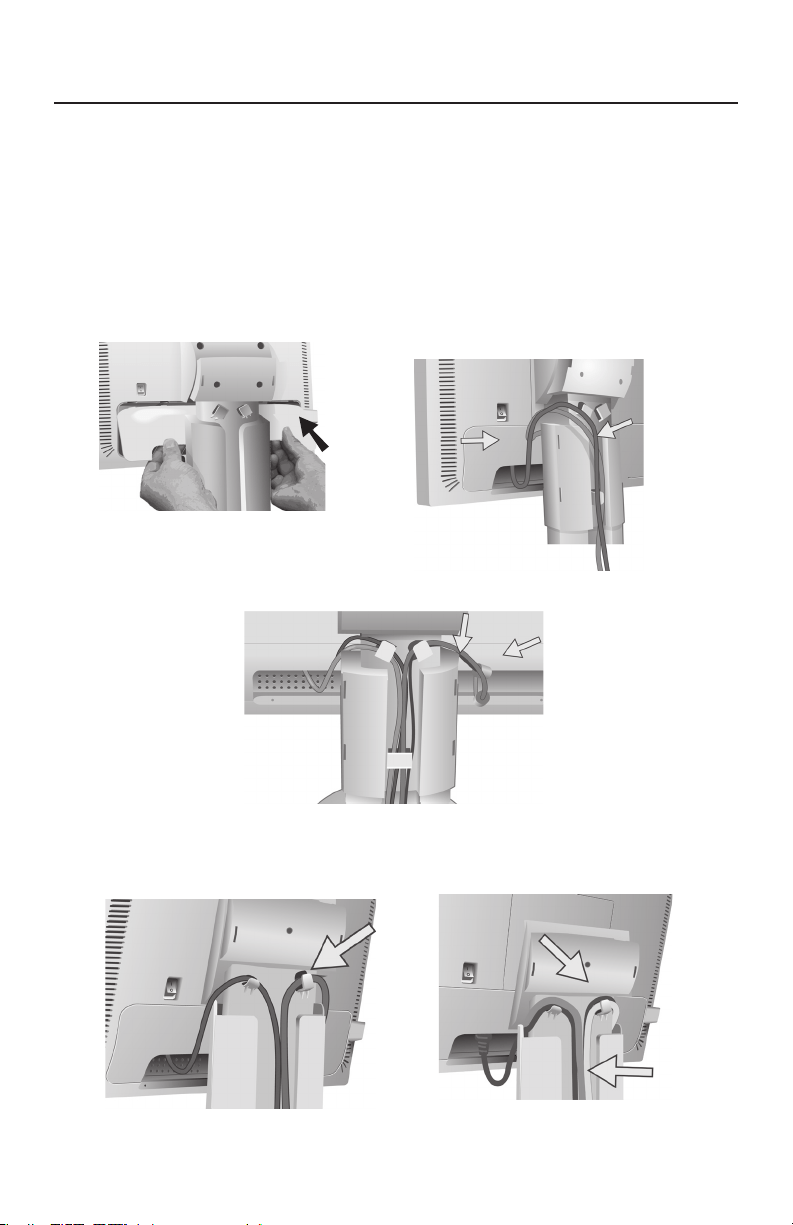

6. Replace Connector Cover (Figure 6).

7. For successful cable management, place the cables in the following order into the

cable management: power cable and DVI cable (Figure 7)

8. Place DVI cable and power cable into the speciﬁc hooks indicated in (Figure 8).

9. Place the D-Sub and the USB cable

into the speciﬁc hooks indicated in (Figure 9).

10. Make sure all cables are resting ﬂat against the stand (Figure 9)

Figure 6

Figure 9

D-Sub Cable

USB Cable

Flat

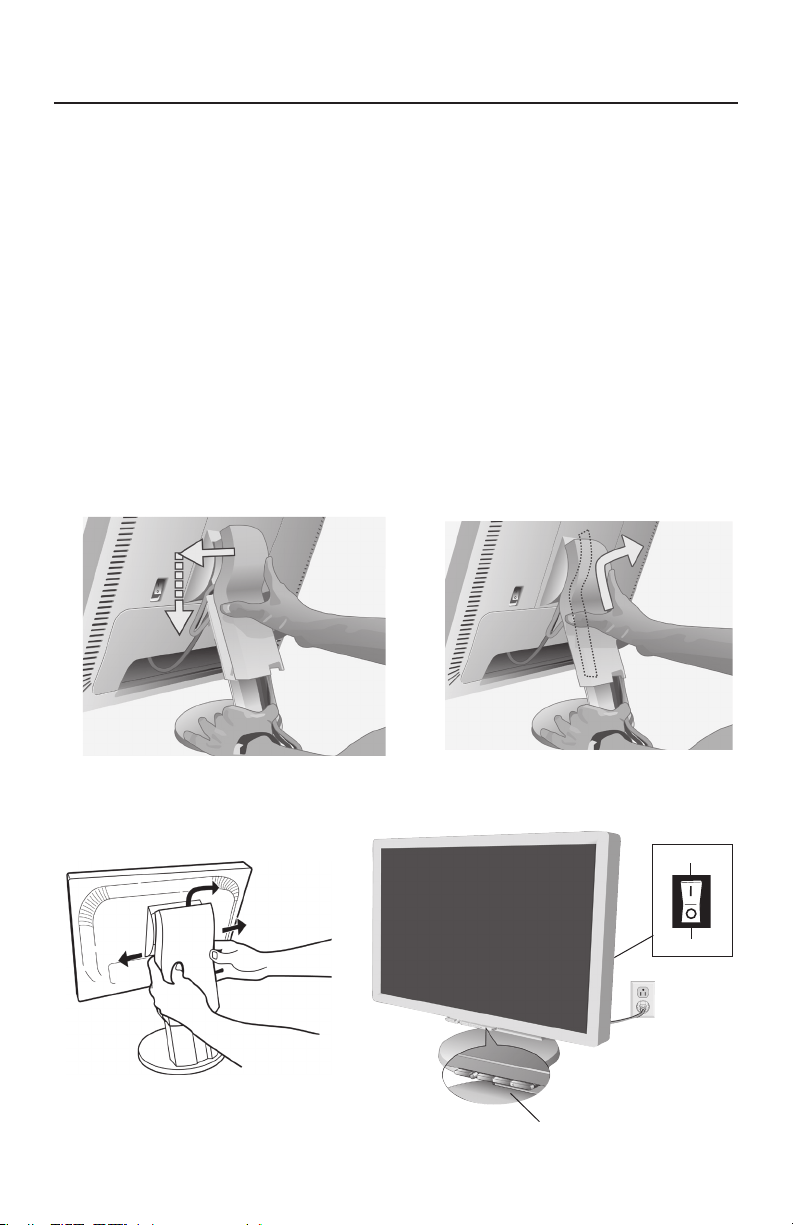

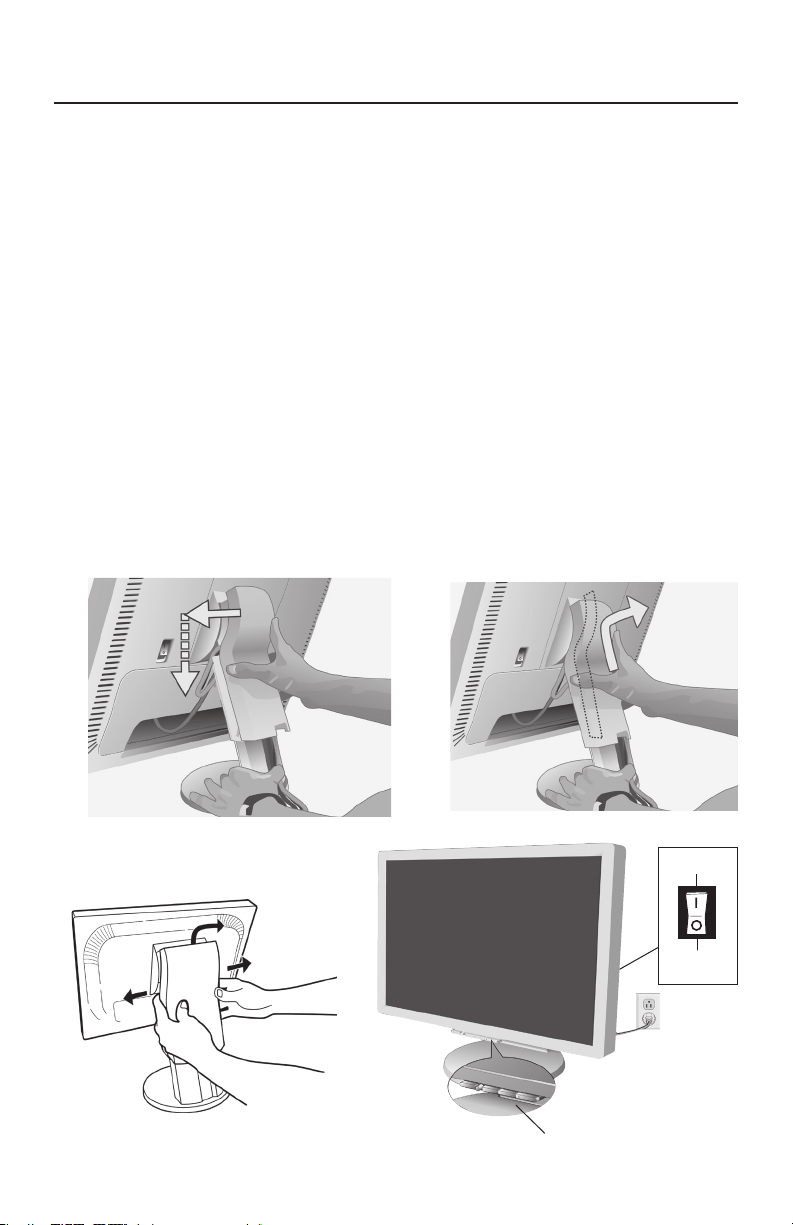

11. Hold the all cables ﬁrmly and place the cable cover onto the stand (Figure 10). To

remove the cable cover, lift the cover off as shown (Figure 11)

12. Connect the power cord to the power outlet (Figure 13).

NOTE: If you have difﬁculty removing the cable cover, please push the the cover up

(towards the top of the monitor) in order to unhook the cover from the stand,

then remove, as shown (Figure 12). Handle with care when removing cable cover.

NOTE: If you use this monitor at AC125-240V, please refer to Recommended Use section

of this manual for proper selection of power cord.

13. The vacation switch on the back side of the monitor must be turned on (Figure 13).

Turn on the monitor with the front power button and the computer.

NOTE: The vacation switch is a true on/off switch. If this switch is on the OFF position,

the monitor cannot be turned on using the front button. DO NOT switch on/off

repeatedly.

Figure 10

Figure 11

Figure 12

ON Position

OFF Position

Figure 13

Power Button

Display Setup –continued

14. Analog input only: No-Touch Auto Adjust automatically adjusts the monitor to

optimal settings upon initial setup for most timings. For further adjustments, use the

following OSM

controls:

• Auto Adjust Contrast • Auto Adjust

Refer to the Controls section of this User ’s Manual for a full description of these

OSM controls.

NOTE: For download information on the Windows

95/98/Me/2000/XP INF ﬁle for

your monitor, refer to the References section of this User’s Manual.

NOTE: If you have any problems, please refer to the Troubleshooting section of this

User’s Manual.

Display Setup –continued

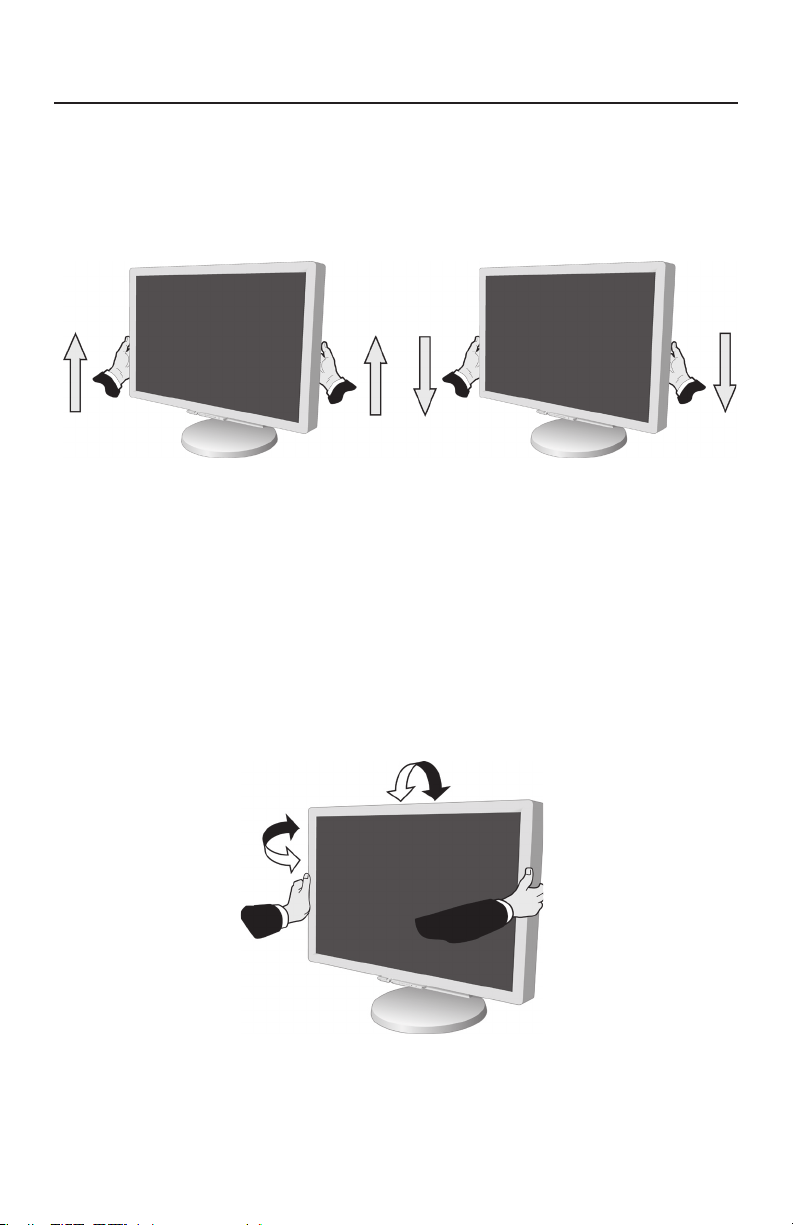

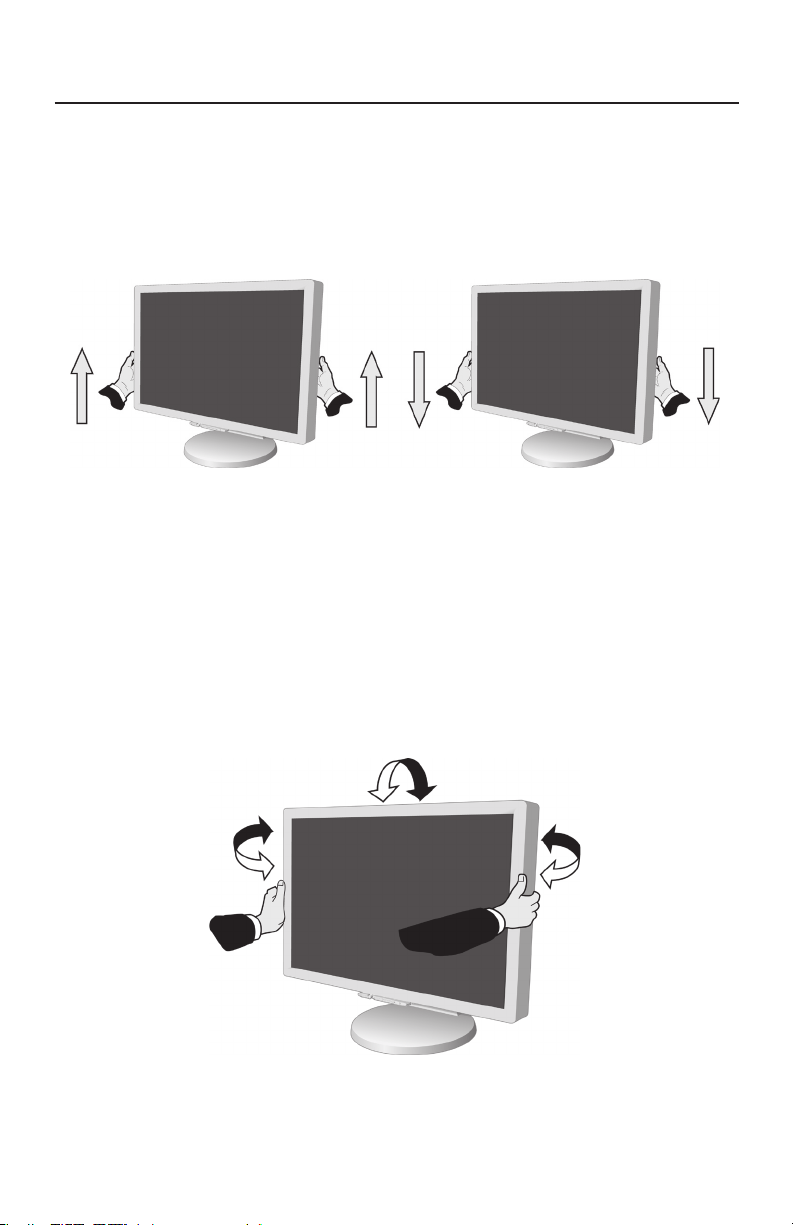

Raise and Lower Monitor Screen

The monitor may be raised or lowered. To raise or lower screen, place hands on

each side of the monitor and lift or lower to the desired height (Figure RL.1).

NOTE: Handle with care when raising or lowering the monitor screen.

Tilt and Swivel

Grasp both sides of the monitor screen with your hands and adjust the tilt and

swivel as desired

(Figure TS.1)

NOTE: Handle with care when tilting and swiveling the monitor screen.

Figure RL.1

Figure TS.1

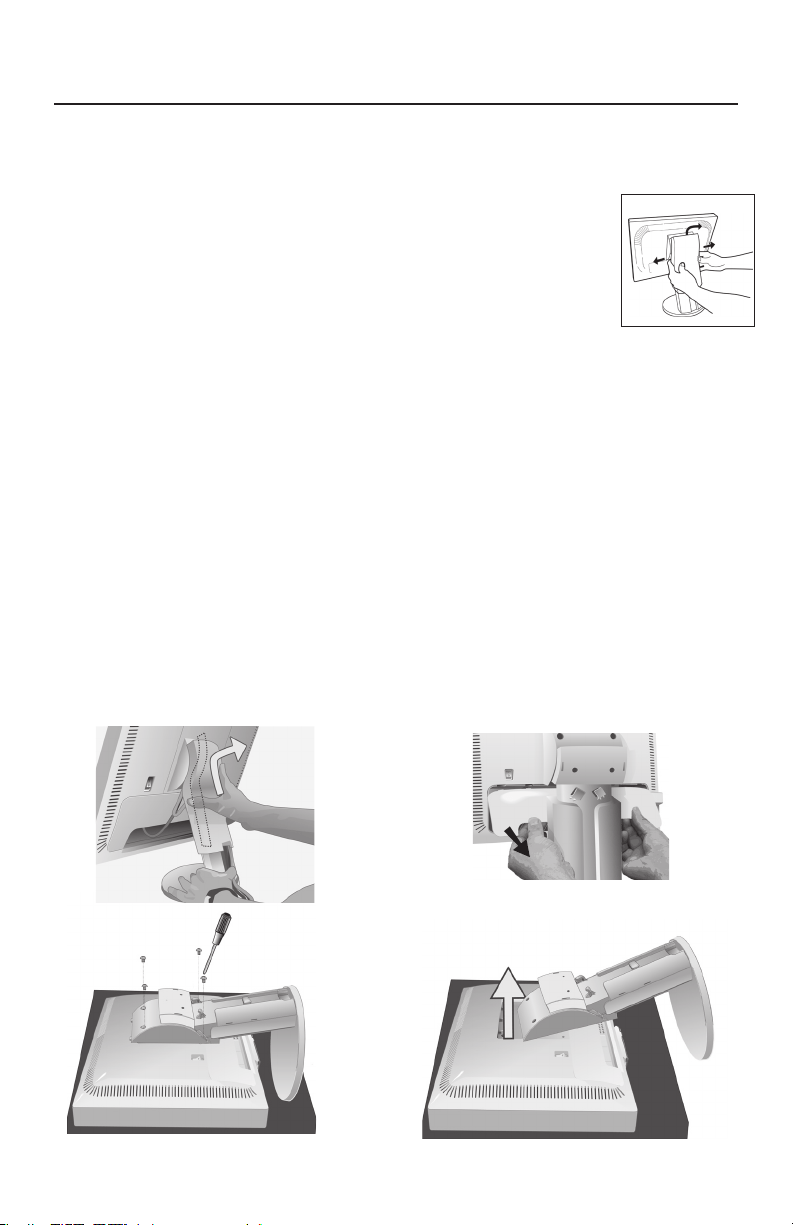

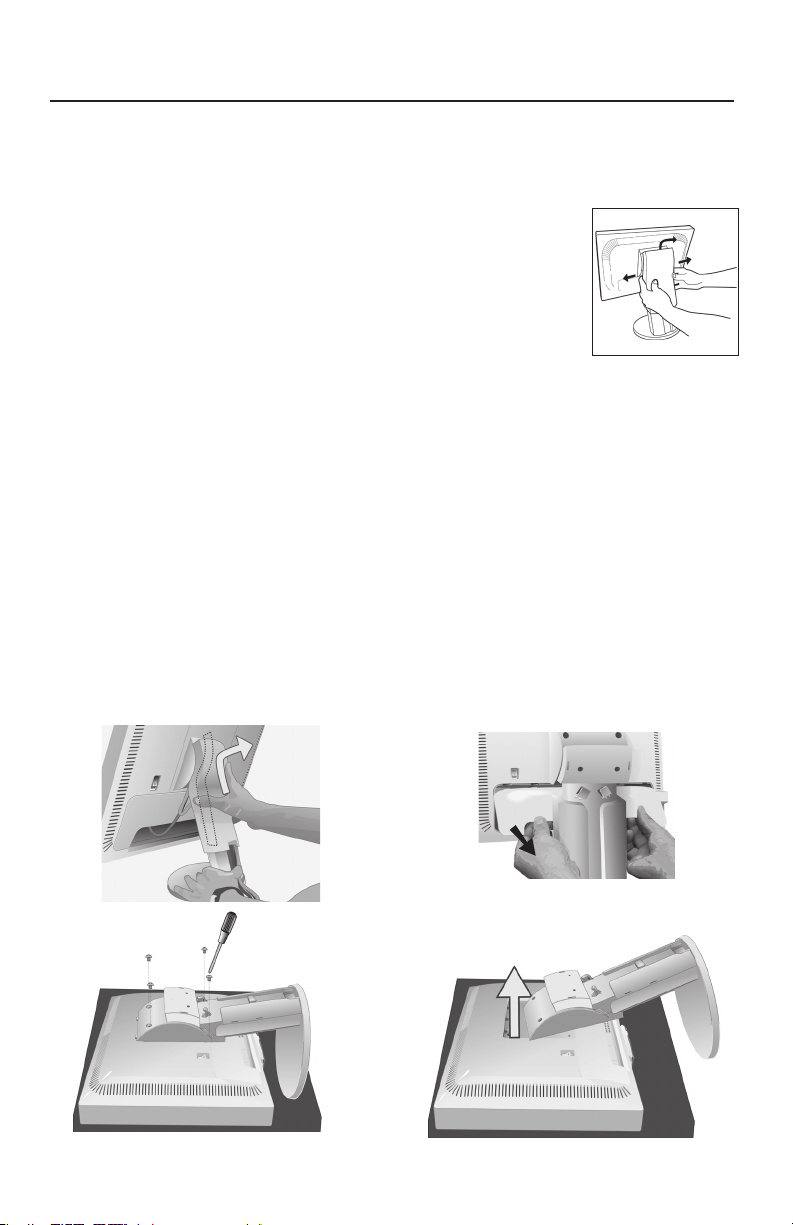

Remove Monitor Stand for Mounting

To prepare the monitor for alternate mounting method:

1. Place hands on each side of the monitor and lift up to the highest position.

Remove the cable cover (Figure M.1).

Remove the connector cover (Figure M.2).

NOTE: If you have difﬁculty removing the cable cover, please

push the the cover up (towards the top of the monitor)

in order to unhook the cover from the stand, then

remove, as shown in (Figure). Handle with care when

removing cable cover.

2. Disconnect all cables.

3. Place monitor face down on a non-abrasive surface (Figure M.3).

NOTE: Handle with care when the monitor is facing down to avoid damaging

the front buttons.

4. Remove the 4 screws connecting the stand to the monitor (Figure M.3).

5. Remove the stand (Figure M.4).

Connect the cables to the back of the monitor.

7. Reverse this process to reattach stand.

NOTE: Use only VESA-compatible alternative mounting method.

Handle with care when removing stand.

Mounting

Figure M.1

Figure M.3

Figure M.4

Figure

Figure M.2

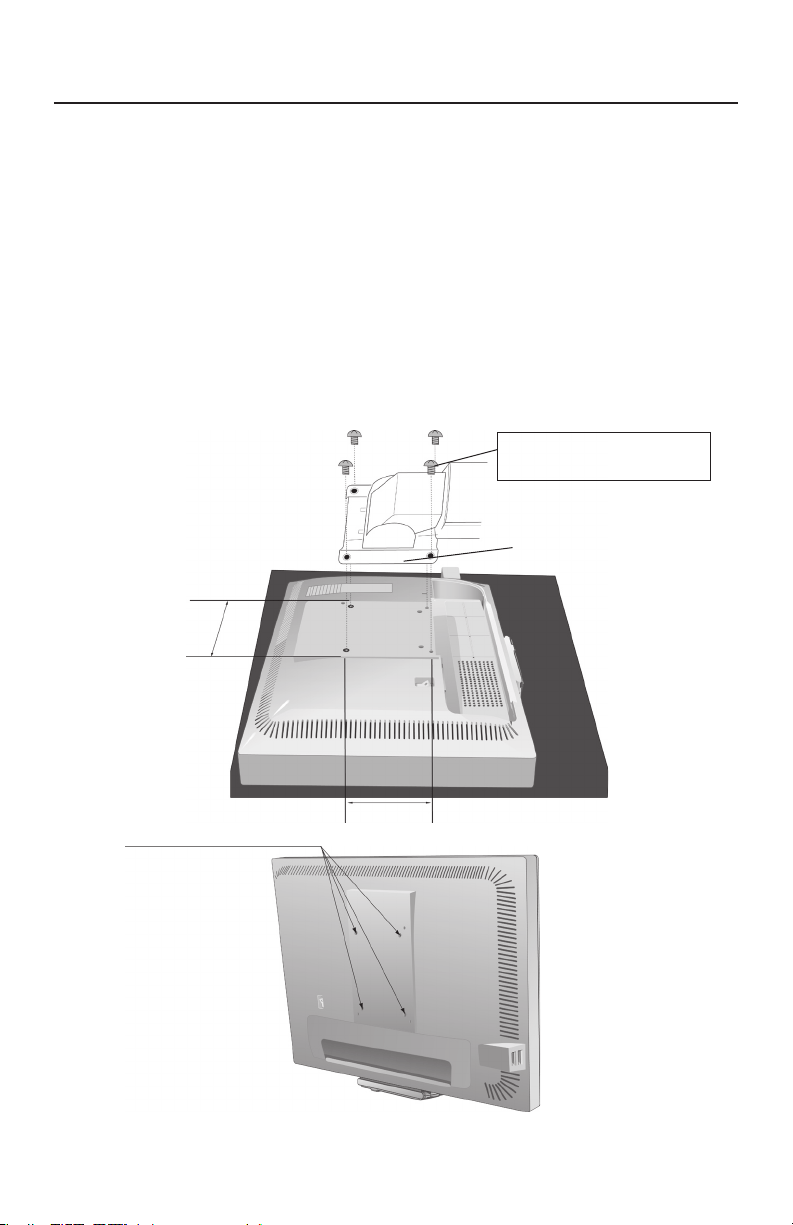

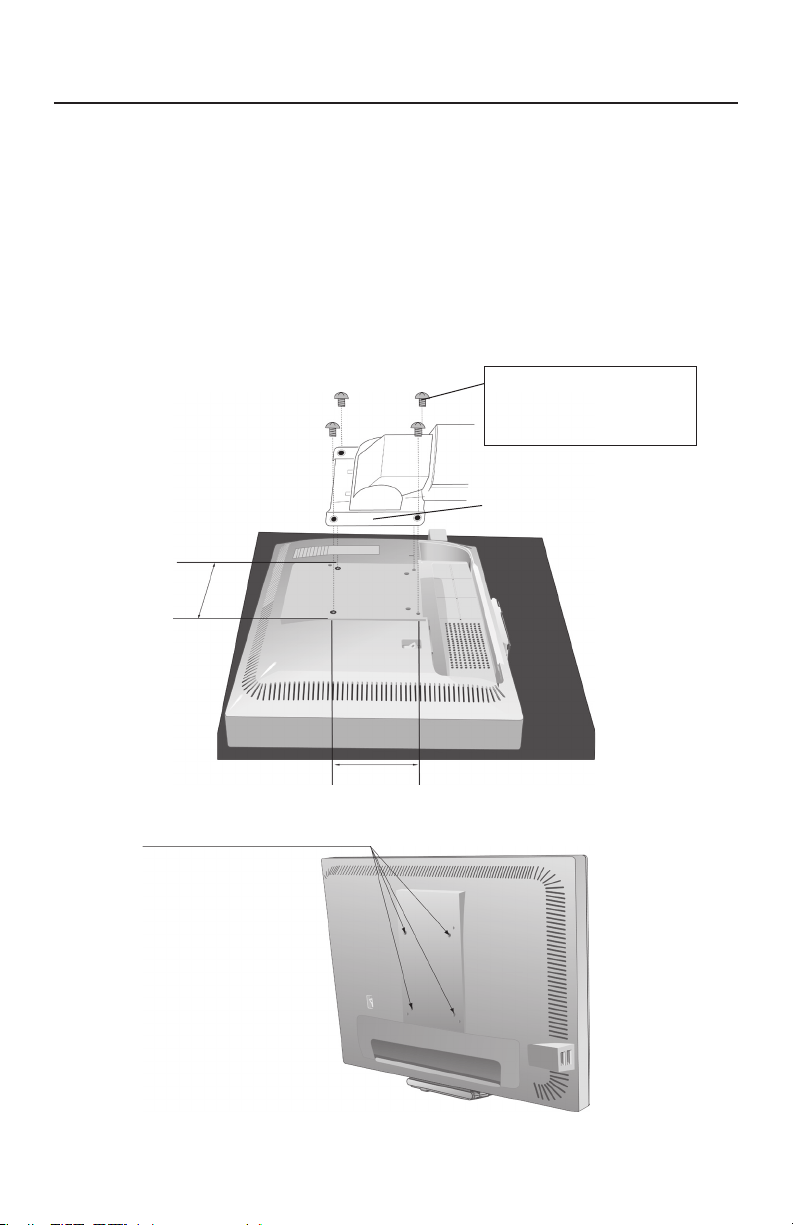

Flexible Arm Installation

This LCD monitor is designed for use with a ﬂexible arm. To mount the monitor to

a ﬂexible arm:

1. Follow the instructions on how to Remove Monitor Stand for Mounting to

remove the stand.

2. Using the 4 screws from the stand removal and attach the arm to the monitor

(Figure F.1).

NOTE

: The LCD monitor should only be used with an approved arm (e.g. GS mark).

To meet the safety requirements, the monitor must be mounted to an arm which

guaranties the necessary stability under consideration of the weight of the monitor.

Weight of LCD assembly:

5.7 kg MAX

4 Screws (4M)

(Max Depth: 18 mm)

Thickness of Bracket (Arm)

2.0~3.2mm

100mm

Figure F.1

NOTE: Please use the screws

(4pcs) that were removed from

stand when mounting flexible

arm.

Controls

OSM

(On-Screen Manager) control buttons on the front of the monitor function

as follows:

To access OSM menu, press any of the control buttons (MENU/EXIT, Left, Right, Down, Up).

To change signal input, press the SELECT button.

NOTE: OSM must be closed in order to change signal input.

NOTE: When RESET is pressed in the main and sub-menu, a warning window will

appear allowing you to cancel the RESET function by pressing the MENU/EXIT

button.

Brightness/Contrast Controls

BRIGHTNESS

Adjusts the overall image and background screen brightness.

CONTRAST

Adjusts the image brightness in relation to the background.

AUTO Contrast

(Analog input only)

Adjusts the image displayed to optimal settings.

DV MODE

Allows you to select the suitable setting for Movie, Picture , etc.

Auto Adjust (Analog input only)

Automatically adjusts the Image Position, H. Size and Fine settings.

Image Controls (Analog input only)

LEFT / RIGHT

Controls Horizontal Image Position within the display area of the LCD.

DOWN / UP

Controls Vertical Image Position within the display area of the LCD.

H.SIZE

Adjust this setting to increase or decrease the horizontal size.

FINE

Adjust this setting to improve focus, clarity, and image stability.

Button Menu

MENU/EXIT

Exits the OSM controls.

Exits to the OSM main menu.

Left/Right

Moves the highlighted area left/right to select control menus.

Moves the bar left/right to increase or decrease the adjustment.

Down/Up

Moves the highlighted area down/up to select one of the controls.

SELECT

Active Auto Adjust function. Enter the OSM sub menu.

RESET/DV MODE

Resets the highlighted control menu to the factory setting.

Enter the DV MODE.

Controls –continued

AccuColor

Control Systems

AccuColor

Control Systems: Six color presets select the desired color setting (sRGB

and NATIVE color presets are standard and cannot be changed).

R,G,B: Increases or decreases Red, Green or Blue color depending upon which is

selected. The change in color will appear on screen and the direction (increase or

decrease) will be shown by the bars.

NATIVE:

Original color presented by the LCD panel that is unadjustable.

sRGB: sRGB mode dramatically improves the color ﬁdelity in the desktop

environment by a single standard RGB color space. With this color supported

environment, the operator could easily and conﬁdently communicate color

without further color management overhead in the most common situations.

Tools

SHARPNESS: This function allows the adjustment of the crispness of the displayed

image at any time. The image can be as distinct or as soft as the user prefers. The

amount of image adjustment is different depending on whether EXPANSION Mode

is set to OFF, FULL or ASPECT.

EXPANSION MODE: Sets the zoom method.

FULL: The image is expanded to 1680 x 1050, regardless of the resolution.

ASPECT: The image is expanded without changing the aspect ratio.

OFF: The image is not expanded.

OFF TIMER: Monitor will automatically power-down when the end user has se-

lected a predetermined amount of time.

LED BRIGHTNESS:

You can adjust the brightness of the Green LED on the front of

the monitor.

HOT KEY: You can adjust the brightness and contrast directly. When this function is

set to ON, you can adjust the brightness with

left or right control

and contrast with

up or down control while the OSM menu is off.

FACTORY PRESET: Selecting Factory Preset allows you to reset all OSM control set-

tings back to the factory settings. The RESET button will need to be held down for

several seconds to take effect. Individual settings can be reset by highlighting the

control to be reset and pressing the RESET button.

Menu Tools

LANGUAGE: OSM

control menus are available in eight languages.

OSM LEFT/RIGHT: You can choose where you would like the OSM control

image to appear horizontally on your screen.

OSM DOWN/UP: You can choose where you would like the OSM control image

to appear vertically on your screen.

OSM TURN OFF: The OSM control menu will stay on as long as it is in use. In the

OSM Turn Off submenu, you can select how long the monitor waits after the last

touch of a button to shut off the OSM control menu.

OSM LOCK OUT: This control completely locks out access to all OSM control func-

tions except Brightness and Contrast. When attempting to activate OSM controls

while in the Lock Out mode, a screen will appear indicating the OSM controls are

locked out. To activate the OSM Lock Out function, press SELECT, then right control

button and hold down simultaneously. To deactivate the OSM Lock Out, press

SELECT, then left control button and hold down simultaneously while in the OSM

menu.

RESOLUTION NOTIFIER: If this option is ON, a message will appear on the screen

after 30 seconds notifying the user that the optimal resolution is not being used.

The optimal resolution is 1680 x 1050.

Information

The Information menu indicates the current input, display resolution, horizontal

and vertical frequency, and polarity settings of the monitor. The model and serial

numbers of your monitor are also indicated.

OSM

Warning: OSM Warning menus disappear with Exit button.

NO SIGNAL: This function gives a warning when there is no signal present.

After power is tuned on or when there is a change of input signal or video is

inactive, the No Signal window will appear.

RESOLUTION NOTIFIER: This function gives a warning if a resolution other

than the optimal resolution is used. After power is turned on or when there is a

change of input signal or the video signal doesn’t have proper resolution, the

Resolution Notiﬁer window will open. This function can be disabled in the Menu

Tools.

OUT OF RANGE: This function gives a recommendation of the optimized

resolution and refresh rate. After the power is turned on or there is a change of input

signal or the video signal doesn’t have proper timing, the Out Of Range menu will

appear.

• For Advanced Menu options see page 18.

Safety Precautions and Maintenance

FOR OPTIMUM PERFORMANCE, PLEASE NOTE

THE FOLLOWING WHEN SETTING UP AND USING

THE MULTISYNC

LCD COLOR MONITOR:

• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or

removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to

qualiﬁed service personnel.

• Do not spill any liquids into the cabinet or use your monitor near water.

• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage

points, which can be harmful or fatal or may cause electric shock, ﬁre or equipment failure.

• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or ﬁre.

• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall,

causing serious damage to the monitor.

• When operating the MultiSync LCD monitor with its AC 125-240V power supply, use a power

supply cord that matches the power supply voltage of the AC power outlet being used. The power

supply cord you use must have been approved by and comply with the safety standards of your

country. (Type H05VV-F should be used in Europe)

• In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use

with this monitor. If a power cord is not supplied with this monitor, please contact your supplier.

• Do not place any objects onto the monitor and do not use the monitor outdoors.

• The inside of the ﬂuorescent tube located within the LCD monitor contains mercury.

Please follow the bylaws or rules of your municipality to dispose of the tube properly.

• Do not bend power cord.

• Do not use monitor in high temperatured, humid, dusty, or oily areas.

• Do not cover vent on monitor.

Immediately unplug your monitor from the wall outlet and refer servicing to qualiﬁed service person-

nel under the following conditions:

• When the power supply cord or plug is damaged.

• If liquid has been spilled, or objects have fallen into the monitor.

• If the monitor has been exposed to rain or water.

• If the monitor has been dropped or the cabinet damaged.

• If the monitor does not operate normally by following operating instructions.

• If glass is broken, handle with care.

• If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care.

• Allow adequate ventilation around the monitor so that heat can properly dissipate. Do

not block ventilated openings or place the monitor near a radiator or other heat

sources. Do not put anything on top of monitor.

• The power cable connector is the primary means of detaching the system from the

power supply. The monitor should be installed close to a power outlet which is easily accessible.

• Handle with care when transporting. Save packaging for transporting.

Image Persistence

Please be aware that LCD Technology may experience a phenomenon known as Image Persistence.

Image Persistence occurs when a residual or “ghost” image of a previous image remains visible on

the screen. Unlike CRT monitors, LCD monitors’ image persistence is not permanent, but constant im-

ages being displayed for a long period of time should be avoided.

To alleviate image persistence, turn off the monitor for as long as the previous image was displayed.

For example, if an image was on the monitor for one hour and a residual image remains, the monitor

should be turned off for one hour to erase the image.

As with all personal display devices, NEC DISPLAY SOLUTIONS recommends displaying moving

images and using a moving screen saver at regular intervals whenever the screen is idle or turning off

the monitor when not in use.

Recommended Use

CAUTION

CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR

CAN REDUCE EYE, SHOULDER AND NECK FATIGUE.

CHECK THE FOLLOWING WHEN YOU

POSITION THE MONITOR:

• For optimum performance, allow 20 minutes for

warm-up.

•

Adjust the monitor height so that the top of the screen is at or

slightly below eye level. Your eyes should look slightly downward

when viewing the middle of the screen.

•

Position your monitor no closer than 16 inches and no further

away than 28 inches from your eyes. The optimal distance is

20 inches.

• Rest your eyes periodically by focusing on an object at least

20 feet away. Blink often.

• Position the monitor at a 90° angle to windows and other light

sources to minimize glare and reﬂections. Adjust the monitor

tilt so that ceiling lights do not reﬂect on your screen.

• If reﬂected light makes it hard for you to see your screen, use an anti-glare ﬁlter.

• Adjust the monitor’s brightness and contrast controls to enhance readability.

• Use a document holder placed close to the screen.

• Position whatever you are looking at most of the time (the screen or

reference material) directly in front of you to minimize turning your head

while you are typing.

• Get regular eye checkups.

Ergonomics

To realize the maximum ergonomics beneﬁts, we recommend the following:

•

Use the preset Size and Position controls with standard signals

•

Use the preset Color Setting

•

Use non-interlaced signals with a vertical refresh rate between 60-75Hz

•

Do not use primary color blue on a dark background, as it is difﬁcult to see and

may produce eye fatigue to insufﬁcient contrast.

For more detailed information on setting up a healthy work environment, write the American

National Standard for Human Factors Engineering of Visual Display Terminal Workstations

– ANSI-HFS Standard No. 100-1988 – The Human Factors Society, Inc. P.O. Box 1369, Santa

Monica, California 90406.

Cleaning the LCD Panel

• When the liquid crystal panel becomes dusty or dirty, please wipe gently with soft cloth.

• Please do not rub the LCD panel with hard material.

• Please do not apply pressure to the LCD surface.

• Please do not use OA cleaner. OA cleaner will cause deterioration or discolor the LCD surface.

Cleaning the Cabinet

• Unplug the power supply

• Gently wipe the cabinet with a soft cloth

• To clean the cabinet, dampen the cloth with a neutral detergent and water, wipe the cabinet

and follow with a dry cloth.

NOTE: Many plastics are used on the surface of the cabinet. DO NOT clean with benzene,

thinner, alkaline detergent, alcoholic system detergent, glass cleaner, wax, polish cleaner, soap

powder, or insecticide. Do not touch rubber or vinyl to the cabinet for a long time. These types of

ﬂuids and fabrics can cause the paint to deteriorate, crack or peel.

Recommended Use –continued

Specications

Monitor MultiSync

Speciﬁcations LCD2070WNX Notes

LCD Module Diagonal :

Viewable Image Size :

Native Resolution

(Pixel Count) :

20.1 inch

1680 x1050

Active matrix; thin ﬁlm transistor (TFT)

liquid crystal display (LCD); 0.258

mm dot pitch; 300cd/m

white lumi-

nence; 500:1 contrast ratio, typical

Input Signal Video :

Sync :

ANALOG 0.7 Vp-p/75 Ohms Digital Input: DVI-D

Separate sync. TTL Level Positive/Negative

Composite sync. Positive/Negative*

Composite Sync on Green (0.3Vp-p negative and 0.7Vp-p positive)*

Display Colors 16,194,277 Dependent on display card used.

Maximum Viewing

Angles

Left/Right :

Up/Down :

80°/80° (CR>5)

75°/70° (CR>5)

Synchronization

Range

Horizontal :

Vertical :

31.5 kHz to 82.3 kHz

56.0 Hz to 75.0 Hz

Automatically

Resolutions

Supported

720 x 400*

:VGA text

640 x 480*

@ 60 Hz to 75 Hz

800 x 600*

@ 56 Hz to 75 Hz

832 x 624*

@ 75 Hz

1024 x 768*

@ 60 Hz to 75 Hz

1152 x 864*

@ 75 Hz

1152 x 870*

@ 75 Hz

1280 x 960 @*

60 Hz to 75 Hz

1280 x 1024*

@ 60 Hz to 75 Hz

1440 x 900*

@ 60 Hz

1680 x 1050 @ 60 Hz..................

Some systems may not support all

modes listed.

NEC DISPLAY SOLUTIONS cites

recommended resolution at 60 Hz for

optimal display performance.

Active Display Area Horizontal :

Vertical :

433.0 mm/17.0 inches

271.0 mm/10.7 inches

USB Hub

I/P:

Port:

Load Current:

USB Speciﬁcation Revision 2.0

Upstream 1

Downstream 4

Maximum 0.5A per port

Power Supply 100 – 240 V~ 50/60 Hz

Current Rating 1.3 - 0.7 A

Dimensions 471.4 mm (W) x 371.3-481.3 mm (H) x 220.0 mm (D)

18.6 inches (W) x 14.6-18.9 inches (H) x 8.7 inches (D)

Weight 8.5 kg

18.7 lbs

Environmental

Considerations

Operating Temperature :

Humidity :

Altitude :

Storage Temperature :

Humidity :

Åltitude :

5°C to 35°C/41°F to 95°F

30% to 80%

0 to 10,000 Feet

-10°C to 60°C/14°F to 140°F

10% to 85%

0 to 30,000 Feet

Interpolated Resolutions: When resolutions are shown that are lower than the pixel count of the LCD module, text may appear different. This is

normal and necessary for all current ﬂat panel technologies when displaying non-native resolutions full screen. In ﬂat panel technologies, each dot

on the screen is actually one pixel, so to expand resolutions to full screen, an interpolation of the resolution must be done.

If your display is not showing a picture of the SOG and Composite Sync. Signal, please contact our hotline for further assistance.

NOTE: Technical speciﬁcations are subject to change without notice.

Features

Thin-frame design creates more desktop space for you to work and play, while the ﬂat

screen’s crisp, bright images and crystal-clear text deliver a comfortable viewing experi-

ence.

No Touch Auto Adjust™ automatically adjusts your optimal image settings upon initial

power-on.

AccuColor

Control System allows you to change between six color settings on your dis-

play to match your personal preference.

Redesigned OSM

controls allow you to quickly and easily adjust all elements of your

screen image.

NaViSet™ software offers an expanded and intuitive graphical interface, allowing you to

more easily adjust OSM

display settings via mouse and keyboard.

Height adjustable stand with tilt, swivel and cable management adds ﬂexibility to your

viewing preferences.

USB 2.0 hub adds excitement to your computing by connecting you to digital cameras,

scanners and more.

ErgoDesign

Features: Enhanced human ergonomics to improve the working environment,

protect the health of the user and save money. Examples include OSM controls for quick

and easy image adjustments, tilt base for preferred angle of vision, small footprint and

compliance with MPRII and TCO guidelines for lower emissions.

Plug and Play: The Microsoft

solution with the Windows

95/98/Me/2000/XP operat-

ing system facilitates setup and installation by allowing the monitor to send its capabilities

(such as screen size and resolutions supported) directly to your computer, automatically

optimizing display performance.

IPM

(Intelligent Power Manager) System: Provides innovative power-saving methods that

allow the monitor to shift to a lower power consumption level when on but not in use,

saving two-thirds of your monitor energy costs, reducing emissions and lowering the air

conditioning costs of the workplace.

Multiple Frequency Technology: Automatically adjusts monitor to the display card’s scan-

ning frequency, thus displaying the resolution required.

FullScan

Capability: Allows you to use the entire screen area in most resolutions, signiﬁ-

cantly expanding image size.

VESA Standard Mounting Interface: Allows users to connect their MultiSync

monitor to

any VESA standard third party mounting arm or bracket. Allows for the monitor to be

mounted on a wall or an arm using any third party compliant device.

Troubleshooting

No picture

•

The signal cable should be completely connected to the display card/computer.

• The display card should be completely seated in its slot.

• Make sure the Vacation Switch is in the ON position.

• Front Power Switch and computer power switch should be in the ON position.

•

Check to make sure that a supported mode has been selected on the display card or

sys-

tem being used. (Please consult display card or system manual to change graphics mode.)

• Check the monitor and your display card with respect to compatibility and recom-

mended settings.

• Check the signal cable connector for bent or pushed-in pins.

• Check the signal input, “INPUT 1” or “INPUT 2”.

Power Button does not respond

• Unplug the power cord of the monitor from the AC outlet to turn off and reset the

monitor.

• Check the Vacation Switch on the back side of the monitor.

Image Persistence

• Please be aware that LCD Technology may experience a phenomena known as Image

Persistence. Image Persistence occurs when a residual or “ghost” image of a previ

ous image remains visible on the screen. Unlike CRT monitors, LCD monitors’ image

persistence is not permanent, but constant images being displayed for a long period

of time should be avoided.

To alleviate image persistence, turn off the monitor for as long as the previous image

was displayed. For example, if an image was on the monitor for one hour and a

residual image remains, the monitor should be turned off for one hour to erase the

image.

As with all personal display devices, NEC DISPLAY SOLUTIONS recommends display

ing moving images and using a moving screen saver at regular intervals whenever

the screen is idle or turning off the monitor when not in use.

Image is unstable, unfocused or swimming is apparent

• Signal cable should be completely attached to the computer.

• Use the OSM Image Adjust controls to focus and adjust display by

increasing or decreasing the ﬁne total. When the display mode is changed, the OSM

Image Adjust settings may need to be re-adjusted.

• Check the monitor and your display card with respect to compatibility

and recommended signal timings.

•

If your text is garbled, change the video mode to non-interlace and use 60Hz refresh rate.

LED on monitor is not lit (no green or amber color can be seen)

• Power Switch should be in the ON position and power cord should be connected.

• Make sure the Vacation Switch is in the ON position.

• Make sure the LED Brightness Control within the OSM is at the proper setting.

Display image is not sized properly

• Use the OSM Image Adjust controls to increase or decrease the H.SIZE.

•

Check to make sure that a supported mode has been selected on the display card or system

being used. (Please consult display card or system manual to change graphics mode.)

No Video

• If no video is present on the screen, turn the Vacation Switch off and on again.

•

Make certain the computer is not in a power-saving mode (touch the keyboard or mouse).

Advanced Menu

If you need detailed information about the controls, please use the advanced menu.

To use the Advanced Menu

• Turn off your monitor.

• Turn on your monitor by pressing the “POWER” and “SELECT” buttons

simultaneously for a few seconds.

• You will see the “Advanced Menu”.

To exit the Advanced Menu

• Turn off and restart you monitor in the normal manner.

Tag 1 AUTO BLACK LEVEL

(Analog Input Only)

Automatically adjusts the black level.

BLACK LEVEL

(Analog Input Only)

Manually adjusts the black level.

References

NEC Monitor Customer Service & Support

Customer Service and Technical Support:

(800) 632-4662

Fax: (800) 695-3044

Parts and Accessories/Macintosh

Cable Adapter: (800) 632-4662

Warranty Information: www.necdisplay.com

Online Technical Support www.necdisplay.com

Sales and Product Information

Sales Information Line: (888) 632-6487

Canadian Customers: (866) 771-0266, Ext#: 4037

Government Sales: (800) 284-6320

Government Sales email: gov@necdisplay.com

Electronic Channels

World Wide Web: www.necdisplay.com

Product Registration: www.necdisplay.com

European Operations: www.nec-display-solutions.com

Drivers and Downloads www.necdisplay.com

Limited Warranty

NEC Display Solutions of America, Inc. (hereinafter “NEC DISPLAY SOLUTIONS”) warrants this Product

to be free from defects in material and workmanship and, subject to the conditions set forth below,

agrees to repair or replace (at NEC DISPLAY SOLUTIONS’ sole option) any part of the enclosed unit

which proves defective for a period of three (3) years from the date of ﬁrst consumer purchase. Spare

parts are warranted for ninety (90) days. Replacement parts or unit may be new or refurbished and

will meet speciﬁcations of the original parts or unit.

This warranty gives you speciﬁc legal rights and you may also have other rights, which vary from state

to state. This warranty is limited to the original purchaser of the Product and is not transferable. This

warranty covers only NEC DISPLAY SOLUTIONS-supplied components. Service required as a result of

third party components is not covered under this warranty. In order to be covered under this warranty,

the Product must have been purchased in the U.S.A. or Canada by the original purchaser. This warranty

only covers Product distribution in the U.S.A. or Canada by NEC DISPLAY SOLUTIONS No warranty

service is provided outside of the U.S.A. or Canada. Proof of Purchase will be required by NEC DISPLAY

SOLUTIONS to substantiate date of purchase. Such proof of purchase must be an original bill of sale or

receipt containing name and address of seller, purchaser, and the serial number of the product.

It shall be your obligation and expense to have the Product shipped, freight prepaid, or delivered to the

authorized reseller from whom it was purchased or other facility authorized by NEC DISPLAY SOLUTIONS

to render the services provided hereunder in either the original package or a similar package affording

an equal degree of protection. All Products returned to NEC DISPLAY SOLUTIONS for service MUST

have prior approval, which may be obtained by calling 1-800-632-4662. The Product shall not have

been previously altered, repaired, or serviced by anyone other than a service facility authorized by

NEC DISPLAY SOLUTIONS to render such service, the serial number of the product shall not have been

altered or removed. In order to be covered by this warranty the Product shall not have been subjected

to displaying of ﬁxed images for long periods of time resulting in image persistence (afterimage effects),

accident, misuse or abuse or operated contrary to the instructions contained in the User’s Manual. Any

such conditions will void this warranty.

NEC DISPLAY SOLUTIONS SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUENTIAL,

OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NEC DISPLAY SOLUTIONS

PRODUCT OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL OTHER

WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES

OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. SOME STATES DO NOT ALLOW

THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OR EXCLUSION OF LIABILITY FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY

NOT APPLY TO YOU.

This Product is warranted in accordance with the terms of this limited warranty. Consumers are cautioned

that Product performance is affected by system conﬁguration, software, the application, customer data,

and operator control of the system, among other factors. While NEC DISPLAY SOLUTIONS Products are

considered to be compatible with many systems, speciﬁc functional implementation by the customers of

the Product may vary. Therefore, suitability of a Product for a speciﬁc purpose or application must be

determined by consumer and is not warranted by NEC DISPLAY SOLUTIONS.

For the name of your nearest authorized NEC DISPLAY SOLUTIONS service facility, contact NEC Display

Solutions of America, Inc. at 1-800-632-4662.

TCO’03

Congratulations!

The display you have just purchased carries the TCO’03

Displays label. This means that your display is designed,

manufactured and tested according to some of the strictest

quality and environmental requirements in the world. This makes

for a high performance product, designed with the user in focus

that also minimizes the impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

• Good visual ergonomics and image quality in order to improve the working

environment for the user and to reduce sight and strain problems. Important

parameters are luminance, contrast, resolution, reﬂectance, colour rendition

and image stability.

Energy

• Energy-saving mode after a certain time – beneﬁcial both for the user and the

environment

• Electrical safety

Emissions

• Electromagnetic ﬁelds

• Noise emissions

Ecology

• The product must be prepared for recycling and the manufacturer must have a

certiﬁed environmental management system such as EMAS or ISO 14 001

• Restrictions on:

- chlorinated and brominated ﬂame retardants and polymers

- heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in

co-operation with scientists, experts, users as well as manufacturers all over the world.

Since the end of the 1980s TCO has been involved in inﬂuencing the development of IT

equipment in a more user-friendly direction. Our labelling system started with displays in

1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

NEC DISPLAY SOLUTIONS is strongly committed to environmental protection and sees

recycling as one of the company’s top priorities in trying to minimize the burden placed

on the environment. We are engaged in developing environmentally-friendly products,

and always strive to help deﬁne and comply with the latest independent standards from

agencies such as ISO (International Organization for Standardization) and TCO (Swedish

Trades Union). For more information, and for help in recycling your old NEC monitors,

please visit our website at:

USA: http://

www.necdisplay.com

Europe: http://www.nec-display-solutions.com

Japan: http://www.nec-display.com

Country-speciﬁc recycling programs can also be found at:

Sweden - http://www.el-retur.se

Germany - http://www.recyclingpartner.de/

Holland - http://www.mirec.nl/

Japan - http://www.diarcs.com/

Energy saving:

This monitor features an advanced energy saving capability. When a VESA Display Power

Management (DPM) Standard signal is sent to the monitor, the Energy Saving mode is

activated. The monitor enters a single Energy Saving mode.

LCD2070WNX

Mode Power consumption LED color

Normal Operation Approx. 74W Green

Energy Saving Mode Less than 2W Amber

Off Mode Less than 1W Unlit

Manufacturer’s Recycling and

Energy Information

Declaration of the Manufacturer

We hereby certify that the color monitors

MultiSync

LCD2070WNX

(L205GX) is

in compliance with

Council Directive 73/23/EEC:

– EN 60950-1

Council Directive 89/336/EEC:

– EN 55022

– EN 61000-3-2

– EN 61000-3-3

– EN 55024

and marked with

NEC Display Solutions, Ltd.

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

Disposing of your old NEC Products

Within the European Union

EU-wide legislation, as implemented in each Member State, requires that waste

electrical and electronic products carrying the mark (left) must be disposed of

separately from normal household waste. This includes monitors and electrical

accessories, such as signal cables or power cords. When you need to dispose of

your NEC display products, please follow the guidance of your local authority,

or ask the shop where you purchased the product, or if applicable, follow

any agreements made between yourself and NEC. The mark on electrical and

electronic products only applies to the current European Union Member States.

Outside the European Union

If you wish to dispose of used electrical and electronic products outside the European Union, please

contact your local authority so as to comply with the correct disposal method.

AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À

L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE

OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES.

NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX

À DU PERSONNEL TECHNIQUE QUALIFIÉ.

AVERTISSEMENT

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE • NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L’ARRIÈRE). À L’INTÉRIEUR, AUCUNE PIÈCE

NE NÉCESSITE L’INTERVENTION DE L’UTILISATEUR. EN CAS DE PROBLÈME, S’ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole est une mise en garde contre les risques d’électrocution que présentent certaines parties dépourvues

d’isolation à l’intérieur de l’appareil. Il est donc dangereux d’établir le moindre contact avec ces parties

Ce symbole prévient l’utilisateur que des directives d’utilisation et de maintenance de cet appareil sont fournies avec

ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident.

Déclaration de conformité – Département des Communications du Canada

DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement

sur le matériel à l’origine d’interférences du Canada.

C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité

canadiens selon CAN/CSA C22.2 No. 60950-1.

Informations FCC

Utiliser les câbles spéciﬁés fournis avec les moniteur couleur

MultiSync

LCD2070WNX™ (L205GX)

aﬁn

de ne pas provoquer d’interférences avec la réception radio et télévision.

(1) Prière d’utiliser le câble d’alimentation fourni ou équivalent pour assurer la conformité FCC.

(2) Veuillez utiliser le câble de signal vidéo blindé fourni. Utilisez les câbles USB à tores magnétiques

fournis.

L’utilisation d’autres câbles et adaptateurs peut provoquer des interférences avec la réception

radio et télévision.

Cet appareil a été testé et s’avère conforme avec les spéciﬁcations d’équipements de Classe B, section

15 de la réglementation FCC. Ces spéciﬁcations ont été établies pour garantir une protection raison

nable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise

et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé selon les directives de ce guide, il

peut perturber les communications radio. Cependant, il n’est pas garanti qu’aucune interférence ne se

produira dans une installation donnée.

Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce que vous pouvez

déterminer en allumant et en éteignant l’appareil, essayez de remédier au problème en prenant une ou

plusieurs des mesures suivantes :

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur

est connecté.

• Consulter son revendeur ou un technicien radio/TV pour obtenir de l’aide.

Si nécessaire, l’utilisateur doit contacter le revendeur ou un technicien radio/TV aﬁn d’obtenir des informa

tions supplémentaires. L’utilisateur peut se procurer le livret utile suivant, préparé par la Federal Commu

nications Commission : «How to Identify and Resolve Radio-TV Interference Problems» (Comment cerner

et résoudre les problèmes d’interférences radio/TV). Ce livret est disponible auprès du U.S. Government

Printing Ofﬁce, Washington, D.C., 20402, Stock No. 004-000-00345-4.

La boîte* de votre nouveau moniteur NEC MultiSync

contient :

• Moniteur MultiSync

LCD

avec sa base ajustable en hauteur

• Cordon d’alimentation • Manuel de l’utilisateur

• Câble d’USB • Couverture de câble

•

Câble pour le signal vidéo

(Mini D-SUB mâle 15 broches vers D-SUB)

•

Câble pour le signal vidéo

(Câble DVI-D vers DVI-D)

* Nepasoublierdeconserverlaboîteetlematérield’emballaged’originepourtransporterouexpédierlemoniteur.

Contenu

Cordon d’alimentation

Câble de signal vidéo

(D-SUB à D-SUB)

Manuel de l’utilisateur

Câble DVI-D

Câble d’USB

Couverture de câble

LCD MultiSync

Conguration de I’afchage

Suivez ces instructions pour ﬁxer le moniteur ACL MultiSync

à votre système:

1. Mettez votre ordinateur hors tension.

2. Pour le MAC ou le PC avec sortie numérique DVI Branchez le câble de signal

DVI au connecteur de la carte d’écran de votre système (Figure 1). Serrez toutes les vis

avant de continuer.

Pour le PC avec sortie analogique: Branchez le mini D-SUB à 15 broches du câble de

signal au connecteur de la carte d’écran de votre système (Figure 2). Serrez toutes les vis.

Pour une conguration MAC: Branchez l’adaptateur de câble Macintosh à

l’ordinateur, puis ﬁxez le mini D-SUB à 15 broches du câble de signal à l’adaptateur

de câble Macintosh (Figure 3). Serrez toutes les vis.

REMARQUE : Pour vous procurez l’adaptateur de câble Macintosh MultiSync, contactez

NEC Display Solutions of America, Inc. au 1-800-632-4662.

3 Enlevez la couverture de connecteu (Figure 4).

4. Placez les mains de chaque côté du moniteur pour incliner l’écran ACL dans un angle

de 30 degrés tout en le soulevant dans sa position la plus haute (Figure 5)

5. Branchez tous les câbles dans les connecteurs appropriés (Figure 5). A l’aide du câble

USB, connectez le connecteur de type B sur le port amont USB sur le côté droit du

moniteur et le connecteur de type A sur le port aval sur l’ordinateur (Figure 5-1). Si

vous sont utilisez le cordon du périphérique USB, utilisez l’un des ports aval sur le côté

du moniteur.

REMARQUE : Si vous branchez les deux câbles DIV et D-sub, le câble DVI doit être

branché tout près de la nervure sur le côté du cordon d’alimentation (Figure 5).

* Fixationde produit NEC en option.

N’utilisez pas ce connecteur sauf indication

contraire

Highest

Stand

Position

USB

Input2 (D-Sub)

Input1 (DVI)

DC-OUT*

Power

Cord

30° Tilt

DVI

Cable

Figure 2Figure 1

DVI Signal Cable

Figure 3

Adaptateur de câble (non fourni)

Remarque: Certains systémes Macintosh ne nécessitent

pas un adaptateur de câble Macintosh.

Figure 4

Figure 5-1

Figure 5

Conguration de I’afchage (suite)

6. Remplacez la couverture de connecteur (Figure 6).

Pour une gestion des câbles réussie, placez les câbles dans cet ordre dans la gestion de

câbles: câble d’alimentation et câble DVI (Figure 7)

8. Placez le câble DVI, le câble d’alimentation dans les crochets spéciﬁques indiqués dans

la (Figure 8)

9. Placez le câble D-Sub et le câble USB dans les crochets spéciﬁques indiqués dans la

(Figure 9)

Figure 8

USB Cable

Câble D-SUB

Figure 7

Câble DVI

(haut)

Cordon

d’alimentation

(milieu)

Figure 6

Figure 9

Câble D-SUB

Câble USB

Plat

10. Assurez-vous que tous les câbles sont placés à plat contre le support (Figure 9).

11. Tenez les câbles fermement et placez la gaine de câble sur le support (Figure 10). Pour

enlever la gaine de câble, soulevez le gaine tel qu’indiqué à la (Figure 11)

12. Branchez le cordon d’alimentation à la prise d’alimentation (Figure 13)

REMARQUE : Si vous avez la difﬁculté enlever la couverture de câble, soulevez svp la

la couverture (vers le dessus du moniteur) aﬁn de décrocher la couverture du stand,

alors l’enlever, comme montré dedans (Figure 13). Manipulez avec soin en enlevant la

couverture de câble.

REMARQUE : Si vous utilisez ce moniteur à 125 CA-240 V, veuillez vous reporter

à la section Utilisation recommandée de ce manuel pour sélectionner le cordon

d’alimentation approprié.

13. Le commutateur de veille à l’arrière du moniteur doit être mis sous tension (Figure 13).

Mettez le moniteur avec le bouton de mise en marche frontal et l’ordinateur sous ten

sion.

REMARQUE : Le commutateur de veille est un réel commutateur de mise sous/hors

tension. Si ce commutateur est en position OFF (Arrêt), le moniteur ne peut être mis

sous tension avec le bouton frontal. NE mettez PAS le moniteur sous et hors tension de

façon répétitive.

Conguration de I’afchage (suite)

Figure 10

Figure 11

Figure 12

Position On

(Marche)

Position OFF

(Arrêt)

Figure 13

Bouton d’alimentation

Conguration de I’afchage (suite)

14. Entrée analogique seulement : Le réglage automatique sans touche règle automatique-

ment le moniteur à la mise au point de l’image optimale après mise sous tension

initiale pour la plupart des synchronisations. Pour des ajustements supplémentaires,

utilisez les commandes OSM

suivantes :

• Réglage automatique du contraste

• Réglage automatique

Référez-vous à la section des commandes de ce manuel de l’utilisateur pour une

description complète de ces commandes OSM.

REMARQUE : Pour de l’information sur le téléchargement du ﬁchier INF de

Windows

95/98/Me/2000/XP pour votre moniteur, référez-vous à la section

Références de ce manuel de l’utilisateur.

REMARQUE : Si vous rencontrez des problèmes, veuillez consulter la section

Dépannage dans ce manuel de l’utilisateur.

Conguration de I’afchage (suite)

Levez et baissez l’écran du moniteur

Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l’écran, placez les

mains de chaque côté du moniteur et situez-le à la hauteur de votre choix (Figure RL.1).

REMARQUE :

Manipule sur soin quand augmentant ou l’écran diminuant écran.

Figure RL.1

Inclinaison et pivotement

Maintenez les deux côtés du moniteur, puis ajustez l’inclinaison et l’orientation à

votre convenance (Figure TS.1).

REMARQUE : Prenez des précautions lorsque vous inclinez ou basculez l’écran du

moniteur.

Figure TS.1

Montage

Enlevez le support du moniteur pour le montage

Pour préparer le moniteur à des ﬁns de montage différents :

1. Placez les mains de chaque côté du moniteur en le soulevant dans sa posi-

tion la plus haute. Enlevez la gaine de câble (Figure M.1).

REMARQUE :

Si vous avez la difﬁculté enlever la couverture de câble,

soulevez svp la la couverture (vers le dessus du

moniteur) aﬁn de décrocher la couverture du stand,

alors l’enlever, comme montré dedans (Figure).

Manipulez avec soin en enlevant la couverture de

câble.

2. Débranchez tous les câbles.

3. Placez le moniteur avec l’écran vers le bas sur une surface non abrasive

(Figure M.2).

REMARQUE : Lors de manipulation du moniteur, le maintenir avec la face dirigée

vers le bas pour éviter d’endommager les boutons.

4. Ôtez les 4 vis qui ﬁxent le support au moniteur (Figure M.2).

5. Enlevez le support (Figure M.3).

6. Branchez les câbles à l’arrière du moniteur.

7. Inversez ce processus pour remettre le support en place.

REMARQUE : N’utilisez que la méthode de montage alternative compatible VESA.

Prenez des précautions pour ôter le support du moniteur.

Figure

Figure M.1

Figure M.3

Figure M.4

Figure M.2

Installation du bras exible

Ce moniteur ACL est conçu pour une utilisation avec un bras ﬂexible. Pour ﬁxer

le moniteur à un bras ﬂexible:

1. Suivez les instructions sur comment enlever le support de moniteur pour le

montage aﬁn d’enlever le support.

2. Utilisez les 4 vis provenant du retrait du support pour ﬁxer le bras au moniteur

(Figure F.1).

REMARQUE :

Le moniteur ACL ne doit être utilisé qu’avec un bras homologué

(par ex. de marque GS). Aﬁn de répondre aux exigences relatives

à la sécurité, le moniteur doit être monté sur un bras qui garantit la

stabilité nécessaire en tenant compte du poids du moniteur.

L‘épaisseur de parenthése (Arme)

2,0~3,2 mm

100mm

4 Vis (4M)

(MAX depth: 18 mm)

Figure F.1

Poids de l’assemblage du LCD:

5,7 kg MAX.

Attention : Veuillez utiliser la vis

attachée (4pcs) en montant.

Les boutons de réglage OSM

situés sur l’avant du moniteur fournissent les

fonctions suivantes :

Pour accéder au menu OSM, appuyez sur une des touches de commande

(MENU/EXIT, Left,

Right, Down, Up)

Pour changer l’entrée du signal, appuyez sur le bouton SELECT.

REMARQUE: Le menu OSM doit être fermé pour pouvoir modiﬁer le signal d’entrée.

Commandes

Commandes de luminosité/contraste

LUMINOSITÉ

Règle la luminosité de l’image générale et de l’écran d’arrière-plan.

CONTRASTE

Règle la luminosité de l’image par rapport à l’arrière-plan.

CONTRASTE AUTO. (Entée analogique seulement)

Ajuste l’image afﬁchée au niveau optimal.

DV MODE

Permet de sélectionner le réglage appoprié pour ﬁlm, image etc.

Réglage automatique (Entée analogique seulement)

Ajuste automatiquement la position de l’image et les paramètres de la taille H (ou la

taille V) et les paramètres de précision.

Commandes de image (Entée analogique seulement)

GAUCHE/DROITE

Contrôle la position horizontale de l’image dans la zone d’afﬁchage du LCD.

BAS/HAUT

Contrôle la position verticale de l’image dans la zone d’afﬁchage du LCD.

HAUTEUR

Corrige automatiquement la position horizontale et verticale dans la zone

d’afﬁchage du LCD.

FINESSE

Améliore la mise au point, la netteté et la stabilité de l’image en augmentant ou en

diminuant la valeur Fin.

NOTA : En appuyant sur le bouton RESET dans un menu ou dans un sous-menu, une fenêtre s’afﬁche

vous permettant d’annuler la fonction RESET en appuyant sur le bouton MENU/EXIT.

Bouton Menu principal

MENU/EXIT

Quitte les commandes OSM.

Revient au menu principal OSM.

Left/Right

Déplace la zone en surbrillance vers la gauche ou la droite pour choisir un

menu de commande.

Déplace la barre vers la gauche ou la droite pour augmenter ou diminuer

le réglage.

Down/Up

Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir l’une

des commandes.

SELECT

Active la fonction de réglage automatique. Entrez le sous-menu de OSM.

RESET/DV MODE

Réinitialise le menu de commandes en surbrillance aux réglages d’usine.

Entrez le DV MODE.

Système de contrôle des couleurs AccuColor

Six colore prérégle sélectionner la désiré couleur mettant (sRGB et NATIVE couleur prérégle

sommes standards et cannot être transformé).R, V, B: Augmente ou diminue le niveau des

couleurs rouge, vert ou bleu, suivant celui qui a été sélectionné. Le changement de couleur

apparraît à l’écran et le sens (augmentation ou diminution) est indiqué par les barres de couleur.

Native: Originale couleur nrésenta par le LCD panel qu’est unadjustable.

sRGB: améliore dramatiquement la ﬁdélité color dans l’environnement desktop qu’un RGB

by seul standard colore de l’espace. Sur cette couleur soutins de l’environnement, l’exploitant

pourriez facilement et conﬁdently communique

color sans autrement color la gérance aérien in the most common des situations.

Outils

NETTETÉ : Cette fonction permet de conserver la netteté de l’image numériquement pour toutes

les résolutions. Elle est réglable de façon continue aﬁn d’obtenir, comme vous préférez, une

image distincte ou plus ﬂoue. Elle est réglée de manière indépendante pardifférentes résolu

tions. Le nombre d’étapes de réglage dépend du mode d’agrandissement: ARRET, COMPLET

ou FORMAT.

MODE ETENDU : Règle le zoom.

COMPLET : La taille de l’image est agrandie à 1680 x 1050, quelle que soit la résolution.

FORMAT : L’image est agrandie sans modiﬁer le rapport du format.

ARRET : L’image n’est pas agrandie.

ARRÊT PROGRAMMATEUR

: Le moniteur se mettra automatiquement hors tension lorsque

l’utilisateur ﬁnal a sélectionné une durée prédéterminée.

ÉCLAT DE LED : Vous pouvez ajuster l’éclat de la LED verte sur l’avant du moniteur.

TOUCHE DE RACCOURCI : Vous pouvez ajuster la luminosité et le contraste directement.

Lorsque cette fonction est réglée sur « ON », vous pouvez ajuster la luminosité à l’aide de la

commande gauche ou droite et le contraste à l’aide de la commande haut et bas pendant

que le menu OSM est éteint.

PRÉRÉGLAGE USINE (FACTORY PRESET) : Le fait de sélectionner Préréglage d’usine vous

permet de réinitialiser tous les paramètres de contrôle aux paramètres d’usine. Le bouton de

RÉINITIALISATION devra être tenu enfoncé pendant plusieurs secondes avant de fonctionner.

Les paramètres individuels peuvent être réinitialisés en mettant la commande à réinitialiser ne

surbrillance et en appuyant sur le bouton de RÉINITIALISATION.

Menu Outils

LANGUE : Les menus de commandes OSM sont disponibles en huit langues.

OSM GAUCHE/DROITE : Vous pouvez choisir l’endroit où vous souhaitez que l’image de

commandes OSM apparaisse horizontalement à l’écran.

OSM BAS/HAUT : Vous pouvez choisir l’endroit où vous souhaitez que l’image de com

mandes OSM apparaisse verticalement à l’écran.

EXTINCTION DE L’OSM : Le menu de commandes OSM reste afﬁché tant qu’il est utilisé.

Dans le sous-menu Mise hors tension OSM, vous pouvez sélectionner la durée pendant

laquelle le moniteur attend après la dernière pression d’un bouton pour fermer le menu de

commandes OSM.

Commandes (suite)

VERROUILLAGE OSM : Cette commande permet de verrouiller l’accès à toutes les fonctions

de commandes OSM à l’exception de la luminosité et du contraste. Lorsque vous tentez

d’activer les commandes OSM en mode de Verrouillage, un écran apparaîtra indiquant que

les commandes OSM sont verrouillées. Pour activer la fonction Verrouillage OSM, appuyez

sur SELECT, puis sur la touche de commande de droite en les maintenant enfoncées simultané

ment. Pour désactiver la fonction Verrouillage OSM, appuyez sur SELECT, puis sur la touche

de commande de gauche en les maintenant enfoncées simultanément, tout en restant dans le

menu OSM.

NOTIFICAT. RÉSOLUTION : La résolution optimale est de 1680 x 1050. Si MARCHE est

sélectionné, un message apparaît à l’écran après 30 secondes, indiquant que la résolution

n’est pas à son niveau optimal de 1680x1050.

Information

Le menu d’information indique le port d’entrée de courant, la résolution de l’écran, la

fréquence horizontale et verticale, et le réglage de polarité du moniteur. Les numéros de

modèle et de série de votre moniteur sont également indiqués.

Avertissement OSM

: OSM prémunissant menu disparaît sur Exit bouton.

PAS DE SIGNAL: Cette fonctionne vous avertit de l’absence de signal. Après la mise sous

tension ou si le signal d’entrée a été changé ou si la vidéo est inactive, la fenêtre PAS DE

SIGNAL s’afﬁche.

NOTIFICAT RÉSOLUTION : Cette fonction vous met en garde contre l’utilisation de la résolu

tion optimale. Après la mise sous tension ou si le signal d’entrée a été changé ou si le signal

vidéo ne présente pas la résolution appropriée, la fenêtre NOTIFICAT RÉSOLUTION window

s’ouvre.

Cette fonction peut être désactivée dans le menu Outils.

HORS LIMITE : Cette fonction recommande la résolution et la fréquence de

rafraîchissement optimales. Après la mise sous tension ou si le signal d’entrée a été changé

ou si le signal vidéo ne présente pas la synchronisation appropriée, le menu Hors Limite

s’afﬁche.

• Pour le Menu Avançé les options voient seulement la page 42.

Commandes (suite)

Usage recommandé

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI

SUIT POUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR

MULTISYNC

LCD

• NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l’intervention de l’utilisateur,

et l’ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques

dangereuses ou d’autres risques. Conﬁer tous travaux à du personnel technique qualiﬁé.

• Ne pas renverser de liquides dans le boîtier, ni utiliser le moniteur près de l’eau.

•

Ne pas introduire d’objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pour-

raient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être

fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l’appareil.

• Ne pas placer d’objets lourds sur le cordon d’alimentation. Un cordon endommagé peut occa-

sionner une décharge électrique ou un incendie.

• Ne pas placer cet appareil sur un chariot, un support ou une table inclinée ou instable, aﬁn d’évi

ter que le moniteur ne tombe, occasionnant de sérieux dommages au moniteur.

• Pour l’utilisation du moniteur MultiSync LCD avec l’alimentation AC mondiale de

125-240 V, utiliser un cordon d’alimentation qui correspond à la tension de l’alimentation fournie

à la prise de courant AC. Le cordon d’alimentation utilisé doit être agréé et en conformité avec les

normes de sécurité de son pays. (Type H05VV-F à utiliser sauf au Europe.)

• Au R, –U., utilisez avec ce moniteur un cordon d’alimrntation approuvé BS avec ﬁche moulée

d’un fusible noir (5A). Si un cordon d’alimentation n’a pas été fourni avec ce moniteur, veuillez

contacter votre fournisseur.

• Ne placer aucun objet sur le moniteur et ne pas l’utiliser en extérieur.

• L’intérieur du tube ﬂuorescent situé dans le moniteur contient du mercure. Pour l’élimination ap

propriée, observez les règlements en vigueur dans votre région.

• Ne courbe pas le pouvoir du cordon.

• N’utilise pas votre écran dans de hautes températures humides poussiéreuses près d’huile ou.

• Regal toujours glass sur soin.

Débrancher immédiatement le moniteur de la prise murale et conﬁer la réparation à du personnel techni-

que qualiﬁé dans les cas suivants :

• Lorsque le cordon d’alimentation ou la ﬁche est endommagé(e).

• Si du liquide a été renversé ou des objets sont tombés à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l’eau.

• Si le moniteur est tombé ou le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation.

• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur.

•

Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin

•

Prévoir une aération sufﬁsante autour du moniteur pour que la chaleur puisse se dis-

siper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le moniteur

près d’un radiateur ou autre source de chaleur. Ne rien poser sur le moniteur.

• La ﬁche du cordon d’alimentation est le moyen principal de débrancher le système

de l’alimentation. Le moniteur doit être installé à proximité d’une prise de courant

facilement accessible.

•

Manipuler avec soin lors du transport. Conserver l’emballage pour le transport.

Persistance de l’image

Nous vous informons que la technologie LCD peut provoquer un phénomène appelé <<persistance

de l’image >> La persistance de l’image se manifeste lorsqu’une image résiduelle ou << fantôme

>> d’une image précédemment afﬁchée reste visible sur l’écran. Contrairement aux moniteurs à tube

cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente, mais l’on doit

éviter d’afﬁcher des images immobiles pendant une longue période de temps. Pour remédier à la per-

sistance de I’image, mettez le moniteur hors tension pendant une durée égale à celle de I’afﬁchage

de l’image précédemment afﬁchée. Par exemple, si une image est restée afﬁchée sur l’écran pendant

une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors tension pendant une

heure pour effacer I’image.Comme pour tous les équipements d’afﬁchage personnels, NEC DISPLAY

SOLUTIONS recommande d’afﬁcher des images animées et d’utiliser à intervalles réguliers un éco-

nomiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est

pas utilisé.

AVERTISSEMENT

LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR

PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE.

OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT

DU MONITEUR :

Usage recommandé (suite)

• Pour une performance optimale, laissez le moniteur

se réchauffer pendant 20 minutes.

• Régler la hauteur du moniteur de sorte que le dessus

de l’écran soit au niveau ou légèrement en-des

sous du niveau des yeux. Les yeux doivent regarder

légèrement vers le bas lorsque l’on regarde le milieu

de l’écran.

• Positionner le moniteur à une distance minimale de

40 cm (16 po) et maximale de 70 cm (28 po) des yeux.

La distance optimale est de 50 cm (20 po).

• Reposer ses yeux régulièrement en regardant vers un

objet situé à au moins 6 m (20 pieds). Cligner régu

lièrement.

• Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de

lumière, aﬁn de réduire au maximum les reﬂets et l’éblouissement. Régler l’inclinaison

du moniteur de sorte que l’éclairage du plafond ne soit pas reﬂété sur l’écran.

• Si une lumière réﬂéchie rend la vision de l’écran difﬁcile, utiliser un ﬁltre anti-reﬂet.

• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la

lisibilité.

• Utiliser un support de document placé près de l’écran.

• Positionner ce que l’on regarde le plus souvent (l’écran ou les documents de référence)

directement devant soi pour réduire au maximum les mouvements de la tête lorsque

l’on dactylographie.

• Consulter régulièrement un ophtalmologiste.

Ergonomie

Pour optimiser les avantages ergonomiques, observez les directives suivantes :

• Utiliser les commandes de format et position préprogrammées avec signaux standard .

• Utiliser le réglage couleur et les commandes gauche/droite préprogrammés.

• Utiliser des signaux non entrelacés avec fréquence de rafraîchissement vertical de 60 à

75 Hz.

• Ne pas utiliser la couleur bleu primaire sur fond foncé car cela rend la lecture difﬁcile

et peut occasionner de la fatigue oculaire en raison de contraste insufﬁsant.

Pour des informations plus détaillées sur l’établissement d’un environnement de travail sain,

écrire à American National Standard for Human Factors Engineering of Visual Display Termi-

nal Workstations - ANSI-HFS Standard No. 100-1988 - The Human Factors Society, Inc. P.O.

Box 1369, Santa Monica, California 90406.

Nettoyage de l’écran ACL

• Lorsque l’écran à cristaux liquides est tâché avec de la poussière ou de la saleté,

veuillez essuyer la surface doucement avec un chiffon doux.

• Ne frottez pas l’écran ACL avec un matériel rigide.

• N’exercez pas de pression sur le panneau ACL.

• Veuillez ne pas utiliser du nettoyant OA parce qu’il causera une détérioration ou une

décoloration sur la surface ACL.

Nettoyage du coffret

• Débranchez la source d’alimentation.

• Essuyez délicatement le coffret avec un chiffon doux.

• Pour nettoyer le coffret, humidiﬁes le chiffon avec un détergent neutre et de l’eau,

essuyez-le et continuez avec un chiffon sec.

REMARQUE: De nombreux plastiques sont utilisés sur la surface du coffret. N’utilisez PAS

de benzène, de diluant, de détergent alcalin, de détergent de système à base d’alcool,

de produit nettoyant pour vitres, de cire, de nettoyant pour vernis, de poudre de savon

ou d’insecticide. Ne touchez pas le coffret avec du caoutchouc ou du vinyle pendant une

longue période. Ces types de liquides ou de matériaux peuvent détériorer, ﬁssurer ou

peler la peinture.

Usage recommandé (suite)

Fiche technique

Caractér. techn. MultiSync

du moniteur LCD2070WNX Remarques

Module LCD Diagonale :

Surface utile :

Résolution Native

(

nombre de pixels

) :

20,1 po

1680 x1050

Matrice active; transistor à ﬁlm ﬁn

(TFT)

afﬁchage à cristaux liquides

(LCD);

pas 0.258 mm;

luminance blanche

300cd/m

;

taux de contraste caractéri-

stique 500:1

Signal d’entrée

Vidéo

Sync :

ANALOGIQUE 0,7 Vp-p/75 Ohms

Entrée numérique: DVI-D

Synchro séparée niveau TTL positif/négatif

Sync. composite

positif/négatif*

Synchro sur le ver (0,3Vp-p négatif et 0,7Vp-p positif)*

Couleurs d’afﬁchage 16.194.277 Dépend de la carte vidéo et synchro-

nisation utilisée.

Angles de

visionnement

maximal

Gauche/Driote :

Haut/Ba :

80°/80° (CR>5)

75°/70° (CR>5)

Gamme de

synchronisation

Horizontale :

Verticale :

31,5 kHz

82,3 kHz

56,0 Hz

75,0 Hz

Automatique

Résolutions acceptées 720 x 400*

:VGA text

640 x 480*

@ 60 Hz

75 Hz

800 x 600*

@ 56 Hz

75 Hz

832 x 624*

@ 75 Hz

1024 x 768*

@ 60 Hz

75 Hz

1152 x 864*

@ 75 Hz

1152 x 870*

@ 75 Hz

1280 x 960 @*

60 Hz

75 Hz

1280 x 1024*

@ 60 Hz

75 Hz

1440 x 900*

@ 60 Hz

1680 x 1050 @ 60 Hz..................

Centains systémes peuvent ne pos

charge tous les modes listés.

NEC DISPLAY SOLUTIONS

recom-

mande une résolution à 60 Hz

pour

des

performances d’afﬁchage optimales.

Zone d’afﬁchage

active

Horizontale :

Verticale :

433,0 mm/17,0 inches

271,0 mm/10,7 inches

Concentrateur USB I/P :

Port :

Courant en charge :

Révision 2.0 de spéciﬁcation USB

En amont 1

En aval 4

Maximum 0.5A per port

Alimentation 100 – 240 V~ 50/60 Hz

Tension

d’alimentation

1,3 - 0,7 A

Dimensions 471,4 mm (W) x 371,3-481,3 mm (H) x 220,0 mm (D)

18,6

pouces

(W) x 14,6-18,9

pouces

(H) x 8,7

pouces

(D)

Weight 8,5 kg

18,7 livres

Environmental

Considerations

Temp. de fonctionnement :

Humidité :

Altitude :

Temp. de stockage :

Humidité :

Åltitude :

5°C à 35°C/41°F à 95°F

30% à 80%

0 à 10,000 Feet

-10°C à 60°C/14°F à 140°F

10% à 85%

0 à 30,000 Feet

Résolutions interpolées : Quand les résolutions afﬁchées sont inférieures au nombre de pixels du module LCD, le texte peut apparaître craquelé et les

lignes plus épaisses. Ceci est normal et nécessaire pour toutes les technologies d’afﬁchage sur panneaux plats pour lesquels chaque point de l’écran

occupe réellement un pixel. Pour agrandir la résolution à celle du plein écran, une interpolation mathématique de celle-ci est nécessaire. Quand cette

résolution interpolée ne correspond pas exactement à un multiple entier de la résolution d’origine, la nécessaire interpolation mathématique peut

faire que certaines lignes apparaissent plus épaisses que d’autres.

Si votre afﬁchage ne montre pas une image du SOG et du Sync. Signal composé, entrez en contact avec svp notre ligne directe pour davantage

d’aide.

NOTA : Les spéciﬁcations techniques sont susceptibles d’être modiﬁées sans préavi.

Fonctions

Le design à mince encadrement vous permet de libérer davantage d’espace pour tra-

vailler et jouer, alors que les images brillantes et éclatantes et le texte aussi clair que du

cristal de l’éran plat vous offrent une expérience de visionnement incomparable.

La fonction Réglage automatique sans touche offre des réglages d’image optimaux dès

la mise sous tension initiale.

Le système de contrôle AccuColor

vous permet de modiﬁer le réglage de six couleurs sur

votre écran selon vos préférences personnelles.

Les commandes OSM

reconçues vous permettent de régler rapidement et facilement tous

les éléments des images sur votre écran.

Le logiciel NaViSet™ offre une interface graphique étendue et intuitive, vous permettant

de régler les paramètres d’afﬁchage OSM

plus aisément avec la souris et le clavier.

Socle à hauteur réglable avec fonction de pivotement et d’inclinaison et gestion des câbles

ajoute de la souplesse à vos préférences de visionnement.

Le concentrateur USB 2.0 ajoute du dynamisme à votre système informatique en vous

connectant aux caméras numériques, numériseurs et autres.

Fonctions ErgoDesign

: Améliore l’ergonomie humaine pour améliorer l’environnement

de travail, protéger la santé de l’utilisateur et épargner de l’argent. On peut citer comme

exemple les commandes OSM pour un réglage rapide et facile de l’image, un socle inclin

able pour un meilleur confort de visualisation et la conformité aux directives MPRII et TCO

concernant les réductions d’émissions.

Plug and Play : La solution Microsoft

avec le système d’exploitation Windows

95/98/

Me/2000/XP facilite la conﬁguration et l’installation en permettant au moniteur d’envoyer

ses capacités (telles que le format et les résolutions d’écran acceptés) directement à

l’ordinateur, optimisant ainsi automatiquement les performances d’afﬁchage.

Système IPM

(Intelligent Power Manager/Gestionnaire d’énergie intelligent) : Procure

des méthodes d’économie d’énergie novatrices qui permettent au moniteur de passer à

un niveau de consommation d’énergie plus faible lorsqu’il est allumé mais non utilisé,

épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts

de conditionnement d’air du lieu de travail.

Technologie à fréquence multiple : Règle automatiquement le moniteur à la fréquence de

la carte vidéo, afﬁchant ainsi la résolution requise.

Capacité FullScan

(balayage complet) : Permet d’utiliser la totalité de la surface d’écran

dans la plupart des résolutions, augmentant ainsi de façon signiﬁcative la taille de

l’image.

Standard VESA de montage d’interface : Permet a l’utilisateur de raccorder son moni

teur MultiSync

a n’importe quel autre bras au baie de montage conforme VESA. Permet

de monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif

compatible.

Dépannage

Pas d’image

• Le câble vidéo doit être bien connecté à la carte d’afﬁchage et à l’ordinateur.

• La carte d’afﬁchage doit être insérée à fond dans son logement.

• Vériﬁez que l’interrupteur de vacances soit sur la position MARCHE.

• Les interrupteurs d’alimentation du moniteur à l’avantet de l’ordinateur doivent être sur la posi-

tion MARCHE.

• Vériﬁez qu’un mode d’afﬁchage autorisé a été sélectionné pour la carte d’afﬁchage ou le

système utilisé (veuillez consulter le manuel de votre carte d’afﬁchage ou de votre système pour

modiﬁer le mode graphique).

• Vériﬁer la compatibilité et les paramètres recommandés de votre moniteur et de votre carte

d’afﬁchage.

• Vériﬁez que le connecteur du câble vidéo ne comporte aucune broche tordue ou rentrée.

• Vériﬁez l’entrée du signal, “INPUT1” ou “INPUT2”.

L’interrupteur d’alimentation ne fonctionne pas

• Déconnectez le cordon d’alimentation de la prise secteur pour mettre le moniteur sous puis hors

tension.

• Vériﬁez le commutateur de veille à l’arrière du moniteur.

Persistance de l’image

• Nous vous informons que la technologie LCD peut provoquer un phénomène appelé <<persis

tance de l’image >> La persistance de l’image se manifeste lorsqu’une image résiduelle ou <<

fantôme >> d’une image précédemment afﬁchée reste visible sur l’écran. Contrairement aux mo-

niteurs à tube cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente,

mais l’on doit éviter d’afﬁcher des images immobiles pendant une longue période de temps.

Pour remédier à la persistance de I’image, mettez le moniteur hors tension pendant une durée

égale à celle de I’afﬁchage de l’image précédemment afﬁchée. Par exemple, si une image est

restée afﬁchée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit

être mis hors tension pendant une heure pour effacer I’image.Comme pour tous les équipements

d’afﬁchage personnels, NEC DISPLAY SOLUTIONS recommande d’afﬁcher des images animées

et d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en

veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.

L’image déﬁle ou est instable

• Le câble vidéo doit être bien connecté à la carte d’afﬁchage et à l’ordinateur.

• Utilisez les boutons de Réglage image OSM pour mettre au point et régler l’afﬁchage en

augmentant ou en diminuant la valeur Fin. Lorsque l’afﬁchage est réglé, le Réglage image OSM

peut nécessiter un réajustement.

• Vériﬁer la compatibilité et les réglages recommandés de votre moniteur et de votre carte

d’afﬁchage.

• Si votre texte n’est pas net, con Figurez le mode vidéo en non entrelacé à 60Hz.

La LED sur le moniteur n’est pas allumée (Couleur non verte ou ambrée peut être vue)

• L’interrupteur d’alimentation doit être en position MARCHE et le cordon d’alimentation doit être

connecté.

• Vériﬁez que l’interrupteur de vacances soit sur la position MARCHE.

• Assurez-vous que le contrôle de luminosité de LED dans l’OSM est à l’arrangement approprié.

L’image n’a pas la bonne taille

• Utilisez les boutons de Réglage image OSM pour augmenter ou diminuer le HAUTEUR.

• Vériﬁez qu’un mode d’afﬁchage supporté a été sélectionné pour la carte d’afﬁchage ou le

système utilisé (veuillez consulter le manuel de votre carte d’afﬁchage ou de votre système pour

modiﬁer le mode graphique).

Pas de vidéo

• Si I’image vidéo ne s’afﬁche pas l’écran, tournex le bouton Vacation sur arrêt puis sur marche.

• Assurez-vous que l’ordinateur n’est pas en mode d’économie d’énergie (touchez le clavier ou la

souris).

Menu Advancé

Pour des informations détaillées sur les commandes, utilisez le menu Avancé.

Comment utiliser le menu Avancé

• Éteignez le moniteur.

• Allumez le moniteur en gardant enfoncés simultanément les boutons POWER

et SELECT pendant au moins une seconde.

• Le menu Avancé va s’afﬁcher.

Comment quitter le menu Avancé

• Éteignez le moniteur et redémarrez-le de la manière normale.

Élement1 NIVEAU AUTO DE NOIR

(Entrée analogique seulement)

Règlage automatiquement le niveau de noir.

NIVEAU DE NOIR

(Entrée analogique seulement)

Règlage le niveau de noir.

Références

Service à la clientèle et assistance technique du moniteur NEC

Service à la clientèle et assistance technique

(800) 632-4662

Télécopieur: (800) 695-3044

Pièces et accessoires/adaptateur

de câble Macintosh: (800) 632-4662

Information sur la garantie: www.necdisplay.com

Assistance technique en ligne www.necdisplay.com

Ventes et information produit

Ligne d’information sur les ventes: (888) 632-6487

Clientèle canadienne: (866) 771-0266, Ext#: 4037

Ventes au gouvernement: (800) 284-6320

Adresse électronique du service

des ventes au gouvernement: gov@necdisplay.com

Courrier électronique

World Wide Web: www.necdisplay.com

Produit enregistré: www.necdisplay.com

Opérations Européennes: www.nec-display-solutions.com

Pilotes et téléchargements www.necdisplay.com

Garantie limitée

NEC Display Solutions of America, Inc. (ci-après «

NEC DISPLAY SOLUTIONS

») garantit que ce produit est

exempt de vice de fabrication et de main-d’oeuvre et, selon les conditions énoncées ci-dessous, accepte

de réparer ou remplacer, à sa discrétion, toute pièce de l’appareil concerné qui s’avérerait défectueuse

et ce, pendant une période de trois (3) ans à partir de la date d’achat initial. Les pièces de rechange sont

garanties pendant quatre-vingt dix (90) jours. Les pièces de rechange ou unités peuvent être neuves ou

reconditionnées et seront conformes aux spéciﬁcations des pièces et des unités d’origine. Cette garantie

vous accorde des droits légaux spéciﬁques auxquels peuvent s’ajouter d’autres droits pouvant varier d’une

juridiction à l’autre. Cette garantie est limitée à l’acheteur d’origine du produit et n’est pas transférable.

Cette garantie couvre uniquement les composants fournis par

NEC DISPLAY SOLUTIONS

. Une réparation

requise à la suite de l’utilisation des pièces provenant d’un tiers n’est pas couverte par cette garantie.

Pour être couvert par cette garantie, le produit doit avoir été acheté aux États-Unis ou au Canada par

l’acheteur d’origine. Cette garantie couvre uniquement la distribution du produit aux États-Unis ou au

Canada par

NEC DISPLAY SOLUTIONS

. Aucune garantie n’est offerte à l’extérieur des États-Unis et du

Canada. La preuve d’achat sera exigée par

NEC DISPLAY SOLUTIONS

pour prouver la date d’achat.

Une telle preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse

du vendeur, de l’acheteur et le numéro de série du produit.

Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé ou le

déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par NEC DISPLAY

SOLUTIONS, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un niveau

équivalent de protection. Avant de retourner tout produit à NEC DISPLAY SOLUTIONS, vous devez

d’abord obtenir une autorisation de retour de marchandise en composant le 1-800-632-4662. Le

produit ne pourra avoir été enlevé ou modiﬁé, réparé ou entretenu au préalable par personne d’autre

que du personnel technique autorisé par NEC DISPLAY SOLUTIONS, et le numéro de série du produit

ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne pourra pas avoir été

soumis à l’afﬁchage d’une image ﬁxe pendant de longues périodes de temps résultant en une persistance

de l’image, un accident, une utilisation incorrecte ou abusive ou une utilisation contraire aux directives

contenues dans le guide de l’utilisateur. Une seule de ces conditions annulera la garantie.

NEC DISPLAY SOLUTIONS NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS,

INDIRECTS, ACCIDENTELS, SECONDAIRES OU D’AUTRES TYPES DE DOMMAGES RÉSULTANT DE

L’UTILISATION D’UN PRODUIT QUI N’ENTRENT PAS SOUS LA RESPONSABILITÉ DÉCRITE CI-DESSUS.

CES GARANTIES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D’APTITUDE À UNE FIN PAR

TICULIÈRE. CERTAINES JURIDICTIONS NE PERMETTANT PAS L’EXCLUSION DE GARANTIES IMPLICITES

OU LA LIMITATION OU L’EXCLUSION DE RESPONSABILITÉ POUR DOMMAGES ACCIDENTELS OU

SECONDAIRES, LES EXCLUSIONS OU LIMITATIONS CI-DESSUS POURRAIENT NE PAS S’APPLIQUER

DANS VOTRE CAS.

Ce produit est garanti selon les termes de cette garantie limitée. Les consommateurs doivent savoir que

les performances du produit peuvent varier selon la conﬁguration du système, le logiciel, l’application,

les données du client et la manière dont le produit est utilisé par l’opérateur, ainsi que d’autres facteurs.

Bien que les produits NEC DISPLAY SOLUTIONS soient considérés compatibles avec de nombreux

systèmes, la mise en oeuvre fonctionnelle du produit peut varier d’un client à l ’autre. Par conséquent,

l’adéquation d’un produit à un besoin ou une application spéciﬁque doit être déterminée par le consom

mateur et n’est pas garantie par NEC DISPLAY SOLUTIONS

Pour connaître le nom du centre de service technique agréé NEC DISPLAY SOLUTIONS le plus proche,

appeler NEC Display Sollutions of America au 1-800-632-4662.

TCO’03

Félicitations !

L’écran que vous venez d’acheter porte l’étiquette « Displays

TCO’03 ». Ceci signiﬁe que votre écran a été conçu,

fabriqué, et vériﬁé selon certaines des directives relatives à

la qualité et aux exigences environnementales les plus strictes

au monde. Cela permet à un produit de haute performance,

conçu avec l’utilisateur comme priorité, de réduire son impact

sur notre environnement naturel.

Voici certaines caractéristiques de ces directives « TCO’03 Display » :

Ergonomie

• Bonne ergonomie visuelle et qualité de l’image aﬁn d’améliorer l’environnement

de travail des utilisateurs, et aﬁn de réduire les problèmes de vue et de tension

nerveuse. Les paramètres importants sont la luminance, le contraste, la résolution,

la rémission, le rendu des couleurs et la stabilité de l’image.

Consommation

• Mode économie d’énergie après un certain temps, un avantage à la fois pour

l’utilisateur et l’environnement

• Sécurité électrique

Émissions

• Champs électromagnétiques

• Émissions de parasites

Écologie

• Le produit doit être conçu aﬁn d’être recyclable et le fabriquant doit disposer d’une

certiﬁcation relative à l’environnement telle qu’EMAS ou ISO 14 001

• Restrictions sur l’usage des :

- polymères et retardants au feu chlorés ou bromés

- métaux lourds tels que cadmium, mercure et plomb.

Les directives comprises sous cette étiquette ont été mises au point par « TCO Development

» en coopération avec des scientiﬁques, des experts, des utilisateurs, ainsi que des

fabricants du monde entier. Depuis la ﬁn des années 1980, TCO s’est efforcée d’inﬂuencer

le développement du matériel informatique grâce à une orientation plus conviviale.

Notre système d’étiquetage a débuté avec des écrans en 1992 et se retrouve maintenant

demandé par des utilisateurs et des fabricants informatiques du monde entier.

Pour obtenir des renseignements supplémentaires, veuillez visiter

www.tcodevelopment.com

NEC DISPLAY SOLUTIONS est extrêmement résolu à protéger l’environnement et consi-

dère le recyclage comme l’une des principales priorités de l’entreprise en essayant de

minimiser les répercussions sur l’environnement. Nous nous engageons à développer

des produits qui n’ont pas d’impact négatif sur l’environnement et nous nous efforçons

toujours de favoriser la déﬁnition et le respect des normes indépendantes les plus récentes

édictées par les organismes tels lSO (International Organization for Standardization) et

TCO (Swedish Trades Union). Pour de plus amples informations et pour obtenir de l’aide

pour recycler votre ancien moniteur NEC, veuillez visiter notre site Web au:

É.-U.: http://

www.necdisplay.com

Europe: http://www.nec-display-solutions.com

Japon: http://www.nec-display.com

Vous pouvez trouver également des programmes de recyclage sur les sites suivants :

Suède - http://www.el-retur.se

Allemagne - http://www.recyclingpartner.de/

Hollande - http://www.mirec.nl/

Japon - http://www.diarcs.com/

Économie d’énergie :

Ce moniteur est équipé d’une capacité d’économie d’énergie avancée. Lorsqu’un signal

standard VESA de signalisation de gestion de la consommation de l’afﬁchage (DPM) est

envoyé au moniteur, le mode Économie d’énergie est activé. Le moniteur entre en mode

simple Économie d’énergie.

LCD2070WNX

Mode Consommation d’énergie Couleur DEL

Fonctionnement normal Approx. 74W Vert

Mode Économie d’énergie Moins de 2w Orange

Mode Arrêt Moins de 1w Non allumé

Informations du fabricant relatives au

recylage et aux économies d’énergie

Elimination des anciens produits NEC

Au sein de 1’Union Européenne

La législation en vigueur dans tous les états membres de 1’Union Européenne

exige que tous les déchets électriques et électroniques portant Ie symbole ci-contre

(à gauche) ne soient pas mélangés au reste des déchets ménagers lors de leur

élimination. Ceci inclut notamment les moniteurs et accessoires électriques, tels

que les câbles-signaux et les cordons d’alimentation. Lorsque vous devez vous

débarrasser de vos produits d’afﬁchage NEC, des autorités veuillez suivre les

recommandations locales ou demander conseil auprès du revendeur qui vous

a vendu le produit en question. Vous pouvez aussi respecter tout accord passé

entre NEC et vous-même, Ie cas échéant. Ce symbole présent sur les produits

électriques et électroniques ne s’applique qu’aux membres actuels de 1’Union

Européenne.

En dehors de 1’Union Européenne

Si vous souhaitez vous débarrasser de produits électriques ou électroniques usagés en dehors de 1’Union

Européenne, veuillez contacter les autorités locales concernées pour respecter les modes de traitement

acceptés.

Déclaration du fabricant

Nous certiﬁons par la présente

que le moniteur

MultiSync

LCD2070WNX

(L205GX)

conformes à

la directive 73/23/EEC du Counseil:

– EN 60950-1

la directive

89/336/EEC du Counseil:

– EN 55022

– EN 61000-3-2

– EN 61000-3-3

– EN 55024

et porte le sigle

NEC Display Solutions, Ltd.

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

AVIS DE PROPRIÉTÉ EXCLUSIVE ET DE DÉGAGEMENT DE RESPONSABILITÉ

Les informations contenues dans ce document, y compris tous les designs et matériel s’y rapportant, sont la propriété

de NEC Display Solutions of America, Inc. et/ou ses concédants. NEC Display Solutions of America, Inc. se réserve

les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris tous les

droits de design, de fabrication, de reproduction, d’utilisation et de vente y afférent, à condition que ces droits n’ont

pas été directement délivrés à d’autres.

Les produits de NEC Display Solutions of America, Inc. dont il est question dans ce document sont garantis conformé

ment aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances

réelles de chaque produit dépendent de facteurs tels que la conﬁguration du système, les données du client et la manière

dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client à l’autre,

l’adéquation et l’application de conﬁgurations spéciﬁques du produit peuvent être déterminées par le client et ne sont

pas garanties par NEC Display Solutions of America, Inc.

Aﬁn de permettre l’amélioration du design et des caractéristiques techniques, les informations contenues dans ce

document sont sujettes à modiﬁcations sans préavis. La reproduction totale ou partielle de ce document sans l’accord

préalable de NEC Display Solutions of America, Inc. est interdite.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à l’article 15 du règlement de la FCC. L’utilisation est soumise à deux conditions. 1) Cet

appareil ne peut pas occasionner d’interférences nuisibles, et 2) cet appareil doit accepter toutes interférences reçues,

y compris les interférences qui peuvent occasionner un mauvais fonctionnement.

Partie responsable américaine : NEC Display Solutions of America, Inc.

Adresse : 500 Park Blvd, Suite 1100

Itasca, Illinois 60143

tél. : (630) 467-3000

Type de produit : Moniteur d’afﬁchage

Classiﬁcation de l’appareil : Périphérique classe B

Modèle :

MultiSync LCD2070WNX

(L205GX)

Nous déclarons par la présente que les appareils mentionnés ci-dessus sont

conformes aux normes techniques spéciﬁées dans le règlement de la FCC.

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation.

EnErgy Star est une

marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées

de leurs propriétaires respectifs.

En tant que partenaire

EnErgy Star

, NEC Display Solutions of America, Inc. a veillé à ce que ce produit respecte les normes EnErgy Star en

matière de rendement énergétique. Le logo

EnErgy Star ne représente aucun aval par l’EPA de quelque produit ou service que ce soit.

Série LCD NEC

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER

The information disclosed in this document, including all designs and related materials, is the valuable property of

NEC Display Solutions of America, Inc. and/or its licensors, as appropriate, reserve all patent, copyright and other

proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto,

except to the extent said rights are expressly granted to others.

The NEC Display Solutions of America, Inc. product(s) discussed in this document are warranted in accordance with

the terms of the Limited Warranty Statement accompanying each product. However, actual performance of each such

product is dependent upon factors such as system conﬁguration, customer data and operator control. Since implementa

tion by customers of each product may vary, the suitability of speciﬁc product conﬁgurations and applications must be

determined by the customer and is not warranted by NEC Display Solutions of America,

Inc.

To allow for design and speciﬁcation improvements, the information in this document is subject to change at any time

without notice. Reproduction of this document or portions thereof without prior approval of NEC Display Solutions of

America, Inc. is prohibited.

DECLARATION OF CONFORMITY

This device complies with Part 15 of FCC Rules. Operation is subject to the following two

conditions. (1) This device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation.

U.S. Responsible Party: NEC Display Solutions of America, Inc.

Address: 500 Park Blvd, Suite 1100

Itasca, Illinois 60143

Tel. No.: (630) 467-3000

Type of Product: Display Monitor

Equipment Classiﬁcation: Class B Peripheral

Model:

MultiSync LCD2070WNX (L205GX)

We hereby declare that the equipment speciﬁed above

conforms to the technical standards as speciﬁed in the FCC Rules.

Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation.

EnErgy Star is a

U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

As an

EnErgy Star

Partner, NEC Display Solutions of America, Inc. has determined that this product meets the EnErgy Star guidelines

for energy efﬁciency. The

EnErgy Star emblem does not represent EPA endorsement of any product or service.

NEC LCD Series

Printed in China

Part No.

NEC LCD2070WNX 20" Widescreen Desktop Monitor

Product's Documents

User's Manual

Specifications

NEC LCD2070WNX Questions and Answers
