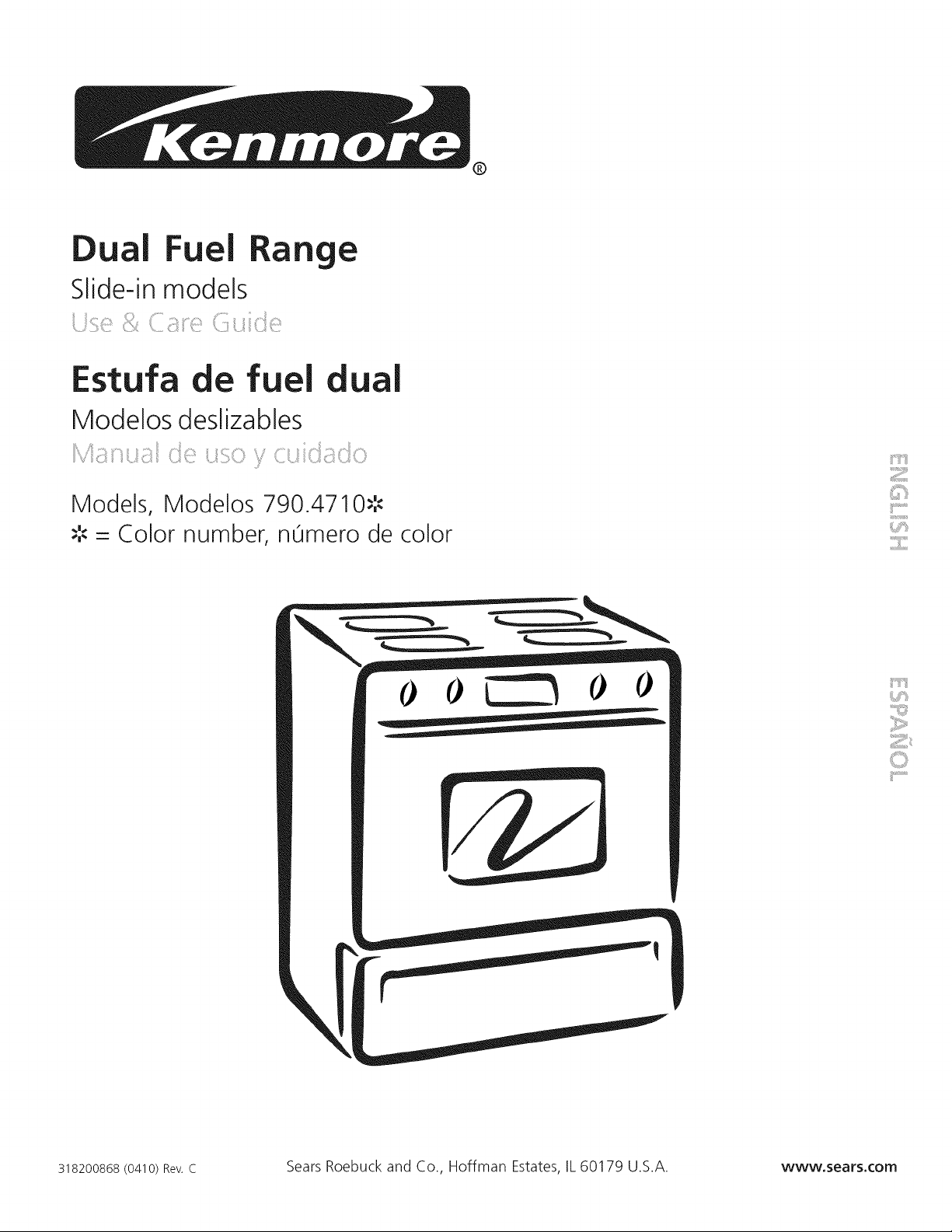

Kenmore 79047102400 gas range User Manual

Dual Fuel Range

Slide-in models

Estufa e fuel ual

Modelos deslizables

Models, Modelos 790.4710;1."

.,. Color number, nOmero de color

i{_,S'ii,

ii'hY'lii

idi%

.......;ili'i'

i}t,,,,_iwiw,w

318200868(041O)Rev.C Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www,sears,com

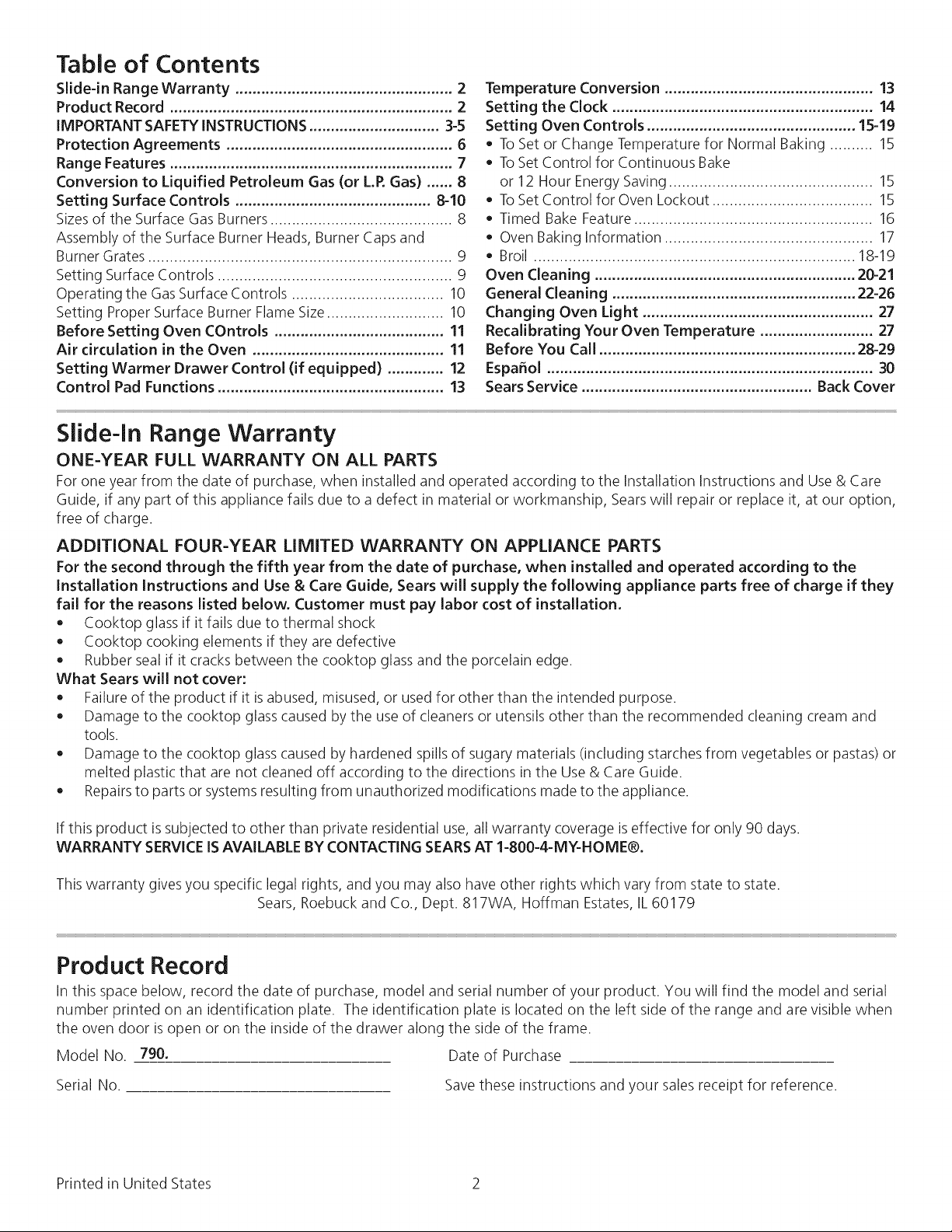

Table of Contents

Slide-in Range Warranty .................................................. 2

Product Record ................................................................. 2

IMPORTANT SAFETY INSTRUCTIONS .............................. 3-5

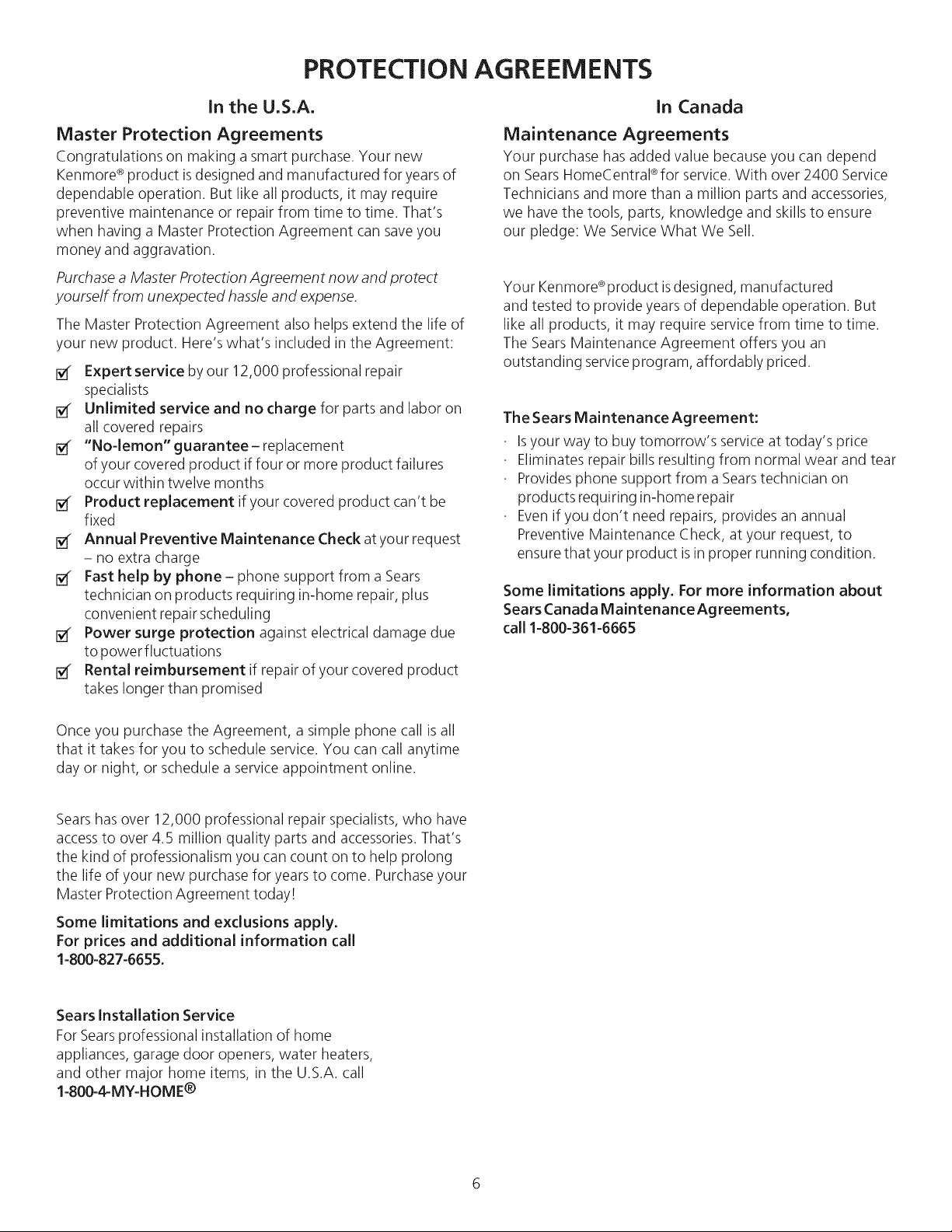

Protection Agreements .................................................... 6

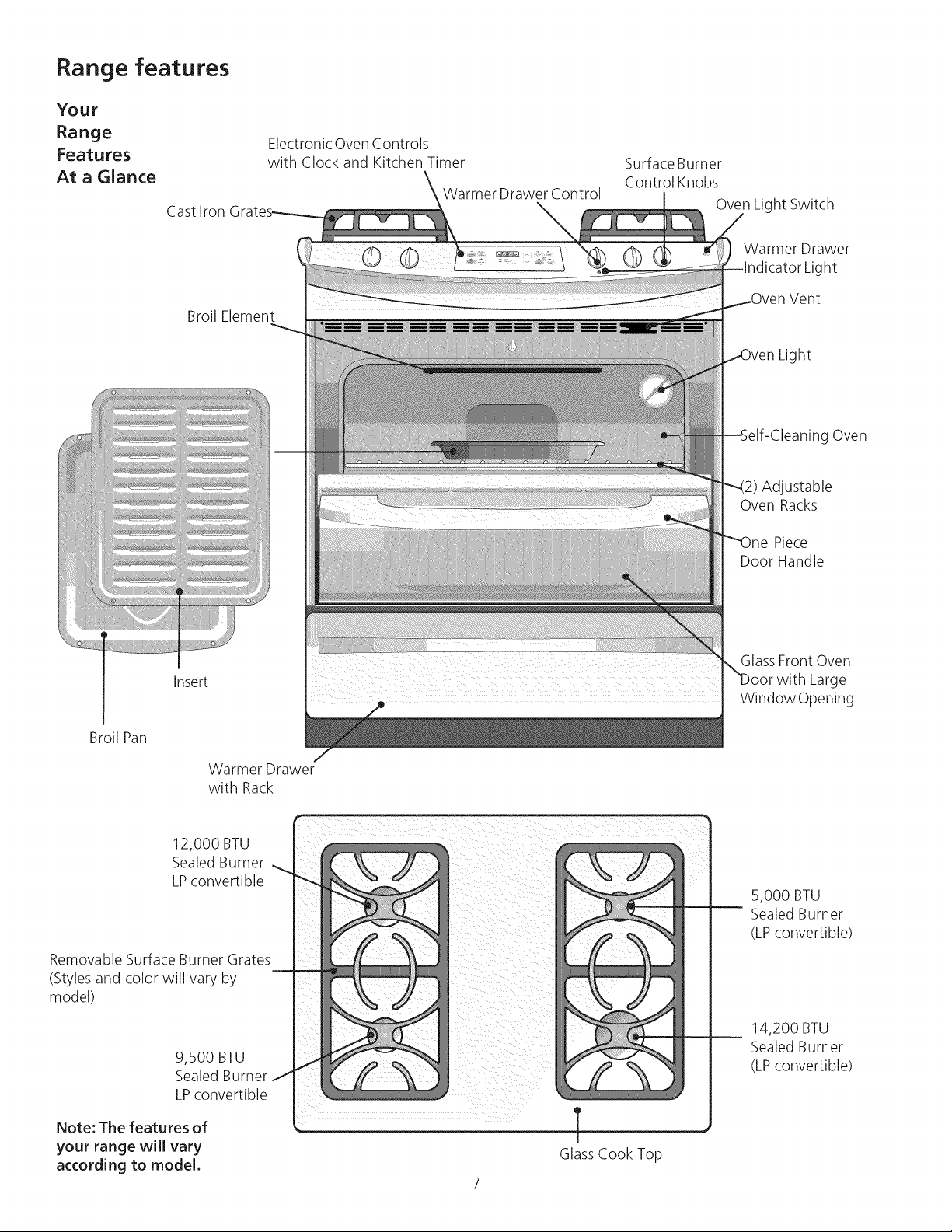

Range Features ................................................................. 7

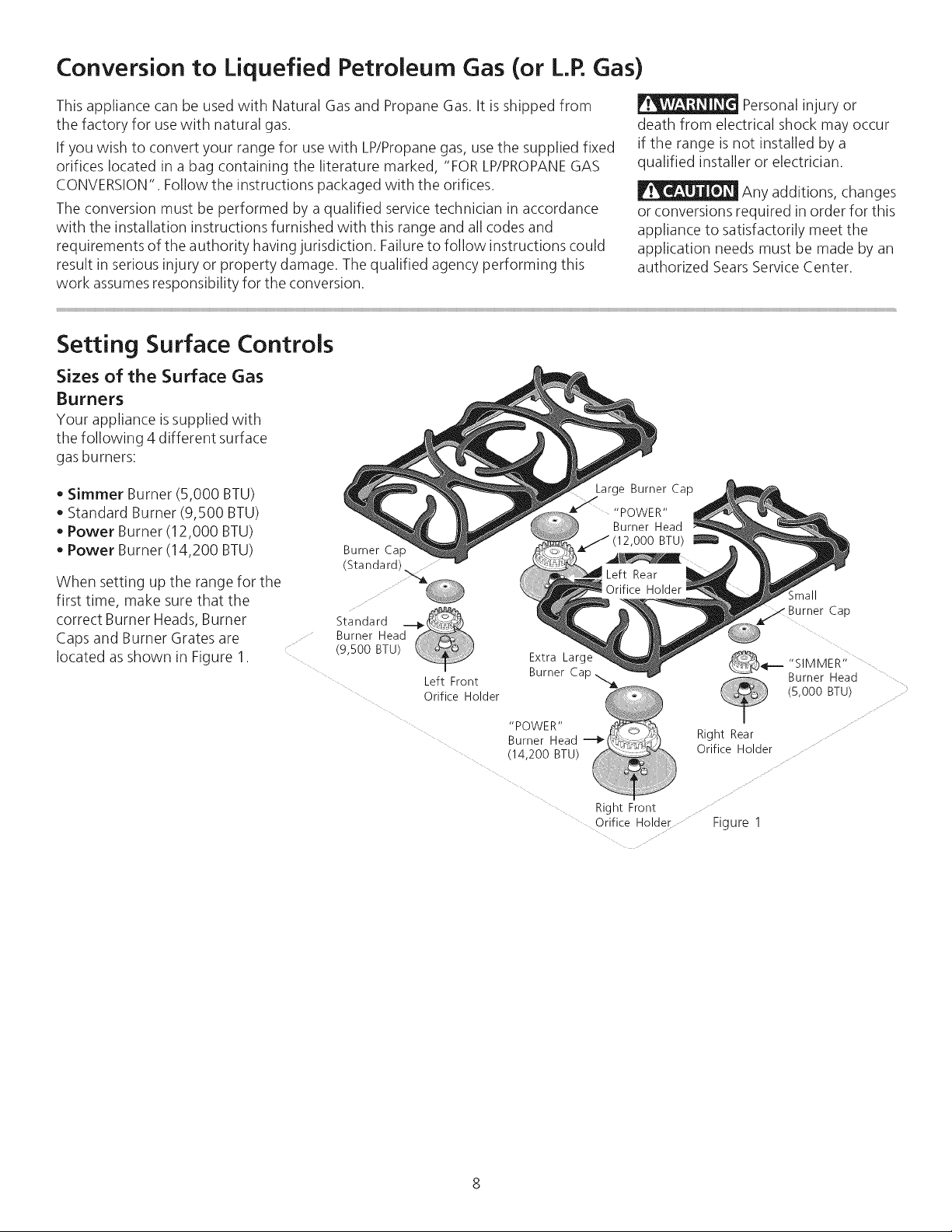

Conversion to Mquified Petroleum Gas (or L.P.Gas) ...... 8

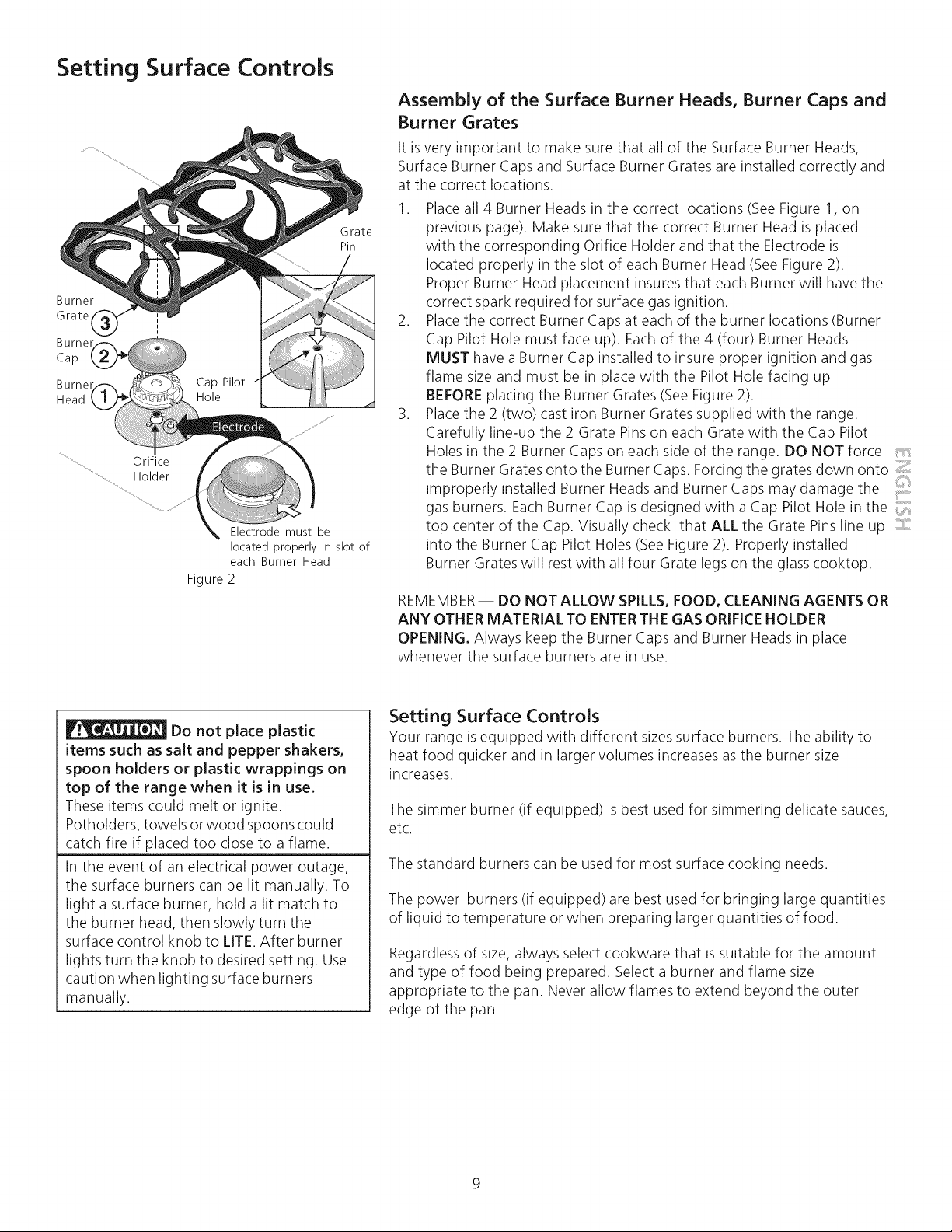

Setting Surface Controls ............................................. 8-10

Sizesof the Surface Gas Burners .......................................... 8

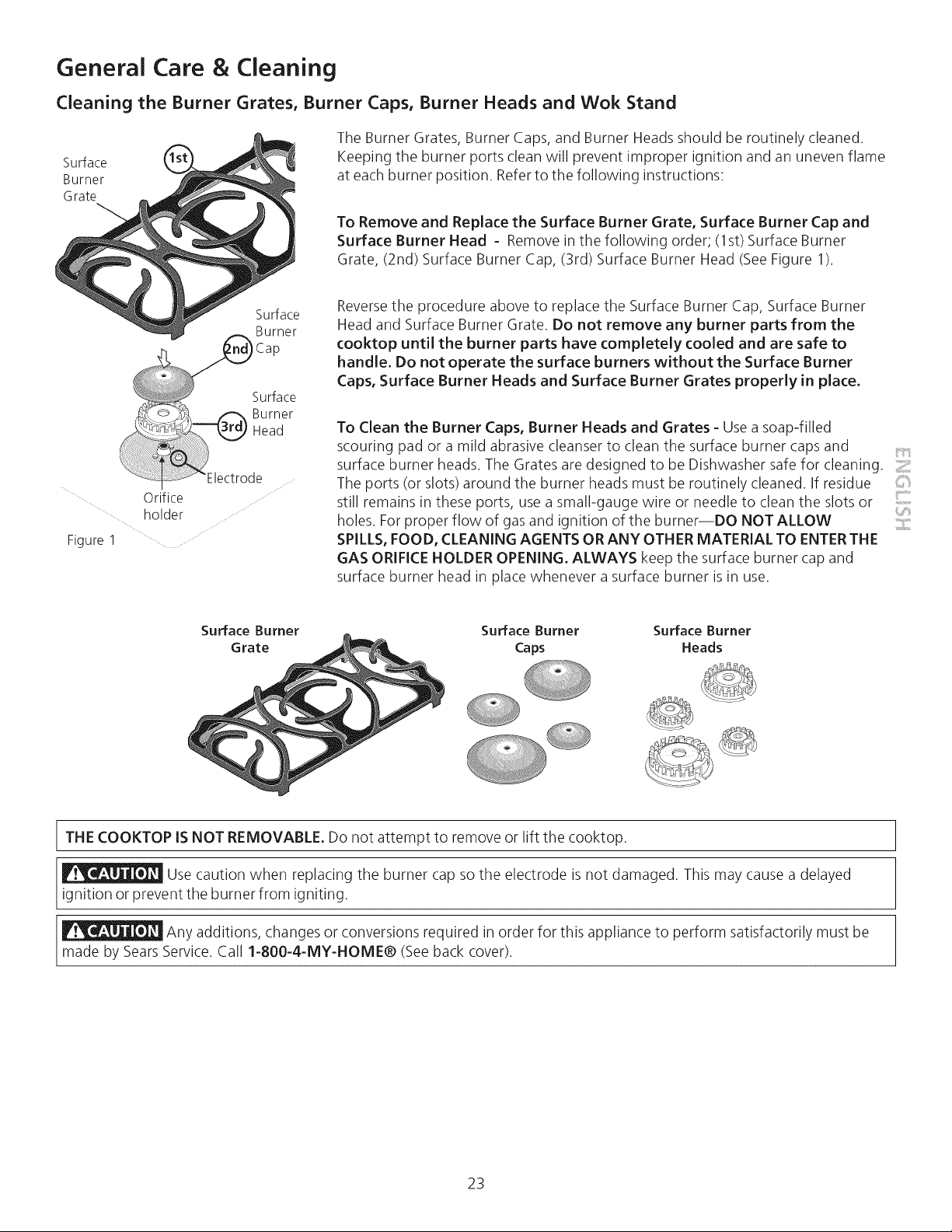

Assembly of the Surface Burner Heads, Burner Caps and

Burner Grates ...................................................................... g

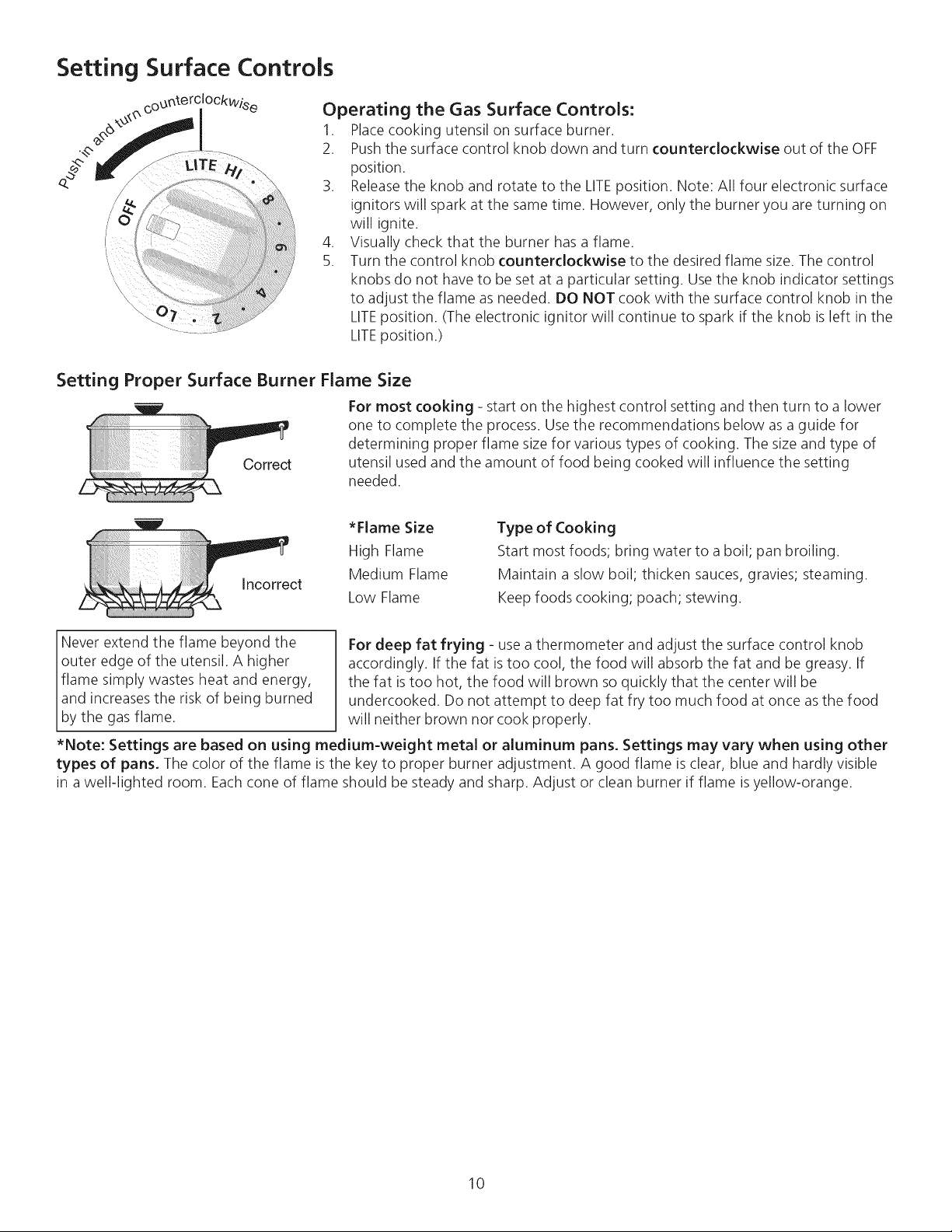

Setting Surface Controls ...................................................... 9

Operating the Gas Surface Controls ................................... 10

Setting Proper Surface Burner Flame Size........................... 10

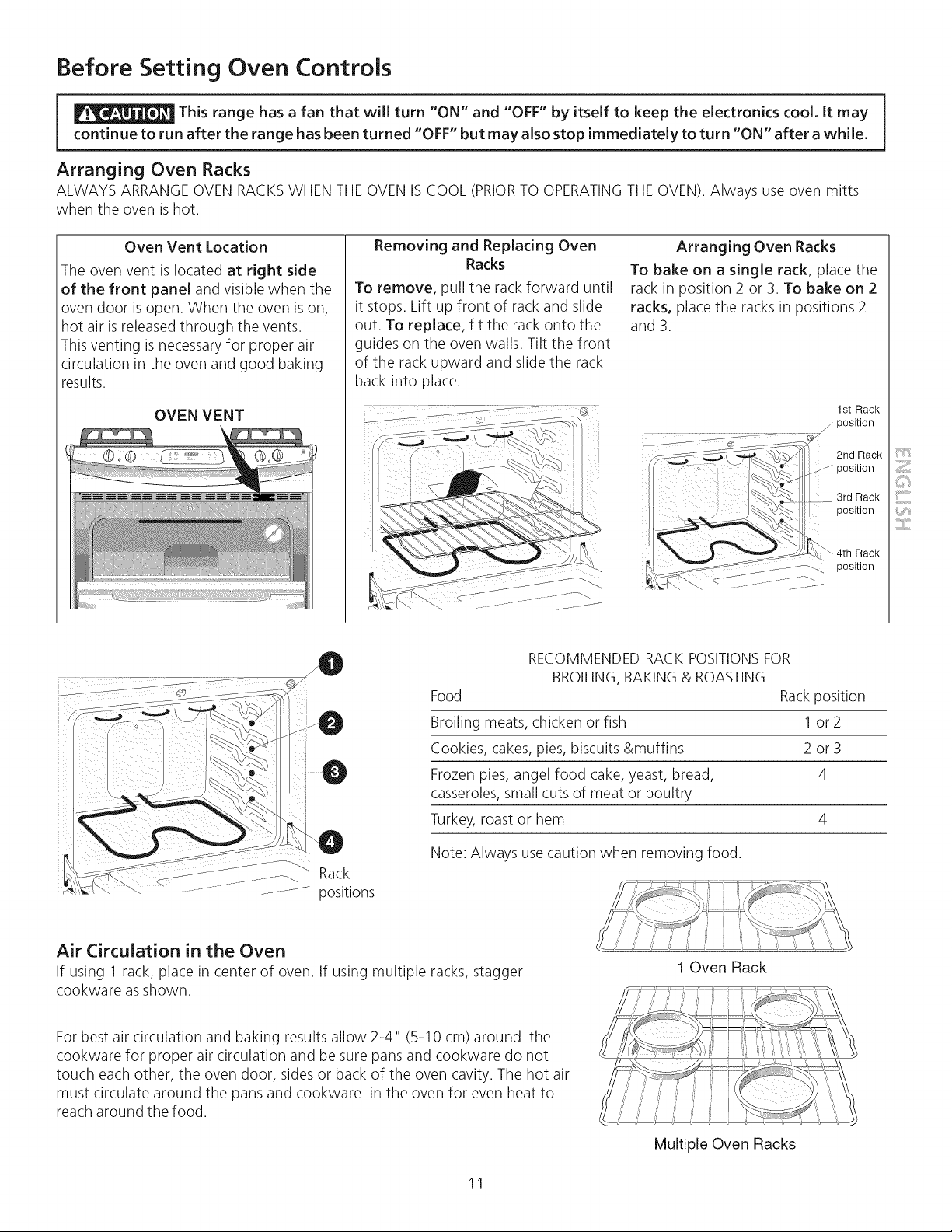

Before Setting Oven COntrols ....................................... 11

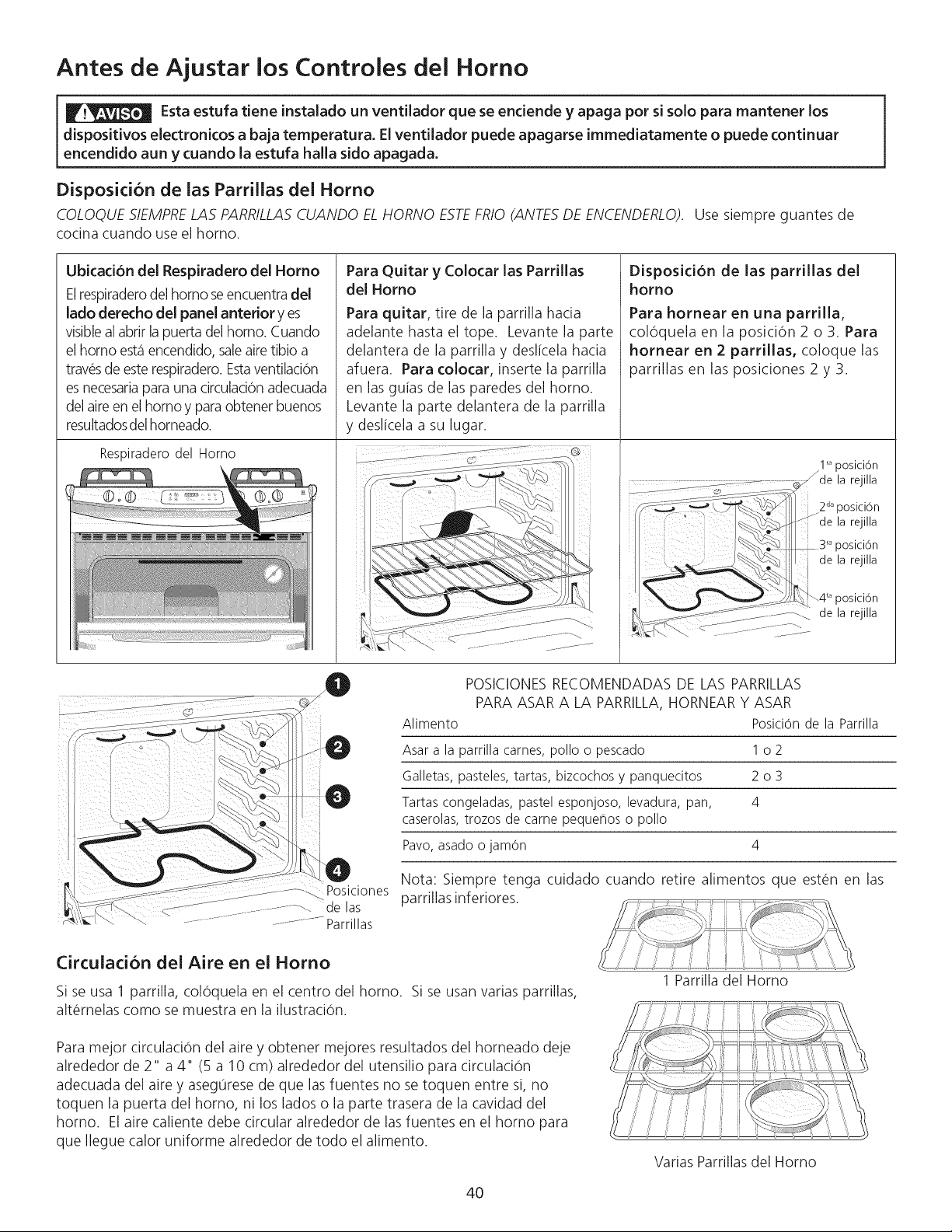

Air circulation in the Oven ............................................ 11

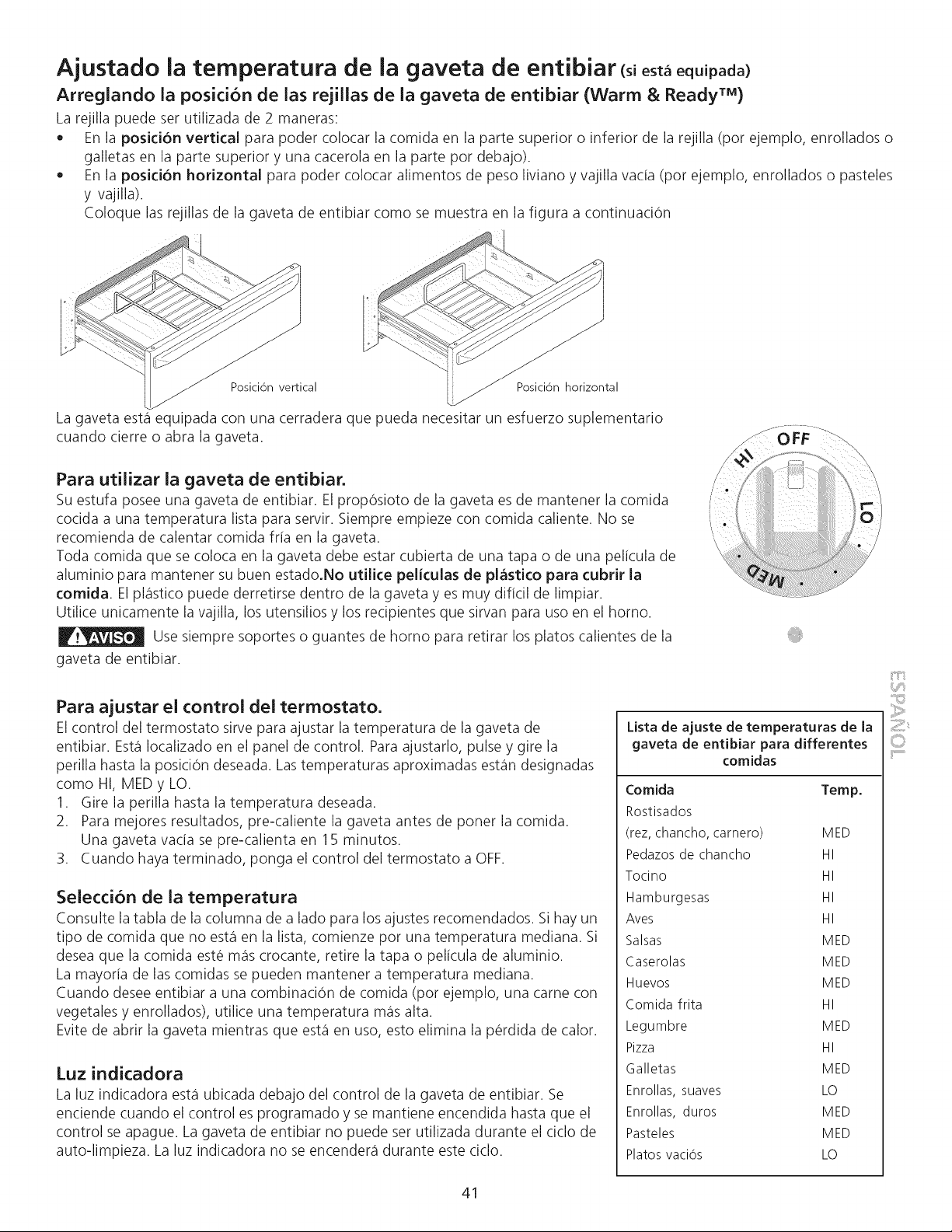

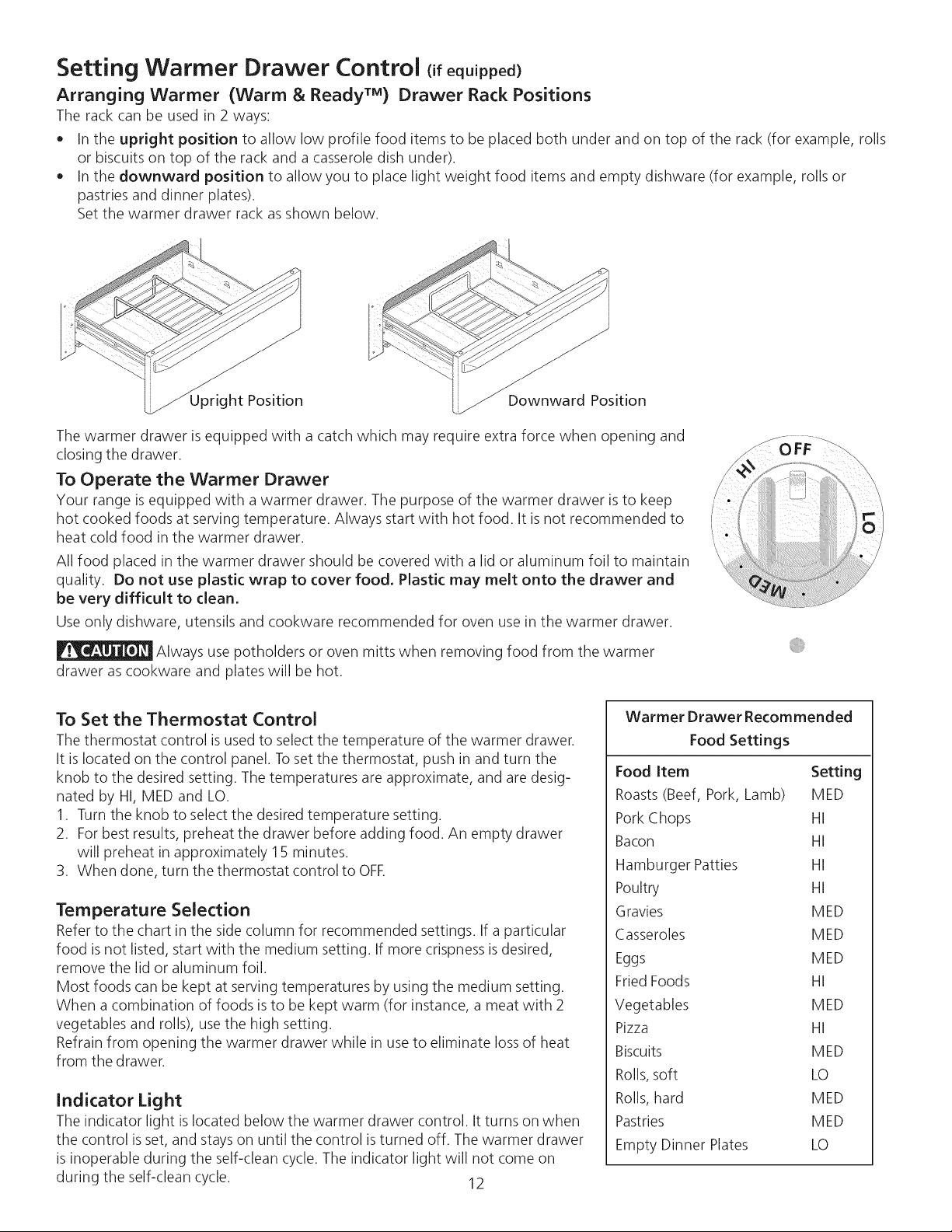

Setting Warmer Drawer Control (if equipped) ............. 12

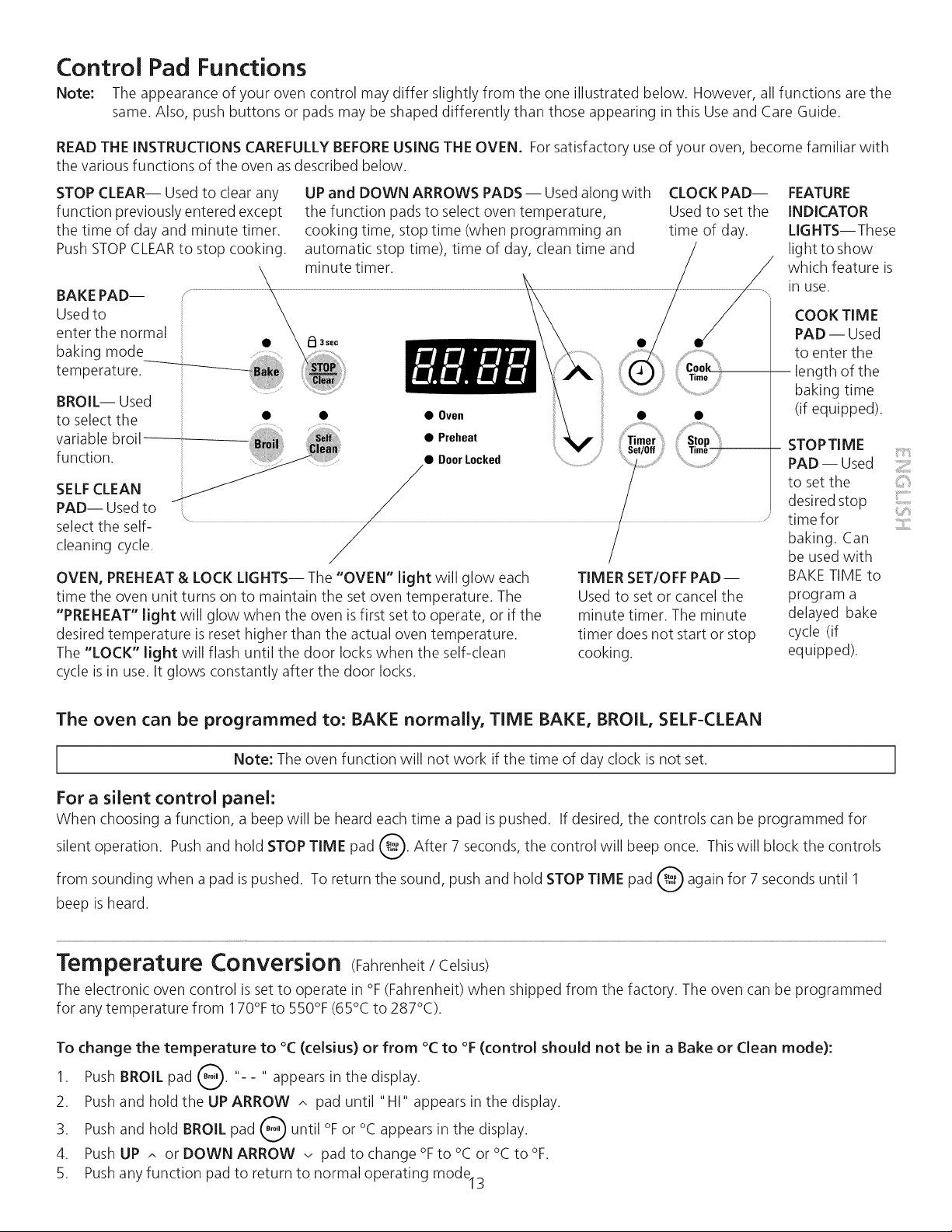

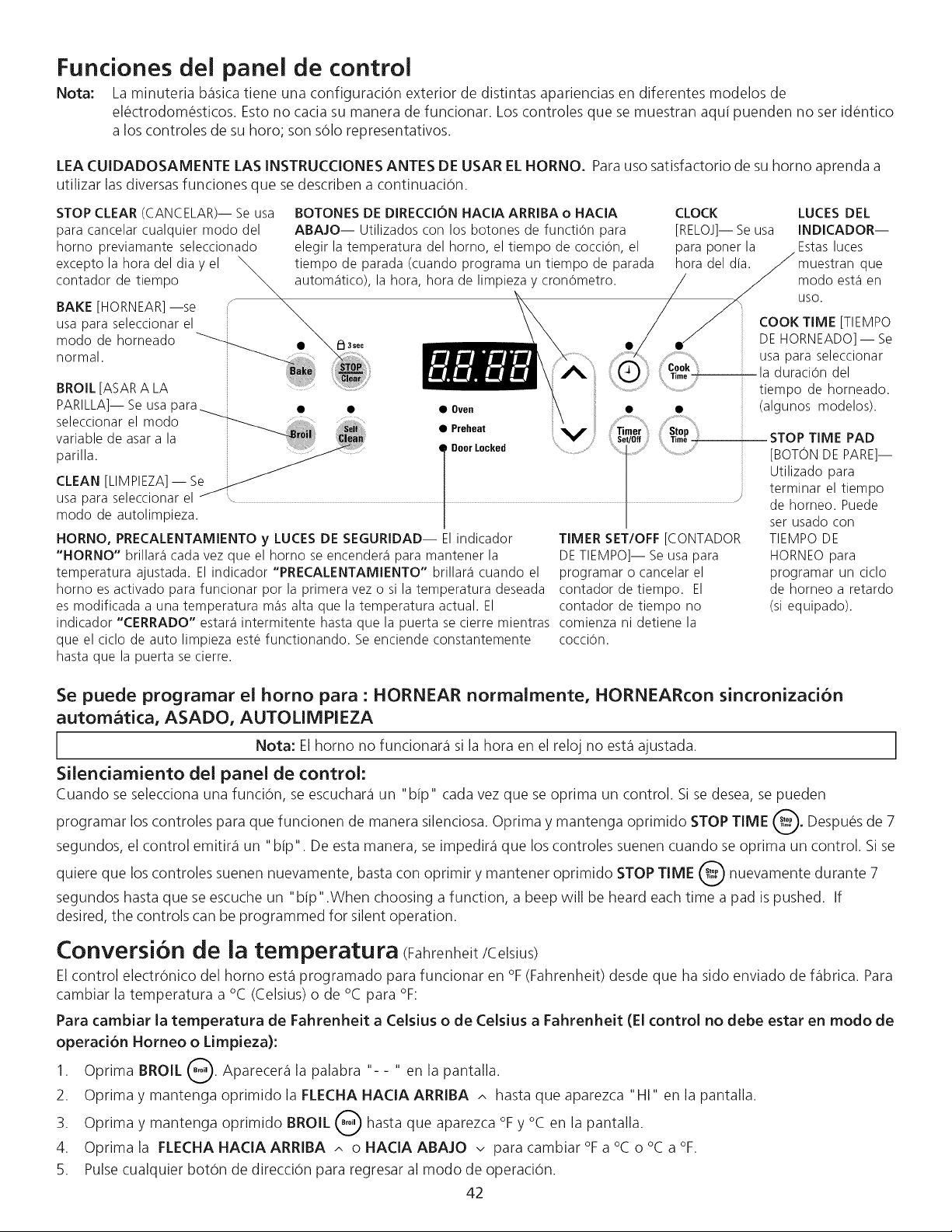

Control Pad Functions .................................................... 13

Temperature Conversion ................................................ 13

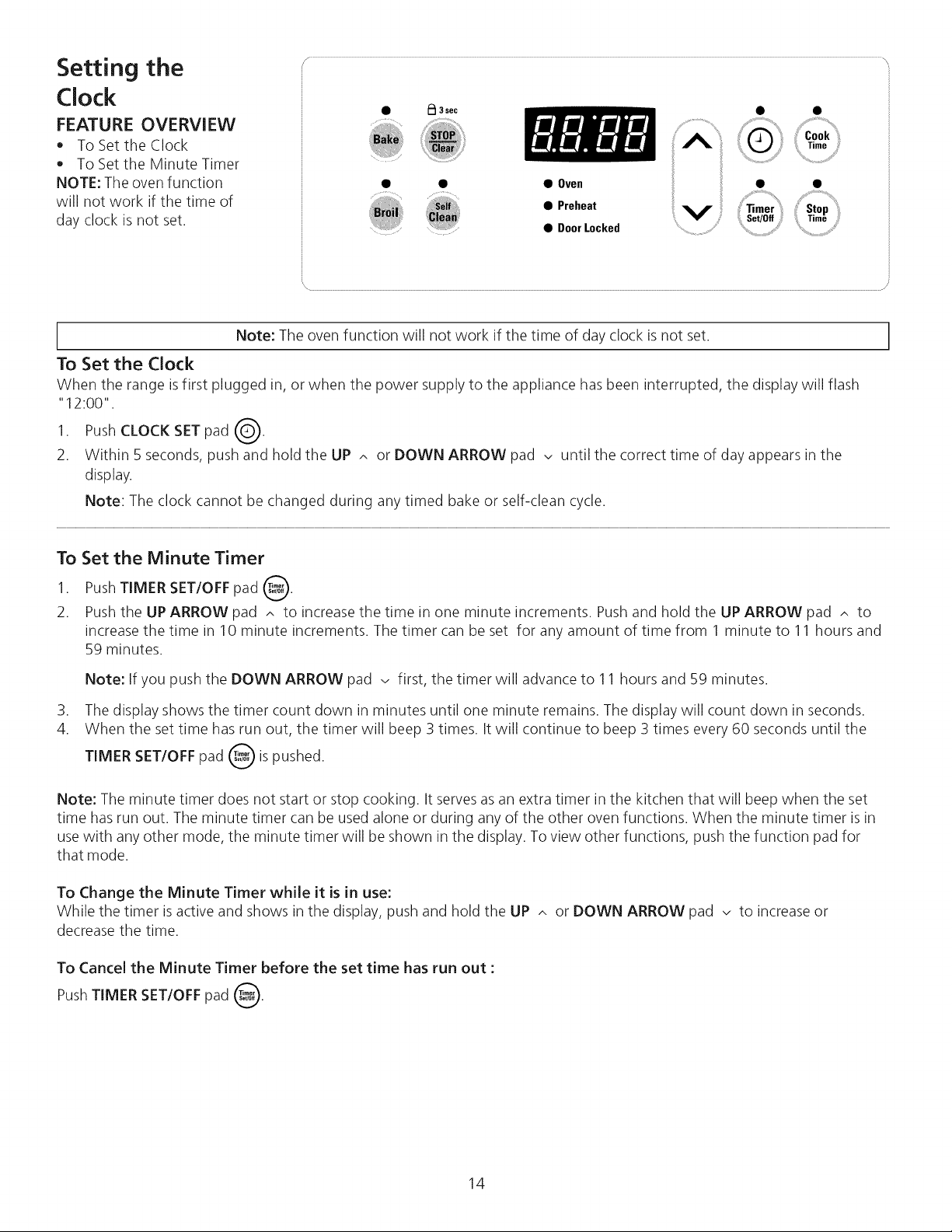

Setting the Clock ............................................................ 14

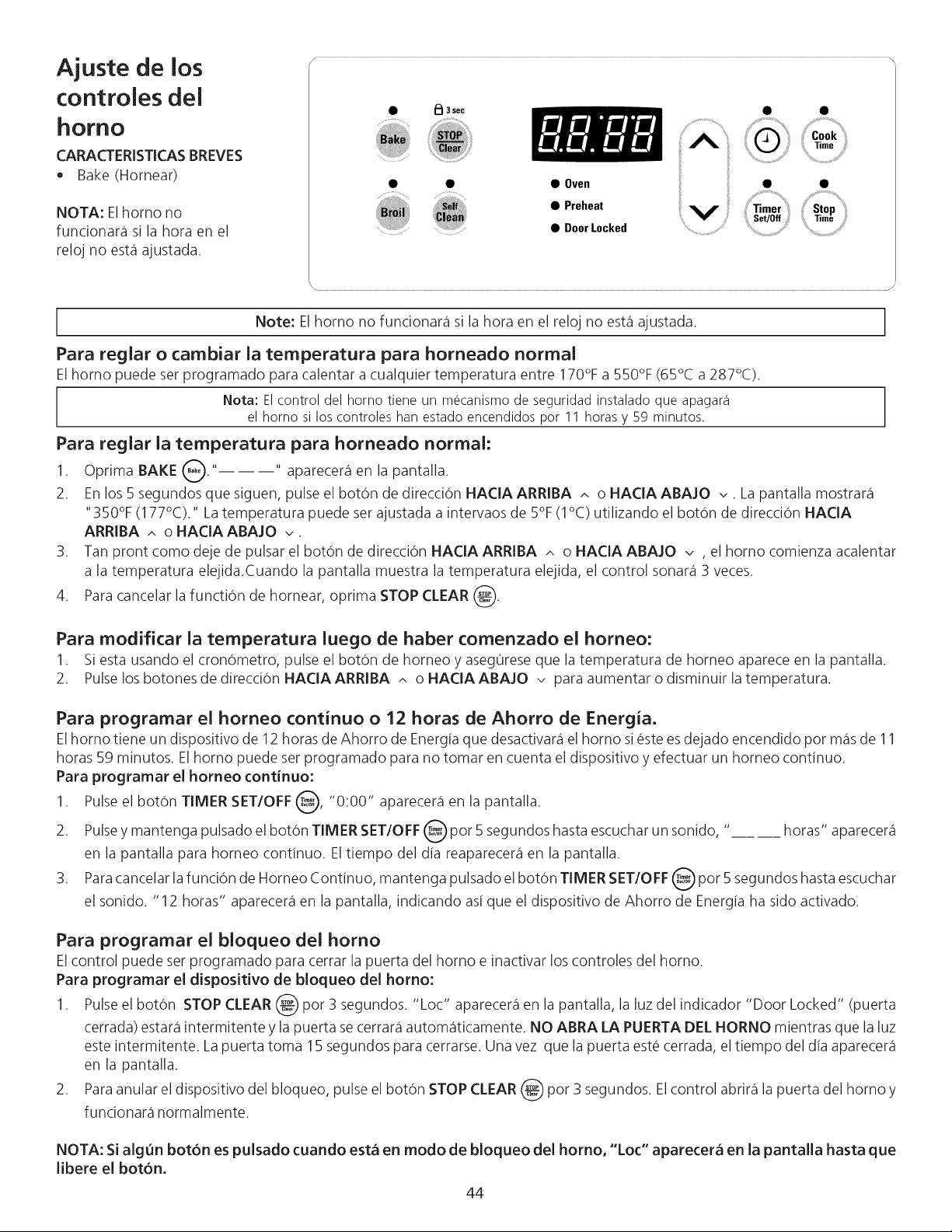

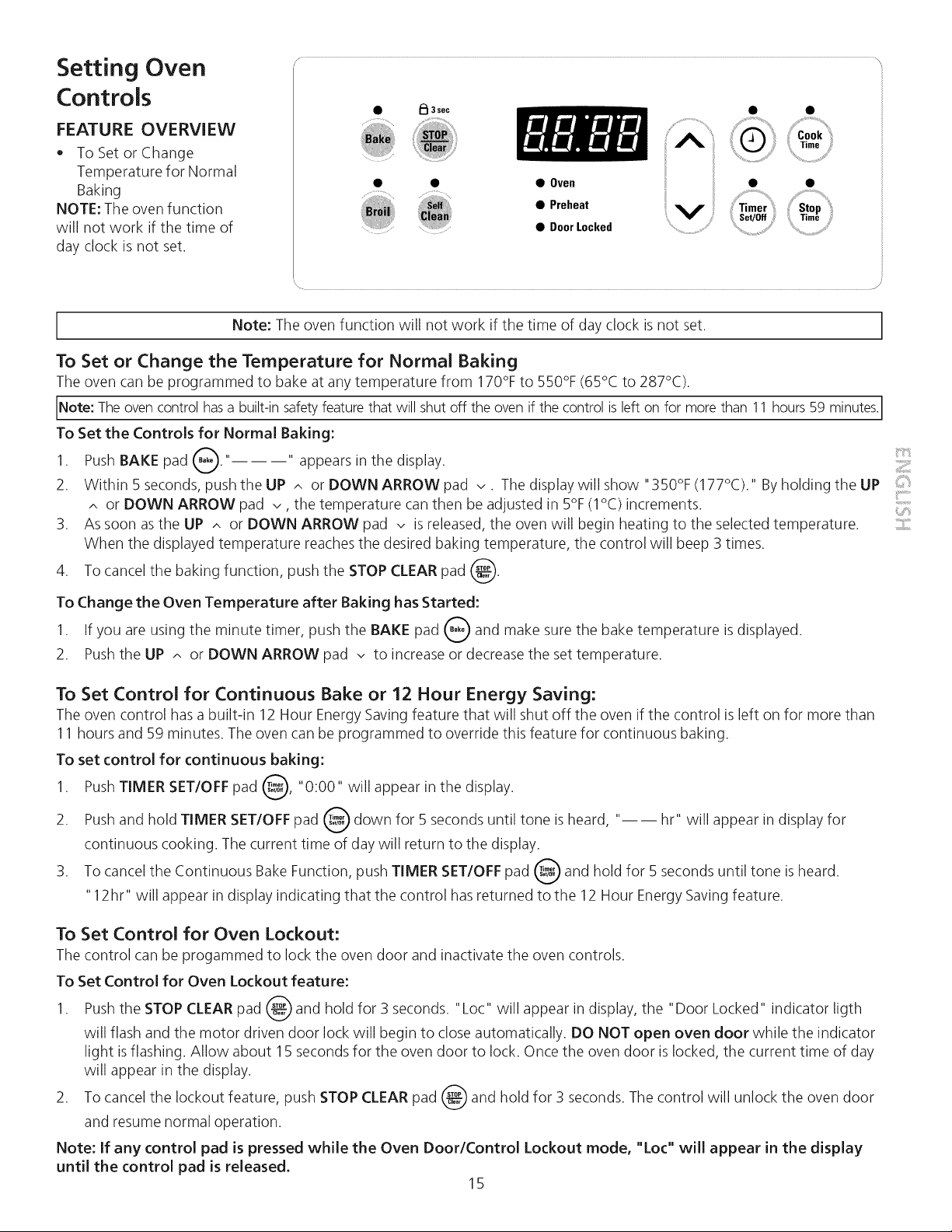

Setting Oven Controls ................................................ 15-19

• To Set or Change Temperature for Normal Baking .......... 15

• To Set Control for Continuous Bake

or 12 Hour Energy Saving ............................................... 15

To Set Control for Oven Lockout ..................................... 15

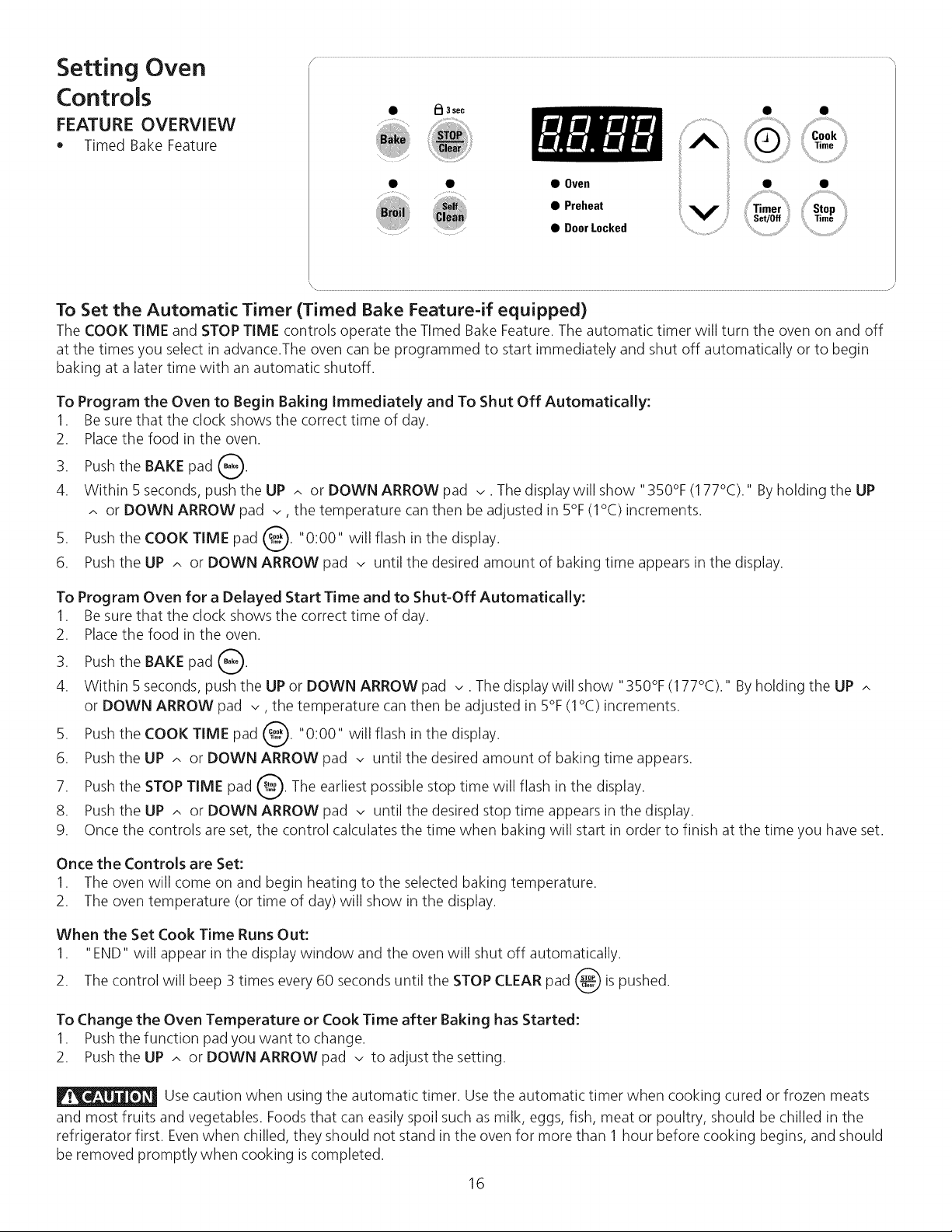

Timed Bake Feature ....................................................... 16

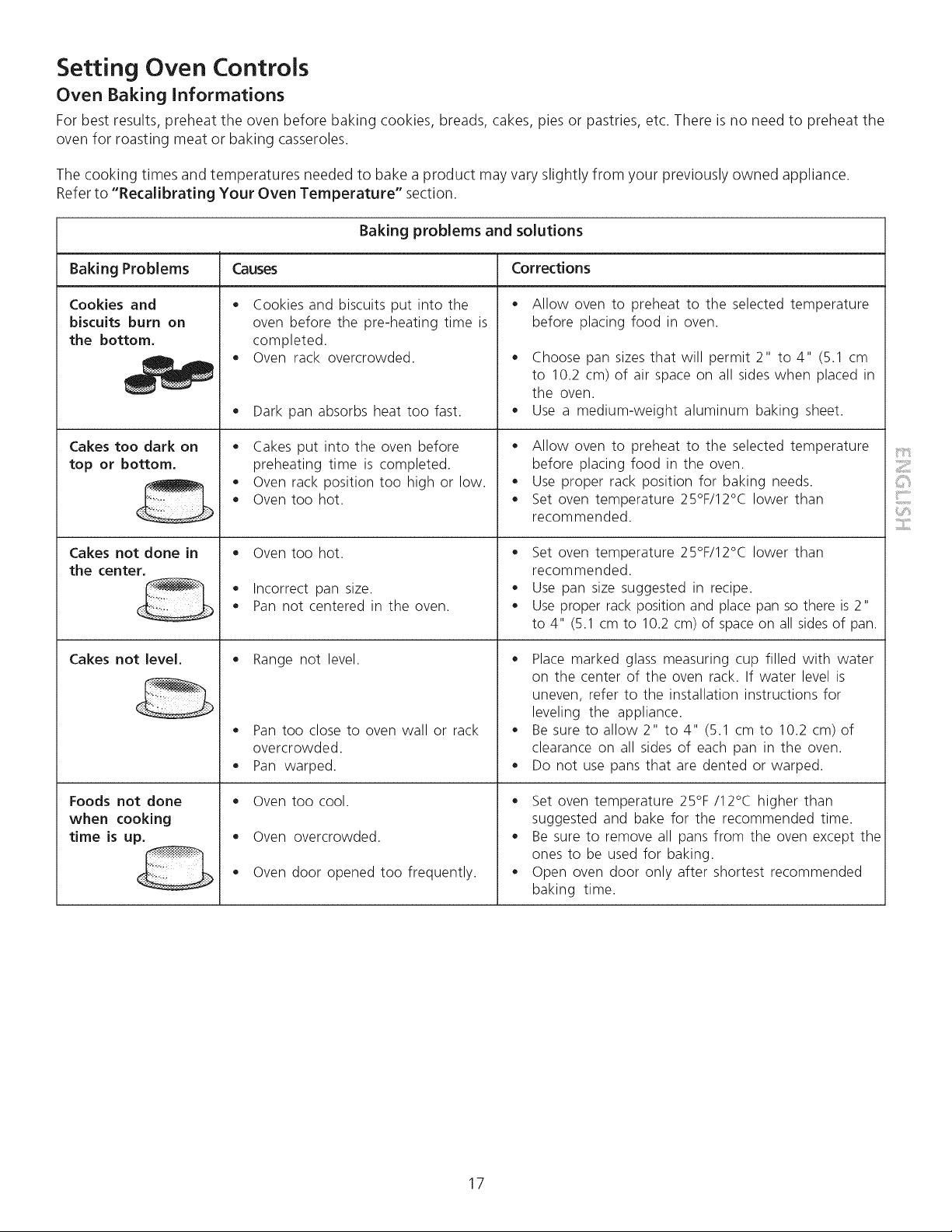

Oven Baking Information ................................................ 17

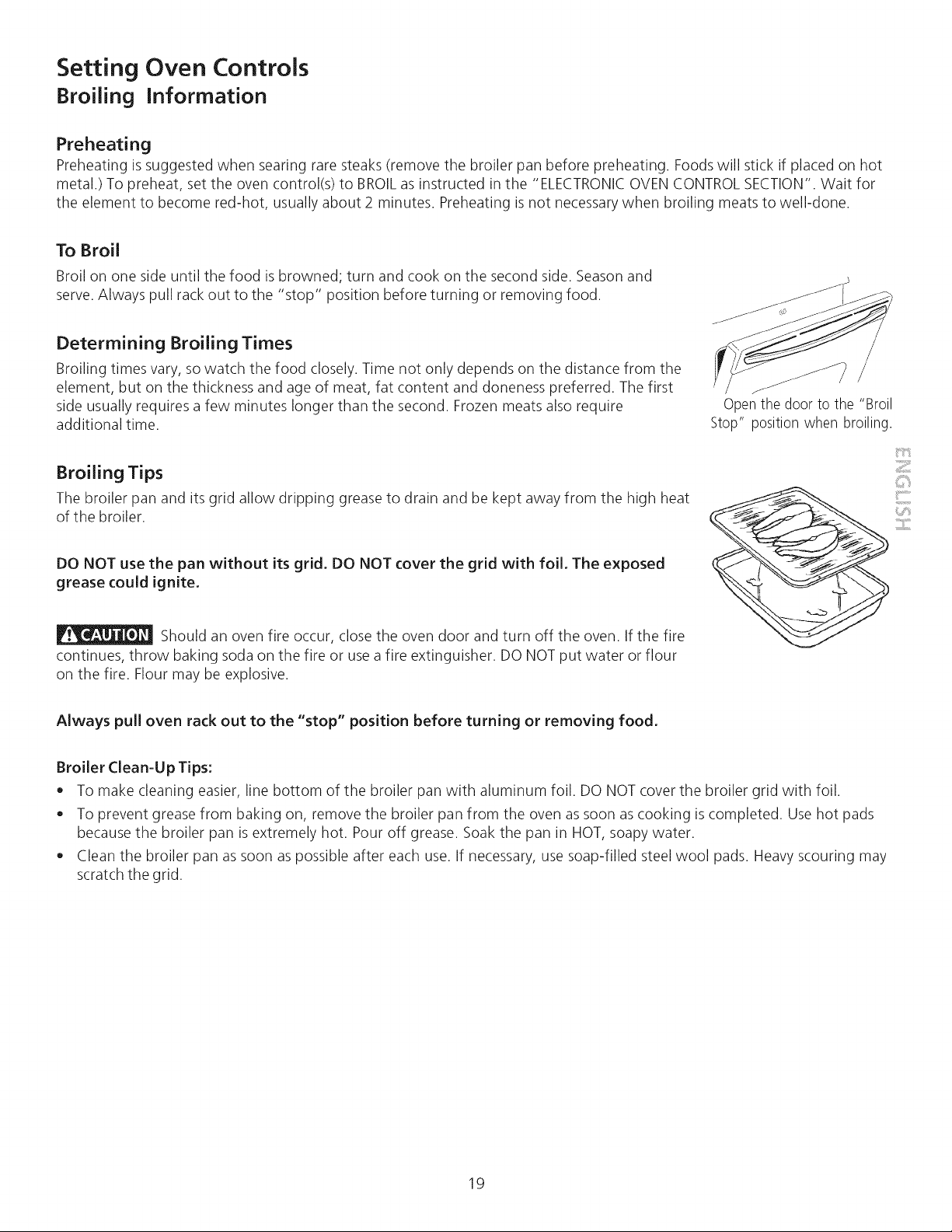

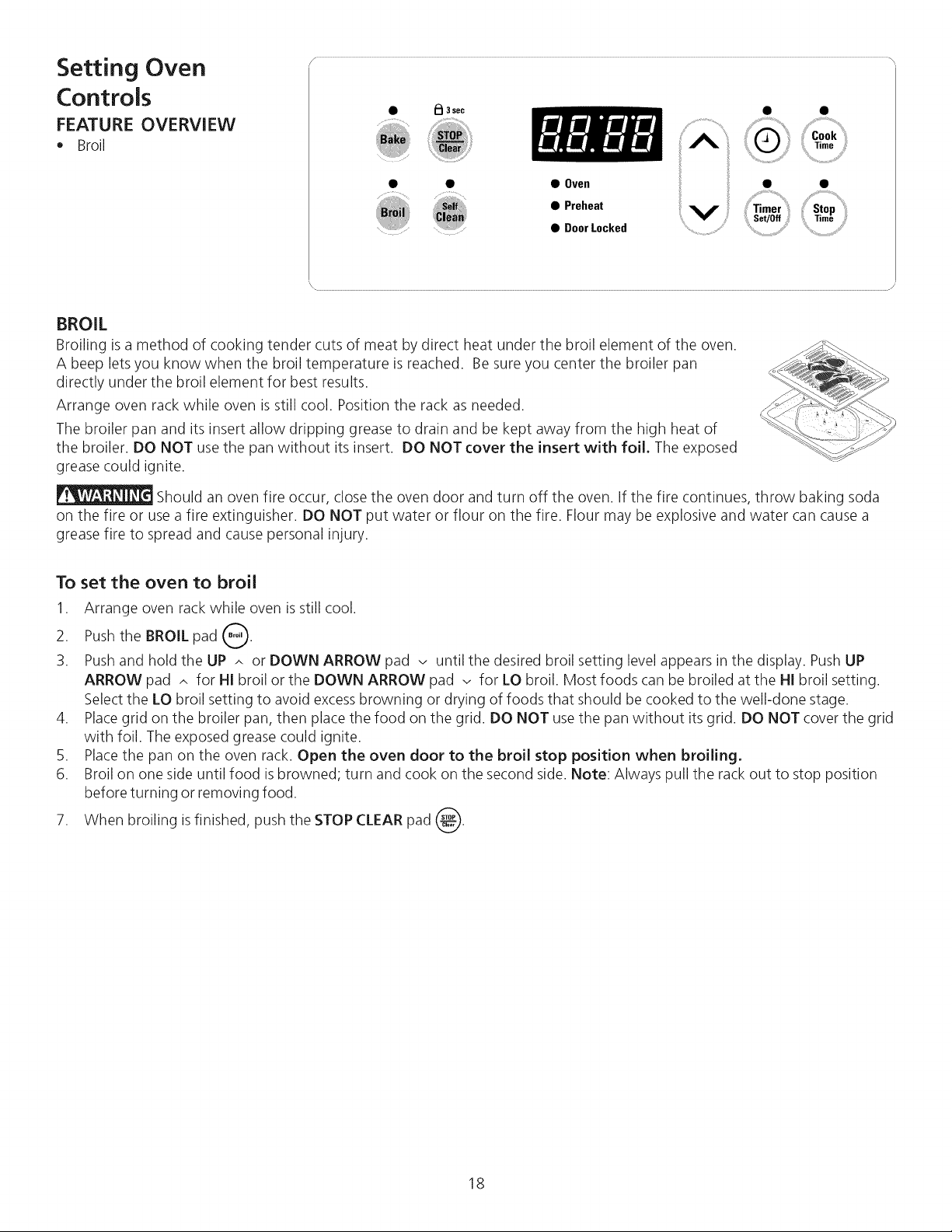

Broil .......................................................................... 18-19

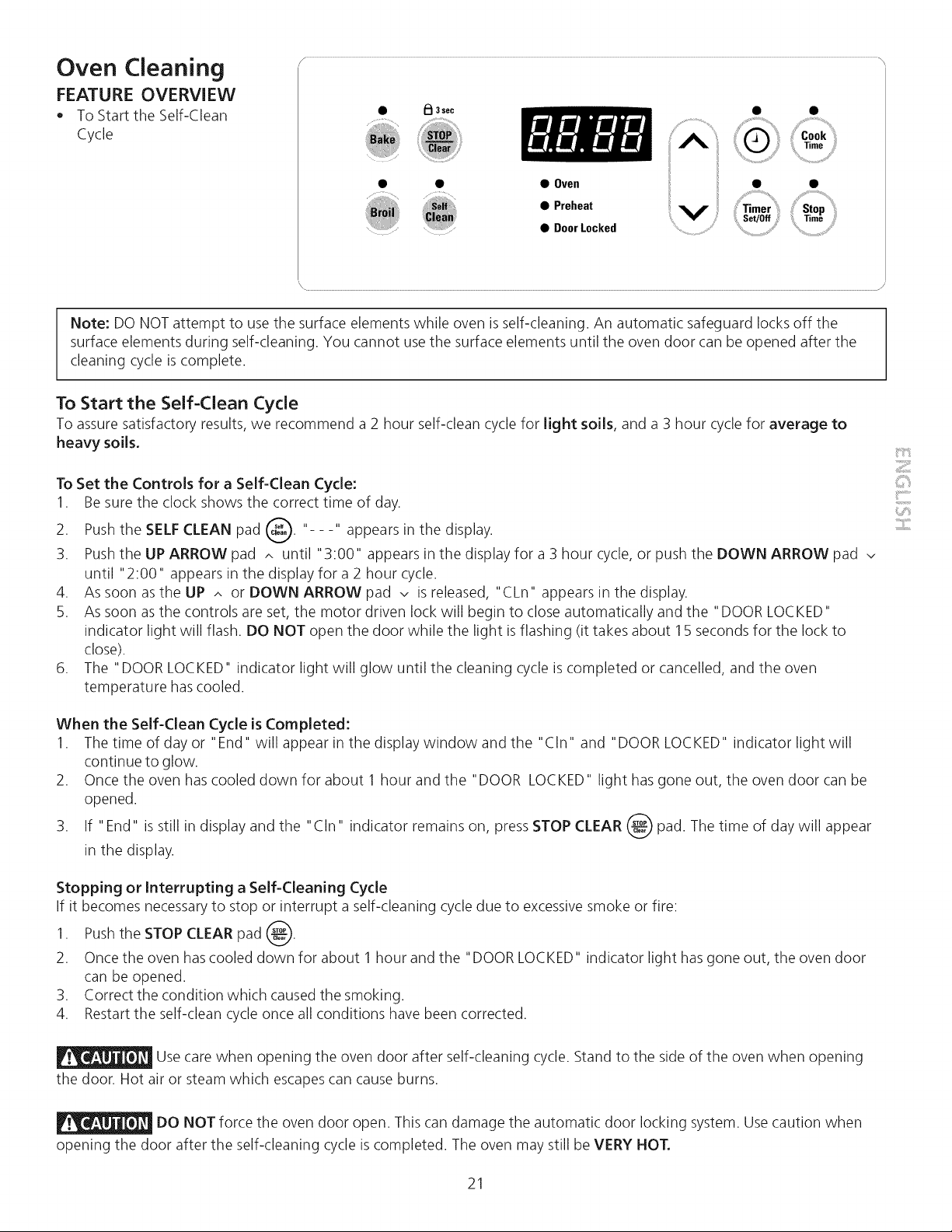

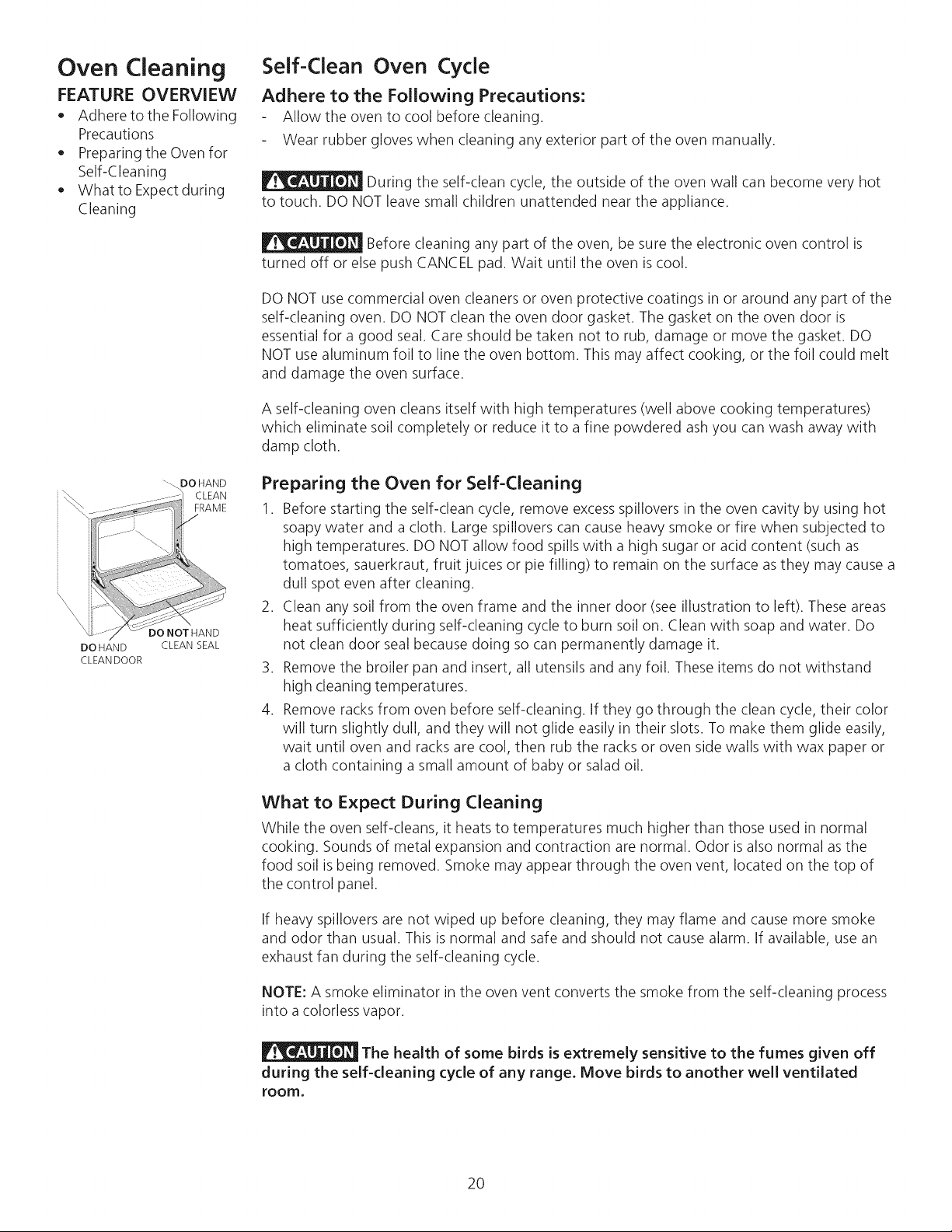

Oven Cleaning ............................................................ 20-21

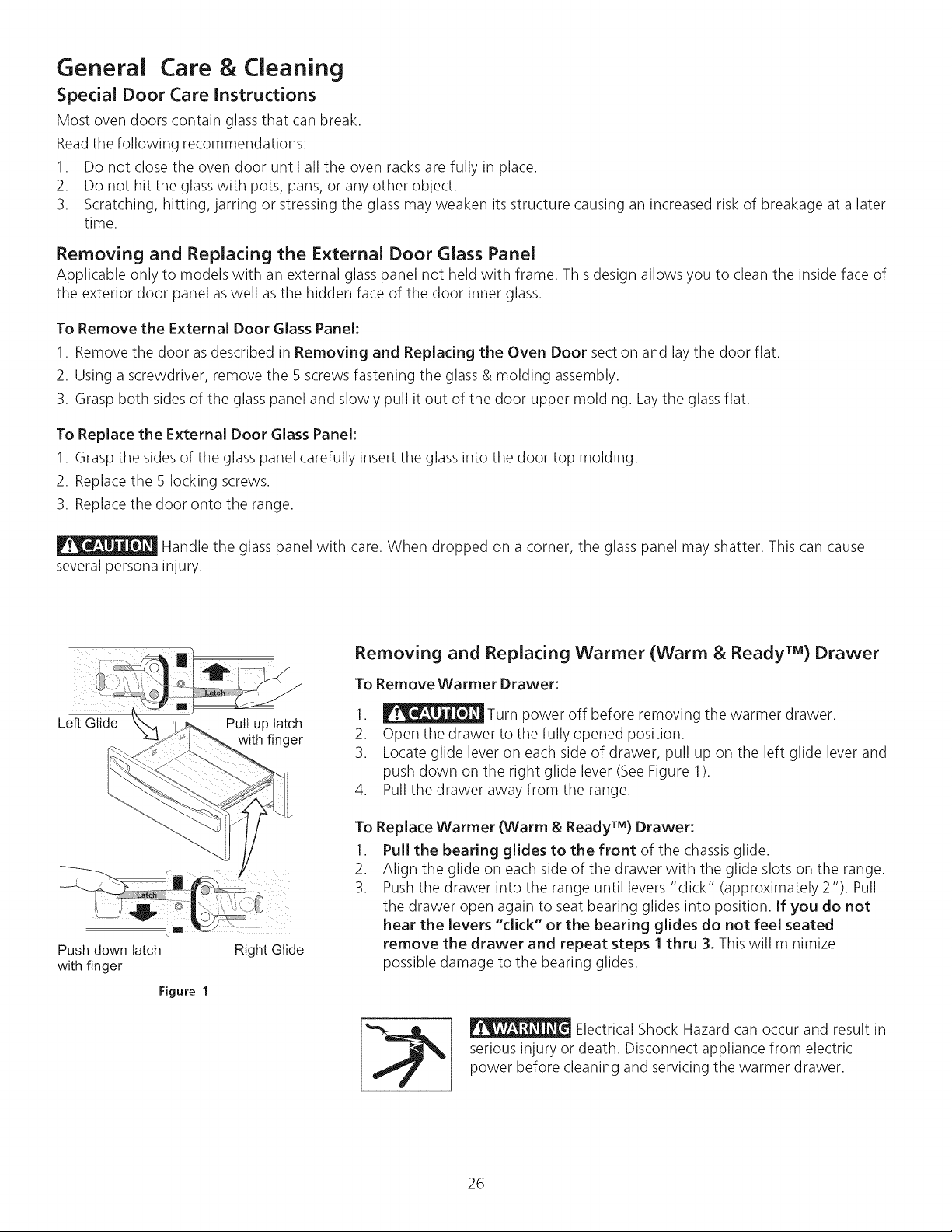

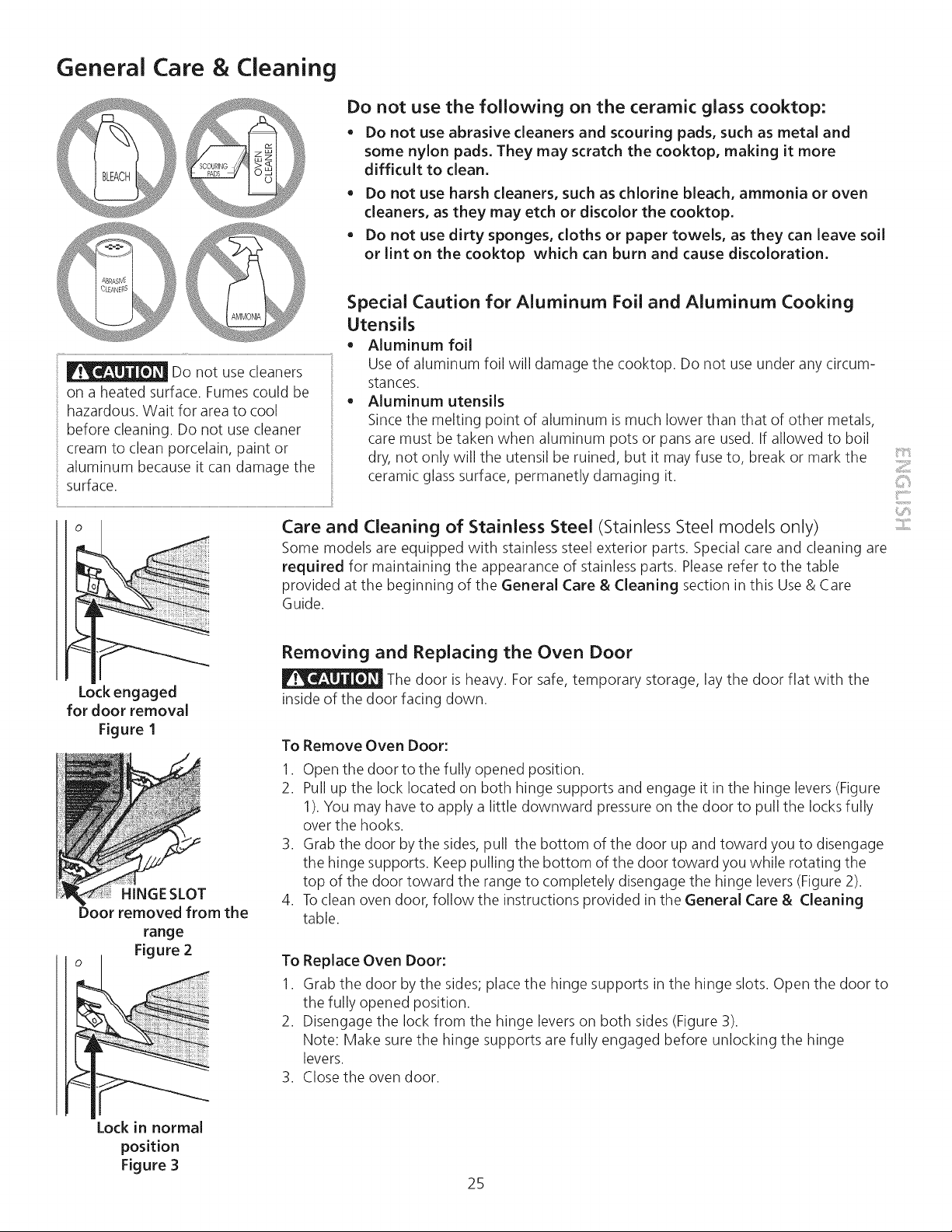

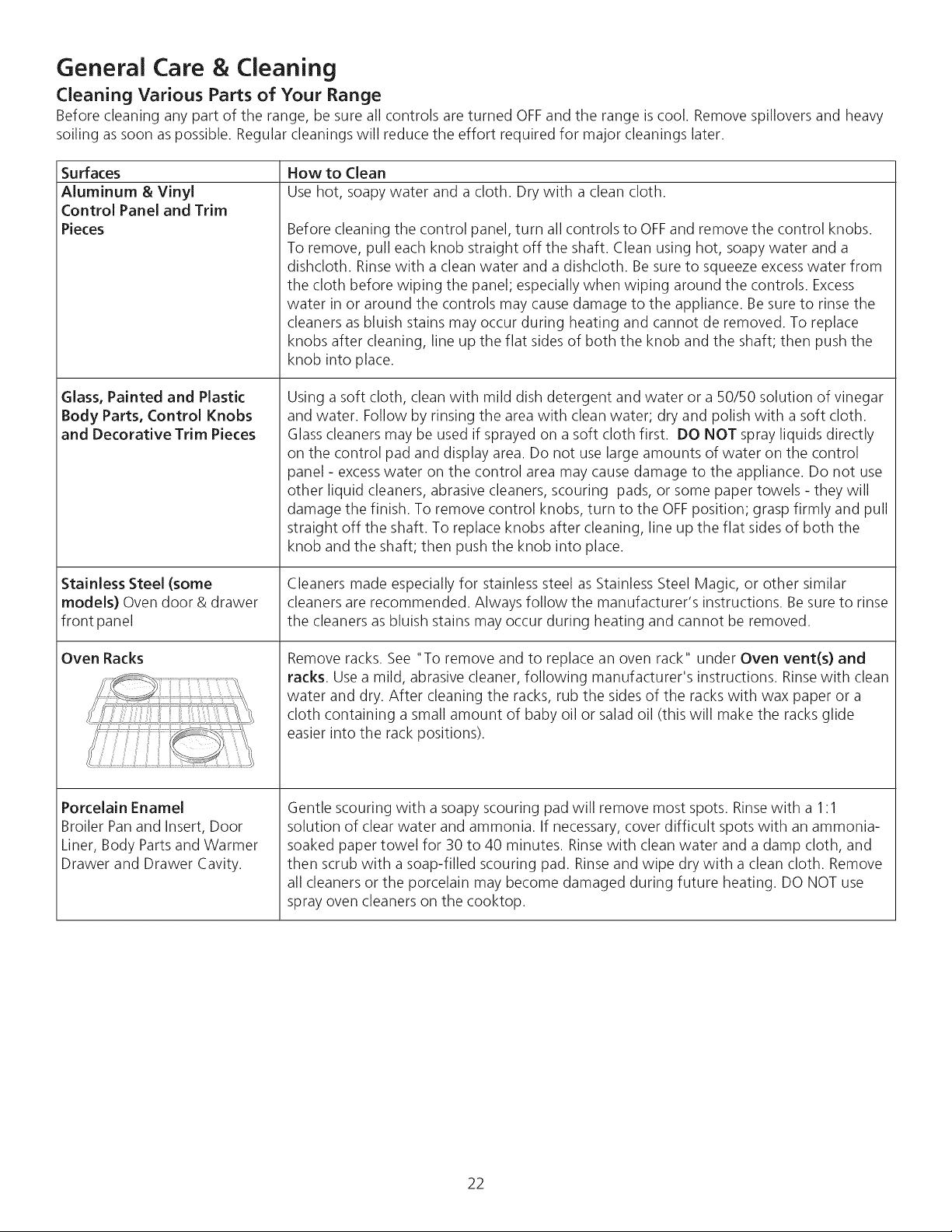

General Cleaning ........................................................ 22-26

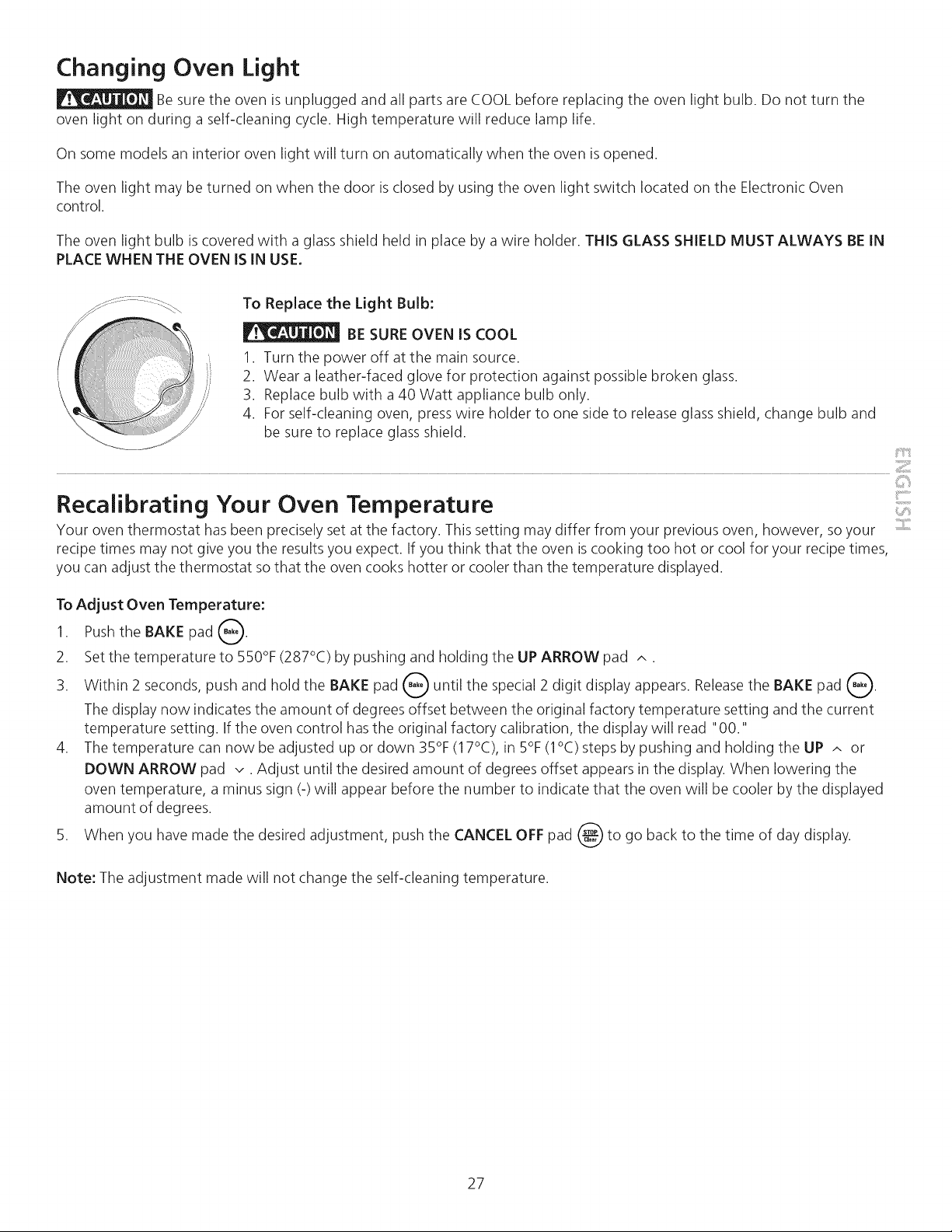

Changing Oven Light ..................................................... 27

Recalibrating Your Oven Temperature .......................... 27

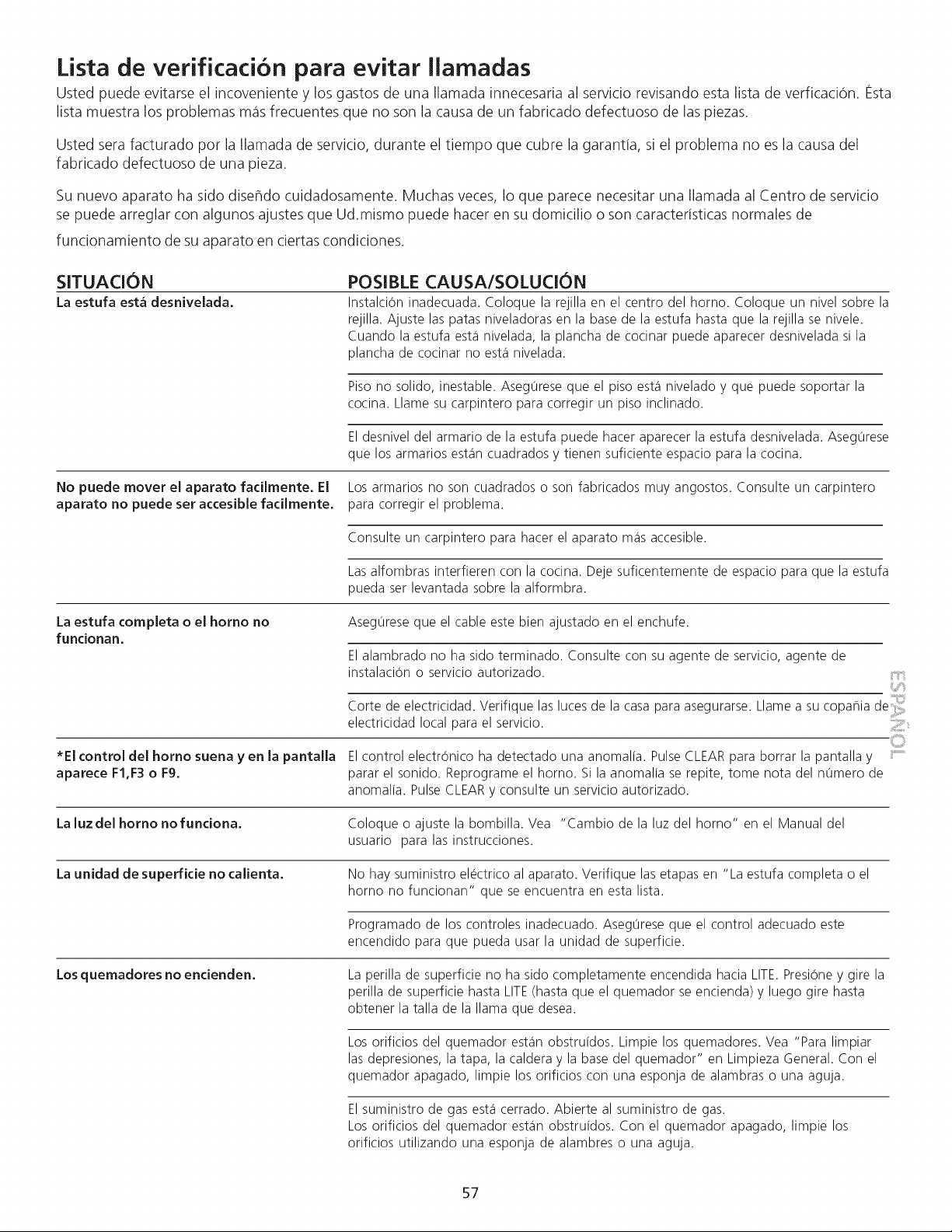

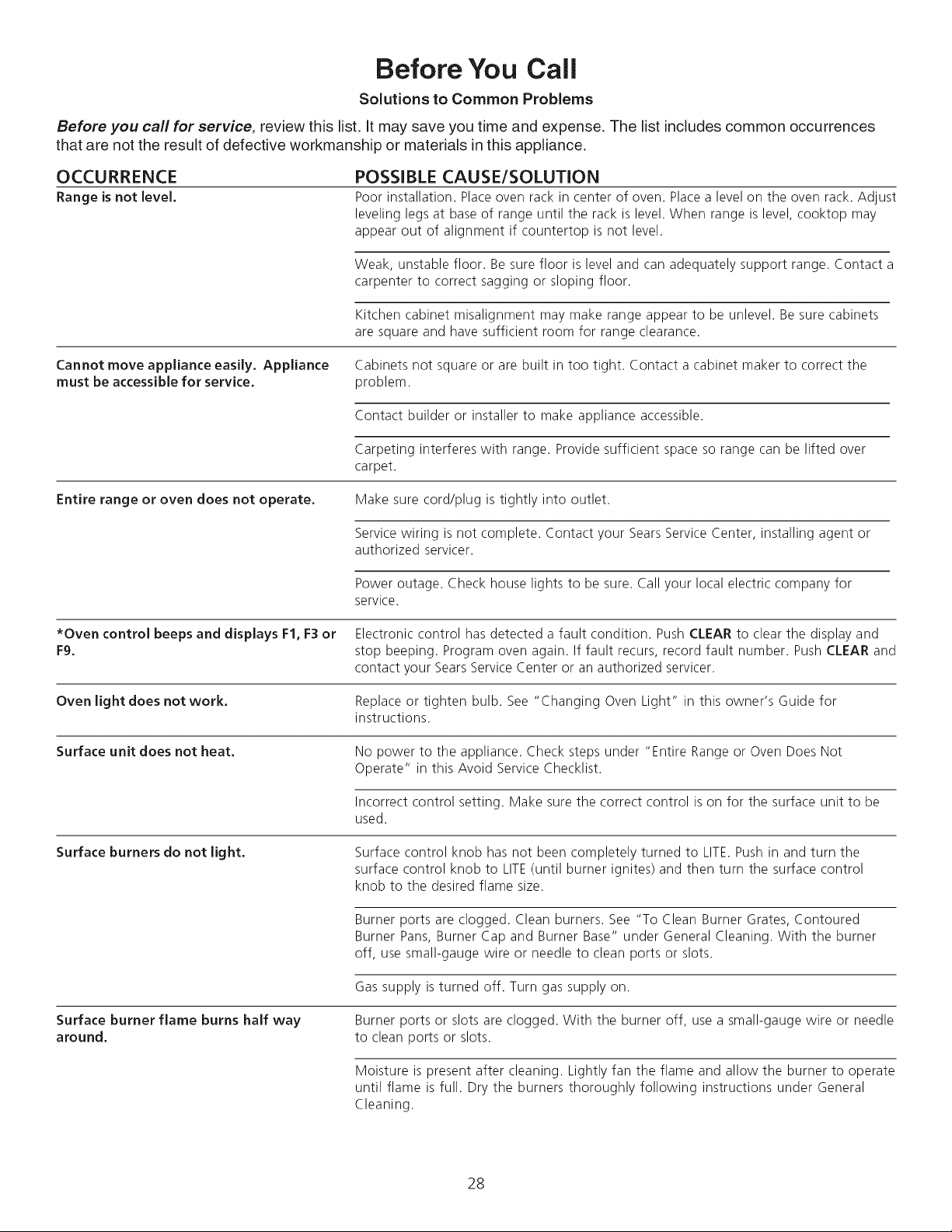

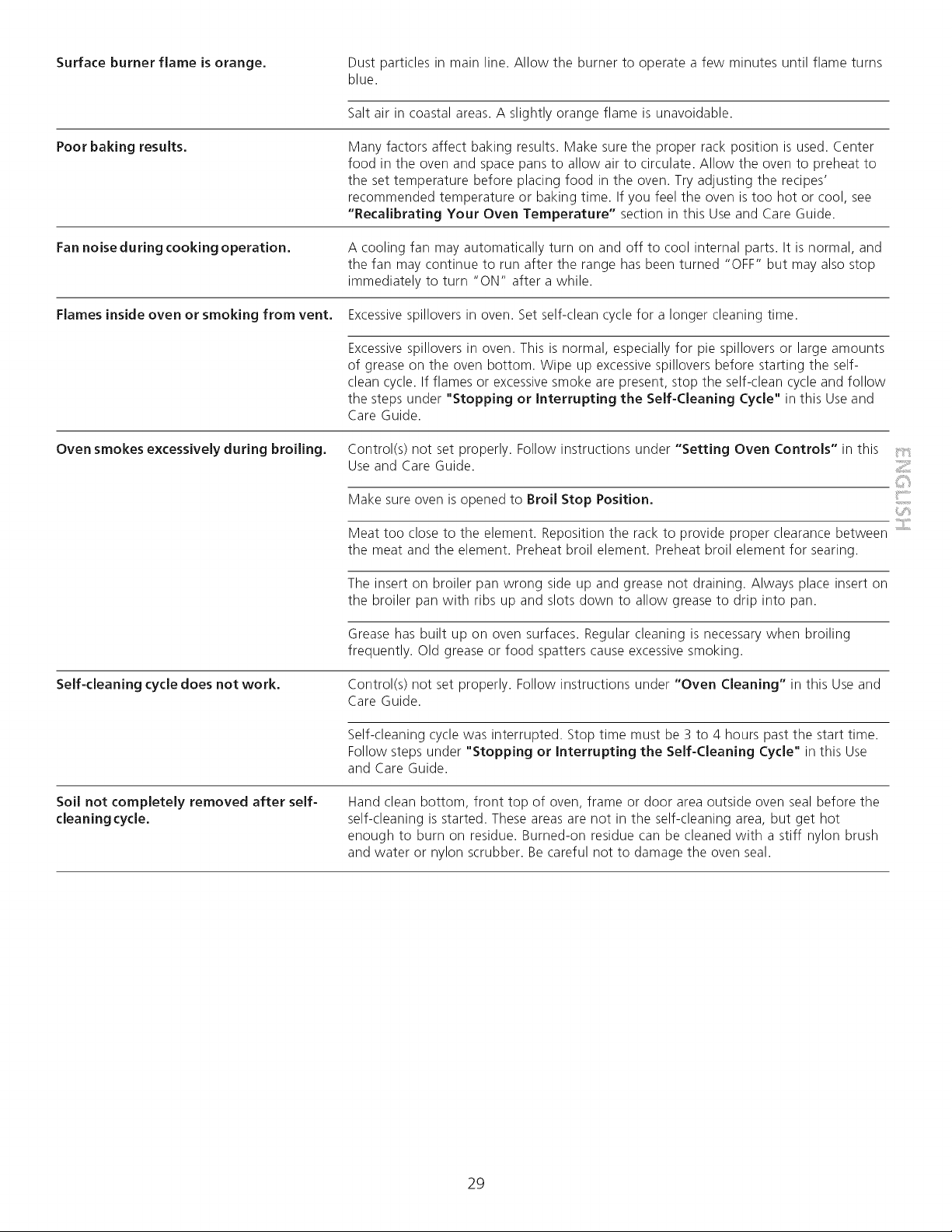

Before You Call ........................................................... 28-29

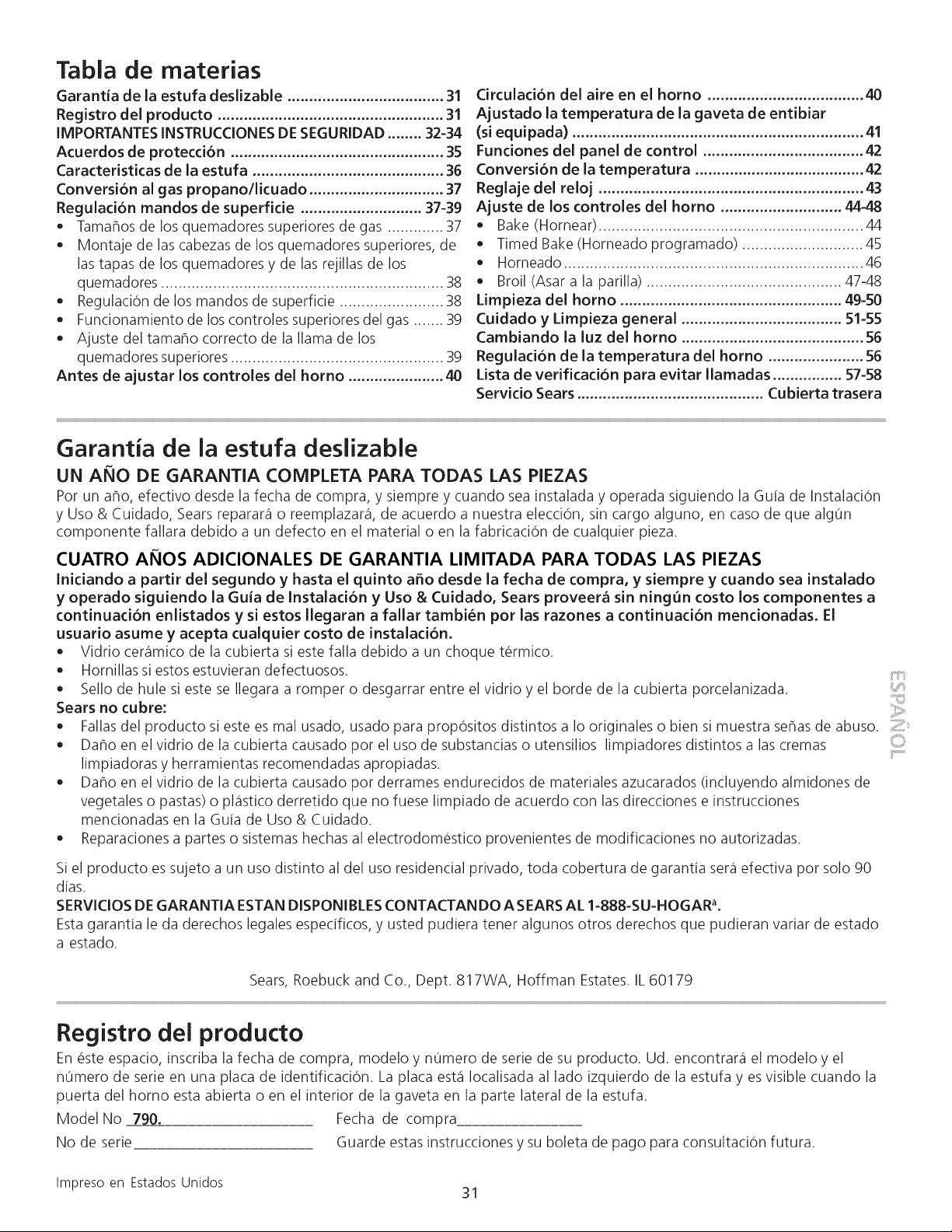

EspaGol ........................................................................... 30

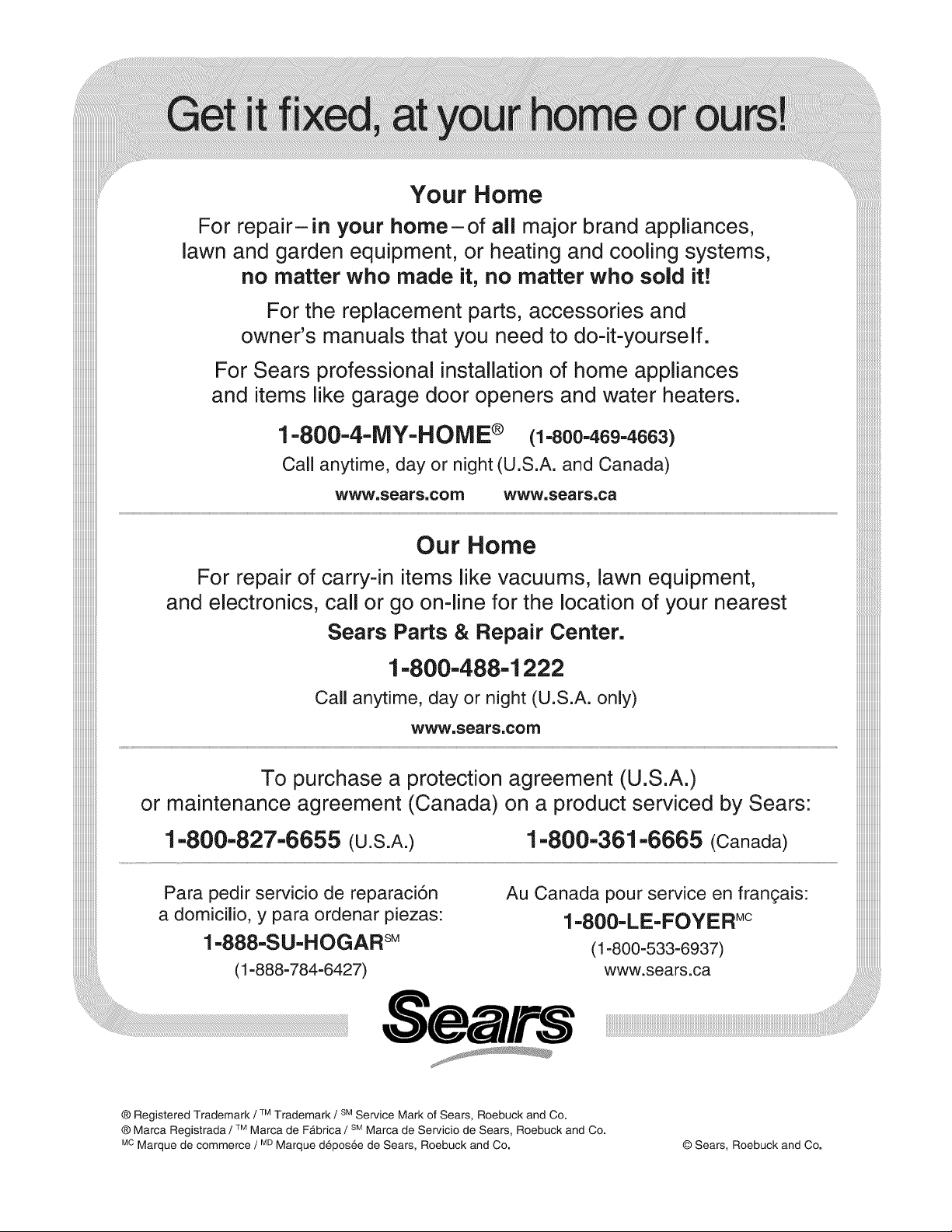

Sears Service ..................................................... Back Cover

Slide=In Range Warranty

ONE-YEAR FULL WARRANTY ON ALL PARTS

For one year from the date of purchase, when installed and operated according to the Installation Instructions and Use & Care

Guide, if any part of this appliance fails due to a defect in material or workmanship, Searswill repair or replace it, at our option,

free of charge.

ADDITIONAL FOUR-YEAR LIMITED WARRANTY ON APPLIANCE PARTS

For the second through the fifth year from the date of purchase, when installed and operated according to the

Installation Instructions and Use & Care Guide, Sears will supply the following appliance parts free of charge if they

fail for the reasons listed below. Customer must pay labor cost of installation.

Cooktop glass if it fails due to thermal shock

Cooktop cooking elements if they are defective

Rubber seal if it cracks between the cooktop glass and the porcelain edge.

What Sears will not cover:

Failure of the product if it is abused, misused, or used for other than the intended purpose.

Damage to the cooktop glass caused by the use of cleaners or utensils other than the recommended cleaning cream and

tools.

Damage to the cooktop glass caused by hardened spills of sugary materials (including starches from vegetables or pastas) or

melted plastic that are not cleaned off according to the directions in the Use & Care Guide.

Repairsto parts or systems resulting from unauthorized modifications made to the appliance.

If this product is subjected to other than private residential use, all warranty coverage is effective for only g0 days.

WARRANTY SERVICEIS AVAILABLE BY CONTACTING SEARS AT 1-800-4-MY-HOME®.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Product Record

In this space below, record the date of purchase, model and serial number of your product. You will find the model and serial

number printed on an identification plate. The identification plate is located on the left side of the range and are visible when

the oven door is open or on the inside of the drawer along the side of the frame.

Model No. 790. Date of Purchase

Serial No.

Save these instructions and your sales receipt for reference.

Printed in United States 2

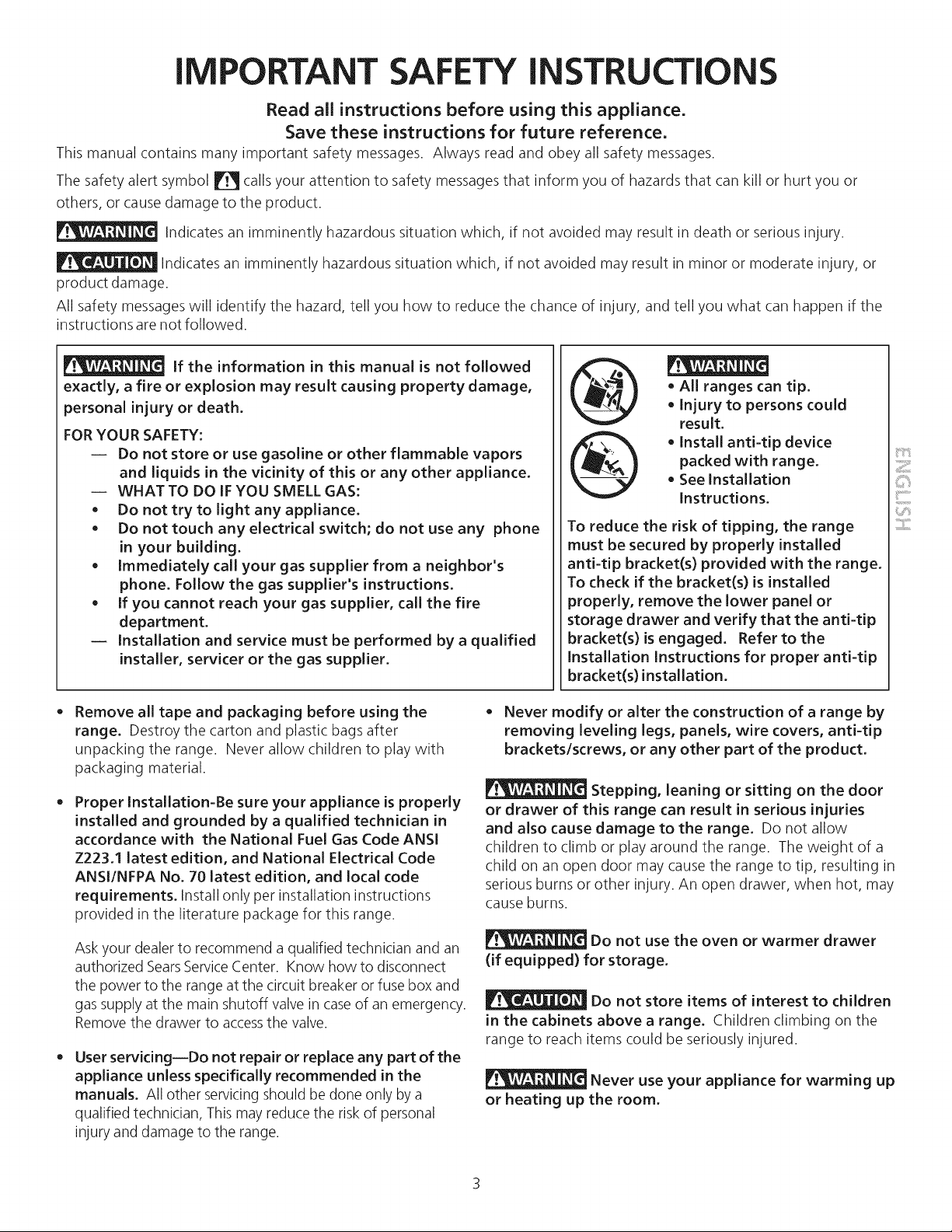

I RTANT SAFETY iNSTRUCTiON

Read aJJ instructions before using this appliance.

Save these instructions for future reference.

This manual contains many important safety messages. Always read and obey all safety messages.

The safety alert symbol _J calls your attention to safety messages that inform you of hazards that can kill or hurt you or

others, or cause damage to the product.

Indicates an imminently hazardous situation which, if not avoided may result in death or serious injury.

Indicates an imminently hazardous situation which, if not avoided may result in minor or moderate injury, or

product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if the

instructions are not followed.

If the information in this manual is not followed

exactly, a fire or explosion may result causing property damage,

personal injury or death.

FORYOUR SAFETY:

-- Do not store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

-- WHAT TO DO IF YOU SMELL GAS:

• Do not try to Jight any appJiance.

Do not touch any eJectricaJ switch; do not use any phone

in your buiJding.

Immediately caJlyour gas suppJier from a neighbor's

phone. FoJJow the gas suppJier's instructions.

If you cannot reach your gas suppJier, calJ the fire

department.

-- InstaJJation and service must be performed by a quaJified

instaJJer,servicer or the gas suppJier.

AJJranges can tip.

• Injury to persons couJd

resuJt.

• Install anti-tip device

packed with range.

• See Installation

Instructions.

To reduce the risk of tipping, the range

must be secured by properly installed

anti-tip bracket(s) provided with the range.

To check if the bracket(s) is installed

properly, remove the lower paneJ or

storage drawer and verify that the anti-tip

bracket(s) is engaged. Refer to the

InstalJation instructions for proper anti-tip

bracket(s) installation.

Remove alJ tape and packaging before using the

range. Destroy the carton and plastic bags after

unpacking the range. Never allow children to play with

packaging material.

Proper Installation-Be sure your appliance is properly

instaJJed and grounded by a quaJified technician in

accordance with the National FueJ Gas Code ANSi

Z223.1 Jatest edition, and NationaJ EJectricaJ Code

ANSI/NFPA No. 70 Jatest edition, and local code

requirements. Install only per installation instructions

provided in the literature package for this range.

Ask your dealer to recommend a qualified technician and an

authorized SearsServiceCenter. Know how to disconnect

the power to the range at the circuit breaker or fuse box and

gas supply at the main shutoff valve in caseof an emergency.

Remove the drawer to accessthe valve.

User servicing--Do not repair or replace any part of the

appJiance unJess specificaJJy recommended in the

manuals. All other servicing should be done only by a

qualified technician, This may reduce the risk of personal

injury and damage to the range.

Never modify or alter the construction of a range by

removing JeveJing Jegs, paneJs, wire covers, anti-tip

brackets/screws, or any other part of the product.

Stepping, Jeaning or sitting on the door

or drawer of this range can result in serious injuries

and also cause damage to the range. Do not allow

children to climb or play around the range. The weight of a

child on an open door may cause the range to tip, resulting in

serious burns or other injury. An open drawer, when hot, may

cause burns.

Do not use the oven or warmer drawer

(if equipped) for storage.

Do not store items of interest to children

in the cabinets above a range. Children climbing on the

range to reach items could be seriously injured.

Never use your appliance for warming up

or heating up the room.

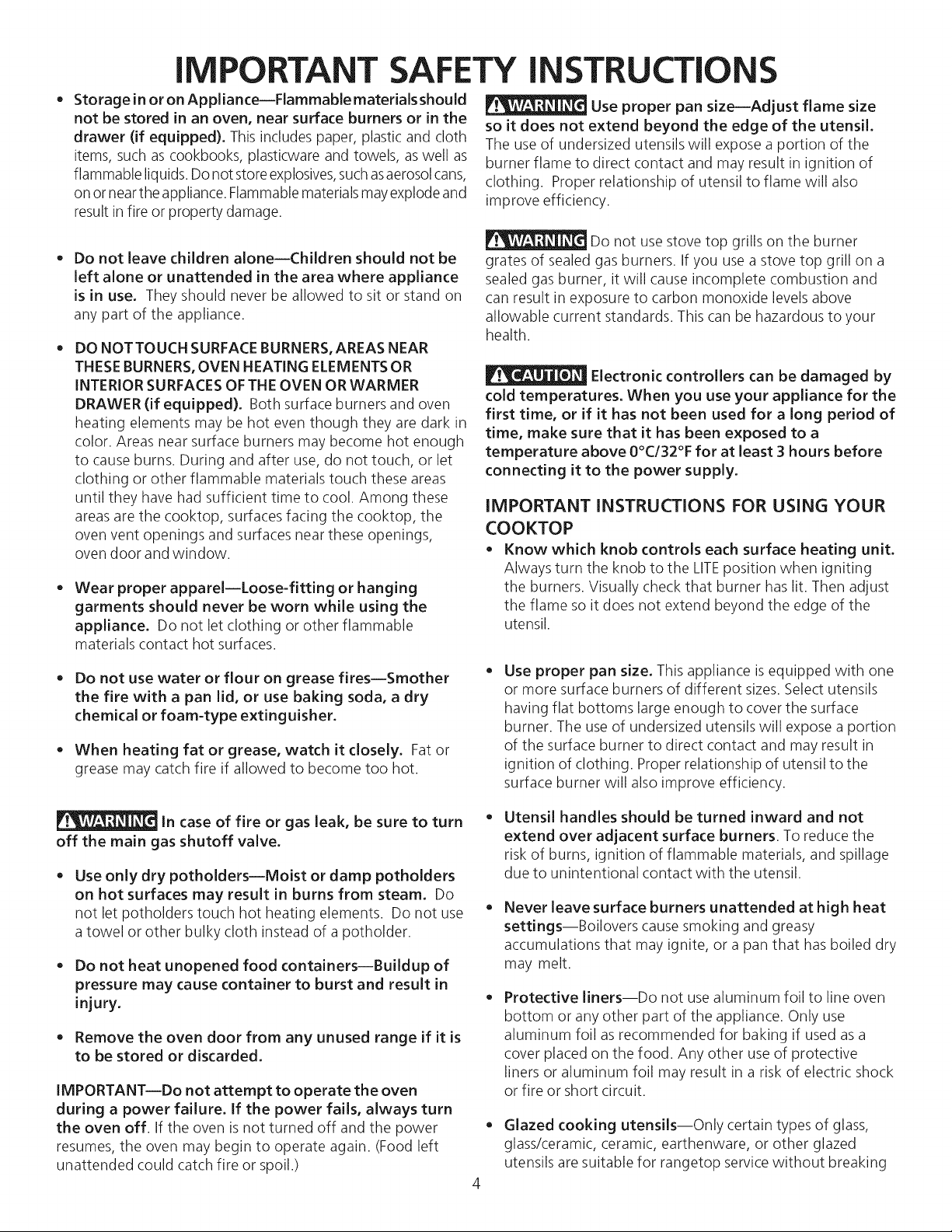

I RTANT SAFETY iNSTRUCTiON

Storage in or on Appliance--Flammable materials should

not be stored in an oven, near surface burners or in the

drawer (if equipped). This includes paper, plastic and cloth

items, such as cookbooks, plasticware and towels, as well as

flammable liquids. Do not store explosives,suchasaerosol cans,

on or nearthe appliance. Flammable materials may explode and

result in fire or property damage.

Use proper pan size--Adjust flame size

so it does not extend beyond the edge of the utensil.

The use of undersized utensils will expose a portion of the

burner flame to direct contact and may result in ignition of

clothing. Proper relationship of utensil to flame will also

improve efficiency.

Do not leave children alone--Children should not be

left alone or unattended in the area where appliance

is in use, They should never be allowed to sit or stand on

any part of the appliance.

DO NOTTOUCH SURFACE BURNERS, AREAS NEAR

THESEBURNERS, OVEN HEATING ELEMENTS OR

INTERIOR SURFACES OF THE OVEN OR WARMER

DRAWER (if equipped). Both surface burners and oven

heating elements may be hot even though they are dark in

color. Areas near surface burners may become hot enough

to cause burns. During and after use, do not touch, or let

clothing or other flammable materials touch these areas

until they have had sufficient time to cool. Among these

areas are the cooktop, surfaces facing the cooktop, the

oven vent openings and surfaces near these openings,

oven door and window.

Wear proper apparel--Loose=fitting or hanging

garments should never be worn while using the

appliance. Do not let clothing or other flammable

materials contact hot surfaces.

Do not use stove top grills on the burner

grates of sealed gas burners. If you use a stove top grill on a

sealed gas burner, it will cause incomplete combustion and

can result in exposure to carbon monoxide levels above

allowable current standards. This can be hazardous to your

health.

Electronic controllers can be damaged by

cold temperatures. When you use your appliance for the

first time, or if it has not been used for a long period of

time, make sure that it has been exposed to a

temperature above 0°C/32°F for at least 3 hours before

connecting it to the power supply.

IMPORTANT INSTRUCTIONS FOR USING YOUR

COOKTOP

• Know which knob controls each surface heating unit.

Always turn the knob to the LITEposition when igniting

the burners. Visually check that burner has lit. Then adjust

the flame so it does not extend beyond the edge of the

utensil.

Do not use water or flour on grease fires--Smother

the fire with a pan lid, or use baking soda, a dry

chemical or foam-type extinguisher.

When heating fat or grease, watch it closely. Fat or

grease may catch fire if allowed to become too hot.

Use proper pan size. This appliance is equipped with one

or more surface burners of different sizes. Select utensils

having flat bottoms large enough to cover the surface

burner. The use of undersized utensils will expose a portion

of the surface burner to direct contact and may result in

ignition of clothing. Proper relationship of utensil to the

surface burner will also improve efficiency.

In case of fire or gas leak, be sure to turn

off the main gas shutoff valve.

Use only dry potholders--Moist or damp potholders

on hot surfaces may result in burns from steam. Do

not let potholders touch hot heating elements. Do not use

a towel or other bulky cloth instead of a potholder.

Do not heat unopened food containers--Buildup of

pressure may cause container to burst and result in

injury.

Remove the oven door from any unused range if it is

to be stored or discarded.

IMPORTANT--Do not attempt to operate the oven

during a power failure. If the power fails, always turn

the oven off. If the oven is not turned off and the power

resumes, the oven may begin to operate again. (Food left

unattended could catch fire or spoil.)

Utensil handles should be turned inward and not

extend over adjacent surface burners. To reduce the

risk of burns, ignition of flammable materials, and spillage

due to unintentional contact with the utensil.

Never leave surface burners unattended at high heat

settings--Boilovers cause smoking and greasy

accumulations that may ignite, or a pan that has boiled dry

may melt.

Protective liners--Do not use aluminum foil to line oven

bottom or any other part of the appliance. Only use

aluminum foil as recommended for baking if used as a

cover placed on the food. Any other use of protective

liners or aluminum foil may result in a risk of electric shock

or fire or short circuit.

Glazed cooking utensils--Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for rangetop service without breaking

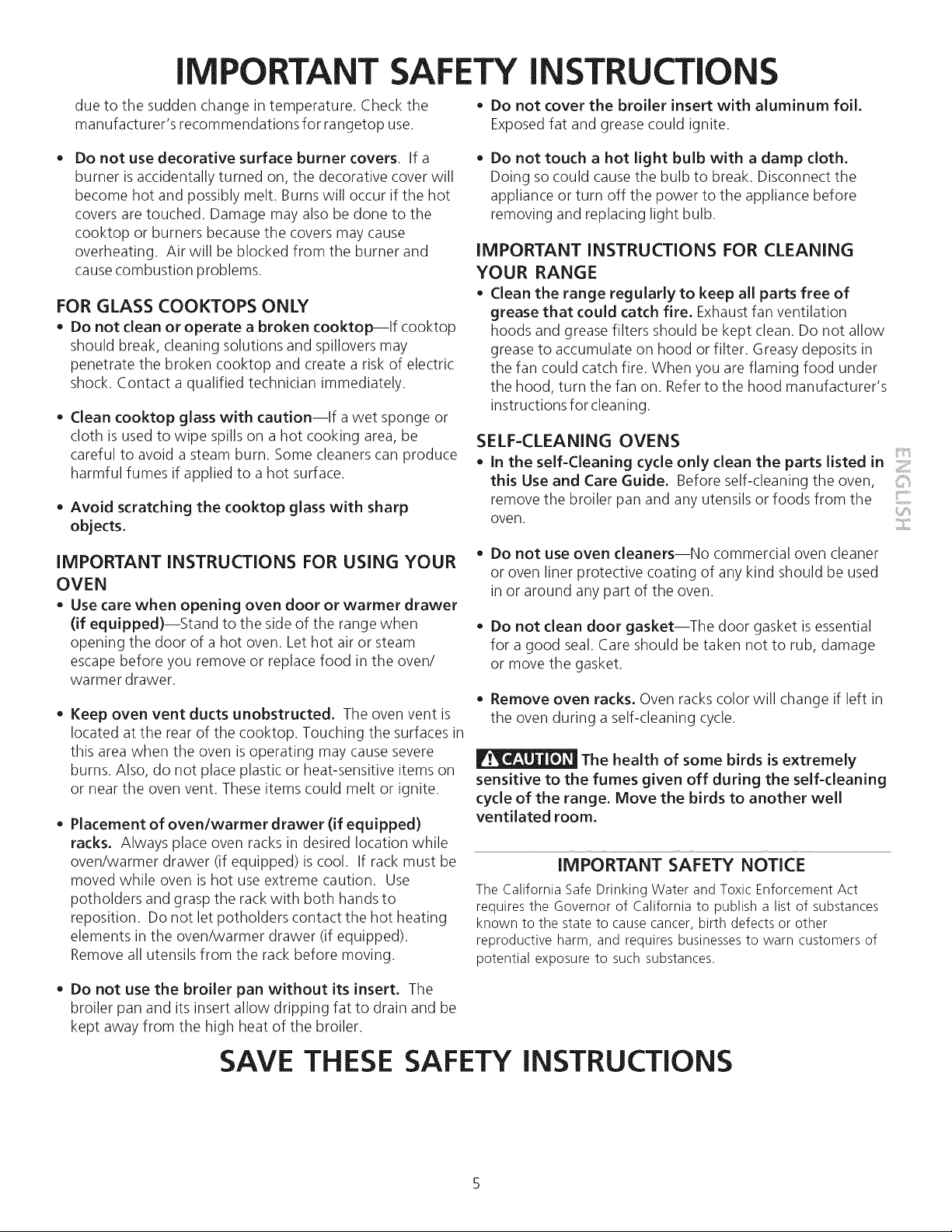

IM RTANT SAFETY iNSTRUCTiONS

due to the sudden change in temperature. Check the • Do not cover the broiler insert with aluminum foil.

manufacturer's recommendations for rangetop use. Exposed fat and grease could ignite.

Do not use decorative surface burner covers. If a

burner is accidentally turned on, the decorative cover will

become hot and possibly melt. Burns will occur if the hot

covers are touched. Damage may also be done to the

cooktop or burners because the covers may cause

overheating. Air will be blocked from the burner and

cause combustion problems.

FOR GLASS COOKTOPS ONLY

• Do not clean or operate a broken cooktop--lf cooktop

should break, cleaning solutions and spillovers may

penetrate the broken cooktop and create a risk of electric

shock. Contact a qualified technician immediately.

Clean cooktop glass with caution--If a wet sponge or

cloth is used to wipe spills on a hot cooking area, be

careful to avoid a steam burn. Some cleaners can produce

harmful fumes if applied to a hot surface.

Avoid scratching the cooktop glass with sharp

objects,

IMPORTANT INSTRUCTIONS FOR USING YOUR

OVEN

Use care when opening oven door or warmer drawer

(if equipped)--Stand to the side of the range when

opening the door of a hot oven. Let hot air or steam

escape before you remove or replace food in the oven/

warmer drawer.

• Keep oven vent ducts unobstructed. The oven vent is

located at the rear of the cooktop. Touching the surfaces in

this area when the oven is operating may cause severe

burns. Also, do not place plastic or heat-sensitive items on

or near the oven vent. These items could melt or ignite.

• Placement of oven/warmer drawer (if equipped)

racks. Always place oven racks in desired location while

oven/warmer drawer (if equipped) is cool. If rack must be

moved while oven is hot use extreme caution. Use

potholders and grasp the rack with both hands to

reposition. Do not let potholders contact the hot heating

elements in the oven/warmer drawer (if equipped).

Remove all utensils from the rack before moving.

Do not touch a hot light bulb with a damp cloth,

Doing so could cause the bulb to break. Disconnect the

appliance or turn off the power to the appliance before

removing and replacing light bulb.

IMPORTANT INSTRUCTIONS FOR CLEANING

YOUR RANGE

Clean the range regularly to keep all parts free of

grease that could catch fire, Exhaust fan ventilation

hoods and grease filters should be kept clean. Do not allow

grease to accumulate on hood or filter. Greasy deposits in

the fan could catch fire. When you are flaming food under

the hood, turn the fan on. Refer to the hood manufacturer's

instructions for cleaning.

SELF-CLEANING OVENS

In the self-Cleaning cycle only clean the parts listed in _:

this Use and Care Guide. Before self-cleaning the oven,

remove the broiler pan and any utensils or foods from the

iiS!_ii

oven.

• Do not use oven cleaners--No commercial oven cleaner

or oven liner protective coating of any kind should be used

in or around any part of the oven.

• Do not clean door gasket--The door gasket is essential

for a good seal. Care should be taken not to rub, damage

or move the gasket.

• Remove oven racks. Oven racks color will change if left in

the oven during a self-cleaning cycle.

The health of some birds is extremely

sensitive to the fumes given off during the self-cleaning

cycle of the range, Move the birds to another well

ventilated room,

IMPORTANT SAFETY NOTICE

The California Safe Drinking Water and Toxic Enforcement Act

requires the Governor of California to publish a list of substances

known to the state to cause cancer, birth defects or other

reproductive harm, and requires businesses to warn customers of

potential exposure to such substances.

• Do not use the broiler pan without its insert. The

broiler pan and its insert allow dripping fat to drain and be

kept away from the high heat of the broiler.

SAVE THESE SAFETY INSTRUCTIONS

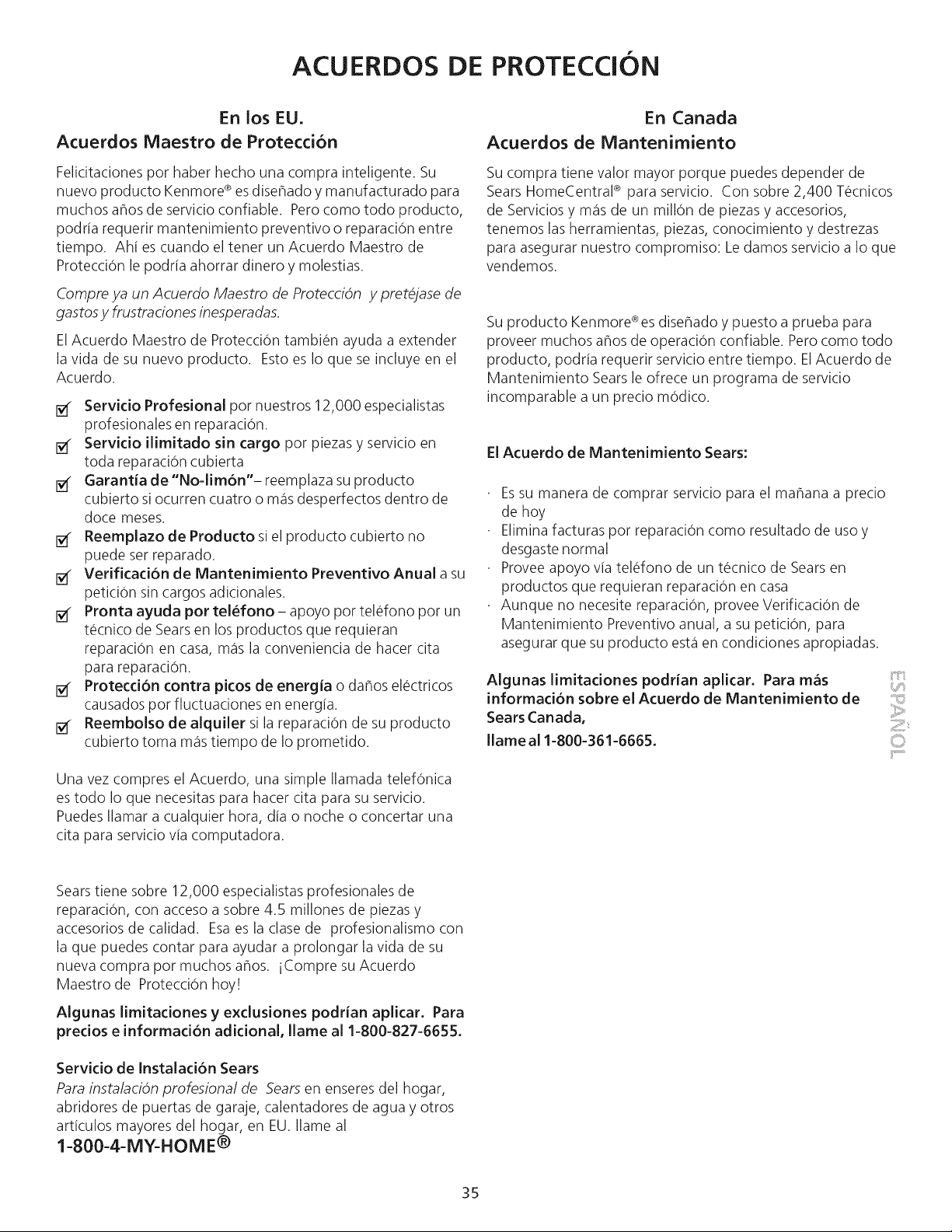

PROTECTION AGREEMENTS

in the U.S.A.

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's

when having a Master Protection Agreement can save you

money and aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense,

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

I_ Expert service by our 12,000 professional repair

specialists

I_ Unlimited service and no charge for parts and labor on

all covered repairs

I_ "No-lemon" guarantee- replacement

of your covered product if four or more product failures

occur within twelve months

I_ Product replacement if your covered product can't be

fixed

I_ Annual Preventive Maintenance Check at your request

- no extra charge

I_ Fast help by phone- phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

12_ Power surge protection against electrical damage due

to powerfiuctuations

I_ Rental reimbursement if repair of your covered product

takes longer than promised

In Canada

Maintenance Agreements

Your purchase has added value because you can depend

on Sears HomeCentral®for service. With over 2400 Service

Technicians and more than a million parts and accessories,

we have the tools, parts, knowledge and skills to ensure

our pledge: We Service What We Sell.

Your Kenmore®product is designed, manufactured

and tested to provide years of dependable operation. But

like all products, it may require service from time to time.

The Sears Maintenance Agreement offers you an

outstanding service program, affordably priced.

The Sears Maintenance Agreement:

Isyour way to buy tomorrow's service at today's price

Eliminates repair bills resulting from normal wear and tear

Provides phone support from a Searstechnician on

products requiring in-home repair

Even if you don't need repairs, provides an annual

Preventive Maintenance Check, at your request, to

ensure that your product is in proper running condition.

Some limitations apply. For more information about

Sears Canada Maintenance Ag reements,

call 1-800-361-6665

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

accessto over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong

the life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information call

1-800-827-6655.

Sears Installation Service

For Searsprofessional installation of home

appliances, garage door openers, water heaters,

and other major home items, in the U.S.A. call

1-800-4-MY-HOME®

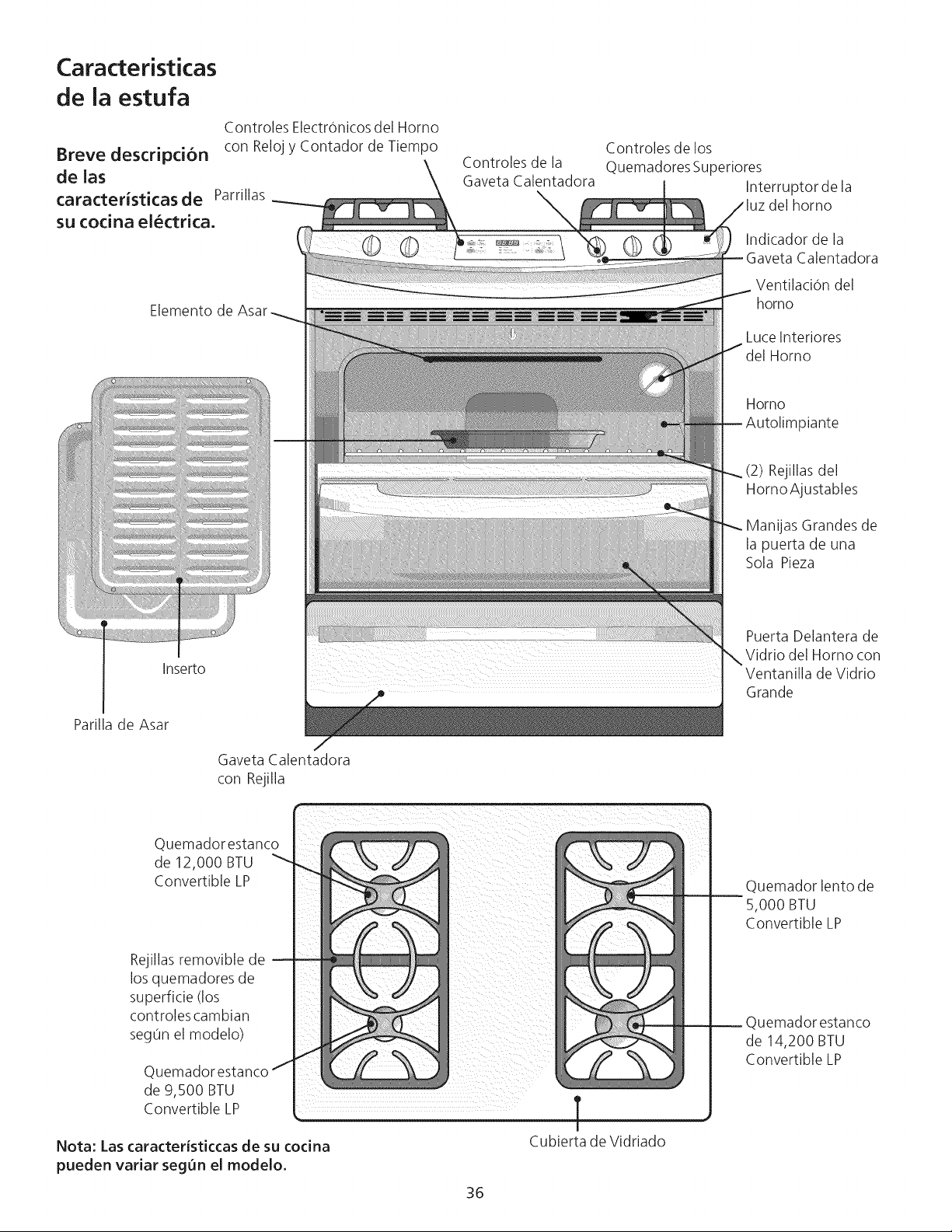

Range features

Your

Range

Features

At a Glance

Cast Iron

Electronic Oven Controls

with Clock and Kitchen Timer

Warmer Drawer Control

Surface Burner

Control Knobs

Oven Light Switch

Broil Element

1111111

I Insert

Broil Pan

Warmer Drawer

with Rack

Warmer Drawer

ght

Vent

Light

g Oven

Adjustable

Oven Racks

Piece

Door Handle

GlassFront Oven

with Large

Window Opening

12,000 BTU

Sealed Burner ._.

LPconvertible

Removable Surface Burner Grates

(Styles and color will vary by

model)

9,500 BTU

Sealed Burner _"

LPconvertible

Note: The features of

your range will vary

according to model.

GlassCook Top

5,000 BTU

Sealed Burner

(LPconvertible

14,200 BTU

Sealed Burner

(LPconvertible

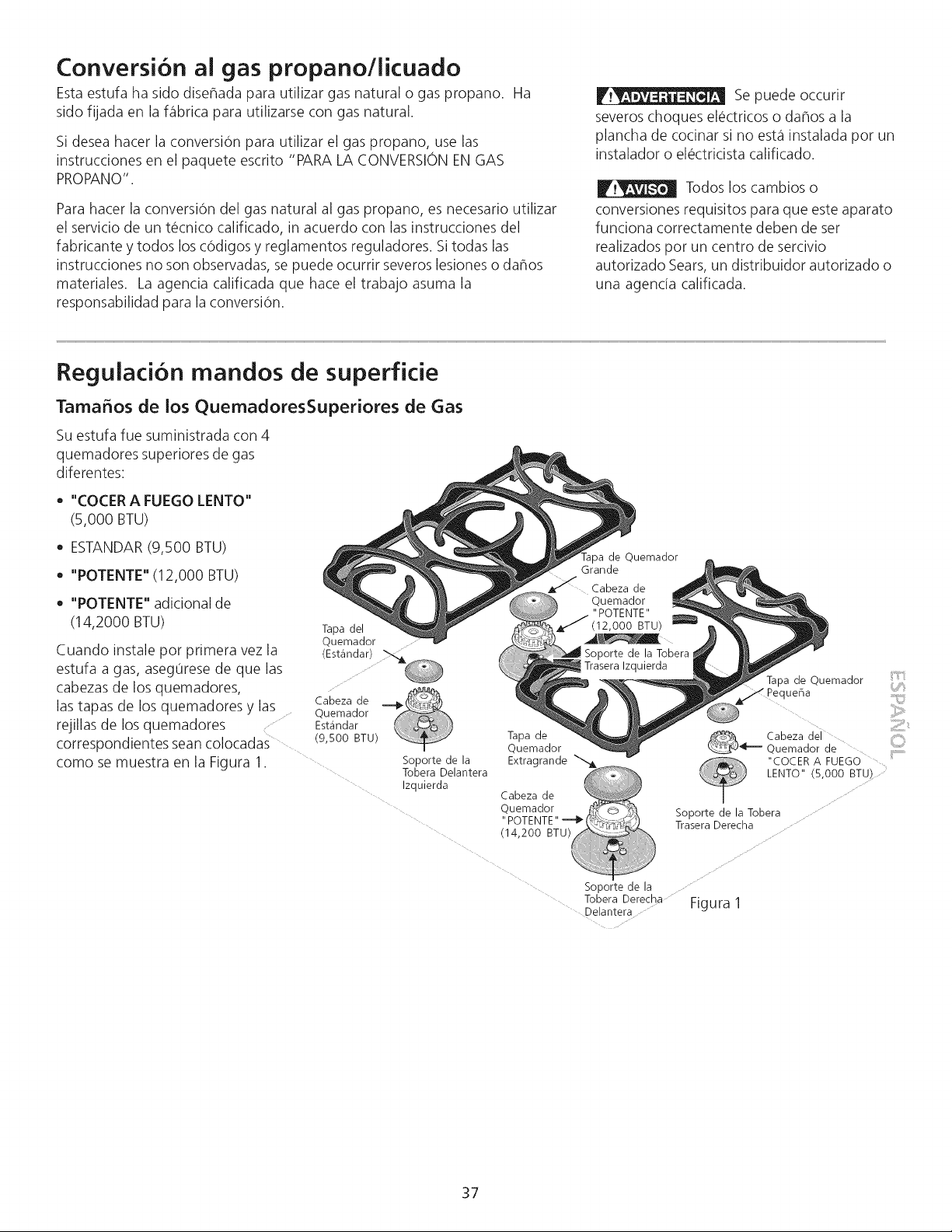

Conversion to Liquefied Petroleum Gas (or

L.R Gas)

This appliance can be used with Natural Gas and Propane Gas. It is shipped from

the factory for use with natural gas.

If you wish to convert your range for use with LP/Propane gas, use the supplied fixed

orifices located in a bag containing the literature marked, "FOR LP/PROPANEGAS

CONVERSION". Follow the instructions packaged with the orifices.

The conversion must be performed by a qualified service technician in accordance

with the installation instructions furnished with this range and all codes and

requirements of the authority having jurisdiction. Failure to follow instructions could

result in serious injury or property damage. The qualified agency performing this

work assumes responsibility for the conversion.

Personal injury or

death from electrical shock may occur

if the range is not installed by a

qualified installer or electrician.

Any additions, changes

or conversions required in order for this

appliance to satisfactorily meet the

application needs must be made by an

authorized Sears Service Center.

Setting Surface Controls

Sizes of the Surface Gas

Burners

Your appliance is supplied with

the following 4 different surface

gas burners:

• Simmer Burner (5,000 BTU)

• Standard Burner (9,500 BTU)

• Power Burner (12,000 BTU)

• Power Burner (14,200 BTU)

When setting up the range for the

first time, make sure that the

correct Burner Heads, Burner

Caps and Burner Grates are

located as shown in Figure 1.

Burner Cap

Extra Larg_

mall

Burner Cap

._ "SIMMER 'I

Burner Head .....

(5,000 BTU)

Right Rear

Orifice Holder

Right Front

Orifice Holder Figure 1

Setting

Burner

Grate

Burner

Cap

Burner

Head

....................... Orifice

...................Holder

Surface Controls

Grate

Electrode must be

located properly in slot of

each Burner Head

Figure 2

Assembly of the Surface Burner Heads, Burner Caps and

Burner Grates

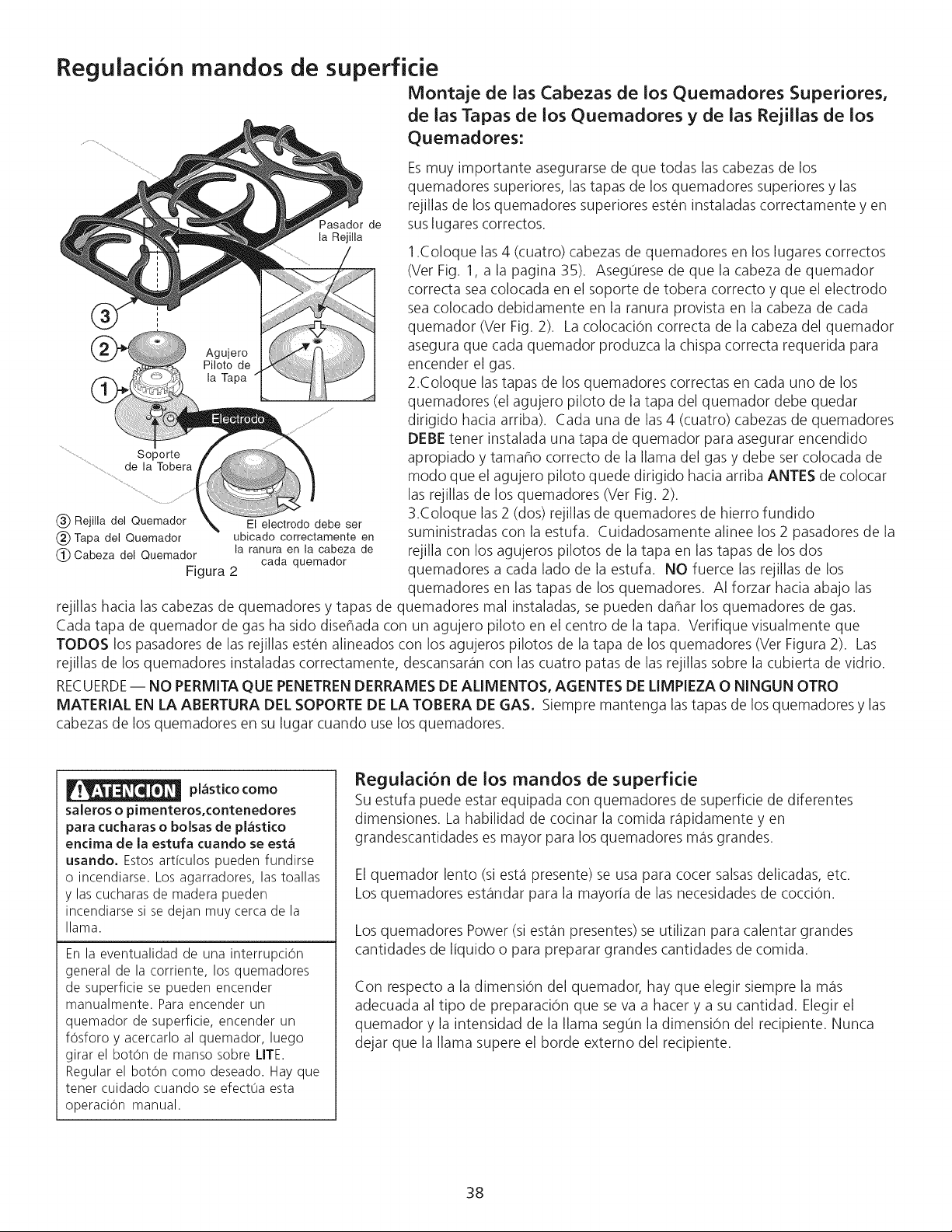

It is very important to make sure that all of the Surface Burner Heads,

Surface Burner Caps and Surface Burner Grates are installed correctly and

at the correct locations.

1. Place all 4 Burner Heads in the correct locations (See Figure 1, on

previous page). Make sure that the correct Burner Head is placed

with the corresponding Orifice Holder and that the Electrode is

located properly in the slot of each Burner Head (See Figure 2).

Proper Burner Head placement insures that each Burner will have the

correct spark required for surface gas ignition.

2. Place the correct Burner Caps at each of the burner locations (Burner

Cap Pilot Hole must face up). Each of the 4 (four) Burner Heads

MUST have a Burner Cap installed to insure proper ignition and gas

flame size and must be in place with the Pilot Hole facing up

BEFORE placing the Burner Grates (See Figure 2).

3. Place the 2 (two) cast iron Burner Grates supplied with the range.

Carefully line-up the 2 Grate Pins on each Grate with the Cap Pilot

Holes in the 2 Burner Caps on each side of the range. DO NOT force

the Burner Grates onto the Burner Caps. Forcing the grates down onto _:i:

improperly installed Burner Heads and Burner Caps may damage the

gas burners. Each Burner Cap is designed with a Cap Pilot Hole in the

top center of the Cap. Visually check that ALL the Grate Pins line up

into the Burner Cap Pilot Holes (See Figure 2). Properly installed

Burner Grates will rest with all four Grate legs on the glass cooktop.

REMEMBER-- DO NOT ALLOW SPILLS, FOOD, CLEANING AGENTS OR

ANY OTHER MATERIAL TO ENTER THE GAS ORIFICE HOLDER

OPENING. Always keep the Burner Caps and Burner Heads in place

whenever the surface burners are in use.

Do not place plastic

items such as salt and pepper shakers,

spoon holders or plastic wrappings on

top of the range when it is in use.

These items could melt or ignite.

Potholders, towels or wood spoons could

catch fire if placed too close to a flame.

In the event of an electrical power outage,

the surface burners can be lit manually. To

light a surface burner, hold a lit match to

the burner head, then slowly turn the

surface control knob to LITE. After burner

lights turn the knob to desired setting. Use

caution when lighting surface burners

manually.

Setting Surface Controls

Your range is equipped with different sizes surface burners. The ability to

heat food quicker and in larger volumes increases as the burner size

increases.

The simmer burner (if equipped) is best used for simmering delicate sauces,

etc.

The standard burners can be used for most surface cooking needs.

The power burners (if equipped) are best used for bringing large quantities

of liquid to temperature or when preparing larger quantities of food.

Regardless of size, always select cookware that is suitable for the amount

and type of food being prepared. Select a burner and flame size

appropriate to the pan. Never allow flames to extend beyond the outer

edge of the pan.

Setting Surface Controls

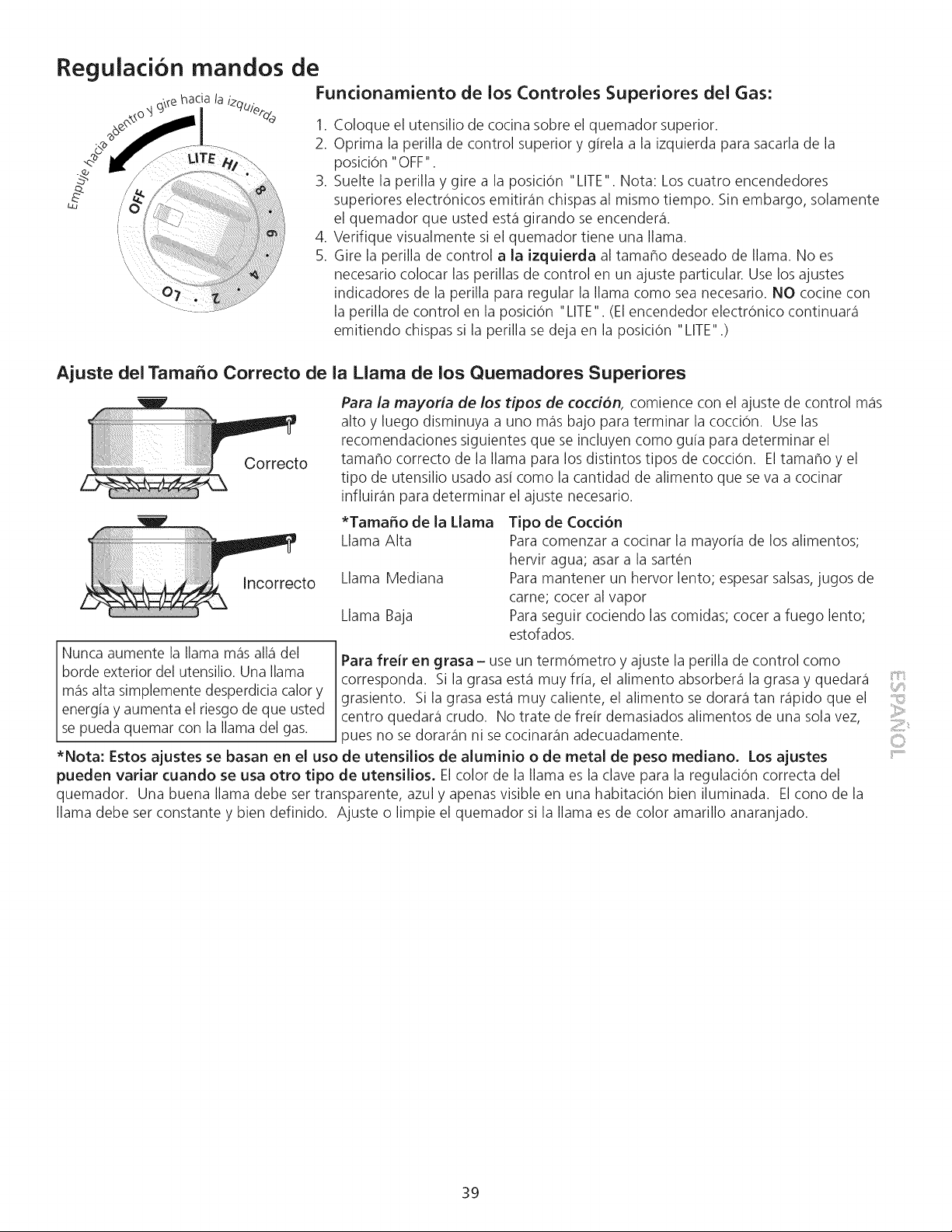

Operating the Gas Surface Controls:

1. Placecooking utensil on surface burner.

2. Pushthe surface control knob down and turn counterclockwise out of the OFF

position.

3. Releasethe knob and rotate to the LITE position. Note: All four electronic surface

ignitors will spark at the same time. However, only the burner you are turning on

will ignite.

4. Visually check that the burner has a flame.

5. Turn the control knob counterclockwise to the desired flame size. The control

knobs do not have to be set at a particular setting. Use the knob indicator settings

to adjust the flame as needed. DO NOT cook with the surface control knob in the

LITEposition. (The electronic ignitor will continue to spark if the knob is left in the

LITEposition.)

Setting Proper Surface Burner Flame Size

For most cooking - start on the highest control setting and then turn to a lower

one to complete the process. Use the recommendations below as a guide for

determining proper flame size for various types of cooking. The size and type of

utensil used and the amount of food being cooked will influence the setting

needed.

Incorrect

*Flame Size

High Flame

Medium Flame

Low Flame

Type of Cooking

Start most foods; bring water to a boil; pan broiling.

Maintain a slow boil; thicken sauces, gravies; steaming.

Keep foods cooking; poach; stewing.

Never extend the flame beyond the

outer edge of the utensil. A higher

flame simply wastes heat and energy,

and increases the risk of being burned

by the gas fame.

For deep fat frying - use a thermometer and adjust the surface control knob

accordingly. If the fat is too cool, the food will absorb the fat and be greasy. If

the fat is too hot, the food will brown so quickly that the center will be

undercooked. Do not attempt to deep fat fry too much food at once as the food

will neither brown nor cook properly.

*Note: Settings are based on using medium-weight metal or aluminum pans. Settings may vary when using other

types of pans. The color of the flame is the key to proper burner adjustment. A good flame is clear, blue and hardly visible

in a well-lighted room. Each cone of flame should be steady and sharp. Adjust or clean burner if flame is yellow-orange.

Before Setting Oven Controls

_ This range has a fan that will turn "ON" and "OFF" by itself to keep the electronics cool. It may

contin ue to ru n after the range has been turned "OFF" but may also stop immediately to turn "ON" after a while.

Arranging Oven Racks

ALWAYS ARRANGE OVEN RACKSWHEN THE OVEN IS COOL (PRIORTO OPERATINGTHE OVEN). Always use oven mitts

when the oven is hot.

Oven Vent Location

The oven vent is located at right side

of the front panel and visible when the

oven door is open. When the oven is on,

hot air is released through the vents.

This venting is necessary for proper air

circulation in the oven and good baking

results.

OVEN VENT

---: ........ 2 .............

Removing and Replacing Oven

Racks

To remove, pull the rack forward until

it stops. Lift up front of rack and slide

Arranging Oven Racks

To bake on a single rack, place the

rack in position 2 or 3. To bake on 2

racks, place the racks in positions 2

out. To replace, fit the rack onto the

guides on the oven walls. Tilt the front

of the rack upward and slide the rack

back into place.

and 3.

1st Rack

j position

2nd Rack

position

3rd Rack

position

4th Rack

position

i"'!iF'_i

RECOMMENDED RACK POSITIONSFOR

BROILING,BAKING & ROASTING

Food Rackposition

Broiling meats, chicken or fish 1 or 2

Cookies, cakes, pies, biscuits &muffins 2 or 3

Frozen pies, angel food cake, yeast, bread, 4

casseroles, small cuts of meat or poultry

Turkey, roast or hem 4

Note: Always use caution when removing food.

Air Circulation in the Oven

If using 1 rack, place in center of oven. If using multiple racks, stagger

cookware as shown.

1 Oven Rack

For best air circulation and baking results allow 2-4" (5-10 cm) around the

cookware for proper air circulation and be sure pans and cookware do not

touch each other, the oven door, sides or back of the oven cavity. The hot air

must circulate around the pans and cookware in the oven for even heat to

reach around the food.

Multiple Oven Racks

Setting Warmer Drawer Control equipped)

Arranging Warmer (Warm & Ready TM) Drawer Rack Positions

The rack can be used in 2 ways:

• In the upright position to allow low profile food items to be placed both under and on top of the rack (for example, rolls

or biscuits on top of the rack and a casserole dish under).

• In the downward position to allow you to place light weight food items and empty dishware (for example, rolls or

pastries and dinner plates).

Set the warmer drawer rack as shown below.

ht Position

_,_Downwa rd Position

The warmer drawer is equipped with a catch which may require extra force when opening and

closing the drawer.

To Operate the Warmer Drawer

Your range is equipped with a warmer drawer. The purpose of the warmer drawer is to keep /

hot cooked foods at serving temperature. Always start with hot food. It is not recommended to

heat cold food in the warmer drawer, i..

All food placed in the warmer drawer should be covered with a lid or aluminum foil to maintain

quality. Do not use plastic wrap to cover food. Plastic may melt onto the drawer and

be very difficult to clean.

Use only dishware, utensils and cookware recommended for oven use in the warmer drawer.

Always use potholders or oven mitts when removing food from the warmer

drawer as cookware and plates will be hot.

To Set the Thermostat Control

The thermostat control is used to select the temperature of the warmer drawer.

It is located on the control panel. To set the thermostat, push in and turn the

knob to the desired setting. The temperatures are approximate, and are desig-

nated by HI, MED and LO.

1. Turn the knob to select the desired temperature setting.

2. For best results, preheat the drawer before adding food. An empty drawer

will preheat in approximately 15 minutes.

3. When done, turn the thermostat control to OFE

Temperature Selection

Refer to the chart in the side column for recommended settings. If a particular

food is not listed, start with the medium setting. If more crispness is desired,

remove the lid or aluminum foil.

Most foods can be kept at serving temperatures by using the medium setting.

When a combination of foods is to be kept warm (for instance, a meat with 2

vegetables and rolls), use the high setting.

Refrain from opening the warmer drawer while in use to eliminate loss of heat

from the drawer.

Indicator Light

The indicator light is located below the warmer drawer control. It turns on when

the control is set, and stays on until the control is turned off. The warmer drawer

is inoperable during the self-clean cycle. The indicator light will not come on

during the self-clean cycle. 12

Warmer Drawer Recommended

Food Settings

Food Item Setting

Roasts (Beef, Pork, Lamb) MED

Pork Chops HI

Bacon HI

Hamburger Patties HI

Poultry HI

Gravies MED

Casseroles MED

Eggs MED

Fried Foods HI

Vegetables MED

Pizza HI

Biscuits MED

Rolls, soft LO

Rolls, hard MED

Pastries MED

Empty Dinner Plates LO

Control Pad Functions

Note: The appearance of your oven control may differ slightly from the one illustrated below. However, all functions are the

same. Also, push buttons or pads may be shaped differently than those appearing in this Use and Care Guide.

READ THE INSTRUCTIONS CAREFULLY BEFORE USING THE OVEN, For satisfactory use of your oven, become familiar with

the various functions of the oven as described below.

STOP CLEAR-- Used to clear any

function previously entered except

the time of day and minute timer.

Push STOPCLEARto stop cooking.

BAKE PAD--

Used to

enter the normal

baking mode

temperature.

BROIL-- Used

to select the

variable broil

function.

SELFCLEAN

PAD-- Used to

select the self-

cleaning cycle.

UP and DOWN ARROWS PADS -- Used along with

the function pads to select oven temperature,

cooking time, stop time (when programming an

automatic stop time), time of day, clean time and

minute timer.

• • • Oven

OVEN, PREHEAT & LOCK LIGHTS-- The "OVEN" light will glow each

time the oven unit turns on to maintain the set oven temperature. The

"PREHEAT" light will glow when the oven is first set to operate, or if the

desired temperature is reset higher than the actual oven temperature.

The "LOCK" light will flash until the door locks when the self-clean

cycle is in use. It glows constantly after the door locks.

CLOCK PAD--

Used to set the

time of day.

TIMER SET/OFF PAD--

Used to set or cancel the

minute timer. The minute

timer does not start or stop

cooking.

FEATURE

INDICATOR

LIGHTS--These

light to show

which feature is

in use.

COOK TIME

PAD -- Used

to enter the

length of the

baking time

(if equipped).

STOPTIME

PAD -- Used

to set the ::

desired stop

iiS!_i;

time for

baking. Can

be used with

BAKE TIME to

program a

delayed bake

cycle (if

equipped).

The oven can be programmed to: BAKE normally, TIME BAKE, BROIL, SELF-CLEAN

Note: The oven function will not work if the time of day clock is not set.

For a silent control panel:

When choosing a function, a beep will be heard each time a pad is pushed. If desired, the controls can be programmed for

silent operation. Push and hold STOP TIME pad @. After 7 seconds, the control will beep once. This will block the controls

from sounding when a pad is pushed. To return the sound, push and hold STOP TIME pad @ again for 7 seconds until 1

beep is heard.

Temperature Conversion (Fahrenheit / Celsius)

The electronic oven control is set to operate in °F (Fahrenheit) when shipped from the factory. The oven can be programmed

for any temperature from 170% to 550% (65°C to 287°C).

To change the temperature to °C (celsius) or from °C to °F (control should not be in a Bake or Clean mode):

1. Push BROIL pad _. "-- " appears in the display.

2. Push and hold the UP ARROW ^ pad until "HI" appears in the display.

3. Push and hold BROIL pad _ until °F or °C appears in the display.

4. Push UP ^ or DOWN ARROW -, pad to change °F to °C or °C to °F.

5. Push any function pad to return to normal operating model3

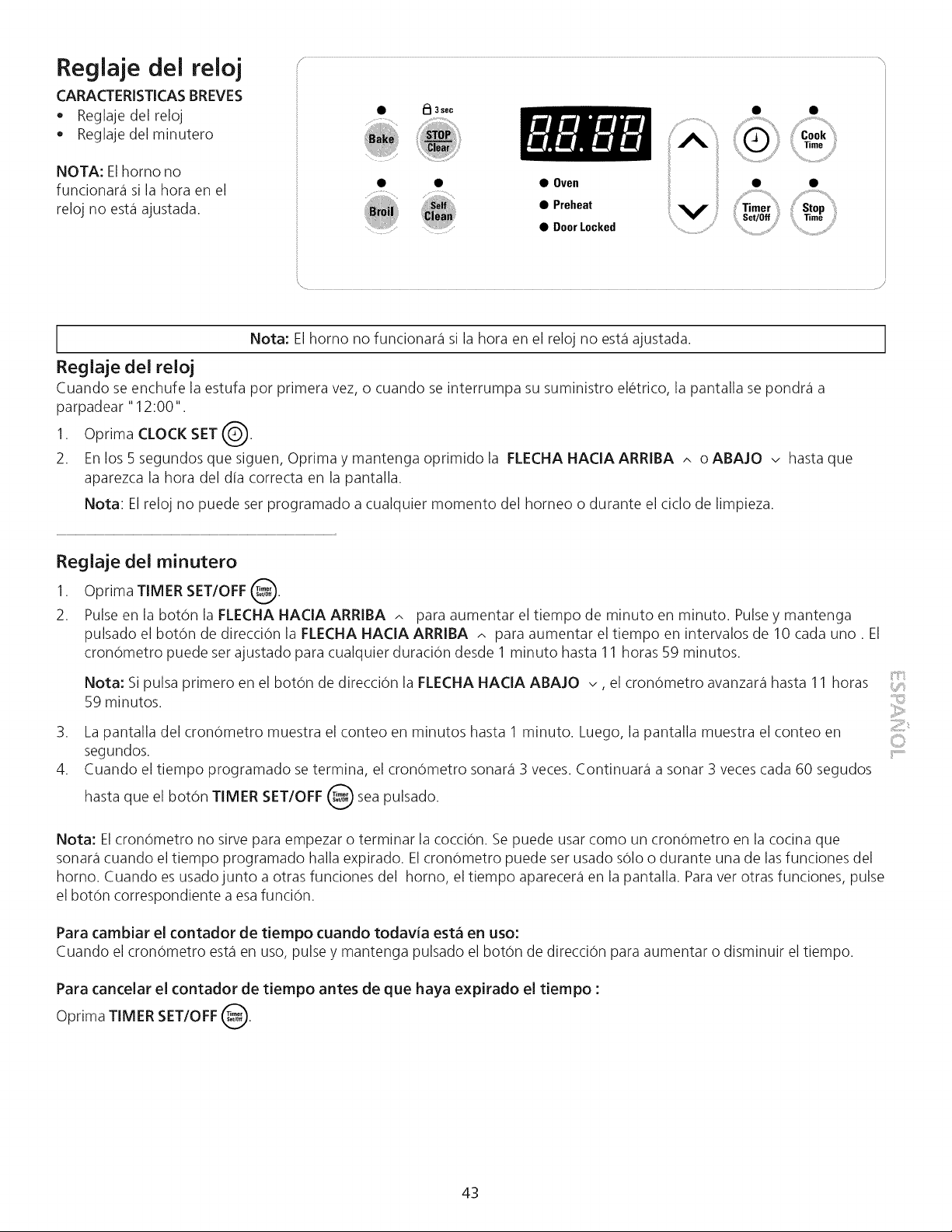

Setting the

Clock

FEATURE OVERVIEW

* To Set the Clock

o To Set the Minute Timer

NOTE: The oven function

will not work if the time of

clay clock is not set.

• _ 3 sec

Cook

Time

• Oven • •

• Preheat

• DoorLocked

Note: The oven function will not work if the time of clay clock is not set.

To Set the Clock

When the range is first plugged in, or when the power supply to the appliance has been interrupted, the display will flash

"12:00".

1. Push CLOCK SET pad @.

2. Within 5 seconds, push and hold the UP ^ or DOWN ARROW pad v until the correct time of clay appears in the

display.

Note: The clock cannot be changed during any timed bake or self-clean cycle.

To Set the Minute Timer

1. Push TIMER SET/OFF pad @.

2. Push the UP ARROW pad ^ to increase the time in one minute increments. Push and hold the UP ARROW pad ^ to

increase the time in 10 minute increments. The timer can be set for any amount of time from 1 minute to 11 hours and

59 minutes.

Note: If you push the DOWN ARROW pad v first, the timer will advance to 11 hours and 59 minutes.

The display shows the timer count clown in minutes until one minute remains. The display will count down in seconds.

When the set time has run out, the timer will beep 3 times. It will continue to beep 3 times every 60 seconds until the

TIMER SET/OFF pad _ is

pushed.

Note: The minute timer does not start or stop cooking. It serves as an extra timer in the kitchen that will beep when the set

time has run out. The minute timer can be used alone or during any of the other oven functions. When the minute timer is in

use with any other mode, the minute timer will be shown in the display. To view other functions, push the function pad for

that mode.

To Change the Minute Timer while it is in use:

While the timer is active and shows in the display, push and hold the UP ^ or DOWN ARROW pad v to increase or

decrease the time.

To Cancel the Minute Timer before the set time has run out :

Push TIMER SET/OFF pad _.

Setting Oven

Controls

FEATURE OVERVIEW

• To Set or Change

Temperature for Normal

Baking

NOTE: The oven function

will not work if the time of

day clock is not set.

, :i}i{i_iiiiiiiiii_ii,i:::i,

IQI 3 sec

• Oven

• Preheat

• Door Locked

v ,!

CookTime

Timer

:} Set/Off

Note: The oven function will not work if the time of day clock is not set.

To Set or Change the Temperature for Normal Baking

The oven can be programmed to bake at any temperature from 170% to 550% (65°C to 287°C).

Note: The oven control hasa built-in safetyfeaturethat will shut off the oven if the control is left on for more than 11 hours 59 minutes.

To Set the Controls for Normal Baking:

1. Push BAKE pad _-'_."III" appears in the display.

2. Within 5 seconds, pushtheUP ^ or DOWN ARROW pad v. The display will show "350°F (177°C). '' By holding the UP

^ or DOWN ARROW pad v, the temperature can then be adjusted in 5% (1°C) increments.

3. As soon as the UP ^ or DOWN ARROW pad v is released, the oven will begin heating to the selected temperature.

When the displayed temperature reaches the desired baking temperature, the control will beep 3 times.

4. To cancel the baking function, push the STOP CLEAR pad @.

To Change the Oven Temperature after Baking has Started:

1. If you are using the minute timer, push the BAKE pad @ and make sure the bake temperature is

displayed.

2. Push the UP ^ or DOWN ARROW pad v to increase or decrease the set temperature.

To Set Control for Continuous Bake or 12 Hour Energy Saving:

The oven control has a built-in 12 Hour Energy Saving feature that will shut off the oven if the control is left on for more than

11 hours and 59 minutes. The oven can be programmed to override this feature for continuous baking.

To set control for continuous baking:

1. Push TIMER SET/OFF pad @, "0:00" will appear in the

display.

2. Push and hold TIMER SET/OFF pad @ down for 5 seconds until tone is heard, ,,I I hr" will appear in display for

continuous cooking. The current time of day will return to the display.

3. To cancel the Continuous Bake Function, push TIMER SET/OFF pad @ and hold for 5 seconds until tone is heard.

"12hr" will appear in display indicating that the control has returned to the 12 Hour Energy Saving feature.

To Set Control for Oven Lockout:

The control can be progammed to lock the oven door and inactivate the oven controls.

To Set Control for Oven Lockout feature:

1. Push the STOP CLEAR pad @ and hold for 3 seconds. "Loc" will appear in display, the "Door Locked" indicator ligth

will flash and the motor driven door lock will begin to close automatically. DO NOT open oven door while the indicator

light is flashing. Allow about 15 seconds for the oven door to lock. Once the oven door is locked, the current time of day

will appear in the display.

2. To cancel the lockout feature, push STOP CLEAR pad @ and hold for 3 seconds. The control will unlock the oven door

and resume normal operation.

Note: If any control pad is pressed while the Oven Door/Control Lockout mode, "Lot" will appear in the display

until the control pad is released.

2!!Liiill

Setting Oven

Controls

FEATURE OVERVIEW

• Timed Bake Feature

iQi 3 sec

ii"Q"'ii..........................................Cook"",

Time

• • Oven • •

Timer Stop

• Preheat V Set/Off Time

_i_ • DoorLocked ......................................

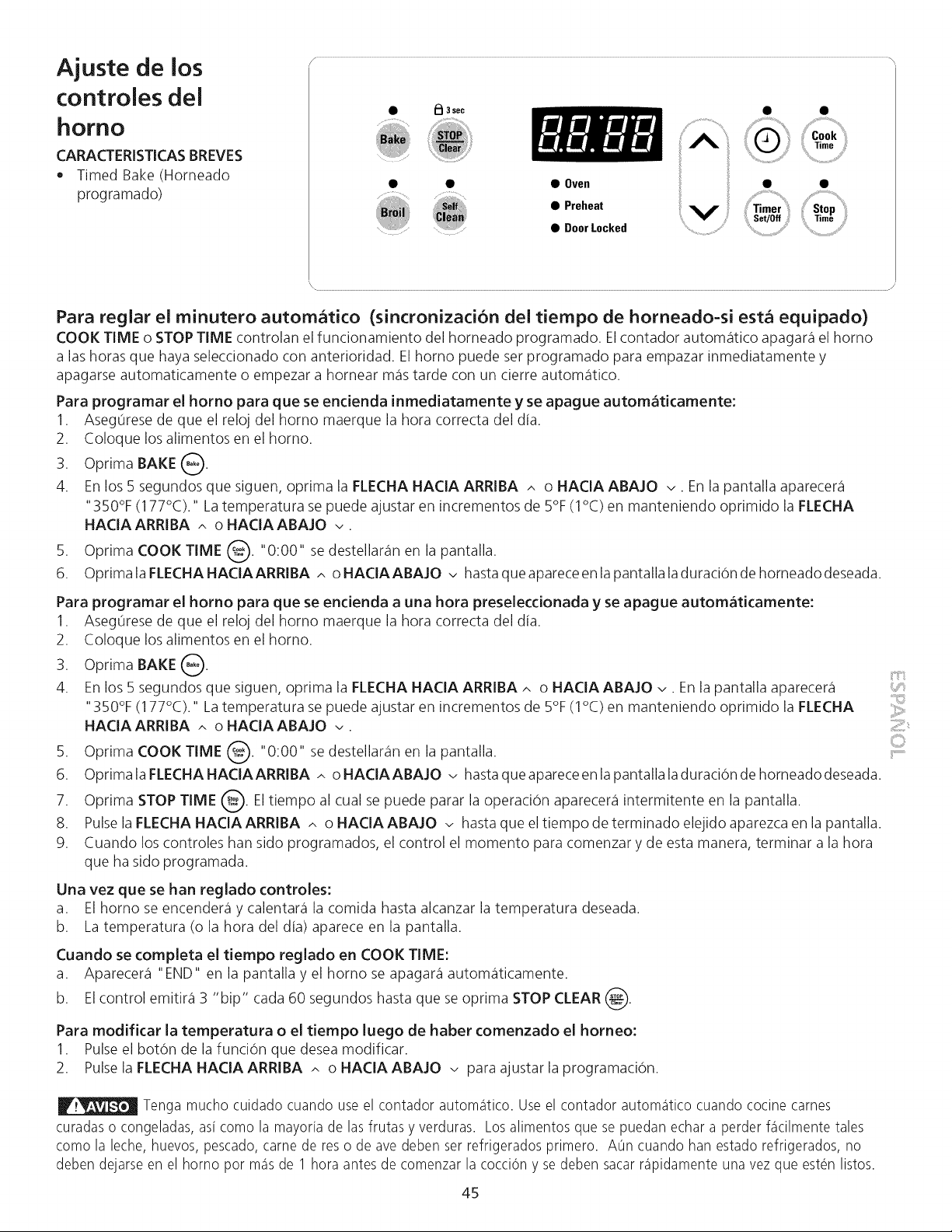

To Set the Automatic Timer (Timed Bake Feature-if equipped)

The COOK TIME and STOP TIME controls operate the Timed Bake Feature. The automatic timer will turn the oven on and off

at the times you select in advance.The oven can be programmed to start immediately and shut off automatically or to begin

baking at a later time with an automatic shutoff.

To Program the Oven to Begin Baking Immediately and To Shut Off Automatically:

1. Be sure that the clock shows the correct time of day.

2. Place the food in the oven.

3. Push the BAKE pad _.

4. Within 5 seconds, pushtheUP ^ or DOWN ARROW pad ,_.Thedisplaywillshow"350°F(177°C). '' By holding the UP

^ or DOWN ARROW pad -_, the temperature can then be adjusted in 5% (1°C) increments.

5. Push the COOK TIME pad _. "0:00" will flash in the

display.

6. Push the UP ^ or DOWN ARROW pad v until the desired amount of baking time appears in the display.

To Program Oven for a Delayed Start Time and to Shut-Off Automatically:

1. Be sure that the clock shows the correct time of day.

2. Place the food in the oven.

3. Push the BAKE pad _'_.

4. Within 5 seconds, push the UP or DOWN ARROW pad v. The display will show "350% (177°C)." By holding the UP ^

or DOWN ARROW pad v, the temperature can then be adjusted in 5% (1°C) increments.

5. Push the COOK TIME pad _. "0:00" will flash in the

display.

6. Push the UP ^ or DOWN ARROW pad v until the desired amount of baking time appears.

7. Push the STOP TIME pad _. The earliest possible stop time will flash in the

display.

8. Push the UP ^ or DOWN ARROW pad v until the desired stop time appears in the display.

9. Once the controls are set, the control calculates the time when baking will start in order to finish at the time you have set.

Once the Controls are Set:

1. The oven will come on and begin heating to the selected baking temperature.

2. The oven temperature (or time of day) will show in the display.

When the Set Cook Time Runs Out:

1. "END" will appear in the display window and the oven will shut off automatically.

2. The control will beep 3 times every 60 seconds until the STOP CLEAR pad _ is

pushed.

To Change the Oven Temperature or Cook Time after Baking has Started:

1. Push the function pad you want to change.

2. Push the UP ^ or DOWN ARROW pad v to adjust the setting.

Use caution when using the automatic timer. Use the automatic timer when cooking cured or frozen meats

and most fruits and vegetables. Foods that can easily spoil such as milk, eggs, fish, meat or poultry, should be chilled in the

refrigerator first. Even when chilled, they should not stand in the oven for more than 1 hour before cooking begins, and should

be removed promptly when cooking is completed.

Setting Oven Controls

Oven Baking Informations

For best results, preheat the oven before baking cookies, breads, cakes, pies or pastries, etc. There is no need to preheat the

oven for roasting meat or baking casseroles.

The cooking times and temperatures needed to bake a product may vary slightly from your previously owned appliance.

Refer to "Recalibrating Your Oven Temperature" section.

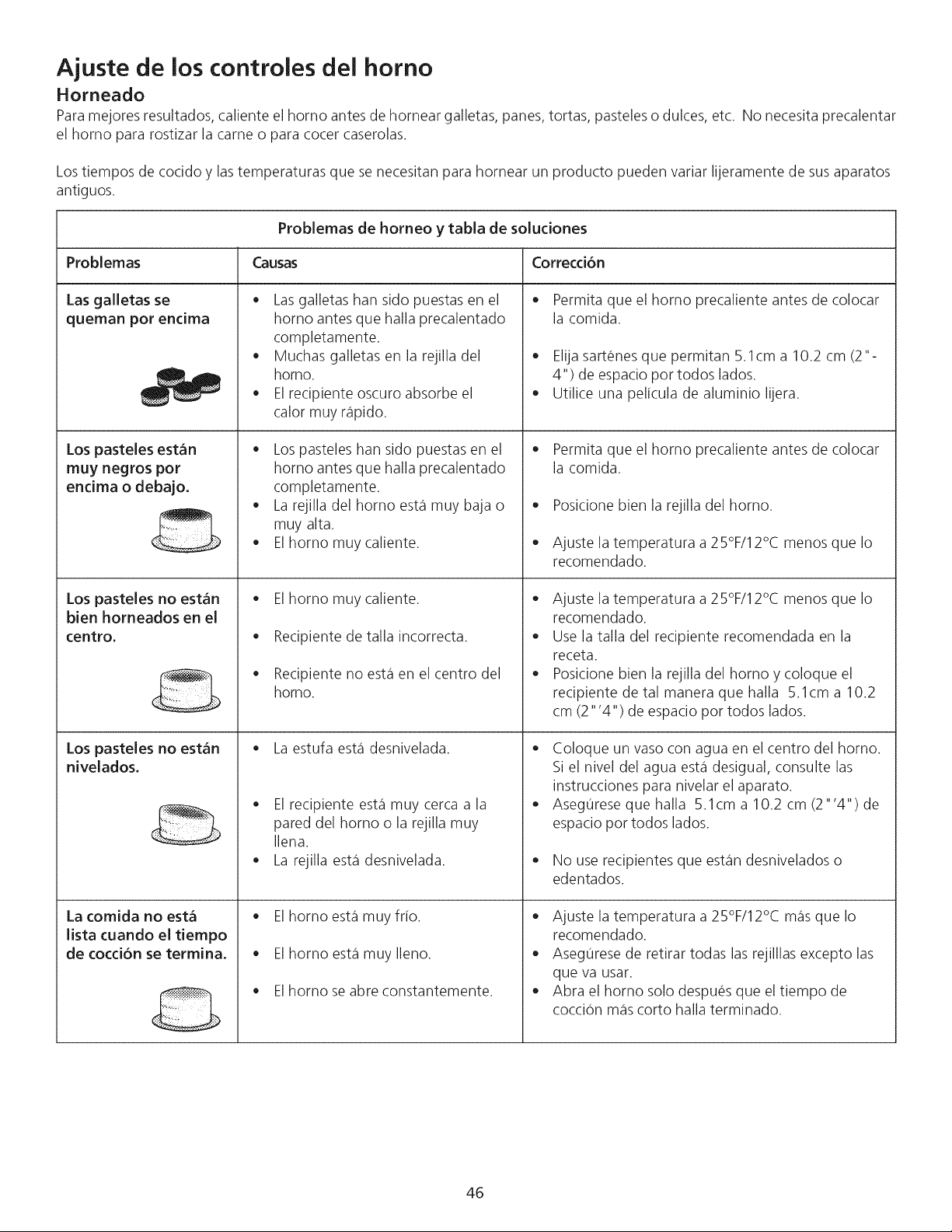

Baking problems and solutions

Baking Problems Causes Corrections

Cookies and

biscuits burn on

the bottom,

Cakes too dark on

top or bottom.

Cakes not done in

the center,

Cakes not level.

Foods not done

when cooking

time is up,

Cookies and biscuits put into the

oven before the pre-heating time is

completed.

Oven rack overcrowded.

= Dark pan absorbs heat too fast.

= Cakes put into the oven before

preheating time is completed.

= Oven rack position too high or low.

= Oven too hot.

= Incorrect pan size.

= Pan not centered in the oven.

= Range not level.

= Pan too close to oven wall or rack

overcrowded.

= Pan warped.

= Oven too cool.

= Oven overcrowded.

= Oven door opened too frequently.

= Allow oven to preheat to the selected temperature

before placing food in oven.

= Choose pan sizes that will permit 2" to 4" (5.1 cm

to 10.2 cm) of air space on all sides when placed in

the oven.

= Use a medium-weight aluminum baking sheet.

= Allow oven to preheat to the selected temperature

before placing food in the oven.

= Use proper rack position for baking needs.

= Set oven temperature 25°F/12°C lower than

recommended.

= Set oven temperature 25°F/12°C lower than

recommended.

= Use pan size suggested in recipe.

= Use proper rack position and place pan so there is 2"

to 4" (5.1 cm to 10.2 cm) of space on all sides of pan.

= Place marked glass measuring cup filled with water

on the center of the oven rack. If water level is

uneven, refer to the installation instructions for

leveling the appliance.

= Be sure to allow 2" to 4" (5.1 cm to 10.2 cm) of

clearance on all sides of each pan in the oven.

= Do not use pans that are dented or warped.

= Set oven temperature 25°F/12°C higher than

suggested and bake for the recommended time.

= Be sure to remove all pans from the oven except the

ones to be used for baking.

= Open oven door only after shortest recommended

baking time.

Setting Oven

Controls

FEATURE OVERVIEW

- Broil

iQi 3 sec

ii"Q"'ii..........................................Cook"",

Time

• • Oven • •

Timer Stop

• Preheat V Set/Off Time

_i_ • DoorLocked ......................................

BROIL

Broiling is a method of cooking tender cuts of meat by direct heat under the broil element of the oven.

A beep lets you know when the broil temperature is reached. Be sure you center the broiler pan

directly under the broil element for best results.

Arrange oven rack while oven is still cool. Position the rack as needed.

The broiler pan and its insert allow dripping grease to drain and be kept away from the high heat of

the broiler. DO NOT use the pan without its insert. DO NOT cover the insert with foil. The exposed

grease could ignite.

Should an oven fire occur, close the oven door and turn off the oven. If the fire continues, throw baking soda

on the fire or use a fire extinguisher. DO NOT put water or flour on the fire. Flour may be explosive and water can cause a

grease fire to spread and cause personal injury.

To set the oven to broil

1. Arrange oven rack while oven is still cool.

2. Push the BROIL pad G

3. Push and hold the UP ^ or DOWN ARROW pad v until the desired broil setting level appears in the display. Push UP

ARROW pad ^ for HI broil or the DOWN ARROW pad ,/ for LO broil. Most foods can be broiled at the HI broil setting.

Select the LO broil setting to avoid excessbrowning or drying of foods that should be cooked to the well-done stage.

4. Place grid on the broiler pan, then place the food on the grid. DO NOT use the pan without its grid. DO NOT cover the grid

with foil. The exposed grease could ignite.

5. Place the pan on the oven rack. Open the oven door to the broil stop position when broiling.

6. Broil on one side until food is browned; turn and cook on the second side. Note: Always pull the rack out to stop position

before turning or removing food.

7. When broiling is finished, push the STOP CLEAR pad _.

Setting Oven Controls

Broiling Information

Preheating

Preheating is suggested when searing rare steaks (remove the broiler pan before preheating. Foods will stick if placed on hot

metal.) To preheat, set the oven control(s) to BROILas instructed in the "ELECTRONIC OVEN CONTROL SECTION". Wait for

the element to become red-hot, usually about 2 minutes. Preheating is not necessary when broiling meats to well-done.

To Broil

Broil on one side until the food is browned; turn and cook on the second side. Season and

serve. Always pull rack out to the "stop" position before turning or removing food.

Determining Broiling Times

Broiling times vary, so watch the food closely. Time not only depends on the distance from the

element, but on the thickness and age of meat, fat content and aloneness preferred. The first

side usually requires a few minutes longer than the second. Frozen meats also require

additional time.

Broiling Tips

The broiler pan and its grid allow dripping grease to drain and be kept away from the high heat

of the broiler.

DO NOT use the pan without its grid. DO NOT cover the grid with foil. The exposed

grease could ignite.

Should an oven fire occur, close the oven door and turn off the oven. If the fire

continues, throw baking soda on the fire or use a fire extinguisher. DO NOT put water or flour

on the fire. Flour may be explosive.

Open the door to the "Broil

Stop" position when broiling.

Always pull oven rack out to the "stop" position before turning or removing food.

Broiler Clean-Up Tips:

• To make cleaning easier, line bottom of the broiler pan with aluminum foil. DO NOT cover the broiler grid with foil.

• To prevent grease from baking on, remove the broiler pan from the oven as soon as cooking is completed. Use hot pads

because the broiler pan is extremely hot. Pour off grease. Soak the pan in HOT, soapy water.

• Clean the broiler pan as soon as possible after each use. If necessary, use soap-filled steel wool pads. Heavy scouring may

scratch the grid.

Oven Cleaning

FEATURE OVERVIEW

• Adhere to the Following

Precautions

• Preparing the Oven for

Self-Cleaning

What to Expect during

Cleaning

.......DOHAND

DO HAND CLEAN SEAL

CLEAN DOOR

Self-Clean Oven Cycle

Adhere to the Following Precautions:

Allow the oven to cool before cleaning.

Wear rubber gloves when cleaning any exterior part of the oven manually.

During the self-clean cycle, the outside of the oven wall can become very hot

to touch. DO NOT leave small children unattended near the appliance.

Before cleaning any part of the oven, be sure the electronic oven control is

turned off or else push CANCEL pad. Wait until the oven is cool.

DO NOT use commercial oven cleaners or oven protective coatings in or around any part of the

self-cleaning oven. DO NOT clean the oven door gasket. The gasket on the oven door is

essential for a good seal. Care should be taken not to rub, damage or move the gasket. DO

NOT use aluminum foil to line the oven bottom. This may affect cooking, or the foil could melt

and damage the oven surface.

A self-cleaning oven cleans itself with high temperatures (well above cooking temperatures)

which eliminate soil completely or reduce it to a fine powdered ash you can wash away with

damp cloth.

Preparing the Oven for Self-Cleaning

1. Before starting the self-clean cycle, remove excess spillovers in the oven cavity by using hot

soapy water and a cloth. Large spillovers can cause heavy smoke or fire when subjected to

high temperatures. DO NOT allow food spills with a high sugar or acid content (such as

tomatoes, sauerkraut, fruit juices or pie filling) to remain on the surface as they may cause a

dull spot even after cleaning.

2. Clean any soil from the oven frame and the inner door (see illustration to left). These areas

heat sufficiently during self-cleaning cycle to burn soil on. Clean with soap and water. Do

not clean door seal because doing so can permanently damage it.

3. Remove the broiler pan and insert, all utensils and any foil. These items do not withstand

high cleaning temperatures.

4. Remove racks from oven before self-cleaning. If they go through the clean cycle, their color

will turn slightly dull, and they will not glide easily in their slots. To make them glide easily,

wait until oven and racks are cool, then rub the racks or oven side walls with wax paper or

a cloth containing a small amount of baby or salad oil.

What to Expect During Cleaning

While the oven self-cleans, it heats to temperatures much higher than those used in normal

cooking. Sounds of metal expansion and contraction are normal. Odor is also normal as the

food soil is being removed. Smoke may appear through the oven vent, located on the top of

the control panel.

If heavy spillovers are not wiped up before cleaning, they may flame and cause more smoke

and odor than usual. This is normal and safe and should not cause alarm. If available, use an

exhaust fan during the self-cleaning cycle.

NOTE: A smoke eliminator in the oven vent converts the smoke from the self-cleaning process

into a colorless vapor.

The health of some birds is extremely sensitive to the fumes given off

during the self=cleaning cycle of any range. Move birds to another well ventilated

room.

Oven Cleaning

FEATURE OVERVIEW

• To Start the Self-Clean

Cycle

• iQi 3sec

ii ............................................

• Oven

Timer Stop

• Preheat V Set/Off Time

• DoorLocked ......................................

Note: DO NOT attempt to use the surface elements while oven is self-cleaning. An automatic safeguard locks off the

surface elements during self-cleaning. You cannot use the surface elements until the oven door can be opened after the

cleaning cycle is complete.

To Start the Self-Clean Cycle

To assure satisfactory results, we recommend a 2 hour self-clean cycle for light soils, and a 3 hour cycle for average to

heavy soils.

To Set the Controls for a Self-Clean Cycle:

1. Be sure the clock shows the correct time of day.

2. Push the SELF CLEAN pad @. "---" appears in the display.

3. Push the UP ARROW pad ^ until "3:00" appears in the display for a 3 hour cycle, or push the DOWN ARROW pad v

until "2:00" appears in the display for a 2 hour cycle.

4. As soon as the UP ,, or DOWN ARROW pad v is released, "CLn" appears in the display.

5. As soon as the controls are set, the motor driven lock will begin to close automatically and the "DOOR LOCKED"

indicator light will flash. DO NOT open the door while the light is flashing (it takes about 15 seconds for the lock to

close).

6. The "DOOR LOCKED" indicator light will glow until the cleaning cycle is completed or cancelled, and the oven

temperature has cooled.

When the Self-Clean Cycle is Completed:

1. Thetime ofdayor "End" will appearin the display window and the "CIn" and "DOOR LOCKED" indicator lightwill

continue to glow.

2. Once the oven has cooled down for about l hourandthe "DOOR LOCKED" light has gone out, the oven door can be

opened.

3. If "End" is still in display and the "CIn" indicator remains on, press STOP CLEAR @ pad. The time of day will appear

in the display.

Stopping or Interrupting a Self-Cleaning Cycle

If it becomes necessary to stop or interrupt a self-cleaning cycle due to excessive smoke or fire:

1. Push the STOP CLEAR pad @.

2. Once the oven has cooled down for about 1 hour and the "DOOR LOCKED" indicator light has gone out, the oven door

can be opened.

3. Correct the condition which caused the smoking.

4. Restart the self-clean cycle once all conditions have been corrected.

Usecare when opening the oven door after self-cleaning cycle. Stand to the side of the oven when opening

the door. Hot air or steam which escapes can cause burns.

DO NOT force the oven door open. This can damage the automatic door locking system. Use caution when

opening the door after the self-cleaning cycle is completed. The oven may still be VERY HOT.

General Care & Cleaning

Cleaning Various Parts of Your Range

Before cleaning any part of the range, be sure all controls are turned OFF and the range is cool. Remove spillovers and heavy

soiling as soon as possible. Regular cleanings will reduce the effort required for major cleanings later.

Surfaces How to Clean

Aluminum & Vinyl Use hot, soapy water and a cloth. Dry with a clean cloth.

Control Panel and Trim

Pieces Before cleaning the control panel, turn all controls to OFFand remove the control knobs.

To remove, pull each knob straight off the shaft. Clean using hot, soapy water and a

dishcloth. Rinse with a clean water and a dishcloth. Be sure to squeeze excesswater from

the cloth before wiping the panel; especially when wiping around the controls. Excess

water in or around the controls may cause damage to the appliance. Be sure to rinse the

cleaners as bluish stains may occur during heating and cannot de removed. To replace

knobs after cleaning, line up the flat sides of both the knob and the shaft; then push the

knob into place.

Glass, Painted and Plastic Using a soft cloth, clean with mild dish detergent and water or a 50/50 solution of vinegar

Body Parts, Control Knobs and water. Follow by rinsing the area with clean water; dry and polish with a soft cloth.

and Decorative Trim Pieces Glass cleaners may be used if sprayed on a soft cloth first. DO NOT spray liquids directly

on the control pad and display area. Do not use large amounts of water on the control

panel - excesswater on the control area may cause damage to the appliance. Do not use

other liquid cleaners, abrasive cleaners, scouring pads, or some paper towels - they will

damage the finish. To remove control knobs, turn to the OFF position; grasp firmly and pull

straight off the shaft. To replace knobs after cleaning, line up the flat sides of both the

knob and the shaft; then push the knob into place.

Stainless Steel (some Cleaners made especially for stainless steel as Stainless Steel Magic, or other similar

models) Oven door & drawer cleaners are recommended. Always follow the manufacturer's instructions. Be sure to rinse

front panel the cleaners as bluish stains may occur during heating and cannot be removed.

Oven Racks Remove racks. See "To remove and to replace an oven rack" under Oven vent(s) and

racks. Use a mild, abrasive cleaner, following manufacturer's instructions. Rinse with clean

water and dry. After cleaning the racks, rub the sides of the racks with wax paper or a

cloth containing a small amount of baby oil or salad oil (this will make the racks glide

easier into the rack positions).

Porcelain Enamel Gentle scouring with a soapy scouring pad will remove most spots. Rinsewith a 1:1

Broiler Panand Insert, Door solution of clear water and ammonia. If necessary, cover difficult spots with an ammonia-

Liner, Body Partsand Warmer soaked paper towel for 30 to 40 minutes. Rinse with clean water and a damp cloth, and

Drawer and Drawer Cavity. then scrub with a soap-filled scouring pad. Rinseand wipe dry with a clean cloth. Remove

all cleaners or the porcelain may become damaged during future heating. DO NOT use

spray oven cleaners on the cooktop.

General Care & Cleaning

Cleaning the Burner Grates, Burner Caps, Burner Heads and Wok Stand

Surface

Burner

Grate

The Burner Grates, Burner Caps, and Burner Heads should be routinely cleaned.

Keeping the burner ports clean will prevent improper ignition and an uneven flame

at each burner position. Refer to the following instructions:

To Remove and Replace the Surface Burner Grate, Surface Burner Cap and

Surface Burner Head - Remove in the following order; (1st) Surface Burner

Grate, (2nd) Surface Burner Cap, (3rd) Surface Burner Head (See Figure 1).

Surface

Burner

iCap

Surface

Burner

Head

Orifice

holder

Figure 1

Reversethe procedure above to replace the Surface Burner Cap, Surface Burner

Head and Surface Burner Grate. Do not remove any burner parts from the

cooktop until the burner parts have completely cooled and are safe to

handle, Do not operate the surface burners without the Surface Burner

Caps, Surface Burner Heads and Surface Burner Grates properly in place,

To Clean the Burner Caps, Burner Heads and Grates - Use a soap-filled

scouring pad or a mild abrasive cleanser to clean the surface burner caps and

surface burner heads. The Grates are designed to be Dishwasher safe for cleaning. _:i:

The ports (or slots) around the burner heads must be routinely cleaned. If residue

still remains in these ports, use a small-gauge wire or needle to clean the slots or

iiS!_ii

holes. For proper flow of gas and ignition of the burner--DO NOT ALLOW

SPILLS,FOOD, CLEANING AGENTS OR ANY OTHER MATERIAL TO ENTER THE

GAS ORIFICE HOLDER OPENING. ALWAYS keep the surface burner cap and

surface burner head in place whenever a surface burner is in use.

Surface Burner Surface Burner

Grate Caps

Surface Burner

Heads

THE COOKTOP IS NOT REMOVABLE. Do not attempt to remove or lift the cooktop.

Use caution when replacing the burner cap so the electrode is not damaged. This may cause a delayed

ignition or prevent the burner from igniting.

Any additions, changes or conversions required in order for this appliance to perform satisfactorily must be

made by Sears Service. Call 1-800-4-MY-HOME® (Seeback cover).

General Care & Cleaning

Cooktop Cleaning and Maintenance

Consistent and proper cleaning is essential to maintaining your ceramic glass cooktop

Prior to using your cooktop for the first time, apply the recommended CookTop® Cleaning Creme (visit www.sears.com for

replacement cleaner) to the ceramic surface. Clean and buff with a paper towel or a 3M Scotch-Brite® Blue Multi-Purpose

No Scratch Scrub Sponge (see instructions below). This will make cleaning easier when soiled from cooking. The special

cooktop cleaning cream leaves a protective finish on the glass to help prevent scratches and abrasions.

Sliding aluminum or copper clad bottom pans on the cooktop can cause metal

markings on the cooktop surface. These marks should be removed immediately

after the cooktop has cooled using the cooktop cleaning cream. Metal marks can

become permanent if not removed prior to future use.

Cookware (cast iron, metal, ceramic or glass) with rough bottoms can mark or

scratch the cooktop surface. Do not slide anything metal or glass across the

cooktop. Do not use your cooktop as a cutting board or work surface in the

kitchen. Do not cook foods directly on the cooktop surface without a pan. Do not

drop heavy or hard objects on the glass cooktop, they may cause it to crack.

Cleaning Recommendations for the Ceramic Glass Cooktop

Before cleaning the cooktop, be sure the controls are turned to OFF and the cooktop is COOL.

DO NOT use a cooktop cleaner on a hot cooktop. The fumes can be hazardous to your health, and can

chemically damage the ceramic-glass surface.

For light to moderate soil:

Apply a few drops of CookTop® Cleaning Creme directly to the cooktop. Use a paper towel or a 3M Scotch-Brite® Blue

Multi-Purpose No Scratch Scrub Sponge to clean the entire cooktop surface. Make sure the cooktop is cleaned thoroughly,

leaving no residue.

For heavy, burned on soil:

Apply a few drops of CookTop® Cleaning Creme directly to the soiled area. Rub the

soiled area using a 3M Scotch-Brite® Blue Multi-Purpose No Scratch Scrub Sponge,

applying pressure as needed. Do not use the sponge you use to dean the cooktop for any

other purpose.

If softs remain, carefully scrape softs with a metal razor blade scraper, holding scraper at a

30 degree angle to the surface. Remove loosened soils with cooktop cleaning cream and

buff surface clean.

Damage to the ceramic glass cooktop may occur if you use any scrub pad

other than a 3M Scotch-Brite® Blue Multi-Purpose No Scratch Scrub Sponge.

Plastic or foods with a high sugar content:

These types of soils need be removed immediately if spilled or melted onto the ceramic

cooktop surface. Permanent damage (such as pitting of the cooktop surface) may occur if

not removed immediately. After turning the surface elements OFF,use a razor blade

scraper or a metal spatula with a mitt and scrape the soft from the hot surface (as illus-

trated). Allow the cooktop to cool, and use the same method for heavy or burned on softs.

General Care & Cleaning

Do not use cleaners

on a heated surface. Fumes could be

hazardous. Wait for area to cool

before cleaning. Do not use cleaner

cream to clean porcelain, paint or

aluminum because it can damage the

surface.

Do not use the following on the ceramic glass cooktop:

o Do not use abrasive cleaners and scouring pads, such as metal and

some nylon pads, They may scratch the cooktop, making it more

difficult to clean,

Do not use harsh cleaners, such as chlorine bleach, ammonia or oven

cleaners, as they may etch or discolor the cooktop,

Do not use dirty sponges, cloths or paper towels, as they can leave soil

or lint on the cooktop which can burn and cause discoloration,

Special Caution for Aluminum Foil and Aluminum Cooking

Utensils

Aluminum foil

Useof aluminum foil will damage the cooktop. Do not use under any circum-

stances.

Aluminum utensils

Since the melting point of aluminum is much lower than that of other metals,

care must be taken when aluminum pots or pans are used. If allowed to boil

dry, not only will the utensil be ruined, but it may fuse to, break or mark the

ceramic glass surface, permanetly damaging it.

Care and Cleaning of Stainless Steel (Stainless Steel models only)

Some models are equipped with stainless steel exterior parts. Special care and cleaning are

required for maintaining the appearance of stainless parts. Please refer to the table

provided at the beginning of the General Care & Cleaning section in this Use & Care

Guide.

Lock engaged

for door removal

Figure I

HINGESLOT

Door removed from the

range

Figure 2

Removing and Replacing the Oven Door

The door is heavy. For safe, temporary storage, lay the door flat with the

inside of the door facing down.

To Remove Oven Door:

1. Open the door to the fully opened position.

2. Pull up the lock located on both hinge supports and engage it in the hinge levers (Figure

1). You may have to apply a little downward pressure on the door to pull the locks fully

over the hooks.

3. Grab the door by the sides, pull the bottom of the door up and toward you to disengage

the hinge supports. Keep pulling the bottom of the door toward you while rotating the

top of the door toward the range to completely disengage the hinge levers (Figure 2).

4. To clean oven door, follow the instructions provided in the General Care & Cleaning

table.

To Replace Oven Door:

1. Grab the door by the sides; place the hinge supports in the hinge slots. Open the door to

the fully opened position.

2. Disengage the lock from the hinge levers on both sides (Figure 3).

Note: Make sure the hinge supports are fully engaged before unlocking the hinge

levers.

3. Close the oven door.

Lock in normal

position

Figure 3

General Care & Cleaning

Spedai Door Care instructions

Most oven doors contain glass that can break.

Read the following recommendations:

1. Do not close the oven door until all the oven racks are fully in place.

2. Do not hit the glass with pots, pans, or any other object.

3. Scratching, hitting, jarring or stressing the glass may weaken its structure causing an increased risk of breakage at a later

time.

Removing and Replacing the External Door Glass Panel

Applicable only to models with an external glass panel not held with frame. This design allows you to clean the inside face of

the exterior door panel as well as the hidden face of the door inner glass.

To Remove the External Door Glass Panel:

1. Remove the door as described in Removing and Replacing the Oven Door section and lay the door flat.

2. Using a screwdriver, remove the 5 screws fastening the glass & molding assembly.

3. Grasp both sides of the glass panel and slowly pull it out of the door upper molding. Lay the glass flat.

To Replace the External Door Glass Panel:

1. Grasp the sides of the glass panel carefully insert the glass into the door top molding.

2. Replace the 5 locking screws.

3. Replace the door onto the range.

Handle the glass panel with care. When dropped on a corner, the glass panel may shatter. This can cause

several persona injury.

with finger

Push down latch Right Glide

with finger

Figure 1

Removing and Replacing Warmer (Warm & Ready TM) Drawer

To Remove Warmer Drawer:

1. _ Turn power off before removing the warmer drawer.

2. Open the drawer to the fully opened position.

3. Locate glide lever on each side of drawer, pull up on the left glide lever and

push down on the right glide lever (See Figure 1).

4. Pull the drawer away from the range.

To Replace Warmer (Warm & Ready TM) Drawer:

1. Pull the bearing glides to the front of the chassisglide.

2. Align the glide on each side of the drawer with the glide slots on the range.

3. Push the drawer into the range until levers "click" (approximately 2"). Pull

the drawer open again to seat bearing glides into position. If you do not

hear the levers "click" or the bearing glides do not feel seated

remove the drawer and repeat steps 1 thru 3. This will minimize

possible damage to the bearing glides.

Electrical Shock Hazard can occur and result in

serious injury or death. Disconnect appliance from electric

power before cleaning and servicing the warmer drawer.

Changing Oven Light

Be sure the oven is unplugged and all parts are COOL before replacing the oven light bulb. Do not turn the

oven light on during a self-cleaning cycle. High temperature will reduce lamp life.

On some models an interior oven light will turn on automatically when the oven is opened.

The oven light may be turned on when the door is closed by using the oven light switch located on the Electronic Oven

control.

The oven light bulb is covered with a glass shield held in place by a wire holder. THIS GLASS SHIELD MUST ALWAYS BE IN

PLACE WHEN THE OVEN IS IN USE.

To Replace the Light Bulb:

BE SURE OVEN IS COOL

._ 1. Turn the power off at the main source.

: 2. Wear a leather-faced glove for protection against possible broken glass.

3. Replace bulb with a 40 Watt appliance bulb only.

4. For self-cleaning oven, press wire holder to one side to release glass shield, change bulb and

be sure to replace glass shield.

Recalibrating Your Oven Temperature

Your oven thermostat has been precisely set at the factory. This setting may differ from your previous oven, however, so your

recipe times may not give you the results you expect. If you think that the oven is cooking too hot or cool for your recipe times,

you can adjust the thermostat so that the oven cooks hotter or cooler than the temperature displayed.

To Adjust Oven Temperature:

1. Push the BAKE pad _.

2. Set the temperature to 550°F(287°C) by pushing and holding the UP ARROW pad ^.

3. Within 2 seconds, push and hold the BAKE pad _'_ until the special 2 digit display appears. Releasethe BAKE pad _.

The display now indicates the amount of degrees offset between the original factory temperature setting and the current

temperature setting. If the oven control has the original factory calibration, the display will read "00."

4. The temperature can now be adjusted up or down 35°F(17°C), in 5°F (l°C) steps by pushing and holding the UP ^ or

DOWN ARROW pad v. Adjust until the desired amount of degrees offset appears in the display. When lowering the

oven temperature, a minus sign (-) will appear before the number to indicate that the oven will be cooler by the displayed

amount of degrees.

5. When you have made the desired adjustment, push the CANCEL OFF pad _to go back to the time of

day display.

Note: The adjustment made will not change the self-cleaning temperature.

Before You Call

Solutions to Common Problems

Before you call for service, review this list. It may save you time and expense. The list includes common occurrences

that are not the result of defective workmanship or materials in this appliance.

OCCURRENCE

Range is not level.

POSSIBLE CAUSE/SOLUTION

Poor installation. Place oven rack in center of oven. Place a level on the oven rack. Adjust

leveling legs at base of range until the rack is level. When range is level, cooktop may

appear out of alignment if countertop is not level.

Weak, unstable floor. Be sure floor is level and can adequately support range. Contact a

carpenter to correct sagging or sloping floor.

Kitchen cabinet misalignment may make range appear to be unlevel. Be sure cabinets

are square and have sufficient room for range clearance.

Cannot move appliance easily. Appliance

must be accessible for service.

Cabinets not square or are built in too tight. Contact a cabinet maker to correct the

problem.

Contact builder or installer to make appliance accessible.

Carpeting interferes with range. Provide sufficient space so range can be lifted over

carpet.

Entire range or oven does not operate. Make sure cord/plug is tightly into outlet.

Service wiring is not complete. Contact your Sears Service Center, installing agent or

authorized servicer.

Power outage. Check house lights to be sure. Call your local electric company for

service.

*Oven control beeps and displays F1, F3 or Electronic control has detected a fault condition. Push CLEAR to clear the display and

Fg. stop beeping. Program oven again. If fault recurs, record fault number. Push CLEAR and

contact your Sears Service Center or an authorized servicer.

Oven light does not work. Replace or tighten bulb. See "Changing Oven Light" in this owner's Guide for

instructions.

Surface unit does not heat. No power to the appliance. Check steps under "Entire Range or Oven Does Not

Operate" in this Avoid Service Checklist.

Incorrect control setting. Make sure the correct control is on for the surface unit to be

used.

Surface burners do not light. Surface control knob has not been completely turned to LITE. Push in and turn the

surface control knob to LITE (until burner ignites) and then turn the surface control

knob to the desired flame size.

Burner ports are clogged. Clean burners. See "To Clean Burner Grates, Contoured

Burner Pans, Burner Cap and Burner Base" under General Cleaning. With the burner

off, use small-gauge wire or needle to clean ports or slots.

Gas supply is turned off. Turn gas supply on.

Surface burner flame burns half way

around.

Burner ports or slots are clogged. With the burner off, use a small-gauge wire or needle

to clean ports or slots.

Moisture is present after cleaning. Lightly fan the flame and allow the burner to operate

until flame is full. Dry the burners thoroughly following instructions under General

Cleaning.

Surface burner flame is orange. Dust particles in main line. Allow the burner to operate a few minutes until flame turns

blue.

Salt air in coastal areas. A slightly orange flame is unavoidable.

Poor baking results. Many factors affect baking results. Make sure the proper rack position is used. Center

food in the oven and space pans to allow air to circulate. Allow the oven to preheat to

the set temperature before placing food in the oven. Try adjusting the recipes'

recommended temperature or baking time. If you feel the oven is too hot or cool, see

"Recalibrating Your Oven Temperature" section in this Use and Care Guide.

Fan noise during cooking operation. A cooling fan may automatically turn on and off to cool internal parts. It is normal, and

the fan may continue to run after the range has been turned "OFF" but may also stop

immediately to turn "ON" after a while.

Flames inside oven or smoking from vent. Excessivespillovers in oven. Set self-clean cycle for a longer cleaning time.

Excessive spillovers in oven. This is normal, especially for pie spillovers or large amounts

of grease on the oven bottom. Wipe up excessive spillovers before starting the self-

clean cycle. If flames or excessive smoke are present, stop the self-clean cycle and follow

the steps under "Stopping or Interrupting the Self-Cleaning Cycle" in this Use and

Care Guide.

Oven smokes excessively during broiling. Control(s) not set properly. Follow instructions under "Setting Oven Controls" in this

Use and Care Guide.

Make sure oven is opened to Broil Stop Position.

Meat too close to the element. Reposition the rack to provide proper clearance between

the meat and the element. Preheat broil element. Preheat broil element for searing.

The insert on broiler pan wrong side up and grease not draining. Always place insert on

the broiler pan with ribs up and slots down to allow grease to drip into pan.

Grease has built up on oven surfaces. Regular cleaning is necessary when broiling

frequently. Old grease or food spatters cause excessive smoking.

Self-cleaning cycle does not work. Control(s) not set properly. Follow instructions under "Oven Cleaning" in this Use and

Care Guide.

Self-cleaning cycle was interrupted. Stop time must be 3 to 4 hours past the start time.

Follow steps under "Stopping or Interrupting the Self-Cleaning Cycle" in this Use

and Care Guide.

Soil not completely removed after self-

cleaning cycle.

Hand clean bottom, front top of oven, frame or door area outside oven seal before the

self-cleaning is started. These areas are not in the self-cleaning area, but get hot

enough to burn on residue. Burned-on residue can be cleaned with a stiff nylon brush

and water or nylon scrubber. Be careful not to damage the oven seal.

Notes

Tabla de materias

Garantia de la estufa deslizable .................................... 31

Registro del producto .................................................... 31

IMPORTANTES INSTRUCCIONES DE SEGURIDAD ........ 32-34

Acuerdos de protection ................................................. 35

Caracteristicas de la estufa ............................................ 36

Conversi6n al gas propano/licuado ............................... 37

Regulation mandos de superfide ............................ 37-39

* Tamaflos de los quemadores superiores de gas ............. 37

* Montaje de las cabezas de los quemaclores superiores, de

las tapas de los quemaclores y de las rejillas de los

quemaclores ................................................................. 38

* Regulacion de los manclos de superficie ........................ 38

* Funcionamiento de los controles superiores clel gas ....... 39

* Ajuste del tamaflo correcto de la llama de los

quemaclores superiores ................................................. 39

Antes de ajustar los controles del homo ...................... 40

Circulaci6n del aire en el homo .................................... 40

Ajustado la temperatura de la gaveta de entibiar

(si equipada) ................................................................... 41

Fundones del panel de control ..................................... 42

Conversion de la temperatura ....................................... 42

Reglaje del reloj ............................................................. 43

Ajuste de los controles del homo ............................ 44-48

* Bake (Hornear) ............................................................. 44

* Timed Bake (Horneaclo programaclo) ............................ 45

* Horneaclo ..................................................................... 46

* Broil (Asar a la parilla) ............................................. 47-48

Limpieza del homo ................................................... 49-50

Cuidado y Limpieza general ..................................... 51-55

Cambiando la luz del horno .......................................... 56

Regulad6n de la temperatura del homo ...................... 56

Lista de verification para evitar Ilamadas ................ 57-58

Servido Sears ........................................... Cubierta trasera

Garantia de la estufa deslizable

UN ANO DE GARANTIA COMPLETA PARA TODAS LAS PIEZAS

Pot un aflo, efectivo clesde la fecha de compra, y siempre y cuanclo sea instalacla y operacla siguienclo la Guia de Instalaci0n

y Uso & Cuiclaclo, Sears reparar_i o reemplazar_i, de acuerdo a nuestra elecci0n, sin cargo alguno, en caso de que algun

componente fallara debido a un defecto en el material o en la fabricaci0n de cualquier pieza.

CUATRO ANOS ADICIONALES DE GARANTIA LIMITADA PARA TODAS LAS PIEZAS

Inidando a partir del segundo y hasta el quinto a_o desde la fecha de compra, y siempre y cuando sea instalado

y operado siguiendo la Guia de Instalaci6n y Uso & Cuidado, Sears proveer& sin ning0n costo los componentes a

continuacion enlistados y si estos Ilegaran a fallar tambien pot las razones a continuacion mencionadas. El

usuario asume y acepta cualquier costo de instalaci6n.

* Viclrio cer_imico de la cubierta si este falla clebiclo a un choque termico.

* Hornillas si estos estuvieran defectuosos.

* Sello de hule si este se Ilegara a romper o desgarrar entre el vidrio y el horde de la cubierta porcelanizada.

Sears no cubre:

* Fallasdel producto si este es mal usaclo, usado para propositos distintos a Io originales o bien si muestra seflas de abuso.

* Daho en el viclrio de la cubierta causado por el uso de substancias o utensilios limpiadores distintos a las cremas

limpiadoras y herramientas recomencladas apropiaclas.

* Daflo en el viclrio de la cubierta causado por clerrames endurecidos de materiales azucaraclos (incluyendo almidones de

vegetales o pastas) o pl_istico derretido que no fuese limpiado de acuerdo con las direcciones e instrucciones

mencionaclas en la Guia de Uso & Cuiclaclo.

* Reparaciones a partes o sistemas hechas al electrodomestico provenientes de modificaciones no autorizadas.

Si el producto es sujeto a un uso distinto al del uso residencial privado, toda cobertura de garantia ser_iefectiva por solo 90

dias.

SERVICIOSDE GARANTIA ESTAN DISPONIBLES CONTACTAN DO A SEARSAL 1-888-SU-HOGAR _.

Esta garantia le cla clerechos legales especificos, y ustecl pucliera tener algunos otros clerechos que puclieran variar de estaclo

a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates. IL 60179

Registro del producto

En este espacio, inscriba la fecha de compra, moclelo y numero de serie de su proclucto. Ucl. encontrar_i el moclelo y el

numero de serie en una placa de iclentificaci0n. La placa est,1Iocalisada al lado izquierclo de la estufa yes visible cuando la

puerta del homo esta abierta o en el interior de la gaveta en la parte lateral de la estufa.

Model No 790. Fecha de compra

No de serie Guarde estas instrucciones y su boleta de pago para consultaci0n futura.

Impreso en Estados Unidos 31

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Lea todas las instrucciones antes de utilizar el aparato

Guarde estas instrucciones para futura consuitaciOn

Este manual contiene importantes mensajes de seguridad. Simpre lea y obedezca todo mensaje de seguridad.

Este es el simbolo _ de alerta de seguridad. Le advierte sobre mensajes de seguridad que le informan de los peligros que

pueden herir o matar a Ud y a otros, o ocasionar daho al producto.

Indica una situacion muy peligrosa, la cual de no set evitada puede ocasionar graves heridas y hasta la

muerte.

Indica una situacion de peligro inminente, la cual de no set evitada puede ocasionar heridas leves o dahos al

producto solamente.

Todos los mensajes de seguridad identificar_in el peligro, le dir_in como reducir el riesgo de heridad y adem_is le dir_in Io que

)uede ocurrir si no sige las instrucciones.

Si todas las instrucciones de este manual no son

observadas a la letra, se puede ocurrir incendios o explosiones que

pueden causar da_os materiales, lesiones o la muerte.

-- La instalacion y el servicio deben ser realizados por un instalador

calificado, por un servido tecnico certificado o porel abastecedor de

gas.

PARA SU SEGURIDAD:

-- No almaceneo utilicegasolina u otros vaporesy liquidos inflamables

cerca de este o cualquier otro artefacto.

-- QUE HACER SI HAY FUGAS DE GAS/E:

No intente de encender ningun artefacto

No toque ningun interruptor electrico; no utilice ningun aparato

telefonico en su edificio.

Marne inmediatamente el abastecedor de gas desde el telefono

de un vecino. Siga las instrucdones del abastecedor de gas.

En caso que no puede contactar el abastecedor de gas Ilame al

departamento de bomberos.

• Toda estufa puede inclinarse.

• Heridas a las personas pueden

ocurrir,

• Instale le fijacion que viene con la

estufa,

• Vea lasinstruccionesdeinstaladOn.

Para reducir el riesgo de inclination, la estufa

debe ser asequrada con la instaladOn de las

fijadones que vienen con la estufa. Para

verificar si las fijaciones han sido instaladas

correctamente, retire el panel inferior o gaveta

de almacenaminto y verifique que las

fijadones esten bien clocadas. Consulte las

instrucdones de instaladOn para una buena

instalad6n.

Retire toda cinta adhesiva y empaquetado antes de usar

la estufa. Destruya el carton y las bolsas de pl_istico despu_s

de haber desenvuelto la estufa. No permita que los nihos

juegen con el material de empaquetado.

Instaladon correcta - Asegurese que su artefacto est&

correctamente instalado y puesto a tierra por un

electridsta calificado, en conformidad con el National Fuel

Gas Code ANSI Z223.1 - ultima edition y con el National

Electrical Code ANSI/NFPA No. 70 - ultima edicion y

requirimientos de codigos locales. Instale solamente en

conformidad con las instrucciones de instalaci0n provistas en

el paquete de literatura que viene con esta estufa.

Solicite de su distribuidor de recomendarle a un tecnico calificado

y una agencia de reparaci0n autorizada. Asegurese de saber como

desconectar el corriente a la estufa al cortaciruitos o la caja de

fusibles, y el suministro de gas a la wilvula de cierre principal en

caso de emergencia. Retire el caj0n para acceder a la wilvula.

Servicio al usuario- No repare o remplace ninguna pieza

de su aparato a menos que se Io recomiende los manuales

espedficamente. Culaquier typo de servicio debe ser hecho

por un t_cnico calificado. Esto reducir_i el riesgo de heridas

personales o de dahos al aparato.

Nunca modifique o altere la constituci0n de una estufa

moviendo la patas niveladoras, ni el alambrado, ni las

fijaciones de anti-inclinaci0n u otra parte del aparato.

El apoyarse, pisar o sentarse en la

puerta o en la gaveta de esta estufa puede ocasionar graves

heridas y tambien da_os al aparato. No permita que los nihos

juegen o se suban sobre la estufa. El peso de un niho sobre la

puerta abierta puede hacer que _sta se incline, causando graves

quemaduras u otro tipo de heridas. Una gaveta abierta cuando

esta caliente puede ocasionar graves quemaduras.

No use el homo o la gaveta de entibiar (si

equipada) para almacenamiento.

No alamacene objetos de interes para los niEos

en los armarios que est_n sobre la cocina. El niho que trata de

subir sobre la estufa para alcanzarlos podria lastimarse.

Nunca utilice su aparato para calenrtar o

entibiar la pieza.

AImacenamiento sobre o dentro del aparato= Los

materiales inflamables no deberian ser almacenados ni en

un homo, ni sobre la unidad, ni en las gavetas (si

equipada). Esto incluye el papel, el pl_istico y la ropa como:

libros de cocina, recipientes de pl_istico o toallas, asi como

liquidos inflamables. No almacene explosivos como latas de

aerosol sobre o dentro del aparato. Los materiles inflamables

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

No deje a los ni_os solos- Los ni_os no deben set dejados

solos o sin atencion donde el aparato este funcionando. No

les permita sentarse o pararse sobre niguna parte del aparato.

NO TOQUE A LA SUPERFICIE DE LOS QUEMADORES, AREAS

CERCA DE ESTOS QUEMADORES, ELEMENTOS CALIENTES

DEL HORNO O LA SUPERFICIEAL INTERIOR DEL HORNO O

ELCAJON PARA CALENTAR (si est_ equipado). La superficie

de los quemadores y los elementos del homo pueden estar

calientes aun cuando est_in de color moreno. Areas cerca de la

superficie de los quemadores pueden estar suficientemente

calientes para causar quemaduras. Durante y despu_s uso, no

toque y no deje ropa o otro material inflamable entrar en

contacto con estos _ireas antes de dejarles enfriarse. Entre estos

_ireas son la plancha de cocinar y la superficie en frente de la

plancha de cocinar, las aberturas de ventilaciOn del homo y la

superficie cerca de estas aberturas, la puerta del homo y la

ventana.

• Use una vestimenta apropiada- No use ropa que es suelta u

holgada cuando utilice el aparato. No ponga la ropa u otros

materiales inflamables en contacto con las areas calientes.

No utilice agua o harina para apagar un fuego- Apague el fuego

con la tapa de una sarten o use soda c_iustica, un quimico seco

o un extinguidor en aerosol.

Cuando caliente substancias grasosas, tenga cuidado. Puede

ocasionar un fuego si es calentado por mucho tiempo.

En caso de incendio o fugas de gas,

asegurese de cerrar la wilvula de cierre principal.

Utilice unicamente los soportes para recipientes que esten

secos- Los soportes que esten humedos o mojados puden

ocasionar quemaduras a causa del vapor. No permita que los

soportes esten en contacto con las superficies calientes. No

utilice una toalla o un papel para remplazar al soporte.

o No caliente recipientes de comida que est_in cerrados- La

presiOn al interior de estos puede hacerlos explotar y ocasionar

heridas.

Retire la puerta del homo de toda estufa inutilizada siesta va

ser almacenada o destruida.

IMPORTANTE= No trate de utilizar el homo durante un corte de

electricidad. Si no hay electricidad, apaga su estufa. Si no apaga

el horno y que la electricidad es restablecida, el homo puede seguir

funcionando. La comida que deja sin cuidado puede quemarse o

deteriorarse.

Use un tamaho de caldera adecuada -

Gradue el tamaho de la llama de modo que no sobrepase el horde

del utensilio de cocina. El uso de utensilio de tamaho menor que Io

normal expondr_i directamente una parte de la llama del quemador

y puede causar a la ropa de encenderse. El tamaho de utensilio

apropiado a la llama mejorar_i tambien la eficacia.

No use parrillas de horno superiores sobre

las depresiones de los quemadores sellados a gas - Si use una

parrilla de homo superior sobre un quemador a gas sellado, va a

occurir una combustion incompleta, y puede generar niveles de

monOxido de carbono superiores a los estandares permitidos. Esto

puede ser perjudicial para la salud.

Los controles electricos

pueden

set

da_ados con frias temperaturas. Cuando utilice su estufa pot la

primera vez, o si no ha sido utilizada pot mucho tiempo

asegurese que no haya sido expuestas a temperaturas mas

altas que 0°C/32°F pot m_s de 3 horas antes de conectar su

estufa al suministro electrico.

INSTRUCCIONES IMPORTANTES PARA

UTILIZAR SU PLANCHA DE COCINAR

Asegurese de saber cual botOn enciende cada unidad de

superficie. Use siempre la posiciOn de ENCENDIDO (Lite) para

prender los quemadores. Asegurese de que el quemador halla

encendido. Entonces ajuste la llama de manera que no

sobrepase el horde del utensilio de cocina.

Utilice una sarten de tamaffo apropiado. Esteaparato est,1

equipado con quemadores de diferentes tamahos. Elija

utensilios con las bases aplanadas y Io suficientemente grandes

para cubrir todo el area del quemador. Utilizar utensilios m_is

pequehos puede exponer parte del quemador y ocasionar

quemaduras de las prendas que Ileva puesta.

• Los mangos de los utensilios deben set colocados hacia el

interior y no sobre otras unidades de superficie- Para reducir

el riesgo de quemaduras, el encendido de materiales

inflamables y los derrames ocasionados de casualidad. El mango

del utensilio debe ser colocado hacia el interior y no sobre otras

unidades de superficie.

Nunca deje los quemadoreas con alta temperatura sin .........

cuidado- Los derrames ocasionan humo y derrames grasosos

que pueden encenderse, o una sarten que ha calentado por

mucho tiempo puede derretirse.

Delineadores protectores- No utilice pelicula de aluminium a

la base del homo u otra parte del aparato. S01outilizela para

cubrir la comida cuando este cociendola. Cualquier otra

utilizaciOn puede ocasionar un incendio, una electrocuciOn o un

cortocircuito.

Utensilios de cocina envidriados- S01oalgunos tipos de

utensilios de vidrio, de vidrio/cer_imica, de cer_imica pueden

resistir la temperatura del quemador de su plancha de cocinar.

Verifique las recomendaciones del fabricante sobre el uso con

las planchas de cocinar.

No use cubiertas decorativas de superficie de quemador. Si

un quemador se enciende accidentalmente, la cubierta

decorativa va a calentarse y posiblemente fundirse. Se puede

occurir quemaduras si toque a las cubiertas calientes. Esto

puede tambien dahar la plancha de cocinar o los quemadores

porque las cubiertas pueden causar sobrecalentamiento. El aire

va a bloquear desde el quemador y causar problemas de

combustion.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

PARA PLANCHAS DE COCINAR SOLAMENTE

No limpie o utilice una plancha de cocinar que est_ rota- Si

la plancha de cocinar se rompe, los productos de limpieza o los

derrames pueden penetrar en ella y producir un riesgo de

electrocuci0n. Llame a un tecnico calificado inmediatamente

Limpie el vidrio de la plancha de cocinar con cuidado- Si

utiliza una esponja mojada para limpiar derrames en una

superficie caliente, tenga cuidado de no quemarse con el

vapor. Algunos productos de limpieza puden producir

peligrosas emanaciones si se les usa sobre areas muy calientes.

Evite de raspar el vidrio de la plancha de cocinar con

objetos muy filados.

INSTRUCCIONES IMPORTANTES PARA

UTILIZAR SU HORNO.

Tenga cuidado cuando abra la puerta del homo o la

gaveta de entibiar (si equipada). Parese al lado de la estufa

cuando abra la puerta de un homo caliente. Permita que el

humo y el vapor se escapen antes de retirar o de colocar

comida en el homo/gaveta de entibiar.

Mantenga el conducto de ventilaci6n del horno sin

obstrucci6n. La rejilla del homo est,1ubicada detr_is de la

plancha de cocinar a la derecha. Tocar estas areas cuando el

homo est,1encendido puede ocasionar graves quemaduras.

No coloque objetos de pl_istico o sensibles al calor cerca del

conducto de ventilaci0n. Estos pueden derretirse o encenderse.

IMPORTANTES INSTRUCCIONES PARA

LIIVIPIAR SU COCINA.

Limpie la estufa regularmente para mantener todas las

pares sin grasa que puede encenderse y causar un

incendio. La cubierta del escape de ventilaci0n y los filtros de

grasa deben estar limpios. No permita que la grasa se acumule

en la cubierta o en el filtro. Los depOsitos grasosos pueden

encenderse y causar un incendio. Cuando caliente comida bajo

la cubierta, encienda el ventilador. Consulte las instrucciones

del fabricante para la limpieza.

HORNO CON AUTO-LIMPIEZA

Limpie en el ciclo de auto=limpieza unicarnente las partes

que est_n en la lista del "Manual del usuario". Antes de

auto-limpiar el homo, retire la cubeta parrillera y cualquier otro

utensilio o comida del homo.

• No utilice limpiadores de homo- Ningun limpiador de homo

comercial o de capa protectora de ninguna clase debe ser

utilizada en en homo.

No limpie las empaquetaduras del homo- Las

empaquetaduras del homo son importantes para un buen

sellado. Tenga cuidado de no frotar, dahar o desplazar las

empaquetaduras.

Retire las rejillas del horno- El color de las rejillas del homo

cambiar_i si se les deja en el homo durante el ciclo de auto-

limpieza.

Colocaci6n de las rejillas del horno/gaveta de entibiar (si

equipada). Siempre coloque las rejillas del homo en la

posici0n deseada cuando el homo o la gaveta esten frios. Si la

rejilla debe ser desplazada cuando el homo este funcionando

tenga bastante cuidado. Utilice unos soportes para recipientes

y coja la rejilla con ambas manos hasta recolocarla. No permita

que estos soportes est_n en contacto con los elementos

calientes del homo o de la gaveta de entibiar. Retire todo

utensilio de la rejilla antes de moverla.

No utilice la cubeta parrillera sin su accesorio. La cubeta

parrillera y su accesorio permiten que la grasa gotee y este

lejos del calor de la parrilla.

No cubra el accesorio de la parrilla con pelicula de

alurninio. La grasa que queda fuera podria encenderse.

La salud de algunos pajaros esta muy sensitiva a

los humos que proveen del ciclo de auto- limpieza de cualquier

cocina. Desplace los pajaros en otra habitaciOn bien ventilada.

ADVERTENCIA DE SEGURIDAD IMPORTANTE

ElCalifornia Safe Drinking Water y Toxic Enforcement Act

requiere al Gobierno de California de publicar una lista de

sustancias conocidas por el estado como causa de cancer,

defectos de nacimiento u otros dahos reproductivos, y

requiere que se avisen los usuarios sobre la exposici0n

eventual a sustancias.

,, No toque la bombilla de luz caliente con una tela mojada.

Esto puede romper la bombilla. Antes de retirar o remplazar la

bombilla desconecte el aparato o corte el suministro electrico.

GUARDE ESTAS INSTRUCCIONES

ACUERDOS DE PROTECCi0N

En los EU.

Acuerdos Maestro de Proteccion

Felicitaciones por haber hecho una compra inteligente. Su

nuevo producto Kenmore ®es diseflado y manufacturado para

muchos aflos de servicio confiable. Pero como todo producto,

podria requerir mantenimiento preventivo o reparaci0n entre

tiempo. Ahi es cuando el tener un Acuerdo Maestro de

Protecci0n le podria ahorrar dinero y molestias.

Compre ya un Acuerdo Maestro de Protecci6n y pretejase de

gastos y frustradones inesperadas.

El Acuerdo Maestro de Protecci0n tambien ayuda a extender

la vida de su nuevo producto. Esto es Io que se incluye en el

Acuerdo.

Servido Profesional por nuestros 12,000 especialistas

profesionales en reparaci0n.

I_ Servicio ilimitado sin cargo pot piezas y servicio en

toda reparaci0n cubierta

I_ Garantia de"No-lim6n"- reemplaza su producto

cubierto si ocurren cuatro o m_isdesperfectos dentro de

doce meses.

Reemplazo de Producto si el producto cubierto no

puede ser reparado.

I_ Verificad6n de Mantenimiento Preventivo Anual a su

petici0n sin cargos adicionales.

I_ Pronta ayuda por tel_fono- apoyo por telefono por un

tecnico de Sears en los productos que requieran

reparaci0n en casa, m_is la conveniencia de hacer cita

para reparaci0n.

I_ Protecd6n contra picos de energia o daflos electricos

causados por fluctuaciones en energia.

12_ Reembolso de alquiler si la reparacion de su producto

cubierto toma m_istiempo de Io prometido.

Una vez compres el Acuerdo, una simple Ilamada telef0nica

es todo Io que necesitas para hacer cita para su servicio.

Puedes Ilamar a cualquier hora, dia o noche o concertar una

cita para servicio via computadora.

En Canada

Acuerdos de Mantenimiento

Su compra tiene valor mayor porque puedes depender de

Sears HomeCentral ® para servicio. Con sobre 2,400 Tecnicos

de Servicios y m_isde un mill0n de piezas y accesorios,

tenemos las herramientas, piezas, conocimiento y destrezas

para asegurar nuestro compromiso: Le damos servicio a Io que

vendemos.

Su producto Kenmore®es diseflado y puesto a prueba para

proveer muchos aflos de operaci0n confiable. Pero como todo

producto, podria requerir servicio entre tiempo. El Acuerdo de

Mantenimiento Sears le ofrece un programa de servicio

incomparable a un precio m0dico.

El Acuerdo de Mantenimiento Sears:

Essu manera de comprar servicio para el maflana a precio

de boy

Elimina facturas por reparaci0n como resultado de uso y

desgaste normal

Provee apoyo via telefono de un tecnico de Sears en

productos que requieran reparaci0n en casa

Aunque no necesite reparaci0n, provee Verificaci0n de

Mantenimiento Preventivo anual, a su petici0n, para

asegurar que su producto est,1en condiciones apropiadas.

Algunas limitaciones podrian aplicar. Para m_s

informacion sobre el Acuerdo de Mantenimiento de

Sears Canada,

Ilame al 1-800-361-6665.

n_S

Searstiene sobre 12,000 especialistas profesionales de

reparaci0n, con acceso a sobre 4.5 millones de piezas y

accesorios de calidad. Esa es la clase de profesionalismo con

la que puedes contar para ayudar a prolongar la vida de su

nueva compra por muchos aflos, iCompre su Acuerdo

Maestro de Proteccion hoy!

Algunas limitaciones y exclusiones podrian aplicar. Para

predos e informad6n adicional, flame al 1-800-827-6655.

Servido de Instalad6n Sears

Para insta/aci6n profesional de Sears en enseres del hogar,

abridores de puertas de garaje, calentadores de agua y otros

articulos mayores del hogar, en EU. Ilame al

1-800-4-MY-HOME®

Caracteristicas

de la estufa

Controles Electronicos del Homo

Breve descripd6n con Reloj y Contador de Tiempo

de ias

caracteristicas de Parrillas

su codna el_ctrica.

Controles de la

Gaveta Calentadora

Elemento de

I_erto

Parilla de Asar

Gaveta Calentadora

con Rejilla

Controles de los

Quemadores Superiores

Interruptor de la

luz del homo

Indicador de la

Gaveta Calentadora

Ventilacion del

homo

Luce Interiores

Homo

piante

Rejillas del

Homo Ajustables

Manijas Grandes de

la puerta de una

Sola Pieza

Puerta Delantera de

Vidrio del Homo con

Ventanilla de Vidrio

Grande

Quemadorestanco

de 12,000 BTU "_

Convertible LP

Rejillas removible de

los quemadores de

superficie (los

controles cambian

segOn el modelo)

Quemadorestanco j

de 9,500 BTU

Convertible LP

Nota: Las caracteristiccas de su cocma

pueden variar segen el modelo.

Cubierta de Vidriado

Quemador lento de

5,000 BTU

Convertible LP

uemador estanco

de 14,200 BTU

Convertible LP

Conversion al gas propano/licuado

Esta estufa ha sido disehada para utilizar gas natural o gas propano.

sido fijada en la flibrica para utilizarse con gas natural.

Si desea hacer la conversion para utilizar el gas propano, use las

instrucciones en el paquete escrito "PARA LA CONVERSIONEN GAS

PROPANO".

Para hacer la conversion del gas natural al gas propano, es necesario utilizar

el servicio de un tecnico calificado, in acuerdo con las instrucciones del

fabricante y todos los codigos y reglamentos reguladores. Si todas las

instrucciones no son observadas, se puede ocurrir severos lesiones o dahos

materiales. La agencia calificada que hace el trabajo asuma la

responsabilidad para la conversion.

Se puede occurir

severos choques electricos o dahos a la

plancha de cocinar si no est,1instalada por un

instalador o electricista calificado.

Todos los cambios o

conversiones requisitos para que este aparato

funciona correctamente deben de ser

realizados por un centro de sercivio

autorizado Sears, un distribuidor autorizado o

una agenda calificada.

Regulacion mandos de superficie

Tama_os de los QuemadoresSuperiores de Gas

Su estufa fue suministrada con 4

quemadores superiores de gas

diferentes:

• "COCER A FUEGO LENTO"

(5,000 BTU)

• ESTANDAR(9,500 BTU)

• "POTENTE" (12,000 BTU)

"POTENTE" adicional de

(14,2000 BTU)

Tapa del

Quemador

Cuando instale por primera vez la

estufa a gas, asegurese de que las

cabezas de los quemadores,

las tapas de los quemadores y las Cabeza de

Quemador

rejillas de los quemadores Est_indar

correspondientes sean colocadas (9,500BTU)

como se muestra en la Figura 1.

Soporte de la

Tobera Delantera

Izquierda

Tapa de

Quemador

Extragrande "_

Cabeza de

Quemador

"POTENTE" --_

(14,200 BTU)

Soporte de la

Tobera Derecha

Delantera

Tapa de Quemador i

eq u er]a

Cabeza del

Quemador de

FUEGO

"COCER A

LENTO" (5,000 BTU)

Soporte de la Tobera

Trasera Derecha

Figura 1

Regulacion rnandos de superficie

Montaje de ias Cabezas de los Quernadores Superioreso

de ias Tapas de los Quernadores y de ias Rejillas de los

Quernadores:

Pasador de

la Rejilla

............ Soporte

de la Tobera

(_ Rejilla del Quemador

(_) Tapa del Quemador

(_) Cabeza del Quemador

Figura 2

El electrodo debe set

ubicado correctamente en

la ranura en la cabeza de

cada quemador

Es muy importante asegurarse de que todas las cabezas de los

quemadores superiores, las tapas de los quemadores superiores y las

rejillas de los quemadores superiores esten instaladas correctamente y en

suslugares correctos.

1.Coloque las 4 (cuatro) cabezas de quemadores en los lugares correctos

(Vet Fig. 1, a la pagina 35). AsegOresede que la cabeza de quemador

correcta sea colocada en el soporte de tobera correcto y que el electrodo

sea colocado debidamente en la ranura provista en la cabeza de cada

quemador (Vet Fig. 2). La colocaci0n correcta de la cabeza del quemador

asegura que cada quemador produzca la chispa correcta requerida para

encender el gas.

2.Coloque las tapas de los quemadores correctas en cada uno de los

quemadores (el agujero piloto de la tapa del quemador debe quedar

dirigido hacia arriba). Cada una de las 4 (cuatro) cabezas de quemadores

DEBE tenet instalada una tapa de quemador para asegurar encendido

apropiado y tama_o correcto de la llama del gas y debe set colocada de

modo que el agujero piloto quede dirigido hacia arriba ANTES de colocar

las rejillas de los quemadores (Vet Fig. 2).

3.Coloque las 2 (dos) rejillas de quemadores de hierro fundido

suministradas con la estufa. Cuidadosamente alinee los 2 pasadores de la

rejilla con los agujeros pilotos de la tapa en las tapas de los dos

quemadores a cada lado de la estufa. NO fuerce las rejillas de los

quemadores en las tapas de los quemadores. AI forzar hacia abajo las

rejillas hacia las cabezas de quemadores y tapas de quemadores mal instaladas, se pueden dahar los quemadores de gas.

Cada tapa de quemador de gas ha sido disehada con un agujero piloto en el centro de la tapa. Verifique visualmente que

TODOS los pasadores de las rejillas esten alineados con los agujeros pilotos de la tapa de los quemadores (Vet Figura 2). Las

rejillas de los quemadores instaladas correctamente, descansar_in con las cuatro patas de las rejillas sobre la cubierta de vidrio.

RECUERDE-- NO PERMITA QUE PENETRENDERRAMES DE ALIMENTOS, AGENTES DE LIMPIEZA O NINGUN OTRO

MATERIAL EN LA ABERTURA DEL SOPORTE DE LA TOBERA DE GAS. Siempre mantenga lastapas de losquemadores y las

cabezas de los quemadores en su lugar cuando use los quemadores.

_r__ plastico como

saleros o pimenteros,contenedores

para cucharas o bolsas de plastico

endma de la estufa cuando se est_

usando. Estos articulos pueden fundirse

o incendiarse. Los agarradores, las toallas

y las cucharas de madera pueden

incendiarse si se dejan muy cerca de la

llama.

En la eventualidad de una interrupciOn

general de la corriente, los quemadores

de superficie se pueden encender

manualmente. Para encender un

quemador de superficie, encender un

fOsforo y acercarlo al quemador, luego

girar el botOn de manso sobre LITE.

Regular el botOn como deseado. Hay que

tenet cuidado cuando se efectua esta

operaciOn manual.

Regulad6n de los rnandos de superfide

Su estufa puede estar equipada con quemadores de superficie de diferentes

dimensiones. La habilidad de cocinar la comida r_ipidamente y en

grandescantidades es mayor para los quemadores m_is grandes.

El quemador lento (si est,1 presente) se usa para cocer salsas delicadas, etc.

Los quemadores est_indar para la mayoria de las necesidades de coccion.

Los quemadores Power (si est_in presentes) se utilizan para calentar grandes

cantidades de liquido o para preparar grandes cantidades de comida.

Con respecto a la dimension del quemador, hay que elegir siempre la m_is

adecuada al tipo de preparaci0n que se va a hacer y a su cantidad. Elegir el

quemador y la intensidad de la llama segun la dimension del recipiente. Nunca

dejar que la llama supere el horde externo del recipiente.

Regulacion rnandos de

Funcionamiento de los Controles Superiores del Gas:

• e hacia la iZo/U/e,,_

1. Coloque el utensilio de cocina sobre el quemador superior•

2. Oprima la perilla de control superior y girela a la izquierda para sacarla de la

posici0n "OFF".

3. Suelte la perilla y gire a la posici0n "LITE". Nota: Los cuatro encendedores

superiores electr0nicos emitir_in chispas al mismo tiempo. Sin embargo, solamente

el quemador que ustecl est,1girando se encender&

4. Verifique visualmente si el quemador tiene una llama•

5. Gire la perilla de control a la izquierda al tamaho deseado de llama• No es

necesario colocar las perillas de control en un ajuste particular• Use los ajustes

indicadores de la perilla para regular la llama como sea necesario. NO cocine con

la perilla de control en la posicion "LITE". (El encendedor electr0nico continuar_i

emitiendo chispas si la perilla se deja en la posici0n "LITE" .)

Ajuste del TamaSo Correcto de la Llama de los Quemadores Superiores

Incorrecto

Para la mayoria de los tipos de cocdon, comience con el ajuste de control m_is

alto y luego disminuya a uno m_is bajo para terminar la cocci0n. Use las

recomendaciones siguientes que se incluyen como guia para determinar el

tamaflo correcto de la llama para los distintos tipos de cocci0n. Eltamaflo y el

tipo de utensilio usado asi como la cantidad de alimento que se va a cocinar

influir_in para determinar el ajuste necesario.

*Tamafio de la Llama Tipo de Coccion

Llama AIta Paracomenzar a cocinar la mayoria de los alimentos;

hervir agua; asar a la sarten

Llama Mecliana Paramantener un hervor lento; espesar salsas,jugos de

came; cocer al vapor

Llama Baja Paraseguir cociendo las comidas; cocer a fuego lento;

estofados.

Nunca aumente la llama m_isall_idel

horde exterior del utensilio. Una llama Para freir en grasa - use un term0metro y ajuste la perilla de control como

m_isalta simplemente desperdicia calor y corresponda. Si la grasa est,1 muy fria, el alimento absorber_i la grasa y quedar_i

energia y aumenta el riesgo de que ustecl grasiento. Si la grasa est,1 muy caliente, el alimento se dorar_i tan r_ipido que el

se puecla quemar con a ama de gas. centro quedar_i crudo. No trate de freir demasiados alimentos de una sola vez,

pues no se dorar_in ni se cocinar_in adecuadamente.

*Nota: Estos ajustes se basan en el uso de utensilios de aluminio o de metal de peso mediano. Los ajustes

pueden variar cuando se usa otto tipo de utensilios. El color de la llama es la clave para la regulaci0n correcta del

quemador. Una buena llama debe ser transparente, azul y apenas visible en una habitaci0n bien iluminada. Elcono de la

llama debe ser constante y bien definido. Ajuste o limpie el quemador si la llama es de color amarillo anaranjado.

iii,j!i

Antes de Ajustar los Controles del Homo

Esta estufa tiene instalado un ventilador que se enciende y apaga pot si solo para mantener los

dispositivos electronicos a baja temperatura. El ventilador puede apagarse immediatamente o puede continuar

encendido aun y cuando la estufa halla sido apagada.

Disposici6n de las Parrillas del Homo

COLOQUE SIEMPRELAS PARRILLASCUANDO EL HORNO ESTEFRIO (ANTESDE ENCENDERLO). Use siempre guantes de

cocina cuando use el homo.

Ubicaci6n del Respiradero del Homo

Elrespiraderodel homo seencuentradel

lado derecho del panel anterior y es

visibleal abrir la puerta del homo. Cuando

el homo est,1encendido, saleaire tibio a

travesde este respiradero. Estaventilaci0n

es necesariapara una circulaci0nadecuada

del aire en el homo y para obtener buenos

resultadosdelhomeado.

Respiradero del Homo

Para Quitar y Colocar las Parrillas

del Homo

Para quitar, tire de la parrilla hacia

adelante hasta el tope. Levante la parte

delantera de la parrilla y deslicela hacia

afuera. Para colocar, inserte la parrilla

en las guias de las paredes del homo.

Levante la parte delantera de la parrilla

y deslicela a su lugar.

Disposid6n de las parrillas del

homo

Para hornear en una parrilla,

coloquela en la posici0n 2 o 3. Para

hornear en 2 parrillas, coloque las

parrillas en las posiciones 2 y 3.

1 "_posici6n

_______:(_:__-_-_-______de_:_: la rejilla

1 . 2daposici6n

I[ !,_J_de la rejilla

_q_:-_-<.,-w _ 3 "_posici6n

i'_i__i rl_ de la rejilla

....... _ _ ':_.t.'- ._

: ! ta,posici.6n

POSICIONESRECOMENDADAS DE LAS PARRILLAS

PARA ASAR A LA PARRILLA,HORNEARY ASAR

Alimento Posici6n de la Parrilla

Asar a la parrilla carnes, polio o pescado 1 o 2

Galletas, pasteles, tartas, bizcochos y panquecitos 2 o 3

Tartas congeladas, pastel esponjoso, levadura, pan, 4

caserolas, trozos de came pequeflos o polio

Pavo, asado o jam6n 4

Nota: Siempre tenga cuidado cuando retire alimentos que esten en las

parrillas inferiores.

Circulacion del Aire en el Homo

Si se usa 1 parrilla, coloquela en el centro del homo. Si se usan varias parrillas,

alternelas como se muestra en la ilustraci0n.

Para mejor circulaci0n del aire y obtener mejores resultados del horneado deje

alrededor de 2" a 4" (5 a 10 cm) alrededor del utensilio para circulaci0n

adecuada del aire y asegurese de que las fuentes no se toquen entre si, no

toquen la puerta del homo, ni los lados o la parte trasera de la cavidad del

homo. El aire caliente debe circular alrededor de las fuentes en el homo para

que Ilegue calor uniforme alrededor de todo el alimento.

1 Parrilla del Homo

Varias Parrillas del Homo

Ajustado la temperatura de la gaveta de entibiar q pada)

Arreglando ia posicion de ias rejiilas de ia gaveta de entibiar (Warm & Ready TM)

La rejilla puede ser utilizada de 2 maneras:

• En la posici6n vertical para poder colocar la comida en la parte superior o inferior de la rejilla (por ejemplo, enrollados o

galletas en la parte superior y una cacerola en la parte por debajo).

• En la posici6n horizontal para poder colocar alimentos de peso liviano y vajilla vacia (por ejemplo, enrollados o pasteles

y vajilla).

Coloque las rejillas de la gaveta de entibiar como se muestra en la figura a continuacion

Posici6n vertical Posici6n horizontal

La gaveta esta equipada con una cerradera que pueda necesitar un esfuerzo suplementario

cuando cierre o abra la gaveta.

Para utilizar ia gaveta de entibiar.

Su estufa posee una gaveta de entibiar. El proposioto de la gaveta es de mantener la comida

cocida a una temperatura lista para servir. Siempre empieze con comida caliente. No se

recomienda de calentar comida fria en la gaveta.

Toda comida que se coloca en la gaveta debe estar cubierta de una tapa o de una pelicula de

aluminio para mantener su buen estado,No utilice peliculas de pl_stico para cubrir la

comida. Elplastico puede derretirse dentro de la gaveta yes muy dificil de limpiar.

Utilice unicamente la vajilla, los utensilios y los recipientes que sirvan para uso en el homo.

Use siempre soportes o guantes de homo para retirar los platos calientes de la

gaveta de entibiar.

Para ajustar el control del termostato.

El control del termostato sirve para ajustar la temperatura de la gaveta de

entibiar. Esta Iocalizado en el panel de control. Paraajustarlo, pulse y gire la

perilla hasta la posicion deseada. Lastemperaturas aproximadas estan designadas

como HI, MED y LO.

1. Gire la perilla hasta la temperatura deseada.

2. Para mejores resultados, pre-caliente la gaveta antes de poner la comida.

Una gaveta vacia se pre-calienta en 15 minutos.

3. Cuando haya terminado, ponga el control del termostato a OFF.

Selecci6n de ia temperatura

Consulte la tabla de la columna de a lado para los ajustes recomendados. Si hay un

tipo de comida que no esta en la lista, comienze por una temperatura mediana. Si

desea que la comida este mas crocante, retire la tapa o pelicula de aluminio.

La mayoria de las comidas se pueden mantener a temperatura mediana.

Cuando desee entibiar a una combinacion de comida (por ejemplo, una came con

vegetales y enrollados), utilice una temperatura mas alta.

Evite de abrir la gaveta mientras que esta en uso, esto elimina la perdida de calor.

Luz indicadora

La luz indicadora est,1 ubicada debajo del control de la gaveta de entibiar. Se

enciende cuando el control es programado y se mantiene encendida hasta que el

control se apague. La gaveta de entibiar no puede ser utilizada durante el ciclo de

auto-limpieza. La luz indicadora no se encender_i durante este ciclo.

Lista de ajuste de temperaturas de la

gaveta de entibiar para differentes

comidas

Comida Temp.

Rostisados

(rez, chancho, carnero) MED

Pedazos de chancho HI

Tocino HI

Hamburgesas HI

Aves HI

Salsas MED

Caserolas MED

Huevos MED

Comida frita HI

Legumbre MED

Pizza HI

Galletas MED

Enrollas, suaves LO

Enrollas, duros MED

Pasteles MED

Platos vaciOs LO

Funciones del panel de control

Nota: La minuteria b_isicatiene una configuraci6n exterior de distintas apariencias en diferentes modelos de

electrodomesticos. Esto no cacia su manera de funcionar. Los controles que se muestran aqui puenden no set identico

a los controles de su horo; son s01orepresentativos.

LEA CUIDADOSAMENTE LAS INSTRUCCIONES ANTES DE USAR EL HORNO. Para uso satisfactorio de su homo aprenda a

utilizar las diversas funciones que se describen a continuacion.

STOPCLEAR(CANCELAR)--Seusa BOTONESDEDIRECCIONHACIA ARRIBA o HACIA CLOCK LUCESDEL

para cancelar cualquier modo del ABAJO-- Utilizadoscon los botones de function para [RELOJ]--Se usa INDICADOR--

homo previamante seleccionado elegir la temperatura del homo, el tiempo de cocciOn,el para poner la Estasluces

exceptolahoradeldiayel _ tiempodeparada(cuando programa untiempode parada horadeldia./muestran que

contador de tiempo _ autom_itico), la hora, hora de limpiezay cronOmetro. / / modo est,1en

BAKE [HORNEAR]--se #--_ /-- uso.

usa paraseleccionarel _ / _ i COOoKTIME[TIEMPO

modo de horneado __ • _ _..oo •, i DEHORNEADO]-- Se

normal. X................................._ ...................................usa para seleccionar

1_ ]_O_ i Cook i .,

e A _ Ti.... la duraoon del

BROIL[ASARA LA ::,,,H,.......... .... tiempo de horneado.

PARILLA]--Se usa • • • Ove. : • • (algunosmodelos).

seleccionarel modo • Preheat V SE Tme

variable de asara la Ti Step

parilla. Door Locked

CLEAN[LIMPIEZA]--Se _

usa para seleccionarel/"< ....................................................................................................................................................................................................................................................................................................................................................................................................................................................

modo de autolimpieza.

HORNO, PRECALENTAMIENTO y LUCES DE SEGURIDAD-- El indicador

"HORNO" brillar_i cada vez que el homo se encender_i para mantener la

temperatura ajustada. El indicador "PRECALENTAMIENTO" brillar_i cuando el

homo es activado para funcionar por la primera vez o si la temperatura deseada

es modificada a una temperatura m_is alta que la temperatura actual. El

TIMER SET/OFF [CONTADOR

DETIEMPO]-- Se usa para

programar o cancelar el

contador de tiempo. El

contador de tiempo no

indicador "CERRADO" estara intermitente hasta que la puerta se cierre mientras comienza ni detiene la

que el ciclo de auto limpieza este functionando. Se enciende constantemente cocciOn.

hasta que la puerta se cierre.

STOP TIME PAD

[BOTON DE PARE]--

Utilizado para

terminar el tiempo

de borneo. Puede

ser usado con

TIEMPO DE

HORNEO para

programar un ciclo

de borneo a retardo

(si equipado).

Se puede programar el homo para : HORNEAR norrnairnente, HORNEARcon sincronizacion

autornatica, ASADO, AUTOLIMPIEZA

Nota: El homo no funcionara si la hora en el reloj no esta ajustada.

Silenciamiento del panel de control:

Cuando se selecciona una funcion, se escuchar_i un "bip" cada vez que se optima un control. Si se desea, se pueden

programar los controles para que funcionen de manera silenciosa. Optima y mantenga oprimido STOP TIME @. Despues

de 7

segundos, el control emitira un "hip". De esta manera, se impedira que los controles suenen cuando se optima un control. Si se

los controles suenen nuevamente, basta con oprimir y mantener oprimido STOP TIME @ nuevamente durante 7quiere que

segundos hasta que se escuche un "bip".When choosing a function, a beep will be heard each time a pad is pushed. If

desired, the controls can be programmed for silent operation.

Conversion de Ja temperatura (Fahrenheit/Celsius)

El control electronico del homo esta programado para funcionar en °F (Fahrenheit) desde que ha sido enviado de flibrica. Para

cambiar la temperatura a °C (Celsius) o de °C para °F:

Para cambiar la temperatura de Fahrenheit a Celsius o de Celsius a Fahrenheit (El control no debe estar en modo de

operation Horneo o Limpieza):

Optima BROIL _. Aparecera la palabra "- - " en la pantalla.

2. Optima y mantenga oprimido la FLECHA HAClA ARRIBA ^ hasta que aparezca "HI" en la pantalla.

Optima y mantenga oprimido BROIL @ hasta que aparezca °F y °C en la pantalla.

4. Optima la FLECHA HAClA ARRIBA ^ o HAClA ABAJO v para cambiar °F a °C o °C a °F.

5. Pulse cualquier boton de direccion para regresar al modo de operacion.

RegJaje clel reloj

CARACTERISTICASBREVES

• Reglaje del reloj

• Reglajedel minutero

NOTA: El homo no

funcionani si la hora en el

reloj no est,1ajustada.

• I_l 3 sec

• • • Oven

iii:_Oi:i,,,_ * Preheat

• DoorLocked

• •

Nota: El homo no funcionani si la hora en el reloj no est,1ajustada.

Reglaje del reloj

Cuando se enchufe la estufa por primera vez, o cuando se interrumpa su suministro eletrico, la pantalla se pondni a

parpadear "12:00".

1. Oprima CLOCK SET_'-_.

2. En los 5 segundos que siguen, Oprima y mantenga oprimido la FLECHA HACIAARRIBA ^ oABAJO v hasta que

aparezca la hora del dia correcta en la pantalla.

Nota: El reloj no puede ser programado a cualquier momento del borneo o durante el ciclo de limpieza.

Reglaje del minutero

1. OprimaTIMERSET/OFF_.

2. Pulse en la boton la FLECHA HACIA ARRIBA ^ para aumentar el tiempo de minuto en minuto. Pulsey mantenga

puisado el bot0n de direcci0n la FLECHA HACIA ARRIBA ^ para aumentar el tiempo en intervalos de 10 cada uno. E]

cron0metro puede ser ajustado para cuaiquier duraci0n desde 1 minuto hasta 11 horas 59 minutos.

Nota: Si pulsa primero en el bot0n de direcci0n la FLECHA HACIA ABAJO , el cron0metro avanzar_i hasta 11 horas

59 minutos.

3. La pantalla del cron0metro muestra el conteo en minutos hasta 1 minuto. Luego, la pantalla muestra el conteo en

segundos.

4. Cuando el tiempo programado se termina, el cron0metro sonars13 veces. Continuar_i a sonar 3 veces cada 60 segudos

hasta que el bot0n TIMER SET/OFF sea

pulsado.

Nota: El cron0metro no sirve para empezar o terminar la cocci0n. Se puecle usar como un cron0metro en la cocina que

sonata cuando el tiempo programado halla expirado. Elcron0metro puede ser usado s01oo durante una de lasfunciones del

homo. Cuando es usadojunto a otras funciones del homo, el tiempo aparecera en la pantalla. Para ver otras funciones, pulse

el bot0n correspondiente a esa funci0n.

Para cambiar el contador de tiempo cuando todavia est_ en uso:

Cuando el cron0metro est,1en uso, pulse y mantenga pulsado el bot0n de direcci0n para aumentar o disminuir el tiempo.

Para cancelar el contador de tiempo antes de que haya expirado el tiempo :

TIMER SET/OFF _.

Optima

Ajuste de los

controles del

homo

CARACTERISTICASBREVES

• Bake (Hornear)

NOTA: El homo no

funcionara si la hora en el

reloj no esta ajustada.

iQi 3 sec

ii"Q"'ii..........................................Cook"",

Time

• • Oven • •

Timer Stop

• Preheat V Set/Off Time

_i_ • DoorLocked ......................................

I Note: El homo no funcionara si la hora en el reloj no esta ajustada.

Para reglar o cambiar la temperatura para horneado normal

El homo puede set programado para calentar a cualquier temperatura entre 170% a 550% (65°C a 287°C).

Nora: Elcontrol del homo tiene un mecanismode seguridad instaladoque apagar_i

el homo si los controles han estado encendidos por 11 horasy 59 minutos.

Para reglar la temperatura para horneado normal:

1. Optima BAKE Q."------" aparecer_i en la pantalla.

2. En los 5 segundos que siguen, pulse el bot0n de direcci0n HAClA ARRIBA ^ o HAClA ABAJO -_. La pantalla mostrara

"350% (177°C)." Latemperatura puede ser ajustada a intervaos de 5% (1°C) utilizando el bot0n de direcci0n HAClA

ARRIBA ^ o HAClA ABAJO -,

3. Tan pront como deje de pulsar el boton de direccion HACIA ARRIBA ^ o HACIA ABAJO -_ , el homo comienza acalentar

a la temperatura elejida.Cuando la pantalla muestra la temperatura elejida, el control sonars13 veces.

4. Para cancelar la functi6n de hornear, oprima STOP CLEAR _.

Para modificar ia temperatura luego de haber comenzado el horneo:

1. Siesta usando el cronometro, pulse el boton de horneo y asegurese que la temperatura de borneo aparece en la pantalla.

2. Pulse los botones de direcci0n HAClA ARRIBA ^ o HAClA ABAJO ,/ para aumentar o disminuir la temperatura.

Para programar el borneo continuo o 12 horas de Ahorro de Energia.

Elhomo tiene un dispositivo de 12 horas de Ahorro de Energia que desactivar_i el homo si este es dejado encendido por m_isde 11

horas 59 minutos. Elhomo puede ser programado para no tomar en cuenta el dispositivo y efectuar un horneo continuo.

Para programar el borneo continuo:

1. Pulse el boton TIMER SET/OFF 0' "0:00" aparecer_i en la pantalla.

2. Pulseymantengapulsadoelbot6nTIMERSET/OFFOpor5segundoshastaescucharunsonido, "

en la pantalla para horneo continuo. El tiempo del dia reaparecer_i en la pantalla.

.... horas" aparecer_i

Paracancelar la funci0n de Horneo Continuo, mantenga pulsado el bot0n TIMER SET/OFF O por 5 segundos hasta escuchar

el sonido. "12 horas" aparecer_i en la pantalla, indicando asi que el dispositivo de Ahorro de Energia ha sido activado.

Para programar el bloqueo del homo

El control puede set programado para cerrar la puerta del homo e inactivar los controles del homo.

Para programar el dispositivo de bloqueo del homo:

1. Pulse el boton STOP CLEAR _ pot 3 segundos. "Loc" aparecer_i en la pantalla, la luz del indicador "Door Locked"

(puerta

cerrada) estar_iintermitente y la puerta se cerrar_i autom_iticamente. NO ABRA LA PUERTA DEL HORNO mientras que la luz

este intermitente. La puerta toma 15 segundos para cerrarse. Una vez que la puerta este cerrada, el tiempo del dia aparecer_i

en la pantalla.

2. Paraanular el dispositivo del bloqueo, pulse el bot0n STOP CLEAR _ por 3 segundos. El control abrir_i la puerta del homo Y

funcionar_i normalmente.

NOTA: Si algOn bot6n es pulsado cuando est_ en modo de bloqueo del homo, "Loc" aparecer_ en la pantalla hasta que

libere el bot6n.

Ajuste de los

controles del

horno

CARACTERISTICASBREVES

• Timed Bake (Horneado

programado)

iQi 3 sec

ii"Q"'ii..........................................Cook"",

Time

• • Oven • •

Timer Stop

• Preheat V Set/Off Time

_i_ • DoorLocked ......................................

Para reglar el minutero automatico (sincronizadOn del tiempo de horneado-si est,_ equipado)

COOK TIME o STOP TIME controlan el funcionamiento del horneado programado. Elcontador autom_itico apagar_i el homo

alas horas que haya seleccionado con anterioridad. El homo puede ser programado para empazar inmediatamente y

apagarse automaticamente o empezar a hornear mas tarde con un cierre automatico.

Para programar el homo para que se endenda inmediatamente y se apague autom_ticamente:

1. Asegurese de que el reloj del homo maerque la hora correcta del dia.

2. Coloque los alimentos en el homo.

3. Oprima BAKE _.

4. En los B segundos que siguen, oprima la FLECHA HAClA ARRIBA ^ o HAClA ABAJO v. En la pantalla aparecer_i

"350°F (177°C)." La temperatura se puede ajustar en incrementos de 5°F (1°C) en manteniendo oprimido la FLECHA

HACIA ARRIBA ^ o HACIA ABAJO v

5. Optima COOK TIME Q. "0:00" se destellar_in en la pantalla.

6. OprimaIaFLECHAHAClAARRIBA ^ oHAClAABAJO v hastaqueapareceeniapantallaladuraci0ndehorneadodeseada.

Para programar el homo para que se endenda a una hora preseJecdonada y se apague autom_ticamente:

1. Aseg0rese de que el reloj de] homo maerque ]a hora correcta de] dia.

2. Coloque los alimentos en el homo.

3. Oprima BAKE _'_.

4. En los B segundos que siguen, oprima la FLECHA HAClA ARRIBA ^ o HACIA ABAJO ,/. En la pantalla aparecer_i

"350°F (177°C)." La temperatura se puede ajustar en incrementos de 5°F (1°C) en manteniendo oprimido la FLECHA

HACIA ARRIBA ^ o HACIA ABAJO v

5. Optima COOK TIME Q. "0:00" se destellar_in en la pantalla.

6. OprimaIaFLECHAHAClAARRIBA ^ oHAClAABAJO v hastaqueapareceeniapantallaladuraci0ndehorneadodeseada.

Oprima STOP TIME Q. Eltiempo al cual se puede parar la operacion aparecer_i intermitente en la pantalla.

8. Pulse la FLECHA HAClA ARRIBA ^ o HAClA ABAJO v hasta que el tiempo de terminado elejido aparezca en la pantalla.

9. Cuando los controles ban sido programados, el control el momento para comenzar y de esta manera, terminar a la hora

que ha sido programada.

Una vez que se han reglado controles:

a. El homo se encender_i y calentar_i la comida hasta alcanzar la temperatura deseada.

b. La temperatura (o la hora del dia) aparece en la pantalla.

Cuando se completa el tiempo reglado en COOK TIME:

a. Aparecer_i "END" en ]a pantalla y el homo se apagar_i autom_iticamente.

b. El control emitir_i 3 "hip" cada 60 segundos hasta que se oprima STOP CLEAR _.

Para modificar la temperatura o el tiempo luego de haber comenzado el borneo:

1. Pulse el bot0n de la funci0n que desea modificar.

2. Pulse ]a FLECHA HACIA ARRIBA ^ o HACIA ABAJO v para ajustar ]a programaci0n.

Tenga mucho cuidado cuando use el contador autom_itico. Use el contador autom_ftico cuando cocine carnes

curadas o congeladas, asi como la mayoria de las frutas y verduras. Los alimentos que se puedan echar a perder f_icilmente tales

como la leche, huevos, pescado, came de res o de ave deben set refrigerados primero. Aun cuando han estado refrigerados, no

deben dejarse en el homo pot m_isde 1 hora antes de comenzar la coccion y se deben sacar r_ipidamente una vez que esten listos.

iii,j!i

Ajuste de los controles del horno

Horneado

Para mejores resultados, caliente el homo antes de hornear galletas, panes, tortas, pasteles o dulces, etc. No necesita precalentar

el homo para rostizar la came o para cocer caserolas.

Los tiempos de cocido y las temperaturas que se necesitan para homear un producto pueden variar lijeramente de sus aparatos

antiguos.

Problemas

Las galletas se

queman pot endma

Los pasteles est_n

muy negros pot

endma o debajo.

Los pasteles no est_n

bien horneados en el

centro.

Los pasteles no est_n

nivelados.

La comida no est_

lista cuando el tiempo

de cocd6n se termina.

Problemas de borneo y tabla de soludones

Causas Correcd6n

Las galletas ban sido puestas en el

homo antes que halla precalentado

completamente.

Muchas galletas en la rejilla del

homo.

El recipiente oscuro absorbe el

calor muy nipido.

• Los pasteles ban sido puestas en el

homo antes que halla precalentado

completamente.

• La rejilla del homo est_fimuy baja o

muy alta.

• El homo muycaliente.

• Recipiente de talla incorrecta.

Recipiente no est_fien el centro del

homo.

• La estufa est_fidesnivelada.

• El recipiente est_fimuy cerca a la

pared del homo o la rejilla muy

Ilena.

La rejilla est_fidesnivelada.

• El homo est_fimuy frio.

• El homo est_fimuy Ileno.

Elhomo se abre constantemente.

Permita que el homo precaliente antes de colocar

la comida.

• Elijasartenes que permitan 5.1cm a 10.2 cm (2"-

4") de espacio por todos lados.

Utilice una pelicula de aluminio lijera.

• Permita que el homo precaliente antes de colocar

la comida.

Posicione bien la rejilla del homo.

• Ajuste la temperatura a 25%/12°C menos que Io

recomendado.

• Ajuste la temperatura a 25%/12°C menos que Io

recomendado.

Use la talla del recipiente recomendada en la

receta.

Posicione bien la rejilla del homo y coloque el

recipientedetalmaneraquehalla 5.1cma10.2

cm (2" '4") de espacio por todos lados.

Coloque un vaso con agua en el centro del homo.

Si el nivel del agua est_fidesigual, consulte las

instrucciones para nivelar el aparato.

Asegurese que halla 5.1cm a 10.2 cm (2"'4") de

espacio por todos lados.

No use recipientes que est_findesnivelados o

eclentados.

• Ajuste la temperatura a 25%/12°C m_fisque Io

recomendado.

Asegurese de retirar todas las rejilllas excepto las

que va usar.

Abra el homo solo despues que el tiempo de

cocci6n m_fiscorto halla terminado.

Ajuste de los

controles del

homo

CARACTERISTICASBREVES

• Broil (Asar a la parilla)

• i_l 3 sec

• • • Oven

• Preheat

C]_ • DoorLocked

il....@"i

': Time

BROIL [ASAR A LA PARRILLA]

Su nueva estufa es equipada con un moderno quemador infrarrojo para asar a la parriila. Si usted est_i

acostumbrado a asar a la parrilla con estufa de gas, observara una diferencia en la apariencia de la

llama del asador. Usted vera una llama levemente azul (aproximadamente de 1/4") que cubre toda la

rejilla del quemador de asar. El quemador de asar se pondra de color rojo anaranjado. Elcalor se

irradia hacia abajo desde el quemador para cobertura uniforme. Aseg0rese de que la asadera quede

centrada directamente debajo del quemador para obtener mejores resultados.

Coloque la rejilla cuando el homo este a0n frio.La asadera y su inserto permiten que la grasa gotee y se

mantenga alejada del intenso calor del asado. NO use la asadera sin su inserto.

NO cubra el inserto con papel de aluminio. La grasa expuesta se puede incendiar.

En caso de que se produzca un incendio en el homo, cierre la puerta del homo y apaguelo. Si el

incendio contin0a, arroje polvo de hornear o use un extinguidor de incendios. NO arroje agua o harina al fuego. La harina

puede ser explosiva y el agua puede causar un incendio que se extienda y causar lesion personal.

Para regular el Homo para Asar a:

I. Prepare el montaje de ]asrejillas mientras que el homo esta frio.

3. Pulse y mantenga pulsado la FLECHA HAClA ARRIBA ^ o HAClA ABAJO v hasta que el nivel de grillado deseado

aparezaca en la pantalla. Pulse la FLECHA HAClA ARRIBA ^ par un grillado ALTO o ]a FLECHA HAClA ABAJO

para un grillado BAJO. La mayoria de alimentos pueden ser grillados a un nive] ALTO. Seleccione un nive] BAJO para

evitar un dorado excesivo o sequedad de alimentos que deben ser bien cocidos.

4. Coloque el inserto en la asadera, luego coloque el alimento en el inserto. NO use la asadera sin el inserto ni cubra el

inserto. No cubra el inserto con papel de aluminio. La grasa expuesta puede incendiarse.

5. Coloque la asadera en la rejilla del homo. Entreabrir la puerta del homo cuando est_ asando a la parilla.

6. Ase un laod de los alimentos hasta que se doren; de vuelta y cocine el otro lado. Nota: Siempre tire de la rejilla hasta

que llegue al tope antes de dar vuelta o sacar los alimentos.

7. Cuando termine de asar, oprima STOP CLEAR _.

iil,d#'!i

Ajuste de los controles del horno

El rostizado es un metodo para cocer cortes finos de came aplicando el calor directo debajo del elemento rostizador del homo.

Precalentamiento

El precalentamiento es sugerido cuando grille pedazos de biftec (retire la parilla antes de precalentar. La comida puede

adherirse si es colocada en el metal caliente). Para precalentar, ajuste los controles del homo en BROIL como indica en la

minuteria o en la seccion "CONTROL DELHORNO ELECTRONICO".Espere hasta que el elemento se ponga rojo, usualmente

esto toma hasta 2 minutos. El precalentamiento no es necesario para bien rostizar las carnes.

Para rostizar

Rostize por un lado hasta que la comida halla dorado; volteee y cosa la segunda parte.

Sazone y sirva. Siempre tire la rejilla hacia afuera a la posicion "parada" hasta el horde antes

de voltear o de retirar la comida.

Para calcular el tiempo de rostizado

El tiempo de rostizado puede variar, verifque constantemente la comida. El tiempo no solo

depende de la distancia a la cual se encuentra del elemento pero tambien del grosor y del

corte de la came, del contenido en grasa y de cuan cocida desee su came. El primer lado

necesita siempre unos minutos masque el otro lado. Lascarnes congeladas tambien necesitan

mucho mas tiempo.

Abre la puerta a la

posicion de "parada del

asado" durante el rotizado.

Trucos para rostizar

La parrilla y su rejilla permiten que la grasa gotee y este lejos del calor intenso del rostizador.

NO USE la parrilla sin su rejilla. NO CUBRA la rejilla de pelicula de aluminio. La grasa

que se queda puede encenderse.

Si un incendio ocurre, deje la puerta del homo cerrada y apaguelo.Si el fuego

persiste, aplique soda caustica sobre el fuego o use un extinguidor. NO eche agua ni harina

sobre el fuego. La harina puede ser explosiva.

Siempre tire la rejilla hasta el borde antes de voltear o de retirar comida.

Trucos para la limpieza del rostizador:

• Para hacer la limpieza mas facil, cubra la parte de abajo de la parrilla de pelicula de aluminio. NO cubra la rejilla de la

parrilla con aluminio.

• Para eviatar que la grasa se grille, retire la parrilla del homo tan pronto como termine de coser. Use guantes porque la

parrilla esta sumamente caliente. Deseche la grasa. Remoje el recipiente en agua caliente jabonosa.

• Limpie Ila parrilla tan pronto como termine de usarla. Si es necesario, use esponjas de metal. Si frota muy fuerte puede

dahar la rejilla.

Limpieza del

Homo

CARACTERISTICAS

BREVES

• Tenga las siguientes

precautions.

• Preparando el homo

para la auto-limpieza.

• Que esperar durante la

limpieza.

Limpiando el homo auto-limpiable

Tenga ias siguientes precauciones:

Deje enfriar el homo antes de limpiarlo.

Use guantes cuando limpie toda parte externa del homo manualmente.

Durante el cicIo de auto-limpieza, la parte exterior de la pared puede estar

muy caliente. NO deje a los niflos cerca del parato.

Antes de limpiar cualquier parte del homo, asegurese que el homo este

apagado o sino pulse el boton CANCELAR. Espere hasta que el homo se enfrie.

Limpie el armazon

manualmente

Limpie la

puerta

manualmente

No limpie

manualmente la 2.

empaquetadura

NO use ning0n tipo de limpiador comercial o de capasprotectoras para hornos, dentro o en alguna

parte del homo auto-limpiable. NO limpie la empaquetadura de la puerta del homo. Esta es muy

importante para que la puerta cierre adecuadamente. Tenga cuidado de no frotar, daflar o mover

la empaquetadura. NO use pelicula de aluminio para cubrir la base del homo. Esto puede afectar

la coccion o la pelicula podria derretirse y daflar la superficie del homo.

Un homo auto-limpiable se limpia solo a altas temperaturas (mas altas que las temperaturas

de coccion normales), Io cual elimina las manchas y las convierte en polvo que Ud. auede

limpiar con un patio mojado.

Preparando el homo para ia auto-limpieza.

1. Retire cualquier derrame antes de comenzar el cicIo de auto-limpieza. Para limplar, utilice

agua caliente jabonosa y un patio. Los derrames grandes pueden ocasionar mucho vapor o

un incendio al hater contacto con altas temperaturas. NO permita que los derrames de

az0car o de acidos (como tomates, jugos de frutas o los rellenos de pasteles) se queden

en la superficie puesto que dejan una mancha aunque se halla limpiado.

Limpie todo polvo del horde del homo o de la puerta (vea la ilustracion). Estas areas se

calientan Io suficiente para producir un polvillo. Limpie con agua y jabon.

Retire la parrilla y la pieza adjunta, todos los recipientes y toda pelicula. Estos objetos no

resisten las altas temperaturas.

4. Las rejillas del homo deben dejarse dentro del homo o pueden ser retiradas.Si se dejan

durante el cicIo de auto-limpieza, su color se opacara un poco. Despues que el cicIo se

halla terminado y que el hornohalla enfriado, frote los lados o las rejillas con papel

encerado o un patio con aceite de bebe o para ensalada. Esto hara que la rejilla se deslize

mas facilmente.

iii,j!i

Que esperar durante ia iimpieza

Mientras que el homo est,1en operacion, el homo se calienta a temperaturas m_isaltas que

las temperaturas de coccion normales. Los sonidos de contraccion y de expansion del metal

son normales. Los olores son tambien normales puesto que las manchas estan siendo

retiradas. Un poco de vapor puede observarse por el conducto de aire que se encuentra

encima del panel de control.

Si las manchas causadas por derrames mayores no estan frotadas antes de la limpieza, estos

pueden encenderse y producir mas vapor y olor que Io normal. Esto es normal y no debe

causar panico. Si es necesario, utilice un ventilador durante el cicIo de auto.limpieza.

NOTA: Un eliminador de vapor en el homo convierte la mayoria de las manchas en un vapor

incoloro.

La salud de algunos p_jaros est_ muy sensitiva a los humos que

proveen del ciclo de auto = limpieza de cualquier cocina. Desplace los p_jaros en otra

habitacion bien ventilada.

Limpieza del

Homo

CARACTERISTICAS

BREVES

- Comienzodel ciclode

autolimpieza

iQi 3 sec

Time

• • Oven • •

Timer Stop

• Preheat V Set/Off Time

_i_ • DoorLocked ......................................

Nota • Durante el ciclo de auto-limpieza, las hornillas se recalientan cuando est_in en funcionamiento. Para mantener

una larga duraci0n de las hornillas, un mecanismo impide el uso de estas durante el ciclo de auto-limpieza. Una vez el

ciclo de limpieza terminado y que se pueden abrir las puertas del homo, las hornillas pueden ser utilizadas.

Comienzo dei ciclo de autolimpieza

*Recomendamos un ciclo de 2 horas para un homo no muy sucio, un ciclo de 3 horas para un homo medianamente

sudo y un ciclo de 4 horas para un homo muy sudo (para garantizar resultados satisfactorios).

Ajuste de los Controles para para el Ciclo de Autolimpieza:

1. Asegurese de que el reloj muestre la hora correcta del dia.

Optima SELF CLEAN @. "- - -" aparecer_i en la pantalla.

3. Pulse la FLECHA HACHIA ARRIBA ,, hasta que "3:00" aprezca en la pantalla para un ciclo de 3 horas, o pulse la

FLECHA HAClA ABAJO v hasta "2:00" aperzca en la pantalla para ciclo de 2 horas.

4. Tan pronto como suite estos FLECHA HACIA ARRIBA ,, o HACIA ABAJO v, "CLn" aparecer_i en la pantalla.

5. Tan pronto como los controles hallan sido programados, el motor de cierre se cerrar_i autom_iticamente y el indicador

luminoso "PUERTACERRADA" estate1intermitente. NO abra la puerta mientras el indicador este intermitente (toma 1 5

segundos para cerrar).

6. La luz del indicador "PUERTA CERRADA" seguir_i encendida hasta que el ciclo de limpieza se complete o cancele, y que

el homo halla enfriado.

T_rmino del Ciclo de Autolimpieza

1. La hora o "End" aparecer_i en la pantalla y las luces de los indicadores "Cin" y "PUERTA CERRADA" continuar_in

intermitentes.

2. Una vez que el homo halla enfriado por 1 hora y que la luz del indicador "PUERTA CERRADA" se halla apagado, la

puerta del homo puede abrirse.

3. Si el indicador "End" aparece en la pantalla y que "Cln" est,1aun encendido, pulse el boton STOP CLEAR @. La hora

aparecer_i en la pantalla.

Parada o Interrupci6n del Cido de Autolimpieza

Si es necesario detener o interrumpir un ciclo de autolimpieza debido a humo excesivo o incendio en el homo:

1. Oprima STOP CLEAR @.

2. Una vez que el homo halla enfriado por 1 hora y que la luz del indicador "PUERTA CERRADA" se halla apagado, la

puerta del homo puede abrirse.

3. Corriga la causa del humo.

4. Comienze el ciclo de auto limpieza una vez que todas las condiciones hallan sido coerregidas.

Durante el ciclo de autolimpieza, la parte exterior de la estufa puede calentarse mucho. NO deje a los

nihos sin vigilancia cerca del artefacto; they may be burned if they touch the hot oven door surfaces.

NO fuerce la puerta del homo. Esto puede dahar el sistema de cierre autom_itico de la puerta. Tenga mucho

cuidado cuando abra la puerta despues de que se haya completado el ciclo de autolimpieza, ya que el homo aun puede

estar MUY CALIENTE.

Cuidado y Limpieza general

Limpieza de diferentes partes de su estufa

Antes de limpiar cualquier parte de la estufa, aseg0rese que todos los controles est_in apagados y que la estufa est,1fria.

Retire los derrames y las manchas dificiles tan pronto como pueda. La limpieza constante disminuir_i el esfuerzo de una

limpieza a fondo.

Superficies

Piezas de aluminio, vinilico

y m_s delicadas del panel

de control

Perillas de control, partes en

vidrio, pintadas o de

pl_stico y piezas

decorativas.

Acero inoxidable (algunos

modelos) Puerta y panel

frontal del homo

Rejillas del homo

Esmalte de porcelana

Parrilla y pieza adjunta, borde

de la puerta, partes de la

gaveta de entibiar.

Como limpiarlas

Use agua jabonosa y caliente con un patio. Seque con un patio limpio.

Antes de limpiar el panel de control, apague todos los controles y retire las perillas de

control. Pararetirarlas, tire la perilla de su eje. Limpie con agua caliente y jabonosa con

un patio de vajilla. Aseg0rese de escurrir toda el agua del patio antes de frotar el

panel, sobre todo alrededor de los controles. Demasiada agua alrededor de los controles

puede daflar el electrodomestico. Aseg0rese de remojar los limpiadores puesto que hay

manchas debidas al calor que no pueden ser retiradas. Paravolver a colocar las perillas

despues de la limpieza, trate de alinear los lados pianos de la perilla y del eje, luego

empuje la perilla hasta su lugar.

Utilizar una tela suave, limpie con detergente suave de plato y agua o una soluci0n de

50/50 de vinagre y agua. Siga aclarando el _irea con agua limpia, seque y de brillo con

una tela suave. Los limpiadores de cristal pueden ser utilizados si est_in rociados en un

patio suave primero. NO rocie liquidos directamente en la almohadilla de control y _irea

de despliegue. No utilice cantidades grandes de agua en el panel de control - exceso de

agua en el _ireade control puede causar daflo al aparato. No utilice otros limpiadores

liquidos, limpiadores abrasivos, estropajo para fregar, o algunas toallitas de papel -

daflar_in el acabado. Para retirar las perillas de control, tire la perilla de su eje. Para

volver a colocar las perillas, trate de alinear los lados pianos de la perilla y del eje, luego

empuje la perilla hasta su lugar.

Los limpiadores hechos exclusivamente para acero inoxidable como Stainless Steel

Magic u otros son recomendados. Siempre siga las instrucciones del fabricante.

Aseg0rese de remojar los limpiadores puesto que hay manchas debidas al calor que no

pueden ser retiradas.

Retire las rejillas del homo. Vea "Retirando y volviendo a colocar las rejillas del homo"

en Ventilation y rejillas de homo. Use limpiadores abrasivos suaves seg0n las

instrucciones del fabricante. Enjuage con un patio mojado y deje secar. Despues de

limpiar las rejillas, frote los lados de las rejillas con papel encerado o un patio con un

poco de aceite de bebe o para ensaladas ( esto hace que las rejillas se deslizen mejor

sobre los estantes).

Rasque delicadamente con una esponja retirar_i la mayoria de las manchas. Enjuage con

una mezcla de agua y amoniaco (1:1). Si es necesario, cubra las manchas con una

toalla remojada de amoniaco por unos 30-40 minutos. Enjuage con agua y un patio

mojado y luego frote con una esponja jabonosa. Enjuage y seque con un patio limpio.

Retire todo limpiador o sino la porcelana puede daflarse cuando vuelva a calentar la

estufa en el futuro. NO use los limpiadores con vaporisador sobre la plancha de cocinar.

Cuiclaclo y Limpieza General

Rejilla de los

Quemadores

Superiores

Limpieza de las Rejillas de los Quemadores, de las Tapas de los

Quemadoreso de ias Cabezas de los Quemadores

Las rejillas de los quemadores, las tapas de los quemadores, las cabezas de los

quemadores deben set limpiados en forma rutinaria. Si mantiene los orificios de los

quemadores limpios evitara tenet problemas para encenderlos y que las llamas no

sean uniforme en cada quemador. Siga las instrucciones indicadas a continuacion.

Tapa del

de la Tobera

Figura 1

Para retirar y volver a colocar la rejilla de los quemadores superiores, la tapa

de los quemadores superiores y la cabeza del quemador superior - Retirelos

en el siguiente orden: (1_°)Rejilla de los quemadores Superiores, (2d°)Tapa del

Quemador Superior, (3 r°)Cabeza del Quemador Superior (Vet Figura 1).

Invierta el procedimiento anterior para volver a colocar la tapa de los quemadores

superiores, la cabeza del quemador superior y la rejilla del quemador superior. No

retire ninguna pieza del quemador de la cubierta hasta que las piezas de los

quemadores no se hayan enfriado completamente y puedan set manipuladas

con seguridad, No haga funcionar los quemadores superiores sin tenet

debidamente instaladas en sus lugares las tapas de los quemadores, las

cabezas y las rejillas de los quemadores superiores,

Limpieza de las tapas de los quemadores, de las cabezas de los quemadores,

de las rejillas, - Use una esponja con jabon o un limpiador abrasivo suave para

limpiar las tapas de los quemadores superiores y las cabezas de los quemadores

superiores. Las rejillas y el soporte del wok ban sido disehados para set lavados en

el lavavajillas. Los orificios o ranuras alrededor de las cabezas de los quemadores

deben set limpiados en forma rutinaria. Si todavia queclan residuos en estos

orificios, use un alambre de calibre peque_o o una aguja para limpiar las ranuras u

orificios. Paraque haya una circulacion adecuada del gas y una buena combustion

en el quemador- NO DEJEQUE LOS DERRAMES, ALIMENTOS, AGENTES DE

LIMPIEZA O CUALQUIER OTRO MATERIAL ENTRENA LA TOBERA DEL GAS.

SIEMPRE mantenga la tapa de los quemadores superiores y la cabeza de los

quemadores superiores en su lugar cuando utilice un quemador superior.

Rejilla de los Tapas de los

Quemadores Quemadores

Superiores Superiores

Cabezas de los

Quemadores

Superiores

LA CUBIERTA NO ESREMOVIBLE. No trate de sacar o levantar la cubierta.

Tenga mucho cuidado cuando vuelva a colocar la tapa del quemador para que no se dahe el electrodo. Esto

puede causar un encendido retardado o impedir que se encienda el quemador.

Cualquier adicion, cambio o conversiones requeridas para que esteelectrodomestico funcione satisfactoriamente

debe set hecho pot un Centro de Servicio Sears autorizado.

Cuidaclo y Limpieza General

Lirnpieza y Mantenirniento de la Cubierta

/impia regularmenteen orma

Antes de usar su cubierta pot primera vez, aplique en la superficie de vidrio la crema de limpieza para cubiertas recomendada

(www.sears.com para limpiador de reemplazo). Frote con un paso o esponja no abrasiva. Esto facilitate1la limpieza cuando se

ensucie al cocinar. Esta crema especial de limpieza deja una pelicula protectora sobre el vidrio que evita las rayaduras y abrasiones.

Si se deslizan sobre la cubierta utensilios con fondo de aluminio o de cobre se pueden

causar marcas de metal en la superficie de la cubierta. Estasmarcas deben set

quitadas inmediatamente despues de que la cubierta se haya enfriado us_indo la

crema de limpieza para cubiertas. Las marcas de metal pueden set permanentes si no

se sacan antes del proximo uso de la estufa.

Los utensilios de cocina (de hierro fundido, metal, cer_imica o vidrio) con fondos

_isperospueden marcar o rayar la superficie de la cubierta. No deslice nada que sea

de metal o de vidrio a traves de la cubierta. No use la cubierta como una tabla de

cortar o como superficie de trabajo en la cocina. No cocine alimentos directamente

sobre la cubierta sin usar un utensilio. No deje caer objetos duros o pesados sobre la

cubierta de vidrio, pues pueden quebrarla.

Recornendadones de Lirnpieza para Cubiertas de Vidrio Cerarnico:

Antes de limpiar la cubierta, asegurese de que los controles esten en la posici0n 'OFF' y que la cubierta este FRIA.

NO use limpiadores para la cubierta cuando este caliente. Losvapores pueden set perjudiciales para su

salud y pueden dahar quimicamente la superficie de vidrio cer_imico.

Para sudedad leve y moderada

Para aplicar la crema de limpieza sobre la superficie de la cubierta, use una esponja no abrasiva, un paso o una toalla de

papel. Frote la superficie hasta que toda la suciedad y la crema sean eliminadas. Tambien se puede usar un detergente para

lavar platos suave. Aseg0rese de que la cubierta sea enjuagada minuciosamente, sin dejar ningun residuo de detergente o de

limpiador.

Para sudedad dura y quemada

Use el mismo metodo que para suciedad leve y moderada. Vuelva a aplicar la crema

de limpieza y cubra con una toalla de papel humeda. Deje reposar durante

aproximadamente treinta minutos para aflojar la suciedad de la superficie. Frote con

un paho para quitar la suciedad restante.

Otto metodo de limpieza seria laesponja de restregar para propositos multiples (de color

azul) Scotch-Brite® de 3M para suciedad excesiva. Cuando use la esponja tenga cuidado

de que la estufa se haya enfriado completamente y sumerja la esponja en agua antes de

res_regar el _ireasucia de la cubierta.

Si permanece suciedad, raspe cuidadosamente la suciedad con un raspador con hoja

de afeitar, sosteniendo el raspador en un _ingulo de 30 grados en relacion con la

cubierta. Retire la suciedad suelta con crema de limpieza y frote la superficie hasta

que quede limpia.

Plastico o alimentos con un alto contenido de az_car

Estostipos de suciedad necesitan set quitados inmediatamente despues de que se

derraman o derriten sobre la superficie de vidrio cer_imico. Puede ocurrir daho

permanente (tal como picadura de la superficie de la cubierta) si no se quitan

inmediatamente. Despues de apagar los elementos superiores, use un raspador con

hoja de afeitar o una esp_itula de metal con un guante y raspe la suciedad de la

superficie caliente (como se muestra en la ilustracion). Espere que la cubierta se

enfrie y use el mismo metodo que para la suciedad dura y quemada.

Cuiclaclo y Limpieza General

No use los siguientes productos en la cubierta de vidrio ceramico:

No utilice los

limpiadores en una superficie

caliente. Lashemanaciones pueden

ser peligrosas. Pacientehasta que el

area este mas aereada antes de

limpiar. No utilice la crema de

limpieza para limpiar porcelana,

pintura o aluminium porque la

superficie podria quedar dahada.

No use limpiadores abrasivos ni esponjas de restregar, tales como esponjas

de metal y algunas esponjas de nil6n. Elias pueden rayar la cubierta,

hadendo m_s dificil su limpieza.

No use limpiadores abrasivos, tales como blanqueador de cloro, amoniaco o

limpiadores de hornos, pues pueden rayar o descolorar la cubierta.

No use esponjas, pa_os o toallas de papel sucias, pues pueden dejar

sudedad o pelusas en la cubierta que pueden quemarse y causar

descolorad6n.

Advertencia para hoja de aluminio y utensilios en aluminio

• Hojadealuminio

La utilizaci0n de hojas de aluminio dahar_i la cocina. No utiliza en ning0n caso.

Utensilios en aluminio

Tenga cuidado al utilizar utensilios en aluminio puesto que el punto de fusion es

este es mas bajo que el de otros metales. Si Io deja mucho tiempo en el calor, no

solo en utensilio se dahara pero tembien la superficie en fibra de vidrio.

Cuidado y Limpieza del Acero Inoxidable (algunos modelos):

Algunos modelos est_in equipados con piezas exteriores de acero inoxidable. Se

requiere cuidado y limpieza especial para mantener la apariencia de las piezas de

acero inoxidable. Por favor consulte la tabla provista al comienzo de la secci0n

Cuidado y Limpieza General de este Manual del Usuario.

en posici6n normal

Figura I

Agujero para la bisagra

puerta quitada del homo

Figura 2

Cierre en posici6n enganchada,

para sacar la puerta

Figura 3

Para retirar o remplazar ia puerta del homo

La puerta es pesada. Para guardarla temporalmente de

manera segura, deposite la puerta horizontalmente, con el lado interior dirigido

hacia abajo.

Para retirar la puerta del homo:

1. Abra la puerta completamente.

2. Tire el cierre situado en cada una de las bisagras de ambos lados y coloquelo

en las palancas de las bisagras (Fig.1). Tendr_i que aplicar una peque_a

presion hacia abajo sobre la puerta para poder retirar el cierre de sus

ganchos.

3. Tome la puerta de cada lado, tire la base de la puerta para arriba y hacia Ud.

para desalojarla de sus soportes. Siga tirando la base de la puerta hacia Ud,

y haciendo un movimiento de rotaci0n de la parte superior hacia la cocina

para desalojar completamente de las bisagras (Fig.2).

4. Para limpiar la puerta del homo, siga las instrucciones proporcionadas en la

tabla Cuidado y Limpieza General.

Para remplazar la puerta del homo:

1. Tome la puerta pot los lados; coloque los soportes sobre las ranuras de las

bisagras. Abra la puerta completamente.

2. Desaloje el cierre de la palanca de las bisagras de ambos lados (Fig.3).

Nota: Aseg0rese que los soportes de las bisagras esten completamente en

posici0n antes de liberar las palancas de las bisagras.

3. Cierre la puerta del homo.

Cuidaclo y Limpieza General

Instrucdones especiales del cuidado de ia puerta

La mayoria de las puertas tienen vidrio que puede romperse. Siga las siguientes recomendaciones:

1. No cierre la puerta del homo hasta que todas las parrillas esten en su lugar.

2. No golpee el vidrio con utensilios u otros objetos.

3. Si se raya, golpea, sacude o presiona el vidrio, el mismo se puede debilitar y se puede aumentar el riesgo de romperse

m_is adelante.

Panel de vidrio exterior de ia puerta removable

Seencuentre solamente en los modelos con panel de vidrio exterior que no est,1soportado con un armazon. Esta

caracteristica est,1disehada para permitirle de limpiar la parte interior del panel de puerta exterior asi como la parte intema

del vidrio interior de la puerta.

Para retirar el panel de vidrio de la puerta exterior:

1. Retire la puerta como se muestra arriba y coloquela en el suelo

2. Con la ayuda de un desarmador, retire los 5 tornillos.

3. Tome ambos lados del panel de vidrio y retirelo lentamente de su lugar. Coloque el vidrio en el suelo.

Para remplazar el panel de vidrio de la puerta exterior.

1. Tome el panel de vidrio pot los lados y deslizae el vidrio en la parte superior de la moldura de la puerta.

2. Vuelva a colocar los 5 tomillos en su lugar.

3. Coloque la puerta en la cocina.

Manipule el panel de vidrio con atenci0n. El panel de vidrio puede romperse si le deje caer sobre una

esquina.

I Corredera

Izquierda

Empuje hacia abajo

con el dedo

Figura 1

Empuje hacia

arriba con el dedo

Corredera Derecha

Como Sacar y Volver a Coiocar ia Gaveta Calentadora

(Warm & Ready MR)

Como sacar la gaveta calentadora:

1. _ Apague la estufa antes de sacar la gaveta calentadora.

2. Abra completamente la gaveta.

3. Ubique la palanca de la corredera a cada lado de la gaveta, tire de la

palanca de la corredera del lado izquierdo y empuje hacia abajo en la

palanca de la corredera del lado derecho (Vet Figura 1).

5. Tire de la gaveta para sacarla de la estufa.

Reinstalad6n de la Gaveta Calentadora (Warm & ReadyMR):

1. Tire de las correderas con rodamiento hada la parte delantera de la

corredera del chasis (Vet Figura 2).

2. Alinee la corredera en cada lado de la gaveta con las ranuras de la

corredera en la estufa.

3. Empuje la gaveta hacia la estufa hasta que las palancas hagan un

chasquido (aproximadamente 2"). Abra de nuevo la gaveta para colocar en

su posici6n las correderas de los cojinetes. Si no escucha el chasquido

que hacen las palancas o pareciera que las correderas con

rodamiento no estuvieran asentadas, saque la gaveta y repita desde

el paso I al 3, Esto reducir_i el posible daho que se pueda causar alas

correderas con rodamiento.

iii,j!i

Se puede provocar un choque electrico y

ocasionar lesiones graves o fatales. Desconecte el suministro

electrico del electrodomestico antes de limpiar y efectuar el

mantenimiento de la gaveta calentadora.

Cambiando la luz del horno

Aseg0rese que el homo este desconenctado y que todas las partes esten FRiASantes de remplazar la bombilla

de la luz. No encienda la luz del homo durante un ciclo de auto-limpieza. Lasaltas temperaturas disminuir_in la duraci0n de la

bombilla.

En algunos modelos, una luz intema se encender_i cuando la puerta del homo se abre.

Puede encender la luz del homo aun cuando la puerta est,1cerrada usando el interruptor Iocalizado en el control del homo

elecr0nico.

En un homo que se auto-limpia, la I_impara se encuentra con una cubierta de vidrio sostenida pot un soporte de alambre. ESTA

CUBIERTA DE VIDRIO DEBE ESTAR EN SU LUGAR CADA VEZ QUE UTILICE EL HORNO.

Para remplazar la bombilla del homo:

ASEGURESE QUE EL HORNO ESTEFR{O

1. Apaga el suministro electrico.

2. Utilice un guante de cuero pot si el vidrio se rompe.

3. Remplace unicamente con una bombilla de 40 Watts.

4. Para el homo con auto-limpieza, pulse el soporte de alambre de un lado para poder retirarlo,

cambie la bombilla y asegurese de volver a colocar la cubierta de vidrio.

Regulacion de la temperatura del homo

La temperatura en el homo ha sido regulada en la flibrica. La primera vez que use el homo siga las temperaturas y el tiempo

indicado en la receta. Si considera que el homo est,1demasiado caliente o demasiado frio, se puede ajustar la temperatura.

Antes de regularla, ensaye una receta con una temperatura m_is elevada o m_is baja que la temperatura recomendada. Los

resultados del homeado le ayudar_in a decidir cual es la regulaci0n que necesita.

Ajuste de la temperatura del horno:

1. Optima BAKE_.

2. Ajuste la temperatura a 550% (287°C) en optima y mantenga pulsado la FLECHA HACIA ARRIBA ^

segundos, pulse y mantenga pulsado el bot0n BAKE Q hasta que los 2 digitos especiales aparezcan en la pantalla.

3. En 2

Suelte el bot0n BAKE _. La pantalla muestra la cantidad de grados que separan el ajuste de temperatura original de

flibrica y el ajuste la temperatura actual. Si el control del homo tiene el ajuste original, la pantalla mostrar_i "00."

4. La temperatura puede set ajustada hacia arriba o hacia abajo de 35% (17°C), en intervalos de 5% (1°C) pulsado y

manteniendo la FLECHA HACIA ARRIBA ^ o HACIA ABAJO v. Ajuste hasta que la cantidad de grados de diferencia en

la pantalla. Cuando disminuya la temperatura del homo, el signo (-) aparecer_i en la pantalla delante del numero para

indicar que el homo se enfriar_i de la cantidad de grados indicada.

5. Cuando termine de hacer el ajuste deseado, pulse STOP CLEAR _ para regresar la hora en la

pantalla.

Nota: Los ajustes efectuados no cambiar_in la temperatura de autolimpieza.

Lista de verificaci6n para evitar llamadas

Usted puede evitarse el incoveniente y los gastos de una Ilamada innecesaria al servicio revisando esta lista de verficaci0n. Esta

lista muestra los problemas m_is frecuentes que no son la causa de un fabricado defectuoso de las piezas.

Usted sera facturado pot la Ilamada de servicio, durante el tiempo que cubre la garantia, si el problema no es la causa del

fabricado defectuoso de una pieza.

Su nuevo aparato ha sido disehdo cuidadosamente. Muchas veces, Io que parece necesitar una Ilamada al Centro de servicio

se puede arreglar con algunos ajustes que Ud.mismo puede hacer en su domicilio o son caracteristicas normales de

funcionamiento de su aparato en ciertas condiciones.

SITUACION

La estufa esta desnivelada.

POSIBLE CAUSA/SOLUCION

InstalciOn inadecuada. Coloque la rejilla en el centro del homo. Coloque un nivel sobre la

rejilla. Ajuste las patas niveladoras en la base de la estufa hasta que la rejilla se nivele.

Cuando la estufa est,1 nivelada, la plancha de cocinar puede aparecer desnivelada si la

plancha de cocinar no est,1nivelada.

Piso no solido, inestable. Asegurese que el piso est,1 nivelado y que puede soportar la

cocina. Llame su carpintero para corregir un piso inclinado.

El desnivel del armario de la estufa puede hacer aparecer la estufa desnivelada. Asegurese

que los armarios est_in cuadrados y tienen suficiente espacio para la cocina.

No puede mover el aparato facilmente. El Los armarios no son cuadrados o son fabricados muy angostos. Consulte un carpintero

aparato no puede ser accesible facilmente, para corregir el problema.

Consulte un carpintero para hacer el aparato m_is accesible.

Las alfombras interfieren con la cocina. Deje suficentemente de espacio para que la estufa

pueda ser levantada sobre la alformbra.

La estufa completa o el horno no

funcionan.

Asegurese que el cable este bien ajustado en el enchufe.

El alambrado no ha sido terminado. Consulte con su agente de servicio, agente de

instalaci6n o servicio autorizado.

Corte de electricidad. Verifique las luces de la casa para asegurarse. Llame a su copahia de:

electricidad local para el servicio.

*El control del horno suena y en la pantalla El control electrOnico ha detectado una anomalia. Pulse CLEAR para borrar la pantalla y

aparece F1,F3 o Fg. parar el sonido. Reprograme el homo. Si la anomalia se repite, tome nota del numero de

anomalia. Pulse CLEAR y consulte un servicio autorizado.

Laluzdel horno nofunciona. Coloque o ajuste la bombilla. Vea "Cambio de la luz del homo" en el Manual del

usuario para las instrucciones.

La unidad desuperficie no calienta. No hay suministro electrico al aparato. Verifique lasetapas en "La estufa completa o el

homo no funcionan" que se encuentra en esta lista.

Programado de los controles inadecuado. Asegurese que el control adecuado este

encendido para que pueda usar la unidad de superficie.

Los quemadores no encienden. La perilla de superficie no ha sido completamente encendida hacia LITE. Presi6ne y gire la

perilla de superficie hasta LITE (hasta que el quemador se encienda) y luego gire hasta

obtener la talla de la llama que desea.

Los orificios del quemador est_in obstruidos. Limpie los quemadores. Vea "Para limpiar

las depresiones, la tapa, la caldera y la base del quemador" en Limpieza General. Con el

quemador apagado, limpie los orificios con una esponja de alambras o una aguja.

El suministro de gas est,1 cerrado. Abierte al suministro de gas.

Los orificios del quemador est_in obstruidos. Con el quemador apagado, limpie los

orificios utilizando una esponja de alambres o una aguja.

El quemador tiene la mitad de la llama. La humedad est,1 presente despu@sde la limpieza. Sople la llama lentamente y permita

que el quemador funcione hasta que la llama este completa. Seque los quemadores a

fondo de acuerdo alas instrucciones de la secciOn "Limpieza General"

La llama del quernador es anaranjada. Particulas de polvo en la linea principal. Permita que el quemador funcione pot unos

minutos hasta que la llama se ponga azul.

Aire salado en las zonas de la costa. Una ligera llama anaranjada es inevitable.

Malos resultados al hornear.

Muchos factores afectan el borneo. Asegurese que la rejilla esta en buen lugar. Centre la

comida y deje espacio para permitir al aire de circular. Precaliente el homo a la

temperatura deseada antes de colocar la comida. Trate de ajustar las temperaturas

recomendadas y el tiempo de borneo de sus recetas. Si cree que el homo esta muy

caliente o muy frio, vea "Ajuste de la temperatura del homo" en el Manual del

usuario.

Ruido del ventilador durante la funcion

decucinado.

El ventilador puede encenderse o apagarse automaticamente para enfriar algunos

componentes del electrodomestico. Elventilador puede apagarse immediatamente o

puede continuar encendido aun y cuando la estufa halla sido apagada.

Mamas desde el interior del homo o

vapor de la rejilla de ventilaci6n.

Derrames excesivos dentro del horno. Ajuste el ciclo de auto limpieza por un tiempo m_is

largo.

Derrames excesivos dentro del homo. Esto es normal, especialmente para los de pasteles

o grasas en la base del homo. Limpie los derrames excesivos antes de comenzar la auto-

limpieza. Si observa llamas o vapor, pare el ciclo de auto.limpieza y siga las etapas en

"Para parar o interrumpir el ciclo de auto=limpieza" en el Manual del usuario.

El horno produce demasiado vapor al

asar.

Los controles no estan programados adecuadamente. Siga las instrucciones en "Ajuste

de los controles del homo" en el Manual del usuario.

Asegurese que el homo est,1abierto a la Posicion de parar el asado.

Las carnes est_in muy cerca del elemento del asador.Vuelva a colocar la rejilla para

obtener un espacio suficiente entre las carnes y el elemento. Precaliente el elemento del

asador. Precaliente el elemento del asador para cocinar con la grilla incandecente.

La rejilla en la parrilla tiene el lado incorrecto hacia arriba y la grasa no est,1 goteando.

Siempre coloque la rejilla sobre la parrilla con las varillas hacia arriba y las ranuras hacia

abajo para que la grasa gotee en el recipiente.

Grasa se ha acumulado sobre la superficie del homo. La limpieza frecuente es necesaria

cuando asa constantemente. Grasa que se queda inpregnada o manchas de comida

pueden causar vapor excesivo.

El cido de auto-limpieza no funciona. Los controles no estan programados adecuadamente. Siga las instrucciones en

"Mmpieza del homo" en el Manual del usuario.

El ciclo de limpieza fu_ interrumpido. El tiempo de termino debe ser de 3 a 4 horas

despues de haber comenzado. Siga las etapas en "Para parar o interrumpir el ciclo de

auto=limpieza" en el Manual del usuario.

Las rnanchas no han sido retiradas

despues del cido de auto-lirn pieza.

No ha limpiado la base, la parte superior, el cadre o la puerta al exterior de la

empaquetadura del homo. Estas areas no son limpiadas por el ciclo de auto-limpieza,

pero se calientan Io suficiente para crear residuos. Limpie estas partes antes de comenzar

un nuevo ciclo de auto-limpieza. Los residuos pueden ser limpiados con un paho de

nylon y agua o con una esponja de nylon. Tenga cuidado de no dahar la empaquetadura

del homo.

Nota"

iiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii

® Registered Trademark / Trademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / TM Marca de Fb,brica / SM Marca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / Marque d6pos6e de Sears, Roebuck and Co.

Kenmore 79047102400 gas range

Product's Documents

User Manual

Specifications

Kenmore 79047102400 Questions and Answers
