Nikon 2182 AF-S NIKKOR 16-35mm f/4G ED VR Lens User Manual

Printed in Japan

TT5C13(E3)

使用説明書の内容が破損などによって判読できなくなったときは、

ニコンサービス機関にて新しい使用説明書をお求め下さい（有料）。

No reproduction in any form of this manual, in whole or in part

(except for brief quotation in critical articles or reviews), may be made

without written authorization from NIKON CORPORATION.

7MAA63E3-13

Avis pour les clients en France

LE PRODUIT ET SON EMBALLAGE RELÈVENT D’UNE CONSIGNE DE TRI

AF-S NIKKOR 16-35mm f/4G ED VR

P. 2

P. 14

S. 28

P. 38

P. 48

S. 58

CTP. 68

P. 78

P. 88

STR. 98

STR.

108

P. 118

P. 138

P. 146

使用说明书

AF-S NIKKOR 16-35mm f/4G ED VR

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を

安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容

を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される

内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および

物的損害の発生が想定される内容を示しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例



記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容

（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容

（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容

（左図の場合は電池を取り出す）が描かれています。

警告

分解禁止

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

接触禁止

すぐに

修理依頼を

落下などによって破損し、内部が露出した

ときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。

カメラの電池を抜いて、販売店またはニコンサー

ビス機関に修理を依頼してください。

電池を取る

すぐに

修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時

は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となりま

す。電池を取り出す際、やけどに充分注意してく

ださい。電池を抜いて、販売店またはニコンサー

ビス機関に修理を依頼してください。

水かけ禁止

水につけたり、水をかけたり、雨にぬらし

たりしないこと

発火したり感電の原因となります。

使用禁止

引火、爆発のおそれのある場所では使用し

ないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の

発生する場所で使用すると、爆発や火災の原因と

なります。

見ないこと

レンズまたはカメラで直接太陽や強い光を

見ないこと

失明や視力障害の原因となります。



注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から充分にずら

すこと

太陽光がカメラ内部で焦点を結び、火災の原因に

なることがあります。画角から太陽をわずかに外

しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップをつけ

るか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ

ります。

移動注意

三脚にカメラやレンズを取り付けたまま移動

しないこと

転倒したりぶつけたりしてケガの原因になること

があります。

放置禁止

窓を閉め切った自動車の中や直射日光が当

たる場所など、異常に温度が高くなる場所

に放置しないこと

内部の部品に悪い影響を与え、火災の原因となる

ことがあります。

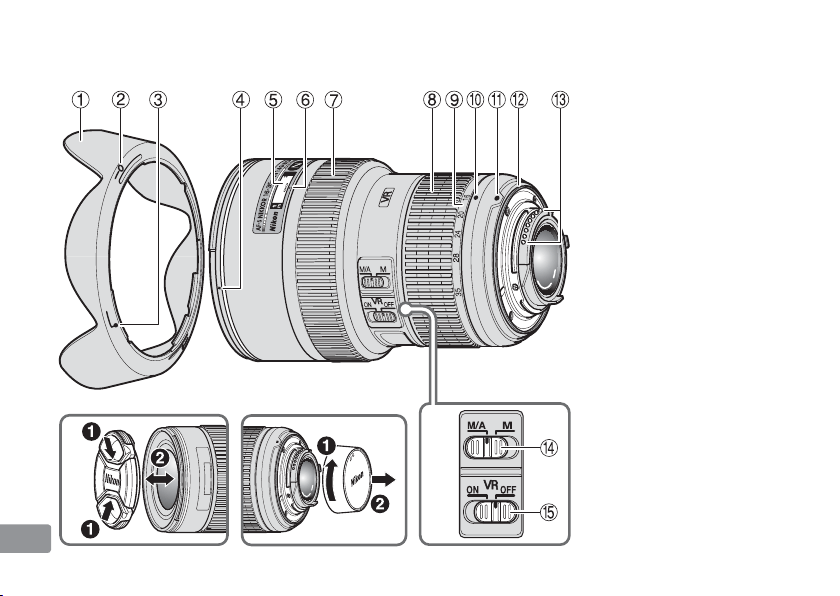

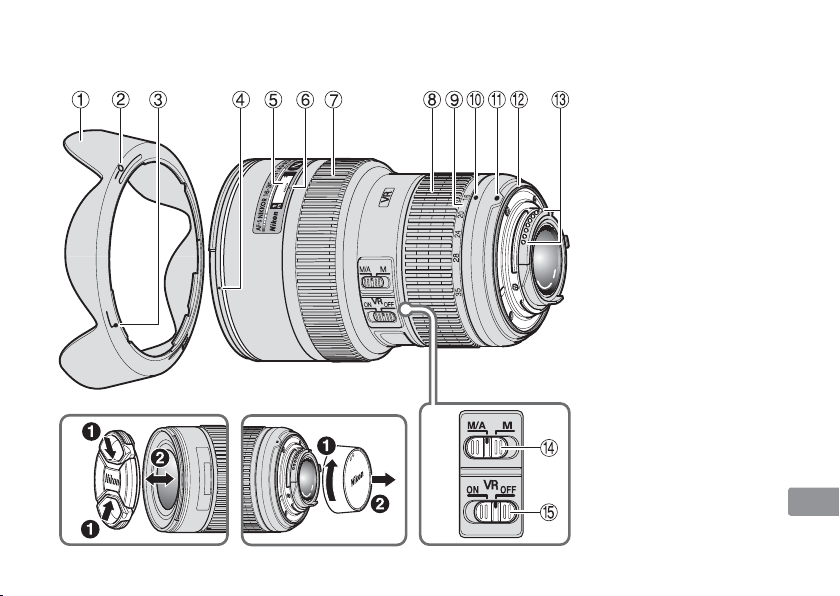

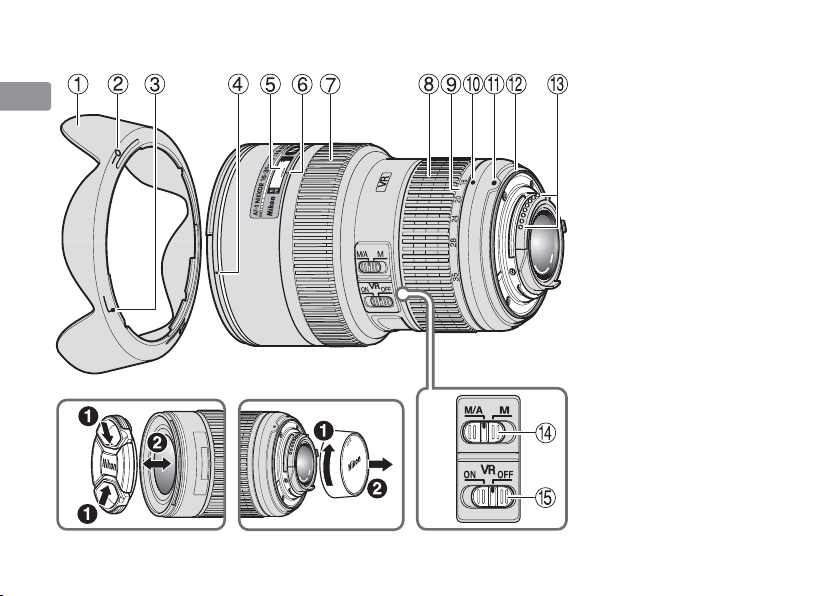

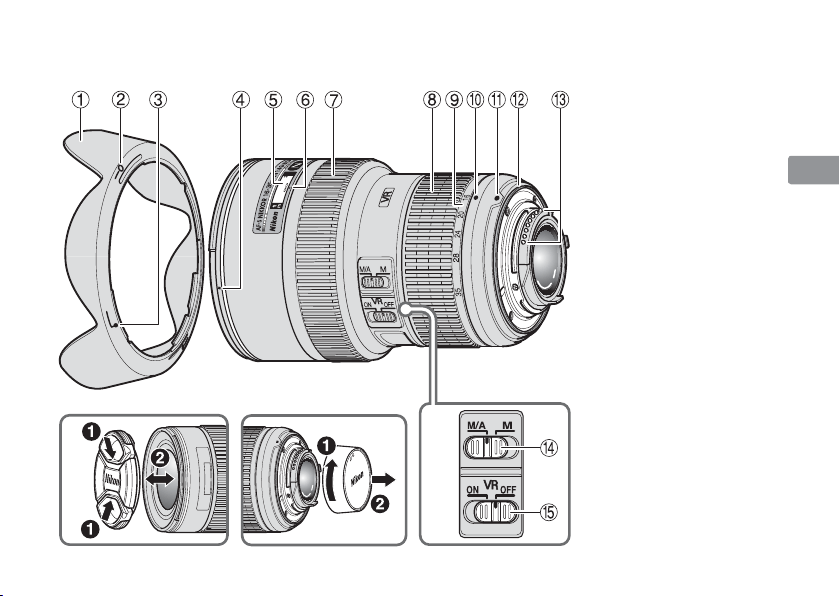

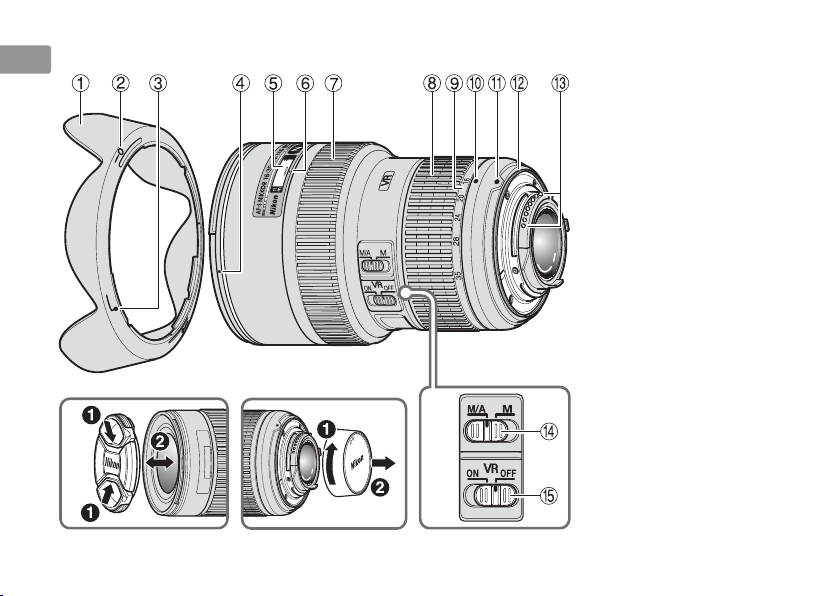

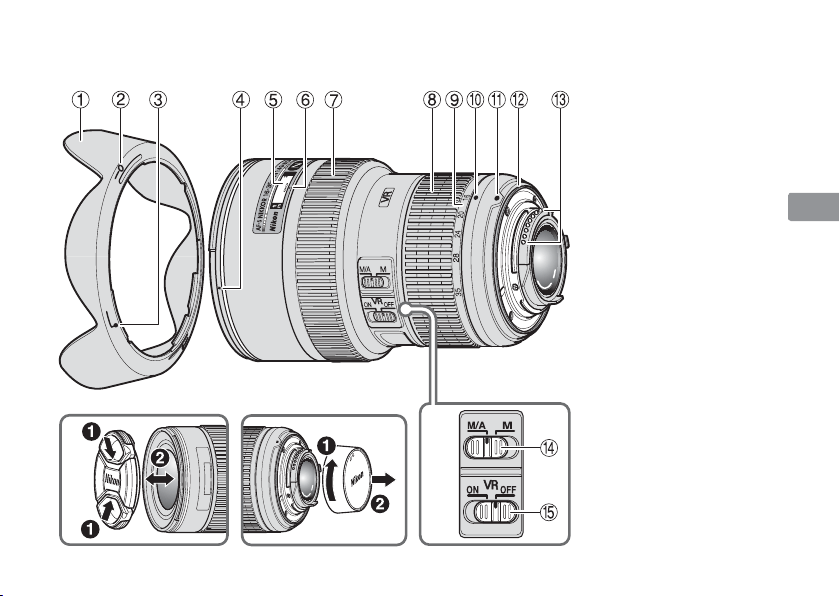

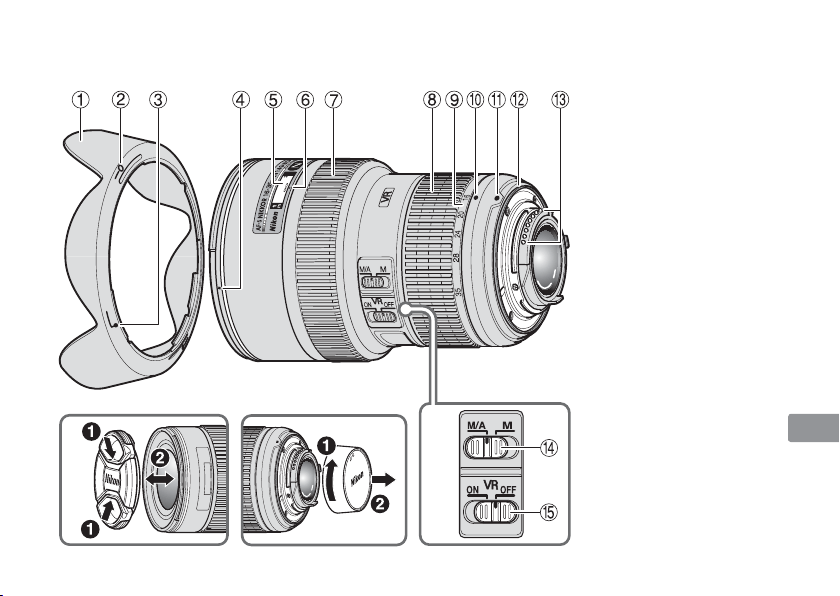

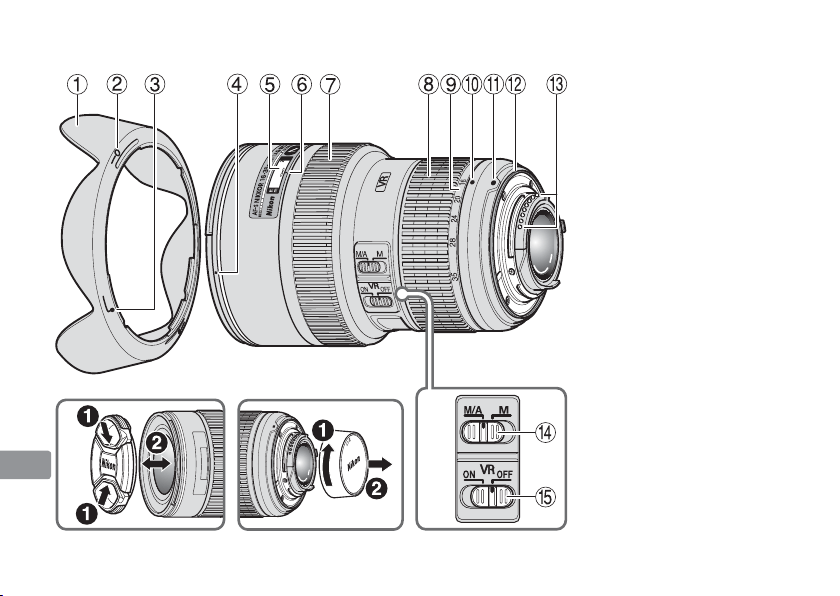

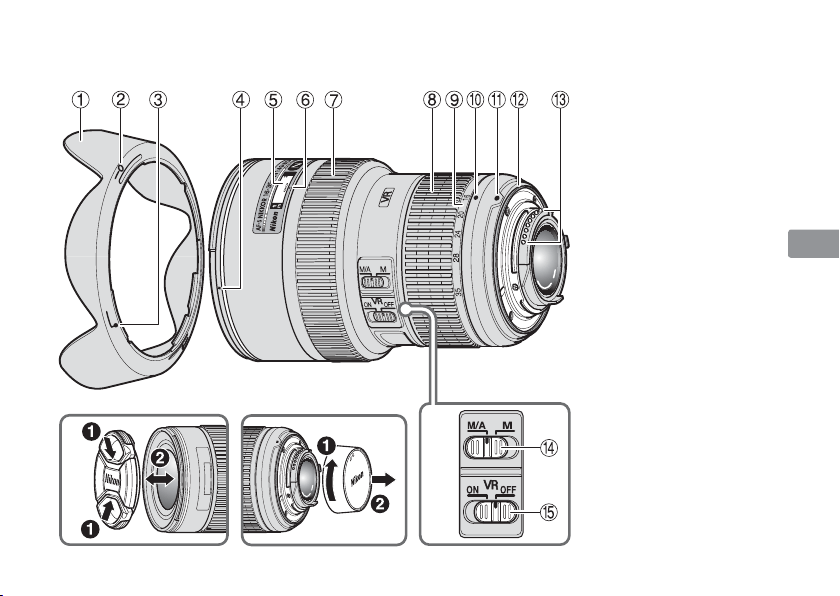

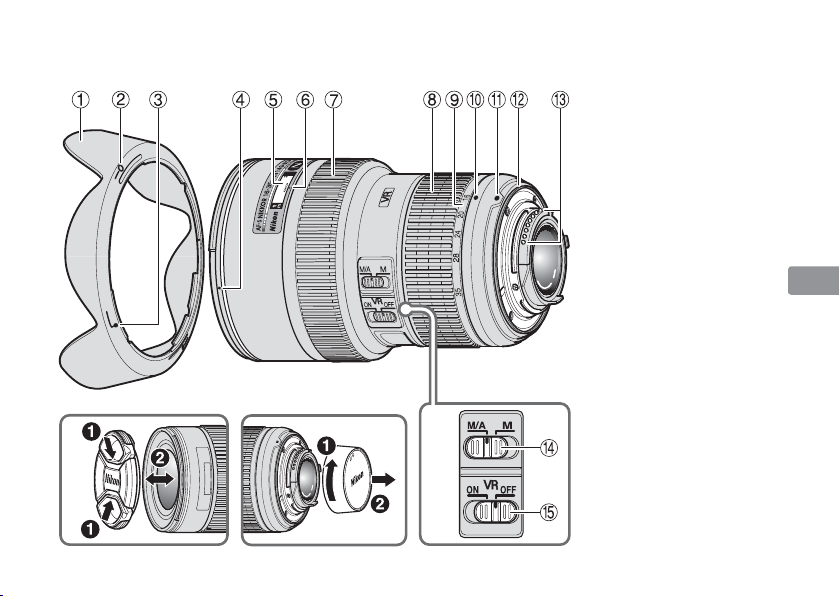

■各部の名称

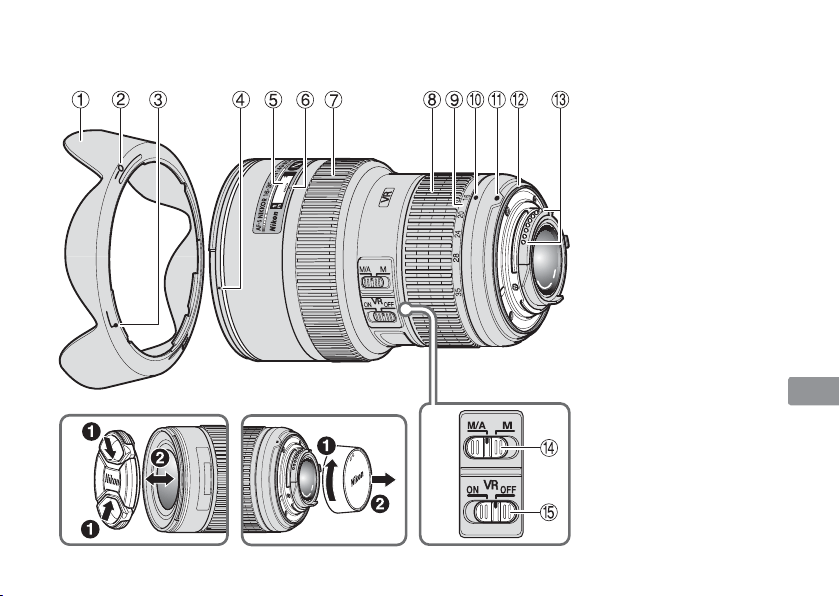

1フード（P.8）

2フードセット指標（P.8）

3フード取り付け指標（P.9）

4フード着脱指標（P.8）

5距離目盛（P.7）

6距離目盛基準線

7フォーカスリング（P.6）

8ズームリング（P.7）

9焦点距離目盛

0焦点距離目盛基準線

!レンズ着脱指標

@レンズマウントゴムリング

（P.10）

#CPU 信号接点（P.10）

$フォーカスモード切り換え

スイッチ（P.6）

%手ブレ補正スイッチ（P.7）

（）：参照頁

このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、

この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■使用できる機能

カメラによって使用できる機能には制限・制約があり

ますので、カメラの使用説明書でもご確認ください。

カメラ

機能

露出（撮影）モード

VR AF P

※1

SAM

FX フォーマット /DX フォー

マットのニコンデジタル一眼

レフカメラ、

F6、F5、F100、F80

シリーズ

、

ニコン

U2、

ニコン

○○ ○○○○

プロネア

600i、

プロネア

※2

×○ ○○○○

シリーズ

、F90X

シリーズ

、

F90

シリーズ

、F70D

×○ ○○××

ニコン

Us、F60D、F50D、

F-401

シリーズ

×× ○○○○

F-801

シリーズ

、F-601M × × ○ ○ × ×

F3AF、F-601、F-501、

カメラ

（F-601M を除く）

×× ××××

○：

使用可

×：

使用不可

VR：

手ブレ補正

AF：

オートフォーカス

※ 1：P には AUTO（オート）モード、イメージプログラ

ムモードを含みます。

※ 2：M モードの設定はありません。

■主な特長

●

ナノクリスタルコート（Nano Crystal Coat）を一

部のレンズに施したことにより、強い太陽光が当た

る屋外撮影から、スポットライトのある室内撮影ま

で、クリアーで抜けの良い画像を提供します。

●

手ブレ補正機能を使用すると、使わないときと比べ

2.5 段分

※

シャッタースピードを遅くして撮影でき

るため、シャッタースピードの選択範囲が広がり、

幅広い領域で手持ち撮影が可能です。（※ CIPA 規格

準拠。ただし、FX フォーマット対応レンズは FX フ

ォーマットデジタル一眼レフ使用時、DX レンズは

DX フォーマットデジタル一眼レフ使用時。ズームレ

ンズは最も望遠側で測定。）

●

ニコン独自の ED（特殊低分散）ガラスによる色収差

の補正とともに、非球面レンズや良好なボケ味が得

られる円形絞りの採用により優れた光学性能、描写

性能を発揮します。

ご注意

●

ニコン DX フォーマットのニコンデジタル一眼レフ

カメラ（D300 シリーズ、D7000 など）に装着す

ると、対角線画角は 83°ー 44°となり、35mm 判換

算では焦点距離約 24mm ー 52.5mm 相当のレンズ

になります。

■ピント合わせの方法（図 A）

ご使用のカメラや撮影目的によって、下表のようなピン

ト合わせが選択できます。

M/A（マニュアル優先オートフォーカスモード）の使い方

レンズのフォーカスモード切り換えスイッチを

[M/A] にセットします。

AF（オートフォーカス）撮影時、カメラのシャッター

ボタンを半押ししたまま、あるいは AF 作動（AF-ON）

ボタンを保持したまま、フォーカスリングを手で回

転させると、瞬時に MF（マニュアルフォーカス）撮

影が行えます。

カメラのシャッターボタンの半押しや AF 作動（AF-

ON）ボタンを再度操作すると AF（オートフォーカス）

で撮影が可能となります。

オートフォーカスが苦手な被写体について

「広角・超広角レンズのオートフォーカス撮影について」

（P.12）をご覧ください。

カメラ

カメラの

フォーカスモード

レンズのフォーカスモード

M/A M

FX フォーマット /DX フォーマットのニコンデジタル一眼

レフカメラ、F6、F5、F4 シリーズ、F100、F90X シリーズ、

F90 シリーズ、F80 シリーズ、F70D、ニコン U2、

ニコン U、プロネア 600i、プロネア S

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

マニュアルフォーカス

（フォーカスエイド可）

ニコン Us、F60D、F50D、F-801 シリーズ、

F-401 シリーズ、F-601M

マニュアルフォーカス

（F-601M を除きフォーカスエイド可）

■手ブレ補正機能（図 B）

手ブレ補正スイッチの使い方

ON： シャッターボタンを半押しすると、手ブレを補

正します。ファインダー像のブレも補正するた

め、ピント合わせが容易で、フレーミングしや

すくなります。

OFF： 手ブレを補正しません。

手ブレ補正使用時のご注意

●

シャッターボタンを半押し後、ファインダー像が安

定してから撮影することをおすすめします。

●

手ブレ補正の原理上、シャッターレリーズ後にファ

インダー像がわずかに動くことがありますが、異常

ではありません。

●

流し撮りなどでカメラの向きを大きく変えた場合、

流した方向の手ブレ補正は機能しません。例えば、

横方向に流し撮りすると、縦方向の手ブレだけが補

正されます。

●

手ブレ補正中にカメラの電源を OFF にしたり、レン

ズを取り外したりしないでください。（その状態でレ

ンズを振るとカタカタ音がすることがありますが、

故障ではありません。カメラの電源を再度 ON にす

れば、音は消えます。）

●

内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充

電中は、手ブレ補正は行いません。

●

三脚を使用するときは、手ブレ補正スイッチを［OFF］

にしてください。ただし、三脚を使っても雲台を固

定しないときや、一脚を使用するときには、スイッ

チを［ON］にすることをおすすめします。

●

手ブレ補正が使用できないカメラ（P.5）では、必ず、

手ブレ補正スイッチを［OFF］にしてください。特

にプロネア 600i では、このスイッチを［ON］にし

たままにすると、電池の消耗が早くなることがあり

ますのでご注意ください。

■ズーミングと被写界深度

撮影を行う場合は、ズームリングを回転させ（焦点距

離が変化します）構図を決めてから、ピント合わせを

行ってください。プレビュー（絞り込み）機構を持つ

カメラでは、撮影前に被写界深度を確認できます。

●

このレンズは IF（ニコン内焦）方式を採用しています。

IF 方式は、撮影距離が短くなるにしたがって焦点距

離が短くなります。

●

距離目盛は目安であり、被写体までの距離を保証す

るものではありません。また、遠景撮影でも被写界

深度などの影響により∞マークに届かない位置でピ

ントが合う場合があります。

●

詳しい被写界深度は、被写界深度表（P.156）をご

覧ください。

■絞り値の設定

絞り値は、カメラ側で設定してください。

■カメラの内蔵フラッシュ使用時のご注意

● 

撮影距離 0.6m 以上で使用してください。

● 

ケラレを防止するために、レンズのフードは取り外

して使用してください。

● 

このレンズをカメラに取り付けたときのケラレの最

新情報は、カメラの使用説明書でご確認ください。

※カメラの内蔵フラッシュのケラレとは、フラッシュ

の光がレンズの先端でさえぎられて影になり、写真

に映り込む現象です。

カメラ

ケラレなく撮影できる焦点距離と撮影距離

D810、D800シリーズ、

D750、D5500、

D5300、D5200、

D3300、D3200

●

焦点距離 35mm では撮影距離 1m 以上

D700

（FX フォーマット時）

●

焦点距離 28mm では撮影距離 3m 以上

●

焦点距離 35mm では撮影距離 1m 以上

D700

（DX フォーマット時）

●

焦点距離20mm では撮影距離 1.5m 以上

●

焦点距離 24mm 以上は制約なし

D300 シリーズ、

D200、D100、

D7000

●

焦点距離 24mm では撮影距離 2m 以上

●

焦点距離 28mm では撮影距離 1m 以上

●

焦点距離 35mm では制約なし

D7200、D7100

●

焦点距離 24mm では撮影距離 1.5m 以上

●

焦点距離 28mm では撮影距離 1m 以上

●

焦点距離 35mm では制約なし

カメラ

ケラレなく撮影できる焦点距離と撮影距離

D7200、

D7100

（

対 DX

1.3 ×クロップ

）

●

焦点距離 20mm では撮影距離 1.5m 以上

●

焦点距離 24mm では撮影距離 1m 以上

●

焦点距離 28mm では制約なし

D610、D600、

D5100

●

焦点距離35mm では撮影距離 1.5m 以上

D90、D80、

D5000、D3100、

D3000、D60、

D50、

D40 シリーズ

●

焦点距離 28mm では撮影距離 1.5m 以上

●

焦点距離 35mm では撮影距離 1m 以上

D70 シリーズ

●

焦点距離 28mm では撮影距離 2m 以上

●

焦点距離 35mm では撮影距離 1m 以上

上記以外のカメラ

すべての撮影距離でケラレが発生します。

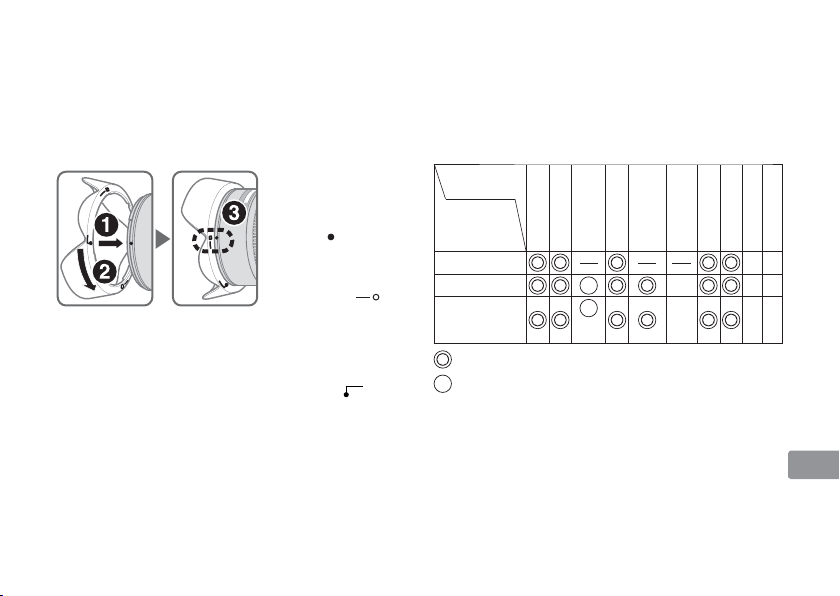

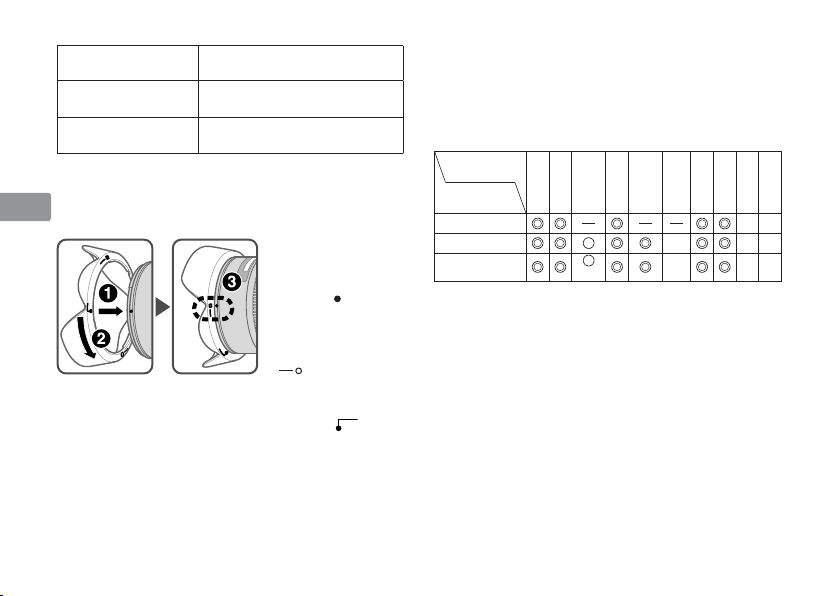

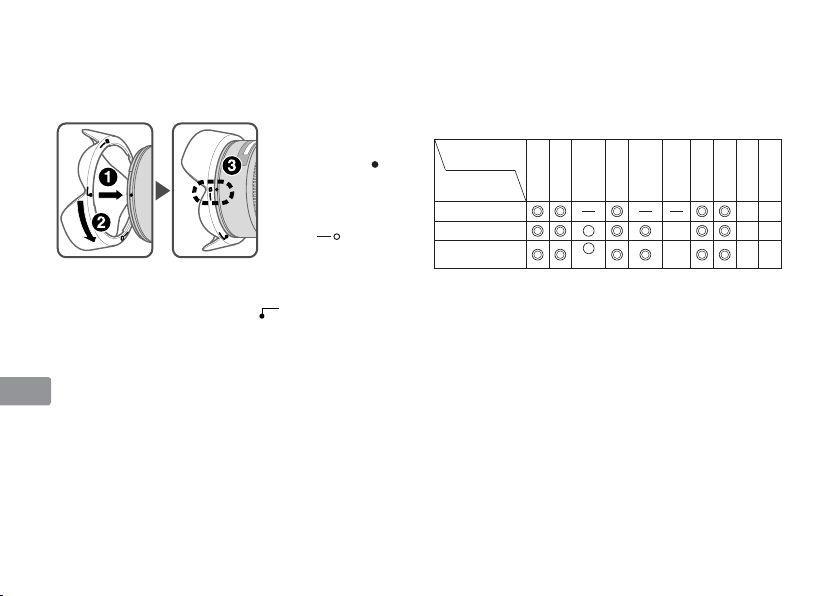

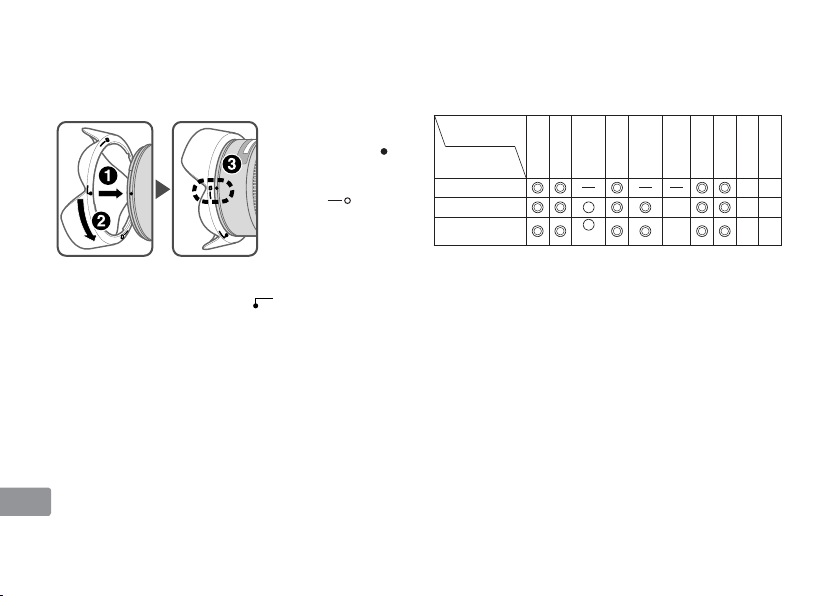

■フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保

護にも役立ちます。

取り付け方

●

フード着脱指標（）

とフードセット指標

（

）が合っている

ことを確認してくだ

さい（

）。

●

フード先端を強くつかむと着脱が困難になります。

着脱の際は、フード取り付け指標（

）付近を持っ

て回転させてください。

●

フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

●

収納時はフードを逆向きにしてレンズに取り付けら

れます。

■

ファインダースクリーンとの組み合わせ

スクリーン

AB C E

EC-B

EC-E

JLMU

カメラ

F6 ◎◎



◎



◎◎

F5+DP-30

◎◎

○

◎◎ ◎◎

F5+DA-30

◎◎

○

(-0.5)

◎◎ ◎◎

構図の決定やピント合わせの目的には

◎ ： 好適です。

○ ：視野の一部が多少見にくくなりますが、撮影結

果には全く影響がありません。

 ：各カメラに存在しないファインダースクリーン

です。

（）：中央部重点測光時の補正値です。F6 カメラの場

合、測光値の補正は、カメラのカスタムメニュー

「b6：スクリーン補正」を「BorE 以外」にセッ

トして行います。B 型および E 型以外を使用す

る場合は、補正量が 0 でも、「BorE 以外」にセッ

トしてください。F5 カメラの場合は、カスタム

セッティング No.18 の設定で測光値の補正を行

います。

  詳しくはカメラの使用説明書をご覧ください。

空欄：使用不適当です。ただし、M スクリーンの場合、

撮影倍率 1/1 倍以上の近接撮影に用いるため、

この限りではありません。

ご注意

●

F5 カメラの場合、マルチパターン測光は、EC-B、

EC-E、B、E、J、A、L スクリーンのみ可能です。

■

レンズのお手入れと取り扱い上のご注意

●

CPU 信号接点は汚さないようにご注意ください。

●

レンズマウントゴムリングが破損した場合は、その

まま使用せず販売店またはニコンサービス機関に修

理を依頼してください。

●

レンズ面の清掃は、ホコリを拭う程度にしてくださ

い。指紋がついたときは、柔らかい清潔な木綿の布

に無水アルコール（エタノール）または市販のレン

ズクリーナーを少量湿らせ、レンズの中心から外周

へ渦巻状に、拭きムラ、拭き残りのないように注意

して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

●

レンズ表面の汚れや傷を防ぐためには、NC フィルター

をお使いいただけます。また、レンズのフードも役

立ちます。

●

レンズをケースに入れるときは、必ずレンズキャッ

プと裏ぶたを取り付けてください。

●

フードを持ってカメラを持ち上げたりしないでくだ

さい。

●

レンズを長期間使用しないときは、カビやサビを防

ぐために、高温多湿のところを避けて風通しのよい

場所に保管してください。また、直射日光のあたる

ところ、ナフタリンや樟脳のあるところも避けてく

ださい。

●

レンズを水に濡らすと、部品がサビつくなどして故

障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでく

ださい。極端に温度が高くなると、外観の一部に使用

している強化プラスチックが変形することがあります。

■付属アクセサリー

●

77mm スプリング式レンズキャップLC-77

●

裏ぶた

●

バヨネットフードHB-23

●

ソフトケースCL-1120

■別売アクセサリー

●

77mm ネジ込み式フィルター

■仕様

型式：

ニコン F マウント CPU 内蔵 G タイ

プ、AF-S ズームレンズ

焦点距離： 16



35mm

最大口径比： 1：4

レンズ構成： 12群17枚（EDレンズ2枚、非

球面レンズ 3 枚、ナノクリスタルコ

ート）

画角： 107



63··35mm 判一眼レフカ

メラ、FX フォーマッ

トのデジタル一眼レフ

カメラ

83



44····DX フォーマットのデ

ジタル一眼レフカメラ

94



52····· IX240 カメラ

焦点距離目盛： 16、20、24、28、35mm

撮影距離情報：カメラへの撮影距離情報出力可能

ズーミング：ズームリングによる回転式

ピント合わせ： IF（ニコン内焦）方式、超音波モーター

によるオートフォーカス、マニュア

ルフォーカス可能

手ブレ補正：ボイスコイルモーター（VCM）に

よるレンズシフト方式

撮影距離目盛： ∞〜 0.28m（1ft 併記）

最短撮影距離：撮像面から 0.29m

（焦点距離16mm時、35mm時）、

撮像面から 0.28m

（焦点距離20―28mm時）

絞り羽根枚数： 9 枚（円形絞り）

絞り方式：自動絞り

絞りの範囲： f/4―22

測光方式： CPU 連動方式のカメラでは開放測光

アタッチメントサイズ：

77mm（P=0.75mm）

寸法：約 82.5mm（最大径）×

125mm（バヨネットマウント基準

面からレンズ先端まで）

質量：約 680g

※仕様、外観の一部を、改善のため予告なく変更する

ことがあります。

■広角・超広角レンズのオートフォーカス撮影について

広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮

影時には注意が必要です。

以下をお読みになって、オートフォーカス撮影にお役立てください。

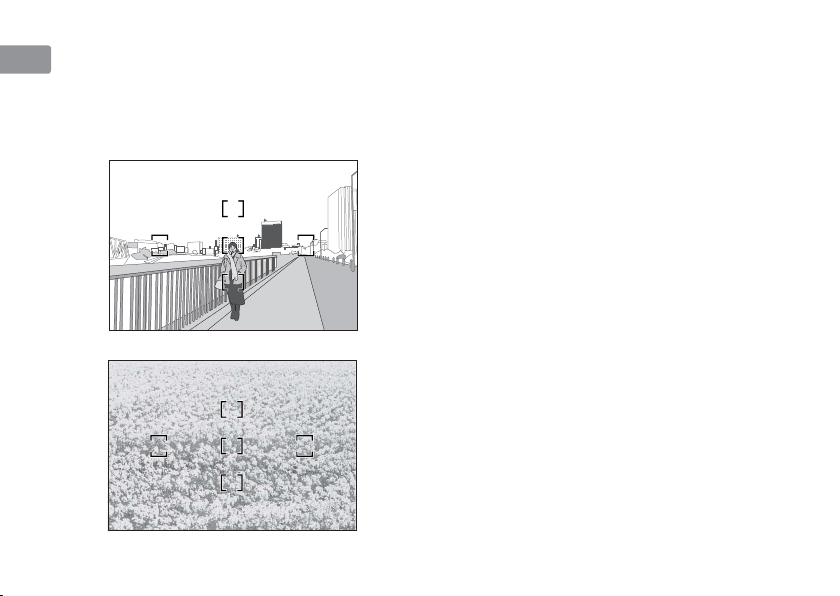

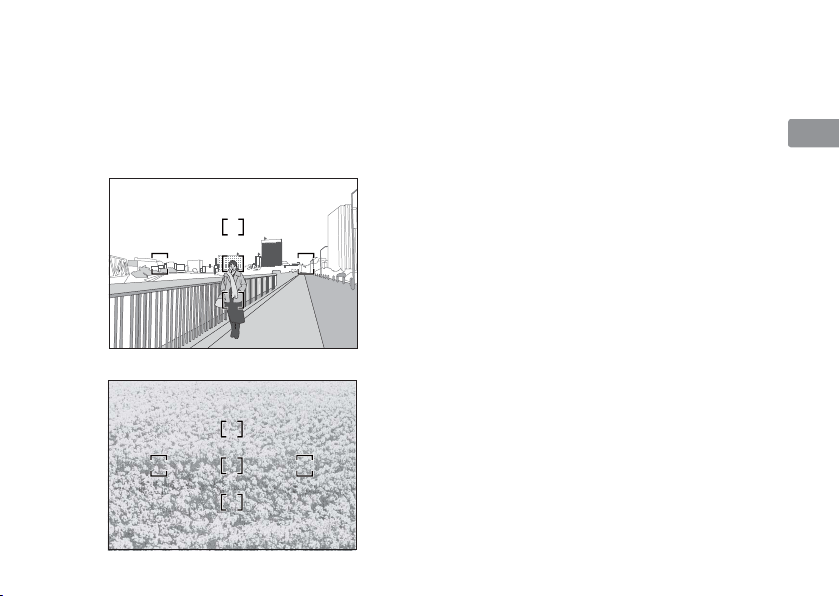

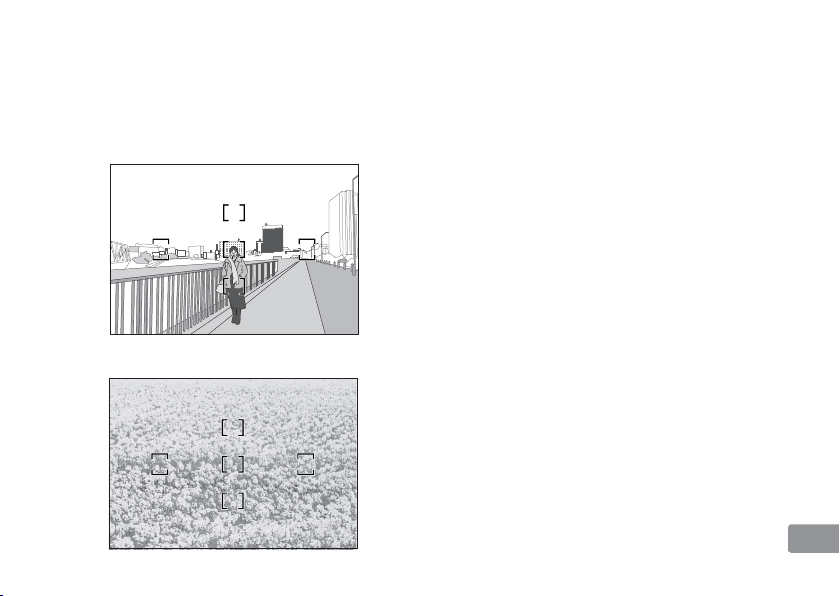

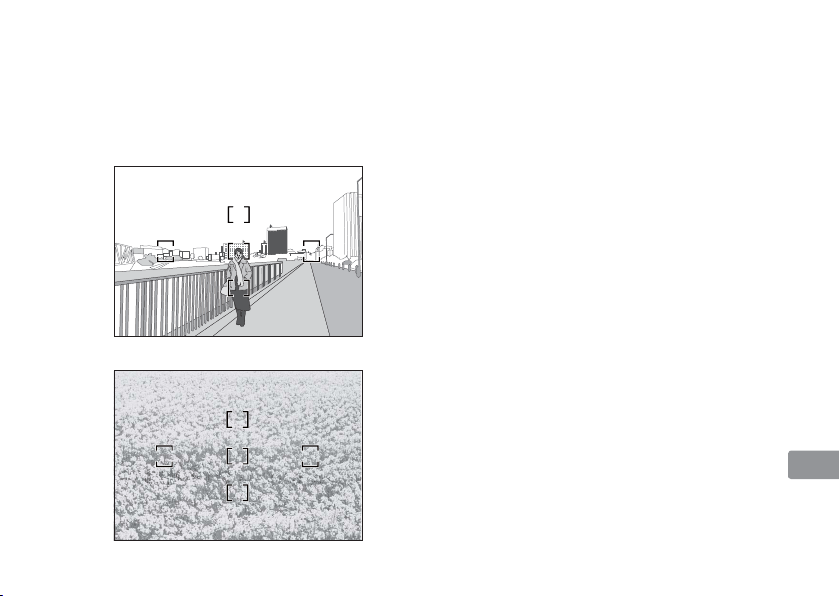

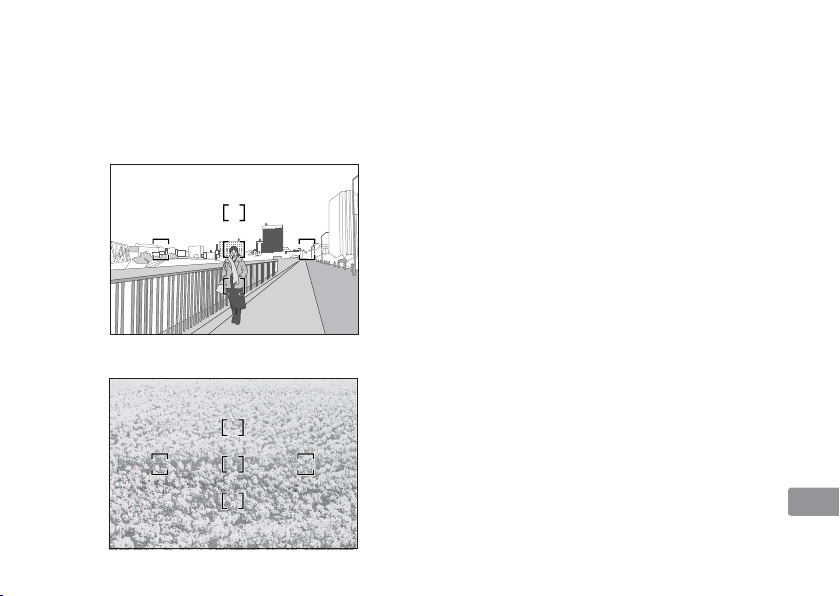

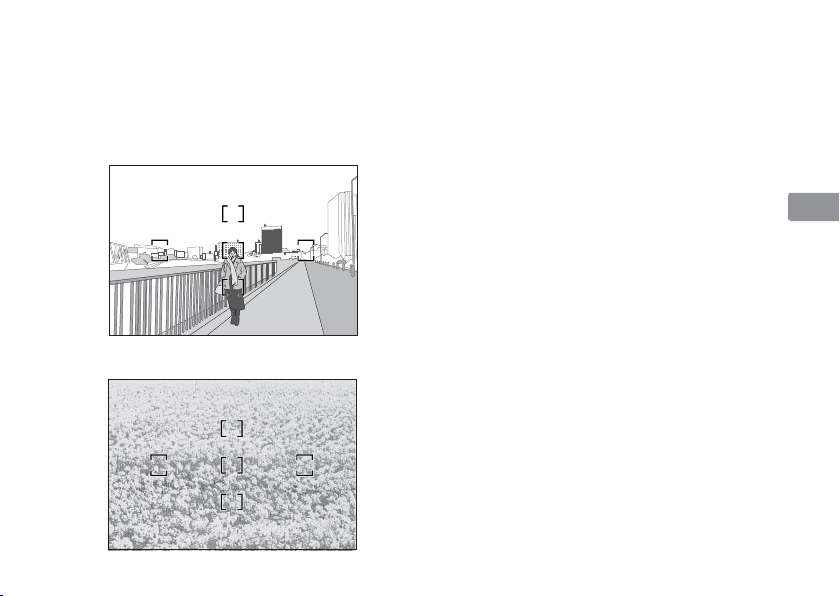

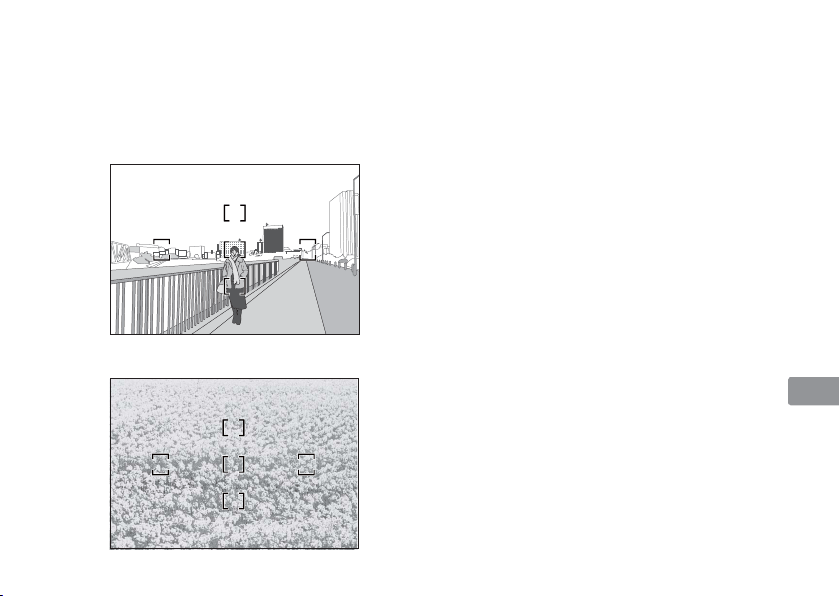

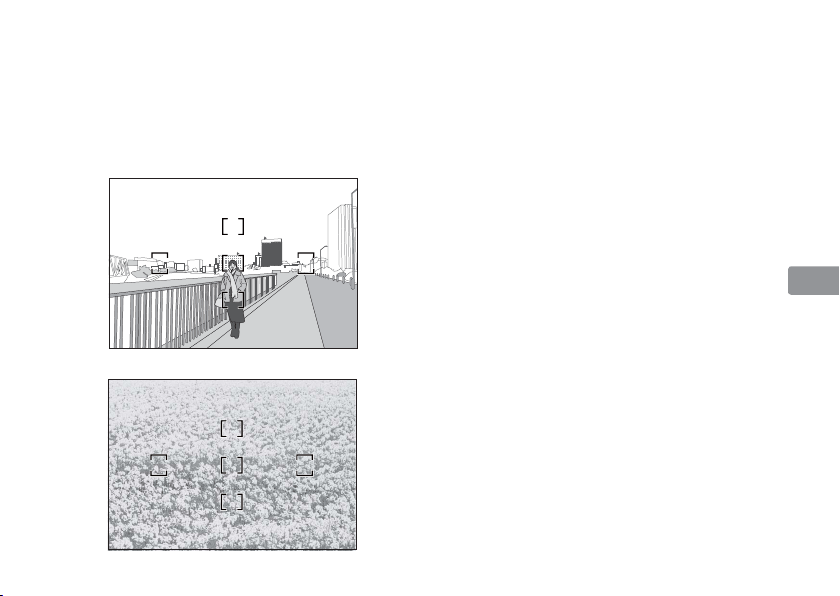

1. フォーカスフレームに対して主要な被写体が小さい場合

 図 C のように、フォーカスフレーム内に遠くの建物と近

くの人物が混在するような被写体になると、背景にピン

トが合い、人物のピント精度が低下する場合があります。

2. 絵柄がこまかな場合

 図 D のように、被写体が小さいか、明暗差が少ない被写

体になると、オートフォーカスにとっては苦手な被写体

になります。

このような時には・・・

1、2 のような被写体条件でオートフォーカスが上手く働か

ない場合、主要被写体とほぼ同じ距離にある被写体でフォー

カスロックし、構図を元に戻して撮影する方法が有効です。

また、マニュアルフォーカスに切り換えて、マニュアルで

ピントを合わせて撮影する方法もあります。

その他

お使いのカメラの使用説明書で「オートフォーカスが苦手

な被写体について」の説明も参照してください。

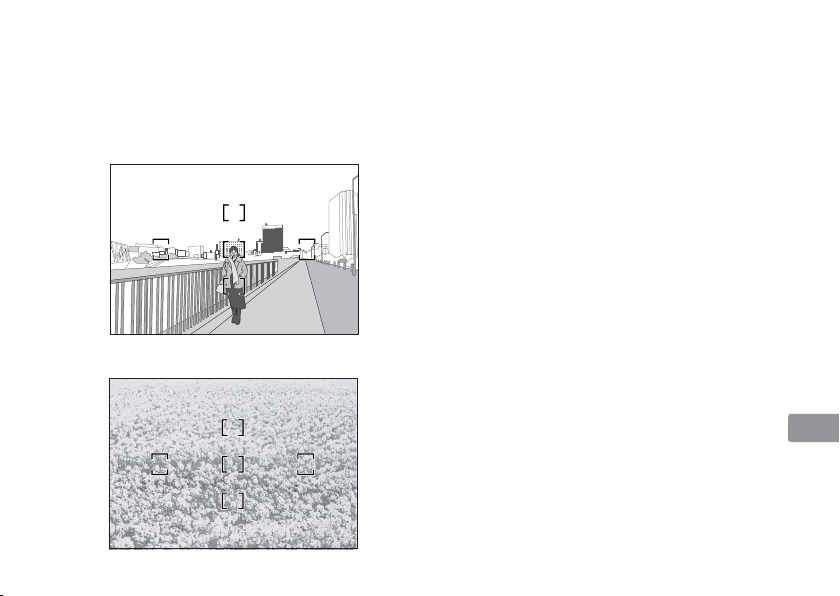

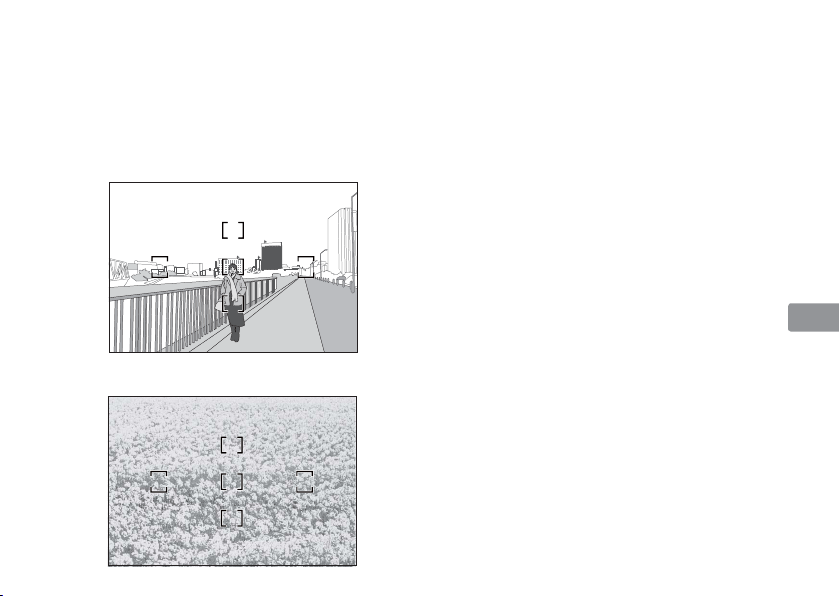

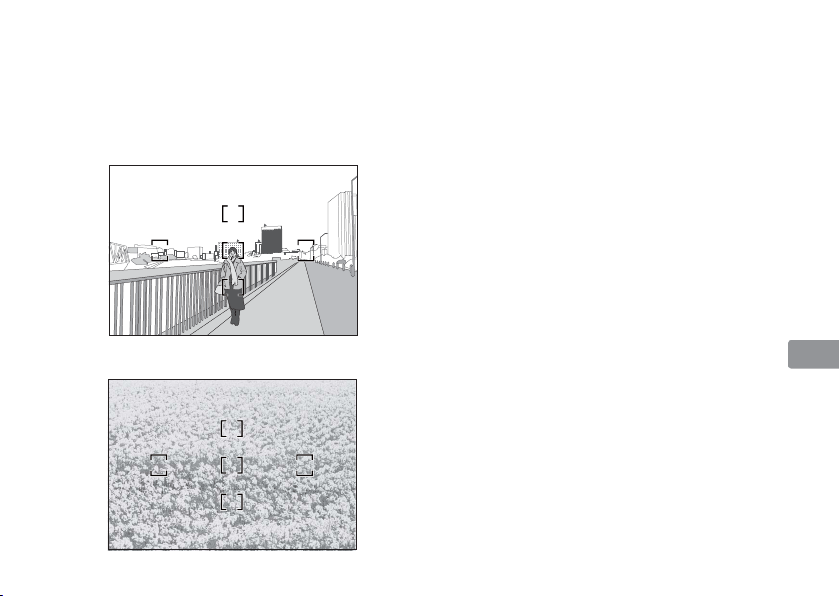

C< 人物 >

D< 花畑 >

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or

lens could result in injury. Repairs should be

performed only by qualified technicians.

Should the camera or lens break open as the

result of a fall or other accident, take the

product to a Nikon-authorized service

representative for inspection after unplugging

the product and/or removing the battery.

Turn off immediately in the event of

malfunction

Should you notice smoke or an unusual smell

coming from the camera or lens, remove the

battery immediately, taking care to avoid

burns. Continued operation could result in

injury.

After removing or disconnecting the power

source, take the product to a Nikon-authorized

service representative for inspection.

Do not use the camera or lens in the

presence of flammable gas

Operating electronic equipment in the

presence of flammable gas could result in an

explosion or fire.

Do not look at the sun through the

lens or viewfinder

Viewing the sun or other strong light sources

through the lens or viewfinder could cause

permanent visual impairment.

Keep out of reach of children

Particular care should be taken to prevent

infants from putting the batteries or other

small parts into their mouths.

Observe the following precautions

when handling the camera and lens

• Keep the camera and lens unit dry. Failure

to do so could result in fire or electric

shock.

• Do not handle or touch the camera or lens

unit with wet hands. Failure to do so could

result in electric shock.

• When shooting with back-lighting, do not

point the lens at the sun or allow sunlight

to pass directly down the lens as this may

cause the camera to overheat and possibly

cause a fire.

• When the lens will not be used for an

extended period of time, attach both front

and rear lens caps and store the lens away

from direct sunlight. Failure to do so could

result in a fire, as the lens may focus

sunlight onto a flammable object.

 Nomenclature

1 Lens hood (P. 23)

2 Lens hood setting index

(P. 23)

3 Lens hood attachment

index (P. 23)

4 Lens hood mounting

index (P. 23)

5 Distance scale (P. 21)

6 Distance index line

7 Focus ring (P. 18)

8 Zoom ring (P. 21)

9 Focal length scale

0 Focal length scale index line

! Mounting index

@ Lens mount rubber

gasket (P. 24)

# CPU contacts (P. 24)

$ Focus mode switch (P. 18)

% Vibration reduction

ON/OFF switch (P. 20)

( ): reference page

Important

•

When mounted on Nikon DX format digital SLR

cameras, such as the D300-Series and D7000,

the lens’ picture angle becomes 83°-44° and its

35mm equivalent focal length is approx. 24-

52.5 mm.

 Usable cameras and available

functions

There may be some restrictions or limitation for

available functions. Refer to camera’s User’s

Manual for details.

Cameras

Function

Exposure

mode

VR AF

SAM

Nikon digital SLR

(Nikon FX/DX format)

cameras, F6, F5, F100,

F80-Series/N80-Series*,

F75-Series/N75-Series*,

F65-Series/N65-Series*

3 3 3333

Pronea 600i/6i*, Pronea S*

—

3 3333

Thank you for purchasing the AF-S NIKKOR 16-35mm f/4G ED VR lens. Before using this lens,

please read these instructions and refer to your camera's User's Manual.

 Major features

•

The Nano Crystal Coat deposited on some of

the lens elements ensures that fine, clear images

can be reproduced under various shooting

conditions, from the sunny outdoors to

spotlighted interior scenes.

•

By enabling vibration reduction, slower shutter

speeds (2.5 stops*) can be used, thus increasing

the range of usable shutter speeds and zoom

positions, particularly when hand-holding the

camera. (*The effects of VR on shutter speed

are measured according to Camera and Imaging

Products Association (CIPA) standards;

FX-format lenses are measured using FX-format

digital cameras, DX-format lenses using

DX-format cameras. Zoom lenses are measured

at maximum zoom.)

•

Superior optical performance and rendering

characteristics are maximized with the use of

three aspherical lens elements and two extra-

low dispersion (ED) glass elements, which

ensure correction of chromatic aberration. In

addition, the rounded aperture produces soft

and pleasing blur characteristics in portions of

pictures that are out-of-focus.

Cameras

Function

Exposure

mode

VR AF

SAM

F4-Series, F90X/N90s*,

F90-Series/N90*,

F70-Series/N70*

—

333

——

F60-Series/N60*,

F55-Series/N55-Series*,

F50-Series/N50*,

F-401x/N5005*,

F-401s/N4004s*,

F-401/N4004*

——

3333

F-801s/N8008s*,

F-801/N8008*,

F-601

M/N6000*

——

F3AF, F-601/N6006*,

F-501/N2020**,

Nikon MF cameras

(except F-601

M/N6000*)

— — ————

3: Possible

—

: Not possible

VR: Vibration reduction AF: Autofocus

*: Sold exclusively in the USA

**: Sold exclusively in the USA and Canada

*1: P includes AUTO and Vari-Program System.

*2: Manual (M) is not available.

 Focusing (Fig. A)

Set your camera’s focus-mode selector

according to the chart below:

Autofocus with manual override

(M/A mode)

Set the lens focus mode switch to M/A.

Autofocus is enabled, but autofocus

operation can be overridden by rotating

the separate focus ring while pressing the

shutter-release button halfway, or by

pressing the AF-ON button on the camera

body of cameras so equipped.

Press the shutter-release button halfway

or the AF-ON button once again to cancel

manual focus and resume autofocus.

Getting good results with autofocus

Refer to “Notes on using wide- or super

wide-angle AF NIKKOR lenses” (P. 27).

Cameras

Camera

focus

mode

Lens’ focus mode switch

M/A M

Nikon digital SLR (Nikon FX/DX format)

cameras, F6, F5, F4-Series, F100,

F90X/N90s*, F90-Series/N90*,

F80-Series/N80-Series*,

F75-Series/N75-Series*,

F70-Series/N70*, F65-Series/N65-Series*,

Pronea 600i/6i*, Pronea S

Autofocus with

manual override

Manual focus

(Electronic

rangefinder

can be used.)

Manual focus

(Electronic rangefinder can be

used.)

F60-Series/N60*, F55-Series/N55-Series*,

F50-Series/N50*, F-801s/N8008s*,

F-801/N8008*, F-601

M/N6000*,

F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

Manual focus

(Electronic rangefinder can be used,

except with the F-601

M/N6000*)

* Sold exclusively in the USA

• If the camera is panned in a wide arc,

compensation for camera shake in the

panning direction is not performed. For

example, only the effects of vertical camera

shake is reduced with horizontal panning.

• Do not turn the camera off or remove the

lens from the camera while vibration

reduction is operating. Failure to observe

this note could result in the lens sounding

and feeling as if an internal component is

loose or broken when it is shaken. This is

not a malfunction. Turn the camera on

again to correct this.

• With cameras featuring a built-in flash,

vibration reduction does not function while

the built-in flash is charging.

• When the camera is mounted on a tripod,

set the vibration reduction ON/OFF switch

to OFF. However, it is recommended that

the switch be set to ON when using the

camera on an unsecured tripod head or

with monopod.

 Vibration reduction mode (Fig. B)

Setting the vibration reduction ON/OFF

switch

ON: The effects of camera shake are

reduced while the shutter-release

button is pressed halfway and also at

the instant the shutter is released.

Because vibration is reduced in the

viewfinder, auto/manual focusing and

exact framing of the subject are easier.

OFF: The effects of camera shake are not

reduced.

Notes on using vibration reduction

• After pressing the shutter-release button

halfway, wait until the image in the

viewfinder stabilizes before pressing the

shutter-release button the rest of the way

down.

• Due to the characteristics of the vibration

reduction mechanism, the image in the

viewfinder may be blurred after the shutter

is released. This is not a malfunction.

• If this lens is used with cameras that do not

have the vibration reduction function

(P.17), set the vibration reduction ON/OFF

switch to OFF. With the Pronea 600i/6i

camera, in particular, battery power may

become quickly depleted if this switch is

left ON.

 Focusing, zooming, and depth of

field

Before focusing, rotate the zoom ring to

adjust the focal length until the desired

composition is framed. If your camera has a

depth-of-field preview (stopdown) button or

lever, depth of field can be previewed

through the camera viewfinder.

• This lens is equipped with the Internal

Focusing (IF) system. As the shooting

distance decreases, the focal length also

decreases.

• The distance scale does not indicate the

precise distance between the subject and

the camera. Values are approximate and

should be used only as a general guide.

When shooting distant landscapes, depth

of field may influence operation and the

subject may appear in focus at a position

that is closer than infinity.

• For more information, see p. 156.

 Setting the aperture

Use the camera to adjust the aperture

setting.

 The built-in flash and vignetting

• The built-in flash cannot be used over

distances of less than 0.6 m (2.0 ft).

• To prevent vignetting, do not use the lens

hood.

• For the latest information on vignetting

with this lens, see the camera manual.

• Vignetting is the darkening of the corners

around the image that occurs when the

light emitted by the flash is obstructed by

the lens barrel.

Cameras

Supported focal length/

Shooting distance

D810,

D800-Series,

D750,

D5500,

D5300,

D5200,

D3300,

D3200

• 35 mm/1 m (3.3 ft) or greater

D700

(FX format)

• 28 mm/3 m (9.8 ft) or greater

• 35 mm/1 m (3.3 ft) or greater

D700

(DX format)

• 20 mm/1.5 m (4.9 ft) or greater

• 24 mm or longer/No restriction

D300-Series,

D200, D100,

D7000

• 24 mm/2 m (6.6 ft) or greater

• 28 mm/1 m (3.3 ft) or greater

• 35 mm/No restriction

D7200,

D7100

• 24 mm/1.5 m (4.9 ft) or greater

• 28 mm/1 m (3.3 ft) or greater

• 35 mm/No restriction

D7200,

D7100 (1.3x

crop of DX)

• 20 mm/1.5 m (4.9 ft) or greater

• 24 mm/1 m (3.3 ft) or greater

• 28 mm/No restriction

D610, D600,

D5100

• 35 mm/1.5 m (4.9 ft) or greater

Cameras

Supported focal length/

Shooting distance

D90, D80,

D5000,

D3100,

D3000, D60,

D50,

D40-Series

• 28 mm/1.5 m (4.9 ft) or greater

• 35 mm/1 m (3.3 ft) or greater

D70-Series

• 28 mm/2 m (6.6 ft) or greater

• 35 mm/1 m (3.3 ft) or greater

Other

cameras

Vignetting occurs at any

shooting distance.

 Using the lens hood

Lens hoods minimize stray light and protect

the lens.

Attaching the hood

• Be sure that the

lens hood

mounting index

(

) is aligned with

the lens hood

setting index

(

) (3).

• To facilitate attachment or removal of

the hood, hold it by the base (near the lens

hood attachment index (

)) rather than

its outer edge.

• If the lens hood is not correctly attached,

vignetting may occur.

• To store the lens hood, attach it in the

reverse position.

 Recommended focusing screens

Various interchangeable focusing screens are

available for certain Nikon SLR cameras to

suit any picture-taking situation. The ones

recommended for use with this lens are:

Screen

AB C E

EC-B

EC-E

JLMU

Camera

◎◎◎  ◎◎

F5+DP-30

◎◎○◎ ◎ ◎◎

F5+DA-30

◎◎

○

(-0.5)

◎◎ ◎◎

◎

: Excellent focusing

○

: Acceptable focusing

Slight vignetting or moiré patterns appear

in the viewfinder, but not on the film.



: Not available

( ) : Indicates degree of exposure

compensation needed (center-weighted

metering only). For F6 cameras,

compensate by selecting “Other screen“

in Custom Setting “b6: Screen comp.“

and setting the EV level to -2.0 to +2.0 in

0.5 EV steps. When using screens other

than type B or E, “Other screen“ must be

selected even when the required

compensation value is “0“ (no

compensation required). For F5 cameras,

compensate using Custom Setting #18 on

the camera body.

See user’s manual of the camera body for

more details.

Blank box means not applicable. Since type

M screen can be used for both macro-

photography at a magnification ratio of 1:1

or above and for photomicrography, it has

different applications than other screens.

Important

• For F5 cameras, only EC-B, EC-E, B, E, J, A,

L focusing screens are usable in Matrix

Metering.

 Lens care

• Be careful not to allow the CPU contacts to

become dirty or damaged.

• If the lens mount rubber gasket is

damaged, be sure to visit the nearest

Nikon-authorized service representative for

repair.

• Clean lens surfaces with a blower brush. To

remove dirt and smudges, use a soft, clean

cotton cloth or lens tissue moistened with

ethanol (alcohol) or lens cleaner. Wipe in a

circular motion from the center to outer

edge, taking care not to leave traces or

touch other parts of the lens.

• Never use organic solvent such as thinner

or benzene to clean the lens.

• NC filters are available to protect the front

lens element. The lens hood also helps to

protect the front of the lens.

• When storing the lens in its flexible lens

pouch, attach both the front and rear lens

caps.

• When the lens is mounted on a camera, do

not pick up or hold the camera and lens by

the lens hood.

• When the lens will not be used for an

extended period of time, store it in a cool,

dry place to prevent mold and rust. Be sure

to store the lens away from direct sunlight

or chemicals such as camphor or

naphthalene.

• Do not get water on the lens or drop it in

water as this will cause it to rust and

malfunction.

• Reinforced plastic is used for certain parts

of the lens. To avoid damage, never leave

the lens in an excessively hot place.

 Standard accessories

• 77mm Snap-on Front Lens Cap LC-77

• Rear Lens Cap

• Bayonet Hood HB-23

• Flexible Lens Pouch CL-1120

 Optional accessory

• 77mm screw-on filters

 Specifications

Type of lens: G-type AF-S Zoom-NIKKOR

lens with built-in CPU and

Nikon bayonet mount

Focal length: 16-35mm

Maximum

aperture:

f/4

Lens

construction:

17 elements in 12 groups

(2 ED, 3 aspherical and

some Nano Crystal Coat-

deposited lens elements)


angle:

107°-63° with 35mm (135)

format Nikon film SLR

cameras and Nikon FX

format digital SLR cameras

83°-44° with Nikon DX

format digital SLR cameras

94°-52° with IX240 system

cameras

Focal length

scale:

16, 20, 24, 28, 35mm

Distance

information:

Output to camera

Zoom control: Manually via separate zoom

ring

Focusing: Nikon Internal Focusing (IF)

system, autofocus using a

Silent Wave Motor; manually

via separate focus ring

Vibration

reduction:

Lens-shift method using

voice coil motors (VCMs)

Shooting

distance

scale:

Graduated in meters and

feet from 0.28 m (1 ft) to

infinity (∞)

Closest

focusing

distance:

0.29 m (1.0 ft) from focal plane

(at 16mm, 35mm)

0.28 m (0.9 ft) from focal plane

(at 20-28mm)

No. of

diaphragm

blades:

9 pcs. (rounded)

Diaphragm: Fully automatic

Aperture

range:

f/4 to f/22

Exposure

measurement:

Via full-aperture method

with cameras with CPU

interface system

Attachment

size:

77mm (P = 0.75 mm)

Dimensions: Approx. 82.5 mm dia. ×

125 mm (extension from

the camera’s lens-mount

flange)

Weight: Approx. 680 g (24.0 oz)

Specifications and designs are subject to

change without any notice or obligation on

the part of the manufacturer.

 Notes on using wide- or super wide-angle AF NIKKOR lenses

In the following situations, autofocus may not perform as expected when shooting with wide-

or super wide-angle AF NIKKOR lenses.

1. When the main subject in the focus

brackets is relatively small

When a person standing in front of a

distant background is positioned within

the focus brackets, as shown in Fig. C, the

background may be in focus, while the

subject is out of focus.

2. When the main subject is a finely

patterned subject or scene

When the subject is finely patterned or of

low contrast, such as a field filled with

flowers, as shown in Fig. D, focus may be

difficult to acquire using autofocus.

Responses to these types of situations

(1) Focus on a different subject located at the

same distance from the camera, apply

focus lock, recompose, and shoot.

(2) Set the camera’s focus mode to manual

focus and focus manually on the subject.

Refer to “Getting Good Results with

Autofocus” in the camera’s User’s Manual.

C A person standing in front of

a distant background

D A field filled with flowers

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv

droht Verletzungsgefahr. Überlassen Sie Reparaturen

unbedingt ausschließlich qualifizierten Technikern. Kommt es

durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem

Bruch von Kamera oder Objektiv, so trennen Sie zunächst das

Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und

geben es dann an eine autorisierte Nikon-Servicestelle zur

Überprüfung ab.

Bei einer Störung sofort die

Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch

durch Kamera oder Objektiv entnehmen Sie sofort die

Batterie(n); dabei vorsichtig vorgehen, denn es besteht

Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen

Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie

das Gerät an eine autorisierte Nikon-Servicestelle zur

Überprüfung ab.

Kamera oder Objektiv keinesfalls bei

Vorhandensein von brennbarem Gas

einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so

droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in

die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen

durch Objektiv oder Sucher droht eine permanente

Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine

Batterien oder andere Kleinteile in den Mund nehmen

können.

Beim Umgang mit Kamera und Objektiv unbedingt

die folgenden Vorsichtmaßnahmen beachten:

•

Schützen Sie die Kamera und das Objektiv vor

Feuchtigkeit. Andernfalls droht Brand- oder

Stromschlaggefahr.

•

Handhaben oder berühren Sie die Kamera bzw. das

Objektiv keinesfalls mit nassen Händen. Andernfalls droht

Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die

Sonne richten oder das Sonnenlicht direkt durch das

Objektiv eintreten lassen. Dies könnte eine Überhitzung der

Kamera verursachen und ein Brand könnte die Folge sein.

•

Vor einem längeren Nichtgebrauch des Objektivs bringen

Sie den vorderen und hinteren Deckel an und bewahren

das Objektiv geschützt vor direkter Sonnenlichteinwirkung

auf. Andernfalls droht Brandgefahr wegen möglicher

Fokussierung von Sonnenlicht durch das Objektiv auf

brennbare Gegenstände.

 Nomenklatur

1 Gegenlichtblende (S. 34)

2 Kontrollmarkierung der

Gegenlichtblende (S. 34)

3 Montagemarkierung der

Gegenlichtblende (S. 34)

4 Montagemarkierung für

Gegenlichtblende (S. 34)

5 Entfernungsskala (S. 33)

6 Entfernungsindexlinie

7 Entfernungseinstellring

(S. 31)

8 Zoom-Einstellring (S. 33)

9 Brennweitenskala

0 Brennweitenskala-

Indexlinie

! Montagemarkierung

@ Dichtungsmanschette

(S. 35)

# CPU-Kontakte (S. 35)

$ Fokussierschalter (S. 31)

% Bildstabilisator-Schalter

ON/OFF (S. 32)

( ): Seitennummer

 Verwendbare Kameras und

verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren

Funktionen Einschränkungen. Informationen hierzu

finden Sie im Benutzerhandbuch Ihrer Kamera.

Kameras

Funktion

Belichtungs-

steuerung

VR AF P

SAM

Nikon Digital-SLR-Kameras (Nikon

FX/DX-Format), F6, F5, F100,

F80-Serie, F75-Serie, F65-Serie

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

F4-Serie, F90X, F90-Serie,

F70-Serie

—

333

——

F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

Nikon MF Kameras (außer F-601

— — ————

3: Möglich

—

: Nicht möglich VR: Bildstabilisator

AF: Autofokus

*1 : P schließt die Automatik (AUTO) und

Motivprogramme mit ein.

*2 : Manuelle Belichtungssteuerung (M) nicht möglich.

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 16-35mm 1:4G

ED VR entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt

dieser Bedienungsanleitung und dem

Benutzerhandbuch

Ihrer Kamera vertraut.

 Die wichtigsten Merkmale

•

Die Nanokristallvergütung einiger Linsen sorgt für klare

Bilder in den unterschiedlichsten Aufnahmesituationen,

von Außenaufnahmen bei hellem Sonnenschein bis hin

zu Innenaufnahmen bei grellem Scheinwerferlicht.

•

Bei eingeschaltetem Bildstabilisator können längere

Belichtungszeiten (2,5 Stufen*) verwendet werden. Auf

diese Weise kann mit längeren Belichtungszeiten

fotografiert werden, insbesondere bei

Freihandaufnahmen mit längeren Brennweiten. (*Die

Wirkung des Bildstabilisators (VR) auf die Belichtungszeit

wird gemäß CIPA-Standards ermittelt (Camera and

Imaging Products Association); FX-Objektive werden an

FX-Format-Kameras gemessen, DX-Objektive an

DX-Format-Kameras. Zoomobjektive werden bei der

längsten Brennweiteneinstellung gemessen.)

•

Durch drei asphärische Linsenelemente und zwei ED-Glas-

Linsen (extra-low dispersion) wird der Farbfehler effektiv

korrigiert. So werden eine außergewöhnlich hohe optische

Leistung und Abbildungsqualität erzielt. Die Blende mit

abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei

unscharf abgebildeten Objekten in Vorder- und Hintergrund.

Wichtige Hinweise

•

Bei Verwendung des Objektivs an einer digitalen Nikon-

Spiegelreflexkamera mit DX-Format, wie der D300-Serie

oder der D7000 beträgt der Bildwinkel 83° bis 44° und

der Brennweitenbereich entspricht 24-52,5 mm beim

Kleinbildformat.

 Fokussierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera

entsprechend der nachstehenden Tabelle ein.

Autofokus mit Priorität der manuellen

Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokussierschalter am Objektiv auf

M/A.

Der Autofokus ist aktiviert, aber Sie können manuell

fokussieren, indem Sie den Auslöser bis zum ersten

Druckpunkt bewegen und in dieser Position gedrückt

halten und dabei den separaten

Entfernungseinstellring drehen. Bei Kameras mit einer

AF-ON-Taste drücken Sie die Taste am

Kameragehäuse.

Drücken Sie den Auslöser erneut bis zum ersten

Druckpunkt oder drücken Sie die AF-ON-Taste erneut,

wenn Sie von der manuellen Scharfeinstellung zum

Autofokusbetrieb zurückwechseln möchten.

Kameras

Fokussteuerung

(Kamera)

Fokussteuerung (Objektiv)

M/A M

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format),

F6, F5, F4-Serie, F100, F90X, F90-Serie,

F80-Serie, F75-Serie, F70-Serie, F65-Serie,

Pronea 600i, Pronea S

Autofokus mit

Priorität der manuellen

Scharfeinstellung

Manueller Fokus

(Elektronische

Einstellhilfe verfügbar.)

Manueller Fokus

(Elektronische Einstellhilfe verfügbar.)

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,

F-601

M, F-401x, F-401s, F-401

Manueller Fokus

(Elektronische Einstellhilfe verfügbar,

außer bei F-601

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter »Hinweise zum Gebrauch

von AF NIKKOR-Weitwinkel- und

-Superweitwinkelobjektiven« (S. 37).

 Bildstabilisator (Abb. B)

Stellungen des Bildstabilisator-Schalter ON/OFF

ON: Der Effekt von Kamera-Verwacklungen wird

bei Betätigung des Auslösers bis zum ersten

Druckpunkt und zum Zeitpunkt des

Auslösens verringert. Da die Vibrationen

bereits im Sucher verringert werden,

gestalten sich automatisches/manuelles

Scharfstellen und die exakte Ausrichtung

des Motivs einfacher.

OFF: Die Effekte von Kamera-Verwacklungen

werden nicht verringert.

Hinweise zur Verwendung des Bildstabilisators

• Tippen Sie den Auslöser an, warten Sie, bis sich

das Bild im Sucher stabilisiert hat, und drücken

Sie erst dann den Auslöser ganz nach unten.

• Aufgrund der Eigenschaften des

Bildstabilisierungsmechanismus erscheint das

Bild im Sucher nach dem Auslösen unter

Umständen verschwommen. Dies ist jedoch

keine Fehlfunktion.

• Wenn Sie die Kamera bei einem Schwenk in

einem weiten Bogen bewegen, so werden

Kameravibrationen in Richtung dieser Bewegung

nicht ausgeglichen. Bei horizontalen

Schwenkbewegungen werden z.B. nur die Effekte

der vertikalen Kamera-Verwacklungen verringert.

• Schalten Sie die Kamera nicht aus und nehmen

Sie auch nicht das Objektiv von der Kamera ab,

solange der Bildstabilisator arbeitet. Andernfalls

kann beim Schütteln des Objektivs ein Geräusch

zu hören sein, als seien innere Bauteile lose oder

gebrochen. Dies ist jedoch keine Fehlfunktion.

Schalten Sie einfach die Kamera wieder ein, um

das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät

funktioniert der Bildstabilisator nicht, solange

das integrierte Blitzgerät geladen wird.

•

Bei Verwendung eines Stativs wird die

Verwendung des Bildstabilisators nicht empfohlen.

Stellen Sie den Bildstabilisatorschalter in diesem

Fall auf OFF. Ausnahme: Bei Verwendung eines

Einbeinstativs oder nicht arretierten Stativkopfs

sollte der Bildstabilsator aktiviert werden (ON).

• Wenn Sie dieses Objektiv an einer Kamera

einsetzen, die die Bildstabilisatorfunktion (VR)

nicht unterstützt (S. 30), sollten Sie den

Bildstabilisator am Objektiv deaktivieren

(Bildstabilisator-Schalter ON/OFF auf OFF).

Insbesondere bei der Kamera Pronea 600i wird

die Batterie u.U. schnell erschöpft, wenn dieses

Schalter auf ON bleibt.

 Fokussierung, Zoom und

Tiefenschärfe

Stellen Sie vor dem Scharfstellen mit dem

Zoomring die Brennweite so ein, dass Sie im

Sucher den gewünschten Bildausschnitt sehen. Bei

Kameras, die mit einer Abblendtaste ausgestattet

sind, kann die Tiefenschärfe vor dem Auslösen im

Sucher beurteilt werden.

• Diese Objektiv ist mit einer Innenfokussierung

(IF; internal focusing) ausgestattet. Bei niedrigen

Entfernungseinstellungen nimmt auch die

Brennweite ab.

• Die Entfernungsskala zeigt nicht die exakte

Entfernung zwischen Objekt und Kamera an. Die

Werte dienen lediglich als Anhaltspunkte. Bei

Aufnahmen weite entfernter Motive kann die

Tiefenschärfe Einfluss auf die Funktion haben

und das Motiv erscheint scharf, obwohl die

Entfernungsskala einen geringeren Wert als

Unendlich zeigt.

• Weitere Informationen finden Sie auf S. 156.

 Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.



Integriertes Blitzgerät und

Abschattung

•

Das Integrierte Blitzgerät kann nicht für

Entfernungen von unter 0,6 m eingesetzt werden.

• Verwenden Sie beim Fotografieren mit Einsatz

des integrierten Blitzgeräts keine

Gegenlichtblende.

• Aktuelle Angaben zur Verschattung mit diesem

Objektiv finden Sie im Kamerahandbuch.

• Unter Vignettierung versteht man die

Abdunklung der Bildecken, wenn das vom

Blitzlicht ausgestrahlte Licht durch den

Objektivtubus verdeckt wird.

Kameras

Einstellbare Brennweite/

Aufnahmedistanz

D810, D800-Serie,

D750, D5500, D5300,

D5200, D3300, D3200

• 35 mm/1 m oder weiter

D700 (FX-Format)

• 28 mm/3 m oder weiter

• 35 mm/1 m oder weiter

D700 (DX-Format)

• 20 mm/1,5 m oder weiter

• 24 mm oder länger/

keine Einschränkungen

D300-Serie, D200,

D100, D7000

• 24 mm/2 m oder weiter

• 28 mm/1 m oder weiter

• 35 mm/keine Einschränkungen

D7200, D7100

• 24 mm/1,5 m oder weiter

• 28 mm/1 m oder weiter

• 35 mm/keine Einschränkungen

D7200, D7100

( 1,3x-Ausschnitt

aus DX)

• 20 mm/1,5 m oder weiter

• 24 mm/1 m oder weiter

• 28 mm/keine Einschränkungen

D610, D600, D5100

• 35 mm/1,5 m oder weiter

•

Die Gegenlichtblende kann zum Verstauen in

umgekehrter Position an das Objektiv angesetzt

werden.

 Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene

auswechselbare Einstellscheiben zur Verfügung,

um jeder Aufnahmesituation gerecht zu werden.

Die für dieses Objektiv empfohlenen werden in der

Tabelle aufgeführt:

Einstellscheibe

AB C E

EC-B

Kamera

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Hervorragende Scharfeinstellung

○

: Akzeptable Scharfeinstellung

Das Sucherbild vignettiert leicht. Die Aufnahme

selbst bleibt hiervon unberührt.

—

: Nicht verfügbar

( )

: Zeigt den Betrag zusätzlich erforderlicher

Belichtungskorrektur (Nur mittenbetonte

Belichtungsmessung). Bei der Nikon F6

korrigieren Sie durch Wahl von ”Andere” in

der Individualfunktion “b6: Einstellscheibe”

und Einstellen des LW-Werts im Bereich

zwischen –2,0 und +2,0 in 0,5-LW-Schritten.

Kameras

Einstellbare Brennweite/

Aufnahmedistanz

D90, D80, D5000,

D3100, D3000, D60,

D50, D40-Serie

• 28 mm/1,5 m oder weiter

• 35 mm/1 m oder weiter

D70-Serie

• 28 mm/2 m oder weiter

• 35 mm/1 m oder weiter

Andere Kameras

Vignettierung tritt bei allen

Aufnahmeentfernungen auf.



Verwendung der Gegenlichtblende

Die Gegenlichtblende wirkt Streulicht und

Kontrastverlust entgegen und schützt die Frontlinse.

Anbringen der Gegenlichtblende

•

Achten Sie darauf, die

Montagemarkierung

für die

Gegenlichtblende ( )

und die

Kontrollmarkierung

der Gegenlichtblende

(

)

aneinander

auszurichten

(3)

•

Das Anbringen bzw. Abnehmen der Gegenlichtblende

fällt leichter, wenn Sie diese an der Basis (in der Nähe

der Montagemarkierung der Gegenlichtblende ( ))

und nicht an den äußeren Kanten fassen.

•

Wenn die Gegenlichtblende nicht richtig angebracht

ist, schattet sie u.U. einen Teil des Motivs ab.

Bei Gebrauch von anderen Scheiben als B oder

E, ist “Andere” auch dann zu wählen, wenn

der erforderliche Korrekturwert “0” beträgt

(keine Korrektur nötig). Zur Einstellung des

Korrekturwerts an der F5 dient die

Individualfunktion Nr. 18. Näheres hierzu

finden Sie im Benutzerhandbuch des

Kameragehäuses.

Ein Leerfeld bedeutet: unbrauchbar. Da die

Einstellscheibe M sowohl für Makrofotografie bis

zum Abbildungsmaßstab 1:1 oder höher als auch

für Mikrofotografie eingesetzt werden kann,

unterscheidet sich ihr Anwendungsbereich von

den anderen Einstellscheiben.

Wichtige Hinweise

• Bei der F5 können die Einstellscheiben EC-B,

EC-E, B, E, J, A, L nur mit Matrixmessung

verwendet werden.

 Pflege des Objektivs

•

Halten Sie die CPU-Kontakte stets sauber und

schützen Sie sie vor Beschädigung.

•

Bei einer Beschädigung der Dichtungsmanschette

sollten Sie das Objektiv beim nächsten eine

autorisierte Nikon-Servicestelle zur Reparatur

abgeben.

•

Säubern Sie Glasflächen mit einem Blasepinsel.

Staub und Flecken entfernen Sie mit einem

sauberen, weichen Baumwolltuch oder Optik-

Reinigungspapier, das Sie mit Ethanol (Alkohol) oder

Optikreinigungsflüssigkeit anfeuchten. Wischen Sie

in kreisförmigen Bewegungen von der Mitte nach

außen, ohne dass Wischspuren zurückbleiben oder

Sie andere Teile des Objektivs berühren.

•

Verwenden Sie niemals organische Lösungsmittel wie

Verdünner oder Benzin zum Reinigen des Objektivs.

•

Zum Schutz der Frontlinse kann ein Klarglasfilter

(NC) verwendet werden. Die Gegenlichtblende wirkt

als zusätzlicher Frontlinsenschutz.

•

Beim Verstauen des Objektivs in seinem flexiblen Etui

müssen der vordere und der hintere Deckel

aufgesetzt sein.

•

Halten oder heben Sie das Objektiv oder die Kamera

nicht an der angesetzten Gegenlichblende.

•

Bei längerer Nichtbenutzung sollte das Objektiv an

einem kühlen, trockenen Ort aufbewahrt werden,

um Schimmelbildung und Korrosion zu vermeiden.

Halten Sie das Objektiv von direkter

Sonneneinstrahlung oder Chemikalien wie Kampfer

oder Naphthalin fern.

•

Halten Sie das Objektiv von Wasser fern, das zur

Korrosion und zu Betriebsstörungen führen kann.

•

Einige Teile des Objektivs bestehen aus verstärktem

Kunststoff. Lassen Sie das Objektiv deshalb nie an

übermäßig heißen Orten liegen!



Im Lieferumfang enthaltenes Zubehör

•

Vorderer Objektivdeckel mit Schnappverschluss

(77mm) LC-77

•

Hinterer Objektivdeckel

•

Bajonett-Gegenlichtblende HB-23

•

Objektivbeutel CL-1120

 Optionales Zubehör

•

77-mm-Schraubfilter

 Technische Daten

Objektivtyp:

AF-S Zoom-NIKKOR-Objektiv Typ

G mit integrierter CPU und Nikon-

Bajonettfassung

Brennweite:

16–35mm

Lichtstärke:

1:4

Optischer Aufbau:

17 Linsen in 12 Gruppen (2 Linsen

aus ED-Glas, 3 asphärische Linsen

und einige Linsen mit

Nanokristallvergütung)

Bildwinkel:

Analoge Nikon-

Spiegelreflexkameras für das

Kleinbildformat und digitale Nikon

Spiegelreflexkameras mit FX-Format:

107° bis 63°

Digitale Nikon-Spiegelreflexkameras

mit DX-Format: 83° bis 44°

Nikon-Spiegelreflexkameras für das

IX240-System: 94° bis 52°

Brennweitenskala:

16, 20, 24, 28, 35 mm

Entfernungsdaten:

Übermittlung an die Kamera

Zoomen:

Manuell über separaten Zoomring

Scharfeinstellung:

Innenfokussierung (IF, Nikon Internal

Focusing System), Autofokus mit

Silent Wave Motor, manuell über

separaten Entfernungseinstellring

Bildstabilisator:

Optischer Bildstabilisator mit

beweglicher Linsengruppe; Antrieb

durch Schwingspulenmotoren

Entfernungsskala:

Unterteilt in Meter und Fuß; 0,28 m

bis Unendlich (∞)

Naheinstellgrenze:

0,29 m von der Sensorebene

gemessen (bei 16mm, 35mm)

0,28 m von der Sensorebene

gemessen (bei 20-28mm)

Blende:

Irisblende mit 9 gerundeten

Lamellen

Blendensteuerung:

Vollautomatisch

Blendenbereich:

4 bis 22

Belichtungsmessung:

Offenblendenmessung bei

Kameras mit elektronischer

Blendenübermittlung

Filtergewinde:

77 mm (P = 0,75 mm)

Abmessungen:

ca. 82,5 mm (Durchm.) x 125 mm

(Länge ab Bajonettauflage)

Gewicht:

ca. 680 g

Änderungen von technischen Daten und Design

durch den Hersteller ohne Ankündigung und ohne

Verpflichtungen irgendeiner Art vorbehalten.

 Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und

-Superweitwinkelobjektiven

In den folgenden Fällen funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-

Weitwinkel- und -Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

1. Hauptmotiv in den Fokusklammern relativ

klein

Wenn das Hauptmotiv nur einen geringen Teil des

aktiven Fokusmessfelds abdeckt, wie an den

Fokusmessfeld-Markierungen in Abb. C zu sehen,

stellt die Kamera unter Umständen auf den

Hintergrund, nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene

als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder

geringem Kontrast, zum Beispiel einer Blumenwiese

wie in Abb. D zu sehen, ist eine Scharfeinstellung per

Autofokus u.U. schwierig.

Abhilfe für solche Fälle

(1)

Stellen Sie zunächst auf ein anderes Motiv im selben

Abstand von der Kamera scharf, wählen Sie dann bei

Fokussperre erneut den Bildausschnitt und machen

Sie so die Aufnahme.

(2)

Stellen Sie die Fokussteuerung auf manuelles

Scharfstellen ein und stellen Sie von Hand auf das

Motiv scharf.

Einzelheiten dazu finden Sie außerdem unter »Gute

Ergebnisse mit dem Autofokus« im Benutzerhandbuch

zur Kamera.

C Eine Person vor einem weit

entfernten Hintergrund

D Eine Blumenwiese

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l’appareil ou de

l’objectif pourrait entraîner des blessures. Les réparations

doivent être effectuées par des techniciens qualifiés. Si

l’appareil ou l’objectif est cassé suite à une chute ou un autre

accident, apportez le produit dans un centre de service agréé

Nikon pour le faire vérifier après avoir débranché le produit

et retiré les piles.

En cas de dysfonctionnement, éteignez

l’appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se

dégageant de l’appareil photo ou de l’objectif, retirez

immédiatement les piles, en prenant soin de ne pas vous

brûler. Continuer d’utiliser son matériel peut entraîner des

blessures. Après avoir retiré ou débranché la source

d’alimentation, confiez le produit à un centre de service agréé

Nikon pour le faire vérifier.

N’utilisez pas l’appareil photo ou

l’objectif en présence de gaz inflammable

L’utilisation de matériel électronique en présence de gaz

inflammable risquerait de provoquer une explosion ou un

incendie.

Ne regardez pas le soleil dans l’objectif

ou le viseur

Regarder le soleil ou toute autre source lumineuse violente

dans l’objectif ou le viseur peut provoquer de graves lésions

oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent

pas à la bouche les piles ou d’autres petites pièces.

Observez les précautions suivantes lorsque

vous manipulez l’appareil et l’objectif

•

Maintenez l’appareil photo et l’objectif au sec. Le

nonrespect de cette précaution peut provoquer un

incendie ou une électrocution.

•

Ne manipulez pas et ne touchez pas l’appareil photo ou

l’objectif avec les mains humides. Le non-respect de cette

précaution peut provoquer une électrocution.

•

Lors d’une prise de vue à contre-jour, ne dirigez pas

l’objectif vers le soleil et évitez que les rayons du soleil

pénètrent dans l’objectif ; l’appareil photo pourrait

chauffer à l’excès, ce qui risquerait de provoquer un

incendie.

•

Lorsque vous n’utilisez pas l’objectif pendant une période

prolongée, fixez les bouchons avant et arrière, et rangez

l’objectif à l’abri de la lumière directe du soleil. Le non-

respect de cette précaution peut provoquer un incendie,

car l’objectif peut concentrer la lumière du soleil sur un

objet inflammable.

 Nomenclature

1 Parasoleil (p. 44)

2 Repère de réglage du

parasoleil (p. 44)

3 Repère de fixation du

parasoleil (p. 44)

4 Repère de montage du

parasoleil (p. 44)

5 Échelle des distances

(p. 43)

6 Ligne de repère des

distances

7 Bague de mise au point

(p. 41)

8 Bague de zoom (p. 43)

9 Échelle des focales

0 Ligne d’index d’échelle de

focale

! Repère de montage

@ Joint en caoutchouc de

l’objectif (p. 45)

# Contacts électroniques

(p. 45)

$ Commutateur de mode

de mise au point (p. 41)

% Commutateur ON/OFF

(MARCHE/ARRET) de

réduction de la vibration

(p. 42)

( ): Page de référence

Important

•

Lorsqu’il est monté sur les reflex numériques Nikon au

format DX comme la série D300 et D7000, le champ

angulaire de l’objectif devient 83°-44° et la focale

équivalente en 24 x 36 mm est d’environ 24-52,5 mm.

 Appareils utilisables et fonctions

disponibles

Il peut y avoir des restrictions et des limites pour

les fonctions disponibles. Consultez le manuel

d’utilisation de l’appareil pour obtenir les détails.

Appareil

Fonction

Mode d’exposition

VR AF P

SAM

Reflex numériques Nikon (format

Nikon FX/DX), F6, F5, F100,

série F80, série F75, série F65

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

Série F4, F90X, série F90, série F70

—

333

——

Série F60, série F55, série F50,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

appareils MF Nikon (sauf F-601

— — ————

3: Possible

—

: Impossible

VR: Réduction de la vibration AF: Autofocus

*1 : P inclut AUTO et le système Vari-programme.

*2 : Manuel (M) n’est pas disponible.

Nous vous remercions d’avoir choisi l’objectif AF-S NIKKOR 16-35mm f/4G ED VR. Avant d’utiliser cet

objectif, veuillez lire ces instructions et vous reporter au

manuel d’utilisation

de votre appareil photo.

 Principales caractéristiques

•

Le traitement nanocristal sur certaines lentilles permet

d’assurer une image nette dans toutes les conditions de

prise de vue, des extérieurs ensoleillés aux scènes en

intérieur sous les spots.

•

Lorsque vous activez la réduction de vibration, il est

possible de prendre des photos à des vitesses

d'obturation réduites (2,5 valeurs inférieures à celles

normalement utilisées*). Vous augmentez ainsi la plage

des vitesses d'obturation et des positions de zoom

disponibles, notamment lorsque vous tenez l'appareil

photo en main. (*Les effets de la fonction VR sur la

vitesse d’obturation sont mesurés selon les normes de la

CIPA (Camera and Imaging Products Association) ; les

mesures des objectifs de format FX sont effectuées avec

des appareils photo numériques de format FX, celles des

objectifs de format DX avec des appareils photo de

format DX. Les zooms sont réglés sur leur focale

maximale lorsque les mesures sont effectuées.)

•

L’utilisation de trois lentilles aspheriques et de deux

lentilles en verre (ED) a tres faible dispersion, qui

garantissent une correction de l’aberration chromatique,

offre de remarquables performances optiques pour un

rendu exceptionnel. En outre, l’ouverture arrondie permet

de creer des effets de flou doux et interessants dans des

zones de l’image non mises au point.

 Mise au point (Fig. A)

Réglez le sélecteur de mise au point de l’appareil

photo conformément au tableau ci-dessous.

Autofocus avec priorité manuelle (Mode M/A)

Réglez le commutateur du mode de mise au point

de l’objectif sur M/A.

L’autofocus est activé, mais il est possible d’utiliser

la mise au point manuelle en tournant la bague

de mise au point manuelle séparée tout en

appuyant sur le déclencheur à mi-course ou en

enfonçant la commande AF-ON du boîtier, pour

autant que votre appareil en soit équipé.

Appuyez sur le déclencheur à mi-course ou

appuyez de nouveau sur la commande AF-ON

pour annuler la mise au point manuelle et revenir

à l’autofocus.

Appareil

Mode de mise

au point de

l’appareil

Mode de mise au point de l’objectif

M/A M

Reflex numériques Nikon (format Nikon FX/DX),

F6, F5, série F4, F100, F90X, série F90, série F80,

série F75, série F70, série F65, Pronea 600i, Pronea S

Autofocus avec

priorité manuelle

Mise au point manuelle

(le télémètre électronique

peut être utilisé.)

Mise au point manuelle

(le télémètre électronique peut être utilisé.)

Série F60, série F55, série F50, F-801s, F-801,

F-601

M, F-401x, F-401s, F-401

Mise au point manuelle

(le télémètre électronique peut être utilisé,

sauf sur le F-601

Obtention de bons résultats avec l'autofocus

Référez-vous à « Remarques sur l'utilisation

d'objectifs grand-angle ou très grand-angle AF

NIKKOR » (p. 47).

 Mode réduction de la vibration

(Fig. B)

Réglage du commutateur ON/OFF (MARCHE/

ARRET) de réduction de la vibration

ON: Les effets du bougé de l'appareil photo sont

réduits lorsque le déclencheur est enfoncé à

mi-course ainsi qu'au moment où il est

relâché. Comme la vibration est réduite

dans le viseur, cela facilite la mise au point

automatique/manuelle et le cadrage précis

du sujet.

OFF: Les effets du bougé de l'appareil photo ne

sont pas réduits.

Remarques relatives à l'utilisation du mode de

réduction de vibration

• Sollicitez légèrement le déclencheur, puis

attendez que l'image affichée dans le viseur se

stabilise avant d'appuyer à fond sur le

déclencheur.

• En raison des caractéristiques du mécanisme de

réduction des vibrations, l'image affichée dans le

viseur peut être floue lorsque vous relâchez le

déclencheur. Il ne s'agit pas d'un

dysfonctionnement.

• Si vous déplacez l'appareil photo en arc de

cercle, la correction du bougé de l'appareil ne

s'effectue pas dans le sens du panoramique. Par

exemple, seuls les effets du bougé vertical de

l'appareil photo sont réduits lorsque vous faites

un panoramique horizontal.

• N'éteignez pas l'appareil photo ou ne retirez pas

l'objectif de l'appareil lorsque le mode de

réduction de vibration est actif. Si vous ne

respectez pas cette consigne, l'objectif peut

émettre un son et donner l'impression qu'un

composant interne est détaché ou cassé. Il ne

s'agit pas d'un dysfonctionnement. Allumez à

nouveau l'appareil pour résoudre cet incident.

• Avec des appareils photo équipés d'un flash

intégré, la réduction de vibration ne fonctionne

pas lorsque ce dernier se recharge.

• Si l'appareil photo est monté sur un trépied,

réglez le commutateur ON/OFF de réduction de

vibration sur OFF. Toutefois, nous vous

recommandons de régler ce commutateur sur la

position ON lorsque vous utilisez l'appareil photo

sur un trépied instable ou sur un pied.

• Si vous utilisez cet objectif avec des appareils

photo non compatibles avec la réduction de la

vibration (p. 40), mettez le commutateur ON/OFF

(MARCHE/ARRET) de réduction de la vibration

sur OFF. Avec le Pronea 600i, en particulier, la

batterie peut se vider rapidement si l’interrupteur

est sur ON.

• Pour éviter le vignettage, n’utilisez pas le

parasoleil.

• Pour obtenir les dernières informations sur le

vignettage avec cet objectif, reportez-vous au

manuel de l'appareil photo.

•

Le vignettage est l’assombrissement des coins de

l’image qui se produit lorsque la lumière émise par

le flash est retenue par la monture de l’objectif.

Appareils

Longueur focale/Distance de

prise de vue prises en charge

D810, série D800, D750,

D5500, D5300, D5200,

D3300, D3200

• 35 mm/1 m ou plus

D700 (format FX)

• 28 mm/3 m ou plus

• 35 mm/1 m ou plus

D700 (format DX)

• 20 mm/1,5 m ou plus

•

24 mm ou plus/Aucune restriction

Série D300, D200, D100,

D7000

• 24 mm/2 m ou plus

• 28 mm/1 m ou plus

• 35 mm/Aucune restriction

D7200, D7100

• 24 mm/1,5 m ou plus

• 28 mm/1 m ou plus

• 35 mm/Aucune restriction

D7200, D7100

(recadrage égal à 1,3x

DX)

• 20 mm/1,5 m ou plus

• 24 mm/1 m ou plus

• 28 mm/Aucune restriction

D610, D600, D5100 • 35 mm/1,5 m ou plus

D90, D80, D5000,

D3100, D3000, D60,

D50, série D40

• 28 mm/1,5 m ou plus

• 35 mm/1 m ou plus

 Mise au point, zoom et

profondeur de champ

Avant de mettre au point, faites pivoter la bague

de zoom pour régler la longueur focale jusqu'à ce

que la composition souhaitée soit cadrée.

Si votre appareil photo est doté d'une commande

ou d'un levier d'aperçu de la profondeur de champ

(stop-down), la profondeur de champ peut être

prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au

point interne (IF). Si la distance de prise de vue

diminue, la longueur focale diminue également.

• L'échelle des distances n'indique pas la distance

précise entre le sujet et l'appareil photo. Les

valeurs sont approximatives et devraient

uniquement être utilisées comme repères

généraux. Lors de la prise de vue de paysages

éloignés, la profondeur de champ peut

influencer le fonctionnement de l’appareil et le

sujet peut sembler net dans une position plus

proche de l’infini.

• Pour plus d’informations, consultez la p. 156.

 Réglage de l’ouverture

Utilisez l’appareil photo pour régler l’ouverture.

 Flash intégré et vignettage

• Il est impossible d’utiliser le flash intégré à des

distances inférieures à 0,6 m.

 Verres de visée recommandés

Divers verres de visée sont disponibles pour

certains appareils photo reflex Nikon qui

s’adaptent à toutes les conditions de prise de vue.

Les verres recommandés avec cet objectif sont

listés ci-dessous:

Verre

AB C E

EC-B

Appareil

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Mise au point excellente

○

: Mise au point passable

Un vignettage ou un effet de moiré affecte

l’image de visée. L’image sur le film n’est

cependant pas affectée par ces phénomènes.

—

: Non disponible.

( )

: Indique la compensation de l’exposition

additionnelle requise (Mesure pondérée

centrale uniquement). Pour les appareils F6,

corrigez en sélectionnant “Activ.: autre”dans le

réglage personnalisé “b6: Plage visée” et en

réglant le niveau IL de -2,0 à +2,0 par pas de

0,5 IL. Lorsque vous utilisez des verres autres

que ceux de type B ou E, il faut sélectionner

“Activ.: autre” même lorsque la valeur de

correction est de “0”(pas de correction

nécessaire). Pour les appareils F5, compenser

Appareils

Longueur focale/Distance de

prise de vue prises en charge

Série D70

• 28 mm/2 m ou plus

• 35 mm/1 m ou plus

Autres appareils photos

Le vignettage se produit à n’importe

quelle distance de prise de vue.

 Utilisation du parasoleil

Le pare-soleil réduit au minimum la lumière

parasite et protège l’objectif.

Fixation du parasoleil

• Vérifiez que le

repère de montage

du parasoleil ( ) est

bien aligné sur le

repère de réglage

du parasoleil ( )

(3).

• Pour faciliter le montage ou le retrait du

parasoleil, tenez-le par la base (près du repère

de fixation du parasoleil ( )) et non par le bord

extérieur.

• Si le parasoleil n’est pas correctement fixé, il

risque d’entraîner du vignettage.

• Avant de ranger l’objectif, fixez le parasoleil à

l’envers.

en utilisant le réglage personnalisé n° 18 sur

l’appareil. Voyez le manuel d’utilisation de

l’appareil photo pour plus de détails.

Un blanc indique aucune application. Étant donné

que le verre M peut être utilisé pour la

macrophotographie à un rapport d’agrandissement

1:1 ou plus et pour la photomicrographie, il a des

applications différentes de celles des autres verres.

Important

• Pour les appareils F5, seuls les verres de mise au

point EC-B, EC-E, B, E, J, A, L peuvent être

utilisés avec la mesure matricielle.

 Entretien de l’objectif

• Il est important de nettoyer régulièrement les

contacts électriques CPU et de ne pas les

endommager.

• Si le joint en caoutchouc de l’objectif est

endommagé, rendez-vous dans un centre de

service agréé Nikon le plus proche pour réaliser les

réparations nécessaires.

• Nettoyer la surface de l’objectif avec une soufflette

ou une brosse de nettoyage. Pour enlever les

poussières ou les traces, utiliser de préférence un

tissu de coton doux, ou un tissu optique,

légèrement humidifié avec de l’alcool éthylique

(éthanol). Procédez par légers mouvements

circulaires en partant du centre vers l’extérieur, en

prenant soin de ne pas laisser de traces et de ne

pas toucher d’autres zones de l’objectif.

• N’utilisez jamais de solvants organiques, tels que

diluant ou benzène, pour nettoyer l’objectif.

• Des filtres NC sont disponibles pour protéger la

lentille de l’objectif avant. Le parasoleil assure

également une bonne protection contre les chocs.

• Lorsque vous rangez l’objectif dans son étui

souple, fixez les deux bouchons avant et arrière

de l’objectif.

• Lorsque l’objectif est installé sur un appareil

photo, ne saisissez et ne tenez pas l’appareil

photo ainsi que l’objectif par le parasoleil.

• Si vous n’utilisez pas l’objectif pendant une

période prolongée, rangez-le dans un endroit sec

et frais afin d’éviter la formation de moisissure

ou de rouille. Veillez à tenir le matériel éloigné

des sources de lumière et des produits chimiques

(camphre, naphtaline, etc.).

• Éviter les projections d’eau ainsi que l’immersion,

qui peuvent provoquer la formation de rouille et

des dommages irréparables.

• Certaines pièces de l’objectif sont en plastique

renforcé. Pour éviter tout problème, ne pas

soumettre l’objectif à de fortes chaleurs.

 Accessoires fournis

• Bouchon d’objectif avant encliquetable 77mm

LC-77

• Bouchon arrière de l’objectif

• Parasoleil à baïonnette HB-23

• Étui souple pour objectif CL-1120

 Accessoire en option

• Filtres à visser 77mm

 Caractéristiques

Type d’objectif:

Objectif à Zoom NIKKOR AF-S

de type G avec CPU intégré et

monture baïonnette Nikon

Focale:

16-35mm

Ouverture

maximale:

f/4

Construction

optique:

17 éléments en 12 groupes

(2 verres ED, 3 lentilles

asphériques et plusieurs lentilles

à couche déposée de nanocristal)

Angle de champ:

107°-63° avec les reflex

argentique 24x36 Nikon et reflex

numériques Nikon au format FX

83°-44° avec les reflex

numériques Nikon au format DX

94°-52° avec les appareils photo

IX240

Échelle des focales:

16, 20, 24, 28, 35mm

Informations de

distance:

Communiquée à l’appareil


Commande de

zoom:

Manuellement via une bague

de zoom séparé

Mise au point:

Système de mise au point

interne Nikon (IF), autofocus

avec moteur silencieux,

manuellement via une bague

de mise au point indépendante

Réduction de

vibration:

VR optique utilisant des moteurs

à bobine acoustique (VCM)

Echelle des distances

de prise de vue:

Graduée en mètres et pieds de

0,28 m à l’infini (∞)

Distance minimale de

mise au point:

0,29 m à partir du plan focal

(à 16mm, 35mm)

0,28 m à partir du plan focal

(à 20-28mm)

Nb. de lamelles

du diaphragme:

9 (circulaires)

Diaphragme:

Entièrement automatique

Plage des

ouvertures:

f/4 à f/22

Mesure de

l’exposition:

Via méthode pleine ouverture

avec les appareils avec système

d’interface CPU

Diamètre de fixation

pour accessoires:

77mm (P = 0,75 mm)

Dimensions:

Env. 82,5 mm diam. × 125 mm

(à partir du plan d’appui de la

monture d’objectif de l’appareil)

Poids:

Env. 680 g

Les caractéristiques et la conception sont susceptibles

d’être modifiés sans préavis ni obligation de la part

du fabricant.



Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR

Dans les situations suivantes, l'autofocus peut ne pas fonctionner comme prévu lors de prises de vue avec

un objectif grand-angle ou très grand-angle AF NIKKOR.

1. Lorsque le sujet principal dans le

collimateur de mise au point est

relativement petit

Lorsqu'une personne se trouvant devant un

arrière-plan distant est positionnée à l'intérieur du

collimateur de mise au point, comme illustré par la

Fig. C, la mise au point risque d'être effectuée sur

l'arrière-plan, plutôt que sur le sujet.

2. Lorsque le sujet principal est un sujet ou

une scène comportant des motifs fins

Lorsque le sujet présente des motifs fins ou un

faible contraste, par exemple un champ rempli

de fleurs, comme illustré par la Fig. D, la mise

au point peut être difficile à obtenir à l'aide de

l'autofocus.

Solutions à ces types de situations

(1) Mettez au point sur un autre sujet situé à la

même distance de l'appareil photo, mémorisez

la mise au point, recomposez et photographiez.

(2) Réglez le mode de mise au point de l'appareil

photo sur la mise au point manuelle et mettez

au point manuellement sur le sujet.

Reportez-vous à la section « Obtenir de bons

résultats avec l'autofocus » dans le Manuel

d'utilisation de l'appareil photo.

C Une personne se trouvant devant

un arrière-plan distant

D Un champ rempli de fleurs

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del

objetivo puede provocar lesiones. Las reparaciones

solamente deben ser ejecutadas por técnicos cualificados. Si

a causa de un golpe u otro tipo de accidente la cámara o el

objetivo se rompen y quedan abiertos, desenchufe el

producto y/o retire la batería, y a continuación lleve el

producto a un centro de servicio técnico autorizado Nikon

para su revisión.

Apague inmediatamente el equipo en

caso de funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo

desprenden un olor extraño, retire la batería

inmediatamente, con cuidado de no quemarse. Si sigue

utilizando el equipo corre el riesgo de sufrir lesiones.

Una vez extraída o desconectada la fuente de alimentación,

lleve el producto a un centro de servicio técnico autorizado

Nikon para su revisión.

No utilice la cámara ni el objetivo en

presencia de gas inflamable

La utilización de equipos electrónicos en presencia de gas

inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo

ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del

objetivo o del visor podría producirle daños permanentes en

la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se

metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al

manipular la cámara y el objetivo

•

Mantenga la cámara y el objetivo secos. De no hacer esto

podría producirse un incendio o una descarga eléctrica.

•

No manipule ni toque la cámara ni el objetivo con las

manos húmedas. De lo contrario podría recibir una

descarga eléctrica.

•

En disparos a contraluz, no apunte el objetivo hacia el sol

ni deje que la luz solar pase directamente por él, ya que

podría sobrecalentar la cámara y, posiblemente, causar

un incendio.

•

Cuando el objetivo no vaya a utilizarse por un período de

tiempo prolongado, colóquele la tapa frontal y guárdelo

alejado de la luz solar directa. De no hacer esto podría

producirse un incendio, ya que el objetivo podría enfocar

la luz solar directa sobre un objeto inflamable.

 Nomenclatura

Visera del objetivo (p. 54)

Indice de ajuste de la visera

del objetivo (p. 54)

Indice de acoplamiento de la

visera del objetivo (p. 54)

Indice de montura de la

visera del objetivo (p. 54)

Escala de distancias (p. 53)

Línea indicadora de

distancias

Anillo de enfoque (p. 51)

Anillo del zoom (p. 53)

Escala de la distancia focale

Línea de índice de escala de

distancia focal

Indice de monturas

Junta de goma de montaje

del objetivo (p. 55)

Contactos CPU (p. 55)

Interruptor de modo de

enfoque (p. 51)

Interruptor ON/OFF de

reducción de vibración (p. 52)

( ): Página de referencia

 Cámaras que puede utilizar y

funciones disponibles

Puede haber algunas restricciones o limitaciones para

las funciones disponibles. Para más detalles, consulte

el manual del usuario de la cámara.

Cámaras

Función

Modo de exposición

VR AF P

SAM

Cámaras SLR digitales Nikon (formato Nikon

FX/DX), F6, F5, F100, Serie F80/Serie N80*,

Serie F75/Serie N75*, Serie F65/Serie N65*

3 3 3333

Pronea 600i/6i*, Pronea S*

—

3 3333

Serie F4, F90X/N90s*, Serie F90/N90*,

Serie F70/N70*

—

333

——

Serie F60/N60*, Serie F55/Serie N55*,

Serie F50/N50*, F-401x/N5005*,

F-401s/N4004s*, F-401/N4004*

——

3333

F-801s/N8008s*, F-801/N8008*,

F-601

M/N6000*

——

F3AF, F-601/N6006*, F-501/N2020**,

Nikon MF cámaras

(excepto F-601

M/N6000*)

— — ————

3: Posible

—

: Imposible VR: Reducción de vibración

AF: Enfoque automático

* : De venta exclusiva en los EE.UU.

** : De venta exclusiva en los EE.UU. y Canadá

*1 : P incluye AUTO y sistema de programa variable.

*2 : No puede utilizar el manual (M).

Le agradecemos la compra del objetivo AF-S NIKKOR 16-35mm f/4G ED VR. Antes de utilizar

este objetivo, lea estas instrucciones y consulte el

Manual del usuario

de la cámara.

 Principales funciones

•

El recubrimiento de nanocristales de algunas lentes

garantiza imágenes nítidas en diversas condiciones de

disparo, desde exteriores soleados a escenas de

interior con iluminación artificial de gran potencia.

•

Si activa la reducción de la vibración, podrá utilizar

velocidades de obturación más lentas (2,5 pasos*). De

este modo, aumenta el rango de velocidades de

obturación y posiciones de zoom posibles,

especialmente si sujeta la cámara con la mano. (*Los

efectos de la VR en la velocidad de obturación se

miden según los estándares de Camera and Imaging

Products Association (CIPA); los objetivos de formato

FX se miden mediante el uso de cámaras digitales de

formato FX, los objetivos de formato DX, mediante el

uso de cámaras de formato DX. Los objetivos con

zoom se miden con el zoom máximo.)

•

Para obtener el máximo rendimiento óptico y las mejores

características de visualización, se utilizan tres lentes de

objetivo esférico y dos elementos de cristal de dispersión

ultrabaja (ED), que garantizan la mejor corrección de la

aberración cromática. Además, el diafragma redondeado

genera características de difuminación suave en las

zonas de la imagen desenfocadas.

¡Importante!

•

Cuando se monta en las cámaras SLR digitales con formato DX

de Nikon como las de la Serie D300 y la D7000, el ángulo de

imagen del objetivo se vuelve de 83°-44° y su distancia focal

equivalente a 35mm es de aproximadamente 24-52,5 mm.

 Enfoque (Fig. A)

Ajuste el modo de enfoque de la cámara de

acuerdo con el cuadro de abajo.

Enfoque automático con prioridad manual

(Modo M/A)

Ajuste el interruptor del modo de enfoque del

objetivo a M/A.

El enfoque automático está habilitado, pero su

funcionamiento puede anularse girando el anillo

de enfoque separado mientras se pulsa el botón

del disparador a medio recorrido, o pulsando el

botón AF-ON del cuerpo de las cámaras que

cuenten con este botón.

Pulse el botón del disparador a medio recorrido

o el botón AF-ON una vez más para cancelar el

enfoque manual y volver al enfoque

automático.

Cámaras

Modo de enfoque

de la cámara

Modo de enfoque del objetivo

M/A M

Cámaras SLR digitales Nikon (formato Nikon FX/DX),

F6, F5, Serie F4, F100, F90X/N90s*, Serie F90/N90*,

Serie F80/Serie N80*, Serie F75/Serie N75*,

Serie F70/N70*, Serie F65/Serie N65*,

Pronea 600i/6i*, Pronea S

Enfoque

automático con

prioridad manual

Enfoque manual

(puede utilizarse un

telémetro electrónico.)

Enfoque manual

(puede utilizarse un telémetro electrónico.)

Serie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*,

F-801s/N8008s*, F-801/N8008*, F-601

M/N6000*,

F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*

Enfoque manual

(puede utilizarse un telémetro electrónico,

excepto con la F-601

M/N6000*)

* De venta exclusiva en los EE.UU.

Optimización del enfoque automático

Consulte “Notas sobre el uso de objetivos gran

angular o súper gran angular AF NIKKOR” (p. 57).

 Modo de reducción de la vibración

(Fig. B)

Ajuste del interruptor ON/OFF de reducción

de vibración

ON: Los efectos de las sacudidas de la cámara se

reducen cuando se pulsa el disparador a

medio recorrido y también en el momento

de soltarlo. Como la vibración se reduce en

el visor, el enfoque automático/manual y el

encuadre exacto del sujeto resultan más

sencillos.

OFF: No se reducen los efectos de las sacudidas

de la cámara.

Notas sobre el uso de la reducción de la vibración

• Tras pulsar el disparador a medio recorrido, espere

a que se estabilice la imagen que aparece en el

visor antes de pulsar por completo el disparador.

• Debido a las características del mecanismo de

reducción de la vibración, la imagen del visor

puede aparecer borrosa después de soltar el

disparador. No se trata de un mal

funcionamiento.

• Si la cámara realiza un barrido formando un arco

amplio, no se realiza compensación para las

sacudidas de la cámara en la dirección del

barrido. Por ejemplo, sólo los efectos de las

sacudidas verticales de la cámara se reducen con

barrido horizontal.

• No apague la cámara ni retire el objetivo de la

cámara mientras esté activado el modo de

reducción de la vibración. Si no se adopta esta

medida, podría producirse un sonido y tacto en

el objetivo similar a cuando un componente

interno está suelto o roto al moverse. No se trata

de un mal funcionamiento. Vuelva a encender la

cámara para corregirlo.

• En cámaras con flash incorporado, la reducción

de la vibración no funciona cuando se está

cargando el flash incorporado.

• Cuando la cámara esté montada en un trípode,

ajuste el interruptor ON/OFF de reducción de

vibración en OFF. No obstante, se recomienda

colocar el interruptor en la posición ON si se

utiliza la cámara en un cabezal de trípode sin

fijar o en un monópode.

• Si se utiliza este objetivo con cámaras no

compatibles con reducción de vibración (p. 50),

coloque el interruptor ON/OFF de reducción de

vibración en OFF. En especial con la cámara

Pronea 600i/6i, si este interruptor se deja en ON

puede agotarse rápidamente la energía de la pila.



Enfoque, zoom y profundidad de campo

Antes de enfocar, gire el anillo del zoom para

ajustar la distancia focal hasta encuadrar la

composición que desee. Si su cámara dispone de

un botón o una palanca de vista previa de

profundidad de campo (parada), puede

previsualizar la profundidad de campo a través del

visor de la cámara.

• Este objetivo dispone del sistema de enfoque

interno (IF). A medida que disminuye la distancia

de disparo, lo hace también la distancia focal.

• La escala de la distancia no indica la distancia

exacta entre el sujeto y la cámara. Los valores

son aproximados y solo deben emplearse como

orientación general. Cuando se apunta a

paisajes lejanos, la profundidad de campo puede

influir en la operación y el sujeto puede aparecer

enfocado en una posición más cercana que el

infinito.

• Consulte más información en la p. 156.

 Ajuste de abertura

Utilice la cámara para ajustar el diafragma.

 Flash incorporado y viñeteado

• El flash incorporado no se puede utilizar a

distancias inferiores a 0,6 m.

• Para evitar el viñeteado, no utilice el parasol del

objetivo.

• Para obtener la información más reciente sobre

la aparición de viñeteado con este objetivo,

consulte el manual de la cámara.

• El viñeteado es el oscurecimiento de las esquinas

alrededor de la imagen que ocurre cuando la luz

emitida por el flash es obstruida por el cilindro

del objetivo.

Cámaras

Distancia focal/

distancia de disparo admitida

D810, Serie D800,

D750, D5500, D5300,

D5200, D3300,

D3200

• 35 mm/1 m o superior

D700 (formato FX)

• 28 mm/3 m o superior

• 35 mm/1 m o superior

D700 (formato DX)

• 20 mm/1,5 m o superior

•

24 mm o superior/sin restricciones

Serie D300, D200,

D100, D7000

• 24 mm/2 m o superior

• 28 mm/1 m o superior

• 35 mm/sin restricciones

D7200, D7100

• 24 mm/1,5 m o superior

• 28 mm/1 m o superior

• 35 mm/sin restricciones

D7200, D7100

(recorte 1,3x de DX)

• 20 mm/1,5 m o superior

• 24 mm/1 m o superior

• 28 mm/sin restricciones

D610, D600, D5100 • 35 mm/1,5 m o superior

D90, D80, D5000,

D3100, D3000, D60,

D50, Serie D40

• 28 mm/1,5 m o superior

• 35 mm/1 m o superior

 Pantallas de enfoque recomendadas

Hay diferentes pantallas de enfoque intercambiables

para algunas cámaras SLR de Nikon apropiados para

cualquier situación fotográfica. Las recomendadas

para utilizar con este objetivo son las que aparecen

en la lista a continuación.

Pantalla

AB C E

EC-B

Cámara

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Enfoque excelente

○

: Enfoque aceptable

Ligero viñeteo que afecta la imagen de la

pantalla, pero la imagen de la película no es

afectada por esto.

—

: No existe.

( )

: Indica la cantidad de compensación adicional

necesaria (Solamente medición ponderada

central). Para las cámaras F6, compense

seleccionando ”Otra pantalla” en el ajuste

personal del usuario “b6: Compens pantalla” y

ajustando el nivel EV a -2,0 a +2,0 en pasos de

0,5 EV. Cuando se utilice una pantalla que no

sea de tipo B o E, debe seleccionarse “Otra

pantalla” incluso cuando el valor de

compensación requerido sea “0” (no se

requiere compensación). Para las cámaras F5

Cámaras

Distancia focal/

distancia de disparo admitida

Serie D70

• 28 mm/2 m o superior

• 35 mm/1 m o superior

Otras cámaras

El viñeteado se presenta a

cualquier distancia de fotografía.

 Utilización del parasol

Las tapas de la lente minimizan la luz directa y

protege la lente.

Instalación de la visera

• Asegúrese de que el

indice de montura

de la visera del

objetivo ( ) esté

alineada con el

indice de ajuste de

la visera del objetivo

( ) (3).

• Para facilitar el montaje y la extracción del

parasol, sujételo por la base (cerca del indice de

acoplamiento de la visera del objetivo ( )) y no

desde el borde exterior.

• Si el parasol del objetivo no está correctamente

colocado, podría producirse viñeteo.

• Para guardar la visera del objetivo, instálela en la

posición inversa.

compense usando el ajuste personal del

usuario No.18 en el cuerpo de la cámara. Para

más detalles, consulte el manual del usuario de

la cámara.

Las celdas en blanco significan que no es aplicable.

Como la pantalla de tipo M se usa tanto para

macrofotografía a una razón de aumento de 1:1 o

más como para microfotografía, sus aplicaciones

son distintas a las de las demás pantallas.

¡Importante!

•

Para las cámaras F5, únicamente pueden utilizarse

pantallas de enfoque EC-B, EC-E, B, E, J, A, L en

medición de matriz.

 Forma de cuidar el objetivo

• Es importante mantener limpios los contactos de

CPU y evitar que se dañen.

• Si la junta de goma de montaje del objetivo se

daña, asegúrese de ir a un centro de servicio

técnico autorizado Nikon para que lo reparen.

• Limpiar la superficie del objetivo con un cepillo

soplador. Para eliminar la suciedad o las huellas,

utilizar un trapo de algodón suave y limpio o

papel especial para objetivos humedecido en

etanol (alcohol) o limpiador de objetivos. Limpiar

describiendo un movimiento circular del centro

hacia fuera, teniendo cuidado de no dejar restos

ni tocar otras partes del objetivo.

•

No utilizar nunca productos orgánicos, como

disolventes o benceno, para limpiar el objetivo.

• Se dispone de filtros NC para proteger la parte

frontal del objetivo. También una visera del objetivo

contribuirá a proteger la parte frontal del objetivo.

• Al guardar el objetivo en su bolsa flexible, coloque

las tapas delantera y trasera del objetivo.

• Cuando el objetivo esté montado en una cámara,

no sostenga ni levante la cámara y el objetivo por

la visera del objetivo.

• Si no se va a utilizar el objetivo durante un periodo

largo de tiempo, guardarlo en un lugar fresco y

seco para evitar la formación de moho y óxido.

Asegúrese de guardar el objetivo, además, lejos de

la luz solar directa o de productos químicos tales

como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que

se oxidaría y no funcionaría bien.

•

Algunas partes del objetivo son de plástico reforzado.

Para evitar daños, no dejarlo nunca en un lugar

excesivamente caliente.

 Accesorios estándar

• Tapa frontal a presión del objetivo de 77mm

LC-77

• Tapa trasera del objetivo

• Parasol de bayoneta HB-23

• Bolsa flexible para objetivo CL-1120

 Accesorio opcional

• Filtros con rosca de 77mm

 Especificaciones

Tipo de objetivo:

Objetivo AF-S Zoom-NIKKOR tipo G

con CPU incorporado y montaje de

bayoneta Nikon

Distancia focal:

16-35mm

Abertura máxima:

f/4

Estructura del

objetivo:

17 elementos en 12 grupos

(2 lentes ED, 3 lentes asféricas y

algunas de cristal con

recubrimiento de nanocristal

depositado)

Ángulo de

imagen:

107°-63° para las cámaras SLR de

película con formato de 35mm (135)

de Nikon y para las cámaras SLR

digitales con formato FX de Nikon

83°-44° para las cámaras SLR

digitales con formato DX de Nikon

94°-52° para las cámaras del sistema

IX240

Escala de distancias

focales:

16, 20, 24, 28, 35mm

Información de

distancia:

Salida al cuerpo de la cámara

Control de zoom:

Manual, a través de anillo de zoom

separado

Enfoque:

Sistema de enfoque interno (IF) de

Nikon, sistema de enfoque

automático con motor Silent Wave;

manualmente mediante anillo de

enfoque separado

Reducción de

vibraciones:

Método de desplazamiento del

objetivo mediante motores de

bobina de voz (VCM)

Escala de distancias

de la toma:

Calibrado en metros y pies desde

0,28 m a infinito (∞)

Distancia de

enfoque mínima:

0,29 m a partir del plano focal

(a 16mm, 35mm)

0,28 m a partir del plano focal

(a 20-28mm)

No. de láminas

del diafragma:

9 piezas (redondeadas)

Diafragma:

Totalmente automático

Gama de aperturas:

f/4 a f/22

Medición de

exposición:

Método de abertura total con

cámaras con sistema de interfase CPU

Tamaño de

accesorios:

77mm (P = 0,75 mm)

Dimensiones:

Aprox. 82,5 mm de diám. ×

125 mm (extensión de la brida de la

montura del objetivo de la cámara)

Peso:

Aprox. 680 g

Las especificaciones y los diseños están sujetos a cambio

sin previo aviso ni obligación por parte del fabricante.

 Notas sobre el uso de objetivos gran angular o súper gran angular AF NIKKOR

En las situaciones siguientes, es posible que el enfoque automático no funcione correctamente con

objetivos NIKKOR AF gran angular o súper gran angular.

1. Si el sujeto principal de las horquillas de

enfoque es relativamente pequeño

Si la persona en pie con un fondo distante

detrás queda dentro de las horquillas de

enfoque, tal y como muestra la Fig. C, es

posible que el fondo quede enfocado y el sujeto

desenfocado.

2. Si el sujeto principal es un sujeto o una

escena con unos contornos muy perfilados

Si el sujeto está muy bien perfilado o presenta

poco contraste, como en el caso de un campo

repleto de flores (Fig. D), es posible que resulte

complicado enfocar con el enfoque automático.

Posibles soluciones

(1) Enfocar sobre un sujeto diferente situado a la

misma distancia de la cámara, aplicar bloqueo

de enfoque, volver a realizar la composición y

disparar.

(2) Seleccionar el enfoque manual y enfocar el

sujeto manualmente.

Consulte “Optimización del enfoque automático”

en el Manual del usuario de la cámara.

C Persona en pie con un fondo

distante detrás

D Un campo repleto de flores

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du

skada dig. Reparationer ska endast utföras av kvalificerade

tekniker. Om kameran eller objektivet skulle brytas upp efter att

de tappats i marken eller stötts till, ska du efter att den kopplats

bort från nätströmmen och/eller batteriet lossats, lämna in

produkten till ett auktoriserat Nikonservicecenter för inspektion.

Stäng genast av kameran om den slutar

att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller

objektivet ska du genast ta bort batteriet. Var försiktig så att du

inte bränner dig. Fortsatt användning kan medföra personskada.

När du har avlägsnat eller kopplat bort strömkällan bör du ta

utrustningen till ett auktoriserat Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i

närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas

kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet

eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom

objektivet eller sökaren kan ögonen skadas permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att

de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder

när du hanterar kameran och objektivet

•

Håll kameran och objektivet torra. Underlåtenhet att följa

denna anvisning kan resultera i brand eller elektrisk stöt.

•

Hantera eller rör inte kameran eller linsen med våta händer.

Underlåtenhet att följa dessa anvisningar kan resultera i

elektrisk stöt.

•

När du fotograferar i motljus ska du tänka på att inte rikta

objektivet mot solen och inte heller låta solstrålar gå rakt in i

objektivet. Annars kan kameran bli överhettad och kanske

orsaka brand.

•

När objektivet inte ska användas under en längre tidsperiod

ska både främre och bakre objektivlock sättas fast och

objektivet placeras på en plats skyddad mot direkt solljus.

Underlåtenhet att följa denna anvisning kan orsaka brand,

eftersom objektivet kan fokusera solljuset mot ett

lättantändligt objekt.

 Terminologi

1 Objektivfattning (s. 64)

2 Motljusskydd

inställningsindex (s. 64)

3 Motljusskydd fästindex

(s. 64)

4 Motljusskydd

monteringsindex (s. 64)

5 Avståndsskala (s. 63)

6 Distansindikeringslinje

7 Fokusring (s. 61)

8 Zoomring (s. 63)

9 Brännviddsskala

0 I

ndikeringslinje för

brännviddsskala

! Monteringsindikering

@ Gummipackning för

montering av objektiv

(s. 65)

# CPU-kontakter (s. 65)

$ Brytare för fokuslägesväljare

(s. 61)

% Brytare för vibrationsreducering

ON/OFF (s. 62)

( ): Referenssida

blir objektivvinkeln 83°-44° och dess motsvarande

fokallängd vid 35mm är ungefär 24-52,5 mm.

 Användbara kameror och

tillgängliga funktioner

Det kan finnas några begränsningar i de tillgängliga

funktionerna. Se kameran Användarhandbok för mer

information.

Kameror

Funktion Exponeringsläge

VR AF P

SAM

Nikon digital SLR-kamera (Nikon

FX/DX-format), F6, F5, F100,

F80-serien, F75-serien, F65-serien

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

F4-serien, F90X, F90-serien,

F70-serien

—

333

——

F60-serien, F55-serien, F50-serien,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

Nikon MF kameror (utom F-601

— — ————

3: Möjligt —: Ej möjligt VR: Vibrationsreducering

AF: Autofokus

*1 : P inkluderar AUTO och Vari-Programsystem.

*2 : Manuell (M) är inte tillgängligt.

Tack för att du köpte objektivet AF-S NIKKOR 16-35mm f/4G ED VR. Innan du använder

objektivet ska du läsa de här instruktionerna och kamerans

Användarhandbok

 Huvudfunktioner

•

Nanokristallbeläggningen på några av

linselementen garanterar att fina, klara bilder kan

reproduceras under alla fotograferingsförhållanden,

från soliga utomhus- till spotlightbelysta

inomhusmotiv.

•

Med vibrationsreduktionen aktiverad kan längre

slutartider användas (2,5 steg*). Därmed ökar

antalet slutartider och zoompositioner som kan

användas, särskilt på en handhållen kamera.

(*Effekterna av VR på slutartiden mäts i enlighet

med standarden från Camera and Imaging

Products Association (CIPA); Objektiv med

FX-format mäts med digitalkameror i FX-format,

och objektiv med DX-format med kameror med

DX-format. Zoomobjektiv mäts vid maximal zoom.)

•

Tre asfariska linselement och tva glaselement (ED)

for extra lag fargspridning ger overlagsna optiska

prestanda och atergivningsegenskaper och en

batter reducering av kromatisk aberration. Dessutom

ger den rundade blandaren en mjuk och behaglig

oskarpa till de delar av bilden som inte ar i fokus.

Viktigt

•

När den monteras på en Nikons digitala SLR-

kameror i DX-format, som D300-serien och D7000

 Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna

tabell.

Autofokus med möjlighet till manuell styrning

(M/A-läge)

Ställ in linsens brytare för fokuslägesväljare på

M/A.

Autofokus har aktiverats, men den automatiska

fokuseringen kan åsidosättas om du roterar

den separata fokusringen samtidigt som du

trycker in avtryckaren halvvägs, eller om du

trycker på AF-ON-knappen på kamerahuset om

kameran har en sådan.

Tryck in avtryckaren halvvägs eller tryck på AF-ON-

knappen en gång till om du vill avbryta den

manuella fokuseringen och gå tillbaka till

autofokus.

Kameror

Kamerans

fokusläge

Objektivets fokusläge

M/A M

Nikon digital SLR-kamera (Nikon FX/DX-format),

F6, F5, F4-serien, F100, F90X, F90-serien,

F80-serien, F75-serien, F70-serien, F65-serien,

Pronea 600i, Pronea S

Autofokus med möjlighet

till manuell styrning

Manuell fokusering

(elektronisk avståndsmätare

kan användas.)

Manuell fokusering

(elektronisk avståndsmätare kan användas.)

F60-serien, F55-serien, F50-serien,

F-801s, F-801, F-601

M, F-401x, F-401s, F-401

Manuell fokusering

(elektronisk avståndsmätare kan användas,

utom med F-601

Få bra resultat med autofokus

Se ”Om att använda AF NIKKOR vidvinkel- eller

super vidvinkel-objektiv” (s. 67).



Läge för vibrationsreduktion (bild B)

Ställa in brytaren för vibrationsreducering

ON/OFF

ON: Effekterna av kameraskakning reduceras när

du trycker ned avtryckaren halvvägs samt

vid det ögonblick då bilden tas. Eftersom

vibrationer reduceras i sökaren, underlättas

den automatiska eller manuella

fokuseringen och själva komponeringen av

motivet i sökaren blir lättare.

OFF: Effekterna av kameraskakning reduceras inte.

Att notera om vibrationsreducering

• Tryck först ned avtryckaren halvvägs och vänta

sedan tills bilden i sökaren stabiliseras innan du

trycker ned avtryckaren helt.

• På grund av vibrationsreduceringens mekaniska

egenskaper kan bilden i sökaren bli suddig efter

att avtryckaren släppts. Detta är inte något fel.

• Om du flyttar kameran i en vid båge när du

panorerar, kompenserar den inte för vibrationer i

panoreringsriktningen. Till exempel reduceras

endast effekterna av vertikal kameraskakning vid

horisontell panorering.

• Stäng inte av kameran och lossa inte objektivet

från kameran när vibrationsreduceringen är

aktiverad. Om detta inte efterföljs kan det låta

och kännas som en invändig del är lös eller trasig

i objektivet när du skakar på det. Detta är inte

något fel. Starta kameran igen för att korrigera

detta.

• För kameror som har inbyggd blixt, fungerar inte

vibrationsreduceringen när den inbyggda blixten

laddas.

• När kameran är monterad på ett stativ ska

brytaren för vibrationsreducering ON/OFF ställas

in på OFF. Vi rekommenderar emellertid att

omkopplaren ställs in på ON när kameran

används med ett olåst stativhuvud eller med ett

enbensstativ.

• Om objektivet ska användas på en kamera som

inte är kompatibel med vibrationsreducering

(s. 60) ställer du brytare för vibrationsreducering

ON/OFF på OFF. I synnerhet när du använder

Pronea 600i-kameran kan batteriet snabbt

laddas ur om denna omkopplare står kvar i läget

ON.



Ställa in fokus, zoom och skärpedjup

Innan du ställer in fokus roterar du på zoomringen

för att justera brännvidden så att du får med den

önskade kompositionen. Om kameran har

funktioner för förhandsgranskning av skärpedjupet

kan du förhandsgranska skärpedjupet genom

kamerans sökare.

• Det här objektivet är utrustat med ett system för

innerfokusering (IF). Om fotograferingsavståndet

minskar, minskar också brännvidden.

• Avståndsskalan visar inte exakt avstånd mellan

motiv och kamera. Värdena är ungefärliga och

ska användas som en allmän vägledning. Vid

fotografering av avlägsna landskap kan

skärpedjupet påverka funktionen och motivet

kan vara i fokus på ett avstånd närmare än

oändligt.

• För vidare information, se sid. 156.

 Ställa in bländaren

Använd kameran för att justera bländarinställningen.

 Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för

kortare avstånd än 0,6 m.

• För att undvika vinjettering, använd inte

motljusskydd.

• För den senaste informationen om vinjettering

med detta objektiv, se kamerans handbok.

• Vinjettering är mörka hörn som syns runt bilden

när ljuset från blixten hindras av objektivet.

Kameror Brännvidd/avstånd

D810, D800-serien, D750,

D5500, D5300, D5200,

D3300, D3200

• 35 mm/1 m eller större

D700 (FX-Format)

• 28 mm/3 m eller större

• 35 mm/1 m eller större

D700 (DX-Format)

• 20 mm/1,5 m eller större

• 24 mm eller större/Ingen

begränsning

D300-serien, D200, D100,

D7000

• 24 mm/2 m eller större

• 28 mm/1 m eller större

• 35 mm/Ingen begränsning

D7200, D7100

• 24 mm/1,5 m eller större

• 28 mm/1 m eller större

• 35 mm/Ingen begränsning

D7200, D7100

(1,3x-beskärning av DX)

• 20 mm/1,5 m eller större

• 24 mm/1 m eller större

• 28 mm/Ingen begränsning

D610, D600, D5100 • 35 mm/1,5 m eller större

D90, D80, D5000, D3100,

D3000, D60, D50, D40-

serien

• 28 mm/1,5 m eller större

• 35 mm/1 m eller större

D70-serien

• 28 mm/2 m eller större

• 35 mm/1 m eller större

Övriga kameror

Vinjettering inträffar på alla

fotograferingsavstånd.

 Rekommenderade mattskivor

Det finns olika utbytbara mattskivor för vissa SLR-

kameror från Nikon till olika fotograferingssituationer.

Till detta objektiv rekommenderas följande:

Skärm

AB C E

EC-B

Kamera

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Utmärkt fokusering

○

: Acceptabel fokusering

En lätt vinjettering eller moirémönster syns i

sökaren, men inte på filmen.

—

: Inte tillgängligt

( )

: Anger graden av exponeringskompensation

som krävs (endast centrumvägd mätning). För

F6-kameror kompenserar du genom att välja

”Other screen” (Annan skiva) i Custom setting

(Anpassad inställning) ”b6: Screen comp.”

(Mattskivekomp.) och ställa EV-nivån på –2,0

till +2,0 i steg om 0,5 EV. När du använder en

annan mattskiva än typ B eller E måste du välja

”Other screen” (Annan skiva), även om

kompensationsvärdet som krävs är ”0” (ingen

kompensation krävs). På F5-kameror

 Använda motljusskyddet

Motljusskydd minimerar ströljus och skyddar

objektivet.

Att fästa motljusskyddet

• Kontrollera att

motljusskyddets

monteringsindex

( ) är riktat mot

motljusskyddets

inställningsindex av

motljusskyddet

(

) (3).

• Det är lättare att fästa och ta av motljusskyddet

om du håller det vid basen (nära

fästningsindikeringen ( )) och inte i

ytterkanten.

• Om motljusskyddet inte sitter korrekt kan

vinjettering uppstå.

• Ta bort det tvärtom innan du lagrar det.

kompenserar du med ”Custom setting #18”

(Anpassad inställning nr 18) på kamerahuset.

Mer information finns i användarhandboken

för kamerahuset.

En tom ruta innebär att det inte är tillämpligt.

Eftersom skärmtyp M kan användas för både

makrofotografering vid en förstoringsgrad på 1:1

och högre och för fotomikrografi, har den andra

tillämpningar än andra skärmar.

Viktigt

• För F5-kameror är endast mattskivorna EC-B,

EC-E, B, E, J, A, L tillgängliga i matrismätning.

 Vård av objektivet

• Var försiktig så att inte CPU-kontakterna blir

smutsiga eller skadas.

• Om gummipackningen för monteringen av

objektivet skadats, besök hos närmaste

auktoriserade återförsäljare eller ditt

servicecenter för reparation.

• Rengör objektivets ytor med en blåsborste.

Använd en mjuk, ren bomullsduk eller linsduk

fuktad med etanol (alkohol) eller

linsrengöringsmedel, för att ta bort smuts och

fettfläckar. Torka i en cirkulär rörelse från mitten

och utåt. Lämna inte kvar några spår av

rengöringsmedlet och rör inga andra delar av

objektivet.

• Rengör aldrig objektivet med organiska

lösningsmedel som thinner eller bensen.

• Det finns NC-filter som skyddar den främre

linsen. Linsskyddet hjälper också till att skydda

den främre linsen.

• När objektivet förvaras i sin flexibla objektivpåse

ska både främre och bakre linsskydd vara

monterade.

• När objektivet är monterat på kameran bör du

inte lyfta eller hålla kameran och objektivet i

linsskyddet.

• Om objektivet inte ska användas under en längre

tidsperiod ska det förvaras svalt och torrt så att

mögel och rost kan undvikas. Förvara det också

skyddat mot direkt solljus och kemikalier såsom

kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet

och tappa det inte i vatten, eftersom det då

kommer att rosta och sluta fungera.

• Förstärkt plast används i vissa av objektivets

delar. Lämna aldrig objektivet på en alltför varm

plats för att undvika skador.

 Standardtillbehör

• 77mm främre objektivlock som knäpps på plats

LC-77

• Bakre objektivlock

• Bajonettskydd HB-23

• Flexibelt objektivfodral CL-1120

 Extra tillbehör

• 77mm skruvfilter

 Specifikationer

Typ av objektiv:

G-typ AF-S NIKKOR

zoomobjektiv med inbyggd

CPU och Nikons

bajonettkoppling

Fokallängd:

16-35mm

Maximal bländare:

f/4

Linskonstruktion:

17 element i 12 grupper (2 ED,

3 asfäriska och några

nanokristallbelagda linselement)

Bildvinkel:

107°-63° med 35mm-format

(135) Nikon film SLR-kameror

och Nikon FX-format

digitalkameror

83°-44° med Nikons digitala

SLR-kameror i DX-format

94°-52° med IX240

systemkameror

Brännviddsskala:

16, 20, 24, 28, 35 mm

Avståndsinformation:

Visas i kamerahuset

Zoomkontroll:

Manuellt via separat zoomring

Fokusering:

Nikon-system för

innerfokusering (IF), autofokus

med en fokuserande Silent

Wave-motor, manuellt med

separat fokusring

Vibrationsreducering:

Objektivbyte med VCM-

motorer (voice coil)

Skala för

fotograferingsavstånd:

Graderad i meter och fot från

0,28 m till oändligt avstånd (∞)

Kortaste

fokuseringsavstånd:

0,29 m från skärpeplanet

(vid 16mm, 35mm)

0,28 m från skärpeplanet

(vid 20-28mm)

Antal slutarblad:

9 st. (rundade)

Bländare:

Helautomatisk

Bländarskala:

f/4 till f/22

Exponeringsmätning:

Full bländaröppning på kameror

med CPU-gränssnitt

Storlek:

77mm (P = 0,75 mm)

Mått:

Ungefär 82,5 mm diameter ×

125 mm (utstick från

objektivets monterade fläns)

Vikt:

Ungefär 680 g

Specifikationer och utförande kan ändras när som helst,

utan att tillverkaren meddelar detta och utan någon

skyldighet för densamme.

 Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv

I följande situationer kanske inte autofokus fungerar som förväntat när du använder AF NIKKOR vidvinkel-

eller super vidvinkel-objektiv.

1. När det huvudsakliga motivet i

fokusområdet är relativt litet

När en person som står framför en bakgrund på

långt avstånd befinner sig utanför

fokusmarkeringen, som visas i bild C, kan

bakgrunden komma i fokus medan motivet

hamnar utanför fokus.

2. När det huvudsakliga motivet är ett

detaljerat mönster eller landskap

När motivet består av ett detaljerat mönster

eller har låg kontrast, till exempel ett fält med

blommor, som visas i bild D kan det vara svårt

att fokusera med hjälp av autofokus.

Lösningar på den här typen av problem

(1) Fokusera med hjälp av ett annat motiv på

samma avstånd från kameran och lås fokus där.

Rikta sedan kameran mot motivet som du vill

fotografera och ta bilden.

(2) Ställ in kamerans fokusläge till manuell

fokusering och ställ in fokus manuellt på

motivet.

Se ”Få bra resultat med autofokus” i kamerans

Användarhandbok.

C En person som står framför en

bakgrund med långt avstånd

D Ett fält med blommor

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива

может привести к получению травм. Ремонт должен

производиться только квалифицированными специалистами. В

случае повреждения корпуса фотокамеры или объектива в

результате падения или другого происшествия отключите

сетевой блок питания и/или извлеките батарею и доставьте

изделие для проверки в авторизованный сервисный центр Nikon.

В случае неисправности немедленно

выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из

фотокамеры или объектива, немедленно извлеките батареи,

стараясь не допустить ожогов. Продолжение работы с

устройством может привести к получению травм. После

извлечения батареи или отключения источника питания

доставьте изделие для проверки в ближайший

авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или

объективом при наличии в воздухе

легковоспламеняющихся газов

Работа с электронным оборудованием при наличии в воздухе

легковоспламеняющихся газов может привести к взрыву или

пожару.

Не смотрите на солнце через

объектив или видоискатель

Если смотреть на солнце или другие источники яркого света

через объектив или видоискатель, то это может вызвать

необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во

избежание попадания батарей и других небольших

предметов детям в рот.

Соблюдайте следующие меры

предосторожности во время

эксплуатации фотокамеры и

объектива

•

Не допускайте попадания воды на фотокамеру и объектив.

Несоблюдение этого требования может привести к пожару

или поражению электрическим током.

•

Не прикасайтесь к фотокамере или объективу мокрыми

руками. Несоблюдение этого требования может привести к

поражению электрическим током.

•

При съемке с задним освещением не направляйте

объектив на солнце, а также не допускайте попадания

солнечного света в объектив, так как это может привести к

перегреву фотокамеры и ее возгоранию.

•

Если объектив не будет использоваться в течение

длительного времени, прикрепите переднюю и заднюю

крышки объектива и не оставляйте объектив под прямыми

солнечными лучами. Несоблюдение этого условия может

привести к возгоранию, поскольку объектив может

сосредоточить солнечные лучи на каком-либо

легковоспламеняющемся предмете.

 Компоненты

Бленда (стр. 73)

Метка фиксации бленды

(стр. 73)

Метка крепления бленды

(стр. 73)

Установочная метка бленды

(стр. 73)

Шкала расстояния (стр. 72)

Указатель расстояния

Фокусировочное кольцо

(стр. 71)

Кольцо регулировки

масштаба изображения

(стр. 72)

Шкала фокусного

расстояния

Указатель шкалы фокусного

расстояния

Установочная метка

Резиновый уплотнитель

крепления объектива

(стр. 74)

Контакты микропроцессора

(стр. 74)

Переключатель режимов

фокусировки (стр. 71)

Переключатель подавления

вибраций ON/OFF (стр. 72)

( ): справочная страница

35мм пленочной фотокамеры) становится приблизительно

равным 24-52,5 мм.

 Совместимые фотокамеры и

доступные функции

Использование доступных функций объектива может

быть связано с некоторыми ограничениями. Подробные

сведения см. в Pуководстве пользователя фотокамеры.

Фотокамеры

Ф ункция

Режим

экспозиции

VR AF P

SAM

Цифровой зеркальной

фотокамере Nikon формата FX/DX,

F6, F5, F100, Серия F80,

Серия F75, Серия F65

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

Серия F4, F90X, Серия F90,

Серия F70

—

333

——

Серия F60, Серия F55, Серия F50,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601M

——

F3AF, F-601, F-501,

камеры Nikon MF (кроме F-601

— — ————

3: Возможно —: Невозможно

VR: Подавление вибраций AF: Авто- фокус

*1 : Р

ежим P включает в себя режим AUTO и

систему с варипрограммой.

*2 : Ручной режим (M) недоступен.

Благодарим за приобретение объектива AF-S NIKKOR 16-35мм f/4G ED VR. До использования

этого объектива ознакомьтесь с данными инструкциями и прочитайте

Руководство пользователя

 Основные возможности

•

Нанокристаллическое покрытие, нанесенное на некоторые

элементы объектива, гарантирует получение четких

снимков отличного качества в любых условиях — от съемки

при солнечном освещении до съемки в помещениях при

свете прожекторов.

•

При включении функции подавления вибраций можно

использовать более длительные выдержки (2,5 ступени*),

тем самым увеличивая диапазон значений выдержки и зума

(особенно при ручной съемке). (*Влияние VR на выдержку

измеряется в соответствии со стандартами Camera and

Imaging Products Association (CIPA; Ассоциация

производителей фотокамер и устройств обработки

изображений); объективы формата FX измеряются с

помощью цифровых фотокамер формата FX, объективы

формата DX измеряются фотокамерами форма

та DX. Зум-

объективы измеряются при максимальном увеличении.)

•

Благодаря использованию трех асферических линз и двyx

элементов со сверхнизкой дисперсией (ED), которые

обеспечивают коррекцию хроматической аберрации,

улучшаются превосходные оптические характеристики и

возможности передачи. Кроме того, скругленная диафрагма

обеспечивает более красивые мягкие и неясные очертания

тех частей снимка, которые находятся вне фокуса.

Внимание

•

При присоединении объектива к цифровой зеркальной

фотокамере Nikon формата DX, например, к фотокамере

cерии D300 и D7000, угол зрения объектива становится

равным 83°-44°, а фокусное расстояние (в эквиваленте для

 Фокусировка (рис. A)

Установите селектор режима фокусировки камеры в

соответствии с нижеприведённой таблицей.

Автофокусировка с возможностью

коррекции вручную (режим M/A)

Установите переключатель режимов

фокусировки в положение M/A.

Включенная функция автофокусировки

отменяется при вращении специального кольца

фокусировки; при этом спусковая кнопка

затвора должна быть нажата наполовину или

должна быть нажата кнопка AF-ON, если она

имеется на корпусе фотокамеры.

Снова нажмите спусковую кнопку затвора

наполовину или кнопку AF-ON для отмены

ручной фокусировки и возобновления

автофокусировки.

Фотокамеры

Режим

фокусировки

фотокамеры

Режим фокусировки объектива

M/A M

Цифровой зеркальной фотокамере Nikon формата FX/DX,

F6, F5, Серия F4, F100, F90X, Серия F90, Серия F80,

Серия F75, Серия F70, Серия F65, Pronea 600i, Pronea S

Автофокусировка с

возможностью коррекции

вручную

Ручной фокус

(может использоваться

электронный дальномер.)

Ручной фокус

(может использоваться электронный дальномер.)

Серия F60, Серия F55, Серия F50, F-801s, F-801,

F-601м, F-401x, F-401s, F-401

Ручной фокус

(может использоваться электронный дальномер,

функция недоступна в фотокамере F-601

Успешное использование функции

автофокуса

См. «Примечания относительно использования

широкоугольных и сверхширокоугольных

объективов AF NIKKOR» (стр. 77).



Режим подавления вибраций (рис. B)

Установка переключателя подавления вибраций ON/OFF

ON (ВКЛ.):

Эффект дрожания фотокамеры уменьшается

при нажатии спусковой кнопки затвора

наполовину и в момент спуска затвора.

Снижение уровня вибраций в видоискателе

облегчает выполнение автоматической и ручной

фокусировки, а также точного кадрирования

объекта съемки.

OFF (ВЫКЛ.)

Эффект дрожания фотокамеры не уменьшается.

Примечания по использованию подавления вибрации

•

После нажатия спусковой кнопки затвора наполовину

необходимо дождаться стабилизации изображения в

видоискателе перед тем, как нажать спусковую кнопку

затвора до конца.

•

Вследствие особенностей характеристик механизма подавления

вибраций после того, как будет отпущена кнопка спуска затвора,

изображение в видоискателе может оказаться смазанным.

•

При съемке панорамы по широкой траектории подавление

вибраций фотокамеры в направлении съемки панорамы не будет

выполняться. Например, при горизонтальном панорамировании

уменьшается только эффект вертикального дрожания

фотокамеры.

•

Не выключайте фотокамеру и не снимайте с фотокамеры

объектив при работе в режиме подавления вибраций. Если

пренебречь этим примечанием, то при сотрясении объектива

может послышаться звук, как при отсоединении или поломке

внутренних компонентов. Это не является неисправностью.

Для устранения этой ситуации снова включите фотокамеру.

•

При использовании моделей фотокамер, оснащенных

встроенной вспышкой, при заряде вспышки функция

подавления вибраций не работает.

•

Если фотокамера установлена на штатив, установите

переключатель подавления вибраций ON/OFF e в положение

OFF. Однако этот переключатель рекомендуется установить в

положение ON при использовании фотокамеры на штативе с

незакрепленной головкой или на моноподе.

•

Если этот объектив используется с фотокамерами, не

совместимыми с системой подавления вибраций (стр. 70),

переместите кольцевой переключатель подавления вибраций

ON/OFF в положение OFF. Если этот переключатель находится в

положении ON, батарея фотокамеры может очень быстро

разряжаться (особенно это относится к фотокамере Pronea 600i).



Фокусировка, зуммирование и глубина

резко изображаемого пространства

Перед фокусировкой поверните кольцо зуммирования для

настройки фокусного расстояния, пока не будет достигнута

требуемая компоновка кадра. Если фотокамера оборудована

кнопкой или рычагом предварительного просмотра глубины резко

изображаемого пространства, то глубину резко изображаемого

пространства можно проверить через видоискатель фотокамеры.

•

Этот объектив оборудован системой внутренней фокусировки

(IF). По мере уменьшения расстояния съемки также

уменьшается фокусное расстояние.

•

Шкала расстояния не показывает точное расстояние между

объектом и фотокамерой. Значения показываются приблизительно,

и их следует использовать только в качестве общих ориентиров. При

съемке удаленных пейзажей, глубина резкости может влиять на

работу, и объект может казаться сфокусированным в положении,

которое ближе, чем бесконечность.

•

Дополнительные сведения см. на стр. 156.

 Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

 Встроенная вспышка и

виньетирование

•

Встроенную вспышку нельзя использовать для съемки с

расстояний менее 0,6 m.

•

Во избежание виньетирования не используйте бленду объектива.

•

Для получения последней информации о виньетировании с

данным объективом см. руководство к фотокамере.

•

Виньетирование - это затемнение углов изображения, возникающее

при перекрытии света от вспышки блендой объектива.

Фотокамеры

Поддерживаемое фокусное

расстояние/Расстояние съемки

D810, Серия D800,

D750, D5500, D5300,

D5200, D3300,

D3200

• 35 мм/1 м или больше

D700 (формата FX)

• 28 мм/3 м или больше

• 35 мм/1 м или больше

D700 (формата DX)

• 20 мм/1,5 м или больше

•

24 мм или больше/без ограничений

Серия D300, D200,

D100, D7000

• 24 мм/2 м или больше

• 28 мм/1 м или больше

• 35 мм/без ограничений

D7200, D7100

• 24 мм/1,5 м или больше

• 28 мм/1 м или больше

• 35 мм/без ограничений

D7200, D7100

( кадрирование 1,3x

DX)

• 20 мм/1,5 м или больше

• 24 мм/1 м или больше

• 28 мм/без ограничений

D610, D600, D5100 • 35 мм/1,5 м или больше

Фотокамеры

Поддерживаемое фокусное

расстояние/Расстояние съемки

D90, D80, D5000,

D3100, D3000, D60,

D50, Серия D40

• 28 мм/1,5 м или больше

• 35 мм/1 м или больше

Серия D70

• 28 мм/2 м или больше

• 35 мм/1 м или больше

Другие камеры

Виньетирование возникает на любом

расстоянии до объекта съёмки.

 Использование бленды

Бленда минимизирует рассеянный свет и защищает объектив.

Присоединение бленды

•

Убедитесь, что

установочная метка

бленды

( )

совпадает с меткой

фиксации бленды

( ) (3).

•

Для облегчения установки или снятия бленды

удерживайте ее за основание (рядом с меткой

крепления бленды

( ))

, а не за внешнюю кромку.

•

Если бленда установлена на объектив ненадлежащим

образом, может возникнуть эффект виньетирования.

•

Для хранения бленды присоединяйте ее в обратном

положении.

не требуется). При использовании фотокамер F5

величину поправки экспозиции можно задать с

помощью пользовательской настройки #18 (на

корпусе фотокамеры).

Более подробные сведения см. в руководстве

пользователя фотокамеры.

Пустое поле означает, что фокусировочный экран

использовать нельзя. Поскольку экран типа M может

использоваться как для макросъёмки при увеличении 1:1

и выше, так и для микрофотографирования, его

применение отличается от применения других экранов.

Внимание

•

Для камер F5 с Матричным экспозамером могут

использоваться только фокусировочные экраны EC-B,

EC-E, B, E, J, A, L.

 Уход за объективом

•

Не допускайте попадания грязи на контакты

микропроцессора или их повреждения.

•

В случае повреждения резинового уплотнителя

крепления объектива обратитесь к авторизованному

сервисному центру Nikon или в сервисный центр для

проведения ремонта.

•

Выполняйте очистку поверхности объектива

продуванием воздухом. Для удаления грязи и пятен

используйте мягкую, чистую хлопчатобумажная ткань

или протирочную ткань для объектива, смоченную

этанолом (алкоголем) или жидкостью для чистки линз.

Протирайте круговыми движениями от центра к краям,

стараясь не оставлять следов или дотрагиваться до

других частей объектива.

•

Никогда не используйте органические растворители

или бензол для чистки объектива.

 Рекомендуемые

фокусировочные экраны

Сменные фокусировочные экраны, доступные для

определенных зеркальных фотокамер Nikon, помогают

осуществлять съемку практически в любых ситуациях. С

этим объективом рекомендуется использовать

следующие фокусировочные экраны.

Экран

AB C E

EC-B

Фотокамера

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

Исключительное качество фокусировки

○

Приемлемое качество фокусировки

Небольшое виньетирование или муар могут иметь

место в видоискателе, но не на пленке.

—

Недоступно

( )

Обозначает необходимую величину поправки

экспозиции (только при использовании центрально-

взвешенного замера). При использовании фотокамер

F6 для задания величины поправки экспозиции для

пользовательской настройки b6 Screen comp.

(«Компенсация фокусировочного экрана») выберите

вариант Other screen («Другой экран») и задайте

уровень EV в диапазоне от –2,0 до +2,0 с шагом 0,5

EV. При использовании фокусировочных экранов с

типами, отличными от B или E, вариант Other screen

(«Другой экран») необходимо выбирать даже в том

случае, когда значение поправки равно 0 (поправка

•

Для защиты передней линзы объектива можно

использовать нейтральные светофильтры. Бленда

объектива также помогает защитить переднюю линзу

объектива.

•

При хранении объектива в мягком чехле следует

прикрепить переднюю и заднюю крышки объектива.

•

Не поднимайте и не носите объектив или фотокамеру,

держась за прикрепленную к объективу бленду.

•

Если объектив не будет использоваться в течение

длительного времени, храните его в сухом, прохладном

месте для предотвращения образования гибка или

коррозии. Никогда не оставляйте объектив под

воздействием прямых солнечных лучей и не

подвергайте его воздействию химикатов, например

камфарных или нафталиновых средств.

•

Избегайте попадания на объектив воды и не бросайте

его в воду, так как это может стать причиной

возникновения ржавчины или неисправности.

•

В некоторых частях объектива используется

пластиковый материал повышенной прочности. Для

предотвращения повреждения никогда не оставляйте

объектив в местах с повышенной температурой.

 Стандартн

ые

принадлежност

• Передняя крышка объектива LC-77

диаметром 77мм

• Задняя защитная крышка объектива

• Бленда с байонетным креплением HB-23

• Мягкий чехол для объектива CL-1120



Дополнительн

я принадлежност

• Ввинчивающиеся фильтры диаметром 77мм

 Технические характеристики

Тип объектива:

Объектив AF-S Zoom-NIKKOR

типа G со встроенным

микропроцессором и байонетом

Nikon

Фокусное

расстояние:

16-35мм

Максимальная

диафрагма:

f/4

Оптическая

схема:

17 элементов в 12 группах

(2 элементы со сверхнизкой

дисперсией (ED),

3 асферические линзы и

несколько линз с

нанокристаллическим

покрытием)

Угол зрения:

107°-63° при использовании с

35мм (135) пленочными

зеркальными фотокамерами

Nikon и цифровыми

зеркальными фотокамерами

Nikon формата FX

83°-44° при использовании с

цифровыми зеркальными

фотокамерами Nikon формата

94°-52° при использовании с

фотокамерами со стандартом

фотопленки IX240

Шкала

фокусного

расстояния:

16, 20, 24, 28, 35мм

Информация о

расстоянии:

Передается в фотокамеру

Управление

зуммированием:

Ручное с помощью

специального кольца

зуммирования

Фокусировка:

Система внутренней

фокусировки (IF) Nikon,

автофокусировка с

использованием бесшумного

волнового привода, ручная

фокусировка с помощью

отдельного кольца фокусировки

Подавление

вибраций:

Метод со сдвигом объектива с

помощью моторов с линейной

обмоткой (voice coil motor, VCM)

Шкала

расстояния

съемки:

Градуированная в метрах и

футах, начиная с 0,28 м до

бесконечности (

∞

)

Минимальное

расстояние

фокусировки:

0,29 м от фокальной плоскости

(при 16мм, 35мм)

0,28 м от фокальной плоскости

(при 20-28мм)

Число лепестков

диафрагмы:

9 (скругленные)

Диафрагма:

Полностью автоматическая

Шкала

диафрагмы:

f/4 – f/22

Замер

экспозиции:

Метод с полностью открытой

диафрагмой для фотокамер с

интерфейсной системой

микропроцессора

Установочный

размер:

77мм (Р = 0,75 мм)

Размеры:

Прибл. 82,5 мм (диаметр) ×

125 мм (длина от крепежного

фланца объектива на

фотокамере)

Вес:

Прибл. 680 г

Характеристики и дизайн могут быть изменены без

предупреждения и каких-либо обязательств со

стороны изготовителя.

 Примечания относительно использования широкоугольных и

сверхширокоугольных объективов AF NIKKOR

В следующий условиях функция автофокуса может работать ненадлежащим образом при

съемке с помощью широкоугольных или сверхширокоугольных объективов AF NIKKOR.

Когда основной объект в фокусировочной

рамке относительно мал

Когда объект, находящийся на фоне удаленных

объектов заднего плана, расположен в

фокусировочной рамке, как показано на рис. C,

в фокусе может оказаться фон, а не сам объект.

2. Когда основной объект имеет

множество мелких деталей

Когда основной объект имеет множество

мелких деталей или низкую контрастность,

например поле с множеством цветов, как

показано на рис. D, фокусировка с помощью

функции автофокуса может быть затруднена.

Рекомендуемые действия в подобных

ситуациях

(1)

Сфокусируйтесь на другом объекте,

расположенном на том же расстоянии от

фотокамеры, используйте блокировку фокуса,

измените экспозицию и сделайте снимок.

(2)

Установите ручной режим фокуса фотокамеры и

вручную сфокусируйтесь на объекте.

См. раздел «Успешное использование функции

автофокуса» в Руководстве пользователя

фотокамеры.

Объект находится на фоне

удаленных объектов заднего плана

Поле с большим количеством

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van

het objectief kan een letsel veroorzaken. Herstellingen mogen

alleen worden uitgevoerd door bevoegde technici.

Indien het fototoestel of het objectief breekt na een val of een

ander ongeluk, laat u het product door een door Nikon erkende

servicedienst nakijken nadat u de stekker uit het stopcontact hebt

gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij

storingen

Indien u merkt dat er rook of een ongewone geur uit het

fototoestel of het objectief komt, moet u de batterij onmiddellijk

verwijderen om brandwonden te vermijden. Verdere bediening

van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u

het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief

niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van

ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief

of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de

beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine

onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het

gebruik van het fototoestel en het

objectief

•

Houd de camera en het objectief droog. Indien u deze

voorzorgsmaatregel niet in acht neemt, kan dit brand of een

elektrische schok tot gevolg hebben.

•

Bedien het fototoestel of het objectief niet of raak deze niet

aan met natte handen. Indien u deze voorzorgsmaatregel niet

in acht neemt, kan dit een elektrische schok tot gevolg hebben.

•

Wanneer u opnames maakt bij tegenlicht, mag u het objectief

niet naar de zon richten en moet u vermijden dat zonlicht

rechtstreeks in het objectief valt. Dit kan namelijk leiden tot

oververhitting van de camera met mogelijk brand tot gevolg.

•

Wanneer u het objectief niet gebruikt gedurende een langere

periode, bevestig dan zowel de voorste als de achterste

objectiefdoppen om het objectief te beschermen tegen direct

zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt,

kan dit brand tot gevolg hebben, aangezien het objectief het

zonlicht kan convergeren op een ontvlambaar voorwerp.

 Terminologie

1 Zonnekap (p. 84)

2 Instel-index voor

zonnekap (p. 84)

3 Bevestigings-index voor

zonnekap (p. 84)

4 Montage-index voor

zonnekap (p. 84)

5 Afstandsschaal (p. 83)

6 Afstandsindexlijn

7 Scherpstelring (p. 81)

8 Zoomring (p. 83)

9 Schaal brandpuntsafstand

0 Indexlijn voor schaal

brandpuntsafstand

! Montage-index

@ Rubberen pakking van

objectiefvatting (p. 85)

# CPU-contacten (p. 85)

$ Scherpstelmodusschakelaar

(p. 81)

% ON/OFF-schakelaar voor

vibratiereductie (p. 82)

( ): Referentiepagina

beeldhoek 83°-44° en bedraagt de brandpuntsafstand

in kleinbeeldequivalent circa 24-52,5 mm.

 Geschikte camera’s en beschikbare

functies

Er kunnen beperkingen gelden voor de beschikbare

functies. Raadpleeg de Gebruikshandleiding van de

camera voor meer informatie.

Camera’s

Functie

Belichtingsstand

VR AF P

SAM

Nikon digitale spiegelreflexcamera

(Nikon FX/DX-formaat), F6, F5,

F100, F80-Serie, F75-Serie,

F65-Serie

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

F4-Serie, F90X, F90-Serie,

F70-Serie

—

333

——

F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

Nikon MF-camera’s

(behalve F-601

— — ————

3: Mogelijk —: Niet mogelijk

VR: Vibratiereductie AF: Autofocus

*1 : P inclusief AUTO en onderwerpstanden.

*2 : Handmatig (M) is niet beschikbaar.

Bedankt voor de aankoop van het AF-S NIKKOR 16-35mm f/4G ED VR-objectief. Lees deze instructies

eerst door en raadpleeg de

Gebruikshandleiding

van uw camera alvorens u dit objectief gebruikt.

 Belangrijkste functies

•

De Nano Crystal Coat op enkele lenselementen zorgt

onder alle opnameomstandigheden voor scherpe,

heldere foto's, van zonnige buitenopnamen tot

binnenopnamen bij sfeerlicht.

•

Door vibratiereductie te activeren kunnen langere snelle

sluitertijden (2,5 keer langer*) worden gebruikt

waardoor meer snelle sluitertijden en zoomstanden

kunnen worden toegepast, vooral wanneer u de

camera vasthoudt om te fotograferen. (*De effecten

van VR op sluitertijd worden gemeten overeenkomstig

de Camera and Imaging Products Association (CIPA)-

standaarden; FX-formaat objectieven worden gemeten

met behulp van FX-formaat digitale camera’s,

DX-formaat objectieven met behulp van DX-formaat

camera’s. Zoomobjectieven worden bij maximale zoom

gemeten.)

• De superieure optische prestaties en de

weergavekenmerken worden gemaximaliseerd door

het gebruik van drie asferische objectiefelementen en

twee ED-glaselementen (extra-low dispersion) die

zorgen voor een correctie van de chromatische

aberratie. Daarnaast produceert het afgeronde

diafragma een zachte en aangename beeldwaas in

delen van het beeld waarop niet is scherpgesteld.

Belangrijk

•

Bij montage op een Nikon DX-formaat digitale SLR-

camera’s, zoals de D300-Serie en de D7000, wordt de

 Scherpstellen (Fig. A)

Stel de scherpstelfunctieschakelaar van de camera

in overeenkomstig de volgende tabel.

Autofocus handmatige aanpassing (M/A-stand)

Stel de scherpstelmodusschakelaar in op M/A.

Autofocus is ingeschakeld, maar u kunt dit

opheffen door de aparte scherpstelring te

draaien terwijl u de ontspanknop half ingedrukt

houdt of door te drukken op de AF-ON-knop

op fototoestellen die hiermee zijn uitgerust.

Druk de ontspanknop of de AF-ON-knop

opnieuw half in om de handmatige

scherpstelling te annuleren en autofocus te

hernemen.

Camera’s

scherpstelling

stand

Scherpstelstand van objectief

M/A M

Nikon digitale spiegelreflexcamera (Nikon FX/DX-

formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie,

F80-Serie, F75-Serie, F70-Serie, F65-Serie,

Pronea 600i, Pronea S

Autofocus handmatige

aanpassing

Handmatige scherpstelling

(Elektronische

afstandsmeter kan worden

gebruikt.)

Handmatige scherpstelling

(Elektronische afstandsmeter kan worden gebruikt.)

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,

F-601

M, F-401x, F-401s, F-401

Handmatige scherpstelling

(Elektronische afstandsmeter kan worden gebruikt,

behalve bij de F-601

Goede resultaten behalen met autofocus

Zie “Opmerkingen bij het gebruik van groothoek

of ultragroothoek AF NIKKOR-objectieven” (p. 87).

 Vibratiereductiemodus (Fig. B)

Instellen van de ON/OFF-schakelaar voor

vibratiereductie

ON: De effecten van cameratrillingen worden

verminderd wanneer de ontspanknop half

wordt ingedrukt en ook op het moment dat

de sluiter wordt losgelaten. Omdat de

vibratie wordt verminderd in de zoeker, is

het eenvoudiger om automatisch/

handmatig scherp te stellen en het

onderwerp precies te kadreren.

OFF: De effecten van cameratrillingen worden

niet verminderd.

Opmerkingen over het gebruik van de

vibratiereductie

• Nadat u de ontspanknop half hebt ingedrukt,

wacht u totdat het beeld in de beeldzoeker

stabiliseert alvorens u de ontspanknop verder

indrukt.

• Als een gevolg van de eigenschappen van

vibratiereductie is het mogelijk dat het beeld in

de beeldzoeker vaag wordt na het loslaten van

de sluiterknop. Dit is geen storing.

• Als het fototoestel gepand wordt in een grote

cirkel, wordt er geen compensatie uitgevoerd

voor bewegingen van het fototoestel in de

panrichting. Zo worden alleen de effecten van

verticale cameratrillingen verminderd tijdens

horizontaal pannen.

• Schakel het fototoestel niet uit of verwijder het

objectief niet van het fototoestel terwijl de

vibratiereductie in werking is. Als u deze

voorzorgsmaatregel niet in acht neemt, kan het

objectief klinken en aanvoelen alsof een interne

component is losgekomen of afgebroken

wanneer ermee wordt geschud. Dit is geen

storing. Schakel het fototoestel opnieuw in om

dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt

de vibratiereductie niet wanneer de ingebouwde

flitser wordt opgeladen.

• Als het fototoestel op een statief met drie poten

is geplaatst, stelt u de ON/OFF-schakelaar voor

vibratiereductie in op OFF. Het is echter aan te

raden de schakelaar op ON in te stellen wanneer

u de camera gebruikt met een statief met drie

poten zonder het uiteinde van het statief vast te

maken of met een statief met één poot.

• Als u dit objectief gebruikt voor een camera die

vibratiereductie niet ondersteunt (p. 80), zet u

de ON/OFF-schakelaar voor vibratiereductie op

OFF. Als u deze schakelaar op ON laat staan,

raakt de batterij snel leeg, vooral in combinatie

met de Pronea 600i.

 Scherpstellen, zoomen en

scherptediepte

Voor u scherpstelt, draait u aan de zoomring om

de brandpuntsafstand aan te passen tot de

gewenste compositie gekadreerd is. Als uw camera

is uitgerust met een knop of hendel voor een

scherptediepte voorbeeld (stop-down), kunt u een

voorbeeld bekijken van de scherptediepte via de

zoeker van de camera.

•

Dit objectief is uitgerust met een Internal Focusing-

systeem (IF). Naarmate de opnameafstand afneemt,

neemt de brandpuntsafstand ook af.

•

De afstandsschaal geeft niet de precieze afstand weer

tussen het onderwerp en de camera. De waarden

vormen een schatting en dienen alleen als richtlijn te

worden beschouwd. Bij het fotograferen van een

verafgelegen landschap kan de scherptediepte de

werking beïnvloeden en kan een onderwerp scherp

lijken op een plaats die dichterbij is dan oneindig.

• Zie p. 156 voor meer informatie.

 De diafragma instellen

Gebruik het fototoestel om de instellingen van de

diafragma aan te passen.



De ingebouwde flitser en vignettering

• De ingebouwde flitser kan niet worden gebruikt

op afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen

zonnekap.

• Zie de camerahandleiding voor de meest recente

informatie over vignettering met dit objectief.

• Vignetteren is het verduisteren van de hoeken

rond het beeld, hetgeen gebeurt wanneer het

licht dat door de flitser wordt uitgestraald, wordt

belemmerd door het objectiefvat.

Camera’s

Ondersteunde brandpuntsafstand/

Opnameafstand

D810, D800-Serie, D750,

D5500, D5300, D5200,

D3300, D3200

• 35 mm/1 m of meer

D700 (FX-formaat)

• 28 mm/3 m of meer

• 35 mm/1 m of meer

D700 (DX-formaat)

• 20 mm/1,5 m of meer

• 24 mm of meer/Geen beperking

D300-Serie, D200,

D100, D7000

• 24 mm/2 m of meer

• 28 mm/1 m of meer

• 35 mm/Geen beperking

D7200, D7100

• 24 mm/1,5 m of meer

• 28 mm/1 m of meer

• 35 mm/Geen beperking

D7200, D7100 (1,3x

uitsnede van DX)

• 20 mm/1,5 m of meer

• 24 mm/1 m of meer

• 28 mm/Geen beperking

D610, D600, D5100 • 35 mm/1,5 m of meer

D90, D80, D5000,

D3100, D3000, D60,

D50, D40-Serie

• 28 mm/1,5 m of meer

• 35 mm/1 m of meer

 Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar

voor bepaalde Nikon SLR-camera’s voor elke

fotogelegenheid. De volgende worden voor dit

objectief aangeraden:

Matglazen

AB C E

EC-B

Camera

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Uitstekende scherpstelling

○

: Redelijke scherpstelling

Lichte vignettering of moiré treedt op in de

zoeker maar niet op de foto.

—

: Niet beschikbaar

( )

: Geeft aan hoeveel belichtingscorrectie is vereist

(alleen centrumgerichte meting). Bij F6-camera’s

kunt u de belichting corrigeren door ‘Ander

matglas’ te selecteren voor persoonlijke instelling

‘b6: Compensatie voor matglas’ en het LW-

bereik in te stellen op -2,0 tot +2,0 in stappen

van 0,5 LW. Wanneer u een ander type matglas

gebruikt dan type B of E, selecteert u ‘Ander

matglas’, zelfs als de gewenste correctie ‘0’ is

(geen correctie vereist). Voor de F5 corrigeert u

de belichting via persoonlijke instelling 18 op de

camera. Raadpleeg de gebruikshandleiding van

de camera voor meer informatie.

Camera’s

Ondersteunde brandpuntsafstand/

Opnameafstand

D70-Serie

• 28 mm/2 m of meer

• 35 mm/1 m of meer

Andere camera's

Vignettering treedt op bij elke

opnameafstand.

 Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en

beschermen het objectief.

De zonnekap bevestigen

• Zorg ervoor dat de

montage-index

voor zonnekap ( )

wordt uitgelijnd

met de instel-index

voor zonnekap

( ) (3).

• Om het vastmaken of verwijderen van de

zonnekap te vergemakkelijken, neemt u deze

aan de basis vast (bij de Bevestigings-index voor

zonnekap ( )) in plaats van aan de buitenste

rand.

• Als de zonnekap niet correct is bevestigd, kan er

vignettering voorkomen.

• Om de zonnekap op te bergen, bevestigt u deze

omgekeerd op het objectief.

Een leeg vakje betekent ‘niet van toepassing’.

Aangezien een M-type matglas zowel kan worden

gebruikt voor macrofotografie met een

vergrotingsfactor van 1:1 of hoger als voor

microfotografie, heeft dit matglas andere

toepassingen dan de andere matglazen.

Belangrijk

• Voor de F5 kunnen bij matrixmeting alleen de

volgende matglazen worden gebruikt: EC-B,

EC-E, B, E, J, A en L.

 Onderhoud van het objectief

• Zorg ervoor dat de CPU-contactpunten niet vuil

of beschadigd worden.

• Als de rubberen pakking van de objectiefvatting

is beschadigd, moet u het objectief voor

reparatie naar de dichtstbijzijnde door Nikon

erkende servicedienst brengen.

• Reinig het objectief met een blaasbalgje. Om vuil

en vlekken te verwijderen, gebruikt u een

zachte, zuivere katoenen doek of een

objectiefdoekje met ethanol (alcohol) of

objectiefreiniger. Maak ronddraaiende

bewegingen van het midden naar de buitenkant

en let erop dat u geen strepen maakt of andere

onderdelen van het objectief aanraakt.

• Gebruik nooit organische oplosmiddelen zoals

thinner of benzeen om het objectief te reinigen.

• NC-filters zijn beschikbaar om het voorste

objectiefelement te beschermen. De zonnekap

helpt ook om de voorkant van het objectief te

beschermen.

• Wanneer u het objectief in het flexibele

objectiefetui opbergt, maakt u zowel de voorste

als de achterste objectiefdoppen vast.

• Wanneer het objectief is geïnstalleerd op een

fototoestel, mag u het fototoestel en het

objectief niet optillen of vasthouden aan de

zonnekap.

• Bewaar het objectief op een koele, droge plaats

wanneer u deze gedurende een lange periode

niet gebruikt om schimmel- en roestvorming te

voorkomen. Berg het objectief ook op om deze

te beschermen tegen rechtstreeks zonlicht of

chemicaliën zoals kamfer en naftaleen.

• Laat geen water op het objectief komen en laat

het objectief niet in water vallen. Hierdoor zal

het objectief roesten en slecht functioneren.

• Bepaalde onderdelen van het objectief zijn

vervaardigd uit versterkt plastic. Zet het objectief

nooit in een overmatig hete ruimte om schade te

voorkomen.

 Standaardaccessoires

• 77mm makkelijk te bevestigen voorste

objectiefdop LC-77

• Achterste objectiefdop

• Bajonetkap HB-23

• Flexibel objectiefetui CL-1120

 Optioneel accessoire

• 77mm vastschroefbare filters

 Technische gegevens

Objectief type:

G-type AF-S Zoom-NIKKOR-

objectief met ingebouwde CPU

en Nikon-bajonetsluiting

Brandpuntsafstand:

16–35mm

Maximaal

diafragma:

f/4

Objectiefconstructie:

17 elementen in 12 groepen

(2 ED lenselementen,

3 asferische lenselementen en

sommige lenselementen met

Nano Crystal Coat)

Beeldhoek:

107°–63° bij 35mm (135)

formaat Nikon film-SLR

camera’s en Nikon FX-formaat

digitale SLR-camera’s

83°–44° bij Nikon DX-formaat

digitale SLR-camera’s

94°–52° bij camera’s met

IX240-systeem

Schaal

brandpuntsafstand:

16, 20, 24, 28, 35mm

Afstandsinformatie:

Doorgeven aan camera body

Zoombediening:

Handmatig via aparte zoomring

Scherpstelling:

Nikon Internal Focusing-systeem

(IF), autofocus met Silent Wave

Motor; handmatig met

scherpstellen met aparte

scherpstelring

Vibratiereductie:

Lens-shift methode behulp van

voice coil-motoren (VCM’s)

Schaal

opnameafstand:

Schaalverdeling in meters vanaf

0,28 m tot oneindig (∞)

Dichtste

scherpstelafstand:

0,29 m vanaf filmvlak

(bij 16mm, 35mm)

0,28 m vanaf filmvlak

(bij 20-28mm)

Aantal

diafragmalamellen:

9 stuks (afgerond)

Diafragma:

Volledig automatisch

Diafragmaschaal:

f/4 tot f/22

Belichtingsmeting:

Door middel van volledige

diafragma-methode bij camera’s

met CPU-interfacesysteem

Montageafmeting:

77mm (P = 0,75 mm)

Afmetingen:

Circa 82,5 mm (diameter) ×

125 mm (afstand van de

objectiefvatting op de camera)

Gewicht:

Circa 680 gram

Wijzigingen in ontwerp en technische gegevens

voorbehouden zonder voorafgaande kennisgeving of

verplichting van de zijde van de fabrikant.

 Opmerkingen bij het gebruik van groothoek of ultragroothoek AF

NIKKOR-objectieven

In de volgende situaties is het mogelijk dat de autofocus niet werkt zoals verwacht bij het fotograferen

met groothoek of ultragroothoek AF NIKKOR-objectieven.

1. Wanneer het hoofdonderwerp binnen de

scherpstelhaakjes relatief klein is

Wanneer een persoon die voor een

verafgelegen achtergrond staat binnen de

scherpstelhaakjes wordt geplaatst zoals

weergegeven in fig. C, is het mogelijk dat er

wordt scherpgesteld op de achtergrond terwijl

het onderwerp wazig blijft.

2. Wanneer het hoofdonderwerp een

complex patroon heeft

Wanneer het onderwerp een complex patroon

of weinig contrast heeft, bv. een bloemenveld

zoals weergegeven in fig. D, kan het moeilijk

zijn om scherp te stellen met autofocus.

Oplossing voor dergelijke situaties

(1) Stel scherp op een ander onderwerp dat zich op

dezelfde afstand van de camera bevindt,

activeer de scherpstelvergrendeling, pas de

kadrering aan en maak de foto.

(2) Stel de scherpstelstand van de camera in op

handmatige scherpstelling en stel handmatig

scherp op het onderwerp.

Zie “Goede resultaten behalen met autofocus” in

de Gebruikshandleiding van de camera.

C Een persoon die voor een

verafgelegen achtergrond staat

D Een bloemenveld

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell’obiettivo si

potrebbero causare dei guasti. Le riparazioni devono essere

eseguite solamente da tecnici qualificati. Qualora, in caso di

caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo

dovessero rompersi, portare il prodotto presso un punto di

assistenza Nikon autorizzato per l’ispezione, dopo averlo

disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare

immediatamente la fotocamera

Qualora dalla fotocamera o dall’obiettivo dovesse uscire del

fumo o un odore insolito, rimuovere immediatamente la

batteria, facendo attenzione a non ustionarsi. Continuando a

utilizzare la fotocamera, sussiste il rischio di lesioni.

Dopo aver rimosso o scollegato la fonte di alimentazione,

portare il prodotto presso un punto di assistenza Nikon

autorizzato per l’ispezione.

Non usare la fotocamera o l’obiettivo in

presenza di gas infiammabili

L’utilizzo di apparecchiature elettroniche in presenza di gas

infiammabili può causare esplosioni o incendi.

Non guardare il sole in modo diretto

attraverso l’obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa

di luce, si è soggetti al rischio di indebolimento permanente della

vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie

o altre piccole parti.

Nell’utilizzo della fotocamera e

dell’obiettivo, osservare le seguenti

precauzioni

•

Mantenere la fotocamera e l’obiettivo asciutti. In caso

contrario si potrebbe verificare un incendio o scosse elettriche.

•

Non maneggiare né toccare la fotocamera o l’obiettivo con le

mani bagnate. In caso contrario, si potrebbero verificare

scosse elettriche.

•

Durante le riprese controluce, non puntare l’obiettivo verso il

sole ed evitare che la luce solare passi direttamente attraverso

di esso, poiché la fotocamera potrebbe surriscaldarsi ed

eventualmente provocare un incendio.

•

Se si prevede di non utilizzare l’obiettivo per un periodo

prolungato di tempo, montare entrambi i tappi di protezione

e riporlo lontano dalla luce diretta del sole. Il mancato rispetto

di questa istruzione può causare incendi, poiché l’obiettivo

potrebbe concentrare la luce del sole su un oggetto

infiammabile.

 Denominazione

Paraluce (p. 94)

Indice di regolazione del

paraluce (p. 94)

Indice di collegamento del

paraluce (p. 94)

Indice di montaggio del

paraluce (p. 94)

Scala delle distanze (p. 93)

Contrassegno distanza

Anello di messa a fuoco (p. 91)

Anello dello zoom (p. 93)

Scala della lunghezza focale

Linea indice della scala della

lunghezza focale

Indice di montaggio

Guarnizione in gomma della

montatura dell’obiettivo (p. 95)

Contatti CPU (p. 95)

Interruttore del modo di messa

a fuoco (p. 91)

Interruttore ON/OFF di

riduzione vibrazioni (p. 92)

( ): Pagina di riferimento

 Fotocamere utilizzabili e funzioni

disponibili

Potrebbero esserci delle restrizioni o delle

limitazioni nell’utilizzo delle funzioni disponibili.

Per informazioni dettagliate, fare riferimento al

Manuale d’uso della fotocamera.

Fotocamere

Funzione

Modo di

esposizione

VR AF P

SAM

Fotocamere reflex digitali Nikon

(formato FX/DX), F6, F5, F100,

serie F80, serie F75, serie F65

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

Serie F4, F90X, serie F90,

serie F70

—

333

——

Serie F60, serie F55, serie F50,

F-401x, F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

Nikon MF fotocamere

(tranne F-601

— — ————

3: Possibile —: Impossibile

VR: Riduzione vibrazione AF: Autofocus

*1 : P include AUTO e il sistema Vari-Program.

*2 : Manuale (M) non è disponibile.

Grazie per aver acquistato l’obiettivo AF-S NIKKOR 16-35mm f/4G ED VR. Prima di utilizzare

l’obiettivo, leggere queste istruzioni e consultare il

Manuale d’uso

della fotocamera.

 Caratteristiche principali

•

Il rivestimento in nanocristalli su alcuni componenti

dell’obiettivo assicura l’ottenimento di immagini chiare in

svariate condizioni di scatto, dagli esterni assolati agli

interni con aree illuminate e aree in ombra.

•

Attivando la funzione di riduzione vibrazioni, è possibile

impostare tempi di posa più lunghi (2,5 stop*), pertanto si ha

una maggiore gamma di tempi di posa e di posizioni dello

zoom a disposizione, soprattutto quando si utilizza la

fotocamera a mano libera. (*Gli effetti di VR sul tempo di posa

sono misurati in base agli standard CIPA (Camera and Imaging

Products Association); gli obiettivi in formato FX sono misurati

usando fotocamere digitali in formato FX, gli obiettivi in

formato DX usando fotocamere in formato DX. Gli obiettivi

zoom sono misurati allo zoom massimo.)

•

La soluzione costruttiva adottata, comprendente tre

elementi asferici e due elementi in vetro ED (extra-low

dispersion), offre prestazioni ottiche e di riproduzione

eccezionali, garantendo la correzione delle aberrazioni

cromatiche. Inoltre, l’apertura arrotondata del diaframma

consente di ottenere un effetto mosso più morbido e

piacevole nelle zone sfuocate dell’immagine.

Importante!

•

Qualora installato su fotocamere reflex digitali Nikon formato

DX, quali le serie D300 e D7000, l’angolo di campo

dell’obiettivo diviene 83°-44° e la sua lunghezza focale

equivalente a quella di un 35mm risulta di circa 24-52,5 mm.

 Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della

fotocamera in conformità alla seguente tabella.

Messa a fuoco automatica con esclusione per

il funzionamento in manuale (modalità M/A)

Impostare l’interruttore del modo di messa a

fuoco dell’obiettivo su M/A.

L’autofocus è attivo, ma è possibile escluderlo

ruotando l’anello di messa a fuoco separato e

premendo contemporaneamente il pulsante di

scatto a metà corsa, oppure premendo il

pulsante AF-ON sul corpo macchina, se la

fotocamera ne è dotata.

Per disattivare la messa a fuoco manuale e

riattivare l’autofocus, premere il pulsante di

scatto a metà corsa, oppure premere

nuovamente il pulsante AF-ON.

Fotocamere

Modo di messa a fuoco

della fotocamera

Modo di messa a fuoco dell’obiettivo

M/A M

Fotocamere reflex digitali Nikon (formato FX/DX),

F6, F5, serie F4, F100, F90X, serie F90, serie F80,

serie F75, serie F70, serie F65, Pronea 600i,

Pronea S

Messa a fuoco automatica

con esclusione per il

funzionamento in manuale

Messa a fuoco manuale

(è possibile utilizzare un

telemetro elettronico.)

Messa a fuoco manuale

(è possibile utilizzare un telemetro elettronico.)

Serie F60, serie F55, serie F50, F-801s, F-801,

F-601

M, F-401x, F-401s, F-401

Messa a fuoco manuale

(è possibile utilizzare un telemetro elettronico,

ad eccezione del modello F-601M)

Ottenere buoni risultati con l’autofocus

Fare riferimento a "Note sull’utilizzo degli obiettivi

grandangolo e supergrandangolo AF NIKKOR"

(p. 97).

• Non disattivare la fotocamera né rimuovere

l’obiettivo quando la modalità Riduzione

vibrazioni è in funzione. In caso contrario, il

movimento dell’obiettivo può generare un suono

simile a quello di un componente interno lento o

rotto. Non si tratta di un malfunzionamento. Per

risolvere il problema, riattivare la fotocamera.

• Sulle fotocamere dotate di flash incorporato, la

funzione Riduzione Vibrazioni non può essere

utilizzata mentre il flash incorporato si sta

ricaricando.

• Quando la fotocamera è sul cavalletto, impostare

l’interruttore ON/OFF di riduzione vibrazioni su

OFF. Tuttavia, si consiglia di impostare il selettore

su ON quando si utilizza la fotocamera su un

cavalletto con testa non fissata o con un

monopiede.

• Se si utilizza questo obiettivo con fotocamere

non compatibili con la riduzione vibrazione

(p. 90), impostare l’interruttore ON/OFF di

riduzione vibrazioni su OFF. Con la fotocamera

Pronea 600i, in particolare, se si lascia

l’interruttore su ON si potrebbe scaricare

rapidamente la batteria.



Modalità riduzione vibrazioni (Fig. B)

Impostazione dell’interruttore ON/OFF di

riduzione vibrazioni

ON: Gli effetti del movimento della fotocamera

vengono ridotti mentre il pulsante di scatto

è premuto parzialmente e anche nell’istante

dello scatto. Le vibrazioni vengono ridotte

nel mirino, pertanto la messa a fuoco

automatica/manuale e l’inquadratura esatta

del soggetto sono più facili.

OFF: Gli effetti del movimento della fotocamera

non vengono ridotti.

Note sulla funzione riduzione vibrazioni

• Dopo aver premuto il pulsante di scatto a metà

corsa, attendere che l’immagine nel mirino si

stabilizzi, quindi premere completamente il

pulsante di scatto.

• Le caratteristiche del meccanismo di riduzione

delle vibrazioni possono rendere sfocata

l’immagine nel mirino quando si rilascia il

pulsante di scatto. Non si tratta di un

malfunzionamento.

• Se si esegue un ampio arco per creare una

panoramica, i movimenti della fotocamera nella

direzione della panoramica non vengono

compensati. Ad esempio, durante il panning

orizzontale vengono ridotti soltanto gli effetti del

movimento verticale della fotocamera.

 Messa a fuoco, zoom e profondità

di campo

Prima di mettere a fuoco, ruotare l’anello zoom per

regolare la lunghezza focale in modo da comporre

l’immagine nel modo desiderato. Se la fotocamera

è dotata di pulsante o leva di anteprima della

profondità di campo (stop-down), è possibile

verificare l’effettiva profondità di campo nel mirino.

• Questo obiettivo è dotato di sistema IF (Internal

Focusing). La lunghezza focale diminuisce

proporzionalmente alla distanza di ripresa.

• La scala delle distanze non indica la distanza

precisa tra il soggetto e la fotocamera. I valori

sono approssimativi e servono solo a titolo di

riferimento generale. Durante lo scatto di

paesaggi distanti, la profondità di campo

potrebbe influenzare il funzionamento e il

soggetto potrebbe apparire a fuoco in una

posizione che è più vicina all’infinito.

• Per ulteriori informazioni, vedere p. 156.

 Impostazione dell’apertura

Regolare l’apertura utilizzando la fotocamera.

 Flash incorporato e vignettatura

• Il flash incorporato non può essere utilizzato a

distanze inferiori a 0,6 m.

•

Per evitare la vignettatura (riduzione della luminosità

ai margini dell’immagine), non usare un paraluce.

•

Per le informazioni più recenti sulla vignettatura con

questo obiettivo, vedere il manuale della fotocamera.

•

La vignettatura è la riduzione della luminosità agli angoli

dell’immagine che si verifica quando la luce emessa dal

flash è ostacolata dal barilotto dell’obiettivo.

Fotocamere

Lunghezza focale supportata/

distanza di ripresa

D810, serie D800,

D750, D5500, D5300,

D5200, D3300, D3200

• 35 mm/1 m o superiore

D700 (formato FX)

• 28 mm/3 m o superiore

• 35 mm/1 m o superiore

D700 (formato DX)

• 20 mm/1,5 m o superiore

• 24 mm o superiore/Nessuna

restrizione

Serie D300, D200,

D100, D7000

• 24 mm/2 m o superiore

• 28 mm/1 m o superiore

• 35 mm/Nessuna restrizione

D7200, D7100

• 24 mm/1,5 m o superiore

• 28 mm/1 m o superiore

• 35 mm/Nessuna restrizione

D7200, D7100

(ritaglio 1,3x di DX)

• 20 mm/1,5 m o superiore

• 24 mm/1 m o superiore

• 28 mm/Nessuna restrizione

D610, D600, D5100 • 35 mm/1,5 m o superiore

D90, D80, D5000,

D3100, D3000, D60,

D50, serie D40

• 28 mm/1,5 m o superiore

• 35 mm/1 m o superiore



Schermi di messa a fuoco consigliati

Per alcune fotocamere SLR Nikon sono disponibili

vari schermi di messa a fuoco intercambiabili adatti

a ogni situazione di ripresa. Gli schermi consigliati

per l’uso con questo obiettivo sono elencati sotto.

Schermo

AB C E

EC-B

Fotocamera

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Messa a fuoco eccellente

○

: Messa a fuoco accettabile

L’immagine sullo schermo presenta una

riduzione di luminosità o tracce di fenomeno

del moiré. Questo però non lascia tracce sulla

pellicola.

—

: Non disponibile

( )

: Indica il valore della compensazione di

esposizione aggiuntiva richiesto (Solamente

misurazione a preferenza centrale). Con le

fotocamere F6, compensare selezionando

“Otra pantalla” nell’impostazione

personalizzata “b6: Compens pantalla”, quindi

impostando il livello EV tra -2.0 e +2.0 ad

intervalli di 0,5 EV. Quando si utilizzano

schermate diverse da B o E, è necessario

selezionare “Otra pantalla” anche quando il

valore di compensazione richiesto è pari a “0”

Fotocamere

Lunghezza focale supportata/

distanza di ripresa

Serie D70

• 28 mm/2 m o superiore

• 35 mm/1 m o superiore

Altre fotocamere

L’effetto vignettatura si verifica a

qualsiasi distanza di ripresa.

 Utilizzo del paraluce

I paraluce minimizzano la dispersione di luce e

proteggono l’obiettivo.

Collegamento del paraluce

• Assicurarsi che

l’indice di

montaggio del

paraluce ( ) sia

allineato con

l’indice di

regolazione del

paraluce ( ) (3).

• Per facilitare il fissaggio e la rimozione del

paraluce, impugnarlo per la base (vicino

all’Indice di collegamento del paraluce ( ))

anziché verso il bordo esterno.

• Se il paraluce non è fissato correttamente, si può

verificare la vignettatura.

• Riporre il paraluce innestandolo in posizione

invertita.

(nessuna compensazione necessaria). Per la

fotocamera F5, compensare utilizzando

l’impostazione personalizzata 18 sul corpo

della fotocamera. Per ulteriori dettagli, fare

riferimento al manuale d’uso della fotocamera.

Il quadrato vuoto non è applicabile. Siccome lo

schermo di tipo M può essere utilizzato per

macrofotografia con rapporto di ingrandimento di

1:1 o superiore e fotomicrografia, esso presenta

differenti applicazioni rispetto agli altri schermi.

Importante!

• Per quanto riguarda le fotocamere F5, in

modalità di misurazione a matrice, è possibile

utilizzare solamente gli schermi di messa a fuoco

EC-B, EC-E, B, E, J, A, L.

 Cura e manutenzione dell’obiettivo

• Fare attenzione a non sporcare o danneggiare i

contatti CPU.

• Nel caso in cui la guarnizione in gomma della

montatura dell’obiettivo sia danneggiata,

provvedere alla relativa riparazione presso il

punto assistenza Nikon autorizzato più vicino.

• Pulire la superficie delle lenti con un pennello a

pompetta. Per rimuovere impronte e macchie,

fare uso di un fazzoletto di cotone, soffice e

pulito, o di una cartina ottica leggermente

imbevuti con alcool o con un liquido detergente

specifico per obiettivi. Strofinare delicatamente

con movimento circolare dal centro verso

l’esterno, facendo attenzione a non lasciare

tracce o toccare altre parti.

• Non utilizzare solventi organici o benzene per

pulire l’obiettivo.

• Per la protezione dell’elemento anteriore

dell’obiettivo sono disponibili appositi filtri NC.

Anche il paraluce può essere utilizzato per

proteggere la parte anteriore dell’obiettivo.

• Prima di riporre l’obiettivo nella relativa custodia

flessibile, montare entrambi i coperchi anteriore

e posteriore.

• Quando l’obiettivo è montato sulla fotocamera,

non afferrare o reggere la fotocamera e

l’obiettivo dal paraluce.

• Se si prevede di non utilizzare l’obiettivo per

periodi prolungati, riporlo in un ambiente fresco

e asciutto per prevenire la formazione di muffe e

ruggine. Tenerlo inoltre lontano dal sole o da

agenti chimici come canfora o naftalina.

• Non bagnarlo e fare attenzione che non cada in

acqua. La formazione di ruggine potrebbe

danneggiarlo in modo irreparabile.

• Alcune parti della montatura sono realizzate in

materiale plastico rinforzato. Per evitare danni

non lasciare mai l’obiettivo in un luogo

eccessivamente caldo.

 Accessori in dotazione

• Copriobiettivo anteriore snap-on da 77mm LC-77

• Copriobiettivo posteriore

• Paraluce a baionetta HB-23

• Custodia morbida per obiettivo CL-1120

 Accessori opzionale

• Filtri a vite da 77mm

 Caratteristiche tecniche

Tipo di obiettivo:

Obiettivo AF-S Zoom NIKKOR

tipo G con CPU incorporata e

attacco a baionetta Nikon

Lunghezza focale:

16-35mm

Apertura massima:

f/4

Costruzione

obiettivo:

17 elementi in 12 gruppi (2 ED,

3 elementi asferici e alcune

lenti con rivestimento di

nanocristalli)

Angolo di campo:

107°-63° con fotocamere Reflex

a pellicola Nikon formato 35mm

(135) e fotocamere Reflex

digitali Nikon formato FX;

83°-44° con fotocamere Reflex

digitali Nikon formato DX;

94°-52° con fotocamere

sistema IX240

Scala lunghezze

focali:

16, 20, 24, 28, 35mm

Dati distanze:

Misurati sul riferimento del

piano focale fotocamera

Controllo zoom:

Manuale tramite anello zoom

separato

Messa a fuoco:

Sistema IF (Internal Focusing)

Nikon, autofocus con motore

Silent Wave; manuale mediante

ghiera di messa a fuoco

separata

Riduzione

vibrazioni:

Metodo di spostamento ottiche

con motori voice coil (VCM)

Scala delle

distanze di

ripresa:

Graduata in metri e piedi da

0,28 m all’infinito (∞)

Distanza focale

minima:

0,29 m dal piano focale

(16mm, 35mm)

0,28 m dal piano focale

(20-28mm)

Nr. delle lamelle

diaframma:

9 pz. (arrotondati)

Diaframma:

Completamente automatico

Gamma di apertura:

f/4 a f/22

Misurazione

dell’esposizione:

Con metodo ad apertura

massima per le fotocamere con

sistema di interfaccia CPU

Misura

dell’accessorio:

77mm (P = 0,75 mm)

Dimensioni:

Ca. 82,5 mm diam. × 125 mm

(estensione della flangia)

Peso:

Circa 680 g

Le specifiche e i disegni sono soggetti a modifica senza

preavviso o obblighi da parte del produttore.



Note sull’utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR

Nelle seguenti situazioni, quando si scattano fotografie con gli obiettivi grandangolo e supergrandangolo

AF NIKKOR, l’autofocus potrebbe non funzionare come previsto.

1. Il soggetto principale nella cornice di

messa a fuoco è di dimensioni abbastanza

ridotte

Quando un soggetto posizionato di fronte a

uno sfondo distante viene inquadrato all’interno

della cornice di messa a fuoco, come mostrato

nella Fig. C, è probabile che solamente lo

sfondo sia a fuoco, mentre il soggetto sia

sfocato.

Il soggetto principale è un soggetto o una

scena con una texture o un decoro molto fini

Se il soggetto presenta un motivo molto fitto o

a basso contrasto, ad esempio un campo di fiori

come illustrato nella Fig. D, la messa a fuoco

con l’autofocus potrebbe risultare difficoltosa.

Operazioni da effettuare in queste situazioni

(1) Mettere a fuoco un altro soggetto posto alla

stessa distanza dalla fotocamera, quindi

utilizzare il blocco della messa a fuoco,

ricomporre e scattare.

(2) Impostare la fotocamera in modo di messa a

fuoco manuale e mettere a fuoco manualmente

il soggetto.

Consultare il paragrafo "Come ottenere buoni

risultati con l’autofocus" nel Manuale d’uso della

fotocamera.

C Presenza di una persona ferma

con uno sfondo distante

D Prato fiorito

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu, může

tak dojít k poranění. Opravy by měl provádět pouze

kvalifikovaný technik. Pokud by v důsledku pádu či jiné

nehody došlo k otevření fotoaparátu či objektivu, odpojte

produkt a/nebo z něj vyjměte baterii a odneste jej do

autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení

okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu vychází

kouř či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte,

abyste se nepopálili. Další používání by mohlo vést ke zranění.

Po vyjmutí baterie či odpojení zdroje napájení produkt

odneste do autorizovaného servisu Nikon, aby mohl být

zkontrolován.

Nepoužívejte fotoaparát ani objektiv v

přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých

plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na

slunce

Pohled do slunce či jiného silného zdroje světla objektivem

nebo hledáčkem fotoaparátu může způsobit trvalé poškození

zraku.

Zařízení uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly

baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem

dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě

nedodržení tohoto opatření může dojít k požáru či úrazu

elektrickým proudem.

• Nemanipulujte s fotoaparátem ani s objektivem a

nedotýkejte se jich, máte-li mokré ruce. V případě

nedodržení tohoto opatření může dojít k úrazu elektrickým

proudem.

• Při fotografování v protisvětle nemiřte objektivem přímo do

slunce a nedovolte, aby sluneční světlo procházelo přímo

do objektivu, protože by tak mohlo dojít k přehřátí

fotoaparátu, případně i k požáru.

• Pokud není objektiv po delší dobu používán, nasaďte přední

i zadní krytku objektivu a uložte objektiv mimo dosah

přímého slunečního světla. Pokud byste tak neučinili, může

dojít k požáru, protože objektiv může soustředit sluneční

světlo na nějaký hořlavý předmět.

 Názvosloví

Sluneční clona (str. 104)

Značka aretované polohy

sluneční clony (str. 104)

Značka pro upevnění sluneční

clony (str. 104)

Montážní značka sluneční clony

(str. 104)

Stupnice vzdáleností (str. 103)

Označení zaostřené vzdálenosti

Zaostřovací kroužek (str. 101)

Zoomový kroužek (str. 103)

Stupnice ohniskových

vzdáleností

Označení pro stupnici

ohniskových vzdáleností

Montážní značka

Gumové těsnění upevňovacího

bajonetu objektivu (str. 105)

Kontakty CPU (str. 105)

Volič zaostřovacího režimu

(str. 101)

Vypínač redukce vibrací ON/OFF

(str. 102)

( ): odkazovaná stránka

100

 Použitelné fotoaparáty a dostupné

funkce

Dostupné funkce mohou podléhat určitým omezením.

Porobnosti naleznete v Návodu k obsluze fotoaparátu.

Fotoaparáty

Funkce

Expoziční režim

VR AF P

SAM

Digitální jednooké zrcadlovky Nikon

formátu FX/DX, F6, F5, F100,

řada F80, řada F75, řada F65

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

Řada F4, F90X, řada F90, řada F70

—

333

——

Řada F60, řada F55, řada F50, F-401x,

F-401s, F-401

——

3333

F-801s, F-801, F-601

——

F3AF, F-601, F-501,

Fotoaparáty Nikon MF

(vyjma modelu F-601

— — ————

3: Možné

—

: Nemožné VR: Redukce vibrací AF: Autofokus

*1: Režim P zahrnuje režim AUTO a systém Vari-Program.

*2: Manuální režim (M) není k dispozici.

Děkujeme vám, že jste si zakoupili objektiv AF-S NIKKOR 16-35mm f/4G ED VR. Před použitím

objektivu si pročtěte tyto pokyny a Návod k obsluze fotoaparátu.

 Hlavní funkce

•

Antireflexní vrstvy Nano Crystal Coat nanesené na některé

optické členy objektivu zajišťují brilantní obraz vynikající

kvality v libovolných světelných podmínkách – od scén za

slunečného dne venku až po osvětlený interiér.

•

Díky aktivaci redukce vibrací, lze použít delší čas závěrky (2,5

stupně), a tak rozšířit rozsah použitelných expozičních časů

ohniskových vzdáleností, zvláště při fotografování z ruky.

(* Účinky redukce vibrací na použitelnost jednotlivých časů

závěrky jsou měřeny podle standardů sdružení Camera and

Imaging Products Association (CIPA); objektivy formátu FX jsou

měřeny na digitálních fotoaparátech formátu FX, objektivy

formátu DX jsou měřeny na fotoaparátech formátu DX.

Objektivy se zoomem jsou měřeny při nastavení nejdelší

ohniskové vzdálenosti. ) Účinnost redukce vibrací se může lišit

v závislosti na expozičních podmínkách a způsobu použití.

•

Skvělá optická výkonnost a charakteristiky reprodukce jsou

maximalizovány díky použití tři asférických optických členů a

dvou optických členů s extrémně nízkým rozptylem světla

(ED) zajišťujících korekci barevných vad. Irisová clona s

kruhovým otvorem navíc zajišťuje příjemně měkkou

reprodukci neostrých míst obrazu mimo rovinu ostrosti.

Důležité

•

Při použití na digitálních jednookých zrcadlovkách Nikon formátu DX

(např. řada D300 a D7000) je obrazový úhel objektivu 83°-44°, což

odpovídá ohniskové vzdálenosti 24-52,5 mm u kinofilmu a formátu FX.

101

 Zaostřování (obr. A)

Na fotoaparátu nastavte volič zaostřovacích režimů

podle níže uvedené tabulky:

Autofokus s prioritou manuálního zaostření

(režim M/A)

Nastavte volič zaostřovacích režimů do polohy M/A.

Je aktivován autofokus, ale jeho činnost lze potlačit

otočením zaostřovacího kroužku objektivu v

okamžiku namáčknutí tlačítka spouště do poloviny

resp. v okamžiku stisknutí tlačítka AF-ON na

fotoaparátech, které jsou tímto tlačítkem vybaveny.

Chcete-li zrušit manuální zaostřování a vrátit se k

autofokusu, namáčkněte tlačítko spouště do poloviny

nebo jednou stiskněte tlačítko AF-ON.

Fotoaparáty

Zaostřovací režim

fotoaparátu

Volič zaostřovacích režimů objektivu

M/A M

Digitální jednooké zrcadlovky Nikon formátu FX/DX,

F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75,

řada F70, řada F65, Pronea 600i, Pronea S

Autofokus s prioritou

manuálního zaostření

Manuální zaostřování

(Lze použít

elektronický dálkoměr.)

Manuální zaostřování

(Lze použít elektronický dálkoměr.)

Řada F60, řada F55, řada F50, F-801s, F-801, F-601

F-401x, F-401s, F-401

Manuální zaostřování

(Lze použít elektronický dálkoměr, kromě

modelu F-601

Dosažení dobrých výsledků pomocí autofokusu

Viz „Poznámky ohledně použití širokoúhlých nebo

extrémně širokoúhlých objektivů NIKKOR AF“ (str. 107).

102

 Režim redukce vibrací (obr. B)

Nastavení spínače redukce vibrací ON/OFF

(Zap./Vyp.)

ON (Zap.): Projevy chvění fotoaparátu jsou

omezovány při namáčknutí tlačítka

spouště do poloviny a v okamžiku

expozice snímku. Vzhledem k redukci

vibrací obrazu v hledáčku je automatické

i manuální zaostřování a přesné

vytvoření kompozice snadnější.

OFF (Vyp.): Projevy chvění fotoaparátu nejsou

omezovány.

Poznámky k použití redukce vibrací

• Po namáčknutí tlačítka spouště vyčkejte, dokud se

obraz v hledáčku nestabilizuje a teprve potom

tlačítko spouště domáčkněte.

• Vzhledem k vlastnostem mechanismu redukce

vibrací může být obraz v hledáčku po uvolnění

tlačítka spouště rozmazaný. Nejedná se o závadu.

• Při provádění výrazných panorámovacích pohybů

dojde k automatickému vypnutí redukce vibrací ve

směru panorámování. Při panorámování ve

vodorovném směru je tak například omezováno jen

chvění fotoaparátu ve svislém směru.

• Fotoaparát nevypínejte ani objektiv z fotoaparátu

nesnímejte, pokud je redukce vibrací v činnosti. Při

nedodržení těchto pokynů může objektiv při chvění

vydávat jisté zvuky a budit dojem, jako kdyby vnitřní

komponent byl uvolněný nebo poškozený. Nejedná

se o závadu. Nápravu lze provést opětovným

zapnutím fotoaparátu.

• U fotoaparátů opatřených vestavěným bleskem

redukce vibrací není funkční během nabíjení blesku.

• Je-li fotoaparát upevněn na stativu, nastavte spínač

redukce vibrací do polohy OFF (Vypnuto). Při použití

stativu v kombinaci s nezaaretovanou stativovou

hlavou nebo při použitímonopodu nastavte spínač

do polohy ON (Zapnuto).

• Je-li objektiv použit spolu s fotoaparáty, které nejsou

vybaveny funkcí redukce vibrací (str. 100), nastavte

vypínač redukce vibrací ON/OF do polohy OFF

(Vyp.). Zvláště u fotoaparátu Pronea 600i se může

baterie rychle vybít, pokud by byl vypínač ponechán

v poloze ON (Zap.).

103

 Ostření, změna ohniskové

vzdálenosti a hloubka ostrosti

Před zaostřením nastavujte otáčením zoomového kroužku

ohniskovou vzdálenost, dokud nenastavíte požadovanou

kompozici obrazu. Pokud váš fotoaparát podporuje

kontrolu hloubky ostrosti, lze před fotografováním

zobrazit účinek nastavení clony v hledáčku.

•

Tento objektiv je vybaven systémem vnitřního ostření

(IF). Při zmenšení vzdálenosti zaostření se zmenší také

ohnisková vzdálenost.

•

Stupnice vzdálenosti přesně neindikuje vzdálenost mezi

subjektem a fotoaparátem. Hodnoty jsou přibližné a lze

je použít pouze jako obecné vodítko. Při fotografování

vzdálené krajiny se může objekt díky hloubce ostrosti

jevit jako zaostřený v místě, které je blíže než nekonečno.

•

Více informací naleznete na str. 156.

 Nastavení clony

Pro úpravu nastavení clony použijte fotoaparát.

 Vestavěný blesk a vinětace

•

Vestavěný blesk nelze použít pro vzdálenosti kratší než

0,6 m.

•

Chcete-li zabránit vinětaci, nepoužívejte sluneční clonu.

•

Nejnovější informace týkající se vinětace v kombinaci s

tímto objektivem viz návod k fotoaparátu.

•

Vinětací se nazývá ztmavnutí okrajů obrazového pole,

které se objeví v důsledku zastínění světla záblesku

tubusem objektivu.

Fotoaparáty

Podporované ohniskové

vzdálenosti/Vzdálenosti zaostření

D810, řada D800, D750,

D5500, D5300, D5200,

D3300, D3200

• 35 mm/1 m a větši

D700 (formát FX)

•

28 mm/3 m a větší

•

35 mm/1 m a větší

D700 (formát DX)

•

20 mm/1,5 m a větší

•

24 mm a větší/bez omezení

Řada

D300, D200, D100,

D7000

•

24 mm/2 m a větší

•

28 mm/1 m a větší

•

35 mm/bez omezení

D7200, D7100

•

24 mm/1,5 m a větší

•

28 mm/1 m a větší

•

35 mm/bez omezení

D7200, D7100 (1,3x

výřez z formátu DX)

•

20 mm/1,5 m a větší

•

24 mm/1 m a větší

•

28 mm/bez omezení

D610, D600,

D5100 •

35 mm/1,5 m a větší

D90, D80, D5000,

D3100, D3000, D60,

D50, řada D40

•

28 mm/1,5 m a větší

•

35 mm/1 m a větší

Řada D70

•

28 mm/2 m a větší

•

35 mm/1 m a větší

Ostatní fotoaparáty

Vinětace se objeví při jakékoliv

vzdálenosti zaostření.

104

 Doporučené zaostřovací matnice

Pro určité zrcadlovky Nikon jsou k dispozici výměnné

zaostřovací matnice, které jsou vhodné pro různé

fotografované scény. Doporučené matnice pro tento

objektiv jsou:

Matnice

AB C E

EC-B

EC-E

Fotoaparát

F5+DP-30

F5+DA-30

(-0,5)

◎

: Vynikající zaostření

○

: Přijatelné zaostření

V hledáčku se objeví slabá vinětace nebo moaré,

která se však neobjeví na filmu.

—

: Není k dispozici

( )

: Indikuje potřebný stupeň kompenzace expozice

(pouze při měření Vyvážení na střed). Pokud u

fotoaparátů F6 provádíte kompenzaci pomocí

funkce „Other screen“ (Jiná matnice) u volby

Custom Setting (Vlastní nastavení) “b6: Screen

comp.“ (Korekce matnice) a nastavením hodnoty

EV na -2,0 až +2,0 po krocích 0,5 EV. Pokud

používáte jiné matnice než typu B nebo E, je nutné

vybrat nastavení „Other screen“ (Jiná matnice),

dokonce i když je požadována hodnota

kompenzace „0“ (bez nutnosti kompenzace). U

fotoaparátů F5 proveďte kompenzaci pomocí

volby

 Použití sluneční clony

Sluneční clony zamezují vnikání parazitního světla do

objektivu a chrání objektiv.

Připevnění sluneční clony

• Ujistěte se, že je

montážní značka

sluneční clony ( )

vyrovnána se

značkou aretované

polohy sluneční

clony ( ) (3).

• Sluneční clonu lze snadněji připevňovat a snímat,

když ji budete držet za spodní část (blízko značky

pro upevnění sluneční clony (

)) a nikoli za vnější

okraj.

• Není-li sluneční clona připevněna správně, může

dojít k vinětaci.

• Chcete-li sluneční clonu uložit, připevněte ji v

obrácené poloze.

105

Custom Setting (Vlastní nastavení) č.18 na těle

fotoaparátu.

Podrobnosti naleznete v Návodu k obsluze

fotoaparátu.

Prázdné políčko znamená, že danou kombinaci nelze

použít. Poněvadž matnici typu M lze použít jak pro

makrofotografii při měřítku zobrazení 1:1 nebo větším, tak

i pro mikrofotografii, má odlišné použití než jiné matnice.

Důležité

•

U fotoaparátů F5 lze použít v kombinaci s měřením

Matrix pouze matnice EC-B, EC-E, B, E, J, A, L.

 Péče o objektiv

•

Dbejte, aby nedošlo k znečištění či poškození kontaktů

CPU.

•

Pokud dojde k poškození gumového těsnění

upevňovacího bajonetu objektivu, je třeba požádat o

opravu nejbližší autorizovaný servis Nikon.

•

Povrch čoček čistěte pomocí ofukovacího štětečku. Je-

li třeba odstranit nečistoty či šmouhy, použijte měkký

čistý bavlněný hadřík či ubrousek na objektivy

navlhčený v etanolu (alkohol) nebo v čističi na

objektivy. Otírejte objektiv kruhovým pohybem od

středu směrem k okraji a dbejte, abyste nezanechali

žádné stopy ani se nedotýkali jiných částí objektivu.

•

Nikdy pro čištění objektivu nepoužívejte organická

rozpouštědla, například ředidlo či benzen, neboť by

mohlo dojít k poškození, požáru či ke zdravotním

problémům.

•

K dispozici jsou filtry NC, které chrání přední čočku

objektivu. Také sluneční clona pomáhá chránit přední

část objektivu.

•

Při ukládání objektivu do měkkého pouzdra opatřete

objektiv přední i zadní krytkou.

•

Je-li objektiv namontován na fotoaparátu, nezvedejte

ani nedržte fotoaparát ani objektiv za sluneční clonu.

•

Pokud není objektiv po delší dobu používán, uložte jej

na chladném a suchém místě, kde nedojde k výskytu

plísní a koroze. Dbejte na to, abyste uložili objektiv

mimo přímé sluneční světlo a mimo přítomnost

chemických látek, jako je kafr či naftalín.

•

Na objektiv se nesmí dostat voda ani nesmí být

upuštěn do vody, protože to může vést k výskytu

koroze a chybné činnosti objektivu.

•

Některé části konstrukce objektivu jsou zhotoveny z

technických plastů. Chcete-li zabránit poškození,

nenechávejte objektiv nikdy na příliš horkém místě.

 Standardní příslušenství

• Zaklapávací přední krytka objektivu 77mm LC-77

• Zadní krytka objektivu

• Bajonetová sluneční clona HB-23

• Měkké pouzdro na objektiv CL-1120

 Volitelné příslušenství

• Šroubovací filtry 77mm

106

 Specifikace

Typ objektivu:

Objektiv NIKKOR AF-S Zoom typu G s

vestavěným CPU a bajonetem Nikon

Ohnisková

vzdálenost:

16-35mm

Světelnost:

f/4

Konstrukce

objektivu:

17 čoček/12 členů (2 optické členy

ze skel ED, 3 asférické optické členy

a selektivně aplikované antireflexní

vrstvy Nano Crystal Coat)

Obrazový úhel:

107°-63° u kinofilmových

jednookých zrcadlovek a

digitálních jednookých zrcadlovek

formátu FX

83°-44° u digitálních jednookých

zrcadlovek formátu DX

94°-52° u fotoaparátů systému APS

(IX240)

Stupnice

ohniskových

vzdáleností:

16, 20, 24, 28, 35 mm

Informace o

vzdálenosti:

Přenášená do fotoaparátu

Ovládání ohniskové

vzdálenosti (zoom):

Manuální pomocí samostatného

zoomového kroužku

Zaostřování:

Systém vnitřního zaostřování

(Internal Focusing), autofokus

využívající ultrazvukový

zaostřovací motor (SWM),

manuální pomocí samostatného

zaostřovacího kroužku

Redukce vibrací:

Optická s využitím motorů VCM

(motory s indukční cívkou)

Stupnice

vzdáleností:

Značená v metrech a stopách, od

0,28 m do nekonečna (∞)

Nejkratší

zaostřitelná

vzdálenost:

0,29 m od obrazové roviny

(při 16mm, 35mm)

0,28 m od obrazové roviny

(při 20-28mm)

Počet lamel clony:

9 (s optimalizovaným tvarem)

Clona:

Plně automatická

Rozsah clon:

f/4 až f/22

Měření expozice:

Při plně otevřené cloně s

fotoaparáty vybavenými

systémem rozhraní CPU

Průměr závitu filtru:

77mm (P = 0,75 mm)

Rozměry:

Přibližně 82,5 mm (průměr) x

125 mm (vzdálenost od dosedací

plochy bajonetu fotoaparátu)

Hmotnost:

Přibližně 680 g

Výrobce může provést změny ve specifikaci nebo designu bez

předchozího upozornění nebo závazků.

107

 Poznámky ohledně použití širokoúhlých nebo extrémně širokoúhlých

objektivů NIKKOR AF

V následujících situacích nemusí autofokus fungovat tak, jak očekáváte, pokud fotografujete s širokoúhlými nebo

extrémně širokoúhlými objektivy NIKKOR AF.

1. Fotografovaný objekt v záběru je relativně

malý

Jestliže je osoba stojící před vzdáleným pozadím

umístěna v zaostřovacím poli tak, jako na obr. C,

může dojít k zaostření na pozadí, zatímco objekt

bude rozostřen.

2. Fotografovaný objekt nebo scéna tvoří

jemný vzor

Jestliže je objekt jemně vzorován nebo se

vyznačuje nízkým kontrastem, jako například pole

plné květin, jak vidíte na obr. D, může být pro

autofokus obtížné zaostřit.

Jak postupovat v těchto situacích

(1) Zaostřete na jiný objekt umístěný ve stejné

vzdálenosti od fotoaparátu, použijte blokaci

zaostření, zamiřte fotoaparát na požadovaný objekt

a pořiďte snímek.

(2) Nastavte zaostřovací režim fotoaparátu na

manuální zaostřování a zaostřete objekt manuálně.

Viz kapitola „Dosažení dobrých výsledků pomocí

autofokusu“ v Návodu k obsluze k fotoaparátu.

D Pole plné květin

C Osoba stojící před vzdáleným pozadím

108

Poznámky k bezpečnej prevádzke

UPOZORNENIE

Nerozoberajte

Dotyk s vnútornými časťami fotoaparátu alebo objektívu môže

viesť k poraneniu. Opravy smú vykonávať len kvalifikovaní

technici. Ak sa fotoaparát alebo objektív rozbije v dôsledku

pádu alebo inej nehody, odpojte prístroj od napájania alebo

vyberte batériu a dajte ho skontrolovať v autorizovanom

servise spoločnosti Nikon.

V prípade poruchy okamžite vypnite

Ak spozorujete dym alebo nezvyčajný zápach vychádzajúci z

fotoaparátu alebo objektívu, okamžite vyberte batériu, pričom

dávajte pozor, aby ste sa nepopálili. Ďalšie používanie by

mohlo spôsobiť zranenie.

Po vybratí alebo odpojení zdroja energie odovzdajte

zariadenie zástupcovi autorizovaného servisu spoločnosti

Nikon, ktorý ho skontroluje.

Fotoaparát ani objektív nepoužívajte v

blízkosti horľavých plynov

Používanie elektronických zariadení v blízkosti horľavých

plynov môže spôsobiť výbuch alebo požiar.

Nepozerajte sa do slnka cez objektív ani cez

hľadáčik

Pozorovanie slnka alebo iného silného zdroja svetla cez

objektív alebo hľadáčik môže spôsobiť trvalé poškodenie zraku.

Uchovávajte mimo dosahu detí

Zvýšenú pozornosť je potrebné venovať tomu, aby si deti

nevložili batérie ani iné malé súčiastky do úst.

Pri narábaní s fotoaparátom a objektívom

dbajte na nasledovné pokyny

• Fotoaparát a objektív udržte v suchu. V opačnom prípade to

môže spôsobiť požiar alebo úraz elektrickým prúdom.

• Nenarábajte s fotoaparátom alebo objektívom ani sa ich

nedotýkajte mokrými rukami. V opačnom prípade to môže

spôsobiť úraz elektrickým prúdom.

• Pri snímaní v protisvetle nesmerujte objektív na slnko ani

neumožnite, aby slnečné lúče prechádzali priamo cez

objektív, pretože by to mohlo spôsobiť prehriatie

fotoaparátu a v krajnom prípade až požiar.

• Ak nebudete objektív používať dlhšiu dobu, nasaďte predný

aj zadný kryt objektívu a odložte objektív mimo priameho

slnečného svetla. V opačnom prípade to môže spôsobiť

požiar, pretože objektív by mohol sústrediť slnečné svetlo

na horľavý predmet.

109

 Legenda

Slnečná clona objektívu (str. 114)

Značka umiestnenia tienidla

objektívu (str. 114)

Značka nasadenia tienidla

objektívu (str. 114)

Značka upevnenia tienidla

objektívu (str. 114)

Stupnica vzdialenosti (str. 113)

Čiara značky vzdialenosti

Zaostrovací krúžok (str. 111)

Krúžok transfokátora (str. 112)

Stupnica ohniskových

vzdialeností

Značka na stupnici ohniskových

vzdialeností

Značka upevnenia

Gumové tesnenie upevnenia

objektívu (str. 115)

Kontakty CPU (str. 115)

Prepínač režimov ostrenia

(str. 111)

Prepínač stabilizácie obrazu

(str. 112)

( ): referenčná strana

110

 Použiteľné fotoaparáty a dostupné

funkcie

Dostupnosť niektorých funkcií môže byť obmedzená. Bližšie

informácie nájdete v Užívateľskej príručke k fotoaparátu.

Fotoaparáty

Funkcia

Expozičný režim

VR AF P

SAM

Digitálne jednooké zrkadlovky

Nikon formátu FX/DX, F6, F5, F100,

séria F80, séria F75, séria F65

3 3 3333

Pronea 600i, Pronea S*

—

3 3333

Séria F4, F90X, séria F90, séria F70 —

333

——

Séria F60, séria F55, séria F50, F-401x,

F-401s, F-401

——

3333

F-801s, F-801, F-601

M ——

——

F3AF, F-601, F-501,

Fotoaparáty Nikon MF

(okrem modelu F-601

— — ————

3: Možné —: Nemožné VR: Stabilizácia obrazu

AF: Automatické zaostrovanie

*1: Režim P zahŕňa automatický režim a systém motívových

programov.

*2: Manuálny režim (M) nie je dostupný.

Sme radi, že ste si zakúpili objektív AF-S NIKKOR 16-35mm f/4G ED VR. Pred používaním objektívu si

prečítajte tieto pokyny, ako aj Užívateľskú príručku.

 Hlavné funkcie

• Antireflexná vrstva Nano Crystal Coat, ktorou sú

potiahnuté niektoré prvky objektívu, zaručuje

reprodukciu výborného, jasného obrazu v rôznych

podmienkach snímania – od slnečných exteriérov

po interiéry osvetlené reflektormi.

•

Stabilizácia obrazu umožňuje používať dlhšie časy

uzávierky (o 2,5 kroky*), čo zväčšuje rozsah použiteľných

časov uzávierky a polôh transfokátora, a to predovšetkým

pri snímaní z ruky. (*Účinky VR na čas uzávierky sú merané

podľa štandardov Camera and Imaging Products

Association (CIPA); objektívy s formátom FX sú merané

pomocou digitálnych fotoaparátov s formátom FX,

objektívy s formátom DX pomocou digitálnych

fotoaparátov s formátom DX. Objektívy s priblížením sú

merané pri maximálnom priblížení. ).

•

Skvelý optický výkon a vlastnosti vykresľovania sa

maximalizujú použitím troch asférických optických

členov a dvoch optických členov s extrémne nízkym

rozptylom svetla (ED), ktoré zabezpečujú korekciu

farebných odchýlok. Irisová clona s kruhovým otvorom

naviac zaisťuje príjemne mäkkú reprodukciu neostrých

miest obrazu mimo roviny ostrosti.

Dôležité

• Po pripevnení k digitálnym jednookým zrkadlovkám

Nikon formátu DX, napríklad k fotoaparátu série

D300 alebo D7000 je obrazový uhol objektívu

83°-44°, čo odpovedá ohniskovej vzdialenosti

24-52,5 mm u kinofilmu a formátu FX.

111

 Ostrenie (obr. A)

Nastavte prepínač režimov ostrenia podľa tabuľky

nižšie:

Automatické zaostrovanie s možnosťou

ručného zaostrovania (režim M/A)

Nastavte prepínač režimov ostrenia na objektíve do

polohy M/A.

V tomto režime je aktivované automatické

zaostrovanie, avšak automatické zaostrovanie je

možné potlačiť otočením samostatného

zaostrovacieho krúžku pri stlačení tlačidla

uvoľnenia spúšte do polovice alebo stlačením

tlačidla AF-ON na tele fotoaparátu (ak ho

obsahuje).

Fotoaparáty

Zaostrovací režim

fotoaparátu

Prepínač zaostrovacích

režimov na objektíve

M/A M

Digitálne jednooké zrkadlovky Nikon formátu FX/DX, F6, F5,

séria F4, F100, F90X, séria F90, séria F80, séria F75, séria F70,

séria F65, Pronea 600i, Pronea S

Automatické

zaostrovanie s

možnosťou ručného

zaostrovania

Ručné zaostrovanie

(možno použiť

elektronický diaľkomer.)

Ručné zaostrovanie

(možno použiť elektronický diaľkomer.)

Séria F60, séria F55, séria F50, F-801s, F-801, F-601M, F-401x,

F-401s, F-401

Ručné zaostrovanie

(okrem modelu F-601M možno použiť

elektronický diaľkomer)

Opätovným stlačením tlačidla uvoľnenia spúšte do

polovice alebo tlačidla AF-ON sa zruší manuálne

zaostrovanie a obnoví sa automatické.

Získanie dobrých výsledkov s automatickým

zaostrovaním

Pozrite časť „Poznámky o používaní širokouhlých alebo

extrémně širokouhlých objektívov NIKKOR

s automatickým zaostrovaním (AF)“ (str. 117).

112

 Režim stabilizácie obrazu (obr. B)

Nastavenie prepínača stabilizácie obrazu

ON: Následky otrasov fotoaparátu sa redukujú pri

stlačení tlačidla spúšte do polovice a taktiež v

momente aktivovania uzávierky. Keďže

následky otrasov sa redukujú v hľadáčiku,

automatické/manuálne zaostrovanie a presná

kompozícia sú oveľa jednoduchšie.

OFF: Následky otrasov fotoaparátu nie sú

redukované.

Informácie o používaní režimu stabilizácie

obrazu

• Po stlačení tlačidla spúšte do polovice počkajte, kým

sa obraz v hľadáčiku nestabilizuje, a potom stlačte

tlačidlo spúšte úplne nadol.

• Vlastnosti mechanizmu stabilizácie obrazu môžu

spôsobiť, že po otvorení uzávierky sa obraz v

hľadáčiku rozostrí. Nejde o poruchu.

• Ak snímate panoramatické snímky v širokom uhle,

fotoaparát nebude kompenzovať následky otrasov v

smere pohybu. Napríklad, redukované sú len

následky otrasov fotoaparátu vo vertikálnom smere.

• Kým sa používa stabilizácia obrazu, nevypínajte

fotoaparát a neodpájajte od neho objektív. Ak sa

týmto odporúčaním nebudete riadiť a objektívom

zatrasiete, zaznie z neho zvuk, ako keby bola

niektorá vnútorná súčasť uvoľnená alebo zlomená.

Nejde o poruchu. Opätovným zapnutím fotoaparátu

túto chybu odstránite.

• Ak je fotoaparát vybavený vstavaným bleskom,

stabilizácia obrazu nefunguje počas dobíjania

blesku.

• Ak je fotoaparát pripevnený k statívu, posuňte

prepínač stabilizácie obrazu do polohy OFF. Ak však

fotoaparát používate na nezabezpečenej hlave

statívu alebo na statíve s jednou nohou, odporúča

sa, aby ste prepínač posunuli do polohy ON.

• Ak tento objektív používate s fotoaparátmi, ktoré

nemajú funkciu stabilizácie obrazu (str. 110),

nastavte prepínač stabilizácie obrazu do polohy

OFF. Ak je prepínač v polohe ON, batéria sa môže

rýchlo vybiť, a to predovšetkým vo fotoaparáte

Pronea 600i.

 Zaostrenie, transfokácia a hĺbka

ostrosti

Pred zaostrením nastavte ohniskovú vzdialenosť

otáčaním krúžka transfokátora, kým nedosiahnete

požadovanú kompozíciu. Ak je fotoaparát vybavený

tlačidlom alebo páčkou na kontrolu (nastavenie) hĺbky

ostrosti, hĺbku ostrosti možno kontrolovať

prostredníctvom hľadáčika fotoaparátu.

• Objektív je vybavený systémom vnútorného

zaostrovania (IF). So znižovaním vzdialenosti

snímania sa zároveň znižuje aj ohnisková

vzdialenosť.

113

• Stupnica vzdialenosti neindikuje presnú vzdialenosť

medzi objektom a fotoaparátom. Hodnoty sú

približné a mali by sa používať len ako všeobecná

pomôcka. Pri snímaní vzdialených krajín môže hĺbka

ostrosti ovplyvniť snímanie a objekt sa tak môže

zobraziť zaostrený v pozícii blízkej nekonečnu.

• Ďalšie informácie nájdete na str. 156.

 Nastavenie clony

Clonu nastavujte pomocou fotoaparátu.

 Zabudovaný blesk a vinetácia

• Zabudovaný blesk sa nedá používať na menšiu

vzdialenosť ako 0,6 m.

• Ak chcete zabrániť vinetácii, nepoužívajte slnečnú

clonu objektívu.

• Najnovšie informácie o vinetácii spojenej s týmto

objektívom nájdete v príručke fotoaparátu.

• Vinetáciou sa nazýva zatmavenie okrajov

obrazového poľa, ku ktorému dochádza v dôsledku

odtienenia svetla záblesku tubusom objektívu.

Fotoaparáty

Podporovaná ohnisková vzdialenosť/

vzdialenosť pri snímaní

D810, séria D800,

D750, D5500,

D5300, D5200,

D3300, D3200

• 35 mm/1 m alebo vyššia

D700 (formátu FX)

• 28 mm/3 m alebo vyššia

• 35 mm/1 m alebo vyššia

D700 (formátu DX)

• 20 mm/1,5 m alebo vyššia

• 24 mm alebo vyššia/bez obmedzenia

Séria D300, D200,

D100, D7000

• 24 mm/2 m alebo vyššia

• 28 mm/1 m alebo vyššia

• 35 mm/bez obmedzenia

D7200, D7100

• 24 mm/1,5 m alebo vyššia

• 28 mm/1 m alebo vyššia

• 35 mm/bez obmedzenia

D7200, D7100

(orezanie 1,3x z

formátu DX)

• 20 mm/1,5 m alebo vyššia

• 24 mm/1 m alebo vyššia

• 28 mm/bez obmedzenia

D610, D600, D5100 • 35 mm/1,5 m alebo vyššia

D90, D80, D5000,

D3100, D3000, D60,

D50, séria D40

• 28 mm/1,5 m alebo vyššia

• 35 mm/1 m alebo vyššia

Séria D70

• 28 mm/2 m alebo vyššia

• 35 mm/1 m alebo vyššia

Iné fotoaparáty

Vinetácia sa vyskytuje pri akejkoľvek

vzdialenosti snímania.

114

 Odporúčané zaostrovacie matnice

Pre niektoré jednooké zrkadlovky Nikon sú k dispozícii

rôzne vymeniteľné zaostrovacie matnice, ktoré

vyhovujú všetkým situáciám pri snímaní. S týmto

objektívom sa odporúča používať:

Matnica

AB C E

EC-B

Fotoaparát

EC-E

F5+DP-30

F5+DA-30

(-0,5)

◎

: Výborné zaostrovanie

○

: Prijateľné zaostrovanie

V hľadáčiku sa zobrazuje mierna vignetácia alebo

efekt moiré, nie však na filme.

—

: Nie je k dispozícii

( ) : Označuje úroveň potrebnej korekcie expozície (len

pri integrálnom meraní expozície so zdôrazneným

stredom). Ak používate fotoaparáty F6, korekciu

vykonajte tak, že pre používateľskú funkciu b6:

Screen comp. (Korekcia matnice) vyberte možnosť

Other screen (Iná matnica) a úroveň EV nastavte

na hodnotu –2,0 až +2,0 v krokoch po 0,5 EV.

Pokiaľ používate iné matnice než typu B alebo E,

možnosť Other screen (Iná matnica) musíte vybrať

aj vtedy, ak je hodnota požadovanej korekcie 0

(nevyžaduje sa žiadna kompenzácia). V prípade

fotoaparátov F5 vykonajte korekciu pomocou

 Používanie slnečnej clony objektívu

Slnečná clona minimalizuje rušivé svetlo a chráni

objektív.

Nasadenie slnečnej clony

• Skontrolujte, či je

značka upevnenia

tienidla objektívu ( )

zarovnaná so

značkou

umiestnenia tienidla

objektívu ( ) (3).

• Nasadenie alebo odpojenie tienidla uľahčíte tým, že

ho budete držať za základňu (v blízkosti značky

nasadenia tienidla objektívu (

)), a nie za vonkajší

okraj.

• Ak tienidlo nie je správne nasadené, môže dôjsť k

vinetácii obrazu (výskytu čiernych okrajov).

• Slnečnú clonu objektívu je možné nasadiť opačným

smerom a takto ju skladovať, keď sa nepoužíva.

115

používateľskej funkcie č. 18 na tele fotoaparátu.

Bližšie informácie nájdete v užívateľskej príručke k

fotoaparátu.

Prázdne pole znamená, že matnicu nemožno použiť.

Keďže matnicu typu M možno používať tak na

fotografovanie makrosnímok s priblížením 1 : 1 alebo

väčším, ako aj na mikrofotografovanie, má odlišné

použitie než ostatné matnice.

Dôležité

• Pri meraní expozície Matrix pomocou fotoaparátov

F5 možno používať len zaostrovacie matnice typu

EC-B, EC-E, B, E, J, A a L.

 Starostlivosť o objektív

•

Dbajte na to, aby sa kontakty CPU neznečistili ani

nepoškodili.

•

V prípade poškodenia gumového tesnenia

upevňovacieho bajonetu objektívu sa obráťte na

najbližšieho autorizovaného servisného zástupcu

spoločnosti Nikon.

•

Šošovku objektívu čistite kefkou s fúkadlom. Na

odstránenie nečistôt a škvŕn používajte mäkkú, čistú

bavlnenú handričku alebo čistiaci obrúsok na objektívy

navlhčený v etanole (alkohole) alebo čistiacom

prostriedku na objektívy. Utierajte krúživým pohybom

od stredu k vonkajšiemu okraju, pričom dbajte na to,

aby ste nezanechávali šmuhy ani sa nedotýkali iných

častí objektívu.

•

Na čistenie objektívu nikdy nepoužívajte organické

rozpúšťadlá (napr. riedidlo alebo benzén), pretože by to

mohlo spôsobiť poškodenie objektívu a mať za

následok požiar alebo zdravotné problémy.

•

Na ochranu prednej šošovky objektívu sú k dispozícii

NC filtre. Taktiež tienidlo objektívu pomáha chrániť

prednú časť objektívu.

•

Pri skladovaní objektívu v mäkkom puzdre nasaďte

predný aj zadný kryt objektívu.

•

Keď je objektív nasadený na fotoaparáte, nedvíhajte ani

nedržte fotoaparát alebo objektív za tienidlo objektívu.

•

Ak nebudete objektív používať dlhšiu dobu, uskladnite

ho na chladnom a suchom mieste, aby sa zabránilo

vzniku plesne a hrdze. Objektív neskladujte na

priamom slnečnom svetle ani v blízkosti chemikálií, ako

sú napr. gáfor alebo naftalín.

•

Objektív neoblievajte vodou ani ho neponárajte do

vody, pretože to môže viesť k výskytu korózie a

nesprávnej činnosti objektívu.

•

Niektoré časti konštrukcie objektívu sú zhotovené z

technických plastov. Aby ste zabránili poškodeniu

objektívu, nenechávajte ho na príliš horúcom mieste.

 Štandardné príslušenstvo

• 77mm zacvakávací predný kryt objektívu LC-77

• Zadný kryt objektívu

• Bajonetové tienidlo HB-23

• Mäkké puzdro na objektív CL-1120

116

 Voliteľné príslušenstvo

• 77mm závitové filtre

 Technické parametre

Typ objektívu:

Objektív AF-S Zoom-NIKKOR typu

G so zabudovaným CPU a

bajonetovou objímkou Nikon

Ohnisková

vzdialenosť:

16-35mm

Maximálna clona:

f/4

Konštrukcia

objektívu:

17 prvkov v 12 skupinách (2 prvky

ED, 3 asférické prvky a niekoľko

prvkov potiahnutých antireflexnou

vrstvou Nano Crystal Coat)

Uhol obrazu:

107°-63° pri filmových jednookých

zrkadlovkách Nikon formátu 35mm

(135) a digitálnych jednookých

zrkadlovkách Nikon formátu FX

83°-44° pri digitálnych jednookých

zrkadlovkách Nikon formátu DX

94°-52° pri fotoaparátoch systému IX240

Stupnica

ohniskových

vzdialeností:

16, 20, 24, 28, 35 mm

Informácie o

vzdialenosti:

Prenos do fotoaparátu

Ovládanie

priblíženia:

Ručne pomocou samostatného

krúžka transfokátora

Zaostrovanie:

Systém vnútorného zaostrovania

Nikon (IF), automatické zaostrenie

používajúce ultrazvukový motor,

ručne pomocou samostatného

zaostrovacieho krúžka.

Stabilizácia obrazu:

Posunom objektívu pomocou

motorov s kmitaciou cievkou (VCM)

Stupnica

vzdialeností

snímania:

Odstupňovaná po metroch a

stopách od 0,28 m po nekonečno

(∞)

Najkratšia

zaostriteľná

vzdialenosť:

0,29 m od roviny ostrosti

(pri 16mm, 35mm)

0,28 m od roviny ostrosti

(pri 20-28mm)

Počet lamiel clony:

9 ks (s optimalizovaným tvarom)

Clona:

Plnoautomatická

Rozsah nastavenia

clony:

f/4 až f/22

Meranie expozície:

Pomocou maximálnej clony pri

používaní fotoaparátov so

systémom rozhrania procesora

Veľkosť závitu:

77mm (P = 0,75 mm)

Rozmery:

Približne 82,5 mm (priemer) ×

125 mm (rozmer od montážnej

obruby objektívu fotoaparátu)

Hmotnosť:

Približne 680 g

Vzhľad a technické parametre sa môžu zmeniť bez predchádzajúceho

upozornenia alebo informačnej povinnosti zo strany výrobcu.

117

 Poznámky o používaní širokouhlých alebo extrémně širokouhlých objektívov

NIKKOR s automatickým zaostrovaním (AF)

V nasledujúcich situáciách nemusí funkcia automatického zaostrovania pri snímaní so širokouhlými a extrémne

širokouhlými objektívmi NIKKOR s AF fungovať podľa očakávania.

1. Keď je hlavný objekt v zaostrovacom rozpätí

relatívne malý

Keď osoba stojaca pred vzdialeným pozadím je

umiestnená v zaostrovacom rozpätí ako na obr. C,

pozadie môže byť zaostrené a objekt nie.

2. Keď je hlavným objektom scéna alebo

predmet s jemným vzorom

Keď má objekt jemný vzor alebo nemá dostatočný

kontrast, ako napríklad pole plné kvetov ako na obr.

D, zaostrovanie pomocou automatického

zaostrenia môže byť náročné.

Ako riešiť tieto situácie

(1) Zaostrite na iný predmet umiestnený v rovnakej

vzdialenosti od fotoaparátu, uzamknite zaostrenie,

zmeňte kompozíciu a nasnímajte záber.

(2) Nastavte režim zaostrovania fotoaparátu na

manuálny a objekt zaostrite ručne.

Pozrite časť „Získanie dobrých výsledkov

s automatickým zaostrovaním“ v Užívateľskej príručke.

D Pole plné kvetov

C Osoba stojaca pred vzdialeným pozadím

118

安全须知

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载

了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤

害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤

的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有

可能造成物品损害的内容。

使用产品前请仔细阅读本使用说明书。

保留备用

119

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

●符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

120

警告

禁止

拆解

切勿自行拆解、修理或改装。

否则将会造成触电、发生故障并导

致受伤。

禁止

触碰

立即

委托

修理

当产品由于跌落而破损使得内

部外露时，切勿用手触碰外露

部分。

否则将会造成触电、或由于破

损部分而导致受伤。

取出照相机电池，并委托经销

商或尼康授权的维修服务中心

进行修理。

取出

电池

立即

委托

修理

当发现产品变热、冒烟或发出

焦味等异常时，请立刻取出照

相机电池。

若在此情况下继续使用，将会

导致火灾或灼伤。

取出电池时，请小心勿被烫伤。

取出电池，并委托经销商或尼康

授权的维修服务中心进行修理。

禁止

接触水

切勿浸入水中或接触到水，或被雨

水淋湿。

否则将会导致起火或触电。

禁止

使用

切勿在有可能起火、爆炸的场

所使用。

在有丙烷气、汽油等易燃性气

体、粉尘的场所使用产品，将会

导致爆炸或火灾。

禁止

观看

切勿用镜头或照相机直接观看太阳

或强光。

否则将会导致失明或视觉损伤。

121

注意

当心

触电

切勿用湿手触碰。

否则将有可能导致触电。

禁止

放置

切勿在婴幼儿伸手可及之处保管

产品。

否则将有可能导致受伤。

小心

使用

进行背光拍摄时，务必使太阳充

分偏离画角。

阳光会在照相机内部聚焦，并有

可能导致火灾。

太阳偏离画角的距离微小时，也

有可能会导致火灾。

妥善

保存

不使用时请盖上镜头盖，或保存

在没有阳光照射处。

阳光会聚焦，并有可能导致火

灾。

小心

移动

进行移动时，切勿将照相机或镜

头安装在三脚架上。

摔倒、碰撞时将有可能导致受

伤。

禁止

放置

切勿放置于封闭的车辆中、直射

阳光下或其它异常高温之处。

否则将对内部零件造成不良影

响，并导致火灾。

122

 名称

1 镜头遮光罩 (p. 129)

2 镜头遮光罩锁定标

记 (p. 129)

3 镜头遮光罩对齐标

记 (p. 129)

4 镜头遮光罩安装标

记 (p. 129)

5 距离刻度 (p. 127)

6 距离标线

7 对焦环 (p. 125)

变焦环 (p. 127)

焦距刻度

焦距刻度标线

! 镜头安装标记

镜头卡口橡胶垫圈 (p. 130)

# CPU接点 (p. 130)

对焦模式切换器 (p. 124)

减震ON/OFF开关 (p. 126)

( ): 参考页

123

• 通过采用三个非球面镜片和两个超低

色散（ED）镜片，能够有效消除色

散，从而最大程度地表现镜头的卓越

光学性能和表现力。另外，圆形光圈

可以在照片成像的焦外部分产生舒适

的模糊美感。

注意事项

• 本镜头装在尼康DX格式数码单镜反光照

相机，如D300系列和D7000上时，镜头画

角变成83°-44°，35mm格式焦距相当值

约为24-52.5mm。

感谢您购买AF-S 尼克尔 16-35mm f/4G ED VR镜头。使用本镜头之前，请先阅读这

些说明并参阅照相机的

使用说明书

。

 主要特色

• 部分镜片上的纳米结晶涂层（Nano

Crystal Coat），确保在晴天的户外，

或是灯光照明的室内等不同的拍摄环

境，均可获得清晰的图像。

•

启用减震，可以实现比在禁用减震时更慢

的快门速度拍摄（相当于降低2.5档

），

从而扩大可用快门速度和变焦位置的范

围，尤其在手握照相机拍摄时。（

减震

对快门速度的影响是根据相机影像器材工

业协会（CIPA）标准所测量；测量FX格

式镜头时使用的是FX格式数码照相机，

测量DX格式镜头时使用的是DX格式照相

机。变焦镜头是在最大变焦设定下进行的

测量。）

124

 适用的照相机及可用的功能

有些功能可能受到限制。详情请参阅您

的照相机

使用说明书

。

照相机

功能曝光模式

VRAF

SAM

尼康数码单镜反光

（尼康FX/DX格式）

照相机、F6、F5、

F100、F80系列、

F75系列、F65系列

3 3 3333

Pronea 600i、

Pronea S*

—

3 3333

F4系列、F90X、

F90系列、F70系列

—

333

——

F60系列、F55系列、

F50系列、F-401x、

F-401s、F-401

——

3333

照相机

功能曝光模式

VRAF

SAM

F-801s、F-801、

F-601

——

F3AF、F-601、

F-501、尼康 MF 照相机

(除了 F-601M外)

— — ————

3: 可能 — : 不可能 VR : 减震 AF : 自动对焦

*1: P包括AUTO及数字可变程序系统。

*2: 无手动模式（M）可用。

 对焦

按下表设定照相机对焦模式切换开关。

手动优先的自动对焦（M/A模式）

将镜头对焦模式切换器设定在M/A。

125

照相机

对焦模式

镜头对焦模式切换器

M/A M

尼康数码单镜反光（尼康FX/DX格式）照相

机、F6、F5、F4系列、F100、F90X、

F90系列、F80系列、F75系列、F70系列、

F65系列、Pronea 600i、Pronea S

手动优先的

自动对焦

手动对焦

（可使用电子测

距仪。）

手动对焦

（可使用电子测距仪。）

F60系列、F55系列、F50系列、F-801s、

F-801、F-601M、F-401x、F-401s、F-401

手动对焦

（可使用电子测距仪，

除了F-601M外）

可以使用自动对焦，但通过半按住快门

释放按钮，同时转动独立对焦环，或者

在配备AF-ON按钮的照相机上按此按钮时

转动对焦环，则可取代自动对焦操作。

再半按一次快门释放按钮或再按一次

AF-ON按钮即可取消手动对焦并恢复

自动对焦。

使用自动对焦拍摄好照片

请参阅“使用广角或超广角 AF 尼克尔

镜头的注意事项”（p. 133）。

126

 减震模式

设定减震ON/OFF开关

ON: 在半按快门释放按钮时，

以及在释放快门的瞬间，

会减少照相机震动的影

响。因为在取景器中减

震，自动/手动对焦和对拍

摄对象的精确构图将更加

容易。

OFF: 不减少照相机震动的影

响。

使用减震的注意事项

• 半按快门释放按钮以后，请等到取景

器中的图像稳定以后再完全按下快门

释放按钮。

• 由于减震装置的特性，在快门释放后

取景器中的图像可能会变得模糊。这

不是故障。

• 如果您在摇镜拍摄时大范围地移动照

相机，将不会对转动方向的照相机震

动进行补偿。例如，水平转动时仅减

少垂直照相机震动的影响。

• 请勿在减震正在运行时关闭照相机或

从照相机上取下镜头。否则在晃动镜

头时可能会造成镜头发出声音，会让

人觉得好像内部组件松脱或损坏。这

不是故障。请重新打开照相机消除这

种情况。

• 对于配有内置闪光灯的照相机，当内

置闪光灯正在充电时减震功能不起作

用。

127

 对焦、变焦和景深

进行对焦前，先旋转变焦环，调节焦距，

直至取景器中获得令人满意的构图。如果

照相机具有景深预览（缩小光圈）按钮或

控制杆，则可通过照相机取景器预览景深。

• 本镜头配备内部对焦（IF）系统。近

距离对焦时，焦距会稍微缩短。

• 距离刻度不表示拍摄对象和照相机之

间的精确距离。数值是近似值，只能

作为一般参考。拍摄远景时，景深可

能会影响操作，因此照相机的对焦位

置可能比无穷远稍近一些。

• 有关更多的内容，请参阅第156页。

 光圈设定

用照相机调整光圈设定。

• 当照相机安装在三脚架上时，请将减

震ON/OFF开关设定为OFF。不过，当在

不固定的三脚架云台或单脚架上使用

照相机时，建议将开关设定为ON。

• 如本镜头与不兼容减震功能的照相机

(p. 124)一起使用，请将减震ON/OFF开

关置于OFF。特别是与Pronea 600i照相

机一起使用时，如该开关置于ON，电

池电量会很快耗尽。

128

 内置闪光灯和渐晕

•

对于距离不到0.6m的情况，无法使用内置闪光灯。

• 为避免渐晕，请勿使用镜头遮光罩。

• 有关使用本镜头时的渐晕的最新信

息，请参阅照相机说明书。

• 渐晕是指闪光灯发出的灯光被镜筒遮

住时，图像的周边出现的黑渐晕落。

照相机支持的焦距/拍摄距离

D810

、

D800系列

、

D750、

D5500

、

D5300

、

D5200

、

D3300

、

D3200

• 35mm/1m或更远

D700 (FX格式)

• 28mm/3m或更远

• 35mm/1m或更远

D700 (DX格式)

• 20mm/1.5m或更远

• 24mm或更远/无限制

D300系列、

D200、D100、

D7000

• 24mm/2m或更远

• 28mm/1m或更远

• 35mm/无限制

照相机支持的焦距/拍摄距离

D7200、D7100

• 24mm/1.5m或更远

• 28mm/1m或更远

• 35mm/无限制

D7200、D7100

（DX 1.3倍裁切）

• 20mm/1.5m或更远

• 24mm/1m或更远

• 28mm/无限制

D610、D600、

D5100

• 35mm/1.5m或更远

D90、D80、D5000、

D3100、D3000、

D60、D50、D40系列

• 28mm/1.5m或更远

• 35mm/1m或更远

D70系列

• 28mm/2m或更远

• 35mm/1m或更远

其他照相机

在任何拍摄距离都会产生渐晕。

129

 使用镜头遮光罩

镜头遮光罩可使杂散光降低到最小程度

并可保护镜头。

安装镜头遮光罩

• 必须确保

镜头

遮光罩安装标

记

（）与镜

头遮光罩锁定

标记（）

对准（3）。

• 为了方便安装或拆下遮光罩，请握住

底部（镜头遮光罩对齐标记（）附

近），请勿握住外缘。

• 如果镜头遮光罩安装不当，则可能产

生渐晕。

• 存放镜头遮光罩时，要反方向装在镜

头上。

 建议使用的对焦屏

各种对焦屏可用于尼康单镜反光照相

机，适合各种摄影场景。下面所列为建

议配合本镜头使用的对焦屏：

对焦屏

AB C E

EC-B

照相机

EC-E

F5+DP-30

F5+DA-30

(-0.5)

: 对焦效果良好

: 对焦效果一般

取景器内有轻微渐晕或莫尔条纹图

形，但胶卷上不会有。

—

: 不可用

( )

: 显示所需曝光补偿值（仅限中央重点测

光时）。使用F6照相机时，请通过选择

自定义设定“b6：对焦屏补偿”中

130

的“其他对焦屏”，并以0.5 EV步长将

曝光补偿级数设定在-2.0到+2.0之间来

进行补偿。当使用了B型和E型之外的

对焦屏时，即使所需的补偿值

为“0”（没有补偿需要），也必需选

择“其他对焦屏”。使用F5照相机时，

请用机身上的“自定义设定#18”进行

补偿。

详情请参阅照相机机身使用说明书。

空白栏意为不宜使用。因为M型对焦屏

可同时使用1:1或以上放大倍率进行宏观

摄影和显微摄影，因此，不在此限。

注意事项

• 使用F5照相机时，在矩阵测光时仅可

使用EC-B型、EC-E型、B型、E型、

J型、A型、L型对焦屏。

 镜头的维护保养

•

注意不要让CPU接点变脏或受损。

• 如果镜头卡口橡胶垫圈损坏时，请务必让

就近的尼康授权的维修服务中心修理。

• 使用吹气球刷清扫镜头表面。如想清

除镜头上的污垢时，请用柔软干净的

棉布或镜头清洁纸沾酒精或镜头清洁

液擦拭。在擦拭镜头时，请绕着圆圈

自中心向周围擦拭，注意不要在镜片

上留下痕迹或碰撞外部的部件。

• 切勿使用稀释剂或苯等有机溶剂清洁镜头。

•

N C

滤镜可以保护镜头前面的元件。镜

头遮光罩也有助于保护镜头的正面。

•

当把镜头保存在半软镜头袋中时，请

盖好镜头前盖和镜头后盖。

•

当镜头安装在照相机上时，切勿通过

镜头遮光罩拎起或握持照相机和镜头。

•

当镜头长时间不用时，请将其保存在

131

凉爽干燥的地方以防生霉和生锈。请

勿放在阳光直射或樟脑球/卫生丸等化

学品附近。

•

注意不要溅水于镜头上或使其落到水

中，因为这会使镜头生锈而发生故障。

•

镜头的一部分部件采用了强化塑料。不

要把镜头放置在高温的地方，以免损坏。

•

运输产品时，请在包装箱内装入足够多

的缓冲材料，以减少（避免）由于冲击

导致产品损坏。

 标准配件

• 77mm LC-77搭扣式镜头前盖

• 镜头后盖

• HB-23卡口式镜头遮光罩

• CL-1120半软镜头袋

 选购附件

• 77mm旋入式滤镜

 规格

镜头类型：

G型AF-S尼克尔变焦镜头，

带内置CPU和尼康卡口

焦距：

16-35mm

最大光圈：

f/4

镜头构造：

12组17片（2片ED镜片、3片

非球面镜片和数片涂覆有纳

米结晶涂层的镜片）

画角：

使用35mm（135）格式的尼

康胶卷单镜反光照相机和尼

康FX格式数码单镜反光照相

机时为107°-63°；

使用尼康DX格式数码单镜反

光照相机时为83°-44°；

使用IX240系统照相机时为

94°-52°

焦距刻度：

16、20、24、28、35mm

距离信息：

输出到照相机

变焦控制：

通过独立变焦环手动控制

对焦：

尼康内部对焦（IF）系统，

采用宁静波动马达自动对

焦，手动则采用独立对焦环

132

减震：

采用音圈马达（VCM）的

镜头位移式

拍摄距离刻度：

以米为单位从0.28m 至无

穷远（∞）标以刻度

Nikon 2182 AF-S NIKKOR 16-35mm f/4G ED VR Lens

Product's Documents

User Manual

Specifications

Nikon 2182 Questions and Answers
