DesignMax DM6SE
Surface-mount Loudspeaker
Installation Guide .......................2
Guía de instalación .....................9
Notice d’installation ................... 16
Installationsanleitung ..................23
Guida all'installazione ..................30
Installatiehandleiding ..................37
Monterings v eiledning ..................44
Instrukcja montażu .....................51
安装指南 ..............................58
安裝指南 ..............................65
設置ガイド .............................72
79 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DesignMax DM6SE • Installation Guide
PRO.BOSE.COM
2 • English
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this
product in typical fixed-installation systems. Please read this document and all safety warnings
before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
6. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produces heat.
7. Only use attachments/accessories specified by the manufacturer.
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
• It is the responsibility of the installer to use a support system which has sucient wind
load strength to comply with the applicable codes and standards.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• This product is not intended for installation or use in indoor water facility areas
(including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas,
steam rooms and indoor skating rinks).
• Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers
with the knowledge of proper hardware and safe mounting techniques should attempt
to install any loudspeaker overhead.
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. If you are not sure about installing the
bracket, contact a qualified professional installer. Ensure the bracket is installed
according to local building codes.
• Use only the hardware and accessories included or specified by Bose for use with
DesignMax DM6SE loudspeakers. Hardware for securing the loudspeaker to the
mounting surface is not supplied. For information on compatible accessories, see the
product’s technical data sheet at PRO.BOSE.COM.
• Keep the product away from fire and heat sources. Do not place naked flame sources,
such as lighted candles, on or near the product.
• Do not make unauthorized alterations to this product.
• The DesignMax DM6SE wall-mounting bracket is only for use with model DM6SE.
• Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or other hydrocarbon-based solvents. Exposure to such substances can
lead to degradation of the plastic material, resulting in cracking and creating a falling
hazard.
• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,
mineral oil, alcohol or other cleaning agents or chemicals.
Product Ratings:
Input Voltage: 70V/100V
Impedance: 8 , 100 W
Current or Power: (70V): 2.5W, 5W, 10W, 20W, 40W, 80W; (100V): 5W, 10W, 20W, 40W, 80W
Regulatory Information
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This product conforms to all applicable Electromagnetic Compatibility Regulations
2016 and all other applicable UK regulations. The complete declaration of
conformity can be found at: www.Bose.com/compliance
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl
(PBB)
Polybrominated
diphenylether
(PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials
for this part is below the limit requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous
materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: DesignMax DM6SE, Type designation: 829682
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs
-
Metal Parts
-
Plastic Parts
Speakers
-
Cables
-
Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference
value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City
104, Taiwan. Phone Number: +886-2-2514 7676
UK Importer: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,
ME44QZ, United Kingdom
Bose and DesignMax are trademarks of Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2021 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
English • 3Installation Guide • DesignMax DM6SE
PRO.BOSE.COM

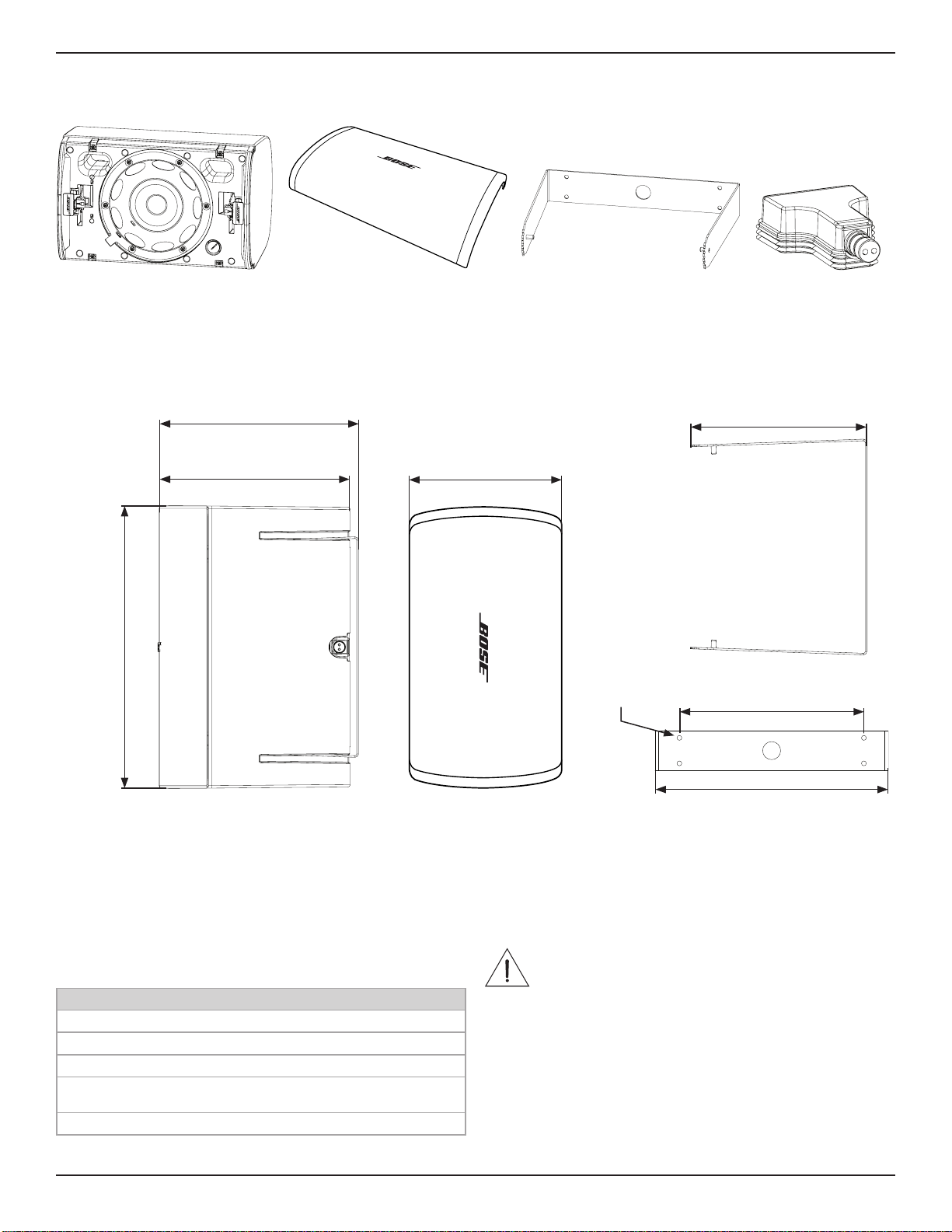

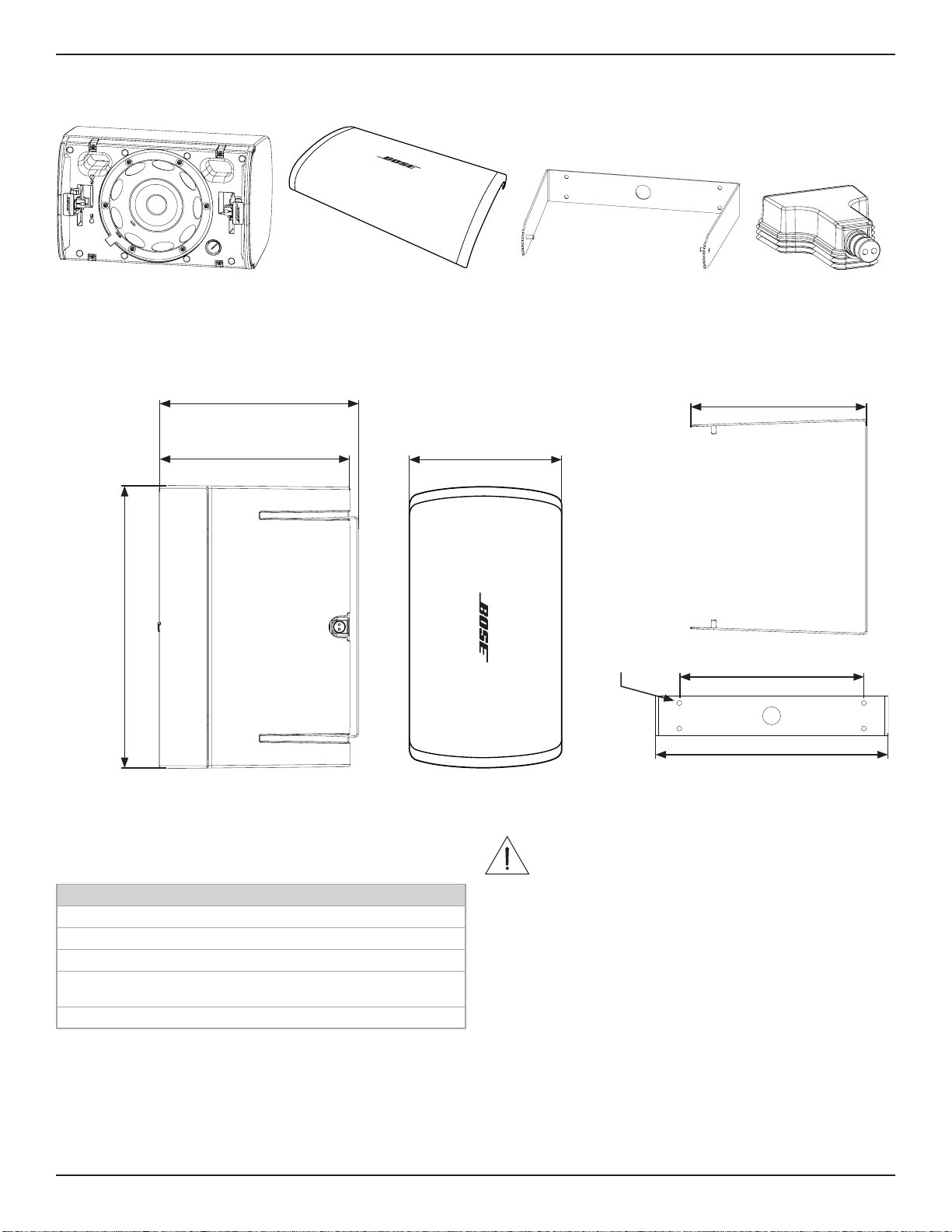

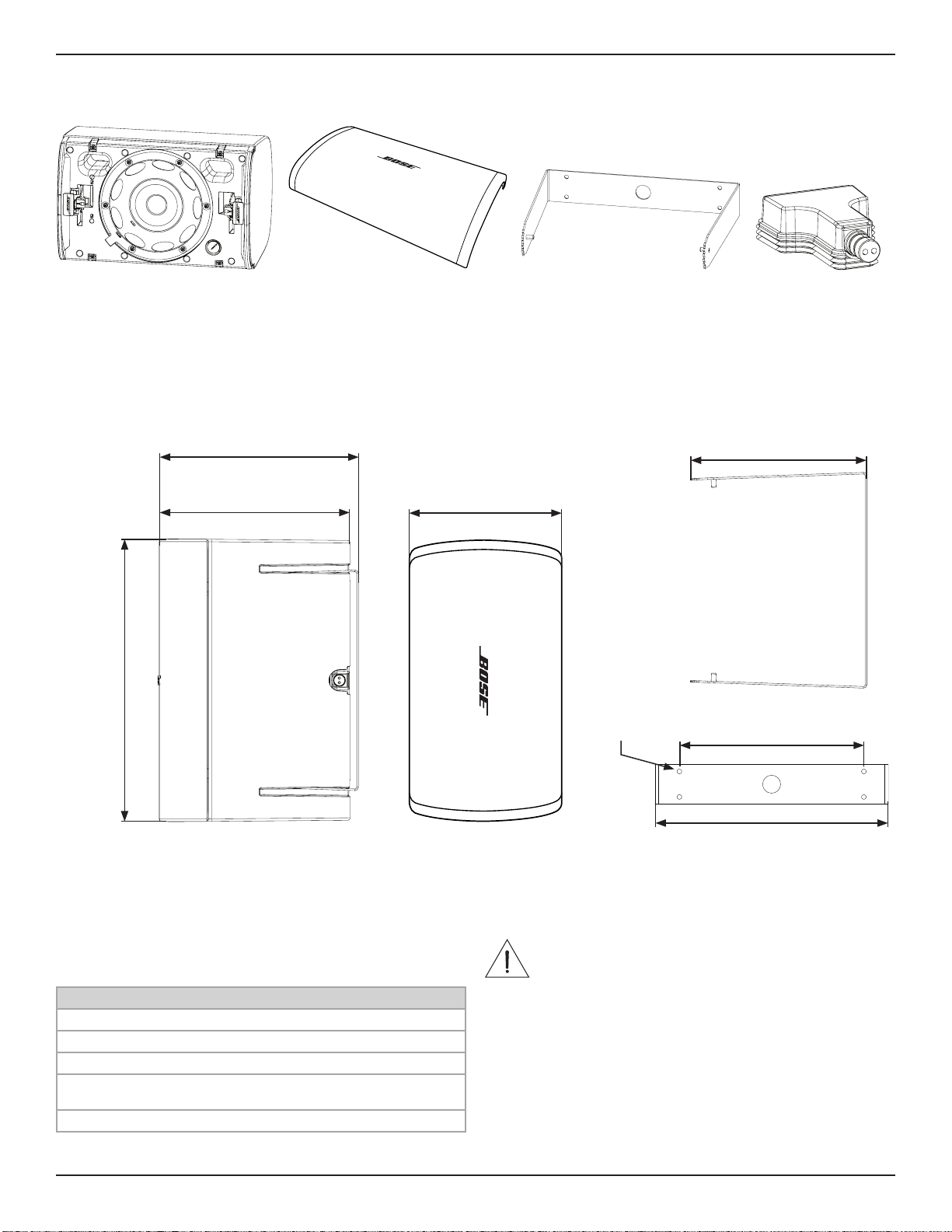

Overview

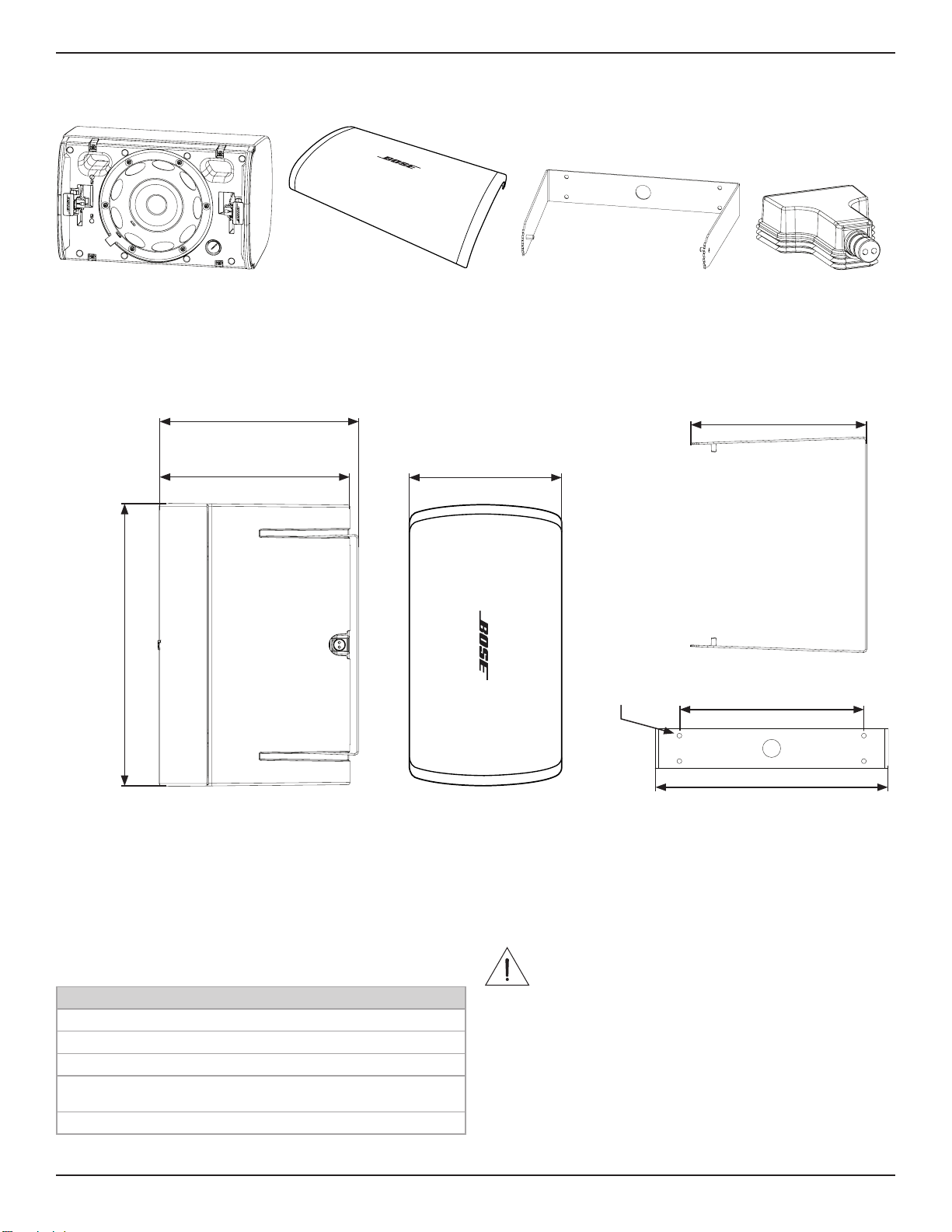

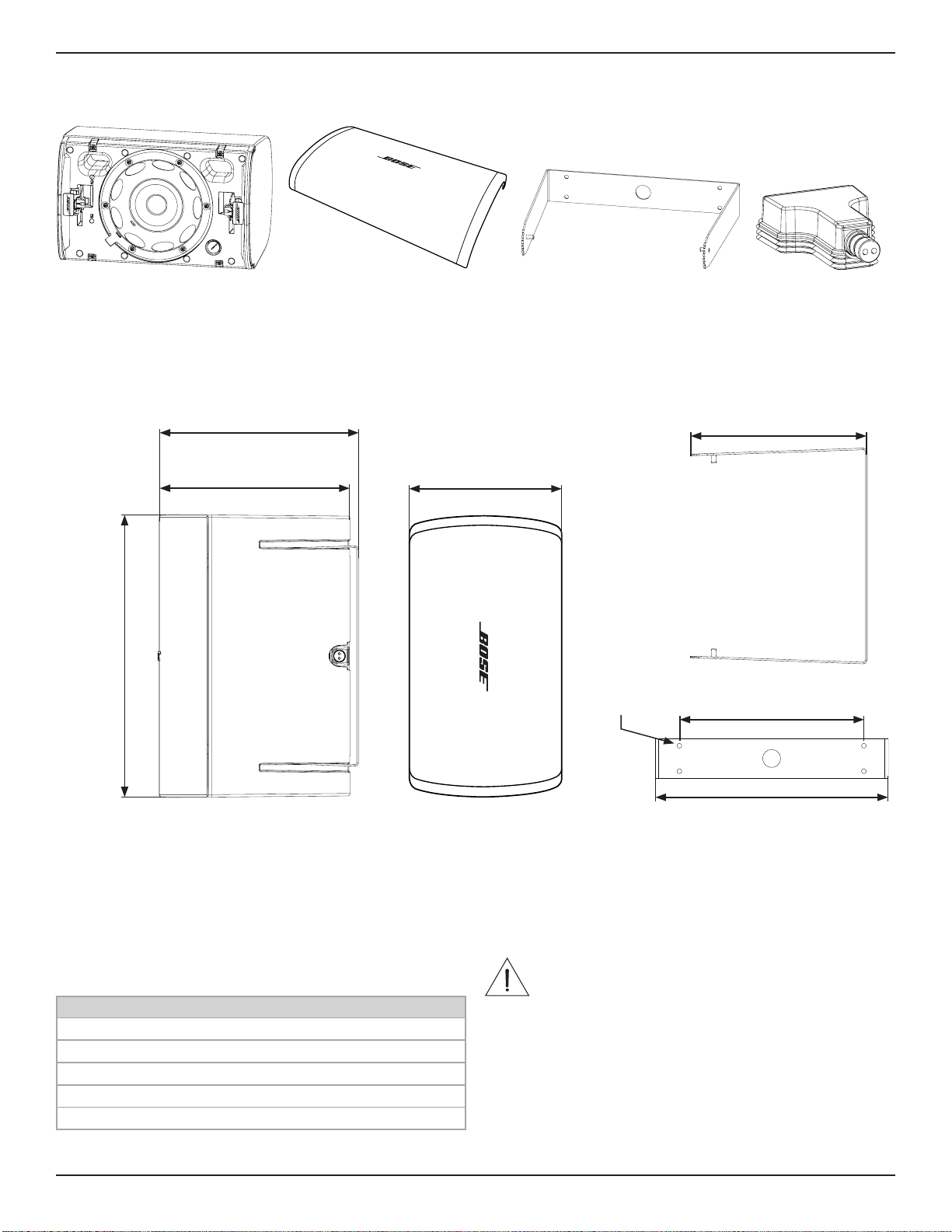

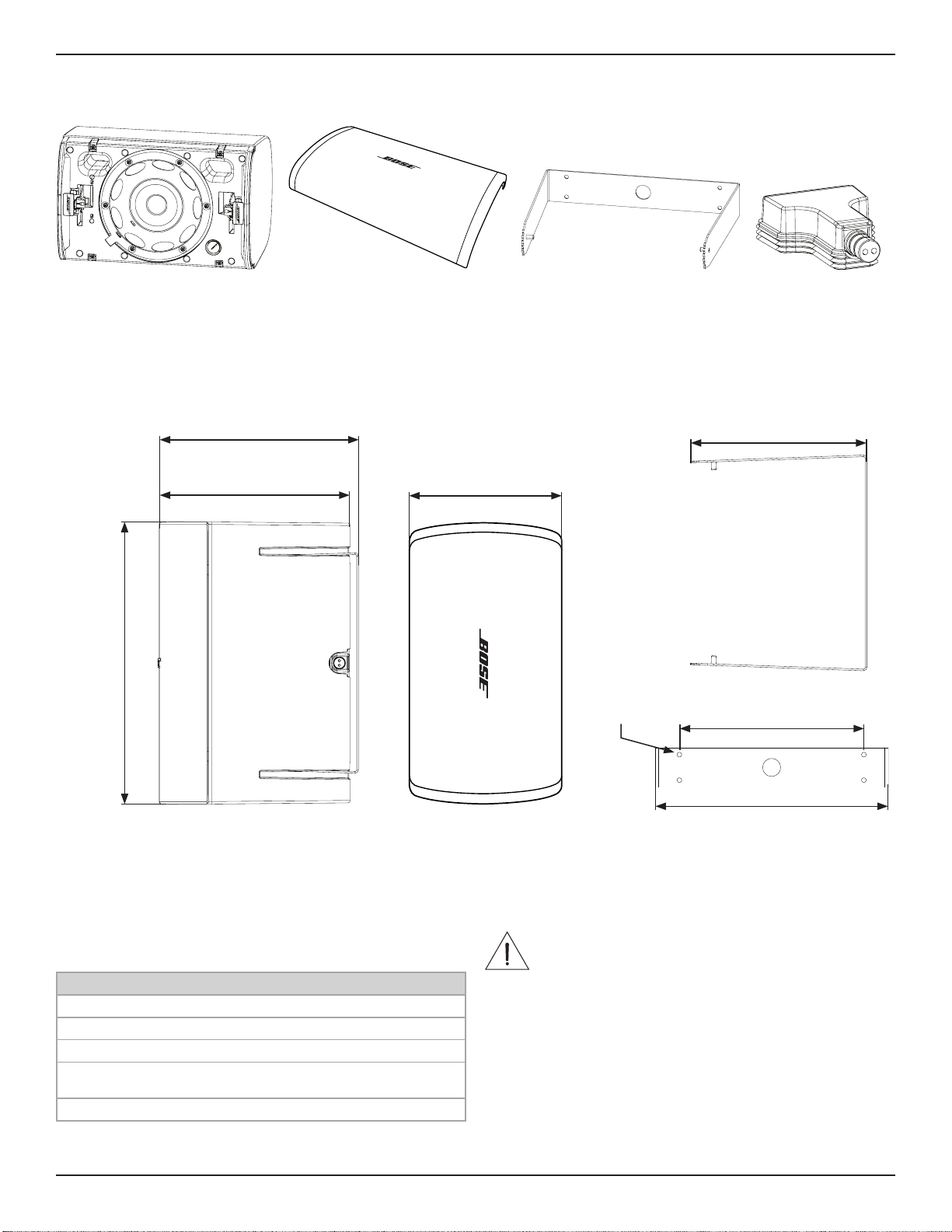

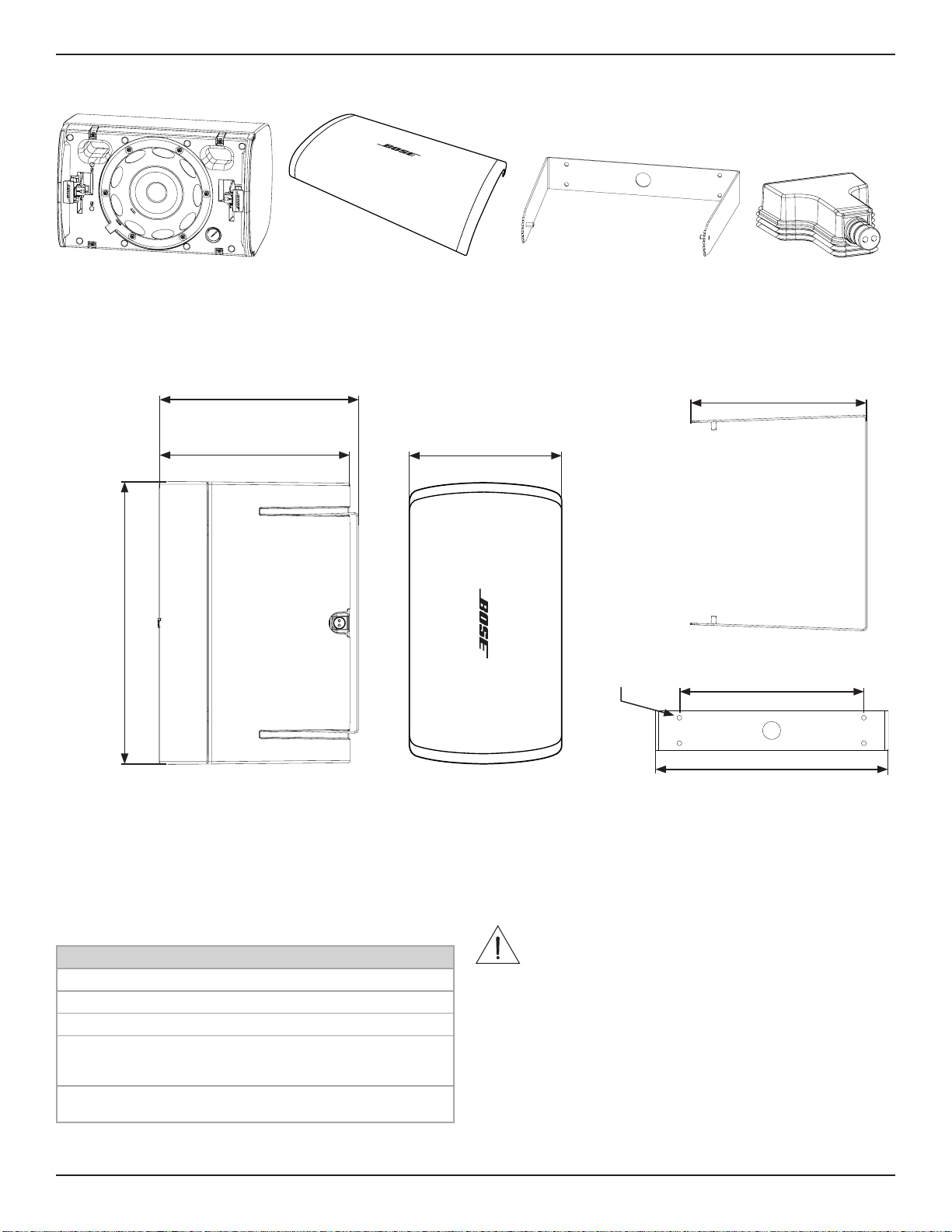

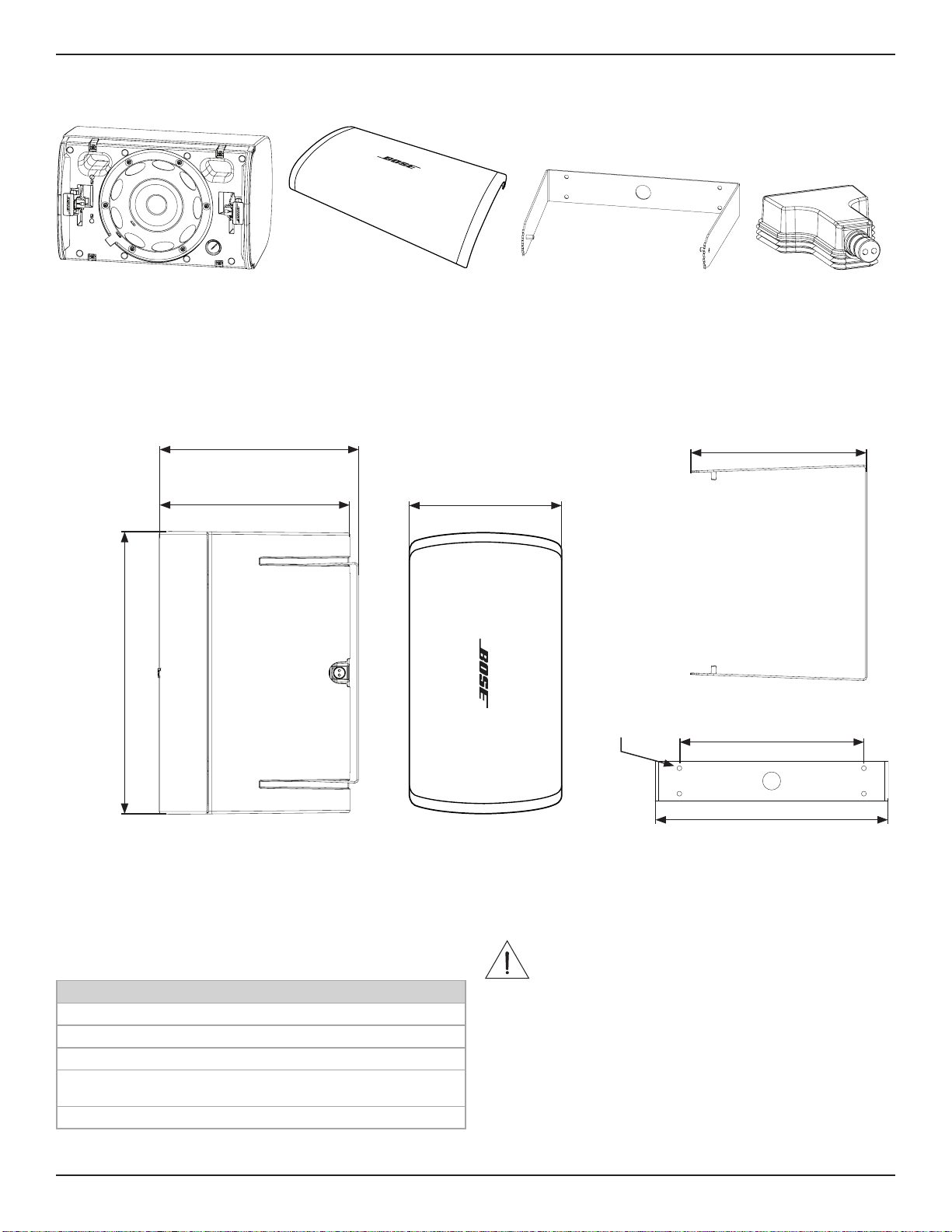

Package Contents

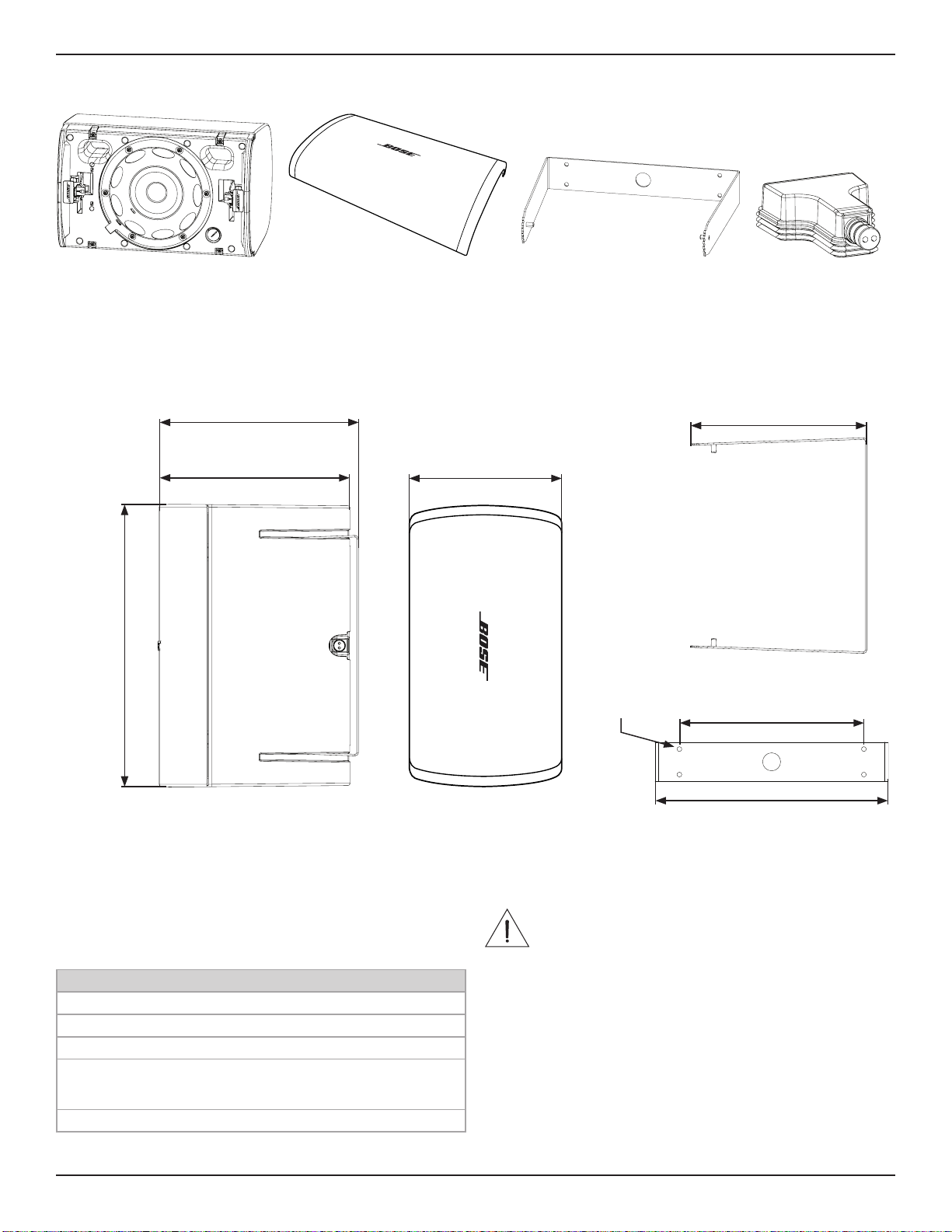

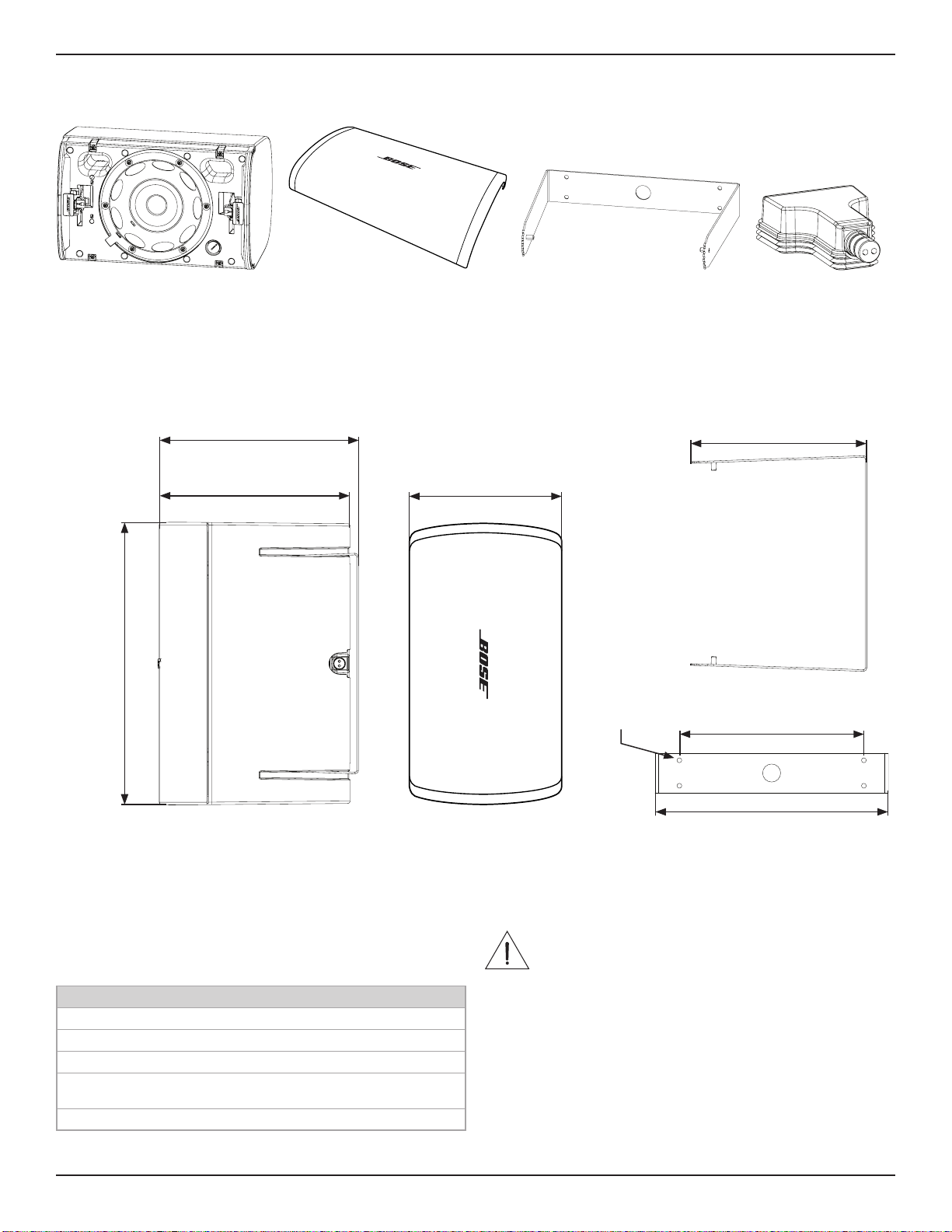

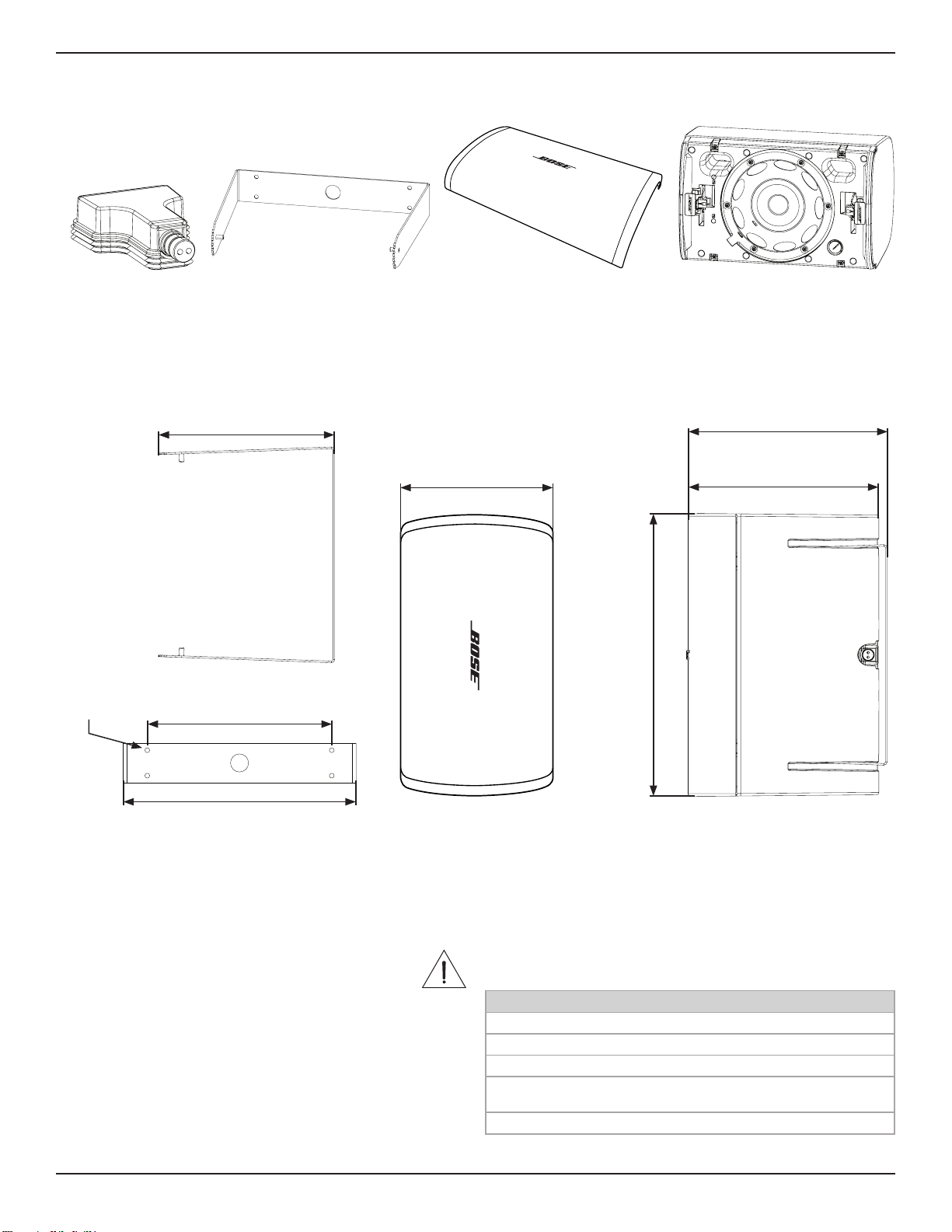

Product Dimensions
× 2 × 2 × 2 × 2
267 mm
10.50 in
210 mm
8.27 in
222 mm
8.74 in
223 mm
8.78 in
229 mm
9.00 in
245 mm
9.75 in
340 mm
13.39 in
Technical Specifications
For additional specifications, see the DesignMax DM6SE technical
data sheet at PRO.BOSE.COM.
Physical
Product Dimensions Height: 340 mm (13.39 in)
Width: 222 mm (8.74 in)
Depth: 229 mm (9.00 in)
Net Weight, Loudspeaker with
grille and bracket (single)
6.40 kg (14.1 lb)
Shipping Weight (pair) 14.74 kg (32.5 lb)
Important Installation Information
Before installing the loudspeaker, review Important Safety
Instructions on page 2.
Ø 5.5 mm
0.22 in
4 • English DesignMax DM6SE • Installation Guide
PRO.BOSE.COM
Setup
Installation Options
Installation Options and Accessories

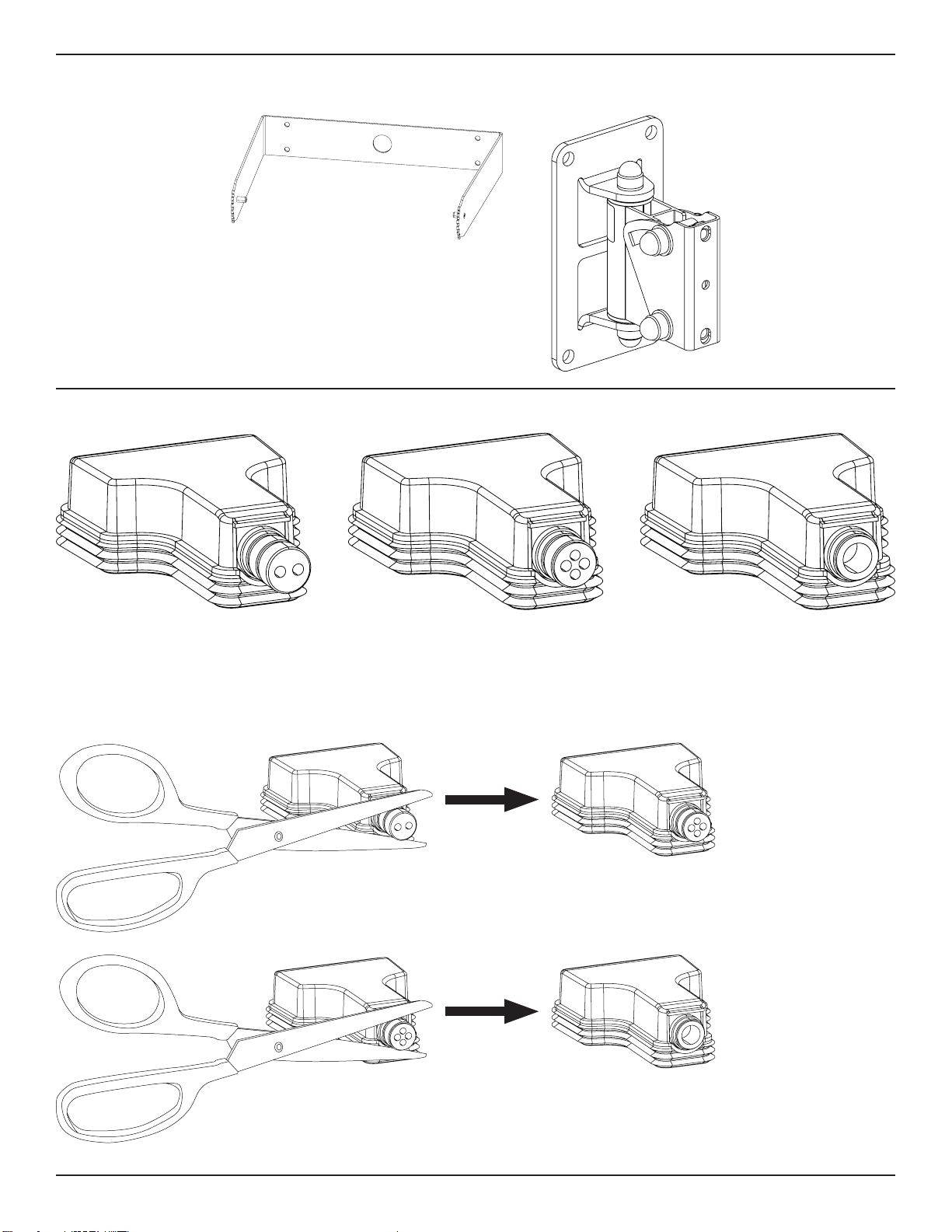

q Mounting bracket (included)
w MBPWR-50 pan-and-tilt bracket (optional)
q w

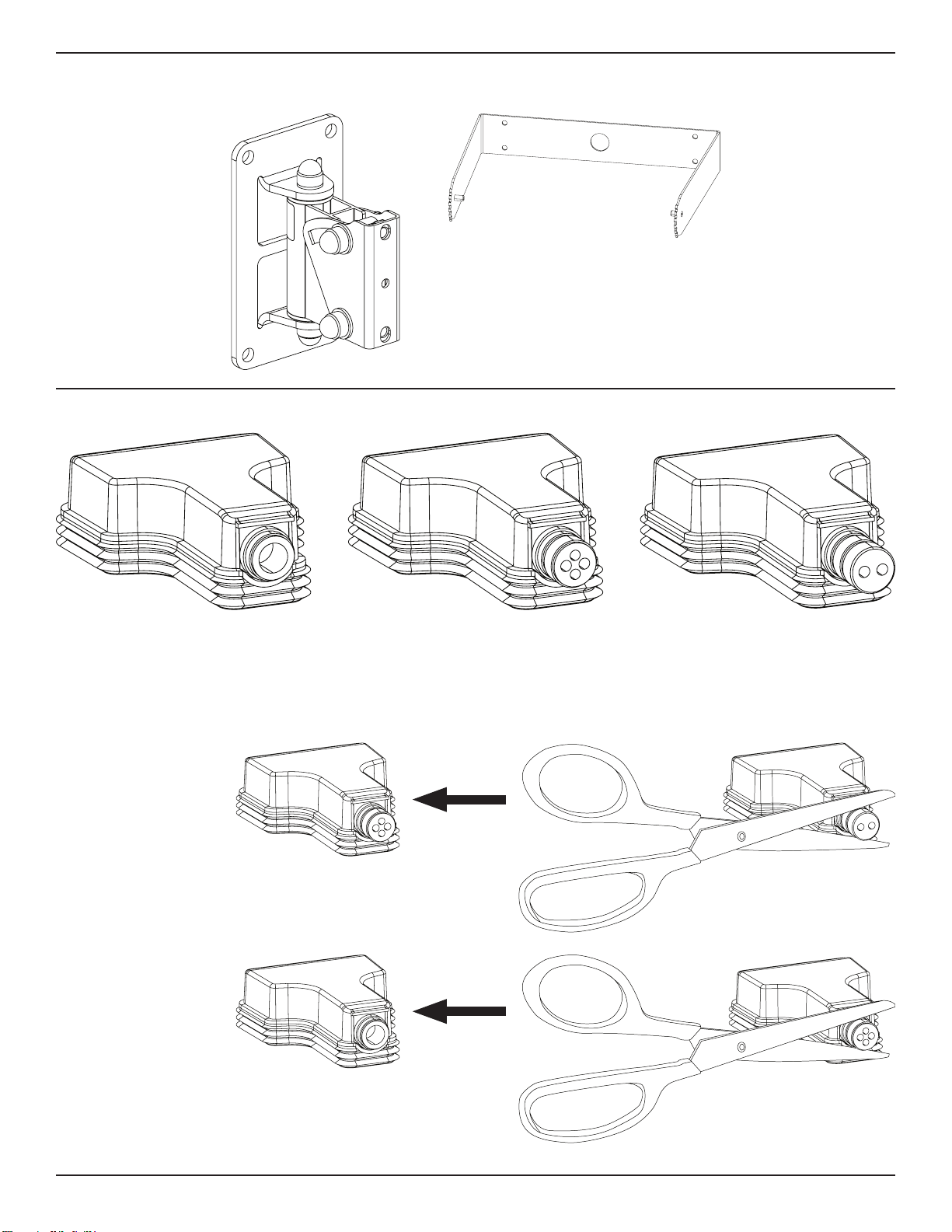

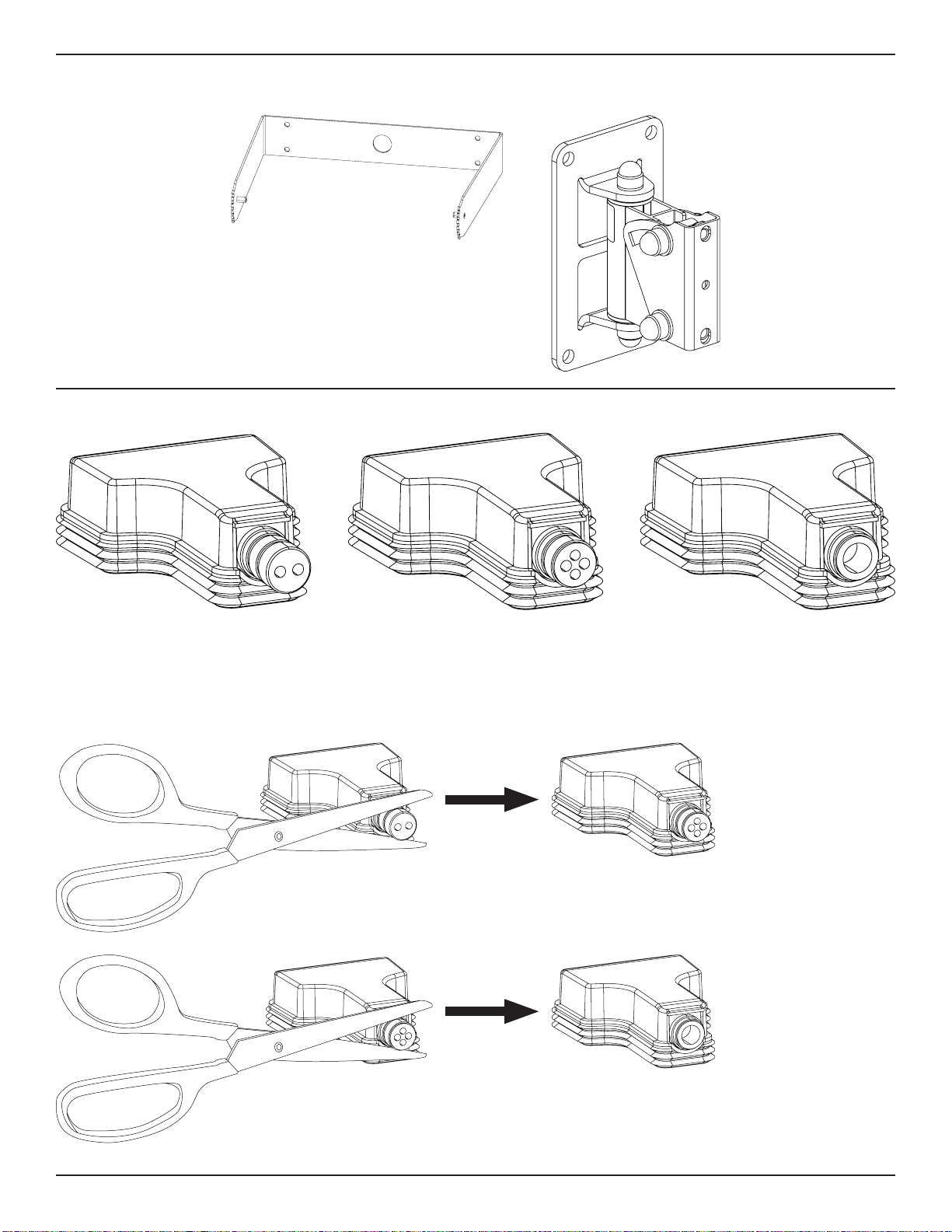

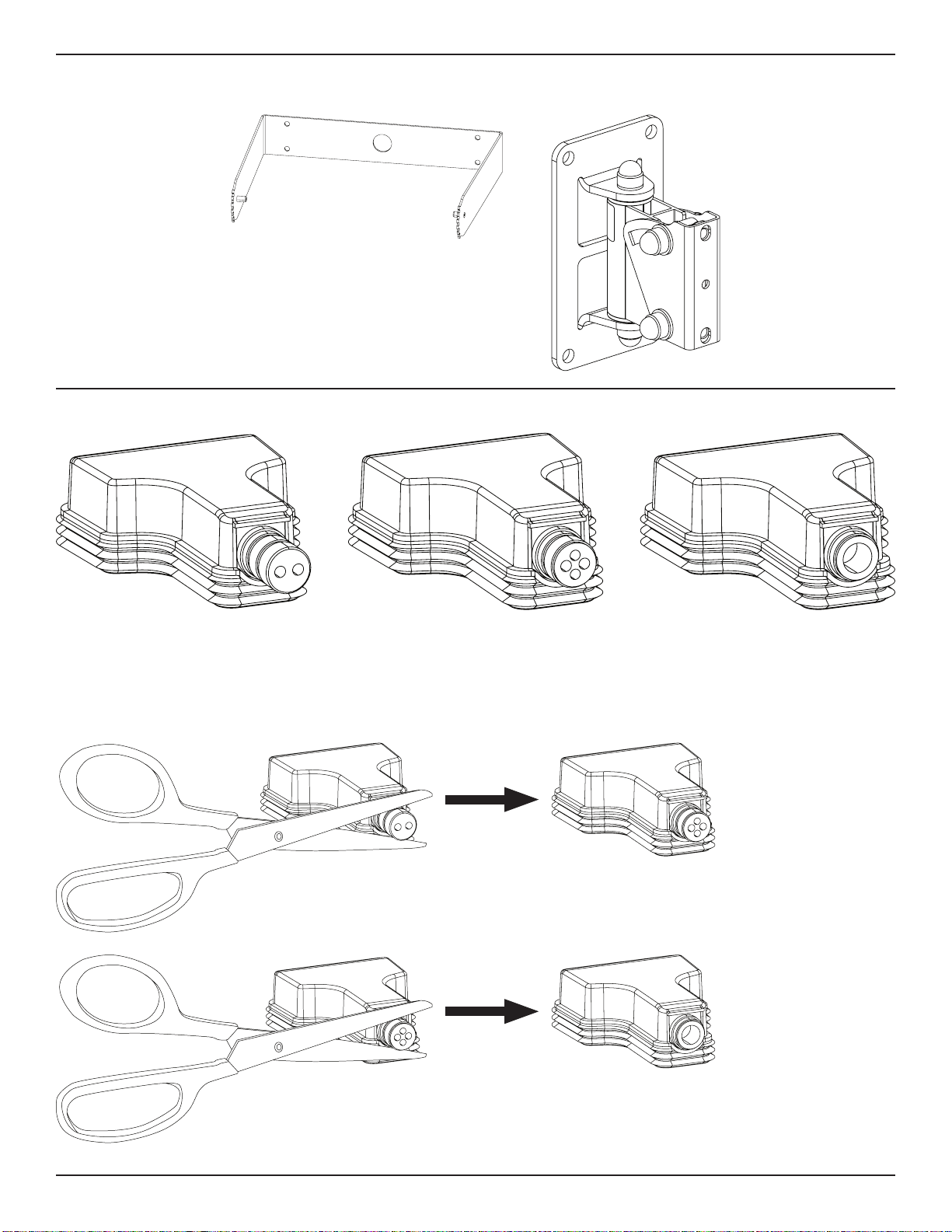

Preparing the Weather-resistant Input Cover
The weather-resistant input cover is designed for three dierent wiring scenarios (see above). To change the configuration of the input
cover to support your wiring scenario, cut along the perforation on the rubber conduit.
Note: Indoor-only applications do not require use of the input cover.
Single In
In and Out Wide Open
Note: If using the wide open rubber conduit configuration, it is the
installer's responsibility to seal against water ingress into the Euroblock
connector.
Note: If installing the loudspeaker with the rubber conduit facing
upward, it is the installer's responsibility to seal against water ingress
into the Euroblock connector.
English • 5Installation Guide • DesignMax DM6SE
PRO.BOSE.COM
Setup
Wiring the Loudspeaker
Wire Gauge
The DesignMax DM6SE loudspeaker is designed to work with 18 AWG (0.8 mm
2
) to 14 AWG (2.1 mm
2
) size wire only.

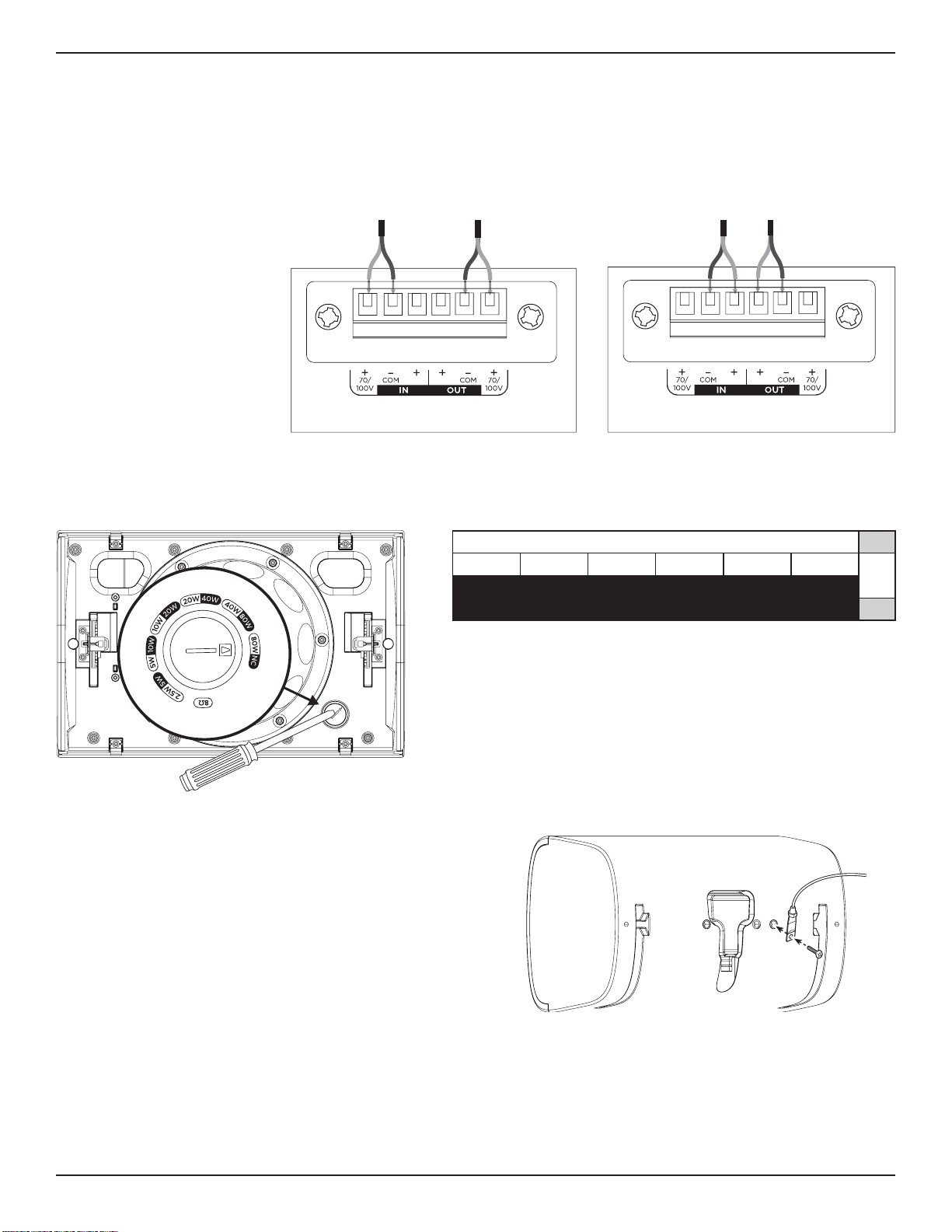

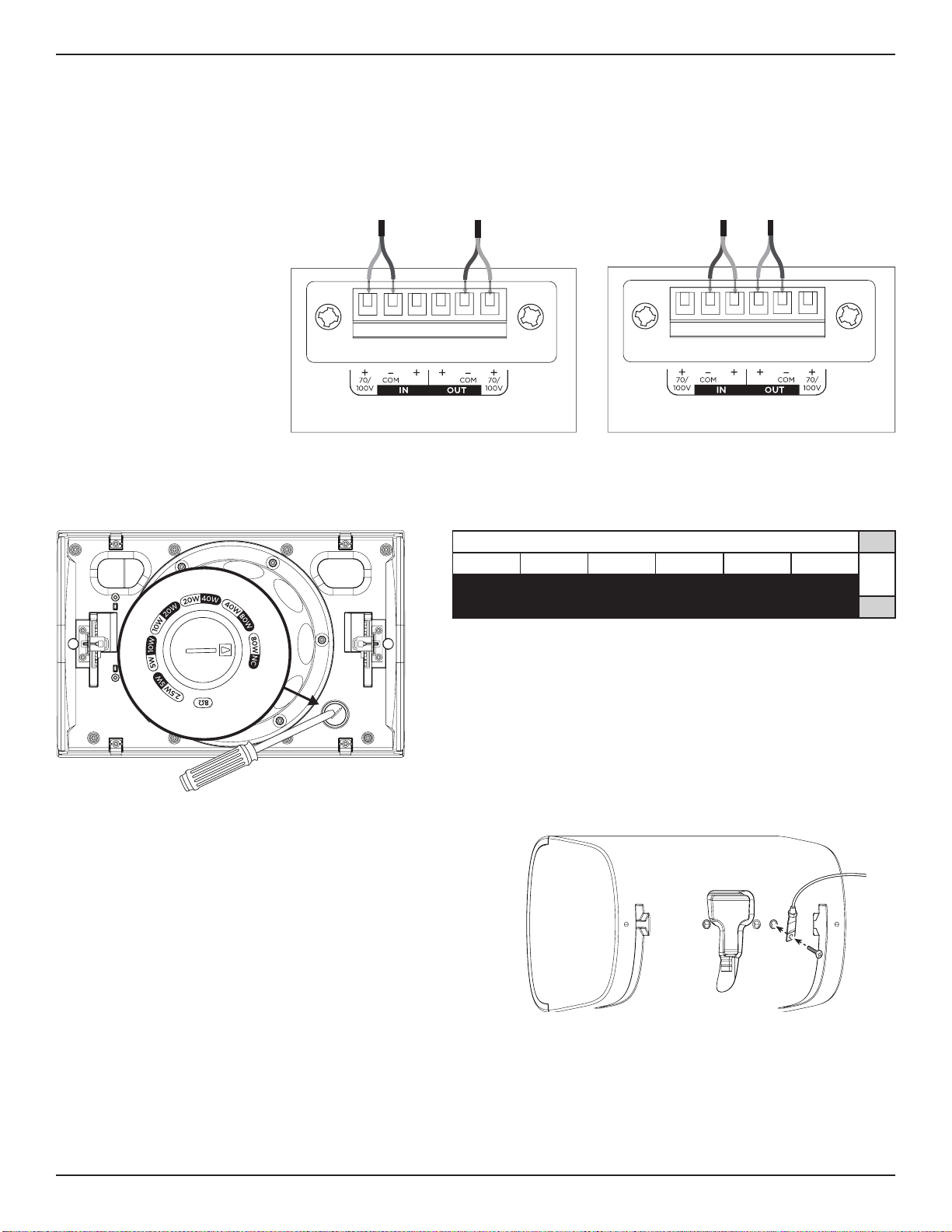

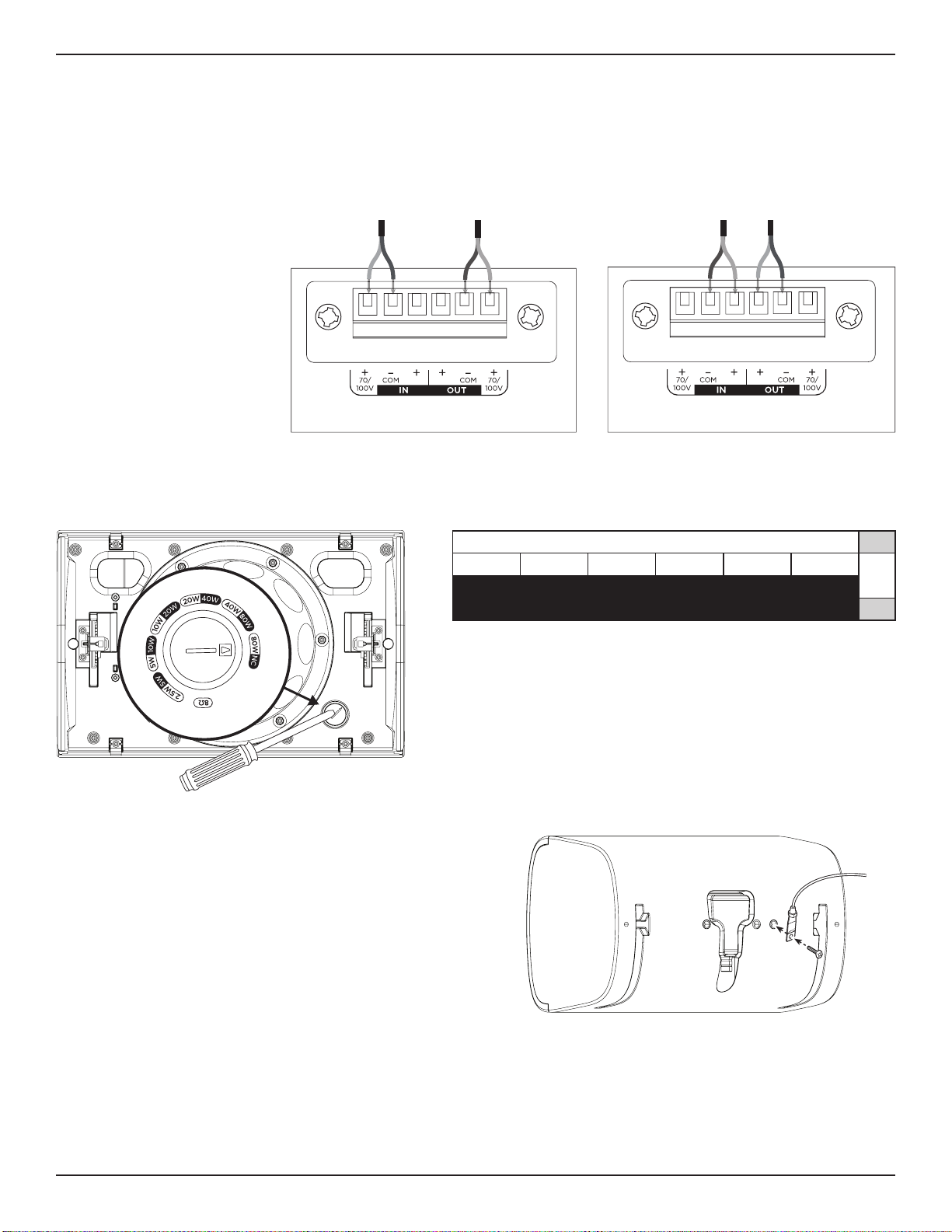

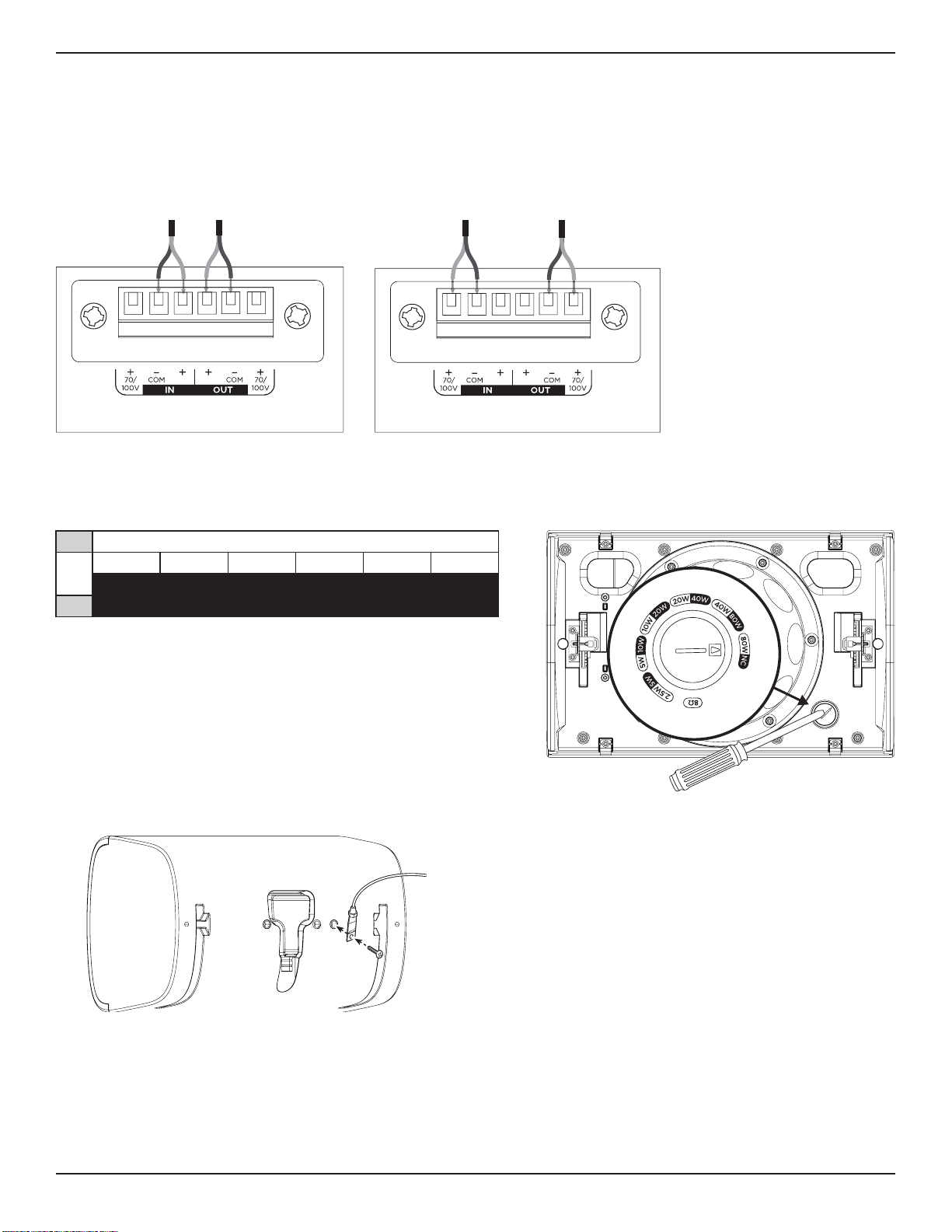

Connection Diagrams
Expose six millimeters (¼ inch) of bare wire to attach to the terminals.
70V/100V
8Ω
Note: The loudspeaker is not
rated for use with a rigid conduit.
The loudspeaker is suitable
for a flexible conduit or wiring
connection only.
8Ω
8Ω
8Ω
8Ω
Loudspeaker Settings
70V
2.5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W NC**
100V
** NC: No Connection (do not use)* Factory default
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.
Using a Safety Cable
Some regional construction codes require the use of a secondary
method of securing loudspeakers to support structures
to provide additional safety. Choose a mounting position,
method, and hardware consistent with local building codes and
regulations.
A safety cable can be attached to the loudspeaker using the
threaded insert on the back of the enclosure.
The insert is sized for an M8 screw (not included) with a depth of
15 millimeters (0.59 inches).
6 • English DesignMax DM6SE • Installation Guide
PRO.BOSE.COM
Installation

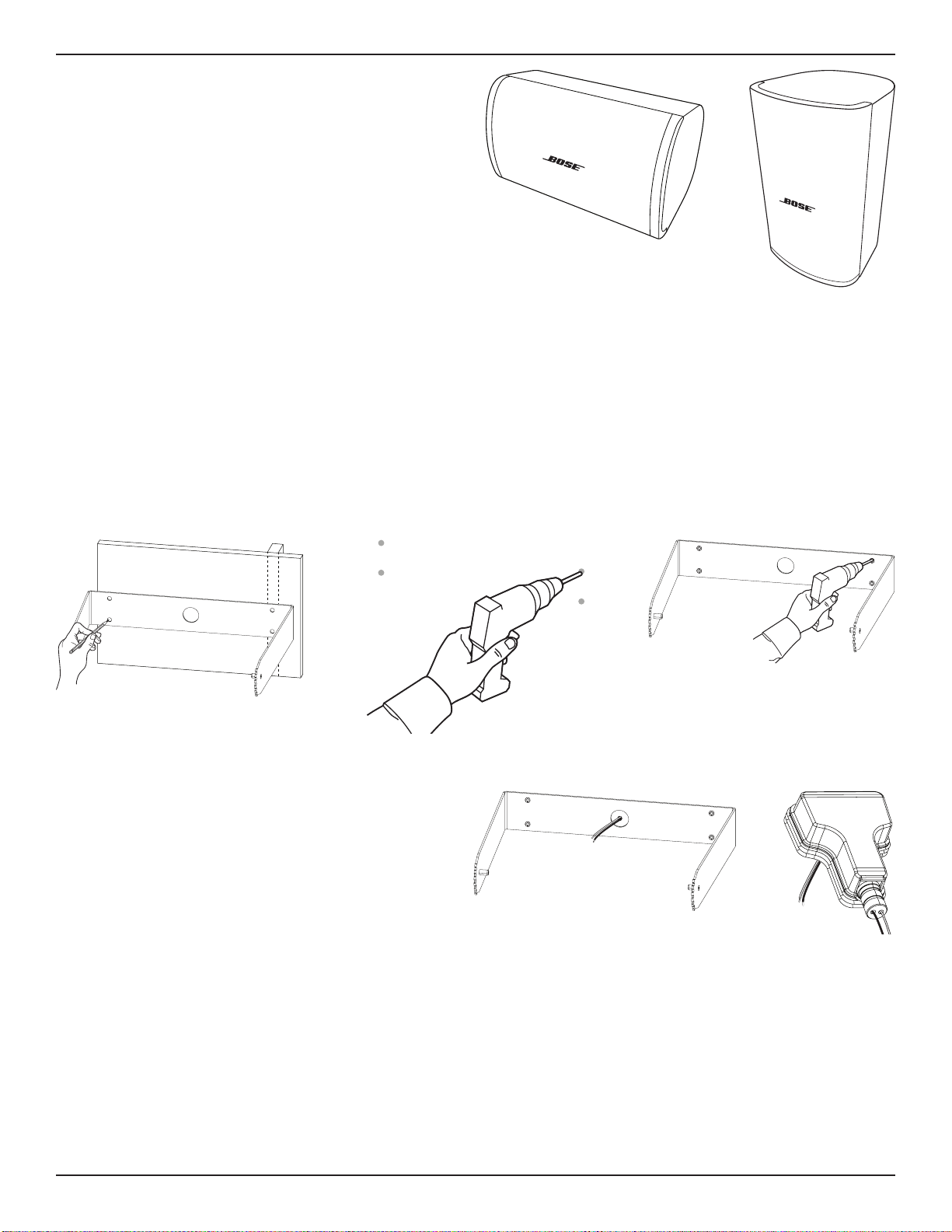

Loudspeaker Orientation
Choose the loudspeaker orientation best suited for your
installation.
q Horizontal
w Vertical
q w
Installing the Bracket
Note: When choosing an installation location, at least two of the mounting bracket's attachment points must be secured to a support
structure. Attachment points not secured to a support structure must be secured using appropriate hardware for the installation. Choose
fasteners that are consistent with all local building codes and requirements.
Note: Choose appropriate fasteners to support the weight of the loudspeaker (6.40 kg [14.1 lb]).

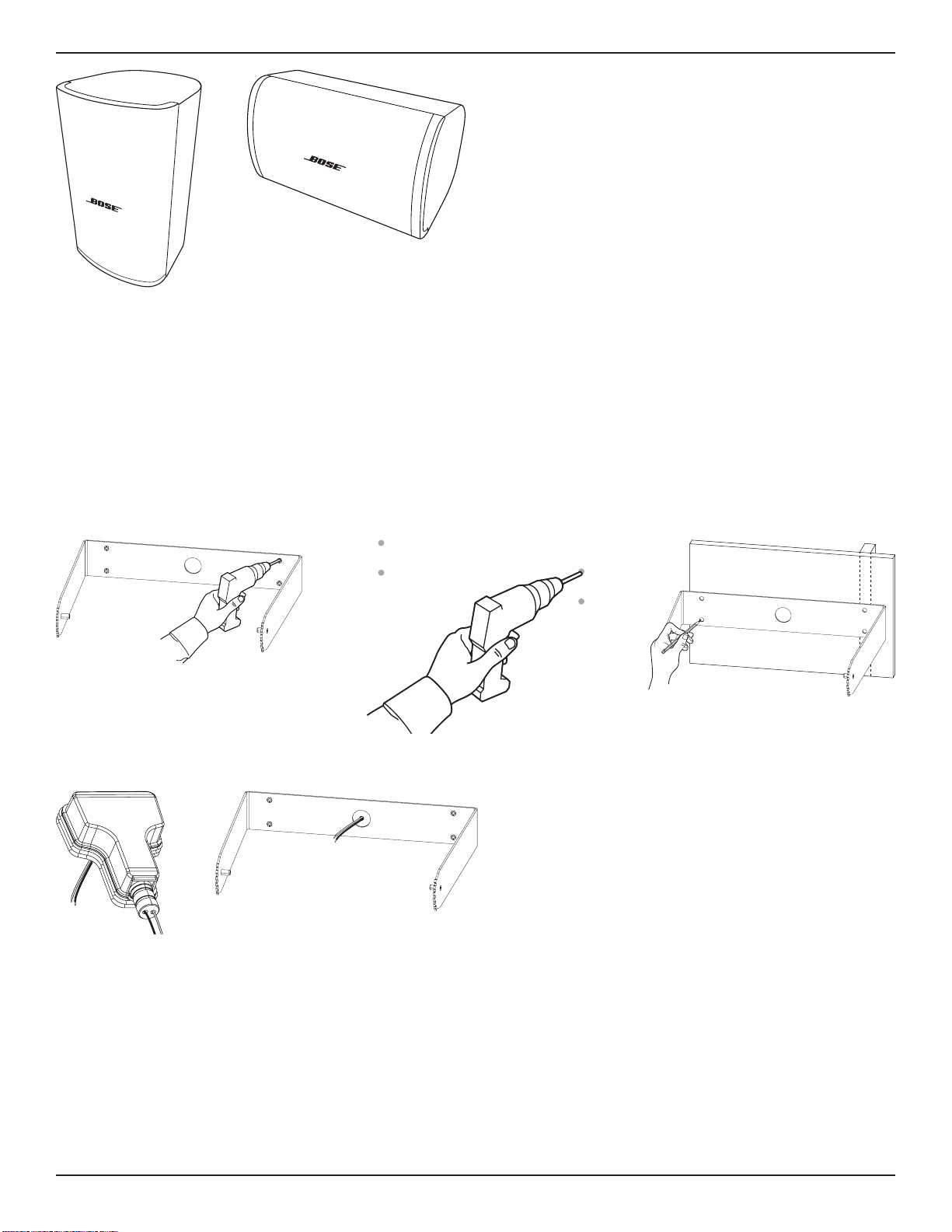

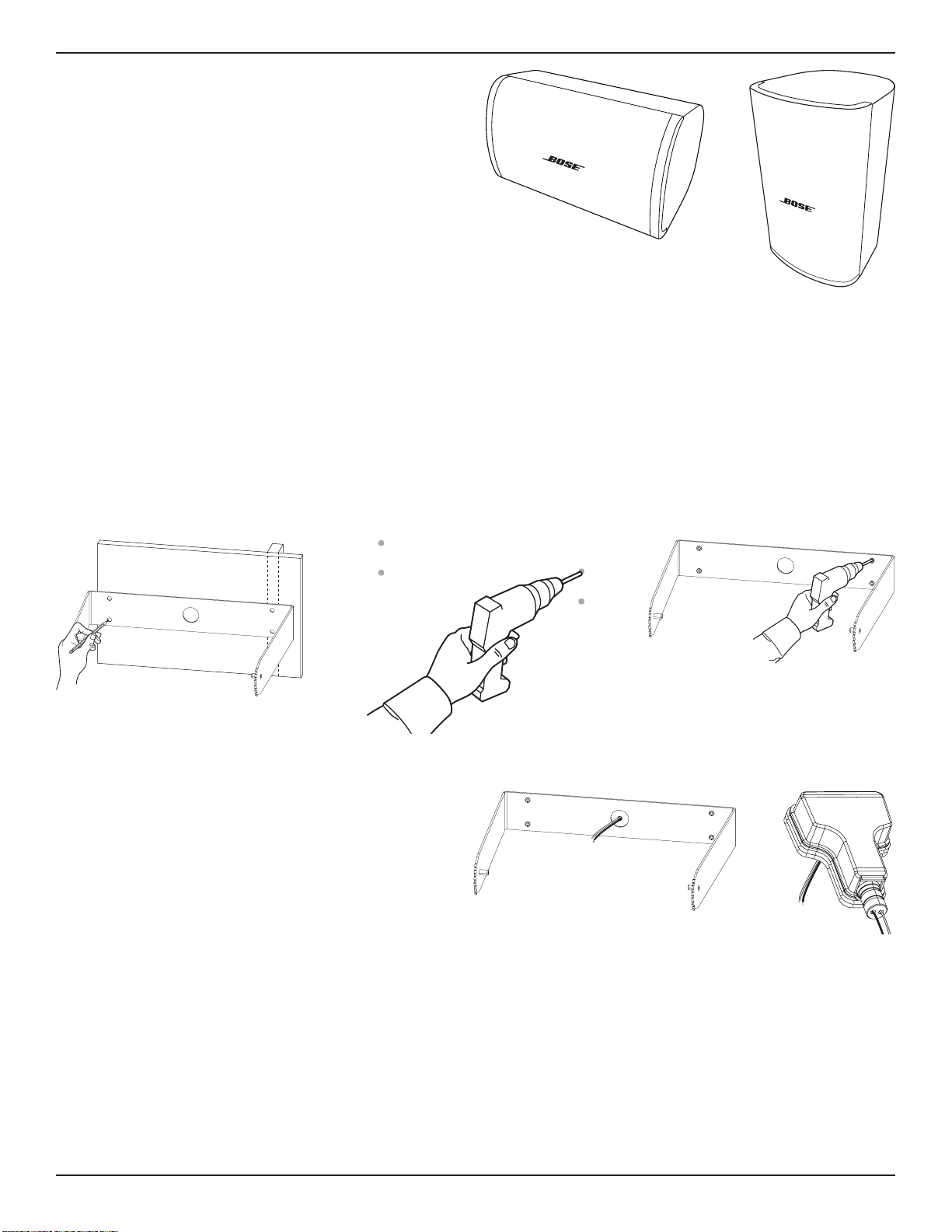

1. Mark the drill holes.
2. Drill four holes (sized for appropriate fasteners) into the wall.
3. Secure the bracket to the wall with four screws (not included). Note: Use M5 or #10 sized screws.
q w e
Wiring the Connector
1. Feed the wires through the center hole of the bracket.
2. Remove the connector from the loudspeaker.
3. For outdoor installations, insert the wires through the
bottom of the input cover. See Preparing the Weather-
resistant Input Cover on page 4.
4. Wire the connector. For wiring information, see Wiring
the Loudspeaker on page 5.
q e
Note: Installation in close proximity to cooking surfaces where the loudspeaker may be directly exposed to cooking oils, such as in
commercial cooking environments, may decrease the performance or functionality of the loudspeaker.
English • 7Installation Guide • DesignMax DM6SE
PRO.BOSE.COM
Installation

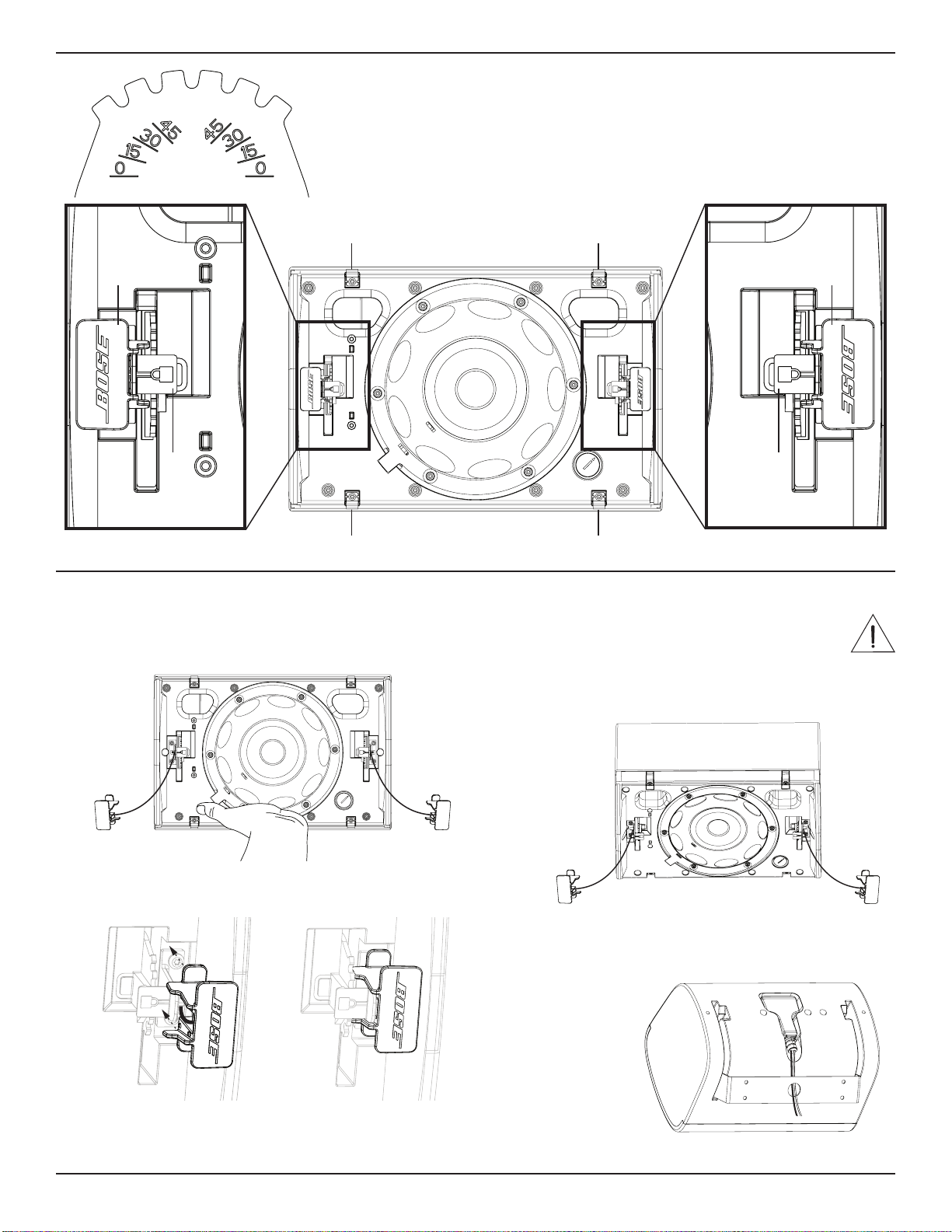

Important Mounting Information

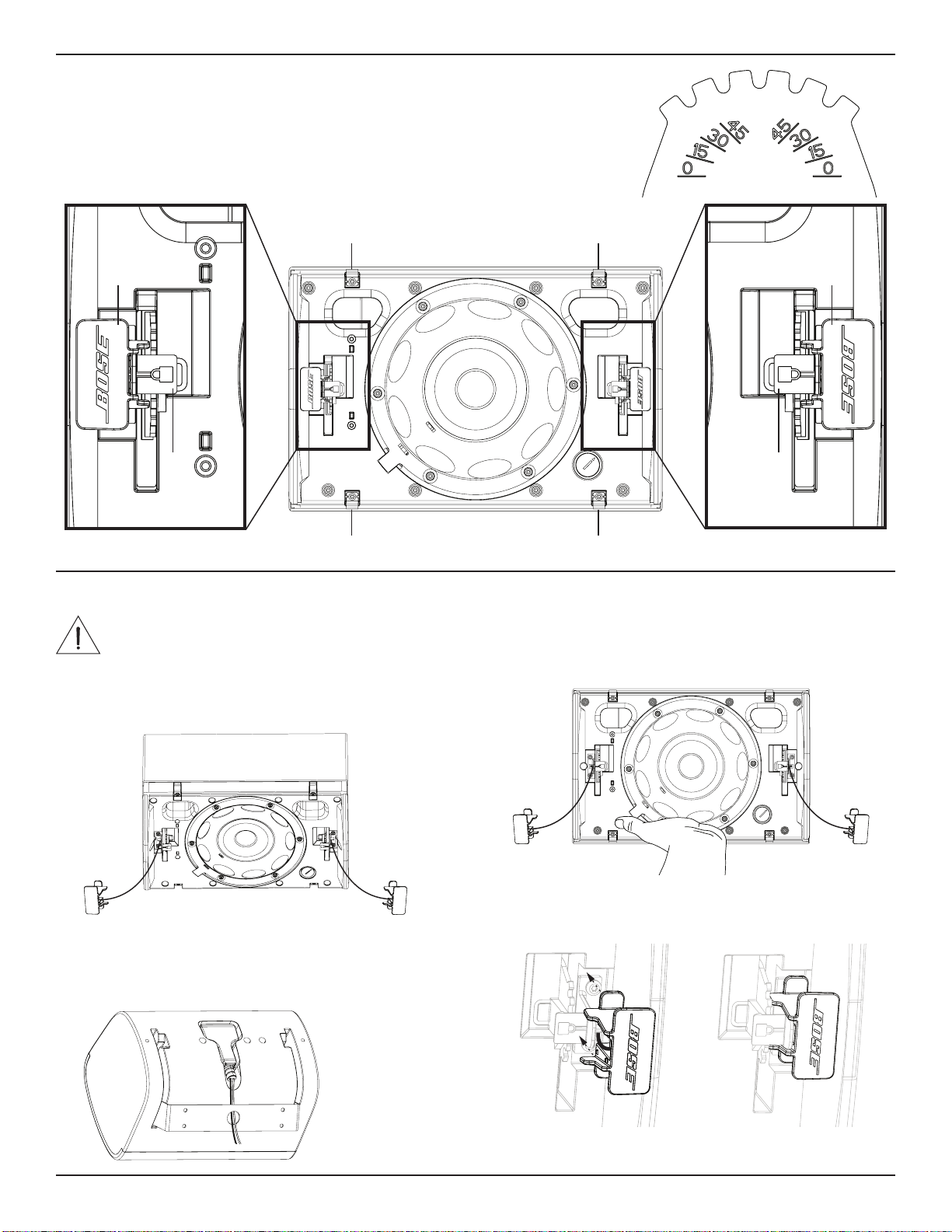

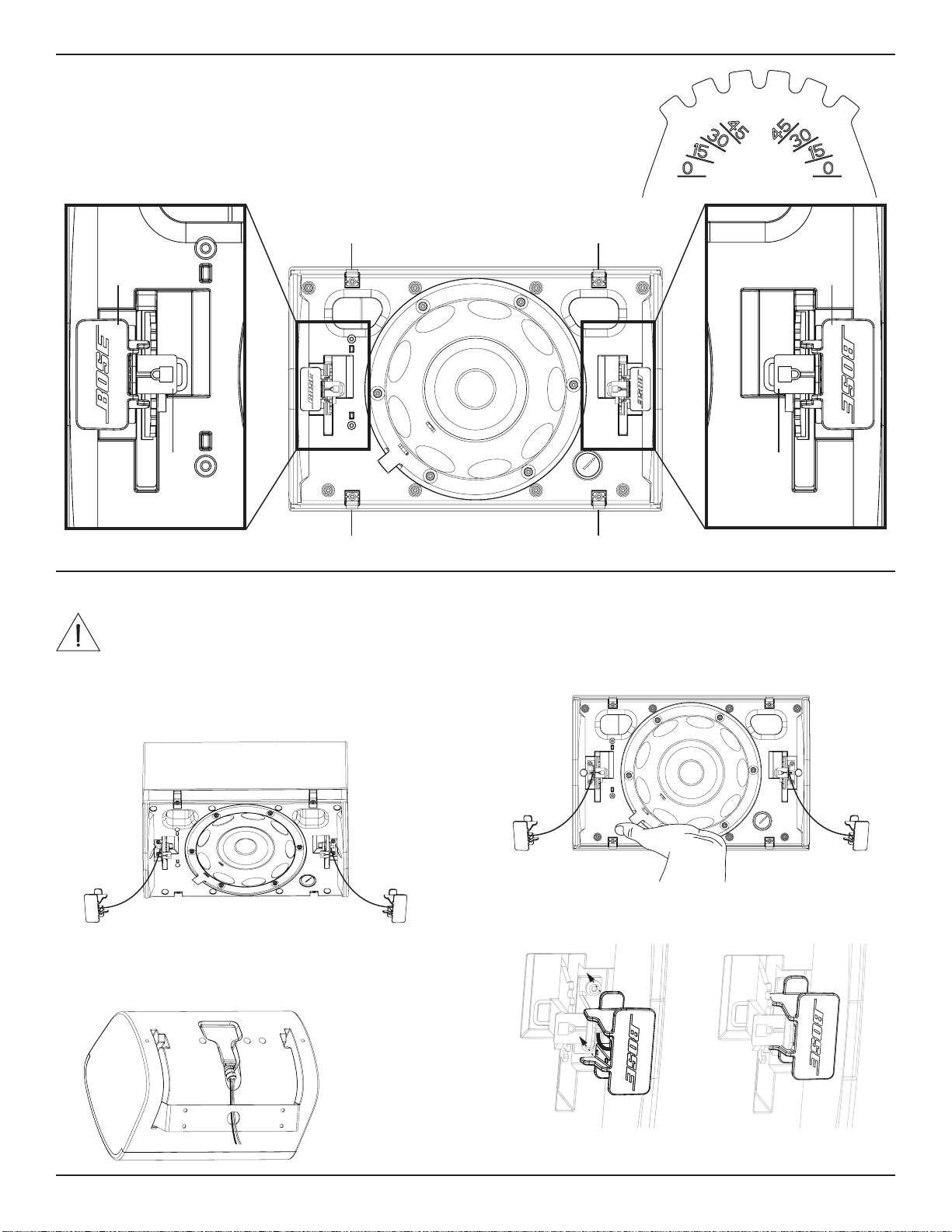

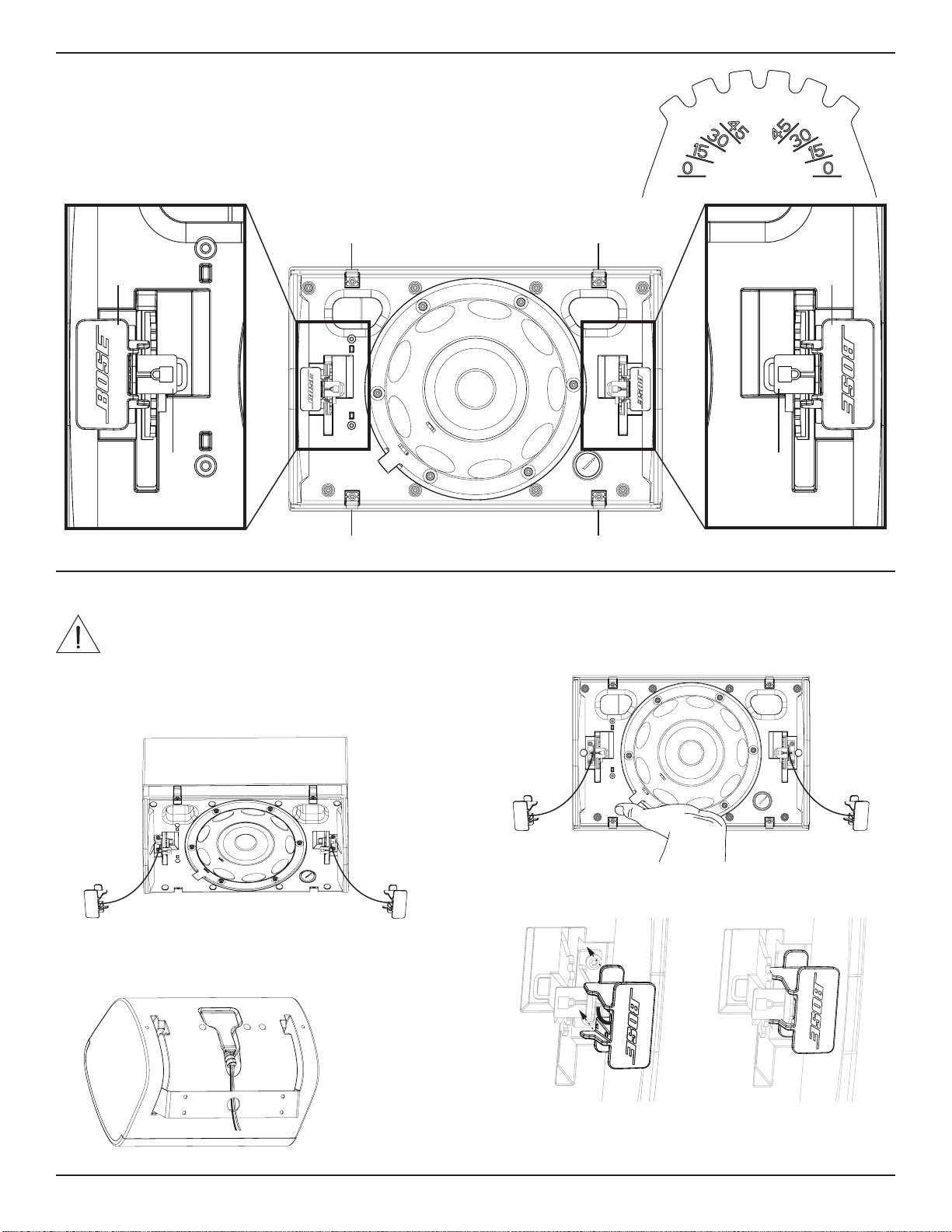

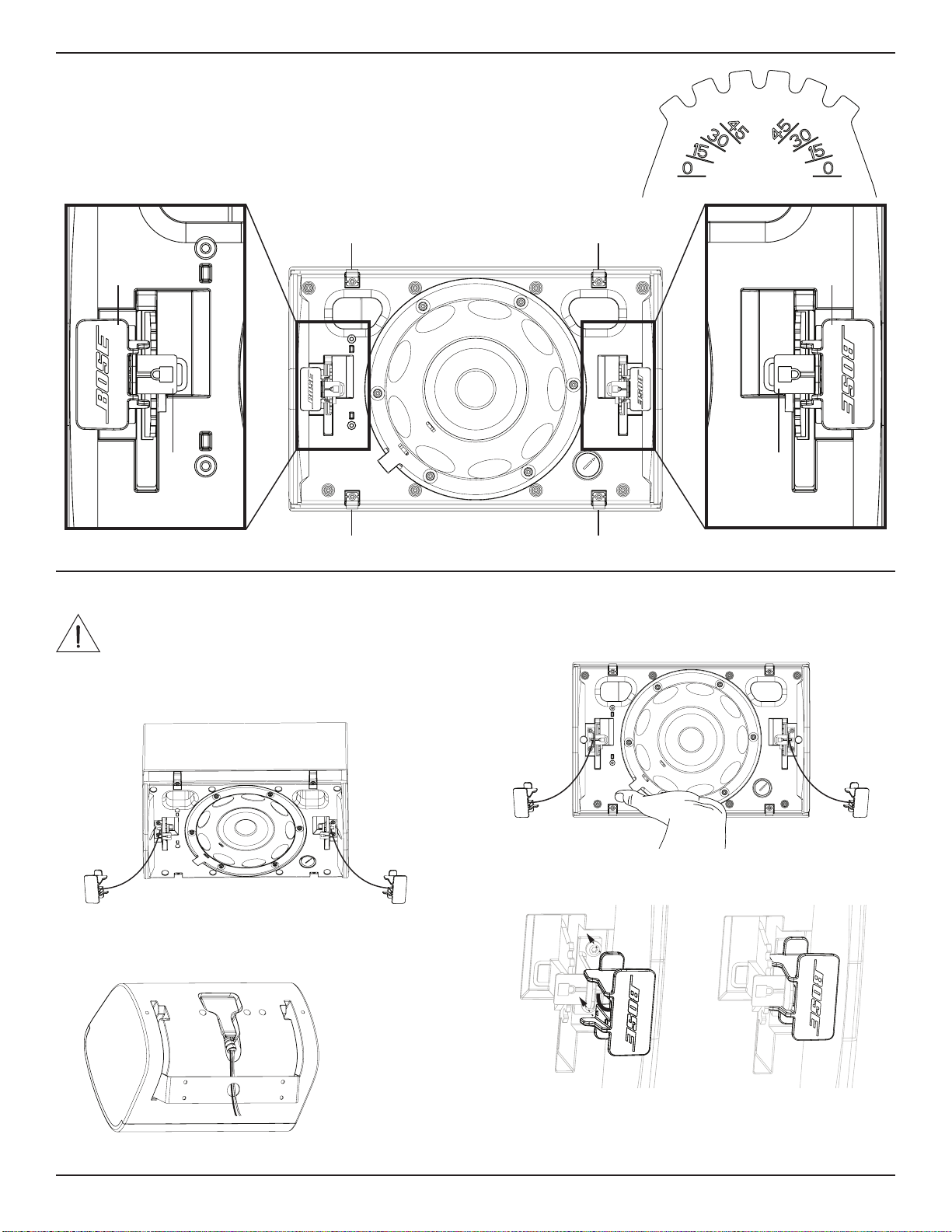

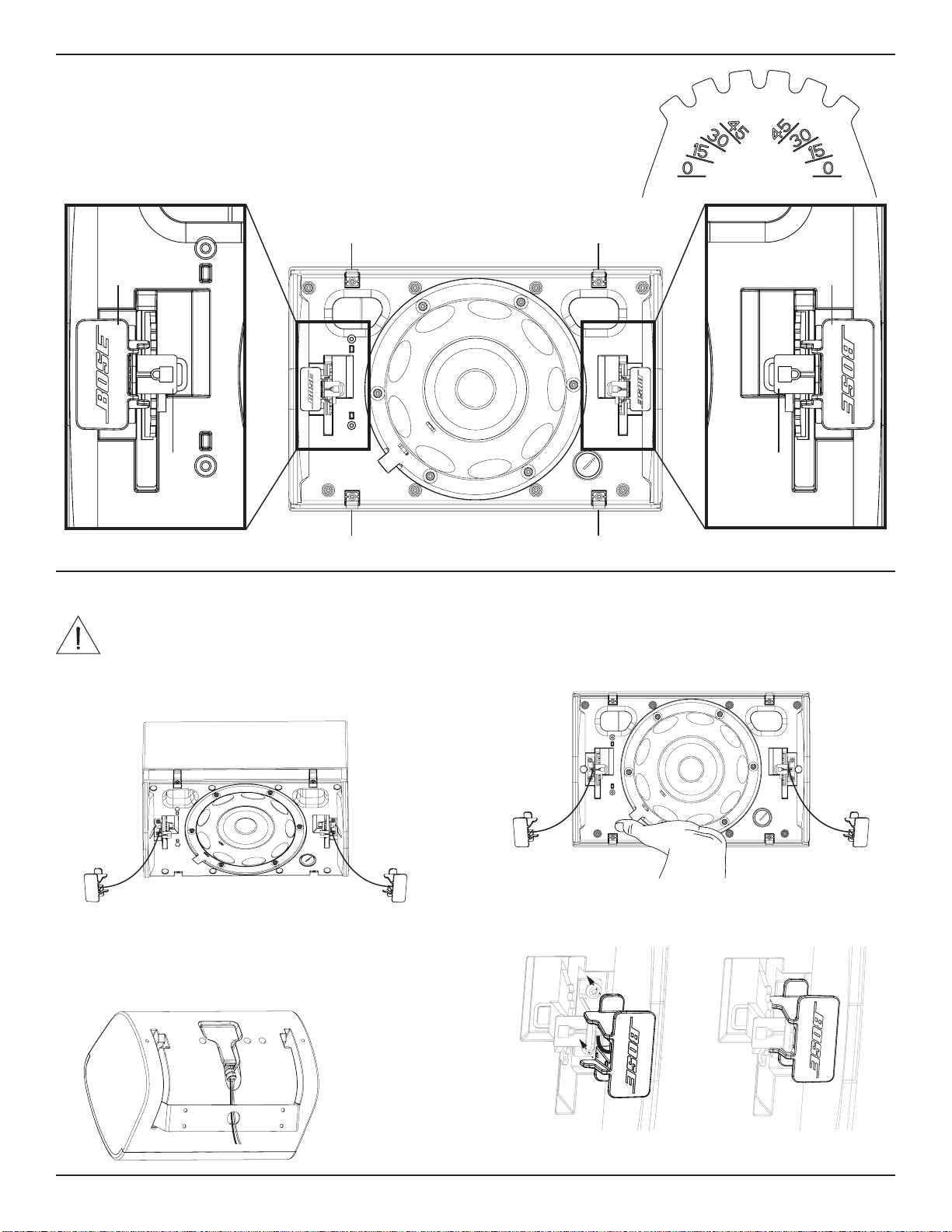

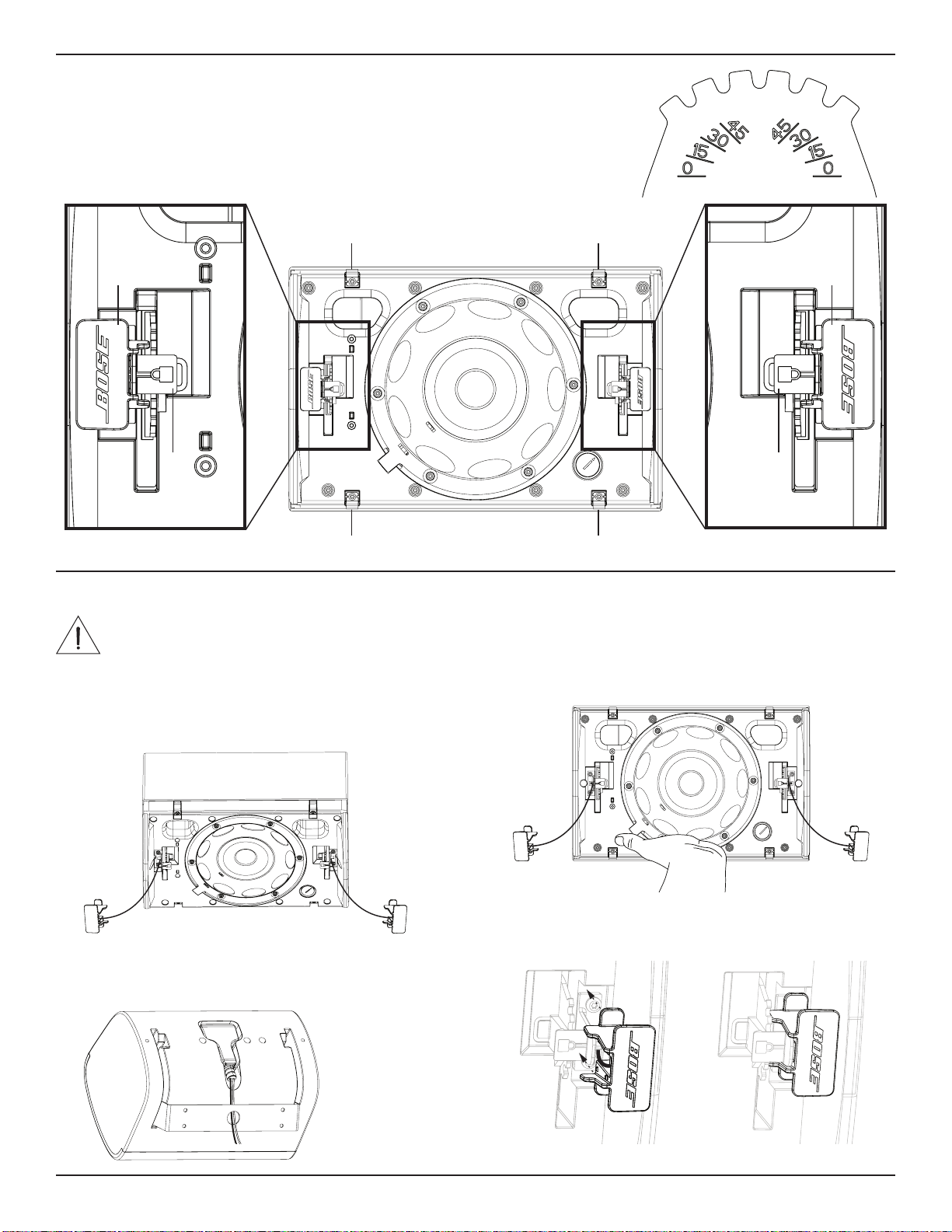

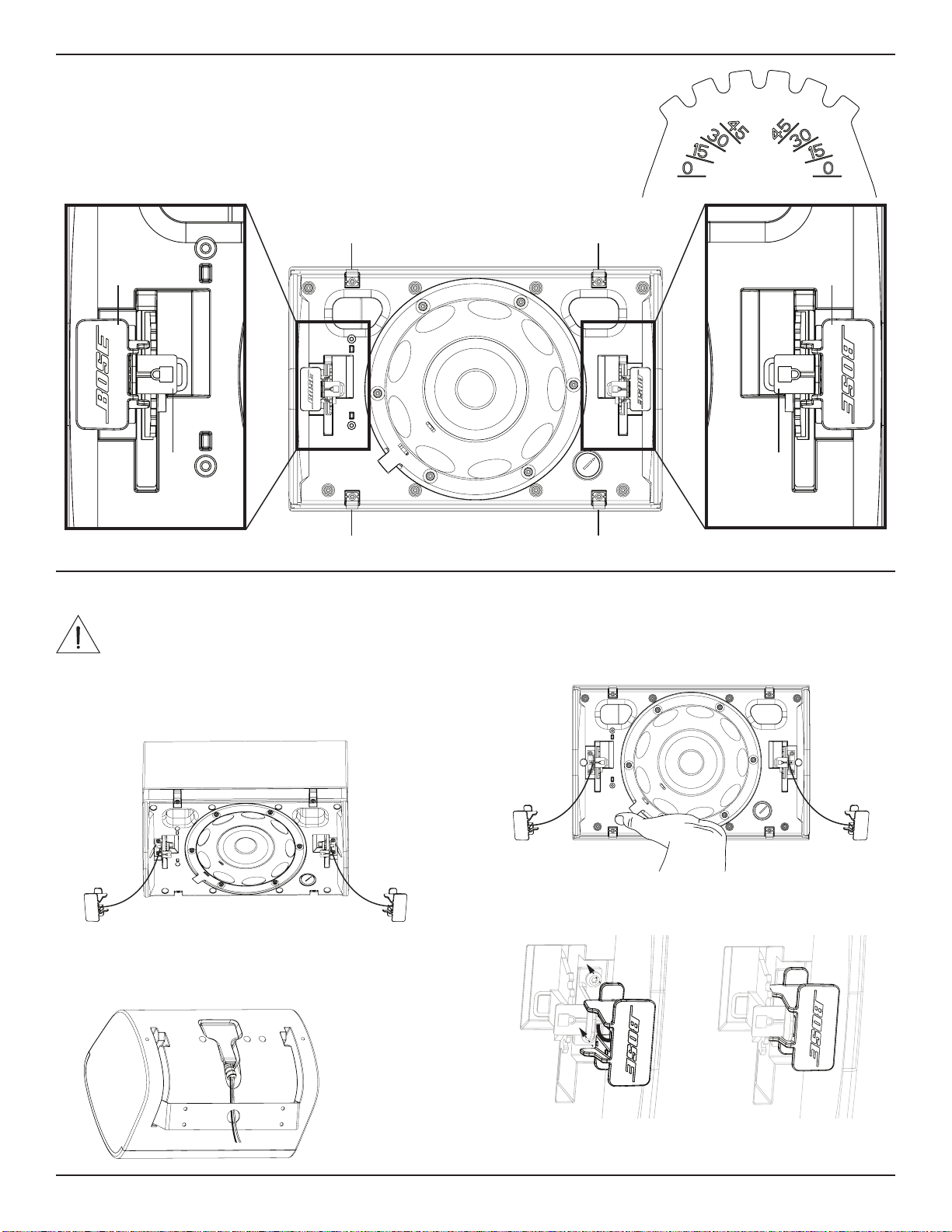

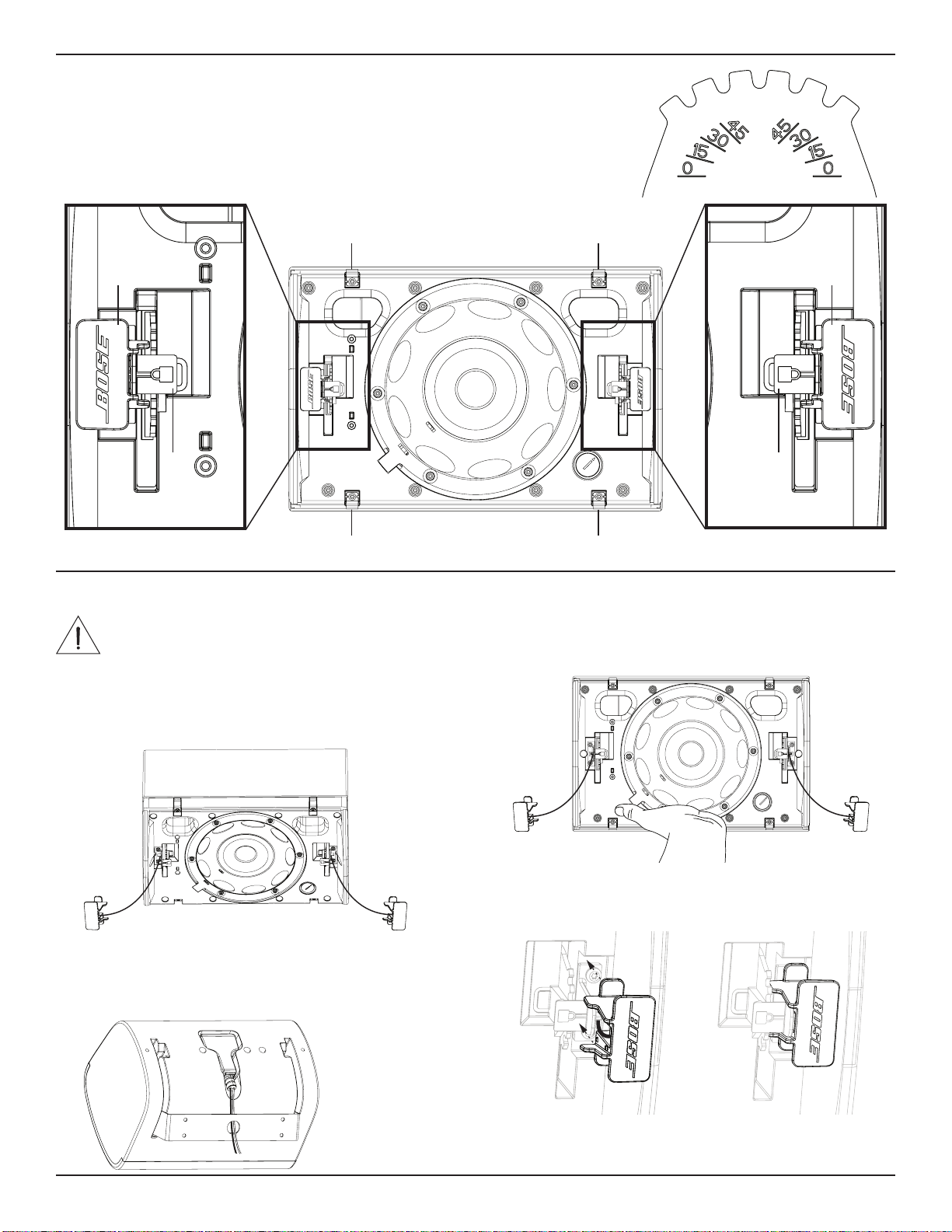

q Bracket lock tabs: Used to secure the loudspeaker angle.
w Grille release tabs: Used to secure the grille to the loudspeaker.
e Lock blockers: Used to secure the loudspeaker to the mounting bracket.
r Angle labels (on bracket): Identify your desired angle position.
r
q q
w
w
w
w
ee
Installing the Loudspeaker
WARNING: Failure to follow the steps below could lead to
an unsafe mounting condition, which could create a falling
hazard.
1. Remove the lock blockers from the lock tabs. Make sure not to
pull the lock blocker tethers out of the loudspeaker.
2. Attach the loudspeaker to the bracket, unlock lock tabs to
adjust the loudspeaker to 45°, and lock the tabs into place.
3. Attach the wired connector to the loudspeaker.
4. For outdoor installations, place the weather-resistant input
cover over the connector and press it firmly against the
loudspeaker to create a tight seal. See Preparing the Weather-
resistant Input Cover on page 4.
5. Unlock the tabs and adjust the loudspeaker to your desired
angle. Make sure to support the weight of the loudspeaker
while you adjust the loudspeaker angle.
Note: The angle of the loudspeaker can be adjusted to 0°, 15°,
30°, or 45°.
6. Lock the tabs into place.
7. Press the lock blockers onto the lock tabs until the blockers
snap securely around the tabs, maintaining the desired
loudspeaker angle.
8 • English DesignMax DM6SE • Installation Guide
PRO.BOSE.COM
Installation
Removing the Grille
There are two small openings on either side of the grille (1). Along the side
of the loudspeaker with the bracket slots, insert a small, flat tool into the
grille openings to disengage the release tabs. Pull the grille away from the
loudspeaker.
q q
Safety and Regulatory Compliance
The Bose DesignMax DM6SE loudspeaker has passed testing and complies with the following specifications and uses:
Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89
The DesignMax DM6SE is suitable for use outdoors in wet locations
Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code,
2017, Article 640
The DesignMax DM6SE loudspeaker has been designed to the requirements defined in the following European regulatory specification
for combination systems:
Tested to IEC60268-5, 2007

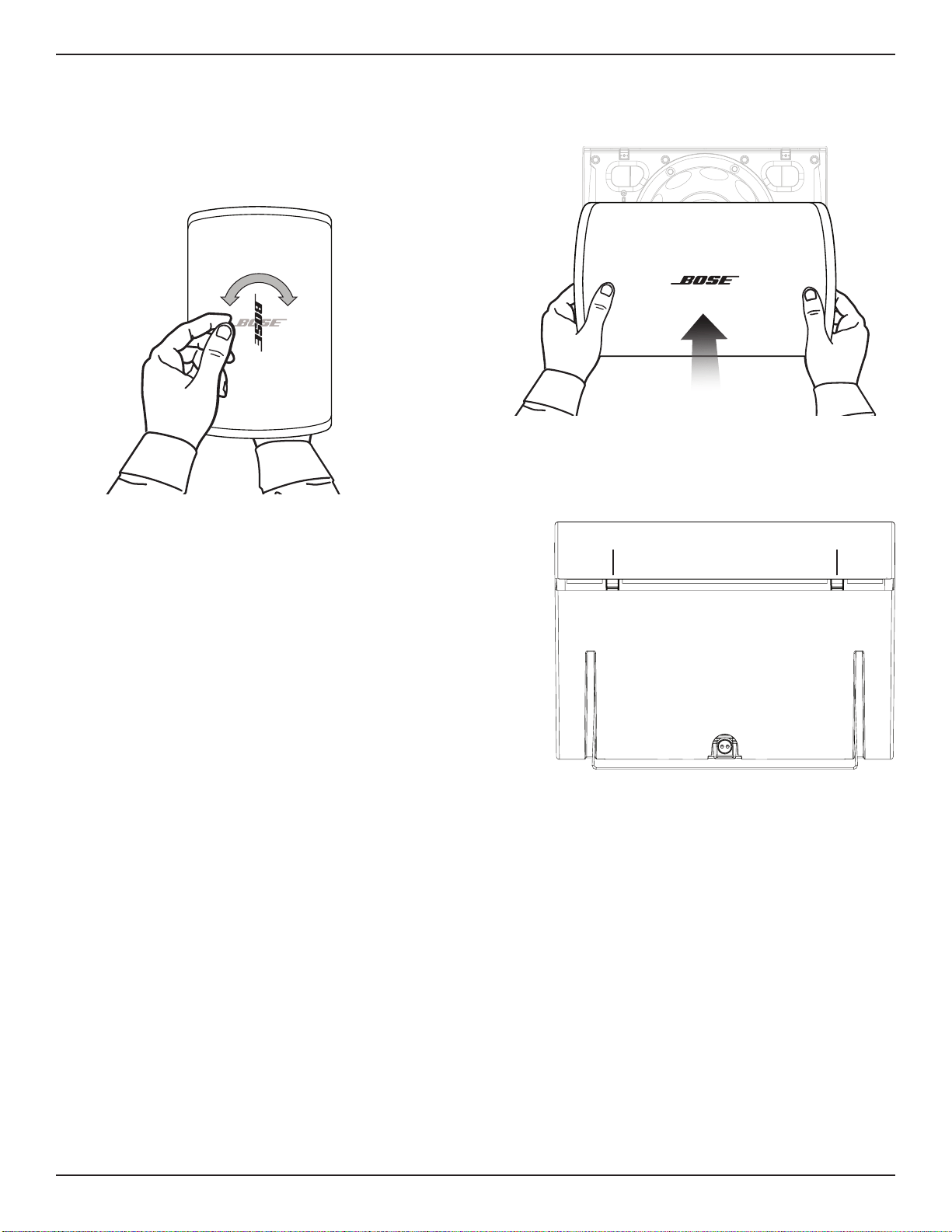

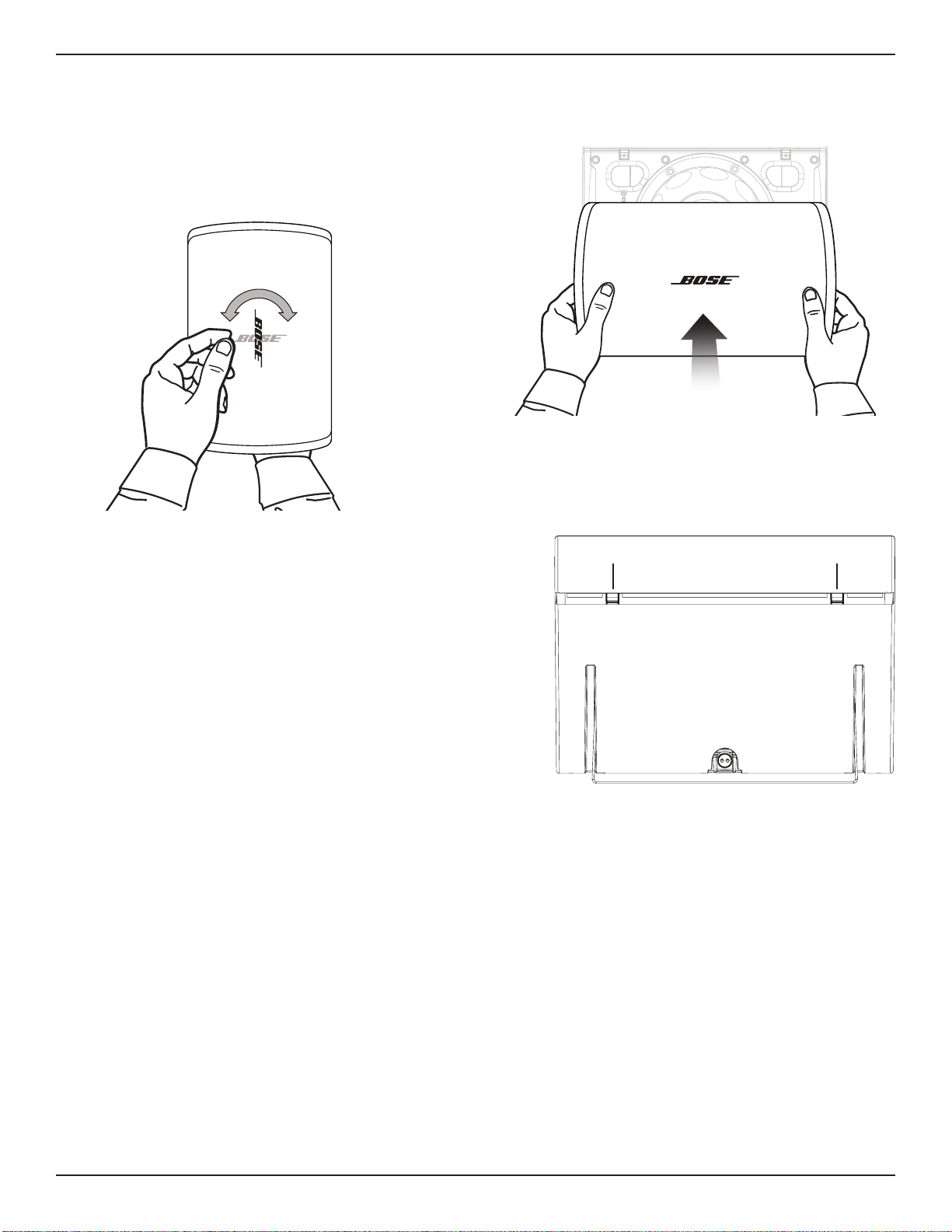

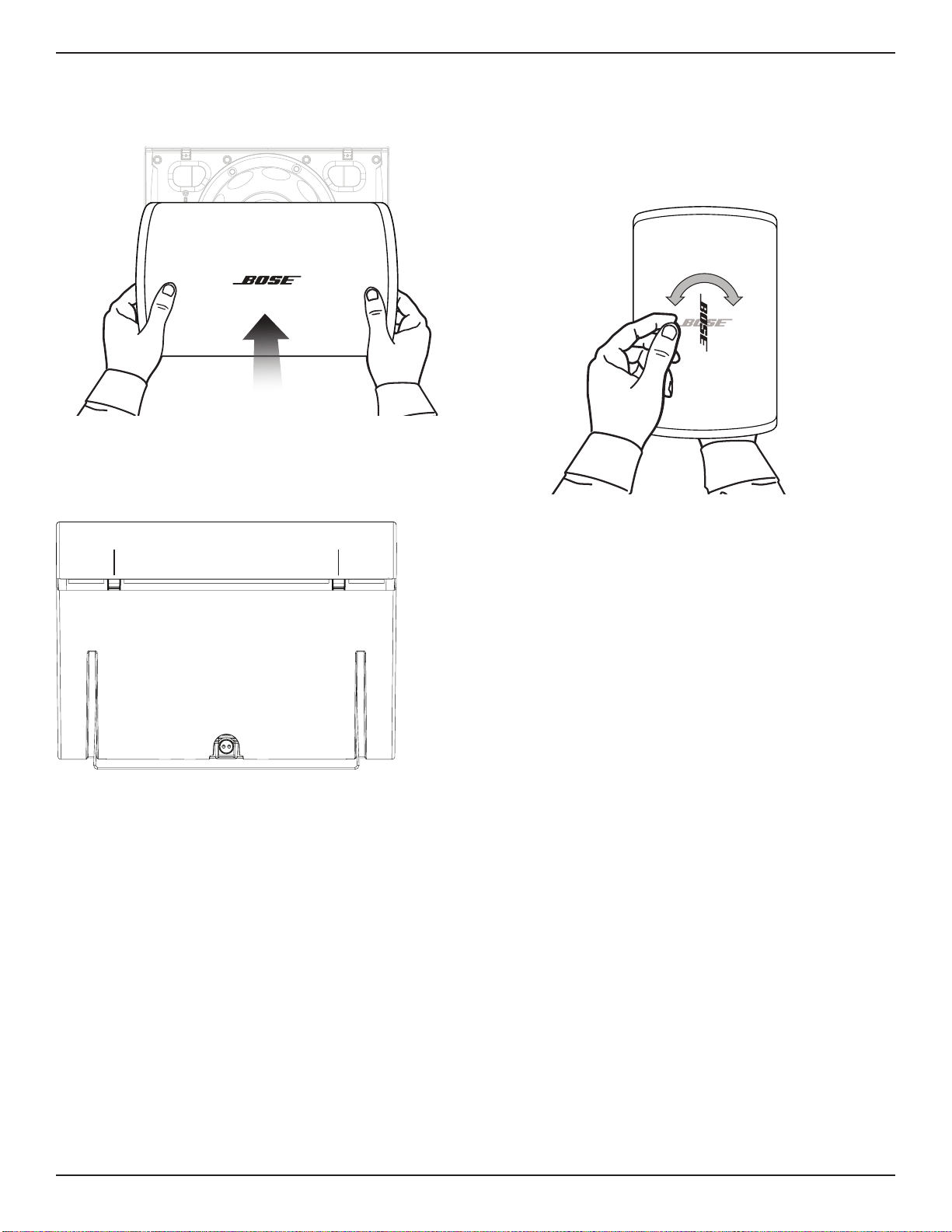

Adjusting the Logo
You can rotate the Bose logo to align with your loudspeaker
orientation. With one hand, press the button on the back of
the grille. Rotate the logo with the other hand. The logo can be
rotated clockwise or counterclockwise.
Note: Do not pinch the button inward unless you intend to
remove the logo.
Attaching the Grille
Place the grille over the front of the loudspeaker and push it
firmly until it snaps into place.
Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Español • 9
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los
instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este
documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio,
instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para
encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones
del fabricante.
6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufasuotros
aparatos (incluidos los amplificadores) que produzcan calor.
7. Utilice solamente los accesorios especificados por el fabricante.
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico
siestopodría llegar a afectar un dispositivo médico implantado.
• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente
resistencia a la carga del viento para cumplir con los códigos y normas aplicables.
• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales
y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de
soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las
reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de
instalar este producto.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados,
jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar
lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador
evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación.
Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y
las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos,
como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte,
comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté
instalado de acuerdo con los códigos locales de construcción.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos
para los altavoces DesignMax DM6SE. No se suministran los componentes para fijar el altavoz
a la superficie de montaje. Para obtener información sobre los accesorios compatibles,
consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, oen
su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• El soporte para montaje en pared DesignMax DM6SE está destinado únicamente para el
usocon el modelo DM6SE.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan
sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza,
aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas
sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga
eldispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes,
aceitemineral, alcohol ni otros agentes o químicos de limpieza.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 8 100 W
Opciones de potencia de salida: (70 V): 2.5W, 5W, 10W, 20W, 40W, 80W; (100V): 5W,
10W,20W, 40W, 80W
Información normativa
Este producto cumple con todos los requisitos correspondientes de la Directiva
de la UE. La declaración de conformidad completa se puede encontrar en:
www.Bose.com/compliance.
Este producto cumple con todas las regulaciones aplicables de compatibilidad
electromagnética de 2016 y todas las demás regulaciones aplicables del Reino Unido. La
declaración de conformidad completa se puede encontrar en:
www.Bose.com/compliance
Este símbolo indica que el producto no se debe desechar como residuo doméstico yse
debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una
eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, lasalud
humana y el medioambiente. Para obtener más información acerca de la eliminación y el
reciclado de este producto, comuníquese con su municipalidad local, un centro de
servicios de desecho o la tienda donde compró este producto.
Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación;
p.ej.,"7"es2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,
nro. 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomasde Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador,
comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
TaipeiCity 104, Taiwán. Número telefónico: +886-2-2514 7676
Importador en el Reino Unido: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, Reino Unido
Bose y DesignMax son marcas comerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse
ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
10 • Español Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Descripción general
Contenido de la caja
Dimensiones del producto
× 2 × 2 × 2 × 2
267 mm
(10.50")
210 mm
(8.27")
222 mm
(8.74")
223 mm
(8.78")
229 mm
(9.00")
245 mm
(9.75")
340 mm
(13.39")
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos técnicos
de DesignMax DM6SE en PRO.BOSE.COM.
Datos físicos
Dimensiones del producto Alto: 340 mm (13.39")
Ancho: 222 mm (8.74")
Profundidad: 229 mm (9.00")
Peso neto, altavoz con rejilla
ysoporte (individual)
6.40 kg (14.1 lb)
Peso de envío (par) 14.74 kg (32.5 lb)
Información importante sobre la instalación
Antes de instalar el altavoz, revise las Instrucciones
importantes de seguridad en la página 9.
Ø 5.5 mm
(0.22")
Español • 11Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Configuración
Opciones de instalación
Opciones y accesorios de instalación
q Soporte para montaje (incluido)
w Soporte de paneo e inclinación (opcional) MBPWR-50
q w
Preparación de la cubierta de entrada resistente a la intemperie
La cubierta de entrada resistente a la intemperie se diseñó para tres arreglos de cableado diferentes (consulte las imágenes ubicadas arriba). Para
cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo de la perforación en el conducto
de goma.
Nota: Solo las aplicaciones de áreas interiores no necesitan el uso de la cubierta de entrada.
Entrada única
Entrada y salida Abertura completa
Nota: Si utiliza el formato del conducto de goma de abertura completa,
es responsabilidad del instalador sellarlo para que no entre agua en el
conector Euroblock.
Nota: Si instala el altavoz con el conducto de goma hacia arriba,
esresponsabilidad del instalador sellarlo para que no entre agua
enelconector Euroblock.
12 • Español Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM6SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Diagramas de conexión
Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales.
70 V/100 V
8 Ω
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado o
conductos flexibles.
8Ω
8Ω
8Ω
8Ω
Configuración de altavoz
70 V
2.5 W 5 W 10 W 20 W 40 W 80 W*
8 Ω
5 W 10 W 20 W 40 W 80 W NC**
100V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
decabeza plana.
Uso de un cable de seguridad
En algunos códigos regionales de construcción, se exige el uso
deun método secundario de fijación de los altavoces a estructuras
de apoyo con el propósito de brindar mayor seguridad. Elija una
posición de montaje, un método y los componentes que cumplan
con los códigos y los reglamentos locales de construcción.
Se puede conectar un cable de seguridad al altavoz mediante la
inserción roscada situada en la parte posterior de la carcasa.
La inserción tiene la medida de un tornillo M8 (no incluido)
conunaprofundidad de 15 milímetros (0.59 pulgadas).
Español • 13Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Instalación
Orientación del altavoz
Escoja la orientación del altavoz que se adapte mejor
asuinstalación.
q Horizontal
w Vertical
q w
Instalación del soporte
Nota: En el momento de elegir una ubicación de instalación, al menos 2 de los puntos de fijación del soporte de montaje deben fijarse a una
estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la
instalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.
Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (6.40 kg [14.1 lb]).
1. Marque el lugar en el que hará los orificios con el taladro.
2. Perfore 4 orificios (del tamaño adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M5 o Nº 10.
q w e
Conexión del conector
1. Pase los cables a través del orificio central del soporte.
2. Retire el conector del altavoz.
3. Para instalaciones en áreas exteriores, inserte los cables
a través de la parte inferior de la cubierta de entrada.
Consulte Preparación de la cubierta de entrada resistente
a la intemperie en la página 11.
4. Conecte el altavoz. Para obtener información sobre el
cableado, consulte Conexión del altavoz en la página 12.
q e
Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a
aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.
14 • Español Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Instalación
Información importante sobre el montaje
q Lengüeta aseguradora para el soporte: se utilizan para fijar el ángulo del altavoz.
w Pestaña para liberar la rejilla: se utilizan para fijar la rejilla al altavoz.
e Bloqueador del seguro: Se utilizan para fijar el altavoz al soporte para montaje.
r Indicador de ángulo (en el soporte): Identifique la posición de ángulo deseada.
r
q q
w
w
w
w
ee
Instalación del altavoz
ADVERTENCIA: Si no realiza los siguientes pasos, puede
tener como resultado una condición de montaje insegura,
lo que podría provocar un riesgo de caída.
1. Retire los bloqueadores de las lengüetas aseguradoras.
Asegúrese de no sacar el bloqueador del seguro de su
lugar en el altavoz.
2. Coloque el altavoz en el soporte, desbloquee las lengüetas
aseguradoras para ajustar el altavoz a 45° y asegúrelas en el
lugar que corresponde.
3. Fije el conector con cables al altavoz.
4. Para instalaciones en áreas exteriores, coloque la cubierta de
entrada resistente a la intemperie sobre el conector y
presiónela firmemente contra el altavoz para crear un sello
hermético. Consulte Preparación de la cubierta de entrada
resistente a la intemperie en la página 11.
5. Libere las lengüetas y ajuste el altavoz al ángulo de su
preferencia. Asegúrese de sostener el peso del altavoz
mientras ajusta su ángulo.
Nota: El ángulo del altavoz se puede ajustar a 0°, 15°, 30° o 45°.
6. Asegure las lengüetas en el lugar que corresponde.
7. Presione los bloqueadores sobre las lengüetas hasta que
encajen firmemente alrededor de las lengüetas, manteniendo
el ángulo deseado del altavoz.
Español • 15Guía de instalación de • DesignMax DM6SE
PRO.BOSE.COM
Instalación
Extracción de la rejilla
Hay 2 pequeñas aberturas a cada lado de la rejilla (1). En la parte lateral del
altavoz que tiene las ranuras del soporte, inserte una herramienta pequeña
y plana en las aberturas de la rejilla para soltar las lengüetas. Retire la rejilla
delaltavoz.
q q
Cumplimiento de las normativas y los reglamentos de seguridad
El altavoz Bose DesignMax DM6SE ha superado pruebas y cumple con los siguientes usos y especificaciones:
Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro
Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89
El altavoz DesignMax DM6SE es adecuado para su uso en áreas exteriores en lugares húmedos.
Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70,
CódigoEléctricoNacional, 2017, Artículo 640
El altavoz DesignMax DM6SE se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para
sistemascombinados:
Probado según IEC60268-5, 2007
Ajuste del logotipo
Puede girar el logotipo de Bose para alinearlo con la orientación
delaltavoz. Con una mano, presione el botón de la parte posterior
de la rejilla. Gire el logotipo con la otra mano. El logotipo se puede
girar hacia la derecha o la izquierda.
Nota: No apriete el botón hacia adentro, a menos que tenga la
intención de quitar el logotipo.
Fijación de la rejilla
Coloque la rejilla sobre la parte frontal del altavoz y presiónela
firmemente hasta que encaje en su lugar.
DesignMax DM6SE • Guide d’installation
PRO.BOSE.COM
16 • Français
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter les
consignes de sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné
àfournir aux techniciens professionnels les directives de montage et de sécurité relatives
àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble
desavertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour
contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour
l’installation.
6. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle
qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les
amplificateurs) produisant de la chaleur.
7. Utilisez uniquement les accessoires spécifiés par le fabricant.
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
• Il incombe à l’installateur d’utiliser un système de support dont la résistance au vent est
susante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose doivent être installés dans le respect des réglementations locales
et nationales. L’installateur est responsable du respect de tous les codes et règlements
locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes.
Consultez les autorités locales compétentes avant d’installer ce produit.
• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en
intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous,
sauna, hammam, patinoire intérieure, etc.).
• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de
l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de
l’application. Seul un installateur professionnel connaissant les accessoires et techniques
de montage adaptés est qualifié pour installer des enceintes suspendues.
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être
intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à
un installateur professionnel. Veillez à installer le support conformément aux normes de
construction locales.
• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une
utilisation avec les enceintes DesignMax DM6SE. Le matériel de fixation de l’enceinte
sur la surface de montage n’est pas fourni. Pour plus d’informations sur les accessoires
compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets
enflammés, tels que des bougies allumées, sur l’appareil.
• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
• Le support de montage mural des enceintes DesignMax DM6SE ne peut être utilisé
qu’avec le modèle DM6SE.
• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants, les
produits de nettoyage, les sprays de contact ou autres solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du
savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou
chimiques.
Spécifications du produit:
Tension d’entrée: 70V/100V
Impédance: 8 100 W
Courant ou puissance: (70V): 2,5W, 5W, 10W, 20W, 40W, 80W; (100 V): 5W, 10W, 20W,
40W, 80W
Informations réglementaires
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y
appliquent. La déclaration de conformité complète est disponible à l’adresse
suivante: www.Bose.com/compliance.
Ce produit est conforme à toutes les réglementations de 2016 en matière de
compatibilité électromagnétique et à toutes les autres réglementations
britanniques applicables. L’attestation complète de conformité est disponible à
l’adresse www.Bose.com/compliance
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger lesressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et
le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par
exemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur
etle service: +5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Importateur pour le Royaume-Uni : Bose Limited, Bose House, Quayside Chatham Maritime,
Chatham, Kent, ME4 4QZ, Royaume-Uni
Bose et DesignMax sont des marques commerciales de Bose Corporation.
Siège de Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
Français • 17Guide d’installation • DesignMax DM6SE
PRO.BOSE.COM
Présentation
Contenu de l’emballage
Dimensions du produit
x2 x2 x2 x2
267mm
10,50po
210mm
8,27po
222mm
8,74po
223mm 8,78po
229mm
9,00po
245mm 9,75po
340mm
13,39po
Caractéristiques techniques
Vous trouverez des caractéristiques supplémentaires dans la fiche
technique du produit DesignMax DM6SE sur PRO.BOSE.COM.
Caractéristiques physiques
Dimensions du produit Hauteur: 340mm (13,39po)
Largeur: 222mm (8,74po)
Profondeur: 229mm (9,00po)
Poids net, enceinte avec
grille et support (une seule
enceinte)
6,40kg (14,1lb)
Poids brut (paire
d’enceintes)
14,74kg (32,5lb)
Informations importantes concernant
l’installation
Avant d’installer l’enceinte, veuillez consulter les Consignes de
sécurité importantes sur la page 16.
Ø 5,5mm
0,22po
18 • Français DesignMax DM6SE • Guide d’installation
PRO.BOSE.COM
Installation
Options d’installation
Options d’installation et accessoires
q Support de montage (inclus)
w Support bi-pivot MBPWR-50 (en option)
q w
Préparation du capot de protection des entrées résistant aux intempéries
Le capot de protection des entrées résistant aux intempéries est conçu pour trois scénarios de câblage diérents (voir ci-dessus). Pour
modifier la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la perforation
du conduit en caoutchouc.
Remarque: l’usage en intérieur uniquement ne nécessite pas l’utilisation du capot de protection des entrées.
Entrée simple
Entrée et sortie Ouvert
Remarque: en cas d’utilisation d’un conduit en caoutchouc largement
ouvert, il est de la responsabilité de l’installateur d’assurer l’étanchéité
du connecteur Euroblock contre la pénétration d’eau.
Remarque: en cas d’installation de l’enceinte avec le conduit en
caoutchouc vers le haut, il est de la responsabilité de l’installateur
d’assurer l’étanchéité du connecteur Euroblock contre la
pénétration d’eau.
Français • 19Guide d’installation • DesignMax DM6SE
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM6SE est conçue pour fonctionner avec des câbles de taille18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Diagrammes de connexion
Exposez sixmillimètres (¼po) de fil dénudé à relier aux bornes.
70V/100V
8Ω
Remarque: l’enceinte n’est pas
adaptée à une utilisation avec un
conduit rigide. L’enceinte convient
uniquement à des conduits
flexibles ou à une connexion de
câblage.
8Ω
8Ω
8Ω
8Ω
Réglages de l’enceinte
70V
2,5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W NC**
100V
** NC: pas de connexion (ne pas utiliser)* Réglage d’usine par
défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose l’utilisation
d’une méthode secondaire de fixation des enceintes aux
structures porteuses pour apporter une sécurité supplémentaire.
Pour le montage, choisissez une position, une méthode et des
accessoires compatibles avec le code de l’urbanisme local.
Un câble de sécurité peut être fixé à l’insert fileté à l’arrière de
l’enceinte.
L’insert est dimensionné pour une visM8 (non fournie) avec une
profondeur de 15millimètres (0,59pouces).
20 • Français DesignMax DM6SE • Guide d’installation
PRO.BOSE.COM
Installation
Orientation de l’enceinte
Choisissez l’orientation de l’enceinte la mieux adaptée
àvotre installation.
q Horizontale
w Verticale
q w
Installation du support
Remarque : lors du choix de l’emplacement de montage, au moins deux des points de fixation du support de montage doivent être fixés
à une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être fixés à l’aide du matériel approprié pour
l’installation. Choisissez des fixations conformes à tous les codes applicables et toutes les exigences locales en matière de bâtiment.
Remarque: choisissez des fixations appropriées pour supporter le poids de l’enceinte (6,40kg [14,1lb]).
1. Marquez les emplacements de perçage.
2. Percez quatretrous (de taille adaptée aux fixations appropriées) dans le mur.
3. Fixez le support au mur à l’aide de quatrevis (non fournies). Remarque: utilisez des visM5 ou de taille10.
q w e
Câblage du connecteur
1. Faites passer les fils dans l’ouverture centrale du
support.
2. Retirez le connecteur de l’enceinte.
3. Pour les installations en extérieur, insérez les fils par
le bas du capot de protection des entrées. Consultez
la section Préparation du capot de protection des
entrées résistant aux intempéries en page18.
4. Câblez le connecteur. Consultez la section Câblage
del’enceinte à la page19 pour plus d’informations
surle câblage.
q e
Remarque: une installation à proximité immédiate de surfaces de cuisson, où l’enceinte peut être exposée directement à des huiles de
cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre lefonctionnement
de l’enceinte.
Français • 21Guide d’installation • DesignMax DM6SE
PRO.BOSE.COM
Installation
Informations importantes pour le montage
q Languettes de verrouillage du support: utilisées pour fixer l’inclinaison de l’enceinte.
w Languettes de déblocage de la grille: utilisées pour fixer la grille à l’enceinte.
e Bloqueurs de verrouillage: utilisées pour fixer l’enceinte au support de montage.
r Repères d’inclinaison (sur le support): identifiez l’inclinaison souhaitée.
r
q q
w
w
w
w
ee
Installation de l’enceinte
AVERTISSEMENT: si vous ne suivez pas les étapes ci-dessous,
vous risquez d’aboutir à un montage non sécurisé susceptible
d’induire un risque de chute.
1. Retirez les bloqueurs de verrouillage des languettes de
verrouillage. Veillez à ne pas retirer les attaches du bloqueur
de verrouillage de l’enceinte.
2. Fixez l’enceinte au support, déverrouillez les languettes de
verrouillage pour incliner l’enceinte à 45°, puis verrouillez les
languettes.
3. Branchez le connecteur câblé à l’enceinte.
4. Pour les installations en extérieur, placez le capot de protection des
entrées résistant aux intempéries sur le connecteur et pressez-le
fermement contre l’enceinte pour assurer une étanchéité parfaite.
Consultez la section Préparation du capot de protection des
entrées résistant aux intempéries en page18.
5. Déverrouillez les languettes puis inclinez l’enceinte selon l’angle
désiré. Veillez à supporter le poids de l’enceinte pendant que vous
l’inclinez.
Remarque: l’angle de l’enceinte peut être réglé sur 0 °, 15 °, 30 °,
ou 45 °.
6. Verrouillez les languettes.
7. Enfoncez les bloqueurs de verrouillage sur les languettes de
verrouillage jusqu’à ce qu’ils s’enclenchent autour des languettes,
afin de maintenir l’inclinaison souhaitée de l’enceinte.
22 • Français DesignMax DM6SE • Guide d’installation
PRO.BOSE.COM
Installation
Démontage de la grille
Deux petites ouvertures se trouvent de chaque côté de la grille (1).
Sur le côté de l’enceinte, au niveau des fentes de fixation, insérez
un petit outil plat dans les ouvertures de la grille pour libérer les
languettes de déblocage. Retirez la grille de l’enceinte.
q q
Conformité aux réglementations et aux normes de sécurité
envigueur
L’enceinte Bose DesignMax DM6SE a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications
etutilisations suivantes:
Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial
Utilisation générale, catégorie UL UEAY, dossier S5591, numéro de contrôle 3N89
L’enceinte DesignMax DM6SE convient à une utilisation en extérieur dans des environnements humides
Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA70, National Electrical
Code, 2017, Article640
L’enceinte DesignMax DM6SE a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes
suivantes relatives aux systèmes utilisés en combinaison:
Testée conforme à la norme CEI 60268-5, 2007
Réglage du logo
Vous pouvez faire pivoter le logo Bose pour l’aligner sur
l’orientation de l’enceinte. D’une main, appuyez sur le bouton
situé au dos de la grille. Faites pivoter le logo avec l’autre main.
Il est possible de faire pivoter le logo dans le sens des aiguilles
d’une montre ou dans le sens inverse.
Remarque: ne pincez pas le bouton vers l’intérieur à moins que
vous ne souhaitiez retirer le logo.
Pose de la grille
Placez la grille sur l’avant de l’enceinte et appuyez fermement
jusqu’à ce qu’elle se mette en place.
Installationsanleitung • DesignMax DM6SE
PRO.BOSE.COM
Deutsch • 23
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch
und bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument
soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses
Produkt in typischen Festinstallationen bieten. Bitte lesen Siedieses Dokument und alle
Sicherheitshinweise vor der Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und
Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern
oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sieauf
PRO.BOSE.COM.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das
Gerätnur in Übereinstimmung mit den Herstelleranweisungen auf.
6. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel
Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), dieWärme
erzeugen.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten
medizinischen Geräts beeinflussen kann.
• Der Monteur ist dafür verantwortlich, sicherzustellen, dass das verwendete Trägersystem
über ausreichend Windlastwiderstand verfügt, um den geltenden Vorschriften und
Standards zu entsprechen.
• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften
sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür
verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung
gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher
Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses
Produktsan die zuständige abnehmende Behörde.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen
(zumBeispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas,
Dampfbädern undEislaufbahnen) gedacht.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung
über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen.
Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung
verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen
über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten
Lautsprecher über Kopf installieren.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine
Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich
im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der
Montageder Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder
von Bose für die Verwendung mit den DesignMax DM6SE Lautsprechern zugelassene
Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des
Lautsprechers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen
zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.
COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden
Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Die DesignMax DM6SE Wandhalterung ist ausschließlich für die Verwendung mit dem
Lautsprechermodell DM6SE geeignet.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit
chemischen Substanzen in Berührung kommen, die nicht von Bose zugelassen sind.
Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder andere
Lösungsmittel auf Kohlenwasserstobasis. Der Kontakt mit solchen Mitteln kann zu
Rissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur
Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel
oderChemikalien.
Leistungsdaten:
Eingangsspannung: 70V/100V
Impedanz: 8 100 W
Nennleistung: (70V): 2,5W, 5W, 10W, 20W, 40W, 80W; (100V): 5W, 10W, 20W, 40W, 80W
Gesetzliche Hinweise
Dieses Produkt entspricht allen Anforderungen der geltenden
EU-Richtlinien. Dievollständige Konformitätserklärung ist einsehbar unter:
www.Bose.com/compliance.
Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen
Verträglichkeit 2016 und alle anderen zutreenden UK-Richtlinien. Die vollständige
Konformitätserklärung ist einsehbar unter www.Bose.com/compliance
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt
werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling
abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling
tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt
zuschützen. Weitere Informationen zur Entsorgung und zum Recycling dieses
Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst
oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an:
„7“ ist 2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No.353North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sieunter:
+5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ,
Vereinigtes Königreich
Bose und DesignMax sind Marken der Bose Corporation.
Hauptsitz der Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung
weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet
werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.
24 • Deutsch DesignMax DM6SE • Installationsanleitung
PRO.BOSE.COM
Übersicht
Verpackungsinhalt
Produktabmessungen
×2 ×2 ×2 ×2
267mm
210mm
222mm
223mm
229mm
245mm
340mm
Technische Spezifikationen
Weitere technische Spezifikationen können Sie dem technischen
Datenblatt für den DesignMax DM6SE auf PRO.BOSE.COM
entnehmen.
Material, Abmessungen, Gewicht
Produktabmessungen Höhe: 340mm
Breite: 222mm
Tiefe: 229mm
Nettogewicht– Lautsprecher
mit Abdeckgitter und
Halterung (1 Stück)
6,4kg
Versandgewicht (2 Stück) 14,74kg
Wichtige Installationshinweise
Bitte lesen Sie vor der Installation des Lautsprechers den
Abschnitt Wichtige Sicherheitshinweise auf Seite 23.
Ø 5,5mm
Deutsch • 25Installationsanleitung • DesignMax DM6SE
PRO.BOSE.COM
Systemeinrichtung
Installationsoptionen
Installationsoptionen und Montagezubehör
q Montagehalterung (im Lieferumfang enthalten)
w MBPWR-50 Wandhalter Bi-pivot (optional erhältlich)
q w
Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse
Die wetterbeständige Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung
andie gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab.
Hinweis: Bei Verwendung ausschließlich im Innenbereich ist eine Abdeckung der Anschlüsse nicht notwendig.
Einzelanschluss
Ein- und Ausgang Große Önung
Hinweis: Wird die große Önung der Gummiummantelung verwendet,
ist der Monteur dafür verantwortlich, sie so abzudichten, dass der
Euroblock-Anschluss vor eindringendem Wasser geschützt ist.
Hinweis: Werden die Lautsprecher so angebracht, dass die
Gummiummantelung nach oben zeigt, ist der Monteur dafür
verantwortlich, sie so abzudichten, dass der Euroblock-Anschluss
voreindringendem Wasser geschützt ist.
26 • Deutsch DesignMax DM6SE • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM6SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG
(2,1mm
2
) entwickelt.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
70V/100V
8Ω
Hinweis: Der Lautsprecher ist
nicht für die Verwendung mit
einem Kabelschutzrohr geeignet.
Der Lautsprecher ist für Kabel
mit flexiblem Mantel oder
Einzeldrähte vorgesehen.
8Ω
8Ω
8Ω
8Ω
Lautsprechereinstellungen
70V
2,5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W KA**
100 V
** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür
einen Schlitzschraubendreher.
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor,
den Lautsprecher an einer tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition und-methode
sowie Werkzeuge, die den örtlichen Bauvorschriften
entsprechen.
Ein Sicherungsseil kann mithilfe des Einsatzes auf der
Gehäuserückseite am Lautsprecher angebracht werden.
Die Gewindehülse ist für eine M8-Schraube mit 15mm
Längevorgesehen (nicht im Lieferumfang enthalten).
Deutsch • 27Installationsanleitung • DesignMax DM6SE
PRO.BOSE.COM
Installation
Ausrichtung des Lautsprechers
Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre
Installation am besten geeignet ist.
q Horizontal
w Vertikal
q w
Montage der Halterung
Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens zwei der Befestigungspunkte der Montagehalterungen
an einer tragenden Konstruktion angebracht sein müssen. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht
sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den
örtlichen Bauvorschriften und Anforderungen entsprechen.
Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (6,4kg) geeignet sind.
1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie vier Löcher (in der Größe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit vier Schrauben (nicht im Lieferumfang enthalten) an der Wand.
Hinweis: Verwenden Sie M5-Schrauben oder Schrauben der Größe 10.
q w e
Verkabeln des Anschlusses
1. Führen Sie die Kabel durch das mittige Loch in
derHalterung.
2. Entfernen Sie den Anschluss vom Lautsprecher.
3. Führen Sie bei Installationen im Freien die Kabel
durch die Unterseite der Abdeckung der Anschlüsse.
Siehe Vorbereitung der wetterbeständigen
Abdeckung derAnschlüsse auf Seite 25.
4. Verkabeln Sie den Anschluss. Weitere Informationen
zur Verkabelung finden Sie unter Verkabeln des
Lautsprechers auf Seite26.
q e
Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z.B. in gewerblichen
Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.
28 • Deutsch DesignMax DM6SE • Installationsanleitung
PRO.BOSE.COM
Installation
Wichtige Montagehinweise
q Arretierungslaschen: Dienen zur Einstellung des Lautsprecherwinkels.
w Befestigungslaschen für die Abdeckung: Zum Befestigen der Abdeckung am Lautsprecher.
e Feststellvorrichtung: Für eine sichere Befestigung des Lautsprechers an der Halterung.
r Neigungswinkel-Markierungen (an Halterung): Bestimmen Sie den gewünschten Neigungswinkel.
r
q q
w
w
w
w
ee
Installieren des Lautsprechers
WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten
Schritte kann zu einer unsicheren Befestigung sowie zum
Herunterfallen des Lautsprechers führen.
1. Entfernen Sie die Feststellvorrichtung von den Arretierungslaschen.
Achten Sie darauf, dass Sie die Befestigungsschnur der
Feststellvorrichtung nicht aus dem Lautsprecher herausziehen.
2. Setzen Sie den Lautsprecher in die Halterung ein und entsperren Sie die
Arretierungslaschen, um den Lautsprecher in einem Winkel von 45° zu
neigen. Arretieren Sie die Arretierungslaschen anschließend wieder.
3. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher.
4. Wenn Sie den Lautsprecher im Außenbereich anbringen, positionieren
Sie die wetterbeständige Abdeckung der Anschlüsse über den
Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die
Abdeckung abzudichten. Siehe Vorbereitung der wetterbeständigen
Abdeckung der Anschlüsse auf Seite25.
5. Entsperren Sie die Arretierungslaschen und passen Sie den
Neigungswinkel des Lautsprechers wie gewünscht an. Sichern Sie das
Gewicht des Lautsprechers, während Sie den Winkel des Lautsprechers
anpassen.
Hinweis: Der Neigungswinkel des Lautsprechers kann 0°, 15°, 30° oder
45° betragen.
6. Arretieren Sie die Arretierungslaschen.
7. Drücken Sie die Feststellvorrichtung auf die Arretierungslaschen, bis die
Vorrichtung sicher einrastet, sodass der gewünschte Lautsprecherwinkel
fixiert wird.
Deutsch • 29Installationsanleitung • DesignMax DM6SE
PRO.BOSE.COM
Installation
Entfernen der Frontabdeckung
An den Seiten der Frontabdeckung befinden sich zwei kleine Önungen
(1). Führen Sie auf der Seite des Lautsprechers, auf der sich auch
die Aussparungen für die Streben befinden, ein kleines, flaches
Werkzeug in die Önungen der Frontabdeckung ein und entriegeln
Sie so die Befestigungslaschen. Nun können Sie die Frontabdeckung
vomLautsprecher entfernen.
q q
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose DesignMax DM6SE Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und
Einsatzanforderungen:
Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use
Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, Aktenzeichen S5591 Kontrollnummer3N89
Der DesignMax DM6SE ist für die Verwendung in Außenbereichen unter feuchten Bedingungen geeignet.
Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren gemäß NFPA70, National Electrical Code,
2017, Article640
Der DesignMax DM6SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
Getestet gemäß IEC60268-5, 2007
Anpassen des Logos
Sie können das Bose Logo an die Ausrichtung des Lautsprechers
anpassen. Drücken Sie mit einer Hand die Vorrichtungan der
Rückseite der Frontabdeckung. Drehen Sie mit der anderen
Hand das Logo. Das Logo kann im und gegen denUhrzeigersinn
gedreht werden.
Hinweis: Drücken Sie die Vorrichtung nur nach innen, wenn
Siedas Logo entfernen wollen.
Anbringen der Frontabdeckung
Positionieren Sie die Frontabdeckung an der Vorderseite
des Lautsprechers und drücken Sie sie behutsam fest,
bissieeinrastet.
DesignMax DM6SE • Guida all’installazione
PRO.BOSE.COM
30 • Italiano
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente
documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l’installazione e
la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Primadell’installazione, leggere
questo documento e le avvertenze sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai
centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare
Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni
fornite dal produttore.
6. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi
(compresi gli amplificatori) che generino calore.
7. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
AVVISI/AVVERTENZE
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
pereventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
• È responsabilità dell’installatore utilizzare un sistema di supporto con suciente resistenza al
vento per ottemperare alle norme e agli standard vigenti.
• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei diusori
e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi
i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all’autorità
locale preposta.
• Il prodotto non deve essere installato né utilizzato in ambienti vicini all'acqua (ad es. piscine
coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di
pattinaggio al chiuso).
• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità del
metodo di installazione utilizzato per l’applicazione specifica. Solo installatori professionisti
esperti di tecniche di installazione sicura dell’hardware possono installare un diusore in
posizionesospesa.
• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si
nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche.
In caso di dubbi durante l’installazione della staa, contattare un installatore professionista.
Verificare che la staa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con i diusori
DesignMax DM6SE. I componenti per il fissaggio del diusore alla superficie di montaggio non
sono in dotazione. Per informazioni sugli accessori compatibili, consultare la scheda tecnica
del prodotto all’indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme
libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• La staa per l’installazione a muro del DesignMax DM6SE può essere utilizzata solo con questo
modello.
• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche non
specificate da Bose, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti
e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può danneggiare imateriali
plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore
asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
Specifiche di prodotto
Tensione d’ingresso: 70 V/100 V
Impedenza: 8 100 W
Corrente o potenza: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W,
40 W, 80 W
Informazioni sulle normative
Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
Ladichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance.
Il presente prodotto è conforme a tutte le normative sulla compatibilità elettromagnetica
del 2016 e a tutte le altre normative del Regno Unito applicabili. La dichiarazione di
conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma
deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno
smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e
l’ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo
prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti oalnegozio
presso il quale è stato acquistato.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione; adesempio
“7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
TaipeiCity 104, Taiwan. N. telefono: +886-2-2514 7676
Importatore per il Regno Unito: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, Regno Unito
Bose e DesignMax sono marchi commerciali di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata,
distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Italiano • 31Guida all’installazione • DesignMax DM6SE
PRO.BOSE.COM
Panoramica
Contenuto della confezione
Dimensioni del prodotto
2 pz. 2 pz. 2 pz. 2 pz.
267 mm
210 mm
222 mm
223 mm
229 mm
245 mm
340 mm
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del diusore
DesignMax DM6SE all’indirizzo PRO.BOSE.COM.
Caratteristiche fisiche
Dimensioni del prodotto Altezza: 340 mm
Larghezza: 222 mm
Profondità: 229 mm
Peso netto del diusore con
griglia e staa (singolo)
6,40 kg (14,1 lb)
Peso di spedizione (coppia) 14,74 kg (32,5 lb)
Informazioni importanti sull’installazione
Prima di installare il diusore, consultare la sezione
Informazioni importanti sulla sicurezza a pagina 30.
Ø 5,5 mm
32 • Italiano DesignMax DM6SE • Guida all’installazione
PRO.BOSE.COM
Configurazione
Opzioni di installazione
Opzioni ed accessori di installazione
q Staa di fissaggio (in dotazione)
w MBPWR-50 Staa per orientamento pan-and-tilt (opzionale)
q w
Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici
La cover di protezione degli ingressi resistente agli agenti atmosferici è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare
laconfigurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione.
Nota: le applicazioni solo per interni non richiedono l’uso della cover di protezione degli ingressi.
Ingresso singolo
Ingresso e uscita Ampia apertura
Nota: se viene utilizzata la configurazione con tubo protettivo in gomma
aperto, è responsabilità dell’installatore sigillarlo per prevenire penetrazioni
di acqua nel connettore Euroblock.
Nota: se il diusore viene installato con il tubo protettivo in gomma
rivolto verso l’alto, è responsabilità dell’installatore sigillarlo per
prevenirepenetrazioni di acqua nel connettore Euroblock.
Italiano • 33Guida all’installazione • DesignMax DM6SE
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore DesignMax DM6SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
) e 14 AWG (2,1 mm
2
).
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
70 V/100 V
8 Ω
Nota: il diusore non è certificato
per l’utilizzo con un tubo protettivo
rigido. Il diusore può essere
utilizzato con connessioni di
cablaggio o tubi protettivi flessibili.
8Ω
8Ω
8Ω
8Ω
Impostazioni del diusore
70 V
2,5 W 5 W 10 W 20 W 40 W 80 W*
8 Ω
5 W 10 W 20 W 40 W 80 W NC**
100V
** NC: nessuna connessione (non utilizzare)* Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
atesta piatta.
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di un secondo
metodo di fissaggio dei diusori alle strutture di supporto, allo scopo
di garantire una maggior sicurezza. Scegliere posizione, metodo e
accessori di fissaggio conformi alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diusore utilizzando
l’inserto filettato sul retro del cabinet.
L'inserto è dimensionato per una vite M8 (non inclusa) con una
profondità di 15 millimetri.
34 • Italiano DesignMax DM6SE • Guida all’installazione
PRO.BOSE.COM
Installazione
Orientamento del diusore
Scegliere l’orientamento del diusore più adatto all’impianto.
q Orizzontale
w Verticale
q w
Installazione della staa
Nota: durante la scelta della posizione di installazione, almeno due punti di aggancio della staa di montaggio devono essere fissati a una struttura
portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l’installazione.
Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l’edilizia in vigore a livello locale.
Nota: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diusore (6,40 kg).
1. Contrassegnare la posizione dei fori.
2. Praticare quattro fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M5 o 10.
q w e
Cablaggio del connettore
1. Far passare i cavi attraverso il foro centrale della staa.
2. Rimuovere il connettore dal diusore.
3. Per le installazioni in esterni, inserire i fili attraverso la parte
inferiore della cover di protezione degli ingressi. Vedere
Preparazione della cover di protezione degli ingressi
resistente agli agenti atmosferici a pagina 32.
4. Cablare il connettore. Per informazioni sul cablaggio,
vedere Cablaggio del diusore a pag. 33.
q e
Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari, come ad esempio incucine
commerciali, può ridurre le prestazioni o la funzionalità del diusore.
Italiano • 35Guida all’installazione • DesignMax DM6SE
PRO.BOSE.COM
Installazione
Informazioni importanti sul montaggio
q Linguette di bloccaggio della staa: da usare per bloccare il diusore
all'inclinazione desiderata.
w Linguette di rilascio della griglia: da usare per fissare la griglia al diusore.
e Dispositivi di bloccaggio: da usare per fissare il diusore alla staa di montaggio.
r Etichette angolari (sulla staa): identificano la posizione dell’angolo desiderato.
r
q q
w
w
w
w
ee
Installazione del diusore
AVVERTENZA: la mancata osservanza delle seguenti
istruzioni può causare condizioni di fissaggio non sicure,
con conseguenti rischi di caduta.
1. Rimuovere i dispositivi di bloccaggio dalle relative linguette. Non
estrarre gli attacchi del dispositivo di bloccaggio dal diusore.
2. Agganciare il diusore alla staa, sbloccare le linguette di
bloccaggio per regolarne l'inclinazione a 45° e bloccare le
linguette in posizione.
3. Fissare il connettore cablato al diusore.
4. Per le installazioni in esterni, posizionare la cover di protezione
degli ingressi sul connettore e premerla con decisione contro il
diusore per assicurarne la tenuta. Vedere Preparazione della
cover di protezione degli ingressi resistente agli agenti
atmosferici a pagina 32.
5. Sbloccare le linguette e regolare l’inclinazione del diusore.
Il peso del diusore deve essere sostenuto mentre se ne regola
l’inclinazione.
Nota: l'inclinazione del diusore è regolabile a 0°, 15°, 30°
o 45°.
6. Bloccare le linguette in posizione.
7. Premere i dispositivi di bloccaggio sulle linguette fino
a quando non si agganciano saldamente ad esse,
mantenendo il diusore all'inclinazione desiderata.
36 • Italiano DesignMax DM6SE • Guida all’installazione
PRO.BOSE.COM
Installazione
Rimozione della griglia
Su entrambi i lati della griglia sono presenti due piccole aperture (1). Lungo il lato
del diusore con le fessure per la staa, inserire un piccolo attrezzo piatto nelle
aperture della griglia per sganciare le linguette di rilascio. Separare la griglia dal
diusore.
q q
Conformità alle norme di sicurezza
Il diusore Bose DesignMax DM6SE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di
seguito:
Conforme alle specifiche ANSI/UL 1480A-2016, Diusori per uso professionale e commerciale e di sicurezza
Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89
Il modello DesignMax DM6SE è adatto per l'uso in esterni anche in presenza di umidità
Adatto per l’installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code,
2017, Articolo 640
Il diusore DesignMax DM6SE è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:
Collaudato in conformità a IEC60268-5, 2007
Regolazione del logo
È possibile ruotare il logo Bose per allinearlo in base all’orientamento
del diusore. Premere il pulsante sul retro della griglia con una mano.
Ruotare il logo con l’altra mano. Il logo può ruotare in senso orario
oantiorario.
Nota: premere il pulsante verso l’interno solo se si desidera rimuovere
il logo.
Fissaggio della griglia
Posizionare la griglia sulla parte anteriore del diusore e spingerla
con decisione fino a fissarla in posizione.
Installatiehandleiding • DesignMax DM6SE
PRO.BOSE.COM
Nederlands • 37
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door
en bewaar deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit
document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen
te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle
veiligheidswaarschuwingen voordat u een systeem probeert te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen
met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar
PRO.BOSE.COM.
1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies
van de fabrikant.
6. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,
kachels of andere apparaten (waaronder versterkers) die warmte produceren.
7. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.
WAARSCHUWINGEN
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit
invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
• Het is de verantwoordelijkheid van de installateur een ophangsysteem te gebruiken dat de
windbelasting kan weerstaan zoals vermeld in de toepasselijke regels en standaarden.
• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u
dit product installeert.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten,
sauna’s, bubbelbadkamers en overdekte ijsbanen).
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van
uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de
installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers hoog ophangen.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de
beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor datde
beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door
Bose voor gebruik met de DesignMax DM6SE loudspeakers. De hardware voor bevestiging
van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg
voorinformatie over compatibele accessoires het datasheet met technische gegevens
op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoalseen
brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• De DesignMax DM6SE-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik
met de DM6SE.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die
niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen,
reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoen.
Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof
materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep,
reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
Productvermogen:
Ingangsspanning: 70 V/100 V
Impedantie: 8 Ω 100 W
Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W,
40 W, 80 W
Wettelijk verplichte informatie
Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen.
De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.
Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic
Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en regelgeving
van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt u vinden op:
www.Bose.com/compliance
Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk
afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het
op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke
gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren
en recyclen van dit product neemt u contact op met de gemeente waar u woont,
de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. ‘7’ is 2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City
104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Importeur in het VK: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4
4QZ, United Kingdom
Bose en DesignMax zijn handelsmerken van Bose Corporation.
Hoofdkantoor Bose Corporation: 1 877 230 5639
©2021 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
38 • Nederlands DesignMax DM6SE • Installatiehandleiding
PRO.BOSE.COM
Overzicht
Inhoud van de doos
Afmetingen van het product
× 2 × 2 × 2 × 2
267 mm
210 mm
222 mm
223 mm
229 mm
245 mm
340 mm
Technische specificaties
Raadpleeg voor aanvullende specificaties het datasheet
met technische gegevens voor de DesignMax DM6SE op
PRO.BOSE.COM.
Fysiek
Afmetingen van het product Hoogte: 340 mm
Breedte: 222 mm
Diepte: 229 mm
Nettogewicht, luidspreker met
grille en beugel (enkel)
6,40 kg
Verzendgewicht (paar) 14,74 kg
Belangrijke installatie-informatie
Lees voordat u de luidspreker installeert Belangrijke
veiligheidsinstructies op pagina 37.
Ø 5,5 mm
Nederlands • 39Installatiehandleiding • DesignMax DM6SE
PRO.BOSE.COM
Installatie
Installatieopties
Installatieopties en -accessoires
q Montagebeugel (meegeleverd)
w MBPWR-50 Pan-and-tiltbeugel (optioneel)
q w
De weerbestendige afdekking voorbereiden
De weerbestendige afdekking is geschikt voor drie verschillende bedradingsschema’s (zie boven). Om de configuratie van de afdekking aan te
passen aan uw bedradingsschema, knipt u langs de perforatie op de rubberen geleiding.
Opmerking: Bij gebruik binnen hoeft de afdekking niet te worden gebruikt.
Enkel in
In en uit Volledig open
Opmerking: Bij de volledig open-configuratie is het de verantwoordelijkheid
van de installateur om voor afdichting te zorgen die het binnendringen van
water in de Euroblock-connector voorkomt.
Opmerking: Als de luidspreker met de rubberen geleiding omhoog gericht
wordt gemonteerd, is het de verantwoordelijkheid van de installateur om
voor afdichting te zorgen die het binnendringen van water in de Euroblock-
connector voorkomt.
40 • Nederlands DesignMax DM6SE • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM6SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
70 V/100 V
8 Ω
Opmerking: De luidspreker is niet
getest voor gebruik met een rigide
geleider. De luidspreker is alleen
geschikt voor gebruik met een
flexibele geleider of een kabel.
8Ω
8Ω
8Ω
8Ω
Luidsprekerinstellingen
70 V
2,5 W 5 W 10 W 20 W 40 W 80 W*
8 Ω
5 W 10 W 20 W 40 W 80 W NC**
100 V
** NC: No Connection (geen aansluiting;
niet gebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier met
platte kop.
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften verplicht
luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid.
De gekozen locatie, montagewijze en gebruikte montagemiddelen
moeten voldoen aan de geldende bouwvoorschriften en
-verordeningen.
Er kan een veiligheidskabel aan de luidspreker worden bevestigd met
behulp van de schroefdraad op de achterkant van de behuizing.
De opening is geschikt voor een M8-schroef (niet meegeleverd) met
een lengte van 15 millimeter.
Nederlands • 41Installatiehandleiding • DesignMax DM6SE
PRO.BOSE.COM
Installatie
Luidsprekeroriëntatie
Kies de luidsprekeroriëntatie die het meest geschikt is voor uw
installatie.
q Horizontaal
w Verticaal
q w
De beugel bevestigen
Opmerking: Ten minste twee van de bevestigingspunten van de muurbeugel moeten aan een dragende structuur worden bevestigd. Bij
bevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies
bevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen.
Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (6,40 kg).
1. Teken de boorgaten af.
2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.
3. Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-schroeven.
q w e
De connector bekabelen
1. Haal de kabels door de middelste opening van de beugel.
2. Verwijder de connector uit de luidspreker.
3. Haal bij montage buiten de kabels door de onderkant van
de afdekking. Raadpleeg De weerbestendige afdekking
voorbereiden op pagina 39.
4. Bekabel de connector. Raadpleeg voor
bekabelingsinformatie De luidspreker bekabelen oppagina
40.
q e
Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in
professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.
42 • Nederlands DesignMax DM6SE • Installatiehandleiding
PRO.BOSE.COM
Installatie
Belangrijke montage-informatie
q Lipjes beugelvergrendeling: Worden gebruikt om de luidsprekerhoek vast te zetten.
w Lipjes grille-ontgrendeling: Worden gebruikt om de grille aan de luidspreker te bevestigen.
e Luidsprekervergrendeling: Worden gebruikt om de luidspreker aan de beugel te bevestigen.
r Hoekaanduiding (op beugel): Geeft de gewenste hoek aan.
r
q q
w
w
w
w
ee
De luidspreker installeren
WAARSCHUWING: Het niet volgen van deze stappen
kan resulteren in een onveilige bevestiging en kan een
risico op vallen veroorzaken.
1. Verwijder de luidsprekervergrendeling van de
vergrendelingslipjes. Zorg dat u de bevestigingspunten
van de luidsprekervergrendeling niet uit de luidspreker trekt.
2. Bevestig de luidspreker aan de beugel, ontgrendel de
vergrendelingslipjes om de luidspreker in te stellen op
45° en vergrendel de lipjes op hun plek.
3. Bevestig de bekabelde connector aan de luidspreker.
4. Plaats voor montage buiten de weerbestendige afdekking over
de connector en druk de afdekking stevig tegen de luidspreker
voor een goede afdichting. Raadpleeg De weerbestendige
afdekking voorbereiden op pagina 39.
5. Ontgrendel de lipjes en stel de gewenste hoek van de
luidspreker in. Zorg dat de luidspreker wordt ondersteund
terwijl u de luidsprekerhoek instelt.
Opmerking: De hoek van de luidspreker kan worden ingesteld
op 0°, 15°, 30° of 45°.
6. Vergrendel de lipjes.
7. Druk de luidsprekervergrendeling op de vergrendelingslipjes
totdat die rond de lipjes vastklikt en zorg er daarbij voor
dat de gewenste luidsprekerhoek wordt aangehouden.
Nederlands • 43Installatiehandleiding • DesignMax DM6SE
PRO.BOSE.COM
Installatie
De grille verwijderen
Er zitten twee kleine openingen aan beide zijden van de grille (1). Duw aan de
luidsprekerzijde met de gleuven een klein en plat stuk gereedschap in de grille-
openingen om de grille te ontgrendelen. Trek de grille van de luidspreker.
q q
Veiligheid en naleving van regelgeving
De Bose DesignMax DM6SE loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:
ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89
De DesignMax DM6SE is geschikt voor gebruik buiten op natte locaties
Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017,
artikel 640
De DesignMax DM6SE loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving
voor combinatiesystemen:
Getest volgens IEC60268-5, 2007
Het logo verstellen
Het Bose-logo kan worden gedraaid afhankelijk van de
luidsprekeroriëntatie. Druk met één hand op de knop op de
achterkant van de grille. Draai het logo met de andere hand.
Hetlogo kan links- of rechtsom worden gedraaid.
Opmerking: Knijp de knop niet in tenzij u het logo wilt verwijderen.
De grille plaatsen
Plaats de grille op de luidspreker en druk de grille aan totdat deze
vastklikt.
DesignMax DM6SE • Monteringsveiledning
PRO.BOSE.COM
44 • Norsk
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
6. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovnerellerandre
apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.
ADVARSLER/FORHOLDSREGLER
Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne
ut om dette kan påvirke implantert medisinsk utstyr.
• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand
motvind for å samsvare med gjeldende forskrifter og standarder.
• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som
hardomsmyndighet før du monterer dette produktet.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert,
men ikke begrenset til, innendørs basseng, innendørs badeland, rommedbadestamp,
badstuer, damprom og innendørs skøytebaner).
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skadeeller død, samt skade på eiendom. Det er montørens ansvar å vurdere
påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skalbare
monteres av profesjonelle montører med kunnskap om det riktige utstyretog trygge
monteringsteknikker.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er
usikker på hvordan braketten skal monteres. Sørg for at braketten er montert ihenhold
til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Boseforbruk
med DesignMax DM6SE-høyttalere. Jernvare for å feste høyttaleren tiloverflaten er
ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kandu se produktets
tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, foreksempel
tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• DesignMax DM6SE-veggmonteringsbraketten kan kun brukes med DM6SE-modellen.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler
kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at
høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,
mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør
høyttaleren.
Produktklassifisering:
Inngangsspenning: 70/100V
Impedans: 8 100 W
Strøm eller eekt: (70V): 2,5W, 5W, 10W, 20W, 40W, 80W, (100V): 5W, 10W, 20W, 40W,
80W
Informasjon om forskrifter
Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den
fullstendige samsvarserklæringen på: www.Bose.com/compliance.
Dette produktet er i samsvar med alle gjeldende bestemmelser om
elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i
Storbritannia. Den fullstendige samsvarserklæringen finner du på
www.Bose.com/compliance
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat
det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig
håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis
du vil ha mer informasjon om avfallshåndtering og resirkulering av dette
produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller
butikken hvor du kjøpte dette produktet.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret:
7 er 2007 eller 2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomasde
Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255(5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
TaipeiCity 104, Taiwan. Telefonnummer: +886-2-2514 7676
Importør for Storbritannia: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, Storbritannia
Bose og DesignMax er varemerker som tilhører Bose Corporation.
Hovedkontoret til Bose Corporation: 1-877-230-5639
©2021 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret,
distribuerteller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
Norsk • 45Monteringsveiledning • DesignMax DM6SE
PRO.BOSE.COM
Oversikt
Innhold i pakken
Produktmål
× 2 × 2 × 2 × 2
267 mm
210 mm
222 mm
223 mm
229 mm
245 mm
340 mm
Tekniske spesifikasjoner
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket
for DesignMax DM6SE på PRO.BOSE.COM.
Fysisk
Produktmål Høyde: 340 mm
Bredde: 222 mm
Dybde: 229 mm
Nettovekt, Høyttaler med
grill og brakett (enkel)
6,40 kg
Forsendelsesvekt (par) 14,74 kg
Viktig informasjon om montering
Før du monterer høyttaleren, må du se gjennom Viktige
sikkerhetsinstruksjoner på side 44.
Ø 5,5mm
46 • Norsk DesignMax DM6SE • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Monteringsalternativer
Monteringsalternativer og tilbehør
q Monteringsbrakett (inkludert)
w MBPWR-50 vippebrakett (tilleggsutstyr)
q w
Klargjøre det værbestandige trekket til inngangen
Det værbestandige trekket til inngangen er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av
trekket til inngangen for å støtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret.
Merk: Ved innendørsbruk trenger du ikke trekket til inngangen.
Enkel inngang
Inngang og utgang Helt åpen
Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens
ansvar å forsegle mot vanninntrenging i Euroblock-kontakten.
Merk: Hvis du installerer høyttaleren med gummirøret vendt oppover,
er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-
kontakten.
Norsk • 47Monteringsveiledning • DesignMax DM6SE
PRO.BOSE.COM
Konfigurering
Kable høyttaleren
Kabeldiameter
DesignMax DM6SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Koblingsdiagrammer
Eksponer seks millimeter av ledningen for å feste til terminalene.
70/100V
8Ω
Merk: Høyttaleren er ikke
sertifisert for bruk med et
stivtrør. Høyttaleren passer
kunmed et fleksibelt rør- eller
enledningskobling.
8Ω
8Ω
8Ω
8Ω
Høyttalerinnstillinger
70V
2,5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W NC**
100V
** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer høyttalerne
ytterligere ved hjelp av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som samsvarer med
lokalebyggeforskrifter og bestemmelser.
En sikkerhetskabel kan festes til høyttaleren ved å bruke
låsgjengen bak på høyttaleren.
Låsgjengen kan brukes med en M8-skrue (ikke inkludert) meden
dybde på 15millimeter.
48 • Norsk DesignMax DM6SE • Monteringsveiledning
PRO.BOSE.COM
Montering
Høyttalerretning
Velg høyttalerretningen som passer best til monteringen din.
q Horisontal
w Vertikal
q w
Montere braketten
Merk: Når du velger monteringssted, må minst to av festepunktene til monteringsbraketten være festet til en støttestruktur. Festepunkter
som ikke er festet til en støttestruktur, må festes med bruk av egnet jernvare til monteringen. Velg festeanordninger som samsvarer med
alle lokale byggeforskrifter og krav.
Merk: Velg egnede festeanordninger som støtter vekten til høyttalerne (6,40 kg).
1. Marker borehull.
2. Bor fire hull (i egnet størrelse for festeanordninger) i veggen.
3. Fest braketten til veggen med fire skruer (ikke inkludert). Merk: Bruk M5-skruer eller #10-skruer.
q w e
Føre ledninger til kontakten
1. Trekk ledningene gjennom hullet i midten av braketten.
2. Fjern kontakten fra høyttaleren.
3. Før ledningene gjennom bunnen av trekket til
inngangen for monteringer utendørs. Se Klargjøre
detværbestandige trekket til inngangen på side 46.
4. Sett ledningene i kontakten. Hvis du vil ha mer
informasjon om kabling, kan du se Kable høyttaleren
på side 47.
q e
Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller
funksjonaliteten til høyttaleren.
Norsk • 49Monteringsveiledning • DesignMax DM6SE
PRO.BOSE.COM
Montering
Viktig informasjon om montering
q Tappelåser til brakett: Brukes til å feste høyttalervinkelen.
w Utløsingstapper til grill: Brukes til å feste grillen til høyttaleren.
e låsblokkering: Brukes til å feste høyttaleren til monteringsbraketten.
r Retningsmerker (på brakett): Finn retningsvinkelen du foretrekker.
r
q q
w
w
w
w
ee
Montering av høyttaleren
ADVARSEL: Hvis du ikke følger trinnene nedenfor, kan
du få en utrygg montering, som kan føre til at høyttaleren
faller ned.
1. Fjern låsblokkeringen fra låsetappene. Sørg for ikke å dra
låsblokkeringstrådene ut av høyttaleren.
2. Fest høyttaleren til braketten, lås opp tappene for å justere
høyttaleren til 45°, og lås tappene på plass.
3. Fest den tilkoblede kontakten til høyttaleren.
4. For utendørsmontering plasserer du det værbestandige
trekket til inngangen over kontakten og trykker det godt mot
høyttaleren for å skape en tett forsegling. Se Klargjøre det
værbestandige trekket til inngangen på side 46.
5. Lås opp tappene og juster høyttaleren i retningen du
foretrekker. Pass på at du støtter den tunge høyttaleren
mens du justerer høyttalerretningen.
Merk: Retningen til høyttaleren kan justeres til 0°,15°,30°,
eller 45°.
6. Lås tappene på plass.
7. Trykk låsblokkeringen på låsetappene til blokkeringene
klikker sikkert på plass rundt tappene, og oppretthold
ønsket høyttalervinkel.
50 • Norsk DesignMax DM6SE • Monteringsveiledning
PRO.BOSE.COM
Montering
Fjerne grillen
Det er to små åpninger på hver side av grillen (1). Langs siden av høyttaleren
med brakettsporene setter du inn et lite, flatt redskap igrillåpningene for å
koble fra utløsningstappene. Dra grillen bort frahøyttaleren.
q q
Samsvar med sikkerhet og forskrifter
Bose DesignMax DM6SE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:
Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål
Generell bruk – UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89
DesignMax DM6SE passer til utendørsbruk i våte områder
Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, NationalElectrical
Code, 2017, artikkel 640
DesignMax DM6SE-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for
kombinasjonssystemer:
Testet i samsvar med IEC60268-5, 2007
Justere logoen
Du kan rotere Bose-logoen for å samsvare med høyttalerens
retning. Trykk på knappen bak på grillen med én hånd. Roter
logoen med den andre hånden. Logoen kan roteres med klokken
eller mot klokken.
Merk: Ikke knip knappen innover hvis du ikke vil fjerne logoen.
Feste grillen
Plasser grillen over fronten til høyttaleren, og dytt den godt inn til
den klikkes på plass.
Podręcznik instalacji • DesignMax DM6SE
PRO.BOSE.COM
Polski • 51
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi
bezpieczeństwa oraz instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy
dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek
dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach.
Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi
ostrzeżeniami dotyczącymi bezpieczeństwa.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być
wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych
instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą
BoseProfessional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę
PRO.BOSE.COM.
1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie zinstrukcjami.
5. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie
zzaleceniami producenta.
6. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody
kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).
7. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.
OSTRZEŻENIA/PRZESTROGI
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą
onemieć wpływ nafunkcjonowanie implantów medycznych, należy
skonsultowaćsię zlekarzem.
• Instalator musi korzystać z rusztowania, które ma wystarczającą odporność na działanie
wiatru i spełnia obowiązujące przepisy i normy.
• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi,
krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki
isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym
regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu
należyskonsultować się zodpowiednimi władzami.
• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach
mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych,
pomieszczeniach zjacuzzi, saunach, łaźniachparowych ilodowiskach).
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować
poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora
należy ocena niezawodności każdej metody montażu stosowanej wtymprzypadku.
Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez
profesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie
ibezpiecznych technikach montażu.
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających
zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku
wątpliwości związanych zmontażem uchwytu skontaktować się zwykwalifikowanym
instalatorem. Upewnić się, żeuchwyt zostałzamontowany zgodnie zlokalnymi
przepisami budowlanymi.
• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez
firmę Bose jakoodpowiednie dogłośników DesignMax DM6SE. Elementy mocujące
głośnik do powierzchni montażowej nie są dołączone do zestawu. Informacje natemat
zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod
adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego
pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Wspornik do montażu ściennego DesignMax DM6SE jest przeznaczony wyłącznie
domodelu DM6SE.
• Nie wolno narażać głośnika lub elementów montażowych na działanie substancji
chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków
smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych
rozpuszczalników na bazie węglowodorów. Narażenie nadziałanie takich substancji
może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania
istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika
na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków
czyszczących lub chemikaliów.
Klasyfikacja produktu:
Napięcie wejściowe: 70V / 100V
Impedancja: 8 100 W
Prąd lub moc: (70V): 2,5W, 5W, 10W, 20W, 40W, 80W; (100V): 5W, 10W, 20W,
40W, 80W
Informacje prawne
Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami
dyrektywUE. Pełna treść Deklaracji zgodności jest dostępna wwitrynie:
www.Bose.com/compliance.
Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu
Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami
obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej
witrynie internetowej: www.Bose.com/compliance
Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca
zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić
zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji
na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym,
zakładem utylizacji odpadów albo ze sklepem, wktórym produkt został nabyty.
Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007
lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202)
3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3,
Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Importer — Wielka Brytania: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, United Kingdom
Bose and DesignMax są znakami towarowymi firmy Bose Corporation.
Siedziba główna firmy Bose Corporation: 1-877-230-5639
© 2021 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego
pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
52 • Polski DesignMax DM6SE • Podręcznik instalacji
PRO.BOSE.COM
Omówienie
Zawartość opakowania
Wymiary produktu
× 2 × 2 × 2 × 2
267 mm
10,50 cala
210 mm
8,27 cala
222 mm
8,74 cala
223 mm
8,78 cala
229 mm
9 cali
245 mm
9,75 cala
340 mm
13,39 cala
Dane techniczne
Dodatkowe dane techniczne można znaleźć warkuszu danych
technicznych DesignMax DM6SE na stronie PRO.BOSE.COM.
Fizyczne
Wymiary produktu Wysokość: 340 mm (13,39 cala)
Szerokość: 222 mm (8,74 cala)
Głębokość: 229 mm (9 cali)
Waga netto — głośnik
zosłoną iwspornikiem
(pojedynczy)
6,40 kg (14,1 funta)
Waga przesyłki (para) 14,74 kg (32,5 funta)
Ważne informacje dotyczące instalacji
Przed rozpoczęciem montażu głośnika zapoznaj się z
Ważnymi zaleceniami dotyczącymi bezpieczeństwa
znajdującymi się na stronie 51.
Śr. 5,5 mm
0,22 cala
Polski • 53Podręcznik instalacji • DesignMax DM6SE
PRO.BOSE.COM
Konfiguracja
Opcje montażu
Opcje montażu iakcesoria
q Wspornik montażowy (w zestawie)
w Uchwyt uchylno-obrotowy MBPWR-50 (opcjonalny)
q w
Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych
Osłona chroniąca przed działaniem warunków atmosferycznych jest przystosowana do trzech różnych konfiguracji okablowania (patrz
powyżej). Aby zmienić konfigurację osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem.
Uwaga: jeśli urządzenie jest używane tylko w pomieszczeniach, nie trzeba stosować osłony wejść.
Jedno wejście
Wejście i wyjście Całkowicie otwarta
Uwaga: wybierając całkowicie otwartą konfigurację gumowej rurki,
instalator musi zabezpieczyć system przed wniknięciem wody do
złącza Euroblock.
Uwaga: instalując głośnik z gumową rurką skierowaną do góry,
instalator musi zabezpieczyć system przed wniknięciem wody
dozłącza Euroblock.
54 • Polski DesignMax DM6SE • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM6SE należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
70V / 100V
8 Ω
Uwaga: głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
8Ω
8Ω
8Ω
8Ω
Ustawienia głośnika
70V
2,5W 5W 10W 20W 40W 80W*
8 Ω
5W 10W 20W 40W 80W NC**
100V
** NC brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
Korzystanie zkabla zabezpieczającego
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu
zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób
ielementy montażu muszą być zgodne zlokalnymi normami
iprzepisami budowlanymi.
Kabel bezpieczeństwa można przymocować do głośnika za
pomocą wkładki gwintowanej znajdującej się ztyłu obudowy.
Wkładka jest przystosowana do wkrętów o rozmiarze M8 (brak
w zestawie) o głębokości 15 milimetrów (0,59 cala).
Polski • 55Podręcznik instalacji • DesignMax DM6SE
PRO.BOSE.COM
Instalacja
Orientacja głośnika
Wybrać ustawienie głośnika, które najlepiej pasuje
dodanej instalacji.
q Poziomo
w Pionowo
q w
Montaż wspornika
Uwaga! W miejscu montażu co najmniej dwa punkty mocowania wspornika montażowego muszą być przymocowane do konstrukcji
nośnej. Punkty mocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich
śrub i nakrętek do montażu. Wybrane mocowania muszą być zgodne ze wszystkimi lokalnymi przepisami budowlanymi.
Uwaga: wybrać odpowiednie mocowania, które utrzymają masę głośnika (6,40 kg).
1. Zaznaczyć otwory do wywiercenia.
2. Wywiercić wścianie cztery otwory (o wielkości odpowiedniej do zamocowania).
3. Przymocować wspornik do ściany za pomocą czterech śrub (brak wzestawie). Uwaga: użyć wkrętów orozmiarze M5 lub 10.
q w e
Podłączanie okablowania
dozłącza
1. Poprowadzić przewody przez środkowy otwór
wspornika.
2. Wymontować złącze zgłośnika.
3. W przypadku instalacji zewnętrznych przeprowadzić
przewody przez otwór na dole osłony wejść. Więcej
informacji znajduje się na stronie 53, w sekcji
Przygotowanie osłony chroniącej przed działaniem
warunków atmosferycznych.
4. Podłączyć przewody do złącza. Informacje na temat
okablowania można znaleźć wsekcji Podłączanie
okablowania do głośnika na stronie 54.
q e
Uwaga: montaż wpobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów,
np. wkomercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.
56 • Polski DesignMax DM6SE • Podręcznik instalacji
PRO.BOSE.COM
Instalacja
Ważne informacje dotyczące montażu
q Płytki blokujące we wsporniku: służą do blokowania ustawienia kąta nachylenia głośnika.
w Płytki zwalniające w osłonie: służą do mocowania osłony do głośnika.
e Widełki blokujące: służą do mocowania głośnika do wspornika montażowego.
r Oznaczenia kątów (na wsporniku): określić żądane kąty położenia.
r
q q
w
w
w
w
ee
Montaż głośnika
OSTRZEŻENIE! Nieprzestrzeganie poniższych instrukcji
może skutkować nieprawidłowym zamontowaniem
głośnika i jego spadnięciem.
1. Wyjąć widełki blokujące zpłytek blokujących. Uważać,
by nie wyciągnąć linek widełek blokujących z głośnika.
2. Przymocować głośnik do wspornika. Odblokować płytki, aby
ustawić głośnik pod kątem 45°. Ponownie zablokować płytki.
3. Podłączyć złącze przewodowe do głośnika.
4. Wprzypadku instalacji zewnętrznych umieścić osłonę
chroniącą przed działaniem warunków atmosferycznych
nad złączem idocisnąć ją do głośnika, by powstało szczelne
połączenie. Więcej informacji znajduje się na stronie 53,
w sekcji Przygotowanie osłony chroniącej przed działaniem
warunków atmosferycznych.
5. Odblokować płytki iustawić głośnik pod żądanym kątem.
Podczas regulacji kąta ustawienia głośnika należy dopilnować,
by głośnik był odpowiednio podparty.
Uwaga! Można wybrać następujące kąty ustawienia głośnika:
0°, 15°, 30° lub 45°.
6. Zablokować płytki.
7. Wcisnąć widełki blokujące na płytki blokujące tak, aby
zatrzasnęły się one wokół płytek, co sprawi, że głośnik
pozostanie w ustawionej pozycji.
Polski • 57Podręcznik instalacji • DesignMax DM6SE
PRO.BOSE.COM
Instalacja
Demontaż osłony
Po obu stronach osłony znajdują się małe otwory (1). Po stronie głośnika
zmiejscami na uchwyt wprowadzić małe, płaskie narzędzie do środka
osłony, by odblokować płytki zwalniające. Odczepić osłonę od głośnika.
q q
Informacje dotyczące bezpieczeństwa izgodności
Głośnik Bose DesignMax DM6SE przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami:
Zgodność znormami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego ispecjalistycznego
Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S5591, numer kontrolny 3N89
Głośnik DesignMax DM6SE nadaje się do użytku zewnętrznego w wilgotnym środowisku
Głośniki nadająsię doinstalacji przyużyciu okablowania klasy 1, klasy 2lub klasy 3zgodnie znormą NFPA 70,
National Electric Code, 2017, art. 640
Głośnik DesignMax DM6SE został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach
dotyczących systemów łączonych:
testy zgodne znormą IEC60268-5, 2007.
Dostosowywanie logo
Można obrócić logo Bose, aby dopasować je do orientacji
głośnika. Jedną ręką nacisnąć przycisk ztyłu kratki. Obrócić
logo drugą ręką. Logo można obracać wprawo lub wlewo.
Uwaga: nie dociskać przycisku do środka, jeśli logo ma pozostać
zamontowane.
Mocowanie osłony głośnika
Umieścić osłonę zprzodu głośnika idocisnąć ją do zablokowania
w odpowiednim położeniu.
DesignMax DM6SE •
安装指南
PRO.BOSE.COM
58 •
简体中文
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典
型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读
本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近
的经销商或分销商，请访问 PRO.BOSE.COM。
1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
6. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、
火炉或可产生热量的其他设备（包括功率放大器）。
7. 只能使用制造商指定的附件/配件。
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器
械，请咨询您的医生。
• 安装人员有责任使用具有足够抗风荷载强度的支撑系统，遵守适用的
法规和标准。
• 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人
员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地
的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机
构。
• 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游
泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室
内溜冰场）。
• 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产
损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠
性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能尝试
安装任何吊装式扬声器。
• 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的
地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装
人员。安装支架时，应确保遵循当地建筑规范的要求。
• 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM6SE 扬声器配
合使用的安装紧固件和附件。不提供用于将扬声器固定到安装表面的
安装紧固件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技
术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃
的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
• DesignMax DM6SE 壁挂支架仅适用于 DM6SE 机型。
• 请勿将扬声器或安装组件暴露在 Bose 未指定的任何化学物质中，
包括但不限于润滑剂、清洗剂、触点喷雾或其他烃类溶剂。 暴露于
此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落
危险。
• 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、
矿物油、酒精或其他清洁剂或化学制品中。
产品额定值：
输入电压：70V/100V
阻抗：8 ，100W
电流或功率：(70V)：2.5W、5W、10W、20W、40W、80W；
(100V)：5W、10W、20W、40W、80W
规范信息
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完
整的合规声明：www.Bose.com/compliance。
本产品符合所有适用的 2016 电磁兼容性法规和所有其他适用的英
国法规。符合声明全文载于：www.Bose.com/compliance
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的
回收站点进行回收。正确处理和回收有助于保护自然资源、人类
健康和环境。想要获得更多关于此产品的处理和回收的信息，请
联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化
联苯
(PBB)
多溴
二苯醚
(PBDE)
印刷电路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于
GB/T 26572 中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于
GB/T 26572 中的限定要求。
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或
2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸
易试验区日樱北路 353 号，9 号厂房 C 部位
欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.进口商和服务信息：+5255 (5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段
10号，9F-A1。电话：+886-2-2514 7676
英国进口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4
4QZ, United Kingdom
Bose 和 DesignMax 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2021 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
简体中文
• 59
安装指南
• DesignMax DM6SE
PRO.BOSE.COM
概述
包装清单
产品尺寸
× 2 × 2 × 2 × 2
267 毫米
10.50 英寸
210 毫米
8.27 英寸
222 毫米
8.74 英寸
223 毫米
8.78 英寸
229 毫米
9.00 英寸
245 毫米
9.75 英寸
340 毫米
13.39 英寸
技术规格
有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM6SE 技术
参数表。
外观
产品尺寸
高度：340 毫米（13.39 英寸）
宽度：222 毫米（8.74 英寸）
深度：229 毫米（9.00 英寸）
带网罩和支架的扬声器净重
（单个）
6.40 千克（14.1 磅）
装运重量（成对）
14.74 千克（32.5 磅）
重要安装信息
安装扬声器之前，请阅读第 58 页上的重要安全说明。
Ø 5.5 毫米
0.22 英寸
60 •
简体中文
DesignMax DM6SE •
安装指南
PRO.BOSE.COM
设置
安装选件
安全选件和配件
q 安装支架（随附）
w MBPWR-50 双轴墙架（可选）
q w
准备防风雨输入保护罩
防风雨输入保护罩分别针对三种不同的布线情况而设计（请参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。
注意：仅限室内的应用不需要使用输入保护罩。
仅输入型
输入和环出型 开口型
注意：如果使用开口橡胶管配置，安装人员有责任进行密封，以防水进入
Euroblock 接口。
注意：如果安装扬声器时橡胶管朝上，安装人员有责任进行密封，以防水进入
Euroblock 接口。
简体中文
• 61
安装指南
• DesignMax DM6SE
PRO.BOSE.COM
设置
扬声器接线
线规
DesignMax DM6SE 扬声器仅可与 18 AWG（0.8
平方毫米）至 14 AWG（2.1
平方毫米）规格的接线一起使用。
接线图
露出六毫米（¼ 英寸）长的裸线以连接到端子。
70V/100V
8Ω
注意：扬声器不适合与硬质管子一起
使用。扬声器仅适合软质管子或直接
布线连接方式。
8Ω
8Ω
8Ω
8Ω
扬声器设置
70V
2.5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W NC**
100V
** NC：无连接（不使用）* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
使用安全绳索
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，
以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、
方法和硬件。
可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。
该插件适合与深度为 15 毫米（0.59英寸）的 M8 螺钉（未随附）
配合使用。
62 •
简体中文
DesignMax DM6SE •
安装指南
PRO.BOSE.COM
安装
扬声器朝向
选择最适合您安装条件的扬声器朝向。
q 水平
w 垂直
q w
安装支架
注意：选择安装位置时，必须将安装支架的至少两个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。
请选择符合当地所有建筑法规和要求的紧固件。
注意：请选择合适的紧固件以支撑扬声器的重量（6.40 千克 [14.1 磅]）。
1. 做好钻孔记号。
2. 在墙壁上钻四个孔（大小适合相应的紧固件）。
3. 使用四颗螺丝（不随附）将支架固定到墙壁上。
注意：使用 M5 或 10 号尺寸的螺丝。
q w e
连接接线端子
1. 将接线穿过支架的中心孔。
2. 将接线端子从扬声器拆下。
3. 对于室外安装，插入接线时请从输入防护罩底部穿过。请参阅
第 60 页的准备防风雨输入防护罩。
4. 执行接线端子接线操作。有关接线信息，请参阅第 61 页的扬
声器接线。
q e
注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。
简体中文
• 63
安装指南
• DesignMax DM6SE
PRO.BOSE.COM
安装
重要安装信息
q 支架锁扣：用来固定扬声器角度。
w 网罩松扣：用于将网罩固定到扬声器。
e 锁夹：用于将扬声器固定到安装支架上。
r 角度标签（位于支架上）：用于指示您所需的角度位置。
r
q q
w
w
w
w
ee
安装扬声器
警告：不遵循以下步骤可能会导致不安全的安装环境，
有扬声器跌落的危险。
1. 从锁扣移除锁夹。确保不要将锁夹系绳拉出扬声器。
2. 将扬声器连接到支架，解锁锁扣，调整扬声器至 45°，
并将锁扣锁定到位。
3. 将已经接好线的接线端子连接到扬声器。
4. 对于室外安装，将防风雨渗入的防护罩放置于接口上，
并将其牢牢压在扬声器上，以形成紧密密封。
请参阅第 60 页的准备防风雨渗入的防护罩。
5. 解锁扣并将扬声器调整到所需角度。调整扬声器角度时，请确保支撑住
扬声器的重量。
注意：扬声器的角度可以调节至
0°
、
15°
、
30°
或
45°
。
6. 将锁扣锁定到位。
7. 将锁夹按压在锁扣上，直到锁夹紧紧地固定在锁扣周围，使扬声器保持
所需的角度。
64 •
简体中文
DesignMax DM6SE •
安装指南
PRO.BOSE.COM
安装
移除网罩
网罩两侧有各有两个小的开口（1）。沿着扬声器有支架插槽的一侧，将一个小而平的
工具插入网罩开口，解开网罩松扣。将网罩拉出扬声器。
q q
安全与法规遵从
Bose DesignMax DM6SE 扬声器经过测试，符合以下规格和用途：
列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途
通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89
DesignMax DM6SE 适用于室外潮湿位置
适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条
DesignMax DM6SE 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
按照 IEC60268-5 (2007) 标准进行测试。
调整徽标
您可以旋转 Bose 徽标，使其与扬声器的方向一致。用一只手按下网罩
背面的按钮。另一只手旋转徽标。徽标可顺时针或逆时针旋转。
注意：除非您想要拆下徽标，否则切勿向内挤压按钮。
安装网罩
将网罩置于扬声器前端并牢牢推动到位。
安裝指南
•
DesignMax DM6SE
PRO.BOSE.COM
繁體中文
• 65
重要安全指示
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人
員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經
銷商或分銷商，請造訪 PRO.BOSE.COM。
1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿堵塞任何通風口。請按照製造商的指示安裝。
6. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝
置 (包括擴大機)。
7. 只能使用製造商指定的附件/配件。
警告/小心
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
• 安裝人員有責任選用耐風力符合當地適用法規及標準的支架組件。
• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人
員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地
的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機
關。
• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內
泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。
• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。
請務必遵循當地建築法規安裝支架。
• 僅限使用 Bose 隨附或指定用於 DesignMax DM6SE loudspeakers 揚聲器的五
金部件與配件。未隨附可將揚聲器固定至安裝表面的五金部件。如需
相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產
品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• DesignMax DM6SE 壁掛支架僅供型號 DM6SE 使用。
• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但
不限於潤滑劑、清潔劑、觸點噴劑或其他碳氫溶劑。 接觸該等物質會
使塑膠材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、
礦物油、酒精或其他清潔劑或化學品。
產品額定值：
輸入電壓：70V/100V
阻抗：8 ，100W
電流或功率：(70V)：2.5W、5W、10W、20W、40W、80W；
(100V)：5W、10W、20W、40W、80W
法規資訊
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：
www.Bose.com/compliance。
本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英
國法規。您可以從以下位置找到完整的符合聲明：
www.Bose.com/compliance
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合
適的收集設施進行回收。妥善處理及回收有助於保護天然資源、
人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，
請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣 BSMI 限用物質含有情況標示
設備名稱 ： 揚聲器 型號 ：
829682
限制物質及其化學符號
裝置
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴化聯苯
(PBB)
多溴聯苯醚
(PBDE)
印刷電路板 - ○ ○ ○ ○ ○
金屬零件 - ○ ○ ○ ○ ○
塑膠零件 ○ ○ ○ ○ ○ ○
揚聲器 - ○ ○ ○ ○ ○
連接線 - ○ ○ ○ ○ ○
備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。
備註 2 ：「–」表示限制物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區，日櫻北路 353 號，9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F.進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1室。電話號碼：+886-2-2514 7977
英國進口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4
4QZ, United Kingdom
Bose 和 DesignMax 是 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2021 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他
方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
66 •
繁體中文
DesignMax DM6SE •
安裝指南
PRO.BOSE.COM
概觀
包裝內容物
產品尺寸
× 2 × 2 × 2 × 2
267 公釐
10.50 吋
210 公釐
8.27 吋
222 公釐
8.74 吋
223 公釐
8.78 吋
229 公釐
9.00 吋
245 公釐
9.75 吋
340 公釐
13.39 吋
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM6SE
技術資料表。
外觀
產品尺寸
高度：340 公釐 (13.39 吋)
寬度：222 公釐 (8.74 吋)
深度：229 公釐 (9.00 吋)
淨重，揚聲器加網罩及支架 (單件) 6.40 kg (14.1 lb)
裝運重量 (成對) 14.74 kg (32.5 lb)
重要安裝資訊
安裝揚聲器之前，請先閱讀第 65 頁的「重要安全指示」。
Ø 5.5 公釐
0.22 吋
繁體中文
• 67
安裝指南
•
DesignMax DM6SE
PRO.BOSE.COM
設定
安裝選項
安裝選項與配件
q 安裝支架 (隨附)
w MBPWR-50 左右及傾角支架 (選配)
q w
防風雨輸入端子外蓋安裝前處理
防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。
備註：純室內安裝時，無需使用輸入端子外蓋。
單輸入
輸出入 開放式
備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封，
以防止水進入 Euroblock 連接端子。
備註：若揚聲器安裝時將橡膠導管朝上，則安裝人員須負責將導管密封，
以防止水進入 Euroblock 連接端子。
68 •
繁體中文
DesignMax DM6SE •
安裝指南
PRO.BOSE.COM
設定
揚聲器接線
線規
DesignMax DM6SE loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
接線圖
露出六公釐 (¼ 吋) 的裸線以連接至端子。
70V/100V
8Ω
備註：本揚聲器不適用硬式導管。
本揚聲器僅適用軟性導管或配線連接。
8Ω
8Ω
8Ω
8Ω
揚聲器設定
70V
2.5W 5W 10W 20W 40W 80W*
8Ω
5W 10W 20W 40W 80W NC**
100V
** NC：無連線 (請勿使用)* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，
加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、
方式和五金部件。
可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。
吊點尺寸適用於 M8 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。
繁體中文
• 69
安裝指南
•
DesignMax DM6SE
PRO.BOSE.COM
安裝
揚聲器方向
選擇最適合您安裝方式的揚聲器方向。
q 水平
w 垂直
q w
安裝支架
備註：選擇安裝位置時，應將至少兩個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。請選用符
合所有當地建築法規和規定的緊扣件。
備註：請選用合適的緊扣件，須能支撐揚聲器重量 (6.40 公斤 [14.1 磅])。
1. 標記鑽孔。
2. 在牆面上鑽出四個鑽孔 (尺寸符合合適的緊扣件)。
3. 使用四個螺絲將支架固定於牆面 (未隨附)。
備註：使用 M5 或 #10 尺寸的螺絲。
q w e
連接器接線
1. 將線路穿過支架中央孔。
2. 從揚聲器上取下連接器。
3. 在戶外安裝時，請將連接線從輸入端子外蓋底部插入。
請參閱第 67 頁的
「防風雨輸入端子外蓋安裝前處理」。
4. 將線路連接至連接器。如需瞭解配線資訊，請參見第
68 頁「揚聲器接線」。
q e
備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂 (例如商業料理環境)，恐因此降低揚聲器的效能或功能性。
70 •
繁體中文
DesignMax DM6SE •
安裝指南
PRO.BOSE.COM
安裝
重要安裝資訊
q 支架鎖定片：用於固定揚聲器角度。
w 網罩釋放片：用於將網罩固定於揚聲器。
e 鎖定阻擋器：用於將揚聲器牢固地固定在安裝支架。
r 角度標籤 (支架上)：辨識所需的角度位置。
r
q q
w
w
w
w
ee
安裝揚聲器
警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，
造成墜落風險。
1. 從鎖定片取下鎖定阻擋器。請小心勿將鎖定阻擋器繫繩從揚聲器拉出。
2. 將揚聲器安裝至支架，解開鎖定片以將揚聲器調整至 45°，並將鎖定片
鎖至定位。
3. 將接好線的連接器安裝至揚聲器。
4. 若在戶外安裝，請將防風雨輸入端子外蓋覆蓋於輸入端子，
並牢牢壓於揚聲器以形成密封。請參閱第 67 頁的「防風雨輸入端子外
蓋安裝前處理」。
5. 解開鎖定片，並將揚聲器調整至所需角度。當您在調整揚聲器角度時，
請確實支撐住揚聲器的重量。
備註：揚聲器角度可調整為
0°
、
15°
、
30°
或
45°
。
6. 將鎖定片鎖至定位。
7. 將鎖定阻擋器壓入鎖定片，直到阻擋器穩固卡住鎖定片，使揚聲器維持
在所需角度。
繁體中文
• 71
安裝指南
•
DesignMax DM6SE
PRO.BOSE.COM
安裝
取下網罩
網罩兩側各有一個小開口 (1)。沿著揚聲器支架槽的一面，使用小型扁平工具插入網罩
開口，將釋放片鬆開。將網罩從揚聲器取下。
q q
安全與規章遵循
Bose DesignMax DM6SE loudspeaker 揚聲器通過測試，且符合下列規格及用途：
名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器
一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89
DesignMax DM6SE 揚聲器適用於戶外潮濕區域
根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝
DesignMax DM6SE loudspeaker 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：
經測試符合 IEC60268-5，2007 年
調整標誌
您可依照揚聲器方向旋轉 Bose 標誌。請一手按下網罩後方的按鍵，
同時另一手旋轉標誌。標誌可順時針或逆時針旋轉。
備註：除非欲將標誌取下，否則請勿將按鍵向內擠壓。
安裝網罩
將網罩安裝於揚聲器前方，牢牢推入直到卡入定位。
DesignMax DM6SE •
設置ガイド
PRO.BOSE.COM
72 •
日本語
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照
できるように保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般
的な固定設置システムにおける本製品を対象に、基本的な設置と安全上のガ
イドラインを施工業者様に提供します。設置する前に、本書とすべての安全に
関する警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービス
センター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビュー
ターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディ
ーラーまたはディストリビューターを検索するには、PRO.BOSE.COMにアクセスし
てください。
1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. 通気孔は塞がないでください。製造元の指示に従って設置してください。
6. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含
む）の近くには設置しないでください。
7. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用
ください。
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれて
いる医療機器への影響については、医師にご相談ください。
• 設置者の責任で、適用される法律および基準に準拠した、十分な耐風構
造を持つサポートシステムを使用してください。
• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従って
ください。各地域の建築に関する条例や規制など、適用される全ての法
律に従って本製品およびそのマウントシステムを設置することは施工業
者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してく
ださい。
• この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーターパ
ーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設置
または使用を意図していません。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備
機器等への損傷の原因となる可能性があります。適用する設置方法の
信頼性を評価することは、施工業者の責任です。適切な部品および安全
な設置技術の知識を持つ専門の施工業者のみが、天井へのス
ピーカーの設置を行うことができます。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危
険物が隠れている場合は、本製品を設置しないでください。ブラケット
の取り付け方法がわからない場合は、専門業者に作業を依頼してくださ
い。ブラケットを取り付ける際は、建築関連法規に従ってください。
• DesignMax DM6SEには、本体付属またはボーズ指定の取り付け部品および
アクセサリーのみをご使用ください。本スピーカーを取り付け面に固定
するための器具は付属していません。使用可能なアクセサリーの詳細に
ついては、PRO.BOSE.COMに用意されている、本製品のテクニカルデータ
シートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくな
どの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• DesignMax DM6SEに付属している壁面取り付けブラケットは、モデル
DM6SE専用です。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、
およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ指定以
外の化学物質にさらさないでください。 製品がこうした物質に触れると、
プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招く
おそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ
ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れ
る可能性がある場所で使用しないでください。
仕様:
入力電圧: 70V/100V
インピーダンス: 8 、100 W
電流またはパワー: （70V）: 2.5W、5W、10W、20W、40W、80W （100V）:
5W、10W、20W、40W、80W
規制に関する情報
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
この製品は、すべての適用される電磁両立規則2016およびその他す
べての適用される英国の規制に準拠しています。完全な適合宣言
書については、次のサイトを参照してください。
www.Bose.com/compliance
This symbol means the product must not be discarded as household waste,
andshould be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年また
は2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, TheNetherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D. F.輸入元およびサポート情報:
+5255(5202) 3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
英国における輸入元: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,
Kent, ME4 4QZ, United Kingdom
BoseおよびDesignMaxは、Bose Corporationの商標です。
Bose Corporation Headquarters: 1-877-230-5639
©2021 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複
写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
日本語
• 73
設置ガイド
• DesignMax DM6SE
PRO.BOSE.COM
概要
パッケージ内容
製品寸法
× 2 × 2 × 2 × 2
267 mm
210 mm
222 mm
223 mm
229 mm
245 mm
340 mm
技術仕様
詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax DM6SEの
テクニカルデータシートを参照してください。
物理的仕様
製品寸法
高さ: 340 mm
幅: 222 mm
奥行き: 229 mm
質量（グリルおよびブラケット装着時
のスピーカー、単体）
6.40 kg
梱包質量（ペア）
約14.74 kg
設置に関する重要な情報
スピーカーを設置する前に、72ページの安全上の重要な注意事項を
ご確認ください。
Ø 5.5 mm
74 •
日本語
DesignMax DM6SE •
設置ガイド
PRO.BOSE.COM
セットアップ
設置オプション
設置オプションとアクセサリー
q 取り付けブラケット（付属）
w MBPWR-50壁掛けブラケット（オプション）
耐候入力カバーを準備する
耐候入力カバーは、上記の3つの各配線パターンに対応するように設計されています。お使いの配線パターンに合わせて入力カバーの構成を変更するには、ゴ
ム管の点線に沿って切り取ります。
注: 屋内のみでの使用には、入力カバーは必要ありません。
単一入力
入力および出力 開口
注: 開口の構成のゴム管を使用する場合は、ユーロブロックコネクターへの水の侵
入を防ぐために、設置者の責任で密閉してください。
注: スピーカーの設置時にゴム管が上向きになる場合は、ユーロブロックコネクタ
ーへの水の侵入を防ぐために、設置者の責任で密閉してください。
q w
日本語
• 75
設置ガイド
• DesignMax DM6SE
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
DesignMax DM6SEで使用できるケーブル径は、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
接続図
裸線を長さ6 mm（/インチ）露出して端子に接続します。
70V/100V
8 Ω
注: 本スピーカーは、固定導管の使用に
は対応しておらず、フレキシブル導管ま
たはケーブル接続のみに適しています。
8Ω
8Ω
8Ω
8Ω
スピーカーの設定
70V
2.5W 5W 10W 20W 40W 80W*
8 Ω
5W 10W 20W 40W 80W NC**
100V
**NC: 未接続（使用しない）*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する
固定に二次的な方法も用いることが法令により義務づけられている場合が
あります。適用される建築基準や規制を満たす設置場所や設置方法、器具
を選択してください。
本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴
を使用してださい。
ネジ穴はM8 x 15 mmのサイズです（ネジは付属しません）。
76 •
日本語
DesignMax DM6SE •
設置ガイド
PRO.BOSE.COM
設置
スピーカーの向き
設置環境に最適なスピーカーの向きを選択します。
q 横向き
w 縦向き
ブラケットを取り付ける
注: 取り付け位置を決める際、取り付けブラケットの取り付けポイント（2箇所以上）を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっ
かり固定されない場合、取り付ける際に適切な補強器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。
注: スピーカーの重量（6.40 kg）を支えるのに適した留め具を選択してください。
1. 穴を空ける位置に印を付けます。
2. 壁に穴を4つ（使用する留め具の大きさ）開けます。
3. ネジを4つ（付属していません）使い、ブラケットを壁に固定します。
注: M5または#10サイズのネジを使います。
コネクターを配線する
1. ケーブルは、ブラケットの中央の穴を通します。
2. スピーカーからコネクターを外します。
3. 屋外での設置には、入力カバーの下からケーブルを挿入してく
ださい。「耐候入力カバーを準備する」（74ページ）を参照してく
ださい。
4. コネクターを配線します。配線について詳しくは、「スピーカーの
配線」（75ページ）を参照してください。
注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペース（商業店舗の厨房など）の近くに設置すると、性能や機能が低下するおそれがあります。
q w
q w e
q e
日本語
• 77
設置ガイド
• DesignMax DM6SE
PRO.BOSE.COM
設置
取り付けに関する重要な情報
q ブラケットロックタブ: スピーカーの角度を固定するために使用します。
w グリルリリースタブ: グリルをスピーカーに固定するために使用します。
e ロックブロッカー: スピーカーを取り付けブラケットに固定するために使用します。
r 角度ラベル（ブラケット）: 角度位置を示しています。
r
q q
w
w
w
w
ee
スピーカーを取り付ける
警告: 下記の手順に従わない場合、設置が不安定になり、落下事故
の原因となる可能性があります。
1. ロックブロッカーをロックタブから取り外します。ロックブロッカーの留め
具をスピーカーから引き抜かないように注意してください。
2. ブラケットにスピーカーを取り付け、タブのロックを外してスピーカーの角
度が45°になるように調節し、タブをロック位置に固定します。
3. 配線済みのコネクターをスピーカーに取り付けます。
4. 屋外の設置では、耐候入力カバーをコネクターの上に取り付け、スピーカ
ーに強く押し付けてしっかりと密閉します。「耐候入力カバーを準備する」
（74ページ）を参照してください。
5. タブのロックを解除し、目的の角度になるようにスピーカーを調節します。
スピーカーの角度を調節する際、スピーカーの重量が支えられていること
を確認します。
注: スピーカーの角度は、
0°
、
15°
、
30°
、
45°
に調節できます。
6. タブをロック位置に固定します。
7. ロックブロッカーをロックタブの上から押し込み、タブの周りにしっかりと
取り付けてスピーカーの角度を固定します。
78 •
日本語
DesignMax DM6SE •
設置ガイド
PRO.BOSE.COM
設置
グリルの取り外し
グリルの両側に、2つの小さな開口部があります（1）。ブラケット用のスロットがあるスピー
カーの側面に沿って、グリルの開口部に小型の平らな工具を挿入し、リリースタブを外しま
す。グリルをスピーカーから取り外します。
安全上のコンプライアンス
Bose DesignMax DM6SEは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89
DesignMax DM6SEは屋外の水気の多い場所での使用に対応しています。
NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
DesignMax DM6SEは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。
IEC60268-5準拠試験を実施、2007年
ロゴの向きを調整する
Boseロゴは、回転させてスピーカーの向きに合わせることができます。片
方の手で、グリル背面にあるボタンを押します。もう一方の手で、ロゴを回し
ます。ロゴは時計回りと反時計回りの両方に回ります。
注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにしてく
ださい。
グリルを取り付ける
グリルをスピーカーの前面に取り付け、カチッと音がして固定されるまで強く
押します。
q q
•
DesignMax DM6SE
PRO.BOSE.COM
•
79
Bose
.PRO.BOSE.COM
1 .
2 .
3 .
4 .
5 .
6 .
7 .
•
•
Bose
•
•
•
•Bose
DesignMax DM6SE
.PRO.BOSE.COM
•
•
•DesignMax DM6SE
.DM6SE
•Bose
•
10070
1008
8040201052,570
804020105100
.
20077
.2017
:
Zone
:
:
:
+886-2-2514 7676
.DesignMaxBose
:Bose
2021
.PRO.BOSE.COM
80
DesignMax DM6SE
•
PRO.BOSE.COM
2 ×2 ×2 ×2 ×
222
8.74
245
340
DesignMax DM6SE
.PRO.BOSE.COM
340
8.74222
14.16.40
32.514.74
.
267
10.50
210
8.27
223
8.78
5.5
0.22
• 81
•
DesignMax DM6SE
PRO.BOSE.COM
q
MBPWR-50w
qw
.
.
82
DesignMax DM6SE
•
PRO.BOSE.COM
2
2.114
2
0.818DesignMax DM6SE
10070
8
8Ω
8Ω
8Ω
8Ω
70
2.5510204080
8
510204080**
100
**
15M8
• 83
•
DesignMax DM6SE
PRO.BOSE.COM
q
w
qw
14.16.40
1 .
2 .
3 .
.10M5
qwe
1 .
2 .
3 .
.81
4 .
.82
qe
84
DesignMax DM6SE
•
PRO.BOSE.COM
: q
: w
:e
:() r
r
:
.
.1
45
.2
.
.
.3
.4
.81
.5
.
45 30 15 0
.
.
.6
.7
.
q q
w
w
w
w
ee
• 85
•
DesignMax DM6SE
PRO.BOSE.COM
1
qq
BoseDesignMax DM6SE
DesignMax DM6SE
6402017321
DesignMax DM6SE
2007
Bose
©2021 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM837251 Rev. 03
November 2021
