Instruction Manual
Guide D’utilisation
Manual de instrucciones
DCN681
20V MAX* Cordless 18GA Narrow Crown Stapler
Agrafeuse à couronne étroite sans fil, calibre18, 20V MAX*
Engrapadora inalámbrica para grapas de corona estrecha de
calibre 18 de 20 V MÁX*
final page size: 8.5 x 5.5 in
ENGLISH
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 16
Español (traducido de las instrucciones originales) 32
ENGLISH
1
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING! Read all safety warnings
and allinstructions. Failure to follow the
warnings and instructions may result in
electric shock, fire and/or seriousinjury.
WARNING: To reduce the risk of injury, read
the instructionmanual.
If you have any questions or comments about
this or any
DEWALT
tool, call us toll free at:
1-800-4-
DEWALT
(1-800-433-9258).

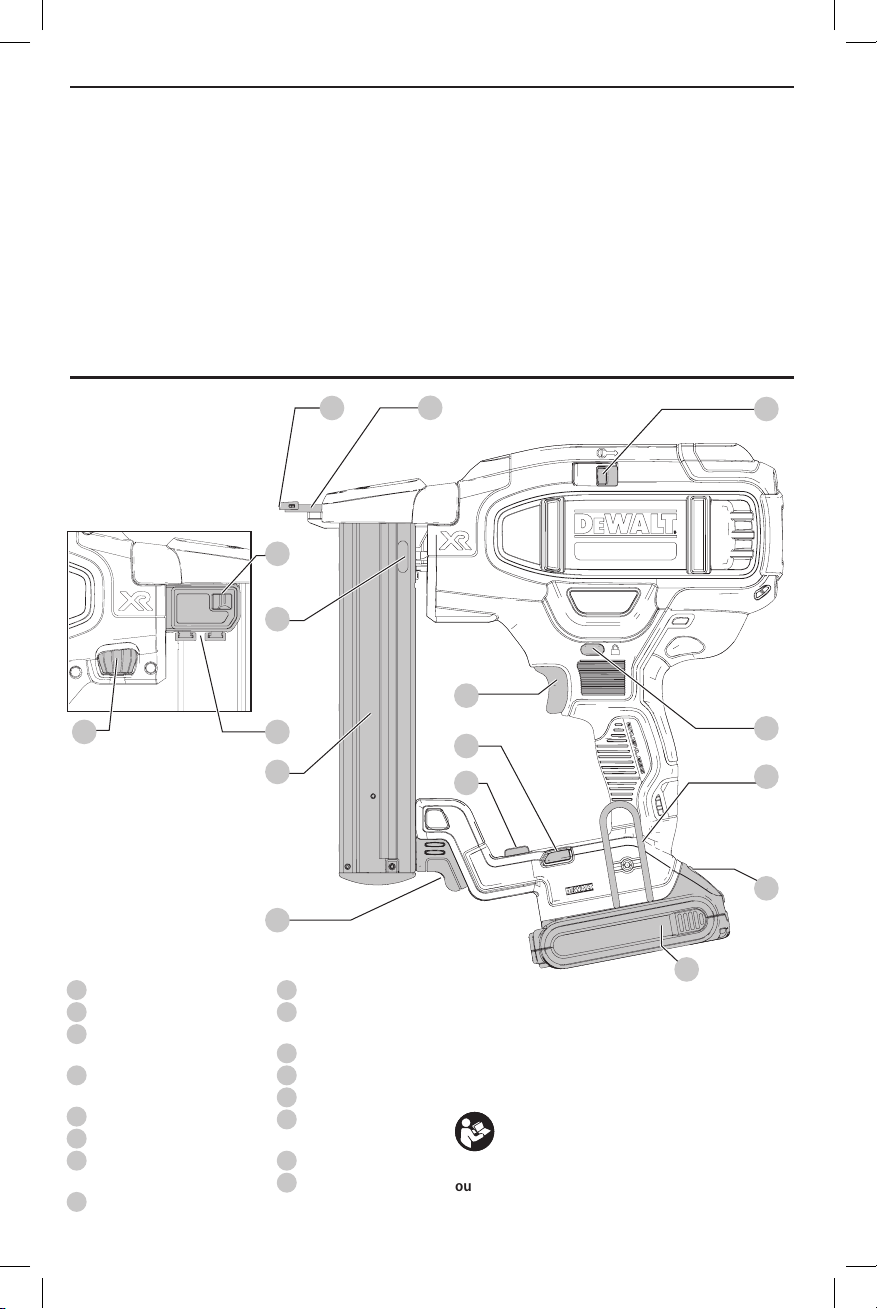

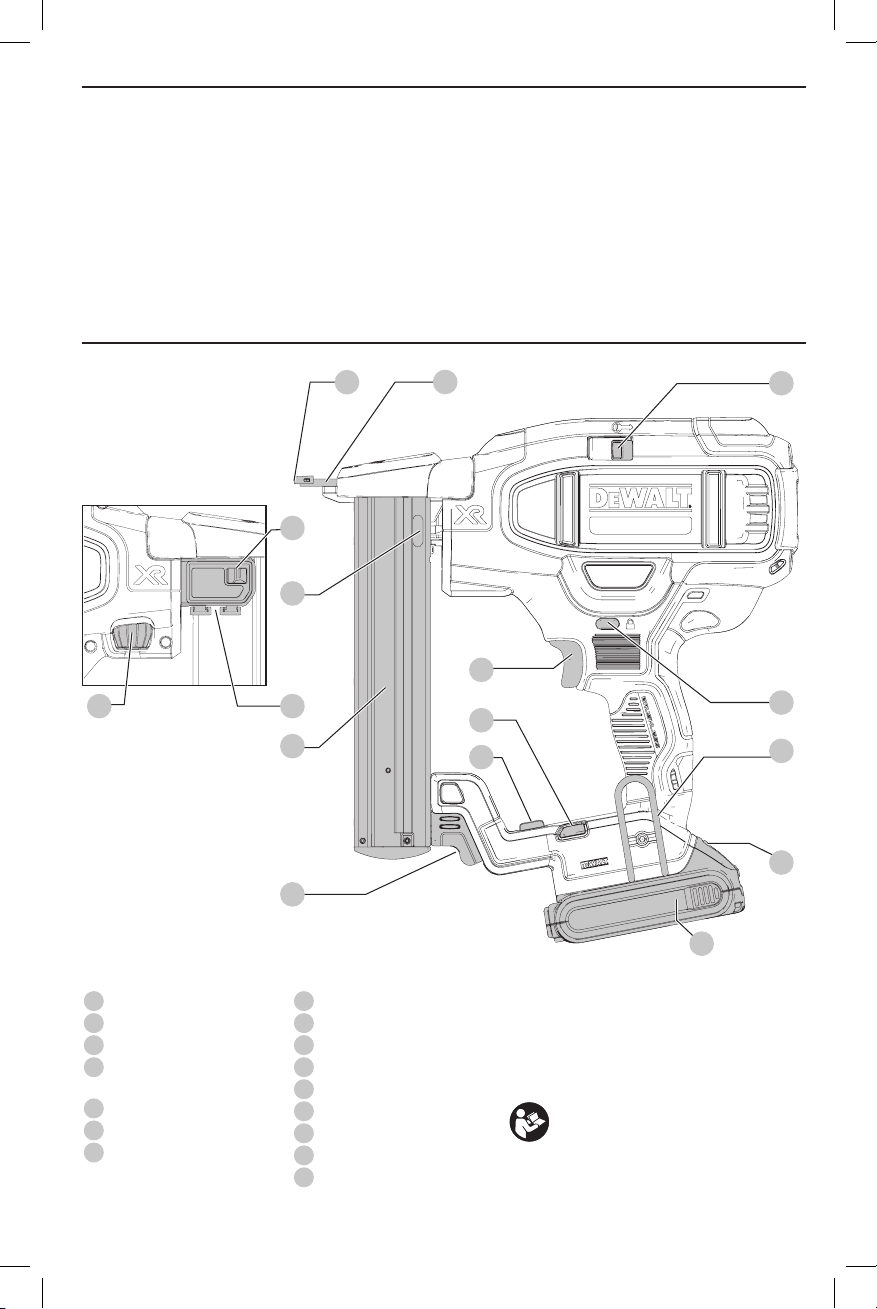

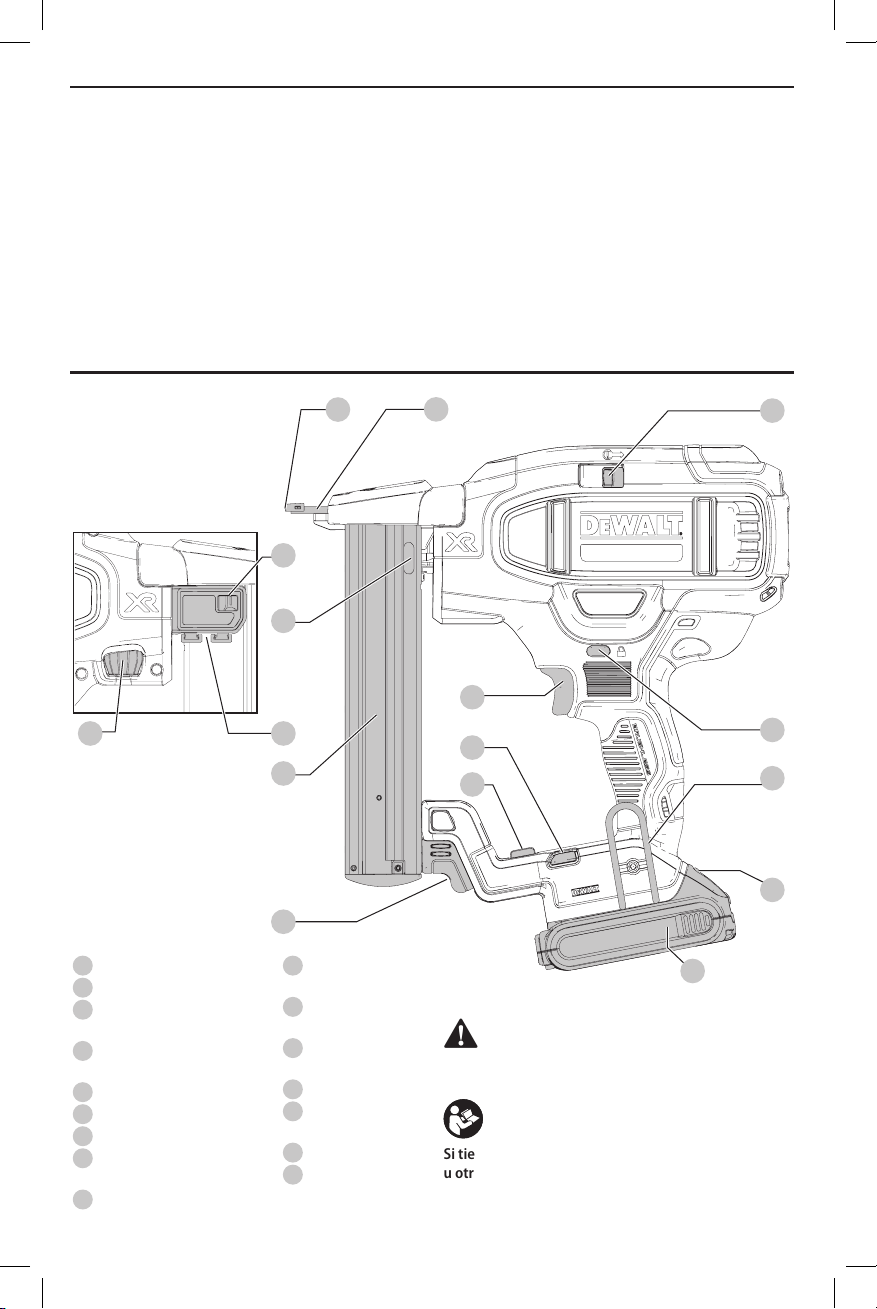

1
Trigger
2
Trigger lock-off
3
Depth adjustment wheel
4
Headlights/Low battery/
Stallindicator
5
Contact trip
6
Sliding magazine
7
Bump/Sequential
selectorswitch
8
Reversible belt hook
9
No-mar pad
10
No-mar pad storage
11
Stall release lever
12
Staple depth indicator
13
Battery
14
Battery release button
15
Magazine latch
16
Fastener Window
Fig. A
1
2
4
14
13
8
7
11
6
16
15
5
9
10
3
12
ENGLISH
2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND
INSTRUCTIONS FOR FUTURE
REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off position before connecting to
power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power
toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are
caused by poorly maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking
ENGLISH
3
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c ) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, staples, screws, or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery terminals
together may cause burns or afire.
d ) Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from
the battery may cause irritation orburns.
6) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool ismaintained.
Stapler Safety Warnings
• Always assume that the tool contains fasteners.
Careless handling of the stapler can result in unexpected
firing of fasteners and personalinjury.
• Do not point the tool towards yourself or anyone
nearby. Unexpected triggering will discharge a fastener
causing aninjury.
• Do not actuate the tool unless the tool is placed
firmly against the workpiece. If the tool is not in
contact with the workpiece, the fastener may be deflected
away from yourtarget.
• Disconnect the tool from the power source when the
fastener jams in the tool. While removing a jammed
fastener, the tacker may be accidentally activated if it is
pluggedin.
• Do not use this stapler for fastening electrical cables.
It is not designed for electric cable installation and may
damage the insulation of electric cables thereby causing
electric shock or firehazards.
Additional Stapler Safety Warnings
WARNING: When using any stapler, all safety
precautions, as outlined below, should be followed
to avoid the risk of death or serious injury. Read and
understand all instructions before operating thetool.
WARNING: NEVER spray or in any other way apply
lubricants or cleaning solvents inside the tool. This can
seriously affect the life and performance of thetool.
WARNING: if the tool has been dropped or you
suspect tool damage perform tool operation check as
defined in the mode selection section of the manual. If
it doesn’t perform according to the manual, stop using
the tool and have it serviced at an authorized dewalt
service center.
• Hold tool by insulated gripping surfaces when
performing an operation where driven fastners may
contact hidden wiring. Contact with a “live” wire will
make exposed metal parts of the tool “live” and shock
theoperator.
• Actuating tool may result in flying debris, collation
material, or dust which could harm operator’s
eyes. Operator and others in work area MUST wear
safety glasses with side shields. These safety glasses
must conform to ANSI Z87.1 requirements (approved
glasses have “Z87” printed or stamped on them. It is
the employer’s responsibility to enforce the use of eye
protection equipment by the tool operator and other
people in the workarea.
• Always wear appropriate personal hearing and
other protection during use. Under some conditions
and duration of use, noise from this product may
contribute to hearingloss.
• Disconnect battery pack from the tool when not in
use. Always remove battery pack and remove fasteners
from magazine before leaving the area or passing the
tool to another operator. Do not carry tool to another
work area in which changing location involves the use
of scaffoldings, stairs, ladders, and the like, with battery
pack connected. Do not make adjustments, perform
maintenance or clear jammed fasteners while battery is
inplace.
• Do not remove, tamper with, or otherwise cause
the tool, trigger, trigger lock-off, or contact trip to
become inoperable. Do not tape or tie trigger or contact
trip in the ON position. Do not remove spring from contact
trip. Make daily inspections for free movement of trigger
and contact trip. Uncontrolled discharge couldresult.
• Inspect tool before use. Do not operate a tool if
any portion of the tool, trigger, trigger lock-off, or
contact trip is inoperable, disconnected, altered,
or not working properly. Damaged parts or missing
parts should be repaired or replaced before use. Refer
toRepairs.
• Do not alter or modify the tool in anyway.
• Always assume that the tool containsfasteners.
• Do not point the tool at co-workers or yourself at
any time. No horseplay! Work safe! Respect the tool as a
workingimplement.
• Keep bystanders, children, and visitors away while
operating a power tool. Distractions can cause you to
lose control. When tool is not in use, it should be locked in
a safe place, out of the reach ofchildren.
• Do not carry the tool from place to place holding the
trigger. Accidental discharge couldresult.
ENGLISH
4
• Always use trigger lock-off when tool is not in
immediate use. Using the trigger lock-off will prevent
accidentaldischarge.
• Do not overreach. Maintain proper footing and balance
at all times. Loss of balance may cause personalinjury.
• Use the tool only for its intended use. Do not
discharge fasteners into open air, concrete, stone,
extremely hard woods, knots or any material too
hard for the fastener to penetrate. Do not use the
body of the tool or top cap as a hammer. Discharged
fasteners may follow unexpected path and
causeinjury.
• Always keep fingers clear of contact trip to prevent
injury from inadvertent release of the Pusher
• Refer to the Maintenance and Repairs sections for
detailed information on the proper maintenance of
thetool.
• Always operate the tool in a clean, lighted area.
Be sure the work surface is clear of any debris and be
careful not to lose footing when working in elevated
environments such asrooftops.
• Do not drive fasteners near edge of material. The
workpiece may split causing the fastener to ricochet,
injuring you or a co-worker. Be aware that the staple
may follow the grain of the wood (shiner), causing it to
protrude unexpectedly from the side of the work material.
Drive the chisel point of the staple perpendicular to the
grain to reduce risk ofinjury.
• Do not drive staples onto the heads of other
fasteners or with the tool at too steep an angle.
Personal injury from strong recoil, jammed fasteners, or
ricocheted staples mayresult.
• Keep hands and body parts clear of immediate work
area. Hold workpiece with clamps when necessary to
keep hands and body out of potential harm. Be sure the
workpiece is properly secured before pressing the stapler
against the material. The contact trip may cause the work
material to shiftunexpectedly.
• Do not use tool in the presence of flammable dust,
gases or fumes. The tool may produce a spark that could
ignite gases causing a fire. Driving a staple into another
staple may also cause aspark.
• Keep face and body parts away from back of the tool
cap when working in restricted areas. Sudden recoil
can result in impact to the body, especially when stapling
into hard or densematerial.
• Grip tool firmly to maintain control while allowing
tool to recoil away from work surface as fastener
is driven. In Bump mode if contact trip is allowed to
recontact work surface before trigger is released an
unwanted fastener will bedriven.
• Choice of triggering method is important. Check the
manual for triggeringoptions.
Sequential/Bump Selector Switch
Sequential Action
• When using the tool in sequential mode mode, do
not actuate the tool unless the tool is placed firmly
against the workpiece.
Bump Action
• When using the tool in bump action, be careful of
unin tentional double fires resulting from tool recoil.
Unwanted fasteners may be driven if the contact trip is
allowed to accidentally re-contact the work surface.
• To Avoid Double Fires:
ʵ Do not engage the tool against the work surface with
a strong force.
ʵ Allow the tool to recoil fully after each actuation.
ʵ Use tool in sequential mode.
• When “bump” actuating the finish stapler, always
keep tool in control. Inaccurate placement of tool can
result in misdirected discharge of a fastener.
• Do not drive staples onto the heads of other
fasteners. Strong recoil, jammed fasteners, or ricocheted
staples may result.
• Be aware of material thickness when using stapler. A
protruding staple may cause injury.
• Depth adjustment: To reduce risk of serious injury
from accidental actuation when attempting to
adjust depth, ALWAYS;
ʵ Remove battery pack.
ʵ Engage trigger lock.
ʵ Avoid contact with trigger during adjustments
• Do not drive staples blindly into walls, floors or
other work areas. Fasteners driven into live electrical
wires, plumbing, or other types of obstructions can result
ininjury.
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use tool while tired or under the influence of drugs,
alcohol, or medication. A moment of inattention
while operating power tools may result in serious
personalinjury.
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
ENGLISH
5
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
Your tool uses a
DEWALT
charger. Be sure to read all safety
instructions before using your charger. Consult the chart
at the end of this manual for compatibility of chargers and
batterypacks.
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into
a non-compatible charger as battery pack may
rupture causing serious personal injury. Consult
the chart at the end of this manual for compatibility of
batteries andchargers.
• Charge the battery packs only in designated
DEWALT
chargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium ion battery packs
areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of
a mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
ENGLISH
6
WARNING: Fire hazard. Never attempt to open the
battery pack for any reason. If the battery pack case
is cracked or damaged, do not insert into the charger.
Do not crush, drop or damage the battery pack. Do
not use a battery pack or charger that has received
a sharp blow, been dropped, run over or damaged
in any way (e.g., pierced with a staple, hit with a
hammer, stepped on). Damaged battery packs should
be returned to the service center forrecycling.
Transportation
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do
not place the battery pack in aprons, pockets, tool
boxes, product kit boxes, drawers, etc., with loose
staples, screws, keys, etc. Transporting batteries
can possibly cause fires if the battery terminals
inadvertently come in contact with conductive
materials such as keys, coins, hand tools and the
like. The US Department of Transportation Hazardous
Material Regulations (HMR) actually prohibit
transporting batteries in commerce or on airplanes in
carry-on baggage UNLESS they are properly protected
from short circuits. So when transporting individual
battery packs, make sure that the battery terminals
are protected and well insulated from materials that
could contact them and cause a shortcircuit.
Shipping the
DEWALT
FLEXVOLT™ Battery
The D
E
WALT FLEXVOLT™ battery has two modes: Use
andShipping.
Use Mode: When the FLEXVOLT™ battery stands alone or is
in a D
E
WALT 20V Max* product, it will operate as a 20V Max*
battery. When the FLEXVOLT™ battery is in a 60V Max* or a
120V Max* (two 60V Max* batteries) product, it will operate
as a 60V Max* battery.
Shipping Mode: When
the cap is attached to the
FLEXVOLT™ battery, the
battery is in Shipping Mode.
Strings of cells are electrically
disconnected within the pack resulting in three batteries
with a lower Watt hour (Wh) rating as compared to one
battery with a higher Watt hour rating. This increased
quantity of three batteries with the lower Watt hour rating
can exempt the pack from certain shipping regulations that
are imposed upon the higher Watt hourbatteries.
The battery label indicates two Watt hour ratings (see
example). Depending on how the battery is shipped, the
appropriate Watt hour rating must be used to determine
the applicable shipping requirements. If utilizing the
shipping cap, the pack will be considered 3 batteries at
the Watt hour rating indicated for “Shipping”. If shipping
without the cap or in a tool, the pack will be considered one
battery at the Watt hour rating indicated next to “Use”.
USE: 120 Wh Shipping: 3 x 40 Wh
Example of Use and Shipping Label Marking
For example, Shipping Wh rating might indicate 3 x 40 Wh,
meaning 3 batteries of 40 Watt hours each. The Use Wh
rating might indicate 120 Wh (1 battery implied).
Fuel Gauge Battery Packs (Fig. B)
Some
DEWALT
battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
The fuel gauge is an indication of approximate levels of
charge remaining in the battery pack according to the
followingindicators:
75–100% charged
51–74% charged
< 50% charged
Pack needs to be charged
To actuate the fuel gauge, press and hold the fuel gauge
button. A combination of the three green LED lights will
illuminate designating the level of charge left. When the
level of charge in the battery is below the usable limit, the
fuel gauge will not illuminate and the battery will need to
berecharged.
Fig. B
NOTE: The fuel gauge is only an indication of the charge left
on the battery pack. It does not indicate tool functionality
and is subject to variation based on product components,
temperature and end-userapplication.
For more information regarding fuel gauge battery packs,
please contact call 1-800-4-
DEWALT
(1-800-433-9258) or
visit our website www.dewalt.com.
The RBRC® Seal
The RBRC® (Rechargeable Battery
Recycling Corporation) Seal on the nickel
cadmium, nickel metal hydride or lithium-
ion batteries (or battery packs) indicates
that the costs to recycle these batteries
(or battery packs) at the end of their useful life have already
been paid by
DEWALT
. In some areas, it is illegal to place
spent nickel cadmium, nickel metal hydride or lithium-ion
batteries in the trash or municipal solid waste stream and
the Call2Recycle® program provides an environmentally
consciousalternative.
Call 2 Recycle, Inc., in cooperation with
DEWALT
and other
battery users, has established the program in the United
States and Canada to facilitate the collection of spent nickel
cadmium, nickel metal hydride or lithium-ion batteries. Help
protect our environment and conserve natural resources by
returning the spent nickel cadmium, nickel metal hydride
or lithium-ion batteries to an authorized
DEWALT
service
center or to your local retailer for recycling. You may also
contact your local recycling center for information on
ENGLISH
7
where to drop off the spent battery. RBRC® is a registered
trademark of Call 2 Recycle,Inc.
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings and all
instructions for the battery pack, charger and
power tool. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than the ones in this manual.
The charger and battery pack are specifically designed to
worktogether.
• These chargers are not intended for any uses other
than charging
DEWALT
rechargeable batteries.
Any other uses may result in risk of fire, electric shock
orelectrocution.
• Do not expose the charger to rain orsnow.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected
to damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16 gauge has more capacity than 18
gauge. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. When using
more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.
Minimum Gauge for Cord Sets
Volts
Total Length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire Gauge
More
Than
Not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or
place the charger on a soft surface that might block
the ventilation slots and result in excessive internal
heat. Place the charger in a position away from any heat
source. The charger is ventilated through slots in the top
and the bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect 2 chargerstogether.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
WARNING: Shock hazard. Do not allow any liquid to
get inside the charger. Electric shock mayresult.
WARNING: Burn hazard. Do not submerge the
battery pack in any liquid or allow any liquid to
enter the battery pack. Never attempt to open the
battery pack for any reason. If the plastic housing of
the battery pack breaks or cracks, return to a service
center forrecycling.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only
DEWALT
rechargeable battery packs.
Other types of batteries may overheat and burst
resulting in personal injury and propertydamage.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials
of a conductive nature, such as, but not limited to,
grinding dust, metal chips, steel wool, aluminum
foil or any buildup of metallic particles should be
kept away from the charger cavities. Always unplug
the charger from the power supply when there is no
battery pack in the cavity. Unplug the charger before
attempting toclean.
Charging a Battery (Fig. C)
1. Plug the charger into an appropriate outlet before
inserting batterypack.
ENGLISH
8
13
14

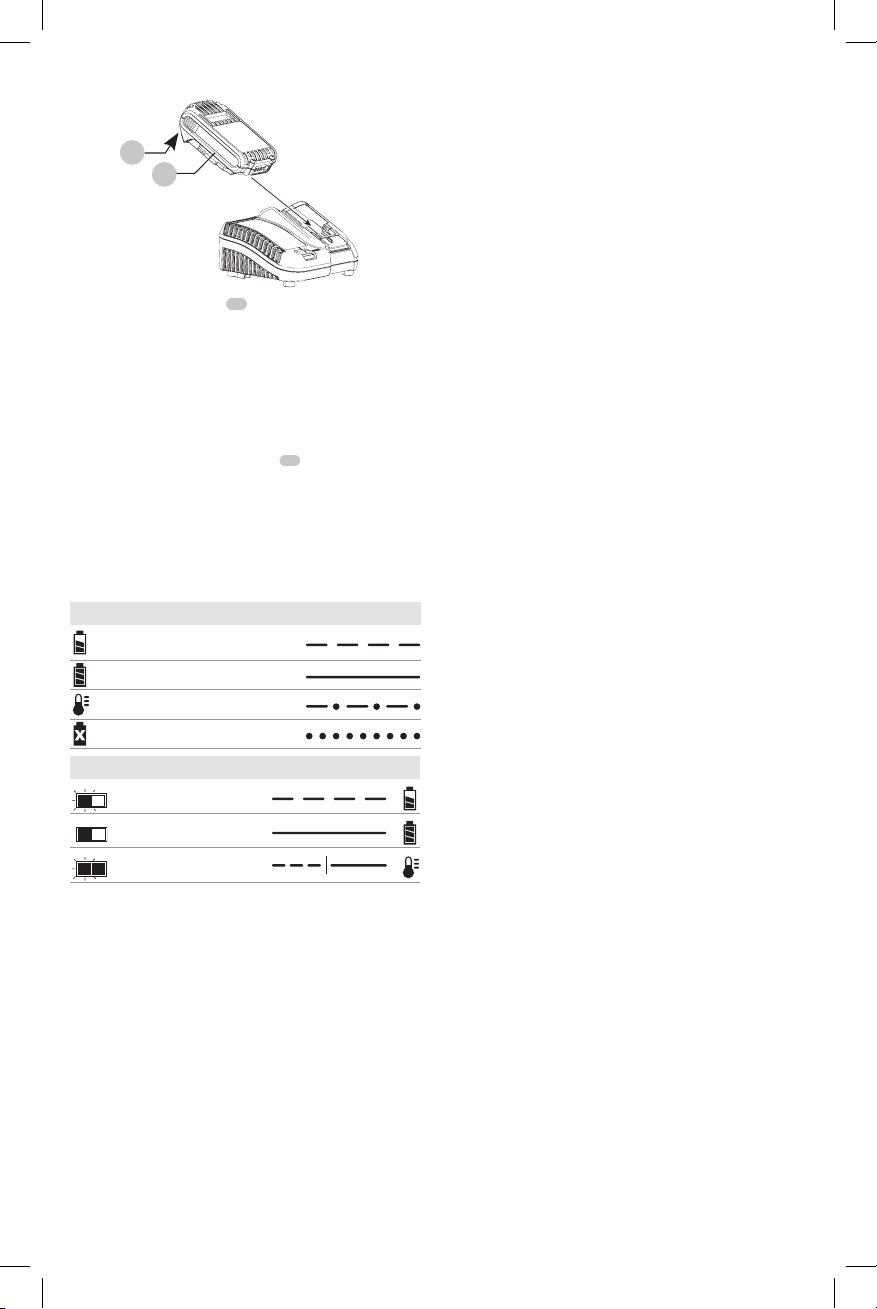

Fig. C
2. Insert the battery pack
13
into the charger, making sure
the battery pack is fully seated in the charger. The red
(charging) light will blink continuously indicating that
the charging process hasstarted.
3. The completion of charge will be indicated by the red
light remaining ON continuously. The battery pack is
fully charged and may be used at this time or left in the
charger. To remove the battery pack from the charger,
push the battery release button
14
on the batterypack.
NOTE: To ensure maximum performance and life of lithium-
ion battery packs, charge the battery pack fully before
firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
DCB101
Charging
Fully Charged
Hot/Cold Pack Delay
Problem Pack or Charger
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Charging
Fully Charged
Hot/Cold Pack Delay*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
The red light will continue to blink, but a yellow indicator
light will be illuminated during this operation. Once the
battery pack has reached an appropriate temperature, the
yellow light will turn off and the charger will resume the
chargingprocedure.
The compatible charger(s) will not charge a faulty battery
pack. The charger will indicate faulty battery pack by
refusing to light or by displaying a problem pack or charger
blinkpattern.
NOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and
battery pack to be tested at an authorized servicecenter.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
The DCB118 charger is equipped with an internal fan
designed to cool the battery pack. The fan will turn on
automatically when the battery pack needs to becooled.
Never operate the charger if the fan does not operate
properly or if ventilation slots are blocked. Do not permit
foreign objects to enter the interior of thecharger.
Electronic Protection System
Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against
overloading, overheating or deepdischarge.
The tool will automatically turn off if the Electronic
Protection System engages. If this occurs, place the lithium-
ion battery pack on the charger until it is fullycharged.
Wall Mounting
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
These chargers are designed to be wall mountable or to
sit upright on a table or work surface. If wall mounting,
locate the charger within reach of an electrical outlet,
and away from a corner or other obstructions which may
impede air flow. Use the back of the charger as a template
for the location of the mounting screws on the wall. Mount
the charger securely using drywall screws (purchased
separately) at least 1" (25.4 mm) long, with a screw head
diameter of 0.28–0.35" (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32" (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using
a cloth or soft non-metallic brush. Do not use water or
any cleaningsolutions.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature is
between 65°F and 75°F (18° – 24°C). DO NOT charge
the battery pack in an air temperature below +40°F
(+4.5°C), or above +104°F (+40°C). This is important
and will prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
ENGLISH
9
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out the
lights;
c. Move the charger and battery pack to a location
where the surrounding air temperature is
approximately 65°F – 75°F (18° – 24°C);
d. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. The battery pack should be recharged when it fails to
produce sufficient power on jobs which were easily
done previously. DO NOT CONTINUE to use under these
conditions. Follow the charging procedure. You may
also charge a partially used pack whenever you desire
with no adverse effect on the batterypack.
5. Foreign materials of a conductive nature such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil, or any buildup of metallic particles
should be kept away from charger cavities. Always
unplug the charger from the power supply when there
is no battery pack in the cavity. Unplug the charger
before attempting toclean.
6. Do not freeze or immerse the charger in water or any
otherliquid.
Storage Recommendations
1. The best storage place is one that is cool and dry, away
from direct sunlight and excess heat orcold.
2. For long storage, it is recommended to store a fully
charged battery pack in a cool dry place out of the
charger for optimalresults.
NOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be
recharged beforeuse.
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
COMPONENTS (FIG. A)
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
Refer to Figure A at the beginning of this manual for a
complete list ofcomponents.
Intended Use
Your cordless finish Stapler has been designed for driving
staples into woodenworkpieces.
DO NOT use under wet conditions or in presence of
flammable liquids orgases.
Your cordless finish Stapler is a professional powertool.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Tool Specifications
Firing Mode Selectable: Sequential or Bump
Voltage 20
Height 11.4" (28.9 cm)
Width 3.7" (9.3 cm)
Length 10.1" (25.65 cm)
Weight (without battery) 5.7 lbs (2.5 kg)
Magazine Angle Straight
Loading Capacity 100 staples
Staple Specifications
Staple Lengths 1/2" - 1 1/2" (13 mm - 38 mm)
Shank Diameters 18 gauge
Staple Crown Size 1/4" (6.3 mm)
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Belt Hook (Fig. D)
WARNING: Remove staples from magazine
before making any adjustments or servicing this
tool. Failure to do so may result in seriousinjury.
WARNING: Disconnect battery pack from tool
before making any adjustments, changing
accessories, servicing, or moving the tool. Such
preventative safety measures reduce the risk of
starting the toolaccidentally.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
The cordless staplers include an integrated belt hook
8
and
can be attached to either side of the tool to accommodate
left- or right-handedusers.
If the hook is not desired at all, it can be removed from
thetool.
Fig. D
8
17
To Remove Belt Hook
1. Remove battery pack fromtool.
2. To switch the tool from right- to left-hand usage simply
remove the screw
17
from the opposite side of the tool
and reassemble on the otherside.
3. Replace batterypack.
ENGLISH
10
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.

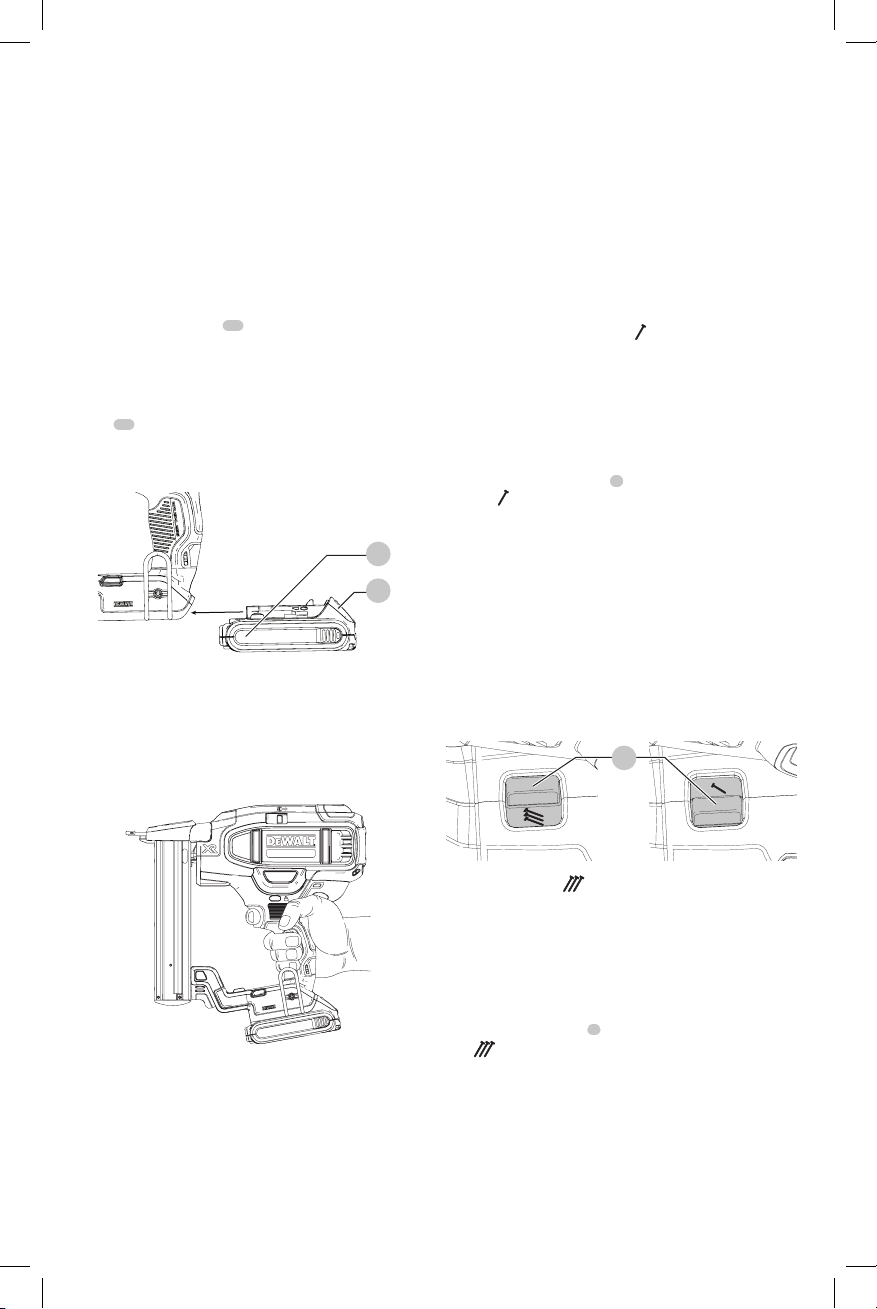

Installing and Removing the Battery Pack
(Fig. E)
NOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
13
into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in
the tool and ensure that it does notdisengage.
To remove the battery pack from the tool, press the release
button
14
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.
Fig. E
13
14
Proper Hand Position (Fig. F)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Fig. F
Mode Selection
WARNING: Always wear proper eye [ANSI Z87.1
(CAN/CSA Z94.3)] and ANSI S12.6 (S3.19) hearing
protection when operatingtool.
The
DEWALT
cordless staplers are assembled in accordance
with the ANSI Standard SNT-101-2002.
The finish stapler is capable of firing staples using bump
actuation or sequential actuation. If you would like to
have the bump actuation mode disabled, have the tool
serviced by an authorized
DEWALT
service center. Before
operating this tool, look at the selector switch to determine
the actuation mode. Read all instructions before selecting
actuationmode.
WARNING: Keep fingers AWAY from trigger when not
driving staples to avoid accidental fastener discharge.
NEVER carry tool with finger on trigger. In bump
mode tool will drive a staple if contact trip is bumped
while trigger isdepressed.
Sequential Actuation (Fig. G)
Use sequential actuation mode for intermittent stapling
where very careful and accurate placement and depth
control is desired. The sequential actuation mode
provides the maximum delivery of power for driving the
longeststaples.
To operate the stapler in sequential actuation mode:
1. Slide the selector switch
7
to expose the singlestaple
icon
.
2. Fully depress nosepiece against the work surface (motor
will start).
3. Pull trigger (staple will drive into work surface).
4. Releasetrigger.
5. Lift nosepiece off worksurface.
6. Repeat steps 2 through 4 for nextapplication.
NOTICE: The contact trip needs to be depressed
followed by a trigger pull for each staple followed by
a release of both the contact trip and trigger after
eachstaple.

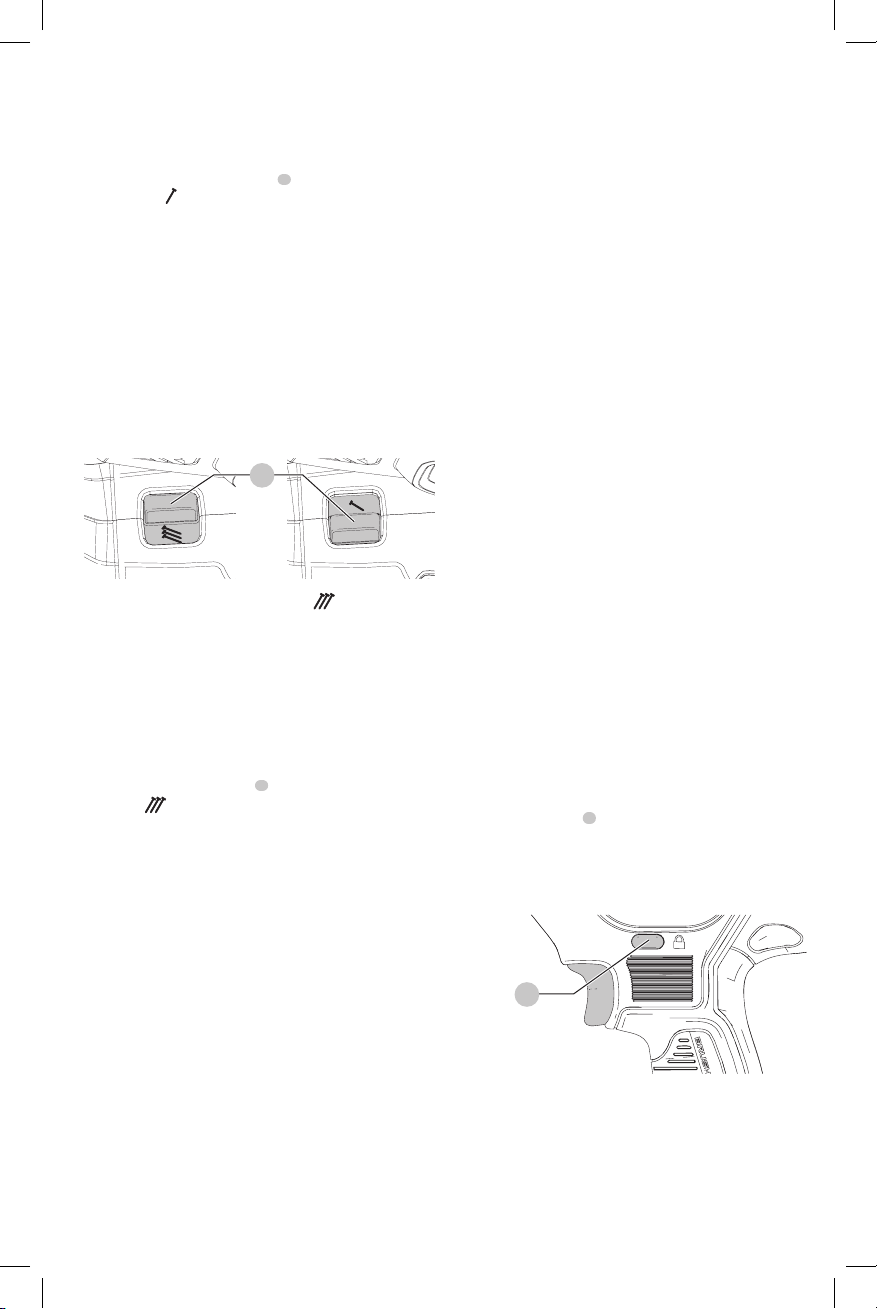

Fig. G
7
Bump Action
(Fig. G)
Bump action is intended for rapid stapling on flat, stationary
surfaces and typically most effective for applications that
require driving shorterstaples.
When the tool is set in the bump actuation mode, two
methods of tool operation are available: place actuation and
bumpactuation.
Slide the selector switch
7
to expose the triplestaple
icon
.
To operate the tool using the place actuation
method:
WARNING: A staple will be driven each time the
trigger is depressed as long as the contact trip
remainsdepressed.
1. Depress the contact trip against the worksurface.
ENGLISH
11
2. Depress thetrigger.
To operate the tool using the bump actuation
method:
1. Depress thetrigger.
2. Push the contact trip against the work surface. As long
as the trigger is depressed, the tool will drive a staple
every time the contact trip is depressed. This allows the
user to drive multiple staples insequence.
WARNING: Do not keep trigger depressed when tool
is not in use. Keep the trigger lock-off in the locked
position when the tool is not inuse.
WARNING: When the tool’s motor is running, pulling
the trigger or depressing the contact trip will cause a
staple to bedriven.
Preparing the Tool
WARNING: NEVER spray or in any other way apply
lubricants or cleaning solvents inside the tool. This can
seriously affect the life and performance of thetool.
NOTE: The battery pack is not fully charged out of the
carton. Follow instructions outlined (see Charging
a Battery).
1. Read the Safety Instruction section of thismanual.
2. Wear eye and earprotection.
3. Ensure magazine is empty of allfasteners.
4. Check for smooth and proper operation of contact
trip and pusher assemblies. Do not use tool if either
assembly is not functioning properly. NEVER use
a tool that has the contact trip restrained in the
actuatedposition.
5. Keep tool pointed away from yourself andothers.
6. Insert fully charged batterypack.
Using the Trigger Lock-off (Fig. H)
WARNING: To reduce the risk of serious personal
injury, do not keep trigger depressed when tool is not
in use. Keep the trigger lock-off switch LOCKED (Fig.H)
when the tool is not inuse.
WARNING: To reduce the risk of serious personal
injury, lock off trigger, disconnect battery pack from
tool and remove staples from magazine before
makingadjustments.
Each
DEWALT
stapler is equipped with a trigger lock-off
2
which when pushed to the right as shown in FigureH,
prevents the tool from firing a staple by locking the trigger
and bypassing power to themotor.
Fig. H
2
When the trigger lock-off is pressed to the left, the tool will
be fully operational. The trigger lock-off should always be
locked off whenever any adjustments are made or when
tool is not in immediateuse.
NOTICE: Do not store tool with battery pack installed.
To prevent damage to the pack and to ensure best
battery life, store battery packs out of the tool or
charger in a cool, drylocation.
Loading the Tool (Fig. I)
WARNING: Keep the tool pointed away from yourself
and others. Serious personal injury mayresult.
WARNING: Always remove battery pack before
loading or unloading staples. Serious personal injury
mayresult.
WARNING: Never load staples with the contact trip or
trigger activated. Personal injury mayresult.
1. Press magazine latch
15
and open sliding magazine
6
fully.
2. Ensure staple is loaded so that crown of staple sits
against inside surface of magazine
6
.
3. Close sliding magazine until the magazine latch
clipssnuggly.

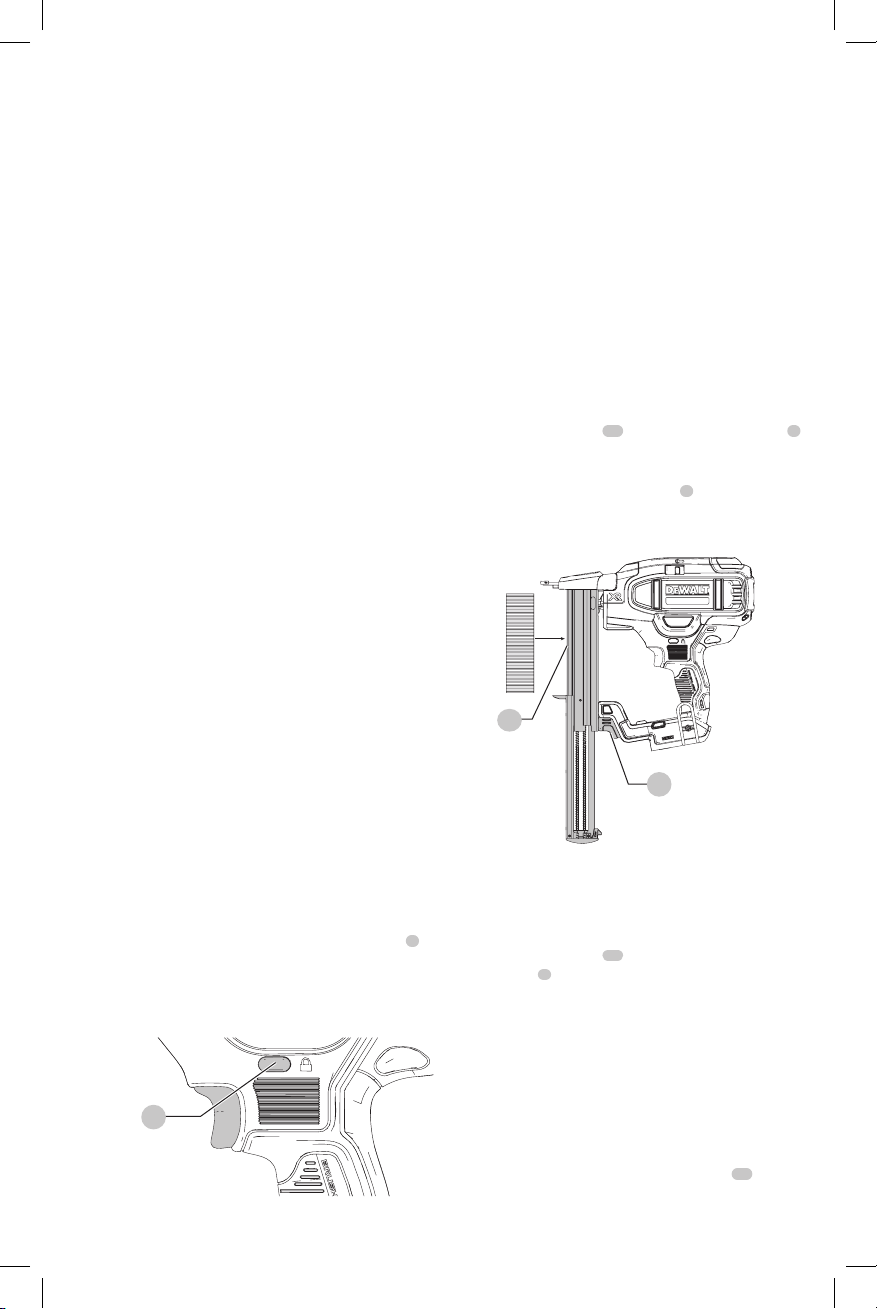

Fig. G
6
15
Unloading the Tool (Fig. I)
WARNING: The trigger lock-off should always be
locked off whenever any adjustments are made or
when tool is not inuse.
1. Press magazine latch
15
and open sliding
magazine
6
fully.
2. Tip the tool up until the staples slide freely out of the
bottom of the magazine.
3. Check to ensure no loose staples remain inside
magazine.
4. Close sliding magazine fully.
Dryfire Lock Out Feature (Fig. A)
Tool is equipped with a dryfire lock out feature to prevent
tool from cycling when there are no fasteners loaded. When
no fasteners are visible in the Fastener Window
16
, the
tool is running low on fasteners. If this happens, the tool will
ENGLISH
12
be locked out and will not actuate until more staples are
loaded. (Refer to Loading the Tool)

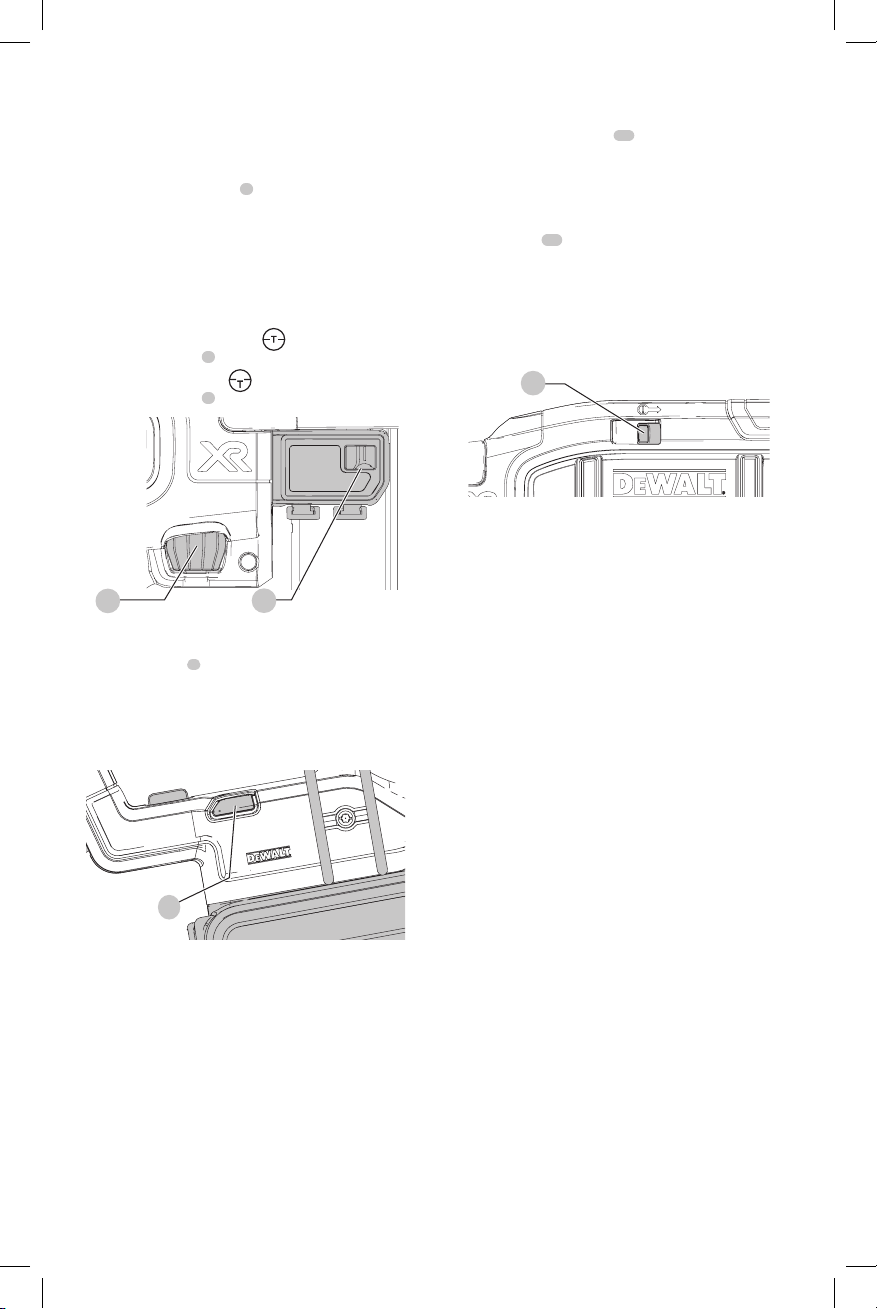

Adjusting Depth (Fig. J)
The depth that the fastener is driven can be adjusted using
the depth adjustment wheel
3
on the side of thetool.
WARNING: To reduce risk of serious injury from
accidental actuation when attempting to adjust
depth, ALWAYS:
• Remove batterypack.
• Engage trigger lock-off.
• Avoid contact with trigger duringadjustments.
1. To drive the staple shallower
, rotate the depth
adjustment wheel
3
away from the nose of thestapler.
2. To sink a staple deeper
, rotate the depth
adjustment wheel
3
toward the nose of thestapler.
Fig. J
3
12
Headlights (Fig. K)
There is a headlight
4
located on each side of the stapler.
Headlights turn on upon battery insertion, activation of
the trigger, or depressing the contact trip. The lights will
automatically shut off after 20 seconds unless tool remains
inuse.
Fig. K
4
NOTE: These headlights are for lighting the immediate work
surface and are not intended to be used asflashlights.
LOW BATTERY INDICATOR: The left-side headlight will
flash four consecutive times and then shut down to indicate
lowbattery.
JAMMED STAPLE INDICATOR: The right-side headlight
will flash continually if a staple becomes jammed in the
nosepiece (see Clearing a Jammed Staple).
Clearing a Jammed Staple (Fig. A, L)
If a staple becomes jammed in the nosepiece, keep the
tool pointed away from you and follow these instructions
toclear:
1. Remove battery pack from tool and engage the trigger
lock-off.
2. Press the magazine latch
15
and remove any
loadedstaples.
3. Visually check inside magazine for any jammed staples.
4. Remove bent staple, using pliers if necessary.
5. If driver blade is in the down position, cycle the stall
release lever
11
using enough force to fully slide it to
the other end of the slot in the housings.
6. Reinsert staples into magazine (see Loading the Tool)
7. Reinsert battery pack.
NOTE: The tool will disable itself and not reset until the
battery pack has been removed and reinserted.
11
Fig. L
NOTE: Should staples continue to jam frequently in
nosepiece, have tool serviced by an authorized
DE
WALT
servicecenter.
Cold Weather Operation
When operating tools at temperatures below freezing:
1. Keep tool as warm as possible prior touse.
2. Actuate the tool 5 or 6 times into scrap lumber
beforeusing.
Hot Weather Operation
Tool should operate normally. However, keep tool out of
direct sunlight as excessive heat can deteriorate bumpers
and other rubber parts resulting in increasedmaintenance.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthis.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
ENGLISH
13
Accessories
WARNING: Since accessories, other than those
offered by
DEWALT
, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only
DEWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact
DEWALT
Industrial
Tool Co., 701East Joppa Road, Towson, MD 21286, call
1-800-4-
DEWALT
(1-800-433-9258) or visit our website:
www.dewalt.com.
Repairs
The charger and battery pack are notserviceable.
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a
DEWALT
factory
service center or a
DEWALT
authorized service center.
Always use identical replacementparts.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRANTY SERVICE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• CONFIRMATION OF OWNERSHIP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR SAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
DEWALT
will repair, without charge, any defects due to
faulty materials or workmanship for three years from the
date of purchase. This warranty does not cover part failure
due to normal wear or tool abuse. For further detail of
warranty coverage and warranty repair information, visit
www.dewalt.com or call 1-800-4-
DEWALT
(1-800-433-9258).
This warranty does not apply to accessories or damage
caused where repairs have been made or attempted by
others. This warranty gives you specific legal rights and
you may have other rights which vary in certain states
orprovinces.
In addition to the warranty,
DEWALT
tools are covered
byour:
1 YEAR FREE SERVICE
DEWALT
will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first year
afterpurchase.
2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS
DCB200, DCB204, DCB204BT, DCB205, DCB606
NOTE: Battery warranty voided if the battery pack is
tampered with in any way.
DEWALT
is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of
your
DEWALT
Power Tool, Laser, or Stapler for any reason,
you can return it within 90 days from the date of purchase
with a receipt for a full refund – no questionsasked.
LATIN AMERICA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARNING LABEL REPLACEMENT: If your warning
labels become illegible or are missing, call 1-800-4-
DEWALT
(1-800-433-9258) for a freereplacement.
ENGLISH
14
Troubleshooting Guide
MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW. FOR MORE SERIOUS OR PERSISTENT
PROBLEMS, CONTACT A
DEWALT
SERVICE CENTER OR CALL 1-(800)-4-
DEWALT
.
WARNING: To reduce the risk of serious personal injury, turn unit off and remove the battery pack before
making any adjustments or removing/installing attachments or accessories. An accidental start-up can
causeinjury.
Symptom Cause Fix
Tool doesn’t turn on
(Headlights don’t turn on)
Tool internal electronics not reset Remove battery, wait 3 seconds and reinsert
Low battery charge or damaged battery Charge or replace battery
Terminals are dirty or damaged See authorized service center
Bent contact trip See authorized service center
Damaged internal electronics See authorized service center
Tool doesn’t actuate (Headlights on,
motor does not run)
Motor stops running after 4 seconds Normal operation; release trigger or contact trip and
redepress
Contact trip or trigger not depressed See instruction manual
Damaged trigger See authorized service center
Bent contact trip See authorized service center
Damaged internal electronics See authorized service center
Tool in sequential mode and only trigger being actuated. Change mode or depress contact trip in
sequential mode.
Tool doesn’t actuate (Left headlight
flashes 4 times)
Low battery charge or damaged battery Charge or replace battery
Tool doesn’t actuate (Right headlights
flashes continuously)
Jammed fastener Remove the battery, clear the jammed fastener, (push
driver blade back using the stall release lever) and
reinsert battery pack
Jammed mechanism See authorized service center
Tool doesn’t actuate (Headlights on,
motor runs)
Damaged internal electronics See authorized service center
Tool doesn’t actuate (Headlights on,
motor runs, driver blade stuck down)
Damaged return system Replace return system; see authorized service center
Debris in nosepiece Clean nosepiece
Damaged driver/return assembly Replace driver/return assembly; see authorized service
center
Tool operates, but does not drive the
fastener fully
Low battery charge or damaged battery Charge or replace battery
Depth adjustment set too shallow Rotate depth adjustment wheel to a deeper setting
Tool not firmly applied to workpiece See instruction manual
Material and fastener length too rigorous an application Choose appropriate material or fastener length
Damaged or worn driver blade tip Replace driver/return assembly; see authorized service
center
Damaged or worn driver/return assembly Replace driver/return assembly; see authorized service
center
Tool operates, but no fastener driven No fasteners in magazine Load fasteners into magazine
Wrong size or angle fasteners Use only recommended fasteners
Debris in nosepiece Clean nosepiece
Debris in magazine Clean magazine
Worn magazine Replace magazine; see authorized service center
Damaged or worn driver blade Replace driver/return assembly; see authorized service
center
Damaged pusher spring Replace spring; see authorized service center
ENGLISH
15
Symptom Cause Fix
Tool is locked out, but no
fastener driven
Tool is equipped with a dryfire lock out feature to prevent
tool from firing when there are no fasteners loaded. When
the low staple indicator is visible, the tool is running low
on fasteners.
Load fasteners into magazine
Jammed fastener Wrong size or angle fasteners Use only recommended fasteners
Damaged or worn driver blade Replace driver/return assembly; see authorized
service center
Material and fastener length too rigorous an application Material or fastener length inappropriate
Low battery charge or damaged battery Charge or replace battery
Debris in nosepiece Clean nosepiece
Debris in magazine Clean magazine
Worn magazine Replace magazine; see authorized service center
Worn or damaged pusher spring Replace spring; see authorized service center
FRANÇAIS
16
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels ou matériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT! lire tous les avertissements
de sécurité et toutes lesdirectives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
AVERTISSEMENT : afin de réduire le risque de
blessures, lire le mode d’emploi del’outil.
Pour toute question ou remarque au sujet de cet outil
ou de tout autre outil
DEWALT
, composez le numéro
sans frais : 1-800-4-
DEWALT
(1-800-433-9258).
1
Gâchette
2
Verrouillage de gâchette
3
Molette de réglage de
profondeur
4
Système d’éclairage/Voyant
de charge/enrayage
5
Déclencheur par contact
6
Magasin à glissière
7
Sélecteur de tir sur contact/
séquentiel
8
Crochet de ceinture réversible
9
Patin anti-rayures
10
Espace de rangement du
patin anti-rayures
11
Levier de désenrayage
12
Index de profondeur d’agrafe
13
Bloc-piles
14
Bouton de libération du
bloc-piles
15
Verrou du magasin
16
Fenêtre témoin d’agrafes
Fig. A
1
2
4
14
13
8
7
11
6
16
15
5
9
10
3
12
FRANÇAIS
17
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX
POUR LES OUTILS ÉLECTRIQUES
AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN USAGE
ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise à
l’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre corps
est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive.
Ne jamais utiliser le cordon pour transporter,
tirer ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
4) Utilisation et entretien d’un outil
électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
FRANÇAIS
18
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débrancher la fiche de la source d’alimentation
et/ou du bloc-piles de l’outil électrique avant de
faire tout réglage ou changement d’accessoire
ou avant de ranger l’outil. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Entretien des outils électriques. Vérifier si les
pièces mobiles sont mal alignées ou coincées,
si des pièces sont brisées ou présentent toute
autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre type
de b loc-piles.
b ) Utiliser les outils électriques uniquement avec
les blocs-piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment des
trombones, de la monnaie, des clés, des agrafes,
des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectrique.
Consignes de sécurité propres aux agrafes
• Assumer systématiquement que l’outil est chargé.
L’utilisation hasardeuse du agrafe pourra provoquer le tir
accidentel d’attaches et causer des dommagescorporels.
• Ne jamais pointer l’outil vers soi-même ou toute
autre personne à proximité. Le déclenchement
accidentel d’attaches causerait des dommagescorporels.
• Ne pas utiliser l’outil à moins qu’il ne soit appliqué
fermement contre la pièce à travailler. Dans le cas
contraire, l’attache pourrait être détournée de sacible.
• Déconnecter l’outil de sa source de courant
lorsqu’une attache est restée coincée dans l’outil.
Alors que l’on tente de retirer une attache bloquée, le
marteau pourrait être activé accidentellement si l’outil
restaitbranché.
• Ne pas utiliser cet outil pour fixer des câbles
électriques. Il n’a pas été conçu pour installer des câbles
électriques et pourrait en endommager l’isolant et poser
ainsi des risques de chocs électriques et d’incendies.
Consignes de sécurité additionnelles
propres aux agrafes
AVERTISSEMENT: lors de l’utilisation de toute
agrafe, toutes les directives de sécurité, énoncées
ci-après, doivent être respectées pour éviter tout risque
de fatalité ou de dommages corporels graves. Lire
et comprendre toutes ces directives avant d’utiliser
cetoutil.
AVERTISSEMENT: NE JAMAIS vaporiser, ou
appliquer de toute autre façon, aucun lubrifiant
ou solvant de nettoyage dans l’outil. Cela pourrait
affecter sérieusement la durée de vie et les
performances de l’outil.
AVERTISSEMENT : si l’outil est tombé, ou si l’on
soupçonne qu’il a été endommagé, effectuer sa
vérification comme expliqué dans la section sélection
du mode du guide d’utilisation. Si l’outil ne fonctionne
pas conformément au guide d’utilisation, arrêter son
utilisation et le faire vérifier auprès d’un centre de
réparation agréé dewalt..
• Tenir l’outil par sa surface de prise isolée dans une
situation où l’outil de coupe peut entrer en contact
avec un câblage dissimulé. Tout contact avec un
fil « sous tension » mettra « sous tension » les pièces
métalliques exposées de l’outil et électrocutera l’opérateur.
• L’outil actionné pourrait projeter des débris, de la colle
d’assemblage ou de la poussière, qui peuvent tous
provoquer des lésions oculaires à l’opérateur. L’opérateur
et les autres personnes œuvrant dans la zone de travail
DOIVENT porter des lunettes de sécurité munies de
protecteurs latéraux. Ces lunettes de sécurité doivent
être conformes aux exigences de la norme ANSI Z87.1
FRANÇAIS
19
(les lunettes homologuées portent l’inscription « Z87 »
imprimée ou estampillée). L’employeur a la responsabilité
d’imposer le port d’un équipement de protection oculaire
par l’opérateur de l’outil et toute personne se trouvant
dans la zone immédiate de travail.
• Toujours porter une protection auditive et toute
autre protection convenable lors de l’utilisation
de l’outil. Dans certaines conditions, et selon la durée
d’utilisation, le bruit provoqué par ce produit peut
contribuer à une perte auditive.
• Débrancher le bloc-piles de l’outil lorsque ce dernier
est inutilisé. Toujours retirer le bloc-piles et les
attaches du chargeur avant de quitter la zone de
travail ou de passer l’outil à un autre opérateur. Ne
pas transporter l’outil vers une autre zone de travail
qui comprend des échafaudages, des marches, des
échelles etc., avec le bloc-piles inséré. Ne pas effectuer
de réglages, d’entretien ou retirer des attaches coincées
avec le bloc-pilesinséré.
• Ne pas retirer, altérer, ou rendre de quelque manière
que ce soit l’outil, la gâchette ou le verrouillage
de gâchette inopérant. Ne pas coller ou attacher
l’interrupteur ou le déclencheur par contact en position
«ON» (Marche). Ne pas retirer le ressort du déclencheur
par contact. Vérifier quotidiennement que le mouvement
de la gâchette et du déclencheur par contact est libre. Une
décharge incontrôlée pourrait enrésulter.
• Inspecter l’outil avant toute utilisation. Ne pas
utiliser l’outil si une portion quelconque de l’outil,
de la gâchette, du verrouillage de gâchette ou
du déclencheur par contact est inopérante,
déconnectée, modifiée ou ne fonctionne pas
correctement. Toute pièce endommagée ou manquante
doit être réparée ou remplacée avant toute nouvelle
utilisation. Se reporter à la rubriqueRéparations.
• Ne pas altérer ou modifier l’outil en aucunefaçon.
• Assumer systématiquement que l’outil estchargé.
• Ne jamais pointer l’outil vers soi-même ou autrui.
L’outiln’est pas un jouet! Travailler en toute sécurité!
Respecter l’appareil en tant qu’outil de travail.
• Tenir les enfants, les visiteurs ou toute autre
personne à l’écart pendant l’utilisation d’un outil
électrique; toute distraction pourrait faire perdre la
maîtrise de l’appareil. Après utilisation, verrouiller l’outil
hors de la portée des enfants dans un endroitsûr.
• Ne pas transporter l’outil d’un endroit à l’autre avec
le doigt sur la gâchette. Une décharge accidentelle
pourrait enrésulter.
• Activer systématiquement le verrouillage de
gâchette lorsque l’utilisation de l’outil n’est pas
immédiate. Le fait d’activer le verrouillage de gâchette
préviendra toute déchargeaccidentelle.
• Ne pas trop tendre les bras. Conserver son équilibre en
tout temps. Une perte d’équilibre risque d’entraîner une
blessure corporelle.
• Utiliser l’outil uniquement pour les travaux pour
lesquels il a été conçu. Ne pas décharger les attaches
à l’air libre ou dans des matériaux trop durs comme
le béton, la pierre, le bois très dur, les nœuds ou
toute autre matière trop difficile à pénétrer. Ne pas
utiliser le corps de l’outil ou son couvercle supérieur
comme marteau. Les attaches éjectées peuvent
suivre une trajectoire inattendue et provoquer
desblessures.
• Toujours prendre soin d’éloigner les doigts du
déclencheur par contact pour prévenir une blessure
en cas de relâchement involontaire du poussoir
• Se reporter à la rubrique Entretien et Réparations
pour obtenir de plus amples renseignements sur
l’entretien approprié de l’outil.
• Toujours utiliser l’outil dans un endroit propre et
éclairé. S’assurer que la surface de travail est exempte de
débris et prendre soin de ne pas perdre l’équilibre lors de
travaux en hauteur, comme sur untoit.
• Ne pas enfoncer d’attaches près du bord de la pièce.
La pièce risque de se fendre, faire ricocher l’attache et
blesser l’opérateur ou un collègue de travail. Il est possible
que le agrafe suive le fil du bois et sorte inopinément sur
le côté de la pièce. Enfoncer la pointe biseauté du agrafe
perpendiculairement au fil du bois pour réduire le risque
de blessures.
• Ne pas enfoncer de agrafes sur les têtes d’autres
attaches ou avec l’outil à une angle trop aigu. Ceci
pourrait causer une blessure corporelle provoquée par un
recul, un coincement d’attache ou un ricochet de agrafe.
• Garder les mains et les parties du corps éloignées
de la zone immédiate de travail. Le cas échéant, tenir
la pièce à l’aide de serres pour protéger les mains et le
corps de dangers potentiels. S’assurer que la pièce est bien
fixe avant d’appuyer la agrafe contre celle-ci. La force du
déclencheur peut entraîner le déplacement inopiné de
lapièce.
• Ne pas utiliser d’outil en présence de poussière,
de gaz ou d’émanations inflammables. L’outil peut
générer une étincelle qui risque d’enflammer les gaz,
provoquant ainsi un incendie. Une étincelle pourrait
également être produite si un agrafe est enfoncé sur un
autre agrafe.
• Tenir le visage et le corps à l’écart de l’arrière du
couvercle de l’outil lors de travaux dans des endroits
d’accès limité. En effet, un recul inopiné peut entraîner
un impact au corps, particulièrement lors d’un agrafedans
une matière dure ou dense.
• Maintenir l’outil fermement pour conserver son
contrôle tout en permettant à l’outil de rebondir
de la surface à travailler alors que l’attache est
enfoncée. En mode par contact, si on laisse la butée
de déclenchement retoucher la surface de travail avant
de relâcher la gâchette, une attache non désirée sera
enfoncée sur l’emplacement du déclenchement.
• Le choix de la méthode de déclenchement est
important. Consulter le manuel pour connaître les
options dedéclenchement.
FRANÇAIS
20
Sélecteur de tir sur contact/séquentiel
Tir séquentiel
• Pendant l’utilisation de l’outil en mode séquentiel,
ne pas activer la gâchette à moins qu’il ne soit
fermement appliqué contre la pièce àtravailler.
Déclenchement par contact
• Pendant l’utilisation de l’outil avec le déclenchement
par contact, faire attention à tout doublement
de tir involontaire causé par le recul de l’outil.
Des agrafes non désirés pourraient être tirés si on
laissait le déclencheur par contact entrer en contact
accidentellement avec la surface detravail.
• Pour éviter les tirs DOUBLEs:
ʵ Ne pas appliquer une trop grande force avec l’outil sur
la surface de travail;
ʵ Laisser l’outil reculer pleinement après chaque tir;
ʵ Utiliser l’outil en modeséquentiel.
• En mode de déclenchement par contact, maintenir
systématiquement le contrôle de la agrafe de
finition. Une position incorrecte de l’outil pourra
provoquer la libération accidentelle d’unagrafe.
• Ne pas enfoncer de agrafes sur la tête de toute autre
attache. Un recul puissant, le blocage d’attaches ou un
ricochet des agrafes pourrait enrésulter.
• Vérifier l’épaisseur du matériau avant d’utiliser
la agrafe. Un agrafe en dépassant pourrait causer
desblessures.
• Réglage de profondeur: pour réduire tout risque
de dommages corporels graves causés par le
fonctionnement accidentel de l’appareil lors du
réglage de profondeur, SYSTÉMATIQUEMENT:
ʵ Retirer le bloc-piles;
ʵ Enclencher le verrouillage de gâchette;
ʵ Éviter tout contact avec la gâchette pendant
leréglage.
• Ne pas enfoncer des agrafes à l’aveuglette dans les
murs, les planchers et autres zones de travail. Des
attaches enfoncées dans des fils électriques sous tension,
de la plomberie ou d’autres types d’obstacles peuvent
entraîner desblessures.
• Rester vigilant, faire attention au travail en cours
et faire preuve de jugement dans l’utilisation de
tout outil électrique. Ne pas utiliser d’outil en cas de
fatigue ou sous l’emprise de drogues, d’alcool ou de
médicaments. Un simple moment d’inattention en
utilisant un outil électrique peut entraîner des
blessuresgraves.
Consigne de sécurité supplémentaire
AVERTISSEMENT: porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi
un masque antipoussières si la découpe doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/
MSHA.
AVERTISSEMENT: les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon la
fréquence à laquelle on effectue ces travaux. Pour réduire
toute exposition à ces produits: travailler dans un endroit
bien aéré, en utilisant du matériel de sécurité homologué, tel
un masque antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT: cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT: pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
FRANÇAIS
21
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... revolutions per
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
BLOCS-PILES ET CHARGEURS
Le bloc-piles n’est pas totalement chargé d’usine. Avant
d’utiliser le bloc-piles et le chargeur, lire les consignes de
sécurité ci-après puis suivre la procédure de chargement
indiquée. Pour commander un bloc-piles de rechange,
s’assurer d’en inclure le numéro de catalogue et latension.
Cet outil fonctionne avec un chargeur
DEWALT
. S’assurer
de bien lire toutes les consignes de sécurité avant toute
utilisation du chargeur. Consulter le tableau en fin de
manuel pour connaître les compatibilités entre chargeurs
et blocs-piles.
LIRE TOUTES LES CONSIGNES
Consignes importantes de sécurité
les blocs-piles
AVERTISSEMENT : lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessuresgraves.
• Ne pas recharger ou utiliser un bloc-piles en milieu
déflagrant, en présence, par exemple, de poussières,
gaz ou liquides inflammables. Le fait d’insérer ou
retirer un bloc-piles de son chargeur pourrait causer
l’inflammation de poussières ou d’émanations.
• NE JAMAIS forcer l’insertion d’un bloc-piles dans un
chargeur. NE modifier un bloc-piles d’AUCUNE façon
pour le faire rentrer dans un chargeur incompatible,
car il pourrait se briser et causer des dommages
corporels graves. Consulter le tableau en dernière page
de ce manuel pour connaître les compatibilités entre
chargeurs et blocs-piles.
• Recharger les blocs-piles exclusivement dans des
chargeurs
DEWALT
.
• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau
ou dans tout autreliquide.
• Ne pas entreposer ou utiliser l’appareil et le bloc-
piles en présence de températures ambiantes
pouvant excéder 40°C (104°F) (comme dans des
hangars ou des bâtiments métalliques l’été). Pour
préserver leur durée de vie, entreposer les blocs-piles dans
un endroit frais etsec.
REMARQUE: ne pas mettre un bloc-piles dans un
outil dont la gâchette est verrouillée en position de
marche. Ne jamais bloquer l’interrupteur en position
deMARCHE.
• Ne pas incinérer le bloc-piles même s’il est
sévèrement endommagé ou complètement usagé,
car il pourrait exploser et causer un incendie.
Pendant l’incinération des blocs-piles au lithium-ion, des
vapeurs et matières toxiques sontdégagées.
• En cas de contact du liquide de la pile avec la peau,
rincer immédiatement au savon doux et à l’eau. En
cas de contact oculaire, rincer l’œil ouvert à l’eau claire
une quinzaine de minutes ou jusqu’à ce que l’irritation
cesse. Si des soins médicaux s’avéraient nécessaires, noter
que l’électrolyte de la pile est composé d’un mélange de
carbonates organiques liquides et de sels delithium.
• Le contenu des cellules d’une pile ouverte peut
causer une irritation respiratoire. En cas d’inhalation,
exposer l’individu à l’air libre. Si les symptômes persistent,
consulter unmédecin.
AVERTISSEMENT: risques de brûlure. Le liquide de la
pile peut s’enflammer s’il est exposé à des étincelles ou
à uneflamme.
AVERTISSEMENT: risques d’incendie. Ne jamais
tenter d’ouvrir le bloc-piles pour quelque raison
que ce soit. Si le boîtier du bloc-piles est fissuré ou
endommagé, ne pas l’insérer dans un chargeur. Ne
pas écraser, laisser tomber, ou endommager les blocs-
piles. Ne pas utiliser un bloc-piles ou un chargeur
qui a reçu un choc violent, ou si l’appareil est tombé,
a été écrasé ou endommagé de quelque façon que
ce soit (p. ex. percé par un agrafe, frappé d’un coup
de marteau, piétiné). Les blocs-piles endommagés
doivent être renvoyés à un centre de réparation pour
y êtrerecyclés.
Transport
AVERTISSEMENT: risques d’incendie. Au moment
de ranger ou transporter le bloc-piles, veiller à
protéger ses bornes à découvert de tout objet
métallique. Par exemple, éviter de placer le bloc-piles
dans un tablier, une poche, une boîte à outils ou un
tiroir, etc. contenant des objets tels que agrafes, vis,
clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes
des piles pourraient entrer, par inadvertance,
en contact avec des objets conducteurs, tels
que: clés, pièces de monnaie, outils ou autres.
La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département
américain des transports interdit, en fait, le transport
des blocs-piles dans les commerces ou dans les avions
dans les bagages de cabine, À MOINS qu’ils ne soient
correctement protégés de tout court-circuit. Aussi
lors du transport individuel de blocs-piles, s’assurer
que leurs bornes sont bien protégées et isolées de
FRANÇAIS
22
tout matériau pouvant entrer en contact avec elles et
provoquer un court-circuit.
Expédition du bloc-piles
DEWALT
FLEXVOLT
MC
Le bloc-piles D
E
WALT FLEXVOLT
MC
possède deux modes:
Utilisation etExpédition.
Mode Utilisation: lorsque le bloc-piles FLEXVOLT
MC
est par
lui-même ou dans un produit D
E
WALT 20v max*, il
fonctionnera comme un bloc-piles de 20v max*. Lorsque le
bloc-piles FLEXVOLT
MC
est dans un produit de 60v max* ou
120v max* (deux blocs-piles de 60v max*), il fonctionnera
comme un bloc-piles de 60v max*.
Mode Expédition: lorsque
le capuchon est inséré sur
le bloc-piles FLEXVOLT
MC
,
le bloc-piles est en mode
Expédition. Les modules
de cellules sont électriquement déconnectés du bloc le
faisant correspondre à trois blocs-piles d’un wattheure (Wh)
inférieur comparé à un bloc-piles de wattheure élevé. Ce
passage à trois blocs-piles à un wattheure inférieur peut
permettre au bloc-piles d’être exempté de suivre certaines
directives d’expédition imposées sur les blocs-piles de
wattheuresupérieur.
L’étiquette du bloc-piles donne deux estimations de
wattheures (se reporter à l’exemple). Selon comment le
bloc-piles est expédié, l’estimation appropriée de wattheure
doit être utilisée pour déterminer les modalités d’expédition
lui correspondant. Si le capuchon d’expédition est utilisé,
le bloc-piles sera considéré comme 3 blocs-piles au
wattheure indiqué pour «Expédition». S’il est expédié sans
le capuchon ou dans un outil, le bloc-piles sera considéré
comme un seul bloc-piles au wattheure indiqué à côté de
«Utilisation».
USE: 120 Wh Shipping: 3 x 40 Wh
Exemple d’étiquetage d’utilisation et d’expédition
Par exemple, le Wh de expédition pourra indiquer
3x40Wh, ce qui correspond à 3 blocs-piles de
40wattheures chacun. L’utilisation du Wh pourra indiquer
120Wh (sous-entendu 1bloc-piles).
Témoin de Charge du Bloc-Piles (Fig. B)
Certains blocs-piles
DEWALT
possèdent un témoin de
charge qui consiste en trois voyants Del verts indiquant le
niveau de charge du bloc-piles.
Le témoin de charge indique approximativement le niveau
de charge restant dans le bloc-piles en fonction des voyants
suivants:
Chargé de 75 à 100%
Chargé de 51 à 74%
Chargé de < 50%
Le bloc-piles doit être rechargé
Pour activer le témoin de charge, maintenez appuyé le
bouton du témoin de charge. Une combinaison des trois
voyants Del verts s’allumera indiquant le niveau de charge.
Lorsque le niveau de charge du bloc-pile atteint la limite
minimale d’utilisation, le témoin de charge reste éteint et le
bloc-piles doit êtrerechargé.
Fig. B
REMARQUE: le témoin de charge ne fait qu’indiquer
le niveau de charge du bloc-piles. Il ne donne aucune
indication quant au fonctionnement de l’outil. Son propre
fonctionnement pourra aussi varier en fonction des
composants produit, de la température et de l’application
d’utilisation.
Pour plus d’informations quant au témoin de charge du
bloc-piles, veuillez appeler le 1-800-4-
DEWALT
(1-800-433-
9258) ou vous rendre sur notre site www.dewalt.com.
Le sceau SRPRC®
Le sceau SRPRC® (Société de recyclage des
piles rechargeables du Canada) apposé
sur une pile au nickel-cadmium, à hydrure
métallique de nickel ou au lithium-ion
(ou un bloc-piles) indique que les coûts
de recyclage de ces derniers en fin d’utilisation ont déjà été
réglés par
DEWALT
. Dans certaines régions, la mise au rebut
ou aux ordures municipales des piles au nickel-cadmium, à
l’hydrure métallique de nickel ou au lithium-ion, est illégale;
le programme de l’Appel à Recycler® constitue donc une
solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
DEWALT
et d’autres utilisateurs de piles, a mis sur pied de
programme aux États-Unis et au Canada pour faciliter la
collecte des piles au nickel-cadmium, à l’hydrure métallique
de nickel ou au lithium-ion usagées. Aidez-nous à protéger
l’environnement et à conserver nos ressources naturelles
en renvoyant les piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion usagées à un centre
de réparation autorisé
DEWALT
ou chez votre détaillant afin
qu’elles y soient recyclées. On peut en outre se renseigner
auprès d’un centre de recyclage local pour connaître
d’autres sites lesacceptant.
SRPRC® est une marque déposée de l’Appel à Recycler
Canada,Inc.
Directives de sécurité importantes
propres à tous les chargeurs de piles
AVERTISSEMENT : Lire toutes les instructions et
toutes les consignes de sécurité propres au bloc-
piles, au chargeur et à l’outil électrique. Tout
manquement aux avertissements et instructions
pose des risques de décharges électriques,
d’incendie et/ou de blessuresgraves.
• NE PAS tenter de charger de bloc-piles avec des
chargeurs autres que ceux décrits dans ce manuel.
Le chargeur et son bloc-piles ont été conçus tout
spécialement pour fonctionnerensemble.
FRANÇAIS
23
• Ces chargeurs n’ont pas été conçus pour une
utilisation autre que recharger les blocs-piles
rechargeables
DEWALT
. Toute autre utilisation
comporte des risques d’incendie, de chocs électriques ou
d’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon pour
débrancher le chargeur. Cela permet de réduire
les risques d’endommager la fiche ou le cordon
d’alimentation.
• S’assurer que le cordon est protégé de manière à
ce que personne ne marche ni ne trébuche dessus,
ou à ce qu’il ne soit ni endommagé ni soumis à
aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité
absolue. L’utilisation d’une rallonge inadéquate
comporte des risques d’incendie, de chocs électriques
oud’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans
un endroit sec et utiliser une rallonge conçue pour
l’extérieur. L’utilisation d’une rallonge conçue pour
l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne poser aucun objet sur le chargeur. Ne pas mettre
le chargeur sur une surface molle qui pourrait en
bloquer la ventilation et provoquer une surchauffe
interne. Éloigner le chargeur de toute source de chaleur.
Le chargeur dispose d’orifices d’aération sur le dessus et le
dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon
d’alimentation ou une ficheendommagée.
• Ne pas utiliser le chargeur s’il a reçu un coup,
fait une chute ou a été endommagé de quelque
façon que ce soit. Le ramener dans un centre de
réparationagréé.
• Ne pas démonter le chargeur. Pour tout service
ou réparation, le rapporter dans un centre de
réparation agréé. Le fait de le réassembler de façon
incorrecte comporte des risques de chocs électriques,
d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout
entretien. Cela réduira tout risque de chocs
électriques. Le fait de retirer le bloc-piles ne réduira pas
cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en
courant électrique domestique standard de 120
volts. Ne pas tenter de l’utiliser avec toute autre
tension. Cela ne s’applique pas aux chargeurs de
postesmobiles.
AVERTISSEMENT: risques de chocs électriques. Ne
laisser aucun liquide pénétrer dans le chargeur, des
chocs électriques pourraient enrésulter.
AVERTISSEMENT: risques de brûlure. Ne submerger
le bloc-piles dans aucun liquide et le protéger de toute
infiltration de liquide. Ne jamais tenter d’ouvrir le
bloc-piles pour quelque raison que ce soit. Si le boîtier
plastique du bloc-piles est brisé ou fissuré, le retourner
dans un centre de réparation pour y êtrerecyclé.
ATTENTION: risques de brûlure. Pour réduire tout
risque de dommages corporels, ne recharger que des
blocs-piles rechargeables
DEWALT
. Tout autre type
de piles pourrait exploser et causer des dommages
corporels etmatériels.
AVIS: sous certaines conditions, lorsque le chargeur
est connecté au bloc d’alimentation, des matériaux
étrangers pourraient court-circuiter le chargeur. Les
corps étrangers conducteurs tels que (mais pas limité
à) poussières de rectification, débris métalliques, laine
d’acier, feuilles d’aluminium, ou toute accumulation
de particules métalliques doivent être maintenus
à distance des orifices du chargeur. Débrancher
systématiquement le chargeur lorsque le bloc-piles
n’y est pas inséré. Débrancher systématiquement le
chargeur avant toutentretien.

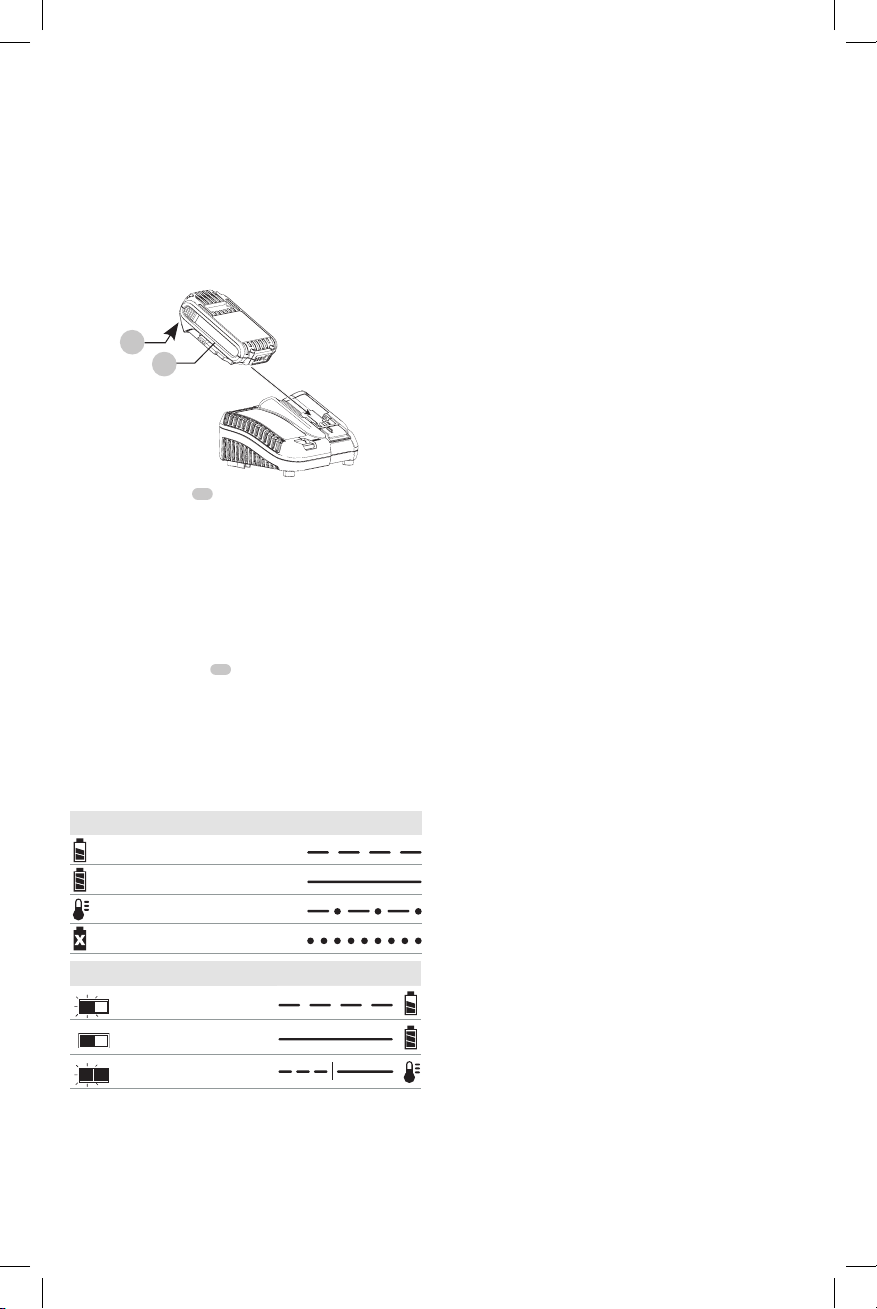

Chargement du bloc-piles (Fig. C)
1. Branchez le chargeur dans la prise appropriée avant d’y
insérer le bloc-piles.
13
14
Fig. C
FRANÇAIS
24
2. Insérer le bloc-piles
13
dans le chargeur, en vous
assurant qu’il y est correctement calé. Le voyant rouge
(charge) clignotera de façon continue indiquant que le
cycle de chargement acommencé.
3. En fin de charge, le voyant rouge restera ALLUMÉ de
façon continue. Le bloc-piles est alors complètement
rechargé et peut être utilisé ou laissé dans le chargeur.
Pour retirer le bloc-piles du chargeur, appuyez sur le
bouton de libération du bloc-piles
14
sur le bloc-piles.
REMARQUE: pour assurer des performances optimales
et une durée de vie maximale des blocs-piles au lithium-
ion, recharger pleinement le bloc-piles avant toute
utilisationinitiale.
Utilisation du chargeur
Reportez-vous aux indications du tableau ci-dessous pour
consulter le statut de charge du bloc-piles.
DCB101
Bloc-piles en Cours de Chargement
Bloc-piles Chargé
Suspension de Charge Contre le Chaud/
Froid
Bloc-Pile ou Chargeur Défectueux
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Bloc-piles en Cours de Chargement
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid*
* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
le voyant rouge ne cessera de clignoter, mais un voyant
jaune restera allumé pendant cette opération. Lorsque
le bloc-piles aura repris une température appropriée,
le voyant jaune s’éteindra et le chargeur reprendra sa
procédure decharge.
Le chargeur ne pourront recharger des blocs-piles
défectueux. Le chargeur indiquera qu’un bloc-piles est
défectueux en refusant de s’allumer ou en affichant bloc-
piles ou chargeurdéfectueux.
REMARQUE: cela pourra aussi indiquer un problème avec
lechargeur.
Si le problème provient du chargeur, faites vérifier le
chargeur et le bloc-piles chez un centre de réparationagréé.
Fonction de suspension de charge contre le chaud/
froid
Lorsque le chargeur détecte un bloc-piles trop chaud
ou trop froid, il démarre automatiquement la fonction
de suspension de charge contre le chaud, suspendant
le chargement jusqu’à ce que le bloc-piles ait repris
une température appropriée. Le chargeur ensuite se
remettra automatiquement en mode de chargement.
Cette caractéristique assure aux blocs-piles une durée de
viemaximale.
Un bloc-piles froid se rechargera moins vite qu’un bloc-piles
chaud. Le bloc-piles se rechargera à ce rythme plus lent tout
au cours du cycle de charge et ne retournera pas à sa vitesse
maximale de charge même s’il venait à seréchauffer.
Le chargeur DCB118 est équipé d’un ventilateur interne
destiné à refroidir le bloc-piles. Le ventilateur se mettra
automatiquement en marche chaque fois que le bloc-piles
aura besoin de serefroidir.
N’utilisez jamais le chargeur si le ventilateur ne fonctionne
pas correctement ou si ses fentes d’aération sont bloquées.
Protégez systématiquement l’intérieur du chargeur de tout
objetétranger.
Système de protection électronique
Les appareils au Li-Ion sont équipés d’un système
électronique de protection pour protéger les blocs-piles de
toute surcharge, surchauffe ou fuiteimportante.
L’appareil s’arrêtera automatiquement dès que le système
électronique de protection sera activé. Si c’était le cas,
placez le bloc-piles au lithium-ion sur son chargeur jusqu’à
ce qu’il soit complètementrechargé.
Installation murale
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Ces chargeurs ont été conçus pour une installation murale
ou pour être posés sur une table ou une surface de travail.
Pour une fixation murale, installez le chargeur à proximité
d’une prise électrique, et à l’écart de coins ou de toute
autre obstruction au passage de l’air. Utilisez l’arrière du
chargeur pour marquer l’emplacement des vis de montage
sur le mur. Fixez soigneusement le chargeur à l’aide de vis
autoforeuses (vendues séparément) d’au moins 25,4mm
(1po) de long, et de diamètre de tête de 7-9mm (0,28-
0,35po), que vous visserez dans le bois en laissant une
longueur optimale d’environ 5,5mm (7/32po) exposée.
Alignez les orifices à l’arrière du chargeur sur les vis exposées
et insérez à fond ces dernières dans lesorifices.
Instructions d’entretien du chargeur
AVERTISSEMENT: risques de chocs électriques.
Débrancher le chargeur de la prise de courant
alternatif avant tout entretien. Éliminer toute saleté
ou graisse de la surface externe du chargeur à l’aide
d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Remarques importantes concernant le
chargement
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
température ambiante de 18° à 24°C (65°F à 75°F). NE
PAS recharger le bloc-piles à une température inférieure
à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux
au bloc-piles.
2. Le chargeur et son bloc-piles peuvent devenir chauds
au toucher pendant la charge. C’est normal et ne
représente en aucun cas une défaillance du produit.
Pour faciliter le refroidissement du bloc-piles après
FRANÇAIS
25
utilisation, éviter de laisser le chargeur ou le bloc-piles
dans un local où la température ambiante est élevée
comme dans un hangar métallique ou une remorque
nonisolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise
en y branchant une lampe ou tout autre
appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un
interrupteur qui coupe le courant lorsqu’on éteint
leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local où
la température ambiante se trouve entre environ 18°
et 24°C (65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et
son chargeur dans un centre de réparationlocal.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez
de puissance pour effectuer un travail qu’il faisait
facilement auparavant. NE PAS CONTINUER à l’utiliser
dans ces conditions. Suivre la procédure de charge. Si
nécessaire, il est aussi possible de recharger
un bloc-piles partiellement déchargé sans effet nuisible
sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais
pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant toutentretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou
tout autreliquide.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec,
à l’abri de toute lumière solaire directe et de toute
températureexcessive.
2. Pour un stockage prolongé, il est recommandé
d’entreposer le bloc-piles pleinement chargé dans
un lieu frais et sec, hors du chargeur pour optimiser
lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être
entreposés complètement déchargés. Il sera nécessaire de
recharger le bloc-piles avantréutilisation.
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION (FIG. A)
AVERTISSEMENT: ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.
Reportez-vous en FigureA au début de ce manuel pour
obtenir la liste complète descomposants.
Usage prévu
Votre agrafe de finition sans fil a été conçue pour enfoncer
des agrafes dans des pièces enbois.
NE PAS l’utiliser en milieu ambiant humide ou en présence
de liquides ou de gazinflammables.
Votre agrafe de finition sans fil est un outil électrique
deprofessionnels.
NE PAS la laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
Fiche technique de l’outil
Mode de déclenchement Sélectionnable :
Séquentiel ou par contact
Tension 20
Hauteur 28,9 cm (11,4 po)
Largeur 9,3 cm (3,7 po)
Longueur 25,65 cm (10,1 po)
Poids (sans bloc-piles) 2,58 kg (5,7 lb)
Inclinaison magasin Droit
Capacité du chargeur 100 agrafes
Caractéristiques techniques des agrafes
Longueur d’agrafe 13 mm - 38 mm
(1/2 po - 1 1/2 po)
Diamètres de tige Calibre 18
Taille de couronne d’agrafe 6,3 mm (1/4 po)
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Crochet de ceinture (Fig. D)
AVERTISSEMENT : retirer les agrafes du chargeur
avant d’effectuer un réglage ou un entretien,
afin d’éviter les risques de blessuregrave.
AVERTISSEMENT : débrancher le bloc-pile
de l’outil avant d’effectuer un réglage ou un
entretien, de changer les accessoires ou de
ranger l’outil; ces mesures de sécurité préventives
réduisent les risques de démarrageaccidentel.
ATTENTION : Lorsqu’on n’utilise pas l’outil, le
placer sur le côté, sur une surface stable, de
manière à éviter que les personnes s’y prennent
les pieds, trébuchent et perdent l’équilibre. Bien
que certains outils munis d’un gros bloc-pile puissent
être placés à la verticale, dans cette position, ils
peuvent facilement être renversés.
Les agrafes sans fil sont équipées d’un crochet de
ceinture
8
qui peut être rattaché d’un côté ou de l’autre de
l’outil pour accommoder un gaucher ou undroitier.
On peut aussi retirer complètement le crochet, le
caséchéant.
FRANÇAIS
26

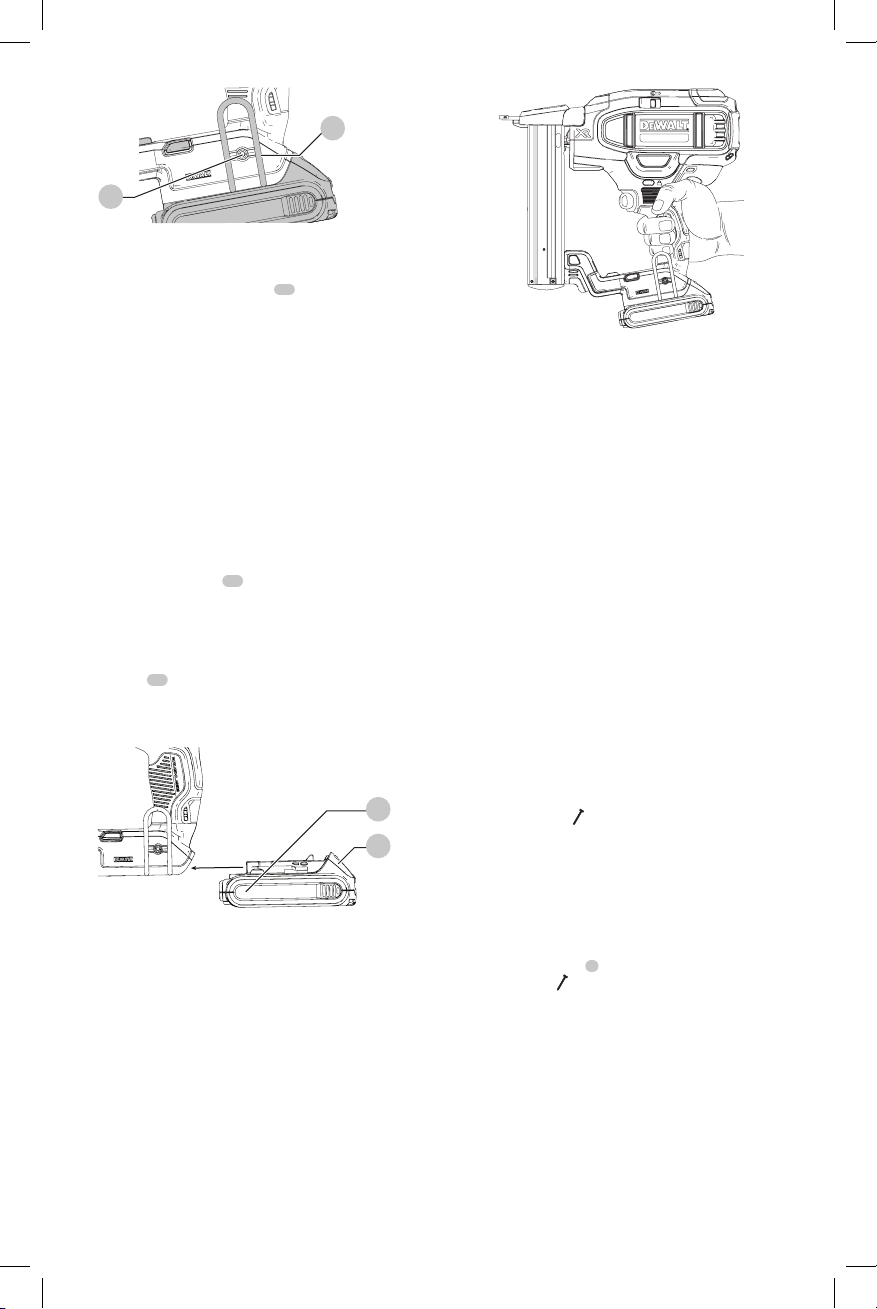

Fig. D
8
17
Retrait Du Crochet de Suspension
1. Retirer le bloc-pile de l’outil.
2. Pour convertir l’outil en vue de
17
l’utilisation par un
gaucher, il suffit de retirer la vis située du côté opposé
de l’outil et la réassembler de l’autrecôté.
3. Replacer le bloc-pile.
UTILISATION
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Installation et retrait du bloc-piles (Fig. E)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
13
dans la poignée de l’outil,
alignez le bloc-piles sur les rails dans la poignée de l’outil et
faites-le glisser fermement en place puis vérifiez qu’il ne s’en
détacherapas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
14
et tirez fermement le bloc-piles hors de
la poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
Fig. E
13
14
Position correcte des mains (Fig. F)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mainsillustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réactionsoudaine.
Fig. F
Sélection du mode
AVERTISSEMENT : toujours porter une protection
oculaire conforme à la norme [ANSI Z87.1 (CAN/CSA
Z94.3)] ainsi qu’une protection auditive conforme
à la norme [ANSI S12.6 (S3.19)] lors de l’utilisation
del’outil.
Les agrafes sans fil
DEWALT
sont assemblées en conformité
avec la norme ANSI SNT-101-2002.
La agrafe de finition est capable d’enfoncer des agrafes
en mode de déclenchement par contact ou séquentiel.
Si vous désirez désactiver le mode de déclenchement par
contact, veuillez vous adresser à un centre de réparation
DEWALT
agréé. Avant d’utiliser cet outil, vérifiez le sélecteur
de tir pour déterminer son mode de déclenchement.
Lisez toutes les instructions avant de sélectionner le mode
dedéclenchement.
AVERTISSEMENT: éloigner SYSTÉMATIQUEMENT
les doigts de la gâchette hors utilisation de l’outil
pour éviter toute décharge accidentelle de agrafes.
NE JAMAIS transporter l'outil avec le doigt sur la
gâchette. En mode par contact, l'outil enfoncera un
agrafe si le déclencheur par contact est heurté alors
que la gâchette est appuyée.
Tir Séquentiel
(Fig. G)
Utilisez le mode de tir séquentiel pour le agrafe intermittent
lorsque vous désirez un placement et un contrôle de
profondeur minutieux et précis. Le mode de déclenchement
séquentiel offre un maximum de puissance pour enfoncer
les agrafes les pluslongs.
Pour utiliser la agrafe en mode de tir séquentiel:
1. Poussez le sélecteur
7
de tir pour afficher l’icône du
agrafeunique
.
2. Appuyez complètement le nez de l’outil sur la surface à
travailler (le moteur démarrera).
3. Appuyez sur la gâchette (le agrafe s’enfoncera dans
lasurface).
4. Relâchez lagâchette.
5. Retirez le nez de l’outil de lasurface.
6. Répétez les étapes2–4 pour le prochainagrafe.
AVIS: pour chaque agrafe, le déclencheur par contact
doit être appuyé puis la gâchette, le tout suivi du
relâchement et du déclencheur par contact et de
lagâchette.
FRANÇAIS
27

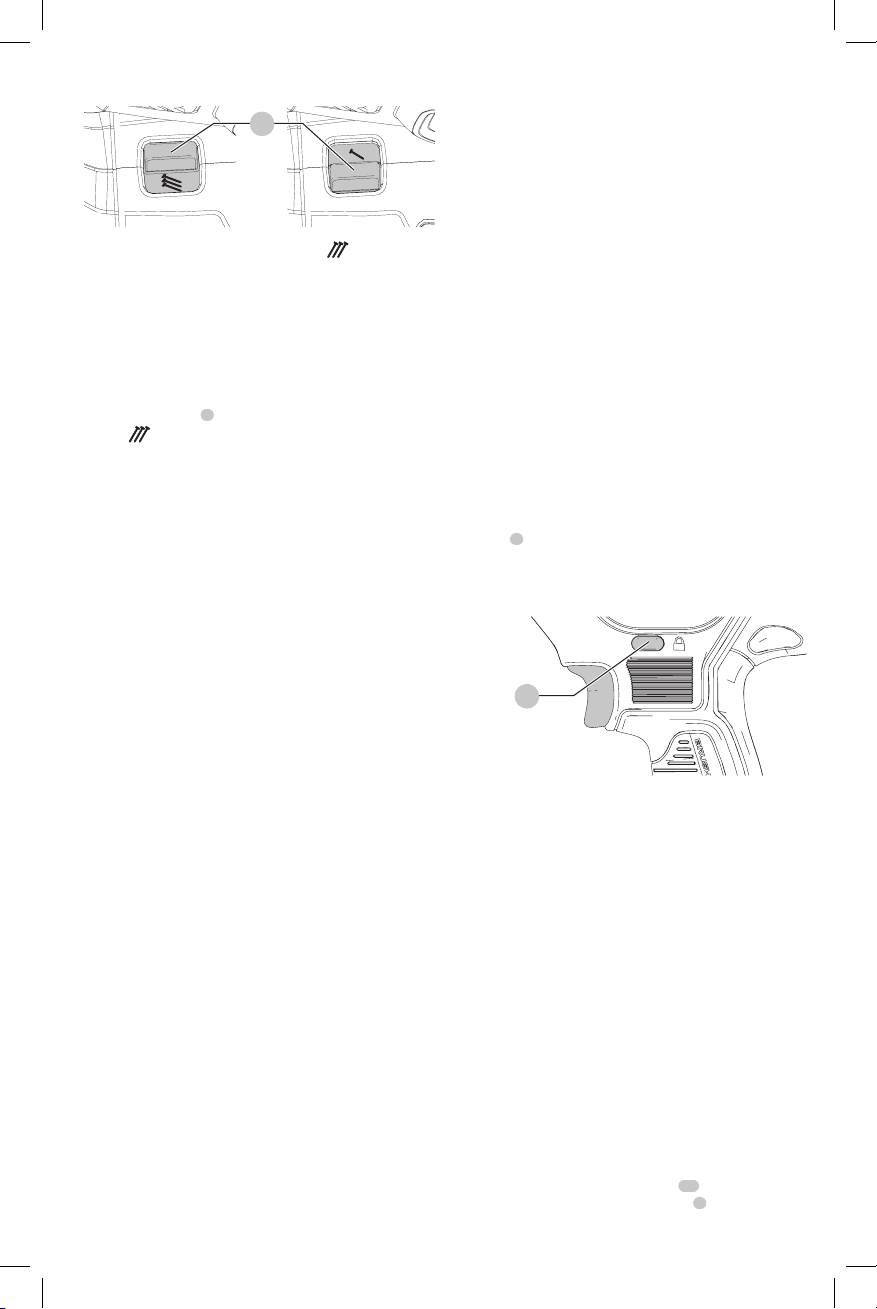

Fig. G
7
Déclenchement par contact
(Fig. G)
Le déclenchement par contact a été conçu pour enfoncer
rapidement des agrafes sur des surfaces planes et fixes,
et est plus efficace en général pour enfoncer les agrafes
pluscourts.
En mode de déclenchement par contact, deux méthodes
d’utilisation de l’outil sont disponibles: déclenchement
posé et déclenchement parcontact.
Poussez le sélecteur
7
de tir pour afficher l’icône des trois
agrafes
.
Utilisation de l’outil avec la méthode de
déclenchement posé:
AVERTISSEMENT: un agrafe sera enfoncé chaque
fois qu’on appuiera sur la gâchette tant que l’on
maintiendra le déclencheur par contact appuyé.
1. Maintenez fermement le déclencheur par contact
contre la surface àtravailler.
2. Appuyez sur lagâchette.
Utilisation de l’outil avec la méthode de
déclenchement par contact:
1. Appuyez sur lagâchette.
2. Appuyez le déclencheur par contact contre la surface à
travailler. Tant que l'on appuiera sur la gâchette, l'outil
continuera d'enfoncer un agrafe chaque fois que l'on
appuiera sur le déclencheur par contact. Cela permet
à l'utilisateur d'enfoncer plusieurs agrafes l'un après
l'autre.
AVERTISSEMENT: ne plus appuyer sur la gâchette
en fin d’utilisation de l’outil. Laisser le verrouillage de
gâchette en position verrouillée en fin d’utilisation de
l’outil.
AVERTISSEMENT: lorsque le moteur de l’outil tourne,
appuyer sur la gâchette ou sur le déclencheur par
contact, enfoncera un agrafe.
Préparation de l’outil
AVERTISSEMENT: NE JAMAIS vaporiser, ou
appliquer de toute autre façon, aucun lubrifiant
ou solvant de nettoyage dans l’outil. Cela pourrait
affecter sérieusement la durée de vie et les
performances de l’outil.
REMARQUE : Le bloc-pile n’est pas complètement chargé
au moment de sa livraison. Suivre les directives du présent
guide (voir la section Méthode de chargement).
1. Lire la section portant sur les consignes de sécurité du
présentguide.
2. Porter des lunettes de protection et des
protecteursauditifs.
3. S’assurer que le chargeur ne contient aucuneattache.
4. S’assurer que les éléments des déclencheurs par contact
et du poussoir fonctionnent bien; ne pas utiliser l’outil
si ces éléments ne fonctionnent pas correctement.
Ne JAMAIS utiliser l’outil lorsque le déclencheur par
contact est verrouillé en positionactionnée.
5. Ne jamais pointer l’outil en direction d’une autre
personne ni verssoi.
6. Insérer le bloc-pile complètementchargé.
Utilisation du verrouillage de gâchette
(Fig. H)
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, ne plus appuyer sur
la gâchette lorsque l’outil n’est pas utilisé. Laisser le
verrouillage de gâchette VERROUILLÉ (Fig.H) hors
utilisation de l’outil.
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, verrouiller la gâchette,
déconnecter le bloc-piles de l’outil et retirer les agrafes
du magasin avant tout réglage,
Chaque agrafe
DEWALT
est équipé d’un verrouillage de
gâchette
2
qui lorsqu’il est poussé sur la droite, comme
illustré en figureH, empêche l’outil de tirer un agrafe en
verrouillant la gâchette et en dérivant la puissancemoteur.
Fig. H
2
Lorsque le verrouillage de gâchette sera poussé sur la
gauche, l’outil sera pleinement opérationnel. Le verrouillage
de gâchette devrait systématiquement être verrouillé
chaque fois qu’un réglage est effectué ou que l’outil est
horsutilisation.
AVIS: ne pas entreposer l’outil avec son bloc-piles
installé. Pour ne pas endommager les blocs-piles et
préserver leur durée de vie, les entreposer hors de l’outil
ou du chargeur dans un endroit frais etsec.
Chargement de l’outil (Fig. I)
AVERTISSEMENT: maintenir l’outil pointé dans la
direction opposée à vous-même et à tout individu
présent. Des dommages corporels graves pourraient
survenir.
AVERTISSEMENT: retirer systématiquement le bloc-
piles avant de charger ou décharger les agrafes. Des
dommages corporels graves pourraient survenir.
AVERTISSEMENT: ne jamais charger des agrafes si
la gâchette ou le déclencheur par contact est activé,
car il y a risques de dommages corporels.
1. Appuyez sur le verrou du magasin
15
et ouvrez
complètement le magasin à glissière
6
.
FRANÇAIS
28
2. Assurez-vous que les agrafes sont chargées de telle
façon que leur couronne se trouve contre la surface
interne du magasin
6
.
3. Refermez le magasin à glissière en vous assurant que le
verrou du magasin s’enclenche soigneusement.

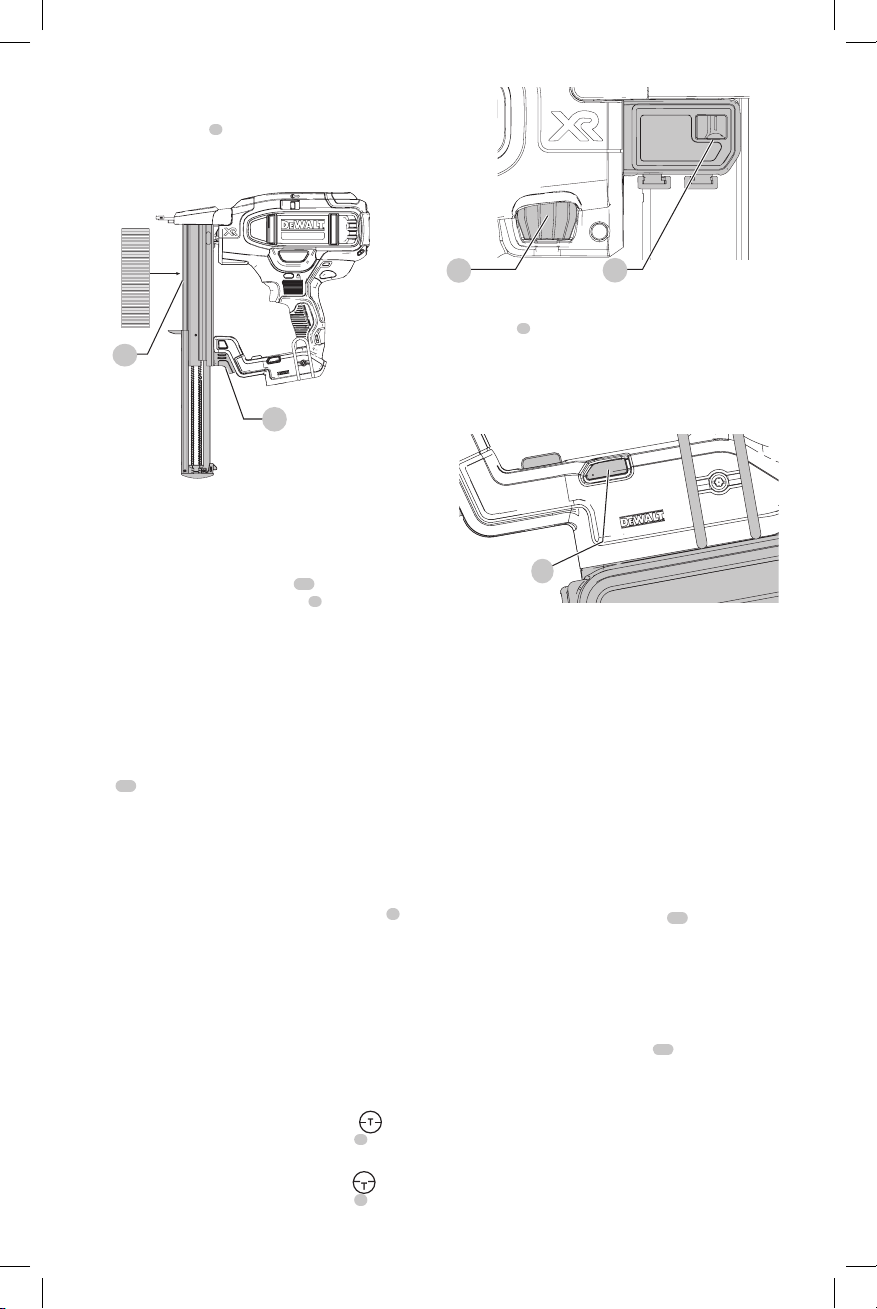

Fig. I
6
15
Déchargement de l’outil (Fig. I)
AVERTISSEMENT: le verrouillage de gâchette devrait
systématiquement être verrouillé chaque fois qu’un
réglage est effectué ou que l’outil est hors utilisation.
1. Appuyez sur le verrou du magasin
15
et ouvrez
complètement le magasin à glissière
6
.
2. Inclinez l’outil vers le haut jusqu’à ce que les agrafes
sortent librement du fond du magasin.
3. Vérifiez qu’aucune agrafe ne demeure dans le magasin.
4. Refermez complètement le magasin à glissière.
Mécanisme anti-tir à vide (Fig. A)
L’outil est équipé d’un mécanisme anti-tir à vide pour
prévenir toute activation de l’outil lorsque le magasin est
vide. Lorsqu’aucune agrafe n’est visible dans la fenêtre
témoin
16
, l’outil est presque déchargé. Lorsque c’est le cas,
l’outil sera verrouillé et ne pourra être déclenché tant que le
magasin ne sera pas réapprovisionné en agrafes (reportez-
vous à la section Chargement de l’outil).
Réglage de profondeur (Fig. J)
La profondeur à laquelle une attache est enfoncée peut être
réglée à l’aide de la molette de réglage de profondeur
3
sur
le côté de l’outil.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves causés par
l’activation accidentelle de l’outil lors du réglage
de profondeur, SYSTÉMATIQUEMENT:
• Retirer le bloc-piles;
• Enclencher le verrouillage de gâchette;
• Éviter tout contact avec la gâchette pendant
leréglage.
1. Pour enfoncer le agrafe moins profondément
, faites
tourner la molette de réglage de profondeur
3
de façon
à l’éloigner du nez de laagrafe.
2. Pour enfoncer un agrafe plus profondément
, faites
tourner la molette de réglage de profondeur
3
de façon
à la rapprocher du nez de laagrafe.
Fig. J
3
12
Voyants (Fig. K)
Des voyants
4
sont installés de chaque côté du agrafe;
ceux-ci s’allument lorsqu’on insère le bloc-pile, qu’on
actionne la gâchette ou qu’on enfonce le déclencheur
par contact, et s’éteignent automatiquement après
20secondes, sauf si l’outil continue àfonctionner.
Fig. K
4
REMARQUE : Ces voyants servent à éclairer la surface de
travail immédiate et ne sont pas destinés à être utilisés
comme lampes depoche.
VOYANT DE CHARGE: Le voyant gauche clignotera quatre
fois consécutives puis s’éteindra pour indiquer que la pile
estdéchargée.
VOYANT D’ENRAYAGE: Le voyant droit clignotera en
continu si un agrafe venait à s’enrayer dans le nez de
l’outil (reportez-vous à la section Désenrayage de agrafe).
Désenrayage d’une agrafe (Fig. A, L)
Si une agrafe venait à s’enrayer dans le nez de l’outil,
maintenez l’outil pointé à l’opposé de vous-même et suivez
les instructions ci-après pour la décoincer.
1. Retirez le bloc-piles de l’outil et activez le verrouillage
de gâchette.
2. Appuyez sur le verrou du magasin
15
et retirez toutes
les agrafes chargées.
3. Vérifiez visuellement qu’il ne reste aucune agrafe
enrayée à l’intérieur du magasin.
4. Retirez l’agrafe tordue, à l’aide d’une pince le
caséchéant.
5. Si la lame de l’enfonceur est en position inférieure,
activez le levier de désenrayage
11
avec assez de force
pour le déplacer complètement à l’autre extrémité de
son logement dans le magasin.
6. Réinsérez les agrafes dans le magasin (reportez-vous à la
section Chargement de l’outil).
7. Réinsérez le bloc-piles.
REMARQUE: l’outil cessera de lui-même de
fonctionner et ne se réinitialisera pas tant que le bloc-
piles n’aura pas été retiré puis réinséré.
FRANÇAIS
29
11
Fig. L
REMARQUE : Si le problème persiste, apporter l’outil à un
centre de service
DEWALT
autorisé afin de le faire réparer
Fonctionnement par temps froid
Avant d’utiliser l’outil à des températures de gel, on doit :
1. Réchauffer l’outil autant quepossible.
2. Actionner l’outil 5 ou 6 fois en l’appuyant contre la
surface d’une pièce en bois avant chaqueutilisation.
Fonctionnement par temps chaud
Bien que l’outil devrait fonctionner normalement par
temps chaud, on doit tout de même le protéger contre
les rayons directs du soleil, car la chaleur excessive
pourrait endommager les butées ou toute autre pièce en
caoutchouc, ce qui augmente les opérations d’entretien.
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par
DEWALT
n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires
DEWALT
recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec
DEWALT
Industrial Tool Co., 701 East
Joppa Road, Towson, MD 21286 aux États-Unis;
composer le 1 800 433-9258 (1 800 4-
DEWALT
) ou visiter
notre site Web : www.dewalt.com.
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DEWALT
ou un centre de réparation agréé
DEWALT
. Toujours
utiliser des pièces de rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATIONS SOUS GARANTIE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• SÉCURITÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
Registre en ligne à www.dewalt.com/register.
Garantie limitée de trois ans
DEWALT
réparera, sans frais, tout produit défectueux
causé par un défaut de matériel ou de fabrication pour
une période de trois ans à compter de la date d’achat.
La présente garantie ne couvre pas les pièces dont la
défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples
renseignements sur les pièces ou les réparations couvertes
par la présente garantie, visiter le site www.dewalt.com
ou composer le 1 800 433-9258 (1 800 4-
DEWALT
). Cette
garantie ne s’applique pas aux accessoires et ne vise pas les
dommages causés par des réparations effectuées par un
tiers. Cette garantie confère des droits légaux particuliers
à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres
droits variant d’un état ou d’une province à l’autre.
En plus de la présente garantie, les outils
DEWALT
sont
couverts par notre :
CONTRAT D’ENTRETIEN GRATUIT D’UNAN
DEWALT
entretiendra l’outil et remplacera les pièces usées
au cours d’une utilisation normale et ce, gratuitement,
pendant une période d’un an à compter de la date d’achat.
CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR
LES BLOC-PILES
DEWALT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
FRANÇAIS
30
CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR
LESBLOC-PILES
DEWALT
DCB200, DCB204, DCB204BT, DCB205, DCB606
REMARQUE: La garantie de se produit sera annulée si le
bloc-piles a été altéré de quelque façon que ce soit.
DEWALT
ne peut être tenu responsable de tout dommage corporel
causé par l’altération du produit et pourra poursuivre toute
fraude en matière de garantie dans toute l’étendue permise
par laloi.
GARANTIE DE REMBOURSEMENT DE90JOURS
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique, du
laser ou de la agrafe
DEWALT
, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRIQUE LATINE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPLACEMENT GRATUIT DES ÉTIQUETTES
D’AVERTISSEMENT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1 800 433-9258 (1 800 4-
DEWALT
) pour en obtenir le
remplacementgratuit.
Guide de Dépannage
IL EST POSSIBLE DE RÉSOUDRE FACILEMENT LES PROBLÈMES LES PLUS COMMUNS À L’AIDE DU TABLEAU CI-DESSOUS.
POUR DES PROBLÈMES PLUS GRAVES OU DES PROBLÈMES QUI PERSISTENT, COMMUNIQUER AVEC UN CENTRE DE
RÉPARATION
DEWALT
OU COMPOSER LE 1–800–4-
DEWALT
.
AVERTISSEMENT : pour réduire le risque de blessures corporelles graves, TOUJOURS retirer le bloc-piles de l’outil avant
toutes réparations.
Symptôme Cause Solution
L’outil ne s’allume pas
(Le système d’éclairage ne s’allume pas)
Composants électroniques internes désarmés Retirer le bloc-piles, attendre 3 secondes et
réinsérer
Charge du bloc-piles faible ou bloc-piles
endommagé
Charger ou remplacer le bloc-piles
Les bornes sont sales ou endommagées Consulter un centre de réparation autorisé
Le dispositif de blocage du déclencheur est bloqué
en position verrouillée
Débloquer le dispositif de blocage du déclencheur
Déclencheur par contact plié Consulter un centre de réparation autorisé
Composants électroniques internes endommagés Consulter un centre de réparation autorisé
L’outil refuse de se déclencher
(Éclairage fonctionne, le moteur refuse de
se mettre en marche)
Le moteur s’arrête après 4 secondes Fonctionnement normal, relâcher la gâchette et
enfoncer de nouveau
Déclencheur par contact ou gâchette non
enfoncé(e)
Consulter le manuel d’instructions
Gâchette endommagée Consulter un centre de réparation autorisé
Déclencheur par contact plié Consulter un centre de réparation autorisé
Composants électroniques internes endommagés Consulter un centre de réparation autorisé
Outil en mode séquentiel avec seule la gâchette
activée.
Changer le mode ou appuyer sur le déclencheur
par contact en mode séquentiel.
L’outil ne fonctionne pas (le voyant gauche
clignote 4 fois).
Charge du bloc-piles faible ou bloc-piles
endommagé
Charger ou remplacer le bloc-piles
L’outil ne fonctionne pas (le voyant droit clignote
en continu).
Attache coincée Retirer le bloc-piles, désenrayer le agrafe bloqué
(repousser la lame de l’enfonceur à l’aide du levier
de désenrayage) puis réinsérer le bloc-piles.
Mécanisme coincé Consulter un centre de réparation autorisé
L’outil refuse de se déclencher
(éclairage fonctionnel et moteur en marche)
Composants électroniques endommagés Consulter un centre de réparation autorisé
FRANÇAIS
31
Symptôme Cause Solution
L’outil ne se déclenche pas
(Éclairage fonctionnel, moteur en marche, lame
d’entraînement bloqué en bas)
Système de rappel endommagé Remplacer le système de rappel; consulter un
centre de réparation autorisé
Débris dans le bec Nettoyer le bec
Ensemble lame d’entraînement/mécanisme de
rappel endommagé
Remplacer l’ensemble lame d’entraînement/
mécanisme de rappel; consulter un centre de
réparation autorisé
L’outil fonctionne mais n’enfonce pas
complètement les
attaches
Charge du bloc-piles faible ou bloc-piles
endommagé
Charger ou remplacer le bloc-piles
Profondeur d’enfoncement insuffisante Tourner la molette de réglage de profondeur à un
paramètre plus profond
L’outil n’est pas bien appuyé contre la pièce Consulter le manuel d’instructions
Longueur du matériel et des attaches Application
trop exigeante
Choisir le bon matériel ou la bonne longueur
d’attache
Embout de la lame d’entraînement endommagé
ou usé
Remplacer l’ensemble lame d’entraînement/
mécanisme de rappel; consulter un centre de
réparation autorisé
Ensemble lame d’entraînement/mécanisme de
rappel endommagé ou usé
Remplacer l’ensemble lame d’entraînement/
mécanisme de rappel; consulter un centre de
réparation autorisé
L’outil fonctionne mais aucune attache n’est
enfoncée
Aucunes attaches dans le chargeur Aucune attache dans le chargeur
Attaches de dimensions ou angle erronés Utiliser uniquement les attaches recommandées
Débris dans le bec Nettoyer le bec
Débris dans le chargeur Nettoyer le chargeur
Chargeur usé Remplacer le chargeur; consulter un centre de
réparation autorisé
Embout de la lame d’entraînement endommagé
ou usé
Remplacer l’ensemble lame d’entraînement/
mécanisme de rappel; consulter un centre de
réparation autorisé
Ressort du poussoir endommagé Remplacer le ressort; consulter un centre de
réparation autorisé
ESPAÑOL
32
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
Si tiene alguna duda o algún comentario sobre ésta
u otra herramienta
DEWALT
, llámenos al número
gratuito: 1-800-4-
DEWALT
(1-800-433-9258).
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
1
Gatillo
2
Botón de bloqueo del gatillo
3
Rueda de ajuste de
profundidad
4
Indicador de luces/batería
baja/atasco
5
Activador por contacto
6
Depósito deslizante
7
Selector secuencial/de tope
8
Gancho para cinturón
reversible
9
Almohadilla protectora
10
Almacenamiento de la
almohadilla protectora
11
Palanca de liberación
de parada
12
Indicador de profundidad
de grapa
13
Batería
14
Botón de liberación
de la batería
15
Seguro del depósito
16
Ventana de fijaciones
Fig. A
1
2
4
14
13
8
7
11
6
16
15
5
9
10
3
12
ESPAÑOL
33
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA FUTURAS
CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
ESPAÑOL
34
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de energía
o el paquete de baterías de la herramienta
eléctrica antes de realizar ajustes, cambiar
accesorios o almacenar la herramienta eléctrica.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Realice el mantenimiento de las herramientas
eléctricas. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, grapas,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
Advertencias de seguridad de
la grapadora
• Suponga siempre que la herramienta contiene
grapas. El manejo descuidado de la grapadora
puede provocar un disparo inesperado de los grapas y
lesionescorporales.
• No apunte la herramienta hacia sí mismo ni hacia
nadie que esté cerca. El disparo inesperado descargará
un grapa y causará unaherida.
• No ponga en funcionamiento la herramienta a
menos que esté colocada firmemente contra la pieza
de trabajo. Si la herramienta no está en contacto con la
pieza de trabajo, el grapa puede desviarse de suobjetivo.
• Desconecte la herramienta de la fuente de
alimentación cuando se atasque el grapa en la
herramienta. Mientras retira un sujetador atascado,
el pegador puede activarse accidentalmente si está
enchufado.
• No use esta grapadora para sujetar cables eléctricos.
No está diseñada para la instalación de cables eléctricos
y puede dañar el aislamiento de los cables eléctricos y
causar una descarga eléctrica o peligros deincendio.
Advertencias de seguridad adicionales
de la grapadora
ADVERTENCIA: Al utilizar una grapadora, deben
seguirse todas las precauciones de seguridad descritas
a continuación, a fin de evitar el riesgo de lesiones
graves o muerte. Lea todas las instrucciones hasta
comprenderlas antes de utilizar laherramienta.
ADVERTENCIA: NUNCA rocíe o aplique lubricantes o
disolventes limpiadores dentro de la herramienta. Esto
podría afectar seriamente la vida y el rendimiento de
laherramienta.
ADVERTENCIA: si se ha caído la herramienta o
sospecha que está dañada, realice una verificación
de funcionamiento de la herramienta según se define
en la sección de selección de modo del manual. Si no
funciona según las indicaciones del manual, deje de
usar la herramienta y llévela para que sea reparada en
un centro de servicio dewalt autorizado.
• Sostenga la herramienta por las superficies de
agarre aisladas cuando realice una operación en
la que la herramienta de corte pueda tocar cables
ESPAÑOL
35
eléctricos ocultos. El contacto con un cable con
corriente eléctrica hará que las partes expuestas de la
herramienta tengan corriente y que el operador reciba
una descargaeléctrica.
• La herramienta en funcionamiento puede generar
residuos volátiles, materiales colacionados o polvo
que pueden dañar los ojos del operador. El operador
y toda otra persona que se encuentre en el área de
trabajo DEBEN usar anteojos de seguridad con protección
lateral. Estos anteojos de seguridad deben cumplir con
los requisitos ANSI Z87.1 (los anteojos aprobados tienen
impreso o estampado “Z87”). Es responsabilidad del
empleador exigir el uso de equipo de protección para los
ojos por parte del operador de la herramienta y de las
personas en el área de trabajo.
• Siempre utilice la protección auditiva apropiada
mientras usa la herramienta. En determinadas
condiciones y según el período de uso, el ruido provocado
por este producto puede originar pérdida de audición.
• Desconecte el paquete de baterías de la herramienta
cuando no la utilice. Siempre retire el paquete de
baterías y los elementos de fijación del depósito antes
de abandonar el área o pasar la herramienta a otro
operador. No lleve la herramienta a otra área de trabajo
en la que el cambio de ubicación involucre el uso de
andamios, escalones, escaleras, etc., con el paquete
de baterías conectado. No realice ajustes, lleve a cabo
el mantenimiento ni retire los elementos de fijación
atascados con el paquete de bateríasinsertado.
• No retire nada de la herramienta ni trate de forzarla,
de modo que ésta, el gatillo, el bloqueo del gatillo
o el activador por contacto dejen de funcionar. No
sujete con cinta ni ate el gatillo o el activador por contacto
en la posición de ENCENDIDO. No retire el resorte del
activador por contacto. Inspeccione diariamente para
ver si el gatillo y el activador por contacto se mueven
libremente. Podría producirse una descarga no controlada
• Revise la herramienta antes de usarla. No opere
una herramienta si alguna parte de ésta, el gatillo,
el bloqueo del gatillo o el activador por contacto
no funcionan, están desconectados o alterados, o
no funcionan correctamente. Las partes dañadas o
faltantes deberán repararse o reemplazarse antes del uso.
Consulte la sección Reparaciones :
• No altere ni modifique la herramienta de
ningunaforma.
• Siempre dé por sentado que la herramienta
contienegrapas.
• No apunte la herramienta hacia sus compañeros de
trabajo ni hacia usted en ningúnmomento.
• ¡No la use a modo de juego! ¡Trabaje en forma
segura! Respete la herramienta como un elemento
de trabajo.
• Mantenga a espectadores, niños y visitantes
alejados de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar la
pérdida de control. Cuando la herramienta no esté en uso,
se debe guardar en un lugar seguro, fuera del alcance de
losniños.
• No transporte la herramienta sujetándola por el
gatillo. Se puede producir una descargaaccidental.
• Siempre use el bloqueo del gatillo si no utilizará la
herramienta inmediatamente. El uso del bloqueo del
gatillo evitará la descargaaccidental.
• No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. La pérdida del
equilibrio podría provocar una lesión personal.
• Utilice la herramienta sólo para la función para
la que fue diseñada. No descargue los elementos
de fijación al aire, hormigón, piedra, madera muy
dura, nudos o cualquier material demasiado duro
para que lo penetren. No utilice el cuerpo de la
herramienta o la tapa superior como un martillo.
Los elementos de fijación descargados podrían
hacer un camino inesperado y causar una lesión.
• Mantenga siempre los dedos lejos del activador por
contacto para evitar que se produzcan lesiones por
la liberación accidental del impulsor.
• Consulte las secciones Mantenimiento y
Reparaciones para obtener información detallada
sobre el mantenimiento correcto de laherramienta.
• Opere siempre la herramienta en un área limpia e
iluminada. Asegúrese de que la superficie de trabajo está
libre de cualquier residuo y tenga cuidado de no perder el
equilibrio cuando trabaja en lugares altos, comotechos.
• No clave elementos de fijación cerca de los bordes
del material. La pieza de trabajo puede partirse y hacer
que el elemento de fijación rebote y lo lesione a usted o a
un compañero de trabajo. Tenga en cuenta que el grapa
podría seguir la veta de la madera y sobresalir en forma
inesperada del costado del material de trabajo. Coloque
la punta de cincel del grapa en forma perpendicular a la
veta de la madera para reducir el riesgo de lesiones.
• No coloque grapas sobre otros elementos de
fijación, o con la herramienta en un ángulo
demasiado pronunciado. Podría producirse una lesión
personal a causa de un fuerte retroceso, el atascamiento
de los elementos de fijación o el rebote de los grapas.
• Mantenga las manos y las partes del cuerpo fuera
del área de trabajo inmediata. Sostenga la pieza de
trabajo con abrazaderas cuando sea necesario para
mantener las manos y el cuerpo alejados de daños
potenciales. Asegúrese de que la pieza de trabajo esté bien
sujetada antes de presionar la grapadora en el material.
El activador por contacto puede hacer que el material de
trabajo se mueva en forma inesperada.
• No utilice la herramienta en presencia de polvo,
gases o vapores inflamables. La herramienta puede
producir una chispa que le prenda fuego a los gases y
provoque un incendio. Clavar un grapa sobre otro grapa
también puede producir una chispa.
• Mantenga la cara y las partes del cuerpo alejados
de la parte posterior de la tapa de la herramienta
cuando trabaje en áreas restringidas. Un retroceso
repentino puede ocasionar un impacto al cuerpo,
especialmente al clavar en materiales duros o densos.
ESPAÑOL
36
• Agarre la herramienta firmemente para mantener el
control mientras permite que la misma retroceda de
la superficie de trabajo cuando se inserta el grapa.
En el modo de tope si se permite que el activador por
contacto vuelva a estar en contacto con la superficie de
trabajo antes de soltar el gatillo, se clavará un grapa no
deseado en el lugar deldisparo.
• La elección del método de disparo es importante. Verifique
las opciones de disparo en elmanual.
Selector De Tope/Secuencial
Acción secuencial
• Cuando utilice el modo secuencial, no opere la
herramienta a menos que esté firmemente colocada
contra la pieza detrabajo.
Acción de tope
• Cuando utilice la herramienta en modo de tope,
tenga cuidado con los dobles disparos involuntarios
que produce el retroceso de la herramienta. Es posible
que se coloquen grapas innecesarios si el activador por
contacto vuelve a tocar accidentalmente la superficie de
la pieza detrabajo.
• Para Evitar Los Dobles Disparos:
ʵ No empuje la herramienta contra la superficie de la
pieza de trabajo con muchafuerza.
ʵ Deje que la herramienta retroceda completamente
después de cadaacción.
ʵ Utilice la herramienta en modosecuencial.
• Cuando opere la unidad en modo de “tope”,
mantenga siempre el control de la herramienta. La
posición inadecuada de la herramienta puede provocar
una descarga mal dirigida delgrapa.
• No coloque grapas en las cabezas de otros grapas.
Podría producirse un fuerte retroceso, el atascamiento de
los grapas o el rebote de los grapas.
• Conozca el espesor del material cuando utilice
la grapadora. Un grapa que sobresale puede
provocarlesión.
• Ajuste de la profundidad: Para reducir el riesgo de
lesiones graves debidas a una puesta en marcha
accidental al tratar de ajustar la profundidad,
SIEMPRE;
- Retire el paquete debaterías.
- Active el botón de bloqueo delgatillo.
- Evite tocar el gatillo durante los ajustes
• No coloque grapas a ciegas en paredes, pisos u
otras áreas de trabajo. Los elementos de fijación
que se colocan en cables eléctricos con corriente,
cañerías de agua u otros tipos de obstrucciones pueden
provocarlesiones.
• Permanezca alerta, concéntrese en lo que está
haciendo y utilice el sentido común cuando emplee
una herramienta eléctrica. No utilice la herramienta
si está cansado o bajo el efecto de drogas, alcohol o
medicamentos. Un momento de descuido mientras se
opera una herramienta eléctrica puede provocar daños
personalesgraves.
Instrucción Adicional de Seguridad
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.
Utilice además una cubrebocas o mascarilla antipolvo
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
ESPAÑOL
37
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y elvoltaje.
Su herramienta utiliza un cargador
DEWALT
. Lea todas
las instrucciones de seguridad antes de usar el cargador.
Consulte la tabla al final de este manual para información
sobre compatibilidad entre cargadores ybaterías.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• No cargue o use la unidad de batería en atmósferas
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• NUNCA fuerce la unidad de batería para que entre
en el cargador. NO modifique la unidad de batería
en ninguna forma para que entre en un cargador
no compatible, pues puede producir una ruptura en
la unidad de batería y causar lesiones corporales
graves. Consulte la tabla al final de este manual para ver
la compatibilidad entre baterías ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados por
DEWALT
.
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un grapa,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de
herramientas, estuches de productos, cajones, etc.,
junto con grapas, tornillos, y llaves, etc. sueltos. El
ESPAÑOL
38
transporte de baterías puede causar incendios
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar
uncortocircuito.
TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE
DEWALT
La batería FLEXVOLT™ de
DEWALT
tiene dos modalidades:
Uso ytransporte.
Modalidad de uso: Cuando la batería FLEXVOLT™ está
independiente o está en un producto
DEWALT
de 20 V Máx*
funcionará como una batería de 20 V Máx*. Cuando la
batería FLEXVOLT™ está en un producto de 60 V Máx* o 120
V Máx* (dos baterías de 60 V Máx*), funcionará como una
batería de 60V Máx*.
Modalidad de transporte:
Cuando la batería
FLEXVOLT™ tiene puesta
la tapa, la batería está en
modalidad de transporte.
Cadenas de celdas están desconectadas eléctricamente
dentro de la unidad de batería, lo que resulta en tres
baterías con una capacidad nominal de vatios hora (Wh)
inferior comparada con una batería con una capacidad
nominal de vatios hora superior. Esta mayor cantidad de
tres baterías con una capacidad nominal de vatios-hora
menor puede hacer que la unidad de batería quede exenta
de ciertos reglamentos de transporte que se imponen a las
baterías con mayor capacidad nominal de vatios-hora.
La etiqueta en la batería indica dos capacidades nominales
de vatios-hora (ver el ejemplo). Dependiendo de cómo se
transporta la batería, debe usarse la capacidad nominal
vatios-hora apropiada para determinar los requisitos de
transporte aplicables. Si se utiliza la tapa de transporte,
la unidad de batería será considerada tres baterías
con la capacidad nominal de vatios-hora indicada
para «Transporte». Si se transporta sin la tapa o en una
herramienta, la unidad de batería será considerada una
batería con la capacidad nominal de vatios-hora indicada al
lado de «Uso».
USE: 120 Wh Shipping: 3 x 40 Wh
Ejemplo de Marcado en Etiqueta de Uso y Transporte
Por ejemplo, la capacidad nominal de Wh de Transporte
puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40
vatios-hora cada una. La capacidad nominal de Wh de Uso
puede indicar 120 Wh (se implica 1 batería).

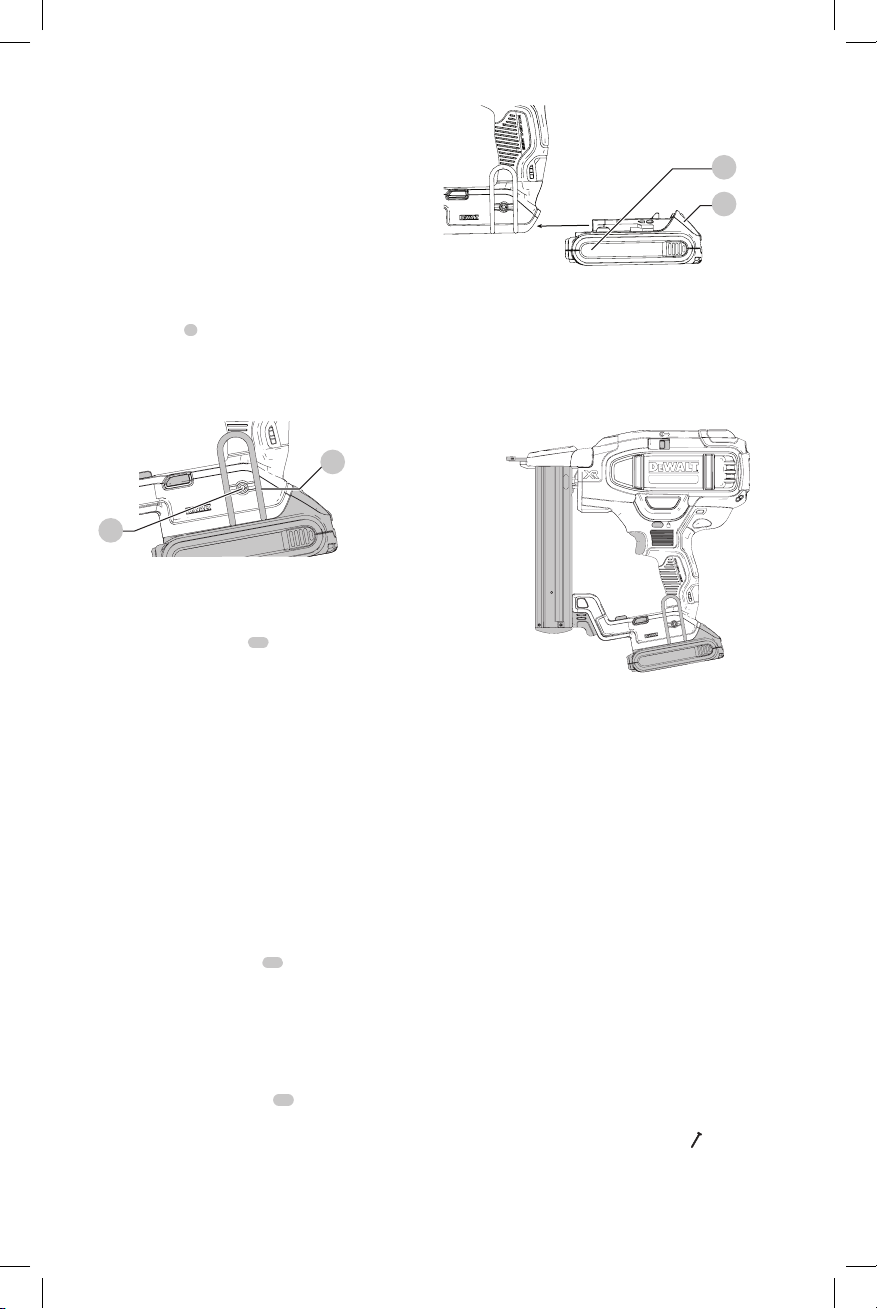

Unidades de Batería con Indicador de
Carga (Fig. B)
Algunas unidades de batería
DEWALT
incluyen un indicador
de carga que consiste de tres luces LED verdes que indican
el nivel de carga que queda en la unidad debatería.
El indicador de carga es una indicación de niveles
aproximados de carga que quedan en la batería según los
indicadoressiguientes:
75–100% cargada
51–74% cargada
< 50% cargada
La batería tiene que cargarse
Para activar el indicador de carga, presione y sostenga el
botón del indicador. Se iluminará una combinación de
las tres luces LED verdes, que indicará el nivel de carga
que queda. Cuando el nivel de carga está por debajo
del nivel útil, el indicador no se iluminará, y la batería
deberárecargarse.
Fig. B
NOTA: El indicador de carga es sólo eso: un indicador
de la carga de la unidad de batería. No indica el nivel de
funcionalidad de la herramienta y puede variar de acuerdo
a las piezas del producto, la temperatura y la aplicación que
el usuario ledé.
Para mayor información sobre unidades de batería con
indicadores de carga, por favor llame al 1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio Web:
www.dewalt.com.
El sello RBRC®
El sello RBRC® (Rechargeable Battery
Recycling Corporation) en las baterías
(ounidades de batería) de níquel cadmio,
níquel e hidruro metálico o de iones de
litio indica que el costo de reciclaje de
estas baterías (o unidades de batería) al llegar al final de su
vida de servicio ya ha sido pagado por
DEWALT
. En algunas
áreas, es ilegal depositar baterías de níquel cadmio, níquel e
hidruro metálico o de iones de litio gastadas en la basura o
la corriente de residuos sólidos urbanos; el programa Call 2
Recycle® proporciona una alternativaecológica.
Call 2 Recycle, Inc., en cooperación con
DEWALT
y otros
usuarios de baterías, han establecido programas en los
Estados Unidos y Canadá para facilitar la recolección de
baterías de níquel cadmio, níquel e hidruro metálico o
de iones de litio gastadas. Al llevar sus baterías de níquel
cadmio, níquel e hidruro metálico y de iones de litio
gastadas a un centro de servicio autorizado por
DEWALT
o
al minorista local para que sean recicladas, ayuda a proteger
ESPAÑOL
39
el medio ambiente y a conservar recursos naturales.
También puede comunicarse con el centro de reciclaje de
su localidad para mayor información sobre dónde llevar sus
bateríasgastadas.
RBRC® es una marca comercial registrada de Call 2
Recycle,Inc.
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones para la
batería, el cargador y la herramienta eléctrica.
No seguir las advertencias y las instrucciones
puede provocar una descarga eléctrica, un
incendio y/o lesionesgraves.
• NO intente cargar la unidad de batería con otros
cargadores que no sean los descritos en este
manual. El cargador y la unidad de batería fueron
específicamente diseñados para trabajar enconjunto.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables
DEWALT
. Cualquier otro uso puede producir
riesgo de incendios, descargas eléctricas oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
Longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWG
Más de Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados.
• No opere el cargador si ha recibido un golpe agudo,
si se ha caído o si ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargaseléctricas.
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables marca
DEWALT
. Otros tipos de batería
podrían sobrecalentarse y reventar lo que podría
resultar en lesiones corporales y daños a supropiedad.
AVISO: Bajo ciertas condiciones, cuando el cargador
está enchufado a una toma de corriente, el cargador
puede hacer cortocircuito si entra en contacto con
algún material ajeno. Los materiales ajenos de
naturaleza conductora, como el polvo de esmerilado,
las placas de metal, la lana de acero, el papel de
ESPAÑOL
40
aluminio y otros, o cualquier acumulación de
partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.
Carga de una batería (Fig. C)
1. Enchufe el cargador en una toma de corriente apropiada
antes de introducir labatería.
13
14
Fig. C
2. Inserte la batería
13
en el cargador, comprobando
esté bien fija. La luz roja (de carga) parpadeará
continuamente para indicar que se ha iniciado el
proceso decarga.
3. La luz roja se quedará ENCENDIDA continuamente
cuando se haya completado el proceso de carga.
La batería estará entonces completamente cargada
y podrá ser utilizada de inmediato o dejarse en el
cargador. Para sacar la batería del cargador, presione el
botón de liberación
14
de labatería.
NOTA: Para asegurar el máximo rendimiento y vida
útil de las baterías de iones de litio, cargue la batería
completamente antes de usarla por primeravez.
Funcionamiento del cargador
Consulte los indicadores a continuación relativos al estado
de carga de labatería.
DCB101
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/Fría
Problema con la Batería o el Cargador
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/Fría*
* DCB107, DCB112, DCB113, DCB115, DCB118,
DCB132: La luz roja continuará parpadeando, pero una
luz indicadora amarilla estará iluminada durante esta
operación. Una vez que la batería haya llegado a una
temperatura apropiada, la luz amarilla se apagará y el
cargador continuará con el procedimiento decarga.
El cargador no cargarán una batería defectuosa. El cargador
indicará que la unidad de batería es defectuosa al no
iluminarse o al indicar que existe un problema con la unidad
o elcargador.
NOTA: Esto también puede significar que hay un problema
con elcargador.
Si el cargador indica un problema, lleve el cargador y la
batería a un centro de servicio autorizado para que sean
sometidos apruebas.
Retraso por batería caliente/fría
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de labatería.
Una batería fría se carga más lentamente que una batería
caliente. La batería se cargará a ese ritmo más lento durante
todo el ciclo de carga y no volverá a cargarse a la velocidad
de carga máxima incluso si la batería secalienta.
El cargador DCB118 está equipado con un ventilador
interno diseñado para enfriar la batería. El ventilador se
encenderá automáticamente cuando la batería tenga
queenfriarse.
No opere nunca el cargador si el ventilador no funciona
adecuadamente o si las ranuras de ventilación están
obstruidas. No permita que entren objetos extraños dentro
delcargador.
Sistema de protección electrónica
Las herramientas con baterías de iones de litio están
diseñadas con un Sistema de protección electrónico
que protegerá la batería contra la sobrecarga, el
sobrecalentamiento o la descargacompleta.
La herramienta se apagará automáticamente si el Sistema
de protección electrónico se activa. Si esto ocurre, coloque
la batería de iones de litio en el cargador hasta que esté
totalmentecargada.
Montaje en la pared
DCB107, DCB112, DCB113, DCB115, DCB118,
DCB132
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 25,4 mm (1") de largo, con una cabeza de un
diámetro de 7-9 mm (0,28–0,35"), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32"). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en lasranuras.
ESPAÑOL
41
Instrucciones de limpieza del cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y
grasa del exterior del cargador puede usarse un
paño o cepillo suave no metálico. No use agua ni
solucioneslimpiadoras.
Notas importantes sobre la carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 – 24 °C (65 – 75 °F).
NO cargue la unidad de batería a una temperatura
ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C
(+104 °F). Esto es importante y evitará causar daños
graves a labatería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamientotérmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 – 24 °C (65 – 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de serviciolocal.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sindañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentarlimpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otrolíquido.
Recomendaciones de almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
ofrío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera delcargador.
NOTA: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de serusada.
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
Uso debido
Su grapadora inalámbrica ha sido diseñada para clavar
grapas en piezas de trabajo demadera.
NO debe usarse en condiciones húmedas ni en presencia
de líquidos o gasesinflamables.
Su grapadora inalámbrica es una herramienta
eléctricaprofesional.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia utilizando esta herramienta,
deberá sersupervisado.
Especificaciones de la herramienta
Modo de disparo Seleccionable: Secuencial o tope
Voltaje 20
Altura 28,9 cm (11,4 pulg.)
Ancho 9,3 cm (3,7 pulg.)
Longitud 25,65 cm (10,1 pulg.)
Peso (sin la batería) 2,5 kg (5,7 libras)
Ángulo del depósito Recto
Capacidad de carga 100 grapas
Especificaciones de las grapas
Longitudes de las grapas 13 mm - 38 mm
(1/2 pulg. - 1 1/2 pulg.)
Diámetros del vástago Calibre 18
Tamaño de la corona de la grapa 6,3 mm (1/4 de pulg.)
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Gancho para cinturón (Fig. D)
ADVERTENCIA: Extraiga los grapas del depósito
antes de hacer ajustes o dar servicio a la
herramienta. De no hacerlo puede resultar en
lesionesgraves.
ESPAÑOL
42
ADVERTENCIA: Desconecte la batería de la
herramienta antes de realizar ajustes, cambiar
accesorios o mover la herramienta. Estas medidas
de seguridad preventiva reducen el riesgo de poner en
marcha la herramientaaccidentalmente.
ATENCIÓN: Cuando no se use, guarde la
herramienta en posición horizontal sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas con
baterías grandes se sostienen sobre la batería, pero
pueden caerfácilmente.
Las grapadoras inalámbricas incluyen un gancho para
cinturón integrado
9
y puede instalarse en cualquiera de
los lados de la herra8ienta para adaptarse a los usuarios
zurdos odiestros.
Si no se desea el gancho, se puede remover de
laherramienta.
Fig. D
8
17
Para remover el gancho para colgar
1. Extraiga la batería de laherramienta.
2. Para hacer el cambio de uso para diestros o zurdos,
basta con quitar el tornillo
18
del lado opuesto de la
herra-mienta y volver a montarlo en el otrolado.
3. Vuelva a poner la batería.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Cómo instalar y retirar la unidad de
batería (Fig. E)
NOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería
13
en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de alimentación de la herramienta,
presione los botones de liberación
14
y tire firmemente
de la unidad de batería para sacarla del mango de la
herramienta. Insértela en el cargador tal como se describe
en la sección del cargador de estemanual.
Fig. E
13
14
Posición adecuada de las manos (Fig. F)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como semuestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
Fig. F
Selección de modos
ADVERTENCIA: Siempre use la protección adecuada
para los ojos [ANSI Z87.1 (CAN/CSA Z94.3)] y
para los oídos ANSI S12.6 (S3.19) cuando utilice
estaherramienta.
Las grapadoras inalámbricas
DEWALT
se fabrican de acuerdo
con la norma ANSI SNT-101-2002.
La grapadora es capaz de disparar grapas utilizando el
funcionamiento por tope o el funcionamiento secuencial. Si
desea desactivar el modo de funcionamiento por tope, lleve
la herramienta a un centro de servicio
DEWALT
autorizado.
Antes de operar esta herramienta, observe el interruptor
selector para determinar el modo de funcionamiento.
Lea todas las instrucciones antes de seleccionar el modo
defuncionamiento.
ADVERTENCIA: Mantenga los dedos ALEJADOS
del gatillo cuando no esté clavando para evitar el
disparo accidental de grapas. NUNCA transporte
la herramienta con el dedo en el gatillo En el modo
de tope la herramienta clavará un grapa si se
golpea el activador por contacto cuando el gatillo
estéapretado.
Funcionamiento Secuencial (Fig. G)
Utilice el modo de funcionamiento secuencial para
clavado intermitente donde la colocación requiere mucho
cuidado, exactitud y control de profundidad. El modo
ESPAÑOL
43
de funcionamiento secuencial proporciona la máxima
prestación de potencia para clavar los grapas máslargos.
Para operar la grapadora en modo de funcionamiento
secuencial:
1. Deslice el interruptor selector
7
para mostrar el icono
del grapa
.
2. Oprima por completo la tobera contra la superficie de la
pieza de trabajo (el motor se pondrá en marcha).
3. Apriete el gatillo (el grapa penetrará en la superficie de
la pieza de trabajo).
4. Suelte elgatillo.
5. Levante la tobera de la superficie de la pieza detrabajo.
6. Repita los pasos 2 a 4 para la próximaaplicación.
AVISO: Para cada grapa es necesario oprimir el
activador por contacto y luego apretar el gatillo.
Luego de esto se debe soltar tanto el activador por
contacto como el gatillo después de cadagrapa.
Fig. G
7
Funcionamiento Por Tope
(Fig. G)
El funcionamiento por tope se utiliza para clavado rápido
sobre superficies planas y estacionarias, y generalmente es
más eficaz para aplicaciones en las que se clavan grapas
máscortos.
Cuando la herramienta está en el modo de funcionamiento
por tope, se dispone de dos métodos de funcionamiento
de la herramienta: funcionamiento por posición y
funcionamiento portope.
Deslice el interruptor selector
7
para exponer el triple icono
del grapa
.
Para operar la herramienta según el método de
funcionamiento por posición:
ADVERTENCIA: Se clavará un grapa cada vez que el
gatillo esté presionado siempre que el activador por
contacto permanezcapresionado.
1. Oprima el activador por contacto contra la superficie de
la pieza detrabajo.
2. Apriete elgatillo.
Para operar la herramienta según el método de
funcionamiento por tope:
1. Apriete elgatillo.
2. Empuje el activador por contacto contra la superficie
de trabajo. Siempre que el gatillo esté presionado, la
herramienta clavará un grapa cada vez que se presione
el activador por contacto. Esto permite al usuario clavar
múltiples grapas ensecuencia.
ADVERTENCIA: No mantenga el gatillo presionado
cuando la herramienta no esté en uso. Mantenga el
botón de bloqueo del gatillo en posición de bloqueado
cuando la herramienta no esté enuso.
ADVERTENCIA: Cuando el motor de la herramienta
esté en funcionamiento, apretar el gatillo o presionar
el activador por contacto, hará que se clave ungrapa.
Preparación de la herramienta
ADVERTENCIA: NUNCA se debe rociar ni aplicar de
ninguna forma lubricantes o disolventes limpiadores
dentro de la herramienta. Esto puede afectar
seriamente la vida y el rendimiento de laherramienta.
NOTA: La batería no viene completamente cargada
defábrica. Siga las instrucciones suministradas (vea
Procedimientos de carga).
1. Lea las Instrucciones de seguridad de estemanual.
2. Utilice protección ocular yauditiva.
3. Asegúrese que el depósito esté vacío degrapas.
4. Compruebe que el disparador por contacto y las piezas
del propulsor funcionen de forma suave y correcta.
No utilice la herramienta si alguna pieza no funciona
correctamente. NUNCA utilice una herramienta con
el disparador por contacto situado en la posición
deactivación.
5. No apunte a ninguna persona ni a ustedmismo.
6. Inserte una batería completamentecargada.
Uso del botón de bloqueo del gatillo
(Fig. H)
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, no mantenga presionado el
gatillo cuando no se está utilizando la herramienta.
Mantenga el botón de bloqueo BLOQUEADO (Fig.H)
cuando no se esté utilizando laherramienta.
ADVERTENCIA: Para reducir el riesgo de lesiones
corporales graves, bloquee el gatillo, desconecte
la batería de la herramienta y saque los grapas del
cargador antes de realizarajustes.
Cada grapadora
DEWALT
está equipada con un botón
de bloqueo de gatillo
2
que cuando se empuja hacia
la derecha, como se muestra en la FiguraH, evita que la
herramienta dispare un grapa bloqueando el gatillo y
circunvalando la potencia almotor.
Fig. H
2
Cuando se presiona el botón de bloqueo del gatillo hacia la
izquierda, la herramienta funciona adecuadamente. El cierre
de bloqueo del gatillo deberá estar siempre bloqueado
cuando se realizan ajustes o cuando la herramienta no se va
a utilizar deinmediato.
AVISO: No guarde la herramienta con la batería
instalada. Para evitar daños a la batería y asegurar la
ESPAÑOL
44
mejor vida útil de la misma, guarde las baterías fuera
de la herramienta o cargador en un lugar frío yseco.

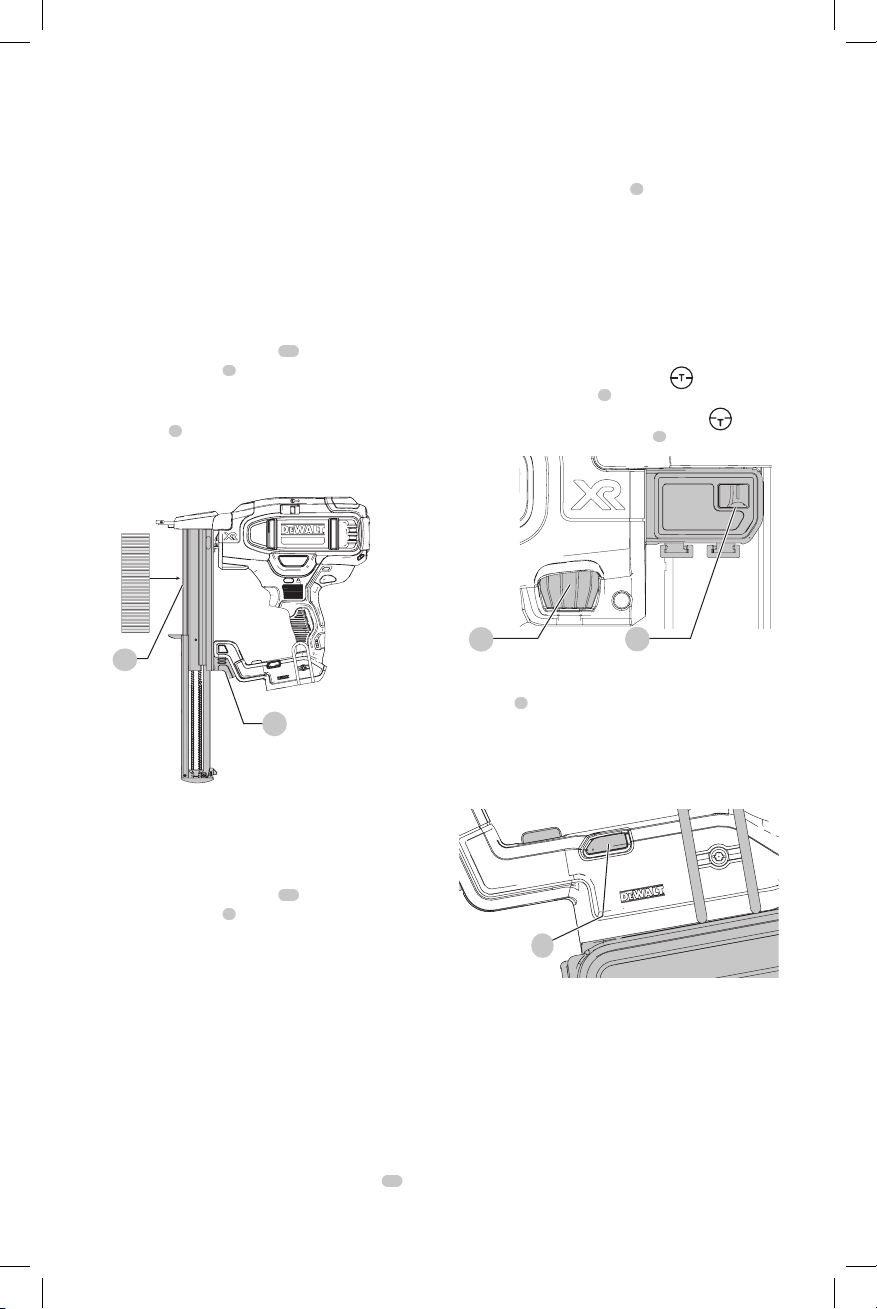

Carga de la herramienta (Fig. I)
ADVERTENCIA: No apunte la herramienta a ninguna
persona ni a usted mismo. Pueden producirse graves
lesiones corporales.
ADVERTENCIA: Saque siempre la batería antes de
cargar o descargar las grapas. Pueden producirse
graves lesiones corporales.
ADVERTENCIA: No cargue nunca grapas con el
activador por contacto o el gatillo activados. Pueden
producirse lesiones corporales.
1. Presione el seguro del depósito
15
y abra totalmente
el depósito deslizante
6
.
2. Asegúrese de que la grapa esté cargada para que la
corona de la grapa se asiente contra la superficie interna
del depósito
6
.
3. Cierre el depósito deslizante hasta que el seguro del
depósito se enganche firmemente.
Fig. I
6
15
Descarga de la herramienta (Fig. I)
ADVERTENCIA: El botón de bloqueo del gatillo debe
siempre estar bloqueado cuando se realicen ajustes o
cuando la herramienta no esté utilizándose.
1. Presione el seguro del depósito
15
y abra totalmente
el depósito deslizante
6
.
2. Incline la herramienta hacia arriba hasta que las grapas
se deslicen libremente fuera de la parte inferior del
depósito.
3. Compruebe que no queden grapas sueltas dentro del
depósito.
4. Cierre totalmente el depósito deslizante.
Característica de bloqueo de disparo
en seco (Fig. A)
La herramienta está equipada con una característica de
bloqueo de disparo en seco para impedir que la herramienta
funcione cuando no está cargada con fijaciones. Cuando
no se vea ninguna fijación en la ventana de fijaciones
16
,
a la herramienta le quedan pocas fijaciones. Si esto ocurre,
la herramienta se bloqueará y no funcionará hasta que se
carguen más grapas. (Consulte Carga de la herramienta)
Ajuste de Profundidad (Fig. J)
La profundidad de clavado se puede modificar mediante la
rueda de ajuste de profundidad
3
situada en la parte lateral
de laherramienta.
ADVERTENCIA: Para reducir el riesgo de lesiones
graves debidas a una puesta en marcha
accidental al tratar de ajustar la profundidad,
SIEMPRE:
• Quite labatería.
• Active el botón de bloqueo delgatillo.
• Evite el contacto con el gatillo durante losajustes.
1. Para que el grapa se hunda menos
, gire la rueda de
ajuste de profundidad
3
lejos de latobera.
2. Para hundir el grapa más profundamente
, gire la
rueda de ajuste de profundidad
3
hacia latobera.
Fig. J
3
12
Luces (Fig. K)
Hay una luz
4
ubicada a cada lado de la grapadora. Las
luces se prenden al insertar la batería, activar el gatillo u
oprimir el disparador por contacto. Las luces se apagan
automáticamente después de 20 segundos, a menos que la
herramienta se sigautilizando.
Fig. K
4
NOTA: Estas luces son para iluminar la superficie de trabajo
inmediata y no para usar como luz delinterna.
INDICADOR DE BATERÍA BAJA: El faro izquierdo
parpadeará cuatro veces consecutivas y luego se apagará
para indicar que la batería estábaja.
INDICADOR DE UN GRAPA ATASCADO: El faro derecho
parpadeará continuamente si un grapa queda atascado en
la tobera (ver Extracción de un grapa atascado).
ESPAÑOL
45
Extracción de una grapa atascada
(Fig. A, L)
Si se atasca una grapa en la tobera, no apunte la
herramienta hacia usted y siga estas instrucciones para
extraerla:
1. Saque la batería de la herramienta y active el botón de
bloqueo del gatillo.
2. Presione el seguro del depósito
15
y retire las grapas
cargadas.
3. Compruebe visualmente el interior del depósito para ver
si hay grapas atascadas.
4. Saque la grapa doblada con unas pinzas si es necesario.
5. Si la hoja del impulsor está en posición hacia abajo,
mueva hacia adelante y hacia atrás la palanca de
liberación de parada
11
utilizando suficiente fuerza
para deslizarla totalmente hasta el otro extremo de la
ranura de las cajas protectoras.
6. Vuelva a insertar las grapas en el depósito (consulte
Carga de la herramienta).
7. Vuelva a insertar la batería.
NOTA: La herramienta se desactivará y no se reajustará
hasta que se haya sacado la batería y se haya vuelto
ainsertar.
11
Fig. L
NOTA: Si las grapas continúan atascándose frecuentemente
en la nariz, haga que la herramienta sea reparada por un
centro de servicio autorizado
DEWALT
.
Funcionamiento en clima frío
Cuando las herramientas se usan a temperaturas bajo cero:
1. Mantenga la herramienta tan caliente como pueda
antes deusarla.
2. Accione la herramienta 5 o 6 veces en madera de
deshecho antes deusar.
Funcionamiento en clima cálido
La herramienta debe funcionar con normalidad. No
obstante, no exponga la herramienta a la luz solar directa, ya
que el calor excesivo puede dañar los topes u otras piezas
de goma, lo cual causa un incremento en elmantenimiento.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada ANSI
Z87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece
DEWALT
., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por
DEWALT
.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún
accesorio, póngase en contacto con
DEWALT
Industrial
Tool Co., 701 East Joppa Road, Towson, MD 21286, llame
al 1-800-4-
DEWALT
(1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
Reparaciones
El cargador y las unidades de batería no pueden
serreparados.
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica
DEWALT
u en un centro de mantenimiento
autorizado
DEWALT
. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de Servicio más cercano
CULIACAN, SIN
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
GUADALAJARA, JAL
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXICO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERIDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
ESPAÑOL
46
MONTERREY, N.L.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
PUEBLA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
SAN LUIS POTOSI, SLP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREON, COAH
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VILLAHERMOSA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRASLOCALIDADES:
Si se encuentra en México, por favor llame al
(55) 5326 7100
Si se encuentra en U.S., por favor llame al
1-800-433-9258 (1-800 4-
DEWALT
)
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto:
Mod./Cat.:
Marca:
Núm. deserie:
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Registro en línea
Gracias por su compra. Registre su producto ahorapara:
• SERVICIO EN GARANTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
• CONFIRMATCIÓN DE PROPIEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA SU SEGURIDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para el
Consumidor).
Registro en línea en www.dewalt.com/register.
Garantía limitada por tres años
DEWALT
reparará, sin cargo, cualquier falla que surja de
defectos en el material o la fabricación del producto, por
hasta tres años a contar de la fecha de compra. Esta garantía
no cubre fallas de las piezas causadas por su desgaste
normal o abuso a la herramienta. Para mayores detalles
sobre la cobertura de la garantía e información acerca de
reparaciones realizadas bajo garantía, visítenos en
www.dewalt.com o dirígase al centro de servicio más
cercano. Esta garantía no aplica a accesorios o a daños
causados por reparaciones realizadas o intentadas
por terceros. Esta garantía le otorga derechos legales
específicos, además de los cuales puede tener otros
dependiendo del estado o la provincia en que seencuentre.
Además de la garantía, las herramientas
DEWALT
están
cubiertaspor:
1 AÑO DE SERVICIO GRATUITO
DEWALT
mantendrá la herramienta y reemplazará las
piezas gastadas por su uso normal, sin cobro, en cualquier
momento durante un año a contar de la fecha de compra.
Los artículos gastados por la grapadora, tales como la
unidad de hoja y retorno del impulsador, no estáncubiertas.
2 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE
ALIMENTACIÓN DEWALT
DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,
DCB127, DCB201, DCB203, DCB203BT, DCB207, DCB361
3 AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE
ALIMENTACIÓN DEWALT
DCB200, DCB204, DCB204BT, DCB205, DCB606
ESPAÑOL
47
NOTA: La garantía del producto quedará nula si la unidad
de batería ha sido alterada de cualquier manera.
DEWALT
no
es responsable de ninguna lesión causada por alteraciones
y podría iniciar un procedimiento judicial por fraude de
garantía hasta el máximo grado permisible por laley.
GARANTÍA DE REEMBOLSO DE SU DINERO
POR 90 DÍAS
Si no está completamente satisfecho con el desempeño
de su máquina herramienta, láser o grapadora
DEWALT
,
cualquiera sea el motivo, podrá devolverlo hasta 90 días de
la fecha de compra con su recibo y obtener el reembolso
completo de su dinero – sin necesidad de responder a
ningunapregunta.
AMÉRICA LATINA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPLAZO GRATUITO DE LAS ETIQUETAS DE
ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven
ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-
DEWALT
)
para que se le reemplacengratuitamente.
ESPECIFICACIONES
DCN681 20 V Máx*
Solamente para propósito deMéxico:
Importado por:
DEWALT
Industrial Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7
ESPAÑOL
48
GUÍA DE DETECCIÓN DE PROBLEMAS
CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD. PARA PROBLEMAS
PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO DE MANTENIMIENTO
DEWALT
O LLAME AL
1-(800)-4-
DEWALT
.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES GRAVES, DESCONECTE SIEMPRE EL
PAQUETE DE BATERÍAS DE LA HERRAMIENTA ANTES DE REALIZAR REPARACIONES.
Síntoma Causa Reparación
La herramienta no enciende (Los faros no
encienden)
El sistema electrónico interno de la herramienta
no se restablece
Retire la batería, espere 3 segundos y vuelva a
introducirla
Carga de batería baja o batería dañada Cambie o reemplace la batería
Los terminales están sucios o dañados Consulte al centro de mantenimiento autorizado
El bloqueo del activador por contacto está
activado
Desactive el bloqueo del activador por contacto
El activador por contacto está doblado Consulte al centro de mantenimiento autorizado
Sistema electrónico interno dañado Consulte al centro de mantenimiento autorizado
La herramienta no se acciona
(Los faros están encendidos, el motor no funciona)
El motor deja de funcionar después de 4 segundos Operación normal; libere el disparador o el
activador por contacto y vuelva a oprimir
No oprimió el activador por contacto o el
disparador
Consulte el manual de instrucciones
Disparador dañado Consulte al centro de mantenimiento autorizado
El activador por contacto está doblado Consulte al centro de mantenimiento autorizado
Sistema electrónico interno dañado Consulte al centro de mantenimiento autorizado
La herramienta está en el modo secuencial y solo
el gatillo está en funcionamiento.
Cambie el modo o presione el activador por
contacto en el modo secuencial.
La herramienta no se acciona (el faro izquierdo
parpadea 4 veces)
Carga de batería baja o batería dañada Cambie o reemplace la batería
La herramienta no se acciona (el faro derecho
parpadea continuamente)
Elemento de fijación atascado Saque la batería, extraiga el clavo atascado,
(empuje hacia atrás la hoja de guía utilizando
la palanca de liberación de parada) y vuelva a
insertar la batería
Mecanismo atascado Consulte al centro de mantenimiento autorizado
La herramienta no se acciona
(los faros encienden, el motor arranca)
Sistema electrónico interno dañado Consulte al centro de mantenimiento autorizado
La herramienta no se acciona
(Los faros se encienden, el motor arranca, la hoja
del impulsor se atasca)
Sistema de retorno dañado Reemplace el sistema de retorno; consulte al
centro de mantenimiento autorizado
Residuos en la boquilla Limpie la boquilla
Conjunto de retorno/impulsor dañado Reemplace el conjunto de retorno/impulsor;
consulte al centro de mantenimiento autorizado
La herramienta funciona pero no introduce el
elemento de fijación por completo
Carga de batería baja o batería dañada Cargue o reemplace la batería
El ajuste de profundidad está configurado poco
profundo
Gire la rueda de ajuste de profundidad hasta una
configuración más profunda
La herramienta no se apoya con firmeza en la
pieza de trabajo
Consulte el manual de instrucciones
Longitud del material y del elemento de fijación
aplicación que requiere demasiada precisión
Seleccione el material adecuado o una longitud
mayor
Punta de la hoja del impulsor dañada o
desgastada
Reemplace el conjunto de retorno/impulsor;
consulte al centro de servicio autorizado
Conjunto de retorno/impulsor dañado o
desgastado
Reemplace el conjunto de retorno/impulsor;
consulte al centro de mantenimiento autorizado
ESPAÑOL
49
Síntoma Causa Reparación
La herramienta funciona pero no se descarga
ningún elemento de fijación
No hay elementos de fijación en el depósito Cargue elementos de fijación en el depósito
Elementos de fijación de ángulo o tamaño
erróneos
Use sólo elementos de fijación recomendados
Residuos en la boquilla Limpie la boquilla
Residuos en el depósito Limpie el depósito
Depósito desgastado Reemplace el depósito, consulte al centro de
mantenimiento autorizado
Hoja del impulsor dañada o desgastada Reemplace el conjunto de retorno/impulsor;
consulte al centro de mantenimiento autorizado
Resorte del impulsor dañado Reemplace el resorte, consulte al centro de
mantenimiento autorizado
D
E
WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286
(MAR17) Part No. N509094 DCN681 Copyright © 2017 D
E
WALT
The following are trademarks for one or more D
E
WALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
D
E
WALT BATTERY AND CHARGER SYSTEMS
Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .
Cargadores de baterías/Tiempo de carga (Minutos)
Battery
Cat #
Output
Voltage
120 Volts 12 Volts
DC9000
DC9310
DC9320
DCB095
DCB101
DCB102
DCB103
DCB107
DCB112
DCB113
DCB114
DCB115
DCB116
DCB118
DCB132
DCB119
DW0249
DCB606 20/60 X X X X 100 100 100 272 170 140 X 90 X 60 90 X X
DCB404 40 X X X X X X X X X X 90 X 30 X X X X
DCB406 40 X X X X X X X X X X 130 X 45 X X X X
DCB407 40 X X X X X X X X X X 170 X 60 X X X X
DC9360 36 45 X X X X X X X X X X X X X X X X
DCB361 36 45 X X X X X X X X X X X X X X X X
DC9280 28 60 X X X X X X X X X X X X X X X X
DW0242 24 X X X X X X X X X X X X X X X X 60
DCB200 20 X X X X 60 60 60 140 90 67 X 45 X 45/30** 45 90 X
DCB201 20 X X X X 30 30 30 70 45 35 X 22 X 22 22 45 X
DCB203 20 X X X X 35 35 35 90 60 45 X 30 X 30 30 60 X
DCB203BT* 20 X X X X 35 35 35 90 60 45 X 30 X 30 30 60 X
DCB204 20 X X X X 70 70 70 185 120 90 X 60 X 60/40** 60 120 X
DCB204BT* 20 X X X X 70 70 70 185 120 90 X 60 X 60 60 120 X
DCB205 20 X X X X 95 95 95 240 150 112 X 75 X 75/47** 75 150 X
DCB207 20 X X X X 30 30 30 60 40 30 X 22 X 22 22 X X
DC9182 18 X 40 40 X X X 40 X X X X X X X X X 40
DCB120 12 X X X X 30 30 30 60 45 35 X 20 X X X 45 X
DCB127 12 X X X X 35 35 35 90 60 50 X 30 X X X 60 X
DCB080 8 X X X 60 X X X X X X X X X
X X X X
*BT - Bluetooth® NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®,
SIG, Inc. and any use of such marks by
DEWALT
is under license. Other trademarks and trade names are those of their
respective owners.
**Battery Datecode 201536 or later.
“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual
charge time may vary. Read the instruction manual for more specific information.
“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de
charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.
Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es
aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.
* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or108.
(120V Max* is based on using 2 D
E
WALT 60V Max* lithium-ion batteries combined.)
* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.
(120V Max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D
E
WALT de 60V Max*).
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o 108.
(120 V Máx* se basan en el uso de 2 baterías de iones de litio
DEWALT
de 60 V Máx* combinadas).
