Estate TUD4700SQ1 Dishwasher User Manual

HOME APPLIANCES

UNDERCOUNTER

DISHWASHER

For questions about features, operation/performance,

parts, accessories or service, call: 1-800-253-1301.

In Canada, for assistance, installation or service,

call: 1-800-807-6777

or visit our website at...

www.estateappliances.com

LAVE-VAISSELLE

ENCASTRE

Au Canada, pour assistance, installation ou service,

composez le 1-800-807-6777

ou visitez notre site web &

www.estateappliances.com

Table of Contents/Table des matieres ......... 2

Model/Modele TUD4700

W10127576B

TABLEOF CONTENTS

DISHWASHER SAFETY ................................................................. 3

Before Using Your Dishwasher .................................................... 4

PARTS AND FEATURES ................................................................ 5

START-UP GUIDE .......................................................................... 6

Using Your New Dishwasher ....................................................... 6

Stopping Your Dishwasher .......................................................... 6

DISHWASHER LOADING .............................................................. 6

Loading Suggestions ................................................................... 6

Loading Top Rack ........................................................................ 7

Loading Bottom Rack .................................................................. 7

Loading Silverware Basket .......................................................... 8

DISHWASHER USE ........................................................................ 8

Detergent Dispenser .................................................................... 8

Rinse Aid Dispenser ..................................................................... 9

Dishwasher Efficiency Tips .......................................................... 9

Cycle Selection Charts ............................................................... 10

Canceling a Cycle ...................................................................... 11

Changing a Cycle or Setting ...................................................... 11

Adding Items During a Cycle ..................................................... 11

Option Selections ....................................................................... 11

Drying System ............................................................................ 11

Overfill Protection Float .............................................................. 11

WASHING SPECIAL ITEMS ......................................................... 12

DISHWASHER CARE ................................................................... 13

Cleaning ...................................................................................... 13

Cleaning the Filter Screen .......................................................... 13

Drain Air Gap .............................................................................. 13

Storing ........................................................................................ 13

TROUBLESHOOTING .................................................................. 14

ASSISTANCE OR SERVICE ......................................................... 16

In the U.SA ................................................................................ 16

In Canada ................................................................................... 16

WAR RANTY ................................................................................. 17

TABLEDESMATIERES

SECURITE DU LAVE-VAISSELLE ............................................... 18

Avant d'utiliser le lave-vaisselle ................................................. t 9

PIECES ET CARACTERISTIQUES .............................................. 20

GUIDE DE MISE EN MARCHE .................................................... 21

Utilisation de votre nouveau lave-vaisselle ................................ 21

Arr_t du lave-vaisselle ................................................................ 21

CHARGEMENT DU LAVE-VAISSELLE ....................................... 21

Suggestions de chargement ...................................................... 21

Chargement du panier superieur ............................................... 22

Chargement du panier inferieur ................................................. 22

Chargement du panier a couverts ............................................. 23

UTILISATION DU LAVE-VAISSELLE .......................................... 23

Distributeur de detergent ........................................................... 23

Distributeur d'agent de ringage ................................................. 24

Conseils d'efficacite pour le lave-vaisselle ................................ 24

Tableaux de selection de programme ....................................... 25

Annulation d'un programme ...................................................... 26

Changement d'un programme ou reglage ................................ 26

Addition de vaisselle durant un programme .............................. 26

Selection d'options ..................................................................... 26

Systeme de sechage .................................................................. 26

Dispositif de protection contre le debordement ........................ 26

LAVAGE D'ARTICLES SPECIAUX .............................................. 27

ENTRETIEN DU LAVE-VAISSELLE ............................................. 28

Nettoyage ................................................................................... 28

Nettoyage de I'ecran du filtre ..................................................... 28

Dispositif anti-refoulement ......................................................... 28

Remisage .................................................................................... 28

DEPANNAGE ................................................................................. 29

ASSISTANCE OU SERVICE ......................................................... 31

Aux E_tats-Unis............................................................................ 31

Au Canada .................................................................................. 31

GARANTIE ..................................................................................... 32

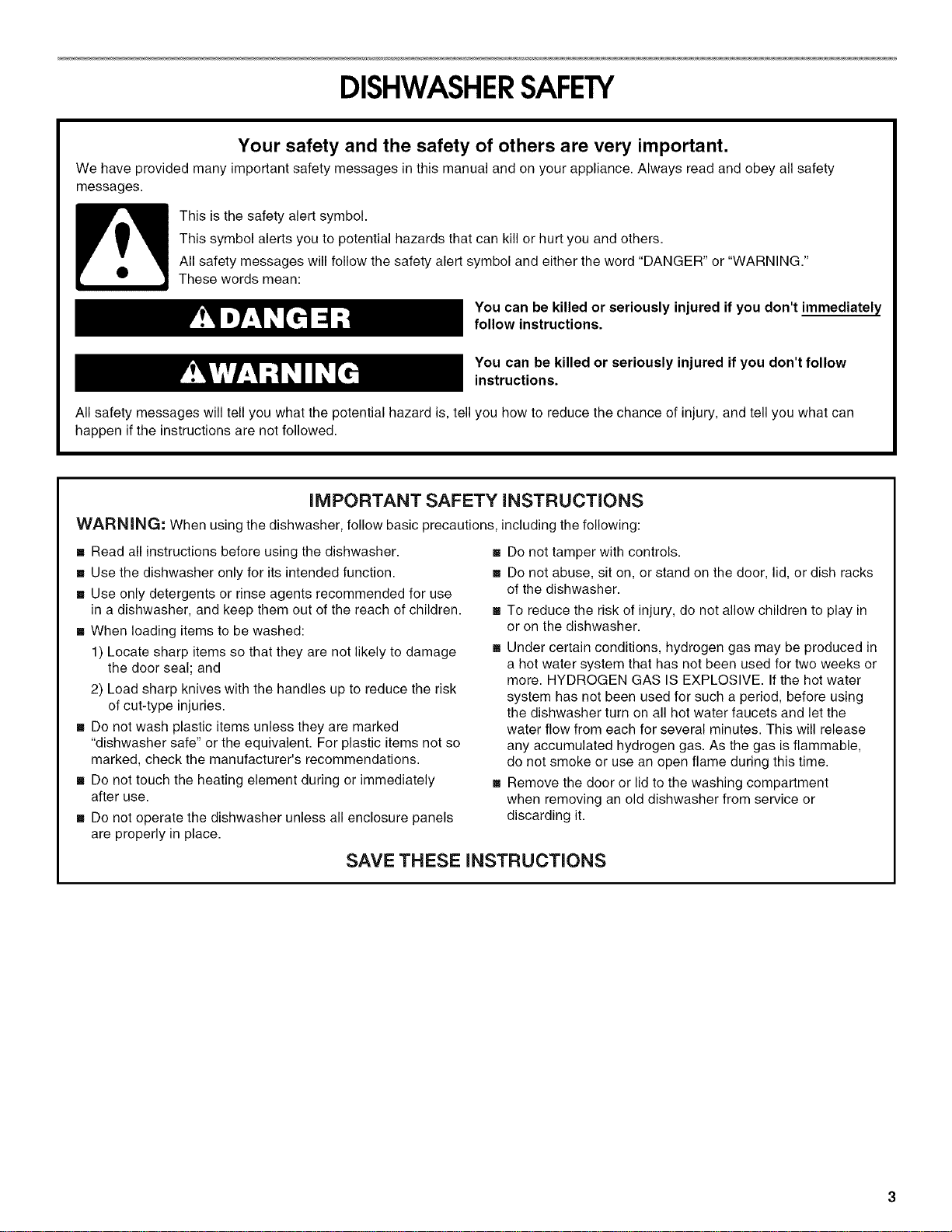

DISHWASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher. [] Do not tamper with controls.

[] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended for use

in a dishwasher, and keep them out of the reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

[] Do not touch the heating element during or immediately

after use.

[] Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

GROUNDING INSTRUCTIONS

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Install where dishwasher is protected from the elements.

Protect against freezing to avoid possible rupture of fill valve.

Such ruptures are not covered by the warranty. See "Storing"

section for winter storage information.

• Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

• Remove all shipping plugs from hoses and connectors (such

as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least

resistance for electric current. The dishwasher is

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is installed and

grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a risk of

electric shock. Check with a qualified electrician or

service representative if you are in doubt whether the

dishwasher is properly grounded. Do not modify the

plug provided with the dishwasher; if it will not fit the

outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a grounded

metal, permanent wiring system, or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment-

grounding terminal or lead on the dishwasher.

SAVE THESE INSTRUCTIONS

PARTSAND FEATURES

A H

A. Third level wash

B. Extra-capacity fold-down

shelves

C. Water inlet opening

D. Bottom rack

E.Rack bumper

F. Heating element

G. Vent

H. Top rack

I. Spray tower and protector

J. Model and serial number label

K. Silverware basket

L. Spray arm

M. Overfill protection float

N. Detergent dispensers

O. Rinse aid dispenser

Control Panel

DRY SELECT

I 31

_2ZD CZZS_

AiR HEATED

DRY DRY

NORMAL WAS i

HEAVY WASH _t(

POTS & PANS_

OFFq

_ RINSE ONLY

__ RINSE

_LATE WARMER

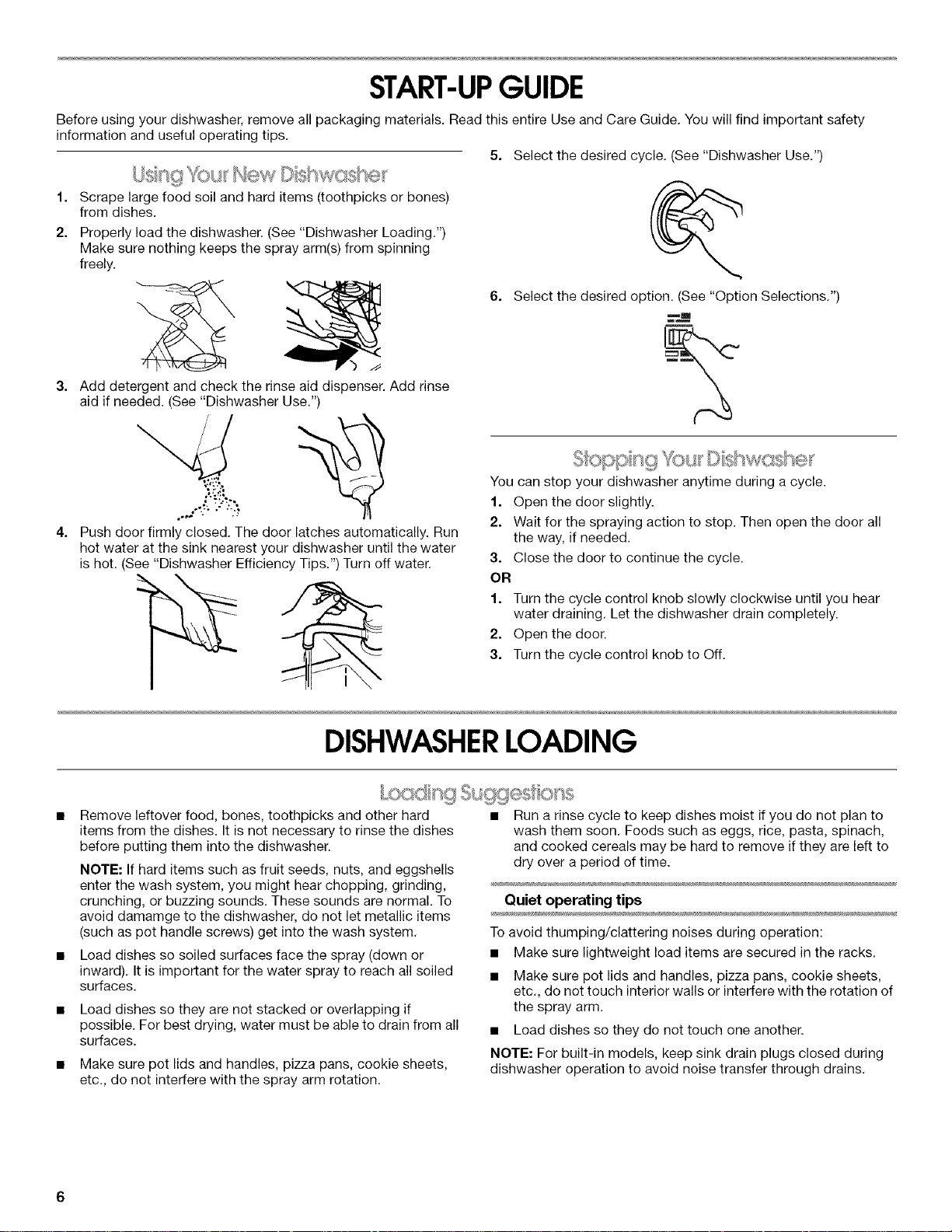

START-UPGUIDE

Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find important safety

information and useful operating tips.

Scrape large food soil and hard items (toothpicks or bones)

from dishes.

Properly load the dishwasher. (See "Dishwasher Loading.")

Make sure nothing keeps the spray arm(s) from spinning

freely.

Add detergent and check the rinse aid dispenser. Add rinse

aid if needed. (See "Dishwasher Use.")

Push door firmly closed. The door latches automatically. Run

hot water at the sink nearest your dishwasher until the water

is hot. (See "Dishwasher Efficiency Tips.") Turn off water.

5. Select the desired cycle. (See "Dishwasher Use.")

6. Select the desired option. (See "Option Selections.")

You can stop your dishwasher anytime during a cycle.

1. Open the door slightly.

2. Wait for the spraying action to stop. Then open the door all

the way, if needed.

3. Close the door to continue the cycle.

1. Turn the cycle control knob slowly clockwise until you hear

water draining. Let the dishwasher drain completely.

2. Open the door.

3. Turn the cycle control knob to Off.

DISHWASHERLOADING

Remove leftover food, bones, toothpicks and other hard

items from the dishes. It is not necessary to rinse the dishes

before putting them into the dishwasher.

NOTE: If hard items such as fruit seeds, nuts, and eggshells

enter the wash system, you might hear chopping, grinding,

crunching, or buzzing sounds. These sounds are normal. To

avoid damamge to the dishwasher, do not let metallic items

(such as pot handle screws) get into the wash system.

Load dishes so soiled surfaces face the spray (down or

inward). It is important for the water spray to reach all soiled

surfaces.

Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be able to drain from all

surfaces.

Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not interfere with the spray arm rotation.

• Run a rinse cycle to keep dishes moist if you do not plan to

wash them soon. Foods such as eggs, rice, pasta, spinach,

and cooked cereals may be hard to remove if they are left to

dry over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the racks.

• Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not touch interior walls or interfere with the rotation of

the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed during

dishwasher operation to avoid noise transfer through drains.

Thetoprackisdesignedforcups,glasses,andsmalleritems.

(Seerecommendedloadingpatternsshown.)

NOTE:Thefeaturesonyourdishwasherrackmayvaryfromthe

drawingsshown.

Donotcoverthirdlevelwash(onsomemodels).Seearrow.

Cup and gMssload

Mixed load

• Place items so open ends face down for cleaning and

draining.

• Load glasses and cups in top rack only. The bottom rack is

not designed for glasses and cups. Damage can occur.

• Place cups and glasses in the rows between tines. Placing

them over the tines can lead to breakage.

• To avoid chipping, do not let stemware touch other items.

• China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage can occur.

• Wedge lightweight items against one another or overlap them

with heavier dishes.

• Load plastic items securely in the top rack only. Wash only

plastic items marked "dishwasher safe."

• Small bowls, pans, and other utensils can be placed in the

top rack. Load bowls in the center section for best stability.

The bottom rack is designed for plates, pans, casseroles, and

utensils. Items with cooked-on or dried-on food should be loaded

with soiled surfaces facing inward to the spray. (See

recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the

drawings shown.

Do not cover spray tower. See arrow.

Mixedload

Do not load glasses, cups, or plastic items in the bottom

rack. Load small items in the bottom rack only if they are

secured in place.

Load plates, soup bowls, etc., between tines and facing

inward to the spray.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

Utensil load

Load cookie sheets, cake pans, and other large items at the

sides and back. Loading such items in front can keep the

water spray from reaching the detergent dispenser and

silverware basket.

• Secure heavily soiled cookware face down in the rack.

• Make sure pot handles and other items do not stop rotation

of the spray arm(s). The spray arm(s) must move freely.

• Do not load items between the bottom rack and the side of

the dishwasher tub because they might block the water inlet

opening.

NOTE: If you have removed the bottom rack for unloading or

cleaning, replace it with the bumpers in front.

Loadthesilverwarebasketwhileitisinthebottomrackortake

thebasketoutforloadingonacounterortable.

IMPORTANT:Alwaysloaditems(knives,skewers,etc.)pointing

down.

Mixitemsineachsectionofthebasketwithsomepointingup

andsomedowntoavoidnesting.Spraycannotreachnested

items.

NOTES:

• Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

Unload or remove the basket before unloading the racks to

avoid spilling water droplets onto the silverware.

DISHWASHERUSE

The detergent dispenser has 2 sections. The Pre-Wash section

empties detergent into the dishwasher when you close the door.

A B C D

A. Cover

B. Main Wash section

C. Cover latch

D. Pre-Wash section

The larger Main Wash section automatically empties detergent

into the dishwasher during the main wash. (See the "Cycle

Selection Charts.")

• Use automatic dishwashing detergent only. Other detergents

can produce excessive suds that can overflow out of the

dishwasher and reduce washing performance.

• Add detergent just before starting a cycle.

• Store tightly closed detergent in a cool, dry place. Fresh

automatic dishwasher detergent results in better cleaning.

NOTE: Do not use detergent if you have selected a rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by pushing

the cover latch.

2. Fill the Main Wash section with detergent. See "How much

detergent to use."

3. Fill the Pre-Wash section if needed. (See "Cycle Selection

Charts.")

4. Close the dispenser cover.

The cover will open during the cycle to dispense the detergent.

How much detergent to use

• The amount of detergent to use depends on the hardness of

your water and the type of detergent. If you use too little,

dishes won't be clean. If you use too much in soft water,

glassware will etch.

• Water hardness can change over a period of time. Find out

your water's hardness by asking your local water department,

water softener company, or county extension agent.

Where to fill

Top of 3rd step (9 tsp or 45 mL)

Top of 2nd step (6 tsp or 30 mL)

Top of 1st step (3 tsp or 15 mL)

Soft to Medium Water (0-6 grains per U.S. gallon)

[typical water softener water and some city water]

Soil Level Main Wash Pre-Wash

Lightly soiled/Pre- 3 tsp (15 mL) 3 tsp (15 mL)

rinsed dish loads [top of 1st step] [top of 1st step]

Normally soiled 6 tsp (30 mL) 6 tsp (30 mL)

dish loads [top of 2nd step] [top of 2nd step]

Heavily soiled 9 tsp (45 mL) 6 tsp (30 mL)

dish loads [top of 3rd step] [top of 2nd step]

Medium to Hard Water (7-12 grains per U.S. gallon)

[well water and some city water]

Soil Level Main Wash Pre-Wash

All soil types 9 tsp (45 mL) 6 tsp (30 mL)

[top of 3rd step] [top of 2nd step]

NOTE: Fill amounts shown are for standard powdered detergent.

Amounts may vary if you use liquid or concentrated powdered

detergent, Tablet detergents should be placed in the main wash

section of the detergent dispenser with the cover closed. Follow

instructions on the package when using liquid dishwasher

detergent, concentrated powdered detergent or tablet detergent.

IMPORTANT: See "Cycle Selection Charts" for which detergent

dispenser sections to use with each cycle.

.... s®Ad .....sp®

Rinse aids keep water from forming droplets that can dry as

spots or streaks. They also improve drying by allowing water to

drain off of the dishes during the final rinse by releasing a small

amount of the rinse aid into the rinse water. Your dishwasher is

designed to use a liquid rinse aid. Do not use a solid or bar-type

rinse aid.

Checking the dispenser

Check the center of the fill indicator cap. Clear means it needs

filling.

Or you can remove the fill indicator cap. If an "E" is visible, the

dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid. Under

normal conditions, this will last for about 3 months. You do not

have to wait until the dispenser is empty to refill it. Try to keep it

full, but be sure not to overfill it.

1. Make sure the dishwasher door is completely open.

2. Remove the fill indicator cap,

Add rinse aid. Fill to the smallest opening in the lower part of

the dispenser. Overfilling can cause the rinse aid to leak out,

and could cause oversudsing.

4. Clean up any spilled rinse aid with a damp cloth.

5. Replace the fill indicator cap. Close tightly.

Hot water dissolves and activates the dishwashing detergent.

Hot water also dissolves grease on dishes and helps glasses dry

spot-free, For best dishwashing results, water should be 120°F

(49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low. Water that is too hot can make

some soils harder to remove and cause certain detergent

ingredients not to function. If your water heater is located far from

the dishwasher, it may be necessary to run the hot water at the

faucet closest to the dishwasher to minimize the amount of cold

water in the water line.

To check water temperature

f. Run hot water at the faucet closest to your dishwasher for at

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring

cup,

Check the temperature on the thermometer as the water is

running into the cup.

Additional efficiency tips

• To save water and energy and time, do not rinse dishes

before putting them into the dishwasher.

• Use a low energy, quick, or short cycle whenever possible.

These cycles use less hot water and energy than a normal

cycle.

• Use a delay feature (on some models) to run your dishwasher

during off-peak hours. Local utilities recommend avoiding

heavy usage of energy at certain times of day.

• During the summer, run your dishwasher at night. This

reduces daytime heat buildup in the kitchen.

• Use the energy-saving dry option whenever possible. Allow

longer drying times (overnight) when using these options. Use

a rinse aid to improve drying.

• Use cycles or options that add extra heat to the wash or rinse

portion of the cycle only when needed.

• Run your dishwasher with full loads. Run a rinse cycle after

meals until the dishwasher is full.

• If your home is equipped with a water softener, you may want

to avoid starting the dishwasher during the regeneration of

the softener, since this may contribute to poor wash

performance.

Select the wash cycle. Ifthe door is latched, you will hear the

cycles start and stop as the cycle control knob passes each cycle

mark. This is normal and does not hurt the dishwasher. If you

prefer, you can set the cycle control knob with the door

unlatched.

NOTE: Use the Air Dry option with the Rinse Only cycle.

Turn the cycle control knob to the desired cycle.

A "O" shows what steps are in each cycle.

Water usage is shown in U.S. gallons/liters.

Cycle time includes dry time.

HEAVY WASH

Use this cycle for loads with heavy food soil.

Use both detergent dispenser sections.

Pre- Rinse Rinse Main Rinse Final Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

• • • • • • 90 7.2/27.2

POTS & PANS

Use this cycle for hard-to-clean, heavily soiled pots, pans,

casseroles, and regular tableware.

Use both detergent dispenser sections.

Pro- Rinse Rinse Main Rinse Final Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

• • • • • • • 98 8.6/32,7

NORMAL WASH

Use this cycle for loads with normal amounts of food soil. (The

energy-usage label is based on this cycle.)

Use both detergent dispenser sections.

Pre- Rinse Rinse Main Rinse Final Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

• • • • • 85 5,7/21.8

RINSE ONLY

Use this cycle for rinsing dishes, glasses, and silverware that will

not be washed right away.

Do not use detergent with this cycle.

Pre- Rinse Rinse Main Rinse Final Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

• • 20 2.9110.9

You can cancel a cycle at any time.

1. Turn the cycle control knob slowly clockwise until you hear

water draining. Let the dishwasher drain completely.

2. Open the door.

3. Turn the cycle control knob to Off.

S® ®

You can change a cycle anytime during a cycle.

1. Lift the door latch to stop the cycle.

2. Turn the cycle control knob clockwise.

3. Check the detergent dispensers. They must be filled properly

for the new cycle.

NOTE: Turning the cycle control knob can cause the covered

detergent dispenser section to open and release the

detergent. Check the covered section if the cycle uses

detergent in both sections.

Close the door firmly until it latches. The dishwasher starts a

new cycle.

You can add an item anytime before the main wash starts, or the

cycle control knob reaches Normal Wash.

1. Lift up the door latch to stop the cycle. Wait for the spraying

action to stop before opening the door.

2. Open the door and add the item.

3. Close the door, but do not latch it. Wait 80 seconds for the air

in the dishwasher to warm up. This reduces the amount of

moisture escaping from the vent when restarting a cycle,

4. Close the door firmly until it latches, The dishwasher resumes

the cycle.

Plate Warmer

Use the Plate Warmer cycle to warm serving dishes or dinner

plates.

NOTE: Use the heated drying option with the Plate Warmer.

1. Close and latch the door.

2. Turn the cycle control knob to Plate Warmer.

3. Allow 8 minutes for the cycle to heat the dishware.

4. Press HEATED DRY.

During drying, you can see steam escaping through the vent at

the upper left corner of the door. This is normal as the heat dries

your dishes.

IMPORTANT: The vapor is hot. Do not touch the vent

during drying.

Ovedi P cfion Foc4

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It must be

in place for the dishwasher to operate.

You can change an option anytime before the selected option

begins. For example, you can press an unheated drying option

anytime before drying begins.

Air Dry

Select this energy-saving option to dry without heat. Air drying is

useful when loads contain plastic dinnerware that may be

sensitive to high temperatures.

The dishes take longer to dry, and some spotting can occur. For

best drying, use a liquid rinse aid. Some items (such as plastics)

may need towel drying.

Check under the float for objects that may keep the protector

from moving up or down.

WASHING SPECIALITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe? Comments

Aluminum Yes High water temperature and detergents can affect finish of anodized aluminum.

Disposable Aluminum No Do not wash throwaway aluminum pans in the dishwasher. These might shift

during washing and transfer black marks to dishes and other items.

Bottles and Cans No Wash bottles and cans by hand. Labels attached with glue can loosen and clog the

spray arms or pump and reduce washing performance.

Cast Iron No Seasoning will be removed, and iron will rust.

China/Stoneware Yes Always check manufacturer's recommendations before washing. Antique, hand-

painted, or over-the-glaze patterns may fade. Gold leaf can discolor or fade.

Crystal Yes Always check manufacturer's recommendations before washing. Some types of

leaded crystal can etch with repeated washing.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass yellows with repeated dishwasher washing.

Hollow-Handle Knives No Handles of some knives are attached to the blade with adhesives which can

loosen if washed in the dishwasher.

Pewter, Brass, Bronze No High water temperatures and detergent can discolor or pit the finish.

Disposable Plastics No Cannot withstand high water temperatures and detergents.

Plastics Yes Always check manufacturer's recommendations before washing. Plastics vary in

their capacity to withstand high temperatures and detergents. Load plastics in top

rack only.

Stainless Steel Yes Run a rinse cycle if not washing immediately. Prolonged contact with food

containing salt, vinegar, milk products, or fruit juice can damage finish.

Sterling Silver or Yes Run a rinse cycle if not washing immediately. Prolonged contact with food

Silver Plate containing salt, acid, or sulfide (eggs, mayonnaise, and seafood) can damage

finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's instructions before washing.

Untreated wood can warp, crack, or lose its finish.

DISHWASHERCARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a

mild detergent is all that is necessary to keep the outside of your

dishwasher looking nice and clean. If your dishwasher has a

stainless steel exterior, a stainless steel cleaner is recommended.

Cleaning the interior

Hard water minerals can cause a white film to build up on the

inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. You may

want to wear rubber gloves. Do not use any type of cleanser

other than dishwasher detergent because it may cause foaming

or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp

sponge and clean.

Use liquid automatic dishwasher detergent and clean with a

damp sponge.

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a normal cycle with detergent after cleaning the

interior.

4. Replace the bottom rack with the rack bumpers facing the

door.

NOTE: Do not clean the dishwasher interior until it has cooled.

Check the drain air gap anytime your dishwasher isn't draining

well.

Some state or local plumbing codes require the addition of a

drain air gap between a built-in dishwasher and the home drain

system. If a drain is clogged, the drain air gap protects your

dishwasher from water backing up into it.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap, contact

your local dealer; or call us or your nearest designated service

center and ask for Part Number 300096. For more information,

see "Assistance or Service."

NOTE: The drain air gap is an external plumbing device that is

not part of your dishwasher. The warranty provided with your

dishwasher does not cover service costs directly associated with

the cleaning or repair of the external drain air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of

your dishwasher. Follow the cleaning instructions provided by the

manufacturer. With most types, you lift off the chrome cover.

Unscrew the plastic cap. Then check for any soil buildup. Clean if

necessary.

The filter system requires periodic cleaning as needed.

To clean screen

1. Wait at least 20 minutes after a cycle for the heating element

to cool down.

2. Unload and slide the bottom rack forward. (Remove bottom

rack if necessary to reach filter screen.)

3. Remove collected particles from the screen with your fingers

or a paper towel.

i i i JiT!

Storing for the summer

Protect your dishwasher during the summer months by turning

off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. Ifyour dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

TROUBLESHOOTING

Firsttry the solutions suggested here and possibly avoid the cost of a service call...

Dishwasher is not operating properly

• Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Charts."

Is there power to the dishwasher? Has a household fuse

blown, or has a circuit breaker tripped? Replace the fuse or

reset the circuit breaker. If the problem continues, call an

electrician.

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not

restart, call for service.

Is the water shutoff valve (if installed) turned on?

• Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

• Water remains in the dishwasher

Is the cycle complete?

• Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if necessary.

Is the bottom rack installed properly with the bumpers in the

front? Refer to the "Parts and Features" section. Reinstall the

rack if necessary.

• White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

• Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in "Spotting and filming on dishes" later in

this Troubleshooting guide.

• Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from

the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

Dishes are not completely clean

• Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the "Dishwasher

Loading" section.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Do not use less than 1tb

(15 g) per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is detergent caked in dispenser? Use fresh detergent only. Do

not allow detergent to sit for several hours in a wet dispenser.

Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and

cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. Ifyou have

questions about your water pressure, call a licensed, qualified

plumber.

Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended dishwasher

detergents only.

• Dishwasher door will not close

Is the bottom rack in backward? The rack bumpers must face

the dishwasher door.

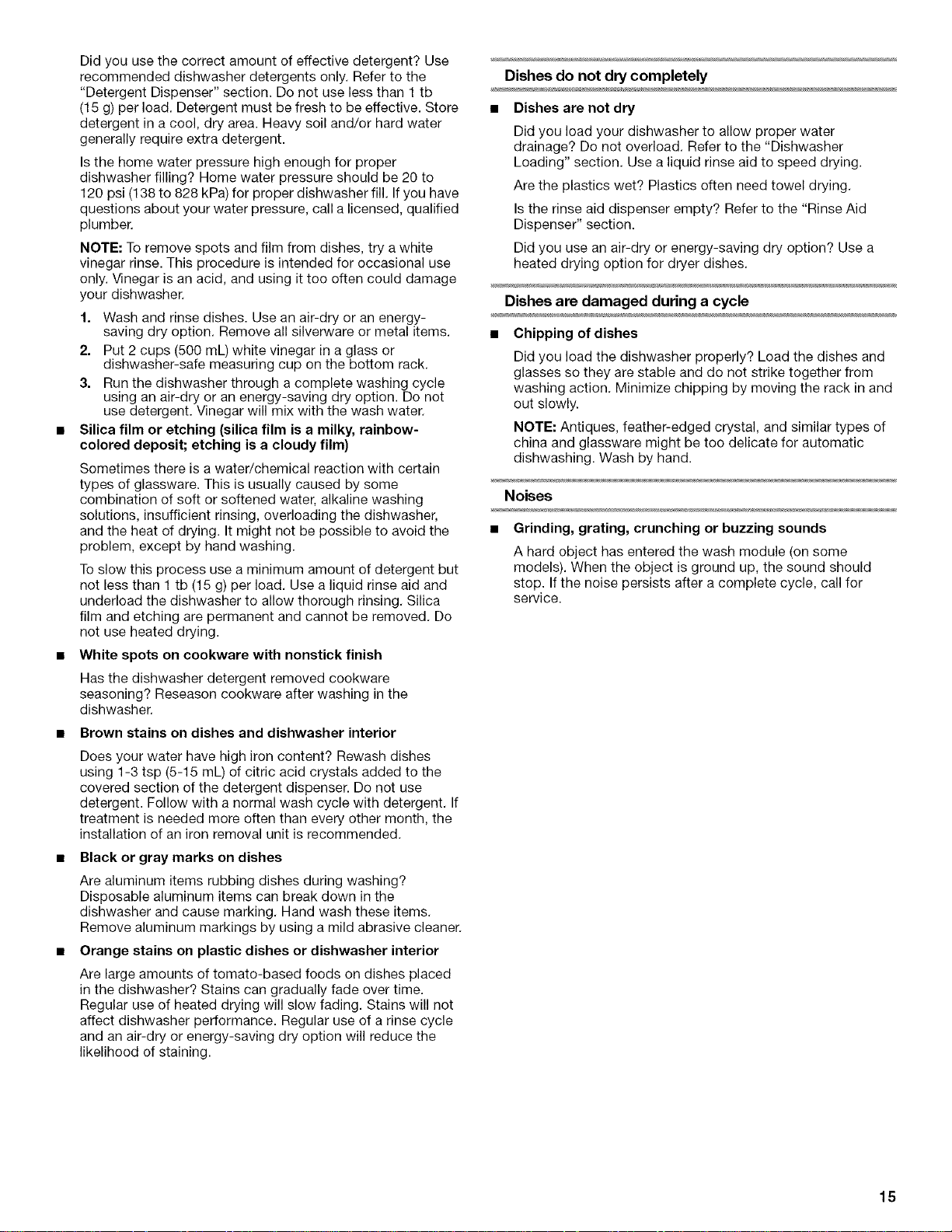

Spots and stains on dishes

• Spotting and filming on dishes

Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Do not use less than 1 tb

(15 g) per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you have

questions about your water pressure, call a licensed, qualified

plumber.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use

only. Vinegar is an acid, and using it too often could damage

your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy-

saving dry option. Remove all silverware or metal items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle

using an air-dry or an energy-saving dry option. Do not

use detergent. Vinegar will mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to avoid the

problem, except by hand washing.

To slow this process use a minimum amount of detergent but

not less than 1 tb (15 g) per load. Use a liquid rinse aid and

underload the dishwasher to allow thorough rinsing. Silica

film and etching are permanent and cannot be removed. Do

not use heated drying.

• White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

• Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the

covered section of the detergent dispenser. Do not use

detergent. Follow with a normal wash cycle with detergent. If

treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

• Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

• Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? Stains can gradually fade over time.

Regular use of heated drying will slow fading. Stains will not

affect dishwasher performance. Regular use of a rinse cycle

and an air-dry or energy-saving dry option will reduce the

likelihood of staining.

Dishes do not dry completely

• Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher

Loading" section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry or energy-saving dry option? Use a

heated drying option for dryer dishes.

Dishes are damaged during a cycle

• Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and

out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

Noises

• Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). When the object is ground up, the sound should

stop. If the noise persists after a complete cycle, call for

service.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only FSP° factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new ESTATEc_appliance.

To locate FSP_ replacement parts in your area, call us or your

nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

Call the Estate Customer eXperience Center

toll free: 1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians

are trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

Estate Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

n Cc scs@ x

Call our Whirlpool Canada LP Customer Interaction Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Warranty information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WHIRLPOOLCORPORATION MAJOR APPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

g. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATETO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. Inthe U.S.A., call f-800-253-1301. In Canada,

call 1-800-807-6777. 12/o5

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SECURITEDULAVE-VAISSELLE

Votre s_curit_ et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securit6 et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves & vous

et &d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI=CURITle

AVERTISSEMENT : Lots de I'utilisation du lave-vaisselle, suivre les precautions elementaires dent les suivantes :

[] Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

[] N'utiliser le lave-vaisselle que pour laver la vaisselle.

[] Utiliser les detersifs ou agents de ringage recommandes

pour lave-vaisselle et les garder hers de la portee des

enfants.

[] Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon a ne

pas vous couper.

[] Ne pas laver d'articles en plastique & moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, v@ifier aupres du

fabricant.

[] Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

[] Ne pas jouer avec les commandes.

[] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

darts un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROGENE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas ete

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra

I'hydrog_ne de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette p@iode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas utiiiser le lave-vaisselle jusqu'a ce qu'il soit

completement installe.

Ne pas appuyer sur la porte euverte.

Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

Risque de choc electrique

Relier le lave-vaisselle a la terre d'une m_thode

electrique.

Brancher le fil relie a la terre au connecteur vert relie

la terre dans la boite de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie eu un chec electrique.

[] Installer le lave-vaisselle dans un endroit & I'abri des

intemperies. Proteger I'appareil centre le gel pour eviter une

rupture possible du robinet de remplissage. De telles ruptures

ne sent pas couvertes par la garantie. Voir la section

"Remisage" pour la preparation du remisage en hiver.

[] Installer et niveler le lave-vaisselle sur un plancher qui pourra

en supporter le poids, et dans un espace convenable pour

ses dimensions et son utilisation.

[] Enlever tous les bouchons d'expedition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions d'installation pour des

renseignements complets.

INSTRUCTIONS DE MISE A LA TERRE

[] Pour un iave=vaisselle reli_ _ la terre, branch_ avec

un cordon :

Le lave-vaisselle dolt _tre relie a la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise &terre

reduira le risque d'un choc electrique en fournissant le

moins de resistance pour le courant electrique. Le lave-

vaisselle est equip6 d'un cordon avec un conducteur

pour relier les appareils & la terre. La fiche dolt _tre

branchee sur une prise appropriee, installee et reliee & la

terre conformement aux codes et reglements Iocaux.

AVERTISSEMENT : La connexion incorrecte

du conducteur pour relier les appareils & la terre peut

causer le risque de choc electrique. Verifier avec un

electricien competent ou un representant de service si

vous avez des doutes si le lave-vaisselle est

correctement relie & la terre. Ne pas modifier la fiche

fournie avec le lave-vaisselle; si elle n'entre pas darts la

prise, faire installer une prise appropriee par un

electricien competent.

[] Pour un lave-vaisselle branch_ en permanence :

Le lave-vaisselle dolt _tre branche & un systeme

d'installation electrique permanent en metal relie & la

terre, ou un conducteur pour relier les appareils dolt 6tre

relie avec les conducteurs du circuit et branche & une

borne pour relier les appareils a la terre ou au cordon

d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

PIECESETCARACTERISTIQUES

A H

A. Troisieme niveau de lavage

B. Tablettes rabattables pour

plus grande capacit#

C. Ouverture d'arriv_e d'eau

D. Panier inf_rieur

E. Butoir de panier

F £-I#ment de chauffage

G. Event

H. Panier sup_rieur

I. Tourelle d'aspersion et dispositif

de protection

J. Plaque signal_tique des num_ros

de modele et de s_rie

K. Panier a couverts

L. Bras d'aspersion

M. Dispositif de protection centre

le d_bordement

N. Distributeurs de d_tergent

O. Distributeur d'agent de rinqage

Tableau de commande

DRY SELECT

I :11

AIR HEATED

DRY DRY

NORMAL WAS i

HEAVY WASH _t(

POTS & PANS_

OFF q

_ RINSE ONLY

_// RINSE

_LATE WARMER

GUIDEDEMISEENMARCHE

Avant d'utiliser le lave-vaisselle, enlever tous les mat@iaux d'emballage. Lire ce guide d'utilisation et d'entretien au complet. Vous y

trouverez des renseignements de securit6 importants ainsi que des conseils d'utilisation utiles.

5. Choisir le programme desire. (Voir "Utilisation du lave-

........... ,.....................lOb ,.4iI -w:74s5®/!®

1. Oter les particules alimentaires et articles durs (cure-dents ou

os) de la vaisselle.

2. Bien charger le lave-vaisselle. (Voir "Chargement du lave-

vaisselle'.) S'assurer que rien n'emp_che le ou les bras

d'aspersion de tourner librement

vaisselle".)

Choisir I'option desiree. (Voir "Selection d'options".)

Ajouter le detergent a vaisselle et contr61er le niveau d'agent

de ringage dans le distributeur. Ajouter I'agent de ringage au

besoin. (Voir "Utilisation du lave-vaisselle".)

.:. "Z', %

Bien fermer la porte. Le verrou de la porte s'engage

automatiquement. Laisser I'eau couler du robinet le plus pres

du lave-vaisselle jusqu'a ce qu'elle soit chaude. (Voir

"Conseils d'efficacite pour le lave-vaisselle".) Fermer le

robinet.

On peut interrompre le fonctionnement du lave-vaisselle £ tout

moment au cours de I'execution d'un programme.

1. Entrouvrir legerement la porte.

2. Attendre la fin de I'aspersion. Ouvrir completement la porte,

au besoin.

3. Refermer la porte pour continuer le programme.

1. Tourner doucement le bouton de commande de programme

dans le sens horaire jusqu'a ce que I'on entende I'eau se

vidanger. Laisser le lave-vaisselle se vidanger completement

2. Ouvrir la porte.

3. Tourner le bouton de commande de programme jusqu'a la

position Off (Arr@).

CHARGEMENTDU LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents

et autres articles durs. II n'est pas necessaire de rincer la

vaisselle avant de la placer dans le lave-vaisselle.

REMARQUE : Si des articles durs tels que graines de fruits,

noix et coquilles d'oeufs p6n_trent dans le syst_me de •

lavage, il est possible que I'on entende des bruits de

hachage, broyage ou bourdonnement Ces bruits sont

normaux. Pour eviter d'endommager le lave-vaisselle, ne pas •

laisser d'articles metalliques (tels que des vis de poignees de

casserole) penetrer dans le module de lavage.

Charger la vaisselle de telle sorte que les surfaces sales

soient du c6te de I'aspersion (vers le bas ou vers I'int@ieur). II

est important que I'eau atteigne toutes les surfaces sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit

pas empilee ou en chevauchement. Pour le meilleur resultat

de sechage, I'eau doit pouvoir s'ecouler de toutes les

surfaces.

S'assurer que les couvercles et poignees de casseroles,

plaques a pizza ou a biscuits, etc. n'entravent pas la rotation

des bras d'aspersion.

Executer un programme de ringage pour maintenir la

vaisselle humide si on ne prevoit pas de la laver

immediatement Les aliments tels que les oeufs, riz, p&tes

alimentaires, epinards et c6reales cuites peuvent 6tre

difficiles a enlever si on les laisse secher pendant quelque

temps.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sent bien retenus dans les

paniers.

• S'assurer que les couvercles et poignees de casserole,

plaques a pizza eta biscuits, etc. ne touchent pas les parois

interieures ou n'entravent pas la rotation du bras d'aspersion.

• Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les orifices

d'evacuation des eviers avec leurs bondes pendant les

operations de lavage pour eviter le transfert du bruit par les

canalisations.

Le panier superieur est congu pour le chargernent des tasses,

verres et petits articles. (Voir les modeles de chargement

recommandes ci-dessous.)

REMARQUE : Les caract@istiques du panier de votre lave-

vaisselle peuvent differer des illustrations.

Ne pas couvrir le troisieme niveau de lavage (sur certains

modeles). Voir la fleche.

Charge de tasses et verres

Charge mixte

Pour faciliter le nettoyage et le drainage, orienter la cavite

des articles vers le bas.

Charger les verres et les tasses dans le panier sup@bur

seulement. Le panier inferieur n'est pas congu pour les verres

et les tasses. IIs pourraient y subir des dommages.

Placer les tasses et verres dans les rangees entre les tiges.

Les articles places sur les tiges peuvent se casser.

Pour eviter I'ecaillage, veiller ace que les verres a pied ne

touchent pas les autres articles.

Veiller ace qu'il n'y ait aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats. IIs pourraient

subir des dommages.

Coincer les articles legers les uns contre les autres ou veiller

ce qu'ils soient chevauches par de la vaisselle plus Iourde.

Placer les articles de plastique solidement dans le panier

superieur seulement. Ne laver des articles de plastique au

lave-vaisselle que s'ils sent identifies comme "lavable au

lave-vaisselle".

On peut placer dans le panier superieur de petits bols ou

moules et autres petits ustensiles. Placer les bols dans la

section centrale pour la meilleure stabilit&

Le panier inferieur est conq;u pour les assiettes, casseroles et

ustensiles. Charger dans le panier inf@ieur les articles sur

lesquels des produits alimentaires ont cuit ou seche; orienter la

surface sale vers I'int@ieur, vers les bras d'aspersion. (Voir les

modeles de chargement recommandes ci-dessous.)

RI::M_,ROUI:: : Les caracteristiques du panier de votre lave-

vaisselle peuvent differer des illustrations,

Ne pas couvrir la tourelle d'aspersion. Voir la fleche,

Chargemixte

Ne pas charger dans le panier inferieur des articles comme

verres, tasses eu articles de plastique. Ne charger de petits

articles dans le panier inf@ieur que s'ils sent bien fixes en

place.

Charger les assiettes, bols a soupe, etc. entre les tiges de

separation; orienter ces articles vers I'interieur, vers les bras

d'aspersion.

Pour une charge importante, placer les bords des assiettes

en chevauchement.

Charger les bols a soupe, a c@eales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

Charge d'ustensiles

Charger les plaques a biscuits, moules a g&teaux et autres

gros articles sur les c6tes eta I'arriere. Le chargement de tels

articles a I'avant peut emp_cher le jet d'eau d'atteindre le

distributeur de detergent et le panier a couverts.

• Immobiliser les ustensiles de cuisson tres sales dans le

partier, cavite vers le bas.

• Veiller & ce que les poignees des ustensiles et autres articles

n'entravent pas la rotation du ou des bras d'aspersion. Le ou

les bras d'aspersion doivent pouvoir tourner librement.

• Ne pas placer d'articles entre le panier inf@ieur et la paroi de

la cuve du lave-vaisselle car ils risquent de bloquer I'orifice

d'arrivee d'eau.

REMARQUE : Si vous avez retire le panier inferieur pour le

decharger ou le nettoyer, le replacer avec les butoirs a I'avant.

Charger le panier a couverts alors qu'il est dans le panier inferieur

ou le retirer pour le charger sur un comptoir ou sur une table.

IMPORTANT : Toujours charger les articles (couteaux,

brochettes, etc.) pointes vers le bas.

Assortir les articles dans chaque section du panier, certains vers

le haut et d'autres vers le bas afin que les articles ne s'imbriquent

pas. Le jet d'eau ne peut atteindre les articles imbriques.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages s'ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

• Toujours decharger ou enlever le panier avant de decharger le

reste du lave-vaisselle afin d'eviter que des gouttes d'eau

tombent sur les couverts.

UTILISATIONDU

LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La section de

prelavage vide le detergent dans le lave-vaisselle Iors de la

fermeture de la porte.

A B C D

A. Couvercle

B. Section du lavage principal

C. Loquet du couvercle

D. Section du pr_lavage

La section plus grande pour le lavage principal vide

automatiquement le detergent dans le lave-vaisselle au cours du

programme de lavage. (Volt les "Tableaux de selection de

programmes'.)

• N'utiliser que du detergent pour lave-vaisselle automatique.

Les autres detergents peuvent produire une mousse

excessive qui risque de d_border du lave-vaisselle et reduire

la performance de lavage.

Verser le detergent juste avant de mettre le lave-vaisselle

en marche.

Conserver le detergent bien ferme dans un lieu sec et frais.

Pour I'obtention de meilleurs resultats, un detergent a lave-

vaisselle frais est meilleur.

REMARQUI= : Ne pas utiliser de detergent si vous avez

selectionne un programme de rin(_age.

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en poussant

le Ioquet du couvercle.

2. Verser le detergent dans la section pour le lavage principal.

Voir "Quantite de detergent a utiliser".

3. Remplir la section pour le prelavage au besoin. (Voir les

"Tableaux de selection de programmes".)

4. Fermer le couvercle du distributeur.

Le couvercle s'ouvrira Iors du programme pour distribuer le

detergent.

Quantit_ de d_tergent _ utiliser

La quantite de detergent a utiliser depend de la durete de

I'eau et du type de detergent. Si on n'utilise pas assez de

detergent, la vaisselle ne sera pas parfaitement lavee. Si on

utilise trop de detergent dans une eau douce, la solution

attaquera les articles de verre.

La durete de I'eau peut changer au cours d'une p@iode de

temps. Pour determiner la durete de I'eau, consulter le

service local de distribution d'eau potable ou une entreprise

d'adoucissement de I'eau.

Ou remplir

Jusqu'au sommet du 3° repere

(9 c. & the ou 45 mL)

Jusqu'au sommet du 2° repere

(6 c. & the ou 30 mL)

Jusqu'au sommet du 1°' repere

(3 c. & the ou 15 mL)

Eau douce a moyenne (0 a 6 grains par gallon U.S.)

[eau ordinaire traitee & I'adoucisseur et du service municipal]

Niveau de salet_ Lavage principal Pr_lavage

Charges de vaisselle 3 c. &th_ (15 mL) 3 c. & th_ (15 mL)

leg_rement sale/pr_- [jusqu'au sommet du [jusqu'au sommet du

rinc_e 1°' rep_re] 1°' rep_re]

Charges de vaisselle 6 c. &th_ (30 mL) 6 c. & th_ (30 mL)

normalement sale [jusqu'au sommet du [jusqu'au sommet du

2° rep_re] 2° rep_re]

Charges de vaisselle 9 c. &th_ (45 mL) 6 c. & th_ (30 mL)

tres sale [jusqu'au sommet du [jusqu'au sommet du

3° rep_re] 2° rep_re]

Eau moyenne dure (7 a 12 grains par gallon U.S.)

[eau de )uits et du service municipal]

Niveau de salet_ Lavage principal Pr¢lavage

Tous genres de 9 c. &th_ (45 mL) 6 c. & th_ (30 mL)

salet_s [jusqu'au sommet du [jusqu'au sommet du

3° rep_re] 2° rep_re]

REMARQUE : Les quantites indiquees correspondent &I'emploi

d'un detergent en poudre standard. La quantite peut varier si on

utilise un detergent en poudre concentre ou un detergent liquide.

Les detergents en pastilles doivent _tre ajoutes & la section de

lavage principal du distributeur de detergent avec le couvercle

ferm& Lors de I'utilisation d'un detergent en poudre concentre,

d'un detergent liquide ou d'un detergent en pastille, proceder

conformement aux instructions indiquees sur I'emballage.

IMPORTANT :Voir "Tableaux de selection de programmes" pour

savoir quelles sections du distributeur de detergent utiliser avec

chaque programme.

Un agent de ringage emp_che I'eau de former des gouttelettes

qui peuvent secher en laissant des taches ou coulees. IIameliore

egalement le sechage en permettant a I'eau de s'ecouler de la

vaisselle au cours du rin(_age final en liberant une petite quantite

de I'agent de ringage dans I'eau de ringage. Votre lave-vaisselle

est congu pour utiliser un agent de ringage liquide. Ne pas utiliser

un agent de ringage solide ou en forme de pain.

V6rification du distributeur

Examiner la zone centrale du bouchon du distributeur d'agent de

ringage. La transparence indique un besoin de remplissage.

Ou retirer le bouchon du distributeur d'agent de ringage. Si la

lettre "E" est visible, le distributeur est vide.

Remplissage du distributeur

La capacite du distributeur d'agent de ringage est de

6 oz (175 mL). Dans des conditions normales, cette quantite

devrait durer environ 3 mois. II n'est pas necessaire d'attendre

que le distributeur soit vide avant de le remplir. Essayer de le

garder plein, mais s'assurer de ne pas trop le remplir.

1. S'assurer que la porte du lave-vaisselle est completement

ouverte.

2. Oter le bouchon du distributeur d'agent de ringage.

3. Verser I'agent de ringage. Remplir jusqu'a I'ouverture la plus

petite dans la partie inferieure du distributeur. Un remplissage

excessif suscitera une fuite de I'agent de ringage et un

moussage excessif.

4. Essuyer tout agent de ringage renverse avec un chiffon

humide.

5. Replacer le bouchon du distributeur d'agent de ringage et

bien le serrer.

S,_ #,,,y _,s,,a @@_4;_ S;/;x

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage sans taches des verres. Pour

les meilleurs resultats de lavage, I'eau devrait @trea 120°F (49°C)

son entree dans le lave-vaisselle. Les charges peuvent ne pas

_tre lavees aussi bien si la temperature de I'eau est trop basse.

L'eau trop chaude peut rendre certaines saletes plus difficiles

enlever et emp_cher certains ingredients du detergent de faire

effet. Si le chauffe-eau se trouve loin du lave-vaisselle, il peut _tre

necessaire de faire couler I'eau chaude au robinet le plus pres du

lave-vaisselle pour minlmiser la quantite d'eau froide dans la

canalisation d'eau.

Contr61e de la temperature de reau

1. Laisser couler I'eau chaude par le robinet le plus proche du

lave-vaisselle pendant au moins 1 minute.

2. Placer un thermom_tre a viande ou a confiserie dans une

tasse a mesurer en verre.

Verifier la temp@ature sur le thermom_tre pendant que I'eau

coule dans la tasse.

Conseils d'efflcacit_ suppl_mentaires

• Pour economiser de I'eau, de I'energie et du temps, ne pas

rincer la vaisselle avant de la placer darts le lave-vaisselle.

• Utiliser un programme de faible energie, rapide ou court

chaque fois que c'est possible. Ces programmes utilisent

moins d'eau chaude et d'energie que le programme Normal.

Utiliser la caracteristique de mise en marche differ6e (sur

certains modeles) pour faire fonctionner votre lave-vaisselle

en dehors des heures de pointe. Les services publics Iocaux

recommandent d'eviter I'emploi intense d'energie a certaines

heures du jour.

• Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour

reduire I'accumulation de chaleur dans la cuisine durant la

journee.

Utiliser I'option de sechage econergique chaque fois que

c'est possible. Lors de I'utilisation de ces options, prevoir des

durees de sechage plus Iongues (la nuit). Utiliser un agent de

rint'age pour ameliorer le sechage.

• Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou a la section de ringage

du programme seulement Iorsque cela s'impose.

• Utiliser le lave-vaisselle avec des charges completes. Utiliser

un programme de rinq,age apres les repas jusqu'a ce que le

lave-vaisselle soit plein.

Si votre domicile est equipe d'un adoucisseur d'eau, vous

voudrez peut-_tre eviter de mettre le lave-vaisselle en marche

durant la regen@ation de I'adoucisseur, laquelle pourrait

entrainer une mauvaise performance de lavage.

Ohoisir le programme de lavage. Si la porte est enclench@e, vous

entendrez les programmes commencer et terminer alors que le

bouton de commande de programme passe la marque de

chaque programme. Oeci est normal et n'endommage pas le

lave-vaisselle. Si vous le pr@f@ez,vous pouvez r@glerle bouton

de commande des programmes avant d'enclencher la porte.

REMARQUE : Utiliser I'option Air Dry (sechage a I'air) seulement

avec le programme Rinse Only (ringage seulement).

Tourner le bouton de commande de programme au programme

desire.

Le "O" indique les etapes de chaque programme.

La consommation d'eau est indiquee en gallons am_ricains/litres.

La duree du programme inclut la duree de sechage.

POTS & PANS/casseroles

Utiliser ce programme pour les casseroles et la vaisselle

ordinaire difficiles a nettoyer et tr_s sales.

Utiliser les deux sections du distributeur de

detergent.

Pr_- Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-

lavage gage gage prin- gage gage chage (rain) som-

cipal final mation

d'eau

(gal/L)

• • • • • • • 98 8,6/32,7

HEAVY WASH/lavage intense

Utiliser ce programme pour des charges avec vaisselle tres sale.

Utiliser les deux sections du distributeur de

detergent.

Pr_- Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-

lavage gage gage prin- gage gage chage (min) som-

cipal final mation

d'eau

(gal/L)

• • • • • • 90 7,2/27,2

NORMAL WASH/lavage normal

Utiliser ce programme pour des charges comportant des

quantites normales de debris alimentaires. (L'etiquette de

consommation d'_nergie est basee sur ce programme.)

Utiliser les deux sections du distributeur de

detergent.

Pr_- Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-

lavage gage gage prin- gage gage chage (min) som-

cipal final mation

d'eau

(gal/L)

• • • • • 85 5,7/21,8

RINSE ONLY/ringage seulement

Utiliser ce programme pour rincer la vaisselle, les verres et les

couverts qui ne seront pas laves immediatement.

Ne pas utiliser de d_tergent avec ce programme de

ringage.

Pr_- Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-

lavage gage gage prin- gage gage chage (rain) som-

cipal final mation

d'eau

(gal/L)

• • 20 2,9/10,9

II est possible d'annuler un programme n'importe quand.

1. Tourner doucement le bouton de commande de programme

dans le sens horaire jusqu'a ce que vous entendiez I'eau

couler. Laisser le lave-vaisselle se vidanger completement.

2. Ouvrir la porte.

3. Tourner le bouton de commande de programme a la position

Off (arr@).

Vous pouvez changer un programme a tout moment durant un

programme.

1. Soulever le Ioquet de la porte pour arr_ter le programme.

2. Tourner le bouton de commande de programme dans le sens

horaire.

3. Examiner les distributeurs de detergent. IIfaut qu'ils soient

convenablement remplis pour le nouveau programme.

REMARQUE : Tourner le bouton de commande de

programme peut causer I'ouverture de la section couverte du

distributeur de detergent et la distribution du detergent.

Examiner la section couverte si le programme utilise du

detergent dans les deux sections.

4. Bien fermer la porte jusqu'a ce qu'elle s'enclenche. Le lave-

vaisselle commence un nouveau programme.

IIest possible d'ajouter un article en tout temps avant le debut du

lavage principal ou avant que le bouton de commande de

programme atteigne Normal Wash (lavage normal).

1. Soulever le Ioquet de la porte pour arr_ter le programme.

Attendre que Faction d'arrosage s'arr_te avant d'ouvrir la

porte.

2. Ouvrir la porte et ajouter I'article.

3. Fermer la porte, mais ne pas la verrouiller. Attendre

30 secondes pour que Fair dans le lave-vaissele se

rechauffe. Cette action reduit la quantite d'humidite

s'echappant de I'event Iors de la remise en marche d'un

programme.

4. Bien fermer la porte jusqu'a ce qu'elle s'enclenche. Le lave-

vaisselle reprend le programme.

S®;®d'ots d opt s

Vous pouvez choisir une option en tout temps avant que I'option

choisie ne commence. Par exemple, vous pouvez appuyer sur

une option de sechage sans chaleur en tout temps avant que le

sechage commence.

Air Dry/s_chage & rair

Choisir cette option econergique pour un sechage sans chaleur.

Le sechage a I'air est utile Iorsque les charges contiennent de la

vaisselle en plastique, sensible aux temperatures elevees.

La vaisselle prend plus de temps a secher et certaines taches

peuvent survenir. Pour le meilleur sechage, utiliser un agent de

ringage liquide. Certains articles (tels que les plastiques) peuvent

avoir besoin d'etre essuyes avec un linge.

Plate Warmer/chauffe-plat

Utiliser le programme chauffe-plat pour rechauffer des plats de

service ou des assiettes.

REMARQUE : Utiliser I'option de sechage avec chaleur avec le

chauffe-plat.

1. Fermer la porte et I'enclencher.

2. Tourner le bouton de commande a Plate Warmer

(chauffe-plat).

3. Prevoir 8 minutes pour que le programme chauffe la vaisselle.

4. Appuyer sur HEATED DRY (sechage avec chaleur).

d ..... # (' _,

Durant le sechage, vous pouvez voir de la vapeur s'@chapper par

I'event du coin superieur gauche de la porte. Ceci est normal car

la chaleur s_che la vaisselle.

IMPORTANT : La vapeur est chaude, Ne pas toucher I'event

durant le sechage.

Le dispositif de protection contre le debordement (au coin avant

droit de la cuve du lave-vaisselle) emp_che le lave-vaisselle de

deborder. IIfaut qu'il soit en place pour que le lave-vaisselle

fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui puissent

emp_cher le dispositif de monter ou de descendre.

LAVAGE D'ARTICLESSPECIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner si I'article est lavable au lave-vaisselle.

Mat_riau Lavable au Commentaires

lave-vaisselle?

Aluminium Oui L'eau chaude et les detergents peuvent affecter la finition de I'aluminium anodise.

Aluminium jetable Non Ne pas laver les plats d'aluminium jetables au lave-vaisselle. IIs risquent de se

deplacer durant le lavage et de transferer des marques noires a la vaisselle et

d'autres articles.

Bouteilles et cannettes Non Laver manuellement les bouteilles et cannettes. Les etiquettes peuvent se

detacher dans le lave-vaisselle et obstruer les orifices des bras d'aspersion ou la

pompe, et reduire la performance de lavage.

Fonte Non La patine sera eliminee et la fonte rouillera.

Porcelaine/gres Oui Consulter toujours les recommandations du fabricant avant le lavage. La

decoration des articles antiques, peints a la main ou I'emaillage peut se deteriorer.

Les dorures peuvent se dissiper ou changer de couleur.

Cristal Oui Consulter toujours les recommandations du fabricant avant le lavage. Apres

plusieurs lavages, la solution de detergent peut attaquer certains types de cristal

au plomb.

Or Non Les couverts dores subiront un changement de couleur.

Verre Oui Le verre opaque jaunit apres de nombreux lavages au lave-vaisselle.

Coutellerie a manche Non Les manches de certains couteaux sent fixes a la lame au moyen d'un adhesif qui

creux peut se degager Iors du lavage au lave-vaisselle.

Ctain, laiton, bronze Non L'eau chaude et les detergents peuvent modifier la couleur et la finition.

Plastiques jetables Non Ce materiau ne peut pas resister aux effets de I'eau chaude et des detergents.

Plastiques Oui Consulter toujours les recommandations du fabricant avant le lavage. La

resistance des articles de plastique a I'eau chaude et aux detergents est variable.

Charger les articles de plastique seulement dans le panier superieur.

Acier inoxydable Oui Si le lavage n'est pas effectue immediatement, executer un programme de

ringage. Le contact prolonge avec des residus alimentaires contenant sel, vinaigre,

produits laitiers ou jus de fruit peut endommager la finition.

Argent sterling ou Oui Si le lavage n'est pas effectue immediatement, executer un programme de

plaque ringage. Le contact prolonge avec des residus alimentaires contenant sel, acide ou

sulfure (oeufs, mayonnaise et fruits de mer) peut endommager la finition.

Fer blanc Non Possibilite de rouille.

Ustensiles de bois Non Laver manuellement. Consulter toujours les recommandations du fabricant avant

le lavage. Le bois non traite peut se deformer, se fissurer ou perdre sa finition.

ENTRETIENDULAVE-VAISSELLE

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide

ou une eponge et un detergent doux pour nettoyer les surfaces

exterieures du lave-vaisselle et preserver son aspect de

produit neuf. Si I'exterieur du lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est recommand&

4. Reinstaller le panier inferieur avec les butoirs face & la porte.

REMARQUE : Ne pas nettoyer les surfaces internes du lave-

vaisselle avant qu'elles aient refroidi.

Verifier le dispositif anti-refoulement Iorsque votre lave-vaisselle

ne se vidange pas bien.

Certains codes de plomberie provinciaux ou Iocaux exigent

I'installation d'un dispositif anti-refoulement entre un lave-

vaisselle encastre et le syst_me de canalisation du domicile. En

cas d'obstruction d'une canalisation, le dispositif anti-

refoulement protege votre lave-vaisselle centre le refoulement de

I'eau.

Nettoyage de I'int_rieur

Les composes mineraux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les surfaces

interieures, particulierement juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant

qu'elles aient refroidi. Vous voudrez peut-_tre porter des gants en

caoutchouc. Ne pas utiliser un produit de nettoyage autre que le

detergent pour lave-vaisselle car cela pourrait provoquer un

moussage excessif.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en poudre

sur une eponge humide et nettoyer.

Utiliser un detergent liquide pour lave-vaisselle automatique, et

nettoyer avec une eponge humide.

Voir la methode de ringage au vinaigre a la section "Taches et

films sur la vaisselle" a "Depannage".

REMARQUE : Effectuer un programme de lavage normal avec

detergent apres avoir nettoye I'interieur.

Le systeme du filtre doit _tre nettoye au besoin.

Pour nettoyer I'_cran du filtre

1. Attendre au moins 20 minutes apres un programme pour que

I'element de chauffage refroidisse.

2. Decharger le panier inferieur et le glisser vers I'avant. (Au

besoin, 6ter le panier inferieur pour atteindre I'ecran du filtre.)

3. Avec les doigts ou un essuie-tout, enlever les particules

accumulees sur I'ecran.

iii / _

/i! '

Le dispositif anti-refoulement se trouve habituellement sur le

dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour

commander un dispositif anti-refoulement, contacter le

marchand local, nous contacter ou appeler le centre de service

designe le plus proche et demander la piece numero 300096.

Pour plus de renseignements, voir "Assistance ou service".

REMARQUE : Le dispositif anti-refoulement est un article de

plomberie externe qui ne fait pas partie de votre lave-vaisselle. La

garantie fournie avec votre lave-vaisselle ne couvre pas les coots

de service directement associes au nettoyage ou a la reparation

d'un dispositif anti-refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement pour

assurer la vidange adequate de votre lave-vaisselle. Suivre les

instructions de nettoyage fournies par le fabricant. Pour la

plupart des types, il suffit de soulever le couvercle chrome, de

devisser le capuchon de plastique, puis de verifier s'il y a une

accumulation de salet& Nettoyer au besoin.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en fermant

I'approvisionnement d'eau et en deconnectant le lave-vaisselle

de I'alimentation electrique.

Hiv_risation du lave-vaisselle

Proteger le lave-vaisselle et le domicile contre les dommages par

I'eau, attribuables au gel des conduites d'eau. Si le lave-vaisselle

est laisse dans une residence saisonniere ou risque d'etre

expose a des temperatures pres du degre de congelation, faites

hiveriser le lave-vaisselle par un technicien de service agre&

DI PANNAGE

Essayer d'abord les solutions sugg_r_es ici; elles pourraient vous _viter le coQt d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

• Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionne le bon programme? Consulter les

"Tableaux de selection de programmes".

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille ou un disjoncteur s'est-il declench6?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

Le moteur s'est-il arr_te par suite d'une surcharge? Le

moteur se reactive automatiquement apres quelques

minutes. S'il ne se remet pas en marche, contacter le service

de depannage.

Le robinet d'arr_t (le cas echeant) est-il ouvert?

• Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre le debordement peut-il

monter et descendre librement? Appuyer pour le liberer.

• R_sidus d'eau dans le lave-vaisselle

Le programme est-il termine?

• R_sidus de d_tergent dans la section avec couvercle du

distributeur

Le programme est-il termine?

Le detergent est-il libre de grumeaux? Remplacer le

detergent au besoin.

Le panier inferieur est-il installe correctement avec les butoirs

I'avant? Voir la section "Pieces et caracteristiques'.

Reinstaller le panier au besoin.

• Apparition d'un r_sidu blanc _ I'avant du panneau d'acc_s

A-t-on utilise une quantite excessive de detergent? Voir la

section "Distributeur de detergent".

La marque de detergent utilisee produit-elle trop de mousse?

Essayer une marque de detergent differente pour reduire le

moussage et eliminer I'accumulation.

• Odeur dans le lave-vaisselle

La vaisselle est-elle lavee seulement tous les 2 ou 3 jours?

Executer un programme de ringage une ou deux fois par jour

jusqu'a ce qu'une charge complete soit accumulee.

Une odeur de plastique neuf est-elle apparente dans le lave-

vaisselle? Executer un ringage avec du vinaigre selon la

description dans "Taches et films sur la vaisselle" plus loin

dans ce guide de depannage.

• Condensation sur le comptoir de la cuisine (modUles

encastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir? De

I'humidite sortant de I'event de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions

d'installation pour plus de renseignements.

Vaisselle pas compl_tement nettoy_e

• Residus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Voir la section

"Chargement du lave-vaisselle".

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Ne pas employer

moins d'une cuilleree a soupe (15 g) par charge. Pour qu'il

soit efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tr_s sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

Y a-t-il des grumeaux de detergent dans le distributeur?

Utiliser uniquement un detergent frais. Ne pas laisser le

detergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur Iorsqu'il s'y trouve des

grumeaux de detergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des

etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si vous avez des questions au sujet de la

pression de votre eau, appeler un plombier qualifie agree.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents recommandes

pour lave-vaisselle.

• La porte du lave-vaisselle ne ferme pas

Le panier inferieur est-il dans le mauvais sens? Les butoirs du

panier doivent _tre orientes vers la porte du lave-vaisselle.

Presence de taches sur la vaisselle

• Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration elevee

de mineraux? Le conditionnement de I'eau de ringage final

avec un agent de ringage liquide favorise I'elimination des

taches et films. Veiller a ce que le distributeur soit toujours

rempli d'un agent de rint_age.

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent efficace? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Ne pas employer

moins d'une cuilleree a soupe (15 g) par charge. Pour qu'il

soit efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tr_s sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si vous avez des questions au sujet de la

pression de votre eau, appeler un plombier qualifie agre6.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage avec du vinaigre blanc. Cette

methode ne devrait _tre utilisee qu'occasionnellement. Le

vinaigre est un acide et son utilisation trop frequente pourrait

endommager le lave-vaisselle.

1. Laver et rincer la vaisselle. Utiliser le sechage a I'air ou

une option de sechage economique. Enlever tousles

couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse & mesurer en verre ou lavable au lave-vaisselle et la

placer dans le panier inferieur.

3. Faire executer au lave-vaisselle un programme de lavage

complet et un sechage a I'air ou une option de sechage

economique. Ne pas utiliser de detergent. Le vinaigre se

melangera a I'eau de lavage.

Film de silice ou attaque (le film de silice est un d_pbt

blanc irish; I'attaque produit I'apparence d'un film

translucide)

II y a parfois une r_action chimique de I'eau avec certains

types de verres. Ceci est habituellement imputable

certaines combinaisons d'eau deuce ou adoucie, solution de

lavage alcaline, ringage insuffisant, chargement excessif du

lave-vaisselle, et la chaleur de sechage. II peut _tre

necessaire de laver manuellement ces articles pour eliminer

completement le probleme.

Pour ralentir ce processus, utiliser la quantite minimale de

detergent, mais pas moins d'une cuilleree a soupe (15 g) par

charge. Utiliser un agent de ringage liquide, et ne pas trop

charger le lave-vaisselle pour permettre un rin(_age a fond. II

n'est pas possible d'eliminer le film de silice ou I'effet de

I'attaque chimique qui demeurent en permanence. Ne pas

utiliser un sechage avec chaleur.

Taches blanches sur les ustensiles de cuisson

rev_tement antiadhesif

Le detergent du lave-vaisselle a-t-il elimine la patine? Generer

une nouvelle patine apres le lavage au lave-vaisselle.

Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer elevee? Laver

de nouveau la vaisselle apres avoir verse I a 3 cuillerees a the

(5 a 15 mL) de cristaux d'acide citrique dans la section

fermee du distributeur de detergent. Ne pas utiliser de

detergent. Executer ensuite un programme de lavage normal

avec detergent. Si ce traitement est necessaire plus

frequemment qu'a intervalles de deux mois, on recommande

I'installation d'un dispositif d'elimination du fer.

• Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles d'aluminium jetables peuvent se

det6riorer dans le lave-vaisselle et causer des marques. Laver

ces articles a la main. Pour eliminer les marques d'aluminium,

employer un produit de nettoyage moyennement abrasif.

• Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il

y a une quantite considerable de residus alimentaires a base

de tomates? Les taches peuvent se dissiper graduellement

la Iongue. L'utilisation frequente du sechage avec chaleur

ralentira le processus de dissipation des taches. Les taches

n'affectent pas la performance du lave-vaisselle. Pour reduire

le risque de formation de taches, utiliser regulierement un

programme de ringage et un sechage a I'air ou une option de

sechage economique.

Vaisselle pas compl_tement s_che

• La vaisselle n'est pas seche

Le lave-vaisselle a-t-il ete charge de maniere a permettre un

drainage adequat de I'eau? Ne pas charger excessivement.

Voir la section "Chargement du lave-vaisselle". Utiliser un

agent de rin(_age liquide pour accelerer le sechage.

Les articles de plastique sont-ils humides? IIest souvent

necessaire de secher les articles de plastique avec un linge

vaisselle.

Le distributeur d'agent de rin(_age est-il vide? Voir la section

"Distributeur d'agent de rint_age'.

A-t-on utilise un sechage &I'air ou une option de sechage

economique? Utiliser une option de sechage avec chaleur

pour une vaisselle plus seche.

Vaisselle endommag_e au cours d'un programme

• I_caillagede lavaisselle

A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et

qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en depla(_ant lentement les paniers.

REMARQUE : Les antiquites, le cristal tres mince et certains

types de porcelaine et de verre peuvent _tre trop delicats

pour le lavage automatique. Laver a la main.

Bruits

• I_mission de bruits de broyage ou de bourdonnement

Un objet dur a penetre dans le module de lavage (sur certains

modeles). Le bruit devrait cesser apres le broyage de I'objet.

Si le bruit persiste apres un programme complet, faire un

appel de service.

ASSISTANCEOU SERVICE

Avant de demander une assistance ou un service, veuillez verifier

la section "Depannage". Cette verification peut vous faire

economiser le co_t d'une visite de service. Si vous avez encore

besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaftre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Sivous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

d'origine FSP®.Ces pieces de rechange conviendront bien et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil ESTATE®.

Pour Iocaliser des pieces de rechange d'origine dans votre

region, nous appeler ou telephoner au centre de service designe

le plus proche.

Au Canada, composer le 1-800-807-6777, ou votre centre de

service designe le plus proche.

Telephoner sans frais au Centre pour I'eXp@ience de la clientele

Estate au : 1-800-253-1301.

Nos consultants fournissent I'assistance pour :

• Caract@istiques et specifications de notre gamme complete

d'appareils electromenagers.

• Renseignements d'installation.

• Precedes d'utilisation et d'entretien.

• Vente d'accessoires et de pieces de rechange.

• Assistance specialisee au client (langue espagnole,

malentendants, malvoyants, etc.).

Les ref@ences aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par Whirlpool sont

formes pour remplir la garantie des produits et fournir un

service apres garantie partout aux 12tats-Unis.

Pour Iocaliser la compagnie de service designee par

Whirlpool dans votre region, vous pouvez consulter les Pages

jaunes de votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez nous

ecrire en soumettant toute question ou probleme a :

Estate Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, M149022-2692

Dans votre correspondance, veuillez indiquer un num@o de

telephone ou I'on peut vous joindre dans la journee.

T61ephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants fournissent I'assistance pour :

• Caract@istiques et specifications de notre gamme complete

d'appareils electromenagers.

• Renseignements sur la garantie.

• Utilisation et consignes d'entretien.

• Ventes d'accessoires et pieces de rechange.

References aux marchands Iocaux, aux distributeurs de

pieces de rechange et aux compagnies de service. Les

techniciens de service designes par Whirlpool Canada LP

sont formes pour remplir la garantie des produits et fournir un

service apres garantie partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez nous

ecrire en soumettant toute question ou probleme a :

Whirlpool Canada LP

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un num@o de

telephone ou I'on peut vous joindre pendant la journee.

GARANTIEDESGROS APPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apr_s designees "Whirlpool") paiera pour les

pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication. Le service dolt _tre fourni par

une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le

pays ou il a ete achete.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du rdrigerateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

g. Les frais de transport pour le service d'un produit dans les regions eloign6es.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'ceuvre Iorsque I'appareil est utilise dans un pays autre que le pays ou il a ete

achete.

CLAUSE D'EXONCRATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR¢SENTE GARANTIE LIMITI2E CONSlSTE EN LA

REPARATION PRC:VUE CI-DESS.US. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITC:ES A UN AN OU A LA PLUS COURTE PC:RIODEAUTORISC:E

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERME-FI-ENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALIT¢: MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CE-Fi-EGARANTIE VOUS

CONFI2RE DES DROITS JURIDIQUES SP¢CIFIQUES ET VOUS POUVEZ €:GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 50 €tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifi6 la section

".D_pannage", de I'aide supplementaire peut _tre trouv_e en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05

Conservez ce manuel et votre regu de vente ensemble pour

r_f_rence ulterieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaitre le numero de

modele et le num@o de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nom du marchand

Adresse

Numdro de tdl_phone

Numdro de module

Numdro de s_rie

Date d'achat

W10127576B

Estate TUD4700SQ1 Dishwasher

Product's Documents

Use & Care Guide

Specifications

Estate TUD4700SQ1 Questions and Answers
