IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.
La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
! E' importante conservare questo manuale per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul
prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio
verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
Avvertenze
Attenzione! Non collegare l’apparecchio alla rete elettrica
finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
17
Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono
essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile
(angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno più liscio possibile.
! Il materiale del condotto deve essere approvato
normativamente.
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 60cm in caso di cucine
elettriche e di 70cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.

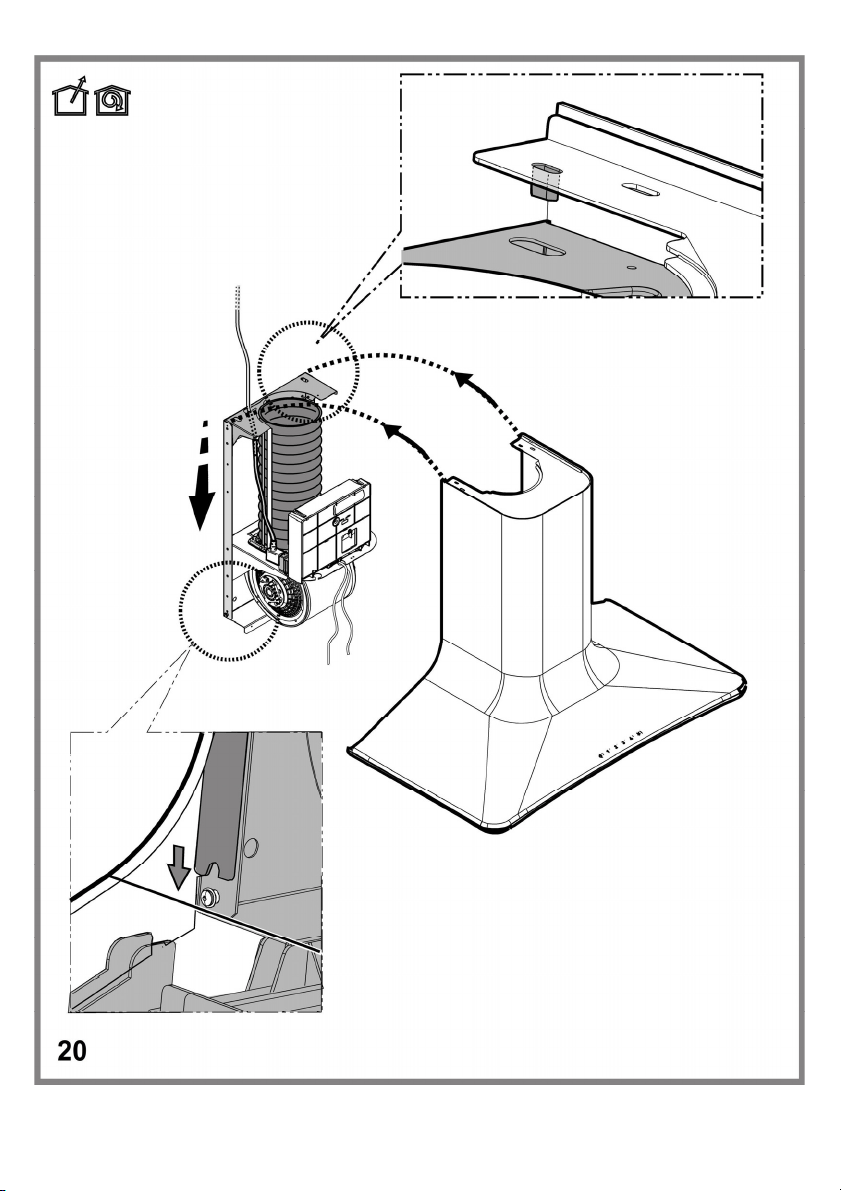

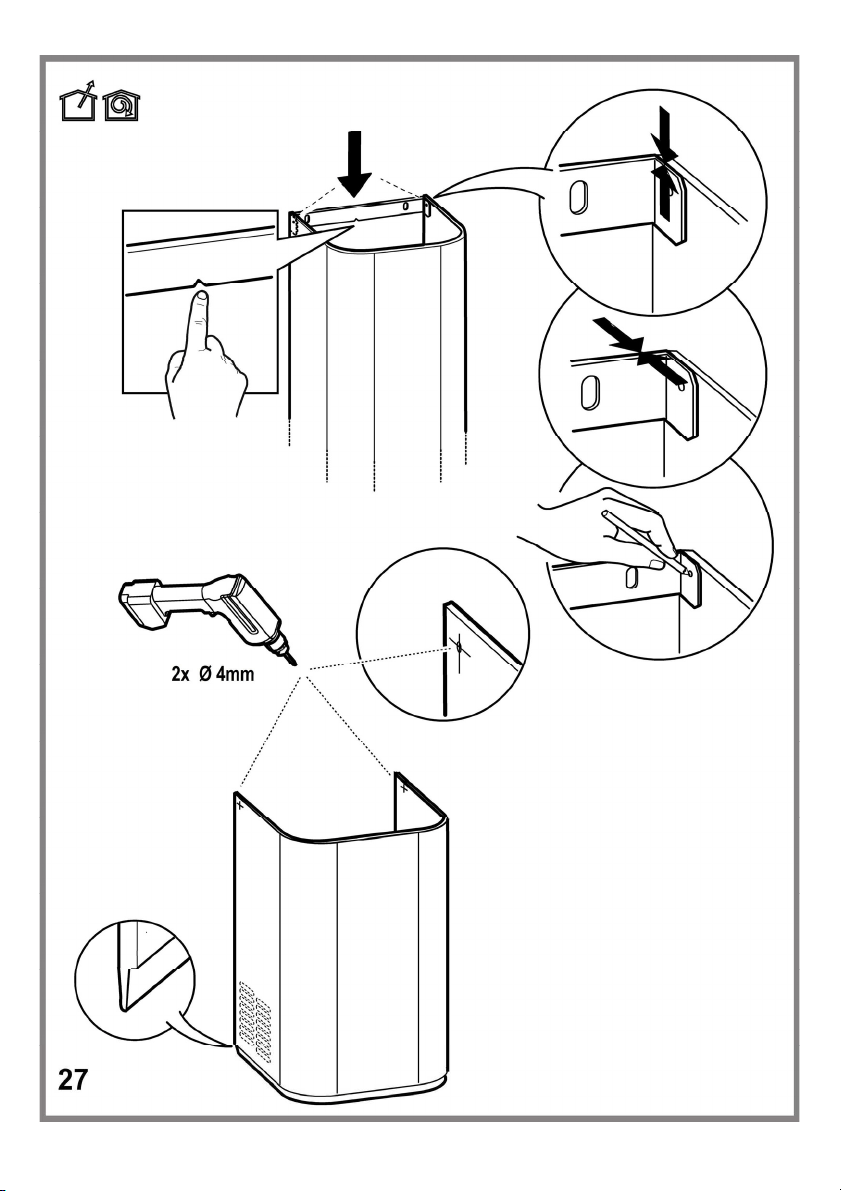

Montaggio
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
18
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Per selezionare le funzioni della cappa è sufficente sfiorare i
comandi.
Tasto ON/OFF luce
Tasto di selezione velocità (potenza di
aspirazione) intensiva - durata 5 minuti - premere
ancora per ritornare alla impostazione precedente.
Tasto di selezione velocità (potenza di
aspirazione) alta
Tasto di selezione velocità (potenza di
aspirazione) media- quando lampeggia indica la
necessita di lavare o sostituire il filtro al
carbone.Questa segnalazione è normalmente
disattivata. Per attivare la segnalazione, escludere
l'elettronica premendo per 3 secondi il tasto 0.
Successivamente, premere contemporaneamente i
tasti 1 e 2 per 3secondi, prima lampeggerà solo il
tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 ad
indicare l'attivazione. Ripetere l'operazione per
disattivare la segnalazione, prima lampeggeranno i
tasti 1 e 2 poi lampeggerà solo il tasto 1 ad indicare
la disattivazione.
Tasto di selezione velocità (potenza di
aspirazione) bassa - quando lampeggia indica la
necessita di lavare il filtro grassi.
Tasto OFF motore (stand by) - Esclusione
dell’Elettronica - Reset segnalazione
lavaggio/sostituzione filtri.
OFF MOTORE
Premere brevemente per spegnere il motore.
RESET SEGNALAZIONE FILTRI
A
cappa accesa, dopo aver eseguito la
manutenzione dei filtri, premere il tasto fino al
segnale acustico. Il led lampeggiante 1 (filtro grassi)
o 2 (filtro al carbone) smette di lampeggiare.
ESCLUSIONE DELL’ELETTRONICA
Premere per 3 secondi il tasto, viene esclusa
l’elettronica di comando della cappa.
Questa funzione può essere utile durante
l’operazione di pulizia del prodotto.
Per reinserire l’elettronica basterà ripetere
l’operazione.
In caso di eventuali anomalie di funzionamento, prima di
rivolgersi al servizio assistenza scollegare per almeno 5 sec.
l’apparecchio dall’alimentazione elettrica estraendo la spina e
collegatelo poi nuovamente. Nel caso in cui l’anomalia di
funzionamento dovesse perdurare, rivolgersi al servizio
d’assistenza.
19
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia
dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.
Filtro antigrasso
Fig. 17-24
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

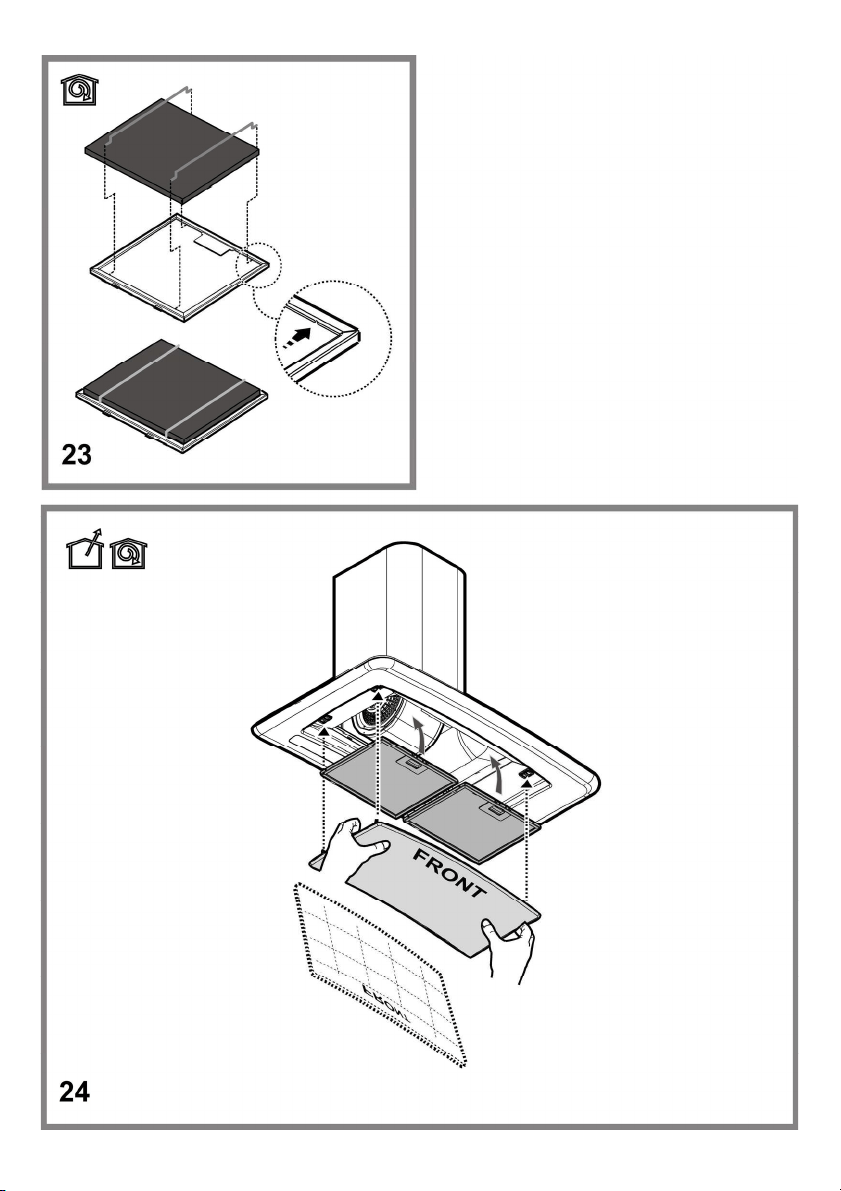

Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 23
Trattiene gli odori sgradevoli derivanti dalla cottura.
Il filtro al carbone può essere lavato ogni due mesi (o quando
il sistema di indicazione di saturazione dei filtri - se previsto
sul modello in possesso- indica questa necessità) in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.
Sostituzione Lampade
La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
20
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The hood is conceived for the suction of
cooking fumes and steam and is destined only for domestic
use.
The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at
any moment. In the case of sale, cession or move, make
sure it is together with the product.
! Read the instructions carefully: there is important
information about installation, use and safety.
! Do not carry out electrical or mechanical variations on the
product or on the discharge conduits.
! Before proceeding with the installation of the appliance
verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Caution
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non-
observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
The symbol
on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
Additional Installation Specifications:
Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
Use the correct length for the screws which are identified in
the Installation Guide.
In case of doubt, consult an authorised service assistance
centre or similar qualified person.
WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.
21
Use
The hood is designed to be used either for exhausting or filter
version.
Ducting version
In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.
Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum
elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
! Use a duct as smooth as possible inside.
! The duct must be made of certified material.
Filter version
One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 60cm from electric cookers
and 70cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
The hood is provided with a special power cable ; if the cable
is damaged, request a new one from Technical Service.
Mounting
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
22
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
To select the functions of the hood just touch the commands.
Light key ON/OFF
Intensive speed selection key (suction power) -
duration 5 minutes - press again to return to
previous setting.
High-speed selection key (suction power).
Medium-speed selection key (suction power) -
when flashing it indicates the need to wash or
replace the carbon filter. This signal is normally
deactivated. To activate the alarm, disable the
electronic by pressing the 0 button for 3 seconds.
Next, simultaneously press buttons 1 and 2 for 3
seconds; at first, only button 1 will flash, then both
buttons 1 and 2 will flash to indicate activation.
Repeat the procedure to deactivate the alarm; at
first buttons 1 and 2 will flash and subsequently
only button 1 to indicate deactivation.
Low-speed selection key (suction power) – when
flashing it indicates the need to wash the fats filter.
Motor key OFF (stand by) – excludes the
electronics – reset wash/replace filters signals.
MOTOR OFF
Press briefly to switch the motor off.
RESET FILTERS SIGNALS
In functioning mode, after carrying out filter
maintenance, press the key until hearing the sound
signal. The flashing LED 1 (grease filter) or 2
(carbon filter) stops flashing.
EXCLUDING THE ELECTRONICS
Press the key for 3 seconds. The hood command
electronics will be excluded.
This function can be useful during the product
cleaning operations.
Just repeat the operation to reinsert the
electronics.
If the hood fails to operate correctly, briefly disconnect it from
the mains power supply for almost 5 sec. by pulling out the
plug. Then plug it in again and try once more before
contacting the Technical Assistance Service.
Maintenance
ATTENTION! Before performing any maintenance operation,
isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Grease filter
Fig. 17-24
Traps cooking grease particles.
This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Charcoal filter (filter version only)
Fig. 23
It absorbs unpleasant odours caused by cooking.
The charcoal filter can be washed every two months (or when
the filter saturation signal system - if present on your model -
shows such need) in hot water and suitable detergents or in
the dishwasher at 65°C (in this case run a complete wash
cycle with no dishes inside).
Remove excess water without damaging the filter and then put
the filter back in the oven for 10 minutes at 100°C to dry it
definitively.
Replace the pad every 3 years and every time the cloth is
damaged.
Replacing lamps
The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times as long as the traditional lamps and allow to save 90%
electrical energy.
For replacement, contact the technical service.
23
DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist fuer die
Absaugung der Kochduenste und Verbrennungsgase, die
waehrend des Kochvorgangs entstehen , entwickelt. Sie ist
nur zum Hausgebrauch geeignet.
Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um
sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lesen: es gibt
wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.
! Führen Sie keine elektrische oder mechanische
Aenderungen am Produkt oder an den Abgasrohren vor.
! Vor der Installation vergewissern Sie sich, dass das
Gerät keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
Warnung
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10
-5
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben werden. Es wird keinerlei Haftung übernommen für
Fehler, Schäden oder Brände des Gerätes, die durch
Nichteinhaltung der in diesem Handbuch aufgeführten
Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol
einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
24
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt
! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von
Krümmungen verwenden (max. Winkel der Krümmung:
90°).
! Starke Änderungen des Rohrdurchmessers sind zu
vermeiden .
! Die Innenfläche der Rohrs muss so glatt wie möglich sein
.
! Verwenden Sie ausschließlich Rohre aus zugelassenen
Material.
Umluftbetrieb
Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 60cm im Fall von
elektrischen Kochfeldern und 70cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein ,
dass die Netzversorgungleitung (Steckdose) ordnungsgemäß
montiert wurde.
Die Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
25
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.
Zur Auswahl der Funktionen der Haube genügt es, die Tasten
zu berühren.
Taste Licht EIN/AUS
Auswahltaste für Intensivstufe (Saugstärke)
– Dauer 5 Minuten – noch einmal drücken, um
zur vorhergehenden Einstellung
zurückzukehren.
Auswahltaste für hohe Saugstärke
Auswahltaste für die mittlere Saugstärke –
wenn sie blinkt, muss der Kohlefilter gereinigt
oder ausgewechselt werden.
Diese Anzeigefunktion ist normalerweise nicht
aktiv. Um sie zu aktivieren, schliessen Sie den
elektronischen Datenaustausch aus, indem Sie
die Taste 0 3 Sekunden gedrückt halten.
Anschliessend halten Sie die Tasten 1 und 2 3
Sekunden gleichzeitig gedrückt; die Taste 1
wird als Erste blinken, dann blinken die beiden
Tasten 1 und 2 zusammen. Diesen Vorgang
wiederholen, um die Anzeigefunktion zu
deaktivieren. In diesem Fall fangen die Tasten
1 und 2 zuerst an, zusammen zu blinken, Wenn
die Anzeigefunktion deaktiviert ist, schaltet sich
die Taste 2 aus und Taste 1 blinkt weiter.
Auswahltaste für die niedrige Saugstärke –
wenn sie blinkt, muss der Fettfilter gereinigt
werden.
Taste Motor AUS (Stand-by)
–
Abschaltung
der Elektronik – Reset der
Filtersättigungsanzeige.
MOTOR AUS
Kurz drücken, um den Motor auszuschalten.
RESET FILTERSÄTTIGUNGSANZEIGE
Nachdem Sie die Filter gereinigt bzw.
ausgewechselt haben, betätigen Sie die Taste
bei eingeschalteter Haube, bis der Signalton
ausgelöst wird. Die blinkende Led 1 (Fettfilter)
oder 2 (Aktivkohlefilter) hört auf, zu blinken.
AUSSCHALTEN DER ELEKTRONIK
Wenn man die Taste 3 Sekunden lang gedrückt
hält, wird die Steuerungselektronik der Haube
abgeschaltet.
Diese Funktion kann bei der Reinigung des
Produkts dienlich sein.
Um die Elektronik wieder einzuschalten, genügt
es die Taste noch einmal wie oben beschrieben
zu drücken.
Die Dunstabzugshaube oder die Bedienungselemente
funktionieren nicht: Für mindestens 5 Sekunden die Strom-
versorgung der Dunstabzugshaube unterbrechen und dann
die Haube erneut einschalten. Kann die Störung nicht
behoben werden, kontaktieren Sie bitte den Kundendienst.
26
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
Fettfilter
Bild 17-24
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und einem
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 23
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Der Aktivkohlefilter kann alle zwei Monate (oder bei Anzeige
der Filtersättigungsanzeige, wenn vorhanden) mit warmem
Wasser und geeigneten Reinigungsmitteln oder in der
Spülmaschine zu 65°C gewaschen werden (beim Waschen in
der Spülmaschine ein komplettes Waschprogramm ohne
Geschirr im Geschirrspüler durchlaufen lassen).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach den Filter zu 100° für 10 Minuten in
den Ofen legen, um ihn vollständig zu trocknen.
Das Vlies muss alle 3 Jahre ausgewechselt werden und
weiterhin jedes Mal dann, wenn es beschädigt ist.
Ersetzen der Lampen
Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben eine Leistungsdauer, die das
Zehnfache deren der traditionellen Lichter ist und bieten eine
Energieersparnis bis zu 90%.
Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.
27
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cette hotte prévue pour l’aspiration des fumées et
vapeurs de cuisson est destinée à un usage domestique
exclusivement.
La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
! Il est important de conserver ce livret pour pouvoir le
consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.
! Lire attentivement les instructions: il y a d’importantes
informations sur l’installation, sur l’emploi et sur la
sécurité.
! Ne pas effectuer des modifications électriques ou
mécaniques sur le produit ou sur les conduit
d’évacuation.
! Avant d'installer l'appareil, vérifiez qu’il n’y a aucun
composant endommagé. Sinon, contactez votre
revendeur et ne pas continuer l'installation.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
Attention
Attention! Ne pas raccorder l’appareil au circuit électrique
avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole
présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
28
Utilisation
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime
(angle maxi du coude: 90°).
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie
interne.
! Le matériau du tuyau doit être aux normes.
Version recyclage
Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 60cm dans
le cas de cuisinières électriques et de 70cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas
de détérioration du câble, en demander un neuf au service
d'assistance technique.
Montage
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
29
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
Pour sélectionner les fonctions de la hotte, il suffit simplement
d’effleurer les commandes.
Touche ON/OFF lumière
Touche de sélection vitesse (puissance
d’aspiration) intensive – durée 5 minutes- appuyez
de nouveau pour revenir à la sélection précédente.
Touche de sélection vitesse (puissance
d’aspiration) – élevée
Touche de sélection vitesse (puissance
d’aspiration) moyenne – lorsqu’elle clignote, elle
inique la nécessité de laver ou de remplacer le
filtre à charbon. Cette alarme est normalement
désactivée. Pour activer l'alarme, désactiver celle
électronique en appuyant sur le bouton 0 pendant
3 secondes.
Ensuite, appuyez simultanément sur les boutons 1
et 2 pendant 3 secondes ; d'abord, seulement le
bouton 1 clignotera, puis les deux boutons 1 et 2
clignoteront pour indiquer l'activation. Répétez la
procédure pour désactiver l'alarme ; d’abord, les
boutons 1 et 2 clignoteront et ensuite uniquement
le bouton 1 clignotera pour indiquer la
désactivation.
Touche de sélection vitesse (puissance
d’aspiration) basse – lorsqu’elle clignote, elle
inique qu’il faut laver le filtre à graisse.
Touche OFF moteur (stand by) – Exclusion de
l’Électronique – Reset signalisation lavage
/remplacement filtres.
OFF-MOTEUR
Appuyer rapidement pour éteindre le moteur
RESET SIGNALISATION FILTRES
A
hotte éteinte, après avoir effectué l’entretien des
filtres, appuyer sur la touche jusqu’au signal
acoustique. Le led clignotant 1 (filtre anti-graisses)
ou 2 (filtre au charbon) arrête de clignoter.
EXCLUSION DE L’ÉLECTRONIQUE
A
ppuyez sur la touche pendant 3 secondes,
l’électronique de commande de la hotte est exclue.
Cette fonction peut être utile pendant l’opération
de nettoyage du produit.
Pour réinsérer l’électronique, il suffira de répéter
l’opération.
Si la hotte ne fonctionne pas correctement, débranchez la
prise pendant environ 5 secondes, puis rebranchez-la. Si le
problème persiste, contactez le service de réparation
compétent.
30
Entretien
Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Filtre anti-gras
Fig. 17-24
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 23
Retient les odeurs désagréables de cuisson.
Le filtre au charbon peut être lavé tous les deux mois (ou
quand le système d’indication de saturation des filtres - si
prévu sur le modèle - indique cette nécessité) à l’eau chaude
et avec des détergents adaptés ou au lave-vaisselle à 65°C
(en cas de lavage au lave-vaisselle, effectuer le cycle de
lavage complet sans vaisselle à l’intérieur).
Enlever l’eau en excès sans abîmer le filtre, et le placer
ensuite dans le four pendant 10 minutes à 100°C pour le
sécher complètement.
Remplacer le tissus matelassé tous les 3 ans et chaque fois
qu’il apparaît abîmé.
Remplacement des lampes
La hotte est dotée d’un système d’éclairage basé sur la
technologie LED.
Les LEDS garantissent un éclairage optimal, une durée
jusqu’à 10 fois supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie électrique.
Pour le remplacement, s’adresser au service d’assistance
technique.
31
NL - Montagevoorschriften en gebruiksaanwijzing
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen. De wasemkap is ontworpen voor het afzuigen van
rook- en kookdampen en is uitsluitend bestemd voor
huishoudelijk gebruik.
De wasemkap kan er anders uitzien dan aangegeven in de
tekeningen uit dit instructieboekje, echter blijven de
gebruiks-, onderhouds- en installatie aanwijzingen
dezelfde.
! Dit boekje moet voor latere raadpleging bewaard worden.
In geval van verkoop, overdracht of verplaatsing het
boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden
belangrijke aanwijzingen over de installatie, het gebruik
en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het
toestel of op de afvoerleidingen uitvoeren.
! Alvorens met de installatie van het apparaat te beginnen
controleer of de onderdelen niet beschadigd zijn. Als dat
wel het geval is neem contact op met de verkoper en ga
niet verder met de installatiehandelingen.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.
Waarschuwing
Attentie! Het apparaat niet aan het stroomnet aansluiten
voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.
Het symbool
op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.
32
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparaat
De aangezogen rook en damp worden naar buiten geleid via
een afvoerpijp die is aangesloten op de verbindingsring aan
de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet
apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die
van de verbindingsring.
De horizontale stukken van de buis moeten enigszins omhoog
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk
zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane
hoek: 90°).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.
Filtrerende versie
Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 60cm
liggen, in geval van een elektrisch fornuis en 70cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van
klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als
de kabel beschadigd is, vraag de technische dienst voor een
nieuwe kabel.
Montage
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
33
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
Om de functies van de wasemkap te selecteren is het
voldoende de bedieningen aan te raken
Lichtschakelaar ON/OFF
Selectieknop voor de intensieve snelheid
(zuigkracht) – tijdsduur 5 minuten – druk
nogmaals om naar de voorgaande instelling
terug te keren.
Selectieknop voor de maximum snelheid
(zuigkracht)
Selectieknop voor de middelste snelheid
(zuigkracht) - indien deze knop knippert moet
het koolstoffilter gereinigd of vervangen
worden. Deze signalering is gewoonlijk
uitgeschakeld. Om de signalering te activeren,
de elektronische inrichting uitschakelen door, 3
seconden lang, op de toets 0 te drukken.
Druk vervolgens tegelijkertijd, 3 seconden lang,
op de toetsen 1 en 2, eerst zal alleen toets 1
knipperen en vervolgens de toetsen 1 en 2,
hetgeen de activering aangeeft. Herhaal deze
handeling om de signalering weer uit te
schakelen, eerst zullen de toetsen 1 en 2
knipperen en vervolgens de toets 1, om de
uitschakeling aan te geven.
Selectieknop voor de minimum snelheid
(zuigkracht) – indien deze knop knippert moet
het vetfilter gereinigd worden.
Motor OFF (stand by)
–
Uitsluiting van de
elektronische inrichting – Reset filters
reiniging/vervanging signalering.
MOTOR OFF
Druk kort op deze knop om de motor uit te
zetten.
RESET FILTERS SIGNALERING
Na de onderhoudswerkzaamheden op de filters
druk, met ingeschakelde kap, op de knop totdat
het geluidssignaal luidt. Het knipperende
lampje 1 (vetfilter) of 2 (koolstoffilter) stopt te
knipperen.
UITSLUITING VAN DE ELEKTRONISCHE
INRICHTING
Druk 3 seconden lang op de knop, de
bedieningselektronica van de wasemkap wordt
uitgesloten.
Deze functie kan nuttig zijn gedurende de
reiniging van het product.
Om de inrichting weer in te schakelen de
handeling opnieuw uitvoeren.
In geval van eventuele storingen, voordat U zich tot de
assistentie service wendt, minstens 5 sec. het toestel van de
elektrische voeding ontkoppelen, door de stekker uit te
trekken en, daarna weer invoeren. In het geval dat de storing
blijft voortbestaan, wendt u zicht tot de assistentie service.
34
Onderhoud
Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Vetfilter
afb. 17-24
Houdt de vetdeeltjes vast.
Moet eenmaal per maand worden gereinigd (of als de
aanwijzer verzadigde filters – indien aanwezig op het model in
Uw bezit – deze noodzaak aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Om het vetfilter te demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.
Koolstoffilter (alleen voor filterend apparaat)
afb. 23
Houdt de lastige kookgeuren vast.
Het koolstoffilter kan om de twee maanden gewassen worden
(of als de filter verzadiging indicatie – indien aanwezig op het
model in Uw bezit – de signalering aangeeft) in warm water en
met geschikte reinigingsmiddelen of in de vaatwasmachine op
65°C (in het geval van een reiniging in de vaatwasmachine
voer een volledige wascyclus uit, zonder vaten).
Verwijder het overtollige water zonder het filter te
beschadigen, doe vervolgens het matje 10 minuten lang in de
oven op 100°C om het goed te drogen.
Vervang het matje om de 3 jaar en elke keer dat het
beschadigd blijkt.
Vervanging lampjes
De kap is voorzien van een verlichtingssysteem gebaseerd op
de LEDDEN technologie.
De Ledden zorgen voor een optimale verlichting, voor een 10
maal langere tijdsduur ten opzichte van de traditionele
lampjes en een elektriciteitsbesparing van wel 90%.
Voor de vervanging neem contact op met de technische
assistentie.
35
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.
La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.
! Es importante guardar este manual para poder consultar
si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones:contiene importantes
informaciones sobre la instalación,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el
producto o en el tubo de escape.
! Prima di procedere nell'installazione dell'apparecchio
verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.
Advertencias
Atención!No conectar el aparato a la red eléctrica hasta que
la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo
en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
36
Utilización
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
Versión aspirante
El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima
indispensable.
! Utilice un conducto con el menor número posible de
curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de
conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 60cm en el
caso de cocinas electricas y de 70cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.
Montaje
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.
37
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.
Para seleccionar las funciones de la campana basta con rozar
los mandos.
Tecla ON/OFF luz
Tecla de selección de la velocidad (potencia
de aspiración) intensiva - duración 5 minutos –
pulse otra vez para volver a la configuración
precedente.
Tecla de selección de la velocidad (potencia
de aspiración) alta
Tecla de selección de la velocidad (potencia
de aspiración) media- cuando parpadea indica
la necesidad de lavar o sustituir el filtro al
carbono. Esta señal está normalmente
desactivada, para activar la señal, excluir la
electrónica apretando por 3 segundos la tecla
0.
Sucesivamente, apretar contemporáneamente
las teclas 1 y 2 por 3 segundos, antes
destellará sólo la tecla 1, luego destellarán
ambas teclas 1 y 2 para indicar la activación.
Repetir la operación para desactivar la señal,
antes destellarán las teclas 1 y 2, luego
destellará sólo la tecla 1 para indicar la
desactivación.
Tecla de selección de la velocidad (potencia
de aspiración) baja - cuando parpadea indica
la necesidad de lavar el filtro de grasas.
Tecla OFF moto
r
(stand by)
–
Exclusión de la
Electrónica - Reset señalación
lavado/sustitución de los filtros.
OFF MOTOR
Pulse brevemente para apagar el motor.
RESET SEÑALACIÓN DE LOS FILTROS
Con la campana extractora encendida,
después de haber llevado a cabo el
mantenimiento de los filtros, pulse la tecla
hasta escuchar la señal acústica. El led
relampagueante 1 (filtro anti grasas) o 2 (filtro
al carbono) deja de relampaguear.
EXCLUSIÓN DE LA ELECTRONICA
Pulse por 3 segundos la tecla, se desconecta
la electrónica de mando de la campana.
Esta función puede ser útil durante la
operación de limpieza del producto.
Para activar la electrónica bastará repetir la
operación.
En caso de eventuales anomalías en el funcionamiento, antes
de dirigirse al servicio de asistencia, desconectar el aparato
de la alimentación eléctrica, extrayendo el enchufe al menos
durante 5 segundos, y después conectarlo nuevamente. Si la
anomalía de funcionamiento no desaparece, dirigirse al
servicio de asistencia.
38
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para
limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Fig. 17-24
Retiene las partículas de grasa producidas cuando se
cocina.
Debe limpiarse una vez al mes (o cuando el sistema de
indicación de saturación de los filtros - si está previsto en el
modelo que se posee - indica esta necesidad) con
detergentes no agresivos, manualmente o bien en lavavajillas
a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.
Filtro al carbón activo (solamente para la versión
filtrante)
Fig. 23
Retiene los olores desagradables producidos por el
cocinado de alimentos.
El filtro al carbón puede ser lavado cada dos meses (o
cuando el sistema de indicaciones de saturación de los filtros
– si está previsto en el modelo en su poder- indica esta
necesidad) en agua caliente y detergentes idóneos o en
lavavajillas a 65° C (en caso de lavado en lavavajillas
efectuar el ciclo de lavado completo sin vajillas en el interior).
Quitar el agua en exceso sin arruinar el filtro, después ,
ponerlo en el horno durante 10 minutos a 100° C para secarlo
definitivamente.
Sustituir el cojín cada 3 años y cada vez quel el paño resulte
dañado.
Sustitución de la lámpara
La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .
Para la sustitución dirigirse al servicio asistencia técnica .
39
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. A coifa foi concebida para a aspiração de fumos e
vapores de cozimento e se destina exclusivamente para uso
doméstico.
A coifa pode ter estéticas diferentes a quanto ilustrado
neste livrete, todavia as instruções de uso, manutenção e
instalação permanecem as mesmas.
! É importante conservar este manual para eventuais
consultas futuras.
Em caso de venda ou mudança, certificar-se que o
manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam
importantes informações sobre a instalação, uso e
segurança.
! Não efetuar variações elétricas ou mecânicas no produto
ou nos tubos de fuga.
! Antes de prosseguir com a instalação do dispositivo,
verificar todos os componentes que não sejam
danificados. Caso contrário, contatar o seu fornecedor e
não prosseguir com a instalação.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.
Advertências
Atenção! Não conectar o aparelho à rede elétrica enquanto a
instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.
O símbolo
no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
40
Uso
A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior
ao indicado.
! Utilizar um tubo condutor com o menor número possível
de curvas (ângulo máximo da curva: 90ºC 90°).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar
em conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 60cm no caso de fogões elétricos e 70cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.
41
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
Para seleccionar as funções da coifa basta tocar os
comandos.
Tecla ON/OFF luz
Tecla de selecção velocidade (potência de
aspiração) intensiva – duração 5 minutos –
pressionar novamente para voltar para a
programação anterior.
Tecla de selecção velocidade (potência de
aspiração) alta
Tecla de selecção velocidade (potência de
aspiração) média – quando lampeja indica a
necessidade de lavar ou substituir o filtro de
carvão activado. Esta sinalização normalmente
está desactivada, para ativar a sinalização,
excluir a eletrônica pressionando por 3
segundos a tecla 0.
Sucessivamente, pressionar
contemporaneamente as teclas 1 e 2 por 3
segundos ao início piscara apenas uma tecla
“1” a seguir ambas 1 e 2 para indicar a
ativação. Repita a operação para desativar a
sinalização, antes piscarão as teclas 1 e 2
então picara apenas a tecla 1 para indicar a
desativação.
Tecla de selecção velocidade (potência de
aspiração) baixa - quando lampeja indica a
necessita de lavar o filtro gorduras.
Tecla OFF moto
r
(stand by)
–
Exclusão da
Electrónica - Reset sinaliza
lavagem/substituição filtros.
OFF MOTOR
Pressionar brevemente para desligar o motor.
RESET SINALIZAÇÃO FILTROS
Quando acesa a coifa, depois de haver
executado a manutenção dos filtros, pressione
a tecla até que se ouça um sinal acústico. O
led lampejante 1 (filtro de gordura) ou 2 (filtro
de carvão) pára de piscar.
EXCLUSÃO DA ELECTRÓNICA
Pressionar a tecla por 3 segundos, a
electrónica de comando da coifa é excluída.
Esta função pode ser útil durante a operação
de limpeza do produto.
Para reinserir a electrónica bastará repetir a
operação.
Se o exaustor não funcionar correctamente, retirar a ficha
para desligá-lo por um breve período da rede eléctrica
principal (pelo menos 5 seg.). Em seguida colocar novamente
a ficha e experimentar mais uma vez antes de contactar o
Serviço de assistência técnica. Se o problema de
funcionamento persistir, contacte o serviço de assistência.
42
Manutenção
Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.
Limpeza
O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para
a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.
Filtro antigordura
Fig. 17-24
Capta as partículas de gordura derivantes do cozimento.
O Filtro de gordura deve ser limpo uma vez por mês (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas suas características de
filtração não se alteram.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 23
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
O filtro de carvão pode ser lavado de dois em dois meses (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo que se possui – indicar esta necessidade)
em água quente e detergentes adequados ou em máquina de
lavar louça a 65 °C (para a lavagem em máquina, utilize o
ciclo completo sem colocar outra loiça na máquina).
Tire a água em excesso tomando cuidado para não estragar o
filtro. Em seguida, tire o pano posto no interior da estrutura de
plástico e deixe-o secar definitivamente no forno durante 10
minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de
danos no tecido.
Substituição das lâmpadas
A coifa è dotada de um sistema de iluminação baseada na
tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.
Para a substituição contatar o serviço de assistência técnica.
43
EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για
τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
κατασκευαστεί για την απορρόφηση καπνών και ατμών
μαγειρέματος και έχει σχεδιαστεί
αποκλειστικά για οικιακή
χρήση
Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε
σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα
αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης
παραμένουν οι ίδιες.
! Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για
να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!
Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης
,
βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το
προϊόν!
! Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες
πληροφορίες για την εγκατάσταση και χρήση του
προϊόντος και για την ασφάλεια σας!
! Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο
προϊόν ή στους σωλήνες εξαέρωσης!
! Πρίν προχωρήστε σ την εγκατάσταση της συσκευής
βεβαιωθήτε ότι
όλα τα εξαρτήματα δεν έχουν υποστεί
ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον
πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.
Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι
εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά
μοντέλα ή δεν παρέχονται καθόλου και πρέπει να
αποκτηθούν.
Προηδοποιησεις
Προειδοποίηση! Μήν συνδέσετε τον απορροφητήρα με το
ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.
Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης
αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας
την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.
Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις
εγκατάστασης και συντήρησης.
Το παρόν
προιόν δεν είναι κατάλληλο για χρήση από παιδιά
ή από άτομα με μειωμένες αισθητήριες, σωματικές ή
πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας
και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή
έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του
προιόντος από ανθρώπους υπεύθυνους για την προσωπική
τους ασφάλεια
.
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να
εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να
πειράζουν το σύστημα ελέγχου ή να παίζουν με την
συσκευή.
Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν
δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!
Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως
επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.
Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει
να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας
κουζίνας χρησιμοποείται ταυτόχρονα
με άλλες συσκευές
καύσης υγραερίου ή άλλα καυστικά υλικά.
Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να
συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που
χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την
εκκένωση των καπνών που δημιουργούνται από συσκευές
καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται
αυστηρά το μαγείρεμα
με φλόγες κάτω από τον
απορροφητήρα
Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και
είναι δυνατόν να προκαλέσει πυρκαγιά, γι’αυτό πρέπει να
αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να
γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η
ανάφλεξη του υπερθερμενόμενου λαδιού.
Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί
να
υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται
ταυτόχρονα με συσκευές μαγειρέματος.
Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που
πρέπει να εφαρμοστούν για την εκκένωση των καπνών
πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από
τους κανονισμούς των αρμόδιων τοπικών αρχών.
Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο
εσωτερικά
όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ
ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες
συντήρησης που παρέχονται στο παρόν φυλλάδιο).
Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα
και της αντικατάστασης και καθαρισμού των φίλτρων
επιφέρει κινδύνους πυρκαγιάς.
Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις
λάμπες σωστά τοποθετημένες
γιατί υπάρχει κίνδυνος
ηλεκτροπληξίας
Δεν αναλαμβάνουμε καμια ευθύνη για ενδεχόμενες βλάβες,
ζημιές ή πυρκαγιές που θα προκληθούν στην συσκευή ως
αποτέλσμα της μη τήρησης των οδηγιών που αναφέρονται
σ’αυτό το εγχειρίδιο.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά
και ηλεκτρονικά
εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα
βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για
το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα
μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό
αυτού το προϊόντος ως απόρριμμα.
Το σύμβολο
πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα
πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία
για την διάθεση των
απορριμμάτων.
44
Για πιο λεπτομερείς πληροφορίες σχετικά με την
επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού
του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο
γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία
αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου
αγοράσατε αυτό το προϊόν.
Χρήση
Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο
ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος
απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως
τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.
Τύπος απορρόφησης
Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο
εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού
που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο
πάνω μέρος του απορροφητήρα.
Προσοχή! Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει
να αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι
αντίστοιχη με την διάμετρο
του δακτυλίου σύνδεσης.
Στην οριζόντια πλευρά του, ο σωλήνας εξαερισμού πρέπει να
έχει μια ελαφριά κλίση προς τα επάνω (περίπου 10°) ώστε να
μπορεί να εξαερίζει πιο εύκολα από το δωμάτιο προς το
εξωτερικό περιβάλλον.
Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού
άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.
Συνδέστε τον απορροφητήρα
με τους σωλήνες εκκένωσης
καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου
αέρα.
Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν
αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη
δραστική αύξηση του θορύβου.
Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.
! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου
μήκους.
! Χρησιμοποιήστε
έναν αγωγό με όσο το δυνατόν
λιγότερες γωνίες (μέγιστη γωνία : 90°).
! Αποφεύγετε δραστικές αλλαγές της διατομής του
αγωγού.
! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν πιο λείο
εσωτερικό.
! Το υλικό του αγωγού πρέπει να είναι εγκεκριμένο από
τους τοπικούς κανονισμούς.
Τύπος φιλτραρίσματος
Ένα φίλτρο ενεργού άνθρακα χρειάζεται για αυτό τον τύπο
και μπορείτε να το αποκτήσετε από το συνηθισμένο
κατάστημα λιανικής πώλησης.
Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον
εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του
δωματίου μέσω της επάνω σχάρας
Εγκατασταση
Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 60εκ. στην
περίπτωση ηλεκτρικών κουζινών και των 70εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να
την λάβετε
υπόψη.
Ηλεκτρικη συνδεση
Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την εγκατάσταση. Εάν δεν παρέχεται η
πρίζα
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα
δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους
κανόνες εγκαταστάσεως
.
Προειδοποίηση! πριν συνδέσετε το σύστημα του
απορροφητήρα με την ηλεκτρική εγκατάσταση και
βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε
πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.
Ο απορροφητήρας έχει ένα ειδικό ηλεκτρικό καλώδιο
τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε
το από την υπηρεσία τεχνικής βοήθειας.
Εγκατασταση
Ο απορροφητηρας περιέχει βύσματα στερέωσης για να
εξασφαλίζουν τη στήριξη του απορροφητήρα στους
περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως
αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να
σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με
τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει
να ειναι αρκετά ανθεκτικό ώστε να αντέχει
το βαρος του
απορροφητήρα. Μην επικολάτε τον απορροφητήρα με
σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να
γίνεται μόνο με τα κατάλληλα στηρίγματα.
45
Λειτουργια
Χρησιμοποιήσε την μεγαλύτερη ταχύτητα απορρόφησης σε
περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας
συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν
αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά
τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά
μετά το τέλος του μαγειρέματος.
Για να διαλέξετε λειτουργία αρκεί να γυρίσετε τις
εντολές.
Κουμπί ON/OFF φως
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) έντονης – διάρκεια 5 λεπτά –
πιέστε ξανά για να επιστρέψετε στην
προηγούμενη κατάσταση.
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) υψηλής
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) μεσαίας – όταν ανάβει
υποδηλώνει την αναγκαιότητα πλυσίματος ή
αντικατάστασης του φίλτρου άνθρακα.Αυτή η
ένδειξη κανονικά είναι ανενεργή. Για να
ενεργοποιήσετε την ενδεικτική ειδοποίηση,
αφαιρέστε την ηλεκτρονική σύνδεση πιέζοντας
για 3 δευτερόλεπτα το πλήκτρο 0.
Κατόπιν, πιέστε ταυτόχρονα τα πλήκτρα 1 και
2 για 3 δευτερόλεπτα. Αρχικά
θα αναβοσβήσει
μόνο το πλήκτρο 1 και κατόπιν θα
αναβοσβήσουν ταυτόχρονα τα πλήκτρα 1 και 2
επιβεβαιώνοντας την ενεργοποίηση.
Επαναλάβετε την ίδια διαδικασία για να
επιτύχετε την απενεργοποίηση της ενδεικτικής
ειδοποίησης. Αρχικά θα αναβοσβήσουν
ταυτόχρονα τα πλήκτρα 1 και 2 και κατόπιν θα
αναβοσβήσει μόνο το πλήκτρο 1
επιβεβαιώνοντας την απενεργοποίηση.
Κουμπί επιλογής ταχύτητας (δυνατότητα
απορρόφησης) χαμηλής – όταν ανάβει
υποδηλώνει την αναγκαιότητα να πλυθεί το
φίλτρο για τα λίπη.
Κουμπί OFF (stand by)
–
Δ
ιακοπή παροχέα
ηλεκτρισμού - Reset ένδειξη
πλυσίματος/αντικατάστασης φίλτρων.
OFF Κινητήρας
Πιέστε σύντομα για να σβήσετε τον κινητήρα.
RESET ΕΝΔΕΙΞΗ ΦΙΛΤΡΩΝ
Με ενεργοποιημένο τον απορροφητήρα, και
αφού έχετε κάνει την συντήρηση φίλτρων,
πιέστε το κουμπί μέχρις ότου να ακουστεί ο
χαρακτηριστικός ήχος. Το led 1 (φίλτρο λίπους
) ή το led 2 (φίλτρο άνθρακα) παύει να
αναβοσβήνει.
Δ
ΙΑΚΟΠΗ ΠΑΡΟΧΕΑ ΗΛΕΚΤΡΙΣΜΟΥ
Πιέζοντας για 3 δευτερόλεπτα το κουμπί,
διακόπτεται η παροχή ηλεκτρισμού του
απορροφητήρα.
Α
υτή η λειτουργία μπορεί να είναι χρήσιμη
κατά τη διάρκεια καθαρισμού του προϊόντος.
Για να το ξανανάψετε αρκεί να επαναλάβετε.
Σε περίπτωση ενδεχόμενων ανωμαλιών στη λειτουργία, πριν
απευθυνθείτε στην τεχνική βοήθεια αποσυνδέστε για
τουλάχιστον 5 δευτερόλεπτα τη συσκευή τροφοδοσίας
βγάζοντας το βύσμα και συνδέοντάς το εκ νέου. Σε
περίπτωση που η
ανωμαλία στη λειτουργία επιμένει,
απευθυνθείτε στην τεχνική βοήθεια.
46
Συντηρηση
ΠΡΟΣΟΧΗ ! Πριν από κάθε εργασία συντήρησης,
αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό
ρεύμα κλείνοντας τον διακόπτη του και
απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα.
Εάν η συσκευή είναι συνδεδεμένη με το ρεύμα μέσω
πρίζας τότε αποσυνδέστε το καλώδιο σύνδεσης από την
πρίζα ρευματοδότη.
Καθαρισμος
Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,
εσωτερικά και εξωτερικά (τουλάχιστο με την ίδια συχνότητα
με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη).
Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με
ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση
λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες
καθαρισμού του απορροφητήρα και της αντικατάστασης των
φίλτρων μπορεί να προκαλέσει κίνδυνους πυρκαγιάς.
Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις
παρούσες οδηγίες.
Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές
βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με
λανθασμένη συντήρηση ή στην μη συμμόρφωση στις
παρούσες
οδηγίες ασφαλείας.
Φιλτρο για τα λιποι
Εικ. 17-24
Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.
Πρέπει να καθαρίζεται μια φορά τον μήνα ( ή όταν το
σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται
στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την
αναγκαιότητα), με απορρυπαντικά που δεν χαραζουν, είτε
στο χέρι ή στο πλυντήριο πιάτων το οποίο
πρέπει να
ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με
το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη
μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν
μεταβάλλει τς ιδιότητες φιλτραρίσματος.
Για να βγάλετε το φίλτρο για τα λίπη τράβηξε την λαβή
αποσυμπλοκής.
Φιλτρο ανθρακα (μονο για τον τυπο
φιλτραρισματος)
. 23
Απορροφά τις δυσάρεστες οσμές που προέρχονται από
το μαγείρεμα.
Το φίλτρο ενεργού άνθρακα πρέπει να πλένεται ανά δυο
μήνες (ή όταν το επισημαίνει το σύστημα ένδειξης κορεσμού
φίλτρων –εάν προβλέπεται από το μοντέλο που έχετε στην
κατοχή σας) σε ζεστό νερό και κατάλληλα απορρυπαντικά ή
σε πλυντήριο πιάτων σε 65°C (
σε αυτή την περίπτωση
ακολουθήστε όλο τον κύκλο πλυσίματος χωρίς άλλα οικιακά
σκεύη).
Αφαιρέστε το επιπλέον νερό χωρίς να πειράξετε το φίλτρο,
κατόπιν τοποθετήστε το στον φούρνο επί 10 λεπτά σε 100°C
για να στεγνώσει.
Αντικαταστήστε το μαξιλαράκι κάθε 3 χρόνια και κάθε φορά
που το φίλτρο φαίνεται φθαρμένο.
Αντικατασταση λαμπες
Ο απορροφητήρας διαθέτει σύστημα φωτισμού που
χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10
φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα
επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής
ενέργειας.
Για την αντικατάσταση τους, απευθυνθείτε στην υπηρεσία
τεχνικής βοήθειας
47
SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.
Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.
! Det ä r viktigt att spara denna instruktionsbok så att den
när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig
information beträffande installation, användning och
säkerhet.
! Utför inga elektriska eller mekaniska ändringar på
produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga
komponenter är skadade. Kontakta i sådant fall
återförsäljaren innan installationen utförs.
OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.
Varningsföreskrifter
Varning! Anslut inte apparaten till elnätet förrän installationen
är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.
Symbolen
på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
48
Användning
Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.
Utsugningsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt
(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.
Filterversion
Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Installation
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 60cm om det är
frågan om en elektrisk spis och 70cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.
Montering
Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.
49
Funktion
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
Det är tillräckligt att vidröra fläktens kommandon för att
aktivera funktionerna.
ON/OFF-tangent för Belysning
Tangent för hastighetsval (utsugningseffekt)
intensiv – funktionstid 5 minuter – tryck igen
för att återgå till den tidigare valda hastigheten.
Tangent för hastighetsval (utsugningseffekt)
hög
Tangent för hastighetsval (utsugningseffekt)
medelhög- när denna tangent blinkar indikerar
detta att kolfiltret behöver rengöras eller bytas
ut. Signaleringen för det aktiva kolfiltrets
mättning är normalt avaktiverad, Uteslut
elektroniken genom att trycka ned tangenten 0
under 3 sekunder för att aktivera signalen.
Tryck däreter ner tangenterna 1 och 2 samtidigt
under 3 sekunder, inledningsvis blinkar endast
tangent 1, dörefter blinkar båda tangenterna 1
och 2 vilket indikerar att aktiveringen ägt rum.
Upprepa förfarandet för att avaktivera signalen,
inledningsvis blinkar tangenterna 1 och 2
därefter blinkar endast tangent 1 vilket indikerar
att signalen avaktiverats.
Tangent för hastighetsval (utsugningseffekt)
låg - när denna tangent blinkar indikerar detta
att fettfiltret behöver rengöras.
OFF-tangent för motorn (stand by) –
Elektronisk avstängning –
Å
terställning av
signaleringen av rengöring/byte av filter.
OFF MOTOR
Tryck kort på tangenten för att stänga av
motorn.
Å
TERSTÄLLNING AV
FILTERSIGNALERINGEN
Tryck med fungerande fläkt och efter
att ha utfört underhållet på filtren ned
tangenten tills en akustisk signal
aktiveras. Den blinkande lysdioden 1
(fettfiltret) eller 2 (kolfiltret) upphör att
blinka.
ELEKTRONISK AVSTÄNGNING
Tryck in tangenten under 3 sekunder, fläktens
elektroniska kontrollfunktion stängs av.
Denna funktion är till hjälp i samband med
rengöring av produkten.
För att aktivera den elektroniska funktionen
igen upprepas operationen.
I det fall eventuella funktionsstörningar uppstår skall den
elektriska anslutningen kopplas ifrån
under minst 5 sekunder genom att kontakten dras ur, innan
servicetjänst kontaktas. Om funktionsstörningen fortsätter,
kontakta servicekontoret.
50
Underhåll
Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.
Rengöring
Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.
ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten
och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.
Fettfilter
Fig. 17-24
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.
Filtret skall rengöras en gång i månaden (eller när indikatorn
för filtrets mättning – om sådan finns på er modell – anger att
detta är nödvändigt), med ett milt rengöringsmedel, för hand
eller i diskmaskin, med låg temperatur och kort program.
Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att
detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 23
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.
Kolfiltret bör tvättas varannan månad (eller när signalsystemet
för filtrets mättning – i det fall den aktuella modellen är
utrustad med ett sådant- signalerar detta) med varmt vatten
och ett lämpligt rengöringsmedel, eller diskas i diskmaskin,
65°C (i det fall filtret diskas i diskmaskin skall en komplett
tvättcykel köras utan annan disk i maskinen).
Krama försiktig ur överflödigt vatten utan att skada filtret, torka
det därefter i ungen i 10 minuter, 100°C.
Byt ut dynan vart 3:dje år eller så fort filten uppvisar skador.
Byte av Lampor
Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.
Kontakta det tekniska servicekontoret för byte av lysdioderna.
51
FI - Asennus- ja käyttöohjeet
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen
kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto
ovat kuitenkin muuttumattomat.
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai
jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.
! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa
laitteen asennuksesta, käytöstä ja turvallisuudesta.
! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin
osiin tai poistoputkiin.
! Tarkista ennen laitteen asennusta, että kaikki osat ovat
vahingoittumattomia. Jos laitteessa on viallisia osia, ota
yhteys jälleenmyyjään ja keskeytä asennus.
Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.
Turvallisuustietoa
Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön
(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset
ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden
käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei
henkilöiden turvallisuudesta vastuullinen henkilö anna heille
ohjausta tai ohjeita laitteen käytöstä.
Älä anna lasten leikkiä laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Jos liesituuletinta käytetään samaan aikaan kaasulieden
kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei
synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa
ei saa johtaa kaasulla tai muilla polttoaineilla toimivien
laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon.
Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton
yhteydessä.
Paistettaessa on valvottava paistoastiaa jatkuvasti.
Ylikuumentunut öljy saattaa olla palovaarallinen.
Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
52
Käyttö
Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.
Imukupuversio
Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.
! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (
max taivutus: 90°)
! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.
Suodatinversio
Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.
Asennus
Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 60cm
sähköliesien osalta ja 70cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.
Sähköliitäntä
Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,
pyydä uusi johto tekniseltä tuelta.
Asennus
Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat
kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinän/katon on oltava riittävän tukeva kestääkseen
tuulettimen painon.
53
Toiminta
Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.
Tuulettimen toimintojen valitsemiseen riittää koskettimien
hipaisu.
ON/OFF valokatkaisija
Intensiivisen nopeuden valitsin (imuteho) – kesto
5 minuuttia- paina vielä kerran jos haluat palata
aiemmin valittuun säätöön.
Korkeimman nopeuden valitsin (imuteho)
Keskitason nopeuden valitsin (imuteho) – kun
tämä valo vilkkuu, on hiilisuodatin pestävä tai
vaihdettava. Tämä merkkivalo ei yleensä ole
toiminnassa, sammuta laitteen virta merkkivalon
aktivoimiseksi painamalla 3 sekuntia näppäintä 0.
Paina sen jälkeen yhtäaikaisesti näppäimiä 1 ja 2
kolme sekuntia, ensin vilkkuu ainoastaan näppäin 1,
sen jälkeen vilkkuvat näppäimet 1 ja 2 aktivoinnin
merkiksi. Toista toiminto merkkivalon
sammuttamiseksi, ensin vilkkuvat näppäimet 1 ja 2,
sen jälkeen vilkkuu ainoastaan näppäin 1
disaktivoinnin merkiksi..
Alhaisen nopeuden valitsin (imuteho)-
rasvasuodattimet on pestävä, kun tämä valo vilkkuu.
Moottorin OFF painike (stand by) –
V
irran
katkaisu – Suodattimien pesun/vaihdon
merkkivalon säätö.
MOOTTORIN OFF painike
Paina lyhyesti ja sammuta moottori.
SUODATTIMIEN SÄÄDÖN MERKKIVALO.
Kun suodattimet on huollettu, paina näppäintä
tuulettimen ollessa käynnissä kunnes kuuluu
merkkiääni. Vilkkuva led 1 (rasvasuodatin) tai 2
(hiilisuodatin) lakkaa vilkkumasta.
VIRRAN KATKAISEMINEN
Paina näppäintä 3 sekuntia, tuulettimen ohjauksen
virta katkeaa.
Tämä toiminto voi olla hyödyllinen laitteen
puhdistuksen aikana.
Virran saa uudestaan päälle toistamalla aiemman
toiminnon.
Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten
toimintahäiriöiden yhteydessä katkaise laitteesta virta
vähintään 5 sekunnin ajaksi vetämällä töpseli irti seinästä ja
kytke virta uudestaan päälle. Jos laite ei vielä toimi, ota yhteys
tekniseen tukeen.
Huolto
Huomio! Irroita laite aina virtalähteestä ennen puhdistus-
tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.
Puhdistus
Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.
ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.
Rasvasuodatin
Kuva. 17-24
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.
Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun
suodattimien kyllästyksen merkkijärjestelmä ilmoittaa
puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä),
miedolla pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa,
mutta tämä ei vaikuta sen suodatustehoon millään tavalla.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 23
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun
suodattimien kyllästyksen merkkivalo – jos se sisältyy
kyseiseen malliin- ilmoittaa puhdistuksen tarpeesta)
lämpimällä vedellä ja sopivalla pesuaineella tai
astianpesukoneessa 65°C lämpötilassa ( jos suodatin pestään
astianpesukoneessa, suorita koko pesuohjelma siten, ettei
koneessa ole astioita).
Poista ylimääräinen vesi siten, että suodatin ei vahingoitu.
Kuivata sitä sen jälkeen uunissa 10 minuutin ajan 100°C
lämpötilassa.
Vaihda suodatinmatto 3 vuoden välein ja aina kun kangas on
vioittunut.
Lamppujen vaihto
Tuulettimessa on LED teknologiaan perustuva
valaistusjärjestelmä.
LED valot takaavat parhaan mahdollisen valaistuksen,
lamppujen kesto on 10 kertaa parempi kuin perinteisten
lamppujen ja niiden avulla säästetään 90% energiaa.
Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
54
NO - Instrukser for montering og bruk
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne
konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.
! Les bruksanvisningen nøye: den inneholder viktige
informasjoner om installasjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på
produktet eller på avtrekksrørene.
! Før man fortsetter med installasjon av apparatet, skal
man undersøke at ingen komponenter er skadet. Hvis det
skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med
installasjonen.
MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.
Advarsel
Merk! Ikke koble apparatet til strømnettet før installasjonen er
helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet
på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
55
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.
Direkte avtrekk
Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri
være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 60cm når
det gjelder elektriske kokeplater og 70cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.
Montering
Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.
56
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.
For å velge ventilatorhettens funksjoner er det tilstrekkelig å
streife betjeningsknappene.
Belysningsknapp ON/OFF
Knapp for valg av intensiv hastighet
(sugestyrke) – 5 minutters varighet – trykk igjen for
å vende tilbake til forrige innstilling.
Knapp for valg av høy hastighet (sugestyrke)
Knapp for valg av middels hastighet
(sugestyrke)- når den blinker viser den at det er
nødvendig å vaske eller skifte ut karbonfilteret.
Denne signaleringen er normalt deaktivert, for å
aktivere varslingen, skal man slå av det
elektroniske systemet ved å holde knapp 0 inntrykt
i 3 sekunder.
Deretter skal man holde knappene 1 og 2 inntrykt
samtidig i 3 sekunder. Først vil kun knapp 1 blinke,
deretter vil begge knappene 1 og 2 blinke for å
angi at varslingen er aktivert. Repeter operasjonen
for å deaktivere varslingen. Først vil knappene 1
og 2 blinke, deretter blinker kun knapp 1 for å angi
at deaktiveringen er utført.
Knapp for valg av lav hastighet (sugestyrke) –
når den blinker viser den at det er nødvendig å
vaske fettfilteret.
Knapp for motor OFF (stand by) – Utelukker
elektronisk betjening - Reset for signalering av
vasking/utskifting av filtrene.
MOTOR OFF
Trykk kort for å slå av motoren.
RESET FOR SIGNALERING AV FILTRENE
Etter man har foretatt vedlikehold av filtrene, skal
man med påslått ventilator holde denne knappen
inntrykt helt til man hører et akustisk signal. Det
blinkende led-lyset 1 (fettfilteret) eller 2 (kullfilteret)
slutter å blinke.
UTELUKKELSE AV ELEKTRONISK BETJENING
Trykk knappen inn i 3 sekunder, og den
elektroniske betjeningen av ventilatorhetten
utelukkes.
Denne funksjonen kan være nyttig mens du
rengjører produktet.
For å gjenaktivere den elektroniske betjeningen er
det tilstrekkelig å repetere operasjonen.
I tilfelle eventuell unormal funksjon av apparatet, før du
henvender deg til kundeservice anbefaler vi å koble apparatet
fra strømnettet i minst 5 sekunder ved å dra kontakten ut av
støpselet, og deretter koble det til igjen. I tilfelle unormal
funksjon skulle fortsette, må man henvende seg til
kundeservice.
Vedlikehold
Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.
Rengjøring
Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.
Fettfilteret - Fig. 17-24
Fanger kokefettpartikler.
Dette må rengjøres en gang i måneden (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen), med milde (ikke aggressive)
rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav
temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Kullfilter (kun med resirkulering av luften) - Fig. 23
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret kan rengjøres annenhver måned (eller når systemet
for varsling om skitne filtre – om dette er forutsett på modellen
man har – viser at rengjøring er nødvendig), i varmt vann og
med egnet rengjøringsmiddel, eller i oppvaskmaskin på 65 °C
(ved rengjøring i oppvaskmaskin skal filteret vaskes på full
syklus uten annen oppvask i maskinen).
Klem vannet forsiktig ut av filteret uten å ødelegge det, og
legg det deretter i stekeovnen i 10 minutter ved 100 °C for å
tørke det ordentlig.
Skift ut filterputen hvert 3. år og hver gang stoffet er skadet.
Utskifting av lyspærer
Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.
Henvend deg til teknisk service når LED-pærene skal skiftes
ut.
57
DA - Bruger- og monteringsvejledning
Overhold venligst alle instruktioner i denne vejledning.
Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.
Emhætten kan have et andet udseende i forhold til
modellen på tegninerne i denne vejledning. Vejledningen
til brug, vedligeholdelse og installering er dog uændret.
! Det er vigtigt at opbevare denne vejledning, så man får
mulighed for at læse den senere. Ved viseresalg,
overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.
! Læs instruktionerne omhyggeligt: der findes vigtige
oplysninger om installering, brug og sikkerhed.
! Der må ikke udføres elektriske eller mekaniske
ændringer på emhætten eller på udslipsrørene.
! Undersøg at ingen komponenter er beskadiget, før
apparatet installeres. Kontakt forhandleren og undlad at
fortsætte med installeringen, hvis der påvises
beskadigelser.
Bemærk: Komponenter mærket med symbolet “(*)” er
ekstraudstyr, der kun leveres til visse modeller, eller er ikke-
leverede komponenter, som således skal købes særskilt.
Advarsler
Pas på!: apparatet må ikke tilsluttes elnettet før installeringen
er helt tilendebragt.
Før der udføres nogen form for rengøring eller
vedligeholdelse, skal emhætten afbrydes fra elnettet ved at
trække stikket ud, eller ved at afbryde hovedafbryderen i
hjemmet.
Ved alle installations- og vedligeholdelsesindgreb skal der
bæres arbejdshandsker.
Apparatet må ikke benyttes af børn, eller af personer med
nedsatte sanseevner eller mentale færdigheder, eller uden
den nødvendige erfaring og kendskab, med mindre brugen
sker under opsyn eller vejledning fra en person der har
ansvaret for deres sikkerhed.
Børn skal holdes under opsyn, så de ikke får mulighed for at
lege med emhætten.
Emhætten må aldrig benyttes uden korrekt monteret rist!
Emhætten må ALDRIG benyttes som støtteoverflade, med
mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation, når
køkkenemhætten anvendes samtidigt med andre apparater
der forbrænder gas eller andre brændstoffer.
Den opsugede luft må ikke ledes ind i rør, der anvendes til
udledning af røg fra apparater med forbrænding af gas eller af
andre brændstoffer.
Det er strengt forbudt at flambere under emhætten.
Brug af åben ild er farligt for filtrene og kan medføre brand, og
skal derfor altid undgås.
Friturestegning skal ske under opsyn for at forhindre, at den
overopvarmede olie bryder i brand.
De tilgængelige dele kan blive meget varme, når de benyttes
sammen med apparater til madlavning.
Hvad angår de nødvendige tekniske forholdsregler og
sikkerhedskrav for udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden undtagelse.
Emhætten skal rengøres ofte, både indvendigt og udvendigt
(MINDST EN GANG OM MÅNEDEN; overhold under alle
omstændigheder angivelserne i kapitlet om vedligeholdelse i
denne vejledning).
Manglende overholdelse af kravene for rengøring af
emhætten, og for udskiftning og rengøring af filtrene, medfører
brandfare.
Emhætten må hverken benyttes eller efterlades uden korrekt
indsatte lyspærer pga. fare for elektrisk stød.
Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,
skader eller brand forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående
overkrydsede skraldespand
. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.
58
Brug
Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.
Sugende udgave
Dampen ledes udenfor vha. et aftræksrør fastgjort til
samleflangen.
Aftræksrørets diameter skal svare til diameteren på
forbindelsesringen.
Obs! Udledningsrøret leveres ikke, og skal købes.
På den vandrette del skal røret have en let stigning (cirka 10°)
for at lette bortledning af luften udenfor lokalet.
Hvis emhætten er udstyret med kulfiltre, skal disse filtre
fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som
skal have en diameter, der passer til luftudsugningen
(studsflange).
Hvis rør og hul har en mindre diameter, forringes
udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse
hermed.
! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel
på kurven: 90°).
! Undgå drastiske ændringer i rørets tværsnit.
! Benyt et rør med så glat en inderside som muligt.
! Rørets materialer skal være godkendt i henhold til
reglerne.
Filtrerende udgave
Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.
Installering
Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 60cm ved elektriske kogeplader, og ikke under 70cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.
Emhætten er udstyret med en speciel forsyningsledning; hvis
denne ledning beskadiges, skal den bestilles hos den tekniske
service.
Montering
Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.
59
Funktion
Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.
Betjeningstasterne skal blot berøres let for at vælge
emhættens funktioner.
Tast til ON/OFF lys
Tast til valg af den intensive hastighed
(udsugningseffekt) - varighed 5 minutter – tryk igen
for at vende tilbage til den foregående indstilling.
Tast til valg af den høje hastighed
(udsugningseffekt)
Tast til valg af middel-hastigheden
(udsugningseffekt) – når lampen blinker, er der
behov for at vaske eller udskifte kulfilteret. Denne
signalering er normalt afbrudt; for at aktivere
signaleringen skal der trykkes på tast 0 i 3
sekunder for at afbryde det elektroniske system.
Tryk derefter samtidigt på tasterne 1 og 2 i 3
sekunder; først blinker tast 1 alene, og derefter
blinker begge taster 1 og 2 til angivelse af udført
aktivering. Gentag handlingen for at deaktivere
signaleringen; først blinker tasterne 1 og 2 og
derefter blinker tast 1 alene til angivelse af
deaktivering.
Tast til valg af den lave hastighed
(udsugningseffekt) – når lampen blinker, er der
behov for at vaske fedtfilteret.
Tast for OFF motor (stand-by) – Afbrydelse af
elektronikken – Reset af signaleringen for
vask/udskiftning af filtre.
OFF MOTOR
Tryk kort for at slukke motoren.
RESET FILTER-SIGNALERING
Tryk på tasten efter vedligeholdelse af filtrene
(mens emhætten er tændt), indtil lydsignalet
afgives. Den blinkende lysdiode 1 (fedtfilter) eller 2
(kulfilter) holder op med at blinke.
AFBRYDELSE AF ELEKTRONIKKEN
Tryk på tasten i 3 sekunder; emhættens
betjeningselektronik afbrydes.
Denne funktion kan være nyttig under rengøring af
emhætten.
Tryk på tasten for at tilslutte elektronikken igen.
Hvis der opstår fejlfunktion, bør man - inden henvendelse til
servicetjenesten - afbryde emhætten fra elforsyningen i mindst
5 sekunder ved at trække stikket ud, og derefter tilslutte
emhætten igen. Hvis fejlfunktionen fortsætter, bedes man
kontakte servicetjenesten.
Vedligeholdelse
Obs! Inden der udføres nogen form for rengøring eller
vedligeholdelse skal emhætten afbrydes fra elnettet ved
at fjerne stikket fra stikkontakten, eller ved at afbryde
hjemmets hovedafbryder.
Rengøring
Emhætten skal rengøres jævnligt både på ydersiden og på
indersiden (mindst med samme frekvens som for
vedligeholdelse af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde rengøringsmidler i
flydende form.
Undgå brug af produkter indeholdende slibemidler BENYT
ALDRIG SPRIT!
Pas på: Manglende overholdelse af vejledningen til rengøring
af apparatet og udskiftning af filtrene medfører brandfare. Der
henstilles således til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel
beskadigelse af motoren, brande forårsaget af utilstrækkelig
vedligeholdelse af apparatet eller manglende overholdelse af
ovenstående instruktioner.
Fedtfilter - Fig. 17-24
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.
Fedtfilteret skal rengøres med milde vaskemidler en gang om
måneden (eller når signaleringssystemet for filtermætning
angiver behovet – hvis denne funktion findes på den købte
model); filteret kan også vaskes i opvaskemaskine ved lave
temperaturer og med en kort opvaskecyklus.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive
misfarvet, men dette vil ikke have negativ indflydelse på dets
filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave) - Fig. 23
Filteret opfanger lugt fra madlavning.
Kulfilteret kan vaskes hver anden måned (eller når systemet til
angivelse af filtermætning – hvis det er monteret på den købte
model – viser, at der er behov) i varmt vand og egnet
vaskemiddel, eller i opvaskemaskine ved 65°C (vask i
opvaskemaskinen skal ske med en fuld cyklus uden andre
køkkengenstande).
Fjern det overskydende vand uden at ødelægge filteret; læg
derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det
helt. Udskift den lille madras hver 3. år, og når kluden er
beskadiget.
Udskiftning af lyspærerne
Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi. Lysdioderne sikrer optimal belysning,
holdbarhed op til 10 gange længere end almindelige pærer,
og de giver mulighed for at spare 90% elektricitet.
Ved udskiftning bedes man kontakte den tekniske
servicetjeneste.
60
PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.
Okap może różnić się pod względem wyglądu od okapu
przedstawionego na rysunkach niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu
pozostają niezmienione.
! Należy zachować instrukcję obsługi aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
! Uważnie zapoznać się
z treścią instrukcji obsługi, która
dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..
! Nie dokonywać zmian elektrycznych czy mechanicznych
w urządzeniu lub na przewodach odprowadzających.
! Przed przystąpieniem do montażu urządzenia należy
sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
wyłącznie w skład wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed
ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od zasilania, wyjmując
wtyczkę z gniazdka lub wyłączając główny wyłącznik
zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią
się
urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest używany łącznie z innymi
urządzeniami spalającymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania spalin
wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko
pożaru, a zatem nie wolno tego robić pod żadnym pozorem.
Podczas smażenia należy zachować ostrożność, aby nie
dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne części mog
ą ulec znacznemu nagrzaniu, jeżeli będą
używane razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
spalin należy ściśle przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie
zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz
ętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol
na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
61
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzającą
zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy
kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w
komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry
(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć
(maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni
wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi
normami.
Okap pracujący jako pochłaniacz
Aby używać okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 60cm w
przypadku kuchenek elektrycznych i nie mniej niż 70cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.
Podłączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do
zasilania i sprawdzeniem poprawności jego działania należy
się zawsze upewnić, czy przewód zasilający jest prawidł
owo
zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w
biurze obsługi serwisowej.
Instalacja okapu
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
utrzymać ciężar okapu.
62
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
okapu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
W celu wybrania danej funkcji wystarczy lekko dotknąć dane
sterowanie.
Klawisz oświetlenia ON/OFF
Klawisz wyboru intensywnej mocy (siły
ciągu) – czas trwania 5 minut – przycisnąć
powtórnie, aby wrócić do poprzedniego stanu.
Klawisz wyboru dużej mocy (siła ciągu)
Klawisz wyboru średniej mocy (siły ciągu) –
jeżeli miga wskazuje konieczność
wyczyszczenia lub wymiany filtra węglowego.
Zwykle ta funkcje nie jest aktywna, aby
uruchomić sygnalizację, należy usunąć
elektronikę przyciskając przez 3 sekundy
przycisk 0. Następnie, wcisnąć jednocześnie
przyciski 1 oraz 2 przez 3 sekundy, początkowo
świecić będzie przycisk 1, a następnie
zaświecą się przyciski 1 i 2 wskazując
aktywowanie. Powtórzyć tę czynność aby
dyzaktywować sygnalizację, początkowo
świecić będą przyciski 1 i 2, a później świecić
będzie tylko przycisk 1, wskazujący
dyzaktywację.
Klawisz wyboru małej mocy (siły ciągu) –
j
eżeli miga wskazuje konieczność
wyczyszczenia filtra przeciwtłuszczowego.
Klawisz wyłączania silnika OFF (stand by)
–
Wyłączenie elementów elektronicznych -
Reset sygnalizacji czyszczenia/wymiany
filtrów.
WYŁĄCZENIE SILNIKA OFF
A
by wyłączyć silnik należy przycisnąć klawisz
przez krótką chwilę.
RESET SYGNALIZACJI DOTYCZĄCEJ
FILTRÓW
Przy włączonym okapie po wykonaniu
konserwacji filtrów, wcisnąć klawisz aż do
uzyskania sygnału akustycznego. Migający
LED 1 (filtr tłuszczowy) Lu 2 (filtr węglowy)
przestaje migotać.
WYŁĄCZENIE ELEMENTÓW
ELEKTRONICZNYCH
Po 3-sekundowym przyciśnięciu klawisza
zostaną wyłączone elektroniczne sterowania
okapu.
Ta funkcja może okazać się korzystna w trakcie
zabiegu czyszczenia urządzenia.
W celu ponownego załączenia sterowań
elektronicznych wystarczy ponownie nacisnąć
klawisz.
W przypadku ewentualnych nieprawidłowości w działaniu
urządzenia, przed wezwaniem serwisu technicznego zaleca
się odłączenie zasilania elektrycznego urządzenia, przez co
najmniej 5 sek. wyjmując wtyczkę z gniazdka, a następnie
ponownie włoż
yć wtyczkę do gniazdka. Jeżeli usterka jest
nadal obecna należy wezwać serwis techniczny.
63
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszczenia lub konserwacji należy odłączyć okap od
zasilania wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.
Czyszczenie okapu
Okap należy często czyścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą częstotliwością, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać środków
ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących
czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne uszkodzenia silnika lub pożary wynikające z
nieprzestrzegania zasad konserwacji oraz wzmiankowanych
wyżej instrukcji.
Filtr przeciwtłuszczowy
Rys. 17-24
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy
wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu
posiada wskaźnik – informuje o konieczności jego wymiany),
za pomocą nieagresywnego środka czyszczącego, ręcznie lub
w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr tłuszczowy może
się odbarwić, ale nie zmienią się jego charakterystyczne
cechy filtrujące.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 23
Zatrzymuje przykre zapachy pochodzące z gotowania.
Filtr węglowy może być myty co dwa miesiące (lub kiedy
system wskazujący nasycenie filtrów – jeśli przewidziany jest
dla posiadanego modelu – wskazuje taką konieczność) w
ciepłej wodzie z odpowiednimi detergentami lub w zmywarce
przy 65°C (w przypadku mycia w zmywarce wykonać
kompletny cykl bez innych naczyń w jej wnętrzu).
Usunąć wodę w nadmiarze zwracając uwagę aby nie
uszkodzić filtra, a następnie umieścić go w piecu, rozgrzanym
do 100°C, na około 10 minut aby całkowicie go wysuszyć.
Wymienić materacyk co 3 lata lub każdorazowo kiedy panel
zostanie uszkodzony.
Wymiana lampek
Okap zaopatrzony jest w system oświetlenia, który bazuje się
na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%
energii elektrycznej.
W celu wymiany należy zwrócić się do serwisu obsługi
technicznej.
64
CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř je projektován pro
odsávání dýmů a par při vaření a je určen pouze k domácím
účelům.
Digestoř může mít odlišný vzhled od ilustrací na
výkresech této příručky, nicméně návod k použití, údržba
a montáž zůstávají nezměněny.
! Je důležité uchovat si tuto příručku, abyste ji mohli
konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o
instalaci, užití a bezpečnosti.
! Neměň
te elektrickou či mechanickou úpravu výroku
anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze
součástí není poškozena. V opačném případě kontaktujte
prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla
zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného
pro odpad kouřů z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevř
eného plamene je škodlivé pro filtry a může se
stát příčinou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej přehřeje a dojde k jeho
vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou
používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem čištění krytu a výměny a čiště
ní filtrů se
může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených
svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí
2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.
Symbol
na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
65
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro čištěním vzduchu v místnosti.
Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru
spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon
směrem nahoru (přibližně 10°), tak aby vzduch mohl být
odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem
záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním
povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat
platným normám.
Odsávání s recilkulací
Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 60cm v případě
elektrických sporáků 70cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v
případě poškození kabelu vyžádejte si ho u servisní služby.
Instalace
Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.
66
Provoz
V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.
K volbě funkcí digestoře postačí lehký dotek ovladačů.
Tlačítko ON/OFF osvětlení
Tlačítko volby intensivní rychlosti (síla
odsávání) - trvání 5 minut – stlačte ještě jednou,
abyste se vrátili k předchozímu nastavení.
Tlčítko volby vysoké rychlosti (síly odsávání)
Tlačítko volby střední rychlosti (síly odsávání) –
když bliká vyznačuje potřebu umýt anebo vyměnit
filtr s uhlíkem.Tento signál je za normální stavu
vypnut, k aktivaci signalizace je třeba odstavit
elektroniku stisknutím tlačítka 0 po dobu 3 vteřin.
Poté stiskněte současně tlačítka 1 a 2 po dobu 3
vteřin, nejdříve bude blikat pouze tlačítko 1, pak
budou blikat obě tlačítka 1 a 2 což bude
signalizovat nastalou aktivaci. Zopakujte operaci,
abyste odstavili signalizaci, pak budou blikat
tlačítka 1 a 2, pak bude blikat pouze tlačítko 1, což
bude signalizovat odstavení.
Tlačítko volby nízké rychlosti (síly odsávání) -
když bliká vyznačuje potřebu umýt filtr proti
mastnotám.
Tlačítko motoru OFF (stand by) – Vypnutí
elektroniky – Opětné nastavení signalizace
mytí/výměny filtrů.
MOTOR OFF
Stiskněte krátce k vypnutí motoru.
OPĚTNÉ NASTAVENÍ SIGNALIZACE FILTRŮ
Při zapnuté digestoři, po provedení údržby filtrů,
stiskněte tlačítko až do zvukového signálu. Blikající
dioda 1 (filtr proti mastnotám) anebo 2 (filtr s
uhlíkem ) přestane blikat.
VYPNUTÍ ELEKTRONIKY
Stiskněte tlačítko po dobu 3 vteřin, elektronika
ovládající digestoř se vypne.
Tato funkce může být užitečná při čištění výrobku.
K opětnému zapnutí elektroniky postačí operaci
zopakovat.
V případě nenormálního fungování, dříve než se obrátíte na
servisní službu odpojte na dobu alespoň 5 vteřin přístroj od
elektrického pohonu vyjmutím ze zástrčky a pak opět napojte.
V případě, že nenormální fungování bude pokračovat, obraťte
se na servisní službu.
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou
neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů
by mohlo vést k požárům. Doporučujeme tedy dodržovat
návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.
Tukový filtr
Obr. 17-24
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo
jestliže systém vyznačování saturace filtru - pokud je součásti
vybavení vlastněného modelu - vyznačuje tuto potřebu. Je
možné jej čistit ručně jemným mycím prostředkem nebo v
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 23
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Filtr s uhlíkem může být umýván jednou za dva měsíce
(anebo když systém signalizující saturování filtru – pokud je
jím vlastněný model vybaven – hlásí tuto potřebu) v teplé
vodě a vhodnými mycími prostředky o teplotě 65°C (v případě
mytí v myčce nádobí použijte cyklus kompletního mytí, v
přístroji nemá být žádné nádobí).
Vyjměte přebytečnou vodu, aniž byste poškodili filtr a pak ho
vložte na dobu 10 minut do trouby o teplotě 100°C, aby se
kompletně usušil.
Vyměňte malou rohožku každé 3 roky a pokaždé, když je
látka poškozena.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na
technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát
delší než tradiční svídtila a umožňují úspory 90% elektrické
energie.
Pro výměny se obraťte na servisní službu.
67
SK - Návod na použitie a montáž
Prísne dodržiavajte pokyny uvedené v tomto návode.
Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.
Odsávač pary môže mať odlišný výzor ako je zobrazené
na nákrese v tejto knižke, ale napriek tomu návody pre
použitie, údržba a montáž ostanú rovnaké.
! Je dôležité uchovať si túto príručku, aby ste ju mohli
Použiť v akomkoľvek okamihu. V prípade predaje,
postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie
o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo
potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia,
overte, všetky súčiastky či nie sú poškodené. V opačnom
prípade obráťte sa na predajcu a nepokračujte
v inštalácii.
Poznámka: detaily označené symbolom “(*)” sú voliteľné
doplnky, dodávané iba pre niektoré modely alebo
súčiastky, ktoré je nutné dokúpiť.
Upozornenia
Upozornenie! Nenapájajte spotrebiče na elektrickou sieť,
pokiaľ nebola úplne dokončená jeho inštalácia.
Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje
dohľad alebo ich nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčasne s inými
zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.
Použitie voľného plameňa poškodzuje filtre, čo môže byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa
môžu značne zohriať.
Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnymi úradmi.
Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku
(ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné
dodržiavať všetko, čo je uvedené v návode na obsluhu.
Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia
filtrov sa môžu stať príčinou požiaru.
Nepoužívajte a nenechávajte digestor bez riadne nastavených
svietidiel a nevystavujte sa tak nebezpečenstvu elektrického
výboja.
Tento spotrebič je označený v súlade s európskou smernicou
2002/96/ES o likvidácii elektrického a elektronického
zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.
Symbol
výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné
miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.
68
Používanie
Digestor je možné použiť s odsávaním mimo miestnosť, alebo
s recirkulačným filtrom pre čistenie vzduchu v miestnosti.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovať s priemerom
spojovacieho prstenca.
Upozornenie! Odťahové potrubie nie je súčasťou výbavy a je
nutné ho zakúpiť.
Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny
náklon smerom nahor (približne 10°), aby sa vzduch mohol
ľahšie odvádzať smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť vybraté.
Napojte digestor na odťahové potrubie s rovnakým priemerom
ako vývod vzduchu (spojovacia príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom
záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Používajte odťahové potrubie s čo najhladším vnútorným
povrchom.
! Materiál použitý pre odťahové potrubie musí zodpovedať
platným normám.
Filtračná verzia
Odsávaný vzduch bude pred návratom do miestnosti zbavený
tukov a pachov. K použitiu digestora v tejto verzii je nutné
inštalovať dodatočný systém filtrovania na základe aktívnych
uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Montáž
Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než
60cm v prípade elektrických sporákov, 70cm v prípade
plynových či kombinovaných/zmiešaných sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.
Elektrické napojenie
Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť
do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej
montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou
(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je
nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie
prepätí III, v súlade s pravidlami inštalácie.
Upozornenie! Skôr než opäť napojíte obvod digestora na
sieťové napájanie a overíte správne fungovanie, skontrolujte
si vždy, že sieťový kábel bol správne namontovaný.
Digestor je vybavený špeciálnym napájacím káblom; v
prípade poškodenia káblu si ho vyžiadajte u servisnej služby.
Montáž
Odsávač pary je vybavený upevňovacími klinmi vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsobilosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnosť
odsávača pary.
69
Činnosť
V prípade nazhromaždenia väčšieho množstva pary v kuchyni
použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ďalších 15 minút po ukončení varenia.
Pre voľbu funkcii odsávača pary je dostačujúce dotknúť sa
zľahka riadiaceho tlačidla.
Tlačidlo ON/OFF osvetlenie
Tlačidlo voľby intenzívnej rýchlosti (výkonnosť
odsávania) – trvanie 5 minút – znovu stlačiť, aby
sa vrátilo do predchádzajúceho nastavenia.
Tlačidlo voľby vysokej rýclosti (výkonnosť
odsávania).
Tlačidlo voľby rýchlosti (výkon odsávania)
stredný – keď bliká, upozorňuje na potrebu umytia
alebo výmeny uhlíkového filtra. Táto signalizácia je
normálne deaktivovaná. Pre aktiváciu signalizácie,
vylúčiť elektroniku stlačením tlačidlo 0 na 3
sekundy.
Nasledovne, stlačiť súčasne tlačidlá 1 a 2 na 3
sekundy, najprv bude blikať iba tlačidlo 1, potom
budú blikať obe tlačidlá 1 a 2 oznamujúce
aktiváciu. Zopakovať operáciu pre deaktiváciu
signalizácie, najprv budú blikať tlačidlá 1 a 2 a
potom bude blikať iba tlačidlo 1 oznamujúce
deaktiváciu.
Tlačidlo voľby nízskej rýchlosti (výkonnosť
odsávania) – ak bliká, oznamuje potrebu umývania
tukového filtra.
Tlačidlo OFF motor (stand by) –
V
ylúčenie
elektroniky - Reset signalizácie
umývanie/výmena filtrov.
OFF MOTOR
Stlačiť na krátko, aby sa vypol motor.
RESET SIGNALIZÁCIA FILTROV
Pri zapnutom odsávači pary, po vykonaní údržby
filtrov, stlačiť tlačidlo po zvukový signál. Blikajúca
kontrolka Led 1 (tukový filter) alebo 2 (uhlíkový
filter) prestane blikať.
VYLÚČENIE ELEKTRONIKY
Stlačiť tlačidlo na dobu 3 sekúnd, vylúči sa
elektronika riadenia odsávača pary.
Táto funkcia môže byť užitočná počas čistenia
výrobku.
Pre opätovné zavedenie elektroniky, je
postačujúce zopakovať operáciu.
V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite
na odbornú asistenciu, odpojte aspoň na 5 sekúnd zariadenie
od elektrického prívoda odpojením zástrčky a znovu ho
napojte. V prípade, že by porucha v činnosti pretrvávala,
obráťte sa na odbornú asistenciu.
Údržba
Pred akokoľvek operáciou čistenia či údržby odpojte
digestor od elektrické siete, vyberte vidlicu zo zásuvky
alebo vypnite hlavný spínač bytu.
Čistenie
Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Pri čistení je treba použiť látku navlhčenú denaturovaným
liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.
Nepoužívajte prostriedky obsahujúce brúsne látky.
NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia
a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody
na motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.
Protitukový filter
Obr. 17-24
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac (alebo keď
upozorňovací systém nasýteľnosti filtrov – ak je s ním
príslušný model vybavený – upozorňuje túto nevyhnutnosť),
nedráždivými čistiacími prostriedkami ručne alebo v umývačke
s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale
jeho filtračná cherakteristika sa tým vôbec nezmení.
Na odpojenie protitukových filtrov potiahnite za pružinový
háčik.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 23
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Uhlíkový filter môže byť umývaný každé dva mesiace (alebo
keď systém ukazovateľa nasýteľnosti filtrov – ak je poskytnutý
u obdŕžaného modelu – ukazuje túto nevyhnutnosť) v teplej
vode a s vhodnými čistiacimi prostriedkami alebo v umývačke
na 65°C (v prípade umývania v umývačke vykonať kompletný
umývací cyklus bez riadu vo vnútri).
Odstrániť prebytočnú vodu bez poškodenia filtra, potom vložiť
ho do rúry na 10 minút pri 100°C, kým sa definitívne nevysuší.
Vymeniť matracík každé 3 roky a zakaždým, keď tkanina je
poškodená.
Výmena žiaroviek
Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%
elektrickej energie.
Pre výmenu, obrátiť sa na technický servis.
70
HU - Felszerelési és használati utasítás
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.
Az elszívó esztétikai megjelenésében eltérhet a jelen
kézikönyv ábráin szereplőtől, de a használati,
karbantartási és felszerelési utasítások nem változnak.
! Fontos, hogy ezt a kézikönyvet megőrizze, hogy
bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.
! Az útmutatásokat figyelmesen olvassa el: fontos
tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.
! Ne módosítsa a termék elektromos vagy mechanikai
rendszerét, vagy a kivezető csöveket.
! A berendezés beszerelésének megkezdése előtt
győződjön meg róla, hogy minden alkatrész
sérülésmentes-e. Ellenkező esetben forduljon a
viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.
Figyelmeztetés
Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy értelmi képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási
utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy tű
zesetekért a
gyártó nem vállal felelősséget..
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett
jelzés arra utal, hogy ez a termék nem kezelhető
háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.
71
Használat
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.
Kivezetett üzemmód
A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével
azonos kell legyen
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt
megvennie.
A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)
kell rendelkezzen, hogy a levegőt minél könnyebben
kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának
csökkenését és a készülék zajszintjének drasztikus
növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal
rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő
legyen.
Keringtetett üzemmód
Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.
Felszerelés
A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 60cm
elektromos főzőlap, és 70cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba
és ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.
Az elszívó speciális kábellel rendelkezik, melynek sérülése
esetén cseréjét kérje a szakszervíz szolgálattól.
Felszerelés
Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő
tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg
arról, alkalmasak-e az anyagok az adott
falhoz/mennyezethez. A falnak/mennyezetnek elegendően
erősnek kell lennie, hogy az elszívó súlyát megtartsa.
72
Működése
Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.
Az elszívó funkcióinak kiválasztásához elegendő, ha megérinti
a vezérlőbillentyűket.
Világítás BE/KI billentyű
Intenzív sebesség (elszívási teljesítmény)
kiválasztó billentyű - 5 perces időtartamra - nyomja
meg mégegyszer, hogy az előző beállításhoz
visszatérjen.
Nagy sebesség (elszívási teljesítmény) kiválasztó
billentyű
Közepes sebesség (elszívási teljesítmény)
kiválasztó billentyű - amikor villog, azt jelzi, hogy a
filtert ki kell mosni, vagy szénfilternél cserélni. Ez a
jelzés normál állapotban nem aktív, a kijelzés
aktiválásához a 0 gomb 3 másodpercig tartó
lenyomásával iktassa ki az elektronikát
Ezt követően egyidejűleg nyomja be az 1 és 2
gombokat 3 másodpercig. Először csak az 1-es
lámpa villog, majd mind az 1-es és a 2-es lámpa,
az aktiválás megtörténtét jelezve. A kijelzés
deaktiválásához ismételje meg a folyamatot, ekkor
először az 1-es és a 2 –es gomb is villog, végül
csak az 1-es gomb, a deaktiválás megtörténtét
jelezve.
Kis sebesség (elszívási teljesítmény) kiválasztó
billentyu. Amikor villog, azt jelzi, hogy a zsírszűrőt
ki kell mosni.
Motor KI billentyu (stand by) - Elektronika
kiiktatása - Filter mosás/csere jelzés reset
MOTOR KI
A
motor kikapcsolásához rövid ideig nyomja le.
FILTEREK JELZÉS RESET
Bekapcsolt elszívón, a filter karbantartás
végeztével tartsa lenyomva a billentyűt a
hangjelzésig.Ekkor a villogó led 1 (zsírfilter) vagy 2
(szénszűrő) villogása abbamarad.
AZ ELEKTRONIKA KIKAPCSOLÁSA
Ha 3 másodpercig nyomja a billentyűt, az elszívó
vezérlő elektronikája kikapcsol.
Ez a funkció az elszívó tisztítási műveletei során
lehet hasznos.
A
z elektronika újbóli bekapcsolásához elegendő,
ha megismétli a műveletet.
Működési rendellenesség előfordulása esetén, mielőtt a
szervizhez fordulna, a villásdugó kihúzásával legalább 5
másodpercre válassza le a készüléket az áramellátásról, majd
csatlakoztassa vissza a dugót. Amennyiben a rendellenesség
továbbra is fennmarad, forduljon a szervizszolgálathoz.
Karbantartás
Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.
Tisztítás
Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről
(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.
NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek
cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.
Zsírszűrő filter - ábra 17-24
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer (vagy amikor a filter telítődésjelző rendszere
- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy
szükség van rá) nem agresszív tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és rövid ciklussal el kell
mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő
elszíneződését okozhatja, de ez nem változtat
hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
ábra 23
Magában tartja a főzésből származó kellemetlen szagokat.
A szénfilter meleg vízzel és megfelelő tisztítószerrel, vagy
mosogatógépben 65 °C (mosogatógépben való mosás esetén
szennyes edények nélkül futtassa le a teljes mosási
programot) kéthavonta mosható (illetve amikor erre
figyelmeztet a filter telítettség kijelző – típusfüggő).
Mosás után itassa fel a felesleges vizet a filter megsértése
nélkül, majd helyezze sütőbe, ahol 100°C hőmérsékleten 10
pecig szárítsa ki. A szűrőmatracot 3 évente, illetve az anyag
sérülése esetén minden alkalommal cserélje.
Égőcsere
Az elszívó LED technológiára épülő világítási rendszerrel van
felszerelve.
A LEDEK optimális megvilágítást biztosítanak, a
hagyományos lámpák élettartamánál 10-szer nagyobb
élettartammal rendelkeznek, mindemellett 90%-os elektromos
energia megtakarítást tesznek lehetővé.Izzócsere esetén
forduljon a szakszervízhez.
73
BG - Инструкции за монтаж и употреба
Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е проектиран за
аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.
Аспираторът
може да се различава външно от
чертежите поместени в настоящото упътване, но
независимо от това инструкциите за употреба,
поддръжката и инсталирането са абсолютно същите.
! Съветваме Ви да съхранявате настоящото упътване
за да може да го използвате във всеки един момент.
При продажба, отдаване под наем или преместване,
упътването за употреба
трябва да остане заедно с
продукта.
! Прочетете внимателно инструкциите! Те съдържат
важна информация относно инсталирането,
употребата и мерките за безопасност.
! Забранено е нанасянето на електрически или
механически изменения върху продукта и върху
въздуховодните тръби!
! Преди да пристъпите към инсталирането на уреда,
уверете се, че няма увредени части. Ако има
такива,
свържете се с търговския представител и не
пристъпвайте към инсталиране.
Забележка: Частите, отбелязани с “(*)”, са опция и се
доставят само с някои модели или пък са недоставени
части, които да се закупят отделно.
Предупреждения
Внимание! Не включвайте уреда към ел.мрежа, ако
монтирането му не е окончателно приключило. Преди
каквато и да е операция на почистване или поддръжка,
аспираторът трябва да се изключи от ел.мрежа, като се
извади щепсела или като се изключи главния прекъсвач
на жилището.
за всички операции по инсталиране и техническо
обслужване използвайте работни ръкавици.
Уредът не трябва да се употребява от деца или хора с
намалена умствена или физическа чувствителност и
които нямат опит и не са запознати с уреда, освен ако те
не се държат под контрол или не са инструктирани от
отговарящо за безопасността им лице как да
ползват
уреда.
Трябва да се внимава децата да не си играят с
аспиратора.
Не използвайте никога аспиратора, ако решетката не е
правилно монтирана!
Аспираторът не трябва НИКОГА да се използва като
работен плот, освен ако това не е специално указано.
Помещението трябва да има добро проветряване, когато
кухненският аспиратор се използва
едновременно с други
уреди с газово или друг вид гориво.
Аспирираният въздух не трябва да се отвежда през отвод,
през който се отвежда дима от уредите, работещи с газ
или друго гориво.
Строго се забранява готвенето на открит пламък под
аспиратора.
Използването на открит пламък е вредно за филтрите и
може да причини пожар, затова абсолютно трябва да се
избягва.
Пърженето трябва да се извършва под наблюдение, за да
се избегне възпламеняване на олиото.
Достъпните части могат да се нагреят значително когато
се използват заедно с готварски уреди.
Що се отнася до техническите мерки и мерките за
безопасност, които трябва да
се прилагат за отвеждане на
дима, трябва строго да се придържате към предвиденото
в правилника на местните компетентни власти.
Аспираторът трябва да се почиства често, както отвътре,
така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при
всички случаи да се спазват инструкциите за поддръжка,
посочени в тези указания).
Неспазването на
нормите за почистване на аспиратора и
за подмяна и почистване на филтрите, води до опасност
от пожари.
Не използвайте и не оставяйте аспиратора без правилно
монтирани лампички! Опасност от токов удар!
Не се поема никаква отговорност при евентуална
неизправност, щета или пожар, нанесени на уреда
вследствие на неспазване на настоящите инструкции
.
Този уред отговаря на изискванията на :
- Европейската директива 2002/96/ЕС
- Waste Electricаl and Electronic Equipment (WEEE).
Уверявайки се, че този уред ще бъде рециклиран по
подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.
Символът
върху уреда или в придружаващата го
документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
във връзка с
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.
74
Употреба
Аспираторът има следното предназначение: всмуква и
отвежда навън или филтрира въздуха, като едновременно
с това го рециклира.
Аспирираща версия
Парата се отвежда навън посредством въздуховодна
тръба свързана със съединителния фланец.
Диаметърът на въздуховодната тръба трябва да отговаря
на диаметъра на съединителния пръстен.
Внимание! Въздуховодната тръба не е включена към
аксесоарите и трябва да бъде закупена отделно.
В хоризонталната част тръбата трябва да бъде леко
извита нагоре (около 10°) за да
улесни отвеждането на
въздуха навън.
Ако аспираторът е снабден с филтри с активен въглен,
въпросните трябва да бъдат отстранени.
Свържете аспиратора към въздуховодни тръби и отвори в
стената. Диаметърът на тръбите трябва да съответства
на диаметъра на съединителния фланец за отвеждане на
въздуха.
Свързването към въздуховодни тръби и отвори с
по-
малък диаметър намалява капацитета на аспириране и
увеличава значително шума по време на работа.
.
! Използвайте тръба с необходимата дължина.
! Използвайте тръба с възможно най-малко тръбни
колена (с максимален ъгъл на извивка: 90°).
! Не променяайте рязко сечението на тръбите!
! Използвайте тръби
с възможно най-гладко вътрешно
покритие.
! Материалът, от който са изработени тръбите трябва
да отговаря на нормите в сила.
Филтрираща версия
Аспирираният въздух се пречиства и освежава преди да
влезе отново в обръщение в помещението. За да
използвате аспиратора в този вариант на работа трябва
да инсталирате допълнителна филтрираща система на
базата на филтри с активен въглен.
Монтиране
Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от
60cm в случай на електрически печки и не по-малко от
70cm, в случай на газови или комбинирани печки.
Ако в инструкциите на газовия уред за готвене
е посочено
по-голямо разстояние, то трябва да се има предвид.
Ел. връзка
Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,
съответстващ на действащите норми и намиращ се на
лесно достъпно място дори и след приключване на
монтажа. Ако не
е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие с правилата за монтиране.
Внимание! Преди да свържете отново аспиратора към
мрежата
и да проверите дали функционира правилно,
проверете дали кабелът е монтиран както трябва.
Аспираторът е снабден със специален кабел за
захранване; в случай, че кабелът бъде увреден обърнете
се към гаранционния сервиз за да получите нов.
Монтаж
При все това, Ви препоръчваме да се посъветвате с
квалифициран техник, за да сте сигурни, че доставените
аксесоари са подходящи за целта. Стената, съответно
таванът, трябва да бъдат достатъчно стабилни за да
издържат на натоварването.
75
Начин на употреба
Ако при готвене се отделя много пара, преминете на
максимален режим на работа. Препоръчително е да
включите аспиратора 5 минути преди да започнете да
готвите и да го оставите да работи още 15 минути след
като приключите.
За да изберете желаният от Вас режим на работа е
достатъчно да натиснете леко съответния бутон
.
Бутон ON/OFF за осветление
Бутон за избиране на режима на работа
(степен на аспирация – интензивна) –
времетраене: 5 минути. Натиснете още
един път за да се върнете в
първоначалната позиция.
Бутон за избиране на режима на работа
(степен на аспирация – висока)
Бутон за избиране на средна скорост
(мощност на аспириране) – когато премигва
означава, че филтърът с активен въглен
трябва да се измие или подмени. По
принцип тази сигнализация е
дезактивирана. За да я активирате,
изключете електрониката като натиснете
бутон 0 и задържите в продължение на 3
секунди.
След това натиснете едновременно бутони
1 и 2 и задръжте в продължение на 3
секунди, първо ще започне да премигва
само бутон 1, а след това едновременно
бутони 1 и 2, което означава, че функцията
е активирана. За да дезактивирате
сигнализацията, повторете операцията.
Първо ще започнат да премигват бутони 1
и 2, а след това само бутон
1, което
означава, че функцията е дезактивирана.
Бутон за избиране на режима на работа
(степен на аспирация – ниска). Когато мига
означава, че е необходимо да почистите
филтъра за мазнините.
Бутон OFF motore (stand by) –
Изключване на електрониката –
Нулиране на сигнализацията за миене /
подмяна на филтрите.
OFF MOTORE
Натиснете леко за да изключите мотора.
НУЛИРАНЕ НА СИГНАЛИЗАЦИЯТА ЗА
ФИЛТРИТЕ
При включен аспиратор и след като сте
извършили поддръжката на филтрите,
натиснете бутона и задръжте докато чуете
звуков сигнал. Премигващият светодиод 1
(на филтъра за мазнини
) или 2 (на
филтъра с активен въглен) престава да
премигва.
ИЗКЛЮЧВАНЕ НА ЕЛЕКТРОНИКАТА
Натиснете и задръжте натиснат бутона в
продължение на 3 секунди, по този начин
се изключва командната електроника на
аспиратора.
Тази функция може да Ви бъде полезна
при почистване на уреда.
За да активирате отново електрониката
трябва да повторите
операцията.
Ако забележите неизправности по време на работния
цикъл, изключете кабела от контакта, изчакайте минимум
5 секунди и го включете отново. Ако това не разреши
проблема, Ви съветваме да се обърнете към съответния
гаранционен сервиз.
76
Поддръжка
Внимание! Преди каквато и да е операция свързана с
почистване или поддръжка изключете аспиратора от
ел.мрежата, като извадите щепсела или изключите
главния прекъсвач на жилището.
Почистване
Аспираторът трябва да се почиства често (или поне
толкова на често колкото почиствате филтрите), както
отвътре така и отвън. Използвайте навлажнена кърпа и
неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат абразивни
частици.
Внимание ! Не почиствайте никога със спирт !
Внимание! Неспазването на нормите за почистване на
аспиратора и за подмяна
на филтрите води до рискове от
пожар. Спазвайте строго посочените инструкции!
Не се поема никаква отговорност за евентуални щети
нанесени по мотора и пожари, възникнали следствие на
неправилна поддръжка или неспазване на настоящите
инструкции.
Филтър за мазнини
Фиг. 17-24
Филтърът задържа мазните частици, отделяни при
готвене.
Да се почиства веднъж месечно или когато индикаторът
за пренасищане на филтрите го показва (разбира се в
случай, че моделът, който сте закупили е снабден с такъв
индикатор).
Използвайте не много силни миялни препарати и
почиствайте ръчно или в съдомиялна машина, но
на ниска
температура и кратък режим на измиване.
При миене на металния филтър за мазнините в
съдомиялната машина е възможно той да се обезцвети,
но това по никакъв случай не намалява възможностите му
за филтриране.
За да разглобите филтъра за мазнините, дръпнете
дръжката с пружинен механизъм.
Филтър с активен въглен (само за филтрираща
версия)
Фиг. 23
Задържа неприятните миризми, които се отделят при
пържене.
Филтърът с активен въглен може да се мие на всеки два
месеца или когато индикаторът за замърсяване на
филтрите показва, че е необходимо (ако закупения от Вас
модел разполага с такъв). Мие се с топла вода и
подходящи миялни препарати или в
съдомиялна машина
на 65°C (при миене в съдомиялна машина изпълнете
цикъла на измиване докрай без наличието на други
съдове).
Подсушете внимателно филтъра, след което го поставете
във фурната за 10 минути на 100°C за да го изсушите
напълно.
Подменяйте възглавничките на филтъра на всеки 3
години или когато забележите, че уплътнението е
увредено.
Подмяна на ел. крушки
Аспираторът разполага с осветителна система със
СВЕТОДИОДИ.
СВЕТОДИОДИТЕ гарантират оптимално осветление, до
10 пъти по-силно от традиционните лампи и позволяват
90% икономия на електроенергия.
За подмяна се обърнете към сервиза за техническо
обслужване.
77
RO - INSTRUCTII DE MONTAJ SI FOLOSIRE
Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în
cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual. Hota a fost proiectată
pentru
aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi
este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită faţă de
cea ilustrată în desenele acestui manual, totuşi
instrucţiunile de utilizare, întreţinere şi instalare rămân
aceleaşi.
! Este important să păstraţi acest manual pentru a-l putea
consulta în orice moment. În caz de vânzare, cesiune
sau mutare, asiguraţi-vă că acesta rămâne împreună cu
produsul.
! citiţi cu atenţie instrucţiunile: există informaţii importante
privind instalarea, utilizarea
şi siguranţa.
! Nu efectuaţi modificări de tip electric sau mecanic asupra
produsului sau asupra ţevilor de evacuare.
! Înainte de instalarea aparatului, verificai dacă toate
componentele nu sunt deteriorate.În caz contrar,
contactai furnizorul i nu continuai cu instalarea.
Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii
furnizate numai pentru câteva modele sau sunt părţi care nu
sunt în dotaţie şi trebuie să fie cumpărate.
Avertismente
Atenţie: Nu conectaţi aparatul la reţeaua electrică până când
nu aţi terminat de montat toată instalaţia.
Înainte de orice intervenţie de curăţenie şi întreţinere,
deconectaţi hota de la reţeaua electrică, scoţând ştecherul
sau deconectând întrerupătorul general al locuinţei.
Pentru toate operaţiile de instalare şi întreţinere utilizaţi
mănui de protecţie.
Aparatul nu este destinat pentru a fi folosit de către copii sau
persoane cu capacităţi fizice senzoriale şi mentale reduse sau
care nu au experienţa şi cunoştinţa adecvată, numai în cazul
în care acestea sunt sub supraveghere sau le sunt date
instrucţiunile de folosire a aparaturii de către o persoană
responsabilă cu siguranţa acestora.
Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se
joacă cu aparatura.
Nu folosiţi niciodată hota fără montajul corect al grilei!
Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare
numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de
bucătărie se foloseşte împreună cu alte aparate cu combustie
de gaz sau alţi combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită
pentru eliminarea fumul produs de aparatele cu combustie de
gaz sau alţi combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu
flamă.
Folosirea flăcării libere poate dăuna filtrele şi poate crea
incendii, aşadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea
încălzit să se aprindă.
Părţile componente cu care am putea intra in contact se pot
încălzi considerabil în momentul în care se folosesc împreună
cu aparatura pentru pregătit mâncarea.
În ceea ce privesc măsurile tehnice şi de siguranţă care
trebuie să fie adoptate pentru evacuarea fumurilor este strict
necesar să respectaţi regulamentele în vigoare şi să apelaţi la
autorităţile competente locale.
Hota trebuie să fie curăţată tot des atât în interior cât şi în
exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod
expresiv toate indicaţiile redate în instrucţiunile de întreţinere
reproduse în acest manual)
Nerespectarea normelor de curăţare a hotei precum şi
neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de
incendii.
Nu folosiţi niciodată hota fără montajul corect al becurilor
pentru a nu crea riscuri de scurtcircuit.
Firma îşi declină orice responsabilitate pentru eventualele
pagube, daune sau incendii provocate de aparatură ce provin
din nerespectarea instrucţiunilor redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2002/96/CE referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecin
ţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.
Simbolul
de pe produs, sau de pe documentele care
însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.
78
Utilizarea
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă
cu evacuare externă sau în versiunea filtrantă cu riciclu intern.
Versiunea aspirantă
Vaporii sunt evacuaţi către exterior prin intermediul unui tub
de evacuare fixat la flanşa de racord.
Diametrul tubului de evacuare trebuie să fie echivalent cu
diametrul inelului de conexiune.
Atenţie! Tubul de evacuare nu se furnizează din dotare;
acesta trebuie achiziţionat.
În partea orizontală, tubul trebuie să aibă o înclinare uşoară în
sus (circa 10°) pentru a putea transporta mai uşor aerul către
exterior.
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie
să fie scoase.
Racordaţi hota la cablurile şi orificiile de evacuare prin perete
cu diametru egal cu ieşirea aerului (flanşa de record).
Utilizarea tuburilor şi orificiilor de evacuare la perete cu
diametrul mai mic va determina o diminuare a prestaţiilor de
aspirare şi o creştere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
! Folosiţi un tub de lungime minimă indispensabilă.
! Folosiţi un tub cu un număr cât mai mic de curbe posibil
(unghiul maxim al curbei: 90°).
! Evitaţi schimbările drastice de secţiune ale tubului.
! Folosiţi un tub cu interiorul cât mai neted posibil.
! Materialul tubului trebuie să fie aprobat conform normei.
Versiunea filtrantă
Aerul aspirat va fi degresat şi dezodorizat înainte de a fi
reorientat în cameră. Pentru a utiliza hota în această versiune
este necesar să instalaţi un sistem de filtrare suplimentar pe
bază de carbon activ.
Instalarea
Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 60cm în cazul maşinilor de gătit electrice, şi de
70cm în cazul maşinilor de gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o
distanţă mai mare, este necesar să ţineţi cont de aceasta.
Conexarea Electrică
Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o
zonă accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform
regulilor de instalare.
Atenţie! înainte de a efectua conectarea circuitului hotei la
alimentaţia din reţea şi de a verifica funcţionarea corectă,
controlaţi totdeauna dacă cablul a fost montat în mod corect.
Hota este prevăzută
cu un cablu de alimentare special; în
cazul deteriorării acestuia, apelaţi la serviciul de asistenţă
tehnică.
Montarea
Hota este dotată cu dibluri de fixare adecvate pentru toţi
pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui
tehnician specialist pentru a se asigura de calitatea
materialelor şi felul de perete sau tavan. Peretele/tavanul
trebuie să fie destul de gros pentru a putea susţine gretutatea
hotei.
79
Funcţionarea
Se recomandă o viteza crescută, în special în cazul unei
concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi
să aspire 5 minute înainte de a demara procesul de coacere şi
de a o lăsa în funcţiune, la închiderea procesului de coacere,
pentru încă 15 minute (aproximativ).
Pentru selectarea funcţiunilor hotei este suficient să atingeţi
comenzile.
Buton ON/OFF lumini
Buton selectare viteza (puterea de aspirare)
intensiva - funcţionare 5 minute – apăsa
ţ
i încă o
dată pentru a vă întoarce la selectarea precedentă.
Buton selectrare creştere viteza (puterea de
aspirare)
Buton selectare viteza medie (puterea de
aspirare) – când clipeşte indică spălarea sau
înlocuirea filtrului de cărbune. Acest tip de alarmă
este în mod normal dezactivată. Pentru a activa
alarma, dezactivai-o pe cea electronică apăsând
butonul 0 timp de 3 secunde.
Apoi apăsaţi simultan butoanele 1 şi 2 timp de 3
secunde; mai intîi va lumina intermitent doar
butonul 1, apoi ambele butoane 1 şi 2 vor clipi
intermitent pentru a indica activarea. Repeta
ţ
i
procedura pentru a dezactiva alarma; mai intîi
butoanele 1 şi 2 vor clipi intermitent, iar apoi doar
butonul 1 pentru a indica dezactivarea.
Buton selectrare diminuare viteza (puterea de
aspirare) – dacă clipeşte indică spalarea filtrului
grăsimi.
Tasta OFF motor (stand by) - Excludere parte
Electronică - Resetare semnalare
spălare/înlocuire filtre.
OFF MOTOR
Apăsaţi scurt pentru a opri motorul.
RESETARE SEMNALARE FILTRE
Cu hota pornită, după ce a
ţ
i efectuat între
ţ
inerea
filtrelor, apăsa
ţ
i tasta până la auzul semnalului
acustic. Ledul intermitent 1 (filtru grăsimi) sau 2
(filtru cu carbon) încetează să pâlpâie.
EXCLUDERE COMPONENTA ELECTRONICĂ
A
păsa
ţ
i timp de 3 secunde tasta, se exclude
componenta electronică de comandă a hotei.
A
ceastă func
ţ
ie poate fi utilă în timpul opera
ţ
iunii
de curăţare a produsului.
Pentru a reactiva componenta electrică va trebui
să repetaţi operaţiunea.
În cazul eventualelor anomalii de funcţionare, înainte de a vă
adresa Unităţii de Service, întrerupeţi, pentru 5 minute
alimentarea cu energie electrică, scoţând ştecherul din priză şi
încercaţi să-l reintroduceţi. Dacă anomaliile de funcţionare se
repetă, apelaţi la Unitatea de Service
Întreţinerea
Atenţie! Înainte de orice intervenţie de curăţenie şi
întreţinere, deconectaţi hota de la reţeaua electrică,
scoţând ştecherul sau deconectând întrerupătorul
general al locuinţei.
Curăţarea
Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă
cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material îmbibat cu
detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază
de abrazivi NU FOLOSIŢI ALCOOL!
Atenţie: Nerespectarea normelor de curăţare a hotei şi de
înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă
sfătuim să respectaţi îndeaproape instrucţiunile prezente în
acest manual. Producătorul îşi declină orice responsabilitate
în cazul daunelor la motor sau incendiilor provocate aparatului
şi derivate dintr-o utilizare sau întreţinere incorectă precum şi
din nerespectarea instrucţiunilor conţinute în acest manual.
Filtru anti-grăsimi - Fig. 17-24
Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.
Trebuie să fie curăţat o dată pe lună (sau când sistemul de
semnalare a saturaţiei filtrelor – dacă modelul dvs. este
prevăzut – indică această necesitate), cu detergenţi
neabrazivi, manual sau utilizând maşina de spălat vase, la
temperaturi scăzute şi folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 23
Reţine mirosurile neplăcute, derivate în urma procesului
de coacere.
Filtrul cu carbon poate fi spălat la interval de două luni (sau
atunci când sistemul de indicare a saturaţiei filtrelor – dacă se
prevede pe modelul din posesie – indică această necesitate)
cu apă caldă şi detergenţi corespunzători sau în maşina de
spălat vase la 65°C (în caz de spălare în maşina de spălat
executaţi ciclul de spălare complet fără vase în interior).
Eliminaţi apa în exces fără a strica filtrul, după care puneţi-l în
cuptor timp de 10 minute la 100°C pentru a-l usca definitiv.
Înlocuiţi materialul filtrului la interval de 3 ani şi ori de câte ori
acesta se distruge.
Înlocuirea becurilor
Hota este dotată cu un sistem de iluminare bazat pe
tehnologia LED. LEDURILE garantează o iluminare optimă, o
durată de până la 10 ori mai mare faţă de becurile tradiţionale
şi permit economisirea a 90% de energia electrică.
Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.
80
RU - Инструкция по монтажу у эксплуатации
Изделие хозяйственно-бытового назначения.
Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.
Вытяжка может иметь дизайн, отличающийся от
вытяжки
показанной на рисунках данного
руководства, тем не менее, руководство по
эксплуатации, техническое обслуживание и установка
остаются те же.
! Очень важно сохранить эту инструкцию, чтобы можно
было обратиться к ней в любой момент. Если
изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.
! Внимательно прочитайте инструкцию. В ней
находится важная информация по установке,
эксплуатации и безопасности.
! Запрещается выполнять изменения в электрической
или механической части изделия или в трубах
рассеивания.
! Перед началом установки оборудования убедитесь в
целостности и сохранности всех компонентов. При
наличии любых повреждений обратитесь к
поставщику и ни в коем случае не начинайте монтаж
оборудования.
Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не были поставлены.
Внимание!
Внимание! Не подключайте прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходу
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети или взрослые не должны
пользоваться вытяжкой,
если по своему физическому или психическому состоянию
не в состоянии этого делать, или если они не обладают
знаниями и опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли
с прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать
вытяжку в
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда
Вы используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.
Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда над
пламенем, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в большом количестве масла должно
производиться под постоянным контролем, имея в виду,
что перегретое масло может воспламеняться.
При использовании вместе с прочими аппаратами для
варки,
открытые части прибора могут сильно нагреваться.
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с
соблюдением условий, которые специально
предусмотрены в инструкциях по
обслуживанию данного
прибора).
Несоблюдение инструкций по чистке вытяжки и по замене
и чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.
Символ
на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.
Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу
по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.
81
Пользование
Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.
Исполнение с отводом воздуха
В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и
должна быть приобретена отдельно.
В горизонтальной части труба должна быть немного
приподнята к верху (примерно на 10°) так, чтобы воздух
быстрее мог
выходить наружу. Если вытяжка снабжена
угольным фильтром, то уберите его
Подсоединить вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.
! Использовать трубу
с минимально необходимой
длиной.
! Использовать трубу с наименьшим количеством
изгибов (максимальный угол изгиба: 90°).
! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна
быть как можно более гладкой.
! Материал трубы должен соответствовать
нормативам.
Исполнение в режиме рециркуляции
Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.
Установка
Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 60cm – для электрических плит, и не менее 70cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.
Электрическое соединение
Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему. Он
должен отвечать действующим правилам и быть
расположен в легкодоступном месте. Включить в розетку
можно после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или
штепсельный
разъем не расположен в доступном месте, также и после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
Внимание! прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том
, что кабель
питания правильно смонтирован.
Вытяжка имеет специальный кабель электропитания; в
случае повреждения кабеля, необходимо заказать его в
службе по техническому обслуживанию.
Установка
Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо
обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/
потолка. Стена/потолок должны обладать достаточной
прочностью с учетом массы прибора.
82
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут по окончании процесса.
Для выбора функций вытяжки достаточно слегка нажать
на командные кнопки.
Кнопка ON/OFF света
Кнопка переключения на интенсивную
скорость (мощность всасывания) –
продолжительность 5 минут – нажать
повторно, чтобы вернуться на предыдущую
установку.
Кнопка переключения на высокую
скорость (мощность всасывания)
Кнопка переключения на среднюю
скорость (мощность всасывания) – когда
мигает, указывает на необходимость
очистки, или замены угольного фильтра.
Данная сигнализация обычно отключена,
Для активации сигнализации необходимо
исключить электронику. Для этого нажмите
на кнопку 0 и держите ее нажатой на
протяжении 3 секунд.
Затем одновременно нажимайте на кнопки 1
и 2 на протяжении
3 секунд, сначала
начнет пульсировать кнопка 1, потом начнут
пульсировать обе кнопки 1 и 2, что
свидетельствует о том, что активация
завершена. Повторить данную операцию
для отключения сигнализации, сначала
начнут пульсировать кнопки 1 и 2, потом
начнет пульсировать кнопка 1, что
указывает на отключение сигнализации.
Кнопка переключения на низкую
скорость (мощность всасывания) – когда
мигает, указывает на необходимость
очистки фильтра задержки жира.
Кнопка OFF мотора (stand by) –
Исключение Электроники – Сброс
сигнализации очистка/замена фильтров.
OFF МОТОР
Кратковременно нажать на кнопку, чтобы
выключить мотор.
СБРОС СИГНАЛИЗАЦИИ ФИЛЬТРОВ
При включенной вытяжке, после того, как
было выполнено техническое обслуживание
фильтров, нажать на кнопку и держать
нажатой пока не прозвучит акустический
сигнал. Мигающий светодиод 1
(металлический фильтр) или 2
(угольный
фильтр) прекратит мигать.
ИСКЛЮЧЕНИЕ ЭЛЕКТРОНИКИ
Д
ержать нажатой 3 секунды кнопку и будет
исключена электроника управления
вытяжки.
Данная функция может быть полезной во
время очистки изделия.
Чтобы снова включить электронику,
достаточно повторить операцию.
В случае возможных аномалий работы, перед тем как
обратиться в центр технической помощи отключить от
электропитания минимум на 5 сек. прибор, извлекая вилку
и потом
вновь подсоединить ее. В случае, если аномалия
не исчезает, обратиться в центр технической помощи.
83
Уход
Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.
Очистка
Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.
НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора
и
замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.
Фильтры задержки жира
Рис. 17-24
Удерживает частицы жира, исходящие от плиты.
Фильтр следует чистить ежемесячно (или когда система
индикации насыщения фильтров, если она имеется в
Вашей модели, указывает на данную необходимость )
неагрессивными моющими средствами, вручную или в
посудомоечной машине при низкой температуре и
экономичном цикле мытья.
При мытье в посудомоечной машине может иметь место
некоторое
обесцвечивание фильтра задержки жира, но
его фильтрующая характеристика остается абсолютно
неизменной.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.
Угольный фильтр (только в режиме
рециркуляции)
. 23
Удаляет неприятные запахи кухни.
Угольный фильтр надо мыть каждые два месяца (или,
когда система сигнализации о насыщенности фильтров -
если такова предвидена в вашей модели – указывает на
такую необходимость) в теплой воде с подходящими
моющими средствами или в посудомоечной машине при
65°C (в случае мытья в посудомоечной машине
выполнить полный цикл
без посуды).
Слить лишнюю воду, не повреждая фильтр, после чего
поставить его в духовку на 10 минут при 100°C для
окончательной просушки.
Заменять фильтр через каждые три года и каждый раз,
когда он оказывается повреждённым.
Замена ламп
Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.
Для замены светодиодов обращаться в службу
технического обслуживания.
84
UK - Інструкція з монтажу і експлуатації
Чітко дотримуватися приведених в даному
керівництві інструкцій. Виробник знімає з себе всяку
відповідальність за неполадки, збитки або пожар, що може
мати місце при використанні прибору внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжний ковпак спроектований для всмоктування диму
та пару, що утворюється під час приготування їжі та
призначений лише для побутового
використання..
Кухонна витяжка може мати дизайн, що відрізняється
від витяжки зображенної на малюнках цієї інструкції
але в любому випадку інструкції з монтажу,
технічному обслуговування та експлуатації
залишаются без змін.
! Важливо зберегти ці інструкції для того, щоб можна
було звернутися до них в любий час. У випадку
продажу, передачі чи переїзду
, переконатися в тому
щоб інструкції були разом з виробом.
! Уважно прочитати інструкції: В них міститься
важлива інформація з встановлення, використання та
безпеки.
! Заборонено виконувати електричні чи механічні зміни
у виробі чи у вивідних каналах.
! Перш ніж приступити до монтажу виробу перевірте чи
всі компоненти немають дефектів та не є
пошкодженими. У протилежному випадку звертатися
в місце продажу та зупинити монтування виробу.
Примітка: деталі, зазначені знаком "(*)" постачаються по
спеціальному замовленню лише до деяких моделей, або у
випадку необхідності в закупці деталей, які не були
поставлені.
Попередження по безпеці
Увага! Не під’єднувати пристрій до електромережі поки
установка повністю не завершена.
Перед виконанням будь-якої операції по чистці або
ремонту, відключити ковпак від електромережі, виймаючи
вилку або відключаючи основний вимикач приміщення.
Обладнання не призначено для використання з боку дітей
або людей з обмеженими фізичними можливостями
сприйняття або розумовими і з
відсутністю досвіду і знань,
за винятком випадків коли вони знаходяться під наглядом
або навчені використовувати обладнання людиною, що
відповідає за їх безпеку.
Не допускайте дітей до приладу без нагляду обладнання.
Не використовуйте витяжку, якщо решітка неправильно
змонтована витяжний ковпак без правильно вмонтованої
решітки!
Витяжка не повина використовуватись як опорна
поверхня,
лише у випадках коли ясно про це сказано.
В випадку використання витяжки разом з іншими
пристроями на газі або інших горючих, приміщення має
мати достатню вентиляцію. Повітря, що всмоктується не
має бути направлено в витяжний канал, який
використовується для викиду димів від роботи пристроїв
на газі або інших горючих.
Суворо забороняється
готувати удалить їжу під вогнем.
Використання вільного вогню є шкідливим для фільтрів і
може викликати пожежу, отже необхідно уникати його
використання у будь-якому випадку.
Смаження має відбуватися під контролем, щоб уникнути
займання розігрітої олії.
Відкриті частини можуть сильно нагріватися коли
використовуються разом з приладами для варіння.
Що ж стосується
використання технічних правил та правил
безпеки для викиду димів, то необхідно чітко
дотримуватись нормативів, передбачених місцевими
інстанціями.
Чищення витяжки має регулярно проводитися, як
всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА
МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,
що описані в цьому керівництві).
Недотримання норм очищення витяжки та заміни
і
очищення фільтрів може викликати ризик пожежі.
не використовуйте і не залишайте без вірно вмонтованих
ламп у зв’язку з можливим ризиком удару електричним
струмом.
Не несеться жодної відповідальності за несправності,
ушкодження та пожежі нанесені пристрою, що є наслідком
недотримання порад, поданих в даній інструкції.
Даний виріб промаркований відповідно до
Європейської
директиви 2002/96/EC, утилізація електричного і
електронного обладнання (WEEE). Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.
Символ
на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.
Для більше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.
85
Використання
Витяжка розроблена для роботи в режимі всмоктування,
виводячи повітря назовні або в фільтруючому режимі з
рециркуляцією повітря.
Режим відводу
Пари виводяться назовні через вивідну трубу закріплену
до фланця з'єднання.
Діаметр вивідної труби повинен відповідати діаметру
з’єднувального кільця.
Увага! Вивідна труба не постачається і тому необхідно її
придбати окремо.
В горизонтальній частині вивідна труба має бути трохи
піднята (під кутом близько 10°) так щоб можна було
швидше виводити повітря
назовні.
Якщо витяжний ковпак має вугільні фільтри, то їх треба
зняти.
Під’єднати ковпак до настінної вивідної труби та вивідного
отвору з однаковим діаметром виходу повітря (з’єднуючий
фланець).
Використання настінних вивідних труб та отворів з
меншим діаметром приведе до зменшення ефективності
всмоктування та значне збільшення рівня шуму.
Тому ми
знімаємо з себе всяку відповідальність по
вищесказаному.! Використати якомога короткий
витяжний канал.
! Використати витяжний канал з якомога найменшою
кількістю поворотів (максимальний кут повороту: 90°).
! Уникати різких змін площі перерізу витяжного каналу.
! Використовувати канал з якомога гладенькою
поверхнею.
! Матеріал витяжного каналу має відповідати
нормативам.
Режим рециркуляції
Втягнуте повітря знежирюється та очищується та знову
повертається в приміщення. Для того, щоб
використовувати ковпак у цьому режимі, необхідно
встановити додаткову систему фільтрів з активованим
вугіллям.
Інсталяція
Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 60cm, у випадку
електричних плит, та 70cm, у випадку газових та
комбінованих плит.
Необхідно приймати до уваги відстані, якщо вказуються в
інструкції з інсталяції газової плити.
Під’єднання до електромережі
Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект
(пряме під’єднання в
електромережу), або розетка не знаходиться в доступному
місці, також і після інсталяції, то слід вмонтувати належний
двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.
Увага! перед тим як знову підключити витяжку до
електромережі і перевірити
правильність роботи, завжди
контролюйте щоб шнур мережі був змонтований вірно.
Витяжний ковпак має спеціальний провід живлення; у
випадку пошкодження проводу, замовте його у службі
технічного обслуговування.
Інсталяція
В комплект витяжки входять шурупи для кріплення,
розраховані на більшість типів стін/стель. Проте необхідно
звернутися до кваліфікованого техніка для перевірки
придатності матеріалів в залежності від типу стіни чи
стелі. Стіна/стеля повинні бути достатньо міцними, щоб
витримати вагу витяжки.
86
Функціонування
Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити витяжку за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.
Для вибору функцій ковпака достатньо легко натиснути на
командні кнопки.
Кнопка ON/OFF світла
Кнопка переключення на інтенсивну
швидкість (потужність всмоктування) -
тривалість 5 хвилин – знову натиснути, щоб
повернутися на попередню установку.
Кнопка переключення на високу
швидкість (потужність всмоктування)
Кнопка переключення на середню
швидкість (потужність всмоктування) –
коли мигає вказує на необхідність чистки
або заміні вугільного фільтру.
Ця сигналізація зазвичай відключена. Для
того щоб підключити сигналізацію необхідно
виключити електроніку, натискаючи на
протязі 3 секунд кнопку 0. Далі, одночасно
натиснути кнопки 1 і 2 протягом 3 секунд,
спочатку почне блимати кнопка 1, потім
обидві кнопки
1 і 2, вказуючи на
підключення сигналізації. Повторити
операцію для відключення сигналізації,
спочатку будуть миготіти кнопки 1 і 2, потім
замиготить тільки кнопка 1, вказуючи на
відключення сигналізації.
Кнопка переключення на низьку
швидкість (потужність всмоктування) –
коли мигає вказує на необхідність чистки
фільтру затримки жирів.
Кнопка OFF мотору (stand by) –
Виключення Електроніки – Скинути
сигналізацію чистка/заміна фільтрів
OFF МОТОР
Натиснути короткочасно, щоб вимкнути
мотор.
СКИНУТИ СИГНАЛІЗАЦІЮ ФІЛЬТРІВ
На ввімкнутій витяжці, після проведення
обслуговування фільтрів, натиснути на
кнопку та утримувати її до отримання
звукового сигналу. Світло діод 1, що
миготить (жировий фільтр) чи 2 (вугільний
фільтр) перестане миготіти.
ВИКЛЮЧЕННЯ ЕЛЕКТРОНІКИ
Натиснути на 3 секунди на кнопку,
виключиться командна електроніка ковпака.
Ця операцію може бути корисною під час
чистки виробу.
Д
ля того, щоб знову підключити
електроніку, досить повторити дію.
У випадку аномалій функціонування перш ніж звернутися
до центру технічного обслуговування відключити на 5 сек.
виріб від електромережі, витягаючи вилку і потім знову
вимкнути її. Якщо аномалія функціонування не зникне
звернутися до центру техобслуговування.
87
Догляд
Увага! Перед будь-якою операцією чистки чи
обслуговування, від’єднайте витяжку від
електромережі, витягуючи вилку або відключаючи
головний вимикач житла.
Чистка
Витяжка має чиститись часто і як зовні так і в середині (по
крайній мірі з такою ж періодичністю як і догляд за
фільтрами для затримання жирів). Для чистки
використовуйте спеціальну серветку, намочену
нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали.
НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Увага: Не виконання правил чищення
і заміни фільтрів
може привести до ризику виникнення пожежі. Тому
рекомендуємо дотримуватись приведених інструкцій.
Знімається всяка відповідальність в зв'язку з можливими
ушкодженнями двигуна і пожежами, що виникли внаслідок
невірного ремонту або не виконання вищеописаних
попереджень.
Фільтр затримки жирів
Мал. 17-24
Затримує жировi сполучення, що виникають під час
приготування їжі.
Повинен чиститися один раз в місяць (або коли система
індикації переповнення фільтрів, якщо є у вашій моделі,
вказує на дану необхідність), з використанням
неагресивних миючих засобів вручну або в посудомиючій
машині при низькій температурі і короткому циклі.
При митті в
посудомиючій машині може мати місце деяке
знебарвлення фільтру,проте його фільтруючі
характеристики залишаються незмінними.
Для зняття фільтру затримки жиру потягніть на себе
пружинну ручку відчеплення фільтру.
Вугільний фільтр (тільки в режимі рециркуляції)
Мал. 23
Вбирає неприємні запахи кухні.
Вугільний фільтр можна мити кожні два місяці (або коли
система індикації переповнення фільтрів, якщо є у вашій
моделі, вказує на дану необхідність) в теплій воді з
відповідними миючими засобами або в посудомийній
машині при температурі 65°С (в останньому випадку,
виконайте повний цикл миття без посуду).
Злити
зайву воду, не пошкоджуючи фільтр, після чого
поставити його в духовку на 10 хвилин при 100 ° C для
остаточного просушування.
Змінюйте подушку кожні 3 роки і якщо полотно виявиться
пошкодженим.
Заміна Ламп
Витяжка обладнана системою освітлення на основі
технології діодів (LED).
ДІОДИ забезпечують оптимальне освітлення, тривалість їх
в 10 раз вища від звичайних лампочок та дають 90%
економії електроенергії.
Щодо їх заміни звертайтеся до служби технічного
обслуговування.
88
ET - Paigaldus- ja kasutusjuhend
Järgige täpselt käesolevas juhendis antud juhiseid.
Seadme valmistaja keeldub igasugusest vastutusest
seadmega seotud võimalike ebameeldivuste, rikete või
tulekahjude eest, mis tulenevad selles juhendis antud juhiste
eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -
aurude eemaldamiseks üksnes koduses majapidamises.
Õhupuhasti kujundus võib olla teistsugune kui selles
brošüüris toodud joonistel, kuid kasutus-, hooldus- ja
paigaldusjuhendid on samad.
! Hoidke juhendit alles, et saaksite seda igal hetkel uurida.
Veenduge müügi, võõrandamise või kolimise korral, et
juhend jääks toote juurde.
! Lugege juhised tähelepanelikult läbi: siin on tähtsat
teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toodet ega selle väljatõmbetorusid
elektriliselt ega mehaaniliselt.
! Enne seadme paigaldamist veenduge, et selle osad ei
oleks kahjustunud. Vastasel korral ärge seadet
paigaldage, vaid pöörduge edasimüüja poole.
Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis
kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei
kuulu komplekti ja tuleb eraldi osta.
Ohuabinõud
Tähelepanu! Ärge lülitage seadet elektrivõrku enne, kui
paigaldamine on täiesti lõpetatud.
Enne puhastus- või hooldustööd lülitage õhupuhasti
vooluvõrgust välja, tõmmates selleks pistiku seinakontaktist
või lülitades voolu pealülitist välja.
Kasutage paigaldus- ja hooldustöödel kaitsekindaid.
Lapsed, füüsilise, vaimse või meelepuudega inimesed ja
isikud, kellel ei ole seadme kasutamise kogemust, võivad
seadet kasutada ainult järelevalve all või siis, kui nende
turvalisuse eest vastutav inimene on õpetanud neid seadet
kasutama.
Lastel ei tohi lubada seadmega mängida.
Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.
Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei
ole eraldi märgitud.
Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või
muul kütusel töötavate seadmetega, peab ruum olema
piisavalt ventileeritud.
Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga,
mida kasutatakse muul otstarbel, näiteks suitsugaaside
eemaldamiseks seadmetest, milles kasutatakse
majapidamisgaasi või muid kütuseid.
Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt
keelatud.
Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning
seega tuleb seda igati vältida.
Toidu praadimisel peab olema hoolikas, et vältida õli
ülekuumenemist ja süttimist.
Köögiseadmete kasutamisel võivad õhupuhasti
kokkupuutepinnad märkimisväärselt soojeneda.
Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse
tehniliste ja ohutusmeetmete kohta kehtestanud.
Õhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT
ÜKS KORD KUUS) puhastama, pidades kinni käesolevas
juhendis toodud hooldusnõuetest.
Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise
kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht.
Ärge kasutage õhupuhastit ega jätke seda seisma ilma
korralikult paigaldatud lampideta, sest see põhjustab
elektrilöögi ohu.
Me ei võta vastutust seadme vigastuste ja kahjustuste eest,
mis tekivad käesolevas juhendis sätestatud nõuete eriramise
tagajärjel.
Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja
elektroonikaseadmete jäätmete kohta) (Waste Electrical and
Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle
eest, et see toode kõrvaldatakse kasutusest õigesti, aitate
vältida võimalikke negatiivseid tagajärgi keskkonnale ja
tervisele.
Sümbol
tootel või sellega kaasas olevates
dokumentides näitab, et toodet ei tohi käidelda nagu
olmejäätmeid, vaid see tuleb anda elektri- ja
elektroonikaseadmete jäätmete vastuvõtupunkti, kust see
läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise
alaseid õigusnorme. Lisateabe saamiseks selle toote
käitlemise, taaskasutamise ja ringlussevõtu kohta võtke
ühendust vastava kohaliku asutuse, olmejäätmete kogumise
ettevõtte või selle firmaga, kelle käest te toote ostsite.
89
Kasutamine
Õhupuhasti on valmistatud nii, et seda saaks kasutada nii
väljatõmberežiimis kui ka õhku filtreeriva toasisese
tsirkulatsiooniga režiimis.
Väljatõmberežiim
Aur viiakse välja ühendusääriku külge kinnitatud
väljatõmbetoru abil.
Väljatõmbetoru diameeter peab olema sama suur kui
ühendusvõru oma.
Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise
osta.
Toru horisontaalne lõik peab olema kergelt ülespoole kaldu
(umbes 10°), et õhku kergemini väliskeskkonda viia.
Kui õhupuhastil on söefiltrid, tuleb need eemaldada.
Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate
väljalaskeavadega, mille diameeter on võrdne õhupuhasti
väljalaskeava (ühendusäärikuga) omaga.
Peenemate torude ja väiksemate seinal asuvate
väljalaskeavade kasutamisel väheneb tõmme ja suureneb
oluliselt müra.
Seetõttu ei võta meie sellisel juhul endale mingit vastutust.
! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve
maksimaalne nurk: 90°).
! Vältige toru ristlõike olulist muutumist.
! Kasutage võimalikult sileda sisepinnaga toru.
! Toru materjal peab olema standarditega heaks kiidetud.
Filtreeriv versioon
Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse,
enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil
kasutamiseks tuleb paigaldada täiendav aktiivsöega
filtreerimissüsteem.
Paigaldamine
Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti
alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui
60cm ning gaasi- või kombineeritud pliidi puhul väiksem kui
70cm.
Kui gaasipliidi paigaldusjuhendis nõutakse suuremat
vahekaugust, tuleb seda arvesse võtta.
Elektriühendus
Võrgupinge peab vastama õhupuhasti sees asuval
andmesildil toodud pingele. Kui õhupuhastil on pistik,
ühendage see kehtivatele eeskirjadele vastavasse
pistikupessa, mis asub ka pärast õhupuhasti paigaldamist
ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti
on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks
ka pärast õhupuhasti paigaldamist ligipääsetavaks,
paigaldage nõuetekohane kahepooluseline lüliti, mis
kindlustaks vastavalt paigalduseeskirjadele III kategooria
liigpinge korral täieliku eraldamise vooluvõrgust.
Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku
ja kontrollite, kas see töötab korralikult, kontrollige alati, kas
võrgukaabel on korralikult monteeritud.
Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on
kannatada saanud, pöörduge tehnoabi poole.
Paigaldamine
Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule
seintele/lagedele. Kui tahate kindel olla, et need seinte/lae
materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud
tehniku poole. Sein/lagi peab olema küllalt tugev, et
õhupuhasti raskust kanda.
90
Töötamine
Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige
suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit
enne söögitegemise algust ning jätta see pärast
söögivalmistamise lõppu veel umbes 15 minutiks tööle.
Õhupuhasti funktsioonide valimiseks piisab, kui juhtseadmeid
kergelt puudutada.
Valgustuse lüliti
Intensiivse kiiruse (tõmbevõimsuse) nupp –
töötab viis minutit – eelmise seadistuse juurde
naasmiseks vajutage uuesti.
Suure kiiruse (tõmbevõimsuse) nupp
Keskmise kiiruse (tõmbevõimsuse) nupp –
selle vilkumine tähendab, et söefiltrit on vaja
pesta või vahetada. Kõnealune signaal ei ole
tavaliselt aktiivne. Selle aktiveerimiseks lülitage
elektroonika välja, vajutades kolme sekundi
jooksul nuppu 0.
Seejärel vajutage üheaegselt nuppe 1 ja 2
kolme sekundi jooksul. Algul vilgub üksnes
nupp 1, seejärel vilguvad mõlemad nupud,
näidates aktiveerimist. Signaali
desaktiveerimiseks korrake sama tegevust.
Algul vilguvad nupud 1 ja 2, seejärel üksnes
nupp 1, näidates desaktiveerimist.
Väikese kiiruse (tõmbevõimsuse) nupp –selle
vilkumine tähendab, et rasvafiltrit on vaja
pesta.
Mootori väljalülitamise nupp (stand by) –
Elektroonika väljalülitamine – Filtrite
pesemise/vahetamise märguande
lähtestamine.
MOOTORI VÄLJALÜLITAMISE NUPP
Vajutage mootori väljalülitamiseks lühidalt.
FILTRITE MÄRGUANDE LÄHTESTAMINE
Lülitage pärast filtrite hoolduse teostamist
õhupuhasti sisse ja hoidke nuppu all, kuni
kõlab helisignaal. Vilkuv LED 1 (rasvafilter) või
2 (söefilter) lõpetab vilkumise...
ELEKTROONIKA VÄLJALÜLITAMINE
Vajutage nuppu kolm sekundit, õhupuhasti
elektroonilised juhtseadmed lülituvad välja.
See funktsioon võib toote puhastamisel
kasulikuks osutuda.
Elektroonika taaskäivitamiseks piisab, kui
toimingut korrata.
Talitlushäirete korral lahutage aparaat enne tehnoabisse
pöördumist kõigepealt vähemalt viieks sekundiks
elektrivõrgust, tõmmates pistiku välja, seejärel ühendage ta
uuesti võrku. Kui häire jätkub, pöörduge tehnoabi poole.
Hooldus
Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.
Puhastamine
Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse
rasvafiltreid) nii seest kui ka väljast puhastada.
Puhastamiseks kasutage neutraalse vedela
puhastusvahendiga niisutatud lappi.
Vältige abrasiivseid aineid sisaldavaid vahendeid.
ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!
Tähelepanu! Seadme puhastamise ja filtrite vahetamise
eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast
on soovitatav järgida antud juhiseid.
Me ei võta endale mingit vastutust ebaõigest käsitsemisest või
eespool toodud ettevaatusabinõude eiramisest tingitud
võimalike mootorikahjustuste ja tulekahjude eest.
Rasvafilter
Joonis 17-24
Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.
Seda tuleb kord kuus mittesööbivate puhastusvahenditega
puhastada kas käsitsi või nõudepesumasinas madala
temperatuuri ja lühikese tsükliga.
Nõudepesumasinas pesemisel võib metallist rasvafilter värvi
muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi
määral.
Rasvafiltri eemaldamiseks tõmmake hooba.
Aktiivsöefilter (ainult filtreeriva režiimi jaoks)
Joonis 23
Absorbeerib toiduvalmistamisel tekkivad ebameeldivad
lõhnad.
Söefiltrit võib iga kahe kuu tagant (või kui filtrite küllastumise
indikaatorsüsteem – juhul kui teie mudelil on selline süsteem –
näitab, et on vaja puhastada) pesta sooja vee ja sobivate
puhastusvahenditega või 65 °C juures nõudepesumasinas
(nõudepesumasinas pestes laske läbi teha terve pesutsükkel,
ilma et masinas oleks nõusid).
Eemaldage liigne vesi filtrit kahjustamata, seejärel pange filter
10 minutiks 100 °C ahju, et ta lõplikult kuivaks.
Vahetage matti iga kolme aasta tagant või siis, kui riie on
katki.
Pirnide vahetamine
Õhupuhasti on varustatud LED-valgustitega.
LED-lambid tagavad optimaalse valguse kuni kümme korda
pikema kestvusega võrreldes tavalampidega ning nende
elektrienergia kokkuhoid on 90%.
Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
91
LT - montavimo ir naudojimosi instrukcija
Griežtai laikykitės naudojimosi instrukcijų. Gamintojas
neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Gartraukis skirtas dūmams ir garams, susidariusiems
gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.
Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje
brošiūroje, tačiau naudojimosi, priežiūros ir montavimo
nurodymai lieka tokie patys.
! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet
kuriuo metu pasiskaityti. Jei gaminį parduotumėte,
perleistumėte kitiems ar perkeltumėte į kitą vietą,
įsitikinkite, kad instrukcijos liktų kartu su gaminiu.
! Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi
informacija apie įdiegimą, naudojimą ir saugumą.
! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo
vamzdžių savybių.
! Prieš įrengdami gaminį, patikrinkite visus jo
komponentus, ar nepažeisti. Jei pažeisti, nutraukite
įrengimo darbus ir susisiekite su platintoju.
Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami
priedai, esantys tik kai kuri
ų modelių komplektacijoje, arba
detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.
Saugos taisyklės
Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas
nėra visiškai užbaigtas.
Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti
gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės
arba išjungiant jungiklį.
Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine
arba protine negalia be už juos atsakingo asmens priežiūros
arba specialių nurodymų.
Vaikams neturi būti leidžiama žaisti su įrenginiu.
Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.
Gaubto niekada nenaudokite kaip atramos, nebent toks jo
naudojimo būdas yra nurodytas kaip galimas.
Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra
naudojamas kartu su kitais dujinių įrenginiais.
Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį
garus, išeinančius iš dujinių bei kitų įrenginių.
Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.
Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos
reikia griežtai vengti.
Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.
Naudojant kartu su maisto gaminimo įranga kai kurios detalės
gali stipriai įkaisti.
Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių
bei saugos taisyklių.
Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną
kartą per mėnesį arba taip, kaip nurodyta naudojimo
instrukcijų knygelėje).
Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas
didina gaisro pavojaus riziką.
Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite
gaubto, gali įvykti elektros iškrova.
Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą,
kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų
šioje knygelėje.
Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB
dėl elektros ir elektroninės į
rangos atliekų, (EEĮ atliekų).
Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,
vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.
Simbolis
ant gaminio ar jo dokumentuose rodo, kad šis
gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.
Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.
92
Naudojimas
Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu
arba vidinės recirkuliacijos filtravimo režimu.
Oro ištraukimo režimas
Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie
jungės.
Vamzdžio skersmuo privalo atitikti sujungimo žiedo
skersmenį.
Dėmesio! Iškrovimo vamzdis nepridedamas, jį reikia pirkti
atskirai.
Horizontalioje dalyje vamzdis turi būti nukreiptas į viršų (apie
10° kampu), kad lengviau išstumtų orą į išorę.
Jei gaubte yra anglies filtrų, juos reikia išimti.
Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų
sienoje, kurių skersmuo atitiktų sandarinimo flanšą.
Jei nutekėjimo žarnos ir angos sienoje yra mažesnio
skersmens, sumažėja traukiamoji geba ir stipriai padidėja
triukšmingumas.
Gamintojas neprisiima su tuo susijusios atsakomybės.
! Naudokite pakankamo ilgio vamzdį.
! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio
nuokrypio kampas – 90°).
! Stenkitės iš esmės nekeisti vamzdžių sekcijų.
! Naudokite tuos vamzžius, kurių vidinės sienelės lygios.
! Vamzdžių
medžiagos privalo atitikti nustatytas normas.
Filtravimo režimas
Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas
ir dezodoruojamas. Norėdami naudotis šios versijos filtru,
privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.
Įrengimas
Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 60cm, o jei viryklė dujinė ar kombinuota – 70cmo jei
viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis
atstumas, būtina į tai atsižvelgti.
Prijungimas prie elektros tinklo
Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas prie elektros srovės)
arba nėra rozetės prieinamoje vietoje net ir po gaubto
įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas
įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.
Dėmesio! Prieš vėl prijungdami gaubtą prie elektros
maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada
įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.
Prie gaubto pridedamas specialus maitinimo kabelis. Jei
pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės į
techninės pagalbos centrą dėl kabelio keitimo.
Montavimas
Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai
sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris
patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui.
Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto
svorį.
93
Veikimas
Virtuvėje susikaupus dideliam garų kiekiui, naudokite
didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes
pradedant gaminti, o baigus gaminti palikti veikti dar apie 15
minučių.
Norėdami pasirinkti gaubto funkcijas, spauskite atitinkamos
komandos mygtuką.
Apšvietimo įjungimo/išjungimo mygtukas
ON/OFF
Intensyvaus greičio (ištraukimo galios)
nustatymo mygtukas, trukmė - 5 minutės,
norėdami grįžti į pradinę padėtį, dar kartą
paspauskite.
Didelio greičio (ištraukimo galios) nustatymo
mygtukas
Vidutinio greičio (ištraukimo galios) nustatymo
mygtukas, kai jis mirksi, reiškia, kad anglies filtrą
reikia išplauti ar pakeisti. Paprastai šis signalas yra
išjungtas. Norėdami įjungti signalą, išjunkite visus
elektroninius elementus, paspausdami mygtuką 0
ir laikydami jį nuspaudę 3 sekundes.
A
tlikę šį veiksmą, paspauskite vienu metu
mygtukus 1 ir 2 ir laikykite nuspaudę 3 sekundes,
iš pradžių mirksės tik mygtukas 1, po to pradės
mirksėti abu mygtukai 1 ir 2, tai reiškia, kad
signalas įjungtas. Norėdami išjungti signalą,
pakartokite pirmiau aprašytus veiksmus. Iš pradžių
mirksės mygtukai 1 ir 2, po to pradės mirksėti tik
mygtukas 1, tai reiškia, kad signalas išjungtas.
Mažo greičio (ištraukimo galios) nustatymo
mygtukas: kai jis mirksi, reiškia, kad reikia išplauti
riebalų filtrą.
Variklio išjungimo (parengties) mygtukas OFF,
elektros atjungimo mygtukas, filtrų
plovimo/keitimo signalo nustatymo mygtukas.
VARIKLIO IŠJUNGIMAS OFF
A
tlikę filtrų priežiūros darbus ir įjungę gaubtą,
paspauskite ir laikykite nuspaudę mygtuką, kol
išgirsite garso signalą. Mirksintis šviesos diodas 1
(riebalų filtras) arba 2 (anglies filtras) nustos
mirksėti.
ELEKTROS ATJUNGIMAS
Mygtuką laikykite paspaudę 3 sekundes, kol bus
atjungta gaubto valdymo elektra.
Ši funkcija gali praversti valant gaminį.
Norėdami vėl įjungti elektrą, pakartokite veiksmą.
Galimų veikimo sutrikimų atveju, prieš kreipdamiesi į
specialistą, bent 5 sekundėm išjunkite aparatą iš elektros
tinklo ištraukdami kištuką, po to vėl įjunkite. Tuo atveju, jei
veikimo sutrikimas neišnyktų, kreipkitės pagalbos į
specialistus.
Priežiūra
Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros
tinklo. Ištraukite kištuką iš rozetės arba išjunkite
pagrindinį namų elektros jungiklį.
Valymas
Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir
prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui
naudoti šluostę, suvilgytą skystu neutraliu valikliu.
Nenaudokite abrazyvinių valymo priemonių.
NENAUDOKITE SPIRITO!
Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų
keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama
laikytis pateiktų nurodymų.
Gamintojas neprisiima jokios atsakomybės už gaisrą bei
galimus variklio gedimus, kilusius dėl netinkamos priežiūros
arba dėl šių nurodymų nesilaikymo.
Nuo riebalų saugantis filtras
17-24 pav.
Sulaiko kepamų riebalų daleles.
Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo
indikacijos sistema, jei tokia numatyta turimame modelyje,
rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu
ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu.
Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis
gali prarasti spalvą, bet jo filtravimo savybės išliks
nepakitusios.
Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę
atkabinimo rankeną.
Anglies filtras (tik filtravimo režimu)
23 pav.
Naikina nemalonius kvapus, atsirandančius maisto
gaminimo metu.
Anglies filtrą galima plauti kas du mėnesius (arba kai filtrų
prisotinimo signalizavimo sistema – jeigu ji numatyta turimame
modelyje – rodo, kad reikia) šiltu vandeniu specialiai tam
pritaikytais plovikliais arba indaplovėje 65 °C temperatūroje
(jei filtrą plaunate indaplovėje, nustatykite visą plovimo ciklą,
filtrą plaukite atskirai nuo kitų indų).
Susikaupusį vandenį nupilkite nepažeisdami filtro, paskui
įdėkite filtrą 10 minučių į iki 100 °C įkaitintą orkaitę, kad
galutinai išdžiūtų.
Pagalvėlę keiskite kas 3 metus arba anksčiau, jei pastebėjote,
kad audeklas pažeistas.
Lempų keitimas
Gartraukyje įrengta diodų technologijos apšvietimo sistema.
Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo
laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi
sutaupoma 90 % elektros energijos.
Jei norite juos pakeisti, kreipkitės į techninio aptarnavimo
tarnybą.
94
LV - ierīkošanas un izmantošanas instrukcija
Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,
kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs
rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa
nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus
un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.
Gaisa nosūcējam var būt estētieskie defekti, nekā tas ir
uzrādīts šīs gramatiņas attēlos, bet jebkurā gadījumā,
lietošanas, tehniskās apkopes un instalācijas instrukcijas
paliek tā
das pašas.
! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to
konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai
pārbraukšanas gadījumā, pārliecināties, ka paliek kopā
ar produktu.
! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par
installēšanu, lietošanu un drošību.
! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta
vai izlādes caurulēm.
! Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena
sastāvdaļa nav bojāta. Pretējā gadījumā, sazināties ar
pārdevēju un neveikt instalāciju.
Piezīme:
Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,
kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras
nav piegādātas un, kuras ir jāiegādājās.
Drošības brīdinājumi
Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko
ierīkošana nav pilnīgi pabeigta.
Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas
operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot
kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.
Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar
nepietiekamām fiziskām, sensoriālām vai mentālām spējām,
vai ar nepietiekošām zināšanām un pieredzi, izņemot
gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca
cilvēks, kurš ir atbildīgs par viņu droš
ību.
Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi
ierīkots!
Gaisa nosūcējs nekad netiek izmantots, kā atbalsta
konstrukcija, ja nu tikai tas ir skaidri norādīts.
Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek
vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi
vai citām degvielām.
Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek
izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.
Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa
nosūcēja.
Atlk
ātās uguns izmantošana ir kaitīga filtriem un var provocēt
ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās
eļļas degšanas.
Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas
kopā ar ierīcēm ēdiena gatavošanai.
Kas attiecas uz tehniskiem un drošības noteikumiem, lai
izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie
vietējo kompetento autoritāšu noteikumiem.
Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no
iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā
gadījumā,ņemot vērā to, kas ir skaidri rakst
īts šīs
rokasgrāmatas tehniskās apkalpošanas instrukcijās).
Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas
normu neieverošana provocē ugunsgrēka risku.
Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējamā elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,
neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā
kad netika ievērotas šīs rokasgrāmatas instrukcijas.
Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā
veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.
Simbols
uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.
95
Izmantošana
Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā
ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo
recirkulāciju.
Iesūkšanas versija
Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir
piefiksēts pie atloksavienojuma.
Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar
savienošanas gredzena diametru.
Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir
jāiegādājas.
Horizontālā daļā, caurulei ir jābūt vieglam slīpumam uz
augšpusi (aptuveni 10°), tadā veidā lai varētu pārvietot gaisu
uz ārpusi pēc iespējas vienkāršāk.
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un
atvērumiem ar diametru, kas ir vienāds gaisa izejas
diametram (savienošanas atloks).
Sienas izvadī
šanas cauruļu un atvērumu izmantošana ar
mazāku diametru, noteiks iesūkšanas rezultātu
pazemināšanos un stipru trokšņu paaugstināšanos.
Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.
! Izmantot garu cauruli, pēc iespējas mazāku.
! Izmantot cauruli ar pēc iespējas mazāk locījumiem
(locījuma maksimālais leņķis: 90°).
! Izvairīties no curules diametra straujām izmaiņām.
! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.
! Caurules materiālam ir jāatbilst pēc normatīviem.
Versija ar filtru
Iesūktais gaiss tiek attaukots un deodorēts pirms tā
nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,
ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo
ogļu pamata.
Ierīkošana
Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 60cm elektriskās plīts gadījumā un 70cm gāzes
un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.
Elektriskā pieslēgšana
Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja
nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā arī pēc
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot normām atbilstošu
bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar
ierīkošanas likumiem.
Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla
barošanas un pirms pārbaudīt t
ā pareizu darbošanos, vienmēr
pārbaudīt ka tīkla kabelis ir ierīkots pareizi.
Gaisa nosūcējam ir īpaša barošanas caurule; caurules
bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas
servisam.
Ierīkošana
Gaisa nošūcējs ir aprīkots ar fiksēšanas korķiem, kas ir
piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir
nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos
par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem
ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja
svaru.
96
Darbošanās
Izmantot augstāku ātrumu īpašas virtuves dūmu
koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5
minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to
ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.
Lai izvēlētos gaisa nosūcēja funkcijas ir pietiekoši pieskarties
komandām.
Gaisas ON/OFF gaisma
Ātrums izvēles tausts (iesūkšanas jauda)
intensīva-ilgums 5 minūtes – piespiest vēlreiz lai
atgrieztos uz iepriekšēju uzstādījumu.
Augsta ātrums izvēles tausts (iesūkšanas jauda)
Vidēja ātruma izvēles tausts (iesūkšanas jauda)
– kad mirguļo, norāda uz to, ka ir nepieciešams
mazgāt vai nomainīt ogļu filtru. Parasti šis
paziņojums ir atslēgts. Lai iedarbinātu paziņojumu,
atslēgt elektroniku, piespiežot uz 3 sekundēm
taustu 0.
Tālāk, vienlaicīgi piespiest taustus 1 un 2 uz 3
sekundēm; no sākuma mirguļos tikai tausts 1, pēc
tam mirguļos abi tausti 1 un 2, kas uzrāda
aktivāciju. Atkārtot operāciju, lai atslēgtu
paziņojumu – no sākuma mirguļos tausti 1 un 2,
pēc tam mirguļos tikai tausts 1, kas uzrāda
atsl
ēgšanu.
Zema ātruma izvēles tausts (iesūkšanas jauda) –
kad mirguļo, norāda uz nepieciešamību nomazgāt
tauku filtrus.
Dzinēja OFF tausts (stand by) – Elektronikas
sistēmas atslēgšana – Paziņojuma Reset par
filtru mazgāšana/maiņu.
DZINĒJA OFF
Īslaicīgi piespiest lai izslēgtu dzinēju.
FILTRU PAZIŅOJUMA RESET
Kad gaisa nosūcējs ir ieslēgts, pēc tam, kad
filtriem tika veikta tehniskā apkope, piespiest
taustu līdz skaņas signālam. Mirguļojošs LED 1
(tauku filtri) vai 2 (ogles filtrs) pārtrauc
mirguļošanu.
ELEKTRONIKAS SISTĒMAS ATSLĒGŠANA
Piespiest uz 3 sekundēm taustu, tiek atslēgta
gaisa nosūcēja komandas elektronika.
Šī funkcija var būt derīga produkta tīrīšanas
operācijas laikā.
Lai no jauna ieslēgtu elektroniku, pietiek atkā
rtot
operāciju.
Darbošanās anomāliju gadījumā, pirms Jūs griežaties pie
Tehniskās Apkalpošanas servisa, atslēdziet uz vismaz 5 sek.
ierīci no elektriskās barošanas, izņemot kontaktdakšu un
piesplēdziet to no jauna. Gadījumā, ja darbošanās anomālija
turpinās, ir jāgriežas pie Tehniskās Apkalpošanas servisa.
Tehniskā apkalpošana
Pirms jebkura veida tehniskās apkalošanas darba, atslēgt
gaisa nosūcēju no elektrības.
Tīrīšana
Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek
veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan
no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir
samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu produktu.
NEIZMANTOT ALKOHOLU!
Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu
neievērošana var vest pie ugunsgrēka riskiem. Tātad ir
ietecams pieturēties pie ieteiktām instrukcijām.
Tiek noraidīta jebukra atbildība par iespējamiem dzinēja
bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas
tehniskās apkalpošanas vai augstāk minēto brīdinājumu
neievērošanas dēļ.
Prettauku filtrs - Attēls 17-24
Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.
Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem
līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas
temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts
trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var
kļūt nespodras, bet jebkurā gadījumā to spējas nemainās
Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes
rokturis.
Aktīvo ogļu filtrs (Tikai Versijai ar Filtru) - Attēls 23
Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.
Ogļu filtrs var būt tīrīts katru otro mēnesi (vai kad filtru
piesātināšanās uzrādīšanas sistēma – ja Jums
piederošais modelis tādu paredz – norāda uz šādu
nepieciešamību) karstā ūdenī ar attiecīgajiem
mazgāšanas līdzekļiem vai trauku mazgājamā mašīnā
temperatūrā 65°C (gadījumā, ja tiek veikta mazgāšana
trauku mazgājamā mašīnā, veikt pilnu mazgāšanas
ciklu bez traukiem tajā).
Noņemt pārlieku ūdeni nebojājot filtru, pēc kā, novietot
to krāsnī uz 10 minū
tēm pie temperatūras 100°C, lai to
izžāvētu pilnībā. Nomainīt matracīti katru 3.gadu un
katru reizi, kad audums ir bojāts.
Spuldžu nomainīšana
Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas
pamatojas uz LED tehnoloģiju. LED nodrošina optimālu
apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām
spuldzītēm un ļauj ietaupīt 90% elektriskās enerģijas.
Nomainīšanai griezties uz tehniskās apkalpošanas servisu.
97
SR - Uputstva za montažu i upotrebu
Strogo se pridržavajte objašnjenja koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornosti za eventualne
neprilike, štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priručnik. Aspirator
je projektovan da bi usisao paru i dim koji se stvaraju prilikom
kuvanja i namenjen je za isključivo kućansku upotrebu.
Kuhinjska napa može imati drugačiji estetski izgled u
odnosu na ono što se prikazuje na slikama u ovom
priručniku, u svakom slučaju uputstva o upotrebi,
održavanju i instalaciji ostaju nepromenjenima.
! Važno je da sačuvate ovaj priručnik da bi ga mogli
konsultovati u svakom trenutku. U slučaju da prodate,
poklonite ili premestite ovaj proizvod treba da se uverite
da je priručnik uvek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: ona pružaju važne
informacije o instalaciji, upotrebi i o sigurnosti.
! Ne obavljate varijacije/izmene bilo mehaničke bilo
električne prirode na proizvodu ili na cevima za
izbacivanje.
! Pre nego što počnete sa instalacijom aparata uverite se
da nijedna komponenta nije oštećena. U suprotnom
slučaju kontaktirajte proizvođača i nemojte nastaviti sa
instalacijom.
Napomena: Pojedinosti koje su obeležene simbolom "(*)" su
opcionalni pribor koji je priložen samo sa nekim modelima ili
se radi o pojedinim delovima koji nisu priloženi,a koje treba da
kupite.
Upozorenja
Pažnja! Ne priključujte aparat na električnu mrežu sve dok
niste potpuno završili sa instalacijom.
Pre bilo kakvog postupka održavanja ili čišćenja, iskopčajte
kuhinjsku napu sa električne mreže na način da izvadite utikač
ili tako da iskopčate opšti prekidač koji imate u kući ili stanu.
Deca ili ljudi sa smanjenim mentalnim, fizičkim ili senzornim
sposobnostima i koja nemaju iskustva ili dovoljno znanja ne
smeju da koriste ovaj aparat sem ako nisu pod kontrolom ljudi
koji su odgovorni za njihovu bezbednost ili su od tih ljudi
obučeni kako da upotrebljavaju ovaj aparat.
Obavezno kontrolišite decu kako se ne bi igrala sa aparatom.
Nikad ne koristite kuhinjsku napu bez da ste pravilno montirali
rešetku!
Kuhinjska napa se ne sme NIKAD upotrebljavati kao površina
za naslanjanje ili polaganje predmeta sem ako to nije jasno
navedeno.
Prostorija u koju treba da postavite kuhinjsku napu mora da
ima dobru ventilaciju kada se napa koristi zajedno sa drugim
aparatima u prostoriji koji su na gasno sagorevanje ili neko
drugo gorivo.
Usisavani vazduh se ne sme provoditi u cev koja se koristi za
izbacivanje dimova koje proizvode aparati na gasno
sagorevanje ili drugu vrstu goriva.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
kuhinjske nape.
Upotreba nekontrolisanog plamena je štetna za filtere i može
da izazove požar, zato treba da se izbegava u svakom
slučaju.
Prilikom prženja hrane kontrolišite da se prezagrejano ulje ne
zapali.
Delovi kojima je moguć pristup se mogu prilično zagrejati kada
se koriste zajedno sa aparatima za kuvanje.
Što se tiče tehničkih i bezbednosnih mera koje se moraju
provoditi s obzirom na izbacivanje dimova , strogo se
pridržavajte pravilnika nadležnih lokalnih vlasti.
Kuhinjska napa se mora često čistiti bilo spolja bilo iznutra
(BAREM JEDAN PUT MESEČNO, poštujte ono što je
napisano u uputstvima o održavanju koje donosi ovaj
priručnik).
Nepoštovanje pravila o čišćenju kuhinjske nape i zamene ili
čišćenja filtera povećava mogućnost izbijanja požara.
Ne koristite i ne ostavljajte kuhinjsku napu bez pravilno
montirane lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornosti za eventualne neprilike,
štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priruč
nik.
Ovaj je aparat označen u skladu sa Evropskom Direktivom
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Proverite da li je ovaj proizvod odbačen na pravilan
način jer na taj način korisnik pridonosi sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.
Simbol
na proizvodu ili na popratnoj dokumentaciji
ilustruje da se ovaj proizvod ne sme tretirati kako kućni otpad
nego treba da se odloži na prikladnom sabirnom mestu za
odbacivanje električnih i elektronskih aparata . Odložite ovaj
otpad na način da se strogo pridržavate lokalnih pravilnika o
odbacivanju smeća. Za dobijanje detaljnijih informacija o
tretmanu, odbacivanju i ponovnom korištenju ovog proizvoda,
stupite u kontakt sa prikladnim lokalnim ustanovama, službom
za sakupljanje kućnog otpada i/ili sa prodavnicom u kojoj ste
kupili ovaj proizvod.
98
Korištenje
Kuhinjska napa je napravljena da bi se koristila u usisnoj
verziji sa spoljašnjim izbacivanjem ili u filtracijskoj verziji sa
unutrašnjim kruženjem.
Usisna verzija
Para se izbacuje napolje uz pomoć cevi za izbacivanje koja je
pričvršćena sa spojnom prirubnicom.
Prečnik cevi za izbacivanje treba da bude isti kao i prečnik
spojnog prstena.
Upozorenje! Cev za izbacivanje nije priložena i treba da je
kupite.
U horizontalnom delu cev treba da ima lagani nagib prema
gore (otprilike 10°) na taj način se što jednostavnije izbacuje
vazduh napolje.
Ako je kuhinjska napa opremljena karbonskim filterima, treba
da ih uklonite.
Povežite kuhinjsku napu sa cevima i rupama za ispuštanje
kroz zid sa prečnikom koji je jednak izlazu za vazduh (spojna
prirubnica).
Upotreba cevi i otvora za izbacivanje kroz zid sa manjim
prečnikom dovodi do smanjivanja sposobnosti usisavanja i do
drastičnog povećanja nivoa buke.
Zato otklanjamo sa sebe bilo koju odgovornost koja je
posledica toga.
! Koristite cev koja ima minimalnu potrebnu dužinu.
! Koristite cev koja ima što manji mogući nagib
(maksimalni nagib: 90°).
! Izbegavajte drastične promene prečnika cevi.
! Koristite cev koja ima što je moguće glađu unutrašnjost.
! Materijal od kojega je napravljena cev treba da bude
odobren propisima.
Filtracijska verzija
Usisavani vazduh se pročišćava od masnoća te se parfimira
dezodorantom pre nego što se vrati u prostoriju.Da bi koristili
kuhinjsku napu u ovoj verziji potrebno je da postavite dodatni
sistem za filtraciju na bazi aktivnih karbona.
Instalacija
Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
kuhinjske nape ne sme da bude manja od 60cm u slučaju da
se radi o električnim kuhinjama i 70cm cm u slučaju da se radi
o kuhinjama na gas ili mešovitim kuhinjama.Ukoliko uputstva
za instalaciju uređaja za kuvanje na gas specifikuju veću
udaljenost, morate da se pridržavate tih uputstava.
Električno povezivanje
Napon mreže treba da odgovara naponu koji je naveden na
etiketi karakteristika koja se nalazi u unutrašnjosti kuhinjske
nape. Ukoliko postoji utikač povežite kuhinjsku napu sa
utičnicom koja je u skladu sa propisima na snazi i koja je
postavljena na pristupačnom mestu čak i posle instalacije.
Ukoliko je kuhinjska napa bez utikača, (direktno povezivanje
na mrežu) ili utičnica nije postavljena na pristupačnom mestu ,
čak i posle instalacije postavite dvopolni utikač koji
obezbeđuje kompletno isključenje sa mreže u uslovima
kategorije previsokog napona III, u skladu sa pravilima o
instalaciji.
Upozorenje! pre nego što ponovo povežete kuhinjsku napu
sa električnom mrežom i kontrolišete pravilno funkcionisanje,
proverite da li je kabl mreže montiran na pravilan način.
Kuhinjska napa je opremljena specijalnim kabelom za
napajanje; u slučaju da dođe do oštećenja kabela, zatražite ga
od tehničke servisne službe.
Montaža
Kuhinjska napa je opremljena komadićima za pričvršćivanje
koji su prikladni za skoro sve zidove/plafone. U svakom
slučaju je potrebno da se obratite kvalifikovanom tehničaru
kako bi proverio prikladnost materijala s obzirom na tip
zida/plafona. Zid / plafon treba da bude dovoljno čvrst kako bi
podnosio težinu kuhinjske nape.
99
Funkcionisanje
Uključite veću brzinu u slučaju da se radi o velikoj
koncentraciji pare u kuhinji. Savetujemo da se uključi
usisavanje vazduha 5 minuta pre nego što počnete sa
kuvanjem i da ostavite uključeno usisavanje otprilike 15
minuta posle završetka kuvanja.
Želite li izabrati funkcije kuhinjske nape dovoljno je da
dotaknete komande.
Dugme ON/OFF svetlo
Dugme za biranje brzine (snaga usisavanja)
intenzivna - trajanje 5 minuta – pritisnite još
j
edanput da biste se vratili na prethodno
podešavanje.
Dugme za biranje brzine (snaga usisavanja)
visoka
Dugme za biranje brzine (snaga usisavanja)
srednja- kada blešti prikazuje potrebu da se
zameni ili opere karbonski filter. Ovakva
signalizacija je obično deaktivirana. Da biste
aktivirali signalizaciju, isključite elektroniku tako da
pritisnete dugme 0 u trajanju od 3 sekunda. Tada
pritisnite istovremeno dugmad 1 i 2 u trajanju od 3
sekunda, najpre će bleštiti samo dugme 1 a onda
će istovremeno bleštiti i dugme 1 i dugme 2 da bi
prikazali da je došlo do aktivacije. Ponovite
operaciju da biste deaktivirali signalizaciju, najpre
će bleštiti dugmad 1 i 2 a onda će bleštiti samo
dugme 1 da bi prikazalo da je došlo do deaktivacije
Dugme za biranje brzine (snaga usisavanja)
niska – kada blešti prikazuje potrebu da se opere
filter za uklanjanje masnoće.
Dugme OFF motora (stand by) – Isključivanje
Elektronskih delova - Reset signalizacije o
pranju / zameni filtera.
OFF MOTORA
Pritisnite ukratko da biste ugasili motor.
RESET SIGNALIZACIJE FILTERA
Kada je aspirator uključen, nakon što ste obavili
održavanje filtera, pritisnite dugme sve do zvučnog
signala. Kontr.svetlo koje blešti 1 (filter za
uklanjanje masnoće) ili 2 (karbonski filter) prestaje
da blešti.
ISKLJUČIVANJE ELEKTRONSKIH DELOVA
Pritisnite dugme u trajanju od 3 sekunde, isključuje
se elektronska komanda aspiratora.
Ova je funkcija korisna tokom procedure čišćenja
proizvoda.
Da biste uključili elektroniku dovoljno je da
ponovite operaciju..
U slučaju eventualnih anomalija tokom funkcionisanja, pre
nego što se obratite servisnoj službi iskopčajte barem 5
sekundi ovaj aparat sa napajanja električnom energijom na
način da izvučete utikač te ga posle ponovo vratite u utičnicu.
U slučaju da anomalija u funkcionisanju potraje, stupite u
kontakt sa servisnom službom.
100
Održavanje
Upozorenje! Pre bilo kakve operacije čišćenja ili
održavanje, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utikač iz utičnice ili tako da
isključite opšti prekidač kuće ili stana.
Čišćenje
Kuhinjska napa se mora često prati (barem toliko često koliko
često održavate filter za uklanjanje masnoće), bilo iznutra bilo
spolja. Za čišćenje koristite meku ovlaženu krpu i tečne
neutralne deterdžente.
Izbegavajte upotrebu proizvoda koji grebu. NE
UPOTREBLJAVAJTE ALKOHOL !
Upozorenje: Nepoštovanje pravila o čišćenju aparata i pravila
o zameni filtera povećava rizik od požara. Zato savetujemo da
se pridržavate navedenih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualna oštećenja
izazvana na motoru, požar izazvan kao posledica nepravilnog
održavanja ili od nepoštovanja navedenih upozorenja.
Filter za uklanjanje masnoće
Sl. 17-24
Zadržava masne čestice koje su posledica kuvanja.
Treba da se očisti jedan put na mesec (ili kada sistem za
prikazivanje zasićenja filtera – ukoliko je predviđen na modelu
koji posedujete – govori o toj potrebi), uz pomoć neagresivnih
deterženata, ručno ili u mašini za pranje posuđa na niskim
temperaturama i uključujući kratak ciklus pranja.
Posle pranja u mašini za pranje posuđa metalni filter za
uklanjanje masnoće može da izbledi ali njegove filtracijske
karakteristike se ne menjaju ini u kom slučaju.
Ako želite da izvadite filter za uklanjanje masnoće povucite
ručicu za otkačivanje koja ima oprugu.
Aktivni karbonski filter (Samo za Filtracijsku
Verziju)
Sl. 23
Zadržava neprijatne mirise koji su posledica kuvanja.
Karbonski filtar može da se opere svako dva meseca ( ili
kada sistem za indikaciju zasićenja filtera- ako je predviđen
na modelu kojeg posedujete- prikazuje potrebu za tim) u toploj
vodi i prikladnim deterdžentima ili u mašini za pranje sudova
na temperaturi od 65°C ( u slučaju da se radi o pranju u
mašini za pranje sudova obavite kompletan ciklus pranja bez
sudova unutra).
Uklonite višak vode bez da time oštetite filtar, nakon čega ga
treba da stavite u peć u trajanju od 10 minuta na 100°C da bi
se definitivo osušio.
Zamenite madraščić svako 3 godine ili kada primetite da je
krpa oštećena.
Zamenjivanje Lampe
Kuhinjska napa je opremljena sistemom rasvete koja se
bazira na LED tehnologiji.
LED garantuje optimalnu rasvetu, trajnost za 10 puta veću od
tradicionalnih lampi i omogućuju uštedu električne energije za
90% .
Što se tiče njihove zamene obratite se tehničkom servisu.
101
SL - Navodila za montažo in uporabo
Strogo se držite navodil iz tega priročnika. Zavračamo
vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih
plinov in pare, ki nastajajo pri kuhanju in je namenjena
izključno za domačo uporabo.
Napa se lahko po izgledu razlikuje od slik iz te knjižice,
navodila za uporabo, vzdrževanje in namestitev pa so
enaka.
! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli
pogledati. Če napravo prodate, odstopite ali premestite
naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: saj navajajo pomembne
informacije o namestitvi, uporabi in varnosti.
! Napravi ne spreminjajte električnih ali mehanskih
lastnosti, ne posegajte v izpušne odvode.
! Pred namestitvijo naprave se prepričajte, da so vsi njeni
sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite
pooblaščenega prodajalca in naprave ne nameščajte.
Opomba: detajli, označeni s simbolom “(*)”, so opcijski
dodatki, ki so dobavljeni le z nekaterimi modeli ali niso
dobavljeni, saj so razpoložljivi proti plačilu.
Opozorila
Pozor! Ne priključujte naprave na električno omrežje, dokler
inštalacija ni v celoti zaključena.
Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz
električnega omrežja, tako da vtič izvlečete iz vtičnice ali
izključite glavno vklopno stikalo.
Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi,
senzoričnimi ali umskimi sposobnostmi in osebe brez
ustreznih izkušenj in znanja, razen pod nadzorom ali ob
pomoči odgovorne osebe, ki poskrbi za njihovo varnost.
Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.
Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če
je to izrecno dovoljeno.
Ko se kuhinjsko napo uporablja istočasno z drugimi
napravami, ki delujejo na plin ali druga goriva, mora biti
prostor dovolj prezračen.
Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
Pod napo je strogo prepovedana priprava flambiranih jedi.
Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči
požare, zato je treba uporabo slednjega v vsakem primeru
prepovedati.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.
Ob istočasni uporabi pečice, se lahko dostopni deli močno
segrejejo.
Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se
morate strogo držati predpisov pristojnih lokalnih oblasti.
Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT
MESEČNO, v vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem priročniku).
Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja
filtrov predstavlja tveganje požarov.
Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje elektri
čnega
udara.
Zavračamo vsakršno odgovornost za morebitne neprilike,
škodo ali požare na napravi, ki bi izvirali iz neupoštevanja
navodil iz tega priročnika.
Ta naprava je označena skladno z Evropsko direktivo
2002/96/ES, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.
Znak
na izdelku ali na priloženi dokumentaciji
označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.
102
Uporaba
Napa je izdelana za uporabo v odzračevalni različici z
zunanjim odvodom ali obtočni oz. filtracijski z notranjim
obtokom.
Odzračevalna različica
Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na
priključno prirobnico.
Premer odvodne cevi mora biti enak premeru spojnega
obročka.
Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti
ločeno.
V horizontalnem odseku mora biti cev rahlo nagnjena navzgor
(približno 10°), tako da zrak lažje izhaja navzven.
Če je napa opremljena z oglenimi filtri, je slednje potrebno
odstraniti.
Povežite napo s cevmi in odprtinami z vodoravnim odtokom
enakega premera kot je premer izhoda za zrak (spojna
prirobnica).
Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo
manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in
moèno poveèala hrupnost.
Zato za tako delovanje odklanjamo vsakršno odgovornost.
! Cevovod naj bo dolg toliko, kolikor znaša najmanjša
nujna dolžina.
! Cevovod naj ima čim manj krivin (največji kot upogiba:
90°).
! Izogibajte se izrazitim spremembam smeri cevovoda.
! Notranjost cevovoda naj bo čim bolj gladka.
! Material, iz katerega je izdelan cevovod, mora biti
skladen z normativi.
Obtočna različica
Iz vsesanega zraka so pred ponovnim vnosom v prostor
odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v
tej izvedbi je potrebno namestiti dodatni filter na osnovi
aktivnega oglja.
Inštalacija
Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 60cm pri električnih štedilnikih in 70cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.
Električna povezava
Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.
Pozor! pred ponovnim priklopom tokokroga nape na omrežno
napajanje in kontrolo pravilnega delovanja, vselej preverite, ali
je omrežni kabel pravilno nameščen.
Napa ima poseben napajalni kabel. V primeru poškodb kabla
lahko novega naročite pri servisni službi.
Montaža
Napi so priloženi pritrdilni vložki, primerni za večji del
sten/stropov. Vseeno pa se je treba obrniti na usposobljenega
tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto
stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko
prenašata težo nape.
103
Delovanje
V primeru posebno visoke koncentracije dimov v kuhinji
uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in ga pustite delovati
še približno 15 minut po končanem kuhanju.
Za izbiro funkcij nape zadošča dotakniti se ukazov.
Tipka vklop/izklop (ON/OFF) luči
Tipka za izbiro najvišje hitrosti (sesalna moč) –
trajanje 5 minut – s ponovnim pritiskom se vrnete
na prejšnjo nastavitev.
Tipka za izbiro visoke hitrosti (sesalna moč)
Tipka za izbiro srednje visoke hitrosti (moči
delovanja) – utripanje svetilke označuje, da je
treba oprati ali zamenjati ogleni filter. Ta
signalizacija je običajno deaktivirana. Če želite
signalizacijo aktivirati, pritisnite tipko 0 in jo
zadržite pritisnjeno 3 sekunde, da izključite
elektroniko.
Zatem sočasno pritisnite tipki 1 in 2 ter ju zadržite
pritisnjeni 3 sekunde. Sprva utripa samo tipka 1,
nato pa pričneta utripati obe tipki 1 in 2 v znak
aktivacije signalizacije. Če želite signalizacijo
deaktivirati, ponovite postopek. Sprva bosta utripali
tipki 1 in 2, nato pa le tipka 1 v znak deaktivacije
signalizacije.
Tipka za izbiro nizke hitrosti (sesalna moč) –
utripajoča označuje, da je treba oprati maščobni
filter.
Tipka izklop (OFF) motorja (stand by) – Izklop
elektronike – Ponastavitev signalizacije
pranja/zamenjave filtrov
IZKLJUČITEV (OFF) MOTORJA
Kratko pritisnite za izklop motorja.
PONASTAVITEV SIGNALIZACIJE FILTROV
Z vključeno napo, po čiščenju oziroma menjavi
filtrov, pritisnite tipko in jo zadržite pritisnjeno,
dokler se ne oglasi zvočni signal. Utripajoča LED
svetilka 1 (maščobni filter) ali 2 (ogleni filter)
preneha utripati.
IZKLOP ELEKTRONIKE
Pritisnite tipko in jo zadržite pritisnjeno 3 sekunde,
da izključi se elektronika, ki upravlja napo.
Ta funkcija je uporabna pri čiščenju nape.
Za ponovno vključitev elektronike zadošča ponoviti
postopek.
V primeru morebitnih nepravilnosti delovanja, preden se
obrnete na servisno službo, za vsaj 5 sekund izključite
električno napajanje naprave, tako da vtič izvlečete iz vtičnice
in ga nato ponovno vstavite. Če bi se nepravilno delovanje
nadaljevalo, se obrnite na servisno službo.
Vzdrževanje
Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem
izključite električno napajanje nape, tako da vtič izvlečete
iz vtičnice ali izklopite glavno stikalo.
Čiščenje
Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.
Za čiščenje uporabljajte krpo, navlaženo s tekočimi
nevtralnimi detergenti.
Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.
NE UPOBLJAJTE ALKOHOLA!
Pozor: Neupoštevanje pravil za čiščenje naprave in
zamenjavo filtrov predstavlja tveganje požarov. Zato vam
svetujemo, da sledite priporočenim navodilom.
Zavračamo vsakršno odgovornost za morebitno škodo na
motorju in požare, ki bi bili posledica neprimernega
vzdrževanja ali neupoštevanja zgornjih opozoril.
Maščobni filter
Sl. 17-24
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.
Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki
zaznava zasičenost filtrov – če je na modelu, ki je v vaši lasti,
predviden – opozori na to potrebo), z ne agresivnimi
detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi
s kratkim ciklom.
S pranjem v pomivalnem stroju se maščobni filter lahko
razbarva, toda njegove filtrirne značilnosti se nikakor ne
spremenijo.
Za demontažo maščobnega filtra povlecite odklopno ročico na
vzmet.
Ogleni filter (samo za obtočno različico)
Sl. 23
Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.
Ogleni filter operite vsaka dva meseca (ali takrat, ko sistem, ki
zaznava zasičenost filtrov – če je pri vašem modelu predviden
– opozori na to potrebo). Perete ga lahko ročno, v topli vodi z
ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v
primeru pranja v pomivalnem stroju izvedite popolni cikel brez
posode v stroju).
Obrišite odvečno vodo, ne da bi filter poškodovali. Nato pa ga
položite v pečico za 10 minut pri 100°C, tako da se dodobra
osuši.
Filtrirni vložek zamenjajte vsaka 3 leta oziroma vsakič, ko na
njem opazite poškodbe.
Zamenjava žarnic
Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.
LED lučke zagotavljajo optimalno osvetlitev in do 10-krat
daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter
90% prihranek električne energije.
Za zamenjavo žarnic se obrnite na poprodajno službo.
104
HR - Uputstva za montažu i za uporabu
Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa ima funkciju usisavanja dima i pare za vrijeme kuhanja
te je namijenjena samo kućanskoj uporabi.
Vanjski izgled kuhinjske nape se može ponešto
razlikovati od onog što smo opisali i ilustrirali u crtežima
ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju
nepromijenjena.
! Važno je sačuvati ovaj priručnik da biste ga mogli
konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: u njima se nalaze važne
informacije o instalaciji, uporabi i sigurnosti.
! Ne izvršavajte nikakve mehaničke ili električne varijacije
(izmjene ) na proizvodu ili na cijevima za izbacivanje.
! Prije nego što počnete s instalacijom aparata, uvjerite se
da nijedna komponenta nije oštećena. U suprotnom
slučaju, kontaktirajte trgovca i ne nastavljajte s
instalacijom.
Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.
Upozorenja
Pozor! Ne priključujte aparat na električnu mrežu sve dok
niste kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku
napu s električne mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.
Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno
sa aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .
Kuhinjska napa se treba često čistiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovaj
priručnik).
Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.
Ovaj simbol
na proizvodu ili na dokumentaciji koja ga
prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električni i elektronski uređaji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
105
Korištenje
Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.
Verzija za isisivanje
Para se izbacuje vani uz pomoć cijevi za odsis koja se
pričvršćuje za spojnu prirubnicu.
Dijametar cijevi za odsis treba biti jednak dijametru karike za
povezivanje.
Upozorenje! Cijev za odsis nije priložena s opremom te se
treba kupiti.
U vodoravnom dijelu, cijev se treba lagano podizati prema
gore ( otprilike 10°) na način da izbaci što je lakše moguće
zrak prema vani.
Ako je kuhinjska napa opremljena karbonskim filterima, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim
promjerom otvora za zrak (spojna prirubnica).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer će smanjiti sposobnost usisavanje te će dovesti
do znatnog povećanja buke.
Stoga otklanjamo bilo koju odgovornost u svezi onoga što
smo gore naveli.
! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogui broj zavoja
(maksimalni kut zavoja: 90°).
! Izbjegavajte drastine promjene dijametra cijevi.
! Koristite cijevi koje imaju što je mogue glau
unutrašnjost.
! Materijal od kojeg je napravljena cijev treba biti odobren
propisima.
Filtracijska verzija
Usisavani zrak će se očistiti od masnoća te će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih karbonskih filtara.
Postavljanje
Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 60cmkada se radi o električnim štednjacima ,a 70cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.
Povezivanje s električnom strujom
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
Upozorenje! Prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.
Kuhinjska napa je opremljena specijalnim kabelom za
napajanje; u slučaju da dođe do oštećenja kabela možete ga
zatražiti i dobiti od Tehničke potpore.
Montaža
Kuhinjska napa ima komadiće za pričvršćivanje koji su
prikladni za skoro sve zidove ili stropove. Pored svega toga je
potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi
prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti
dovoljno čvrst kako bi podnio težinu kuhinjske nape.
106
Funkcioniranje
Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.
Da biste odabrali funkcije kuhinjske nape dovoljno je da
lagano dotaknete napravu.
Tipka UKLJUČI / ISKLJUČI svjetlo
Tipka za odabir brzine (jačine usisivanja)
intenzivna - trajanje 5 minuta – pritisnite još
j
edanput kako biste se vratili na prijašnju
impostaciju.
Tipka za odabir brzine (snaga usisavanja) visoka
Tipka za odabir brzine (snaga usisa) srednja-
kada bliješti prikazuje potrebu da se opere ili
zamijeni karbonski filtar.
Ova signalizacija je obično deaktivirana. Da biste
aktivirali signalizaciju, isključite elektroniku tako da
pritisnete tipku 0 u trajanju od 3 sekunde. Potom
pritisnite istovremeno tipke 1 i 2 u trajanju od 3
sekunde, najprije će bliještiti samo tipka 1 a onda
će istovremeno bliještiti i tipka 1 i tipka 2 da bi
prikazale kako je došlo do aktivacije. Ponovite
operaciju da biste deaktivirali signalizaciju, najprije
će bliještiti tipke 1 i 2 a onda će bliještiti samo tipka
1 kako bi prikazala da je došlo do deaktivacije
Tipka za biranje brzine (snaga usisavanja) niska
– kada svijetli pokazuje vam da trebate oprati filtar
za uklanjanje masnoće.
Tipka OFF motora (stand by) – Isključivanje
Elektronike - Reset signalizacije o
pranju/zamjeni filtara.
OFF MOTORA
Kratkotrajno pritisnite da biste isključili motor.
RESET SIGNALIZACIJE FILTARA
Kada je kuhinjska napa uključena, nakon što ste
obavili održavanje filtara, pritisnite tipku sve do
zvučnog signala. Indikaciono svjetlo 1 koje bliješti
(filtar za odstranjivanje masnoće) ili 2 (karbonski
filtar) će prestati bliještiti.
ISKLJUČIVANJE ELEKTRONIKE
Pritisnite u trajanju od 3 sekunde tipku, isključuje
se elektronika za upravljanje kuhinjskom napom.
Ova funkcija može biti korisna za vrijeme čišćenja
proizvoda.
Da biste uključili elektroniku dovoljno je ponoviti
proceduru.
U slučaju eventualnih anomalija prilikom funkcioniranja , prije
nego što se obratite tehničkom servisu iskopčajte barem 5
sekundi aparat s električne mreže vadeći utikač i onda ga opet
uključite. U slučaju da se te anomalije javljaju i ubuduće,
obratite se tehničkom servisu.
107
Održavanje
Upozorenje! Prije bilo kakvog postupka čišćenja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utičnicu ili isključite opći
prekidač kuće.
Čišćenje
Kuhinjska napa se treba često čistiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.
NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o
zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.
Filtar za masnoću
Slika 17-24
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.
Trebate ga očistiti jedan put na mjesec (ili kada indikator
prepunjavanja filtra to pokazuje – ukoliko model koji ste kupili
predviđa takvu mogućnost), upotrebljavajući blage
deterdžente, ručno ili u perilici posuđa na niskoj temperaturi i
uključite kratki ciklus.
Nakon pranja u perilici posuđa filtar za uklanjanje masnoće bii
mogao djelovati isprano i izgubiti boju ali njegove
karakteristike filtriranja se ni u kojem slučaju ne mijenjaju.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.
Karbonski filtar (samo za filtracijsku verziju)
Slika 23
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.
Karbonski filtar se može oprati svako dva mjeseca ( ili kada
sustav indikacije zasićenja filtara- ako je predviđen na modelu
kojeg imate- prikazuje potrebu za time) u toploj vodi i
prikladnim deterdžentima ili u perilici posuđa na temperaturi
od 65°C ( u slučaju da se radi o pranju u perilici posuđa
obavite kompletan ciklus pranja bez posuđa unutra).
Odstranite višak vode bez da time oštetite filtar, nakon čega
ga trebate staviti u pećnicu u trajanju od 10 minuta na 100°C
da bi se definitivo osušio.
Zamijenite madraščić svako 3 godine ili kada primijetite da je
tkanina oštećena.
Zamjena Lampe
Kuhinjska napa je opremljena sustavom rasvjete koji se bazira
na tehnologiji INDIKACIONIH SVJETALA.
INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te
trajnost 10 puta veću od tradicionalnih lampi a omogućuju i
uštedu od 90% električne energije.
U svezi sa zamjenom, obratite se tehničkoj potpori.
108
TR - Montaj ve kullanım talimatları
Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet
etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.
Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın
çekilmesi amacıyla ve sadece evlerde kullanılmak üzere
tasarlanmıştır.
Kullanma kılavuzunda gösterilen şekillere nazaran
davlumbazın farklı fonksiyonları olabilir, fakat kullanma
tâlimatı, bakımı ve montajı aynı şekilde kalıyor.
! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her
anda başvurulabilmesi için muhafaza etmek önemlidir.
Ürünün satılması, başkasına verilmesi yada taşınması
esnasında bu kullanım klavuzunun da ürün ile birlikte
kalmasına özen gösteriniz.
! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve
güvenlik ile ilgili çok önemli bilgiler içerir.
! Gerek ürün üzerinde gerek ise tahliye kanallarında ne
elektriksel ne de yapısal tadilatlar yapmayızınız.
! Cihazin kurulumuna başlamadan önce tüm parçaların
kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde
üreticiyle irtibata geçip kuruluma devam etmeyiniz.
Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte
temin edilir.
Dikkat
UYARI! Kurulum işlemi tamamlanıncaya kadar cihazı fişe
takmayın.
Her türlü temizlik veya bakım işleminden önce, davlumbazın
fişini çekmek veya evin ana şalterine olan bağlantısını kesmek
suretiyle davlumbazın elektrik bağlantısını kesin.
Cihaz, gözetim altında bulunmadıkları veya güvenliklerinden
sorumlu bir şahıs tarafından cihazın kullanımıyla ilgili eğitim
almadıkları sürece, çocuklar veya yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi
eksikliği olan şahıslar tarafından kullanılacak şekilde
tasarlanmamıştır.
Çocuklar, cihazla oynamadıklarından emin olmak için
izlenmelidir.
Rahatsız edici bir sürtünme sesi duyulmaksızın takılan
davlumbazları asla kullanmayın!
Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi
olarak kullanılmamalıdır.
Mutfak davlumbazı, diğer yanma gazları veya yakıtları
kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde
havalandırılmalıdır.
Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği
dumanların atılması için kullanılan bir boruya verilmemelidir.
Davlumbazın altında alevli pişirme kesinlikle yasaktır.
Açığa çıkan alevlerin filtrelere zarar vermesi ve yangın riski
açısından açık alevden sakının.
Her türlü kı
zartma, yağın aşırı kızmasını ve alevlenmesini
engelleyecek şekilde dikkatle yapılmalıdır.
Erişilebilir parçalar, pişirme cihazarı ile kullanıldıklarında sıcak
olabilirler.
Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler
söz konusu olduğunda, yetkili makamlar tarafından
sunulanları yakından takip etmek önemli bir husustur.
Davlumbaz, hem içten hem dıştan düzenli olarak
temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında
sunulan bakım talimatları ile uyum içinde ilerlemek için
gereklidir).
Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın
riskine neden olur.
Olası elektrik şoklarından kaçınmak için lamba düzgün
biçimde takılmadan davlumbazı kullanmayın veya bu durumda
bırakmayın.
Üretici, bu el kitabında yer alan talimatlara uyulmamasından
kaynaklanan cihaz arızaları
, hasarları ve yangınlara karşı
sorumluluk kabul etmez.
Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu
ürünün uygun bir şekilde atılmasını sağladığınız takdirde,
çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz
bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek
olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan
sembolü, bu cihazın evsel bir atık olarak görülmemesi
gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.
109
Kullanım
Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak
tasarlanmıştır.
Aspiratörlü model
Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye
borusu sayesinde dışarıya atılırlar.
Tahliye borusunun çapı bağlantı halkasının çapına eşit
olmalıdır.
Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca
satın alınmalıdır.
Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için
yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).
Eğer davlumbazın karbon filtreleri var ise bunlar
çıkartılmalıdır.
Davlumbazı duvardaki çık
ış borularına ve ağızlarına
bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı
halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme
gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde
arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum
dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin ) ani olarak
değişmesinden kaç
ının.
! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden
olmalıdır.
Filtreli model
Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.
Kurulum
Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 60cm, gaz veya gazla-elektrikle
çalışan ocaklardan 70cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan
ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç
kaynağı kablosunun düzgün takıl
ıp takılmadığını denetleyin.
Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun
hasar görmesi durumunda yetkili teknik servise başvurun.
Montaj
Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak
güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye
monte etmeyiniz. Yalnızca duvara monte ediniz.
110
Çalıştırma
Mutfakta aşırı buhar oluşması halinde yüksek emme hızından
yararlanınız. Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme
esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.
Davlumbaz özelliklerini seçmek için kontrollere dokunun.
Aydınlatma AÇIK/KAPALI tuşu
Yüksek hız seçim tuşu (emme gücü) – süresi 5
dakika – tekrar bastığınızda önceki ayara döner.
Yüksek hız seçim tuşu (emme gücü).
Orta hız seçim tuşu (emme gücü) – yanıp
sönmeye başladığında karbon filtrenin yıkanması
veya değiştirilmesi gerektiğini bildirir. Bu sinyal
normalde devre dışıdır. Uyarıyı aktif hale
getirmek için elektroniği 0 tuşuna 3 saniye
boyunca basarak devre dışı bırakın.
Hemen arkasından aynı anda 1 ve 2
düğmelerine aynı anda 3 saniye boyunca basılı
tutun, önce sadece 1 düğmesi yanıp sönecek
sonra 1 ve 2 düğmeleri yanıp sönecekler. Bunun
anlamı aktif kılınmış demektir. Uyarıy
ı devre dışı
bırakmak için operasyonu tekrarlayın; önce 1 ve
2 düğmeleri yanıp sönecekler sonra da sadace 1
düğmesi yanıp sönecektir. Bu, uyarının devre dışı
kaldığı anlamına gelir.
Düşük hız seçim tuşu (emme gücü) – yanıp
sönmeye başladığında yağ filtrelerinin yıkanması
gerektiğini bildirir.
Motor KAPATMA tuşu (hazırda bekleme) –
elektronik devreleri devre dışı bırakır – filtre
yıkama/değiştirme sinyallerini sıfırlar.
MOTOR KAPALI
Motoru kapatmak için kısa süreyle bu tuşa basın.
FİLTRE SİNYALLERİNİ SIFIRLAMA
Filtrelerin bakımını gerçekleştirdikten sonra,
davlumbaz açık iken bip sesini duyuncaya kadar
tuşa basılı tutun. Yanıp sönmekte olan 1 nolu led
(yağ filtresi) yada 2 nolu filtre (karbon filtre)
yanıp sönmeyi kesecektiir.
ELEKTRONİK DEVRELERİN DEVRE DIŞI
BIRAKILMASI
Tuşu 3 saniye basılı tutun. Davlumbazın
elektronik devreleri devre dışı kalır.
Bu özellik, ürünü temizlerken oldukça yararlıdı
r.
Elektronik devreleri devreye sokmak için işlemi
tekrarlayın.
Davlumbaz doğru şekilde çalışmadığında fişini çekerek
elektrik bağlantısını 5 saniye kadar kesin. Ardından Teknik
Servisle bağlantı kurmadan önce fişi tekrar prize takıp bir kez
daha çalıştırmayı deneyin.
Bakım
DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden
önce, davlumbazı elektrik şebekesinden ayırınız.
Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.
Temizleme
Davlumbazın içi ve dışı düzenli olarak (en az yağ filtrelerinin
bakımı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir.
Ilık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz.
Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!
Uyarı: Davlumbaza ilişkin temel temizleme talimatlarının
yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına
neden olabilir.
Bu nedenle, söz konusu talimatlara uymanızı öneririz.
Üretici, uygun olmayan bakımdan veya yukarıda belirtilen
güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya
yangın hasarı konusunda sorumluluk kabul etmez.
Yağ filtresi
Şekil 17-24
Pişirme sonucu oluşan yağ taneciklerini tutar.
Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi –
satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz
deterjanla, elde veya düşük ısı ve kısa devreye
programlanmış bir bulaşık makinesinde temizlenmelidir.
Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe
solabilir, ancak bu filtreleme kapasitesini etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.
Kömür filtresi (yalnızca filtreli modellerde)
Şekil 23
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları
emer.
Karbon filtre her iki ayda bir ( yada filtrelerin dolduğunu
gösteren sistem – eğer satın aldığınız modelde var ise – bu
gerekliliği gösteriyor ise ) uygun deterjanlar ve sıcak su ile
yada bulaşık makinesinde 65°C sıcaklıkta yıkanabilir. (
Bulaşık makinesinde yıkanması durumunda yıkamayı içinde
bulaşıklar olmadan yapın.).
Fazla suyu filtreye zarar vermeden alın ve sonra tamamen
kuruması için bir fırında 10 dakika boyunca 100°C ısıda
bekletin. Filtre özelliği olan kılıfı her üç senede bir ve her zarar
gördüğünde değiştirin.
Lambaları değiştirme
Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine
sahiptir.
LED’ler ideal bir aydınlatma ve normal lambalarınkine göre 10
defa daha uzun bir kullanım süresi ve %90 enerji tasarrufu
sağlarlar.
Bunların yenileri ile değiştirilmesi için teknik servise
başvurunuz.
3
!
.
)
(
.
.
.
!
:
.
.
.
.17- 24
.
.
.
.
)
(
.32
.
65
)
.(
10 100
.
3
.
LED.
LED
10
90 %
.
.
2
)
(
.
.
60
70 .
.
.
.
)
(
III
.
!
.
.
)
(
.
.
.
. 5
15
.
.
ON/OFF
) ( -
5 –
.
) (
) ( –
.
1 2 1 1 2
.
1 2
1 .
) ( -
.
OFF (stand by) -
– /
.
OFF
.
.
led 1) ( 2) (
.
3 .
. .
5
.
.
1
AR –
.
.
.
.
! .
.
!
!
,
.
: "(*)"
.
!
.
.
.
.
.
!
.
.
.
.
.
.
.
.
)
.(
.
.
.
.
EC/96/2002 Waste
Electrical and Electronic Equipment (WEEE).
.
.
.
.
:
.
.
/ .
!
.
)
10° (
.
.
.
.
.
! .
! )
90° (
!
! .
! .
.
.
LIB0059730A Ed. 04/14
