1
Installation Guide
Coupler Kit for
SRWB Wire Basket Cable Trays
Model:
SRWBUNVCPLR
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
Español 5 • Français 9 • Русский 13
2

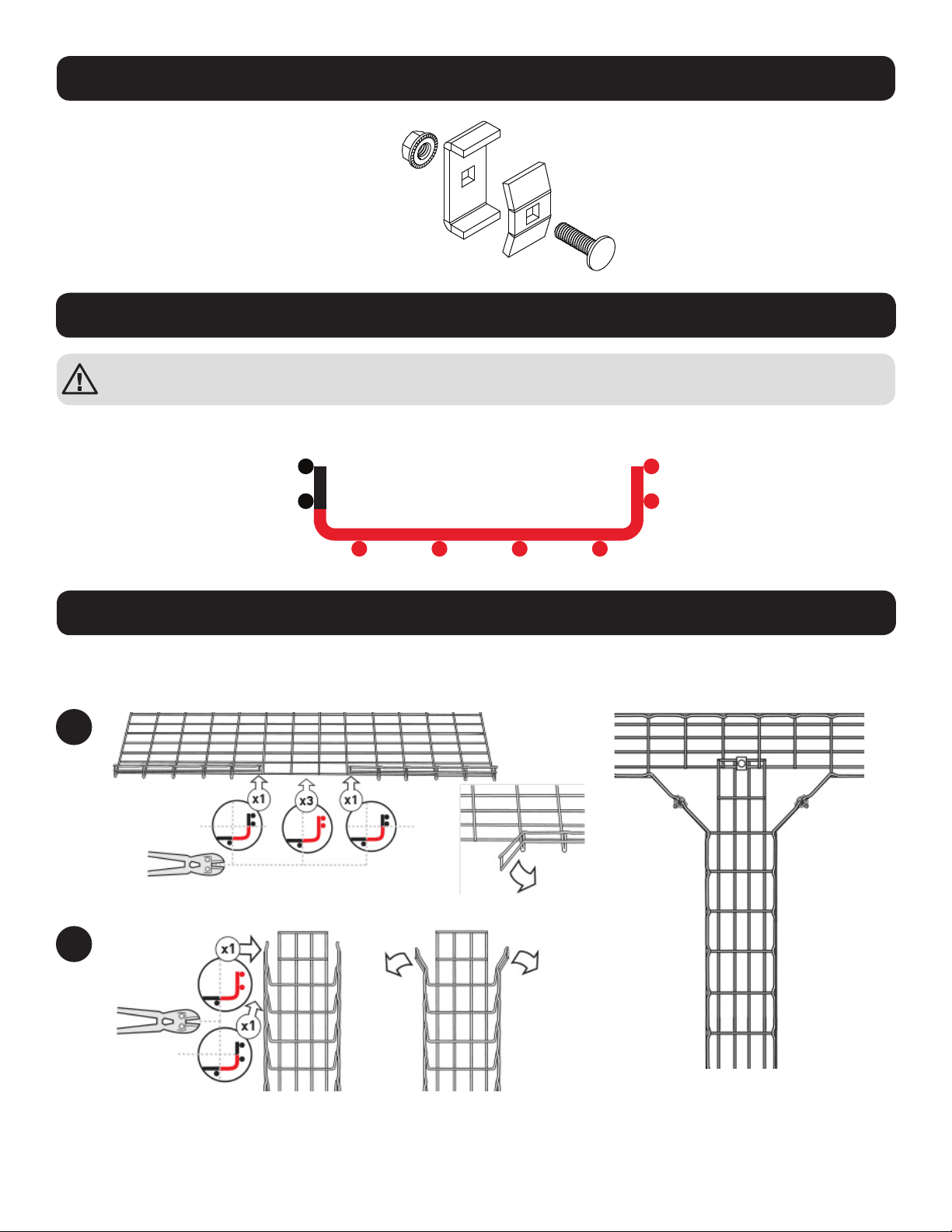

Parts List
Assembly
Wire Tray Configuration
1 x
1
2
For instructions on cutting and fabricating wire basket trays, please refer to the documentation included
with the SRWB Wire Baskets (sold separately).
This section provides wire tray cutting patterns and configuration instructions. For the sectional views shown for each wire tray
model, the wires in the red portions should be cut and wires in the black portions should remain intact (see example below).
Uncut
Wires
Cut Wires
Y-Junctions
6" (150mm) Wire Basket Model(s): SRWB6210STR, SRWB6410STR
3

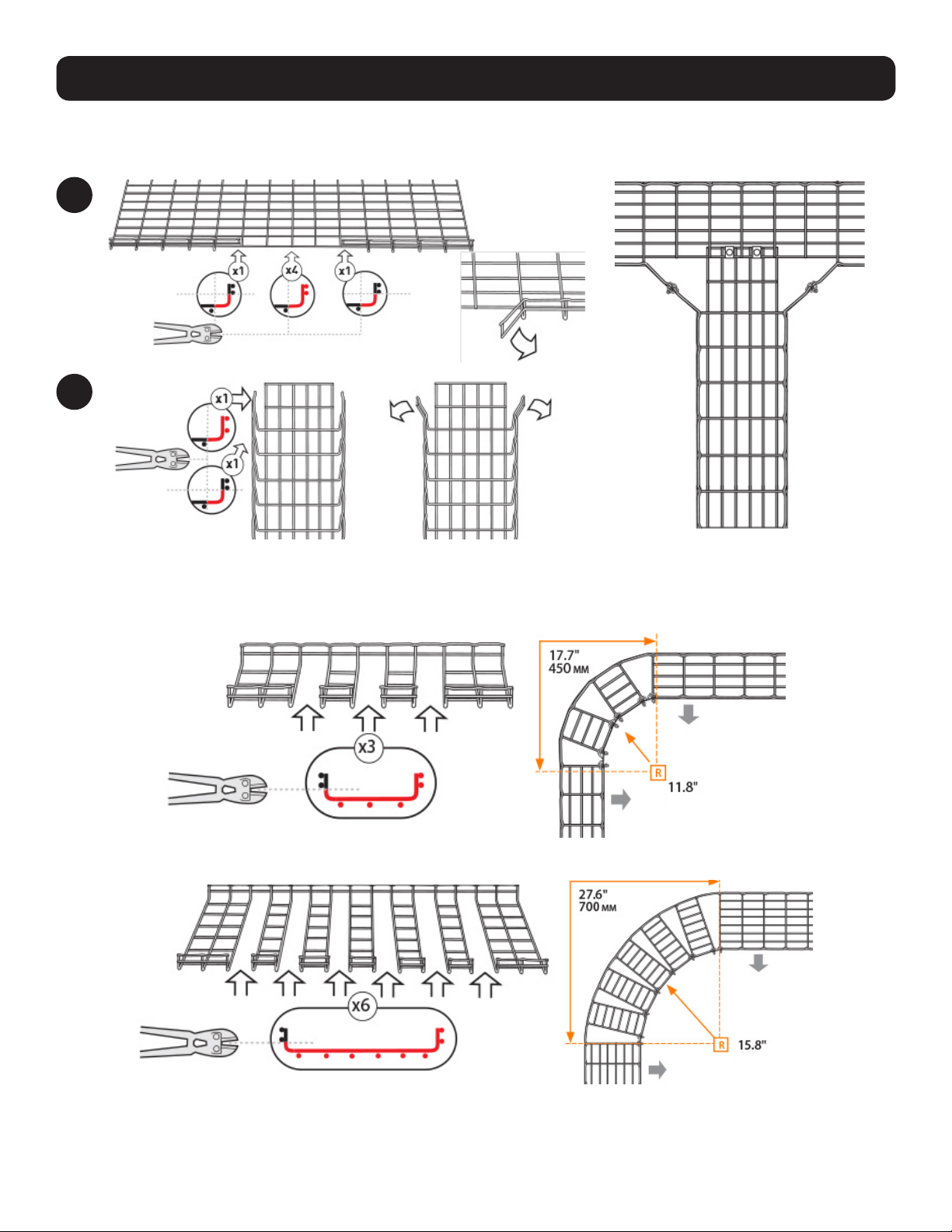

Assembly
1
2
Y-Junctions
12” – 18” (300 – 457 mm) Wire Basket Model(s): SRWB12210STR, SRWB12410STR, SRWB18410STR
Sweeps
6" (150 mm) Wire Basket Model(s): SRWB6210STR, SRWB6410STR
12" (300 mm) Wire Basket Model(s): SRWB12210STR, SRWB12410STR
300 MM
400 MM
4
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
19-07-394 93-39CE_RevA

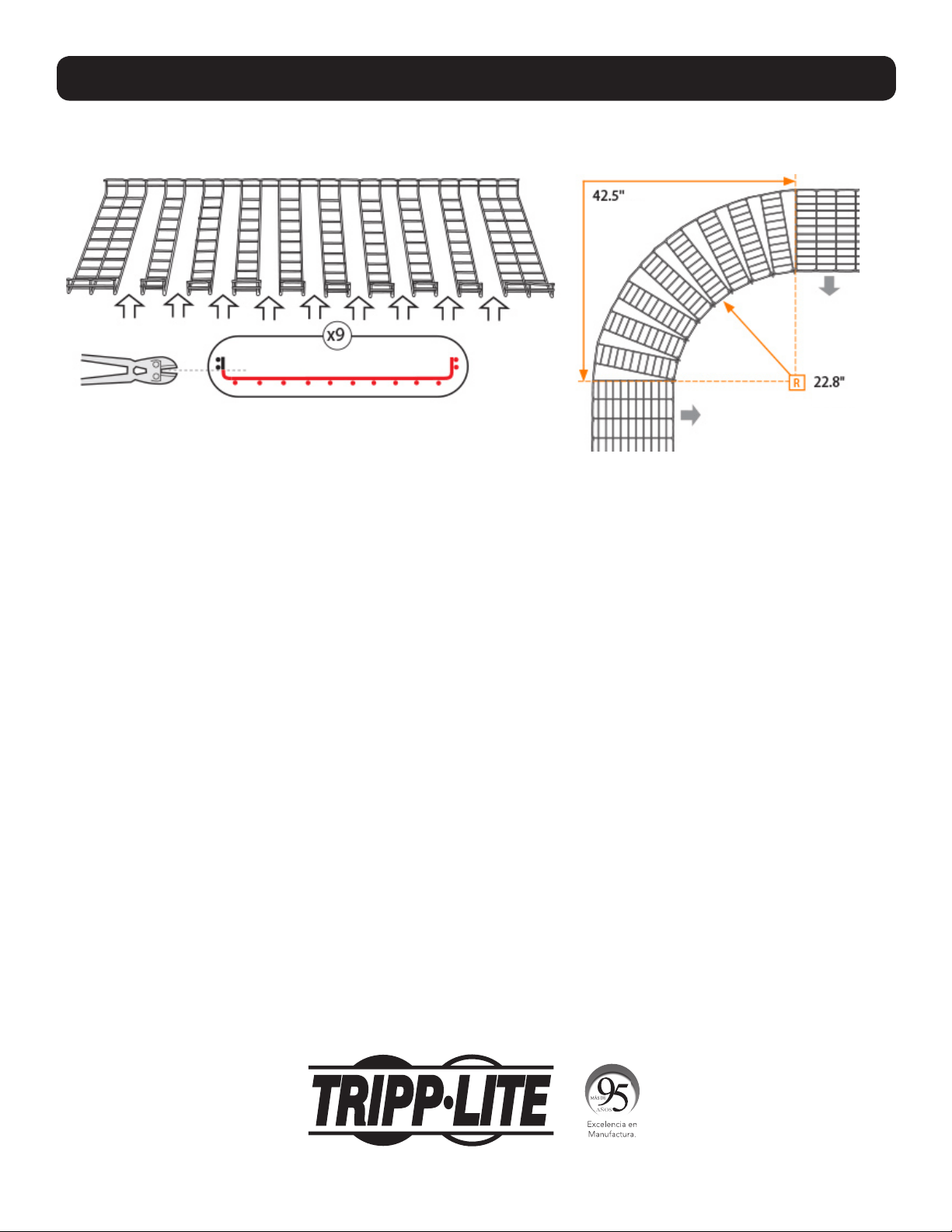

Assembly
Sweeps
18” (457 mm) Model: SRWB18410STR
1080 MM
580 MM
5
Guía de Instalación
Juego de Acoplador para
Bandejas para Cableado de
Canastilla de Alambre SRWB
Modelo:
SRWBUNVCPLR
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • En la dirección de correo electrónico www.tripplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.
English 1 • Français 9 • Русский 13
6
Lista de Partes
Ensamble
Configuración de Bandeja de Alambre
1 x
1
2
Para ver instrucciones sobre el corte y fabricación de bandejas de canastilla de alambre, consulte la
documentación incluida con las Canastillas de Alambre SRWB (vendidas por separado).
Esta sección proporciona patrones de corte e instrucciones de configuración para bandejas de alambre. Para las vistas
seccionales mostradas para cada modelo de bandeja de alambre, los alambres en las porciones rojas deben cortarse y los
alambres en las porciones negras deben permanecer intactos (véase el ejemplo a continuación).
Alambres No
Cortados
Alambres Cortados
Uniones en Y
Modelo(s) de Canastilla de Alambre de 150 mm [6"]: SRWB6210STR, SRWB6410STR
7

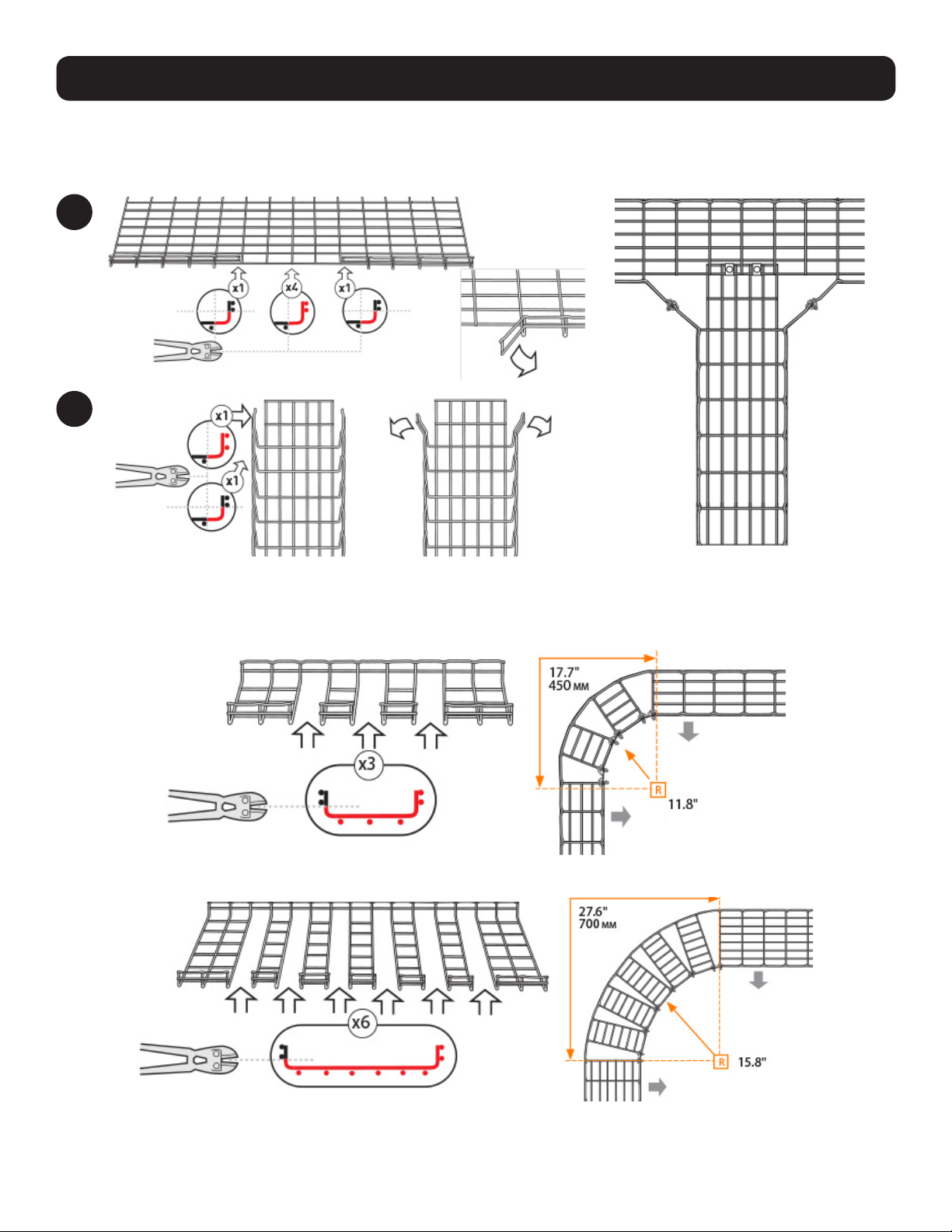

Ensamble
1
2
Uniones en Y
Modelo(s) de Canastilla de Alambre de 305 – 457 mm [12" – 18"]: SRWB12210STR, SRWB12410STR,
SRWB18410STR
Escobillas
Modelo(s) de Canastilla de Alambre de 150 mm [6"]: SRWB6210STR, SRWB6410STR
Modelo(s) de Canastilla de Alambre de 300 mm [12”]: SRWB12210STR, SRWB12410STR
300 mm
400 mm
8
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
19-07-394 93-39CE_RevA
Ensamble
Escobillas
Modelo de 457 mm [18"]: SRWB18410STR
1080 mm
580 mm
9
Guide d'installation
Trousse de coupleur pour
tablette à câbles pour panier
métallique SRWB
Modèle :
SRWBUNVCPLR
1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support
Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.
English 1 • Español 5 • Русский 13
10
Liste des pièces
Assemblage
Configuration de la tablette métallique
1 x
1
2
Pour des instructions sur la coupe et la fabrication des plateaux pour panier métallique, consulter la
documentation incluse avec les paniers métalliques SRWB (vendus séparément).
Cette section fournit des modèles de coupe et des instructions de configuration pour la tablette métallique. Pour la vue en
coupe illustrée pour chaque modèle de tablette métallique, les fils dans les sections rouges doivent être coupés et les fils
dans les sections noires doivent demeurer intacts (consulter l'exemple ci-dessous).
Fils non
coupés
Fils coupés
Jonctions en Y
Modèles de panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR
11
Assemblage
1
2
Jonctions en Y
Modèles de panier métallique de 300 à 457 mm (12 à 18 po) : SRWB12210STR, SRWB12410STR, SRWB18410STR
Balaie
Modèles de panier métallique de 150 mm (6 po) : SRWB6210STR, SRWB6410STR
Modèles de panier métallique de 300 mm (12 po) : SRWB12210STR, SRWB12410STR
300 MM
400 MM
12
1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support
19-07-394 93-39CE_RevA
Assemblage
Balaie
Modèle de 457 mm (18 po) : SRWB18410STR
1080 MM
580 MM
13
Руководство по установке
Комплект соединительных муфт для
кабельных лотков проволочно-корзинного
типа (SRWB)
Модель:
SRWBUNVCPLR
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.
English 1 • Español 5 • Français 9
14
Комплектация
Порядок сборки
Конфигурация проволочного лотка
1 шт.
1
2
Инструкции по вырезанию и изготовлению лотков проволочно-корзинного типа представлены в документации, поставляемой в
комплекте с проволочными корзинами SRWB (продаются отдельно).
В данном разделе представлены схемы разрезания и указания по компоновке проволочных лотков. В отношении изображений в разрезе, показанных для каждой
модели проволочного лотка, прутья в красной части изображения должны разрезаться, а прутья в черной части изображения должны оставаться нетронутыми (см.
пример ниже).
Неразрезанные
прутья
Разрезанные прутья
Y-образные соединения
Модели 6-дюймовых (150 мм) проволочных корзин: SRWB6210STR, SRWB6410STR
15
Порядок сборки
1
2
Y-образные соединения
Модели 12–18-дюймовых (300–457 мм) проволочных корзин: SRWB12210STR, SRWB12410STR, SRWB18410STR
Изгибы
Модели 6-дюймовых (150 мм) проволочных корзин: SRWB6210STR, SRWB6410STR
Модели 12-дюймовых (300 мм) проволочных корзин: SRWB12210STR, SRWB12410STR
300 MM
400 MM
16
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
19-07-394 93-39CE_RevA
Порядок сборки
Изгибы
18-дюймовая (457 мм) модель: SRWB18410STR
1080 MM
580 MM
