Broan BBN3306SS 30-Inch Built In Power Pack Insert wEasy User Manual

In the United States In Canada

For complete warranty statement and service parts, or to learn more about the instructions below,

please type your model number in on our website or scan the QR code.

broan-nutone.com broan-nutone.ca

To obtain a paper copy of the detailed instructions, please call us.

1-800-558-1711 1-800-567-3855

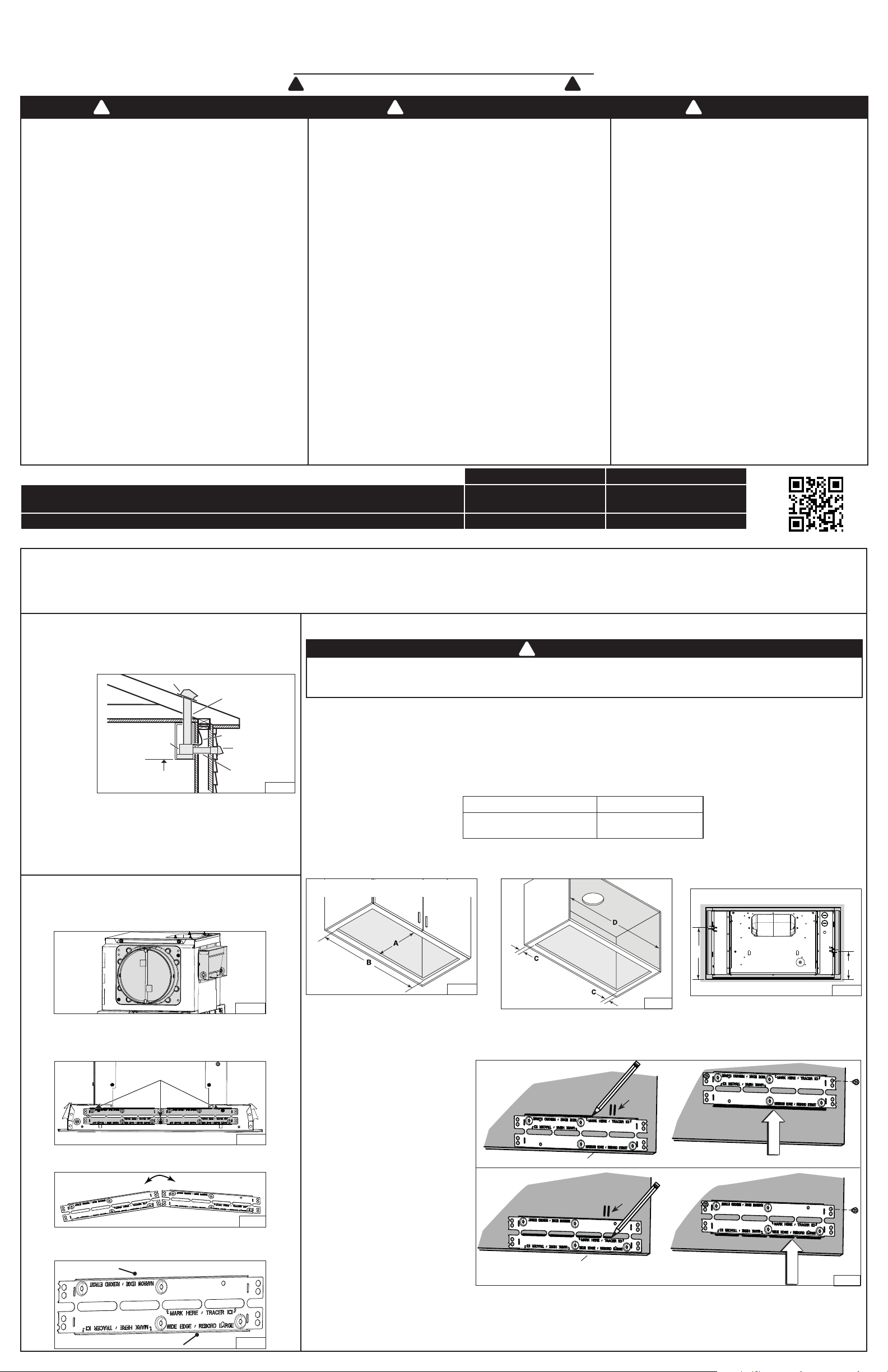

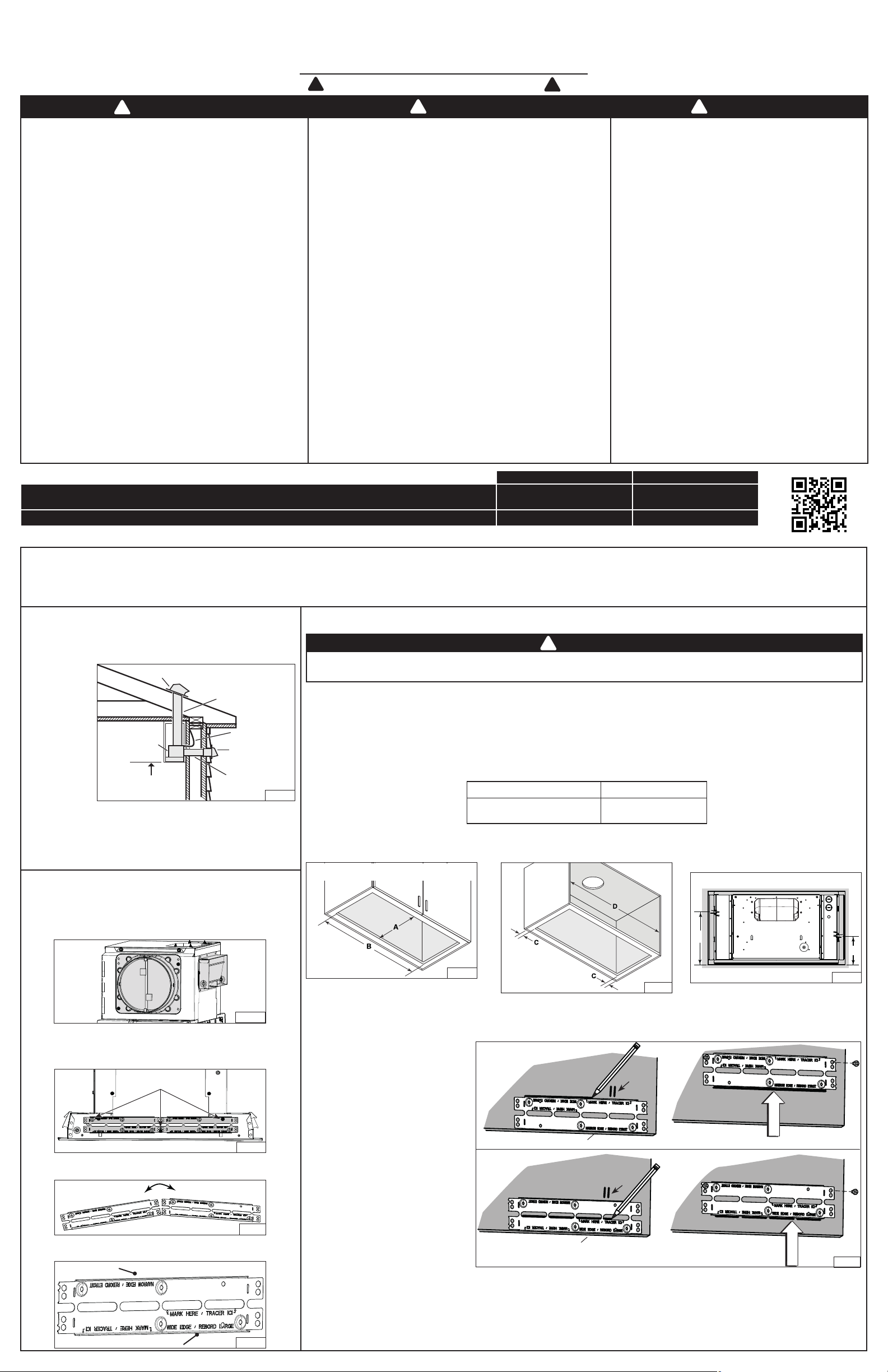

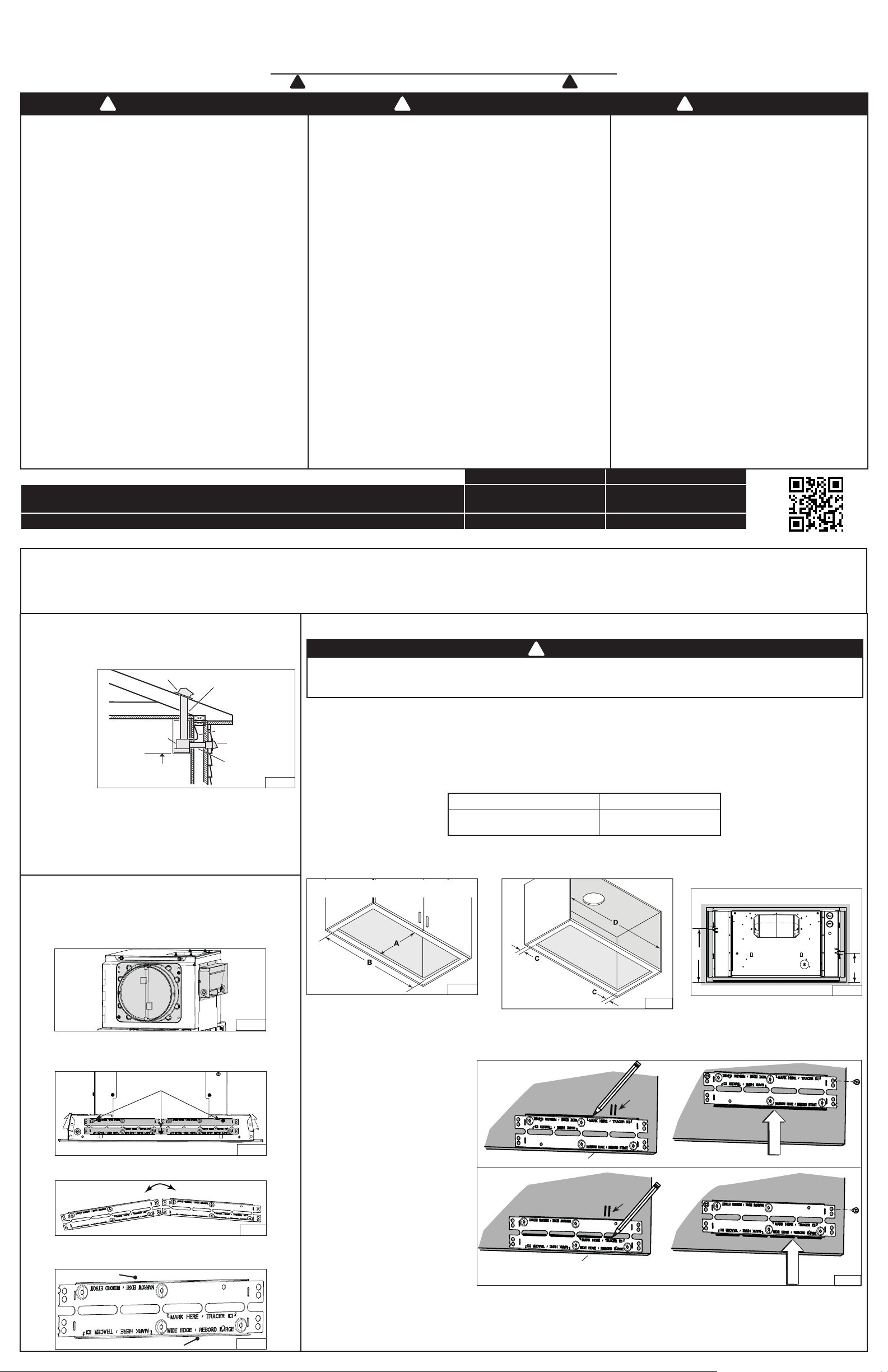

INSTALLATION, USE, AND CARE QUICK START MANUAL

POWERPACK INSERT MODELS BBN3306SS AND BBN3306SSC

READ AND SAVE THESE INSTRUCTIONS

Intended for domestic cooking only

WARNING WARNING CAUTION

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

• Use this unit only in the manner intended by the manufacturer. If you have

questions, contact the manufacturer at the address or telephone number

listed in the warranty.

• Before servicing or cleaning unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on

accidentally. When the service disconnecting means cannot be locked,

securely fasten a prominent warning device, such as a tag, to the service panel.

• Installation work and electrical wiring must be done by a qualified person(s)

in accordance with all applicable codes and standards, including fire-rated

construction codes and standards.

• Sufficient air is needed for proper combustion and exhausting of gases

through the flue (chimney) of fuel burning equipment to prevent backdrafting.

Follow the heating equipment manufacturer’s guideline and safety standards

such as those published by the National Fire Protection Association (NFPA),

and the American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE), and the local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring

and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not use this unit with any separate solid-state speed control device.

• To reduce the risk of fire, use only metal ductwork.

• This unit must be grounded.

• When installing, servicing or cleaning the unit, it is recommended to wear

safety glasses and gloves.

• When applicable local regulations comprise more restrictive installation and/or

certification requirements, the aforementioned requirements prevail on those

of this document and the installer agrees to conform to these at his own expense.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking

and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food

(i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate

on fan or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the

surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then

turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not

go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam

explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to

operate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

• For indoor residential use only.

• To reduce risk of fire and to properly exhaust air, be sure to duct air

outside. Do not vent exhaust air into spaces within walls or ceilings

or into attics, crawl spaces, or garages.

• Take care when using cleaning agents or detergents.

• Avoid using food products that produce flames under the Range

Hood.

• For general ventilating use only. Do not use to exhaust hazardous

or explosive materials and vapors.

• To avoid motor bearing damage and noisy and/or unbalanced

impellers, keep drywall spray, construction dust, etc. off power

unit.

• Your hood motor has a thermal overload which will automatically

shut off the motor if it becomes overheated. The motor will restart

when it cools down. If the motor continues to shut off and restart,

have the hood serviced.

• The bottom of the hood MUST NOT BE LESS than 24” and

recommended at a maximum of 30” above the cooktop for best

capture of cooking impurities.

• Use only with range hood cord connection kits that have been

investigated and found acceptable for use with this model range

hood.

• Please read specification label on product for further information

and requirements

1. INSTALL THE DUCTWORK (DUCTED

INSTALLATION ONLY)

NOTE: To reduce the risk of fire, use only metal ductwork.

Decide where

the ductwork

will run between

the powerpack

insert and the

outside. (FIG. 1)

2. A straight, short

duct run will

allow the hood

to perform most

efficiently.

3. Long duct runs,

elbows, and

transitions will

reduce the performance of the hood. Use as few of them as possible.

Larger ducting may be required for best performance with longer duct runs.

4. Install wall cap or roof cap (sold separately). Connect metal ductwork to

cap and work back towards the hood location. Use 2” metal foil duct tape

to seal the joints between ductwork sections.

24" MIN - 30" MAX

ABOVE COOKING SURFACE

POWERPACK

INSERT

WALL CAP

ROOF CAP

8" OR 6" ROUND DUCT

OR 3¼" X 10" DUCT

HOUSE WIRING

3¼" X 10" DUCT

FIG. 1

Detach and set aside the 3¼” x 10” adapter/damper and the 6-in.-round

damper (grey parts in FIG. 2) from back and side of the powerpack insert by

removing their 2 retaining screws. Discard the screws.

Detach the cabinet brackets (grey part in FIG. 3) from the back of the

powerpack insert by removing its 3 retaining screws. Discard the screws.

Fold up and down the bracket until it is split in two separate parts (FIG. 4).

Keep the brackets for possible further use.

NOTE: Both cabinet brackets have one wide edge and one narrow edge

(FIG. 5), to cover all installation configurations depending on cabinet widths.

2. REMOVE THE ADAPTER/DAMPER AND

6-IN. ROUND DAMPER

3. REMOVE THE CABINET BRACKETS

FIG. 4

FIG. 2

SCREWS

FIG. 3

Wide edge

Narrow edge

FIG. 5

4. PREPARE THE CABINET

NOTES: A. The unit has to be installed inside the cabinet.

B. The unit should be mounted centered laterally over the cooktop burners.

C. For back to front position, the unit must be mounted according to local building codes.

1. Cut a hole in the bottom of the cabinet, using the dimensions shown (FIG. 6).

2. Measure the remaining material of the cabinet bottom sides (C in FIG. 7), if it is 1/4” or more, there is no need to use the cabinet brackets. Go to step 7.

3. When there is less than 1/4” remaining material (C), carefully remove those strips. Measure the cabinet inner width (D in FIG. 7). Refer to the table below

to see which cabinet bracket edge configuration must be used.

WARNING

The cabinet must be secured to wall studs or other wooden framework behind the drywall to support the weight of this

unit. Failure to do so may cause personal injury or damage to countertop or cooktop.

NARROW EDGE WIDE EDGE

From 28-1/16”

to < 28-1/2”

From 28-1/2” to 29”

FIG. 7

A = 10¼”

B = 28 ¹/16”

CUT A HOLE IN THE BOTTOM

OF THE CABINET

FIG. 6

4. Pay attention to the Ease of Install hooks location on the unit (distance given from unit front flange, FIG. 8). Measure and mark the position of the Ease

of Install hooks (shown as E in FIG.9) on both cabinet side walls. Remove the unit.

8¼”

4½”

FIG. 8

FRONT

UNIT TOP VIEW

5. Install the cabinet brackets as follow (FIG. 9):

Align the bracket flush with the bottom of

the right cabinet side panel, with the

hooks marked position (E) between the

bottom embossed holes. For the narrow

edge configuration, trace a line on

the top of the bracket. For wide edge

configuration, trace a line at the bottom

of the central slots.

Lift the bracket flush with the marked

lined. Assemble the bracket to the

cabinet side panel using 2 no. 8 x 5/8”

wood screws (included in parts bag)

through the upper holes.

NOTE: Do not use the embossed holes to

attach the bracket to the cabinet.

 Repeat steps  to  for the left

cabinet side panel.



FIG. 9



Wide edge

configuration

FLUSH



Narrow edge

configuration

FLUSH

1105018C

For ADA compliance installation guidelines, please type the model number into our website.

RECOMMENDED TOOLS AND ACCESSORIES

• Measuring tape

• Phillips screwdriver no. 2

• Nut driver or socket 3/8”

• Flat blade screwdriver

(to open knock-out holes)

• Saw (to cut holes in cabinet)

• Sheet metal shears

• Pliers

• Metal foil duct tape

• Scissors (to cut metal foil duct tape)

• Pencil

• Wire stripper

• 2 Appropriate wire nuts

• Strain relief, 7/8” diameter (to secure

house wiring cable to the hood)

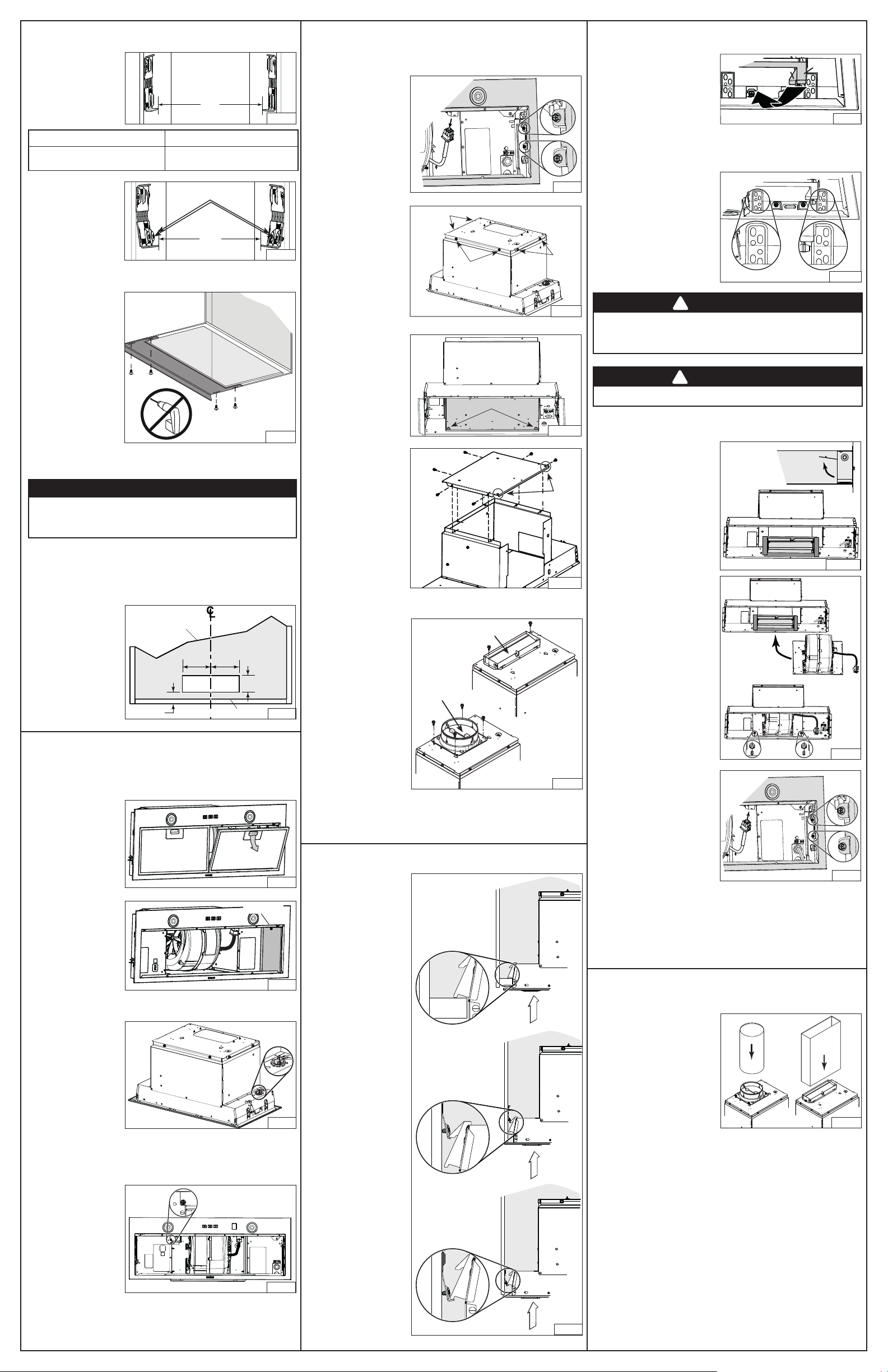

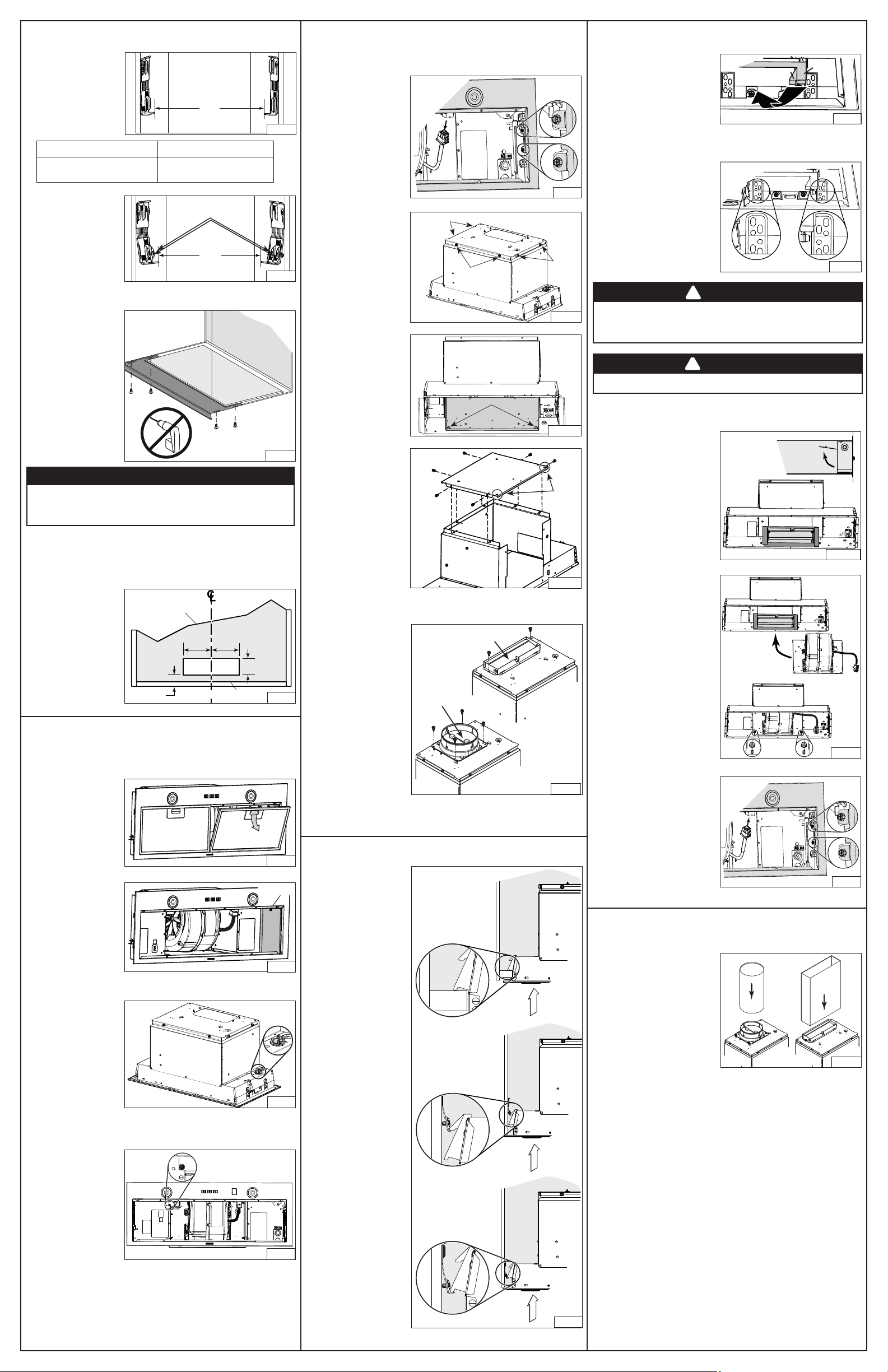

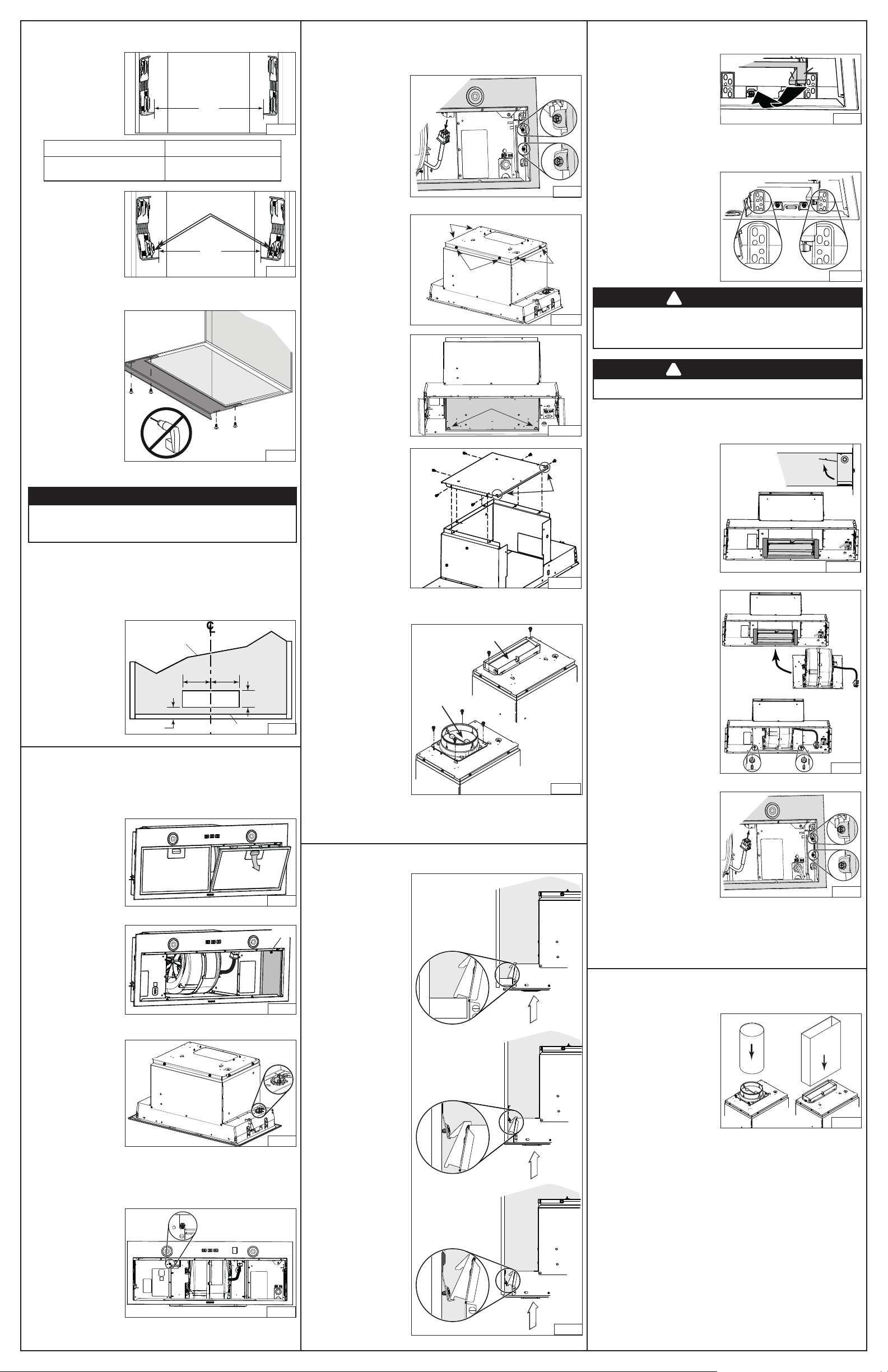

4. PREPARE THE CABINET (CONT’D)

This powerpack insert is factory shipped to exhaust vertically; however, it is

possible to make it exhaust horizontally (3¼” x 10” ducting only).

8. Cut the hole for the

horizontal exhaust

through the back wall

of the cabinet using

the dimensions shown.

(FIG. 13).

HORIZONTAL EXHAUST INSTALLATION ONLY

5¼"5¼"

3½"

3/4"

FIG. 13

CABINET BOTTOM

CABINET

BACK WALL

8. From inside the unit,

detach the back plate

(grey part in FIG. 20)

by removing its both

retaining nuts using 3/8”

diameter socket. Set

aside the nuts and plate.

6. INSTALL THE UNIT (CONT’D)

FIG. 21

HOLES

9. Install the back plate on

top of the unit, where

the blower support plate

was. Orient the holes

nearby the corners

towards the back of the

unit. Assemble to the top

of the unit using 6 screws

previously removed in

step 7 (FIG. 21).

5. PREPARE THE UNIT

ALL INSTALLATIONS

1. If present, remove all protective polyfilm from the unit and/or parts.

2. Remove the grease

filters by pushing down

on latch tab and tilting

the filters downward

(FIG. 14). Set aside the

filters.

3. Disassemble the

electrical compartment

cover (grey part in

FIG. 15) from inside

the unit by removing

its retaining screw.

Remove the parts bag

behind the cover. Set

aside the parts bag and

the cover along with its

screw.

FIG. 14

SCREW

FIG. 15

4. Punch out one of the

two knock-out holes.

Install an appropriate

7/8” diameter strain

relief (not included,

grey part in FIG. 16).

NOTE: The HCK44

cord connection kit

(optional) can be used

instead of the house

power cable. Refer to

the instruction packed

with the HCK44 cord connection kit.

FIG. 16

HORIZONTAL EXHAUST INSTALLATION ONLY

5. Remove and set aside

the screw (circled in

FIG. 17) on the top,

inside of the unit.

NOTE: This screw

might be present or

not.

FIG. 17

FIG. 20

NUTS

VERTICAL EXHAUST INSTALLATION ONLY

10. For rectangular

ducting, use 2 included

no. 8-18 x 1/4” metal

screws to attach the

included 3¼” x 10”

adapter damper on top

of the unit, over the

blower exhaust opening

(FIG. 22).

NOTE: The damper hinge

must be towards the

front of the unit.

For round ducting,

use 4 included

no. 8-18 x 1/4”

metal screws to attach

the included 6-in. round

(or 8-in. round) adapter

damper on top of the

unit, over the blower exhaust opening (FIG. 22, 6-in. round shown).

NOTE: The damper hinge must be parallel to the sides of the unit.

FIG. 22

HINGE

6. INSTALL THE UNIT

1. Run house power cable

between service panel

and unit location. Stub out

a 2-foot length of power

cable inside the cabinet.

Insert the power cable

in the unit through the

7/8” diameter strain relief

previously installed.

NOTE: Not necessary if

the optional HCK44 cord

connection kit is used.

2. Insert the unit in the

cabinet, until you feel a

‘click’ from both sides

of the unit, confirming

that the Ease of Install

hooks rest on the top of

the cabinet bottom sides

, or cabinet brackets

 or  (FIG. 23). Move

the unit from left to right,

from rear to front and up

to ensure the Ease of

Install hooks are retaining

the unit inside the cabinet.

NOTE: The unit will be

protruding below the

cabinetry until tightened.







FIG. 23

4. From inside the unit, slide the

3¼” x 10” adapter/damper in

the horizontal duct, then attach

it to the unit using aluminum

duct tape all around the joint

(FIG. 26). Ensure the damper

opens as shown in damper

side view.

HORIZONTAL EXHAUST INSTALLATION ONLY

FIG. 26

DAMPER

SIDE

VIEW

DUCT

5. Insert the blower with its support

plate inside the unit, where

the back plate was initially

(A). Attach to the unit using

2 nuts previously removed in

step 8 in PREPARE THE UNIT

section (B) (FIG. 27).

FIG. 27

6. Reinstall and secure the

faceplate to the unit using its

4 retaining screws (two per side,

circled in FIG. 28). Plug the

blower cable to its connector on

faceplate (FIG. 28).

FIG. 28

FIG. 29

7. CONNECT DUCTWORK

VERTICAL EXHAUST INSTALLATION ONLY

Ducted Installation

Use 6-in. round, 8-in. round

or 3¼” x 10” metal duct to

connect the adapter damper

on the top of the unit to the

ductwork above (FIG. 30, 8-in.

round not shown). Seal the

joint using aluminum duct tape.

Non-Ducted Installation

The HARKBN30 non-duct kit is required for this type of installation

(purchase separately). To install, follow the instructions packed with

the kit.

3. Lift the unit until contact is made

between the unit flange and

cabinet. Secure the unit to the

cabinet using 4 no. 8 x 5/8” wood

screws included in parts bag

(2 screws per side). Use upper

or lower holes (1, 2, 3, 4, 5 or

6) (FIG. 25).

WARNING

The Ease of Install hooks TEMPORARILY hold the unit in

place. The unit MUST BE secured to the cabinet using the

included 4 screws.

WARNING

Never use this unit as a shelf.

FIG. 25

5. PREPARE THE UNIT (CONT’D)

7. Remove the 6 screws (2

per side and 2 in front)

retaining the blower

support plate to the top

of the unit (FIG. 19).

Carefully lift out and set

aside the blower with its

support plate. The blower

will be reinstalled later in

the unit.

6. Measure the distance

between both bottom

bracket edges (F)

(FIG. 10). The table

below shows the

approriate distance

needed.

If the measured distance

needs to be shortened,

screw two no. 8-32 x 1/4”

machine screws, in each

bottom embossed cabinet

brackets hole; this will

slightly bend the bottom

part of the brackets

(FIG. 11). Screw both

brackets until the

appropriate distance is obtained.

FIG. 10

Screws in bottom

embossed holes

FIG. 11

7. There are 3 different

sizes of filler included

with these units,

designed to fit up to

13-in. depth cabinets.

For up to 15-in. depth

cabinets, another set

of 4 fillers is available

(order HADTBN30).

Choose the filler

that fits to cover the

back bottom edge of

the cabinet. Use 4

no. 6 x 1/2” truss head

wood screws (included)

to mount it (FIG. 12).

FIG. 12

CAUTION

Never use an electric screwdriver or drill to screw the

filler to the bottom edge of cabinet; use a standard

screwdriver.

NOTE: If, for any reason, the unit

has to be removed from

the cabinet, it is possible

to disengage the Ease of

Install hooks. To do so,

while holding and pushing

on one side of the unit,

lift simultaneously Ease of

Install hooks levers (1 and 2, grey parts in FIG. 24) in the other side

of the unit until the hooks are retracted.

FIG. 24

HORIZONTAL EXHAUST INSTALLATION ONLY (CONT’D)

6. Unplug the blower cable

from its connector on

faceplate. Disassemble

the faceplate from the

unit by removing its

4 retaining screws

(two per side, circled in

FIG. 18). Set aside the

faceplate along with its

screws.

FIG. 18

NARROW EDGE WIDE EDGE

From 27-7/8”

to < 28-1/16”

From 28-1/16” to 28-5/16”

FIG. 19

SCREWS

 Fan: When fan is OFF, a key press turns ON the fan to the last saved speed. If there was no speed saved, the fan will be set on LOW speed. To

change the fan speed, press the key again until the desired speed is reached (from LOW, to MEDIUM-LOW, to MEDIUM-HIGH, to HIGH speed to

OFF).

When the fan is ON (no matter the speed level), a long key press turns the fan OFF and the current fan speed setting is saved to memory.

Filter Cleaning Reminder: When the user turns the fan OFF, and the fan key backlight flashes slowly during 30 seconds, then this means it is time

to clean the hood and filter (refer to Maintenance section). This will happen every time the user turns the fan OFF (and the timer has not been reset).

Once the cleaning is done, at any time during the 30 second signal (and the fan is OFF), a long press on the fan key will reset the timer and stop the

key backlight flashing.

 Lights: Press this key to turn ON the lights to the last saved intensity. If there was no light intensity saved, the lights will be set on LOW intensity.

Press another time to set the lights to HIGH intensity. Pressing another time after the HIGH intensity will turn OFF the lights.

When the lights are ON, a long press turns the lights OFF and the current light intensity is saved to memory. The next time the lights are turned

ON, it does so at the last saved intensity.

 Delay OFF: When fan is ON, press this key to activate the delay function; the delay off button backlight will be ON for the duration of the delay (or

until cancelled). The fan will continue to operate for 10 minutes and then, will shut off automatically.

When the delay mode is active, it is possible to change the fan speed by pressing the fan key without affecting the remaining time of the delay.

To cancel the delay function before the end of the 10 minute-cycle, press again on the delay OFF key or turn OFF fan using fan key.

  

NOTES: 1. Each time a key is pressed, a beep is emitted to acknowledge the command. To disable, when the fan and lights are OFF, press on the Lights

key () for 5 seconds. To put it back, when the fan and lights are OFF, press again on the Lights key () for 5 seconds.

2. Each time a key is pressed, its backlight turns ON. When a function is turned OFF, so does the corresponding key backlight.

CRT PROCEDURE

1. Switch power ON using the main power switch (located behind the filters) and press simultaneously on Fan (A) and Lights (B) keys for 5 seconds; Fan (A)

and Lights (B) key backlights will now flash to indicate you entered the CRT menu.

400 CFM MAXIMUM AIRFLOW

2. To select the 400 CFM maximum airflow, press on the Fan (A) key for 5 seconds, then release; the Fan key backlight will now flash to indicate

400 CFM has been selected (the Light (B) key backlight will be shut).

3. A second 5-second press on the Fan (A) key and release confirms the selection; the Fan key backlight quickly flashes twice and the buzzer sounds a

double beep. The user interface returns to normal operation.

4. Locate the CRT sticker near the HVI Certification label inside the hood, behind the filters.

Check the proper box (400 CFM).

300 CFM MAXIMUM AIRFLOW

2. To select the 300 CFM maximum airflow, press on the Lights (B) key for 5 seconds, then release; the Lights key backlight will now flash to indicate

300 CFM has been selected (the Fan (A) key backlight will be shut).

3. A second 5-second press on the Lights (B) key and release confirms the selection; the Lights key backlight quickly flashes twice and the buzzer sounds

a double beep. The user interface returns to normal operation.

4. Locate the CRT sticker near the HVI Certification label inside the hood, behind the filters.

Check the proper box (300 CFM).

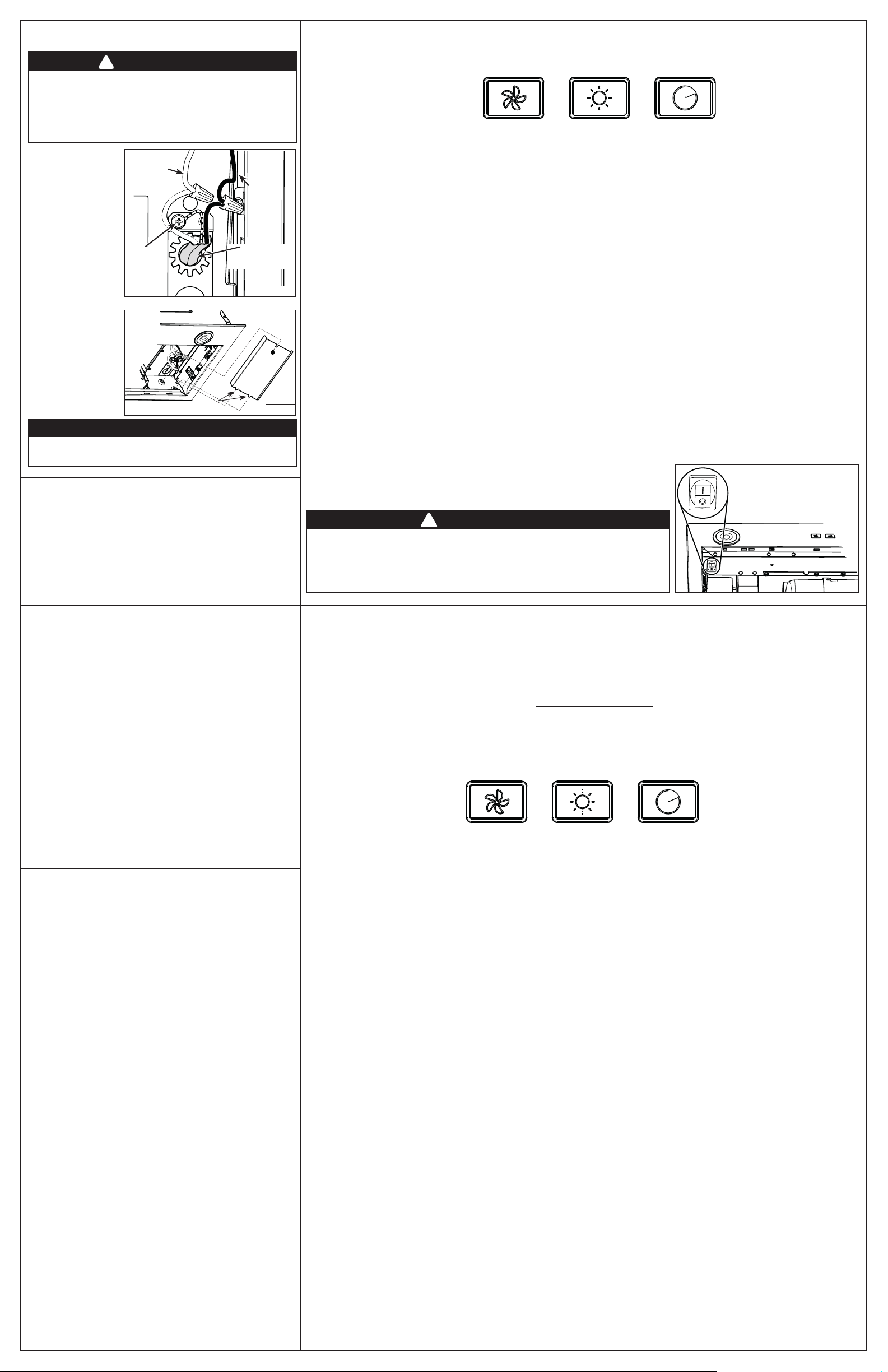

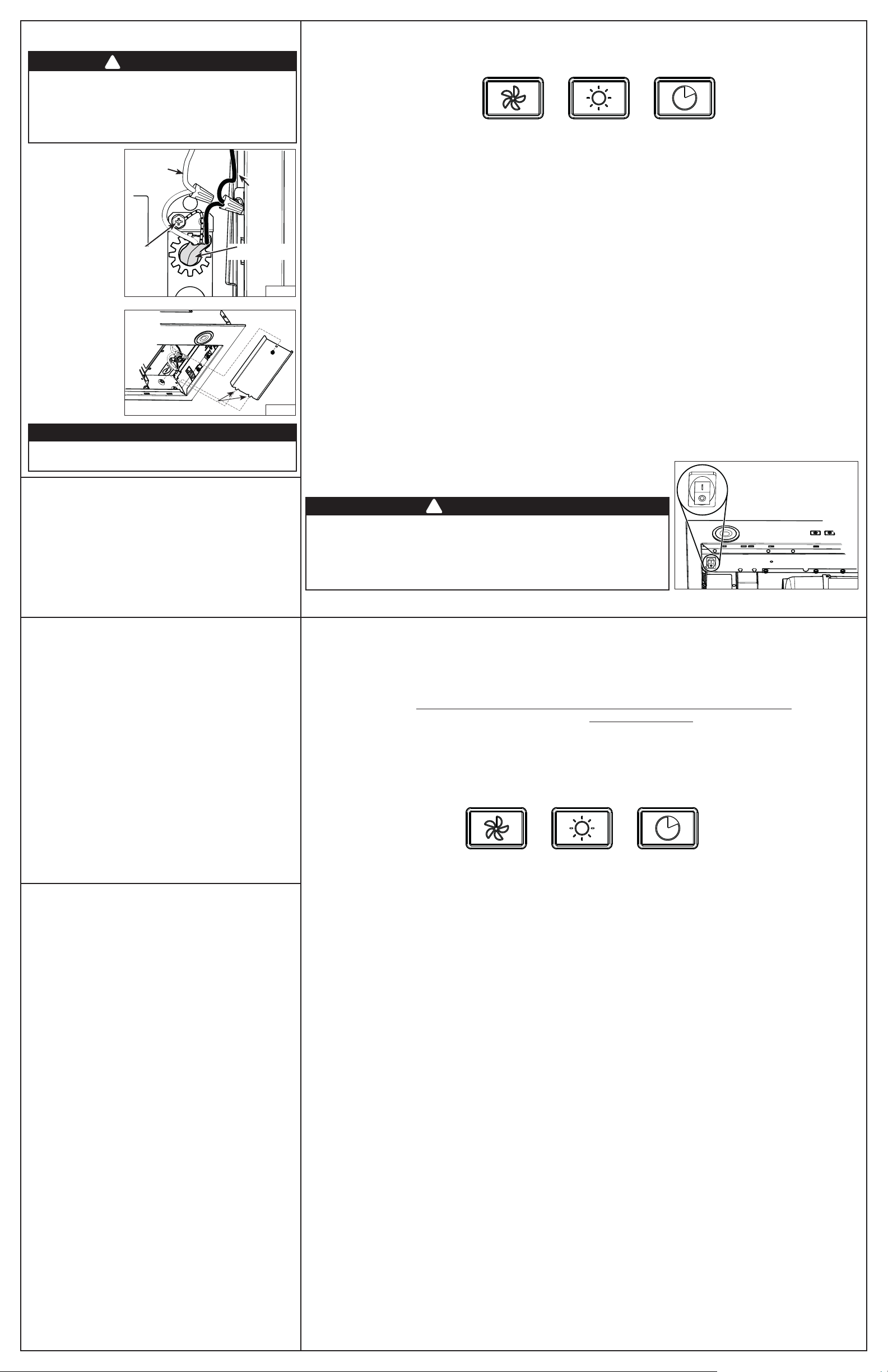

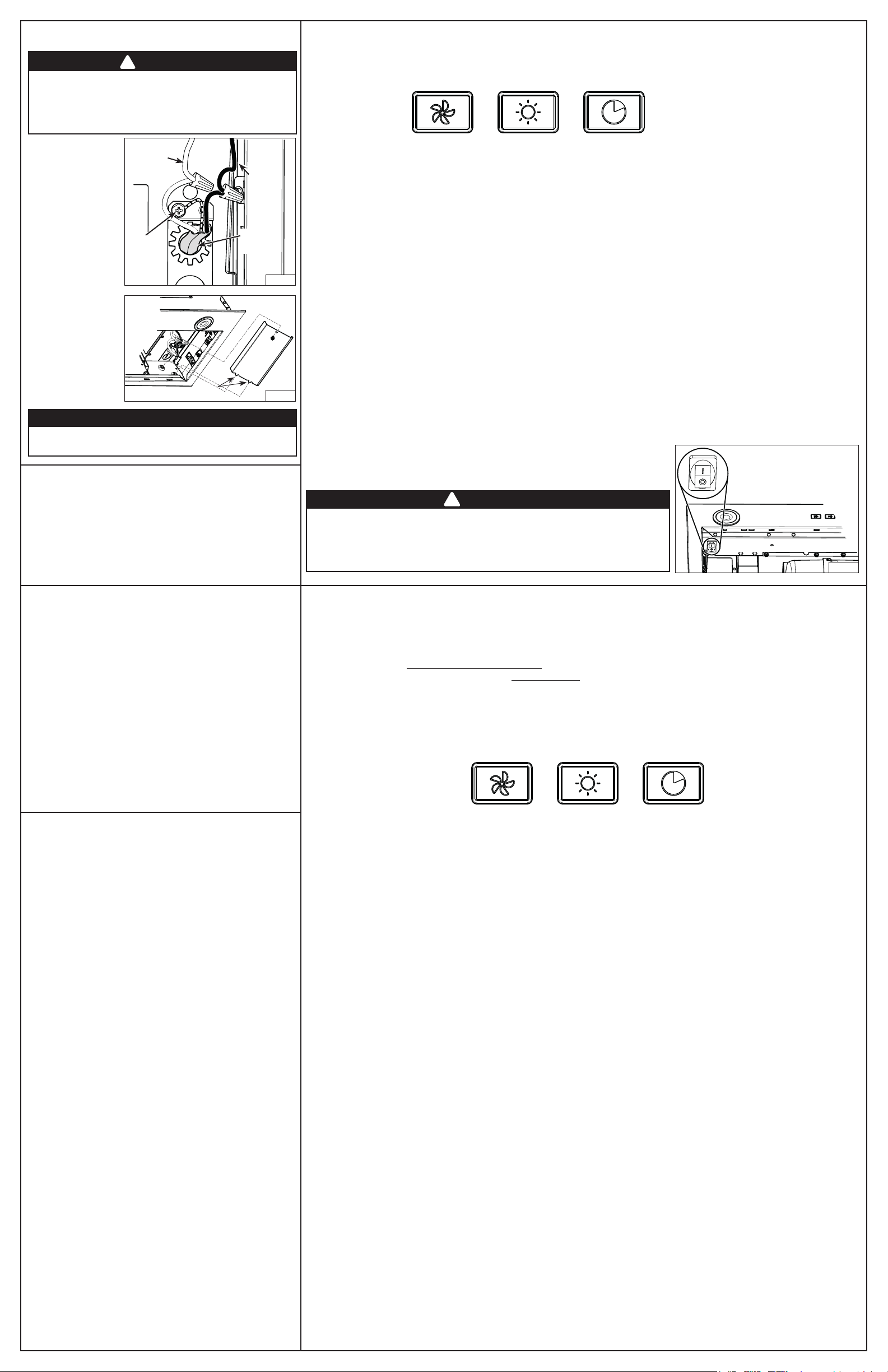

8. WIRING

WARNING

Risk of electric shock. Electrical wiring must be done by

qualified personnel in accordance with all applicable codes

and standards. Before connecting wires, switch power off

at service panel and lock service disconnecting means to

prevent power from being switched on accidentally.

1. Using appropriate wire

nuts (not included),

connect house power

cable to unit wiring:

BLACK to BLACK,

WHITE to WHITE and

GREEN or bare wire to

GREEN ground screw

(FIG. 30).

2. Reinstall the electrical

cover in the unit;

ensuring the bottom

tabs are inserted in their

embossed location.

Secure in place using

its retaining screw

(FIG. 31).

CAUTION

Take care not to pinch wires while reinstalling wiring

cover.

WHITE

WIRE

HOUSE

POWER

CABLE

GREEN

GROUND

SCREW

BLACK

WIRE

FIG. 30

9. INSTALL THE FILTERS

Ducted Installation

Reinstall the grease filters.

Non-Ducted Installation

Attach the non-ducted filters (included with the HARKBN30

non-duct kit) to the back of the grease filters using clips (provided with

non-ducted filter). To order new non-ducted filters, use service part

number S99010464-130 model.

FIG. 31

TABS

10. MAINTENANCE

ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY BEFORE

CARRYING OUT ANY OPERATIONS ON THE APPLIANCE.

Grease Filters

The grease filters should be cleaned frequently. Use a warm dishwashing

detergent solution. Grease filters are dishwasher safe.

Clean the filters in the dishwasher using a non-phosphate detergent.

Discoloration of the filters may occur if using phosphate detergents, or as

a result of local water conditions - but this will not affect filter performance.

This discoloration is not covered by the warranty. To minimize or prevent

discoloration, hand wash filters using a mild detergent.

Non-Ducted Recirculation Filter

The Non-Ducted Recirculation filters should be changed every 3 to

6 months. Replace more often if your cooking style generates extra

grease, such as frying and wok cooking.

11. STAINLESS STEEL CLEANING

Do:

• Regularly wash with clean cloth or rag soaked with warm water and

mild soap or liquid dish detergent.

• Always clean in the direction of original polish lines.

• Always rinse well with clear water (2 or 3 times) after cleaning.

Wipe dry completely.

• You may also use a specialized household stainless steel cleaner.

Don’t:

• Use any steel or stainless steel wool or any other scrapers to

remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction residues reach the unit.

During construction/renovation, cover the unit to make sure no dust

sticks to the stainless steel surface.

Avoid when choosing a detergent:

• Any cleaners that contain bleach will attack stainless steel.

• Any products containing: chloride, fluoride, iodide, bromide will

deteriorate surfaces rapidly.

• Any combustible products used for cleaning such as acetone,

alcohol, ether, benzol, etc., are highly explosive and should never

be used close to a range.

12. OPERATION

Soft-touch control panel

HEAT SENTRY™

Your unit is equipped with a HEAT SENTRY™ thermostat.

This thermostat is a device that will turn on or speed up the blower if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original setting.

NOTE: When Heat Sentry is activated, the fan key backlight flashes slowly and the fan speed cannot

be changed.

WARNING

The HEAT SENTRY thermostat can start the blower even if the hood is turned

OFF. When this occurs, it is impossible to turn the blower OFF with its switch.

If you must stop the blower, set the main power switch (located behind the

hybrid baffle filters, on inner side of the unit faceplate) in OFF position (if it is

possible to do so safely). See inset in FIG. 32.

FIG. 32

CODE READY™ TECHNOLOGY ACTIVATION

The Code Ready Technology option allows to change the blower output from the factory setting (600 CFM) to a maximum of 400 CFM or 300 CFM.

Activating the CRT option will reduce the airflow, so that the powerpack insert will perform within the allowable limit of Make-Up Air (MUA) codes (to

meet some building code requirements). Do not change the blower CFM setting unless this change is required by code. This change will alter the

performance of the product.

IMPORTANT NOTES: 1. This change CANNOT be reverted.

2. CRT can only be set within the first 5 minutes of applying power to the unit.

3. A power outage will not deactivate the CRT.

4. Fan and lights must be OFF.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET DE DÉMARRAGE RAPIDE

HOTTES ENCASTRÉES

BBN3306SS ET BBN3306SSC

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT AVERTISSEMENT ATTENTION

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,

D’ÉLECTROCUTION OU DE BLESSURES

CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES :

• N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous

avez des questions, contactez le manufacturier à l’adresse ou au numéro

de téléphone indiqués dans la garantie.

• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique

en verrouillant le panneau de distribution afin d’éviter sa remise en marche

accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un

avertissement en évidence, telle qu’une étiquette de couleur vive.

• Les travaux d’installation et de raccordement électrique doivent être effectués

par une personne qualifiée, conformément aux codes et aux standards de

construction, incluant ceux concernant la protection contre les incendies.

• Une quantité d’air adéquate est requise afin d’assurer une bonne combustion

et l’évacuation des gaz par la cheminée dans le cas des équipements

alimentés au gaz afin de prévenir les retours de cheminée. Conformez-vous

aux instructions et aux standards de sécurité des manufacturiers d’équipement

de chauffage, tel qu’ils sont publiés par la National Fire Protection Association

(NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE) ainsi que les responsables des codes locaux.

• Veillez à ne pas endommager le câblage électrique ou d’autres équipements

non apparents lors de la découpe ou du perçage du mur ou du plafond.

• Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.

• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur

additionnelle.

• Afin de réduire les risques d’incendie, n’utilisez que des conduits de métal.

• Cet appareil doit être mis à la terre.

• Il est recommandé de porter des lunettes et des gants de sécurité lors de

l’installation, de l’entretien ou de la réparation de cet appareil.

• Lorsqu’une réglementation est en vigueur et qu’elle comporte des exigences

d’installation et/ou de certification plus restrictives, lesdites exigences

prévalent sur celles de ce document et l’installateur entend s’y conformer

à ses frais.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés

à feu vif. Les débordements engendrent de la fumée et des déversements

graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous

cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au

poivre flambés).

C. Nettoyez régulièrement la roue du ventilateur. Ne laissez pas la graisse s’accumuler

sur le ventilateur, le filtre ou les conduits d’évacuation.

D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles et

d’ustensiles appropriés à la dimension de la surface chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS

D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES* :

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à

biscuits ou un plateau métallique et ensuite, éteignez le brûleur. PRENEZ

SOIN D’ÉVITER les brûlures. SI LES FLAMMES NE S’ÉTEIGNENT PAS

IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS

MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette

mouillée, cela pourrait occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous possédez un extincteur de classe ABC et vous en connaissez le

fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

• Pour une utilisation résidentielle et à l’intérieur seulement.

• Afin de réduire les risques d’incendie et évacuer l’air adéquatement,

assurez-vous que les conduits évacuent l’air à l’extérieur. Ne pas

évacuer l’air dans des espaces restreints comme l’intérieur des

murs ou plafond ou dans le grenier, faux plafond ou garage.

• Soyez prudents lors de l’utilisation d’agents nettoyants ou de

détergents.

• Évitez d’utiliser sous la hotte des produits alimentaires pouvant

s’enflammer.

• Pour usage domestique seulement. Ne pas utiliser pour évacuer

des vapeurs ou des matières dangereuses ou explosives.

• Afin d’éviter tout dommage au moteur et de débalancer ou de

rendre bruyante la roue du moteur, garder votre appareil à l’abri

des poussières de gypse et de construction/rénovation, etc.

• Le moteur de votre hotte possède une protection thermique qui

éteindra automatiquement le moteur s’il devient surchauffé. Le

moteur redémarrera automatiquement une fois refroidi. Si le

moteur continue à arrêter et à redémarrer, faites-le vérifier.

• Pour une meilleure évacuation des odeurs de cuisson, le bas de

votre hotte devrait être situé à UN MINIMUM de 24 po et à un

maximum recommandé de 30 po au-dessus de la surface de

cuisson.

• À utiliser seulement avec une trousse de raccordement de cordon

de hotte vérifiée et approuvée pour emploi avec ce modèle de

hotte.

• Veuillez consulter l’autocollant apposé à l’intérieur de la hotte pour

plus d’information ou autres exigences.

!!!

Pour connaître les lignes directrices de l’ADA (Americans with Disabilities Act) concernant l’installation, veuillez entrer votre numéro de modèle dans notre site Internet.

INSTALLATION DES CONDUITS (INST.

AVEC CONDUITS SEULEMENT

)

NOTE : Afin de réduire les risques d’incendie, n’utilisez que des conduits de

métal.

1. Établir où le

conduit passera

entre la hotte et

l’extérieur (FIG. 1).

2. Un conduit

droit et court

permettra à

votre hotte de

fonctionner plus

efficacement.

3. Un conduit

long avec des

coudes et des

transitions réduira la performance de votre hotte. En utiliser le moins

possible. Pour une grande distance, utiliser un conduit d’évacuation d’air

au diamètre plus grand.

4. Installer un capuchon de toit ou de mur (vendus séparément). Relier

le conduit en métal au capuchon, puis acheminer le conduit jusqu’à

l’emplacement de la hotte. Sceller hermétiquement les raccords à l’aide

de ruban adhésif de métal de 2 po de largeur.

HOTTE ENCASTRÉE

CONDUIT ROND

DE 6 PO, DE 8 PO

OU DE 3¼ PO X 10 PO

CONDUIT DE

3¼ PO X 10 PO

DE 24 PO MIN. À 30 PO MAX.

AU-DESSUS DE

LA SURFACE DE CUISSON

CAPUCHON

DE MUR

CAPUCHON DE TOIT

CÂBLAGE DOMESTIQUE

FIG. 1

Détacher et mettre de côté l’adaptateur/volet de 3¼ po x 10 po et

l’adaptateur/volet de 6 po rond (en gris dans la FIG. 2) de l’arrière et d’un

côté de la hotte encastrée en retirant leurs 2 vis de retenue. Se défaire des vis.

Détacher les supports d’armoire (en gris dans la FIG. 3) de l’arrière de la

hotte encastrée en retirant ses 3 vis de retenue. Se défaire des vis.

Plier les supports vers le haut et le bas jusqu’à se qu’ils se détachent l’un de

l’autre (FIG. 4). Garder les supports pour un usage éventuel.

NOTE : Les deux supports d’armoire sont munis d’un rebord large et d’un

rebord étroit (FIG. 5), pour couvrir toutes les configurations

d’installation, selon les largeurs d’armoire.

2. RETRAIT DES ADAPTATEURS/VOLETS

RETRAIT DES SUPPORTS D’ARMOIRE

FIG. 4

FIG. 2

VIS

FIG. 3

Rebord large

Rebord étroit

FIG. 5

4. PRÉPARATION DE L’ARMOIRE

NOTES : A. La hotte doit être installée dans l’armoire.

B. La hotte doit être installée centrée latéralement, au-dessus de la surface de cuisson.

C. Pour la position d’arrière vers l’avant, l’appareil doit être monté selon les codes de construction locaux.

1. Découper un trou dans la base de l’armoire aux dimensions indiquées (FIG. 6).

2. Mesurer ce qu’il reste de matériau des côtés de la base de l’armoire (C) (FIG. 7), s’il subsiste 1/4 po ou plus, nul besoin d’utiliser les supports d’armoire

fournis. Passer à l’étape 7 en page suivante.

3. S’il reste moins de 1/4 po de matériau (C), retirer soigneusement ces bandes. Mesurer la largeur intérieure de l’armoire (D) (FIG. 7). Consulter le tableau

ci-dessous pour savoir quelle configuration de rebords de support doit être utilisée.

AVERTISSEMENT

L’armoire doit être fixée aux montants ou autre structure derrière la cloison pour supporter le poids de cet appareil. Ne pas

suivre cette directive peut entraîner des blessures corporelles ou des dommages à la surface de cuisson ou au comptoir

de cuisine

FIG. 7

A = 10¼ po

B = 28 ¹/16 po

DÉCOUPER UN TROU

DANS LA BASE DE L’ARMOIRE

FIG. 6

4. Repérer les crochets Ease of Install sur l’appareil (distance donnée à partir du rebord avant, FIG. 8). Insérer temporairement l’appareil dans l’armoire et tout

en retenant l’appareil, marquer sur les deux côtés de l’armoire l’emplacement des crochets Ease of Install (illustré en E dans la FIG. 9). Retirer l’appareil.

8¼ po

4½ po

FIG. 8

AVANT

VUE DU DESSUS DE L’APPAREIL

5. Installer les supports d’armoire comme suit (FIG. 9) :

Placer le support au même niveau

que le bas du panneau droit de l’armoire,

en centrant la marque de l’emplacement

des crochets (E) entre les trous en

relief inférieurs. Pour la configuration du

rebord étroit, tracer une ligne sur le

dessus du support. Pour la configuration

du rebord large, tracer une ligne à la

base des fentes centrales.

Monter le support au même niveau que

la ligne tracée.Fixer le support au

panneau de côté de l’armoire à l’aide

de 2 vis à bois n° 8 x 5/8 po (incluses

dans le sac de pièces) dans les trous

supérieurs.

NOTE : Ne pas utiliser les trous en relief pour

fixer le support.

 Répéter les étapes  à  pour le

panneau gauche.



FIG. 9



Configuration

du rebord large

MÊME NIVEAU

FLUSH



Configuration

du rebord étroit

MÊME NIVEAU

1105018C

OUTILS ET ACCESSOIRES RECOMMANDÉS

• Ruban à mesurer

• Tournevis Phillips n° 2

• Tourne-écrou ou douille 3/8 po

• Scie (pour la découpe des trous dans l’armoire)

• Tournevis à lame plate (pour dégager les ouvertures

préamorcées)

• Cisailles à tôle

• Pinces

• Ruban adhésif de métal

• Ciseaux (pour couper le ruban adhésif de métal)

• Crayon

• Pince à dénuder

• Serre-fils de 7/8 po de diamètre (pour fixer le câble

d’alimentation électrique domestique à la hotte)

• Deux capuchons de connexion appropriés

REBORD ÉTROIT REBORD LARGE

de 28-1/16 po

à < 28-1/2 po

de 28-1/2 po à 29 po

Conçu pour usage domestique seulement

Aux États-Unis Au Canada

Pour obtenir l’énoncé de garantie, la liste de pièces de remplacement, ainsi que les instructions

détaillées, inscrire votre numéro de modèle sur notre site Internet ou balayer le code QR.

www.broan-nutone.com www.broan-nutone.ca

Pour obtenir une copie papier des instructions détaillées, appelez-nous. 1 800 558-1711 1 800 567-3855

4. PRÉPARATION DE L’ARMOIRE (SUITE)

Cette hotte encastrable est configurée en usine pour évacuer verticalement;

toutefois, il est possible qu’elle évacue horizontalement (avec conduit de

3¼ po x 10 po seulement).

8. Découper le trou pour

l’évacuation horizontale

dans le mur arrière de

’armoire aux dimensions

indiquées (FIG. 13)

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

5¼ po5¼ po

3½ po

3/4 po

FIG. 13

BASE DE L’ARMOIRE

MUR ARRIÈRE

DE L’ARMOIRE

Par l’intérieur de l’appareil,

détacher la plaque arrière

(en gris dans la FIG. 20)

en retirant ses 2 écrous

de retenue à l’aide d’une

douille de 3/8 po de

diamètre. Mettre de côté

les écrous et la plaque.

6. INSTALLATION DE L’APPAREIL (SUITE)

FIG. 21

TROUS

Installer la plaque arrière

sur le dessus de l’appareil,

où se trouvait la plaque de

support du ventilateur. La

placer de façon à ce que

les trous situés près des

coins se trouvent à l’arrière

de l’appareil. L’assembler

au dessus de l’appareil à

l’aide des 6 vis retirées

précédemment à l’étape 7

(FIG. 21).

FIG. 20

ÉCROUS

INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT

10. Pour un conduit

rectangulaire, utiliser 2 vis

à métaux no. 8-18 x 1/4 po

(incluses) pour fixer

l’adaptateur/volet de

3¼ po x 10 po (inclus)

sur le dessus de

l’appareil, par dessus

l’ouverture d’évacuation

du ventilateur (FIG. 22).

NOTE : Le pivot du volet

doit être placé vers

l’avant de l’appareil.

Pour un conduit rond,

utiliser 4 vis à métaux

no. 8-18 x 1/4 po

(incluses) pour fixer

l’adaptateur/volet inclus

de 6 po rond (ou 8 po

rond) sur le dessus de l’appareil, par dessus l’ouverture d’évacuation du

ventilateur (FIG. 22, 6 po rond illustré).

NOTE : Le pivot du volet doit être parallèle aux côtés de la hotte.

FIG. 22

PIVOT

6. INSTALLATION DE L’APPAREIL

1. Acheminer le câble

d’alimentation électrique

du panneau de distribution

jusqu’à l’emplacement

de l’appareil. Prévoir

une longueur de 2 pi à

l’intérieur de l’armoire.

Passer le câble

d’alimentation dans la

hotte à travers le serre-fils

de 7/8 po de diamètre

péalablement installé.

NOTE : Non nécessaire

si l’ensemble de cordon

d’alimentation HCK44 est

utilisé.

2. Insérer l’appareil dans

l’armoire, jusqu’à ressentir

un « clic » provenant des

deux côtés de l’appareil,

confirmant que les

crochets Ease of Install

s’appuient sur le dessus

des côtés de la base de

l’armoire , ou sur les

rebords des supports

d’armoire  ou 

(FIG. 23). Bouger

l’appareil de gauche à

droite, d’avant à l’arrière

et le lever

pour vérifier

que les crochets Ease of

Install retiennent l’appareil

à l’intérieur de l’armoire.

NOTE : L’appareil

dépassera un peu

l’armoire jusqu’à ce qu’il

soit vissé dans celle-ci.







FIG. 23

4. Par l’intérieur de la hotte,

glisser l’adaptateur/

volet de 3¼ po x 10 po

dans le conduit horizontal, puis le

fixer à la hotte à l’aide de ruban

adhésif de métal tout autour de

celui-ci (FIG. 26). S’assurer que

le volet ouvre tel qu’il est illustré

dans la vue de côté du volet.

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

FIG. 26

VUE DE

CÔTÉ DU

VOLET

CONDUIT

5. Insérer le ventilateur avec sa

plaque à l’intérieur de la hotte, à

l’endroit où se trouvait la plaque

arrière (A). Fixer la plaque à la

hotte avec les 2 écrous retirés

précédemment à l’étape 8 dans

la section PRÉPARATION DE

L’APPAREIL (B) (FIG. 27).

FIG. 27

6. Réinstaller le châssis sur la

hotte et le fixer à la hotte à

l’aide des 4 vis de retenue

(deux par côté, encerclées dans

la FIG. 28). Brancher le câble

du ventilateur à son connecteur

situé sur le châssis.

FIG. 29

7. RACCORDEMENT DU CONDUIT

INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT

Installation avec conduit

Utiliser un conduit de métal

rond de 6 po ou de 8 po,

ou de 3¼ po x 10 po pour

relier l’adaptateur/volet sur le

dessus de la hotte au réseau

de conduit (FIG. 29, 8 po

rond non illustré). Sceller le

joint avec du ruban adhésif

de métal.

Installation en recirculation

L’ensemble de recirculation HARKBN est requis pour ce type

d’installation (vendu séparément). Pour l’installation, suivre les directives

incluses avec cet ensemble.

Lever la hotte jusqu’à ce que son

rebord s’appuie sur la base de

l’armoire. Fixer la hotte à l’armoire

à l’aide de 4 vis à bois n˚ 8 x 5/8 po

incluses dans le sac de pièces

(2 vis par côté). Utiliser les trous

supérieurs ou inférieurs (

1, 2, 3,

4, 5 ou 6) (FIG. 25).

AVERTISSEMENT

Les crochets Ease of Install retiennent la hotte

TEMPORAIREMENT en place. La hotte DOIT ÊTRE fixée à

l’armoire avec les 4 vis.

AVERTISSEMENT

Ne jamais se servir de cet appareil comme tablette.

FIG. 25

PRÉPARATION DE L’APPAREIL

(SUITE)

Retirer les 6 vis (2 à

l’avant et 2 par côté)

retenant la plaque de

support du ventilateur

au dessus de la hotte

(FIG. 19). Soulever

soigneusement cette

plaque avec le ventilateur

et la mettre de côté. La

plaque avec le ventilateur

sera réinstallée plus tard

dans l’appareil.

6.Mesurer la distance

entre les rebords du bas

des deux supports (F)

(FIG. 10). Le tableau

ci-dessous indique les

distances appropriées

nécessaires :

Si la distance mesurée

est trop grande, visser,

dans chacun des trous

en relief inférieurs des

supports, 2 vis à métaux

nº 8-32 x 1/4 po; ceci

fera plier légèrement

la partie inférieure des

supports (FIG. 11). Visser

les deux supports jusqu’à

l’obtention de la distance appropriée.

REBORD ÉTROIT REBORD LARGE

De 27-7/8 po

à < 28-1/16 po

De 28-1/16 po à 28-5/16 po

7. Trois différents formats

de bandes protectrices

sont incluses avec

ces appareils. Elles

conviennent à des

armoires allant jusqu’à

13 po de profondeur.

Pour des armoires

allant jusqu’à 15 po

de profondeur, un

autre ensemble de 4

bandes protectrices

est offert (commander

HADTBN30). Choisir

la bande qui peut

couvrir la lisière arrière

de l’armoire. Utiliser 4

vis à bois à tête bombée n˚ 6 x 1/2 po (incluses) pour la fixer (FIG. 12).

FIG. 12

ATTENTION

Ne jamais utiliser un tournevis électrique ou une

perceuse pour visser la bande protectrice à la lisière

arrière de l’armoire, se servir d’un tournevis standard.

NOTE : Si, pour quelque raison

que ce soit, l’appareil

devait être enlevé de

l’armoire, il est possible de

désengager les crochets

Ease of Install. Pour ce

faire, tout en retenant la

hotte et en poussant sur

un de ses côtés, lever

simultanément les deux leviers des crochets Ease of Install (1 et 2,

en gris dans la FIG. 24) de l’autre côté de la hotte jusqu’à ce que

les crochets soient désengagés.

FIG. 24

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT ( SUITE)

6. Débrancher le câble

du ventilateur de son

connecteur situé sur

le châssis. Démonter

le châssis de la hotte

en retirant ses 4 vis

de retenue (deux par

côté, encerclées dans

la FIG. 18) de la coque

de l’appareil. Mettre de

côté le châssis avec

ses vis.

PRÉPARATION DE L’APPAREIL

TOUTES LES INSTALLATIONS

1. Le cas échéant, retirer toute présence de pellicule de plastique protectrice

sur la hotte ou ses pièces.

2. Retirer les filtres à

graisses en appuyant

sur le loquet et en les

basculant vers le bas

(FIG. 14). Mettre les

filtres de côté.

3. Détacher le couvercle

du compartiment

électrique (en gris

dans la Fig. 15) de

l’intérieur de l’appareil

en retirant sa vis de

retenue. Retirer le sac

de pièces de l’arrière

du couvercle. Mettre de

côté le sac de pièces et

le couvercle avec sa vis.

4. Perforer une des

deux ouvertures

préamorcées (en gris

dans la FIG. 16).

Installer un serre-fils

approprié de 7/8 po

de diamètre (non

inclus).

NOTE : L’ensemble de

cordon d’alimentation

HCK44 (optionnel)

peut être utilisé au lieu

du câble d’alimentation électrique domestique. Voir les instructions

incluses avec l’ensemble de cordon d’alimentation HCK44.

FIG. 16

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

5. Retirer et mettre de

côté la vis (encerclée

dans la FIG. 17) située

sur le dessus interne de

la hotte.

NOTE : Cette vis peut

être présente ou pas.

FIG. 10

Vis dans les trous

en relief inférieurs

FIG. 11

FIG. 14

VIS

FIG. 15

FIG. 17

FIG. 18

FIG. 28

FIG. 19

VIS

8. BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT

Risque d’électrocution. Le raccordement électrique doit

être effectué par du personnel qualifié conformément aux

codes et aux standards en vigueur. Avant d’effectuer le

branchement, coupez l’alimentation électrique au panneau

de distribution et verrouillez-le pour éviter une mise en

marche accidentelle.

1. À l’aide de capuchons

de connexion

appropriés (non inclus),

connecter les fils du

câble d’alimentation

électrique aux fils de la

hotte comme suit : le fil

NOIR au fil NOIR, le fil

BLANC au fil BLANC

et le fil VERT ou

dénudé à la vis VERTE

de mise à la terre

(FIG. 30).

2. Remettre en place

le couvercle du

compartiment

électrique en s’assurant

que les pattes du bas

sont insérées dans

leur emplacemment

surélevé. Le fixer à la

hotte à l’aide de sa vis

de retenue (FIG. 31).

ATTENTION

Prendre garde de ne pas pincer les fils lors de la remise

en place du couvercle.

FIL

BLANC

CÂBLE

D’ALIMENTATION

ÉLECTRIQUE

VIS

VERTE DE

MISE À

LA TERRE

FIL

NOIR

FIG. 30

9. INSTALLATION DES FILTRES

Installation avec conduits

Remettre en place les filtres à graisses.

Installation en recirculation

Attacher les filtres de recirculation (inclus avec l’ensemble de

recirculation HARKBN30) à l’endos des filtres à graisses à l’aide des

clips (incluses avec les filtres de recirculation). Pour commander de

nouveaux filtres de recirculation, demander la pièce nº S99010464-130.

FIG. 31

PATTES

10. ENTRETIEN

TOUJOURS COUPER L’ALIMENTATION ÉLECTRIQUE

AVANT D’EFFECTUER UNE QUELCONQUE OPÉRATION

SUR CET APPAREIL.

Filtres à graisses

Les filtres à graisses doivent être nettoyés fréquemment. Utiliser une

solution d’eau chaude et de détergent.

Les filtres sont lavables au lave-vaisselle.

Nettoyer les filtres au lave-vaisselle à l’aide d’un détergent sans

phosphate. L’utilisation d’un détergent avec phosphates ainsi que les

conditions locales de l’eau peuvent entraîner une décoloration des filtres,

sans toutefois affecter sa performance. Cette décoloration n’est pas

couverte par la garantie. Afin de prévenir ou de limiter la décoloration,

laver les filtres à la main avec un détergent doux.

Filtres de recirculation

Les filtres de recirculation doivent être remplacés tous les 3 à 6 mois.

Les remplacer plus souvent si vos habitudes de cuisson génèrent plus de

graisses, comme par exemple la friture ou les aliments sautés au wok.

11. NETTOYAGE DE L’ACIER INOXYDABLE

À faire :

• Laver régulièrement les surfaces à l’aide d’un chiffon propre imbibé

d’eau chaude et de savon doux ou de détergent liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et

essuyer complètement.

• Un nettoyant domestique conçu spécialement pour l’acier inoxydable

peut aussi être utilisé.

À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout autre

grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu de construction

atteindre l’appareil. Couvrir l’appareil pour la durée des travaux afin de

s’assurer qu’aucune poussière ne l’atteigne.

À éviter lors du choix d’un détergent :

• Tous produits nettoyants contenant des agents de blanchiment;

ils attaqueront l’acier inoxydable.

• Tous produits contenant du chlorure, du fluorure, de l’iode ou du

bromure; ils détérioreront rapidement les surfaces.

• Tous produits combustibles utilisés pour le nettoyage : acétone,

alcool, éther, benzène, etc.; ils sont grandement explosifs et ne

devraient jamais être utilisés près d’une cuisinière.

12. FONCTIONNEMENT

Commande à effleurement

HEAT SENTRY

Votre appareil est équipé d’un thermostat HEAT SENTRY

Ce thermostat est un dispositif qui activera ou augmentera la vitesse du ventilateur s’il détecte une chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur est en ARRÊT, il activera le ventilateur en HAUTE vitesse.

2) Si le ventilateur est en MARCHE à une vitesse plus basse, il activera le ventilateur en HAUTE vitesse.

Lorsque la température revient à la normale, le ventilateur retournera à son réglage initial.

NOTE : Lorsque le Heat Sentry est activé, le rétroéclairage de la touche du ventilateur clignote lentement

et la vitesse du ventilateur ne peut être changée.

AVERTISSEMENT

Le thermostat HEAT SENTRY peut activer le ventilateur même lorsqu’il est

arrêté. Lorsque ça se produit, il est impossible d’arrêter le ventilateur avec sa

touche. Si vous devez arrêter le ventilateur, régler l’interrupteur principal (situé

derrière les filtres, du côté interne du châssis de la hotte), en position ARRÊT

(s’il est possible de le faire sécuritairement). Voir le médaillon de la FIG.

32.

FIG. 32

ACTIVATION DE L’OPTION CODE READY

TECHNOLOGY

L’option Code Ready Technology permet d’abaisser le débit du ventilateur réglé en usine de 600 pi³/min à un maximum de 400 pi³/min ou 300 pi³/min.

L’activation de l’option CRT réduira le débit maximal du ventilateur, afin que celui-ci ne dépasse pas les limites permises par les codes MUA (Make-Up Air),

pour satisfaire aux exigences de certains codes du bâtiment. Ne pas tenter de modifier le débit du ventilateur, à moins que ce changement soit requis par

un code. Cette modification affectera la performance de votre produit.

NOTES IMPORTANTES : 1. Une fois modifié, le débit du ventilateur NE POURRA ÊTRE RÉTABLI.

2. Le CRT ne peut être réglé que durant les 5 premières minutes de l’arrivée du courant à la hotte.

3. Une interruption de courant à la hotte ne désactivera pas l’option CRT.

4. Le ventilateur et l’éclairage doivent être éteints.

PROCÉDURE CRT

1. Régler l’interrupteur principal (situé derrière les filtres) en position MARCHE, puis appuyer simultanément sur les touches du ventilateur (A) et de

l’éclairage (B) durant 5 secondes; le rétroéclairage des touches du ventilateur (A) et de l’éclairage (B) clignoteront pour indiquer que la procédure CRT

est enclenchée.

DÉBIT MAXIMUM DE 400 PI³/MIN

2. Pour régler le débit maximal à 400 pi³/min, appuyer sur la touche du ventilateur (A) durant 5 secondes, puis, relâcher la pression; le rétroéclairage de

la touche du ventilateur clignotera pour indiquer que le débit de 400 pi³/min a été choisi (le rétroéclairage de la touche de l’éclairage (B) sera éteint).

3. Appuyer une deuxième fois sur la touche du ventilateur (A) durant 5 secondes, puis relâcher pour confirmer la sélection; le rétroéclairage de la touche

du ventilateur clignotera deux fois rapidement et un double bip se fera entendre. La commande retournera à son fonctionnement normal.

Repérer l’étiquette CRT située près de l’étiquette de certification HVI, à l’intérieur de la hotte, derrière les filtres, et y cocher la case appropriée (400 pi³/min).

DÉBIT MAXIMUM DE 300 PI³/MIN

2. Pour régler le débit maximal à 300 pi³/min, appuyer sur la touche de l’éclairage (B) durant 5 secondes, puis, relâcher la pression; le rétroéclairage de

la touche de l’éclairage clignotera pour indiquer que le débit de 300 pi³/min a été choisi (le rétroéclairage de la touche du ventilateur (A) sera éteint).

3. Appuyer une deuxième fois sur la touche de l’éclairage (B) durant 5 secondes, puis relâcher pour confirmer la sélection; le rétroéclairage de la touche

de l’éclairage clignotera deux fois rapidement et un double bip se fera entendre. La commande retournera à son fonctionnement normal.

Repérer l’étiquette CRT située près de l’étiquette de certification HVI, à l’intérieur de la hotte, derrière les filtres, et y cocher la case appropriée (300 pi³/min).

 Ventilateur : Lorsque le ventilateur est arrêté, appuyer sur cette touche pour activer le ventilateur à la dernnière vitesse sauvegardée. Si aucune

vitesse n’a été sauvegardée, le ventilateur sera réglé en BASSE vitesse. Pour changer la vitesse, appuyer sur la touche jusqu’à l’obtention de la

vitesse désirée : de BASSE, à MOYENNE-BASSE, à MOYENNE-HAUTE, à HAUTE vitesse, à ARRÊT.

Lorsque le ventilateur est EN MARCHE (peu importe la vitesse), une pression longue sur la touche arrête le ventilateur et sa dernière vitesse est

gardée en mémoire.

Rappel d’entretien des filtres : Lorsque l’utilisateur arrête le ventilateur et que le rétroéclairage de la touche ventilateur clignote lentement durant

30 secondes, ça signifie qu’il est temps de nettoyer la hotte et ses filtres (voir la section Entretien). Le clignotement se produira à toutes les fois où

l’utilisateur arrêtera le ventilateur (et que la minuterie n’aura pas été remise à zéro).

Une fois le nettoyage effectué, remettre à zéro la minuterie comme suit : lorsque le ventilateur est arrêté et durant la période de clignotement de

30 secondes, appuyer longuement sur la touche ventilateur jusqu’à l’arrêt du clignotement du rétroéclairage.

 Éclairage : Appuyer sur cette touche pour allumer les lumières à la dernière intensité d’éclairage sauvegardée. Si aucune intensité d’éclairage n’a été

sauvegardée, l’éclairage sera réglé en BASSE intensité.

Appuyer une autre fois pour de l’éclairage à HAUTE intensité. Appuyer une autre fois pour éteindre l’éclairage.

Lorsque l’éclairage est ALLUMÉ, une pression longue sur la touche ÉTEINT les lumières et la dernière intensité est gardée en mémoire. La prochaine

fois que les lumières seront allumées, elles éclaireront à la dernière intensité sauvegardée.

 Arrêt différé : Lorsque le ventilateur est EN MARCHE, appuyer sur cette touche pour activer la fonction d’arrêt différé; le rétroéclairage de la touche

s’allumera pour la durée du délai (ou jusqu’à son annulation). Le ventilateur fonctionnera durant 10 minutes et s’arrêtera automatiquement.

Durant le mode d’arrêt différé, il est possible de changer la vitesse du ventilateur à l’aide de la touche du ventilateur sans affecter la durée de l’arrêt différé.

Pour annuler l’arrêt différé avant la fin du cycle de 10 minutes, appuyer une autre fois sur la touche d’arrêt différé, ou arrêter le ventilateur à l’aide de

sa touche.

NOTES : 1. À chaque fois qu’on appuie sur une touche, un bip est émis pour confirmer la commande. Pour désactiver, lorsque le ventilateur et l’éclairage

sont éteints, appuyer durant 5 secondes sur la touche Éclairage (

). Pour réactiver, lorsque le ventilateur et l’éclairage sont éteints, appuyer

une autre fois durant 5 secondes sur la touche Éclairage ().

2. À chaque fois qu’on appuie sur une touche, son rétroéclairage s’allume. Quand une fonction est désactivée, le rétroéclairage de la touche

correspondante s’éteint.

  

Para conocer las directrices de la ADA (Ley para estadounidenses con discapacidades) sobre la instalación, indicar su número de modelo en nuestro sitio web.

INSTALACIÓN DE LOS CONDUCTOS

(INSTAL. CON CONDUCTOS ÚNICAMENTE)

NOTA: Para reducir el riesgo de incendio, usar sólo conductos de metal.

1. Decida por

dónde pasarán

los conductos

entre la

campana y el

exterior (FIG.

1).

2. Un conducto

recto y corto

permitirá un

funcionamiento

más eficaz de

su campana.

3. Un conducto

largo con codos y transiciones reducirá el desempeño de la campana.

Use lo menos posible. Para una larga distancia, usar un conducto de

salida de aire con un diámetro más grande.

4. Instale un capuchón para tejado o mural (se venden por separado). Conecte

el conducto metálico al capuchón y vuelva al lugar donde se encuentra

la campana. Use cinta adhesiva metálica de 2 pulg. para sellar las juntas

entre los tramos de los conductos.

CAMPANA

CONDUCTO REDONDO

DE 6 PULG., 8 PULG.

O DE 3¼ PULG. X 10 PULG.

CONDUCTO DE

3¼ PULG. X 10 PULG.

DE 24 PULG. MíN. A

30 PULG. MÁX. POR ENCIMA

DE LA SUPERFICIE DE LA COCINA

CAPUCHÓN MURAL

CAPUCHÓN PARA TEJADO

CABLEADO DE LA VIVIENDA

FIG. 1

1105018C

HERRAMIENTAS Y ACCESORIOS RECOMENDADOS

• Cinta métrica

• Destornillador Phillips n° 2

• Destornillador de punta plana (para abrir los orificios

punzonados)

• Llave de tuercas de 3/8”

• Sierra (para cortar orificios en los gabinetes)

• Cizalla

• Alicates

• Cinta adhesiva metálica

• Tijeras (para cortar la cinta adhesiva metálica)

• Lápiz

• Pelacables

• Abrazadera de cables diámetro de 7/8 pulg.

(para sujetar el cable de alimentación a la campana)

• 2 capuchones de conexión adecuados

Estados Unidos Canadá

Para información completa sobre la garantía y las piezas o para obtener instrucciones más

detalladas, escribe su número de modelo en nuestro sitio web o escanear el códeo QR.

www.broan-nutone.com www.broan-nutone.ca

Para recibir una copia impresa de las instrucciones, llame al:

1-800-558-1711 1-800-567-3855

GUÍA RÁPIDA DE INSTALACIÓN, USO Y MANTENIMIENTO

CAMPANAS EMPOTRABLES

BBN3306SS Y BBN3306SSC

LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS

Exclusivamente para cocinas domésticas

ADVERTENCIA ADVERTENCIA PRECAUCIÓN

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA O LESIÓN CORPORAL, RESPETE LAS SIGUIENTES

INDICACIONE:

• Utilice esta unidad únicamente de la forma en que indica el fabricante. Si tiene

cualquier pregunta, póngase en contacto con el fabricante en la dirección o

el teléfono que aparecen en la garantía.

• Antes de reparar o limpiar el aparato, apáguelo en el tablero de servicio y

bloquee los medios de desconexión para impedir que la corriente se conecte

accidentalmente. Cuando no se pueda bloquear los medios de desconexión,

coloque un dispositivo de advertencia visible (como una etiqueta) en el

tablero de servicio.

• La instalación y la conexión eléctrica deben ser realizadas por personal

calificado de acuerdo con todos los códigos y normas aplicables, incluso

los relativos a la construcción ignífuga.

• Para lograr una combustión adecuada y una extracción correcta de los

gases a través de la salida del humo (chimenea) del equipo quemador de

combustible — evitando así el contratiro — es necesario disponer de aire

suficiente. Siga las directrices del fabricante del equipo de material térmico

y las normas de seguridad, como las que publica la NFPA (asociación de

protección contra los incendios) y la ASHRAE (sociedad estadounidense

de técnicos de calefacción, refrigeración y aire acondicionado) así como los

códigos de los organismos responsables locales.

• Al cortar o perforar la pared o el techo, procure no dañar el cableado eléctrico

ni otras instalaciones de servicios públicos.

• Los ventiladores entubados siempre deben tener salida al exterior.

• No use esta unidad con ningún otro control de velocidad de estado sólido.

• Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.

• Este aparato debe conectarse a tierra.

• Se recomienda llevar gafas de seguridad y guantes de protección cuando

instale, mantenga o repare este aparato.

• Cuando une reglamentación local esta en vigor y conlleva exigencias

de instalación y/o de certificación mas estrictas, susodichas exigencias

prevalecen sobre aquellas en este documento y el instalador acepta

someterse a estas exigencias a sus gastos.

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN

LA PARTE SUPERIOR DE LA COCINA:

A Los desbordamientos producen humo y derrames grasientos que pueden

inflamarse. Caliente el aceite despacio, a fuego lento o mediano.

B. Ponga en marcha siempre la campana extractora al cocinar a temperaturas

elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee,

res con pimienta flambeada).

C. Limpie el ventilador con frecuencia. No deje que la grasa se acumule en el

ventilador, ni en los filtros o en los conductos de evacuación.

D. Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente adecuado

para el tamaño de la placa.

PARA REDUCIR EL RIESGO DE LESIONES CORPORALES

EN EL CASO DE QUE ARDA LA GRASA EN LA PARTE

SUPERIOR DE LA COCINA, SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja metálica

para hornear galletas, y apague luego el quemador. TENGA CUIDADO

PARA EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN

INMEDIATAMENTE, EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta explosión de

vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El incendio es pequeño y está circunscrito a la zona donde empezó.

C. Ya ha llamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de una salida detrás de

usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

• Sólo para una utilización en el interior.

• Para reducir los riesgos de incendio y extraer el aire debidamente,

el aire debe evacuarse fuera. No extraiga el aire a espacios

situados entre las paredes, en el techo o en el desván, falso techo

o garaje.

• Utilice los agentes limpiadores o detergentes con prudencia.

• Evite el uso de alimentos que pueden inflamarse, debajo de la

campana.

• Sólo para ventilación general. No debe utilizarse para extraer

materiales o vapores peligrosos o explosivos.

• Para evitar daños en el cojinete del motor y que la hélice haga

ruido o se desequilibre, mantenga la unidad de alimentación lejos

de los vaporizadores de pirca, del polvo de la construcción, etc.

• El motor de la campana tiene un dispositivo contra sobrecargas

térmicas que apaga el motor automáticamente si éste se

sobrecalienta. El motor volverá a ponerse en marcha cuando se

enfríe. Si el motor sigue apagándose, haga examinar el motor.

• Para lograr una mejor captura de las impurezas producidas al

cocinar, la parte inferior de la campana deberá estar A un mÍnimO

de 24” y un máximo de 30” sobre el nivel la superficie para cocina.

• Use solamente con juegos de cable para campana investigados y

considerados aceptables para uso con este modelo de campana.

• Para mayor información y conocer los requisitos, lea la etiqueta

con las especificaciones en el producto.

!!!

Aparte y ponga a un lado el adaptador/compuerta de 3¼ pulg. x 10 pulg. y

el adaptador/compuerta de 6 pulg. redondo (en gris en FIG. 2) de la parte

delantera y de un lado de la campana empotrable retirando los dos tornillos

de sujeción. Deseche los tornillos.

Aparte los soportes de gabinete (en gris en FIG. 3) de la parte trasera de la

campana empotrable retirando los tres tornillos de sujeción. Agote los tornillos.

Doble los soportes hacia arriba y hacia abajo hasta que se separen el uno

del otro (FIG. 4). Guarde los soportes por un uso eventual.

NOTA: Los dos soportes de gabinete tienen un borde amplio y un borde

estrecho (FIG. 5), para cubrir todas las configuraciones de instalación,

según las anchuras de gabinete.

2. RETIRADA DE LOS ADAPTADORES/

COMPUERTAS

RETIRADA DE LOS SOPORTES DE GABINETE

FIG. 4

FIG. 2

TORNILLOS

FIG. 3

Borde amplio

Borde estrecho

FIG. 5

4. PREPARACIÓN DEL GABINETE

NOTAS: A. La campana debe instalarse en el gabinete.

B. La campana debe instalarse centrada lateralmente, por encima de la superficie de la cocina.

C. Para la posición trasera hacia delantera, el aparato debe instalarse conforme a los códigos de construcción locales.

1. Cortar un orificio en la base del gabinete con las dimensiones indicadas (FIG. 6) o usar el recubrimiento de gabinete como plantilla.

2. Ver la FIG. 7. Medir el material restante en los lados de la base del gabinete (C), si hay 1/4 pulg. o más en material, no hace falta usar los soportes fijos

suministrados. Pase al paso 8 en la página siguiente.

3. Si hay menos que 1/4 pulg. en material (C), retirar cuidadosamente estas cintas. Medir la anchura interior del gabinete (D) (FIG. 7). Consultar la tabla

más abajo para determinar qué configuración de bordes de soporte debe utilizarse.

ADVERTENCIA

El gabinete debe fijarse a los montantes murales o a otra estructura de madera situada detrás de la pared. Asegúrese de

que pueda soportar el peso de la campana empotrable. De no ser así, podrían producirse lesiones personales o daños en

la parte superior de la encimera o de la cocina.

FIG. 7

A = 10¼ pulg.

B = 28 ¹/16 pulg.

CORTAR UN ORIFICIO

EN LA BASE DEL GABINETE

FIG. 6

4. Localizar los ganchos Ease of Install en la unidad (distancia determinada a partir del borde delantero, FIG. 8).Insertar temporalmente la unidad en el gabinete

y a la vez que mantiene la unidad, marcar la ubicación de los ganchos Ease of Install (correspondiente a E en FIG. 9) en ambos lados del gabinete. Retirar

la unidad.

8¼”

4½”

FIG. 8

PARTE DELANTERA

VISTA SUPERIOR DE LA UNIDAD

5. nstale los soportes de gabinete como sigue (FIG. 9):

Coloque el soporte a ras con la parte

inferior del panel derecho del gabinete,

centrando la marca de la ubicación de

los ganchos (E) entre los orificios

inferiores en relieve. Para la configuración

del borde estrecho, trace una línea

encima del soporte. Para la configuración

del borde amplio, race una línea a la base

de las ranuras centrales.

Instale el soporte a ras con la línea

trazada. Sujete el soporte al panel de

lado del gabinete usando 2 tornillos para

madera n.˚ 8 x 5/8 pulg. (incluidos en la

bolsa de piezas) en los orificios

superiores.

NOTA: No usar los orificios en relieve para

sujetar el soporte.

 Repetir los pasos  y  para el panel

izquierdo.



FIG. 9



Configuración

borde amplio

A RAS

FLUSH



Configuración

borde estrecho

A RAS

BORDE ESTRECHO BORDE AMPLIO

de 28-1/16 pulg. a < 28-1/2 pulg.

de 28-1/2 pulg. a 29 pulg.

4. PREPARACIÓN DEL GABINETE (CONT.)

Esta campana empotrable se entrega de fábrica con una evacuación vertical;

sin embargo, es posible cambiar por una evacuación horizontal (conducto

de 3¼ pulg. x 10 pulg. solamente).

8. Corte el orificio para

la salida horizontal

a través de la pared

trasera del gabinete

usando las dimensiones

indicadas. (FIG. 13)

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

5¼"5¼"

3½"

3/4"

FIG. 13

BASE DEL GABINETE

PARED TRASERA

DEL GABINETE

8. Desde el interior del

aparato, retire la placa

trasera (en gris en

FIG. 20) retirando las

2 tuercas usando un

casquillo de 3/8 pulg.

de diámetro. Poner las

tuercas y la placa a un

lado.

6. INSTALACIÓN DEL APARATO (CONT.)

FIG. 21

ORIFICIOS

9. Instale la placa trasera

en la parte superior del

aparato, dónde estaba

la placa de soporte del

ventilador. Los orificios

cerca de las esquinas

deben encontrarse en

la parte trasera del

aparato. Sujetarla a la

parte superior del aparato

usando los 6 tornillos

retirados previamente al

paso 7

(FIG. 21).

FIG. 20

TUERCAS

INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE

10. Para un conducto

rectangular, use

2 tornillos para metales

n.˚ 8-18 x 1/4 pulg.

(incluidos) para fijar el

adaptador/compuerta

de 3¼ pulg. x 10 pulg.

(incluido) en la parte

superior del aparato,

sobre el orificio de salida

del ventilador (FIG. 22).

NOTA: El pivote de la

compuerta debe

encontrarse hacia

la parte delantera del

aparato.

Para un conducto

redondo, use

4 tornillos para metales

n.˚ 8-18 x 1/4 pulg. (incluidos) para fijar el adaptador/compuerta de

6 pulg. redondo o 8 pulg. (incluidos) en la parte superior del aparato, sobre

el orificio de salida del ventilador (FIG. 22, 6 pulg. redondo ilustrado).

NOTA: El pivote de la compuerta debe ser paralela a los lados de la campana.

FIG. 22

PIVOTE

6. INSTALACIÓN DEL APARATO

1. Encaminar el cable de

alimentación del panel

de distribución hasta la

ubicación del aparato.

Prever una longitud de

2 pies en el gabinete.

Pasar el cable de

alimentación en la

campana a través de la

abrazadera de cables de

un diámetro de 7/8 pulg.

previamente instalada.

NOTA : No necesario si

el juego de cable para

campana HCK44 se

utiliza.

2. Insertar el aparato en el

gabinete hasta que sentir

un click a ambos lados

del aparato, confirmando

que los ganchos Ease of

Install están apoyando

en la parte superior de

los lados de la base del

gabinete , o sobre los

bordes de los soportes

de gabinete  o 

(FIG. 23). Mover el

aparato de izquierda

a derecha, de delante

hacia atrás y levantarlo

para comprobar que los

ganchos Ease of Install

retienen el aparato en el

gabinete.

NOTA: El aparato

excederá un poco el

gabinete hasta que se

enrosque en el gabinete.







FIG. 23

4. Desde el interior de la campana,

deslice el adaptador/compuerta

de 3¼ pulg. x 10 pulg. en el

conducto horizontal, después

fijarlo a la campana usando cinta

adhesiva metálica para sellar la

junta (FIG. 26). Asegúrese de

que la compuerta abra como se

muestra en la vista lateral de la

compuerta.

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

FIG. 26

VISTA

LATERAL

DE LA

COMPUERTA

CONDUCTO

5. Inserte el ventilador y su placa

al interior de la campana,

dónde estaba la placa trasera

(A). Fije la placa a la campana

usando las 2 tuercas retiradas

previamente al paso 8 en la parte

PREPARACIÓN DEL APARATO

(B) (FIG. 27).

FIG. 27

6. Vuelva a instalar y fije el panel

frontal a la campana usando

los 4 tornillos de sujeción

(dos por lado, rodeados en la

FIG. 28). Enchufe el cable del

ventilador a su conector en el

panel frontal.

FIG. 28

FIG. 29

7. CONEXIÓN DEL CONDUCTO

INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE

Instalación con conducto

Use un conducto de metal

redondo de 6 pulg., de 8 pulg.,

o de 3¼ pulg. x 10 pulg.

para conectar el adaptador/

compuerta en la parte superior

de la campana al red de

conductos (FIG. 29, 8 pulg.

no ilustrado). Utilice cinta

adhesiva metálica para sellar

la junta.

Instalación en recirculación

Se necesita el kit de recirculación HARKBN30 para este tipo de

instalación (se vende por separado). Para instalarlo, seguir las

instrucciones incluidas con el kit.

3. Levantar la campana hasta que

su borde quede en la base del

gabinete. Sujetar la campana

al gabinete usando 4 tornillos

para madera n.˚ 8 x 5/8 pulg.

incluidos en la bolsa de piezas

(2 tornillos a cada lado). Usar los

orificios superiores o inferiores

(1, 2, 3, 4, 5 o 6) (FIG. 25).

ADVERTENCIA

Los ganchos Ease of Install retienen la campana

TEMPORALMENTE. SE DEBE fijar la campana al gabinete

con los 4 tornillos.

ADVERTENCIA

Nunca utilizar este aparato como estante, repisa o anaquel.

FIG. 25

5. PREPARACIÓN DEL APARATO (CONT.)

Quite los 6 tornillos (2 en

la parte delantera y 2 por

lado) manteniendo la

placa de soporte del

ventilador a la parte

superior del aparato

(FIG. 19). Levante

cuidadosamente el

ventilador y la placa de

soporte y póngalos a

un lado. El ventilador

con su placa luego se

reinstalará en el aparato.

6.Medir la distancia

entre ambos bordes

inferiores de los

soportes (F) (FIG. 10).

La tabla siguiente indica

la distancia adecuada.

Si la distancia medida

debe acortarse,

atornille dos tornillos

n.º 8-32 x 1/4 pulg.

en cada orificio en relieve

inferiores de los soportes

del gabinete; esto doblará

ligeramente la parte

inferior de los soportes

(FIG. 11). Atornille ambos soportes para obtener la distancia adecuada.

FIG. 10

Tornillos en orificios

inferiores en relieve

FIG. 11

BORDE ESTRECHO BORDE AMPLIO

De 27-7/8 pulg. a < 28-1/16 pulg.

De 28-1/16 pulg. a 28-5/16 pulg.

7. Cintas protectoras, en

3 formatos diferentes,

están incluidas con

estos aparatos.

Están diseñadas

para gabinetes de

hasta 13 pulg. de

profundidad. Se

ofrece un otro juego de

4 cintas protectoras

para gabinetes de

hasta 15 pulg. de

profundidad (pedir

HADTBN30). Elegir

la cinta que puede

cubrir el borde trasero

del gabinete. Usar

4 tornillos para madera de cabeza redondeada n.˚ 6 x 1/2 pulg. (incluidos)

para sujetarla (FIG. 12).

FIG. 12

ATENCIÓN

Nunca utilice un atornillador eléctrico o un taladro para

atornillar la cinta protectora al borde trasero del gabinete,

usar un destornillador estándar.

NOTA: En el caso de que, por

cualquier motivo, se debe

retirar el aparato del

gabinete, es posible

desbloquear los ganchos

Ease of Install. Para hacerlo:

mantener la campana y

empujar en uno de los

lados, levantar simultáneamente ambos palancas de los ganchos

Ease of Install (1 y 2, en gris en la FIG. 24) del otro lado de la

campana hasta que los ganchos estén desbloqueados.

FIG. 24

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE (CONT.)

6. Desenchufe el cable del

ventilador de su conector

en el panel frontal. Quite

el panel frontal del aparato

retirando los 4 tornillos de

sujeción (dos por lado,

rodeados en la FIG. 18)

de la carcasa del aparato.

Poner el panel frontal y los

tornillos a un lado

FIG. 18

5. PREPARACIÓN DEL APARATO

TODAS LAS INSTALACIONES

1. De haberla, retire de la campana y de todas las piezas la película

protectora.

2. Use la pestaña para

retirar de la campana

los filtros de grasa

empujando hacia

abajo e inclinando

los filtros hacia fuera

(FIG. 14). Poner los

filtros a un lado.

3. Quite la tapa del

compartimento

eléctrico (en gris en

FIG. 15) en el interior

del aparato retirando

su tornillo de sujeción.

Retire la bolsa de

piezas detrás de la

tapa. Poner la bolsa

de piezas, la tapa y el

tornillo de sujeción a un

lado.

FIG. 14

TORNILLO

FIG. 15

4. Perfore uno de los dos

orificios punzonados.

Instale una abrazadera

de cables de un

diámetro de 7/8 pulg.

(no incluida, en gris en

FIG. 16).

NOTA: Se puede usar

el juego de cable para

campana HCK44

(opcional) al lugar del

cable de alimentación

de la vivienda. Ver las instrucciones incluidas con el juego de cable para

campana HCK44.

FIG. 16

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

5. Quitar y desechar el

tornillo rodeado en la

FIG. 17.

NOTA: Este tornillo

podría estar presente

o no.

FIG. 17

FIG. 19

TORNILLOS

8. CONEXIÓN ELÉCTRICA

ADVERTENCIA

Peligro de choque eléctrico. La instalación eléctrica

debe ser hecha por personal calificado de acuerdo

con todos los códigos aplicables y normas. Antes de

efectuar el empalme, cortar la alimentación eléctrica

del interruptor y cerrar con securidad para prevenir una

alimentación accidental.

1. Usando capuchones de

conexión adecuados

(no incluidos), conectar

los hilos del cable de

alimentación a los hilos

de la campana como

sigue : el hilo NEGRO

al hilo NEGRO, el

hilo BLANCO al hilo

BLANCO y el hilo

VERDE o pelado al

tornillo VERDE de toma

de tierra (FIG. 30).

2. Vuelva a colocar la tapa

del compartimiento

eléctrico; asegúrese

de que las pestañas

de la parte inferior

estén insertadas

en su ubicación

sobreelevada. Sujetarla

a la campana usando

su tornillo de sujeción

(FIG. 31).

ATENCIÓN

Asegúrese de no atascar ningún hilo al volver a colocar la

tapa del compartimiento eléctrico.

HILO

BLANCO

CABLE DE

ALIMENTACIÓN

TORNILLO

VERDE

DE TOMA

TIERRA

HILO

NEGRO

FIG. 30

9. INSTALACIÓN DE LOS FILTROS

Instalación con conductos

Vuelva a colocar los filtros de grasa.

Instalación en recirculación

Ate los filtros de recirculación (incluidos con el kit HARKBN30) al reverso

de los filtros de grasa usando los clips de sujeción (incluidos con los

filtros de recirculación). Ordene el número de pieza nº S99010464-130

para obtener nuevos filtros de recirculación.

FIG. 31

PESTAÑAS

10. MANTENIMIENTO

SIEMPRE DESCONECTE LA FUENTE DE ALIMENTACIÓN

ANTES DE REALIZAR CUALQUIER INTERVENCIÓN

SOBRE ESTE APARATO.

Filtros de grasa

Los filtros de grasa deben limpiarse con frecuencia. Utilice una solución

de detergente con agua templada. Los filtros pueden lavarse en el

lavavajillas.

Limpie los filtros en el lavavajillas con un detergente sin fosfato. El filtro

podría descolorarse si se utiliza un detergente con fosfato o debido al tipo de

agua, pero esto no afecta su funcionamiento. Este descoloramiento no está

cubierto por la garantía. A fin de reducir al mínimo o prevenir la descoloración,

lave los filtros a mano con un detergente suave.

Filtros de recirculación

Los filtros de recirculación deberían cambiarse cada 3 a 6 meses.

Sustituirlos con mayor frecuencia si su tipo de cocina genera más grasa,

por ejemplo si fríe o cocina con wok.

11. LIMPIEZA DEL ACERO INOXIDABLE

A hacer:

• Lávelo regularmente con un trapo limpio empapado con una disolución

de agua tibia y jabón suave o detergente para lavar vajillas.

• Limpie siempre en la dirección de las líneas de pulido.

• Enjuague siempre bien con agua limpia (2 o 3 veces)

después de limpiar. Séquelo completamente.

• También puede usar un producto limpiador doméstico para acero

inoxidable.

A no hacer:

• Usar lana de acero o de acero inoxidable

o un rascador para quitar la suciedad más incrustada.

• Usar productos limpiadores agresivos o abrasivos.

• Dejar que se acumule la suciedad.

• Permitir que el polvo de yeso u otros residuos de construcción entren

en contacto con la campana. Durante los trabajos de construcción o

renovación, cubra la campana para evitar que el polvo se adhiera a las

superficies de acero inoxidable.

Al elegir un detergente, evite:

• Los productos limpiadores que contengan blanqueador (lejía) ya que

dañarán el acero inoxidable.

• Los productos que contengan: cloruro, fluoruro, yoduro, bromuro,

ya que deteriorarán las superficies rápidamente.

• Los productos combustibles que se usan para limpiar, tales como

acetona, alcohol, éter, benzol, etc., ya que son muy explosivos y no

deberían usarse nunca cerca de una cocina.

12. FUNCIONAMIENTO

Control táctil

HEAT SENTRY™

Esta campana está equipada con un termostato Heat Sentry™. Este dispositivo pone en marcha el ventilador cuando detecta un calor excesivo por encima

de la superficie sobre la que se cocina.

1) Si el ventilador está apagado, se pondrá en marcha en velocidad ALTA.

2) Si el ventilador ya está funcionando en velocidad baja o media, la velocidad cambiará en velocidad

ALTA. Cuando la temperatura baje a un nivel normal, el ventilador volverá a su configuración original.

NOTA: Cuando se activa el Heat Sentry, la retroiluminación de la tecla del ventilador parpadea lentamente

y no se puede cambiar la velocidad del ventilador.

ADVERTENCIA

El termostato HEAT SENTRY puede poner en marcha el ventilador si la campana

está apagada. En tal caso, es imposible apagar el ventilador con el interruptor.

Si es necesario apagar el ventilador, coloque el interruptor principal que se

encuentra detrás de los filtros, del lado interno del panel frontal de la campana,

en posición APAGADO (si es posible hacerlo de manera segura). Ver el medallón

en FIG. 32.

FIG. 32

ACTIVACIÓN DE LA OPCIÓN CODE READY TECHNOLOGY™

La opción Code Ready Technology (CRT) permite modificar el caudal de aire ajustado de fábrica a 600 pi³/min a un máximo de 400 pi³/min o

300 pi³/min. La activación de la opción CRT reduce el caudal de aire máximo del ventilador, lo que permite la operación dentro del límite permitido por los

códigos de aire de complemento para cumplir ciertos requisitos del código de construcción. No intente modificar el ajuste original de pi³/min del ventilador

a menos que esta modificación sea requerida. Este cambio modificará el rendimiento de su producto.

NOTAS IMPORTANTES: 1. Una vez modificado, NE SE PODRÁ RESTABLECER EL AJUSTE ORIGINAL DEL VENTILADOR.

2. Se puede ajustar el CRT solamente durante los cinco primeros minutos siguientes a la alimentación eléctrica de la

campana.

3. Un corte de corriente a la campana no desactivará la opción CRT.

4. El ventilador y las luces deben estar apagados.

PROCEDIMIENTO CRT

1. Ajustar el interruptor principal (detrás de los filtros) a la posición ENCENDIDO, y pulsar simultáneamente las teclas del ventilador (A) y de las luces (B)

durante 5 segundos; la retroiluminación de las teclas del ventilador (A) y de las luces (B) parpadearán para indicar que el procedimiento CRT ha iniciado.

CAUDAL MÁXIMO DE 400 PI³/MIN

2. Para ajustar el caudal máximo a 400 pi³/min, pulsar la tecla del ventilador (A) durante 5 segundos, luego soltar; la retroiluminación de la tecla del

ventilador parpadeará para indicar que el caudal de 400 pi³/min ha sido elegido (la retroiluminación de la tecla de las luces (B) estará apagada).

3. Pulsar por segunda vez la tecla del ventilador (A) durante 5 segundos, luego soltar para confirmar la selección; la retroiluminación de la tecla del

ventilador parpadeará rápidamente dos veces y un doble sonido de bip se emitirá. El control regreserá a operación normal.

4. Buscar la etiqueta CRT cerca de la etiqueta de certificación HVI, dentro de la campana, detrás del filtro, y marcar la casilla correspondiente (400 pi³/min).

CAUDAL MÁXIMO DE 300 PI³/MIN

2. Para ajustar el caudal máximo a 300 pi³/min, pulsar la tecla de las luces (B) durante 5 segundos, luego soltar; la retroiluminación de la tecla de las luces

parpadeará para indicar que el caudal de 300 pi³/min ha sido elegido (la retroiluminación de la tecla del ventilador (A) estará apagada).

3. Pulsar por segunda vez la tecla de las luces (B) durante 5 segundos, luego soltar para confirmar la selección ; la retroiluminación de la tecla de las luces

parpadeará rápidamente dos veces y un doble sonido de bip se emitirá. El control regreserá a operación normal.

4. Buscar la etiqueta CRT cerca de la etiqueta de certificación HVI, dentro de la campana, detrás del filtro, y marcar la casilla correspondiente (300 pi³/min).

 Ventilador: Cuando el ventilador está apagado, pulsar esta tecla para activar el ventilador a la última velocidad guardada. Si no se ha guardado

ninguna velocidad, el ventilador funcionará en BAJA velocidad. Para cambiar la velocidad, pulsar la tecla hasta que llegue a la velocidad deseada (de

BAJA, a MEDIA-BAJA, a MEDIA-ALTA, a ALTA velocidad, a APAGADO).

Cuando el ventilador funciona (no importa la velocidad), una pulsación larga de la tecla apaga el ventilador y la última velocidad será guardada.

Aviso de mantenimiento de los filtros: Cuando el usuario apaga el ventilador y que la retroiluminación de la tecla ventilador parpadea lentamente

durante 30 segundos, eso significa que es el momento de limpiar la campana y los filtros (consulte la sección Mantenimiento). El parpadeo siempre

se producirá cuando el usuario apagará el ventilador (hasta que sea restablecido el temporizador).

Una vez efectuada la limpieza, restablecer el temporizador como sigue: cuando el ventilador está apagado y durante el parpadeo (30 segundos),

mantener pulsada la tecla ventilador hasta que se apague el parpadeo .

 Luces: Pulsar esta tecla para encender las luces a la última intensidad guardada. Si no se ha guardado ninguna intensidad, las luces se encenderán

a BAJA intensidad. Pulsar otra vez para que las luces se encienden a ALTA intensidad. Pulsar otra vez para apagar las luces.

Cuando las luces están encendidas, mantener pulsada la tecla apaga las luces y la última intensidad será guardada. La próxima vez que se pulse

esta tecla, las luces se encenderán a la última intensidad guardada.

 Apagado diferido: Cuando el ventilador funciona, pulsar esta tecla para activar la función apagado diferido; la retroiluminación de la tecla se encenderá

por la duración del plazo (o hasta su anulación). El ventilador funcionará durante 10 minutos y se apagará automáticamente. Durante el modo apagado

diferido, es posible cambiar la velocidad del ventilador usando la tecla ventilador sin afectar la duración del apagado diferido.

Para cancelar el apagado diferido antes de que finalice el ciclo de 10 minutos, pulsar otra vez la tecla apagado diferido o apagar el ventilador usando

la tecla ventilador.

NOTAS: 1. Cada vez que se pulsa una tecla, se emite un sonido de bip para confirmar la selección. Para desactivar, cuando el ventilador y las luces están

apagados, pulsar la tecla Luces () durante 5 segundos. Para reactivar, cuando el ventilador y las luces están apagados, pulsar otra vez la

tecla Luces () durante 5 segundos.

2. Cada vez que se pulsa una tecla, se enciende su retroiluminación. Cuando se desactiva una función, se apaga la retroiluminación de la tecla

correspondiente.

  

Broan BBN3306SS 30-Inch Built In Power Pack Insert wEasy Install System, 650 Max Blower CFM, Stainless Steel

Product's Documents

INSTALLATION, USE, AND CARE QUICK START MANUAL EN

Specifications

Broan BBN3306SS Questions and Answers
