Greenworks 27062A 40V 10" Cordless Cultivator / Tiller User Manual

EN OPERATOR MANUAL

ES MANUAL DEL OPERARIO

CUF301

27062

CULTIVATOR

CULTIVADOR

MANUEL OPÉRATEUR

MOTOCULTEUR

www.greenworkstools.com

1 Description.........................................4

1.1 Intended use.......................................................4

1.2 Overview........................................................... 4

2 General power tool safety

warnings.............................................4

2.1 Important safety instructions............................. 4

2.2 Specific safety rules...........................................5

2.3 Symbols on the product..................................... 6

2.4 Risk levels..........................................................6

2.5 Environmentally safe battery disposal...............6

2.6 Proposition 65....................................................7

2.7 Save these instructions.......................................7

3 Installation......................................... 7

3.1 Unpack the machine.......................................... 7

4 Applications....................................... 9

4.1 Start the machine............................................... 9

4.2 Stop the machine............................................... 9

4.3 Narrow cultivating width...................................9

4.4 Operation tips.................................................... 9

5 Maintenance.......................................9

5.1 Clean the machine............................................. 9

6 Store the machine..............................9

7 Troubleshooting...............................10

8 Technical data..................................10

9 Limited warranty............................ 10

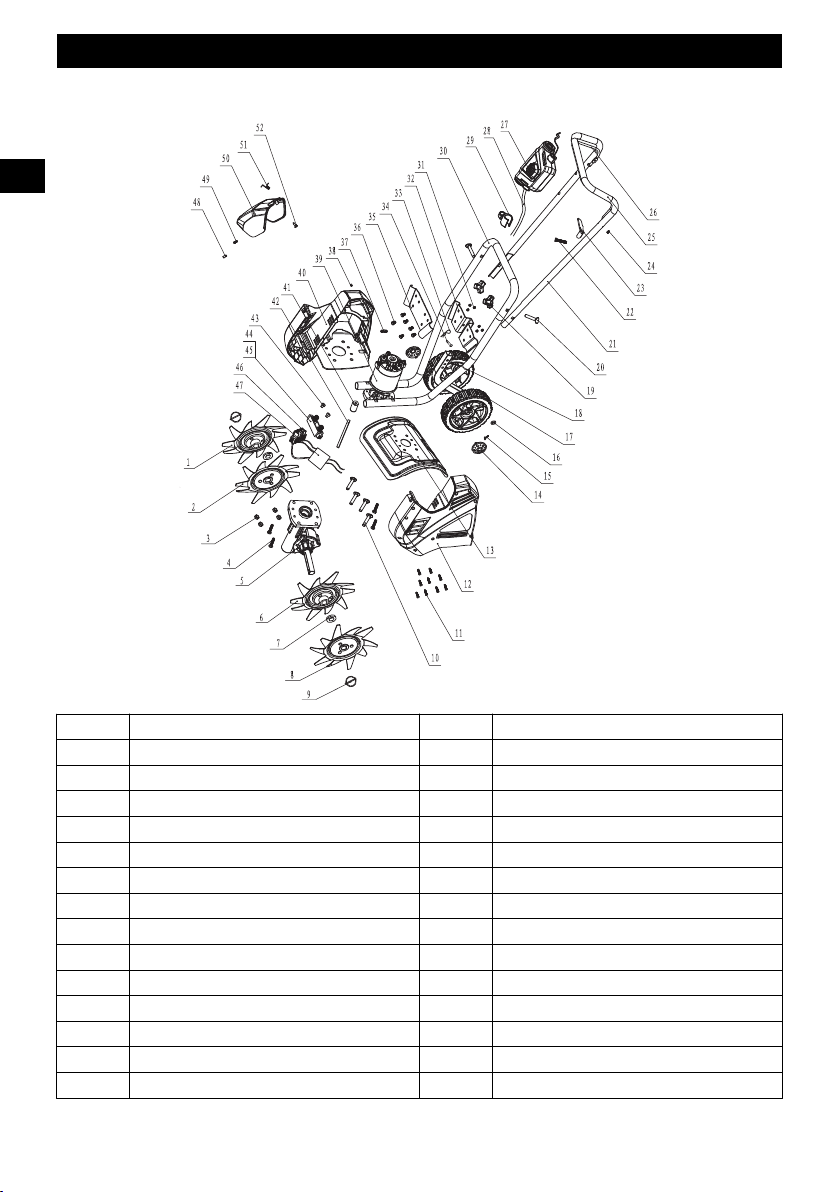

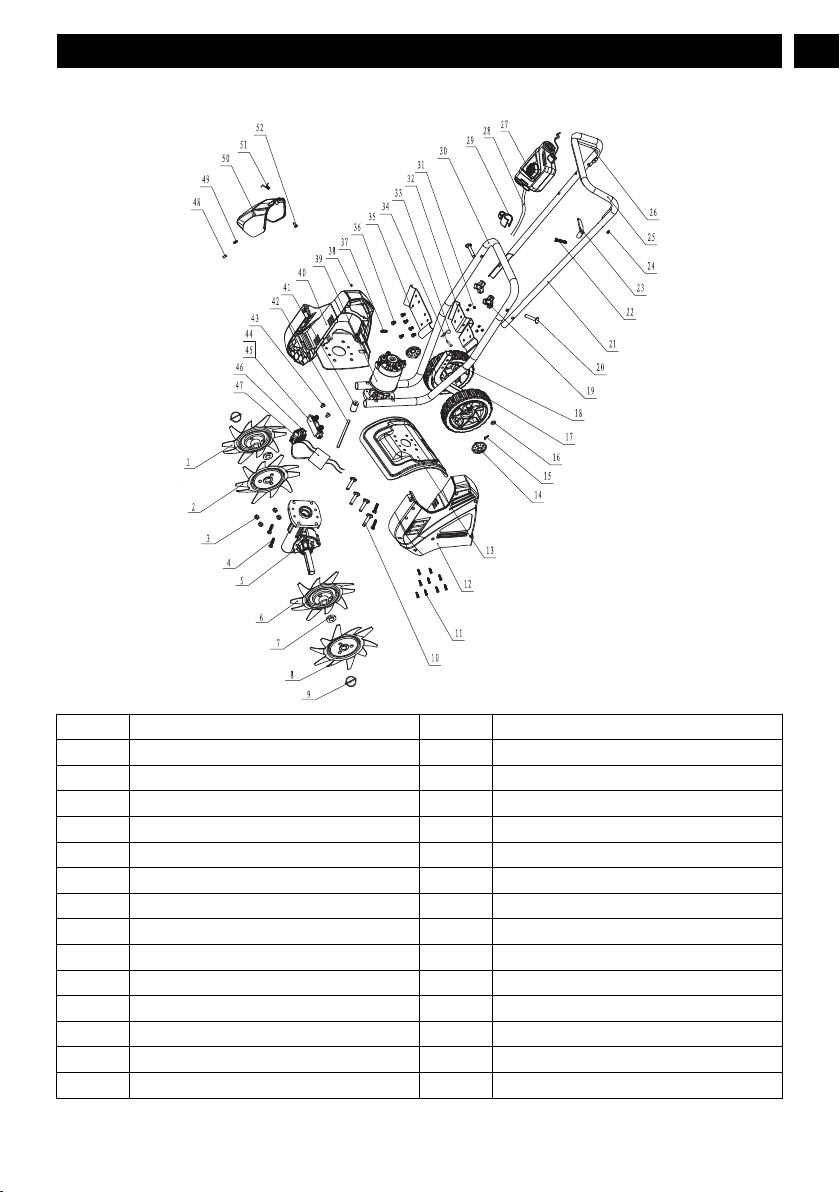

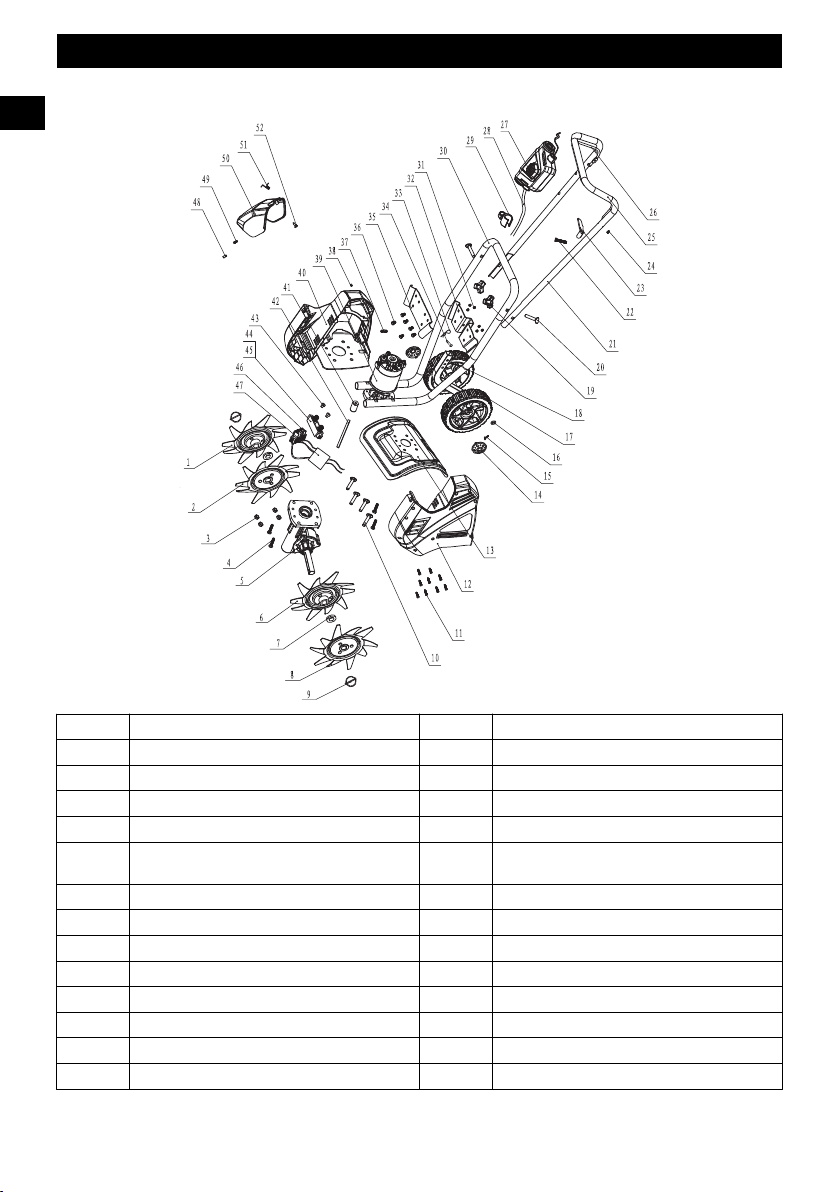

10 Exploded view..................................11

English

1 DESCRIPTION

1.1 INTENDED USE

The battery-powered cultivator is intended for loosening of

soil in an open garden area. This product is not intended for

commercial use.

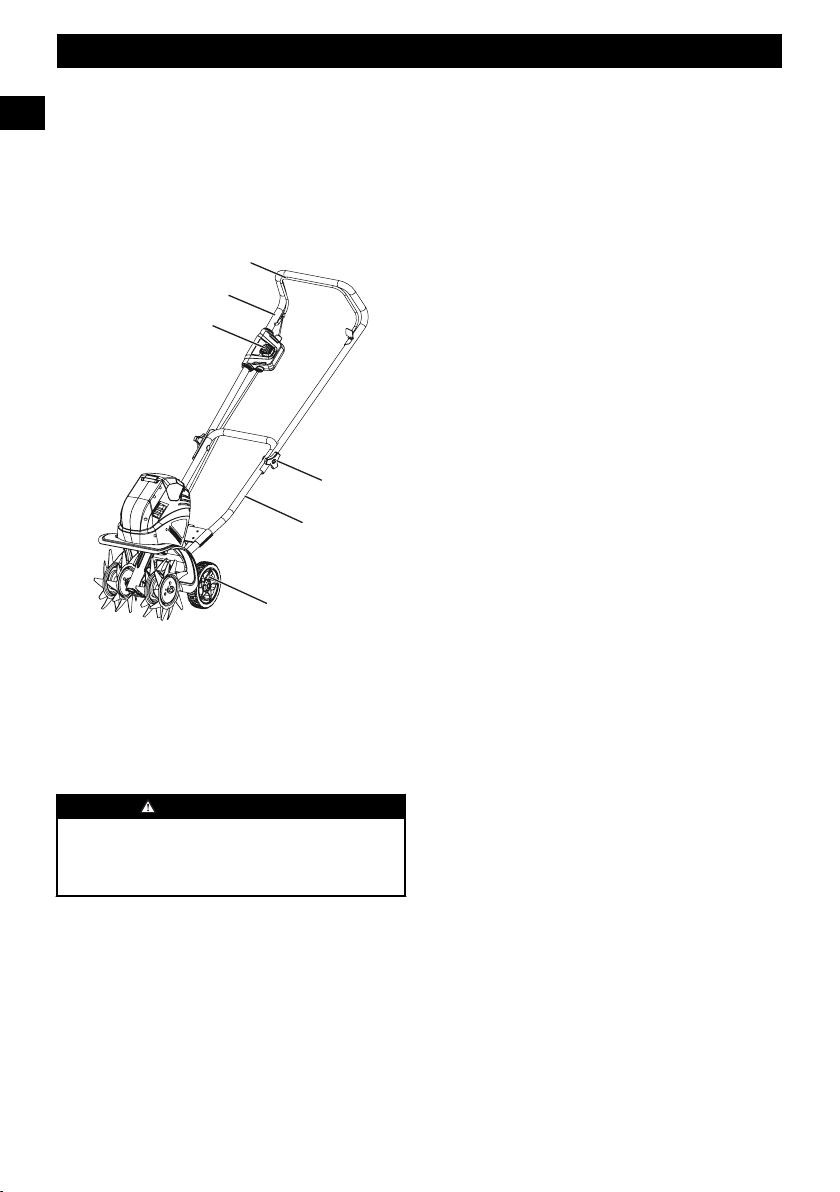

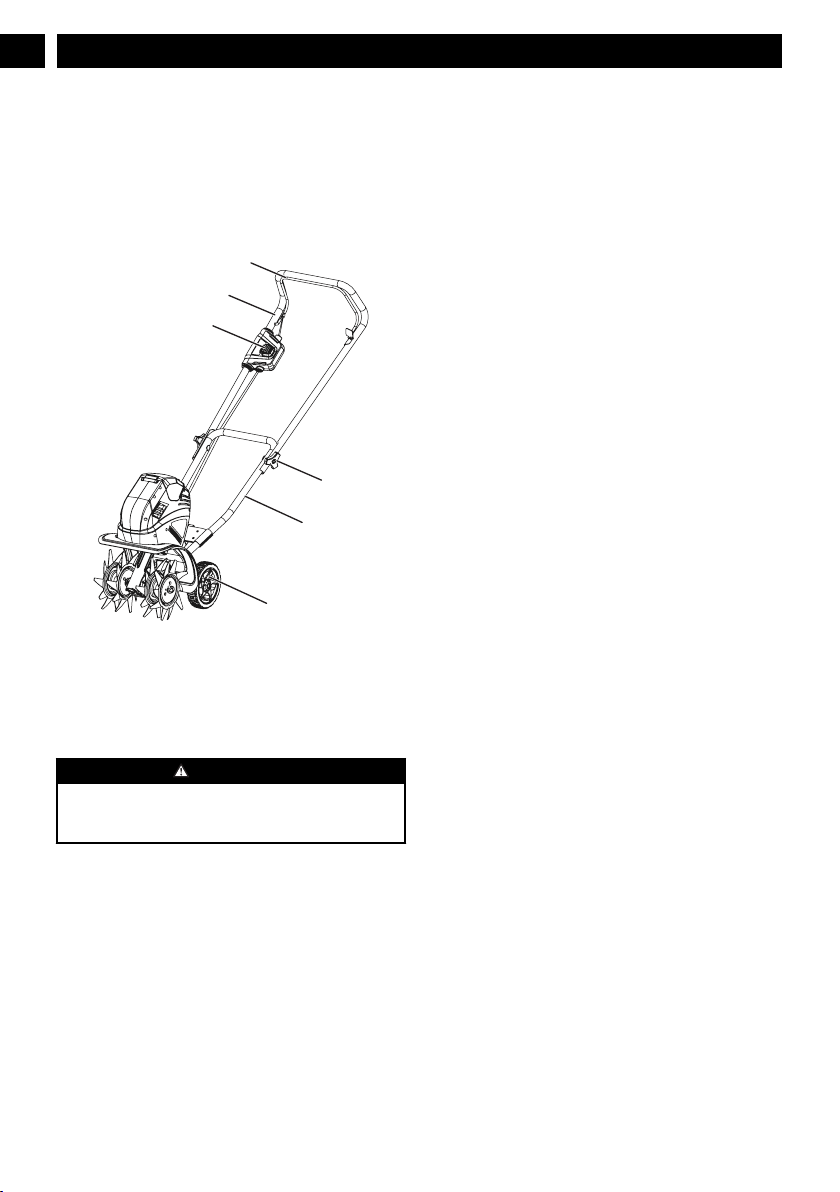

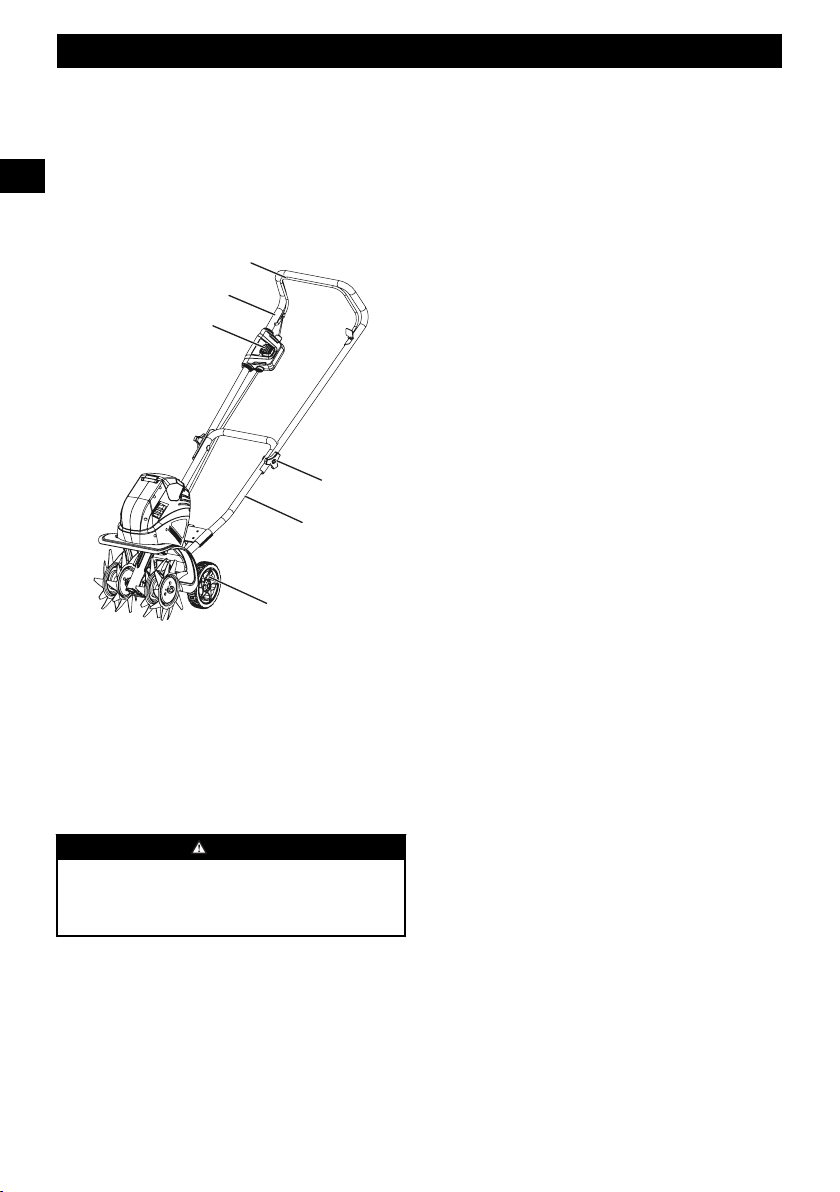

1.2 OVERVIEW

Upper handle

Lower handle

Wing nut

Bail switch

Safety lock button

Wheel assembly

2 GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions. Failure to

follow the warnings and instructions may result in electric

shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your battery-

operated (cordless) power tool.

2.1 IMPORTANT SAFETY

INSTRUCTIONS

• Use Right Appliance – Do not use appliance for any job

except that for which it is intended.

• Read the operator’s manual carefully. Be thoroughly

familiar with the controls and the proper use of the

equipment. Know how to stop the unit and disengage the

controls quickly.

• Do not operate the machine in explosive atmospheres,

such as in the presence of flammable liquids, gases, or

dust. The machine creates sparks which may ignite the

dust or fumes.

• Avoid body contact with grounded surfaces such as pipes,

radiators, ranges, and refrigerators. There is an increased

risk of electric shock if your body is grounded.

• Avoid Dangerous Environment — Don’t expose to rain or

use machine in damp or wet locations. Water entering the

machine will increase the risk of electric shock.

• Never allow children to operate the equipment. Never

allow adults to operate the equipment without proper

instruction.

• Always wear safety glasses with side shields that comply

with ANSI Z87 .1- Everyday glasses have only impact

resistant lenses. They are NOT safety glasses. Following

this rule will reduce the risk of eye injury. Use a face

mask if operation is dusty.

• Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

and substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

• Do not force the machine — Use the correct tool for your

application. The correct tool will do the job better and

safer at the rate for which it is designed.

• Do not operate the equipment while barefoot or when

wearing sandals or similar lightweight footwear. Wear

protective footwear that will protect your feet and

improve your footing on slippery surfaces.

• Do not operate the machine while under the influence of

alcohol or drugs.

• Do not overreach — Keep firm footing and balance at all

times. Overreaching can results in loss of balance.

• Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to battery pack, picking up

or carrying the appliance. Carrying the appliance with

your finge on the switch or energizing appliance that have

the switch on invites accidents.

• Avoid Unintentional Starting – Don’t carry cordless

machine with finger on switch. Be sure the switch is off

when inserting the battery.

• Never pick up or carry the machine while the tines are

turning or the motor is running.

• Keep the machine in good working condition. Check all

nuts, bolts, and screws at frequent intervals for proper

tightness to be sure the equipment is in safe working

condition.

• Keep the machine free of grass, leaves or grease to reduce

the chance of a fire hazard.

• Do not use the machine if switch does not turn it on or

off. Any tool that cannot be controlled with the switch is

dangerous and must be repaired.

• Disconnect the battery pack from the appliance before

making any adjustments, changing accessories, or storing

appliance. Such preventive safety measures reduce the

risk of starting the appliance accidentally.

English

• Before cleaning, repairing, or inspecting, remove the

battery and make certain all moving parts have stopped.

• Never spray water directly into the motor compartment of

the machine.

• Use only identical replacement parts when servicing the

machine. Use of unauthorized parts may create a risk of

serious injury to the user, or damage to the product.

2.2 SPECIFIC SAFETY RULES

• Cleaning, user-maintenance (such as lubrication

adjustment, and the like), operations recommended by the

manufacturer, and a warning to the user that any other

servicing should be performed by an authorized service

representative.

• Do not use near underground electric cables, telephone,

lines, pipes, or hoses. If in doubt, contact your utility or

telephone company to locate underground services.

• If the machine strikes a foreign object, stop the motor,

remove the battery pack, thoroughly inspect the machine

for any damage, and repair the damage before restarting

and operating the machine.

• Maintain Appliance With Care – Keep cutting edge sharp

and clean for best performance and to reduce the risk of

injury.

• Do not overload the machine capacity by cultivating too

deep in a single pass or at too fast a rate.

• Stay alert. Watch what you are doing. Use common sense.

Do not operate the machine when you are tired, ill, or

upset.

• Don’t use in rain.

• Be aware that the equipment may unexpectedly bounce

upward or jump forward if the tines should strike buried

obstacles such as large stones, roots, or stumps.

• Wear hearing protection.

• Ensure that people and pets are at least 50’ (15 m) away

from the machine while in use.

• Ensure that work area is free of slippery spots or

excessive quantities of stone.

• Start the machine carefully according to instructions from

a normal operating position and with feet well away from

the tines. It will do the job better and with less likelihood

of a risk of injury at the rate for which it was designed.

• Keep hands away from blades.

• Remove the battery pack from the machine before

unclogging the tines and when making any repairs,

adjustments, or inspections.

• Never operate the equipment on a slope.

• Use extreme caution when pulling the machine towards

you.

• When not in use, the machine should be stored indoors in

dry, and high or locked-up place – out of reach of

children.

• When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws

or other small metal objects, that can make a connection

from one terminal to another. Shorting the battery

terminals together may cause burns or a fire.

• Keep Children Away — All visitors and bystanders

should be kept at a distance of at least 50 feet from work

area.

• Do not use a battery pack or appliance that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

of injury.

• Don’t grasp the exposed cutting blades or cutting edges

when picking up or holding the machine.

• Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 130°C may cause explosion. The temperature of

130°C can be replaced by the temperature of 265°F.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature range

specific in the instructions. Charging improperly or at

temperatures outside of the specific range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

• Check damaged parts. Before further use of this

cultivator, a guard or other part that is damaged should be

carefully checked to determine that it will operate

properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts,

breakage of parts, mounting, and any other condition that

may affect its operation. A guard or other part that is

damaged should be properly repaired or replaced by an

authorized service center unless otherwise indicated

elsewhere in this manual.

• Save these instructions. Refer to them frequently and use

them to instruct others who may use this cultivator. If you

loan someone this unit, loan them these instructions also.

• For use only with 29652 / 29662 batteries.

• For use only with 29482 charger.

• Do not dispose of batteries in fire, the cells may explode,

check with local codes for possible special disposal

instructions.

• Do not open, damage or otherwise tamper with the

battery. Released electrolyte is corrosive and may cause

damage to the eyes or skin, it may be toxic if swallowed.

• Exercise care in handling batteries in order not to short

the battery with conducting materials such as rings,

bracelets and keys. The battery or conductor may

overheat and cause burns.

The recommended ambient temperature range:

Item

Temperature

Cultivator storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

English

Item Temperature

Cultivator operation temper-

ature range

32°F (0°C) - 113°F (45°C)

Battery charging temperature

range

39°F (4°C) - 104°F (40°C)

Charger operation tempera-

ture range

39°F (4°C) - 104°F (40°C)

Battery storage temperature

range

32°F (0°C) - 113°F (45°C)

Battery discharging tempera-

ture range

32°F (0°C) - 113°F (45°C)

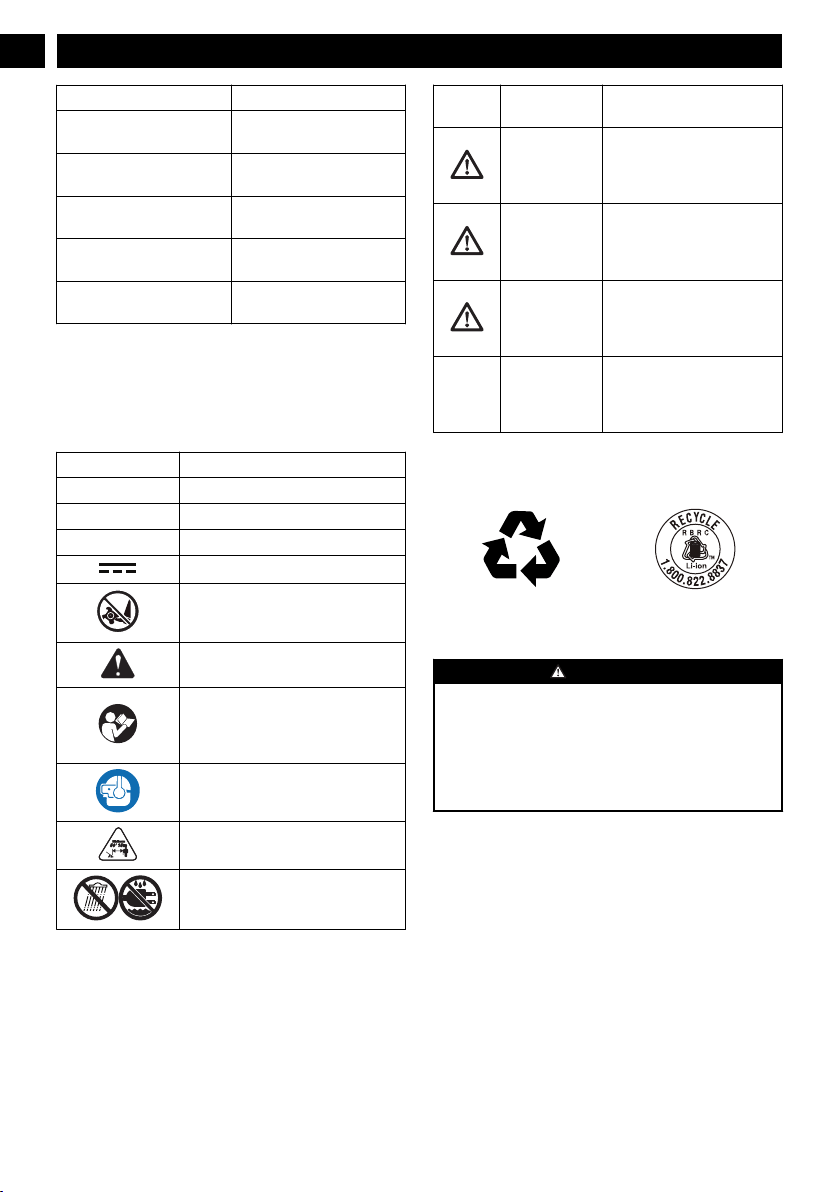

2.3 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this product.

Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the

product better and safer.

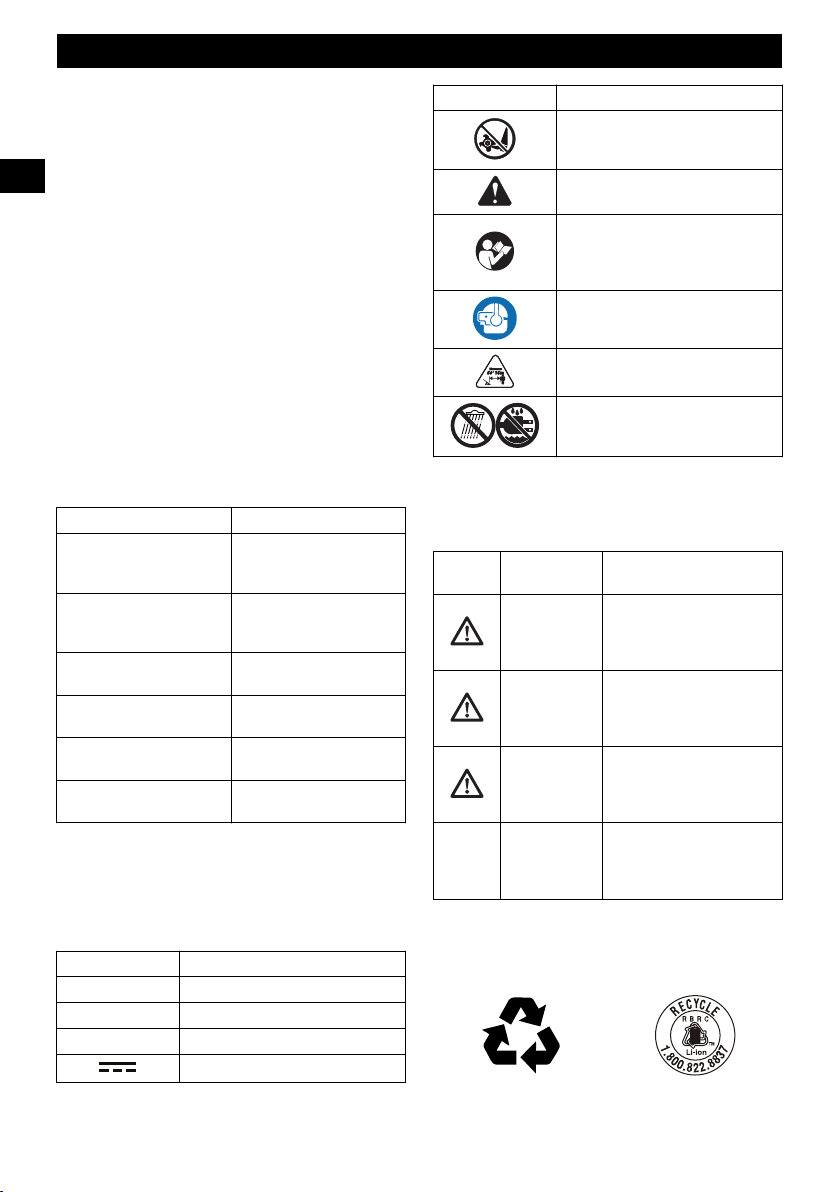

Symbol Explanation

V Voltage

A Current

Hz Frequency (cycles per second)

Type or a characteristic of current

Keep feet and hands away from rotat-

ing tines.

Precautions that involve your safety.

Read and understand all instructions

before operating the product, and fol-

low all warnings and safety instruc-

tions.

Wear eye and ear protection.

Keep all bystanders at least 15m away.

Do not expose the product to rain or

moist conditions.

2.4 RISK LEVELS

The following signal words and meanings are intended to

explain the levels of risk associated with this product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently haz-

ardous situation,which, if not

avoided, will result in death

or serious injury.

WARNING Indicates a potentially hazard-

ous situation,which, if not

avoided, could result in death

or serious injury.

CAUTION Indicates a potentially hazard-

ous situation, which, if not

avoided, may result in minor

or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation that

may result in property dam-

age.

2.5 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the batteries

used in this machine: Lithium-Ion, a toxic material.

WARNING

Discard all toxic materials in a specified manner to prevent

contamination of the environment. Before discarding

damaged or worn out Li-ion battery, contact your local

waste disposal agency, or the local Environmental

Protection Agency for information and specific instructions.

Take the batteries to a local recycling and/or disposal center,

certified for lithium-ion disposal.

English

WARNING

If the battery pack cracks or breaks, with or without leaks,

do not recharge it and do not use. Discard it and replace

with a new battery pack. DO NOT TRY TO REPAIR IT! To

prevent injury and risk of fire, explosion, or electric shock,

and to avoid damage to the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the battery

pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular household

trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of any

waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal center.

2.6 PROPOSITION 65

WARNING

This product contains a chemical known to the state of

California to cause cancer, birth defects or other

reproductive harm. Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals

are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated lumber.

Your risk of exposure to these chemicals varies depending

on how often you do this type of work. To reduce your

exposure to these chemicals, work in a well-ventilated area,

and work with approved safety equipment, such as dust

masks that are specially designed to filter out microscopic

particles.

2.7 SAVE THESE

INSTRUCTIONS

3 INSTALLATION

• Replace the battery pack or the charger immediately if the

battery pack or charger cord is damaged.

• Exam that the machine is in the OFF status before you

install or remove the battery pack.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before

use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the service

center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local

regulations.

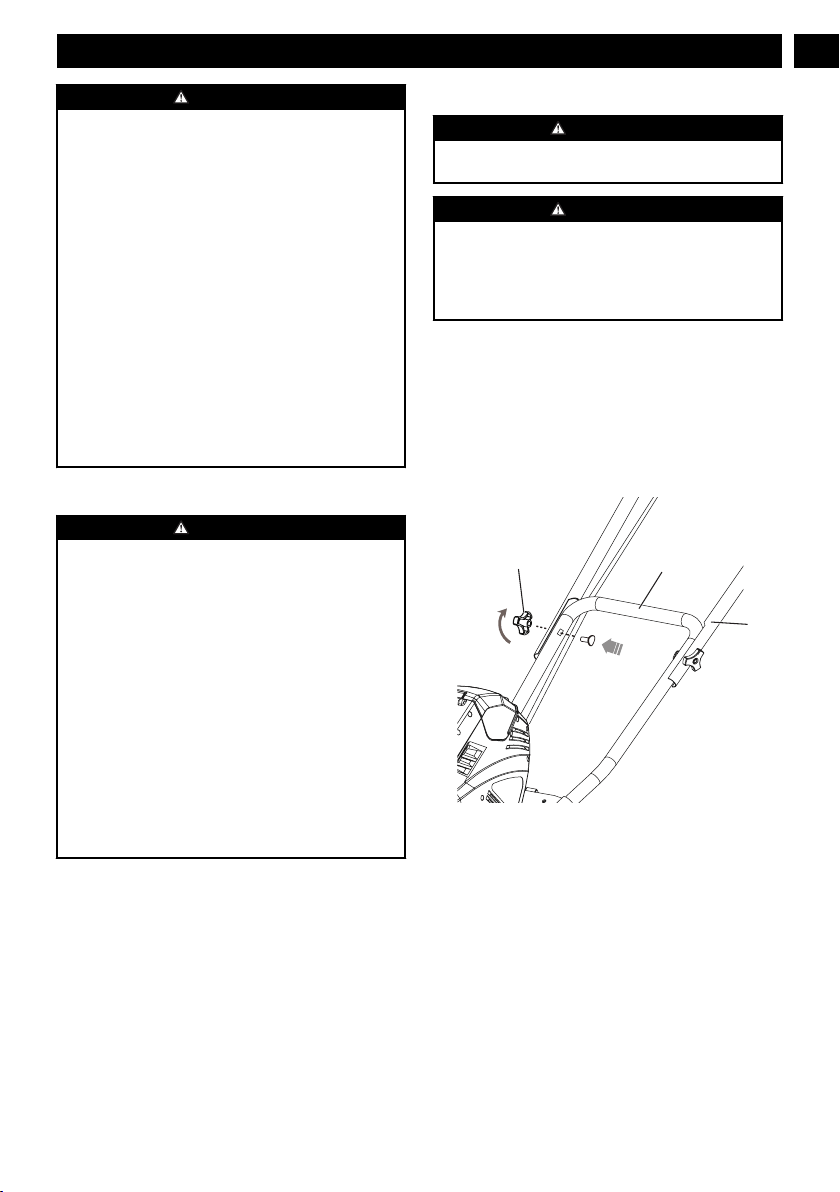

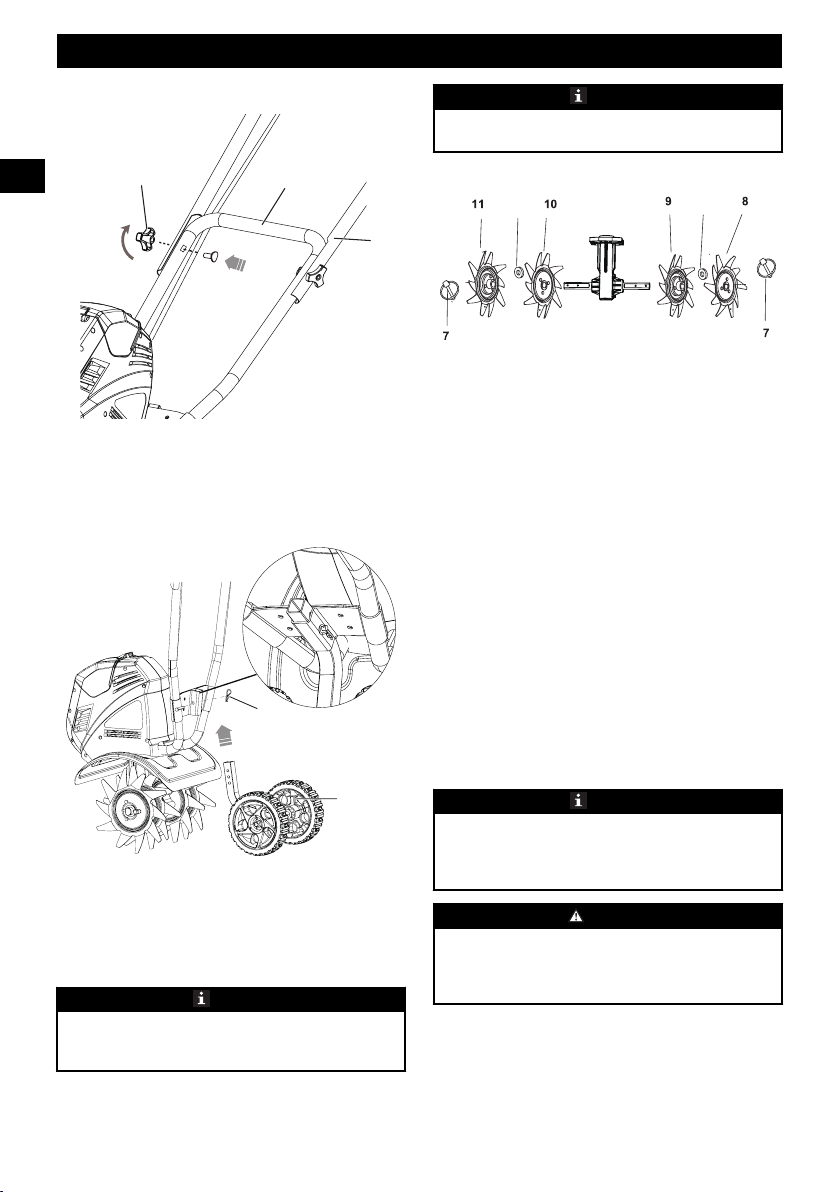

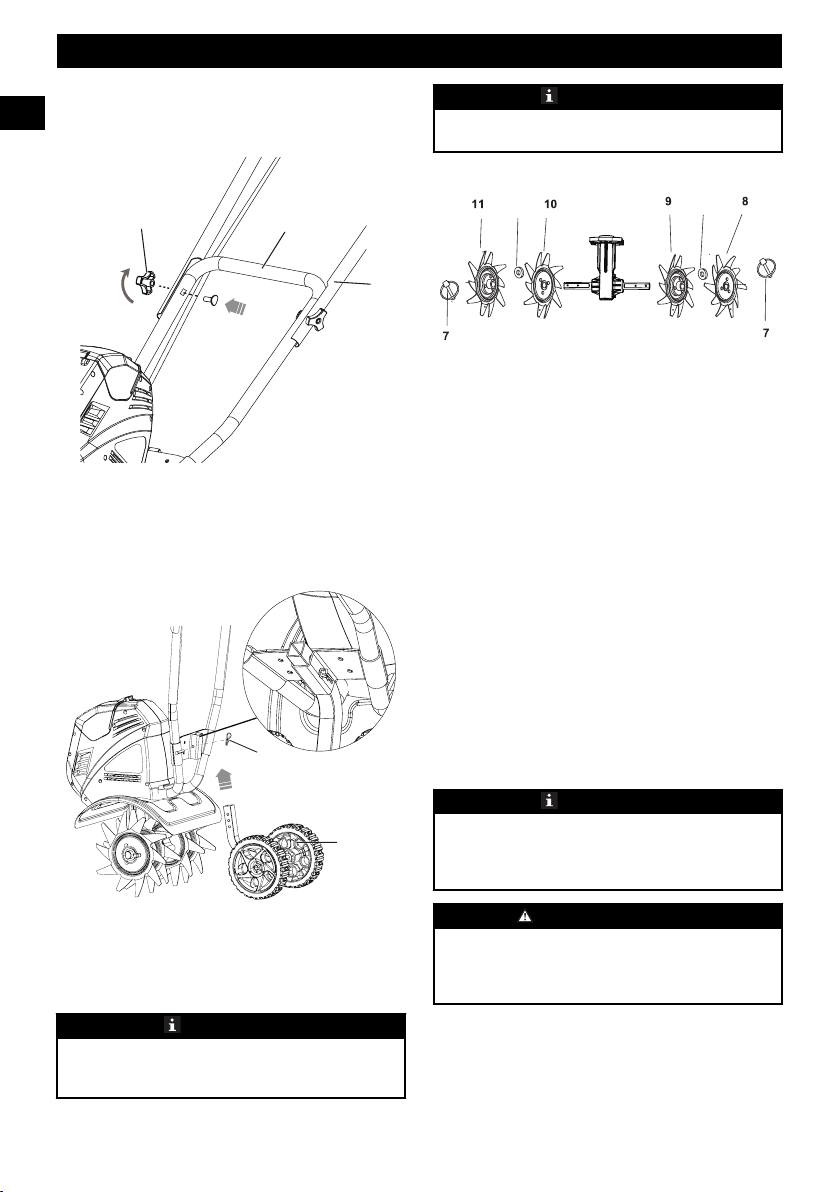

3.1.1 INSTALL THE HANDLE

3 2

1. Align the holes on the upper handle(1) with holes on the

lower handle(2).

2. Insert the bolts through the handles.

3. Use the wing nuts(3) to tighten them.

English

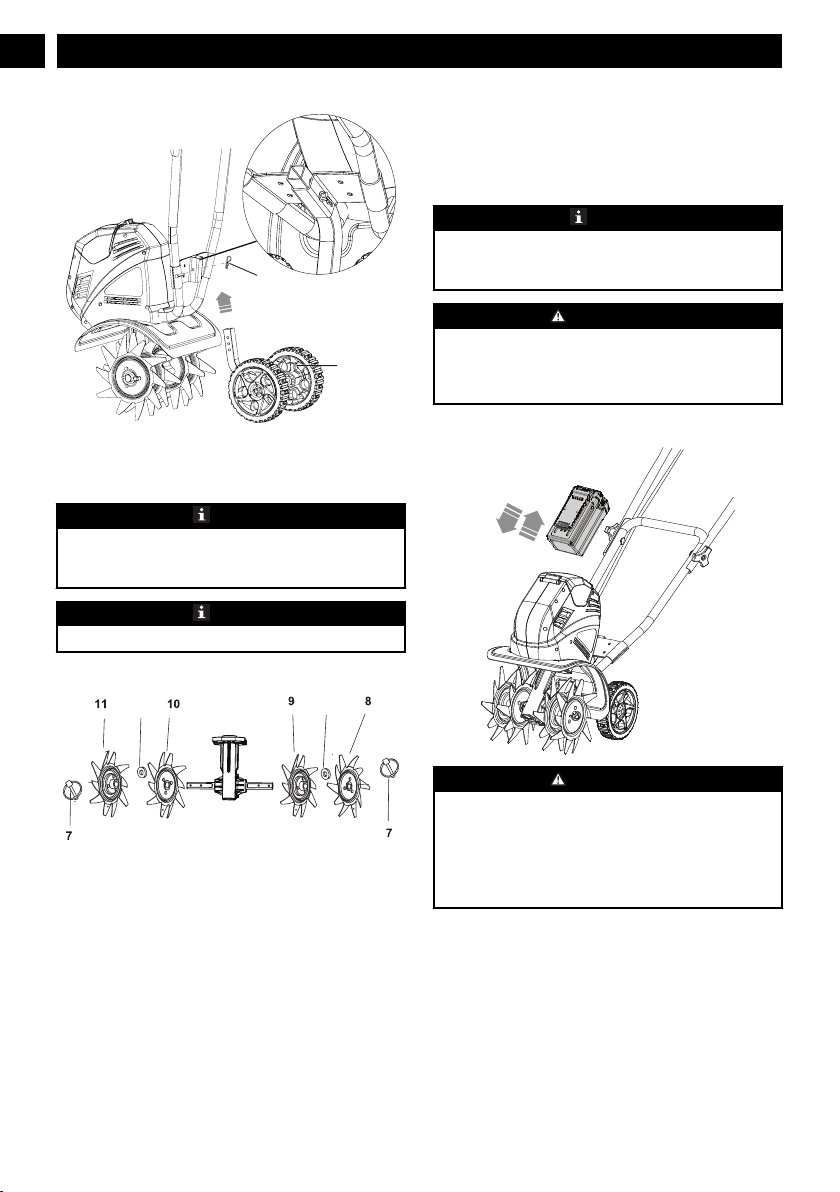

3.1.2 INSTALL THE WHEEL

1. Insert the wheel assembly(6) into the support rod.

2. Align the wheel assembly hole to desired position.

3. Slide bolt through hole and attach hitch pin(13) to bolt.

NOTE

The wheel position of the machine is adjustable.You can

control the depth of operation through adjusting the wheel

position.

NOTE

Wheels can be removed for greater tilling depth.

3.1.3 INSTALL THE TINES

The cultivator has four tines —two inner tines stamped B and

C and two outer tines stamped A and D. For correct operation

of the unit, the tines must be installed in the correct

orientation.

1. Put the machine on a flat and smooth surface.

2. Place tine C(10) on the tine shaft to the left of the gear

box. The stamped side of the tine should face away from

the gear box.

3. Place tine B(9) on the tine shaft to the right of the gear

box. The stamped side of the tine should face away from

the gear box.

4. Place a felt(12) washer on each side of the tine shaft, and

slide to rest against the inner tines.

5. Place the outer tine D(11) on the left side of the tine shaft.

The stamped side should face in toward tine C.

6. Place the outer tine A(8) on the right side of the tine

shaft. The stamped side should face in toward tine B.

7. To secure the tines to the tine shaft, insert the ring pins(7)

into the holes located on either side of the tine shaft.

NOTE

The unit will not operate properly if the tines are installed

incorrectly. If you notice a problem with the cultivating

operation of the unit, check for proper tine positioning.

WARNING

The tines and the machine may damage even if you move

the machine with the motor switched off. To prevent the

tines from touching the ground while moving please tilt the

machine.

3.1.4 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace the

battery pack or the charger.

• Stop the machine and wait until the engine stops before

you install or remove the battery pack.

• Read and understand the instructions in the battery and

charger manual.

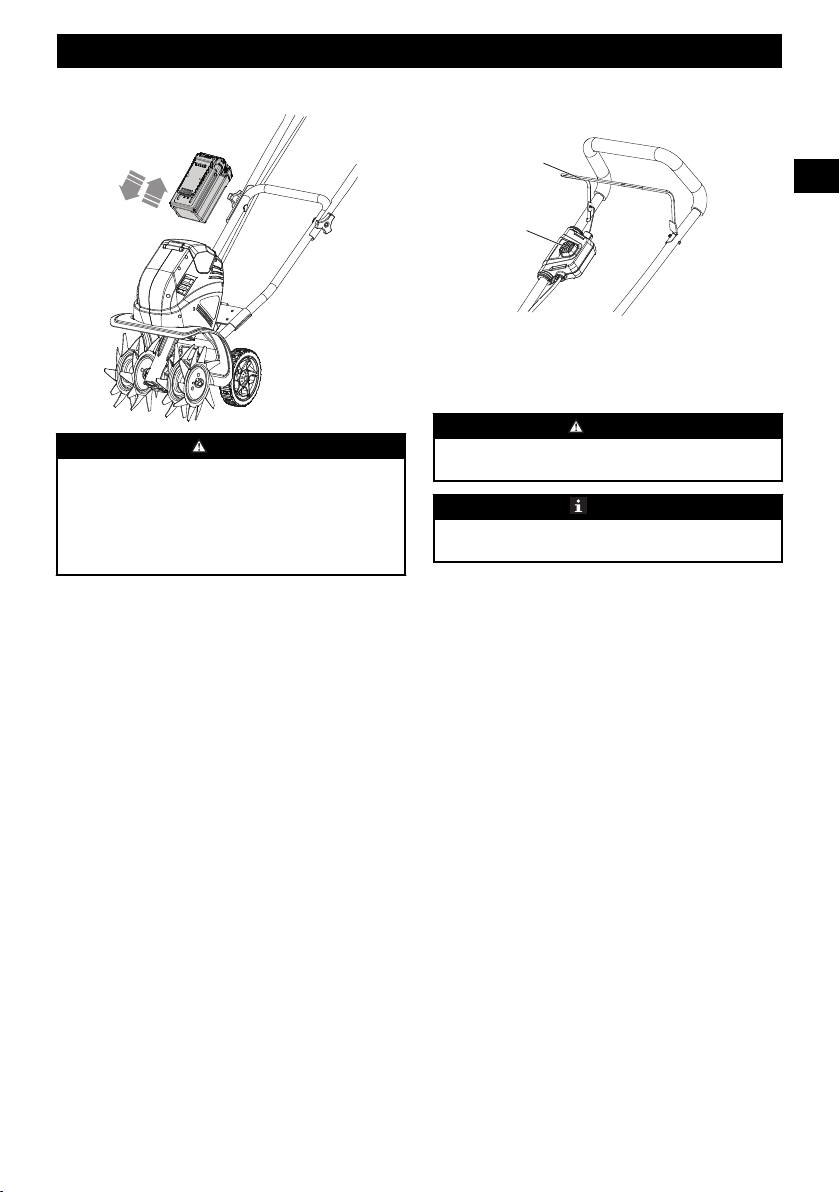

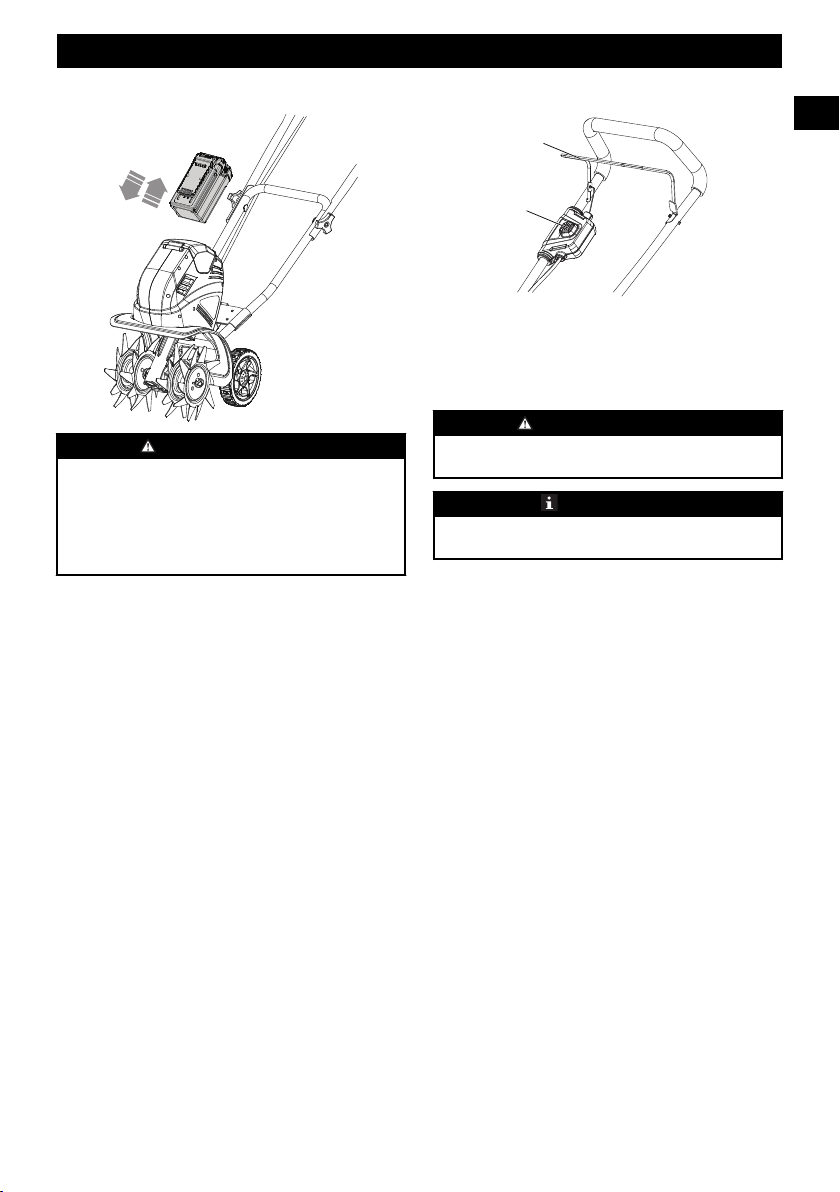

1. Open the battery door.

2. Align the lift ribs on the battery pack with the grooves in

the battery compartment.

3. Push the battery pack into the battery compartment until

the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery door.

English

3.1.5 REMOVE THE BATTERY PACK

1. Open the battery door.

2. Push and hold the battery release button.

3. Remove the battery pack from the machine.

4 APPLICATIONS

• Breaking up garden soil to prepare seed bed for planting.

• Shallow cultivating to remove weeds.

4.1 START THE MACHINE

1. Press the safety lock button(5).

2. Pull the bail switch(4) toward the handle while you hold

the safety lock button.

3. Release the safety lock button.

WARNING

Hold the machine with two hands during operation.

NOTE

Stand behind the machine with the tines on the ground and

the work area clean and free of obstructions.

4.2 STOP THE MACHINE

1. Release the bail switch to stop the machine.

4.3 NARROW CULTIVATING WIDTH

The two outer tine blades can be removed from the unit to

allow a more narrow cultivating width.

1. Remove the ring pins from the holes on the ends of the

tine shaft.

2. Remove the outside tines and felts from the tine shaft.

3. Place hitch pins in the holes.

4.4 OPERATION TIPS

The cultivator can be used to break up garden soil and

prepare a seedbed for planting. Plan ahead to leave enough

room between the seed rows to allow for machine cultivating

after the plants have grown.

1. Several passes over the same path may be required to

reach the desired depth. Do not try to dig too deeply in

the first pass.

2. If the machine jumps or bucks, allow the unit to move

forward at a slightly faster rate or install wheel assembly.

3. If the cultivator stays and digs in at one spot, try rocking

it from side to side in order to start it moving forward

again.

4. If the soil is very hard, water a few days before

cultivating. Avoid working the soil when soggy or wet.

Wait a day or two after heavy rain for the ground to dry.

5. Shallow cultivating less than 5cm. deep can be used to

disrupt weeds and aerate soil, without injuring nearby

plant roots. It should be done often so that weeds do not

grow large and cause tangling in the tines of the unit.

5 MAINTENANCE

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials

touch the plastic parts. Chemicals can cause damage to the

plastic, and make the plastic unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

WARNING

Remove the battery pack from the machine before

maintenance.

5.1 CLEAN THE MACHINE

WARNING

Keep the machine and the motor free of leaves, branches or

excessive oil to prevent fire risks.

• Use a moist cloth with a mild detergent to clean the

machine.

• Clean all moisture with a soft dry cloth.

• Use a small brush to clean the air vents.

6 STORE THE MACHINE

• Clean the machine before storage.

• Make sure that the motor is not hot when you store the

machine.

• Make sure that the machine does not have loose or

damaged parts. If it is necessary, do these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service center.

• Store the machine in a dry area.

English

• Make sure that children cannot come near the machine.

7 TROUBLESHOOTING

Problem Possible cause Solution

The motor shuts

down whilst work-

ing.

The battery pack is

not installed tight-

ly.

Make sure that

you tighlty instal-

led the battery

pack in the ma-

chine.

The battery pack is

out of power.

Charge the battery

pack.

The machine has

damage.

Do not use the ma-

chine and speak to

service center.

The machine

smokes during op-

eration.

The machine has

damage.

1. Immediately

stop the ma-

chine.

2. Remove the

battery.

3. Speak to serv-

ice center.

Motor runs but

tines do not move.

The machine has

damage.

Do not use the ma-

chine and speak to

service center.

The tines are

blocked.

Remove battery

then clear block-

age from the tines.

Gear train failure.

Speak to service

center.

8 TECHNICAL DATA

Voltage 40V

No load speed 200 (±10%) RPM

Cultivating path 10.25'' (26 cm)

Weight (without battery pack) 26.5 lbs (12 kg)

Cultivating depth 5'' (12.7 cm)

9 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the original

purchaser with proof of purchase, for a period of three (3)

years against defects in materials, parts or workmanship.

Greenworks, at its own discretion will repair or replace any

and all parts found to be defective, through normal use, free

of charge to the customer. This warranty is valid only for

units which have been used for personal use that have not

been hired or rented for industrial/commercial use, and that

have been maintained in accordance with the instructions in

the owners’ manual supplied with the product from new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to misuse,

commercial use, abuse, neglect, accident, improper

maintenance, or alteration; or

2. The unit, if it has not been operated and/or maintained in

accordance with the owner's manual; or

3. Normal wear, except as noted below;

4. Routine maintenance items such as lubricants, blade

sharpening;

5. Normal deterioration of the exterior finish due to use or

exposure.

HELPLINE:

Warranty service is available by calling our toll-free helpline,

at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of the

purchaser. It is the purchaser’s responsibility to pay

transportation charges for any part submitted for replacement

under this warranty unless such return is requested in writing

by Greenworks.

USA address:

Canadian address:

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 1110 Stellar Drive Unit 102

Mooresville, NC 28115 Newmarket, ON, L3Y 7B7

English

10 EXPLODED VIEW

No. Part No. Qty Description

1 31115281 1 BLADE

2 31114281 1 BLADE

3 32208261 4 NUTS

4 32203289 4 BOLT

5 31102289 1 GEAR BOX ASSEMLBY

6 31103281 1 BLADE

7 34901282-1 2 WASHER

8 31102281 1 BLADE

9 33210289 2 PIN

10 3220436 4 BOLT

11 3220505 11 SCREW

12 34107289 1 LEFT HOUSING

13 33301289 1 COVER

14 34106488 2 WHEEL CAP

English

No. Part No. Qty Description

15 3290135 2 PIN

16 3220898 2 WASHER

17 31101488-1 2 WHEEL

18 332041043 1 SHEVES OF WHEEL

19 3410835-8 2 KNOB

20 32204283 2 SCREW

21 33208289 1 UPPER HANDLE ASSEMLBY

22 32208250 1 SCREW

23 33323250-1 1 PIECES

24 3220439 1 NUTS

25 3490137-1 1 HANDLE

26 33209289 1 BAIL LEVER

27 3320643 1 SWITCH ASSEMLBY

28 33207289 1 CORD

29 33302289 2 CORD GUIDE

30 32201289 1 LOW HANDLE

31 3411435 6 CLIP

32 33905110 1 NUT

33 36101289 1 PIN

34 34108289 1 UPPER BOARD

35 33912281 1 LOWER BOARD

36 33211289 6 SCREW

37 34201289 1 WIRE CLAMP

38 33401289 1 MAGNET

39 34106289 1 MOTOR ASSEMLBY

40 34101994 1 RIGHT HOUSING

41 36205289 1 CONNECTOR

42 33203470 1 SHAFT

43 33904470 2 WASHER

44 33203289 2 SPRING

45 311031043 1 FIXER

46 36403289 1 INSERT SEAT

47 34135469A 1 PCB BOARD

48 32222301A 1 AXLE

49 33303289 1 SPRING

50 34103289-1 1 BATTERY DOOR

51 33402289 1 SPRING

52 32202144 1 SCREW

English

1 Description.......................................14

1.1 Utilisation conforme........................................14

1.2 Aperçu............................................................. 14

2 Avertissements généraux de

sécurité des outils électriques......... 14

2.1 Instructions importantes sur la sécurité........... 14

2.2 Règles spécifiques de sécurité......................... 15

2.3 Symboles figurant sur la machine................... 16

2.4 Niveaux de risques...........................................16

2.5 Élimination des batteries sans danger pour

l'environnement............................................... 17

2.6 Proposition 65..................................................17

2.7 Conservez ces instructions...............................17

3 Installation....................................... 17

3.1 Déballez la machine.........................................17

4 Applications..................................... 19

4.1 Démarrez la machine.......................................19

4.2 Arrêtez la machine...........................................19

4.3 Réduisez la largeur de la surface à cultiver..... 19

4.4 Conseils sur l'utilisation...................................19

5 Entretien...........................................20

5.1 Nettoyez la machine........................................ 20

6 Entreposez la machine.................... 20

7 Dépannage........................................20

8 Données techniques......................... 20

9 Garantie limitée...............................21

10 Vue éclatées...................................... 22

Français

1 DESCRIPTION

1.1 UTILISATION CONFORME

Le cultivateur doté d'une batterie est conçu pour ameublir le

sol dans un jardin ouvert. Cet appareil ne convient pas à

l'utilisation commerciale.

1.2 APERÇU

Partie supérieure du

guidon

Poignée inférieure

Écrou à oreilles

Barre de sécurité

Bouton de verrouillage

de sécurité

Ensemble de roues

2 AVERTISSEMENTS

GÉNÉRAUX DE SÉCURITÉ

DES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les

instructions. Le non-respect de ces avertissements et de ces

instructions peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

Conservez tous les avertissements et instructions pour

référence ultérieure.

Le terme « outil électrique » dans les avertissements fait

référence à votre outil électrique (sans fil) fonctionnant sur

batterie.

2.1 INSTRUCTIONS IMPORTANTES

SUR LA SÉCURITÉ

• Utilisez le bon appareil : n'utilisez pas l'appareil pour

d'autres tâches que celles auxquelles il est destiné.

• Lisez attentivement le manuel d'opérateur. Familiarisez-

vous avec les commandes et l'utilisation correcte de

l'équipement. Apprenez comment arrêter l'appareil et

désengager rapidement les commandes.

• N’utilisez pas la machine dans des environnements

explosifs, par exemple en présence de liquides, gaz ou

poussières inflammables. La mise en marche de la

machine crée des étincelles qui peuvent enflammer la

poussière ou les vapeurs.

• Évitez que le corps n'entre en contact avec des surfaces

mises à la terre comme les tuyaux, les radiateurs, les

cuisinières et les réfrigérateurs. Il y a un risque accru de

choc électrique si votre corps est en contact avec la terre.

• Évitez les environnements dangereux - N'exposez pas la

machine à la pluie ou dans les endroits humides ou

mouillés. L'eau qui pénètre dans la machine augmente le

risque de choc électrique.

• Ne laissez jamais les enfants utiliser l'appareil. Ne

permettez jamais à un adulte d'opérer la machine sans

qu'il ait la formation nécessaire.

• Portez toujours des lunettes de sécurité avec écrans

latéraux conformes à la norme ANSI Z87.1. Les lunettes

de tous les jours n'ont que des verres résistant aux chocs.

Ce ne sont PAS des lunettes de sécurité. Le respect de

cette règle réduira le risque de blessures aux yeux.

Utilisez un masque facial si l'opération est poussiéreuse.

• Habillez-vous correctement – Ne portez pas de vêtements

amples ou de bijoux. Ils pourraient se coincer dans les

pièces en mouvement. Le port de gants en caoutchouc et

de chaussures adaptées est recommandé pour travailler à

l'extérieur. Portez un couvre-chef protecteur pour contenir

les cheveux longs.

• Ne forcez pas la machine — Utilisez l'outil adapté à votre

application. L'outil approprié fera mieux le travail et sera

plus sécuritaire au rythme pour lequel il a été conçu.

• N'utilisez pas l'équipement pieds nus ou en portant des

sandales ou des chaussures légères similaires. Portez des

chaussures de protection qui protégeront vos pieds et

amélioreront votre posture sur les surfaces glissantes.

• N'utilisez pas la machine si vous êtes sous l'influence

d'alcool ou de drogues.

• Ne vous penchez pas trop — Gardez un bon équilibre en

tout temps. Si vous vous penchez trop en avant, vous

pouvez perdre l’équilibre.

• Évitez tout démarrage accidentel. Assurez-vous que

l'interrupteur est en position d'arrêt avant de brancher la

batterie, de soulever ou de transporter l'appareil. Le fait

de porter l'appareil avec un doigt sur l'interrupteur ou

d'alimenter l'appareil dont l'interrupteur est en marche

risque de provoquer des accidents.

• Évitez tout démarrage accidentel – Ne transportez pas

l'appareil branché avec un doigt sur l'interrupteur.

Assurez-vous que l'interrupteur est éteint lorsque vous

installez la batterie.

• Ne ramassez et ne transportez jamais la machine lorsque

les dents tournent ou que le moteur tourne.

• Maintenez la machine en bon état de fonctionnement.

Vérifiez tous les écrous, boulons et vis à intervalles

Français

fréquents pour vous assurer que l'équipement est bien

serré et en bon état de fonctionnement.

• Gardez le moteur exempt d'herbe, de feuilles ou de

graisse afin de réduire les risques d'incendie.

• N’utilisez pas la machine si l'interrupteur ne le met pas en

marche ou à l'arrêt. Tout outil qui ne peut pas être

contrôlé avec l'interrupteur est dangereux et doit être

réparé.

• Retirez la batterie de l'outil électrique avant d'effectuer

des réglages, de changer des accessoires ou de ranger la

machine. De telles mesures de sécurité préventives

réduisent le risque d'un démarrage accidentel de la

machine.

• Avant de nettoyer, de réparer ou d'inspecter, retirez la

batterie et assurez-vous que toutes les pièces mobiles se

sont arrêtées.

• Ne pulvérisez jamais de l'eau directement dans le

compartiment moteur de la machine.

• N'utilisez que des pièces de rechange identiques lors de

l'entretien. L'utilisation de pièces non autorisées peut

créer un risque de blessures graves pour l'utilisateur ou

d’endommagement de l'appareil.

2.2 RÈGLES SPÉCIFIQUES DE

SÉCURITÉ

• Concernant le nettoyage, l’entretien par l’utilisateur

(comme le réglage de la lubrification, etc.) et l’utilisation

recommandée par le fabricant. Avertissement à l’intention

de l’utilisateur : tout autre entretien doit être effectué par

un technicien agréé.

• Ne pas utiliser à proximité de câbles électriques

souterrains, de téléphones, de lignes électriques, de

conduites ou de tuyaux. En cas de doute, communiquez

avec votre entreprise de services publics ou votre

compagnie de téléphone pour localiser les installations

souterraines.

• Si la machine touche un corps étranger, arrêtez le moteur,

retirez la batterie, inspectez soigneusement la machine

pour détecter tout dégât et réparez les dégâts avant de la

remettre en marche et de l'utiliser.

• Entretenez l'appareil avec soin - Gardez les bords

tranchants et propres pour une meilleure performance et

pour réduire les risques de blessures.

• Ne surchargez pas la capacité de la machine en cultivant

trop profondément en une seule passe ou à une vitesse

trop rapide.

• Soyez vigilant. Faites attention à ce que vous faites.

Faites appel à votre bon sens. N'utilisez pas la machine si

vous êtes fatigué, malade ou en colère.

• N'utilisez pas sous la pluie.

• Sachez que l'équipement peut rebondir vers le haut ou

sauter vers l'avant de façon inattendue si les dents

heurtent des obstacles enfouis tels que de grosses pierres,

des racines ou des souches.

• Portez des protections auditives.

• Assurez-vous que les humains et les animaux

domestiques sont à au moins 15 m (50 pi) de la machine

pendant l'utilisation.

• Veillez à ce que la zone de travail soit exempte d'endroits

glissants ou de quantités excessives de pierres.

• Démarrez la machine prudemment en suivant les

instructions à partir d'une position de travail normale et

en gardant les pieds bien éloignés des dents. Il fera mieux

le travail et avec moins de risque de blessure à la vitesse

pour laquelle il a été conçu.

• Éloignez vos mains des lames.

• Retirez la batterie de la machine avant de débloquer les

dents et lors de toute réparation, réglage ou inspection.

• N'utilisez jamais l'appareil sur une pente.

• Soyez extrêmement prudent lorsque vous tirez la machine

vers vous.

• Lorsqu'elle n'est pas utilisée, la machine doit être

entreposée à l'intérieur, dans un endroit sec, surélevé ou

verrouillé, hors de portée des enfants.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des

autres objets métalliques tels qu’attaches trombones,

pièces de monnaie, clés, clous, vis ou autres petits objets

métalliques qui peuvent établir une connexion d'une

borne à une autre. Le court-circuitage des bornes de la

batterie peut provoquer des brûlures ou un incendie.

• Gardez les enfants à l'écart — Tous les visiteurs doivent

être tenus à une distance d’au moins 15 m de la zone de

travail.

• N'utilisez pas un bloc-batterie ou un appareil endommagé

ou modifié. Les batteries endommagées ou modifiées

peuvent présenter un fonctionnement imprévisible et

provoquer un incendie, une explosion ou un risque de

blessure.

• Ne saisissez pas les lames ou les arêtes de coupe exposées

lorsque vous soulevez ou tenez la machine.

• N'exposez pas un bloc-batterie ou un appareil à un feu ou

à une température excessive. L'exposition au feu ou une

température supérieure à 130°C peut provoquer une

explosion. La température de 130°C peut être remplacée

par la température de 265°F.

• Suivez toutes les instructions de recharge et ne rechargez

pas le bloc-batterie ou l’appareil en dehors de la plage de

température spécifiée dans ces instructions. Une recharge

incorrecte ou à des températures en dehors de la plage

spécifiée peut endommager la batterie et augmenter le

risque d’incendie.

• Faites effectuer l'entretien par un réparateur qualifié en

n'utilisant que des pièces de rechange identiques. Cela

garantira le maintien de la sécurité du produit.

• Ne modifiez pas ou n'essayez pas de réparer l'appareil ou

le bloc-batterie (selon le cas) sauf en conformité avec les

instructions d'utilisation et d'entretien indiquées dans ce

manuel.

• Vérifier les pièces endommagées. Avant de continuer à

utiliser le cultivateur, il convient de vérifier

soigneusement une garde protectrice ou toute autre pièce

endommagée pour s'assurer qu'il fonctionnera

Français

correctement comme prévu. Vérifiez l'alignement des

pièces mobiles, la fixation des pièces mobiles, la cassure

des pièces, les fixations endommagées et toute autre

condition qui pourrait affecter leur fonctionnement. Une

garde protectrice ou toute autre pièce endommagée doit

être correctement réparée ou remplacée par un centre de

service agréé, sauf en cas d'indication contraire dans ce

manuel.

• Conservez ces instructions. Consultez-les fréquemment et

utilisez-les pour former d'autres utilisateurs qui pourraient

utiliser ce cultivateur. Si vous prêtez cet appareil à

quelqu'un, prêtez-lui aussi ces instructions.

• Pour une utilisation avec des batteries 29652 / 29662

seulement.

• Pour une utilisation avec un chargeur 29482 seulement.

• Ne jetez pas les batteries au feu, car elles risquent

d’exploser. Consultez les codes locaux pour d’éventuelles

instructions spéciales d’élimination.

• N’ouvrez pas la batterie, ne l’endommagez pas et ne la

manipulez pas. Les électrolytes rejetés sont corrosifs et

peuvent causer des dommages aux yeux ou à la peau. Ils

peuvent également être toxiques si avalés.

• Manipulez les batteries avec précaution afin de ne pas la

court-circuiter avec des matériaux conducteurs tels que

les bagues, les bracelets et les clés. La batterie ou le

conducteur peut surchauffer et provoquer des brûlures.

La plage de température ambiante recommandée :

Article Température

Plage de température d’en-

treposage du cultivateur

32°F (0°C) - 113°F (45°C)

Plage de température d’utili-

sation du cultivateur

32°F (0°C) - 113°F (45°C)

Plage de température de re-

chargement de la batterie

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du chargeur

39°F (4°C) - 104°F (40°C)

Plage de température d’en-

treposage de la batterie

32°F (0°C) - 113°F (45°C)

Plage de température de dé-

chargement de la batterie

32°F (0°C) - 113°F (45°C)

2.3 SYMBOLES FIGURANT SUR LA

MACHINE

Certains des symboles suivants peuvent être utilisés sur ce

produit. Veuillez les étudier et apprendre leur signification.

Une bonne interprétation de ces symboles vous permettra de

mieux utiliser le produit et de manière plus sécuritaire.

Symbole

Explication

V Voltage

A Courant

Symbole Explication

Hz Fréquence (cycles par seconde)

Type ou caractéristique du courant

Éloignez les pieds et les mains des

dents en rotation.

Précautions destinées à assurer la sé-

curité.

Lisez et comprenez toutes les instruc-

tions avant d'utiliser cette machine, et

suivez tous les avertissements et les

consignes de sécurité.

Portez des lunettes enveloppantes et

un casque anti-bruit.

Tenez tous les curieux à une distance

d'au moins 15 m.

Ne pas exposer la machine à la pluie

ou à l'humidité.

2.4 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur signification ont

pour but d'expliquer les niveaux de risques associés à

l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation danger-

euse imminente qui, si elle

n'est pas évitée, peut entraîner

la mort ou des blessures

graves.

AVERTISSE-

MENT

Indique une situation poten-

tiellement dangereuse qui, si

elle n'est pas évitée, peut en-

traîner la mort ou des bles-

sures graves.

MISE EN

GARDE

Indique une situation poten-

tiellement dangereuse qui, si

elle n'est pas évitée, pourrait

causer des blessures mineures

ou modérées.

MISE EN

GARDE

(Sans symbole d'alerte de sé-

curité) Indique une situation

pouvant entraîner des dom-

mages matériels.

Français

2.5 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se trouvent

dans les batteries utilisées dans cette machine : Lithium-ion,

une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une manière

spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie Li-ion

endommagée ou usée, contactez votre agence locale

d'élimination des déchets ou l'agence locale de protection de

l'environnement pour obtenir des informations et des

instructions spécifiques. Apportez les batteries à un centre

local de recyclage ou d'élimination certifié pour

l'élimination de batteries au lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans fuites, ne la

rechargez pas et ne l'utilisez pas. Jetez-la et remplacez-la

par une nouvelle batterie. N'ESSAYEZ PAS DE LA

RÉPARER ! Pour prévenir les blessures et les risques

d'incendie, d'explosion ou de choc électrique, et pour éviter

tout dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban adhésif

résistant.

• NE PAS essayer d'enlever ou de détruire les composants

de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont corrosifs et

toxiques. NE PAS laisser entrer la solution dans les

yeux ou en contact avec la peau et ne pas l'avaler.

• NE PAS jeter vos batteries usagées dans votre poubelle

à ordures ménagères.

• NE PAS incinérer.

• NE LES Mettez PAS dans un endroit où ils feront partie

d'un site d'enfouissement de déchets ou d'un flux de

déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

2.6 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans l'état

de Californie comme étant une cause de cancer, de

malformations congénitales ou d'autres problèmes de

reproduction. Certaines poussières produites par le ponçage

mécanique, le sciage, le meulage, le perçage et d'autres

activités de construction contiennent des produits chimiques

connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction. Voici

quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques varie

selon la fréquence à laquelle vous faites ce type de travail.

Pour réduire votre exposition à ces produits chimiques,

travaillez dans un endroit bien ventilé et utilisez un

équipement de sécurité approuvé, comme des masques anti-

poussière spécialement conçus pour filtrer les particules

microscopiques.

2.7 CONSERVEZ CES

INSTRUCTIONS

3 INSTALLATION

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le immédiatement, au besoin.

• Vérifiez que la machine est en position ARRÊT avant

d'installer ou de retirer le bloc-batterie.

3.1 DÉBALLEZ LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant de

l'utiliser.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si vous n'avez pas toutes les pièces, n'utilisez pas la

machine.

• Si les pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la boîte.

4. Retirez la machine de sa boîte.

Français

5. Jetez la boîte et l'emballage en respectant les règlements

locaux.

3.1.1 INSTALLEZ LA POIGNÉE

3 2

1. Alignez les trous de la poignée supérieure (1) avec ceux

de la poignée inférieure (2).

2. Introduisez les boulons dans les trous de la poignée.

3. Utilisez les écrous à oreilles (3) pour serrer.

3.1.2 INSTALLEZ LA ROUE

1. Insérez l’ensemble de la roue (6) dans la tige de support.

2. Alignez le trou de l'ensemble de la roue dans la position

désirée.

3. Glissez le boulon dans le trou et fixez la goupille de

sécurité (13) au boulon.

REMARQUE

La position de la roue de la machine est réglable, vous

pouvez contrôler la profondeur de l’opération

d’ameublissement en réglant la position de la roue.

REMARQUE

Les roues peuvent être démontées pour un ameublissement

plus en profondeur.

3.1.3 INSTALLEZ LES DENTS

Le cultivateur possède quatre dents - deux dents intérieures

estampées B et C et deux dents extérieures estampées A et D.

Pour un fonctionnement correct de la machine, les dents

doivent être installées dans la bonne orientation.

1. Placez la machine sur une surface plane et régulière.

2. Placez la dent C (10) sur l’arbre porte-dents à gauche de

la boîte d’engrenage. Le côté estampé de la dent doit être

tourné vers l'extérieur de la boîte d’engrenage.

3. Placez la dent B (9) sur l’arbre porte-dents à droite de la

boîte d’engrenage. Le côté estampé de la dent doit être

tourné vers l'extérieur de la boîte d’engrenage.

4. Placez la rondelle en feutre (12) de chaque côté de l'arbre

porte-dents et faites-la glisser pour qu'elle repose contre

la dent intérieure.

5. Placez la dent extérieure estampillée D (11) sur le côté

gauche de l’arbre porte-dents. Le côté estampillé doit être

tourné vers l'intérieur, vers la dent C.

6. Placez la dent extérieure estampillée A (8) sur le côté

gauche de l’arbre porte-dents. Le côté estampillé doit être

tourné vers l'intérieur, vers la dent B.

7. Pour fixer les dents à l’arbre porte-dents, insérez les

goupilles annulaires (7) dans les trous situés de chaque

côté de l’arbre porte-dents.

REMARQUE

La machine ne fonctionnera pas correctement si les dents ne

sont pas installées correctement. Si vous remarquez un

problème avec l'opération de culture de la machine, vérifiez

le positionnement correct des dents.

AVERTISSEMENT

Les dents et la machine peuvent être endommagées même si

vous déplacez la machine avec le moteur à l'arrêt. Pour

éviter que les dents ne touchent le sol pendant le

déplacement, inclinez la machine.

Français

3.1.4 INSTALLEZ LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur s'arrête

avant d'installer ou de retirer le bloc-batterie.

• Lisez et assurez-vous de comprendre les instructions du

manuel du bloc-batterie et du chargeur.

1. Ouvrez la trappe de la batterie.

2. Alignez les languettes du bloc-batterie avec les rainures

du compartiment de batterie.

3. Poussez le bloc-batterie dans le compartiment de batterie

jusqu'à ce qu'il soit bien encliqueté.

4. Vous devriez entendre un clic lorsque le bloc-batterie sera

inséré correctement.

5. Fermez la trappe de la batterie.

3.1.5 RETIREZ LE BLOC-BATTERIE

1. Ouvrez la trappe de la batterie.

2. Poussez et maintenez enfoncé le bouton de déblocage de

la batterie.

3. Retirez le bloc-batterie de la machine.

4 APPLICATIONS

• Travailler la terre à jardin pour préparer le lit de semence.

• Cultiver à faible profondeur pour éliminer les mauvaises

herbes.

4.1 DÉMARREZ LA MACHINE

1. Appuyez sur le bouton de verrouillage de sécurité (5).

2. Tirez la barre de sécurité (4) vers la poignée pendant que

vous maintenez le bouton de verrouillage de sécurité

enfoncé.

3. Relâchez le bouton de verrouillage de sécurité.

AVERTISSEMENT

Tenez la machine avec les deux mains pendant le

fonctionnement.

REMARQUE

Restez derrière la machine avec les dents au sol et la zone

de travail propre et libre de tout obstacle.

4.2 ARRÊTEZ LA MACHINE

1. Relâchez l'interrupteur d'arrêt d'urgence pour arrêter la

machine.

4.3 RÉDUISEZ LA LARGEUR DE LA

SURFACE À CULTIVER

Les deux lames de dents extérieures peuvent être retirées de

la machine pour réduire la largeur de la surface à cultiver.

1. Retirez les goupilles annulaires des trous situés aux

extrémités de l'arbre porte-dents.

2. Retirez les dents extérieures et les feutres de l'arbre porte-

dents.

3. Placez les goupilles de sécurité dans les trous.

4.4 CONSEILS SUR L'UTILISATION

Le cultivateur peut être utilisé pour labourer le sol du jardin et

préparer un lit de semence pour la plantation. Planifiez à

l'avance pour laisser suffisamment d'espace entre les rangées

de semences pour permettre la culture mécanique après la

croissance des plantes.

1. Plusieurs passages sur le même parcours peuvent être

nécessaires pour atteindre la profondeur souhaitée.

N'essayez pas de creuser trop profondément au premier

passage.

2. Si la machine saute ou saute, laissez l'appareil avancer un

peu plus vite ou installez une roue.

Français

3. Si le cultivateur reste et s'enfonce à un endroit, essayez de

le balancer d'un côté à l'autre afin de le faire avancer à

nouveau.

4. Si le sol est très dur, arrosez quelques jours avant la

culture. Évitez de travailler le sol lorsqu'il est détrempé

ou mouillé. Attendez un jour ou deux après de fortes

pluies pour que le sol sèche.

5. Les cultures peu profondes de moins de 5 cm de

profondeur peuvent être utilisées pour déraciner les

mauvaises herbes et aérer le sol, sans endommager les

racines des plantes voisines. Il faut le faire régulièrement

afin d'éviter que les mauvaises herbes ne grossissent et ne

se coincent dans les dents de l'appareil.

5 ENTRETIEN

ATTENTION

Évitez que les liquides de freins, l'essence et les matériaux à

base de pétrole ne viennent en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager le

plastique et le rendre inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents puissants sur le

boîtier ou les composants en plastique.

AVERTISSEMENT

Retirez la batterie de la machine avant l’entretien.

5.1 NETTOYEZ LA MACHINE

AVERTISSEMENT

Veillez à ce que la machine et le moteur soient exempts de

feuilles, de branches ou d'huile excessive afin d'éviter tout

risque d'incendie.

• Utilisez un chiffon humide et un détergent doux pour

nettoyer la machine.

• Nettoyez toute l'humidité avec un chiffon doux et sec.

• Utilisez une petite brosse pour nettoyer les évents

d'aération.

6 ENTREPOSEZ LA MACHINE

• Nettoyez la machine avant de l'entreposer.

• Assurez-vous que le moteur n'est pas chaud lorsque vous

entreposez la machine.

• Assurez-vous que la machine n'a pas de pièces mal fixées

ou endommagées. Au besoin, suivez ces étapes/

instructions :

• Remplacez les pièces endommagées.

• Serrez les boulon.

• Parlez à une personne d'un centre de service certifié.

• Entreposez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas s'approcher

de la machine.

7 DÉPANNAGE

Problème Cause possible Solution

Le moteur s'arrête

pendant le travail.

La batterie n'est

pas correctement

installée.

Assurez-vous que

vous avez bien in-

stallé le bloc batt-

erie dans la ma-

chine.

Le bloc-batterie

est déchargé.

Rechargez le bloc-

batterie.

La machine est en-

dommagée.

N'utilisez pas la

machine et com-

muniquez avec le

centre de service.

La machine dé-

gage de la fumée

pendant le fonc-

tionnement.

La machine est en-

dommagée.

1. Arrêtez la ma-

chine immédi-

atement.

2. Retirez le

bloc-batterie.

3. Communiquez

avec le centre

de service.

Le moteur tourne

mais les dents ne

bougent pas.

La machine est en-

dommagée.

N'utilisez pas la

machine et com-

muniquez avec le

centre de service.

Les dents sont blo-

quées.

Retirez la batterie

puis dégagez les

dents de tout blo-

cage.

Panne du train

d'engrenages.

Communiquez

avec le centre de

service.

8 DONNÉES TECHNIQUES

Voltage 40V

Vitesse à vide 200 (±10%) RPM

Parcours de culture 10.25'' (26 cm)

Poids (sans block-piles) 26.5 lbs (12 kg)

Profondeur de culture 5'' (12.7 cm)

Français

9 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à l'acheteur

original avec preuve d'achat, pour une période de trois (3) ans

contre tout défaut de matériaux, de pièces ou de main-

d'œuvre. Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans des conditions

normales d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés à des

fins personnelles, qui n'ont pas été loués à des fins

industrielles ou commerciales et qui ont été entretenus

conformément aux instructions du manuel du propriétaire

fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale, d'un

abus, d'une négligence, d'un accident, d'un entretien

inapproprié ou d'une modification ; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire ; ou

3. Usure normale, sauf comme indiqué ci-dessous ;

4. Articles d'entretien courant tels que lubrifiants, affûtage

des lames ;

5. Détérioration normale du fini extérieur due à l'utilisation

ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est disponible en appelant notre ligne

d'assistance téléphonique sans frais, au 1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout équipement

motorisé ou accessoire sont à la charge de l'acheteur. Il

incombe à l'acheteur de payer les frais de transport pour toute

pièce retournée pour remplacement en vertu de la présente

garantie, à moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Adresse au Canada :

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 1110 Promenade Stellar bureau

102

Mooresville, NC 28115 Newmarket, ON, L3Y 7B7

Français

10 VUE ÉCLATÉES

No No de pièce Qté Description

1 31115281 1 LAME

2 31114281 1 LAME

3 32208261 4 ÉCROUS

4 32203289 4 BOULON

5 31102289 1 ASSEMBLAGE DE LA BOÎTE D’ENGREN-

AGE

6 31103281 1 LAME

7 34901282-1 2 RONDELLE

8 31102281 1 LAME

9 33210289 2 GOUPILLE

10 3220436 4 BOULON

11 3220505 11 VIS

12 34107289 1 BOÎTIER GAUCHE

13 33301289 1 COUVERCLE

Français

No No de pièce Qté Description

14 34106488 2 CAPUCHON DE ROUE

15 3290135 2 GOUPILLE

16 3220898 2 RONDELLE

17 31101488-1 2 ROUE

18 332041043 1 POULIES DE ROUE

19 3410835-8 2 BOUTON

20 32204283 2 VIS

21 33208289 1 ENSEMBLE DE LA PARTIE SUPÉRIEURE DU

GUIDON

22 32208250 1 VIS

23 33323250-1 1 PIÈCES

24 3220439 1 ÉCROUS

25 3490137-1 1 GUIDON

26 33209289 1 LEVIER DE VERROUILLAGE

27 3320643 1 ENSEMBLE DE L’INTERRUPTEUR

28 33207289 1 CORDON

29 33302289 2 GUIDE DU CORDON

30 32201289 1 GUIDON INFÉRIEUR

31 3411435 6 PINCE

32 33905110 1 ÉCROU

33 36101289 1 GOUPILLE

34 34108289 1 CARTE DE CIRCUITS SUPÉRIEURE

35 33912281 1 CARTE DE CIRCUITS INFÉRIEURE

36 33211289 6 VIS

37 34201289 1 PINCE DU FIL

38 33401289 1 AIMANT

39 34106289 1 ENSEMBLE DU MOTEUR

40 34101994 1 BOÎTIER DROIT

41 36205289 1 RACCORD

42 33203470 1 ARBRE

43 33904470 2 RONDELLE

44 33203289 2 RESSORT

45 311031043 1 FIXATEUR

46 36403289 1 INSÉREZ LE SIÈGE

47 34135469A 1 CARTES DE CIRCUITS IMPRIMÉS

48 32222301A 1 ESSIEU

49 33303289 1 RESSORT

50 34103289-1 1 TRAPPE DE LA BATTERIE

51 33402289 1 RESSORT

Français

No No de pièce Qté Description

52 32202144 1 VIS

Français

1 Descripción.......................................26

1.1 Uso previsto.....................................................26

1.2 Perspectiva general..........................................26

2 Advertencias generales de

seguridad para herramientas

eléctricas...........................................26

2.1 Instrucciones importantes de seguridad...........26

2.2 Normas específicas de seguridad.....................27

2.3 Símbolos en el producto.................................. 28

2.4 Niveles de riesgo............................................. 28

2.5 Eliminación de batería segura para el

medio ambiente................................................28

2.6 Propuesta 65.................................................... 29

2.7 Conserve estas instrucciones........................... 29

3 Instalación........................................29

3.1 Desembalaje de la máquina............................. 29

4 Aplicaciones..................................... 31

4.1 Puesta en marcha de la máquina......................31

4.2 Detención de la máquina................................. 31

4.3 Anchura de cultivo estrecha............................ 31

4.4 Consejos de funcionamiento............................31

5 Mantenimiento.................................32

5.1 Limpieza de la máquina...................................32

6 Almacenamiento de la máquina.....32

7 Solución de problemas.................... 32

8 Datos técnicos.................................. 32

9 Garantía limitada............................33

10 Vista despiezada.............................. 34

Español

1 DESCRIPCIÓN

1.1 USO PREVISTO

El cultivador a batería se ha diseñado para aflojar la tierra en

una zona ajardinada abierta. Este producto no está destinado

para un uso comercial.

1.2 PERSPECTIVA GENERAL

Asa superior

Asa inferior

Tuerca de mariposa

Interruptor de

seguridad

Botón de bloqueo de

seguridad

Conjunto de las ruedas

2 ADVERTENCIAS GENERALES

DE SEGURIDAD PARA

HERRAMIENTAS

ELÉCTRICAS

AVISO

Lea todas las advertencias de seguridad y todas las

instrucciones. El incumplimiento de las advertencias e

instrucciones puede provocar descargas eléctricas,

incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para su

consulta posterior.

El término “herramienta eléctrica” empleado en las

advertencias se refiere a su herramienta eléctrica con

funcionamiento a batería (inalámbrica).

2.1 INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

• Utilice el aparato adecuado – No utilice el aparato para

trabajos distintos del previsto.

• Lea detenidamente el manual del operario. Familiarícese

a fondo con los controles y el uso correcto del equipo.

Debe saber cómo detener la unidad y desacoplar los

controles rápidamente.

• No utilice la máquina en atmósferas explosivas, como en

la presencia de líquidos, gases o polvo que puedan

inflamarse. La máquina genera chispas que pueden

encender el polvo o los gases.

• Evite el contacto del cuerpo con superficies conectadas a

tierra, como tuberías, radiadores, estufas y refrigeradores.

Existe un riesgo aumentado de descarga eléctrica si su

cuerpo está conectado a tierra.

• Evite los entornos peligrosos – No exponga a la lluvia ni

utilice la máquina en lugares húmedos o mojados. Si

penetra agua en la máquina, aumentará el riesgo de

descarga eléctrica.

• Nunca permita que los niños utilicen el equipo. Nunca

permita que utilicen el equipo adultos sin la debida

instrucción.

• Lleve siempre gafas de seguridad con protectores

laterales que cumplan con la norma ANSI Z87.1. Las

gafas normales solo tienen lentes resistentes a impactos.

NO son gafas de seguridad. Si sigue esta regla reducirá el

riesgo de lesiones oculares. Lleve siempre una máscara

facial si se levanta polvo durante el funcionamiento.

• Lleve indumentaria adecuada – No lleve ropa o joyas

sueltas. Pueden quedar atrapadas en las piezas móviles.

Se recomienda el uso de guantes de goma y calzado

resistente cuando se trabaje en el exterior. Lleve una

protección capilar para sujetar el cabello largo.

• No fuerce la máquina — Utilice la herramienta correcta

para su aplicación. La herramienta correcta hará el trabajo

mejor y con mayor seguridad a la velocidad para la que se

diseñó.

• No utilice el equipo si está descalzo o lleva sandalias o un

calzado ligero similar. Lleve calzado de protección que

proteja los pies y mejore el agarre en superficies

resbaladizas.

• No utilice la máquina bajo la influencia de alcohol o

drogas.

• No se estire — Mantenga en todo momento una postura

firme y el equilibrio. Estirarse en exceso puede hacer que

pierda el equilibrio.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la batería y al coger o transportar el aparato. El

transporte del aparato con el dedo en el interruptor o la

conexión de un aparato que tiene el interruptor activado

fomenta los accidentes.

• Evite la puesta en marcha accidental – No transporte una

máquina inalámbrica con el dedo sobre el interruptor.

Asegúrese de que el interruptor esté desactivado al

insertar la batería.

Español

• Nunca levante ni transporte la máquina mientras los

dientes estén girando o el motor esté en marcha.

• Mantenga la máquina en buen estado de funcionamiento.

Compruebe todas las tuercas, los pernos y los tornillos a

intervalos frecuentes para garantizar un apriete adecuado

y que el equipo esté en condiciones seguras de

funcionamiento.

• Mantenga la máquina limpia de hierba, hojas o grasa para

reducir el riesgo de incendio.

• No utilice la máquina si el interruptor no la enciende o la

apaga. Cualquier herramienta que no pueda controlarse

con el interruptor es peligrosa y debe repararse.

• Desconecte la batería del aparato antes de realizar ajustes,

cambiar accesorios o almacenarlo. Estas medidas de

seguridad preventivas reducen el riesgo de que el aparato

se ponga en marcha accidentalmente.

• Antes de limpiar, reparar o inspeccionar, retire la batería y

asegúrese de que todas las piezas en movimiento se hayan

detenido.

• Nunca pulverice agua directamente en el compartimento

del motor de la máquina.

• Utilice únicamente piezas de repuesto idénticas al realizar

tareas de servicio en la máquina. El uso de piezas no

autorizadas puede generar un riesgo de lesiones graves

para el usuario o daños en el producto.

2.2 NORMAS ESPECÍFICAS DE

SEGURIDAD

• Limpieza, mantenimiento por parte del usuario (como el

ajuste de la lubricación y similar), operaciones

recomendadas por el fabricante y una advertencia al

usuario de que cualquier otra tarea de servicio debe ser

realizada por un representante de servicio autorizado.

• No utilice cerca de cables eléctricos subterráneos, líneas

telefónicas, tuberías o mangueras. En caso de duda,

contacte con su compañía de servicios o de teléfono para

ubicar servicios subterráneos.

• Si la máquina golpea un objeto extraño, detenga el motor,

retire la batería, inspeccione minuciosamente la máquina

para detectar posibles daños y repárela antes de volver a

encenderla y ponerla en funcionamiento.

• Cuide el mantenimiento del aparato – Mantenga el filo

afilado y limpio para un mejor rendimiento y para reducir

el riesgo de lesiones.

• No sobrecargue la capacidad de la máquina cultivando

demasiado profundo en una sola pasada o a una velocidad

demasiado rápida.

• Permanezca alerta. Observe lo que está haciendo. Utilice

el sentido común. No utilice la máquina cuando esté

cansado, enfermo o alterado.

• No utilice bajo la lluvia.

• Tenga en cuenta que el equipo puede rebotar

inesperadamente hacia arriba o saltar hacia delante si los

dientes golpean obstáculos enterrados, como piedras

grandes, raíces o tocones.

• Lleve protección auditiva.

• Asegúrese de que las personas y las mascotas estén al

menos a 15 m (50 pies) de la máquina mientras esté en

uso.

• Asegúrese de que la superficie de trabajo no tenga puntos

resbaladizos o cantidades excesivas de piedra.

• Ponga en marcha la máquina con cuidado de acuerdo con

las instrucciones desde una posición normal de operación

y con los pies bien alejados de los dientes. Hará el trabajo

mejor y con menos probabilidades de sufrir lesiones a la

velocidad para la que se diseñó.

• Mantenga las manos alejadas de las cuchillas.

• Retire la batería de la máquina antes de desatascar los

dientes y al realizar reparaciones, ajustes o inspecciones.

• Nunca utilice el equipo en una pendiente.

• Extreme las precauciones cuando lleve la máquina hacia

usted.

• Cuando no esté en uso, la máquina debe almacenarse en

interiores, en un lugar seco y alto o cerrado, fuera del

alcance de los niños.

• Cuando la batería no esté en uso, manténgala alejada de

otros objetos metálicos como clips, monedas, llaves,

clavos, tornillos u otros objetos metálicos pequeños que

puedan hacer una conexión entre los terminales. El

cortocircuito de los terminales de la batería puede

provocar quemaduras o un incendio.

• Mantenga alejados a los niños – Todos los visitantes y

transeúntes deben mantenerse a una distancia de al menos

15 m de la zona de trabajo.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas o

modificadas pueden exhibir un comportamiento

impredecible que puede dar lugar a un incendio, una

explosión o un riesgo de lesiones.

• No agarre las cuchillas de corte expuestas o los filos de

corte cuando levante o sujete la máquina.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a una

temperatura superior a 130°C puede provocar una

explosión. La temperatura de 130°C puede sustituirse por

la temperatura de 265°F.

• Siga todas las instrucciones de carga y no cargue la

batería o el aparato fuera del intervalo de temperatura

especificado en las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede dañar

la batería y aumentar el riesgo de incendio.

• Solicite a un técnico de reparación cualificado que realice

las tareas de servicio utilizando únicamente piezas de

repuesto idénticas. Esto garantizará el mantenimiento de

la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería

(según corresponda), excepto lo indicado en las

instrucciones de uso y cuidado.

• Compruebe las piezas dañadas. Antes de seguir utilizando

este cultivador, una protección u otra pieza dañada debe

comprobarse detenidamente para determinar si funcionará

correctamente y cumplirá su función prevista. Compruebe

la alineación de las piezas móviles, la unión de las piezas

Español

móviles, la rotura de piezas, el montaje y cualquier otra

condición que pueda afectar a su funcionamiento. Una

protección u otra pieza que esté dañada debe ser reparada

o sustituida debidamente por un centro de servicio

autorizado, a menos que se indique lo contrario en este

manual.

• Conserve estas instrucciones. Consúltelas con frecuencia

y utilícelas para instruir a otras personas que puedan

utilizar este cultivador. Si presta esta unidad a otra

persona, también debe prestarle estas instrucciones.

• Para uso únicamente con baterías 29652 / 29662.

• Para uso únicamente con el cargador 29482.

• No elimine las baterías en el fuego, las celdas pueden

explotar; consulte los códigos locales para obtener

instrucciones especiales para la eliminación.

• No abra, desguace ni manipule de otro modo la batería. El

electrolito que se libera es corrosivo y puede producir

daños en los ojos o la piel; puede ser tóxico si se ingiere.

• Tenga cuidado al manipular las baterías para no

cortocircuitarlas con materiales conductores como anillos,

pulseras y llaves. La batería o el conductor puede

sobrecalentarse y producir quemaduras.

El intervalo de temperatura ambiente recomendado:

Elemento Temperatura

Intervalo de temperatura de

almacenamiento del cultiva-

dor

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

funcionamiento del cultiva-

dor

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

funcionamiento del cargador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

almacenamiento de la batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

descarga de la batería

32°F (0°C) - 113°F (45°C)

2.3 SÍMBOLOS EN EL PRODUCTO

En el producto pueden utilizarse algunos de los siguientes

símbolos. Le rogamos que los estudie y aprenda su

significado. La interpretación correcta de estos símbolos le

permitirá manejar el producto mejor y de manera más segura.

Símbolo

Explicación

V Tensión

A Corriente

Hz Frecuencia (ciclos por segundo)

Tipo o una característica de corriente

Símbolo Explicación

Mantenga los pies y las manos aleja-

dos de los dientes giratorios.

Precauciones que afectan a su seguri-

dad.

Debe leer y entender todas las instruc-

ciones antes de manejar el producto,

así como seguir todas las advertencias

e instrucciones de seguridad.

Lleve protección ocular y auditiva.

Mantenga a los transeúntes al menos a

15 m.

No exponga el producto a la lluvia o a

condiciones de humedad.

2.4 NIVELES DE RIESGO

Las siguientes indicaciones y significados tienen como fin

explicar los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de peli-

gro inminente que, de no evi-

tarse, provocará lesiones

graves o incluso la muerte.

ADVERTEN-

CIA

Indica una situación de peli-

gro potencial que, de no evita-

rse, podría provocar lesiones

graves o incluso la muerte.

PRECAUCIÓN Indica una situación de peli-

gro potencial que, de no evita-

rse, puede provocar lesiones

leves o moderadas.

PRECAUCIÓN (Sin símbolo de alerta sobre

seguridad) Indica una situa-

ción que puede provocar da-

ños materiales.

2.5 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Español

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas en esta

máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de ion de litio

dañada o agotada, contacte con la agencia local de

eliminación de residuos o con la agencia de protección

ambiental local para obtener información e instrucciones

específicas. Lleve las baterías a un centro de reciclaje o

eliminación local, certificado para la eliminación de ion de

litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas, no la

recargue ni la utilice. Deséchela y sustitúyala por una

batería nueva. ¡NO INTENTE REPARARLA! Para evitar

lesiones y riesgos de incendio, explosión o descarga

eléctrica, y para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta adhesiva

resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados son

corrosivos y tóxicos. NO deje que la solución entre en

contacto con los ojos o la piel, y no la ingiera.

• NO deseche estas baterías con la basura doméstica

normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán parte de

vertederos de residuos o flujos de residuos sólidos

urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

2.6 PROPUESTA 65

AVISO

Este producto contiene una sustancia química conocida en

el estado de California como causante de cáncer, defectos

de nacimiento u otros daños reproductivos. El polvo

generado por el lijado eléctrico, el serrado, el esmerilado, la

perforación y otras actividades de construcción contiene

sustancias químicas que se sabe que son causantes de

cáncer, defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros productos

de albañilería;

• Arsénico y cromo de la madera tratada químicamente.

El riesgo de exposición a estas sustancias químicas varía

según la frecuencia con la que realice este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas,

trabaje en una zona bien ventilada y trabaje con equipos de

seguridad aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

2.7 CONSERVE ESTAS

INSTRUCCIONES

3 INSTALACIÓN

• En caso de que la batería o el cable del cargador estén

dañados, deberá sustituir la batería o el cargador

inmediatamente.

• Antes de instalar o retirar la batería, compruebe que la

máquina está APAGADA.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del

uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los

reglamentos locales.

Español

3.1.1 INSTALACIÓN DEL ASA

3 2

1. Alinee los orificios del asa superior (1) con los orificios

del asa inferior (2).

2. Introduzca los pernos por las asas.

3. Utilice las tuercas de mariposa (3) para apretarlos.

3.1.2 INSTALACIÓN DE LA RUEDA

1. Inserte el conjunto de las ruedas (6) en la barra de

soporte.

2. Alinee el orificio del conjunto de las ruedas en la posición

deseada.

3. Deslice el perno por el orificio y fije el pasador de

enganche (13) al perno.

NOTA

La posición de las ruedas de la máquina es ajustable. Puede

controlar la profundidad de funcionamiento mediante el

ajuste de la posición de las ruedas.

NOTA

Las ruedas pueden quitarse para una profundidad de labrado

mayor.

3.1.3 INSTALACIÓN DE LOS DIENTES

El cultivador tiene cuatro dientes - dos dientes interiores

estampados B y C y dos dientes exteriores estampados A y D.

Para el correcto funcionamiento de la unidad, los dientes

deben instalarse en la orientación correcta.

1. Coloque la máquina sobre una superficie plana y lisa.

2. Coloque el diente C (10) en el eje de los dientes a la

izquierda de la caja de engranajes. El lado estampado del

diente debe quedar alejado de la caja de engranajes.

3. Coloque el diente B (9) en el eje de los dientes a la

derecha de la caja de engranajes. El lado estampado del

diente debe quedar alejado de la caja de engranajes.

4. Coloque una arandela de fieltro (12) a cada lado del eje

de los dientes y deslice para apoyarla contra los dientes

interiores.

5. Coloque el diente exterior D (11) en el lado izquierdo del

eje de los dientes. El lado estampado debe mirar hacia el

diente C.

6. Coloque el diente exterior A (8) en el lado derecho del eje

de los dientes. El lado estampado debe mirar hacia el

diente B.

7. Para fijar los dientes al eje de los dientes, inserte los

pasadores de anillo (7) en los orificios situados a ambos

lados del eje de los dientes.

NOTA

La unidad no funcionará correctamente si los dientes están

instalados incorrectamente. Si observa un problema con la

operación de cultivo de la unidad, compruebe la colocación

correcta de los dientes.

AVISO

Los dientes y la máquina pueden sufrir daños incluso si

mueve la máquina con el motor apagado. Para evitar que los

dientes toquen el suelo durante el movimiento, incline la

máquina.

Español

3.1.4 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la

batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare

antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual de la

batería y el cargador.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la batería con las

ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la batería

hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la puerta de la batería.

3.1.5 RETIRADA DE LA BATERÍA

1. Abra la puerta de la batería.

2. Pulse y mantenga pulsado el botón de desbloqueo de la

batería.

3. Retire la batería de la máquina.

4 APLICACIONES

• Disgregado de la tierra del jardín para preparar semilleros

para la plantación.

• Cultivo superficial para eliminar las malas hierbas.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

1. Pulse el botón de bloqueo de seguridad (5).

2. Tire del interruptor de seguridad (4) hacia el asa mientras

mantiene pulsado el botón de bloqueo de seguridad.

3. Suelte el botón de bloqueo de seguridad.

AVISO

Sujete la máquina con las dos manos durante el

funcionamiento.

NOTA

Colóquese detrás de la máquina con los dientes en el suelo y

la superficie de trabajo limpia y sin obstrucciones.

4.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el interruptor de seguridad para detener la

máquina.

4.3 ANCHURA DE CULTIVO

ESTRECHA

Las dos cuchillas de dientes exteriores pueden retirarse de la

unidad para permitir una anchura de cultivo más estrecha.

1. Retire los pasadores de anillo de los orificios en los

extremos del eje de los dientes.

2. Retire los dientes exteriores y los fieltros del eje de los

dientes.

3. Coloque los pasadores de enganche en los orificios.

4.4 CONSEJOS DE

FUNCIONAMIENTO

El cultivador puede utilizarse para disgregar la tierra del

jardín y preparar un semillero para plantar. Planifique con

antelación para dejar suficiente espacio entre las hileras de

semillas para permitir el cultivo a máquina después de que las

plantas hayan crecido.

1. Puede que sea necesario pasar varias veces sobre el

mismo surco para alcanzar la profundidad deseada. No

intente cavar demasiado profundo en la primera pasada.

Español

2. Si la máquina salta o gira, deje que la unidad avance a

una velocidad ligeramente más rápida o instale el

conjunto de las ruedas.

3. Si el cultivador se queda y cava en un lugar, intente

moverlo de lado a lado para que empiece a avanzar

nuevamente.

4. Si la tierra está muy compactada, riegue unos días antes

de cultivar. Evite trabajar la tierra cuando esté húmeda o

mojada. Espere uno o dos días después de fuertes lluvias

para que la tierra se seque.

5. El cultivo superficial de menos de 5 cm. puede utilizarse

para quitar las malas hierbas y airear la tierra, sin dañar

las raíces de las plantas cercanas. Debe hacerse con

frecuencia para que no crezcan las malas hierbas y

produzcan enredos en los dientes de la unidad.

5 MANTENIMIENTO

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico. Las

sustancias químicas pueden dañar el plástico y hacer que

quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o

los componentes de plástico.

AVISO

Retire la batería de la máquina antes de realizar tareas de

mantenimiento.

5.1 LIMPIEZA DE LA MÁQUINA

AVISO

Mantenga la máquina y el motor libres de hojas, ramas o

exceso de aceite para evitar riesgos de incendio.

• Utilice un paño húmedo con un detergente suave para

limpiar la máquina.

• Limpie toda la humedad con un paño suave y seco.

• Utilice un cepillo pequeño para limpiar los orificios de

ventilación.

6 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas sueltas o

dañadas. Si es necesario, siga estos pasos/estas

instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a la

máquina.

7 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El motor se apaga

mientras trabaja.

La batería no se ha

instalado bien.

Asegúrese de que

ha instalado bien

la batería en la

máquina.

La batería se ha

agotado.

Cargue la batería.

La máquina ha su-

frido daños.

No utilice la má-

quina y consulte

con un centro de

servicio.

La máquina echa

humo durante el

funcionamiento.

La máquina ha su-

frido daños.

1. Detenga la

máquina inme-

diatamente.

2. Retire la bate-

ría.

3. Consulte con

un centro de

servicio.

El motor funciona

pero los dientes no

se mueven.

La máquina ha su-

frido daños.

No utilice la má-

quina y consulte

con un centro de

servicio.

Los dientes están

bloqueados.

Retire la batería,

posteriormente eli-

mine el bloqueo de

los dientes.

Fallo del tren de

engranajes.

Consulte con un

centro de servicio.

8 DATOS TÉCNICOS

Tensión 40V

Velocidad sin carga 200 (±10%) RPM

Surco de cultivo 10.25'' (26 cm)

Peso (sin batería) 26.5 lbs (12 kg)

Profundidad de cultivo 5'' (12.7 cm)

Español

9 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto, al

comprador original con el comprobante de compra, durante

un periodo de tres (3) años frente a defectos en materiales,

piezas o mano de obra. A su entera discreción Greenworks

reparará o sustituirá cualquiera y todas las piezas que resulten

ser defectuosas, con un uso normal, sin coste alguno para el

cliente. Esta garantía es válida únicamente para unidades que

se hayan utilizado para uso personal que no han sido

arrendadas o alquiladas para uso industrial/comercial y cuyo

mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado con el

producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal uso, uso

comercial, abuso, negligencia, accidente, mantenimiento

inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de acuerdo

con el manual del propietario; o

3. Desgaste normal, excepto en lo indicado a continuación;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso o la

exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando a

nuestra línea de asistencia telefónica gratuita, a

1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de cualquier

unidad o accesorio de equipos eléctricos son responsabilidad

del comprador. Es responsabilidad del comprador pagar los

costes de transporte de cualquier pieza enviada para su

sustitución bajo esta garantía, a menos que dicha devolución

sea solicitada por escrito por Greenworks.

Dirección en EE.UU.:

Dirección en Canadá:

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 1110 Stellar Drive Unit 102

Mooresville, NC 28115 Newmarket, ON, L3Y 7B7

Español

10 VISTA DESPIEZADA

Nº Nº pieza Cant. Descripción

1 31115281 1 CUCHILLA

2 31114281 1 CUCHILLA

3 32208261 4 TUERCAS

4 32203289 4 PERNO

5 31102289 1 CONJ. CAJA ENGRANAJES

6 31103281 1 CUCHILLA

7 34901282-1 2 ARANDELA

8 31102281 1 CUCHILLA

9 33210289 2 PASADOR

10 3220436 4 PERNO

11 3220505 11 TORNILLO

12 34107289 1 CARCASA IZQUIERDA

13 33301289 1 CUBIERTA

14 34106488 2 TAPA DE RUEDA

Español

Nº Nº pieza Cant. Descripción

15 3290135 2 PASADOR

16 3220898 2 ARANDELA

17 31101488-1 2 RUEDA

18 332041043 1 POLEAS DE RUEDA

19 3410835-8 2 MANDO

20 32204283 2 TORNILLO

21 33208289 1 CONJ. ASA SUPERIOR

22 32208250 1 TORNILLO

23 33323250-1 1 PIEZAS

24 3220439 1 TUERCAS

25 3490137-1 1 ASA

26 33209289 1 PALANCA DE SEGURIDAD

27 3320643 1 CONJ. INTERRUPTOR

28 33207289 1 CABLE

29 33302289 2 GUÍA DE CABLE

30 32201289 1 ASA INFERIOR

31 3411435 6 PINZA

32 33905110 1 TUERCA

33 36101289 1 PASADOR

34 34108289 1 PLACA SUPERIOR

35 33912281 1 PLACA INFERIOR

36 33211289 6 TORNILLO

37 34201289 1 ABRAZADERA DE CABLE

38 33401289 1 IMÁN

39 34106289 1 CONJ. MOTOR

40 34101994 1 CARCASA DERECHA

41 36205289 1 CONECTOR

42 33203470 1 EJE

43 33904470 2 ARANDELA

44 33203289 2 MUELLE

45 311031043 1 FIJADOR

46 36403289 1 ASIENTO DEL INSERTO

47 34135469A 1 PLACA DE CIRCUITOS IMPRESOS

48 32222301A 1 EJE

49 33303289 1 MUELLE

50 34103289-1 1 PUERTA DE BATERÍA

51 33402289 1 MUELLE

52 32202144 1 TORNILLO

Español

Greenworks 27062A 40V 10" Cordless Cultivator / Tiller

Product's Documents

OPERATOR MANUAL

Specifications

Greenworks 27062A Questions and Answers
