Maytag MGS8800PZ 30 Inch Slide-in Range with Air Fry Mode User Manual

W11627729A

IMPORTANT:

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

IMPORTANT :

Installateur : Remettre les instructions d’installation au propriétaire.

Propriétaire : Conserver les instructions d’installation pour référence ultérieure.

SLIDE-IN GAS RANGES OWNER’S MANUAL

GUIDE D’UTILISATION DE LA CUISINIÈRE À GAZ

ENCASTRÉE

Table of Contents/Table des matières

RANGE SAFETY..............................................................2

Range Safety ................................................................2

RANGE MAINTENANCE AND CARE...................................6

General Cleaning...........................................................6

Clean Cycle..................................................................7

INSTALLATION INSTRUCTIONS ........................................8

REQUIREMENTS.............................................................8

Tools and Parts .............................................................8

Location Requirements ...................................................9

Electrical Requirements ................................................ 11

Gas Supply Requirements ............................................. 11

INSTALLATION ............................................................. 12

Unpack Range ............................................................ 12

Install Anti-Tip Bracket .................................................. 13

Adjust Leveling Legs .................................................... 13

Level Range ............................................................... 14

Make Gas Connection .................................................. 14

Verify Anti-Tip Bracket Is Installed and Engaged ................. 15

Electronic Ignition System.............................................. 16

Remove/Replace Drawer (On some models) ..................... 17

Oven Door.................................................................. 17

Complete Installation .................................................... 18

GAS CONVERSIONS...................................................... 18

Propane Gas Conversion .............................................. 19

Natural Gas Conversion ................................................ 22

Adjust Flame Height ..................................................... 25

Moving the Range........................................................ 27

SÉCURITÉ DE LA CUISINIÈRE ........................................ 28

Sécurité de la cuisinière ................................................ 28

ENTRETIEN ET RÉPARATION DE LA CUISINIÈRE.............. 32

Nettoyage général........................................................ 32

Programme de nettoyage .............................................. 33

INSTRUCTIONS D’INSTALLATION ................................... 35

SPÉCIFICATIONS .......................................................... 35

Outils et pièces............................................................ 35

Exigences d’emplacement ............................................. 36

Spécifications électriques .............................................. 38

Spécifications de l’alimentation en gaz ............................. 38

INSTALLATION ............................................................. 39

Déballage de la cuisinière.............................................. 39

Installation de la bride antibasculement ............................ 40

Réglage des pieds de nivellement ................................... 41

Réglage de l’aplomb de la cuisinière ................................ 41

Raccordement au gaz................................................... 41

Vérifier que la bride antibasculement est bien installée et

engagée .................................................................... 43

Système d’allumage électronique .................................... 43

Enlever/replacer le tiroir (sur certains modèles) .................. 44

Porte du four............................................................... 45

Achever l’installation..................................................... 45

CONVERSIONS POUR CHANGEMENT DE GAZ ................. 46

Conversion pour l’alimentation au propane ........................ 46

Conversion pour l’alimentation au gaz naturel .................... 49

Réglage de la taille des flammes ..................................... 52

Déplacement de la cuisinière.......................................... 54

RANGE SAFETY

WARNING: If the information in these instructions is not followed exactly, a fire or

explosion may result causing property damage, personal injury or death.

− Do not store gasoline or other flammable vapors and liquids in the vicinity of this or any

other appliance.

− WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas suppliers

instructions.

• If you cannot reach your gas supplier, call the fire department.

− Installation and service must be performed by a qualified installer, service agency or the

gas supplier.

WARNING:

Never Operate the Top Surface Cooking Section of this Appliance Unattended

• Failure to follow this warning statement could result in fire, explosion, or burn hazard that

could cause property damage, personal injury, or death.

• If a fire should occur, keep away from the appliance and immediately call your fire

department.

DO NOT ATTEMPT TO EXTINGUISH AN OIL/GREASE FIRE WITH WATER.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without the

anti-tip bracket fastened down properly.

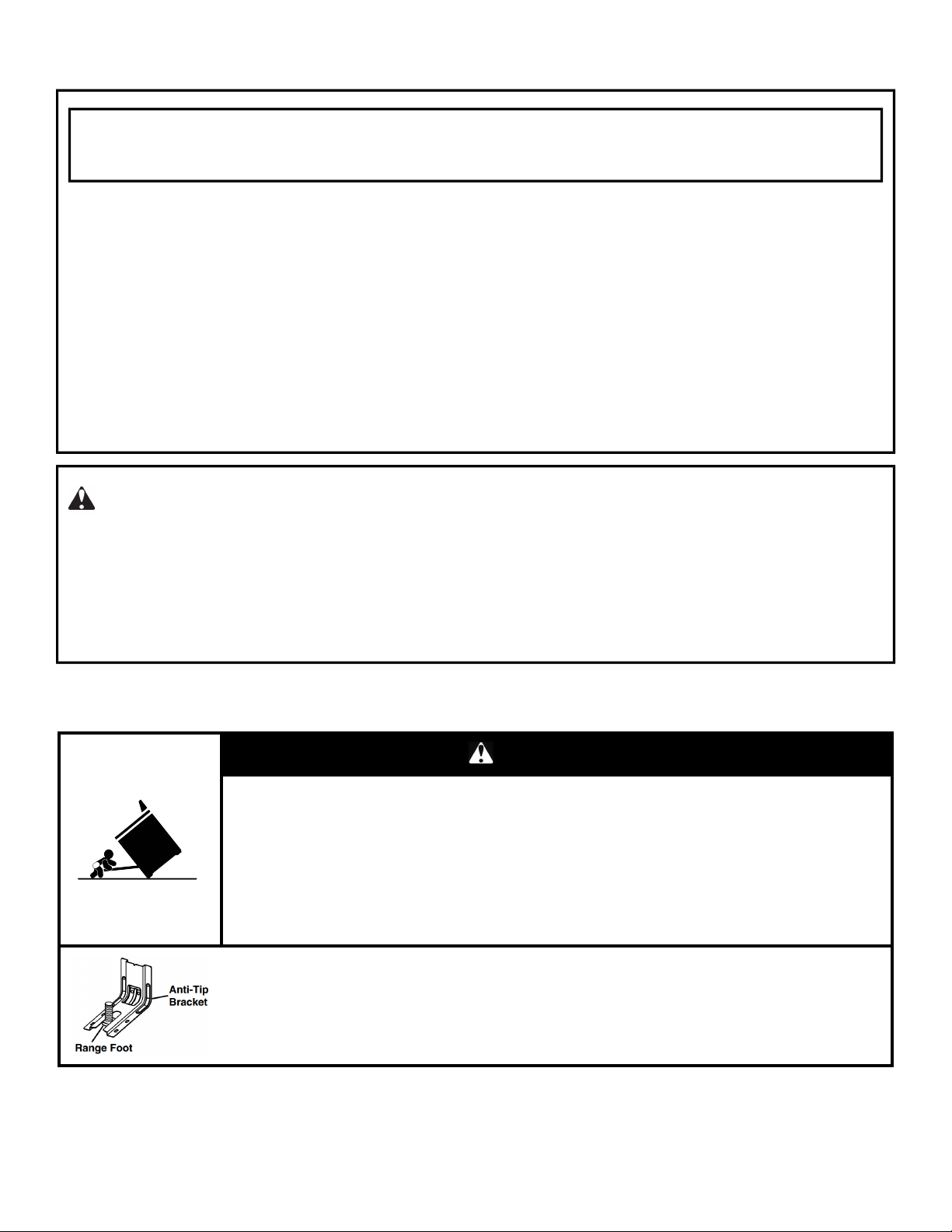

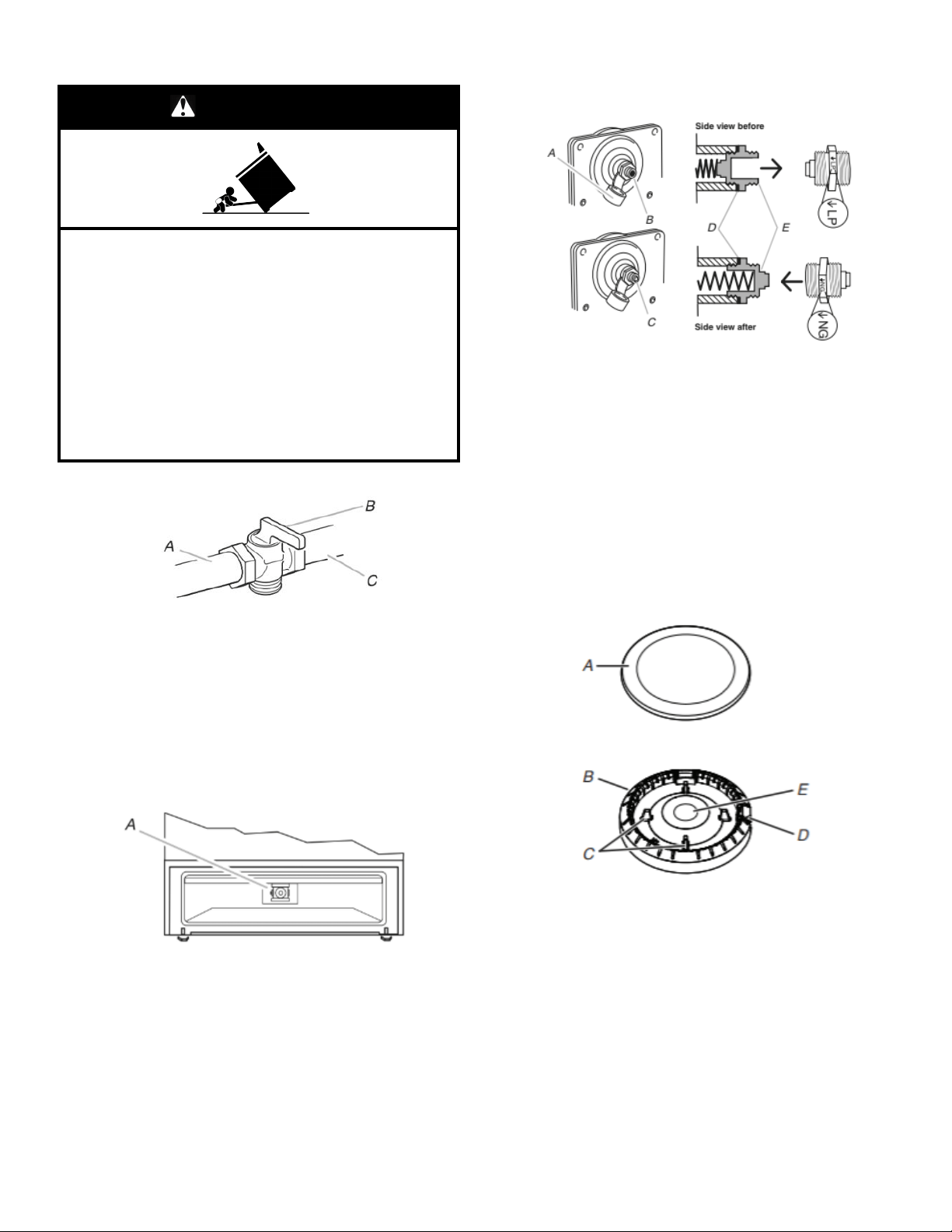

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is properly installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under the anti-tip bracket.

• See Installation Instructions for details.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of ventilation

system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or unintended

operation.

In the State of Massachusetts, the following installation instructions apply:

� Installation and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by the

State of Massachusetts.

� Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

� A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

�

WARNING: TO REDUCE THE RISK OF TIPPING OF

THE RANGE, THE RANGE MUST BE SECURED BY

PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK

IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE

RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET

SECURELY ATTACHED TO FLOOR OR WALL, AND

SLIDE RANGE BACK SO REAR RANGE FOOT IS

UNDER ANTI-TIP BRACKET.

WARNING

NEVER use this appliance as a space heater to heat or warm

the room. Doing so may result in carbon monoxide poisoning

and overheating of the oven.

WARNING

NEVER cover any slots, holes or passages in the oven

bottom or cover an entire rack with materials such as

aluminum foil. Doing so blocks air flow through the oven and

may cause carbon monoxide poisoning. Aluminum foil linings

may also trap heat, causing a fire hazard.

�

CAUTION: Do not store items of interest to children in

cabinets above an appliance or on the backguard of an

appliance - children climbing on the appliance to reach

items could be seriously injured.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot surface units. Do not use a towel or

other bulky cloth.

� Never Leave Surface Units Unattended at High Heat

Settings – Boilover causes smoking and greasy spillovers

that may ignite.

� Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without breaking

due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not Extend

Over Adjacent Surface Units – To reduce the risk of burns,

ignition of flammable materials, and spillage due to

unintentional contact with the utensil, the handle of a utensil

should be positioned so that it is turned inward, and does

not extend over adjacent surface units.

� Disconnect power before servicing.

� This appliance is equipped with a three-prong grounding

plug for your protection against shock hazard and should

be plugged directly into a properly grounded receptacle. Do

not cut or remove the grounding prong from this plug.

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Injuries may result from the misuse of appliance doors or

drawers such as stepping, leaning, or sitting on the doors or

drawers.

� Maintenance – Keep range area clear and free from

combustible materials, gasoline, and other flammable

vapors and liquids.

� Top burner flame size should be adjusted so it does not

extend beyond the edge of the cooking utensil. This

instruction is based on safety considerations.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and after

use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to cause

burns – among these surfaces are oven vent openings and

surfaces near these openings, oven doors, and windows of

oven doors.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

� Care must be taken to prevent aluminum foil and meat

probes from contacting heating elements.

For self-cleaning ranges –

� CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC

SELF-CLEANING MODE OF OPERATION.

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do Not Use Oven Cleaners – No commercial oven cleaner

or oven liner protective coating of any kind should be used

in or around any part of the oven.

� Clean Only Parts Listed in Manual.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils. Wipe off all excessive spillage before

initiating the cleaning cycle.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

For smart enabled ranges and ovens

� Remote operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable

materials or temperature sensitive items inside, on top or

near surface units of the appliance.

SAVE THESE INSTRUCTIONS

RANGE MAINTENANCE AND

CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are OFF

and the oven and cooktop are cool. Always follow label

instructions on cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire range is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for ordering information.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Cleaning Method:

� Rub in direction of grain to avoid damaging.

� affresh

Stainless Steel Cleaner Part Number W10355016

(not included):

See the Quick Start Guide for ordering information.

Yellow Heat Stains:

1. Add 1 tbs (15 mL) of table salt to 1/4 cup (59.1 mL) of vinegar,

and then stir for 1 minute. Not all of the salt will dissolve.

2. Using a soft cloth, soak up the liquid of the vinegar mixture.

Dab the wet cloth onto the yellow stains for 3 to 4 minutes.

The wetter the stainless steel is, the better the cleaning results

will be.

3. Let sit until the yellow stains have faded. Using a dry soft

cloth, wipe off the remaining vinegar mixture.

4. Repeat steps 1 to 3 until all yellow stains have been removed.

5. Using clean water and a fresh soft cloth, clean off any

remaining residue. Dry with a clean soft cloth.

6. Use affresh

Stainless Steel Cleaner Part Number

W10355016 (not included) to protect and polish the cleaned

surface.

NOTE: Remove surface grates before cleaning rear vent trim.

Avoid dripping the vinegar mixture into the vent holes or down the

back of the range.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

PORCELAIN-COATED GRATES AND CAPS

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates, and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet. Do not clean in the

Self-Cleaning cycle.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser: Clean as soon as cooktop, grates, and caps are

cool.

� Dishwasher (grates only, not caps):

Use the most-aggressive cycle. Cooked-on soils should be

soaked or scrubbed before going into a dishwasher.

Although the burner grates are durable, they may lose their

shine and/or discolor when washed in a dishwasher.

� Gas Grate and Drip Pan Cleaner Part Number 31617 (not

included):

See the Quick Start Guide for ordering information.

SURFACE BURNERS

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates, and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet.

Do not clean in the Self-Cleaning cycle.

Do not clean in dishwasher.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser:

Clean as soon as cooktop, grates, burners, and caps are cool.

� Gas Grate and Drip Pan Cleaner (not included).

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,

abrasive cleansers, or oven cleaner.

To avoid damage, do not soak knobs. When replacing knobs,

make sure knobs are in the Off position.

On some models, do not remove seals under knobs.

Cleaning Method:

� Soap and water: Pull knobs straight away from control panel to

remove.

GRIDDLE (on some models)

To avoid damaging the nonstick surface, do not use steel wool or

abrasive cleaners.

Cleaning Method:

� Mild detergent.

� Dishwasher: Although the griddle is durable, it may lose its

shine and/or is color when washed in a dishwasher.

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for ordering information.

OVEN RACKS

Cleaning Method:

� Steel-wool pad.

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide.

� Dishwasher (steam rack water reservoir only, not racks):

Although the water reservoir is durable, it may lose its shine

and/or discolor when washed in a dishwasher.

BAKING DRAWER (on some models)

Check that baking drawer is cool and empty before cleaning.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Mild detergent

STORAGE/WARMING DRAWER (on some models)

Check that storage/warming drawer is cool and empty before

cleaning.

Cleaning Method:

� Mild detergent

OVEN CAVITY

Use AquaLift

Technology regularly to clean oven spills.

Do not use oven cleaners.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Self-Cleaning cycle: See the “Self-Cleaning Cycle” or “Clean

Cycle” section first.

Clean Cycle

WARNING

Burn Hazard

Do not touch the oven during the Self-Cleaning cycle.

Keep children away from the oven during Self-Cleaning

cycle.

Failure to follow these instructions can result in burns.

AquaLift

Technology is an innovative cleaning solution that

utilizes heat and water to release baked-on spills from the oven in

less than 1 hour. This new cleaning technology is a low-heat,

odor-free alternative to traditional self-cleaning options.

Allow the oven to cool to room temperature before using the Clean

cycle. If your oven cavity is above 200°F (93°C), it will appear in

the display, and the Clean cycle will not be activated until the oven

cavity cools down.

To Clean:

1. Remove all racks and accessories from the oven cavity, and

wipe excess soil. Use a plastic scraper to remove easily

removed soils.

2. Pour 1

cups (14 oz [414 mL]) of distilled or filtered water

onto the bottom of the empty oven, and close the oven door.

IMPORTANT: Do not use chemicals or other additives with the

water. Do not open the oven door during the Clean cycle. The

water on the oven bottom is hot.

3. Press CLEAN/AQUALIFT SELF CLEAN and then START on

the oven control panel.

4. Allow 40 minutes for cleaning and cooldown. A beep will

sound when the Clean cycle is complete.

5. Press OFF/CANCEL/CANCEL UPPER at the end of the cycle.

OFF/CANCEL/CANCEL UPPER may be pressed at any time

to stop the Clean cycle.

6. Remove the residual water and loosened soils with a sponge

or cloth immediately after the Clean cycle is complete. Much

of the initial 1

cups (14 oz [414 mL]) of water will remain in

the oven after the cycle is completed. If additional soils

remain, leave a small amount of water in the oven bottom to

assist with the cleaning.

7. If any soils remain, remove them with a nonscratch scrubbing

sponge or plastic scraper. Additional Clean cycles may be run

to help remove the stubborn soils.

IMPORTANT: Do not use oven cleaners. The use of

chemicals, including commercial oven cleaners or metal

scouring pads, may cause permanent damage to the

porcelain surface of the oven interior.

NOTE:

� The range should be level to ensure that the entire surface

of the bottom of the oven cavity is covered by water at the

beginning of the Clean cycle.

� For best results, use distilled or filtered water. Tap water

may leave mineral deposits on the oven bottom.

� Before removing the residual water and loosened soils at

the end of the Clean cycle, insert a cloth or paper towel

between the lower edge of the oven door and the front

frame to keep water from spilling onto the front of the

range and the floor.

� Soil baked on through several cooking cycles will be more

difficult to remove with the Clean cycle.

� Nonabrasive scrub sponges or eraser-style cleaning pads

(without cleaners) can be effective for cleaning the oven

cavity walls, oven door, and oven bottom for difficult soils.

For best results, moisten the pads and sponges before

use.

� Run an additional Clean cycle for stubborn soils.

� Affresh

Kitchen Appliance Cleaner and affresh

Cooktop

Cleaner may be used to clean the oven bottom, walls, and

door when the oven has finished the cycle and returned to

room temperature. If affresh

Cooktop Cleaner is used, it

is recommended to wipe out the cavity with distilled water

as well. Refer to the Quick Start Guide for ordering

information.

� Additional AquaLift

Technology Cleaning Kits may be

obtained by ordering Part Number W10423113RP. Refer to

the Quick Start Guide for ordering information.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

� Tape measure

� Flat-blade screwdriver

� Phillips screwdriver

� 1/8" flat-blade screwdriver

� Level

� Hand or electric drill

� Hammer

� Wrench or pliers

� Pipe wrench

� 15/16" combination wrench

� 1/4" drive ratchet

� 3/8" nut driver

� 1/8" drill bit (for wood floors)

� Marker or pencil

� Pipe-joint compound

resistant to Propane gas

� Noncorrosive leak-detection

solution

� 3/16" carbide-tipped

masonry drill bit

(for concrete/ceramic floors)

(For Slide-in/Front Control

Ranges)

For Propane/Natural Gas

Conversions

� 3/8" combination wrench

� 1/2" combination wrench

� 5/8" combination wrench

� 9/32" nut driver

� Quadrex

†

or Phillips

screwdriver

� Masking tape

� 3/8" nut driver

(For Slide-in/Front Control

Ranges)

†Quadrex

is a registered trademark of NLW Holdings, Inc.

Parts Supplied

Check that all parts are included.

� Propane/Natural Gas Conversion Kit

� #10 x 1

" (4.1 cm) screws (for mounting anti-tip bracket) (2)

� Anti-tip bracket (inside oven cavity)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to anchor

bracket to subfloor. Longer screws are available from your local

hardware store.

Parts needed

Check local codes and consult gas supplier. Check existing gas

supply and electrical supply. See “Electrical Requirements” and

“Gas Supply Requirements” sections.

IMPORTANT: When the range is used under microwave models:

JMC82808CB-0, JMV9196CB-0, or YJMV9196CB-0, the Door

Baffle Plate Part Number W10737014 must be ordered and used.

Please reference the Quick Start Guide for contact information.

Optional parts

To purchase these or any other accessories, please reference the

Quick Start Guide for contact information.

� Side Trim Kits:

5/8" (1.7 cm) White - Order Part Number W10675027

5/8" (1.7 cm) Black - Order Part Number W10675026

5/8" (1.7 cm) Stainless Steel - Order Part Number W10675028

" (2.9 cm) White - Order Part Number W10731885

" (2.9 cm) Black - Order Part Number W10731886

" (2.9 cm) Stainless Steel - Order Part Number W10731887

� Backsplash Kits:

High 6" (15.2 cm) White - Order Part Number W10655448

High 6" (15.2 cm) Black - Order Part Number W10655449

High 6" (15.2 cm) Stainless Steel - Order Part Number

W10655450

NOTE: Be sure to purchase only whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right/left-hand side of the oven frame.

� The range should be located for convenient use in the kitchen.

� Recessed installations must provide complete enclosure of the

sides and rear of the range.

� All openings in the wall or floor where range is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket”

section.

� Grounded electrical supply is required. See “Electrical

Requirements” section.

� Proper gas supply connection must be available. See “Gas

Supply Requirements” section.

� Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

� Use an insulated pad or 1/4" (6.4 mm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation

Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or with local codes. In Canada, the

installation of this range must conform with the current standards

CAN/CSA-Z240.1, latest edition, or with local codes.

Mobile Home Installations Require:

� When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the

range is adequate as long as it conforms to the standards

listed above.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm) countertop depth, 24" (61.0 cm) base cabinet depth and 36" (91.4 cm)

countertop height.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood

combination installation instructions for dimensional clearances above the cooktop surface.

NOTE: When installed in a slide-in cutout, the front of oven door may protrude beyond the base cabinet.

Slide-In Cutout Front Control Cutout

A. For minimum clearance to top of cooktop, see NOTE*.

B. 13" (33 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum opening width

D. 18" (45.7 cm) upper side cabinet to countertop

E. 30" (76.2 cm) minimum opening width

F. 5" (12.7 cm) minimum clearance from both sides of range to side wall

or other combustible material

G. The shaded area is recommended for installation of rigid gas pipe and

grounded outlet.

H. 13

" (33.3 cm)

I. 7

" (19.5 cm)

J. 4

" (12.2 cm)

K. 3

" (9.4 cm) plus measurement of N

L. 12" (30.5 cm)

M. Cabinet door or hinges should not extend into the cutout.

N. Remaining counter depth should not exceed 2

" (5.7 cm).

A. For minimum clearance to top of cooktop, see NOTE*.

B. 13" (33 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum opening width

D. 18" (45.7 cm) upper side cabinet to countertop

E. 30" (76.2 cm) minimum opening width

F. 5" (12.7 cm) minimum clearance from both sides of range to side wall

or other combustible material

G. The shaded area is recommended for installation of rigid gas pipe and

grounded outlet.

H. 13

" (33.3 cm)

I. 7

" (19.5 cm)

J. 4

" (12.2 cm)

K. 3

" (9.4 cm)

L. 12" (30.5 cm)

M. Cabinet door or hinges should not extend into the cutout

*NOTE : 24" (61.0 cm) minimum when bottom of wood or metal cabinet is shielded by not less than 1/4" (6.35 mm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper. 30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood

or metal cabinet.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: The range must be electrically grounded in

accordance with local codes and ordinances, or in the absence of

local codes, with the National Electrical Code, ANSI/NFPA 70 or

Canadian Electrical Code, CSA C22.1.

This range is equipped with an electronic ignition system that will

not operate if plugged into an outlet that is not properly polarized.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� A 120 V, 60 Hz, AC only, 15 A fused, ground and polarized

electrical circuit is required. A time-delay fuse or circuit breaker

is also recommended. It is recommended that a separate

circuit serving only this range be provided.

� Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that

the outlet provides 120 V power and is correctly grounded.

� This gas range is not required to be plugged into a GFCI

(Ground-Fault Circuit Interrupter) outlet. It is recommended

that you do not plug an electric spark ignition gas range or any

other major appliance into a GFCI wall outlet as it may cause

the GFCI to trip during normal cycling.

� Performance of this range will not be affected if operated on a

GFCI-protected circuit. However, occasional nuisance tripping

of the GFCI breaker is possible due to the normal operating

nature of electronic gas ranges.

NOTE: The metal chassis of the range must be grounded in order

for the control panel to work. If the metal chassis of the range is

not grounded, no keypads will operate. Check with a qualified

electrician if you are in doubt as to whether the metal chassis of

the range is grounded.

Gas Supply Requirements

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with the National Fuel Gas Code ANSI Z223.1/NFPA 54

or, in Canada, the Natural Gas and Propane Installation Code,

CSA B149.1 - latest edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturer’s instructions. Refer to the

“Complete Connection” in the “Make gas connection” section for

the leak testing instructions.

Type of Gas

Natural Gas:

� This range is factory set for use with Natural gas. See “Gas

Conversions” section. The model/serial rating plate located on

the oven frame behind of the oven door has information on the

types of gas that can be used. If the types of gas listed do not

include the type of gas available, check with the local gas

supplier.

Propane Gas Conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See “Gas

Conversions” section.

Gas Supply Line

� Provide a gas supply line of 3/4" (1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result in

insufficient gas supply. With Propane gas, piping or tubing size

can be 1/2" (1.3 cm) minimum. Usually, Propane gas suppliers

determine the size and materials used in the system.

� NOTE: Pipe-joint compounds that resist the action of Propane

gas must be used. Do not use TEFLON

†

tape.

†TEFLON

is a registered trademark of Chemours.

Flexible Metal Appliance Connector:

� If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, 1/2" (13 mm) or 3/4" (19 mm)

I.D., flexible metal appliance connector may be used for

connecting range to the gas supply line.

� A 1/2" (13 mm) male pipe thread is needed for connection to

the female pipe threads of the inlet to the appliance pressure

regulator.

� Do not kink or damage the flexible metal tubing when moving

the range.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe fittings to

obtain an in-line connection to the range. The rigid pipe must be

level with the range connection. All strains must be removed from

the supply and fuel lines so range will be level and in line.

� Must include a shut-off valve:

Install a manual gas line shut-off valve in an easily accessible

location. Do not block access to shut-off valve. The valve is for

turning on or shutting off gas to the cooktop.

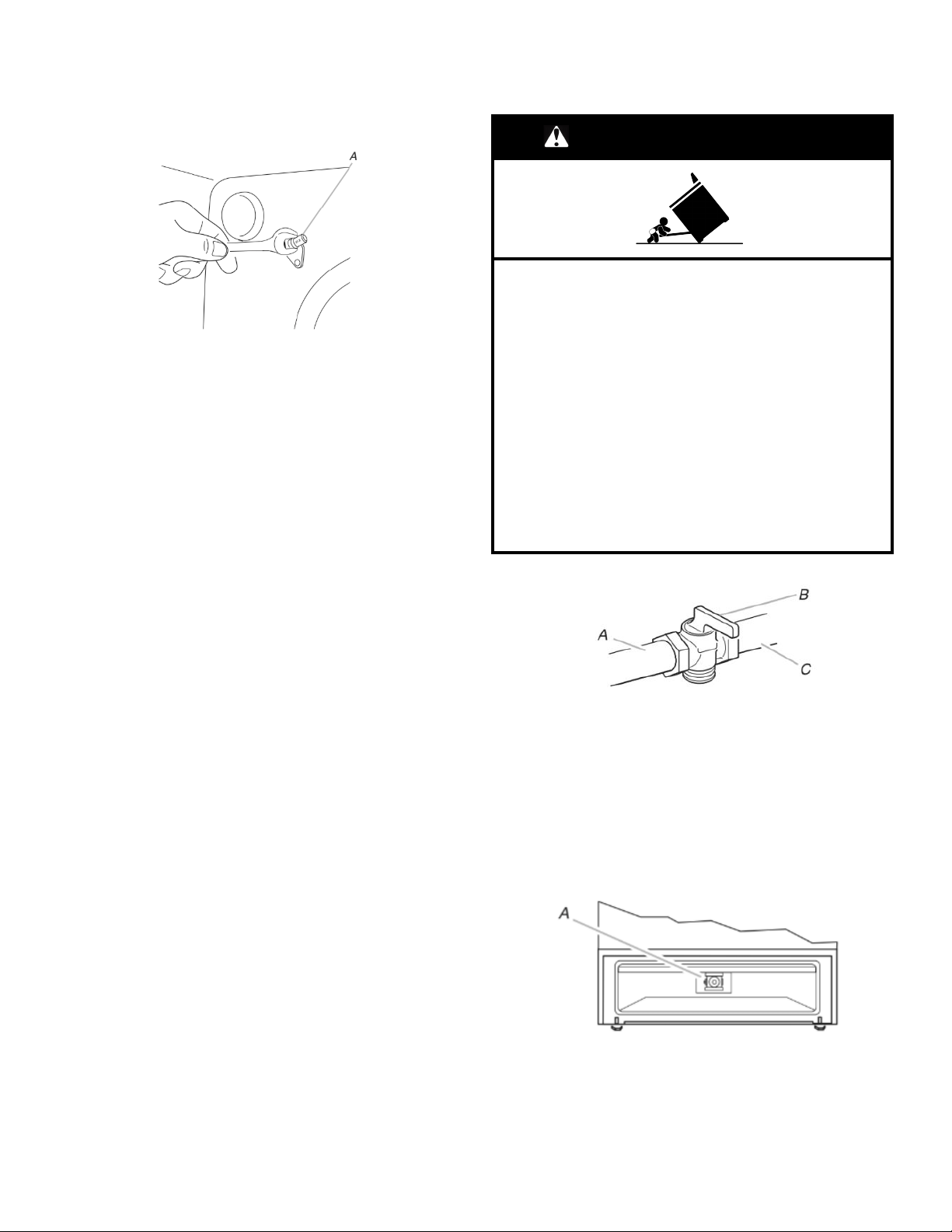

A. Gas supply line

B. Shut-off valve “open” position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be used.

The inlet pressure to the regulator should be as follows for proper

operation:

Natural Gas:

Minimum pressure: 5" (12.7 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Propane Gas:

Minimum pressure: 11" (27.9 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Requirements

Input ratings shown on the model/serial/rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" (2.5 cm) water column pressure above the manifold pressure

shown on the model/serial rating plate.

Line pressure testing above 1/2 psi (3.5 kPa) gauge

[14" (35.5 cm) WCP]

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2 psi (3.5 kPa).

Line pressure testing at 1/2 psi (3.5 kPa) gauge [14" (35.5 cm)

WCP] or lower

The range must be isolated from the gas supply piping system by

closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2 psi (3.5 kPa).

INSTALLATION

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape, and film from the range.

Keep cardboard bottom under range. Do not dispose of

anything until the installation is complete.

2. Remove oven racks and parts package from oven and

shipping materials.

3. To remove cardboard bottom, first take four cardboard corners

from the carton. Stack one cardboard corner on top of another.

Repeat with the other two corners. Place them lengthwise on

the floor behind the range to support the range when it is laid

on its back.

4. Using two or more people, firmly grasp the range and gently

lay it on its back on the cardboard corners.

5. Remove cardboard bottom.

The leveling legs can be adjusted while the range is on its back.

See the “Adjust Leveling Legs” section.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard on the floor in front of range to

protect the flooring. Using two or more people, stand range back

up onto the cardboard or hardboard.

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Remove the anti-tip bracket from the inside of the oven.

2. Determine which mounting method to use: floor or wall. If you

have a stone or masonry floor, you can use the wall mounting

method. If you are installing the range in a mobile home, you

must secure the range to the floor. This anti-tip bracket and

screws can be used with wood or metal studs.

3. Determine and mark centerline of the cutout space. The

mounting bracket can be installed on either the left-hand or

right-hand side of the cutout. Position mounting bracket

against the wall in the cutout so that the V-notch of the bracket

is 12

" (31.8 cm) from centerline, as shown.

A. 12

" (31.8 cm)

B. Bracket V-notch

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rear position Front position Diagonal

(2 options)

Wall Mounting

5. Using the two #10 x 1

" (41 mm) Phillips-head screws

provided, mount anti-tip bracket to the wall or floor.

6. Move range close enough to opening to allow for final

electrical connections. Remove shipping base, cardboard or

hardboard from under range.

7. Move range into its final location, making sure rear leveling leg

slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard, or

hardboard to continue installing the range, using the following

installation instructions.

Adjust Leveling Legs

1. If range height adjustment is necessary, use a wrench or

pliers to loosen the four leveling legs. This may be done with

the range on its back or with the range supported on two legs

after the range has been placed back to a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using two

or more people, stand range back up onto the cardboard or

hardboard.

2. Measure the distance from the top of the counter to the floor.

3. Measure the distance from the top of the cooktop to the

bottom of the leveling legs. This distance should be the same.

If it is not, adjust the leveling legs to the correct height. The

leveling legs can be loosened to add up to a maximum of 1"

(2.5 cm). A minimum of 3/16" (5 mm) is needed to engage the

anti-tip bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, and then tilt forward

to adjust the rear legs.

4. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the anti-

tip bracket will slide under the range and onto the rear leveling

leg prior to anti-tip bracket installation.

NOTE: If a Trim Kit will be used, the top of the cooktop should

be higher than the counter. See the Installation Instructions

included with the Trim Kit for the correct height.

Level Range

1. Place level on the oven bottom, as indicated in one of the two

figures below, depending on the size of the level. Check with

the level side to side and front to back.

2. If range is not level, use a wrench or pliers to adjust leveling

legs up or down until the range is level.

NOTE: Range must be level for satisfactory baking

performance and best cleaning results using AquaLift

Self-Clean Technology.

Make Gas Connection

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

This range is factory-set for use with Natural gas. To use this

range with propane gas, see the “Gas Conversions” section

before connecting this range to the gas supply. Gas conversions

from Natural gas to Propane gas or from Propane gas to Natural

gas must be done by a qualified installer.

Typical flexible connection

1. Apply pipe-joint compound made for use with Propane gas to

the smaller thread ends of the flexible connector adapters

(see B and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the other

adapter to the gas shutoff valve. Tighten both adapters, being

certain not to move or turn the gas pressure regulator.

3. Use a 15/16" (2.4 cm) combination wrench and an adjustable

wrench to attach the flexible connector to the adapters.

IMPORTANT: All connections must be wrench-tightened. Do

not make connections to the gas regulator too tight. Making

the connections too tight may crack the regulator and cause a

gas leak. Do not allow the regulator to turn when tightening

fittings.

A. Gas pressure regulator

B. Use pipe-joint compound.

C. Adapter (must have 1/2"

(1.3 cm) male pipe thread)

D. Flexible connector

E. Manual gas shutoff valve

F. 1/2" (1.3 cm) or 3/4" (1.9 cm)

gas pipe

G. Use pipe-joint compound.

H. Adapter

Complete Connection

1. Check that the gas pressure regulator shut-off valve is in the

“on” position.

A. Gas pressure regulator shut-off valve shown in the

“on” position

2. Open the manual shut-off valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

3. Test all connections by brushing on an approved noncorrosive

leak-detection solution. If bubbles appear, a leak is indicated.

Correct any leak found.

4. Remove cooktop burner caps and bases from package

containing parts. Place the burner bases as indicated by the

following illustration.

A. Small (Auxiliary)

B. X-Large (Stack)

C. Oval (OV)

D. Medium (Semi Rapid)

E. Large (Ultra Rapid)

NOTE: Each round burner base is marked with one of the

following: AUX, SR, UR, ST.

5. Align the gas tube opening in the burner base with the orifice

holder on the cooktop and the igniter electrode with the notch

in the burner base.

A. Burner cap

B. Gas tube opening

C. Burner base

D. Orifice holder

E. Igniter electrode

6. Place the burner caps on the appropriate burner bases.

IMPORTANT: The bottom of the small and medium caps are

different. Do not put the wrong size burner cap on the burner

base. Each round burner cap is marked with an AUX, SR, UR,

or ST to match with a letter on the burner base.

Small cap

(Auxiliary)

Medium cap

(Semi Rapid)

Large cap

(Ultra Rapid)

X-Large cap

(Stack)

Burner caps should be level when properly positioned. If

burner caps are not properly positioned, surface burners will

not light. The burner cap should not rock or wobble when

properly aligned.

A. Incorrect

B. Correct

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

7. Plug into a grounded 3-prong outlet.

Verify Anti-Tip Bracket Is Installed

and Engaged

On Ranges Equipped with a Storage Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket.

2. Remove the storage drawer. See the “Remove/ Replace

Drawer” section.

3. Use a flashlight to look underneath the bottom of the range.

4. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

Electronic Ignition System

Initial Lighting and Gas Flame Adjustments

Cooktop and oven burners use electronic igniters in place of

standing pilots. When the cooktop control knob is turned to the

“ignite” position, the system creates a spark to light the burner. All

cooktop burners will spark, but only the burner with the control

knob turned to the “ignite” position will produce a flame. This

sparking continues as long as the control knob is turned to the

“ignite” position.

When the oven control is turned to the desired setting, sparking

occurs and ignites the gas.

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the “ignite” position.

The flame should light within 4 seconds. The first time a burner is

lit, it may take longer than 4 seconds to light because of air in the

gas line.

If Burners Do Not Light Properly:

� Turn cooktop control knob to the “OFF” position.

� Check that the range is plugged into a grounded 3-prong

outlet. Check that the circuit breaker has not tripped or the

household fuse has not blown.

� Check that the gas shut-off valves are set to the open position.

� Check that burner caps are properly positioned on burner

bases.

A. Incorrect

B. Correct

Repeat start-up. If a burner does not light at this point, turn the

control knobs to the “off” position and contact your dealer or

authorized service company for assistance. Please reference the

Quick Start Guide for contact information.

If the cooktop “low” burner flame needs to be adjusted for any of

the burners, see the “Adjust Flame Height” section.

Power Failure

In case of prolonged power failure, the surface burners can be lit

manually. Hold a lit match near a burner, and turn knob

counterclockwise to LITE. After the burner lights, turn knob to

desired setting.

Check Operation of Oven Bake Burner

1. Press BAKE.

2. Press the Start pad.

The oven burner should light within 8 seconds. The first time a

burner is lit, it may take longer than 8 seconds to light because

of air in the gas line.

3. After 2 minutes, open the oven door and check that the oven

is warm.

If Burner Does Not Light Properly:

� Press the Off pad.

� Check that the range is plugged into a grounded 3-prong

outlet. Check that the circuit breaker has not tripped or the

household fuse has not blown.

� Check that the gas shut-off valves are set to the open position.

Repeat steps 1 to 3. If the burner does not light at this point, press

the off pad and contact your dealer or authorized service company

for assistance. Please reference the Quick Start Guide for contact

information.

If the bake burner flame needs to be adjusted, see the “Adjust

Flame Height” section.

Refer to the Quick Start Guide and online Control Guide for proper

operation of the oven controls.

Check Operation of Oven Broil Burner

1. Close the oven door.

2. Press BROIL.

3. Press the Start pad.

The oven burner should light within 8 seconds. The first time a

burner is lit, it may take longer than 8 seconds to light because

of air in the gas line.

4. After 2 minutes, open the oven door and check that the oven

is warm.

If Burner Does Not Light Properly:

� Press the Off pad.

� Check that the range is plugged into a grounded 3 prong

outlet. Check that the circuit breaker has not tripped or the

household fuse has not blown.

� Check that the gas shut-off valves are set to the open position.

Repeat steps 1 to 3. If the burner does not light at this point, press

the Off pad and contact your dealer or authorized service

company for assistance. Please reference the Quick Start Guide

for contact information.

If the broil burner flame needs to be adjusted, see the “Adjust

Flame Height” section.

Refer to the Quick Start Guide and online Control Guide for proper

operation of the oven controls.

Remove/Replace Drawer (on some

models)

Remove all items from inside the storage drawer, and then allow

the range to cool completely before attempting to remove the

drawer.

To Remove:

1. Open the drawer to its fully open position.

2. Using a flat-blade screwdriver, gently loosen the drawer from

the glide alignment notch, and then lift up the drawer

alignment tab from the glide.

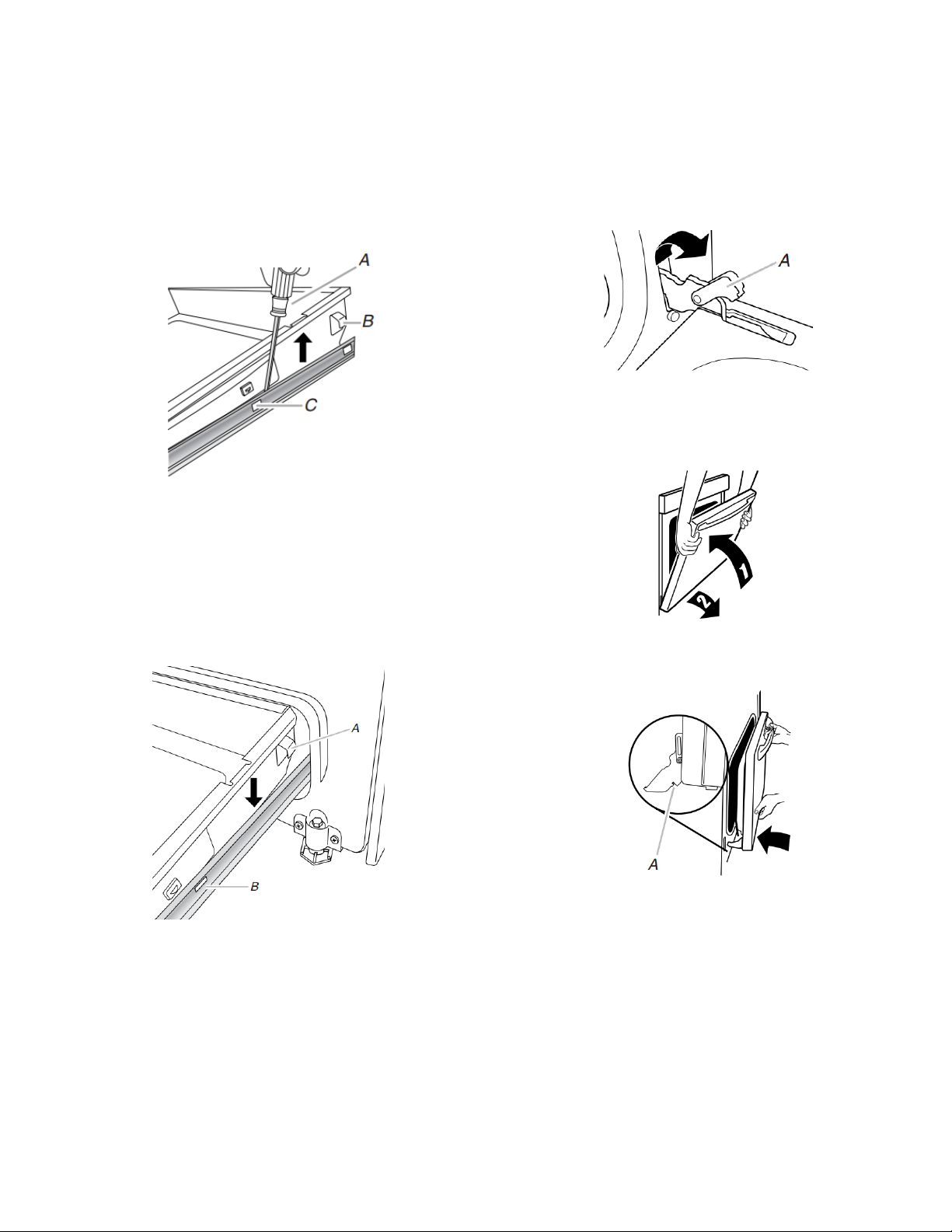

A. Flat-blade screwdriver

B. Drawer alignment tab

C. Drawer glide notch

3. Repeat Step 2 on the other side. The drawer is no longer

attached to the drawer glides. Using both hands, pick up the

drawer to complete the removal.

To Replace:

1. Align the forward drawer notches with the notches in the

drawer glides on both sides. Place the rear alignment tabs into

the drawer glides on both sides.

A. Drawer alignment tab

B. Drawer glide notch

2. Push the storage drawer in all the way.

3. Gently open and close the storage drawer to ensure it is

seated properly on the glides on both sides.

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if removal is necessary, make sure the oven is

OFF and cool. Then, follow these instructions. The oven door is

heavy.

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between two fingers and pull forward.

Repeat on other side of oven door.

A. Hinge Latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from

the oven door frame.

To Replace:

1. Insert both hanger arms into the door. Be sure that the hinge

notches are engaged in the oven door frame.

A. Hinge notch

2. Open the oven door.

The door should be able to open all the way.

3. Move the hinge levers back to the “locked” position. Check

that the door is free to open and close and is level while

closed. If it is not, repeat the removal and installation

procedures.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Check that you have all of the range accessories, especially

oven racks. These accessories may be in the range

packaging.

4. Dispose of/recycle all packaging materials.

5. Check that the range is level. See the “Level Range” section.

6. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see the

“Range Maintenance and Care” section.

7. Read the Quick Start Guide.

8. Turn on surface burners and oven. See the Quick Start Guide

for specific instructions on range operation.

NOTE: Odors and smoke are normal when the oven is used

the first few times.

If Range Does Not Operate, Check the Following:

� Household fuse is intact and tight, or circuit breaker has not

tripped.

� Gas pressure regulator shut-off valve is in the open position.

� Range is plugged into a grounded 3 prong outlet.

� Electrical supply is connected.

9. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and check that the gas

supply line shut-off valve is open.

� If the gas supply line shut-off valve is closed, open it, and then

repeat the 5 minute test as outlined above.

� If the gas supply line shut-off valve is open, close it, and

contact a qualified technician.

If You Need Assistance or Service:

Please reference the Quick Start Guide for contact information.

GAS CONVERSIONS

Gas conversions from Natural gas to propane gas or from

propane gas to Natural gas must be done by a qualified installer.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

WARNING:

This conversion kit shall be installed by a qualified

service agency in accordance with the manufacturer’s

instructions and all applicable codes and requirements of

the authority having jurisdiction. If the information in

these instructions is not followed exactly, a fire, an

explosion or production of carbon monoxide may result

causing property damage, personal injury or loss of life.

The qualified service agency is responsible for the proper

installation of this kit. The installation is not proper and

complete until the operation of the converted appliance is

checked as specified in the manufacturer’s instructions

supplied with the kit.

Propane Gas Conversion

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

A. Gas supply line

B. Manual shut-off valve closed position

C. To range

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator (Natural gas

to Propane)

1. Remove the storage drawer. See the “Remove/Replace

Drawer”, “Storage Drawer” section.

2. Locate gas pressure regulator at rear of the drawer

compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

3. Remove plastic cover from gas pressure regulator cap.

4. Turn gas pressure regulator cap counterclockwise with a 5/8"

(1.6 cm) combination wrench to remove.

NOTE: Do not remove the spring beneath the cap.

A. Plastic cover

B. Gas pressure regulator cap with solid end facing out

C. Gas pressure regulator cap with hollow end facing

out

D. Washer

E. Gas pressure regulator cap

5. Turn over the gas pressure regulator cap and reinstall on

regulator so that the hollow end faces out and the marking

“↓LP” is facing the direction shown in the above drawing.

6. Replace plastic cover over gas pressure regulator cap.

To Convert Surface Burners (Natural Gas to

Propane Gas)

1. Remove burner cap.

2. Remove the burner base.

A. Burner cap

B. Burner base

C. Alignment pins

D. Igniter electrode

E. Gas tube opening

3. Apply masking tape to the end of a 9/32" (7 mm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

A. Igniter electrode

B. Orifice spud

C. Orifice spud holder

D. Screws

4. Remove the orifice spuds shipped in the literature package in

the oven. Gas orifice spuds are stamped with a number and

have a groove in the hex area. Replace the Natural gas orifice

spud with the correct Propane gas orifice spud.

A. Propane groove

Refer to the following chart for correct Propane gas orifice

spud ratings and to spud holder card for proper placement.

NOTE: Use only for spreader bases marked “XL.”

Propane Gas Orifice Spud Chart for Surface Burner

Placement Burner Rating Size (mm)

LF (Big Orifice) 15,000 BTU 1.08

LF (Small Orifice) 1,450 BTU 0.35

LR 5,000 BTU 0.64

RF 14,200 BTU 1.08

RR 8,000 BTU 0.84

CTR 8,000 BTU 0.84

*Not in all kits/models.

NOTE: Refer to the Tech Sheet located on the rear cover for the

applicable individual burner BTU rating per fuel type.

5. Place Natural gas orifice spuds in the orifice spud bag.

IMPORTANT: Keep the Natural gas orifice spuds in case of

reinstallation with Natural gas.

6. Replace the burner base.

7. Replace burner cap.

8. Repeat steps 1-7 for the remaining burners.

To Convert Oven Bake Burner (Natural Gas to

Propane Gas)

1. Remove the oven racks and the oven door. See the “Oven

Door” section.

2. Remove two screws and washers at the rear of the oven

bottom.

3. Lift the rear of the oven bottom up and back until the front of

the panel is away from the front frame. Remove from oven

and set it aside on a covered surface.

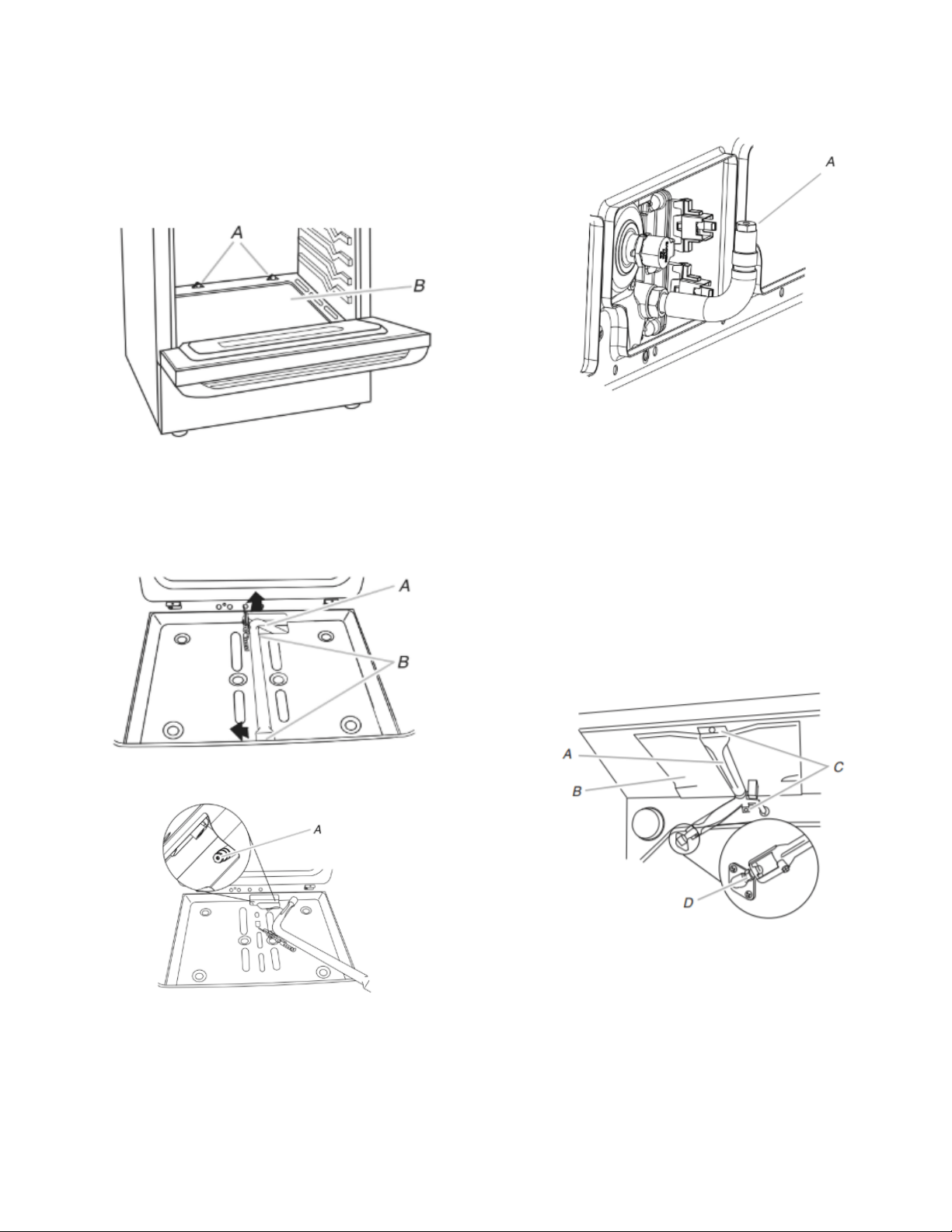

A. Screws

B. Oven bottom

4. Remove two screws from the bake burner.

5. Slide the front of the bake burner to the side to remove tab

from front of oven. Lift the back of the bake burner off the oven

orifice and set the bake burner aside. Do not disconnect the

wire.

A. Bake burner

B. Screws

A. Oven orifice

6. Apply masking tape to the end of a 3/8" (9.5 mm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning the Natural gas bake burner orifice spud

counterclockwise to remove. The spud will be stamped with a

“47.”

7. Replace the “47” spud with a “56” spud. Install the Propane

gas bake burner orifice spud, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

A. Orifice spud

8. Position the back of the bake burner over the oven orifice, and

then align the holes for the screws.

9. Reattach the bake burner with two screws.

10. Position the front of the oven bottom panel toward the front

frame, and then lower the rear of the oven bottom panel into

the oven.

11. Reattach the oven bottom panel with two screws and two

washers.

To Convert Oven Broil Burner (Natural Gas to

Propane Gas)

1. Remove the one screw from the broil burner.

2. Remove the flame spreader.

3. Remove the broil burner from the broil burner orifice hood.

NOTE: The broil burner will hang in the back of the oven while

changing the orifice hood.

A. Broil burner

B. Flame spreader

C. Screws

D. Orifice hood

4. Apply masking tape to the end of a 3/8" (1 cm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning the Natural gas broil burner orifice hood

counterclockwise to remove. The hood will be stamped with a

“155.”

5. Replace the “155” hood with a “100” hood. Install the Propane

gas broiler burner orifice hood, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

A. Orifice hood

6. Place the broil burner on the broil burner orifice hood. Insert

the broil burner ceramic igniter in the hole in the rear of the

oven.

7. Replace the flame spreader with all four tabs facing up and

the notches toward the rear of the oven.

8. Position the broil burner against the top of the oven and attach

it with one screw.

9. Replace storage drawer. See the “Remove/Replace Drawer”

section.

10. Replace the oven door. See the “Oven Door” section.

11. Replace the oven racks.

Complete Installation (Natural Gas to Propane

Gas)

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper

burner ignition, operation.

3. Refer to the “Adjust Flame Height” section for burner flame

adjustments.

IMPORTANT: You may have to adjust the low setting for each

cooktop burner.

Checking for proper cooktop flame is very important. The

small inner cone should have a very distinct blue flame 1/4" to

1/2" (6.4 to 13 mm) long. The outer cone is not as distinct as

the inner cone. Propane gas flames have a slightly yellow tip.

4. Refer to “Complete Installation” in the “Installation

Instructions” section of these instructions to complete this

procedure.

IMPORTANT: Make sure to save the orifices that have just been

replaced in the conversion.

Natural Gas Conversion

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

A. Gas supply line

B. Manual shut-off valve closed position

C. To range

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator (Propane Gas

to Natural Gas)

1. Remove the storage drawer. See the Remove/Replace

Drawer, Storage Drawer section.

2. Locate gas pressure regulator at rear of the drawer

compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

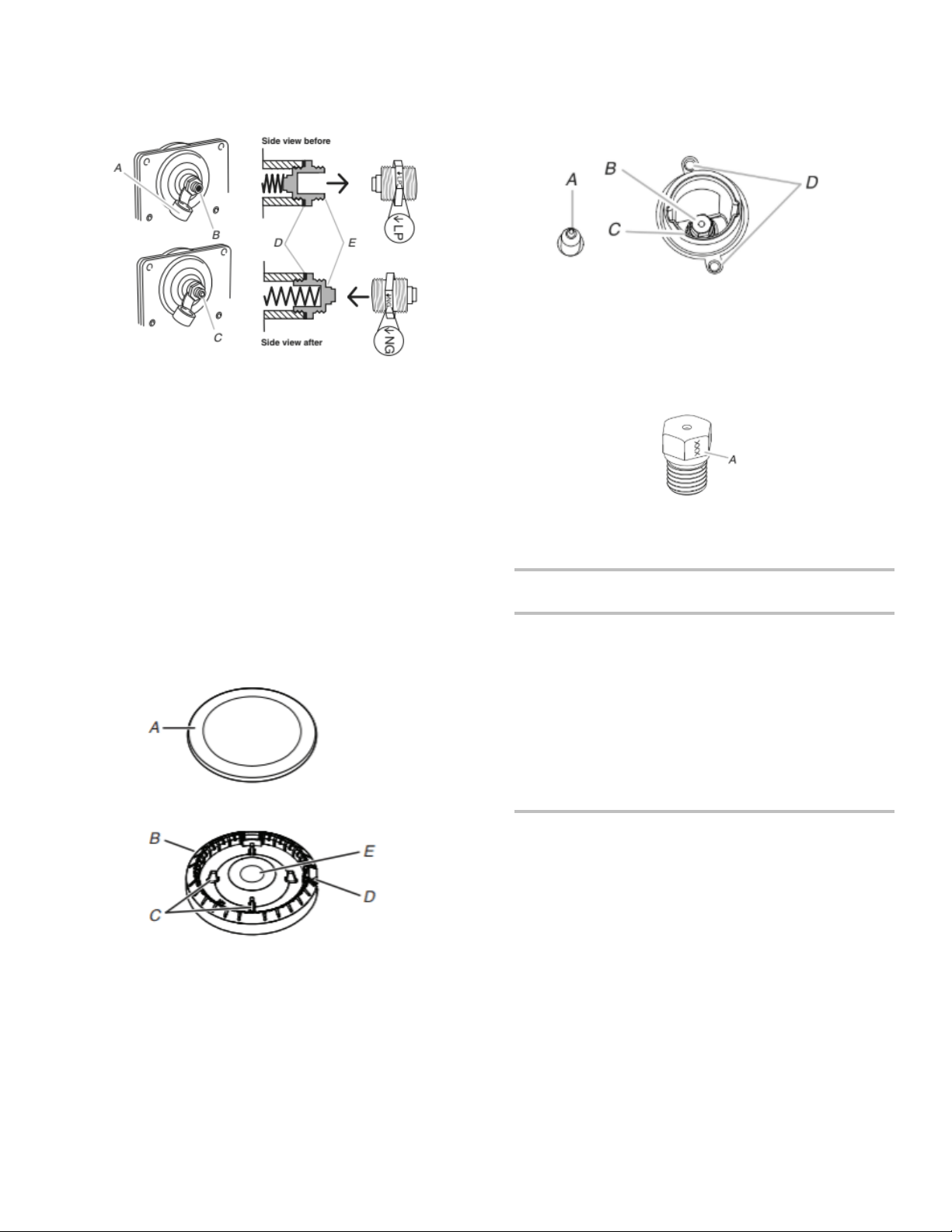

3. Remove plastic cover from gas pressure regulator cap.

4. Turn gas pressure regulator cap counterclockwise with a 5/8"

(1.6 cm) combination wrench to remove.

NOTE: Do not remove the spring beneath the cap.

A. Plastic cover

B. Gas pressure regulator cap with hollow end facing

out

C. Gas pressure regulator cap with solid end facing out

D. Washer

E. Gas pressure regulator cap

5. Turn over the gas pressure regulator cap and reinstall on

regulator so that the solid end faces out and the marking

“↓NG” is facing the direction shown in the above drawing.

6. Replace plastic cover over gas pressure regulator cap.

To Convert Surface Burners (Propane Gas to

Natural Gas)

1. Remove burner cap.

2. Remove the burner base.

A. Burner cap

B. Burner base

C. Alignment pins

D. Igniter electrode

E. Gas tube opening

3. Apply masking tape to the end of a 9/32" (7 mm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

A. Igniter electrode

B. Orifice spud

C. Orifice spud holder

D. Screws

4. Gas orifice spuds are stamped with a number on the side.

Replace the Propane gas orifice spud with the correct Natural

gas orifice spud.

A. Stamped number

Refer to the following chart for the correct Natural gas orifice

spud placement.

Placement Burner Rating Size (mm)

LF (Big Orifice) 19,000 BTU 1.96

LF (Small Orifice) 1,450 BTU 0.53

LR 5,000 BTU 1.00

RF 15,000 BTU 1.75

RR 9,200 BTU 1.35

CTR 8,000 BTU 1.25

NOTE: Refer to the Tech Sheet located on the rear cover for

the applicable individual burner BTU rating per fuel type.

5. Place Propane gas orifice spuds in the orifice spud bag.

IMPORTANT: Keep the Propane gas orifice spuds in case of

reinstallation with Propane gas.

6. Replace the burner base.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

To Convert Oven Bake Burner (Propane Gas to

Natural Gas)

1. Remove the oven racks and the oven door. See the “Oven

Door” section.

2. Remove two screws and washers at the rear of the oven

bottom.

3. Lift the rear of the oven bottom up and back until the front of

the panel is away from the front frame. Remove from oven

and set it aside on a covered surface.

A. Screws

B. Oven bottom

4. Remove two screws from the bake burner.

5. Slide the front of the bake burner to the side to remove tab

from front of oven. Lift the back of the bake burner off the oven

orifice, and set the bake burner aside. Do not disconnect the

wire.

A. Bake burner

B. Screws

A. Oven orifice

6. Apply masking tape to the end of a 3/8" (9.5 mm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning the propane gas bake burner orifice spud

counterclockwise to remove. The spud will be stamped with a

“56.”

7. Replace the “56” spud with a “47” spud. Install the Natural gas

bake burner orifice spud, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

A. Orifice spud

8. Position the back of the bake burner over the oven orifice, and

then align the holes for the screws.

9. Reattach the bake burner with two screws.

10. Position the front of the oven bottom panel toward the front

frame, and then lower the rear of the oven bottom panel into

the oven.

11. Reattach the oven bottom panel with two screws and two

washers.

To Convert Oven Broil Burner (Propane Gas to

Natural Gas) (on some models)

1. Remove 1 screw from the broil burner.

2. Remove the flame spreader.

3. Remove the broil burner from the broil burner orifice hood.

NOTE: The broil burner will hang in the back of the oven while

changing the orifice hood.

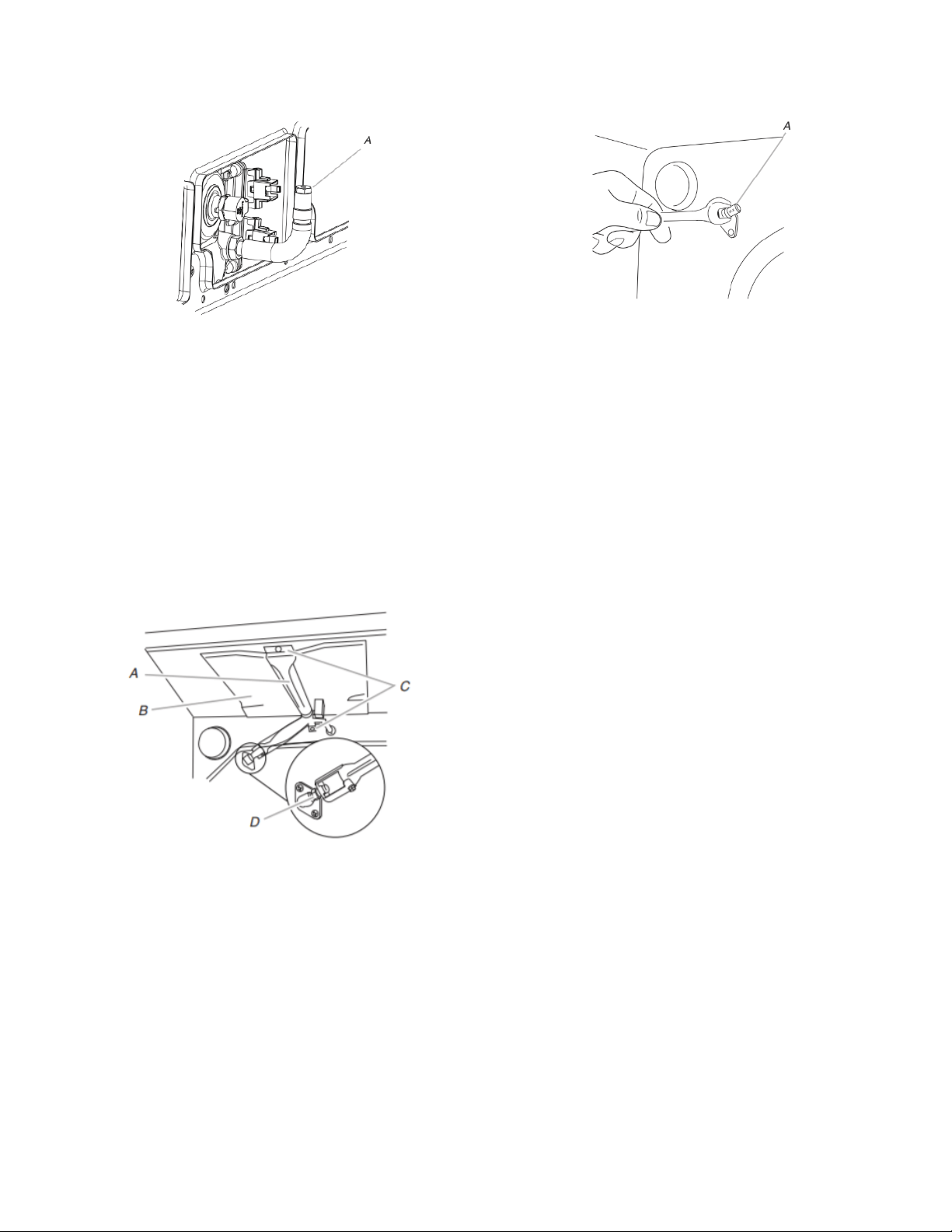

A. Broil burner

B. Flame spreader

C. Screws

D. Orifice hood

4. Apply masking tape to the end of a 3/8" (1 cm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning the Propane gas broil burner orifice hood

counterclockwise to remove. The hood will be stamped with a

“100.”

5. Replace the “100” hood with a “155” hood. Install the Natural

gas broiler burner orifice hood, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

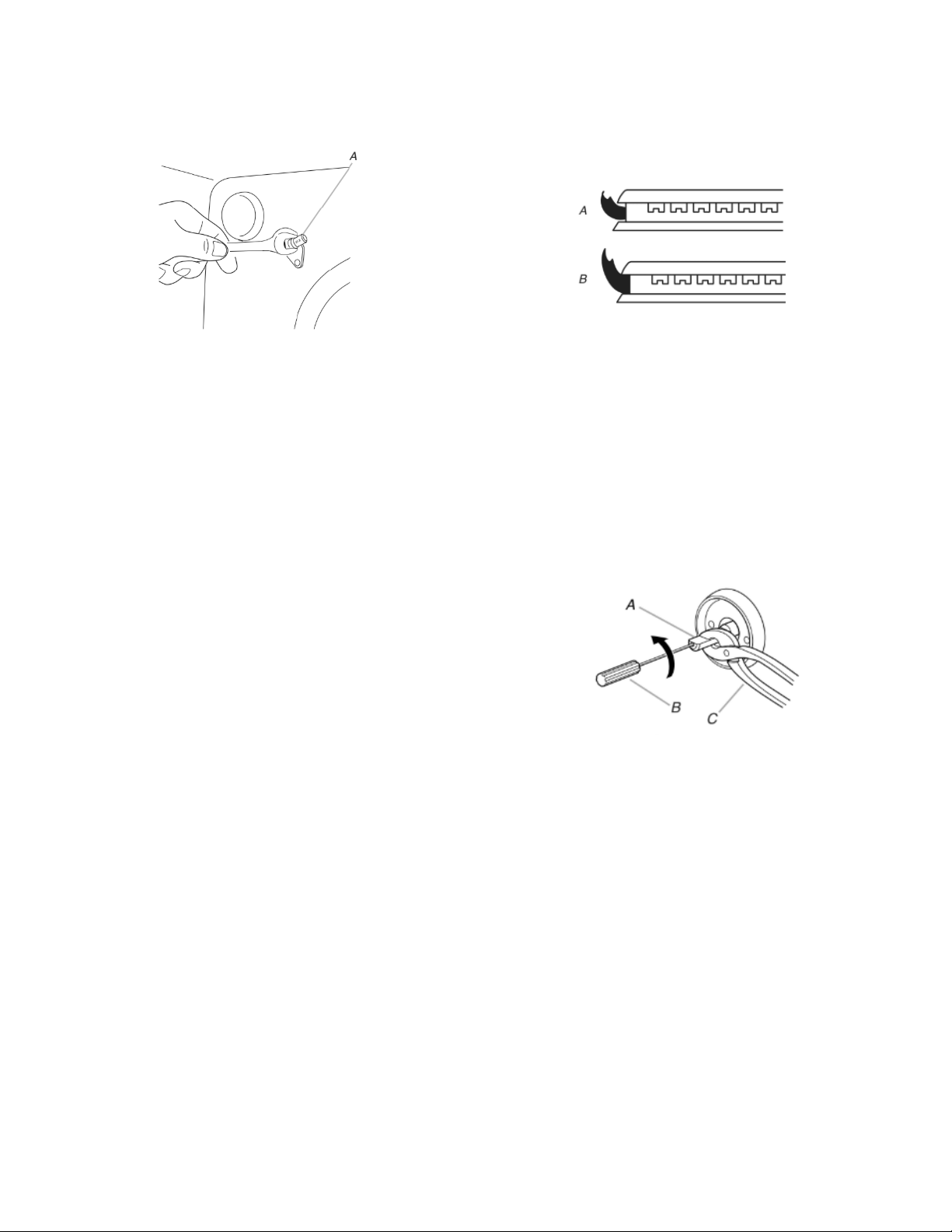

A. Orifice hood

6. Place the broil burner on the broil burner orifice hood. Insert

the broil burner ceramic igniter in the hole in the rear of the

oven.

7. Replace the flame spreader with all 4 tabs facing up and the

notches toward the rear of the oven.

8. Position the broil burner against the top of the oven and attach

it with 1 screw.

9. Replace the storage drawer. See the “Remove/Replace

Drawer” section.

10. Replace the oven door. See the “Oven Door” section.

11. Replace the oven racks.

Complete Installation (Propane Gas to Natural

Gas)

1. Refer to the “Make Gas Connection” section for proper

connection of the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper

burner ignition and operation.

3. Refer to the “Adjust Flame Height” section for burner flame

adjustments.

IMPORTANT: You may have to adjust the low setting for each

cooktop burner.

Checking for proper cooktop, bake and broil burner flame is

very important. Natural gas flames do not have yellow tips.

4. Refer to “Complete Installation” in the “Installation

Instructions” section of these instructions to complete this

procedure.

IMPORTANT: Make sure to save the orifices that have just been

replaced in the conversion.

Adjust Flame Height

Adjust Surface Burner Flame

Adjust the height of top burner flames. The cooktop “low” burner

flame should be a steady blue flame approximately 1/4" (6.3 mm)

high. Propane gas flames have a slightly yellow tip.

A. Low flame

B. High flame

To Adjust Standard Burner:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

If the “Low” Flame Needs to Be Adjusted:

1. Light 1 burner and turn to lowest setting.

2. Remove the control knob.

Hold the knob stem with a pair of pliers. Use a small flatblade

screwdriver to turn the screw located in the center of the

control knob stem until the flame is the proper size. Turning

the screw clockwise will increase the flame size and

counterclockwise will decrease the flame size.

A. Control knob stem

B. Screwdriver

C. Pliers

3. Replace the control knob.

4. Test the flame by turning the control from the low position to

the high position, checking the flame at each setting.

5. Repeat the previous steps for each burner.

To Adjust Double Burner (on some models):

1. Light burner and turn to lowest setting where both inner and

outer burners are lit.

2. Remove the control knob.

3. Insert a 1/8" (3 mm) flat-blade screwdriver into the adjustment

locations shown in the following illustration and engage the

slotted screw. Turn the screw until the flame is the proper size.

Turning the screw clockwise will increase the flame size and

counterclockwise will decrease the flame size.

A. Control knob stem

B. Screwdriver

C. Pliers

4. Replace the control knob.

5. Test the flame by turning the control from the low position to

the high position, checking the flame at each setting.

Check Operation of Oven Bake Burner

Refer to the Quick Start Guide and online Control Guide for proper

operation of the oven controls.

Adjust Oven Bake Burner Flame (If Needed)

1. Remove the storage drawer (see the “Remove/Replace

Drawer” section).

2. Locate gas pressure regulator at rear of the drawer

compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

3. Check the oven bake burner for proper flame.

a. Remove the oven racks.

b. To remove the oven bottom: Remove 2 screws at the rear

of the oven bottom. Lift the rear of the oven bottom up

and back until the front of the panel is away from the front

frame. Remove from oven and place on a covered

surface.

A. Screws

B. Oven bottom

c. Press BAKE.

d. Press the Start pad.

The oven bake burner should light within 8 seconds.

Under certain conditions, it may take the burner up to 50

to 60 seconds to light.

Electronic igniters are used to light the bake and broil

burners.

This flame should have a 1/2" (1.3 cm) long inner cone of

bluish-green with an outer mantle of dark blue and should

be clean and soft in character. No yellow tips, blowing, or

lifting of flame should occur.

4. If the oven bake flame needs to be adjusted, locate the air

shutter near the center rear of the drawer cavity behind the

access panel. Loosen the locking screw and rotate the air

shutter until the proper flame appears. Tighten locking screw.

A. Locking screw

B. Air shutter

5. Push the Off pad when finished.

6. Reinstall the oven bottom and the storage drawer (see the

“Remove/Replace Drawer” section).

Adjust Oven Broil Burner Flame (If Needed)

Press BROIL, and then press the start pad. Look through the oven

window to check broil burner for proper flame. This flame should

have a 1/2" (1.3 cm) long inner cone of bluish-green with an outer

mantle of dark blue and should be clean and soft in character. No

yellow tips, blowing, or lifting of flame should be present.

If Flame Needs to be Adjusted:

1. Press the Off pad. Let the oven cool.

2. Loosen the lock screw on the air shutter located at the rear of

the broil burner.

3. Adjust the air shutter as needed.

4. Tighten lock screw.

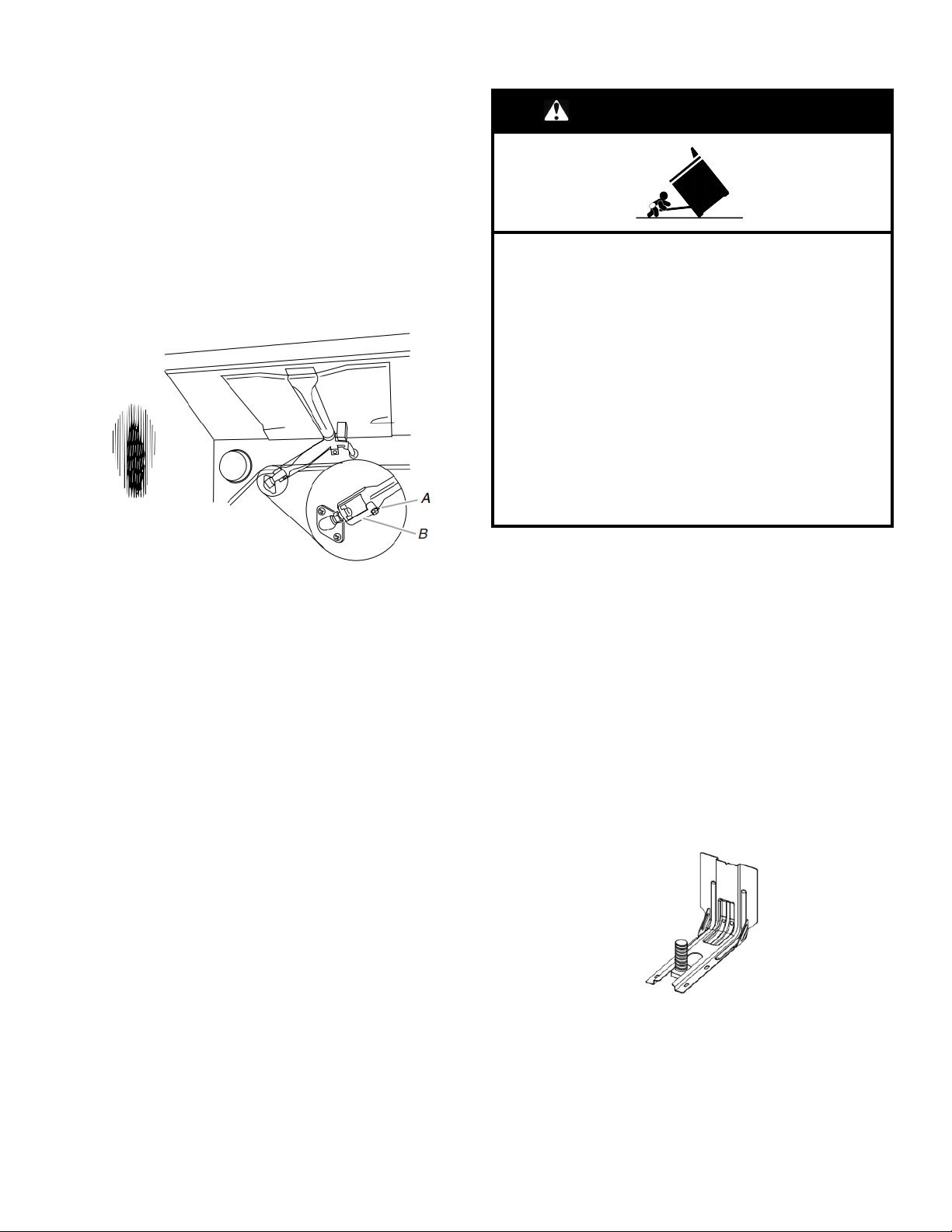

A. Lock screw

B. Air shutter

5. Close the oven door. Press BROIL, and then press the Start

pad. Look through the oven window to check broil burner for

proper flame. If flame needs to be adjusted, repeat steps 1 to

Moving the Range

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Turn manual shutoff valve to the closed position.

3. Unplug the power supply cord.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Open the manual shutoff valve in the gas supply line.

8. Plug in power supply cord.

9. Slide range back so rear range foot is under anti-tip bracket.

10. Refer to the “Verify Anti-Tip Bracket Is Installed and Engaged”

section to verify engagement.

11. Check that range is level.

SÉCURITÉ DE LA CUISINIÈRE

AVERTISSEMENT : Le non-respect à la lettre de ces instructions peut causer un

incendie ou une explosion, qui pourrait entraîner des dommages matériels, des blessures

ou la mort.

− Ne pas remiser de l’essence ou tout autre liquide ou vapeur inflammable à proximité de

cet appareil ou de tout autre appareil.

− QUE FAIRE EN CAS DE DÉTECTION D’UNE ODEUR DE GAZ

• Ne pas tenter d’allumer un quelconque appareil.

• Ne toucher aucun interrupteur électrique.

• N’utiliser aucun téléphone dans votre immeuble.

• Appeler immédiatement le fournisseur de gaz à partir d’un poste téléphonique voisin.

Suivre les instructions du fournisseur de gaz.

• Si le fournisseur de gaz n’est pas joignable, appeler les pompiers.

− L’installation et la réparation doivent être effectuées par un installateur ou une entreprise

de réparation ayant les qualifications requises ou par le fournisseur de gaz.

AVERTISSEMENT :

Ne jamais faire fonctionner la surface de cuisson de la partie supérieure de cet appareil sans

surveillance.

• Ne pas respecter cet énoncé de mise en garde peut provoquer un risque d’incendie,

d’explosion ou de brûlure pouvant causer des dommages à la propriété, des blessures ou

un décès.

• Si un incendie se produit, rester à distance de l’appareil et appeler immédiatement les

pompiers.

NE PAS TENTER D’ÉTEINDRE UN FEU D’HUILE OU DE GRAISSE AVEC DE L’EAU.

La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou

de poids à la porte de la cuisinière, sans avoir adéquatement fixé le pied antibasculement.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions

d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve

dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière

se trouve sous la bride antibasculement.

• Voir les directives d’installation pour obtenir de plus amples renseignements.

AVERTISSEMENT : Les fuites de gaz ne peuvent pas toujours être détectées à l’odorat.

Les fournisseurs de gaz recommandent d’utiliser un détecteur de gaz approuvé UL ou CSA.

Pour plus d’informations, contacter votre fournisseur de gaz.

Si une fuite de gaz est détectée, suivre les instructions de la section « Que faire en cas de détection d’une odeur de gaz ».

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANT : Ne pas installation un système de ventilation avec évacuation de l’air vers le bas, qui évacuerait l’air vers cet appareil

de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d’allumage et de combustion avec cet appareil de

cuisson et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

� Les travaux d’installation et réparation doivent être exécutés par un plombier ou monteur d’installations au gaz qualifié ou

licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

� Dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l’utilisation doivent être indiqués.

� Si un raccord flexible de gaz est utilisé, il ne doit pas dépasser 4 pi (121,9 cm).

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

�

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES

DE BASCULEMENT DE LA CUISINIÈRE, LA CUISINIÈRE

DOIT ÊTRE FIXÉE EN INSTALLANT CORRECTEMENT

LE DISPOSITIF ANTIBASCULEMENT. POUR VÉRIFIER

SI LES APPAREILS SONT BIEN INSTALLÉS, FAIRE

GLISSER DE NOUVEAU LA CUISINIÈRE VERS L’AVANT,

S’ASSURER QUE LE DISPOSITIF ANTIBASCULEMENT

EST BIEN FIXÉ AU MUR OU AU PLANCHER, PUIS

FAIRE GLISSER LA CUISINIÈRE VERS L’ARRIÈRE DE

FAÇON À CE QUE LE PIED ARRIÈRE DE LA

CUISINIÈRE SE TROUVE SOUS LA BRIDE

ANTIBASCULEMENT.

AVERTISSEMENT

NE JAMAIS utiliser cet appareil comme dispositif de

chauffage de la pièce. Le non-respect de cette instruction

peut entraîner une intoxication au monoxyde de carbone et

une surchauffe du four.

AVERTISSEMENT

NE JAMAIS couvrir les fentes, trous ou passages d’air au

fond du four ou couvrir entièrement une grille avec des

matériaux tels que du papier d’aluminium. Le non-respect de

cette instruction empêche la circulation de l’air dans le four et

peut entraîner une intoxication au monoxyde de carbone. Les

feuilles de papier d’aluminium peuvent également retenir la

chaleur et créer un risque d’incendie.

�

MISE EN GARDE : Ne pas entreposer de produits

d’intérêt pour les enfants dans les armoires au-dessus d’un

appareil ou sur le dosseret d’un appareil – Les enfants

grimpant sur l’appareil pour atteindre ces objets pourraient

gravement se blesser.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où

l’appareil est utilisé. Ils ne doivent jamais être autorisés à

s’asseoir ou à se tenir debout sur une partie quelconque de

l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise l’appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de l’appareil sans recommandation

spécifique du manuel. Toutes les autres tâches d’entretien

doivent être effectuées par un technicien qualifié.

� Entreposage dans ou sur l’appareil – Les matières

inflammables ne doivent pas être entreposées dans un four

ou près de la surface de la table.

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique

sec ou mousseux.

� Utiliser uniquement des mitaines sèches – Les mitaines

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

mitaines toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� Ne jamais laisser les surfaces de cuisson sans surveillance

à des réglages de chaleur élevée – Les ébullitions

provoquent de la fumée et des éclaboussures graisseuses

qui peuvent s’enflammer.

� Ustensiles de cuisson émaillés – seuls certains types

d’ustensiles en verre, vitrocéramique, céramique, terre

cuite ou autre émaillage peuvent être utilisés sur la surface

de la cuisinière sans briser en raison du changement de

température soudain.

� Les poignées des ustensiles doivent être tournées vers

l’intérieur et ne doivent pas dépasser au-dessus des unités

de surface de cuisson – Pour éviter le risque de brûlures,

d’inflammation des matières inflammables et

d’éclaboussures dues à un contact non intentionnel avec

l’ustensile, la poignée d’un ustensile doit toujours être

positionnée vers l’intérieur et ne doit pas dépasser au-

dessus des surfaces de cuisson adjacentes.

� Déconnecter la source de courant électrique avant

l’entretien.

� Cet appareil est équipé d’une fiche de mise à la terre à trois

broches pour votre protection contre les décharges

électriques et doit être branché directement à une prise

correctement mise à la terre. Ne coupez pas ou n’enlevez

pas la broche de mise à la terre de la fiche.

� Bonne installation – l’appareil, lorsqu’il est installé, doit être

relié à la terre conformément aux codes locaux, ou en

l’absence de codes locaux, au National Electrical Code,

ANSI/NFPA 70 ou au Code canadien de l’électricité

CSA C22.1-02. Au Canada, l’appareil doit être relié à la

terre en respectant le Code canadien de l’électricité.

S’assurer que l’appareil est bien installé et que la mise à la

terre est réalisée par un technicien qualifié.

� Des blessures peuvent résulter d’un mauvais usage des

portes ou tiroirs de l’appareil – par exemple marcher,

s’appuyer ou s’asseoir sur les portes ou tiroirs.

� Entretien – Maintenir la zone de la cuisinière à l’abri des

matériaux combustibles, essence ou autres vapeurs ou

liquides inflammables.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

� La taille de la flamme du brûleur supérieur doit être ajustée

de façon à ne pas dépasser du bord de l’ustensile de

cuisson. Cette instruction est basée sur des considérations

de sécurité.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Nettoyer la table de cuisson avec précaution – Si une

éponge ou un linge humide est utilisé pour nettoyer les

éclaboussures sur une zone de cuisson chaude, faire

attention aux brûlures dues à la vapeur. Certains nettoyants

peuvent produire des fumées toxiques si appliqués sur une

surface chaude.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert –

L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Garder dégagés les conduits de ventilation du four.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les

éléments chauffants peuvent être chauds même s’ils sont

de couleur foncée. Les surfaces intérieures du four peuvent

être suffisamment chaudes pour provoquer des brûlures.

Pendant et après l’utilisation, ne pas toucher ou laisser des

vêtements ou d’autres matériaux inflammables en contact

avec les éléments chauffants ou les surfaces intérieures

tant qu’ils n’ont pas suffisamment refroidi. Les autres

surfaces de l’appareil peuvent devenir suffisamment

chaudes pour causer des brûlures – les ouvertures de

ventilation et les surfaces autour de ces ouvertures, les

portes du four et les hublots de portes font partie de ces

surfaces.

� Il faut faire attention de ne pas laisser le papier aluminium

et la sonde de cuisson entrer en contact avec les éléments

chauffants.

Pour les cuisinières autonettoyantes –

� AVERTISSEMENT : NE PAS LAISSER D’ALIMENTS,

D’USTENSILES DE CUISSON, ETC. DANS LE FOUR

PENDANT L’UTILISATION DU MODE DE NETTOYAGE

PYROLYTIC.

� Ne pas nettoyer le joint de la porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne

pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de nettoyants à four – Aucun nettoyant

commercial ou revêtement de protection pour four

d’aucune sorte ne devrait être utilisé dans le four ou près

de ses parties.

� Ne nettoyer que les pièces indiquées dans le manuel.

� Avant de mettre en marche l’autonettoyage – Enlever la

lèchefrite et les autres ustensiles. Essuyer tout excès de

renversement avant de commencer un programme de

nettoyage.

Pour les appareils avec hotte de ventilation –

� Nettoyer régulièrement les hottes de ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

Pour les cuisinières et fours intelligents

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas

ranger de matériaux inflammables ou sensibles à la

température sur le dessus ou près de la surface de

l’appareil.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE

LA CUISINIÈRE

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson sont

froids. Toujours suivre les instructions figurant sur les étiquettes

des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains

modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et

tomate, doivent être nettoyées dès que la cuisinière a refroidi. Ces

salissures peuvent endommager le fini.

Méthode de nettoyage :

� Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif : Nettoyer délicatement autour de la plaque

signalétique, car le frottement pourrait en effacer les chiffres.

� Affresh

pour cuisine et appareils ménagers – numéro de

pièce W10355010 (vendu séparément) :

Consulter le Guide de démarrage rapide pour les informations

de commande.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de crème à polir pour table de cuisson, de

tampons en laine d’acier, de chiffons de lavage rêches ou

d’essuie-tout abrasifs. Ils peuvent endommager les surfaces en

acier inoxydable, même après une seule ou quelques

applications.

Méthode de nettoyage :

� Frotter dans la direction du grain pour éviter les dommages.

� Nettoyant affresh

pour acier inoxydable – numéro de

pièce W10355016 (vendu séparément) :

Consulter le Guide de démarrage rapide pour les informations

de commande.

Taches de chaleur jaunes :

1. Ajouter 1 c. à table (15 ml) de sel de table dans 1/4 tasse

(59,1 ml) de vinaigre, puis remuer pendant 1 minute. Le sel ne

se dissoudra pas au complet.

2. Tremper un chiffon doux dans le mélange de vinaigre. Tapoter

le chiffon humide sur les taches jaunes pendant 3 à 4 minutes.

Plus l’acier inoxydable sera mouillé, meilleur sera le résultat

de nettoyage.

3. Laisser pénétrer jusqu’à ce que les taches jaunes palissent.

Utiliser un chiffon doux pour essuyer ce qu’il reste du mélange

de vinaigre.

4. Répéter les étapes 1 à 3 jusqu’à ce qu’il n’y ait plus de taches

jaunes.

5. Utiliser de l’eau propre et un chiffon doux pour nettoyer les

résidus restants. Sécher avec un chiffon propre et doux.

6. Utiliser le nettoyant affresh

pour acier inoxydable – numéro

de pièce W10355016 (vendu séparément) : pour protéger et

polir la surface nettoyée.

REMARQUE : Retirer les grilles de surface avant de nettoyer la

garniture d’évent arrière. Éviter de laisser dégoutter le mélange de

vinaigre dans les trous d’évent ou à l’arrière de la cuisinière.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent

de blanchiment, de produits antirouille, d’ammoniaque ou

d’hydroxyde de sodium (soude), car la surface peinte pourrait se

tacher.

GRILLES ET CHAPEAUX ÉMAILLÉS

Les renversements d’aliments contenant des produits acides, tels

que vinaigre et tomates, doivent être nettoyés dès que la table de

cuisson, les grilles et les chapeaux ont refroidi. Ces salissures

peuvent endommager le fini.

Pour éviter l’écaillement, ne pas entrechoquer les grilles et les

chapeaux ni les frapper contre des surfaces dures telles que les

ustensiles en fonte.

Ne pas réinstaller les chapeaux sur les brûleurs lorsqu'ils sont

mouillés. Ne pas utiliser le programme d’autonettoyage pour les

nettoyer.

Méthode de nettoyage :

� Ustensile de récurage en plastique non abrasif et nettoyant

légèrement abrasif : Nettoyer dès que la table de cuisson, les

grilles et les chapeaux ont refroidi.

� Lave-vaisselle (les grilles seulement et non les chapeaux) :

Utiliser le programme le plus intense. Les saletés cuites

doivent être trempées ou frottées avant d'être placées au lave-

vaisselle.

Bien que les grilles de brûleurs soient durables, elles perdront

progressivement de leur lustre et (ou) se décoloreront

lorsqu'on les lave au lave-vaisselle.

� Nettoyant pour grille et plateau d’égouttement pour installation

à gaz – Pièce n° 31617 (non fournie) :

Consulter le Guide de démarrage rapide pour les informations

de commande.

BRÛLEURS DE SURFACE

Les renversements d’aliments contenant des produits acides, tels

que vinaigre et tomates, doivent être nettoyés dès que la table de

cuisson, les grilles et les chapeaux ont refroidi. Ces salissures

peuvent endommager le fini.

Pour éviter l’écaillement, ne pas entrechoquer les grilles et les

chapeaux ni les frapper contre des surfaces dures telles que les

ustensiles en fonte.

Ne pas réinstaller les chapeaux sur les brûleurs lorsqu'ils sont

mouillés.

Ne pas utiliser le programme d’autonettoyage pour les nettoyer.

Ne pas nettoyer au lave-vaisselle.

Méthode de nettoyage :

� Ustensile de récurage en plastique non abrasif et nettoyant

légèrement abrasif :

Nettoyer dès que la table de cuisson, les grilles, les brûleurs et

les chapeaux ont refroidi.

� Nettoyant pour plateau d’égouttement et grille de cuisinière à

gaz (non fourni).

COMMANDES DE LA TABLE DE CUISSON

Afin d’éviter d’endommager les commandes de la table de

cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou

de nettoyant pour four.

Afin d’éviter toute détérioration, ne pas laisser tremper les

boutons de commande. Lors de la réinstallation des boutons,

s’assurer que chaque bouton est à la position Off (arrêt).

Sur certains modèles, ne pas enlever les joints sous les boutons.

Méthode de nettoyage :

� Savon et eau : Tirer les boutons directement hors du tableau

de commande pour les enlever.

PLAQUE À FRIRE (sur certains modèles)

Pour éviter d’endommager la surface antiadhésive, ne pas utiliser

un tampon de laine d’acier et des nettoyants abrasifs.

Méthode de nettoyage :

� Détergent doux.

� Lave-vaisselle : Bien que la plaque à frire soit durable, elle

perdra progressivement de son lustre et/ou se décolorera

lorsqu’on la lave au lave-vaisselle.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU

FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d’essuie-tout abrasifs.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge et non

directement sur le tableau.

� Affresh

pour cuisine et appareils ménagers – numéro de

pièce W10355010 (vendu séparément) :

Consulter le Guide de démarrage rapide pour les informations

de commande.

GRILLES DU FOUR

Méthode de nettoyage :

� Tampon en laine d’acier.

� Pour les grilles ternies qui glissent difficilement, enduire

légèrement les glissières d’huile végétale; cela facilitera leur

glissement.

� Lave-vaisselle (réservoir d’eau de la grille d’étuvage

uniquement; la grille d’étuvage n’est pas lavable au lave-

vaisselle) : Bien que le réservoir soit durable, il perdra

progressivement de son lustre et/ou se décolorera lorsqu’on le

lave au lave-vaisselle.

BAKING DRAWER (tiroir-réchaud) (sur certains modèles)

S’assurer que le tiroir-réchaud est froid et vide avant le nettoyage.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Détergent doux

TIROIR DE REMISAGE/TIROIR-RÉCHAUD (sur certains

modèles)

S’assurer que le tiroir est froid et vide avant le nettoyage.

Méthode de nettoyage :

� Détergent doux

CAVITÉ DU FOUR

Utiliser régulièrement la technologie AquaLift

pour nettoyer les

renversements dans le four.

Ne pas utiliser de nettoyants à four.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Programme d’autonettoyage : Consulter d’abord les sections

« Programme d’autonettoyage » ou « Programme de

nettoyage ».

Programme de nettoyage

WARNING

Risque de brûlures

Ne pas toucher le four au cours du programme

d’autonettoyage.

Garder les enfants loin du four au cours du programme

d’autonettoyage.

Le non-respect de ces instructions peut causer des

brûlures.

La technologie AquaLift

est une formule de nettoyage innovante

qui utilise l’eau et la chaleur pour désincruster les traces de

renversements du four en moins d’une heure. Cette nouvelle

technologie de nettoyage à faible niveau de chaleur représente

une alternative inodore aux options traditionnelles d’auto-

nettoyage.

Laisser la cuisinière refroidir et atteindre la température ambiante

avant d’utiliser le programme de nettoyage. Si la température de

la cavité du four est supérieure à 200°F (93°C), elle apparaît sur

l’affichage et le programme de nettoyage à la vapeur ne s’active

pas avant que la cavité ait refroidi.

Nettoyage :

1. Retirer tous les accessoires et grilles de la cavité du four.

Essuyer les saletés. Utiliser un grattoir en plastique pour

enlever les saletés faciles à enlever.

2. Verser 1

tasse (14 oz [414 mL]) d’eau distillée ou filtrée

dans le fond du four vide et fermer la porte du four.

IMPORTANT : Ne pas utiliser de produits chimiques ou

d’autres additifs avec l’eau. Ne pas ouvrir la porte du four

durant le programme de nettoyage. L’eau au fond du four est

chaude.

3. Appuyer sur CLEAN/AQUALIFT SELF-CLEAN (nettoyage/

autonettoyage Aqualift) puis sur START (mise en marche) au

tableau de commande du four.

4. Prévoir 40 minutes pour le nettoyage et le refroidissement du

four. Un bip retentit lorsque le programme de nettoyage est

terminé.

5. Appuyer sur OFF/CANCEL/CANCEL UPPER (arrêt/

annulation/annulation du four supérieur) à la fin du

programme. Appuyer sur OFF/CANCEL (annulation)/

CANCEL UPPER (annulation du four supérieur) à tout

moment pour arrêter le programme de nettoyage.

6. Retirer l’excédent d’eau et les saletés désincrustées avec une

éponge ou un linge une fois le programme de nettoyage

terminé. La plus grande partie de l’eau initiale contenue dans

tasse (14 oz [414 mL]) d’eau restera dans le four après la

fin du programme de nettoyage. S’il reste encore des saletés,

laisser une petite quantité d’eau dans le fond du four pour

faciliter le nettoyage.

7. Utiliser une éponge douce ou un grattoir en plastique pour

éliminer les saletés qui restent. On peut faire fonctionner

d’autres programmes de nettoyage pour favoriser l’élimination

des saletés tenaces.

IMPORTANT : Ne pas utiliser de nettoyants à four. L’utilisation

de produits chimiques, y compris de nettoyants commerciaux

pour four ou de tampons à récurer métalliques, peut

endommager définitivement la surface en émail de l’intérieur

du four.

REMARQUE :

� La cuisinière doit être d’aplomb afin que toute la surface

du fond de la cavité du four soit recouverte par l’eau au

début du programme de nettoyage.

� Pour de meilleurs résultats, utiliser de l’eau distillée ou

filtrée. Une eau du robinet pourrait laisser des dépôts

minéraux sur le fond du four.

� Avant d’éliminer l’excédent d’eau et les saletés

désincrustées à la fin du programme de nettoyage, insérer

un chiffon ou un essuie-tout entre le bord inférieur de la

porte du four et le châssis avant pour empêcher l’eau de

couler sur l’avant de la cuisinière et sur le plancher.

� De la saleté qui aura adhéré pendant plusieurs

programmes de cuisson sera plus difficile à éliminer avec

le programme de nettoyage.

� Une éponge douce ou un tampon à récurer de type doux

(sans nettoyant) peut être efficace pour le nettoyage des

parois de la cavité du four, de la porte et du fond du four

lorsque les saletés sont difficiles à nettoyer. Pour des

résultats optimaux, humidifier le tampon ou l’éponge avant

utilisation.

� Faire fonctionner un programme de nettoyage

supplémentaire pour les saletés tenaces.

� Un nettoyant pour appareils ménagers de cuisine affresh

et un nettoyant pour table de cuisson affresh

peuvent être

utilisés pour nettoyer le fond du four, ses parois et sa porte

lorsque le four a terminé le programme de nettoyage et

que sa température est redevenue ambiante. Si l’on utilise

le nettoyant pour table de cuisson affresh

, il est

recommandé d’essuyer aussi la cavité avec de l’eau

distillée. Consulter le Guide de démarrage rapide pour les

informations de commande.

� On peut obtenir des ensembles de nettoyage à

technologie AquaLift

supplémentaires en commandant la

pièce numéro W10423113RP. Consulter le Guide de

démarrage rapide pour les informations de commande.

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste ci-dessous.

Outils nécessaires

� Ruban à mesurer

� Tournevis à tête plate

� Tournevis à tête cruciforme

� Tournevis à tête plate de 1/8

po (3,2 mm)

� Niveau

� Perceuse manuelle ou

électrique

� Marteau

� Clé ou pince

� Clé à tuyauterie

� Clé mixte de 15/16 po

� Clé à cliquet de 1/4 po

� Tourne-écrou de 3/8 po

� Mèche de 1/8 po (3,2 mm)

(pour planchers en bois)

� Marqueur ou crayon

� Composé d’étanchéité des

raccords filetés résistant au

gaz propane

� Solution non corrosive de

détection des fuites

� Mèche à maçonnerie à

pointe carburée de 3/16 po

(4,8 mm)

(pour planchers en béton/

céramique)

(Pour les cuisinières avec

commandes encastrées/à

l’avant)

Pour les conversions gaz

propane/naturel

� Clé mixte de 3/8 po

� Clé mixte de 1/2 po

� Clé mixte de 5/8 po

� Tourne-écrou de 9/32 po

� Tournevis Quadrex

†

tournevis cruciforme

� Ruban adhésif de

masquage

� Tourne-écrou de 3/8 po

(Pour les cuisinières avec

commandes encastrées/à

l’avant)

Pièces fournies

Vérifier que toutes les pièces sont présentes.

� Trousse de conversion au gaz propane/naturel

� 2 vis no 10 x 1

po (4,1 cm) (pour le montage de la bride

antibasculement)

� Bride antibasculement (à l’intérieur de la cavité du four)

La bride antibasculement doit être solidement fixée à la cloison

arrière ou au plancher. La profondeur du plancher peut nécessiter

des vis plus longues pour l’ancrage de la bride dans le sous-

plancher. Des vis plus longues sont offertes chez votre

quincaillerie locale.

Pièces nécessaires

Vérifier les codes locaux et consulter le fournisseur de gaz.

Vérifier l’alimentation en gaz et l’alimentation électrique

existantes. Voir les sections « Spécifications électriques » et

« Spécifications de l’alimentation en gaz ».

IMPORTANT : Lorsque la cuisinière est utilisée sous les modèles

de four à micro-ondes : JMC82808CB-0, JMV9196CB-0 ou

YJMV9196CB-0, le no de pièce de plaque de ventilation de porte

W10737014 doit être commandé et utilisé. Consulter le Guide de

démarrage rapide pour obtenir les coordonnées.

Pièces facultatives

Pour acheter ces accessoires ou d’autres accessoires, consulter

le Guide de démarrage rapide pour obtenir les coordonnées.

� Trousses de garnitures latérales :

Garniture blanche de 5/8 po (1,7 cm) – commander la pièce

no W10675027

Garniture noire de 5/8 po (1,7 cm) – commander la pièce no

W10675026

Garniture en acier inoxydable de 5/8 po (1,7 cm) – commander

la pièce no W10675028

Garniture blanche de 1

po (2,9 cm) – commander la pièce

no W10731885

1 Garniture noire de 1

po (2,9 cm) – commander la pièce no

W10731886

Garniture en acier inoxydable de 1

po (2,9 cm) –

commander la pièce no W10731887

� Ensembles de dosseret :

Hauteur 6 po (15,2 cm) blanc – commander la pièce

no W10655448

Hauteur 6 po (15,2 cm) noir – commander la pièce

no W10655449

Hauteur 6 po (15,2 cm), acier inoxydable – commander la

pièce no W10655450

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

†Quadrex

est une marque enregistrée de NLW Holdings, Inc.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. Ne pas obstruer le flux de combustion et

de ventilation.

� C’est à l’installateur qu’incombe la responsabilité de respecter

les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique se trouve derrière la porte

du four, dans le coin supérieur droit/gauche du châssis.

� La cuisinière doit être installée à un endroit pratique dans la

cuisine.

� Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

� Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être

scellées.

� Respecter les dimensions indiquées pour les ouvertures à

découper dans les armoires. Ces dimensions constituent les

valeurs minimales des dégagements.

� La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir la

section « Installation de la bride antibasculement ».

� Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section « Spécifications électriques ».

� Un raccordement adéquat à l’alimentation en gaz doit être

disponible. Voir la section « Spécifications de l’alimentation en

gaz ».

� Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une

température d’au moins 200 °F (93 °C).

� Dans le cas de l’installation de la cuisinière sur une moquette,

placer sous la cuisinière un tapis isolant ou une plaque de

contreplaqué de 1/4 po (6,4 mm).

IMPORTANT : Pour éviter d’endommager les armoires, consulter

le constructeur de la maison ou le fabricant des armoires pour

déterminer si les matériaux utilisés peuvent subir un changement

de couleur, une déstratification ou d’autres dommages. Ce four a

été conçu conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises de

194 °F (90 °C) pour les armoires en bois.

Résidence mobile – Spécifications additionnelles

à respecter lors de l’installation

L’installation de cette cuisinière doit s’effectuer conformément à la

norme Manufactured Home Construction Safety Standards,

Title 24 CFR, Part 3280 (anciennement Federal Standard for

Mobile Home Construction and Safety, title 24, HUD, Part 280).

Lorsque cette norme n’est pas applicable, l’installation doit

satisfaire aux critères de la norme Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions

des codes locaux. Au Canada, l’installation de cette cuisinière doit

satisfaire aux stipulations de la version la plus récente de la

norme CAN/CSA-Z240.1, ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence

mobile :

� Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher

durant tout déplacement du véhicule. Toute méthode pour fixer

de façon sécuritaire la cuisinière est adéquate dès qu’elle

respecte les normes mentionnées plus haut.

Dimensions de l’armoire

Les dimensions de l’espace entre les armoires correspondent à une installation entre des armoires de 24 po (61,0 cm) de profondeur,

avec comptoir de 25 po (64,0 cm) de profondeur et de 36 po (91,4 cm) de hauteur.

IMPORTANT : En cas d’installation d’une hotte ou d’un ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions

fournies avec la hotte ou l’ensemble hotte/micro-ondes concernant les dimensions de dégagement à respecter au-dessus de la surface

de la table de cuisson.

REMARQUE : Lorsqu’une cuisinière encastrée est glissée dans une ouverture prévue à cet effet, l’avant de la porte du four peut

dépasser de l’armoire.

Découpe pour cuisinière encastrée Ouverture pour les commandes frontales

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

C. 30 po (76,2 cm) minimum de largeur d’ouverture

D. 18 po (45,7 cm) entre l’armoire latérale supérieure et le comptoir

E. 30 po (76,2 cm) minimum de largeur d’ouverture

F. 5 po (12,7 cm) minimum de dégagement entre les deux côtés de la

cuisinière et les parois latérales ou d’autres matériaux combustibles

G. La zone ombragée est recommandée pour l’installation de tuyau de

gaz rigide et de la prise avec mise à la terre.

H. 13

po (33,3 cm)

I. 7

po (19,5 cm)

J. 4

po (12,2 cm)

K. 3

po (9,4 cm) plus la mesure N

L. 12 po (30,5 cm)

M. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture.

N. La profondeur restante du comptoir ne doit pas dépasser 2

(5,7 cm).

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

C. 30 po (76,2 cm) minimum de largeur d’ouverture

D. 18 po (45,7 cm) entre l’armoire latérale supérieure et le comptoir

E. 30 po (76,2 cm) minimum de largeur d’ouverture

F. 5 po (12,7 cm) minimum de dégagement entre les deux côtés de la

cuisinière et les parois latérales ou d’autres matériaux combustibles

G. La zone ombragée est recommandée pour l’installation de tuyau de

gaz rigide et de la prise avec mise à la terre.

H. 13

po (33,3 cm)

I. 7

po (19,5 cm)

J. 4

po (12,2 cm)

K. 3

po (9,4 cm)

L. 12 po (30,5 cm)

M. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture

*REMARQUE : Distance de séparation de 24 po (61,0 cm) ou plus lorsque le fond d’une armoire de bois ou de métal est protégé d’une

planche ignifugée d’au moins 1/4 po (6,35 mm) recouverte d’une feuille métallique d’épaisseur égale ou supérieure à : acier calibre 28

MSG, acier inoxydable 0,015 po (0,4 mm), aluminium 0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm). Distance de séparation minimale

de 30 po (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d’une armoire de bois ou de métal non protégée.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

IMPORTANT : La cuisinière doit être reliée à la terre en

conformité avec les codes et règlements locaux en vigueur, ou en

l’absence de codes locaux, avec le National Electrical Code,

ANSI/NFPA 70 ou le Code canadien des installations électriques,

CSA C22.1.

Cette cuisinière est dotée d’un système d’allumage électronique

qui ne fonctionnera pas en cas de branchement dans une prise

qui n’est pas correctement polarisée.

Si on utilise un conducteur distinct de mise à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualifié

vérifie que la mise à la terre est adéquate.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� L’appareil doit être alimenté par un circuit triphasé mis à la

terre de 120 V CA à 60 Hz seulement et protégé par fusible de

15 A. On recommande également d’utiliser un fusible ou un

disjoncteur temporisé. Il est recommandé de raccorder

l’appareil sur un circuit distinct exclusif à cet appareil.

� Les systèmes d’allumage électronique fonctionnement avec

des limites de tension étendues, mais une liaison à la terre

correcte et une polarité appropriée sont nécessaires. Vérifier

que la prise fournit une alimentation de 120 V et qu’elle est

correctement reliée à la terre.

� Il n’est pas nécessaire de brancher cette cuisinière à gaz à

une prise équipée d’un disjoncteur différentiel de fuite à la

terre (DDFT). Il est recommandé de ne pas brancher une

cuisinière à gaz ou tout autre gros appareil électroménager à

allumage électrique par étincelle dans une prise murale munie

d’un disjoncteur différentiel de fuite à la terre (DDFT), car ce

dernier peut se déclencher lors de l’utilisation normale de

l’allumeur.

� Le comportement de cette cuisinière ne change pas si elle est

branchée à un circuit protégé par disjoncteur différentiel.

Toutefois, le déclenchement intempestif du disjoncteur

différentiel en utilisation normale peut se produire du fait de la

nature des cuisinières à gaz à allumage électronique.

REMARQUE : Le châssis métallique de la cuisinière doit être relié

à la terre pour que le tableau de commande puisse fonctionner. Si

le châssis métallique de la cuisinière n’est pas relié à la terre,

aucune touche ne fonctionne. L’utilisateur doit consulter un

électricien qualifié s’il n’est pas sûr que le châssis métallique de la

cuisinière est relié à la terre.

Spécifications de l’alimentation en

gaz

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Observer les dispositions de tous les codes et règlements en

vigueur.

IMPORTANT : Cette installation doit être effectuée conformément

avec les codes et règlements locaux. En l’absence de code local,

l’installation doit satisfaire aux prescriptions de la plus récente

édition du code national en vigueur de la National Fuel Gas Code

ANSI Z223.1/NFPA 54 ou au Canada, National Gas and Propane

Installation Code, CSA B149.1.

IMPORTANT : Les tests de fuite de la cuisinière doivent être

effectués selon les instructions du fabricant. Consulter le point

« Achever le raccordement » de la section « Raccordements au

gaz » pour obtenir les instructions de test de fuite.

Type de gaz

Gaz naturel :

� Cette cuisinière a été configurée à l’usine pour l’alimentation

au gaz naturel. Voir la section « Conversions pour changement

de gaz ». La plaque signalétique située sur le châssis du four,

derrière la porte du four indique les types de gaz utilisables. Si

le type de gaz disponible n’est pas mentionné sur la plaque

signalétique, consulter le fournisseur local.

Conversion pour l’alimentation au propane :

L’opération de conversion doit être exécutée par un technicien de

réparation qualifié.

Ne pas entreprendre de convertir l’appareil pour une utilisation

avec un gaz différent de celui indiqué sur la plaque signalétique

sans d’abord consulter le fournisseur de gaz. Voir la section

« Conversions pour changement de gaz ».

Canalisation d’alimentation en gaz

� Installer une canalisation de gaz rigide de 3/4 po (1,9 cm)

jusqu’à l’emplacement d’installation de la cuisinière. L’emploi

d’une canalisation de diamètre inférieur sur un circuit plus long

peut causer une insuffisance du débit d’alimentation en gaz.

Pour l’alimentation au propane, le diamètre des canalisations

ou tuyaux doit être de 1/2 po (1,3 cm) minimum. En général, le

fournisseur de gaz propane détermine les matériaux à utiliser

et le diamètre approprié.

� REMARQUE : On doit utiliser un composé d’étanchéité pour

tuyauteries résistant à l’action du gaz propane. Ne pas utiliser

de ruban adhésif

†

TEFLON

Raccord métallique flexible pour appareil ménager :

� Si les codes locaux le permettent, un nouveau raccord flexible

en métal de 4 à 5 pi (122 à 152,4 cm) de long et de 1/2 po

(13 mm) ou 3/4 po (19 mm) D.I. (diamètre intérieur) certifié par

CSA peut être utilisé pour raccorder la cuisinière à la

canalisation de gaz.

� Un raccord de tuyauterie mâle de 1/2 po (13 mm) est

nécessaire pour la connexion sur le raccord à filetage femelle

à l’entrée du détendeur de l’appareil.

� Ne pas déformer/écraser/endommager le tube métallique

flexible lors d’un déplacement de la cuisinière.

Raccordement par un ensemble rigide :

On doit utiliser une combinaison de raccords pour réaliser un

raccordement rigide entre la cuisinière et la canalisation de gaz.

Le tuyau rigide doit se trouver au même niveau que le raccord de

connexion de la cuisinière. On doit veiller à ne soumettre les

sections de canalisation d’alimentation et de combustible à

aucune traction ou flexion afin que la cuisinière soit d’aplomb et

correctement alignée.

� Robinet d’arrêt nécessaire :

Procéder à l’installation d’un robinet d’arrêt manuel pour la

conduite de gaz dans un endroit facile d’accès. Ne pas

entraver l’accès au robinet d’arrêt manuel. Le robinet d’arrêt

manuel est prévu pour ouvrir ou fermer l’alimentation en gaz

de la table de cuisson.

A. Conduite de gaz

B. Robinet d’arrêt en position « ouverte »

C. Vers la cuisinière

Détendeur

Le détendeur fourni avec cette cuisinière doit être utilisé. La

pression d’alimentation du détendeur doit être comme suit pour un

fonctionnement correct :

Gaz naturel :

Pression minimale : 5 po (12,7 cm) de colonne d’eau

Pression maximale : 14 po (35,5 cm) de colonne d’eau

Gaz propane :

Pression minimale : 11 po (27,9 cm) de colonne d’eau

Pression maximale : 14 po (35,5 cm) de colonne d’eau

En cas d’incertitude quant à la pression d’alimentation à établir,

contacter le fournisseur de gaz local.

Caractéristiques d’alimentation du brûleur

Les débits thermiques indiqués sur la plaque signalétique

correspondent à une altitude d’utilisation inférieure à 2 000 pi

(609,6 m).

Lorsque l’appareil est utilisé à une altitude supérieure à 2 000 pi

(609,6 m), on doit réduire le débit thermique indiqué de 4 % pour

chaque tranche de 1 000 pi (304,8 m) au-dessus du niveau de la

mer (non applicable au Canada).

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d’au

moins 1 po (2,5 cm) à la pression de la tubulure de distribution

indiquée sur la plaque signalétique.

Mise sous pression à une pression supérieure à 1/2 lb/po²

(3,5 kPa) (14 po [35,5 cm] de colonne d’eau)

Pour tout test de pressurisation du système à une pression

supérieure à 1/2 lb/po² (3,5 kPa), on doit déconnecter la cuisinière

et son robinet d’arrêt des canalisations d’alimentation en gaz à

pressuriser.

Mise sous pression à une pression de 1/2 lb/po² (3,5 kPa)

14 po (35,5 cm) de colonne d’eau ou moins

Lors de tout test de mise sous pression de la canalisation de gaz

à une pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit

isoler la cuisinière de la canalisation de gaz par fermeture de son

robinet d’arrêt manuel individuel.

INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Ôter les matériaux d’emballage, le ruban adhésif et la pellicule

protectrice de la cuisinière. Garder la base de carton sous la

cuisinière. Ne rien jeter avant d’avoir terminé l’installation.

2. Retirer les grilles de four et le sachet de pièces du four et des

matériaux d’emballage.

†TEFLON

est une marque déposée de Chemours.

3. Pour retirer le fond en carton, prendre d’abord les quatre coins

en carton de la caisse. Empiler l’un des coins sur un autre.

Répéter avec les deux autres coins. Les disposer sur le

plancher dans le sens de la longueur derrière la cuisinière, à

titre de support de la cuisinière lorsque celle-ci est placée sur

sa partie postérieure.

4. À l’aide d’au moins deux personnes, saisir fermement la

cuisinière et la déposer délicatement sur sa partie postérieure,

sur les coins de protection.

5. Retirer le fond en carton.

Les pieds de nivellement peuvent être réglés pendant que la

cuisinière repose sur sa partie postérieure. Voir la section

« Réglage des pieds de nivellement ».

REMARQUE : Pour relever la cuisinière en position verticale,

placer un carton ou un panneau de fibres dur au sol devant la

cuisinière pour protéger le plancher. À l’aide de deux personnes

ou plus, replacer la cuisinière debout sur le carton ou le panneau

de fibre.

Installation de la bride

antibasculement

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Sortir la bride antibasculement de l’intérieur du four.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur. Pour un plancher en pierre ou en briquetage, on peut

utiliser la méthode de montage au mur. En cas d’installation

de la cuisinière dans une résidence mobile, il est impératif de

fixer la cuisinière au sol. Cette bride antibasculement et les vis

peuvent être utilisées avec des goujons en métal ou en bois.

3. Déterminer et marquer l’axe central de l’espace à découper.

On peut installer la bride de montage du côté gauche ou droit

de la découpe. Positionner la bride de montage contre le mur

dans l’ouverture, de telle sorte que l’encoche en V de la bride

se trouve à 12

po (31,8 cm) de l’axe central, comme

illustré.

A. 12

po (31,8 cm)

B. Encoche en V de la bride

4. Percer deux trous de 1/8 po (3 mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée.

Voir les illustrations suivantes.

Montage au plancher

Position arrière Position avant Diagonale

(2 options)

Montage mural

5. À l’aide des deux vis cruciformes no 10 x 1

po (41 mm)

incluses, fixer la bride antibasculement au mur ou au

plancher.

6. Rapprocher la cuisinière le plus près possible de l’ouverture

afin de faciliter les raccordements électriques définitifs. Retirer

la plaque de transport, le carton ou le panneau de fibres dur

de sous la cuisinière.

7. Déplacer la cuisinière vers son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

8. Déplacer la cuisinière vers l’avant sur sa plaque de transport,

son carton ou son panneau de fibres dur pour poursuivre

l’installation de la cuisinière à l’aide des instructions

d’installation suivantes.

Réglage des pieds de nivellement

1. Si un réglage de la hauteur de la cuisinière est nécessaire,

utiliser une clé ou une pince pour desserrer les quatre pieds

de nivellement. Cette opération peut être effectuée alors que

la cuisinière repose sur sa partie postérieure ou sur deux

pieds après avoir été relevée en position verticale.

REMARQUE : Pour placer à nouveau la cuisinière en position

verticale, placer un carton ou un panneau de fibres dur devant

la cuisinière. À l’aide de deux personnes ou plus, replacer la

cuisinière debout sur le carton ou le panneau de fibre.

2. Mesurer la distance entre le haut du plan de travail et le

plancher.

3. Mesurer la distance entre le haut de la table de cuisson et le

bas des pieds de nivellement. Cette distance doit être la

même. Dans le cas contraire, régler les pieds de nivellement à

la hauteur correcte. Les pieds de nivellement peuvent être

desserrés pour ajouter une hauteur maximum de 1 po

(2,5 cm). Une longueur minimum de 3/16 po (5 mm) est

nécessaire pour engager la bride antibasculement.

REMARQUE : Si un réglage de la hauteur est effectué alors

que la cuisinière est debout, incliner la cuisinière vers l’arrière

pour régler les pieds avant, puis incliner la cuisinière vers

l’avant pour régler les pieds arrière.

4. Lorsque la cuisinière est à la hauteur souhaitée, vérifier que

l’espace sous la cuisinière est suffisant pour loger la bride

antibasculement. Avant de faire glisser la cuisinière à son

emplacement final, vérifier qu’il sera possible de faire glisser

la bride antibasculement sous la cuisinière et sur le pied de

nivellement arrière avant l’installation de la bride

antibasculement.

REMARQUE : En cas d’utilisation d’un jeu de garnitures, le

dessus de la table de cuisson doit être plus haut que le plan

de travail. Voir les instructions d’installation fournie avec le jeu

de garnitures pour la hauteur correcte.

Réglage de l’aplomb de la cuisinière

1. En fonction de la taille du niveau, le placer sur le bas du four

comme indiqué dans l’une des deux illustrations ci-dessous.

Contrôler l’aplomb transversal et dans le sens avant/arrière.

2. Si la cuisinière n’est pas horizontale, utiliser une clé ou une

pince pour régler les pieds de nivellement vers le haut ou vers

le bas jusqu’à ce que la cuisinière soit d’aplomb.

REMARQUE : La cuisinière doit être d’aplomb pour que les

résultats de cuisson au four soient satisfaisants et les

résultats de nettoyage idéaux avec la technologie

d’autonettoyage AquaLift

Raccordement au gaz

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

La cuisinière est réglée en usine pour utiliser du gaz naturel. Pour

utiliser cette cuisinière avec du gaz propane, consulter la section

« Conversion pour changement de gaz » avant de raccorder cette

cuisinière à l’entrée de gaz. La conversion du gaz naturel au gaz

propane ou inversement doit être effectuée par un installateur

qualifié.

Raccordement typique par raccord flexible

1. Appliquer un composé d’étanchéité de filetages résistant au

propane sur l’extrémité filetée la plus petite des adaptateurs

de raccord flexible (voir B et G ci-dessous).

2. Fixer un raccord d’adaptation sur le régulateur de pression du

gaz et l’autre raccord d’adaptation sur le robinet d’arrêt de la

canalisation de gaz. Serrer les deux adaptateurs en veillant à

ne pas déplacer ni faire tourner le détendeur.

3. Utiliser une clé mixte de 15/16 po (2,4 cm) et une pince

multiprise pour fixer le raccord flexible sur les adaptateurs.

IMPORTANT : Tous les raccords doivent être bien serrés à

l’aide d’une clé. Ne pas serrer excessivement la connexion

sur le détendeur. Un serrage excessif pourrait provoquer une

fissuration du détendeur et une fuite de gaz. Lors du serrage

des raccords, empêcher le détendeur de tourner.

A. Détendeur

B. Appliquer un composé

d’étanchéité.

C. Raccord d’adaptation (doit

posséder un filetage mâle

1/2 po [1,3 cm] pour

tuyauterie)

D. Raccord flexible

E. Robinet d’arrêt manuel

F. Conduite de gaz de 1/2 po

(1,3 cm) ou 3/4 po (1,9 cm)

G. Appliquer un composé

d’étanchéité.

H. Adaptateur

Achever le raccordement

1. Vérifier que le robinet d’arrêt du détendeur est à la position

« on » (ouvert).

A. Robinet d’arrêt du détendeur à la position « on »

(ouvert)

2. Ouvrir le robinet d’arrêt manuel sur la canalisation

d’alimentation en gaz. Le robinet est ouvert lorsque la manette

est parallèle au conduit d’alimentation en gaz.

A. Robinet fermé

B. Robinet ouvert

3. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée.

L’apparition de bulles indique une fuite. Éliminer toute fuite

détectée.

4. Ôter les chapeaux et grilles de brûleur de la table de cuisson

du sachet de pièces. Placer les bases de brûleurs comme

indiquer dans l’illustration suivante.

A. Petit (auxiliaire)

B. Très grand (double)

C. Ovale (OV)

D. Moyen (semi-rapide)

E. Grand (ultra rapide)

REMARQUE : Chaque base de brûleur rond porte une des

marques suivantes : AUX, SR, UR, ST.

5. Aligner l’ouverture du tube d’arrivée de gaz de la base du

brûleur avec le porte-injecteur situé sur la table de cuisson et

d’aligner également l’électrode d’allumage avec l’encoche de

la base du brûleur.

A. Chapeau de brûleur

B. Ouverture du tube d’arrivée

de gaz

C. Base du brûleur

D. Porte-gicleur

E. Électrode d’allumage

6. Placer les chapeaux de brûleur sur les bases de brûleur

correspondantes.

IMPORTANT : La partie inférieure des petits chapeaux et des

chapeaux moyens est différente. Ne pas poser un chapeau de

la mauvaise taille sur la base du brûleur. Chaque chapeau de

brûleur rond porte la marque AUX, SR, UR ou ST pour

correspondre avec la marque sur la base du brûleur.

Petit chapeau

(auxiliaire)

Chapeau

moyen (semi-

rapide)

Grand chapeau

(ultra rapide)

Très grand

chapeau

(double)

Un chapeau de brûleur correctement placé doit être

horizontal. Si les chapeaux de brûleur ne sont pas

correctement installés, les brûleurs de surface ne s’allumeront

pas. Lorsque le chapeau de brûleur est correctement aligné, il

ne balance pas et n’oscille pas.

A. Incorrect

B. Correct

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

7. Brancher l’appareil dans une prise à 3 alvéoles reliée à la

terre.

Vérifier que la bride antibasculement

est bien installée et engagée

Sur les cuisinières avec tiroir de remisage :

1. Glisser la cuisinière dans son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

2. Retirer le tiroir de remisage. Voir la section « Enlever/replacer

du tiroir ».

3. Au moyen d’une torche électrique, inspecter le dessous de la

cuisinière.

4. Vérifier visuellement que le pied arrière de la cuisinière se

trouve dans la fente de la bride antibasculement.

Système d’allumage électronique

Allumage initial et réglage des flammes de gaz

Un système d’allumage électronique est utilisé à la place des

flammes de veille pour l’allumage des brûleurs (table de cuisson

et four). Lorsque le bouton de commande de la table de cuisson

est placé sur la position « ignite » (allumage), le système produit

une étincelle pour allumer le brûleur. Tous les brûleurs de surface

produiront des étincelles, mais seul le brûleur dont le bouton de

commande est placé à « ignite » (allumage) produira des

flammes. Il continue à produire des étincelles tant que le bouton

de commande reste sur « ignite » (allumage).

Lorsqu’on place le bouton de commande du brûleur du four à la

position désirée, les étincelles générées provoquent l’allumage du

gaz.

Contrôle du fonctionnement des brûleurs de la

table de cuisson

Brûleurs standard de la table de cuisson

Pousser sur chaque bouton de commande, puis les tourner sur la

position « ignite » (allumage).

La flamme doit s’allumer sur le brûleur en moins de 4 secondes.

Lors de l’allumage initial du brûleur, le délai d’allumage peut être

supérieur à 4 secondes du fait de la présence d’air dans la

canalisation de gaz.

Si les brûleurs ne s’allument pas correctement :

� Tourner le bouton de commande de la table de cuisson à la

position « Off » (arrêt).

� Vérifier que la cuisinière est branchée sur une prise de courant

à 3 alvéoles reliée à la terre. Vérifier si le disjoncteur s’est

déclenché ou si un fusible est grillé.

� Vérifier que les robinets d’arrêt de gaz sont en position

« ouverte ».

� Vérifier que les chapeaux de brûleur sont correctement placés

sur la base des brûleurs.

A. Incorrect

B. Correct

Répéter le processus de mise en marche. Si un brûleur ne

s’allume pas à ce point, placer les boutons de commande sur

« Off » (arrêt) et communiquer avec votre marchand ou

compagne de services autorisée pour obtenir de l’aide. Consulter

le Guide de démarrage rapide pour obtenir les coordonnées.

Si la flamme d’un brûleur de la table de cuisson en position

« low » (bas) doit être réglée, consulter la section « Réglage de la

taille des flammes ».

Panne de courant

En cas de panne de courant prolongée, les brûleurs de surface

peuvent être allumés manuellement. Tenir une allumette allumée

près d’un brûleur et tourner le bouton dans le sens antihoraire

pour le placer sur LITE (allumage). Une fois le brûleur allumé,

placer le bouton au réglage désiré.

Contrôle du fonctionnement du brûleur de

cuisson au four

1. Appuyer sur BAKE (cuisson au four).

2. Appuyer sur la touche Start (mise en marche).

Le brûleur de cuisson au four doit s’allumer en moins de

8 secondes. Un brûleur peut prendre plus de 8 secondes à

s’allumer la première fois en raison de l’air se trouvant dans la

canalisation de gaz.

3. Après 2 minutes, ouvrir la porte du four et vérifier que le four

est chaud.

Si les brûleurs ne s’allument pas correctement :

� Appuyer sur la touche Off (arrêt).

� Vérifier que la cuisinière est branchée sur une prise de courant

à 3 alvéoles reliée à la terre. Vérifier si le disjoncteur s’est

déclenché ou si un fusible est grillé.

� Vérifier que les robinets d’arrêt de gaz sont en position

« ouverte ».

Répéter les étapes 1 à 3. Si le brûleur ne s’allume pas à ce point,

appuyer sur la touche « Off » (arrêt) et communiquer avec votre

marchand ou compagne de services autorisée pour obtenir de

l’aide. Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

Si la flamme du brûleur de cuisson au four doit être réglée,

consulter la section « Réglage de la taille des flammes ».

Consulter le Guide de démarrage rapide et le Guide de

commande en ligne pour connaître le bon fonctionnement des

commandes du four.

Contrôle du fonctionnement du brûleur du gril

1. Fermer la porte du four.

2. Appuyer sur BROIL (cuisson au gril).

3. Appuyer sur la touche Start (mise en marche).

Le brûleur de cuisson au four doit s’allumer en moins de

8 secondes. Un brûleur peut prendre plus de 8 secondes à

s’allumer la première fois en raison de l’air se trouvant dans la

canalisation de gaz.

4. Après 2 minutes, ouvrir la porte du four et vérifier que le four

est chaud.

Si les brûleurs ne s’allument pas correctement :

� Appuyer sur la touche Off (arrêt).

� Vérifier que la cuisinière est branchée sur une prise de courant

à 3 alvéoles reliée à la terre. Vérifier si le disjoncteur s’est

déclenché ou si un fusible est grillé.

� Vérifier que les robinets d’arrêt de gaz sont en position

« ouverte ».

Répéter les étapes 1 à 3. Si le brûleur ne s’allume pas à ce point,

appuyer sur la touche « Off » (arrêt) et communiquer avec votre

marchand ou compagne de services autorisée pour obtenir de

l’aide. Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

Si la flamme du brûleur de cuisson au gril doit être réglée,

consulter la section « Réglage de la taille des flammes ».

Consulter le Guide de démarrage rapide et le Guide de

commande en ligne pour connaître le bon fonctionnement des

commandes du four.

Enlever/replacer le tiroir (sur

certains modèles)

Enlever tous les objets du tiroir de remisage et laisser la cuisinière

refroidir complètement avant d’essayer d’enlever le tiroir.

Retrait :

1. Ouvrir le tiroir complètement.

2. À l’aide d’un tournevis à lame plate, desserrer doucement le

tiroir pour le dégager de l’encoche d’alignement de glissières

et soulever l’onglet d’alignement du tiroir pour le dégager de la

glissière.

A. Tournevis à tête plate

B. Onglet d’alignement du tiroir

C. Encoche de glissière de tiroir

3. Répéter l’étape 2 pour l’autre côté. Le tiroir n’est plus fixé aux

glissières de tiroir. Avec les deux mains, saisir le tiroir pour le

retirer complètement.

Replacer :

1. Aligner les encoches de l’avant du tiroir avec les encoches

des glissières latérales à l’intérieur du tiroir (de chaque côté).

Placer les onglets d’alignements arrière dans les glissières de

tiroir (de chaque côté).

A. Onglet d’alignement du tiroir

B. Encoche de glissière de tiroir

2. Pousser complètement le tiroir de rangement.

3. Ouvrir et fermer délicatement le tiroir de rangement pour

s’assurer qu’il est bien engagé dans les glissières des deux

côtés.

Porte du four

Il n’est pas recommandé d’enlever la porte du four pour une

utilisation normale. Toutefois, si la dépose est nécessaire,

s’assurer que le four est ÉTEINTet froid. Ensuite, suivre les

instructions ci-dessous. La porte du four est lourde.

Retrait :

1. Ouvrir la porte du four complètement.

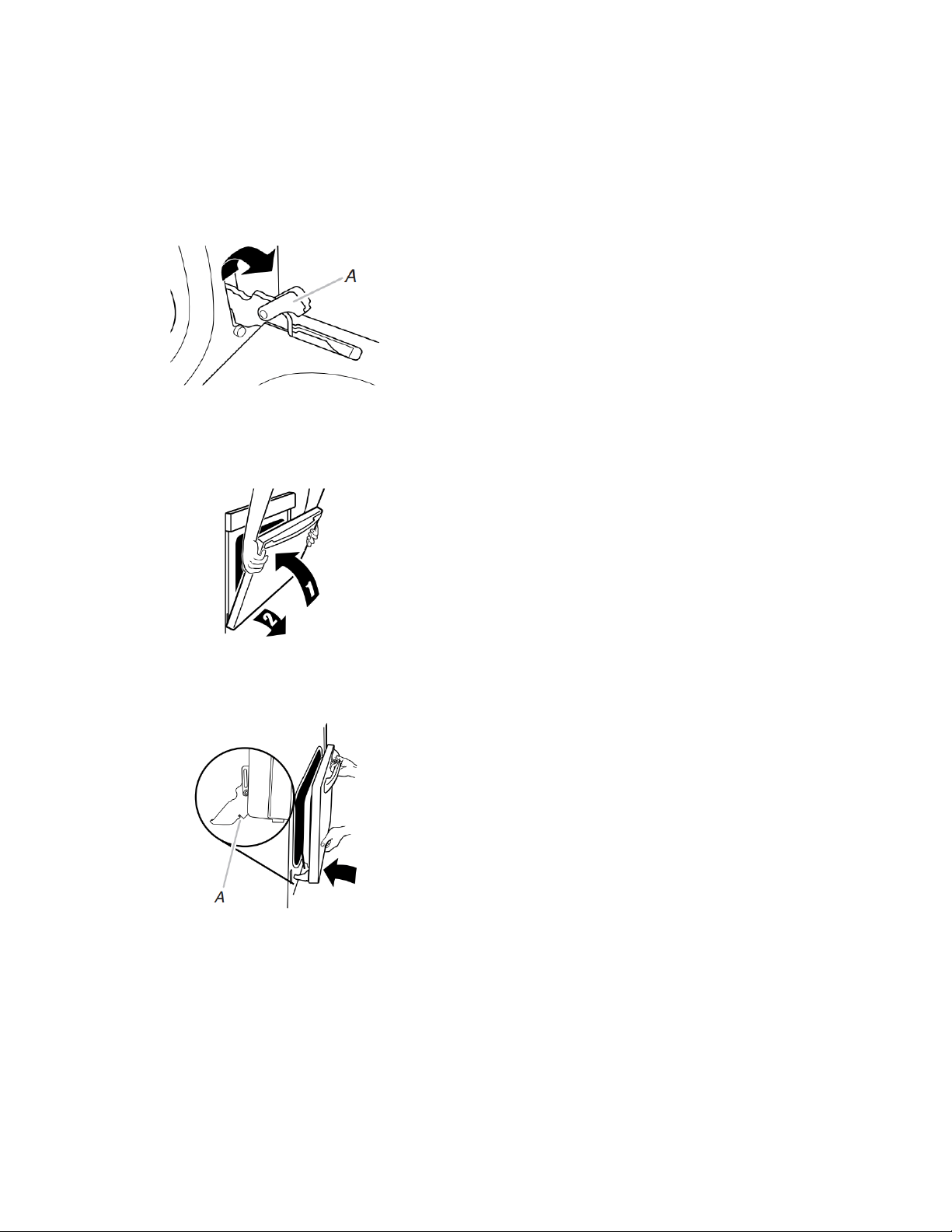

2. Pincer le loquet de charnière entre les deux doigts et le tirer

vers l’avant. Répéter ces opérations pour l’autre côté de la

porte du four.

A. Loquet de charnière

3. Fermer la porte du four aussi loin que possible.

4. Soulever la porte du four en la retenant de chaque côté.

Continuer de maintenir la porte du four fermée et la dégager

du châssis de la porte du four.

Replacer :

1. Insérer les deux bras de suspension dans la porte. Vérifier

que les encoches de charnière sont engagées dans le cadre

de la porte du four.

A. Encoche de charnière

2. Ouvrir la porte du four.

La porte doit pouvoir s’ouvrir complètement.

3. Replacer les leviers de charnière à la position verrouillée.

Vérifier que la porte s’ouvre et se ferme facilement et qu’elle

est bien droite en position fermée. Si ce n’est pas le cas,

répéter la procédure pour enlever et reposer la porte.

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Vérifier que tous les accessoires de la cuisinière sont

présents, en particulier les grilles du four. Ces accessoires

peuvent se trouver dans les matériaux d’emballage de la

cuisinière.

4. Éliminer/recycler tous les matériaux d’emballage.

5. Vérifier que la cuisinière est d’aplomb. Voir la section

« Ajustement de l’aplomb de la cuisinière ».

6. Utiliser une solution d’eau tiède et de nettoyant ménager doux

pour éliminer tout résidu de cire laissé par les matériaux

d’emballage. Sécher soigneusement avec un chiffon doux.

Pour obtenir plus d’informations, voir la section « Entretien et

réparation de la cuisinière ».

7. Lire le Guide de démarrage rapide.

8. Mettre en marche les brûleurs de surface et le four. Consulter

le Guide de démarrage rapide pour obtenir des instructions

précises sur le fonctionnement de la cuisinière.

REMARQUE : Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit :

� Le fusible domestique est intact et bien visé ou le disjoncteur

n’est pas ouvert.

� Le robinet d’arrêt du détendeur est à la position open (ouvert).

� Cuisinière branchée directement sur une prise de courant à 3

alvéoles, reliée à la terre.

� La prise de courant est correctement alimentée.

9. Après 5 minutes de fonctionnement de la cuisinière, vérifier la

chaleur. Si aucune émanation de chaleur n’est perceptible,

éteindre la cuisinière et vérifier que le robinet d’arrêt de la

canalisation de gaz est ouvert.

� Si le robinet d’arrêt de l’entrée de gaz est fermé, l’ouvrir, puis

répéter le test de 5 minutes décrit précédemment.

� Si le robinet d’arrêt de l’entrée de gaz est ouvert, le fermer,

puis contacter un technicien qualifié.

Pour obtenir de l’assistance ou une visite de service :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

CONVERSIONS POUR

CHANGEMENT DE GAZ

Les conversions pour changement de gaz naturel à propane ou

de propane à gaz naturel doivent être effectuées par un

installateur qualifié.

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 14 po (36 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

AVERTISSEMENT :

L’installation de cet ensemble de conversion doit être

exécutée par le personnel qualifié d’une agence de

service/entretien, conformément aux instructions du

fabricant et en conformité avec les prescriptions de tous

les codes et règlements applicables publiés par l’autorité

juridictionnelle. Le non-respect de l’intégralité de ces

instructions peut causer un incendie, une explosion ou

du monoxyde de carbone qui pourraient entraîner des

dommages matériels, des blessures ou la mort.Le

personnel qualifié d’une agence de service/entretien

assume la responsabilité de l’installation correcte de cet

ensemble.L’installation ne peut être considérée comme

adéquate et complète qu’après contrôle satisfaisant du

fonctionnement de l’appareil converti conformément aux

instructions du fabricant fournies avec l’ensemble.

Conversion pour l’alimentation au

propane

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Fermer le robinet d’arrêt manuel.

A. Conduite de gaz

B. Robinet d’arrêt en position « fermée »

C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

Conversion du détendeur de gaz (du gaz naturel

au gaz propane)

1. Retirer le tiroir de remisage. Voir la section « Enlever/replacer

du tiroir », « Tiroir de rangement ».

2. Identifier le détendeur à l’arrière du compartiment du tiroir.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur.

3. Ôter le couvercle de plastique du capuchon du détendeur.

4. Avec une clé mixte de 5/8 po (1,6 cm), tourner le chapeau du

détendeur dans le sens antihoraire pour l’enlever.

REMARQUE : Ne pas enlever le ressort situé sous le

capuchon.

A. Couvercle de plastique

B. Capuchon du détendeur; extrémité borgne vers

l’extérieur

C. Capuchon du détendeur; extrémité ouverte vers

l’extérieur

D. Rondelle

E. Capuchon du détendeur

5. Inverser la position du capuchon du détendeur avant de le

réinstaller sur le détendeur; l’extrémité ouverte doit être

orientée vers l’extérieur, et les lettres « ↓LP » doivent être

visibles (orientation comme sur le dessin ci-dessus).

6. Réinstaller le couvercle de plastique par-dessus le capuchon

du détendeur.

Conversion des brûleurs de surface (du gaz

naturel au gaz propane)

1. Ôter le chapeau de brûleur.

2. Ôter la base du brûleur.

A. Chapeau de brûleur

B. Base du brûleur

C. Tiges d’alignement

D. Électrode d’allumage

E. Ouverture du tube d’arrivée de gaz

3. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 9/32 po (7 mm) pour retenir l’injecteur du

brûleur dans le tourne-écrou durant l’extraction. Placer le

tourne-écrou sur l’injecteur; tourner dans le sens antihoraire et

soulever pour enlever l’injecteur. Conserver à part l’injecteur

du brûleur.

A. Électrode d’allumage

B. Injecteur

C. Porte-injecteur

D. Vis

4. Retirer les injecteurs fournis dans le sachet de documentation

situé dans le four. Chaque injecteur est marqué d’un code

d’identification gravé et comporte une rainure dans la zone

hexagonale. Remplacer l’injecteur à orifice pour gaz naturel

par le bon injecteur pour gaz propane.

A. Fente de propane

Consulter le tableau suivant pour connaître le bon injecteur

pour gaz propane à utiliser et la carte de support d’injecteur

pour le bon positionnement.

REMARQUE : N’utiliser qu’avec les bases avec répartiteur

identifiées « XL ».

Tableau pour les injecteurs à orifice pour gaz propane des

brûleurs de surface

Emplacement Puissance thermique Taille (mm)

Avant gauche (gros

orifice)

15 000 BTU 1,08

Avant gauche (petit

orifice)

1450 BTU 0,35

Arrière gauche 5 000 BTU 0,64

Avant droit 14 200 BTU 1,08

Arrière droit 8 000 BTU 0,84

Centre 8 000 BTU 0,84

*Non inclus avec l’ensemble/les modèles.

REMARQUE : Consulter la fiche technique située dans le

couvercle arrière pour les débits thermiques de chaque brûleur

selon le gaz.

5. Placer l’injecteur pour gaz naturel dans le sachet des

injecteurs.

IMPORTANT : Conserver les injecteurs pour gaz naturel au

cas où la cuisinière devrait être reconvertie au gaz naturel.

6. Réinstaller la base du brûleur.

7. Réinstaller le chapeau de brûleur.

8. Répéter les étapes 1 à 7 pour les autres brûleurs.

Conversion du brûleur de cuisson au four (du gaz

naturel au gaz propane)

1. Retirer les grilles et la porte du four. Voir la section « Porte du

four ».

2. Ôter 2 vis et rondelles à l’arrière de la partie inférieure du four.

3. Soulever l’arrière de la partie inférieure du four vers le haut et

l’arrière jusqu’à dégager l’avant du panneau hors du cadre

avant. Le retirer du four et le mettre de côté sur une surface

couverte.

A. Vis

B. Fond du four

4. Ôter 2 vis du brûleur de cuisson au four.

5. Faire glisser l’avant du brûleur de cuisson au four sur le côté

pour retirer l’onglet de l’avant du four. Soulever l’arrière du

brûleur de cuisson au four de l’orifice du four et mettre le

brûleur de cuisson au four de côté. Ne pas déconnecter le fil.

A. Brûleur de cuisson au four

B. Vis

A. Orifice du four

6. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 3/8 po (9,5 mm) pour retenir le gicleur du

brûleur dans le tourne-écrou durant l’extraction. Placer le

tourne-écrou sur l’injecteur de gaz naturel du brûleur de

cuisson au four; tourner dans le sens antihoraire pour

dévisser et extraire l’injecteur. L’injecteur porte la

mention « 47 ».

7. Remplacer l’injecteur « 47 » par un injecteur « 56 ». Installer

l’injecteur pour gaz propane du brûleur de cuisson au four en

le tournant dans le sens horaire jusqu’à ce qu’il soit serré.

IMPORTANT : Ne pas serrer excessivement.

A. Injecteur

8. Positionner l’arrière du brûleur de cuisson au four sur l’orifice

du four et aligner les trous pour les vis.

9. Réinstaller le brûleur de cuisson au four avec 2 vis.

10. Positionner l’avant du panneau inférieur du four vers le cadre

avant et abaisser l’arrière du panneau de la partie inférieure

du four pour l’insérer dans le four.

11. Réinstaller le panneau inférieur du four avec 2 vis et

2 rondelles.

Conversion du brûleur de gril (du gaz naturel au

gaz propane)

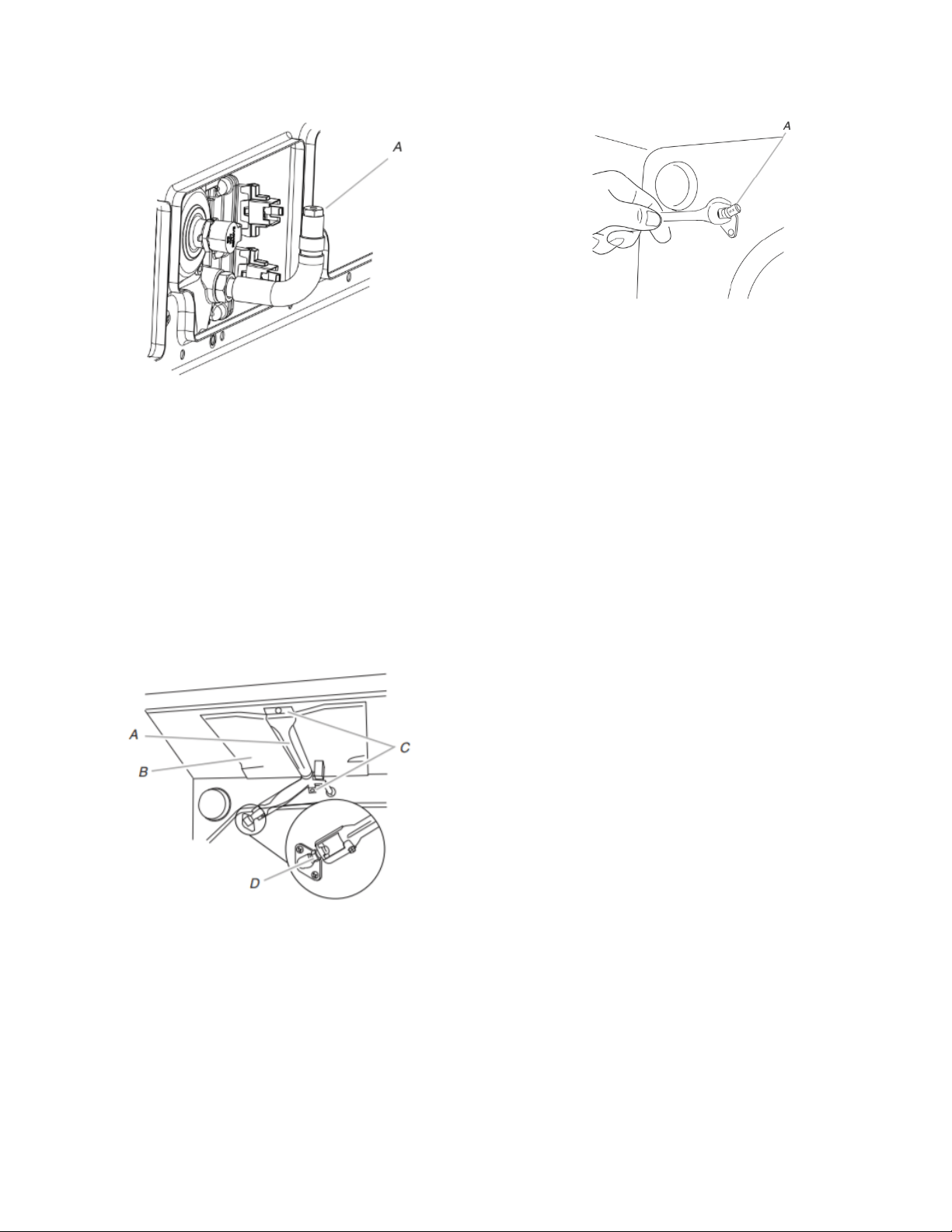

1. Ôter une vis du brûleur de cuisson au gril.

2. Ôter le répartiteur de flammes.

3. Retirer le brûleur de cuisson au gril de son injecteur femelle.

REMARQUE : Le brûleur de cuisson au gril pend à l’arrière du

four pendant que l’on change l’injecteur femelle.

A. Brûleur du gril

B. Répartiteur de flammes

C. Vis

D. Injecteur

4. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 3/8 po (1 cm) pour retenir le gicleur du brûleur

dans le tourne-écrou durant l’extraction. Placer le tourne-

écrou sur l’injecteur femelle de gaz naturel du brûleur de

cuisson au gril; tourner dans le sens antihoraire pour le

dévisser et l’extraire. Le capot sera identifié par le chiffre

« 155 ».

5. Remplacer l’injecteur femelle « 155 » par un injecteur

femelle « 100 ». Installer l’injecteur femelle du brûleur du gril

pour gaz propane en le tournant dans le sens horaire jusqu’à

ce qu’il soit serré.

IMPORTANT : Ne pas serrer excessivement.

A. Injecteur

6. Placer le brûleur de cuisson au gril sur l’injecteur femelle du

brûleur de cuisson au gril. Insérer l’allumeur en céramique du

brûleur de cuisson au gril dans le trou situé à l’arrière du four.

7. Replacer le diffuseur de flamme en plaçant les quatre onglets

vers le haut et les encoches vers l’arrière du four.

8. Positionner le brûleur de cuisson au gril contre la partie

supérieure du four et le fixer avec une vis.

9. Réinstaller le tiroir de remisage. Voir la section « Enlever/

replacer du tiroir ».

10. Réinstaller la porte du four. Voir la section « Porte du four ».

11. Réinstaller les grilles du four.

Achever l’installation (de gaz naturel à propane)

1. Pour le raccordement correct de la cuisinière à l’alimentation

en gaz, se reporter à la section « Raccordement au gaz ».

2. Pour allumer et utiliser correctement les brûleurs, voir la

section « Système d’allumage électronique ».

3. Pour régler la flamme des brûleurs, se reporter à la section

« Réglage de la taille des flammes ».

IMPORTANT : Il peut être nécessaire de modifier le réglage

des flammes à la position du débit thermique minimum pour

chaque brûleur de la table de cuisson.

Il est très important de vérifier l’établissement de flammes

correctes sur la table de cuisson. Le petit cône interne doit

comporter une flamme bleue très distincte de 1/4 po (6,4) à

1/2 po (13 mm) de long. Le cône extérieur n’est pas aussi net

que le cône intérieur. Les flammes d’un brûleur alimenté au

propane comportent une pointe légèrement jaune.

4. Voir la section « Achever l’installation » des « Instructions

d’installation » de ce document pour achever cette procédure.

IMPORTANT : Conserver les gicleurs qui viennent d’être

remplacés lors de la conversion.

Conversion pour l’alimentation au

gaz naturel

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Fermer le robinet d’arrêt manuel.

A. Conduite de gaz

B. Robinet d’arrêt en position « fermée »

C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de courant

électrique.

Conversion du détendeur de gaz (du gaz propane

au gaz naturel)

1. Retirer le tiroir de remisage. Voir la section « Enlever/replacer

du tiroir », « Tiroir de rangement ».

2. Identifier le détendeur à l’arrière du compartiment du tiroir.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur.

3. Ôter le couvercle de plastique du capuchon du détendeur.

4. Avec une clé mixte de 5/8 po (1,6 cm), tourner le chapeau du

détendeur dans le sens antihoraire pour l’enlever.

REMARQUE : Ne pas enlever le ressort situé sous le

capuchon.

A. Couvercle de plastique

B. Capuchon du détendeur; extrémité ouverte vers

l’extérieur

C. Capuchon du détendeur; extrémité borgne vers

l’extérieur

D. Rondelle

E. Capuchon du détendeur

5. Inverser la position du capuchon du détendeur avant de le

réinstaller sur le détendeur; l’extrémité borgne doit être

orientée vers l’extérieur, et l’inscription « ↓NG » doit être

visible (orientation comme sur le dessin ci-dessus).

6. Réinstaller le couvercle de plastique par-dessus le capuchon

du détendeur.

Conversion des brûleurs de surface (du gaz

propane au gaz naturel)

1. Ôter le chapeau de brûleur.

2. Ôter la base du brûleur.

A. Chapeau de brûleur

B. Base du brûleur

C. Tiges d’alignement

D. Électrode d’allumage

E. Ouverture du tube d’arrivée de gaz

3. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 9/32 po (7 mm) pour retenir l’injecteur du

brûleur dans le tourne-écrou durant l’extraction. Placer le

tourne-écrou sur l’injecteur; tourner dans le sens antihoraire et

soulever pour enlever l’injecteur. Conserver à part l’injecteur

du brûleur.

A. Électrode d’allumage

B. Injecteur

C. Porte-injecteur

D. Vis

4. Chaque injecteur est marqué d’un code d’identification gravé

sur le côté. Remplacer l’injecteur à orifice pour gaz propane

par le bon injecteur pour gaz naturel.

A. Chiffre gravé

Le tableau qui suit permet de sélectionner l’injecteur pour gaz

naturel correct pour chaque brûleur.

Emplacement Puissance thermique Taille

(mm)

Avant gauche

(gros orifice)

19 000 BTU 1,96

Avant gauche

(petit orifice)

1450 BTU 0,53

Arrière gauche 5000 BTU 1,00

Avant droit 15 000 BTU 1,75

Arrière droit 9 200 BTU 1,35

Centre 8 000 BTU 1,25

REMARQUE : Consulter la fiche technique située dans le

couvercle arrière pour les débits thermiques de chaque

brûleur selon le gaz.

5. Placer l’injecteur pour gaz propane dans le sachet à injecteur.

IMPORTANT : Conserver les injecteurs pour gaz propane au

cas où la cuisinière devrait être reconvertie au gaz propane.

6. Réinstaller la base du brûleur.

7. Réinstaller le chapeau de brûleur.

8. Répéter les étapes 1 à 7 pour les autres brûleurs.

Conversion du brûleur de cuisson au four (du gaz

propane au gaz naturel)

1. Retirer les grilles et la porte du four. Voir la section « Porte du

four ».

2. Ôter 2 vis et rondelles à l’arrière de la partie inférieure du four.

3. Soulever l’arrière de la partie inférieure du four vers le haut et

l’arrière jusqu’à dégager l’avant du panneau hors du cadre

avant. Le retirer du four et le mettre de côté sur une surface

couverte.

A. Vis

B. Fond du four

4. Ôter 2 vis du brûleur de cuisson au four.

5. Faire glisser l’avant du brûleur de cuisson au four sur le côté

pour retirer l’onglet de l’avant du four. Soulever l’arrière du

brûleur de cuisson au four de l’orifice du four, et mettre le

brûleur de cuisson au four de côté. Ne pas déconnecter le fil.

A. Brûleur de cuisson au four

B. Vis

A. Orifice du four

6. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 3/8 po (9,5 mm) pour retenir le gicleur du

brûleur dans le tourne-écrou durant l’extraction. Presser un

tourne-écrou sur l’injecteur et l’enlever en tournant l’injecteur

de cuisson au propane dans le sens antihoraire. L’injecteur

porte la mention « 56 ».

7. Remplacer l’injecteur « 56 » par un injecteur « 47 ». Installer

l’injecteur pour gaz naturel du brûleur de cuisson au four en le

tournant dans le sens horaire jusqu’à ce qu’il soit serré.

IMPORTANT : Ne pas serrer excessivement.

A. Injecteur

8. Positionner l’arrière du brûleur de cuisson au four sur l’orifice

du four et aligner les trous pour les vis.

9. Réinstaller le brûleur de cuisson au four avec 2 vis.

10. Positionner l’avant du panneau inférieur du four vers le cadre

avant et abaisser l’arrière du panneau de la partie inférieure

du four pour l’insérer dans le four.

11. Réinstaller le panneau inférieur du four avec 2 vis et

2 rondelles.

Conversion du brûleur de gril (du gaz propane au

gaz naturel) (sur certains modèles)

1. Ôter 1 vis du brûleur de cuisson au gril.

2. Ôter le répartiteur de flammes.

3. Retirer le brûleur de cuisson au gril de son injecteur femelle.

REMARQUE : Le brûleur de cuisson au gril pend à l’arrière du

four pendant que l’on change l’injecteur femelle.

A. Brûleur du gril

B. Répartiteur de flammes

C. Vis

D. Injecteur

4. Appliquer du ruban adhésif de masquage à l’extrémité d’un

tourne-écrou de 3/8 po (1 cm) pour retenir l’injecteur du

brûleur dans le tourne-écrou durant l’extraction. Presser un

tourne-écrou sur l’injecteur et l’enlever en tournant l’injecteur

de cuisson gril au propane dans le sens antihoraire. Le capot

sera identifié par le chiffre « 100 ».

5. Remplacer l’injecteur femelle « 100 » par un injecteur

femelle « 155 ». Installer l’injecteur femelle du brûleur du gril

pour gaz naturel en le tournant dans le sens horaire jusqu’à ce

qu’il soit serré.

IMPORTANT : Ne pas serrer excessivement.

A. Injecteur

6. Placer le brûleur de cuisson au gril sur l’injecteur femelle du

brûleur de cuisson au gril. Insérer l’allumeur en céramique du

brûleur de cuisson au gril dans le trou situé à l’arrière du four.

7. Replacer le diffuseur de flamme en plaçant les 4 onglets vers

le haut et les encoches vers l’arrière du four.

8. Positionner le brûleur de cuisson au gril contre la partie

supérieure du four et le fixer avec 1 vis.

9. Remettre en place le tiroir de remisage. Voir la section

« Enlever/replacer du tiroir ».

10. Réinstaller la porte du four. Voir la section « Porte du four ».

11. Réinstaller les grilles du four.

Achever l’installation (de gaz propane à naturel)

1. Pour le raccordement correct de la cuisinière à l’alimentation

en gaz, se reporter à la section « Raccordement au gaz ».

2. Pour allumer et utiliser correctement les brûleurs, voir la

section « Système d’allumage électronique ».

3. Pour régler la flamme des brûleurs, se reporter à la section

« Réglage de la taille des flammes ».

IMPORTANT : Il peut être nécessaire de modifier le réglage

des flammes à la position du débit thermique minimum pour

chaque brûleur de la table de cuisson.

Il est très important de vérifier l’établissement de flammes

correctes sur les brûleurs de la table de cuisson, de cuisson

au four et de cuisson au gril. Les flammes d’un brûleur

alimenté au gaz naturel ne comportent pas de pointes jaunes.

4. Voir la section « Achever l’installation » des « Instructions

d’installation » de ce document pour achever cette procédure.

IMPORTANT : Conserver les gicleurs qui viennent d’être

remplacés lors de la conversion.

Réglage de la taille des flammes

Réglage de la flamme des brûleurs de surface

Régler la taille des flammes sur les brûleurs de la table de

cuisson. Pour le réglage au débit thermique « Low » (minimum),

on doit observer des flammes stables bleues de 1/4 po (6,3 mm).

Les flammes produites par le gaz propane ont une pointe

légèrement jaune.

A. Débit thermique minimum

B. Débit thermique maximum

Réglage des brûleurs standard :

La vis de réglage au centre de la tige de commande du robinet

permet de régler la taille des flammes. La tige de commande est

située directement au-dessous du bouton de commande.

S’il est nécessaire de régler la taille des flammes pour

le débit thermique minimum :

1. Allumer 1 brûleur et le tourner au réglage le plus bas.

2. Ôter le bouton de commande.

Immobiliser la tige de commande avec une pince. Utiliser un

petit tournevis à lame plate pour faire tourner la vis située au

centre de la tige de commande; ajuster les flammes à la taille

désirée. La rotation de la vis dans le sens horaire augmente la

hauteur de flamme. La rotation en sens antihoraire la diminue.

A. Tige du bouton de commande

B. Tournevis

C. Pince

3. Réinstaller le bouton de commande.

4. Tester la flamme en tournant le bouton de commande pour le

faire passer de la position « Low » (basse) à la position

« High » (élevée) et observer les flammes pour chaque

réglage.

5. Répéter les étapes ci-dessus pour chaque brûleur.

Pour régler le brûleur double (sur certains modèles) :

1. Allumer le brûleur et le tourner au réglage le plus bas auquel

les brûleurs interne et externe puissent rester allumés.

2. Ôter le bouton de commande.

3. Insérer un tournevis à tête plate de 1/8 po (3 mm) dans les

emplacements de réglage indiqués dans l’illustration suivante

et engager la lame dans la tête de vis. Tourner la vis jusqu’à

ce que la flamme atteigne la taille correcte. La rotation de la

vis dans le sens horaire augmente la hauteur de flamme. La

rotation en sens antihoraire la diminue.

A. Tige du bouton de commande

B. Tournevis

C. Pince

4. Réinstaller le bouton de commande.

5. Tester la flamme en tournant le bouton de commande pour le

faire passer de la position « Low » (basse) à la position

« High » (élevée) et observer les flammes pour chaque

réglage.

Contrôle du fonctionnement du brûleur de

cuisson au four

Consulter le Guide de démarrage rapide et le Guide de

commande en ligne pour connaître le bon fonctionnement des

commandes du four.

Réglage de la taille des flammes sur le brûleur du

four (le cas échéant)

1. Enlever le tiroir de remisage (voir la section « Enlever/replacer

le tiroir »).

2. Identifier le détendeur à l’arrière du compartiment du tiroir.

A. Détendeur

IMPORTANT : Ne pas enlever le détendeur.

3. Observer les flammes sur le brûleur du four pour déterminer si

un réglage est nécessaire.

a. Retirer les grilles du four.

b. Pour retirer la partie inférieure du four : Ôter 2 vis à

l’arrière de la partie inférieure du four. Soulever l’arrière

de la partie inférieure du four vers le haut et l’arrière

jusqu’à dégager l’avant du panneau hors du cadre avant.

Le retirer du four et le poser sur une surface couverte.

A. Vis

B. Fond du four

c. Appuyer sur BAKE (cuisson au four).

d. Appuyer sur la touche Start (mise en marche).

Le brûleur de cuisson au four doit s’allumer en moins de

8 secondes. Dans certaines circonstances, le brûleur

peut mettre jusqu’à 50 à 60 secondes pour s’allumer.

Un dispositif d’allumage électronique est utilisé pour

l’allumage des brûleurs du four et du gril.

Il doit y avoir sur le brûleur des flammes comportant un

cône interne bleu vert de 1/2 po (1,3 cm) et une zone

externe bleu foncé; la forme des flammes doit être nette

et douce. On ne doit pas observer de pointes jaunes, ni

d’effet de soufflage ou de séparation entre les flammes et

le brûleur.

4. S’il est nécessaire de régler la taille des flammes, rechercher

la virole de réglage de l’admission d’air au fond de la cavité du

tiroir derrière le panneau d’accès. Desserrer la vis de blocage

et faire tourner l’obturateur d’air pour obtenir de belles

flammes. Resserrer la vis de blocage de la virole.

A. Vis de blocage

B. Admission d’air

5. Appuyer sur la touche Off (arrêt) une fois terminé.

6. Replacer la base du four et le tiroir de remisage (voir la

section « Enlever/replacer le tiroir »).

W11627729A

12/22

Régler la flamme du brûleur de cuisson au gril (au

besoin)

Appuyer sur BROIL (cuisson au gril), puis sur la touche Start

(mise en marche). Regarder le brûleur de cuisson au gril par le

hublot du four pour vérifier les flammes. Il doit y avoir sur le

brûleur des flammes comportant un cône interne bleu vert de

1/2 po (1,3 cm) et une zone externe bleu foncé; la forme des

flammes doit être nette et douce. On ne doit pas observer de

pointes jaunes, ni d’effet de soufflage ou de séparation entre les

flammes et le brûleur.

S’il est nécessaire de régler la taille des flammes :

1. Appuyer sur la touche Off (arrêt). Laisser le four refroidir.

2. Desserrer la vis de blocage de la virole de réglage de

l’admission d’air, à l’arrière du brûleur du gril.

3. Régler l’admission d’air selon le besoin.

4. Resserrer la vis de blocage.

A. Vis de blocage

B. Admission d’air

5. Fermer la porte du four. Appuyer sur BROIL (cuisson au gril),

puis sur la touche Start (mise en marche). Examiner les

flammes sur le brûleur du gril à travers le hublot du four. S’il

est nécessaire de régler la taille des flammes, répéter les

étapes 1 à 5.

Déplacement de la cuisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

Lorsqu’on déplace la cuisinière, la faire glisser sur une planche de

carton ou en matériau dur pour éviter d’endommager le

revêtement du sol.

Si le déplacement de la cuisinière est nécessaire pour le

nettoyage ou l’entretien :

Cuisinières alimentées par cordon d’alimentation :

1. Faire glisser la cuisinière vers l’avant.

2. Fermer le robinet d’arrêt manuel.

3. Débrancher le cordon d’alimentation électrique.

4. Déconnecter le tuyau d’alimentation en gaz.

5. Effectuer le nettoyage ou l’entretien.

6. Reconnecter le tuyau d’alimentation en gaz.

7. Ouvrir le robinet d’arrêt manuel sur la canalisation

d’alimentation en gaz.

8. Brancher le cordon d’alimentation électrique.

9. Faire glisser de nouveau la cuisinière de façon à ce que le

pied arrière de la cuisinière se trouve sous la bride

antibasculement.

10. Pour vérifier que la bride est bien engagée, consulter la

section « Vérifier que la bride anti-basculement est bien

installée et engagée ».

11. Vérifier que la cuisinière est d’aplomb.

NOTES

Maytag MGS8800PZ 30 Inch Slide-in Range with Air Fry Mode in Stainless Steel

Product's Documents

Owners Manual

Specifications

Maytag MGS8800PZ Questions and Answers
