Arietta ALZ436SSB 36 Inch Stainless Steel Convertible User Manual

READ AND SAVE THESE INSTRUCTIONS

LEA Y GUARDE ESTAS INSTRUCCIONES

LIRE ET CONSERVER CES INSTRUCTIONS

English page 2

Français page 12

Español página 23

LIB0178580

Installation Instructions Guide

Guía de Instrucciones para Instalación

Guide d’instructions d’installation

Table of Contents

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.

INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these Instructions for the Local Electrical

Inspector’s use.

INSTALLER: Please leave these Instructions with this unit for

the owner.

OWNER: Please retain these instructions for future

reference.

Safety Warning:Turn off power circuit at service panel and lock

out panel before wiring this appliance.

Requirement 120 VAC, 60 Hz. 15 or 20 A Branch Circuit

IMPORTANT SAFETY INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to

prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked, securely

fasten a prominent warning device, such as a tag to the

service panel.

■ Installation work and electrical wiring must be done by

quali ed person(s) in accordance with all applicable codes

and standards, including  re-rated construction.

■ Suf cient air is needed for proper combustion and

exhausting of gases through the  ue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the

heating equipment manufacturer’s guideline and safety

standards such as those published by the National Fire

Protection Association (NFPA), the American Society for

Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other hidden utilities.

■ Ducted fans must always be vented outdoors.

CAUTION: For general ventilating use only. Do not use to

exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of  re and to properly exhaust air,

be sure to duct air outside - do not vent exhaust air into

spaces within walls or ceilings, attics or into crawl spaces, or

garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL

DUCTWORK

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

 ambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or  lter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close  tting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the  ames do not go out

immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may get burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

-You know you have a class ABC extinguisher, and you

already know how to operate it.

– The  re is small and contained in the area where it

started.

– The  re department is being called.

– You can  ght the  re with your back to an exit.

Based on “Kitchen Fire Safety Tips” published by NFPA.

WARNING: To reduce the risk of  re or electrical shock,

do not use this fan with any solid-state speed control device.

WARNING: Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for examina-

tion and/or repair.

READ AND SAVE THESE INSTRUCTIONS

Tools and Parts 3

Dimensions and Clearances 3

Electrical Requirements 4

Ducting Options 4

Installation Instructions 5

Mounting the Hood 6

Mounting the hood 7

Cabinet Installation 7

Electrical Connection 8

Hood Description 8

Range Hood Controls 8

Range Hood Care 9

WARRANTY 11

Tools and Parts

Parts supplied

Removing the packaging

CAUTION!

Remove carton carefully, wear gloves to protect against sharp

edges.

WARNING!

Remove the protective lm covering the product before putting

into operation.

Remove transition and all packaging materials from inside the

hood.

• Hood assembly with blower and LED lamps already installed.

• 6” (15.2 cm) round air transition

• Grease lters

• Hardware bag with:

Part Qty Part Qty

5x45 mm

Torx 20 adapter

4 x 8

10 x 60 mm wall

anchors

3.5x9.5 mm

5.4x75 mm screws

(for 10x60 mm wall

anchors)

Torx 10 adapter

Tools/Materials required

• Level

• Drill with 1¼” (3.2 cm),

⁄8” (3.2 mm), and

⁄16” (4,8 mm)

drill bits

• Pencil

• Wire stripper or utility knife

• Tape measure or ruler

• Pliers

• Caulking gun and weatherproof caulking compound

• Vent clamps

• Jigsaw or keyhole saw

• Flat-blade screwdriver

• Metal snips

• Phillips screwdriver

Parts needed

• Home power supply cable

• ½” (12.7 mm) UL listed or CSA approved strain relief

• 3 UL listed wire connectors

For vented installations, you will also need:

• 1 wall or roof cap

• Metal vent system

Parts not supplied

Optional Accessories

Kit # Part Kit # Part

Valve

(Damper)

Kit

KIT0102873

KIT02724

Recirculating 30” KIT01939

36” KIT01940

Duct Cover

6” height

30” KIT01941

36” KIT01942

Duct Cover

12” height

30” KIT01944

36” KIT01945

CFM

Reduction

KIT02748

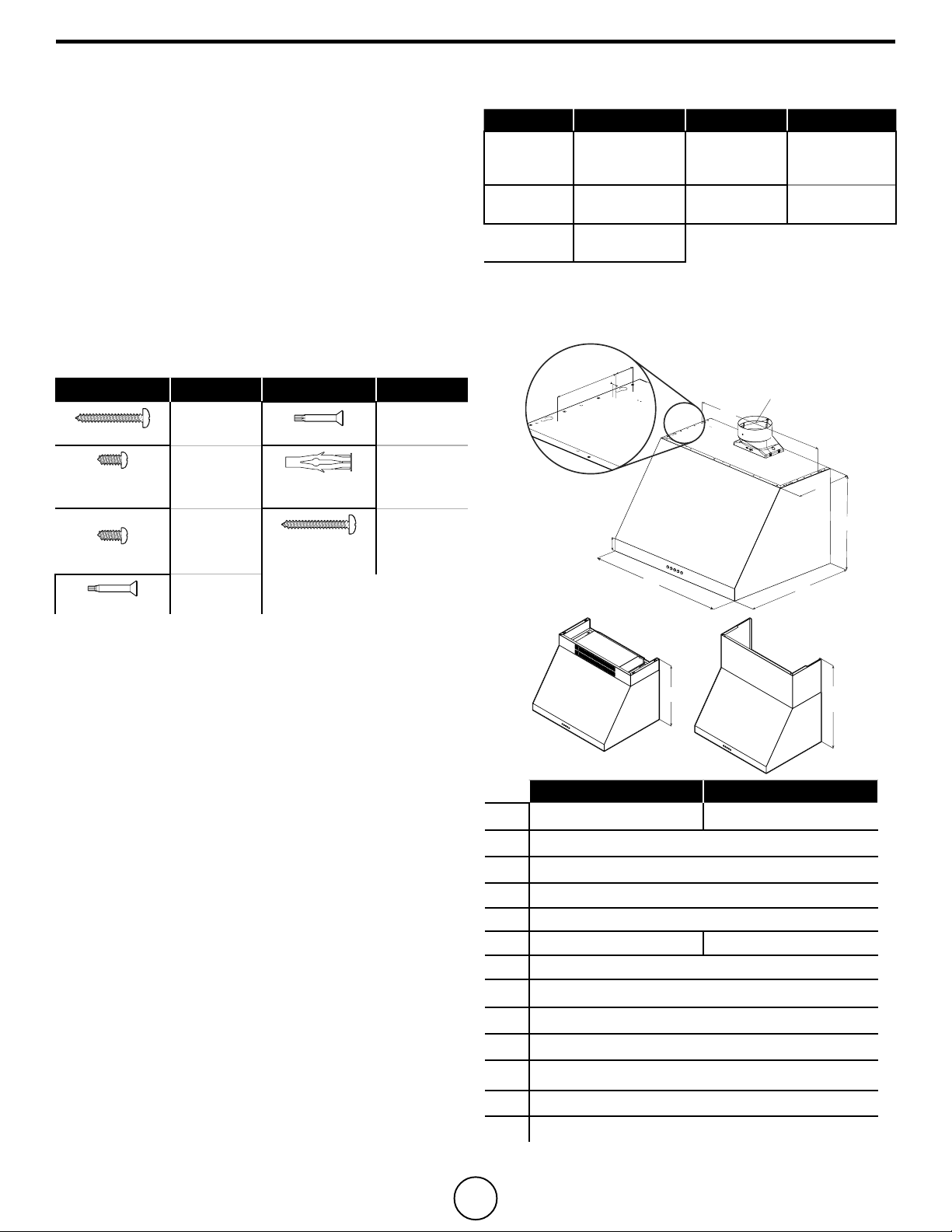

Dimensions and

Clearances

Recirculating

Kit height

Duct cover

Kit height

K (6”)

L (12”)

ALZ430SSB ALZ436SSB

A 30” (76 cm) 36” (91.54 cm)

B 23

⁄64” (58.7 cm)

C 17

⁄64” (45.7 cm)

D 12

⁄64” (30.6 cm)

E 2

⁄32” (5.9 cm)

F 29

⁄32” (74 cm) 35

⁄32”(89.5 cm)

G 7

⁄32” (18 cm)

H 2

⁄16” (6.5 cm)

⁄32” (1 cm)

J 21

⁄64 (55.7 cm)

K 23

⁄16 (60.8 cm)

L 29

⁄64 (76 cm)

M 6" (15.24 cm)

Electrical Requirements

IMPORTANT

Observe all governing codes and ordinances.

It is the customer’s responsibility:

• To contact a qualied electrical installer.

• To assure that the electrical installation is adequate and

inconformance with National Electrical Code, ANSI/

NFPA 70— latest edition*, or CSA Standards C22.1-94,

CanadianElectrical Code, Part 1 and C22.2 No.0-M91 - latest

edition** and all local codes and ordinances.

• If codes permit and a separate ground wire is used, it is

recommended that a qualied electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualied electrician if you are not sure range

hood is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

IMPORTANT

• Save Installation Instructions for electrical inspector’s use.

• The range hood must be connected with copper wire only.

• The range hood should be connected directly to the fused

disconnect (Or circuit breaker) box through metal electrical

conduit.

• Wire sizes must conform to the requirements of the National

Electrical Code ANSI/NFPA 70 — latest edition*, or CSA

Standards C22.1-94, Canadian Electrical Code Part 1 and

C22.2 No. 0-M91 - latest edition** and all local codes and

ordinances.

• A U.L.- or C.S.A.-listed conduit connector must be provided

at each end of the power supply conduit (at the range hood

and at the junction box).

BEFORE INSTALLING THE HOOD

1. For the most efcient air ow exhaust, use a straight run or as

few elbows as possible.

I CAUTION:Vent unit to outside of building, only.

2. At least two people are necessary for installation.

3. Fittings material is provided to secure the hood to most types

of walls/ceilings, consult a Qualied Installer, check if they

perfectly t with your cabinet/wall.

4. Do not use ex ducting.

5. COLD WEATHER installations should have an additional back

draft damper installed to minimize backward cold air ow and

a nonmetallic thermal break to minimize conduction of outside

temperatures as part of the ductwork. The damper should be

on the cold air side of the thermal break. The break should be

as close as possible to where the ducting enters the heated

portion of the house.

6. Make up air: Local building codes may require the use of

Make-Up Air Systems when using Ducted Ventilation Systems

greater than specied CFM of air movement. The specied

CFM varies from locale to locale. Consult your HVAC

professional for specic requirements in your area.

Ducting Options

CFM reduction kit

If required or desired this hood is to be used only in conjunction

with CFM reduction kit model KIT02748.

Consult your HVAC professional and local building codes for

specic requirements in your area.

Closely follow the instructions set out in this manual.

All responsibility, for any eventual inconveniences, damages

or res caused by not complying with the instructions in this

manual, is declined.

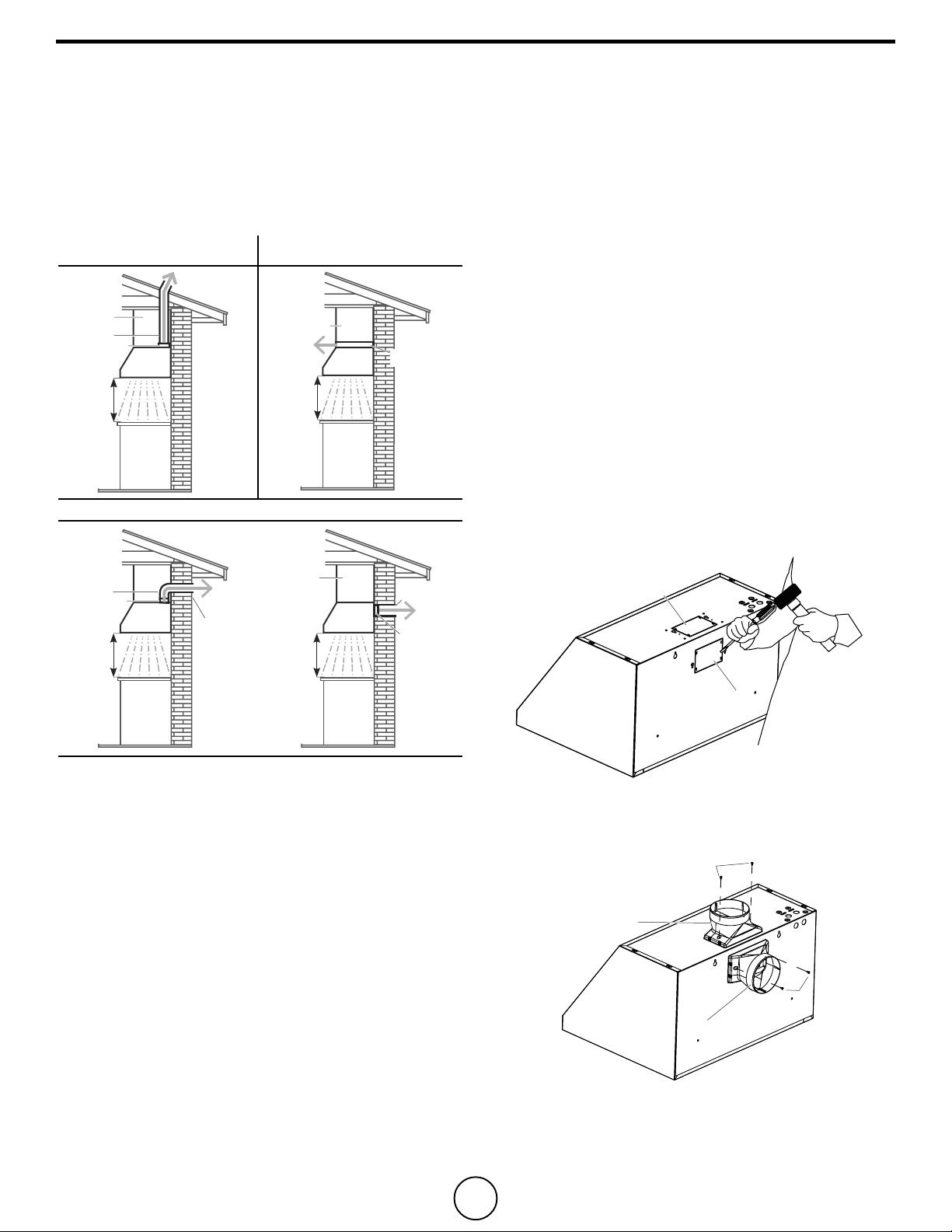

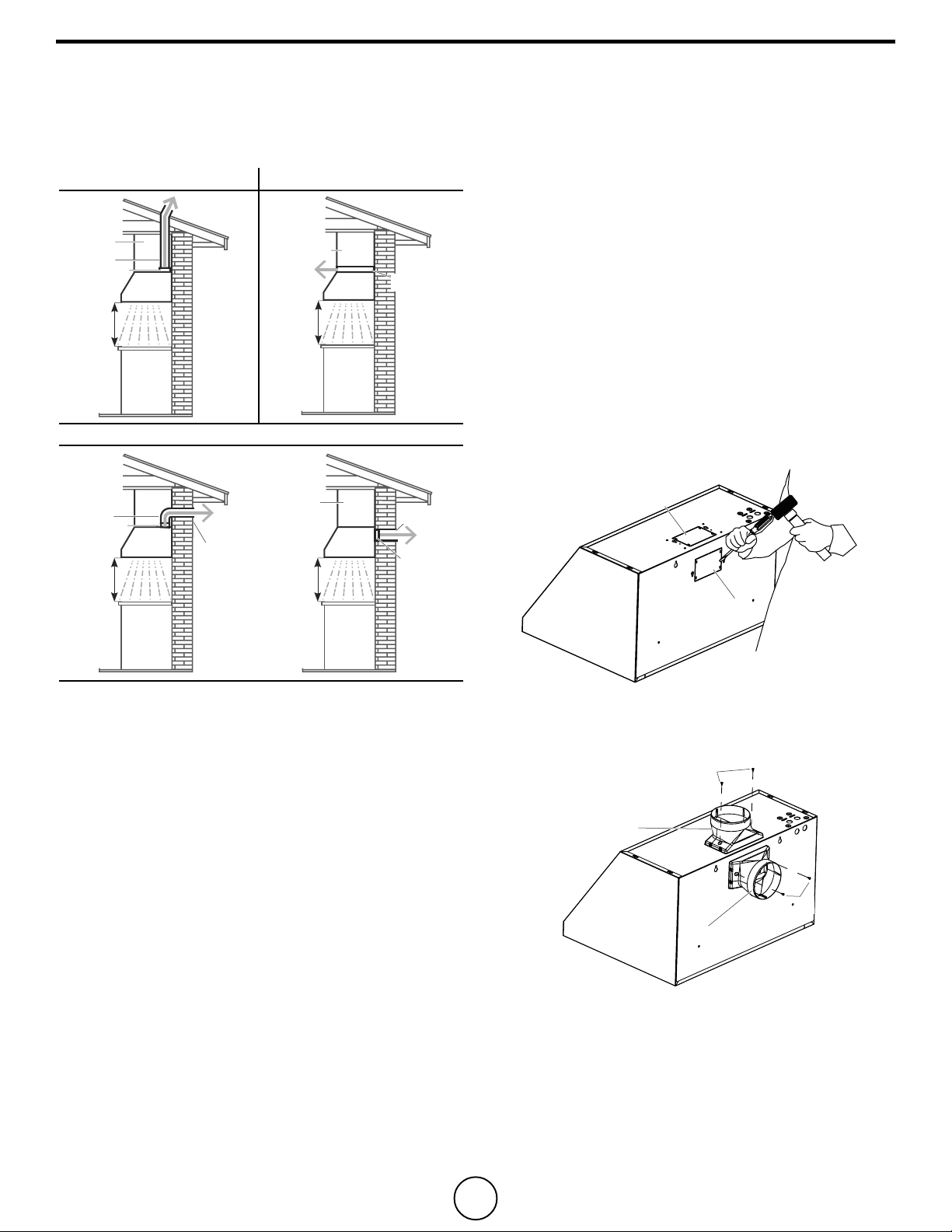

This hood is factory set for venting through the roof (vertical

discharge) or wall (horizontal discharge). A 6” (15.24 mm) round

duct system is needed for installation (not included).

NOTE: Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that greatly reduce perfor-

mance. Vent system can terminate either through the roof or wall.

To vent through a wall, a 90° elbow is needed.

For Non-Vented (recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the out-

side, the hood can be used in the non-vented (recirculating) ver-

sion, using the recirculating kit . Fumes and vapors are recycled

through the round grid. See optional accesories section.

Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or

stud must be cut, then a supporting frame must be constructed.

Fittings material is provided to secure the hood to most types of

walls/ceilings.

However, a qualied technician must verify suitability of the mate-

rials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper clearance with-

in the ceiling or wall for exhaust vent.

Hood installation height above cooktop is the users preference.

The lower the hood is above the cooktop, the more efcient the

capturing of cooking odors, grease and smoke.

CAUTION: Mount this hood so that the bottom edge above the

cooking surface is at 30” (76.2 cm) minimum if a gas range is

used or from 24” (61 cm) to 30” (76.2 cm) if an electric range is

used. Household use, please, read installation manual for specic

application. Check your ceiling height and the hood height maxi-

mum before you select your hood.

Venting through the roof Non Vented (recirculating)

Venting through the wall

A. 6” round transition

B. 6” round duct system

C. Cabinet / Duct cover kit

D. 90° elbow

E. Recirculating kit

F. Installation height:

Gas range MIN: 30” (76.2 cm)

Electric range: from 24” (61 cm ) to 30”

(76.2 cm)

Installation Instructions

Ducting version

After having chosen the vent option, proceed as follows:

1. Prepare duct and conduit cut outs as needed.

2. If possible, disconnect and move freestanding or slide-in

range from cabinet opening to provide easier access to

rear wall. Otherwise put a thick, protective covering over

countertop, cooktop or range to protect from damage and

debris. Select a at surface for assembling the unit. Cover

that surface with a protective covering and place all canopy

hood parts and hardware in it.

3. Determine and mark the centerline on the wall where the

canopy hood will be installed. Select a mounting height

comfortable for the user and mark on wall

4. Prepare duct and conduit cut outs as needed.

5. Remove the duct knockouts using a at blade screwdriver

and a small hammer.

6. Use the screwdriver by knocking out the pannel in similar

fashion to a scalpel.

WARNING

Take care of knockout sharp edges.

A. Vertical discharge

B. Horizontal discharge

7. Attach the 6” round air transition over knockout opening with

2 - 3.5 x 9.5 mm screws.

A. 6” round air transition (vertical discharge installation)

B. 6” round air transition (horizontal discharge installation)

C. 2 - 3.5 x 9.5 mm installation screws

Mark holes

Select the vent option that your installation will require and proceed to

that section:

Outside top exhaust

Use the diagram or the hood as a template and mark the locations on

the cabinet for ductwork, electrical wiring and keyhole screw slots.

⁄64”

(1.4 cm)

Wiring access knockout

(cabinet bottom side)

Mounting

screws (4)

⁄64”

(15.9 cm)

Vent

shims

CENTER

LINE

Cabinet

front side

⁄32”

(18 cm)

⁄32”

(6.6 cm)

⁄32”

(1 cm)

⁄16”

(4.3 cm)

⁄64”

(26.86 cm)

⁄64”

(2.2cm)

⁄64”

(4.4 cm)

Cabinet bottom side

⁄32”

(10.7cm)

⁄32”

(10.7cm)

Vent

system hole

For recessed bottom cabinet only

If the cabinets have front, side or back trim, make 2 wood shims the

width of the trim and attach them to the cabinet bottom recess on

both sides.

Wood shims

Outside rear exhaust

(Horizontal duct Ø 6” (15.2 cm))

Use the diagram or the hood as a template and mark the locations

on the wall for ductwork, electrical wiring and keyhole screw slots.

⁄32”

(10.7cm)

⁄64”

(3.6cm)

⁄32”

(12.3cm)

⁄64”

(12.6cm)

⁄32”

(0.7cm)

⁄32”

(10.7cm)

⁄64”

(15.9cm)

⁄32”

(9.6cm)

⁄64”

(17.5cm)

⁄64”

(17.5cm)

⁄16”

(4.3cm)

⁄16”

(2.7cm)

⁄64”

(2.2cm)

⁄64” (4 cm)

TOP OF THE

HOOD

BOTTOM OF THE

HOOD

1. Remove the grease lters.

2. Remove the blower mounting screws. Put the screws in a

safe place in order to use them again.

3. Set free the two blower springs from the top of the range

hood housing.

4. Flip the blower base to the rear face of the range hood.

5. Insert the two blower springs to the top of the range

hoodhousing, Secure it with the four mounting screws

previously released.

Mounting the Hood

Wall Installation

Install framing for hood support

1. Mark the screw hole locations indicated in the “Outside rear

exhaust” gure.

2. If drywall is present, cut away enough drywall to expose

2 vertical studs at the indicated holes location. Install two

horizontal supports between two wall studs at the bottom and

upper mounting holes installation location.

3. The horizontal support must be ush with the room side of the

studs. Use cleats behind both sides of the support to secure

wall studs.

4. Reinstall drywall and renish.

View from rear

Mounting

Support

Centerline of

Installation

Space

IMPORTANT: Framing must be capable of

supporting 100 lbs.

Cleats

5. Cut holes at marked locations for duct and electrical wiring.

Mounting the hood

1. Drive a mounting screw (from the hardware package) partway

into each center of the narrow neck of the keyhole slots

marked on the cabinet bottom or the wall’s support frame.

NOTE: You should consider the wall’s construction material in

order to choose the right wall anchor and screw. For plywood

walls you should use the 10x60 mm wall anchors and the

5.4x75 mm screws. For concrete walls you should use the

5x45 mm screws.

2. Install the 2 pieces of the selected screws on the mountings

screws location (see the image). Leave a

⁄4” (6.4 mm) gap

between the wall and the back of the screw head to slide

range hood into place.

⁄4”

(6.4 mm)

3. Fix the wiring conduit of the hood.

4. Slide the hood back against the wall. Tighten the mounting

screws. Be sure the screw heads are in the narrow neck of the

keyhole slot.

A. Mounting Screws

B. Lower security screws (Wall Installation)

5. Drive 2 pieces of the selected screws in the lower security

screws location (see the image above).

6. Connect Ductwork to hood.

Cabinet Installation

NOTE: Your cabinet must be able to support at least 88 lb (40 kg).

1. Drive a mounting screw (from the hardware package) partway

into each center of the narrow neck of the keyhole slots

marked on the cabinet bottom or the wall’s support frame.

2. Install the 4 - 4 x 8 mm mounting screws. Leave a 1⁄4” (6.4

mm) gap between the wall and the back of the screw

head to slide range hood into place.

⁄4”

(6.4 mm)

3. Fix the wiring conduit of the hood.

4. Slide the hood back against the cabinet. Tighten the mounting

screws. Be sure the screw heads are in the narrow neck of the

keyhole slot.

A. Mounting Screws

Electrical Connection

WARNING: Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and install a

UL listed or CSA approved

⁄2” strain relief.

A. Terminal box

B. Knockout

C. Terminal box cover

4. Run home power supply cable through strain relief, into

terminal box.

A. Home power supply cable

B. UL listed or CSA approved

strain relief

C. Black wires

D. UL listed wire connectors

E. White wires

F. Green (or bare) and

yellow-green ground wires

5. Use UL listed wire connectors and connect black wires (C)

together.

6. Use UL listed wire connectors and connect white wires (E)

together.

WARNING: Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground wire in

terminal box. Failure to do so can result in death or electrical

shock.

7. Connect green (or bare) ground wire from home power supply

to yellow-green ground wire (F) in terminal box using UL listed

wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Reconnect power.

Hood Description

A. Blower and light controls

B. LED Lamps housings

C. Grease lter Handle

E. Grease lter

Range Hood Controls

1. Light On/Off button

2. Blower On/Off button

3. Blower speed minimum button

4. Blower speed medium button

5. Blower speed maximum button

NOTE: Control buttons will light up when range hood is On.

Operating the light

The Light On/Off button (1) controls both lights. Press once for

On and again for Off.

Operating the blower

The Blower On/Off button (2) turns the blower On or Off.

The Blower Speed buttons (3, 4 and 5) set the desired speed and

control the sound level for quiet operation. The speed can be

changed anytime during fan operation by pressing the desired

blower speed button.

1. To turn the blower On, press the Blower On/Off button (2) and

the desired speed button (3, 4 or 5).

2. To turn the blower Off, press the Blower On/Off button (2).

Any of the 3 blower speed buttons can be in the On position

at the same time. The blower will operate at the highest speed

button that is pushed in. For lower blower speeds, the higher

speed buttons must not be pushed in.

Range Hood Care

Cleaning

IMPORTANT: Clean the hood and grease lters frequently

according to the following instructions. Replace grease lters

before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool or

soap-lled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

1. Liquid detergent soap and water, or all-purpose cleanser

2. Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

3. Do not use cleaning agents containing bleach.

Aluminum Grease Filter:

1. Remove the lter by pulling the spring outwards release han-

dle and then take out the lter.

A. Spring release handle

2. Wash aluminum grease lters as needed in dishwasher or hot

detergent solution.

3. Reinstall the lter by making sure the spring release handles

are toward the front. Insert aluminum lter into upper track.

4. Push in spring release handle.

5. Push up on aluminum lter and release handle to latch into

place.

Replacing a LED Lamp

The LED lights are replaceable by a service technician only. See

the service contact information in the next page.

WARRANTY

Parts and Service Warranty:

For the period of one year from the date of the original purchase, we will provide free of charge, non consumable parts or components

that failed due to manufacturing defects. During this one year limited warranty, we will also provide, free of charge, all labor and in-

home service to replace the defective part.

What is Not Covered:

• Damage to the product caused by  oods, act of God,  re and accidents.

• Damage caused after delivery.

• House fuses replacement or resetting of circuit breakers.

• Service trips to your home to teach you how to use or install the product.

• Light bulbs, metal, carbon  lters and the other consumable parts.

• The natural wear of  nish, and wear due to improper maintenance, use of corrosive and abrasive cleaning

products, pads, and oven cleaner products.

This warranty will be voided when:

• Product damaged due to improper installation and failure to follow installation instructions, delivery or maintenance.

• Incidental or consequential damage caused by possible defects with this appliance.

• Alteration or modi cation of the Product which may cause in damage to the Product, or failure to operate it

in accordance with speci cations.

• Damage because of improper connection with equipment of other manufacturers.

• Failure of the product if it is negligence, abused, misused, or used for other than the intended purpose or used commercially.

• Improper repair, modi cation or servicing of the Product performed by third parties other than Authorized Agents.

Who is Covered:

This warranty is extended to the original purchaser for products purchased for ordinary home use in the 48 mainland states, Hawaii,

Washington D.C. Alaska, Guam, Puerto Rico and the Virgin Islands.

This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent

owners of this product. This warranty is made expressly in lieu of all other warranties, expressed or implied,

including, but not limited, any implied warranty of merchantability or  tness for a particular purpose, and all other

obligations on the part of Elicamex, provided, however, that if the disclaimer of implied warranties is ineffective under applicable law,

the duration of any implied warranties arising by operation of law shall be limited to 1 (one) year from the date of original purchase at

retail or such longer period as may be required by applicable law.

This warranty does not cover any special, incidental and/or consequential damages, nor loss of pro ts, suffered by

the original purchaser, its customers and/or the users of the Product.

Have your product proof of purchase with date ready for warranty issues.

Or write to:

Who to contact

To obtain service under warranty or for any service related question, please visit the support section on the website below:

www.elica.com

Have your product proof of purchase with date ready for warranty issues.

TO OBTAIN SERVICE UNDER WARRANTY:

or any Service Related Questions, please call:

1-888-732-8018

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

TO OBTAIN SERVICE UNDER WARRANTY: You must present proof of original purchase date.

Please keep a copy of your dated proof of purchase (sales slip) in order to obtain service under warranty.

WARRANTY

APPROUVÉ COMME APPAREIL DOMESTIQUE

POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT

DE COMMENCER.

L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS

LES CODES EN VIGUEUR.

IMPORTANT: Conservez ces instructions a n de pouvoir les

remettre à l’inspecteur-électricien de votre région.

INSTALLATEUR: Veuillez laisser ces instructions avec l’appareil

pour le propriétaire.

PROPRIÉTAIRE:Veuillez conserver ces instructions pour

pouvoir vous y référer plus tard.

Avertissement de sécurité: Coupez l’alimentation du circuit

dans le panneau électrique et verrouillez le panneau avant de

raccorder les  ls de cet appareil

Requirement 120 VAC, 60 Hz. 15 or 20 A Branch Circuit

Sommaire

Outils et Pièces 14

Dimensions et Dégagement 14

Exigences électriques 15

Méthodes d’évacuation 15

Instructions d'installation 16

Montage de la Hotte 17

Installation de la hotte 18

Cabinet Installation 18

Connexion Électrique 19

Description de la Hotte 19

Commandes de la Hotte de Cuisinière 19

Entretien de la Hotte 20

GARANTIE 22

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D’INCENDIE,

CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS,

RESPECTER LES INSTRUCTIONS SUIVANTES:

■ Utiliser cet appareil uniquement dans les applications envisagées

par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d’entreprendre un travail d’entretien ou de nettoyage,

interrompre l’alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs pour

empêcher tout rétablissement accidentel de l’alimentation du

circuit. Lorsqu’il n’est pas possible de verrouiller le tableau de

disjoncteurs, placer sur le tableau de disjoncteurs une

étiquette d’avertissement proéminente interdisant le

rétablissement de l’alimentation.

■ Tout travail d’installation ou câblage électrique doit être réalisé

par une personne quali ée, dans le respect des prescriptions

de tous les codes et normes applicables, y compris les codes du

bâtiment et de protection contre les incendies.

■ Une source d’air de débit suf sant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et

évacuation des gaz à combustion par la cheminée), pour

qu’il n’y ait pas de re ux des gaz de combustion. Respecter

les directives du fabricant de l’équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l’American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors d’opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages

électriques ou canalisations qui peuvent s’y trouver.

■ Les ventilateurs d’évacuation doivent toujours décharger l’air

à l’extérieur.

MISE EN GARDE: Cet appareil est conçu uniquement pour la

ventilation générale. Ne pas l’utiliser pour l’extraction de matières

ou vapeurs dangereuses ou explosives.

MISE EN GARDE: Pour minimiser le risque d’incendie et évacuer

adéquatement les gaz, veiller à acheminer l’air aspiré par un

conduit jusqu’à l’extérieur - ne pas décharger l’air aspiré dans un

espace vide du bâtiment comme une cavité murale, un plafond,

un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D’INCENDIE,

UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT: Ne pas utiliser un ventilateur avec un cordon

ou une  che endommagé. Jeter ventilateur ou retourner à un cen-

tre de service autorisé pour examen et / ou réparation.

AVERTISSEMENT: POUR MINIMISER LE RISQUE D’UN FEU DE

GRAISSE SUR LA CUISINIÈRE:

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une in ammation et la génération de fumée. Utiliser

une puissance de chauffage moyenne ou basse pour le

chauffage d’huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors

de la cuisson avec une puissance de chauffage élevée ou lors

de la cuisson d’un mets à  amber (à savoir crêpes Suzette,

cerise jubilée, steak au poivre  ambé).

■ Nettoyer fréquemment les ventilateurs d’extraction. Veiller à

ne pas laisser la graisse s’accumuler sur les surfaces du

ventilateur ou des  ltres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l’élément chauffant.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D’UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES

RECOMMANDATIONS SUIVANTES:

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES

BRÛLURES. Si les  ammes ne s’éteignent pas immédiatement,

ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ

- vous risquez de vous brûler.

■ NE PAS UTILISER D’EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si:

• Il s’agit d’un extincteur de classe ABC, dont on connaît

le fonctionnement.

• Il s’agit d’un petit feu encore limité à l’endroit où il s’est

déclaré.

• Les pompiers ont été contactés.

• YIl est possible de garder le dos orienté vers une sortie

pendant l’opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d’incendie de cuisine publiés par la NFPA.

AVERTISSEMENT: Pour réduire le risque d’incendie ou de choc

électrique, ne pas utiliser ce ventilateur avec un quelconque

dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

Outils et Pièces

Pièces Fournies

Enlever l’emballage

ATTENTION

Enlever délicatement le carton, Porter des gants pour se protéger

des bords coupants.

AVERTISSEMENT

Enlever le lm de protection recouvrant le produit avant de

commencer l’opération.

• Hotte avec ventilateur et lampes DEL.

• Conduit métallique rond de 6” (15.2 cm)

• Filtres à graisse

• Kit quincaillerie comprenant:

Pièce Quantité Pièce Quantité

5x45 mm

Torx 20 adaptateur

4.5x13 mm

10 x 60 mm ancres

de mur

3.5x9.5 mm

Vis 5.4x75 mm

(10 x 60 mm ancres de

mur)

Torx 10 adaptateur

Outils nécessaires

• Niveau

• Perceuse avec forets de 1¼” (3.2 cm),

⁄8” (3.2 mm), y

⁄16”

(4,8 mm)

• Crayon

• Pince à dénuder ou couteau utilitaire

• Mètre-ruban ou règle

• Pince

• Pistolet à calfeutrage et composé de calfeutrage résistant aux

intempéries

• Brides de conduit

• Scie sauteuse ou scie à guichet

• Tournevis à lame plate

• Cisaille de ferblantier

• Tournevis Phillips (Pozidrive)

Pièces nécessaires

• Câble d’alimentation électrique du domicile

• Serre-câble de 1/2” (12,7 mm) (homologation UL ou CSA)

• 3 connecteurs de ls homologués UL

Pour les installations avec décharge à l’extérieur, il vous

faudra aussi:

• 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

• Circuit d’évacuation métallique

Pièces non fournies

Accessoires Optionnel

Kit # Pièce Kit # Pièce

Kit d'amor-

tisseur de

valve

KIT0102873

KIT02724

Kit d' Recy-

clage

30” KIT01939

36” KIT01940

Couverture

du conduit

6” H

30” KIT01941

36” KIT01942

Couverture

du conduit

12" H

30” KIT01944

36” KIT01945

Kit d' CFM

réduction

KIT02748

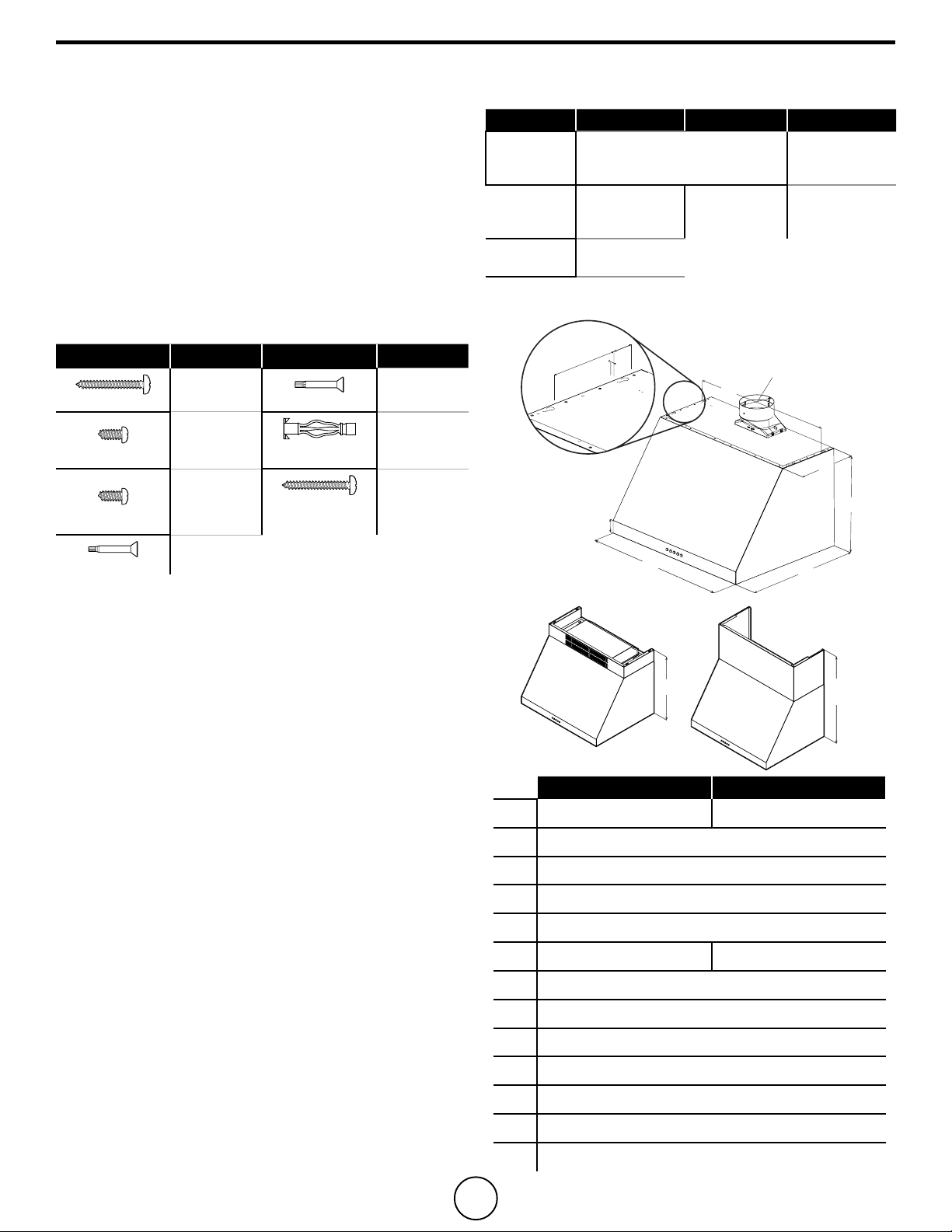

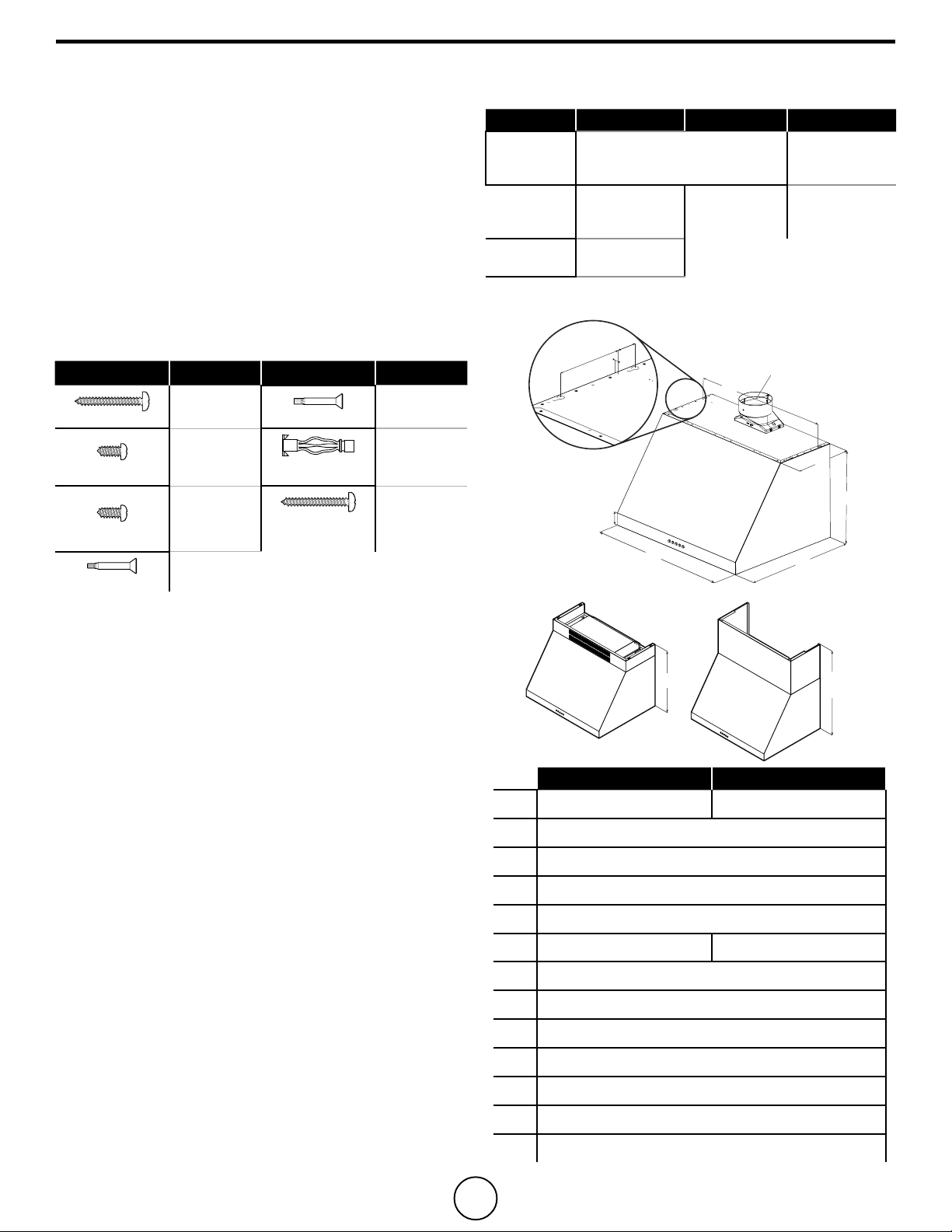

Dimensions et Dégagement

Hauteur du kit

recirculaire

Hauteur du kit de

la couverture du

conduit

K (6”)

L (12”)

ALZ430SSB ALZ436SSB

A 30” (76 cm) 36” (91.54 cm)

B 23

⁄64” (58,7 cm)

C 17

⁄64” (45,7 cm)

D 12

⁄64” (30,6 cm)

E 2

⁄32” (5,9 cm)

F 29

⁄32” (74 cm) 35

⁄32”(89,5 cm)

G 7

⁄32” (18 cm)

H 2

⁄16” (6,5 cm)

⁄32” (1 cm)

J 21

⁄64 (55,7 cm)

K 23

⁄16 (60,8 cm)

L 29

⁄64 (76 cm)

M 6" (15,24 cm)

Exigences électriques

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.

• Le client a la responsabilité de :

• Contacter un électricien-installateur.

• Vérier que l’installation électrique est adéquate et conforme

avec le Code national de l’électricité, ANSI/ NFPA 70 (la

plus récente édition*), ou les normes C22.1-94, Code

canadien de l’électricité, Partie 1 et C22.2 No.0-M91 (La plus

récente édition**) de la CSA, ainsi que tous les codes et les

ordonnances de votre région.

• Si le code le permet et que vous utilisez un l de mise à la

terre distinct, il est recommandé de faire vérier le chemin du

l par un électricien.

• Ne pas mettre l’appareil à la terre sur une conduite de gaz.

• Consultez un électricien qualié si vous n’êtes pas certain que

la hotte est mise à la terre correctement.

• N’installez pas un fusible dans le circuit neutre ou le circuit de

mise à la terre.

IMPORTANT

• Conservez ces instructions an de pouvoir les remettre à

l’inspecteur-électricien.

• La hotte doit être câblée uniquement à l’aide de ls de cuivre.

• Il faut raccorder la hotte directement à une boîte à fusible ou à

un disjoncteur par l’entremise d’une canalisation électrique en

métal.

• Le calibre de l doit être conforme aux exigences du Code

national de l’électricité, ANSI/NFPA 70 (La plus récente

édition*), ou les normes C22.1-94, Code canadien de

l’électricité, Partie 1 et C22.2 0-M91 (La plus récente édition**)

de la CSA, ainsi que tous les codes et les ordonnances de

votre région.

• Il faut prévoir un connecteur de canalisation approuvé par l’UL

ou la CSA à chaque extrémité de la canalisation d’alimentation

(À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à:

* La National Fire Protection Association, Batterymarch Park Quincy, Massachusetts,

02269

** La CSA International, 8501 East Pleasant Valley Road, Cleveland, Ohio, 44131-5575

AVANT D’INSTALLER LA HOTTE

1. Pour assurer la ventilation la plus efcace possible,installez

la conduite en ligne droite ou avec le moins de coudes

possibles.

ATTENTION : La sortie de la conduite de ventilation doit

donner sur l’extérieur.

2. Deux personnes sont nécessaires pour effectuer l’installation.

3. La quincaillerie fournie permet de xer la hotte à la plupart

des murs et des plafonds; consultez un installateur qualié

pour vous assurer que la quincaillerie fournie est adaptée à

votre type de mur ou d’armoire.

4. N’utilisez pas de conduit exible.

5. Dans le cas des endroits sujets aux TEMPÉRATURES

FROIDES, il faut installer un clapet de contre-tirage

supplémentaire an de minimiser le retour d’air froid et

un isolant thermique non métallique an de minimiser la

conduction de la température extérieur dans le conduit. Il faut

placer le clapet du côté de l’air froid de l’isolant thermique.

L’isolant doit être placé le plus près possible de l’endroit où le

conduit entre dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de votre région peut

exiger l’utilisation d’un système d’air d’appoint si vous utilisez

un système de ventilation à conduit dont le mouvement d’air

dépasse un certain nombre de CFM. Le nombre de pi3/min varie

d’une région à l’autre. Consultez un professionnel de CVC pour

connaître les exigences précises de votre région.

Méthodes d’évacuation

Kit de réduction CFM

Si nécessaire ou souhaité, cette hotte doit être utilisée

uniquement avec le kit de réduction CFM modèle KIT02748.

Consultez votre professionnel des installations de chauffage

et les codes du bâtiment locaux pour connaître les exigences

spéciques de votre région.

Suivez à la lettre les directives présentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout

préjudice, dommage ou incendie causé par la non observation

des directives contenues dans le présent manuel.Cette hotte a

été congurée à l’usine pour la décharge de l’air aspiré à travers

le toit (évacuation verticale) ou à travers un mur (décharge hori-

zontale). Un circuit d’évacuation en conduit rond de 6” (15,2 cm)

(non fourni) est nécessaire pour l’installation.

REMARQUE: On déconseille l’emploi de conduit exible. Un

conduit exible peut causer une rétropression et des turbulences

de l’air, ce qui réduit considérablement la performance. La sortie

à l’extérieur du circuit d’évacuation peut se faire à travers le toit

ou à travers un mur. Pour la sortie à travers un mur, on doit

employer un raccord coudé (90°).

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de

cuisson à l'extérieur, on peut employer la version installation

sans décharge à l'extérieur (recyclage) de la hotte, en utilisant de

recyclage kit. Les vapeurs/fumées sont alors recyclées à travers

la grille ronde. Voir la section des accessoires optionnels.

Préparation

Ne coupez pas une solive ou un montant à moins qu’il soit absol-

ument nécessaire de le faire. Si vous devez couper une solive

ou un montant, vous devez construire un cadre de soutien.

La quincaillerie fournie permet de xer la hotte à la plupart des

murs et des plafonds.

Vous devez cependant demander à un technicien qualié de véri-

er la solidité des matériaux selon le type de mur ou de

plafond.

Avant de couper, assurez-vous qu’il y a un dégagement sufsant

dans le plafond ou le mur pour passer la conduite de sortie.

Vous pouvez déterminer vous-même la hauteur à laquelle vous

installez la hotte au dessus de la cuisinière. Plus la hotte est

près de la cuisinière, plus elle est efcace à capter les odeurs de

cuisson, la graisse et la fumée.

REMARQUE: mettez la hotte an d'avoir entre le bord inferieur

de la hotte et le plan de cuisson une distance de 30" (76,2 cm).

Pour des cuisinieres electriques: la distance entre le bord inferieur

de la hotte et le plan de cuisson ne dôit pas être inferieure de

24" (61 cm) et superieure de 30" (76,2 cm). Emploi domestique.

Lire attentivement le livret instructions pour des applications

speciques.

Vériez donc la hauteur de votre plafond et la hauteur maximum

de la hotte avant de choisir votre modèle de hotte.

Décharge à travers le toit Installation sans décharge à

l’extérieur (recyclage)

Décharge à travers le mur

A. Transition rond de 6”

B. Système de conduit rond de 6”

C. Gabinet / Kit Cache-conduit

D. Coudé à 90°

E. Kit Recyclage

F. Hauteur d'installation:

MIN: Table de cuisson à gaz= 30” (76.2 cm)

table de cuisson électrique: de 24” (61 cm )

à 30” (76.2 cm)

Instructions d'installation

Installation - Version à conduit

Après avoir choisi le type d’évacuation, procéder comme suit:

1. Préparer le conduit et les découpes nécessaires.

2. Si possible, débranchez la cuisinière et déplacez la an

d’avoir un meilleur accès au mur arrière. Sinon, placez une

couverture épaisse sur le comptoir et la surface de cuisson

an de les prot ger des dommages et des saletés.

Sélectionnez une surface plane pour assembler l’appareil.

Placez une couverture protectrice sur cette surface, puis

disposez les pièces de l’auvent de la hotte et la quincaillerie.

3. Déterminez et marquez la ligne centrale sur le mur où

sera installé l’auvent de la hotte. Déterminez une hauteur

confortable pour l’utilisateur et marquez la sur le mur derrière

la surface de cuisson.

4. Préparer le conduit et les découpes nécessaires.

5. Enlever les parties prédécoupées pour les conduits en

utilisant un n tournevis et un petit marteau.

6. Utiliser le tournevis à la façon d‘un biseau.

Faire attention aux parties blessants.

A. Décharge vertical

B. Décharge horizontal

7. Installer le raccord de transition de la hotte avec 2 vis de 3.5

x 9.5 mm.

A. Raccord de transition 6” (installation décharge vertical)

B. Raccord de transition 6” (installation décharge horizontal)

C. 2 vis de 3.5 x 9.5 mm

Emplacement des trous

Sélectionner le type d’évacuation choisi pour votre

hotte et procéder:

Évacuation extérieure par le dessus de la hotte

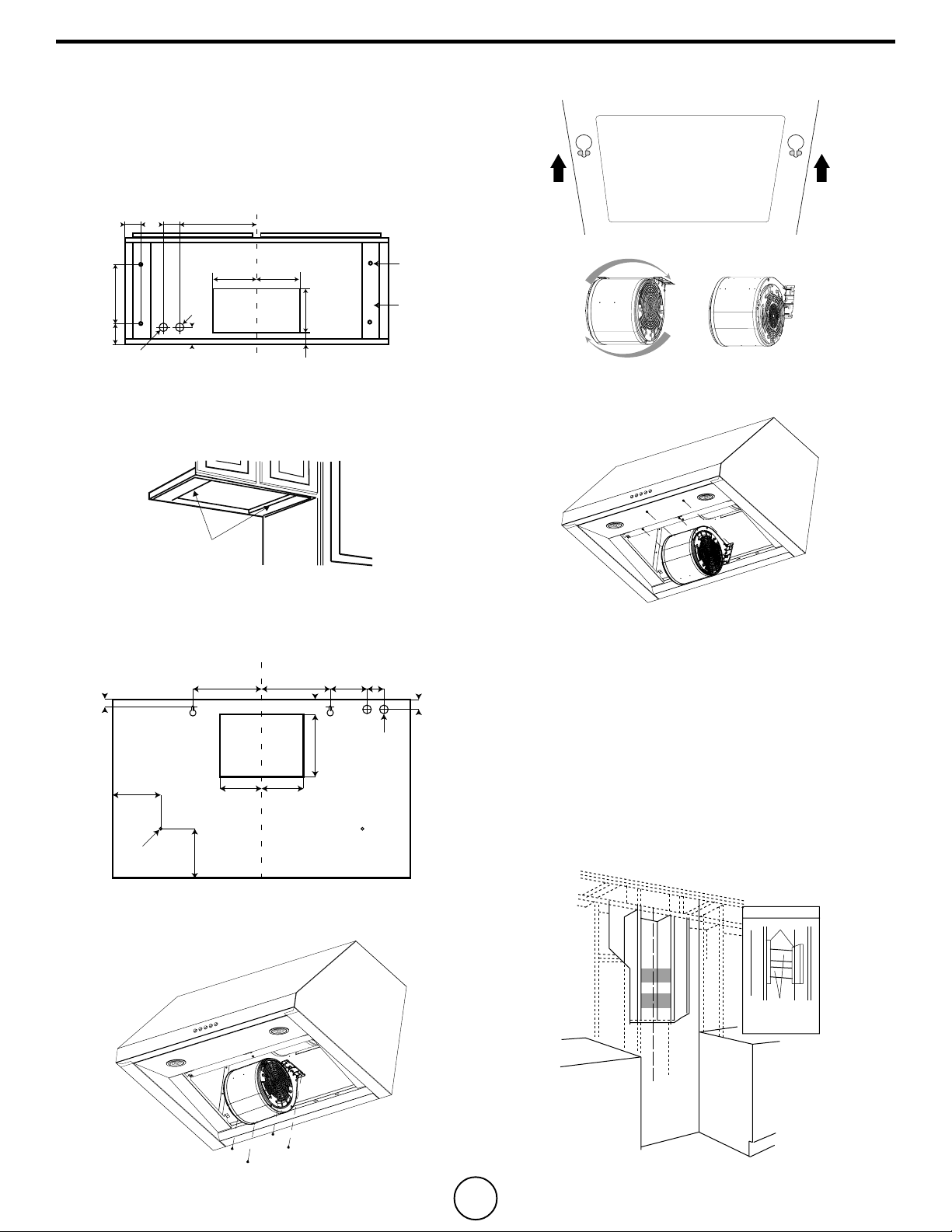

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire

l’emplacement des conduits, des ls électriques et les fentes régla-

bles pour les vis.

⁄64”

(1.4 cm)

Accés au circuit

eléctrique (á l’arriere du

gabinet)

Vis de

xation

de la hotte

(4)

⁄64”

(15.9 cm)

Morceaux

en bois

LIGNE DU

CENTRE

Face avant

de l’armoire

⁄32”

(18 cm)

⁄32”

(6.6 cm)

⁄32”

(1 cm)

⁄16”

(4.3 cm)

⁄64”

(26.86 cm)

⁄64”

(2.2cm)

⁄64”

(4.4 cm)

Fond de l’armoire

⁄32”

(10.7cm)

⁄32”

(10.7cm)

Trou pour le

passege du

conduit

Pour armoires encastrées uniquement

Si les armoires ont une garniture à l’avant, sur le côté ou à l’arrière,

réaliser 2 morceaux de bois de la largeur des garnitures et les attacher

à l’armoire encastrée sur les 2 côtés.

Morceaux de bois

Évacuation extérieure par l’arrière de la hotte

(Conduit horizontal rectangulaire de Ø 6” (15.2 cm))

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire

l’emplacement des conduits, des ls électriques et les fentes régla-

bles pour les vis.

⁄32”

(10.7cm)

⁄64”

(3.6cm)

⁄32”

(12.3cm)

⁄64”

(12.6cm)

⁄32”

(0.7cm)

⁄32”

(10.7cm)

⁄64”

(15.9cm)

⁄32”

(9.6cm)

⁄64”

(17.5cm)

⁄64”

(17.5cm)

⁄16”

(4.3cm)

⁄16”

(2.7cm)

⁄64”

(2.2cm)

⁄64” (4 cm)

1. Retirer les ltres à graisse.

2. Retirez les vis du moteur. Rangez les vis dans un endroit sûr

an de pouvoir les réutiliser.

3. Libérer les deux clips de moteur de la partie supérieure du

hotte.

4. Tournez la base du moteur à l’arrière de la hotte.

5. Insérez les deux clips de moteur vers la face arrière

de la hotte. Fixer avec les quatre vis du montage avec

précédemment publiée.

Montage de la Hotte

Installation al mur

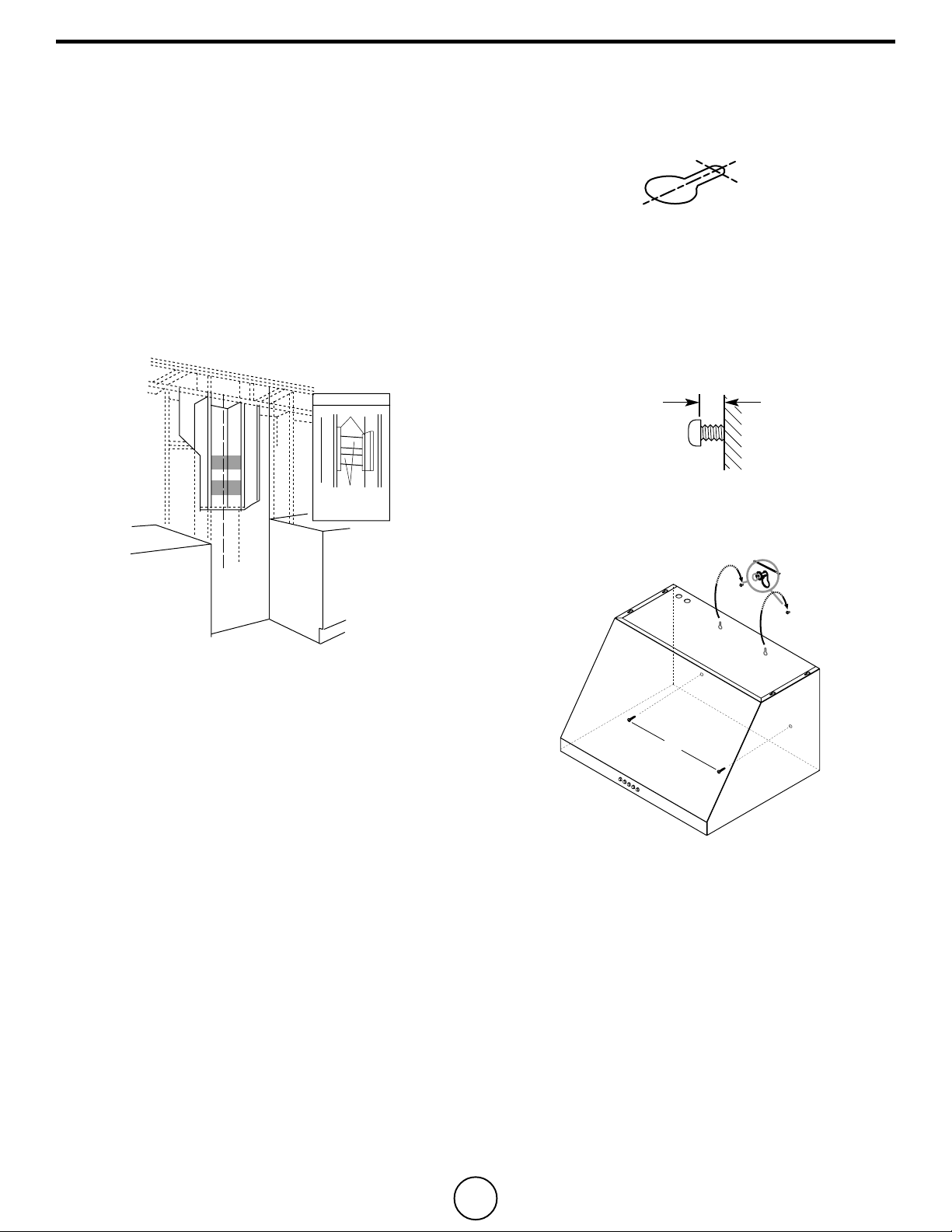

Installer la structure de support de la hotte

1. Indiquer les emplacements des trous des vis des la gure

“évacuation arrière extérieur”.

2. Si une paroi est présente, Couper sufsamment de paroi

pour placer 2 crampons sur les trous indiqués. Installer 2

supports horizontaux entre les deux crampons muraux aux

emplacements des trous de montage inférieurs et supérieurs.

3. Le support horizontal doit être de niveau avec le côté pièce

des crampons. Utiliser des tasseaux de deux côtés du

support pour sécuriser aux crampons du mur.

4. Replacer la paroi et faire les nitions.

Vue arriere

Support de

montage

Ligne du

centre de

l’espace

d’installation

IMPORTANT- La paroi doit être capable

de supporter 100 lbs.

Tasseaux

5. Réaliser les trous pour les conduits et les ls électriques aux

emplacements indiqués.

Installation de la hotte

1. Soulever la hotte sous le placard ou el gabinet et déterminer

sa position d’installation nale en la centrant sous le placard.

Sur la face inférieure du placard, marquer l’emplacement des

4 trous de montage sur la hotte.

REMARQUE: Vous devriez considérer le matériau de

construction des murs an de choisir l'ancre de mur de droite

et visser. Pour les murs de contreplaqué, vous devez utiliser

les 10 x 60 mm ancres murales et les vis 5.4x75 mm. Pour les

murs en béton, vous devez utiliser les vis 5x45 mm.

2. Installer les 2 vis de montage 5 x 45 mm dans les avanttrous

(voir l'image). Laisser un espace d’environ

⁄4” (6,4 cm) entre

les têtes des vis et le placard pour faire glisser la hotte et la

mettre en place.

⁄4”

(6.4 mm)

3. Fixer le conduit de câblage de la hotte.

4. Faites glisser le capot arrière contre le mur. Serrer les vis de

montage. Assurez-vous que les têtes de vis sont dans le col

étroit de la fente de trou de serrure.

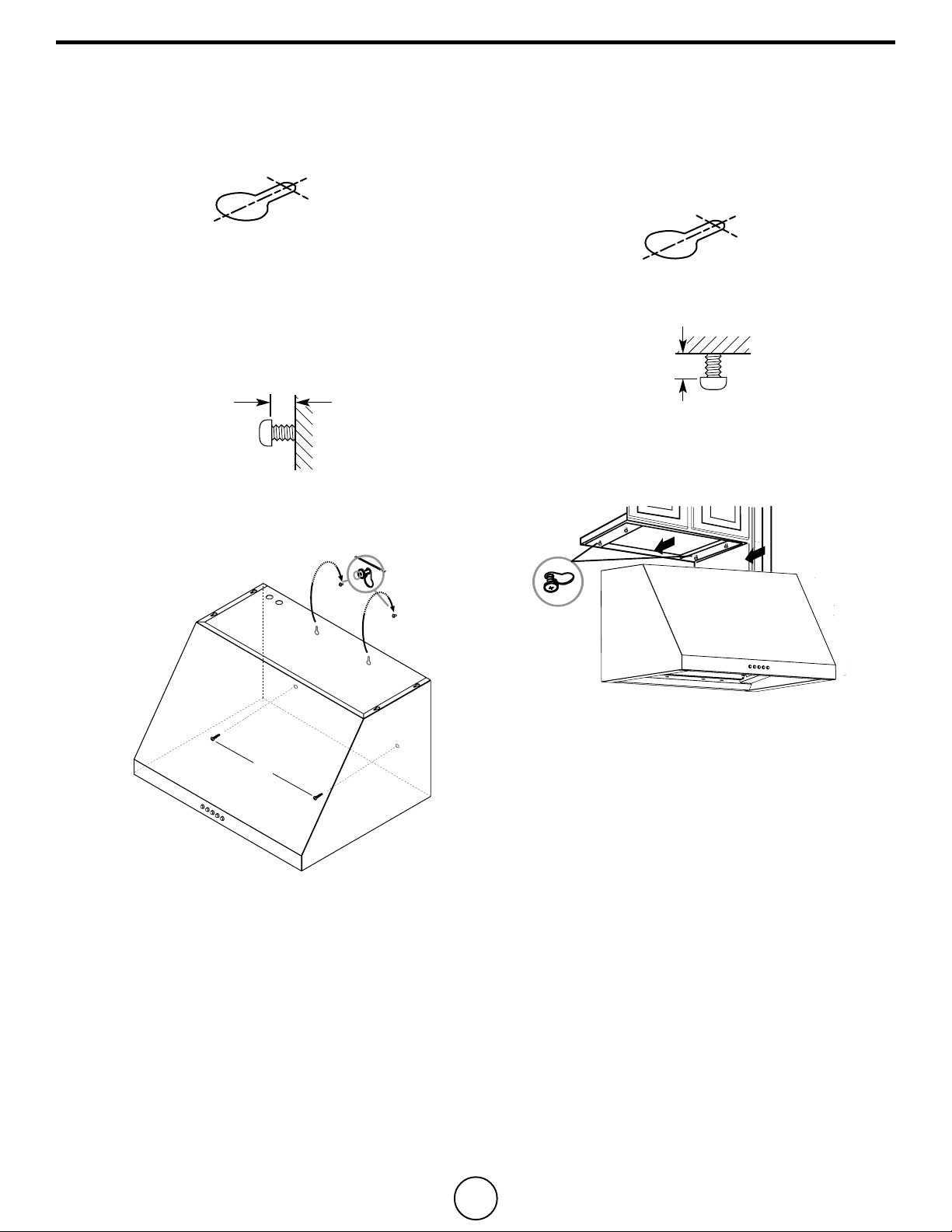

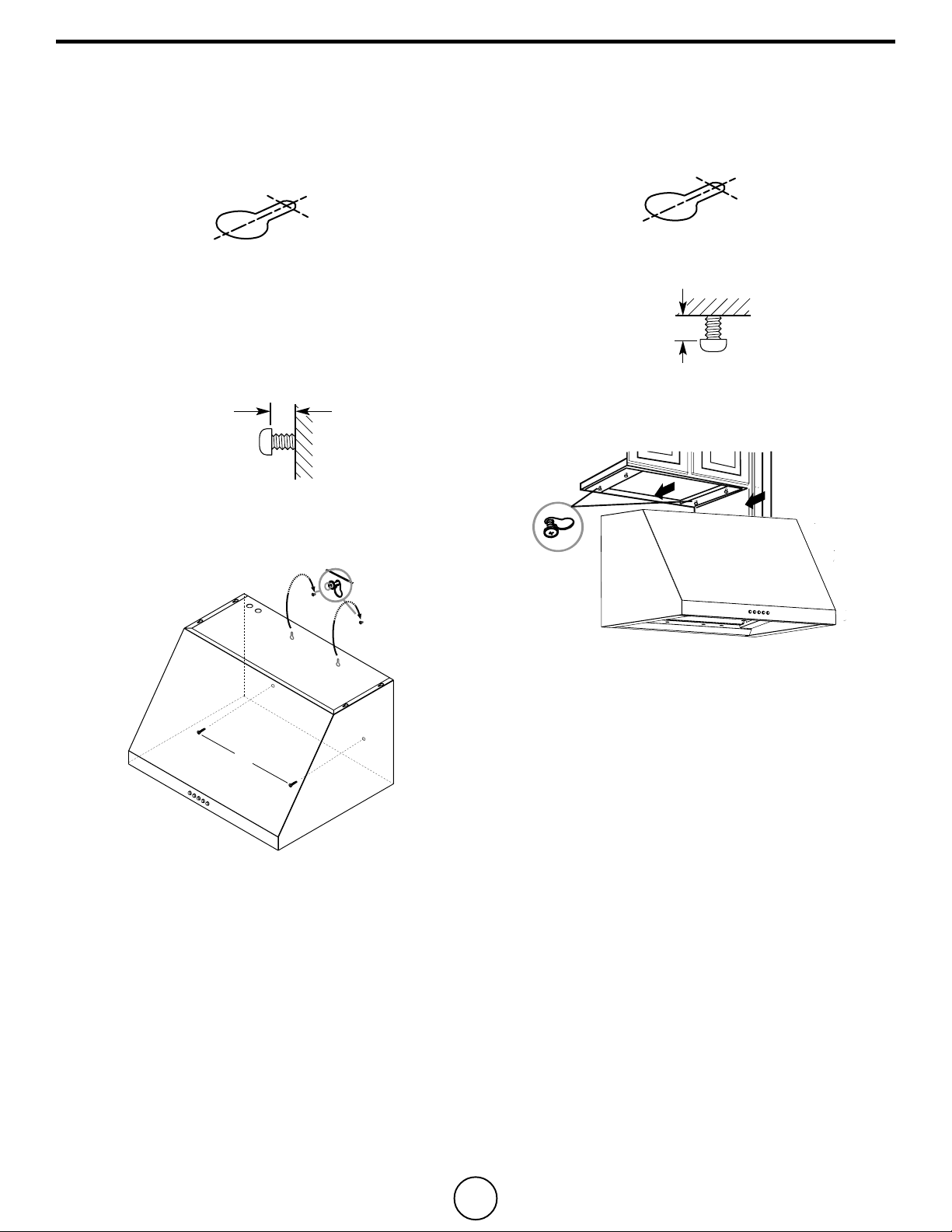

A. Vis de montage

B. Vis inférieures de sécurité (montage mural)

5. Conduisez 2 morceaux de vis sélectionnés à l'emplacement

des vis de sécurité inférieure (voir l'image ci-dessus).

6. Raccorder le circuit d’évacuation à la hotte.

Cabinet Installation

REMARQUE: Your cabinet must be able to support at least 88 lb

(40 kg).

1. Soulever la hotte sous le placard ou el gabinet et déterminer

sa position d’installation nale en la centrant sous le placard.

Sur la face inférieure du placard, marquer l’emplacement des

4 trous de montage sur la hotte.

2. Installez les 4 - montage mm vis 4 x 8. Laisser un espace

d’environ

⁄4” (6,4 cm) entre les têtes des vis et le placard pour

faire glisser la hotte et la mettre en place.

⁄4”

(6.4 mm)

3. Fixer le conduit de câblage de la hotte.

4. Enfoncez une vis de montage (de l'emballage de la

quincaillerie) à mi-chemin dans chaque centre du col étroit

des fentes en trou de serrure marquées sur le fond de

l'armoire ou sur le cadre de soutien du mur.

A. Vis de montage

Connexion Électrique

AVERTISSEMENT: Risque de Choc Électrique

Déconnecter la source de courant électrique avant l’entretien.

Replacer pièces et panneaux avant de faire la remise en

marche. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

2. Retirer le couvercle du boîtier de connexion.

3. Ôter l’opercule arrachable du boîtier de connexion et installer

un serre-câble de ½” (homologation UL ou CSA).

A. Boîtier de connexion

B. Opercule arrachable

C. Couvercle du boîtier de connexion

4. Acheminer le cordon d’alimentation du domicile à travers le

serre-câble, dans le boîtier de connexion.

A. Câble d’alimentation électrique du

domicile

B. Serre-câble (homologation UL ou CSA)

C. Conducteurs noirs

D. Connecteurs de ls (homologation UL)

E. Conducteurs blancs

F. Conducteurs verts (ou nus) ou vert-jaune de

liaison à la terre

5. Connecter ensemble les conducteurs noirs (C) à l’aide de

connecteurs de ls (homologation UL).

6. Connecter ensemble les conducteurs blancs (E) à l’aide de

connecteurs de ls (homologation UL).

AVERTISSEMENT: Risque de Choc Électrique

Déconnecter la source de courant électrique avant l’entretien.

Replacer pièces et panneaux avant de faire la remise en

marche. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

7. À l’aide des connecteurs de ls (homologation UL), connecter

le conducteur de liaison à la terre (vert ou nu) du câble

d’alimentation du domicile au conducteur vertjaune de liaison

à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Reconnecter la source de courant électrique.

Description de la Hotte

A. Le ventilateur et les com-

mandes d’éclairage

B. Lampes DEL

C. Poignée du ltre à graisse

E. Filtre à graisse

Commandes de la Hotte de

Cuisinière

1. Bouton marche/arrêt de l'éclairage

2. Bouton de marche/arrêt du ventilateur

3. Bouton de vitesse minimale du ventilateur

4. Touche de vitesse moyenne du ventilateur

5. Touche de vitesse maximale du ventilateur

REMARQUE: Les boutons de commande s'allument lorsque la

hotte est en marche.

Utilisation de l'éclairage

Le bouton Light On/Off (1) permet de contrôler les deux lumières.

Appuyez une fois pour allumer et une autre fois pour éteindre.

Fonctionnement de la souferie

Le bouton Blower On/Off (2) permet d'activer ou de désactiver la

souferie.

Les boutons de vitesse de la soufante (3, 4 et 5) permettent de

régler la vitesse souhaitée et de contrôler le niveau sonore pour

un fonctionnement silencieux. La vitesse peut être modiée à tout

moment pendant le fonctionnement du ventilateur en appuyant

sur le bouton de vitesse de soufage souhaité.

1. Pour mettre le ventilateur en marche, appuyez sur la touche

Blower On/Off (2) et sur la touche de vitesse souhaitée (3, 4

ou 5).

2. Pour arrêter le ventilateur, appuyez sur le bouton Blower On/

Off (2).

N'importe lequel des 3 boutons de vitesse de la souferie peut

être en position de marche en même temps. La soufante

fonctionnera à la vitesse la plus élevée qui est enfoncée. Pour

réduire la vitesse de la souferie, il ne faut pas enfoncer les

boutons de vitesse supérieure.

Entretien de la Hotte

Nettoyage

IMPORTANT: Nettoyer fréquemment la hotte et les ltres

à graisse en suivant les instructions suivantes. Réinstaller

les ltres à graisse avant de faire fonctionner la hotte.

Surfaces Externes:

An d’éviter d’endommager la surface externe, ne pas utiliser

de tampons en laine d’acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d’eau.

Méthode de Nettoyage:

1. Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

2. Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

3. Ne pas utiliser des produits de nettoyage contenant du

chlore.

Filtre à Graisse Métallique:

1. Pour retirer le ltre, tirez sur la poignée de déverrouillage et

retirez le ltre.

A. Poignée à ressort

2. Laver le ltre métallique selon le besoin au lave-vaisselle ou

avec une solution de détergent chaude.

3. Réinstaller le ltre en s’assurant que les poignées à ressort

sont orientées vers l’avant. Insérer le ltre à graisse métallique

dans la rainure supérieure.

4. Tirer sur la poignée à ressort.

5. Pousser le ltre métallique vers le haut et relâcher la poignée

pour l’emboîter.

Remplacement de la Lampe à DEL

Les lumières DEL sont remplaçables par un technicien de service

seulement. Voir les informations de contact de service a la page

suivant.

GARANTIE

Garantie pieces de rechange et main d’oeuvre:

Pour la période d’un an à compter de la date de l’achat d’origine, nous vous fournirons gratuitement, des pièces ou des composants

qui ont échoué en raison de défauts de fabrication non consommables. Au cours de cette garantie limitée d’un an, nous allons égale-

ment fournir, gratuitement, tout le travail et le service à domicile pour remplacer la pièce défectueuse.

Pendant une période de un (1) ans à partir de la date d’achat, nous fournirons gratuitement les pièces de rechange ou les composants

autres que les recharges ayant des défauts de fabrication.

Durant cette garantie de un (1) ans, nous ous fournirons également gratuitement, toute la main d’oeuvre et le service à domicile pour

remplacer d’éventuelles pièces défectueuses.

Ce que la garantie ne couvre pas:

• Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement de terre.

• Les dommages causés après l’accouchement.

• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le propriétaire.

• Déplacement à domicile pour explication d’utilisation ou d’entretien.

• Ampoules,  ltres métalliques ou au charbon et toute autre pièce consommable.

• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes corrosives

ou abrasives et produits de nettoyage pour four.

Cette garantie sera annulée lorsque:

• Produit endommagé suite à une mauvaise installation et le non-respect des instructions d’installation, la livraison ou l’entretien.

• Dommage direct ou indirect causé par des défauts possibles avec cet appareil.

• Altération ou modi cation du produit qui peut causer des dommages au produit, ou le défaut de fonctionner conformément aux

spéci cations.

• Dommages à cause de mauvaise connexion avec des équipements d’autres fabricants.

• Une panne du produit si elle est la négligence, abusé, ou utilisé pour autre chose que le but recherché ou utilisé commercialement.

• Une mauvaise réparation, la modi cation ou l’entretien du Produit par des tiers autres que les Mandataires Autorisés.

Qui est Couvert:

Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en le 48 États Americains, Hawaii,

Washington D.C. Alaska, Guam, Puerto Rico and et Virgin Islands.

Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux propriétaires successifs du

produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous-entendue, mais ne limite pas

toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de

Elicamex, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas applicable aux yeux de la loi en

vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à un (1) ans à partir de la date d’achat du produit

ou à une période plus longue selon ce que dit la loi en vigueur.

Qui Contacter

Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service Après-vente, visitez la section de

support sur le site ci-dessous:

www.elica.com

Demandez à votre preuve de la date d’achat, prêt pour les questions de garantie.

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE:

ou des questions concernant les services, composez le:

1-888-732-8018

Agrafez votre reçu ici.

Preuve de la date d’achat originale est

nécessaire pour obtenir le service sous

garantie.

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE: Le propriétaire doit présenter une preuve de la date

d’achat. Garder une copie de votre preuve d’achat datée (ticket de caisse) de façon à pouvoir béné cier du

service après-vente sous garantie.

GARANTIE

APROBADO PARA APARATOS DE USO DOMÉSTICO

SÓLO PARA USO DOMÉSTICO

LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR

COMPLETO.

LA INSTALACIÓN DEBE CUMPLIR CON TODA LA

NORMATIVA LOCAL.

IMPORTANTE: Guarde estas instrucciones para su uso por

parte del inspector de electricidad local.

INSTALADOR: Entregue al propietario estas instrucciones con

la unidad.

PROPIETARIO: Conserve estas instrucciones para futuras

consultas.

Advertencia de Seguridad: Antes de realizar el cableado de este

aparato, desactive el circuito de energía eléctrica en el panel de

servicio y desbloquee el panel.

Requisito: Circuito Auxiliar de R120 VAC, 60 Hz. 15 ó 20 A

Tabla de Contenidos

Herramientas y Piezas 25

Dimensiones del Producto 25

Requisitos eléctricos 26

Métodos de Ventilación 26

Instrucciones de Instalación 27

Montaje de la Campana 29

Montando la campana 29

Instalación del gabinete 30

Conexión Eléctrica 30

Descripción de la Campana 31

Controles de la Campana 31

Cuidado de la Campana 31

GARANTÍA 33

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS,

CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE

LO SIGUIENTE:

■ Use esta unidad sólo de la manera para la que fue diseñada

por el fabricante. Si tiene preguntas, póngase en contacto

con el fabricante.

■ Antes de dar servicio o limpiar la unidad,apague el suministro

de energía en el panel de servicio y bloquee los medios

de desconexión del servicio para evitar que se encienda

accidentalmente el suministro de energía. Cuando el medio

de desconexión del servicio no se pueda bloquear, sujete de

manera segura un dispositivo de advertencia prominente,

como podría ser una etiqueta, al panel de servicio.

■ La instalación y el cableado se debe llevar a cabo por una

persona(s) cali cada(s), de acuerdo con los códigos y

estándares aplicables, incluida la construcción ignífuga.

■ Es necesaria una ventilación su ciente para la correcta

combustión y expulsión de gases por la salida de humos

(chimenea) del equipo de combustión de carburante para

evitar el contratiro. Siga las directrices de fabricantes de

equipos de calefacción y los estándares de seguridad como

los publicados por la National Fire Protection Association

(NFPA), American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE) y las normativas locales.

■ Al efectuar ori cios en una pared o techo, no dañe el

ecableado eléctrico y otras instalaciones ocultas.

■ Los conductos deben tener ventilación con salida al exterior.

CUIDADO: Para usarse sólo en ventilación común. No lo use

para ventilar materiales y vapores peligrosos o explosivos.

CUIDADO: Para reducir el riesgo de incendio y para ventilar el

aire adecuadamente, asegúrese de dirigir el conducto de

ventilación hacia el exterior - no ventile el aire de salida a

espacios dentro de paredes o techos, áticos, espacios

angostos o garajes.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,

SÓLO USE CONDUCTOS METÁLICOS.

ADVERTENCIA: No accione ningún motor o ventilador con el

cable de conexión dañado. Deseche o regrese el dispositivo al

servicio autorizado para ser examinado o reparado.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO

PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:

■ Nunca deje las unidades de super cie sin vigilancia cuando

estén en ajustes altos. La cocción puede causar humo o

reboses de grasa que pueden prender fuego. Caliente el

aceite a fuego lento o medio.

■ Siempre ENCIENDA la campana cuando cocine con calor

alto o cuando  amee alimentos (por ejemplo, crepes Suzette,

cerezas Jubileo y  ameado de carne de res con pimienta).

■ Limpie los ventiladores con frecuencia. No permita que la

grasa se acumule en el ventilador o en el  ltro.

■ Use un tamaño de sartén adecuado. Siempre use utensilios de

cocción que sean los adecuados para el tamaño del elemento

de la super cie.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES A

PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA

ESTUFA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTE:

■ EXTINGA LAS LLAMAS con una tapa que encaje bien, una

bandeja para galletas o una bandeja metálica y luego apague

el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS.

Si las llamas no se extinguen de inmediato, EVACUE Y

LLAME AL DEPARTMENTO DE BOMBEROS.

■ NUNCA TOME UNA CACEROLA QUE ESTÉ ARDIENDO -

podría quemarse.

■ NO UTILICE AGUA, incluyendo paños para vajilla o toallas

mojadas - podría ocurrir una explosión de vapor violenta.

■ SÓLO use un extinguidor si:

-Sabe a ciencia cierta que tiene un extinguidor de clase

ABC y ya sabe cómo utilizarlo.

– El incendio es pequeño y se encuentra contenido en el

lugar en donde se inició.

– Ha llamado al departamento de bomberos.

– Puede apagar el fuego con su espalda mirando hacia una

una salida.

Basado en “Consejos de seguridad para fuegos se cocina”

publicado por NFPA.

ADVERTENCIA: A  n de reducir el riesgo de incendio

o de choque eléctrico, no use este ventilador con ningún

dispositivo semiconductor para el control de la velocidad.

LEA Y GUARDE ESTAS INSTRUCCIONES

Herramientas y Piezas

Piezas Suministradas

Remoción del empaque

CUIDADO

Quite la caja cuidadosamente, use guantes para protegerse

contra los bordes alados.

ADVERTENCIA

Quite la película de protección que cubre el producto antes

de ponerlo en funcionamiento.

• Ensamblaje del escudete para campana con ventilador y

lámparas LED previamente instaladas

• Ducto de escape redondo de metal de 6” (15.2 cm)

• Filtros de grasa

• Bolsa plástica con el siguiente contenido:

Pieza Cantidad Pieza Cantidad

5x45 mm

Adaptador Torx 20

4.5x13 mm

Taquetes de 10 x 60 mm

3.5x9.5 mm

Tornillos 5.4x75 mm

(para los taquetes de

10x60 mm)

Adaptador Torx 10

Herramientas/Materiales requeridos

• Nivel

• Taladro con brocas de 1¼” (3.2 cm),

⁄8” (3.2 mm), y

⁄16” (4,8 mm)

• Lápiz

• Pelacables o cuchillo de uso general

• Cinta de medir o regla

• Pinzas

• Pistola para calafateo y masilla para calafateo a prueba de agua

• Abrazaderas para ducto de ventilación

• Sierra de vaivén o sierra caladora

• Destornillador de hoja plana

• Tiijeras de hojalatero

• Destornillador Phillips

Piezas necesarias

• Cable de suministro eléctrico doméstico

• Protector de cables de ½” (12.7 mm) que esté en la lista de

UL o aprobado por CSA

• 3 conectores para cables que estén en la lista de UL

Para instalaciones con ducto de escape, también necesitará:

• 1 cubierta para pared o techo

• Sistema de ventilación metálico

Piezas no suministradas

Accesorios Opcionales

Kit # Parte Kit # Parte

Kit de

válvulas de

no retorno

KIT0102873

KIT02724

Recirculante 30” KIT01939

36” KIT01940

Cubierta de

cubreducto

6”H

30” KIT01941

36” KIT01942

Cubierta de

cubreducto

12”H

30” KIT01944

36” KIT01945

Reducción

CFM

KIT02748

Dimensiones del Producto

Altura del Kit

Recirculante

K (6”)

L (12”)

Altura del kit de

la cubierta del

conducto

ALZ430SSB ALZ436SSB

A 30” (76 cm) 36” (91.54 cm)

B 23

⁄64” (58.7 cm)

C 17

⁄64” (45.7 cm)

D 12

⁄64” (30.6 cm)

E 2

⁄32” (5.9 cm)

F 29

⁄32” (74 cm) 35

⁄32”(89.5 cm)

G 7

⁄32” (18 cm)

H 2

⁄16” (6.5 cm)

⁄32” (1 cm)

J 21

⁄64 (55.7 cm)

K 23

⁄16 (60.8 cm)

L 29

⁄64 (76 cm)

M 6" (15.24 cm)

Requisitos eléctricos

Cumpla todas las normativas y ordenanzas gubernamentales.

Es responsabilidad del cliente:

• Ponerse en contacto con un instalador eléctrico cualicado.

• Asegurarse de que la instalación eléctrica es adecuada y

en conformidad con National Electrical Code, ANSI/NFPA

70 (última edición*) o CSA Standards C22.1-94, Canadian

Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y

toda la normativa y las ordenanzas locales.

• Si la normativa lo permite y se utiliza un cable de toma a tierra

independiente, se recomienda que un electricista cualicado

determine si la difracción de onda de tierra es la adecuada.

• No ubique la toma a tierra en una tubería de gas.

• Si no está seguro de que la campana está correctamente

conectada a tierra, consulte a un electricista cualicado.

• No coloque ningún fusible en el circuito neutral o con vuelta

por tierra.

IMPORTANTE

• Guarde las instrucciones de instalación para su uso por parte

del inspector de electricidad.

• La campana debe está conectada únicamente con hilo de

cobre.

• La campana debe estar conectada directamente al

desconectador con fusible (o disyuntor) mediante canal

metálico de cables eléctricos.

• Los tamaños de cable deben cumplir los requisitos de la

National Electrical Code, ANSI/NFPA 70 (última edición*) o

CSA Standards C22.1-94, Canadian Electrical Code, Parte 1

y C22.2 No.0-M91 (última edición*) y toda la normativa y las

ordenanzas locales.

• Es preciso colocar un conector de canal de cables

enumerado en U.L. o C.S.A. en cada extremo del canal de

cables de fuente de alimentación (en la campana y en la caja

de conexiones).

Se pueden obtener copias de los estándares enumerados en:

* National Fire Protection Association Batterymarch Park Quincy,

Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road Cleveland,

Ohio 44131-5575

ANTES DE INSTALAR LA CAMPANA

1. Para obtener una circulación del ujo de aire más ecaz,

utilice un tubo de tramo recto o el menor número posible de

tubos acodados.

PRECAUCIÓN: el conducto de ventilación solamente debe

tener salida hacia la parte exterior del edicio.

2. Para realizar la instalación, se necesitan al menos dos

personas.

3. La campana se ajusta mediante material adecuados para la

mayoría de supercies; consulte a un instalador cualicado

para comprobar si quedan perfectamente ajustados al

armario o a la pared.

4. No emplee tubos exibles.

5. Las instalaciones en CONDICIONES CLIMÁTICAS FRÍAS

deben tener instalado un regulador de contratiro adicional

para minimizar el ujo de aire inverso y una rotura térmica

no metálica para minimizar la conducción de temperaturas

externas como parte de los tubos. El regulador debe de

encontrarse en la parte de aire frío de la rotura térmica.

La rotura debe estar los más cerca posible al lugar donde los

tubos entran en la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edicios pueden

requerir el uso de sistemas de aire limpio cuando se utilizan

sistemas de ventilación mediante tubos superiores al CFM

especicado de movimiento de aire.

Métodos de Ventilación

Kit de reducción CFM

Si es necesario o deseado, esta campana debe usarse solo junto

con el kit de reducción de CFM modelo KIT02748.

Consulte a su profesional de HVAC y los códigos de construcción

locales para conocer los requisitos especícos en su área.

Siga detenidamente las instrucciones expuestas en este manual.

Se declina toda responsabilidad de cualquier inconveniencia,

daños o incendios eventuales ocasionados por el incumplimiento

de las instrucciones de este manual.

Esta campana con escudete se ha ajustado de fábrica para tener

una ventilación a través del techo (descarga vertical) o de la

pared (descarga horizontal). Se requiere un sistema de ventilación

redondo de 6” (15,2 cm) para la instalación (no incluido).

NOTA: No se recomienda el uso de ductos de escape exibles.

Los ductos de escape exibles crean contrapresión y turbulencia

de aire, lo cual reduce el desempeño en gran medida. El sistema

de ventilación debe terminar a través del techo o la pared. Para

colocar el ducto a través de la pared, se necesita un codo de 90°.

Para las instalaciones sin ducto de escape

(con recirculación)

Si no es posible ventilar el humo y los vapores de la cocción

al exterior, la campana puede usarse en la versión reciruclante

utilizando el kit recirculante. Vea la sección de accesorios opcio-

nales.

Preparación

No corte una vigueta o un perno a menos que sea absolutamente

necesario. Si fuera necesario efectuar el corte, deberá

construirse un marco de soporte.

Se suministra el material de ajuste necesario para jar la campa-

na a la mayoría de tipos de muro o techo.

No obstante, un técnico cualicado debe comprobar la idoneidad

de los materiales de acuerdo con el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de existe espacio libre

adecuado en el techo o muro para la expulsión del aire.

La preferencia de la altura de instalación de la campana de los

usuarios es por encima de la cocina. Cuanto más cerca esté la

campana de la cocina, más ecaz resultará la captura de olores,

grasa y humos.

PRECAUCIÓN: instale esta campana de tal manera que la

cornisa inferior se encuentre a 30" (76,2 cm) sobre la supercie

de cocción. Para la instalación de estufas eléctricas: instale esta

campana de tal manera que la cornisa inferior se encuentra a

no menos de 24" (61 cm) y no más de 30" (76,2 cm) sobre la

supercie de cocción. Para uso electrodoméstico. Por favor, lea

el manual de instalación para una instalación especíca.

Antes de seleccionar la campana, compruebe la altura del techo

y la altura máxima de la campana.

Ventilación a través de techo Sin ducto de escape

(con recirculación)

Ventilación a través de pared

A. Transición redonda de 6”

B. Sistema del conducto redondo de 6”

C. Cabinet / Duct cover kit

D. Codo 90°

E. Kit recirculante

F. Altura de la instalación:

Rango de la estufa MÍN: 30” (76.2 cm)

Rango eléctrico: desde 24” (61 cm ) hasta

30” (76.2 cm)

Instrucciones de

Instalación

Versión con ducto de escape

Después de haber escogido la opción de descarga, proceder

como sigue:

1. Prepare el ducto y cortes necesarios.

2. Si es posible, desconecte y deslice la estufa fuera de la

apertura de instalación del gabinete de la cocina para permitir

un acceso fácil al muro posterior.

De lo contrario, coloque una cubierta protectora gruesa sobre

la cubierta o la estufa para protegerla de daños o suciedad.

Seleccione una supercie plana para montar la unidad.

Coloque una cubierta protectora sobre la supercie y coloque

en ella todas las piezas de la carcasa de la campana, tornillos

y elementos metálicos.

3. Determine y marque la línea central en el muro donde se

instalará la carcasa de la campana. Seleccione una altura de

montaje confortable para el usuario y realice una marca en el

muro situado detrás de la cocina.

4. Prepare el conducto y corte lo necesario.

5. Quitar los precortes del conducto usando un destornillador

plano y un martillo pequeño. De unos pequeños golpes para

remover la cubierta, utilizando el martillo y destornillador de

forma similar a la que se hace con un cincel.

6. Tenga cuidado con los los cortantes.

A. Descarga vertical

B. Descarga horizontal

7. Fijar la transición redonda de 6" sobre la apertura del precorte

con 2 tornillos de 3.5 x 9.5 mm.

A. Transición redonda de 6” (instalación de la descarga vertical)

B. Transición redonda de 6” (instalación de la descarga horizontal)

C. 2 tornillos de 3.5 x 9.5 mm para la instalación

Marcar los oricios

Seleccionar la opción de descarga que requiere su

instalación y proceder a esa sección:

Extractor superior al exterior

Usar el diagrama o la campana como plantilla y marcar los puntos en

el gabinete para el trabajo del conducto, la instalación eléctrica y las

ranuras del tornillo de la cerradura.

⁄64”

(1.4 cm)

Oricio de acceso

eléctrico (en la parte

inferior del gabinete)

Tornillos de

montaje (4)

⁄64”

(15.9 cm)

Tiras de

madera

LÍNEA

CENTRAL

Parte frontal

del gabinete

⁄32”

(18 cm)

⁄32”

(6.6 cm)

⁄32”

(1 cm)

⁄16”

(4.3 cm)

⁄64”

(26.86 cm)

⁄64”

(2.2cm)

⁄64”

(4.4 cm)

Parte inferior del gabinete

⁄32”

(10.7cm)

⁄32”

(10.7cm)

Oricio de

acceso para

ducto

Sólo para gabinetes huecos

Si los gabinetes tienen perles frontales, laterales o posteriores, hacer

2 soportes de madera con el ancho del perl y ensámblelos a ambos

lados de la parte inferior del gabinete.

Tiras de

madera

Extractor posterior exterior

(Conducto horizontal Ø 6” (15.2 cm))

Usar el diagrama o la campana como plantilla y marcar los puntos en

el gabinete para el trabajo del conducto, la instalación eléctrica y las

ranuras del tornillo de la cerradura.

⁄32”

(10.7cm)

⁄64”

(3.6cm)

⁄32”

(12.3cm)

⁄64”

(12.6cm)

⁄32”

(0.7cm)

⁄32”

(10.7cm)

⁄64”

(15.9cm)

⁄32”

(9.6cm)

⁄64”

(17.5cm)

⁄64”

(17.5cm)

⁄16”

(4.3cm)

⁄16”

(2.7cm)

⁄64”

(2.2cm)

⁄64” (4 cm)

1. Remueva los ltros de grasa.

2. Retire los tornillos de instalación del motor. Ponga los tornillos

en un lugar seguro con el n de usarlos de nuevo.

3. Libere los dos clips de sujeción del motor de la parte superior

de la campana.

4. Voltee la base del motor a la cara posterior de la campana.

5. Inserte los dos clips de sujeción del motor a la parte

posterior de la campana. Asegure el motor con los 4 tornillos

previamente retirados.

Montaje de la Campana

Instalación a la pared

Instalación de la estructura de soporte para la campana

1. Marque las ubicaciones de los oricios de los tornillos

indicados en la gura de “Outside rear exhaust”.

2. Si se cuenta con pared falsa (cartón yeso), remueva (corte)

lo suciente de pared para posicionar 2 postes verticales

en la ubicación de los agujeros referenciados en el punto

anterior con ayuda de la plantilla. Instale dos soportes

horizontales entre dos postes de la pared, en donde deberán

ir posicionados los agujeros inferiores y superiores.

3. El soporte horizontal debe ser nivelado con el lado de la

habitación con los postes de la pared. Use grapas detrás de

ambos lados del soporte para asegurar los tabiques.

4. Reinstale la pared falsa (cartón yeso), resane y termine.

Vista posterior

Soporte de

montaje

Línea central

del espacio

de instalación

IMPORTANTE: La estructura debe ser

capaz de soportar 100 lbs.

Abrazadera

5. Cortar los oricios en los lugares marcados para conductos y

cableado eléctrico.

Montando la campana

1. Inserte un tornillo de instalación al centro de la parte angosta

de los oricios de instalación marcados en la parte baja del

gabinete o la pared.

NOTA: debe tener en cuenta el material de las paredes de la

construcción con el n de elegir el anclaje de pared adecuado

y el tornillo. Para paredes de madera contrachapada debe

utilizar los anclajes de pared de 10 mm x 60 y los tornillos

5.4x75 mm. Para muros de concreto que debe utilizar los

tornillos de 5x45 mm.

2. Instale las 2 piezas de acuerdo a los tornillos seleccionados

sobre la ubicación de los tornillos de montaje (Vea imagen).

Deje la cabeza del tornillo despegada aprox.

⁄4” (6.4 mm) de

la base para deslizar la campana en su lugar.

⁄4”

(6.4 mm)

3. Fijar el conducto de cableado de la campana.

4. Deslice la parte trasera de la campana contra la pared. Ajuste

los tornillos de montaje. Asegúrese de que la cabeza de los

tornillos estén en la parte angosta de los oricios de instalación.

A. Tornillos de montaje

B. Tornillos inferiores de seguridad (Instalación de pared)

5. Drive 2 pieces of the selected screws in the lower security

screws location (see the image above).

6. Una el tubo a la campana.

Instalación del gabinete

NOTA: Su gabinete debe ser capaz de soportar al menos

88 lb (40 kg).

1. Inserte un tornillo de instalación al centro de la parte angosta

de los oricios de instalación marcados en la parte baja del

gabinete o la pared.

2. Instale 4 tornillos de instalación de 4 x 8 mm. Deje la cabeza

del tornillo despegada aprox.

⁄4” (6.4 mm) de la base para

deslizar la campana en su lugar.

⁄4”

(6.4 mm)

3. Fijar el conducto de cableado de la campana.

4. Deslice la parte trasera de la campana contra el gabinete.

Ajuste los tornillos de montaje. Asegúrese de que las cabeza

de los tornillos estén en la parte angosta de los oricios de

instalación.

A. Tornillos de montaje

Conexión Eléctrica

ADVERTENCIA: Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar. No seguir estas instrucciones puede

ocasionar la muerte o choque eléctrico.

1. Desconecte el suministro de energía.

2. Retire la caja de terminales.

3. Quite el disco removible que está en la caja de terminales e

instale un protector de cables de

⁄2” que esté en la lista de UL

o esté aprobado por CSA.

A. Caja de Terminales

B. Disco Removible

C. Cubierta de la caja de terminales

4. Haga pasar el cableado de suministro de energía doméstico a

través del protector de cables, dentro de la caja de terminales.

A. Cable de suministro de energía doméstico

B. Protector de cables que esté en la lista

de UL o aprobado por CSA

C. Alambres negros

D. Conectores de alambres aprobados por UL

E. Alambres blancos

F. Alambres verdes (o desnudos) y amarillos -

verdes de puesta a tierra

5. Use conectores de alambres que estén en la lista de UL y

conecte los alambres negros (C) juntos.

6. Use conectores de alambres que estén en la lista de UL y

conecte los alambres blancos (E) juntos.

ADVERTENCIA: Peligro de Choque Eléctrico

Conecte el soplador a tierra.

Conecte el alambre de tierra al alambre verde y amarillo de

conexión a tierra en la caja de terminales.No seguir estas

instrucciones puede ocasionar la muerte o choque eléctrico.

7. Conecte el alambre verde (o desnudo) de puesta a tierra

del suministro de energía doméstico al alambre amarillo -

verde de puesta a tierra (F) en la caja de terminales usando

conectores de alambres que estén en la lista de UL.

8. Apriete el tornillo del protector de cables.

9. Instale la cubierta de la caja de terminales.

10. Reconecte el suministro de energía.

Descripción de la Campana

A. Controles de la luz y del soplador de la campana

B. Luces LED

C. Manija del ltro de grasa

E. Filtro de grasa

Controles de la Campana

1. Botón de encendido/apagado de la luz

2. Botón de encendido/apagado del motor

3. Botón de velocidad mínima del motor

4. Botón de velocidad media del motor

5. Botón de velocidad máxima del motor

NOTA: Los botones de control se iluminan cuando la campana

extractora está encendida.

Funcionamiento de la luz

El botón de encendido/apagado de la luz (1) controla ambas

luces. Pulse una vez para encenderla y otra para apagarla.

Funcionamiento del motor

El botón de Encendido/Apagado del soplador (2) enciende o

apaga el soplador.

Los botones de velocidad del motor (3, 4 y 5) ajustan la velocidad

deseada y controlan el nivel de sonido para un funcionamiento

silencioso. La velocidad puede cambiarse en cualquier momento

durante el funcionamiento del ventilador pulsando el botón de

velocidad del motor deseado.

1. Para encender el motor, pulse el botón de encendido/

apagado del ventilador (2) y el botón de velocidad deseado

(3, 4 o 5).

2. Para apagar el motor, pulse el botón de encendido/apagado

del ventilador (2).

Cualquiera de los 3 botones de velocidad del motor puede

estar en la posición de encendido al mismo tiempo. El motor

funcionará a la velocidad más alta que se haya pulsado. Para

velocidades más bajas del motor, los botones de velocidad más

altos no deben ser presionados.

Cuidado de la Campana

Limpieza

IMPORTANTE: Limpie con frecuencia la campana y los ltros

para grasa de acuerdo a las instrucciones a continuación. Vuelva

a colocar los ltros para grasa antes de poner a funcionar la

campana.

Supercies Exteriores:

Para evitar daños a la supercie exterior, no use estropajos de

acero ni jabonosos.

Siempre séquela con un paño para evitar manchas de agua.

Método de Limpieza:

1. Detergente líquido y agua o producto de limpieza general.

2. Límpielo con un paño suave húmedo o una esponja no

abrasiva, enjuáguelo con agua limpia y séquelo con un paño.

3. No use productos de limpieza que contengan cloro.

Filtro de Metal para Grasa:

1. Para quitar el ltro, jale la manija de liberación hacia afuera y

retire el ltro.

A. Manija de liberación con resorte

2. Lave los ltros de metal cuando sea necesario en la

lavavajillas o con una solución caliente de detergente

3. Vuelva a instalar el ltro asegurándose de que las manijas de

liberación con resorte estén mirando hacia el frente. Inserte el

ltro de aluminio dentro de la guía superior.

4. Empuje hacia dentro la manija de liberación con resorte.

5. Empuje el ltro de metal hacia arriba y suelte la manija para

que se trabe en su lugar.

Reemplazar las Lámparas LED

Las luces LED son reemplazables sólo por un técnico de

servicio. Para obtener información de contacto del servicio, lea la

información al calce.

GARANTÍA

Garantía de componentes y servicio:

Por un periodo de un año desde la fecha original de compra, ofreceremos sin costo alguno, el reemplazo de piezas no

consumibles o componentes que han fallado debido a defectos de fabricación.

Durante este año de garantía limitada, también ofreceremos sin costo alguno, la mano de obra y el servicio en su domicilio

para reemplazar la parte defectuosa.

Lo que no cubre:

• Daños a la campana ocasionados por inundaciones, actos de Dios, fuego y accidentes.

• Daños causados después de la entrega.

• Reemplazo de fusibles o el reajuste de la caja de contactos del circuito eléctrico.

• Viajes de servicio a su domicilio para enseñarle a usar o instalar el producto.

• Lámparas,  ltros de grasa,  ltros de carbón y otras partes consumibles.

• El desgaste natural del acabado, así como el desgaste ocasionado por el mantenimiento inadecuado, el uso de productos para

limpieza corrosivos y abrasivos, y otros limpiadores para hornos.

Esta Garantía será anulada cuando:

• El producto ha sido dañado debido a una instalación inadecuada y no haber seguido las instrucciones para su instalación,

traslado o mantenimiento.

• Daños Incidentales o de consecuencia causados por posibles defectos de este electrodoméstico.

• Daños por alteración o modi cación, al producto que puedan causar fallas en la operación de acuerdo con las especi caciones

funcionales.

• Daños debidos a conexiones inapropiadas con equipos de otros fabricantes.

• Daños al producto por ser usado con negligencia, abuso, uso indebido o utilizado para otros propósitos al cual fue fabricado, o

bien uso comercial.

• Reparaciones, modi caciones o servicios inadecuados realizados al producto por agentes no autorizado

Quién está cubierto:

Esta garantía se extiende al comprador original para productos comprados para uso doméstico en los 48 estados principales

de los Estados Unidos de América, Hawaii, Washington D.C., Alaska, Guam, Puerto Rico y las Islas Vírgenes.

Esta garantía es intransferible y aplica solamente para el comprador original y no se extiende a los propietarios subsecuentes

de este producto. La presente garantía sustituye expresamente cualquier otra garantía, ya sea expresa o implícita, incluyendo,

sin limitar, todas las garantías implícitas de comerciabilidad o idoneidad para un  n concreto, así como todas las demás

obligaciones a cargo de Elicamex. Sin embargo, en caso de que la renuncia a las garantías implícitas resultara inaplicable

de acuerdo a la ley vigente, la vigencia de cualquier garantía implícita derivada de la aplicación de la ley será limitada a un

periodo de 1 (un) año, contado a partir de la fecha de compraventa originaria al menudeo, o por un periodo mas amplio en

caso de que éste último sea previsto por la ley aplicable.

Esta garantía no cubre ningun daño especial, fortuito y/o consecuente, ni la pérdida de bene cios, sufridos por el comprador

original, de sus clientes y/o de los usuarios del producto.

A quién contactar:

Para obtener servicio bajo la garantía o por cualquier servicio relacionado a dudas o preguntas, por favor visite la sección de soporte

en la página web que se muestra a continuación:

www.elica.com

Tenga su comprobante de compra con la fecha, lista para cuestiones de garantía.

OBTENER SERVICIOS BAJO GARANTÍA:

O cualquier Pregunta Relacionada con los

Servicios, por favor, llame: 1-888-732-8018

Engrape su recibo aquí.

Como demostración de la adquisición,es

necesaria la fecha, para cualquier servicio

bajo garantía.

OBTENER SERVICIOS BAJO GARANTÍA: Usted debe presentar una prueba de la fecha original de

adquisición. Conserve una copia de su nota de compras con fecha, para obtener servicios bajo garantía.

GARANTÍA

Arietta ALZ436SSB 36 Inch Stainless Steel Convertible Canopy Pro Style Wall Mount Hood

Product's Documents

User Manual

Specifications

Arietta ALZ436SSB Questions and Answers
