Dewalt DWE625 3 Peak HP Electronic Variable Speed Plunge User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DWE625

15A Plunge Router

Toupie plongeante 15A

Router de caída de 15A

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 23

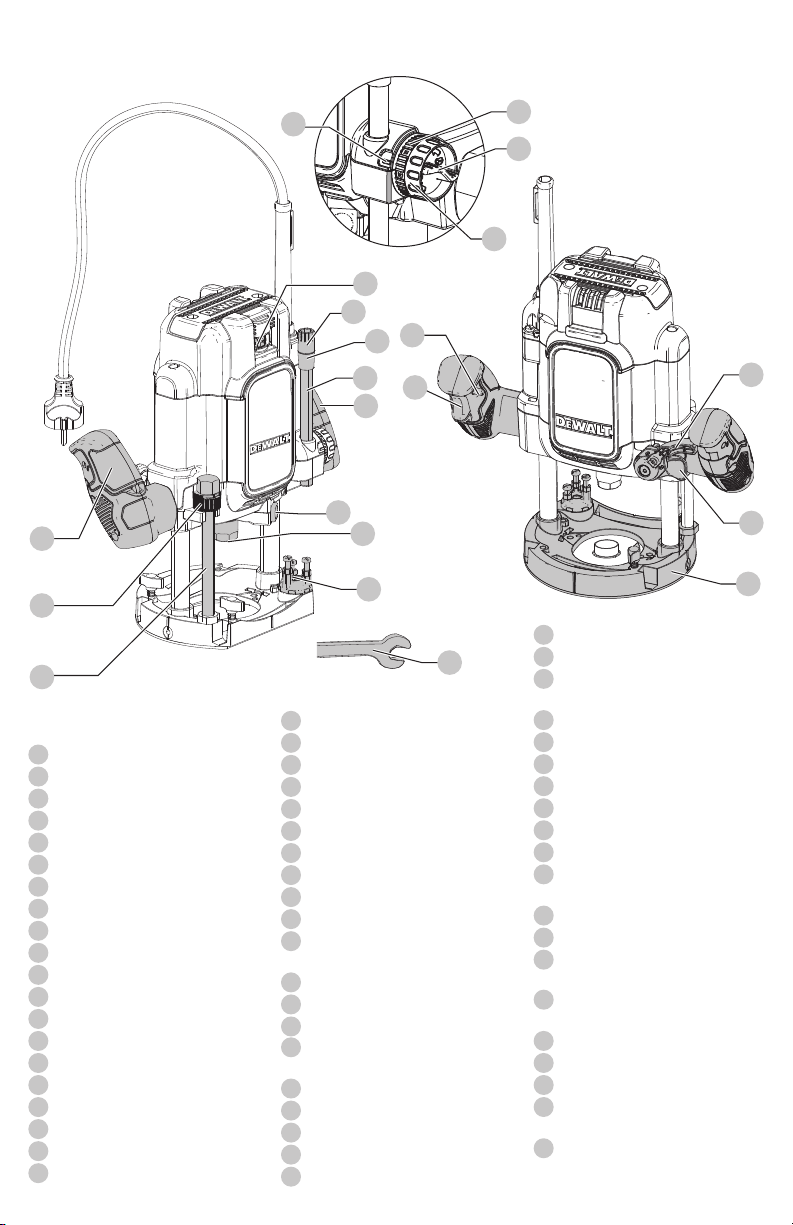

Fig. A

DWE625

Components

Speed control wheel

Main handles

On/off trigger switch

Thumb wheel

Height stop rod

Plunge lock lever

Quick release button

Spindle lock button

Collet assembly

Base plate

Multiple position turret stop

Depth stop bar

22mm wrench

Quick zero reset ring

Quick height adjust lock

Quick height adjuster

Pointer

Fine height adjuster

Fine zero reset ring

Lock on button switch

Composants

Sélecteur rotatif de la vitesse

Poignées principales

Gâchette

Molette

Tige de butée de hauteur

Levier de verrouillage en plongée

Bouton de déblocage rapide

Bouton de verrouillage de la tige

Pince

Plaque de base

Butée de tourelle à plusieurs

positions

Barre de butée de profondeur

Cléde 22mm

Bague de remise à zéro rapide

Blocage de réglage rapide en

hauteur

Réglage en hauteur rapide

Pointeur

Réglage fin en hauteur

Bague de remise à zéro fine

Bouton de verrouillage

Componentes

Rueda de control de velocidad

Manijas principales

Interruptor de gatillo On/Off

(Encendido/Apagado)

Rueda de pulgar

Varilla de tope de altura

Palanca de bloqueo de caída

Botón de liberación rápida

Botón de bloqueo de husillo

Ensamble de collarín

Placa base

Tope de torreta de posiciones

múltiples

Barra de tope de profundidad

Llave de 22mm

Anillo de restablecimiento a cero

rápido

Bloqueo del ajustador de altura

rápido

Ajustador rápido de altura

Puntero

Ajustador fino de altura

Anillo de restablecimiento a cero

fino

Interruptor de botón de bloqueo

de encendido

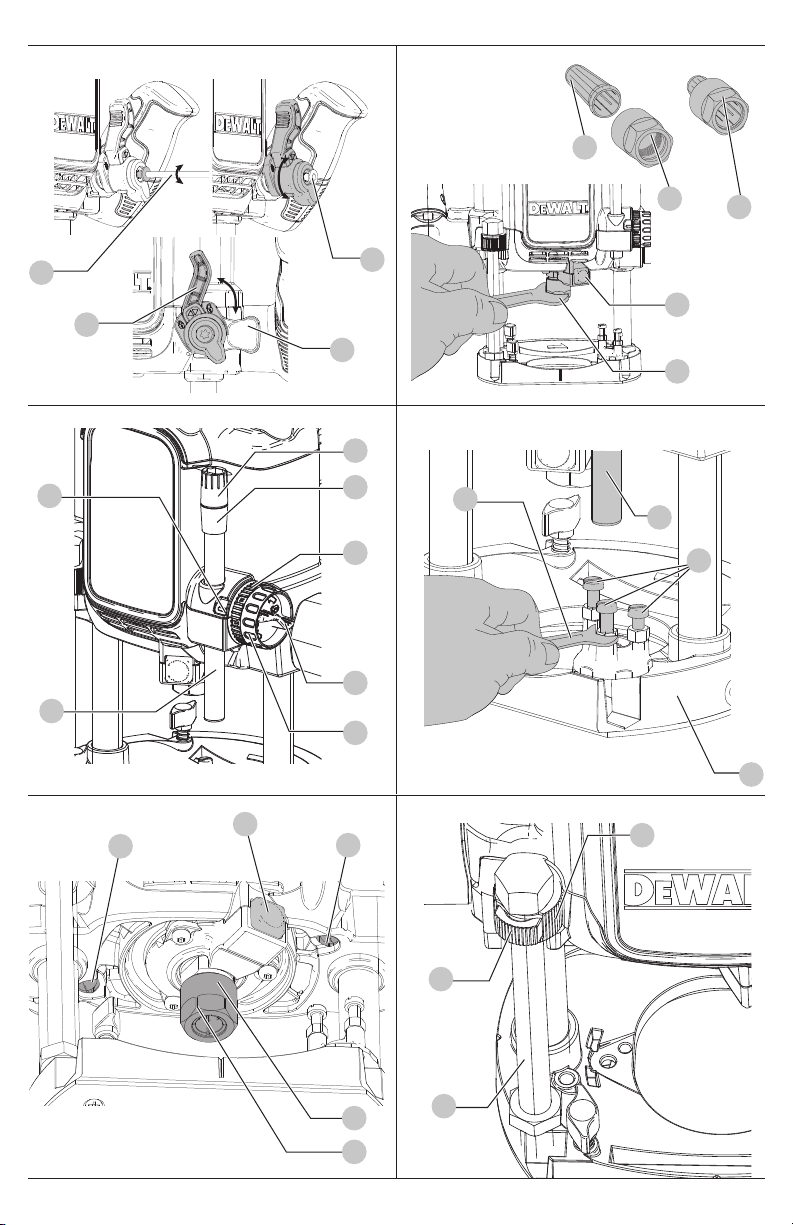

Fig.B Fig.C

Fig.D Fig.E

Fig.F

Fig.G

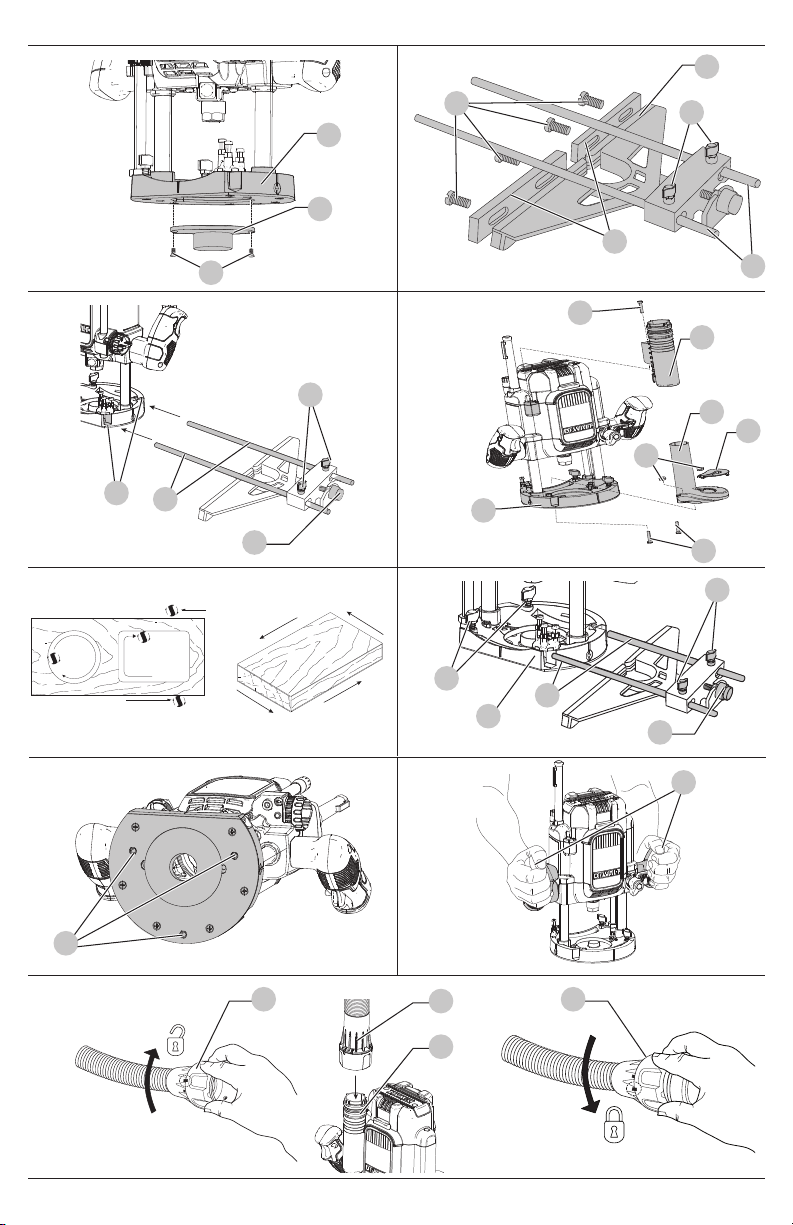

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

Fig.N

Fig.O

Fig.P

4343

ENGLISH

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

The router has been designed for professional heavy duty

routing of wood, wood based materials andplastics.

This router is intended for routing grooves, edges, profiles and slots

as well as copyrouting.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

This is a professional powertool.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

b ) Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by your hand or against the body

leaves it unstable and may lead to loss ofcontrol.

c ) Never run the motor unit when it is not inserted in

one of the router bases. The motor is not designed to

behandheld.

d ) Keep handles dry, clean and free from oil and

grease. This will enable better control of thetool.

e ) Maintain a firm grip with both hands on the tool

to resist starting torque. Maintain a firm grip on the

tool at all times whileoperating.

f ) Keep hands away from cutting area above and

below the base. Never reach under the workpiece

for any reason. Keep the router base firmly in contact

with the workpiece whencutting.

g ) Never touch the bit immediately after use. It may

be extremelyhot.

h ) Be sure that the motor has stopped completely

before you lay the router down. If the bit is still

spinning when the tool is laid down, it could cause

injury ordamage.

i ) Be sure that the router bit is clear of the workpiece

before starting the motor. If the bit is in contact with

the workpiece when the motor starts, it could make the

router jump, causing damage orinjury.

j ) The permitted speed of the cutting bit must be at

least equal to the maximum speed marked on the

power tool. If cutting bits run faster than their rated

speed, they may break and flyoff.

k ) Always follow the bit manufacturer’s speed

recommendations as some bit designs require

specific speeds for safety or performance. If you

are unsure of the proper speed or are experiencing any

type of problem, contact the bitmanufacturer.

l ) Do not use router bits with a diameter in excess of

2" (50 mm) in thistool.

m ) Do not use cutters larger than 17/8" (45mm)

unless the router is fitted in a routertable.Do not

use cutters larger than 1 7/8" (45mm) unless the

router is fitted in a routertable.

n ) Do not hand‑hold the router in an upside‑down

or horizontal position. The motor can separate

from the base if not properly attached according to

theinstructions.

o ) Before starting the motor, check to see

that the cord will not snag or impede the

routingoperation.

p ) Keep cutting pressure constant. Do not

overloadmotor.

q ) Provide clearance under workpiece for bit when

through‑cutting.

r ) Do not press spindle lock button while the motor

is running. Doing so can damage the spindlelock.

s ) Always make sure the work surface is free from

nails and other foreign objects. Cutting into a nail

can cause the bit and the tool tojump.

t ) Before starting the motor, clear the work area of

all foreignobjects.

Safety Instructions for Routers

a ) Hold the power tool by insulated gripping

surfaces only, because the cutter may contact its

own cord. Cutting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electricalshock.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

ENGLISH



CAUTION: Before operating any of the controls, read

the followingsections.

Technical Data

DWE625

Rated voltage, Frequency 120V~, 60Hz

Protection class II, Double Insulated

Current 15A

No load speed 9000–22000 rpm

Plunging stroke 3‑5/32” (80 mm)

Routing depth Adjustable, 0–3‑5/32” (O–80 mm)

Cutter diameter Maximum of 2“ (50 mm)

Bit shaft size 1/2” and 1/4”

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check powersupply.



WARNING: Do not operate tools rated "AC only" on a

DCsupply.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

grease tube cavity out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

ENGLISH

Adjusting the Depth of Cut (Fig.A, D, E)

Your router is equipped with a high‑precision depth

adjustment system including a zero reset ring for both the

quick height adjuster and the fine heightadjuster.

Installing and Removing a Cutter (Fig.C, F)



WARNING: Do not tighten the collet without a

cutterfitted.



WARNING: Always use cutters with shanks which

match the diameter of thecollet.



WARNING: Do not use cutters larger than 1‑7/8"

(45mm) unless the router is fitted in a routertable.



CAUTION: Care should be taken when removing cutter

to avoid cuts tofingers.

Installing a Cutter

1. Insert at least three fourths of the shank length of the

cutter into thecollet assembly

9

2. Press the spindle lock

8

forward until the router spindle

islocked.

NOTE: You may need to turn the spindle slightly to

engageit.

3. Turn the collet nut

45

counterclockwise with the

supplied 22mm wrench

13

to tightenit.

Removing a Cutter

1. Press the spindle lock button

8

forward until the router

spindle islock.

2. Turn the collet nut

9

clockwise with the supplied 22mm

wrench

13

toloosen.

3. Keep turning the wrench until the collet nut tightens

and then loosens again. This is the fail‑safe mechanism

releasing thecollet.

4. The cutter should now slideout.

NOTE: Each time you finish using a cutter, remove it and

store it in a safeplace.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories. An

accidental start‑up can causeinjury.

where the bottom of the collet is 3‑5/32” (80mm) above

theworkpiece.

For convenience, the thumb wheel is equipped with a quick

release button

23

that allows you to disengage the threads

for fast positioning by simply depressing the button in the

side of thewheel.

NOTE: It is easier to move the height stop thumb wheel

UP if the plunge release lever is locked and easier to move

the thumb wheel down if the unit is first moved down by

releasing the plunge release lever and then tightening it.

Plunge Lock Lever (Fig.B)

The plunge lock lever

6

allows you to stop the working bit at

a specifiedheight.

1. Press down the plunge lock lever

6

when you want to

lower the router bit into theworkpiece.

2. You can lower the unit until it reaches your presetstop.

3. To lock the tool in place along its vertical travel, press

quick release button

7

Collets (Fig.C)



WARNING:

Projectile hazard. Only use bits with

shanks that match the installed collet. Smaller shank

bits will not be secure and could become loose

duringoperation.



CAUTION: Never tighten the collet without first

installing a router bit in it. Tightening an empty collet,

even by hand, can damage thecollet.

Two collets are included with therouter.

‑ 1/4” (6.35mm)

‑ 1/2” (12.7mm).

1. To change collets

35

, unscrew the collet assembly

9

2. Sharply pull the old collet out of the collet nut

45

and

insert the new collet

35

3. Push firmly so that the new collet snaps past the retainer

spring in the colletnut.

Multiple Position Turret Stop (Fig.E)



WARNING: Do not change the turret stop while the

router is running. This will place your hands too near

the cutterhead.

The turret stop

11

limits the downward distance that the

tool can be plunged. It consists of three screws of different

lengths that serve to define the depth of cut by limiting the

travel of the depth stop bar

12

1. Routing depth can be set by selecting the screw of the

appropriate length on theturret.

2. The turret is rotatable with detent stops to properly align

thescrews.

3. It is the interaction of the depth stop bar and the turret

stop that determine the routingdepth.

4. If none of the provided screws seems close to the

desired height each can be adjusted by loosening the

hex nut at the bottom and then turning the screw either

in or out to make it the proper length. After adjusting

this screw be sure to tighten the hex nut at thebottom

with an 8mm wrench

41

5. Refer to section Setting the Routing Depth for

instructions on how to use the turret stop in an

actualoperation.

Height Stop Rod and Height Stop Thumb

Wheel (Fig.G)

The height stop rod

5

and thumb wheel

4

limit how high

the unit can travel up the rails. The system is adjustable

from full down where the unit cannot rise regardless

of the position of the plunge release lever to full up

ENGLISH

Proper Hand Position (Fig.O)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires both hands on the main

handles

2

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.



CAUTION: Before connecting tool to power

source, check to see that the switch is in the “OFF”

position. An accidental start‑up can causeinjury.

Connecting Dust Extraction Adaptor (Fig.K)



CAUTION: In normal plunge mode, ensure the base

of the knurled nut is aligned correctly with the forks of

the lower motor housing. This will enable the cutter to

retract into the basesafely.



WARNING: Whenever possible use the hose guide with

a suitable extractor whenrouting.

The dust extraction adaptor consists of a main section

32

, a

cover

33

, an extraction tube adaptor

34

, one extraction

tube screw

37

, two base screws

42

and two nuts

36

1. Slide the cover

33

onto the main section

32

until it

clicks intoplace.

2. Place the main section

32

on the base and secure with

two screws

42

and nuts

36

3. Remove screw

37

from the top of the router and use

this screw to assemble the extraction tube adaptor

34

to therouter.

Connecting Dust Extractor Hose (Fig.P)



WARNING: Risk of dust inhalation.To reduce the risk of

personal injury, ALWAYS wear an approved dustmask.

A dust extraction tube adaptor

34

is supplied with yourtool.

Vacuum hoses on most vacuum extractors will fit directly into

the dust extractionspout.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding

dust emission when sawing wood.Vacuum hoses of

most common vacuum cleaners will fit directly into the

dust extractionoutlet.

1. Connect a dust extractor hose

43

to the extraction tube

adaptor

34

using the DeWALT quick locksystem.

NOTE: When using dust extraction, be sure that the vacuum

cleaner is out of the way and secure so that it will not tip over

or interfere with the router or workpiece. The vacuum hose

and power cord must also be positioned so that they do not

interfere with the router or workpiece. If the vacuum cleaner

or vacuum hose cannot be positioned properly, it should

beremoved.

Fitting the Side Fence (Fig.I, J)

Optional accessory, sold separately.

NOTE: The side fence is available at extra cost from your local

dealer or authorized service center.

1. Fit the guide rod

26

to the router base

10

2. Slide the side fence

27

over therods.

3. Tighten the wing bolts

28

temporarily.

Adjusting the Side Fence (Fig.A,I, J)

1. Draw a cutting line on thematerial.

2. Lower the router carriage until the cutter is in contact

with theworkpiece.

3. Push quick release button

7

and limit the carriage return

using the thumb wheel

4

4. Position the router on the cuttingline.

5. Slide the side fence

27

against the workpiece and

tighten the wing bolts

28

6. Adjust the side fence using the fine adjustment knob

29

The outer cutting edge of the cutter must coincide with

the cuttingline.

7. If required, loosen the screws

30

and adjust the

strips

31

to obtain the desired guidinglength.

Fitting a Guide Bushing (Fig.H)

Optional accessory, sold separately.

Together with a template, the guide bushings play a valuable

part in cutting and shaping to apattern.

• Fit the guide bushing

24

to the router base

10

using

the screws

25

asshown.

Quick Adjustment Using the Graduation

with Zero Reset Ring

1. Loosen the depth stop quick height adjuster knob

15

2. Unlock the plunge limiter by pushing the release

lever

6

down.

3. Lower the router carriage until the cutter is in contact

with theworkpiece.

4. Press the quick release button

7

5. Adjust the depth stop bar

12

until it makes contact with

the turret stop

11

. Then set both the quick zero reset

ring

14

and fine zero reset ring

19

to the zeroposition.

6. Adjust the depth of cut using the quick height

adjuster

16

and the corresponding graduation. The

adjusted depth of cut is indicated by the pointer

17

7. Tighten depth stop quick height adjuster lock

15

Fine Adjustment

When not using a depth template, or if the depth of cut

needs readjustment, it is recommended to use the fine

height adjuster

18

1. Adjust the depth of cut as described in Adjusting the

Depth ofCut.

2. Set the fine height adjuster to zero using the fine zero

reset ring

19

3. Rotate the fine height adjuster

18

to the required

position: one turn corresponds to approximately 1mm

and 1mark to 0.1mm.

ENGLISH

Variable Speed Dial (Fig.A)



WARNING: If the speed control ceases to operate, or

is intermittent, stop using the tool immediately. Take

it to a

DeWALT factory or authorized service facility

forrepair.

NOTICE: The router is equipped with electronics to

monitor and maintain the speed of the tool while

cutting. In low and medium speed operation, the speed

control prevents the motor speed from decreasing.

If you expect to hear a speed change and continue

to load the motor, you could damage the motor by

overheating. Reduce the depth of cut and/or slow the

feed rate to prevent tooldamage.

Refer to the Speed Selection Chart to choose a router speed.

Turn the speed dial

1

to control routerspeed. The speed is

variable from 9000 to 22000 rpm using the speed dial

1

1. Turn the speed dial to the required position. The dial is

numbered from 1–7and corresponds to router speeds of

9000 rpm to 22000rpm.

2. Use the slower settings for large diameter cutters and the

faster settings for small diameter cutters.

3. The correct setting will also depend on the density of the

material, depth of cut and feed speed of therouter.

NOTE: A noticeable loss of motor rpm means

motoroverload.

SPEED SELECTION CHART

DIAL SETTING APPROX. RPM

1 9000

2 11000

3 13000

4 15000

5 18000

 20000

7 22000

The speeds in this chart are approximate and are for

reference only. Your router may not produce the exact speed

listed for the dialsetting.

On/Off Trigger Switch (Fig.A)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

1. To turn the unit on, squeeze the on/off trigger switch

3

Continue to squeeze the trigger switch or press the lock

on button switch

20

for continuousrunning.

2. To turn the unit off:

a. If lock on trigger is engage, release the lock on button

by squeezing and releasingtrigger.

b. If the lock on switch is not engage, fully release

thetrigger.

Using the Router (Fig.A, L)



CAUTION: Turn the router on before plunging the

cutter head into theworkpiece.

CAUTION:

• Excessive cutting may cause overload of the motor

or difficulty in controlling the tool, the depth of

cut should not be more than 19/32" (15mm) at a

pass when cutting grooves with a 5/16" (8mm)

diameterbit.

• When cutting grooves with a 25/32" (20mm)

diamter bit, the depth of cut should not be more

than 3/16" (5mm) at apass.

• For extra deep grooving, make two or three passes

with progressively deeper bitsettings.

CAUTION:

• After long periods of working at low speeds, allow

the machine to cool down by running it for three

minutes at maximum speed, with noload.

All common routing tasks can be performed with the plunge

cut router on all types of wood and plastic:

‑ Grooving

‑ Rabbeting

‑ Recessing

‑ Veining

‑ Profiling

To prevent overload of the tool by using the wrong speed

selection, follow the reccommended settings below:

MATERIAL

CUTTER DIAMETER

13/32" ‑ 1‑3/16"

(10 ‑ 30 mm)

1‑3/16" ‑ 2"

(30 ‑ 50 mm)

SPEED SELECTION

Hardwood 7 ‑ 5 6 ‑ 2

Softwood 7 ‑ 6 7 ‑ 5

Chipboard Faced 7 ‑ 6 7 ‑ 4

Plastic 7 ‑ 5 7 ‑ 4

NOTE: Only carbide‑tipped cutters should be used on panels

faced with plastic laminates. The hard laminates will quickly

dull steelcutters.

NOTE: For better plunge sliding movement, frequently clean

the columns of dust ordebris. If the plunging movement is

not moving as smooth as desired, lubricate the columns with

a dry teflonlubricant.

1. After setting the cutting depth as described, locate the

router such that the bit is directly over the place you will

becutting.

2. With the router running, lower the unit smoothly down

into the workpiece. DO NOT JAM THE ROUTERDOWN.

3. When the tool reaches the pre‑set depth, push the quick

release button

7

tolock.

4. When you have finished routing, push the plunge lock

lever

6

to unlock and let the spring lift the router directly

out of theworkpiece.

5. Always feed the router opposite to the direction in which

the cutter isrotating. Refer to Fig.L.

ENGLISH

Fine Height Adjuster (Fig. D)

This router has a built in fine height adjuster. This should be

used when fine height adjustment of the cutter is required.

This is especially recommended when using dovetail jigs or

routertables.

Direction Of Feed (Fig.L)



WARNING:

Avoid climb‑cutting (cutting in direction

opposite than shown in Fig.L). Climb‑cutting increases

the chance for loss of control resulting in possible injury.

When climb‑cutting is required (backing around a

corner), exercise extreme caution to maintain control of

router. Make smaller cuts and remove minimal material

with eachpass.

The direction of feed is very important when routing and can

make the difference between a successful job and a ruined

project. Fig. L show proper direction of feed for mostcuts.

1. When routing along an edge, the direction of the router

travel should be against that of the rotation of the cutter.

This will create the correct cutting action and prevent the

cutter from snatching. It will also pull the router towards

the workpiece and the side fence or guide bearing will

be less likely to wander from the edge of theworkpiece.

Feed Speed

The speed at which the cutter is fed into the wood must not

be too fast that the motor slows down, or too slow that the

cutter leaves burn marks on the face of thewood.

NOTE: Practice judging the speed by listening to the sound

of the motor whenrouting.

Sequence of Plunging



WARNING: When routing always lock the plunge

lockinglever.

1. Plunge down and lock the motor carriage, by pushing

quick release button

7

2. Perform the desired routingoperation.

3. Push down the plunge lock lever

6

and the motor

carriage returns to the normalposition.

7. If the depth of cut needs re‑adjustment, it is

recommended to use quick height adjusterr

16

for gross

settings, or the fine height adjuster for accuratesettings.

8. Adjust the depth of cut using the fine height adjuster

18

NOTE: One turn of the fine height adjuster

18

corresponds to 3/64" (1mm), one turn of the quick

height adjuster zero reset ring

14

corresponds to 1‑1/2"

(40mm)

9. Read the depth of cut using the quick zero reset ring

14

and fine zero reset ring

19

10. The distance between the top of the revolving depth

stop and the bottom of the depth stop is the required

depth ofcut.

11. The rotating turret stop screws

11

can be used for setting

up to three depths of cut. The height can be adjusted using

a flat screwdriver and a 5/16" (8mm)wrench.

NOTE: By rotating the turret stop, three depth settings

can be quicklymade.

Setting the Routing Depth (Fig.D, E)

1. Place the router with cutter fitted on to theworkpiece.

2. Set the multiple position turret stop

11

asrequired.

3. Loosen the quick height adjust lock

15

securing the

depth stop

12

4. Push down the plunging lock lever

6

to startplunging.

5. Lower the router slowly until the cutter touches the

workpiece and secure it in place by pushing quick

release button

7

6. Rotate the quick depth adjuster

16

until the depth

stop bar

12

touches multiple turret stop

11

. Secure in

position by tightening the quick height adjuster lock

15

Moulding Natural Timbers



WARNING: When routing always lock the plunge

lockinglever.

When edge moulding natural timbers, always mould the end

grain first, followed by the long grain.This ensures that if there

is breakout, it will be removed when the long grain isrouted.

Setting Plunge Lock System (Fig.B)

The plunge is fully automatically locking for all cuts. For

heavy cut operations, ensure to push the lever towards the

toolbody. The plunge lock lever

6

position is set at the

factory so the lever does not touch the motor body, if the

plunge lock lever begins to hit the body when the quick

release lever is pushed, readjust the locking lever position

as follows:

1. Push in quick release button

7

. The plunge lever lock will

unlockautomatically.

2. Using a Torx 20star bit

39

, loosen the shoulder

screw

44

on the plunge lock lever

6

with six

counterclockwise turns. Do not fullyremove.

3. Lift the plunge lock lever, rotate and reposition the

plunge lock lever at position2(at eleven o'clock).

4. Tighten the shoulderscrew.

5. If after setting to position 2sliding is not correct, repeat

steps 1to 3and reposition the lock lever at position 1.

Tighten the shoulderscrew.

LED Worklight (Fig.F)



CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

Two LED worklights

57

are located next to the collet

assembly

9

1. The worklights

57

will constantly illuminate when the

router is plugged in to a powersupply.

2. To switch off the worklights the router must be

unplugged from the powersupply.

NOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.



WARNING: Always follow the bit manufacturer’s speed

recommendations as some bit designs require specific

speeds for safety orperformance.

If you are unsure of the proper speed or are experiencing any

type of problem, contact the bitmanufacturer.

ENGLISH

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

Repairs



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including power

cord repairs, and brush inspection and replacement,

when applicable) should be performed by a

DeWALT

factory service center or a DeWALT authorized service

center. Always use identical replacementparts.

Base Mounting Points for Accessories (Fig.N)

This router has three threaded holes

38

built into the base

that allows it to attach to otheraccessories.

Accessories



WARNING:

Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

of such accessories with this product could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DeWALT call 1-800-4-DeWALT

(1-800-433-9258) or visit our website: www.dewalt.com

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the

risk of eye injury, always wear ANSI Z87.1approved

eye protection and an approved dust mask when

performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Your

DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Side Fence Routing (Fig.I, J)

The side fence is used to guide the router when moulding,

edge profiling or rebating the edge of a workpiece or when

routing grooves and slots in the center of the workpiece,

parallel to theedge.

The edge of the workpiece must be straight andtrue.

The strips

31

are adjustable and should be set ideally with a

1/8" (3mm) gap each side of thecutter.

Using a Side Fence (Fig. M)



CAUTION: Ensure working position is comfortable and

at a suitable workingheight.

1. Ensure the wing bolts

28

are fully released. Slide the

guide rods

26

into the routing base

10

and tighten

the wingbolts.

2. Adjust the fence fine adjustment knob

29

to the

required distance and clamp in place with the wing

bolts

28

3. Then lower the cutter height until the cutter is just above

theworkpiece.

4. Fine adjustments are possible by loosening the

wing bolt

28

and adjusting the side fence fine

adjustmentknob

29

5. Tighten the wing bolt

28

to secure theposition.

NOTE: One revolution of the side fence fine adjustment

knob

29

equals 3/64" (1.0mm) of sidefeed.

6. Lower the cutter onto the workpiece and set the cutter

height by to the requireddistance. Refer to Setting the

RouterDepth.

7. Switch the router on and after the cutter reaches full

speed, gently lower the cutter into the workpiece and

lock theplunge.

8. Feed along the workpiece, keeping sideways pressure to

ensure the side fence does not wander away from the

workpiece edge and downward pressure on the inside

hand to prevent the router fromtipping.

9. When finished, raise the router, secure with the plunge

locking lever

6

and switch the routeroff.

NOTE: When starting the cut, keep the pressure on the front

cheek until the back cheek contacts the workpieceedge.

NOTE: At the end of the cut, keep pressure on the back

cheek until the cut is finished. This will prevent the router

cutter swinging in at the end of the workpiece and

nipping thecorner.

ENGLISH

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/Legal/

Warranty/3‑Year‑Limited‑Warranty.

To request a written copy of the warranty terms, contact:

Customer Service at D

eWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1‑800‑4‑

DeWALT

(1-800-433-9258) for a freereplacement.

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : Symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER : indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas

évitée, la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à

lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation prévue

La toupie est conçue pour le travail professionnel intensif sur

bois, matériaux à base de bois etplastiques.

Cette toupie est destinée à tailler des rainures, des bordures,

des profilés et des encoches ainsi qu’à copier latoupie.

NE PAS utiliser en conditions humides ou en présence de

liquides ou de gazinflammables.

Ceci est un outil électriqueprofessionnel.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

Consignes de sécurité pour les toupies

a ) Tenez l’outil électrique seulement par les surfaces

de prise isolées, le couteau pouvant entrer en

contact avec son propre cordon. Couper un câble

«sous tension» peut exposer les pièces métalliques de

l’outil électrique «sous tension» et pourrait donner un

choc électrique à l’utilisateur.

b ) Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre le corps le laisse instable et peut mener à une

perte de contrôle.

c ) Ne jamais faire fonctionner le bloc moteur n’est

pas inséré dans une des bases de la toupie. Le

moteur n'est pas conçu pour être tenu à la main.

d ) Gardez vos mains sèches, propres et exemptes

d’huile et de graisse. Cela permettra un meilleur

contrôle de l’outil.

e ) Tenez fermement l’outil avec les deux mains afin

de résister au couple de démarrage. Saisissez

fermement l’outil en tout temps pendant l’utilisation.

f ) Gardez vos mains à l’écart de la zone de coupe

au‑dessus et sous la base. Ne jamais passer votre

main sous la pièce de travail pour quelque raison

que ce soit. Gardez la base de la toupie solidement sur

la pièce de travail lorsque vous coupez.

g ) Ne touchez jamais la mèche immédiatement

après l’utilisation. Il peut être extrêmement

chaud.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos

zones exposées avec du savon et de l’eau. Permettre

à la poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate‑forme stable. Tenir la pièce avec la

main ou contre le corps rend la pièce instable et risque de

provoquer une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci‑dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Renseignements de sécurité

supplémentaires



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.

h ) Assurez‑vous que le moteur est complètement

arrêté avant de déposer la toupie. Si la tête de

coupe tourne encore lorsque vous déposez l’outil, cela

peut causer une blessure ou des dommages.

i ) Assurez‑vous que le fer de la toupie est hors de

la pièce de travail avant de démarrer le moteur.

Si le fer est en contact avec la pièce de travail lorsque

le moteur démarre, cela pourrait faire en sorte que la

toupie saute, causant des dommages ou des blessures.

j ) La vitesse nominale de la mèche coupante

doit être au moins égale à la vitesse maximale

indiquée sur l’outil électrique. Si les mèches de

coupe tournent plus vite que leur vitesse nominale, elles

peuvent se briser et être projetées.

k ) Suivez toujours les recommandations de vitesse

du fabricant du fer puisque certaines conceptions

de fers nécessitent des vitesses spécifiques pour

la sécurité ou la performance. Si vous n’êtes pas

certains de la vitesse appropriée ou si vous rencontrez

un problème quelconque, contactez le fabricant de

lamèche.

l ) Ne pas utiliser les mèches de toupie dont le

diamètre de coupe dépasse 50 mm (2 po) dans

cet outil.

m ) N’utilisez pas de lame de plus de 45mm (1‑7/8 po)

sauf si la toupie est installée sur une table.

n ) Ne pas tenir à la main la toupie à l’envers ou en

position horizontale. Le moteur peut se séparer de la

base s’il n’est pas bien fixé selon les instructions.

o ) Avant de démarrer le moteur, vérifiez que

le cordon ne pend pas et ne gêne pas le

fonctionnement de la toupie.

p ) Gardez une pression de coupe constante. Ne par

surcharger le moteur.

q ) Laissez de l’espace sous la pièce de travail pour la

mèche de la toupie lorsque coupez en traversant.

r ) Ne pas appuyer sur le bouton de verrouillage de

la tige pendant que le moteur fonctionne. Le faire

peut endommager le verrouillage de la tige.

s ) Assurez‑vous toujours que la surface de travail

est libre de clous ou autres objets étrangers.

Couper dans un clou peut faire en sorte que le fer et

l’outilsautent.

t ) Avant de démarrer le moteur, retirez tous les

objets étrangers de la zone de travail.

FRANÇAIS



ATTENTION : lisez les sections suivantes avant

d'utiliser lescommandes.

Levier de lame de coupe d’entaille (Fig.B)

Le levier de la lame de coupe d’entaille

6

vous

permet d’arrêter la mèche en fonctionnement à une

hauteurspécifiée.

1. Appuyez sur le levier de la lame de coupe d’entaille

6

lorsque vous souhaitez abaisser la mèche de la toupie

dans la pièce detravail.

2. Vous pouvez abaisser l’appareil jusqu'à ce qu’il atteigne la

butéepréréglée.

3. Pour verrouiller l’outil en place le long de sa course

verticale, appuyez sur le bouton de déblocage rapide

7

Pinces (Fig.C)



AVERTISSEMENT:

risque de projectiles. Utilisez

seulement fers ayant des tiges qui correspondent

à la pince installée. Des fers à tiges plus petites

ne seront pas sécuritaires et peuvent se desserrer

durantl’utilisation.



ATTENTION : ne jamais serrer la pince sans d’abord

installer un fer de toupie à l’intérieur. Serrer une pince

vide, même à la main, peut endommager lapince.

Deux pinces sont incluses avec latoupie.

‑ 1/4 po (6mm)

‑ 1/2 po (13mm).

1. Pour changer les pinces

35

, dévissez l’ensemble de

pince

9

2. Sortez sèchement l’ancienne pince de l’écrou de

pince

45

et insérez la nouvelle

35

3. Poussez fermement de sorte que la nouvelle pince

s’enclenche après le ressort de retenue dans l’écrou

depince.

Butée de tourelle à plusieurs positions

(Fig.E)



AVERTISSEMENT: ne pas changer la butée de

tourelle pendant que la toupie fonctionne. Cela placera

vos mains trop près de la tête decoupe.

La butée de tourelle

11

limite la distance sur laquelle l'outil

peut être plongé vers le bas. Elle se compose de trois vis

de différentes longueurs qui servent à définir la profondeur

de coupe en limitant la course de la barre d’arrêt de

profondeur

12

1. La profondeur de la toupie peut être réglée en

sélectionnant la vis de la longueur appropriée sur

latourelle.

Données techniques

Course de la lame

d’entaille

80 mm (3‑5/32 po)

Profondeur de toupie Réglable, 0–80 mm (0–3‑5/32 po)

Diamètre de la lame

d’entaille

Maximum de 50 mm (2 po)

Taille de l’axe de mèche 1/2 po et 1/4 po

Données techniques

DWE625

Tension nominale,

fréquence

120 V~, 60 Hz

Classe de protection II, double isolation

Courant 15 A

Vitesse à vide 9 000 ‑ 22 000 tr/min

Moteur

Assurez‑vous que l’alimentation est conforme aux

inscriptions sur la plaque signalétique. Une diminution de la

tension de plus de 10% entraînera une perte de puissance et

une surchauffe. Ces outils sont testés en usine; si cet outil ne

fonctionne pas, vérifiezl’alimentation.



AVERTISSEMENT: n’utilisez pas d’outil pour puissance

«CA seulement» sur une alimentationCC.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC courant continu

...................... Fabrication de

classe I (relié à la

terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... Coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez des

protections

auditives

..................... Lisez toute la

documentation

..................... Ne pas exposer à

la pluie

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

FRANÇAIS

Réglage fin en hauteur (Fig.A, D, E)



ATTENTION : vérifiez que le levier de la lame

d’entaille

6

est débloqué. N’appliquez jamais de force

inutile pour faire tourner le mécanisme du réglage fin

enhauteur.



ATTENTION : ne retirez pas la vis sur les

écroushexagonaux.

Le réglage fin en hauteur peut être utilisé en mode portable

ou lorsque la toupie est placée dans unetable.

Ajuster la profondeur de coupe (Fig.A, D, E)

Votre toupie est équipée d’un système de réglage en

profondeur de haute précision, comprenant une bague de

remise à zéro pour le réglage en hauteur rapide et le réglage

fin enhauteur.

Réglage rapide en utilisant la graduation

avec la bague de remise à zéro

1. Desserrez le la butée de profondeur du le blocage de

réglage rapide en hauteur

15

2. Débloquez le limiteur de lame d’entaille en poussant le

levier de déblocage

6

vers lebas.

3. Baissez le chariot de la toupie jusqu’à ce que le couteau

entre en contact avec la pièce detravail.

4. Appuyez sur le bouton de déblocage rapide

7

5. Réglez la barre d’arrêt de profondeur

12

jusqu'à ce

qu'elle entre en contact avec la butée de tourelle

11

Réglez ensuite la bague de remise à zéro rapide

14

et la

bague de remise à zéro fine

19

sur la position zéro.

6. Ajustez la profondeur de coupe en utilisant le réglage

en hauteur rapide

16

et la graduation correspondante.

La profondeur de coupe réglée est indiquée par le

pointeur

17

7. Serrez la butée de profondeur du le blocage de réglage

rapide en hauteur

15

Réglage fin

Lorsque vous n’utilisez pas de gabarit de profondeur ou si

la profondeur de coupe doit être réajustée, il est conseillé

d’utiliser le réglage fin en hauteur

18

REMARQUE : Vous devrez peut‑être tourner légèrement

l’axe pourl’engager.

3. Tournez l’écrou de la pince

45

dans le sens inverse aux

aiguilles d'une montre avec la clé de 22mm fournie

13

pour leserrer.

Dépose d'une lame

1. Poussez le bouton de blocage de l’axe

8

en avant

jusqu’à ce que l’axe de la toupie soitbloqué.

2. Tournez l’écrou de la pince

9

dans le sens des aiguilles

d'une montre avec la clé de 22mm fournie

13

pour

ledesserrer.

3. Continuez à tourner la clé jusqu’à ce que l’écrou de pince

soit serré puis desserré à nouveau. Il s’agit du mécanisme

de protection qui libère lapince.

4. La lame doit maintenantsortir.

REMARQUE : Après avoir terminé d'utiliser une lame,

retirez‑la et rangez‑la en lieusûr.

Installer et retirer une lame (Fig.C, F)



AVERTISSEMENT: ne serrez pas la pince sans

lameinstallée.



AVERTISSEMENT: utilisez toujours des lames avec

des mèches dont le diamètre correspond à lapince.



AVERTISSEMENT: n’utilisez pas de lame de plus

de 45mm (1‑7/8") sauf si la toupie est installée sur

unetable.



ATTENTION : la lame doit être déposée avec

précaution pour éviter de se couper lesdoigts.

Installation d'une lame

1. Insérez au moins trois quarts de la longueur de la mèche

de lame dans l’ensemble de pince

9

2. Poussez le blocage de l’axe

8

en avant jusqu’à ce que

l’axe de la toupie soitbloqué.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT:

Afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

disconnect it from power source avant d’effectuer

tout réglage ou de retirer/installer des pièces ou

des accessoires. Un démarrage accidentel peut causer

des blessures.

2. La tourelle est rotative avec des butées de détente pour

aligner correctement lesvis.

3. L'interaction de la barre d’arrêt de profondeur et de la

butée de tourelle détermine la profondeur de latoupie.

4. Si aucune des vis fournies ne semble proche de la

hauteur désirée, chacune d’entre elles peut être réglée

en desserrant l’écrou hexagonal en bas avant de tourner

la vis vers l’avant ou l’arrière pour la placer à la longueur

voulue. Après le réglage de cette vis, veillez à serrer

l’écrou hexagonal en bas avec une clé de 8mm

41

5. Consultez la section Régler la profondeur de toupie pour

des instructions d’utilisation de la butée de tourelle dans

fonctionnementréel.

Tige d’arrêt de hauteur et molette d’arrêt

de hauteur (Fig.G)

La tige d’arrêt de hauteur

5

et la molette

4

limitent la

hauteur sur laquelle l’appareil peut progresser en hauteur

sur les rails. Le système est réglable entre tout à fait en bas,

où l’appareil ne peut pas monter quelle que soit la position

du levier de la lame de coupe d’entaille et tout à fait en haut,

où le bas de la pince est à 80mm (3‑5/32”) au‑dessus de la

pièce detravail.

Par commodité, la molette est équipée d’un bouton de

déblocage rapide

23

qui vous permet de dégager les filets

pour un positionnement rapide en appuyant simplement sur

le bouton latéral de lamolette.

REMARQUE : Il est plus facile de déplacer la molette d’arrêt

de hauteur vers le HAUT lorsque le levier de déblocage de la

lame d’entaille est verrouillé et plus facile de la déplacer vers

le bas en libérant le levier de déblocage de la lame d’entaille

avant de le serrer.

FRANÇAIS

Utilisation de la toupie



ATTENTION : mettez la toupie en marche avant de

plonger la tête de coupe dans la pièce detravail.

ATTENTION:

• Une coupe excessive peut causer la surcharge du

moteur ou des difficultés pour contrôler l’outil, la

profondeur de coupe ne doit pas dépasser 15mm

Position correcte des mains (Fig.O)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision

d’une réactionsoudaine.

Une position des mains appropriée nécessite les deux main sur

les poignées



2

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’appareil et

débranchez‑le de la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un démarrage

accidentel provoquer uneblessure.



ATTENTION : avant de brancher l’appareil à la

source d’alimentation, vérifiez si le bouton est

en position «ARRÊT». Un démarrage accidentel

provoquer uneblessure.

Raccordement du flexible d’extracteur

de poussière (Fig.P)



AVERTISSEMENT: risque d’inhalation de la

poussière.Afin de réduire le risque de blessure

corporelle, portez TOUJOURS un masque

antipoussièreapprouvé.

Un tube adaptateur d’extraction de poussière

34

est fourni

avec votreoutil.

Les flexibles d’aspiration de la plupart ses aspirateurs

s’adaptent directement dans la prise d’extraction

depoussière.



AVERTISSEMENT: utilisez TOUJOURS un

dépoussiéreur conçu conformément aux directives

applicables concernant les émissions de poussière

lors du sciage du bois.Les tuyaux de la plupart ses

aspirateurs s’ajusteront directement dans la prise

dudépoussiéreur.

1. Raccordez un flexible d’extracteur de poussière

43

tube adaptateur d’extraction

34

à l’aide du système de

verrouillage rapide

DeWALT.

REMARQUE : Lorsque vous utilisez l’extraction de poussière,

veillez à ce que l’aspirateur se trouve à l’écart et en sécurité

afin qu'il ne se renverse pas et n’interfère pas avec la toupie

ou la pièce de travail. Le flexible d’aspiration et le cordon

d’alimentation doivent également être placés de sorte à

ne pas interférer avec la toupie ou la pièce de travail. S'il et

impossible de positionner correctement l’aspirateur ou le

flexible d’aspiration, il doit êtreretiré.

Raccordement de l’adaptateur d’extraction

de poussière (Fig.K)



ATTENTION : en mode d’entaille normal, vérifiez que

la base de l’écrou moleté est correctement alignée avec

les fourches du carter de moteur inférieur. Ainsi, la lame

peut se rétracter dans la base en toutesécurité.



AVERTISSEMENT: lorsque cela est possible, utilisez le

guide de flexible avec un extracteur adapté pour utiliser

latoupie.

L’adaptateur d’extraction de poussière se compose d'une

section principale,

32

, d’un

couvercle

33

, d’un tube adaptateur d’extraction

34

, d'une

vis de tube d’extraction

37

, deux vis de base

42

et deux

écrous

36

1. Glisse le couvercle

33

sur la section principale

32

jusqu’à ce qu'il s’enclenche enplace.

2. Placez la section principale

32

sur la base et fixez‑la avec

les deux vis

42

et écrous

36

3. Retirez la vis

37

en haut de la toupie et utilisez cette vis

pour assembler le tube adaptateur d’extraction

34

latoupie.

Installez le guide parallèle(Fig.I, J)

Accessoire en option, vendu séparément.

1. Installez la tige de guide

26

sur la base de la toupie

10

2. Faites glisser le guide parallèle

27

sur lestiges.

3. Serrez les boulons papillon

28

temporairement.

Ajustez le guide parallèle(Fig.A,I, J)

1. Tracez une ligne de coupe sur lematériau.

2. Baissez le chariot de la toupie jusqu’à ce que le couteau

entre en contact avec la pièce detravail.

3. Poussez le bouton de déblocage rapide

7

et limitez le

retour de chariot à l’aide de la molette

4

4. Positionnez la toupie sur la ligne decoupe.

5. Faites glisser le guide parallèle

27

contre la pièce de

travail et serrez les boulons papillon

28

6. Ajustez le guide parallèle à l’aide du bouton de réglage

fin

29

. Le bord de coupe extérieur du couteau coïncide

avec la lame decoupe.

7. Au besoin, desserrez les vis

30

et ajustez les bandes

31

pour obtenir la longueur de guidevoulue.

Installer une douille de guidage (Fig.H)

Accessoire en option, vendu séparément.

Avec un gabarit, les douilles de guidage jouent un rôle

appréciable pour couper et former selon unmotif.

• Posez la douille de guidage

24

sur la base de la

toupie

10

à l’aide des vis

25

commeillustré.

1. Ajustez la profondeur de coupe comme indiqué à la

section Ajuster la profondeur decoupe.

2. Placez le réglage fin en hauteur sur zéro à l’aide de la

bague de remise à zéro fin

19

3. Tournez le réglage fin en hauteur

18

dans la position

voulue: un tour correspond à environ 1mm et 1marque

à 0,1mm.

FRANÇAIS

Cadran de vitesses variables (Fig.A)



AVERTISSEMENT: si le contrôle de la vitesse

cesse de fonctionner ou s’il est intermittent, cessez

immédiatement d’utiliser l’outil. Apportez‑la dans une

usine

DeWALT ou un centre de services agréé DeWALT

pourréparation.

AVIS: la toupie est munie de composants électroniques

pour surveiller et maintenir la vitesse de l’outil pendant

la coupe. À vitesse basse et moyenne, le contrôle de

vitesse empêche le régime du moteur de diminuer.

Si vous attendez d’entendre un changement de

vitesse et continuez à charger le moteur, vous pouvez

l’endommager par surchauffe. Réduisez la profondeur

de coupe et/ou ralentissez le rythme d’avance pour

éviter d’endommagerl’outil.

Consultez le tableau de sélection de vitesse pour choisir

la vitesse de la toupie. Tournez le cadran de vitesse

1

pour

contrôler la vitesse de la toupie. La vitesse est variable entre

9000et 22000tr/min à l’aide du cadran de vitesse

1

1. Tournez le cadran de vitesse dans la position requise. Le

cadran est numéroté de 1à 7et correspond aux vitesses

de toupie de 9000à 22000tr/min.

2. Utilisez les réglages les plus bas pour les lames des grand

diamètre et les réglages les plus rapides pour les lames

de petit diamètre.

3. Le réglage correct dépendra également de la densité de

la matière, de la profondeur de coupe et de la vitesse de

latoupie.

REMARQUE : Une baisse de régime du moteur signifie

qu'il estsurchargé.

TABLEAU DE SÉLECTION DE VITESSE

RÉGLAGE DU CADRAN ENVIRON TR/MIN

1 9000

2 11000

3 13000

Bouton Marche/Arrêt de la gâchette

(Fig.A)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez et débranchez‑le

de la source d’alimentation avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un démarrage accidentel peut

causer desblessures.

1. Pour mettre l’appareil en marche, appuyez sur le bouton

marche/arrêt de la gâchette

3

. Continuez à appuyez

sur la gâchette ou sur le bouton de blocage

20

pour un

fonctionnement encontinu.

2. Éteignez l’appareil:

a. Si la gâchette de blocage est engagée, relâchez le

bouton de blocage en appuyant sur la gâchette et en

larelâchant.

b. Si le bouton de blocage n’est pas engagé, relâchez

complètement lagâchette.

(19/32 po) par passage pour tailler des rainures

avec une mèche de 8mm (5/16 po) dediamètre.

• Pour tailler des rainures avec une mèche de 20mm

(25/32 po) de diamètre, la profondeur de coupe ne

doit pas dépasser 5mm 3/16 po) parpassage.

• Pour des rainures plus profondes, faites deux

ou trois passages avec des réglages de mèche

progressivement plusprofonds.

ATTENTION:

• Après de longues périodes de fonctionnement

à vitesse lente, laissez la machine refroidir en la

faisant tourner trois minutes à vitesse maximale

sanscharge.

Tous les travaux de toupie courant peuvent être effectués

avec la toupie à lame d’entaille sur tous les types de bois et

de plastique:

‑ Rainurage

‑ Feuillures

‑ Encastrement

‑ Nervure

‑ Profilage

Pour éviter de surcharger l’outil en utilisant une sélection

de vitesse inadaptée, respectez les réglages recommandés

ci‑dessous:

MATIÈRE

DIAMÈTRE DE LA LAME

10– mm (13/32 po ‑

1‑3/16 po)

30‑50 mm

(1‑3/16 po–2 po)

SÉLECTION DE VITESSE

Bois dur 7 à 5 6 à 2

Bois tendre 7 à 6 7 à 5

Aggloméré plaqué 7 à 6 7 à 4

Plastique 7 à 5 7 à 4

REMARQUE : Seules les lames à pointe carbure doivent être

utilisées sur les panneaux plaqués en laminé plastique. Les

laminés durs émoussent rapidement les lamesacier.

REMARQUE: Pour des mouvements d’entaille améliorés,

nettoyez fréquemment la poussière et les débris des

colonnes. Si le mouvement d’entaille n’est pas aussi fluide

que voulu, lubrifiez les colonnes avec un lubrifiant sec

autéflon.

1. Après réglage de la profondeur de coupe comme

indiqué, placez la toupie de sorte que la mèche soit

directement au‑dessus de l’emplacement àcouper.

2. La toupie étant en fonctionnement, abaissez doucement

l’appareil dans la pièce de travail. NE BLOQUEZ PAS LA

TOUPIE ENBAS.

3. Lorsque l'outil atteint la profondeur préréglée, poussez le

bouton de déblocage rapide

7

pour leverrouiller.

4. Lorsque vous avez terminé d’utiliser la toupie, poussez

le levier de blocage de la lame d’entaille

6

pour le

débloquer et permettre au ressort de soulever la toupie

directement hors de la pièce detravail.

5. Alimentez toujours la toupie dans le sens opposé dans

lequel le couteau tourne. Consultez la Fig.L.

FRANÇAIS

Sens de l’avance (Fig.L)



AVERTISSEMENT:

évitez la coupe ascendante (coupe

dans le sens opposé à celui illustré à la Fig.L). La coupe

ascendante augmente le risque de perdre le contrôle

entraînant une possible blessure. Lorsqu’une coupe

Régler la profondeur de la toupie

(Fig.D, E)

1. Placez la toupie avec la lame installée sur la pièce

detravail.

2. Réglez la butée de la tourelle à plusieurs positions

11

commenécessaire.

3. Desserrez le blocage de réglage rapide en hauteur





15

qui fixe la butée de profondeur

12

4. Poussez le levier de blocage de la lame d’entaille vers le

bas

6

pour commencerl’entaille.

5. Abaissez la toupie lentement jusqu'à ce que la lame

touche la pièce de travail et bloquez‑la en place en

poussant le bouton de déblocage rapide

7

6. Tournez le réglage en hauteur rapide

16

jusqu’à ce que

la barre d’arrêt de profondeur

12

touche la butée de la

tourelle à plusieurs positions

11

. Fixez en position en

serrant le blocage de réglage rapide en hauteur

15

7. Si la profondeur de coupe doit être réajustée, il est

conseillé d’utiliser le réglage en hauteur rapide

16

pour

les réglages grossiers ou le réglage fin en hauteur pour

des réglagesprécis.

8. Ajustez la profondeur de coupe en utilisant le réglage fin

en hauteur

18

REMARQUE: Un tour du réglage fin en hauteur

18

correspond à 1mm 93/64 po), un tour de la bague

de remise à zéro du réglage rapide en hauteur

14

correspond à 40mm (1‑1/2 po)

9. Lisez la profondeur de coupe en utilisant la bague de

remise à zéro rapide

14

et la bague de remise à zéro

fine

19

10. La distance entre le haut de la butée de profondeur

rotative et le bas de la butée de profondeur correspond à

la profondeur voulue de lacoupe.

11. Les vis d’arrêt de la tourelle rotative

11

peuvent être

utilisées pour régler jusqu’à trois profondeurs de coupe.

La hauteur peut être réglée à l’aide d'un tournevis plat et

d'une clé de 8mm (5/16 po).

REMARQUE : En tournant la butée de la tourelle, il

est possible d’effectuer rapidement trois réglages

deprofondeur.

Moulure en bois naturel



AVERTISSEMENT: bloquez toujours le levier de

blocage de la lame d’entaille lorsque vous utilisez

latoupie.

Pour la moulure de bordures en bois naturel, commencez

toujours par le grain d’extrémité, suivi du grain long.Cela

assure qu’une éventuelle rupture puisse être éliminée

lorsque le grain long estutilisé.

Réglage du système de blocage de la lame

d’entaille (Fig.B)

La lame d’entaille est entièrement bloquée automatiquement

pour toutes les coupes. Pour les opérations de coupe

intensive, veillez à pousser le levier vers le carter de l’outil.

La position du levier de blocage de la lame d’entaille

6

est

réglée en usine afin de ne pas toucher le carter du moteur; si

le levier de blocage de la lame d’entaille commence à heurter

le carter lorsque le levier de déblocage rapide est poussé,

réajustez sa position comme suit:

1. Poussez le bouton de déblocage rapide

7

Le blocage du levier de la lame d’entaille se

débloqueautomatiquement.

2. À l’aide d'une mèche Torx 20en étoile

39

, desserrez la

vis à épaulement

44

sur le levier de blocage de la lame

d’entaille

6

en six tours dans le sens inverse des aiguilles

d'une montre. Ne la retirez pascomplètement.

3. Soulevez le levier de blocage de la lame d’entaille,

faites‑le tourner et repositionnez‑le en position2(à

onzeheures).

Lampe de travail DEL (Fig.F)



ATTENTION : ne pas fixer la lampe de travail. Cela

peut causer une grave blessureoculaire.

Deux lampes de travail LED

57

sont située à proximité de la

pince

9

1. Les lampes de travail

57

sont constamment

allumées lorsque la toupie est branchée à une

alimentationélectrique.

2. Pour éteindre les lampes de travail, la toupie doit être

débranchée de l’alimentationélectrique.

REMARQUE : La lampe de travail sert à éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

TABLEAU DE SÉLECTION DE VITESSE

RÉGLAGE DU CADRAN ENVIRON TR/MIN

4 15000

5 18000

 20000

7 22000

Les vitesses dans ce tableau sont approximatives et

seulement à titre de référence. Votre toupie peut ne pas

produire exactement la vitesse indiquée pour le cadran

devitesse.



AVERTISSEMENT: suivez toujours les

recommandations de vitesse du fabricant de la

mèche puisque certaines conceptions de mèches

nécessitent des vitesses spécifiques pour la sécurité ou

laperformance.

Si vous n’êtes pas certains de la vitesse appropriée ou si vous

rencontrez un problème quelconque, contactez le fabricant

de lamèche.

4. Serrez la vis àépaulement.

5. Si le glissement est incorrect après réglage en position 2,

répétez les étapes 1à 3et remettez le levier de blocage

en position 1. Serrez la vis àépaulement.

FRANÇAIS

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le

risque de blessure corporelle, éteignez

l’appareildébranchez‑le la source d’alimentation

et avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Votre outil électrique

DeWALT a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

Toupie à guide latéral (Fig.I, J)

Le guide latéral sert à guider la toupie pour la moulure, le

profilage de bordure ou la feuillure en bordure ou encore

pour les rainures et encoches au centre de la pièce de travail,

parallèles à labordure.

Le bord de la pièce de travail doit être parfaitementrectiligne.

Les bandes

31

sont réglables et doivent idéalement être

réglées avec un espace de 3mm (1/8 po) de chaque côté de

lalame.

3. Abaissez ensuite la hauteur de la lame jusqu'à ce qu’elle

se trouve au‑dessus de la pièce detravail.

4. Des réglages fins sont possibles en desserrant le boulon

papillon

28

et en réglant le bouton de réglage fin du

guide latéral

29

5. Serrez le boulon papillon

28

pour bloquer laposition.

REMARQUE : Un tour du bouton de réglage fin du guide

latéral

29

est égal à 1,0mm (3/64 po) d’avancéelatérale.

6. Abaissez la lame sur la pièce de travail et réglez sa

hauteur sur ladistance voulue. Reportez‑vous à la section

Régler la profondeur de latoupie.

7. Mettez la toupie en marche et, lorsque la lame a atteint

sa pleine vitesse, abaissez‑la doucement dans la pièce de

travail et bloquez la lamed’entaille.

8. Avancez le long de la pièce de travail, en maintenant

une pression latérale pour assurer que le guide latéral ne

s’écarte pas du bord de la pièce de travail et une pression

vers le bas sur la main intérieure pour empêcher la toupie

debasculer.

9. Lorsque vous avez terminé, relevez la toupie, fixez‑la avec

le levier de blocage de lame d’entaille

6

et éteignez

latoupie.

REMARQUE : En commençant la coupe, maintenez la

pression sur la joue avant jusqu’à ce que la joue arrière soit

en contact avec le bord de la pièce detravail.

REMARQUE : À la fin de la coupe, maintenez la pression

sur la joue arrière jusqu’à ce que la coupe soit terminée.

Cela empêche la lame de la toupie d’osciller à l’extrémité

de la pièce de travail et del’écorner.

Utilisation d’un guide latéral (Fig. M)



ATTENTION : vérifiez que la position de travail est

confortable et à une hauteuradaptée.

1. Vérifiez que les boulons papillon

28

sont complètement

desserrés. Glissez les tiges de guidage

26

dans la base

de la toupie

10

et serrez les boulonspapillon.

2. Ajustez le bouton de réglage fin

29

à la distance requise

et fixez‑le en place avec les boulons papillon

28

Réglage fin en hauteur (Fig. D)

Cette toupie est dotée d’un réglage fin en hauteur. Il doit

être utilisé lorsque qu’un réglage fin en hauteur de la lame

est nécessaire. Il est particulièrement recommandé lorsque

vous utilisez des gabarits en queue d’aronde ou des tables

detoupie.

ascendante est requise (contourner un coin), soyez très

prudent pour maintenir le contrôle de la toupie. Faites

des coupes plus petites et retirez une quantité minime

de matériau lors de chaquepassage.

Le sens d’avance est très important en utilisant la toupie et

peut faire la différence entre un travail réussi et un projet

ruiné. La Fig. L indique le sens correct pour l’avance de la

plupart descoupes.

1. Lorsque la toupie avance le long d’une bordure, le sens

de sa course doit être à l’inverse de la rotation de la lame.

Cela crée une action de coupe correcte et évite que la

toupie ne se dérobe. Cela tire également la toupie vers

la pièce de travail et le guide latéral ou le roulement de

guide est moins susceptible de s’écarter de la bordure de

la pièce detravail.

Vitesse d’avance

La vitesse à laquelle la lame avance dans le bois ne doit

pas être trop rapide au point de ralentir le moteur, ni trop

lente au point que la lame laisse des marques de brûlure sur

lebois.

REMARQUE : Pratiquez le jugement de la vitesse en

écoutant le bruit du moteur lorsque la toupiefonctionne.

Séquence de coupe d’entaille



AVERTISSEMENT: bloquez toujours le levier de

blocage de la lame d’entaille lorsque vous utilisez

latoupie.

1. Entaillez vers le bas et bloquez le chariot du moteur en

poussant le bouton de déblocage rapide

7

2. Effectuez le travail de toupievoulu.

3. Poussez le levier de blocage de la lame d’entaille vers

le bas

6

pour que le chariot du moteur revienne en

positionnormale.

FRANÇAIS

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1‑800‑4‑DeWALT (1-800-433-9258).

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑

DeWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.dewalt.com.

Réparations



AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé

DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Points de montage de la base pour les

accessoires (Fig.N)

Cette toupie comporte trois trous filetés

38

intégrés dans la

base, qui permettent de fixer les autresaccessoires.

Accessoires



AVERTISSEMENT: les accessoires autres que DeWALT

n’ayant pas été testés avec ce produit, leur utilisation

avec cet outil peut s’avérer dangereuse. Pour réduire le

risque de blessure, seuls les accessoires recommandés

par

DeWALT doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

DeWALT appelez au 1-800-4-DeWALT (1-800-433-9258) ou

consultez notre site web:www.dewalt.com.

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

El router se ha diseñado para rebajado de servicio pesado

profesional de madera, materiales a base de madera

yplásticos.

Este router está diseñado para rebajar ranuras, bordes,

perfiles y canales así como para copiar elrebajado.

NO use bajo condiciones húmedas o en presencia de

líquidos o gasesinflamables.

Esta es una herramienta eléctricaprofesional.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las

advertencias de seguridad e instrucciones. El

incumplimiento de las advertencias e instrucciones

puede provocar descargas eléctricas, incendios o

lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

ESPAÑOL

Instrucciones de Seguridad para Routers

a ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas únicamente,

debido a que la cortadora puede hacer contacto

con su propio cableado. Cortar un cable "vivo"

pueden hacer que partes de metal expuestas de la

herramienta eléctrica se vuelvan "vivas" y podrían dar

al operador una descarga eléctrica.

b ) Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo con su mano

o contra el cuerpo lo hace inestable y puede guiar a la

pérdida de control.

c ) Nunca opere la unidad del motor cuando no esté

insertada en una de las bases del router. El motor

no está diseñado para ser portátil.

d ) Mantenga las manijas secas, limpias y libres de

aceite y grasa. Esto permitirá un mejor control de la

herramienta.

e ) Mantenga un agarre firme con ambas manos en

la herramienta para resistir el par de arranque.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la

mano o contra el cuerpo no brinda la estabilidad requerida

y puede llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

Mantenga un agarre firme sobre la herramienta en

todo momento durante la operación.

f ) Mantenga las manos alejadas del área de corte

por encima y por debajo de la base. Nunca se

estire debajo de la pieza de trabajo por ningún

motivo. Mantenga la base del router firmemente en

contacto con la pieza de trabajo al cortar.

g ) Nunca toque la broca inmediatamente después

del uso. Puede estar extremadamente caliente.

h ) Asegúrese que el motor se haya detenido

completamente antes de bajar el router. Si la broca

sigue girando cuando se baja la herramienta, podría

causar lesiones o daños.

i ) Asegúrese que la broca del router esté alejada de

la pieza de trabajo antes de encender el motor.

Si la broca está en contacto con la pieza de trabajo

cuando el motor arranca, podría hacer que el router

salte y provoque daños o lesiones.

j ) La velocidad permitida de la broca de corte debe

ser por lo menos igual a la velocidad máxima

marcada en la herramienta eléctrica. Si las brocas

de corte corren más rápido que su velocidad nominal,

pueden romperse y volar.

k ) Siempre siga las recomendaciones de velocidad

del fabricante de las brocas, ya que algunos

diseños de brocas requieren velocidades

específicas para la seguridad o el desempeño.

Si no está seguro de la velocidad adecuada o está

experimentando algún tipo de problema, póngase en

contacto con el fabricante de la broca.

l ) No utilice brocas de router con un diámetro

superior a 50 mm (2") en esta herramienta.

m ) No use cortadores más grandes a 45mm (1‑7/8")

a menos que la rebajadora esté instalada en una

mesa de router.

n ) No sujete el router con la mano en posición

horizontal o al revés. El motor puede separarse de la

base si no está correctamente conectado de acuerdo

con las instrucciones.

o ) Antes de arrancar el motor, verifique que el cable

no se enganche ni impida la operación de rebaje.

p ) Mantenga la presión de corte constante. No

sobrecargue elmotor.

q ) Proporcione espacio debajo de la pieza de trabajo

para la broca cuando corte a través.

r ) No presione el botón de bloqueo del eje mientras

el motor está funcionando. Hacerlo puede dañar el

bloqueo del husillo.

s ) Siempre asegúrese que la superficie de trabajo

esté libre de clavos y otros objetos extraños. Cortar

un clavo puede hacer que la broca y la herramienta

salten.

t ) Antes de arrancar el motor, limpie el área de

trabajo de todos los objetos extraños.

ESPAÑOL



ATENCIÓN: Antes de operar cualquiera de los

controles, lea las siguientessecciones.

Palanca de Bloqueo de Caída (Fig.B)

La palanca de bloqueo de caída

6

le permite detener la

broca de trabajo a una altura específica.

1. Presione hacia abajo la palanca de bloqueo de

inmersión

6

cuando desee bajar la broca en la pieza

detrabajo.

2. Puede bajar la unidad hasta que alcance su

topepreestablecido.

3. Para bloquear la herramienta en su lugar a lo largo de

su recorrido vertical, presione el botón de liberación

rápida

7

Collarines (Fig.C)



ADVERTENCIA:

Peligro de proyectil. Sólo use brocas

con patas que empaten con el collarín instalado.

Brocas de patas más cortas no serán seguras y

podrían soltarse durante laoperación.



ATENCIÓN: Nunca apriete el collarín sin primer

instalar una broca de router en éste. Apretar un collarín

vacío, incluso con la mano, puede dañar elcollarín.

Se incluyen dos collarines con elrouter.

‑ 1/4” (6mm)

‑ 1/2” (13mm).

1. Para cambiar los collarines

35

, desatornille el ensamble

de collarín

9

2. Extraiga con fuerza el collarín anterior de la tuerca del

collarín

45

e inserte el nuevo collarín

35

3. Empuje firmemente para que la nueva pinza pase el

resorte de retención en la tuerca delcollarín.

Tope de Torreta de Posiciones Múltiples

(Fig.E)



ADVERTENCIA: No cambie el tope de la torreta

mientras el router está funcionando. Esto colocará sus

manos demasiado cerca de la cabeza decorte.

El tope de la torreta

11

limita la distancia hacia abajo

en la que se puede hundir la herramienta. Consta de tres

tornillos de diferentes longitudes que sirven para definir la

profundidad de corte limitando el recorrido de la barra de

tope de profundidad

12

Datos técnicos

DWE625

Voltaje nominal,

Frecuencia

120V~, 60Hz

Clase de protección II, Doble aislamiento

Corriente 15 A

Velocidad sin carga 9000 – 22000 rpm

Carrera de caída 80 mm (3‑5/32”)

Profundidad de rebaje Ajustable, O–80 mm (0–3‑5/32”)

Diámetro de cortador Máximo de 50 mm (2“)

Tamaño de eje de broca 1/2” y 1/4”

Motor

Asegúrese que su suministro de energía esté de acuerdo

con la marca de la placa de identificación. Una disminución

de voltaje de más de 10% causará una pérdida de energía

y sobrecalentamiento. Estas herramientas se probaron en

fábrica; si esta herramienta no opera, revise el suministro

deenergía.



ADVERTENCIA: No opere herramientas con

clasificación "sólo CA" en un suministroCD.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea el

número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

ESPAÑOL

Ajustador de Altura Fino (Fig.A, D, E)



ATENCIÓN: Asegúrese que la palanca de bloqueo

de caída

6

esté desbloqueada. Nunca use fuerza

innecesaria para girar el mecanismo del ajustador fino

dealtura.



ATENCIÓN: No retire el tornillo de las

tuercashexagonales.

El ajustador fino de altura se puede usar en modo portátil o

cuando el router se mantenga dentro de lamesa.

Ajuste de Profundidad de Corte

(Fig.A, D, E)

Su router está equipado con un sistema de ajuste de

profundidad de alta precisión para el ajustador rápido de

altura y el ajustador fino dealtura.

Ajuste Rápido Usando la Graduación con

Anillo de Restablecimiento a Cero

1. Afloje el bloqueo del ajustador de altura rápido

15

del

tope deprofundidad.

2. Desbloquee el limitador de caída empujando la palanca

de liberación

6

haciaabajo.

3. Baje el carro del router hasta que el cortador esté en

contacto con la pieza detrabajo.

4. Presione el botón de liberación rápida

7

5. Ajuste la barra de tope de profundidad

12

hasta que

haga contacto con el tope de la torreta

11

. Luego

coloque el anillo de restablecimiento a cero rápido

14

y el nillo de restablecimiento a cero fino

19

en la

posicióncero.

6. Ajuste la profundidad de corte con el ajustador

rápido de altura

16

y la graduación correspondiente.

La profundidad de corte ajustada se indica con el

puntero

17

Instalación de un Cortador

1. Inserte por lo menos tres cuartos de la longitud del

vástago del cortador en el ensamble del collarín

9

2. Presione el bloqueo del husillo

8

hacia adelante hasta

que el husillo del router estébloqueado.

NOTA: Es posible que deba girar ligeramente el husillo

paraconectarlo.

3. Gire la tuerca del collarín

45

en sentido contrario

a las manecillas del reloj con la llave de 22mm

suministrada

13

paraapretarla.

Desinstalación de Cortador

1. Presione el botón de bloqueo del husillo

8

hacia

adelante hasta que el husillo del router estébloqueado.

2. Gire la tuerca del collarín

9

en el sentido de

las manecillas del reloj con la llave de 22mm

suministrada

13

paraaflojarla.

3. Siga girando la llave hasta que la tuerca del collarín

se apriete y después se afloje de nuevo. Éste es el

mecanismo a prueba de fallas que libera elcollarín.

4. El cortador ahora debería deslizarse haciaafuera.

NOTA: Cada vez que termine de usar un cortador, retírelo

y guárdelo en un lugarseguro.

Instalación y Desinstalación de Cortador

(Fig.C, F)



ADVERTENCIA: No apriete el collarín sin un

cortadorinstalado.



ADVERTENCIA: Siempre use cortadores con patas que

igualen el diámetro delcollarín.



ADVERTENCIA: No use cortadores más grandes a

45mm (1‑7/8") a menos que el router esté instalado en

una mesa derouter.



ATENCIÓN: Se debe tener cuidado al retirar el cortador

para evitar cortes en losdedos.

ENSAMBLE Y AJUSTES



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y disconnect

it from power source antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.

1. La profundidad de rebaje se puede configurar

seleccionando el tornillo de la longitud adecuada en

latorreta.

2. La torreta es giratoria con topes de retención para alinear

correctamente lostornillos.

3. Es la interacción de la barra de tope de profundidad y

la parada de la torreta lo que determina la profundidad

derebaje.

4. Si ninguno de los tornillos proporcionados parece estar

cerca de la altura deseada, cada uno puede ajustarse

aflojando la tuerca hexagonal en la parte inferior y luego

girando el tornillo hacia adentro o hacia afuera para que

tenga la longitud adecuada. Después de ajustar este

tornillo, asegúrese de apretar la tuerca hexagonal en la

parte inferior con una llave de 8mm

41

5. Consulte la sección Ajuste de la profundidad de rebaje

para obtener instrucciones sobre cómo usar el tope de la

torreta en una operaciónreal.

Varilla de Tope de Altura y Rueda de

Pulgar de Tope de Altura (Fig.G)

La varilla de tope de altura

5

y la rueda de pulgar

4

limitan

la altura a la que la unidad puede subir por los rieles. El

sistema se puede ajustar desde el máximo hacia abajo

donde la unidad no puede elevarse independientemente de

la posición de la palanca de liberación de inmersión hasta

el máximo donde la parte inferior del collar está a 80mm

(3‑5/32”) arriba de la pieza detrabajo.

Para mayor comodidad, la rueda de pulgar está equipada

con un botón de liberación rápida

23

que le permite

desenroscar las roscas para un posicionamiento rápido

simplemente presionando el botón en el costado de larueda.

NOTA: Es más fácil mover la rueda de pulgar de tope de

altura hacia ARRIBA si la palanca de liberación de inmersión

está bloqueada y es más fácil mover la rueda de pulgar hacia

abajo si la unidad se mueve primero hacia abajo soltando la

palanca de liberación de inmersión y luego apretándola.

ESPAÑOL

Colocación Adecuada de las Manos (Fig.O)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición adecuada de manos requiere ambas manos en las

manijas principales



2

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de

lesiones personales serias, apague la unidad

y desconéctela de la fuente de energía antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causarlesiones.



ATENCIÓN: Antes de conectar la herramienta a

la fuente de energía, verifique que el interruptor

esté en la posición “OFF” (apagado). Un arranque

accidental puede causarlesiones.

1. Deslice la cubierta

33

en la sección principal

32

hasta

que encaje en sulugar.

2. Coloque la sección principal

32

en la base y fíjela con

dos tornillos

42

y tuercas

36

3. Retire el tornillo

37

de la parte superior del tupí y use

este tornillo para ensamblar el adaptador del tubo de

extracción

34

alrouter.

Conexión de Manguera de Extractor de

Polvo (Fig.P)



ADVERTENCIA: Riesgo de inhalación de polvo.Para

reducir el riesgo de lesiones personales, SIEMPRE

utilice una máscara de polvoaprobada.

Se suministra un adaptador de tubo de extracción de

polvo

34

con suherramienta.

Las mangueras de aspiración de la mayoría de los extractores

de aspiración encajarán directamente en la boquilla de

extracción depolvo.



ADVERTENCIA: SIEMPRE use un extractor de

aspirado diseñado en cumplimiento con las directivas

aplicables respecto a la emisión de polvo cuando corte

madera.Las mangueras de aspirado de las aspiradoras

más comunes se adaptarán directamente en la salida

de extracción depolvo.

1. Conecte una manguera de extracción de polvo

43

al adaptador del tubo de extracción

34

utilizando el

sistema de bloqueo rápidoDeWALT.

NOTA: Cuando utilice la extracción de polvo, asegúrese

que la aspiradora esté apartada y segura para que no se

vuelque ni interfiera con el router o la pieza de trabajo. La

manguera de aspiración y el cable de alimentación también

deben colocarse de manera que no interfieran con el

router o la pieza de trabajo. Si la aspiradora o la manguera

de la aspiradora no se pueden colocar correctamente,

debenretirarse.

Conexión de Adaptador de Extracción de

Polvo (Fig

.



ATENCIÓN: En el modo de caída normal, asegúrese

que la base de la tuerca estriada esté alineada

correctamente con las horquillas del alojamiento del

motor inferior. Esto permitirá que el cortador se retraiga

en la base de formasegura.



ADVERTENCIA: Siempre que sea posible, utilice la

guía de la manguera con un extractor adecuado

alrebajar.

El adaptador de extracción de polvo consta de una sección

principal

32

, una

tapa

33

, un adaptador de tubo de extracción

34

, un tornillo

de tubo de extracción

37

, dos tornillos de base

42

y dos

tuercas

36

Colocación de Cerca Paralela (Fig.I, J)

Accesorio opcional, se vende por separado.

1. Instale la varilla guía

26

a la base del router

10

2. Deslice la cerca paralela

27

sobre lasvarillas.

3. Apriete los pernos de mariposa

28

temporalmente.

Ajuste de Cerca Paralela (Fig.A,I, J)

1. Dibuje una línea de corte sobre elmaterial.

2. Baje el carro del router hasta que el cortador esté en

contacto con la pieza detrabajo.

3. Presione el botón de liberación rápida

7

y limite el

retorno del carro usando la rueda de pulgar

4

4. Coloque la rebajadora en la línea decorte.

5. Deslice la cerca paralela

27

contra la pieza de trabajo y

apriete los pernos de mariposa

28

6. Ajuste la cerca paralela usando la perilla de ajuste

fino

29

. El borde de corte exterior del cortador debe

coincidir con la línea decorte.

7. Si se requiere, afloje los tornillos

30

y ajuste las

franjas

31

para obtener la longitud de guíadeseada.

Colocación de Buje Guía (Fig.H)

Accesorio opcional, se vende por separado.

Junto con una plantilla, los bujes guía juegan una parte

valiosa en el corte y formado de unpatrón.

• Coloque el buje guía

24

a la base del router

10

usando

los tornillos

25

como semuestra.

7. Apriete el bloqueo del ajustador de altura rápido





15

del

tope deprofundidad.

Ajuste Fino

Cuando no utilice una plantilla de profundidad, o si la

profundidad de corte necesita un reajuste, se recomienda

utilizar el ajustador de altura fino

18

1. Ajuste la profundidad de corte como se describe en

Ajuste de la profundidad decorte.

2. Ajuste el ajustador fino de altura a cero usando el anillo

de puesta a cero fino

19

3. Gire el regulador de altura fino

18

a la posición deseada:

una vuelta corresponde aproximadamente a 1mm y

1marca a 0.1mm.

ESPAÑOL

Carátula de Velocidad Variable (Fig. A))



ADVERTENCIA: Si el control de velocidad deja de

funcionar o es intermitente, deje de usar la herramienta

inmediatamente. Llévelo a una instalación de servicio

de fábrica o centro de servicio autorizado

DeWALT para

sureparación.

AVISO: El router está equipado con componentes

electrónicos para monitorear y mantener la velocidad

de la herramienta durante el corte. En operación a baja

y media velocidad, el control de velocidad evita que la

velocidad del motor disminuya. Si espera escuchar un

cambio de velocidad y continúa cargando el motor,

podría dañarlo por sobrecalentamiento. Reduzca

la profundidad de corte y/o reduzca la velocidad de

avance para evitar daños en laherramienta.

Consulte la Tabla de selección de velocidad para elegir la

velocidad del router. Gire la carátula de velocidad

1

para

controlar la velocidad del router. La velocidad es variable de

9000 a 22000 rpm utilizando el selector de velocidad

1

1. Gire la carátula de velocidad a la posición requerida.

La carátula está numerada del 1al 7y corresponde a

velocidades del router de 9000 rpm a 22000rpm.

2. Utilice los ajustes más lentos para cortadores de gran

diámetro y los ajustes más rápidos para cortadores de

diámetro pequeño.

3. El ajuste correcto también depende de la densidad

del material, la profundidad de corte y la velocidad de

alimentación delrouter.

Interruptor de Gatillo de Encendido/

Apagado (Fig.A)



ADVERTENCIA: Para reducir el riesgo de

lesiones personales severas, apague la unidad

y desconéctela de la fuente de energía antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causarlesiones.

1. Para encender la unidad, oprima el interruptor de gatillo

de encendido/apagado

3

. Continúe presionando el

interruptor de gatillo o presione el interruptor de botón

de bloqueo en encendido

20

para operacióncontinua.

2. Para apagar la unidad:

a. Si el gatillo de bloqueo en encendido está activo,

libere el botón de bloqueo en encendido presionando

y liberando elgatillo.

b. Si el interruptor de bloqueo en encendido no está activo,

libere completamente elgatillo.

3. Cuando la herramienta alcance la profundidad

preestablecida, presione el botón de liberación rápida

7

parabloquear.

4. Cuando haya terminado de rebajar, presione la palanca

de bloqueo de inmersión

6

para desbloquear y deje que

el resorte levante el router directamente fuera de la pieza

detrabajo.

5. Alimente siempre el router en dirección opuesta a la

dirección en que gira el cortador. Consulte la Fig.L.

Uso del Router



ATENCIÓN: Encienda el router antes de hundir el

cabezal de corte en la pieza detrabajo.

ATENCIÓN:

• Un corte excesivo puede causar una sobrecarga del

motor o dificultad para controlar la herramienta, la

profundidad de corte no debe ser superior a 15mm

(19/32”) en una pasada al cortar ranuras con una

broca de 5/16” (8 mm) dediámetro.

• Al cortar ranuras con una broca de 20 mm (25/32”)

de diámetro, la profundidad de corte no debe ser

superior a 5 mm (3/16") en unapasada.

• Para ranuras extra profundas, haga dos o tres

pasadas con ajustes de broca progresivamente

másprofundos.

ATENCIÓN:

• Después de largos períodos de trabajo a bajas

velocidades, deje que la máquina se enfríe

haciéndola funcionar durante tres minutos a la

velocidad máxima, sincarga.

Todas las tareas de rebajado habituales se pueden realizar

con el router de corte de caída en todo tipo de madera y

plástico:

‑ Ranurado

‑ Rebajado

‑ Empotrado

‑ Veteado

‑ Perfilado

Para evitar la sobrecarga de la herramienta mediante

el uso de la selección de velocidad incorrecta, siga las

configuraciones recomendadas a continuación:

MATERIAL

DIÁMETRO DE CORTADOR

10–30 mm

(13/32"–1‑3/16")

30–50 mm

(1‑3/16"–2")

SELECCIÓN DE VELOCIDAD

Madera dura 7 ‑ 5 6 ‑ 2

Madera suave 7 ‑ 6 7 ‑ 5

Revestimiento de

aglomerado

7 ‑ 6 7 ‑ 4

Plástico 7 ‑ 5 7 ‑ 4

NOTA: Sólo se deben usar cortadores con punta de carburo

en paneles revestidos con laminados de plástico. Los

laminados duros desafilarán rápidamente los cortadores

deacero.

NOTA: Para un mejor movimiento de deslizamiento de caída,

limpie con frecuencia las columnas de polvo o escombros.

Si el movimiento de caída no se mueve con la suavidad

deseada, lubrique las columnas con un lubricante de

teflónseco.

1. Después de ajustar la profundidad de corte como se

describe, ubique el router de manera que la broca esté

directamente sobre el lugar donde va acortar.

2. Con el router en funcionamiento, baje la unidad

suavemente hacia la pieza de trabajo. NO ATASQUE

ELROUTER.

ESPAÑOL

Ajuste de Profundidad de Rebaje (Fig.D, E)

1. Coloque el router con el cortador instalado en la pieza

detrabajo.

2. Ajuste el tope de la torreta de múltiples posiciones

11

conforme seanecesario.

3. Afloje la el bloqueo del ajustador de altura rápido

15

que asegura el tope de profundidafd

12

4. Empuje hacia abajo la palanca de bloqueo de

hundimiento

6

para comenzar eldescenso.

5. Baje el router lentamente hasta que el cortador toque la

pieza de trabajo y asegúrela en su lugar presionando el

botón de liberación rápida

7

6. Gire el ajustador rápido de altura

16

hasta que la barra

de tope de profundidad

12

toque el tope de torreta

múltiple

11

. Asegúrelo en su posición apretando el

bloqueo del ajustador de altura rápido

15

7. Si es necesario reajustar la profundidad de corte, se

recomienda utilizar el ajustador rápido de altura

16

para ajustes brutos o el ajustador de altura fino para

ajustesprecisos.

8. Ajuste la profundidad de corte con el ajustador de altura

fino

18

NOTA: Una vuelta del ajustador fino de altura

18

corresponde a 1 mm (3/64”), una vuelta del anillo

de puesta a cero del ajustador rápido de altura

14

corresponde a 40 mm (1‑1/2")

9. Lea la profundidad de corte utilizando el anillo de puesta

a cero rápido

14

y el anillo de puesta a cero fino

19

10. La distancia entre la parte superior del tope de

profundidad giratorio y la parte inferior del tope de

profundidad es la profundidad de corterequerida.

11. Los tornillos de tope de la torreta giratoria

11

se pueden

utilizar para configurar hasta tres profundidades de corte.

La altura se puede ajustar con un destornillador plano y

una llave de 8mm (5/16”).

NOTA: Al girar el tope de la torreta, se pueden realizar

rápidamente tres ajustes deprofundidad.

Moldeado de Maderas Naturales



ADVERTENCIA: Al rebajar, bloquee siempre la

palanca de bloqueo decaída.

Al moldear los bordes de maderas naturales, siempre moldee

primero la fibra del extremo y luego la fibra larga.Esto

asegura que si hay una ruptura, se eliminará cuando se

rebaje el granolargo.

caída

6

con seis vueltas en sentido contrario a las

manecillas del reloj. No retire porcompleto.

3. Levante la palanca de bloqueo de caída, gire y

reposicione la palanca de bloqueo de caída en la

posición 2(a las once en punto).

4. Apriete el tornillo dereborde.

5. Si después de ajustar en la posición 2el deslizamiento

no es correcto, repita los pasos 1a 3y reposicione la

palanca de bloqueo en la posición 1. Apriete el tornillo

dereborde.

Colocación de Sistema de Bloqueo de

Caída (Fig.B)

La caída se bloquea por completo automáticamente

para todos los cortes. Para operaciones de corte pesadas,

asegúrese de empujar la palanca hacia el cuerpo de la

herramienta. La posición de la palanca de bloqueo de

caída

6

está ajustada en fábrica de forma que la palanca no

toque el cuerpo del motor, si la palanca de bloqueo de caída

comienza a golpear el cuerpo cuando se presione la palanca

de liberación rápida, reajuste la posición de la palanca de

bloqueo como sigue:

1. Empuje el botón de liberación rápida

7

. El bloqueo de

palanca de caída se desbloquearáautomáticamente.

2. Utilizando una broca de estrella Torx 20

39

, afloje el

tornillo de reborde

44

en la palanca de bloqueo de

Luz de Trabajo LED (Fig.F)



ATENCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones ocularesserias.

Dos luces de trabajo LED

57

están ubicadas junto al

ensamble de collar

9

1. Las luces de trabajo

57

se iluminarán constantemente

cuando el router esté conectado en un suministro

deenergía.

2. Para apagar las luces de trabajo se debe desconectar el

router del suministro deenergía.

NOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

NOTA: Una pérdida notable de rpm del motor significa

una sobrecarga delmotor.

TABLA DE SELECCIÓN DE VELOCIDAD

AJUSTE DE

CARPATUKA

APROX. RPM

1 9000

2 11000

3 13000

4 15000

5 18000

 20000

7 22000

Las velocidades en esta tabla son aproximadas y son sólo

para referencia. Es posible que su router no produzca la

velocidad exacta indicada para el ajuste de lacarátula.



ADVERTENCIA: Siempre siga las recomendaciones de

velocidad del fabricante de las brocas, ya que algunos

diseños de brocas requieren velocidades específicas

para la seguridad o eldesempeño.

Si no está seguro de la velocidad adecuada o está

experimentando algún tipo de problema, póngase en

contacto con el fabricante de labroca.

ESPAÑOL

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de

lesiones personales severas, apague la unidad

y desconéctela de la fuente de energía antes

de realizar cualquier ajuste o retirar/instalar

conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Su herramienta

DeWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

Rebaje de Cerca Lateral (Fig.I, J)

La guía lateral se utiliza para guiar el router al moldear,

perfilar el borde o rebajar el borde de una pieza de trabajo o

al rebajar canales y ranuras en el centro de la pieza de trabajo,

paralela alborde.

El borde de la pieza de trabajo debe ser recto yverdadero.

Las franjas

31

son ajustables y se deben ajustar idealmente

con un espacio de 1/8" (3mm) a cada lado delcortador.

dentro de la base de rebaje

10

y apriete los pernos

demariposa.

2. Ajuste la perilla de ajuste fino de la cerca

29

a la

distancia requerida y asegure en su lugar con los pernos

de mariposa

28

3. Después baje la altura del cortador hasta que el cortador

esté justo arriba de la pieza detrabajo.

4. Los ajustes finos son posibles al aflojar el perno de

mariposa

28

y ajustar la perilla de ajuste fino de la cerca

lateral

29

5. Apriete el perno de mariposa

28

para asegurar

laposición.

NOTA: Una revolución de la perilla de ajuste fino

de la cerca lateral

29

es igual a 1,0mm (3/64") de

alimentaciónlateral.

6. Baje el cortador sobre la pieza de trabajo y ajuste la altura

del cortador a la distancia requerida. Consulte Ajuste de

profundidad derouter.

7. Encienda la rebajadora y después que el cortador alcance

la velocidad máxima, baje suavemente el cortador en la

pieza de trabajo y bloquee lacaída.

8. Avance a lo largo de la pieza de trabajo, manteniendo

la presión lateral para asegurarse que la guía lateral

no se desvíe del borde de la pieza de trabajo y ejerza

presión hacia abajo en la mano interior para evitar que la

rebajadora sevuelque.

9. Cuando termine, levante la rebajadora, asegúrela con la

palanca de bloqueo de caída

6

y apague larebajadora.

NOTA: Al comenzar el corte, mantenga la presión en

la mejilla delantera hasta que la mejilla trasera entre en

contacto con el borde de la pieza detrabajo.

NOTA: Al final del corte, mantenga la presión sobre la

mejilla trasera hasta que termine el corte. Esto evitará

que la rebajadora se mueva hacia adentro al final de la

pieza de trabajo y pellizque laesquina.

Uso de Cerca Lateral (Fig. M)



ATENCIÓN: Asegure que la posición de trabajo sea

cómoda y en una altura de trabajoadecuada.

1. Asegure que los pernos de mariposa

28

estén

completamente liberados. Deslice las varillas guía

26

Ajustador de Altura Fino (Fig. D)

Este router tiene un ajustador de altura fino integrado. Se

debe usar cuando se requiera el ajuste fino de altura del

cortador. Esto se recomienda especialmente al usar plantillas

de cola de paloma o mesas derouter.

Dirección de Alimentación (Fig.L)



ADVERTENCIA:

Evite el corte ascendente (corte en

la dirección opuesta a la que se muestra en la Fig.L).

El corte ascendente aumenta la posibilidad de perder

el control y ocasionar posibles lesiones. Cuando sea

necesario el corte ascendente (retroceder en una

esquina), tenga mucho cuidado para mantener el

control del router. Realice cortes más pequeños y

elimine material mínimo con cadapasada.

La dirección de alimentación es muy importante al rebajar

y puede marcar la diferencia entre un trabajo exitoso y un

proyecto arruinado. La Fig. L muestra la dirección correcta de

alimentación para la mayoría de loscortes.

1. Al rebajar a lo largo de un borde, la dirección del

recorrido del router debe ser contraria a la rotación del

cortador. Esto creará la acción de corte correcta y evitará

que el cortador se atore. También jalará el router hacia la

pieza de trabajo y será menos probable que la guía lateral

o el cojinete de guía se desvíen del borde de la pieza

detrabajo.

Velocidad de Alimentación

La velocidad a la que se introduce el cortador en la madera

no debe ser demasiado rápida para que el motor se

desacelere, ni demasiado lenta para que el cortador deje

marcas de quemaduras en la superficie de lamadera.

NOTA: Practique juzgando la velocidad escuchando el

sonido del motor alrebajar.

Secuencia de Hundimiento



ADVERTENCIA: Al rebajar, bloquee siempre la

palanca de bloqueo decaída.

1. Corte en caída y bloquee el carro del motor, empujando

el botón de liberación rápida

7

2. Realice la operación de rebajedeseada.

3. Empuje hacia abajo la palanca de bloqueo de caída

6

el carro del motor regresa a la posiciónnormal.

ESPAÑOL

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALTDeWALT u en un centro de mantenimiento

autorizado DeWALTDeWALT. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55) 53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Puntos de Montaje de Base para Accesorios

(Fig.N)

Este router tiene tres orificios roscados

38

integrados en la

base que permite que se conecte a otrosaccesorios.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por DeWALT, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por

DeWALT con esteproducto.

Los accesorios recomendados para uso con su

herramienta están disponibles por un costo adicional

a partir de su distribuidor local o centro de servicio

autorizado. Si necesita asistencia para localizar cualquier

accesorio, póngase en contacto con

DeWALT llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web:www.dewalt.com.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

ESPAÑOL

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en

DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD 21286o

llame al 1‑800‑4‑

DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene en

el empaque, llamar a la compañía local o visitar el sitio Web a

fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑

DeWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA128703 07/22

eWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

eWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Dewalt DWE625 3 Peak HP Electronic Variable Speed Plunge Router

Product's Documents

Instruction Manual

Specifications

Dewalt DWE625 Questions and Answers
