TCL H24W34WH 24,000 Btu Smart Window Air Conditioner User Manual

Hi! Let’s Get Started.

15K-24K UM Window AC

English / Spanish / French

Table of Contents

English

Register and Protect Your Purchase ................................................................................................. 3

Important Safety Instructions .............................................................................................................. 4

What’s in the Box ...................................................................................................................................... 7

Let’s Get Started! ...................................................................................................................................... 8

Assembly and Installation .................................................................................................................... 10

How to Control Your AC ......................................................................................................................... 14

Troubleshooting ........................................................................................................................................ 16

WiFi App Installation (WiFi Models Only) ...................................................................................... 17

Warranty Information .............................................................................................................................. 20

Spanish

Registre y proteja su compra ............................................................................................................... 22

Instrucciones Importantes De Seguridad ........................................................................................ 23

Contenidos de la Caja ............................................................................................................................. 26

¡Comencemos! ............................................................................................................................................ 27

Montaje e instalación ............................................................................................................................... 29

Cómo Manejar su Aire Acondicionado ............................................................................................. 33

Solución de Problemas ........................................................................................................................... 35

Instrucciones de la aplicación WiFi (Solo modelos con WiFi) ................................................ 36

Información de garantía ........................................................................................................................ 39

French

Enregistrez et protégez votre achat ................................................................................................. 41

Consignes De Sécurité Importantes .................................................................................................. 42

Contenu de la boîte .................................................................................................................................. 45

C’est parti! .................................................................................................................................................... 46

Assemblage et installation .................................................................................................................... 48

Comment régler votre climatiseur ..................................................................................................... 52

Conseils de dépannage .......................................................................................................................... 54

Installation de l’application WiFi (Modèles WiFi seulement) .................................................. 55

Informations de garantie ........................................................................................................................ 58

Product Replacement

Free 1-time replacement if product cannot be ﬁxed.

TCL Parts & Service

Genuine TCL parts & factory certiﬁed service.

No Deductible

$0 out of pocket expense.

Priority Service

Free shipping and rapid turn-around time.

Extended Manufacturer Coverage

Extended parts & labor coverage for manufacturer defects.

PROTECT PLUS

Thank you for choosing TCL. We want your ownership experience to bring you as much joy as

the product you purchased does, so we’re oﬀering you a special price on TCL Protection Plans

when you purchase during registration. Add a TCL Protection Plan within your ﬁrst 30 days of

ownership to receive the best value and we’ll make sure nothing gets in the way of you enjoying

your new product.

Add a TCL Protection Plan when you register your

product and be covered from life’s mishaps

Beneﬁts & Description

Up To 4 Years

3-5 Days

Up To 4 Years

Scan or text a photo of

the camera icon to 71403

Or register online

at register.tcl.com

Need help? Visit photoregister.com/help or text HELP to 71403

Accidental Damage Protection

Coverage for drops, breaks and spills starts after 30 days.

*Extended service plans (i.e., “Protect” and “Plus” plans) are only oﬀered in the United States (US). All TCL

products continue to oﬀer a limited consumer warranty in both the US and Canada. Please refer to the warranty

section in this guide for additional details on warranty information.

TCL-WACDGT

IMPORTANT SAFETY INSTRUCTIONS

Before installing and using your air conditioner, please read this owner’s manual carefully. Store this manual in a safe place for future

reference. Your safety and the safety of others is very important to us. Please pay attention to all safety messages outlined in this

owner’s manual.

WARNING: To reduce the risk of ﬁre, electrical shock or injury when using your air conditioner, follow the following basic precautions:

ELECTRICAL REQUIREMENTS

The electrical ratings for your air conditioner are listed on the model and serial number label located on the front right side of the unit

(when facing the front).

You can register your appliance online by going to register.tcl.com

Be sure to retain your original sales receipt. A valid proof of purchase is required for all warranty claims.

BATTERY WARNING STATEMENT

Do not mix old and new batteries and do not mix alkaline, standard (carbon-zinc) or rechargeable (ni-cad, ni-mh, etc.) batteries

Document your model and serial numbers here:

Model #___________________________________ Serial #___________________________________

You can locate your 20 digit serial number underneath the bar code (right hand side of the AC).

WARNING

Speciﬁc electrical requirements are shown in the diagram below. Follow the requirements

below for the type of plug on the power supply cord.

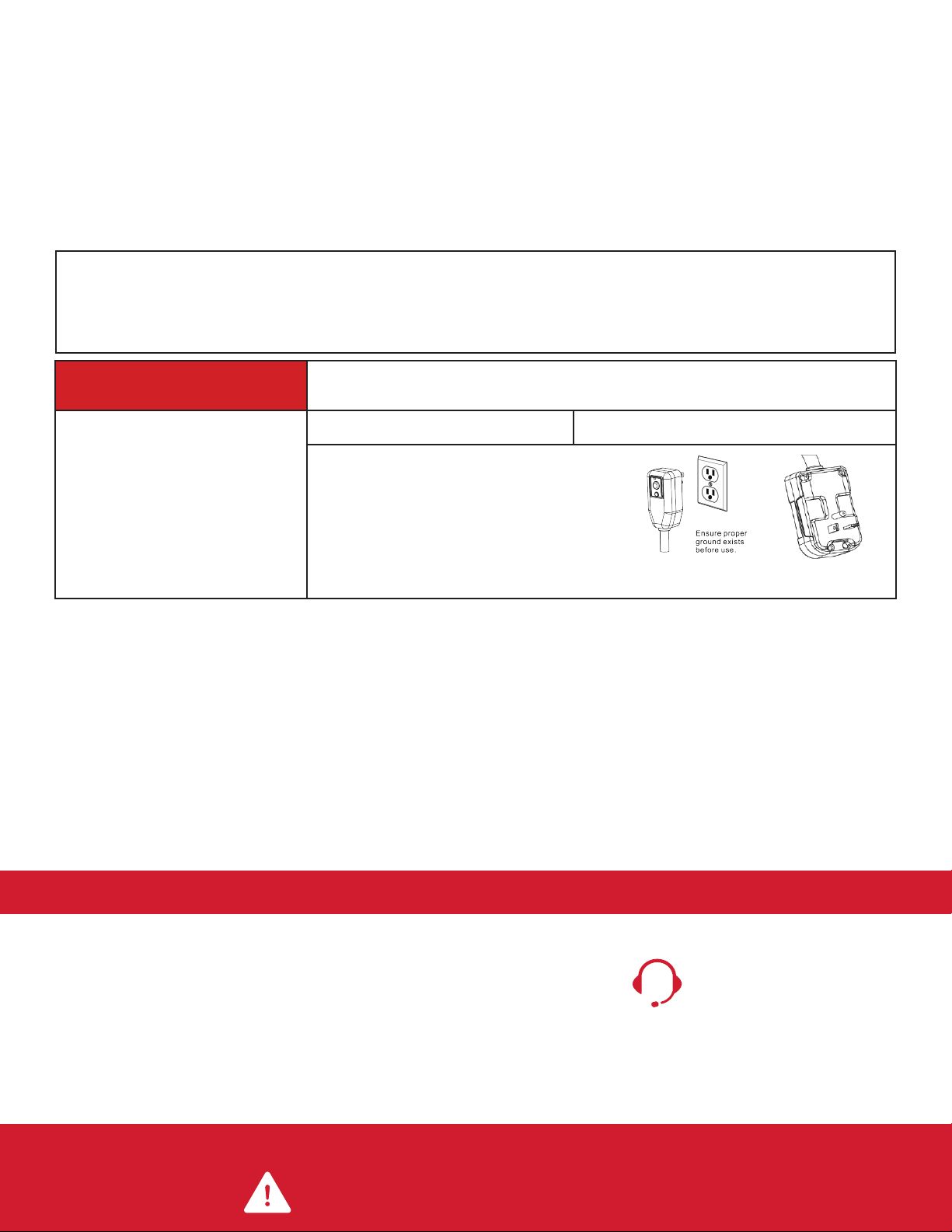

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove the ground prong.

Do not use an adapter

Do not use an extension cord.

Failure to follow these instructions can

result in death, ﬁre, or electrical shock

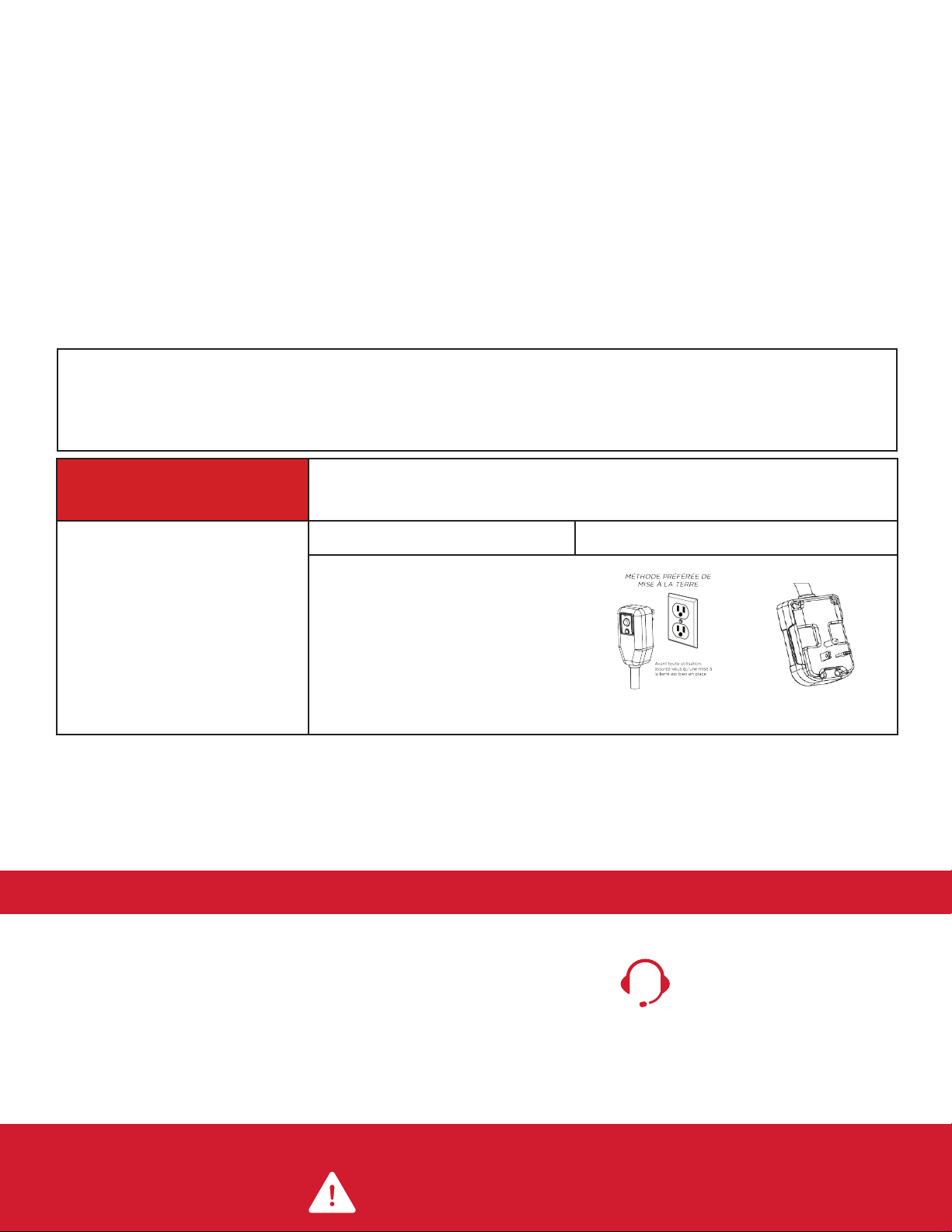

Wiring Requirements Power Supply Cord

• (15K) 115 Volts

(103 min – 127 max)

(18K – 24K) 230 Volts

(187 min – 253 max)

• (15K) 0-11 amps

(18K) 7.1 amps

(24K) 11.0 amps

(15K) 3.15 amp time-delay fuse or circuit breaker

(18K-24K) 3.15 amp time-delay fuse or circuit breaker

• Use on single outlet circuit only on all sizes

RECOMMENDED GROUND METHOD

For your personal safety, this air conditioner must be grounded. This air conditioner is equipped with a 3 prong power supply cord

with a grounded plug. To minimize the possibility of electrical shock, the cord must be plugged into a 3 prong outlet and grounded in

accordance with all local codes and ordinances. If a 3 prong outlet is not available, it is the customer’s responsibility to have a properly

grounded 3 prong outlet installed by a qualiﬁed electrician.

FCC CAUTION

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Any Changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate

the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment

generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o

and on, the user is encouraged to try to correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

The distance between user and device should be no less than 20cm.

15K BTU

115 Volt

18K – 24K BTU

208/230 Volt

DO NOT RETURN TO STORE

TCL SUPPORT:

support.tcl.com/us

1-800-825-6747

with any questions

WE ARE

READY TO

HELP

BE CAREFUL WHEN REMOVING

THE AIR CONDITIONING UNIT

INSTALLATION MANUAL---Important considerations

When compared with other refrigerants, R32 is more environmentally friendly. Please use this product

as instructed. This refrigerant is ﬂammable and may combust under certain conditions, however when

this product is used as directed these risks are signiﬁcantly reduced. Always consult with a trained

professional when maintaining or repairing an air conditioner.

Important Considerations

• The air conditioner you buy must be installed by professional personnel and

the “Installation manual” is used only for the professional installation personnel!

• The installation speciﬁcations should be subject to our after-sale service regulations.

• When ﬁlling the ﬂammable refrigerant, please use caution to avoid serious injury.

• A leak test must be done after the installation is completed.

• It is a must to perform the safety inspection before maintaining or repairing an air conditioner

using ﬂammable refrigerant in order to ensure that the ﬁre risk is reduced to a minimum.

• Requirements for the total weight of ﬁlled refrigerant and the area of a room to be equipped

with an air conditioner (are shown as in the following Tables GG.1 and GG.2)

The maximum charge and the required minimum ﬂoor area

m1 = (4 m3) x LFL , m2 = (26 m3)) x LFL, m3 = (130 m3 )x LFL

Where LFL is the lower ﬂammable limit in kg/ m3,R290 LFL is 0.038 kg/ m3,R32 LFL is 0.038 kg/ m3.

For the appliances with a charge amount m1 < M = m2:

The maximum charge in a room shall be in accordance with the following:mmax= 2.5 x (LFL)(5/4) x h0 x (A)1/2

The required minimum ﬂoor area Amin to install an appliance with refrigerant charge M (kg) shall be in accordance with

following: Amin = (M/ (2.5 x (LFL)(5/4) x h0)) 2

Where:

mmax is the allowable maximum charge in a room, in kg;

M is the refrigerant charge amount in appliance, in kg;

Amin is the required minimum room area, in m2;

A is the room area, in m2;

LFL is the lower ﬂammable limit, in kg/m3;

h0 is the installation height of the appliance,in meters for calculating mmax or Amin, 1.8 m for wall mounted;

Warning

• Please read the manual before installing, using, or conducting maintenance.

• Do not use means to accelerate the defrosting process or to clean, other than those recommended by

the manufacturer.

• Be aware that refrigerants may not contain an odor.

• Do not pierce or burn the appliance.

• The appliance shall be stored in a room without continuously operating sources (for example: open ﬂames, an

operating ignition gas appliance or an operating electric heater).

• Please contact the nearest after-sale service center when maintenance is necessary. At the time of maintenance,

the maintenance personnel must strictly comply with the Operation

• Manual provided by the corresponding manufacturer and any non-professional is prohibited to maintain the

air conditioner.

• It is necessary to comply with the provisions of gas-related federal, state, and local laws and regulations.

• It is necessary to clear away the refrigerant in the system when maintaining or recycling an air conditioner by a

trained professional.

Warning: ﬂammable

& Dangerous

Read the user manual Read the installation

manual

Read the

service manual

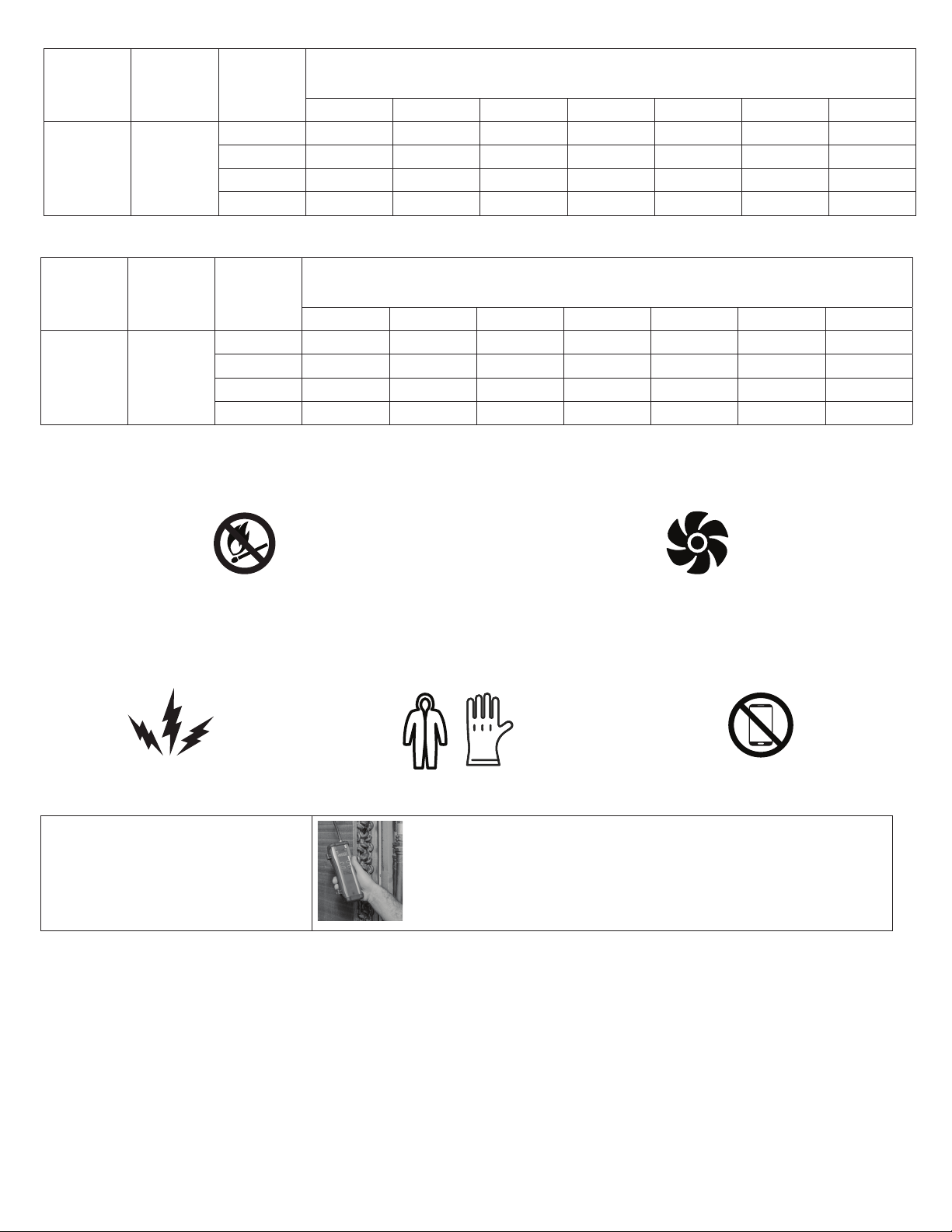

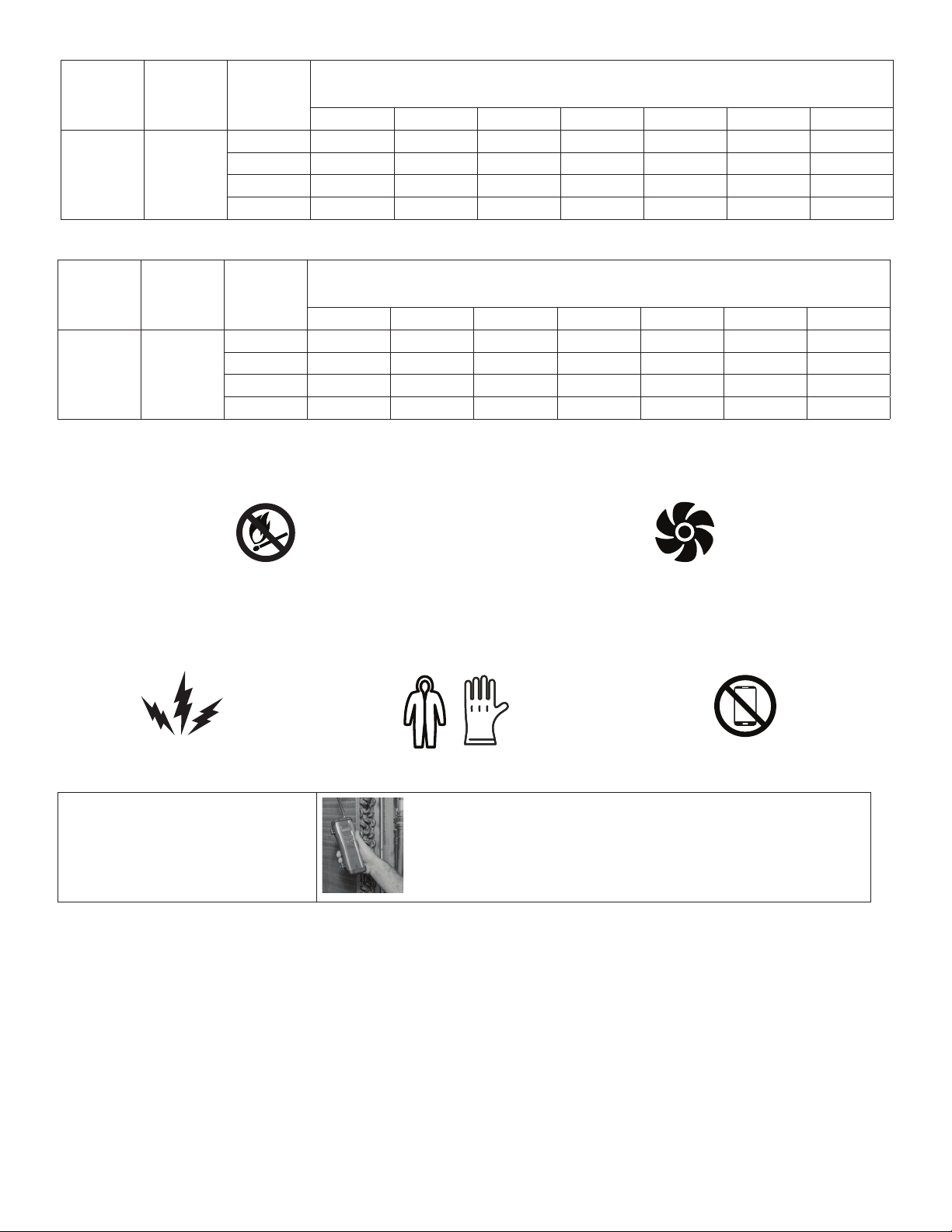

Table GG.1 - Maximum charge (kg)

Category

LFL

(kg/m

)

h 0

(m)

Charge amount (M) (kg)

Minimum room area (m2)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

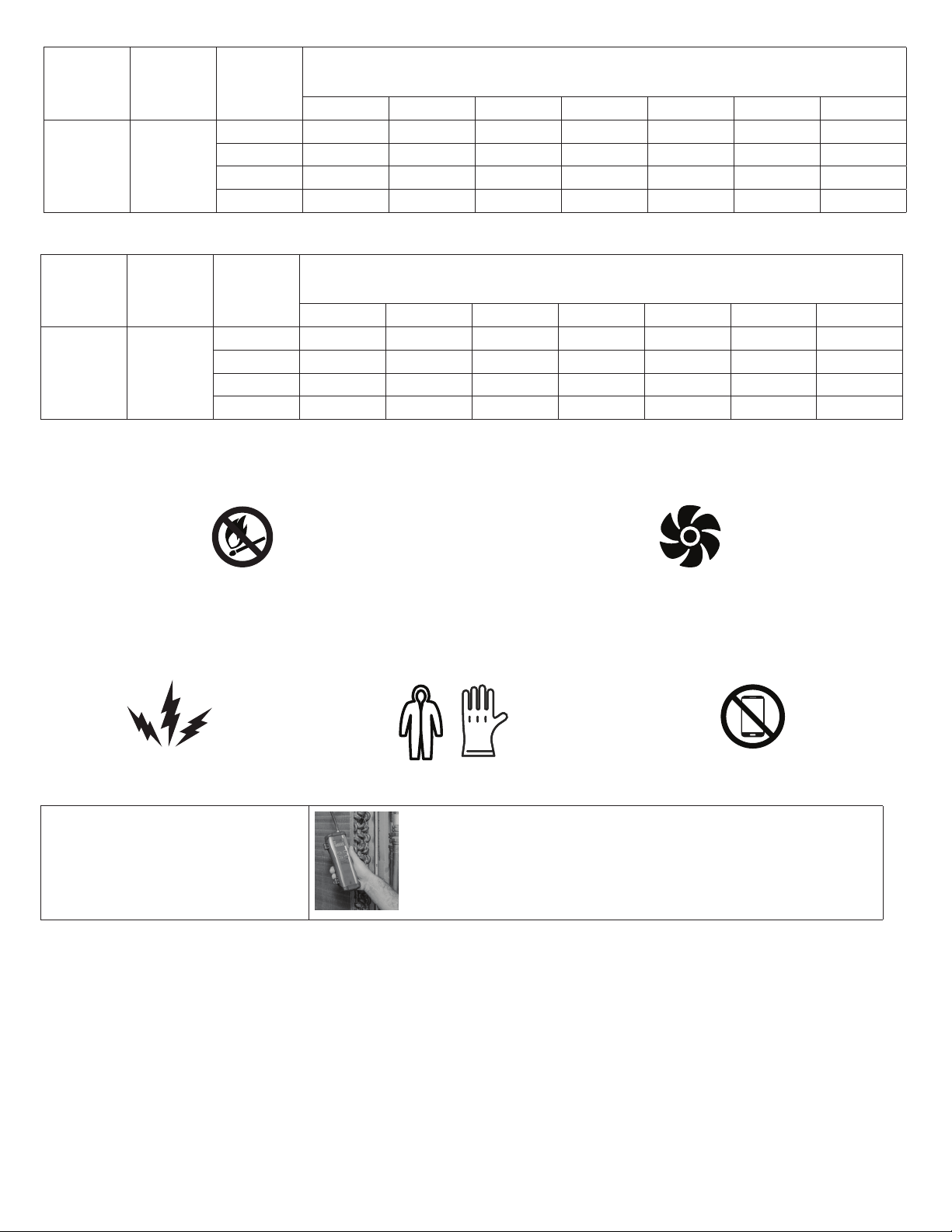

Installation Safety Principles

1. Site Safety

Open Flames Prohibited Ventilation Necessary

2. Operation Safety

Open Flames Prohibited

3. Installation Safety

• Refrigerant Leak Detector

• Appropriate Installation Location

The left picture is the schematic diagram of a refrigerant

leak detector.

Please note that:

1.The installation site should be in a well-ventilated area.

2.The sites for installing and maintaining an air conditioner using Refrigerant R32 should be free from open fire or welding, smoking, drying

oven or any other heat source higher than 548°C which easily produces open fire.

3.When installing an air conditioner, it is necessary to take appropriate anti-static measures such as wear anti-static clothing and/or gloves.

4.Installation or maintenance location should not be surrounded by obstacles or close to any heat source, flammable, and/or explosive

areas or objects.

5.If the product suers refrigerant leak during the installation, all personnel should go out till the refrigerant leaks completely for 15 minutes.

If the product is damaged, a professional must carry such damages product back to the maintenance station. It is prohibited to weld the

refrigerant pipe or conduct other operations on the contaminated site.

6.The air conditioner unit needs to sit on a flat even surface.

7.It is necessary to avoid the places where there are other electrical products, power switch plugs and sockets, kitchen cabinet, bed, sofa

and other valuables directly under the lines on two sides of the indoor unit.

8.Any ventilation openings of unit should be free from obstructions.

Mind Static Electricity Must wear protective clothing and

anti-static gloves

Don`t use mobile phone

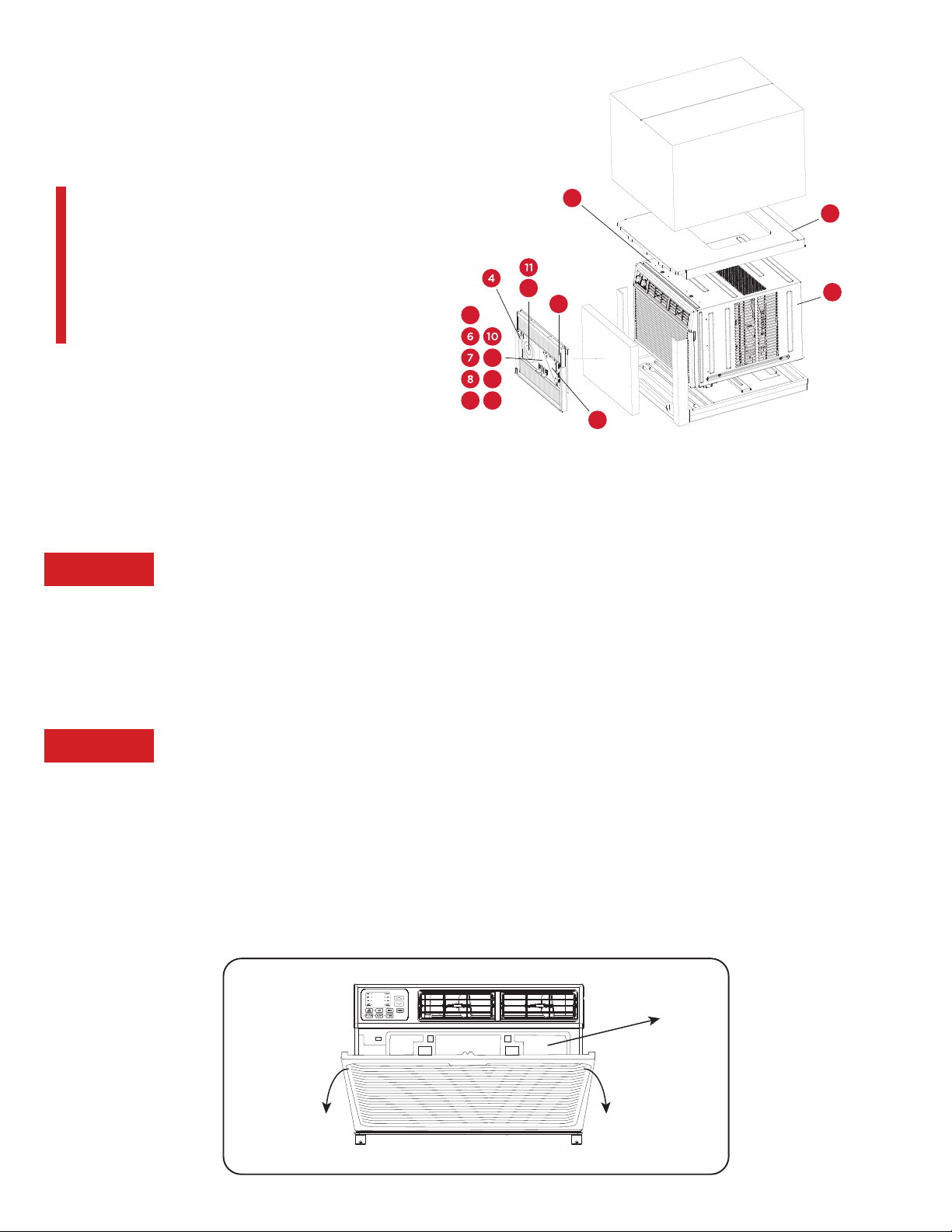

What’s in the Box

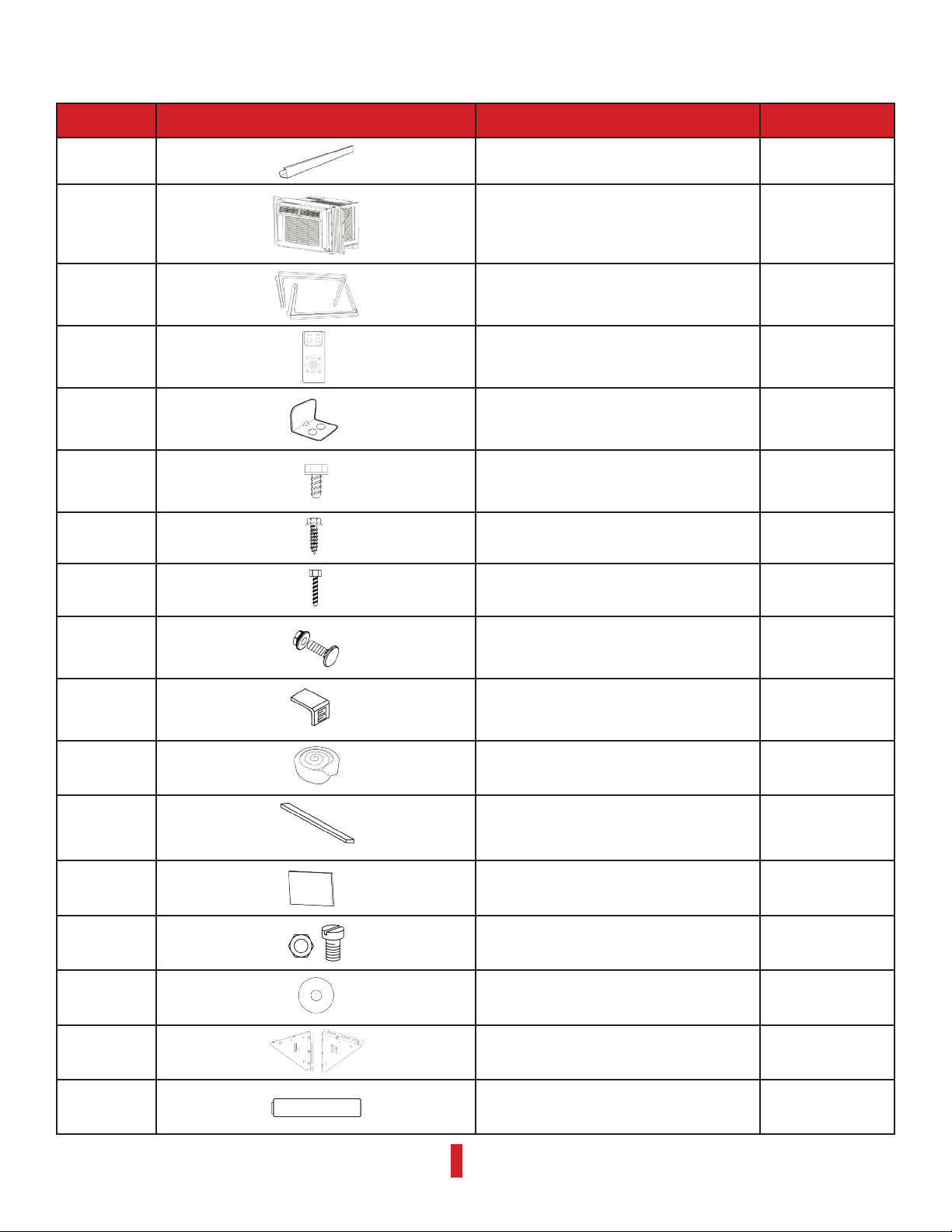

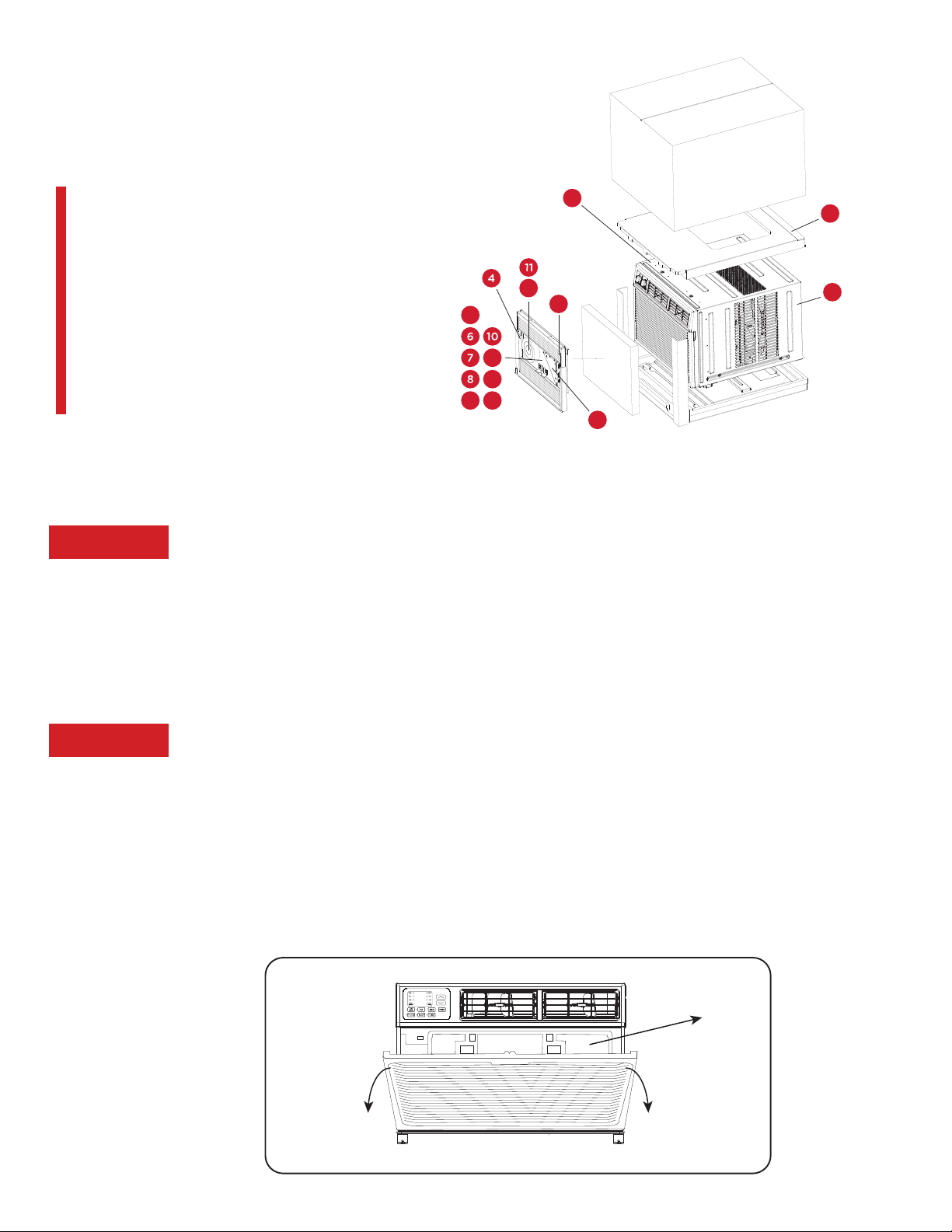

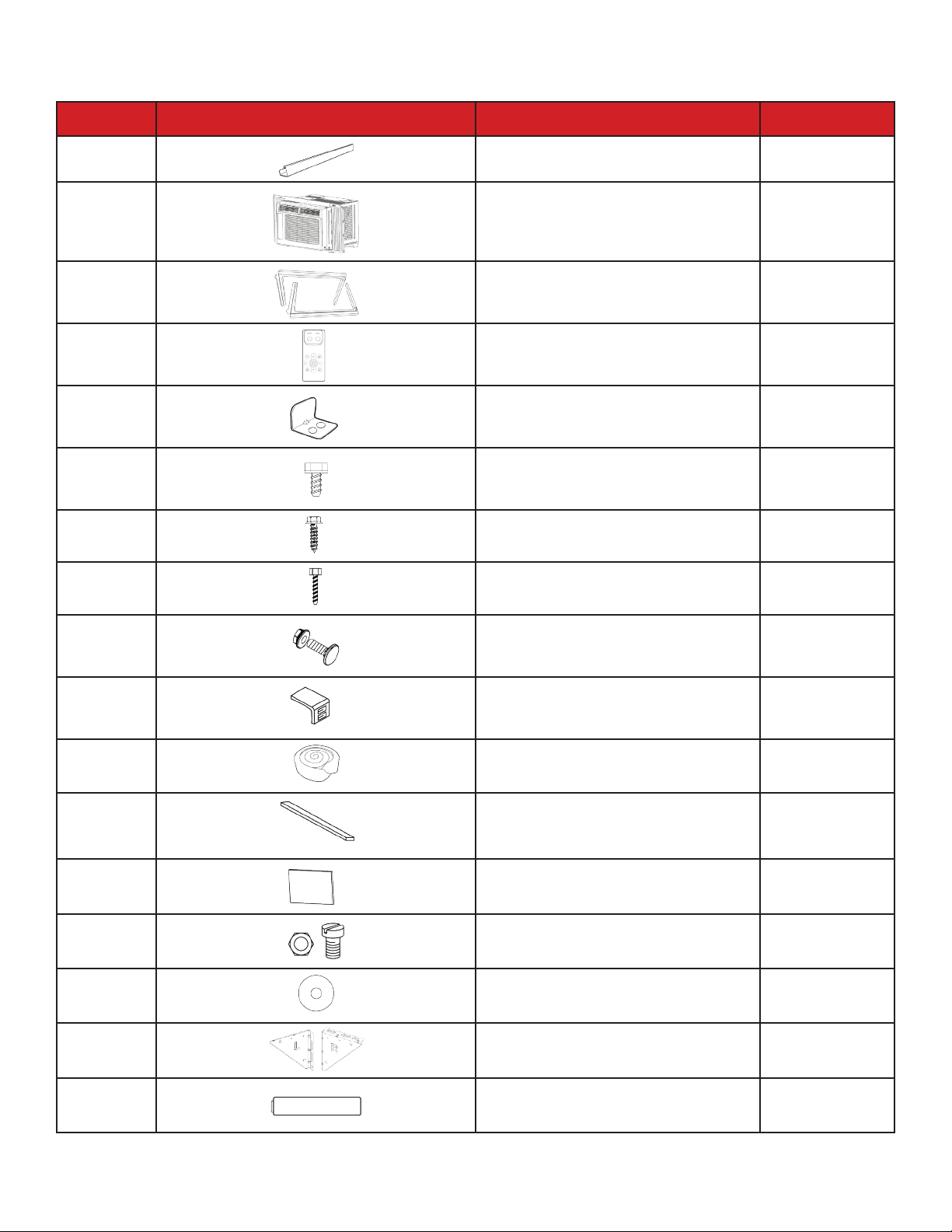

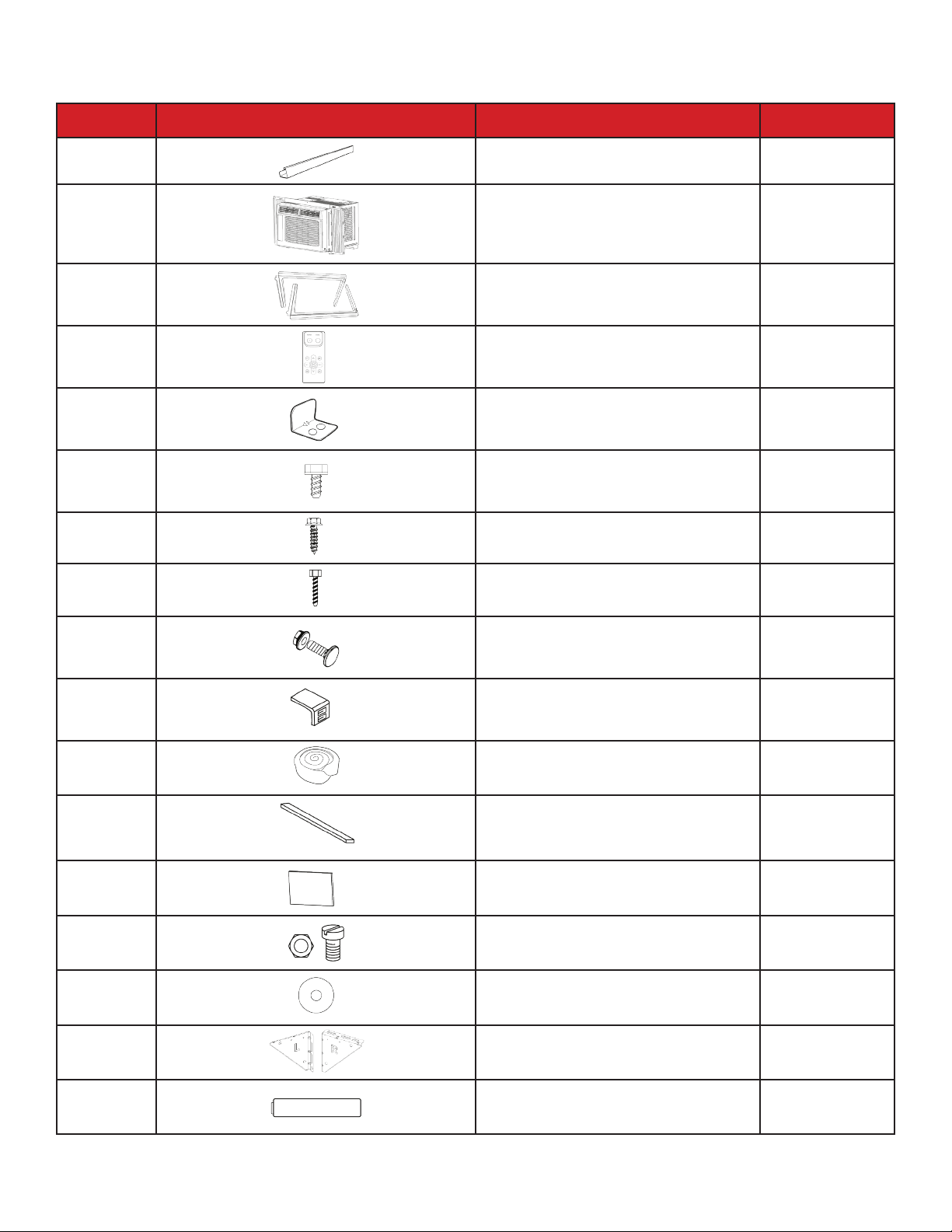

NO. APPEARANCE PART NAME QUANTITY

Top Rail 1

AC Unit 1

Filler Panels

(Labeled “Left” & “Right”)

Remote Control 1

Sash Lock 2

5/16” Long Hex-head Screw 4

5/8” Long Hex-head Screw 3

1/2” Long Hex-head Screw 4

5/8” Long Flat Head Bolt and

Locknut

Sill Angle Bracket 1

Window Sash Seal 1

Foam Top Window Gasket

(Thin sponge material)

Foam Insulation 2

1/2” Long Flat Head Bolt and

Locknut

Gasket 2

Support Bracket

(Labeled “Left” & “Right”)

Battery (AAA) 2

Tools needed: Phillips Screw Driver

Note: Illustrations in this manual are for explanatory

purposes only. Product design and aesthetics may vary.

Let’s Get Started!

Step 1: Testing

Before installing your AC, let’s test it to make sure it works properly and your outlet has the proper

power level. First, place it on a ﬂat surface, plug it directly into a wall outlet (never use a power

strip or other device), and turn it on. Next, put the mode to cool and change the temperature

setting to the max cool setting. After 3 minutes, the AC should be blowing cool air. If so, please

continue on to the next step. If not, see detailed troubleshooting tips at support.tcl.com/us.

Step 2: Installation

A few quick notes before installing:

• This unit is made to ﬁt inside a standard double-hung window.

• Check the size of your window before installing.

WINDOW MOUNTING

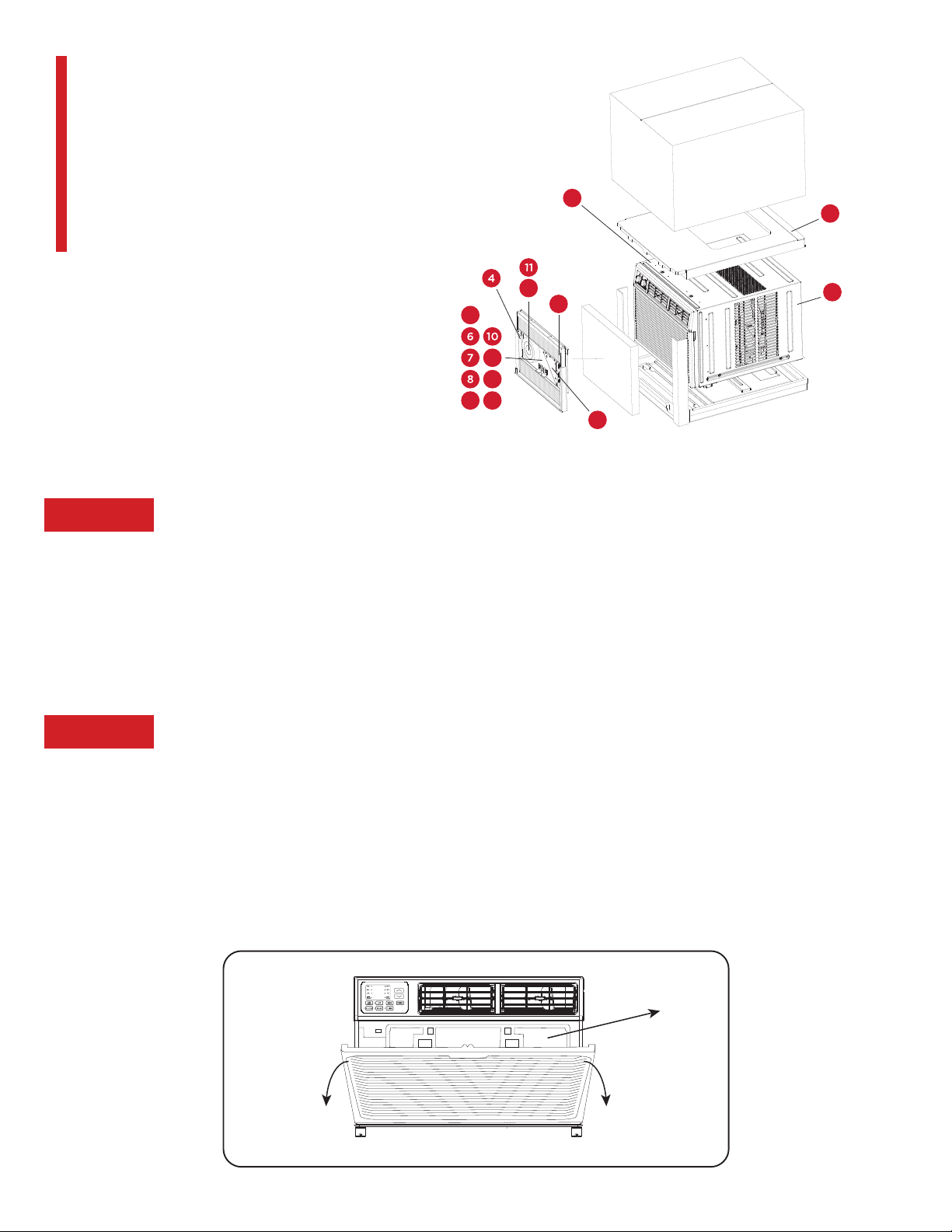

Pull down the front panel and lift upwards. Place to the side.

2. Remove the ﬁlter.

Front panel

Remove ﬁlter

Tip! Before unboxing, cut the tape

along the top of the box to loosen

contents inside. Once you lift and

remove the box, check the inside of

the box as some parts may be stuck

at the top. You can ﬁnd the screws

and other parts located in the tray

beneath the AC unit.

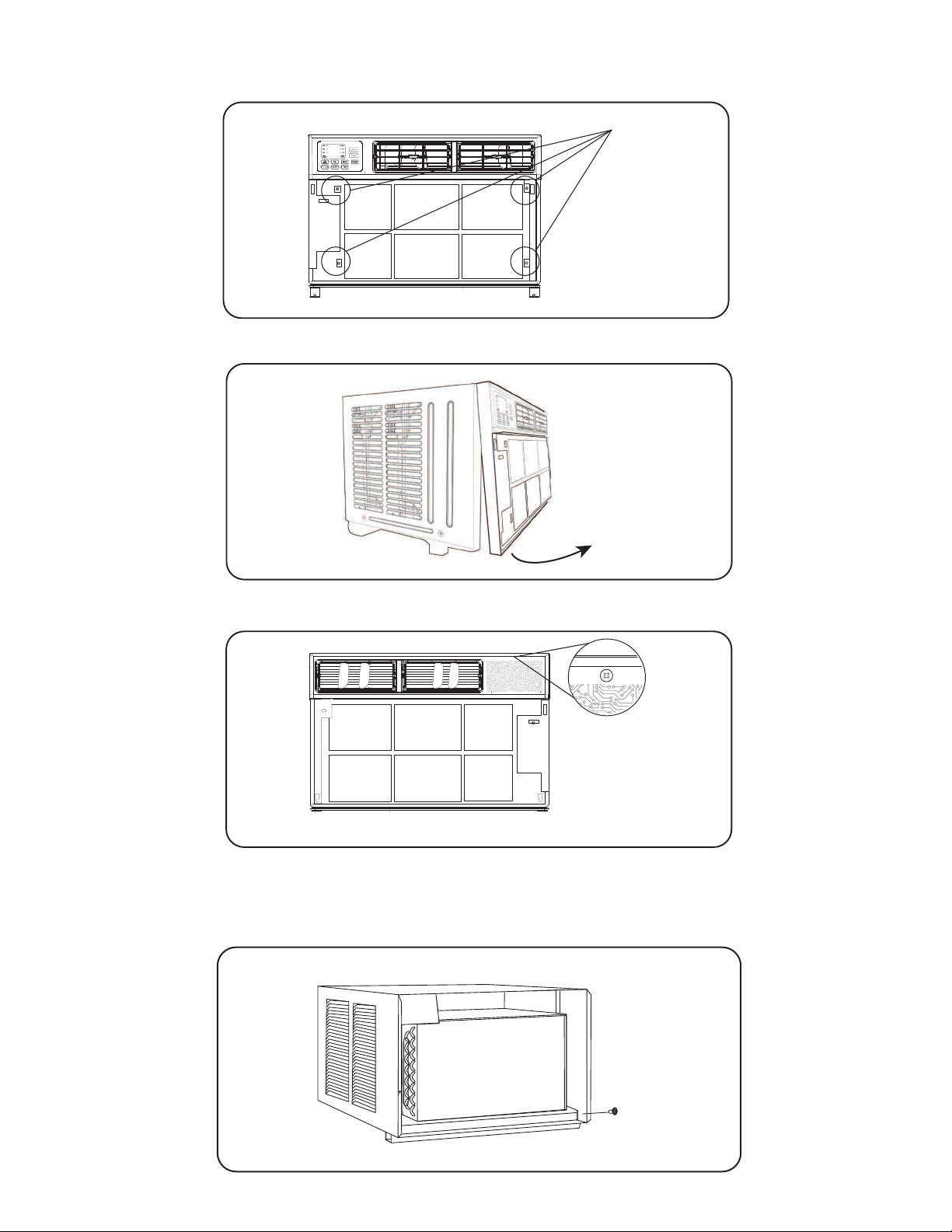

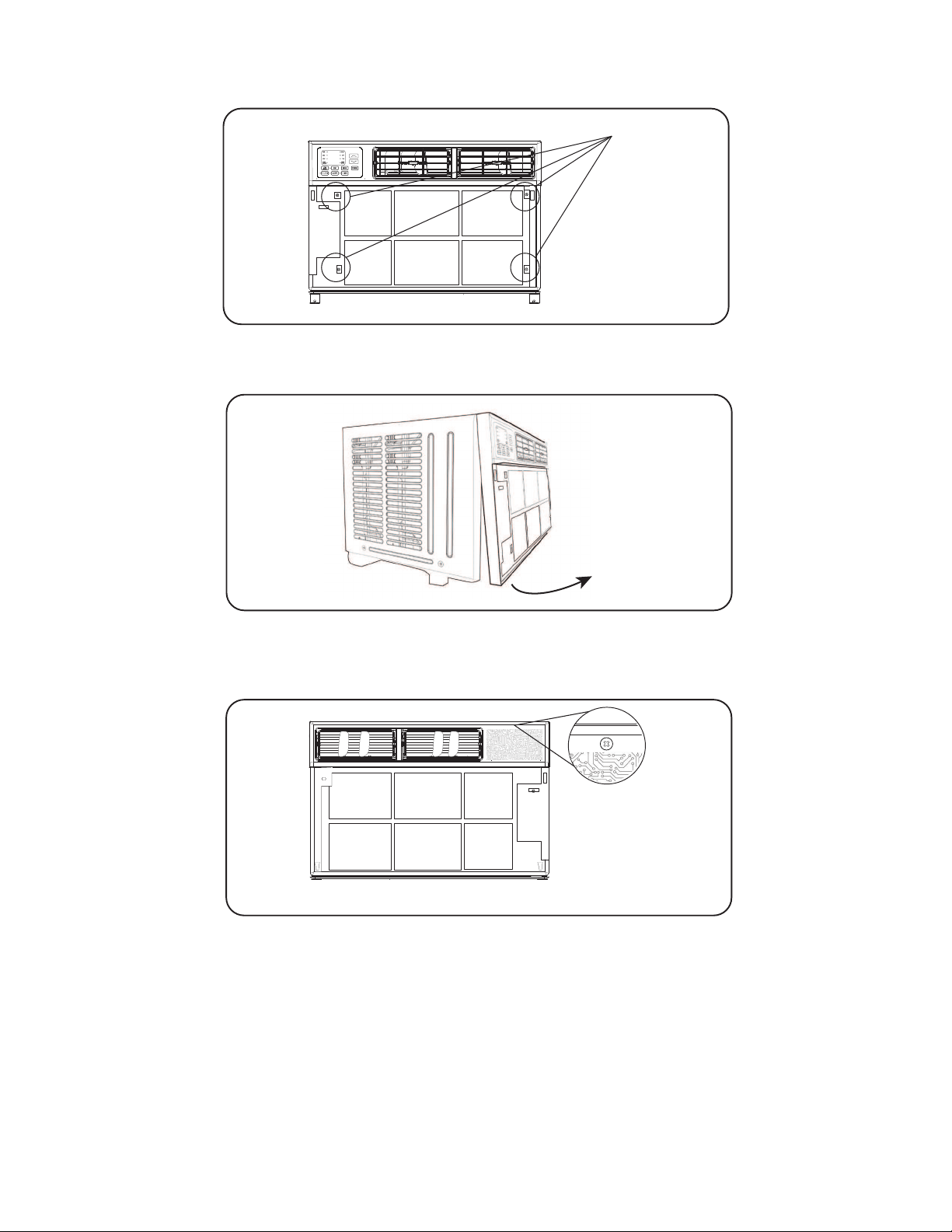

3. Locate the four faceplate screws and remove. These screws will need to be re-installed prior

to mounting the air conditioner.

Screws

4. After removing the screws, gently pull away the faceplate from the air conditioner cabinet.

5. Rotate the detached faceplate to expose the backside of the front panel. Remove the control

panel screw and set aside the faceplate.

Screw

Reversed side of front panel

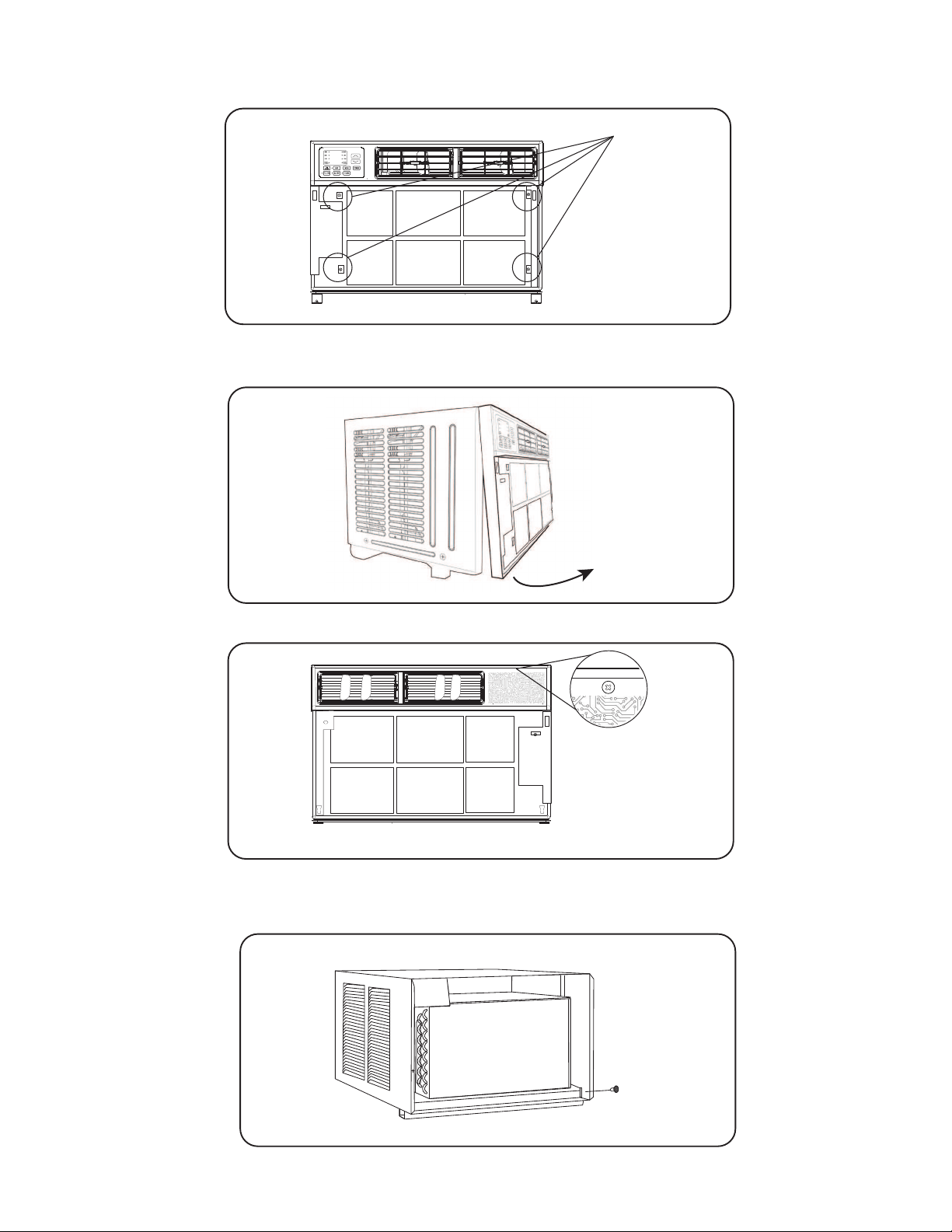

REMOVE CHASSIS

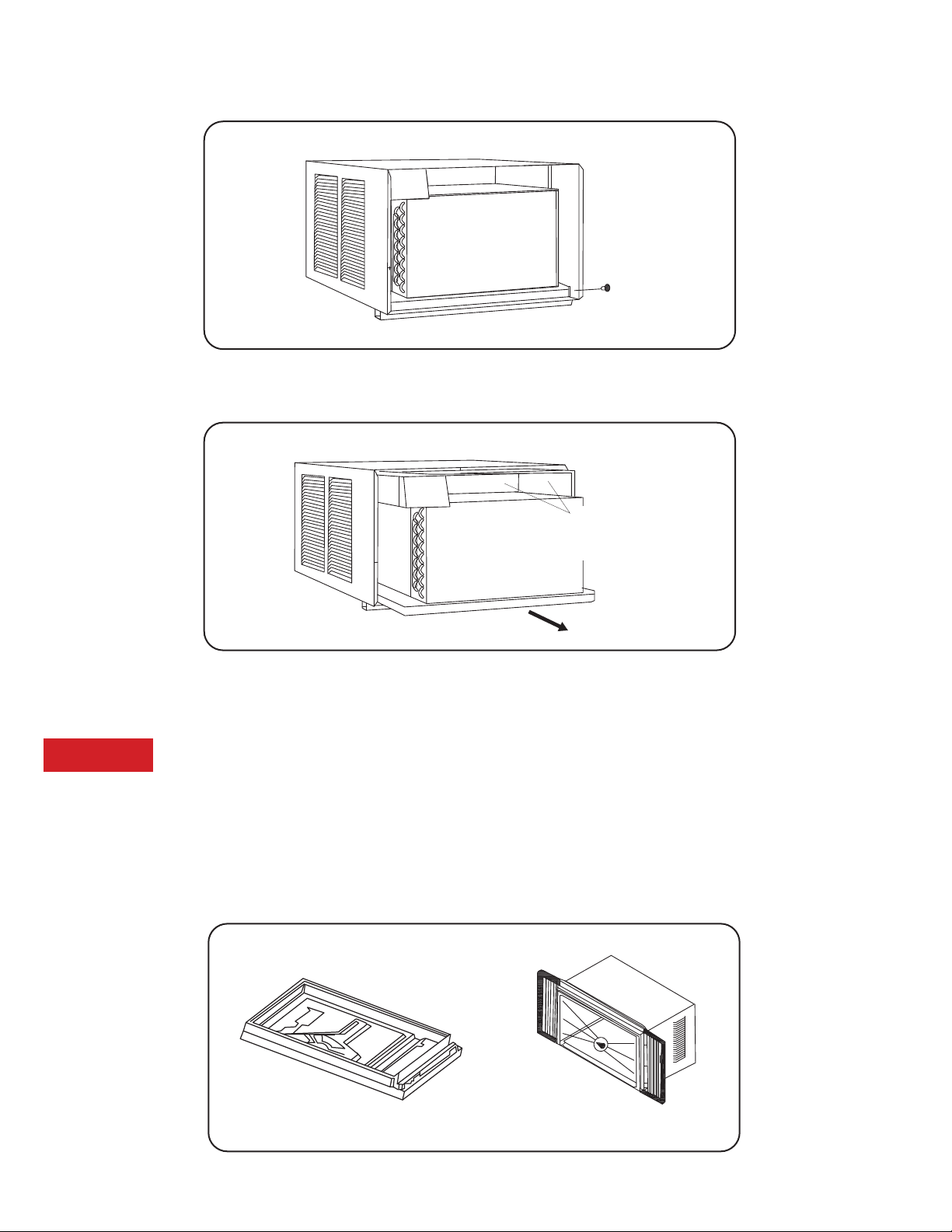

Remove the six screws from the cabinet. (There are two screws on the top, left and right.)

FRONT

2. Hold the cabinet while pulling on the base handle to carefully remove the unit. Do not pull or

lift near the top of the unit.

FRONT

Do not pull

or lift in this area-

damage to the unit

may result.

Assembly and Installation

Step 3: Top Angle Rail and Side Bracket Installation

The top rail must be assembled prior to installing the air conditioner in the window

1. Place the air conditioner on a ﬂat hard surface.

2. Remove top rail from the bottom of the packaging material as shown.

3. Secure the top rail to the unit with the 5/16” screws as shown in (Fig. 1).

Foam Gasket

and Top Angle Rail

NOTE: For safety reasons all 4 screws

must be used to attach the top rail.

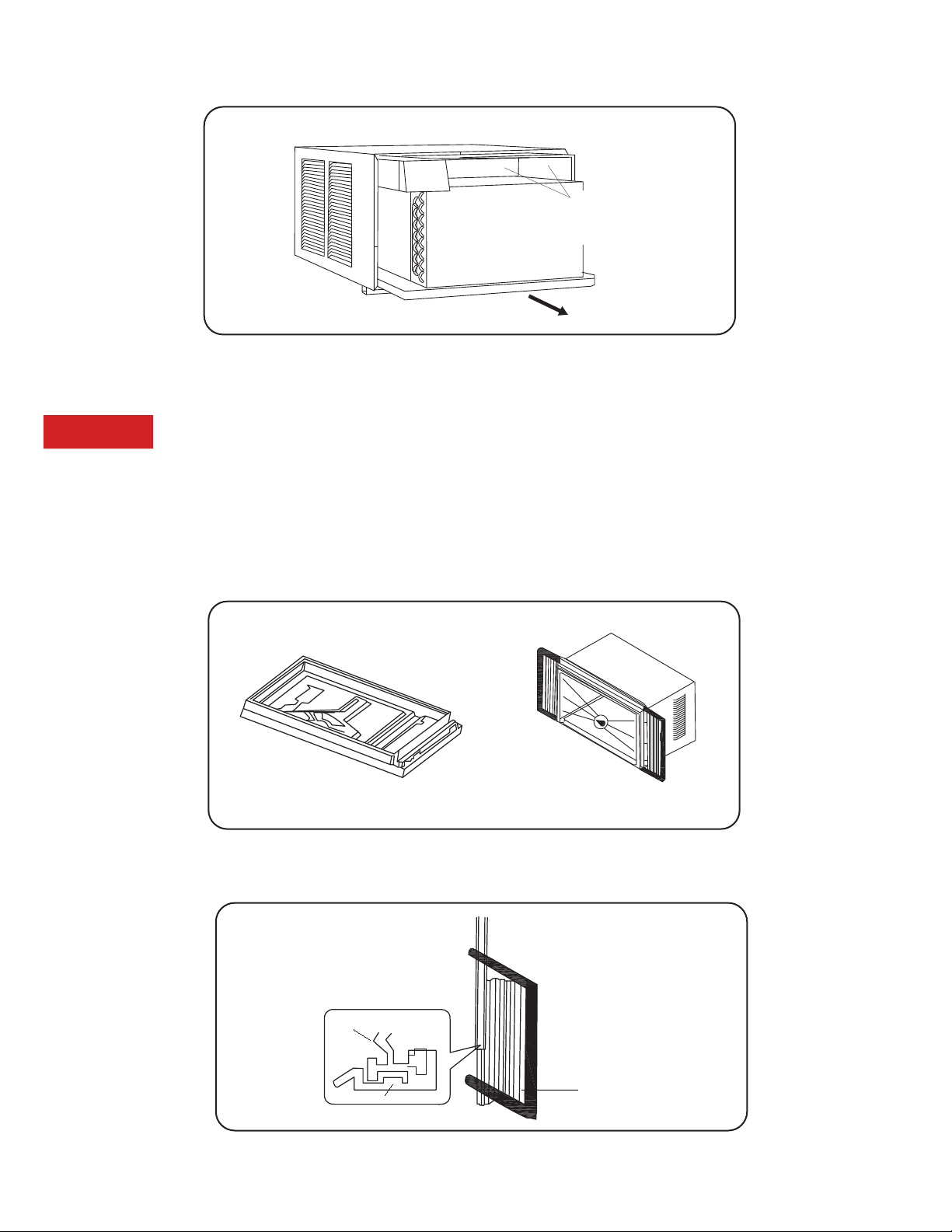

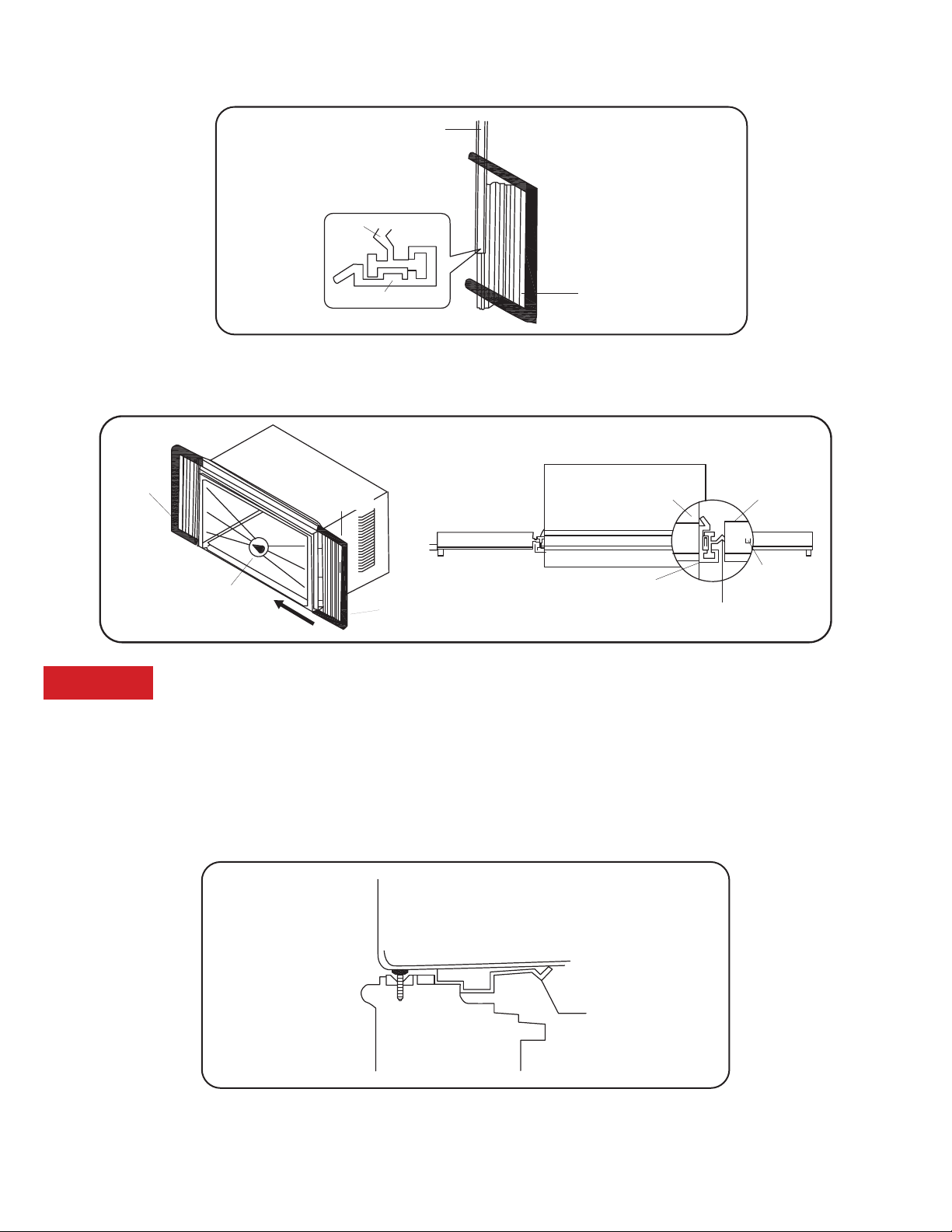

4. Slide the “I” section of the window panel into the side bracket of the cabinet. Do this

for both sides.

Side

Retainer

Side Retainer

Window Filler Panel

Window

Filler Panel

5. Insert top and bottom legs of window ﬁller panel frame into the channel on the top angle and

bottom rail. Do both sides. Install side retainer to cabinet as shown.

TOP VIEW

Plastic

Frame

5/16” Long

Hex-Head Screw

Window Filler

Panel

Side

Retainer

Plastic

Frame

Cabinet

“I” Section

Window

Filler Panel

Locking

Screw

Hole

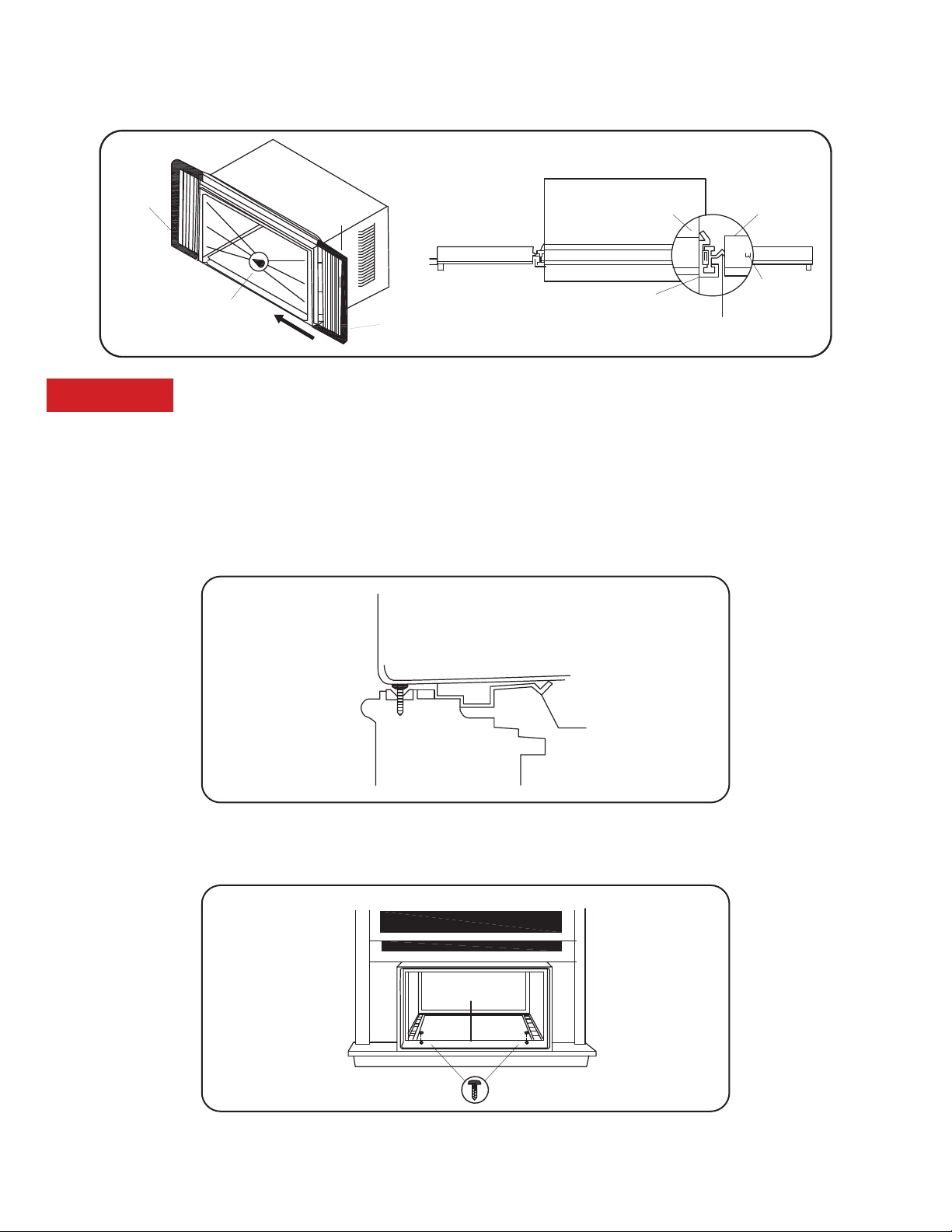

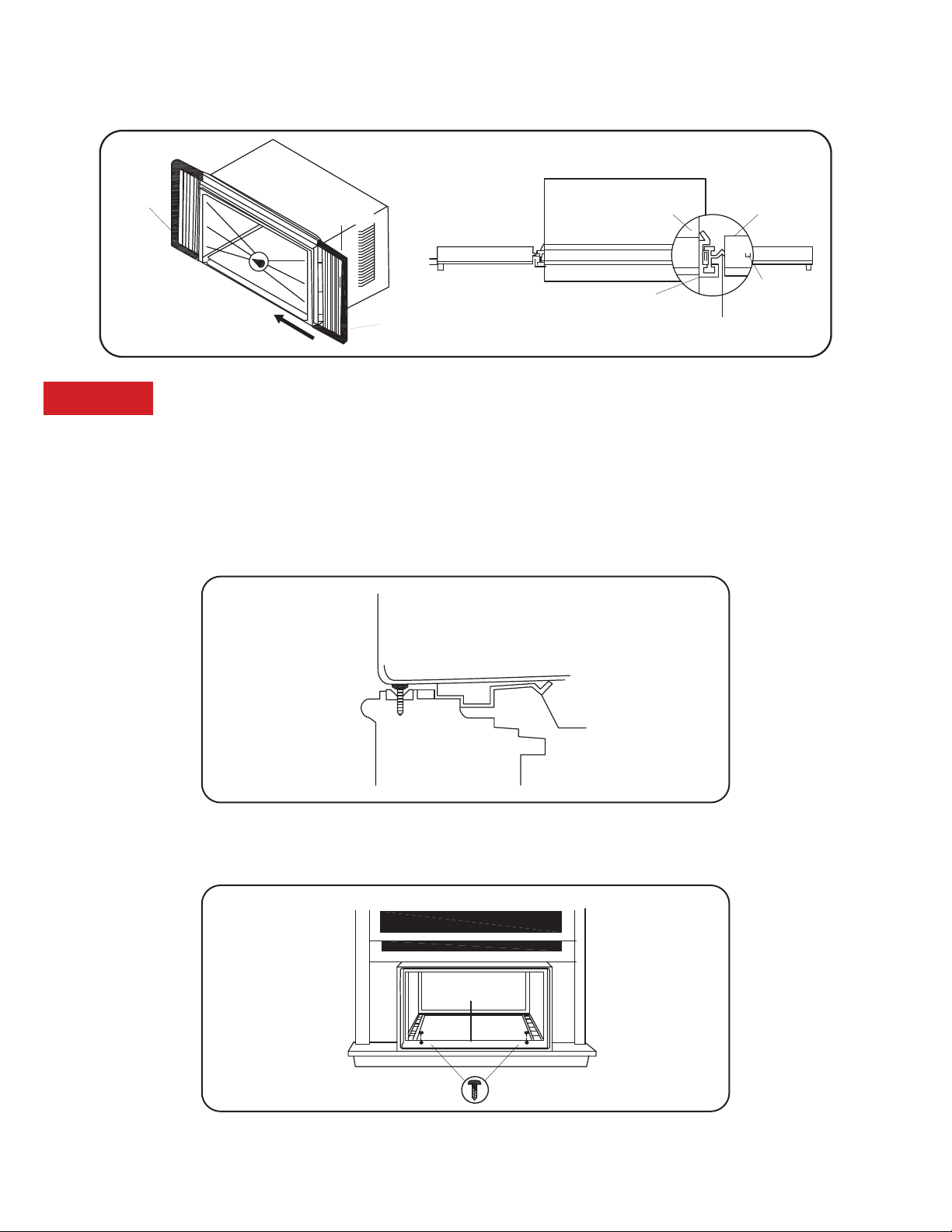

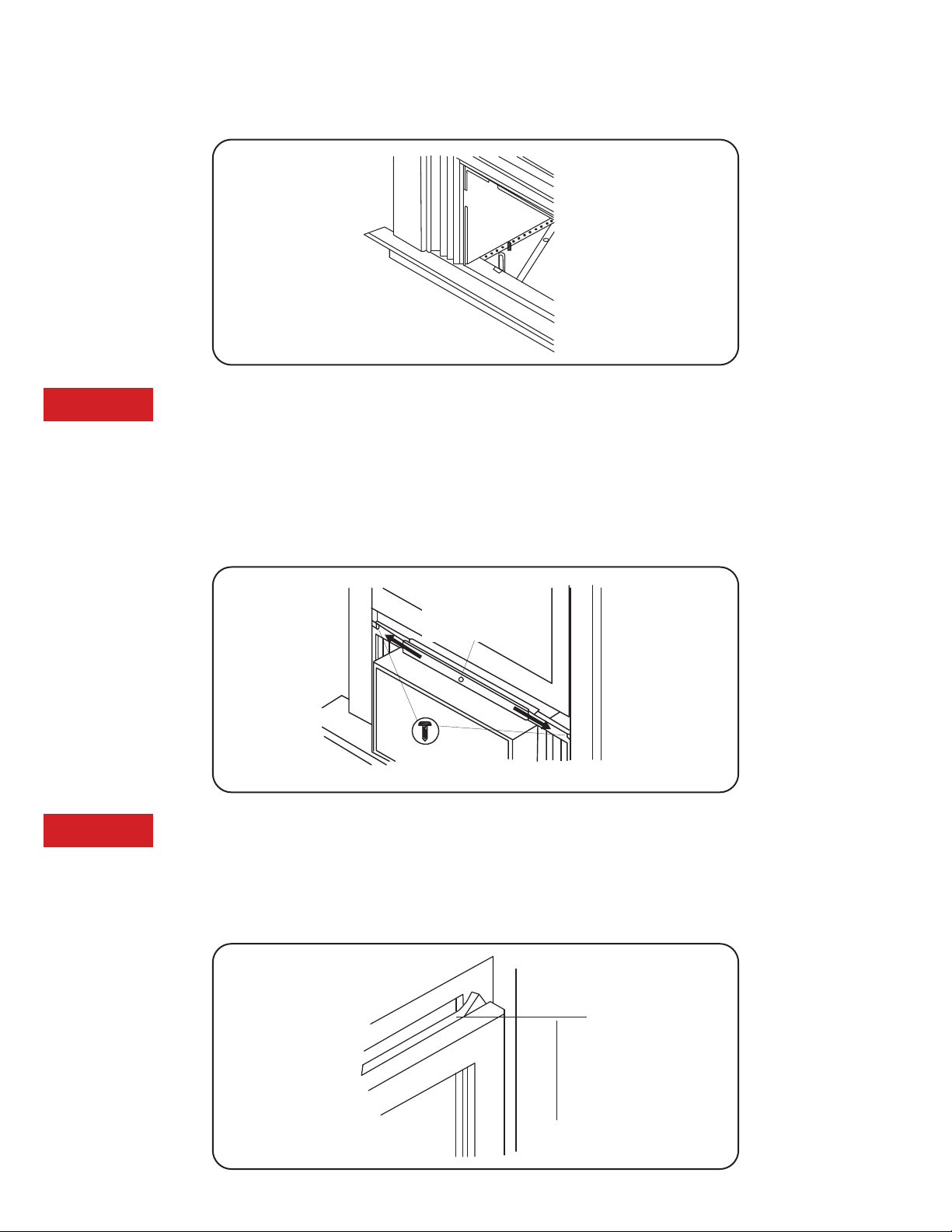

Step 4: Placing the Cabinet Inside the Window

1. Open the window and place the cabinet in the middle of the window sill.

2. Make sure the bottom rail is seated over the window sill as shown below. Bring the window

down temporarily behind the top angle rail to hold the cabinet in place. (It is suggested to

keep a downward angle so accumulated rain water can drain out from the backside of the

unit).

3. Fasten the cabinet to the window sill using two 5/8” round head screws. Pre-drill holes if

needed. Add the bottom rail seal over the screws.

Bottom

Rail Seal

5/8” Round Head Screw

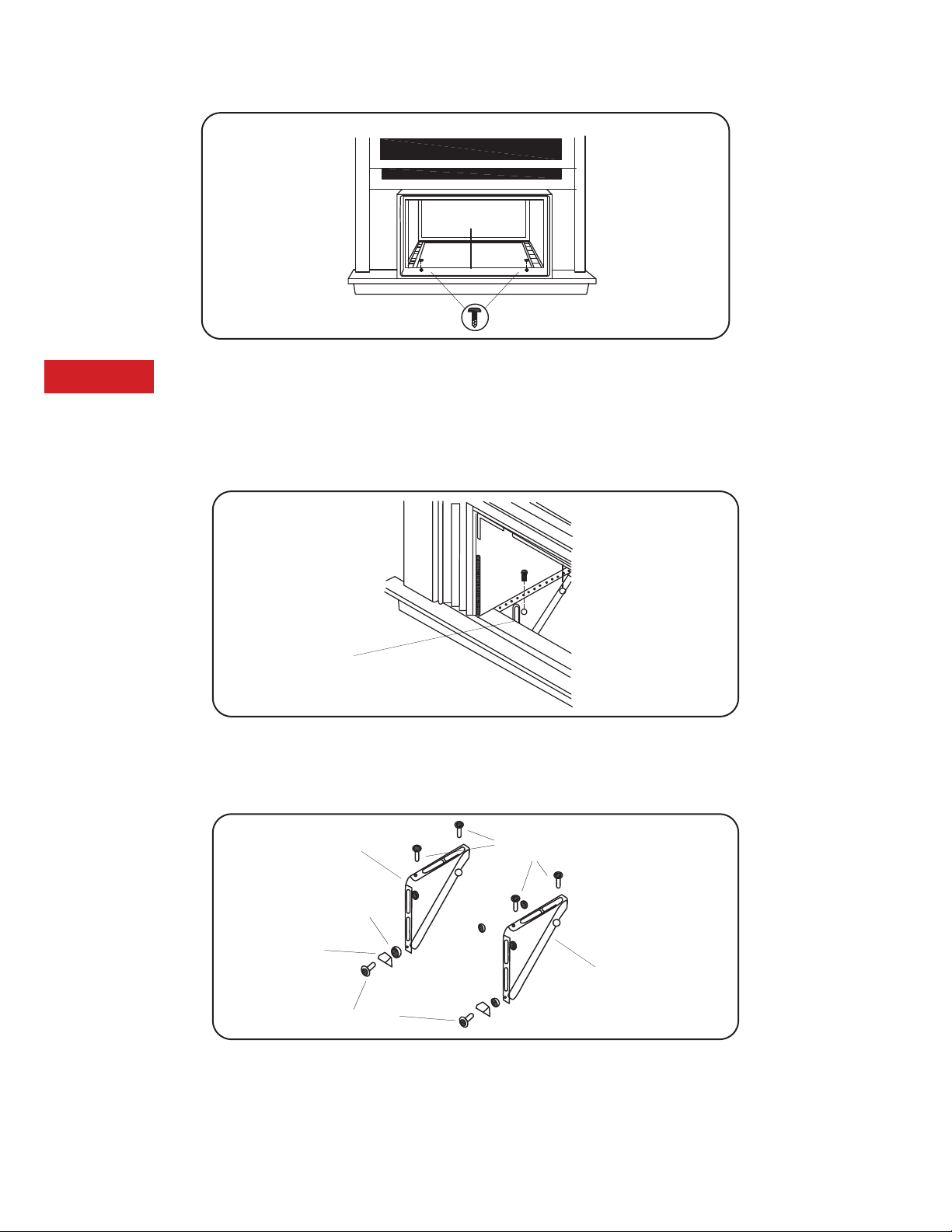

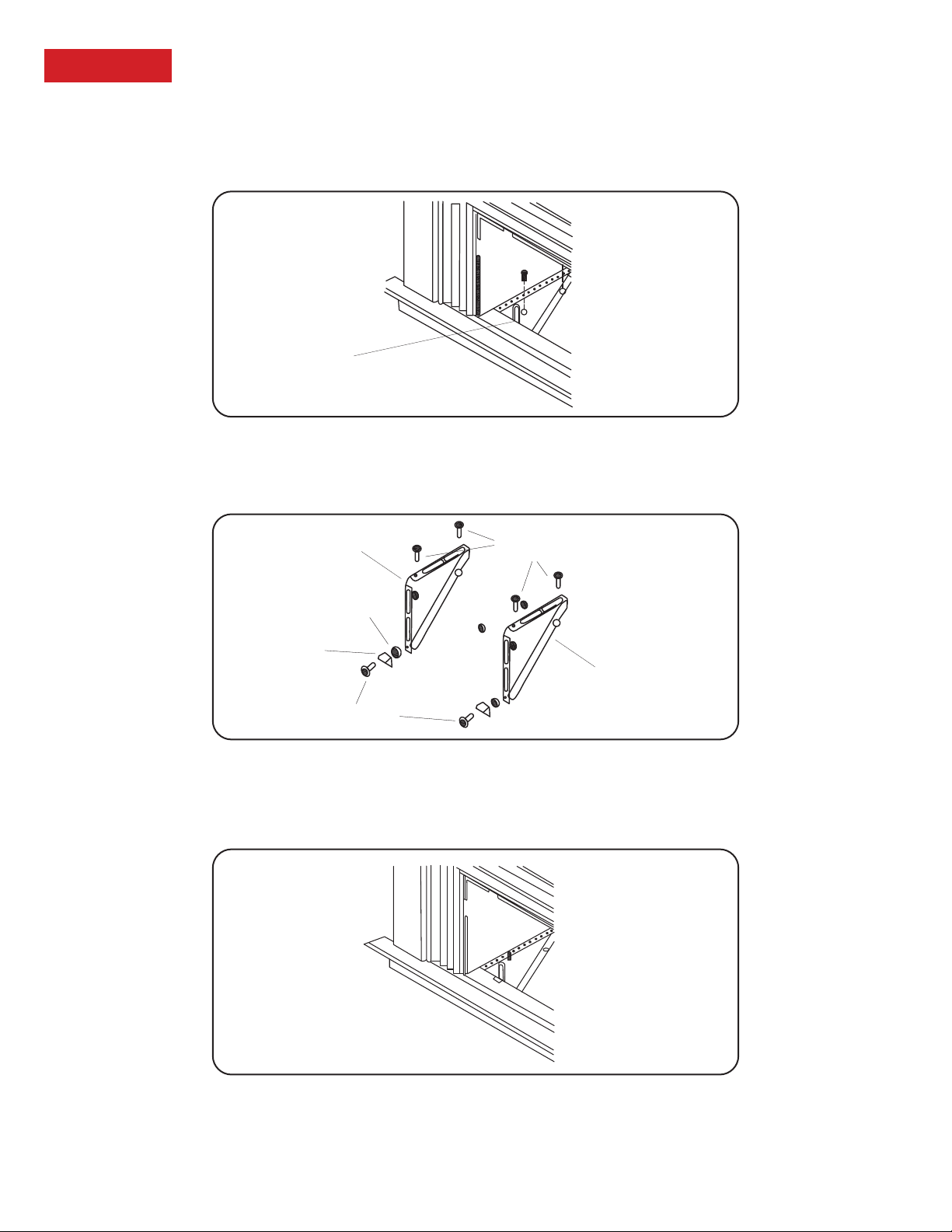

Step 5: Install Support Brackets

1. Hold each support bracket ﬂush against the outside of the window sill. Tighten each bracket

to the bottom of the cabinet as shown below. Mark the brackets at the top level of the

window sill and then remove.

Mark

2. Assemble the sill angle brackets to the support brackets at the marked position as shown

below. Hand tighten, but not all the way for any changes that may be needed to be made

later during the installation.

Left

Right

Locknut

Sill Angle

Bracket

5/8” Long Flat Head Bolt

1/2” Long Flat Head

Bolt and Locknut

(2) required

for each support bracket

3. Install the support brackets (with sill angle brackets attached) to the bottom of the cabinet as

shown below.

4. Tighten all 6 bolts securely.

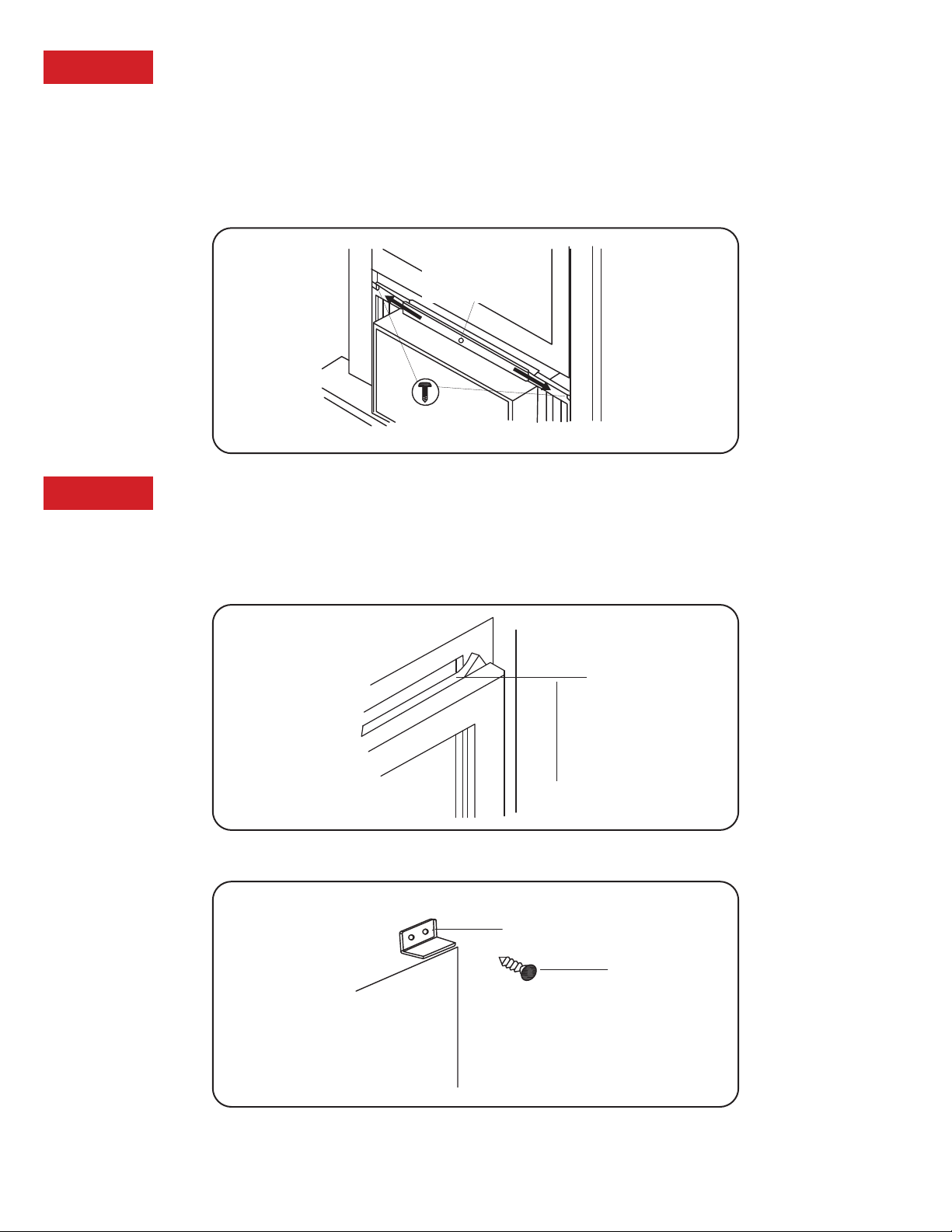

Step 6: Extend the Accordion Panels

1. Carefully raise the window to expose the accordion panel and panel frame. Loosen the

locking screws so the accordion panels slide easily.

2. Extend each panel to completely ﬁll the width of the window. Tighten the locking screws

when the panels are fully extended.

5/8” Long

Hex-Head Screw

1/2” Long

Hex-Head Screw

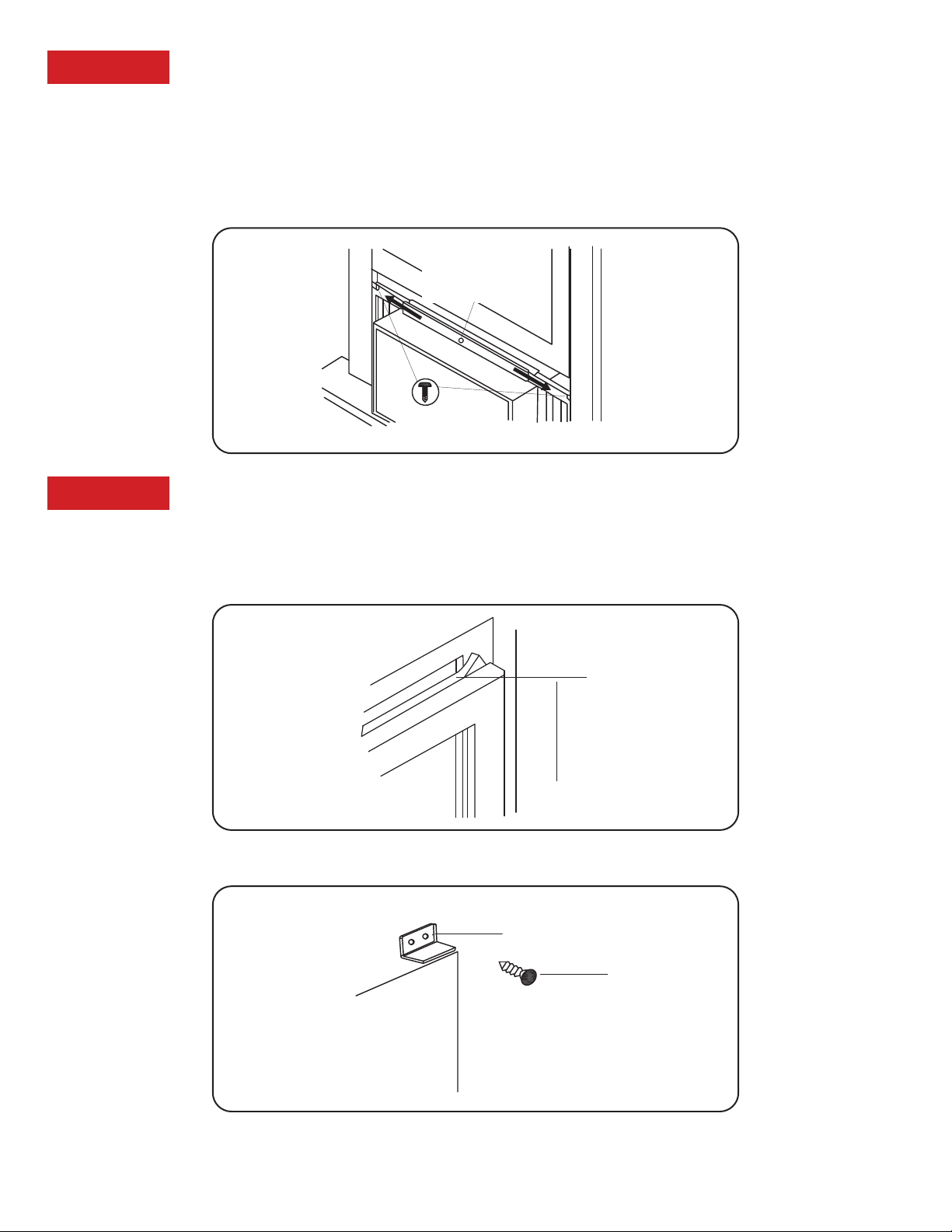

Step 7: Install the Window Lock and Sash Seal

1. Trim the sash seal to ﬁt the width of the window. Insert the sash seal into the space between

the upper and lower sashes.

Window Sash Seal

2. Attach the right angle sash lock as shown below.

Sash Lock

5/8” Long

Hex-Head Screw

Step 8: Installing the Chassis into the Cabinet

1. Team lift (with 2 people) the air conditioner chassis and carefully slide it into the cabinet. Let

the front of the air conditioner hang out approximately 6 inches.

2. CAUTION! Do not push on the CONTROLS OR FINNED COILS!

3. Be sure the chassis is ﬁrmly seated in the back of the cabinet.

4. Insert all screws removed during the window installation and reattach the front face plate,

front panel, and the air ﬁlter.

For through the wall installation, please refer to the online user manual.

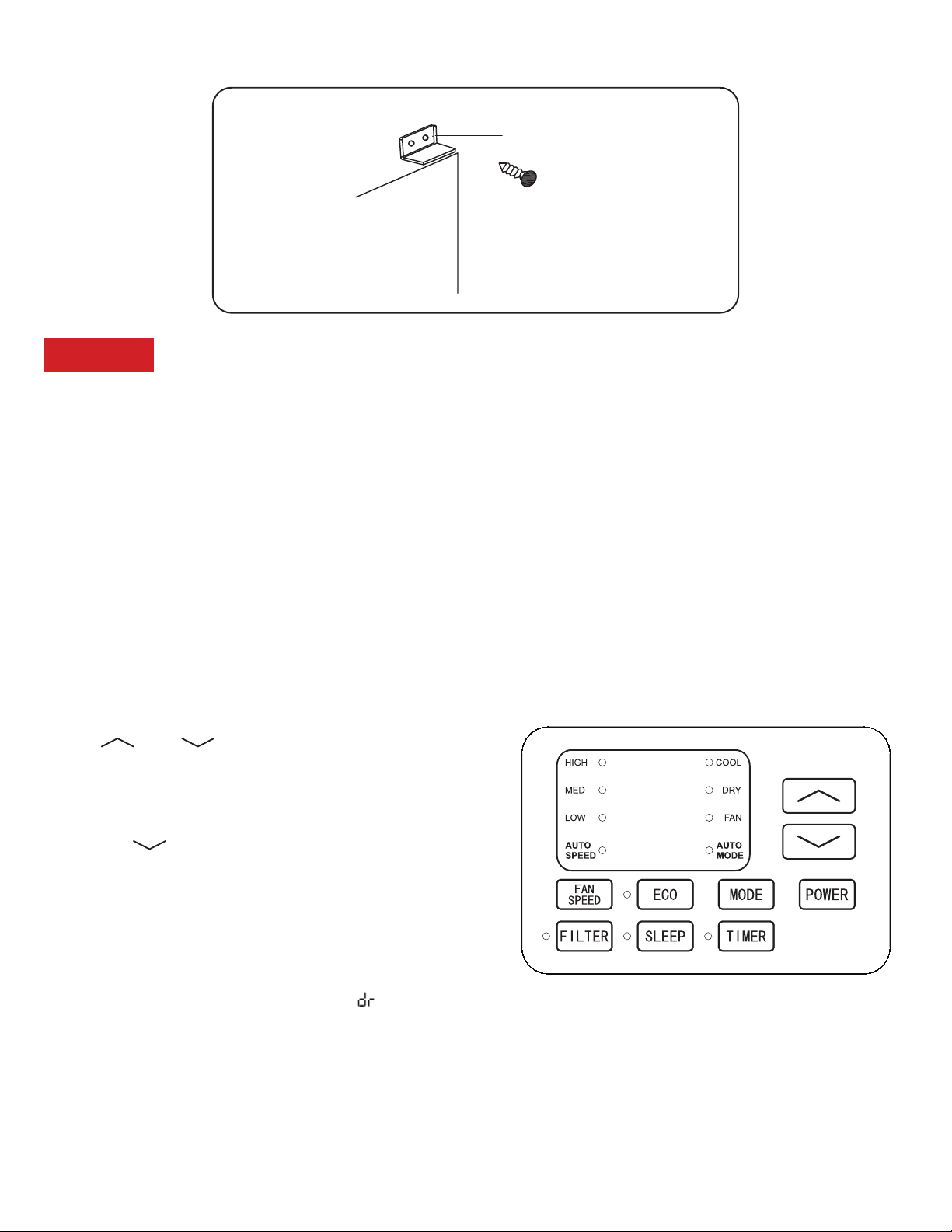

How to Control Your AC

All the basics you need to know to stay cool!

Power – turn the air conditioner on and o.

and Buttons – use these buttons on

the control panel or remote control to increase

or decrease the desired temperature, or time

using the Timer. The temperature range is:

61°-88° Fahrenheit, or 16°-31° Celsius. Press

for three seconds to exit the Demand

Response (DR) signal.

3. Display – By pressing the Display button on

the remote, it can switch o/on all lights and

LED Display. When the timer is not in use, the

operation mode and the set temperature will

be displayed. Time will be displayed under the

timer setting. It would display

when the

device is responding to a Demand Response (DR) signal.

4. Modes – Press the mode button on the control panel to cycle and select a Mode, or select a

Mode by pressing the desired button the remote.

• Auto Mode – The unit automatically chooses the mode of operation (cool or fan). In

this mode the temperature will be set according to the room temperature (tested by the

temperature sensor which is incorporated in the indoor unit.).

• Cool Mode - The cooling function allows the air conditioner to cool the room and reduce

air humidity at the same time. Adjust the fan speed and temperature to your desired comfort

level. In this mode, if Eco is not enabled, the fan may continue to run after reaching the desired

temperature.

• Eco Mode – In Eco mode, the unit will turn o once the room is cooled to the user-set

temperature. The unit will turn back on when the room temperature rises above the user-set

temperature. While in Eco mode, the fan will occasionally turn on for a few seconds in order to

take an accurate temperature reading. (Cool/Dry mode only)

• Fan Mode – Fan Mode helps to circulate air in your home, but only works when the air

conditioner is vented.

• Fan Speed – Press the Fan Speed button to choose the fan speed options. You can choose Hi,

Med, Lo or auto speed in cool mode and choose Hi, Med, Lo in fan mode.

• Dry Mode – This function reduces the humidity of the air to make the room more comfortable.

Press the Mode button to set to Dry mode. An automatic function of alternating cooling cycles

and air fan is activated.

5. Timer Button – press the Timer button on the panel or the Timer button on the remote to set

the timer.

• Set Timer On: With the AC o, press the Timer button and then use the

and buttons to set the desired temperature. Press the Timer button again and

use the and buttons to set the desired amount of time before the AC turns on.

Press the timer button again to start the countdown.

• Set Timer O: With the AC on, press the Timer button and then use the and

buttons to set the length of time before the AC will turn o. Press the timer button again

to start the countdown.

Note: It can be set to automatically turn o or on in 0.5-24 hours. Each press of the buttons will

increase or decrease the timer. The Timer can be set in 0.5 hour increments below 10 hours and 1

hour increments for 10 hours or above.

The Set light will turn on while setting. To cancel the set function, press the Timer button again.

6. Sleep Button – In Sleep mode, all of the display lights will turn o after a while, but the Sleep

light stays on. In Sleep mode, the air conditioner will automatically adjust the temperature and

fan speed to make the room more comfortable during the night.

7. Filter Button – After the fan motor has run for 500 total hours, the Filter Check light will turn

on to remind the user to clean the ﬁlter. After you clean the

ﬁlter, you can turn o the light by pressing the Filter button.

Remove the ﬁlter by removing the air intake grille using the

two notches on the top left and right side of the grille cover.

Once the grille is removed, you can then remove the ﬁlter.

Gently wash it with a mild dish washing detergent and let

dry completely before reinstalling it into the AC.

Normal Operating Sounds

You may hear a pinging noise, caused by the water hitting the condenser on rainy days, or when the

humidity is high. This design feature helps remove moisture and increase eciency.

You may hear the thermostat click when the compressor cycles on and o. Water will collect in the

base pan on rainy days, or high humidity days. The water may overﬂow and drip from the unit on the

outside. The fan may run, even when the compressor is not on.

Remove ﬁlter

Troubleshooting

Having trouble completing installation? Don’t worry, it’s usually an easy ﬁx.

PROBLEM POSSIBLE CAUSES SOLUTIONS

Air Conditioner

will not start

The air conditioner is unplugged

• Make sure the air conditioner is plug is pushed

completely into the outlet

The fuse is blown/circuit breaker

is tripped

• Check the house fuse/circuit breaker box and

replace the fuse or reset the breaker

Power Failure

• The unit will automatically re-start when power

is restored

• There is a protective time delay (approx. 3

minutes) to prevent damage to the compressor.

For this reason, the unit may not start normal

cooling for 3 minutes after it is turned back on.

The current interrupter device is tripped

• Press the RESET button located on the power

cord plug

• If the RESET button will not stay engaged,

discontinue use of the air conditioner and

contact a qualiﬁed service technician

Air Conditioner does not cool

as it should

Airﬂow is restricted

• Make sure there are no curtains, blinds, or

furniture blocking the front of the

air conditioner

The temperature control may not be

set correctly

• Lower the set thermostat tempera ture

The air ﬁlter is dirty

• Clean the ﬁlter. See the Cleaning

and Care Section of the manual

The room may be too warm

• Please allow time for the room to cool down

after turning on the air conditioner

Cold air is escaping

• Check for open furnace registers and cold air

returns

The Cooling Coils are frozen • See “Air Conditioner Freezing Up” below

Air Conditioner

is freezing up

Ice blocks the air ﬂow and stops the air

conditioner from cooling the room

• Set the MODE to HIGH FAN or

HIGH COOL and set the thermostat to a higher

temperature

Remote Control

is not working

The batteries are inserted incorrectly • Check the position of the batteries

The batteries may be dead • Replace the batteries

Water is dripping outside Hot and humid weather • This is normal

Water is dripping inside the

room

The air conditioner is not correctly tilted outside

• For proper water drainage, make sure the air

conditioner is slightly tilted downward from the

front of the unit to the rear

Water collects in the base pan

Moisture removed from the air is draining into the

base pan.

• This is normal for a short period in areas with

low humidity and nor mal for a longer period in

areas with high humidity

Digital Display reads

“E1”, “E2”

A sensor has failed • Contact customer service

The buzzer responds

abnormally

Energy management systems are controlling

devices through networks

• Disconnect the device from the network

When

appear on the

display , remote control,

APP and panel buttons can

not control the device

When the device is responding to the Demand

Response (DR) signal of the energy management

system, the user can only control the device

startup and light, the setting temperature may

rise and the compressor may stop running.

• Wait for the Response time to close, or press

for three seconds to exit the Demand

Response (DR) signal.

WiFi App Installation

(for WiFi models only)

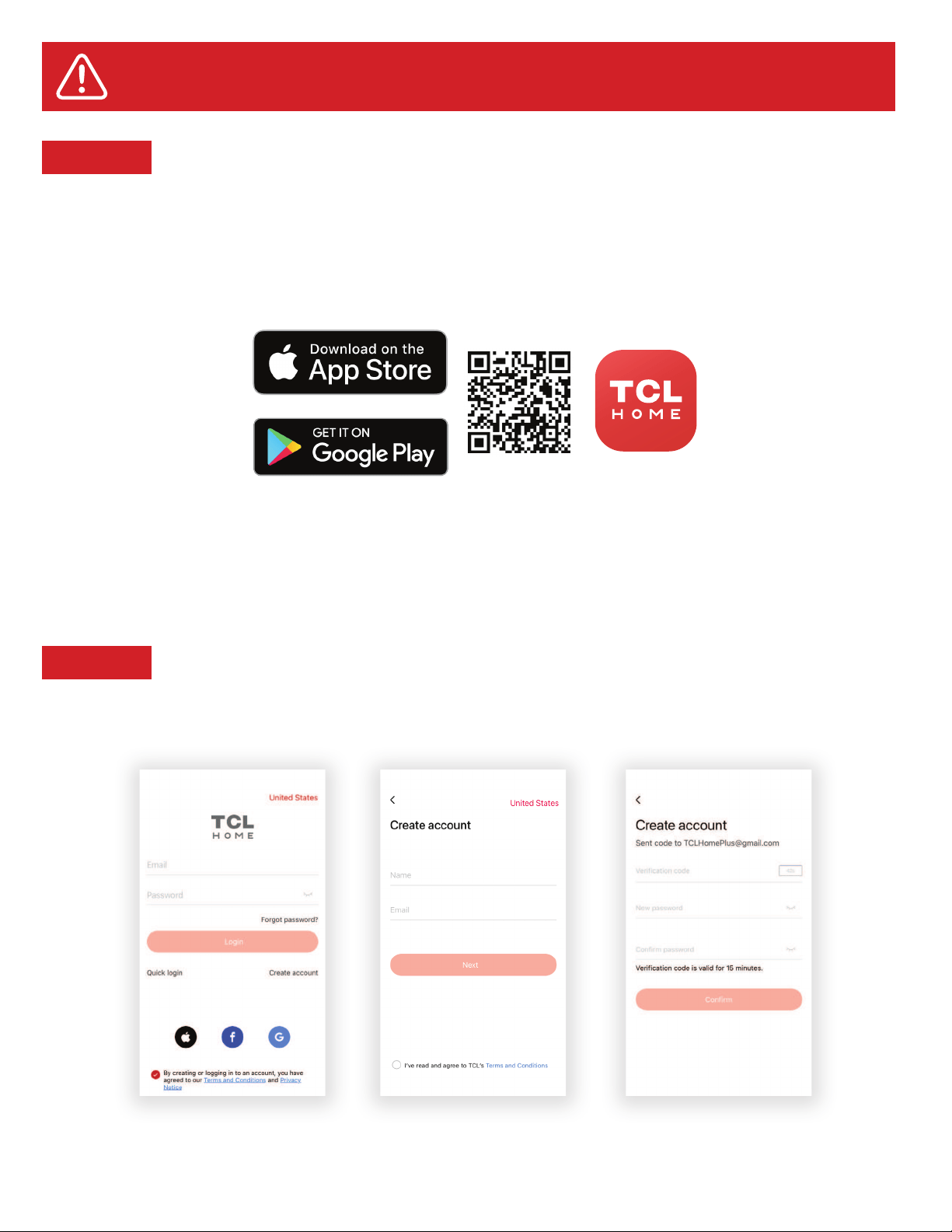

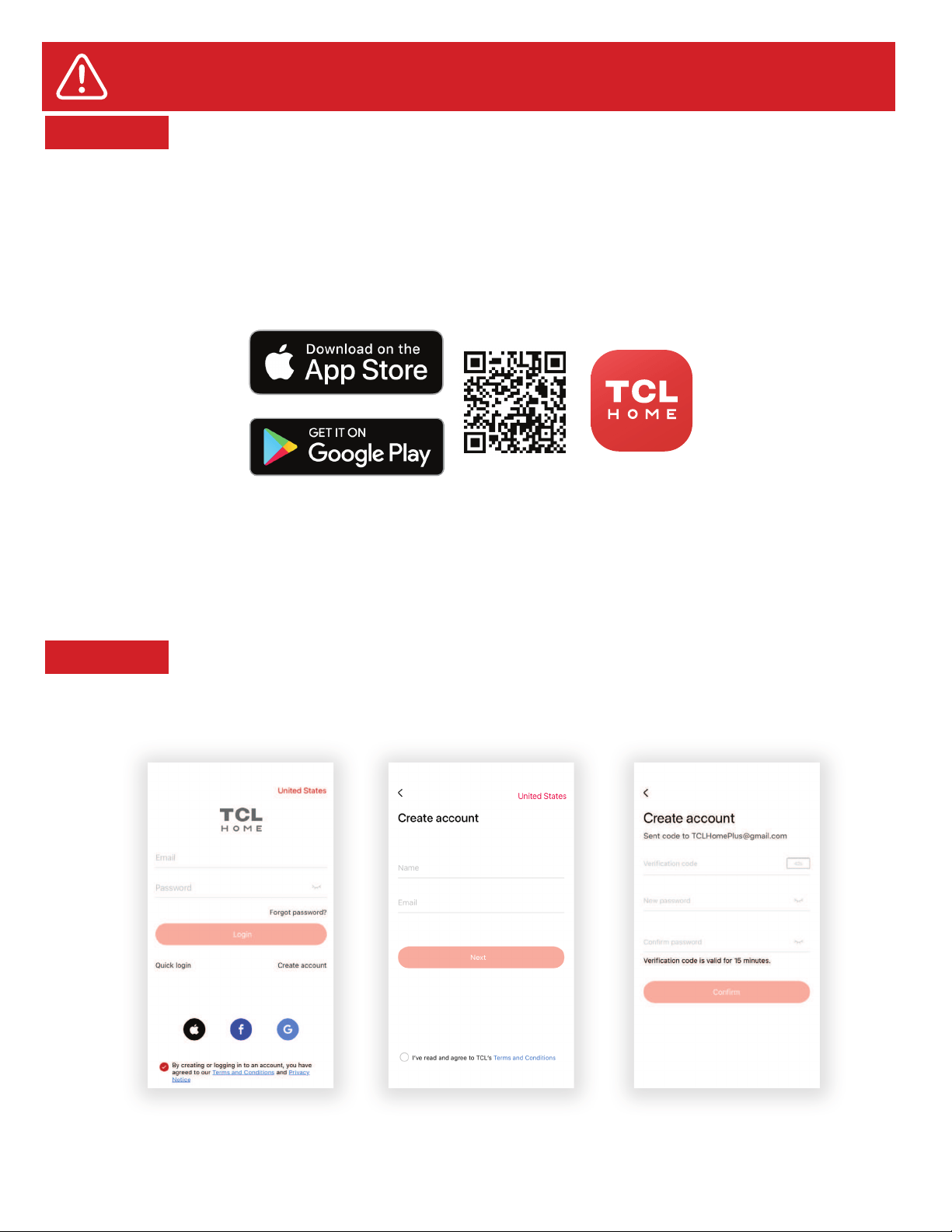

Step 1: Download and Install the TCL Home App

Using the camera function on your smartphone, scan the QR code below to be directed to the

TCL Home page. If your phone does not have a QR scanner, download one from the app store or

manually type in the URL below in your smartphone’s web browser. Then, download and launch

the app.

https://tcl.link/homeplusapp

Note: The App only supports the 2.4 GHz WiFi band (all routers have a 2.4 GHz band).

Please connect to the 2.4 GHz band before you begin the app setup process.

Step 2: Create an Account

Once you have opened the app, select “Create account.” You will then be sent a veriﬁcation

code to your email. Input the code and continue.

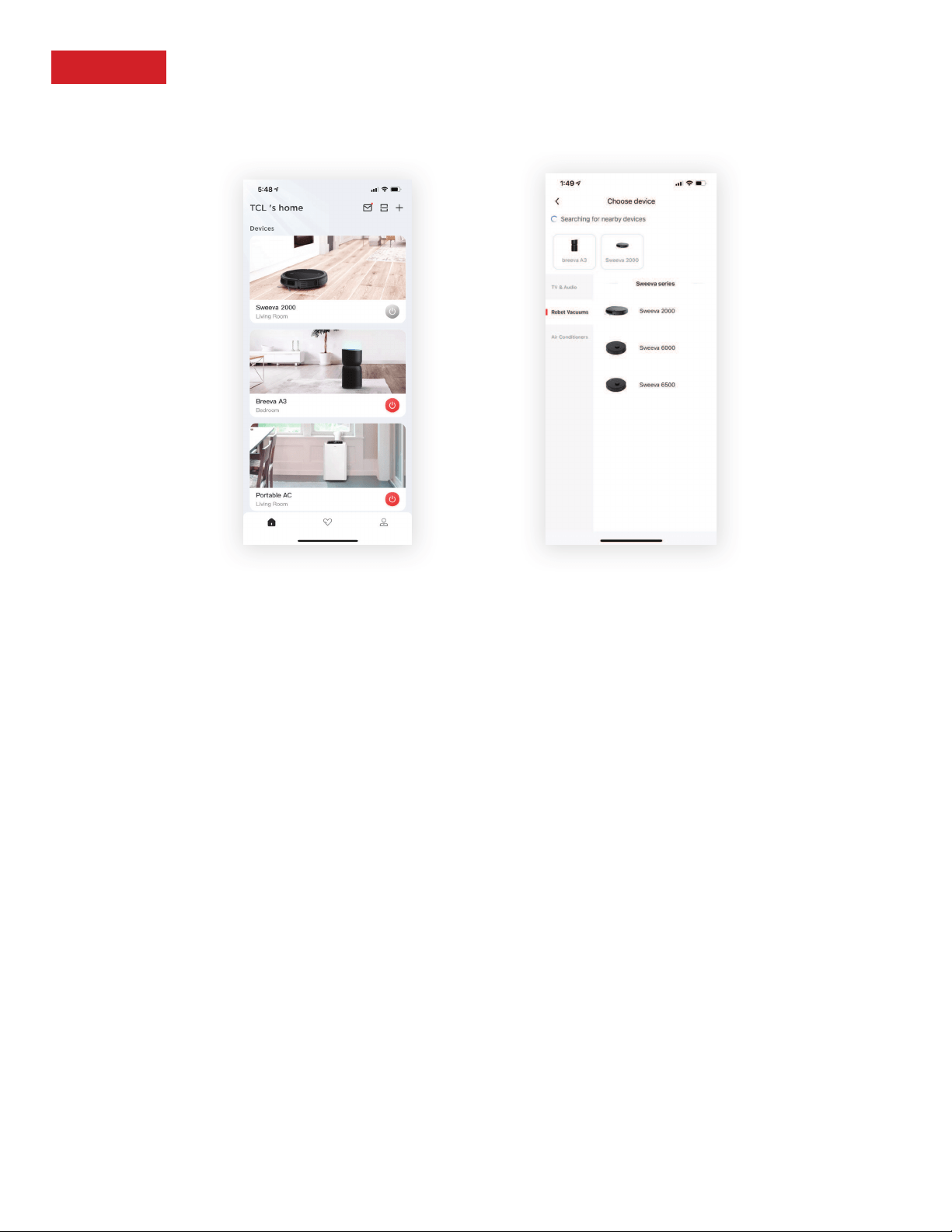

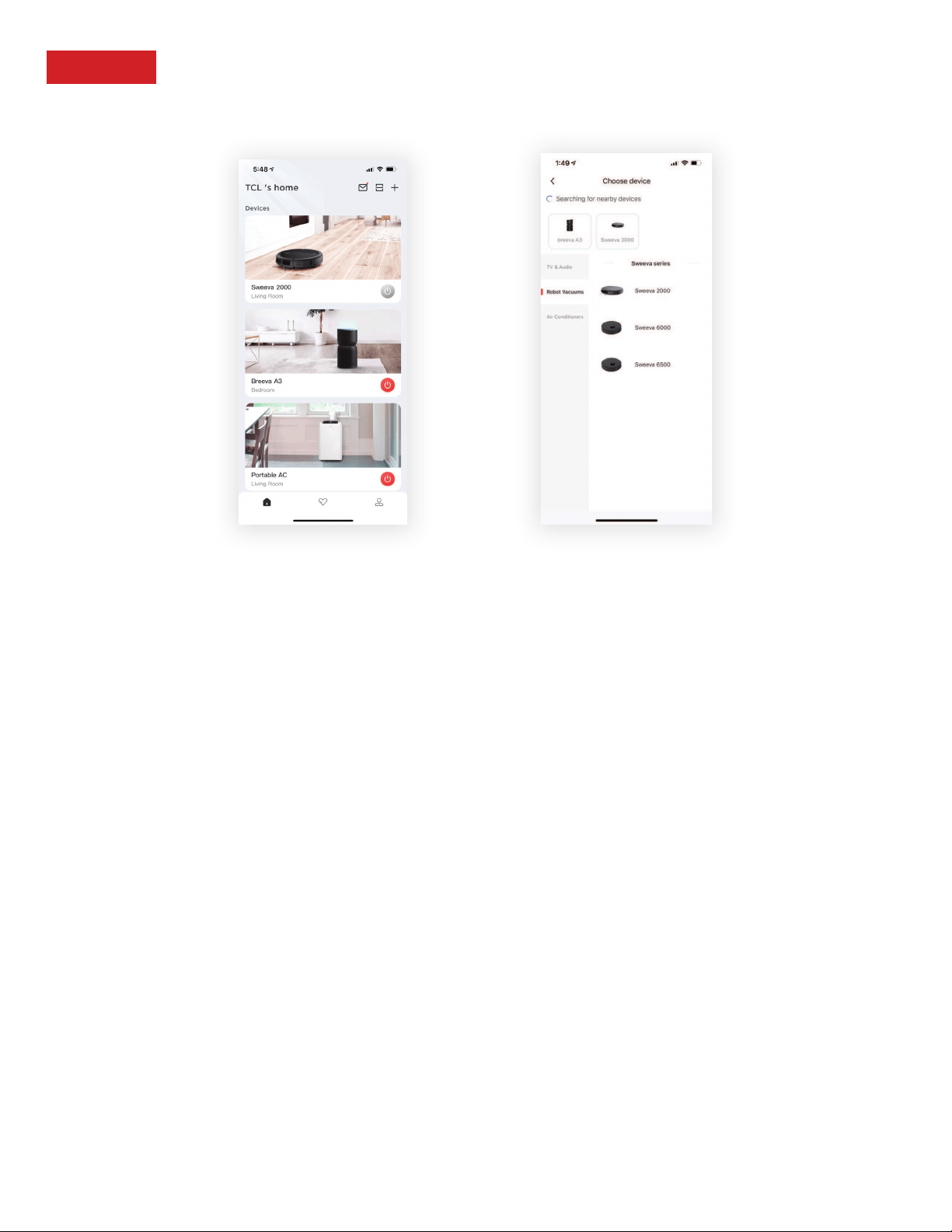

Step 3: Add Your Device

Select the “Add Devices” button and follow the in-app instructions to complete the setup.

Troubleshooting

Having trouble completing installation? Don’t worry, it’s usually an easy ﬁx.

PROBLEM POSSIBLE CAUSES SOLUTIONS

TCL Home App loses

connectivity to AC

during setup

Wireless router may be too far from AC • Relocate wireless router closer to AC.

Network error

• Restart wireless router, AC, and

mobile device.

TCL Home App cannot

ﬁnd AC

Network error

• Restart wireless router, AC, and

mobile device.

App & AC are not on the same 2.4GHz

channel

• Conﬁrm your device is connected to

the 2.4GHz channel.

Router blocking TCL Home App

• Verify App is not being blocked by

the router’s ﬁrewall.

Incorrect WiFi Password • Reinput and verify WiFi password.

Unable to ﬁnd or

connect to Wireless

Network

App may need permission to location

• Give TCL Home App permission to

Location in phone settings.

TCL NORTH AMERICA

LIMITED PRODUCT WARRANTY

What your warranty covers: Defects in materials or workmanship to the original owner of this TCL product when purchased as new from an Authorized Dealer of TCL

brand products and packaged with this warranty statement.

WARRANTY PERIOD (NON-COMMERCIAL USE):

Labor: Twelve (12) Months from the original date of purchase.

Parts: Twelve (12) Months from the original date of purchase.

WARRANTY PERIOD (COMMERCIAL USE):

Labor: Six (6) Months from the original date of purchase.

Parts: Six (6) Months from the original date of purchase.

Commercial Use includes, but is not limited to, the use of this product in a commercial or business environment, the use of this product in an institution or for

institutional purposes, or for other commercial purposes including rental purposes.

Should your TCL device prove to be defective in material or workmanship under normal use during the warranty period listed above, effective from the date of original

consumer purchase of the product, TCL North America at its sole discretion will, (1) pay an Authorized TCL Service Center for both labor charges and parts to repair your

device, or (2) replace your device with a new or refurbished/recertified equivalent product. If repaired at an Authorized TCL

Service Center, TCL is not responsible for the

transportation costs to the Authorized TCL Service Center. However, TCL will pay for the return shipping. TCL will provide instructions for the packaging and shipping of

the unit. Units that are improperly packed and damaged during shipping are not covered under this limited product warranty. This limited product warranty is good only

to the original purchaser of the product and effective only when used in North America. You must have your original purchase

receipt or proof of purchase (bill of sale or

receipted invoice) which states the condition of the unit (new, used), the unit’s date of purchase, place of purchase, and model/serial number.

HOW SERVICE IS HANDLED: Call 1-800-825-6747 and choose the appropriate prompt. Please have product type, model number, serial number, and ZIP code ready.

Troubleshooting and prior approval from a TCL representative MUST occur before sending in your product for repair.

Product Registration Information

You can find the model number and serial number on a label on the back or side of the product. Register your product online at register.tcl.com.

NO OTHER WARRANTY IS APPLICABLE TO THIS PRODUCT. THIS LIMITED WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT

LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS

LIMITED IN DURATION TO THE EXPRESS WARRANTY PERIOD ABOVE. NEITHER THE MANUFACTURER NOR ITS DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL,

CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUD

ING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR ANY OTHER DAMAGE

WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. SOME STATES AND/OR TERRITORIES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES OR LIMITATIONS ON THE LENGTH

OF TIME AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU, THE ORIGINAL PURCHASER, SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO

STATE OR

TERRITORY TO TERRITORY. THIS WARRANTY IS SUBJECT TO CHANGE WITHOUT NOTICE. PLEASE VISIT WWW.TCL.COM/US TO VIEW THE MOST CURRENT VERSION.

THIS LIMITED PRODUCT WARRANTY DOES NOT APPLY TO:

1. Service calls to your home for delivery or pick-up, installation, instruction,

replacement of house fuses, connection of house wiring or plumbing, or to

correct unauthorized repairs.

2. Failure of the product to perform due to wireless signal reception

problems not caused by your unit, or due to power failures or

interruptions or inadequate electrical service.

3. Damage caused by transportation or handling, including damage during

shipment from a Retailer (please contact your Retailer

for assistance).

4. Damage caused to the product by accident, vermin, lightning, wind(s), fire,

flood(s), or act(s) of God.

5. Damage caused by operating the product in a corrosive or

wet atmosphere.

6. Repairs when your TCL product is used in other-than-normal, single-family

household use, or contrary to the instructions described in the product

User’s Guide.

7. Damage resulting from accident, alteration, misuse, abuse, neglect,

insects, normal wear-and-tear, cosmetic damage, mishandling, power line

surges, improper or faulty installation, or improper repair or maintenance.

Improper repair includes the use of parts not approved or specified by TCL.

8. Markings or images on the product’s display panel.

9. Normal maintenance as described in the User’s Guide (including but not

limited to cleaning or replacing filters, cleaning coils, or other normal

maintenance).

10. Use of accessories or components that are not compatible with

this product.

11. Products with altered, missing, defaced, unreadable, or removed

serial numbers.

12. Changes in the appearance of the product that do not affect

product performance.

13. Increases in utility costs and/or additional utility expenses.

14. Products purchased from non-authorized TCL resellers.

15. Products sold in any condition other than new from the original

manufacturer or sold outside of North America.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

CONTACT INFORMATION:

TCL North America

1860 Compton Ave

Corona, California 92881

1-800-825-6747

www.tcl.com/us

¡Hola! Comencemos.

Acondicionador de Aire de Ventana 15K-24K - UM

Reemplazo del producto

1 reemplazo gratuito si el producto no se puede reparar.

Piezas y servicio TCL

Piezas TCL originales y servicio certiﬁcado de fábrica.

No deducible

$0 de gastos de bolsillo.

Servicio prioritario

Envío gratuito y tiempo de respuesta rápido.

Cobertura extendida del fabricante

Cobertura ampliada de piezas y mano de obra por defectos

de fabricación.

PROTECT PLUS

Gracias por elegir TCL. Queremos que disfrute de la experiencia de propiedad tanto como disfruta

del producto adquirido, por lo que, cuando realice la compra, le ofreceremos un precio especial en

planes de protección de TCL durante el registro. Agregue un Plan de protección TCL dentro de los

primeros 30días de ser propietario para recibir el mejor valor y nos aseguraremos de que nada se

interponga en el camino para que disfrute de su nuevo producto.

Agregue un Plan de protección de TCL cuando registre

el producto, a ﬁn de contar con cobertura contra los

contratiempos que la vida presenta.

Beneﬁcios y descripción

Hasta 4años

De 3 a 5días

Hasta 4años

Regístrese fácilmente con su teléfono inteligente

Escanee o envíe un mensaje de texto con una

foto del icono de la cámara al 71403

O regístrese en línea

en register.tcl.com

¿Necesita ayuda? Visite photoregister.com/help o envíe un

mensaje de texto que diga HELP al 71403

Registre y proteja su compra

Protección contra daños accidentales

La cobertura para caídas, roturas y derrames comienza después

de 30días.

*Los planes de servicio extendido (es decir, los planes “Protect" y “Plus") solo se ofrecen en los Estados Unidos

(EE. UU.). " Todos los productos de TCL continúan ofreciendo una garantía limitada al consumidor tanto en los EE.

UU. como en Canadá. Consulte la sección de garantía de esta guía para obtener más información sobre la garantía.

TCL-WACDGT

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de instalar y usar su aire acondicionado, lea detenidamente este manual. Conserve este manual en un

lugar seguro para futuras consultas. Su seguridad y la de los demás son muy importantes para nosotros.

Por favor, preste atención a todos los mensajes de seguridad descritos en este manual.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar su aire

acondicionado, ajústese a las siguientes precauciones básicas:

REQUISITOS ELÉCTRICOS

Las clasiﬁcaciones eléctricas para su acondicionador de aire se detallan en la etiqueta del modelo y el

número de serie, ubicados en el lado frontal derecho de la unidad (vista de frente).

REGISTRE SU APARATO

Puede registrar su dispositivo en línea, visitando register.tcl.com. Asegúrese de conservar su recibo de

compra original. Se requiere un comprobante de compra válido para todos los reclamos de garantía.

Documente aquí su modelo y números de serie:

N° de modelo______________________________ N° de serie ______________________________

Puede ubicar su número de serie de 20 dígitos debajo del código de barras (En el lado derecho del sistema

de aire acondicionado).

ADVERTENCIA

Los requisitos eléctricos especíﬁcos se muestran en el siguiente

diagrama. Cumpla los siguientes requisitos en relación al tipo

de enchufe en el cable de alimentación.

Peligro de Descarga Eléctrica

Enchufar a un tomacorrientes de 3 terminales con

conexión a tierra.

No quite el terminal de tierra.

No use un adaptador

No utilice un cable alargador.

No seguir estas instrucciones puede provocar la muerte,

un incendio o una descarga eléctrica.

Requerimientos del Cableado Cable de Alimentación

MÉTODO DE PUESTA A TIERRA RECOMENDADO

Para su seguridad personal, este aire acondicionado debe estar conectado a tierra.

Este aire acondicionado está equipado con un cable de alimentación de 3 terminales con un enchufe

con conexión a tierra. Para minimizar la posibilidad de descarga eléctrica, el cable debe enchufarse a un

tomacorrientes de 3 clavijas y conectarse a tierra de acuerdo con todos los códigos y ordenanzas locales.

Si no hay disponible un tomacorrientes de 3 terminales, es responsabilidad del cliente que un electricista

caliﬁcado instale un tomacorrientes de 3 terminales debidamente conectado a tierra.

NO LO DEVUELVA A LA TIENDA

ASISTENCIA TCL:

support.tcl.com/us

1-800-825-6747

contáctenos primero

con cualquier pregunta

ESTAMOS

LISTOS PARA

AYUDAR

CUIDADO CUANDO RETIRE

LA UNIDAD DE AIRE ACONDICIONADO

• 5K - 115 voltios

(103 mín - 127 máx)

• 5K - (0-8 amp)

• 5K - (fusible de retardo de

10 amp o disyuntor)

• Usar solo en un circuito de

salida individual

MANUAL DE INSTALACIÓN: consideraciones importantes

En comparación con otros refrigerantes, el R32 es más ecológico. Utilice este producto según las instrucciones. Este

refrigerante es inﬂamable y puede hacer combustión en ciertas circunstancias; sin embargo, cuando se utiliza este

producto como se indica, estos riesgos se reducen signiﬁcativamente. Consulte siempre con un profesional capacitado

cuando realice el mantenimiento o la reparación de un aire acondicionado.

Consideraciones importantes

• El aire acondicionado que compre debe ser instalado por personal profesional y el “Manual

de instalación” está destinado solo al personal de instalación profesional. Las especiﬁcaciones

de instalación deben estar sujetas a nuestras normas de servicio posventa.

• Cuando llene el aire acondicionado con el refrigerante inﬂamable, tenga cuidado para evitar

lesiones graves.

• Se debe realizar una prueba de fugas después de que se complete la instalación.

• Es imprescindible realizar una inspección de seguridad antes de realizar el mantenimiento o la

reparación de un

aire acondicionado que utilice refrigerante inﬂamable para garantizar que el riesgo de incendio

se reduzca al mínimo.

• Requisitos según el peso total del refrigerante lleno y la superﬁcie del cuarto que se equipará

con un aire acondicionado (se muestran en las siguientes tablas GG.1 y GG.2)

Carga máxima y superﬁcie mínima de suelo requerida

m1 = (4 m3) x LFL, m2 = (26 m3) x LFL, m3 = (130 m3 )x LFL

Donde LFL es el límite inferior de inﬂamabilidad en kg/m3, de modo que el LFL del R290 es 0,038 kg/m3, y el LFL del R32

es 0,038 kg/m3.

Para aparatos con una cantidad de carga de m1 < M = m2:

La carga máxima en un cuarto debe corresponderse con lo siguiente: mmáx.= 2,5 x (LFL)(5/4)xh0x (A)1/2

La superﬁcie de suelo mínima requerida (Amin) para instalar un aparato con carga de refrigerante M (kg) debe

corresponderse con lo siguiente: Amín.= (M / [2,5 x (LFL)(5/4)xh0])2

Donde:

mmáx. es la carga máxima permitida en un cuarto, en kg; M es la cantidad de carga de refrigerante en el aparato, en kg;

Amin es la superﬁcie mínima requerida del cuarto, en m2; A es la superﬁcie del cuarto, en m2;

LFL es el límite inferior de inﬂamabilidad, en kg/m3;

h0 es la altura de instalación del aparato, en metros, para calcular mmáx. o Amín. (1,8 m para el montaje en paredes).

Advertencia

• Lea el manual antes de instalar o usar el aire acondicionado, o antes de llevar a cabo el mantenimiento.

• No acelere el proceso de descongelación ni lleve a cabo la limpieza con métodos distintos de los recomendados

por el fabricante.

• Tenga en cuenta que los refrigerantes pueden ser inodoros.

• No perfore ni queme el aparato.

• El aparato debe almacenarse en un ambiente libre de fuentes en funcionamiento continuo (por ejemplo: llamas

abiertas, un aparato de encendido a gas en funcionamiento o un calentador eléctrico en funcionamiento).

• Póngase en contacto con el centro de servicio posventa más cercano cuando sea necesario realizar un

mantenimiento. Cuando se realice el mantenimiento, el personal de mantenimiento debe cumplir rigurosamente

con el manual de operación proporcionado por el fabricante correspondiente; queda prohibido que personas no

profesionales realicen el mantenimiento del aire acondicionado.

• Es necesario cumplir con las disposiciones de las leyes y normas federales, estatales y locales relativas al gas.

• Es necesario que un profesional capacitado elimine el refrigerante del sistema cuando realice el mantenimiento de

un aire acondicionado.

Advertencia: inﬂamable

y peligroso

Lea el manual de usuario Lea el manual de

mantenimiento

Lea el manual de

mantenimiento

Tabla GG.1: carga máxima (kg)

Categoría

LFL

(kg/m

)

(m)

Superﬁcie del suelo (m

)

4 7 10 15 20 30 50

R32 0,306

0,6 0,68 0,9 1,08 0,32 1,53 1,87 2,41

1 1,14 1,51 1,8 2,2 2,54 3,12 4,02

1,8 2,05 2,71 3,24 3,97 4,58 5,61 7,254

2,2 2,5 3,31 3,96 4,85 5,6 6,86 8,85

Tabla GG.2: superﬁcie mínima del cuarto (m

)

Categoría

LFL

(kg/m

)

h 0

(m)

Cantidad de carga (M) (kg)

Superﬁcie mínima del cuarto (m

)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

Principios de seguridad para la instalación

1. Seguridad del sitio

Llamas abiertas prohibidas Ventilación necesaria

2. Seguridad para la operación

Llamas abiertas prohibidas

3. Seguridad para la instalación

• Detector de fugas de refrigerante

• Lugar de instalación apropiado

La imagen izquierda es de un detector de fugas de refrigerante.

Tenga en cuenta lo siguiente:

1. El sitio de instalación debe estar en un área bien ventilada.

2. Los sitios de instalación y mantenimiento de un aire acondicionado que utilice el refrigerante R32 deben estar libres de fuego abierto,

soldaduras, cigarrillos encendidos, hornos de secado o cualquier otra fuente de calor superior a 548 °C que produzcan fuego abierto

con facilidad.

3. Al instalar un aire acondicionado, es necesario tomar las medidas antiestáticas adecuadas, como usar vestimenta o guantes antiestáticos.

4. El lugar de instalación o mantenimiento no debe estar rodeado de obstáculos ni cerca de ninguna fuente de calor, áreas u objetos

inﬂamables o explosivos.

5. Si el producto sufre una fuga de refrigerante durante la instalación, todo el personal debe salir del lugar durante 15 minutos, hasta que

el refrigerante se ﬁltre por completo. Si el producto está dañado, un profesional debe llevar dicho producto dañado a la estación de

mantenimiento. Está prohibido soldar la tubería del refrigerante o realizar otras operaciones en el sitio contaminado.

6. La unidad de aire acondicionado debe colocarse sobre una superﬁcie plana y uniforme.

7. Es necesario evitar los lugares donde haya otros productos eléctricos, enchufes y tomas de energía, gabinetes de cocina, camas, sofás y

otros objetos de valor directamente debajo de las líneas a los dos lados de la unidad interior.

8. Las aberturas de ventilación de la unidad deben estar libres de obstrucciones.

Tenga cuidado con la

electricidad estática

Debe usar vestimenta de protección y guantes

antiestáticos

No debe usar el

teléfono móvi

Qué hay en la caja

Nº APARIENCIA NOMBRE DE LA PARTE CANTIDAD

Riel superior 1

Unidad de aire acondicionado 1

Paneles de relleno

(Etiquetado “izquierda” y “derecha”)

Control remoto 1

Cerradura de guillotina 2

Tornillo de cabeza hexagonal de

5/16” de largo

Tornillo de cabeza hexagonal de

5/8” de largo

Tornillo de cabeza hexagonal de

1/2” de largo

Tornillo de cabeza plana de 5/8”

de largo y tuerca de seguridad

Escuadra de anclaje de alféizar 1

Sello de la hoja de la ventana 1

Junta de espuma en la parte

superior de la ventana

(Material de esponja delgado)

Tira de aislamiento (esponja) 2

Perno de 1/2” de cabeza plana y

tuerca de seguridad

Junta 2

Soporte de soporte

(Etiquetado “izquierda” y “derecha”)

Batería (AAA) 2

Herramientas necesarias: Desatornillador Phillips

¡Comencemos!

Paso 1: Pruebas

Antes de instalar el A/C, vamos a probarlo para asegurarnos de que funcione correctamente

y de que su toma de corriente tenga el nivel de energía adecuado. Primero, colóquelo sobre

una superﬁcie plana, conéctelo directamente a una toma de corriente de pared (nunca use una

extensión u otro dispositivo) y enciéndalo. A continuación, ponga el modo de enfriamiento y

cambie el ajuste de temperatura al ajuste de enfriamiento máximo. Después de 3 minutos, el aire

acondicionado debe estar soplando aire frío. Si es así, por favor continúe con el siguiente paso. Si

no es así, consulte los consejos detallados para la resolución de problemas en support.tcl.com/us.

Paso 2: Instalación

Unas pocas notas rápidas antes de la instalación:

• Esta unidad está hecha para caber dentro de una ventana estándar de doble guillotina.

• Compruebe el tamaño de su ventana antes de instalarla.

MONTAJE EN VENTANA

Tire hacia abajo del panel frontal y retire el ﬁltro (FIG.2 abajo).

2. Levante el panel frontal hacia arriba para quitarlo y colóquelo a un lado.

Panel frontal

Quite el ﬁltro

¡Consejo! Antes de desempaquetar,

corte la cinta a lo largo de la parte

superior de la caja para aﬂojar el

contenido dentro. Una vez que

levante y retire la caja, veriﬁque

el interior ya que algunas partes

pueden estar atascadas en la parte

superior. Puede encontrar los

tornillos y otras piezas ubicadas en la

bandeja debajo de la unidad del AC.

3. Localice los cuatro tornillos de la placa frontal y retírelos. Estos tornillos deberán ser reinstalados

antes de montar el aire acondicionado (FIG.3 arriba).

Tornillos

4. Después de quitar los tornillos, tire suavemente de la placa frontal del gabinete del aire

acondicionado (Fig. 4 y 5).

5. Retire el tornillo del panel de control del panel frontal (FIG. 6)

Tornillo

Lado invertido del panel frontal

QUITAR EL CHASIS

Retire los seis tornillos del gabinete. (Hay dos tornillos en la parte superior, izquierdo y derecho.)

Delantero

2. Sostenga el gabinete mientras tira de la manija de la base para retirar cuidadosamente la

unidad. No tire o levante cerca de la parte superior de la unidad.

Delantero

No tire ni levante en esta parte,

ya que podría dañar la unidad.

Montaje e instalación

Paso 3: Instalación del riel angular superior y de la abrazadera lateral

El riel superior debe ser montado antes de instalar el aire acondicionado en la ventana.

1. Coloque el aire acondicionado sobre una superﬁcie plana y dura.

2. Retire el riel superior de la parte inferior del material de embalaje como se muestra.

3. Fije el riel superior a la unidad con los tornillos de 5/16” como se muestra en la ﬁgura 1.

Junta de espuma y

riel angular superior

NOTA: Por razones de seguridad, se deben utilizar

los 4 tornillos para ﬁjar el riel

4. Deslice la sección “I” del panel de la ventana en el soporte lateral del armario. Haga esto para

ambos lados.

Retenedor

lateral

Retenedor lateral

Panel de relleno

de ventanas

Panel de relleno

de ventanas

5. Inserte las patas superior e inferior del marco del panel de relleno de ventana en el canal en

el ángulo superior y en el riel inferior. Haga ambos lados. Instale el retenedor lateral en el

gabinete como se muestra.

VISTA SUPERIOR

Marco de

plástico

Tornillo de cabeza

hexagonal de

5/16” de largo

Panel de relleno

de ventanas

Retenedor

lateral

Marco de

plásticot

Gabinete

de CA

Sección "I”t

Panel de relleno

de ventanas

Agujero para

tornillo

de bloqueo

Paso 4: Colocación del gabinete dentro de la ventana

1. Abra la ventana y coloque el aire acondicionado en el centro del alféizar de la ventana.

2. Asegúrese de que el riel inferior esté asentado sobre el alféizar de la ventana como se

muestra a continuación. Baje la ventana temporalmente detrás del riel angular superior para

mantener el gabinete en su lugar. (Se recomienda mantener un ángulo hacia abajo para que el

agua de lluvia acumulada pueda salir por la parte posterior de la unidad).

3. Fije el gabinete al alféizar de la ventana usando dos tornillos de cabeza redonda de 5/8”.

Pretaladre los agujeros si es necesario. Coloque el sello del riel inferior sobre los tornillos.

Bottom

Rail Seal

Tornillo de cabeza redonda de 5/8"

Paso 5: Instale los soportes de soporte

1. Sostenga cada estribo de soporte al ras, contra el exterior del alféizar de la ventana. Apriete

cada soporte a la parte inferior del gabinete, como se muestra a continuación. Marque los

soportes en la palanca superior del alféizar de la ventana y luego retírelos.

Marca

2. Ensamble las escuadras de ángulo del umbral a las escuadras de soporte en la posición

marcada como se muestra a continuación. Apriete a mano, pero no hasta el ﬁnal para poder

realizar los cambios que puedan ser necesarios más adelante durante la instalación.

Izquierda

Derecha

Tuerca de

seguridad

Escuadra de

anclaje de alféizar

Tornillo de cabeza plana

de 5/8” de largo

Perno de 1/2” de cabeza plana

y tuerca de seguridad

(2) Requerido para cada

estribo de soporte

3. Instale las escuadras de soporte (con las escuadras de ángulo de alféizar ﬁjadas) en la parte

inferior del gabinete, como se muestra a continuación.

4. Apriete ﬁrmemente los 6 tornillos.

Paso 6: Extender los paneles de acordeón

1. Levante con cuidado la ventana para exponer el panel de acordeón y el marco del panel.

Aﬂoje los tornillos de bloqueo para que los paneles de acordeón se deslicen fácilmente.

2. Extienda cada panel para llenar completamente el ancho de la ventana. Apriete los tornillos

de bloqueo cuando los paneles estén completamente extendidos.

Tornillo de

cabeza hexagonal

de 5/8” de largo

Tornillo de cabeza

hexagonal de 1/2” de largo

Paso 7: Instale el seguro de la ventana y el sello de la hoja

1. Recorte el sello de la guillotina para que se ajuste al ancho de la ventana. Inserte el sello de la

hoja en el espacio entre las hojas superiores e inferiores.

Sello de la hoja

de la ventana

2. Fije el seguro del bastidor en ángulo recto, como se muestra a continuación.

Cerradura de guillotina

Tornillo de

cabeza hexagonal

de 5/8” de largo

Paso 8: Instalación del chasis en el gabinete

1. Con la ayuda de 2 personas, levante el chasis del acondicionador de aire y deslícelo

cuidadosamente dentro del gabinete. Deje que la parte delantera del aire acondicionado

cuelgue aproximadamente 6 pulgadas.

2. ¡PRECAUCIÓN! ¡No presione los CONTROLES O LOS DISPERSORES DE CALOR!

3. Asegúrese de que el chasis esté ﬁrmemente asentado en la parte posterior del gabinete.

4. nserte todos los tornillos quitados durante la instalación de la ventana y vuelva a colocar la

placa frontal, el panel frontal y el ﬁltro de aire. Para obtener información sobre la instalación

en la pared, consulte el manual del usuario en línea.

Cómo controlar su aire acondicionado

¡Todo lo básico que necesita saber para mantenerse fresco!

Encendido – encienda y apague el aire acondicionado.

2. Botones

y – utilice estos botones en

el panel de control o en el mando a distancia

para aumentar o disminuir la temperatura o el

tiempo deseados con el temporizador.

El rango de temperatura es: 61°-88° Fahrenheit,

o 16°-31° Celsius. Presione durante tres

segundos para salir de la señal de respuesta a

la demanda (DR).

3. Pantalla – Al presionar el botón de visualización

del mando a distancia, puede apagar/encender

todas las luces y la pantalla LED. Cuando el

temporizador no está en uso, se verán el modo

de funcionamiento con la temperatura ajustada.

La hora se mostrará bajo el ajuste del temporizador. Se mostraría

cuando el dispositivo

responda a una señal de respuesta a la demanda (DR).

4. Modos – Presione el botón de modo en el panel de control para seleccionar un Modo, o

seleccione un Modo presionando el botón deseado en el control remoto.

• Modo automático – La unidad elige automáticamente el modo de operación (Frío o

Ventilación). En este modo, la temperatura se establecerá de acuerdo con la temperatura

ambiente (veriﬁcada por el sensor de temperatura incorporado en la unidad interior).

• Modo cool - La función de refrigeración permite que el aire acondicionado enfríe la

habitación y reduzca la humedad del aire al mismo tiempo. Ajuste la velocidad y la

temperatura del ventilador al nivel de comodidad deseada. En este modo, si el modo Eco no

está activado, el ventilador puede seguir funcionando después de alcanzar la

temperatura deseada.

• Modo Eco – En modo Eco, la unidad se apagará una vez que la habitación se enfríe a la

temperatura establecida por el usuario. La unidad se encenderá nuevamente cuando la

temperatura de la habitación se incremente por encima de la establecida por el usuario.

En mode Eco, le ventilateur se met parfois en marche pendant quelques secondes aﬁn de

prendre une mesure précise de la température ambiante. (Modo Frío o Seco)

• Modo ventilador – Ventilador. El modo ventilador ayuda a hacer que circule el aire en su

casa, pero sólo funciona cuando el aire acondicionado está ventilado.

• Velocidad del ventilador – Presione el botón Fan Speed para elegir las opciones de

velocidad del ventilador. Puede elegir Hi, Med, Lo o velocidad automática en mo-do cool y

elegir Hi, Med, Lo en modo Fan.

• Modo seco – disponible solo presionando el botón Mode en el panel: esta función reduce

la humedad del aire para hacer que la habitación sea más confortable. Presione el botón

Mode para conﬁgurar el modo Dry. Se activa una función automática de ciclos alternados de

enfriamiento y ventilador.

5. Botón Temporizador – Pulse el botón Timer en el panel o el botón Timer en el mando a

distancia para ajustar el temporizador.

• Activar el temporizador : Con el sistema apagado, pulse el botón del temporizador y, a

continuación, utilice los botones

y para ajustar la temperatura deseada. Pulse de

nuevo el botón TIMER y utilice los botones y para ajustar la cantidad de tiempo

deseada antes de que se encienda la unidad. Presione de nuevo el botón del temporizador

para iniciar la cuenta atrás.

• Ajustar el temporizador a apagado - Con la unidad encendida, pulse el botón del

temporizador y luego utilice los botones y también para ajustar el tiempo que

transcurrirá antes de que se apague la unidad. Presione de nuevo el botón del temporizador

para iniciar la cuenta regresiva.

Nota: La unidad puede conﬁgurarse para que se apague o encienda automáticamente en 0.5-24

horas. Cada pulsación de la tecla aumenta o disminuye el valor del temporizador. El temporizador

se puede ajustar en incrementos de 0.5 horas si es por menos de de 10 horas y en incrementos de 1

hora durante 10 horas o más.

La luz Set se encenderá durante el ajuste. Para cancelar la función de ajuste, pulse de nuevo el

botón Timer.

6. Botón Sleep – En el modo de reposo Sleep todas las luces de la pantalla se apagan después

de un tiempo, pero la luz Sleep permanece encendida. Al hacerlo, todas las luces de la pantalla

se apagarán después de un tiem-po, pero la luz de suspensión estará siempre encendida. En el

modo Sleep, el aire acondicionado ajustará auto-máticamente la temperatura y la velocidad del

ventila-dor para que la habitación sea más confortable durante la noche.

7. Botón de ﬁltro – Después de que el motor del ventilador haya funcionado durante un total de

500 horas, la luz de comprobación del ﬁltro se encenderá para recordarle al usuario que limpie

el ﬁltro. Después de limpiar el ﬁltro, puede apagar la luz pulsando el botón.

Para retirar el ﬁltro, quite la rejilla de entrada de aire usando

las dos muescas ubicadas en la parte superior izquierda y

derecha de la cubierta de la rejilla. Una vez que haya quitado

la rejilla, quite el ﬁltro. Lávelo con cuidado con un detergente

lavavajillas suave y déjelo secar por completo antes de volver

a colocarlo en el aire acondicionado.

Sonidos de funcionamiento normales

Es posible que escuche un zumbido causado por el agua que golpea el condensador en días

lluviosos, o cuando la humedad es alta. Esta característica de diseño ayuda a eliminar la humedad y

aumentar la eﬁciencia.

Es posible que oiga el clic del termostato cuando el compresor se encienda y se apague. El agua

se acumulará en la bandeja en los días lluviosos o en los días de alta humedad. El agua puede

desbordarse y gotear desde el exterior de la unidad. El ventilador puede funcionar, incluso cuando el

compresor no está encendido.

Remove ﬁlter

Solución de problemas

¿Tiene problemas para completar la instalación? No se preocupes. Suele haber una

solución sencilla.

PROBLEMA CAUSAS POSIBLES SOLUCIONES

El aire acondicionado

no arranca

El aire acondicionado está desconectado

• Asegúrese de que el aire acondicionado esté

enchufado completamente en un toma

El fusible está quemado / ha saltado el disyuntor

• Veriﬁque la caja de fusibles / disyuntores de

la casa y reemplace el fusible o restablezca el

disyuntor

Apagón eléctrico

• La unidad se reiniciará automáticamente

cuando se restablezca la energía

• Hay un retraso de tiempo de protección

(aprox. 3 minu-tos) para evitar una sobrecarga

en el compresor. Por este motivo, es posible

que la unidad no inicie el enfriamiento normal

durante 3 minutos después de que haya vuelto a

encenderse.

Se ha disparado el dispositivo interruptor actual

• Presione el botón RESET ubicado en el enchufe

del cable de alimentación

• Si el botón RESET no permanece activado, deje

de usar el aire acondicionado y comuníquese

con un técnico de servicio caliﬁcado.

El aire acondicionado no se

enfría como debería

El ﬂujo de aire está restringido

• Asegúrese de que no haya cortinas, persianas o

muebles que bloqueen la parte delantera del aire

acondicionado

El control de temperatura puede no estar

correctamente conﬁgurado

• Baje la temperatura establecida del termostato

El ﬁltro de aire está sucio

• Limpie el ﬁltro. Consulte la sección de limpieza

y cuidado del manual

La habitación puede estar muy calurosa

• Aguarde un tiempo para que la habitación

se enfríe des-pués de encender el aire

acondicionado

Se escapa el aire frio

• Veriﬁque registros de horno abierto y retornos

de aire frío

Las bobinas de enfriamiento están congeladas

• Consulte “El aire acondicionado se está

congelando” más abajo

El aire acondicionado se está

congelando

El hielo bloquea el ﬂujo de aire y evita que el aire

acondicionado enfríe la habitación

• Ponga el MODO en HIGH FAN o HIGH COOL y

ajuste el termostato a una temperatura más alta

El Control Remoto no funciona

Las baterías están insertadas incorrectamente • Compruebe la posición de las baterías

Las baterías pueden estar agotadas • Cambie las baterías

Gotea agua hacia afuera Clima caliente y húmedo • Esto es normal

Gotea hacia dentro de la

habitación

El aire acondicionado no está correctamente

inclinado hacia afuera

• Para un adecuado drenaje, asegúrese de que

el aire acondicionado esté ligeramente inclinado

hacia abajo desde la parte frontal de la unidad

hacia la parte posterior

Se acumula en la bandeja de

la base

La humedad eliminada del aire está drenando

hacia la bandeja de la base

• Esto es normal por un período breve en áreas

con poca humedad, y normal por un período

más largo en áreas con humedad alta

La pantalla digital dice "E1",

"E2"

Ha fallado un sensor • Contacte con Atención al Cliente

El zumbador responde

anormalmente

Los sistemas de gestión de energía están

controlando dispositivos a través de redes

• Desconectar el dispositivo de la red

Cuando

aparece en la

pantalla, control remoto,

Los botones de la aplicación y

el panel no pueden controlar

el dispositivo

Cuando el dispositivo responde a la señal de

respuesta a la demanda (DR) del sistema de

administración de energía, el usuario solo puede

controlar el encendido y la luz del dispositivo,

la temperatura de ajuste puede aumentar y el

compresor puede dejar de funcionar.

• Espere a que se cierre el tiempo de respuesta o

presione

durante tres segundos para salir

de la respuesta a la demanda (DR).

Instrucciones de la aplicación WiFi

(únicamente para modelos con WiFi)

Paso 1: Descargar e instalar la aplicación TCL Home App

Utilizando la función de cámara de su smartphone, por favor escanee el código QR de abajo para

ser dirigido a la página de TCL Home page. Si su teléfono no tiene un escáner QR, descargue uno

de la tienda de aplicaciones o escriba manualmente la siguiente URL en el navegador web de su

smartphone. Luego, descargue e inicie la aplicación.

https://tcl.link/homeplusapp

Nota: la aplicación sólo admite la banda WiFi de 2.4 GHz (todos los routers tienen una banda de 2.4 GHz).

Conéctese a la banda de 2.4 GHz antes de iniciar el proceso de conﬁguración de la aplicación.

Paso 2: Cree una cuenta

Una vez que haya abierto la aplicación, seleccione “Crear cuenta”. Entonces se le enviará un

código de veriﬁcación a su correo electrónico. Introduzca el código y continúe.

Paso 3: Agregue su dispositivo

Seleccione el botón “Añadir dispositivos” y siga las instrucciones de la aplicación para completar

la conﬁguración.

Solución de problemas

¿Tiene problemas para completar la instalación?

No se preocupes. Suele haber una solución sencilla..

PROBLEMA CAUSAS POSIBLES SOLUCIONES

TCL Home App loses

pierde la conectividad

al A/C durante la

conﬁguración

El enrutador inalámbrico puede estar

demasiado lejos del A/C

• Reubique el enrutador inalámbrico

más cerca del A/C.

Error de red

• Reencienda su ruteador inalámbrico

con corriente su aire acondicionado y

su teléfono móvil.

TCL Home App no

puede encontrar el A/C

Error de red

• Reencienda su ruteador inalámbrico

con corriente su aire acondicionado y

su teléfono móvil.

App y A/C no están en el mismo canal

de 2.4GHz

• Conﬁrme que su dispositivo esté

conectado al canal de 2.4GHz.

El router está bloqueando TCL Home

App

• Veriﬁque si la apliación no está

bloqueada por el cortafuegos del

ruteador.

Contraseña WiFi incorrecta

• Reingrese y veriﬁque la contraseña

del WiFi

No se pudo conectar

usando el modo CF

La aplicación puede necesitar permiso

para ubicarse

• Conceda permiso de Ubicación a TCL

Home App en la conﬁguración

del teléfono.

TCL NORTH AMERICA

GARANTÍA DE PRODUCTO LIMITADA

Lo que su garantía cubre: Defectos materiales o de mano de obra para el propietario original de este producto TCL cuando lo compra como nuevo en un concesionario

autorizado de productos de marca TCL y embalado con este certificado de garantía.

PERÍODO DE GARANTÍA (USO NO COMERCIAL):

Mano de obra: Doce (12) meses desde la fecha original de compra.

Piezas: Doce (12) meses desde la fecha original de compra.

PERÍODO DE GARANTÍA (USO COMERCIAL):

Mano de obra: Seis (6) meses desde la fecha original de compra.

Piezas: Seis (6) meses desde la fecha original de compra.

El uso comercial incluye, entre otros, el uso de este producto en un entorno comercial o empresarial, el uso de este producto en una institución para fines

institucionales, u otros fines comerciales, como alquiler.

Si su dispositivo TCL tiene defectos de material o mano de obra en condiciones de uso normal durante el período de garantía que se indicó anteriormente, a partir de la

fecha de compra original por parte del consumidor, TCL North America, a su completa discreción, (1) pagará a un Centro de servicio autorizado de TCL por los cargos de

mano de obra y piezas para reparar su dispositivo, o (2) reemplazará su dispositivo con un producto equivalente nuevo o restaurado/recertificado. Si repara su

producto en un Centro de servicio autorizado de TCL, TCL no se hará responsable de los costos de transporte hasta dicho centro. Sin embargo, TCL cubrirá los gastos de

envío del producto. TCL proporcionará instrucciones para el embalaje y el envío de la unidad. Las unidades que están mal embaladas y que se dañen durante el envío no

están cubiertas por la garantía del producto. Esta garantía limitada del producto solo es válida para el comprador original del producto y está vigente solo cuando se

utiliza en Norteamérica. Debe tener su recibo de compra original o el comprobante de compra (factura de venta o factura aceptada) que indique la condición de la

unidad (nueva, usada), la fecha de compra de la unidad, el lugar de compra y el modelo o número de serie.

CÓMO SE GESTIONAN LOS SERVICIOS: Llame al 1-800-825-6747 y elija el mensaje apropiado. Tenga listo el tipo de producto, el número de modelo, el número de serie y

el código postal. La resolución de problemas y la aprobación de un representante de TCL DEBEN ocurrir antes de que envíe su producto para reparación.

Información de registro del producto

Puede encontrar el número de modelo y el número de serie en una etiqueta en la parte posterior o lateral del producto. Registre su producto en línea en

NINGUNA OTRA GARANTÍA ES APLICABLE A ESTE PRODUCTO. ESTA GARANTÍA SUSTITUYE A CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, ENTRE OTRAS,

CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. EN LA MEDIDA EN QUE LA LEY EXIJA CUALQUIER GARANTÍA IMPLÍCITA,

ESTARÁ LIMITADA EN LA DURACIÓN DEL PERÍODO DE GARANTÍA EXPRESA ANTERIOR. NI EL FABRICANTE NI SU DISTRIBUIDOR ESTADOUNIDENSE SERÁN RESPONSABLES

DE NINGÚN DAÑO INCIDENTAL, RESULTANTE, INDIRECTO, ESPECIAL O PUNITIVO DE CUALQUIER NATURALEZA, INCLUIDOS, ENTRE OTROS, LA PÉRDIDA DE INGRESOS O

GANANCIAS, O CUALQUIER OTRO DAÑO, YA SEA BASADO EN CONTRATO, AGRAVIO O DE OTRO TIPO. ALGUNOS ESTADOS O TERRITORIOS NO PERMITEN LA EXCLUSIÓN

O LIMITACIÓN DE DAÑOS O LIMITACIONES INCIDENTALES O CONSECUENTES SOBRE EL TIEMPO QUE DURA UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA

EXCLUSIÓN O LIMITACIÓN ANTERIOR NO SE APLIQUE A USTED. ESTA GARANTÍA LE PROPORCIONA A USTED, EL COMPRADOR ORIGINAL, DERECHOS LEGALES

ESPECÍFICOS Y USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO O DE UN TERRITORIO A OTRO. ESTA GARANTÍA ESTÁ SUJETA A

CAMBIOS SIN PREVIO AVISO. VISITE WWW.TCL.COM/EN PARA VER LA VERSIÓN MÁS RECIENTE.

ESTA GARANTÍA DE PRODUCTO LIMITADA NO SE APLICA A:

1. Llamadas de servicio a su hogar para la entrega o recolección,

instalación, instrucción, reemplazo de fusibles domésticos, conexión

de cableado o plomería domésticos, o para corregir reparaciones no

autorizadas.

2. Casos en los que el producto no funciona debido a problemas de

recepción de señal inalámbrica que no son causados por su unidad,

o debido a fallas o interrupciones de energía o servicio eléctrico

inadecuado.

3. Daños causados por el transporte o la manipulación, incluidos los

daños producidos durante el envío desde un minorista

(comuníquese con su minorista para recibir asistencia).

4. Daños causados al producto por accidente, alimañas, rayos, vientos,

incendios, inundaciones o casos fortuitos.

5. Daños causados por el funcionamiento del producto en una

atmósfera corrosiva o húmeda.

6. Reparaciones cuando el producto TCL se utiliza en un uso diferente

al doméstico normal de una sola familia o en contra de las

instrucciones descritas en la Guía del usuario del producto.

7. Daños derivados de accidentes, alteraciones, uso indebido, abuso,

negligencia, insectos, desgaste normal, daños cosméticos,

manipulación incorrecta, sobretensión, instalación incorrecta o

deficiente, o reparación o mantenimiento inapropiados. La

reparación inadecuada incluye el uso de piezas no aprobadas o

especificadas por TCL.

8. Marcas o imágenes en el panel de visualización del producto.

9. Mantenimiento normal según lo descrito en la Guía del usuario

(entre otros, limpiar o reemplazar filtros, limpiar bobinas u otro tipo

de mantenimiento normal).

10. Uso de accesorios o componentes que no sean compatibles con este

producto.

11. Productos con números de serie modificados, faltantes, anulados,

ilegibles o eliminados.

12. Cambios en la apariencia del producto que no afectan su

rendimiento.

13. Aumentos en los costos de los servicios públicos o gastos de

servicios públicos adicionales.

14. Productos comprados a revendedores de TCL no autorizados.

15. Productos vendidos en cualquier condición que no sea nueva y

obtenidos del fabricante original o vendidos fuera de Norteamérica.

El costo de reparación o reemplazo bajo estas circunstancias excluidas será asumido por el consumidor.

INFORMACIÓN DE CONTACTO:

TCL North America

1860 Compton Ave

Corona, California 92881

1- 800-825-6747

www.tcl.com/us

Commençons l’installation

Climatiseur de fenêtre 15K-24K - UM

Inscrivez-vous facilement avec votre

téléphone intelligent.

Scannez ou envoyez une photo de l'icône de l'appareil

photo au numéro 71403.

Ou inscrivez-vous en ligne sur register.tcl.com

Vous avez besoin d'aide? Visitez photoregister.com/help ou textez HELP par SMS au numéro 71403.

Enregistrez et protégez votre achat

Proﬁtez d'avantages exclusifs lors de l'enregistrement:

Assistance et service accélérés Des astuces pour votre appareil

Oﬀres et promotions exclusives Vériﬁcation de propriété

*Tous les produits TCL continuent d'oﬀrir une garantie limitée aux consommateurs aux États-Unis et au Canada.

Veuillez consulter la section garantie dans ce guide pour obtenir plus d'informations.

*All TCL products continue to oﬀer a limited consumer warranty in both the US and Canada. Please refer to the

warranty section in this guide for additional details on warranty information.

TCL-WACDGT

Enjoy exclusive beneﬁts with registration:

Expedited support and service Insider tips on your appliance

Exclusive oﬀers and promotions Veriﬁcation of ownership

Text to Register

Text a photo of the

camera icon to 71403

Or register online at register.tcl.com

Need help? Visit photoregister.com/help or

text HELP to 71403

CONSIGNES DE SÉCURITÉ IMPORTANTES

Avant d’installer et d’utiliser votre climatiseur, veuillez lire avec attention ce guide de l’utilisateur et, pour

référence ultérieure, rangez-le dans un endroit sécuritaire. Pour nous, votre sécurité - et celle des autres - est

très importante. Nous vous demandons de lire attentivement tous les messages de sécurité de ce guide.

MISE EN GARDE : Pour réduire les risques d’incendie, de choc électrique ou de blessure en utilisant votre

climatiseur, veuillez prendre les précautions de base suivantes :

ALIMENTATION

Les caractéristiques électriques de votre climatiseur sont indiquées sur l’étiquette du modèle et du numéro

de série située à l’avant, à droite, en faisant face à l’appareil.

ENREGISTREMENT DE VOTRE APPAREIL

Vous pouvez enregistrer votre appareil en ligne sur le site register.tcl.com

N’oubliez pas de conserver votre facture, car une preuve d’achat est nécessaire pour faire valoir la garantie.

Consignez ici les numéros de modèle et de série de votre appareil :

No de modèle ________________________________ No de série _______________________________

Vous trouverez le numéro de série à 20 chires sous le code à barres (au dos de l’appareil)

AVERTISSEMENT

Des exigences spéciﬁques en câblage sont illustrées dans le diagramme qui suit.

Respectez-les en ce qui a trait au type de ﬁche du cordon d’alimentation.

Risque de choc électrique

En insérant la ﬁche dans une prise

tripolaire avec mise à la terre

(trois broches).

Ne retirez pas la broche de mise

à la terre.

N’utilisez pas d’adaptateur.

N’utilisez pas de rallonge.

Le non-respect de ces consignes peut

donner lieu à un décès, un incendie ou

un choc électrique.

Exigences en câblage Cordon d’alimentation

• (15K) 115 volts

(103 V. min à 127 V. max)

(18K – 24K) 230 volts

(187 V. min – 253 V. max)

• (15K) 0 à 11 A

(18K) 7,1 A

(24K) 11,0 A

(15K) fusible temporisé de 3,15 A ou disjoncteur

(18K-24K) fusible temporisé de 3,15 A ou disjoncteur

• Pour tous les modèles, n’utilisez qu’une

seule prise d’alimentation

MÉTHODE RECOMMANDÉE POUR LA MISE À LA TERRE

Pour votre sécurité personnelle, ce climatiseur doit être mis à la terre. Il est équipé d’un cordon

d’alimentation muni d’une ﬁche polarisée avec mise à la terre (3 broches). Pour minimiser la possibilité de

choc électrique, le cordon doit être branché dans une prise tripolaire avec mise à la terre, conformément

à tous les codes et règlements locaux. Si une prise tripolaire n’est pas disponible, la responsabilité de

l’installation appropriée d’une telle prise par un technicien qualiﬁé incombe au client.

15K BTU

115 Volts

18K – 24K BTU

208/230 Volts

Ne retournez pas à la boutique

Soutien TCL :

support.tcl.com/us

1-800-825-6747

Pour toute question,

contactez-nous

d’abord

Nous sommes

prêts à vous

aider

Soyez prudent en retirant

le climatiseur

MANUEL D’INSTALLATION---Points importants

Par rapport aux autres réfrigérants, R32 est plus respectueux de l’environnement. Veuillez utiliser ce produit comme

indiqué. Ce réfrigérant est inﬂammable et peut s’enﬂammer dans certaines conditions. Toutefois, lorsque ce produit est

utilisé conformément aux instructions, ces risques sont considérablement réduits. Consultez toujours un professionnel

qualiﬁé pour l’entretien ou la réparation d’un climatiseur.

Points importants

• Le climatiseur que vous achetez doit être installé par un personnel qualiﬁé et le « manuel

d’installation » n’est destiné qu’au personnel qualiﬁé pour l’installation! Les spéciﬁcations

d’installation doivent être soumises à nos règles de service après-vente .

• Lorsque vous remplissez le réfrigérant inﬂammable, soyez vigilant(e) pour éviter toute

blessure grave.

• Un test de fuite doit être eectué après installation.

• Il est impérieux d’eectuer une inspection de sécurité avant l’entretien ou la réparation d’un

climatiseur utilisant un réfrigérant inﬂammable pour s’assurer que le risque d’incendie est

réduit au minimum.

• Les exigences relatives au poids total du réfrigérant rempli et à la superﬁcie d’une pièce à

équiper d’un climatiseur (sont indiquées dans les tableaux GG.1 et GG.2 suivants)

La charge maximale et la surface de plancher minimale requise

m1 = (4 m3) x LFL , m2 = (26 m3)) x LFL, m3 = (130 m3 )x LFL

Où LFL est la limite inférieure d’inﬂammabilité en kg/ m 3 ,R290 LFL est 0,038 kg/ m 3 ,R32 LFL est 0,038 kg/ m 3 .

Pour les appareils avec un montant de charge m1 < M = m2 :

La charge maximale dans une pièce doit être conforme aux conditions suivantes : mmax= 2,5 x (LFL)(5/4) x h0 x (A)1/2

La surface de plancher minimale requise Amin pour installer un appareil avec une charge de réfrigérant M (kg) doit être

conforme à ce qui suit : A min = (M/ (2,5 x (LFL) (5/4) x h 0 )) 2

Où :

max

est la charge maximale autorisée dans une pièce, en kg; M est le montant de la charge réfrigérante dans l’appareil, en

kg; Amin est la zone de la pièce minimum requise, en m2; A est la zone de la pièce, en m2;

LFL est la limite inférieure d’inﬂammabilité, en kg/m 3;

h 0 est la hauteur d’installation de l’appareil, en mètres pour calculer m max ou A min , 1,8 m pour un montage mural;

Avertissement

• lisez le manuel avant de procéder à l’installation, à l’utilisation ou à l’entretien.

• Évitez de prendre des mesures visant à accélérer le processus de dégivrage ou à nettoyer, autres que celles

recommandées par le fabricant.

• Sachez que les réfrigérants peuvent ne pas avoir d’odeur.

• Évitez de percer ou de brûler l’appareil.

• L’appareil doit être entreposé dans une pièce sans sources en fonctionnement continu (par exemple : ﬂammes

vives, appareil fonctionnant au gaz ou chauage électrique en fonctionnement).

• Communiquez avec le centre de service après-vente le plus proche lorsque l’entretien est nécessaire. Au moment

de l’entretien, le personnel d’entretien est tenu de se conformer scrupuleusement au manuel d’utilisation fourni par

le fabricant en question et toute personne non qualiﬁée n’est pas autorisée à assurer l’entretien du climatiseur.

• il est impérieux de respecter les dispositions des lois et règlements fédéraux, Étatiques et locaux en matière

de gaz.

• ll est nécessaire de dégager le réfrigérant dans le système lors de l’entretien ou de la maintenance d’un climatiseur

par un professionnel qualiﬁé.

Avertissement :

inﬂammable et

dangereux

Lisez le manuel

d’utilisation

Lisez le manuel Lisez le manuel

d’entretien

Tableau GG.1 - Charge maximale (kg)

Catégorie

LFL

(kg/m

)

(m)

Surface de plancher (m

)

4 7 10 15 20 30 50

R32 0,306

0,6 0,68 0,9 1,08 0,32 1,53 1,87 2,41

1 1,14 1,51 1,8 2,2 2,54 3,12 4,02

1,8 2,05 2,71 3,24 3,97 4,58 5,61 7,254

2,2 2,5 3,31 3,96 4,85 5,6 6,86 8,85

Table GG.2 - Superﬁcie minimale de la pièce (m

)

Catégorie

LFL

(kg/m

)

h 0

(m)

Montant de la charge (M) (kg)

Superﬁcie minimale de la pièce (m

)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

Principes de sécurité l’installation

1. Sécurité du site

Flammes vives interdites Ventilation nécessaire

2. Sécurité des opérations

Flammes vives interdites

3. Sécurité de l’installat

• Détecteur de fuites de réfrigérant

• Emplacement d’installation

approprié

L’image de gauche est le schéma d’un détecteur de

fuites réfrigérant.

Veuillez noter que :

1.Le site d’installation doit être situé dans une zone bien ventilée.

2.Les sites d’installation et d’entretien d’un climatiseur utilisant le réfrigérant R32 doivent être exempts de flammes vives ou de soudure, de

fumage, de four de séchage ou de toute autre source de chaleur supérieure à 548°C qui produit facilement des flammes vives.

3.Lors de l’installation d’un climatiseur, il est nécessaire de prendre les mesures antistatiques appropriées telles que porter des vêtements

et/ou des gants antistatiques.

4.L’emplacement d’installation ou d’entretien ne doit pas être entouré d’obstacles ou à proximité d’une source de chaleur, d’une zone

inflammable et/ou d’objets explosifs.

5.Si le produit subit une fuite de réfrigérant pendant l’installation, tout le personnel doit évacuer jusqu’à ce que le réfrigérant s’écoule

complètement pendant 15 minutes. Si le produit est endommagé, un professionnel doit le ramener à la station d’entretien. Il est interdit de

souder le tuyau de réfrigérant ou d’effectuer d’autres opérations sur le site contaminé.

6.Le climatiseur doit être posé sur une surface plane

7.Il est nécessaire d’éviter les endroits où il y a d’autres produits électriques, des fiches et des prises d’interrupteur, des armoires de cuisine,

un lit, un canapé et d’autres objets de valeur directement sous les lignes des deux côtés de l’unité intérieure.

8.Les ouvertures de ventilation de l’appareil ne doivent pas être obstruées.

Attention à l’

électricité statique

Utilisation interdite du téléphone portable

gants antistatiques

Port de l’équipement de

protection et

Contenu de l’emballage

NO. APPARENCE PIÈCE QUANTITÉ

Rail supérieur 1

Climatiseur 1

Panneaux de remplissage

(Étiqueté “gauche” et “droit”)

Télécommande 1

Fermoir de châssis 2

Vis six pans 5/16 po 4

Vis six pans 5/8 po 3

Vis six pans ½ po 4

Boulon et écrou à tête

plate 5/8 po

Support d’angle 1

Joint du cadre de fenêtre 1

Joint d’étanchéité supérieur de

la fenêtre en mousse

(Matériau éponge mince)

Bande d’isolation (éponge) 2

Boulon et écrou à tête

plate ½ po

Joint 2

Équerre de soutien

(Étiqueté “gauche” et “droit”)

Pile (AAA) 2

Outil nécessaire : tournevis Phillips

Commençons l’installation

Étape 1 : Test de l’appareil

Avant d’installer votre climatiseur, testez-le pour vériﬁer qu’il fonctionne correctement et que votre

prise fournit une puissance adéquate. Tout d’abord, placez-le sur une surface plane, branchez-le

directement sur une prise murale (n’utilisez jamais de multiprise ou d’autre dispositif) et mettez-le

sous tension. Puis, mettez l’appareil en mode Refroidissement et amenez la température au réglage

le plus bas. Au bout de 3 minutes, le climatiseur devrait souer de l’air frais. Si c’est le cas, passez

à l’étape suivante. Sinon, reportez-vous aux conseils de dépannage sur le site support.tcl.com/us.

Étape 2 : Installation

Quelques petites remarques avant l’installation :

• Cet appareil est conçu pour une fenêtre standard à guillotine double.

• Vériﬁez les dimensions de votre fenêtre avant l’installation.

INSTALLATION DANS LA FENÊTRE

Rabattez le panneau avant et retirez le ﬁltre (Fig. 2 ci-dessous)

2. Soulevez le panneau avant pour l’enlever et placez le à côté.

Panneau avant

Retirer le ﬁltre

Conseil - Avant de déballer

l’appareil, coupez le ruban sur le

haut de la boîte pour détacher le

contenu qui s’y trouve. Une fois

que vous aurez soulevé et sorti

le contenu de la boîte, vériﬁez

l’intérieur de cette dernière, car

certaines pièces peuvent être

coincées dans la partie supérieure.

Les vis et autres pièces sont dans le

plateau sous le climatiseur.

3. Trouvez les quatre vis de la plaque frontale et retirez-les. Ces vis devront être remises en

place avant l’installation du climatiseur.

Vis

4. Après avoir enlevé les vis, retirez délicatement plaque frontale du cabinet du climatiseur.

5. Retirez la vis du panneau de contrôle du plateau de montage.

Vis

Côté opposé du panneau avant

RETIREZ LE CHÂSSIS

Enlevez les six vis du cabinet. (Vous trouverez deux vis sur le dessus, sur le côté droit et sur le

côté gauche.)

Devant

2. Tenez bien le cabinet tout en tirant sur la base de la poignée pour retirer délicatement

l’appareil. Évitez de tirer ou de soulever près du haut du climatiseur.

Devant

Ne pas soulever dans cette partie;

l’appareil pourrait être endommagé.

Assemblage et installation

Étape 3: Installation du rail et du support d’angle supérieur

Le rail supérieur doit être assemblé avant l’installation du climatiseur à la fenêtre.

1. Placez le climatiseur sur une surface plane et dure.

2. Retirez le rail supérieur déposé au fond du matériel d’emballage, tel qu’illustré.

3. Fixez le rail supérieur à l’appareil à l’aide des vis 5/16 po (Fig. 1).

Joint d’étanchéité de la fenêtre mousse

et Top Angle Rail

Remarque : pour des raisons de sécurité,

les 4 vis doivent être utilisées pour ﬁxer le rail supérieur.

4. Glissez une section en «I» du panneau de fenêtre dans le support latéral du cabinet. Répétez

l’opération pour les deux côtés.

Support

latéral

Support latérale

Panneaux de remplissage

Panneaux de

remplissage

5. Insérez les branches supérieure et inférieure du panneau de remplissage du cadre de fenêtre

dans la rainure du support supérieur et du rail inférieur. Répétez l’opération pour les deux

côtés. Installez lle support latéral au cabinet, tel qu’illustré.

Vue du dessus

Cadre en

plastique

Vis six pans

5/16 po

Panneaux

de remplissage

Support

latéral

Cadre en

plastique

Châssis du

climatiseur

Section en I

Panneaux

de remplissage

Trou de vis

de blocage

Étape 4 : Dépôt du cabinet dans la fenêtre

1. Ouvrez la fenêtre et déposez le cabinet au centre du seuil de fenêtre.

2. Assurez-vous que le rail inférieur est bien posé sur le rebord de la fenêtre, tel qu’illustré

ci-dessous. Baissez temporairement la fenêtre derrière le rail du support supérieur et

maintenez le cabinet en place. (Il est recommandé de conserver un angle descendant de sorte

que l’eau de pluie accumulée s’évacue vers l’arrière du climatiseur).

3. Fixez le cabinet au seuil de la fenêtre à l’aide des vis à tête ronde 5/8 po. Au besoin,

prépercez les trous. Ajoutez le joint du rail inférieur sur les vis.

Joint de rail

inférieur

Vis tête ronde 5/8 po

Étape 5 : Installation des équerres de soutien

1. Tenez chaque équerre de soutien sur la partie extérieure du seuil de la fenêtre. Vissez chaque

équerre au fond du cabinet, tel qu’illustré. Prenez la marque des équerres au haut du seuil de

la fenêtre et retirez-les.

Marque

2. Attachez les supports d’angles aux équerres de soutien à la position marquée, tel qu’illustré.

Serrez bien à la main, mais pas complètement au cas où des changements seraient

nécessaires plus tard pendant l’installation.

Gauche

Droit

Écrou de serrage

Support

d’angle

Boulon et écrou à tête

plate 5/8 po

Boulon et écrou

à tête plate ½ po

(2) Requis pour

chaque support

3. Installez les équerres de soutien (auxquelles les supports d’angle sont attachés) au fond du

cabinet, tel qu’illustré.

4. Serrez solidement les 6 boulons.

Étape 6 : Ouverture des panneaux accordéon

1. Soulevez doucement la fenêtre pour exposer le panneau accordéon et le cadre du panneau.

Desserrez les vis de verrouillage pour que les panneaux d’accordéon glissent facilement.

2. Étirez chaque panneau pour remplir complètement la largeur de la fenêtre. Serrer les vis de

verrouillage lorsque les panneaux sont complètement déployés.

Vis six pans 5/8 po

Vis six

pans ½ po

Étape 7 : Installation du verrou de fenêtre et du joint de cadre

1. Ajustez le joint de cadre en fonction de la largeur de la fenêtre. Insérez le joint de cadre dans

l’espace entre les cadres supérieur et inférieur.

Joint du cadre

de fenêtre

2. Fixez la serrure de cadre à angle droit, tel qu’illustré.

Fermoir de châssis

Vis six

pans 5/8 po

Étape 8 : Installation du châssis dans le cabinet

1. À deux, soulevez le châssis du climatiseur et glissez-le délicatement dans le cabinet. Laissez le

devant de l’appareil dépasser d’environ 6 pouces.

2. Mise en garde : N’appuyez pas sur les contrôles ou les ailettes!

3. Assurez-vous que le châssis est correctement positionné au fond du cabinet.

4. Insérez toutes les vis retirées au cours de l’installation de la fenêtre et rattachez la plaque

avant, le panneau avant et le ﬁltre à air. Pour toute installation murale, veuillez consulter le

manuel de l’utilisateur en ligne.

Comment contrôler votre climatiseur

Tout ce qu’il faut savoir pour rester au frais !

•

Alimentation – allume et éteint le climatiseur.

• Boutons

and – utilisez ces boutons du panneau de contrôle ou de la télécommande

pour hausser ou abaisser la température désirée ou la période d’utilisation à l’aide de la

Minuterie. La plage de température est comprise entre 61° et 88° Fahrenheit,

ou 16° et 31° Celsius. Appuyez pendant trois secondes pour quitter le signal de réponse à la

demande (DR).

• Écran – appuyer sur le bouton Écran de la télécommande peut allumer ou éteindre tous les

voyants et l’écran DEL. Lorsque la Minuterie est inactive, le mode de fonctionnement et le

réglage de la température seront achés. L’heure apparaîtra sous le réglage Minuterie.

Il achera

lorsque l’appareil répond à un signal de réponse à la demande (DR).

• Modes – appuyez sur le bouton Mode du panneau de contrôle pour faire déﬁler et

sélectionner un mode, ou sélectionnez un mode en appuyant sur le bouton désiré de la

télécommande.

• Mode Automatique – appuyez sur le Mode du panneau de contrôle ou sur Mode Auto de

la télécommande. Sur mode Auto, l’appareil

choisit automatiquement le mode de

fonctionnement Frais, Sec ou Ventilation

(Cool ou Fan). Dans ce mode, la température

de la pièce sera réglée en fonction de la

température ambiante (détectée par le

capteur de température incorporé dans

l’appareil).

• Mode Frais - appuyez sur le bouton

Mode du panneau ou sur le bouton Frais

de la télécommande. La fonction de

refroidissement permet au climatiseur de

refroidir la pièce tout en réduisant l’humidité

de l’air. Ajustez la vitesse du ventilateur et

la température selon le niveau de confort désiré. Dans ce mode, si Eco n’est pas activé, le

ventilateur peut continuer à tourner une fois la température désirée atteinte.

• Mode Eco – appuyez sur le bouton mode Eco du panneau ou sur le bouton Eco de la

télécommande. En mode Eco, le voyant est allumé et l’appareil s’éteint dès que la pièce

atteint la température ﬁxée par l’utilisateur. Le climatiseur se remet en marche lorsque la

température ambiante s’élève au-dessus du seuil prédéterminé. En mode ECO, le ventilateur

fonctionnera occasionnellement pendant quelques secondes aﬁn de prendre une lecture

précise de la température. (Cool ou Dry)

• Mode Ventilation – Le mode ventilateur aide à faire circuler l’air dans votre maison, mais ne

fonctionne que lorsque le climatiseur est ventilé.

• Vitesse du ventilateur – En mode Frais, vous pouvez choisir la vitesse Élevée, Moyenne,

Basse ou Automatique (Hi, Med, Lo or Auto) et, en mode Ventilation, la vitesse Élevée,

Moyenne ou Basse.

• Mode Sec – Cette fonction réduit l’humidité ambiante pour rendre la pièce plus confortable.

Appuyez sur le bouton Mode pour passer en mode déshumidiﬁcateur. Une fonction

automatique d’alternance des cycles de refroidissement et du ventilateur d’air est activée.

5. Bouton Minuterie – appuyez sur le bouton Minuterie du panneau ou de la télécommande pour

régler la période d’utilisation.

• Activation de la Minuterie : lorsque le climatiseur est éteint, appuyez sur le bouton

Minuterie, puis, à l’aide des boutons

et ), choisissez la température désirée.

Appuyez de nouveau sur le bouton Minuterie et, à l’aide des boutons et ),

programmez l’heure désirée de la mise en marche du climatiseur. Appuyez encore une fois

sur le bouton Minuterie pour lancer le compte à rebours.

• Désactivation de la Minuterie : lorsque le climatiseur est allumé, appuyez sur les boutons

et pour déterminer l’heure où l’appareil s’éteindra. Appuyez encore une fois sur le

bouton Minuterie pour commencer le compte à rebours.

Remarque : La minuterie peut être programmée pour s’éteindre ou s’allumer automatiquement

entre 0,5 et 24 heures. Le fait d’appuyer sur les boutons augmentera ou diminuera la minuterie. La

Minuterie peut être réglée par tranche de 0,5 heure pour moins de 10 heures et par tranche d’une

heure pour 10 heures et plus.

Le voyant Réglage (SET) s’allumera pendant le réglage. Pour annuler la fonction Réglage, appuyez

de nouveau sur le bouton Minuterie.

6. Bouton Veille – En mode Veille, toutes les lumières de l’écran s’éteignent après un certain

temps, sauf le témoin de veille qui reste allumé. En mode Veille, le climatiseur ajuste

automatiquement la température et la vitesse du ventilateur pour que la pièce soit plus

confortable durant la nuit.

7. Bouton Filtre – au bout de 500 heures de fonctionnement du moteur du ventilateur, le

voyant Vériﬁer le ﬁltre s’allume pour rappeler à l’utilisateur de nettoyer le ﬁltre. Le nettoyage

du ﬁltre terminé, vous pouvez éteindre le voyant en appuyant le bouton Vériﬁer le ﬁltre.

Retirez le ﬁltre en enlevant la grille d’entrée d’air à l’aide

des deux encoches situées en haut à gauche et à droite

du couvercle de la grille. Une fois la grille enlevée, vous

pouvez alors retirer le ﬁltre. Lavez-le délicatement avec

un détergent doux pour vaisselle et laissez-le sécher

complètement avant de le réinstaller dans le climatiseur.

Sons de fonctionnement normaux

Vous pourriez entendre un cliquetis, causé par l’eau qui heurte le condenseur les journées

pluvieuses ou très humides. Cette particularité contribue à extraire l’humidité et à augmenter

l’ecacité. Vous pourriez aussi entendre le clic du thermostat lorsque le compresseur se met en

marche ou arrête. Les journées pluvieuses ou très humides, l’eau s’accumulera dans le bac de

condensation; il se peut aussi qu’elle déborde et s’égoutte à l’extérieur de l’appareil. Le ventilateur

peut fonctionner même lorsque le compresseur est arrêté.

Remove ﬁlter

Conseils de dépannage

Vous avez de la diculté à terminer l’installation? Pas de souci, la solution est habituellement

simple.

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

Le climatiseur

ne démarre pas

Le climatiseur est débranché

• Vériﬁez si la ﬁche du climatiseur est bien

enfoncée dans la prise de courant.

Le fusible a sauté ou le disjoncteur est désactivé

• Vériﬁez la boîte à fusibles ou le panneau du

disjoncteur de la maison; remplacez le fusible ou

réarmez le disjoncteur.

Il y a une panne d’électricité

• L’appareil redémarrera automatiquement

quand l’électricité sera rétablie.

• Une temporisation de protection d’environ

3 minutes évite la surcharge du compresseur.

Pour cette raison, il se peut que, pendant les 3

minutes suivant sa remise sous tension, l’appareil

ne démarre pas le refroidissement normal.

L’interrupteur de courant est déclenché

• Appuyez sur le bouton Réinitialisation (RESET)

situé sur le cordon d’alimentation.

• Si le bouton Réinitialisation ne reste pas

enclenché, cessez d’utiliser le climatiseur et

contactez un technicien qualiﬁé.

Le climatiseur ne rafraîchit pas

comme il devrait

La circulation d’air est limitée

• Assurez-vous que rien n’entrave la circulation

d’air devant le climatiseur – rideaux, stores ou

meuble.

Le contrôle de la température n’est peut-être pas

réglé correctement

• Abaissez la température du thermostat.

Le ﬁltre à air est sale

•Nettoyez le ﬁltre. Voir la section « Nettoyage et

entretien » du manuel.

La pièce est peut-être trop chaude

• Après la mise en marche du climatiseur,

quelques minutes seront nécessaires avant que

la pièce refroidisse.

Il y a fuite de l’air froid

• Vériﬁez les bouches d’air chaud et les retours

d’air froid.

Les serpentins refroidisseurs sont gelés

• Voir plus bas la section

« Le climatiseur gèle ».

Le climatiseur gèle

La circulation d’air est bloquée par de la glace, ce

qui empêche le climatiseur de refroidir la pièce

• Réglez le mode sur la ventilation la plus rapide

ou sur le Refroidissement rapide (High Cool)

avec une température plus élevée au thermostat.

La télécommande

ne fonctionne pas

Les piles ne sont pas correctement mises en

place

• Vériﬁez la position des piles.

Les piles sont peut-être à plat • Remplacez les piles.

De l’eau s’égoutte à l’extérieur Temps chaud et humide • C’est normal.

De l’eau s’égoutte dans

la pièce

L’inclinaison du climatiseur vers l’extérieur n’est

pas susante

• Pour que l’eau s’écoule bien, assurez-vous que

l’arrière du climatiseur est légèrement plus bas

que l’avant.

L’eau s’accumule

dans le bac de condensation

L’humidité extraite de l’air s’égoutte dans le bac

de condensation.

• C’est normal dans les zones à faible humidité

pendant une courte période et, dans les zones

très humides, pour une période plus longue.

L’Écran digital indique

« E1 », « E2 »

Un détecteur est défectueux • Contactez le service à la clientèle.

Le buzzer répond

anormalement

Les systèmes de gestion de l’énergie contrôlent

les appareils via des réseaux

• Déconnecter l’appareil du réseau

Lorsque

apparaît sur

l’achage, la télécommande,

L’APP et les boutons du

panneau ne peuvent pas

contrôler l’appareil

Lorsque l’appareil répond au signal de réponse

à la demande (DR) du système de gestion de

l’énergie, l’utilisateur ne peut contrôler que

le démarrage et l’éclairage de l’appareil, la

température de réglage peut augmenter et le

compresseur peut s’arrêter de fonctionner.

• Attendez que le temps de réponse se ferme ou

appuyez sur

pendant trois secondes pour

quitter réponse à la demande (DR).

Installation de l’application WiFi

(pour modèles WiFi seulement)

Étape 1 : Téléchargement et installation de l’application TCL Home

En utilisant la fonction caméra de votre téléphone intelligent, veuillez numériser le code QR

ci-dessous pour être dirigé vers la page d’accueil de TCL. Si votre téléphone n’est pas équipé d’un

numériseurQR, téléchargez-en un depuis la boutique d’applications ou tapez manuellement le lien

URL ci-dessous dans le navigateur Web de votre téléphone. Ensuite, téléchargez et

lancez l’application.

https://tcl.link/homeplusapp

Remarque: l’application ne prend en charge que la bande WiFi 2,4GHz disponible sur tous les routeurs.

Veuillez vous connecter à la bande 2,4GHz avant de commencer le processus d’installation de l’application.

Étape 2 : Créer un compte

Après avoir ouvert l’application, sélectionnez «Créer un compte». Un code de vériﬁcation vous sera

alors envoyé à votre adresse électronique. Saisissez le code et continuez.

Étape 3: Ajoutez votre appareil

Sélectionnez le bouton «Ajouter un appareils» et suivez les instructions de l’application pour

terminer la conﬁguration.

Conseils de dépannage

Avez-vous de la diculté à terminer l'installation? Ne vous inquiétez pas, il y a généralement une

solution facile.

PROBLÈME CAUSES POSSIBLES SOLUTIONS

L’application TCL Home

perd la connexion avec

le climatiseur pendant

la conﬁguration

Le routeur sans ﬁl est peut-être trop

loin du climatiseur

• Approchez le routeur sansﬁl du

climatiseur.

Erreur réseau

• Redémarrez le routeur sansﬁl, le

climatiseur et l’appareil mobile.

L’application TCL Home

ne peut trouver le

climatiseur

Erreur réseau

• Redémarrez le routeur sansﬁl, le

climatiseur et l’appareil mobile.

L’application et le climatiseur ne sont

pas sur la même fréquence 2,4 GHz

• Conﬁrmez la connexion de votre

appareil à la fréquence 2,4 GHz.

Le routeur bloque l’application

TCL Home

• Vériﬁez si l’application est bloquée

par le coupe-feu du routeur.

Mot de passe WiFi erroné.

Entrez et vériﬁez de nouveau le mot de

passe WiFi.

Incapacité de trouver

ou de se connecter au

Réseau sans ﬁl

L’application peut avoir besoin d’une

autorisation de localisation

• Donnez à TCL Home l’autorisation de

localisation dans les

réglages du téléphone.

TCL Amérique du Nord

GARANTIE LIMITÉE DU PRODUIT

Ce que couvre votre garantie : les défauts de matériaux ou de fabrication pour le propriétaire initial de ce produit TCL lorsqu'il est acheté comme neuf auprès d'un

revendeur autorisé de produits de marque TCL et emballé avec cette déclaration de garantie.

PÉRIODE DE GARANTIE (UTILISATION NON COMMERCIALE) :

Main-d’œuvre : douze (12) mois à compter de la date d'achat initiale.

Pièces : douze (12) mois à compter de la date d'achat initiale.

PÉRIODE DE GARANTIE (UTILISATION COMMERCIALE) :

Main-d’œuvre : six (6) mois à compter de la date d'achat initiale.

Pièces : six (6) mois à compter de la date d'achat initiale.

L'utilisation commerciale comprend, sans s'y limiter, l'utilisation de ce produit dans un environnement commercial ou professionnel, l'utilisation de ce produit dans une

institution ou à des fins institutionnelles, ou à d'autres fins commerciales, y compris à des fins de location.

Si votre appareil TCL présente un défaut de matériau ou de fabrication dans des conditions normales d'utilisation pendant la période de garantie indiquée ci-dessus, à

compter de la date d'achat initiale du produit par le consommateur, TCL North America, à sa seule discrétion, (1) paiera à un centre de service TCL autorisé les frais de

main-d'œuvre et les pièces pour réparer votre appareil, ou (2) remplacera votre appareil par un produit équivalent neuf ou remis à neuf/réparé. Si la réparation est

effectuée dans un centre de service TCL autorisé, TCL n'est pas responsable des frais de transport vers le centre de service TCL autorisé. Toutefois, TCL paiera les frais de

retour. TCL fournira des instructions pour l'emballage et l'expédition de l'appareil. Les appareils mal emballées et endommagées pendant l'expédition ne sont pas

couvertes par cette garantie limitée du produit. Cette garantie limitée est valable uniquement pour l'acheteur initial du produit et n'est valide que lorsqu'elle est utilisée en

Amérique du Nord. Vous devez avoir l'original de votre reçu d'achat ou une preuve d'achat (facture ou facture acquittée) qui indique l'état de l'appareil (neuf, d'occasion,

etc.), la date d'achat de l'appareil, le lieu d'achat et le numéro de modèle/série.

COMMENT SE PASSE LE SERVICE : Composez le 1-800-825-6747 et choisissez l'invite appropriée. Veuillez préparer le type de produit, le numéro de modèle, le numéro de

série et le code postal. Le dépannage et l'approbation préalable d'un représentant TCL DOIVENT avoir lieu avant d'envoyer votre produit pour réparation.

Informations sur l'enregistrement du produit

Vous trouverez le numéro de modèle et le numéro de série sur une étiquette au dos ou sur le côté du produit.Enregistrez votre produit en ligne sur register.tcl.com.

AUCUNE AUTRE GARANTIE N'EST APPLICABLE À CE PRODUIT. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS

SANS S'Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER. DANS LA MESURE OÙ TOUTE GARANTIE IMPLICITE EST

REQUISE PAR LA LOI, ELLE EST LIMITÉE DANS LE TEMPS À LA PÉRIODE DE GARANTIE EXPRESSE CI-DESSUS. NI LE FABRICANT NI SON DISTRIBUTEUR AMÉRICAIN NE SONT

RESPONSABLES DES DOMMAGES ACCESSOIRES, INDIRECTS, SPÉCIAUX OU PUNITIFS DE QUELQUE NATURE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LES PERTES DE

REVENUS OU DE PROFITS, OU TOUT AUTRE DOMMAGE, QU'IL SOIT FONDÉ SUR UN CONTRAT, UN DÉLIT OU AUTRE. CERTAINS TERRITOIRES N'AUTORISENT PAS

L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU INDIRECTS OU LA LIMITATION DE LA DURÉE D'UNE GARANTIE IMPLICITE, DE SORTE QUE L'EXCLUSION

OU LA LIMITATION CI-DESSUS PEUT NE PAS S'APPLIQUER À VOUS. CETTE GARANTIE LIMITÉE VOUS CONFÈRE, À VOUS, L'ACHETEUR INITIAL, DES GARANTIES JURIDIQUES

SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT DISPOSER D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE OU D'UN TERRITOIRE À L'AUTRE. CETTE GARANTIE EST

SUJETTE À MODIFICATION SANS PRÉAVIS. VEUILLEZ VISITER WWW.TCL.COM/US POUR AFFICHER LA VERSION LA PLUS RÉCENTE.

CETTE GARANTIE LIMITÉE DU PRODUIT NE S'APPLIQUE PAS :

1. Aux demandes de service à votre domicile pour la livraison ou le ramassage,

l'installation, les instructions, le remplacement des fusibles de la maison, le

raccordement du câblage de la maison ou de la plomberie, ou pour effectuer

des réparations non autorisées.

2. Aux défaillances du produit dus à des problèmes de réception du signal sans

fil qui ne sont pas causés par votre appareil, ou à des pannes ou des coupures

de courant ou d'un service électrique inadéquat.

3. Aux dommages causés durant le transport ou suite à la manipulation, y compris

les dommages pendant l'expédition en provenance d'un détaillant (veuillez

communiquer avec votre détaillant pour obtenir de l'aide).

4. Aux dommages causés au produit par un accident, des animaux indésirables, la

foudre, les vents, les incendies, les inondations ou les catastrophes naturelles.

5. Aux dommages causés par l'utilisation du produit dans une atmosphère

corrosive ou humide.

6. Aux réparations lorsque votre produit TCL est utilisé autrement que dans le

cadre d'une utilisation normale dans une maison individuelle, ou contrairement

aux instructions décrites dans le guide de l'utilisateur du produit.

Aux dommages dus à un accident, à une modification, à un mauvais usage, à

une utilisation inadaptée, à une négligence, à des insectes, à une usure

normale, à des dommages esthétiques, à une mauvaise manipulation, à des

surtensions sur les lignes électriques, à une installation incorrecte ou

défectueuse, ou à une réparation ou un entretien inadéquats. Une réparation

inappropriée comprend

l'utilisation de pièces non approuvées ou spécifiées par

TCL.

8. Marques ou images sur le panneau d'affichage du produit.

À un entretien normal tel que décrit dans le guide de l'utilisateur (y compris,

mais sans s'y limiter, le nettoyage ou le remp

lacement de filtres, de bobines de

nettoyage ou d'autres opérations d'entretien normales).

10.

À l'utilisation d’accessoires ou de composants qui ne sont pas compatibles avec

ce produit.

11.

Aux produits dont les numéros de série sont modifiés, manquants, défectueux,

illisibles ou supprimés.

12. Aux changements dans l'apparence du produit qui n'affectent pas les

performances du produit.

13. Aux augmentations des coûts des services publics et des dépenses

supplémentaires liées aux services publics.

14. Aux produits achetés auprès de revendeurs TCL non autorisés.

15. Aux produits vendus dans un état autre que neuf du fabricant d'origine ou

vendus en dehors de l'Amérique du Nord.

Les frais de réparation ou de remplacement dans ces circonstances exclues seront à la charge du consommateur.

COORDONNÉES :

TCL Amérique du Nord

1860 Compton ave

Corona, Californie 92881

1-800-825-6747

www.tcl.com/us

Need more help? / ¿Necesitas más ayuda? / Besoin d’aide ?

support.tcl.com

1-800-825-6747

TCL and the TCL Logo are owned by TCL Corporation

and under license to TTE Technology, Inc.

TCL H24W34WH 24,000 Btu Smart Window Air Conditioner

Product's Documents

Get Started

Specifications

TCL H24W34WH Questions and Answers
