NEC LCD1560V+BK 15" Desktop Monitor black User Manual

 





MultiSync

LCD1560V+

Index

Warning .................................................................................................................... 1

Contents ................................................................................................................. 2

Quick Start ............................................................................................................. 3

Controls ...................................................................................................................7

Recommended Use.............................................................................................. 10

Specifications .......................................................................................................12

Features ................................................................................................................. 13

Troubleshooting .................................................................................................. 14

References.............................................................................................................16

Limited Warranty ................................................................................................. 17

TCO’99 .....................................................................................................................18

Avertissement.....................................................................................................21

Contenu.................................................................................................................22

Mise en marche rapide......................................................................................23

Commandes..........................................................................................................27

Usage recommandé............................................................................................30

Fiche technique...................................................................................................32

Fonctions..............................................................................................................33

Dépannage............................................................................................................34

Références...........................................................................................................36

Garantie limitée..................................................................................................37

TCO’99 ....................................................................................................................38

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM

WALL SOCKET. TO FULLY DISENGAGE THE POWER TO THE UNIT, PLEASE DISCONNECT THE POWER

CORD FROM THE AC OUTLET.DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This

symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause

electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit.

This symbol alerts the user that important literature concerning the operation and maintenance of this

unit has been included. Therefore, it should be read carefully in order to avoid any problems.

WARNING

CAUTION

Canadian Department of Communications Compliance Statement

DOC: This Class B digital apparatus meets all requirements of the Canadian

Interference-Causing Equipment Regulations.

C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations

according to

CAN/CSA C22.2 No. 950.

FCC Information

Use the attached specified cables with the

MultiSync LCD1560V+

(NL2501) color monitor

so as not to interfere with radio and television reception.

(1)

Please use the supplied power cord or equivalent to ensure FCC compliance.

(2) Please use the supplied shielded video signal cable.

Use of other cables and adapters may cause interference with radio and

television reception.

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This

equipment generates, uses, and can radiate radio frequency energy, and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

• Consult your dealer or an experienced radio/TV technician for help.

If necessary, the user should contact the dealer or an experienced radio/television technician

for additional suggestions. The user may find the following booklet, prepared by the Federal

Communications Commission, helpful: ”How to Identify and Resolve Radio-TV Interference

Problems.“ This booklet is available from the U.S. Government Printing Office, Washington,

D.C., 20402, Stock No. 004-000-00345-4.

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE

THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS

CAN BE FULLY INSERTED.

REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

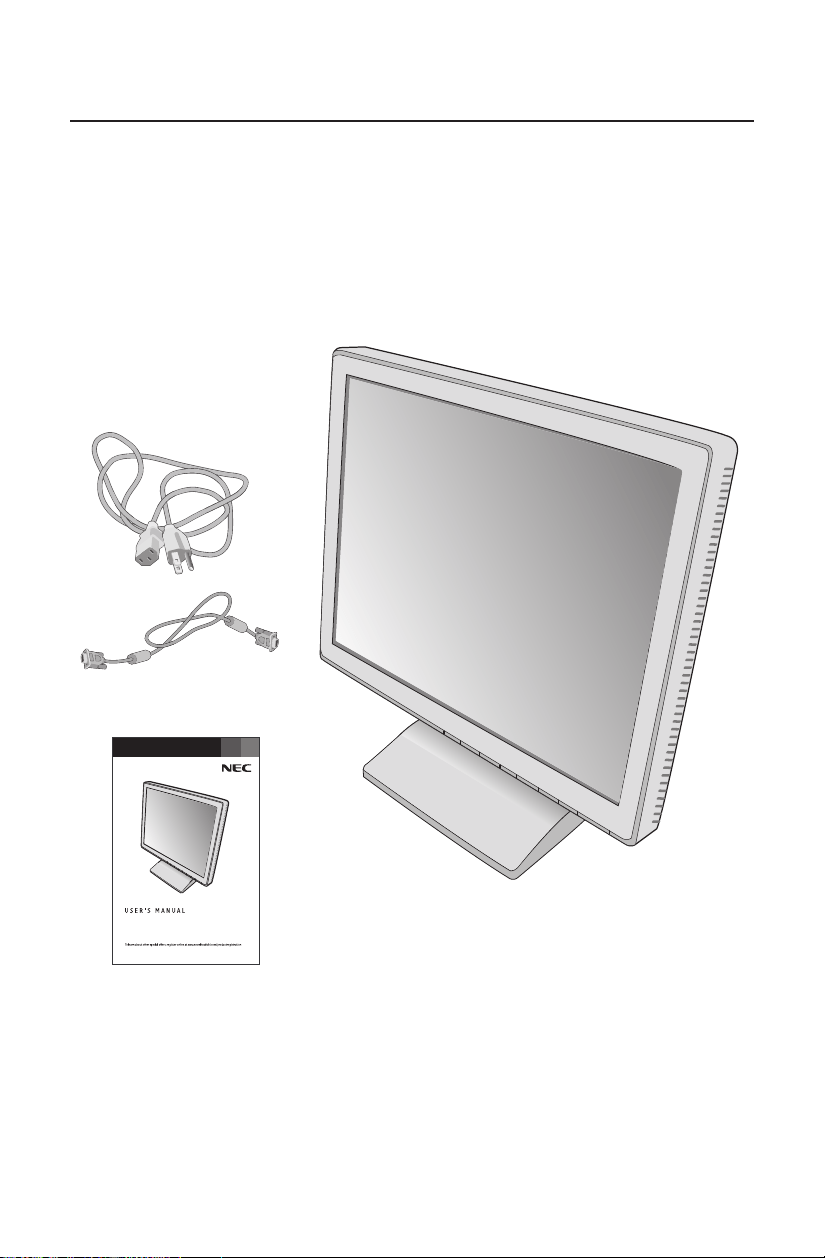

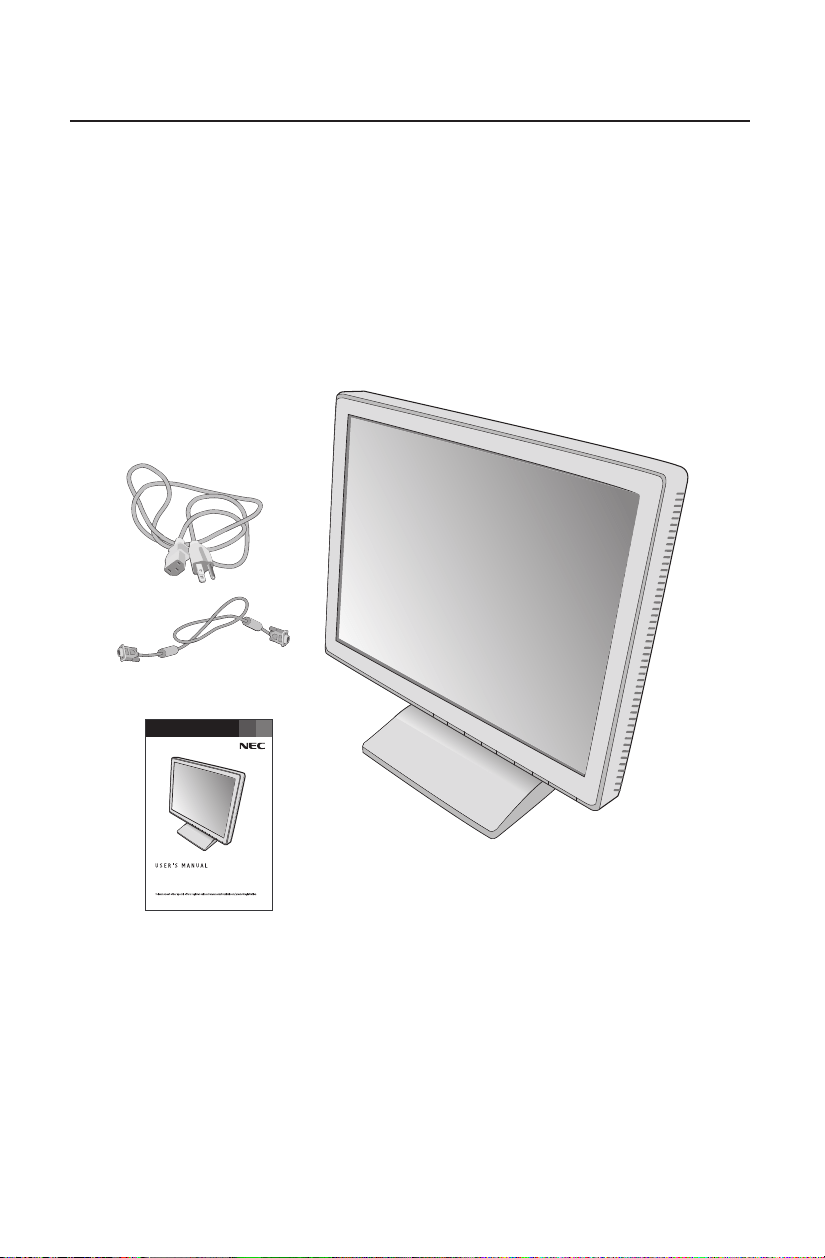

Contents

* Remember to save your original box and packing material to transport or ship the monitor.

Your new NEC MultiSync

LCD monitor box* should contain the

following:

• MultiSync LCD1560V+

™

monitor with tilt base

• Power Cord

• Video Signal Cable

• User’s Manual

MultiSync

LCD1560V+

Power Cord

Video Signal Cable

User’s Manual

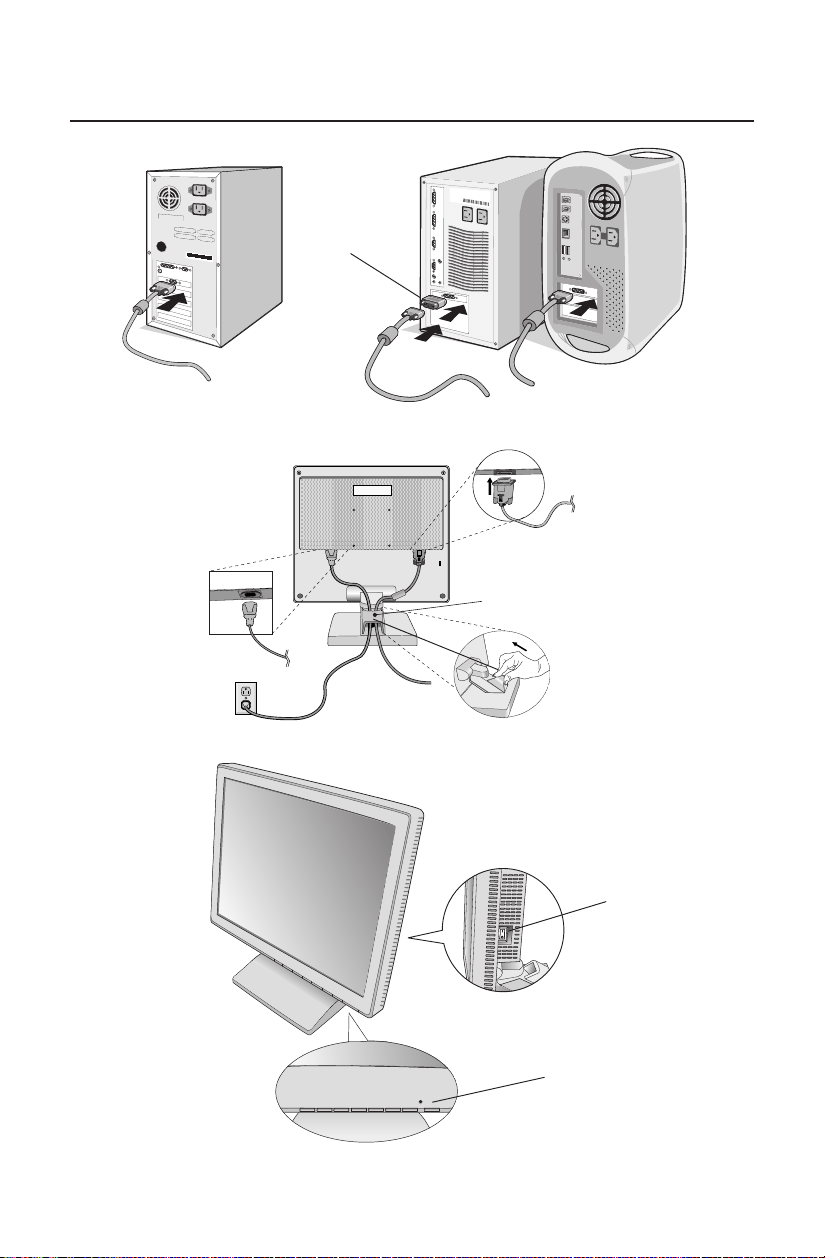

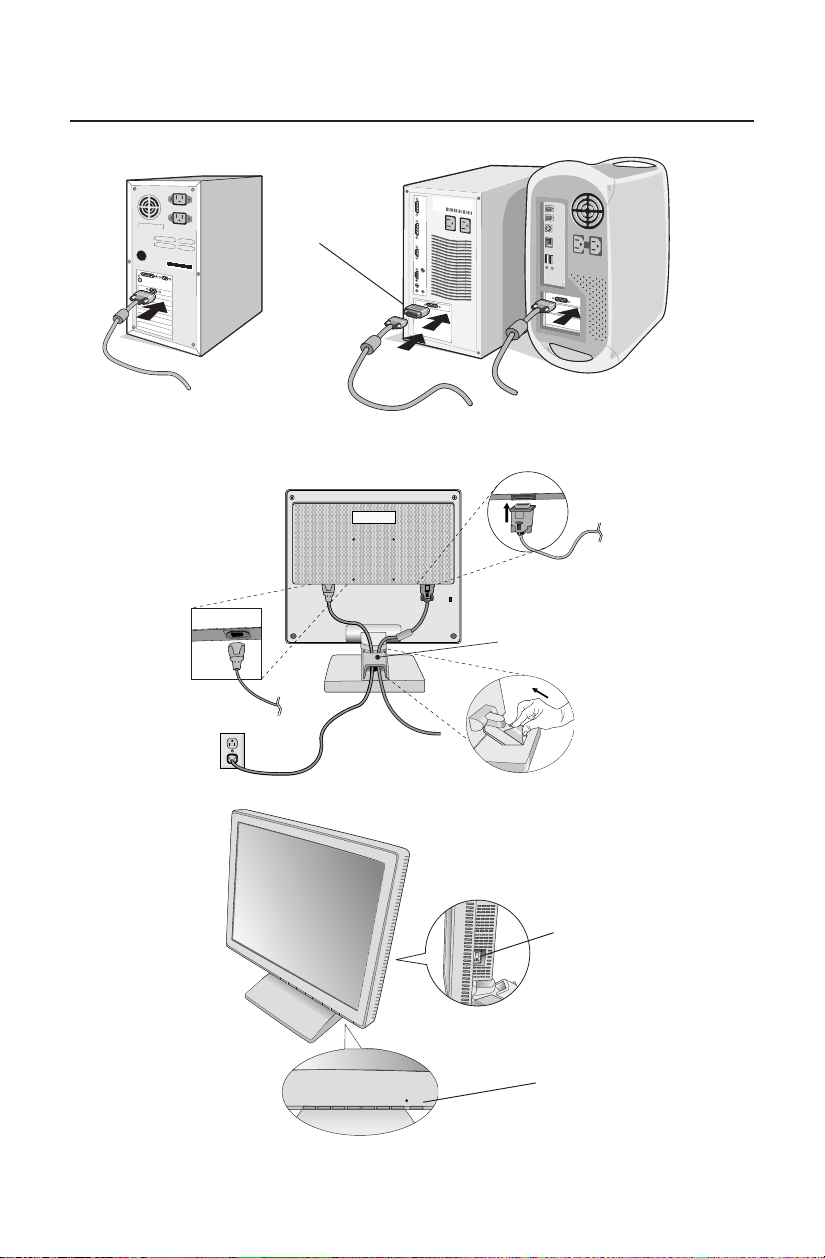

Quick Start

To attach the MultiSync

LCD monitor to your system, follow these instructions:

1. Turn off the power to your computer.

2. Remove cable cover.

3. For the PC: Connect the 15-pin mini D-SUB of the appropriate signal cable to the

connector of the display card in your system (Figure A.1). Tighten all screws.

For the Mac: Connect the MultiSync LCD1560V+ Macintosh cable adapter to the

computer (Figure B.1). Attach the 15-pin mini D-SUB end of the appropriate signal

cable to the MultiSync LCD1560V+ Macintosh cable adapter (Figure B.1). Tighten all

screws.

NOTE: To obtain the MultiSync LCD1560V+ Macintosh cable adapter, call NEC-Mitsubishi

Electronics Display of America, Inc. at (800) 632-4662.

4. Connect the 15-pin mini D-SUB of the video signal cable to the appropriate connector

on the back of the monitor (Figure C.1).

5. Connect one end of the power cord to the MultiSync LCD Series monitor and the other

end to the power outlet. Place the video signal cable and power cord under cable

cover (Figure C.1). Replace cable cover.

NOTE: Adjust position of cable that place under cable cover, to avoid damage for cable

or monitor.

NOTE: If you use this monitor at AC125-240V, please refer to Recommended Use

section of this manual for proper selection of power cord.

6. The vacation switch on the right side of the monitor must be turned on (Figure D.1).

Turn on the monitor with the front power button and the computer.

NOTE: The vacation switch is a true on/off switch. If this switch is on the OFF position,

the monitor cannot be turned on using the front button. DO NOT switch on/off

repeatedly.

7. No-touch Auto Adjust automatically adjusts the monitor to optimal settings upon initial

setup for most timings. For further adjustments, use the following OSM

controls:

• Auto Adjust Contrast

• Auto Adjust

Refer to the Controls section of this User ’s Manual for a full description of these

OSM controls.

NOTE: For download information on the Windows

95/98/Me/2000/XP INF file for your MultiSync

LCD1560V+ monitor, refer to the References section of this User’s Manual.

NOTE: If you have any problems, please refer to the Troubleshooting section of this User’s Manual.

Figure A.1

Quick Start –continued

Figure C.1

Figure B.1

Macintosh

Cable

Adapter

(not include)

Note:

Some Macintosh

systems do not

require a Macintosh

Cable Adapter

Figure D.1

Power button

Cable Cover

Vacation

switch

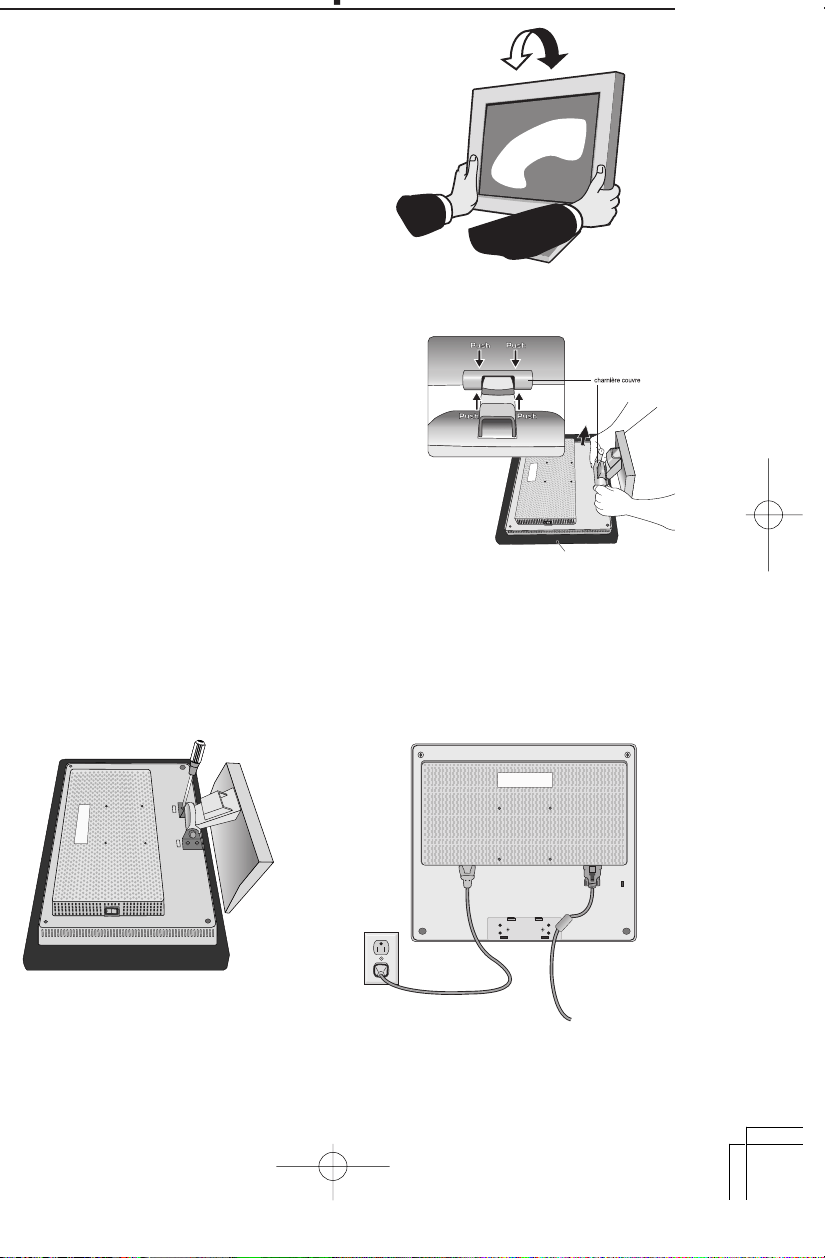

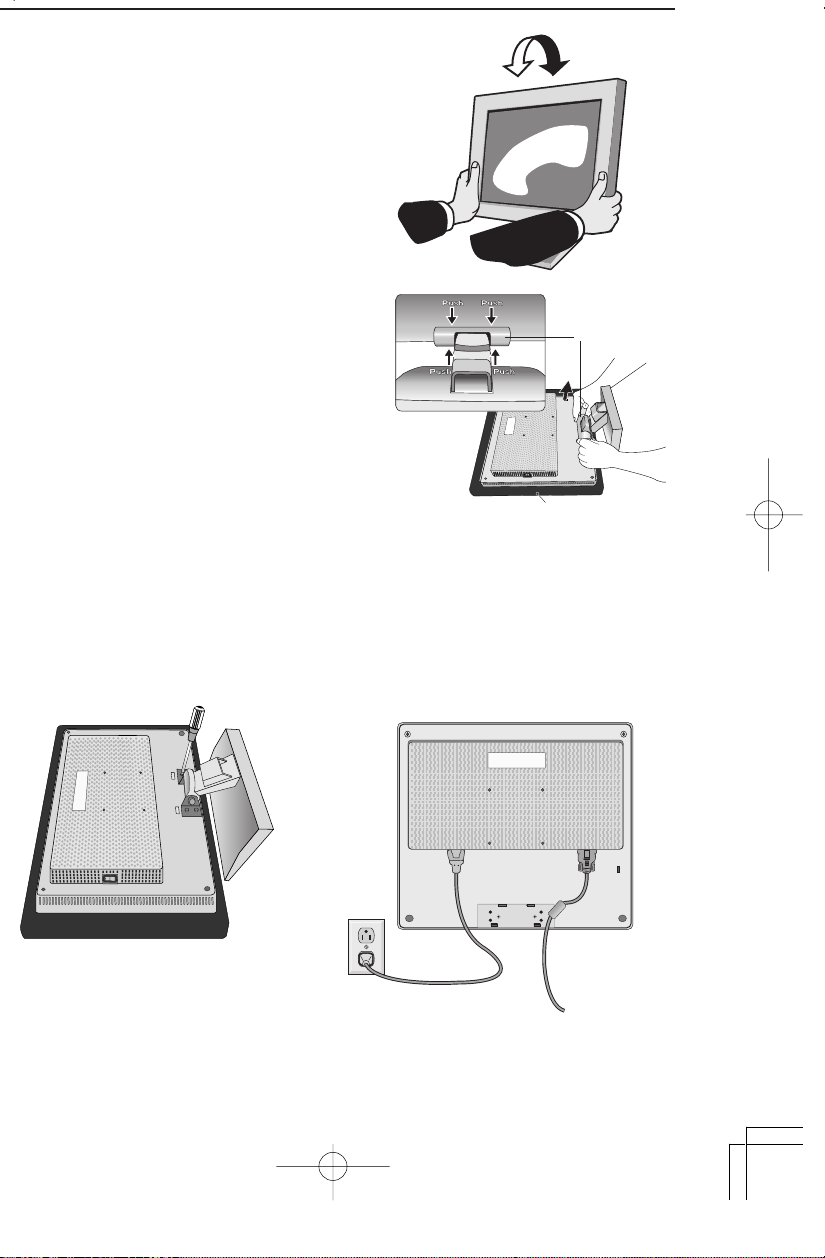

Tilt

Grasp both sides of the monitor screen with

your hands and adjust the tilt as desired

(Figure TS.1).

Remove Monitor Stand for Mounting

To prepare the monitor for alternate mounting

purposes:

1.Disconnect all cables.

2.Place monitor face down on a

non-abrasive surface

(Figure R.1).

3.Remove the hinge cover (Figure R.1).

4.Remove the 4 screws

connecting the monitor to the

stand and lift off the stand

assembly (Figure R.2).

The monitor is now ready for

mounting in an alternate

manner.

5.Connect the AC cord and signal cable to the back of the monitor (Figure

R.3).

6. Reverse this process to reattach stand.

NOTE: Use only VESA-compatible alternative mounting method.

NOTE: Handle with care when removing monitor stand.

Quick Start –continued

Figure R.3

Figure R.1

Figure TS.1

Figure R.2

Non-abrasive surface

hinge cover

Quick Start –continued

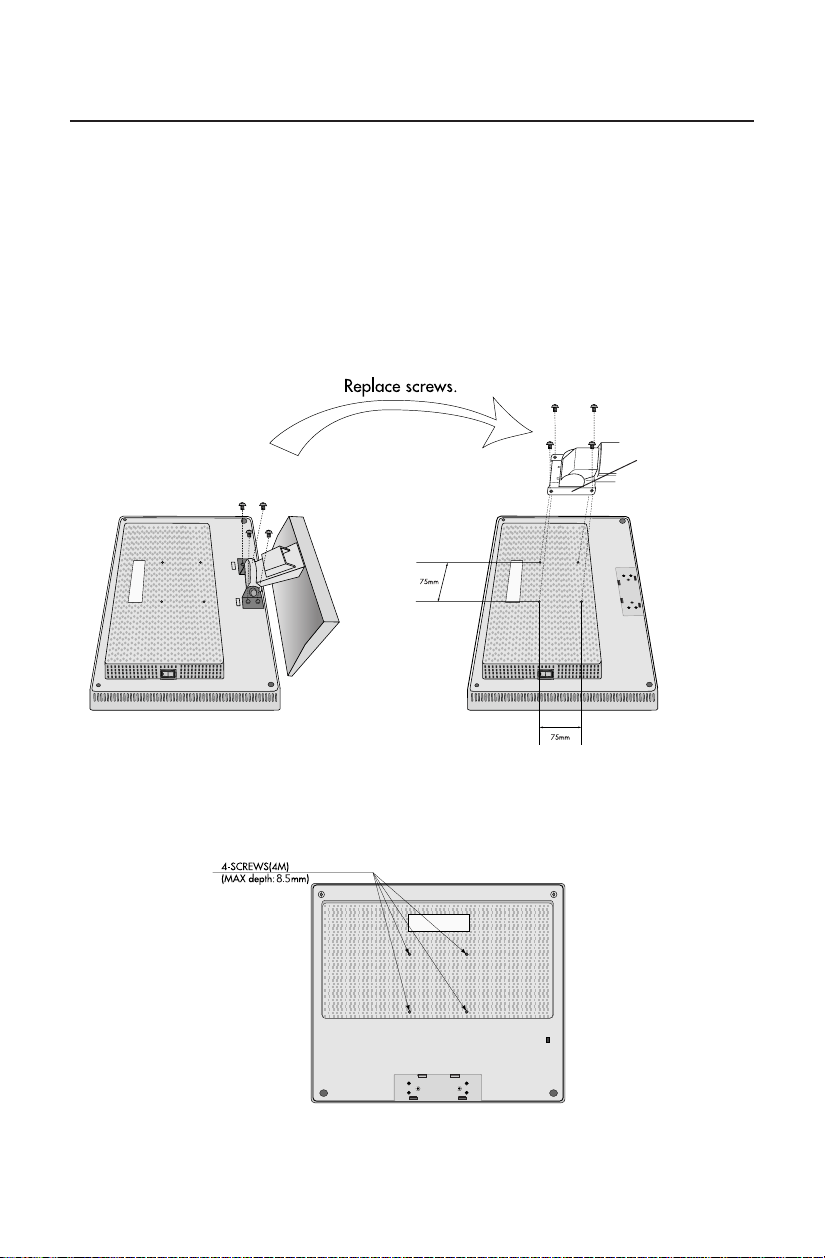

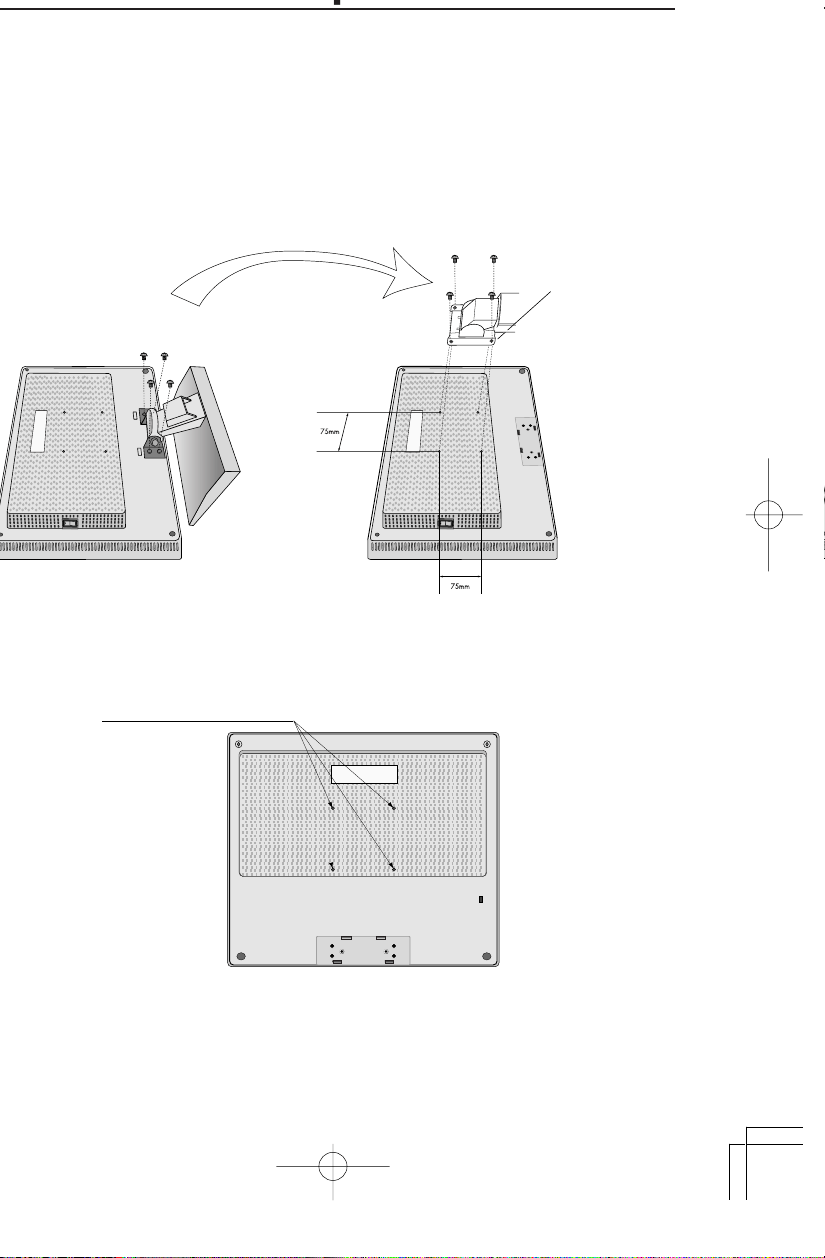

This LCD monitor is designed for use with a flexible arm. Please use the

attached screws (4pcs) as shown in the picture when installing.

To meet the safety requirements, the monitor must be mounted to an arm which

guaranties the necessary stability under consideration of the weight of the

monitor.

The LCD monitor shall only be used with an approved arm (e.g. GS mark).

Specifications

Thickness of Bracket(Arm)

2.0~3.2mm

Tighten all screws.

Weight of LCD assembly: 2.8kg(MAX)

If using other screws, check depth of hole.

Contr ols

OSM

(On-Screen Manager) control buttons on the front of the

monitor function as follows:

To access OSM menu, press any of the control buttons (<, > , –, +,

EXIT

EXIT Exits the OSM controls.

Exits to the OSM main menu.

< / >

Moves the highlighted area left/right to select control menus.

Moves the highlighted area up/down to select one of the controls.

– / +

Moves the bar left/right to increase or decrease the adjustment.

SELECT

Active Auto Adjust function. Enter the OSM controls. Enter the OSM sub menu.

RESET Resets the highlighted control menu to the factory setting.

NOTE: When RESET is pressed in the main and sub-menu, a warning window

will appear

allowing you to cancel the RESET function by pressing the EXIT button.

Brightness/Contrast Controls

BRIGHTNESS

Adjusts the overall image and background screen brightness.

CONTRAST

Adjusts the image brightness in relation to the background.

AUTO

Adjusts the image displayed for non-standard video inputs.

Auto Adjust

Automatically adjusts the Image Position and H. Size settings and Fine settings.

Image Controls

LEFT / RIGHT

Controls Horizontal Image Position within the display area of the LCD.

DOWN / UP

Controls Vertical Image Position within the display area of the LCD.

H.SIZE

Adjusts the horizontal size by increasing or decreasing this setting.

FINE

Improves focus, clarity and image stability by increasing or decreasing this setting.

Controls –continued

AccuColor

Control Systems

AccuColor Control Systems: Six color presets select the desired color setting.

(NATIVE color preset cannot be changed.)

R,G,B : Increases or decreases Red, Green or Blue color depending upon which

is selected. The change in color will appear on screen and the direction (increase

or decrease) will be shown by the bars.

NATIVE: Original color displayed by the LCD panel that is unadjustable.

Tools

LANGUAGE: OSM control menus are available in seven languages.

OSM Position: You can choose where you would like the OSM control

image to appear on your screen. Selecting OSM Location allows you to

manually adjust the position of the OSM control menu left, right, down or up.

OSM TURN OFF: The OSM control menu will stay on as long as it is in use. In

the OSM Turn Off submenu, you can select how long the monitor waits after

the last touch of a button to shut off the OSM control menu. The preset choices

are 10, 20, 30, 45, 60 and 120 seconds.

OSM LOCK OUT: This control completely locks out access to all OSM control

functions without Brightness and Contrast. When attempting to activate

OSM controls while in the Lock Out mode, a screen will appear indicating

the OSM controls are locked out. To activate the OSM Lock Out function,

press SELECT, then “+” key and hold down simultaneously. To de-activate the

OSM Lock Out, press SELECT, then “+” key and hold down simultaneously.

RESOLUTION NOTIFIER: This optimal resolution is 1024 x 768. If ON is

selected, a message will appear on the screen after 30 seconds, notifying you

that the resolution is not at 1024 x 768.

HOT KEY: You can adjust the brightness and contrast directly. When this

function is set to ON, you can adjust the brightness with

< or

>, contrast with

+ or - key, while the OSM menu is off.

OFF TIMER: Monitor will automatically power-down when the end user has

selected a pre-determined amount of time.

FACTORY PRESET: Selecting Factory Preset allows you to reset all OSM control

settings back to the factory settings. The RESET button will need to be held

down for several seconds to take effect. Individual settings can be reset by

highlighting the control to be reset and pressing the RESET button.

Controls –continued

Information

DISPLAY MODE: Indicates the current display resolution and frequency setting

of the monitor.

MONITOR INFO.: Indicates the model and serial numbers of your monitor.

OSM Warning: OSM Warning menus disappear with Exit button.

NO SIGNAL: This function gives a warning when there is no signal present.

After power is turned on or when there is a change of input signal or video

is inactive, the No Signal window will appear.

RESOLUTION NOTIFIER: This function gives a warning of use with opti-

mized resolution. After power is turned on or when there is a change of

input signal or the video signal doesn’t have proper resolution, the

Resolution Notifier window will open. This function can be disabled in

the TOOL menu.

OUT OF RANGE: This function gives a recommendation of the optimized

resolution and refresh rate. After the power is turned on or there is a

change of input signal or the video signal doesn’t have proper timing, the

Out Of Range menu will appear.

Safety Precautions and Maintenance

FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE

FOLLOWING WHEN SETTING UP AND USING

THE MULTISYNC

LCD COLOR MONITOR:

• DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or

removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to

qualified service personnel.

• Do not spill any liquids into the cabinet or use your monitor near water.

• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage

points, which can be harmful or fatal or may cause electric shock, fire or equipment failure.

• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire.

• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall,

causing serious damage to the monitor.

• When operating the MultiSync LCD monitor with its AC 125-240V power supply, use a power

supply cord that matches the power supply voltage of the AC power outlet being used. The power

supply cord you use must have been approved by and comply with the safety standards of your

country. (Type H05VV-F should be used in Europe)

• In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with

this monitor. If a power cord is not supplied with this monitor, please contact your supplier.

• Do not place any objects onto the monitor and do not use the monitor outdoors.

• The inside of the flourescent tube located within the LCD monitor contains mercury.

Please follow the bylaws or rules of your municipality to dispose of the tube properly.

Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel

under the following conditions:

• When the power supply cord or plug is damaged.

• If liquid has been spilled, or objects have fallen into the monitor.

• If the monitor has been exposed to rain or water.

• If the monitor has been dropped or the cabinet damaged.

• If the monitor does not operate normally by following operating instructions.

• Do not bend power cord.

• Do not use monitor in high temperatured, humid, dusty, or oily areas.

• If glass is broken, handle with care.

• Do not cover vent on monitor.

• If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care.

• Allow adequate ventilation around the monitor so that heat can properly

dissipate. Do not block ventilated openings or place the monitor near a

radiator or other heat sources. Do not put anything on top of monitor.

• The power cable connector is the primary means of detaching the system

from the power supply. The monitor should be installed close to a power

outlet which is easily accessible.

• Handle with care when transporting. Save packaging for transporting.

Image Persistence

Image persistence is when a residual or “ghost ” image of a previous image remains visible on the

screen. Unlike CRT monitors, LCD monitors’ image persistence is not permanent, but constant images

being displayed for a long period of time should be avoided.

To alleviate image persistence, turn off the monitor for as long as the previous image was displayed.

For example, if an image was on the monitor for one hour and a residual image remains, the monitor

should be turned off for one hour to erase the image.

NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a

moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when

not in use.

Recommended Use

CAUTION

Recommended Use –continued

CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR

CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE

FOLLOWING WHEN YOU POSITION THE MONITOR:

• For optimum performance, allow 20 minutes for

warm-up.

• Adjust the monitor height so that the top of the

screen is at or slightly below eye level. Your eyes

should look slightly downward when viewing the

middle of the screen.

•

Position your monitor no closer than 16 inches

and no further away than 28 inches from your

eyes. The optimal distance is 20 inches.

• Rest your eyes periodically by focusing on an

object at least 20 feet away. Blink often.

• Position the monitor at a 90° angle to windows and other light sources to

minimize glare and reflections. Adjust the monitor tilt so that ceiling lights do

not reflect on your screen.

• If reflected light makes it hard for you to see your screen, use an anti-glare filter.

• Clean the LCD monitor surface with a lint-free, non-abrasive cloth. Avoid using

any cleaning solution or glass cleaner!

• Adjust the monitor’s brightness and contrast controls to enhance readability.

• Use a document holder placed close to the screen.

• Position whatever you are looking at most of the time (the screen or

reference material) directly in front of you to minimize turning your head

while you are typing.

• Avoid displaying fixed patterns on the monitor for long periods of time to avoid

image persistence (after-image effects).

• Get regular eye checkups.

Ergonomics

To realize the maximum ergonomics benefits, we recommend the following:

•

Use the preset Size and Position controls with standard signals

•

Use the preset Color Setting

•

Use non-interlaced signals with a vertical refresh rate between 60-75Hz

•

Do not use primary color blue on a dark background, as it is difficult to see and

may produce eye fatigue to insufficient contrast

For more detailed information on setting up a healthy work environment, write the

American National Standard for Human Factors Engineering of Visual Display Terminal

Workstations – ANSI-HFS Standard No. 100-1988 – The Human Factors Society, Inc.

P.O. Box 1369, Santa Monica, California 90406.

S pecificat ions

Monitor MultiSync

LCD1560V+

™

Notes

Specifications Monitor

LCD Module Diagonal: 15.0 inch Active matrix; thin film transistor (TFT)

Viewable Image Size: 15.0 inch liquid crystal display (LCD); 0.297 mm dot

Native Resolution (Pixel Count): 1024 x 768 pitch; 250cd/m

white luminence;

350:1 contrast ratio, typical

Input Signal Video: ANALOG 0.7 Vp-p/75 Ohms

Sync: Separate sync TTL Level

Horizontal sync Positive/Negative

Vertical sync Positive/Negative

Display Colors Analog input: 16,194,277 Dependent on display card used.

Maximum Left/right: 60°/60 ° (CR > 10)

Viewing Angles Up/Down: 45°/45 ° (CR > 10)

Synchronization Horizontal: 31.5 kHz to 60.0 kHz Automatically

Range Vertical: 56.2 Hz to 75.1 Hz Automatically

Resolutions Supported 720 x 400*

:VGA text

Some systems may not support

640 x 480*

at 60 Hz to 75 Hz

all modes listed.

800 x 600*

at 56 Hz to 75 Hz

832 x 624*

at 75 Hz

1024 x 768 at 60 Hz to 75 Hz ..................

NEC-Mitsubishi Electronics Display cites

recommended resolution at 75 Hz for

optimal display performance.

Active Display Area Horizontal :

304 mm/12.0 inches

Vertical :

228 mm/9.0 inches

Power Supply

100

–

240 V

~ 50/60 Hz

Current Rating 0.4 A

–

0.2 A

Dimensions

344.8 mm (W) x 344.2 mm (H) x 166.0 mm (D)

13.6 inches (W) x 13.6 inches (H) x 6.5 inches (D)

Weight 3.7 kg

8.2 lbs

Environmental Considerations

Operating Temperature: 5°C to 35°C/41°F to 95° F

Humidity: 30% to 80%

Feet: 0 to 10,000 Feet

Storage Temperature: -10°C to 60°C/14° F to 140°F

Humidity: 10% to 85%

Feet: 0 to 40,000 Feet

Interpolated Resolutions: When resolutions are shown that are lower than the pixel count of the LCD module, text may appear different. This is

normal and necessary for all current flat panel technologies when displaying non-native resolutions full screen. In flat panel technologies, each

dot on the screen is actually one pixel, so to expand resolutions to full screen, an interpolation of the resolution must be done.

NOTE: Technical specifications are subject to change without notice.

Features

Reduced Footprint: Provides the ideal solution for environments requiring superior image

quality but with size and weight limitations. The monitor’s small footprint and low weight

allow it to be moved or transported easily from one location to another.

AccuColor

Control Systems: Allows you to adjust the colors on your screen and customize

the color accuracy of your monitor to a variety of standards.

OSM

(On-Screen Manager) Controls: Allow you to quickly and easily adjust all elements

of your screen image via simple to use on-screen menus.

No-touch Auto Adjust: No-touch Auto Adjust automatically adjusts the monitor to optimal

settings upon initial setup.

ErgoDesign

Features: Enhance human ergonomics to improve the working environment,

protect the health of the user and save money. Examples include

OSM controls for quick

and easy image adjustments, tilt base for preferred angle of vision, small footprint and

compliance with MPRII and TCO guidelines for lower emissions

Plug and Play: The Microsoft

solution with the Windows

95/98/Me/2000/XP operat-

ing system facilitates setup and installation by allowing

the monitor to send its capabilities

(such as screen size and resolutions supported)

directly to your computer, automatically

optimizing display performance.

IPM

(Intelligent Power Manager) System: Provides innovative power-saving methods that

allow the monitor to shift to a lower power consumption level when on but not in use,

saving two-thirds of your monitor energy costs, reducing emissions and lowering the air

conditioning costs of the workplace.

Multiple Frequency Technology: Automatically adjusts monitor to the display card’s

scanning frequency, thus displaying the resolution required.

FullScan

Capability: Allows you to use the entire screen area in most resolutions,

significantly expanding image size.

VESA Standard Mounting Interface: Allows users to connect their MultiSync

monitor to

any VESA standard third party mounting arm or bracket. Allows for the monitor to be

mounted on a wall or an arm using any third party compliant device.

NEC-Mitsubishi Electronics Display of America, Inc.

Troubleshooting

No picture

•

The signal cable should be completely connected to the display card/computer.

• The display card should be completely seated in its slot.

• Check the Vacation Switch should be in the ON position.

• Front Power Switch and computer power switch should be in the ON position.

•

Check to make sure that a supported mode has been selected on the display card or system

being used. (Please consult display card or system manual to change graphics mode.)

• Check the monitor and your display card with respect to compatibility and recom-

mended settings.

• Check the signal cable connector for bent or pushed-in pins.

Power Button does not respond

• Unplug the power cord of the monitor from the AC outlet to turn off and reset the

monitor.

• Check the Vacation Switch on the right side of the monitor.

Image persistence

• Image persistence is when a “ghost” of an image remains on the screen even after the

monitor has been turned off. Unlike CRT monitors, LCD monitors’ image persistence is

not permanent. To alleviate image persistence, turn the monitor off for as long as an

image was displayed. If an image was on the monitor for one hour and a ”ghost” of

that image remains, the monitor should be turned off for one hour to erase the image.

NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display of

America recommends using a screen saver at regular intervals whenever the

screen is idle.

Image is unstable, unfocused or swimming is apparent

• Signal cable should be completely attached to the computer.

• Use the OSM Image Adjust controls to focus and adjust display by

increasing or decreasing the fine total. When the display mode is changed, the OSM

Image Adjust settings may need to be re-adjusted.

• Check the monitor and your display card with respect to compatibility

and recommended signal timings.

•

If your text is garbled, change the video mode to non-interlace and use 60Hz refresh rate.

LED on monitor is not lit

(no green or amber color can be seen)

• Power Switch should be in the ON position and power cord should be connected.

Display image is not sized properly

• Use the OSM Image Adjust controls to increase or decrease the Coarse total.

•

Check to make sure that a supported mode has been selected on the display card or system

being used. (Please consult display card or system manual to change graphics mode.)

No Video

• If no video is present on the screen, turn the Power button off and on again.

• Make certain the computer is not in a power-saving mode (touch the keyboard or

mouse).

Troubleshooting –continued

R ef er ences

NEC-Mitsubishi Monitor Customer Service & Support

Customer Service and Technical Support:

(800) 632-4662

Fax: (800) 695-3044

Parts and Accessories/Macintosh

Cable Adapter: (888) NEC-MITS [888-632-6487]

Customer Service Policies & Processes: http://www.necmitsubishi.com/

css/ServicePolicies/ServicePolicies.htm

Online Technical Support

Knowledge Base: http://www.necmitsubishi.com/

css/knowledgebase.cfm

Customer Service & Technical

Support Email: http://www.necmitsubishi.com/

css/techform.htm

Sales and Product Information

Sales Information Line: (888) NEC-MITS [888-632-6487]

Canadian Customers: (866) 771-0266, Ext#: 4037

Government Sales: (800) 284-6320

Government Sales email: [email protected]

Rebate Status Information

NEC Rebate Status: www.rebatesHQ.com or 866-765-5696

Mitsubishi Rebate Status: www.rebatesHQ.com or 877-405-4692

Electronic Channels

World Wide Web: http://www.necmitsubishi.com

Product Registration: http://www.necmitsubishi.com/

productregistration

European Operations: http://www.nec-mitsubishi.com

Windows

95/98/Me/2000/XP INF File:

http://

www.necmitsubishi.com and select

“Drivers and Downloads”

Limited Warranty

NEC-Mitsubishi Electronics Display of America, Inc. (hereinafter “NMD-A”) warrants this

Product to be free from defects in material and workmanship and, subject to the conditions set

forth below, agrees to repair or replace (at NMD-A’s sole option) any part of the enclosed unit

which proves defective for a period of three (3) years from the date of first consumer purchase.

Spare parts are warranted for ninety (90) days. Replacement parts or unit may be new or

refurbished and will meet specifications of the original parts or unit.

This warranty gives you specific legal rights and you may also have other rights, which vary

from state to state. This warranty is limited to the original purchaser of the Product and is not

transferable. This warranty covers only NMD-A-supplied components. Service required as a

result of third party components is not covered under this warranty. In order to be covered

under this warranty, the Product must have been purchased in the U.S.A. or Canada by the

original purchaser. This warranty only covers Product distribution in the U.S.A. or Canada by

NMD-A No warranty service is provided outside of the U.S.A. or Canada. Proof of Purchase

will be required by NMD-A to substantiate date of purchase. Such proof of purchase must be

an original bill of sale or receipt containing name and address of seller, purchaser, and the

serial number of the product.

It shall be your obligation and expense to have the Product shipped, freight prepaid, or

delivered to the authorized reseller from whom it was purchased or other facility authorized

by NMD-A to render the services provided hereunder in either the original package or a

similar package affording an equal degree of protection. All Products returned to NMD-A for

service MUST have prior approval, which may be obtained by calling 1-800-632-4662. The

Product shall not have been previously altered, repaired, or serviced by anyone other than a

service facility authorized by NMD-A to render such service, the serial number of the product

shall not have been altered or removed. In order to be covered by this warranty the Product

shall not have been subjected to displaying of fixed images for long periods of time resulting

in image persistence (afterimage effects), accident, misuse or abuse or operated contrary to

the instructions contained in the User’s Manual. Any such conditions will void this warranty.

NMD-A SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUENTIAL,

OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NMD-A PRODUCT

OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL

OTHER WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

SOME STATES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE

LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAM-

AGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU.

This Product is warranted in accordance with the terms of this limited warranty. Consumers

are cautioned that Product performance is affected by system configuration, software, the

application, customer data, and operator control of the system, among other factors. While

NMD-A Products are considered to be compatible with many systems, specific functional

implementation by the customers of the Product may vary. Therefore, suitability of a Product

for a specific purpose or application must be determined by consumer and is not warranted

by NMD-A.

For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility,

contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662.

TCO’99

MultiSync LCD1560V+ (NL2501)

Congratulations! You have just purchased a TCO’99 approved and

labeled product! Your choice has provided you with a product developed

for professional use. Your purchase has also contributed to reducing the

burden on the environment and also to the further development of

environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encourag-

ing the adaptation of goods and services to the environment. The main problem, as far as

computers and other electronics equipment are concerned, is that environmentally harmful

substances are used both in the products and during the manufacturing. Since it has not been

possible for the majority of electronics equipment to be recycled in a satisfactory way, most

of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a computer, such as energy consumption levels, that are

important from the viewpoints of both the work (Internal) and natural (external) environments.

Since all methods of conventional electricity generation have a negative effect on the

environment (acidic and climate-influencing emissions, radioactive waste, etc.), it is vital to

conserve energy. Electronics equipment in offices consume an enormous amount of energy

since they are often left running continuously.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and

environmental labelling of personal computers. The labelling scheme was developed as a joint

effort by the TCO (The Swedish Confederation of Professional Employees), Svenska

Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet

(The Swedish National Energy Administration).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of

electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern restrictions on the presence and use of heavy metals,

brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other

things. The product must be prepared for recycling and the manufacturer is obliged to have an

environmental plan which must be adhered to in each country where the company implements its

operational policy. The energy requirements include a demand that the computer and/or display,

after a certain period of inactivity, shall reduce its power consumption to a lower level in one or

more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the reduction

of electric and magnetic fields, physical and visual ergonomics and good usability.

Environmental Requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn,

they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of

flame retardant substances. Most flame retardants contain bromine or chloride and these are

related to another group of environmental toxins, PCBs, which are suspected to give rise to severe

TCO’99 –continued

health effects, including reproductive damage in fisheating birds and mammals, due to the bio-

accumulative* processes. Flame retardants have been found in human blood and researchers fear

that disturbances in foetus development may occur.

TCO’99 demand requires that plastic components weighing more than 25 grams must not contain

flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in

the printed circuit boards since no substitutes are available.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the

nervous system and in higher doses, causes lead poisoning.

TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

Cadmium**

Cadmium is present in rechargeable batteries and in the colourgenerating layers of certain

computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO’99 requirement states that batteries, the colourgenerating layers of display screens and the

electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches, Mercury damages the nervous system

and is toxic in high doses.

TCO’99 requirement states that batteries may not contain any Mercury. It also demands that no

mercury is present in any of the electrical or electronics components associated with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and

thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of

ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO’99 requirement; Neither CFCs nor HCFCs may be used during the manufacturing

and assembly of the product or its packaging.

*Bio-accumulative is defined as substances which accumulate within living organisms.

**Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

To obtain complete information on the environmental criteria document, order from:

TCO Development Unit

SE-114 94 Stockholm

SWEDEN

FAX Number: +46 8 782 92 07

E-mail (Internet): [email protected]

You may also obtain current information on TCO’99 approved and labelled products by

visiting their website at: http://www.tcodevelopment.com/

Declaration of the Manufacturer

We hereby certify that the color monitor

MultiSync

LCD1560V+

(NL2501) is

compliance with

Council Directive 73/23/EEC:

– EN 60950

Council Directive 89/336/EEC:

– EN 55022

– EN 61000-3-2

– EN 61000-3-3

– EN 55024

and marked with

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À

L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE

OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES.

NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX

À DU PERSONNEL TECHNIQUE QUALIFIÉ.

AVERTISSEMENT

ATTENTION

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L'ARRIÈRE). À L'INTÉRIEUR, AUCUNE

PIÈCE NE NÉCESSITE L'INTERVENTION DE L'UTILISATEUR. EN CAS DE PROBLÈME, S'ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole est une mise en garde contre les risques d'électrocution que présentent certaines parties dépourvues

d'isolation à l'intérieur de l'appareil. Il est donc dangereux d'établir le moindre contact avec ces parties

Ce symbole prévient l'utilisateur que des directives d'utilisation et de maintenance de cet appareil sont fournies avec

ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident.

Déclaration de conformité – Département des Communications du Canada

DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement

sur le matériel à l'origine d'interférences du Canada.

C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité

canadiens selon CAN/CSA C22.2 No. 950.

Informations FCC

1. Utiliser les câbles spécifiés fournis avec les moniteur couleur MultiSync LCD1560V+ (NL2501) afin de ne pas

provoquer d'interférences avec la réception radio et télévision.

(1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC.

(2) Veuillez utiliser le câble de signal vidéo blindé fourni.

L'utilisation d'autres câbles et adaptateurs peut provoquer des interférences avec la réception

radio et télévision.

Cet appareil a été testé et s’avère conforme avec les spécifications d'équipements de Classe B, section 15

de la réglementation FCC. Ces spécifications ont été établies pour garantir une protection raisonnable

contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut

émettre des fréquences radio et, s'il n'est pas installé et utilisé selon les directives de ce guide, il peut

perturber les communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produira

dans une installation donnée.

Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce que vous pouvez

déterminer en allumant et en éteignant l'appareil, essayez de remédier au problème en prenant une ou

plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.

• Augmenter la distance entre l'appareil et le récepteur.

• Connecter l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur

est connecté.

• Consulter son revendeur ou un technicien radio/TV pour obtenir de l'aide.

Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien radio/TV afin d'obtenir des

informations supplémentaires. L'utilisateur peut se procurer le livret utile suivant, préparé par la Federal

Communications Commission : «How to Identify and Resolve Radio-TV Interference Problems» (Comment

cerner et résoudre les problèmes d’interférences radio/TV). Ce livret est disponible auprès du U.S.

Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

La boîte* de votre nouveau moniteur NEC MultiSync

contient :

• Moniteur MultiSync LCD1560V+

™

avec socle inclinable

• Cordon d'alimentation

•

Câble pour le signal vidéo

• Manuel de l’utilisateur

* Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour transporter ou expédier le moniteur.

Contenu

Cordon

d'alimentation

Câble pour le signal vidéo

Manuel de l’utilisateur

MultiSync

LCD1560V+

Pour raccorder le moniteur MultiSync

LCD au système,suivez les

directives ciaprès:

1. Mettez l’ordinateur hors tension.

2. Retirez connecteur étui et étui cable.

3. PC : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié dans le

connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis.

Macintosh : Branchez l’adaptateur de câble Macintosh pour MultiSync LCD1560V+ dans

l’ordinateur (Figure B.1). Branchez le du câble vidéo dans l’adaptateur de câble Macintosh pour

MultiSync LCD1560V+ (Figure B.1). Serrez toutes les vis.

NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync LCD1560V+ appelez

NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662.

4. Branchez le mini-connecteur D-SUB à 15 broches de câble vidéo aux connecteurs appropriés à

l’arrière du moniteur (Figure C.1).

5. Connectez une extrémité du câble d’alimentation sur l’adaptateur AC et l’autre extrémité sur la

prise de secteur. Le signal de vidéo d’endroit câble et power du cordon sous étui cable (Figure

C.1). Remplace connecteur étui et étui cable.

NOTA : Disposez les câbles dans les fixations de telle sorte à éviter toute détérioration des câbles

proprement dits ou du moniteur.

NOTA : Si vous utilisez ce moniteur à AC125-240V, s'il vous plaît faites référence à section de

l'Usage Recommandée de ce manuel pour sélection adéquate d'AC pouvoir cordon.

6. L’Interrupteur de Vacances sur le côté droit de l’écran doit être allumai (Figure D.1). Allume l’écran

de Silhouette de bouton et l’ordinateur.

NOTA : L'interrupteur de désactivation permanente est un vrai interrupteur marche/arrêt.

Lorsque cet interrupteur est en position OFF (arrêt), le moniteur ne peut pas être allumé

en utilisant la touche avant. NE PAS commuter entre les positions marche/arrêt à

répétitions.

7. Auto aucune de tact ajuste automatiquement ajuste

l’écran à réglages optimaux sur setup initial pour

les les plus nombreux minutages. Pour les réajustements plus further, following

OSM

utilise des

réglages:

• Contraste automatique

• Réglage automatique

Pour une description complète de ces commandes OSM, consultez la section Commandes de ce

manuel.

NOTA: des informations sur le télé chargement du fichier INF Windows

95/98/Me/2000/XP pour

le moniteur MultiSync LCD1560V+, consultez la section Références de ce manuel.

NOTA: case de probl è me,consultez la section Dépannage de ce manuel.

Mise en marche rapide

Mise en marche rapide (suite)

Figure A.1

Figure C.1

Figure B.1

Adaptateur

Macintosh

(non fourni)

Remarque:

Certains systémes

Macintosh ne

nécessitent pas un

adaptateur de

câble Macintosh.

Figure D.1

l’interrupteur

de vacances

Bouton

d’alimentaion

Cable Cover

Couvercle des câble

Non surface abrasif

Mise en marche rapide (suite)

Incliner

Placez les mains de chaque côté du moniteur et

réglez l’inclinaison et la position souhaitées

(Figure TS.1).

Enlever le support du moniteur

pour le montage

Pour préparer le moniteur à différents types de

montage :

1. Déconnectez tous les câbles.

2. La charnière de remove couvre (Figure R.1).

3. Retirez le couvercle arrière et le

couvercle du câble (Figure R.1).

4. Retirez les 4 vis connectant le

moniteur au socle et soulevez le

socle pour l’ôter (Figure R.2).

Vous pouvëz à présent modifier

le montage du moniteur.

5. Connectez les AC attachent avec

une corde et câble du signal au

dos du moniteur (Figure R.3).

6. Inversez la marche à suivre pour réinstaller le support.

NOTA : Utilisez uniquerment une méthode de montage compatible VESA.

NOTA : Prenez des précautions pour ôter le support du moniteur.

Figure R.3

Figure R.1

Figure TS.1

Figure R.2

Mise en marche rapide (suite)

Ce moniteur LCD a été conçu pour être utilisé avec un bras flexible. Utiliser les vis

fournies (4pièces) lors de l’installation comme indiqué sur la figure.

Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire

correspondant au poids du moniteur.

Ce moniteur LCD ne peut être unilisé qu’ avec un bras homoloqué (par ex. marque

GS).

Fiche Technique

Reemplacez des vis

Parenthe`se (Arme)

2,0~3,2mm

Fixer toutes les vis

(MAX depth: 8.5mm)

4-SCREWS(4M)

Poids de LCD Assemblee: 2,8 kg (MAX)

Si utilisant d’autnes vis, profondeur de chégue de trou.

Les boutons de réglage OSM

situés sur l’avant du moniteur fournissent les

fonctions suivantes :

Pour accéder au menu OSM, appuyez sur une des touches de commande

(<,

>, –, +,

EXIT

)

Commandes

Menu principal

EXIT Quitte les commandes OSM.

Revient au menu principal OSM.

< / >

Déplace la zone en surbrillance vers la gauche ou la droite pour choisir un menu de

commande.

Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir l’une des commandes.

– / +

Déplace la barre vers la gauche ou la droite pour augmenter ou diminuer le réglage.

SELECT

Active la fonction de réglage automatique. Entrez les commandes OSM.

Entrez le sous-menu de OSM.

RESET Réinitialise le menu de commandes en surbrillance aux réglages d’usine.

NOTA : En appuyant sur le bouton RESET dans un menu ou dans un sous-menu, une fenêtre s’affiche

vous permettant d’annuler la fonction RESET en appuyant sur le bouton EXIT.

Commandes de luminosité/contraste

LUMINOSITÉ

Règle la luminosité de l'image générale et de l'écran d'arrière-plan.

CONTRASTE

Règle la luminosité de l'image par rapport à l'arrière-plan.

AUTO

RÉGLAGE AUTO

Règle l’image affichée pour les modes vidéo non standard.

Réglage automatique

Règle automatiquement la position, le format horizontal ou la résolution fine.

Commandes de image

GAUCHE/DROITET

Contrôle la position horizontale de l’image dans la zone d’affichage du LCD.

BAS/HAUT

Contrôle la position verticale de l’image dans la zone d’affichage du LCD.

SIMPLE

Corrige automatiquement la position horizontale et verticale dans la zone

d’affichage du LCD.

FIN

Améliore la mise au point, la netteté et la stabilité de l’image en augmentant

ou en diminuant la valeur Fin.

Système de contrôle des couleurs AccuColor

Cinq préréglages des couleurs vous permettent de sélectionner la couleur de votre

choix. (Il n'est pas possible de changer le préréglage de couleur NATIVE).

R, V, B : Augmente ou diminue le niveau des couleurs rouge, vert ou bleu,

suivant celui qui a été sélectionné. Le changement de couleur apparraît à

l’écran et le sens (augmentation ou diminution) est indiqué par les barres de

couleur.

NATIVE: Les couleurs originales présentées par le panneau LCD qui sont

indéréglables.

Outils

LANGUAGE: Les menus des commandes OSM sont disponibles en sept

langues.

POSITION DE L’OSM: Vous pouvez choisir l’empmacement ou vous

souhaitez que la fenêtre des commandes OSM apparaisse sur l’écran. En

choisissant Position OSM, vous pouvez régler manuellement la position du

menu de commande OSM : droite, bas ou haut.

EXTINCTION DE L’OSM :

Le menu de l’OSM restera actif aussi longtemps que

vous l’utiliserez. Dans le menu d’extinction de l’OSM, vous pouvez choisir le

temps que mettra l’affichage pour s’effacer après la dernière pression sur une

touche. Les temps préréglés sont de 10, 20, 30, 45, 60 et de 120 secondes.

VERROUILLAGE OSM : Complètement ce réglage enferme locks tout de

l’accès à OSM contrôle des fonctions sans Luminosité et Contraste. En

essayant d’accéder au menu lorsqui´il est verrouillé, une fenêtre s’ouvrira a

l’écran et vous indiquera que les r´églages ne sont pas accessibles. Pour

verrouiller, appuyer sue les touches SELECT et “+” simultanément. Pour

déverrouiller, appuyer sur les touches SELECT et “+” simultanément.

ERREUR RESOLUTION : La résolution optimale est 1024 x 768. Lorsque

ON est sélectionné pour cette fonction, le message Notification de résolution

apparaît de 30 secondes après la non reconnassance du signal d’entrée en

tant que signal 1024 x 768.

TOUCHE DE RACCOURCI: Vous pouvez régler directement la luminosité et

le contraste. Lorsque le menu est activé, vous pouvez régler la luminosité

avec < ou >. Lorsque le menu est désactivé, utilisez les touches + ou pour

régler le contraste.

PROGRAMMATEUR ARRÊT: Le moniteur sera mis automatiquement hors

tension lorsque l’utilisateur final sélectionne un laps de temps préréglé.

PRÉRÉGLAGE USINE : Cette fonction vous permet de remettre tous les

paramètres de l’OSM à leur état d’origine. Une fenêtre d’alerte vous

demandera de confirmer si vous désirez rappeller tous les réglages usine.

Les réglages individuels peuvent être réinitialisés en mettant en surbrillance

la commande à réinitialiser, puis en appuyant sur le bouton RESET.

Commandes (suite)

Information

MODE D’AFFICHAGE : Indique le courant de l’affichage r

ésolution et

fréquences mettant de l’

écran.

INFORMATION ÉCRAN : Le numéro du modèle et le numéro de série y sont

indigués.

Avertissement OSM: OSM prémunissant menu disparaît sur Exit bouton.

PAS DE SIGNAL: Cette fonctionne vous avertit de l’absence de signal. Après la

mise sous tension ou si le signal d’entrée a été changé ou si la vidéo est inactive,

la fenêtre PAS DE SIGNAL s’affiche.

ERREUR RESOLUTION : Cette fonction vous met en garde contre l’utilisation de

la résolution optimale. Après la mise sous tension ou si le signal d’entrée a été

changé ou si le signal vidéo ne présente pas la résolution appropriée, la fenêtre

Resolution Notifier window s’ouvre.

Cette fonction peut être désactivée dans le menu Outils.

HORS LIMITE : Cette fonction recommande la résolution et la fréquence de

rafraîchissement optimales. Après la mise sous tension ou si le signal d’entrée a

été changé ou si le signal vidéo ne présente pas la synchronisation appropriée,

le menu Hors Limite s’affiche.

Usage recommandé

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE

QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR

COULEUR MULTISYNC

LCD

• NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et

l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques

dangereuses ou d'autres risques. Confier tous travaux à du personnel technique qualifié.

• Ne pas renverser de liquides dans le boîtier, ni utiliser le moniteur près de l'eau.

• Ne pas introduire d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci

pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire

être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.

• Ne pas placer d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner

une décharge électrique ou un incendie.

• Ne pas placer cet appareil sur un chariot, un support ou une table inclinée ou instable, afin d'éviter

que le moniteur ne tombe, occasionnant de sérieux dommages au moniteur.

• Pour l'utilisation du moniteur MultiSync LCD avec l'alimentation AC mondiale de

125-240 V, utiliser un cordon d'alimentation qui correspond à la tension de l'alimentation fournie à

la prise de courant AC. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les

normes de sécurité de son pays. (Type H05VV-F à utiliser sauf au Europe.)

• Au R, –U., utilisez avec ce moniteur un cordon d’alimrntation approuvé BS avec fiche moulée d’un

fusible noir (5A). Si un cordon d’alimentation n’a pas été fourni avec ce moniteur, veuillez contacter

votre fournisseur.

• Ne placer aucun objet sur le moniteur et ne pas l’utiliser en extérieur.

• L’intérieur du tube fluorescent situé dans le moniteur contient du mercure. Pour l’élimination

appropriée, observez les règlements en vigueur dans votre région.

Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel

technique qualifié dans les cas suivants :

• Lorsque le cordon d'alimentation ou la fiche est endommagé(e).

• Si du liquide a été renversé ou des objets sont tombés à l'intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l'eau.

• Si le moniteur est tombé ou le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

• Ne courbe pas le pouvoir du cordon.

• N’utilise pas votre écran dans de hautes températures humides poussiéreuses près d’huile ou.

• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur.

• Regal toujours glass sur soin.

•

Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin

• Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se

dissiper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le

moniteur près d'un radiateur ou autre source de chaleur. Ne rien poser sur le

moniteur.

• La fiche du cordon d'alimentation est le moyen principal de débrancher le système de

l'alimentation. Le moniteur doit être installé à proximité d'une prise de courant

facilement accessible.

•

Manipuler avec soin lors du transport. Conserver l'emballage pour le transport.

Persistance de l’image

la persistance de l’image se présente lorsqu’une image résiduelle ou “fantôme” d’une image précédente

reste visible sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de le l’image

des moniteurs LCD n’est pas permanente, mais l’affichage d’images constantes pendant

une longue période de temps doit être évitée. Pour remédier à la persistance de l’image, mettez le

moniteur hors tension pendant une durée égale à celle de l’affichage de l’image précédente. Par

exemple, si une image est restée affichée sur l’écran pendant une heure et qu’il reste une image

résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l’image.

NOTA: Comme pour tous les équipements d’affichage personnels, NEC-Mitsubishi Electronics Display

recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois

que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé .

AVERTISSEMENT

LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR

PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE.

OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT

DU MONITEUR :

Usage recommandé (suite)

• Pour une performance optimale, laissez le moniteur

se réchauffer pendant 20 minutes.

• Régler la hauteur du moniteur de sorte que le dessus

de l'écran soit au niveau ou légèrement en-dessous

du niveau des yeux. Les yeux doivent regarder

légèrement vers le bas lorsque l'on regarde le milieu

de l'écran.

• Positionner le moniteur à une distance minimale de

40 cm (16 po) et maximale de 70 cm (28 po) des yeux.

La distance optimale est de 50 cm (20 po).

• Reposer ses yeux régulièrement en regardant vers un

objet situé à au moins 6 m (20 pieds). Cligner régulièrement.

• Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de

lumière, afin de réduire au maximum les reflets et l'éblouissement. Régler l'inclinaison

du moniteur de sorte que l'éclairage du plafond ne soit pas reflété sur l'écran.

• Si une lumière réfléchie rend la vision de l'écran difficile, utiliser un filtre anti-reflet.

• Nettoyer régulièrement le moniteur. Utiliser un chiffon sans peluches et non abrasif et

une solution de nettoyage sans alcool, neutre, non abrasive ou un produit nettoyant

pour vitres pour éliminer au maximum la poussière.

• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la

lisibilité.

• Utiliser un support de document placé près de l'écran.

• Positionner ce que l'on regarde le plus souvent (l'écran ou les documents de référence)

directement devant soi pour réduire au maximum les mouvements de la tête lorsque

l'on dactylographie.

• Pour éviter la persistance d’images (images rémanentes), n’affichez pas des motifs fixes

sur le moniteur pendant de longues périodes.

• Consulter régulièrement un ophtalmologiste.

Ergonomie

Pour optimiser les avantages ergonomiques, observez les directives suivantes :

• Utiliser les commandes de format et position préprogrammées avec signaux standard .

• Utiliser le réglage couleur et les commandes gauche/droite préprogrammés.

• Utiliser des signaux non entrelacés avec fréquence de rafraîchissement vertical de 60 à

75 Hz.

• Ne pas utiliser la couleur bleu primaire sur fond foncé car cela rend la lecture difficile

et peut occasionner de la fatigue oculaire en raison de contraste insuffisant.

Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, écrire à

American National Standard for Human Factors Engineering of Visual Display Terminal Workstations -

ANSI-HFS Standard No. 100-1988 - The Human Factors Society, Inc. P.O. Box 1369, Santa Monica,

California 90406.

Fiche technique

Caractér. techn. Moniteur Remarques

du moniteur

MultiSync

LCD1560V+

™

Module LCD Diagonale : 15,0 po Matrice active; transistor à film fin (TFT);

Surface utile : 15,0 po affichage à cristaux liquides (LCD);

Résolution (nombre de pixels) : 1024 x 768 pas 0,297 mm; luminance blanche 250cd/m

; taux de

contraste caractéristique 350:1.

Signal d'entrée Vidéo : ANALOGIQUE 0,7 Vp-p/75 Ohms

Sync : Synchro séparée niveau TTL.

Positif/négatif sync. horizontale

Positif/négatif sync. verticale

Angles de Gauche/droite: 60°/60° (CR > 10)

visionnement maximal Haut/bas: 45°/45° (CR > 10)

Couleurs d'affichage Entrée analogique : 16,194,277

Dépend de la carte vidéo et synchronisation utilisée.

Gamme de Horizontale : 31,5 kHz à 60,0 kHz Automatique

synchronisation Verticale : 56,2 Hz à 75,1 Hz Automatique

Résolutions acceptées 720 x 400*

:texte VGA

640 x 480*

@ 60 Hz à 75 Hz Certains syst

mes peuvent ne pas prendre

800 x 600*

@ 56 Hz à 75 Hz en charge tous le modes list

832 x 624*

@ 75 Hz

1024 x 768 @ 60 Hz à 75 Hz

NEC-Mitsubishi Electronics Display

recommande une résolution à 75 Hz

pour

des

performances d'affichage optimales et couleurs.

Zone d'affichage active Horizontale :

304 mm/12,0 pouces

Verticale :

228mm/9,0 pouces

Alimentation

100 – 240 V ~ 50/60 Hz

Tension d'alimentation 0,4 A

–

0,2 A

Dimensions Paysage :

344,8 mm (L) x 344,2 mm (H) x 166,0 mm (P)

13,6 pouces (L) x 13,6 pouces (H) x 6,5 pouces (P)

Poids 3,7 kg

8,2 livres

Considérations environnementales

Température de fonctionnement : 5 °C à +35 °C/41 °F à 95 °F

Humidité : 30 % à 80 %

Altitude : 0 à 10 000 pieds

Température de stockage : -10 °C à +60 °C/14 °F à 140 °F

Humidité : 10 % à 85 %

Altitude : 0 à 40,000 pieds

Résolutions interpolées : Quand les résolutions affichées sont inférieures au nombre de pixels du module LCD, le texte peut apparaître craquelé et les

lignes plus épaisses. Ceci est normal et nécessaire pour toutes les technologies d’affichage sur panneaux plats pour lesquels chaque point de l’écran

occupe réellement un pixel. Pour agrandir la résolution à celle du plein écran, une interpolation mathématique de celle-ci est nécessaire. Quand cette

résolution interpolée ne correspond pas exactement à un multiple entier de la résolution d’origine, la nécessaire interpolation mathématique peut faire que

certaines lignes apparaissent plus épaisses que d’autres.

NOTA : Les spécifications techniques sont susceptibles d’être modifiées sans préavi.

Fonctions

Encombrement réduit : Constitue la solution idéale pour les environnements qui nécessitent

une image de haute qualité et un encombrement et un poids limités. L’encombrement réduit

et le faible poids du moniteur permettent de le déplacer ou de le transporter rapidement

d’un point à un autre.

Système de commande AccuColor

Permet de régler les couleurs à l’écran et de

personnaliser la précision des couleurs selon diverses normes.

Auto aucune de tact n’Ajuste : pas qu’auto de tact ajuste automatiquement ajuste l’écran à

réglages oprimaux sur setup initial.

Commandes OSM

Display Screen (Gestionnaire à l'écran) : Permet de régler facilement et

rapidement tous les éléments de l'image de l'écran via les menus à l'écran simples à utiliser.

Fonctions ErgoDesign

: Améliore l'ergonomie humaine pour améliorer l'environnement de

travail, protéger la santé de l'utilisateur et épargner de l'argent. On peut citer comme

exemple les commandes OSM pour un réglage rapide et facile de l'image, un socle

inclinable pour un meilleur confort de visualisation et la conformité aux directives MPRII et

TCO concernant les réductions d'émissions.

Plug and Play : La solution Microsoft

avec le système d’exploitation Windows

95/98/

Me/2000/XP

facilite la configuration et l'installation en permettant au moniteur d'envoyer

ses capacités (telles que le format et les résolutions d'écran acceptés) directement à

l'ordinateur, optimisant ainsi automatiquement les performances d'affichage.

Système IPM

(Intelligent Power Manager/Gestionnaire d'énergie intelligent) : Procure

des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un

niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé,

épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts

de conditionnement d'air du lieu de travail.

Technologie à fréquence multiple : Règle automatiquement le moniteur à la fréquence de

la carte vidéo, affichant ainsi la résolution requise.

Capacité FullScan (balayage complet) : Permet d'utiliser la totalité de la surface d'écran

dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image.

Standard VESA de montage d’interface : Permet a l’utilisateur de raccorder son moniteur

MultiSync

a n’importe quel autre bras au baie de montage conforme VESA. Permet de

monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif

compatible.

NEC-Mitsubishi Electronics Display of America, Inc.

Dépannage

Pas d'image

• Le câble vidéo doit être bien connecté à la carte d'affichage et à l’ordinateur.

• La carte d'affichage doit être insérée à fond dans son logement.

• Vérifiez que l’interrupteur de vacances soit sur la position MARCHE.

• Les interrupteurs d’alimentation du moniteur à l’avantet de l’ordinateur doivent être sur la

position MARCHE.

• Vérifiez qu’un mode d’affichage autorisé a été sélectionné pour la carte d’affichage ou le

système utilisé (veuillez consulter le manuel de votre carte d'affichage ou de votre système

pour modifier le mode graphique).

• Vérifier la compatibilité et les paramètres recommandés de votre moniteur et de votre

carte d'affichage.

• Vérifiez que le connecteur du câble vidéo ne comporte aucune broche tordue ou rentrée.

L’interrupteur d’alimentation ne fonctionne pas

• Déconnectez le cordon d’alimentation de la prise secteur pour mettre le moniteur sous puis

hors tension.

• Le pouvoir de chèque boutonne sur le côté droit de l’écran.

Persistance de l’image

• la persistance de l’image se présente lorsqu’une image résiduelle ou “ fantôme ” d’une

image précédente reste visible sur l’écran. Contrairement aux moniteurs à tube

cathodique, la persistance de le l’image des moniteurs LCD n’est pas permanente, mais

l’affichage d’images constantes pendant une longue période de temps doit être évitée.

Pour remédier à la persistance de l’image, mettez le moniteur hors tension pendant une

durée égale à celle de l’affichage de l’image précédente. Par exemple, si une image est

restée affichée sur l’écran pendant une heure et qu’il reste une image résiduelle, le

moniteur doit être mis hors tension pendant une heure pour effacer l’image.

NOTA: Comme pour tous les équipements d’affichage personnels,NEC-Mitsubishi

Electronics Display recommande l’utilisation d’un économiseur d’écran mobile à des

intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur

lorsqu’il n’est pas utilisé

L'image défile ou est instable

• Le câble vidéo doit être bien connecté à la carte d'affichage et à l’ordinateur.

• Utilisez les boutons de Réglage image OSM pour mettre au point et régler l’affichage en

augmentant ou en diminuant la valeur Fin. Lorsque l’affichage est réglé, le Réglage image

OSM peut nécessiter un réajustement.

• Vérifier la compatibilité et les réglages recommandés de votre moniteur et de votre carte

d'affichage.

• Si votre texte n’est pas net, con Figurez le mode vidéo en non entrelacé à 60Hz.

La LED sur le moniteur n'est pas allumée

(Couleur non verte ou ambrée peut être vue.)

• L’interrupteur d'alimentation doit être en position MARCHE et le cordon d'alimentation doit

être connecté.

L'image n’a pas la bonne taille

• Utilisez les boutons de Réglage image OSM pour augmenter ou diminuer le format

horizontal.

• Vérifiez qu’un mode d’affichage supporté a été sélectionné pour la carte d’affichage ou le

système utilisé (veuillez consulter le manuel de votre carte d'affichage ou de votre système

pour modifier le mode graphique).

Pas de vidéo

• Si pas be vidéo n’est présent sur l’écran, appuyez le couton d’alimentation marche et

arrêt encore.

• Assurez-vous que l’ordinateur n’est pas réglé dans le mode d’économie d’énergie

(touchez le clavier ou la souris).

Dépannage (suite)

Référ ences

Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi

Service à la clientèle et assistance technique:

(800) 632-4662

Télécopieur: (800) 695-3044

Pièces et accessoires/adaptateur

de câble Macintosh: (888) NEC-MITS [888-632-6487]

Politiques et processus du service

à la clientèle: http://www.necmitsubishi.com/

css/ServicePolicies/ServicePolicies.htm

Base de connaissance de l’assistance

technique en lign: http://www.necmitsubishi.com/css/

knowledgebase.cfm

Adresse électronique du service à la

clientèle et de l’assistance technique: http://www.necmitsubishi.com/css/

techform.htm

Ventes et information produit

Ligne d’information sur les ventes: (888) NEC-MITS [888-632-6487]

Clientèle canadienne: (866) 771-0266, Ext#: 4037

Ventes au gouvernement: (800) 284-6320

Adresse électronique du service

des ventes au gouvernement: [email protected]

Information sur les remises

Remises actuelles NEC: www.rebatesHQ.com or 866-765-5696

Remises actuelles Mitsubishi:

www.rebatesHQ.com or 877-405-4692

Courrier électronique

World Wide Web: http://www.necmitsubishi.com

Produit enregistré: http://www.necmitsubishi.com/

productregistration

Opérations Européennes: http://www.nec-mitsubishi.com

Fichier INF Windows

95/98/Me/2000/XP:

http://

www.necmitsubishi.com et select

“Downloads and Drivers”

Garantie limitée

NEC-Mitsubishi Electronics Display of America, Inc. (ci-après «NMD-A») garantit que ce

produit est exempt de vice de fabrication et de main-d’oeuvre et, selon les conditions énoncées

ci-dessous, accepte de réparer ou remplacer, à sa discrétion, toute pièce de l’appareil concerné

qui s’avérerait défectueuse et ce, pendant une période de trois (3) ans à partir de la date d’achat

initial. Les pièces de rechange sont garanties pendant quatre-vingt dix (90) jours. Les pièces

de rechange ou unités peuvent être neuves ou reconditionnées et seront conformes aux

spécifications des pièces et des unités d’origine. Cette garantie vous accorde des droits légaux

spécifiques auxquels peuvent s’ajouter d’autres droits pouvant varier d’une juridiction à l ’autre.

Cette garantie est limitée à l’acheteur d’origine du produit et n’est pas transférable. Cette

garantie couvre uniquement les composants fournis par NMD-A. Une réparation requise à la

suite de l’utilisation des pièces provenant d’un tiers n’est pas couverte par cette garantie. Pour

être couvert par cette garantie, le produit doit avoir été acheté aux États-Unis ou au Canada

par l’acheteur d’origine. Cette garantie couvre uniquement la distribution du produit aux États-

Unis ou au Canada par NMD-A. Aucune garantie n’est offerte à l’extérieur des États-Unis et

du Canada. La preuve d’achat sera exigée par NMD-A pour prouver la date d’achat. Une telle

preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse

du vendeur, de l’acheteur et le numéro de série du produit.

Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé

ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par

NMD-A, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un

niveau équivalent de protection. Avant de retourner tout produit à NMD-A, vous devez

d’abord obtenir une autorisation de retour de marchandise en composant le 1-800-632-

4662. Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par

personne d’autre que du personnel technique autorisé par NMD-A, et le numéro de série du

produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne

pourra pas avoir été soumis à l’affichage d’une image fixe pendant de longues périodes de

temps résultant en une persistance de l’image, un accident, une utilisation incorrecte ou

abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une

seule de ces conditions annulera la garantie.

NMD-A NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS,

ACCIDENTELS, SECONDAIRES OU D’AUTRES TYPES DE DOMMAGES RÉSULTANT DE

L’UTILISATION D’UN PRODUIT QUI N’ENTRENT PAS SOUS LA RESPONSABILITÉ DÉCRITE

CI-DESSUS. CES GARANTIES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU

IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ

MARCHANDE OU D’APTITUDE À UNE FIN PARTICULIÈRE. CERTAINES JURIDICTIONS NE

PERMETTANT PAS L’EXCLUSION DE GARANTIES IMPLICITES OU LA LIMITATION OU

L’EXCLUSION DE RESPONSABILITÉ POUR DOMMAGES ACCIDENTELS OU SECONDAIRES,

LES EXCLUSIONS OU LIMITATIONS CI-DESSUS POURRAIENT NE PAS S’APPLIQUER DANS

VOTRE CAS.

Ce produit est garanti selon les termes de cette garantie limitée. Les consommateurs doivent

savoir que les performances du produit peuvent varier selon la configuration du système, le

logiciel, l’application, les données du client et la manière dont le produit est utilisé par

l’opérateur, ainsi que d’autres facteurs. Bien que les produits NMD-A soient considérés

compatibles avec de nombreux systèmes, la mise en oeuvre fonctionnelle du produit peut

varier d’un client à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une

application spécifique doit être déterminée par le consommateur et n’est pas garantie par

NMD-A.

Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics

Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au

1-800-632-4662.

TCO’99 (C’est une traduction de portion Anglaise de TCO’99.)

MultiSync LCD1560V+ (NL2501)

Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99.

En choisissant ce produit conçu pour une utilisation professionnelle, vous

contribuez aussi à la réduction des effets nuisibles sur l’environnement et

aussi au développement continu de produits électroniques respectueux de

l’environnement.

Pourquoi des ordinateurs «éco-étiquetés»?

Dans de nombreux pays, l’éco-étiquetage est devenu une méthode reconnue pour favoriser la

mise au point de biens et de services respectueux de l’environnement. Pour ce qui est des ordinateurs

et autre équipement électronique, le problème est double : des substances nuisibles à

l’environnement sont utilisées à la fois dans le produit et au cours du processus de fabrication.

Comme il n’a pas été possible de recycler de manière appropriée la majeure partie de l’équipement

électronique, ces substances sont tôt ou tard introduites dans la nature.

L’ordinateur comporte d’autres caracté ristiques comme les niveaux de consommation énergétique,

qui influent à la fois sur l’environnement de travail (interne) et sur l’environnement naturel (externe).

Étant donné que toutes les méthodes de génération d’électricité traditionnelle ont un impact négatif

sur l’environnement (retombées acides et émissions provoquant des changements climatiques,

déchets radioactifs, etc.), la conservation de l’énergie est cruciale. Les appareils électroniques

utilisés dans des bireaux consomment une quantité énorme d’énergie puisqu’ils sont souvent

laissés continuellement en marche.

Qu’est-ce qu’implique l’éco-étiquetage?

Ce produit répond aux exigences de la directive TCO’99 qui prévoit l’éco-étiquetage et étiquetage

international d’ordinateurs personnels. La directive d’étiquetage a été élaborée par le TCO

(Confédération suédoise des employés professionnels), Svenska Naturakyddsforeningen (Société

suédoise de conservation de la nature) et Statens Energimyndighet (Administration nationale de

l’énergie de la Suéde).

La directive couvre plusieurs volets : environnement, ergonomie, facilité d’utilisation, émissions de

champs électriques et magnétiques, consommation énergétique, sécurité-électrique et sécurité-

incendie.

Les exigences environnementales concernent la restriction de la présence et de l’utilisation, entre

autres, de métaux lourds, de retardateurs de flamme contenant du brome et du chlore,

d’hydrocarbure chlorofluoré (fréon) et de solvants chlorés. Le produit doit être préparé en vue

d’être éventuellement recyclé et le fabricant est tenu d’élaborer un plan environnemental qui doit

être respecté dans chaque pays où la société met en oeuvre sa politique opérationnelle. Dans le

cadre des exigences relatives à la consommation, l’ordinateur et/ou l’écran doit, après une certaine

période d’inactivité, réduire sa consommation énergétique en une ou plusieurs phases. Le temps

nécessaire à la réactivation de l’ordinateur devra être raisonnable. Le produits étiquetés doivent

répondre à des exigences environnementales rigoureuses, par exemple, eu égard à la réduction

des champs électriques et magnétiques, à l’ergonomie physique et visuelle et à la facilité d’utilisation.

Exigences environnementales

Retardateurs de flamme

Les retardateurs de flamme sont présents dans les cartes à circuits imprimés, les câbles, les fils, les

châssis et les boîtiers. Leur présence permet de retarder la propagation du feu. Le plastique d’un

boîtier d’ordinateur peut contenir jusqu’à trente pour cent de substances ignifuges. La plupart des

retardateurs de flamme contiennent du brome ou du chlrore et ces derniers s’apparentent à un

autre groupe de toxines environnementales, les PCB, qui sont suspectésde provoquer des effets

néfastes pour la santé, dont la modification de la reproduction chez les oiseaux piscivores et les

mammifères, attribuable aux processus biocumulatifs*. La présence de retardateurs de flamme a

été détectée dans le sang humain et les chercheurs craignent que le développement du foetus

pourrait être perturbé. La directive TCO’99 exige que les composants en plastique pesant plus de

TCO’99 (suite)

25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome

organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés

étant donné qu’aucun substitut n’est encore disponible.

Plomb**

Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs.

Le plomb s’attaque au système nerveux et, à doses élevées, entraîne l’intoxication par le plomb.

La directive TCO’99 permet l’inclusion du plomb était donné qu’aucun remplacement n’ait encore

été mis au point.

Cadmium**

Le cadmium est présent dans les batteries rechargeables et dans les couches de génération des

couleurs de certains écrans d’ordinateur. Le cadmium s’attaque au système nerveux et est toxique

à doses élevées.

La directive TCO’99 stipule que les batteries, les couches de génération de couleurs d’écrans

d’ordinateur et les composants électriques ou électroniques ne doivent pas contenir de cadmium.

Mercure**

Le mercure est parfois présent dans les batteries, les relais, les interrupteurs et les systèmes

rétroéclairés. Le cadmium s’attaque au système nerveux et est toxique à doses élevées.

La directive TCO’99 stipule que les batteries ne peuvent de mercure. Elle exige aussi que le

mercure soit absent de tous les composants électriques ou électroniques associés à l’écran.

Hydrocarbures chlorofluorés (fréon)

Les hydrocarbures chlorofluorés (fréon) sont parfois utilisés dans le lavage des cartes à circuits

imprimés. Les hydrocarbures chlorofluorés décomposent la couche d’ozone et endommagent la

couche l’ozone dans la stratosphère, ce qui provoque l’augmentation de rayonnement ultraviolet

sur la terre et entraîne le risque accru de cancer de la peau (mélanome malin).

La directive TCO’99 : les hydrocarbures chlorofluorés et les hydrocarbures partiellement halogénés

ne peuvent pas être utilisés dans la fabrication ou l’assemblage du produit ou de son emballage.

*Biocumulatif signifie les substances qui s’accumulent au sein d’organismes vivants.

**Le plomb, le cadmium et le mercure sont des métaux lourds qui sont biocumulatifs.

Pour obtenir des informations détaillées sur le document des critères environnementaux,

adressez-vous á:

TCO Development Unit

SE 114 94 Stockholm

SUÈDE

Numéro de télécopieur : +46 8 782 92 07

Courriel (Internet) : [email protected]

Vous pouvez aussi obtenir des informations à jour sur les produits approvés et étiquetés

TCO’99 en visitant le site Web http://www.tcodevelopment.com

Déclaration du fabricant

Nous certifions par la présente que les

moniteurs

MultiSync

LCD1560V+™ (NL2501)

sont conformes à

la directive 73/23/EEC du Counseil:

– EN 60950

la directive

89/336/EEC du Counseil:

– EN 55022

– EN 61000-3-2

– EN 61000-3-3

– EN 55024

et porte le sigle

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

AVIS DE PROPRIÉTÉ EXCLUSIVE ET DE DÉGAGEMENT DE RESPONSABILITÉ

Les informations contenues dans ce document, y compris tous les designs et matériel s'y rapportant, sont la propriété de

NEC-Mitsubishi Electronics Display of America et/ou ses concédants. NEC-Mitsubishi Electronics Display of America se

réserve les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris

tous les droits de design, de fabrication, de reproduction, d'utilisation et de vente y afférent, à condition que ces droits

n'ont pas été directement délivrés à d'autres.

Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis

conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les

performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client

et la manière dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client

à l’autre, l'adéquation et l'application de configurations spécifiques du produit peuvent être déterminées par le client

et ne sont pas garanties par NEC-Mitsubishi Electronics Display of America .

Afin de permettre l'amélioration du design et des caractéristiques techniques, les informations contenues dans ce

document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l'accord

préalable de NEC-Mitsubishi Electronics Display of America est interdite.

Série LCD NEC

de pièce 15501612

Imprimé au China

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ENERGY STAR est une marque

déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs

propriétaires respectifs.

En tant que partenaire

ENERGY STAR

, NEC-Mitsubishi Electronics Display of America a veillé à ce que ce produit respecte les normes ENERGY

STAR en matière de rendement énergétique. Le logo ENERGY STAR ne représente aucun aval par l’EPA de quelque produit ou service que

ce soit.

Part No. 15501612

Printed in China

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER

The information disclosed in this document, including all designs and related materials, is the valuable property of NEC-

Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other

proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except

to the extent said rights are expressly granted to others.

The NEC-Mitsubishi Electronics Display of America product(s) discussed in this document are warranted in accordance

with the terms of the Limited Warranty Statement accompanying each product. However, actual performance of each

such product is dependent upon factors such as system configuration, customer data and operator control. Since

implementation by customers of each product may vary, the suitability of specific product configurations and applications

must be determined by the customer and is not warranted by NEC-Mitsubishi Electronics Display of America.

To allow for design and specification improvements, the information in this document is subject to change at any time

without notice. Reproduction of this document or portions thereof without prior approval of NEC-Mitsubishi Electronics

Display of America is prohibited.

NEC LCD Series

Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. ENERGY STAR is a

U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

As an

ENERGY STAR

Partner, NEC-Mitsubishi Electronics Display of America has determined that this product meets the Energy Star guidelenes

for energy efficiency. The

ENERGY STAR emblem does not represent EPA endorsement of any product or service.

NEC LCD1560V+BK 15" Desktop Monitor black

Product's Documents

User Manual

Specifications

NEC LCD1560V+BK Questions and Answers
