Dewalt D55154 1.1 HP Continuous 4 Gallon Electric Wheeled User Manual

D55154

Electric Wheeled Dolly-Style 4 Gallon Air Compressor

Compresseur d'air de 17,6 litres (4 gallons) de style diabolo, à roues électriques

Compresor de aire eléctrico sobre ruedas, tipo remolque de 17,6 litros (4 galones)

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT • www.dewalt.com

English

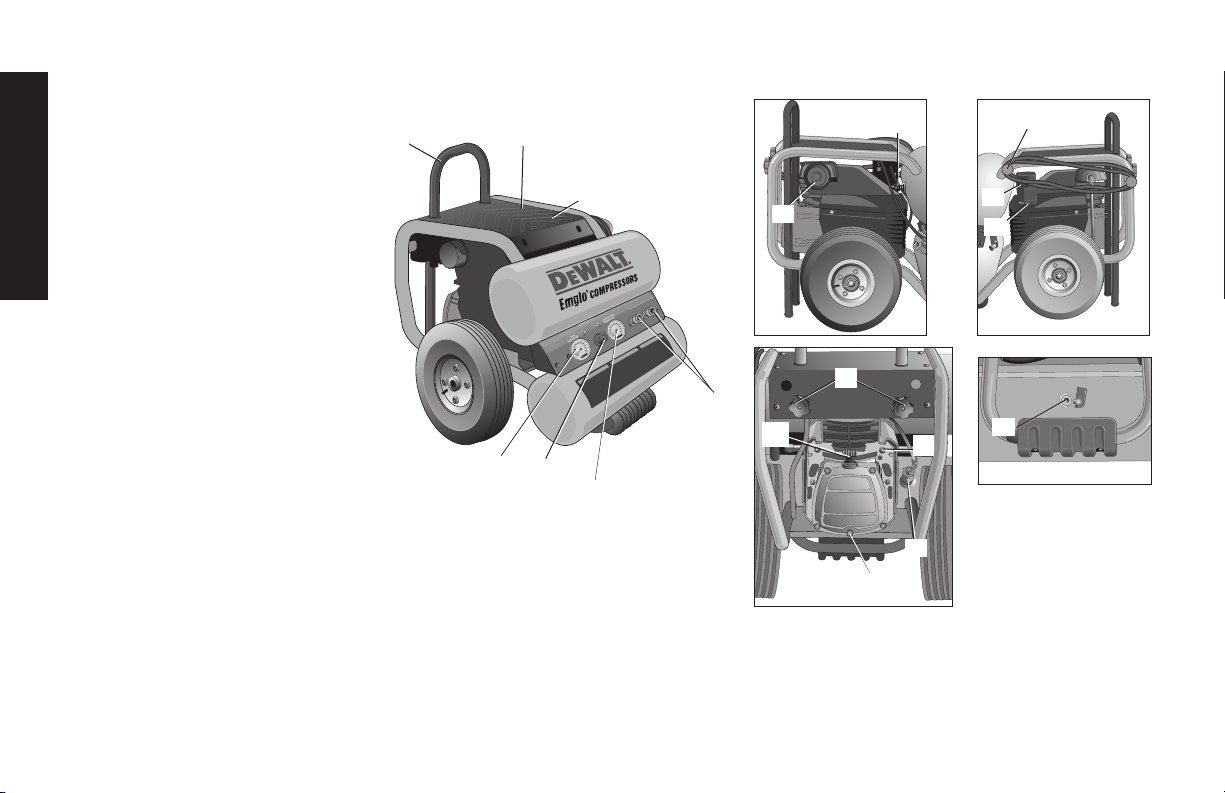

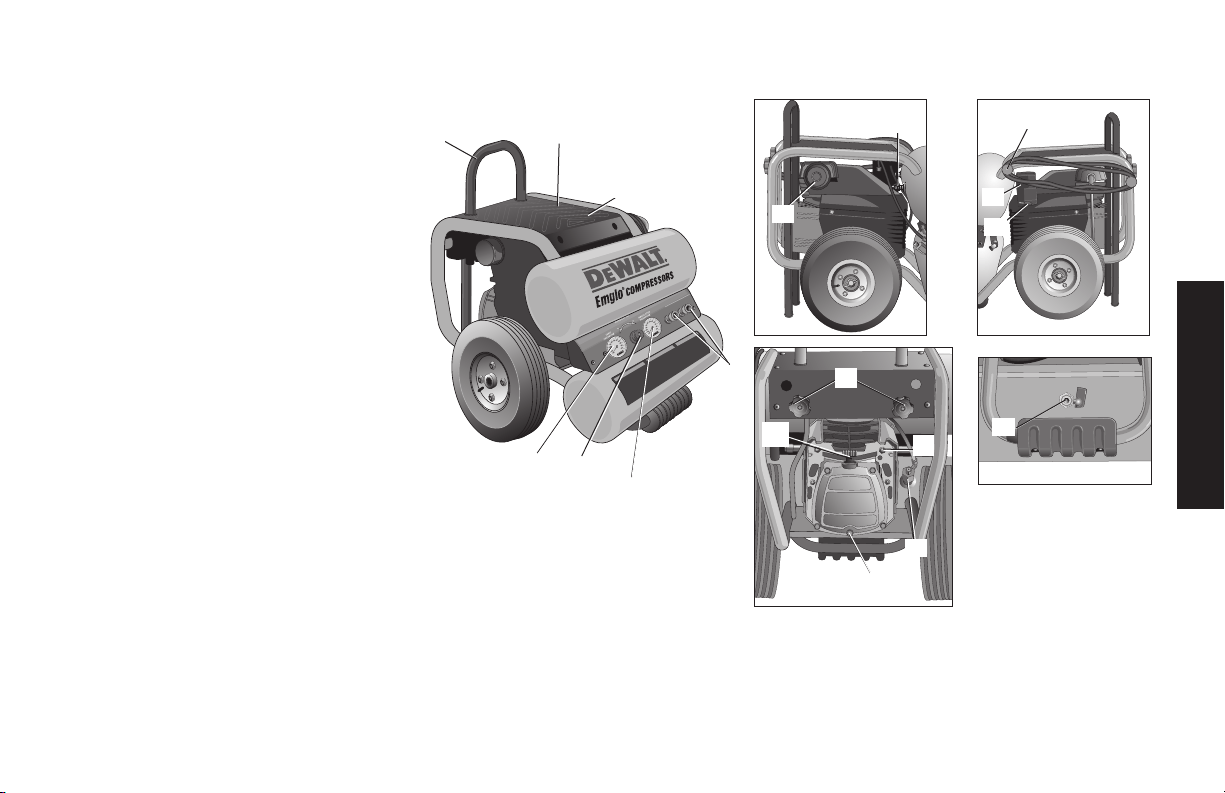

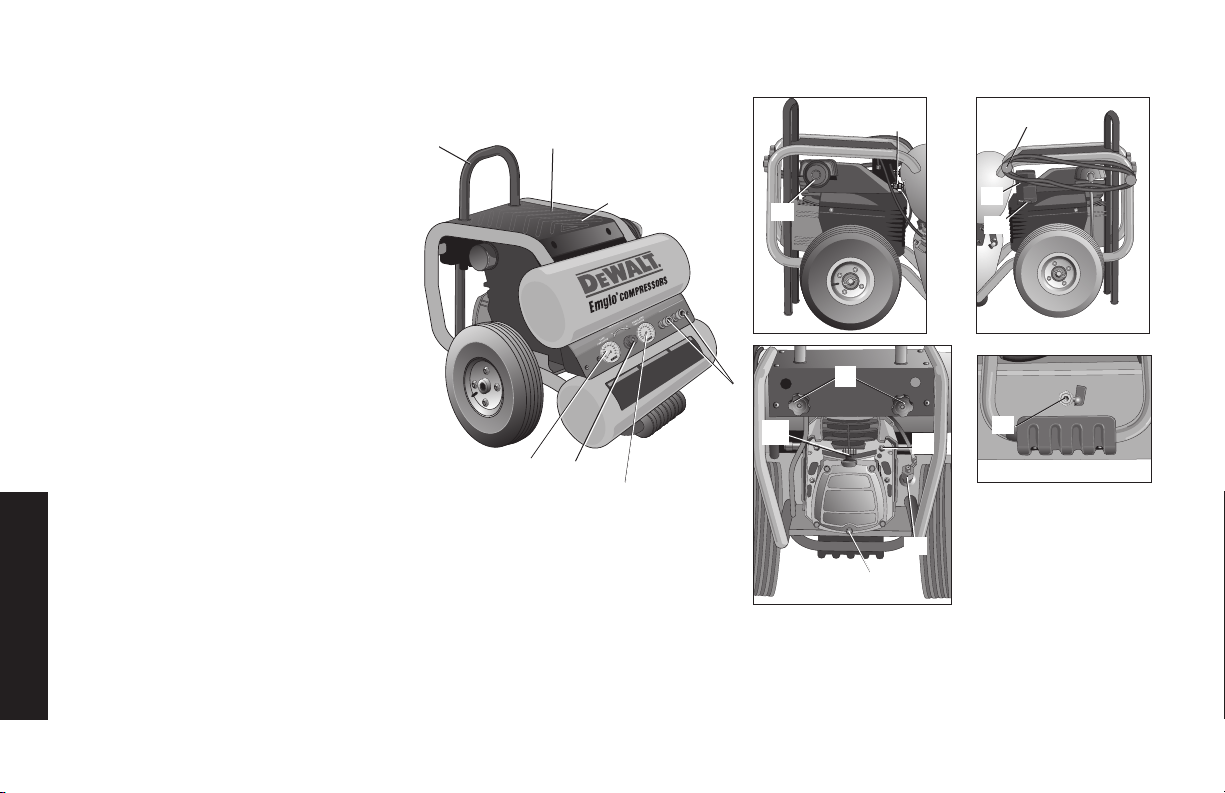

A. On/Off Switch

B. Air Tank Pressure Gauge

C. Regulated Pressure Gauge

D. Pressure Regulator

E. Quick Connects

F. Check Valve

G. Safety Valve

H. Air Tank Drain Valve

I. Power Cord Wrap

J. Pressure Switch

K. Pump Oil Dipstick

L. Pump Oil Drain Plug

M. Motor Reset

N. Air Intake Filter

O. Handle

P. Handle Locking Knobs

Q. Top Panel for Cargo

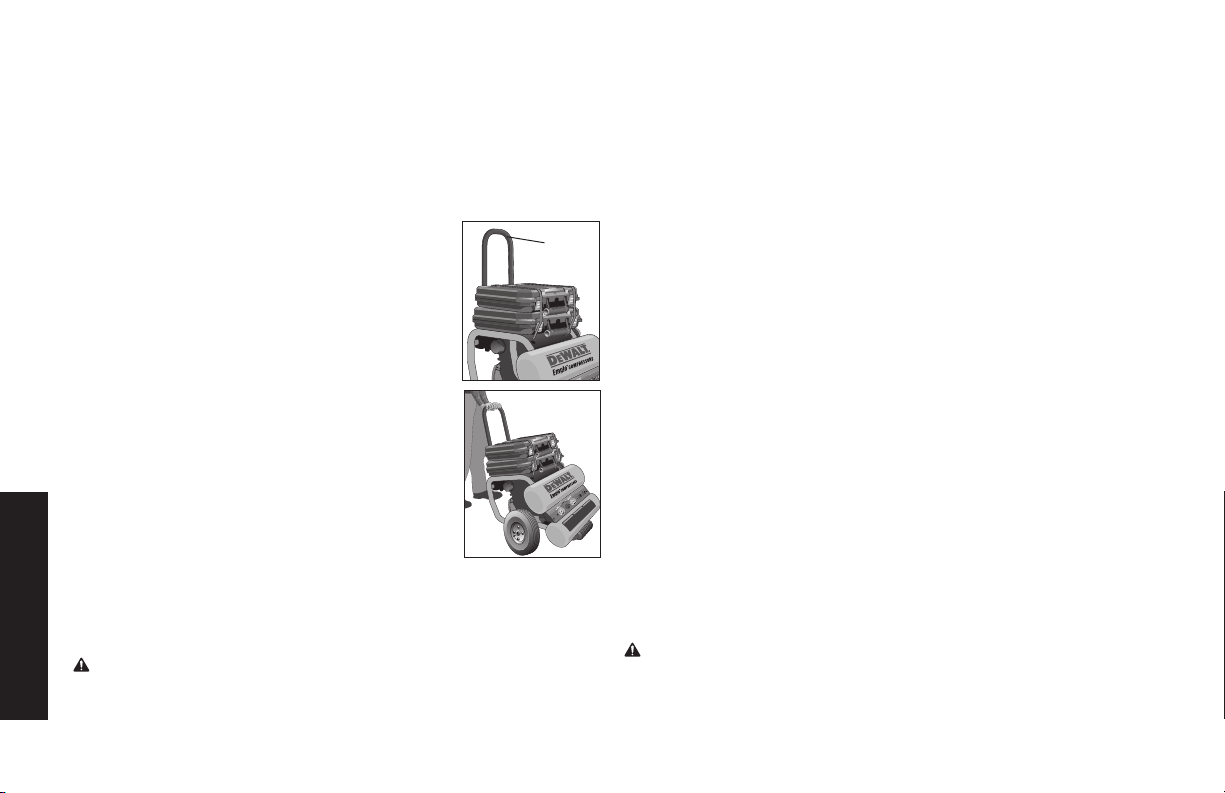

IMPORTANT: Always pull handle

up and lock in place before using

as a dolly.

Air Compressor

NOT A

STEP

FIG. 1

English

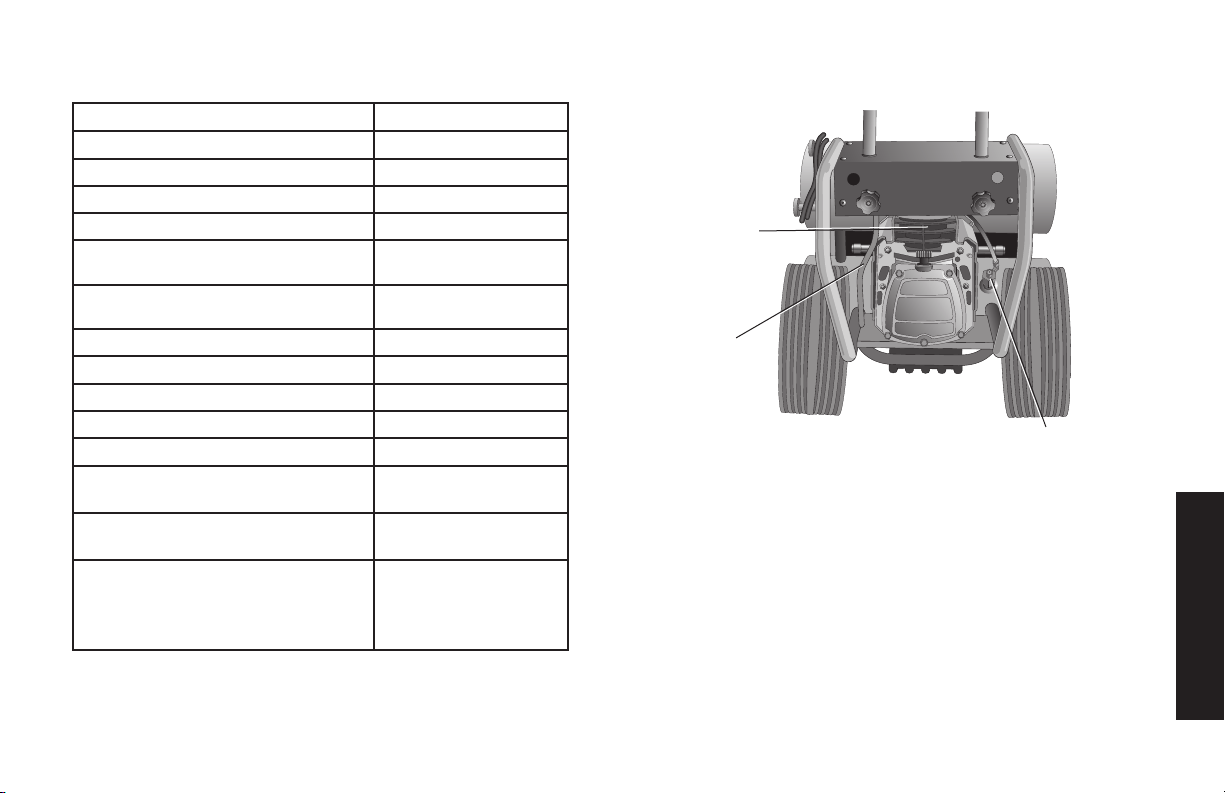

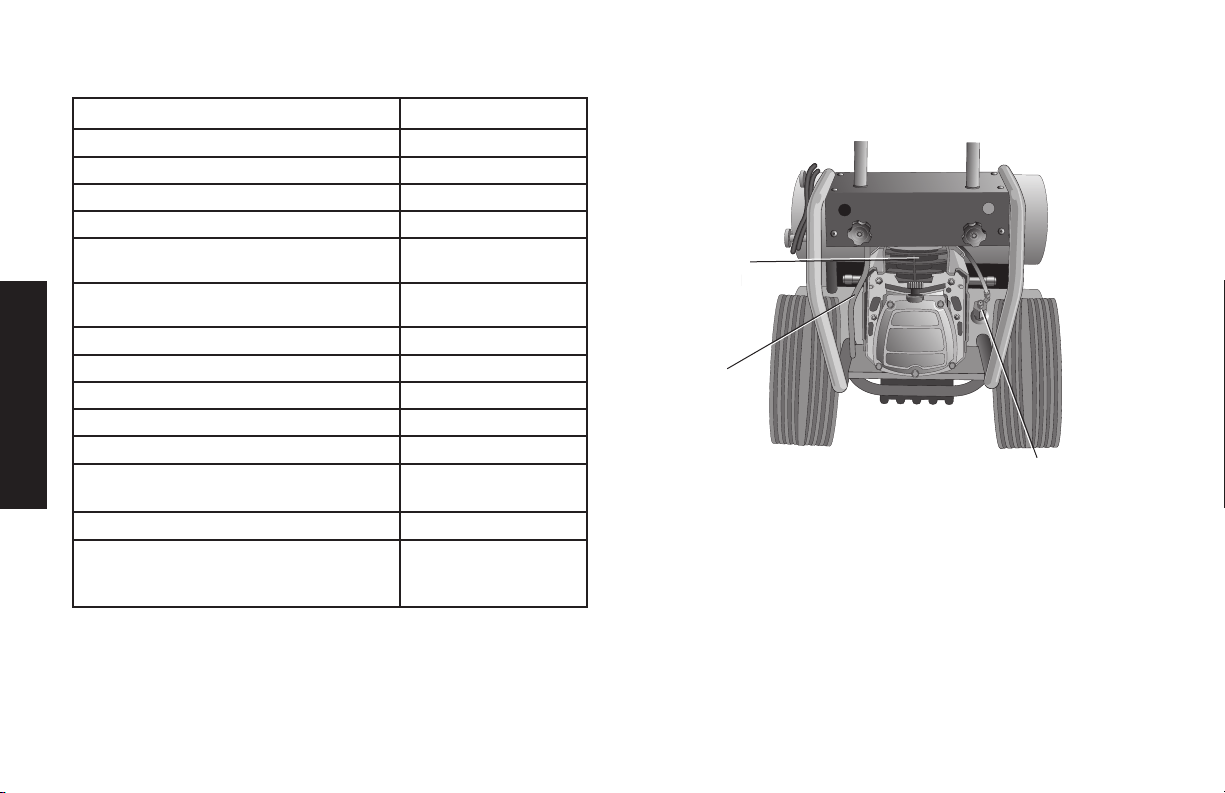

Specications

MODEL

D55154

WEIGHT

80 lbs. (36.3 kg)

HEIGHT

20.0" (508.0 mm)

WIDTH

18.5" (469.9 mm)

LENGTH

23.0" (584.2 mm)

AIR TANK CAPACITY (GALLONS)

4.0 (15.1 liters)

APPROX CUT-IN PRESSURE

95 PSI (655 kPa)

APPROX. CUT-OUT PRESSURE

125 PSI (861.8 kPa)

SCFM @ 100 PSI (689.5 kPa)

3.8

MOTOR

1.1 HP (continuous)

Volts/Amps/Hertz

120V/14 A/60 Hz.

RPM

3450

Minumum Branch Circuit

Requirement

15 Amp

PUMP OIL CAPACITY

12 oz. (354.9 ml)

DUTY CYCLE

5 MINUTES ON /

5 MINUTES OFF

PUMP

CYLNDER

AND HEAD

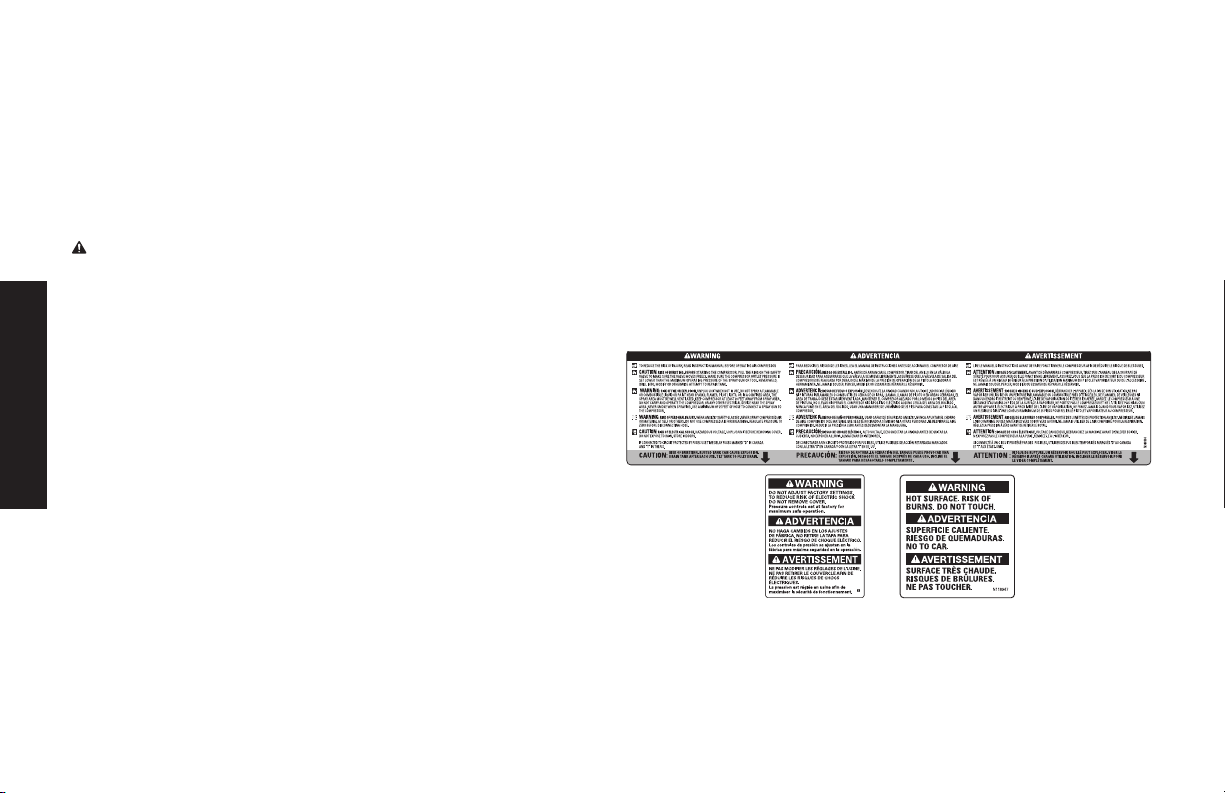

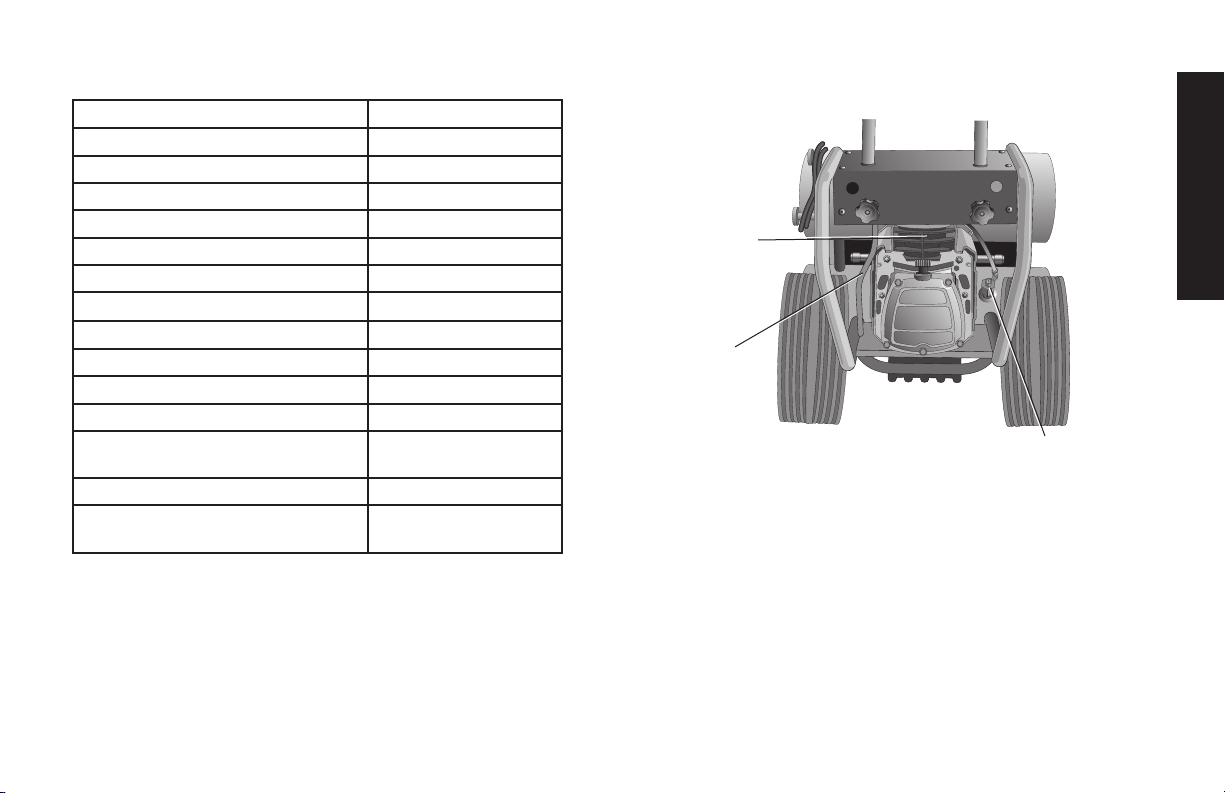

Hot Surfaces

FIG. 2

OUTLET TUBE

CHECK

VALVE

English

Denitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death

or serious injury.

WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or serious injury.

CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor or

moderate injury.

CAUTION: Used without the safety alert symbol

indicates a potentially hazardous situation which, if

not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT

THIS OR ANY D

WALT TOOL, CALL US TOLL FREE AT:

1-800-4-D

WALT (1-800-433-9258)

Important Safety Instructions

WARNING: Do not operate this unit until you read and understand

this instruction manual for safety, operation and maintenance

instructions.

WARNING: Some dust created by power sanding, sawing, grind-

ing, drilling, and other construction activities contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm. Some example of these chemicals are:

•leadfromlead-basedpaints

•crystallinesilicafrombricksandcementandothermasonry

products

•arsenicandchromiumfromchemically-treatedlumber

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, al ways wear OSHA/MSHA/NIOSH approved, properly

t ting face mask or res pi ra tor when us ing such tools.

When using air tools, basic safety precautions should always be fol-

lowed to reduce the risk of of personal injury.

WARNING: This product contains chemicals, including lead,

known to the State of California to cause cancer, and birth defects

or other reproductive harm. Wash hands after handling.

SAVE THESE INSTRUCTION

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

•Itisnormalforelectrical

contacts within the motor

and pressure switch to

spark.

•Alwaysoperatethecom-

pressor in a well ventilated

area free of combustible

materials, gasoline, or sol-

vent vapors.

•Ifelectricalsparksfrom

compressor come into

contact with flammable

vapors, they may ignite,

causing fire or explosion.

•Ifsprayingflammablemate-

rials, locate compressor at

least 20 feet (6.1 m) away

from spray area. An addi-

tional length of hose may be

required.

•Storeflammablematerialsin

a secure location away from

compressor.

English

•Restrictinganyofthe

compressor ventilation

openings will cause

serious overheating

and could cause fire.

•Neverplaceobjectsagainst

or on top of compressor

pump.

•Operatecompressorin

an open area at least 12"

(30.5 cm) away from any

wall or obstruction that

would restrict the flow of

fresh air to the ventilation

openings.

•Operatecompressorina

clean, dry well ventilated

area. Do not operate unit

indoors or in any confined

area.

•Unattendedoperationof

this product could result in

personalinjuryorproperty

damage. To reduce the

risk of fire, do not allow

the compressor to operate

unattended.

•Always remain in atten-

dance with the product

when it is operating.

•Alwaysturnoffandunplug

unit when not in use.

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

•Thecompressedairdirectly

from your compressor is not

safe for breathing. The air

stream may contain carbon

monoxide, toxic vapors,

or solid particles from the

air tank. Breathing these

contaminant's can cause

seriousinjuryordeath.

•Airobtaineddirectlyfromthe

compressor should never

be used to supply air for

human consumption. In order

to use air produced by this

compressor for breathing,

suitable filters and in-line

safety equipment must be

properly installed. In-line

filters and safety equipment

usedinconjunctionwiththe

compressor must be capable

of treating air to all applicable

local and federal codes prior

to human consumption.

•Sprayedmaterialssuchas

paint, paint solvents, paint

remover, insecticides, weed

killers, may contain harmful

vapors and poisons.

•Workinanareawithgood

cross ventilation. Read and

follow the safety instructions

provided on the label or

safety data sheets for the

materials you are spraying.

Always use certified safety

equipment: OSHA/MSHA/

NIOSH respiratory protection

designed for use with your

specific application.

English

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Oilcanleakorspilland

could result in fire or

breathing hazard; serious

injuryordeathcanresult.Oil

leaks will damage carpet,

paint or other surfaces in

vehicles or trailers.

•Alwaysplacecompressor

on a protective mat when

transporting to protect against

damage to vehicle from leaks.

Remove compressor from

vehicle immediately upon

arrival at your destination.

Always keep compressor level

and never lie on its side.

WARNING: RISK OF BURSTING

Air Tank: The air tank on your Air Compressor is designed and

may be UM coded (for units with air tanks greater than 6 inch

diameter) according to ASME Section VIII, Div. 1 rules. All pressure

vessels should be inspected once every two years. To find your

state pressure vessels inspector, look under the Division of Labor

and Industries in the government section of a phone book or call

1-800-4-DEWALT for assistance.

The following conditions could lead to a weakening of the air tank,

and result in a violent air tank explosion:

WHAT CAN HAPPEN HOW TO PREVENT IT

•Failuretoproperlydrain

condensed water from

air tank, causing rust and

thinning of the steel air tank.

•Drainairtankdailyorafter

each use. If air tank develops

a leak, replace it immediately

with a new air tank or replace

the entire compressor.

•Modificationsorattempted

repairs to the air tank.

•Neverdrillinto,weld,ormake

any modifications to the

air tank or its attachments.

Never attempt to repair a

damaged or leaking air tank.

Replace with a new air tank.

•Unauthorizedmodifications

to the safety valve or any

other components which

control air tank pressure.

•Theairtankisdesigned

to withstand specific

operating pressures. Never

makeadjustmentsor

parts substitutions to alter

the factory set operating

pressures.

Attachments & accessories:

•Exceedingthepressure

rating of air tools, spray

guns, air operated

accessories, tires, and other

inflatables can cause them

to explode or fly apart, and

couldresultinseriousinjury.

•Followtheequipment

manufacturers

recommendation and never

exceed the maximum

allowable pressure rating

of attachments. Never use

compressor to inflate small

lowpressureobjectssuch

as children’s toys, footballs,

basketballs, etc.

English

Tires:

• Over inflation of tires could

resultinseriousinjuryand

property damage.

•Useatirepressuregauge

to check the tires pressure

before each use and while

inflating tires; see the tire

sidewall for the correct tire

pressure.

NOTE: Air tanks, compressors

and similar equipment used to

inflate tires can fill small tires sim-

ilartotheseveryrapidly.Adjust

pressure regulator on air supply

to no more than the rating of the

tire pressure. Add air in small

increments and frequently use

the tire gauge to prevent over

inflation.

WARNING: RISK OF ELECTRICAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

•Your air compressor is

Like any other electrically

powered device, If it is not

used properly it may cause

electric shock.

•Never operate the

compressor outdoors

when it is raining or in wet

conditions.

•Never operate compressor

with protective covers

removed or damaged.

•Repairs attempted by

unqualified personnel can

resultinseriousinjuryor

death by electrocution.

•Any electrical wiring

or repairs required on

this product should be

performed by a DEWALT

factory service center or a

DEWALT authorized service

center in accordance with

national and local electrical

codes.

•Electrical Grounding:

Failure to provide

adequate grounding to

this product could result

inseriousinjuryordeath

from electrocution. See

Grounding Instructions

under Installation.

•Make certain that the

electrical circuit to which the

compressor is connected

provides proper electrical

grounding, correct voltage

and adequate fuse

protection.

English

WARNING: RISK FROM FLYING OBJECTS

WHAT CAN HAPPEN HOW TO PREVENT IT

•Thecompressedair

stream can cause soft

tissue damage to exposed

skin and can propel dirt,

chips, loose particles,

andsmallobjectsathigh

speed, resulting in property

damageorpersonalinjury.

• Always wear certified safety

equipment: ANSI Z87.1 eye

protection (CAN/CSA Z94.3)

with side shields when using

the compressor.

•Neverpointanynozzleor

sprayer toward any part of

the body or at other people

or animals.

•Alwaysturnthecompressor

off and bleed pressure

from the air hose and air

tank before attempting

maintenance, attaching tools

or accessories.

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

•Touchingexposedmetal

such as the compressor

head, engine head, engine

exhaust or outlet tubes, can

result in serious burns.

•Nevertouchanyexposed

metal parts on compressor

during or immediately after

operation. Compressor

will remain hot for several

minutes after operation.

•Donotreacharound

protective shrouds or

attempt maintenance until

unit has been allowed to

cool.

English

WARNING: RISK FROM MOVING PARTS

WHAT CAN HAPPEN HOW TO PREVENT IT

•Movingpartssuchasthe

pulley, flywheel, and belt

cancauseseriousinjuryif

they come into contact with

you or your clothing.

•Neveroperatethe

compressor with guards or

covers which are damaged or

removed.

•Keepyourhair,clothing,and

gloves away from moving

parts.Looseclothes,jewelry,

or long hair can be caught in

moving parts.

•Airventsmaycovermoving

parts and should be avoided

as well.

•Attemptingtooperate

compressor with damaged

or missing parts or

attempting to repair

compressor with protective

shrouds removed can

expose you to moving parts

and can result in serious

injury.

•Anyrepairsrequiredonthis

product should be performed

by a DEWALT factory

service center or a DEWALT

authorized service center.

WARNING: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

•Unsafeoperationofyour

air compressor could lead

toseriousinjuryordeathto

you or others.

•Reviewandunderstandall

instructions and warnings in

this manual.

•Becomefamiliarwiththe

op eration and con trols of the

air compressor.

•Keepoperatingareaclear

of all persons, pets, and

obstacles.

•Keepchildrenawayfromthe

air compressor at all times.

•Donotoperatetheproduct

when fatigued or under the

influence of alcohol or drugs.

Stay alert at all times.

•Neverdefeatthesafetyfea

tures of this prod uct.

•Equipareaofoperationwith

a fire extinguisher.

•Donotoperatemachinewith

missing, broken, or un au tho-

rized parts.

•Neverstandonthe

compressor.

English

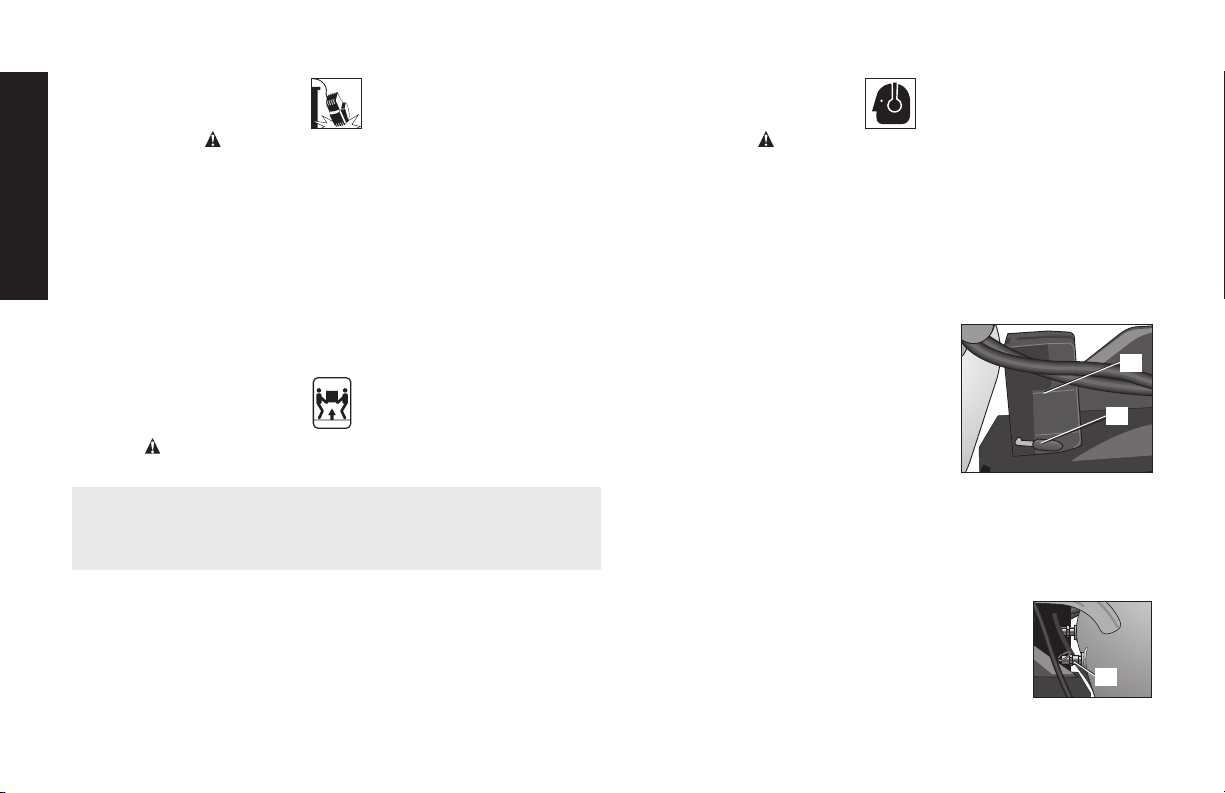

WARNING: RISK OF FALLING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Aportablecompressor

can fall from a table,

workbench, or roof

causing damage to the

compressor and could

resultinseriousinjuryor

death to the operator.

•Alwaysoperatecompressor

in a stable secure position

to prevent accidental

movement of the unit.

Never operate compressor

on a roof or other elevated

position. Use additional

air hose to reach high

locations.

WARNING: RISK OF

INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Seriousinjurycanresult

from attempting to lift too

heavyanobject.

•Thecompressoristooheavy

to be lifted by one person.

Obtain assistance from oth-

ers before lifting.

CAUTION: RISK FROM NOISE

WHAT CAN HAPPEN HOW TO PREVENT IT

•Undersomeconditions

and duration of use, noise

from this product may con-

tribute to hearing loss.

•Alwayswearcertifiedsafety

equipment: ANSI S12.6

(S3.19) hearing protection.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

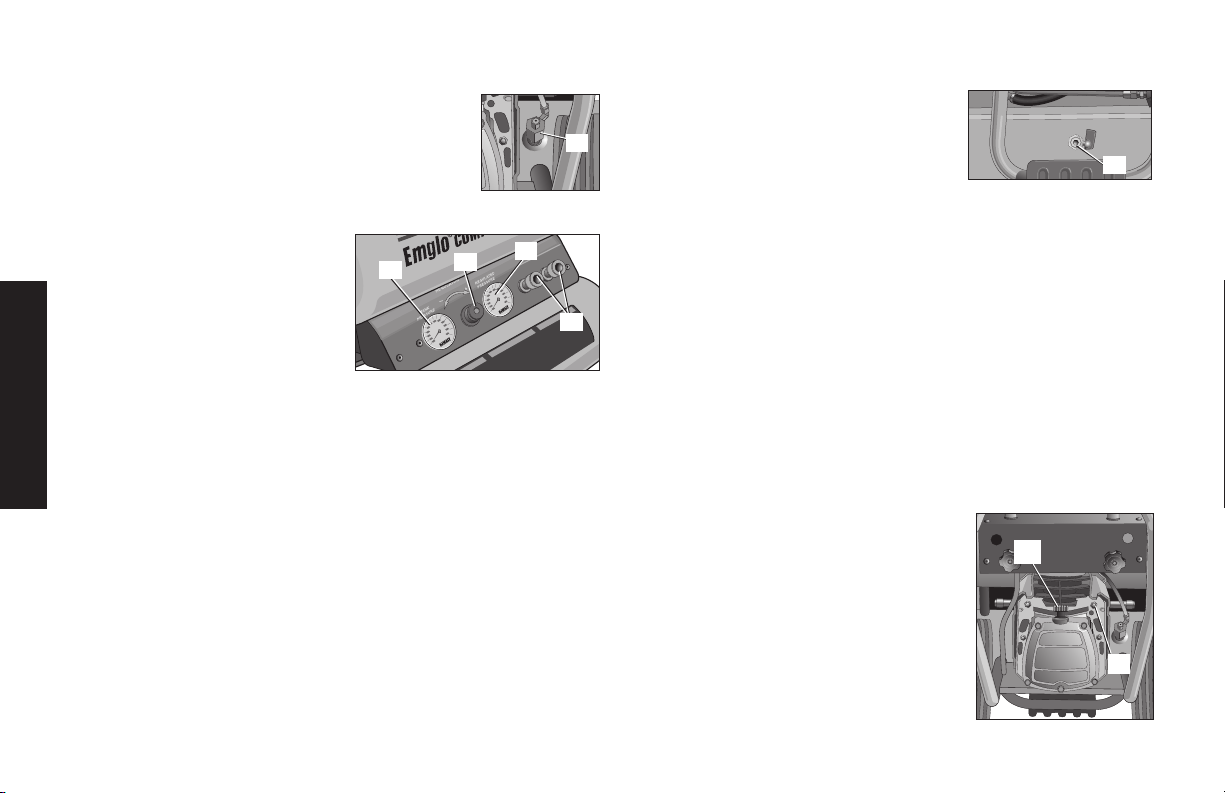

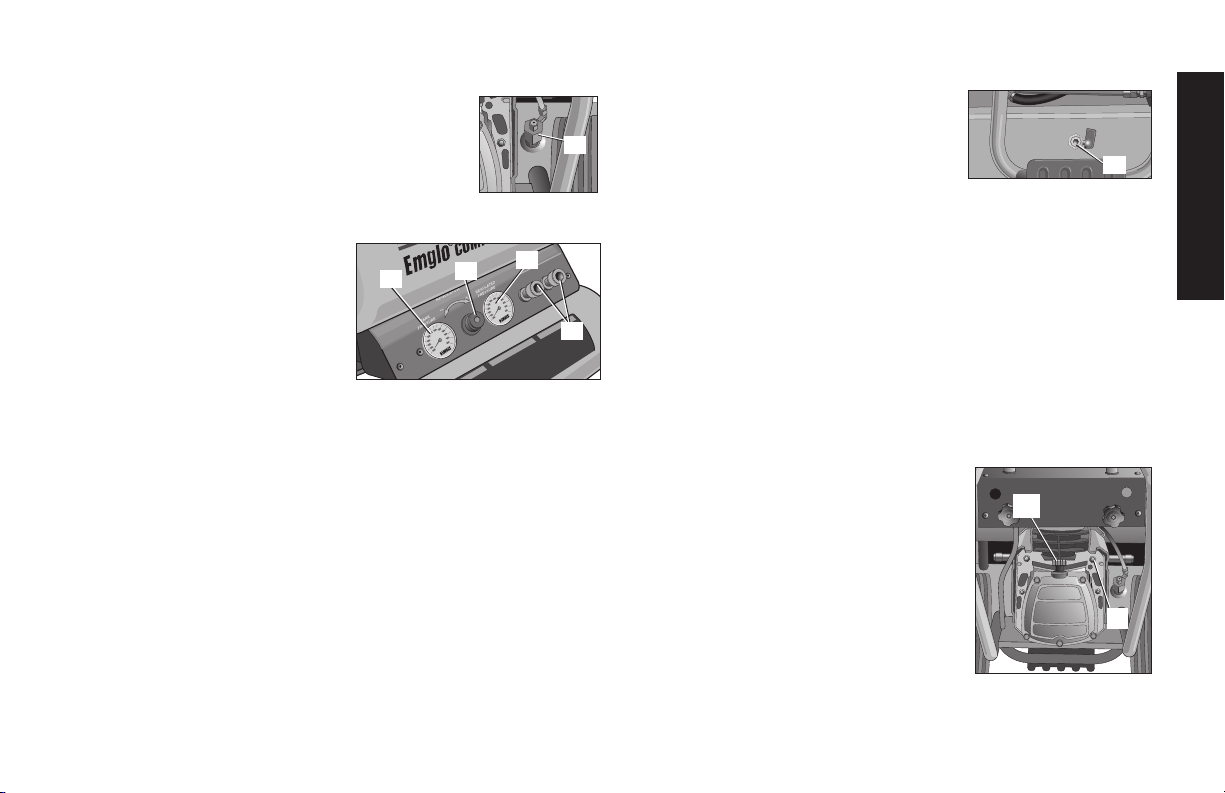

FEATURES (Fig. 1)

ON/OFF SWITCH

Place this switch (A) in the ON position to

provide automatic power to the pres-

sure switch and OFF to remove power

at the end of each use.

PRESSURE SWITCH

The pressure switch (J) automatically starts the motor when the

air tank pressure drops below the factory set cut-in pressure. It

stops the motor when the air tank pressure reaches the factory

set cut-out pressure.

SAFETY VALVE

If the pressure switch does not shut off the air

compressor at its cut-out pressure setting, the

safety valve (G) will protect against high

pressure by popping out at its factory set

pressure (slightly higher than the pressure

switch cut-out setting).

English

CHECK VALVE

When the air compressor is operating, the check

valve (F) is open, allowing compressed air to

enter the air tank. When the air compressor

reaches cut-out pressure, the check valve

closes, allowing air pressure to remain inside the

air tank.

TANK PRESSURE GAUGE

The tank pressure gauge (B)

indi-cates the reserve air

pressure in the tank.

OUTLET PRESSURE GAUGE

The outlet pressure gauge

available at the

outlet side of the regulator. This pressure is

controlled by the regulator and is always less than or equal to the

tank pressure.

REGULATOR

The regulator (D) controls the air pressure shown on the outlet

pressure gauge. Turn regulator knob clockwise to increase

pressure and counterclockwise to decrease pressure.

UNIVERSAL QUICK CONNECT BODIES

The universal quick connect body (E) accepts the three most

popular styles of quick connect plugs: Industrial, automotive, and

ARO. One hand push-to-connect operation makes connections

simple and easy. The two quick connect bodies allow the use of

two tools at the same time.

DRAIN VALVE

The drain valve (H) is located at the base

of the air tank and is used to drain

condensation at the end of each use.

See Draining Air Tank under Maintenance.

COOLING SYSTEM

This compressor contains an advanced design cooling system.

It is normal for this fan to blow air through the vent holes in large

amounts. The cooling system is working when air is expelled.

AIR COMPRESSOR PUMP

The pump compresses air into the air tank. Working air is not

available until the compressor has raised the air tank pressure

above that required at the air outlet.

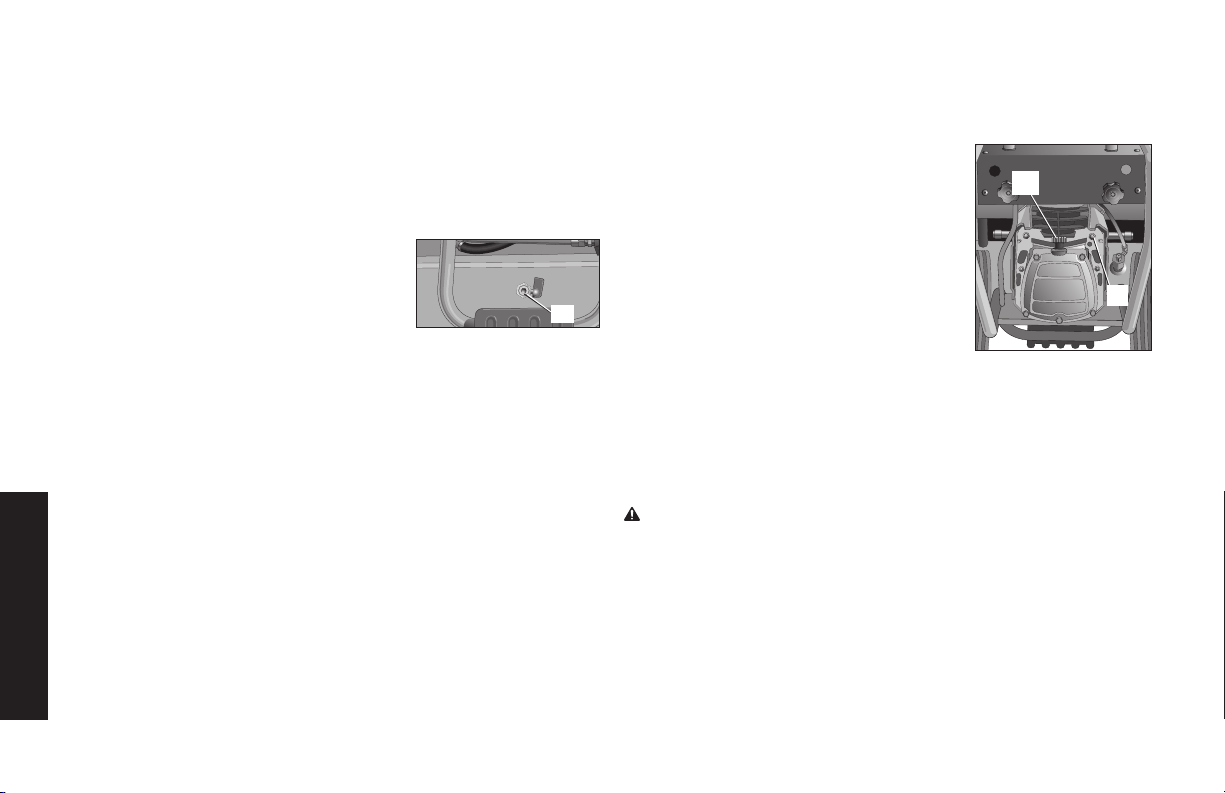

MOTOR OVERLOAD PROTECTOR

This motor has a manual thermal overload protector. If the motor

overheats for any reason, the overload protector will shut off the

motor. The motor must be allowed to cool down before restarting.

To restart:

1. Ensure the On/Off switch (A) is in the

OFF position.

2. Allow the motor to cool.

3. Depress the reset button (M) on the

motor.

OIL DIPSTICK

The oil dipstick (K) indicates the amount

of oil in the pump. Check pump oil

daily, see Compressor Pump Oil under

Maintenance.

English

AIR INTAKE FILTER

The filter (N) is designed to clean air entering the pump. To ensure

the pump continually receives a clean, cool, and dry air supply the

filter must always be clean and the filter intake must be free from

obstructions.

INSTALLATION

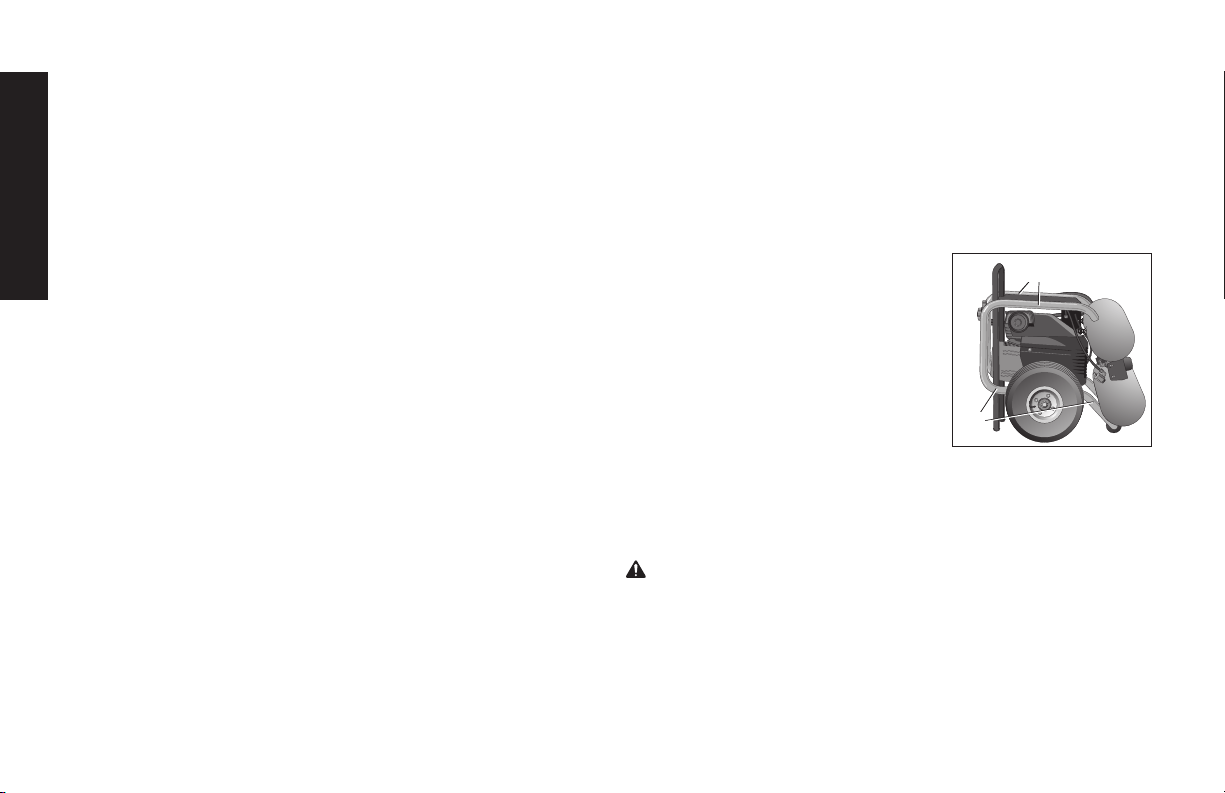

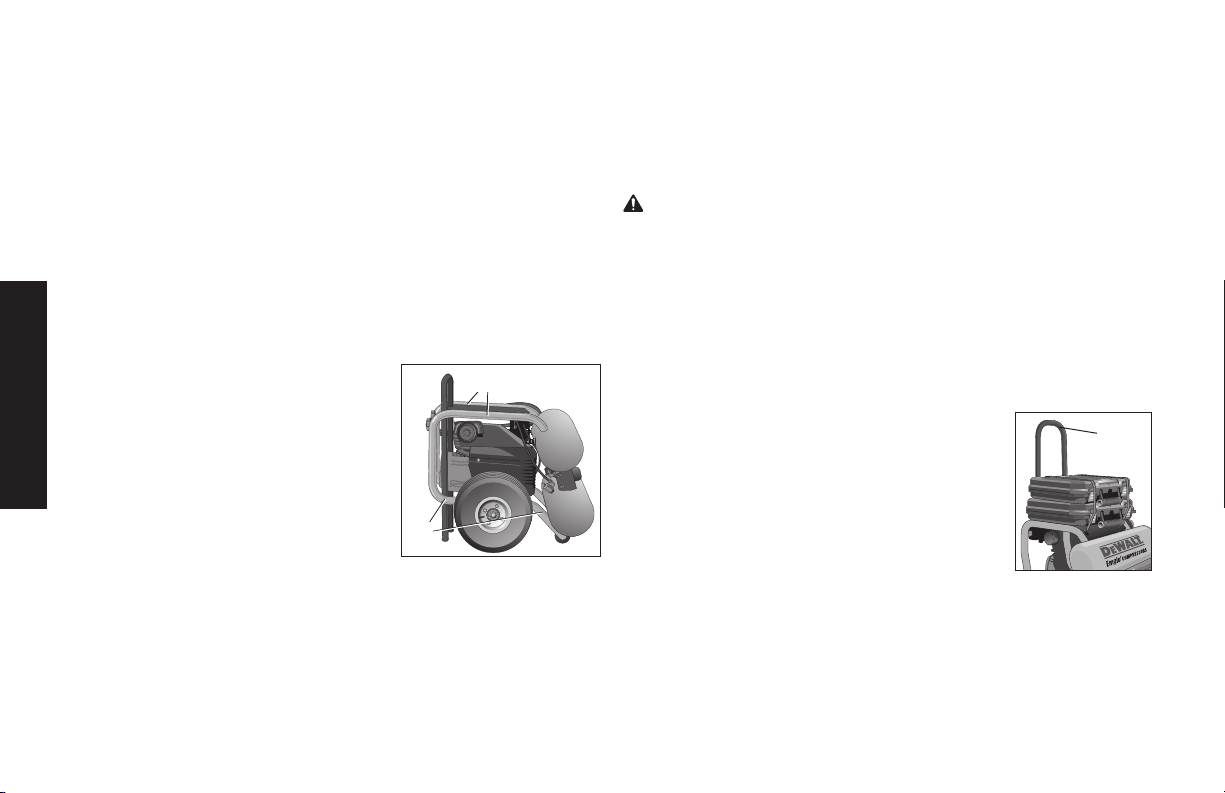

Assembly (Fig. 1)

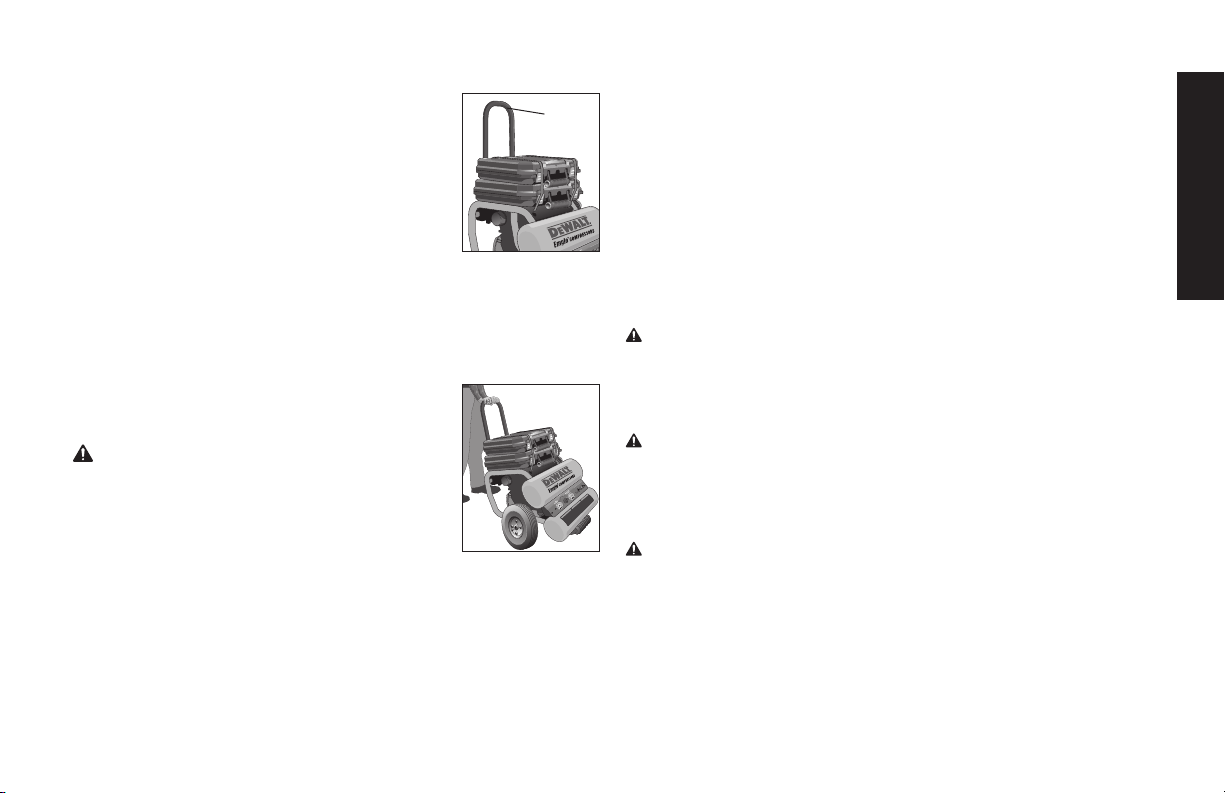

INSTALLING HANDLE

CAUTION: Risk of personal injury. Avoid placing hands between

handle and top panel when assembling to prevent pinching.

1. Place handle (O) into bushings on top panel (Q).

2. Depress snap buttons and slide handle through first bushings

until it stops at second bushings.

3. Reach under top panel and depress snap buttons again and

slide through second bushings.

4. Pull handle all the way up until it stops. Turn knobs (P) to lock

handle in place. IMPORTANT: Always pull handle up and lock

in place before using as a dolly.

5. If not using the dolly feature, loosen knobs and push handle

down until it stops.

INSTALLING HOSES

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSI (0 kPa).

2. Grasp the hose at the quick connect plug and push the

plug into the quick connect body (E). Coupler will snap into

place.

3. Grasp the hose and pull to ensure coupler is seated.

DISCONNECTING HOSES

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

1. Ensure regulated pressure gauge reads 0 PSI (0 kPa).

2. Pull coupler on quick connect body back to release quick

connect plug on hose.

Lubrication and Oil

CAUTION: The compressor was shipped without oil in the

crankcase. A small amount of oil may be present in the pump

upon receipt of the air compressor. This is due to testing and does

not mean the pump contains oil. Do not attempt to operate this

air compressor without rst adding oil to the crankcase. Serious

damage can result from even limited operation unless lled with

oil and broken in correctly. Closely follow Initial Set-up under

Operation.

CAUTION: Multi-viscosity motor oils, like 10W30, should not be

used in an air compressor. They leave carbon deposits on critical

components, thus reducing performance and compressor life. Use

DeWalt synthetic or SAE 40, non-detergent air compressor oil.

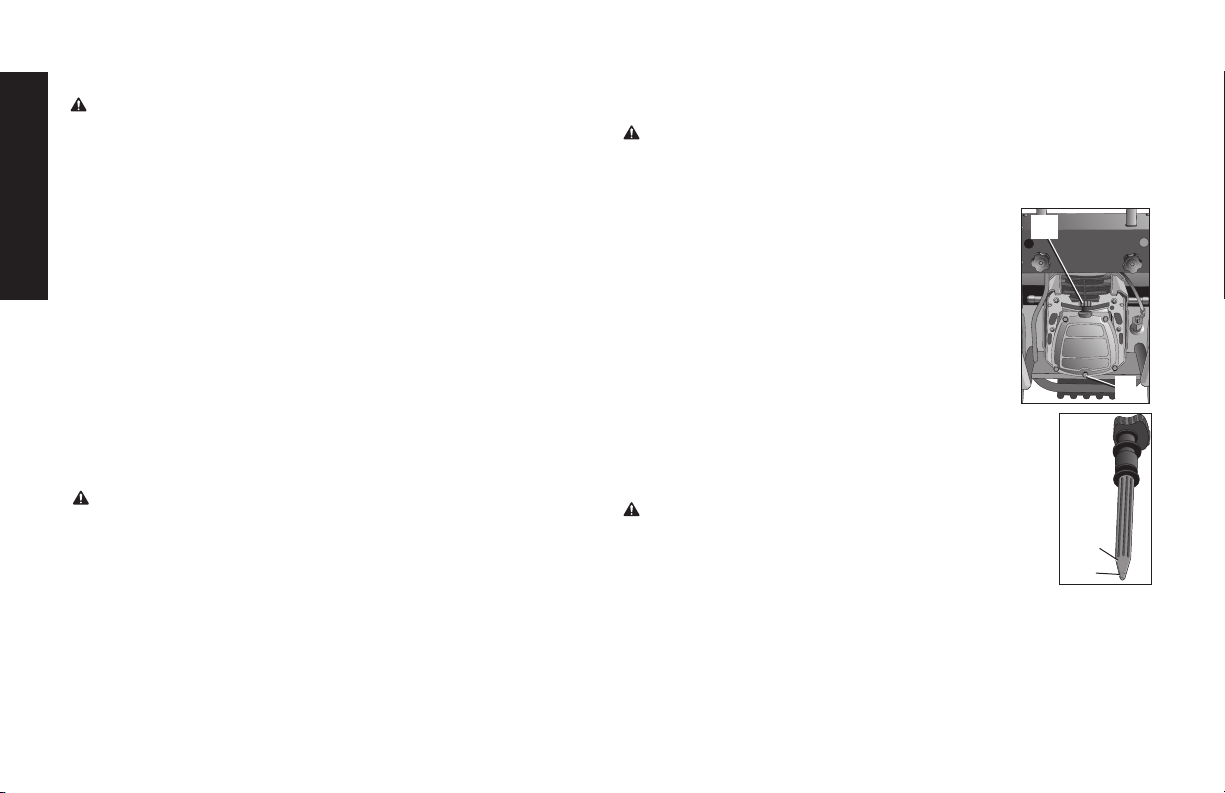

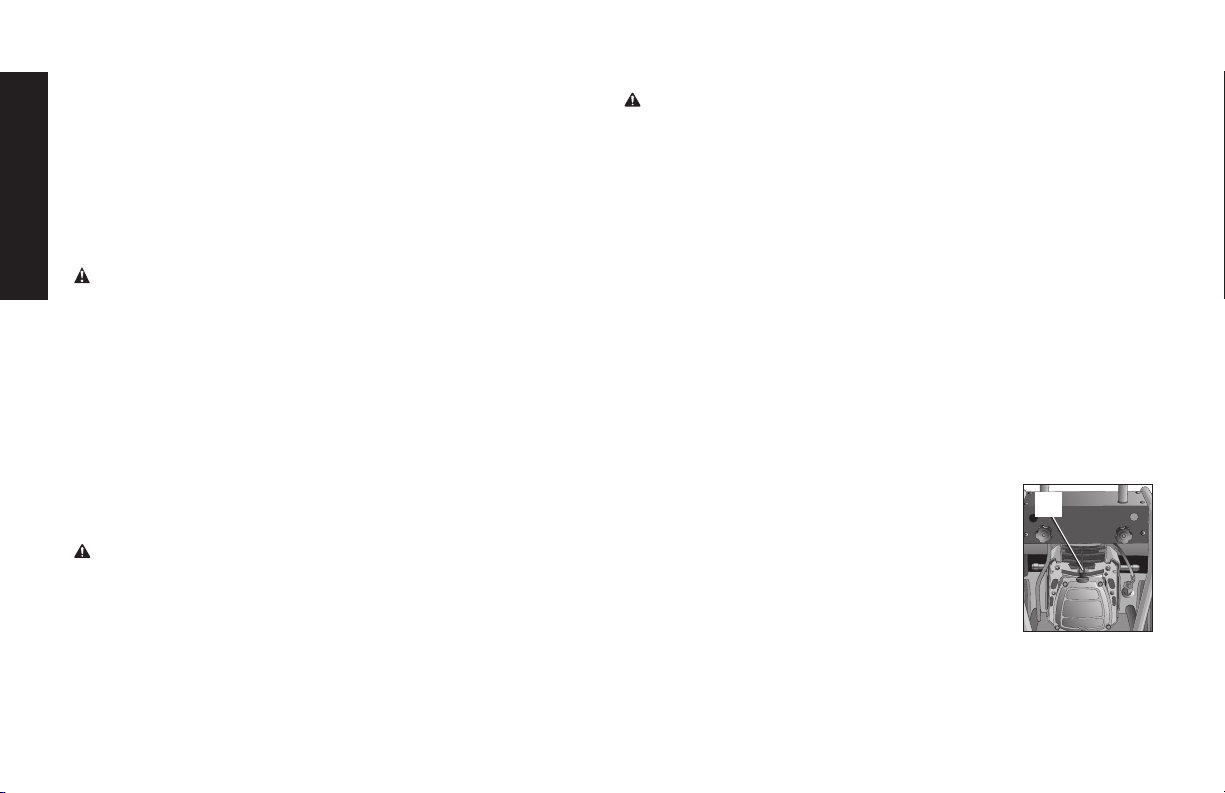

1. Place unit on a level surface.

2. Remove dipstick (K) and slowly add DeWalt

synthetic or SAE 40, non-detergent air

compressor oil (supplied). NOTE: See

Specifications for pump oil capacity.

CAUTION: Risk of unsafe operation. Overlling

with oil will cause premature compressor failure.

Do not overll.

3. Replace dipstick.

English

Grounding Instructions

WARNING: Risk of electrical shock. In the event of a short

circuit, grounding reduces the risk of shock by providing an escape

wire for the electric current. This air compressor must be properly

grounded.

The portable air compressor is equipped with a cord having a

grounding wire with an appropriate grounding plug.

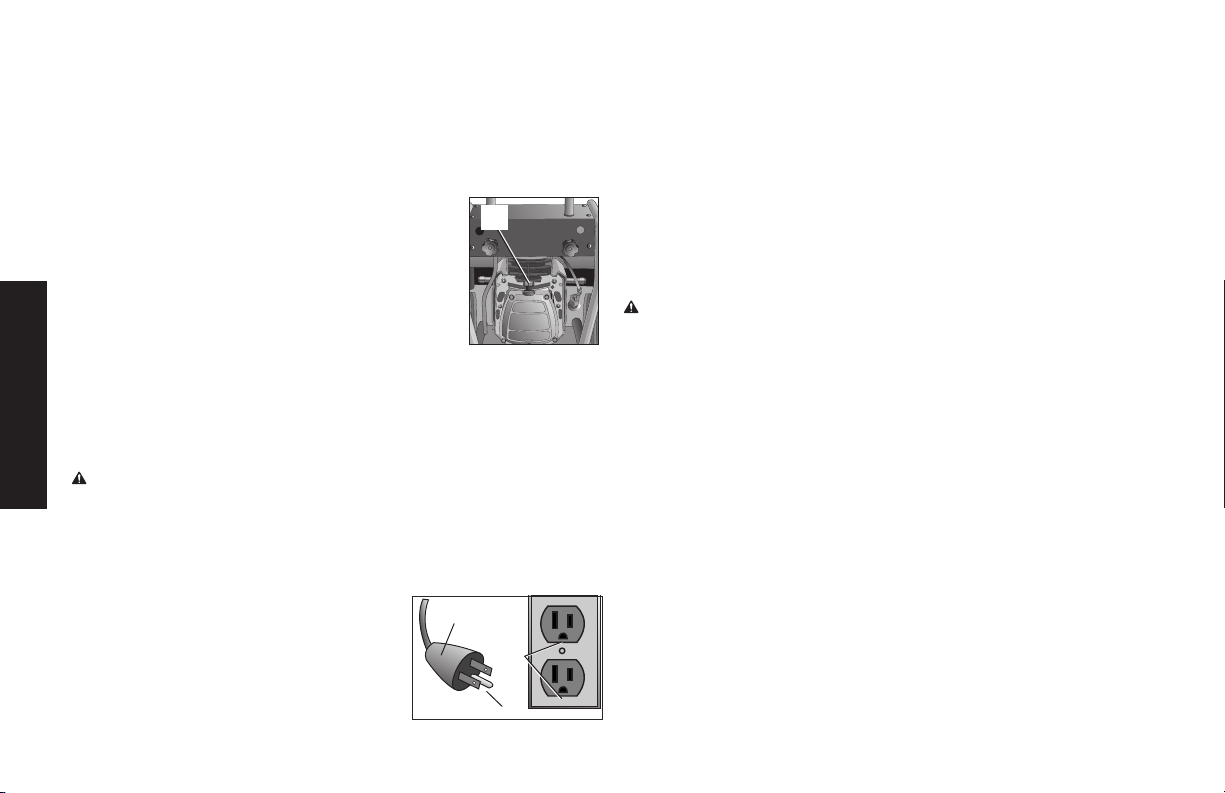

1. The cord set and plug (R) with this

unit contains a grounding pin (S).

This plug MUST be used with a

grounded outlet (T).

IMPORTANT: The outlet being used

must be installed and grounded in

accordance with all local codes and

ordinances.

2. Ensure the outlet being used has the same configuration as

the grounded plug. DO NOT USE AN ADAPTER.

3. Inspect the plug and cord before each use. Do not use if there

are signs of damage.

4. If these grounding instructions are not completely understood,

or if in doubt as to whether the compressor is properly

grounded, have the installation checked by a qualified

electrician.

DANGER: Risk of electrical shock. IMPROPER GROUNDING

CAN RESULT IN ELECTRICAL SHOCK.

Do not modify the plug provided. If it does not t the available

outlet, a correct outlet should be installed by a qualied electri-

cian.

Repairs to the cord set or plug MUST be made by a qualied

electrician.

Extension Cords

Using extension cords is not recommended. The use of extension

cords will cause voltage to drop resulting in power loss to the

motor and overheating.

Instead of using an extension cord, increase the working reach of

the air hose by attaching another length of hose to its end. Attach

additional lengths of hose as needed.

If an extension cord must be used, be sure it is:

•a3wireextensioncordthathasa3bladegroundingplug,and

a 3-slot receptacle that will accept the plug on the product

•ingoodcondition

•plugisnotworn

•nolongerthan50feet(15,2m)

•12gauge(AWG)orlarger.(Wiresizeincreasesasgaugenum-

ber decreases. 10 AWG and 8 AWG may also be used. DO

NOT USE 14 OR 16 AWG.)

Voltage and Circuit Protection

Refer to the Voltage and Minimum Branch Circuit Requirements

under Specications.

CAUTION: Certain air compressors can be operated on a

15 amp circuit if the following conditions are met.

•VoltagesupplytocircuitmustcomplywiththeNationalElectrical

Code.

•Circuitisnotusedtosupplyanyotherelectricalneeds.

•Extensioncordscomplywithspecications.

•Circuitisequippedwitha15ampcircuitbreakeror15amp

time delay fuse. NOTE: If compressor is connected to a circuit

protected by fuses, use only time delay fuses. Time delay fuses

should be marked “D” in Canada and “T” in the US.

English

If any of the above conditions cannot be met, or if operation of the

compressor repeatedly causes interruption of the power, it may be

necessary to operate it from a 20 amp circuit. It is not necessary

to change the cord set.

Compatibility

Air tools and accessories that are run off the compressor must

be compatible with petroleum-based products. If you suspect

that a material is not compatible with petroleum products, an air

line filter for removal of moisture and oil vapor in compressed air

is required.

NOTE: Always use an air line filter to remove moisture and oil

vapor when spraying paint.

Location

Place the air compressor in a clean, dry and well ventilated area

at least 12" (30.5 cm) away from the wall or other obstructions

that will interfere with the flow of air. Keep the compressor away

from areas that have dirt and/or volatile fumes in the atmosphere.

These impurities may clog the intake filter and valves, causing

inefficient operation.

The air compressor pump and shroud are designed to allow for

proper cooling. The ventilation openings on the compressor are

necessary to maintain proper operating temperature. Do not

place rags or other containers on or near these openings.

Place the air compressor on a flat surface resting on the rubber

feet.

NOISE CONSIDERATIONS

Consult local officials for information regarding acceptable

noise levels in your area. To reduce excessive noise, use

vibration mounts or silencers, relocate the unit or construct total

enclosures or baffle walls. Contact a D

WALT service center or

call 1-800-4-D

WALT for assistance.

ELECTRICAL

Refer to all safety instructions before using unit. Observe

extension cord safety instructions if necessary. Always move the

On/Off switch (A) to the OFF position before removing the plug

from the outlet.

TRANSPORTING

When transporting the compressor in a vehicle, trailer, etc.

ensure that the air tank is drained and the unit is secured and

placed on a flat horizontal surface.

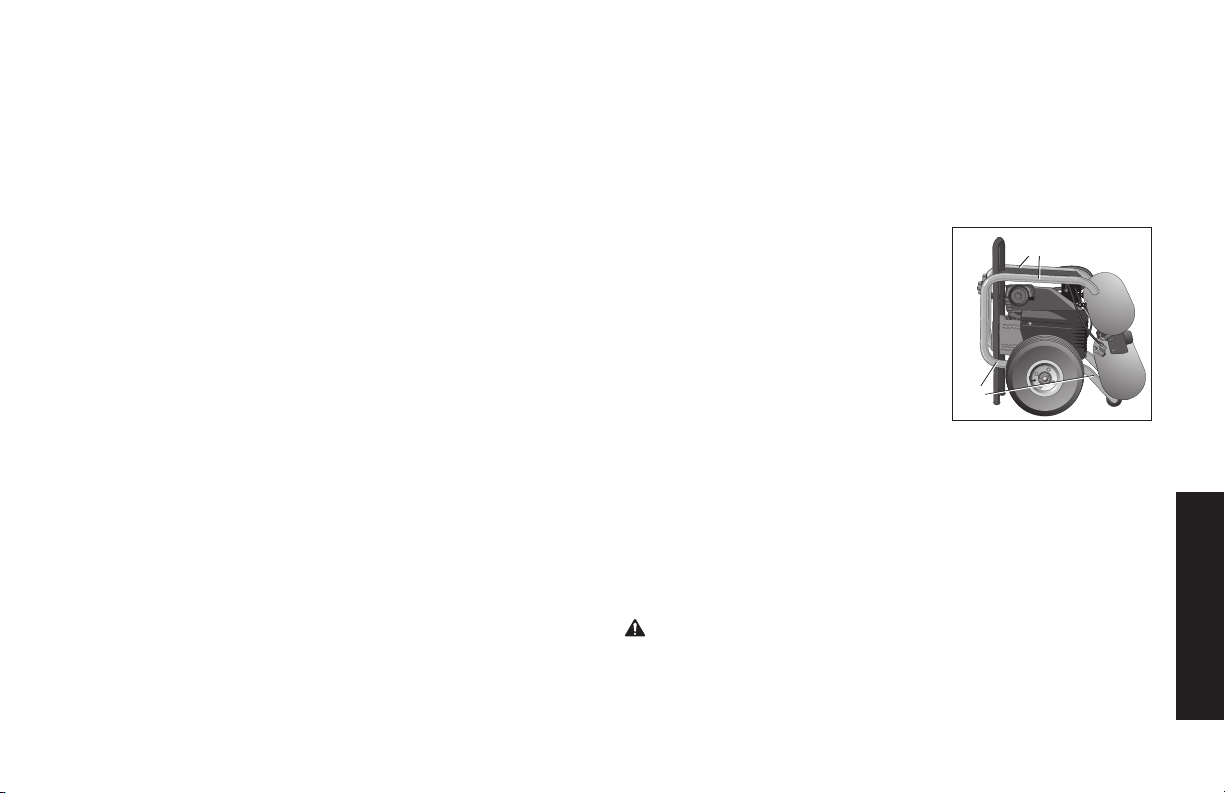

NOTE: Use recommended tie down

points (U) when transporting. Use care

when driving so to avoid tipping the

unit over in the vehicle. Damage can

occur to the unit or surrounding items

if unit is tipped.

LIFTING

Always use two people when lifting and

lift from the recommended lift points (V).

MOVING

1. Grasp handle (O) of compressor and pull up until it stops.

Turn knobs to lock handle in place.

2. Grasp handle and tilt compressor so unit can be rolled on the

tires.

WARNING: Risk of unsafe operation. Ensure proper footing and

use caution when rolling compressor so that unit does not tip or

cause loss of balance.

3. When location is reached slowly lower compressor to ground.

Always store compressor in a horizontal position.

NOTE: Should the unit tip over, hard starting and smoking will

occur due to oil spillage.

English

DOLLY FEATURE

1. Grasp handle (O) of compressor and pull up

until it stops. Turn knobs to lock handle in

place. IMPORTANT: Always pull handle up

and lock in place before using as a dolly.

2. Place cargo onto top panel of compressor.

3. Secure cargo to top panel with retention

straps. Hook cargo retention straps into

positioning holes in top panel. NOTE:

Retention straps to secure cargo may be purchase from a

local hardware store or home center in a variety of sizes.

CAUTION: Risk of unsafe operation. Do not transport

unsecured cargo.

CAUTION: Risk of unsafe operation. Load limit is 100 lbs.

do not exceed.

4. With cargo secured, grasp handle and tilt

compressor so unit can be rolled on the

tires.

WARNING: Risk of unsafe operation. Ensure

proper footing and use caution when rolling

compressor so that unit does not tip or cause

loss of balance.

5. When location is reached slowly lower

compressor to ground. Always store com-

pressor in a horizontal position.

PREPARATION FOR USE

Pre-Start Checklist (Fig. 1)

Ensure the On/Off switch (A) is in the OFF position.

Plug the power cord into the correct branch circuit receptacle.

See Voltage and Circuit Protection under Installation.

3. Ensure air tank is drained, see Draining Air Tank under

Maintenance.

4. Ensure the drain valve (H) is closed.

5. Ensure safety valve (G) is functioning properly, see Checking

Safety Valve under Maintenance.

6. Check pump oil level, see Compressor Pump Oil under

Maintenance.

CAUTION:

Do not operate without oil or with inadequate oil. DEWA LT

is not responsible for compressor failure caused by inadequate oil.

7. Turn regulator knob (D) counterclockwise until fully closed.

Ensure regulated pressure gauge reads 0 PSI (0 kPa).

8. Attach hose and accessories.

WARNING: Risk of unsafe operation. Firmly grasp hose in hand

when installing or disconnecting to prevent hose whip.

9. Ensure all covers and labels are in place, legible (for labels) and

securely mounted. Do not use compressor until all items have

been verified.

WARNING: Risk of bursting. Too much air pressure causes a

hazardous risk of bursting. Check the manufacturer’s maximum

pressure rating for air tools and accessories. The regulator outlet

pressure must never exceed the maximum pressure rating.

Initial Set-up

(Fig. 1)

WARNING: Do not operate this unit until you read and understand

this instruction manual for safety, operation and maintenance

instructions.

BREAK-IN PROCEDURE

CAUTION:

Risk of property damage. Serious damage may result if

the following break-in instructions are not closely followed.

This procedure is required before the air compressor is put

into service for the first time and when the check valve or a

compressor pump/motor has been replaced.

English

1. Ensure the On/Off switch (A) is in the OFF position.

NOTE: If hose is not connected to Quick Connect body, pull cou-

pler back until it clicks to prevent air from escaping through the

quick connect.

Plug the power cord into the correct branch circuit receptacle.

See Voltage and Circuit Protection under Installation.

3. Open the drain valve (counter-clockwise) fully to permit air to

escape and prevent air pressure build up in the air tank during

the break-in period.

4. Move the On/Off switch to the ON position. The compressor will

start.

5. Run the compressor for 20 minutes.

6. After 20 minutes, close the drain valve by turning clockwise.

The tank will fill to cut-out pressure and the motor will stop.

7. Compressed air will be available until it is used or bled off.

OPERATING PROCEDURES

Start-up (Fig. 1)

1. Follow Pre-Start Checklist under Preparation for Use.

2. Move the On/Off switch to the ON position and allow tank pres-

sure to build. Motor will stop when tank pressure reaches

cut-out pressure.

CAUTION: Risk of unsafe operation. Compressed air from the unit

may contain wa ter condensation and oil mist. Do not spray un l-

tered air at an item that could be damaged by moisture. Some air

op er ated tools or de vic es may require ltered air. Read the in struc-

tions for the air tool or device.

3.Adjustregulator(D)todesiredsetting.SeeRegulator under

Features.

Shut-down (Fig. 1)

1 Move On/Off switch (A) is in the OFF position. NOTE: If finished

using compressor, follow Steps 2 - 6.

2. Turn regulator knob (D) counterclockwise until fully closed.

Ensure regulated pressure gauge reads 0 PSI (0 kPa).

3. Remove hose and accessory.

4. Drain the air tank,

see Draining Air Tank under Maintenance

Ensure air tank pressure gauge reads 0 PSI (0 kPa).

WARNING: Risk of bursting. Drain air tank daily. Water will condense

in air tank. If not drained, water will corrode and weaken the air tank caus-

ing a risk of air tank rupture.

5. Allow the compressor to cool down.

6. Wipe air compressor clean and store in a safe, non-freezing area.

MAINTENANCE

The following procedures must be followed when maintenance or

service is performed on the air compressor.

1. Ensure On/Off switch is in the OFF position.

2. Remove air compressor plug from outlet.

3. Drain air tank.

4. Allow air compressor to cool down before starting service.

NOTE: All compressed air systems contain maintenance parts

(e.g., oil, filters, separators) that are periodically replaced. These

used parts may contain substances that are regulated and must be

disposed of in accordance with local, state, and federal laws and

regulations.

NOTE: Take note of the positions and locations of parts during

disassembly to make reassembly easier.

NOTE: Any service operations not included in this section should

be performed by a D

WALT factory service center or a D

WALT

authorized service center.

English

Maintenance Chart

Procedure Daily Weekly Monthly 1 year or

200 Hours

Check safety valve

Inspect air filter

Drain air tank

Check pump oil level

Change pump oil**

Oil leak inspection

Check for unusual noise/

vibration

Check for air leaks*

Clean compressor exterior

*Tocheckforairleaksapplyasolutionofsoapywateraroundjoints.

While compressor is pumping to pressure and after pressure cuts out,

look for air bubbles to form.

** The pump oil must be changed after the first 20 hours of operation.

Thereafter, when using DeWALT synthetic or SAE 40, non-detergent

air compressor oil, change oil every 200 hours of operation or once a

year, whichever comes first.

+ Perform more frequent in dusty or humid conditions

Checking Safety Valve (Fig. 1)

WARNING: Hot surfaces. Risk of burn. Aftercooler, pump head,

and surrounding parts are very hot, do not touch (see the Hot

Surfaces identied in Fig. 2). Allow compressor to cool prior to

servicing.

WARNING: Risk of bursting. If the safety valve does not work

properly, over-pressurization may occur, causing air tank rupture or

an explosion.

Before starting compressor, pull the ring on the safety valve to

make sure that the safety valve operates freely. If the valve is stuck

or does not operate smoothly, it must be replaced with the same

type of valve.

Checking Air Filter Element (Fig. 1)

WARNING: Hot surfaces. Risk of burn. Aftercooler, pump head, and

surrounding parts are very hot, do not touch (see the Hot Surfaces

identied in Fig. 2). Allow compressor to cool prior to servicing.

1. Ensure the On/Off switch (A) is in the OFF position.

2. Allow unit to cool.

3. Remove air filter (N) from unit.

4. Carefully pry filter top from base.

5. Remove element from filter base.

6. If element needs cleaning, blow out with air. Replace if

needed. Purchase replacement parts from your local dealer or

authorized service center. Always use identical replacement

parts.

7. Place element back in filter base.

8. Snap filter top to filter base.

9. Reassemble air filter to unit. Ensure exhaust outlet points

down.

CAUTION: Risk of unsafe operation. Do not operate without air

inlet lter.

English

Draining Air Tank (Fig. 1)

WARNING: Risk of unsafe operation. Risk from noise. Air tanks

contain high pressure air. Keep face and other body parts away from

outlet of drain. Use safety glasses [ANSI Z87.1 (CAN/CSA Z94.3)]

when draining as debris can be kicked up into face. Use ear

protection [ANSI S12.6 (S3.19)] as air ow noise is loud when

draining.

NOTE: All compressed air systems generate condensate that

accumulates in any drain point (e.g. tanks, filter, aftercoolers,

dryers). This condensate contains lubricating oil and/or

substances which may be regulated and must be disposed of in

accordance with local, state, and federal laws and regulations.

1. Ensure On/Off switch is in the OFF position.

2. Move compressor into an inclined position so drain valve (J) is

at the lowest point (this will assist in removing moisture, dirt,

etc. from air tanks)

3. Place a suitable container under the drain valve to catch

discharge.

4. Grasp knurled knob on drain valve.

5. Slowly rotate knob to gradually bleed air from air tank.

WARNING: Risk of bursting. Drain air tank daily. Water will con-

dense in air tank. If not drained, water will corrode and weaken the

air tank causing a risk of air tank rupture.

CAUTION: Risk of property damage. Drain water from air tank may

contain oil and rust, which can cause stains.

6. When air tank pressure gauge reads 10 PSI (68,9 kPa), rotate

valve to the fully open position.

7. Close drain valve when finished.

Compressor Pump Oil (Fig. 1)

CHECKING OIL

WARNING: Hot surfaces. Risk of burn. Aftercooler, pump head,

and surrounding parts are very hot, do not touch (see the Hot

Surfaces identied in Fig. 2). Allow compressor to cool prior to

servicing.

1. Ensure On/Off switch is in the OFF position.

2. Place unit on a flat level surface.

3. Remove dipstick (K) and wipe clean.

4. Reinsert dipstick fully into oil fill port for a few

seconds to allow oil to collect on the

dipstick.

5. Remove oil dipstick to read oil level. Oil

should not exceed top raised line on

dipstick. If oil is below lower mark, add

same type of oil in crankcase and follow

Steps 4 - 6.

NOTE: When filling the crankcase, the oil flows

very slowly into the pump. If the oil is added too

quickly, it will overflow and appear to be full.

CAUTION: Risk of unsafe operation. Overlling

with oil will cause premature compressor failure. Do

not overll.

6. Replace dipstick.

CHANGING OIL

NOTE: Pump oil contains substances that are regulated and

must be disposed of in accordance with local, state and federal

laws and regulations.

MAX

MIN

English

WARNING: Hot surfaces. Risk of burn. Aftercooler, pump head,

and surrounding parts are very hot, do not touch (see the Hot

Surfaces identied in Fig. 2). Allow compressor to cool prior to

servicing.

1. Ensure On/Off switch is in the OFF position.

2. Allow the unit to cool.

3. Remove air compressor plug from outlet.

4. Drain air tank.

5. Locate a suitable container under pump drain plug (L).

6. Remove the dipstick (K) from crank case.

7. Remove the oil drain plug (L).

8. Allow ample time for all oil to drain out. (Tilting the compressor

towards the drain plug will assist in draining.)

9. Install the oil drain plug.

10. Fill pump using DeWALT synthetic or SAE 40, non-detergent

air compressor oil.

11. Replace dipstick.

ACCESSORIES

Recommended accessories for use with your tool are available

for purchase from your local dealer or authorized service center.

If you need assistance in locating any accessory for your tool,

please contact D

WALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, call 1-800-4-D

WALT (1-800-433-9258) or

visit our website www.dewalt.com.

CAUTION: The use of any other accessory not recommended for

use with this tool could be hazardous. Use only accessories rated

equal to or higher than the rating of the air compressor.

SERVICE INFORMATION

Please have the following information available for all service calls:

Model Number ____________ Serial Number _________________

Date and Place of Purchase ______________________________

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance

andadjustmentshouldbeperformedbyaD

WALT factory service

center, a D

WALT authorized service center or other qualified

service personnel. Always use identical replacement parts.

Full One Year Warranty

DEWALT heavy duty industrial tools are warranted for one year

from date of purchase. We will repair, without charge, any defects

due to faulty materials or workmanship. For warranty repair

information, call 1-800-4-D

WALT. This warranty does not apply

to accessories or damage caused where repairs have been made

or attempted by others. This warranty gives you specific legal

rights and you may have other rights which vary in certain states

or provinces.

LATIN AMERICA: This warranty does not apply to products sold

in Latin America. For products sold in Latin America, see country

specific warranty information contained either in the packaging,

call the local company or see website for warranty information.

English

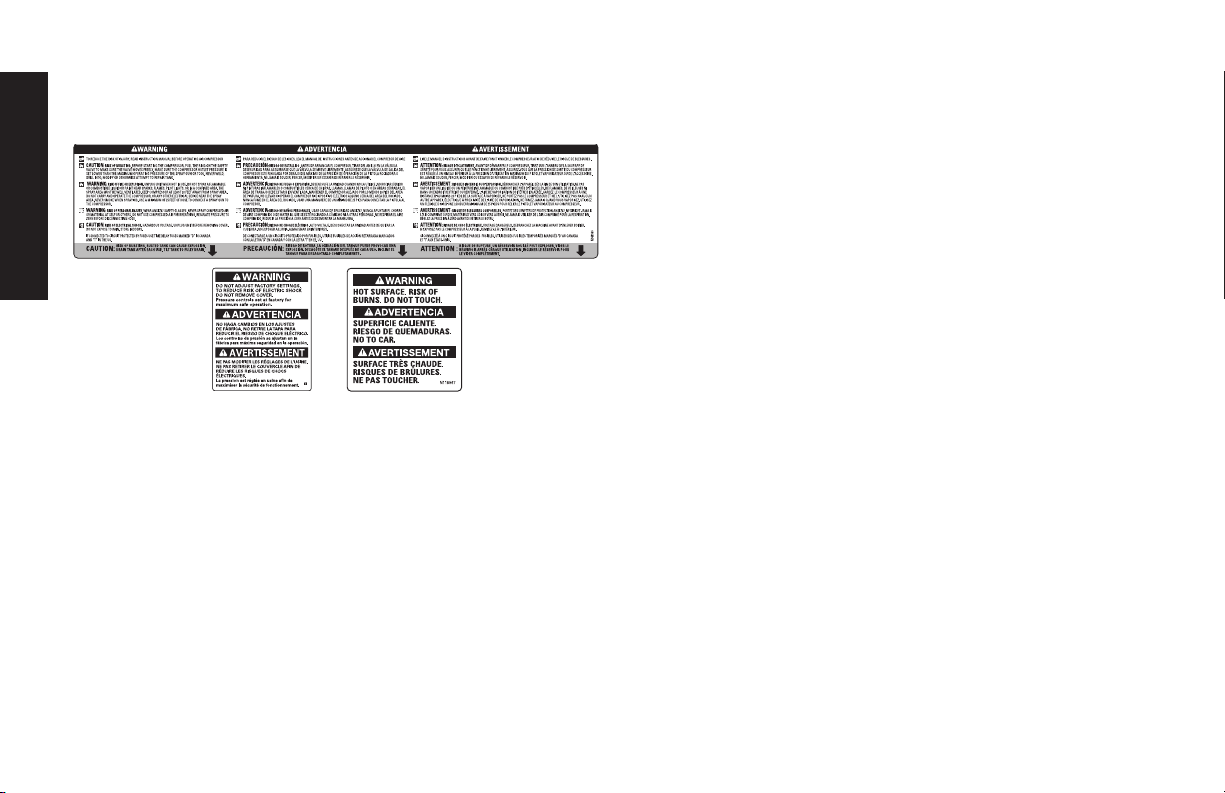

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-D

WALT for a free

replacement.

GLOSSARY

CFM: Cubic feet per minute.

SCFM: Standard cubic feet per minute; a unit of measure of air

delivery.

PSI: Pounds per square inch; a unit of measure of pressure.

kPa (kilopascal): Metric pressure measurement. 1 kilopascal

equal 1000 pascals.

Code Certication: Products that bear one or more of the

following marks: UL, CUL, ETL, CETL, have been evaluated

by OSHA certified independent safety laboratories and

meet the applicable Underwriters Laboratories Standards

for Safety.

Cut-In Pressure: While the motor is off, air tank pressure drops

when accessory is used. When the tank pressure drops to a

certain low level the motor will restart automatically. The low

pressure at which the motor automatically restarts is called

cut-in pressure.

Cut-Out Pressure: When an air compressor is turned on

and begins to run, air pressure in the air tank begins to

build. It builds to a certain high pressure before the motor

automatically shuts off, protecting your air tank from

pressure higher than its capacity. The high pressure at which

the motor shuts off is called cut-out pressure.

Branch Circuit: The circuit carrying electricity from electrical

panel to outlet.

Duty Cycle: For proper operation of your air compressor, it is

recommended that a 50% duty cycle be maintained; that is,

the air compressor should not run more than 5 minutes in any

10 minute period.

English

Troubleshooting Guide

This section provides a list of the more frequently encountered malfunctions, their causes and corrective actions. The operator or

maintenance personnel can perform some corrective actions, and others may require the assistance of a qualified DEWALT technician

or your dealer.

Problem Code

Excessive air tank pressure-safety valve pops off ................................................................... 1,2

Air leaks ...................................................................................................................................3

Air leaks in air tank or at air tank welds .................................................................................. 4

Air leaks between head and valve plate .................................................................................5

Air leaks from safety valve .......................................................................................................6

Knocking Noise .........................................................................................................................6,16,17

Pressure reading on the regulated pressure gauge drops when an accessory is used ......7

Compressor is not supplying enough air to operate accessories ......................................... 8,9,10,11,12,15

Regulator knob has continuous air leak..................................................................................13

Regulator will not shut off air outlet ........................................................................................13

Moisture in pump crankcase ...................................................................................................14,18

Motor will not run .....................................................................................................................11,19,20,21,22,23,24,25,26

English

Troubleshooting Codes

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

1 Pressure switch does not shut off motor when compres-

sor reaches cut-out pressure

Set the On/Off switch to OFF, if the unit does not shut off

contact a D

WALT factory service center or a D

WALT

authorized service center.

Pressure switch cut-out too high

Contact a D

WALT factory service center or a D

WALT

authorized service center.

Tube fittings are not tight enough Tighten fittings where air can be heard escaping. Check

fittings with soapy water solution. Do Not Overtighten.

4 Defective air tank Air tank must be replaced. Do not repair the leak.

WARNING: Risk of bursting. Do not drill into, weld or

otherwise modify air tank or it will weaken. The air tank can

rupture or explode.

5 Leaking seals Contact a D

WALT factory service center or a D

WALT

authorized service center.

6 Defective safety valve Operate safety valve manually by pulling on ring. If valve

still leaks, it must be replaced.

Regulatorisnotadjustedcorrectlyforaccessorybeing

used

It is normal for some pressure drop to occur when an

accessoryisused,adjusttheregulatorasinstructedin

Regulator under Features if pressure drop is excessive.

NOTE:Adjusttheregulatedpressureunderflowcondi-

tions while accessory is being used.

8 Prolonged excessive use of air Decrease amount of air usage.

9 Compressor is not large enough for accessory Check the accessory air requirement. If it is higher than

the CFM or pressure supplied by your air compressor, a

larger compressor is needed to operate accessory.

English

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

10 Hole in air hose Replace air hose.

11 Check valve restricted Remove, clean or replace.

12 Air leaks Tighten fittings.

13 Regulator is damaged Replace.

14 Unit operating in damp or humid conditions Move unit to a dry well ventilated area

15 Restricted air intake filter Clean or replace air intake filter

Engine or pump oil is low

Add same type of oil in crankcase to pump. See

Compressor Pump Oil under Maintenance.

Carbon build-up in pump. Contact a D

WALT factory service center or a D

WALT

authorized service center.

Detergent type oil being used in pump

Drain oil and refill pump using DeWALT synthetic or SAE

40, non-detergent air compressor oil.

Motor overload protection switch has tripped

See Motor Overload under Features.

Extension cord is wrong length or gauge

Check for proper gauge wire and cord length. See

Extension Cords under Installation.

Loose electrical connections

Contact a D

WALT factory service center or a D

WALT

authorized service center.

Possible defective motor or starting capacitor

Contact a D

WALT factory service center or a D

WALT

authorized service center.

Paint spray on internal motor parts Contact a D

WALT factory service center or a D

WALT

authorized service center. Do not operate the compressor

in the paint spray area. See flammable vapor warning.

English

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

Fuse blown, circuit breaker tripped 1. Check fuse box for blown fuse and replace as

necessary. Reset circuit breaker. Do not use a fuse or

circuit breaker with higher rating than that specified

for your particular branch circuit.

2. Check for proper fuse. Use only a time delay fuse.

3. Check for low voltage conditions and/or proper

extension cord.

4. Disconnect the other electrical appliances from circuit

or operate the compressor on its own branch circuit.

Tank pressure exceeds pressure switch cut-in pressure Motor will start automatically when tank pressure drops

below cut-in pressure of pressure switch.

Pressure release valve on pressure switch has not

unloaded head pressure

Set the On/Off switch to OFF. If the valve does not open,

replace switch. Contact a D

WALT factory service center

or a D

WALT authorized service center.

Français

Compresseur d’air

A. Interrupteur Marche/Arrêt

B. Manomètre du réservoir d’air

C. Manomètre régulé

D. Régulateur de pression

E. Branchements rapides

F. Clapet

G. Soupape de sûreté

H. Soupape de purge du réservoir d’air

I. Rembobineur de cordon d’alimentation

J. Manocontacteur

K. Jauge graduée de l’huile de la pompe

L. Bouchon de vidange d’huile de la

pompe

M. Réinitialisation du moteur

N. Filtre d’admission d’air

O. Poignée

P. Boutons de verrouillage de la poignée

Q. Panneau supérieur pour le transport

IMPORTANT :Toujourssouleverlapoi-

gnée et verrouiller avant de l'utiliser

comme diabolo.

PAS UNE

ÉTAPE

FIG. 1

Français

Fiche technique

MODÈLE

D55154

POIDS

36,3 kg (80 livres)

HAUTEUR

508 mm (20 po)

LARGEUR

469,9 mm (18,5 po)

LONGUEUR

584,2 mm (23,0 po)

CAPACITÉ DU RÉSERVOIR D’AIR

(LITRES)

15,1 (4,0 gallon)

PRESSION D’ENCLENCHEMENT

APPROX.

655 kPa (95 PSI)

ENV. PRESSION DE DÉCLENCHEMENT

861,8 kPa (125 PSI)

PCMS (SCFM) @ 100 PSI (620,5 kPa)

3,8

MOTEUR

1,1 CV (continu)

Volts/Amps/Hertz

120V/14 A/60 Hz.

RÉGIME

3 450 tr/mn

Exigence minimale du circuit de

dérivation

15 A

CAPACITÉ D'HUILE DE LA POMPE

354,9 ml (12 onces)

CYCLE DE SERVICE

5 MINUTES EN

MARCHE,

5 MINUTES ARRÊTÉ

FIG. 2

CLAPET

Surfaces chaudes

TÊTE DE

POMPE ET

CYLINDRE

TUBE DE

SORTIE

Français

Dénitions : lignes directrices en

matière de sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour

chaque symbole. Veuillez lire le mode d’emploi et porter une

attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si

elle n’est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT :

Indique une situation potentiellement dan-

gereuse qui, si elle n’est pas évitée, pourrait se solder par un

décès ou des blessures graves.

MISE EN GARDE : Indique une situation potentiellement dan-

gereuse qui, si elle n’est pas évitée pourrait se solder par des

blessures mineures ou modérées.

MISE EN GARDE : Utilisé sans le symbole d’alerte à la sécurité,

indique une situation potentiellement dangereuse qui, si elle n'est

pas évitée pourrait se solder par des dommages à la propriété.

SI VOUS AVEZ DES QUESTIONS OU DES COMMENTAIRES AU

SUJET DE CET OUTIL OU DE TOUT AUTRE OUTIL DeWalt,

APPELER SANS FRAIS AU : 1 800 4-DeWALT (1 800 433-9258)

Directives de sécurité importantes

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de

sécurité, d’utilisation et d’entretien.

AVERTISSEMENT : Nertaines poussières produites par les travaux

de ponçage, sciage, meulage, perçage et autres peuvent contenir

des produits chimiques pouvant (selon l’état de Californie) causer le

cancer, des anomalies congénitales ou d’autres problèmes liés aux

fonctionsreproductrices.Voiciquelquesexemplesdecesproduits

chimiques :

•leplombcontenudanslespeinturesàbasedeplomb;

•lasilicecristallineprovenantdelabrique,ducimentetd’autres

produitsdemaçonnerie;

•l’arsenicetchromeprovenantdeboistraitéchimiquement.

Les risques reliés à l’exposition à ces poussières varient selon la

fréquence à laquelle l’utilisateur travaille avec ce type de matériaux.

Pour réduire votre exposition à ces produits chimiques : travailler dans

un endroit bien ventilé et porter un équipement de sécurité approuvé

par l’OSHA/MSHA/NIOSH comme un masque anti-poussières

spécialement adapté ou un respirateur lors de l’utilisation de ces outils.

Lors de l’utilisation d’outils pneumatiques, des précautions de base

en matière de sécurité doivent être suivies an de réduire le risque de

blessure personnelle.

AVERTISSEMENT : Ce produit contient des produits chi-

miques, notamment le plomb, reconnus par l’État de Californie

comme étant cancérigènes et pouvant entraîner des anomalies

congénitales et d’autres dangers relatifs à la reproduction. Se

laver les mains après toute manipulation.

CONSERVER CES DIRECTIVES

DANGER :

RISQUE D’EXPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Ilestnormalquedes

contacts électriques

dans le moteur et le

manocontacteur fassent

une étincelle.

•Faitestoujoursfonctionner

le compresseur dans une

zone bien aérée sans matière

combustible, essence ou

vapeur de solvant.

Français

•Siuneétincelleélectrique

provenant du compresseur

entre en contact avec des

vapeurs inflammables,

elle peut s’enflammer et

causer un incendie ou une

explosion.

•Sivousaspergezdes

matériaux inflammables,

placez le compresseur à

au moins 6,1 m (20 pieds)

de la zone pulvérisée. Il est

possible que vous ayez

besoin d’une longueur de

tuyau additionnelle.

•Entreposezlesmatières

inflammables dans un

endroit sécuritaire, éloigné du

compresseur.

•Lefaitdelimiterles

ouvertures d’aération de

compresseur causera une

importante surchauffe et

pourrait causer un incendie.

•Nejamaisplacerd'objets

contre la pompe du

compresseur ou sur celle-ci.

•Faitesfonctionnerle

compresseur dans un

endroit aéré à au moins

30,5 cm (12 po) du mur ou

de l’obstruction qui pourrait

limiter le débit d’air frais dans

les ouvertures d’aération.

•Faitesfonctionnerle

compresseur dans un endroit

propre, sec et bien aéré.

Ne pas utiliser l’appareil à

l’intérieur ou dans un endroit

exigu.

•Lefonctionnementdece

produit sans surveillance

pourrait se solder par des

blessures personnelles

ou des dommages à la

propriété. Afin de réduire

le risque d’incendie, ne

pas laisser le compresseur

fonctionner sans

surveillance.

•Êtretoujoursprésentlorsque

le produit est en marche.

•Toujourséteindreet

débrancher l'appareil si non

utilisé.

Français

DANGER : RISQUE REPIRATOIRE (ASPHYXIE)

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Ilestdangereuxderespirer

l’air comprimé sortant du

compresseur. Le flux d’air

peut contenir du monoxyde

de carbone, des vapeurs

toxiques ou des particules

solides provenant du

réservoir d’air. L’inhalation

de ces contaminants peut

provoquer de sérieuses

blessures, voire un décès.

•L’airquis’obtientdirectement

du compresseur ne devrait

jamaisêtreutilisépour

alimenter l’air destiné à la

consommation humaine.

Pour utiliser l’air produit

par le compresseur pour

la respiration, installer

correctement des filtres

convenables et un

équipement de sécurité en

ligne. Les filtres en ligne et

l’équipement de sécurité

utilisés avec le compresseur

doivent être capables de

traiter l’air conformément

à tous les codes locaux et

fédéraux en vigueur avant

toute consommation humaine.

•Lesmatériauxvaporisés

comme la peinture, les

solvants de peinture, les

décapants, les insecticides,

les herbicides, pourraient

contenir des vapeurs

nocives et du poison.

•Travaillerdansunendroit

ayant une bonne ventilation

transversale. Lire et respecter

les directives en matière

de sécurité imprimées sur

l’étiquette ou les fiches

signalétiques des matériaux

quisontpulvérisés.Toujours

utiliser un équipement de

sécurité homologué : une

protection respiratoire

conforme aux normes OSHA/

MSHA/NIOSH, conçue

spécifiquement pour une

utilisation particulière.

Français

DANGER : RISQUE DE BLESSURES OU DE DOMMAGES À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•L’huilepeutfuireouse

déverser. Cela pourrait se

solder par un incendie ou

un danger d’inhalation; des

blessures graves ou un

décès. Les fuites d’huile

endommageront le tapis,

la peinture ou toutes autres

surfaces de véhicules ou de

remorques.

•Toujoursinstallerle

compresseur sur un

revêtement protecteur lors

du transport pour protéger le

véhicule de tous dommages

associés aux fuites.

Retirer immédiatement le

compresseur du véhicule dès

l’arrivéeàdestination.Toujours

tenir le compresseur à niveau

etnejamaisledéposersurson

côté.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

Réservoir d’air : Le réservoir dont est doté le compresseur

d’air porte le code « UM » (dans le cas d’appareils munis de

réservoirs supérieurs à 152 mm (6 po) de diamètre) et il est conçu

conformément à la section VII Div. 1 de l’ASME. Tous les récipients

sous pression devraient être inspectés une fois tous les deux

ans. Pour localiser l’inspecteur des récipients sous pression de

votre région, consulter la section appropriée des organismes

gouvernementaux de l’annuaire téléphonique ou composer le

1-800-4-D

EWALT pour obtenir de l’aide.

Les conditions indiquées ci-après pourraient affaiblir le réservoir

d’air et se solder par une violente explosion de celui-ci :

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•L’eaucondenséen’estpas

correctement vidangée du

réservoir d’air provoquant

ainsi la formation de rouille

et un amincissement du

réservoir d’air en acier.

•Vidangerleréservoird’air

quotidiennement ou après

chaque utilisation. Si le

réservoir présente une fuite, le

remplacer immédiatement par

un nouveau réservoir d’air ou

par un nouveau compresseur.

•Modificationsapportéesau

réservoir d’air ou tentatives

de réparation.

•Nejamaisperceruntrou

dans le réservoir d’air ou

ses accessoires, y faire de

la soudure ou y apporter

quelque modification que

cesoit.Nejamaisessayer

de réparer un réservoir d’air

endommagé ou avec des

fuites. Le remplacer par un

nouveau réservoir d’air.

Français

•Desmodificationsnon

autorisées de la soupape

de sûreté ou de tous autres

composants qui régissent la

pression du réservoir d’air.

•Leréservoird’airaété

conçu pour supporter des

pressions spécifiques de

fonctionnement. Ne faites

jamaiseffectuerderéglages

ou de substitutions de

pièces en vue de modifier les

pressions de fonctionnement

réglées en usine.

Accessoires :

•Lorsqu’onexcèdela

pression nominale des

outils pneumatiques, des

pistolets pulvérisateurs, des

accessoires à commande

pneumatique, des pneus

et d’autres dispositifs

pneumatiques, on risque de

les faire exploser ou de les

projeteretainsientraînerdes

blessures graves.

•Respecterlesrecommanda-

tions du fabricant de l’équipe-

mentetnejamaisdépasserla

pression nominale maximale

permise des accessoires. Ne

jamaisutiliserlecompresseur

pourgonflerdepetitsobjets

à basse pression comme des

jouetsd’enfant,desballonsde

football et de basket-ball, etc.

Pneus :

•Despneussurgonflés

pourraient provoquer des

blessures graves et des

dommages à la propriété.

•Utiliserunmanomètrepour

vérifier la pression des pneus

avant chaque utilisation et

lors du gonflage; consulter le

flanc de pneu pour obtenir la

pression correcte.

REMARQUE : Des réservoirs

d’air, des compresseurs et

d’autres appareils similaires

utilisés pour gonfler les pneus

peuvent remplir de petits pneus

à ces pressions très rapidement.

Régler le régulateur de pression

d’air à une pression moindre que

celleindiquéesurlepneu.Ajouter

de l’air par petite quantité et

utiliser fréquemment le

manomètre pour empêcher un

surgonflage.

Français

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Votrecompresseurd’air

est alimenté à l’électricité.

Tout comme n’importe quel

autre dispositif alimenté de

façon électrique, s’il n’est

pas utilisé correctement,

il peut causer un choc

électrique.

•Nefaitesjamaisfonctionner

le compresseur à l’extérieur

lorsqu’il pleut ou dans des

conditions humides.

•Nefaitesjamaisfonctionner

le compresseur avec les

couvercles de protection

enlevés ou endommagés.

•Lestentativesderéparation

par un personnel non

qualifié peuvent résulter en

de graves blessures, voire

la mort par électrocution.

•Toutcâblageélectriqueou

toute réparation nécessaire

pour ce produit doit être

pris en charge par un centre

de réparation en usine

autorisé D

EWALT ou un

centre de réparation DEWALT

conformément aux codes

électriques nationaux et

locaux.

•

Mise à la terre

électrique :

le fait de ne

pas faire une mise à la terre

adéquate de ce produit

pourrait résulter en des

blessures graves voire la

mort par électrocution.

Consulter

les directives

relatives à la mise à la

terre

sous

Installation.

•Assurezvousquele

circuit électrique auquel le

compresseur est branché

fournit une mise à la terre

électrique adéquate, une

tension appropriée et une

bonne protection des

fusibles.

AVERTISSEMENT : RISQUE PROVENANT DES

OBJETS PROJETÉS EN L’AIR

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Lefluxd’aircomprimépeut

endommager les tissus

mous de la peau exposée et

peutprojeterlapoussière,

des fragments, des

particules détachées et des

petitsobjetsàhautevitesse,

cequientraîneraitdes

dommages et des blessures

personnelles.

•Toujoursutiliserde

l’équipement de sécurité

homologué : protection

oculaire conforme à la

norme ANSI Z87.1 (CAN/

CSA Z94.3) munie d’écrans

latéraux lors de l’utilisation du

compresseur.

•Nejamaispointerunebuse

ou un pulvérisateur vers

une partie du corps ou vers

d’autres personnes ou des

animaux.

•Toujoursmettrele

compresseur hors tension et

purger la pression du tuyau à

air et du réservoir d’air avant

d’effectuer l’entretien, de fixer

des outils ou des accessoires.

Français

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Toucheràdumétal

exposé comme la tête

du compresseur ou du

moteur, la tubulure des

gaz d’échappement ou de

sortie, peut se solder en de

sérieuses brûlures.

•Nejamaistoucheràdes

pièces métalliques exposées

sur le compresseur pendant

ou immédiatement après son

utilisation. Le compresseur

reste chaud pendant

plusieurs minutes après son

utilisation.

•Nepastouchernieffectuer

des réparations aux coiffes

de protection avant que

l’appareil n’ait refroidi.

AVERTISSEMENT : RISQUE ASSOCIÉ

AUX PIÈCES MOBILES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Lespiècesmobilescomme

une poulie, un volant ou une

courroie peuvent provoquer

de graves blessures si elles

entrent en contact avec vous

ou vos vêtements.

•Nejamaisutiliserle

compresseur si les

protecteurs ou les couvercles

sont endommagés ou retirés.

•Tenirlescheveux,les

vêtements et les gants hors

de portée des pièces en

mouvement. Les vêtements

amples,bijouxoucheveux

longs peuvent s’enchevêtrer

dans les pièces mobiles.

•S’éloignerdeséventscarces

derniers pourraient camoufler

des pièces mobiles.

•Utiliserlecompresseuravec

des pièces endommagées

ou manquantes ou le réparer

sans coiffes de protection

risque de vous exposer à

des pièces mobiles et peut

se solder par de graves

blessures.

•Touteslesréparations

requises pour ce produit

devraient être effectuées

par un centre de réparation

de l’usine D

EWALT ou un

centre de réparation autorisé

EW ALT.

Français

AVERTISSEMENT : RISQUE ASSOCIÉ À

UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Uneutilisationdangereuse

de votre compresseur d’air

pourrait provoquer de graves

blessures, voire votre décès

ou celle d’autres personnes.

•Revoiretcomprendre

toutes les directives et les

avertissements contenus dans

le présent mode d’emploi.

•Sefamiliariseravecle

fonctionnement et les

commandes du compresseur

d’air.

•Dégagerlazonedetravailde

toutes personnes, animaux et

obstacles.

•Tenirlesenfantshorsde

portée du compresseur d’air

en tout temps.

•Nepasutiliserleproduit

en cas de fatigue ou sous

l’emprise d’alcool ou de

drogues. Rester vigilant en

tout temps.

•Nejamaisrendreinopérantles

fonctionnalités de sécurité du

produit.

•Installerunextincteurdansla

zone de travail.

•Nepasutiliserl’appareil

lorsqu’il manque des pièces

ou que des pièces sont

brisées ou non autorisées.

•Nejamaissetenirdeboutsur

le compresseur.

AVERTISSEMENT

: RISQUE DE CHUTE

•Uncompresseurportatif

peut tomber d’une table,

d’un établi ou d’un toit et

causer des dommages au

compresseur, ce qui pourrait

résulter en de graves

blessures, voire la mort de

l’opérateur.

•Toujoursfairefonctionner

le compresseur alors qu’il

est dans uns position

sécuritaire et stable afin

d’empêcher un mouvement

accidentel de l’appareil.

Nejamaisfairefonctionner

le compresseur sur un toit

ou sur toute autre position

élevée. Utiliser un tuyau d’air

supplémentaire pour atteindre

les emplacements en hauteur.

Français

AVERTISSEMENT : RISQUE DE BLESSURE

EN SOULEVANT LE PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Souleverunobjettrop

lourd peut se solder par de

graves blessures.

•Lecompresseuresttrop

lourd pour être soulevé

par une seule personne.

Demander de l’aide avant de

le soulever.

MISE EN GARDE

: RISQUE ASSOCIÉ AU BRUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Danscertainesconditionset

selon la durée d’utilisation,

le bruit provoqué par ce

produit peut contribuer à

une perte auditive.

•Toujoursutiliserun

équipement de sécurité

homologué : protection

auditive conforme à la norme

ANSI S12.6 (S3.19).

CONSERVER CES DIRECTIVES

POUR UN USAGE ULTÉRIEUR

CARACTÉRISTIQUES (Fig. 1)

INTERRUPTEUR MARCHE/ARRÊT

Mettre cet interrupteur (A) sur la position

MARCHE pour avoir une alimentation

automatique au manocontacteur et sur

la position ARRÊT pour la mise hors

tension à la fin de chaque utilisation.

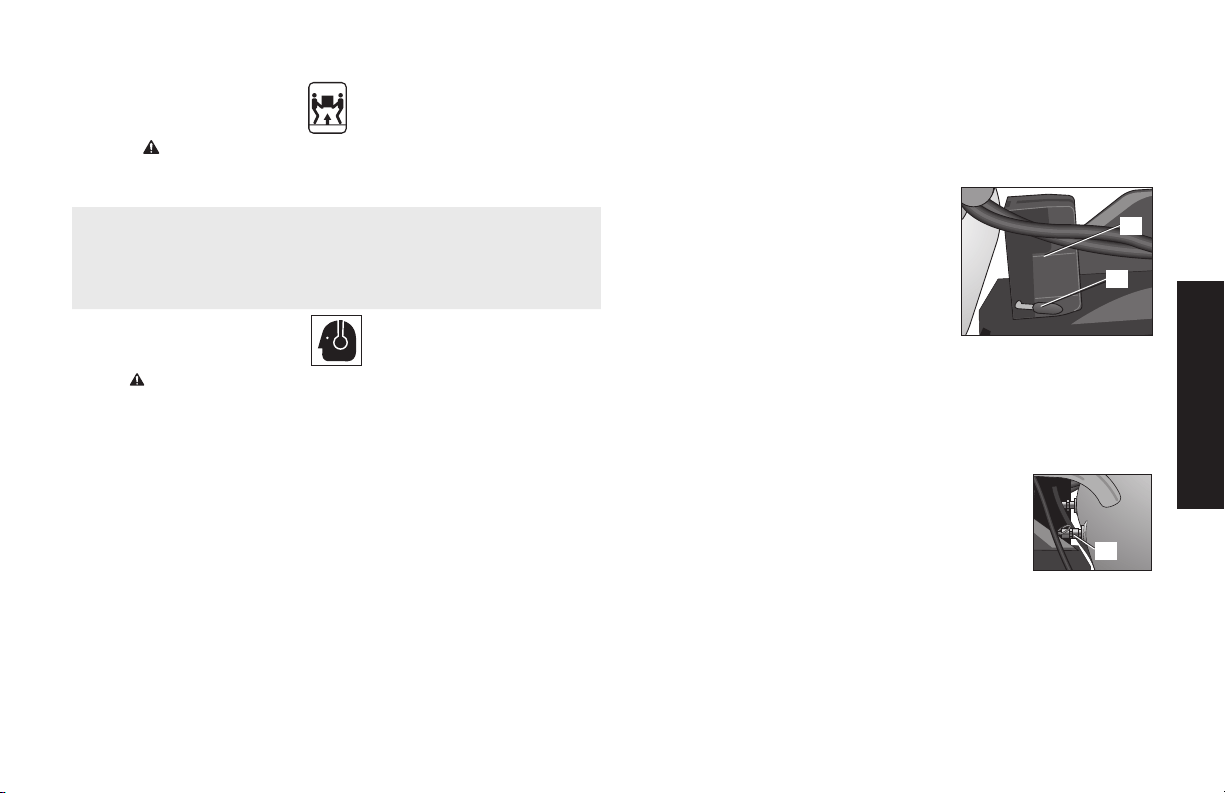

MANOCONTACTEUR

Le manocontacteur (J) démarre

automatiquement le moteur

lorsque la pression du réservoir d’air chute sous la pression

d’enclenchement réglée en usine. Il arrête le moteur lorsque la

pression du réservoir d’air atteint la pression de déclenchement

réglée en usine.

SOUPAPE DE SÛRETÉ

Si le manocontacteur ne met pas hors tension le

compresseur d’air à sa pression de

déclenchement réglée, la soupape de sûreté (G)

sert de protection contre une pression élevée en

allant à la pression réglée en usine (pression

légèrement plus élevée que le réglage de

déclenchement du manocontacteur).

Français

CLAPET

Lorsque le compresseur d’air fonctionne, le clapet

(F) est ouvert, ce qui permet à l’air comprimé

d’entrer dans le réservoir d’air. Lorsque le

compresseur d’air atteint la pression de

déclenchement, le clapet se ferme, ce qui

permet à la pression d’air de rester dans le

réservoir d’air.

MANOMÈTRE DE RÉSERVOIR

Le manomètre de réservoir (B)

indique la pression d’air de

réserve dans le réservoir.

MANOMÈTRE DE PRISE DE

COURANT

Le manomètre de prise (C)

indique la pression d’air disponible du côté de la prise du

régulateur. Cette pression est contrôlée par le régulateur et est

toujoursinférieureouégaleàlapressionduréservoir.

RÉGULATEUR

Le régulateur (D) contrôle la pression d’air montrée sur le

manomètre de prise. Tournez la poignée du régulateur en sens

horaire pour augmenter la pression et en sens antihoraire pour

la diminuer.

CORPS DE BRANCHEMENT RAPIDE UNIVERSELS

(LE CAS ÉCHÉANT)

Le corps de branchement rapide universel (E) accepte les trois

styles de prises de branchement rapide les plus populaires :

industrielle, automobile, et ARO. Il suffit tout simplement d’appuyer

une seule fois pour connecter le corps de branchement rapide à

la prise. Les deux corps de branchement rapide permettent

d’utiliser deux outils en même temps.

ROBINET DE PURGE

Le robinet de purge (H) se trouve à la

base du réservoir d’air et est utilisé pour

vidanger la condensation à la fin de

chaque utilisation.

Consulter le chapitre

Vidange du réservoir sous Entretien.

SYSTÈME DE REFROIDISSEMENT

Ce compresseur contient un système de refroidissement de

conception évoluée. Il est tout à fait normal pour ce ventilateur

de souffler de l’air par les orifices d’aération en grandes

quantités. Le système de refroidissement fonctionne lorsque

l’air est expulsé.

POMPE DE COMPRESSEUR D’AIR

La pompe compresse l’air dans le réservoir d’air. L’air de travail

n’est pas disponible avant que le compresseur ait augmenté la

pression du réservoir d’air au-dessus de ce qui est requis à la

sortie d’air.

PROTECTEUR DE SURCHARGE DU MOTEUR

Ce moteur dispose d'un protecteur de surcharge thermique

manuelle. Si le moteur surchauffe, peu importe la raison, le

protecteur de surcharge met le moteur

hors tension. Il faut donner au moteur le

temps de refroidir avant de le redémarrer.

Redémarrage :

1. S'assurer que le commutateur

MARCHE/ARRÊT (A) est en position

d’ARRÊT.

2. Laisser le moteur refroidir.

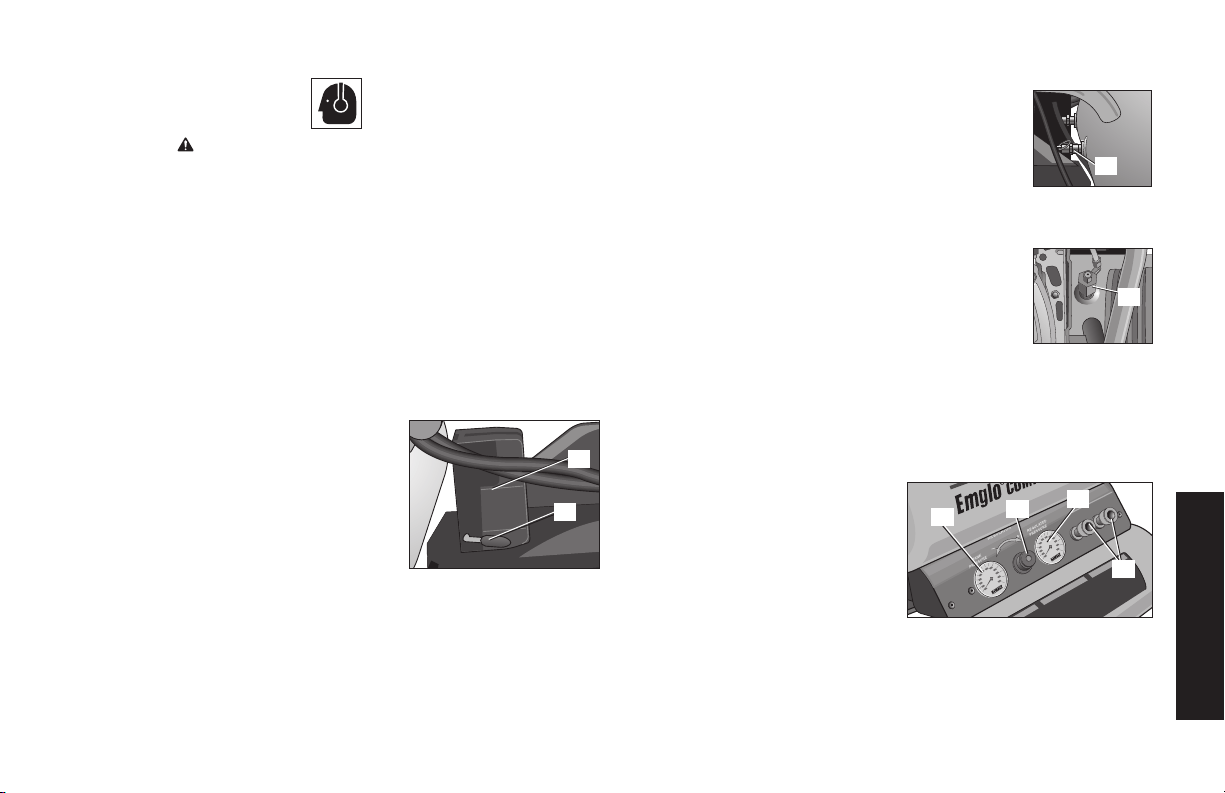

3. Enfoncer le bouton de réinitialisation

(M) sur le moteur.

Français

JAUGE GRADUÉE DE L'HUILE

Lajaugegraduée(K)indiquelemontantd'huilerestantdans

la pompe. Vérifier le niveau d'huile moteur quotidiennement,

consulter la rubrique Huile du compresseur de la pompe sous

Entretien.

FILTRE D’ADMISSION D’AIR

Le filtre (N) sert à purifier l’air qui ente dans la pompe. Pour que la

pompe reçoive un flux d’air constant propre, froid et sec, le filtre

doittoujoursêtrepropreetl’entréed’airdoitêtreexempted’obs-

tructions.

INSTALLATION

Assemblage

INSTALLATION DE LA POIGNÉE

MISE EN GARDE : Risque de blessures corporelles. Ne pas

placer les mains entre la poignée et le panneau supérieur pour

éviter de se pincer.

1. Placer la poignée (O) dans les douilles du panneau

supérieur (Q).

2. Enfoncer les boutons pression et glisser la poignée à travers

lespremièresdouillesjusqu'àcequ'elles'arrêteauxdeux-

ièmes douilles.

3. En dessous du panneau supérieur, enfoncer à nouveau les

boutonspressionetglisserjusqu'auxdeuxièmesdouilles.

4.Tireràfondsurlapoignéejusqu'àcequ'elles'arrête.Tourner

les boutons de verrouillage (P) pour verrouiller la poignée.

IMPORTANT : Toujourssouleverlapoignéeetverrouiller

avant de l'utiliser comme diabolo.

5. Lorsque la fonction de diabolo n'est pas utilisée, dévisser

les boutons de verrouillage et pousser la poignée vers le bas

jusqu'àcequ'elles'arrête.

RACCORDEMENT DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la

déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 kPa (0 PSI).

2. Saisir le tuyau au niveau de la prise de branchement rapide

et enfoncer la prise dans le corps de branchement rapide (E).

Le coupleur se mettra en place.

3. Saisir le tuyau et tirer pour s’assurer que le coupleur est bien

en place.

DÉCONNEXION DES TUYAUX

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la

déconnexion pour empêcher un à-coup du tuyau.

1. S’assurer que le manomètre régulé indique 0 kPa (0 PSI).

2. Retirer le coupleur du corps de branchement rapide pour

dégager la prise de branchement rapide du tuyau.

Lubrication et huile

MISE EN GARDE : Le compresseur a été expédié sans huile dans le

carter. Une petite quantité d'huile peut se trouver dans la pompe à la

livraison du compresseur d'air. Cela est dû aux essais en usine et ne

signie pas que la pompe est remplie d'huile. Ne pas tenter de faire

fonctionner ce compresseur d'air sans avoir auparavant ajouté de

l'huile dans le carter. De sérieux dommages pourraient être causés

par un fonctionnement, même limité, en l'absence d'huile dans la

pompe et sans aucun rodage. Respecter à la lettre les directives du

Réglage initial sous Fonctionnement.

Français

MISE EN GARDE : Ne pas utiliser les huiles de moteurs

automobiles, par exemple 10W30, car leur viscosité n'est pas

adéquate. Elles laissent des dépôts de carbone dans des

composants essentiels, réduisant ainsi les performances et la durée

de vie du compresseur. Utiliser de l'huile pour compresseur d'air non

détergente DeWalt synthétique ou SAE 40.

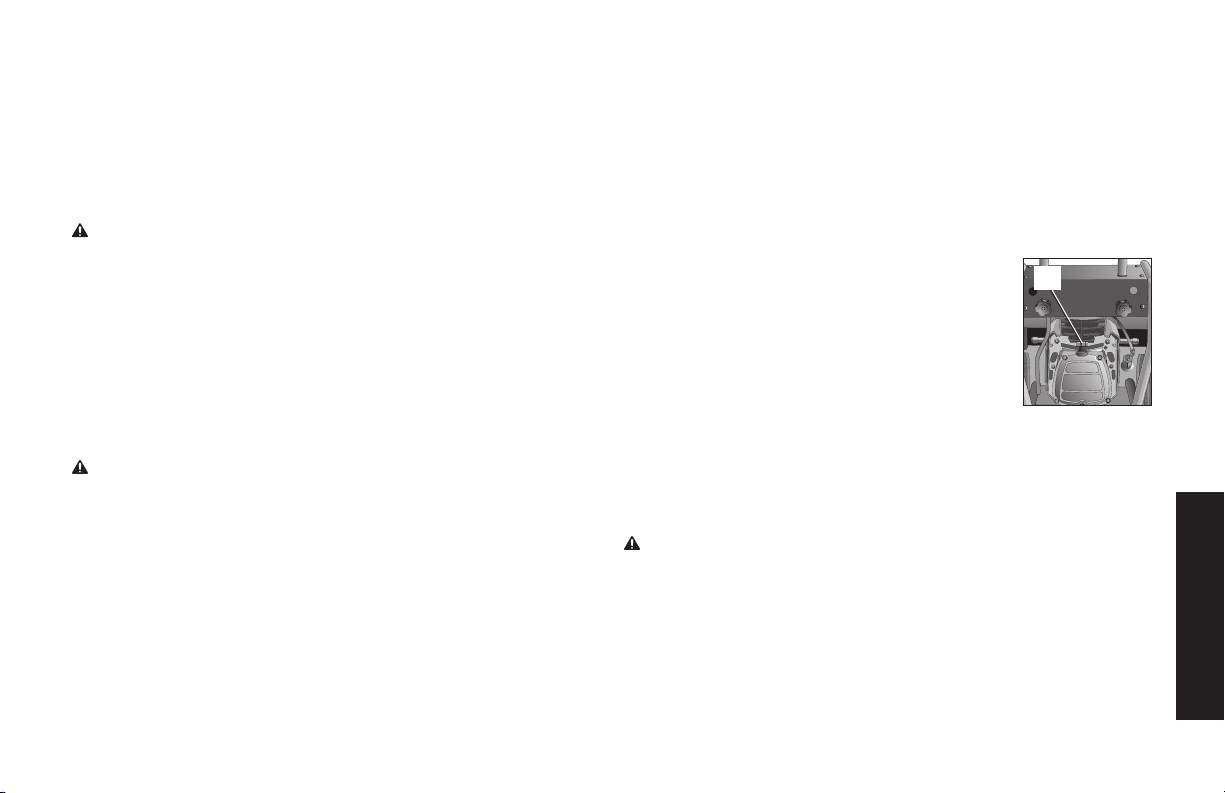

1. Déposer l'appareil sur une surface à niveau.

2.Enleverlajauge(K)etajouterlentement

l'huile pour compresseur d'air non

détergente DeWalt K synthétique ou

SAE 40 (fournie). REMARQUE : Voir les

caractéristiquestechniquespourconnaître

la capacité de la pompe à huile.

MISE EN GARDE : Risque d'utilisation dangereuse. Un réservoir

trop plein d'huile provoquera une défaillance prématurée du com-

presseur. Ne pas remplir plus que nécessaire.

3.Remplacerlajauge.

Directives relatives à la mise à la terre

AVERTISSEMENT : Risque de choc électrique. Au cas où un

court-circuit se produirait, la mise à la terre réduit le risque de choc

électrique en fournissant un l d’échappement pour le courant

électrique. Le compresseur d’air doit être correctement mis à la

terre.

Le compresseur d’air portatif est muni d’un cordon ayant un fil

de mise à terre avec une prise de mise

à la terre.

1. Le cordon qui se fixe et se branche

(R) avec cet appareil contient une

goupille de mise à la terre (S). Cette

prise DOIT être utilisée avec une

prise correctement mise à la terre (T).

IMPORTANT : La prise utilisée doit être installée et mise à la terre

en fonction de tous les codes et de toutes les ordonnances à

l’échelle locale.

2. Assurez-vous que la prise utilisée a la même configuration

que la fiche mise à la terre. N’UTILISEZ PAS UN ADAPTATEUR

3. Inspectez la fiche et le cordon avant chaque utilisation. Ne les

utilisez pas s’ils présentent des signes de dommages.

4. Si ces directives sur la mise à la terre ne sont pas entièrement

comprises, ou si vous n’êtes pas certain que le compresseur

a correctement été mis à la terre, faites vérifier l’installation

par un électricien qualifié.

DANGER : Risque de choc électrique. UNE MISE À LA TERRE

INADÉQUATEPEUTPROVOQUERUNCHOCÉLECTRIQUE.

Ne modiez pas la che fournie. Si elle ne s’incère pas dans la

prise disponible, une prise adéquate doit être installée par un

électricien qualié.

LesréparationsaucordonouàlacheDOIVENTêtrefaitespar

un électricien qualié.

Rallonges

Il n’est pas recommandé d’utiliser des rallonges. L’utilisation de

rallonges causera une chute de pression résultant en une perte

de pression du moteur et en une surchauffe.

Au lieu d’utiliser une rallonge, augmentez la portée de travail

du tuyau d’air en attachant une autre longueur de tuyau à son

extrémité. Attachez des longueurs additionnelles de tuyau au

besoin.

Si une rallonge doit être utilisée, assurez-vous de ce qui suit :

•ils’agitd’unerallongeàtroisfilsquipossèdeunefichede

mise à la terre à trois lames, ayant un réceptacle à trois fentes

qui accepte la fiche sur ce produit

Français

•elleestenbonétat

•prisen'estpasusée

•salongueurnedépassepas15,2m(50pieds)

•elleestdecalibre12(AWG)ouplus.(Lagrosseurdufil

augmente à mesure que le numéro de calibre diminue. Vous

pouvez aussi utiliser 10 AWG et 8 AWG. N’UTILISEZ PAS DE

GROSSEUR 14 OU 16 AWG.)

Protection de la tension et du circuit

Consulter les Exigences en matière de tension et de circuit de

dérivation minimales sous Fiche technique de la pompe/du moteur.

MISE EN GARDE : Certains compresseurs d’air peuvent fonctionner

sur un circuit de 15 A si les conditions suivantes sont réunies.

• L’alimentationentensiondoitseconformerauCodeélectrique

national.

• Lecircuitn’estpasutilisépouralimenterd’autresbesoinsen

électricité.

• Lesrallongesdoiventseconformerauxspécications.

• Lecircuitestéquipéd’undisjoncteurde15Aauminimum

ou d’un fusible à temporisation de 15 A. REMARQUE : Si le

compresseur est branché à un circuit protégé par des fusibles,

utiliser seulement des circuits à temporisation. Les fusibles de

temporisation devraient avoir l’inscription « D » au Canada et

« T » aux É.-U.

Si une des conditions ci-dessus n’est pas satisfaite, ou si le

fonctionnement du compresseur cause des interruptions du

courant électrique, il peut s’avérer nécessaire de faire fonctionner

l’appareil à partir d’un circuit à 20 A. Il n’est pas nécessaire de

changer les cordons.

Compatibilité

Les outils pneumatiques et les accessoires utilisés avec le

compresseur doivent être compatibles avec des produits dérivés

du pétrole. En cas d’incompatibilité probable avec des dérivés du

pétrole, utiliser un filtre de canalisation d’air pour retirer l’humidité

et les vapeurs d’huile du compresseur d’air.

REMARQUE :Toujoursutiliserunfiltredecanalisationd’airpour

retirer l’humidité et les vapeurs d’huile lors de la pulvérisation de

peinture.

Emplacement

Placer le compresseur d’air dans un endroit propre, sec et bien

aéré à au moins 30,5 cm (12 po) du mur ou d’autres obstructions

qui pourraient interférer avec le débit d’air. Tenir le compresseur

à l’écart des endroits poussiéreux et chargés d’émanations.

Ces impuretés pourraient boucher le filtre et les soupapes

d’admission et s’y agglutiner, nuisant ainsi au bon fonctionnement

du compresseur d’air.

La pompe de compresseur d’air et le déflecteur ont été conçus

pour assurer un refroidissement adéquat. Les ouvertures

d’aération sur le compresseur sont nécessaires pour garder

une température de fonctionnement appropriée. Ne placez

pas de chiffons ou d’autres contenants sur les ouvertures ou à

proximité de celles-ci.

Placer le compresseur d’air sur ses pieds de caoutchouc sur

une surface plane.

Français

REMARQUES À PROPOS DU BRUIT

Consulter les organismes de règlementation de votre région

pourconnaîtrelesniveauxdebruittolérésPourréduirelebruit

excessif, utiliser un montage antivibratile ou des atténuateurs

sonores. Repositionner l’appareil ou construire une enceinte

close ou des murs déflecteurs. Communiquer avec un centre de

réparation D

WALT ou composer le 1-800-4-D

WALT pour obtenir

de l’aide.

ÉLECTRICITÉ

Consulter toutes les directives de sécurité avant d’utiliser l’appareil.

Respecter les directives de sécurité du cordon d’alimentation le

caséchéant.Toujoursmettrel’interrupteur Marche/Arrêt (A) en

position d’ARRÊT avant de retirer la fiche de la prise.

TRANSPORT

Lors du transport du compresseur d’air

dans un véhicule, une remorque, etc.

s’assurer que le réservoir d’air soit bien

purgé et que l’appareil soit bien ancré sur

une surface plane horizontale.

REMARQUE : Lors du transport, utiliser

les points d’arrimage (U). Conduire pru-

demment pour éviter de basculer l’appa-

reil dans le véhicule. Un basculement

risque d’endommager l’appareil ou les

pièces contiguës.

LEVAGE

Toujourstransporterl’appareilàdeuxpersonnesetutiliserles

points de transport (V) recommandés.

DÉPLACEMENT

1.Saisirlapoignée(O)ducompresseuretsouleverjusqu'àce

qu'elle s'arrête. Tourner les boutons pour verrouiller la poi-

gnée en place.

2. Saisir la poignée et pencher le compresseur pour pouvoir le

faire rouler sur les roues.

AVERTISSEMENT : Risque d'utilisation dangereuse. Garder les

pieds bien ancrés et faire preuve d'une grande prudence en rou-

lant le compresseur an d'éviter de le faire basculer ou de perdre

l'équilibre.

3. Une fois le compresseur à l'endroit voulu, l'abaisser lente-

mentsurlesol.Toujoursrangerlecompresseurdansune

position horizontale.

REMARQUE : Si l'appareil bascule, de l'huile se déversera, ce qui

exigera un démarrage à froid et produira de la fumée.

FONCTION DE DIABOLO

1. Saisir la poignée (O) du compresseur et

souleverjusqu'àcequ'elles'arrête.Tourner

les boutons pour verrouiller la poignée en

place. IMPORTANT :Toujourssoulever

la poignée et verrouiller avant de l'utiliser

comme diabolo.

2. Placer les articles à transporter sur le

panneau supérieur du compresseur.

3. Sécuriser les articles sur le panneau supéri-

eur avec des courroies d'arrimage. Accrocher les courroies

dans les trous de positionnement du panneau supérieur.

REMARQUE : Les courroies d'arrimage peuvent être achetées

danslamajoritédesquincailleriesetdansunevariétédetailles

différentes.

MISE EN GARDE : Risque d'utilisation dangereuse. Ne jamais

transporter d'articles non arrimés.

Français

MISE EN GARDE : Risque d'utilisation dangereuse. Charge

maximale:45,4kg.(100livres)Veillerànepasl'excéder.

4. Une fois les articles bien arrimés, saisir la

poignée et pencher le compresseur pour

pouvoir le faire rouler sur les roues.

AVERTISSEMENT : Risque d'utilisation

dangereuse. Garder les pieds bien ancrés et

faire preuve d'une grande prudence en roulant le

compresseur an d'éviter de le faire basculer ou

de perdre l'équilibre.

5. Une fois le compresseur à l'endroit voulu,

l'abaisserlentementsurlesol.Toujoursrangerlecompresseur

dans une position horizontale.

MODE D’EMPLOI

Liste de vérication de pré-démarrage

(Fig. 1)

S’assurer que le commutateur MARCHE/ARRÊT (A) est en

position d’ARRÊT.

Branchez le cordon d’alimentation dans le bon réceptacle de

circuit de dérivation.

Consulter la rubrique Protection de la

tension et du circuit sous Installation.

3. S’assurer que le réservoir d’air soit bien purgé, consulter la

rubrique

Vidange du réservoir d’air

sous

Entretien.

4. S’assurer que la soupape de purge (H) soit fermée.

5. S’assurer que la soupape de sûreté (G) fonctionne correctement,

consulter la rubrique Vérication de la soupape de sûreté

sous Entretien.

6. Vérifier le niveau d’huile moteur, consulter la rubrique Huile du

compresseur de la pompe sous Entretien.

MISE EN GARDE :

Ne pas utiliser le compresseur sans huile ou

avec une huile de qualité inadéquate. DEWALT ne peut être tenu

responsable pour toute défaillance du compresseur provoquée par

une huile inappropriée.

7. Tourner le bouton du régulateur (D) en sens antihoraire

jusqu’àfermeturecomplète.S’assurerquelemanomètre

régulé indique 0 kPa (0 PSI).

8. Fixez le tuyau et les accessoires.

AVERTISSEMENT : Risque d’utilisation dangereuse. Saisir

fermement le tuyau en main lors du raccordement ou de la

déconnexion pour empêcher un à-coup du tuyau.

9. S’assurer que tous les couvercles et étiquettes sont présents,

lisibles (dans le cas des étiquettes) et bien fixés. Ne pas utiliser

le compresseur avant de vérifier tous ces points.

AVERTISSEMENT : Risque d’éclatement. Trop de pression

d’aircauseunrisquesérieuxd’éclatement.Vériezlapression

maximum suggérée par le fabricant pour les outils pneumatiques

et les accessoires. La pression de sortie du régulateur ne doit

jamais dépasser une pression nominale maximale.

Réglage initial

(Fig. 1)

AVERTISSEMENT : Ne pas utiliser cet appareil avant d’avoir lu

et compris le mode d’emploi ainsi que l’intégralité des directives de

sécurité, d’utilisation et d’entretien.

PROCÉDURE DE RODAGE

MISE EN GARDE :

Risque de dommages à la propriété

Respecter

à la lettre les directives de rodage ci-dessous pour empêcher de

graves dommages.

Cette procédure est requise avant que le compresseur d’air soit

mis en service et lorsque le clapet ou une pompe de compresseur

complète a été remplacé.

Français

1. S’assurer que le commutateur MARCHE/ARRÊT (A) est en

position d’ARRÊT.

REMARQUE : Si le tuyau n’est pas raccordé au corps de

branchementrapide,retirerlecoupleurjusqu’àentendreunclic

pour empêcher l’air de s’échapper par le branchement rapide.

Branchez le cordon d’alimentation dans le bon réceptacle de

circuit de dérivation.

Consulter la rubrique Protection de la

tension et du circuit sous Installation.

3. Ouvrez le robinet de purge en entier (en sens antihoraire)

pour laisser échapper l’air et empêcher une accumulation

de pression d’air dans le réservoir d’air pendant la période

d’adaptation.

4. Mettre l’interrupteur Marche/Arrêt en position MARCHE. Le

compresseur démarre.

5. Faites fonctionner le compresseur pendant 20 minutes.

6. Après 20 minutes, fermez le robinet de purge en le faisant

tourner en sens horaire. Le réservoir se remplira pour

déclencher la pression et le moteur s’arrêtera.

7.L’aircompriméseradisponiblejusqu’àutilisationcomplètede

l’air ou sa purge.

PROCÉDURES DE FONCTIONNEMENT

Démarrage (Fig. 1)

1. Utiliser la Liste de vérication de pré-démarrage sous Mode

d’emploi.

2. Mettre l’interrupteur Marche/Arrêt en position MARCHE et laisser

du temps pour l’accumulation de pression du réservoir. Le

moteur s’arrête lorsque la pression du réservoir atteint la

pression de déclenchement.

MISE EN GARDE : Risque d’utilisation dangereuse. L’air comprimé

de l’appareil pourrait contenir de l’eau condensée et des brumes

d’huile. Ne pas vaporiser de l’air non ltré sur un article que

l’humidité pourrait endommager. Certains outils ou dispositifs

pneumatiques pourraient requérir de l’air ltré. Lire les directives

pour l’outil ou le dispositif pneumatique.

3. Régler le régulateur (D) à la valeur souhaitée. Consulter la

rubrique Régulateur sous Caractéristiques.

Arrêt (Fig. 1)

1. Mettre l’interrupteur Marche/Arrêt (A) en position d’ARRÊT.

REMARQUE : Si l’utilisation du compresseur est terminée,

suivre les étapes 2 à 6.

2. Tourner le bouton du régulateur (D) en sens antihoraire

jusqu’àfermeturecomplète.S’assurerquelemanomètre

régulé indique 0 kPa (0 PSI).

3. Retirer le tuyau et l’accessoire.

4. Purger le réservoir d’air,

consulter la rubrique Purger le

réservoir d’air sous Entretien

. S’assurer que le manomètre du

réservoir d’air affiche 0 kPa (0 PSI).

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air.

Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir

d’air, provoquant ainsi un risque de rupture du réservoir d’air.

5. Laisser refroidir le compresseur.

6. Nettoyer le compresseur d’air avec un chiffon et le ranger dans

un endroit sûr sans risque de gel.

ENTRETIEN

Suivre les procédures suivantes lors de l’entretien ou des

réparations du compresseur d’air.

Français

1. S’assurer que le commutateur Marche/Arrêt est en position

d’ARRÊT.

2. Débrancher le compresseur d’air.

3. Purger le réservoir d’air.

4. Laisser refroidir le compresseur d’air avant de débuter une

réparation.

REMARQUE : Tous les systèmes de compression d’air

comprennent des pièces (par ex., huile, filtres, séparateurs) qui

sont régulièrement remplacées. Ces pièces usées pourraient

contenir des substances contrôlées et doivent être mises au rebut

conformément aux lois et règlements municipaux, provinciaux,

territoriaux et fédéraux.

REMARQUE : Noter la position et l’emplacement des pièces au

démontage pour faciliter le remontage subséquent.

REMARQUE : Toute réparation non décrite dans cette rubrique

devrait être exécutée à un centre de réparation de l’usine D

WALT

ou un centre de réparation agréé D

WALT.

Programme d’entretien

Procédure Quoti-

dienne

Hebdo-

madaire

Mensuelle 1 an

ou 200

heures

Vérification de la soupape

de sûreté

Inspecter le filtre à air

Vidange du réservoir d’air

Vérification du niveau d’huile

de la pompe

Vidange de l’huile de la

pompe**

Inspection des fuites d’air

Recherche de bruits ou de

vibrations inhabituels

Vérification des fuites d’air*

Nettoyage de la partie

externe du compresseur

* Pour trouver des fuites d’air, appliquer une solution d’eau savonneuse

autourdesjoints.Alorsquelecompresseurdéveloppelapressionet

que l’accumulation de pression cesse, rechercher toute trace de

bulles d’air.

** L'huile de la pompe doit être changée après 20 heures de

fonctionnement. Par la suite, lorsque vous utiliserez de l'huile non-

détergente synthétique DeWALT ou SAE 40 pour compresseurs d'air,

veillez à changer l'huile toutes les 200 heures de fonctionnement ou

une fois par an, selon la première occurrence.

+ vidange plus fréquente sous conditions poussiéreuses ou humides

Vérication de la soupape de sûreté (Fig. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très

chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes

de la gure 2). Laisser refroidir le compresseur avant d’effectuer des

réparations sur l’appareil.

AVERTISSEMENT : Risque d’éclatement. Si la soupape de sûreté

ne fonctionne pas correctement, il peut se produire une surpressurisa-

tion, causant ainsi la rupture du réservoir d’air ou une explosion.

Avant de mettre en marche le compresseur, tirez sur la bague de

la soupape de sûreté pour vous assurer que la soupape fonctionne

librement. Si la soupape est coincée ou ne fonctionne pas bien, il

faut la remplacer par une soupape du même type.

Français

Vérication des éléments du ltre d’air

(Fig. 1)

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont

très chaudes – ne pas les toucher (consulter la rubrique Surfaces

chaudes de la gure 2). Laisser refroidir le compresseur avant

d’effectuer des réparations sur l’appareil.

1. S’assurer que le commutateur Marche/Arrêt est en position

d’ARRÊT.

2. Laisser refroidir l’appareil.

3. Dévisser le filtre à air (N) de l’appareil.

4. Soulever doucement le dessus du filtre de la base.

5. Retirer les éléments de la base du filtre.

6. En cas de nettoyage, souffler de l’air. Remplacer le cas échéant.

Acheter les pièces de rechange auprès de votre distributeur ou

centrederéparationagréérégional.Toujoursutiliserdespièces

de rechange identiques.

7. Replacer les éléments dans la base du filtre.

8. Reconnecter la base et le dessus du filtre.

9. Réassembler le filtre à air à l’appareil. S’assurer que la prise

d’échappement pointe vers le bas.

MISE EN GARDE : Risque d’utilisation dangereuse. Ne pas utiliser

sans le ltre d’admission d’air.

Vidange du réservoir d’air (Fig. 1)

AVERTISSEMENT : Risque d’utilisation dangereuse. Risque

associé au bruit. Les réservoirs d’air contiennent de l’air sous haute

pression. Éloigner le visage [ANSI Z87.1 (CAN/CSA Z94.3)] et toutes

autres parties du corps de l’orice de vidange. Porter des lunettes

de sécurité lors de la vidange car il y a risque de projection de

débris au visage. Utiliser une protection auditive [ANSI S12.6 (S3.19)]

car le ux d’air sortant est strident en cours de vidange.

REMARQUE : Tous les systèmes de compression d’air génèrent

des condensats qui s’accumulent à un point de vidange (par ex.,

réservoir, filtre, dispositifs de postrefroidissement ou sécheur).

Le condensat contient de l’huile lubrifiante ou des substances

contrôlées, ou les deux, et doivent être éliminés conformément aux

lois et règlements municipaux, provinciaux, territoriaux et fédéraux.

1. S’assurer que le commutateur Marche/Arrêt est en position

d’ARRÊT.

2. Incliner le compresseur de sorte que la soupape de purge

(J) est au point le plus bas (cette position aidera à éliminer

l’humidité, les saletés, etc. des réservoirs d’air).

3. Déposer un récipient convenable sous la soupape de purge

pour recueillir les résidus.

4. Saisir le bouton moleté sur la soupape de purge.

5. Tourner lentement le bouton pour purger graduellement l’air

du réservoir.

AVERTISSEMENT : Risque d’éclatement. Purger le réservoir

d’air quotidiennement. L’eau se condensera dans le réservoir d’air.

Si l’eau n’est pas vidangée, elle corrodera et affaiblira le réservoir

d’air, provoquant ainsi un risque de rupture du réservoir d’air.

MISE EN GARDE : Risque de dommages à la propriété. L'eau qui

est purgée du réservoir d'air pourrait contenir de l'huile et de la rouille.

Ces derniers risquent de tacher.

6. Une fois que le manomètre du réservoir affiche 68,9 kPa

(10 psi), tourner complètement le levier en position ouverte.

7. Fermer la soupape de purge dès la fin de l’opération.

Français

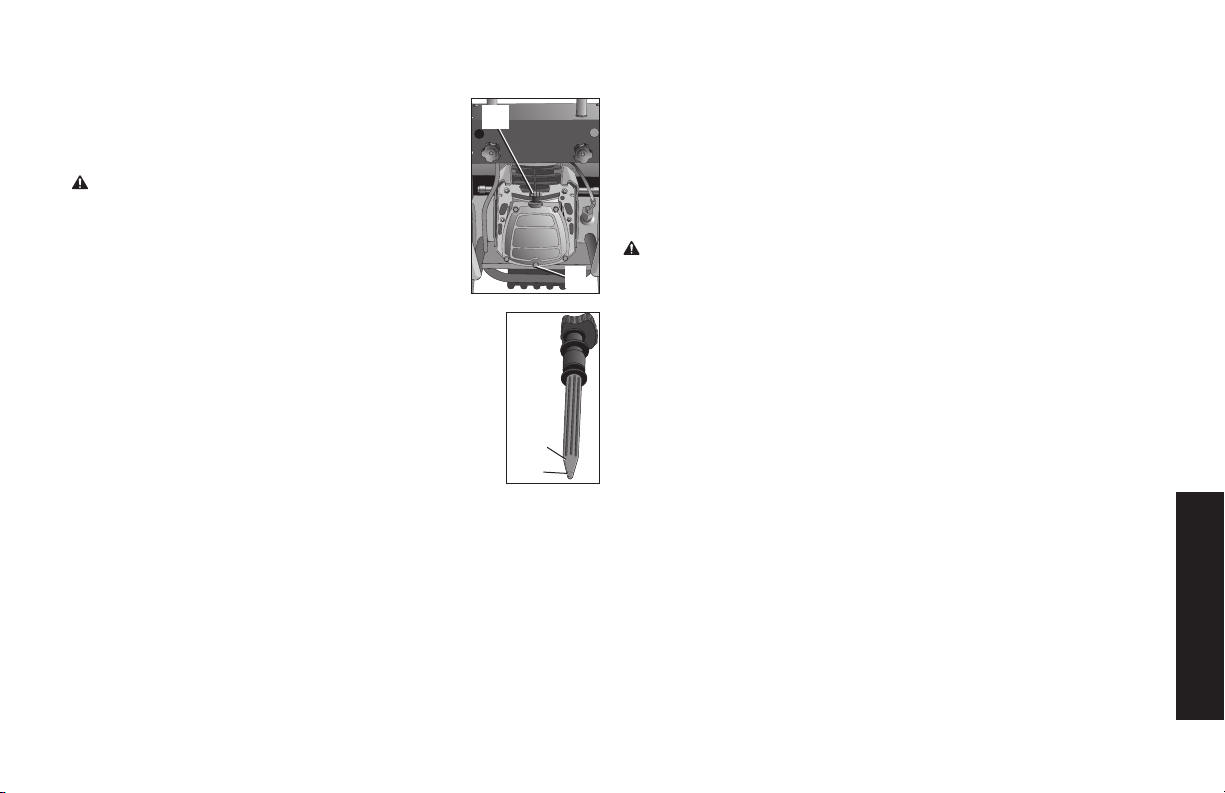

Huile de la pompe du compresseur (Fig. 1)

VÉRIFICATION DE L’HUILE

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont

très chaudes – ne pas les toucher (consulter la rubrique Surfaces

chaudes de la gure 2). Laisser refroidir le compresseur avant d’effec-

tuer des réparations sur l’appareil.

1. S’assurer que le commutateur Marche/Arrêt

est en position d’ARRÊT.

2. Déposer l’appareil sur une surface plane à

niveau.

3.Retirerlajauged’huile(K)etl’essuyer.

4.Réinsérertotalementlajauged’huiledans

l’orifice de remplissage d’huile pendant

quelques secondes pour permettre à l’huile

des’imprégnersurlajauge.

5.Retirerlajauged'huilepourvoirleniveau

d'huile. L'huile ne doit pas dépasser la ligne supérieure de la

jauge.Sileniveaud'huileestinférieuràlaligne,ajouterune

huile du même type dans le carter et suivre les étapes 4 à 6.

REMARQUE : Lors du remplissage du carter,

l’huile s’écoule très lentement dans la pompe. Si

l’huileestajoutéetroprapidement,elledébordera

etleréservoirparaîtraplein.

MISE EN GARDE : Risque d’utilisation dangereuse.

Un réservoir trop plein d’huile provoquera une défail-

lance prématurée du compresseur. Ne pas remplir plus

que nécessaire.

6.Remplacerlajauge.

VIDANGE D’HUILE

REMARQUE : L’huile de la pompe pourrait contenir des substances

contrôlées et doit être mise au rebut conformément aux lois et

règlements municipaux, provinciaux, territoriaux et fédéraux.

AVERTISSEMENT : Surfaces chaudes. Risque de brûlure. Le

postrefroidisseur, la tête de pompe et les pièces contiguës sont très

chaudes – ne pas les toucher (consulter la rubrique Surfaces chaudes

de la gure 2). Laisser refroidir le compresseur avant d’effectuer des

réparations sur l’appareil.

1. S’assurer que le commutateur Marche/Arrêt est en position

d’ARRÊT.

2. Laisser refroidir l’appareil.

3. Débrancher le compresseur d’air.

4. Purger le réservoir d’air.

5. Déposer un récipient convenable sous le bouchon de vidange

de la pompe (L).

6.Retirerlajaugegraduée(K)ducarter.

7. Dévisser et retirer le bouchon de vidange d’huile (L).

8. Laisser suffisamment de temps pour que l’huile s’écoule com-

plètement (une inclinaison du compresseur en direction du

bouchon de vidange aidera à la vidange).

9. Remettre le bouchon de vidange d’huile en place.

10. Remplir la pompe avec de l'huile synthétique non-détergente

DeWALT ou SAE 40 pour compresseurs d'air.

11. Remplacerlajauge.

MAX

MIN

Français

ACCESSOIRES

Les accessoires recommandés pour votre outil peuvent être

achetés auprès du distributeur local ou d’un centre de réparation

agréé. Si vous avez besoin d’assistance pour trouver un accessoire

pour votre outil, veuillez contacter D

WALT Industrial Tool Co., 701

East Joppa Road, Baltimore, MD 21286, États-Unis, composer

le 1-800-4-DEWALT (1-800-433-9258) ou visiter notre site Web à

www.dewalt.com.

MISE EN GARDE : L’utilisation de tout autre accessoire non

recommandé avec cet outil pourrait s’avérer dangereuse. Utiliser

uniquement des accessoires de classement égal ou supérieur à celui

de la compresseur d’air.

Information sur les réparations

Veuillez recueillir les informations suivantes pour tous les appels au

Service à la clientèle :

Numéro du modèle ____________ Numéro de série ____________

Date et lieu de l’achat _____________________________________

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les répara-

tions, l’entretien et les réglages doivent être réalisés par un centre

de réparation en usine D

WALT, un centre de réparation agréé

WALToupard’autrestechniciensqualifiés.Toujoursutiliserdes

pièces de rechange identiques.

Garantie complète d’un (1) an

Les outils industriels de service intensif de DEWALT sont garantis

pour une période de un (1) an à partir de la date d’achat. DeWALT

réparera gratuitement toutes défectuosités provoquées par un

défaut de matériel ou de fabrication. Pour des renseignements rela-

tifs aux réparations sous garantie, composer le 1-800-4-D

WALT.

Cette garantie ne s’applique pas aux accessoires ni aux dommages

causés par des réparations réalisées ou tentées par des tiers. Cette

garantie vous accorde des droits légaux spécifiques et il est pos-

sible que vous ayez d’autres droits qui varient d’un État ou d’une

province à l’autre.

AMÉRIQUE LATINE : Cette garantie ne s’applique pas aux pro-

duits vendus en Amérique latine. Pour ceux-ci, veuillez consulter

les informations relatives à la garantie spécifique présente dans

l’emballage, appeler l’entreprise locale ou consulter le site Web

pour les informations relatives à cette garantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : Si les étiquettes d’avertissement deviennent

illisibles ou sont manquantes, composer le 1-800-4-D

WALT pour

en obtenir le remplacement gratuit.

Français

GLOSSAIRE

CFM : pied cube par minute.

SCFM : pied cube par minute (standard), une unité de mesure du soufflage.

PSI : livres par pouce carré, une unité de mesure de pression.

kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal à 1000 pascals.

Code de certications : les produits qui affichent un ou plusieurs des étampes suivantes : UL, CUL, ETL, CETL ont été évalués pas un

laboratoire de sécurité indépendant sanctionné par l’OSHA et qui répond aux normes en vigueur des Underwriters Laboratories en

ce qui a trait à la sécurité.

Pression d’enclenchement : lorsque le moteur est éteint, la pression du réservoir d’air chute quand vous continuez à utiliser votre

accessoire. Lorsque la pression du réservoir chute pour atteindre un niveau bas, le moteur se remet en marche automatiquement. La

basse pression à laquelle le moteur se remet en marche automatiquement est appelée pression d’enclenchement.

Pression de déclenchement : lorsqu’un compresseur d’air est mis sous tension et se met à fonctionner, la pression d’air dans le réservoir

d’air commence à s’accumuler. Une haute pression s’accumule avant que le moteur se mette automatiquement hors tension en

protégeant votre réservoir d’air d’une pression supérieure à sa capacité. La haute pression à laquelle le moteur se met hors tension

est appelée pression de déclenchement.

Circuit de dérivation : le circuit qui transporte de l’électricité du panneau électrique à la prise.

Cycle de travail : Pour une utilisation adéquate de votre compresseur d'air, il est recommandé de maintenir un cycle de service de 50 %, ce

qui signifie que sur une période de 10 minutes, le compresseur d'air ne doit pas être en fonction plus de 5 minutes.

Français

Guide de dépannage

Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel

d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien DEWALT qualifié ou du

distributeur.

Problème Code

Pression excessive dans le réservoir d’air - la soupape de sûreté claque ...................................1,2

Fuites d’air ............................................................................................................................................. 3

Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air ................................... 4

Fuites d’air entre la tête et la plaque porte-soupapes ......................................................................5

Fuites d’air à la soupape de sûreté .....................................................................................................6

Cliquetis ..................................................................................................................................................6,16,17

Le relevé de pression sur le manomètre réglementé chute lorsque l’accessoire est utilisé ........ 7

Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires 8,9,10,11,12,15

Fuite d’air continuelle au bouton du régulateur .................................................................................13

Le régulateur ne parvient pas à fermer la sortie d’air........................................................................13

Humidité présente dans le carter de la pompe ..................................................................................14,18

Moteur refuse de démarrer ........................................................................................................11,19,20,21,22,23,24,25,26

Codes de dépannage

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

1 Le manocontacteur n’éteint pas le moteur lorsque le com-

presseur atteint la pression de déclenchement.

Mettre l’interrupteur Marche/Arrêt en position d’ARRÊT, si

l’appareil ne s’éteint pas, contacter un centre de répara-

tion en usine de D

WALT ou un centre de réparation agréé

WALT.

La pression de l’interrupteur de déclenchement est

trop élevée

Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WA LT.

Français

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

Les raccords de tube ne sont pas assez serrés.

Serrer les raccords qui émettent un sifflement de fuite d’air.

Contrôler les raccords avec une solution d’eau savonneuse.

Ne serrez pas trop.

4 Réservoir d’air défectueux Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.

AVERTISSEMENT : Risque d’éclatement. Ne pas percer le

réservoir d’air, ni le souder ou le modier de quelque manière

qui soit. Ces interventions l’affaibliront. Le réservoir risque de

rompre ou d’exploser.

5 Joints d’étanchéité fuyants Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WA LT.

6 Soupape de sûreté défectueuse Faites fonctionner la soupape manuellement en tirant sur la

bague.Silasoupapefuittoujours,laremplacer.

Le régulateur n’est pas réglé correctement pour l’acces-

soire utilisé

Il est normal que la pression chute lorsqu’un accessoire

est utilisé, ajuster le régulateur comme indiqué sous

Caractéristiques si la pression chute trop.

REMARQUE : Régler la pression régulée sous des condi-

tions de travail avec l’utilisation de l’accessoire.

8 Utilisation excessive prolongée de l’air Diminuer la quantité d’air utilisée.

9 Le compresseur ne dispose pas de la capacité adéquate

pour l’utilisation d’accessoires

Vérifier les exigences d’air de l’accessoire. Si elles sont

supérieures au CFM ou à la pression fournie par le

compresseur d’air, un compresseur de plus grande capacité

est requis pour l’utilisation de l’accessoire.

10 Trou dans le tuyau d’air Remplacer le tuyau d’air.

11 Clapet obstrué Retirer, nettoyer ou remplacer.

12 Fuites d’air Serrez les raccords.

Français

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

13 Le régulateur est endommagé Le remplacer.

14 L’appareil fonctionne dans des conditions humides ou

fraîches

Déplacer l’appareil dans un endroit sec bien aéré.

15 Filtre d’admission d’air obstrué Nettoyer ou remplacer le filtre d’admission d’air.

Niveau d’huile moteur ou de la pompe bas

Ajouterunehuiledumêmetypedanslecarterdelapompe.

Consulter la section Pompe à l'huile du compresseur de la

section Entretien.

Accumulation de carbone dans la pompe Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT.

Utilisation d’huile détergente dans la pompe Vidanger l'huile et remplir la pompe avec de l'huile synthétique

non-détergente DeWALT ou SAE 40 pour compresseurs d'air.

Le commutateur de protection de surcharge du moteur a

été déclenché

Consulter la rubrique Surcharge du moteur sous

Caractéristiques.

La rallonge n’a pas la bonne longueur ou épaisseur

Vérifier la bonne longueur ou épaisseur du cordon. Consulter

la rubrique Rallonges sous Installation.

Raccords électriques lâches

Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT.

Possibilité d'un moteur ou d'un condensateur de démarrage

défectueux

Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT.

Présence de peinture sur les pièces internes du moteur Communiquer avec un centre de réparation en usine de

WALT ou un centre de réparation agréé D

WALT. Ne

pas faire fonctionner le compresseur dans une zone de

pulvérisation de peinture. Lire l'avertissement concernant

les vapeurs inflammables.

Français

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

Fusiblegrillé,disjoncteurdéclenché1.Vérifiezlaboîteàfusiblesetremplacezlesfusibles,au

besoin.Remettreledisjoncteuràzéro.N’utilisezpasun

fusibleouundisjoncteurayantunepuissancenominale

supérieure à ce qui est précisé pour votre circuit de

dérivation.

2. Vérifiez s’il s’agit du bon fusible. Utilisez seulement des

fusibles temporisés.

3. Vérifiez s’il y a un problème de basse tension et/ou de

mauvaise rallonge.

4. Débranchez les autres appareils électriques du circuit

ou faites fonctionner le compresseur sur son propre

circuit de dérivation.

La pression du réservoir excède la pression d'enclenchement

du commutateur

Le moteur démarre automatiquement lorsque la pression du

réservoir chute sous la pression d’enclenchement.

La soupape de décompression du commutateur de pression

n'a pas décompressé la pression de refoulement

Réglez l’interrupteur Marche/Arrêt à Arrêt (OFF). Si la

soupape ne s'ouvre pas, remplacez-la. Communiquer avec

un centre de réparation en usine de D

WALT ou un centre

de réparation agréé D

WALT.

Español

Compresor de aire

A. Interruptor de encendido/apagado

B. Manómetro del tanque de aire

C. Manómetro regulado

D. Regulador de presión

E. Conectores rápidos

F. Válvula de control

G. Válvula de seguridad

H.Válvuladedrenajedeltanquedeaire

I. Enrollacable eléctrico

J. Interruptor de presión

K. Varilla para medición del nivel de

aceite de la bomba

L.Tapóndedrenajedeaceitedela

bomba

M. Reinicio del motor

Filtro de entrada de aire

O. Mango

P. Perillas de bloqueo del mango

Q. Panel superior para carga

IMPORTANTE: Siempre tire del mango

haciaarribayajústeloensulugar

antes de utilizarlo como remolque.

RESGUARDO

(NO PISAR

FIG. 1

Español

Especificaciones

MODELO

D55154

PESO

36,3 kg (80 libras)

ALTURA

508 mm (20,0 pi)

ANCHO

469,9 mm (18,5 pi)

LONGITUD

584,2 mm (23,0 pi)

CAPACIDAD DEL TANQUE DE

AIRE (LITROS)

15,1 (4,0 galones)

PRESIÓN DE ARRANQUE

APROXIMADA

655 kPa (95 PSI)

PRESIÓN DE CORTE APROX.

861,8 kPa (125 PSI)

SCFM A 100 PSI (620,5 kPa)

3,8

MOTOR

1,1 HP (CONTINUO)

Voltios/Amperios/Hertz

120V/14 A/60 Hz.

RPM

3 450

Requisito mínimo para el

circuito de derivación

15 A

CAPACIDAD DE ACEITE DE LA

BOMBA

354,9 ml (12 onzas)

CICLO DE TRABAJO

5 MINUTOS

ENCENDIDO,

5 MINUTOS

APAGADO

FIG. 2

VÁLVULA

CONTROL

POSENFRIADOR

Supercies calientes

CILINDRO Y

CABEZAL DE

LA BOMBA

Español

Dénitions : lignes directrices en

matière de sécurité

Las siguientes deniciones describen el nivel de gravedad de

cada advertencia. Lea el manual y preste atención a estos sím-

bolos.

PELIGRO:

indica una situación de peligro inminente que, si no

se evita,

provocará

muerte o lesiones graves.

ADVERTENCIA:

Indica una situación de peligro potencial que,

si no se evita,

podría

provocar la

muerte o lesiones graves

PRECAUCIÓN:

Indica una situación de peligro potencial que, si

no se evita,

puede

provocar

lesiones leves o moderadas.

PRECAUCIÓN:

Utilizado sin el símbolo de alerta de seguridad

indica una situación de peligro potencial que, si no se evita,

puede

provocar

daños en la

propiedad

SI TIENE CONSULTAS O COMENTARIOS ACERCA DE ESTA

HERRAMIENTA DeWalt O DE CUALQUIER OTRA, LLÁMENOS

SIN CARGO AL NÚMERO: 1-800-4-DeWALT (1-800-433-9258)

Instrucciones de seguridad importantes

ADVERTENCIA: No opere esta unidad hasta que haya leído y com-

prendido este manual de instrucciones de seguridad, operación y

mantenimiento.

ADVERTENCIA: Algunas partículas originadas al lijar, aserrar,

amolar, taladrar y realizar otras actividades de construcción contienen

productos químicos reconocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos. Algunos ejemplos de estos productos químicos son:

•elplomodelaspinturasdebaseplomo

•lasílicecristalinadeladrillos,cementoyotrosproductosdemam-

postería,

•elarsénicoycromodemaderacontratamientoquímico.

El riesgo derivado de estas exposiciones varía según la frecuencia

con la que se realice este tipo de trabajo. Para reducir la exposición

a estos productos químicos: trabaje en áreas bien ventiladas y con

equipos de seguridad aprobados, use siempre mascarilla facial o de

respiración adecuada y aprobada por OSHA/MSHA/NIOSH cuando

use este tipo de herramientas.

Cuando se utilizan herramientas neumáticas, siempre se deben

respetar las precauciones de seguridad para reducir el riesgo de

lesiones personales.

ADVERTENCIA: Este producto contiene sustancias químicas,

incluido el plomo, reconocidas por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos. Lávese las manos después de utilizarlo.

GUARDE ESTAS INSTRUCCIONES

PELIGRO: Riesgo de explosión o incendio

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Esnormalquelos

contactos eléctricos dentro

del motor y el interruptor de

presión produzcan chispas.

•Operesiempreelcompresor

en un área bien ventilada

libre de materiales

combustibles, gasolina o

vapores de solventes.

Español

•Silaschispaseléctricas

del compresor entran en

contacto con vapores

inflamables, pueden

encenderse, provocando un

incendio o una explosión.

•Sisepulverizanmateriales

inflamables, ubique el

compresor al menos a

6,1 m (20 pies) del área de

pulverización. Se puede

necesitar manguera

adicional.

•Guardelosmateriales

inflamables en lugar seguro

lejosdelcompresor.

•Restringircualquieradelas

aberturas de ventilación del

compresor puede producir

un sobrecalentamiento

grave y podría provocar un

incendio.

•Nuncacoloqueobjetos

contra o sobre la bomba del

compresor.

•Opereelcompresoren

un lugar abierto con una

distancia de al menos

30,5 cm (12 pulg.) a cualquier

pared u obstrucción que

pudierarestringirelflujode

aire fresco a las aberturas de

ventilación.

•Opereelcompresorenun

área limpia, seca y bien

ventilada. No opere la unidad

dentro de la casa o en un

área muy cerrada.

•Elfuncionamientosin

atención de este producto

podría provocar lesiones

personales o daños a la

propiedad. Para disminuir

el riesgo de incendio, no

permita que el compresor

funcione sin que alguien lo

controle.

•Permanezcasiempre

controlando el producto

cuando está en

funcionamiento.

•Siempreapaguey

desenchufe la unidad cuando

no esté en uso.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Elairecomprimidoque

sale de su compresor no

es seguro para respirarlo.

Elflujodeairepuede

contener monóxido de

carbono, vapores tóxicos

o partículas sólidas del

tanque de aire. Respirar

estos contaminantes puede

provocar lesiones graves o

la muerte.

•Elairequeseobtiene

directamente del compresor

no se debe usar nunca para

consumo humano. Para

poder utilizar el aire producido

por este compresor para

respirar, se deben instalar

correctamente filtros y

equipos en línea adecuados.

Los filtros y los equipos de

seguridad en línea que se

usanjuntoconelcompresor

deben ser capaces de tratar el

airesegúntodosloscódigos

locales y federales antes de

que sea consumido por seres

humanos.

Español

•Losmaterialespulverizados

como pintura, solventes

para pinturas, removedor

de pintura, insecticidas y

herbicidas pueden contener

vapores dañinos y venenos.

•Trabajeenunáreaconbuena

ventilación cruzada. Lea y siga

las instrucciones de seguridad

que se proveen en la etiqueta

o en la ficha técnica de los

materiales que está utilizando.

Utilice siempre equipo

de seguridad certificado:

protección respiratoria

aprobada por NIOSH/OSHA

y diseñada para usar para los

fines que usted requiere.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Sepuedeproduciruna

pérdida o derrame de aceite,

lo que podría provocar

peligro de incendio o

inhalación, lesiones graves o

la muerte. Los derrames de

aceite dañarán alfombras,

pintura u otras superficies de

vehículos o remolques.

•Coloquesiempreelcompresor

en un tapete protector

cuando lo transporte, para

proteger al vehículo de

daños por pérdidas. Retire

inmediatamente el compresor

del vehículo una vez que haya

llegado a destino. Mantenga

siempre el compresor

nivelado y nunca lo coloque

de costado.

ADVERTENCIA: RIESGO DE EXPLOSIÓN

Tanque de aire: El tanque de aire de su compresor de aire está

diseñado y puede tener código UM (para unidades con tanques de

airedemásde152mm(6pulgadas)dediámetro)segúnlasnormas

de la ASME, Sección VIII, Div. 1. Todos los recipientes de presión se

deben inspeccionar cada dos años. Para encontrar al inspector de

recipientesdepresióndesuestado,busqueenlaDivisiónTrabajoe

Industrias de la sección gubernamental de la guía telefónica o llame

al 1-800-4-D

EWALT para obtener ayuda.

Las siguientes condiciones podrían llevar a un debilitamiento del

tanque de aire, y provocar una explosión violenta del tanque:

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Nodrenarcorrectamente

el agua condensada del

tanque de aire, que provoca

óxido y adelgazamiento del

tanque de aire de acero.

•Dreneeltanquediariamente

o luego de cada uso. Si un

tanque de aire presenta

una pérdida, reemplácelo

inmediatamente con un

tanque nuevo o reemplace

todo el compresor.

•Modificacionesointentode

reparación del tanque de

aire.

•Nuncaperfore,sueldeo

haga ninguna modificación

al tanque de aire o a sus

elementos. Nunca intente

reparar un tanque de aire

dañado o con pérdidas.

Reemplácelo con un tanque

de aire nuevo.

Español

•Lasmodificacionesno

autorizadas de la válvula de

seguridad o cualquier otro

componente que controle la

presión del tanque.

•Eltanqueestádiseñado

para soportar determinadas

presiones de operación.

Nuncarealiceajustesni

sustituya piezas para cambiar

las presiones de operación

fijadasenlafábrica.

Elementos y accesorios:

•Excederlasindicaciones

de presión para las

herramientas neumáticas,

las pistolas pulverizadoras,

los accesorios neumáticos,

los neumáticos y otros

artículos inflables puede

hacer que exploten o

revienten, y puede provocar

lesiones graves.

•Sigalarecomendacióndel

fabricante del equipo y nunca

exceda el nivel máximo de

presión aceptable para los

elementos. Nunca utilice el

compresorparainflarobjetos

pequeñosdebajapresión,

talescomojuguetesde

niños,pelotasdefútbolode

basquetbol, etc.

Neumáticos:

• El inflado excesivo de los

neumáticos podría causar

lesiones graves y daño a la

propiedad.

•Utiliceunmedidordepresión

de neumáticos para controlar

la presión de éstos antes

de cada uso y mientras los

infla; observe el flanco para

ver la presión correcta del

neumático.

NOTA: Los tanques de aire, los

compresores y el equipo similar

que se usa para inflar neumáti-

cos pueden llenar neumáticos

pequeños como éstos con

mucharapidez.Ajusteelregula-

dor de presión en el suministro

de aire a un valor que no supere

el de la presión del neumático.

Agregue aire en forma gradual

y use con frecuencia el medidor

de presión de neumáticos para

evitar inflarlos.

Español

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Sucompresordeaire

funciona con electricidad.

Como cualquier otro

mecanismo que funciona

con electricidad, si no se

lo utiliza correctamente

puede provocar descargas

eléctricas.

•Nuncahagafuncionarel

compresor al aire libre

cuando está lloviendo o en

condiciones de humedad.

•Nuncahagafuncionarel

compresor sin las cubiertas

de protección o si están

dañadas.

•Quepersonalnocalificado

intente realizar reparaciones

puede provocar lesiones

graves o muerte por

electrocución.

•Cualquiercableadoeléctrico

o las reparaciones requeridas

para este producto deben

ser realizadas por un

Centro

de servicio de fábrica

DEWALT o un centro de

mantenimiento autorizado

DEWALT de acuerdo con los

códigos eléctricos nacionales

y locales.

• Puesta a tierra: La no

colocación de la puesta

a tierra adecuada para

este producto puede

provocar lesiones graves o

muerte por electrocución.

Consulte las Instrucciones

de Conexión a tierra en

Instalación.

•Asegúresedequeelcircuito

eléctrico al que se conecta

el compresor suministre la

conexión a tierra adecuada,

elvoltajeadecuadoy

el fusible de protección

adecuado.

ADVERTENCIA: RIESGO DE OBJETOS DESPEDIDOS

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Lacorrientedeaire

comprimido puede

provocar lesiones en los

tejidosblandosdelapiel

expuesta y puede impulsar

suciedad, astillas, partículas

sueltasyobjetospequeños

a gran velocidad, que

pueden producir daños

en la propiedad y lesiones

personales.

•Utilicesiempreequipo

de seguridad certificado:

anteojosdeseguridadANSI

Z87.1 (CAN/CSA Z94.3) con

protección lateral al usar el

compresor.

•Nuncaapunteninguna

boquilla ni pulverizador a

ninguna parte del cuerpo o a

otras personas o animales.

•Apaguesiempreelcompresor

y drene la presión de la

manguera de aire y del tanque

de aire antes de intentar hacer

mantenimiento, conectar

herramientas o accesorios.

Español

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Tocarmetalexpuestocomo

el cabezal del compresor, el

cabezal del motor, el escape

del motor, o los tubos de

salida puede provocar

quemaduras graves.

•Nuncatoqueninguna

parte metálica expuesta

del compresor durante o

inmediatamente después

de su funcionamiento.

El compresor continuará

caliente durante varios

minutos después de su

funcionamiento.

•Notoquelascubiertas

protectoras ni intente realizar

mantenimiento hasta que la

unidad se haya enfriado.

ADVERTENCIA: RIESGO POR PIEZAS MÓVILES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Laspiezasmóvilescomola

polea, el volante y la correa

pueden provocar lesiones

graves si entran en contacto

con usted o con sus ropas.

•Nuncahagafuncionarel

compresor sin los protectores

o cubiertas o si los mismos

están dañados.

•Mantengaelcabello,laropa

ylosguantesalejadosdelas

piezas en movimiento. Las

ropasholgadas,lasjoyasoel

cabello largo pueden quedar

atrapados en las piezas

móviles.

•Losorificiosdeventilación

pueden cubrir piezas en

movimiento, por lo que

también se deben evitar.

•Intentarhacerfuncionar

el compresor con partes

dañadas o faltantes, o

intentar reparar el compresor

sin las cubiertas protectoras

puede exponerlo a piezas

móviles lo que puede

provocar lesiones graves.

•Cualquierreparación

requerida por este producto

debe ser realizada por un

centro de servicio de fábrica

EWALT o un centro de

servicio autorizado D

EW ALT.

Español

ADVERTENCIA: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Laoperacióninsegurade

su compresor de aire podría

producir lesiones graves o la

muerte, a usted mismo o a

otras personas.

•Reviseycomprendatodaslas

instrucciones y advertencias

de este manual.

•Familiaríceseconlaoperación

y los controles del compresor

de aire.

•Mantengaeláreade

operaciones libre de personas,

mascotas y obstáculos.

•Mantengaalosniñosalejados

del compresor de aire en todo

momento.

•Noopereelproductocuando

estécansadoobajola

influencia de alcohol o drogas.

Manténgase alerta en todo

momento.

•Nuncaanulelas

características de seguridad

de este producto.

•Equipeeláreadeoperaciones

con un extintor de incendios.

•Nooperelamáquinasifaltan

piezas, si éstas están rotas o

si no son las autorizadas.

•Nuncaseparesobreel

compresor.

ADVERTENCIA: RIESGO DE CAÍDAS

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Uncompresorportátilse

puede caer de una mesa,

banco o techo, provocando

daños al compresor y

puede producir lesiones

graves o la muerte del

operador.

•Operesiempreelcompresor

en una posición estable

y segura para evitar

que la unidad se mueva

accidentalmente. Nunca

opere el compresor sobre

un techo u otra ubicación

elevada. Utilice una

manguera de aire adicional

para alcanzar las ubicaciones

elevadas.

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Elintentodelevantarun

objetomuypesadopuede

provocar lesiones graves.

•Elcompresoresdemasiado

pesado como para que lo

levante una sola persona.

Consiga ayuda de otras per-

sonas para levantarlo.

Español

PRECAUCIÓN: RIESGO POR RUIDOS

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Endeterminadas

condicionesysegúnel

período de uso, el ruido

provocado por este

producto puede originar

pérdida de audición.

•Utilicesiempreequipo

de seguridad certificado:

protección auditiva ANSI

S12.6 (S3.19).

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

CARACTERÍSTICAS (Fig. 1)

INTERRUPTOR DE ENCENDIDO/APAGADO

Coloque este interruptor (A) en la posición

Encendido (ON) para suministrar energía

automática al interruptor de presión y en

Apagado (OFF) para cortar la energía al

final de cada uso.

INTERRUPTOR DE PRESIÓN

El interruptor de presión (J) arranca

automáticamente el motor cuando la pre-

sióndeltanquedeairecaepordebajodelapresión de arranque

fijadaenfábrica.Detieneelmotorcuandolapresióndeltanquede

aire alcanza la presióndecortefijadaenfábrica.

VÁLVULA DE SEGURIDAD

Si el interruptor de presión no apaga el compresor de

aire en su punto de presión de corte, la válvula de

seguridad (G) protegerá contra la presión alta

saltandoalapresiónfijadaenfábrica(ligeramente

mayorquelafijadaparaelcortedelinterruptorde

presión).

VÁLVULA DE CONTROL

Cuando el compresor de aire está funcionando, la

válvula de control (F) está abierta, permitiendo al

aire comprimido entrar al tanque de aire. Cuando el

compresor de aire alcanza la presión de corte, la

válvula de control se cierra, permitiendo que la

presión de aire se conserve dentro del tanque de

aire.

MANÓMETRO (MEDIDOR DE PRESIÓN) DEL TANQUE

El manómetro (medidor de presión) del tanque (B) indica la presión

de aire de reserva en el tanque.

MANÓMETRO (MEDIDOR DE PRESIÓN) DE SALIDA

El manómetro (medidor de presión)

de salida (C) indica la presión del

aire disponible en la salida del

regulador. Esta presión la controla

el regulador y es siempre menor

que o igual a la presión del tanque.

REGULADOR

El regulador (D) controla la presión de aire que indica el manómetro

desalidaGirelaperillaenelsentidodelasagujasdelrelojpara

aumentarlapresiónyenelsentidocontrarioalasagujasdelreloj

para disminuir la presión.

Español

CONECTORES RÁPIDOS UNIVERSALES

El conector rápido universal (E) acepta los tres estilos más popula-

res de enchufes de conexión rápida: Industrial, para automóviles y

ARO.“Empujarparaconectar”conunasolamano,estaoperación

hace que las conexiones sean más simples y fáciles. Los dos

conectores rápidos permiten la utilización de dos herramientas al

mismo tiempo.

VÁLVULA DE DRENAJE

Laválvuladedrenaje(H)estáubicadaenla

base del tanque de aire y se utiliza para

drenar la condensación al terminar cada

etapa de uso.

Consulte Drenar el tanque

de aire en la sección Mantenimiento.

SISTEMA DE ENFRIAMIENTO

Este compresor tiene un sistema de enfriamiento de diseño avan-

zado. Es normal que este ventilador sople aire a través de los

orificios de ventilación en cantidades importantes. El sistema de

enfriamiento está funcionando cuando se expulsa aire.

BOMBA DEL COMPRESOR DE AIRE

La bomba comprime el aire en el tanque de aire. No hay aire para

trabajarhastaqueelcompresornohaelevadolapresióndel

tanque de aire por encima de la requerida en la salida de aire.

PROTECTOR DE SOBRECARGA DEL MOTOR

Este motor tiene un protector de sobrecarga térmica manual. Si el

motor se recalienta por alguna razón, el protector de sobrecarga

apagará el motor. Se debe permitir que el motor se enfríe antes

de volver a encenderlo. Para volver a encenderlo:

1. Asegúrese de que el interruptor Encendido/Apagado (On/Off)

(A) esté en la posición Apagado (OFF).

2. Espere que el motor se enfríe.

3. Oprima el botón de reinicio (M) que se encuentra sobre el

motor.

VARILLA PARA MEDICIÓN DEL NIVEL DE ACEITE

La varilla para medición del nivel de

aceite (K) indica la cantidad de aceite

de la bomba. Controle el aceite de la

bomba diariamente, consulte Aceite de

la bomba del compresor en la sección

Mantenimiento.

FILTRO DE ENTRADA DE AIRE

El filtro (N) está diseñado para limpiar el

aire que ingresa a la bomba. Para asegurar

que la bomba reciba continuamente un

suministro de aire limpio, fresco y seco,

el filtro debe estar siempre limpio y la entrada del filtro libre de

obstrucciones.

INSTALACIÓN

Ensamblaje

COLOCACIÓN DEL MANGO

PRECAUCIÓN: Riesgo de lesiones personales. Evite colocar las

manos entre el mango y el panel superior durante el montaje para

no pellizcarse.

1.Coloqueelmango(O)enlosbujesdelpanelsuperior(Q).

2. Oprima los botones de acción rápida y deslice el mango

atravésdelosprimerosbujeshastaquehagatopeenlos

segundosbujes.

3.Extiendahastadebajodelpanelsuperior,oprimalosbotones

de acción rápida nuevamente y deslice a través de los

segundosbujes.

Español

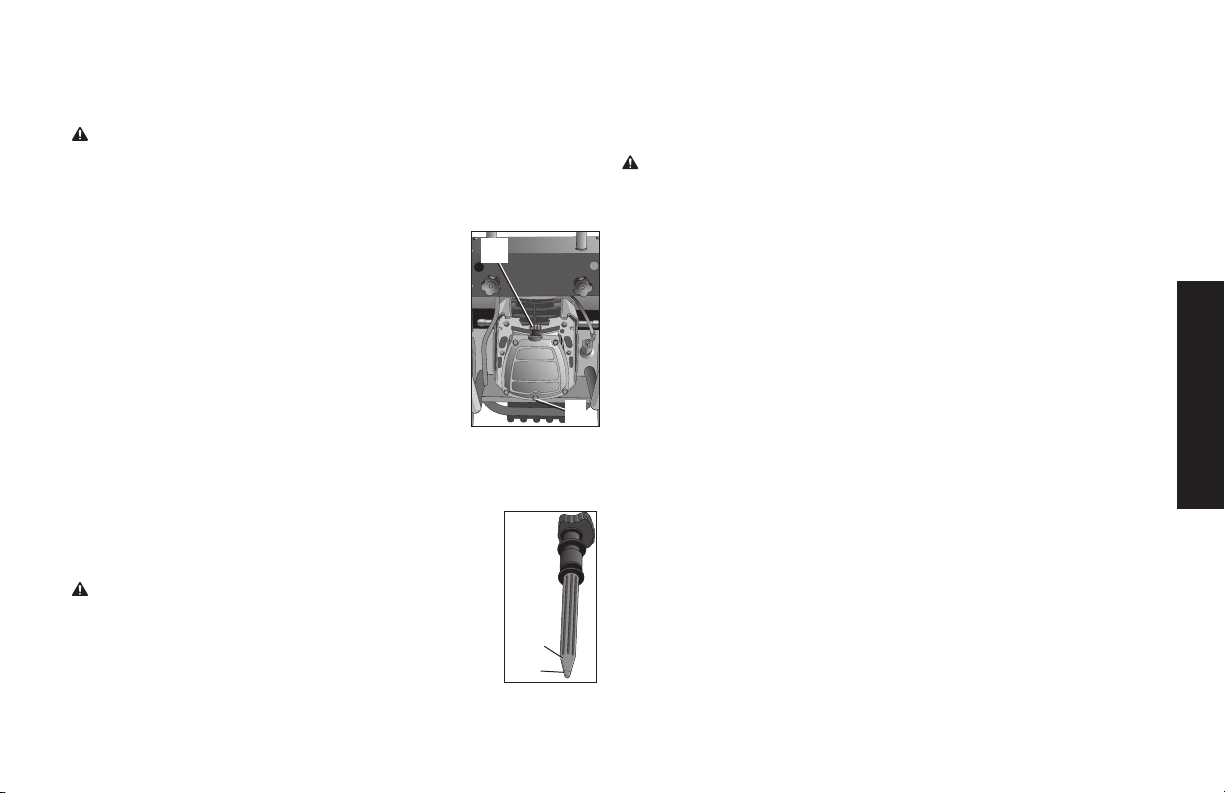

4. Tire del mango hacia arriba hasta que haga tope.

Girelasperillas(P)paraajustarelmangoensulugar.

IMPORTANTE: Siempretiredelmangohaciaarribayajústelo

en su lugar antes de utilizarlo como remolque.

5.Sinoutilizalafunciónremolque,aflojelasperillasyempujeel

mangohaciaabajohastaquehagatope.

INSTALACIÓN DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera rmemente con las manos al instalarla o desconectarla

para evitar la desconexión repentina de la manguera.

1.Asegúresedequeelmanómetroreguladomarque

0 kPa (0 PSI).

2. Tome la manguera por el enchufe de conexión rápida y

empujeelenchufeenelconectorrápido(E).Elacoplequedará

en la posición correcta.

3. Tome la manguera y tire de ella para asegurarse de que el

acople esté bien colocado.

DESCONEXIÓN DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera rmemente con las manos al instalarla o desconectarla

para evitar la desconexión repentina de la manguera.

1.Asegúresedequeelmanómetroreguladomarque0PSI

(0 kPa).

2. Del conector rápido, tire el acople hacia atrás para liberar el

enchufe de conexión rápida de la manguera.

Lubricación y aceite

PRECAUCIÓN: El compresor viene sin aceite en la carcaza. Al

recibir el compresor de aire, puede haber una pequeña cantidad

de aceite en la bomba. Esto es debido a las pruebas realizadas y

no signica que la bomba contenga aceite. No intente operar este

compresor de aire sin agregar primero aceite a la carcaza. Operarlo

incluso en forma limitada puede producir daños graves salvo que se

llene con aceite y se asiente correctamente. Siga cuidadosamente la

Configuración inicial en la sección Funcionamiento.

PRECAUCIÓN: Los aceites para el motor de viscosidad múltiple,

como el 10W30, no se deben utilizar en un compresor de aire. Dejan

depósitos de carbono en componentes críticos, disminuyendo de

esa forma el rendimiento y la vida útil del compresor. Use aceite

para compresores de aire sin detergente DeWalt sintético o SAE 40

1. Coloque la unidad sobre una

superficie plana.

2. Retire la varilla de aceite (K) y agregue

lentamente aceite para compresores

de aire sin detergente DeWalt K

sintético o SAE 40 (provisto). NOTA: Vea las

especificaciones para conocer la capacidad

de la bomba de aceite.

PRECAUCIÓN: Riesgo de operación insegura. Cargar aceite en

forma excesiva provocará la falla prematura del compresor. No llene

de más.

3. Vuelva a colocar la varilla para medición del nivel de aceite.

Instrucciones de conexión a tierra

ADVERTENCIA: Riesgo de descarga eléctrica. En el caso de

cortocircuito, la puesta a tierra reduce el riesgo de descarga

eléctrica al proveer un cable de escape para la corriente eléctrica. Este

compresor de aire debe estar correctamente conectado a tierra.

El compresor de aire portátil está equipado con un cable que tiene

un cable a tierra con el enchufe a tierra apropiado.

Español

1.Eljuegodecableyenchufe(R)de

esta unidad tiene una pata a tierra (S).

Este enchufe SE DEBE usar con un

tomacorriente con puesta a tierra (T).

IMPORTANTE: El tomacorriente que se

utiliza debe estar instalado y puesto a

tierra de acuerdo con todos los códigos

y ordenanzas locales.

2.Asegúresedequeeltomacorrientequeseutilizatengala

misma configuración que el enchufe a tierra. NO UTILICE UN

ADAPTADOR.

3. Inspeccione el enchufe y el cable cada vez que vaya a utilizarlo.

No lo utilice si hay señales de daño.

4. Si no se comprenden completamente estas instrucciones de

puesta a tierra, o si tiene dudas sobre si el compresor está

puesto a tierra correctamente, haga que un electricista cali-

ficado controle la instalación.

PELIGRO: Riesgo de descarga eléctrica. UNA PUESTA A TIERRA

INCORRECTAPUEDEPROVOCARUNADESCARGAELÉCTRICA.

No modique el enchufe provisto. Si no coincide con el tomacorri-

ente disponible, un electricista calicado debe instalar un tomacor-

riente apropiado.

Las reparaciones del cable o del enchufe deben ser realizadas

por un electricista calicado.

Cables prolongadores

Se recomienda no utilizar cables prolongadores. El uso de

cablesprolongadoresproduciráunacaídadevoltajequeprovo-

cará una pérdida de potencia en el motor y sobrecalentamiento.

En lugar de utilizar un cable prolongador, aumente el alcance

de operación de la manguera de aire conectando otro trozo

de manguera en su extremo. Conecte trozos adicionales de

manguerasegúnseanecesario.

Sisedebeutilizaruncableprolongador,asegúresedequesea:

•uncableprolongadorde3conductoresquetengaunenchufe

macho de 3 patas con puesta a tierra, y un enchufe hembra de

3 ranuras que acepte el enchufe del producto

•queestéenbuenestado

•elenchufenoestádesgastado

•quetengamenosde15,2metros(50pies)

•calibre12(AWG)omayor.(Lamedidadeloscablesaumenta

amedidaquedisminuyeelnúmerodecalibre.Tambiénse

pueden usar 10 AWG y 8 AWG. NO USE 14 O 16 AWG).

Voltaje y protección del circuito

Consulte el voltaje y los requisitos mínimos del circuito de derivación en

la sección Especicaciones.

PRECAUCIÓN: Ciertos compresores de aire se pueden operar

mediante un circuito de 15 A si se cumplen las siguientes condiciones.

•ElsuministrodevoltajealcircuitodebecumplirconelCódigode

Electricidad Nacional.

•Elcircuitonoseutilizaparacubrirningunaotranecesidadde

electricidad.

•Loscablesprolongadorescumplenconlasespecicaciones.

•Elcircuitoestáequipadoconundisyuntorde15Amínimooun

fusible de acción retardada de 15 A. NOTA: Si el compresor está

conectado a un circuito protegido con fusibles, utilice únicamente

fusibles de acción retardada. Los fusibles de acción retardada

deben estar marcados “D” en Canadá y “T” en EE.UU.

Si no se puede cumplir alguna de las condiciones indicadas ante-

riormente, o si el funcionamiento del compresor provoca repetidas

interrupciones de energía, puede ser necesario hacerlo funcionar con

un circuito de 20 A. No es necesario cambiar el cable.

Español

Compatibilidad

Las herramientas neumáticas y los accesorios que funcionan con

el compresor deben ser compatibles con productos a base de

petróleo. Si sospecha que un material no es compatible con pro-

ductos del petróleo se requiere un filtro de línea de aire que elimine

la humedad y el vapor de aceite en el aire comprimido.

NOTA: Utilice siempre un filtro de línea de aire para eliminar la

humedad y el vapor de aceite al pulverizar pintura.

Lugar

Coloque el compresor de aire en un área limpia, seca y bien venti-

lada a una distancia de al menos 30,5 mm (12 pulg.) de la pared o

cualquierobstrucciónqueinterfieranconelflujodeaire.Mantenga

elcompresoralejadodeáreasquetengansuciedady/ohumo

volátil en la atmósfera. Estas impurezas puedan atascar el filtro de

entrada y las válvulas, provocando un funcionamiento ineficiente.

La bomba y la cubierta del compresor de aire están diseñadas para

permitir un enfriamiento correcto. Las aberturas de ventilación del

compresor son necesarias para mantener la temperatura de oper-

ación correcta. No coloque trapos u otros recipientes sobre o cerca

de estas aberturas.

Coloque el compresor de aire en una superficie plana apoyado en

las patas de goma.

CONSIDERACIONES SOBRE EL RUIDO

Consulte a las autoridades locales sobre los niveles de ruido

aceptables en su zona. Para disminuir el ruido excesivo, utilice

soportes antivibratorios o silenciadores, reubique la unidad o

construya cerramientos completos o tabiques divisorios. Póngase

en contacto con un centro de mantenimiento D

WALT o llame al

1-800-4-D

WALT para obtener ayuda.

ELÉCTRICAS

Consulte todas las instrucciones de seguridad antes de utilizar

la unidad. Observe las instrucciones de seguridad del cable

prolongador, de ser necesario. Siempre mueva el interruptor de

Encendido/Apagado (A) a la posición de Apagado (OFF) antes de

quitar el enchufe del tomacorriente.

TRANSPORTE

Al transportar el compresor en un

vehículo,remolque,etc.,asegúresede

que el tanque de aire se haya drenado

y que la unidad esté asegurada y

colocada sobre una superficie plana y

horizontal. NOTA: Utilicelosanclajes

recomendados (U) al transportar la

unidad.Manejeconcuidadoparaevitar

que la unidad se incline en el vehículo.

La unidad o los elementos circundantes

se pueden dañar si la unidad se inclina.

LEVANTAR LA UNIDAD

Utilice siempre dos personas cuando levante la unidad y

levántela desde los puntos recomendados (V).

TRASLADAR LA UNIDAD

1. Tome el mango (O) del compresor y tire de él hasta que haga

tope.Girelasperillasparaajustarelmangoensulugar.

2. Tome el mango e incline el compresor para desplazar la

unidad sobre los neumáticos.

ADVERTENCIA: Riesgo de operación

insegura. Asegure el punto de apoyo adecuado y tenga

precaución al desplazar el compresor de manera que la unidad no se

incline ni pierda el equilibrio.

Español

3.Cuandollegueallugardeseado,bajelentamenteelcompresor

hacia el piso. Conserve siempre el compresor en posición

horizontal.

NOTA: Si la unidad se inclina, se producirá un arranque con

dificultad y humo debido al derrame de aceite.

FUNCIÓN DE REMOLQUE

1. Tome el mango (O) del compresor y tire de él

hasta que haga tope. Gire las

perillasparaajustarelmangoensulugar.

IMPORTANTE: Siempre tire del mango

haciaarribayajústeloensulugarantesde

utilizarlo como remolque.

2. Coloque la carga sobre el panel superior

del compresor.

3. Asegure la carga al panel con las

correas de retención. Enganche

las correas de retención en los

orificios de posicionamiento del panel superior.

NOTA: Las correas de retención para asegurar

la carga se pueden comprar en diferentes

medidas en ferreterías o tiendas de artículos

para el hogar locales.

PRECAUCIÓN: Riesgo de operación insegura.

No transporte carga no asegurada.

PRECAUCIÓN: Riesgo de operación insegura. El límite de carga

es45,4kg(100libras);noloexceda.

4. Con la carga asegurada, tome el mango e incline el compresor

para desplazar la unidad sobre los neumáticos.

ADVERTENCIA: Riesgo de operación insegura. Asegure el

punto de apoyo adecuado y tenga precaución al desplazar el

compresor de manera que la unidad no se incline ni pierda el

equilibrio.

5.Cuandollegueallugardeseado,bajelentamenteelcom-

presor hacia el piso. Conserve siempre el compresor en

posición horizontal.

PREPARACIÓN PARA EL USO

Lista de control previa a la puesta en

marcha (Fig. 1)

Asegúrese de que el interruptor Encendido/Apagado (On/Off) (A)

está en la posición Apagado (OFF).

Enchufe el cable eléctrico en el receptáculo apropiado del

circuito de derivación.

Consulte Voltaje y protección del

circuito en la sección Instalación.

3.Asegúresedequeeltanquedeairesehayadrenado,consulte

Drenar el tanque de aire en la sección Mantenimiento.

4.Asegúresedequelaválvuladedrenaje(H)estécerrada.

5.Asegúresedequelaválvuladeseguridad(G)funcione

correctamente, consulte Controlar la válvula de seguridad en la

sección Mantenimiento.

6. Controle el nivel de aceite de la bomba, consulte Aceite de la

bomba del compresor en la sección Mantenimiento.

PRECAUCIÓN:

No opere la unidad sin aceite o con aceite inadecuado.

DEW A LT no se responsabiliza por las fallas del compresor provocadas

por el uso de aceite inadecuado.

7.Girelaperilladelregulador(D)ensentidocontrarioalasagujas

delrelojhastaqueestécompletamentecerrada.Asegúresede

que el manómetro regulado marque 0 kPa (0 PSI).

8. Conecte la manguera y los accesorios.

ADVERTENCIA: Riesgo de operación insegura. Sostenga la

manguera rmemente con las manos al instalarla o desconectarla

para evitar la desconexión repentina de la manguera.

Español

9.Asegúresedequetodosloscubiertasyetiquetasesténen

su lugar, sean legibles (en el caso de las etiquetas) y estén

montados en forma segura. No utilice el compresor hasta que

no haya verificado todos los puntos.

ADVERTENCIA: Riesgo de explosión. Demasiada presión de

aire produce peligro de estallido. Controle el valor nominal máximo

de presión del fabricante para las herramientas y los accesorios

neumáticos. La presión de salida del regulador nunca debe exceder

el valor máximo de presión.

Conguración inicial

(Fig. 1)

ADVERTENCIA: No opere esta unidad hasta que haya leído y

comprendido este manual de instrucciones de seguridad, operación

y mantenimiento.

PROCEDIMIENTO DE PUESTA EN MARCHA INICIAL

PRECAUCIÓN:

Riesgo de daño a la propiedad. No seguir

cuidadosamente las siguientes instrucciones de puesta en marcha

inicial puede provocar daños graves.

Se requiere este procedimiento antes de que el compresor de aire

sea puesto en servicio y cuando se ha reemplazado la válvula de

control o la bomba/motor del compresor.

1. Asegúrese de que el interruptor Encendido/Apagado (On/Off) (A)

está en la posición Apagado (OFF).

NOTA: Si no hay una manguera conectada al conector rápido, tire

elacoplehaciaatráshastaquecierreconun“clic”paraevitarque

el aire se escape a través de la conexión rápida.

Enchufe el cable eléctrico en el receptáculo apropiado del

circuito de derivación.

Consulte Voltaje y protección del circuito

en la sección Instalación.

3.Abracompletamentelaválvuladedrenaje(enelsentido

contrarioalasagujasdelreloj)parapermitirqueescapeelaire

y evitar que se eleve la presión del aire en el tanque de aire

durante el período de puesta en marcha inicial.

4. Mueva el botón de Encendido/Apagado (On/Off) a la posición

Encendido (ON). El compresor arrancará.

5. Haga funcionar el compresor durante 20 minutos.

6.Luegode20minutos,cierrelaválvuladedrenajeenelsentido

delasagujasdelreloj.Eltanquesellenaráhastala presión de

corte y el motor se apagará.

7. Habrá aire comprimido disponible hasta que se utilice o

descargue.

PROCEDIMIENTOS OPERATIVOS

Puesta en marcha (Fig. 1)

1. Siga la Lista de control previa a la puesta en marcha en la sec-

ción Preparación para el uso.

2. Mueva el botón de Encendido/Apagado (On/Off) a la posición

Encendido (ON) y permita que se acumule presión en el tanque.

El motor se detendrá cuando la presión del tanque alcance la

presión de corte.

PRECAUCIÓN: Riesgo de operación insegura. El aire comprimido

de la unidad puede contener condensación de agua y emanación

de aceite. No pulverice aire no ltrado sobre un artículo que podría

dañarse con la humedad. Algunos dispositivos o herramientas

neumáticas pueden requerir aire ltrado. Lea las instrucciones del

dispositivo o la herramienta neumática.

3.Ajusteelregulador(D)enlaconfiguracióndeseada.Consulteel

punto Regulador en la sección Características.

Apagado (Fig. 1)

1. Mueva el interruptor Encendido/Apagado (On/Off) (A) hacia

la posición Apagado (OFF). NOTA: Si terminó de utilizar el

compresor, siga los pasos 2 a 6.

Español

2.Girelaperilladelregulador(D)ensentidocontrarioalasagujas

delrelojhastaqueestécompletamentecerrada.Asegúresede

que el manómetro regulado marque 0 kPa (0 PSI).

3. Retire la manguera y los accesorios.

4. Drene el tanque de aire,

consulte Drenar el tanque de aire en

la sección Mantenimiento

.Asegúresedequeelmanómetro

regulado marque 0 kPa (0 PSI).

ADVERTENCIA: Riesgo de explosión. Drene el tanque de aire

diariamente. El agua se condensará en el tanque de aire. Si no se

drena, el agua corroerá y debilitará al tanque de aire provocando el

riesgo de rotura del mismo.

5.Dejeenfriarelcompresor.

6. Limpie el compresor de aire y guárdelo en un área segura, que

no se congele.

MANTENIMIENTO

Se deben seguir los siguientes procedimientos cuando se realicen

tareas de mantenimiento o servicio en el compresor de aire.

1.Asegúresede que el interruptor Encendido/Apagado (On/Off)

esté en la posición Apagado (OFF).

2. Retire el enchufe del compresor de aire del tomacorriente.

3. Drene el tanque de aire.

4.Dejeenfriarelcompresordeaireantesdecomenzarlastareas

de mantenimiento.

NOTA: Todos los sistemas de aire comprimido contienen piezas

demantenimiento(porejemplo,aceite,filtros,separadores)quese

reemplazan periódicamente. Estas piezas usadas pueden contener

sustancias reguladas y se deben desechar conforme a las leyes y

reglamentaciones locales, estatales y federales.

NOTA: Tome nota de las posiciones y ubicaciones de las piezas

duranteeldesarmadoparafacilitarelreensamblaje.

NOTE: Cualquier tarea de mantenimiento no incluida en esta

sección debe ser realizada por un centro de servicio de fábrica

WALT o un centro de servicio autorizado D

WALT.

Tabla de mantenimiento

Procedimiento Diaria-

mente

Semanal-

mente

Mensual-

mente

1 vez al

año o

cada 200

horas

Controlar la vál-

vula de seguri-

dad

Inspeccionar el

filtro de aire

Drenar el tanque

de aire

Controlar el nivel

de aceite de la

bomba

Cambiar el aceite

de la bomba**

Inspeccionar si

hay pérdidas de

aceite

Controlar ruidos

o vibraciones

inusuales

Verificar si hay

pérdidas de aire*

Limpiar el exteri-

or del compresor

Español

Procedimiento Diaria-

mente

Semanal-

mente

Mensual-

mente

1 vez al

año o

cada 200

horas

* Para verificar si hay pérdidas de aire aplique una solución de agua

jabonosaalrededordelasjuntas.Mientraselcompresorbombeapara

generar presión y luego de que la presión se corte, vea si se forman

burbujasdeaire.

** La bomba de aceite debe cambiarse luego de las primeras 20 horas

de funcionamiento. A partir de ese momento, cuando utilice aceite

DeWALT sintético o SAE 40 para compresores de aire sin aditivos

detergentes, cambie el aceite cada 200 horas de funcionamiento o

una vez por año, lo que suceda primero.

+ más frecuente en lugares con humedad o polvo

Controlar la válvula de seguridad (Fig. 1)

ADVERTENCIA: Supercies calientes. Riesgo de quemaduras.

El posenfriador, el cabezal de la bomba y las piezas circundantes

están muy calientes, no los toque (vea las Supercies calientes

identicadas en la Fig. 2). Espere hasta que el compresor se enfríe

antes de realizar el mantenimiento.

ADVERTENCIA: Riesgo de explosión. Si la válvula de

seguridad no trabaja correctamente, puede haber sobrepresurización,

provocando la rotura del tanque de aire o una explosión.

Antes de arrancar el compresor, tire del anillo de la válvula de

seguridad para asegurarse de que la válvula de seguridad trabaja

libremente. Si la válvula está atascada o no opera con facilidad, se la

debe reemplazar con el mismo tipo de válvula.

Controlar el elemento del ltro de aire

(Fig. 1)

ADVERTENCIA: Supercies calientes. Riesgo de quemaduras.

El posenfriador, el cabezal de la bomba y las piezas circundantes

están muy calientes, no los toque (vea las Supercies calientes

identicadas en la Fig. 2). Espere hasta que el compresor se enfríe

antes de realizar el mantenimiento.

1.Asegúresede que el interruptor Encendido/Apagado (On/Off)

esté en la posición Apagado (OFF).

2. Espere que la unidad se enfríe.

3. Desenrosque el filtro de aire (N) de la unidad.

4. Cuidadosamente levante la parte superior del filtro de la

base.

5. Retire el elemento de la base del filtro.

6. Si el elemento requiere limpieza, sople con aire. Reemplácelo

si es necesario. Compre las piezas de repuesto en un com-

ercio minorista o en un centro de mantenimiento autorizado.

Utilice siempre piezas de repuesto idénticas.

7. Coloque el elemento nuevamente en la base del filtro.

8. Coloque la parte superior del filtro en la base.

9.Vuelvaaconectarelfiltrodeairealaunidad.Asegúresede

quelasalidadeescapeapuntehaciaabajo.

PRECAUCIÓN:

Riesgo de operación insegura. No opere la

unidad sin el ltro de entrada de aire.

Español

Drenar el tanque de aire (Fig. 1)

ADVERTENCIA: Riesgo de operación insegura. Riesgo por rui-

dos. Los tanques de aire contienen aire de alta presión. Mantenga la

cara y otras partes del cuerpo lejos de la salida del drenaje. Utilice

lentes de seguridad [ANSI Z87.1 (CAN/CSA Z94.3)], ya que al dre-

nar se pueden desprender residuos hacia la cara. Utilice protección

auditiva [ANSI S12.6 (S3.19)], ya que el ruido del ujo de aire es

alto durante el drenaje.

NOTA: Todos los sistemas de aire comprimido generan con-

densaciónqueseacumulaencualquierpuntodedrenaje(por

ejemplo,tanques,filtro,posenfriadores,secadores).Estacon-

densación contiene aceite lubricante y/o sustancias que pueden

estar reguladas y que se deben desechar conforme a las leyes y

reglamentaciones locales, estatales y federales.

1.Asegúresede que el interruptor Encendido/Apagado (On/Off)

esté en la posición Apagado (OFF).

2. Mueva el compresor hacia una posición inclinada de manera

quelaválvuladedrenaje(J)estéenelpuntomásbajo(esto

ayudará a eliminar la humedad, suciedad, etc. de los tanques

de aire).

3.Coloqueunrecipienteadecuadodebajodelaválvuladedrenaje

para recoger la descarga.

4.Tomeelbotónestriadodelaválvuladedrenaje.

5. Gire lentamente el botón para descargar aire del tanque de

aire en forma gradual.

ADVERTENCIA: Riesgo de explosión. Drene el tanque de aire

diariamente. El agua se condensará en el tanque de aire. Si no se

drena, el agua corroerá y debilitará al tanque de aire provocando el

riesgo de rotura del mismo.

PRECAUCIÓN:

Riesgo de daño a la propiedad. Drene el agua del

tanque de aire puede contener aceite y óxido, lo que puede provocar

manchas.

6. Cuando el manómetro del tanque de aire marque 68,9 kPa

(10 PSI), gire la válvula hasta la posición de completamente

abierta.

7.Cierrelaválvuladedrenajecuandotermine.

Aceite de la bomba del compresor (Fig. 1)

CONTROLAR EL ACEITE

ADVERTENCIA: Supercies calientes. Riesgo de quemaduras.

El posenfriador, el cabezal de la bomba y las piezas circundantes

están muy calientes, no los toque (vea las Supercies calientes

identicadas en la Fig. 2). Espere hasta que el compresor se enfríe

antes de realizar el mantenimiento.

1.Asegúresede que el interruptor Encendido/Apagado (On/Off)

esté en la posición Apagado (OFF).

2. Coloque la unidad en una superficie plana y nivelada.

3. Retire la varilla para medición del nivel de aceite (K) y límpiela.

4. Vuelva a insertar completamente la varilla para medición del

nivel de aceite en el orificio de llenado de aceite por unos

segundosparapermitirquelavarillarecojaaceite.

5. Retire la varilla de aceite para leer el nivel de aceite. El nivel

de aceite no debería superar la línea superior levantada de

lavarilla.Sielaceiteestápordebajodelamarcainferior,

agregue el mismo tipo de aceite en el cárter y siga los Pasos

4 a 6.

NOTA: Al llenar la carcaza, el aceite fluye muy lentamente hacia la

bomba. Si el aceite se agrega demasiado rápido, se rebalsará y

parecerá que está llena.

PRECAUCIÓN:

Riesgo de operación insegura. Cargar aceite en

forma excesiva provocará la falla prematura del compresor. No llene

de más.

6. Vuelva a colocar la varilla para medición del nivel de aceite.

Español

CAMBIO DE ACEITE

NOTA: El aceite de la bomba contiene sustancias

reguladas y se debe desechar conforme a las

leyes y reglamentaciones locales, estatales y

federales.

ADVERTENCIA: Supercies calientes. Riesgo

de quemaduras. El posenfriador, el cabezal

de la bomba y las piezas circundantes están

muy calientes, no los toque (vea las Supercies

calientes identicadas en la Fig. 2). Espere hasta

que el compresor se enfríe antes de realizar el

mantenimiento.

1.Asegúrese de que el interruptor Encendido/

Apagado (On/Off) esté en la posición Apagado

(OFF).

2. Espere que la unidad se enfríe.

3. Retire el enchufe del compresor de aire del

tomacorriente.

4. Drene el tanque de aire.

5.Coloqueunrecipienteadecuadodebajodel

tapóndedrenajedelabomba(L).

6. Retire la varilla para medición del nivel de aceite (K) de la

carcaza.

7.Retireeltapóndedrenajedeaceite(L).

8. Permita que transcurra un tiempo prolongado para que se

drene todo el aceite. (Inclinar el compresor hacia el tapón de

drenajeayudaráaldrenaje).

9.Instaleeltapóndedrenajedeaceite.

10. Llene la bomba con aceite para compresores de aire sintético

DeWALT o SAE 40, sin detergente.

11. Vuelva a colocar la varilla para medición del nivel de aceite.

ACCESORIOS

Los accesorios que se recomiendan para la herra-

mienta están disponibles para la compra en su distri-

buidor local o en el centro de mantenimiento autorizado. Si

necesitaayudaparalocalizaralgúnaccesorioparasu

herramienta, comuníquese con D

Walt Industrial Tool Co., 701

East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-DEWalt

(1-800-433-9258) o visite nuestro sitio Web www. dewalt. com.

PRECAUCIÓN: El uso de accesorios no

recomendados para utilizar con esta herramienta puede resultar

peligroso. Use solamente accesorios con una capacidad nominal

igual o superior a la de la compresor de aire.

INFORMACIÓN DEL SERVICIO TÉCNICO

Tenga a mano la siguiente infor-

mación cuando llame al mantenimiento:

Númerodelmodelo____________Númerodeserie___________

Fecha y lugar de compra ____________________________

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto,

lasreparaciones,elmantenimientoylosajustesdebenserreal-

izados por un centro de servicio de fábrica D

Walt, un centro

de servicio autorizado D

Walt u otro personal de mantenimiento

calificado. Utilice siempre piezas de repuesto idénticas.

MAX

MIN

Español

Garantía completa de un año

Las herramientas industriales DEWALT paratrabajopesadotienen

garantía de un año a partir de la fecha de compra. Repararemos,

sin cargo, cualquier defecto debido a fallas en los materiales o la

mano de obra. Para obtener información sobre las reparaciones

cubiertas por la garantía, llame al 1-800-4-D

WALT. Esta garantía

no se extiende a los accesorios o a los daños causados por

terceros al intentar realizar reparaciones. Esta garantía le con-

cede derechos legales específicos; usted goza también de otros

derechosquevaríansegúnelestadooprovincia.

AMÉRICA LATINA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que se

venden en América Latina, debe consultar la información de la

garantía específica del país que viene en el empaque, llamar

a la compañía local o visitar el sitio Web a fin de obtener esa

información.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIA:

Si sus etiquetas de advertencia se tornan ilegibles o faltan, llame

al 1-800-4-D

WALT para que se le reemplacen gratuitamente.

PARA REPARACIÓN Y SERVICIO DE SUS HERRAMIENTAS ELÉCTRICAS,

FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MÁS CERCANO

CULIACAN, SIN

Av. Nicolás Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juárez (33) 3825 6978

MEXICO, D.F.

EjeCentralLázaroCárdenasNo.18

Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero No.831 - Col. Centro (81) 8375 2313

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. Madero 139 Pte. - Col. Centro (442) 214 1660

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACIÓN CUAJIMALPA, MÉXICO, D.F

TEL. 5 326 7100

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte “HERRAMIENTAS

ELECTRICAS" en la sección amarilla.

Español

GLOSARIO

CFM:Piescúbicosporminuto.

SCFM:piescúbicosestándarporminuto;unidaddemedidadesuministrodeaire.

PSI: Libras por pulgada cuadrada; una unidad de medida de presión.

kPa (kilopascal): Medición métrica de la presión. 1 kilopascal es equivalente a 1000 pascales.

Certicación de código: Los productos que tienen una o más de las indicaciones siguientes: UL, CUL, ETL, CETL, han sido evaluados

por los laboratorios de seguridad independientes certificados de OSHA y cumplen los estándares de seguridad de Underwriters

Laboratories cuya aplicación corresponda.

Presión de arranque: Mientras el motor está apagado, la presión del tanque de aire cae cuando utiliza un accesorio. Cuando la presión

deltanquebajaadeterminadonivelelmotorvolveráaencenderseautomáticamente.Lapresiónbajaenlacualelmotorsevuelvea

encender automáticamente se llama presión de arranque.

Presión de corte: Cuando se enciende o cuando comienza a funcionar un compresor de aire, comienza a elevarse la presión del aire en

el tanque de aire. Se eleva hasta determinada presión antes de que el motor se apague automáticamente, protegiendo a su tanque

de aire de una presión de aire mayor a su capacidad. La presión alta en la cual el motor se apaga se llama presión de corte.

Circuito de derivación: Es el circuito que lleva electricidad del tablero eléctrico al tomacorriente.

Factor de trabajo: Para que el compresor de aire funcione correctamente, se recomienda mantener un 50% del ciclo de trabajo; esto significa

que el compresor de aire no debe funcionar más de 5 minutos en un período de 10 minutos.

Español

Guía de detección de problemas

Esta sección proporciona una lista de las fallas que se presentan con mayor frecuencia, sus causas y las medidas correctivas correspon-

dientes. El operador o el personal de mantenimiento pueden llevar a cabo algunas de estas acciones correctivas, pero es posible que

otras necesiten la asistencia de un técnico DEWALT calificado o de su distribuidor.

Problema Código

Presión excesiva en el tanque de aire: la válvula de seguridad salta ............................................1,2

Pérdidas de aire .................................................................................................................................... 3

Pérdidas de aire en el tanque de aire o en las soldaduras del tanque de aire ............................. 4

Pérdidas de aire entre el cabezal y la placa de la válvula ................................................................5

Pérdidas de aire de la válvula de seguridad ......................................................................................6

Ruido de golpeteo .................................................................................................................................6,16,17

La lectura de la presión en el manómetro regulado cae cuando se usa un accesorio ................7

El compresor no suministra suficiente aire para operar los accesorios ......................................... 8,9,10,11,12,15

La perilla del regulador tiene una pérdida constante de aire ........................................................... 13

El regulador no cierra la salida de aire ................................................................................................13

Humidité présente dans le carter de la pompe ..................................................................................14,18

El motor no funciona ................................................................................................................11,19,20,21,22,23,24,25,26

Códigos de detección de problemas

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

1 El interruptor de presión no apaga el motor cuando el

compresor alcanza la presión de corte.

Ubique el interruptor Encendido/Apagado en la posición

Apagado (OFF), si la unidad no se apaga comuníquese con

un c

ntro de servicio de fábrica DEWALT o con un c

ntro de

servicio autorizado DEWALT.

El valor de corte del interruptor de presión es demasi-

ado alto

Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT.

Las conexiones de los tubos no están bien ajustadas

Ajuste las conexiones en los lugares donde sienta escapes

de aire. Controle las conexiones con una solución de agua

jabonosa. No ajuste demasiado.

Español

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

4 Tanque de aire defectuoso Se debe reemplazar el tanque de aire. No repare la pérdida.

ADVERTENCIA: Riesgo de explosión. No perfore, suelde ni

modique el tanque de aire o el mismo se debilitará. El tanque

de aire se puede romper o explotar.

5 Sellos de pérdidas Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT.

6 Válvula de seguridad defectuosa Opere la válvula de seguridad manualmente tirando del

anillo.Silaválvulaaúnpierde,debeserreemplazada.

Elreguladornoestácorrectamenteajustadoparael

uso de un accesorio

Es normal que se presente alguna caída de presión cuando

se usa un accesorio, ajusteelreguladorcomoseindica

en Regulador en la sección Características si la caída es

excesiva.

NOTA: Ajustelapresiónreguladabajocondicionesdeflujo

mientras se usa el accesorio.

8 Uso excesivo y prolongado de aire Disminuya el uso de aire.

9 El compresor no es lo suficientemente grande para el

accesorio

Controle los requisitos de aire del accesorio. Si es mayor

queelflujodeaireolapresiónprovistaporsucompresor

de aire, necesita un compresor más grande para operar el

accesorio.

10 AgujeroenlamangueradeaireReemplace la manguera de aire.

11 Válvula de control restringida Retire, limpie o reemplace.

12 Pérdidas de aire Ajustelasconexiones.

13 El regulador está dañado Reemplácelo

LaunidadfuncionaenlugareshúmedosomojadosTraslade la unidad a un área seca y bien ventilada

Español

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

Filtro de entrada de aire restringido Limpie o reemplace el ﬁltro de entrada de aire

ElniveldeaceitedelmotorodelabombaesbajoAgregue el mismo tipo de aceite del cárter a la bomba. Vea

Aceite de la bomba del compresor en Mantenimiento.

Acumulación de carbono en la bomba

Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT.

Aceite tipo detergente utilizado en la bomba Drene el aceite y rellene la bomba con aceite para compresores

de aire sintético DeWALT o SAE 40, sin detergente.

Se activó el interruptor de sobrecarga del motor

Consulte Sobrecarga del motor en la sección

Características.

El cable prolongador es de longitud o calibre

incorrectos

Verifique el calibre del conductor y la longitud del cable

adecuados. Consulte Cables prolongadores en la sección

Instalación.

Conexiones eléctricas flojas

Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT.

Posible motor o capacitor de arranque defectuosos

Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT.

Piezas internas del motor salpicadas con pintura Comuníquese con un centro de servicio de fábrica D

WALT

o con un centro de servicio autorizado D

WALT. No opere

el compresor en la zona salpicada con pintura. Consulte la

advertencia sobre vapor inflamable.

Español

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

Fusible quemado, interruptor automático activado 1.Controlesihayalgúnfusiblequemadoenlacaja

de fusibles y reemplácelo de ser necesario. Reinicie

el interruptor automático. No utilice un fusible o un

interruptor automático de valor mayor al especificado

para su circuito de derivación en particular.

2. Verifique si el fusible es correcto. Utilice solamente un

fusible de acción retardada.

3.Verifiquesihaybajovoltajey/osielcableprolongador

es el adecuado.

4. Desconecte los otros artefactos eléctricos del circuito

u opere el compresor sobre su propio circuito de

derivación.

La presión del tanque excede la presión de arranque

del interruptor de presión

El motor arrancará en forma automática cuando la presión del

tanque descienda por debajo de la presión de arranque del

interruptor de presión.

La válvula de liberación de presión del interruptor de

presión no descargó la presión principal

Coloque el interruptor Encendido/Apagado (On/Off) en

Apagado (OFF). Si la válvula no se abre, reemplace el

interruptor. Comuníquese con uncentro de servicio de

fábrica D

WALT o con un centro de servicio autorizado

WALT.

WALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

WALT

The following are trademarks for one or more D

WALTpowertools:theyellowandblackcolorscheme;the“D”shapedairintakegrill;

the array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

Dewalt D55154 1.1 HP Continuous 4 Gallon Electric Wheeled Dolly-Style Air Compressor with Panel

Product's Documents

Instructional Manual

Specifications

Dewalt D55154 Questions and Answers
