Dremel 8240-5 12-Volt Cordless Rotary Tool Kit 5 Piece User Manual

1-800-4-DREMEL (1-800-437-3635) www.dremel.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 27

●

Versión en español

Ver la página 54

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

8240

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 1

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating the power tool in damp

locations is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the

influence of drugs, alcohol or

medication. A moment of inattention

while operating power tools may result in

serious personal injury.

b. Use personal protective equipment.

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 2

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your

finger on the switch or energizing power

tools that have the switch on invites

accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive

safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other

condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5. Battery tool use and care

a. Recharge only with the charger specified

by the manufacturer. A charger that is

suitable for one type of battery pack may

create a risk of fire when used with

another battery pack.

b. Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c. When battery pack is not in use, keep it

away from other metal objects like

paper clips, coins, keys, nails, screws, or

other small metal objects that can make

a connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a fire.

d. Under abusive conditions, liquid may be

ejected from the battery, avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes,

additionally seek medical help. Liquid

ejected from the battery may cause

irritation or burns.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool is

maintained.

General Power Tool Safety Warnings

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 3

Safety warnings common for

grinding, sanding, wire

brushing, polishing, carving

or abrasive cutting-off

operations:

a. This power tool is intended to function

as a grinder, sander, wire brush,

polisher, carving or cut-off tool. Read all

safety warnings, instructions,

illustrations and specifications provided

with this power tool. Failure to follow all

instructions listed below may result in

electric shock, fire and/or serious injury.

b. Do not use accessories which are not

specifically designed and recommended

by the tool manufacturer. Just because

the accessory can be attached to your

power tool, it does not assure safe

operation.

c. The rated speed of the accessories must

be at least equal to the operating speed

setting marked on the power tool.

Accessories running faster than their

rated speed can break and fly apart.

d. The outside diameter and the thickness

of your accessory must be within the

capacity rating of your power tool.

Incorrectly sized accessories cannot be

adequately controlled.

e. The arbor size of wheels, sanding drums

or any other accessory must properly fit

the spindle or collet of the power tool.

Accessories that do not match the

mounting hardware of the power tool will

run out of balance, vibrate excessively

and may cause loss of control.

f. Mandrel mounted wheels, sanding

drums, cutters or other accessories

must be fully inserted into the collet or

chuck. If the mandrel is insufficiently held

and/or the overhang of the wheel is too

long, the mounted wheel may become

loose and be ejected at high velocity.

g. Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheels for chips and cracks,

sanding drum for cracks, tear or excess

wear, wire brush for loose or cracked

wires. If power tool or accessory is

dropped, inspect for damage or install

an undamaged accessory. After

inspecting and installing an accessory,

position yourself and bystanders away

from the plane of the rotating accessory

and run the power tool at maximum no-

load speed for one minute. Damaged

accessories will normally break apart

during this test time.

h. Wear personal protective equipment.

Depending on application, use face

shield, safety goggles or safety glasses.

As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye

protection must be capable of stopping

flying debris generated by various

operations. The dust mask or respirator

must be capable of filtrating particles

generated by your operation. Prolonged

exposure to high intensity noise may

cause hearing loss.

i. Keep bystanders a safe distance away

from work area. Anyone entering the

work area must wear personal

protective equipment. Fragments of

workpiece or of a broken accessory may

fly away and cause injury beyond

immediate area of operation.

j. Hold power tool by insulated gripping

surfaces only, when performing an

operation where the cutting accessory

may contact hidden wiring. Cutting

accessory contacting a “live” wire may

make exposed metal parts of the power

tool “live” and could give the operator an

electric shock.

k. Always hold the tool firmly in your

hand(s) during the start-up. The reaction

torque of the motor, as it accelerates to

full speed, can cause the tool to twist.

l. Use clamps to support workpiece

whenever practical. Never hold a small

workpiece in one hand and the tool in

the other hand while in use. Clamping a

small workpiece allows you to use your

hand(s) to control the tool. Round

material such as dowel rods, pipes or

tubing have a tendency to roll while being

cut, and may cause the bit to bind or

jump toward you.

m. Position the cord clear of the spinning

accessory. If you lose control, the cord

may be cut or snagged and your hand or

arm may be pulled into the spinning

accessory.

n. Never lay the power tool down until the

accessory has come to a complete stop.

The spinning accessory may grab the

surface and pull the power tool out of

your control.

o. After changing the bits or making any

adjustments, make sure the collet nut,

ety

tary

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 4

Safety Rules for Rotary Tools

chuck or any other adjustment devices

are securely tightened. Loose adjustment

devices can unexpectedly shift, causing

loss of control, loose rotating

components will be violently thrown.

p. Do not run the power tool while carrying

it at your side. Accidental contact with

the spinning accessory could snag your

clothing, pulling the accessory into your

body.

q. Regularly clean the power tool’s air

vents. The motor’s fan will draw the dust

inside the housing and excessive

accumulation of powdered metal may

cause electrical hazards.

r. Do not operate the power tool near

flammable materials. Sparks could ignite

these materials.

s. Do not use accessories that require

liquid coolants. Using water or other

liquid coolants may result in electrocution

or shock.

t. Use only in well-ventilated area. Working

in a safe environment reduces risk of

injury.

u. Allow for sufficient space, at least 6”,

between your hand and the spinning bit.

Do not reach in the area of the spinning

bit. The proximity of the spinning bit to

your hand may not always be obvious.

v. Do not touch the bit or collet after use.

After use the bit and collet are too hot to

be touched by bare hands.

w. Do not alter or misuse tool. Any

alteration or modification is a misuse and

may result in serious personal injury.

x. This product is not intended for use as a

dental drill, in human or veterinary

medical applications. Serious injury may

result.

Kickback and Related

Warnings

Kickback is a sudden reaction to a pinched

or snagged rotating wheel, backing pad,

brush or any other accessory. Pinching or

snagging causes rapid stalling of the

rotating accessory which in turn causes the

uncontrolled power tool to be forced in the

direction opposite of the accessory’s

rotation.

For example, if an abrasive wheel is

snagged or pinched by the workpiece, the

edge of the wheel that is entering into the

pinch point can dig into the surface of the

material causing the wheel to climb out or

kickout. The wheel may either jump toward

or away from the operator, depending on

direction of the wheel’s movement at the

point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking

proper precautions as given below.

a. Maintain a firm grip on the power tool

and position your body and arm to allow

you to resist kickback forces. The

operator can control kickback forces, if

proper precautions are taken.

b. Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp

edges or bouncing have a tendency to

snag the rotating accessory and cause

loss of control or kickback.

c. Do not attach a toothed saw blade. Such

blades create frequent kickback and loss

of control.

d. Always feed the bit into the material in

the same direction as the cutting edge is

exiting from the material (which is the

same direction as the chips are thrown).

Feeding the tool in the wrong direction

causes the cutting edge of the bit to

climb out of the work and pull the tool in

the direction of this feed.

e. When using rotary files, cut-off wheels,

high-speed cutters or tungsten carbide

cutters, always have the work securely

clamped. These wheels will grab if they

become slightly canted in the groove, and

can kickback. When a cut-off wheel grabs,

the wheel itself usually breaks. When a

rotary file, high-speed cutter or tungsten

carbide cutter grabs, it may jump from

the groove and you could lose control of

the tool.

Safety warnings specific for

grinding and abrasive

cutting-off operations:

a. Use only wheel types that are

recommended for your power tool and

only for recommended applications. For

example: do not grind with the side of a

cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side

forces applied to these wheels may cause

them to shatter.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 5

Additional Safety Warnings

a. GFCI and personal protection devices

like electrician’s rubber gloves and

footwear will further enhance your

personal safety.

b. Keep handles dry, clean and free from

oil and grease. Slippery hands cannot

safely control the power tool.

c. Develop a periodic maintenance

schedule for your tool. When cleaning

a tool be careful not to disassemble

any portion of the tool since internal

wires may be misplaced or pinched or

safety guard return springs may be

improperly mounted. Certain cleaning

agents such as gasoline, carbon

tetrachloride, ammonia, etc. may

damage plastic parts.

d. Ensure the switch is in the off position

before inserting battery pack. Inserting

the battery pack into power tools that

have the switch on invites accidents.

b. For threaded abrasive cones and plugs

use only undamaged wheel mandrels

with an unrelieved shoulder flange that

are of correct size and length. Proper

mandrels will reduce the possibility of

breakage.

c. Do not “jam” a cut-off wheel or apply

excessive pressure. Do not attempt to

make an excessive depth of cut.

Overstressing the wheel increases the

loading and susceptibility to twisting or

snagging of the wheel in the cut and the

possibility of kickback or wheel breakage.

d. Do not position your hand in line with

and behind the rotating wheel. When the

wheel, at the point of operation, is

moving away from your hand, the possible

kickback may propel the spinning wheel

and the power tool directly at you.

e. When wheel is pinched, snagged or

when interrupting a cut for any reason,

switch off the power tool and hold the

power tool motionless until the wheel

comes to a complete stop. Never

attempt to remove the cut-off wheel

from the cut while the wheel is in

motion otherwise kickback may occur.

Investigate and take corrective action to

eliminate the cause of wheel pinching or

snagging.

f. Do not restart the cutting operation in

the workpiece. Let the wheel reach full

speed and carefully re-enter the cut. The

wheel may bind, walk up or kickback if

the power tool is restarted in the

workpiece.

g. Support panels or any oversized

workpiece to minimize the risk of wheel

pinching and kickback. Large workpieces

tend to sag under their own weight.

Supports must be placed under the

workpiece near the line of cut and near

the edge of the workpiece on both sides

of the wheel.

h. Use extra caution when making a

“pocket cut” into existing walls or other

blind areas. The protruding wheel may

cut gas or water pipes, electrical wiring or

objects that can cause kickback.

Safety warnings specific for

wire brushing operations:

a. Be aware that wire bristles are thrown

by the brush even during ordinary

operation. Do not overstress the wires

by applying excessive load to the brush.

The wire bristles can easily penetrate

light clothing and/or skin.

b. Allow brushes to run at operating speed

for at least one minute before using

them. During this time no one is to stand

in front or in line with the brush. Loose

bristles or wires will be discharged during

the run-in time.

c. Direct the discharge of the spinning wire

brush away from you. Small particles and

tiny wire fragments may be discharged at

high velocity during the use of these

brushes and may become imbedded in

your skin.

Safety Rules for Rotary Tools

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 6

Additional Safety Warnings

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

a. This manual contains instructions for

battery charger model GAL12V-20. Do

not substitute any other charger.

b. Before using battery charger, read all

instructions and cautionary markings on

(1) battery charger, (2) battery pack,

and (3) product using battery.

c. Charge only Dremel rechargeable

batteries listed on page 12. Other types

of batteries may burst causing personal

injury and damage.

d. Charge battery pack in temperatures

above +32 degrees F (0 degrees C) and

below +113 degrees F (45 degrees C).

Store tool and battery pack in locations

where temperatures will not exceed 120

degrees F (49 degrees C). This is

important to prevent serious damage to

the battery cells.

e. Do not recharge battery in damp or wet

environment. Do not expose charger to

rain or snow. Water entering battery

charger may result in electric shock or

fire.

f. Battery leakage may occur under

extreme usage or temperature

conditions. Avoid contact with skin and

eyes. The battery liquid is caustic and

could cause chemical burns to tissues. If

liquid comes in contact with skin, wash

quickly with soap and water. If the liquid

contacts your eyes, flush them with water

for a minimum of 10 minutes and seek

medical attention.

g. Place charger on flat nonflammable

surfaces and away from flammable

materials when recharging battery pack.

Carpeting and other heat insulating

surfaces block proper air circulation

which may cause overheating of the

charger and battery pack. If smoke or

melting of the charger or battery pack is

observed, unplug the charger immediately

and do not use the battery pack or

charger. Contact customer service

immediately.

h. Make sure cord is located so that it will

not be stepped on, tripped over, or

otherwise subjected to damage or

stress. Damaged plug and cord may

result in electric shock or fire.

i. Disconnect the charger by pulling the

plug rather than the cord. Do not

operate charger with damaged cord or

plug; have them replaced immediately.

Damaged plug or cord may result in

electric shock or fire.

j. Do not insert battery pack in charger if

battery pack case is cracked. Using

damaged battery pack may result in

electric shock or fire.

Charger Safety Rules

Read and understand all instructions. Failure to follow all instructions

listed below, may result in electric shock, fire and/or serious personal

injury.

IMPORTANT SAFETY AND OPERATING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 7

When batteries are not

in tool or charger, keep

them away from metal objects. For

example, to protect terminals from shorting,

DO NOT place batteries in a tool box or

pocket with nails, screws, keys, etc. Fire or

injury may result.

DO NOT PUT BATTERIES INTO FIRE OR

EXPOSE TO HIGH HEAT. They may explode.

Battery Care

Battery Disposal

Do not attempt to disas-

semble the battery or

remove any com ponent projecting from

the battery terminals. Fire or injury may

result. Prior to disposal, protect exposed

terminals with heavy insulating tape to

prevent shorting.

Lithium-ion Batteries

If equipped with a lithium-ion battery, the

battery must be collected, recycled or

disposed of in an environ mentally sound

manner.

“The EPA certified RBRC

Battery Recycling Seal on the

lithium-ion (Li-ion) battery

indicates Robert Bosch Tool

Corporation is voluntarily

participating in an industry program to

collect and recycle these batteries at the

end of their useful life, when taken out of

service in the United States or Canada. The

RBRC program provides a convenient

alterative to placing used Li-ion batteries

into the trash or the munici pal waste

stream, which may be illegal in your area.

Please call 1-800-8-BATTERY for information

on Li-ion battery recycling and disposal

bans/restrictions in your area, or return

your batteries to a Bosch/Dremel Service

Center for recycling. Robert Bosch Tool

Corporation’s involvement in this program is

part of our commitment to preserving our

environment and conserving our natural

resources.”

Charger Safety Rules

k. Do not disassemble charger or operate

the charger if it has received a sharp

blow, been dropped or otherwise

damaged in anyway. Incorrect

reassembly or damage may result in

electric shock or fire.

l. Before each use, check the battery

charger, cable and plug. If damage is

detected, do not use the battery

charger. Never open the battery charger

yourself, take it to a Dremel Factory

Service Center, or qualified serviceman

only using original spare parts. Incorrect

reassembly may result in electric shock or

fire.

m. Do not use attachments not

recommended or sold by Dremel. Using

attachments not recommended may

result in electric shock or fire.

n. Do not store battery pack in charger.

Battery pack stored in charger over a long

period of time could lead to battery pack

damage and fire.

o. Unplug charger from outlet before

storage, attempting any maintenance or

cleaning. Such preventive safety

measures reduce the risk of electric

shock or fire.

p. Keep the battery charger clean by

blowing compressed air on charger

vents and wiping the charger housing

with a damp cloth. Contamination may

result in electric shock or fire.

q. Replace battery pack if a substantial

drop in operating time per charge is

observed. Battery pack may be nearing

the end of its life.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 8

Licenses

Redistribution and use in source and binary forms, with or without modification, are

permitted provided that the following conditions are met:

1. Redistributions of source code must retain the above copyright notice, this list of

conditions and the following disclaimer.

2. Redistributions in binary form must reproduce the above copyright notice, this list of

conditions and the following disclaimer in the documentation and/or other materials

provided with the distribution.

3. Neither the name of STMicroelectronics nor the names of its contributors may be used

to endorse or promote products derived from this software without specific prior

written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE

ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE

LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN

CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE)

ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE

POSSIBILITY OF SUCH DAMAGE.

Redistribution and use in source and binary forms, with or without modification, are

permitted provided that the following conditions are met:

- Redistributions of source code must retain the above copyright notice, this list of

conditions and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of

conditions and the following disclaimer in the documentation and/or other materials

provided with the distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or

promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE

ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE

LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN

CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE)

ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE

POSSIBILITY OF SUCH DAMAGE.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 9

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation ⁄ Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 10

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

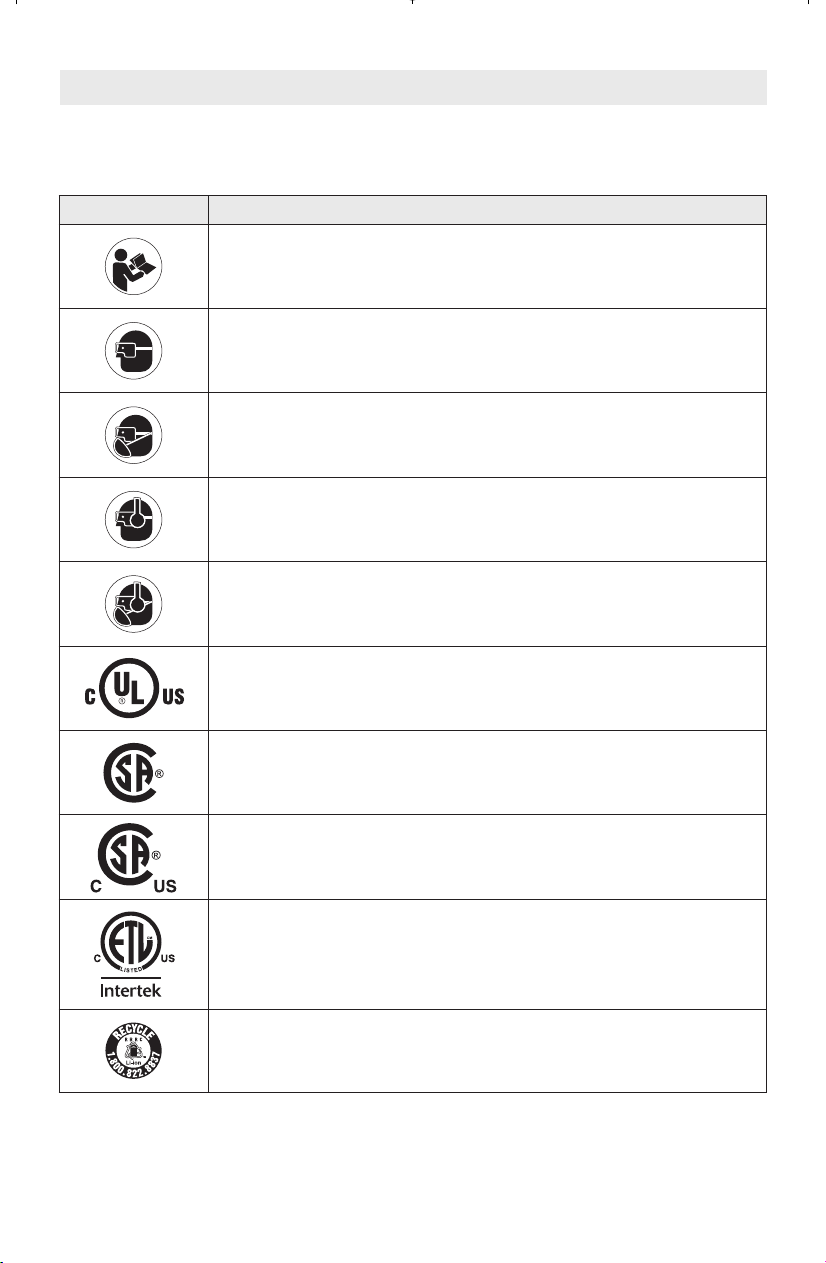

Symbol Designation / Explanation

Alerts user to read manual.

Alerts user to wear eye protection.

Alerts user to wear respiratory protection.

Alerts user to wear hearing protection.

Alerts user to wear eye, respiratory, and hearing protection.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Designates Li-ion battery recycling program.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 11

Model number . . . . . .8240

Voltage rating . . . . .10.8V/12V MAX

Rated speed . . . . . .n 5,000 - 35,000/min

Collet capacities . . .1/32, 1/16", 3/32", 1/8"

Charger . . . . . . . . . . . .GAL12V-20

Voltage rating . . . . .120 V 60 Hz

Functional Description and Specifications

Model 8240 Cordless Rotary Tool

Battery Packs/Chargers

Please refer to the battery/charger

list included with your tool.

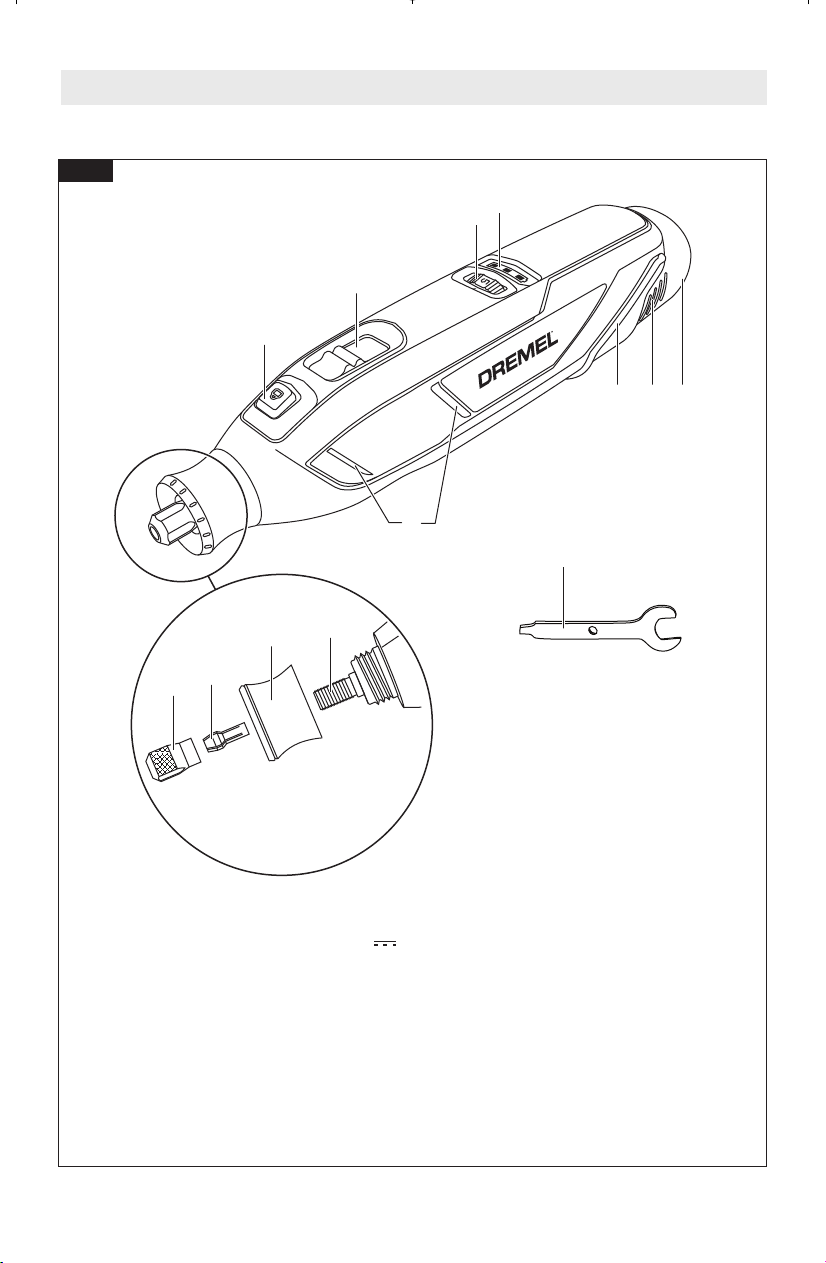

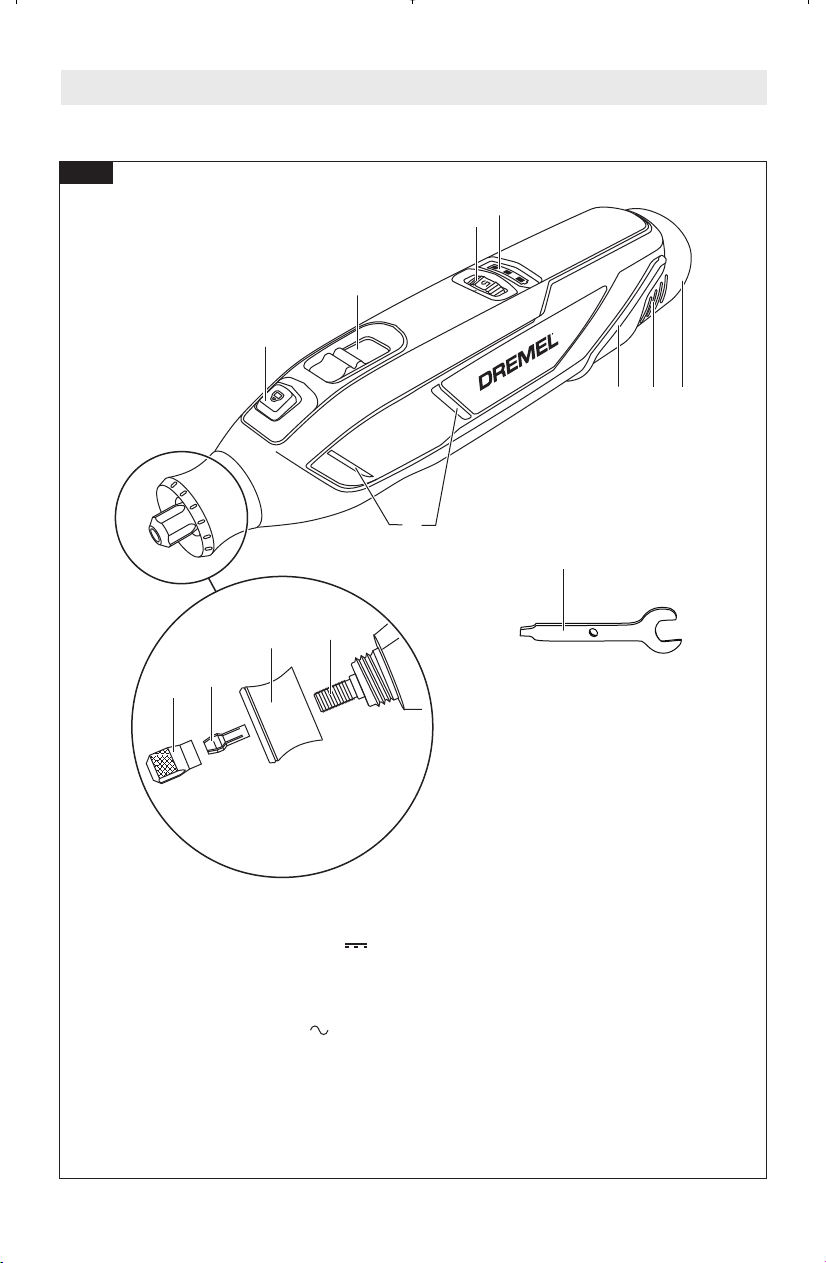

Fig. 1

1. Collet Nut

2. Collet

3. EZ TWIST™ Integrated

Wrench/Nose Cap

4. Shaft

5. Ventilation Openings

6. Shaft Lock Button

7. On/Off Switch

8. Variable Speed Dial

9. Fuel Gauge

10. Battery Pack

11. Battery Release Tabs

12. Hanger

13. Collet Wrench

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 12

Inserting and Releasing

Battery Pack

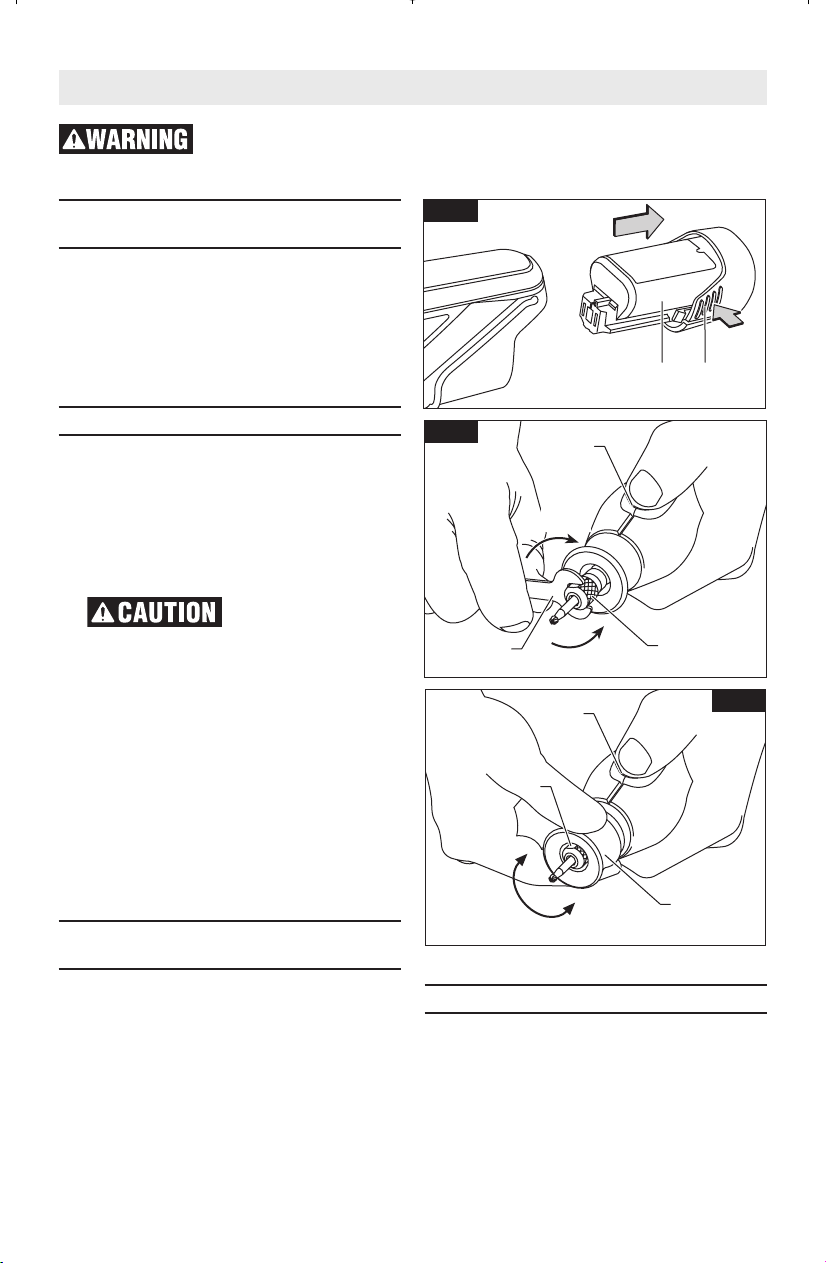

Release battery pack 10 from tool by

pressing on both sides of the battery

release tabs 11 and pull away from

housing (Fig. 2).

To insert battery, align battery and slide

battery pack into tool until it locks into

position. Do not force.

Collet Nut

To loosen, first press shaft lock button 6

and rotate the shaft by hand until the

lock engages the shaft preventing

further rotation. Your Dremel 8240 is

equipped with a quick collet lock

mechanism. This mechanism engages

the output shaft in 8 separate locations

on the shaft for easier operation.

Do not engage lock

while the Rotary Tool

is running.

With the shaft lock engaged use the

collet wrench 13 to loosen the collet nut

1 if necessary. The collet nut must be

loosely threaded on when inserting an

accessory. Change accessories by

inserting the new one into the collet as

far as possible to minimize runout and

unbalance. With the shaft lock engaged,

finger tighten the collet nut until the

accessory shank is gripped by the collet

(Fig. 3). Avoid excessive tightening of

the collet nut when there is no bit

inserted.

EZ TWIST™ Integrated

Wrench/Nose Cap

The nose cap of your tool has an

integrated wrench allowing you to

loosen and tighten the collet nut

without the use of the standard collet

wrench. Unscrew the nose cap 3 from

the tool, line-up steel insert on inside of

cap with collet nut 1. With the shaft lock

6 engaged twist nose cap clockwise to

tighten, and counter-clockwise to loosen

(Fig. 4).

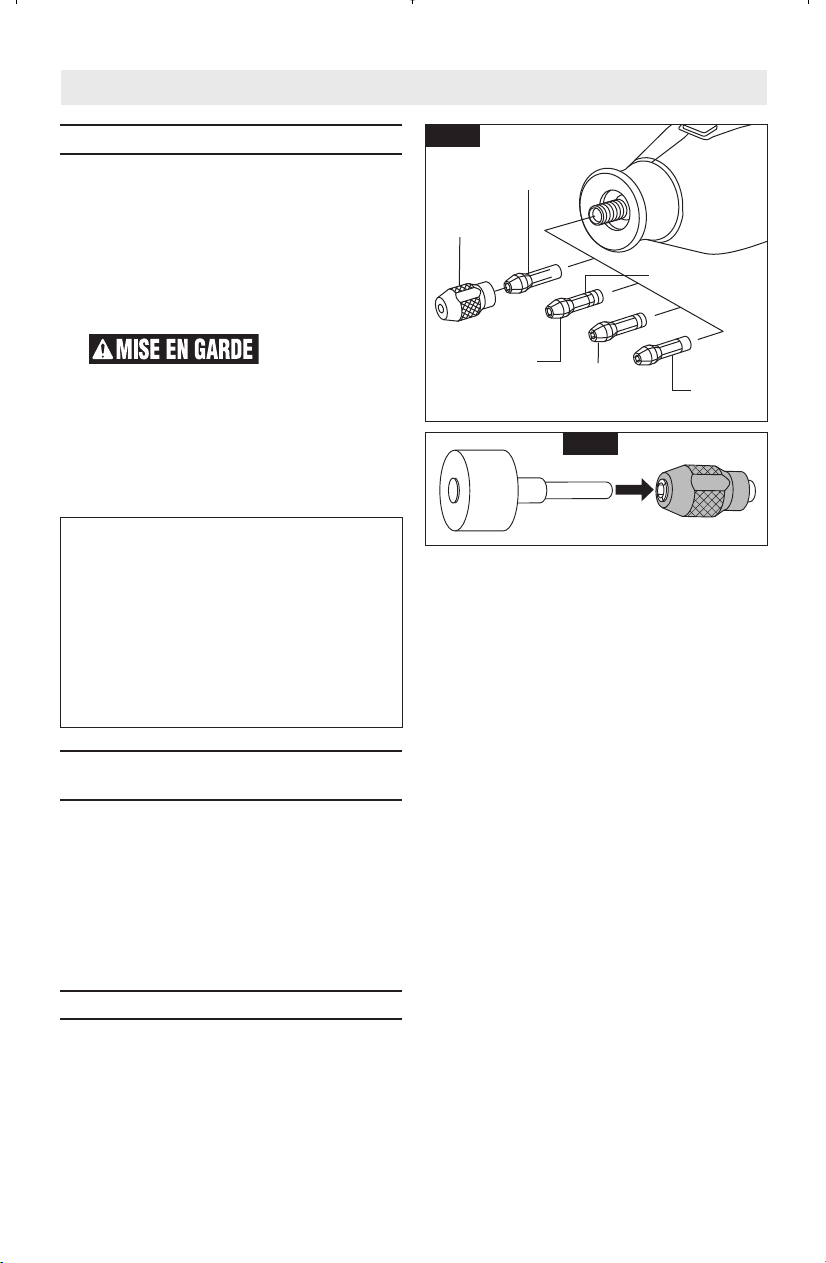

Collets

Four different size collets (Fig. 5), to

accommodate different shank sizes, are

avail able for your Rotary Tool. To install

a different collet, remove the collet nut

and remove the old collet. Insert the

unslotted end of the collet in the hole in

the end of the tool shaft. Replace collet

nut on the shaft.

Assembly

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

Loosen

Tighten

Loosen

Tighten

Fig. 2

Fig. 3

Fig. 4

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 13

Intended Use

Assembly

Always use the collet

which matches the

shank size of the accessory you plan to

use. Never force a larger diameter shank

into a collet.

Note: Most rotary tool kits do not

include all four collets sizes.

Fixing Stuck Collets

It is possible for a collet to get stuck

within the collet nut especially if a collet

nut is tightened onto the tool without a

bit in place. If this happens, the collet

can be removed from the collet nut by

pushing the shank of an accessory into

the hole in the collet nut (Fig. 6). This

should cause the collet to pop out of the

collet nut.

Balancing Accessories

For precision work, it is important that

all accessories be in good balance

(much the same as the tires on your

automobile). To true up or balance an

accessory, slightly loosen collet nut and

give the accessory or collet a 1/4 turn.

Re tighten collet nut and run the Rotary

Tool. You should be able to tell by the

sound and feel if your accessory is

running in balance. Continue adjusting

in this fashion until best balance is

achieved. To maintain balance on

abrasive wheel points, before each use,

with the wheel point secured in the

collet, turn on the Rotary Tool and run

the 415 Dressing Stone lightly against

the revolving wheel point. This removes

high spots and trues up the wheel point

for good balance.

The hanger is provided for the use of

hanging your tool while using the flex-

shaft or for storage. If you do not use

the hanger, snap it back into place so it

will be out of the way while the tool is in

use.

Identification

Rings

480

1/8"

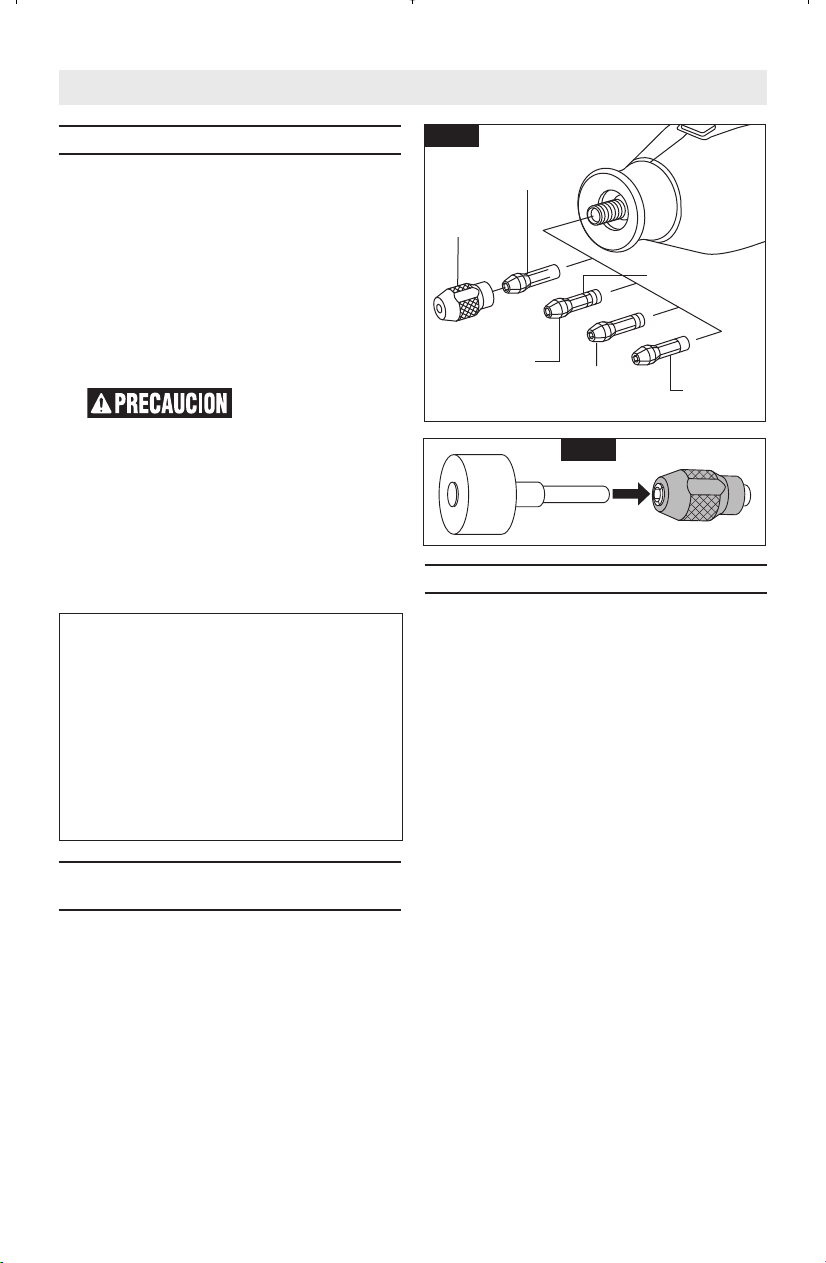

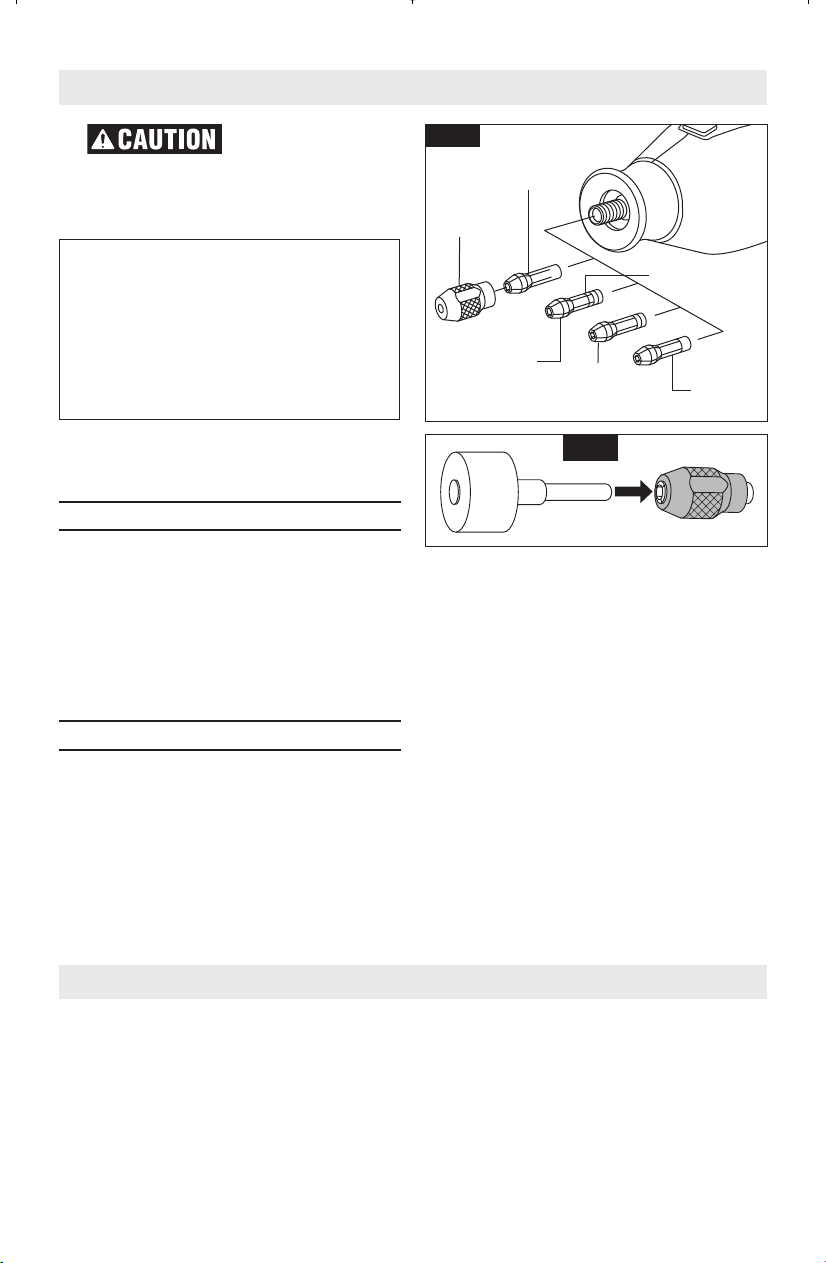

Collet

481

3/32"

Collet

482

1/16"

Collet

483

1/32"

Collet

COLLET IDENTIFICATION CHART

Collet sizes can be identified by the rings

on the back end of collet.

1/32" Collet has one (1) ring.

1/16" Collet has two (2) rings.

3/32" Collet has three (3) rings.

1/8" Collet has no rings (Included in

most tool kits on the tool).

Fig. 5

Fig. 6

This power tool is intended for carving /

engraving, routing, grinding /

sharpening, cutting, cleaning / polishing,

sanding, grout removal and drilling

applications in soft wood, hard wood,

laminates / plastics, steel, aluminum /

brass / copper, shell / stone, ceramic

and glass materials.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 14

Whenever you hold

the tool, be careful

not to cover the air vents with your

hand. This blocks the air flow and

causes the motor to overheat.

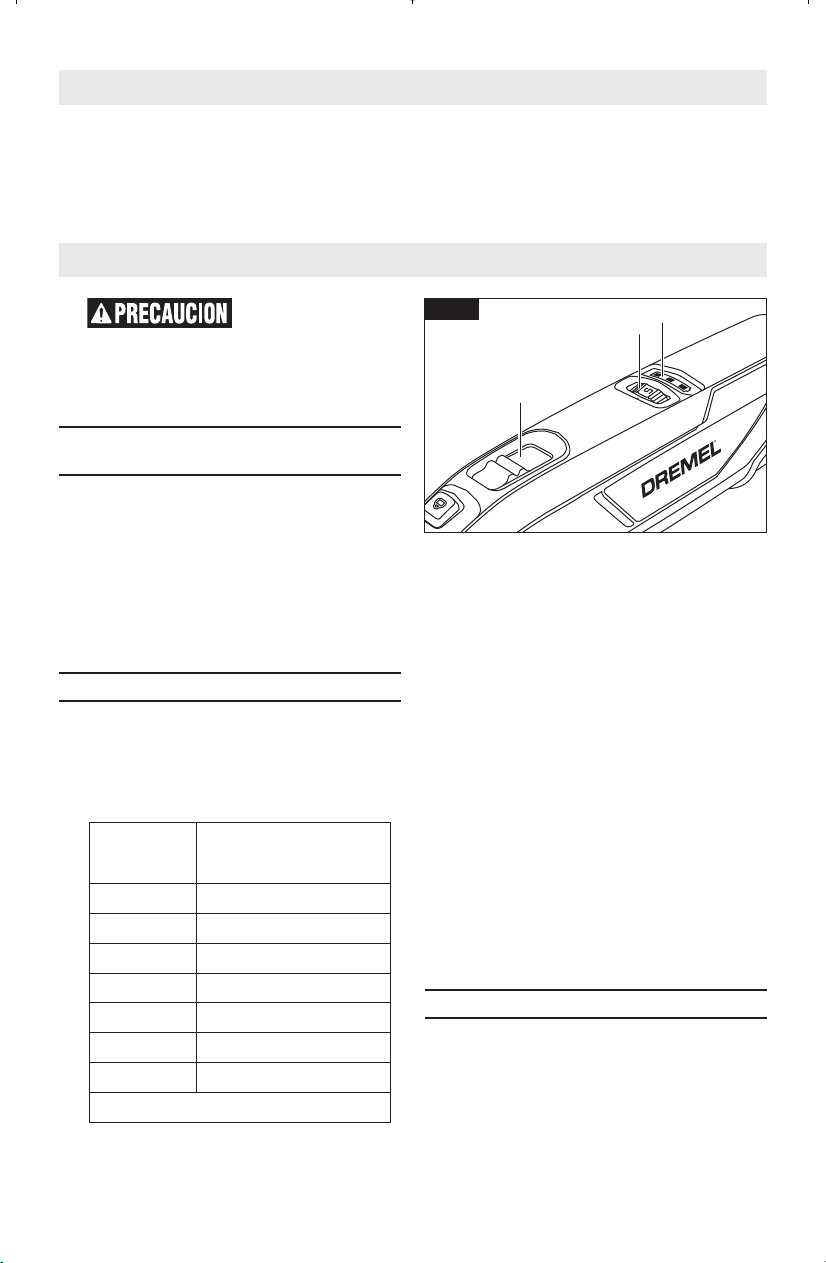

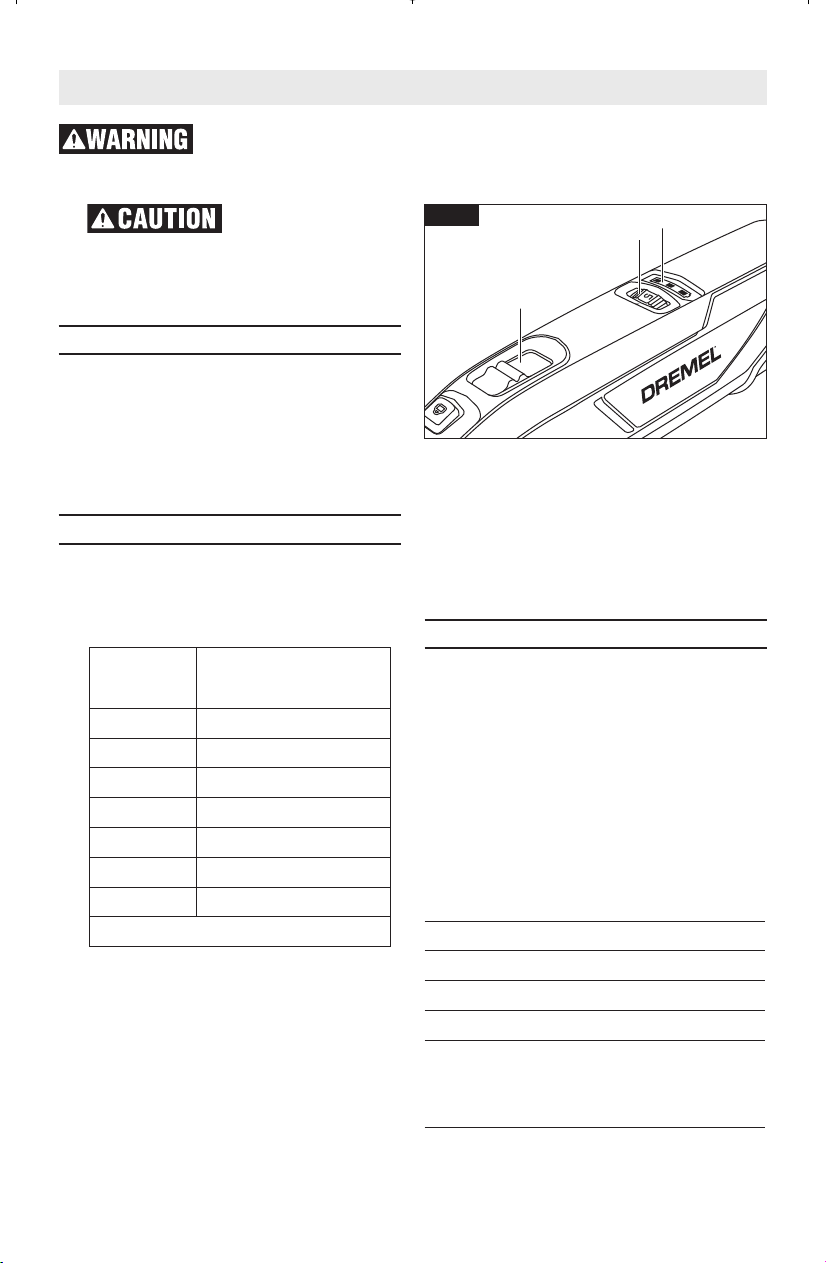

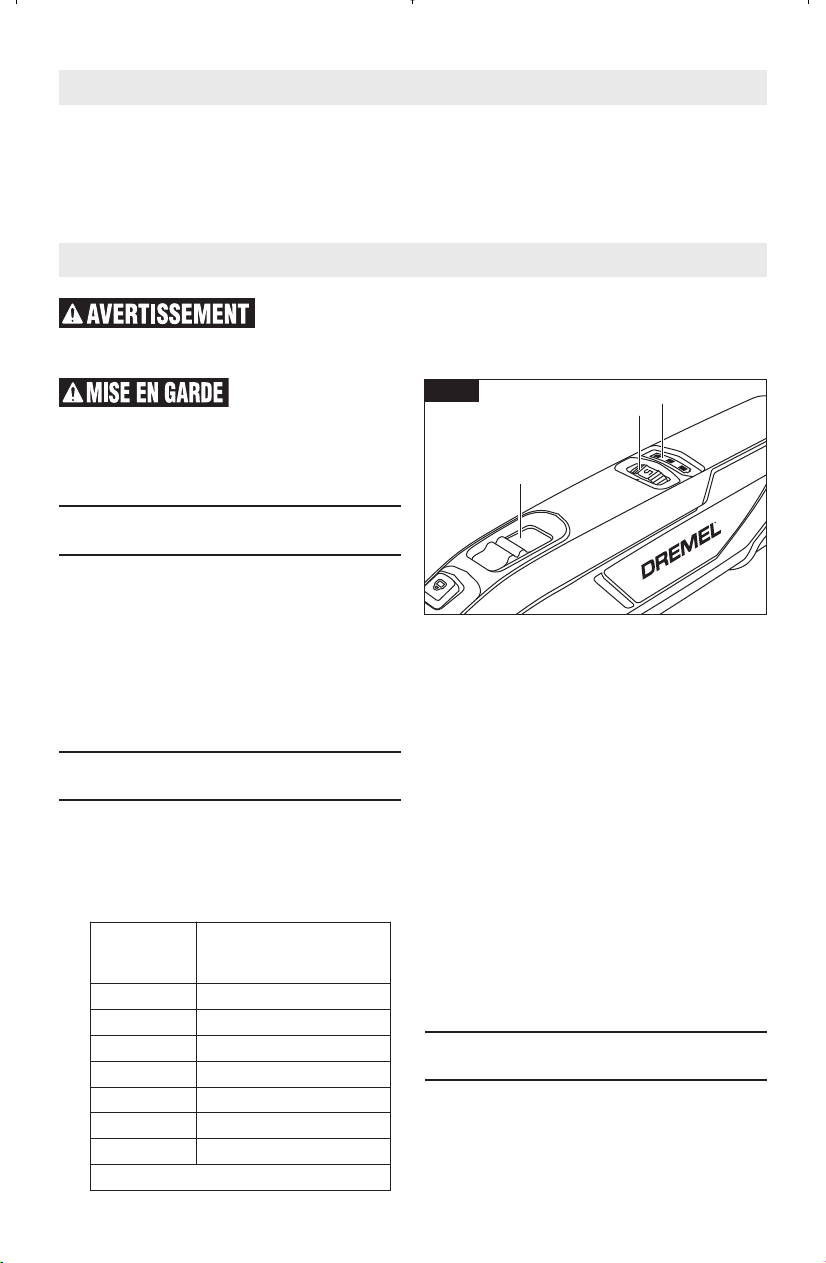

Slide "On/Off" Switch

The tool is switched "ON" by the slide

switch 7 located on the topside of the

motor housing (Fig. 7).

TO TURN THE TOOL "ON", slide the

switch button forward.

TO TURN THE TOOL "OFF", slide the

switch button backward.

Variable Speed Dial

Your tool is equipped with a variable

speed dial 8 (Fig. 7). The speed may be

adjusted during operation by rotating

the dial back or forth between any one

of the settings.

You can refer to the charts on pages 22-

25 to determine the proper speed,

based on the materi al being worked and

the type of accessory being used. These

charts enable you to select both the

correct acces sory and the optimum

speed at a glance.

Increasing the pressure on the tool is

not the answer when it is not

performing as you think it should.

Perhaps you should be using a different

accessory, and perhaps an adjustment

in speed would solve the problem.

Leaning on the tool does not help.

Let speed do the work!

All Dremel Rotary Tool attachments are

compatible with your tool, but you may

experience reduced run times on the

battery when using certain attachments.

Fuel Gauge

This tool is equipped with a fuel gauge 9

(Fig. 7) that tells you how much charge

your battery has. A fully charged battery

is indicated when all three LED lights

are illuminated. As the battery

discharges, the lights will turn off one

by one until only one light is on. When

the last light starts "flashing", the

battery is almost empty. When the

battery is dead, the tool will

automatically turn off. This will be a

sudden stop as opposed to a gradual

winding down of the tool. Simply

recharge the battery and reuse.

Switch

Setting

Approximate Speed

Range, /min (RPM)

5 4,000-6,000

•10 9,000–11,000

15 14,000–17,000

20 17,000–22,000

25 22,000–26,000

30 27,000–31,000

35 31,000–35,000

• Wire Brush Setting.

3 lights – 100% charge remaining

2 lights – 50% charge remaining

1 light – 25% charge remaining

1 "flashing" light - tool is about to shut off

3 “flashing” lights – battery is too hot or too

cold for use. Turn tool off and let battery

return to normal operating temperature

before resuming use.

Operating Instructions

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

Fig. 7

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 15

Charging Battery Pack

IMPORTANT CHARGING NOTES

1. The charger was designed to fast

charge the battery only when the

battery temperature is between 32˚F

(0˚C) and 113˚F (45˚C). If the

battery pack is too hot or too cold,

the charger will not fast charge the

battery. (This may happen if the

battery pack is hot from heavy use).

When the battery temperature

returns to between 32˚F (0˚C) and

113˚F (45˚C), the charger will

automatically begin charging.

2. A substantial drop in operating time

per charge may mean that the battery

pack is nearing the end of its life and

should be replaced.

3. Remember to unplug charger during

storage period.

4. If battery does not charge properly:

a. Check for voltage at outlet by

plugging in some other electrical

device.

b. Check to see if outlet is connected

to a light switch which turns power

“off” when lights are turned off.

c. Check battery pack terminals for

dirt. Clean with cotton swab and

alcohol if necessary.

d. If you still do not get proper

charging, take or send tool, battery

pack and charger to your local

Dremel Service Center.

Note: Use of chargers or battery packs

not recommended by Dremel in the

battery/charger list will void the

warranty.

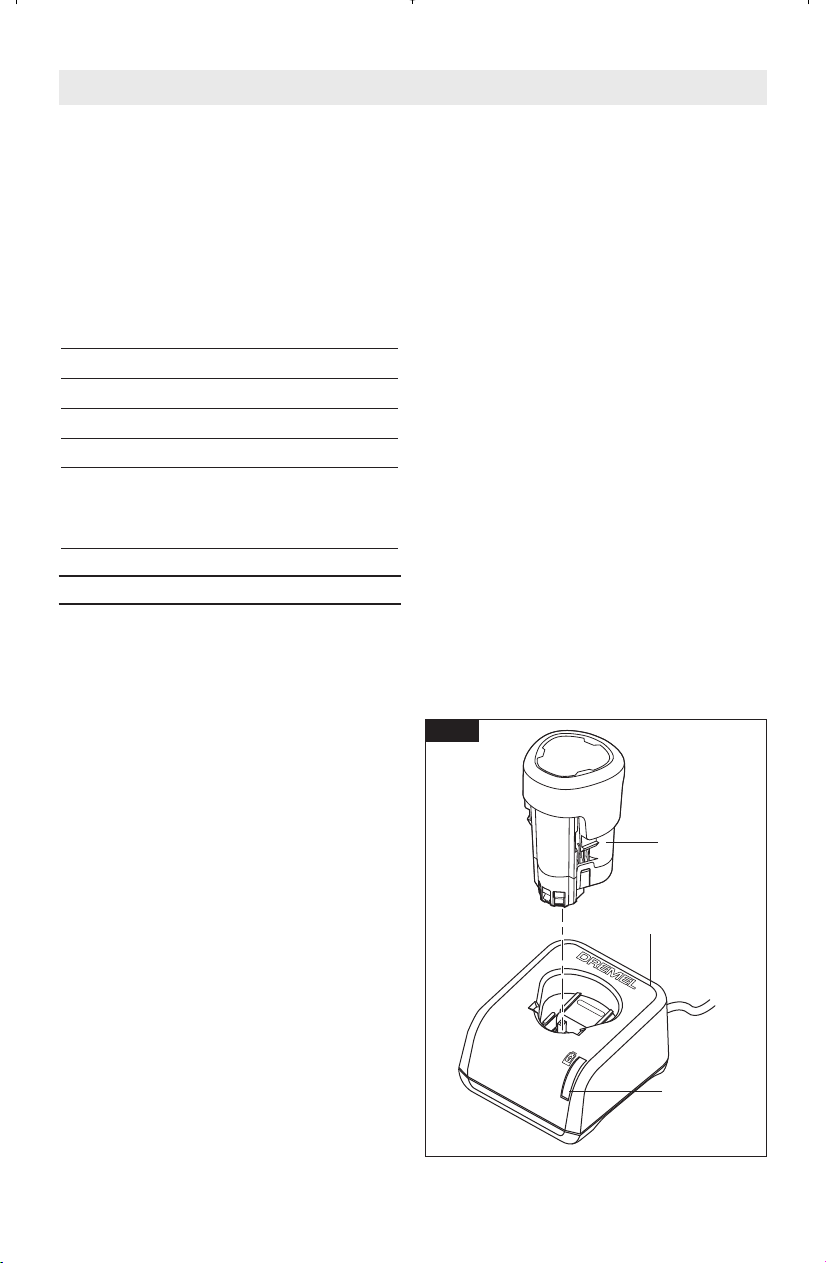

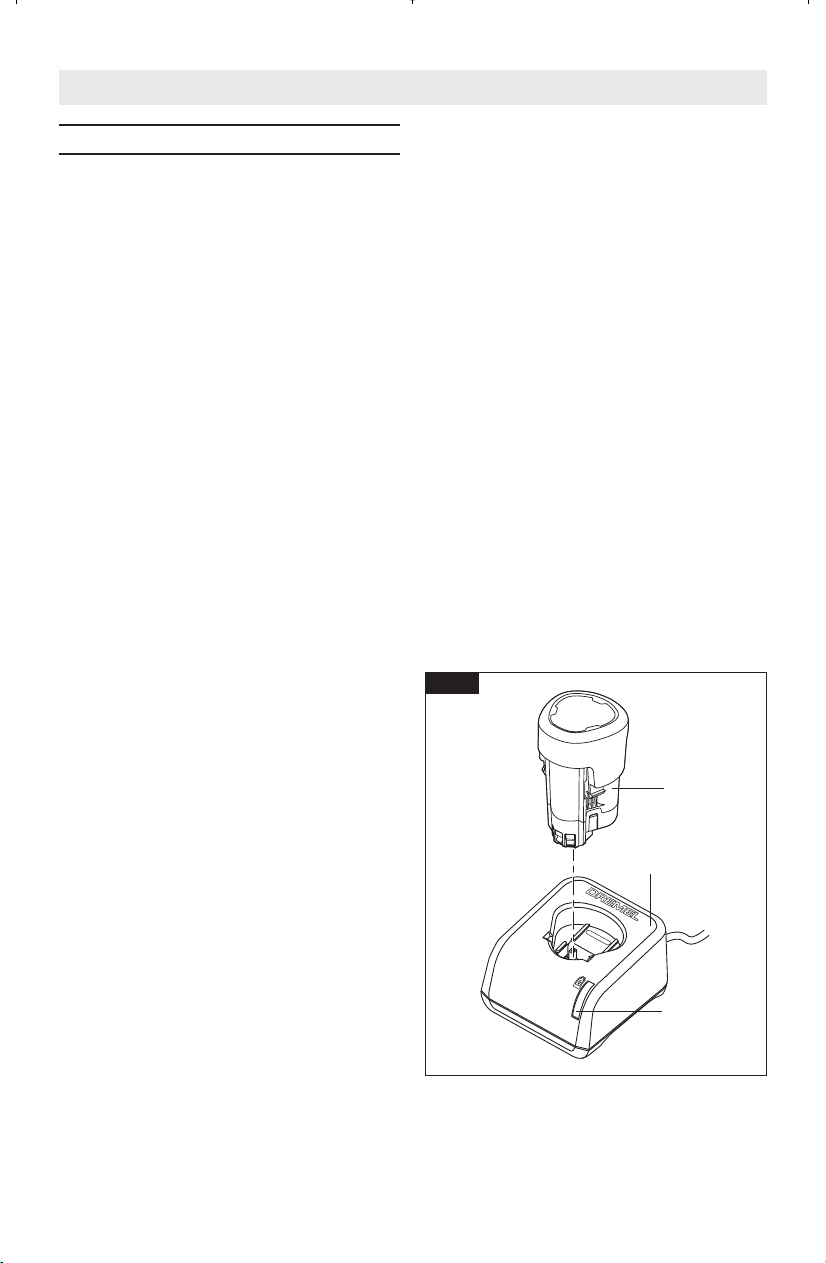

DREMEL CHARGER GAL12V-20

Plug charger cord into your standard

power outlet, then insert battery pack

10 into charger (Fig. 8).

If the indicator lights are “OFF”, the

charger is not receiving power from

power supply outlet.

The charger’s green indicator light will

begin to “BLINK”. This indicates that the

battery is receiving a fast charge. Fast-

charging will automatically stop when

the battery pack is fully charged.

When the indicator light stops

“BLINKING” (and becomes a steady

green light) fast charging is complete.

The battery pack may be used even

though the light may still be blinking.

The light may require more time to stop

blinking depending on temperature.

The purpose of the blinking green light

is to indicate that the battery pack is

fast-charging. It does not indicate the

exact point of full charge. The light will

stop blinking in less time if the battery

pack was not completely discharged.

If the green indicator light is "ON", the

charger is plugged in but the battery

pack is not inserted, or the battery pack

is fully charged, or the battery pack is

too hot or cold for fast-charging. The

charger will automatically switch to fast-

charging once a suitable temperature is

reached.

When charging several batteries in

sequence, the charge time may slightly

increase.

When the battery pack is fully charged,

unplug the charger (unless you're

charging another battery pack) and slip

the battery pack back into the tool.

Operating Instructions

Green Light

Charger

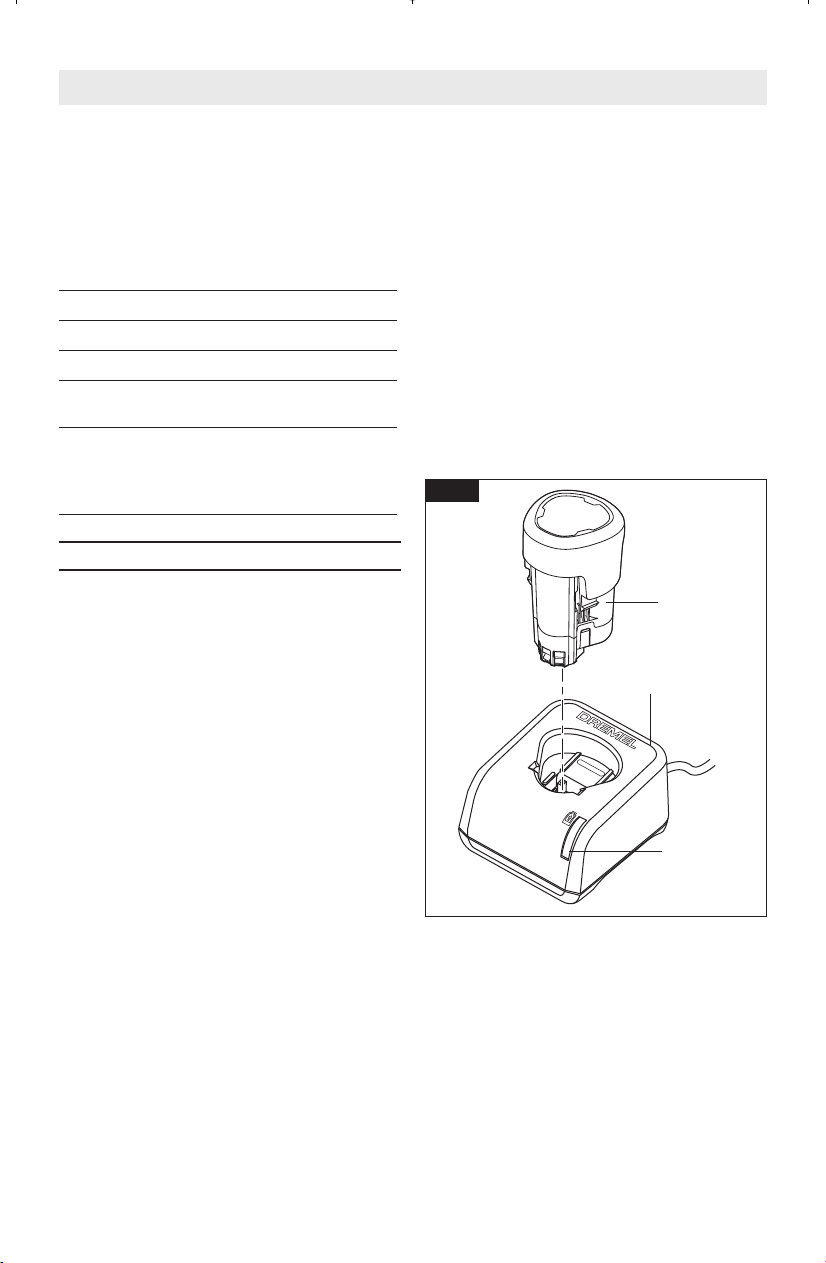

Fig. 8

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 16

Operating Instructions

Using the Rotary Tool

Whenever you hold the

tool, be careful not to

cover the air vents with your hand. This blocks

the air flow and causes the motor to overheat.

For best control in close work, grip the

Rotary Tool like a pencil between your thumb

and forefinger (Figure A).

The “Golf Grip” method of holding the tool

can be used for more aggressive operations

such as grinding a flat surface or using cutoff

wheels (Figure B).

Practice on scrap materials first to see how

the Rotary Tool's high speed action performs.

Keep in mind that the work is done by the

speed of the tool and by the accessory in the

collet. You should not lean on or push the tool

during use.

Instead, lower the spinning accessory lightly

to the work and allow it to touch the point at

which you want cutting (or sanding or etching,

etc.) to begin. Con centrate on guiding the tool

over the work using very little pressure from

your hand. Allow the accessory to do the

work.

Usually, it is best to make a series of passes

with the tool rather than attempt to do all

the work in one pass. To make a cut, for

example, pass the tool back and forth over

the work, much as you would a small paint

brush. Cut a little material on each pass until

you reach the desired depth. For most work,

the gentle touch is best. With it, you have the

best control, are less likely to make errors,

and will get the most effi cient work out of

the accessory.

Questions or Problems?

Call 1-800-437-3635

or check our website at

www.Dremel.com

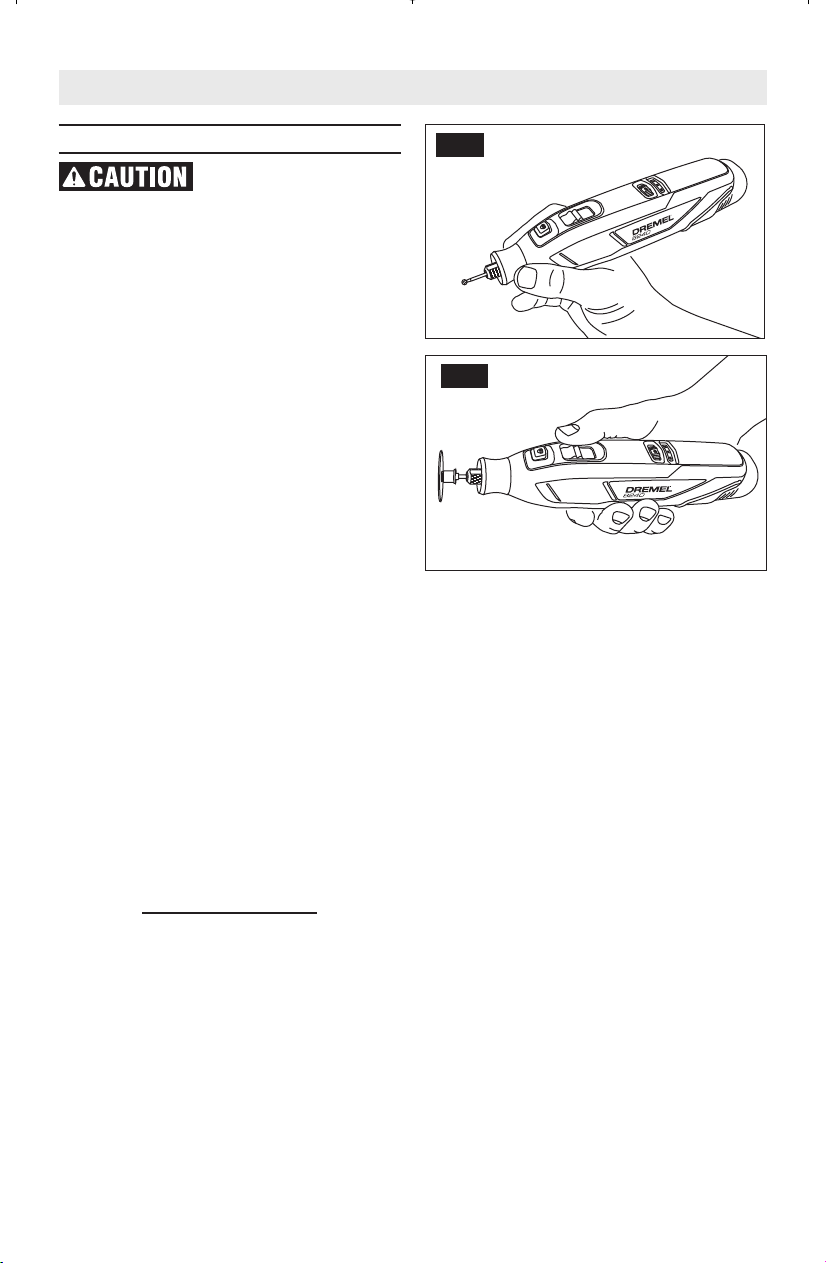

FIG. A

FIG. B

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 17

Service

NO USER SERVICE -

ABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool

service be performed by a Dremel

Service Center. SERVICE MEN:

Disconnect tool and/or charger from

power source before servicing.

Batteries

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do

so can cause the tool to operate

improperly or damage the charger.

D.C. Motors

The motor in your tool has been

engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend

it be examined every six months. Only a

genuine Dremel replacement motor

specially designed for your tool should

be used.

Cleaning

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening

Maintenance

To avoid accidents, always disconnect the tool and/or charger from the

power supply before servicing or cleaning.

Dremel Accessories

Use only Dremel®

branded accessories.

Other accessories are not designed for this

tool and may lead to personal injury or

property damage.

Store accessories in a dry and temperate

environment to avoid corrosion and

deterioration.

The number and variety of accessories for

the Rotary Tool are almost limitless. There

is a category suited to almost any job you

might have to do and a variety of sizes and

shapes within each category which en ables

you to get the perfect accessory for every

need.

The accessory categories are as follows;

carving / engraving, routing, grinding /

sharpening, cutting, cleaning / polishing,

sanding, grout removal, drilling and collets /

miscellaneous.

For a complete Dremel rotary accessory

guide please visit -

dremel.com/documents/20812/597949/bit-

guide-poster.pdf

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 18

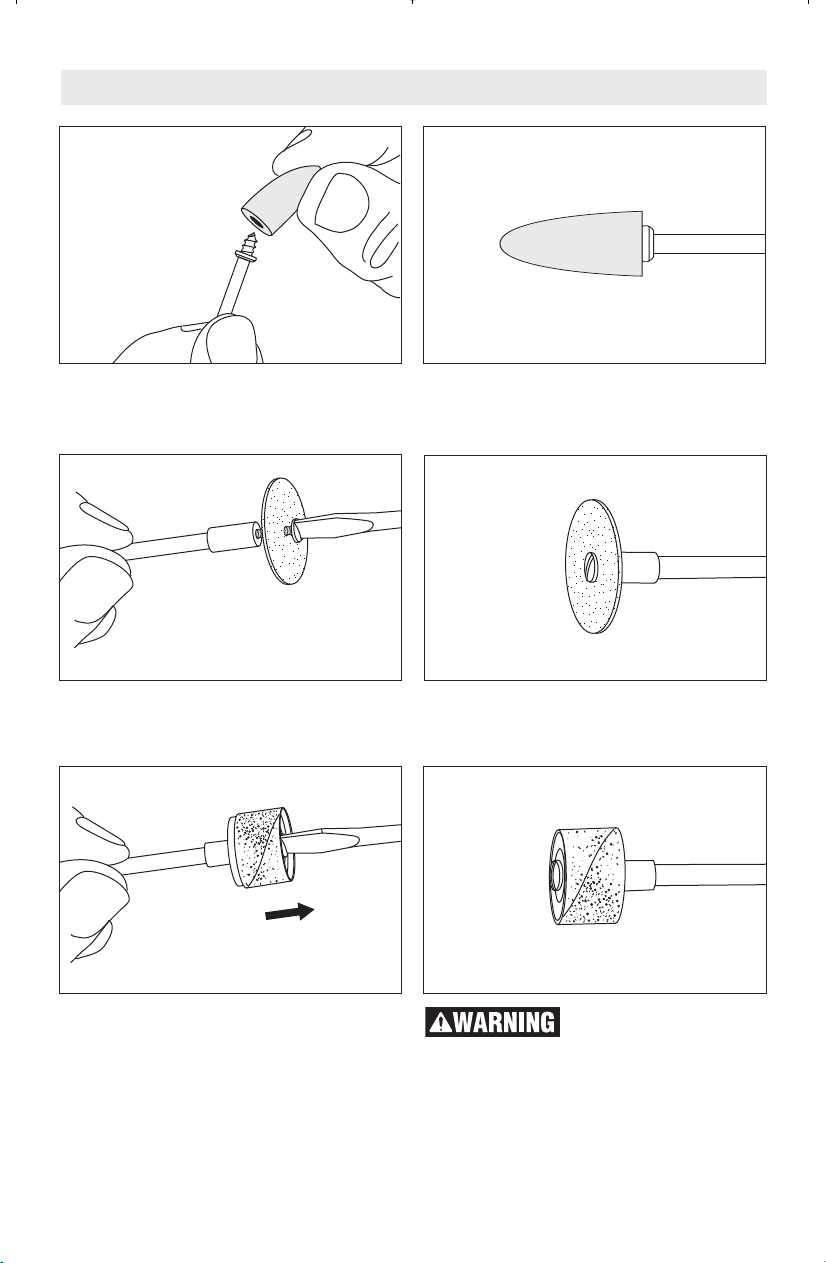

Mandrel N° 402 has a small screw at its

tip, and is used with emery cutting wheels

and sanding discs. Higher speeds, usually

maximum, are best for most work, including

cutting steel. Which is shown here.

Mandrel No. 401 is used with the felt

polishing tip and wheels. Thread the tip on

to the screw carefully. The felt tip must

thread down straight on the screw Mandrel,

and be turned all the way to the collar.

To replace a band on the Drum Sander,

loosen the screw without removing it to

contract the drum then slide the old band off.

Slide the new sanding band on and then

expand the drum by tightening the screw

once again.

Before each use, check

to make certain that all

components are assembled to accessory

shank and that the drum is sufficiently

expanded to secure the band during use. If

sanding band is loose on the drum during

operation it may “fly” off and strike you or

bystanders.

Replacing Screw Mandrel Accessories

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 19

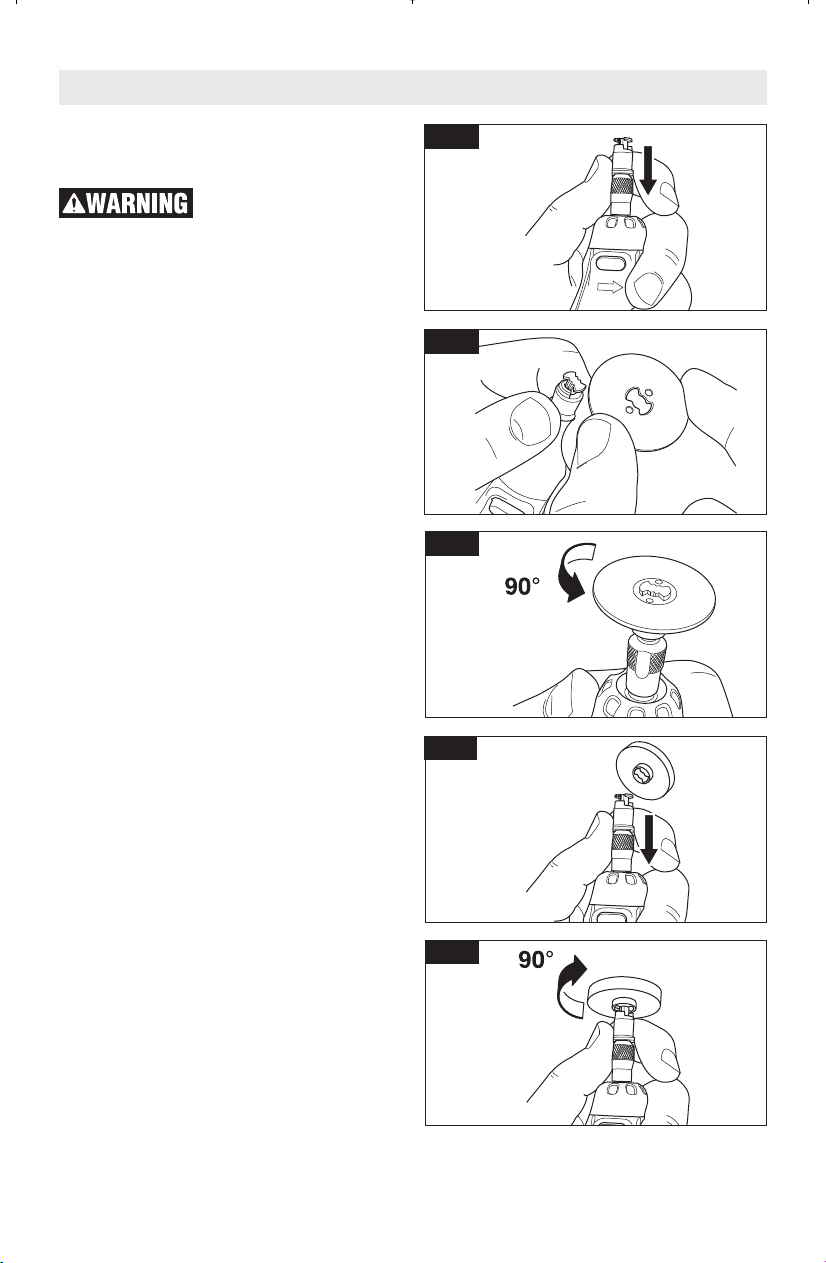

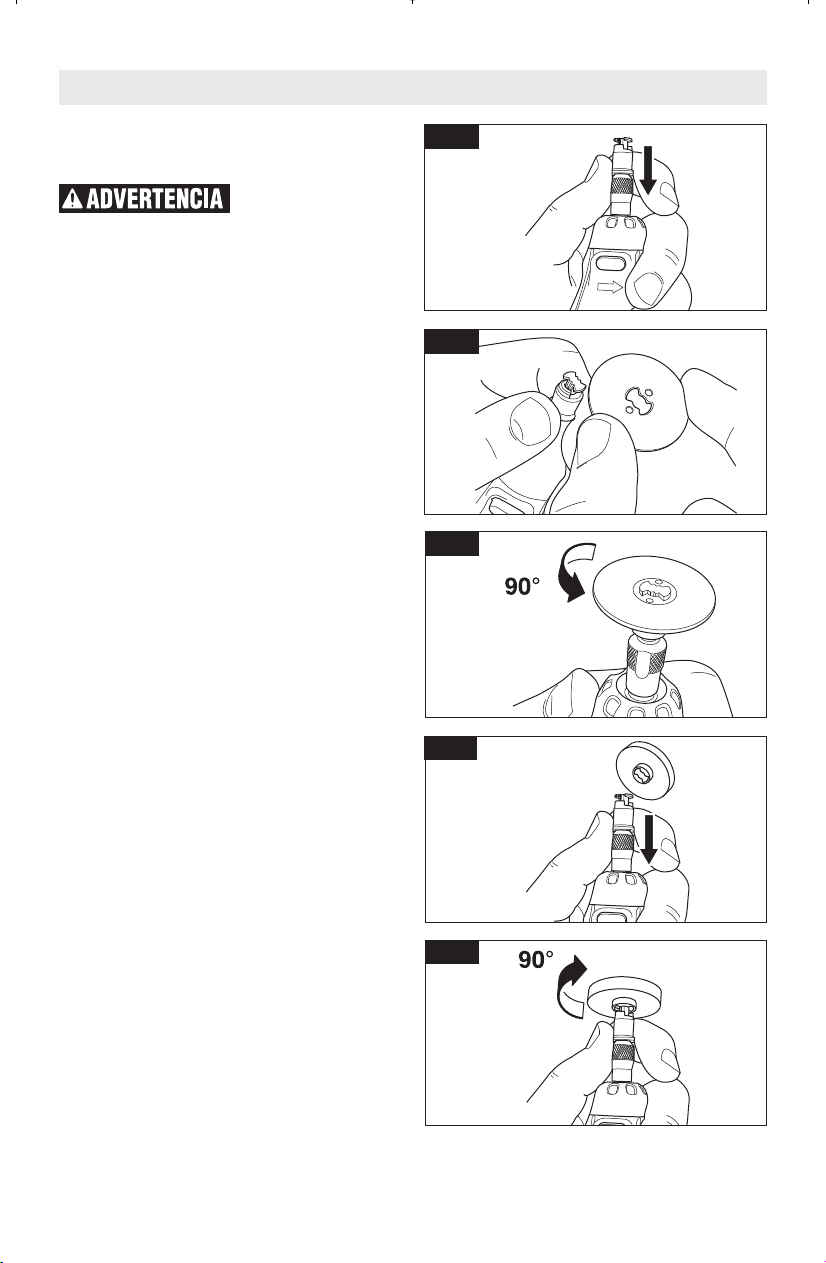

EZ Lock

™

Operating Instructions

EZ Lock™ Mandrel No. EZ402 has a spring loaded

leeve and is used with cutting wheels, abrasive buffs

and polishing cloth.

Always make sure the rotary

tool is “OFF” and disconnect

the plug from the power source or the battery

pack from the tool before changing accessories.

Such preventative safety measures reduce the risk of

starting the power tool accidentally.

Always make sure accessory is properly seated on

mandrel before use. Incorrect seating of accessory

on mandrel may lead to personal injury or property

damage.

To load accessory:

1. Place EZ Lock™ mandrel into collet as deep as

possible and tighten collet nut.

Note: There is a blue spacer that will bottom out

on the collet nut, setting the mandrel to the

correct depth. When using with Dremel chuck,

back the mandrel out slightly before tightening.

2. Pull spring-loaded sleeve DOWN towards tool with

one hand and hold. You can brace the tool on the

body or work-bench for extra leverage (Fig. 1).

3. With the other hand, align bowtie shape on cut-off

wheel with mandrel and make sure metal insert is

facing away from the tool (Fig. 2).

4. Place wheel on the mandrel to a point just below

the bowtie on the mandrel and twist 90 degrees

until the bowtie shape on the wheel aligns with the

sleeve. Release sleeve. Wheel should lock in place

(Fig. 3).

5. When mounting sanding and polishing

accessories, align bowtie with metal insert on

bottom of accessory (Fig. 4 & 5).

To check for proper seating, hold shaft lock

button and twist accessory. Accessory will not be

able to rotate on mandrel.

To unload accessory:

1. Pull spring-loaded sleeve DOWN toward tool with

one hand (Fig. 1).

2. Hold sleeve down while twisting accessory 90

degrees.

3. Remove accessory.

During use

Avoid damage to EZ lock™ mandrel by not letting it

contact the workpiece.

FIG. 4

FIG. 5

FIG. 2

FIG. 3

IG. 1

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 20

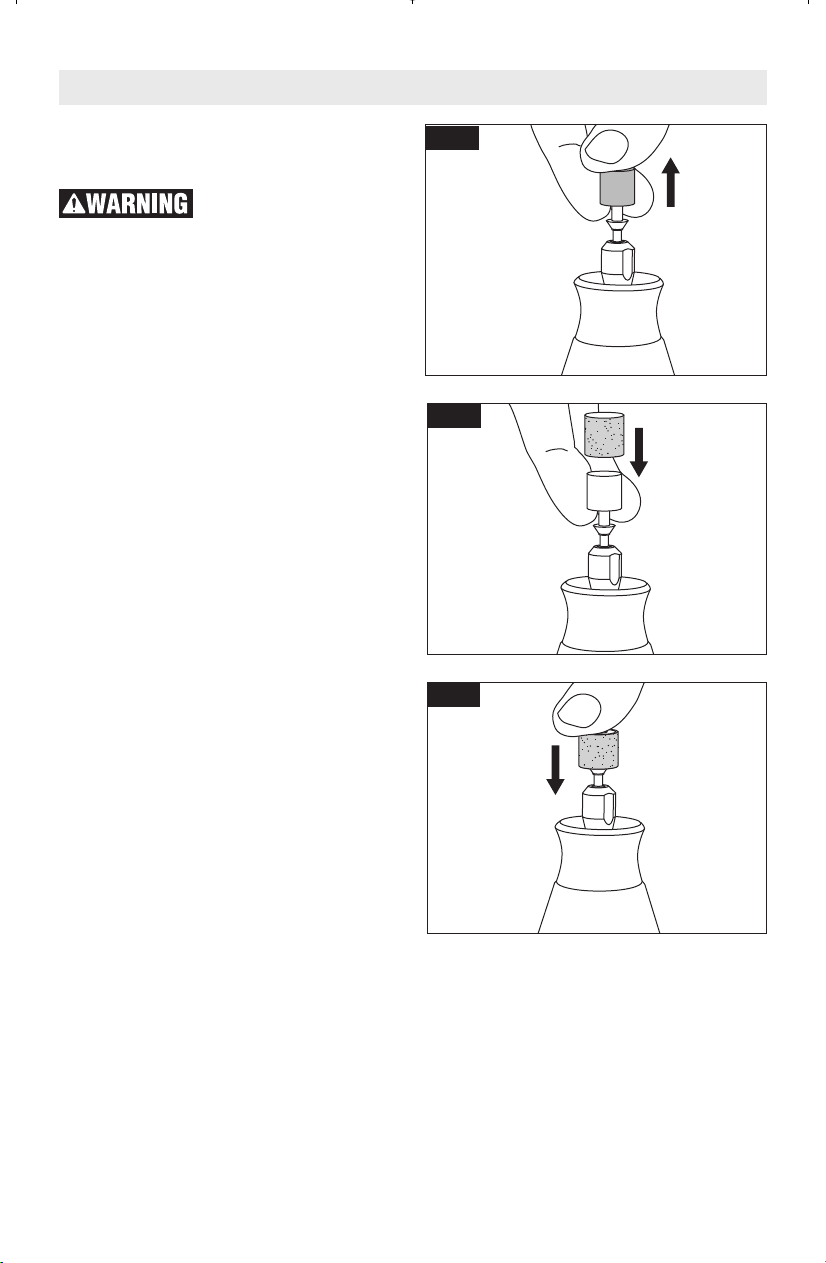

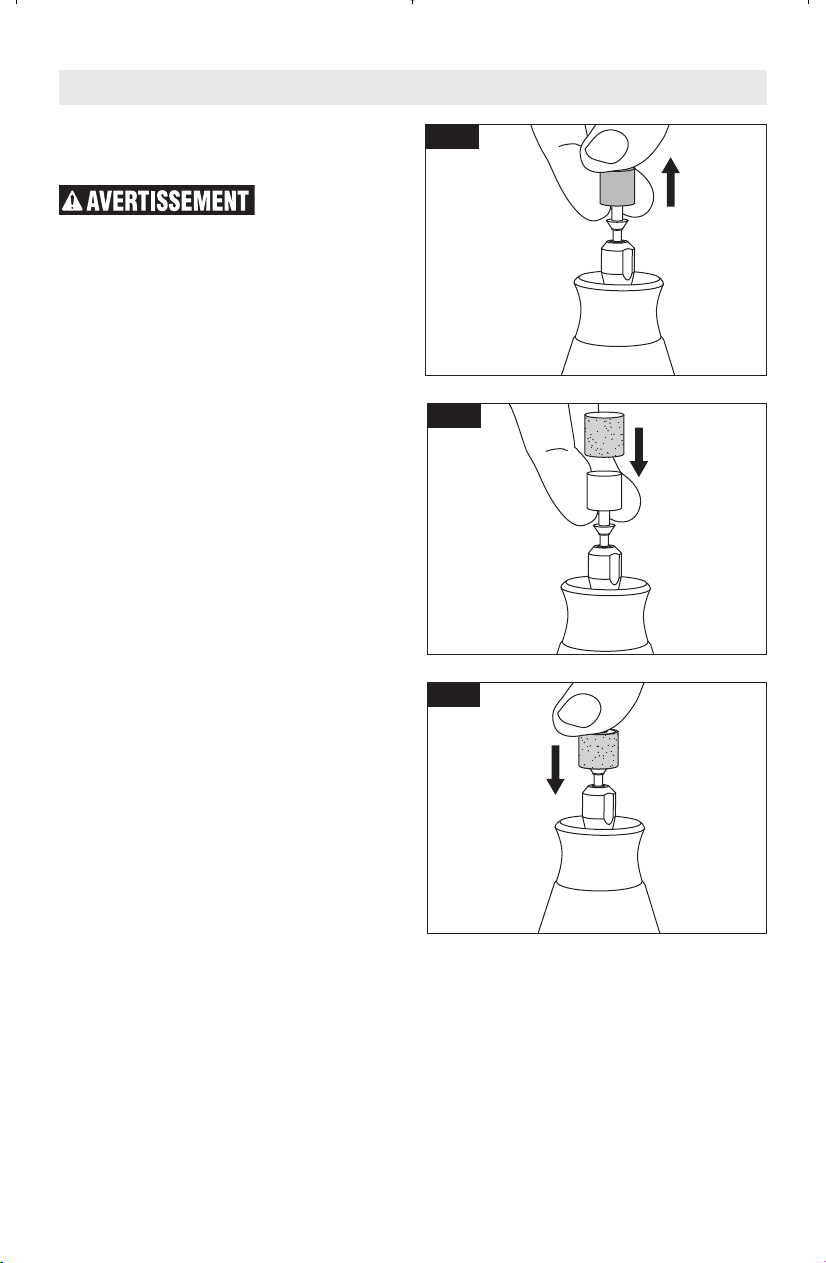

EZ Drum™ Mandrel No. EZ407SA has a

spring loaded sleeve and is used with

anding bands.

Always make sure the

rotary tool is “OFF”

and disconnect the plug from the power

source or the battery pack from the tool

before changing accessories. Such

preventative safety measures reduce the

risk of starting the power tool

accidentally.

Always make sure accessory is properly

seated on mandrel before use. Incorrect

seating of accessory on mandrel may lead

to personal injury or property damage.

To load accessory:

1. As indicated, place two fingers

underneath the mandrel and pull firmly

up. This will place the EZ Drum™ in the

"unlocked" position (Fig. 1).

2. Keeping two fingers beneath the

mandrel, slide the sanding band down

until the entire blue mandrel is covered

(Fig. 2).

3. To return to "locked" position, press

firmly down on the top of the mandrel

(Fig. 3).

Removing the sanding band on

the mandrel:

1. Place two fingers underneath the

mandrel and pull firmly up. This will

place the EZ Drum™ in the "unlocked"

position (Fig. 1).

2. Sanding band will now easily slide off

mandrel (Fig. 2). Do not squeeze

sanding band when removing from EZ

Drum™ mandrel. This can lead to rubber

band pulling off mandrel and becoming

inoperable.

FIG. 1

FIG. 2

FIG. 3

EZ Drum

™

Operating Instructions

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 21

Note: Each number settings listed in the speed charts = x 1,000 RPM

* Speed for light cuts, Caution - burning on deep grooves.

• Depending on cutting direction relative to grain.

Speed Settings

High Speed Cutters

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

100, 121, 131 25-35 25-35 12-17 12-17 18-24 - - -

114,124, 134, 144 25-35 12-17 9-11 12-17 12-17 - - -

118, 190, 191, 192,

193, 194

25-35 25-35 9-11 12-17 25-35 - - -

116, 117, 125, 196 25-35 12-17 9-11 12-17 12-17 - - -

115 25-35 25-35 9-11 12-17 12-17 - - -

198, 199 25-35 18-24 9-11 12-17 12-17 - - -

Engraving Cutters

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

105, 108 25-35 25-35 18-24 9-11 12-17 - - -

106, 107, 109, 110 25-35 25-35 12-17 9-11 12-17 - - -

111 25-35* 25-35* 18-24* 9-11 12-17 - - -

112, 113 25-35* 25-35* 12-17* 9-11 12-17 - - -

Diamond Wheel Points

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

25-35 18-24 - - - 25-35 25-35 25-35

Structured Tooth Tungsten Carbide Cutters

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

9931, 9932, 9933,

9934, 9935, 9936

25-35 18-24 9-11 - 12-17 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 22

Speed Settings (Continued)

Note: Each number settings listed in the speed charts = x 1,000 RPM

* Speed for light cuts, Caution - burning on deep grooves.

• Depending on cutting direction relative to grain.

Tungsten Carbide Cutters

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

9901, 9902, 9903,

9904, 9905, 9906,

9912

25-35 18-24 9-11 25-35 12-17 18-24 18-35 18-35

9909, 9910, 9911 - - - - - 18-24 18-35 18-35

High Speed Router Bits

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

612, 640 25-35* 18-24• - - - - - -

615, 617, 618 25-35* 25-35• - - - - - -

650, 652, 654 25-35* 18-24• - - - - - -

Silicon Carbide Grinding Stones (blue/green)

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

83142, 83322,

83702, 84922,

85422, 85602,

85622

- - 12-17 25-35 9-11 12-17 25-35 25-35

Abrasive Wheels / Points

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

516 4-6 4-6 - 18-24 12-17 - - -

500 4-6 4-6 - 18-24 9-17 - - -

EZ541GR - - - 12-24 9-17 - - -

Aluminum oxide grinding stones (orange/brown)

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

541, 903, 911, 921,

932, 941, 945, 952,

953, 954, 971, 997,

8153, 8175, 8193,

8215

25-35 25-35 - 18-24 9-11 12-17 25-35 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 23

Speed Settings (Continued)

Note: Each number settings listed in the speed charts = x 1,000 RPM

* Speed for light cuts, Caution - burning on deep grooves.

• Depending on cutting direction relative to grain.

Chain Saw Sharpening Stones

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

453, 454, 455 - - - 25-35 - - - -

Cutting Accessories

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

409, 420, 426, 540,

EZ409

- - 5-11 25-35 25-35 25-35 25-35 -

543, EZ544 25-35 18-35 5-11 - - - - -

545, EZ545 18-35 18-24 - - - 12-24 12-24 -

560

For use on drywall. For best results, use at 30,000 rpm

561 12-35 12-35 5-11 - 25-35 - - -

562 - - - - - - 25-35 -

EZ456 - - - 25-35 25-35 - - -

EZ476 - - 5-11 - - - - -

Polishing Accessories

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

461, 462, 463 - - - 18-24 18-24 18-24 18-24 18-24

414, 422, 429 - - - 12-17 12-17 12-17 12-17 12-17

425, 427 - - - 18-24 18-24 - - -

423E - - - 12-24 5-8 5-8 5-8 12-24

Wire Brushes

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

403, 404, 405 9-11 9-11 5-11 12-17 5-8 - - -

428, 442, 443 9-11 9-11 5-8 9-11 9-11 - - -

530, 531, 532 - 9-11 - 9-11 - - - -

535, 536, 537 9-11 9-11 - 9-11 9-11 9-11 - -

Sanding Bands and Discs

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

407, 408, 430, 431,

432, 438, 439, 440,

444

5-35 5-35 5-17 25-35 25-35 5-35 5-35 -

411, 412, 413 12-17 12-17 5-8 - 5-8 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 24

Speed Settings (Continued)

Note: Each number settings listed in the speed charts = x 1,000 RPM

* Speed for light cuts, Caution - burning on deep grooves.

• Depending on cutting direction relative to grain.

Flapwheels

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

502, 503, 504, 505 25-35 18-24 5-8 25-35 18-35 - - -

Finishing Abrasive Buffs

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

511E, 512E 12-17 12-17 9-11 12-17 12-17 - - -

Detail Abrasive Brushes

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

EZ471SA,

EZ472SA,

EZ473SA

5-17 5-17 5-17 5-17 5-17 - - -

Drill Bit

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

150 25-35 18-35 5-11 - 12-17 - - -

Glass Drilling Bits

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

662DR, 663DR - - - - - 5-17 5-17 5-17

Grout Removal Bits

Catalog

Number

Soft

Wood

Hard

Wood

Laminates

/Plastics

Steel

Aluminum,

Brass, etc.

Shell/

Stone

Ceramic Glass

569, 570 For use on wall and floor grout - 12-24 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 25

Your Dremel product is warranted against defective material or workmanship for a period of two years from date of

purchase. In the event of a failure of a product to conform to this written warranty, please take the following action:

1. DO NOT return your product to the place of purchase.

2. Carefully package the product by itself, with no other items, and return it, freight prepaid, along with:

A. A copy of your dated proof of purchase (please keep a copy for yourself).

B. A written statement about the nature of the problem.

C. Your name, address and phone number to:

CANADA

Giles Tool Agency

47 Granger Av.

Scarborough, Ontario Canada

M1K 3K9

1-416-287-3000

We recommend that the package be insured against loss or in transit damage for which we cannot be responsible.

This warranty applies only to the original registered purchaser. DAMAGE TO THE PRODUCT RESULTING FROM

TAMPERING, ACCIDENT, ABUSE, NEGLIGENCE, UNAUTHORIZED REPAIRS OR ALTERATIONS, UNAPPROVED

ATTACHMENTS OR OTHER CAUSES UNRELATED TO PROBLEMS WITH MATERIAL OR WORKMANSHIP ARE NOT

COVERED BY THIS WARRANTY.

No employee, agent, dealer or other person is authorized to give any warranties on behalf of Dremel. If Dremel

inspection shows that the problem was caused by problems with material or workman ship within the limitations of

the warranty, Dremel will repair or replace the product free of charge and return product prepaid. Repairs made

necessary by normal wear or abuse, or repair for product outside the warranty period, if they can be made, will be

charged at regular factory prices.

DREMEL MAKES NO OTHER WARRANTY OF ANY KIND WHATEVER, EXPRESSED OR IMPLIED, AND ALL IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE ABOVE

MENTIONED OBLIGATION ARE HEREBY DISCLAIMED BY DREMEL AND EXCLUDED FROM THIS LIMITED

WARRANTY.

This warranty gives you specific legal rights and you may also have other rights which vary from state to state. The

obligation of the warrantor is solely to repair or replace the product. The warrantor is not liable for any incidental or

consequential damages due to any such alleged defect. Some states do not allow the exclusion or limitation of

incidental or consequential damages, so the above limitations or exclusion may not apply to you.

For prices and warranty fulfillment in the continental United States, contact your local Dremel distributor.

Exportado por:

Importado a México por: Robert Bosch, S. de R.L. de C.V.

Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México

Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656

Dremel

Limited Warranty

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 26

UNITED STATES

Robert Bosch Tool Corporation

Dremel Repairs 173 Lawrence

428 Dock #2 Walnut Ridge, AR

72476

OUTSIDE CONTINENTAL UNITED STATES CONTINENTAL UNITED STATES

See your local distributor or write to

Dremel Repairs 173 Lawrence 428 Dock #2 Walnut Ridge, AR 72476

Veuillez lire tous les avertissements et toutes les consignes de

sécurité. Si l'on n'observe pas ces avertissements et ces

consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures

corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et

bien éclairé. Les risques d’accident sont

plus élevés quand on travaille dans un

endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs

dans des atmosphères explosives,

comme par exemple en présence de gaz,

de poussières ou de liquides

inflammables. Les outils électroportatifs

produisent des étincelles qui risquent

d’enflammer les poussières ou les

vapeurs.

c. Éloignez les enfants et les visiteurs

quand vous vous servez d’un outil

électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne

faut absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc

électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui

correspond.

b. Évitez tout contact du corps avec des

surfaces reliées à la terre tels que

tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc

électrique augmente si votre corps est

relié à la terre.

c. N’exposez pas les outils électroportatifs

à la pluie ou à l’humidité. Si de l’eau

pénètre dans un outil électroportatif, le

risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes

coupantes ou des pièces mobiles. Les

cordons abîmés ou emmêlés augmentent

les risques de choc électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à

la sécurité qui suivent ce symbole pour éviter tout risque

de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est

pas évitée, causera la mort d’une personne ou une

blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort d’une

personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 27

conçue pour l’extérieur. Ces rallonges

sont faites pour l’extérieur et réduisent le

risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation

protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc

électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce

que vous faites, et servez-vous de votre

bon sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool

ou de médicaments. Quand on utilise des

outils électroportatifs, il suffit d’un

moment d’inattention pour causer des

blessures corporelles graves.

b. Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port

d'équipements de sécurité tels que des

masques antipoussières, des chaussures

de sécurité antidérapantes, des casques

de chantier et des protecteurs d'oreilles

dans des conditions appropriées réduira

le risque de blessure corporelle.

c. Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans

la position arrêt (Off) avant de brancher

l'outil dans une prise de courant et/ou

un bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil

électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil

quand l'interrupteur est en position de

marche (ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant

de mettre l’outil électroportatif en

marche. Si on laisse une clé sur une

pièce tournante de l’outil électroportatif,

il y a risque de blessure corporelle.

e. Ne vous penchez pas. Conservez

toujours une bonne assise et un bon

équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des

situations inattendues.

f. Habillez-vous de manière appropriée.

Ne portez pas de vêtements amples ou

de bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent

d’être happés par les pièces en

mouvement.

g. Si l’outil est muni de dispositifs

permettant le raccordement d’un

système d’aspiration et de collecte des

poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

4. Utilisation et entretien

des outils électroportatifs

a. Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui

convient à la tâche à effectuer. L’outil

qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour

lequel il a été conçu.

b. Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne

peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

c. Débranchez la fiche de la prise ou

enlevez le bloc-pile de l’outil

électroportatif avant tout réglage,

changement d’accessoires ou avant de

ranger l’outil électroportatif. De telles

mesures de sécurité préventive réduisent

le risque de démarrage intempestif de

l’outil électroportatif.

d. Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez les outils électroportatifs.

Vérifiez que les pièces mobiles sont

alignées correctement et ne coincent

pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui

risquent d’affecter le fonctionnement de

l’outil électroportatif. Si l’outil est

abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont

causés par des outils électroportatifs mal

entretenus.

f. Maintenez les outils coupants affûtés et

Avertissements généraux concernant la sécurité des outils électroportatifs

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 28

propres. Les outils coupants entretenus

correctement et dotés de bords

tranchants affûtés sont moins

susceptibles de coincer et sont plus

faciles à maîtriser.

g. Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail

et des travaux à réaliser. L'emploi

d’outils électroportatifs pour des tâches

différentes de celles pour lesquelles ils

ont été prévus peut résulter en une

situation dangereuse.

5. Utilisation et entretien

des outils à piles

a. Rechargez les piles uniquement avec le

chargeur spécifié par le fabriquant. Un

chargeur qui convient à un type de bloc-

piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-

piles.

b. Utilisez des outils électroportatifs

uniquement avec les bloc-piles

spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut

créer un risque de blessures et

d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé,

gardez-le à distances d’autres objets

métalliques tels que des trombones, des

pièces de monnaie, des clés, des clous,

des vis ou de tout autre objet métallique

pouvant faire une connexion entre une

borne et une autre. Court-circuiter les

bornes des piles peut causer des brûlures

ou un incendie.

d. Dans des conditions abusives, du liquide

peut être éjecté de la pile ; dans un tel

cas, évitez tout contact avec ce liquide.

Si un contact se produit

accidentellement, rincez avec de l’eau.

Si le liquide entre en contact avec les

yeux, consultez un médecin. Du liquide

éjecté de la pile peut causer des

irritations ou des brûlures.

6. Entretien

a. Faites réparer votre outil électroportatif

par un agent de service qualifié

n’utilisant que des pièces de rechange

identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

Avertissements généraux concernant la sécurité des outils électroportatifs

Avertissements relatifs à la

sécurité communs aux

opérations de meulage, de

ponçage, de passage à la

brosse métallique, de

polissage, de ciselage et de

tronçonnage abrasif :

a. Cet outil électroportatif est conçu pour

fonctionner comme outil adapté aux

opérations de meulage, de pon çage, de

passage à la brosse métallique, de polis -

sage, de ciselage ou de tronçonnage.

Lisez l’en sem ble des avertissements

relatifs à la sécurité, des instruc tions,

des illustrations et des spécifications

accom pagnant cet outil électroportatif.

Le non-respect de toutes les instructions

figurant ci-dessous pourrait causer un

choc électrique, un incendie et/ou une

blessure grave.

b. N’utilisez pas d’accessoires qui ne sont

pas conçus et recommandés

spécifiquement par le fabricant de

l’outil. Le simple fait que l’accessoire

puisse être connecté à votre outil

électroportatif ne suffit pas à garantir un

fonctionnement sans danger.

c. La vitesse nominale des accessoires doit

être au moins égale à la vitesse de

fonctionnement indiquée sur l’outil

électrique. Si des accessoires

fonctionnent à une vitesse supérieure à

leur vitesse nominale, ils risquent de se

casser et d’être projetés dans l’air.

d. Le diamètre extérieur et l’épaisseur de

votre acces soire doivent être compris

dans la capacité nominale de votre outil

électromécanique. Des accessoires de

taille incorrecte ne peuvent pas être

contrôlés de façon adéquate.

e. La taille de l’axe de rotation des meules,

des tambours de ponçage ou de tous

autres accessoires doit corres pondre

exactement à celle de l’axe de rotation

ou à la douille de l’outil électroportatif.

Les accessoires qui ne correspondent pas

à la taille du matériel de montage de

Consignes de sécurité pour les outils rotatifs

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 29

l’outil électroportatif fonctionneront de

manière désé qui librée, avec des

vibrations excessives, et ils risqueraient

de causer une perte de contrôle.

f. Les meules montées à mandrin, ainsi

que les cylindres de contact, les outils

de coupe ou autres accessoires doivent

être totalement insérés dans la douille

ou le mandrin. Si le mandrin n’est pas

suffisamment maintenu et/ou si le porte-

à-faux de la meuleuse est trop long, la

meule montée risque de se détacher et

d’être éjectée violemment.

g. N’utilisez pas un accessoire endommagé.

Avant chaque utilisation, inspectez

l’accessoire (p. ex., une meule abrasive

pour vous assurer qu’il n’y a pas de

fissures ou d’éclats, un tambour de

ponçage pour vous assurer qu’il n’est

pas fissuré ou excessivement usé, ou

une brosse métallique pour vous assurer

qu’elle ne comporte pas de fils

desserrés ou fissurés). Si vous avez

laissé tomber l’outil ou l’accessoire,

inspectez-le pour vous assurer qu’il n’est

pas endommagé ou installez un

accessoire qui n’est pas endommagé.

Après avoir inspecté et installé un

accessoire, placez-vous (et toutes autres

personnes présentes) hors de la

trajectoire prévisible de l’accessoire en

rotation, et faites fonctionner l’outil

électroportatif à la vitesse maximum à

vide pendant une minute. Des

accessoires endommagés se briseraient

normalement avant la fin de la durée de

ce test.

h. Portez des équipements de protection

personnelle. Selon l’application, utilisez

un écran de protection du visage, des

lunettes de protection ou des lunettes

de sécurité. Suivant les besoins, portez

également un masque de protection

contre la poussière, des protec teurs

d’oreilles, des gants et un tablier

d’atelier capable d’intercepter des petits

objets ou fragments d’ouvrage abrasifs.

Le dispositif de protection des yeux doit

être capable d’intercepter des débris

volants projetés par diverses opérations.

L’appareil respiratoire ou le masque de

protection doit être capable de filtrer les

particules produites par votre opération.

Une exposition prolongée à un bruit de

haute intensité peut causer une perte

auditive.

i. Veillez à ce que toutes les personnes

présentes soient à une distance de

sécurité de la zone de travail. Toute

personne entrant dans la zone de travail

doit porter des équipements de

protection personnelle. Des fragments

d’ouvrage ou d’un accessoire cassé

pourraient être projetés violemment et

causer des blessures au-delà de la zone

d’opération immédiate.

j. Ne tenez l’outil électroportatif que par

ses surfaces de préhension isolées

lorsque vous effectuez une opération au

cours de laquelle l’accessoire de coupe

risquerait d’entrer en contact avec des

fils électriques cachés. L’entrée de

l’accessoire de coupe en contact avec un

fil sous tension pourrait mettre les

surfaces en métal exposées de l’outil

électroportatif sous tension et causer un

choc électrique à l’opérateur.

k. Tenez toujours l’outil fermement à la

main (ou avec les deux mains) lors de la

mise en marche. Le couple de réaction

du moteur, lorsqu’il passe à la vitesse

maximale, risque de causer une rotation

accidentelle de l’outil.

l. Utilisez des brides de fixation pour

soutenir l’ouvrage chaque fois que cela

est possible. Ne tenez jamais un ouvrage

de petites dimensions d’une main et

l’outil de l’autre main lorsque ce dernier

est en marche. L’assujettissement d’un

ouvrage de petites dimensions vous

permet d’utiliser votre main ou vos deux

mains pour mieux contrôler l’outil. Des

objets ronds tels que des tiges, des

tuyaux ou des tubes ont tendance à rouler

lorsqu’ils sont coupés, ce qui peut

coincer l’embout ou le faire sauter dans

votre direction.

m. Positionnez le cordon à une distance

suffisante de l’accessoire en rotation. En

cas de perte de contrôle, le cordon

risquerait d’être coupé ou coincé, et votre

main ou votre bras pourrait être attiré

dans l’accessoire en rotation.

n. Ne posez jamais l’outil électroportatif

avant que l’ac ces soire se soit totalement

arrêté. L’accessoire en rotation risquerait

d’accrocher la surface et de tirer sur

l’outil, vous faisant perdre le contrôle de

l’outil électroportatif.

o. Après avoir changé un embout ou

effectué un réglage, veillez à ce que

l’écrou de fixation de la douille ou tout

autre dispositif de fixation soit

solidement attaché. Des dispositifs de

fixation mal serrés pourraient changer de

Consignes de sécurité pour les outils rotatifs

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 30

position de manière imprévisible et

causer une perte de contrôle, auquel cas

les composants en rotation mal assujettis

se détacheraient et seraient projetés

violemment.

p. Ne laissez pas l’outil électroportatif en

marche pendant que vous le

transportez. Un contact accidentel avec

l’accessoire pourrait lui faire accrocher

vos vêtements, attirant ainsi l’accessoire

vers votre corps et risquant de vous

blesser.

q. Nettoyez régulièrement les évents

d’aération de l’outil électroportatif. Le

ventilateur du moteur attirera de la

poussière à l’intérieur du carter, et une

accumulation excessive de métal en

poudre pourrait causer des dangers

électriques.

r. N’utilisez pas l’outil électroportatif à

proximité de matériaux inflammables.

Des étincelles risqueraient de mettre le

feu à ces matériaux.

s. N’utilisez pas d’accessoires qui

nécessitent des liquides de

refroidissement. L’utilisation d’eau ou

d’autres liquides de refroidissement

pourrait causer une électrocution ou un

choc électrique.

t. Utilisez seulement dans un endroit bien

ventilé. Travailler dans un environnement

sécurisé réduit les risques de blessures.

u. Prévoyez suffisamment d’espace, au

moins 15 cm, entre votre main et la

mèche en train de tourner. Maintenez

toutes les parties de votre corps à une

distance suffisante de la mèche en

rotation. La proximité de la mèche en

rotation par rapport à votre main n’est

pas toujours évidente.

v. Ne touchez pas la mèche ou la douille

tout de suite après avoir utilisé l’outil.

Après l’emploi, la mèche et la douille sont

trop chaudes pour que l’on puisse les

toucher avec les mains nues.

w. Ne modifiez pas l’outil et ne le

soumettez pas à un usage abusif. Toute

altération ou modification est considérée

comme une utilisation inappropriée et

pourrait entraîner des blessures graves.

x. Ce produit n’a pas été conçu pour une

utilisation comme foret dentaire ou pour

d’autres applications médicales ou

vétérinaires. Cela risquerait de causer

des blessures graves.

Avertissements concernant

l’effet de rebond et

avertissements associés

L’effet de rebond est une réaction soudaine

à un pince ment ou à l’accrochage d’une

meule, d’un plateau porte-disque, d’une

brosse ou de tout autre accessoire en

rotation. Le pincement ou l’accrochage

cause un blocage rapide de l’accessoire en

rotation, ce qui, à son tour, cause la

projection de l’outil électroportatif qui n’est

plus contrôlé dans le sens opposé à celui de

la rotation de l’accessoire.

Par exemple, si une meule abrasive est

accrochée ou pincée par l’ouvrage, le bord

de la meule qui entre dans le point de

pincement peut s’enfoncer dans la surface

du matériau et causer un choc en retour,

étant éjectée violemment du matériau. La

meule peut alors être projetée vers

l’opérateur, ou dans le sens contraire, en

fonction du sens du mouvement de la meule

au point de pincement. Les meules

abrasives risquent également de se casser

dans de telles circonstances.

L’effet de rebond est la conséquence d’une

utilisation incorrecte de l’outil

électroportatif et/ou de conditions ou de

procédures d’utilisation incorrectes ; il peut

être évité si l’on prend les précautions

appropriées, comme indiqué ci-dessous.

a. Maintenez une prise ferme sur l’outil

électroportatif et positionnez votre

corps et vos bras de façon à vous

permettre de résister à la force d’un tel

effet de rebond éventuel. L’opérateur

peut contrôler les forces des effets de

rebond s’il prend les précautions

nécessaires.

b. Faites particulièrement attention

lorsque vous travaillez dans des coins,

sur des bords tranchants, etc. Évitez de

faire rebondir l’accessoire ou de le

laisser s’accrocher. Les coins, les bords

tranchants et les rebondissements ont

tendance à accrocher un accessoire en

rotation et de causer une perte de

contrôle ou un choc en retour.

c. N’attachez pas une lame de scie

dentelée. De telles lames causent

souvent des effets de rebond et des

pertes de contrôle.

d. Faites toujours pénétrer l’embout dans

le matériau dans le même sens que celui

dans lequel le bord coupant en ressort

(qui est le même sens que celui dans

Consignes de sécurité pour les outils rotatifs

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 31

lequel les copeaux sont projetés). Si

l’embout pénètre dans le matériau dans

le mauvais sens, le bord coupant de

l’embout risque d’être éjecté de l’ouvrage

et d’attirer l’outil dans le sens de

pénétration de l’embout.

e. Lorsque vous utilisez des limeuses, des

meules de tronçonnage, des outils de

coupe à haute vitesse ou des outils de

coupe au carbure de tungstène rotatifs,

utilisez toujours des brides de fixation

pour immobiliser l’ouvrage de façon

sécurisée. Ces meules s’accrocheront si

elles sont légèrement inclinées dans la

rainure, et un choc en retour est possible.

Quand une meule de tronçonnage est

accrochée, elle se casse la plupart du

temps. Quand une limeuse, un outil de

coupe à haute vitesse ou un outil de

coupe au carbure de tungstène rotatif est

accroché, il risque de sortir de la rainure

et de vous faire perdre le contrôle de

l’outil.

Avertissements relatifs à la

sécurité pour les opérations

de meulage et de

tronçonnage abrasif :

a. N’utilisez que les types de meules qui

sont recommandés pour votre outil

électroportatif et pour certaines

applications. Par exemple : ne meulez

pas avec le côté d’une meule de

tronçonnage. Comme les meules de

tronçonnage abrasif sont conçues pour

un meulage périphérique, les forces

latérales appliquées sur ces meules

pourraient les faire éclater.

b. Pour les cônes et les tampons abrasifs

filetés, utilisez seulement des mandrins

de meules en bon état avec une bride de

fixation d’épaulement de la taille et de la

longueur nécessaires. L’utilisation de

mandrins appropriés réduira le risque de

cassure.

c. Ne “coincez” pas une meule de

tronçonnage et n’appliquez pas une

pression excessive sur une telle meule.

Ne tentez pas de réaliser une coupe de

profondeur excessive. Ceci causerait une

augmentation de la charge et le risque de

voir la meule se tordre ou s’accrocher

dans la rainure, avec comme

conséquence possible un choc en retour

ou la cassure de la meule.

d. Ne positionnez pas votre main dans la

trajectoire de la meule en rotation ou

derrière celle-ci. Lorsque la meule, au

point de fonctionnement, s’éloigne de

votre main, l’effet de rebond possible

pourrait propulser la meule en rotation et

l’outil électroportatif directement vers

vous.

e. Lorsque la meule est pincée ou

accrochée, ou quand une opération de

coupe est interrompue pour quelque

raison que ce soit, mettez l’outil

électroportatif hors tension et tenez-le

en position fixe jusqu’à ce que la meule

s’arrête complètement. Ne tentez jamais

de faire sortir la meule de tronçonnage

de la rainure pendant qu’elle est

toujours en train de tourner, car cela

pourrait causer un choc en retour.

Effectuez une inspection de la situation et

prenez des mesures correctives pour

éliminer la cause du pincement ou de

l’accrochage de la meule.

f. Ne recommencez pas à couper dans

l’ouvrage immédiatement. Attendez que

la meule atteigne sa vitesse normale et

introduisez-la alors à nouveau dans

l’ouvrage en prenant les précautions

nécessaires. La meule risquerait de se

coincer, de sortir de la rainure ou de

causer un choc en retour si l’outil

électroportatif était remis en marche

alors qu’elle se trouvait toujours dans

l’ouvrage.

g. Supportez les panneaux ou les ouvrages

de grande taille afin de minimiser le

risque de pincement de la meule et de

choc en retour. Les ouvrages de grande

taille ont tendance à s’affaisser sous leur

propre poids. Des supports doivent être

placés sous ces ouvrages, à proximité de

la ligne de coupe et près du bord de

l’ouvrage, des deux côtés de la meule.

h. Prenez encore plus de précautions

lorsque vous “découpez une cavité”

dans des murs existants ou dans

d’autres endroits sans visibilité. La

meule saillante risque de couper une

canalisation d’eau ou de gaz, des fils

électriques ou des objets pouvant causer

un choc en retour.

Consignes de sécurité pour les outils rotatifs

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 32

Avertissements supplémentaires concernant la sécurité

Avertissements relatifs à la

sécurité pour les opérations

avec des brosses métalliques :

a. Tenez toujours compte du fait que des

poils des brosses se détachent et sont

projetés par les brosses même dans des

conditions de fonctionnement normales.

N’aggravez pas ce problème en faisant

pression excessivement sur la brosse.

Les poils d’une brosse métallique ainsi

projetés peuvent facilement s’enfoncer

dans des vêtements légers et/ou dans la

peau.

b. Laissez les brosses fonctionner à la

vitesse normale pendant au moins une

minute avant de les utiliser. Pendant ce

temps personne ne doit se tenir devant

la brosse ou dans sa trajectoire possible.

Des fils ou poils lâches seront déchargés

pendant cette période de fonctionnement

initiale.

c. Dirigez la décharge de la brosse

métallique en rotation dans le sens

opposé à l’endroit où vous vous trouvez.

De petites particules et de minuscules

fragments de fils peuvent être déchargés

à haute vitesse pendant l’utilisation de

ces brosses et risquent de s’enfoncer

dans votre peau.

Consignes de sécurité pour les outils rotatifs

a. L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

b. Maintenez les poignées sèches et

exemptes d’huile et de graisse. On ne

pas maîtriser un outil électroportatif en

toute sécurité quand on a les mains

glissantes.

c. Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez

un outil, faites attention de n’en

démonter aucune pièce car il est

toujours possible de mal remonter ou

de pincer les fils internes ou de

remonter incorrectement les ressorts de

rappel des capots de protection.

Certains agents de nettoyage tels que

l’essence, le tétrachlorure de carbone,

l’ammoniaque, etc. risquent d’abîmer les

plastiques.

d. Veillez à ce que l’interrupteur soit dans

la position de fermeture avant d’insérer

le bloc-piles. L’insertion d’un bloc-piles

dans un outil électroportatif dont

l’interrupteur est dans la position de

marche est une invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer

des poussières contenant des produits

chimiques qui sont des causes reconnues

de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits

de maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans un

lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques

à poussière conçus spécialement pour

filtrer les particules microscopiques.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 33

Consignes de sécurité applicables aux chargeurs

Vous devez lire et comprendre toutes les instructions. Le non-

respect, même partiel, des instructions ci-après entraîne un

risque de choc életrique, d'incendie et/ou de blessures graves.

IMPORTANTES CONSIGNES DE SÉCURITÉ ET DE FONCTIONNEMENT

CONSERVEZ CES INSTRUCTIONS

a. Ce manuel contient des instructions

pour le chargeur de piles modèle

GAL12V-20. Ne lui substituez aucun autre

chargeur.

b. Avant d’utiliser le chargeur de piles,

lisez toutes les instructions et toutes les

mises en garde figurant sur (1) le

chargeur de piles, (2) le bloc-piles et (3)

le produit utilisant les piles.

c. Chargez uniquement des piles

rechargeables Dremel indiquées à la

page 38. D’autres types de piles

risqueraient d’éclater et de causer ainsi

des blessures et des dommages.

d. Chargez le bloc-piles à des températures

supérieures à +32 degrés F (0 degré C)

et inférieures à +113 degrés F (45

degrés C). Rangez l’outil et le bloc-piles

à des endroits dont la température ne

dépassera pas 120 degrés F (49 degrés

C). Ceci est important pour ne pas

risquer de causer des dommages graves

aux cellules des piles.

e. Ne rechargez pas les piles dans un

environnement humide ou mouillé.

N’exposez pas le chargeur à la pluie ou à

la neige. La pénétration d’eau dans le

chargeur de piles risquerait de causer un

choc électrique ou un incendie.

f. Il peut y avoir une fuite de pile dans des

conditions extrêmes d'utilisation ou de

température. Évitez tout contact avec la

peau et les yeux. Le liquide de pile est

caustique et pourrait causer des brûlures

chimiques aux tissus. Si le liquide vient en

contact avec la peau, lavez rapidement à

l'eau savonneuse. Si le liquide vient en

contact avec les yeux, rincez-les à l'eau

pendant au moins 10 minutes et sollicitez

des soins médicaux.

g. Placez le chargeur sur des surfaces

plates et non inflammables, et à distance

de tous matériaux inflammables, lorsque

vous rechargez le bloc-piles. De la

moquette et d’autres surfaces

thermiquement isolantes bloquent une

circulation appropriée de l’air, ce qui

pourrait causer une surchauffe du

chargeur et du bloc-piles. Si vous

observez de la fumée ou si vous voyez

que le chargeur ou le bloc-piles

commence à fondre, débranchez

immédiatement le chargeur et ne vous

servez plus du chargeur ou du bloc-piles.

Contactez immédiatement le service à la

clientèle.

h. Assurez-vous que le cordon est placé à

un endroit où il ne sera pas piétiné, ou il

ne fera trébucher personne et ou il ne

sera pas exposé par ailleurs à des

dommages ou à des contraintes. Une

fiche et un cordon endommagés

pourraient causer un choc électrique ou

un incendie.

i. Débranchez le chargeur en tirant sur la

fiche et non sur le cordon. N’utilisez pas

un chargeur dont le cordon ou la fiche

est endommagé ; faites-les remplacer

immédiatement. Une fiche ou un cordon

endommagé pourrait causer un choc

électrique ou un incendie.

j. N’insérez pas de bloc-piles dans le

chargeur si le boîtier du bloc-piles est

fissuré. L’utilisation d’un bloc-piles

endommagé pourrait causer un choc

électrique ou un incendie.

k. Ne démontez pas le chargeur et ne

l’utilisez pas s’il a reçu un impact

violent, s’il est tombé ou s’il a été

endommagé par ailleurs d’une

quelconque autre façon. Un

réassemblage incorrect ou un

endommagement pourrait causer un choc

électrique ou un incendie.

l. Avant chaque utilisation, inspectez le

chargeur de piles, le câble et la fiche.

N’utilisez pas le chargeur de piles si

vous détectez un dommage quelconque.

N’ouvrez jamais le chargeur de piles

vous-même ; apportez-le dans un Centre

de service usine de Dremel ou chez un

réparateur compétent n’utilisant que des

pièces de rechange d’origine. Un

réassemblage incorrect pourrait causer

un choc électrique ou un incendie.

m. N’utilisez pas d’accessoire qui n’est pas

recommandé ou vendu par Dremel.

L’utilisation d’accessoires non

recommandés pourrait causer un choc

électrique ou un incendie.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 34

Mise au rebut des piles

Ne tentez pas de

désassembler le

bloc-piles ou d’enlever tout composant

faisant saillie des bornes de piles, ce qui

peut provoquer un incendie ou des

blessures. Avant la mise au rebut, protégez

les bornes exposées à l’aide d’un ruban

isolant épais pour prévenir le court-

circuitage.

Piles lithium-ion

Si le produit est équipé d'une pile lithium-

ion, la pile doit être ramassée, recyclée ou

mise au rebut d'une manière qui ne soit pas

nocive pour l'environnement.

“Le sceau RBRC de

recyclage des piles,

homologué par l’EPA

(Agence pour la protection

de l’environnement des

États-Unis), qui se trouve

sur les piles au lithium-ion

(Li-ion) indique que Robert Bosch Tool

Corporation participe volontairement à un

programme industriel de ramassage et de

recyclage de ces piles au terme de leur vie

utile, pourvu qu’elles soient mises hors

service aux États-Unis ou au Canada. Le

programme du RBRC offre une alternative

pratique à la mise des piles au Li-ion usées

au rebut ou au ramassage d’ordures

municipal, ce qui pourrait être interdit dans

votre région.

Veuillez appeler le 1-800-8-BATTERY pour

obtenir de plus amples renseignements sur

le recyclage des piles au Li-ion et sur les

restrictions ou interdictions de mise au

rebut qui s’appliquent à votre région ou

renvoyez vos piles à un Centre de Service

Bosch/Dremel pour recyclage. La

participation de Robert Bosch Tool

Corporation à ce programme s'insère dans

le contexte de notre engagement à

préserver notre environnement et à

conserver nos ressources naturelles.”

Consignes de sécurité applicables aux chargeurs

n. Ne rangez pas le chargeur avec un bloc-

piles à l’intérieur. Le stockage d’un bloc-

piles à l’intérieur d’un chargeur pendant

une période prolongée pourrait

endommager le bloc-piles et risquerait

même de causer un incendie.

o. Débranchez le chargeur de la prise de

courant avant de le ranger, d’effectuer

une opération de maintenance ou de

réparation, ou de le nettoyer. De telles

mesures préventives en matière de

sécurité réduisent le risque de choc

électrique ou d’incendie.

p. Gardez le chargeur de piles propre en

soufflant de l’air comprimé sur les

évents du chargeur et en essuyant le

boîtier du chargeur avec un tissu

humide. Tout contamination pourrait

causer un choc électrique ou un incendie.

q. Remplacez le bloc-piles si vous

constatez une baisse substantielle de

l’autonomie de fonctionnement après les

recharges. Cela signifie peut-être que le

bloc-piles s’approche de la fin de sa vie

utile.

Entretien des piles

Lorsque les piles

ne sont pas dans

l’outil ou le chargeur, gardez-les à l’écart

d’objets métalliques. Ainsi, pour éviter un

court-circuitage des bornes, NE PLACEZ

PAS les piles dans la boîte à outils ou dans

la poche avec des clous, des vis, des clés,

etc. Ceci peut provoquer un incendie ou des

blessures.

NE METTEZ PAS LES PILES AU FEU ET NE

LES EXPOSEZ PAS À UNE CHALEUR

ÉLEVÉE. Elles peuvent exploser.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 35

Symboles

Symbole Désignation ⁄ Explication

V Volts (tension)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Secondes (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 36

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation ⁄ Explication

Alerte l’utilisateur pour lire le mode d’emploi.

Alerte l’utilisateur pour porter des lunettes de sécurité.

Alerte l’utilisateur pour porter une protection respiratoire.

Alerte l’utilisateur pour porter des protecteurs d’oreilles.

Fait savoir à l’utilisateur qu’il doit porter des protections oculaires,

respiratoires et auditives.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada.

Désigne le programme de recyclage des piles Li-ion.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 37

Description fonctionnelle et spécifications

Outil rotatif sans cordon modèle 8240

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

Fig. 1

1. Écrou de douille

2. Douille

3. Capuchon avant à clé intégrée

EZ TWIST™

4. L’arbre

5. Ouvertures de ventilation

6. Bouton de blocage de l’arbre

7. Interrupteur de marche/arrêt

8. Cadran de commande de

vitesse variable

9. Indicateur de charge de la pile

10. Bloc-piles

11. Touches de déverrouillage

des piles

12. Bride de suspension

13. Clé à douille

Numéro de modèle..............8240

Tension nominale ............10,8V/12V MAX

Vitesse nominale ............n 5 000 – 35 000/mn

Capacités de la douille ....0,8 mm, 1,6 mm,

2,4 mm, 3,2 mm

Chargeur ..............................GAL12V-20

Tension nominale.............120 V~ 60 Hz

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 38

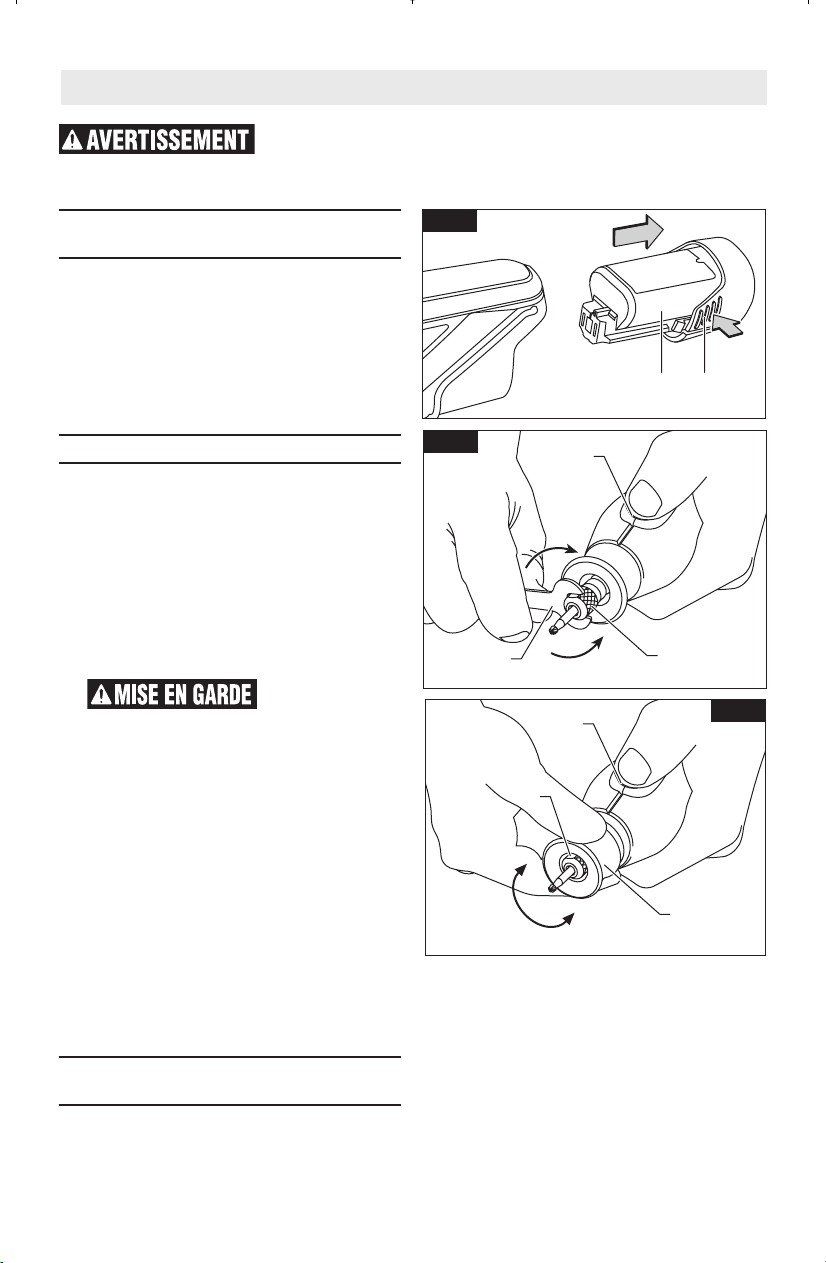

Insertion et retrait du bloc-

piles

Enlevez le bloc-piles 10 de l’outil en

pinçant les deux côtés à la hauteur des

touches de déverrouillage 11 et en le

tirant vers le bas (Fig. 2).

Pour remettre le bloc dans l’outil,

glissez-le dans l’ouverture jusqu’à ce

qu’il se verrouille en place. Ne forcez

pas outre mesure.

Écrou de douille

Pour desserrer, appuyez d’abord sur le

bou ton de blocage de l’arbre 6 et

tournez l’arbre à la main jus qu’à ce que

le dispositif de blocage engage l’arbre,

empêchant ainsi toute rotation

ultérieure. Votre outil Dremel 8240 est

fourni avec un mécanisme de blocage

rapide de la douille. Ce mécanisme

engage l'arbre de sortie à 8 endroits

différents sur l'arbre pour faciliter le

fonctionnement.

N’appuyez pas

sur le bouton de

blocage de l’arbre pen dant que l’outil

rotatif est en marche.

L’arbre étant bloqué, utilisez la clé à

douille 13 pour desserrer l’écrou de

douille 1, au besoin. L’écrou de douille

doit être engagé sans serrer lors de

l’insertion d’un accessoire. Changez les

accessoires en insérant le nouvel

accessoire le plus loin possible dans la

douille de serrage, réduisant ainsi les

risques d’éjection ou de déséquilibre.

L’arbre étant bloqué, serrez à la main

l’écrou de douille jusqu’à ce que la tige

de l’accessoire soit retenue solidement

par la douille (Fig. 3). Évitez de serrer

l'écrou de douille trop fort quand il n'y

a pas d'embout.

Capuchon avant à clé

intégrée EZ TWIST™

Le capuchon avant de votre outil

comporte une clé intégrée qui vous

permet de serrer et de desserrer l’écrou

de douille sans avoir besoin d’utiliser

une clé à douille standard. Dévissez le

capuchon avant de l’outil 3, alignez la

pièce amovible en acier à l’intérieur du

capuchon avec l’écrou de douille 1.

Après avoir engagé le mécanisme de

blocage de l’arbre 6, tournez le

capuchon avant dans le sens des

aiguilles d’une montre pour serrer ou

dans le sens contraire des aiguilles

d’une montre pour desserrer (Fig. 4).

Assemblage

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Pour

desserrer

Pour

serrer

Pour

desserrer

Pour

serrer

Fig. 2

Fig. 3

Fig. 4

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 39

Douilles

Quatre tailles différentes de douilles

(Fig. 5), adaptées à des tailles

différentes de tiges, sont offertes pour

votre outil rotatif. Pour le montage une

autre douille, retirez l’écrou de la douille

ainsi que la douille à remplacer. Insérez

l’extrémité non fendue de la douille

dans l’ouverture à l’extrémité de l’arbre

de l’outil. Replacez l’écrou sur l’arbre.

Utilisez toujours

la douille de

même grosseur que la tige de

l’accessoire que vous désirez utiliser.

Ne forcez jamais une tige trop grosse

pour la douille.

Remarque : La plupart des kits d’outils

rotatifs n'incluent pas tous les quatre

formats de douilles.

Dégagement de douilles

coincées

Il est possible qu’une douille se coince

dans l’écrou, tout particulièrement si un

écrou est serré sur l’outil sans que le

foret ne soit en place. Dans un tel cas, la

douille peut être dégagée de son écrou

en poussant la tige d’un accessoire dans

l’orifice de l’écrou de la douille. Ceci

devrait causer l’éjection de la douille de

son écrou.

Équilibrage des accessoires

Pour le travail de précision, il est

important que tous les accessoires

soient bien équilibrés (tout comme les

pneus de votre voiture). Pour rectifier

ou équilibrer un accessoire, desserrez

légè re ment l’écrou de la douille, et

tournez l’accessoire ou la douille d’un

quart de tour. Resserrez l’écrou de la

douille et mettez l’outil rotatif en

marche. Le son qui se fait entendre et le

maniement de l’outil devraient vous

indiquer si l’acces soire est bien

équilibré. Continuez l’ajustement de

cette façon jusqu’à ce que vous

obteniez le meilleur équi libre. Pour

maintenir l’équilibre des pointes de

meule abra sive, avant chaque usage,

alors que la pointe de meule est re tenue

fermement dans la douille, mettez l’outil

rotatif en marche et tenez la pierre à

rectifier 415 légèrement ap puyée sur la

pointe de la meule en rotation. Ceci a

pour effet d’éliminer les points élevés

tout en rectifiant la pointe de meule

pour un meilleur équilibre.

Vous pouvez suspendre votre outil au

crochet de suspension pour le ranger ou

lors de la pose de l’arbre flexible. Si

vous n'utilisez pas le crochet de

suspension, remettez-le en place d'un

coup sec de façon qu'il ne gêne pas

l'utilisation de l'outil.

Assemblage

TABLEAU D’IDENTIFICATION DES DOUILLES

DESER RAGE

Les tailles des douilles de serrage peuvent être iden -

tifiées par les anneaux à l’extrémité arrière de la

douille.

La douille de 0,8 mm possède un (1) anneau.

La douille de 1,6 mm possède deux (2) anneaux.

La douille de 2.4 mm possède trois (3) anneaux.

La douille de 3,2 mm ne possède aucun anneau.

(Inclus dans la plupart des kits d'outils sur l'outil)

Anneaux

d’identification

Douille

480

3,2 mm

Douille

481

2,4 mm

Douille

482

1,6 mm

Douille

483

0,8 mm

Fig. 5

Fig. 6

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 40

Chaque fois que

vous prenez l’outil,

veillez à ne pas couvrir les trous d’aération

avec votre main, ce qui a pour effet

d’empêcher l’air de circuler à l’intérieur et

ainsi faire surchauffer le moteur.

Interrupteur « marche /

arrêt » coulissant

L'outil est mis en marche en faisant

glisser l'interrupteur coulissant 7, qui

est situé sur le dessus du bâti du

moteur, en position de marche.

POUR METTRE L'OUTIL EN MARCHE,

faites glisser le bouton de l'interrupteur

vers l'avant.

POUR ÉTEINDRE L'OUTIL, faites glisser

le bouton de l'interrupteur vers l'arrière.

Cadran de commande de

vitesse variable

Votre outil est pourvu d'un cadran de

commande de vitesse variable 8. La

vitesse peut être ajustée en cours de

fonctionnement en faisant tourner le

cadran vers l’avant ou vers l’arrière

entre n’importe lequel des réglages.

Vous pouvez vous référer aux tableaux

de la page 49-52 pour déterminer la

vitesse appropriée en fonction du

matériau sur lequel vous travaillez et du

type d’accessoire utilisé. Ces tableaux

vous permettent de sélec tionner d’un

coup d’œil tant l’accessoire correct que

la vitesse optimale.

Il ne suffit pas d’accroître la pression

sur l’outil lorsqu’il ne coupe pas à votre

satisfaction. Peut-être devriez-vous

utiliser un accessoire différent, et peut-

être qu’un ajustement de vitesse

solutionnerait le problème. Faire

pression sur l’outil n’est d’aucune aide.

Laissez la vitesse faire le travail !

Tous les accessoires pour outils rotatifs

Dremel sont compatibles avec votre

outil, mais il se peut que l’utilisation de

certains accessoires réduise la durée de

fonctionnement de la pile.

Indicateur de charge

de la pile

Cet outil est doté d’un indicateur de

charge qui vous indique le niveau de

charge de la pile. Quand les trois

voyants DEL sont allumés, cela indique

que la pile est chargée au maximum. Au

Chiffre de

l’indicateur

de vitesse

Plage de vitesse

approximative, / min.

5 4,000-6,000

•10 9,000–11,000

15 14,000–17,000

20 17,000–22,000

25 22,000–26,000

30 27,000–31,000

35 31,000–35,000

* Réglage pour brosse métallique

Consignes de fonctionnement

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Emploi prévu

Cet outil électrique a été conçu pour les

applications de sculpture / gravure,

détourage, meulage / affûtage, coupe,

nettoyage / polissage, ponçage,

enlèvement de coulis et perçage dans

les matériaux suivants : bois tendre,

bois dur, stratifiés / plastiques, acier,

aluminium / laiton / cuivre, coques /

pierre, et matériaux en céramique et en

verre.

Fig. 7

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 41

fur et à mesure que la pile se décharge,

les voyants s’éteignent un par un,

jusqu’à ce qu’il n’en reste qu’un seul

allumé. Quand ce dernier voyant

commence à clignoter, cela veut dire

que la pile est presque déchargée. Une

fois que la pile est morte, l’outil s’arrête

automatiquement. Il s’agit d’un arrêt

soudain de l’outil, et non pas d’un

ralentissement progressif. Il vous suffit

de recharger la pile et de recommencer

à utiliser l’outil.

Chargement du bloc-piles

REMARQUES IMPORTANTES

CONCERNANT LA CHARGE

1. De même, le chargeur n’est destiné

qu’à la charge rapide des bloc-piles

dont la température se situe entre

0°C (32°F) et 45°C (113°F). Si le

bloc-piles est trop chaud ou trop

froid, la charge rapide est alors

impossible. (Chose possible si le

bloc-piles devient trop chaud à

l’usage intensif). Quand la

température du bloc-piles retourne

entre 0°C (32°F) et 45°C (113°F), le

chargeur rassumera automatique -

ment sa fonction.

2. Une diminution marquée de la

réserve énergétique entre les charges

peut signaler l’épuise ment du bloc-

piles et le besoin d’un remplacement.

3. N'oubliez pas de débrancher le

chargeur durant la période de

remisage.

4. Si le bloc-piles ne se charge pas

normale -ment :

a. Vérifiez la présence de courant à la

prise en y branchant un autre

appareil électrique.

b. Vérifiez si la prise n’est pas

raccordée con jointement à un

interrupteur qui servirait à éteindre

les lumières.

c. Vérifiez la propreté des bornes du

bloc-piles. Nettoyez-les au besoin

avec un bâtonnet imbibé d’alcool.

d. Si vous n’arrivez toujours pas à

obtenir la charge satisfaisante,

confiez l’outil, le bloc-piles et le

chargeur à votre centre d’entretien

Dremel habituel.

Remarque : L’utilisation de chargeurs

ou de piles qui ne sont pas

recommandés par Dremel sur la liste

des piles/chargeurs annulera la

gatrantie.

CHARGEUR DREMEL GAL12V-20

Branchez le cordon du chargeur dans

votre prise de courant standard, insérez

ensuite le bloc-pile 10 dans le chargeur

(Fig 8).

Si le témoin lumineux vert est éteint,

ceci signifie que le chargeur ne reçoit

pas de courant de la prise de courant.

Le témoin vert du chargeur commencera

à clignoter, ce qui indique que la pile

reçoit une charge rapide. La charge

rapide s'arrêtera automatiquement

lorsque le bloc-pile est à pleine charge.

Lorsque le témoin lumineux cesse de

clignoter (et devient vert en continu),

3 voyants – 100 % de charge disponible

2 voyants – 50 % de charge disponible

1 voyant – 25 % de charge disponible

1 voyant clignote – l’outil ne va pas tarder à s’éteindre

3 voyants clignotants – la pile est trop chaude ou trop

froide pour fonctionner. Éteignez l’outil et laissez la pile

revenir à la température normale de fonctionnement

avant de réutiliser l’outil.

Consignes de fonctionnement

Voyant vert

Chargeur

Fig. 8

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 42

ceci signifie que la charge rapide est

terminée.

On peut utiliser le bloc-pile même si le

témoin clignote encore. Il peut falloir

plus de temps pour que le témoin cesse

de clignoter, suivant la température.

La raison d’être du clignotement rapide

vert du voyant lumineux est pour

indiquer que le bloc-piles est en mode

de charge rapide. Le témoin cessera de

clignoter en moins de temp si le bloc-

pile n'était pas entièrement déchargé.

Si le voyant vert s’allume, le chargeur

est bran ché mais le bloc-piles n’est pas

en place, ou le bloc-piles est pleinement

chargé, ou le bloc-piles est trop chaud

ou trop froid pour prendre la charge

rapide. Le chargeur passera

automatiquement à la charge rapide

quand une température acceptable aura

été atteinte.

Lorsque plusieurs piles sont chargées

l'une après l'autre, le temps de charge

peut augmenter légèrement.

Lorsque le bloc-pile est entièrement

chargé, débranchez le chargeur (à moins

que vous ne chargiez un autre bloc-pile)

et insérez le bloc-pile dans l'outil.

Utilisation de l’outil rotatif

Chaque fois que

vous prenez l’outil,

veillez à ne pas couvrir les trous d’aération avec

votre main, ce qui a pour effet d’empêcher l’air

de circuler à l’intérieur et ainsi faire surchauffer

le moteur.

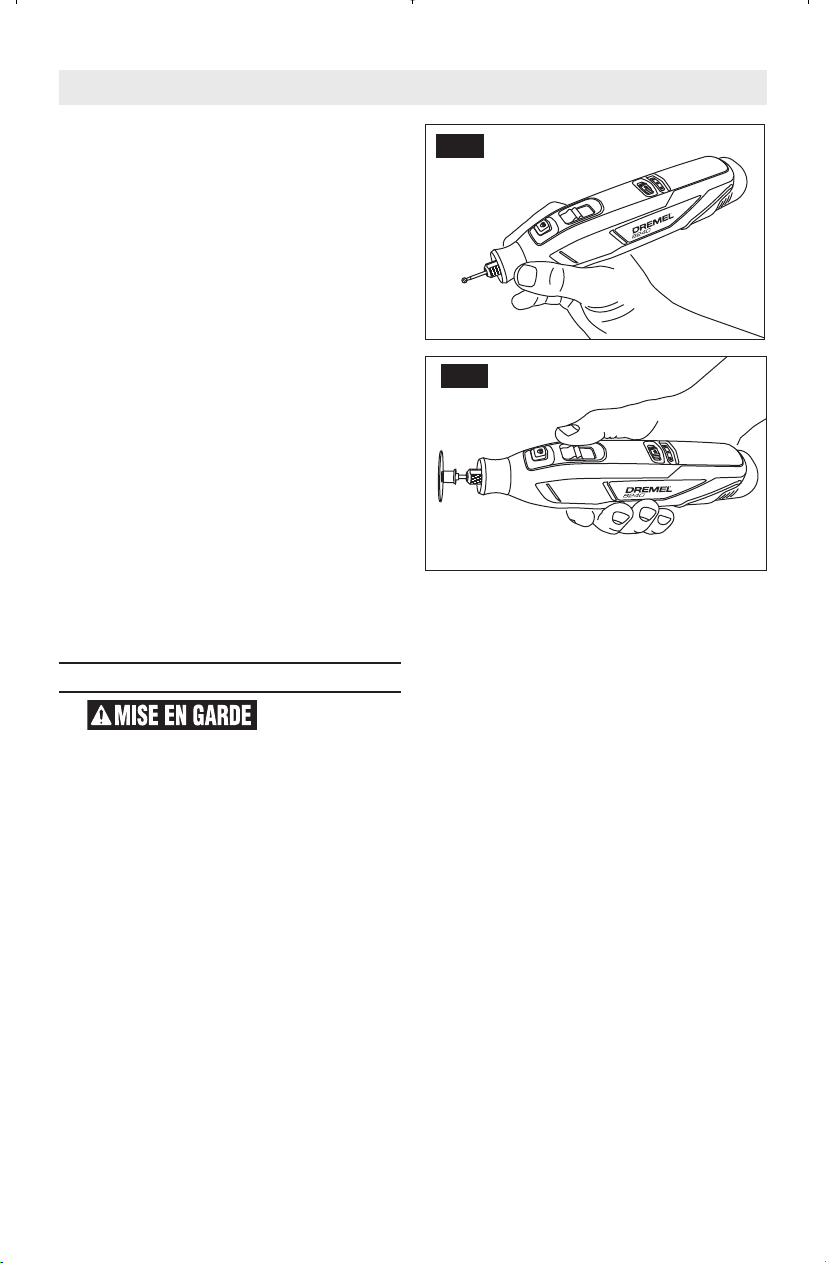

Pour obtenir un meilleur contrôle dans

le travail de précision, tenez l’outil

rotatif comme un crayon, entre le

pouce et l’index (Figure A.)

La méthode de maintien de l’outil dans

la « paume de la main » s’utilise pour

des opérations plus énergiques, comme

le meulage de surfaces planes ou

l’utilisation de disques de découpage

(Figure B.)

Pratiquez d’abord sur des matériaux de

rebut pour voir comment fonctionne

l’action à haute vitesse de l’outil rotatif.

N’oubliez pas que le travail est accompli

par la vitesse de l’outil et par

l’accessoire monté dans la douille. Vous

ne devez pas appuyer sur l’outil ni

pousser celui-ci pendant l’usage.

Abaissez plutôt l’accessoire en rotation,

légèrement vers la pièce, en le laissant

toucher l’endroit où vous voulez com -

mencer la coupe (ou le ponçage ou la

gravure, etc.). Axez vos efforts sur le

guidage de l’outil sur la pièce, en n’exer -

çant qu’une très faible pression de votre

main. Laissez l’accessoire faire le travail.

Il est habituellement préférable de

passer l’outil plusieurs fois plutôt que

de tenter de faire tout le travail d’une

seule fois. Ainsi, pour pratiquer une

coupe, passez l’outil allant-venant sur la

pièce, tout comme vous le feriez avec un

petit pinceau. Coupez un peu de

matériau à chaque passage jusqu’à ce

que vous atteigniez la profondeur

désirée. L’ap proche douce et adroite est

celle qui convient le mieux à la plupart

des tâches. Vous exercez ainsi un

meilleur con trôle, êtes moins

susceptible de commettre des er reurs,

et obtenez le meilleur rendement de

l’accessoire.

Questions ou problèmes ?

Composez le 1-800-437-3635 ou

visitez notre site web à

www.Dremel.com

Consignes de fonctionnement

FIG. A

FIG. B

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 43

Entretien

Service

IL N’EXISTE

L’INTÉRIEUR AUCUNE PIÈCE

SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien

préventif exécuté par des personnes

non autorisés peut entraîner un

positionnement erroné des

composants et des fils internes, ce qui

peut présenter de graves dangers.

Nous recommandons de confier toute

intervention d’entretien sur l’outil à un

centre de service-usine Dremel.

TECHNI CIENS : Débranchez l’outil et/ou

le chargeur de la source de courant

avant d’entretenir.

Piles

Faire attention aux blocs-piles qui

approchent la fin de leur vie. Si vous

remarquez une diminution dans les

performances de votre outil ou une

durée de fonctionnement réduite de

manière significative entre charges, il

est temps de remplacer le bloc-piles.

S’il n’est pas remplacé, il se peut qu’il

endommage le chargeur ou que l’outil

fonctionne incorrectement.

Moteurs C.C.

Le moteur de votre outil a été conçu

pour de nombreuses heures d’utilisation

fiable. Pour maintenir l’efficacité

maximale du moteur, nous

recommandons de l’examiner tous les

six mois. Seul un moteur de

remplacement Dremel authentique,

conçu spécialement pour votre outil,

doit être utilisé.

Nettoyage

Certains agents

de nettoyages et

certains dissolvants abîment les pièces

en plastique. Parmi ceux-ci se trouvent:

l’essence, le tétrachlorure de carbone,

les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Les prises d’air et les leviers de

commutation doivent être gardés

propres et exempts de corps étrangers.

Ne tentez pas de nettoyer en insérant

des objets pointus à travers l’ouverture.

Pour éviter les accidents, débranchez toujours l'outil et/ou le

chargeur de sa source d’alimentation secteur avant toute

opération de maintenance ou de nettoyage.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 44

Accessoires Dremel

Utiliser seulement des accessoires de la marque Dremel®.

Aucun des autres accessoires n’a été conçu pour cet outil. Leur

usage pourrait occasionner des blessures corporelles ou des dommages matériels.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

Le nombre et l’assortiment d’accessoires pour l’outil rotatif sont pratiquement illimités. Il existe

une catégorie convenant à presque toutes les tâches que vous avez à accomplir — ainsi qu’un

éventail de tailles et de formes à l’intérieur de chaque catégorie vous permettant ainsi d’ob tenir

l’accessoire parfait qui satisfait tous les besoins.

Les catégories d’accessoires sont les suivantes : sculpture / gravure, fraisage, meulage /

affûtage, coupe, nettoyage / polissage, ponçage, enlèvement de coulis, perçage et pinces de

serrage / divers.

Pour un guide complet des accessoires rotatifs Dremel, veuillez vous rendre sur le site –

dremel.com/documents/20812/597949/bit-guide-poster.pdf

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 45

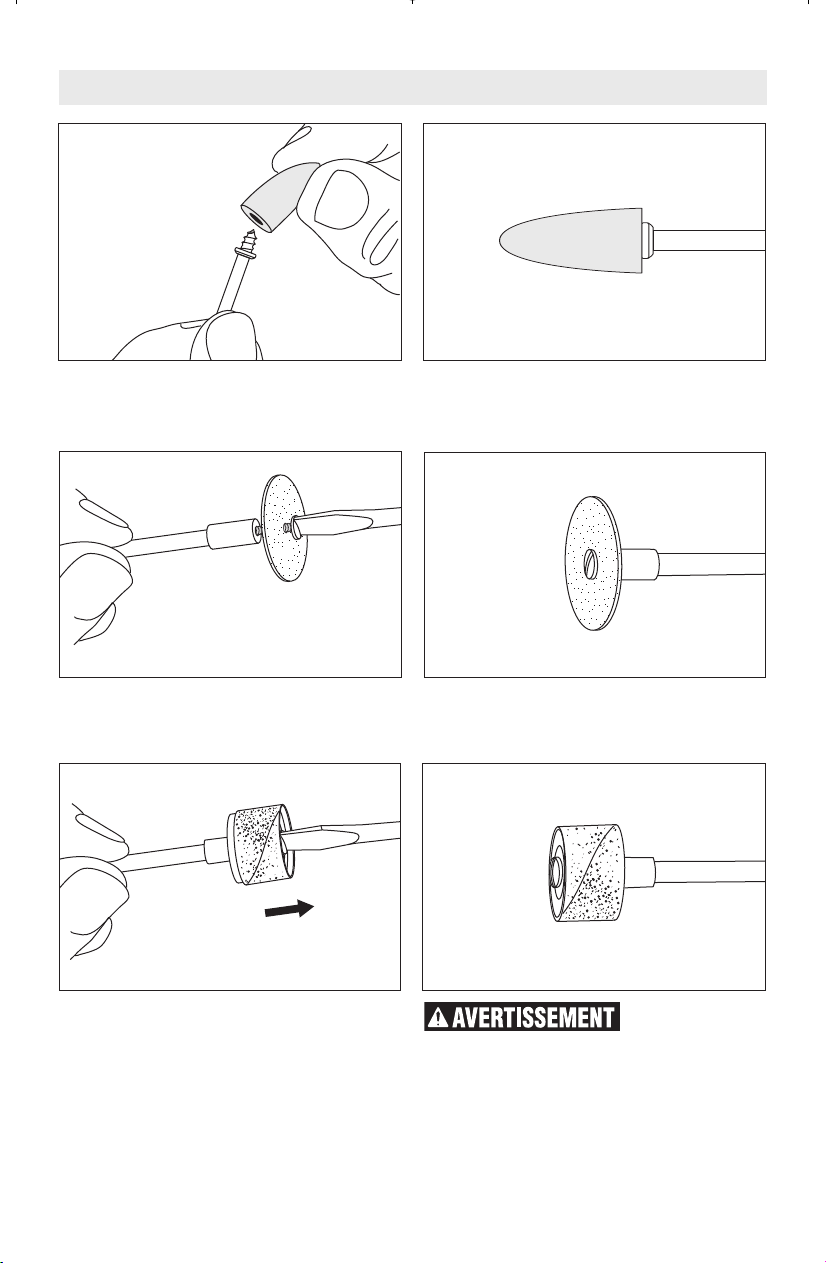

Le mandrin N° 401 s'emploie avec les meules et

l'embout de polissage en feutre. Insérez l'embout sur la

vis soigneusement. L'embout en feutre doit descendre

droit sur le mandrin de la vis, et il doit être tourné

complètement jusqu'à la douille.

Le mandrin N° 402 possède une petite vis à son

extrémité, et cette vis est utilisée avec les patins de

ponçage et les meules de coupe à l'émeri. Les vitesses

élevées, habituellement les vitesses maximales, sont

celles qui conviennent le mieux à la plupart des tâches,

y compris la coupe de l'acier qui est illustrée ici.

Pour remplacer une bande sur la ponceuse à tambour,

desserrez la vis sans la retirer pour contracter le

tambour, puis faites glisser la vieille bande à l'extérieur.

Faites glisser la nouvelle bande de ponçage sur la

ponceuse, puis donnez de l'expansion au tambour en

serrant à nouveau la vis.

Avant chaque usage,

vérifiez pour vous

assurer que tous les composants sont assemblés sur

la tige de l'accessoire et que le tambour est

suffisamment étendu pour fixer solidement la bande

durant l'utilisation. Si la bande de ponçage est lâche

sur le tambour durant le fonctionnement, elle peut être

projetée et vous frapper ou frapper les personnes

présentes.

Remplacement des accessoires du mandrin de la vis

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 46

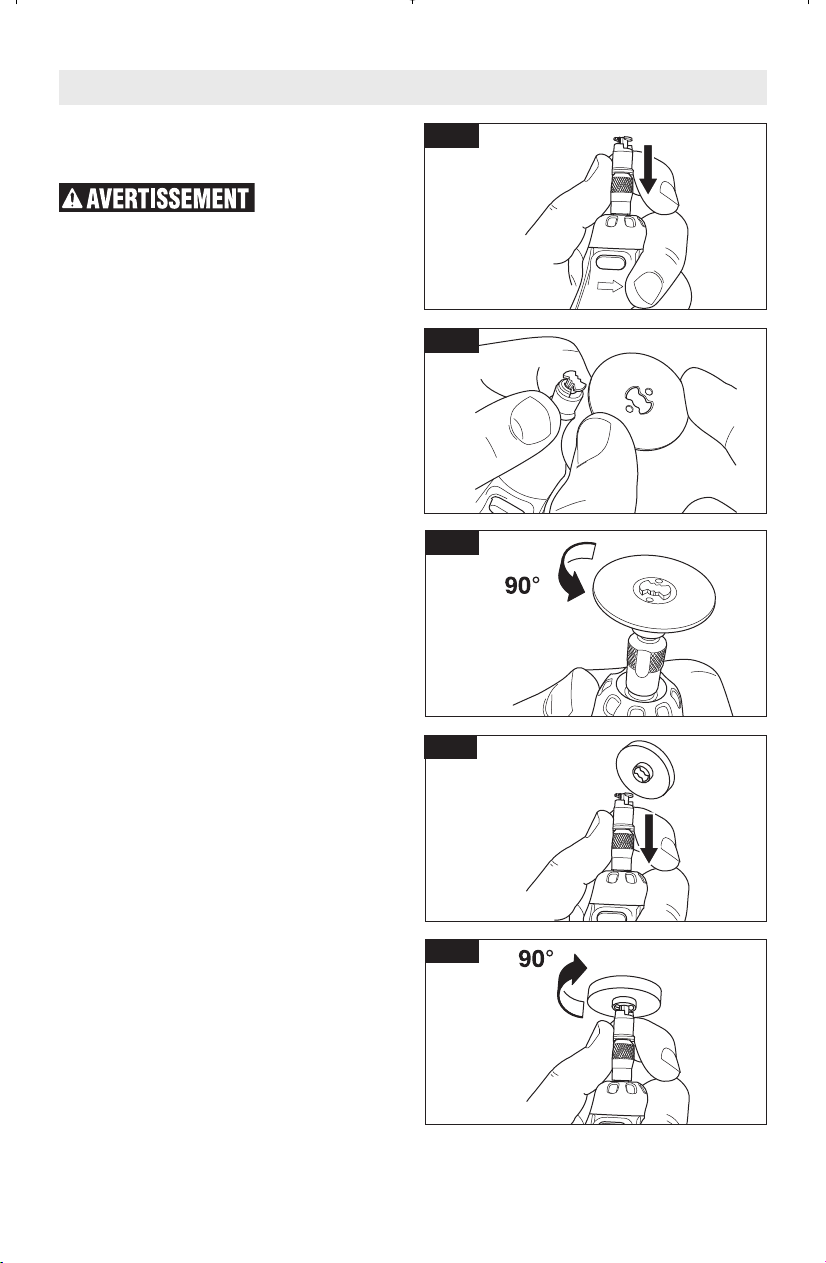

Mode d’emploi du mandrin EZ Lock™

Le mandrin

EZ Lock

™

N° EZ402 a un manchon à ressort

et est utilisé avec les disques de tronçonnage, les feutres à

polir et les chiffons à lustrer.

Assurez-vous toujours

que l’outil rotatif est

dans la position Arrêt (« OFF ») et débranchez la fiche de

la prise de courant ou le bloc-piles de l’outil avant de

changer des accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une mise en marche

accidentelle de l'outil.

Assurez-vous toujours que l’accessoire est bien en

place à l’intérieur du mandrin avant de commencer à

l’utiliser. Un placement incorrect de l’accessoire dans le

mandrin pourrait causer des blessures corporelles ou

des dommages aux biens.

Chargement de l’accessoire :

1. Placez le mandrin EZ Lock™ dans la douille aussi

profondément que possible, et serrez l’écrou de fixation

de la douille.

Remarque : Il existe une entretoise bleue qui reposera

sur l’écrou de fixation de la douille et réglera le mandrin à

la profondeur appropriée. En cas d’utilisation avec un

mandrin Dremel, faites sortir légèrement le mandrin

avant de serrer.

2. Tirez d'une main le manchon à ressort VERS LE BAS,

en direction de l'outil, et maintenez-le dans cette

position. Vous pouvez appuyer l'outil contre le corps

ou contre l'établi pour augmenter la force de levier

(Fig. 1).

3. De l'autre main, alignez l'élément en forme de nœud

papillon sur la meule à tronçonner avec le mandrin et

vérifiez que la pièce rapportée en métal est orientée

dans le sens opposé à celui de l'outil (Fig. 2).

4. Placez la meule sur le mandrin à un point situé juste en

dessous du nœud papillon sur le mandrin et faites-la

tourner de 90 degrés jusqu'à ce que l'élément en forme

de nœud papillon sur la meule soit aligné avec le

manchon. Relâchez le manchon. La meule devrait se

verrouiller en place (Fig. 3).

5. Lorsque vous montez des accessoires de ponçage et de

polissage, alignez l’élément en forme de nœud papillon

avec la pièce rapportée en métal sur le fond de

l'accessoire (Fig. 4 et 5).

Pour vous assurer que le positionnement est correct,

saisissez le bouton de verrouillage de la douille et faites

tourner l'accessoire. Ce dernier ne doit pas pouvoir

tourner.

Déchargement de l’accessoire :

1. Tirez d'une main le manchon à ressort VERS LE BAS, en

direction de l'outil (Fig. 1).

2. Maintenez le manchon dans cette position abaissée tout

en faisant tourner l'accessoire de 90 degrés.

3. Retirez l'accessoire.

Pendant l’emploi

Évitez tout risque d'endommagement du mandrin EZ

Lock™ en faisant en sorte qu'il ne soit pas en contact avec

l'ouvrage.

FIG. 4

FIG. 5

FIG. 2

FIG. 3

FIG. 1

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 47

Le mandrin EZ Drum™ N° EZ407SA a un

manchon à ressort et est utilisé avec des

bandes de ponçage.

A s s u r e z - v o u s

toujours que

l’outil rotatif est dans la position Arrêt («

OFF ») et débranchez la fiche de la prise de

courant ou le bloc-piles de l’outil avant de

changer des accessoires. Ces mesures de

sécurité préventive réduisent le risque d'une

mise en marche accidentelle de l'outil.

Assurez-vous toujours que l’accessoire est

bien en place à l’intérieur du mandrin

avant de commencer à l’utiliser. Un

placement incorrect de l’accessoire dans le

mandrin pourrait causer des blessures

corporelles ou des dommages aux biens.

Pour charger l’accessoire :

1. Comme indiqué, placez deux doigts sous

le mandrin et tirez fermement vers le

haut. Ceci placera l’EZ Drum™ dans la

position « déverrouillée » (Fig. 1).

2. En gardant vos deux doigts sous le

mandrin, faites glisser la bande de

ponçage vers le bas jusqu’à ce que le

mandrin bleu soit couvert entièrement

(Fig. 2).

3. Pour revenir à la position « verrouillée »,

appuyez fermement sur la partie

supérieure du mandrin (Fig. 3).

Retrait de la bande de ponçage sur le

mandrin :

1. Placez deux doigts sous le mandrin et

tirez fermement vers le haut. Ceci placera

l’EZ Drum™ dans la position «

déverrouillée » (Fig. 1).

2. La bande de ponçage glissera maintenant

facilement hors du mandrin (Fig. 2). Ne

comprimez pas la bande de ponçage

quand vous la retirez du mandrin EZ

Drum™, car la bande en caoutchouc

pourrait tomber du mandrin et ne plus

être utilisable.

Mode d’emploi du mandrin EZ Drum™

FIG. 1

FIG. 2

FIG. 3

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 48

Réglages de vitesse

Remarque : Dans les tableaux de vitesses, chaque nombre

pour les réglages = milliers de tr/mn

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

Couteaux à coupe rapide

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

100, 121, 131 25-35 25-35 12-17 12-17 18-24 - - -

114,124, 134, 144 25-35 12-17 9-11 12-17 12-17 - - -

118, 190, 191, 192,

193, 194

25-35 25-35 9-11 12-17 25-35 - - -

116, 117, 125, 196 25-35 12-17 9-11 12-17 12-17 - - -

115 25-35 25-35 9-11 12-17 12-17 - - -

198, 199 25-35 18-24 9-11 12-17 12-17 - - -

Couteaux à graver

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

105, 108 25-35 25-35 18-24 9-11 12-17 - - -

106, 107, 109, 110 25-35 25-35 12-17 9-11 12-17 - - -

111 25-35* 25-35* 18-24* 9-11 12-17 - - -

112, 113 25-35* 25-35* 12-17* 9-11 12-17 - - -

Pointes de meule en diamant

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

25-35 18-24 - - - 25-35 25-35 25-35

Couteaux au carbure de tungstène à dent structurée

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

9931, 9932, 9933,

9934, 9935, 9936

25-35 18-24 9-11 - 12-17 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 49

Réglages de vitesse

Remarque : Dans les tableaux de vitesses, chaque nombre

pour les réglages = milliers de tr/mn

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

Couteaux au carbure de tungstène

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

9901, 9902, 9903,

9904, 9905, 9906,

9912

25-35 18-24 9-11 25-35 12-17 18-24 18-35 18-35

9909, 9910, 9911 - - - - - 18-24 18-35 18-35

Embouts (fers) de toupie à haute vitesse

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

612, 615, 617, 618,

640, 650, 652, 654

25-35* 18-24• - - - - - -

Meules au carbure de silicium (bleu/vert)

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

83142, 83322, 83702,

84922, 85422, 85602,

85622

- - 12-17 25-35 9-11 12-17 25-35 25-35

Meules/pointes abrasives

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

516 9-17 9-17 - 18-24 12-17 - - -

500 9-17 9-17 - 12-24 9-17 - - -

EZ541GR - - - 12-24 9-17 - - -

Meules à l’oxyde d’aluminium

(orange/brun)

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

541, 903, 911, 921,

932, 941, 945, 952,

953, 954, 971, 997,

8153, 8175, 8193,

8215

25-35 25-35 - 18-24 9-11 12-17 25-35 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 50

Réglages de vitesse

Remarque : Dans les tableaux de vitesses, chaque nombre

pour les réglages = milliers de tr/mn

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

Pierres à affûter pour tronçonneuse a chaîne

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

453, 454, 455 - - - 25-35 - - - -

Accessoires de coupe

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

409, 420, 426, 540,

EZ409

- - 5-11 25-35 25-35 25-35 25-35 -

543, EZ544 25-35 18-35 5-11 - - - - -

545, EZ545 18-35 18-24 - - - 12-24 12-24 -

560 À utiliser sur du placoplâtre. pour un résultat optimal, utiliser à 30 000 tr/min.

561 12-35 12-35 5-11 - 25-35 - - -

562 - - - - - - 25-35 -

EZ456 - - - 25-35 25-35 - - -

EZ476 - - 5-11 - - - - -

Accessoires de polissage

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

461, 462, 463 - - - 18-24 18-24 18-24 18-24 18-24

414, 422, 429 - - - 12-17 12-17 12-17 12-17 12-17

425, 427 - - - 18-24 18-24 - - -

423E - - - 12-24 12-24 12-24 12-24 12-24

Brosses métalliques

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

403, 404, 405 9-11 9-11 5-11 12-17 12-17 - - -

428, 442, 443 9-11 9-11 5-8 9-11 9-11 - - -

530, 531, 532 - 9-11 - 9-11 - - - -

535, 536, 537 9-11 9-11 - 9-11 9-11 9-11 - -

Bandes et disques à poncer

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

407, 408, 430, 431,

432, 438, 439, 440,

444

5-35 5-35 5-17 25-35 25-35 5-35 5-35 -

411, 412, 413 12-17 12-17 5-8 - 5-8 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 51

Réglages de vitesse

Remarque : Dans les tableaux de vitesses, chaque nombre

pour les réglages = milliers de tr/mn

* Vitesse pour coupes légères, risque de brûlures sur rainures profondes.

• Selon le sens de coupe par rapport au grain du bois.

Meules à lamelles

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

502, 503, 504, 505 25-35 18-24 5-8 25-35 18-35 - - -

Tampons abrasifs de finition

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

511E, 512E 12-17 12-17 9-11 12-17 12-17 - - -

Brosses abrasifs de détail

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

EZ471SA, EZ472SA,

EZ473SA

5-17 5-17 5-11 5-17 5-17 - - -

Embout (foret)

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

150 25-35 18-35 5-11 - 12-17 - - -

Embouts (forets) pour verre

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

662DR, 663DR - - - - - 5-17 5-17 5-17

Embouts (forets) pour extraction de coulis

Numéro de

catalogue

Bois

tendre

Bois

dur

Stratifiés

/plastique

Acier

Aluminum,

laiton, etc.

Coquille/

pierre

Céramique Verre

569, 570 À utiliser sur coulis pour murs et plancher - 12-24 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 52

Votre produit Dremel est garanti contre les vices de matériau ou de façon pendant un délai de deux ans à compter de la

date d’achat. Dans l’hypothèse où le produit ne se conformerait pas à cette garantie écrite, veuillez procéder de la façon

1. NE RAPPORTEZ PAS votre produit à l’endroit où vous l’avez acheté.

2. Emballez avec soin le produit seul, sans aucun autre article, et renvoyez-le, en port payé, accompagné :

A. d’une copie de votre justificatif d’achat daté (veuillez en garder une copie pour vous-même)

B. d’une déclaration écrite concernant la nature du problème

C. d’une indication de vos nom, adresse et numéro de téléphone, à l’adresse suivante :

CANADA

Giles Tool Agency

OU 47 Granger Av.

ÉTATS-UNIS

Robert Bosch Tool Corporation

Dremel Repairs 173 Lawrence 428 Dock #2

Walnut Ridge, AR 72476

Scarborough, Ontario Canada

M1K 3K9 1-416-287-3000

À L’EXTÉRIEUR DU TERRITOIRE CONTINENTAL DES ÉTATS-UNIS

Consultez votre distributeur local ou écrivez à Dremel : Dremel Repairs 173 Lawrence 428 Dock #2

Walnut Ridge, AR 72476

Nous vous recommandons d’assurer le paquet contre la perte ou les dommages en cours de route dont nous ne

pouvons assumer la responsabilité.

Cette garantie n’est offerte qu’à l’acheteur enregistré d’origine. LES DOMMAGES AU PRODUIT RÉSULTANT DE

MANIPULATIONS ABUSIVES, D'ACCIDENTS, D'USAGES ABUSIFS, DE NÉGLIGENCE, DE RÉPARATIONS OU

D'ALTÉRATIONS NON AUTORISÉES, D'UTILISATION D’ACCESSOIRES NON APPROUVÉS OU D'AUTRES CAUSES NON

LIÉES AU MATÉRIAU OU À LA FAÇON NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Aucun employé, mandataire, vendeur ou autre n’est autorisé à accorder des garanties au nom de Dremel. Si l’inspection

effectuée par Dremel révèle que le problème a été causé par un problème de matériau ou de façon dans les limites de la

garantie, Dremel réparera ou remplacera le produit gratuitement et renverra le produit en port payé. Si elles peuvent être

effectuées, les réparations rendues nécessaires par l’usure normale ou un usage abusif, ou les réparations du produit une

fois la période de garantie expirée, seront facturées aux tarifs réguliers de l’usine.

DREMEL N’ACCORDE AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU IMPLICITE, ET

TOUTES LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D’APTITUDE À UN USAGE PARTICULIER EN PLUS DE

L’OBLIGATION SUSVISÉE SONT REJETÉES PAR LES PRÉSENTES PAR DREMEL ET EXCLUES DE CETTE GARANTIE

LIMITÉE.

Cette garantie vous accorde certains droits précis, et vous pouvez également avoir d’autres droits qui varient d’un endroit à

un autre. L’obligation du garant se limite à réparer ou remplacer le produit. Le garant n’est responsable d’aucun dommage

accessoire ou indirect attribuable à de telles défaillances alléguées. Certaines juridictions ne permettent pas l’exclusion ou

la limitation des dommages accessoires ou indirects ; il se peut donc que les limitations ou l’exclusion qui précède ne

s’appliquent pas à vous.

En ce qui concerne les prix et la façon de vous prévaloir de la garantie sur le territoire continental des États-Unis, mettez-

vous en contact avec votre distributeur Dremel local.

Exportado por: © Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado a México por: Robert Bosch, S. de R.L. de C.V.

Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México

Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656

Garantie limitée de Dremel

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 53

1. Seguridad del área de

trabajo

a. Mantenga el área de trabajo limpia y

bien iluminada. Las áreas desordenadas

u oscuras invitan a que se produzcan

accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por

ejemplo en presencia de líquidos, gases

o polvos inflamables. Las herramientas

mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

c. Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta

mecánica. Las distracciones pueden

hacerle perder el control de la

herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use

enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas

a tierra). Los enchufes no modificados y

los tomacorrientes coincidentes reducirán

el riesgo de sacudidas eléctricas.

b. Evite el contacto del cuerpo con las

superficies conectadas o puestas a

tierra, tales como tuberías, radiadores,

estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el

cuerpo del operador se conecta o pone a

tierra.

c. No exponga las herramientas mecánicas

a la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes

afilados o las piezas móviles. Los

cordones dañados o enganchados

aumentan el riesgo de que se produzcan

sacudidas eléctricas.

e. Cuando utilice una herramienta

mecánica en el exterior, use un cordón

de extensión adecuado para uso a la

intemperie. La utilización de un cordón

Lea todas las advertencias de seguridad y todas las instrucciones.

Si no se siguen las advertencias e instrucciones, el resultado podría

ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de seguridad

que sigan a este símbolo para evitar posibles lesiones o

muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 54

adecuado para uso a la intemperie reduce

el riesgo de que se produzcan sacudidas

eléctricas.

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice

una fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El

uso de un GFCI reduce el riesgo de

sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta

mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la

influencia de drogas, alcohol o

medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

b. Use equipo de protección personal. Use

siempre protección de los ojos. El

equipo de protección, como por ejemplo

una máscara antipolvo, calzado de

seguridad antideslizante, casco o

protección de oídos, utilizado para las

condiciones apropiadas, reducirá las

lesiones corporales.

c. Evite el arranque accidental. Asegúrese

de que el interruptor esté en la posición

de apagado antes de conectar la

herramienta a la fuente de energía y / o

al paquete de batería, levantar la

herramienta o transportarla. Transportar

herramientas mecánicas con un dedo en

el interruptor o encender herramientas

mecánicas que tengan el interruptor en la

posición de encendido invita a que se

produzcan accidentes.

d. Quite todas las llaves de ajuste o de

tuerca antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza

giratoria de la herramienta mecánica

podría causar lesiones corporales.

e. No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la

herramienta mecánica en situaciones

inesperadas.

f. Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de

las piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la

conexión de instalaciones de extracción

y recolección de polvo, asegúrese de

que dichas instalaciones estén

conectadas y se usen correctamente. El

uso de dispositivos de recolección de

polvo puede reducir los peligros

relacionados con el polvo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use

la herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

b. No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

energía y/o el paquete de batería de la

herramienta mecánica antes de hacer

cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas.

Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar

accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté

usando fuera del alcance de los niños y

no deje que personas que no estén

familiarizadas con la herramienta

mecánica o con estas instrucciones

utilicen la herramienta. Las herramientas

mecánicas son peligrosas en manos de

usuarios que no hayan recibido

capacitación.

e. Mantenga las herramientas mecánicas.

Compruebe si hay piezas móviles

desalineadas o que se atoran, si hay

piezas rotas y si existe cualquier otra

situación que podría afectar el

funcionamiento de la herramienta

mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes

de usarla. Muchos accidentes son

causados por herramientas mecánicas

mantenidas deficientemente.

f. Mantenga las herramientas de corte

Advertencias generales de seguridad para herramientas mecánicas

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 55

Advertencias generales de seguridad para herramientas mecánicas

Normas de seguridad para herramientas giratorias

afiladas y limpias. Es menos probable

que las herramientas de corte mantenidas

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

g. Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a

realizar. El uso de la herramienta

mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría

causar una situación peligrosa.

5. Uso y cuidado de las

herramientas alimentadas

por baterías

a. Recargue las baterías solamente con el

cargador especificado por el fabricante.

Un cargador que es adecuado para un

tipo de paquete de batería puede crear

un riesgo de incendio cuando se utiliza

con otro paquete de batería.

b. Utilice las herramientas mecánicas

solamente con paquetes de batería

designados específicamente. El uso de

cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté

usando, manténgalo alejado de otros

objetos metálicos, tales como

sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos

pequeños que pueden hacer una

conexión de un terminal a otro. Si se

cortocircuitan los terminales de la batería

uno con otro, se pueden causar

quemaduras o un incendio.

d. En condiciones abusivas, es posible que

se eyecte líquido de la batería. Evite el

contacto. Si se produce un contacto

accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos,

obtenga además ayuda médica. El líquido

que salga eyectado de la batería puede

causar irritación o quemaduras.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica

reciba servicio de un técnico de

reparaciones calificado, utilizando

únicamente piezas de repuesto

idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

Advertencias de seguridad

comunes para las operaciones

de amolado, lijado, cepillado

con cepillo de alambre, pulido,

tallado o tronzado con ruedas

abrasivas:

a. Esta herramienta eléctrica está diseñada

para funcio nar como amoladora,

lijadora, cepillo de alambre, pulidora,

talladora o herramienta tronzadora. Lea

todas las advertencias de seguridad,

instruc ciones, ilustraciones y especi -

ficaciones suministradas con esta

herramienta eléctrica. Si no se siguen

todas las instrucciones que se indican a

continuación, el resultado podría ser

descargas eléctricas, incendio y/o

lesiones graves.

b. No utilice accesorios que no estén

diseñados y recomendados específi -

camente por el fabricante de la

herramienta. Sólo porque el accesorio se

pueda acoplar a su herramienta eléctrica,

eso no garantiza un funcionamiento

seguro.

c. La velocidad nominal de los accesorios

debe ser por lo menos igual al ajuste de

velocidad de funcionamiento marcado

en la herramienta eléctrica. Los

accesorios que funcionen más

rápidamente que su velocidad nominal se

pueden romper y ser lanzados al aire.

d. El diámetro exterior y el grosor de su

accesorio deben estar dentro de los

límites de la capacidad nominal de su

herramienta eléctrica. Los accesorios de

tamaño incorrecto no se pueden controlar

adecuadamente.

e. El tamaño del eje portaherramienta de

las ruedas, los tambores de lijar o

cualquier otro accesorio debe encajar

apropiadamente en el husillo o el porta -

herra mienta de la herramienta eléctrica.

Los accesorios que no coincidan con los

herrajes de montaje de la herra mienta

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 56

eléctrica funcionarán desequilibrados,

vibrarán excesivamente y podrán causar

pérdida de control.

f. Las ruedas montadas en mandrín, los

tambores de lijar, los cortadores u otros

accesorios se deben insertar

completamente en el portaherramienta o

el mandril. Si el mandrín no está

suficientemente sujeto y/o el saliente de

la rueda es demasiado largo, la rueda

montada se podría aflojar y ser eyectada

a alta velocidad.

g. No utilice un accesorio que esté dañado.

Antes de cada uso, inspeccione el

accesorio, como por ejemplo las ruedas

abrasivas para comprobar si tienen pica -

du ras y grietas, el tambor de lijar para

revisar si tiene grietas, desgarraduras o

desgaste excesivo, y el cepillo de

alambre para comprobar si hay alambres

flojos o agrietados. Si la herramienta

eléctrica o el accesorio se cae, realice

una inspección para com probar si se ha

dañado o instale un accesorio que no

esté dañado. Después de inspeccionar e

instalar un accesorio, posiciónese usted

y posicione a las perso nas que estén

presentes alejados del plano del

accesorio que rota y haga funcionar la

herramienta eléctrica a la máxima

velocidad sin carga durante un minuto.

Normalmente, los accesorios dañados se

romperán en pedazos durante este

tiempo de prueba.

h. Use equipo de protección personal.

Dependiendo de la aplicación, use una

careta, anteojos de seguridad o gafas de

seguridad. Según sea apropiado, use una

máscara antipolvo, protectores de la

audición, guantes y un delantal de taller

capaz de detener pequeños fragmentos

de abrasivo o de la pieza de trabajo. La

protección de los ojos debe ser capaz de

detener los residuos que salgan

despedidos al ser generados por

diversas operaciones. La máscara

antipolvo o el respirador debe ser capaz

de impedir mediante filtración el paso de

las partículas generadas por la operación

que usted vaya a realizar. La exposición

prolongada a ruido de alta intensidad

podría causar pérdida de audición.

i. Mantenga a las personas que estén

presentes a una distancia segura del

área de trabajo. Toda persona que entre

al área de trabajo debe usar equipo de

protección personal. Los fragmentos de

la pieza de trabajo o de un accesorio roto

pueden salir despedidos y causar lesiones

más allá del área de operación inmediata.

j. Agarre la herramienta eléctrica

solamente por las superficies de agarre

con aislamiento cuando realice una

operación en la que el accesorio de

corte pueda entrar en contacto con

cables ocultos. Si el accesorio de corte

entra en contacto con un cable con

corriente, eso puede hacer que las partes

metálicas de la herramienta eléctrica que

están al descubierto lleven corriente y

podrían causar una descarga eléctrica al

operador.

k. Sostenga siempre firmemente la

herramienta en la(s) mano(s) durante el

arranque. La fuerza de torsión de

reacción del motor, a medida que acelera

hasta la máxima velocidad, puede hacer

que la herramienta se tuerza.

l. Use abrazaderas para soportar la pieza

de trabajo siempre que sea práctico. No

sostenga nunca una pieza de trabajo

pequeña en una mano y la herramienta

en la otra mano mientras esté en uso. Si

sujeta con una abrazadera una pieza de

trabajo pequeña, podrá usar la(s)

mano(s) para controlar la herramienta. El

material redondo, como las varillas de

unión, las tuberías o los tubos, tiene

tendencia a rodar mientras está siendo

cortado y puede hacer que la broca se

atore o salte hacia usted.

m. Posicione el cable de alimentación lejos

del accesorio que gira. Si usted pierde el

control, es posible que el cable de

alimentación resulte cortado o

enganchado y puede que la mano o el

brazo sean jalados hasta el accesorio que

gira.

n. No deje nunca la herramienta eléctrica

en ningún lugar hasta que el accesorio

se haya detenido por completo. El

accesorio que gira se puede enganchar en

la superficie y jalar la herramienta

eléctrica hasta hacer que usted pierda el

control de la misma.

o. Después de cambiar las brocas o hacer

cualquier ajuste, asegúrese de que la

tuerca del portaherra mienta, el mandril

o cualquier otro dispositivo de ajuste

estén firmemente apretados. Los

dispositivos de ajuste flojos pueden

cambiar de posición inesperada mente,

causando pérdida de control, y los

componente que roten estando flojos

serán arrojados violentamente.

Normas de seguridad para herramientas giratorias

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 57

p. No tenga la herramienta eléctrica en

marcha mientras la lleva junto a usted.

Un contacto accidental con el accesorio

que gira podría engancharle la ropa y jalar

el accesorio hasta su cuerpo.

q. Limpie regularmente las aberturas de

ventilación de la herramienta eléctrica.

El ventilador del motor absorberá el polvo

en el interior de la carcasa y la

acumulación excesiva de metal en polvo

podría causar peligros eléctricos.

r. No utilice la herramienta eléctrica cerca

de materiales inflamables. Las chispas

podrían incendiar estos materiales.

s. No utilice accesorios que requieran

refrigerantes líquidos. El uso de agua u

otros refrigerantes líquidos podría causar

electrocución o descargas eléctricas.

t. Utilice la herramienta únicamente en un

área bien ventilada. Al trabajar en un

entorno seguro se reduce el riesgo de

lesiones.

u. Deje suficiente espacio, por lo menos 6

pulgadas, entre la mano y la broca que

gira. No ponga la mano en el área de la

broca que gira. Puede que la proximidad

de la mano a la broca que gira no siempre

sea obvia.

v. No toque la broca ni el portaherramienta

después de usar la herramienta.

Después del uso, la broca y el

portaherramienta están demasiado

calientes para tocarlos con las manos

desnudadas.

w. No altere ni utilice incorrectamente la

herramienta. Cualquier alteración o

modificación es un uso incorrecto y es

posible que cause lesiones corporales

graves.

x. Este producto no está diseñado para

utilizarse como taladro dental, en

aplicaciones médicas en humanos o en

veterinaria. El resultado podrá ser

lesiones graves.

Retroceso y advertencias

relacionadas

El retroceso es una reacción repentina a

una rueda, una almohadilla de refuerzo, un

cepillo o cualquier otro accesorio que esté

rotando y que resulte pellizcado o

enganchado. El pellizcamiento o el

enganche causan una parada rápida del

accesorio que rota, lo cual a su vez hace

que la herramienta eléctrica descontrolada

sea forzada en sentido opuesto al de

rotación del accesorio.

Por ejemplo, si una rueda abrasiva es

enganchada o pellizcada por la pieza de

trabajo, el borde de la rueda que esté

entrando en el punto de pellizcamiento

puede penetrar en la superficie del material

y hacer que la rueda se salga del corte o

experimente retroceso. La rueda puede

saltar hacia el operador o alejándose de

éste, dependiendo del sentido del

movimiento de dicha rueda en el punto de

pellizcamiento. Las ruedas abrasivas

también se pueden romper en estas

condiciones.

El retroceso es el resultado de la utilización

indebida de la herramienta eléctrica y/o de

procedimientos o condi ciones de operación

incorrectos, y se puede evitar tomando las

precauciones apropiadas tal y como se

indica a continuación.

a. Mantenga un agarre firme de la

herramienta eléctrica y posicione el

cuerpo y el brazo de manera que le

permitan resistir las fuerzas de

retroceso. El operador puede controlar

las fuerzas de retroceso, si se toman las

precauciones adecuadas.

b. Tenga cuidado especial cuando trabaje

en esquinas, bordes afilados, etc. Evite

hacer rebotar y enganchar el accesorio.

Las esquinas, los bordes afilados o los

rebotes tienen tendencia enganchar el

accesorio que rota y causar pérdida de

control o retroceso.

c. No instale una hoja de sierra dentada.

Dichas hojas crean retroceso y pérdida de

control frecuentes.

d. Haga avanzar siempre la broca hacia el

interior del material en el mismo sentido

en el que el borde de corte esté saliendo

del material (que es el mismo sentido en

que las virutas son arrojadas). Si se hace

avanzar la herramienta en sentido

incorrecto, el resultado será que el borde

de corte de la broca se saldrá de la pieza

de trabajo y jalará la herramienta en el

sentido de este avance.

e. Cuando utilice limas rotativas, ruedas

tronzadoras, cortadores de alta

velocidad o cortadores de carburo de

tungsteno, tenga siempre la pieza de

trabajo sujeta firmemente con una

abrazadera. Estas ruedas se engancharán

si se inclinan ligeramente en la ranura y

pueden experimentar retroceso. Cuando

una rueda tronzadora se engancha,

Normas de seguridad para herramientas giratorias

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 58

generalmente la propia rueda se rompe.

Cuando una lima rotativa, un cortador de

alta velocidad o un cortador de carburo

de tungsteno se engancha, puede saltar

de la ranura y usted podría perder el

control de la herramienta.

Advertencias de seguridad

específicas para las

operaciones de amolado y

tronzado con ruedas

abrasivas:

a. Utilice únicamente los tipos de rueda

que estén recomendados para su

herramienta eléctrica y sólo para las

aplicaciones recomendadas. Por

ejemplo: no amole con el lado de una

rueda tronzadora. Las ruedas

tronzadoras abrasivas están diseñadas

para realizar amolado periférico; la

aplicación de fuerzas laterales a estas

ruedas puede hacer que se rompan en

pedazos.

b. Para conos y tapones abrasivos

roscados, utilice únicamente mandrines

de rueda no dañados, con una pestaña

de resalto sin relieve, que tengan el

tamaño y la longitud correctos. Los

mandrines apropiados reducirán la

posibilidad de rotura.

c. No “atore” una rueda tronzadora ni

aplique una presión excesiva. No intente

hacer un corte de profundidad excesiva.

Si la rueda se somete a un esfuerzo

excesivo, se aumentan la carga y la

susceptibilidad a que la rueda se tuerza o

se enganche en el corte, así como la

posibilidad de retroceso o rotura de la

rueda.

d. No posicione la mano en línea con la

rueda que rota ni detrás de ella. Cuando

la rueda, en el punto de operación, se

esté moviendo alejándose de la mano, el

posible retroceso podrá impulsar la rueda

que gira y la herramienta eléctrica

directamente hacia usted.

e. Cuando la rueda se esté pellizcando o

enganchando, o cuando se interrumpa

un corte por cualquier motivo, apague la

herramienta eléctrica y manténgala

inmóvil hasta que la rueda se detenga

por completo. No intente nunca retirar la

rueda tronzadora del corte mientras la

rueda esté en movimiento, ya que de lo

contrario podría ocurrir retroceso.

Investigue y tome medidas correctivas

para eliminar la causa de que la rueda se

pellizque o se enganche.

f. No reinicie la operación de corte en la

pieza de trabajo. Deje que la rueda

alcance la máxima velocidad y reingrese

cuidadosamente en el corte. La rueda

podría atorarse, desviarse o experimentar

retroceso si la herramienta eléctrica es

rearrancada en la pieza de trabajo.

g. Soporte los paneles o cualquier pieza de

trabajo extragrande para minimizar el

riesgo de que la rueda se pellizque y

experimente retroceso. Las piezas de

trabajo grandes tienden a combarse bajo

su propio peso. Se deben colocar

soportes debajo de la pieza de trabajo

cerca de la línea de corte y cerca del

borde de la pieza de trabajo a ambos

lados de la rueda.

h. Tenga precaución extra cuando haga un

“corte de bolsillo” en paredes existentes

u otras áreas ciegas. La rueda que

sobresale puede cortar tuberías de gas o

agua, cables eléctricos u objetos que

pueden causar retroceso.

Advertencias de seguridad

específicas para las

operaciones de cepillado con

cepillo de alambre:

a. Tenga presente que el cepillo lanza

cerdas de alambre incluso durante la

operación ordinaria. No someta los

alambres a un esfuerzo excesivo

aplicando una carga excesiva al cepillo.

Las cerdas de alambre pueden penetrar

fácilmente en la ropa ligera y/o la piel.

b. Deje que los cepillos giren a la velocidad

de funciona miento durante por lo menos

un minuto antes de usarlos. Durante

este tiempo nadie debe ubicarse delante

del cepillo ni en línea con él. Las cerdas

o los alambres que estén flojos se

lanzarán durante el tiempo de

asentamiento.

c. Dirija la descarga del cepillo de alambre

que gira alejándola de usted. Es posible

que se lancen partículas pequeñas y

fragmentos diminutos de alambre a alta

velocidad durante el uso de estos cepillos

y puede que dichas partículas y

fragmentos se incrusten en la piel.

Normas de seguridad para herramientas giratorias

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:05 PM Page 59

Advertencias de seguridad adicionales

a. Un GFCI y los dispositivos de protección

personal, como guantes de goma y

calzado de goma de electricista,

mejorarán más su seguridad personal.

b. Mantenga los mangos secos, limpios y

libres de aceite y grasa. Las manos

resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

c. Desarrolle un programa de

mantenimiento periódico de la

herramienta. Cuando limpie una

herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores

de seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina,

tetracloruro de carbono, amoníaco, etc.,

podrían dañar las piezas de plástico.

d. Asegúrese de que el interruptor esté en

la posición de apagado antes de

introducir el paquete de batería. Si se

introduce el paquete de batería en

herramientas mecánicas que tengan el

interruptor en la posición de encendido,

se invita a que se produzcan accidentes.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo. Para

reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

a. Este manual contiene instrucciones para

el cargador de baterías modelo GAL12V-

20. No lo sustituya por ningún otro

cargador.

b. Antes de utilizar el cargador de baterías,

lea todas las instrucciones e

indicaciones de precaución que se

encuentran en (1) el cargador de

baterías, (2) el paquete de batería y (3)

el producto que utiliza baterías.

c. Cargue solamente las baterías

recargables Dremel que se indican en la

página 65. Otros tipos de baterías

pueden reventar, causando lesiones

corporales y daños.

d. Cargue el paquete de batería a

temperaturas por encima de +32 grados

F (0 grados C) y por debajo de +113

grados F (45 grados C). Almacene la

herramienta y el paquete de batería en

lugares en los que las temperaturas no

excedan 120 grados F (49 grados C).

Esto es importante para prevenir daños

graves a las celdas de la batería.

e. No recargue la batería en un ambiente

húmedo o mojado. No exponga el

cargador ni a la lluvia ni a la nieve. La

entrada de agua en el cargador de

baterías puede causar descargas

eléctricas o incendio.

Normas de seguridad para cargadores

Lea y entienda todas las instrucciones. El incumplimiento de todas

las instrucciones indicadas a continuación puede dar lugar a

sacudidas eléctricas, incendios y/o lesiones personales graves.

INSTRUCCIONES DE SEGURIDAD Y DE FUNCIONAMIENTO IMPORTANTES

CONSERVE ESTAS INSTRUCCIONES

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 60

f. Se puede producir un escape del líquido

de las baterías bajo condiciones

extremas de uso o de temperatura.

Evite el contacto con la piel y los ojos.

El líquido de la batería es cáustico y

podría causar quemaduras químicas en

los tejidos. Si el líquido entra en contacto

con la piel, lávela rápidamente con agua y

jabón. Si el líquido entra en contacto con

los ojos, enjuáguelos con agua durante un

mínimo de 10 minutos y obtenga atención

médica.

g. Coloque el cargador sobre superficies

planas ininflamables y alejado de

materiales inflamables cuando recargue

el paquete de batería. Las alfombras y

otras superficies termoaislantes

bloquean la circulación apropiada de

aire, lo cual puede causar

sobrecalentamiento del cargador y del

paquete de batería. Si se observa humo o

derretimiento del cargador o del paquete

de batería, desenchufe inmediatamente el

cargador y no utilice el paquete de batería

ni el cargador. Contacte inmediatamente

a servicio al cliente.

h. Asegúrese de que el cable de

alimentación esté ubicado de manera

que no se pueda pisar ni tropezar en él,

ni que pueda sufrir daños ni someterse a

esfuerzo excesivo de alguna otra

manera. El enchufe y el cable de

alimentación dañados pueden causar

descargas eléctricas o incendio.

i. Desconecte el cargador jalando el

enchufe en lugar de jalando el cable de

alimentación. No utilice el cargador con

el cable de alimentación o el enchufe

dañado; haga que reemplacen el cable o

el enchufe de inmediato. Un enchufe o

un cable de alimentación dañado puede

causar descargas eléctricas o incendio.

j. No inserte el paquete de batería en el

cargador si la carcasa del paquete de

batería está agrietada. La utilización de

un paquete de batería dañado puede

causar descargas eléctricas o incendio.

k. No desensamble el cargador ni lo utilice

si ha recibido un golpe fuerte, se ha

caído o se ha dañado de alguna otra

manera. Un reensamblaje incorrecto o los

daños pueden causar descargas eléctricas

o incendio.

l. Antes de cada uso, compruebe el

cargador de baterías, el cable y el

enchufe. Si se detecta algún daño, no

utilice el cargador de baterías. No abra

nunca el cargador de baterías usted

mismo, llévelo a un Centro de Servicio

de Fábrica Dremel o a un técnico de

servicio calificado que utilice

únicamente piezas de repuesto

originales. Un reensamblaje incorrecto

puede causar descargas eléctricas o

incendio.

m. No utilice un aditamento no

recomendado o no vendido por Dremel .

La utilización de aditamentos no

recomendados puede causar descargas

eléctricas o incendio.

n. No almacene el paquete de batería en el

cargador. El paquete de batería

almacenado en el cargador durante un

período de tiempo prolongado podría

causar daños al paquete de batería e

incendio del mismo.

o. Desenchufe el cargador del

tomacorriente antes de almacenarlo,

intentar cualquier mantenimiento o

limpiarlo. Dichas medidas preventivas de

seguridad reducen el riesgo de descargas

eléctricas o incendio.

p. Mantenga limpio el cargador de baterías

soplando aire comprimido en las

aberturas de ventilación del cargador y

limpiando la carcasa del cargador con un

paño húmedo. La contaminación puede

causar descargas eléctricas o incendio.

q. Reemplace el paquete de batería si se

observa un descenso sustancial del

tiempo de funcionamiento por carga. Es

posible que el paquete de batería se esté

acercando al final de su vida útil.

Normas de seguridad para cargadores

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 61

No intente desarmar

la batería ni quitar

ninguno de los com ponentes que

sobresalen de las terminales de la batería.

Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja las terminales que

están al descubierto con cinta adhesiva

aislante gruesa para prevenir cortocircuitos.

Baterías de iones de litio

Si este producto está equipado con una

batería de iones de litio, dicha batería debe

recogerse, reciclarse o eliminarse de

manera segura para el medio ambiente.

“El sello de reciclaje de

baterías RBRC certificado

por la EPA que se encuentra

en la batería de iones de

litio (Li-ion) indica que

Robert Bosch Tool

Corporation está partici pando volun -

tariamente en un programa de la industria

para recoger y reciclar estas baterías al final

de su vida útil, cuando se retiran de servicio

en los Estados Unidos y Canadá. El

programa RBRC proporciona una alternativa

conveniente a tirar las baterías de Li-ion

usadas a la basura o a la corriente municipal

de aguas residuales, lo cual quizás sea ilegal

en su área.

Tenga la amabilidad de llamar al

1-800-8-BATTERY para obtener información

acerca de las prohibiciones/restricciones

sobre el reciclaje y la eliminación de

baterías de Li-ion en su lugar o devuelva las

baterías a un Centro de servicio

Bosch/Dremel para reciclarlas. La

participación de Robert Bosch Tool

Corporation en este programa es parte de

nuestro compromiso hacia preservar

nuestro medio ambiente y conservar

nuestros recursos naturales.”

Eliminación de las baterías

Cuidado de las baterías

Cuando las baterías

no están en la

herramienta o en el cargador, manténgalas

alejadas de objetos metálicos. Por ejemplo,

para evitar que las terminales hagan corto -

circuito, NO ponga las baterías en una caja

de herramientas o en un bolsillo con clavos,

tornillos, llaves, etc. Se pueden producir un

incendio o lesiones.

NO ARROJE LAS BATERIAS AL FUEGO NI

LAS EXPONGA AL CALOR INTENSO.

Pueden explotar.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 62

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación ⁄ Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 63

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación ⁄ Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria.

Alerta al usuario para que use protección de la audición.

Alerta al usuario para que use protección de los ojos, respiratoria y de

la audición

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 64

Descripción funcional y especificaciones

Herramienta giratoria sin cordon modelo 8240

Fig. 1

1. Tuerca del portaherramienta

2. Portaherramienta

3. Llave de tuerca integrada /

tapa de punta EZ TWIST™

4. Eje

5. Aberturas de ventilación

6. Botón de fijación del eje

7. Interruptor de encendido y

apagado

8. Dial de velocidad variable

9. Indicador de combustible

10. Paquete de baterÍas

11. Lengüetas de liberación de

las baterías

12. Gancho

13. Llave de portaherramienta

Paquetes de batería/Cargadores de baterías:

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

Número de modelo.............8240

Tensión nominal ...............10,8V/12V MÁX

Velocidad nominal ...........n 5.000 - 35.000/min

Capacidad del

portaherramienta .............0,8 mm, 1,6 mm,

2,4 mm, 3,2 mm

Cargador ............................GAL12V-20

Tensión nominal...............120 V~ 60 Hz

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 65

Introducción y suelta del

paquete de baterías

Saque el paquete de baterías 10 de la

herramienta presionando sobre ambos

lados de las lengüetas de liberación de

las baterías 11 y tire hacia abajo (Fig. 2).

Para introducir la batería, alinee la

batería e introduzca el paquete de

baterías en la herramienta hasta que

quede fijo en su posición. No lo fuerce.

Tuerca del portaherramienta

Para aflojar la tuerca, oprima primero el

botón de fijación del eje 6 y gire el eje a

mano hasta que el cierre acople el eje,

impidiendo así toda rotación posterior. La

Dremel 8240 está equipada con un

mecanismo de cierre rápido del

portaherramienta. Este mecanismo acopla

el eje de salida en 8 ubicaciones distintas

del eje para facilitar la operación.

No acople el cierre

mientras la herra -

mienta giratoria está en marcha.

Con el cierre del eje acoplado, utilice la

llave de porta herramienta 13 para

aflojar la tuerca del portaherra mienta 1

en caso de que sea necesario. La tuerca

del portaherramienta debe estar

enroscada flojamente cuando se

introduzca un accesorio. Cambie

accesorios intro duciendo el nuevo

accesorio en el portaherramienta hasta

donde se pueda para minimizar el

descentramiento y el desequilibrio. Con

el cierre del eje acoplado, apriete la

tuerca del portaherramienta con los

dedos hasta que el portaherramienta

agarre el cuerpo del accesorio (Fig 3).

Evite apretar excesivamente la tuerca

del portaherramienta cuando no haya

una broca introducida.

Llave de tuerca integrada /

tapa de punta EZ TWIST™

La tapa de punta de su herramienta

tiene una llave de tuerca integrada que

le permite aflojar y apretar la tuerca del

portaherramienta sin utilizar la llave de

tuerca para portaherramienta estándar.

Desenrosque la tapa de punta 3 de la

herramienta y alinee el inserto de acero

ubicado en el interior de la tapa con la

tuerca del portaherramienta 1. Con el

cierre del eje acoplado, gire la tapa de

punta en el sentido de las agujas del

reloj para apretar la tuerca del

portaherramienta y en sentido contrario

al de las agujas del reloj para aflojarla

(Fig. 4).

Ensamblaje

Desconecte el paquete de batería de la herramienta antes de

realizar cualquier ensamblaje, ajuste o cambio de accesorios.

Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

Para

aflojar

Para

apretar

Para

aflojar

Para

apretar

Fig. 2

Fig. 3

Fig. 4

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 66

Ensamblaje

Portaherramientas

Hay portaherramientas de cuatro

tamaños distintos (Fig. 5) disponibles

para la herramienta giratoria con objeto

de acomodar diferentes tama ños de

cuerpo. Para instalar un porta -

herramienta dis tinto, saque la tuerca del

portaherramienta y quite el porta -

herramienta viejo. Introduzca el extremo

no ranurado del portaherramienta en el

agujero que se encuentra al final del eje

de la herramienta. Vuelva a colocar la

tuerca del porta herramienta en el eje.

Utilice siempre el

porta herramienta

que corresponda al tamaño del cuerpo

del accesorio que usted piensa utilizar.

Nunca intente intro ducir a la fuerza en

un portaherramienta un cuerpo de

diámetro más grande que el que pueda

aceptar dicho portaherramienta.

Nota: La mayoría de los juegos de

herramienta giratoria no incluyen los

cuatro tamaños de portaherramienta.

Liberación de

portaherramientas atorados

Es posible que un portaherramienta se

atore dentro de la tuerca del

portaherramienta, especialmente si

dicha tuerca está apretada en la

herramienta sin que haya una broca

instalada en la misma. Si esto sucede, el

portaherramienta se puede retirar de la

tuerca del portaherramienta empujando

el vástago de un accesorio hacia el

interior del agujero de la tuerca del

portaherramienta (Fig. 6). Esto debería

hacer que el portaherramienta salga de

la tuerca del portaherramienta.

Equilibrado de accesorios

Para realizar trabajo de precisión es

importante que todos los accesorios se

en cuen tren bien equilibrados (de manera

muy parecida a las gomas de su

automóvil). Para nivelar o equilibrar un

acce sorio, afloje ligeramente la tuerca del

porta herramienta y haga girar el accesorio

o el porta herramienta 1/4 de vuelta.

Vuelva a apretar la tuerca del porta -

herramienta y ponga en marcha la

herramienta giratoria. El sonido y la

sensación del acce sorio deberán

permitirle saber si éste está funcio nando

de manera equilibrada. Siga realizando

ajustes de esta manera hasta lograr el

mejor equilibrio. Para mantener

equilibradas las fresas abrasivas, antes de

cada utilización, con la fresa fijada de

manera segura en el porta herra mienta,

encienda la herramienta giratoria y haga

funcionar la piedra de reacondi cio -

namiento 415 apoyándola ligeramente

contra la fresa que gira. Esto quita las

partes que sobre salen y nivela la fresa

para que ésta quede bien equilibrada.

El colgador se suministra con el fin de

emplearlo para colgar la herramienta

mientras se esté utilizando el eje flexible o

para almacenamiento. Si no usa el

colgador, acóplelo a presión de vuelta en

su sitio para que esté fuera del paso

mientras se esté utilizando la herramienta.

Anillas de

identificacion

Portaherra -

mienta 480

de 3,2 mm

Porta herramienta

481 de 2,4 mm

Portaherra -

mienta 482

de 1,6 mm

Portaherra -

mienta 483

de 0,8 mm

Fig. 5

Fig. 6

CUADRO DE IDENTIFICACIÓN DE

PORTAHERRAMIENTAS

Los tamaños de portaherramienta se pueden

identificar por medio de las anillas que se encuentran

en el extremo posterior del portaherramienta.

El portaherramienta de 0,8 mm tiene (1) anilla.

El portaherramienta de 1,6 mm tiene (2) anillas.

El portaherramienta de 2,4 mm tiene (3) anillas.

El portaherramienta de 3,2 mm no tiene anillas

(incluido en la herramienta en la mayoría de los

juegos de herramienta).

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 67

Cuando agarre la

herramienta, tenga

cuidado de no cubrir las aberturas de

ventilación con la mano. Esto blo quea

el flujo de aire y hace que el motor se

recaliente.

Interruptor de "encendido y

apagado" deslizante

La herramienta se ENCIENDE por medio

del interruptor oscilante 7 ubicado en el

lado superior de la carcasa del motor.

PARA ENCENDER LA HERRAMIENTA,

deslice el botón del interruptor hacia

delante.

PARA APAGAR LA HERRAMIENTA,

deslice el botón del interruptor hacia

detrás.

Dial de velocidad variable

La herramienta está equipada con un

dial de velocidad variable 8. La

velocidad se puede ajustar durante la

utilización rotando el dial hacia detrás o

hacia delante entre cualquiera de los

ajustes.

Puede consultar los cuadros de la

página 76-79 para determinar la

velocidad adecuada, basándose en el

material en el que se esté trabajando y

el tipo de accesorio que se esté

utilizando. Estos cuadros le permiten

seleccionar de un vistazo tanto el

accesorio correcto como la velocidad

óptima.

Posiciones para las revoluciones

apropiadas.

Aumentar la presión sobre la

herramienta no es la respuesta cuando

ésta no esté funcionando como usted

cree que debe hacerlo. Quizás usted

debería estar utilizando un accesorio

distinto, y tal vez un ajuste de la

velocidad resolvería el problema.

Apoyarse sobre la herramienta no ayuda.

¡Deje que la velocidad haga el trabajo!

Todos los aditamentos de herramienta

giratoria Dremel son compatibles con

esta herramienta, pero es posible que

se produzcan tiempos de

funcionamiento reducidos con la batería

cuando se utilicen ciertos aditamentos.

Indicador de combustible

Esta herramienta está equipada con un

indicador de combustible 9 que le indica

cuánta carga tiene la batería. Cuando las

tres luces LED están iluminadas, se está

indicando que la batería está

completamente cargada. A medida que

la batería se vaya descargando, las luces

se apagarán de una en una hasta que

sólo quede una luz encendida. Cuando

Número del

indicador de

velocidad

Intervalo de velocidad

aproximado, /min (RPM)

5 4,000-6,000

•10 9,000–11,000

15 14,000–17,000

20 17,000–22,000

25 22,000–26,000

30 27,000–31,000

35 31,000–35,000

• Ajuste del cepillo de alambre.

Instrucciones de utilización

Uso previsto

Esta herramienta eléctrica está diseñada

para aplicaciones de tallado / grabado,

fresado, amolado / afilado, corte,

limpieza / pulido, lijado, remoción de

lechada y taladrado en madera blanda,

madera dura, laminados / plásticos,

acero, aluminio / latón / cobre,

caparazón / piedra, cerámica y

materiales de vidrio.

Fig. 7

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 68

la última luz comience a "parpadear", la

batería estará casi vacía. Cuando la

batería esté completamente descargada,

la luz se apagará automáticamente. Esto

será una parada repentina, en

contraposición a una pérdida gradual de

velocidad de la herramienta.

Simplemente recargue la batería y

reutilícela.

Carga del paquete de baterías

NOTAS IMPORTANTES PARA CARGAR

1. El cargador fue diseñado para cargar

la bate ría rápidamente sólo cuando

la temperatura de la batería está

entre 0°C (32°F) y 45°C (113°F). Si el

paquete de baterías está demasiado

caliente o demasiado frío, el cargador

no cargará rá pidamente la batería.

(Esto puede ocurrir si el paquete de

baterías está caliente debido a una

utilización intensa.) Cuando la

temperatura de la batería vuelva a

estar entre 0°C (32°F) y 45°C

(113°F), el cargador comenzará a

cargar auto máticamente.

2. Un descenso considerable en el

tiempo de funcionamiento por carga

puede significar que el paquete de

baterías se está acercando al final de

su vida y que debe ser sustituido.

3. Recuerde desenchufar el cargador

durante el período de

almacenamiento.

4. Si la batería no carga adecuada -

mente:

a. Compruebe que hay tensión en el

toma corriente enchufando algún

otro dispositivo eléctrico.

b. Compruebe si el tomacorriente

está conectado a un interruptor de

luz que corta el suministro de

energía cuando se apagan las luces.

c. Compruebe si hay suciedad en las

ter minales del paquete de baterías.

Límpielas con un pedazo de

algodón y alcohol si es necesario.

d. Si usted sigue sin obtener una

carga adecuada, lleve o envíe la

herramienta, el paque te de baterías

y el cargador al Centro de servicio

Dremel local.

Nota: El uso de cargadores o paquetes

de batería no recomendados por Dremel

en la lista de baterías/cargadores

anulará la garantía.

CARGADOR DREMEL GAL12V-20

Enchufe el cordón del cargador en un

tomacorriente eléctrico estándar y luego

introduzca el paquete de baterías 10 en

el cargador (Fig. 8).

Si la luz indicadora verde está apagada,

el cargador no está recibiendo energía

del tomacorriente de alimentación.

La luz indicadora verde del cargador

comenzará a "PARPADEAR". Esto indica

que la batería está recibiendo una carga

rápida. La carga rápida se detendrá

automáticamente cuando el paquete de

baterías esté completamente cargado.

Cuando la luz indicadora deje de

"PARPADEAR" (y se vuelva una luz verde

constante), la carga rápida habrá

terminado.

El paquete de baterías se puede usar

3 luces: Queda el 100% de la carga;

2 luces: Queda el 50% de la carga;

1 luz: Queda el 25% de la carga;

1 luz "parpadeante": La herramienta está a punto de

apagarse.

3 luces “parpadeantes”: La batería está demasiado

caliente o demasiado fría para utilizarla. Apague la

herramienta y deje que la batería regrese a la temperatura

de funcionamiento normal antes de reanudar la utilización.

Instrucciones de utilización

Luz verde

Cargador

Fig. 8

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 69

incluso aunque la luz siga parpadeando.

Puede que tenga que pasar más tiempo

para que la luz deje de parpadear, según

la temperatura.

1es indicar que el paquete de batería se

está cargando rápidamente. La luz

dejará de parpadear en menos mas

tiempo hora si el paquete de baterías no

estaba completamente descargado.

Si la luz indicadora verde está

“ENCENDIDA”, el cargador está

enchufado pero el paquete de baterías

no está introducido, o el paquete de

baterías se encuentra totalmente

cargado, o el paquete de baterías está

demasiado caliente o demasiado frío

para la carga rápida. El cargador

cambiará automáticamente a carga

rápida una vez que se alcance una

temperatura adecuada.

Al cargar varias baterías en secuencia,

es posible que el tiempo de carga

aumente ligeramente.

Cuando el paquete de baterías esté

completamente cargado, desenchufe el

cargador (a menos que vaya a cargar

otro paquete de baterías) y vuelva a

introducir el paquete de baterías en la

herramienta.

Utilización de la herramienta

giratoria

Chaque fois que

vous prenez

l’outil, veillez à ne pas couvrir les trous

d’aération avec votre main, ce qui a

pour effet d’empêcher l’air de circuler à

l’intérieur et ainsi faire surchauffer le

moteur.

Pour obtenir un meilleur contrôle dans

le travail de précision, tenez l’outil

rotatif comme un crayon, entre le

pouce et l’index (Figure A.)

La méthode de maintien de l’outil dans

la « paume de la main » s’utilise pour

des opérations plus énergiques, comme

le meulage de surfaces planes ou

l’utilisation de disques de découpage

(Figure B.)

Pratiquez d’abord sur des matériaux de

rebut pour voir comment fonctionne

l’action à haute vitesse de l’outil rotatif.

N’oubliez pas que le travail est accompli

par la vitesse de l’outil et par

l’accessoire monté dans la douille. Vous

ne devez pas appuyer sur l’outil ni

pousser celui-ci pendant l’usage.

Abaissez plutôt l’accessoire en rotation,

légèrement vers la pièce, en le laissant

toucher l’endroit où vous voulez com -

mencer la coupe (ou le ponçage ou la

gravure, etc.). Axez vos efforts sur le

guidage de l’outil sur la pièce, en n’exer -

çant qu’une très faible pression de votre

main. Laissez l’accessoire faire le travail.

Il est habituellement préférable de

passer l’outil plusieurs fois plutôt que

de tenter de faire tout le travail d’une

seule fois. Ainsi, pour pratiquer une

coupe, passez l’outil allant-venant sur la

pièce, tout comme vous le feriez avec un

petit pinceau. Coupez un peu de

matériau à chaque passage jusqu’à ce

que vous atteigniez la profondeur

désirée. L’ap proche douce et adroite est

celle qui convient le mieux à la plupart

des tâches. Vous exercez ainsi un

meilleur con trôle, êtes moins

susceptible de commettre des er reurs,

et obtenez le meilleur rendement de

l’accessoire.

Questions ou problèmes ?

Composez le 1-800-437-3635 ou visitez

notre site web à www.Dremel.com

Instrucciones de utilización

FIG. A

FIG. B

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 70

Servicio

NO HAY PIEZAS

EN EL

INTERIOR QUE PUEDAN SER

AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento

preventivo realizado por personal no

autorizado pude dar lugar a la

colocación inco rrec ta de cables y

componentes internos que podría

constituir un peligro serio.

Recomendamos que todo el servicio de

las herramientas sea realizado en un

Centro de servicio de fábrica Dremel.

TECNICOS DE REPARACIONES:

Desconecten la herramienta y/o el

cargador de la fuente de energía antes

de realizar servicio de ajustes y

reparaciones.

Baterías

Esté alerta a los paquetes de baterías

que estén aproximándose al final de

su vida útil. Si observa una

disminución del rendimiento de la

herramienta o un tiempo de

funcionamiento significativamente más

corto entre cargas, entonces ha llegado

el momento de cambiar el paquete de

baterías. Si no se hace esto, el

resultado puede ser que la herramienta

funcione incorrectamente o que el

cargador se dañe.

Motores “corriente directa”

El motor de la herramienta ha sido

diseñado para muchas horas de

servicio fiable. Para mantener un

rendimiento óptimo del mo tor,

recomendamos que éste sea

examinado cada seis me ses. Sólo se

debe usar un motor de repuesto

Dremel genuino diseñado

especialmente para la herramienta.

Limpieza

Ciertos agentes de

limpieza y disol -

ven tes dañan las piezas de plástico.

Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y

detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las

palancas de interruptor deben

mantenerse limpias y libres de materias

extrañas. No intente lim piar

introduciendo objetos puntiagudos a

través de las aberturas.

Mantenimiento

Para evitar accidentes, desconecte siempre la herramienta y/o el

cargador de la fuente de alimentación antes de realizar servicio de

ajustes y reparaciones o limpieza.

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 71

Accesorios Dremel

Utilice únicamente accesorios de la marca Dremel®. Otros

accesorios no están diseñados para esta herramienta y pueden

causar lesiones personales o daños materiales.

Almacene los accesorios en un entorno seco y templado para evitar la corrosión y el

deterioro.

El número y la diversidad de accesorios para la Herramienta Rotativa son casi ilimitados.

Hay una categoría adecuada para casi todos los trabajos que usted tenga que realizar — y

una diversidad de tamaños y formas dentro de cada categoría que le permiten a usted

obtener el accesorio perfecto para cada necesidad.

Las categorías de accesorios son las siguientes; tallado / grabado, fresado, amolado/

afilado, corte, limpieza / pulido, lijado, remoción de lechada, taladrado y portaherramientas

/ varios.

Para obtener una guía completa de accesorios rotativos Dremel, sírvase visitar:

dremel.com/documents/20812/597949/bit-guide-poster.pdf

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 72

El vástago No. 401 se utiliza con la punta de pulir de fieltro

y las ruedas de pulir de fieltro. Enrosque la punta en el

tornillo cuidadosamente. La punta de fieltro debe

enroscarse hacia abajo en línea recta sobre el vástago de

tornillo y se debe girar del todo hasta el collarín.

El vástago No. 402 tiene un tornillo pequeño en la punta y

se utiliza con ruedas de corte de esmeril y discos de lijar de

esmeril. Las velocidades más altas, normalmente las

máximas, son mejores para la mayoría de los trabajos,

incluyendo el corte de acero, que se muestra aquí.

Para cambiar una cinta de lijar en la lijadora de tambor,

afloje el tornillo sin quitarlo para contraer el tambor y

luego deslice la cinta vieja hasta sacarla. Deslice la cinta

de lijar nueva sobre el tambor hasta que esté colocada y

luego expanda el tambor apretando el tornillo una vez

más.

Antes de cada uso,

asegúrese de que todos

los componentes estén montados en el cuerpo del

accesorio y de que el tambor esté suficientemente

expandido para mantener fija la cinta de lijar durante

el uso. Si dicha cinta está floja en el tambor durante la

operación, podrá salir despedida y golpearles a usted o

las personas que se encuentren presentes.

Reemplazo de los accesorios de mandril de tornillo

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 73

El vástago EZ Lock™ No. EZ402 tiene un manguito

accionado por resorte y se utiliza con ruedas de corte,

discos de pulir abrasivos y un paño de pulir.

Asegúrese de que la

herramienta rotativa esté

“APAGADA” y desconecte el enchufe de la fuente de

alimentación o el paquete de batería de la herramienta

antes de cambiar accesorios. Estas medidas de

seguridad preventivas reducen el riesgo de arrancar la

herramienta accidentalmente.

Asegúrese siempre de que el accesorio esté asentado

correctamente sobre el mandril antes de utilizarlo. Es

posible que un asentamiento incorrecto del accesorio sobre

el mandril cause lesiones corporales o daños materiales.

Para cargar el accesorio:

1. Coloque el mandril EZ Lock™ dentro del portaherramienta

tan profundamente como sea posible y apriete la tuerca

del portaherramienta.

Nota: Hay un espaciador azul que tocará fondo en la

tuerca del portaherramienta, con lo cual el mandril se

ajustará a la profundidad correcta. Cuando se esté

utilizando con la boquilla Dremel, retroceda el mandril

ligeramente hacia fuera antes de apretar.

2. Tire del manguito accionado por resorte HACIA ABAJO,

hacia la herramienta, con una mano, y mantenga el

manguito en esa posición. Usted puede apoyar la

herramienta en el cuerpo o en un banco de trabajo para

tener palanca adicional (Fig. 1).

3. Con la otra mano, alinee la forma de corbatín de la rueda

de corte con el vástago y asegúrese de que el inserto de

metal esté orientado de modo que se aleje de la

herramienta (Fig. 2).

4. Coloque la rueda en el vástago hasta un punto justo por

debajo del corbatín del vástago y gírela 90 grados hasta

que la forma de corbatín de la rueda se alinee con el

manguito. Suelte el manguito. La rueda debería quedar

fija en su sitio (Fig. 3).

5. Cuando monte accesorios de lijado y pulido, alinee el

corbatín con el inserto de metal ubicado en la parte

inferior del accesorio (Fig. 4 y 5).

Para comprobar si el asentamiento es correcto, sujete el

botón de cierre del portaherramienta y gire el accesorio.

El accesorio no podrá rotar en el vástago.

Para retirar un accesorio:

1. Tire del manguito accionado por resorte HACIA ABAJO,

hacia la herramienta, con una mano (Fig. 1).

2. Mantenga el manguito hacia abajo mientras gira el

accesorio 90 grados.

3. Retire el accesorio.

Durante el uso

Evite los daños al vástago EZ Lock™ no dejando que éste

entre en contacto con la pieza de trabajo.

Instrucciones de utilización del EZ Lock™

FIG. 4

FIG. 5

FIG. 2

FIG. 3

IG. 1

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 74

El vástago EZ Drum™ No. EZ407SA tiene un

manguito accionado por resorte y se utiliza

con bandas de lijar.

Asegúrese de que la

herramienta rotativa

esté “APAGADA” y desconecte el enchufe de

la fuente de alimentación o el paquete de

batería de la herramienta antes de cambiar

accesorios. Estas medidas de seguridad

preventivas reducen el riesgo de arrancar la

herramienta accidentalmente.

Asegúrese siempre de que el accesorio esté

asentado correctamente sobre el mandril

antes de utilizarlo. Es posible que un

asentamiento incorrecto del accesorio sobre el

mandril cause lesiones corporales o daños

materiales.

Para cargar el accesorio:

1. Tal y como se indica, coloque dos dedos

debajo del vástago y jale firmemente

hacia arriba. Esto colocará el EZ Drum™

en la posición "desbloqueada" (Fig. 1).

2. Manteniendo los dos dedos debajo del

vástago, deslice la banda de lijar hacia

abajo hasta que todo el vástago azul esté

cubierto (Fig. 2).

3. Para regresar a la posición "bloqueada",

presione firmemente hacia abajo sobre la

parte de arriba del vástago (Fig. 3).

Remoción de la banda de lijar del mandril:

1. Coloque dos dedos debajo del mandril y

jale firmemente hacia arriba. Esto

colocará el EZ Drum™ en la posición

"desbloqueada" (Fig. 1).

2. La banda de lijar se deslizará ahora

fácilmente hasta separarse del mandril

(Fig. 2). No comprima la banda de lijar

cuando la retire del mandril EZ Drum™.

Esto puede hacer que la banda de

caucho jale el mandril hasta retirarlo y la

unidad quede inoperativa.

Instrucciones de utilización del EZ Drum™

FIG. 1

FIG. 2

FIG. 3

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 75

Posiciones de velocidad

Nota: Las posiciones de cada número indicadas en los

cuadros de velocidad = 000 RPM

* Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

• Según la dirección de corte respecto a la veta.

Cortadores de alta velocidad

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

100, 121, 131 25-35 25-35 12-17 12-17 18-24 - - -

114,124, 134, 144 25-35 12-17 9-11 12-17 12-17 - - -

118, 190, 191, 192,

193, 194

25-35 25-35 9-11 12-17 25-35 - - -

116, 117, 125, 196 25-35 12-17 9-11 12-17 12-17 - - -

115 25-35 25-35 9-11 12-17 12-17 - - -

198, 199 25-35 18-24 9-11 12-17 12-17 - - -

Cortadores para grabar

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

105, 18 25-35 25-35 18-24 9-11 12-17 - - -

106, 107, 109, 110 25-35 25-35 12-17 9-11 12-17 - - -

111 25-35* 25-35* 18-24* 9-11 12-17 - - -

112, 113 25-35* 25-35* 12-17* 9-11 12-17 - - -

Fresas con punta de diamante

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

7103, 7105, 7117,

7120, 7122, 7123,

7134, 7144

25-35 18-24 - - - 25-35 25-35 25-35

Cortadores de carburo de tungsteno con dientes estructurados

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

9931, 9932, 9933,

9934, 9935, 9936

25-35 18-24 9-11 - 12-17 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 76

Posiciones de velocidad

Nota: Las posiciones de cada número indicadas en los

cuadros de velocidad = 000 RPM

* Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

• Según la dirección de corte respecto a la veta.

Cortadores de carburo de tungsteno

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

9901, 9902, 9903,

9904, 9905, 9906,

9912

25-35 18-24 9-11 25-35 12-17 18-24 18-35 18-35

9909, 9910, 9911 - - - - - 18-24 18-35 18-35

Brocas de alta velocidad para fresar

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

612, 615, 617, 618,

640, 650, 652, 654

25-35* 18-24• - - - - - -

Piedras de amolar de carburo de silicio

(verde/gris)

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

83142, 83322, 83702,

84922, 85422, 85602,

85622

- - 12-17 25-35 9-11 12-17 25-35 25-35

Ruedas abrasivas/pointes

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

516 9-17 9-17 - 18-24 12-17 - - -

500 9-17 9-17 - 12-24 9-17 - - -

EZ541GR - - - 12-24 9-17 - - -

Piedras de amolar de óxido de aluminio (naranja/marrón)

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

541, 903, 911, 921,

932, 941, 945, 952,

953, 954, 971, 997,

8153, 8175, 8193,

8215

25-35 25-35 - 18-24 9-11 12-17 25-35 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 77

Posiciones de velocidad

Nota: Las posiciones de cada número indicadas en los

cuadros de velocidad = 000 RPM

* Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

• Según la dirección de corte respecto a la veta.

Piedras de afilar para sierras de cadena

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

453, 454, 455 - - - 25-35 - - - -

Accesorios de corte

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

409, 420, 426, 540,

EZ409

- - 5-11 25-35 25-35 25-35 25-35 -

543, EZ544 25-35 18-35 5-11 - - - - -

545, EZ545 18-35 18-24 - - - 12-24 12-24 -

560 Para usar en paredes en seco. Para obtener mejores resultados utilícelos a 30.000 RPM.

561 12-35 12-35 5-11 - 25-35 - - -

562 - - - - - - 25-35 -

EZ456 - - - 25-35 25-35 - - -

EZ476 - - 5-11 - - - - -

Accesorios para pulir

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

461, 462, 463 - - - 18-24 18-24 18-24 18-24 18-24

414, 422, 429 - - - 12-17 12-17 12-17 12-17 12-17

425, 427 - - - 18-24 18-24 - - -

423E - - - 12-24 12-24 12-24 12-24 12-24

Escobillas de alambre

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

403, 404, 405 9-11 9-11 5-11 12-17 12-17 - - -

428, 442, 443 9-11 9-11 5-8 9-11 9-11 - - -

530, 531, 532 - 9-11 - 9-11 - - - -

535, 536, 537 9-11 9-11 - 9-11 9-11 9-11 - -

Cintas y discos de lijar

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

407, 408, 430, 431,

432, 438, 439, 440,

444

5-35 5-35 5-17 25-35 25-35 5-35 5-35 -

411, 412, 413 18-24 18-24 9-11 - 5-11 - - -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 78

Posiciones de velocidad

Nota: Las posiciones de cada número indicadas en los

cuadros de velocidad = 000 RPM

* Velocidad para cortes ligeros; precaución de no quemar en ranuras profundas.

• Según la dirección de corte respecto a la veta.

Ruedas de aletas

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

502, 503, 504, 505 25-35 18-24 5-8 25-35 18-35 - - -

Discos de pulir abrasivos de acabado

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

511E, 512E 12-17 12-17 9-11 12-17 12-17 - - -

Cepillos abrasivos para detalles

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

EZ471SA, EZ472SA,

EZ473SA

5-17 5-17 5-11 5-17 5-17 - - -

Broca taladradora

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

150 25-35 18-35 5-11 - 12-17 - - -

Brocas para taladrar vidrio

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

662DR, 663DR - - - - - 5-17 5-17 5-17

Brocas para quitar lechada

Número de

catálogo

Madera

blanda

Madera

dura

Laminados/

plásticos

Acero

Aluminio,

latón, etc.

Caparazón/

piedra

Cerámica Vidrio

569, 570 Para usar en lechada de paredes y pisos - 12-24 -

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 79

Su producto Dremel está garantizado contra defectos de material o de fabricación durante un período de dos años a partir

de la fecha de compra. En caso de que un producto no se ajuste a esta garantía escrita, por favor, tome las medidas

siguientes:

1. NO devuelva el producto al lugar de compra.

2. Empaquete el producto cuidadosamente y solo, sin otros artículos, y envíelo con el porte pagado junto con:

A. Una copia de la prueba de compra fechada (por favor, conserve una copia para usted).

B. Una explicación por escrito de la naturaleza del problema.

C. Su nombre, dirección y número de teléfono a:

CANADÁ

Giles Tool Agency

O 47 Granger Av.

Scarborough, Ontario Canada

M1K 3K9 1-416-287-3000

Recomendamos que el paquete sea asegurado contra pérdida o daños durante el transporte por los cuales no podemos ser

responsables.

Esta garantía tiene validez únicamente para el comprador original inscrito. LOS DAÑOS AL PRODUCTO PRODUCIDOS POR

MANIPULACION INCORRECTA, ACCIDENTE, ABUSO, NEGLIGENCIA, REPARACIONES O ALTERACIONES NO

AUTORIZADAS, ACCE SORIOS NO APROBADOS U OTRAS CAUSAS NO RELACIONADAS CON PROBLEMAS DEL MATERIAL

O LA FABRICACION NO ESTAN CUBIERTOS POR ESTA GARANTIA.

Ningún empleado, agente, distribuidor, ni ninguna otra persona está autorizado a dar ninguna garantía en nombre de

Dremel. Si la inspección de Dremel demuestra que el problema fue causado por problemas con el material o la fabricación

dentro de los límites de la garantía, Dremel reparará o reemplazará el producto gratuitamente y devolverá el producto con

el porte pagado. Las reparaciones necesarias debido al desgaste normal o al abuso, o las reparaciones de productos que se

encuentren fuera del período de garantía, en caso de que se puedan realizar, se cobrarán a precios de fábrica normales.

DREMEL NO DA NINGUNA OTRA GARANTIA DE NINGUN OTRO TIPO, EXPRESA O IMPLICITA, Y TODAS LAS GARANTIAS

IMPLICITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPOSITO ESPECIFICO QUE EXCEDEN LA OBLIGACION

MENCIONADA ANTERIORMENTE QUEDAN POR LA PRESENTE RECHAZADAS POR PARTE DE DREMEL Y ESTAN

EXCLUIDAS DE ESTA GARANTIA LIMITADA.

Esta garantía le confiere a usted derechos legales específicos y es posible que usted también tenga otros derechos que

varían de un estado a otro. La obligación del garante consiste únicamente en reparar o reemplazar el producto. El garante

no es responsable de ningún daño incidental o emergente debido a cualquiera de dichos defectos alegados. Algunos

estados no permiten la exclusión o limitación de los daños incidentales o emergentes, por lo que es posible que las

limitaciones o la exclusión anteriores no sean aplicables en el caso de usted.

Para precios y cumplimiento de la garantía en los territorios continentales de los Estados Unidos, póngase en contacto con

el distribuidor local Dremel.

Importado a México por: Robert Bosch, S. de R.L. de C.V.

Calle Robert Bosch No. 405 - 50071 Toluca, Edo. de Méx. - México

Tel. 052 (722) 279 2300 ext 1160 / Fax. 052 (722) 216-6656

Garantía limitada de Dremel

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 80

ESTADOS

UNIDOS

Robert Bosch Tool

Corporation Dremel Repairs

173 Lawrence 428 Dock #2

Walnut Ridge, AR 72476

FUERA DE LOS TERRITORIOS CONTINENTALES DE LOS EE.UU.

Vea al distribuidor local o escriba a:

Dremel Repairs 173 Lawrence 428 Dock #2 Walnut Ridge, AR 72476

Notes / Remarques / Notas:

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 81

Notes / Remarques / Notas:

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 82

Notes / Remarques / Notas:

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 83

1605A000BA AB

03/2022

1605A000BA 11-21 8240.qxp_8240 11/9/21 1:06 PM Page 84

Dremel 8240-5 12-Volt Cordless Rotary Tool Kit 5 Piece

Product's Documents

Operating / Safety Instructions

Specifications

Dremel 8240-5 Questions and Answers
