WARNING
Do not try to light this appliance without
reading the “LIGHTING” instrucons secon
of this manual.
Do not store or use gasoline or other
ammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the informaon in these instrucons is
not followed exactly, a re or explosion may
result, causing property damage, personal
injury or death.
DANGER
IF YOU SMELL GAS:
• Shut o gas to the appliance.
• Exnguish any open ame.
• Open lid.
• If odor connues, keep away from
the appliance and immediately
call your gas supplier or re
department.
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
Noce to Installer: Leave these instrucons with the grill owner for future reference.
!
!
This gas grill must be used only outdoors in a well-venlated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
!
Adults and especially children should be alerted to the hazards of high surface temperatures.
Young children should be supervised near the gas grill.
BILEX 485
DO NOT DISCARD
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Netherlands
eu.inf[email protected]
WARNING! CABINET FRAME, CABINET AND COUNTER TOP MUST BE MADE FROM
NON-COMBUSTIBLE MATERIAL WHEN THE APPLIANCE IS NOT INSTALLED WITH THE ZERO
CLEARANCE LINER PART NO. BI-3323-ZCL.
2
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Aluminum castings / stainless steel base
...........................................
15 years
Stainless steel lid
................................................................................
15 years
Porcelain enamel lid
...........................................................................
15 years
Stainless steel cooking grids
..............................................................
15 years
Stainless steel tube burners
...............................................................
10 years full coverage, plus 50% off until the 15th year
Stainless steel sear plates 5 years full coverage, plus 50% off until the 15th year
.....................................
5 years full coverage, plus 50% off until the 15th year
Ceramic infrared burners (excluding screen)
................................
5
years full coverage, plus 50% off until the 15th year
All other parts
www.napoleon.com

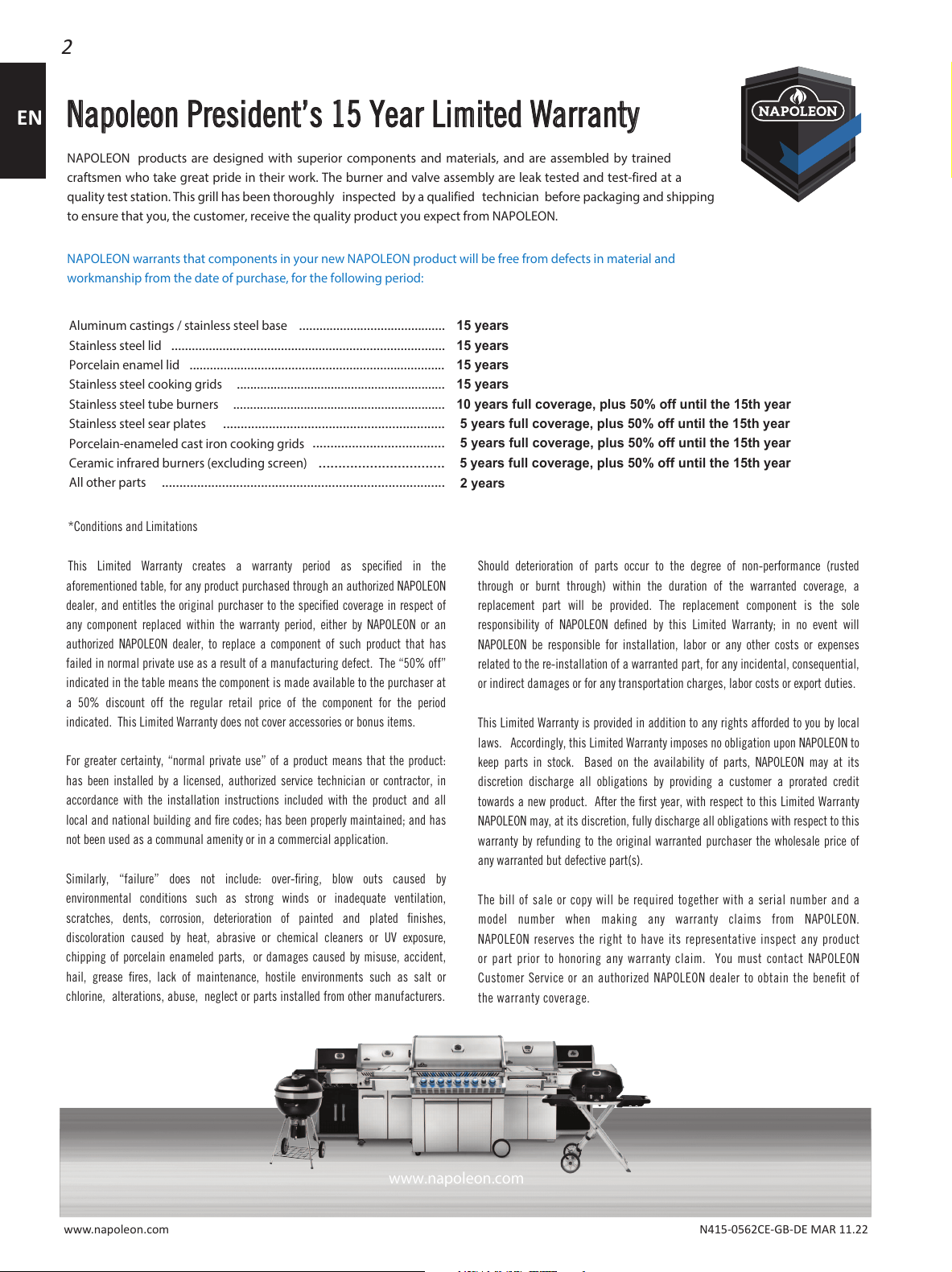

NNaappoolleeoonn PPrreessiiddeenntt’’ss 1155 YYeeaarr LLiimmiitteedd WWaarrrraannttyy
NAPOLEON products are designed with superior components and materials, and are assembled by trained
craftsmen who take great pride in their work. The burner and valve assembly are leak tested and test-fired at a
quality test station. This grill has been thoroughly inspected by a qualified technician before packaging and shipping
to ensure that you, the customer, receive the quality product you expect from NAPOLEON.
NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and
workmanship from the date of purchase, for the following period:
...............................................................
2 years
................................................................................
Porcelain-enameled cast iron cooking grids
*Conditions and Limitations
This Limited Warranty creates a warranty period as specified in the
aforementioned table, for any product purchased through an authorized NAPOLEON
dealer, and entitles the original purchaser to the specified coverage in respect of
any component replaced within the warranty period, either by NAPOLEON or an
authorized NAPOLEON dealer, to replace a component of such product that has
failed in normal private use as a result of a manufacturing defect. The “50% off”
indicated in the table means the component is made available to the purchaser at
a 50% discount off the regular retail price of the component for the period
indicated. This Limited Warranty does not cover accessories or bonus items.
For greater certainty, “normal private use” of a product means that the product:
has been installed by a licensed, authorized service technician or contractor, in
accordance with the installation instructions included with the product and all
local and national building and fire codes; has been properly maintained; and has
not been used as a communal amenity or in a commercial application.
Similarly, “failure” does not include: over-firing, blow outs caused by
environmental conditions such as strong winds or inadequate ventilation,
scratches, dents, corrosion, deterioration of painted and plated finishes,
discoloration caused by heat, abrasive or chemical cleaners or UV exposure,
chipping of porcelain enameled parts, or damages caused by misuse, accident,
hail, grease fires, lack of maintenance, hostile environments such as salt or
chlorine, alterations, abuse, neglect or parts installed from other manufacturers.
Should deterioration of parts occur to the degree of non-performance (rusted
through or burnt through) within the duration of the warranted coverage, a
replacement part will be provided. The replacement component is the sole
responsibility of NAPOLEON defined by this Limited Warranty; in no event will
NAPOLEON be responsible for installation, labor or any other costs or expenses
related to the re-installation of a warranted part, for any incidental, consequential,
or indirect damages or for any transportation charges, labor costs or export duties.
This Limited Warranty is provided in addition to any rights afforded to you by local
laws. Accordingly, this Limited Warranty imposes no obligation upon NAPOLEON to
keep parts in stock. Based on the availability of parts, NAPOLEON may at its
discretion discharge all obligations by providing a customer a prorated credit
towards a new product. After the first year, with respect to this Limited Warranty
NAPOLEON may, at its discretion, fully discharge all obligations with respect to this
warranty by refunding to the original warranted purchaser the wholesale price of
any warranted but defective part(s).
The bill of sale or copy will be required together with a serial number and a
model number when making any warranty claims from NAPOLEON.
NAPOLEON reserves the right to have its representative inspect any product
or part prior to honoring any warranty claim. You must contact NAPOLEON
Customer Service or an authorized NAPOLEON dealer to obtain the benefit of
the warranty coverage.
3
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death. Read and follow all warnings and instrucons in this manual prior to operang grill.
Safe Operang Pracces
• This gas grill must be assembled exactly according to the instrucons in the manual. If the grill was store
assembled, you must review the assembly instrucons to conrm correct assembly and perform the
required leak tests before operang the grill.
• Read the enre instrucon manual before operang the gas grill.
• This gas grill must be used only outdoors in a well-venlated space and must not be used inside a building,
garage, screened-in porch, gazebo or any other enclosed area.
• This gas grill must not be installed in or on recreaonal vehicles and/or boats.
• Do not locate unit in windy sengs. High winds adversely aect the cooking performance of the gas grill.
• Under no circumstances should this gas grill be modied.
• Do not operate unit under overhead combusble construcon.
• Maintain proper clearance to combusbles, (16” (410 mm) to rear of unit, 7” (180 mm) to sides).
Addional clearance of 24” (610 mm) is recommended near vinyl siding or panes of glass.
• At all mes keep the venlaon openings of the cylinder enclosure free and clear from debris.
• Gas must be turned o at the propane cylinder when the gas grill is not in use.
• Keep children and pets away from hot grill, DO NOT allow children to climb inside cabinet.
• Children should be supervised to ensure that they do not play with the appliance.
• This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilies, or lack of experience and knowledge, unless they have been given supervision or
instrucon concerning use of the appliance by a person responsible for their safety.
• If the enclosure is to house a propane cylinder, the tank poron of the enclosure must be venlated
according to local codes, and must not have communicaon with the cavity used to enclose the gas grill. A
propane tank can not be stored below the gas grill.
• When the propane cylinder is connected to the appliance, the gas grill and cylinder must be stored
outdoors in a well-venlated space.
• When the gas grill is to be stored indoors, the connecon between the propane cylinder and the gas grill
must be disconnected and the cylinder removed and stored outdoors in a well venlated space out of
reach of children. Disconnected cylinders must not be stored in a building, garage or any other enclosed
area.
• Inspect the gas supply hose before each use. If there is evidence of excessive abrasion or wear or the hose
is cut, it must be replaced prior to using the gas grill with a replacement hose assembly specied by the
grill manufacturer.

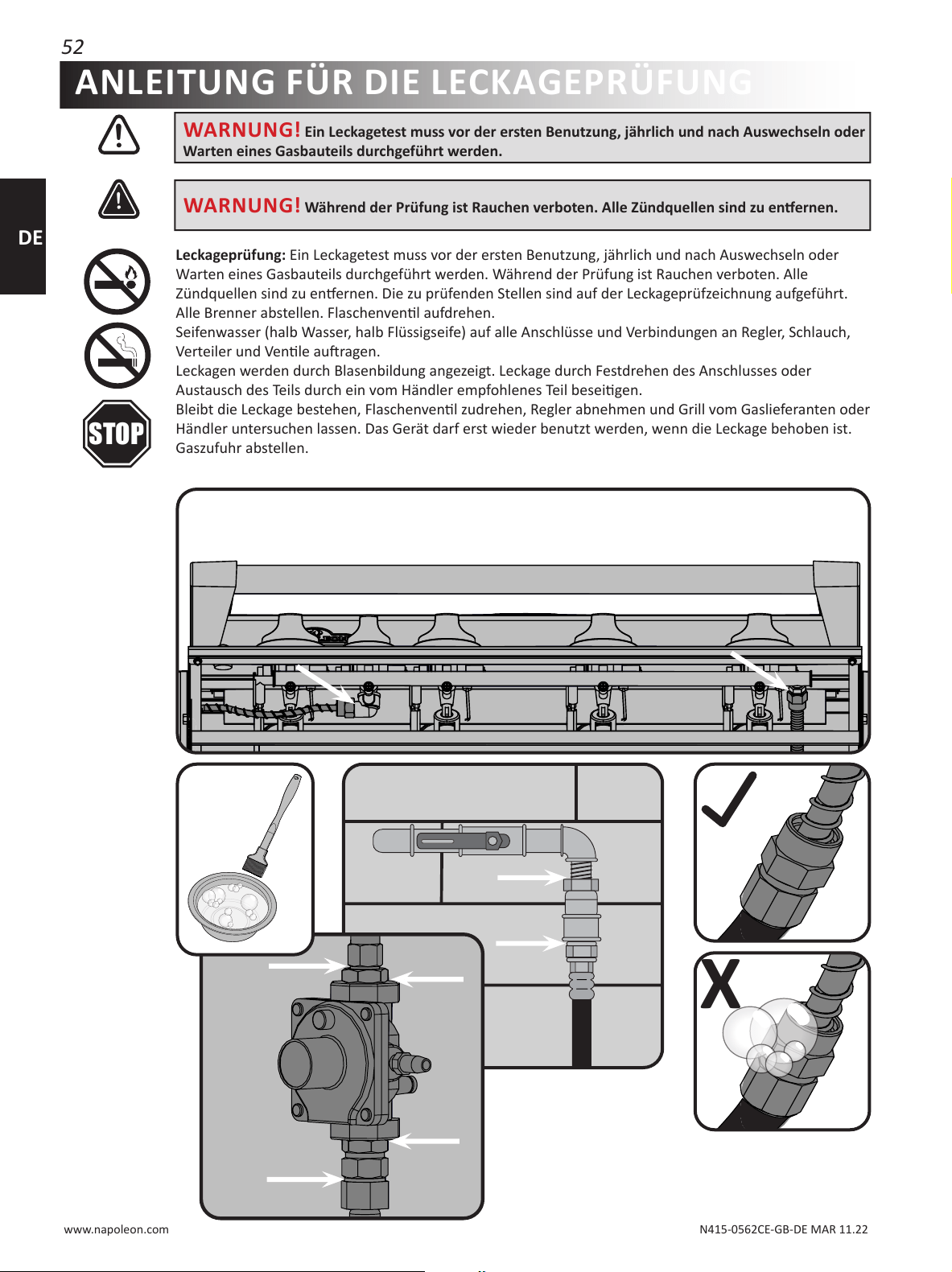

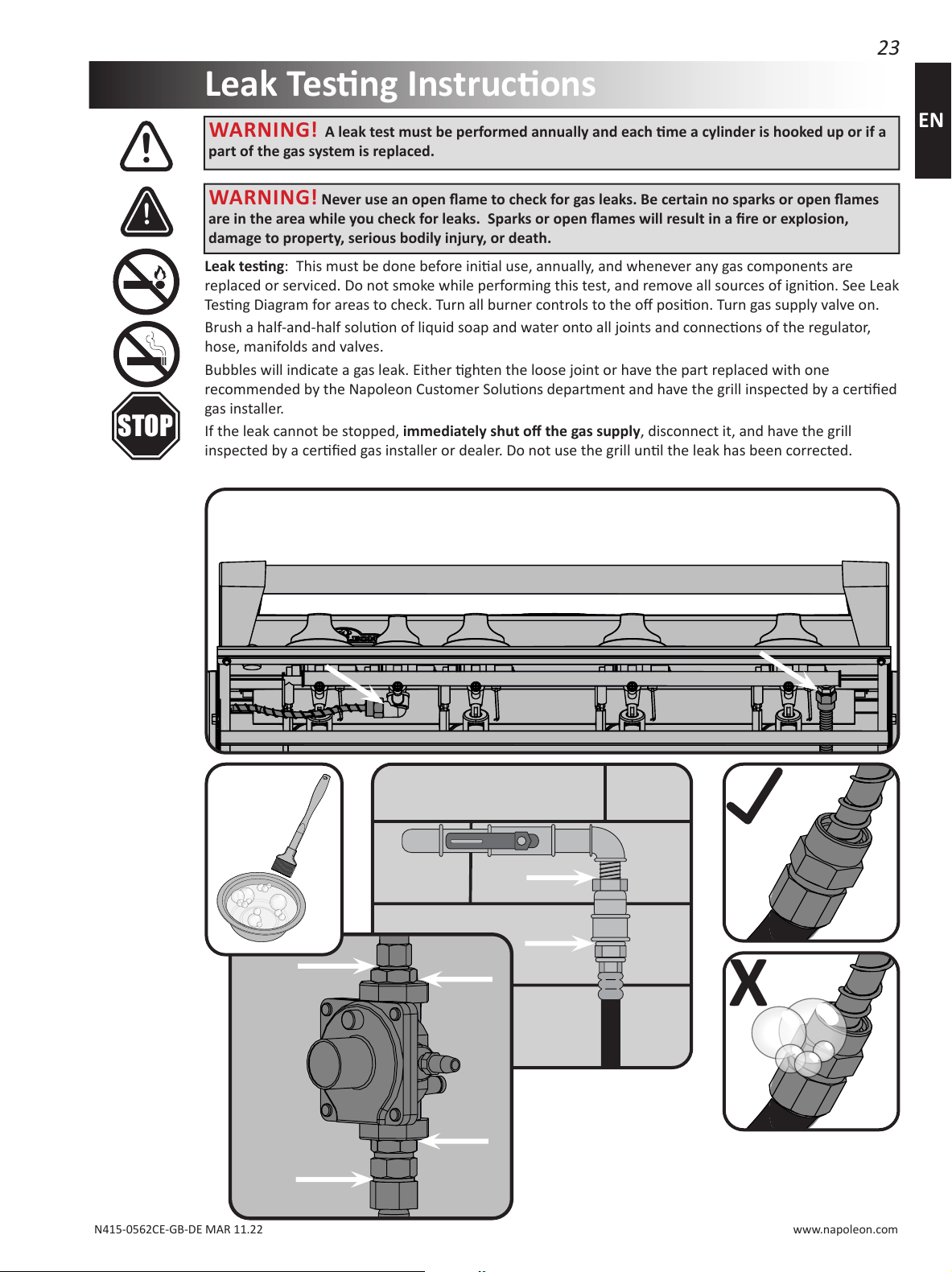

• Leak test the unit before inial use, annually, and whenever any gas components are replaced.

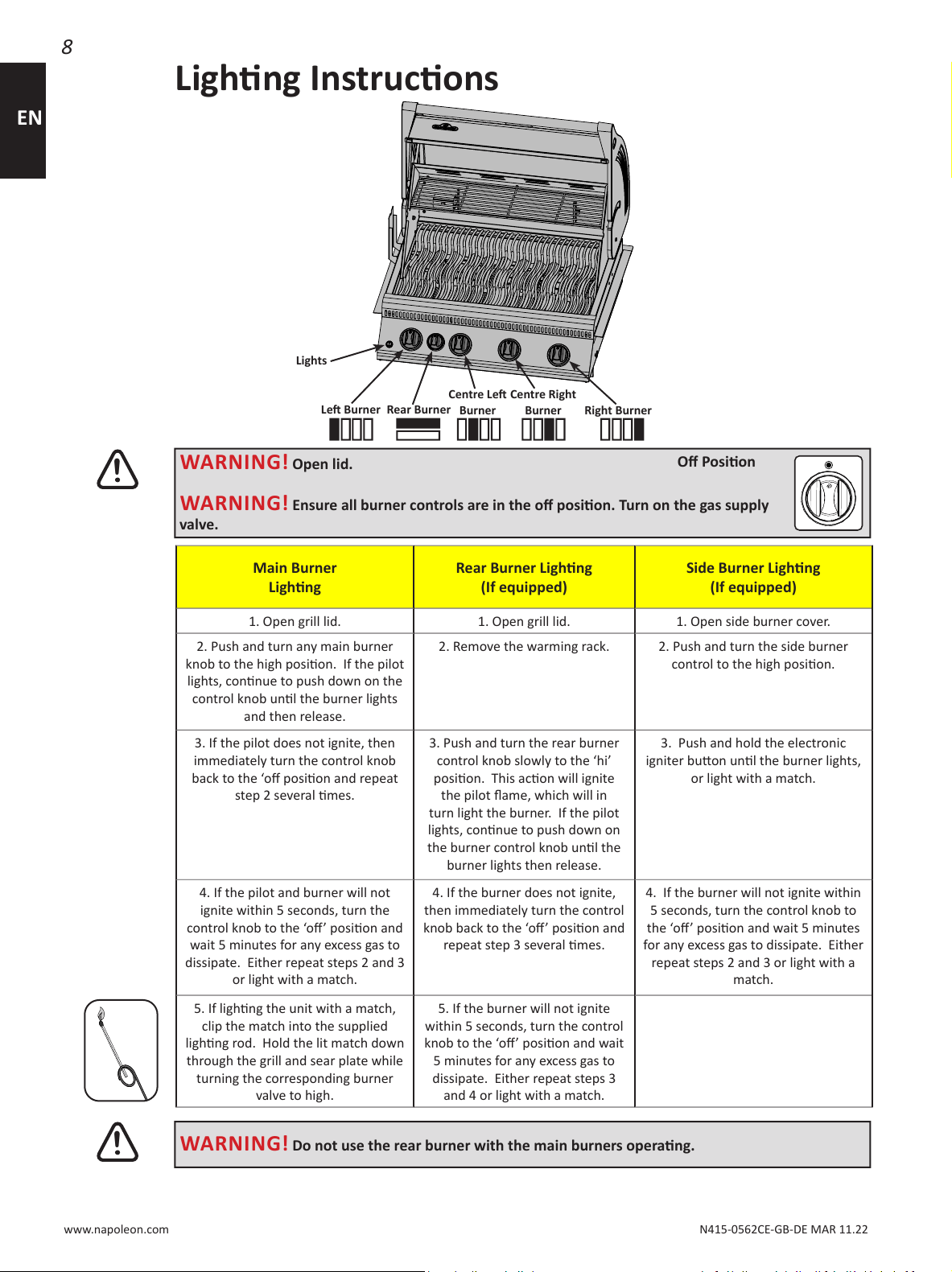

• Follow lighng instrucons carefully when operang grill.
• Burner controls must be o when turning supply cylinder valve on.
• The lid is to be closed during the gas grill preheang period.
• Do not leave grill unaended when operang.
• Do not light burners with lid closed.
• Do not operate rear burner with main burners operang.
• Do not move grill when hot or operang.
• Keep any electrical supply cord and gas supply hose away from any heated surfaces.

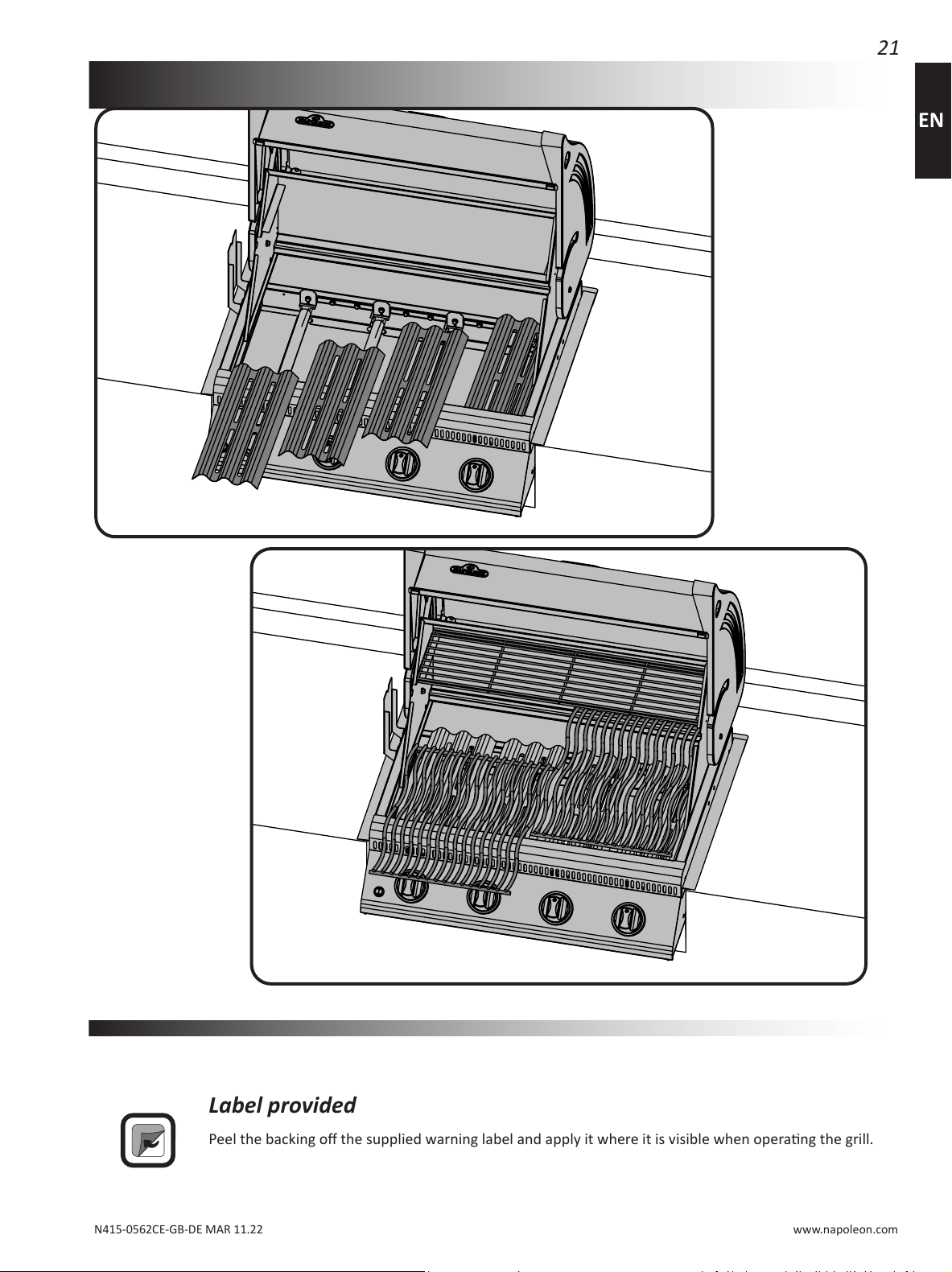

• Ensure sear plates are posioned properly according to sear plate installaon instrucons. The holes must
be towards the front of the gas grill (if applicable).
• Clean grease tray and sear plates regularly to avoid build-up, which could lead to grease res.
• Remove warming rack before lighng rear burner. The extreme heat will damage the warming rack.
• Inspect infrared burner venturi tube for spider webs and other obstrucons periodically. Clean the tubes
completely if you nd any such obstrucons.
• Do not allow cold water (rain, sprinkler, hose, etc.) to come in contact with ceramic burners. A large
temperature dierenal can cause cracking in the ceramic le.
• Do not use a pressure washer to clean any part of the unit.
• The outdoor cooking gas grill and its individual shuto valve must be disconnected from the gas supply
piping system during any pressure tesng of that system at test pressures in excess of 0.5psi (3.5kPa).
• The outdoor cooking gas grill must be isolated from the gas supply piping system by closing its individual
manual shuto valve during any pressure tesng of the gas supply piping system at test pressures equal to
or less than 1/2 psi (3.5 kPa).
!
4
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Correct Disposal Of This Product
This marking indicates that this product should not be disposed with other household wastes throughout
the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material resources. To return your used device,
please use the return and collecon systems or contact the retailer where the product was purchased.
They can take this product for environmental safe recycling.
Gas Cylinder
Use only gas cylinders, which meet naonal and regional codes. For opmal performance the grill should
be operated on propane. The minimum cylinder size for butane units is 13kg, and for propane units is 6kg.
Ensure that the cylinder can provide enough fuel to operate the appliance. If in doubt, check with your
local gas supplier.
• Use cauon when handling the cylinder valve.
• Never connect a cylinder, which does not meet local codes.
• Only cylinders connected to the appliance may be stored in the enclosure, or close to the appliance.
Enclosures must comply with the BUILT IN CYLINDER ENCLOSURES paragraph in the following secon.
Spare cylinders must not be stored in the enclosure, or in close proximity of an operang unit. Cylin-
ders must not be exposed to extreme heat or direct sunlight.
Cylinder Connecon: Remove the cap or plug from the cylinder fuel valve. Tighten regulator to cylinder
valve. Leak test all joints prior to using the barbecue. A leak test must be performed annually, and each
me a cylinder is hooked up, or if a part of the gas system is replaced.
Gas Hose
WARNING! This gas grill must be installed by a licensed gas er. The gas grill can not be
connected to the gas supply using hoses except to connect the cylinder regulator to the piping system.
The increased temperature within the enclosure may cause the hose to melt. Use the provided exible
metal connector to connect the gas grill to either approved rigid piping, approved copper tubing or
approved exible metal connectors. Ensure the installaon conforms to all local and naonal codes.
The enre gas supply installaon must be leak tested before operang the gas grill. Refer to the
manual for complete grill assembly instrucons.
• If the hose and regulator are not included by the manufacturer, then only hoses and regulators which
meet naonal and regional codes are to be used.
• Ensure that the hose does not come into contact with grease, other hot drippings, or any hot surfaces
on the appliance.
• Check hose regularly. In the case of rips, melng or wear, replace hose before using the appliance.
• The recommended hose length is 0.9m. The hose must not be longer than 1.5m.
• Ensure that the hose is twist and kink free when installed.
• Replace the hose before expiry date printed on the hose.
Example Cylinder
!
306 mm
465 mm
5
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Technical Data
The following table lists input values for the appliance.
Burner Orice Size (Gross) Heat Input (Total) Gas Usage (Total)
I
MAIN 63 (0.94mm) 14.4 kW 1047 g/h
BACK 64 (0.91mm) 4.0 kW 291 g/h
Cered Gases / Pressures - Check rang plate to ensure that it corresponds with following list.
Do not tamper with or modify regulator. Use only regulators, which supply the pressure, listed in the table
above. A regulator of 28-30mbar must be used for butane or a 37mbar regulator for propane. For grills
set up to operate at 50mbar, the grill is equipped with an internal regulator. This internal regulator has an
outlet pressure of 30mbar and must not be modied or adjusted. For replacement, use only the regulator
specied by the manufacturer.
This unit includes an internal regulator which stabilizes the gas pressure and improves grill performance.
This regulator cannot be adjusted. There is a pressure tap located on the side of the regulator. It can
be used by a qualied service person when servicing the grill to determine if the regulator is funconing
properly. The screw within the pressure tap must always be kept ght, except when performing a pressure
test on the regulator (qualied service personnel only).
Gas Category
I
3B/P(30)
I
3+(28-30/37)
I
3B/P(50)
Orice Sizes (see above) I I II
Gases / Pressures Butane 30mbar Propane 30mbar Butane 28-30mbar Propane
37mbar
Butane 50mbar
Propane 50mbar
Countries BE, BG, CY, DK, EE, FI, FR, GB, HR, HU, IS,
IT, LT, LU, MT, NL, NO, RO, SE, SI, SK, TR
BE, CH, CY, CZ, ES, FR, GB, GR,
IE, IT, LT, LU, LV, PT, SK, SI
AT, CH, DE, SK
Gas Hook-Up Instrucons
WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL, and must be installed and
serviced by a qualied installer to local codes.
WARNING! Cabinet frame, cabinet, and counter top must be made from non-combusble material
when not installed with zero clearance liner Part No. BI-3323-ZCL.
WARNING! As indicated on the rang plate, this gas grill is designed to operate with gas supply
pressures of 11” WC for Propane and 7” WC for Natural Gas. For installaons where the gas supply
pressure exceeds these requirements, a regulator must be installed upstream of the grill’s components.
If the gas supply pressure is lower than these requirements, the unit will be under-red and will not
reach the maximum temperatures. Ensure that the supply line size complies with local and/or naonal
installaon codes.
BUILT IN PROPANE GAS HOOK-UP: The piping up to the gas grill is the responsibility of the installer and
piping should be located as shown in the built-in instrucons. A exible metal connector is included to
simplify the installaon of the unit. Connect this exible metal connector to the are ng on the end of
!
6
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
the manifold. Connect the other end of the connector to the gas piping. Ensure that the connector does
not pass through a wall, oor, ceiling or paron, and is protected from damage. Do not use a hose to
connect the unit except to connect the cylinder regulator to the piping system. It must be connected with
rigid pipe, copper tube or an approved exible metal connector which complies with Z21.24/ CSA 6.10 or
ANSI Z21.75/CSA 6.27.
The installaon must comply with CAN B149.1 Natural Gas and Propane installaon code in Canada, or
to the Naonal Fuel Gas code, ANSI Z223.1 in the United States. The gas supply pipe must be suciently
sized to supply the BTU/h specied on the rang plate, based on the length of the piping run. If installing
a side burner, a separate line must be branched o to the side burner unit and enter the side burner
opening at the specied locaon. If the enclosure is to house a propane cylinder, the tank poron of the
enclosure must be venlated according to local codes, and must not have communicaon with the cavity
used to enclose the gas grill. A propane cylinder can not be stored below the gas grill.
BUILT IN CYLINDER ENCLOSURES: Built in cylinder enclosures which completely enclose the cylinder must
have both of the following:
1. At least one unobstructed venlaon opening on the exposed exterior side of the enclosure located
within 5 in (127mm) of the top of the enclosure. The opening must have a total free area of more than 20
in
2
(130 cm
2
) for a 20 lb (9.1 kg) cylinder and 30 in
2
(195 cm
2
) for a 30 lb (13.6 kg) cylinder.
2. At least one venlaon opening on the exposed, exterior side of the enclosure located 1 in (25.4 mm) or
less from the oor level. The opening must have a total free area of more than 10 in
2
(65 cm
2
) for a 20 lb
(9.1 kg) cylinder and 15 in
2
(100 cm
2
) for a 30 lb (13.6 kg) cylinder. The upper edge must be no more than
5 in (127 mm) above the oor level.
Every opening must be large enough to permit the entrance of a 1/8 in (3.2 mm) rod.
WARNING!
• The cylinder valve(s) must be readily accessible for hand operaon. A door on the enclosure to
gain access to the cylinder valves is acceptable, provided it is non-locking and can be opened
without the use of tools.
• The enclosure for the LP-gas cylinder must isolate the cylinder from the burner compartment to
provide shielding from radiaon, a ame barrier, and protecon from foreign material, such as hot
drippings. The enclosure cannot be located directly below the grill.
• There must be a minimum clearance of 2 in (51 mm) between the oor of the LP-gas cylinder
enclosure and the ground.
• The enclosure must be designed so that the LP-gas cylinder can be connected, disconnected and
the connecons inspected and tested outside the cylinder enclosure. Any connecons that can
be disturbed when installing the cylinder in the enclosure must be accessible for tesng inside the
enclosure.
CYLINDER SIZE OPENING A AREA OPENING B AREA
Up to 9 kg
130 cm
2
65 cm
2
Larger than 9 kg
195 cm
2
100 cm
2
!
127mm
MAXIMUM
25.4mm
MAXIMUM
OPENING
A
OPENING
B
51mm
MINIMUM
PARTITION TO ISOLATE
CYLINDER FROM GRILL
NON LOCKING DOOR
864mm
RECOMMENDED
127mm
MAXIMUM
7
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Leak Tesng Instrucons
WARNING! A leak test must be performed annually and each me a cylinder is hooked up or if a
part of the gas system is replaced.
WARNING! Never use an open ame to check for gas leaks. Be certain no sparks or open ames
are in the area while you check for leaks. Sparks or open ames will result in a re or explosion,
damage to property, serious bodily injury, or death.
Leak tesng: This must be done before inial use, annually, and whenever any gas components are
replaced or serviced. Do not smoke while performing this test, and remove all sources of ignion. See Leak
Tesng Diagram for areas to check. Turn all burner controls to the o posion. Turn gas supply valve on.
Brush a half-and-half soluon of liquid soap and water onto all joints and connecons of the regulator,
hose, manifolds and valves.
Bubbles will indicate a gas leak. Either ghten the loose joint or have the part replaced with one
recommended by the Napoleon Customer Soluons department and have the grill inspected by a cered
gas installer.
If the leak cannot be stopped, immediately shut o the gas supply, disconnect it, and have the grill
inspected by a cered gas installer or dealer. Do not use the grill unl the leak has been corrected.
!
!
BUILT IN NATURAL GAS HOOK-UP: The piping up to the gas grill is the responsibility of the installer and
piping should be located as shown in the built-in instrucons. A exible metal connector is included to
simplify the installaon of the unit. Connect this connector to the are ng on the end of the manifold.
Connect the other end of the connector to the gas piping. Ensure that the connector does not pass
through a wall, oor, ceiling or paron, and is protected from damage. Do not use a hose to connect the
unit. It must be connected with rigid pipe, copper tube or an approved exible metal connector which
complies with Z21.4 /CSA 6.10 or ANSI Z21.75/CSA 6.27.
The installaon must comply with CAN B149.1 Natural Gas and Propane Installaon Code in Canada, or
to the Naonal Fuel Gas Code, ANSI Z223.1 in the United States. The gas supply pipe must be suciently
sized to supply the BTU/h specied on the rang plate, based on the length of the piping run. If installing
a side burner, a separate line must be branched o to the side burner unit and enter the side burner
opening at the specied locaon.
WARNING! Built in units are supplied with a drip pan which holds only a minimal amount of
grease. To prevent grease res, the pan must be cleaned aer each use.
WARNING! Access must be provided to the inside of the enclosure to make gas connecons.
DANGER! Read all instrucons carefully before operang the grill. Failure to follow these
instrucons exactly could result in a re causing serious injury or death. The enre installaon must be
leak tested before operang the grill.
STOP
!
!
!
8
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Lighng Instrucons
!
O Posion
!
Lights
Le Burner
Right Burner
Centre Right
Burner
Rear Burner
Centre Le
Burner
WARNING! Open lid.
WARNING! Ensure all burner controls are in the o posion. Turn on the gas supply
valve.
Main Burner
Lighng
Rear Burner Lighng
(If equipped)
Side Burner Lighng
(If equipped)
1. Open grill lid. 1. Open grill lid. 1. Open side burner cover.
2. Push and turn any main burner
knob to the high posion. If the pilot
lights, connue to push down on the
control knob unl the burner lights
and then release.
2. Remove the warming rack.
2. Push and turn the side burner
control to the high posion.
3. If the pilot does not ignite, then
immediately turn the control knob
back to the ‘o posion and repeat
step 2 several mes.
3. Push and turn the rear burner
control knob slowly to the ‘hi’
posion. This acon will ignite
the pilot ame, which will in
turn light the burner. If the pilot
lights, connue to push down on
the burner control knob unl the
burner lights then release.
3. Push and hold the electronic
igniter buon unl the burner lights,
or light with a match.
4. If the pilot and burner will not
ignite within 5 seconds, turn the
control knob to the ‘o’ posion and
wait 5 minutes for any excess gas to
dissipate. Either repeat steps 2 and 3
or light with a match.
4. If the burner does not ignite,
then immediately turn the control
knob back to the ‘o’ posion and
repeat step 3 several mes.
4. If the burner will not ignite within
5 seconds, turn the control knob to
the ‘o’ posion and wait 5 minutes
for any excess gas to dissipate. Either
repeat steps 2 and 3 or light with a
match.
5. If lighng the unit with a match,
clip the match into the supplied
lighng rod. Hold the lit match down
through the grill and sear plate while
turning the corresponding burner
valve to high.
5. If the burner will not ignite
within 5 seconds, turn the control
knob to the ‘o’ posion and wait
5 minutes for any excess gas to
dissipate. Either repeat steps 3
and 4 or light with a match.
WARNING! Do not use the rear burner with the main burners operang.
9
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Operang The Grill
Inial Lighng: When lit for the rst me, the gas grill emits a slight odor. This is a normal temporary
condion caused by the “burn-in” of internal paints and lubricants used in the manufacturing process and
does not occur again. Simply run the main burners on high for approximately one-half hour.
Main Burner Use: When searing foods, we recommend preheang the grill by operang all main burn-
ers in the high posion with the lid closed for approximately 10 minutes. Food cooked for short periods
of me (sh, vegetables) can be grilled with the lid open. Cooking with the lid closed will ensure higher,
more even temperatures that can reduce cooking me and cook meat more evenly. Food that has a cook-
ing me longer than 30 minutes, such as roasts, can be cooked indirectly (with the burner lit opposite to
the food placement). When cooking very lean meats, such as chicken breasts or lean pork, the grids can
be oiled before pre-heang to reduce scking. Cooking meat with a high degree of fat content can create
are-ups. Either trim the fat or reduce temperatures to inhibit this. Should a are-up occur, move food
away from the ames and reduce the heat. Leave the lid open. Learn more grilling techniques and deli-
cious recipes by acquiring Napoleon’s cookbooks.
Direct Cooking: Place food to be cooked on the grill directly over the heat. This method is generally used
for searing or for foods that do not require prolonged cooking mes such as hamburgers, steaks, chicken
pieces, or vegetables. The food is rst seared to trap-in the juices and avor, and then the temperature is
lowered to nish cooking the food to your preference.
Indirect Cooking: With one or more burners operang, place food to be cooked on the grill over a burner
that is not operang. The heat circulates around the food, cooking slowly and evenly. Cooking with this
method is much the same as cooking in your oven and is generally used for larger cuts of meats such
as roasts, chickens or turkeys, but can also be used for cooking foods that are prone to are-ups or for
smoking foods. Lower temperatures and slower cooking mes result in tender foods.
Rear Burner Use (If Equipped): Remove the warming rack prior to use, the extreme heat will damage the
warming rack. Cooking grids should also be removed if they interfere with the rosserie. The rear burner
is designed to be used in conjuncon with the rosserie kit available from your dealer. See the rosserie
kit assembly instrucons.
To use the counterbalance - remove the rosserie motor from the gas grill. Place the spit with meat being
cooked across the hangers inside the grill. The meat will naturally hang with the heavy side down. Tighten
the counterbalance arm and weight so the arm is facing up. Slide the counterweight in or out to balance
the load and ghten in place. Re-install the motor and begin cooking. Place a metal dish underneath the
meat to collect drippings for basng and naturally delicious gravy. Basng liquid may be added as required.
To seal in juices, rst operate rear burner on high unl brown, then reduce the heat to thoroughly cook
foods. Keep the lid closed for best results. Your roasts and fowl will brown perfectly on the outside and
stay moist and tender on the inside. For example, a 3-pound chicken on the rosserie will be done in
approximately 1½ hours on medium to high. Search Grill Master Recipes at hps://www.napoleon.com/
en/us/grills/recipes for “rosserie”.
ATTENTION! Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of the gas
grill components unless cleaned regularly. When nished cooking disassemble rosserie components,
wash thoroughly with warm soapy water and store indoors.
!
10
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
!
Maintenance / Cleaning Instrucons
Note: Stainless steel tends to oxidize or stain in the presence of chlorides and suldes, parcularly in
coastal areas and other harsh environments, such as the warm, highly humid atmosphere around pools
and hot tubs. These stains could be perceived as rust, but can be easily removed or prevented. To provide
stain prevenon and removal, wash all stainless steel and chrome surfaces every 3-4 weeks or as oen as
required with fresh water and/or stainless steel cleaner.
We recommend this gas grill be thoroughly inspected and serviced annually by a qualied service person.
At all mes keep the gas grill area free from combusble materials, gasoline and other ammable vapors
and liquids. Do not obstruct the ow of venlaon and combuson air. Keep the cylinder enclosure
venlaon openings (located on the cart sides and at the front and back of the boom shelf) free and
clear from debris.
WARNING! Always wear protecve gloves and safety glasses when cleaning your grill.
WARNING! Turn o the gas at the source and disconnect the unit before servicing. To avoid the
possibility of burns, maintenance should be done only when the grill is cool. A leak test must be
performed annually and whenever any component of the gas train is replaced or gas smell is present.
WARNING! Always wear protecve gloves and safety glasses when servicing your grill.
WARNING! To avoid the possibility of burns, maintenance should be done only when the grill is
cool. Avoid unprotected contact with hot surfaces. Ensure all burners are turned o. Clean grill in an
area where cleaning soluons will not harm decks, lawns, or paos. Do not use oven cleaner to clean
any part of this gas grill. Do not use a self-cleaning oven to clean cooking grids or any other parts of
the gas grill. Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of the gas grill
components unless cleaned regularly.
Grids And Warming Rack: The grids and warming rack are best cleaned with a brass wire brush during
the pre-heang period. Steel wool can be used for stubborn stains. It is normal that stainless grids (if
equipped) will discolor permanently from regular usage due to the high temperature of the cooking
surface.
Control Panel: The control panel text is printed directly on the stainless steel and with proper maintenance
will remain dark and legible. To clean the panel, use only warm soapy water. Never apply abrasive cleaners
on any stainless surfaces, especially the printed poron of the control panel or the prinng will gradually
rub o.
Cleaning Inside The Gas Grill: Remove the cooking grids. Use a brass wire brush to clean loose debris
from the casng sides and underneath the lid. Scrape the sear plates with a puy knife or scraper, and
use a wire brush to remove the ash. Remove the sear plates and brush debris from the burners with the
brass wire brush. Sweep all debris from inside the gas grill into the drip pan.
WARNING! Accumulated grease is a re hazard.
Drip Pan: Clean the drip pan frequently (every 4 – 5 uses or as oen as required) to avoid grease buildup.
Grease and excess drippings pass through to the drip pan, located beneath the gas grill and accumulate
in the disposable grease tray below the drip pan. To access the disposable grease tray or to clean the
drip pan, slide the drip pan free of the grill. Never line the drip pan with aluminum foil, sand or any other
material as this could prevent the grease from owing properly. The pan should be scraped out with a
puy knife or scraper. Replace the disposable grease tray every 2 – 4 weeks, depending on gas grill usage.
For supplies, see your Napoleon Grill dealer.
Cleaning The Outer Grill Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or
stainless steel parts of your Napoleon Grill. Doing so will scratch the nish. Exterior grill surfaces should be
cleaned with warm soapy water while the metal is sll warm to the touch. To clean stainless surfaces, use
a stainless steel or a non-abrasive cleaner. Always wipe in the direcon of the grain. Over me, stainless
steel parts discolor when heated, usually to a golden or brown hue. This discoloraon is normal and does
not aect the performance of the grill. Porcelain enamel components must be handled with addional
care. The baked-on enamel nish is glass-like, and will chip if struck. Touch-up enamel is available from
your Napoleon Grill dealer.
!
!
11
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
CAUTION! Check for abrasions, melng, cuts, and cracks in the hose. If any of these condions
exist, do not use the gas grill. Have the part replaced by your Napoleon Grill dealer or qualied gas
installer.
!
Burner: The burner is made from heavy wall 304 stainless steel, but extreme heat and a corrosive
environment can cause surface corrosion to occur. This can be removed with a brass wire brush.
CAUTION! Beware of Spiders.
Spiders and insects are aracted to the smell of propane and natural gas. The burner is equipped with an
insect screen on the air shuer, which reduces the likelihood of insects building nests inside the burner
but does not enrely eliminate the problem. A nest or web can cause the burner to burn with a so yellow
or orange ame or cause a re (ashback) at the air shuer underneath the control panel. To clean the
inside of the burner, it must be removed from the gas grill: Remove the screw (s) that aaches the burner
to the back wall. Slide the burner back and up wards to remove. Cleaning: Use a exible venturi tube brush
to clean the inside of the burner. Shake any loose debris from the burner through the gas inlet. Check the
burner ports and valve orices for blockages. Burner ports can close over me due to cooking debris and
corrosion, use an opened paperclip or the supplied port maintenance bit to clean them. Drill out blocked
ports using this drill bit in a small cordless drill. The ports are easier to clean if the burner is removed from
the grill, but it can also be done with the burner installed. Do not ex the drill bit when drilling the ports,
as this will cause the drill bit to break. This drill is for burner ports only, not for the brass orices (jets)
which regulate the ow into the burner. Take care not to enlarge the holes. Ensure the insect screen is
clean, ght, and free of any lint or other debris.
Reinstallaon: Reverse the procedure to reinstall the burner. Check that the valve enters the burner when
installing. Replace sear plate mount and / or ghten screws to complete reinstallaon.
WARNING! When reinstalling the burner aer cleaning it is very important
that the valve/orice enters the burner tube before lighng your gas grill. If the
valve is not inside the burner tube a re or explosion could occur.
!
12
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Troubleshoong
Problem Possible Causes Soluon
Low heat / Low
ame when valve
turned to high.
For propane - improper lighng
procedure.
Ensure lighng procedure is followed carefully. All
gas grill valves must be in the o posion when the
tank valve is turned on. Turn tank on slowly to allow
pressure to equalize. See lighng instrucons.
Excessive are-ups/
uneven heat.
Sear plates installed incorrectly.
Improper preheang.
Excessive grease and ash build on
sear plates and in drip pan.
Ensure sear plates are installed with the holes towards
the front and the slots on the boom. See assembly
instrucons.
Preheat grill with both main burners on high for 10 to
15 minutes.
Clean sear plates and drip pan regularly. Do not line
pan with aluminum foil. Refer to cleaning instrucons.
Burners burn with
yellow ame,
accompanied by the
smell of gas.
Possible spider web or other
debris, or improper air shuer
adjustment.
Thoroughly clean burner by removing. See general
maintenance instrucons.
Main burner will not
light with the igniter,
but will light with a
match.
Jet-re outlet is dirty or clogged. Clean jet-re outlet with a so bristle brush.
Humming regulator. Normal occurrence on hot days. This is not a defect. It is caused by internal vibraons in
the regulator and does not aect the performance or
safety of the gas grill. Humming regulators will not be
replaced.
Burner output on
“high” seng is
too low. (Rumbling
noise and uering
blue ame at burner
surface.)
Lack of gas.
Supply hose is pinched.
Dirty or clogged orice.
Spider webs or other maer in
venturi tube.
Check gas level in propane cylinder.
Reposion supply hose as necessary.
Clean burner orice.
Clean out venturi tube.
Burners will not
cross light each
other.
Dirty or corroded cross light
brackets.
Clean or replace as required.
“Paint” appears to
be peeling inside lid
or hood.
Grease build-up on inside surfaces. This is not a defect. The nish on the lid and hood is
porcelain, and will not peel. The peeling is caused by
hardened grease, which dries into paint-like shards
that ake o. Regular cleaning will prevent this. See
cleaning instrucons.
Infrared burner (if
equipped) ashes
back (during
operaon the burner
abruptly makes
a loud “whoosh”
sound, followed by
a connuous blow-
torch type sound and
grows dim.)
Ceramic les overloaded with
grease drippings and build-up.
Ports are clogged.
Burner overheated due to
inadequate venlaon (too much
grill surface covered by griddle or
pan.)
Cracked ceramic le.
Leaking gasket surrounding the
ceramic le, or a weld failure in
the burner housing.
Turn burner o and allow to cool for at least two
minutes. Relight burner and burn on high for at least
ve minutes or unl the ceramic les are evenly
glowing red.
Ensure that no more than 75% of the grill surface is
covered by objects or accessories. Turn burner o and
allow to cool for at least two minutes, then relight.
Allow burner to cool and inspect very closely
for cracks. If any cracks are found, contact your
authorized Napoleon dealer to order a replacement
burner assembly.
Contact your authorized Napoleon dealer for
instrucons on ordering a replacement burner
assembly.
13
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY.
Ordering Replacement Parts
Warranty Informaon
MODEL:
DATE OF PURCHASE:
SERIAL NUMBER:
(Record informaon here for easy reference)
For replacement parts and warranty claims, contact the Napoleon dealer where the product was purchased.
Before contacting the dealer, check the Napoleon Grills
Website for more extensive cleaning, maintenance,
troubleshooting and parts replacement instructions at
www.napoleon.com.
To process a claim, the following informaon is required:
1. Model and serial number of the unit.
2. Part number and descripon.
3. A concise descripon of the problem (‘broken’ is not sucient).
4. Proof of purchase (photocopy of the invoice).
In some cases, Napoleon could request to have the parts returned to the factory for inspecon before
providing replacement parts.
Before contacng Napoleon dealer, please note that the following items are not covered by the warranty:
• Costs for transportaon, brokerage or export dues.
• Labour costs for removal and reinstallaon.
• Costs for service calls to diagnose problems.
• Discolouraon of stainless steel parts.
• Part failure due to lack of cleaning and maintenance, or use of improper cleaners
(oven cleaner or other harsh chemicals).
14
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
CAUTION! During unpacking and assembly we recommended you wear work gloves and safety
glasses for your protecon. Although we make every eort to make the assembly process as problem
free and safe as possible, it is characterisc of fabricated steel parts that the edges and corners might
be sharp and could cause cuts if handled incorrectly.
Geng Started
1. Remove all cart panels, hardware, and grill head from carton. Raise lid and remove any
components packed inside. Use the parts list to ensure all necessary parts are included.
2. Do not destroy packaging unl the grill has been fully assembled and operates to your sasfacon.
3. Assemble the grill where it is to be used, lay down cardboard or a towel to protect parts from being
lost or damaged while assembling.
4. Most stainless steel parts are supplied with a protecve plasc coang that must be removed
prior to using the grill. The protecve coang has been removed from some of the parts during the
manufacturing process and may have le behind a residue that can be perceived as scratches or
blemishes. To remove the residue, vigorously wipe the stainless steel in the same direcon as the
grain.
5. Follow all instrucons in the order that they are laid out in this manual.
6. Two people are required to li the grill head onto the assembled cart.
If you have any quesons about assembly or grill operaon, or if there are damaged or missing parts
please call our Customer Soluons Department at 1-866-820-8686 between 9 AM and 5 PM (Eastern
Standard Time).
TOOLS REQUIRED FOR ASSEMBLY (tools not included)
WARNING! Construcon materials and masonry dust may cause surface damage to units and
accessories. The best opon is to install components aer all construcon has been completed
and the jobsite has been thoroughly cleaned. If the components must be installed prior to the
construcon being completed, then exposed surfaces need to be covered to prevent corrosion.
All surfaces must be cleaned when construcon is completed. Do not use muriac acid to clean
masonry materials from any surfaces. The lime contained in some construcon materials is extremely
corrosive. During its curing period, (1 - 2 months) it is recommended that a stainless steel polish or
wax (car wax is acceptable) be applied to prevent direct contact of the lime materials.
10 mm
15
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
4”
4”
W
H
D
(152mm)
GAS INLET OPENING
OUTDOOR GFI ELECTRICAL OUTLET
REC
OMMENDED - LOCATE ON SAME SIDE
OF GRILL AS ROTISSERIE BRACKET.
W
H
D
(44mm)
(44mm)
BUILT-IN SIDEBURNER
GAS INLET OPENING
BUILT-IN UNIT OPENING DIMENSIONS
MODEL OPENING DIMENSIONS NOTES
W D H
BILEX485 755mm 545mm 225mm WITHOUT ZERO CLEARANCE LINER
SIDE BURNER 324mm 419mm 114mm
OPENING OF AT LEAST
32cm
2
MUST BE PROVIDED FOR COMBUS
TION
AIR FOR SIDE BURNER.
NOTE: ACCESSORY FRAMES OVERLAP
OPENING BY 4cm ON ALL 4 SIDES.
!
!
!
(864mm)
RECOMMENDED
ELECTRICAL OPENING
WARNING! CABINET FRAME, CABINET AND COUNTER TOP
MUST BE MADE FROM NON-COMBUSTIBLE MATERIAL WHEN THE
APPLIANCE IS NOT INSTALLED WITH THE ZERO CLEARANCE
LINER PART NO. BI-3323-ZCL.
WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL and must be installed and ser-
viced by a qualied installer to local codes.
WARNING! If not installing with the Zero Clearance Liner, use only non-combusble materials
(cered class A to EN 13501-1 standard) when nishing the appliance (e.g. steel studs, cement board,
ceramic le, marble, paint, etcetera). Do not use wood or drywall.
If enclosure houses an LPG cylinder, this construcon
must comply with the built-in cylinder enclosure
instrucons. Refer to ‘Gas Connecon’.
!
16
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
BUILT-IN UNIT OPENING DIMENSIONS
WARNING! A propane tank
cannot be stored below the gas grill.
CUT OPENINGS
AS REQUIRED FOR
ELECTRICAL AND GAS
CONNECTIONS.
KNOCK OUT
2
1/2
”x 2
1/2
”
34”(864mm)
RECOMMENDED
D
COMBUSTIBLE
OR
NON COMBUSTIBLE
MATERIAL
ALLOWED
MODEL OPENING DIMENSIONS NOTES
W D
17
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
BILEX485 BUILT-IN INSTRUCTIONS
This grill is designed for masonry, NON-COMBUSTIBLE enclosures only when not installed with the zero clearance
liner and must be installed and serviced by a qualied installer to local codes.
1. Aach side mounng brackets to each side of the grill using #1/4-20 x 3/8” screws (N570-0073).
2. Lay the rear trim piece across the back of the opening. To keep it in place, a dab of silicone may be applied to
each wing of the rear trim.
3. Lower the unit in place, the wings on the rear trim should be under the side mounng brackets. Connect the ex
supply line to the ng at the end of the manifold.
4. The enre installaon must be leak tested before operang the unit.
10mm
N570-0073 (1/4-20 X 3/8”)
x6
!
!
APPLY A DAB OF SILICONE
TO EACH FLANGE TO
SECURE IN PLACE.
18
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Install baeries as illustrated. Plug wire from LED (lights) located underneath
control panel into wire from baery pack. Ensure wires do not come in contact
with the boom of the grill. The baery pack module must be mounted inside
the enclosure, at least 20cm below the boom of the drip pan, to prevent the
module from overheang. Ensure wires and module do not interfere with drip
pan removal.
!
1
2
3
4
Drip Pan
Heat Shield
19
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
20
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22

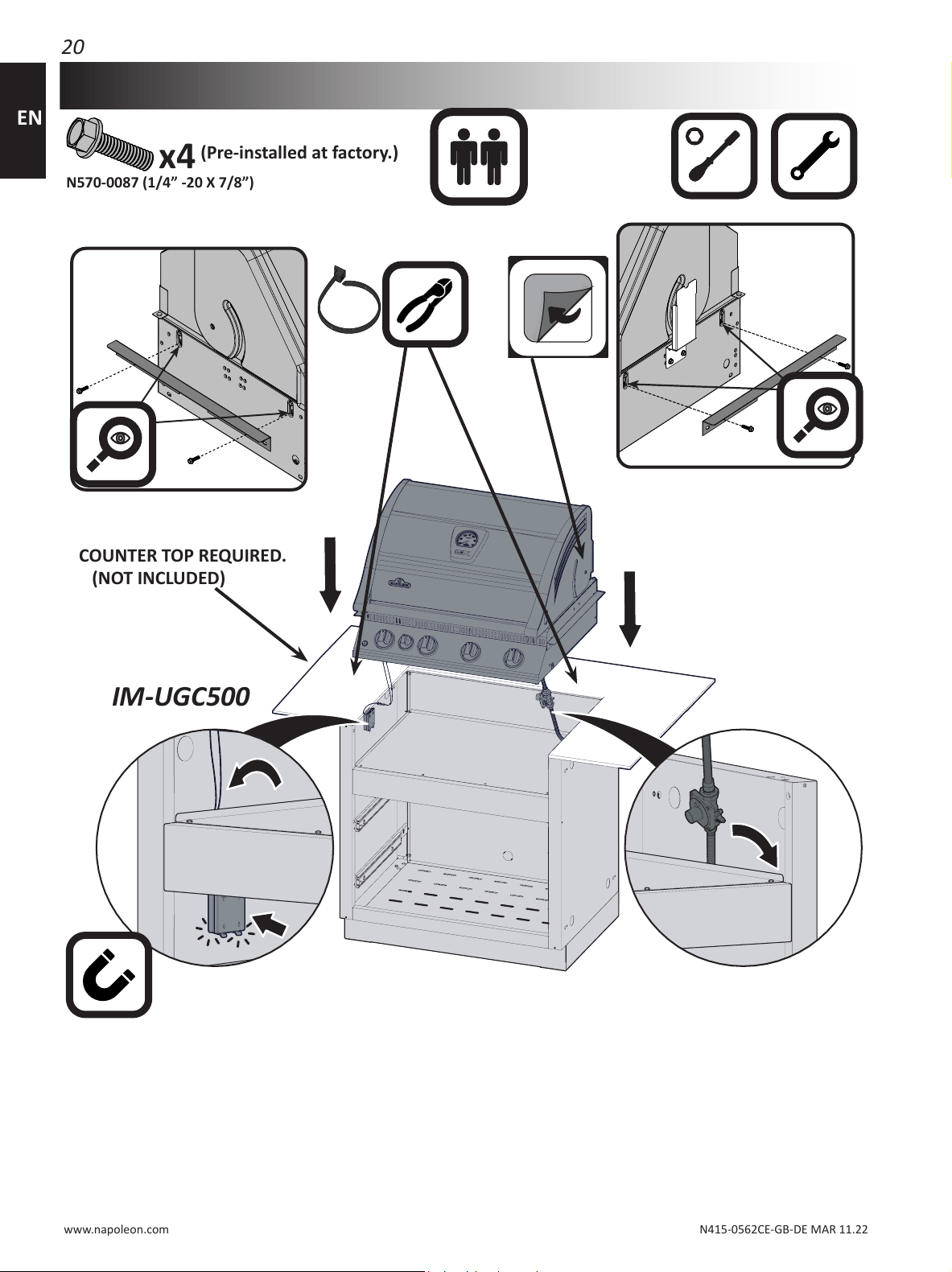

N570-0087 (1/4” -20 X 7/8”)
x4
(Pre-installed at factory.)
COUNTER TOP REQUIRED.
(NOT INCLUDED)
IM-UGC500
21
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Label provided
Peel the backing o the supplied warning label and apply it where it is visible when operang the grill.
22
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Rosserie Kit Assembly Instrucon
(oponal)
Assemble rosserie kit components as shown.
Ensure stop bushing is ghtened on the inside of
hood casng.
23
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Leak Tesng Instrucons
WARNING! A leak test must be performed annually and each me a cylinder is hooked up or if a
part of the gas system is replaced.
WARNING! Never use an open ame to check for gas leaks. Be certain no sparks or open ames
are in the area while you check for leaks. Sparks or open ames will result in a re or explosion,
damage to property, serious bodily injury, or death.
Leak tesng: This must be done before inial use, annually, and whenever any gas components are
replaced or serviced. Do not smoke while performing this test, and remove all sources of ignion. See Leak
Tesng Diagram for areas to check. Turn all burner controls to the o posion. Turn gas supply valve on.
Brush a half-and-half soluon of liquid soap and water onto all joints and connecons of the regulator,
hose, manifolds and valves.
Bubbles will indicate a gas leak. Either ghten the loose joint or have the part replaced with one
recommended by the Napoleon Customer Soluons department and have the grill inspected by a cered
gas installer.
If the leak cannot be stopped, immediately shut o the gas supply, disconnect it, and have the grill
inspected by a cered gas installer or dealer. Do not use the grill unl the leak has been corrected.
!
!
STOP
X
24
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Item Part # Descripon BILEX485
1 N335-0042L-M02 stainless steel lid insert x
2 N135-0042-GY1HT le side lid casng x
3 N135-0043-GY1HT right side lid casng x
4 N585-0078 heat shield lid x
5 N570-0091 1/4-20 x 1/2" screw x
6 N385-0307-SER NAPOLEON logo x
7 W450-0005 logo spring clips x
8 N010-0742 lid handle x
9 N685-0013 temperature gauge x
10 N080-0287-GY1HT lid casng cover x
11 N570-0019 10-24 x 1/4” screw x
12 N570-0015 lid pivot screw x
13 N735-0003 1/4" lockwasher x
14 N570-0073 1/4-20 x 3/8" screw x
15 N010-0638-M06 hood assembly x
16 N010-0526P-30 infra red rear burner x
17 N565-0006 infrared burner screen x
18 N080-0206-M05 rear burner electrode cover x
19 N240-0024P rear burner electrode c/w pilot x
20 Z570-0002 rear burner electrode cover screw x
21 N615-0011 rear burner electrode cover spacer x
22 N200-0090-M06 infra red rear burner cover x
23 N520-0023 warming rack x
24 N010-0945 base x
25 N100-0036 main burner x
26 N080-0281 main burner cross light bracket x
27 Z570-0039 1/4-20 x 1/2" screw x
28 N475-0436 control panel x
29 N010-0944-30 manifold assembly c/w valves x
30 Z510-0003 black silicone lid bumper x
31 N660-0002 switch light x
32 N305-0057-M01 sear plate x
33 N051-0011 control knob bezel large x
34 N380-0021-CL burner control knob large x
35 N051-0012 control knob bezel small x
36 N380-0020-CL burner control knob small x
37 N570-0078 M4 x 8 mm screw x
38 N200-0089-GY1SG back cover x
39 N305-0058 cooking grids - stainless rod x
40 N010-1207 drip pan x
41 N585-0134 heat shield x
42 N105-0001 bushing 7/8" x
43 N750-0021 wiring harness led x
44 N160-0017 clip rear burner tube x
Parts List
25
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Item Part # Descripon BILEX485
45 N720-0053 rear burner supply tube x
46 N475-0301-M06 rosserie mount x
47 Z570-0035 1/4-20 x 3/8" screw x
48 N010-0281 manifold ex connector x
49 W445-0038 union ng 3/8" - 3/8" x
50 N530-0021-SER regulator step down x
51 N255-0014 ng x
52 N080-0216 mount bracket x
53 N715-0084 rear trim x
54 N190-0001 baery pack x
55 N555-0097 lighng rod x
56 N510-0013 black silicone bumper x
57 N570-0008 #8 x 1/2 screw x
58 N570-0032 #8 x 32 screw x
59 N010-0771 lid assembly x
60 N710-0062 drip tray x
69233 rosserie kit -UK ac
69232 rosserie kit - CE ac
61486 cover ac
56018 stainless steel griddle ac
56040 cast iron griddle ac
67732 charcoal tray ac
62007 kit of 5 replacement grease trays ac
Parts List
x - standard ac - accessory
26
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
22
15
12
23
16
17
18 19 21
20
13
14
32
39
41
40
53
52
14
28
29
31
54
48
50
33
35
36
34
57
24
42
49
49
51
58
55
45
25
26
46
14
52
44
37
30
38
43
47
57
27
59
8
5
2
9
566
7
11
1
3
4
10
59
60
27
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Notes
28
EN
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
29
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
!
!
Dieser Gasgrill darf nur an einem gut belüeten Ort im Freien benutzt werden,
nicht jedoch in einem Gebäude, einer Garage oder einem anderen geschlossenen Bereich.
SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN
Seriennr.
XXXXXX000000
Model-Nr.
GEFAHR
WENN ES NACH GAS RIECHT:
• Gaszufuhr zum Gerät absperren.
• Flammen löschen.
• Haube önen.
• Wenn es weiterhin nach Gas riechen
sollte, dem Gerät fernbleiben und unver
züglich
den Gaslieferanten oder die Feuerwehr
benachrichgen.
WARNUNG
Vor dem Zünden dieses Geräts bie
unbedingt den Abschni „ZÜNDANLEITUNG”
lesen.
In der Nähe dieses oder anderer Geräte
dürfen weder Benzin noch andere
brennbaren Flüssigkeiten oder Gase
gelagert werden. Dies gilt auch für
nicht angeschlossene Gasaschen. Ein
Nichtbefolgen dieser Anleitung kann durch
Brände oder Explosionen zu Sachschäden
und Körperverletzungen, auch zu tödlichen,
führen.
!
WARNUNG! FÜR DIE SCHRANKRAHMEN, SCHRÄNKE UND ARBEITSFLÄCHEN AUSSCHLIESSLICH NICHT
BRENNBARE MATERIALIEN VERWENDEN, WENN SIE KEINEN FREIRAUM-LINER VERWENDEN.
Bie Bewahren Sie Diese Anleitung Auf
Erwachsene und insbesondere Kinder sollten vor den Gefahren beim Umgang mit hohen
Oberächentemperaturen gewarnt werden. Kleine Kinder, die sich in der Nähe des Gasgrills
aualten, sollten stets beaufsichgt werden.
BILEX 485
BITTE SORGFÄLTIG
AUFBEWAHREN
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Netherlands
eu.inf[email protected]
30
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Aluminium Gussteile / Edelstahl Grillkammer
....................................
15 Jahre
Edelstahl Deckel
................................................................................
15 Jahre
Porzellan-Emaillierter Deckel
............................................................
15 Jahre
Edelstahl Grillroste
.............................................................................
15
Jahre
Edelstahl Hauptrohrbrenner
..............................................................
10 Jahre 100%, der nächsten 5 Jahre 50%
Edelstahl Flammenschutzeinsätze
......................................................
5 Jahre 100%, der nächsten 10 Jahre 50%
Porzellan-beschichtete Grillroste
......................................................
5 Jahre 100%, der nächsten 10 Jahre 50%
Keramik-Infrarotbrenner (ex. Gitter)
..................................................
5 Jahre 100%, der nächsten 10 Jahre 50%
Sonstige Teile
....................................................................................
2 Jahre 100%
www.napoleon.com
Napoleon Presidents 15 Jahre beschränkte Garantie
NAPOLEON-Produkte bestehen aus hervorragenden Bauteilen und Materialien und werden von Fachkräften
montiert, die Stolz auf ihre Arbeit sind. Sie werden von gelernten Handwerkern, denen ihre Arbeit mit großem
Stolz erfüllt, montiert. Vor dem Verpacken für den Versand sind Ventile und Brenner auf einem
Qualitätsprüfstand leckagegeprüft bzw. probegezündet und von einem qualifizierten Techniker inspiziert
worden, damit der Kunde genau das Qualitätsprodukt erhält, das er von NAPOLEON erwartet.
Die Firma NAPOLEON garantiert, dass ab Kaufdatum an den Komponenten Ihres neuen NAPOLEON-
Produkts weder Material- noch Verarbeitungsmängel auftreten, während:
*Bedingungen und Beschränkungen
Diese beschränkte Garantie bewirkt eine wie zuvor in der Aufstellung aufgeführte
Garantiefrist für jedes bei einem autorisierten NAPOLEON Händler erworbene Produkt
und berechtigt den ursprünglichen Käufer, entsprechend den geltenden
Bestimmungen hinsichtlich des Komponentenaustauschs innerhalb der Garantiefrist,
zu den entweder durch NAPOLEON oder einen autorisierten NAPOLEON Händler zu
erbringenden Garantieleistungen. Diese beziehen sich auf den Austausch einer
Komponente eines solchen Produkts, das im normalen Privatgebrauch infolge eines
Herstellungsfehlers ausfiel. „Abzüglich 50 %“, wie in der Aufstellung genannt,
bedeutet, dass die Komponente dem Käufer für den angegebenen Zeitraum mit 50 %
Rabatt auf den regulären Verkaufspreis der Komponente angeboten wird. Diese
beschränkte Garantie umfasst weder Zubehör noch Extrateile.
Um Missverständnissen vorzubeugen, „normaler Privatgebrauch“ eines Produkts
bedeutet, dass das Produkt durch einen lizenzierten, autorisierten Servicetechniker
oder Auftragnehmer in Übereinstimmung mit der dem Produkt beigefügten
Installationsanleitung sowie allen lokalen und nationalen Bauverordnungen und
Feuerschutzbestimmungen installiert wurde, dass es ordnungsgemäß gepflegt wurde
und dass es nicht als Gemeinschaftsvorrichtung oder gewerblich genutzt wurde.
„Ausfallen“ beinhaltet nicht: übermäßige Hitzeerzeugung; Erlöschen der Flammen
infolge von Umgebungsbedingungen wie starkem Wind oder unzureichender
Luftzirkulation; Kratzer; Beulen; Rostbildung; Abnutzung von aufgetragenen
Lackierungen und Plattierungen; durch Hitzeeinwirkung, scheuernde oder chemische
Reinigungsmittel oder UV-Bestrahlung verursachte Verfärbung; Beschädigung
porzellan-emaillierter Teile oder Schäden, die verursacht wurden durch
unsachgemäße Nutzung, Unfall, Hagel, Fettbrand, mangelnde Pflege, widrige
Umgebungseinflüsse wie Salz oder Chlor, Umbau, Nachlässigkeit oder installierte
Teile von anderen Herstellern. Sollten sich während der gewährten Garantiefrist Teile
so sehr abnutzen, dass die Nutzung nicht mehr möglich ist (durchgerostet oder -
gebrannt), werden die entsprechenden Ersatzteile bereitgestellt.
NAPOLEON ist gemäß dieser beschränkten Garantie einzig für die Ersatzkomponente
verantwortlich. Unter keinen Umständen wird NAPOLEON Verantwortung übernehmen
für Installation, Arbeitskräfte oder jegliche andere Kosten im Zusammenhang mit der
Installation eines im Garantieumfang enthaltenen neuen Teils; für Neben-, Folge-
oder indirekte Schäden oder für Fracht, Arbeitskosten oder Ausfuhrzölle.
Diese beschränkte Garantie gilt in Ergänzung zu jeglichen Rechten, die Ihnen laut den
örtlichen Gesetzen zustehen. Folglich erlegt diese beschränkte Garantie NAPOLEON
keine Verpflichtung dahingehend auf, Einzelteile vorrätig zu halten. Auf der Grundlage
der Einzelteilverfügbarkeit kann sich NAPOLEON nach eigenem Ermessen von allen
Verpflichtungen entbinden, indem dem entsprechenden Kunden eine anteilige
Gutschrift beim Kauf eines neuen Produkts gewährt wird. Nach dem ersten Jahr kann
sich NAPOLEON in Bezug auf diese beschränkte Garantie nach eigenem Ermessen von
allen Verpflichtungen hinsichtlich dieser Garantie vollständig entbinden, indem dem
ursprünglichen und ein Garantieanspruch zustehenden Käufer der Großhandelspreis
eines jeden im Garantieumfang enthaltenen aber defekten Einzelteils erstattet wird.
Für die Geltendmachung von Garantieansprüchen bei NAPOLEON sind der
Kaufvertrag oder eine Kopie dessen sowie die Serien- und Modellnummer erforderlich.
NAPOLEON ist das Recht vorbehalten, durch einen damit beauftragten Vertreter jedes
Produkt oder Teil prüfen zu lassen, bevor einem Garantieanspruch stattgegeben wird.
Sie müssen sich an den NAPOLEON Kundendienst oder einen autorisierten NAPOLEON
Händler wenden, um von der angebotenen Garantie profitieren zu können.
31
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ACHTUNG! Nichtbefolgung dieser Anweisungen kann zu Bränden mit schweren Verletzungen oder
zum Tod führen. Lesen Sie die Sicherheitshinweise sorgfälg und leisten Sie diesen Folge bevor Sie den
Grill in Betrieb nehmen.
!
Vorsichtsmassnahmen
• Bei der Montage dieses Gasgrills müssen die Anweisungen im Handbuch genau befolgt werden. Falls der
Grill vollständig monert auewahrt wurde, müssen die Montageanweisungen erneut überprü und die
erforderlichen Prüfungen auf Gaslecks durchgeführt werden, bevor der Grill in Betrieb genommen wird.
• Vor dem ersten Gebrauch des Gasgrills die gesamte Anleitung lesen.
• Diesen Gasgrill nur im Freien an einer gut belüeten Stelle lagern. Niemals in einem Gebäude, einer Garage oder
einem geschlossenen Bereich/Raum benutzen.
• Dieser Gasgrill ist nicht zum Einbau in Wohnwagen/Wohnmobilen und/oder Booten vorgesehen.
• Gerät nur an einem windgeschützten Ort aufstellen. Die Kochleistung des Gasgrills wird durch starke
Windeinwirkung beeinträchgt.
• Auf keinen Fall darf dieser Gasgrill modiziert werden.
• Gerät niemals unter einer brennbaren baulichen Struktur betreiben.
• Ausreichenden Abstand zu brennbaren Materialien einhalten 27” (685 mm) zur Geräterückseite, 24” (610 mm) zu
den Seitenteilen. Zusätzlicher Abstand ist empfehlenswert, wenn das Gerät in der Nähe von Vinyl-Verkleidungen
oder großen Fensterscheiben aufgestellt wird.
• Stellen Sie sicher, dass die Lüungslöcher des Zylinders stets frei von Schmutz und Ablagerungen sind.
• Wenn der Gasgrill nicht benutzt wird, muss die Gaszufuhr an der Gasasche oder die Erdgaszuleitung abgesperrt
werden.
• Kinder und Hausere vom heißen Grill fernhalten, Kinder NICHT in den Unterschrank kleern lassen.
• Kinder vom Grill fernhalten oder beaufsichgen - dieses Gerät ist kein Spielzeug!
• Dieses Gerät ist für den Gebrauch durch Personen (einschließlich Kindern) mit eingeschränkten physischen,
sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn
eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche
Person sichergestellt ist.
• Falls ein Propangaszylinder im Schrank auewahrt werden soll, muss der Gasaschenschrank gemäß lokalen
Vorschrien belüet sein und es darf keine Verbindung mit der Montageönung für den Gasgrill bestehen.
Propangasaschen dürfen nicht unterhalb des Gasgrills gelagert werden.
• Wenn die Gasasche an das Gerät angeschlossen ist, dürfen Gasgrill und Gasasche nur an einem gut belüeten
Ort im Freien aufgestellt werden. Falls der Gasgrill im Innenbereich gelagert wird, muss die Propangasasche vom
Grill enernt und im Freien an einer gut belüeten Stelle auewahrt werden. Propangasaschen dürfen nicht in
Gebäuden, Garagen oder anderen geschlossenen Räumen gelagert werden.
• Vor jeder Benutzung muss der Gasschlauch untersucht werden. Wenn der Schlauch stark abgerieben oder
eingeschnien ist, muss er vor Benutzung des Gasgrills mit einem vom Hersteller empfohlenen Schlauch ersetzt
werden.
• Vor der ersten Inbetriebnahme alle Anschlüsse auf Gaslecks prüfen, auch wenn der Grill vollständig monert
geliefert wurde. Führen Sie diesen Test jährlich oder nach dem Austausch einer Gaskomponente aus.
• Grill stets genau nach Anleitung zünden.
• Vor Önen der Gaszufuhr kontrollieren, dass die Brenner-Bedienelemente auf der Posion „OFF” (Aus) stehen.
• Grillhaube während der Vorwärmzeit geschlossen halten.
• Den Grill niemals unbeaufsichgt lassen, wenn er in Betrieb ist.
• Brenner Niemals bei geschlossener Grillhaube zünden.
• Rückseigen Brenner nicht verwenden, wenn der Hauptbrenner in Betrieb ist.
• Den Grill nicht bewegen, solange er heiß oder in Betrieb ist.
• Gasleitung von allen Oberächen fernhalten, die heiß werden können.
• Elektrische Kabel von Wasser oder heißen Oberächen fernhalten.
• Korrekte Posion der Glühplaen kontrollieren. Folgen Sie hierzu den Installaonsanweisungen für die
Glühplaen.
• Fe-Auangbehälter und Glühplaen regelmäßig reinigen, um Feansammlungen zu vermeiden, die zu
Febränden führen können.
• Verwijder warmhoudrek voor verlichng achter brander. De extreme hie schade zal toebrengen aan de
opwarming rek.
• Venturirohrdüsen der Infrarotbrenner periodisch auf Spinnweben und Verstopfungen durch andere Objekte
überprüfen. Die Rohrdüsen vollständig reinigen, um alle Verstopfungen zu enernen.
• Auf heiße Keramikbrenner darf kein kaltes Wasser kommen (Regen, Sprinkler, Wasserschlauch usw.). Durch den
großen Temperaturunterschied können die Keramikiesen reißen.
• Gerät nicht mit einem Hochdruckreiniger säubern.
• Der Außen-Gasgrill und das entsprechende Sperrvenl müssen von Gaszufuhrsystem getrennt werden, wenn das
Gassystem aus Gasdrücke von über 0,5 psi (3,5 kPa) geprü wird.
• Der Gasgrill für den Gebrauch im Freien und das entsprechende Sperrvenl müssen vom Gaszufuhr und den
Verbindungsrohren getrennt werden, wenn das Gassystem aus Gasdrücke von über 0,5 psi (3,5 kPa) geprü wird.
32
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Gasaschen
Es dürfen nur Gasaschen benutzt werden, die die einschlägigen gesetzlichen Besmmungen erfüllen.
Für einen opmalen Bertrieb sollte Propangas verwendet werden. Die Mindeslaschengröße bei Butan ist
13 kg, bei Propan 6 kg. Die Flasche muss eine für den Betrieb ausreichende Gasmenge liefern können. Im
Zweifelsfall wird der Gaslieferant mit Informaonen helfen.
• Das Venl der Gasasche ist vorsichg zu behandeln.
• Eine Flasche, die die gesetzlichen Besmmungen nicht erfüllt, darf nicht angeschlossen werden.
• Nur an das Gerät angeschlossene Gasaschen im Schrank oder in der Nähe des Geräts auewahren.
Schrankkonstrukonen müssen den Vorgaben im Abschni „EINBAUSCHRÄNKE FÜR GASFLASCHEN“
entsprechen. Nur angeschlossene Gasaschen dürfen in der Einfassung oder nahe am Gerät stehen.
Reserveaschen dürfen nicht in der Nähe eines betriebenen Geräts gelagert werden. Gasaschen
dürfen weder großer Hitze noch dem direkten Sonnenlicht ausgesetzt werden.
FLASCHENANSCHLUSS: Es ist sicherzustellen, dass der Gasreglerschlauch knickfrei ist. Kappe oder Stöpsel
vom Flaschenvenl enernen. Regler an das Flaschenvenl anschließen. Vor der Benutzung des Grills alle
Verbindungen auf Leckagen überprüfen. Ein Leckagetest muss jährlich, nach jedem Anschließen einer
Flasche und nach Auswechseln eines Gasbauteils durchgeführt werden.
Gasschlauch
WARNUNG! Der Gasgrill muss von einem lizenzierten Gasinstallateur installiert werden. Keine
Schlauchverbindungen zum Anschluss des Gasgrill an die Gaszufuhr verwenden, außer um den
Druckregler der Gasasche an das Rohrsystem anzuschließen. Die erhöhte Temperatur im Schrank kann
zum Schmelzen des Schlauchs führen. Den Gasgrill mit der mitgelieferten exiblen Metallverbindung
an die zulässigen steifen Rohrverbindungen, zulässigen Kupferrohre oder zulässigen Flex-
Metallverbindungen anschließen. Sicherstellen, dass die Installaon allen regional und überregional
geltenden Installaonsvorschrien entspricht. Vor Inbetriebnahme des Gasgrills die gesamte
Gasinstallaon auf Gaslecks prüfen. Vollständige Anweisungen zur Montage des Grills entnehmen Sie
bie der Bedienungsanleitung.
• Gehören Schlauch und Regler nicht zum Lieferumfang, dürfen nur solche Schläuche und Regler
verwendet werden, die die einschlägigen gesetzlichen Besmmungen erfüllen.
• Der Schlauch darf nicht mit Fe oder sonsgen heißen Flüssigkeiten oder Bauteilen des Geräts in
Berührung kommen.
• Schlauch regelmäßig überprüfen. Ein Schlauch, der Risse oder Schmelzstellen aufweist oder abgenutzt
ist, muss vor der nächsten Benutzung des Geräts ersetzt werden.
• Es wird eine Schlauchlänge von 0,9 m empfohlen. Der Schlauch darf nicht länger als 1,5 m sein.
• Beim Anschließen ist darauf zu achten, dass der Schlauch knickfrei und nicht verdreht ist.
• Der Schlauch ist vor dem aufgedruckten Ablaufdatum auszuwechseln.
Beispiel Gasasche
!
Entsorgung von Altgeräten aus privaten Haushalten in der EU
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen
mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum
Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise
recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. Es obliegt daher
Ihrer Verantwortung, das Gerät an einer entsprechenden Rücknahmestelle für die Entsorgung oder Wiederverwertung
von Elektro- oder Elektronik-Altgeräten aller Art abzugeben oder wenden Sie sich an den Händler, von dem das
Produkt erworben wurde. Gemäß den lokalen Besmmungen gewährleisten diese Stellen, dass das Gerät auf eine Art
und Weise recycelt wird, die keine Gefährdung für die Umwelt darstellt.
306 mm
465 mm
33
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Diese Einheit ist mit einem internen Druckregler ausgestaet, der den Gasdruck stabilisiert und die
Grillleistung verbessert. Dieser Druckregler ist nicht anpassbar. An der Seite des Druckreglers bendet
sich ein Druckhahn. Dieser kann von einem entsprechend ausgebildeten Kundendiensechniker dazu
verwendet werden, die Funkon des Druckreglers zu überprüfen. Die Schraube mit dem Druckhahn
muss stets fest angezogen sein, außer bei der Durchführung eines Drucktests am Druckregler (nur durch
entsprechend geschulten Servicetechniker).
Regler
In der folgenden Tabelle sind die Anschlusswerte des Geräts aufgeführt.
Brenner Düsengrösse (Grob) Leistung (Insgesamt) Gasverbrauch (Insgesamt)
I
Haupt
63 (0.94mm) 14.4 kW 1047 g/h
Hinten 64 (0.91mm) 4.0 kW 291 g/h
Zugelassene Gase / Druck - Die Werte Ihres Geräts stehen auf dem Typenschild.
Nehmen Sie keinerlei Änderungen am Druckregler vor. Nur Druckregler verwenden, die den in der
untenstehenden Tabelle angegebenen Druck bereitstellen. Für Butangas einen 28-30 mbar-Druckregler
verwenden, für Propangas einen 37 mbar-Druckregler. Grills, die für den Betrieb mit einem Druck von 50
mbar ausgelegt sind, verfügen über einen integrierten Druckregler. Dieser integrierte Druckregler hat
einen Auslassdruck von 30 mbar und darf weder verändert noch angepasst werden. Bei Austausch oder
Ersatz nur den vom Hersteller angegebenen Druckregler verwenden.
Gaskategorie
I
3B/P(30)
I
3+(28-30/37)
I
3B/P(50)
Düsengröße (siehe oben) I I II
Gasdruck Butan: 30 mbar Propane:
30mbar
Butane 28-30mbar Propane
37mbar
Butane 50mbar
Propane 50mbar
Länder BE, BG, CY, DK, EE, FI, FR, GB,
HR, HU, IS, IT, LT, LU, MT, NL,
NO, RO, SE, SI, SK, TR
BE, CH, CY, CZ, ES, FR, GB, GR,
IE, IT, LT, LU, LV, PT, SK, SI
AT, CH, DE, SK
Anweisungen für den Gasanschluss
WARNUNG! Dieses Grillgerät ist ausschließlich mit Null Freiraum-liner zu verwenden und die
Installaon und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden
lokalen Vorschrien durchgeführt werden.
WARNUNG! Für die Schrankrahmen, Schränke und Arbeitsächen ausschließlich nicht brennbare
Materialien verwenden, wenn Sie keinen Freiraum-Liner verwenden
WARNUNG! Der Gasdruck am Grillgerät muss dem am Gerät bendlichen Leistungsschild
entsprechen. Falls der Gasdruck an der Gaszufuhr größer ist, als angegeben, muss ein Druckregler
installiert werden.
PROPANGASANSCHLUSS FÜR EINBAUGERÄT: Der Installateur ist für die Rohrverbindung bis zum Gasgrill
verantwortlich und die Rohrverbindungen müssen gemäß der Installaonsanweisungen und -abbildungen
für die Einbauversion ausgeführt werden. Eine exible Metallverbindung zur einfachen Installaon des
Geräts liegt bei. Die exible Metallverbindung an der Überwurfmuer am Verteilerende anschließen.
Das andere Ende der Metallverbindung am Gasrohr anschließen. Sicherstellen, dass das Verbindungsstück
nicht durch Wand, Boden, Decke oder Trennwände verlegt wird und vor Beschädigung geschützt ist. Keine
Schlauchverbindungen zum Anschluss des Geräts verwenden, außer um den Druckregler der Gasasche an
das Rohrsystem anzuschließen. Der Anschluss muss mit steifen Rohrverbindungen, Kupferrohr oder einer
zulässigen Flex-Metallverbindung erfolgen, die regionalen und überregionalen Installaonsvorschrien
entsprechen.
!
34
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Sicherstellen, dass die Installaon allen regional und überregional geltenden Installaonsvorschrien
entspricht. Basierend auf der Länge der Rohrleitung muss die Gaszufuhrleitung ausreichend dimensioniert
sein, um die auf dem Leistungsschild vorgegebene Leistungsaufnahme (kW) zu erfüllen. Bei Anschluss
eines Seitenbrenners eine getrennte Leitung zur Seitenbrennereinheit abzweigen und am angegebenen
Ort in die Önung für den Seitenbrenner einführen. Falls ein Propangaszylinder im Schrank auewahrt
werden soll, muss der Gasaschenschrank gemäß lokalen Vorschrien belüet sein und es darf keine
Verbindung mit der Montageönung oder dem Schrank für den Gasgrill bestehen. Propangasaschen
dürfen nicht unterhalb des Gasgrills gelagert werden.
EINBAUSCHRÄNKE FÜR GASFLASCHEN: Einbauschränke für Gasaschen, die die Gasasche vollständig
einschließen, müssen die folgenden beiden Bedingungen erfüllen:
1. Mindestens ein unverbautes Lüungsloch an der freien Schrankaußenseite, das sich innerhalb 127 mm von
der Schrankoberseite benden muss. Die Önung muss eine freie Fläche von über 130 cm
2
für Gasaschen bis
zu 9 kg und 195 cm
2
für Gasaschen größer als 9 kg aufweisen.
2. Mindestens ein unverbautes Lüungsloch an der freien Schrankaußenseite, das sich innerhalb 25,4 mm
vom Bodenniveau benden muss. Die Önung muss eine freie Fläche von über 65 cm
2
für Gasaschen bis
zu 9 kg und 100 cm
2
für Gasaschen größer als 9 kg aufweisen. Die Oberkante darf sich nicht weiter als
127 mm über Bodenniveau benden.
Jede Önung muss groß genug sein, um eine 3,2 mm dicke Stange einzuführen.
WARNUNG!
• Das Gasaschenvenl muss für Handbedienung problemlos zugänglich sein. Eine Schranktür kann
installiert werden, um problemlosen Zugang zum Gasaschenvenl zu ermöglichen, es muss
jedoch sichergestellt sein, dass die Tür nicht verriegelbar und ohne Werkzeuge zu önen ist.
• Der Gasaschenschrank muss die Gasasche eekve vom Brennerabteil trennen und Schutz
bieten vor Strahlung, Flammen und Fremdstoen, beispielsweise heißen Bratensäen. Der
Schrank darf sich nicht direkt unter dem Grill benden.
• Zwischen dem Boden des Propangasaschenschranks und Bodenniveau muss ein Mindestabstand
von 51 mm eingehalten werden.
• Die Schrankkonstrukon muss sicherstellen, dass die Propangasasche an- und abgenommen
werden kann und dass die Verbindungen außerhalb des Schranks inspiziert und getestet werden
können. Alle Verbindungen, die bei der Gasascheninstallaon im Schrank beeinträchgt werden
könnten, müssen an der Schrankinnenseite für Testzwecke zugänglich sein.
127 mm
MAXIMUM
25.4 mm
MAXIMUM
ÖFFNUNG
A
ÖFFNUNG
B
51 mm
MINIMUM
TRENNWAND ZUR TRENNUNG DER
GASFLASCHE VOM GRILL
NICHT
VERRIEGELNDE
TÜR
864 mm
EMPFOHLEN
127 mm
MAXIMUM
GASFLASCHENGRÖSSE ÖFFNUNG A FLÄCHE ÖFFNUNG B FLÄCHE
BIS ZU 9 KG
130 cm
2
65 cm
2
GRÖSSER ALS 9 KG
195 cm
2
100 cm
2
!
35
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ANLEITUNG FÜR DIE LECKAGEPRÜFUNG
WARNUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder
Warten eines Gasbauteils durchgeführt werden.
WARNUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu enernen.
Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder
Warten eines Gasbauteils durchgeführt werden. Während der Prüfung ist Rauchen verboten. Alle
Zündquellen sind zu enernen. Die zu prüfenden Stellen sind auf der Leckageprüfzeichnung aufgeführt.
Alle Brenner abstellen. Flaschenvenl aufdrehen.
Seifenwasser (halb Wasser, halb Flüssigseife) auf alle Anschlüsse und Verbindungen an Regler, Schlauch,
Verteiler und Venle auragen.
Leckagen werden durch Blasenbildung angezeigt. Leckage durch Festdrehen des Anschlusses oder
Austausch des Teils durch ein vom Händler empfohlenes Teil beseigen.
Bleibt die Leckage bestehen, Flaschenvenl zudrehen, Regler abnehmen und Grill vom Gaslieferanten oder
Händler untersuchen lassen. Das Gerät darf erst wieder benutzt werden, wenn die Leckage behoben ist.
Gaszufuhr abstellen.
!
!
WARNUNG! Einbaugeräte werden mit einem Fe-Auangbehälter geliefert, der nur eine minimale
Menge an Fe aufnehmen kann. Zur Vermeidung von Febränden muss der Fe-Auangbehälter nach
jeder Verwendung gereinigt werden.
WARNUNG! Zur Installaon von Gasverbindungen muss problemloser Zugang zum Schrank
gewährleistet sein.
WARNUNG! Lesen Sie diese Anleitung sorgfälg durch, bevor Sie den Grill in Betrieb nehmen.
Nichtbefolgung dieser Anweisungen kann zu Bränden mit schweren Verletzungen oder Tod führen.
Vor Inbetriebnahme des Grills die gesamte Installaon auf Gaslecks prüfen.
!
!
!
STOP
36
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ACHTUNG! Haube önen.
ACHTUNG! Stellen Sie sicher, dass alle Brenner- Bedienelemente auf „OFF” (Aus)
gestellt sind, und önen Sie das Gasvenl an der Gasquelle.
Anzünden des Hauptbrenners
Anzünden des rückseigen
Brenners (Rosseriebrenner)
(Falls vorhanden)
Anzünden der Seitenbrenner
(Falls vorhanden)
1. Haube önen. 1. Haube önen.
1. Haube des
Seitenbrenners önen.
2. Drücken Sie die Drehregler der
Hauptbrenner und drehen Sie sie
auf die höchste Posion. Wenn die
Kontrollleuchte leuchtet, drücken Sie
weiterhin den Regler, bis sich der Brenner
entzündet. Lassen Sie dann los.
2. Warmhalterost abnehmen.
2. Seitenbrenner-Bedienelement drücken
und langsam auf Stufe „HI” (Hohe
Flamme) drehen.
3. Wenn der Pilot nicht zündet, das
Bedienelement SOFORT wieder auf „OFF”
(Aus) stellen und Schri 2 mehrmals
wiederholen.
3. Rosseriebrenner-Bedienelement
drücken und langsam auf Stufe „HI”
(Hohe Flamme) drehen. Hierdurch
wird die Pilolamme gezündet,
welche wiederum den Brenner
entzündet. Nach Zünden der
Pilolamme das Bedienelement
weiterhin gedrückt halten, bis der
Brenner entzündet ist. Lassen Sie
das Bedienelement los, wenn das
Gas brennt.
3. Drücken und halten Sie den Zünd-
Knopf der elektronischen Zündung
bis sich der Brenner entzündet, oder
entzünden Sie ihn miels Streichholz.
4. Falls Pilot und Brenner nicht
innerhalb von 5 SEKUNDEN zünden,
das Bedienelement auf „OFF” stellen
und 5 Minuten warten, damit sich
unverbranntes Gas verüchgen
kann. Danach die Schrie 2 und 3
wiederholen oder den Brenner mit
einem Streichholz entzünden.
4. Wenn der Brenner nicht zündet, das
Bedienelement SOFORT wieder auf
„OFF” (Aus) stellen und Schri 3
mehrmals wiederholen.
4. Falls der Brenner nicht innerhalb von
5 SEKUNDEN zündet, das Bedienelement
auf „OFF” stellen und 5 Minuten
warten, damit sich unverbranntes Gas
verüchgen kann. Danach die Schrie 2
und 3 wiederholen oder den Brenner mit
einem Streichholz entzünden.
5. Falls der Grill mit einem Streichholz
angezündet wird, klemmen Sie das
Streichholz in den mitgelieferten
Streichholzhalter ein. Das brennende
Streichholz nach unten halten, durch den
Grill und die Glühplae führen und dabei
das entsprechende Brennervenl auf
hohe Flamme drehen.
5. Falls der Brenner nicht innerhalb
von 5 SEKUNDEN zündet, das
Bedienelement auf „OFF” stellen
und 5 Minuten warten, damit sich
unverbranntes Gas verüchgen
kann. Danach die Schrie 3 und 4
wiederholen oder den Brenner mit
einem Streichholz entzünden.
ACHTUNG! Der hintere Brenner darf nicht zusammen mit dem Hauptbrenner benutzt werden.
Ausschaltstellung
!
!
Zündanleitung
Lampen
Linker
Brenner
Rechter
Brenner
Hinterer
Brenner
Rechter
Milerer
Brenner
Linker
Milerer
Brenner
37
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Betrieb Des Grillgeräts
Beim allerersten Erhitzen gibt der Gasgrill einen leichten Geruch ab. Der Geruch wird durch das
„Einbrennen” der Innenlacke und Verdunsten der Schmiermiel aus der Fergung verursacht, ist ganz
normal und tri später nicht mehr auf. Vor der ersten Benutzung sollten Sie darum die Hauptbrenner
etwa eine halbe Stunde mit größter Hitze brennen lassen. Vor dem Grillen von magerem Fleisch wie
Hähnchenbrust oder mageres Schweineeisch ist es am besten, die Roste vor dem Vorwärmen zu ölen,
damit das Fleisch nicht anklebt. Beim Grillen von sehr feem Fleisch kann es zum Auammen kommen.
Um Auammen zu verhindern, können Sie Fe abschneiden oder mit niedrigerer Temperatur grillen.
Wenn es zum Auammen kommt, legen Sie das Fleisch von der Flamme weg zur Seite und stellen die
Temperatur herunter. Lassen Sie die Haube oen. Eine detaillierte Anleitung nden Sie in Napoleons
Grill-Kochbuch.
Grillen Mit Den Hauptbrennern: Vor dem Anbraten von Grillgut wird 10 Minuten Vorwärmen empfohlen.
Dafür werden alle Hauptbrenner auf die höchste Stufe gestellt und die Haube geschlossen. Kurz zu
grillende Nahrungsmiel wie Fisch und Gemüse können bei oener Haube gegrillt werden. Beim Grillen
bei geschlossener Haube ist die Temperatur gleichmäßiger und höher, sodass die Grillzeit kürzer ist und
das Fleisch gleichmäßiger gegrillt wird. Benögt ein Grillgut länger als 30 Minuten, wie z. B. ein Braten,
so kann es indirekt gekocht werden (Braten neben den gezündeten Brenner stellen). Vor dem Grillen von
magerem Fleisch wie Hähnchenbrust oder mageres Schweineeisch ist es am besten, die Roste vor dem
Vorwärmen zu ölen, damit das Fleisch nicht anklebt. Beim Grillen von sehr feem Fleisch kann es zum
Auammen kommen. Um Auammen zu verhindern, können Sie Fe abschneiden oder mit niedrigerer
Temperatur grillen. Wenn es zum Auammen kommt, legen Sie das Fleisch von der Flamme weg zur Seite
und stellen die Temperatur herunter. Lassen Sie die Haube oen. Eine detaillierte Anleitung nden Sie in
Napoleons Grill-Kochbuch.
Direktes Garen: Grillgut direkt über der Wärmequelle auf den Grill legen. Diese Methode wird
üblicherweise zum Braten von Speisen verwendet, die keine langen Kochzeiten erfordern - Hamburger,
Steaks, Geügelstücke, Gemüse usw. Das Grillgut wird zunächst scharf angebraten, um Säe und Aromen
im Grillgut „einzusiegeln”. Anschließend wird die Temperatur verringert, um das Gericht punktgenau ferg
zu garen.
Indirektes Garen: Hierbei kann nur einer oder auch mehrere Brenner verwendet werden. Grillgut über
einem nicht gezündeten Brenner auf den Grill legen. Die Wärme zirkuliert um das Grillgut und sorgt so
für langsames und gleichmäßiges Garen. Diese Kochmethode ist vergleichbar mit dem Garen im Backofen
und wird üblicherweise für größere Fleischstücke wie Braten, ganze Hähnchen oder Pute verwendet. Sie
eignet sich aber auch für die Zubereitung von Grillgut, das leicht zum Auammen führen kann. Aufgrund
der niedrigeren Temperaturen und längeren Kochzeiten ist dies die zuverlässigste Garmethode zum Grillen
zarter und saiger Fleischstücke.
Verwendung Des Rückseigen Brenners: (Falls vorhanden) Warmhalterost vor dem Betrieb enernen,
die extreme Hitze schadet dem Warmhalterost. Grillroste sollten ebenfalls enernt werden, falls sie die
Verwendung des rehspießes behindern. Der rückseige Brenner ist für den Einsatz mit dem Drehspieß-Set
konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage
des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill enernen.
Den Spieß mit dem Grillgut in die beiden Einhängevorrichtungen an der Innenseite des Grills einlegen.
Das Fleischstück wird naturgemäß mit der schwereren Seite nach unten hängen. Arm und Gewicht
des Gegengewichts anziehen, bis der Arm nach oben zeigt. Das Gegengewicht nach innen oder außen
verschieben, bis das Gewicht auf dem Spieß gleichmäßig verteilt ist und dann festdrehen. Den Motor
wieder aufsetzen und mit dem Grillen beginnen. Einen Auangbehälter unter dem Grillgut platzieren.
Der aufgefangene Bratensa kann zum Bepinseln des Fleisches oder zur Herstellung einer köstlichen
Soße verwendet werden. Falls nög, zusätzliche Flüssigkeit zum Übergießen oder Bepinseln zufügen.
Rückseigen Brenner zunächst auf hoher Flamme betreiben, bis das Fleisch angebräunt ist und dann
die Flamme reduzieren, um das Fleisch ferg zu garen. Auf diese Art wird das Grillgut versiegelt und das
Fleisch bleibt zart und saig. Die Grillhaube stets geschlossen halten, um ein opmales Kochergebnis zu
erzielen. Braten und Geügel erhalten eine knusprigbraune Kruste und das Fleisch bleibt zart und saig.
Beispielsweise benögt ein Brathuhn mit einem Gewicht von 1,5 kg mit dem Drehspieß ca. 1½ Stunden
(bei milerer bis hoher Flamme). Weitere Anweisungen nden Sie im Napoleon-Grillkochbuch mit
exklusiven Rezepten für alle Gelegenheiten.
ACHTUNG! Barbecuesoße und Salz kann korrosiv wirken und schnell zur Korrosion des Grills und
einzelner Bauteile führen, wenn keine regelmäßige Reinigung durchgeführt wird.
!
38
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
WARNUNG! Beim reinigungsanleitung sollten Arbeitshandschuhe und eine Schutzbrille getragen
werden.
WARNUNG! Gaszufuhr vor den Wartungsarbeiten abstellen und Gerät von der Gaszufuhr trennen.
Grill vor dem Warten abkühlen lassen, damit es nicht zu Verbrennungen kommt. Jährlich und nach
Auswechseln eines Gasbauteils eine Leckageprüfung durchführen.
!
Wartung, Pege und Reinigung
Der Gasgrill sollte jährlich von einem zugelassenen Wartungsdienst überprü und gewartet werden.
Brennbare Materialien, Benzin und andere brennbare Dämpfe und Flüssigkeiten müssen enernt vom
Gasgrill gelagert werden. Luwege zur Belüung und zum Brenner nicht blockieren. Lüungslöcher des
Gasaschenschranks (an den Grillwagenseiten und der Vorder- und Rückseite des unteren Regalbodens)
stets frei von Schmutz und Ablagerungen halten.
WARNUNG! Beim reinigungsanleitung sollten Arbeitshandschuhe und eine Schutzbrille getragen
werden.
WARNUNG! Zum Reinigen müssen die Brenner ausgeschaltet sein. Heiße Flächen nicht
ungeschützt berühren. Grill an einen Ort stellen, wo das Reinigungsmiel keinen Schaden anrichten
kann (nicht auf die Terrasse oder den Rasen). Kein Teil dieses Gasgrills darf mit Ofenreiniger gesäubert
werden. Grillroste oder andere Teile des Gasgrills nicht in einem selbstreinigenden Ofen säubern.
Gasgrill regelmäßig reinigen, da Barbecue-Sauce und Salz das Metall angreifen.
Hinweis: In chlorid- und suldhalgen Umgebungen kann auch rosreier Stahl oxidieren oder Flecken
aufweisen. Dazu gehören insbesondere Küstenregionen und andere extreme Bedingungen, z. B. die
nähere Umgebung von Pools und Whirlpools, die von hoher Wärme und Lufeuchgkeit gekennzeichnet
ist. Diese Flecken werden manchmal mit Rost verwechselt, aber sie können einfach enernt und
vermieden werden. Reiben Sie alle rosreien Stahlächen alle 3 bis 4 Wochen mit Leitungswasser und
einem Reinigungsmiel für rosreien Stahl ab, um die Entstehung von Flecken zu verhindern.
Roste Und Warmhalteäche : lassen sich am besten beim Vorwärmen des Grills mit einer weichen
Messingdrahtbürste säubern. Für schwer zu enernende Flecke Stahlwolle verwenden. Rosreistahlroste
erhalten bei normalem Betrieb des Grills wegen der hohen Temperatur eine permanente Verfärbung.
Bedienleiste: Die Bedienleistenbeschriung wird direkt auf die Edelstahloberäche gedruckt und bei
sachgerechter Pege bleibt der Aufdruck dunkel und lesbar. Zur Reinigung der Bedienleiste warme
Seifenlauge. Keine scheuernden Reinigungsmiel zur Reinigung von Edelstahlächen verwenden. Dies
kann vor allem auf der Bedienleiste zum Abrieb der aufgedruckten Beschriung führen.
Das Innere Des Gasgrills: Grillroste enernen. Gusseiserne Seiten und die Innenseite der Haube mit einer
weichen Messingdrahtbürste von losem Schmutz befreien. Anbratplaen mit einem Spachtel oder Schaber
abkratzen, und die Asche mit einer Drahtbürste beseigen. Anbratplaen abnehmen, und die Brenner mit
einer Messingdrahtbürste reinigen. Den Schmutz aus dem Inneren des Gasgrills in die Tropfpfanne fegen.
Anbratplaen wieder einsetzen und auf richge Posionierung achten (siehe Zusammenbauanleitung).
WARNUNG! Feansammlungen können zu Bränden führen.
Tropfpfanne: zum Reinigen herausziehen. Sie sollte nach vier- bis fünfmaligem Benutzen des Grills
ausgeleert werden. Das Fe läu durch die unter dem Gasgrill bendliche Tropfpfanne und sammelt
sich in einer Einweg-Feschale unterhalb der Tropfpfanne. Eine zu große Ansammlung von Fe stellt
eine Feuergefahr dar. Tropfpfanne nicht mit Alufolie oder Sand auskleiden, da das Fe am Durchießen
gehindert wird. Pfanne mit einem Spachtel oder Schaber auskratzen; Inhalt in die Einweg-Feschale
fegen. Schale je nach Häugkeit der Benutzung alle zwei bis vier Wochen auswechseln. Ersatzschalen gibt
es beim Napoleon-Händler.
Reinigen der Aussenseite des Gasgrills: Lackierte, Porzellan- oder Rosreistahlteile nicht
mit Scheuermieln säubern. Die Porzellanemaille ist besonders vorsichg zu behandeln. Die
Emaillebeschichtung ist wie Glas und platzt beim Anschlagen leicht ab. Außenächen am besten in
handwarmem Zustand mit warmem Seifenwasser reinigen. Rosreistahl mit einem entsprechenden
Reinigungsmiel oder einem nicht scheuernden Reinigungsmiel säubern. Stets in Strukturrichtung
wischen. Keine Stahlwolle verwenden, da sie Kratzspuren hinterlässt. Rosreistahl verfärbt sich unter Hitze
goldfarben oder braun. Diese Verfärbung ist normal und beeinträchgt die Leistung des Grills nicht.
!
!
39
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ACHTUNG! Schlauch : auf Abrieb, Schmelzstellen, Einschnie und Risse untersuchen. Wenn einer
dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler
oder einem Fachbetrieb auswechseln lassen.
!
Brenner: sind aus dickwandigem Rosreistahl 304 hergestellt. Wegen der extremen Hitze und
der Umwelteinüsse treten trotzdem Korrosionen auf. Korrosion der Oberächen mit einer
Messingdrahtbürste enernen. Verstope Auslässe mit einer geöneten Heklammer freimachen.
Auslässe dabei nicht vergrößern.
VORSICHT! Passen Sie Von Den Spinnen Auf
Spinnen und Insekten werden von Propan- und Erdgasgeruch angelockt. Damit sie im Brenner keine Nester
bauen, ist der Lueinlass mit einem Insektengier versperrt, womit das Problem jedoch nicht 100%ig
gelöst ist. Ein Spinnennetz oder Nest verbrennt mit einer weichgelben oder orangefarbenen Flamme,
oder es kommt zu einem Feuer (Flammenrückschlag) an der Luzufuhr unter dem Bedienbre. Damit das
Innere eines Brenners gereinigt werden kann, muss er aus dem Gasgrill ausgebaut werden. Schraube in
der Mie des Brenners lösen. Brenner am hinteren Teil nach oben und herausheben. Innere des Brenners
mit einer exiblen Spezialbürste zum Reinigen von Venturirohren säubern. Den gelösten Schmutz durch
den Gaseinlass aus dem Brenner schüeln. Das Insektengier muss sauber, dicht und frei von Fusseln und
sonsgem Schmutz sein. Auch die Venldüsen müssen sauber sein. Es ist darauf zu achten, dass die Düsen
beim Reinigen nicht vergrößert werden. Brenner wieder einbauen. Beim Einbau muss die Düse in den
Brenner geführt werden. Brennerabdeckung aufsetzen und Befesgungsschrauben festschrauben.
WARNUNG! Bei der erneuten Installaon des gereinigten Brenners
unbedingt sicherstellen, dass das Venl/die Önung in das Brennerrohr führt,
bevor der Gasgrill angezündet wird. Wenn das Venl sich nicht innerhalb des
Brennerohrs bendet, kann es zu Brand oder Explosion kommen.
!
40
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Fehlerbehebung
Problem Mögliche Ursache Lösung
Bei höchster Brennerstufe zu
niedrige Hitze und Flamme.
Bei Propangas – die
Anweisungen für das
Anzünden
wurden nicht befolgt.
Die Anweisungen für das Anzünden genau befolgen.
Alle Gasgrillvenle müssen sich in der Stellung „OFF”
(Aus) benden, wenn das Venl für die Gaszufuhr
geönet wird. Die Gaszufuhr langsam önen, um
Druckausgleich zu ermöglichen. Siehe Anweisungen
für das Anzünden.
Starkes Auammen,
ungleichmäßige Hitze.
Anbratplaen falsch
installiert.
Falsches Vorwärmen.
Zu viel Fe und Asche auf
den Anbratplaen und in
der Tropfpfanne.
Anbratplaen müssen mit den Löchern nach vorn
und den Schlitzen nach unten installiert sein. Siehe
Zusammenbauanleitung.
Grill mit beiden Hauptbrennern auf höchster Stufe 10-
15 Minuten lang vorwärmen.
Anbratplaen und Tropfpfanne regelmäßig reinigen.
Tropfpfanne nicht mit Alufolie auslegen. Siehe
Reinigungsanleitung.
Brenneramme gelblich, und
es riecht nach Gas.
Spinnenweben
oder anderweige
Verschmutzung.
Brenner herausnehmen und gründlich reinigen. Siehe
allgemeine Wartungsanleitung.
Brenner last sich nicht
mit der Zündvorrichtung,
aber mit einem Streichholz
enachen.
Jet-Fire Venl ist schmutzig
oder verstop.
Jet-Fire Venl mit einem weichen Pinsel reinigen.
Brennleistung auf hoher
Einstellung ist zu schwach
(grollendes Geräusch und
ackernde blaue Flamme an
der Brenneroberäche).
Zu wenig Gas.
Gaszufuhrschlauch ist
eingeklemmt.
Schmutzige oder
verstope Önung.
Spinnennetz oder
andere Fremdkörper im
Venturirohr.
Gaslevel in der Gasasche prüfen.
Gaszufuhrschlauch entsprechend posionieren.
Brennerönung reinigen.
Venturirohr reinigen.
Regler gibt ein brummendes
Geräusch ab.
Ist an heißen Tagen
normal.
Dies ist kein Defekt. Es wird durch Vibraonen im
Regler erzeugt und beeinträchgt die Leistung und
Sicherheit des Grills nicht. Brummende Regler werden
nicht ersetzt.
Flamme springt nicht auf
andere Brenner über.
Löcher auf der
Brennerrückseite verstop.
Gasaustrislöcher säubern. Siehe Wartungsanleitung,
Abschni Brenner.
41
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Problem Mögliche Ursache Lösung
Auf der Innenseite des
Deckels oder der Haube
scheint die „Farbe”
abzubläern.
Auf der Innenseite hat sich
Fe abgesetzt.
Dies ist kein Defekt. Die Innenseite des Deckels oder
der Haube besteht aus einer Porzellanbeschichtung,
die nicht abbläern kann. Was abbläert, ist hart
getrocknetes Fe. Regelmäßiges Reinigen verhindert
dies. Siehe Reinigungsanleitung.
Im Infrarotbrenner kommt es
zu Flammenrückschlägen
(vom Brenner ertönt ein
„Wusch”-Laut, gefolgt
von einem länger
anhaltenden
Schweißbrennergeräusch).
Keramikiesen sind mit
Fe überladen, sodass die
Gasauslässe verstop sind.
Brenner wegen
unzureichender Belüung
überhitzt (zu viel
Grilläche durch großes
Kochgeschirr abgedeckt).
Keramikiese gerissen.
Dichtung um die
Keramikiese undicht,
oder Schweißung im
Brennergehäuse defekt.
Brenner abstellen und mindestens zwei Minuten
lang abkühlen lassen. Brenner erneut zünden und
so lange auf höchster Stufe brennen lassen (etwa
fünf Minuten), bis die Keramikiesen gleichmäßig rot
glühen
Es darf nur 75% der Grilläche durch Gegenstände
oder Zubehör abgedeckt sein. Brenner abstellen und
mindestens zwei Minuten abkühlen lassen; dann
wieder zünden.
Brenner abkühlen lassen und sorgfälg auf Risse
untersuchen.
Sind Risse vorhanden, neuen Brenner bei einem
Napoleon-Vertragshändler bestellen.
Neuen Brenner bei einem Napoleon-Vertragshändler
bestellen.
42
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
RECHNUNG/KASSENBON ALS KAUFBELEG FÜR GARANTIEANFRAGEN
AUFBEWAHREN
ERSATZTEILBESTELLFORMULAR
GARANTIEINFORMATIONEN
MODELL:
KAUFDATUM:
SERIENNUMMER:
(Speichern Sie diese Informaonen hier als künige Referenz)
Für Ersatzteile und Garaneanfragen, kontakeren Sie Ihren Napoleonhändler, bei dem das Produkt
gekauft wurde.
Vor Sie Ihren Händler kontaktieren, lesen Sie bitte die Napoleon Grills Website, um mehr über
Reinigung, Wartung, Troubleshooting und Ersatzteilmontage zu erfahren:
https://www.napoleon.com/de/de/willkommen
Um eine Reklamation einzureichen, sind folgende Unterlagen erforderlich:
1. Typenbezeichnung und Seriennummer des Geräts.
2. Arkelnummer und -Bezeichnung.
3. Bündige Problembeschreibung (‚defekt‘ reicht nicht aus).
4. Kaueleg (Rechnungskopie, Kopie des Kassenbons).
Napoleon behält sich das Recht vor, als Voraussetzung für Ersatzteile, den Rückversand reklamierter
Teile zu beantragen.
Bie beachten Sie, vor Sie Ihren Händler kontakeren, dass folgende Items keine Garanegründe
darstellen:
• Versand-, Zoll- oder sonsge Gebühren.
• Montagearbeit und -Kosten.
• Kommunikaonskosten, um eine (Fern-)Diagnose zu stellen.
• Edelstahlverfärbungen.
• Schäden verursacht durch mangelnde Reinigung und Wartung, oder die Anwendung
ungeeigneter Reinigungsmiel (Ofenreiniger oder abrasiver Chemikalien).
43
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ACHTUNG! Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe
und eine Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so
problemlos und sicher wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise
scharfe Kanten und Ecken, die zu Schniverletzungen führen können, wenn sie während der Montage
unsachgemäß gehandhabt werden.
Erste Schrie
1. Alle Paneele für den Wagen, Hardware und Grilleinsatz aus dem Karton entnehmen. Haube önen
und alle darin verpackten Komponenten entnehmen. Anhand der Stückliste sicherstellen, dass alle
nögen Teile vorhanden sind.
2. Zerstören Sie die Verpackung nicht, bevor der Grill vollständig monert ist und zu Ihrer Zufriedenheit
funkoniert.
3. Den Grill an der Stelle moneren, wo er verwendet werden soll. Legen Sie Pappe oder ein Handtuch
zurecht, um während der Montage keine Teile zu verlegen oder zu beschädigen.
4. Die meisten Edelstahl-Komponenten sind mit einer Plask-Schutzfolie überzogen, die vor dem
ersten Gebrauch des Grills enernt werden muss. An manchen Stellen wurde die Schutzfolie bereits
während des Produkonsprozesses enernt und kann Rückstände hinterlassen haben, die wie
Fehler oder Kratzer im Material aussehen. Um diese Rückstände zu enernen, wischen Sie einfach
mit sanem Druck in Richtung der Maserung des Materials.
5. Folgen Sie allen Anweisungen in diesem Handbuch in der angegebenen Reihenfolge.
6. Zwei Personen sind erforderlich, um den Grillaufsatz auf den monerten Wagen zu setzen.
Bei Fragen zur Montage oder zum Betrieb des Grills, oder bei beschädigten oder fehlenden Teilen,
wenden Sie sich an unseren Kundendienst unter +1-866-820-8686 zwischen 9 Uhr und 15 Uhr Eastern
Standard Time.
Erforderliche werkzeuge für die montage (werkzeuge nicht enthalten)
ACHTUNG! Schmutz vom Bau oder Material vom Gemäuer können auf den Oberächen der
Einbaumodule Schäden verursachen. Wir empfehlen die Komponenten der Outdoorküchen erst nach
Fergstellung eines Baus und nach Reinigung des vorgesehenen Montageortes aufzustellen. Falls
die Komponenten vorab eingebaut werden müssen, sollen ungeschützte Oberächen vor Korrosion
bewahrt werden. Alle Oberächen müssen gereinigt werden nachdem der Einbau erfolgt ist.
Verwenden Sie keine zu scharfen Reiniger (wie z.B. Salzsäure, etc.). Der in vielen Gemäuern enthaltene
Kalk führt zu Korrosion. Während der Härtezeit (1 – 2 Monate) empehlt es sich, Edelstahl-Politur
oder Wachs (es kann auch Autowachs verwendet werden) aufzutragen, um die Oberächen vor den
kalkhalgen Materialen zu schützen.
!
10 mm
44
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
4”
4”
W
H
D
W
H
D
VERWENDUNG DES DREHSPIESSES AUF DER DIESELBE
SEITE DES GRILLS MONTIEREN.
EINBAUSEITENBRENNER
ABMESSUNGEN DER EINBAUÖFFNUNG
MODELL ABMESSUNGEN DER ÖFFNUNG ANMERKUNGEN
W D H
BILEX485 755mm 545mm 225mm ONHE NULL FREIRAUM-LINER
Seitenbrenner 324mm 419mm 114mm
ZUR KORREKTEN ENTLÜFTUNG DER SEITENBRENNER MUSS EINE
ÖFFNUNG VON MINDESTENS 32cm² VORHANDEN SEIN.
WARNUNG!
MATERIALIEN VERWENDEN,
VERWENDEN.
!
!
!
EMPFOHLEN
WARNUNG!
gewartet wird
WARNUNG!
Siehe “Gasanschluss”.
!
45
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
WARNUNG! Es ist, auch während des
Grillens, verboten, die Gasasche unter
dem Grill zu lagern.
Vorgestanzte
Durchführlöcher für Gas-
und elektrische Leitungen
nach Wunsch enernen
Verbinden
2
34”(864mm)
Empfohlen
D
Brennbare und nicht-
brennbare Materialien
zugelassen.
MODELL ABMESSUNGEN ÖFFNEN ANMERKUNGEN
W D
B
ABMESSUNGEN DER EINBAUÖFFNUNG
46
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
BILEX485 EINBAUANWEISUNGEN
Dieses Grillgerät ist ausschließlich mit NICHT BRENNBAREN Schrankkonstrukonen in Mauerbauweise zu verwenden
und die Installaon und Wartung darf nur von einem zugelassenen Installateur unter Einhaltung der geltenden
lokalen Vorschrien durchgeführt werden.
1. Seitliche Befesgungen und Seitenabschlussteile mit den beiliegenden Nr. 1/4-20 x 3/8" Schrauben (N570-0073)
an beiden Seiten des Grills moneren.
2. Rückseiges Abschlussstück quer über die Rückseite der Önung legen. Zur sicheren Posionierung kann ein
Tupfer Silikon an jeder Seite des rückseigen Abschlussstücks aufgebracht werden.
3. Das Gerät einpassen, die Flügelstücke an der rückseigen Verkleidung sollten sich unterhalb der
Seitenabschlussteile benden. Die Flex-Leitung für die Gaszufuhr mit der Überwurfmuer am Verteilerende
anschließen.
4. Vor Inbetriebnahme des Geräts die gesamte Installaon auf Gaslecks prüfen.
10mm
N570-0073 (1/4-20 X 3/8”)
x6
!
Zur sicheren Posionierung
kann ein Tupfer Silikon an
jeder Seite des rückseigen
Abschlussstücks
aufgebracht werden.
!
47
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
48
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
x4
IM-UGC500
ARBEITSPLATTE ERFORDERLICH
49
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Baeriefachmodul (led-leuchen) im schrankinneren mit einem mindestabstand von
20 cm zur unterseite der auangschale moneren, um das modul vor überhitzung zu
schützen. Sicherstellen, dass kabel und module den Zugang zur auangschale nicht
behindern. Baerien wie abgebildet installieren. Das led-kabel (beleuchtung) unterhalb
der bedienleiste mit dem kabel des baeriefachs verbinden. Sicherstellen, dass kabel nicht
mit der grillunterseite in kontakt sind.
!
1
2
3
4
Hitzeschild
Tropfpfanne
50
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Eke zur verfügung gestellt
51
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Anweisungen für die Montage des Drehspieß-Sets
(oponale)
Komponenten des Drehspieß-Sets wie gezeigt moneren.
Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist.
52
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
ANLEITUNG FÜR DIE LECKAGEPRÜFUNG
WARNUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder
Warten eines Gasbauteils durchgeführt werden.
WARNUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu enernen.
Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder
Warten eines Gasbauteils durchgeführt werden. Während der Prüfung ist Rauchen verboten. Alle
Zündquellen sind zu enernen. Die zu prüfenden Stellen sind auf der Leckageprüfzeichnung aufgeführt.
Alle Brenner abstellen. Flaschenvenl aufdrehen.
Seifenwasser (halb Wasser, halb Flüssigseife) auf alle Anschlüsse und Verbindungen an Regler, Schlauch,
Verteiler und Venle auragen.
Leckagen werden durch Blasenbildung angezeigt. Leckage durch Festdrehen des Anschlusses oder
Austausch des Teils durch ein vom Händler empfohlenes Teil beseigen.
Bleibt die Leckage bestehen, Flaschenvenl zudrehen, Regler abnehmen und Grill vom Gaslieferanten oder
Händler untersuchen lassen. Das Gerät darf erst wieder benutzt werden, wenn die Leckage behoben ist.
Gaszufuhr abstellen.
!
!
STOP
X
53
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Item Part # Descripon BILEX485
1 N335-0042L-M02 stainless steel lid insert x
2 N135-0042-GY1HT le side lid casng x
3 N135-0043-GY1HT right side lid casng x
4 N585-0078 heat shield lid x
5 N570-0091 1/4-20 x 1/2” screw x
6 N385-0307-SER NAPOLEON logo x
7 W450-0005 logo spring clips x
8 N010-0742 lid handle x
9 N685-0013 temperature gauge x
10 N080-0287-GY1HT lid casng cover x
11 N570-0019 10-24 x 1/4” screw x
12 N570-0015 lid pivot screw x
13 N735-0003 1/4” lockwasher x
14 N570-0073 1/4-20 x 3/8” screw x
15 N010-0638-M06 hood assembly x
16 N010-0526P-30 infra red rear burner x
17 N565-0006 infrared burner screen x
18 N080-0206-M05 rear burner electrode cover x
19 N240-0024P rear burner electrode c/w pilot x
20 Z570-0002 rear burner electrode cover screw x
21 N615-0011 rear burner electrode cover spacer x
22 N200-0090-M06 infra red rear burner cover x
23 N520-0023 warming rack x
24 N010-0945 base x
25 N100-0036 main burner x
26 N080-0281 main burner cross light bracket x
27 Z570-0039 1/4-20 x 1/2” screw x
28 N475-0436 control panel x
29 N010-0944-30 manifold assembly c/w valves x
30 Z510-0003 black silicone lid bumper x
31 N660-0002 switch light x
32 N305-0057-M01 sear plate x
33 N051-0011 control knob bezel large x
34 N380-0021-CL burner control knob large x
35 N051-0012 control knob bezel small x
36 N380-0020-CL burner control knob small x
37 N570-0078 M4 x 8 mm screw x
38 N200-0089-GY1SG back cover x
39 N305-0058 cooking grids - stainless rod x
40 N010-1207 drip pan x
41 N585-0134 heat shield x
42 N105-0001 bushing 7/8” x
43 N750-0021 wiring harness led x
44 N160-0017 clip rear burner tube x
Stückliste
54
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
Item Part # Descripon BILEX485
45 N720-0053 rear burner supply tube x
46 N475-0301-M06 rosserie mount x
47 Z570-0035 1/4-20 x 3/8” screw x
48 N010-0281 manifold ex connector x
49 W445-0038 union ng 3/8” - 3/8” x
50 N530-0021-SER regulator step down x
51 N255-0014 ng x
52 N080-0216 mount bracket x
53 N715-0084 rear trim x
54 N190-0001 baery pack x
55 N555-0097 lighng rod x
56 N510-0013 black silicone bumper x
57 N570-0008 #8 x 1/2 screw x
58 N570-0032 #8 x 32 screw x
59 N010-0771 lid assembly x
60 N710-0062 drip tray x
69233 rosserie kit -UK ac
69232 rosserie kit - CE ac
61486 cover ac
56018 stainless steel griddle ac
56040 cast iron griddle ac
67732 charcoal tray ac
62007 kit of 5 replacement grease trays ac
x - standard ac -Zubehör
Stückliste
55
DE
www.napoleon.com
N415-0562CE-GB-DE MAR 11.22
22
15
12
23
16
17
18 19 21
20
13
14
32
39
41
40
53
52
14
28
29
31
54
48
50
33
35
36
34
57
24
42
49
49
51
58
55
45
25
26
46
14
52
44
37
30
38
43
47
57
27
59
8
5
2
9
566
7
11
1
3
4
10
59
60
N415-0562CE-GB-DE
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
