®itchen_kid ®

BOTTOM MOUNT BUILT-IN REFRIGERATOR

For questions about features, operation/performance, parts accessories or service, call: 1-800-422-1230

In Canada, call for assistance 1-800-461-5681, for installation and service, call: 1-800-807-6777 or visit our website at...

www.kitchenaid.com or www.KitchenAid.ca

REFRIGERADOR EMPOTRADO,

CON MONTAJE INFERIOR

Para consultas respecto a caracterfsticas, operaci6n/desempe_o, partes, accesorios o servicio, Ilame al: 1-800-422-1230

En Canada, para obtener asistencia Ilame al 1-800-461-5681, para instalacion y servicio Ilame al: 1-800-807-6777 o

visite nuestra p_gina de Internet... www.kitchenaid.com

P P P

REFRIGERATEUR ENCASTRE AVEC

CONGELATEUR EN DESSOUS

Au Canada, pour assistance composez le 1-800-461-5681, pour installation ou service composez le 1-800-807-6777 ou visitez notre site web &..

www.KitchenAid.ca

Table of Contents/indice/Table des matieres ................................................................. 2

2257388

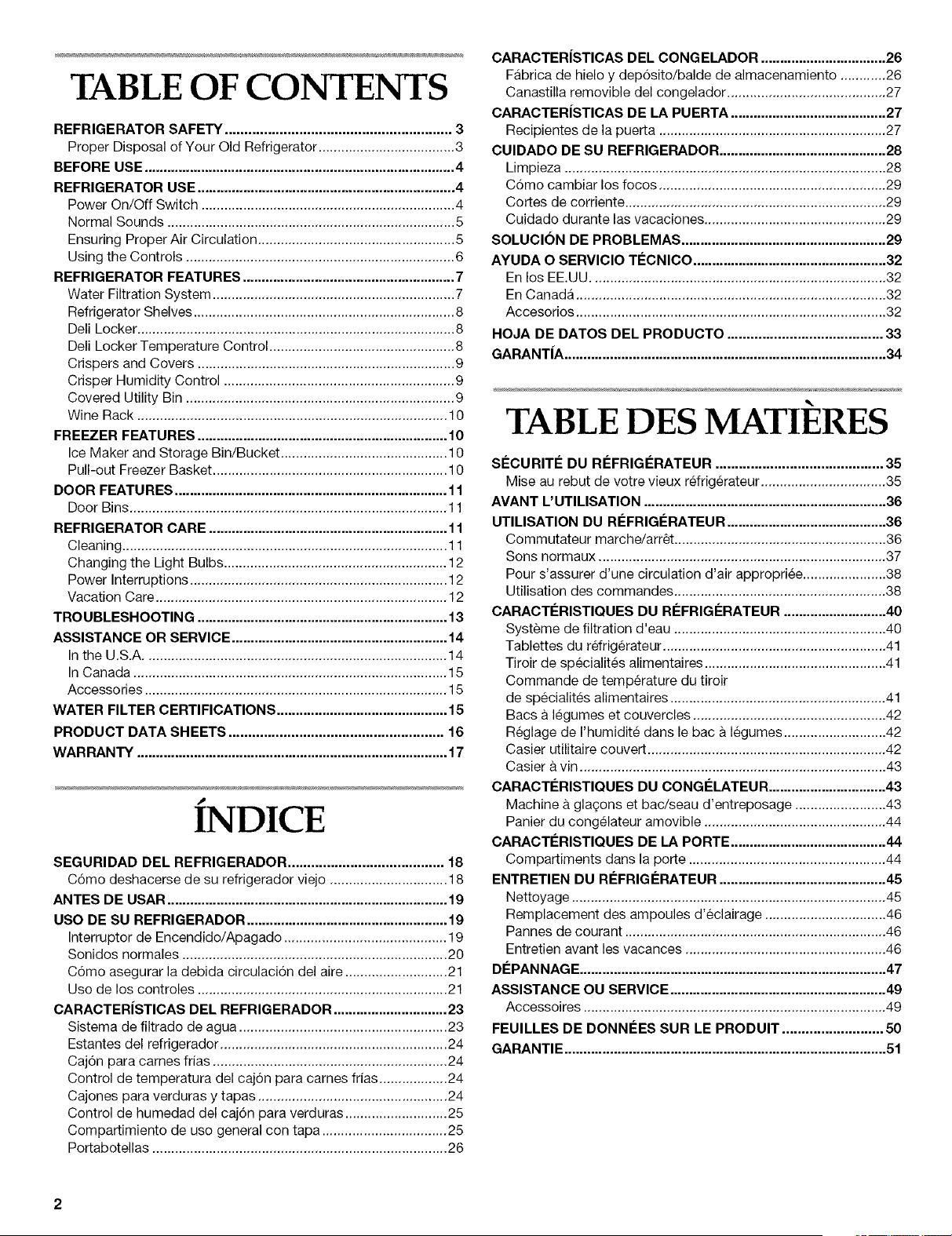

TABLE OF CONTENTS

REFRIGERATOR SAFETY .......................................................... 3

Proper Disposal of Your Old Refrigerator .................................... 3

BEFORE USE .................................................................................. 4

REFRIGERATOR USE .................................................................... 4

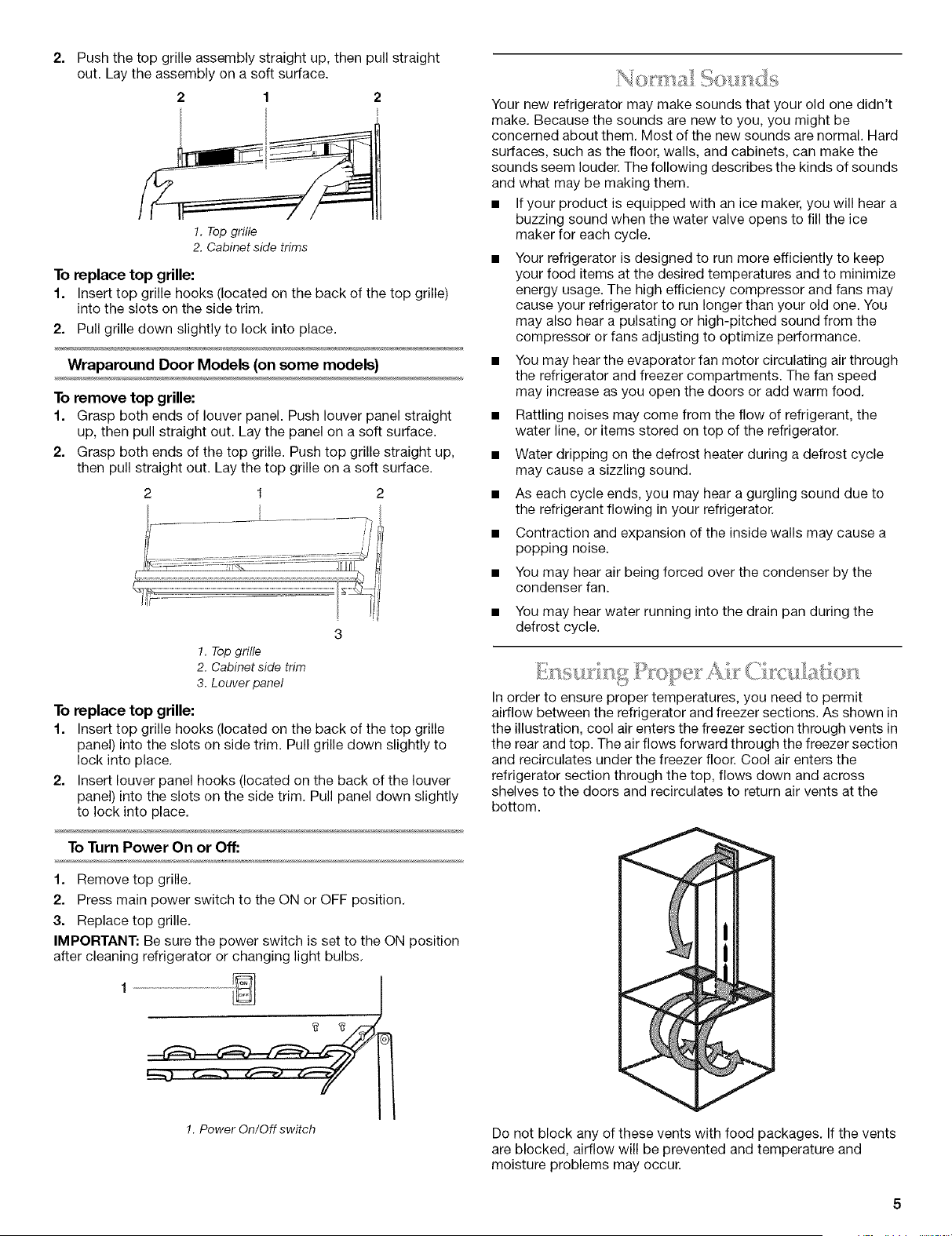

Power On/Off Switch ................................................................... 4

Normal Sounds ............................................................................ 5

Ensuring Proper Air Circulation .................................................... 5

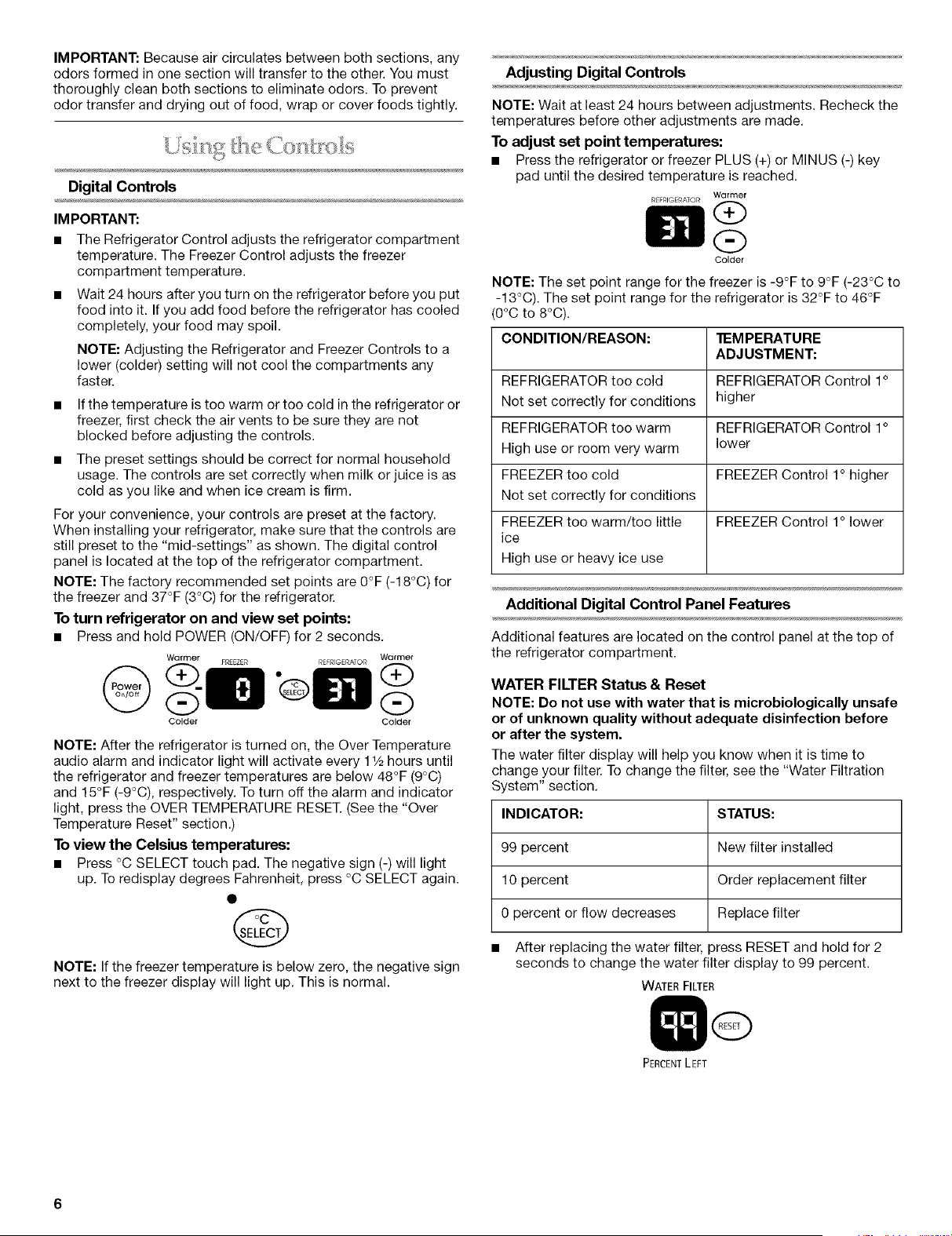

Using the Controls ....................................................................... 6

REFRIGERATOR FEATURES ........................................................ 7

Water Filtration System ................................................................ 7

Refrigerator Shelves ..................................................................... 8

Deft Locker .................................................................................... 8

Deli Locker Temperature Control ................................................. 8

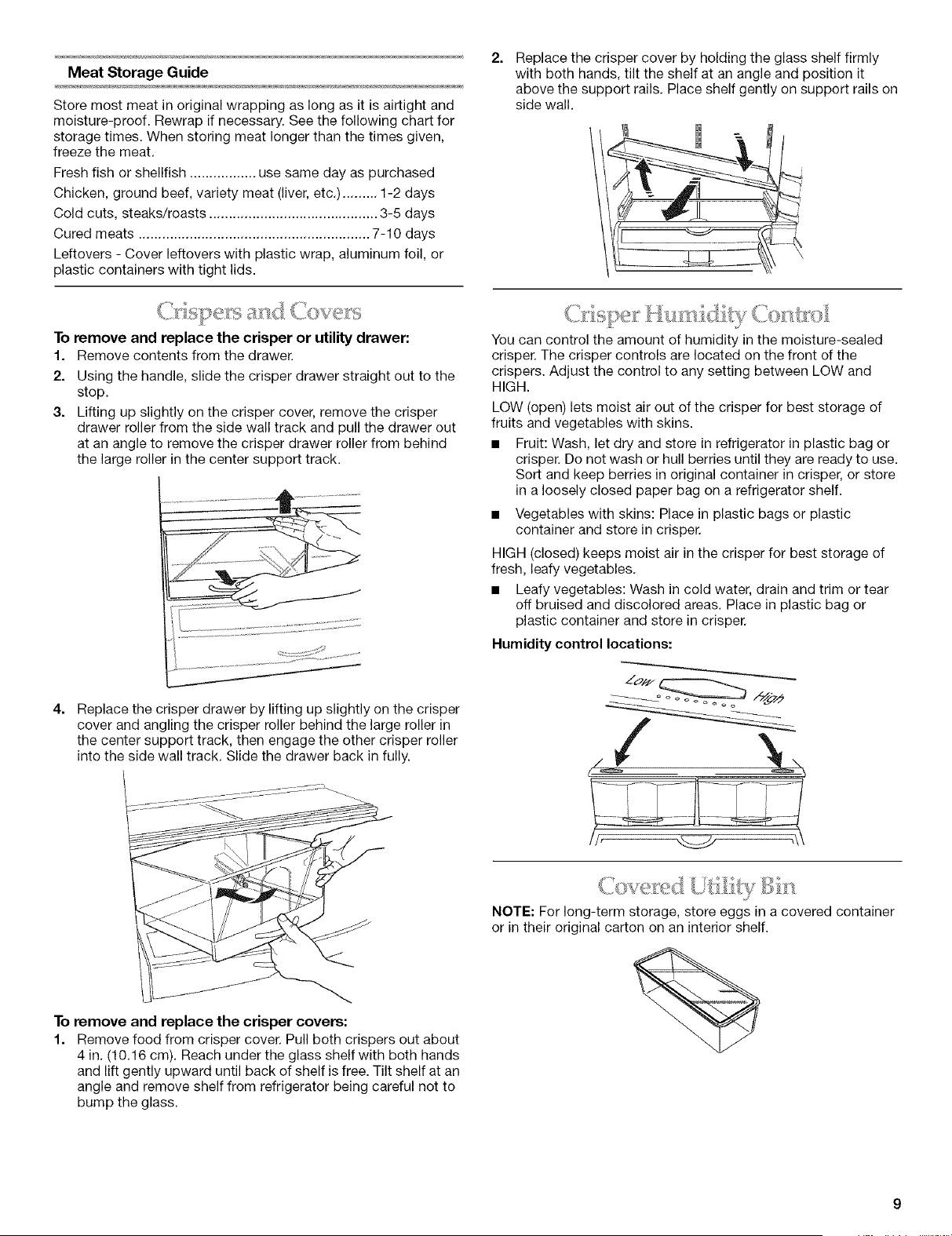

Crispers and Covers .................................................................... 9

Crisper Humidity Control ............................................................. 9

Covered Utility Bin ....................................................................... 9

Wine Rack .................................................................................. 10

FREEZER FEATURES .................................................................. 10

Ice Maker and Storage Bin/Bucket ............................................ 10

Pull-out Freezer Basket .............................................................. 10

DOOR FEATURES ........................................................................ 11

Door Bins .................................................................................... 11

REFRIGERATOR CARE ............................................................... 11

Cleaning ...................................................................................... 11

Changing the Light Bulbs ........................................................... 12

Power Interruptions .................................................................... 12

Vacation Care ............................................................................. 12

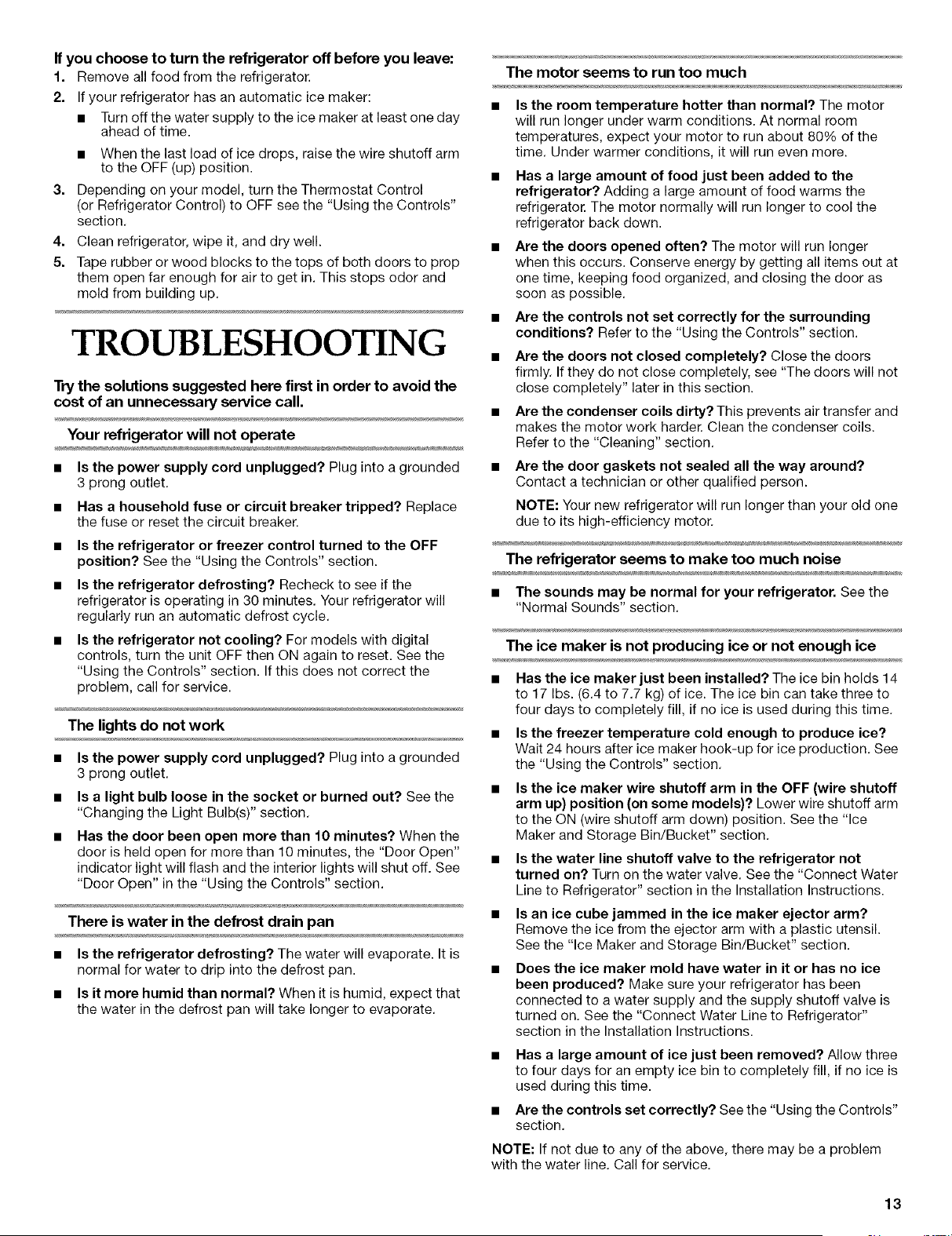

TROUBLESHOOTING .................................................................. 13

ASSISTANCE OR SERVICE ......................................................... 14

In the U.S.A ................................................................................ 14

In Canada ................................................................................... 15

Accessories ................................................................................ 15

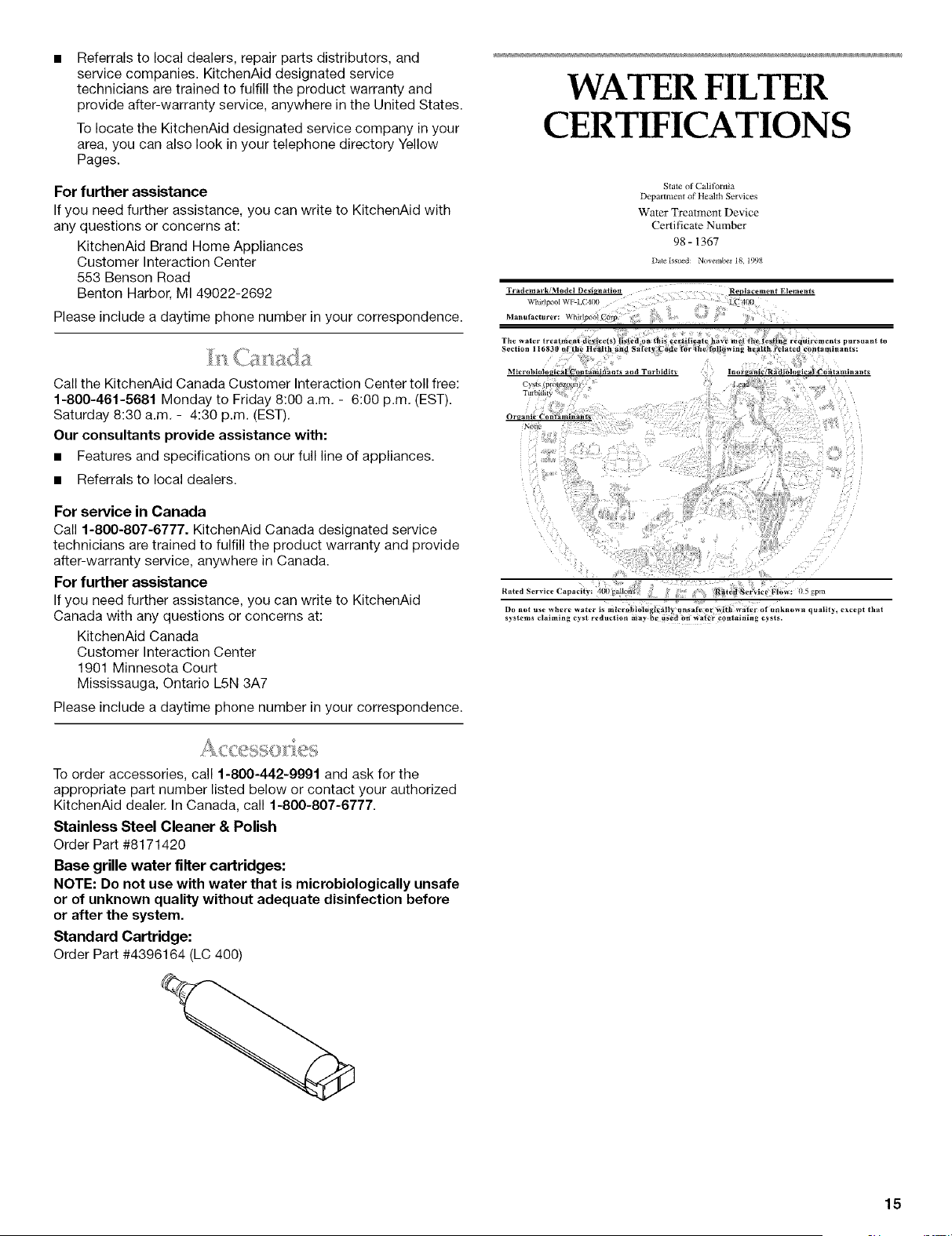

WATER FILTER CERTIFICATIONS ............................................. 15

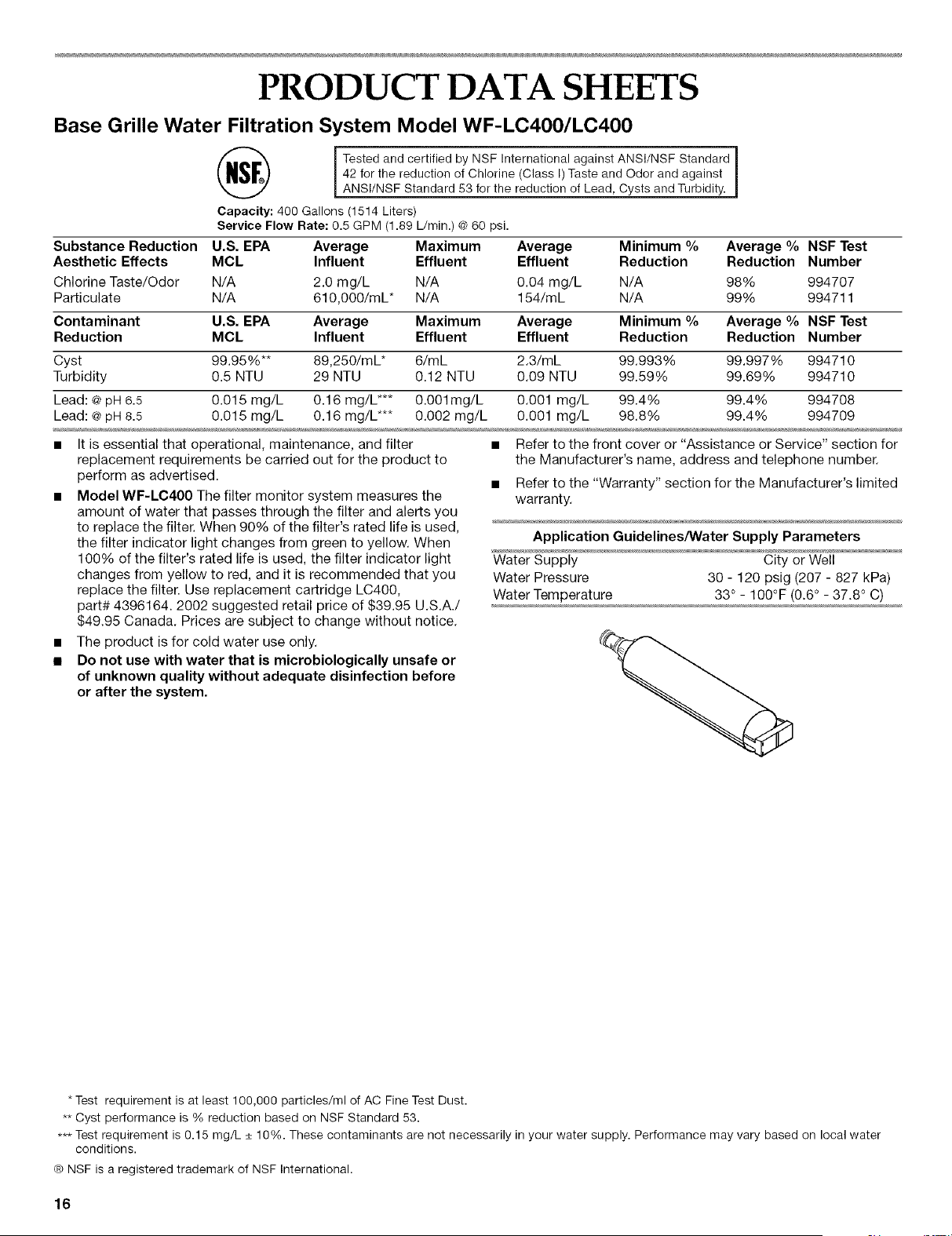

PRODUCT DATA SHEETS ....................................................... 16

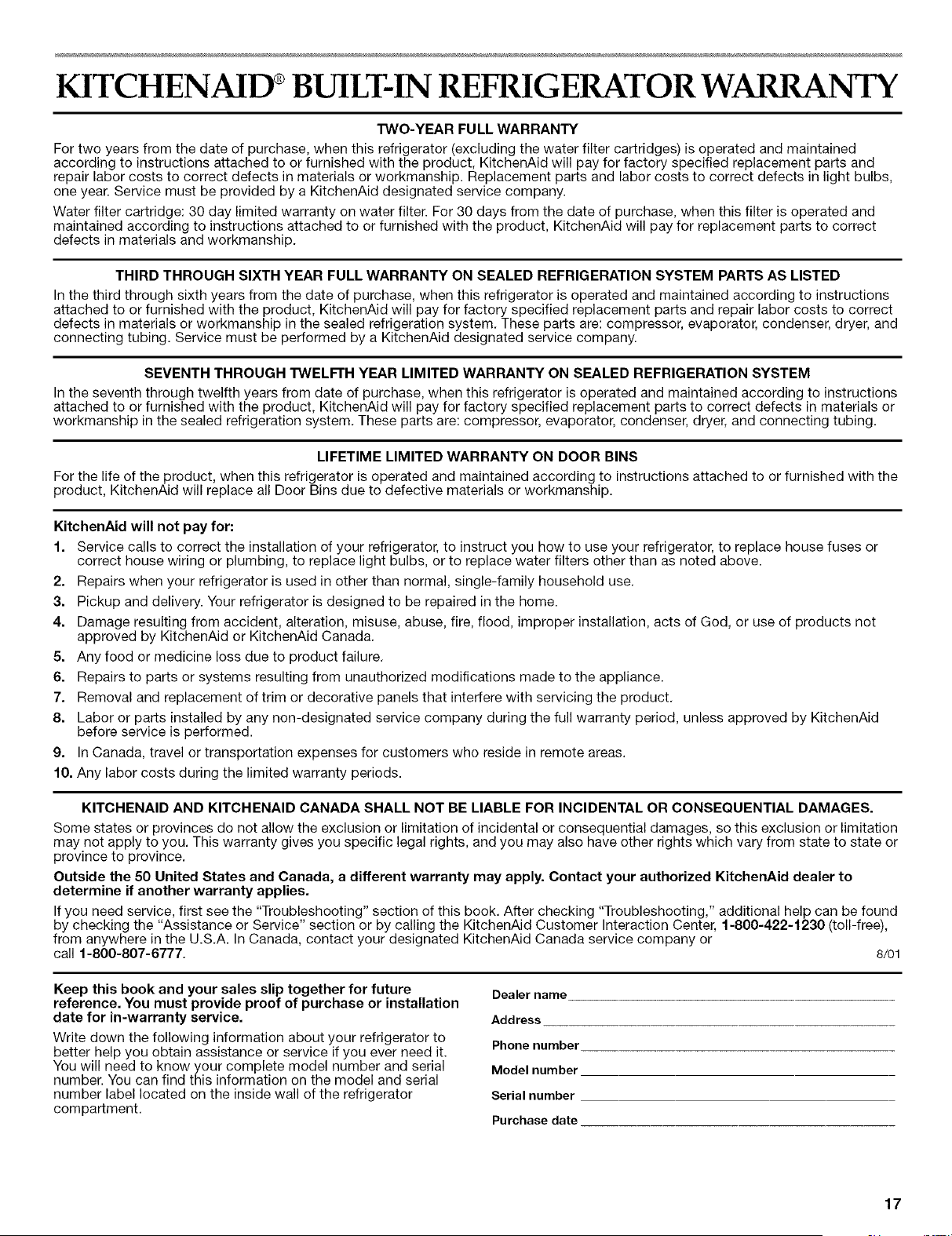

WAR RANTY .................................................................................. 17

INDICE

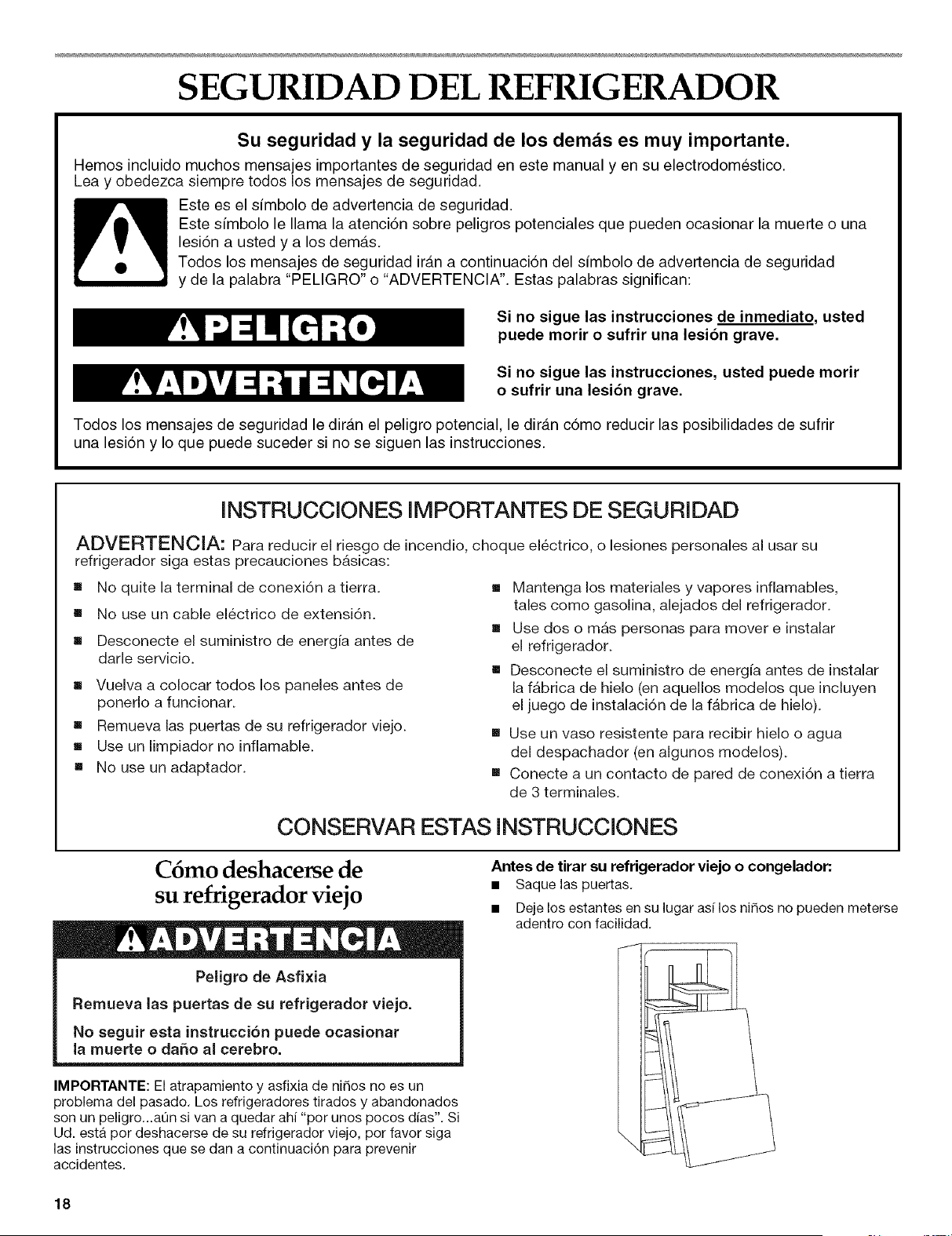

SEGURIDAD DEL REFRIGERADOR ........................................ 18

CGmo deshacerse de su refrigerador viejo ............................... 18

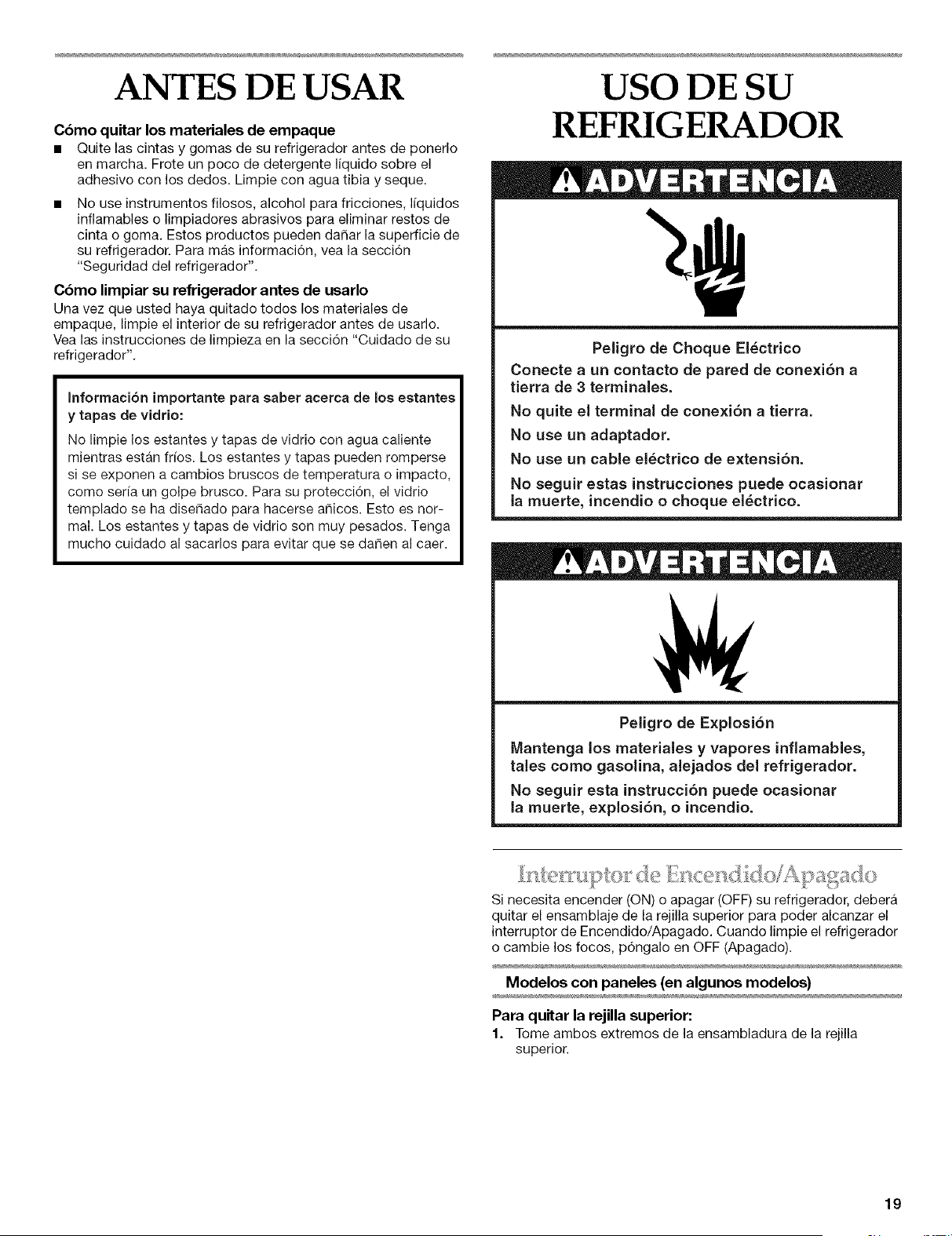

ANTES DE USAR .......................................................................... 19

USO DE SU REFRIGERADOR ..................................................... 19

Interruptor de Encendido/Apagado ........................................... 19

Sonidos normales ...................................................................... 20

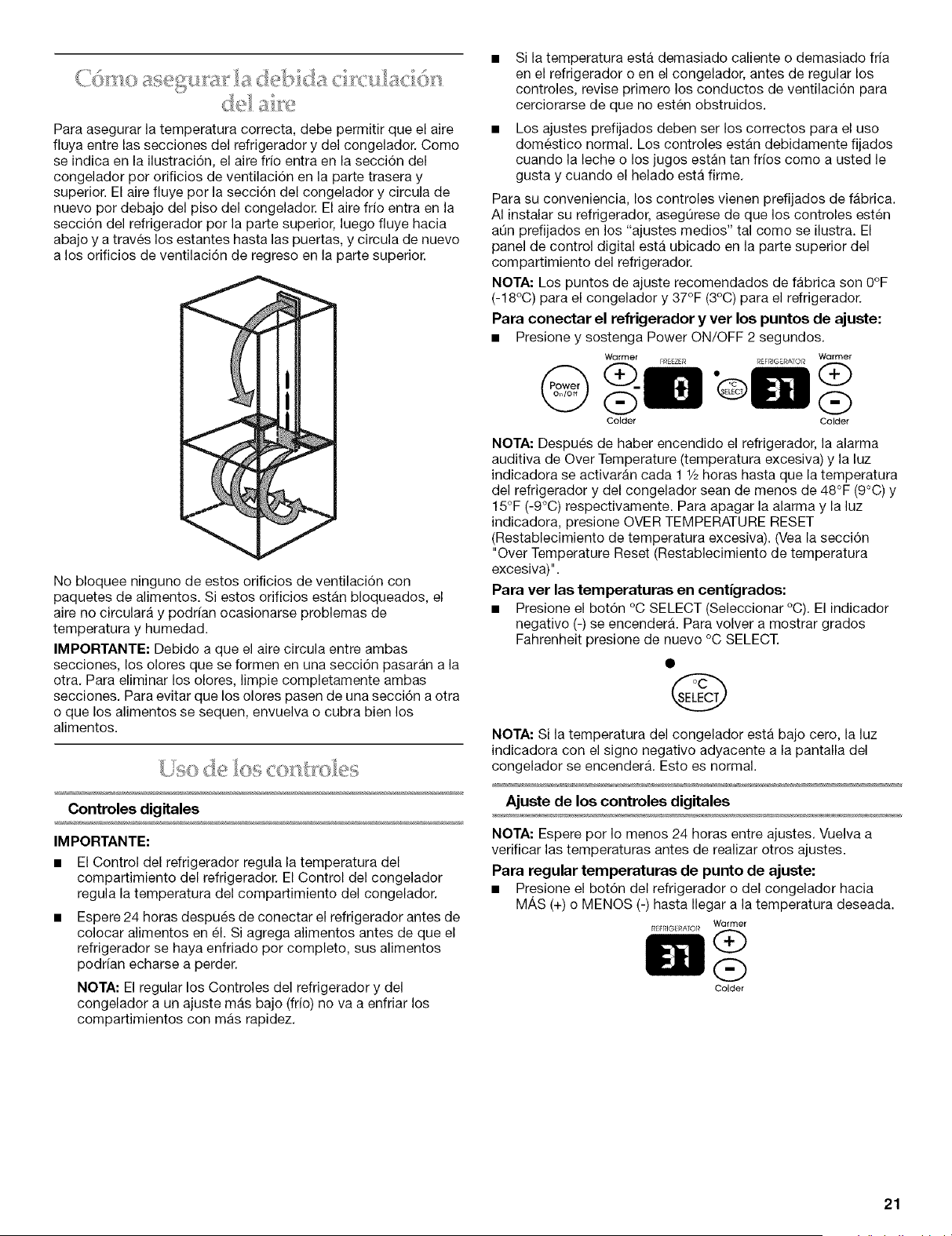

CGmo asegurar la debida circulaciGn del aire ........................... 21

Uso de los controles .................................................................. 21

CARACTERISTICAS DEL REFRIGERADOR .............................. 23

Sistema de filtrado de agua ....................................................... 23

Estantes del refrigerador ............................................................ 24

CajGn para carnes frias .............................................................. 24

Control de temperatura del cajGn para carnes frias .................. 24

Cajones para verduras y tapas .................................................. 24

Control de humedad del cajGn para verduras ........................... 25

Compartimiento de uso general con tapa ................................. 25

Portabotellas .............................................................................. 26

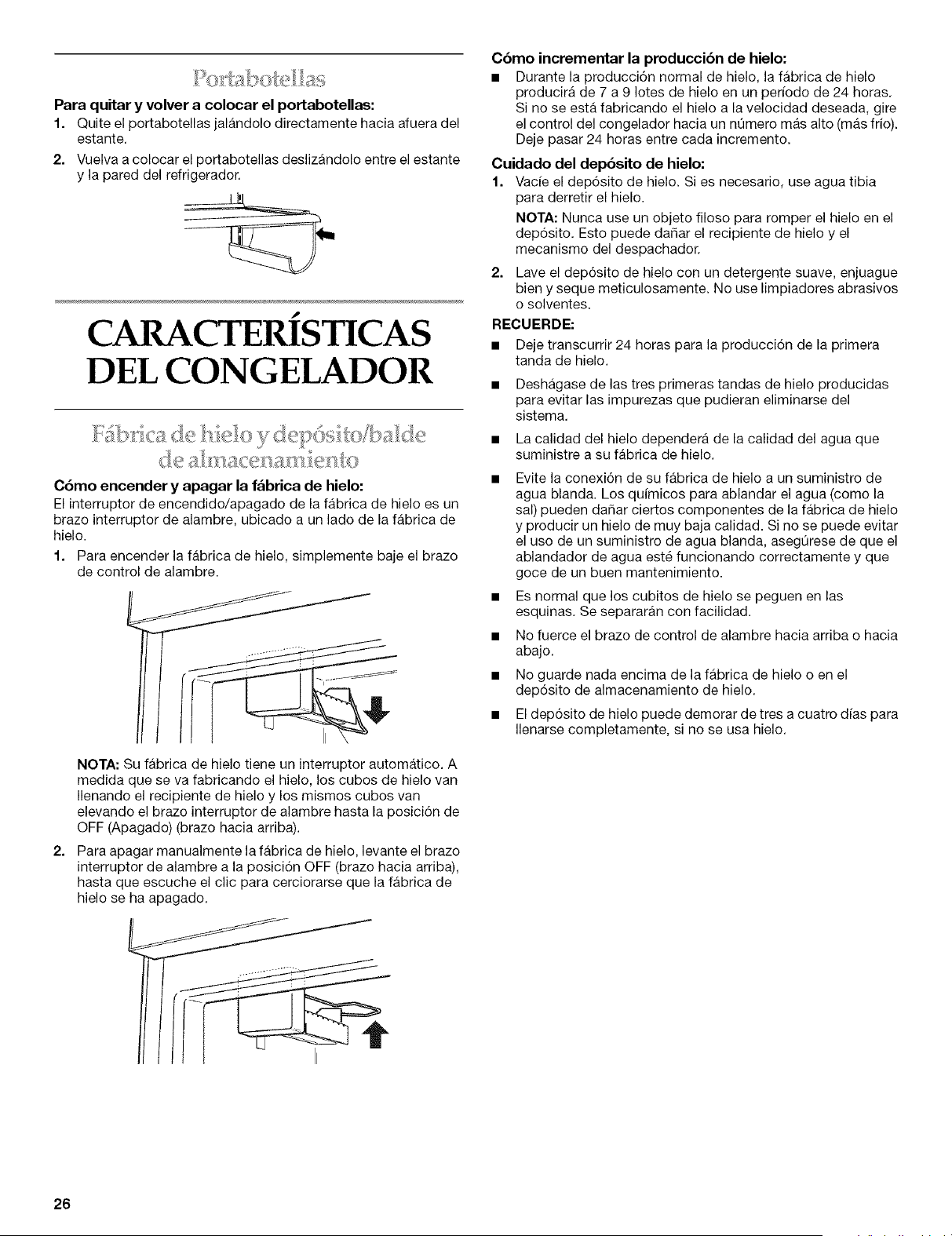

CARACTERISTICAS DEL CONGELADOR ................................. 26

Fabrica de hielo y dep6sito/balde de almacenamiento ............ 26

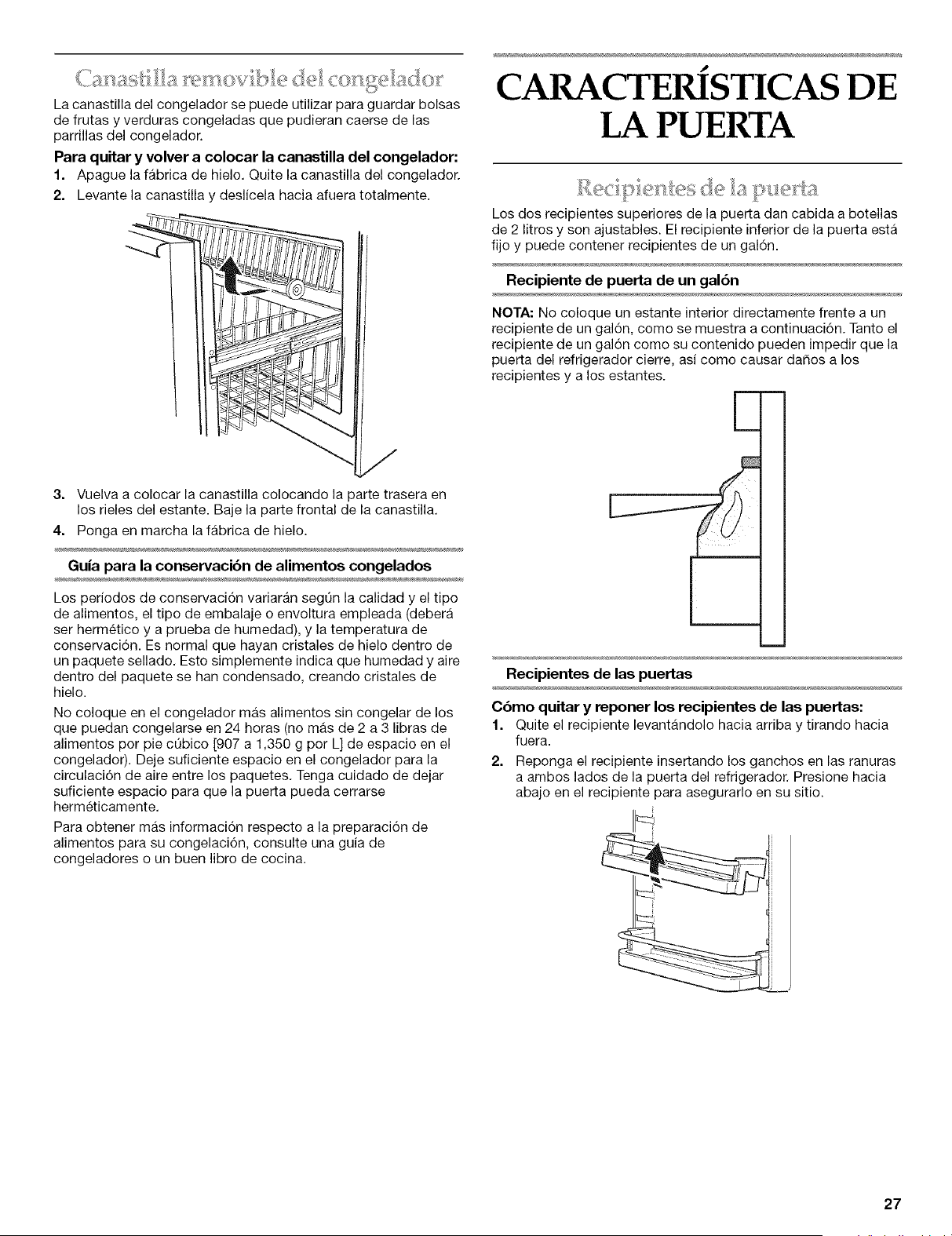

Canastilla removible del congelador .......................................... 27

CARACTERISTICAS DE LA PUERTA ......................................... 27

Recipientes de la puerta ............................................................ 27

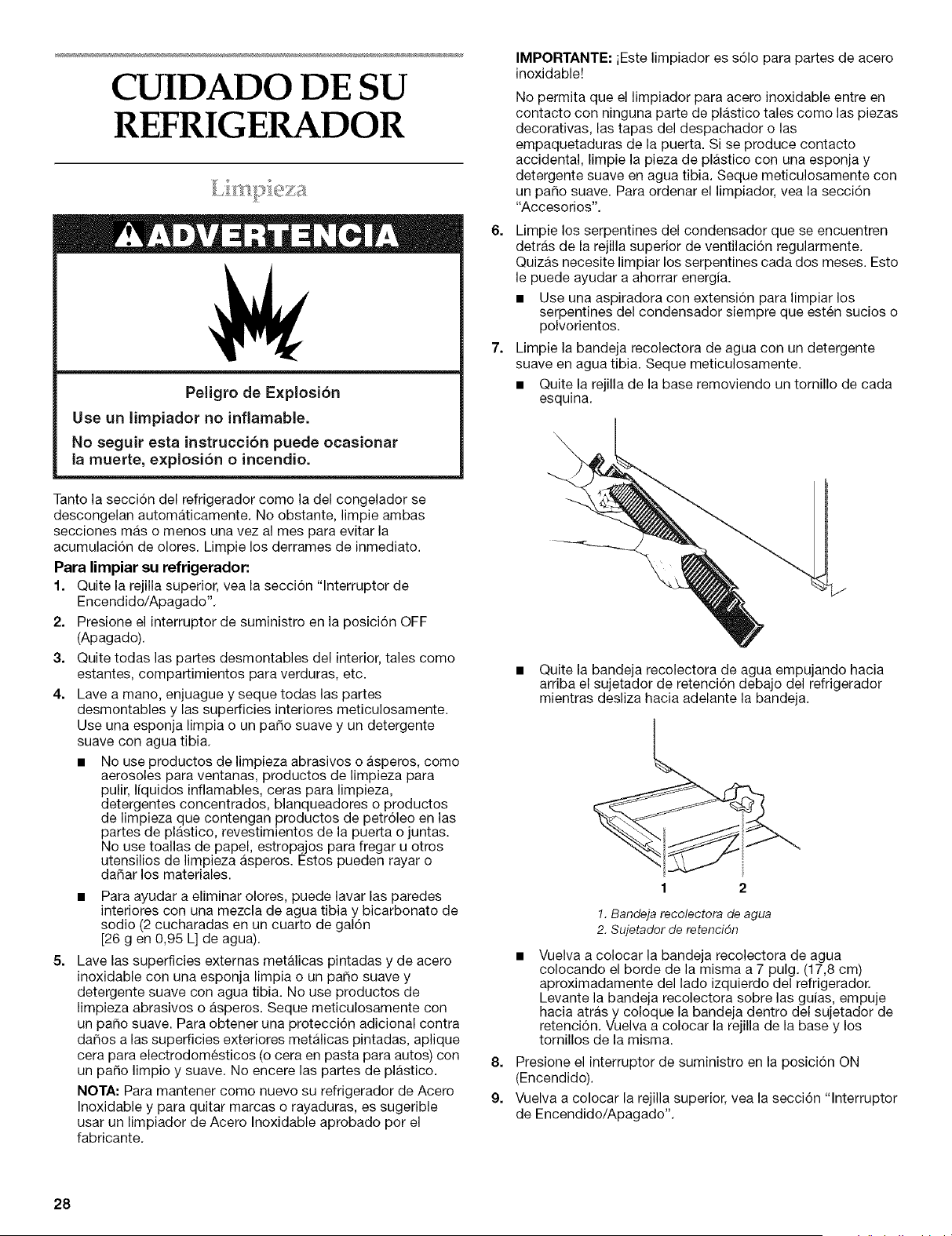

CUlDADO DE SU REFRIGERADOR ............................................ 28

Limpieza ..................................................................................... 28

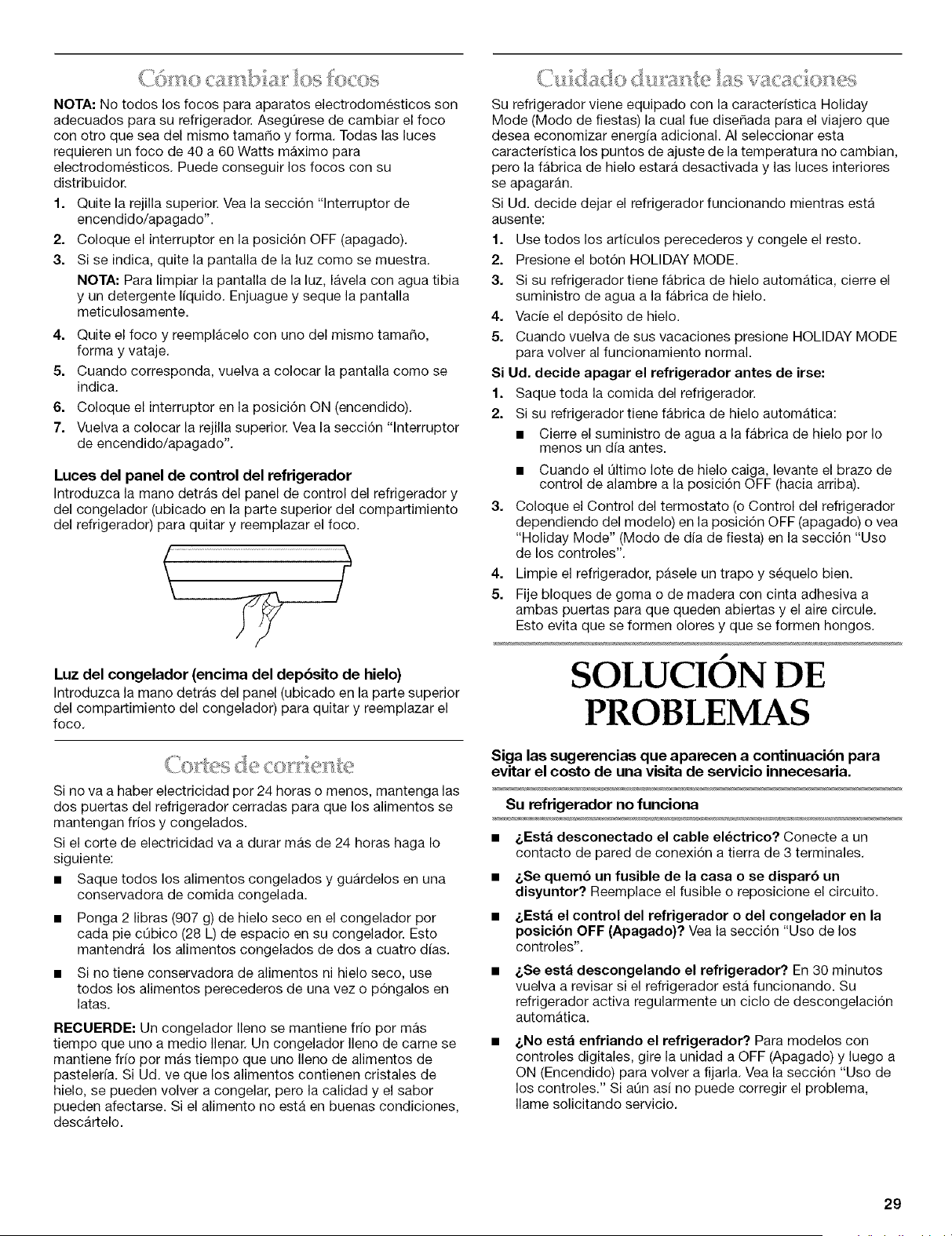

CGmo cambiar los focos ............................................................ 29

Cortes de corriente ..................................................................... 29

Cuidado durante las vacaciones ................................................ 29

SOLUCION DE PROBLEMAS ...................................................... 29

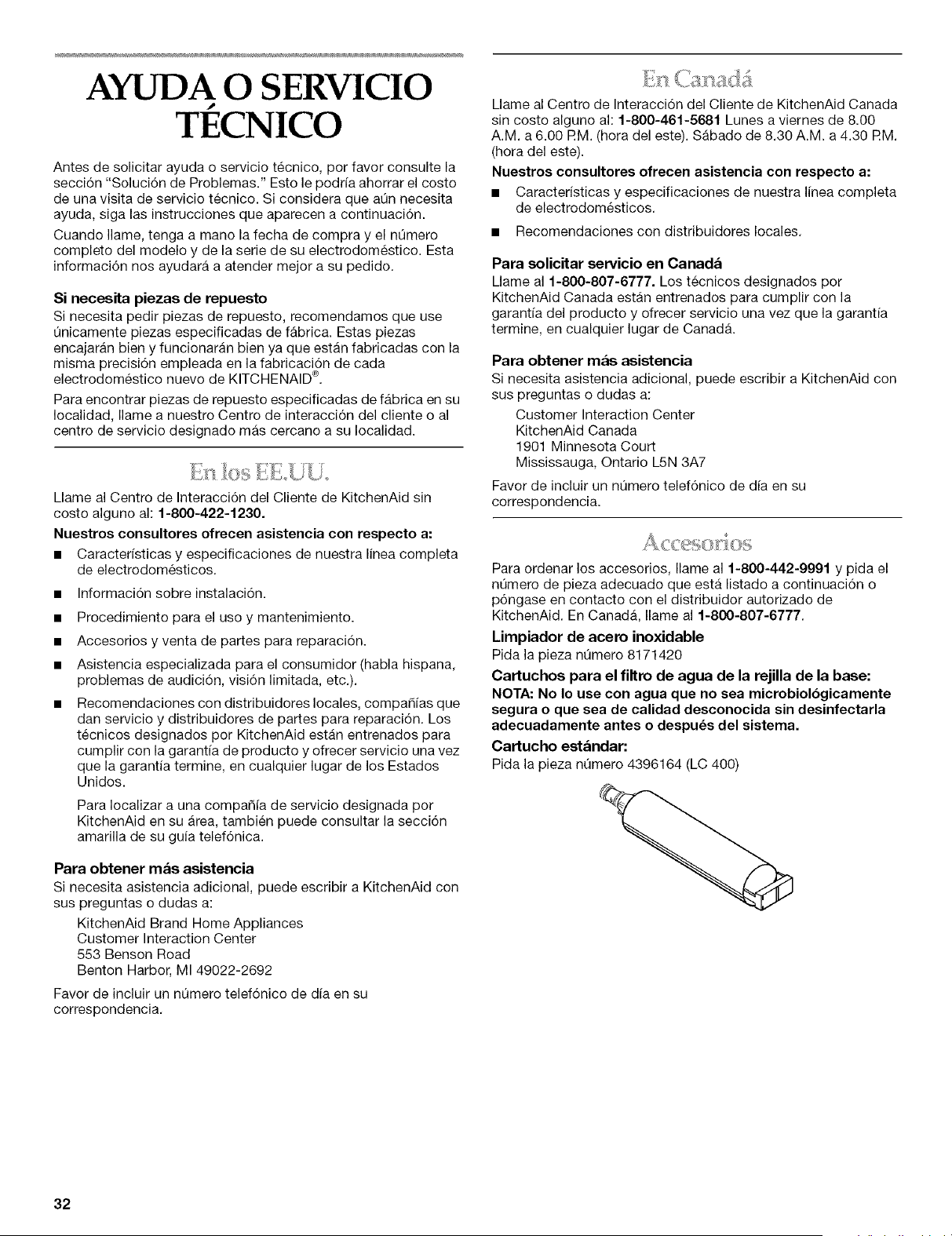

AYUDA O SERVICIO TI_CNICO ................................................... 32

En los EE.UU .............................................................................. 32

En Canada .................................................................................. 32

Accesorios .................................................................................. 32

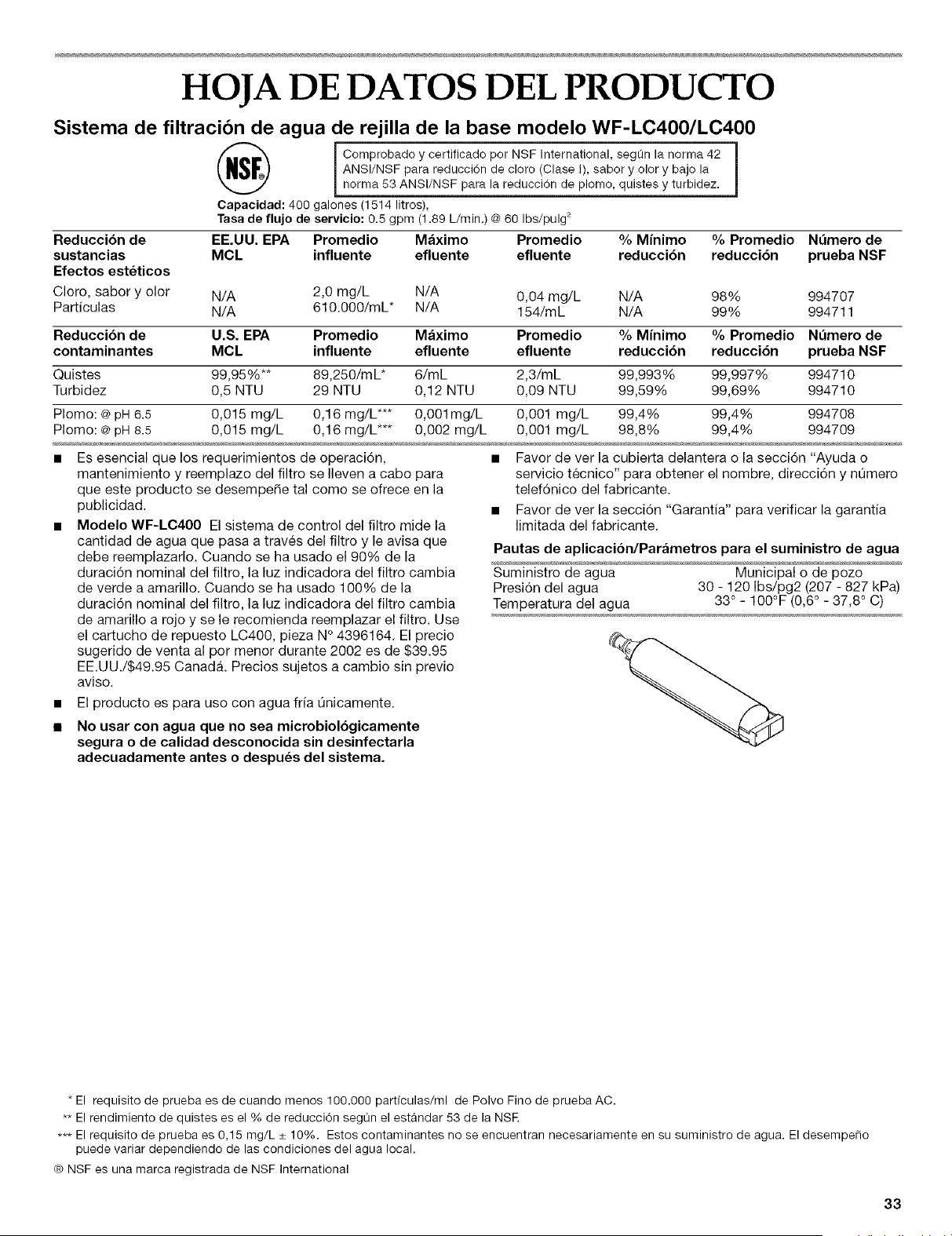

HOJA DE DATOS DEL PRODUCTO ........................................ 33

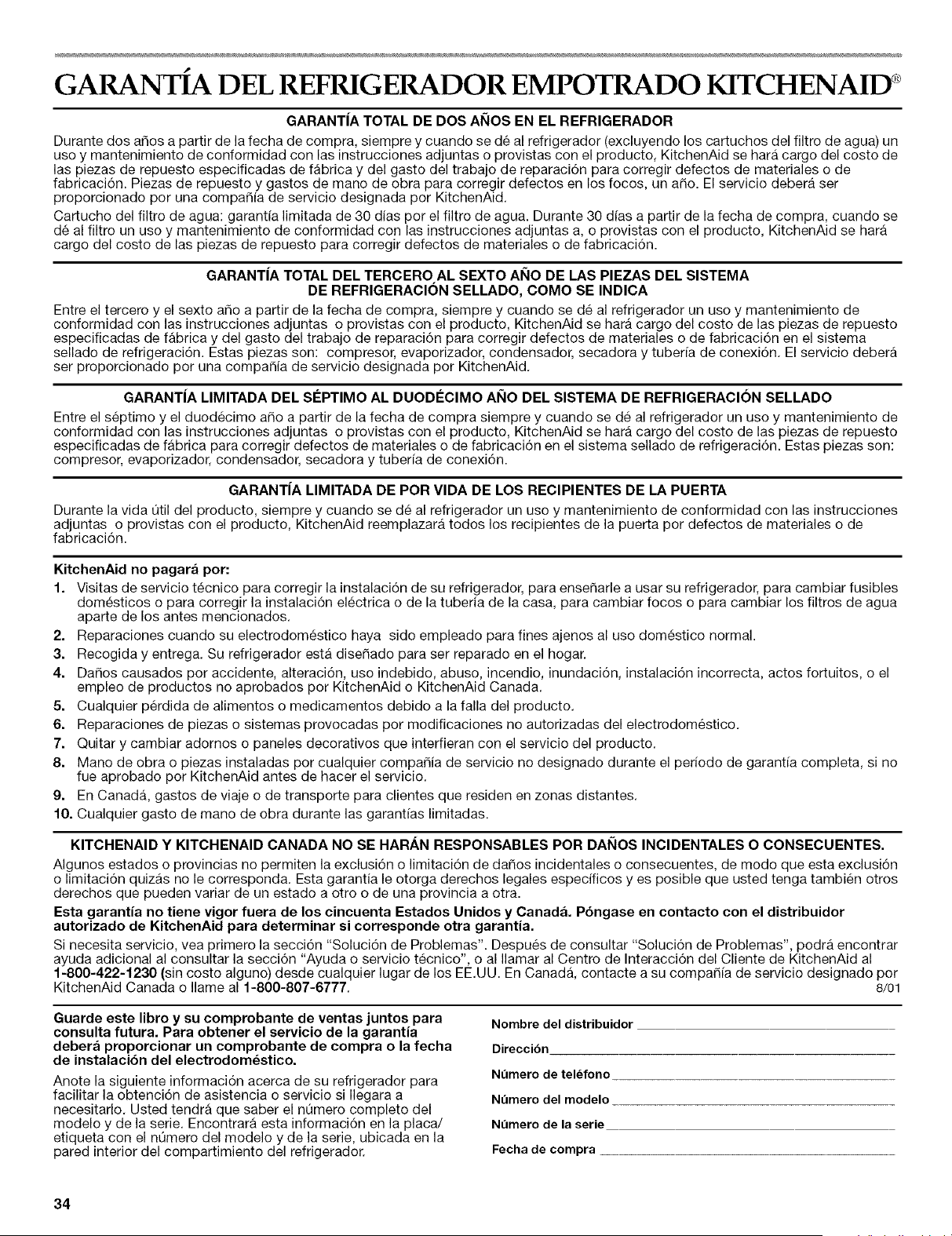

GARANTIA ..................................................................................... 34

TABLE DES MATIERES

SI:!:CURIT¢: DU RI:!:FRIGC:RATEUR ........................................... 35

Mise au rebut de votre vieux refrigerateur ................................. 35

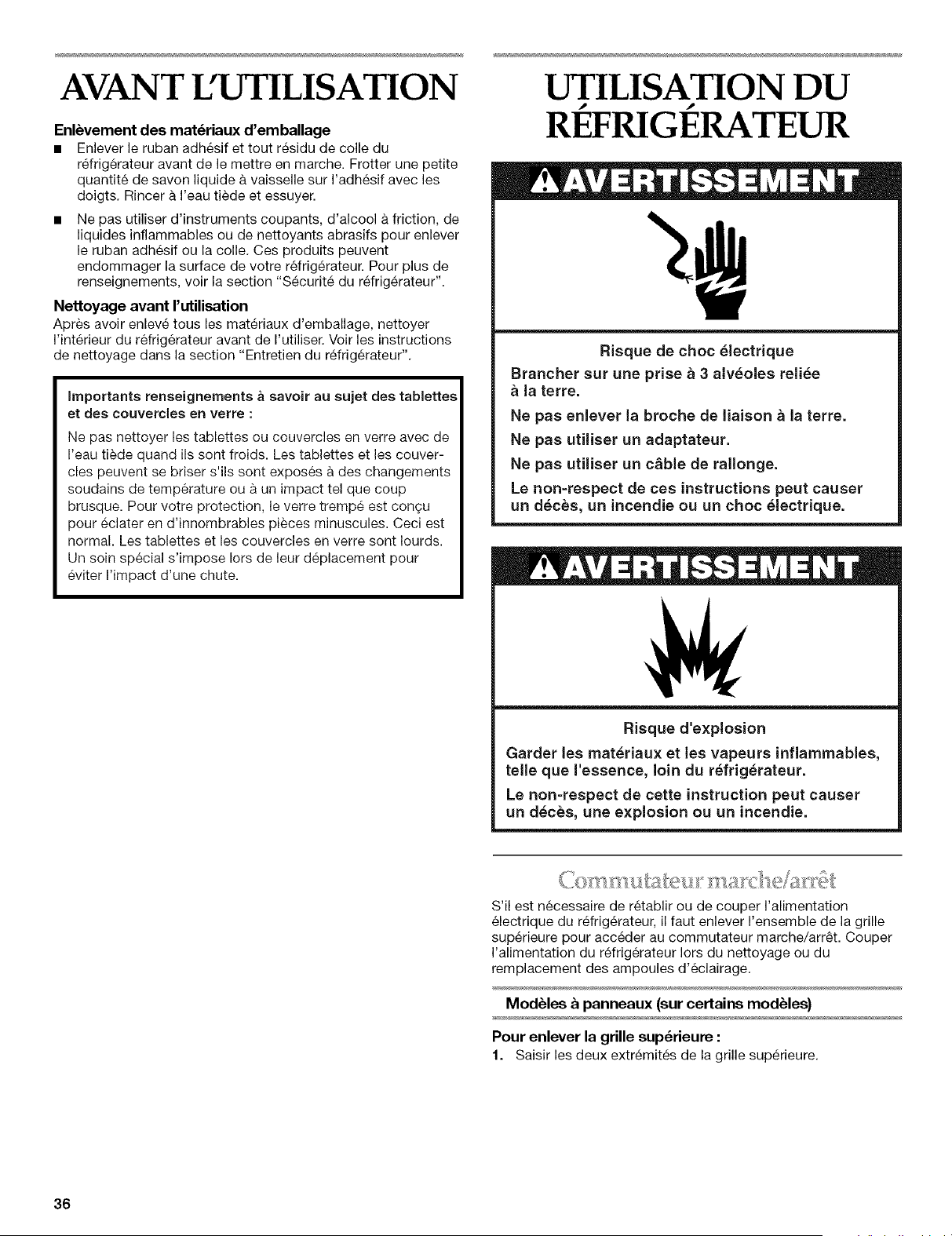

AVANT L'UTILISATION ................................................................ 36

UTILISATION DU RI_FRIGI_RATEUR .......................................... 36

Commutateur marche/arr_t ........................................................ 36

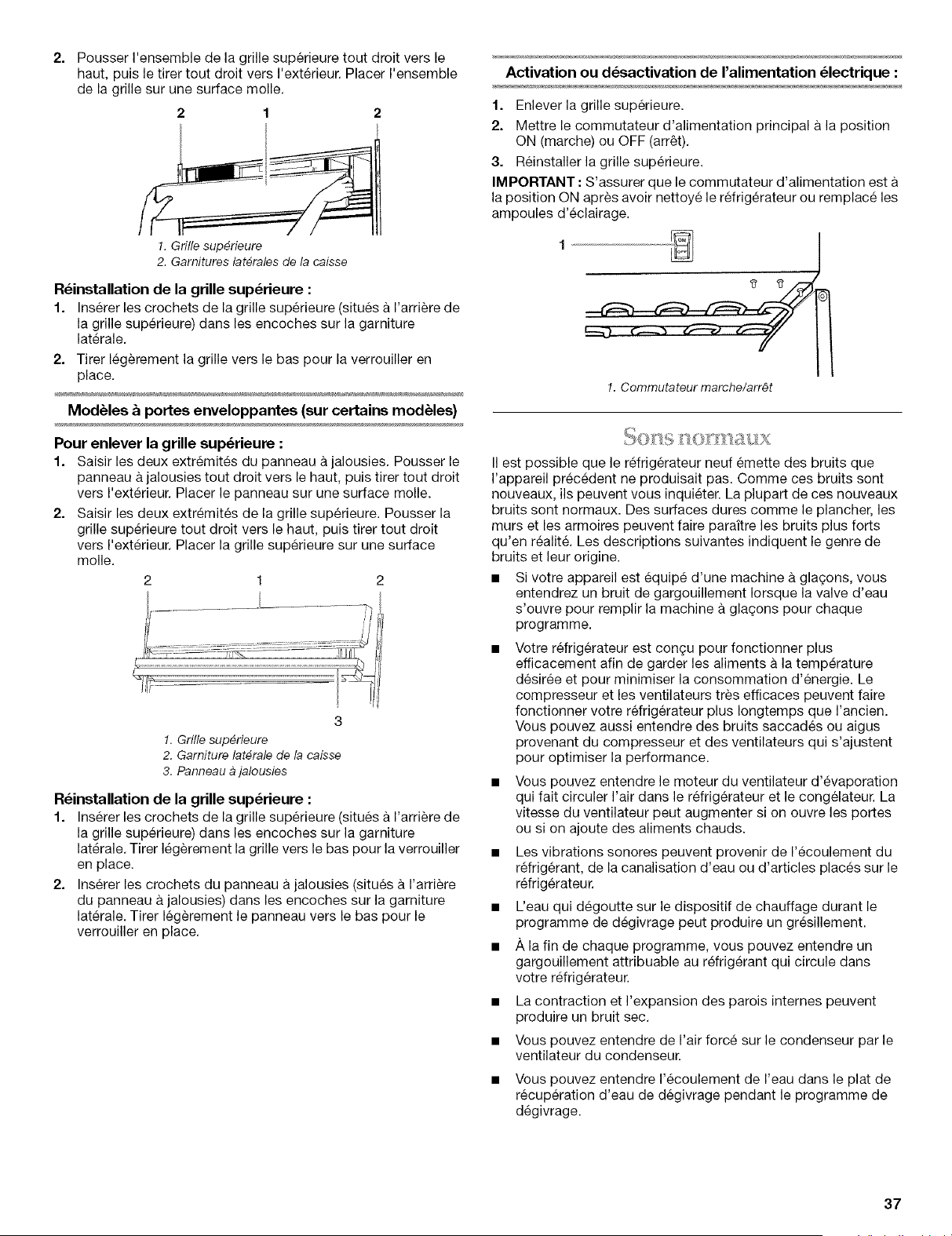

Sons normaux ............................................................................ 37

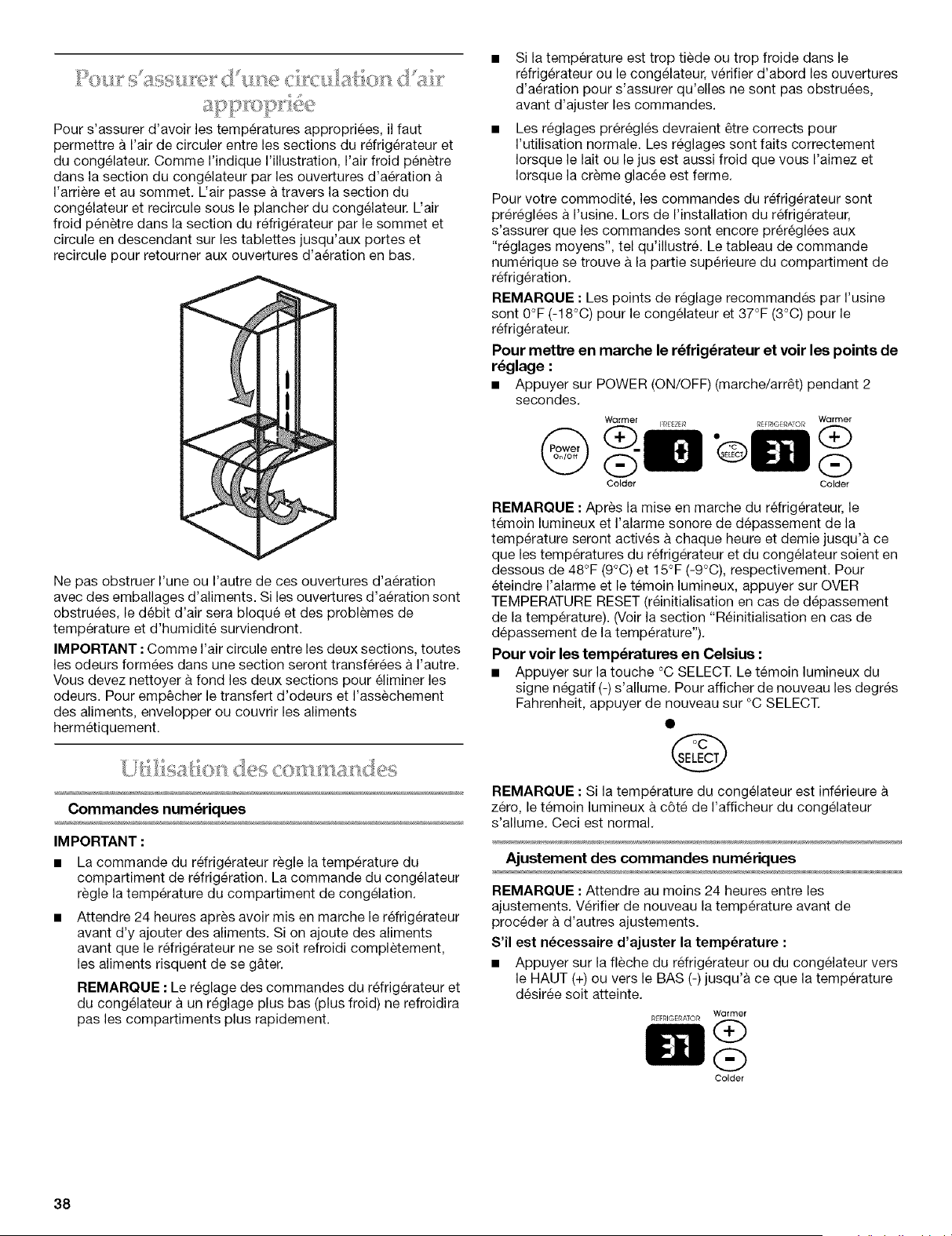

Pour s'assurer d'une circulation d'air appropriee ...................... 38

Utilisation des commandes ........................................................ 38

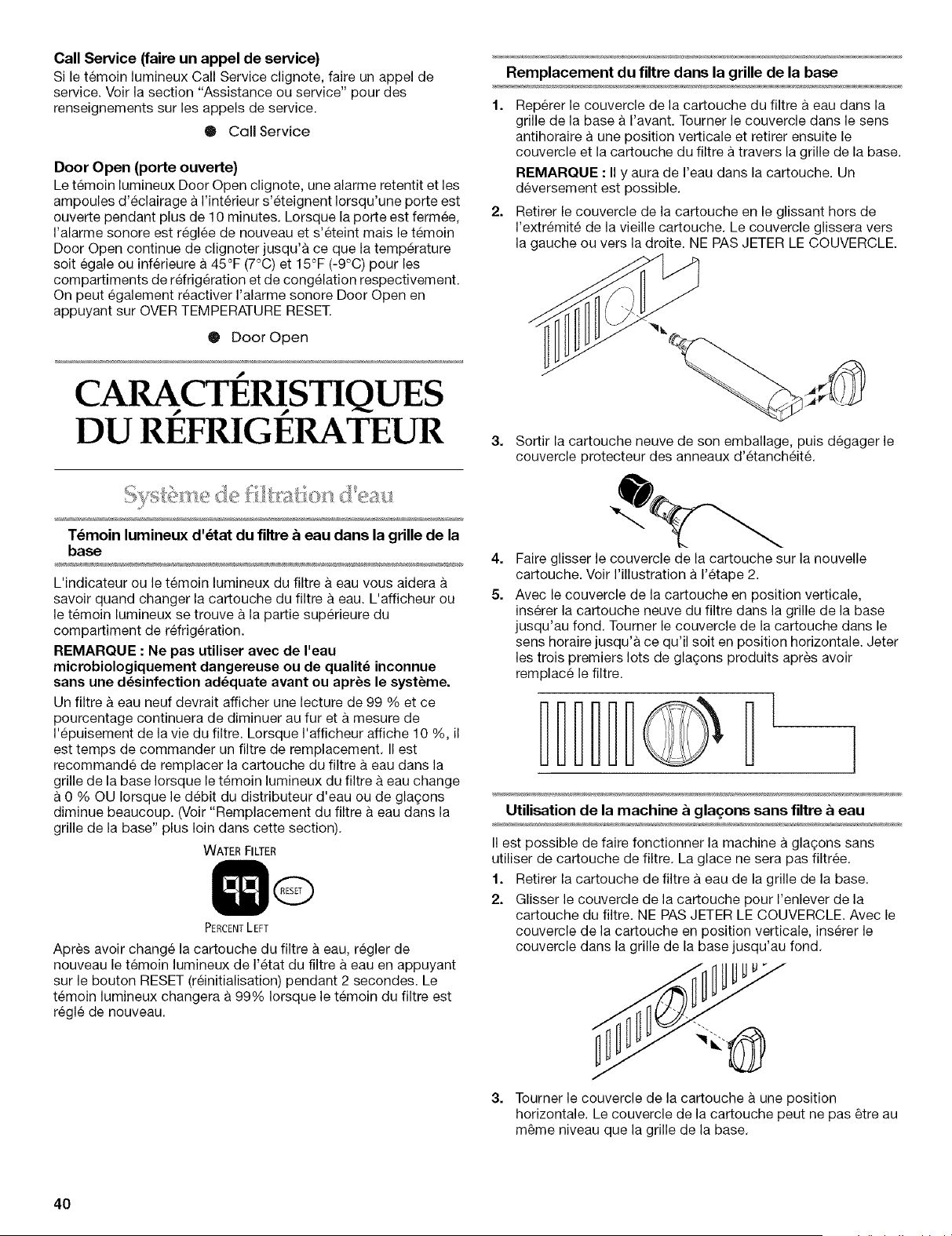

CARACTC:RISTIQUES DU RI:!:FRIGI:!:RATEUR........................... 40

Systeme de filtration d'eau ........................................................ 40

Tablettes du refrigGrateur ........................................................... 41

Tiroir de speoialites alimentaires ................................................ 41

Commande de temperature du tiroir

de specialites alimentaires ......................................................... 41

Bacs a legumes et couvercles ................................................... 42

Reglage de I'humidite dans le bac & legumes ........................... 42

Casier utilitaire couvert ............................................................... 42

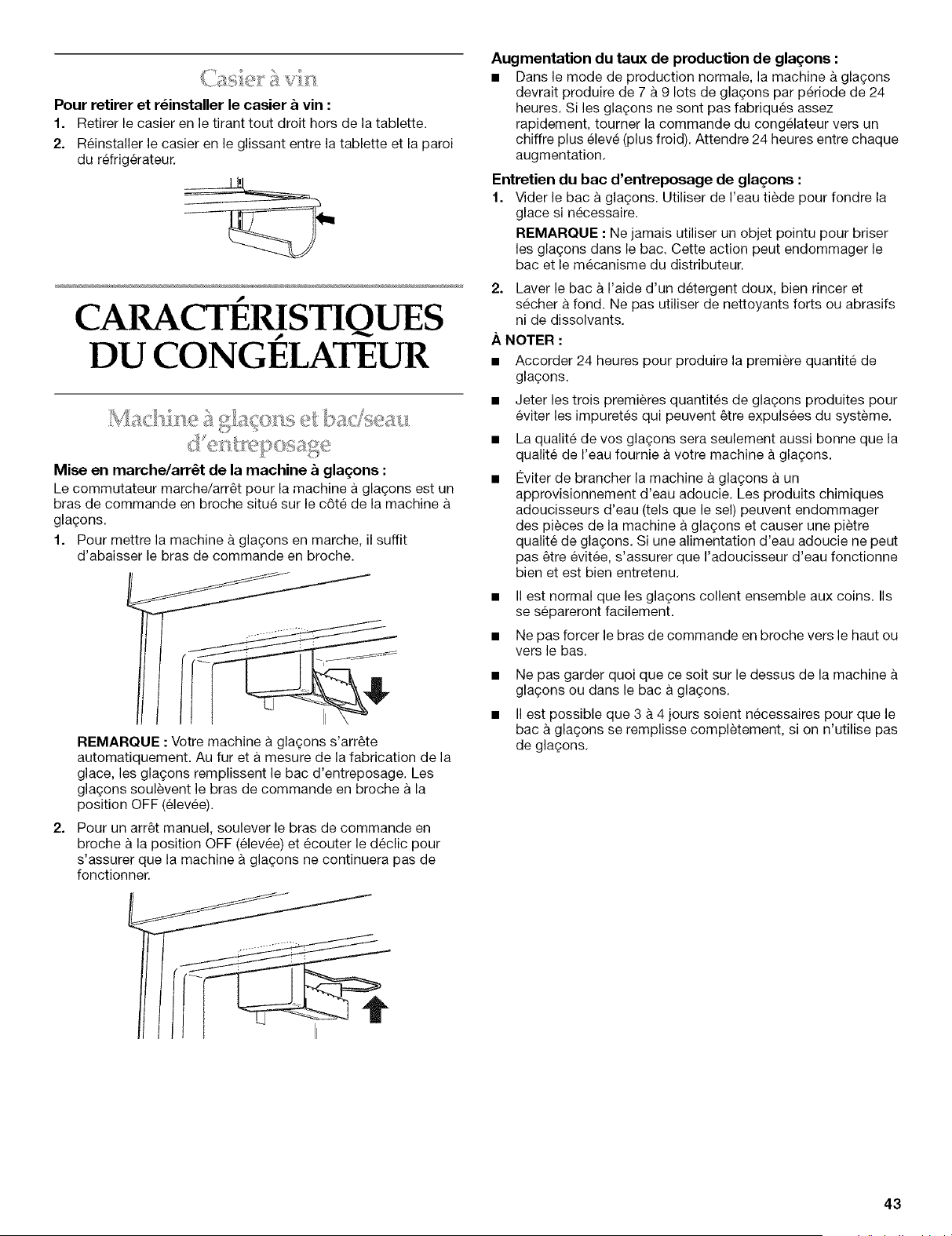

Casier a vin ................................................................................. 43

CARACTI_RISTIQUES DU CONGI_LATEUR ............................... 43

Machine a gla_ons et bac/seau d'entreposage ........................ 43

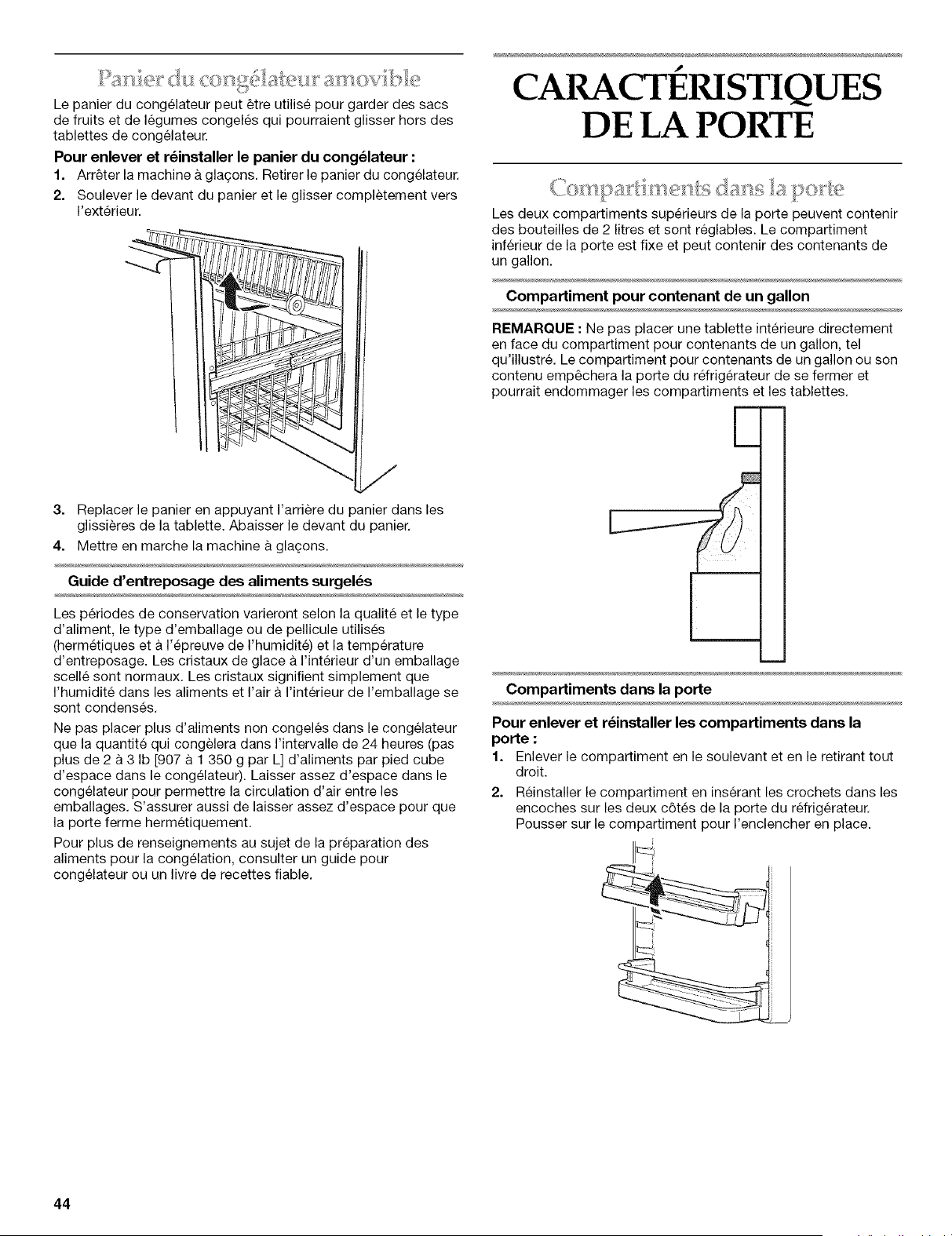

Panier du congelateur amovible ................................................ 44

CARACTI_RISTIQUES DE LA PORTE ......................................... 44

Compartiments dans la porte .................................................... 44

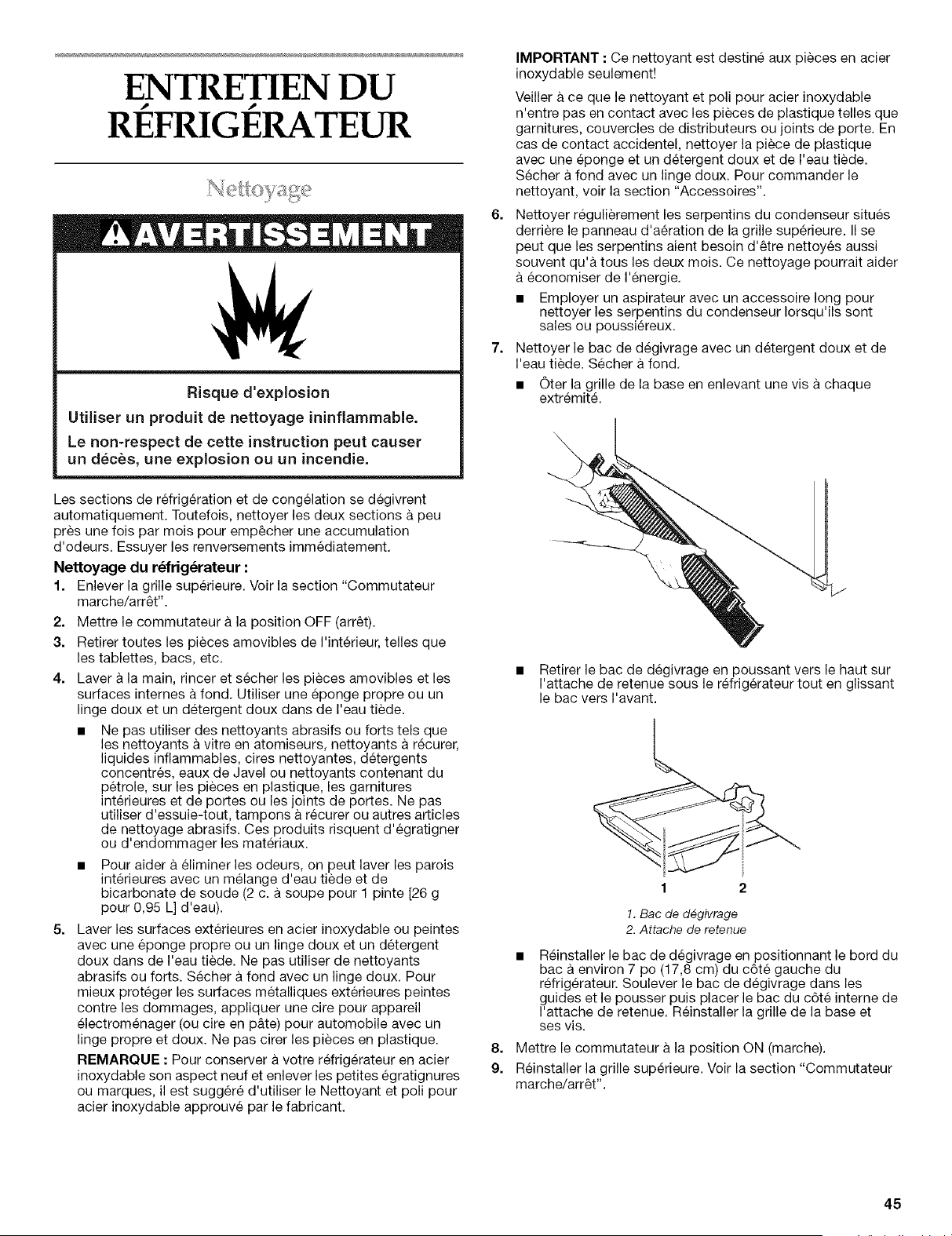

ENTRETIEN DU RI_FRIGI_RATEUR ............................................ 45

Nettoyage ................................................................................... 45

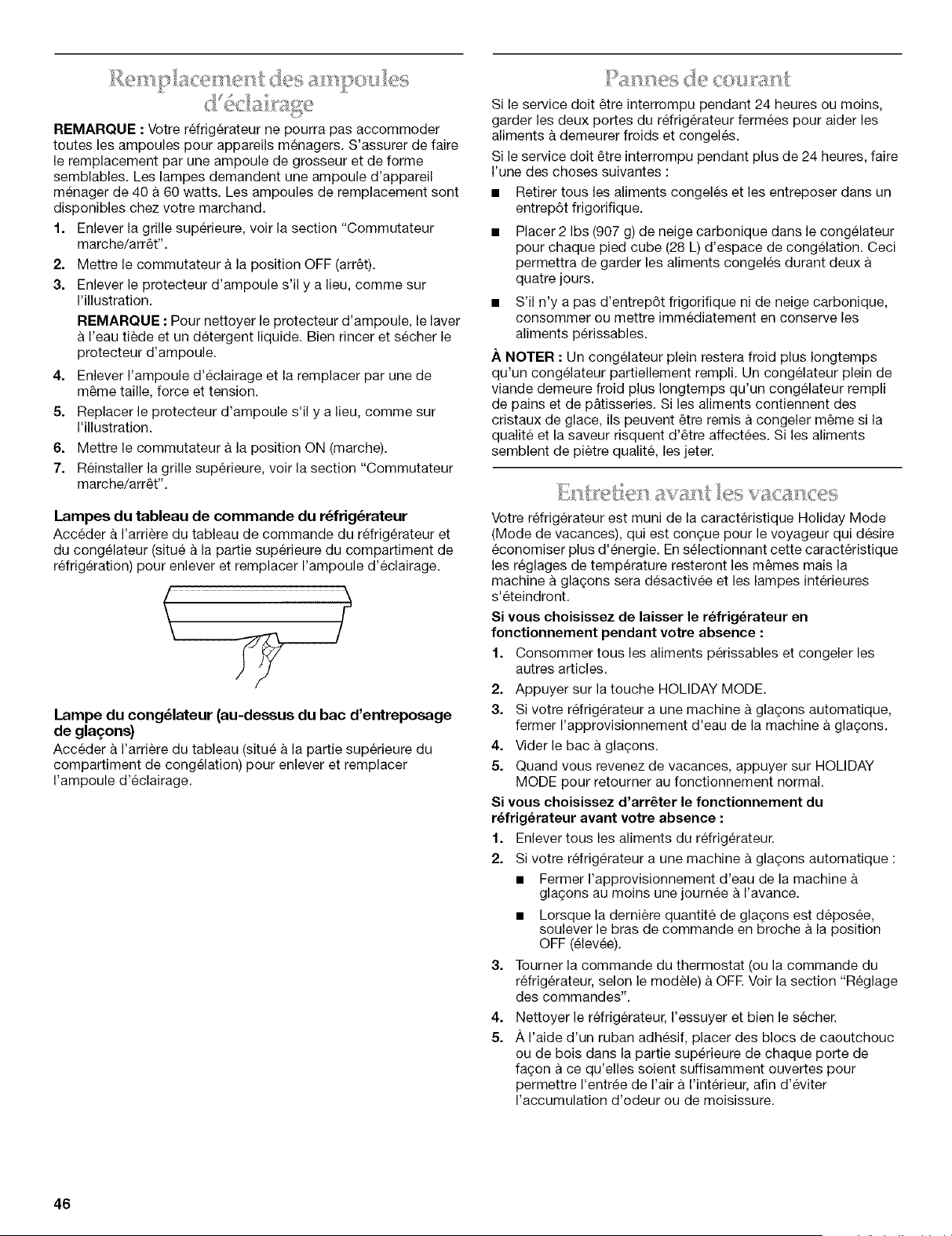

Remplacement des ampoules d'eclairage ................................ 46

Pannes de courant ..................................................................... 46

Entretien avant les vacances ..................................................... 46

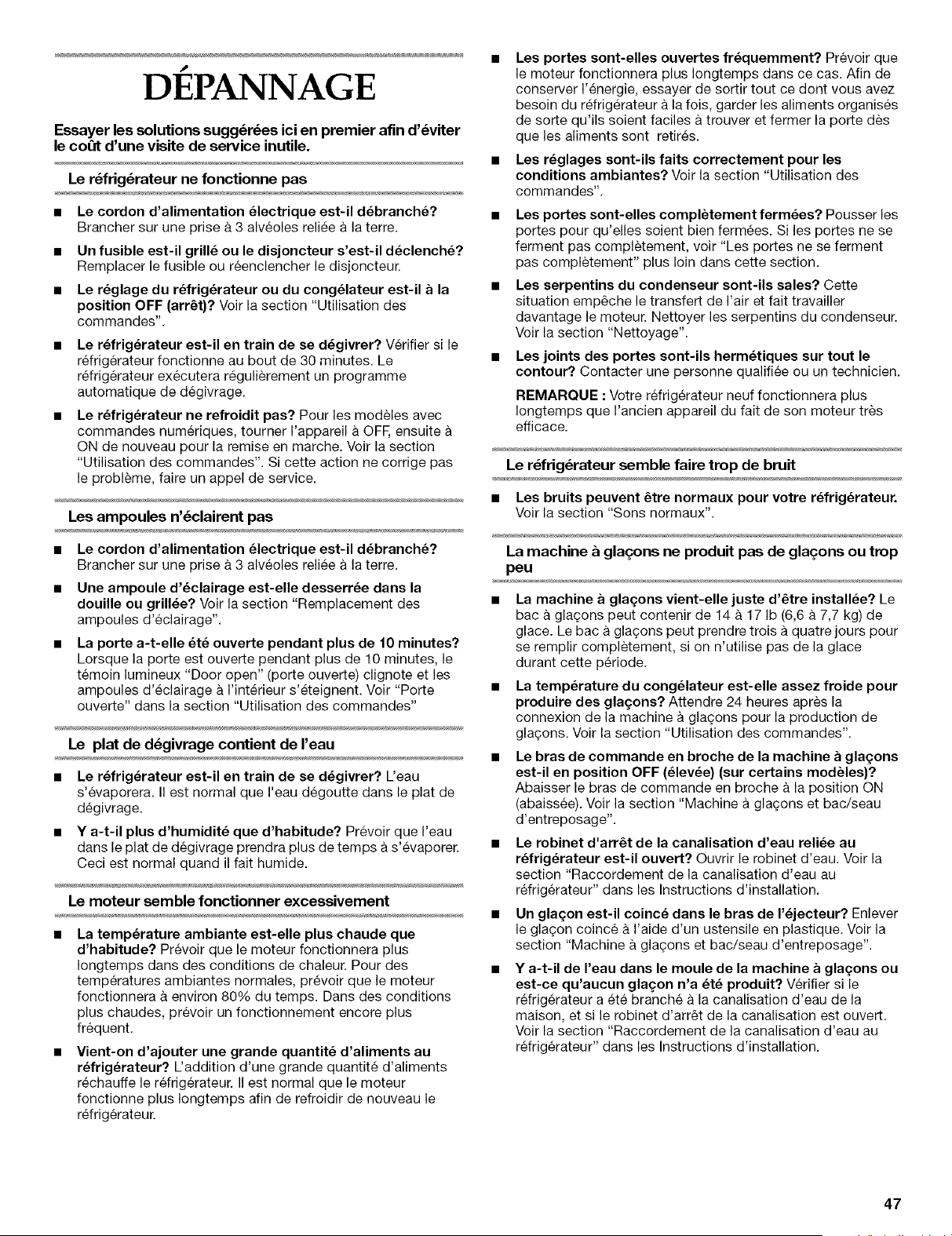

DCPANNAGE ................................................................................. 47

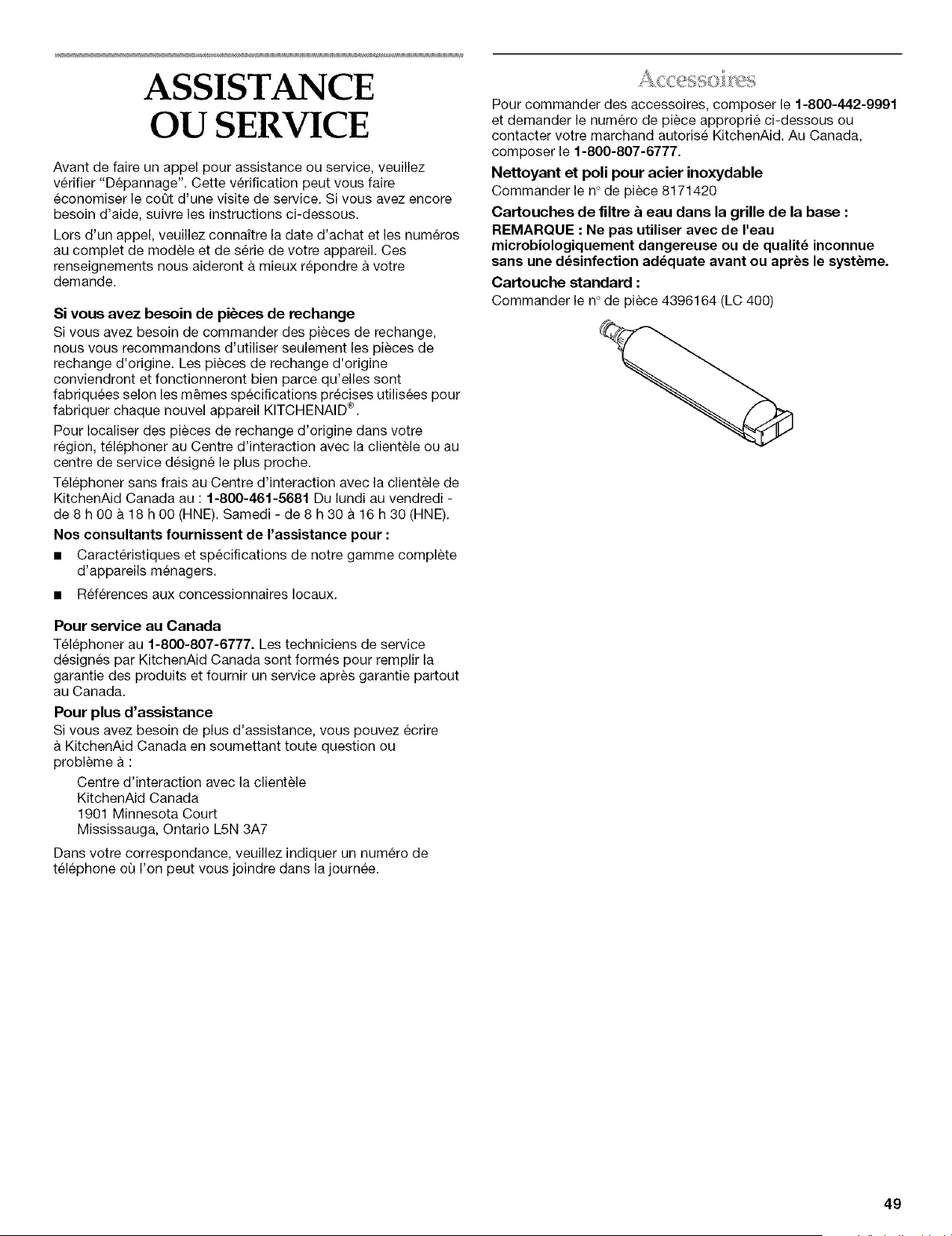

ASSISTANCE OU SERVICE ......................................................... 49

Accessoires ................................................................................ 49

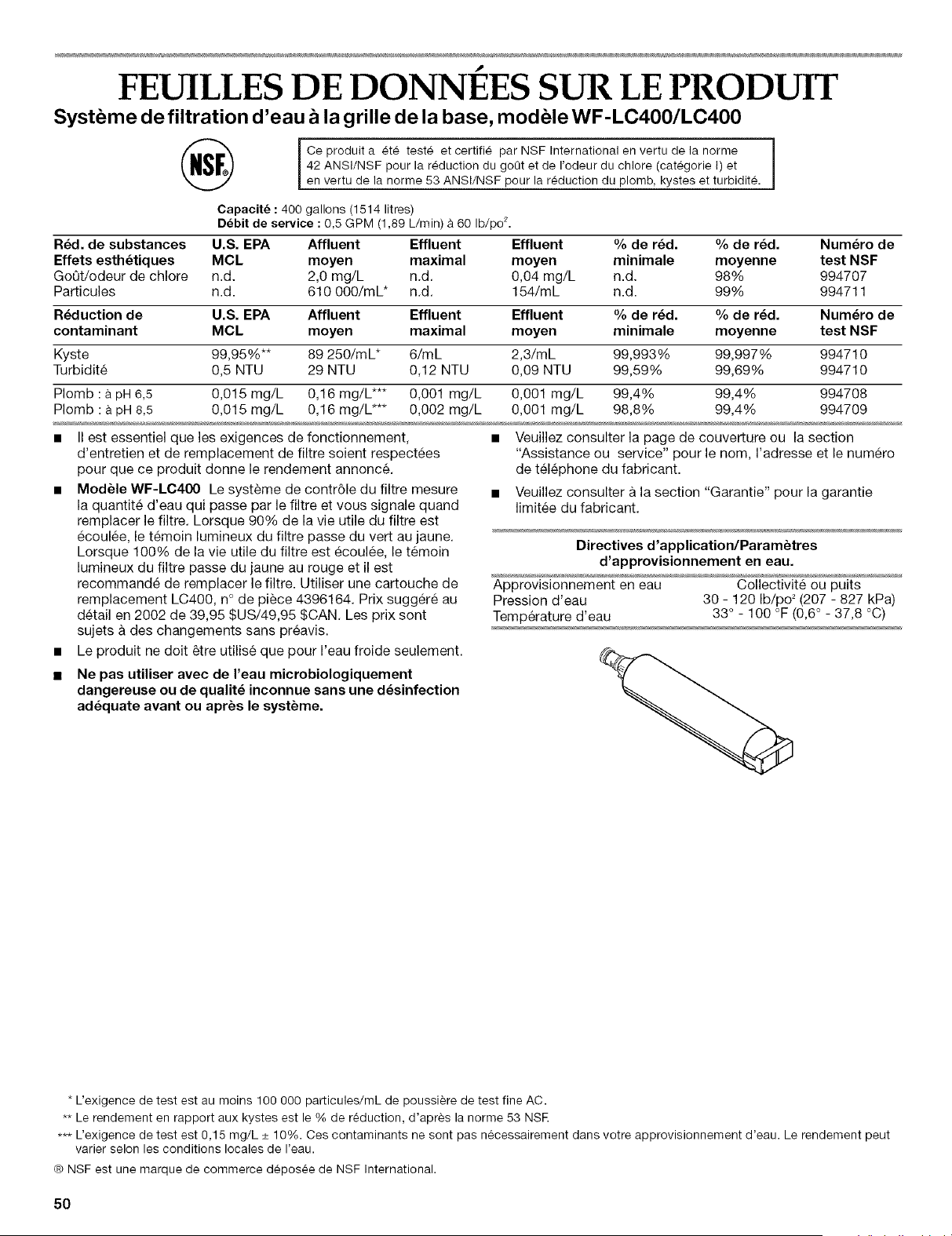

FEUILLES DE DONNI_ES SUR LE PRODUIT .......................... 50

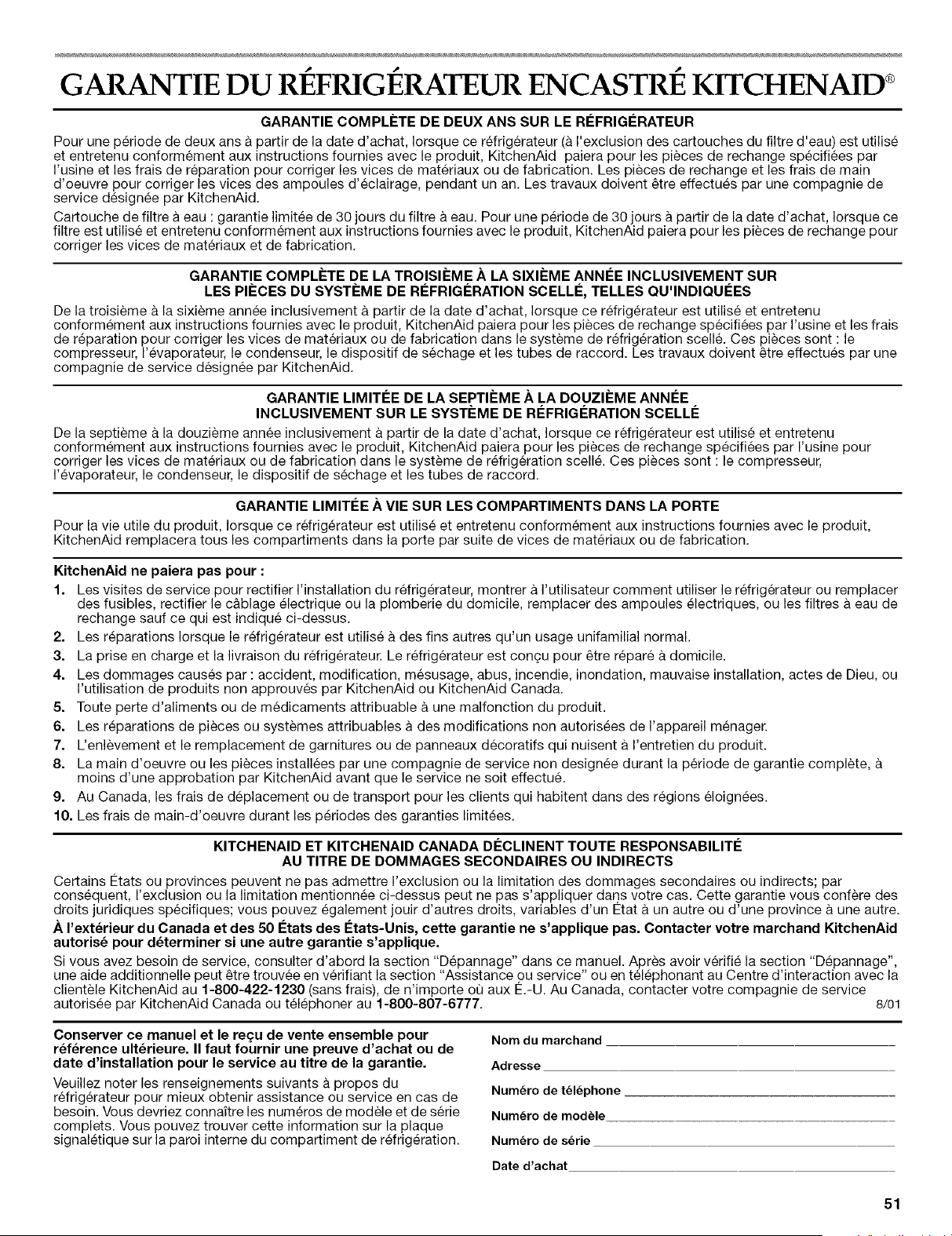

GARANTIE ..................................................................................... 51

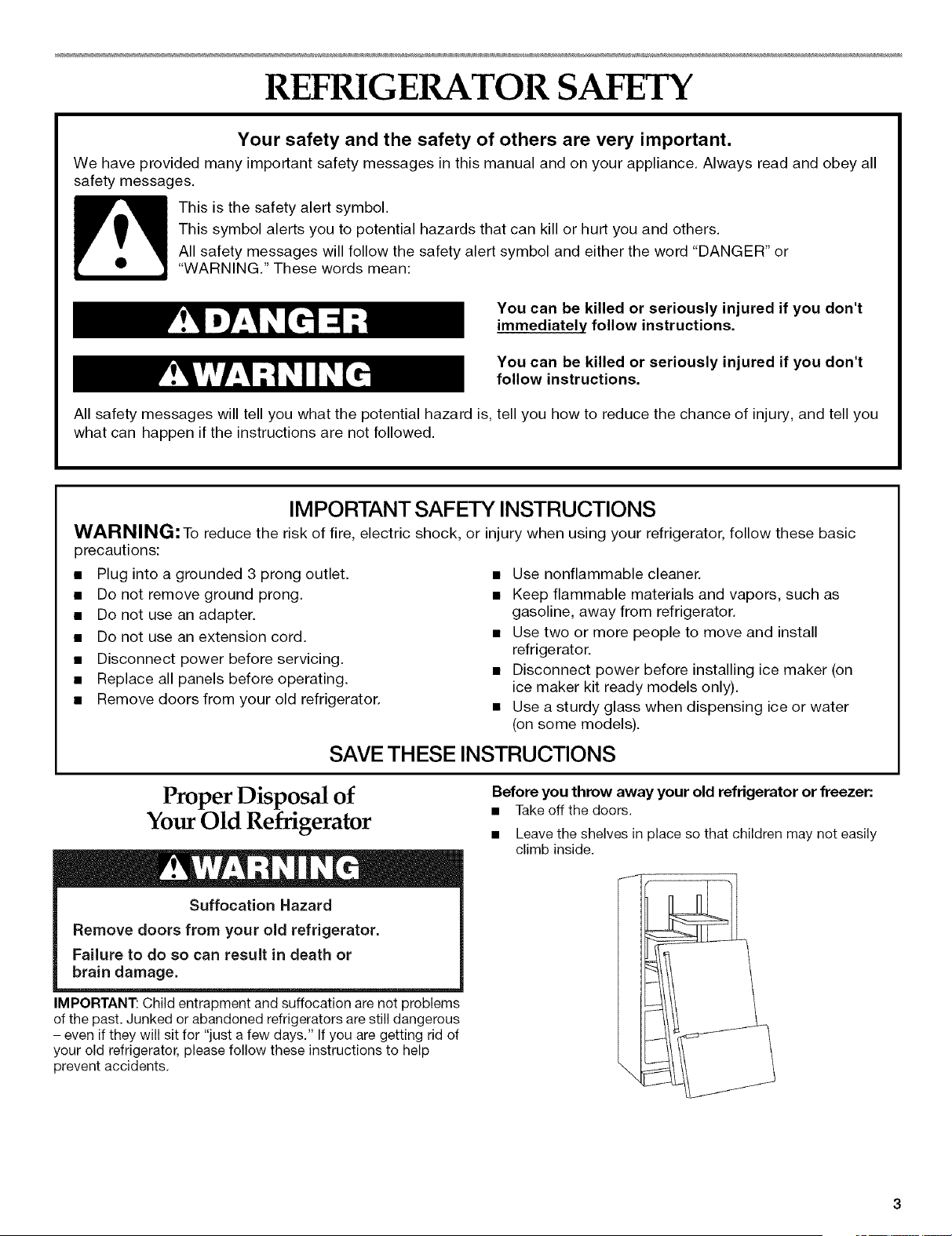

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance, Always read and obey all

safety messages,

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING," These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord,

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as

gasoline, away from refrigerator,

• Use two or more people to move and install

refrigerator.

• Disconnect power before installing ice maker (on

ice maker kit ready models only).

• Use a sturdy glass when dispensing ice or water

(on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of

Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or

brain damage.

IMPORTANT: Child entrapment and suffocation arenot problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days," If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents,

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside,

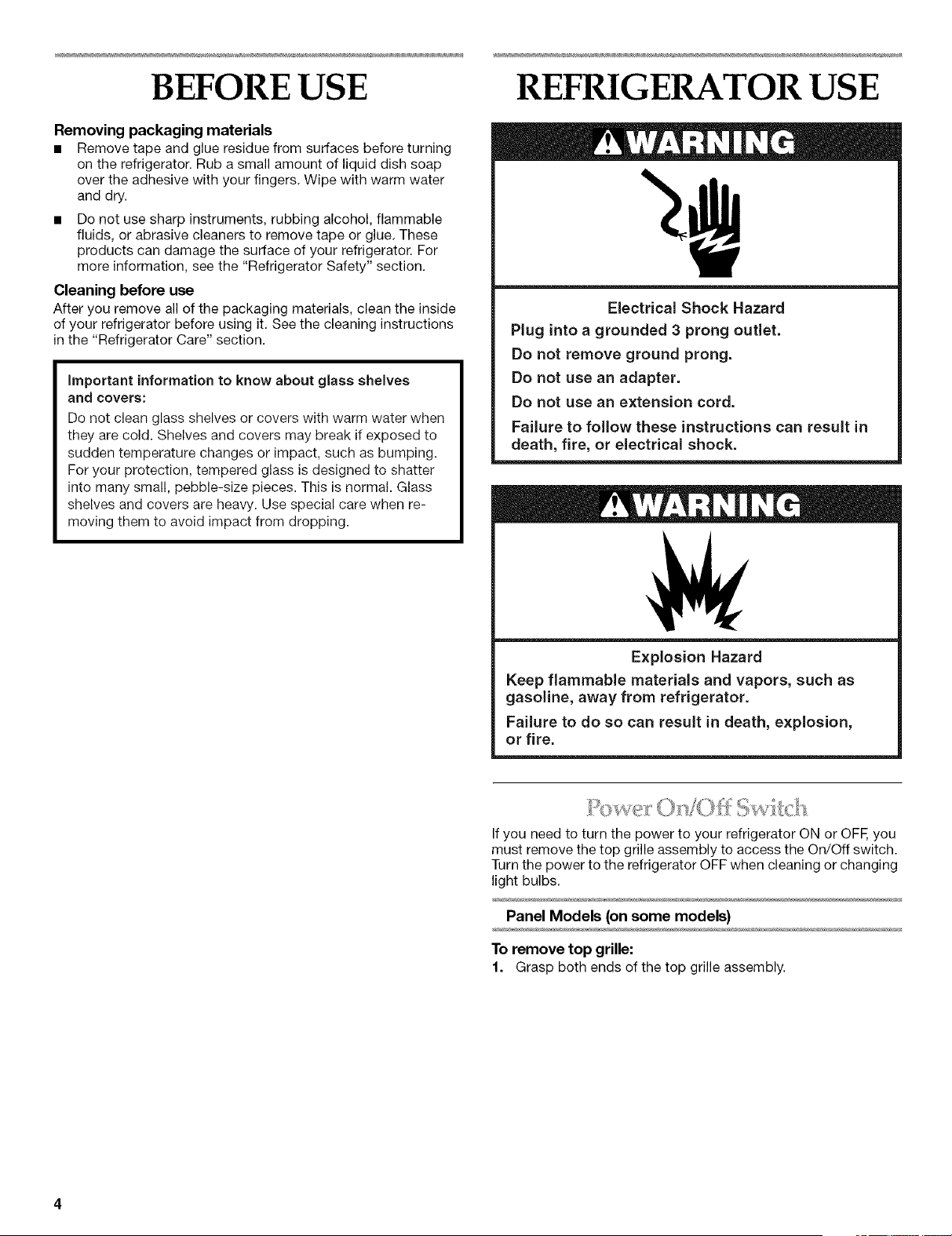

BEFORE USE

Removing packaging materials

•Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see the "Refrigerator Safety" section.

Cleaning before use

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in the "Refrigerator Care" section.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

REFRIGERATOR USE

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion,

or fire.

If you need to turn the power to your refrigerator ON or OFE you

must remove the top grille assembly to access the On/Off switch.

Turn the power to the refrigerator OFF when cleaning or changing

light bulbs.

Panel Models (on some models)

To remove top grille:

1. Grasp both ends of the top grille assembly.

2= Push the top grille assembly straight up, then pull straight

out. Lay the assembly on a soft surface.

1. Top grille

2. Cabinet side trims

To replace top grille:

1. Insert top grille hooks (located on the back of the top grille)

into the slots on the side trim.

2. Pull grille down slightly to lock into place.

Wraparound Door Models (on some models}

To remove top grille:

1. Grasp both ends of louver panel. Push louver panel straight

up, then pull straight out. Lay the panel on a soft surface.

2. Grasp both ends of the top grille. Push top grille straight up,

then pull straight out. Lay the top grille on a soft surface.

2 t

1. Top grille

2. Cabinet side trim

3. Louver panel

To replace top grille:

1. Insert top grille hooks (located on the back of the top grille

panel) into the slots on side trim. Pull grille down slightly to

lock into place.

2. Insert louver panel hooks (located on the back of the louver

panel) into the slots on the side trim. Pull panel down slightly

to lock into place.

ToTurn Power On or Off:

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your product is equipped with an ice maker, you will hear a

buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

Ifil'<) ii_e[ _I_ II_ ( Iii CI, IIII II()I'I

In order to ensure proper temperatures, you need to permit

airflow between the refrigerator and freezer sections. As shown in

the illustration, cool air enters the freezer section through vents in

the rear and top. The air flows forward through the freezer section

and recirculates under the freezer floor. Cool air enters the

refrigerator section through the top, flows down and across

shelves to the doors and recirculates to return air vents at the

bottom.

1. Remove top grille.

2. Press main power switch to the ON or OFF position.

3. Replace top grille.

IMPORTANT: Be sure the power switch is set to the ON position

after cleaning refrigerator or changing light bulbs.

1. Power On/Off switch Do not block any of these vents with food packages. If the vents

are blocked, airflow will be prevented and temperature and

moisture problems may occur.

IMPORTANT:Becauseaircirculatesbetweenbothsections,any

odorsformedinonesectionwilltransfertotheother.Youmust

thoroughlycleanbothsectionstoeliminateodors.Toprevent

odortransferanddryingoutoffood,wraporcoverfoodstightly.

Digital Controls

IMPORTANT:

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

• Wait 24 hours after you turn on the refrigerator before you put

food into it. If you add food before the refrigerator has cooled

completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

lower (colder) setting will not cool the compartments any

faster.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the "mid-settings" as shown. The digital control

panel is located at the top of the refrigerator compartment.

NOTE: The factory recommended set points are 0°F (-18°C) for

the freezer and 37°F (3°C) for the refrigerator.

To turn refrigerator on and view set points:

• Press and hold POWER (ON/OFF) for 2 seconds,

Warmer FREEZER REFRIGERA1OR Wormer

G ®

Colder Colder

NOTE: After the refrigerator is turned on, the Over Temperature

audio alarm and indicator light will activate every 11/2hours until

the refrigerator and freezer temperatures are below 48°F (9°C)

and 15°F (-9°C), respectively. To turn off the alarm and indicator

light, press the OVER TEMPERATURE RESET. (See the "Over

Temperature Reset" section.)

To view the Celsius temperatures:

• Press °C SELECT touch pad, The negative sign (-) will light

up. To redisplay degrees Fahrenheit, press °C SELECT again.

NOTE: If the freezer temperature is below zero, the negative sign

next to the freezer display will light up. This is normal.

Adjusting Digital Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made,

To adjust set point temperatures:

• Press the refrigerator or freezer PLUS (+) or MINUS (-) key

pad until the desired temperature is reached.

Warmer

REFRIGERATOR

Colder

NOTE: The set point range for the freezer is -9°F to 9°F (-23°C to

-13°C). The set point range for the refrigerator is 32°F to 46°F

0°C to 8°C).

CONDITION/REASON: "TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control 1°

Not set correctly for conditions higher

REFRIGERATOR too warm REFRIGERATOR Control 1°

lower

High use or room very warm

FREEZER too cold FREEZER Control 1° higher

Not set correctly for conditions

FREEZER too warm/too little FREEZER Control 1° lower

ice

High use or heavy ice use

Additional Digital Control Panel Features

Additional features are located on the control panel at the top of

the refrigerator compartment.

WATER FILTER Status & Reset

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system.

The water filter display will help you know when it is time to

change your filter. To change the filter, see the "Water Filtration

System" section.

INDICATOR: STATUS:

99 percent New filter installed

10 percent Order replacement filter

0 percent or flow decreases Replace filter

• After replacing the water filter, press RESET and hold for 2

seconds to change the water filter display to 99 percent.

WATER FILTER

PERCENTLEFT

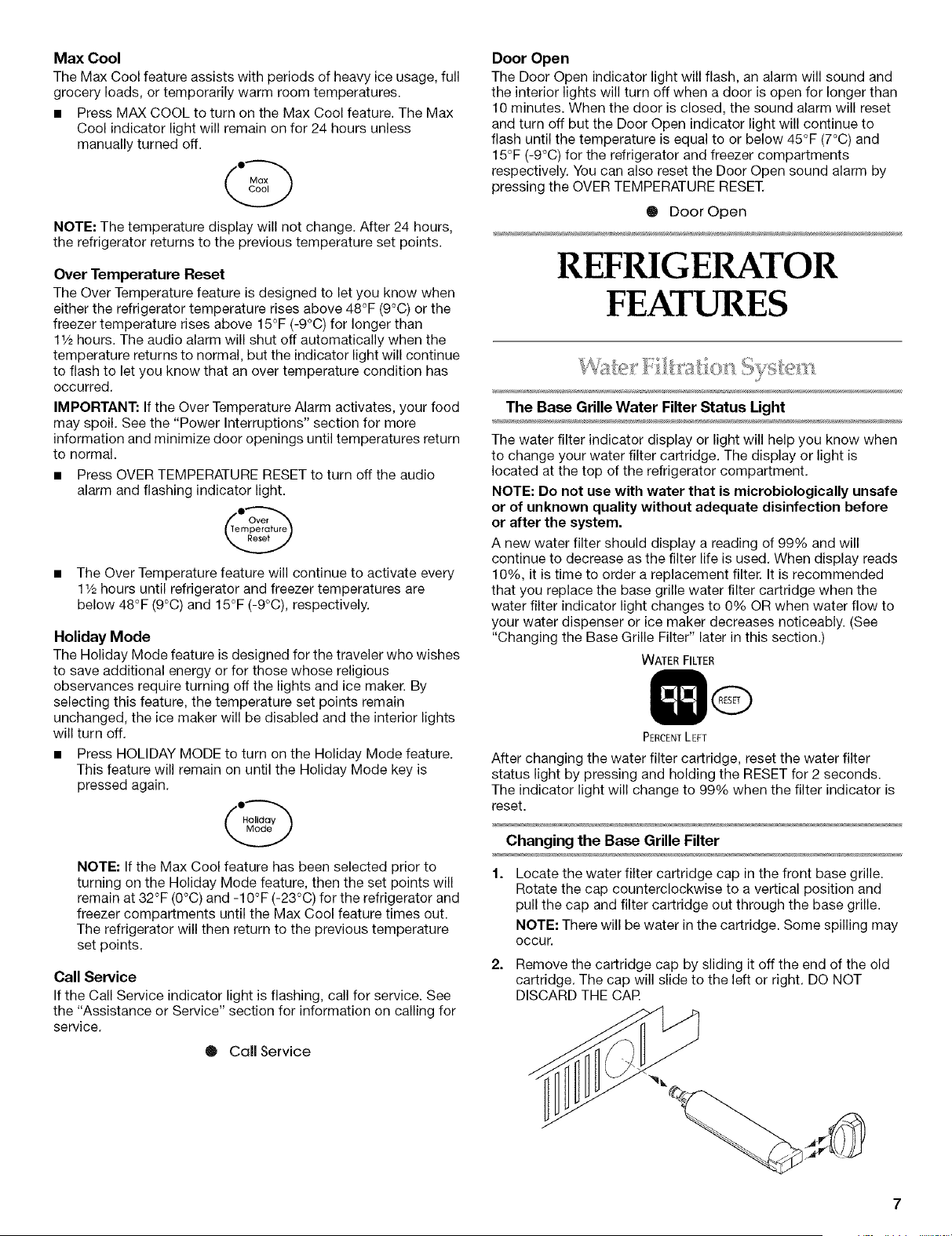

Max Cool

The Max Cool feature assists with periods of heavy ice usage, full

grocery loads, or temporarily warm room temperatures.

• Press MAX COOL to turn on the Max Cool feature. The Max

Cool indicator light will remain on for 24 hours unless

manually turned off.

NOTE: The temperature display will not change. After 24 hours,

the refrigerator returns to the previous temperature set points.

Over Temperature Reset

The Over Temperature feature is designed to let you know when

either the refrigerator temperature rises above 48°F (9°C) or the

freezer temperature rises above 15°F (-9°C) for longer than

11/2hours. The audio alarm will shut off automatically when the

temperature returns to normal, but the indicator light will continue

to flash to let you know that an over temperature condition has

occurred.

IMPORTANT: If the Over Temperature Alarm activates, your food

may spoil. See the "Power Interruptions" section for more

information and minimize door openings until temperatures return

to normal.

Press OVER TEMPERATURE RESET to turn off the audio

alarm and flashing indicator light.

• Over

@Temperature

• The Over Temperature feature will continue to activate every

11/2hours until refrigerator and freezer temperatures are

below 48°F (9°C) and 15°F (-9°C), respectively.

Holiday Mode

The Holiday Mode feature is designed for the traveler who wishes

to save additional energy or for those whose religious

observances require turning off the lights and ice maker. By

selecting this feature, the temperature set points remain

unchanged, the ice maker will be disabled and the interior lights

will turn off.

• Press HOLIDAY MODE

This feature will remain

pressed again.

to turn on the Holiday Mode feature.

on until the Holiday Mode key is

_oliday

NOTE: If the Max Cool feature has been selected prior to

turning on the Holiday Mode feature, then the set points will

remain at 32°F (0°C) and -10°F (-23°C) for the refrigerator and

freezer compartments until the Max Cool feature times out.

The refrigerator will then return to the previous temperature

set points.

Call Service

If the Call Service indicator light is flashing, call for service. See

the "Assistance or Service" section for information on calling for

service.

• Call Service

Door Open

The Door Open indicator light will flash, an alarm will sound and

the interior lights will turn off when a door is open for longer than

10 minutes. When the door is closed, the sound alarm will reset

and turn off but the Door Open indicator light will continue to

flash until the temperature is equal to or below 45°F (7°C) and

15°F (-9°C) for the refrigerator and freezer compartments

respectively. You can also reset the Door Open sound alarm by

pressing the OVER TEMPERATURE RESET.

• Door Open

REFRIGERATOR

FEATURES

The Base Grille Water Filter Status Light

The water filter indicator display or light will help you know when

to change your water filter cartridge. The display or light is

located at the top of the refrigerator compartment.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system.

A new water filter should display a reading of 99% and will

continue to decrease as the filter life is used. When display reads

10%, it is time to order a replacement filter. It is recommended

that you replace the base grille water filter cartridge when the

water filter indicator light changes to 0% OR when water flow to

your water dispenser or ice maker decreases noticeably. (See

"Changing the Base Grille Filter" later in this section.)

WATER FILTER

PERCENTLEFT

After changing the water filter cartridge, reset the water filter

status light by pressing and holding the RESET for 2 seconds.

The indicator light will change to 99% when the filter indicator is

reset.

Changing the Base Grille Filter

Locate the water filter cartridge cap in the front base grille.

Rotate the cap counterclockwise to a vertical position and

pull the cap and filter cartridge out through the base grille.

NOTE: There will be water in the cartridge. Some spilling may

occur.

2. Remove the cartridge cap by sliding it off the end of the old

cartridge. The cap will slide to the left or right. DO NOT

DISCARD THE CAR

Take the new cartridge out of its packaging and remove

protective cover from o-rings.

Slide the cartridge cap onto the new cartridge. See

illustration in Step 2.

With cartridge cap in the vertical position, push the new filter

cartridge into the base grille until it stops. Rotate the cartridge

cap clockwise to a horizontal position. Discard the first three

batches of ice produced after replacing the filter.

Shelves and Shelf Frames

To remove and replace a shelf/frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports. Pull shelf straight out.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until the rear

shelf hooks drop into the shelf supports.

3. Lower the front of the shelf and check to make sure that the

shelf is securely in position.

Using the Ice Maker Without the Water Filter

You can run the ice maker without a water filter cartridge. Your ice

will not be filtered.

1. Remove the base grille water filter cartridge.

2. Slide the cartridge cap off the end of the filter cartridge. DO

NOT DISCARD THE CAR With the cartridge cap in the

vertical position, insert the cap into the base grille until it

stops.

3. Rotate the cartridge cap to a horizontal position. The

cartridge cap might not be even with the base grille.

The Dell Locker is designed to provide colder storage

temperatures than the average refrigerator temperature. The air in

the drawer can be set to the National Livestock and Meat Board

recommended storage temperature range of 28 °- 32°F (-2 °- 0°C)

for fresh meats. It is also large enough to store large party trays.

To remove and replace the Dell Locker drawer:

1. Remove the dell locker by rolling it out to the stop. Lift up

front slightly. Pull dell locker out the rest of the way.

2. Replace by positioning the rollers between the front roller of

track and the track. Push dell locker up and onto track. Slide

back until stops.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when re-

moving them to avoid impact from dropping.

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

The Dell Locker temperature control allows you to adjust the

storage temperature of the Dell Locker. Cold air flows into the

Dell Locker through an air duct between the freezer and the

refrigerator. Setting the control allows more or less cold air

through the air duct. Set the control to "COLD" to close the air

duct.

IMPORTANT: If a food item freezes in the Dell Locker, utility

drawer, or crisper, turn the Dell Locker temperature control to

"COLD."

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ................. use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ......... 1-2 days

Cold cuts, steaks/roasts ........................................... 3-5 days

Cured meats ........................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

To remove and replace the crisper or utility drawer:

1. Remove contents from the drawer.

2. Using the handle, slide the crisper drawer straight out to the

stop.

3. Lifting up slightly on the crisper cover, remove the crisper

drawer roller from the side wall track and pull the drawer out

at an angle to remove the crisper drawer roller from behind

the large roller in the center support track.

2= Replace the crisper cover by holding the glass shelf firmly

with both hands, tilt the shelf at an angle and position it

above the support rails. Place shelf gently on support rails on

side wall.

You can control the amount of humidity in the moisture-sealed

crisper. The crisper controls are located on the front of the

crispers. Adjust the control to any setting between LOW and

HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Humidity control locations:

4= Replace the crisper drawer by lifting up slightly on the crisper

cover and angling the crisper roller behind the large roller in

the center support track, then engage the other crisper roller

into the side wall track. Slide the drawer back in fully.

To remove and replace the crisper covers:

1. Remove food from crisper cover. Pull both crispers out about

4 in. (10.16 cm). Reach under the glass shelf with both hands

and lift gently upward until back of shelf is free. Tilt shelf at an

angle and remove shelf from refrigerator being careful not to

bump the glass.

NOTE: For long-term storage, store eggs in a covered container

or in their original carton on an interior shelf.

To remove and replace the wine rack:

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

FREEZER FEATURES

=_............. _.,, ....... ,............=*i, '_, I II'I II II I_,((:,I

To turn the ice maker on/off:

The on/off switch for the ice maker is a wire shutoff arm located

on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

2. To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

ili

To increase ice production rate:

•In normal ice production, the ice maker should produce

approximately 7 to 9 batches of ice in a 24-hour period. If ice

is not being made fast enough, turn the Freezer Control

toward a higher (colder) number. Wait 24 hours between each

increase.

To care for ice storage bin:

1. Empty the ice bin. Use warm water to melt the ice if

necessary.

NOTE: Never use anything sharp to break up the ice in the

bin. This can cause damage to the ice container and the

dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

REMEMBER:

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

• Do not force the wire shutoff arm up or down.

• Do not store anything on top of the ice maker or in the ice

storage bin.

• It may take three to four days for the ice bin to completely fill,

if no ice is used.

The freezer basket can be used to store bags of frozen fruits and

vegetables that may slide off freezer shelves.

To remove and replace the freezer basket:

1. Turn off the ice maker. Pull basket out of freezer.

2. Lift basket up and out.

3. Replace the basket by placing rear of basket in shelf tracks.

Lower front of basket

4. Turn on ice maker.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs. of food per cubic foot

[907-1,350 g per L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. Be careful to leave

enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

DOOR FEATURES REFRIGERATOR CARE

The top two door bins hold 2-liter bottles and are adjustable. The

bottom door bin is fixed and can hold gallon containers.

Gallon Door Bin

NOTE: Do not place an interior shelf directly across from the

gallon door bin, as shown following. The gallon door bin or its

contents will prevent the refrigerator door from closing and could

cause damage to bins and shelves.

Door Bins

To remove and replace the door bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by insert the hooks into the slots on both

sides of the refrigerator door. Push the bin down to lock it into

place.

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion,

or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To clean your refrigerator:

1. Remove the top grille, see the "Power On/Off Switch"

section.

2. Press power switch to the OFF position.

3. Remove all removable parts from inside, such as shelves,

crispers, etc.

4. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs. to 1 qt.

[26 g to .95 L] of water).

5. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners. Dry thoroughly with a soft

cloth. For additional protection against damage to painted

metal exteriors, apply appliance wax (or auto paste wax) with

a clean, soft cloth. Do not wax plastic parts.

NOTE: To keep your Stainless Steel refrigerator looking like

new and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel Cleaner

& Polish.

IMPORTANT: This cleaner is for Stainless Steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If accidental contact does

occur, clean plastic part with a sponge and mild detergent in

warm water. Dry thoroughly with a soft cloth. To order the

cleaner, see the "Accessories" section.

6. Clean the condenser coils located behind the top grille

ventilation panel regularly. Coils may need to be cleaned as

often as every other month. This may help save energy.

• Use a vacuum with an extended attachment to clean the

condenser coils when they are dusty or dirty.

7. Clean defrost pan using mild detergent in warm water. Dry

thoroughly.

• Remove the base grille by removing a screw at each end.

Remove the defrost pan by pushing up on the retaining

clip under the refrigerator while sliding the pan forward.

1. Defrost pan

2. Retaining clip

• Replace the defrost pan by positioning the edge of the

defrost pan approximately 7 in. (17.8 cm) from the left

side of the refrigerator. Lift defrost pan into guides and

push back and place pan inside of retaining clip. Replace

the base grille and base grille screws.

Press the power switch to the ON position.

Replace the top grille. See the "Power On/Off Switch"

section.

¢7

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The lights

require a 40-watt to 60-watt maximum appliance bulb.

Replacement bulbs are available from your dealer.

1. Remove the top grille. See the "Power On/Off Switch"

section.

2. Press power switch to the OFF position.

3. Remove light shield when applicable as shown.

NOTE: To clean a light shield, wash it with warm water and a

liquid detergent. Rinse and dry the shield well.

4. Remove light bulb and replace with one of the same size,

shape and wattage.

5. Replace light shield when applicable as shown.

6. Press the power switch to the ON position.

7. Replace the top grille. See the "Power On/Off Switch"

section.

Refrigerator Control Panel Lights

Reach behind the refrigerator and freezer control panel (located

at the top of the refrigerator compartment) to remove and replace

the light bulb.

Freezer Light (Above Ice Storage Bin)

Reach behind the panel (located at the top of the freezer

compartment) to remove and replace the light bulb.

If the power will be out for 24 hours or less, keep both refrigerator

doors closed to help food stay cold and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen for

two to four days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Your refrigerator is equipped with the Holiday Mode feature which

is designed for the traveler who wishes to save additional energy.

By selecting this feature, the temperature set points remain

unchanged, the ice maker will be disabled and the interior lights

will turn OFE

If you choose to leave the refrigerator on while you're

away:

1. Use up any perishables and freeze other items.

2. Press HOLIDAY MODE pad.

3. If your refrigerator has an automatic ice maker, shut off water

supply to the ice maker.

4. Empty the ice bin.

5. When you return from vacation, press HOLIDAY MODE to

return to normal operation.

If you choose to turn the refrigerator off before you leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position.

3. Depending on your model, turn the Thermostat Control

(or Refrigerator Control) to OFF see the "Using the Controls"

section.

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the

cost of an unnecessary service call.

Your refrigerator will not operate

•Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

•Has a household fuse or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

•Is the refrigerator or freezer control turned to the OFF

position? See the "Using the Controls" section.

•Is the refrigerator defrosting? Recheck to see if the

refrigerator is operating in 30 minutes, Your refrigerator will

regularly run an automatic defrost cycle.

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See the

"Using the Controls" section. If this does not correct the

problem, call for service.

The lights do not work

•Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

•Is a light bulb loose in the socket or burned out? See the

"Changing the Light Bulb(s)" section,

Has the door been open more than 10 minutes? When the

door is held open for more than 10 minutes, the "Door Open"

indicator light will flash and the interior lights will shut off. See

"Door Open" in the "Using the Controls" section.

There is water in the defrost drain pan

•Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

•Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate,

The motor seems to run too much

Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room

temperatures, expect your motor to run about 80% of the

time. Under warmer conditions, it will run even more.

Has alarge amount of food just been added to the

refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

Are the controls not set correctly for the surrounding

conditions? Refer to the "Using the Controls" section.

Are the doors not closed completely? Close the doors

firmly. If they do not close completely, see "The doors will not

close completely" later in this section.

Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils.

Refer to the "Cleaning" section,

Are the door gaskets not sealed all the way around?

Contact a technician or other qualified person.

NOTE: Your new refrigerator will run longer than your old one

due to its high-efficiency motor.

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator. See the

"Normal Sounds" section.

The ice maker is not producing ice or not enough ice

•Has the ice maker just been installed? The ice bin holds 14

to 17 Ibs. (6.4 to 7.7 kg) of ice. The ice bin can take three to

four days to completely fill, if no ice is used during this time,

Is the freezer temperature cold enough to produce ice?

Wait 24 hours after ice maker hook-up for ice production. See

the "Using the Controls" section.

Is the ice maker wire shutoff arm in the OFF (wire shutoff

arm up) position (on some models)? Lower wire shutoff arm

to the ON (wire shutoff arm down) position. See the "Ice

Maker and Storage Bin/Bucket" section.

Is the water line shutoff valve to the refrigerator not

turned on? Turn on the water valve, See the "Connect Water

Line to Refrigerator" section in the Installation Instructions.

Is an ice cube jammed in the ice maker ejector arm?

Remove the ice from the ejector arm with a plastic utensil.

See the "Ice Maker and Storage Bin/Bucket" section.

Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See the "Connect Water Line to Refrigerator"

section in the Installation Instructions.

Has a large amount of ice just been removed? Allow three

to four days for an empty ice bin to completely fill, if no ice is

used during this time.

Are the controls set correctly? See the "Using the Controls"

section.

NOTE: If not due to any of the above, there may be a problem

with the water line, Call for service.

Off-taste, odor or gray color in the ice

•Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

• Have the ice cubes been stored too long? Throw old ice

away and make a new supply. •

• Does the freezer and ice bin or bucket need to be

cleaned? See the "Cleaning" or "Ice Maker and Storage Bin/

Bucket" section.

• Has food in the freezer or refrigerator been wrapped

properly? Use airtight, moisture-proof packaging to help

prevent odor transfer to stored food.

• Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals. •

The divider between the two compartments is warm •

The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned, call for

service.

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents the movement of cold air from the freezer to the

refrigerator. Remove any objects from in front of the air vents.

See the "Ensuring Proper Air Circulation" section for the

location of air vents.

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature,

Are the controls set correctly for the surrounding

conditions? See the "Using the Controls" section.

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See the

"Using the Controls" section. If this does not correct the

problem, call for service.

There is interior moisture buildup

•Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See the "Ensuring

Proper Air Circulation" section for the location of air vents.

•Are the door(s) opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

•Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

• Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing in the refrigerator.

•Are the controls set correctly for the surrounding

conditions? See the "Using the Controls" section.

• Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts,

The doors will not close completely

• Are food packages blocking the door open? Rearrange

containers so that they fit more tightly and take up less

space.

Is the ice bin or ice bucket out of position? Push the ice

bin in all the way. If the ice bin does not go in all the way, it

may not be put in straight. Pull it out and try again. See the

"Ice Maker and Storage Bin/Bucket" section,

Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets

back into their correct positions. See the "Crisper and Crisper

Covers" section for more information.

Are the gaskets sticking? Clean gaskets according to the

directions in the "Cleaning" section,

Does the refrigerator wobble or seem unstable? Level the

refrigerator. See the "Adjust Doors" and "Level Refrigerator"

sections in the Installation Instructions,

The doors are difficult to open

•Are the gaskets dirty or sticky? Clean gaskets according to

the directions in the "Cleaning" section.

ASSISTANCE

OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use factory specified replacement parts. Factory specified

replacement parts will fit right and work right because they are

made with the same precision used to build every new

KITCHENAID ®appliance.

To locate factory specified replacement parts in your area, call

our Customer Interaction Center telephone number or your

nearest designated service center.

Call the KitchenAid Customer Interaction Center

toll free: 1-800-422-1230.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Call the KitchenAid Canada Customer Interaction Center toll free:

1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST).

Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Referrals to local dealers.

For service in Canada

Call 1-800-807-6777. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and provide

after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

KitchenAid Canada

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WATER FILTER

CERTIFICATIONS

State of CalJIbrnia

Department of HealIh SelwJces

Water Treatment Device

CertificateNumber

98- 1367

Datelssued: November 18, 1998

Trademark/Model Desi_nallon Relflaeement Elements

Whirlpool WF-LC4/I(/ I t' _

Manu_cturer:

The _ater treatment d_ee(s) |isled on _hls ¢c_'_dfi_at_ ha'ie m_t the le_t_';g requirements pursuant to

Section 116830 of the Itea_t h _nd Safety Code _or _he _llo_ing h_lth _¢lat_d contaminants:

Microbiological Contaminants and Turbidit_ I noreanic/Radioi(_ieM Co.tamlna.t_

Rated Service Capacity: 400 gallons

Do not use wh_re _at_r i_ mlvr_blol_gi_ll_ unsafe o_ '_ith w.t_r of unknown quailt_, except that

systems vlaiming c_s_ reduelion ma_ h_ used on -_ator con_aiMn_ e_s_s.

To order accessories, call 1-800-442-9991 and ask for the

appropriate part number listed below or contact your authorized

KitchenAid dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner &Polish

Order Part #8171420

Base grille water filter cartridges:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system.

Standard Cartridge:

Order Part #4396164 (LC 400)

PRODUCT DATA SHEETS

Base Grille Water Filtration System Model WF-LC400/LC400

I Tested and certified by NSF International against ANSI/NSF Standard

42 for the reduction of Chlorine (Class I) Taste and Odor and against

ANSI/NSF Standard 53 for the reduction of Lead, Cysts and Turbidity.

Capacity: 400 Gallons (1514 Liters)

Service Flow Rate: 0.5 GPM (1.89 L/min.) @60 psi.

Substance Reduction U.S. EPA Average Maximum Average Minimum %

Aesthetic Effects MCL Influent Effluent Effluent Reduction

Chlorine Taste/Odor N/A 2.0 mg/L N/A 0.04 mg/L N/A

Particulate N/A 610,000/mL* N/A 154/mL N/A

Average% NSFTest

Reduction Number

98% 994707

99% 994711

Contaminant U.S. EPA Average Maximum Average Minimum %Average %NSF Test

Reduction MCL Influent Effluent Effluent Reduction Reduction Number

Cyst 99.95%** 89,250/mL* 6/mL 2.3/mL 99.993% 99.997% 994710

Turbidity 0.5 NTU 29 NTU 0.12 NTU 0.09 NTU 99.59% 99.69% 994710

Lead: @pH 6.5 0.015 mg/L 0.16 mg/L*** 0.001 mg/L 0.001 mg/L 99.4% 99.4% 994708

Lead: @pH 8.5 0.015 mg/L 0.16 mg/L*** 0.002 mg/L 0.001 mg/L 98.8% 99.4% 994709

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-LC400 The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement cartridge LC400,

part# 4396164. 2002 suggested retail price of $39.95 U.S.A./

$49.95 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

•Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system.

• Refer to the front cover or "Assistance or Service" section for

the Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psig (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)

* Test requirement is at least 100,000 particles/ml of AC Fine Test Dust.

** Cyst performance is % reduction based on NSF Standard 53.

*** Test requirement is 0.15 mg/L _+10%. These contaminants are not necessarily in your water supply. Performance may vary based on local water

conditions.

(R)NSF is a registered trademark of NSF International.

KITCHENAID ®BUILT-IN REFRIGERATOR WARRANTY

TWO-YEAR FULL WARRANTY

For two years from the date of purchase, when this refrigerator (excluding the water filter cartridges) is operated and maintained

according to instructions attached to or furnished with the product, KitchenAid will pay for factory specified replacement parts and

repair labor costs to correct defects in materials or workmanship. Replacement parts and labor costs to correct defects in light bulbs,

one year. Service must be provided by a KitchenAid designated service company.

Water filter cartridge: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated and

maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct

defects in materials and workmanship.

THIRD THROUGH SIXTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED

In the third through sixth years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory specified replacement parts and repair labor costs to correct

defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and

connecting tubing. Service must be performed by a KitchenAid designated service company.

SEVENTH THROUGH TWELFTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM

In the seventh through twelfth years from date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory specified replacement parts to correct defects in materials or

workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.

LIFETIME LIMITED WARRANTY ON DOOR BINS

For the life of the product, when this refrigerator is operated and maintained according to instructions attached to or furnished with the

product, KitchenAid will replace all Door Bins due to defective materials or workmanship.

KitchenAid will not pay for:

1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or

correct house wiring or plumbing, to replace light bulbs, or to replace water filters other than as noted above.

2. Repairs when your refrigerator is used in other than normal, single-family household use.

3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not

approved by KitchenAid or KitchenAid Canada.

5. Any food or medicine loss due to product failure.

6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7. Removal and replacement of trim or decorative panels that interfere with servicing the product.

8. Labor or parts installed by any non-designated service company during the full warranty period, unless approved by KitchenAid

before service is performed.

9. In Canada, travel or transportation expenses for customers who reside in remote areas.

10. Any labor costs during the limited warranty periods.

KITCHENAID AND KITCHENAID CANADA SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation

may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province.

Outside the 50 United States and Canada, a different warranty may apply. Contact your authorized KitchenAid dealer to

determine if another warranty applies.

If you need service, first see the "Troubleshooting" section of this book. After checking "Troubleshooting," additional help can be found

by checking the "Assistance or Service" section or by calling the KitchenAid Customer Interaction Center, f-800-422-1230 (toll-free),

from anywhere in the U.S.A. In Canada, contact your designated KitchenAid Canada service company or

call 1-800-807-6777. 8/01

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your refrigerator to

better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the inside wall of the refrigerator

compartment.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENCIA'. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque el6ctrico, o lesiones personales al usar su

refrigerador siga estas precauciones bAsicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable el6ctrico de extensi6n.

• Desconecte el suministro de energfa antes de

darle servicio.

• Vuelva a colocar todos los paneles antes de

ponerlo a funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no infiamable.

[] No use un adaptador.

• Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

• Use dos o mAs personas para mover e instalar

el refrigerador.

• Desconecte el suministro de energia antes de instalar

la fAbrica de hielo (en aquellos modelos que incluyen

el juego de instalaci6n de la fAbrica de hielo).

• Use un vaso resistente para recibir hielo o agua

del despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra

de 3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

C6mo deshacerse de

su refrigerador viejo

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar

la muerte odaho al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...aOn si van a quedar ahi "por unos pocos dfas". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

Antes de tirar su refrigerador viejo o congelador:

• Saque las puertas.

• Deje los estantes en su lugar asf los ni_os no pueden meterse

adentro con facilidad.

ANTES DE USAR

C6mo quitar los materiales de empaque

• Quite las cintas y gomas de su refrigerador antes de ponerlo

en march& Frote un poco de detergente liquido sobre el

adhesivo con los dedos. Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, Ifquidos

inflamables o limpiadores abrasivos para eliminar restos de

cinta o goma. Estos productos pueden dar_ar la superficie de

su refrigerador. Para mas informaci6n, vea la secci6n

"Seguridad del refrigerador".

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en la secci6n "Cuidado de su

refrigerador",

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan fr[os. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha disehado para hacerse ahicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se dar_en al caer.

USO DE SU

REFRIGERADOR

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a

tierra de 3 terminales.

No quite el terminal de conexi6n a tierra.

No use un ariaptarior.

No use un cable el6ctrico de extenei6n.

No seguir estas instrucciones puerie ocasionar

la muerte, incenriio o choque el6ctrico.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejarios riel refrigerarior.

No seguir esta instrucci6n puerie ocasionar

la muerte, explosi6n, oincenriio.

..................................... _, UI_.......

Si necesita encender (ON) o apagar (OFF) su refrigerador, debera

quitar el ensamblaje de la rejilla superior para poder alcanzar el

interrupter de Encendido/Apagado. Cuando limpie el refrigerador

o cambie los focos, p6ngalo en OFF (Apagado).

Modelos con paneles (en algunos modelos}

Para quitar la rejilla superior:

1. Tome ambos extremos de la ensambladura de la rejilla

superior.

2. Empuje la ensambladura de la rejilla superior hacia arriba y

luego tire directamente hacia afuera. Coloque la

ensambladura de la rejilla sobre una superficie blanda.

1. Rejilla superior

2. Adornos laterales del gabinete

Para volver a colocar la rejilla superior:

1. Inserte los ganchos de la rejilla superior (ubicados en la parte

trasera de la rejilla superior) en las ranuras que estan en el

adorno lateral.

2. Empuje la rejilla ligeramente hacia abajo para que encaje en

su lugar.

Modelos con puertas envolventes (en algunos

modelos)

Para quitar la rejilla superior:

1. Tome ambos extremes del panel de celosia. Empuje el panel

de celosfa hacia arriba y luego tire directamente hacia afuera.

Coloque el panel de celosfa sobre una superficie de trabajo

blanda.

2. Tome ambos extremes de la rejilla superior. Empuje la rejilla

superior hacia arriba y luego tire directamente hacia afuera.

Coloque el panel de celosfa sobre una superficie de trabajo

blanda.

2 1

1. Rejilla superior

2. Adorno lateral del gabinete

3. Panel de celosfa

Para volver acolocar la rejilla superior:

1. Inserte los ganchos de la rejilla superior (ubicados en la parte

trasera de la rejilla superior) en las ranuras que estan en el

adorno lateral. Empuje la rejilla ligeramente hacia abajo para

que encaje en su lugar.

2. Inserte los ganchos del panel de celosfa (ubicados en la parte

trasera del panel de celosfa) en las ranuras que estan en el

adorno lateral. Empuje el panel ligeramente hacia abajo para

que encaje en su lugar.

Para encender o apagar:

1. Quite la rejilla superior.

2. Presione el interrupter principal de suministro a la posici6n

ON u OFF (Encendido o Apagado).

3. Vuelva a colocar la rejilla superior.

IMPORTANTE: Cerci6rese de que el interruptor de suministro

este en la posici6n ON despues de limpiar el refrigerador o de

cambiar los feces.

1. Interruptor de Encendido/Apagado

Su nuevo refrigerador puede hacer ruidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayoria de los sonidos nuevos

son normales. Superficies duras, come el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuertes

de Io que son en realidad. A continuacidn se describen los tipos

de sonidos y que puede causarlos.

• Si su producto esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

• Su refrigerador esta dise_ado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el use de energia. El compresor de

alta eficiencia y los ventiladores pueden causar que su nuevo

refrigerador funcione per perfodos de tiempo mas largos que

su refrigerador viejo y Ud. puede escuchar un sonido

pulsante o agudo que proviene del compresor o de los

ventiladores que se ajustan para un rendimiento 6ptimo.

• Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador. Es posible que aumente la

velocidad del ventilador cuando usted abra la puerta o

agregue alimentos calientes.

• Las vibraciones pueden producirse per el flujo de liquido

refrigerante, tuberfa de agua o articulos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado per el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

Para asegurar la temperatura correcta, debe permitir que el aire

fluya entre las secciones del refrigerador y del congelador. Como

se indica en la ilustraci6n, el aire frio entra en la secci6n del

congelador por orificios de ventilaci6n en la parte trasera y

superior• El aire fluye per la secci6n del congelador y circula de

nuevo per debajo del piso del congelador. El aire frio entra en la

secci6n del refrigerador por la parte superior, luego fluye hacia

abajo y a traves los estantes hasta las puertas, y circula de nuevo

a los orificios de ventilaci6n de regreso en la parte superior•

No bloquee ninguno de estos orificios de ventilaci6n con

paquetes de alimentos. Si estos orificios estan bloqueados, el

aire no circulara y podr[an ocasionarse problemas de

temperatura y humedad.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que los olores pasen de una secci6n a otra

o que los alimentos se sequen, envuelva o cubra bien los

alimentos.

IL;f,_;_." _t [ S

Controles digitales

IMPORTANTE:

• El Control del refrigerador regula la temperatura del

compartimiento del refrigerador. El Control del congelador

regula la temperatura del compartimiento del congelador.

Espere 24 horas despues de conectar el refrigerador antes de

colocar alimentos en el. Si agrega alimentos antes de que el

refrigerador se haya enfriado por completo, sus alimentos

podr[an echarse a perder.

NOTA: El regular los Controles del refrigerador y del

congelador a un ajuste mas bajo (frio) no va a enfriar los

compartimientos con mas rapidez.

Si la temperatura esta demasiado caliente o demasiado fria

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Los ajustes prefijados deben ser los correctos para el uso

domestico normal. Los controles estan debidamente fijados

cuando la leche o los jugos estan tan fries come a usted le

gusta y cuando el helado esta firme.

Para su conveniencia, los controles vienen prefijados de fabrica.

AI instalar su refrigerador, asegQrese de que los controles esten

ann prefijados en los "ajustes medios" tal come se ilustra. El

panel de control digital esta ubicado en la parte superior del

compartimiento del refrigerador.

NOTA: Los puntos de ajuste recomendados de fabrica son 0°F

(-18°C) para el congelador y 37°F (3°C) para el refrigerador.

Para conectar el refrigerador y ver los puntos de ajuste:

• Presione y sostenga Power ON/OFF 2 segundos.

Warmer Warme_

Colder Colde_

NOTA: Despues de haber encendido el refrigerador, la alarma

auditiva de Over Temperature (temperatura excesiva) y la luz

indicadora se activaran cada 1 1/2horas hasta que la temperatura

del refrigerador y del congelador sean de menos de 48°F (9°C) y

15°F (-9°C) respectivamente. Para apagar la alarma y la luz

indicadora, presione OVER TEMPERATURE RESET

(Restablecimiento de temperatura excesiva). (Vea la secci6n

"Over Temperature Reset (Restablecimiento de temperatura

excesiva)".

Para ver las temperaturas en centigrados:

• Presione el bot6n °C SELECT (Seleccionar °C). El indicador

negative (-) se encender& Para volver a mostrar grades

Fahrenheit presione de nuevo °C SELECT.

NOTA: Si la temperatura del congelador esta bajo cero, la luz

indicadora con el signo negativo adyacente a la pantalla del

congelador se encender& Esto es normal.

Ajuste de los controles digitales

NOTA: Espere por Io menos 24 horas entre ajustes. Vuelva a

verificar las temperaturas antes de realizar otros ajustes.

Para regular temperaturas de punto de ajuste:

• Presione el bot6n del refrigerador o del congelador hacia

MAS (+) o MENOS (-) hasta Ilegar a la temperatura deseada.

Warmer

R:I:RIGE _ArOR Q

Colder

NOTA: El margen del punto de ajuste para el congelador es de

-9°F a 9°F (de -23°C a -13°C) y de 32°F a 46°F (de 0°C a 8°C)

)ara el refrigerador.

CONDICION/MOTIVO: REGULACION DE LA

TEMPERATURA:

REFRIGERADOR demasiado Control del

frb REFRIGERADOR 1° mas

No estan fijados de acuerdo a alto

las condiciones ambientales

REFRIGERADOR demasiado Control del

caliente REFRIGERADOR 1° mas

Mucho uso o temperatura bajo

ambiental muy caliente

CONGELADOR demasiado frio Control del CONGELADOR

No estan fijados de acuerdo a 1° mas alto

las condiciones ambientales

CONGELADOR demasiado Control del CONGELADOR

caliente/muy poco hielo 1° mas bajo

Mucho uso o alto consumo de

hielo

Funciones adicionales del Panel de control digital

Las funciones adicionales estan ubicadas en el panel de control

en la parte superior del compartimiento del refrigerador.

Estado del FILTRO DE AGUA y Reajuste

NOTA: No se debe usar con agua que presente peligros

microbiolbgicos o de calidad desconocida sin la debida

desinfecci6n antes o despues del sistema.

La pantalla del filtro de agua le indicara cuando debera cambiar

el filtro. Para cambiar el filtro, vea la secci6n "Sistema de filtrado

de agua".

INDICADOR: ESTADO:

99 por ciento Nuevo filtro instalado

10 por ciento Pedir filtro de reemplazo

0 por ciento o flujo disminuye Reemplazar el filtro

• Despues de reemplazar el filtro del agua, presione RESET y

sostengalo 2 segundos para cambiar la pantalla del filtro de

agua a 99 por ciento.

WATER FILTER

PERCENTLEFT

Max Cool (Frio maximo)

La caracterfstica Max Cool ayuda en periodos de gran demanda

de hielo, cargas de comestibles muy pesadas o temperaturas

ambientales sumamente elevadas temporalmente.

• Presione MAX COOL para activar la caracterfstica de frb

maximo. La luz indicadora permanecera encendida durante

24 horas a no ser que se apague manualmente.

NOTA: El indicador de temperatura no cambiara. Despues de 24

horas, el refrigerador vuelve a los ajustes predeterminados.

Over Temperature Reset (Restablecimiento de

temperatura excesiva)

La caracterfstica Over Temperature se ha concebido para

advertirle ya sea que la temperatura del refrigerador sobrepasa

los 48°F (9°C) o la temperatura del congelador ascendi6 por

arriba de 15°F (-9°C) durante mas de 1 hora y media. Cuando la

temperatura se normaliza, se apagara automaticamente la

alarma sonora, pero la luz indicadora seguira parpadeando para

informarle que hubo un incidente de temperatura excesiva.

IMPORTANTE: Si se activa la alarma de Over Temperature, es

posible que se echen a perder los alimentos. Si desea mas

informaci6n, consulte la secci6n "Cortes de corriente" y evite en

Io posible abrir y cerrar las puertas hasta que la temperatura

regrese a Io normal.

• Presione OVER TEMPERATURE RESET (Restablecimiento de

temperatura excesiva) para apagar la alarma sonora y la hz

indicadora parpadeante.

• Over

@Tempe_afure

La caracteristica Over Temperature seguira activandose cada

hora y media hasta que las temperaturas del refrigerador y

del congelador desciendan a menos de 48°F (9°C) y 15°F

(-9°C) respectivamente.

Holiday Mode (Modo de dia de fiesta)

La caracterfstica Holiday Mode se ha concebido para aquellos

viajeros que desean ahorrar energia adicional o para aquellas

personas que debido a sus creencias religiosas necesitan que se

apaguen las lamparas y la fabrica de hielo. AI seleccionar esta

caracteristica se conservan los ajustes predeterminados de

temperatura pero la fabrica de hielo se desactiva y las hces

interiores se apagan.

• Para activar el modo de dfa de fiestas, presione HOLIDAY

MODE. Esta caracterfstica continuara activada hasta que la

tecla Holiday Mode se presione nuevamente.

NOTA: Si antes de activar la caracterfstica Holiday Mode se

activ6 la caracterfstica Max Cool (Frb maximo), entonces los

ajustes predeterminados seguiran en 32°F (0°C) y -10°F

(-23°C) para los compartimientos del refrigerador y el

congelador hasta que el tiempo de ejecuci6n de la

caracterfstica Max Cool se agote. Entonces, el refrigerador

volvera a los ajustes predeterminados.

Call Service (Solicite servicio)

Si la luz Call Service esta parpadeando, solicite un servicio. Para

mas informaci6n acerca de como solicitar servicio, consulte la

secci6n "Ayuda o servicio tecnico".

• Call Service

Door Open (Puerta abierta)

La luz indicadora Door Open parpadear& sonara una alarma y

las luces interiores se apagaran si la puerta del refrigerador

permaneciera abierta por mas de 10 minutos. AI cerrar la puerta,

la alarma sonora se restablece y se apaga, pero el indicador Door

Open seguira parpadeando hasta que la temperatura iguale o

descienda de los 45°F (7°C) y 15°F (-9°C) respectivamente para

los compartimientos del refrigerador y el congelador. La alarma

sonora Door Open se puede restablecer presionando OVER

TEMPERATURE RESET.

@ Door Open

CARACTERISTICAS

DEL REFRIGERADOR

La luz de estado del filtro de agua de la rejilla de la base 5.

La pantalla o luz de estado del filtro de agua le indicara cuando

debera cambiar el cartucho del filtro de agua. La pantalla o luz

esta ubicada en la parte superior del compartimiento del

refrigerador.

NOTA: No Io use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema.

Un filtro de agua nuevo debe mostrar un estado de 99% y

continuara disminuyendo a medida que se usa el filtro. Cuando el

estado de la pantalla sea de 10%, esto indica que ha Ilegado la

hora de pedir un filtro de reemplazo. Se recomienda reemplazar

el cartucho del filtro de agua de la rejilla de la base cuando la luz

indicadora del filtro de agua cambie a 0% O cuando el flujo de

agua al despachador de agua o a la fabrica de hielo disminuya

visiblemente. (Vea "C6mo cambiar el filtro de la rejilla de la base",

mas adelante en esta secci6n).

WATER FILTER

PERCENTLEFT

Despues de cambiar el cartucho del filtro de agua, reajuste el

indicador del filtro de agua al presionar y sostener RESET

(Reajustar) 2 segundos. La luz indicadora cambiara a 99% una

vez que se haya reajustado el indicador del filtro.

Cbmo cambiar el filtro de la rejilla de la base

Localice la tapa del cartucho del filtro de agua en el frente de

la rejilla de la base. Gire la tapa en direcci6n contraria a las

manecillas del reloj hasta la posici6n vertical y jale la tapa y el

cartucho del filtro hasta sacarlos per la rejilla de la base.

NOTA: Siempre queda agua en el cartucho. Es posible que

se derrame un poco de esa agua.

Quite la tapa del cartucho deslizandola del extreme del

cartucho viejo. La tapa del cartucho se deslizara a la

izquierda o a la derecha. NO DESCARTE LA TAPA.

Saque el cartucho nuevo de su empaque y quite la cubierta

protectora de los anillos O.

Deslice la tapa del cartucho sobre el cartucho nuevo. Vea la

ilustraci6n en el Paso 2.

Con la tapa del cartucho en posici6n vertical, empuje el

cartucho nuevo dentro de la rejilla de la base hasta que se

detenga. Gire la tapa del cartucho en direcci6n de las

manecillas del reloj hasta la posici6n horizontal. Deshagase

de las tres primeras tandas de hielo producidas despues de

reemplazar el filtro.

Uso de la f&brica de hielo sin el filtro de agua

Puede usar la fabrica de hielo sin un cartucho de filtro de agua. El

hielo no estara filtrado.

1. Quite el cartucho del filtro de agua de la rejilla de la base.

2. Deslice la tapa del cartucho del extremo del cartucho del

filtro. NO DESCARTE LA TAPA. Con la tapa del cartucho en la

posici6n vertical, inserte la tapa en la rejilla de la base hasta

que se detenga.

3= Gire la tapa del cartucho hasta Ilegar a la posici6n horizontal.

La tapa del cartucho puede no estar alineada con la rejilla de

la base.

Inforrnaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan ffios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha disefiado para hacerse ahicos. Esto es nor-

mal. Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento.

Si usted guarda alimentos similares juntos y ajusta los estantes

para que se adapten alas diferentes alturas de los articulos, le

sera muy facil encontrar exactamente el articulo que desea.

Asimismo, de esa forma se reduce el tiempo que el refrigerador

permanece abierto y se ahorra electricidad.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante. Jale el

estante directamente hacia fuera.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante.

3. Baje el frente del estante y verifique que el estante este

seguro en su lugar.

El caj6n para carnes ffias esta dise_ado para proporcionar

temperaturas de almacenamiento mas bajas que la temperatura

media del refrigerador. El aire en el caj6n puede ser ajustado al

rango de temperatura de almacenamiento recomendada por la

organizaci6n National Livestock and Meat Board de 28 ° a 32°F

(-2 ° a 0°C) para carnes frescas. Tambien es Io suficientemente

grande como para almacenar bandejas grandes de fiesta.

Para quitar y volver a colocar el caj6n para carries frias:

1. Quite el caj6n para carnes frias rodandolo hacia afuera hasta

que se detenga. Levante ligeramente la parte delantera. Jale

el caj6n para carnes frfas hacia afuera completamente.

Vuelva a colocarlo colocando los rodillos entre el rodillo

frontal del riel y el riel. Empuje el caj6n para carnes ffias hacia

arriba y dentro del riel. Deslicelo hacia atras hasta que se

detenga.

El control del caj6n para carnes ffias ajusta la temperatura de

almacenamineto en el caj6n. El aire frio fluye dentro del caj6n por

el conducto de aire entre el refrigerador y el congelador. AI ajustar

el control se permite un caudal mayor o menor de aire ffio a

traves del conducto. Ajuste el control a "COLD" para cerrar el

conducto de aire.

IMPORTANTE: Si los alimentos se empiezan a congelar en el

caj6n para carnes frias, de uso general o para verduras, mueva el

control de temperatura del caj6n para carnes frias a "COLD"

(Frio).

Guia para la conservacibn de carnes

Guarde la mayofia de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los pefiodos de conservaci6n. Para guardar la came

por un tiempo mas prolongado que los per[odos indicados,

congelela.

Pescado fresco o mariscos .................... mismo dia de su compra

Polio, came de res molida,

carnes varias (h[gado,etc.) .............................................. 1 - 2 d[as

Carnes frias, filetes/asados ............................................. 3 - 5 d[as

Carnes curadas ............................................................. 7 - 10 d[as

Sobras - Cubra las sobras con papel plastico, o papel de

aluminio o guardelas en recipientes de plastico con tapas

hermeticas.

........ i

Para quitar y volver a colocar el cajbn para verduras o el

cajbn utilitario:

1. Quite el contenido del caj6n.

2. Usando la manija, deslice el caj6n para verduras

directamente hacia fuera hasta el tope.

Jel

Levantando la tapa del caj6n para verduras ligeramente,

quite el rodillo del caj6n para verduras del riel en la pared

lateral y tire del caj6n hacia fuera en un angulo para quitar el

rodillo del caj6n para verduras que se encuentra detras del

rodillo grande en el riel del soporte central.

Vuelva a colocar el cajdn para verduras levantando

ligeramente la tapa del mismo e insertando el rodillo del caj6n

a un angulo detras del rodillo grande en el riel de soporte

central; luego introduzca el otro rodillo del caj6n en el riel de

la pared lateral. Desclice el caj6n completamente hacia

adentro.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Los controles de los cajones se encuentran al

frente de los mismos. Regule el control a cualquier ajuste entre

Bajo (LOW) y Alto (HIGH).

LOW (abierto) deja que el aire h_medo salga del cajdn para

verduras, y es el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el cajdn para verduras. No lave ni

pele las moras sine en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Coldquelas en bolsas de plastico o

recipientes de plastico y guardelas en el cajdn para verduras.

HIGH (cerrado) mantiene el aire hQmedo en el cajdn para

verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, escQrralas y

deshagase de las partes magulladas o amarillentas.

Coldquelas en una bolsa de plastico o en un recipiente de

plastico y guardelas en el cajdn para verduras.

Ubicaci6n de los controles de humedad:

Para quitar y volver a colocar las tapas de los cajones para

verduras:

1. Quite los alimentos de la tapa del caj6n para verduras. Jale

ambos cajones para verduras hacia afuera aproximadamente

4 pulg. (10,16 cm). Busque debajo del estante de vidrio con

ambas manes y levante ligeramente hacia arriba hasta que la

parte trasera del estante se libere. Incline el estante hacia un

angulo y quitelo del refrigerador, teniendo cuidado de no

golpear el vidrio.

2. Vuelva a colocar la tapa del caj6n para verduras sosteniendo

el estante de vidrio firmemente con ambas manos, incline el

estante hacia un angulo y ubiquelo per encima de los rieles

del soporte. Coloque el estante cuidadosamente sobre los

rieles del soporte en la pared lateral.

/J, ,\\

_,..,.I=ll, l_,_ =,hlll_.l =I.{I _,=1;, _. r=,.l I!_!1_i!]Ii}I!iI]iiI

I .....

I=+ +* ,+

COIII] I,I I?I

NOTA: Para almacenamiento a largo plazo, guarde los huevos en

un recipiente con tapa o en su recipiente original en un estante

interior.

Para quitar y volver a colocar el portabotellas:

1. Quite el portabotellas jalandolo directamente hacia afuera del

estante.

2. Vuelva a colocar el portabotellas deslizandolo entre el estante

y la pared del refrigerador.

CARACTERISTICAS

DEL CONGELADOR

Cbmo encender y apagar la f&brica de hielo:

El interruptor de encendido/apagado de la fabrica de hielo es un

brazo interruptor de alambre, ubicado a un lade de la fabrica de

hielo.

1. Para encender la fabrica de hielo, simplemente baje el brazo

de control de alambre.

NOTA: Su fabrica de hielo tiene un interruptor automatico. A

medida que se va fabricando el hielo, los cubos de hielo van

Ilenando el recipiente de hielo y los mismos cubos van

elevando el brazo interrupter de alambre hasta la posici6n de

OFF (Apagado) (brazo hacia arriba).

Para apagar manualmente la fabrica de hielo, levante el brazo

interrupter de alambre a la posici6n OFF (braze hacia arriba),

hasta que escuche el clic para cerciorarse que la fabrica de

hielo se ha apagado.

Cbmo incrementar la produccibn de hielo:

•Durante la producci6n normal de hielo, la fabrica de hielo

producira de 7 a 9 Iotes de hielo en un perfodo de 24 horas.

Si no se esta fabricando el hielo a la velocidad deseada, gire

el control del congelador hacia un nt]mero mas alto (mas frio).

Deje pasar 24 horas entre cada incremento.

Cuidado del depbsito de hielo:

1. Vacfe el dep6sito de hielo. Si es necesario, use agua tibia

para derretir el hielo.

NOTA: Nunca use un objeto filoso para romper el hielo en el

dep6sito. Esto puede dar_ar el recipiente de hielo y el

mecanismo del despachador.

2. Lave el dep6sito de hielo con un detergente suave, enjuague

bien y seque meticulosamente. No use limpiadores abrasivos

o solventes.

RECUERDE:

• Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo.

• Deshagase de las tres primeras tandas de hielo producidas

para evitar las impurezas que pudieran eliminarse del

sistema.

• La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo.

Evite la conexi6n de su fabrica de hielo a un suministro de

agua blanda. Los quimicos para ablandar el agua (come la

sal) pueden da_ar ciertos componentes de la fabrica de hielo

y producir un hielo de muy baja calidad. Si no se puede evitar

el use de un suministro de agua blanda, asegQrese de que el

ablandador de agua este funcionando correctamente y que

goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las

esquinas. Se separaran con facilidad.

• No fuerce el brazo de control de alambre hacia arriba o hacia

abajo.

• No guarde nada encima de la fabrica de hielo o en el

dep6sito de almacenamiento de hielo.

• El dep6sito de hielo puede demorar de tres a cuatro dfas para

Ilenarse completamente, si no se usa hielo.

La canastilla del congelador se puede utilizar para guardar bolsas

de frutas y verduras congeladas que pudieran caerse de las

parrillas del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Apague la fabrica de hielo. Quite la canastilla del congelador.

2. Levante la canastilla y deslicela hacia afuera totalmente.

3. Vuelva a colocar la canastilla colocando la parte trasera en

los rieles del estante. Baje la parte frontal de la canastilla.

4. Ponga en marcha la fabrica de hielo.

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variaran segQn la calidad y el tipo

de alimentos, el tipo de embalaje o envoltura empleada (debera

ser hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que humedad y aire

dentro del paquete se han condensado, creando cristales de

hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 libras de

alimentos per pie cQbico [907 a 1,350 g por L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

Para obtener mas informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina.

CARACTERISTICAS DE

LA PUERTA

Los dos recipientes superiores de la puerta dan cabida a botellas

de 2 litros y son ajustables. El recipiente inferior de la puerta esta

fijo y puede contener recipientes de un gal6n.

Recipiente de puerta de un galbn

NOTA: No coloque un estante interior directamente frente a un

recipiente de un gal6n, como se muestra a continuaci6n. Tanto el

recipiente de un gal6n como su contenido pueden impedir que la

puerta del refrigerador cierre, asi come causar da_os a los

recipientes y a los estantes. [-

Recipientes de las puertas

Cbmo quitar y reponer los recipientes de las puertas:

1. Quite el recipiente levantandolo hacia arriba y tirando hacia

fuera.

2. Reponga el recipiente insertando los ganchos en las ranuras

a ambos lados de la puerta del refrigerador. Presione hacia

abajo en el recipiente para asegurarlo en su sitio.

CUIDADO DE SU

REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar

la muerte, explosi6n o incendio.

Tanto la seccidn del refrigerador come la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Quite la rejilla superior, vea la secci6n "lnterruptor de

Encendido/Apagado".

2. Presione el interrupter de suministro en la posici6n OFF

(Apagado).

3. Quite todas las pares desmontables del interior, tales como

estantes, compartimientos para verduras, etc.

4. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, Ifquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plastico, revestimientos de la puerta o juntas.

No use toallas de papel, estropa.jos para fregar u otros

utensilios de limpieza asperos. Estos pueden rayar o

daSar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonate de

sodio (2 cucharadas en un cuarto de gal6n

[26 g en 0,95 L] de agua).

Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un paso suave y

detergente suave con agua tibia. No use productos de

limpieza abrasivos o asperos. Seque meticulosamente con

un paso suave. Para obtener una protecci6n adicional contra

da_os alas superficies exteriores metalicas pintadas, aplique

cera para electrodomesticos (o cera en pasta para autos) con

un paso limpio y suave. No encere las partes de plastico.

NOTA: Para mantener come nuevo su refrigerador de Acero

Inoxidable y para quitar marcas o rayaduras, es sugerible

usar un limpiador de Acero Inoxidable aprobado per el

fabricante.

IMPORTANTE: iEste limpiador es s61o para partes de acero

inoxidable!

No permita que el limpiador para acero inoxidable entre en

contacto con ninguna parte de plastico tales como las piezas

decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente con

un paso suave. Para ordenar el limpiador, vea la secci6n

"Accesorios".

6. Limpie los serpentines del condensador que se encuentren

detras de la rejilla superior de ventilaci6n regularmente.

Quizas necesite limpiar los serpentines cada dos meses. Esto

le puede ayudar a ahorrar energia.

• Use una aspiradora con extensi6n para limpiar los

serpentines del condensador siempre que esten sucios o

polvorientos.

7. Limpie la bandeja recolectora de agua con un detergente

suave en agua tibia. Seque meticulosamente.

• Quite la rejilla de la base removiendo un tornillo de cada

esquina.

• Quite la bandeja recolectora de agua empujando hacia

arriba el sujetador de retenci6n debajo del refrigerador

mientras desliza hacia adelante la bandeja.

1 2

1. Bandeja recolectora de agua

2. Sujetador de retencidn

Vuelva a colocar la bandeja recolectora de agua

colocando el borde de la misma a 7 pulg. (17,8 cm)

aproximadamente del lado izquierdo del refrigerador.

Levante la bandeja recolectora sobre las guias, empuje

hacia atras y coloque la bandeja dentro del sujetador de

retenci6n. Vuelva a colocar la rejilla de la base y los

tornillos de la misma.

8. Presione el interruptor de suministro en la posici6n ON

(Encendido).

9. Vuelva a colocar la rejilla superior, vea la secci6n "lnterruptor

de Encendido/Apagado".

-' .............. "" " t::0¢ S

NOTA: No todos los feces para aparatos electrodomesticos son

adecuados para su refrigerador. Aseg@ese de cambiar el foco

con otro que sea del mismo tamar_o y forma. Todas las luces

requieren un foco de 40 a 60 Watts maximo para

electrodomesticos. Puede conseguir los focos con su

distribuidor.

1. Quite la rejilla superior. Vea la secci6n "lnterruptor de

encendido/apagado".

2. Coloque el interruptor en la posicidn OFF (apagado).

3. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente lquido. Enjuague y sequela pantalla

meticulosamente.

4. Quite el foco y reemplacelo con uno del mismo tamafio,

forma y vataje.

5. Cuando corresponda, vuelva a colocar la pantalla como se

indica.

6. Coloque el interruptor en la posici6n ON (encendido).

7. Vuelva a colocar la rejilla superior. Vea la secci6n "lnterruptor

de encendido/apagado".

Luces del panel de control del refrigerador

Introduzca la mano detras del panel de control del refrigerador y

del congelador (ubicado en la parte superior del compartimiento

del refrigerador) para quitar y reemplazar el foco.

Luz del congelador (encima del depbsito de hielo)

Introduzca la mane detras del panel (ubicado en la parte superior

del compartimiento del congelador) para quitar y reemplazar el

foco.

Si no va a haber electricidad per 24 horas o menos, mantenga las

dos puertas del refrigerador cerradas para que los alimentos se

mantengan fries y congelados.

Si el corte de electricidad va a durar mas de 24 horas haga Io

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 libras (907 g) de hielo seco en el congelador per

cada pie c0bico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de dos a cuatro dfas.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frfo per mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frfo por mas tiempo que uno Ileno de alimentos de

pastelerfa. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

"> I

Iu refrigerador viene equipado con la caracteristica Holiday

Mode (Modo de fiestas) la cual fue disefiada para el viajero que

desea economizar energia adicional. AI selecaionar esta

caraateristiaa los puntos de ajuste de la temperatura no cambian,

pero la fabrica de hielo estara desactivada y las luces interiores

se apagaran.

Ii Ud. decide dejar el refrigerador funcionando mientras esta

ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Presione el bot6n HOLIDAY MODE.

3. Si su refrigerador tiene fabrica de hielo automatica, cierre el

suministro de agua a la fabrica de hielo.

4. Vacfe el dep6sito de hielo.

5. Cuando vuelva de sus vacaciones presione HOLIDAY MODE

para volver al funcionamiento normal.

Si Ud. decide apagar el refrigerader antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dfa antes.

• Cuando el Oltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (hacia arriba).

3. Coloque el Control del termostato (o Control del refrigerador

dependiendo del modelo) en la posici6n OFF (apagado) o vea

"Holiday Mode" (Mode de dia de fiesta) en la secci6n "Use

de los controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a

ambas puertas para que queden abiertas y el aire circule.

Esto evita que se formen olores y que se formen bongos.

SOLUCION DE

PROBLEMAS

Siga las sugerencias que aparecen acontinuacibn para

evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

• &Estfi desconectado el cable el6ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Se quem6 un fusible de la casa o se dispar6 un

disyuntor? Reemplace el fusible o reposicione el circuito.

• &Estfi el control del refrigerador o del congelador en la

posici6n OFF (Apagado)? Vea la secci6n "Uso de los

controles".

&Se esta descongelando el refrigerador? En 30 minutes

vuelva a revisar si el refrigerador esta funcionando. Su

refrigerador activa regularmente un ciclo de descongelaci6n

automatica.

&No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (Apagado) y luego a

ON (Encendido) para volver a fijarla. Vea la secci6n "Uso de

los controles." Si aOn asi no puede corregir el problema,

lame solicitando servicio.

[.as luces no funcionan

•&Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

•&Esta flojo un foco ose ha quemado? Vea la secci6n

"C6mo cambiar el(los) foco(s)".

&Ha estado la puerta abierta por mas de 10 minutos?

Cuando se deja abierta la puerta por mas de 10 minutos,

centelleara la luz indicadora "Door Open" (Puerta abierta) y

se apagaran las luces del interior. Vea "Door Open" (Puerta

abierta) en la secci6n "Uso de los controles".

Hay agua en la bandeja recolectora de agua

•&Se esta descongelando el refrigerador? El agua se

evaporar& Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

•&Esta mas ht)medo que Io normal? Cuando este hOmedo,

tenga en cuenta que el agua en la bandeja recolectora

tardara mas en evaporarse.

Parece que el motor funciona excesivamente

&Esta la temperatura ambiente mas caliente de Io

normal? En condiciones de calor, el motor funciona por

periodos mas largos. Cuando la temperatura ambiente es

normal, el motor funciona el 80% del tiempo. Si la habitaci6n

esta caliente, puede funcionar pot mas tiempo.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador? Agregar grandes cantidades de alimentos

hace que se caliente el refrigerador. Es normal que el motor

funcione por periodos mas prolongados para volver a enfriar

el refrigerador.

&Se han abierto las puertas a menudo? Cuando esto

ocurre, el motor puede funcionar por periodos mas largos.

Ahorre energia sacando todo Io que necesita del refrigerador

de una sola vez, manteniendo los alimentos organizados y

cerrando la puerta inmediatamente despues de sacarlos.

•&No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Vea la secci6n

"Uso de los controles".

&No estan las puertas completamente cerradas? Cierre

las puertas con firmeza. Si no cierran completamente, vea

"Las puertas no cierran completamente" mas adelante en

esta secci6n.

&Estan sucios los serpentines del condensador? Esto

impide la transferencia del aire y hace que el motor trabaje

mas. Umpie los serpentines del condensador. Vea la secci6n

"Limpieza'.

•&No estan selladas por completo las empaquetaduras de

la puerta? Llame a una persona calificada o a un tecnico.

NOTA: Su nuevo refrigerador funcionara pot periodos mas

largos que su refrigerador anterior debido al motor de alto

rendimiento.

El refrigerador parece hacer mucho ruido

•Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "Sonidos normales",

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se acaba de instalar la fabrica de hielo? El dep6sito de

hielo puede contener 14 a 17 (6,4 a 7,7 kg) libras de hielo. El

dep6sito de hielo puede durar tres a cuatro dias para Ilenarse

completamente si no se ha usado hielo durante este periodo.

&Estb la temperatura del congelador Io suficientemente

fria para hacer hiele? Espere 24 horas despues de haber

conectado la fabrica de hielo para que se produzca hielo. Vea

la secci6n "Uso de los controles".

&Est_ el brazo de control de alambre de la fabrica de

hielo (en algunos modelos) en la posicibn OFF (Apagado-

brazo de control de alambre hacia arriba)? Baje el brazo

de control de alambre a la posici6n ON (Encendido-brazo de

control de alambre hacia abajo). Vea la secci6n "Fabrica de

hielo y dep6sito/balde de almacenamiento".

&No esta abierta la valvula de cierre de la tuberia del agua

al refrigerador? Abra la valvula de agua. Vea la secci6n

"C6mo conectar la tuberia de agua al refrigerador" en las

Instrucciones de Instalaci6n.

&Se trab6 un cubo de hielo en el brazo eyector? Saque el

hielo del brazo eyector con un utensilio de plastico. Vea la

secci6n "Fabrica de hielo y dep6sito/balde almacenamiento".

&Tiene agua el molde de la fabrica de hielo o no se ha

producido hielo? Verifique si su refrigerador ha sido

conectado al suministro de agua de su casa y si la valvula de

cierre esta abierta. Vea la secci6n "C6mo conectar la tuberia

de agua al refrigerador" en las Instrucciones de Instalaci6n.

2.,Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 3 o 4 alias, si no se usa hielo durante este perfodo

para que la fabrica de hielo se restablezca.

&Se han ajustado correctamente los controles? Vea la

secci6n "Uso de los controles".

NOTA: Si el problema no se debe a ninguna de las alternativas

indicadas, puede haber un problema en la tuberia de agua.

Llame solicitando servicio.

El hielo tiene mal sabor, mal olor o un color gris&ceo

•&Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de real sabor? Deseche las primeras

tandas de hielo.

•&Se han guardado los cubos de hielo por mucho tiempo?

Tire los cubos de hielo viejos y obtenga una nueva tanda.

•_.Se necesita limpiar el congelador y el depbsito o balde

de hielo? Vea la seccidn "Limpieza" o "Fabrica de hielo y

depdsito/balde de almacenamiento".

_.Se hart envuelto debidamente los alimentos en el

congelador o el refrigerador? Use empaques hermeticos

contra la humedad para ayudar a prevenir transferencia de

olores en la comida almacenada.

•&Contiene el agua minerales (como el azufre)? Podria set

necesario instalar un filtro para eliminar los minerales.

El divisor entre los dos compartimientos est& caliente

Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura est& demasiado caliente

_.Estan bloqueados los orificios de ventilaci6n en

cualquiera de los compartimientos? Esto impide la

circulaci6n del aire fifo del congelador al refrigerador. Saque

todos los objetos que bloquean los orificios de ventilaci6n.

Vea la ubicaci6n de estos orificios en la secci6n "C6mo

asegurar la debida circulaci6n del aire".

_,Se abre(n) la(s) puerta(s) con frecuencia? Tenga en

cuenta que el refrigerador se calienta cuando esto ocurre.

Para mantener el refrigerador frio, trate de sacar todo Io que

necesita del refrigerador de una sola vez, mantenga los

alimentos organizados y cierre la puerta inmediatamente

despues de sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades

de alimentos calienta el refrigerador. Pueden transcurrir

varias horas para que el refrigerador recupere su temperatura

normal,

• _.Se han ajustado los controles correctamente de

acuerdo alas condiciones circundantes? Vea la secci6n

"Uso de los controles".

_,No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (Apagado) y luego a

ON (Encendido) para volver a fijarla. Vea la secci6n "Uso de

los controles." Si a0n asf no puede corregir el problema,

Ilame solicitando servicio.

Hay acumulacibn de humedad en el interior

_,Estan bloqueados los orificios de ventilaci6n en el

refrigerador? Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de los orificios en la

secci6n "C6mo asegurar la debida circulaci6n del aire".

_,Se abre(n) la(s) puerta(s) con frecuencia? Evite la

acumulaci6n de humedad sacando todo Io que necesita del

refrigerador de una sola vez, manteniendo los alimentos

organizados y cerrando la puerta inmediatamente despues

de sacarlos.

&Esta h_meda la habitacibn? Es normal que se acumule

humedad dentro del refrigerador cuando el aire exterior esta

hL_medo.

&Se han envuelto correctamente los alimentos? Verifique

que todos los alimentos esten bien envueltos. Seque los

recipientes hOmedos antes de colocarlos en el refrigerador.

&Se han ajustado los controles correctamente de

acuerdo alas condiciones circundantes? Vea la secci6n

"Uso de los controles".

&Se ha completado un ciclo de descongelaci6n

automatica? Es normal que se formen gotitas cuando el

refrigerador se descongela automaticamente.

Las puertas no cierran completamente

• &Hay paquetes de comida que impiden que se cierre la

puerta? Ordene los recipientes de manera que queden mas

juntos y ocupen menos espacio.

&Esta el dep6sito o el balde de hielo real colocado?

Empuje el dep6sito de hielo hasta el rondo. Si el dep6sito de

hielo no Ilega hasta el fondo, puede ser que no este derecho.

Saquelo y vuelva a empujarlo. Vea la secci6n "Fabrica de

hielo y dep6sito/balde de almacenamiento".

&Estbn las bandejas, parrillas, dep6sitos o canastillas mal

colocados? Coloque la tapa del caj6n de verduras y todas

las bandejas, parrillas, dep6sitos y canastillas en la posici6n

correcta, Para mas informaci6n, vea la secci6n "Cajones de

verduras y tapas".

• &Estan las empaquetaduras pegajosas? Limpie las

empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

&Se balancea el refrigerador o no esta nivelado? Nivele el

refrigerador. Vea la seccion "Como ajustar las puertas" o

"C6mo nivelar el refrigerador" en las Instrucciones de

Instalaci6n.

Es dificil abrir las puertas

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

AYUDA O SERVICIO

TECNICO

Antes de solicitar ayuda o servicio tecnico, per favor consulte la

secci6n "Soluci6n de Problemas " Esto le podrfa ahorrar el costo

de una visita de servicio tecnico Si considera que a0n necesita

ayuda, siga las instrucciones que aparecen a continuaci6n.

Cuando Ilame, tenga a mano la fecha de compra y el n0mero

completo del modelo y de la serie de su electrodomestico. Esta

informaci6n nos ayudara a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

0nicamente piezas especificadas de fabrica. Estas piezas

encajaran bien y funcionaran bien ya que estan fabricadas con la

misma precisi6n empleada en la fabricaci6n de cada

electrodomestico nuevo de KITCHENAID ®.

Para encontrar piezas de repuesto especificadas de fabrica en su

Iocalidad, Ilame a nuestro Centro de interacci6n del cliente o al

centro de servicio designado mas cercano a su Iocalidad.

Llame al Centro de Interacci6n del Cliente de KitchenAid sin

costo alguno al: 1-800-422-1230.

Nuestros consultores ofrecen asistencia con respecto a:

• Caracterfsticas y especificaciones de nuestra linea completa

de electrodomesticos.

• Informacidn sobre instalacidn.

• Procedimiento para el uso y mantenimiento.

• Accesorios y venta de partes para reparacidn.

Asistencia especializada para el consumidor (habla hispana,

problemas de audici6n, visi6n limitada, etc.).

Recomendaciones con distribuidores locales, compar_ias que

dan servicio y distribuidores de partes para reparaci6n. Los

tecnicos designados por KitchenAid estan entrenados para

cumplir con la garantfa de producto y ofrecer servicio una vez

que la garantia termine, en cualquier lugar de los Estados

Unidos.

Para Iocalizar a una compar_fa de servicio designada per

KitchenAid en su Area, tambien puede consultar la secci6n

amarilla de su guia telef6nica.

Para obtener m&s asistencia

Si necesita asistencia adicional, puede escribir a KitchenAid con

sus preguntas o dudas a:

KitchenAid Brand Home Appliances

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Favor de incluir un n0mero telef6nico de dfa en su

correspondencia.

Llame al Centre de Interacci6n del Cliente de KitchenAid Canada

sin costo alguno al: 1-800-461-5681 Lunes a viernes de 8.00

A.M. a 6.00 RM. (hora del este). Sabado de 8.30 A.M. a 4.30 RM.

(hora del este).

Nuestros consultores ofrecen asistencia con respecto a:

• Caracteristicas y especificaciones de nuestra linea completa

de electrodomesticos.

• Recomendaciones con distribuidores locales.

Para solicitar servicio en Canad&

Llame al 1-800-807-6777. Los tecnicos designados por

KitchenAid Canada estan entrenados para cumplir con la

garantfa del producto y ofrecer servicio una vez que la garantfa

termine, en cualquier lugar de CanadA.

Para obtener m&s asistencia

Si necesita asistencia adicional, puede escribir a KitchenAid con

sus preguntas o dudas a:

Customer Interaction Center

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Favor de incluir un n0mero telef6nico de dfa en su

correspondencia.

Para ordenar los accesorios, Ilame al 1-800-442-9991 y pida el

nQmero de pieza adecuado que esta listado a continuaci6n o

p6ngase en contacto con el distribuidor autorizado de

KitchenAid. En CanadA, Ilame al 1-800-807-6777.

Limpiador de acero inoxidable

Pida la pieza nQmero 8171420

Cartuchos para el filtro de agua de la rejilla de la base:

NOTA: No Io use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema.

Cartucho est&ndar:

Pida la pieza nQmero 4396164 (LC 400)

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de rejilla de la base modelo WF-LC400/LC400

Comprobado y certificado per NSF International, segQn la norma 42

ANSI/NSF para reducci6n de cloro (Clase I), saber y olor y bajo la

norma 53 ANSl/NSF para la reducci6n de plomo, quistes y turbidez.

Capacidad: 400 galones (1514 litros),

Tasade flujo de servicio: 0.5 gpm (1.89 L/min.) @60 Ibs/pulg 2

EE.UU. EPA Promedio Maximo Promedio % Minimo % Promedio N0mero de

MCL influente efluente efluente reducci6n reducci6n prueba NSF

Reducci6n de

sustancias

Efectos esteticos

Cloro, sabor y olor

Particulas

Reducci6n de

contaminantes

Quistes

Turbidez

Plomo: @ pH 6.5

Plomo: @ pH 8.5

N/A 2,0mg/L N/A 0,04mg/L N/A 98% 994707

N/A 610.000/mL* N/A 154/mL N/A 99% 994711

U.S. EPA Promedio Maximo Promedio %Minimo %Promedio NQmero de

MCL influente efluente efluente reducci6n reducci6n prueba NSF

99,95%** 89,250/mL* 6/mL 2,3/mL 99,993% 99,997% 994710

0,5 NTU 29 NTU 0,12 NTU 0,09 NTU 99,59% 99,69% 994710

0,015 mg/L 0,16 mg/L*** 0,001mg/L 0,001 mg/L 99,4% 99,4% 994708

0,015 mg/L 0,16 mg/L*** 0,002 mg/L 0,001 mg/L 98,8% 99,4% 994709

Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempefie tal como se ofrece en la

publicidad.

Modelo WF-LC400 El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y le avisa que

debe reemplazarlo. Cuando se ha usado el 90% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de verde a amarillo. Cuando se ha usado 100% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de amarillo a rojo y se le recomienda reemplazar el filtro. Use

el cartucho de repuesto LC400, pieza N° 4396164. El precio

sugerido de venta al por menor durante 2002 es de $39.95

EE.UU./$49.95 CanadA. Precios sujetos a cambio sin previo

aviso.

El producto es para uso con agua fria Qnicamente.

No usar con agua que no sea microbiol6gicamente

segura o de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema.

• Favor de ver la cubierta delantera o la secci6n "Ayuda o

servicio tecnico" para obtener el nombre, direcci6n y n0mero

telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs/pg2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

* El requisito de prueba es de cuando menos 100.000 partfculas/ml de Polvo Fino de prueba AC.

** El rendimiento de quistes es el % de reduccion segOn el est_ndar 53 de la NSR

*** El requisito de prueba es 0,15 mg/L _+10%. Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o

puede variar dependiendo de las condiciones del agua local.

(R_NSF es una marca registrada de NSF International

GARANTIA DEL REFRIGEILADOR EMPOTRADO KITCHENAID

GARANTIA TOTAL DE DOS AI_IOS EN EL REFRIGERADOR

Durante dos ados a partir de la fecha de compra, siempre y cuando se de al refrigerador (excluyendo los cartuchos del filtro de agua) un

uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se hara cargo del costo de

las piezas de repuesto especificadas de fabrica y del gasto del trabajo de reparaci6n para corregir defectos de materiales o de

fabricaci6n. Piezas de repuesto y gastos de mano de obra para corregir defectos en los focos, un ado. El servicio debera ser

proporcionado per una compadia de servicio designada por KitchenAid.

Cartucho del filtro de agua: garant[a limitada de 30 dias por el filtro de agua. Durante 30 d[as a partir de la fecha de compra, cuando se

de al filtro un use y mantenimiento de conformidad con las instrucciones adjuntas a, o provistas con el producto, KitchenAid se hara

cargo del costo de las piezas de repuesto para corregir defectos de materiales o de fabricaci6n.

GARANTIA TOTAL DEL TERCERO AL SEXTO AI_IO DE LAS PIEZAS DEL SISTEMA

DE REFRIGERACION SELLADO, COMO SE INDICA

Entre el tercero y el sexto ado a partir de la fecha de compra, siempre y cuando se de al refrigerador un use y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se hara cargo del costo de las piezas de repuesto

especificadas de fabrica y del gasto del trabajo de reparaci6n para corregir defectos de materiales o de fabricaci6n en el sistema

sellado de refrigeraci6n. Estas piezas son: compresor, evaporizador, condensador, secadora y tuber[a de conexi6n. El servicio debera

ser proporcionado pot una compadia de servicio designada per KitchenAid.

GARANTIA LIMITADA DEL SI_PTIMO AL DUODI_CIMO AI_IO DEL SISTEMA DE REFRIGERACION SELLADO

Entre el septimo y el duodecimo ado a partir de la fecha de compra siempre y cuando se de al refrigerador un use y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se hara cargo del costo de las piezas de repuesto

especificadas de fabrica para corregir defectos de materiales o de fabricaci6n en el sistema sellado de refrigeraci6n. Estas piezas son:

compresor, evaporizador, condensador, secadora y tuber[a de conexi6n.

GARANT|A LIMITADA DE POR VIDA DE LOS RECIPIENTES DE LA PUERTA

Durante la vida 0til del producto, siempre y cuando se de al refrigerador un uso y mantenimiento de conformidad con las instrucciones

adjuntas o provistas con el producto, KitchenAid reemplazara todos los recipientes de la puerta per defectos de materiales o de

fabricaci6n.

KitchenAid no pagara por:

1. Visitas de servicio tecnico para corregir la instalaci6n de su refrigerador, para ensedarle a usar su refrigerador, para cambiar fusibles

domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa, para cambiar focos o para cambiar los filtros de agua

aparte de los antes mencionados.

2. Reparaciones cuando su electrodomestico haya sido empleado para fines ajenos al uso domestico normal.

3. Recogida y entrega. Su refrigerador esta disedado para ser reparado en el hogar.

4. Dados causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, instalaci6n incorrecta, actos fortuitos, o el

empleo de productos no aprobados por KitchenAid o KitchenAid Canada.

5. Cualquier perdida de alimentos o medicamentos debido a la falla del producto.

6. Reparaciones de piezas o sistemas provocadas por modificaciones no autorizadas del electrodomestico.

7. Quitar y cambiar adornos o paneles decorativos que interfieran con el servicio del producto.

8. Mano de obra o piezas instaladas por cualquier compadia de servicio no designado durante el periodo de garant[a completa, si no

fue aprobado por KitchenAid antes de hacer el servicio.

9. En CanadA, gastos de viaje o de transporte para clientes que residen en zonas distantes.

10. Cualquier gasto de mano de obra durante las garant[as limitadas.

KITCHENAID Y KITCHENAID CANADA NO SE HARAN RESPONSABLES POR DAI_IOS INClDENTALES O CONSECUENTES.

Algunos estados o provincias no permiten la exclusi6n o limitaci6n de dados incidentales o consecuentes, de modo que esta exclusi6n

o limitaci6n quizas no le corresponda. Esta garantia le otorga derechos legales especificos y es posible que usted tenga tambien otros

derechos que pueden variar de un estado a otro o de una provincia a otra.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y Canada. P6ngase en contacto con el distribuidor

autorizado de KitchenAid para determinar si corresponde otra garantia.

Si necesita servicio, vea primero la secci6n "Soluci6n de Problemas". Despues de consultar "Soluci6n de Problemas", podra encontrar

ayuda adicional al consultar la secci6n "Ayuda o servicio tecnico", o al Ilamar al Centro de Interacci6n del Cliente de KitchenAid al

1-800-422-1230 (sin costo alguno) desde cualquier lugar de los EE.UU. En CanadA, contacte a su compad[a de servicio designado pot

KitchenAid Canada o flame al 1-800-807-6777. 8/01

Guarde este libro y su comprobante de ventas juntos para

consulta futura. Para obtener el servicio de la garantia

debera proporcionar un comprobante de compra o la fecha

de instalaci6n del electrodom6stico.

Anote la siguiente informaci6n acerca de su refrigerador para

facilitar la obtenci6n de asistencia o servicio si Ilegara a

necesitarlo. Usted tendra que saber el n0mero completo del

modelo y de la serie. Encontrara esta informaci6n en la placa/

etiqueta con el n0mero del modelo y de la serie, ubicada en la

pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Direcci6n

N0mero de tel6fono

N0mero del modelo

Numero de la serie

Fecha de compra

SECURITE DU REFRIGERATEUR

Votre s6curit6 et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tous les messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si

vous ne suivez pas imm_diatement les instructions.

Risque possible de d_c_s ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI CURITi

AVERTISSEMENT :Pour r6duire les risques d'incendie, de choc 61ectrique ou des blessures Iors de

I'utilisation du r6frig6rateur, prendre quelques pr6cautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise b,3 alv6oles

reli6e & la terre.

[] Replacer tousles panneaux avant de faire la

remise en marche.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cb,ble de rallonge.

• Utiliser deux ou plus de personnes pour

d6placer et installer le r6frig6rateur.

• D6brancher la source de courant 61ectrique

avant I'entretien.

• Utiliser un produit de nettoyage ininflammable.

[] Garder les mat6riaux et les vapeurs inflammables,

telle que I'essence, loin du r6frig6rateur.

[] D6brancher le r6frig6rateur avant I'installation de la

machine b,glagons (seulement pour modules pr6ts b,

recevoir une machine b,glagons).

Utiliser un verre robuste pour prendre des glagons

ou de I'eau (sur certains modules).

• Enlever les portes de votre vieux r6frig6rateur.

CONSERVEZ CES iNSTRUCTiONS

Mise au rebut de

votre vieux r6frig6rateur

Risque de suffoquer

Enlever les portes de votre vieux r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_ces ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m6me s'ils sent laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrig6rateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r6frig6rateur ou cong61ateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

AVANT UUTILISATION

Enl_vement des mat6riaux d'emballage

•Enlever le ruban adhesif et tout residu de colle du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide & vaisselle sur I'adhesif avec les

doigts. Rincer & I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool & friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir la section "Securite du refrigerateur".

Nettoyage avant rutilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrig6rateur avant de I'utiliser. Voir les instructions

de nettoyage dans la section "Entretien du refrigerateur".

Importante renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les couver-

cles peuvent se briser s'ils sont exposes & des changements

soudains de temperature ou & un impact tel que coup

brusque. Pour votre protection, le verre trempe est congu

pour eclater en d'innombrables pieces minuscules. Ceci est

normal. Les tablettes et les couvercles en verre sont Iourds.

Un soin special s'impose lots de leur deplacement pour

eviter I'impact d'une chute.

UTILISATION DU

P P

REFRIGERATEUR

Risque de choc 61ectrique

Brancher sur une prise a3alv6oles reli6e

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d6c_s, un incendie ou un choc 61ectrique.

Risque d'explosion

Garder les mat6riaux et les vapeurs inflammables,

telle que I'essence, loin du r6frig6rateur.

Le non=respect de cette instruction peut causer

un d6ces, une explosion ou un incendie.

S'il est necessaire de retablir ou de couper I'alimentation

electrique du refrigerateur, il faut enlever I'ensemble de la grille

superieure pour acceder au commutateur marche/arr_t. Couper

I'alimentation du refrigerateur Iors du nettoyage ou du

remplacement des ampoules d'eclairage.

ModUles &panneaux (sur certains modules)

Pour enlever la grille sup6rieure :

1. Saisir les deux extremites de la grille superieure.

2. Pousser I'ensemble de la grille superieure tout droit vers le

haut, puis le tirer tout droit vers I'exterieur. Placer I'ensemble

de la grille sur une surface molle.

1. Grille sup_rieure

2. Garnitures lat_rales de la caisse

R_installation de la grille sup_rieure :

1. Inserer les crochets de la grille superieure (situes a I'arriere de

la grille superieure) dans les encoches sur la garniture

laterale,

2. Tirer legerement la grille vers le bas pour la verrouiller en

place,

ModUles & portes enveloppantes (sur certains modules)

Pour enlever la grille sup_rieure :

1. Saisir les deux extremites du panneau a jalousies. Pousser le

panneau a jalousies tout droit vers le haut, puis tirer tout droit

vers I'exterieur. Placer le panneau sur une surface molle.

2. Saisir les deux extremites de la grille superieure. Pousser la

grille superieure tout droit vers le haut, puis tirer tout droit

vers I'exterieur. Placer la grille superieure sur une surface

molle.

2 t

1. Grille sup#rieure

2. Garniture lat_rale de la caisse

3. Panneau a jalousies

R_installation de la grille sup_rieure :

1. Inserer les crochets de la grille superieure (situes a I'arriere de

la grille superieure) dans les encoches sur la garniture

laterale, Tirer legerement la grille vers le bas pour la verrouiller

en place.

2. Inserer les crochets du panneau a jalousies (situes a I'arriere

du panneau a jalousies) dans les encoches sur la garniture

laterale. Tirer 16g_rement le panneau vers le bas pour le

verrouiller en place.

Activation ou d_sactivation de ralimentation _lectrique :

1. Enlever la grille superieure.

2. Mettre le commutateur d'alimentation principal a la position

ON (marche) ou OFF (arr_t).

3. Reinstaller la grille superieure.

IMPORTANT : S'assurer que le commutateur d'alimentation est

la position ON apres avoir nettoye le refrigerateur ou remplace les

ampoules d'eclairage.

!. Commutateur marche/arr_t

II est possible que le refrigerateur neuf emette des bruits que

I'appareil precedent ne produisait pas. Comme ces bruits sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

bruits sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraftre les bruits plus forts

qu'en realit& Les descriptions suivantes indiquent le genre de

bruits et leur origine.

• Si votre appareil est equipe d'une machine a glagons, vous

entendrez un bruit de gargouillement Iorsque la valve d'eau

s'ouvre pour remplir la machine a gla(_ons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler Fair dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau de degivrage pendant le programme de

degivrage.

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les sections du refrigerateur et

du congelateur. Comme I'indique I'illustration, I'air froid penetre

dans la section du congelateur par les ouvertures d'aeration

I'arriere et au sommet. L'air passe a travers la section du

congelateur et recircule sous le plancher du congelateur. L'air

froid penetre dans la section du refrigerateur par le sommet et

circule en descendant sur les tablettes jusqu'aux portes et

recircule pour retourner aux ouvertures d'aeration en bas.

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des emballages d'aliments. Si les ouvertures d'aeration sont

obstruees, le debit d'air sera bloque et des problemes de

temperature et d'humidite surviendront.

IMPORTANT : Comme I'air circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour emp_cher le transfert d'odeurs et I'assechement

des aliments, envelopper ou couvrir les aliments

hermetiquement.

t# ........

Commandes num_riques

IMPORTANT :

•La commande du refrig_rateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

Attendre 24 heures apres avoir mis en marche le refrigerateur

avant d'y ajouter des aliments. Si on ajoute des aliments

avant que le refrigerateur ne se soit refroidi completement,

les aliments risquent de se g&ter.

REMARQUE : Le reglage des commandes du refrigerateur et

du congelateur a un reglage plus bas (plus froid) ne refroidira

pas les compartiments plus rapidement.

Si la temperature est trop tiede ou trop froide dans le

refrigerateur ou le congelateur, verifier d'abord les ouvertures

d'aeration pour s'assurer qu'elles ne sont pas obstruees,

avant d'ajuster les commandes.

Les reglages preregles devraient _tre corrects pour

I'utilisation normale. Les reglages sont faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Pour votre commodite, les commandes du refrigerateur sont

prereglees a I'usine. Lors de I'installation du refrigerateur,

s'assurer que les commandes sont encore prereglees aux

"reglages moyens", tel qu'illustre. Le tableau de commande

numerique se trouve a la partie superieure du compartiment de

refrigeration.

REMARQUE :Les points de reglage recommandes par I'usine

sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

rdrigerateur.

Pour mettre en marche le r_frig_rateur et voir les points de

r_glage :

• Appuyer sur POWER (ON/OFF) (marche/arr_t) pendant 2

secondes.

Wa_met Warmer

Colder Colde_

REMARQUE : Apres la mise en marche du refrigerateur, le

temoin lumineux et I'alarme sonore de depassement de la

temperature seront actives a chaque heure et demie jusqu'a ce

que les temperatures du refrigerateur et du congelateur soient en

dessous de 48°F (9°C) et 15°F (-9°C), respectivement. Pour

eteindre I'alarme et le temoin lumineux, appuyer sur OVER

TEMPERATURE RESET (reinitialisation en cas de depassement

de la temperature). (Voir la section "Reinitialisation en cas de

depassement de la temperature").

Pour voir les temperatures en Celsius :

• Appuyer sur la touche °C SELECT. Le temoin lumineux du

signe negatif (-) s'allume. Pour afficher de nouveau les degres

Fahrenheit, appuyer de nouveau sur °C SELECT.

REMARQUE : Si la temperature du congelateur est inferieure &

zero, le temoin lumineux a c6te de I'afficheur du congelateur

s'allume. Ceci est normal.

Ajustement des commandes num_riques

REMARQUE : Attendre au moins 24 heures entre les

ajustements. Verifier de nouveau la temperature avant de

proceder a d'autres ajustements.

S'il est necessaire d'ajuster la temperature :

• Appuyer sur la fleche du refrigerateur ou du congelateur vers

le HAUT (+) ou vers le BAS (-) jusqu'a ce que la temperature

desiree soit atteinte.

Warmer

R_RIGE_ATOR _

(2)

Colder

REMARQUE : La gamme de reglage pour le congelateur varie de

-9°F a 9°F (-23°C a -13°C) et de 32°F a 46°F (0°C a 8°C) pour le

refrig@ateur.

CONDITION/RAISON : AJUSTEMENT DE LA

1EMPCRATURE :

REFRIGERATEUR trop froid Regler la commande du

Reglage incorrect pour les REFRIGERATEUR a 1o plus

conditions eleve

REFRIGERATEUR trop tiede Regler la commande du

Utilisation frequente ou piece REFRIGERATEUR a 1o plus

tres chaude bas

CONGELATEUR trop froid Regler la commande du

Reglage incorrect pour les CONGg:LATEUR a 1o plus

conditions eleve

CONGg:LATEUR trop tiede/ R6gler la commande du

trop peu de glagons CONGg:LATEUR a 1o plus

Utilisation frequente ou bas

utilisation d'un grand nombre

de glagons

Autres caract_ristiques du tableau de commande

num_rique

D'autres caract@istiques se trouvent sur le tableau de

commande & la partie superieure du compartiment de

refrig@ation.

T_moin lumineux d'_tat et r_initialisation du filtre _ eau

REMARQUE : Ne pas utiliser avec de reau

microbiologiquement dangereuse ou de qualite inconnue

sans une d_sinfection adequate avant ou apr_s le syst_me.

L'affichage du filtre a eau vous aidera a savoir quand changer la

cartouche du filtre a eau. Pour changer le filtre, voir la section

"Systeme de filtration d'eau".

TI_MOIN : I_TAT :

99 pour cent Filtre neuf installe

10 pour cent Commander un filtre de

rechange

0 pour cent ou diminution du Remplacer le filtre

debit

• Apres avoir remplace le filtre a eau, appuyer sur RESET

pendant 2 secondes pour faire passer I'affichage du filtre

eau a 99 pour cent.

WATERFILTER

PERCENTLEFT

Max Cool (refroidissement maximal)

La caract@istique Max Cool est utile Iors de periodes d'utilisation

intense de glagons, de I'addition d'un grand nombre d'aliments

ou de temperatures elevees de la piece.

• Appuyer sur Max Cool pour activer la caracteristique de

refroidissement maximal. Le t6moin lumineux MAX COOL

demeure allume pendant 24 heures a moins d'6tre eteint

manuellement.

REMARQUE : L'affichage de la temperature ne change pas. Au

bout de 24 heures le refrigerateur retourne aux points de reglage

precedents de la temperature.

R6initialisation en cas de d_passement de la temperature

La caracteristique de depassement de la temperature est con(_ue

pour vous avertir Iorsque la temperature du refrigerateur s'eleve

au-dessus de 48°F (9°C) ou Iorsque celle du congelateur s'eleve

au-dessus de 15°F (-9°C) pendant plus d'une heure et demie.

L'alarme sonore s'eteint automatiquement Iorsque la temperature

retourne a la normale, mais le temoin lumineux continue de

clignoter pour faire savoir qu'une condition de depassement de

la temperature s'est produite.

IMPORTANT : Si I'alarme de depassement de la temperature se

fait entendre, les aliments peuvent se g&ter. Voir la section

"Pannes de courant" pour plus de renseignements et minimiser

I'ouverture des pores jusqu'a ce que les temperatures retournent

la normale.

• Appuyer sur OVER TEMPERATURE RESET pour eteindre

I'alarme sonore et le temoin lumineux clignotant.

• Over

@Temperature

La caracteristique de depassement de la temperature

continuera d'6tre activee a chaque heure et demie jusqu'a ce

que les temperatures du refrigerateur et du congelateur

soient en-dessous de 48°F (9°C) et 15°F (-9°C),

respectivement.

Holiday Mode (mode vacances)

La caract@istique Holiday Mode est con_ue pour le voyageur qui

desire economiser plus d'energie ou pour les personnes dont les

observances religieuses exigent que la machine a glagons et les

lumieres soient eteintes. En choisissant cette caracteristique, les

points de reglage de la temp@ature demeurent inchanges, la

machine a glagons est desactivee et les ampoules d'eclairage

I'interieur sont eteintes.

• Appuyer sur HOLIDAY MODE pour activer le mode vacances.

Cette caracteristique demeure activee jusqu'a ce que I'on

appuie de nouveau sur la touche Holiday Mode.

_oliday

REMARQUE : Si on a selectionn6 la caract@istique Max

Cool avant d'activer la caracteristique du mode vacances, les

points de reglage demeureront a 32°F (0°C) et -10°F (-23°C)

pour les compartiments de refrigeration et de cong61ation

jusqu'a ce que la caracteristique de refroidissement maximal

soit terminee. Le refrigerateur retournera alors au point de

reglage precedent de la temperature.

Call Service (faire un appel de service)

Si le temoin lumineux Call Service clignote, faire un appel de

service. Voir la section "Assistance ou service" pour des

renseignements sur les appels de service.

• CalJ Service

Door Open (porte ouverte)

Le temoin lumineux Door Open clignote, une alarme retentit et les

ampoules d'eclairage a I'interieur s'eteignent Iorsqu'une porte est

ouverte pendant plus de 10 minutes. Lorsque la porte est fermee,

I'alarme sonore est regl6e de nouveau et s'eteint mais le temoin

Door Open continue de clignoter jusqu'a ce que la temp@ature

soit egale ou inferieure a 45°F (7°C) et 15°F (-9°C) pour les

compartiments de refrig6ration et de congelation respectivement.

On peut egalement reactiver I'alarme sonore Door Open en

appuyant sur OVER TEMPERATURE RESET.

• Door Open

CARACTERISTIQUES

DU REFRIGERATEUR

.......y ...................._i.__i !1Q_.C:_;;__.]

T4moin lumineux d'4tat du filtre _eau dans la grille de la

base

L'indicateur ou le temoin lumineux du filtre a eau vous aidera

savoir quand changer la cartouche du filtre a eau. L'afficheur ou

le temoin lumineux se trouve a la partie superieure du

compartiment de refrig6ration.

REMARQUE : Ne pas utiliser avec de I'eau

microbiologiquement dangereuse ou de qualite inconnue

sans une d6sinfection ad6quate avant ou apr_s le syst_me.

Un filtre a eau neuf devrait afficher une lecture de 99 % et ce

pourcentage continuera de diminuer au fur eta mesure de

I'epuisement de la vie du filtre. Lorsque I'afficheur affiche 10 %, il

est temps de commander un filtre de remplacement. II est

recommande de remplacer la cartouche du filtre a eau darts la

grille de la base Iorsque le temoin lumineux du filtre a eau change

0 % OU Iorsque le debit du distributeur d'eau ou de glagons

diminue beaucoup. (Voir "Remplacement du filtre a eau dans la

grille de la base" plus loin dans cette section).

WATER FILTER

PERCENTLEFT

Apres avoir change la cartouche du filtre & eau, regler de

nouveau le temoin lumineux de I'etat du filtre a eau en appuyant

sur le bouton RESET (reinitialisation) pendant 2 secondes. Le

temoin lumineux changera a 99% Iorsque le temoin du filtre est

regl6 de nouveau.

Remplacement du filtre dans la grille de la base

Reperer le couvercle de la cartouche du filtre a eau dans la

grille de la base a I'avant. Tourner le couvercle dans le sens

antihoraire a une position verticale et retirer ensuite le

couvercle et la cartouche du filtre a travers la grille de la base.

REMARQUE : II y aura de I'eau dans la cartouche. Un

deversement est possible.

2. Retirer le couvercle de la cartouche en le glissant hors de

I'extremite de la vieille cartouche. Le couvercle glissera vers

la gauche ou vers la droite. NE PAS JETER LE COUVERCLE.

3. Sortir la cartouche neuve de son emballage, puis degager le

couvercle protecteur des anneaux d'etancheit&

Faire glisser le couvercle de la cartouche sur la nouvelle

cartouche. Voir I'illustration a I'etape 2.

Avec le couvercle de la cartouche en position verticale,

inserer la cartouche neuve du filtre dans la grille de la base

jusqu'au fond. Tourner le couvercle de la cartouche dans le

sens horaire jusqu'a ce qu'il soit en position horizontale. Jeter

les trois premiers lots de glagons produits apr_s avoir

remplace le filtre.

Utilisation de la machine & gla£ons sans filtre & eau

II est possible de faire fonctionner la machine a glagons sans

utiliser de cartouche de filtre. La glace ne sera pas filtree.

1. Retirer la cartouche de filtre a eau de la grille de la base.

2. Glisser le couvercle de la cartouche pour I'enlever de la

cartouche du filtre. NE PAS JETER LE COUVERCLE. Avec le

couvercle de la cartouche en position verticale, ins@er le

couvercle dans la grille de la base jusqu'au fond.

3. Tourner le couvercle de la cartouche & une position

horizontale. Le couvercle de la cartouche peut ne pas @treau

m_me niveau que la grille de la base.

Irnportants renseignements a savoir au sujet des tablettes

et des ceuvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les couver-

cles peuvent se briser s'ils sent exposes a des changements

soudains de temperature ou a un impact tel que coup

brusque. Pour votre protection, le verre trempe est congu

pour eclater en d'innombrables pieces minuscules. Ceci est

normal. Les tablettes et les couvercles en verre sent Iourds.

Un soin special s'impose lots de leur deplacement pour

eviter I'impact d'une chute.

Les tablettes dans le refrigerateur sent reglables pour satisfaire

vos besoins individuels de rangement.

Le remisage d'aliments semblables ensemble et le r_glage des

tablettes pour convenir aux differentes hauteurs permettront de

trouver plus facilement I'article exact. Ceci reduira egalement le

temps d'ouverture de la porte du refrig6rateur, ce qui

economisera de I'energie.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/cadre en I'inclinant vers le haut a I'avant et

en la/le soulevant hers des supports de tablette. Tirer la

tablette tout droit.

2. Replacer la tablette/le cadre en guidant les crochets

I'arriere de la tablette dans les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'a ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

3. Abaisser I'avant de la tablette et verifier pour vous assurer

que la tablette est bien fixee en place.

.... o i o °

_._.,.. f;_il)12C'liil II07; ii¢ IOS

Le tiroir de specialitSs alimentaires est con(;u pour fournir des

temperatures d'entreposage plus froides que la temperature

moyenne du refrigerateur. L'air dans le tiroir peut _tre regl6 sur la

gamme de temperatures d'entreposage de 28 °- 32°F (-2 °- 0°C)

recommandees par I'organisme National Livestock and Meat

Board pour les viandes frafches. La hauteur du tiroir est

egalement suffisante pour y ranger de grands plateaux de f_tes.

Pour enlever et r_installer le tiroir de sp_cialit_s

alimentaires :

1. Retirer le tiroir de specialites alimentaires en le roulant jusqu'a

la butee. Soulever legerement I'avant. Sortir le tiroir

completement.

2= Replacer le tiroir en plagant les roulettes entre la roulette

avant de la glissiere et la glissiere. Pousser le tiroir vers le

haut puis sur la glissiere. Glisser le tiroir vers I'arriere

completement.

.... ,< " /.... <

)..iIi)_.)_(i i i_II I I%1). i';I

I II I I i_,, ,_ s ,,,I.,i_ I* _ I+>+ I

La commande de temperature du tiroir de specialitSs alimentaires

permet d'ajuster la temperature d'entreposage du tiroir. L'air froid

penetre darts le tiroir de specialites alimentaires par une

canalisation d'air entre le congelateur et le refrigerateur. Le

reglage de la commande permet de laisser passer plus ou moins

d'air froid dans la canalisation. Regler la commande & "Cold"

pour fermer la canalisation d'air.

IMPORTANT :Si un article g_le dans le tiroir de specialites

alimentaires, le tiroir utilitaire ou le bac & legumes, tourner la

commande de temperature du tiroir & viande & "Cold".

__._LLL----

Guide d'entreposage des viandes

Garder la plupart des viandes dans leur emballage original du

moment qu'il est hermetique eta I'epreuve de I'humidite.

Envelopper de nouveau si necessaire. Voir le tableau suivant pour

les temps d'entreposage. Lorsque la viande dolt _tre entreposee

plus Iongtemps que les temps indiques, congeler la viande.

Poisson frais ou crustaces ..a utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.)..1-2 jours

Charcuterie, steaks/r6tis ........................................... 3-5 jours

Viandes salaisonnees .............................................. 7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

Pour retirer et replacer le bac &I_gumes ou le tiroir

utilitaire:

1. Retirer le contenu du tiroir.

2. ,i, I'aide de la poignee, faire glisser le bac tout droit jusqu'a la

butee.

3. En soulevant 16g_rement le couvercle du bac, retirer la

roulette du bac de la rainure sur la paroi lat_£rale et tirer le bac

un angle pour enlever la roulette du bac de I'arriere de la

grande roulette sur la rainure de soutien centrale.

4= Replacer le bac en soulevant k£gerement le couvercle du bac

et en positionnant la roulette en angle & I'arriere de la grande

roulette sur la rainure de soutien centrale, puis engager I'autre

roulette du bac dans la rainure de la paroi laterale. Faire

glisser le bac completement pour le remettre en place.

- ,_ _, _ _ ,, ,,, _ ..... _

",i) " <]I .............

On peut contr61er le degre d'humidit_£ dans le bac a k£gumes

etanche. Les commandes se trouvent a I'avant de chaque bac.

Les commandes peuvent _tre ajust_£es a n'importe quel r_£glage

entre LOW et HIGH.

En position LOW (ouvert) le reglage laisse echapper I'air humide

du bac a k£gumes pour mieux conserver les fruits et k£gumes

pelures.

• Fruits : Laver, laisser secher et garder au refrig6rateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits jusqu'au moment de leur utilisation.

Trier et garder les petits fruits dans le contenant original dans

le bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac en papier ferm_£ sans _tre serre.

• L_£gumes a pelure : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme) le r_£glage permet de retenir I'humidit_£

I'interieur du bac pour mieux conserver les k£gumes a feuilles

frais.

L_£gumesa feuilles : Laver a I'eau froide, _£goutter et couper

ou eliminer les sections endommag_£es et decolor_£es. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Emplacements de la commande d'humidit_ :

Pour enlever et replacer les couvercles des bacs

I_gumes :

1. Retirer les aliments reposant sur le couvercle des bacs. Ouvrir

les deux bacs d'environ 4 po (10,16 cm). Passer les deux

mains sous la tablette de verre et la soulever doucement

jusqu'a ce qu'elle se degage. Incliner la tablette et la retirer

du r_£frigerateur en prenant soin de ne pas heurter le verre.

2. Replacer le couvercle des bacs a legumes en tenant

fermement la tablette de verre avec les deux mains, en

I'inclinant et en la positionnant au-dessus des glissieres de

support. Abaisser doucement la tablette sur les glissieres de

support de la paroi lat_£rale.

//, ,\\

REMlRQUE : Garder les oeufs dans un contenant i couvercle

ou dans le contenant original sur une tablette int_£rieure pour un

remisage prolonge. %

Pour retirer et r6installer le casier &vin :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

CARACTERISTIQUES

DU CONGELATEUR

1,11%1 ill<l[ Ii I,I

i=I L

Mise en marche/arr_t de la machine &glaq.ons :

Le commutateur marche/arrSt pour la machine a glagons est un

bras de commande en broche situe sur le c6te de la machine &

gla£:ons.

1. Pour mettre la machine & gla_ons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a glagons s'arr_te

automatiquement. Au fur eta mesure de la fabrication de la

glace, les gla(;ons remplissent le bac d'entreposage. Les

glagons soulevent le bras de commande en broche a la

position OFF (elevee).

Pour un arr_t manuel, soulever le bras de commande en

broche & la position OFF (elev6e) et ecouter le declic pour

s'assurer que la machine & gla(;ons ne continuera pas de

fonctionner.

Augmentation du taux de production de gla_ons :

• Dans le mode de production normale, la machine & gla_ons

devrait produire de 7 a 9 lots de gla9ons par periode de 24

heures. Si les glagons ne sont pas fabriques assez

rapidement, tourner la commande du congelateur vers un

chiffre plus eleve (plus froid). Attendre 24 heures entre chaque

augmentation.

Entretien du bac d'entreposage de gla£ons :

1. Vider le bac & gla(;ons. Utiliser de I'eau tiede pour fondre la

glace si necessaire.

REMARQUE : Ne jamais utiliser un objet pointu pour briser

les gla(;ons dans le bac. Cette action peut endommager le

bac et le mecanisme du distributeur.

2. Laver le bac & I'aide d'un detergent doux, bien rincer et

secher a fond. Ne pas utiliser de nettoyants forts ou abrasifs

ni de dissolvants.

ANOTER :

• Accorder 24 heures pour produire la premiere quantite de

glagons.

Jeter les trois premieres quantites de gla(_ons produites pour

eviter les impuretes qui peuvent _tre expulsees du systeme.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla(_ons.

12viter de brancher la machine a gla(_ons a un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine a glagons et causer une pietre

qualite de gla(_ons. Si une alimentation d'eau adoucie ne peut

pas _tre evitee, s'assurer que I'adoucisseur d'eau fonctionne

bien et est bien entretenu.

•II est normal que les glagons collent ensemble aux coins. IIs

se separeront facilement.

• Ne pas forcer le bras de commande en broche vers le haut ou

vers le bas.

• Ne pas garder quoi que ce soit sur le dessus de la machine

gla9ons ou dans le bac a gla(_ons.

•II est possible que 3 & 4 jours soient necessaires pour que le

bac a gla(_ons se remplisse completement, si on n'utilise pas

de gla(_ons.

Le panier du congelateur peut _tre utilise pour garder des sacs

de fruits et de legumes congeles qui pourraient glisser hors des

tablettes de congelateur.

Pour enlever et r6installer le panier du cong61ateur :

1. Arr_ter la machine a gla(_ons, Retirer le panier du congelateur.

2. So@ever le devant du panier et le glisser completement vers

I'exterieur.

3. Replacer le panier en appuyant I'arriere du panier dans les

glissieres de la tablette. Abaisser le devant du panier.

4. Mettre en marche la machine a gla9ons.

Guide d'entreposage des aliments surgel6s

Les periodes de conservation varieront selon la qualite et le type

d'aliment, le type d'emballage ou de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sent normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et Fair a I'interieur de I'emballage se

sont condenses,

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib [907 a 1 350 g par L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace dans le

congelateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace pour que

la porte ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

CARACTERISTIQUES

DE LA PORTE

Les deux compartiments superieurs de la porte peuvent contenir

des bouteilles de 2 litres et sont reglables. Le compartiment

inferieur de la porte est fixe et peut contenir des contenants de

un gallon.

Compartiment pour contenant de un gallon

REMARQUE : Ne pas placer une tablette interieure directement

en face du compartiment pour contenants de un gallon, tel

qu'illustre. Le compartiment pour contenants de un gallon ou son

contenu emp_chera la porte du refrigerateur de se fermer et

pourrait endommager les compartiments et les tablettes.

Compartiments dans la porte

Pour enlever et r_installer los compartiments dans la

porte :

1. Enlever le compartiment en le soulevant et en le retirant tout

droit

2. Reinstaller le compartiment en inserant les crochets dans les

encoches sur les deux c6tes de la porte du refrigerateur.

Pousser sur le compartiment pour I'enclencher en place.

ENTRETIEN DU

P P

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer

un d4c_s, une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections a peu

pres une fois par mois pour emp_cher une accumulation

d'odeurs. Essuyer les renversements immediatement.

Nettoyage du r4frig4rateur :

1. Enlever la grille superieure. Voir la section "Commutateur

marche/arr_t".

2. Mettre le commutateur a la position OFF (arr_t).

3. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

4. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs ou forts tels que

les nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole, sur les pieces en plastique, les garnitures

interieures et de portes ou les joints de portes. Ne pas

utiliser d'essuie-tout, tampons a recurer ou autres articles

de nettoyage abrasifs. Ces produits risquent d'egratigner

ou d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

5. Laver les surfaces exterieures en acier inoxydable ou peintes

avec une eponge propre ou un linge doux et un detergent

doux dans de I'eau tiede. Ne pas utiliser de nettoyants

abrasifs ou forts. Secher a fond avec un linge doux. Pour

mieux proteger les surfaces metalliques exterieures peintes

contre les dommages, appliquer une cire pour appareil

electromenager (ou cire en p&te) pour automobile avec un

linge propre et doux. Ne pas cirer les pieces en plastique.

REMARQUE : Pour conserver a votre refrig6rateur en acier

inoxydable son aspect neuf et enlever les petites egratignures

ou marques, il est suggere d'utiliser le Nettoyant et poll pour

acier inoxydable approuve par le fabricant.

IMPORTANT : Ce nettoyant est destine aux pieces en acier

inoxydable seulement!

Veiller a ce que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact accidentel, nettoyer la piece de plastique

avec une eponge et un detergent doux et de I'eau tiede.

Secher a fond avec un linge doux. Pour commander le

nettoyant, voir la section "Accessoires".

6. Nettoyer regulierement les serpentins du condenseur situes

derriere le panneau d'aeration de la grille superieure. II se

peut que les serpentins aient besoin d'etre nettoyes aussi

souvent qu'a tousles deux mois. Ce nettoyage pourrait aider

economiser de I'energie.

• Employer un aspirateur avec un accessoire long pour

nettoyer les serpentins du condenseur Iorsqu'ils sont

sales ou poussiereux.

7. Nettoyer le bac de degivrage avec un detergent doux et de

I'eau tiede. Secher a fond.

• Oter la grille de la base en enlevant une visa chaque

extremite.

• Retirer le bac de degivrage en poussant vers le haut sur

I'attache de retenue sous le refrigerateur tout en glissant

le bac vers I'avant.

1 2

1. Bac de d#givrage

2. Attache de retenue

Reinstaller le bac de degivrage en positionnant le bord du

bac a environ 7 po (17,8 cm) du c6te gauche du

refrigerateur. Soulever le bac de degivrage dans les

guides et le pousser puis placer le bac du c6te interne de

I'attache de retenue. Reinstaller la grille de la base et

ses vis.

8. Mettre le commutateur a la position ON (marche).

9. Reinstaller la grille superieure. Voir la section "Commutateur

marche/arr_t".

REMARQUE : Votre r6frigerateur ne pourra pas accommoder

toutes les ampoules pour apparels menagers. S'assurer de faire

le remplacement par une ampoule de grosseur et de forme

semblables. Les lampes demandent une ampoule d'appareil

menager de 40 a 60 watts. Les ampoules de remplacement sont

disponibles chez votre marchand.

1. Enlever la grille sup@ieure, voir la section "Commutateur

marche/arr@".

2. Mettre le commutateur a la position OFF (arr_t).

3. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et un detergent liquide. Bien rincer et secher le

protecteur d'ampoule.

4. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, force et tension.

5. Replacer le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

6. Mettre le commutateur a la position ON (marche).

7. Reinstaller la grille sup@ieure, voir la section "Commutateur

marche/arrSt".

Lampes du tableau de commande du r_frig_rateur

Acceder a I'arriere du tableau de commande du refrigerateur et

du congelateur (situe a la pattie superieure du compartiment de

refrig@ation) pour enlever et remplacer I'ampoule d'eclairage.

Lampe du cong_lateur (au-dessus du bac d'entreposage

de gla<;ons)

Acceder a I'arriere du tableau (situe a la partie superieure du

compartiment de congelation) pour enlever et remplacer

I'ampoule d'eclairage.

Si le service dolt 6tre interrompu pendant 24 heures ou moins,

garder les deux portes du refrigerateur fermees pour aider les

aliments a demeurer froids et congeles.

Si le service dolt 6tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

entrep6t frigorifique.

Placer 2 Ibs (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas d'entrep6t frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

.&.NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

de pains et de p&tisseries. Si les aliments contiennent des

cristaux de glace, ils peuvent @re remis a congeler m_me si la

qualite et la saveur risquent d'@re affectees. Si les aliments

semblent de pietre qualite, les jeter.

Votre refrigerateur est muni de la caracteristique Holiday Mode

(Mode de vacances), qui est congue pour le voyageur qui desire

economiser plus d'energie. En selectionnant cette caracteristique

les reglages de temperature resteront les m_mes mais la

machine a glagons sera desactivee et les lampes interieures

s'eteindront.

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres articles.

2. Appuyer sur la touche HOLIDAY MODE.

3. Si votre refrigerateur a une machine a gla(_ons automatique,

fermer I'approvisionnement d'eau de la machine a glagons.

4. Vider le bac a glagons.

5. Quand vous revenez de vacances, appuyer sur HOLIDAY

MODE pour retourner au fonctionnement normal.

Si vous choisissez d'arr_ter le fonctionnement du

r_frigerateur avant votre absence :

1. Enlever tousles aliments du refrig@ateur.

2. Si votre refrigerateur a une machine a glat;ons automatique :

• Fermer I'approvisionnement d'eau de la machine

glat;ons au moins une journee a I'avance.

• Lorsque la derniere quantite de gla(_ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee).

3. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFR Voir la section "Reglage

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. ,&,I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fa(_on ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

DEPANNAGE

Essayer les solutions sugg6r6es ici en premier afin d'6viter

le co_t d'une visite de service inutile.

Le r6frig6rateur ne fonctionne pas

• Le cordon d'alimentation 61ectrique est-il d6branch6?

Brancher sur une prise & 3 alveoles reliee a la terre.

Un fusible est-il grill6 ou le disjoncteur s'est-il d6clench6?

Remplacer le fusible ou reenclencher le disjoncteur.

Le r6glage du r6frig6rateur ou du cong61ateur est-il a la

position OFF (arr6t)? Voir la section "Utilisation des

commandes".

Le r6frig6rateur est-il en train de se d6givrer? Verifier si le

refrigerateur fonctionne au bout de 30 minutes. Le

refrigerateur executera regulierement un programme

automatique de degivrage.

Le r6frig6rateur ne refroidit pas? Pour les modeles avec

cemmandes numeriques, tourner I'appareil a OFF, ensuite

ON de nouveau pour la remise en marche. Voir la section

"Utilisation des commandes'. Si cette action ne corrige pas

le probleme, faire un appel de service.

Les ampoules n'6clairent pas

•Le cordon d'alimentation 61ectrique est-il d6branch6?

Brancher sur une prise & 3 alveoles reliee a la terre.

• Une ampoule d'6clairage est-elle desserr6e darts la

douille ou grill6e? Voir la section "Remplacement des

ampoules d'eclairage".

La porte a-t-elle ete ouverte pendant plus de 10 minutes?

Lorsque la porte est ouverte pendant plus de 10 minutes, le

temoin lumineux "Door open" (porte ouverte) clignote et les

ampoules d'eclairage a I'interieur s'eteignent. Voir "Porte

ouverte" darts la section "Utilisation des commandes"

Le plat de d6givrage contient de reau

•Le r6frig6rateur est-il en train de se d6givrer? L'eau

s'evaporera. II est normal que I'eau degoutte dans le plat de

degivrage.

•Y a-t-il plus d'humidit6 que d'habitude? Preveir que I'eau

dans le plat de degivrage prendra plus de temps a s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps dans des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur

fonctionnera a environ 80% du temps. Dans des conditions

plus chaudes, prevoir un fonctionnement encore plus

frequent.

Vient-on d'ajouter une grande quantite d'aliments au

r6frig6rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrig6rateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Les portes sont-elles ouvertes fr6quemment? Prevoir que

le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver I'energie, essayer de sortir tout ce dent veus avez

besoin du refrigerateur a la lois, garder les aliments organises

de sorte qu'ils soient faciles a trouver et fermer la porte des

que les aliments sent retires.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir la section "Utilisation des

commandes".

• Les portes sont-elles compl_tement ferm6es? Pousser les

portes pour qu'elles soient bien fermees. Si les portes ne se

ferment pas completement, voir "Les portes ne se ferment

pas completement" plus loin dans cette section.

•Les serpentins du condenseur sont-ils sales? Cette

situation emp_che le transfert de Fair et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir la section "Nettoyage'.

Les joints des portes sont-ils herm6tiques sur tout le

contour? Contacter une personne qualifiee ou un technicien.

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien appareil du fait de son moteur tres

efficace.

Le r6frig6rateur semble faire trop de bruit

•Les bruits peuvent 6tre normaux pour votre r6frig6rateur.

Voir la section "Sons normaux",

La machine & gla£ons ne produit pas de gla£ons ou trop

peu

La machine agla£:ons vient-elle juste d'6tre installee? Le

bac a gla(_ens peut contenir de 14 a 17 Ib (6,6 a 7,7 kg) de

glace. Le bac a gla£ons peut prendre trois a quatre jours pour

se remplir completement, si on n'utilise pas de la glace

durant cette periode.

La temperature du congelateur est-elle assez froide pour

produire des gla£:ons? Attendre 24 heures apres la

connexion de la machine a gla(;ons pour la production de

gla_ons. Voir la section "Utilisation des cemmandes".

Le bras de commande en broche de la machine _gla_ons

est-il en position OFF (61ev6e) (sur certains modeles)?

Abaisser le bras de commande en broche a la position ON

(abaissee). Voir la section "Machine a glagons et bac/seau

d'entreposage'.

Le robinet d'arr6t de la canalisation d'eau reliee au

r6frig6rateur est-il ouvert? Ouvrir le robinet d'eau. Voir la

section "Raccordement de la canalisation d'eau au

refrigerateur" darts les Instructions d'installation.

Un gla£_onest-il coinc6 dans le bras de 1'6jecteur? Enlever

le gla(_on coince a I'aide d'un ustensile en plastique, Voir la

section "Machine & glagons et bac/seau d'entreposage".

Y a-t-il de I'eau dans le moule de la machine agla£ons ou

est-ce qu'aucun gla_on n'a et_ produit? Verifier si le

refrigerateur a ete branche a la canalisation d'eau de la

maison, et si le robinet d'arr_t de la canalisation est ouvert.

Voir la section "Raccordement de la canalisation d'eau au

refrigerateur" clans les Instructions d'installation.

Une grande quantit_ de gla£:ons vient-elle d'etre enlev_e?

Accorder 3 & 4 jours pour que le bac & gla_ons vide se

remplisse, si aucun glagon n'est utilise pendant cette

periode.

Les r_glages sont-ils faits correctement? Voir la section

"Utilisation des commandes".

REMARQUE : Si cette situation n'est pas attribuable ace qui

pr6c_de, il peut exister un probleme avec la canalisation d'eau.

Faire un appel de service.

Mauvais goQt, odeur ou couleur grise des gla_.ons

•Les raccords de plomberie sont-ils neufs et causent-ils

une d_coloration et un mauvais goQt des gla£ons? Jeter

les premieres quantites de gla(_ons.

•Les gla£_ons ont-ils ete gard_s trop Iongtemps? Jeter les

vieux gla(;ons et en faire une nouvelle provision.

•Le congelateur et le bac agla£:ons ont-ils besoin d'6tre

nettoy_s? Voir la section "Nettoyage" ou "Machine a gla(;ons

et bac/seau d'entreposage".

Les aliments dans le congelateur ou le r_frigerateur ont-

ils et_ bien emball_s? Utiliser un emballage hermetique et

I'epreuve de I'humidite pour emp_cher le transfert d'odeur

aux aliments entreposes.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

La cloison entre les deux sections est tilde

La temperature tiede est probablement attribuable & un

fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es darts une

section ou I'autre? Cette obstruction emp_che le

mouvement de I'air froid du congelateur au refrigerateur.

Enlever tous les objets places en avant des ouvertures

d'aeration. Consulter la section "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La ou les portes sont-elles ouvertes souvent? Prevoir que

le refrigerateur deviendra tiede dans ce cas. Pour garder le

refrigerateur froid, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments bien

organises et fermer la porte des que les aliments sont retires.

Vient-on d'ajouter une grande quantit_ d'aliments au •

r_frig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs heures

peuvent _tre necessaires pour que le refrigerateur revienne & •

la temperature normale.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir la section "Utilisation des

commandes'.

Le refrigerateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil a OFF ensuite

ON de nouveau pour la remise en marche. Voir la section

"Utilisation des commandes". Si cette action ne corrige pas

le probleme, faire un appel de service.

IIyaune accumulation d'humidit_ &I'int_rieur

Les ouvertures de circulation d'air sont-elles obstru_es

dans le r_frig_rateur? Enlever tousles objets en avant des

ouvertures d'air. Se referer & la section "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'air.

La ou les portes sont-elles ouvertes souvent? Pour eviter

I'accumulation d'humidite, essayer de sortir tout ce dont

vous avez besoin du refrigerateur a la fois, en gardant les

aliments organises et fermer la porte des que possible.

•La piece est-elle humide? II est normal que I'humidite

s'accumule & I'interieur du refrigerateur Iorsque I'air de

I'exterieur est humide.

• Les aliments sont-ils bien emball_s? Verifier que tousles

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir la section "Utilisation des

commandes'.

•Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se forment apres que le

refrigerateur se degivre automatiquement.

Les portes ne se ferment pas compl_tement

•Les emballages d'aliments emp6chent-ils la porte de

fermer? Reorganiser les contenants de sorte qu'ils soient

plus rapproches et prennent moins d'espace.

Le bac agla£:ons ou le seau agla£:ons est-il en bonne

position? Pousser le bac & gla(;ons jusqu'au fond. Si le bac

ne va pas jusqu'au fond, il n'est peut-_tre pas droit. Le retirer

et essayer de nouveau. Voir la section "Machine a gla(;ons et

bac/seau d'entreposage'.

Les plats, tablettes, bacs ou paniers sont-ils en bonne

position? Placer le couvercle du bac & legumes et tous les

plats, tablettes, bacs et paniers & la position correcte. Voir

plus de renseignements & la section "Bac & legumes et

couvercle du bac & legumes".

Les joints sont-ils collants? Nettoyer les joints d'etancheite

conformement aux directions dans la section "Nettoyage".

Le refrig_rateur branle-t-il ou semble-t-il instable? Niveler

le refrigerateur. Consulter la section "Ajustement des portes"

ou "Nivellement du refrigerateur" dans les Instructions

d'installation.

Les portes sont difficiles &ouvrir

•Les joints sont-ils sales ou collants? Nettoyer les joints

d'etancheite conformement aux directions dans la section

"Nettoyage'.

ASSISTANCE

OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de service. Si vous avez encore

besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaftre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront & mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement les pieces de

rechange d'origine. Les pieces de rechange d'origine

conviendront et fonctionneront bien parce qu'elles sent

fabriquees selon les m_mes specifications precises utilisees pour

fabriquer chaque nouvel appareil KITCHENAID ®.

Pour Iocaliser des pieces de rechange d'origine dans votre

region, telephoner au Centre d'interaction avec la clientele ou au

centre de service designe le plus proche.

Telephoner sans frais au Centre d'interaction avec la clientele de

KitchenAid Canada au : 1-800-461-5681 Du lundi au vendredi -

de 8 h 00 & 18 h 00 (HNE). Samedi - de 8 h 30 a 16 h 30 (HNE).

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils menagers.

• Ref6rences aux concessionnaires Iocaux.

Pour service au Canada

Telephoner au 1-800-807-6777. Les techniciens de service

design6s par KitchenAid Canada sont formes pour remplir la

garantie des produits et fournir un service apres garantie partout

au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire

KitchenAid Canada en soumettant toute question ou

probleme a :

Centre d'interaction avec la clientele

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Pour commander des accessoires, composer le 1-800-442-9991

et demander le numero de piece approprie ci-dessous ou

contacter votre marchand autorise KitchenAid. Au Canada,

composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable

Commander le n° de piece 8171420

Cartouches de filtre _eau darts la grille de la base :

REMARQUE : Ne pas utiliser avec de I'eau

microbiologiquement dangereuse ou de qualite inconnue

sans une desinfection ad6quate avant ou aprbs le systeme.

Cartouche standard :

Commander le n° de piece 4396164 (LC 400)

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau la grille de la base, module WF-LC4OO/LC400

Ce produit a _t_ teste et certifi_ par NSF International en vertu de la norme

42 ANSl/NSF pour la r_duction du goQtet de rodeur du chlore (cat_gorie I) et

en vertu de la norme 53 ANSI/NSF pour la r_duction du plomb, kystes et turbiditY.

Capacit6 :400 gallons (1514 litres)

D6bit de service :0,5 GPM (1,89 L/min) & 60 Ib/po2.

R6d. de substances U.S. EPA Affluent Effluent Effluent % de r6d. % de r6d. Num6ro de

Effets esthetiques MCL moyen maximal moyen minimale moyenne test NSF

GoQt/odeur de chlore n.d. 2,0 mg/L n.d. 0,04 mg/L n.d. 98% 994707

Particules n.d. 610 000/mL* n.d. 154/mL n.d. 99% 994711

R6duction de U.S. EPA Affluent Effluent Effluent % de r6d. % de r6d. Num6ro de

contaminant MCL moyen maximal moyen minimale moyenne test NSF

Kyste 99,95%** 89 250/mL* 6/mL 2,3/mL 99,993% 99,997% 994710

Turbidite 0,5 NTU 29 NTU 0,12 NTU 0,09 NTU 99,59% 99,69% 994710

PIomb : a pH 6,5 0,015 mg/L 0,16 mg/L*** 0,001 mg/L 0,001 mg/L 99,4% 99,4% 994708

Plomb : a pH 8,5 0,015 mg/L 0,16 mg/L*** 0,002 mg/L 0,001 mg/L 98,8% 99,4% 994709

II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

Mod_le WF-LC400 Le systeme de contr61e du filtre mesure

la quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90% de la vie utile du filtre est

eceulee, le t_mein lumineux du filtre passe du vert au jaune.

Lorsque 100% de la vie utile du filtre est ecoulee, le temoin

lumineux du filtre passe du jaune au rouge et il est

recemmande de remplacer le filtre. Utiliser une cartouche de

remplacement LC400, n° de piece 4396164. Prix suggere au

d_tail en 2002 de 39,95 $US/49,95 SCAN. Les prix sont

sujets a des changements sans preavis.

Le produit ne dolt _tre utilise que pour I'eau froide seulement.

Ne pas utiliser avec de I'eau microbiologiquement

dangereuse ou de qualit6 inconnue sans une d6sinfection

ad6quate avant ou apr_s le syst_me.

• Veuillez consulter la page de couverture ou la section

"Assistance ou service" pour le nom, I'adresse et le numero

de telephone du fabricant.

• Veuillez consulter a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/Param_tres

d'approvisionnement en eau.

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temperature d'eau 33 ° - 100 °F (0,6 ° - 37,8 °C)

* L'exigence de test est au moins 100 000 particules/mL de poussiere de test fine AC.

** Le rendement en rapport aux kystes est le % de r_duction, d'apr_s la norme 53 NSF.

*** L'exigence de test est 0,15 mg/L _+10%. Ces contaminants ne sont pas n_cessairement dans votre approvisionnement d'eau. Le rendement peut

varier selon les conditions locales de I'eau.

(¢ NSF est une marque de commerce d_pos_e de NSF International.

P P P

GARANTIE DU REFI GERATEUR ENCASTRE KITCHENAID ®

GARANTIE COMPLI_TE DE DEUX ANS SUR LE RI_FRIGI_RATEUR

Pour une periode de deux ans a partir de la date d'achat, Iorsque ce refrigerateur (& I'exclusion des cartouches du filtre d'eau) est utilise

et entretenu conformement aux instructions fournies avec le produit, KitchenAid paiera pour les pieces de rechange specifiees par

I'usine et les frais de reparation pour corriger les vices de materiaux ou de fabrication. Les pieces de rechange et les frais de main

d'oeuvre pour corriger les vices des ampoules d'eclairage, pendant un an. Les travaux doivent _tre effectues par une compagnie de

service designee par KitchenAid.

Cartouche de filtre a eau : garantie limitee de 30 jours du filtre a eau. Pour une periode de 30 jours a partir de la date d'achat, Iorsque ce

filtre est utilise et entretenu conformement aux instructions fournies avec le produit, KitchenAid paiera pour les pieces de rechange pour

corriger les vices de materiaux et de fabrication.

GARANTIE COMPLI_TE DE LA TROISII_ME ALA SIXII_ME ANNI_E INCLUSIVEMENT SUR

LES PII_CES DU SYSTI_ME DE RI_FRIGI_RATION SCELLI_, TELLES QU'INDIQUI_ES

De la troisieme & la sixieme annee inclusivement a partir de la date d'achat, Iorsque ce refrigerateur est utilise et entretenu

conform_ment aux instructions fournies avec le produit, KitchenAid paiera pour les pieces de rechange specifi6es par I'usine et les frais

de reparation pour corriger les vices de materiaux ou de fabrication dans le syst_me de refrigeration scelle. Ces pieces sont : le

compresseur, I'evaporateur, le condenseur, le dispositif de sechage et les tubes de raccord. Les travaux doivent _tre effectues par une

compagnie de service design6e par KitchenAid.

GARANTIE LIMITI_E DE LA SEPTII_ME ALA DOUZlI_ME ANNI_E

INCLUSIVEMENT SUR LE SYSTI_ME DE RI_FRIGI_RATION SCELLI_

De la septieme a la douzieme annee inclusivement a partir de la date d'achat, Iorsque ce refrigerateur est utilise et entretenu

conformement aux instructions fournies avec le produit, KitchenAid paiera pour les pieces de rechange specifiees par I'usine pour

corriger les vices de materiaux ou de fabrication dans le systeme de refrigeration scelle. Ces pieces sont : le compresseur,

I'evaporateur, le condenseur, le dispositif de sechage et les tubes de raccord.

GARANTIE LIMITI_E AVIE SUR LES COMPARTIMENTS DANS LA PORTE

Pour la vie utile du produit, Iorsque ce refrigerateur est utilise et entretenu conform_ment aux instructions fournies avec le produit,

KitchenAid remplacera tousles compartiments dans la porte par suite de vices de materiaux ou de fabrication.

KitchenAid ne paiera pas pour :

1. Les visites de service pour rectifier I'installation du refrigerateur, montrer a I'utilisateur comment utiliser le refrigerateur ou remplacer

des fusibles, rectifier le c&blage electrique ou la plomberie du domicile, remplacer des ampoules electriques, ou les filtres a eau de

rechange sauf ce qui est indiqu6 ci-dessus.

2. Les reparations Iorsque le refrigerateur est utilise a des fins autres qu'un usage unifamilial normal.

3. La prise en charge et la livraison du rdrigerateur. Le refrigerateur est con9u pour _tre repare a domicile.

4. Les dommages causes par : accident, modification, mesusage, abus, incendie, inondation, mauvaise installation, actes de Dieu, ou

I'utilisation de produits non approuves par KitchenAid ou KitchenAid Canada.

5. Toute perte d'aliments ou de medicaments attribuable a une malfonction du produit.

6. Les reparations de pieces ou systemes attribuables a des modifications non autorisees de I'appareil menager.

7. Uenlevement et le remplacement de garnitures ou de panneaux decoratifs qui nuisent a I'entretien du produit.

8. La main d'oeuvre ou les pieces installees par une compagnie de service non designee durant la periode de garantie complete,

moins d'une approbation par KitchenAid avant que le service ne soit effectu&

9. Au Canada, les frais de deplacement ou de transport pour les clients qui habitent dans des regions eloignees.

10. Les frais de main-d'oeuvre durant les periodes des garanties limitees.

KITCHENAID ET KITCHENAID CANADA DI_CLINENT TOUTE RESPONSABILITI_

AU TITRE DE DOMMAGES SECONDAIRES OU INDIRECTS

Certains €tats ou provinces peuvent ne pas admettre I'exclusion ou la limitation des dommages secondaires ou indirects; par

consequent, I'exclusion ou la limitation mentionnee ci-dessus peut ne pas s'appliquer dans votre cas. Cette garantie vous confere des

droits juridiques specifiques; vous pouvez egalement jouir d'autres droits, variables d'un Etat a un autre ou d'une province a une autre.

AI'exterieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid

autoris6 pour d6terminer si une autre garantie s'applique.

Si vous avez besoin de service, consulter d'abord la section "Depannage" dans ce manuel. Apr_s avoir verifie la section "D_pannage",

une aide additionnelle peut _tre trouvee en verifiant la section "Assistance ou service" ou en telephonant au Centre d'interaction avec la

clientele KitchenAid au 1-800-422-1230 (sans frais), de n'importe o(4aux €:.-U. Au Canada, contacter votre compagnie de service

autorisee par KitchenAid Canada ou telephoner au 1-800-807-8777. 8/01

Conserver ce manuel et le requ de vente ensemble pour

reference ulterieure. II faut fournir une preuve d'achat ou de

date d'installation pour le service au titre de la garantie.

Veuillez noter les renseignements suivants apropos du

refrigerateur pour mieux obtenir assistance ou service en cas de

besoin. Vous devriez connaftre les numeros de modele et de serie

complets. Vous pouvez trouver cette information sur la plaque

signaletique sur la paroi interne du compartiment de refrigeration.

Nora du marchand

Adresse

Num6ro de t616phone

Num6ro de mod61e

Num_ro de s_rie

Date d'achat

2257388

Tous droits r6serv6s.

® Registered Trademark/TM Trademark of KitchenAid, U.S.A. KitchenAid Canada licensee in Canada

® Marca Registrada/TM Marca de comercio de KitchenAid, U.S.A. Uso en Canada bajo licencia de KitchenAid Canada

® Marque depos6e/TM Marque de commerce de KitchenAid, U.S.A., Emploi licencie par KitchenAid Canada au Canada

10/02

Printed in U.S.A.

Impreso en EE..UU.

Imprime aux E.-U.

Kitchenaid KBRS36FKX01 Bottom Freezer Built in Refrigerator

Product's Documents

Use & Care Guide

Specifications

KitchenAid KBRS36FKX01 Questions and Answers
