MODELS
L400L • L500L • L700L
Page 1
!
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY
TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel
and lock the service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to pre-
vent backdrafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American
Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electri-
cal wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. To reduce the risk of fire, use only metal ductwork.
8. If this unit is to be installed over a tub or shower, it must be marked
as appropriate for the application and be connected to a GFCI
(Ground Fault Interrupter) - protected branch circuit.
9. Never place a switch where it can be reached from a tub or
shower.
10. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous
or explosive materials and vapors.
2. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.
3. If ventilator is installed in an unconditioned space (such
as an attic): Surround the ventilator with thermal insulation - to
minimize possible condensation.
4. Please read specification label on product for further information
and requirements.
LOSONE SELECT
®
VENTILATORS
In-Line 120V
READ AND SAVE THESE INSTRUCTIONS
TABLE OF CONTENTS
This manual is divided into sections as follows:
“TYPICAL INSTALLATION”
This section shows a common installation in new and existing,
frame construction.
- Mounting (new construction)
- Mounting (existing construction)
- Wiring
- Ducting (straight-through blower discharge)
“MOUNTING OPTIONS”
“WIRING OPTIONS”
-Wiring Plate Position
“DUCTING OPTIONS”
- Blower Discharge Positions
- Ducting (right angle blower discharge)
“USE AND CARE”
“SERVICE PARTS”
“WARRANTY”
Installer: Leave this manual with the homeowner.
Homeowner: Use and Care information on page 3.
Page 1
Page 2
MODELS
L400L • L500L • L700L

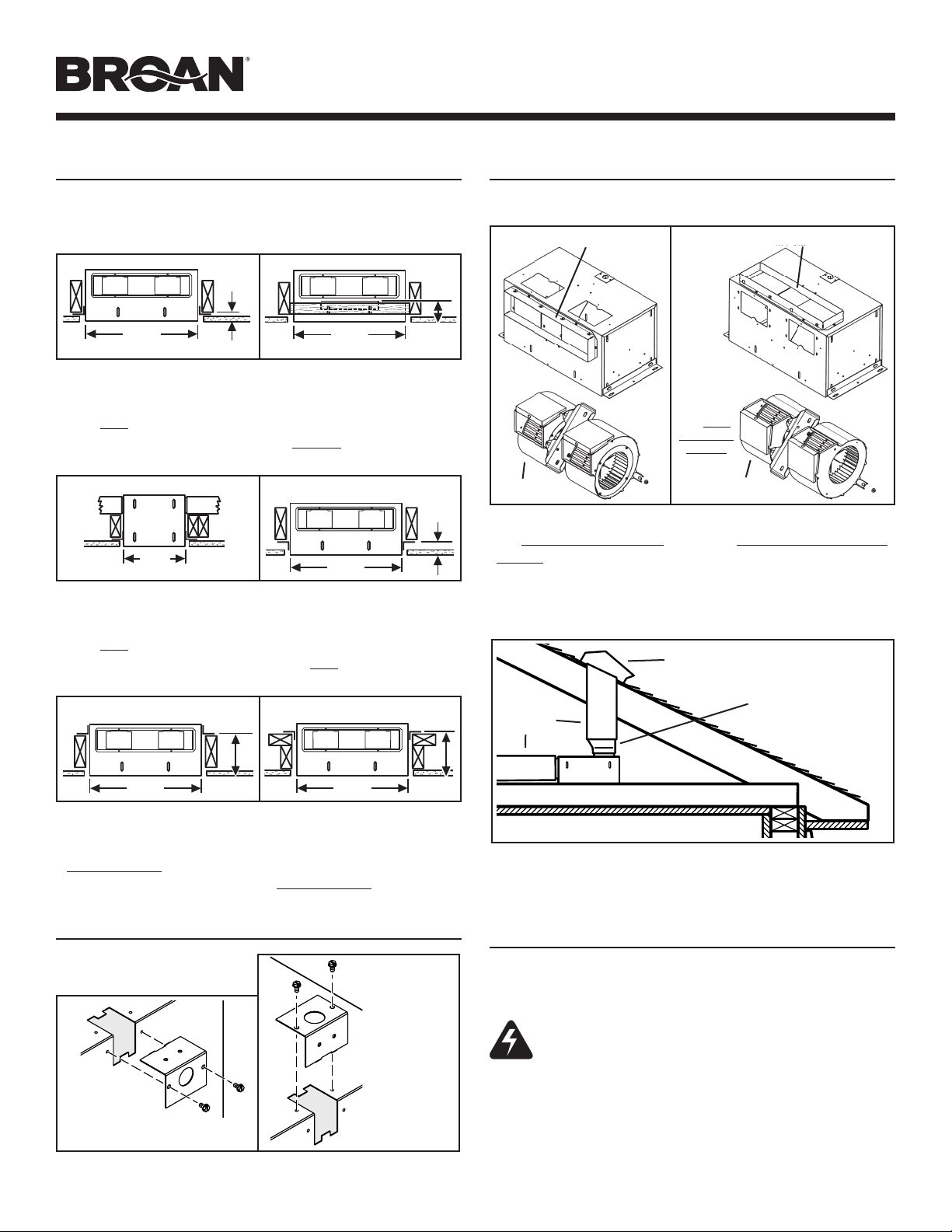

TYPICAL INSTALLATION
MOUNTING (New Frame Construction)
CEILING
JOIST
(24” centers
shown)
10” ROUND DUCT
Factory-shipped unit installed in new construction.
MOUNTING
SCREW
Blower factory-shipped
in horizontal
discharge position.
Mounting brackets
factory-shipped in
position for ½” ceil-
ing material.
MOUNTING (Existing Frame Construction)
Factory-shipped unit installed in existing construction.
TYPICAL INSTALLATION
WIRING
WIRING
PLATE
WHITE
TO
WHITE
BLACK
TO
BLACK
TOP / BACK
OF HOUSING
120 VAC LINE IN
GROUND TO
WIRING PLATE
10” ROUND
DUCT
FINISHED
CEILING
MATERIAL
CEILING JOIST
(24” centers
shown)
2 X 4 FRAMING
(wide side down)
MOUNTING
BRACKETS
(Attached to
opposite sides
of housing &
upside-down,
so housing is
flush with
finished ceiling)
DUCTING (Straight-through blower discharge)
Two ways to connect ductwork to a factory-shipped unit.
Ventilator can be wired from outside of housing.
Use UL approved connectors to wire per local codes.
ROOF CAP
10”
ROUND
ELBOW
10”
ROUND
DUCT
WALL
CAP
NOTE: Make sure the shipping tape is removed from the damper flap
and that damper flap opens and closes freely inside the ductwork.
Use duct tape to make ductwork connections secure and air-tight.
4½” X 18½”
TO 10” ROUND
TRANSITION
MOUNTING
SCREW
4½” X 18½”
TO 10” ROUND
TRANSITION
4½” X 18½”
TO 10” ROUND
TRANSITION
10” ROUND
DUCT
4½” X 18½”
TO 10” ROUND
TRANSITION
10” ROUND
DUCT
4½” X 18½” TO 10”
ROUND TRANSITION
10”
ROUND
DUCT
MODELS
L400L • L500L • L700L

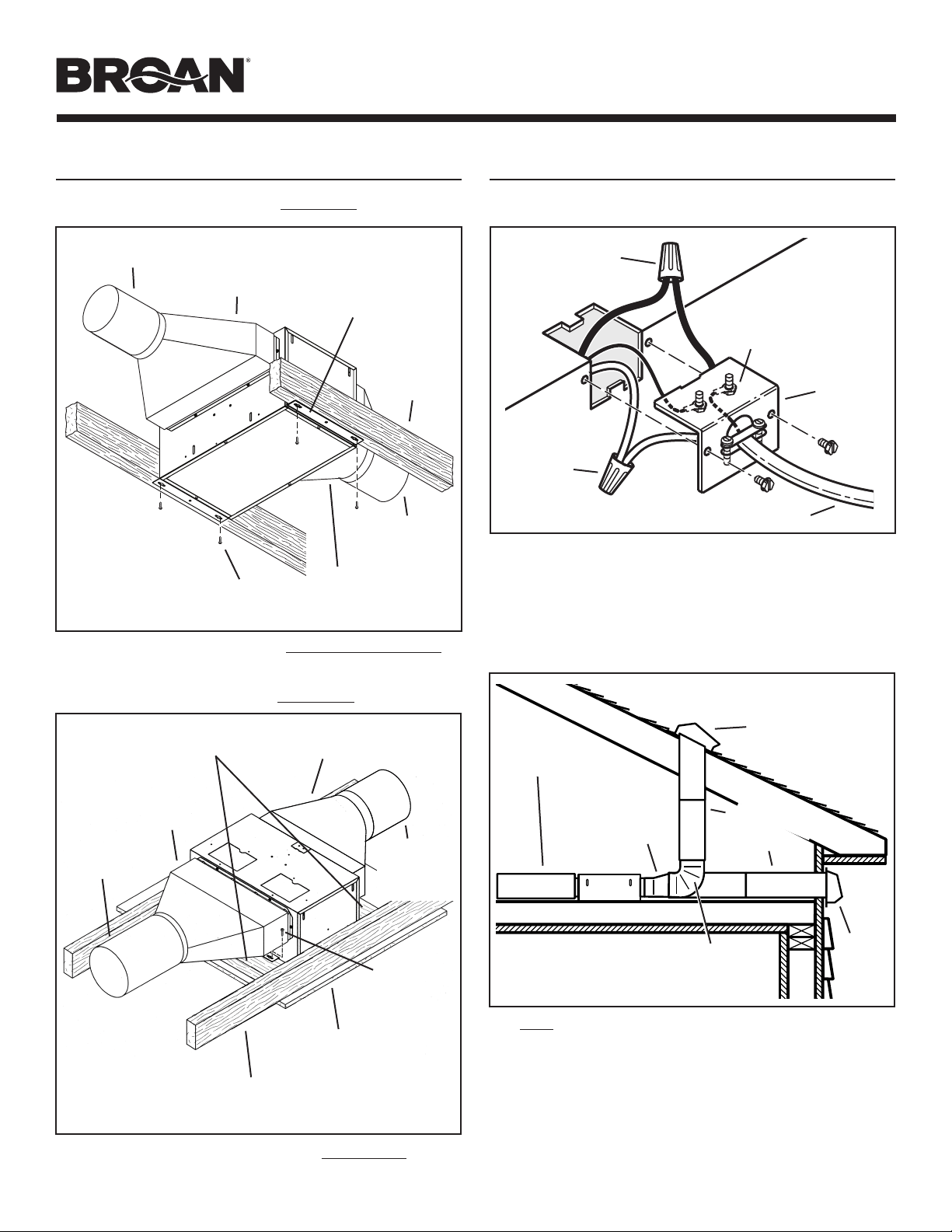

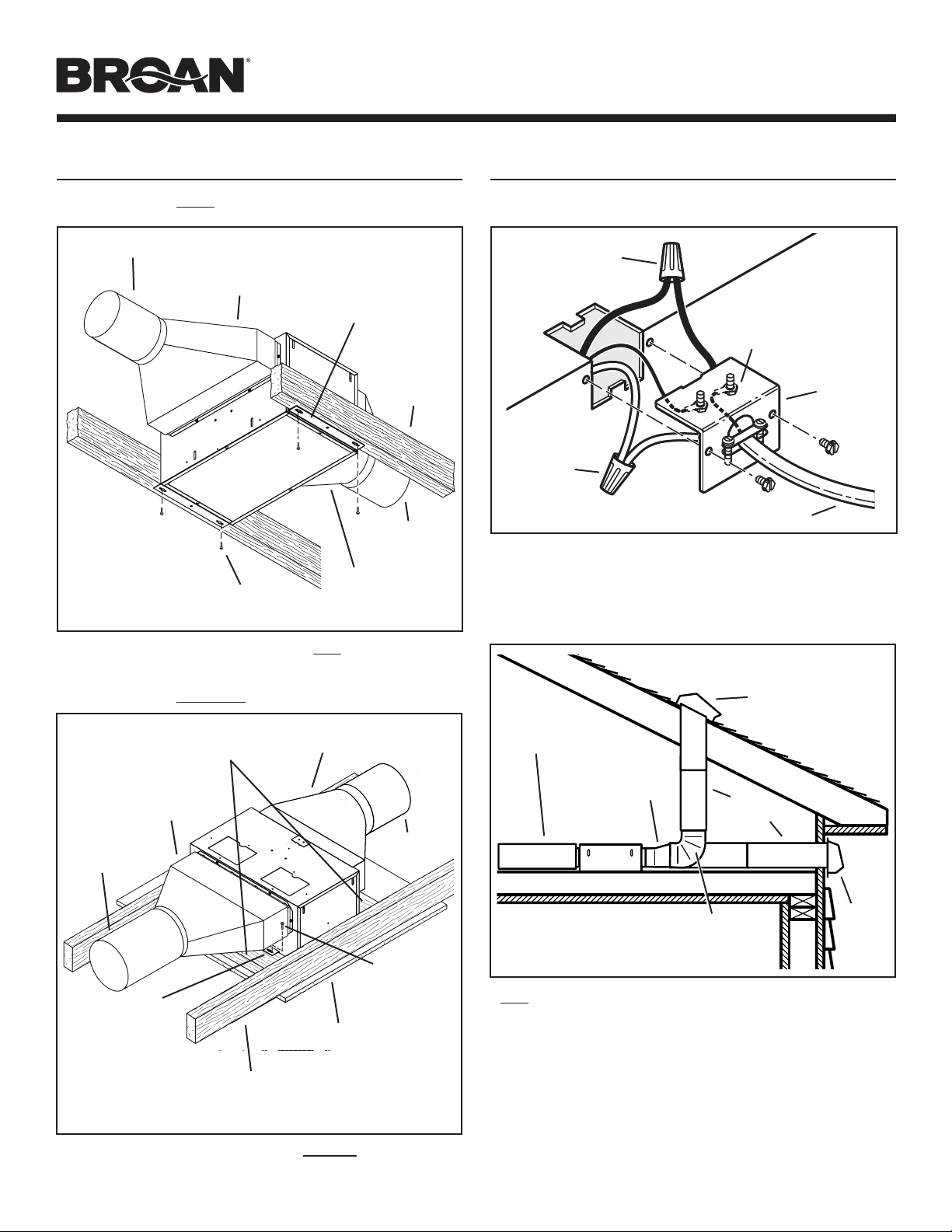

Page 3
BLOWER
DUCT CONNECTOR
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
21½"
9
1
/
2
" to
10
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
10
3
/
4" to
11
3
/
4"
MOUNTING OPTIONS
WIRING OPTIONS
DUCTING OPTIONS
21½"
1
1
/
8
"
MAX.
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
Mounting brackets in
factory-shipped position.
(Outlet parallel to joists.)
(New construction)
12¼"
INSTALLATION WITH DUCTWORK
RUNNING ACROSS JOISTS
¼-20 hex nuts secure mounting brackets to housing. Loosen and
re-tighten or remove and replace nuts as necessary for desired
mounting bracket position.
Mounting brackets mounted
to outlet sides of housing.
(Outlet perpendicular to joists.)
(New construction)
Mounting brackets ipped
over and mounted to top of
sides of housing.
(Outlet parallel to joists.)
(New or existing construction)
1
1
/
2
"
to
2
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
Mounting brackets ipped
over to give approx. 1”
more clearance.
(Outlet parallel to joists.)
(New construction)
Mounting brackets mounted
to top of sides of housing.
(Outlet parallel to joists.)
(New or existing construction)
BLOWER DISCHARGE POSITIONS
WIRING PLATE
POSITION
Wiring plate mounts to side or top of housing.
HORIZONTAL POWER
CABLE CONNECTION
VERTICAL
POWER CABLE
CONNECTION
Blower and duct connector
in straight-through dis-
charge position. (Factory
shipped)
DUCT CONNECTOR
Blower and duct connector
in right angle discharge
position.
BLOWER
Change
blower
& duct
connector
positions
for right
angle dis-
charge.
DUCTING (Right angle blower discharge)
Typical ductwork connection to a ventilator converted to
right angle discharge.
ROOF CAP
10”
ROUND
DUCT
WARNING: To reduce the risk of electric shock,
disconnect from power supply before servicing.
To clean blower assembly: Remove access panel, unplug blower
from housing, remove blower mounting nuts, and carefully remove
blower from housing. Use appropriate vacuum attachment or a soft
cloth and mild soap or detergent to clean blower discharge area and
wheel. DO NOT ALLOW WATER TO ENTER MOTOR. Make sure
blower assembly is completely dry before reinstalling.
Motor is permanently lubricated. Do not oil or disassemble motor.
USE AND CARE
Ventilator is designed for continuous operation. If desired, it may
be controlled using an on/off switch or a solid-state, variable speed
control. Follow wiring instructions packed with control, and adhere
to all local and state codes, and the National Electrical Code.
4½” X 18½”
TO 10” ROUND
TRANSITION
INSTALLATION FROM ABOVE FINISHED CEILING
21½"
1½"
to
2½"
Mounting brackets ipped
over and mounted to outlet
sides of housing.
(Outlet parallel to joists.)
(Existing construction)
Page 4
MODELS
L400L • L500L • L700L

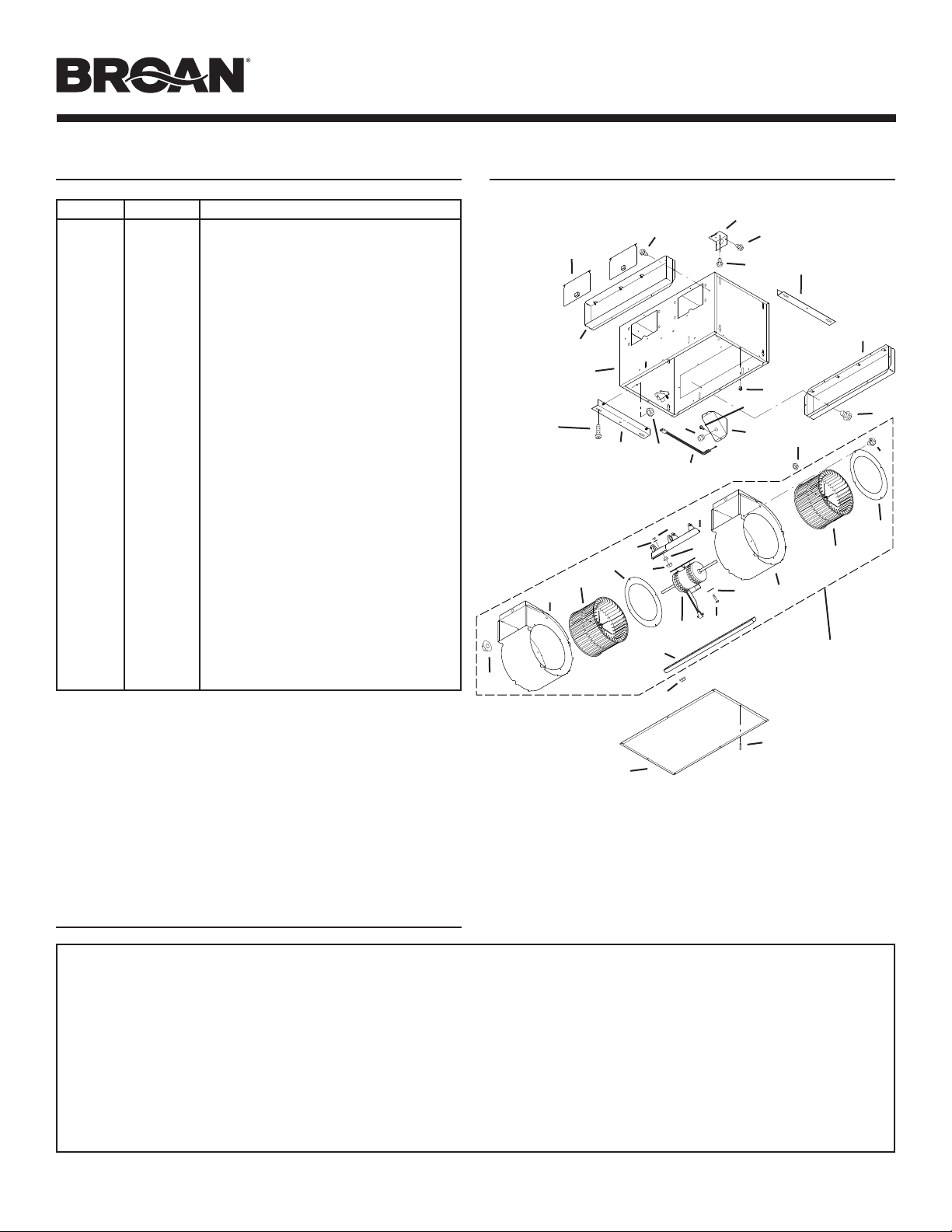

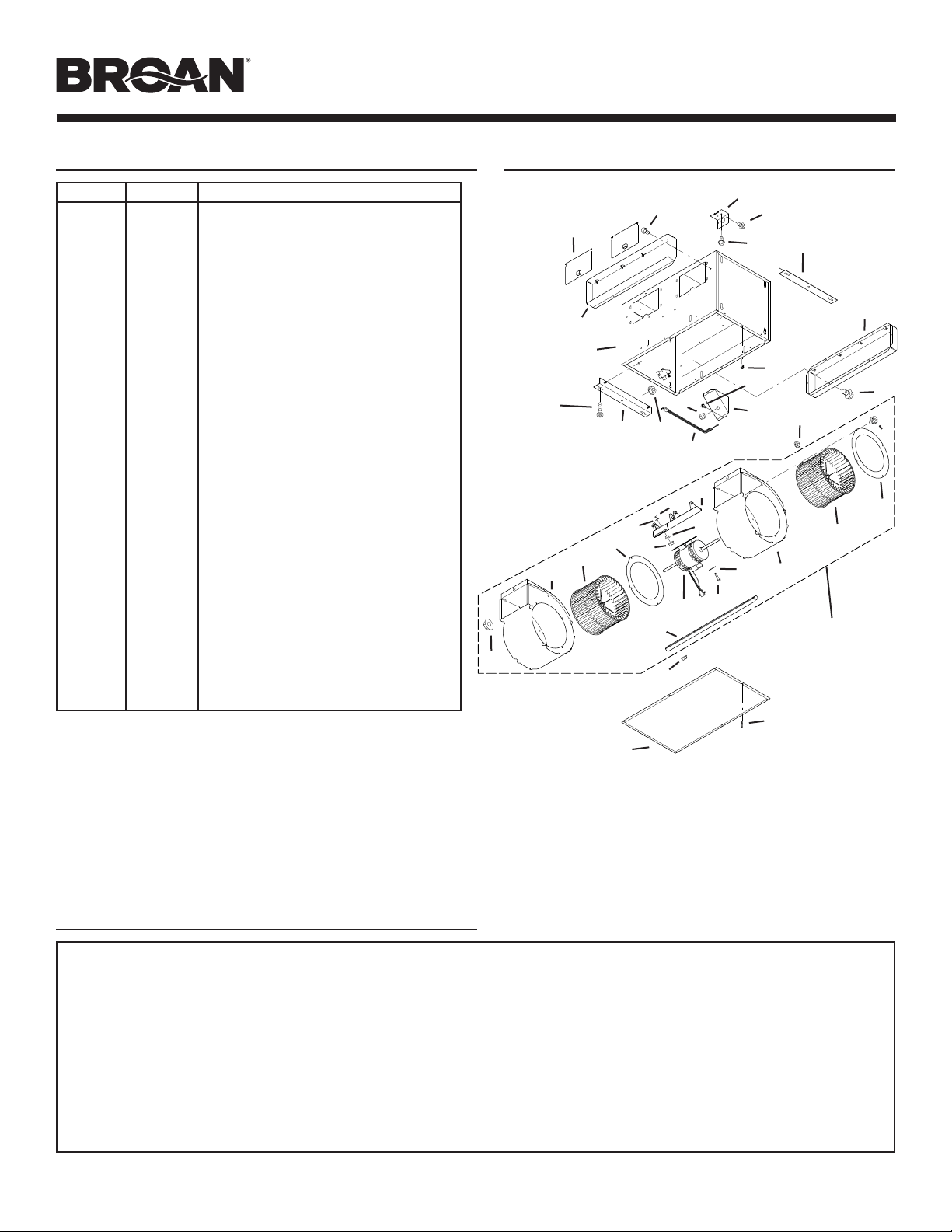

SERVICE PARTS SERVICE PARTS
WARRANTY
KEY NO. PART NO. DESCRIPTION
1 97014746 Housing Assembly
2 97014728 Mounting Bracket (2 req.)
3 98009449 Duct Connector (2 req.)
4 97014822 Damper Flap Assembly (2 req.)
5 99150415 Screw, 8-18 x ¼ (18 req.)*
6 98005512 Wiring Plate
7 99150471 Ground Screw, 10-32 x ½ (2 req.)
8 98005513 Wire Box Cover
9 99400035 Strain Relief Bushing
10 97006039 Wire Harness
11 99260477 Nut, ¼-20 (12 req.)*
12 97014745 Scroll Assembly (2 req.)
13 99110805 Blower Wheel (2 req.)
14 98009399 Inlet Ring (2 req.)
15 99080486 Motor (L400L)
99080487 Motor (L500L)
99080488 Motor (L700L)
16 97014794 Motor Mounting Bracket
17 99100497 Rubber Isolator (4 req.)
18 99160380 Screw, 10-24 x 7/8 (4 req.)*
19 99250399 Washer (4 req.)*
20 99260306 Nut, Hex 10-24 (4 req.)*
21 99250254 Washer (4 req.)*
22 93260456 Nut, Hex Flange 3/8-16
23 98009461 Scroll Mounting Channel
--- ------------- Blower Assembly, Complete
(Includes Key Nos. 5 & 11-23)
97014817 (L400L)
97014819 (L500L)
97014821 (L700L)
24 98009464 Access Panel
25 99420470 Access Panel Nut (4 req.)
26 99150472 Access Panel Mounting Screw (4 req.)
27 99150591 Screw, 10-16 x 7/8 (4 req.)
Order replacement parts by PART NO. - not by KEY NO.
* Standard hardware - may be purchased locally.
1
2
3
5
23
13
14
12
12
8
6
9
24
BROAN ONE YEAR LIMITED WARRANTY
Broan warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original
purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This warranty does not cover (a) normal maintenance and service or (b) any products or
parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan), faulty installation or installation contrary to recommended installa-
tion instructions.
The duration of an implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty lasts, so
the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN
SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some
states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan at the address stated below or telephone: 1-800-637-1453, (b) give the model number and part identification and (c) describe the
nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.
In the U.S., contact: Broan-NuTone LLC, 926 West State Street, Hartford, WI U.S.A. 53027
In Canada, contact: Broan-NuTone Canada, 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (905-670-2500)
15
7
14
13
16
17
18
19
20
21
22
11
10
26
25
5
5
2
11
27
4
11
5
11
3
5
BLOWER
ASSEMBLY
99042725G
MODELS
L400L • L500L • L700L
Page 5
MODELOS
!
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, GOLPE ELÉCTRICO,
O LESIÓN A PERSONAS, OBSERVE LO SIGUIENTE:
1. Use esta unidad solamente de la manera indicada por el
fabricante. Si tiene preguntas, póngase en contacto con el
fabricante a la dirección o teléfono que aparecen en la garantía.
2. Antes de limpiar o de poner en servicio la unidad, apague
el interruptor en el panel de servicio, y asegure el panel de
servicio para evitar que se encienda accidentalmente. Cuando el
dispositivo para desconectar el servicio eléctrico no puede ser
cerrado con algún tipo de traba, sujete fuertemente al panel de
servicio, una etiqueta de advertencia prominente.
3. El trabajo de instalación y cableado eléctrico deben estar hechos
por personal capacitado de acuerdo con todos los códigos y
estándares aplicables, incluyendo códigos y estándares de
construcción a prueba de incendios.
4. Se necesita suficiente aire para la combustión y extracción
de gases por la chimenea del equipo que quema combustible
para evitar la retrogresión de las llamas. Siga las directrices del
fabricante y estándares de seguridad como los publicados por la
Asociación Nacional de Protección Contra Incendios (o por sus
siglas en inglés NFPA), y la Sociedad Americana de Ingenieros de
Calefacción, Refrigeración, y Aire Acondicionado (o por sus sigles
en inglés ASHRAE), y los códigos de las autoridades locales.
5. Cuando corte o taladre en una pared o cielo raso, no dañe
cableado eléctrico o instalaciones no visibles.
6. Ventiladores con conductos siempre deben extraer hacia el
exterior.
7. Para reducir el riesgo de incendio, use sólo ductos de metal.
8. Si esta unidad va a instalarse sobre una bañera o ducha, debe
marcársela como correcta para dicha aplicación y debe conec-
tarse a un protegido GFCI (Cortacicuito Accidental a Tierra).
9. Nunca instale un interruptor donde se pueda alcanzar desde una
bañera o ducha.
10. Esta unidad se debe conectar a tierra.
CUIDADO
1. Para uso de ventilación general solamente. No lo use para extraer
materiales o vapores peligrosos o explosivos.
2. Para evitar daño a los cojinetes del motor y hélices ruidosas y/o
desequilibradas, mantenga la unidad de potencia lejos de rocíos
de yeso, polvo de construcción, etc.
3. Si el ventilador se instala en un área sin acondicionamiento
(como por ejemplo en un ático): Rodee el ventilador con ma-
terial de aislamiento térmico para minimizar la posible conden-
sación.
4. Para más información y requisitos favor leer la etiqueta de
especificaciones del producto.
VENTILADORES
LOSONE SELECT
®
Instalador: Deje este manual con el
dueño de casa.
Dueño de casa: Información del uso y
mantenimiento en la página 7.
Para montaje en
cielo raso/pared • 120 V
LEA Y CONSERVE ESTAS INSTRUCCIONES
Este manual consiste en las siguientes secciones:
• “INSTALACIÓN TÍPICA”
Esta sección muestra una instalación común en una estructura
nueva y en una existente.
- Montaje (estructura nueva)
- Montaje (estructura existente)
- Conexiones eléctricas
- Colocación de conductos (descarga derecha por del ventilador)
• “OPCIONES DE MONTAJE”
• “OPCIONES PARA LA CONEXIÓN ELÉCTRICA”
- Colocación de la placa de conexiones
• “OPCIONES PARA LA COLOCACIÓN DE CONDUCTOS”
- Posiciones de la descarga del ventilador
- Colocación de conductos (descarga ángulo recto del ventilador)
• “USO Y CUIDADO”
• “PIEZAS DE SERVICIO”
• “GARANTÍA”
CONTENDIO
Página
Page 6
MODELS
L400L • L500L • L700L
Página
INSTALACIÓN TÍPICA
MONTAJE (Estructura nueva)
VIGUETA DEL TECHO
(se muestran
centros de
24” (61 cm)
Unidad enviada de fábrica instalada en una estructura nueva.
TORNILLO
DE MONTAJE
Abrazaderas de montaje,
enviadas de fábrica en
posición para montarse en
una vigueta de ½” (1,27
cm) del techo.
MONTAJE (Estructura existente)
Unidad enviada de fábrica instalada en una estructura existente.
INSTALACIÓN TÍPICA
CONEXIÓN ELÉCTRICA
PLACA DE
CONEXIONES
BLANCO
A
BLANCO
NEGRO
A
NEGRO
PARTE SUPERIOR/
POSTERIOR DEL
ALOJAMIENTO
TIERRA A LA PLACA
DE CONEXIONES
MATERIAL DE
TERMINADO
DEL CIELO
RASO
VIGUETA DEL TECHO
(se muestran centros
de 24” (61 cm)
ESTRUCTURA DE 2 X 4 (5,08 x 10,2 cm)
(con el lado del cableado hacia abajo)
ABRAZADERAS DE
MONTAJE
(conectadas a los
lados opuestos del
alojamiento y hacia
abajo para que el
alojamiento quede a
nivel del cielo raso
terminado)
COLOCACIÓN DE CONDUCTOS (descarga
derecha por del ventilador)
Dos formas de conectar los conductos a una unidad enviada de
fábrica.
El ventilador se puede conectar desde el exterior del alojamiento.
Use conectores aprobados por UL en la conexión en cumplimien-
to con los códigos locales.
VENTILACIÓN EN EL ALERO
CODO REDONDO
DE 10” (25,4 cm)
CONDUCTO
REDONDO DE 10”
(25,4 cm)
TAPA DEL
TECHO
Ventilador, enviado de
fábrica en posición
de descarga horizontal
LÍNEA DE ENTRADA DE 120 VCA
NOTA: Asegúrese de quitar la cinta que fija la pestaña del regulador
durante la transportación, y de que esta pestaña abra y cierre libre-
mente dentro del conducto. Utilice cinta de conductos para asegurar
y hermetizar las conexiones de los conductos.
MODELOS
CONDUCTO REDONDO
DE 10” (25,4 cm)
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
TORNILLO
DE MONTAJE
CONDUCTO
REDONDO DE
10” (25,4 cm)
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
CONDUCTO
REDONDO
DE 10” (25,4 cm)
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
CONDUCTO
REDONDO DE
10” (25,4 cm)
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
CONDUCTO
REDONDO DE 10”
(25,4 cm)
MODELS
L400L • L500L • L700L
Page 7
VENTILADOR
CONECTOR DEL CONDUCTO
12¼"
INSTALLATION WITH DUCTWORK
RUNNING ACROSS JOISTS
21½"
1
1
/
8
"
MAX.
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
21½"
9
1
/
2
" to
10
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
10
3
/
4" to
11
3
/
4"
1
1
/
2
"
to
2
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
INSTALLATION FROM ABOVE FINISHED CEILING
21½"
1½"
to
2½"
MODELOS
Página
OPCIONES DE MONTAJE
OPCIONES PARA LA CONEXIÓN ELÉCTRICA
OPCIONES PARA LA COLOCACIÓN DE
CONDUCTOS
Abrazaderas de montaje en la
posición ajustada en fábrica.
(La salida queda paralela a las
viguetas)
(Estructura nueva)
Las tuercas hexagonales de ¼ x 20 aseguran las abrazaderas de
montaje en el alojamiento. Afloje y vuelva a apretar o quite y reem-
place las tuercas según sea necesario para colocar las abrazaderas
de montaje en la posición deseada.
Abrazaderas de montaje vol-
teadas y montadas a los lados
de la salida del alojamiento.
(La salida queda perpendicular
a las viguetas)
(Estructura existente)
Abrazaderas de montaje mon-
tadas en los lados de la salida
del alojamiento.
(La salida queda perpendicular
a las viguetas)
(Estructura nueva)
Abrazaderas de montaje
volteadas y montadas en la
parte superior de los lados del
alojamiento.
(La salida queda paralela a las
viguetas)
(Estructura nueva o existente)
Abrazaderas de montaje
volteadas para permitir un
espacio adicional de aprox. 1”
(2.54 cm).
(La salida queda paralela a las
viguetas)
(Estructura nueva)
Abrazaderas de montaje mon-
tadas en la parte superior de
los lados del alojamiento.
(La salida queda paralela a las
viguetas)
(Estructura nueva o existente)
POSICIONES DE LA DESCARGA DEL VENTILADOR
COLOCACIÓN DE LA PLACA
DE CONEXIONES
La placa de conexiones se monta a los lados o en la parte supe-
rior del alojamiento.
CONEXIÓN
HORIZONTAL
DEL CABLE DE
ALIMENTACIÓN
CONEXIÓN
VERTICAL DEL
CABLE DE ALI-
MENTACIÓN
Cambie la posición del
conector del ventilador y del
conducto para una descarga
ángulo recto.
Conector del ventilador y
del conducto en posición de
descarga derecha por del
ventilador. (ajuste de fábrica)
VENTILADOR
Cambie la
posición del
conector
del ventilador
y del con-
ducto
para una des-
carga ángulo
recto.
COLOCACIÓN DE DUCTOS (Descarga ángulo recto del
ventilador)
Conexión típica de los conductos al ventilador cambiado a des-
carga ángulo recto.
TAPA DEL TECHO
ADVERTENCIA: Para reducir el riesgo de sufrir una descarga
eléctrica, antes de dar servicio al ventilador desconéctelo del
suministro eléctrico.
Para limpiar el conjunto del ventilador: Quite el panel de acceso, desco-
necte el ventilador del alojamiento, quite las tuercas de montaje del ventilador
y cuidadosamente saque el ventilador del alojamiento. Use el aditamento
apropiado de la aspiradora o un paño suave y jabón o detergente suave
para limpiar el área de descarga y la rueda del ventilador. NO PERMITA
QUE ENTRE AGUA AL MOTOR. Asegúrese de que el conjunto del ventilador
esté completamente seco antes de volverlo a instalar.
El motor está permanentemente lubricado. No lubrique ni desmonte el motor.
USO Y CUIDADO
El ventilador está diseñado para operar continuamente. Si se desea, se
puede controlar usando un interruptor de encendido/apagado o un control
de estado sólido de velocidad variable. Siga las instrucciones para las co-
nexiones eléctricas que vienen empacadas con el control, y observe todos
los códigos locales y estatales y el Código Eléctrico Nacional.
54,6 cm
2,9
cm
3,8
a
6,4
cm
31,8 cm
3,8 a
6,4
cm
24,1 a
26,7 cm
54,6 cm
54,6 cm
54,6 cm
54,6 cm
27,3 a
29,9 cm
CONECTOR DEL CONDUCTO
4½” X 18½” TO 10”
(11,4 X 47 a 25,4 cm)
TRANSICIÓN
CONDUCTO
REDONDO DE
10” (25,4 cm)
Page 8
MODELS
L400L • L500L • L700L
MODELOS
Página
PIEZAS DE SERVICIO PIEZAS DE SERVICIO
GARANTIA
GARANTIA LIMITADA DE BROAN DE UN AÑO
Broan le garantiza al consumidor comprador original de sus productos que tales productos estarán libres de defectos en materiales o mano de obra por un período de un año a partir de la fecha de compra
original. NO HAY OTRAS GARANTIAS EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO
PARTICULAR.
Durante este período de un año, Broan reparará o cambiará, a su opción y sin cobro, cualquier producto o pieza que se encuentre defectuosa bajo uso y servicio normal.
ESTA GARANTIA NO SE EXTIENDE A ARRANCADORES DE LAMPARAS FLUORESCENTES Y TUBOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o pieza que
hayan sido sometidos a uso equivocado, negligencia, accidente, mantenimiento o reparación indebida (excepto por Broan), instalación defectuosa o instalación contraria a las instrucciones de instalación.
La duración de cualquier garantía implícita se limita a un período de un año según se especifica en la garantía explícita. Algunos estados no permiten limitación a la duración de una garantía implícita,
por lo que esta limitación tal vez no se aplica al caso suyo.
LA OBLIGACION DE BROAN DE REPARAR O CAMBIAR, A OPCION DE BROAN, SERA EL UNICO Y EXCLUSIVO REMEDIO AL COMPRADOR BAJO ESTA GARANTIA. BROAN NO SERA RESPON-
SABLE POR DAÑOS INCIDENTALES, CONSECUENTES, O ESPECIALES QUE SURJAN DE O EN RELACION A EL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exlusión
o limitación de daños incidentales o consecuentes, por lo que esta limitación o exclusión tal vez no se aplica en su caso.
Esta garantía le da derechos legales específicos, y usted puede tener otros derechos que varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.
Para calificar para servicio bajo esta garantía, usted debe (a) notificar a Broan en la dirección que aparece abajo o al teléfono 1-800-637-1453, (b) dar el número de modelo y la identificación de pieza y
(c) describir el defecto en el producto o pieza. Al solicitar servicio bajo la garantía, usted debe presentar evidencia de la fecha de compra original.
En los Estados Unidos, llame: Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
En Canada, llame: Broan-NuTone Canada, 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (905-670-2500)
CLAVE Nº. PIEZA Nº. DESCRIPCIÓN
1 97014746 Conjunto del alojamiento
2 97014728 Abrazaderas de montaje (se req. 2)
3 98009449 Conector del conducto (se req. 2)
4 97014822 Conjunto de la solapa de compuerta de
tiro (se req. 2)
5 99150415 Tornillos, 8-18 x ¼ (se req. 18)*
6 98005512 Placa de conexiones
7 99150471 Tornillos de conexión a tierra, 10-32 x ½
(se req. 2)
8 98005513 Cubierta de la caja de conexiones
9 99400035 Buje de alivio de tensión
10 97006039 Arnés de alambre
11 99260477 Tuercas, ¼-20 (12 req.)*
12 97014745 Conjunto del caracol (2 req.)
13 99110805 Rueda del ventilador
14 98009399 Anillo de entrada (2 req.)
15 99080486 Motor (L400L)
99080487 Motor (L500L)
99080488 Motor (L700L)
16 97014794 Abrazadera montaje de motor
17 99100497 Aislador de caucho (se req. 4)
18 99160380 Tornillos, 10-24 x 7/8 (se req.4)*
19 99250399 Arandelas (se req. 4)*
20 99260306 Tuercas, hex 10-24 (se req. 4)*
21 99250254 Arandelas (se req. 4)*
22 93260456 Tuerca, hex pestaña 3/8-16
23 98009461 Ranura montaje de caracol
--- ------------- Conjunto del ventilador, completo
(Incluye clave Nº.s 5 y 11-23)
97014817 (L400L)
97014819 (L500L)
97014821 (L700L)
24 98009464 Panel de acceso
25 99420470 Tuercas de panel de acceso (se req. 4)
26 99150472 Tornillos de montaje de pane de acceso
(se req. 4)
27 99150591 Tornillos, 10-16 x 7/8 (se req. 4)
Pida las piezas de repuesto por Nº. DE PIEZA, no por Nº. DE CLAVE
* Herraje estándar, se puede comprar localmente.
1
2
3
5
23
13
14
12
12
8
6
9
24
15
7
14
13
16
17
18
19
20
21
22
11
10
26
25
5
5
2
11
27
4
11
5
11
3
5
CONJUNTO DE
VENTILADOR
99042725G
MODELS
L400L • L500L • L700L
Page 9
MODÈLES
!
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE D´INCENDIE, DE CHOC ÉLEC-
TRIQUE OU DE BLESSURES PERSONNELLES, OBSERVEZ
CE QUI SUIT:
1. Utilisez cette unité seulement de la façon prévue par le fabricant.
Pour d´autres renseignements, contactez le fabricant à l´adresse
ou au numéro de téléphone qui se trouve dans la garantie.
2. Avant d’effectuer une réparation ou un entretien sur cet appareil,
coupez le courant au tableau d’alimentation et verrouillez celui-
ci pour empêcher que la tension soit remise accidentellement.
Lorsque le verrouillage de la déconnexion n’est pas possible,
mettez bien en vue un signal d’avertissement telle qu’une étiquette,
sur le panneau d’alimentation.
3. L´installation et la pose des fils électriques doivent être effectuées
par une ou des personnes qualifiées conformément à tous les
codes et normes applicables, incluant les normes de construction
en rapport aux incendies.
4. Il faut suffisamment d´air pour une combustion appropriée
et l´échappement des gaz par le tuyau de la cheminée de
l´équipement brûlant du combustible pour prévenir un contre-
courant. Suivez les instructions du fabricant de l´équipement de
chauffage et les normes de sécurité telles que celles publiées
par la National Fire Protection Association (NFPA) et l´American
Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) et des autorités du code local.
5. Lors de la coupe ou du perçage dans un mur ou un plafond,
prenez soin de ne pas endommager les fils électriques et les
autres utilités dissimulées.
6. La décharge des ventilateurs à conduit par l´évent doit toujours
se faire à l´extérieur.
7. Pour réduire le rsque d’incendie, utilisez seulement des donduits
de ventilation en métal.
8. Si cette unité doit être installée au-dessus d’une baignoire ou
d’une douche, elle doit être marquée comme étant appropriée
pour l’application et être connectée à un circuit dérivé protége
GFCI (interrupteur de circuit en cas de défaut de mise à la terre
du neutre).
9. Ne placez jamais un interrupteur dans un endroit où il peut être
rejoint d’une baignoire ou d’une douche.
10. Cette unité doit être mise à la terre.
ATTENTION
1. Pour ventilation générale seulement. Ne l´utilisez pas pour évacuer
les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d´endommager les coussinets du moteur et des tur-
bines bruyantes et/ou mal équilibrées, assurez que l´unité motrice
est exempte de poussière provenant des murs en pierres sèches
et la construction.
3. Si le ventilateur est installé dans un endroit non conditionné
(tel qu’un grenier): Entourez le ventilateur d’un isolant thermique
afin de réduire toute condensation éventuelle.
4. Veuillez lire l´étiquette de spécifications sur le produit pour d´autres
renseignements et exigences.
VENTILATEURS
LOSONE SELECT
®
Montage au plafond/mur 120 V
LIRE ET CONSERVER CES INSTRUCTIONS
TABLE DES MATIÈRES
Ce manuel se divise comme suit :
• INSTALLATION TYPIQUE
Cette section montre une installation standard dans un bâtiment
en cours de construction ou déjà construit.
- Montage (construction en cours)
- Montage (construction terminée)
- Câblage
- Installation des conduits (décharge de soufflerie dans ligne)
• OPTIONS DE MONTAGE
• OPTIONS DE CÂBLAGE
- Position de la plaque de câblage
• OPTIONS D’INSTALLATION DES CONDUITS
- Positions de la décharge de la soufflerie
- Installation des conduits (décharge de soufflerie droit angle)
• UTILISATION ET ENTRETIEN
• PIÈCES DE RECHANGE
• GARANTIE
Installateur: Remetez ce manuel au
protpriétaire de maison.
Propriétaire de maison: Mode
d’utilisation et soin à la page 11.
Page
Page 10
MODELS
L400L • L500L • L700L
MODÈLES
INSTALLATION TYPIQUE
MONTAGE (Construction en cours)
SOLIVE DE
PLAFOND
24 po (61
cm centre)
CONDUIT CIRCU-
LAIRE
DE 10 po (25,4 cm)
Appareil installé dans un bâtiment en cours de construction.
VIS DE
FIXATION
Soufflerie préassemblée
en position de décharge
horizontale
Supports préassemblés
pour plafonds de ½ po
(1,27 cm) d’épaisseur.
MONTAGE (construction terminée)
Appareil installé dans un bâtiment déjà construit.
INSTALLATION TYPIQUE
CÂBLAGE
PLAQUE
DE
CÂBLAGE
NOIR AU
NOIR
BLANC AU
BLANC
DESSUS / ARRI-
ÈRE DU BOÎTIER
ENTRÉE 120 VCA
FIL DE TERRE
À PLAQUE DE
CÂBLAGE
CONDUIT
CIRCULAIRE DE
10 po (25,4 cm)
MATÉRIAU
DE PLAFOND
FINI
SOLIVE DE PLA-
FOND 24 po
(61 cm) centre
CHARPENTE 2 x 4
(côté large en bas)
SUPPORTS
(fixés aux
autres côtés
du boîtier et à
l’envers pour
que le boîtier
soit au ras du
plafond fini)
INSTALLATION DES CONDUITS (décharge de
soufflerie dans ligne)
Deux manières de raccorder les conduits à un appareil
prémonté.
Le ventilateur peut être branché depuis l’extérieur du boîtier.
Utiliser des connecteurs homologués UL pour les branchements,
conformément aux codes locaux en vigueur.
CHAPEAU DE TOIT
COUDE CIRCU-
LAIRE DE
10 po (25,4 cm)
CONDUIT CIRCU-
LAIRE DE
10 po (25,4 cm)
CHAPEAU
DE MUR
REMARQUE : Veiller à retirer le ruban adhésif d’expédition du volet
du registre et s’assurer que ce dernier s’ouvre et se ferme librement
à l’intérieur du conduit. Utiliser du ruban adhésif pour assurer et
étancher les raccords des conduits.
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
VIS DE
FIXATION
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
CONDUIT
CIRCULAIRE
DE 10 po (25,4 cm)
CONDUIT
CIRCULAIRE
DE 10 po
(25,4 cm)
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4 cm) circulaire
CONDUIT CIRCU-
LAIRE DE
10 po (25,4 cm)
MODELS
L400L • L500L • L700L
Page 11
SOUFFLERIE
RACCORD DE CONDUIT
12¼"
INSTALLATION WITH DUCTWORK
RUNNING ACROSS JOISTS
MODÈLES
OPTIONS DE MONTAGE
OPTIONS DE CÂBLAGE
OPTIONS D’INSTALLATION DES CONDUITS
Supports en position préas-
semblée
(Sortie parallèle aux solives)
(Bâtiment en cours de con-
struction)
Des écrous à six pans ¼-20 fixent les supports au boîtier. Desserrer
et resserrer ou retirer et replacer les écrous si nécessaire, selon la
position désirée pour le support.
Supports retournés et fixés de
part et d’autre de la sortie du
boîtier
(Sortie perpendiculaire aux
solives)
(Bâtiment déjà construit)
Supports fixés de part et
d’autre de la sortie du boîtier
(Sortie perpendiculaire aux
solives)
(Bâtiment en cours de con-
struction)
Supports retournés et fixés sur
le dessus, de part et d’autre du
boîtier
(Sortie parallèle aux solives)
(Bâtiment en cours de con-
struction ou déjà construit)
Supports retournés pour don-
ner environ1 po de dégage-
ment supplémentaire
(Sortie perpendiculaire aux
solives)
(Bâtiment en cours de con-
struction)
Supports fixés sur le dessus,
de part et d’autre du boîtier
(Sortie parallèle aux solives)
(Bâtiment en cours de con-
struction ou déjà construit)
POSITIONS DE LA DÉCHARGE DE LA SOUFFLERIE
POSITION DE LA
PLAQUE DE CÂBLAGE
La plaque de câblage se fixe sur le côté ou sur le dessus du
boîtier.
BRANCHEMENT DU
CÂBLE D’ALIMENTATION
À L’HORIZONTALE
BRANCHEMENT
DU CÂBLE
D’ALIMENTATION
À LA VERTICALE
Raccord de soufflerie et
de conduit en position de
décharge dans ligne (préas-
semblée)
RACCORD DE CONDUIT
Raccord de soufflerie et
de conduit en position de
décharge droit angle
SOUFFLERIE
Modifier la
position du
raccord de
soufflerie et
de conduit
pour une
décharge
droit angle.
INSTALLATION DES CONDUITS (décharge de souferie
droit angle)
Raccordement de conduit typique à un ventilateur converti en
décharge droit angle.
CHAPEAU DE TOIT
AVERTISSEMENT : Pour diminuer les risques de décharge
électrique, débrancher la source d’alimentation avant toute
opération d’entretien.
Pour nettoyer la soufflerie : Retirer la panneau d’access, débrancher la
soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et retirer
délicatement la soufflerie du boîtier. Utiliser un accessoire d’aspirateur
approprié ou retirer la grille et nettoyer à l’aide d’un chiffon doux et de
savon ou de détergent doux pour nettoyer la zone de décharge de la
soufflerie et la roue. NE PAS LAISSER D’EAU S’INFILTRER DANS LE
MOTEUR. S’assurer que la soufflerie est complètement sèche avant
de la réinstaller.
Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter
le moteur.
UTILISATION ET ENTRETIEN
Le ventilateur a été conçu pour une utilisation continue. Si désiré, il
peut être commandé à l’aide d’un interrupteur marche/arrêt ou d’un
régulateur de vitesse à semi-conducteurs. Suivre les instructions de
câblage fournies avec le régulateur et respecter tous les codes locaux
et provinciaux en vigueur, de même que le Code national de l’électricité .
21½"
1
1
/
8
"
MAX.
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
21½"
9
1
/
2
" to
10
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
10
3
/
4" to
11
3
/
4"
1
1
/
2
"
to
2
1
/
2
"
21½"
ADUSTABLE FOR VARIOUS CEILING THICKNESSES
INSTALLATION FROM ABOVE FINISHED CEILING
21½"
1½"
to
2½"
54,6 cm
2,9
cm
3,8
a
6,4
cm
31,8 cm
3,8 a
6,4
cm
24,1 a
26,7 cm
54,6 cm
54,6 cm
54,6 cm
54,6 cm
27,3 a
29,9 cm
TRANSITION
4½ X 18½ au 10 po
(11,4 x 47 au 25,4
cm) circulaire
CONDUIT
CIRCULAIRE
DE 10 po
(25,4 cm)
Page 12
MODELS
L400L • L500L • L700L
MODÈLES
PIÈCES DE RECHANGE PIÈCES DE RECHANGE
GARANTIE
GARANTIE LIMITÉE D’UN AN DE BROAN
Broan garantit à l’acheteur consommateur original, de ses produits qu’ils sont exempts de défauts dans les matières premières ou la main-d’oeuvre pour une période d’un an à
compter de la date d’achat original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON PAS LIMITÉ AUX GARANTIES IMPLICITES
POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.
Pendant cette période d’un an, Broan, à son choix, réparera ou remplacera, gratuitement, tout produit ou pièce qui s’avère défectueux sous utilisation et service normaux.
CETTE GARANTIE NE COUVRE PAS LES DÉMARREURS DE LAMPES FLUORESCENTES ET LES TUBES. Cette garantie ne couvre pas (a) l’entretien et le service normal
ou (b) tout produit ou pièce endommagé par suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation (autre que par Broan), mauvais installation ou
installation contraire au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période d’un an tel que spécifié pour la garantie exprimée.
L’ENGAGEMENT DE BROAN DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN
NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L’UTILISATION OU LA
PERFORMANCE DE SES PRODUITS.
Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits. Cette garantie annule toutes les garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan á l’adresse ci-dessous, (b) donner le numéro du modèle et l’identification de la pièce et (c) décrire la nature de tout
défaut dans le produit ou la pièce. Au temps de demander le service sous garantie, vous devez présenter une preuve de la date d’achat original.
Aux E.U., comuniquez avec: Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
Au Canada, comuniquez avec: Broan-NuTone Canada, 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (905-670-2500)
99042725G
LÉGENDE N
o
DE RÉF. DESCRIPTION
1 97014746 Boîtier
2 97014728 Support (2 oblig.)
3 98009449 Registre (2 oblig.)
4 97014822 Ensemble de clapet de registre (2 oblig.)
5 99150415 Vis, 8-18 x ¼ (18 oblig.)*
6 98005512 Plaque de câblage
7 99150471 Vis de terre, 10-32 x ½ (2 oblig.)
8 98005513 Couvercle de la boîte de câblage
9 99400035 Réducteur de tension
10 97006039 Harnais à fils
11 99260477 Écrou, ¼-20 (12 oblig.)*
12 97014745 Volute (2 oblig.)
13 99110805 Roue de soufflerie
14 98009399 Bague d’arrivée (2 oblig.)
15 99080486 Moteur (L400L)
99080487 Moteur (L500L)
99080488 Moteur (L700L)
16 97014794 Support de montage de moteur
17 99100497 Isolant de caoutchouc (4 oblig.)
18 99160380 Vis, 10-24 x 7/8 (4 oblig.)*
19 99250399 Rondelle (4 oblig.)*
20 99260306 Écrou, Hex 10-24 (4 oblig.)*
21 99250254 Rondelle (4 oblig.)*
22 93260456 Écrou, Hex Flange 3/8-16
23 98009461 Barre de montage de volute
--- ------------- Soufflerie, ensemble(inclut n
o
légende
5 et 11 à 23)
97014817 (L400L)
97014819 (L500L)
97014821 (L700L)
24 98009464 Panneau d’access
25 99420470 Écrou de panneau de access (4 oblig.)
26 99150472 Vis de fixation de panneau de access
(4 oblig.)
27 99150591 Vis, 10-16 x 7/8 (4 oblig.)
Commander les pièces de rechange par numéro de référence et non
à l’aide du numéro de légende.
* Visserie standard - peut être achetée localement.
1
2
3
5
23
13
14
12
12
8
6
9
24
15
7
14
13
16
17
18
19
20
21
22
11
10
26
25
5
5
2
11
27
4
11
5
11
3
5
ENSEMBLE DE
SOUFFLERIE
