EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

ES MANUAL DEL OPERADOR

www.greenworkstools.com

BLOWER / VACUUM

SOUFFLEUSE / ASPIRATEUR

SOPLADOR / ASPIRADOR

BL40L511

BVF444

EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

ES MANUAL DEL OPERADOR

www.greenworkstools.com

BLOWER / VACUUM

SOUFFLEUSE / ASPIRATEUR

SOPLADOR / ASPIRADOR

BL40L511

1 Description...................................4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 Important safety instructions.....4

3 Battery-operated appliances...... 4

4 Child safety.................................. 5

5 Proposition 65............................. 5

6 Save these instructions.............. 5

7 Symbols on the product............. 5

8 Risk levels....................................6

9 Environmentally safe battery

disposal........................................6

10 Installation................................... 7

10.1 Unpack the machine...................................7

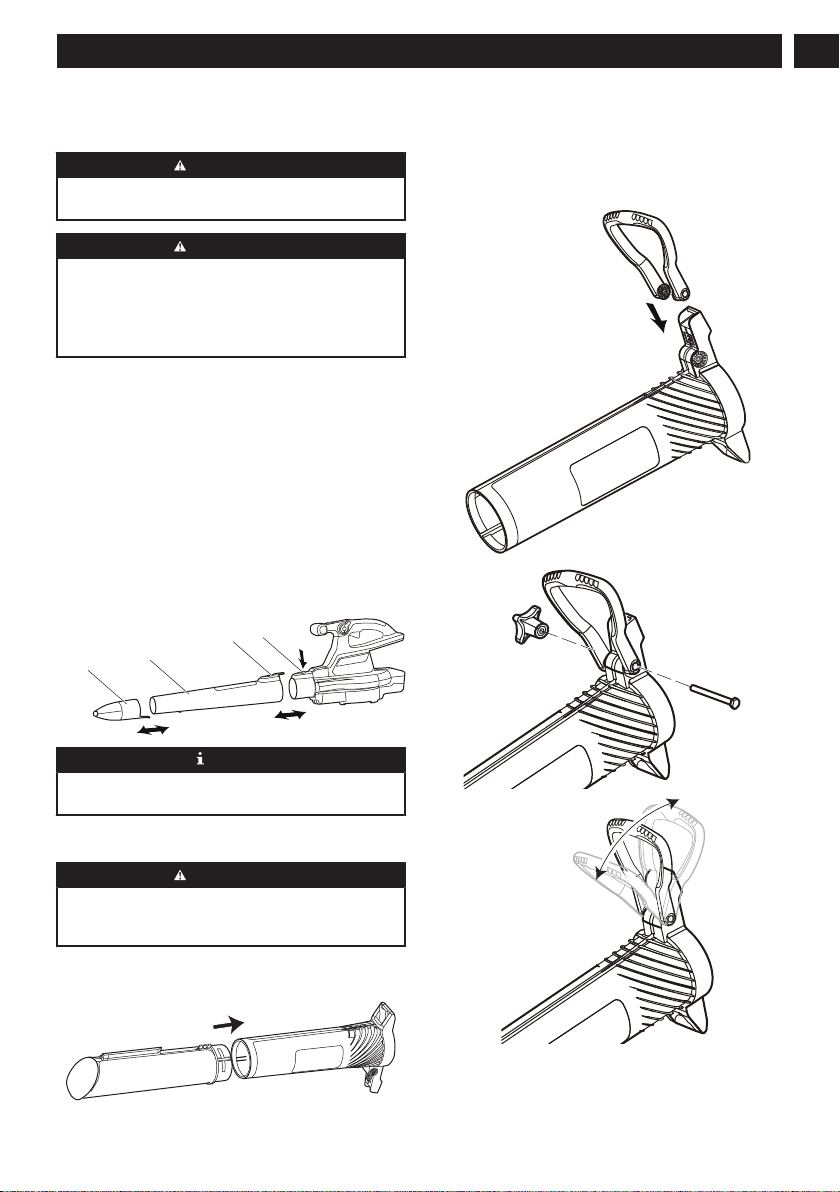

10.2 Assemble as a blower................................ 7

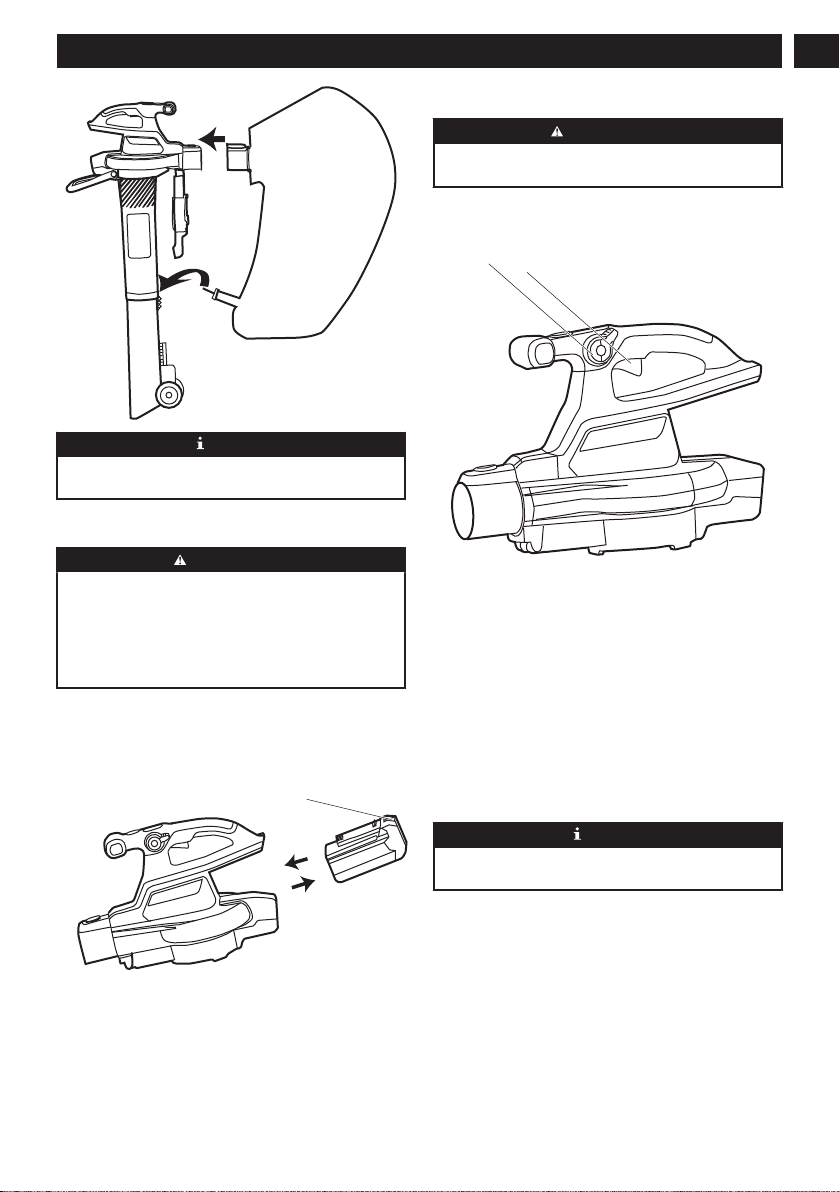

10.3 Assemble as a vac..................................... 7

10.4 Install the battery pack............................... 9

10.5 Remove the battery pack........................... 9

11 Operation..................................... 9

11.1 Start the machine....................................... 9

11.2 Stop the machine....................................... 9

11.3 Turbo button............................................... 9

11.4 Cruise control lever.................................. 10

11.5 LED diagnostics....................................... 10

11.6 Operation tips........................................... 10

11.7 Operate as a mulcher...............................10

11.8 Operate as a blower................................. 10

12 Maintenance...............................11

12.1 Clean the machine....................................11

12.2 Clean the collection bag........................... 11

12.3 Clean a blocked tube / impeller................ 11

13 Transportation and storage...... 11

13.1 Move the machine.................................... 11

13.2 Store the machine.....................................11

14 Troubleshooting........................ 12

15 Technical data ...........................12

16 Limited warranty........................12

17 Exploded view........................... 13

English

1 DESCRIPTION

1.1 PURPOSE

The machine is used to propel air out of a tube to move

unwanted materials such as leaves in the yard. Some

machines also suck in leaves and small twigs through a

vacuum, and shred them into a bag.

1.2 OVERVIEW

Trigger

Cruise control

Turbo button

Blower tube

Nozzle

Gate

Auxiliary handle

Mulcher tube

Collection bag

Wheels

2 IMPORTANT SAFETY

INSTRUCTIONS

For household use.

READ ALL INSTRUCTIONS BEFORE USING (THIS

POWER TOOL)

WARNING

Read and understand all instructions before using

this product. Failure to follow all instructions listed

below may result in electric shock, fire, and/or serious

personal injury. When using an electrical appliance,

basic precautions should always be followed, including

the following:

• Do not use on wet surfaces.

• Do not charge the unit outdoors.

• Do not allow to be used as a toy. Close attention is

necessary when used by or near children.

• Use only as described in this manual. Use only

manufacturer’s recommended attachments.

• If appliance is not working as it should, has been

dropped, damaged, left outdoors, or dropped into

water, return it to a service center.

• Do not handle appliance with wet hands.

• Do not put any object into openings. Do not use with

any opening blocked; keep free of dust, lint, hair,

and anything that may reduce air flow.

• Keep hair, loose clothing, fingers and all body parts

away from openings and moving parts.

• Use extra care when cleaning on stairs.

• Do not operate power tools in an explosive

atmosphere, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks

that may ignite the dust or fumes.

• Never allow children to operate the equipment.

Never allow adults to operate the equipment without

proper instruction.

• Wear heavy long pants, boots, and gloves. Avoid

loose garments or jewellery that could get caught in

moving parts of the machine or its motor.

• Do not force tool. Use the correct tool for your

application. The correct tool will do the job better

and safer at the rate for which it is designed.

• Keep firm footing and balance. Do not overreach.

Overreaching can result in loss of balance.

• Do not use the tool if the switch does not turn it on

or off. Any tool that cannot be controlled with the

switch is dangerous, and must be repaired.

• Do not operate this unit when you are tired, ill, or

under the influence of alcohol, drugs, or medication.

• Do not operate in poor lighting.

• Do not use to pick up flammable or combustible

liquids, such as gasoline, or use in areas where they

may be present

• Do not pick up anything that is burning or smoking,

such as cigarettes, matches, or hot ashes.

• Do not use without dust bag and/or filters in place (if

applicable).

• Check the work area before each use. Remove all

objects such as rocks, broken glass, nails, wire, or

string which can be thrown or become entangled in

the machine.

• Use only identical manufacturer’s replacement parts

and accessories. Use of any other parts may create

a hazard or cause product damage.

• To Reduce The Risk Of Electric Shock – Do Not

Expose To Rain – Store Indoors.

• Use only with 2934102AZ / BAF705 and other BAF

battery packs.

• Use only with 2936402 / 29482 and other CAF

chargers.

• The machine is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience

and knowledge, unless they have been given

supervision or instruction concerning use of the

machine by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the machine.

3 BATTERY-OPERATED

APPLIANCES

• Do not use battery-operated appliance in rain.

English

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another battery pack.

• Use only the charger supplied by the manufacturer

to recharge.

• Use appliances only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

• Disconnect the battery pack from the appliance

before making any adjustments, changing

accessories, or storing the appliance. Such

preventive safety measures reduce the risk of

starting the appliance accidentally.

• When battery pack is not in use, keep it away from

other metal objects like paper clips, coins, keys,

nails, screws or other small metal objects that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, immediately seek medical attention.

Liquid ejected from the battery may cause irritation

or burns.

• Do not incinerate the appliance even if it is severely

damaged. The batteries can explode in a fire.

• Do not use a battery pack or appliance that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265°F (130°C) may cause an

explosion.

• Unit should only be serviced by a qualified repair

technician using only Greenworks replacement

parts. This will prolong the life of the unit and

maintain product safety.

• Don't modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated

in the instructions for use and care.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of

the specified range may damage the battery and

increase the risk of fire.

4 CHILD SAFETY

Tragic accidents can occur if the operator is not aware

of the presence of children.

• Keep children out of the working area and under the

watchful care of a responsible adult.

• Do not allow children under the age of 14 to operate

this machine. Children who are 14 years of age

and older must read and understand the operating

instructions and safety rules in this manual and must

be trained and supervised by a parent.

• Stay alert, and turn the machine off if a child or any

other person enters the working area.

• Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may

obscure your view of a child who may run into the

path of the machine.

5 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

6 SAVE THESE

INSTRUCTIONS

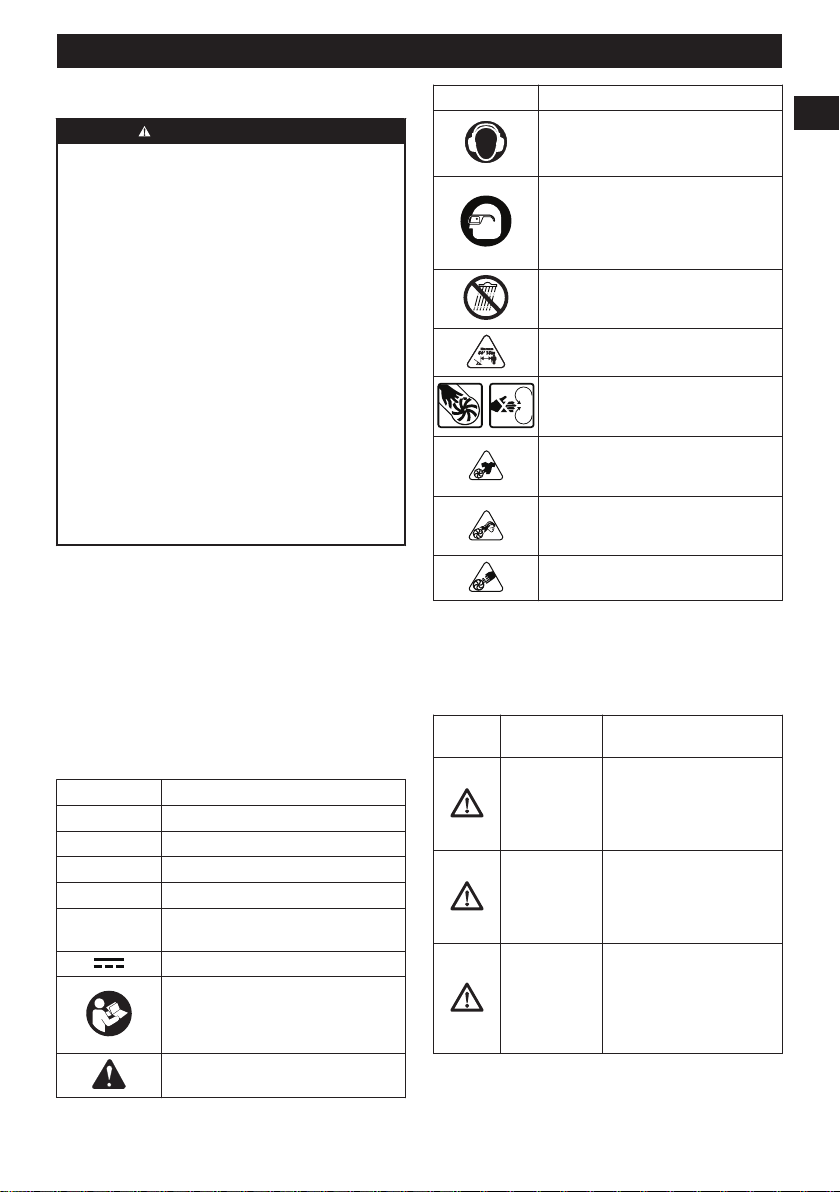

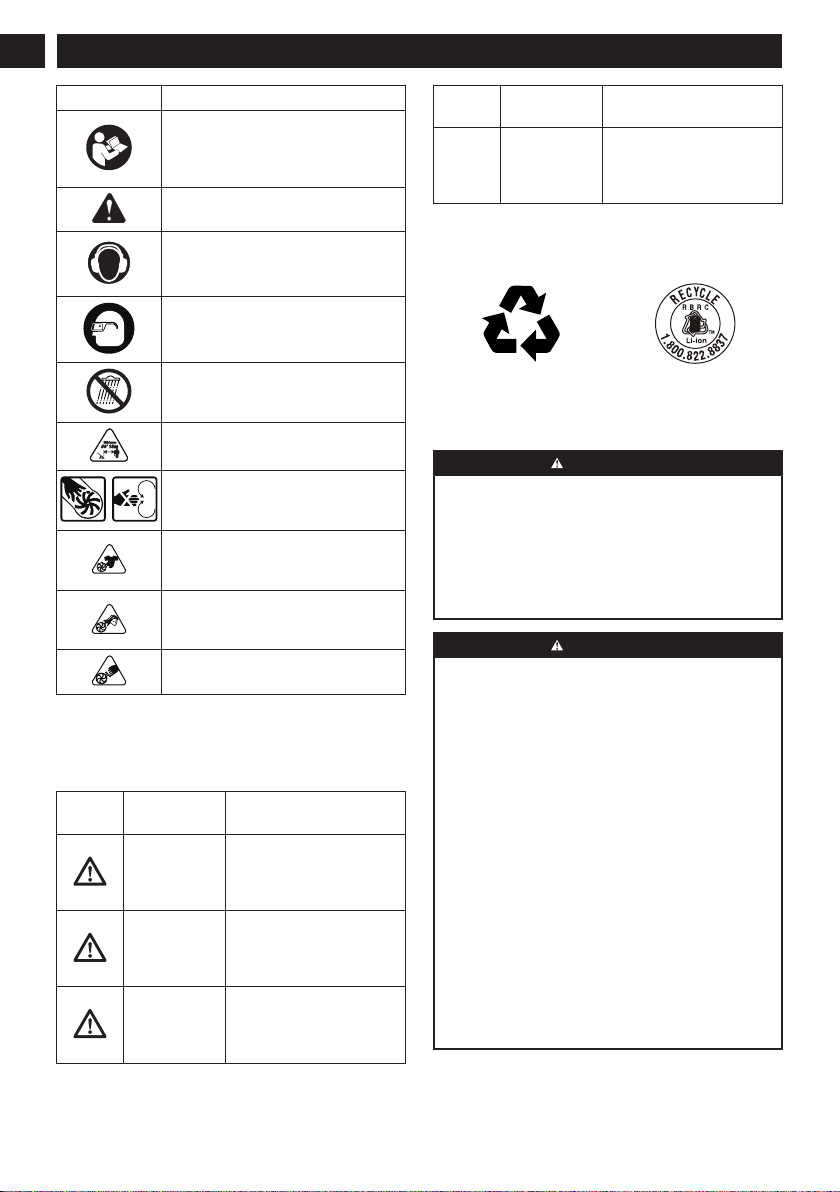

7 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

tool. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol

Explanation

V Voltage

A Current

W Power

min Time

/min

Revolutions, strokes, surface speed,

orbits etc., per minute

Direct current

English

Symbol Explanation

Read and understand all instructions

before operating the product, and fol-

low all warnings and safety instruc-

tions.

Precautions that involve your safety.

Wear ear protection when operating

this equipment.

Always wear eye protection with side

shields marked to comply with ANSI

Z87.1 when operating this equipment.

Do not expose the product to rain or

moist conditions.

Keep all bystanders at least 15 m

away.

Do not touch the fan when you oper-

ate this machine.

Failure to keep loose clothing from

being drawn into air intake could re-

sult in personal injury.

Failure to keep long hair away from

the air inlet could result in personal

injury.

Rotating impeller blades can cause

severe injury.

8 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently

hazardous situation, which,

if not avoided, will result in

death or serious injury.

WARNING Indicates a potentially haz-

ardous situation, which, if

not avoided, could result in

death or serious injury.

CAUTION Indicates a potentially haz-

ardous situation, which, if

not avoided, may result in

minor or moderate injury.

SYM-

BOL

SIGNAL MEANING

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation

that may result in property

damage.

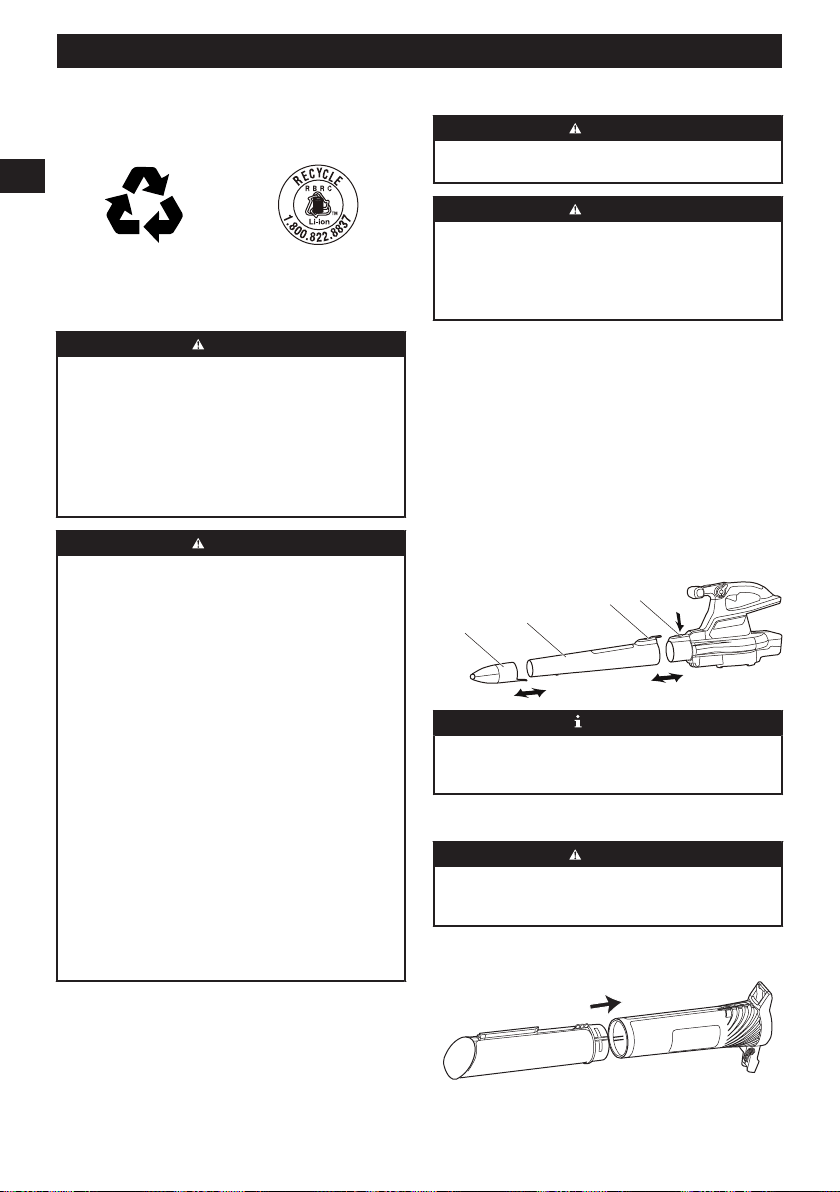

9 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this machine: Lithium-Ion, a toxic

material.

WARNING

Discard all toxic materials in a specified manner to

prevent contamination of the environment. Before

discarding damaged or worn out Li-ion battery,

contact your local waste disposal agency, or the local

Environmental Protection Agency for information and

specific instructions. Take the batteries to a local

recycling and/or disposal center, certified for lithium-

ion disposal.

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

English

10 INSTALLATION

10.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the

service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with

local regulations.

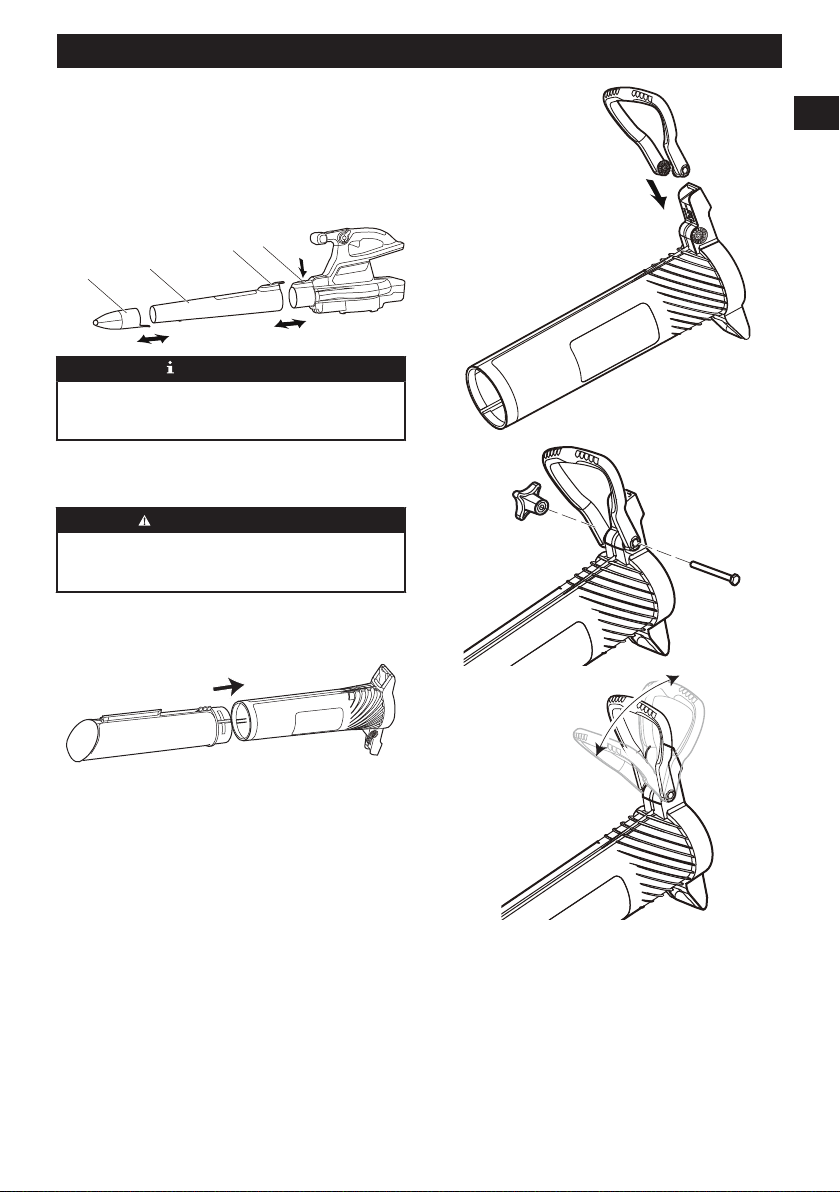

10.2 ASSEMBLE AS A BLOWER

1. Move the blower tube (4) forward until the notched

area (12) clicks into the slot (13).

2. Put the concentrator nozzle (5) into the blower tube

to lock.

NOTE

You can use the concentrator nozzle to increase

airflow in tight areas: flower beds, under decks, etc.

10.3 ASSEMBLE AS A VAC

WARNING

Make sure that the machine is in the OFF position,

and the impellers stop before you attach or remove

tubes.

1. Move the front and rear vac tubes together until the

lock button engages.

2. Clamp the auxiliary handle into the corresponding

round hole of the upper straw and make the

hexagonal bolt through the round hole on one side

of the handle, and lock it with the auxiliary handle

knob. The knob can be loosened and the auxiliary

handle can be adjusted to a suitable angle for the

user, and then tighten the knob.

English

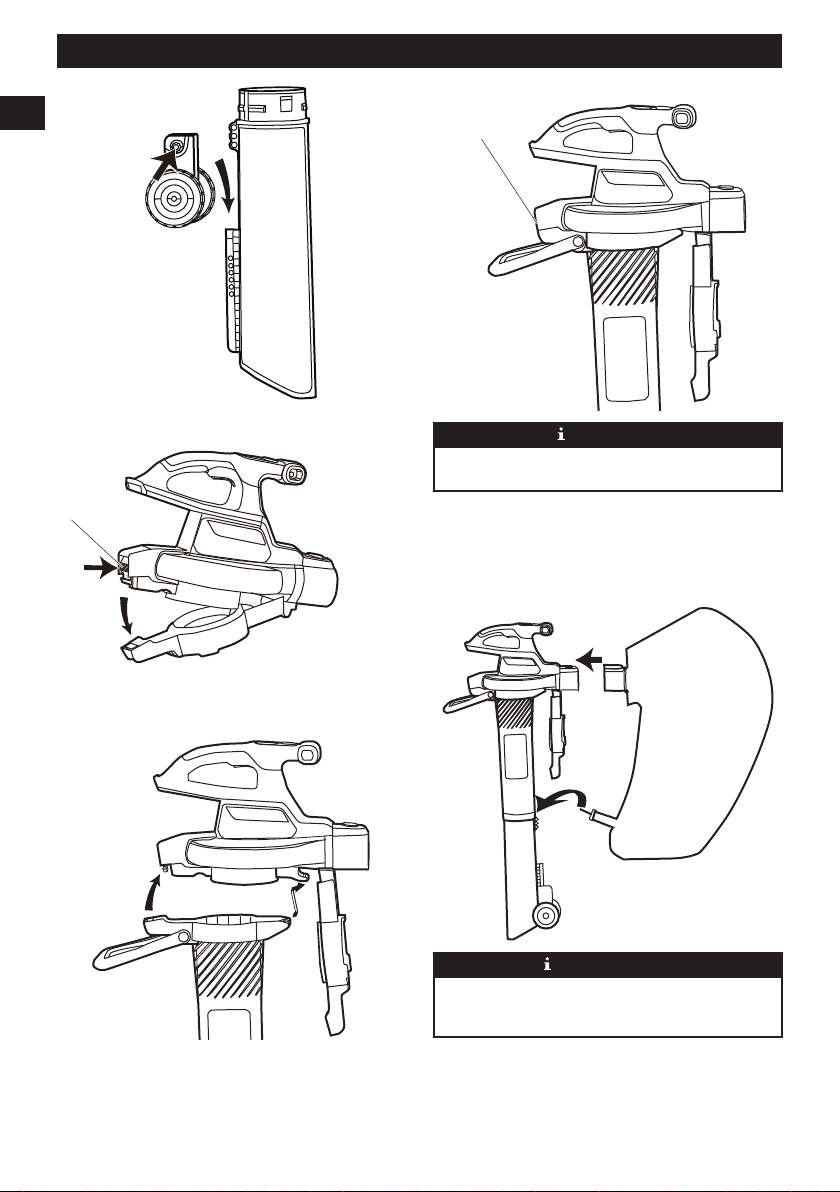

3. Press the knob and assemble the wheel assembly

to a suitable position along the guide rail. Then

loosen the knob and the button will be stuck in the

round hole of the lower straw. The wheel assembly

can be adjusted up and down, and the buttons can

be stuck in different round holes. The user can

adjust the height of the wheel assembly as needed.

4. Press the lock button (11) forward to disengage the

gate.

5. Hold the gate open.

6. Insert the wedge part of the mulcher tube into the

pocket.

7. Push back the lock button to engage the mulcher

tubes.

TIP

You can do the steps above in the opposite sequence

to remove the mulcher tubes.

8. Insert the bag adaptor into the blower outlet. Lock

the bag adaptor with the lock button. Hang the hook

on the bag to the the round opening of the lower

straw. To remove the bag, simply press lock button

and remove bag.

English

NOTE

It can be necessary to remove the blower tube or vac

tubes to clean a blocked tube or impeller.

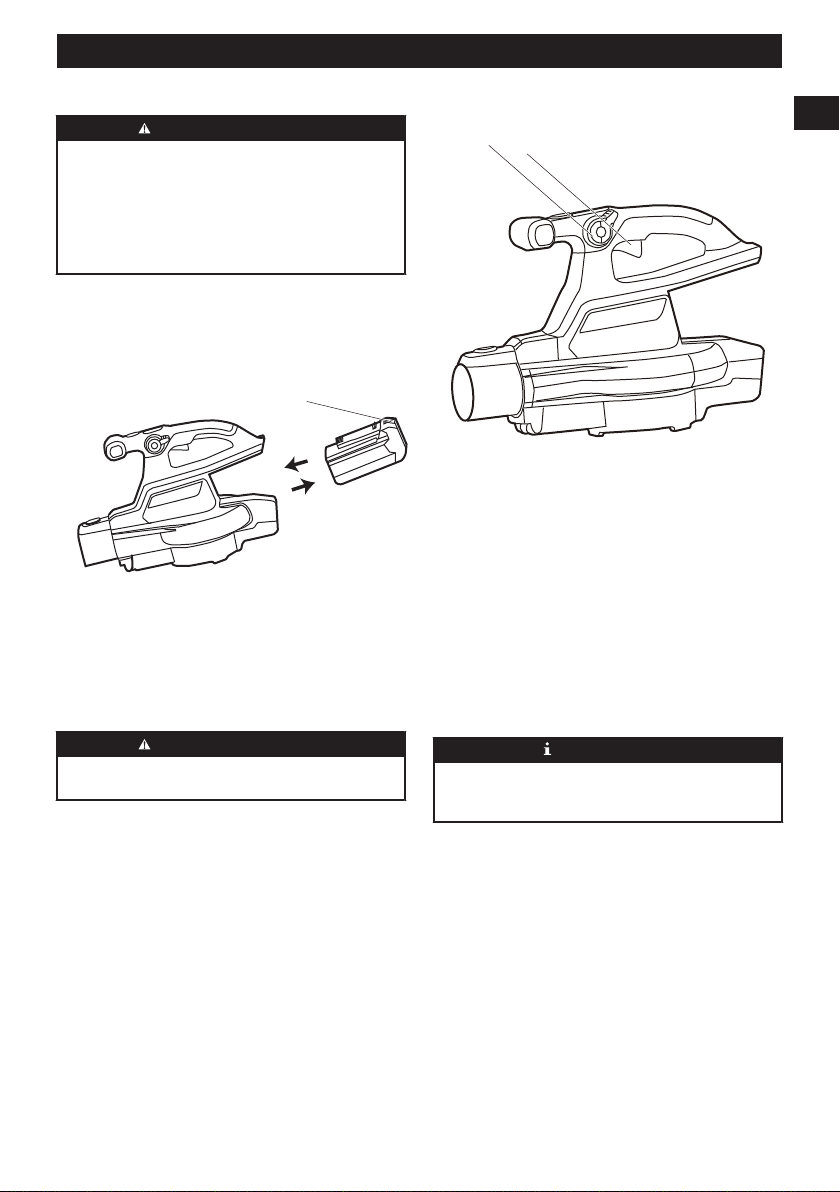

10.4 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the motor stops

before you install or remove the battery pack.

• Read, know, and do the instructions in the battery

and charger manual.

1. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

2. Push the battery pack into the battery compartment

until the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

10.5 REMOVE THE BATTERY PACK

1. Push and hold the battery release button (14).

2. Remove the battery pack from the machine.

11 OPERATION

WARNING

Make sure the blower tube is in position before

operation.

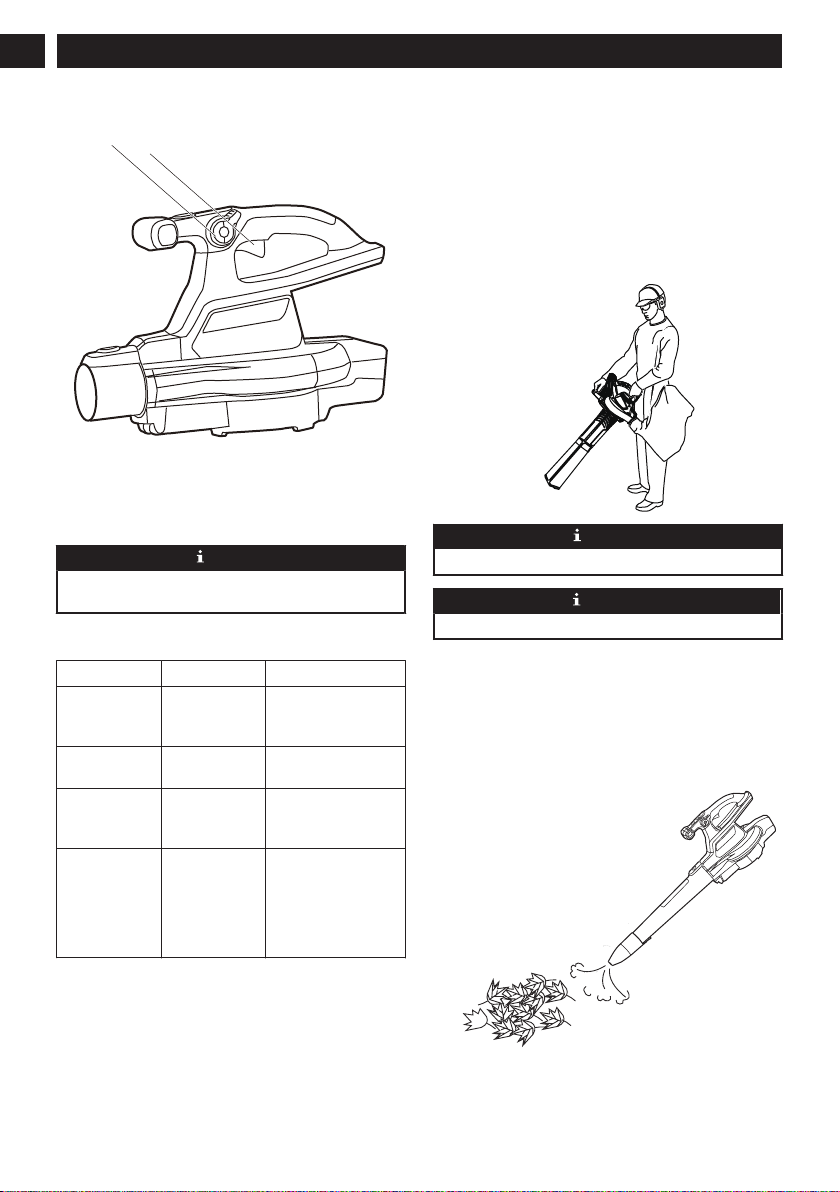

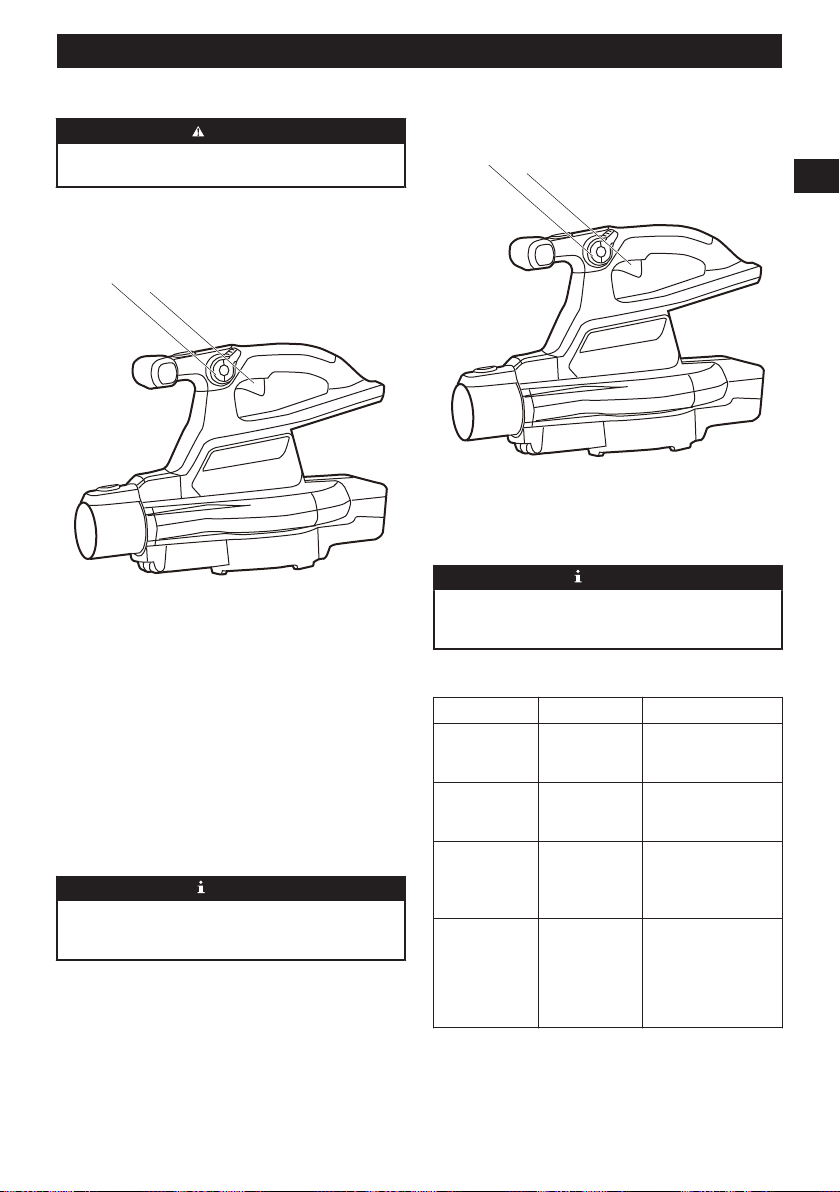

11.1 START THE MACHINE

1. Pull the trigger (1) to start the machine.

2. Pull the trigger fully to increase the speed.

3. Release the trigger to decrease the speed.

11.2 STOP THE MACHINE

1. Release the trigger to stop the machine.

11.3 TURBO BUTTON

1. Push the turbo button, the machine is at the highest

speed.

2. Release the turbo button, the machine is at the

normal speed.

NOTE

Using the turbo button drains the battery the fastest.

Only use the turbo button when needed.

English

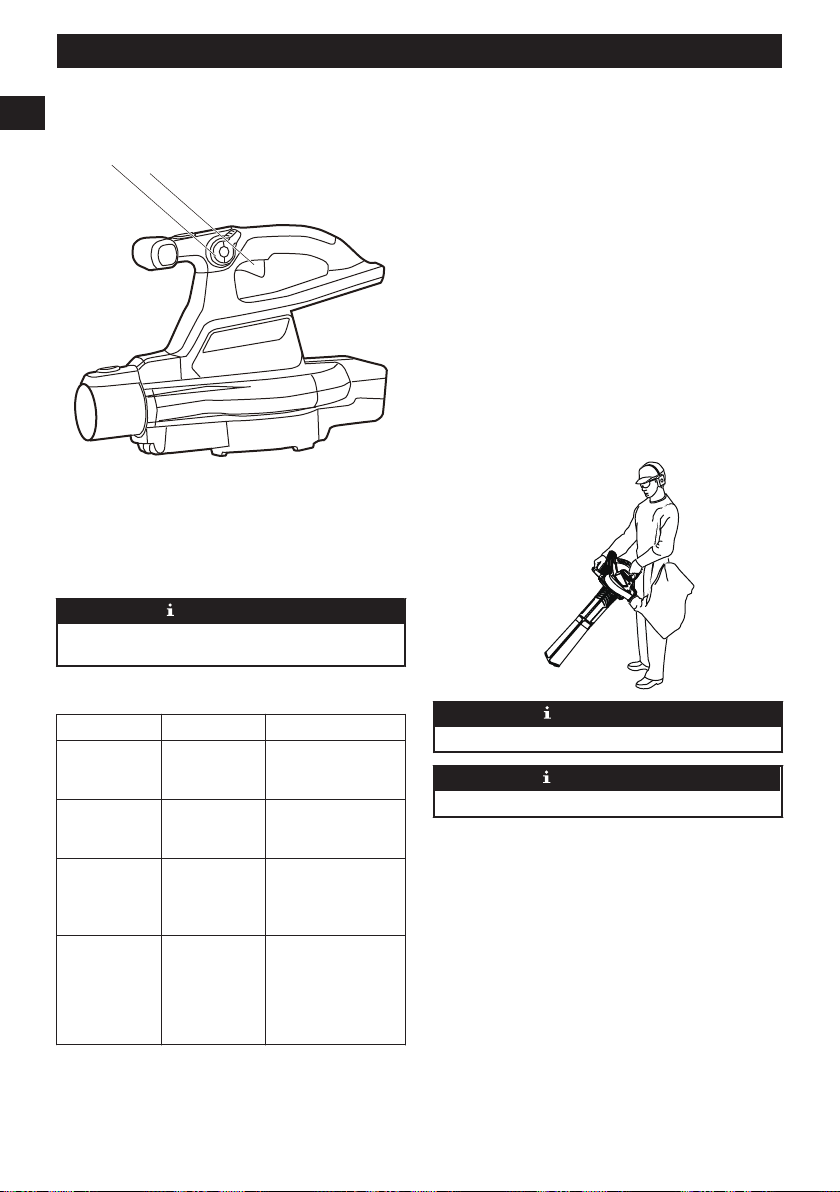

11.4 CRUISE CONTROL LEVER

1. Pull the cruise control lever (3) clockwise to increase

the speed. This will lock the speed at the desired

setting.

2. Push the cruise control lever (3) counter clockwise

to decrease the speed.

NOTE

If you decrease the speed all the way, the unit will stop

and it is necessary to start the machine again.

11.5 LED DIAGNOSTICS

CONDITION LED SOLUTION

Low voltage

protection

1 LED flashes

red 5 times.

Start the machine

again or Charge the

battery pack.

Over-load pro-

tection

1 LED flashes

red 4 times.

Start the machine

again.

Battery jam

protection

The green and

red LED go off.

The unit stops.

Remove the battery

pack for 5 seconds

to set the machine.

Unusual bat-

tery tempera-

ture

The green and

red LED go off.

When the tempera-

ture of the battery

pack decreases, the

machine can oper-

ate in a good condi-

tion.

11.6 OPERATION TIPS

• Make sure that the machine is in good condition.

• Make sure that the tubes and guards are in position.

• Do not point the machine at the person or loose

materials before you start the unit.

• Ear protection is necessary to decrease the risk of

hearing loss related to noise level.

• Obey all applicable laws, regulations, standards and

ordinances.

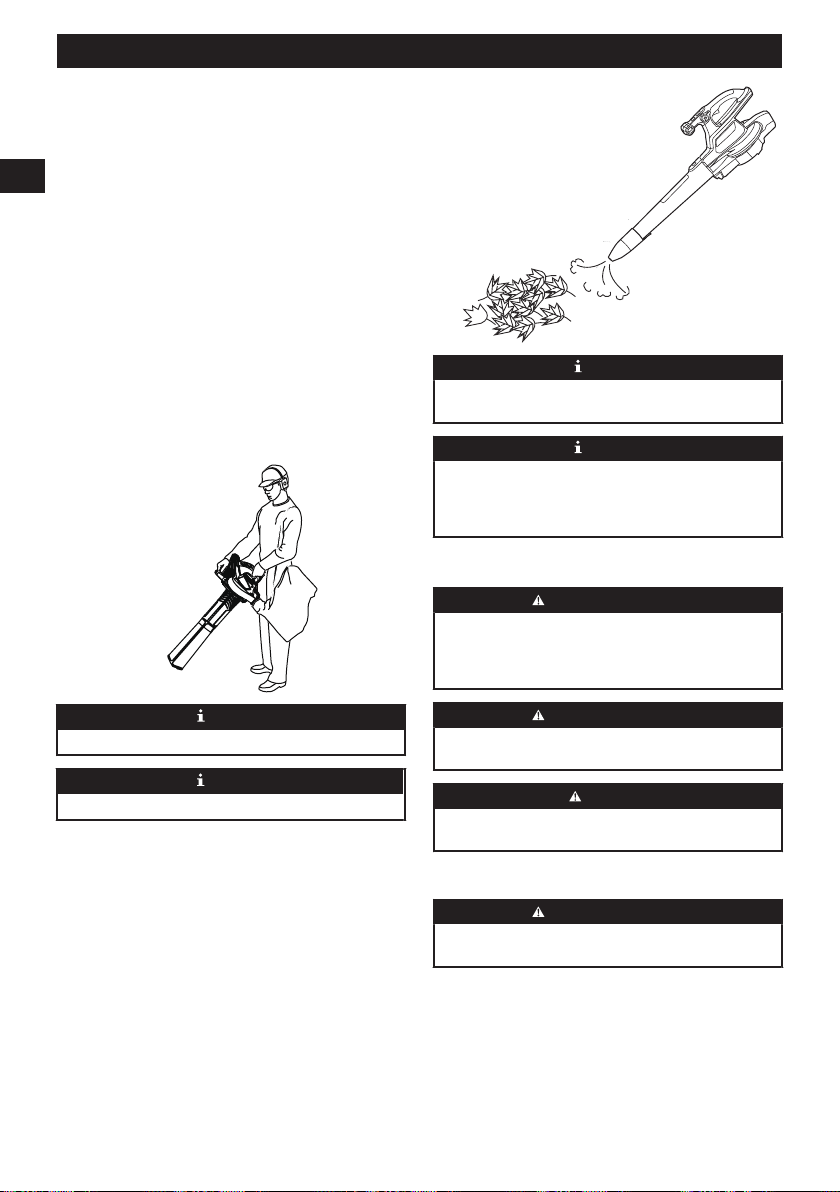

11.7 OPERATE AS A MULCHER

1. Hold the machine tightly.

2. Tilt the mulcher tubes (2 - 4 in. or 5 - 10 cm).

3. Use a sweeping action to collect light unwanted

materials.

NOTE

Make sure that you install and zip the bag.

NOTE

Use the shoulder strap.

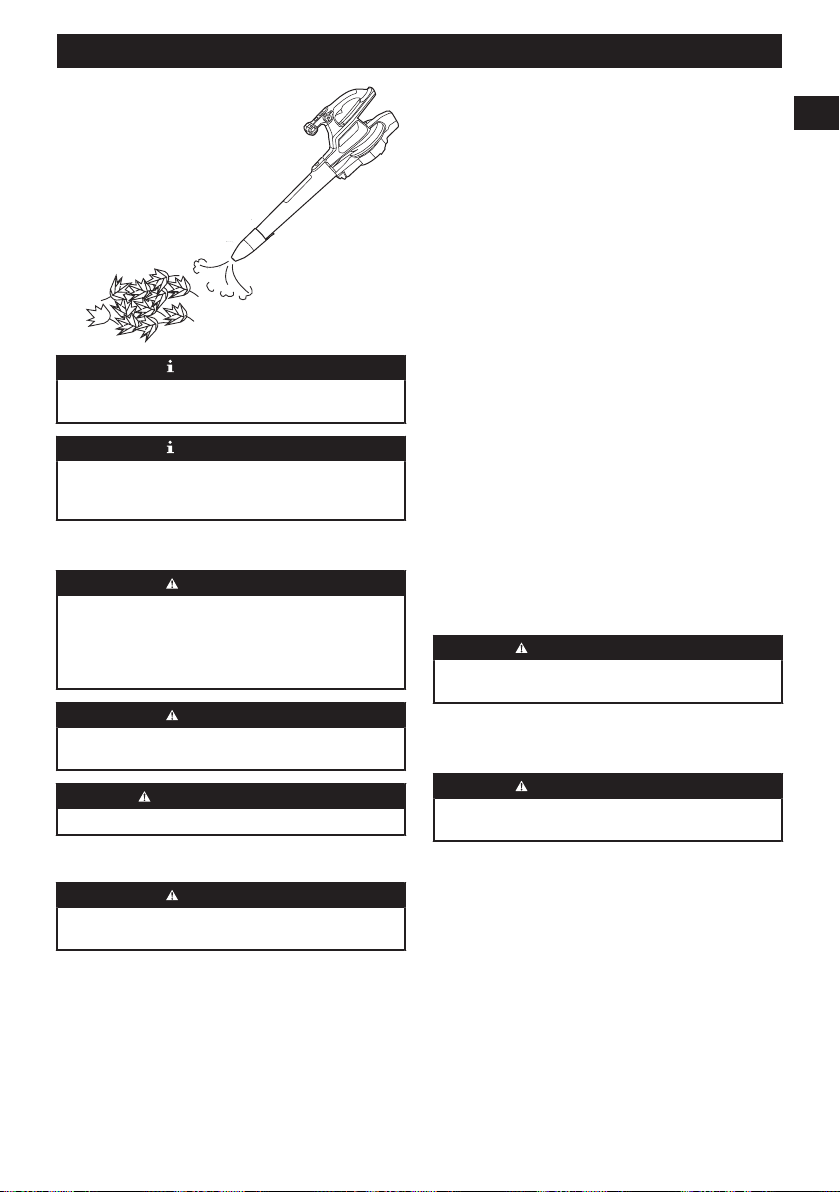

11.8 OPERATE AS A BLOWER

1. Hold the machine tightly.

2. Operate from side to side.

3. Move the machine forward slowly.

4. Keep the collected unwanted materials in front of

you.

English

NOTE

Use rakes and brooms to loosen the unwanted

material before you blow.

NOTE

Use the low speed to move dry items, and high

speed to move heavy items such as large unwanted

materials or gravel.

12 MAINTENANCE

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

WARNING

Remove the battery pack from the machine before

maintenance.

12.1 CLEAN THE MACHINE

CAUTION

The machine must be dry. Humidity can cause risks of

electrical shocks.

• Clear the unwanted material out of the air vent with

a vacuum cleaner.

• Do not spray the air vent or put the air vent in

solvents.

• Clean the housing and the plastic components with

a moist and soft cloth.

12.2 CLEAN THE COLLECTION BAG

• Wear safety glasses and a dust mask.

• If it is necessary, clean the bag 1 time a year or

more.

1. Remove the bag.

2. Turn the bag inside out.

3. Hang the bag up and clean it.

4. Hang the bag to dry.

5. Turn the bag right-side out and install it again.

12.3 CLEAN A BLOCKED TUBE /

IMPELLER

1. Wait until the machine fully stops.

2. Remove from the power source.

3. Remove the blower tube or mulcher tubes and the

bag.

4. Remove the material that causes a blockage of the

tube or impeller.

5. Make sure that the impeller has no damage.

6. Turn the impeller with the hand to make sure that

there is no blockage.

7. Install the blower tube or mulcher tubes and the

bag.

WARNING

Avoid the intake of large objects that could damage

the impeller.

13 TRANSPORTATION AND

STORAGE

WARNING

Remove the battery pack from the machine before

tranportation and storage.

13.1 MOVE THE MACHINE

• Only hold the machine with the handgrip.

13.2 STORE THE MACHINE

• Clean the machine before storage.

• Make sure that the motor is not hot when you store

the machine.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, do these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

English

14 TROUBLESHOOTING

PROBLEM POSSIBLE

CAUSE

SOLUTION

The ma-

chine does

not blow or

mulch.

The tube has

blockages.

Make sure that the

tube is clear.

The impeller has

blockages.

Make sure that the

impller is clear.

The bag is full. Empty the bag.

The bag is dirty. Clean the bag.

The bag has

damage.

Replace the bag.

The bag is unzip-

ped.

Lock the bag.

The battery pack

is not secure.

Make sure that you

latch the battery

pack correctly.

The battery ca-

pacity is low.

Charge the battery

pack.

The ma-

chine does

not start.

The on/off button

is in the OFF po-

sition.

Push the on/off but-

ton.

The on/off button

is defective.

Replace the defec-

tive parts by an ap-

proved service cen-

tre.

The tube is not in-

stalled correctly.

Make sure that you

install the tube cor-

rectly.

The gate is not

locked.

Make sure that you

lock the gate.

The battery pack

is not secure.

Make sure that you

latch the battery

pack correctly.

The battery ca-

pacity is low.

Charge the battery

pack.

15 TECHNICAL DATA

Voltage 40V

Air volume 505 CFM

0.24 m

Air speed 230 MPH

102.81 m/s

Weight (without

battery pack)

4.5 kg (9.92 lbs.)

Battery model 2934102AZ, BAF705 and other

BAF series

Charger model 2936402, 29482 and other CAF

series

The recommended ambient temperature range:

Item Temperature

Blower storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

Blower operation tempera-

ture range

32°F (0°C) - 113°F (45°C)

Battery charging tempera-

ture range

39°F (4°C) - 104°F (40°C)

Charger operation temper-

ature range

39°F (4°C) - 104°F (40°C)

Battery storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

Battery discharging tem-

perature range

32°F (0°C) - 113°F (45°C)

16 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of three (3) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion, will

repair or replace any and all parts found to be defective,

through normal use, free of charge to the customer.

This warranty is valid only for units which have been

used for personal use that have not been purchased

or rented for industrial/commercial use, and that have

been maintained in accordance with the instructions

in the owners’ manual supplied with the product when

new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to

misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the owner's manual;

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to use

or exposure.

English

HELPLINE:

Warranty service is available by calling our toll-free

helpline at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

17 EXPLODED VIEW

No. Part No. Qty Description

1 R0202134-0

1 Nozzle

2 R0201238-0

1 Blower Tube

3 R0202137-0

1 Collection bag

4 R0202146-0

1 Tube

English

1 Description.................................15

1.1 But............................................................ 15

1.2 Aperçu...................................................... 15

2 Instructions importantes sur

la sécurité...................................15

3 Appareils à piles........................16

4 Sécurité des enfants................. 16

5 Proposition 65........................... 17

6 Conservez ces instructions......17

7 Symboles figurant sur la

machine......................................17

8 Niveaux de risques....................17

9 Élimination des batteries

sans danger pour

l'environnement.........................18

10 Installation................................. 18

10.1 Déballer la machine..................................18

10.2 Assembler comme une souffleuse........... 19

10.3 Assemblez comme un tube à vide........... 19

10.4 Installer le bloc-batterie............................ 21

10.5 Retirez le bloc-batterie............................. 21

11 Utilisation................................... 21

11.1 Démarrer la machine................................21

11.2 Arrêter la machine.................................... 21

11.3 Bouton Turbo............................................21

11.4 Levier de régulateur de vitesse................ 22

11.5 Diagnostics du LED..................................22

11.6 Conseils sur l'utilisation............................ 22

11.7 Fonctionne comme une déchiqueteuse... 22

11.8 Fonctionne comme une souffleuse ......... 22

12 Entretien.....................................23

12.1 Nettoyez la machine.................................23

12.2 Nettoyage du sac de collecte................... 23

12.3 Nettoyez un tube ou une turbine

bloqué(e).................................................. 23

13 Transport et entreposage......... 23

13.1 Déplacez la machine................................ 23

13.2 Entreposez la machine.............................23

14 Dépannage................................. 24

15 Données techniques ................ 24

16 Garantie limitée......................... 24

17 Vue éclatée.................................25

Français

1 DESCRIPTION

1.1 BUT

La machine est utilisée pour propulser l'air hors d'un

tube pour déplacer les matériaux indésirables tels que

les feuilles dans la cour. Certaines machines aspirent

également les feuilles et les petites brindilles dans un

aspirateur et les déchiquettent dans un sac.

1.2 APERÇU

Gâchette

Régulateur de

vitesse

Bouton Turbo

Tube de souffleur

Buse

Clapet

Poignée auxiliaire

Tube de mulching

Sac de collecte

Roues

2 INSTRUCTIONS

IMPORTANTES SUR LA

SÉCURITÉ

Pour un usage ménager.

LISEZ TOUTES LES INSTRUCTIONS AVANT

L'UTILISATION (CET OUTIL ÉLECTRIQUE)

AVERTISSEMENT

Lisez et comprenez toutes les instructions avant

d'utiliser ce produit. Le non-respect de ces

avertissements et de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves. Quand vous utilisez un appareil électrique,

vous devez toujours prendre les précautions de base

suivantes :

• N'utilisez pas sur des surfaces humides.

• Ne chargez pas l'appareil à l'extérieur.

• N'utilisez jamais comme jouet. Une attention

particulière est nécessaire lorsque la machine est

utilisée par des enfants ou à proximité de ces

derniers.

• Utilisez uniquement comme de la façon décrite dans

ce manuel. Utilisez uniquement les accessoires

recommandés par le fabricant.

• Si l'appareil ne fonctionne pas comme il le devrait,

s'il est tombé, s'il a été endommagé, laissé à

l'extérieur ou s'il est tombé dans l'eau, retournez-le

à un centre de service.

• N'utilisez pas l'appareil avec les mains mouillées.

• N’introduisez aucun objet dans les ouvertures.

Veillez à ce qu'aucun objet ne se trouve dans

l'orifice lors de l'utilisation de l'appareil; maintenir

l'orifice dégagé de toutes poussière, fibre, cheveux,

ou de tout ce qui pourrait réduire la circulation de

l'air.

• Gardez les cheveux, les vêtements amples, les

doigts et toutes les parties du corps loin des

ouvertures et des pièces mobiles.

• Soyez particulièrement prudent lorsque vous

nettoyez les escaliers.

• N'utilisez pas les outils électriques dans un

environnement explosif, par exemple en présence

de liquides, gaz ou poussières inflammables. La

mise en marche de l'outil crée des étincelles qui

peuvent enflammer la poussière ou les vapeurs.

• Ne laissez jamais les enfants utiliser l'appareil. Ne

permettez jamais à un adulte d'opérer la machine

sans qu'il ait la formation nécessaire.

• Portez des pantalons longs, des souliers de travail

et des gants épais. Évitez de porter des vêtements

amples ou des bijoux qui pourraient se coincer dans

les pièces mobiles.

• Ne forcez pas sur l'outil. Utilisez l'outil adapté à

votre application. L'outil approprié fera mieux le

travail et sera plus sécuritaire au rythme pour lequel

il a été conçu.

• Tenez-vous bien campé et en équilibre. Ne vous

penchez pas trop en avant. Si vous vous penchez

trop en avant, vous pouvez perdre l’équilibre.

• N'utilisez pas l'outil si l'interrupteur ne le met pas

en marche ou à l'arrêt. Tout outil qui ne peut pas

être contrôlé avec l'interrupteur est dangereux et

doit être réparé.

• N'utilisez pas cet appareil si vous êtes fatigué,

malade ou sous l'influence de l'alcool, de drogues

ou de médicaments.

• N'utilisez pas la machine lorsque l'éclairage est

insuffisant.

• N'utilisez pas cette machine pour ramasser des

liquides inflammables ou combustibles, comme de

l'essence, ni dans les endroits où ils peuvent être

présents.

• Ne ramassez rien qui brûle ou qui fume, comme des

cigarettes, des allumettes ou des cendres chaudes.

• N'utilisez pas l'appareil sans le sac à poussière ou

les filtres installés (le cas échéant).

• Inspectez la zone de travail avant chaque utilisation.

Enlevez tous les objets tels que les pierres, le verre

brisé, les clous, les fils ou les ficelles qui peuvent

être jetés ou s'emmêler dans la machine.

• Utilisez uniquement des pièces de rechange

et des accessoires identiques du fabricant.

Français

L'utilisation d'autres pièces peut créer un danger ou

endommager le produit.

• Pour réduire le risque de choc électrique - Ne pas

exposer à la pluie - Entreposer à l’intérieur.

• Utilisez seulement avec 2934102AZ / BAF705 et

autres blocs-batteries BAF.

• Utilisez seulement avec 2936402 / 29482 et autres

chargeurs CAF.

• Cette machine n’est pas conçue pour être utilisée

par des personnes (y compris les enfants) dont les

capacités physiques, sensorielles ou mentales sont

réduites, ou des personnes dénuées d’expérience

ou de connaissance, sauf si elles ont pu bénéficier,

par l’intermédiaire d’une personne responsable de

leur sécurité, d’une surveillance ou d’instructions

préalables concernant l’utilisation de la machine.

Il convient de surveiller les enfants pour s’assurer

qu’ils ne jouent pas avec la machine.

3 APPAREILS À PILES

• N'utilisez pas cet appareil fonctionnant sur batterie

sous la pluie.

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

bloc-batterie peut créer un risque d'incendie lorsqu'il

est utilisé avec un autre bloc-batterie.

• Utilisez uniquement le chargeur fourni par le

fabricant pour recharger.

• Utilisez les appareils uniquement avec des

bloc-batteries spécialement conçus à cet effet.

L'utilisation de tous autres bloc-batteries peut créer

un risque de blessure et d'incendie.

• Retirez la batterie de l'outil électrique avant

d'effectuer des réglages, de changer des

accessoires ou de ranger la machine. De telles

mesures de sécurité préventives réduisent le risque

d'un démarrage accidentel de la machine.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-

le des autres objets métalliques tels qu’attaches

trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir

une connexion d'une borne à une autre. Le court-

circuitage des bornes de la batterie peut provoquer

des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être

éjecté de la batterie; évitez tout contact. En cas

de contact accidentel, rincez avec de l’eau. En

cas de contact du liquide avec les yeux, consultez

immédiatement un médecin. Le liquide s'échappant

des batteries peut causer des irritations ou des

brûlures.

• N'incinérez pas l'appareil même s'il est extrêmement

endommagé. Les batteries peuvent exploser dans le

feu.

• N'utilisez pas une batterie ou un appareil

endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N'exposez pas une batterie ou un appareil à un

feu ou à une température excessive. L'exposition au

feu ou une température supérieure à 130°C (265°F)

peut provoquer une explosion.

• L'unité ne doit être entretenue que par un technicien

de réparation qualifié utilisant uniquement des

Greenworkspièces de rechange. Cela prolongera la

durée de vie de l'unité et maintiendra la sécurité du

produit.

• Ne modifiez pas ou n'essayez pas de réparer

l'appareil ou la batterie (selon le cas) sauf en

conformité avec les instructions d'utilisation et

d'entretien indiquées dans ce manuel.

• Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l'appareil en

dehors de la plage de température spécifiée dans

ces instructions. Un rechargement incorrect ou à

des températures en dehors de la plage spécifiée

peut endommager la batterie et augmenter le risque

d'incendie.

4 SÉCURITÉ DES ENFANTS

Des accidents tragiques peuvent se produire si

l'opérateur n'est pas au courant de la présence des

enfants.

• Éloignez les enfants de la zone de travail et placez-

les sous la surveillance d'un adulte responsable.

• Ne laissez pas un enfant de moins de 14 ans

utiliser cette machine. Les enfants de 14 ans et

plus doivent lire et comprendre les instructions

d'utilisation et les règles de sécurité contenues dans

ce manuel et doivent être formés et supervisés par

un parent.

• Restez vigilant et éteignez la machine si un enfant

ou une autre personne entre dans la zone de travail.

• Soyez extrêmement prudent lorsque vous vous

approchez d'un angle mort, d'une porte, d'un

arbuste, d'un arbre ou de tout autre objet qui

pourrait masquer la vue d'un enfant qui pourrait se

heurter à la machine.

Français

5 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage

et d'autres activités de construction contiennent des

produits chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes de

reproduction. Voici quelques exemples de ces produits

chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à ces

produits chimiques, travaillez dans un endroit bien

ventilé et utilisez un équipement de sécurité approuvé,

comme des masques anti-poussière spécialement

conçus pour filtrer les particules microscopiques.

6 CONSERVEZ CES

INSTRUCTIONS

7 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés

sur cet outil. Veuillez les étudier et apprendre leur

signification. Une bonne interprétation de ces symboles

vous permettra de mieux utiliser l'outil et de manière

plus sécuritaire.

Symbole

Explication

V Voltage

A Courant

W Puissance

min Heure

/min

Tours, coups, vitesse périphérique,

orbites, etc., par minute

Courant direct

Lisez et comprenez toutes les instruc-

tions avant d'utiliser cette machine, et

suivez tous les avertissements et les

consignes de sécurité.

Précautions destinées à assurer la

sécurité.

Symbole Explication

Portez un casque anti-bruit pendant

l’utilisation de cet équipement.

Portez toujours des lunettes de pro-

tection avec des protections latérales

marquées conformément à la norme

ANSI Z87.1 lorsque vous utilisez cet

équipement.

Ne pas exposer la machine à la pluie

ou à l'humidité.

Tenez tous les curieux à une distance

d'au moins 15 m.

Ne touchez pas le ventilateur lorsque

vous utilisez cette machine.

Si vous n'empêchez pas l'introduction

des vêtements amples dans la prise

d'air, vous risquez de vous blesser.

Si vous ne gardez pas les cheveux

longs loin de l'entrée d'air, vous ris-

quez de vous blesser.

Les lames rotatives de la roue peu-

vent causer des blessures graves.

8 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évitée,

peut entraîner la mort ou

des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évitée,

pourrait causer des bles-

sures mineures ou modér-

ées.

Français

SYM-

BOLE

SIGNAL SIGNIFICATION

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une situa-

tion pouvant entraîner des

dommages matériels.

9 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion, une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie au lithium-

ion endommagée ou usée, contactez votre agence

locale d'élimination des déchets ou l'agence locale

de protection de l'environnement pour obtenir des

informations et des instructions spécifiques. Apportez

les batteries à un centre local de recyclage ou

d'élimination certifié pour l'élimination de batteries au

lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion ou

de décharge électrique, et pour éviter tout dommage à

l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE PAS laisser entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

10 INSTALLATION

10.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si vous n'avez pas toutes les pièces, n'utilisez pas

la machine.

• Si les pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l'emballage en respectant les

règlements locaux.

Français

10.2 ASSEMBLER COMME UNE

SOUFFLEUSE

1. Déplacez le tube de la souffleuse (4) vers l’avant

jusqu’à ce que la zone entaillée (12) s’enclenche

dans la fente (13).

2. Placez la buse du concentrateur (5) dans le tube de

la souffleuse pour verrouiller.

REMARQUE

Vous pouvez utiliser la buse du concentrateur pour

augmenter le débit d’air dans les endroits restreints :

parterres de fleurs, sous les ponts, etc.

10.3 ASSEMBLEZ COMME UN TUBE À

VIDE

AVERTISSEMENT

Assurez-vous que la machine est en position OFF et

que les turbines s'arrêtent avant de fixer ou de retirer

les tubes.

1. Déplacez les tubes à vide avant et arrière de la

déchiqueteuse ensemble jusqu’à ce que le bouton

de verrouillage s’enclenche.

2. Fixez la poignée auxiliaire dans le trou rond

correspondant de la paille supérieure et faites

passer le boulon hexagonal dans le trou rond

d'un côté de la poignée, puis verrouillez-le avec le

bouton de la poignée auxiliaire. Il est possible de

desserrer le bouton et d'ajuster la poignée auxiliaire

à un angle approprié pour l'utilisateur, puis de

resserrer le bouton.

3. Appuyez sur le bouton et montez l'ensemble de

la roue dans une position appropriée le long du

rail de guidage. Ensuite, desserrez le bouton et le

bouton sera coincé dans le trou rond de la paille

inférieure. L'ensemble de la roue peut être ajusté

vers le haut et vers le bas, et les boutons peuvent

être collés dans différents trous ronds. L'utilisateur

peut régler la hauteur de l'ensemble de la roue

selon ses besoins.

Français

4. Appuyez le bouton de verrouillage vers l’avant pour

désengager le clapet.

5. Tenez le clapet ouvert.

6. Insérez la partie cunéiforme du tube du broyeur

dans la poche.

7. Appuyez sur le bouton de verrouillage pour engager

les tubes de déchiquetage.

CONSEIL

Vous pouvez effectuer les étapes ci-dessus dans

l’ordre inverse pour retirer les tubes de déchiquetage.

8. Insérez l’adaptateur de sac dans la sortie de la

souffleuse. Verrouillez l'adaptateur de sac avec le

bouton de verrouillage. Accrochez le crochet du

sac à l'ouverture ronde de la paille inférieure. Pour

retirer le sac, il suffit d'appuyer sur le bouton de

verrouillage et de retirer le sac.

REMARQUE

Il peut être nécessaire de retirer le tube de la

souffleuse ou les tubes à vide de déchiquetage pour

nettoyer un tube ou une turbine bloqué(e).

Français

10.4 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le bloc-

batterie.

• Lisez et comprenez les instructions du manuel du

bloc-batterie et du chargeur.

1. Alignez les languettes du bloc-batterie avec les

rainures du compartiment de batterie.

2. Poussez le bloc-batterie dans le compartiment de

batterie jusqu'à ce qu'il soit bien encliqueté.

3. Vous devriez entendre un clic lorsque le bloc-

batterie sera inséré correctement.

10.5 RETIREZ LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie (14).

2. Retirez le bloc-batterie de la machine.

11 UTILISATION

AVERTISSEMENT

Assurez-vous que le tube de la souffleuse est en

place avant de l'utiliser.

11.1 DÉMARRER LA MACHINE

1. Appuyez sur la gâchette (1) pour démarrer la

machine.

2. Appuyez sur la gâchette au maximum pour

augmenter la vitesse.

3. Lâchez la gâchette pour réduire la vitesse.

11.2 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

11.3 BOUTON TURBO

1. Appuyez sur le bouton Turbo pour faire fonctionner

la machine à vitesse maximale.

2. Relâchez le bouton Turbo pour faire fonctionner la

machine à vitesse normale.

REMARQUE

L'utilisation du bouton turbo décharge la batterie très

rapidement. N'utilisez le bouton turbo qu'en cas de

besoin.

Français

11.4 LEVIER DE RÉGULATEUR DE

VITESSE

1. Faites tourner le levier de régulateur de vitesse(3)

dans le sens des aiguilles d’une montre pour

augmenter la vitesse. Ceci verrouillera la vitesse au

réglage désiré.

2. Faites tourner le levier de régulateur de vitesse(3)

dans le sens contraire des aiguilles d’une montre

pour augmenter la vitesse.

REMARQUE

Si vous diminuez la vitesse au minimum, l’appareil

s’arrêtera et vous devrez répéter la première étape.

11.5 DIAGNOSTICS DU LED

ÉTAT LED SOLUTION

Protection con-

tre les basses

tensions

1 LED clignote

en rouge 5

fois.

Redémarrez la ma-

chine ou chargez la

batterie.

Protection con-

tre les sur-

charges

1 LED clignote

en rouge 4

fois.

Redémarrez la ma-

chine.

Protection con-

tre les bourrag-

es de batterie

Les LED vert

et rouge

s'éteignent.

L'unité s'arrête.

Retirez la batterie

pendant 5 secondes

pour configurer la

machine.

Température

de batterie in-

habituelle

Les LED vert

et rouge

s'éteignent.

Lorsque la tempér-

ature de la batter-

ie diminue, la ma-

chine peut fonction-

ner dans de bonnes

conditions.

11.6 CONSEILS SUR L'UTILISATION

• Assurez-vous que la machine est en bon état.

• Assurez-vous que les tubes et gardes protectrice

sont en place.

• Ne dirigez pas la machine vers une personne ou

des objets en vrac avant de mettre l'appareil en

marche.

• Un casque anti-bruit est nécessaire pour diminuer le

risque de perte auditive liée au niveau sonore.

• Respectez l'ensemble des lois, règlements, normes

et ordonnances applicables.

11.7 FONCTIONNE COMME UNE

DÉCHIQUETEUSE

1. Tenez fermement la machine.

2. Inclinez les tubes de déchiquetage (2 - 4" ou 5 - 10

cm).

3. Utilisez un mouvement de balayage pour recueillir

les matériaux légers indésirables.

REMARQUE

Assurez-vous d'installer et de fermer le sac.

REMARQUE

Utilisez la bandoulière.

11.8 FONCTIONNE COMME UNE

SOUFFLEUSE

1. Tenez fermement la machine.

2. Travaillez en partant d'un côté à l'autre.

3. Avancez lentement la machine.

4. Gardez les matières indésirables recueillies devant

vous.

Français

REMARQUE

Utilisez des râteaux et des balais pour détacher les

matières indésirables avant de souffler.

REMARQUE

Utilisez la vitesse lente pour déplacer des objets secs,

et la vitesse rapide pour déplacer des objets lourds

tels que les gros matériaux non désirés ou le gravier.

12 ENTRETIEN

ATTENTION

Évitez que les liquides de freins, l'essence et les

matériaux à base de pétrole ne viennent en contact

avec les pièces en plastique. Les produits chimiques

peuvent endommager le plastique et le rendre

inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents puissants

sur le boîtier ou les composants en plastique.

AVERTISSEMENT

Retirez la batterie de la machine avant l’entretien.

12.1 NETTOYEZ LA MACHINE

ATTENTION

La machine doit être sèche. L'humidité peut provoquer

des risques de chocs électriques.

• Enlevez les matières indésirables de l'évent d'air à

l'aide d'un aspirateur.

• Ne vaporisez pas l'évent d'air et ne le plongez pas

dans des solvants.

• Nettoyez le boîtier et les composants en plastique

avec un chiffon doux et humide.

12.2 NETTOYAGE DU SAC DE

COLLECTE

• Portez des lunettes de protection et un masque anti-

poussière.

• Si cela est nécessaire, nettoyez le sac une fois par

an ou plus.

1. Retirez le sac.

2. Retournez le sac à l'envers.

3. Suspendez le sac et nettoyez-le.

4. Suspendez le sac pour le faire sécher.

5. Retournez le sac à l'endroit et remettez-le en place.

12.3 NETTOYEZ UN TUBE OU UNE

TURBINE BLOQUÉ(E)

1. Attendez que la machine s'arrête complètement.

2. Retirez-la de l’alimentation.

3. Retirez le tube de la souffleuse ou les tubes de

déchiquetage et le sac.

4. Enlevez la matière qui cause un blocage du tube ou

de la turbine.

5. Assurez-vous que la turbine n'est pas

endommagée.

6. Tournez la turbine avec la main pour vous assurer

qu'il n'y a pas de blocage.

7. Installez le tube de la souffleuse ou les tubes de

déchiquetage et le sac.

AVERTISSEMENT

Évitez d'aspirer de gros objets qui pourraient

endommager la turbine.

13 TRANSPORT ET

ENTREPOSAGE

AVERTISSEMENT

Retirez la batterie de la machine avant de la

transporter et de l’entreposer.

13.1 DÉPLACEZ LA MACHINE

• Tenez la machine uniquement avec la poignée.

13.2 ENTREPOSEZ LA MACHINE

• Nettoyez la machine avant de l'entreposer.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous entreposez la machine.

• Assurez-vous que la machine n'a pas de pièces

mal fixées ou endommagées. Au besoin, suivez ces

étapes/instructions :

• Remplacez les pièces endommagées.

• Serrez les boulon.

Français

• Parlez à une personne d'un centre de service

certifié.

• Entreposez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

14 DÉPANNAGE

PROB-

LÈME

CAUSE POSSI-

BLE

SOLUTION

La machine

ne souffle

pas et ne

déchiquette

pas.

Le tube est bou-

ché.

Assurez-vous que le

tube est dégagé.

La roue est blo-

quées.

Assurez-vous que la

roue est dégagée.

Le sac est plein. Videz le sac.

Le sac est sale. Nettoyez le sac.

Le sac est en-

dommagé.

Remplacez le sac.

Le sac n’est pas

fermé.

Fermez le sac.

La batterie n'est

pas bien en

place.

Assurez-vous de bi-

en verrouiller la batt-

erie.

La capacité de la

batterie est faible.

Rechargez le bloc-

batterie.

La machine

ne démarre

pas.

Le bouton mar-

che/arrêt est en

position ARRÊT.

Appuyez sur le bou-

ton marche/arrêt.

Le bouton mar-

che/arrêt est dé-

fectueux.

Faites remplacer les

pièces défectueuses

par un centre de

service certifié.

Le tube n'est pas

installé correcte-

ment.

Assurez-vous

d'installer correcte-

ment le tube.

Le clapet n'est

pas verrouillé.

Assurez-vous que le

clapet est verrouillé.

La batterie n'est

pas bien en

place.

Assurez-vous de bi-

en verrouiller la batt-

erie.

La capacité de la

batterie est faible.

Rechargez le bloc-

batterie.

15 DONNÉES TECHNIQUES

Voltage 40V

Volume d’air 505 PCM

0.24 m

Vitesse indiquée

230 Mi/h

102.81 m/s

Poids (sans batt-

erie)

4.5 kg (9.92 lbs.)

Batterie (modèle) 2934102AZ, BAF705 et autres sér-

ies BAF

Chargeur (mod-

èle)

2936402, 29482et autres sér-

iesCAF

La plage de température ambiante recommandée :

Article Température

Plage de température

d’entreposage de la souf-

fleuse

32°F (0°C) - 113°F (45°C)

Plage de température de

fonctionnement de la souf-

fleuse

32°F (0°C) - 113°F (45°C)

Plage de température de

rechargement de la batter-

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du char-

geur

39°F (4°C) - 104°F (40°C)

Plage de température

d’entreposage de la batt-

erie

32°F (0°C) - 113°F (45°C)

Plage de température de

déchargement de la batt-

erie

32°F (0°C) - 113°F (45°C)

16 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à

l'acheteur original avec preuve d'achat, pour une

période de trois (3) ans contre tout défaut de matériaux,

de pièces ou de main-d'œuvre. Greenworks, à sa

propre discrétion, réparera ou remplacera toutes les

pièces défectueuses, dans des conditions normales

d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés

à des fins personnelles, qui n'ont pas été loués à

des fins industrielles ou commerciales et qui ont été

entretenus conformément aux instructions du manuel

du propriétaire fourni avec le produit neuf.

Français

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

17 VUE ÉCLATÉE

No No de

pièce

Qté Description

1 R0202134-0

1 Buse

2 R0201238-0

1 Tube de la souffleuse

3 R0202137-0

1 Sac de collecte

4 R0202146-0

1 Tube

Français

1 Descripción................................27

1.1 Finalidad...................................................27

1.2 Perspectiva general..................................27

2 Instrucciones importantes de

seguridad................................... 27

3 Aparatos con

funcionamiento a batería..........28

4 Seguridad infantil...................... 28

5 Propuesta 65..............................29

6 Conserve estas

instrucciones............................. 29

7 Símbolos en el producto.......... 29

8 Niveles de riesgo.......................29

9 Eliminación de batería

segura para el medio

ambiente.....................................30

10 Instalación..................................30

10.1 Desembalaje de la máquina.....................30

10.2 Montaje como soplador............................ 30

10.3 Montaje como aspirador...........................30

10.4 Instalación de la batería........................... 32

10.5 Retirada de la batería...............................32

11 Funcionamiento.........................33

11.1 Puesta en marcha de la máquina ............33

11.2 Detención de la máquina..........................33

11.3 Botón turbo...............................................33

11.4 Palanca de control de crucero..................33

11.5 Diagnóstico LED.......................................33

11.6 Consejos de funcionamiento.................... 34

11.7 Funcionamiento como triturador...............34

11.8 Funcionamiento como soplador............... 34

12 Mantenimiento........................... 34

12.1 Limpieza de la máquina........................... 34

12.2 Limpieza de la bolsa de recogida.............35

12.3 Limpieza de un tubo / rotor obstruido.......35

13 Transporte y almacenamiento..35

13.1 Traslado de la máquina............................35

13.2 Almacenamiento de la máquina............... 35

14 Solución de problemas.............35

15 Datos técnicos ..........................36

16 Garantía limitada....................... 36

17 Vista despiezada........................37

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

La máquina se utiliza para expulsar aire por un tubo

para mover materiales no deseados, como hojas en

el patio. Algunas máquinas también aspiran hojas y

ramitas mediante vacío y las trituran en una bolsa.

1.2 PERSPECTIVA GENERAL

Gatillo

Control de crucero

Botón turbo

Tubo soplador

Boquilla

Compuerta

Asa auxiliar

Tubo triturador

Bolsa de recogida

Ruedas

2 INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

Para uso doméstico.

LEA TODAS LAS INSTRUCCIONES ANTES DEL

USO (DE ESTA HERRAMIENTA ELÉCTRICA)

AVISO

Debe leer y entender todas las instrucciones

antes de utilizar este producto. El incumplimiento

de las instrucciones indicadas a continuación puede

provocar descargas eléctricas, incendios o lesiones

personales graves. Cuando utilice un aparato

eléctrico, deben seguirse siempre precauciones

básicas, incluidas las siguientes:

• No utilice sobre superficies húmedas.

• No cargue la unidad en exteriores.

• No deje que se utilice como un juguete. Es

necesario prestar mucha atención cuando es

utilizado por niños o cerca de estos.

• Utilice únicamente como se describe en

este manual. Utilice únicamente los accesorios

recomendados por el fabricante.

• Si el aparato no funciona como debería, se ha

caído, ha sufrido daños, se ha dejado al aire libre o

se ha caído al agua, llévelo a un centro de servicio.

• No maneje el aparato con las manos mojadas.

• No introduzca ningún objeto por las aberturas. No lo

utilice con una abertura obstruida; manténgalo libre

de polvo, pelusas, pelos y cualquier cosa que pueda

reducir el flujo de aire.

• Mantenga el cabello, la ropa suelta, los dedos y

todas las partes del cuerpo lejos de las aberturas y

de las piezas móviles.

• Tenga especial cuidado al limpiar escaleras.

• No utilice herramientas eléctricas en una atmósfera

explosiva, como en la presencia de líquidos, gases

o polvo que puedan inflamarse. Las herramientas

eléctricas generan chispas que pueden encender el

polvo o los gases.

• Nunca permita que los niños utilicen el equipo.

Nunca permita que utilicen el equipo adultos sin la

debida instrucción.

• Lleve pantalones largos y gruesos, botas y

guantes. Evite prendas sueltas o joyas que puedan

engancharse en las piezas móviles de la máquina o

su motor.

• No fuerce la herramienta. Utilice la herramienta

correcta para su aplicación. La herramienta correcta

hará el trabajo mejor y con mayor seguridad a la

velocidad para la que se diseñó.

• Mantenga una posición firme y el equilibrio. No se

estire. Estirarse en exceso puede hacer que pierda

el equilibrio.

• No utilice la herramienta si el interruptor no la

enciende o la apaga. Cualquier herramienta que no

pueda controlarse con el interruptor es peligrosa y

debe repararse.

• No utilice esta unidad cuando esté cansado,

enfermo o bajo la influencia de alcohol, drogas o

medicamentos.

• No utilice en condiciones de poca iluminación.

• No utilice el aparato para recoger líquidos

inflamables o combustibles, como gasolina, ni lo

utilice en zonas donde estos líquidos puedan estar

presentes.

• No recoja nada que esté ardiendo o eche humo,

como cigarrillos, cerillas o cenizas calientes.

• No utilice sin la bolsa para el polvo o los filtros en su

posición (si corresponde).

• Compruebe la zona de trabajo antes de cada uso.

Retire todos los objetos, como piedras, trozos de

cristal, clavos, alambres o cuerdas que puedan salir

despedidos o enredarse en la máquina.

• Utilice únicamente accesorios y piezas de repuesto

idénticos del fabricante. El uso de cualquier otra

pieza puede generar un riesgo o producir daños en

el producto.

• Para reducir el riesgo de descarga eléctrica – No

exponga a la lluvia – Almacene en interior.

• Utilice únicamente con 2934102AZ / BAF705 y otras

baterías BAF.

• Utilice únicamente con 2936402 / 29482 y otros

cargadores CAF.

Español

• Esta herramienta no ha sido concebida para

ser utilizar por personas (incluidos niños) con

discapacidades físicas, sensoriales o mentales, o

sin experiencia ni conocimiento del producto, a

menos que estén bajo supervisión o hayan recibido

instrucciones sobre el uso del aparato por parte

de una persona responsable de su seguridad. Los

niños deben estar bajo vigilancia para asegurarse

de que no juegan con el aparato.

3 APARATOS CON

FUNCIONAMIENTO A BATERÍA

• No utilice un aparato a batería bajo la lluvia.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de

batería puede dar lugar a un riesgo de incendio

cuando se usa con otra batería.

• Utilice únicamente el cargador suministrado por el

fabricante para recargar.

• Utilice los aparatos únicamente con las baterías

designadas específicamente. El uso de cualquier

otra batería puede dar lugar a un riesgo de lesiones

e incendio.

• Desconecte la batería del aparato antes de realizar

ajustes, cambiar accesorios o almacenarlo. Estas

medidas de seguridad preventivas reducen el

riesgo de que el aparato se ponga en marcha

accidentalmente.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una

conexión entre los terminales. El cortocircuito

de los terminales de la batería puede provocar

quemaduras o un incendio.

• Bajo condiciones abusivas, es posible que salga

líquido despedido de la batería; evite el contacto. Si

se produce un contacto accidental, aclare con agua.

Si el líquido entra en contacto con los ojos, acuda al

médico inmediatamente. El líquido despedido de la

batería puede provocar irritación o quemaduras.

• No incinere el aparato aunque esté gravemente

dañado. Las baterías pueden explotar en un

incendio.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede dar lugar a un incendio,

una explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni

a temperaturas excesivas. La exposición al fuego o

a una temperatura superior a 265°F (130°C) puede

provocar una explosión.

• Únicamente un técnico de reparación cualificado

puede realizar las tareas de servicio de la unidad

utilizando exclusivamente piezas de repuesto

idénticas de Greenworks. Esto prolongará la vida

útil de la unidad y mantendrá la seguridad del

producto.

• No modifique ni intente reparar el aparato o la

batería (según corresponda), excepto lo indicado en

las instrucciones de uso y cuidado.

• Siga todas las instrucciones de carga y no cargue

la batería o el aparato fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

4 SEGURIDAD INFANTIL

Pueden producirse accidentes trágicos si el operario no

es consciente de la presencia de niños.

• Mantenga a los niños fuera de la zona de trabajo y

bajo la vigilancia de un adulto responsable.

• No permita que niños menores de 14 años

utilicen esta herramienta. Los niños de 14 años y

mayores deben leer y entender las instrucciones

de funcionamiento y las normas de seguridad que

se encuentran en este manual y deben recibir

formación y supervisión por parte de uno de sus

progenitores.

• Manténgase alerta y apague el aparato si un niño o

cualquier otra persona entra en la zona de trabajo.

• Tenga mucho cuidado al acercarse a esquinas

ciegas, portales, arbustos, árboles u otros objetos

que puedan ocultar su visión de un niño que pueda

correr hacia el recorrido del aparato.

Español

5 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como causante

de cáncer, defectos de nacimiento u otros daños

reproductivos. El polvo generado por el lijado

eléctrico, el serrado, el esmerilado, la perforación y

otras actividades de construcción contiene sustancias

químicas que se sabe que son causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

6 CONSERVE ESTAS

INSTRUCCIONES

7 SÍMBOLOS EN EL PRODUCTO

En esta herramienta pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda su significado. La interpretación correcta de

estos símbolos le permitirá manejar la herramienta

mejor y de manera más segura.

Símbolo

Explicación

V Tensión

A Corriente

W Potencia

min Tiempo

/min

Revoluciones, carreras, velocidad de

superficie, órbitas, etc., por minuto

Corriente continua

Debe leer y entender todas las in-

strucciones antes de manejar el pro-

ducto, así como seguir todas las ad-

vertencias e instrucciones de seguri-

dad.

Precauciones que afectan a su se-

guridad.

Símbolo Explicación

Lleve protección auditiva cuando uti-

lice este equipo.

Lleve siempre protección ocular con

protectores laterales marcada para

cumplir la ANSI Z87.1 cuando utilice

este equipo.

No exponga el producto a la lluvia o a

condiciones de humedad.

Mantenga a los transeúntes al menos

a 15 m.

No toque el ventilador cuando utilice

la máquina.

Si no evita que la ropa suelta se intro-

duzca en la entrada de aire, podrían

producirse lesiones personales.

Si no se mantiene el cabello largo

lejos de la entrada de aire, podrían

producirse lesiones personales.

Las palas giratorias del rotor pueden

producir lesiones graves.

8 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de pel-

igro potencial que, de no

evitarse, podría provocar

lesiones graves o incluso

la muerte.

PRECAU-

CIÓN

Indica una situación de pel-

igro potencial que, de no

evitarse, puede provocar

lesiones leves o modera-

das.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede provo-

car daños materiales.

Español

9 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en esta máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de ion

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia de

protección ambiental local para obtener información

e instrucciones específicas. Lleve las baterías a un

centro de reciclaje o eliminación local, certificado para

la eliminación de ion de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

10 INSTALACIÓN

10.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas presentan daños, no utilice la

máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con

el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con

los reglamentos locales.

10.2 MONTAJE COMO SOPLADOR

1. Mueva el tubo soplador (4) hacia delante hasta que

la zona ranurada (12) encaje en la ranura (13).

2. Coloque la boquilla concentradora (5) en el tubo

soplador para bloquearla.

NOTA

Puede utilizar la boquilla concentradora para

aumentar el flujo de aire en zonas estrechas:

parterres, debajo de cubiertas, etc.

10.3 MONTAJE COMO ASPIRADOR

AVISO

Asegúrese de que la máquina esté en la posición de

APAGADO y que los rotores se detengan antes de

fijar o retirar los tubos.

1. Junte los tubos de aspiración delantero y trasero

hasta que el botón de bloqueo se acople.

Español

2. Fije el asa auxiliar en el orificio redondo

correspondiente de la varilla superior y haga pasar

el perno hexagonal por el orificio redondo de un

lado del asa, y bloquéelo con el mando del asa

auxiliar. El mando puede aflojarse y el asa auxiliar

puede ajustarse a un ángulo adecuado para el

usuario, a continuación, apriete el mando.

3. Apriete el mando y monte el conjunto de la rueda

en una posición adecuada a lo largo del carril de

guía. A continuación, afloje el mando y el botón se

introducirá en el orificio redondo de la varilla inferior.

El conjunto de la rueda puede ajustarse hacia

arriba y abajo, y los botones pueden introducirse

en distintos orificios redondos. El usuario puede

ajustar la altura del conjunto de la rueda según sus

necesidades.

4. Presione el botón de bloqueo hacia delante para

desacoplar la compuerta.

5. Mantenga abierta la compuerta.

6. Inserte la parte de cuña del tubo triturador en la

cavidad.

Español

7. Empuje hacia atrás el botón de bloqueo para

acoplar los tubos trituradores.

SUGERENCIA

Puede realizar los pasos anteriores en la secuencia

inversa para extraer los tubos trituradores.

8. Inserte el adaptador de la bolsa en la salida del

soplador. Bloquee el adaptador de la bolsa con el

botón de bloqueo. Cuelgue el gancho de la bolsa en

la abertura redonda de la varilla inferior. Para retirar

la bolsa, simplemente pulse el botón de bloqueo y

retire la bolsa.

NOTA

Puede que sea necesario retirar el tubo soplador o los

tubos de aspiración para limpiar un tubo o un rotor

obstruido.

10.4 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual

de la batería y el cargador.

1. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

10.5 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo

de la batería (14).

2. Retire la batería de la máquina.

Español

11 FUNCIONAMIENTO

AVISO

Asegúrese de que el tubo soplador esté en posición

antes del funcionamiento.

11.1 PUESTA EN MARCHA DE LA

MÁQUINA

1. Apriete el gatillo (1) para poner en marcha la

máquina.

2. Apriete el gatillo a fondo para aumentar la

velocidad.

3. Suelte el gatillo para disminuir la velocidad.

11.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

11.3 BOTÓN TURBO

1. Pulse el botón turbo, la máquina está a la velocidad

más alta.

2. Suelte el botón turbo, la máquina está a la velocidad

normal.

NOTA

La utilización del botón turbo agota la batería

más rápidamente. Utilice únicamente el botón turbo

cuando sea necesario.

11.4 PALANCA DE CONTROL DE

CRUCERO

1. Tire de la palanca de control de crucero (3) en

sentido horario para aumentar la velocidad. Esto

bloqueará la velocidad en el ajuste deseado.

2. Empuje la palanca de control de crucero (3) en

sentido antihorario para disminuir la velocidad.

NOTA

Si disminuye la velocidad del todo, la unidad se

detendrá y es necesario volver a realizar el primer

paso.

11.5 DIAGNÓSTICO LED

ESTADO LED SOLUCIÓN

Protección de

baja tensión

1 LED parpa-

dea en rojo 5

veces.

Vuelva a poner en

marcha la máquina

o cargue la batería.

Protección de

sobrecarga

1 LED parpa-

dea en rojo 4

veces.

Vuelva a poner en

marcha la máquina.

Protección de

atasco de ba-

tería

El LED verde y

rojo se apa-

gan. La unidad

se detiene.

Retire la batería du-

rante 5 segundos

para restablecer la

máquina.

Temperatura

de batería

anormal

El LED verde y

rojo se apa-

gan.

Cuando la temper-

atura de la bate-

ría disminuye, la má-

quina puede funcio-

nar en buenas con-

diciones.

Español

11.6 CONSEJOS DE

FUNCIONAMIENTO

• Asegúrese de que la máquina esté en buen estado.

• Asegúrese de que los tubos y las protecciones

estén en posición.

• No apunte la máquina hacia una persona ni hacia

materiales sueltos antes de ponerla en marcha.

• La protección auditiva es necesaria para disminuir

el riesgo de pérdida auditiva relacionada con el nivel

de ruido.

• Respete todas las leyes, reglamentos, normas y

ordenanzas.

11.7 FUNCIONAMIENTO COMO

TRITURADOR

1. Sujete bien la máquina.

2. Incline los tubos trituradores (2 - 4" o 5 - 10 cm).

3. Utilice una acción de barrido para recoger

materiales no deseados ligeros.

NOTA

Asegúrese de instalar y cerrar la bolsa.

NOTA

Utilice la correa de hombro.

11.8 FUNCIONAMIENTO COMO

SOPLADOR

1. Sujete bien la máquina.

2. Maneje de lado a lado.

3. Mueva la máquina lentamente hacia delante.

4. Mantenga delante de usted los materiales no

deseados recogidos.

NOTA

Utilice rastrillos y escobas para soltar el material no

deseado antes de soplar.

NOTA

Utilice la velocidad baja para mover elementos secos,

y la velocidad alta para mover elementos más

pesados, como materiales no deseados grandes o

grava.

12 MANTENIMIENTO

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

AVISO

Retire la batería de la máquina antes de realizar

tareas de mantenimiento.

12.1 LIMPIEZA DE LA MÁQUINA

PRECAUCIÓN

La máquina debe estar seca. La humedad supone un

riesgo de descargas eléctricas.

• Quite el material no deseado del respiradero con un

aspirador.

• No pulverice el respiradero ni lo introduzca en

disolventes.

• Limpie la carcasa y los componentes de plástico

con un paño húmedo y suave.

Español

12.2 LIMPIEZA DE LA BOLSA DE

RECOGIDA

• Lleve gafas de seguridad y una máscara antipolvo.

• En caso necesario, limpie la bolsa 1 vez al año o

más.

1. Retire la bolsa.

2. Dé la vuelta a la bolsa.

3. Cuelgue la bolsa y límpiela.

4. Póngala a secar.

5. Vuelva a dar la vuelta a la bolsa e instálela.

12.3 LIMPIEZA DE UN TUBO / ROTOR

OBSTRUIDO

1. Espere hasta que la máquina se pare totalmente.

2. Retire de la fuente de alimentación.

3. Retire el tubo soplador o los tubos trituradores y la

bolsa.

4. Elimine el material que provoca la obstrucción del

tubo o del rotor.

5. Asegúrese de que el rotor no tenga daños.

6. Gire el rotor con la mano para asegurarse de que

no haya obstrucciones.

7. Instale el tubo soplador o los tubos trituradores y la

bolsa.

AVISO

Evite la entrada de objetos grandes que podrían dañar

el rotor.

13 TRANSPORTE Y

ALMACENAMIENTO

AVISO

Retire la batería de la máquina antes del transporte y

el almacenamiento.

13.1 TRASLADO DE LA MÁQUINA

• Sujete la máquina únicamente por la empuñadura.

13.2 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estos

pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

14 SOLUCIÓN DE PROBLEMAS

PROB-

LEMA

POSIBLE CAU-

SOLUCIÓN

La máquina

no sopla ni

tritura.

El tubo tiene ob-

strucciones.

Asegúrese de que

el tubo no tenga ob-

strucciones.

El rotor tiene ob-

strucciones.

Asegúrese de que

el rotor no tenga ob-

strucciones.

La bolsa está lle-

na.

Vacíe la bolsa.

La bolsa está su-

cia.

Limpie la bolsa.

La bolsa ha sufri-

do daños.

Sustituya la bolsa.

La bolsa está

abierta.

Cierre la bolsa.

La batería no está

fijada.

Asegúrese de que

ha fijado correcta-

mente la batería.

La capacidad de

la batería está ba-

ja.

Cargue la batería.

La máquina

no se pone

en marcha.

El botón de en-

cendido/apagado

está en la posi-

ción de apagado

(OFF).

Pulse el botón de

encendido/apagado.

El botón de en-

cendido/apagado

está defectuoso.

Las piezas defectuo-

sas deben ser susti-

tuidas por un centro

de servicio autoriza-

do.

El tubo no se

ha instalado cor-

rectamente.

Asegúrese de insta-

lar el tubo correcta-

mente.

La compuerta no

está bloqueada.

Asegúrese de blo-

quear la compuerta.

La batería no está

fijada.

Asegúrese de que

ha fijado correcta-

mente la batería.

La capacidad de

la batería está ba-

ja.

Cargue la batería.

Español

15 DATOS TÉCNICOS

Tensión 40V

Volumen de aire 505 CFM

0.24 m

Velocidad de aire 230 MPH

102.81 m/s

Peso (sin batería) 4.5 kg (9.92 lbs.)

Modelo de batería 2934102AZ, BAF705 y otras ser-

ies BAF

Modelo de carga-

dor

2936402, 29482 y otras series

CAF

El intervalo de temperatura ambiente recomendado:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento del

soplador

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de funcionamiento del so-

plador

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de funcionamiento del car-

gador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de almacenamiento de la

batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de descarga de la batería

32°F (0°C) - 113°F (45°C)

16 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de tres (3) años frente a defectos

en materiales, piezas o mano de obra. A su entera

discreción Greenworks reparará o sustituirá cualquiera

y todas las piezas que resulten ser defectuosas, con

un uso normal, sin coste alguno para el cliente. Esta

garantía es válida únicamente para unidades que se

hayan utilizado para uso personal que no han sido

compradas o alquiladas para uso industrial/comercial y

cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado

con el producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal

uso, uso comercial, abuso, negligencia, accidente,

mantenimiento inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso

o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita a

1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

17 VISTA DESPIEZADA

Nº Nº pieza Ca

nt.

Descripción

1 R0202134-0

1 Boquilla

2 R0201238-0

1 Tubo soplador

3 R0202137-0

1 Bolsa de recogida

4 R0202146-0

1 Tubo

Español

P0804554-00 Rev B

Greenworks 2427802 40V 230 MPH / 505 CFM / 75+ Compatible Tools Cordless Brushless Leaf Blower / Vacuum, 5.0Ah Battery and Charger Included

Product's Documents

User Manual

Specifications

Greenworks 2427802 Questions and Answers
