Owner’s Manual

IDE-to-SATA

Converter

Model: P936-000

Package Contents

• P936-000IDE-to-SerialATA(SATA)Converter

• SerialATA(SATA)Cable–7-pin/7-pin

• 4-PinPowerSplitterCable

• Owner’sManual

Features

• ConvertsIDEDevices(HardDrives,CD-ROMs,CD-RWs,

DVD-ROMs)toSerialATAConnections

• SerialATA(SATA)version1.0compliant

• SupportsUDMAdatatransferratesofupto150Mbps

• SupportsATAPIPacketcommandset

• SupportsanyoperatingsystemwhenaPCwithavailableUltra

ATAharddisk(IDE)andavailableSerialATAHostPortareused

• Supportshot-plugging

1111 W. 35th Street, Chicago, Il 60609 USA

www.tripplite.com/support

200908081 93-2917.indb 1 9/9/2009 3:28:12 PM

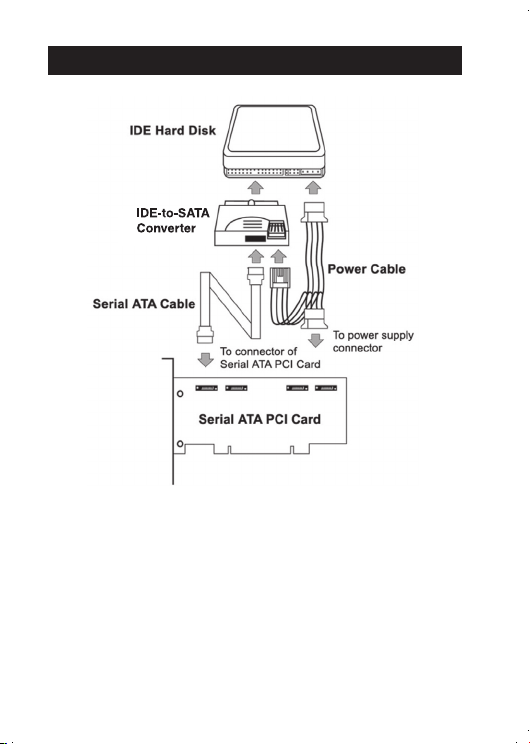

Installation

1. ConnecttheincludedSerialATA(SATA)cablebetweenthe

SATAcontrollerandthe7-pinSATAportontheP936-000.

2. Connecttheincluded4-pinpowersplittercabletothemini

4-pinconnectorontheP936-000.Connecttheothertwo4-pin

connectorstothecorrespondingportsontheIDEharddiskand

theSATAcontroller.

Note: The IDE hard disk must be switched to master mode.

3. ConnecttheIDEconnectorontheP936-000totheIDEharddisk.

200908081 93-2917.indb 2 9/9/2009 3:28:13 PM

Lifetime Limited Warranty

Sellerwarrantsthisproduct,ifusedinaccordancewithallapplicableinstructions,tobefree

fromoriginaldefectsinmaterialandworkmanshipforitslifetime.Iftheproductshouldprove

defectiveinmaterialorworkmanshipwithinthatperiod,Sellerwillrepairorreplacetheprod-

uct,initssolediscretion.ServiceunderthisWarrantycanonlybeobtainedbyyourdelivering

orshippingtheproduct(withallshippingordeliverychargesprepaid)to:TrippLite,1111

W.35thSt.,Chicago,IL60609.Sellerwillpayreturnshippingcharges.Pleasevisitwww.

tripplite.com/supportbeforereturninganyproductforservice.

THISWARRANTYDOESNOTAPPLYTONORMALWEARORTODAMAGERE-

SULTINGFROMACCIDENT,MISUSE,ABUSEORNEGLECT.SELLERMAKESNO

EXPRESSWARRANTIESOTHERTHANTHEWARRANTYEXPRESSLYSETFORTH

HEREIN.EXCEPTTOTHEEXTENTPROHIBITEDBYAPPLICABLELAW,ALL

IMPLIEDWARRANTIES,INCLUDINGALLWARRANTIESOFMERCHANTABILITY

ORFITNESS,ARELIMITEDINDURATIONTOTHEWARRANTYPERIODSET

FORTHABOVE;ANDTHISWARRANTYEXPRESSLYEXCLUDESALLINCIDENTAL

ANDCONSEQUENTIALDAMAGES.(Somestatesdonotallowlimitationsonhowlongan

impliedwarrantylasts,andsomestatesdonotallowtheexclusionorlimitationofincidental

orconsequentialdamages,sotheabovelimitationsorexclusionsmaynotapplytoyou.This

Warrantygivesyouspeciclegalrights,andyoumayhaveotherrightswhichvaryfrom

jurisdictiontojurisdiction.)

TRIPPLITE;111135thSt.;Chicago,IL60609

WARNING:Theindividualusershouldtakecaretodeterminepriortousewhetherthis

deviceissuitable,adequateorsafefortheuseintended.Sinceindividualapplicationsare

subjecttogreatvariation,themanufacturermakesnorepresentationorwarrantyastothe

suitabilityortnessofthesedevicesforanyspecicapplication.

WARRANTY REGISTRATION

Visitwww.tripplite.com/warrantytodaytoregisterthewarrantyforyournewTrippLite

product.You’llbeautomaticallyenteredintoadrawingforachancetowinaFREETripp

Liteproduct!*

*Nopurchasenecessary.Voidwhereprohibited.Somerestrictionsapply.Seewebsitefor

details.

WARNING!

Useofthisequipmentinlifesupportapplicationswherefailureofthisequipmentcanreason-

ablybeexpectedtocausethefailureofthelifesupportequipmentortosignicantlyaffectits

safetyoreffectivenessisnotrecommended.Donotusethisequipmentinthepresenceofa

ammableanestheticmixturewithair,oxygenornitrousoxide.
