HART HGCS021 20v 12" Cordless Chainsaw Kit User Manual

HGCS02 20V

Chain Saw

Scie à chaîne

Motosierra

OPERATOR’S MANUAL

General Power Tool Safety Warnings 2-3

฀ ChainSawSafetyWarnings 4-8

Symbols 9-10

฀ GlossaryofTerms 11

Features 12

 ฀฀Assembly 13

 ฀Operation฀ 13-22

Maintenance 23-29

฀ BarandChainCombinations 29

 Troubleshooting 29

฀ Parts/Service

 Backpage

MANUEL D’UTILISATION

฀ Avertissementsrèglesdesécurité

 relativesauxoutilsélectriques 2-4

฀ Avertissementsdesécurité

 relatifsauscieàchaîne 4-8

฀ Symboles 9-10

฀ Glossaire

฀ Caractéristiques 12

฀ Assemblage 13

฀ Utilisation 13-22

฀ Entretien

23-29

฀ Combinaisonsdeguideetchaîne 30

฀ Dépannage 30

฀ Commandedepièces/réparation

 Págearrière

MANUAL DEL OPERADOR

 Advertenciasdeseguridad

 paraherramientaseléctricas 2-4

฀ Advertenciasdeseguridad

 delamotosierra 4-8

฀ Símbolos 9-10

฀ Glosariodetérminos 11

฀ Características 12

฀ Armado 13

฀ Funcionamiento 13-22

฀ Mantenimiento 23-30

฀ Combinacionesdebarraycadena 30

 Correccióndeproblemas 30

 Pedidosdepiezasyservicio

  Pág.posterior

THIS INSTRUCTION BOOKLET CONTAINS

IMPORTANT SAFETY INFORMATION. PLEASE

READ AND KEEP FOR FUTURE REFERENCE.

WARNING: To reduce the risk of

injury, the user must read and understand the

operator’s manual before using this product.

CE LIVRET D’INSTRUCTIONS CONTIENT DES

CONSIGNES DE SÉCURITÉ IMPORTANTES.

VEUILLEZ LE LIRE ET LE CONSERVER POUR

TOUTE RÉFÉRENCE FUTURE.

AVERTISSEMENT :

Pour

réduire les risques de blessures, l’utilisateur

doit lire et veiller à bien comprendre le manuel

d’utilisation avant d’employer ce produit.

ESTE FOLLETO DE INSTRUCCIONES CONTIENE

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LÉALO Y CONSÉRVELO PARA REFERENCIA

FUTURA.

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y

comprender el manual del operador antes de

usar este producto.

2 – English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Readallsafetywarningsandallinstructions.

Failure to follow the warnings and instruc-

tionsmayresultinelectricshock,fireand/or

serious injury.

Save all warnings and instructions for future

reference.

Theterm“powertool”inthewarnings

referstoyourmains-operated(corded)powertool

orbattery-operated(cordless)powertool.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered

ordarkareasinviteaccidents.

Do not operate power tools in explosive at-

mospheres, such as in the presence of flam-

mable liquids, gases or dust. Power tools cre-

atesparkswhichmayignitethedustorfumes.

Keep children and bystanders away while

operating a power tool.

Distractionscancause

you to lose control.

ELECTRICAL SAFETY

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use

any adapter plugs with earthed (grounded)

power tools.

Unmodifiedplugsandmatching

outletswillreduceriskofelectricshock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators.

Thereisanincreasedriskofelec-

tricshockifyourbodyisearthedorgrounded.

Do not expose power tools to rain or wet

conditions.

Waterenteringa power tool will

increasetheriskofelectricshock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts.

Damagedorentangled

cordsincreasetheriskofelectricshock.

When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Useofacordsuitableforoutdoorusereduces

theriskofelectricshock.

If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply.

Useofa

GFCIreducestheriskofelectricshock.

PERSONAL SAFETY

Stay alert, watch what you are doing and

use common sense when operating a power

tool. Do not use a power tool while you are

tired or under the influence of drugs, alcohol

or medication.

Amomentofinattentionwhile

operatingpower tools may resultinserious

personalinjury.

Use personal protective equipment. Always

wear eye protection.

Protective equipment

suchasdustmask,non-skidsafetyshoes,hard

hat,orhearingprotectionusedforappropriate

conditionswillreducepersonalinjuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before connect-

ing to power source and/or battery pack,

picking up or carrying the tool.

Carryingpower

toolswithyourfingerontheswitchorenergis-

ingpowertoolsthathavetheswitchoninvites

accidents.

Remove any adjusting key or wrench before

turning the power tool on.

Awrenchorakey

leftattachedtoarotatingpartofthepowertool

mayresultinpersonalinjury.

Do not overreach. Keep proper footing and

balance at all times.

Thisenablesbettercontrol

ofthepowertoolinunexpectedsituations.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts.

Looseclothes,jewel-

leryorlonghaircanbecaughtinmovingparts.

If devices are provided for the connection of

dust extraction and collection facilities, en-

sure these are connected and properly used.

Useofdustcollectioncanreducedust-related

hazards.

Do not let familiarity gained from frequent

use of tools allow you to become complacent

and ignore tool safety principles.

Acareless

actioncancausesevereinjurywithinafraction

ofasecond.

3 – English

GENERAL POWER TOOL SAFETY WARNINGS

POWER TOOL USE AND CARE

Do not force the power tool. Use the correct

power tool for your application.

Thecorrect

powertoolwilldothejobbetterandsaferatthe

rateforwhichitwasdesigned.

Do not use the power tool if the switch does

not turn it on and off.

Anypowertoolthatcan-

notbecontrolledwiththeswitchisdangerous

andmustberepaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools.

Such

preventivesafetymeasuresreducetheriskof

startingthepowertoolaccidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool.

Powertoolsaredan-

gerousinthehandsofuntrainedusers.

Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage of

parts and any other condition that may affect

the power tool’s operation. If damaged, have

the power tool repaired before use. Many ac-

cidentsarecausedbypoorlymaintainedpower

tools.

Keep cutting tools sharp and clean. Prop-

erlymaintainedcuttingtoolswithsharpcutting

edgesarelesslikelytobindandareeasierto

control.

Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed.

Useof the

powertoolforoperationsdifferentfromthose

intendedcouldresultinahazardoussituation.

Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery

handlesandgraspingsurfacesdonotallowfor

safehandlingandcontrolofthetoolinunex-

pectedsituations.

BATTERY TOOL USE AND CARE

Recharge only with the charger specified by

the manufacturer.

Achargerthatissuitablefor

onetypeofbatterypackmaycreateariskof

firewhenusedwithanotherbatterypack.

Use power tools only with specifically desig-

nated battery packs.

Useofanyotherbattery

packsmaycreateariskofinjuryandfire.

When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small

metal objects, that can make a connection

from one terminal to another.

Shortingthe

batteryterminalstogethermaycauseburnsor

a fire.

Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If

contact accidentally occurs, flush with wa-

ter. If liquid contacts eyes, additionally seek

medical help.

Liquidejectedfromthebattery

may cause irritation or burns.

Do not use a battery pack or tool that is

damaged or modified.

Damagedormodified

batteriesmay exhibit unpredictablebehavior

resultinginfire,explosionorriskofinjury.

Do not expose a battery pack or tool to fire

or excessive temperature.

Exposuretofireor

temperatureabove265°Fmaycauseexplosion.

Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instruc-

tions.

Chargingimproperlyorattemperatures

outsidethe specifiedrange may damagethe

batteryandincreasetheriskoffire.

SERVICE

Have your power tool serviced by a qualified

repair person using only identical replace-

ment parts.

Thiswillensurethatthesafetyof

thepowertoolismaintained.

When servicing a power tool, use only iden-

tical replacement parts. Follow instructions

in the Maintenance section of this manual.

Useofunauthorizedparts orfailureto follow

Maintenanceinstructionsmaycreateariskof

shockorinjury.

Never service damaged battery packs. Ser-

viceofbatterypacksshouldonlybeperformed

bythemanufacturerorauthorizedservicepro-

viders.

4 – English

CHAIN SAW SAFETY WARNINGS

Keep all parts of the body away from the

saw chain when the chain saw is operating.

Before you start the chain saw, make sure

the saw chain is not contacting anything.A

momentof inattention while operating chain

sawsmaycauseentanglementofyourclothing

orbodywiththesawchain.

Always hold the chain saw with your right

hand on the rear handle and your left hand on

the front handle. Holdingthechainsawwitha

reversedhandconfigurationincreasestherisk

ofpersonalinjuryandshouldneverbedone.

Hold the power tool by insulated gripping

surfaces only, because the saw chain may

contact hidden wiring.Sawchainscontacting

a“live”wiremaymakeexposedmetalpartsof

thepowertool“live”andcouldgivetheoperator

anelectricshock.

Wear safety glasses and hearing protec-

tion. Further protective equipment for head,

hands, legs and feet is recommended.

Adequate protectiveclothing will reduceper-

sonalinjurybyflyingdebrisoraccidentalcontact

withthesawchain.

Do not operate a chain saw in a tree. Opera-

tionofachainsawwhileupinatreemayresult

inpersonalinjury.

Always keep proper footing and operate

the chain saw only when standing on fixed,

secure and level surface.Slipperyorunstable

surfacessuchasladdersmaycausealossof

balanceorcontrolofthechainsaw.

When cutting a limb that is under tension be

alert for spring back.Whenthetensioninthe

woodfibresisreleasedthespringloadedlimb

maystriketheoperatorand/orthrowthechain

saw out of control.

Use extreme caution when cutting brush and

saplings. Theslendermaterialmaycatchthe

sawchainandbewhippedtowardyouorpull

you off balance.

Carry the chain saw by the front handle with

the chain saw switched off and away from

your body. When transporting or storing the

chain saw always fit the guide bar cover.

Properhandlingofthechainsawwillreducethe

likelihoodofaccidentalcontactwiththemoving

sawchain.

Follow instructions for lubricating, chain ten-

sioning and changing accessories. Improperly

tensionedorlubricatedchainmayeitherbreak

orincreasethechanceforkickback.

Do not operate a chain saw, on a ladder, from

a rooftop, or any unstable support. Operation

of a chain saw in this manner could result in

serious personal injury.

Do not operate a chain saw in a tree unless

you have been specifically trained to do so.

Operation of a chain saw in a tree without

proper training could increase the risk of

serious personal injury.

Cut wood only. Do not use chain saw for

purposes not intended. For example: do not

use chain saw for cutting plastic, masonry

or non-wood building materials.Useofthe

chainsawforoperationsdifferentthanintended

couldresultinahazardoussituation.

Do not attempt to fell a tree until you have an

understanding of the risks and how to avoid

them. Seriousinjurycouldoccurtotheoperator

orbystanderswhilefellingatree.

฀Follow all instructions when clearing jammed

material, storing or servicing the chain saw.

Make sure the switch is off and the battery

pack is removed. Unexpectedactuationofthe

chain sawwhile clearing jammed material or

servicingmayresultinseriouspersonalinjury.

CAUSES AND OPERATOR PREVENTION OF

KICKBACK

Kickbackmayoccurwhenthenoseortipofthe

guidebartouchesanobject,orwhenthewood

closesinandpinchesthesawchaininthecut.

Tipcontactinsomecasesmaycauseasudden

reversereaction,kickingtheguidebarupandback

towardstheoperator.

Pinchingthesawchainalongthetopoftheguide

barmaypushtheguidebarrapidlybacktowards

theoperator.

5 – English

CHAIN SAW SAFETY WARNINGS

Eitherofthesereactionsmaycauseyoutolose

controlofthesawwhichcouldresultinserious

personalinjury.Donotrelyexclusivelyuponthe

safetydevicesbuiltintoyoursaw.Asachainsaw

user,youshouldtakeseveralstepstokeepyour

cuttingjobsfreefromaccidentorinjury.

Kickbackistheresultoftoolmisuseand/orincor-

rectoperatingproceduresorconditionsandcan

beavoidedbytakingproperprecautionsasgiven

below:

Maintain a firm grip, with thumbs and fingers

encircling the chain saw handles, with both

hands on the saw and position your body and

arm to allow you to resist kickback forces.

Kickbackforcescanbecontrolledbytheopera-

tor,ifproperprecautionsaretaken.Donotlet

goofthechainsaw.

Do not overreach and do not cut above chest

height. Thishelpspreventunintendedtipcon-

tactandenablesbettercontrolofthechainsaw

inunexpectedsituations.

Only use replacement bars and chains speci-

fied by the manufacturer.Incorrectreplace-

mentbarsandchainsmaycausechainbreak-

ageand/orkickback.

Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasingthedepthgaugeheightcanleadto

increasedkickback.

Donotstartcuttinguntilyouhaveaclearwork

area,securefooting,andaplannedretreatpath

fromthefallingtree.Clutteredareasinviteac-

cidents.

KeepALL children,bystanders, visitors, and

animalsoutoftheworkareawhilestartingor

cuttingwiththechainsaw.Donotletvisitors

contactchainsaworextensioncord.

Donotoperatechainsawinexplosiveatmo-

spheres,suchasinthepresenceofflammable

liquids, gases, ordust. Chain saws create

sparkswhichmayignitethedustorfumes.

Dress Properly– Wear snug fitting clothing.

Alwayswearheavy,longpants,longsleeves,

overalls,jeansorchapsmadeofcutresistant

material orones that contain cut resistant

inserts.Wearnon-slipsafety footwear.Wear

non-slipheavy duty gloves to improveyour

gripand to protectyour hands.Do not wear

jewelry,short pants, sandals, or go barefoot.

Donotwearloosefittingclothing,whichcould

bedrawnintothemotororcatchthechainor

underbrush.Securehairsoitisaboveshoulder

level.Wearhearingandheadprotection.

Heavyprotectiveclothingmayincreaseoperator

fatigue,whichcouldleadtoheatstroke.Dur-

ingweatherthatishotandhumid,heavywork

shouldbescheduledforearlymorningorlate

afternoonhourswhentemperaturesarecooler.

Alwaysweareyeprotectionwithsideshields

markedtocomplywithANSIZ87.1aswellas

hearing and headprotection when operating

thisequipment.

Alwaysbeawareofwhatyouaredoingwhen

usingthechainsaw.Usecommonsense.Do

notoperatethechainsawwhenyouaretired,ill,

upset,orundertheinfluenceofalcohol,drugs,

ormedication.

Donotexposethechainsawtorain.

Donot use the chain saw in damp or wet

locations.

Stayalertandpayattentiontowhatyouaredo-

ing.Usecommonsensewhenusingthisunit.

Keepallpartsofyourbodyawayfromthesaw

chainwhentheunitisrunning.

Neverletanyoneuseyourchainsawwhohas

notreceivedadequateinstructionsinitsproper

use.Thisappliestorentalsaswellasprivately

ownedsaws.

Beforeyoustartthe unit,makesurethesaw

chainisnotcontactinganyobject.

Stopthechainsawbeforesettingitdown.

Toavoidaccidentalstarting,nevercarrytheunit

withyourfingerontheswitchtrigger.

Maintainthe unit with care.Keep the cutting

edgesharpandcleanforbestperformanceand

toreducetheriskofinjury.Followinstructions

forlubricatingandchangingaccessories.

Donotoperateachainsawwithonehand!Use

afirmgripwiththumbsandfingersencirclingthe

6 – English

CHAIN SAW SAFETY WARNINGS

chainsawhandles.Seriousinjurytotheopera-

tor,helpers,bystanders,oranycombinationof

thesepersonsmayresultfromone-handedop-

eration.Achainsawisintendedfortwo-handed

use.

Guardagainstelectricshock–Avoidbodycon-

tactwithgroundedsurfacessuchasmetalpipes

andwirefences.Thereisanincreasedriskof

electricshockifyourbodyisgrounded.

Donotoperateachainsawthatisdamaged,

improperlyadjusted, ornotcompletely and

securelyassembled.Chain should slow to a

stopwhentheswitchtriggerisreleased.Ifthe

chaincontinuestoturnaftertheswitchtrigger

hasbeenreleased,havetheunitservicedbyan

authorizedservicecenter.

Checkfordamagedparts.Checkforalignment

ofmovingparts,bindingofmovingparts,break-

ageofparts,mounting,andanyothercondi-

tionsthatmayaffectitsoperation.Aguardor

otherpartthatisdamagedshouldbeproperly

repairedorreplacedbyanauthorizedservice

centerunlessotherwiseindicatedelsewherein

thismanual.

Allchainsawservice,otherthantheitemslisted

in theoperation and maintenance sections,

shouldbeperformedbyanauthorizedservice

center.

Alwaysmaintainaproperstance.

Donotusechainsawifswitchdoesnotturniton

andoff.Haveswitchreplacedbyanauthorized

servicecenter.

Donotadaptyourpowerheadtoabowguide

oruseittopoweranyattachmentsordevices

notlistedforthesaw.

Disconnectchainsawfrompowersupplywhen

notinuse,beforeservicing,andwhenmaking

adjustmentsandchangingattachments,such

assawchainandguard.

Donotcutvinesand/orsmallunderbrush.

Donotoperateachainsawinatree,onaladder,

rooftop,scaffold,orotherunstablesupport;this

isextremelydangerous.

NOTE:Thesizeoftheworkareadependsonthe

jobbeingperformedaswellasthesizetreeor

workpieceinvolved.Forexample,fellingatree

requiresalargerworkareathanmakingbucking

cuts.

Donotforcethechainsaw.Thejobcanbeper-

formedbetterandsaferattherateforwhichit

wasintended.

Alwaysusetherightproductforyourapplica-

tion.Thechainsawshouldbeusedforcutting

woodonly.Neverusethechainsawtocutplas-

tic,masonryornon-woodbuildingmaterials.

Storechainsawwhennotchargingorwhennot

inuse.Chainsawshouldbestoredinadryand

highorlockedareaoutofthereachofchildren.

Whenstoringchainsawplacethescabbardon

thebarandchain.

Usethisproductonlywithbatteriesandchar-

gerslistedintool/appliance/batterypack/char-

gercorrelationsupplement995000885.

Battery operated units do not have to be

pluggedintoanelectricaloutlet;therefore,they

arealwaysinoperating condition. Be aware

ofpossible hazardseven when unit is not

operating.

Removethebatterypackfromthechainsaw

whennotchargingandbeforecleaning,servic-

ing,storing, removingmaterial fromthe unit,

changingaccessories such as thebar and

chain,orwhennotinuse.

Neverusewateroranyliquidstocleanorrinse

offyourproductanddonotexposetheproduct

torainorwetconditions.Storeindoorsinadry

area. Corrosiveliquids, water,and chemicals

canentertheproduct’selectroniccomponents

and/orbatterycompartmentanddamageelec-

troniccomponents and/or the battery pack,

whichcanresultinashortcircuit,increasedrisk

offire,andseriouspersonalinjury.Removeany

buildupofdirtanddebrisbywipingtheproduct

cleanwithadryclothoccasionally.

7 – English

CHAIN SAW SAFETY WARNINGS

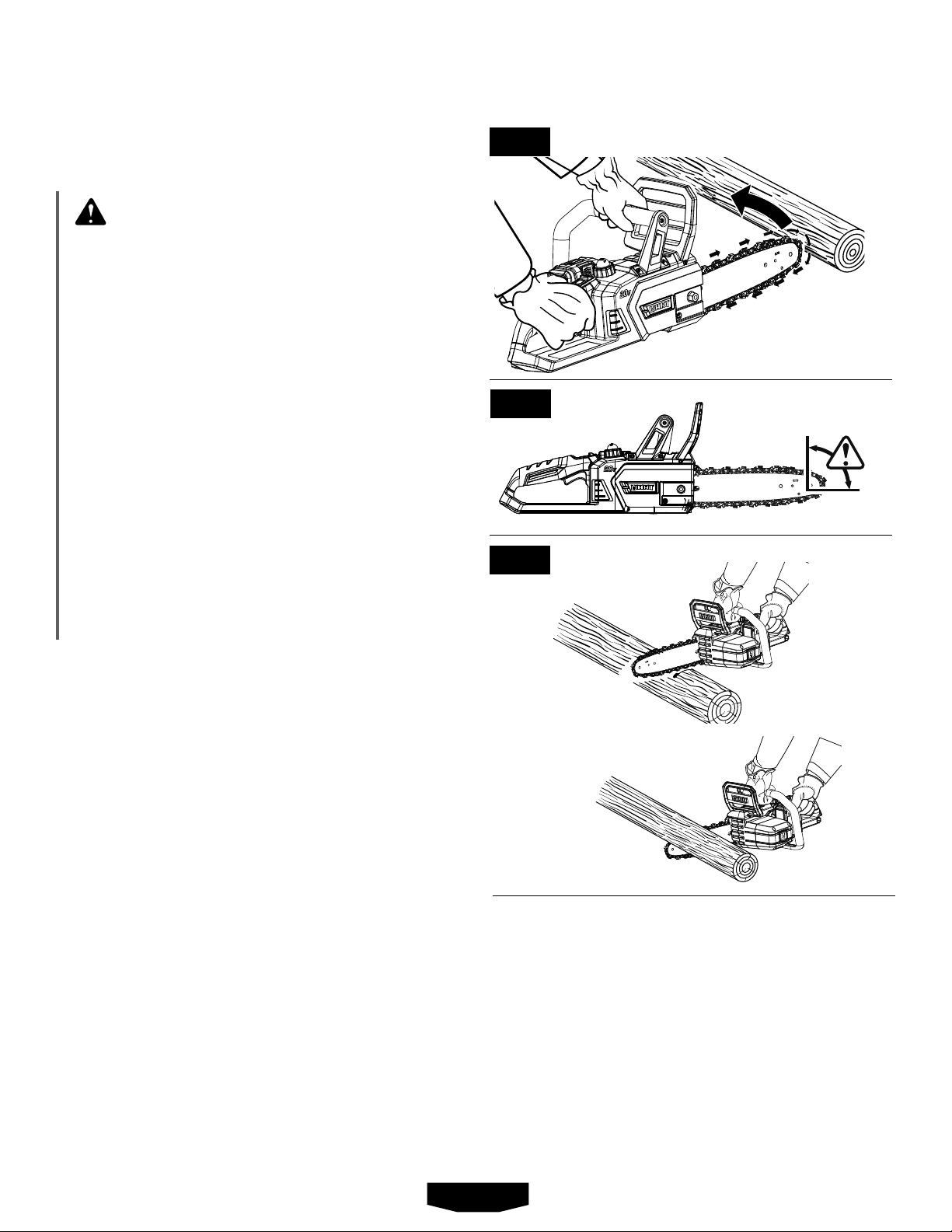

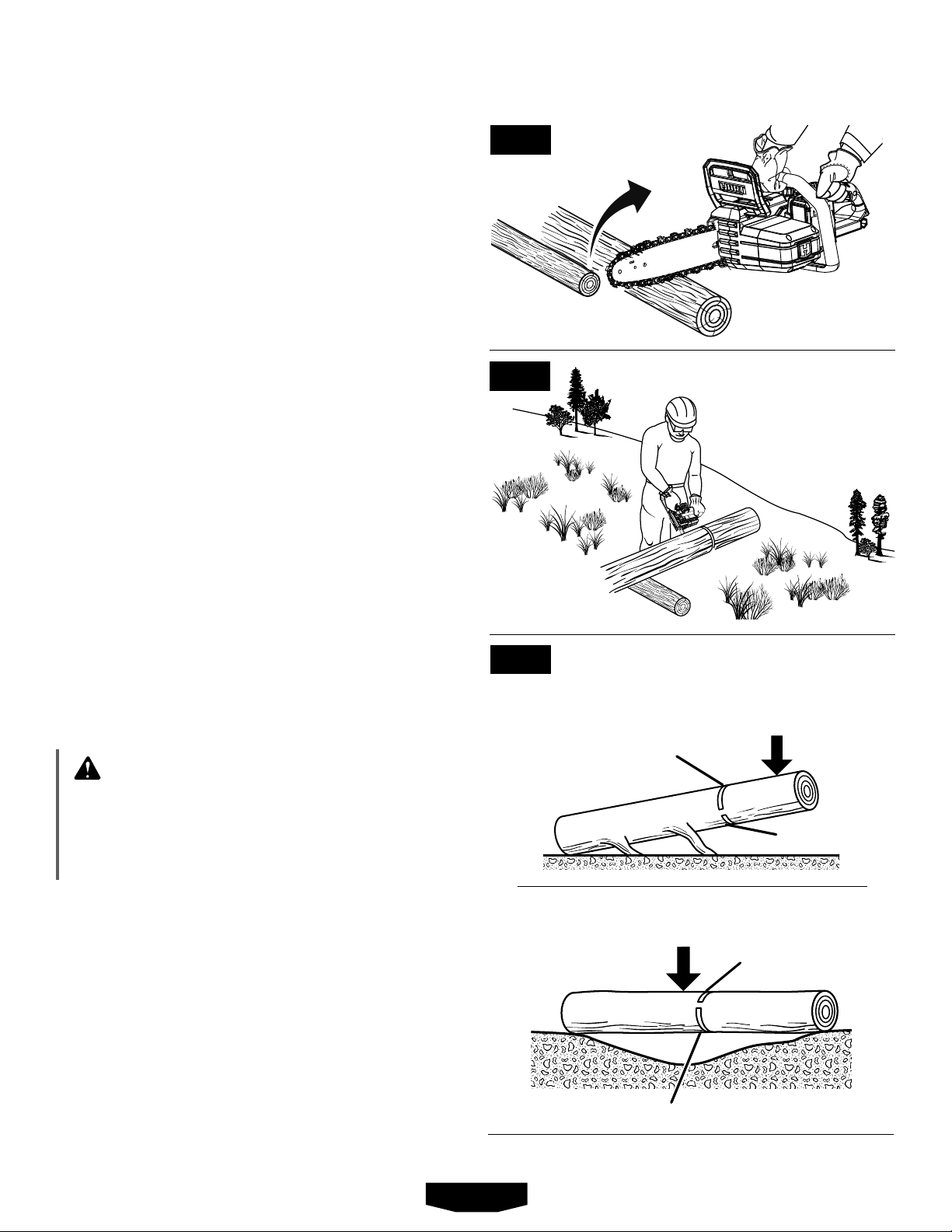

KICKBACK

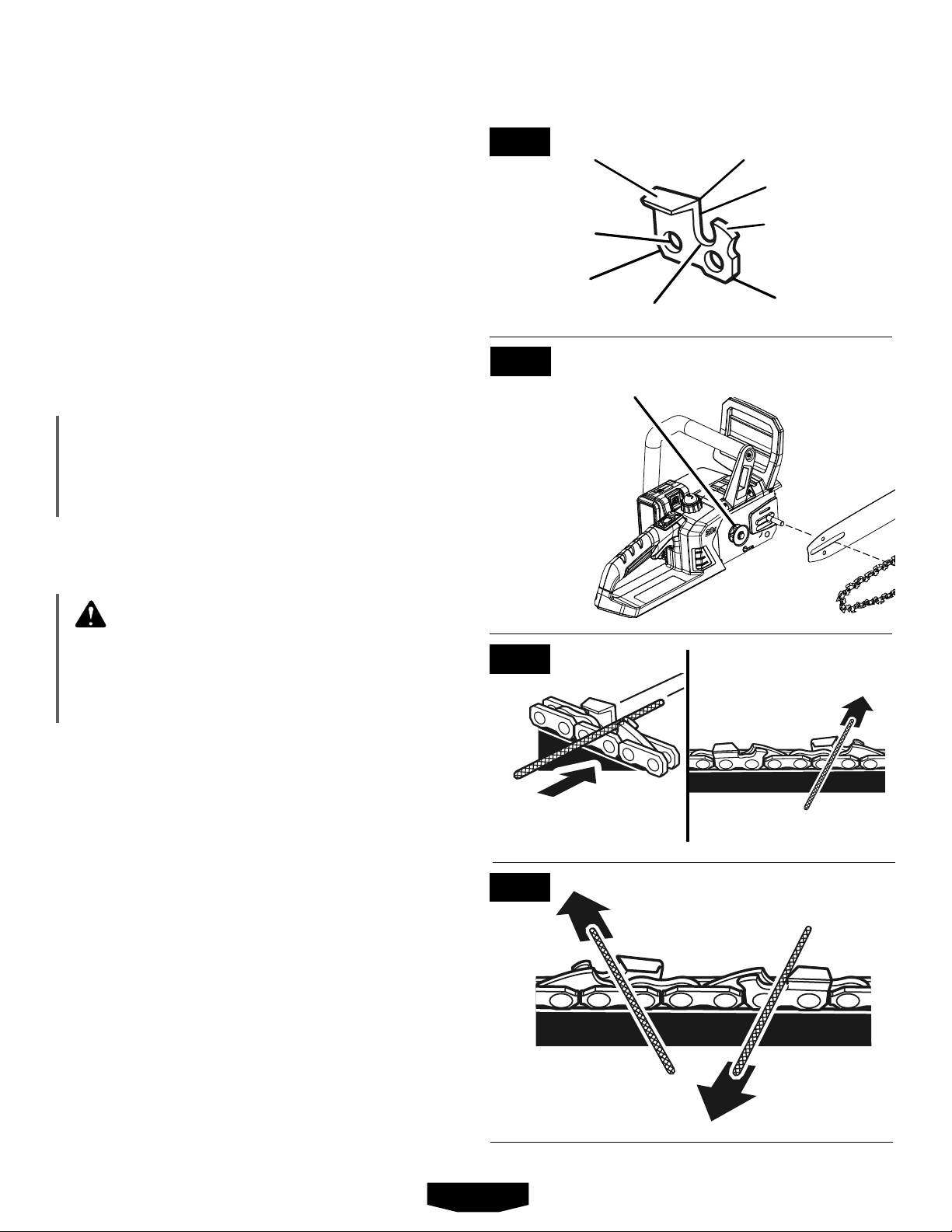

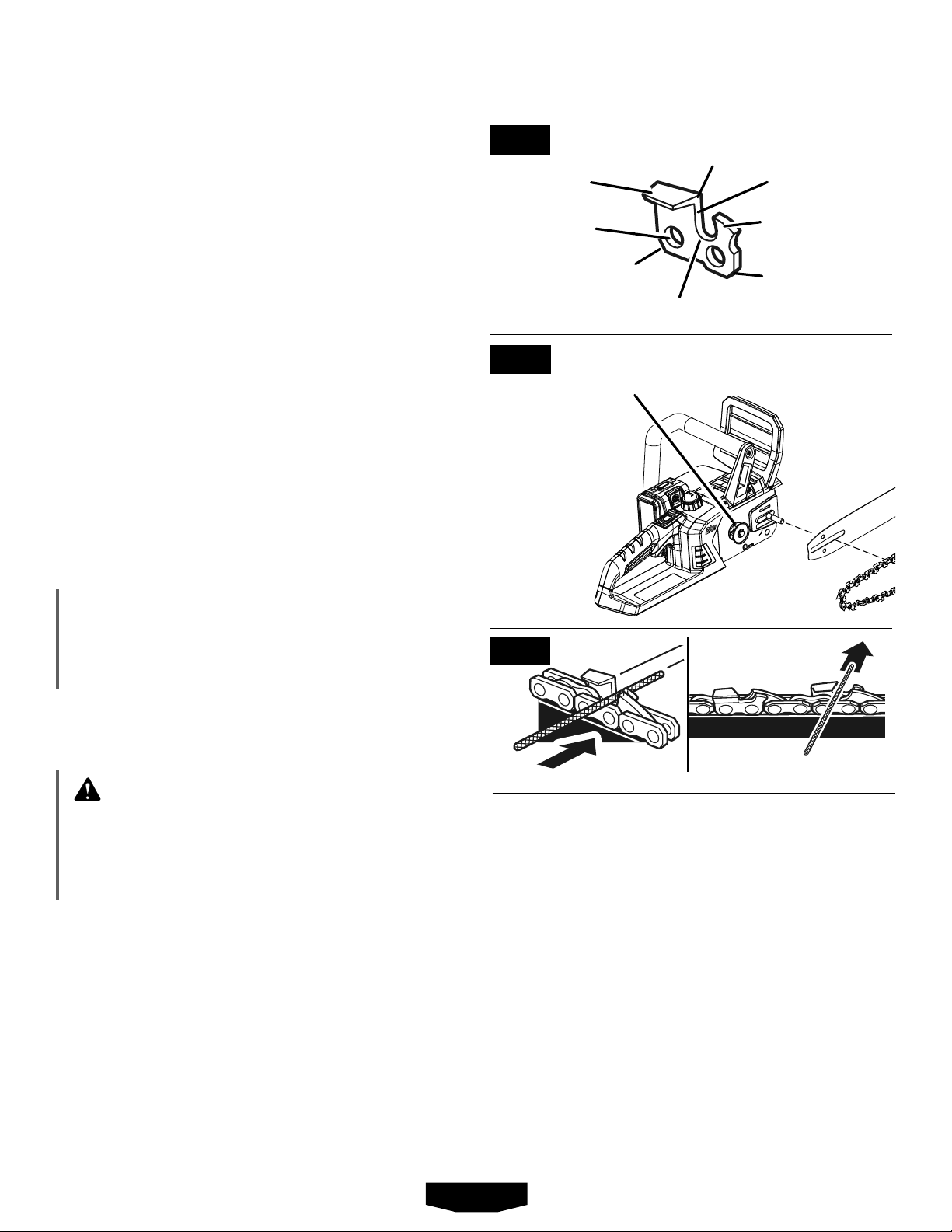

See Figures 1 - 3.

WARNING:

Kickbackmayoccurwhenthemovingchain

contactsanobjectattheupperportionofthe

tipoftheguidebarorwhenthewoodcloses

inandpinchesthesawchaininthecut.Con-

tactattheupperportionofthetipoftheguide

barcancausethechaintodigintotheobject

andstopthechainforaninstant.Theresultis

alightningfast,reversereactionwhichkicks

theguidebarupandbacktowardtheopera-

tor.Ifthesawchainispinchedalongthetop

oftheguidebar,theguidebarcanbedriven

rapidly back toward the operator. Either of

thesereactionscancauselossofsawcontrol

whichcanresultinseriousinjury.Donotrely

exclusivelyuponthesafetydevicesbuiltinto

thesaw.Asachainsawuser,youshouldtake

severalstepstokeepyourcuttingjobsfree

fromaccidentorinjury.

 The following precautions should be followed

to minimize kickback:

 •Alwaysgripthesawfirmlywithbothhands.

Hold the saw firmly with bothhandswhen

theunitisrunning.Placeyourrighthandon

therear handle andyourleft hand on the

front handle with your thumbsand fingers

encirclingthechainsawhandles.Afirmgrip

togetherwithastiffleftarmwillhelpyoumain-

taincontrolofthesawifkickbackoccurs.

 •Makesurethattheareainwhichyouarecut-

tingisfreefromobstructions.Donotletthe

noseoftheguidebarcontactalog,branch,

fence,oranyotherobstructionthatcouldbe

hitwhileyouareoperatingthesaw.

 •Alwayscutwiththeunitrunningatfullspeed.

Fullysqueezethethrottletriggerandmaintain

asteadycuttingspeed.

 •Usereplacementpartssuchaslowkickback

chainandspecialguidebarsthatreducethe

risksassociatedwithrotationalkickback.Use

onlythereplacementguidebarsandlowkick-

backchainsspecifiedbythemanufacturerfor

thesaw.

With a basicunderstandingof kickback, you

canreduceoreliminatetheelementofsurprise.

Suddensurprisecontributestoaccidents.

Donotoverreach.Keepproperfootingandbal-

ance at all times.

Do not cut abovechest height or overreach

whencutting.Donotletthenoseoftheguide

barcontactalog,branch,ground,oranyother

obstructionwhileyouareoperatingtheunit.

ROTATIONAL

KICKBACK

DANGER ZONE

PUSH

PULL

FIG. 1

FIG. 2

FIG. 3

8 – English

CHAIN SAW SAFETY WARNINGS

Followthesharpeningandmaintenanceinstruc-

tionsforthesawchain.

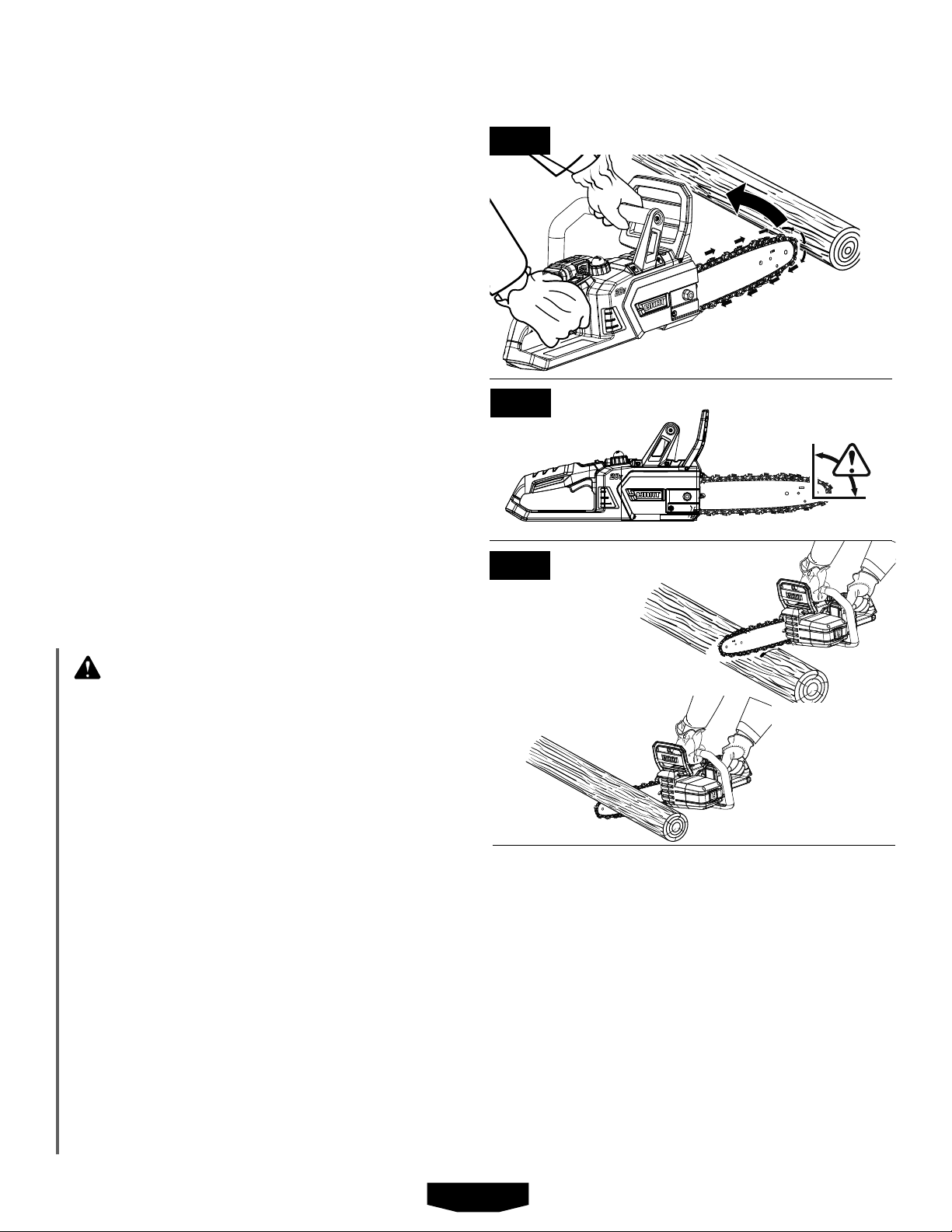

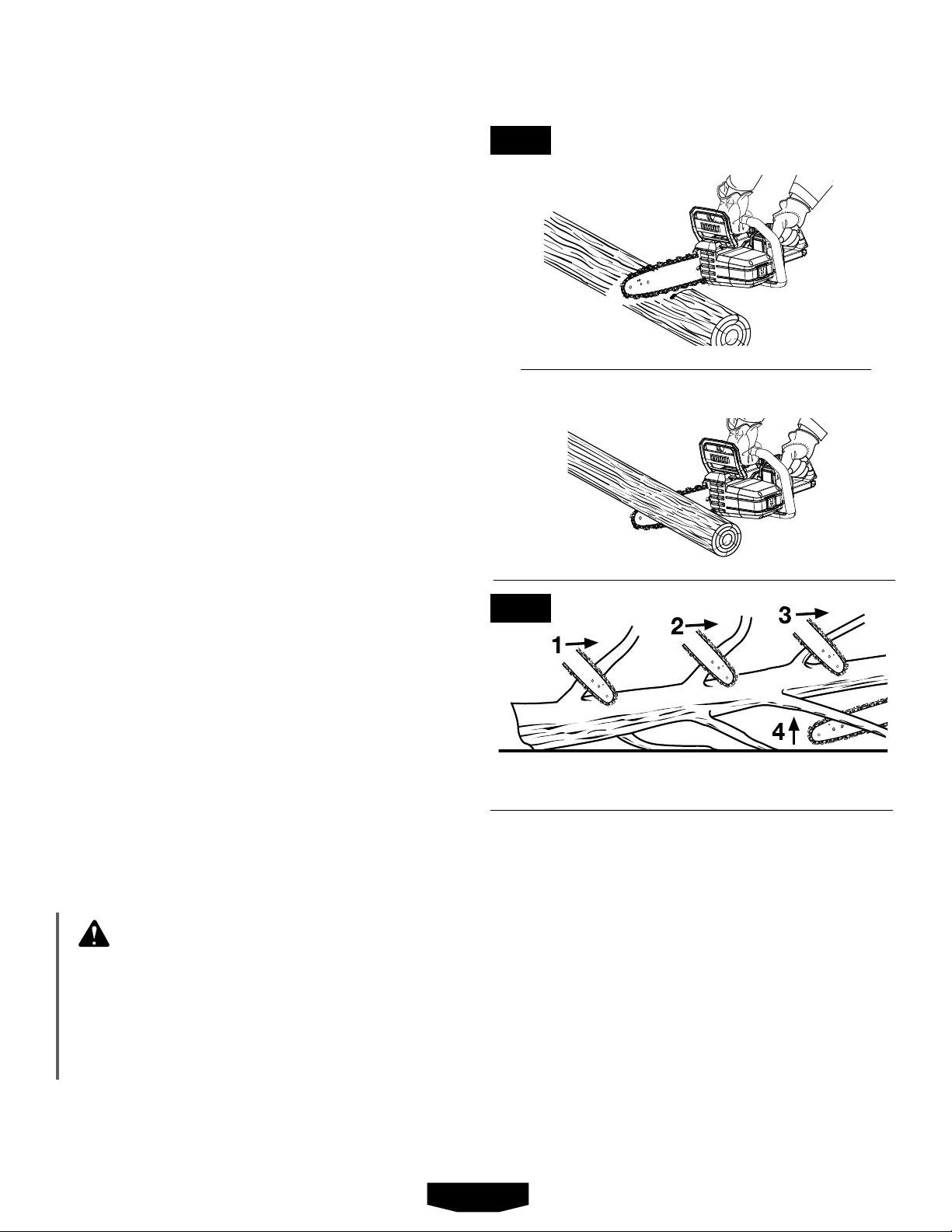

PushandPull–Thisreactionforceisalways

oppositetothedirectionthechainismoving

wherewoodcontactismade.Thus,theoperator

mustbereadytocontrolthePULLwhencutting

onthebottomedgeofthebar,andPUSHwhen

cuttingalongthetopedge.See Figure 3.

UNDERSTANDING YOUR CHAIN SAW SAFETY

DEVICES

LOW KICKBACK SAW CHAIN

Therakers(depthgauges)aheadofeachcutter

canminimizetheforceofakickbackreactionby

preventingthecuttersfromdiggingintoodeeply

atthekickbackzone.Onlyusereplacementchain

thatis equivalent to original chain or has been

certifiedaslowkickbackchainperANSIB175.1.

Low kickback saw chain is chain that has met

thekickbackperformancerequirementsofANSI

B175.1(American National Standardfor Power

Tools– Gasoline-PoweredChain Saws-Safety

Requirements)whentestedontherepresentative

sampleofchainsawsbelow3.8c.i.d.specifiedin

ANSIB175.1.

Assawchainsaresharpenedduringtheiruseful

life,theylosesomeofthelowkickbackqualities

andextracautionshouldbeused.

GUIDE BARS

Generally,guidebarswithsmallradiustipshave

somewhatlowerkickbackpotentials.

Whenmaking a replacement,be sureto order

oneofthebarslistedforthesawinthisoperator’s

manual.

Savetheseinstructions.Refertothemfrequent-

lyandusethemtoinstructotherswhomayuse

thisproduct.Ifyouloansomeonethisproduct,

loanthemtheseinstructionsalso.

9 – English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn

their meaning. Proper interpretation of these symbols will allow you to operate the product

better and safer.

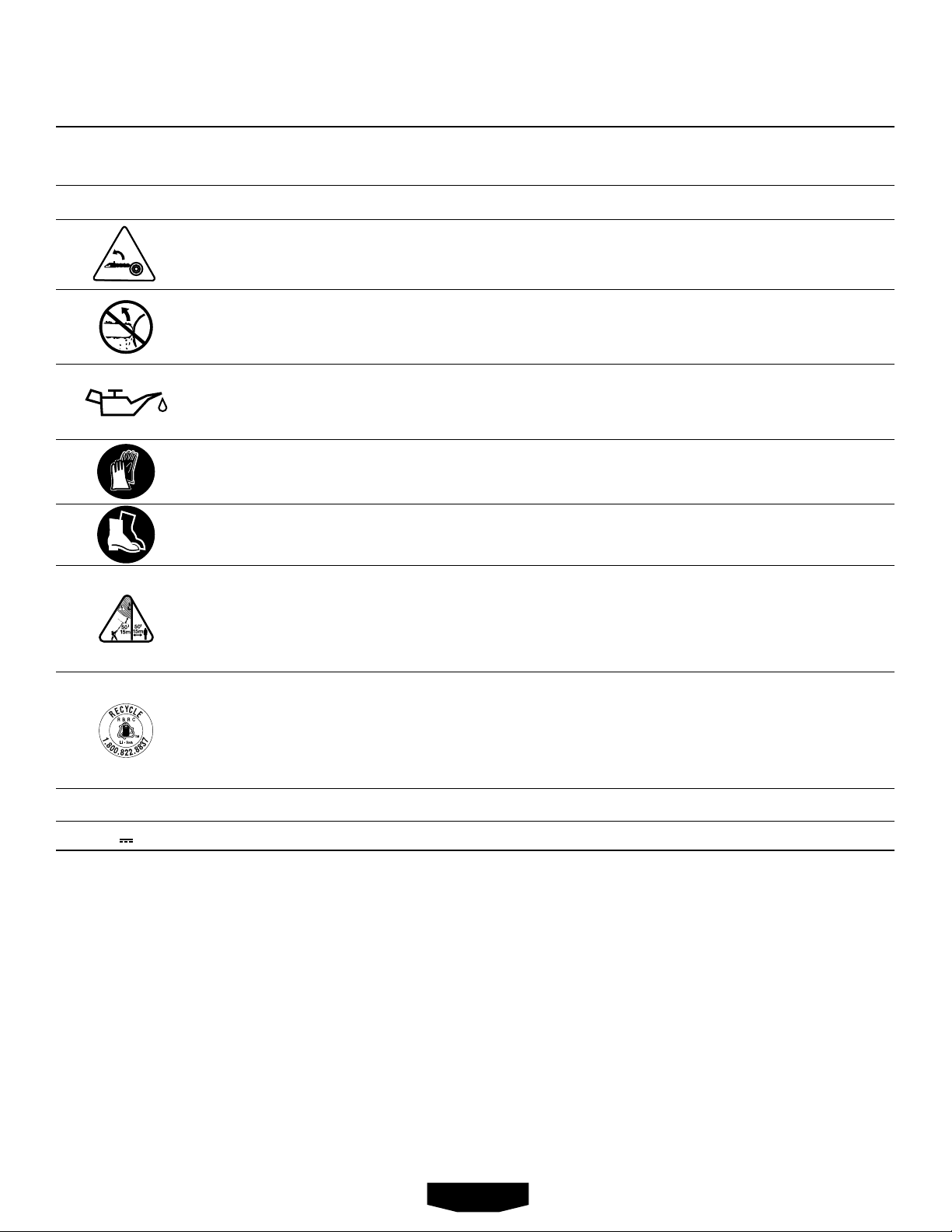

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert

Indicatesapotentialpersonalinjuryhazard.

Read Operator’s Man-

ual

Toreducethe risk of injury,usermust readand

understandoperator’s manual before using this

product.

Eye, Hearing, and Head

Protection

Alwaysweareyeprotectionwithsideshieldsmarked

tocomplywithANSIZ87.1,alongwithhearingand

headprotectionwhenoperatingthisequipment.

Wet Conditions Alert

Donot expose battery, batterycompartment, or

electroniccomponentstorain,water,orliquids.Do

notchargebatteryorexposeproducttorainordamp

locations.

Operate With Two

Hands

Holdandoperatethesawproperlywithbothhands.

One Handed

Donotoperatethesawusingonlyonehand.

The following signal words and meanings are intended to explain the levels of risk associated

with this product.

SYMBOL SIGNAL MEANING

DANGER:

Indicatesahazardoussituation,which,ifnotavoided,willresult

indeathorseriousinjury.

WARNING:

Indicatesahazardoussituation,which,ifnotavoided,could

resultindeathorseriousinjury.

CAUTION:

Indicatesahazardoussituation,that,ifnotavoided,mayresult

inminorormoderateinjury.

NOTICE:

(WithoutSafetyAlertSymbol)Indicatesinformationconsidered

important,butnotrelatedtoapotentialinjury(e.g.messages

relatingtopropertydamage).

10 – English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their

meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Kickback

DANGER!BEWAREOFKICKBACK.

Bar Nose Contact

Avoidbarnosecontact.Tipcontactmaycausethe

guidebartomovesuddenlyupwardandbackward,

whichmaycauseseriousinjury.

Oil Can

Addbaroiltoreservoir.

Wear Gloves

Wear non-slip, heavy-duty protective gloves when

handlingthechainsaw.

Wear Safety Footwear

Wear non-slip safety footwear when using this

equipment.

Keep Tool Away from

Electrical Lines/Keep

Bystanders Away

DANGER!Risk of electrocution!Keep tool50 feet

awayfromelectricallines.Keepallbystandersatleast

50ft.awayortwicetheheightofthelargesttreesin

thefellingareawhenfelling.

Recycle Symbol

Thisproductuseslithium-ion(Li-ion)batteries.Local,

stateorfederallawsmayprohibitdisposalofbatteries

inordinarytrash.Consultyourlocalwasteauthority

forinformationregardingavailablerecyclingand/or

disposaloptions.

Volts

Voltage

Direct Current

Typeoracharacteristicofcurrent

11 – English

GLOSSARY OF TERMS

Bucking

Theprocessofcrosscuttingafelledtreeorlog

intolengths.

Chain Saw Power Head

Achainsawwithoutthesawchainandguidebar.

Drive Sprocket or Sprocket

Thetoothedpartthatdrivesthesawchain.

Felling

Theprocessofcuttingdownatree.

Felling Back Cut

Thefinalcutinatreefellingoperationmadeon

theopposite sideof thetreefromthe notching

undercut.

Front Hand Guard

Astructuralbarrier betweenthe fronthandle of

achainsawandtheguidebar,typicallylocated

closetothehandpositiononthefronthandle.

Front Handle

Thesupporthandlelocatedatortowardthefront

ofthechainsaw.Thishandleisforthelefthand.

Guide Bar

Asolidrailedstructurethatsupportsandguides

thesawchain.

Kickback

Thebackwardorupwardmotion,orboth,ofthe

guidebaroccurringwhenthesawchainnearthe

noseofthetopareaoftheguidebarcontactsany

objectsuchasalogorbranch,orwhenthewood

closesinandpinchesthesawchaininthecut.

Kickback (Pinch)

Therapidpushbackofthesawwhichcanoccur

whenthewoodclosesinandpinchesthemoving

sawchaininthecutalongthetopoftheguidebar.

Kickback (Rotational)

Therapid upwardandbackward motion ofthe

sawwhichcanoccurwhenthemovingsawchain

neartheupperportionofthetipoftheguidebar

contactsanobject,suchasalogorbranch.

Lock-out Button

Amovable stop that preventsthe unintentional

operationoftheswitchuntilmanuallyactuated.

Low-Kickback Chain

Achainthatcomplieswiththekickbackperfor-

mancerequirementsofANSIB175.1whentested

onarepresentativesampleofchainsaws.

Normal Cutting Position

Thosepositionsassumedinperformingthebuck-

ingandfellingcuts.

Notching Undercut

Anotchcutinatreethatdirectsthetree’sfall.

Rear Handle

Thesupporthandlelocatedatortowardtherear

ofthesaw.Itnormallycontainsthethrottle.This

handleisfortherighthand.

Reduced Kickback Guide Bar

Aguide bar which has been demonstrated to

reducekickbacksignificantly.

Replacement Saw Chain

Achainthatcomplieswiththekickbackperfor-

mancerequirementsofANSIB175.1whentested

withspecificchainsaws.ItmaynotmeettheANSI

performancerequirementswhenusedwithother

saws.

Saw Chain

Aloopofchainhavingcuttingteeththatcutthe

wood,andthatisdrivenbythemotorandissup-

portedbytheguidebar.

Springpole

Asmalltree(sapling)orlimbthatisbentortrapped

undertension.Itmay“springback”rapidlywhen

cut,causingadangeroussituation.

Switch Trigger

Adevice that when operated will complete or

interruptanelectricalpowercircuittothemotor

ofthechainsaw.

12 – English

FEATURES

PRODUCT SPECIFICATIONS

Motor .................................................. 20VoltDC

BarLength .................................................. 12 in.

NOTE: Thissawwasdesignedforoccasionallight

dutyuseandhassomelimitationsastowhatit

can cut.

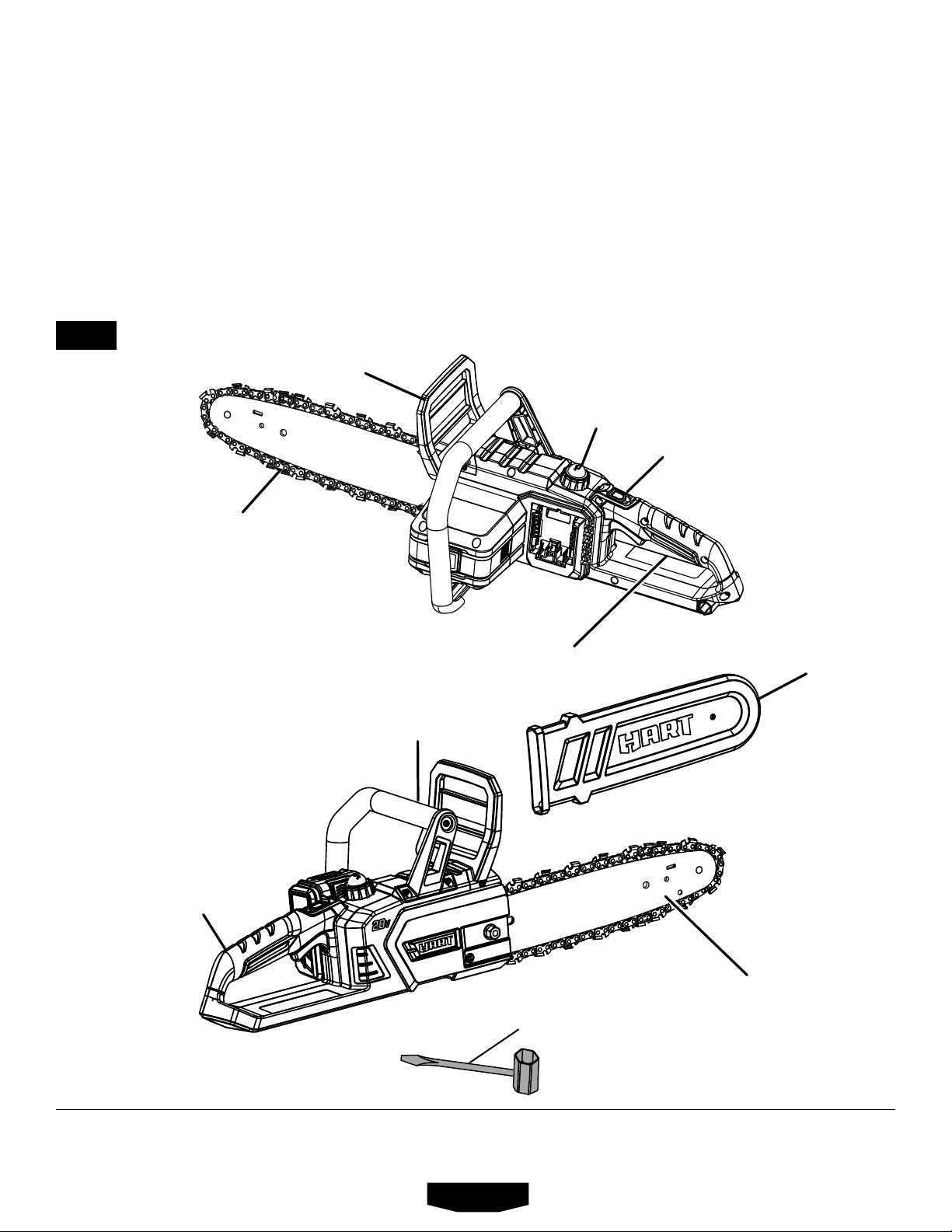

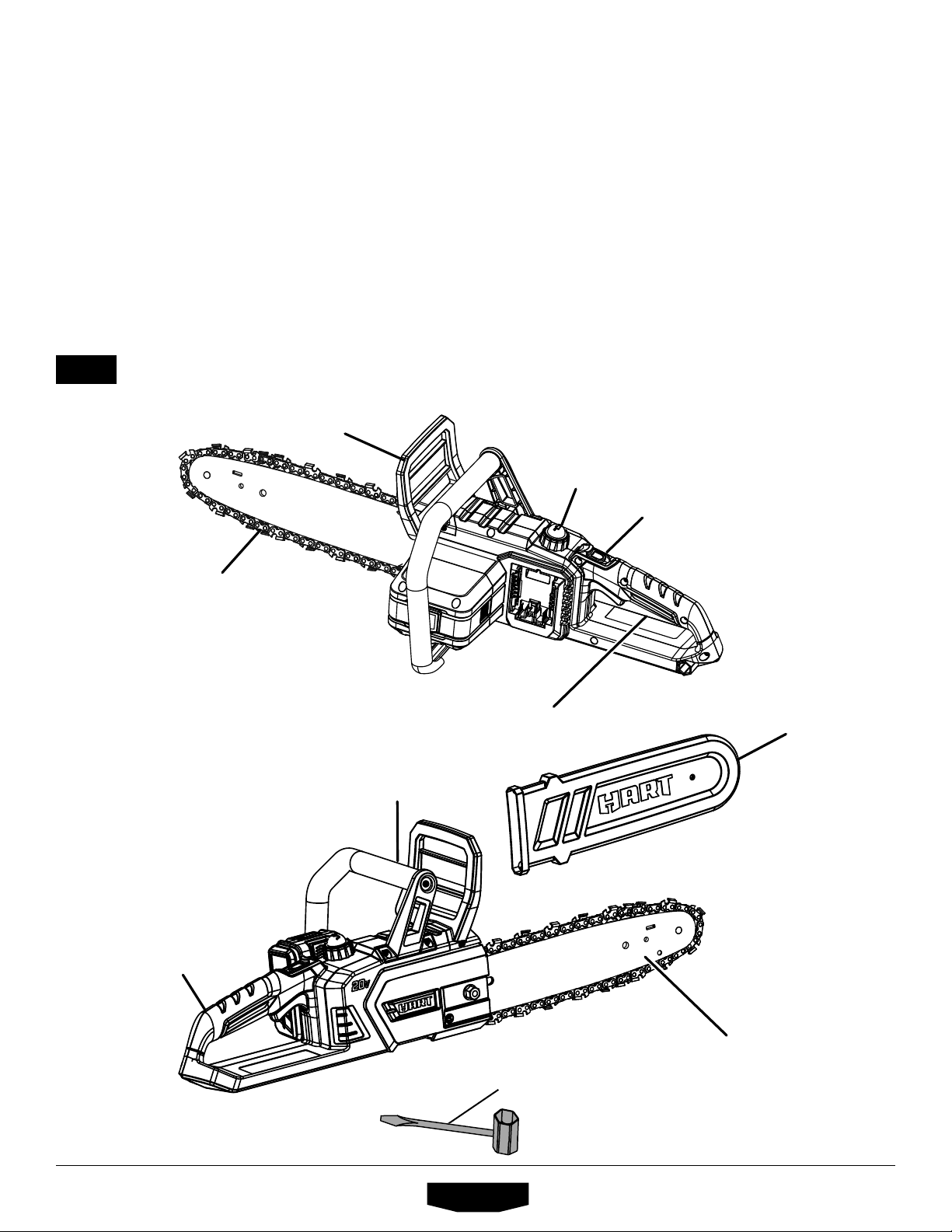

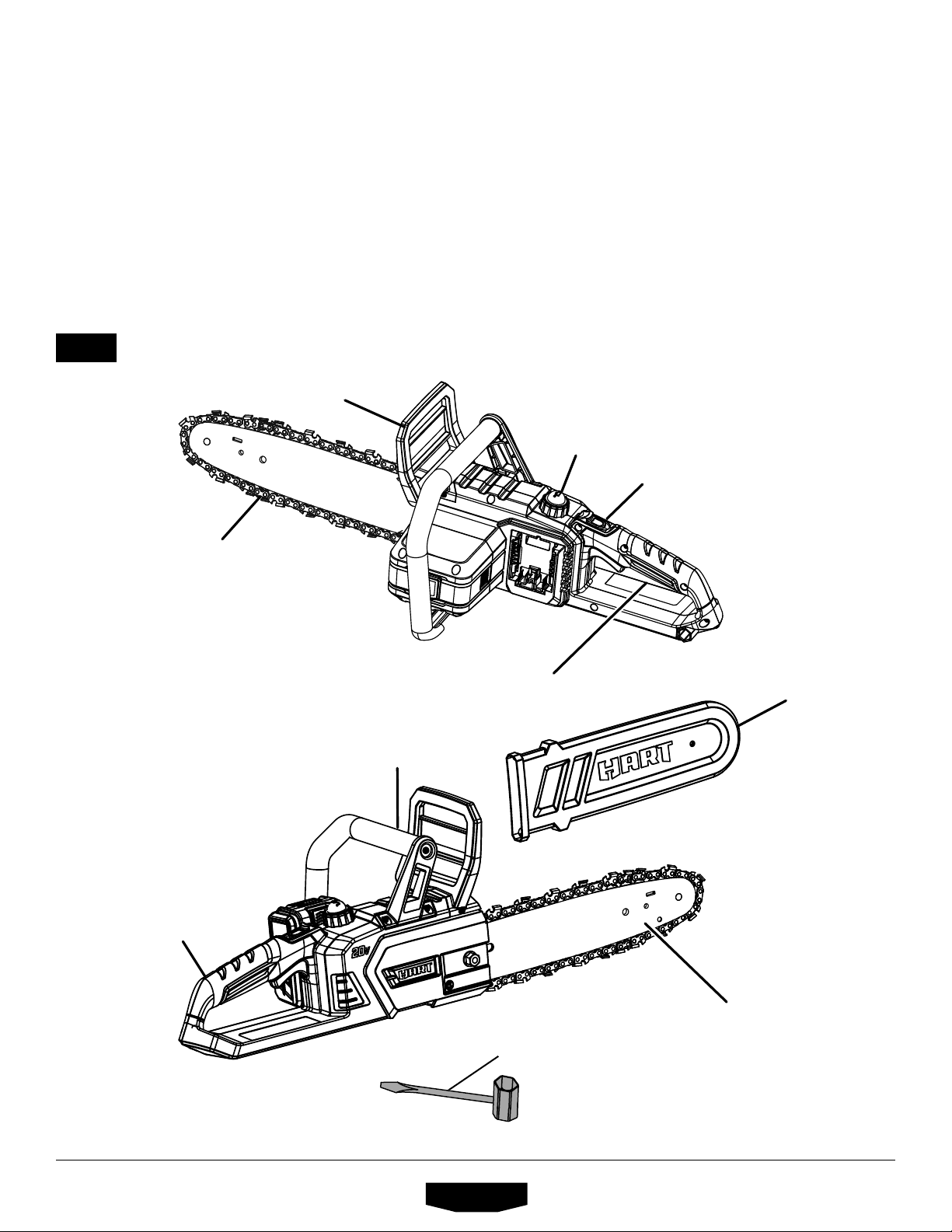

KNOW YOUR CHAIN SAW

See Figure 4.

The safe use of this product requires an

understandingoftheinformationontheproduct

andin this operator’s manual as wellasa

knowledgeof the projectyou areattempting.

Beforeuseofthisproduct,familiarizeyourselfwith

alloperatingfeaturesandsafetyrules.

FRONT HANDLE

FRONT HAND

GUARD

SWITCH

TRIGGER

LOCK-OUT

SWITCH

CHAIN OIL

TANK CAP

REAR

HANDLE

GUIDE

BAR

CHAIN

SCABBARD

SCRENCH

FIG. 4

13 – English

ASSEMBLY

UNPACKING

Thisproduct hasbeenshipped completely

assembled.

Carefullyremovetheproductandanyacces-

soriesfromthebox.Makesurethatallitems

listedinthepackinglistareincluded.

WARNING:

Donotusethisproductifitisnotcompletely

assembledorifanypartsappeartobemissing

ordamaged.Useofaproductthatisnotprop-

erlyandcompletelyassembledcouldresultin

seriouspersonalinjury.

Inspecttheproductcarefullytomakesureno

breakageordamageoccurredduringshipping.

Donotdiscardthepackingmaterialuntilyou

havecarefullyinspectedandsatisfactorilyoper-

atedtheproduct.

Ifanypartsaredamagedormissing,pleasecall

1-800-776-5191forassistance.

PACKING LIST

ChainSawwithScabbard

Scrench

Operator’sManual

WARNING:

Ifanypartsaredamagedormissingdonotop-

eratethisproductuntilthepartsarereplaced.

Useofthisproductwithdamagedormissing

partscouldresultinseriouspersonalinjury.

WARNING:

Donotattempttomodifythisproductorcreate

accessoriesnotrecommendedforusewiththis

product.Anysuchalterationormodificationis

misuseandcouldresultinahazardouscondi-

tionleadingtopossibleseriouspersonalinjury.

WARNING:

Topreventaccidentalstartingthatcouldcause

seriouspersonalinjury,alwaysremovethebat-

terypackfromtheproductwhenassembling

parts.

OPERATION

DANGER:

Nevercutnearpowerlines,electriccords,orotherelectricsources.Ifbarandchainjamsonany

electricalcordorline,DONOTTOUCHTHEBARORCHAIN!THEYCANBECOMEELECTRICALLY

LIVEANDVERYDANGEROUS.Continuetoholdthechainsawbytheinsulatedrearhandleorlayit

downandawayfromyouinasafemanner.Disconnecttheelectricalservicetothedamagedlineor

cordbeforeattemptingtofreethebarandchainfromthelineorcord.Contactwiththebar,chain,

otherconductivepartsofthechainsaw,orliveelectriccordsorlineswillresultindeathbyelectro-

cution,electricshock,orseriouspersonalinjury.

14 – English

WARNING:

Do not allow familiarity with this product to

makeyoucareless.Rememberthatacareless

fractionofasecondissufficienttoinflictseri-

ous injury.

WARNING:

Alwaysweareyeprotectionwithsideshields

markedtocomplywithANSIZ87.1,alongwith

hearingandheadprotection.Failuretodoso

couldresultinobjectsbeingthrownintoyour

eyesresultinginpossibleseriousinjury.

WARNING:

Do not use any attachments or accessories

notrecommendedbythemanufacturerofthis

product. The use of attachments or acces-

soriesnotrecommendedcanresultinserious

personalinjury.

WARNING:

Neverfellatreeorcutalogorlimbthathasa

diametergreaterthanthelengthoftheguide

bar.Onlyproperlytrainedprofessionalsshould

performthesecuts.Performingthesetypesof

cutscancauseanaccidentandresultindeath

orseriouspersonalinjury.

NOTICE:

Before each use, inspect the entire product

fordamaged,missing,orloosepartssuchas

screws,nuts,bolts,caps,etc.Tightensecurely

allfastenersandcapsanddonotoperatethis

productuntilallmissingordamagedpartsare

replaced.Pleasecontactcustomerserviceor

anauthorizedservicecenterforassistance.

APPLICATIONS

Youmayusethisproductforthefollowingpur-

poses:

Basiclimbing,felling,andwoodcutting

OPERATION

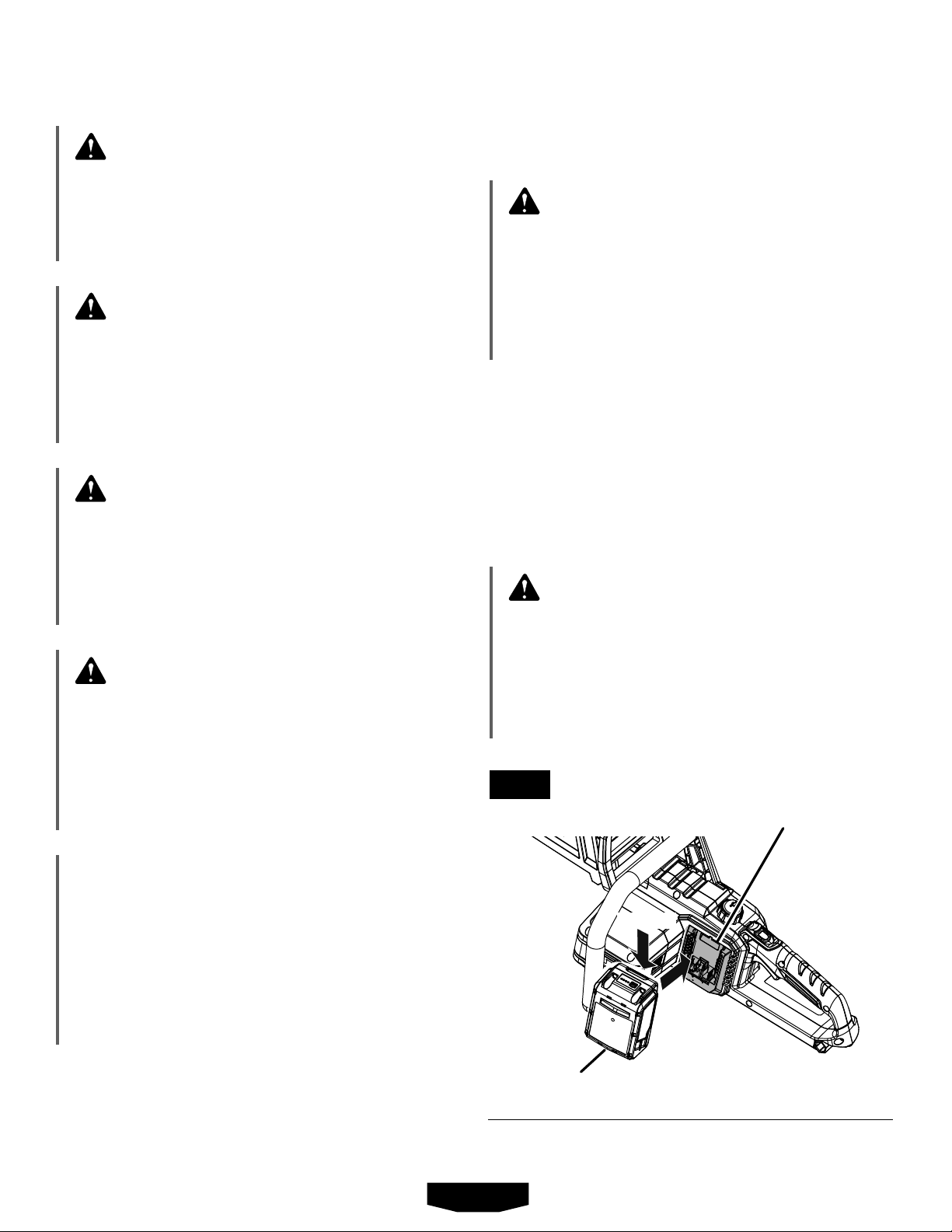

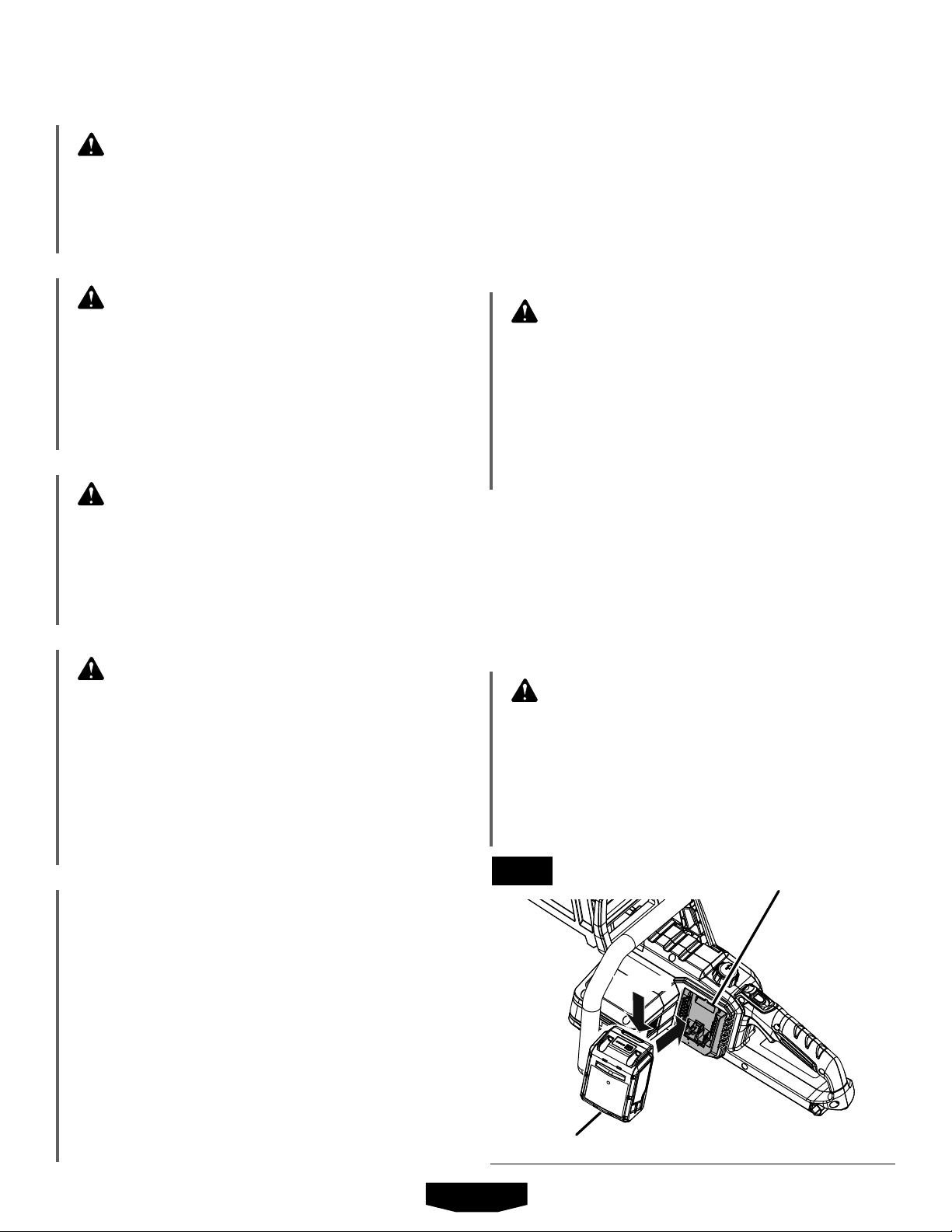

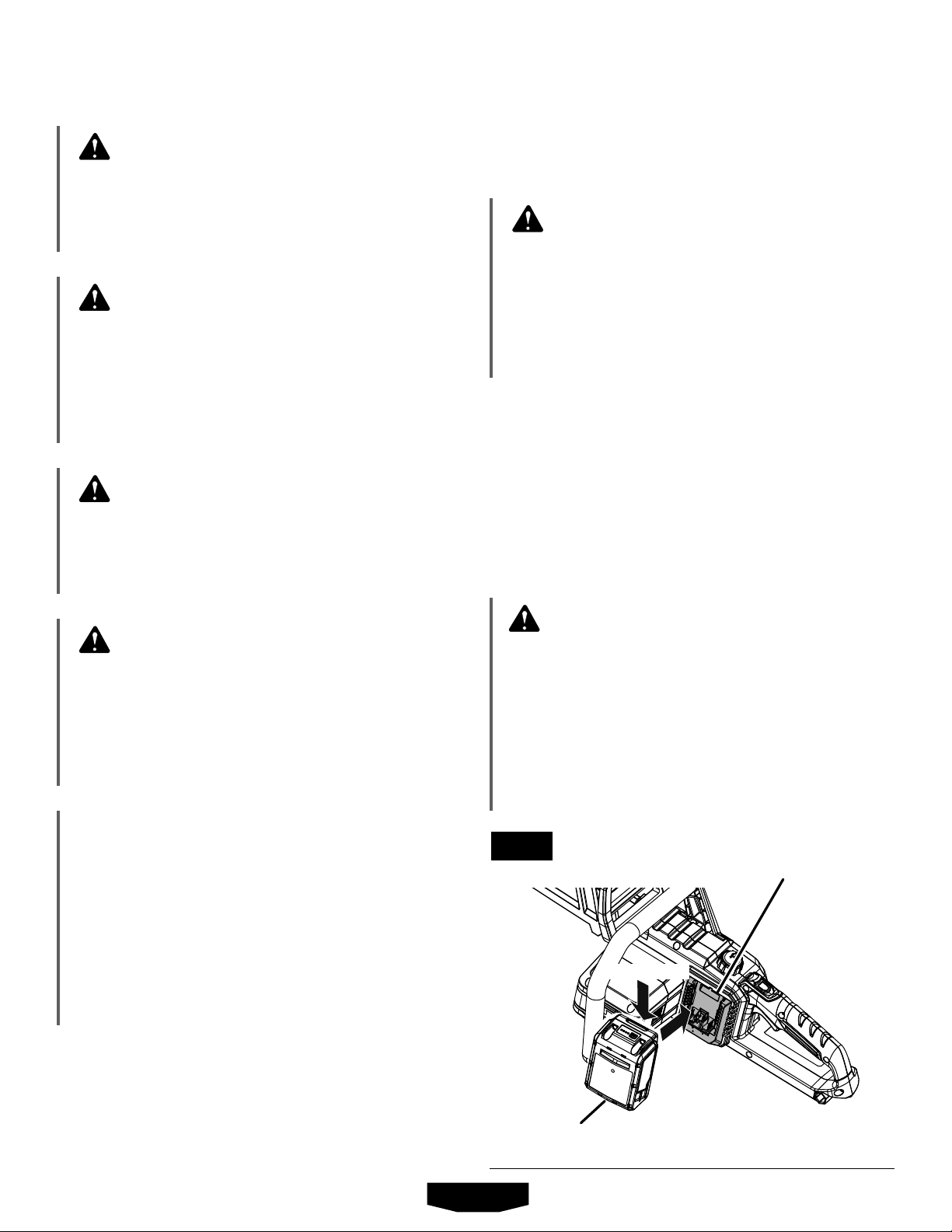

TO INSTALL/REMOVE BATTERY PACK

See Figure 5.

WARNING:

Always remove battery pack from your tool

whenyouareassemblingparts,makingadjust-

ments,cleaning,carrying,transportingorwhen

notinuse.Removingbatterypackwillprevent

accidental starting that could cause serious

personalinjury.

NOTE: Toavoid serious personal injury, always

removethebatterypackandkeephandsclearof

thelook-outbuttonwhencarryingortransporting

thetool.

To install:

Placethebatterypackinyourchainsaw.Align

raisedribonbatterypackwithgrooveinchain

saw’sbatteryport.

WARNING:

Makesurethelatchonthebatterypacksnaps

in place and the battery pack is fully seated

andsecureinthebatteryportbeforebeginning

operation.Failuretosecurelyseatthebattery

packcouldcausethebatterypacktofallout,

resultinginseriouspersonalinjury.

BATTERY

PACK

BATTERY

PORT

FIG. 5

LATCH

15 – English

OPERATION

To remove:

Locatelatchonbackofbatterypackanddepress

toreleasethebatterypackfromthechainsaw.

Forcompletecharginginstructions,seetheopera-

tor’smanualsforyourbatterypackandcharger.

NOTICE:

Whenplacingbatterypackinyourchainsaw,

besureraisedribonbatterypackalignswith

groovein chain saw’s battery port and latch

snaps in place properly. Improper assembly

ofbatterypackcancausedamagetointernal

components

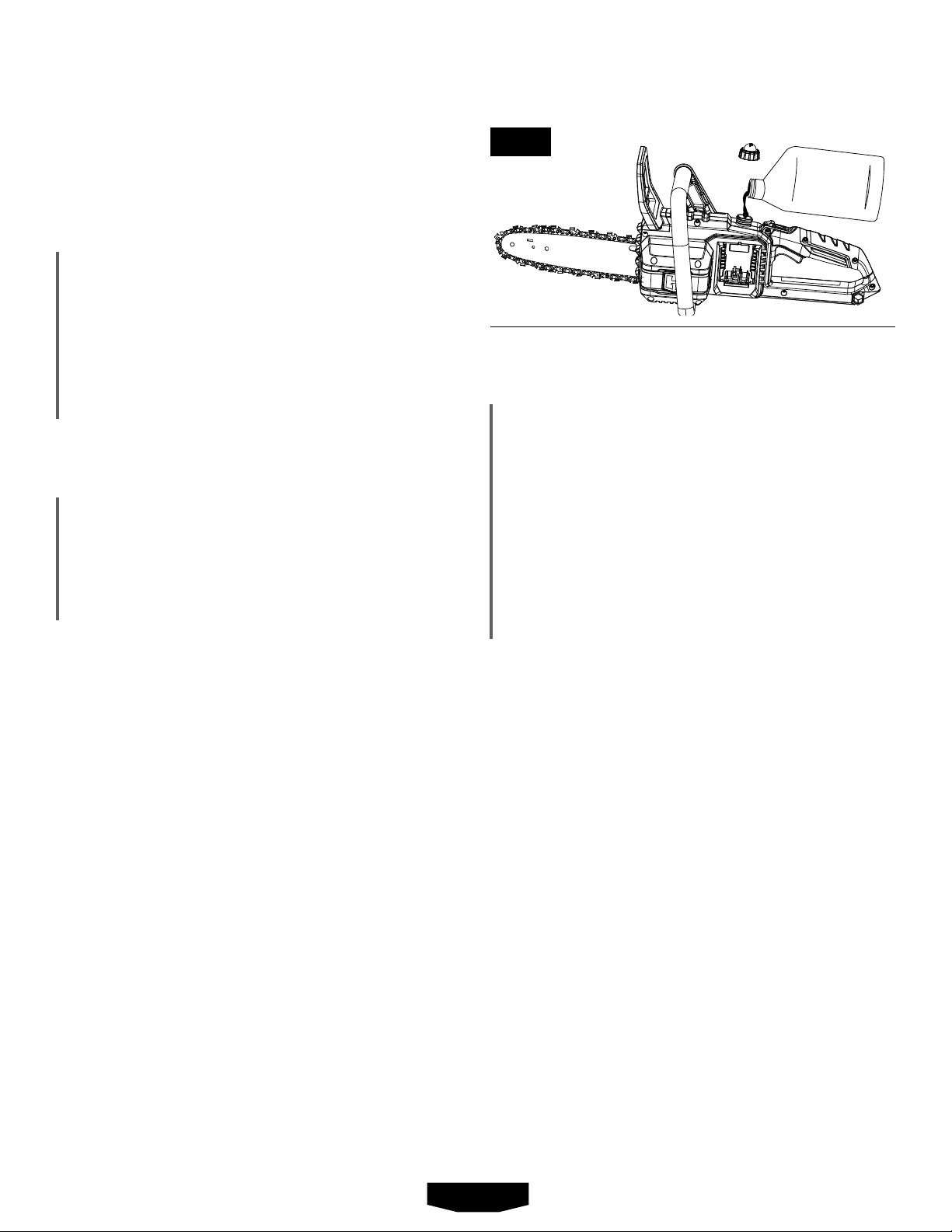

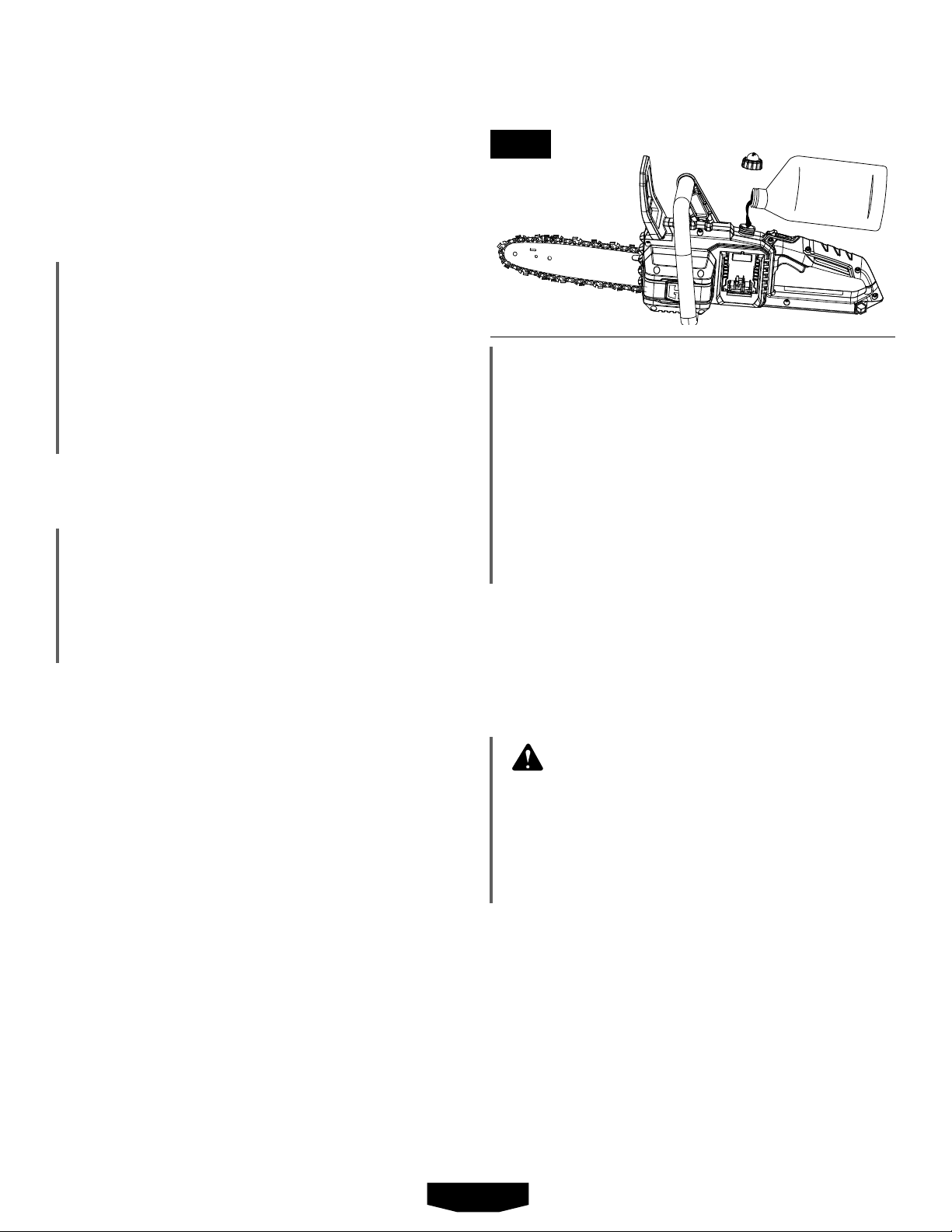

CHAIN LUBRICATION SYSTEM

See Figure 6.

NOTICE:

Removebatterypackfromunit.Filloiltankwith

HARTBarandChainLubricantbeforestarting

thechainsaw.Failuretolubricatethechainwill

causedamagetothebarandchain.

UseHARTBarandChainLubricant. Itisformu-

latedtoperformoverawidetemperaturerange

withnodilutionrequired.

NOTE: Donotusedirty,usedorotherwisecon-

taminatedlubricants.Damagemayoccurtothe

barorchain.

Carefullypourthebarandchainlubricantinto

thetank.

Checkandfilltheoiltankwhenbatteryisre-

charged,orasneeded.

Depresstheoiltankcaponcetopumpthelu-

bricanttothechainbeforestartingthesaw.

Tokeepthechainlubricatedwhilecutting,de-

presstheoiltankcaponceeveryfewminutes.

NOTE:Itisnormalforlubricanttoseepfromthe

sawwhennotinuse.Topreventseepage,empty

theoiltankaftereachuse.Whenstoringtheunit

foralongperiodoftime(threemonthsorlonger)be

surethechainislightlylubricated;thiswillprevent

rustonthechainandbarsprocket.

NOTICE:

Beforeeachuse,checktomakesurethatthe

chainisproperlytensioned.Acoldchainiscor-

rectlytensionedwhenthereisnoslackonthe

undersideoftheguidebar,thechainissnug,

anditcanbeturnedbyhandwithoutbinding.

Duringnormalsawoperation,thetemperature

ofthechainincreases.Thedrivelinksofacor-

rectlytensionedwarmchainwillhangapproxi-

mately.050in.outofthebargroove.

FIG. 6

16 – English

SeetheAdjusting the Chain Tension instruc-

tionsintheMaintenancesectionofthismanual

toproperlyadjustthechaintension.

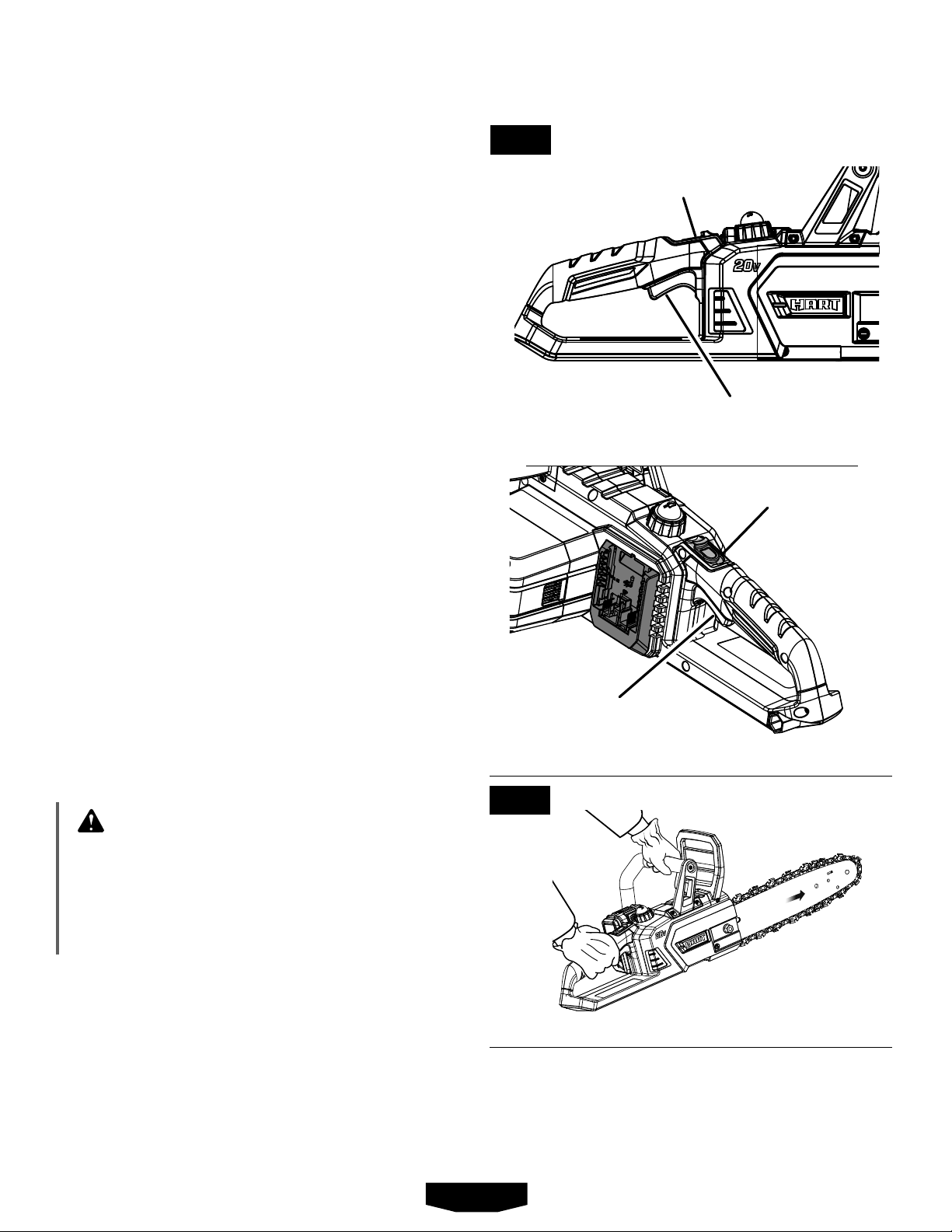

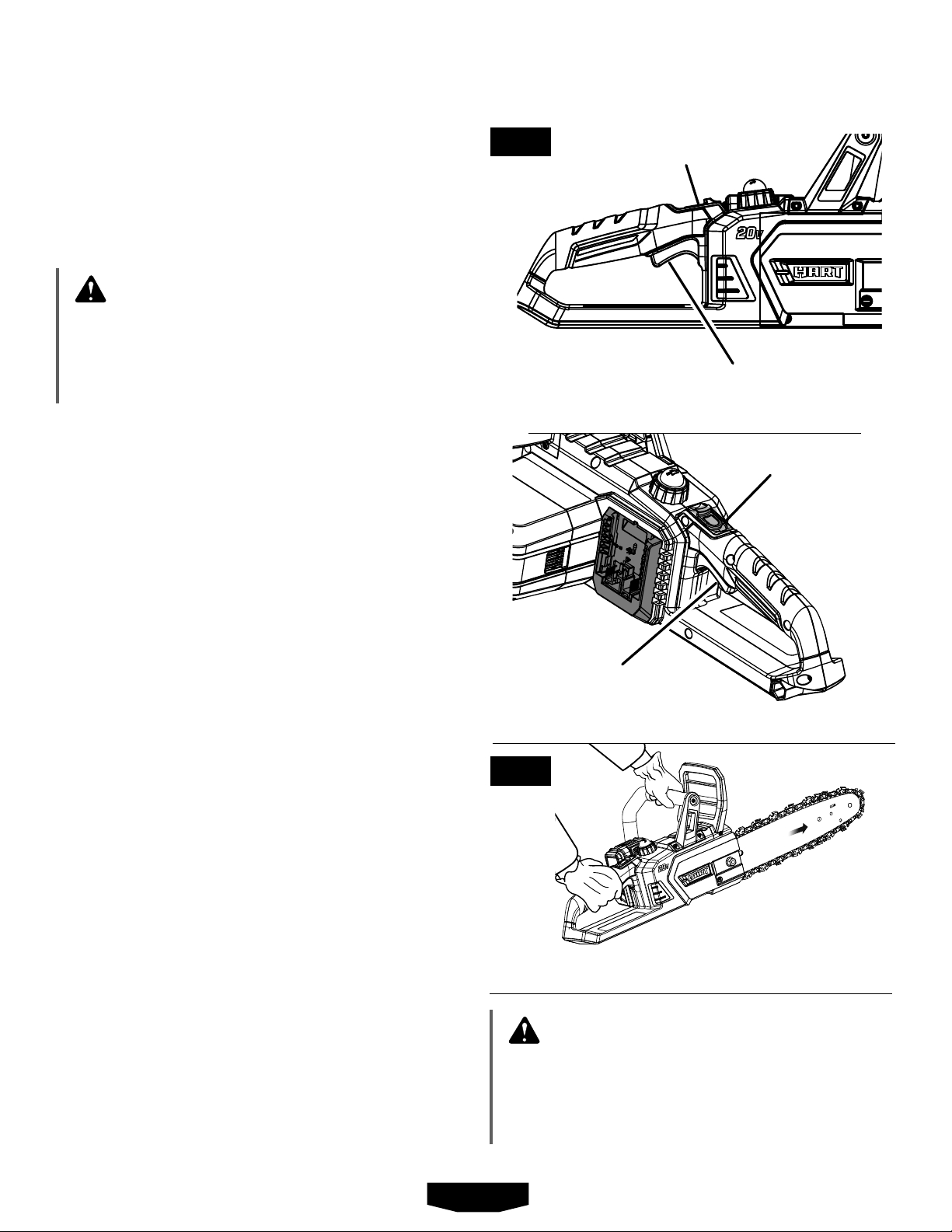

STARTING/STOPPING THE CHAIN SAW

See Figure 7.

WARNING:

Keepbodytotheleftofthechainline.Never

straddlethesaworchain,orleanoverpastthe

chainline.Improperoperationofthechainsaw

couldresultinseriouspersonalinjury.

Starting the chain saw:

Placethechainsawonaflatbaresurfaceand

makesurenoobjectsorobstructionsareinim-

mediatevicinitywhichcouldcomeincontact

withthebarandchain.

Pressandholdthelock-outbutton.Thismakes

theswitchtriggeroperational.

Pressandholdtheswitchtrigger,releasethe

lock-outbutton and continue to squeeze the

switchtriggerforcontinuedoperation.

Stopping the chain saw:

Releasetheswitchtriggertostopthechainsaw.

Uponreleaseoftheswitchtrigger,thelock-out

buttonwill be automatically resettothe lock

position.

Thiscordlesschainsawisnotdesignedforcutting

treeslargerthan7in.indiameter.

Thiscordlesschainsawisdesignedforlimbing

andpruningtypecutting,aswellascuttingtrees

upto7in.indiameteronly.

PREPARATION FOR CUTTING

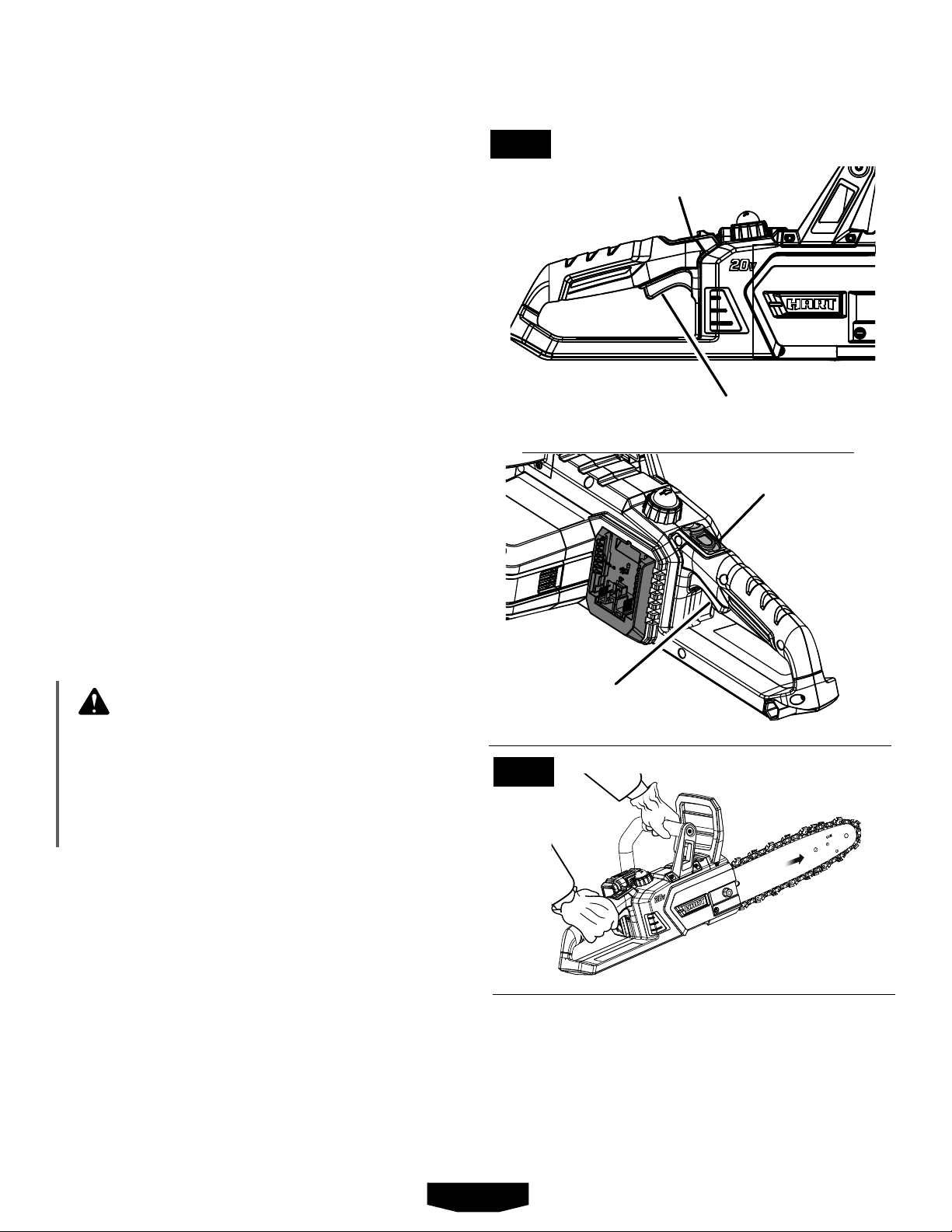

PROPER GRIP ON HANDLES

See Figures 8 - 10.

Refer to Important Safety Instructions earlierinthis

manualforappropriatesafetyequipment.

Wear non-slip gloves for maximum grip and

protection.

Holdthesawfirmlywith bothhands.Always

keepyourlefthandonthefronthandleandyour

righthandontherearhandlesothatyourbody

istotheleftofthechainline.

LOCK-OUT

BUTTON

SWITCH

TRIGGER

LOCK-OUT

BUTTON

SWITCH

TRIGGER

OPERATION

WARNING:

Neverusealeft-handed(cross-handed)grip,or

anystancewhichwouldplaceyourbodyorarm

acrossthechainline.Improperoperationofthe

chainsawcouldresultinseriouspersonalinjury.

FIG. 7

FIG. 8

17 – English

OPERATION

CHAIN LINE

Maintain a propergrip on the sawwhenever

theunitisrunning.Thefingersshouldencircle

thehandleandthethumbiswrappedunderthe

handlebar.Thisgripisleastlikelytobebroken

(byakickbackorothersuddenreactionofthe

saw).Anygripinwhichthethumbandfingers

areonthesamesideofthehandle,isdanger-

ousbecauseaslightkickofthesawcancause

loss of control.

WARNING:

Donotoperatetheswitchtriggerwithyourleft

handandholdthefronthandlewithyourright

hand.Neverallowanypartofyourbodytobe

inthechainlinewhileoperatingasaw.Improper

operationofthechainsawcouldresultinseri-

ouspersonalinjury.

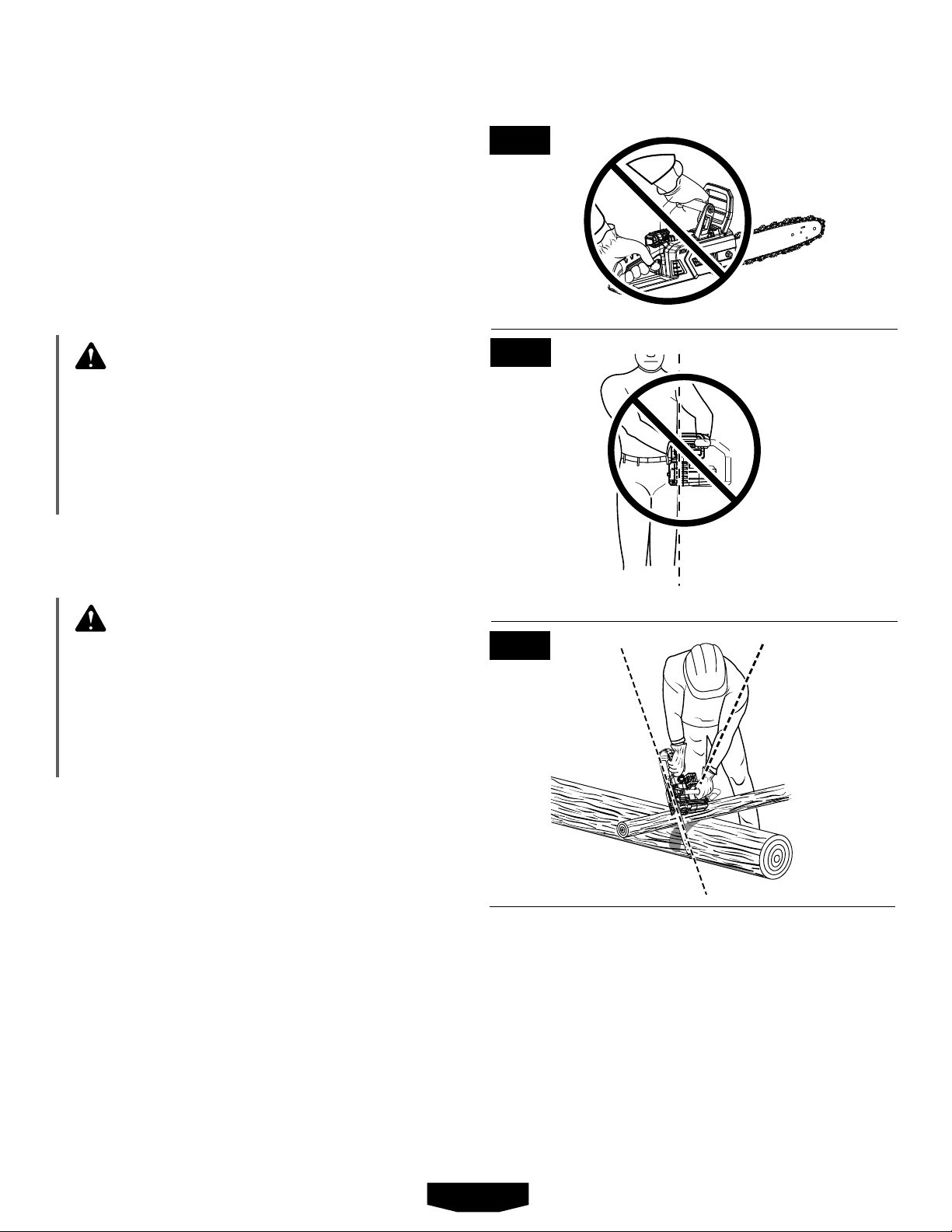

PROPER CUTTING STANCE

See Figure 11.

WARNING:

Alwayusethepropercuttingstancedescribed

in this section. Never kneel when using the

chainsawexceptwhenfellingatreeasshown

infigure15.Kneelingcouldresultinlossofsta-

bilityandcontrolofthesawresultinginserious

personalinjury.

Weightshouldbebalancedwithbothfeeton

solidground.

Keepleftarmwithelbowlockedina“straight

arm”positiontowithstandanykickbackforce.

Yourbodyshouldalwaysbetotheleftofthe

chainline.

Thumbshouldbeonundersideofhandlebar.

BASIC CUTTING PROCEDURE

Practicecuttingafewsmalllogsusingthefollow-

ingtechniquetogetthe“feel”ofusingthesaw

beforeyoubeginamajorsawingoperation.

Supportlogonasawhorseorcradle.

Taketheproperstanceinfrontofthewoodwith

thesawoff.

Squeeze the switch trigger and let the chain

acceleratetofullspeedbeforeenteringthecut.

STRAIGHT ARM

POSITION

CHAIN LINE

Begincuttingwiththesawagainstthelog.

Keeptheunitrunningtheentiretimeyouare

cutting,maintainasteadyspeed.

Allowthechaintocutforyou;exertonlylight

downwardpressure.Ifyouforcethecut,dam-

agetothebar,chain,orunitcanresult.

Releasetheswitchtriggerassoonasthecut

iscompleted,allowingthechaintostop.Ifyou

runthesawwithoutacuttingload,unnecessary

wearcanoccurtothechain,bar,andunit.

Donotputpressureonthesawattheendofcut.

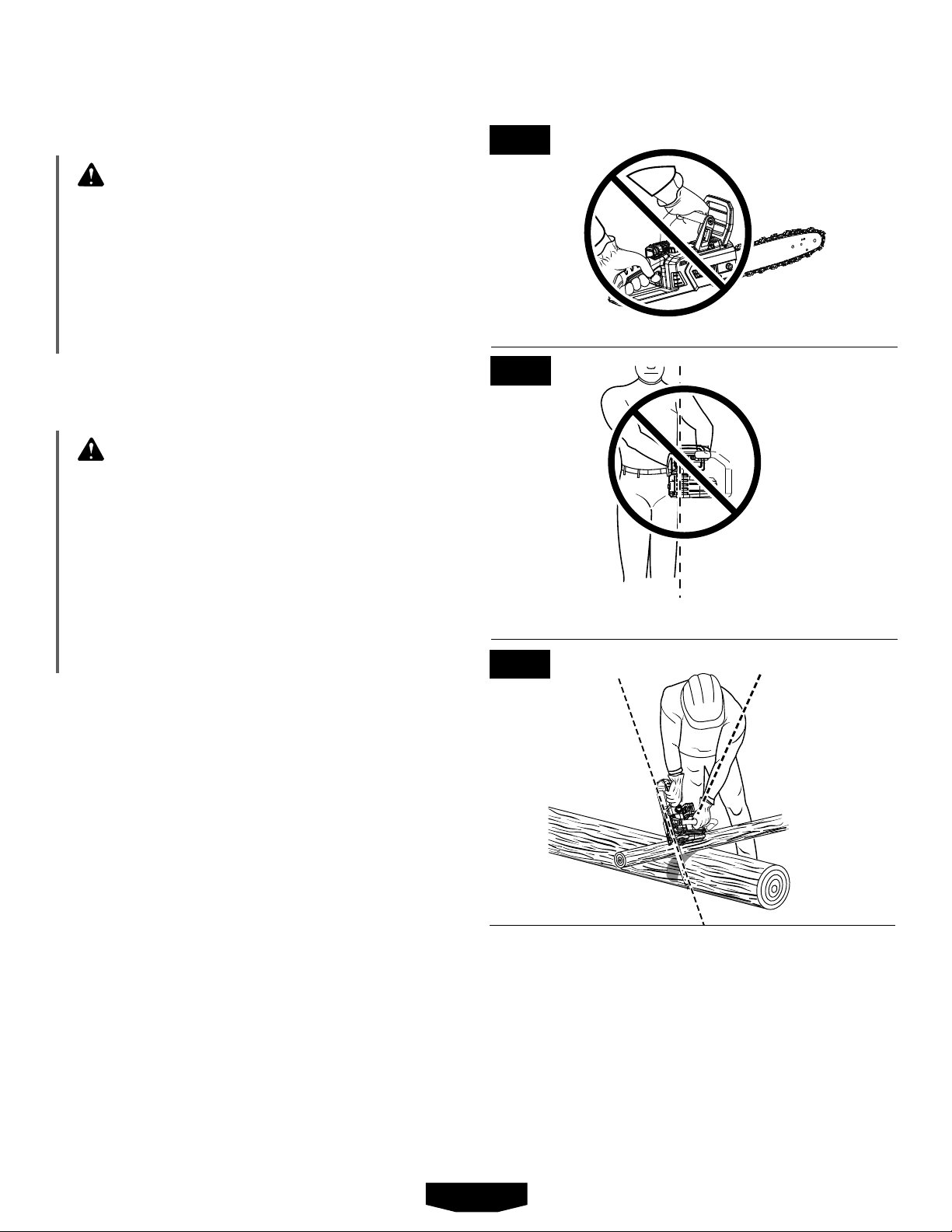

FIG. 9

FIG. 10

FIG. 11

18 – English

WORK AREA PRECAUTIONS

Cutonlywoodormaterialsmadefromwood,

nosheet metal, no plastics, nomasonry, no

non-woodbuildingmaterials.

Neverallowchildrentooperatethesaw.Allow

nopersontousethischainsawwhohasnot

readthis Operator’sManual or receivedad-

equateinstructionsforthesafeandproperuse

ofthischainsaw.

Keepeveryone-helpers,bystanders,children,

andanimals-asafedistancefromthecutting

area.Duringfelling operations, the safedis-

tanceshouldbealeasttwicetheheightofthe

largesttreesinthefellingarea.Duringbucking

operations,keepaminimumdistanceof15feet

betweenworkers.

Alwayscut withbothfeeton solidgroundto

preventbeingpulledoffbalance.

Donotcutabovechestheight,asasawheldhigh-

erisdifficulttocontrolagainstkickbackforces.

Donotfelltreesnearelectricalwiresorbuild-

ings.Leavethisoperationforprofessionals.

Cutonlywhenvisibilityandlightareadequate

for you to see clearly.

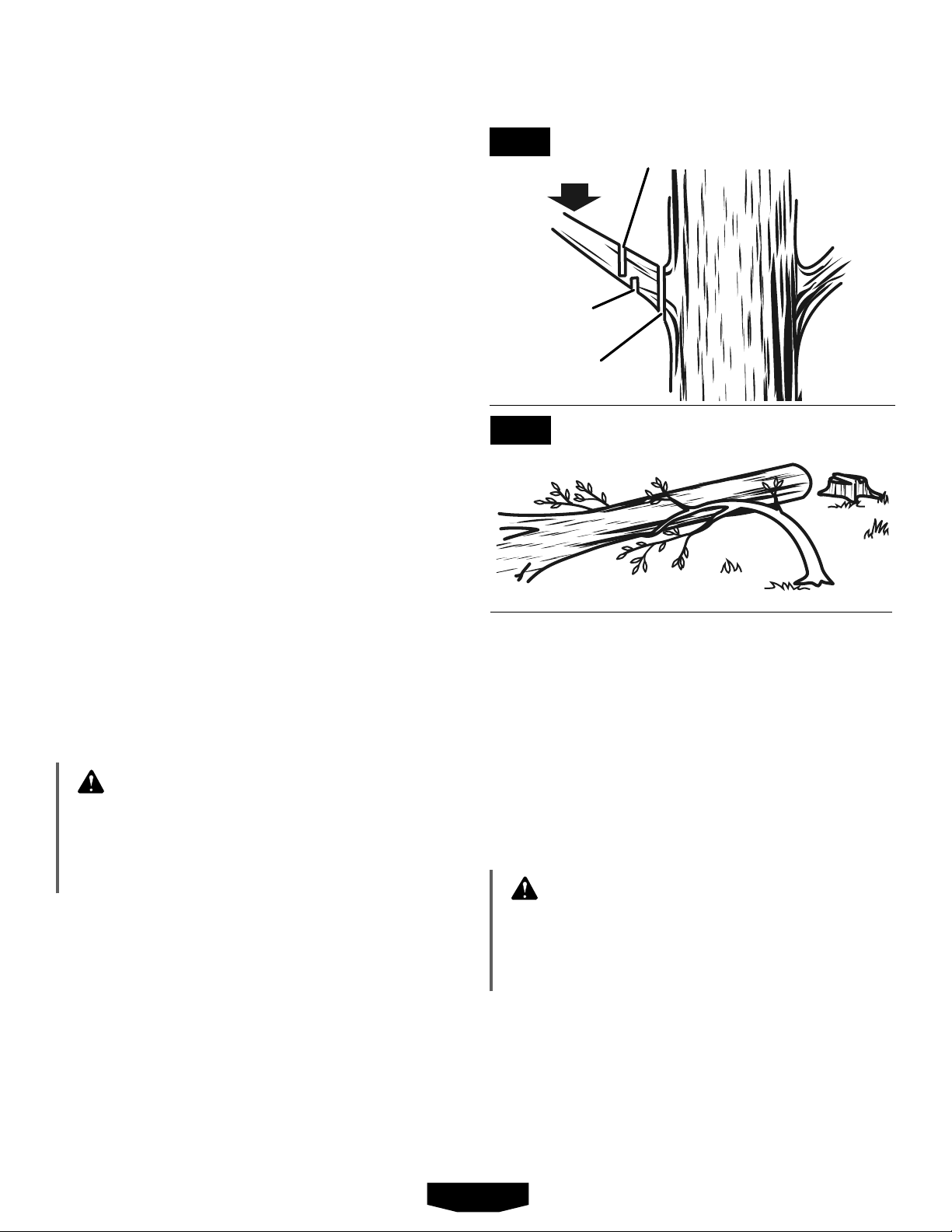

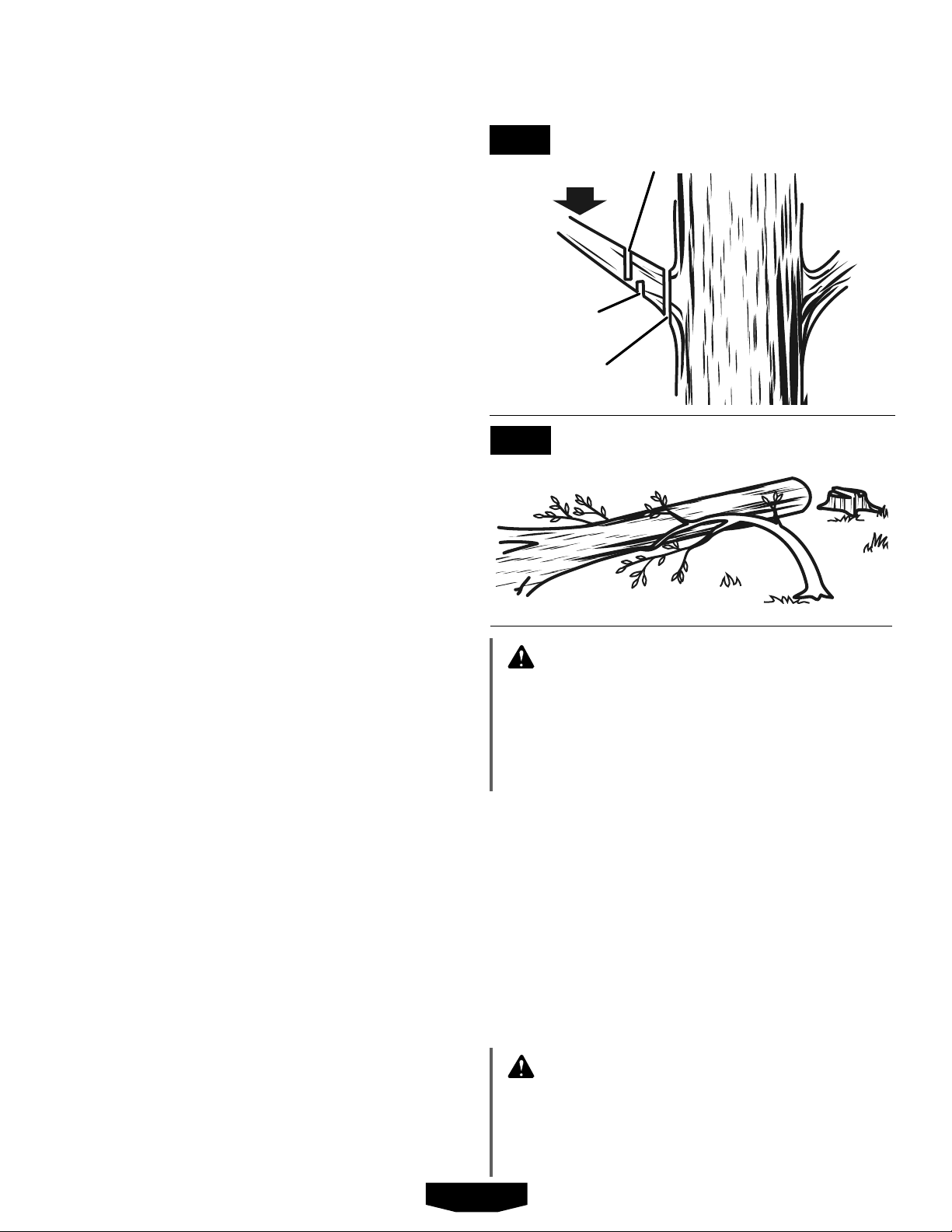

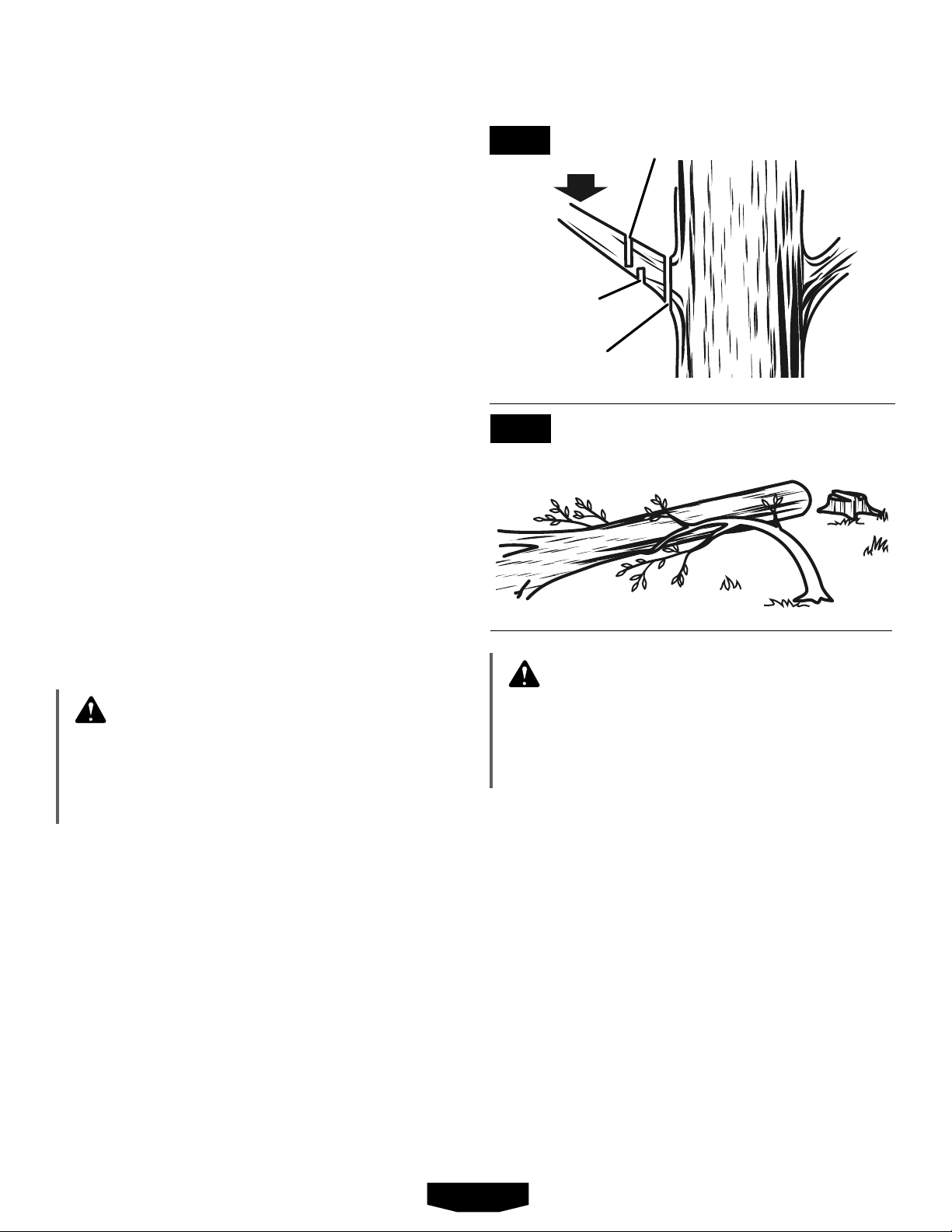

FELLING TREES

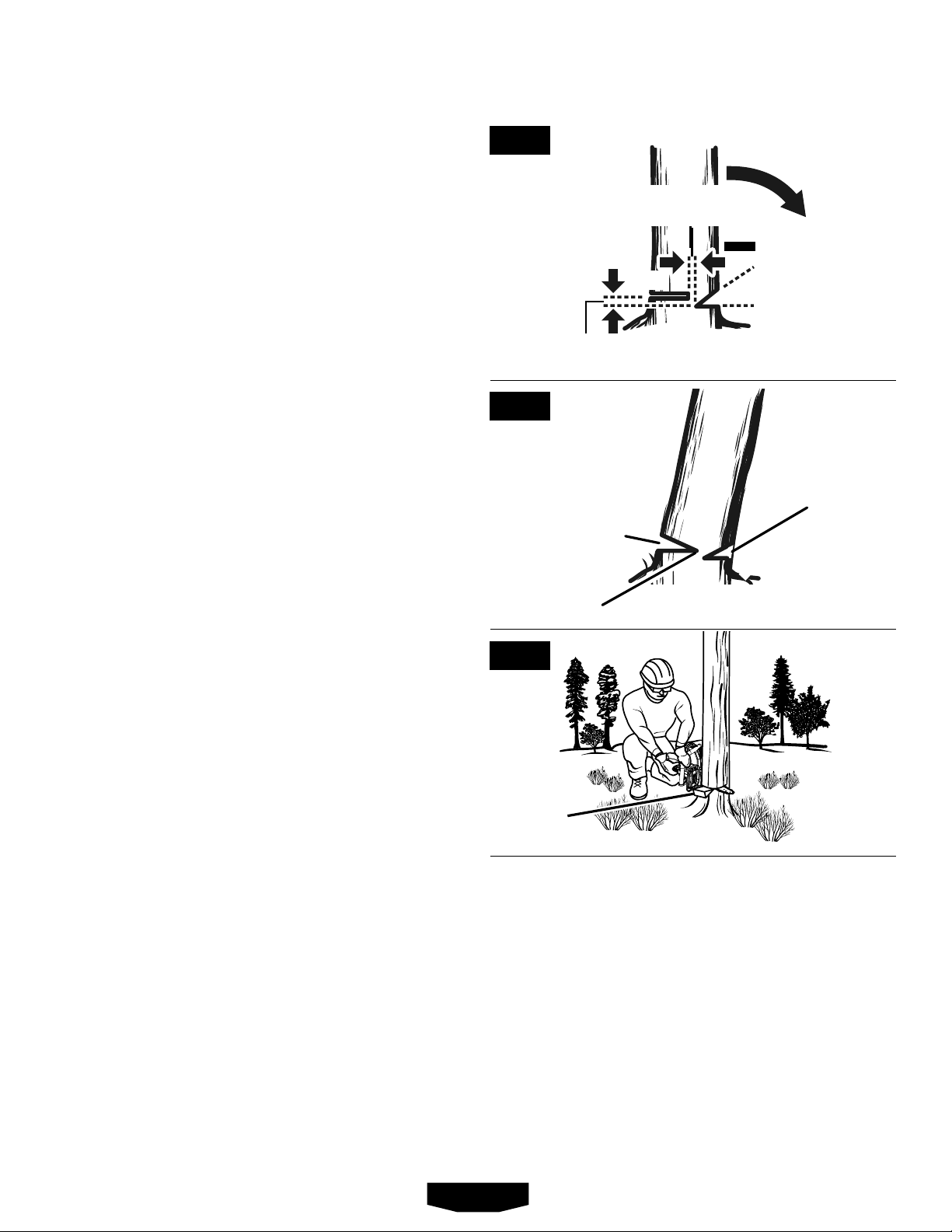

See Figures 12 - 15.

HAZARDOUS CONDITIONS

WARNING:

Donotfelltreesduringperiodsofhighwindor

heavy precipitation. Wait until the hazardous

weatherhasended.

OPERATION

45°

PLANNED LINE

OF FALL

RETREAT PATH

WARNING:

Closely check for broken or dead branches,

whichcouldfallwhilecuttinganddonotcut

nearbuildingsorelectricalwiresifyoudonot

knowthe directionof treefall.Do not cut at

nightorduringbadweatherconditions,suchas

rain,snow,orstrongwinds,whichcanreduce

visibilityandcontrolofthechainsaw.Ifthetree

youarefellingmakescontactwithanyutility

line,youshoulddiscontinueuseofthechain

sawandimmediatelynotifytheutilitycompany.

Failuretofollowtheseinstructionscouldresult

indeathorseriouspersonalinjury.

Whenfellingatree,itisveryimportantthatyou

closelyfollowthesewarningsandinstructionsto

preventpossibledeathorseriouspersonalinjury.

฀Donotcutdowntreeshavinganextremeleanor

largetreeswithrottenlimbs,loosebark,orhol-

lowtrunks.Havethesetreespushedordragged

downwithheavyequipment,thencutthemup.

฀Donotcuttreesnearelectricalwiresorbuildings.

฀Checkthetreefordamagedordeadbranches

thatcouldfallandhityouduringfelling.

FIG. 12

19 – English

OPERATION

฀Periodicallyglanceatthetopofthetreeduring

thebackcuttoassurethetreeisgoingtofallin

thedesireddirection.

Ifthetreestartstofallinthewrongdirection,

orifthesawgetscaughtorhungupduringthe

fall,leavethesawandsaveyourself!



Felling atree - When bucking andfelling op-

erations arebeing performed by two or more

persons,atthesametime,thefellingoperation

shouldbeseparatedfromthebuckingoperation

byadistanceofatleasttwicetheheightofthe

treebeingfelled.Treesshouldnotbefelledina

mannerthatwouldendangeranyperson,strike

anyutilitylineorcauseanypropertydamage.If

thetreedoesmakecontactwithanyutilityline,the

utilitycompanyshouldbenotifiedimmediately.

Beforeanycutsarestarted,pickyourescape

route(orroutesincasetheintendedrouteis

blocked);cleartheimmediateareaaroundthe

treeandmakesuretherearenoobstructionsin

yourplannedpathofretreat.Clearpathsofsafe

retreatshouldextendbackanddiagonally(45°)

totherearoftheplannedlineoffall.Whenthe

treebeginstofall,youshouldretreatawayfrom

thedirectionoffallalongaretreatpathandat

least20feetawayfromthetrunkincaseitkicks

backoverthestump.See Figure 12.

Beforefellingisstarted,considertheforceand

directionofthewind,theleanandbalanceof

thetree,andthelocationoflargelimbs.These

thingsinfluencethedirectioninwhichthetree

willfall.Donottrytofellatreealongalinedif-

ferent from its natural line of fall.

The chainsaw operator should keep on the

uphillsideoftheterrainasthetreeislikelyto

rollorslidedownhillafteritisfelled.

Removedirt,stones,loosebark,nails,staples,

andwirefromthetreewherefellingcutsareto

bemade.

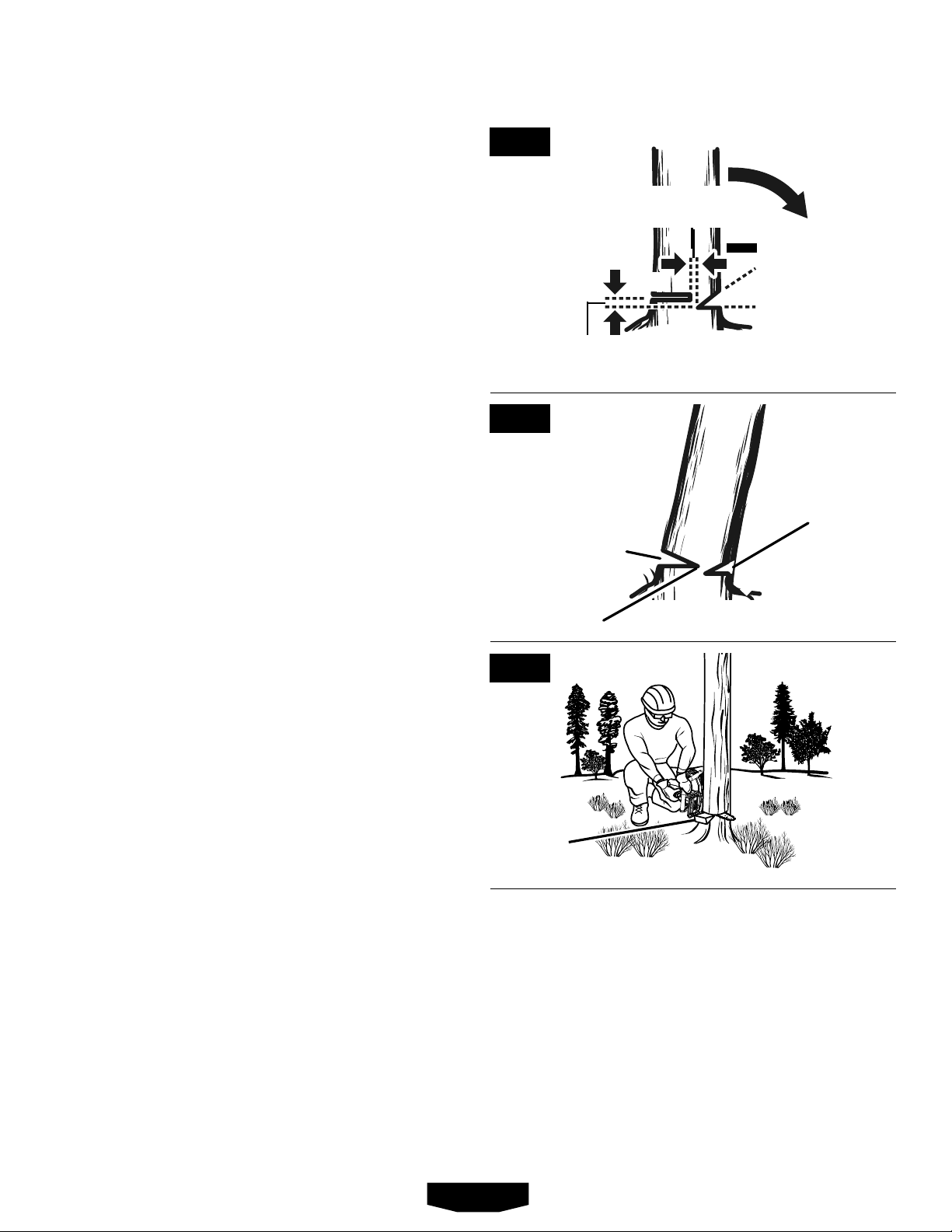

 Notched Undercut.Cutanotchabout1/3the

diameterofthetree,perpendiculartothedirec-

tionoffall.Makethecutsofthenotchsothey

intersectatarightangletothelineoffall.This

notchshouldbecleanedouttoleaveastraight

line.Tokeeptheweightofthewoodoffthesaw,

HINGE

2 in. OR 1/10 DIA

NOTCH -

APPROX. 1/3

DIAMETER OF

TRUNK

BACK CUT

2 in.

NOTCH

BACK CUT

HINGE

WEDGE

alwaysmakethelowercutofthenotchbefore

theuppercut.See Figure 13.

 Felling Backcut.Thebackcutisalwaysmade

levelandhorizontal,andataminimumof2in.

abovethehorizontalcutofthenotch.See Fig-

ures 13 - 14.

Nevercutthroughtothenotch.Alwaysleavea

bandofwoodbetweenthenotchandbackcut

(approximately2in.or1/10thediameterofthe

tree).Thisiscalled“hinge”or“hingewood.”It

controlsthefallofthetreeandpreventsslip-

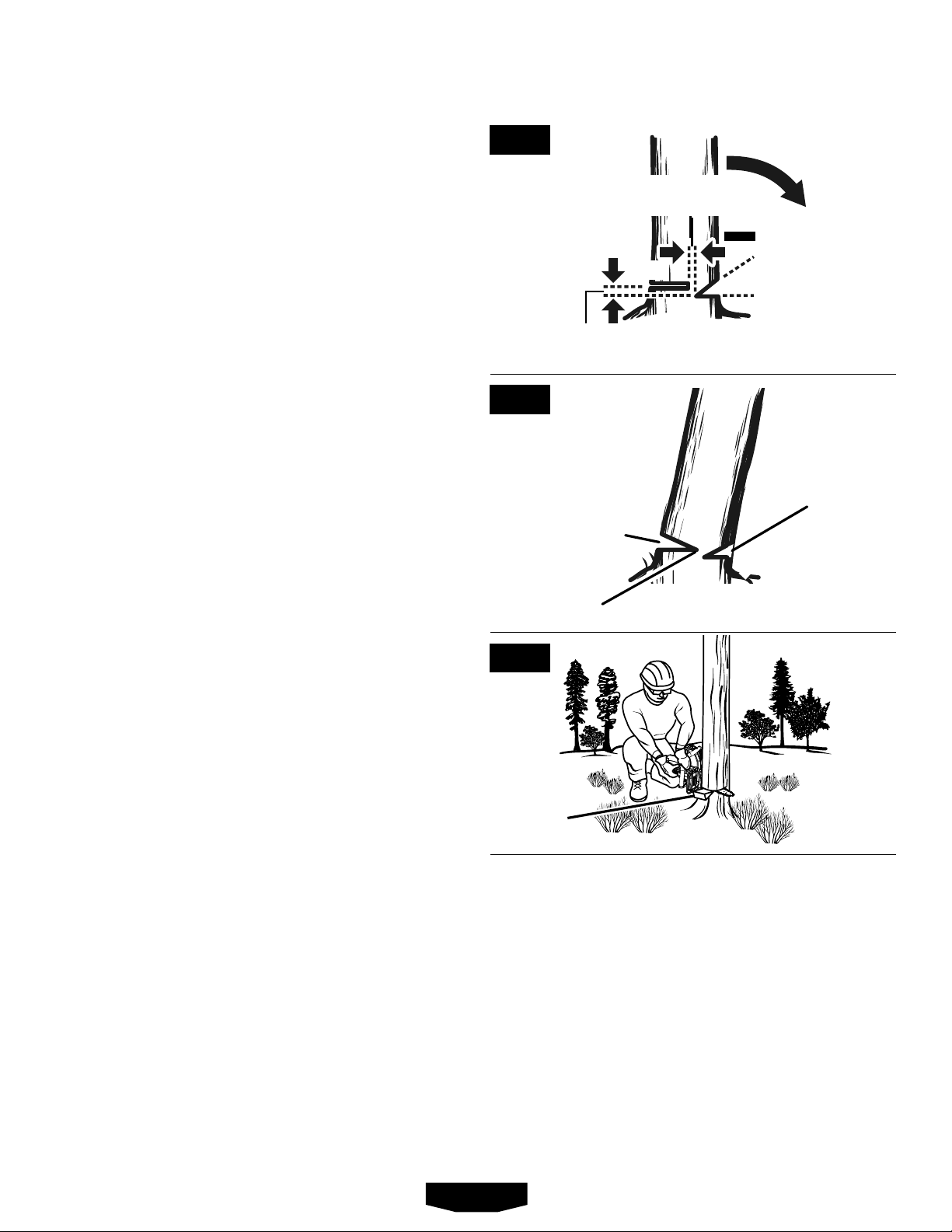

FIG. 13

FIG. 14

FIG. 15

20 – English

OPERATION

pingortwistingorshoot-backofthetreeoffthe

stump.See Figures 13 - 14.

On largediameter trees,stop the back cut

beforeitisdeepenoughforthetreetoeither

fallor settle back on the stump. Then insert

softwoodenorplasticwedgesintothecutso

theydonottouchthechain.Thewedgescan

bedrivenin,littlebylittle,tohelpjackthetree

over.See Figure 15.



Astreestartstofall,stopthechainsawandput

itdownimmediately.Retreatalongthecleared

path,butwatchtheactionincasesomething

fallsyour way. Bealert for overhead limbsor

branchesthatmayfallandwatchyourfooting.

WARNING:

Nevercutthroughtothenotchwhenmakinga

backcut.Thehingecontrolsthefallofthetree,

thisisthesectionofwoodbetweenthenotch

andbackcut.

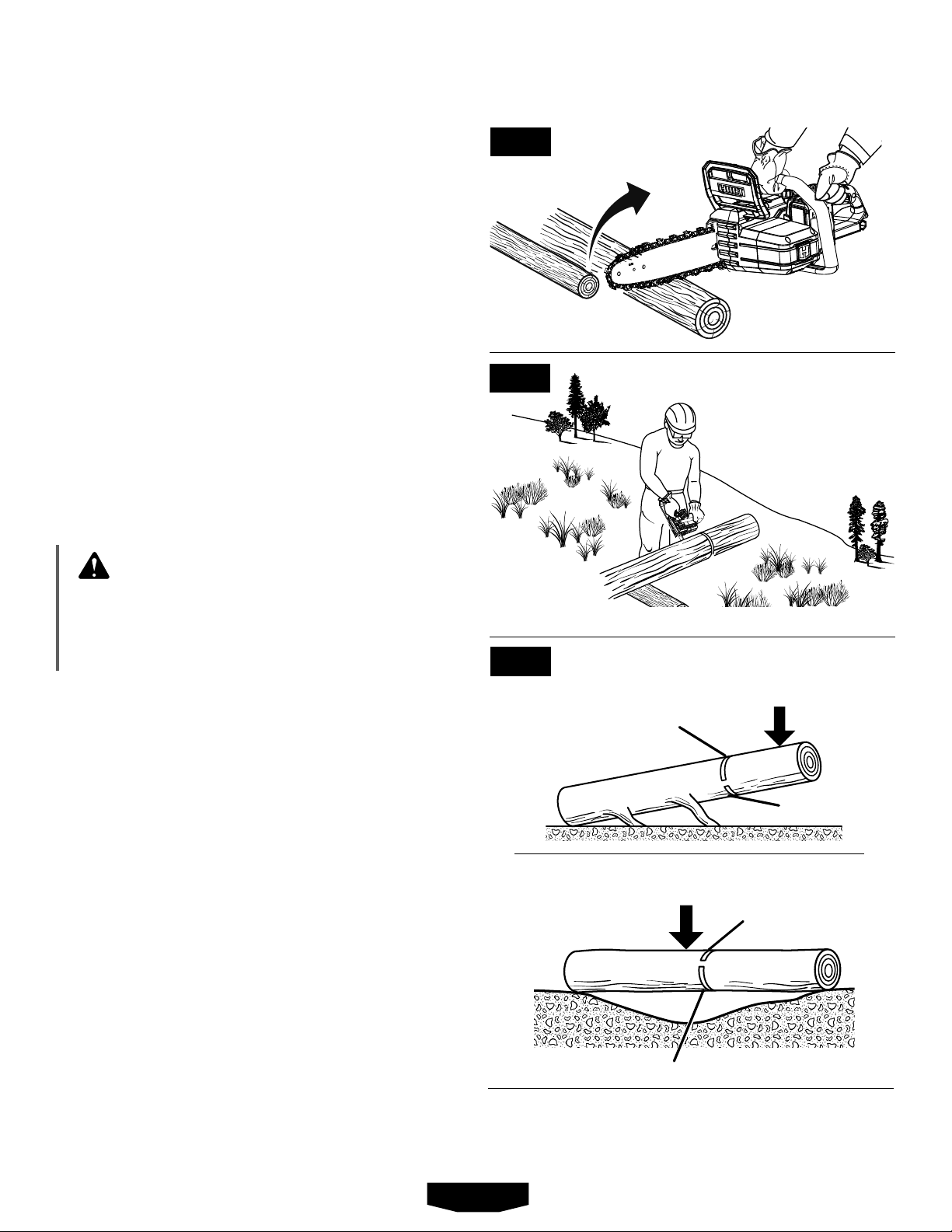

BUCKING

See Figures 16 - 19.

Buckingisthetermusedforcuttingafallentree

tothedesiredloglength.

Alwaysmakesureyourfootingissecureand

yourweightisdistributedevenlyonbothfeet.

฀Cutonlyonelogatatime.

฀Supportsmalllogsonasawhorseoranother

logwhilebucking.

฀Keepaclearcuttingarea.Makesurethatno

objects can contact the guide bar nose and

chainduringcutting,thiscancausekickback.

Refer to Kickbackearlierinthismanual.

฀Whenbuckingonaslope,alwaysstandonthe

uphillsideofthelog.Tomaintaincompletecon-

trolofthechainsawwhencuttingthroughthe

log,releasethecuttingpressureneartheendof

thecutwithoutrelaxingyourgriponthechain

sawhandles.Donotletthechaincontactthe

ground.Aftercompletingthecut,waitforthe

sawchaintostopbeforeyoumovethechain

saw.Alwaysstopthemotorbeforemovingfrom

tree to tree.

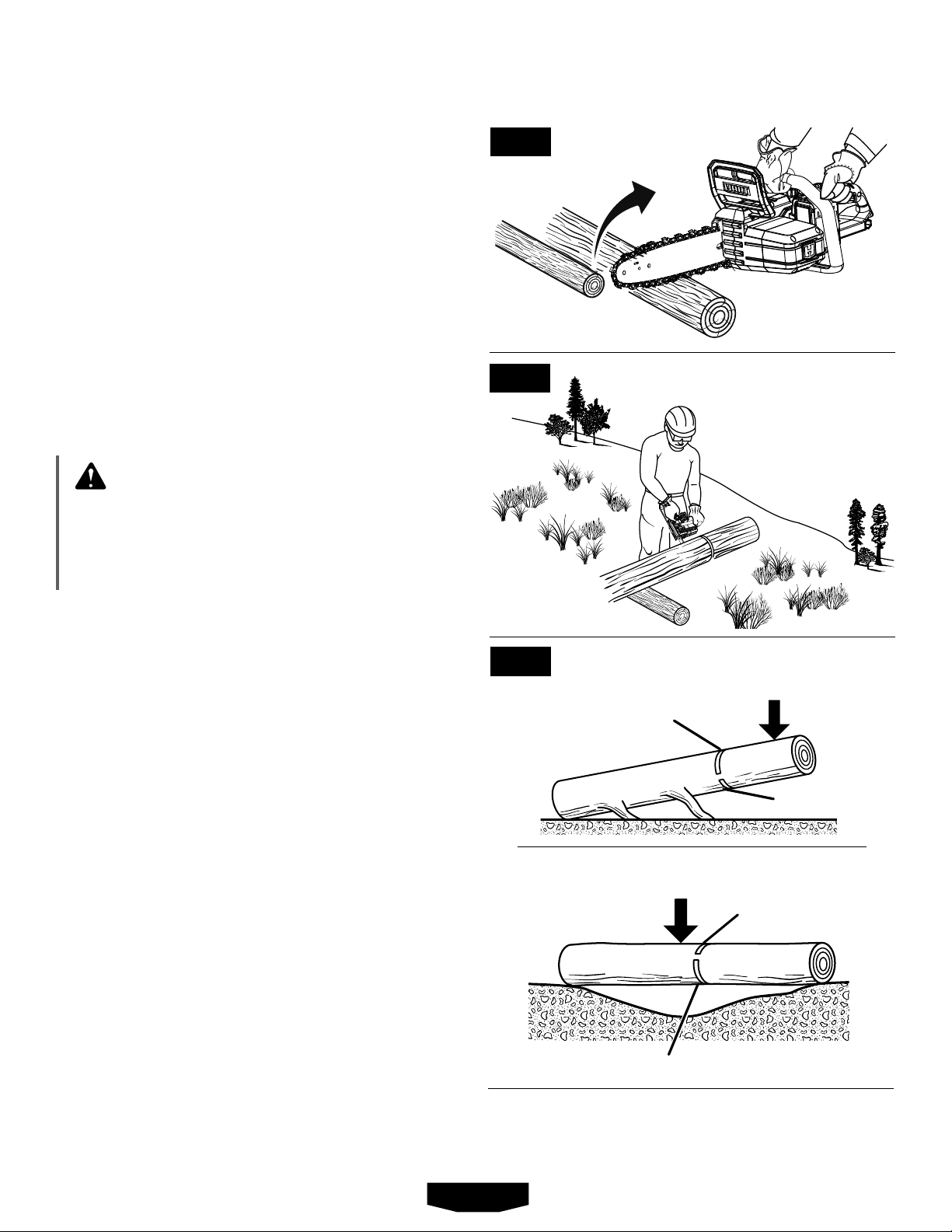

KICKBACK

LOAD

FINISHING CUT

1ST CUT

1/3 DIA

LOG SUPPORTED AT ONE END:

LOG SUPPORTED AT BOTH ENDS:

FINISHING CUT

1ST CUT 1/3 DIA

LOAD

FIG. 16

FIG. 17

FIG. 18

21 – English

OPERATION

BUCKING LOGS UNDER STRESS

See Figures 18 - 19.

Whenthelogissupportedalongitsentirelength,

itshouldbecutfromthetoporoverbucking.

Whenthelogissupportedononeend,cut1/3

thediameter fromtheunderside or underbuck-

ing.Thenmakethefinishingcutbyoverbucking

tomeetthefirstcut.

Asthelogisbeingcut,itwilltendtobend.Thesaw

canbecomepinchedorhunginthelogifyoumake

thefirstcutdeeperthan1/3ofthediameterofthelog.

Givespecialattentiontologsunderstresstopre-

ventthebarandchainfrompinching.

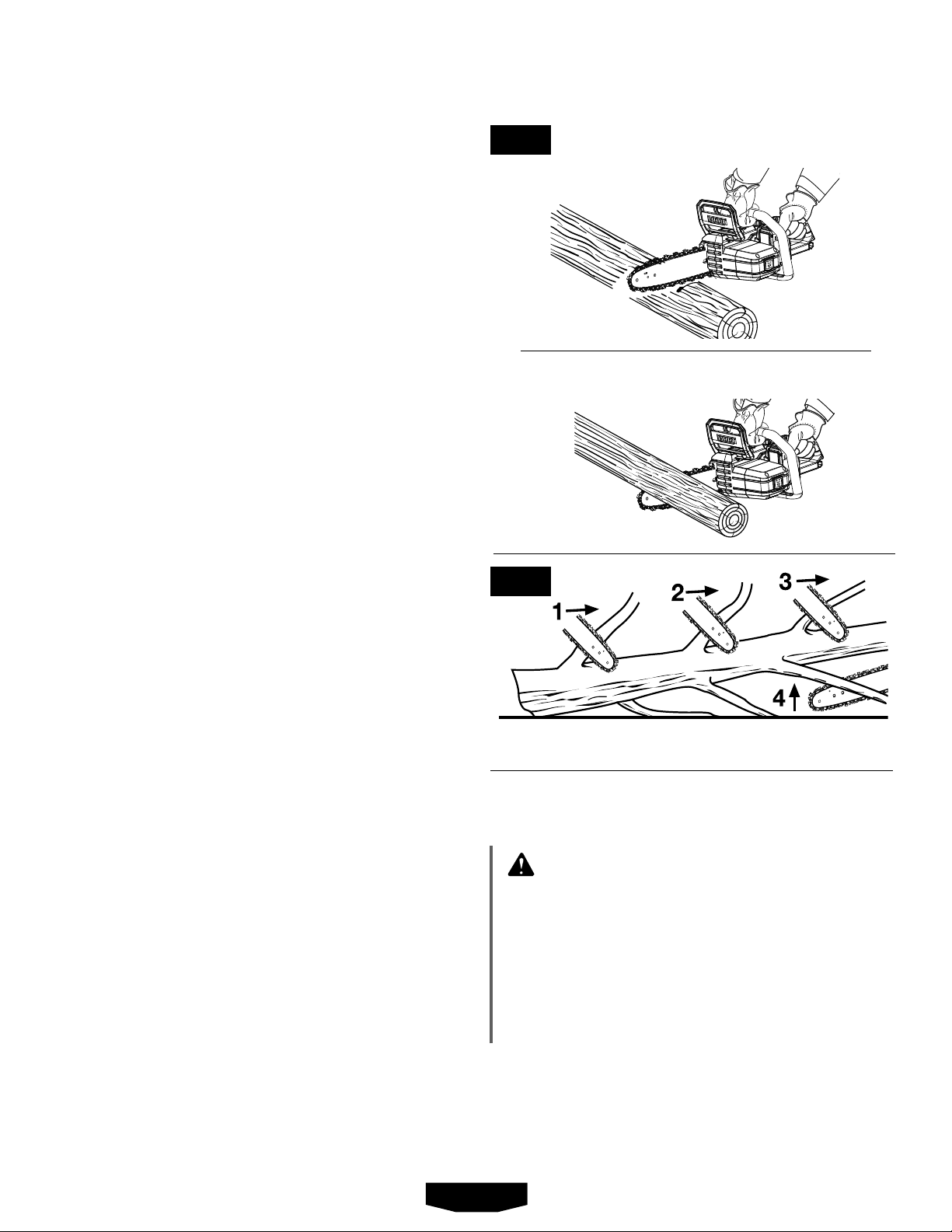

TYPES OF CUTTING USED

See Figure 19.

OVERBUCKING

Beginonthetopsideofthelogwiththebottom

ofthe saw against the log; exert light pressure

downward. Note that thesawwill tend to pull

away from you.

UNDERBUCKING

Beginontheundersideofthelogwiththetop

ofthe saw against the log; exert light pressure

upward.Duringunderbucking,thesawwilltend

topushbackatyou.Bepreparedforthisreaction

andholdthesawfirmlytomaintaincontrol.

LIMBING

See Figure 20.

WARNING:

Neverclimb into a treeto limbor prune. Do

not stand on ladders, platforms, a log, or in

anypositionwhichcancauseyoutoloseyour

balance or control of the saw, which could

resultindeathorotherseriouspersonalinjury.

Limbingisremovingbranchesfromafallentree.

Workslowly,keepingbothhandsonthechain

sawwith a firmgrip. Always makesureyour

footingissecureandyourweightisdistributed

evenlyonbothfeet.

Leavethelargersupportlimbsunderthetreeto

keepthetreeoffthegroundwhilecutting.

OVERBUCKING

UNDERBUCKING

CUT LIMBS ONE AT A TIME AND LEAVE SUPPORT LIMBS

UNDER TREE UNTIL LOG IS CUT

FIG. 19

FIG. 20

Limbsshouldbecutoneatatime.Removethe

cutlimbsfromtheworkareaoftentohelpkeep

theworkareacleanandsafe.

Branchesundertensionshouldbecutfromthe

bottomuptoavoidbindingthechainsaw.

Keepthetreebetweenyouandthechainsaw

whilelimbing.Cutfromthesideofthetreeop-

positethebranchyouarecutting.

22 – English

OPERATION

PRUNING

See Figure 21.

Pruningistrimminglimbsfromalivetree.

Workslowly,keepingbothhandsonthechain

sawwith a firmgrip. Always makesureyour

footingissecureandyourweightisdistributed

evenlyonbothfeet.

Do not cut froma ladder,this is extremely

dangerous.Leavethisoperationforprofessionals.

Donotcutabovechestheightasasawheld

higherisdifficulttocontrolagainstkickback.

Whenpruningtreesitisimportantnottomake

thefinishingcutnexttothemainlimbortrunk

untilyou have cut offthe limb further outto

reducetheweight.Thispreventsstrippingthe

barkfromthemainmember.

Underbuckthebranch1/3throughforyourfirst

cut.



Yoursecondcutshouldoverbucktodropthe

branchoff.

Now make your finishing cutsmoothly and

neatlyagainstthemainmembersothebarkwill

growbacktosealthewound.

WARNING:

If the limbs to be pruned are above chest

height, hire a professional to perform the

pruning.Failuretodosocouldresultindeath

orseriouspersonalinjury.

SPRINGPOLES

See Figure 22.

Aspringpoleisanylog,branch,rootedstump,or

saplingwhichisbentundertensionbyotherwood

sothatitspringsbackifthewoodholdingitiscut

orremoved.Onafallentree,arootedstumphas

ahighpotentialofspringingbacktotheupright

positionduringthebuckingcuttoseparatethelog

fromthestump.Watchoutforspringpoles,they

aredangerous.

SPRINGPOLE

FINISHING CUT

FIRST CUT

1/3 DIAMETER

SECOND CUT

LOAD

WARNING:

Springpolesaredangerousandcouldstrikethe

operator,causingtheoperatortolosecontrol

ofthechainsaw.Thiscouldresultinsevereor

fatalinjurytotheoperator.

FIG. 21

FIG. 22

23 – English

MAINTENANCE

GENERAL MAINTENANCE

Avoidusingsolventswhencleaningplasticparts.

Mostplastics aresusceptible to damage from

varioustypesofcommercialsolventsandmaybe

damagedbytheiruse.Usecleanclothstoremove

dirt,dust,oil,grease,etc.

WARNING:

Donotatanytimeletbrakefluids,gasoline,pe-

troleum-basedproducts,penetratingoils,etc.,

comeincontactwithplasticparts.Chemicals

candamage,weakenordestroyplasticwhich

couldresultinseriouspersonalinjury.

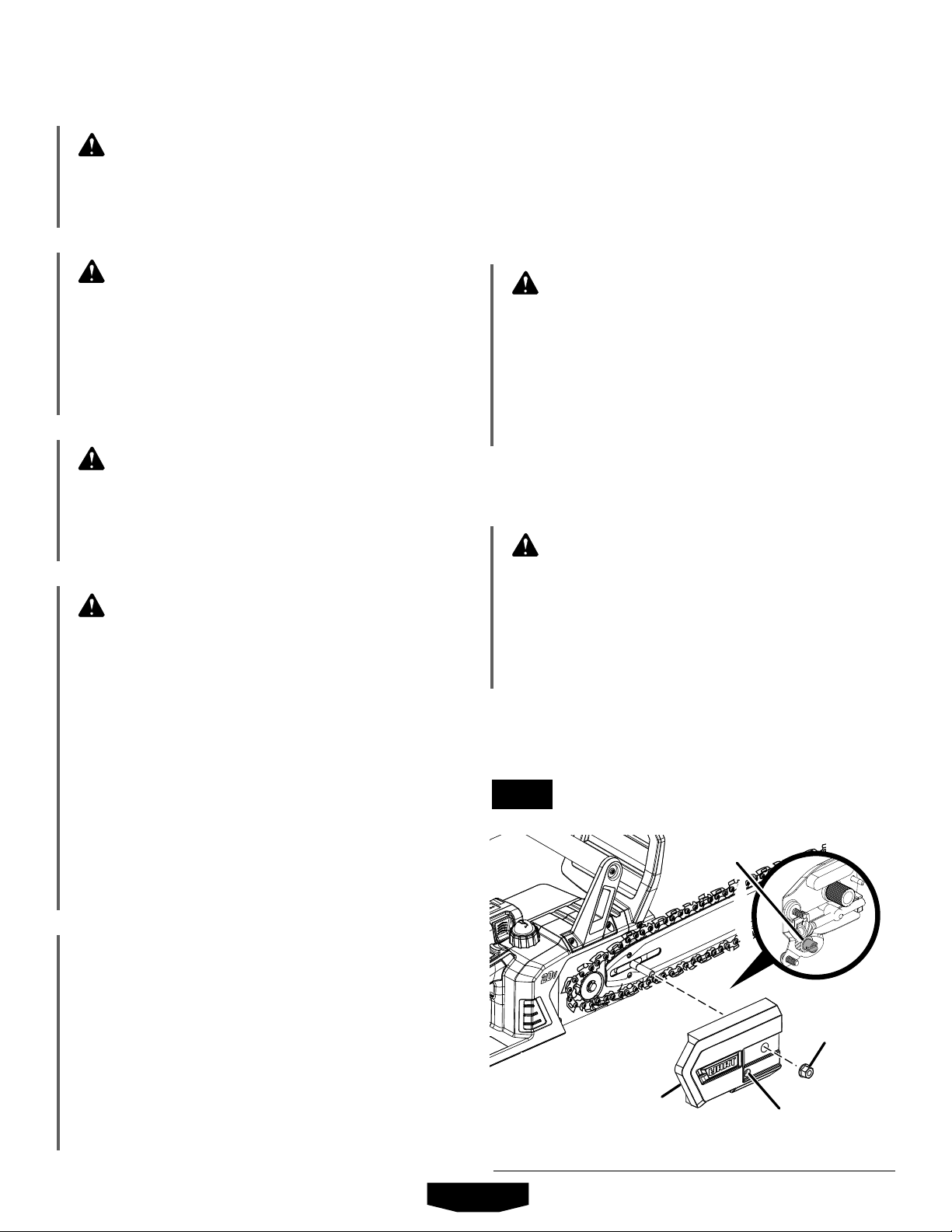

REPLACING BAR AND CHAIN

See Figures 23 - 28.

WARNING:

Removethebatterypackfromthechainsawand

makesurethechainhasstoppedbeforeyoudo

anyworkonthesaw.Failuretodosomayresult

inaccidentalstartingandpossibleseriousinjury.

WARNING:

Toavoidseriouspersonalinjury,readandunder-

standallthesafetyinstructionsinthissection.

CHAIN COVER

NUT

WARNING:

Toavoidseriouspersonalinjury,alwaysremovethe

batterypackfromtheproductwhencleaning

orperforminganymaintenance.

WARNING:

Alwaysweareyeprotectionwithsideshields

markedtocomplywithANSIZ87.1,alongwith

hearingandheadprotection.Failuretodoso

couldresultinobjectsbeingthrownintoyour

eyesresultinginpossibleseriousinjury.

WARNING:

Whenservicing,useonlyidenticalreplacement

parts. Useof any other parts could createa

hazardorcauseproductdamage.

WARNING:

Neverusewateroranyliquidstocleanorrinse

offyourproductanddonotexposetheproduct

torainorwetconditions.Storeindoorsinadry

area. Corrosiveliquids,water,andchemicals

canentertheproduct’selectroniccomponents

and/or battery compartment and damage

electroniccomponentsand/orthebatterypack,

whichcanresultinashortcircuit,increasedrisk

offire,andseriouspersonalinjury.Removeany

buildupofdirtanddebrisbywipingtheproduct

cleanwithadryclothoccasionally.

NOTICE:

Periodicallyinspecttheentireproductfordam-

aged,missing,orloosepartssuchasscrews,

nuts, bolts, caps, etc. Tighten securely all

fasteners and caps and do not operate this

productuntilallmissingordamagedpartsare

replaced.Pleasecontactcustomerserviceor

anauthorizedservicecenterforassistance.

CHAIN

TENSIONING PIN

CHAIN

COVER

CHAIN TENSION

PIN HOLE

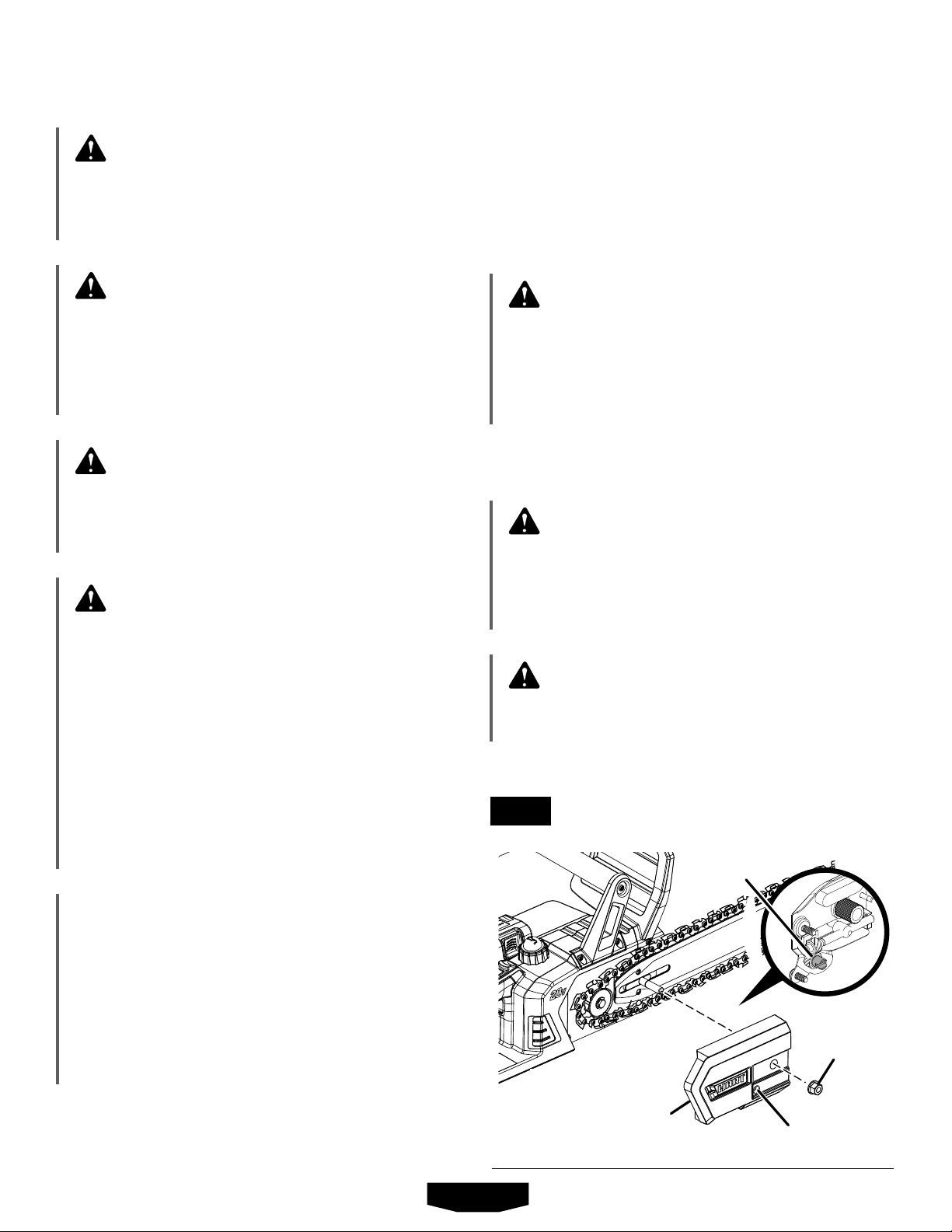

FIG. 23

24 – English

WARNING:

Nevertouchoradjustthechainwhilethemotor

isrunning.Thesawchainisverysharp;always

wearprotectivegloveswhenperformingmain-

tenancetothechaintoavoidpossibleserious

lacerations.

CAUTION:

Alwaysweargloveswhenhandlingthebarand

chain;thesecomponentsaresharpandmay

contain burrs.

Remove the battery pack beforeyou do any

workonthechainsaw.

Removethehexkeyfromthestorageareaand

useittoremovethechaincoverscrew,washer

andchaincoverfromthechainsaw.

Removethebarandchainfrommountingsurface.

Removetheoldchainfromthebar.

Lay out the new saw chain in a loop and

straightenanykinks.Thecuttersshouldfacein

thedirectionofchainrotation.Iftheyfacethe

oppositedirection,turntheloopover.

Placethechaindrivelinksintothebargroove.

Positionthechainsothereisaloopattheback

ofthebar.Holdthechaininpositiononthebar

andplacethelooparoundthesprocketofthe

chainsaw. Fitthebarflushagainstthemounting

surfacesothatthepostisinthelongslotofthe

bar.



Replacethechaincover.

WARNING:

When placing the chain cover onto the bar,

ensurethechaintensioningpinisinthechain

tensionpinhole.Failuretoproperlyplacethe

chaintensioning pin in thechain tension pin

holecouldcausethechaintocomeloose,re-

sultinginseriouspersonalinjury.

Replace thewasher and chain cover screw.

Tightenthechaincoverscrewfingertightonly.

Thebarmustbefreetomovefortensionadjust-

ment.

MAINTENANCE

BAR

GROOVE

CHAIN DRIVE

LINKS

LIFT THE TIP OF

THE GUIDE BAR

UP TO CHECK FOR

SAG

SCRENCH

CHAIN

TENSIONING

SCREW

BAR

LONG

SLOT

CHAIN

MOUNTING

POST

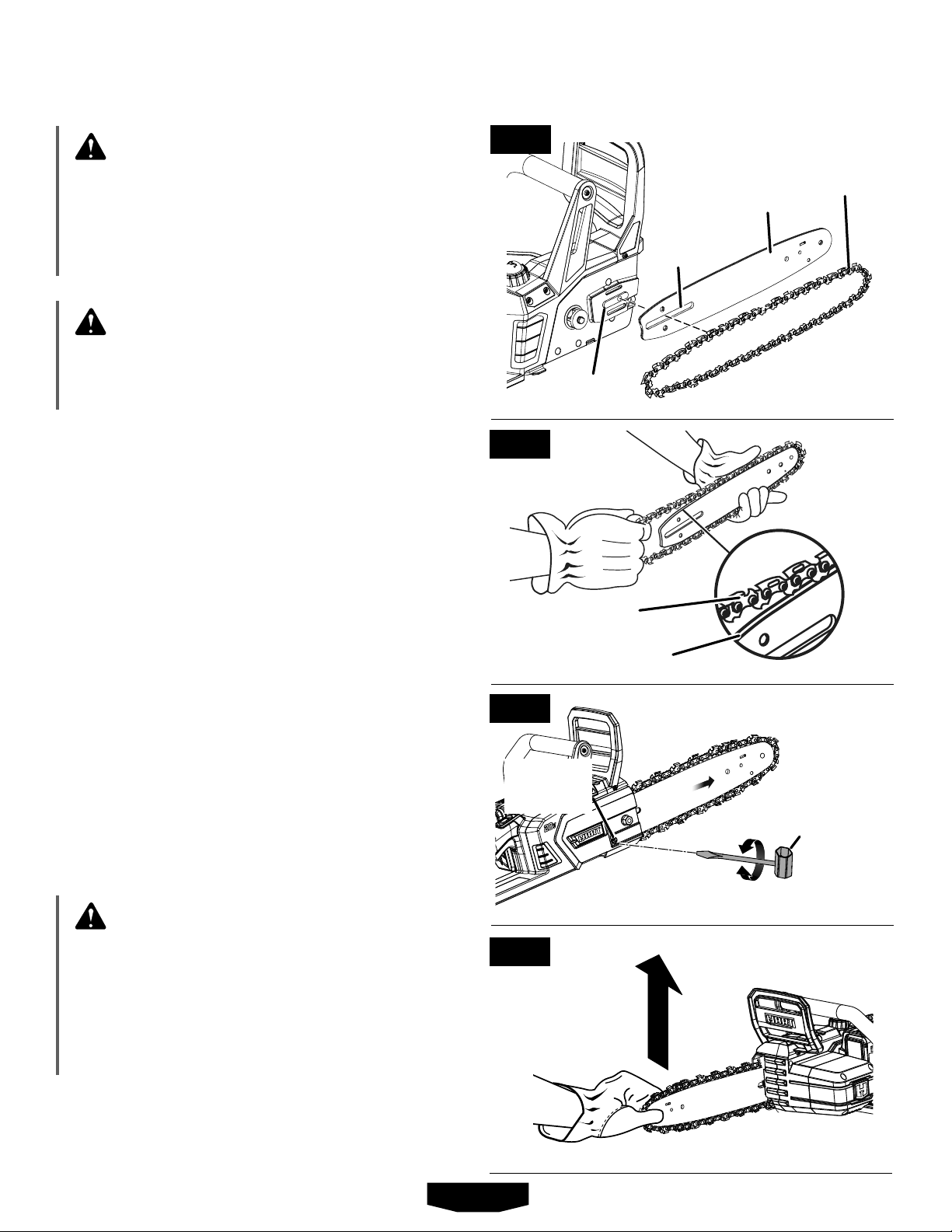

FIG. 24

FIG. 25

FIG. 26

FIG. 27

25 – English

FLATS ON TIE STRAPS



Removealltheslackfromthechainbyturning

thechaintensioningscrewclockwiseuntilthe

chainseatssnuglyagainstthebarwiththedrive

linksinthebargroove.

Liftthe tip of the guidebarup to check for

sag.Releasethetipoftheguidebarandturn

thechaintensioningscrew1/2turnclockwise.

Repeatthisprocessuntilsagdoesnotexist.

Holdthetipoftheguidebarupandtightenthe

bar mounting screw securely.



Chainiscorrectlytensionedwhenthereisno

sagontheundersideoftheguidebar,thechain

issnug,butitcanbeturnedbyhandwithout

binding.

NOTE:Ifchainistootight,itwillnotrotate.

Loosenthechaincoverscrewslightlyandturn

tensionadjuster1/4turncounterclockwise.Lift

thetipoftheguidebarupandretightenchain

coverscrewsecurely.Assurethatthechainwill

rotatewithoutbinding.

Placethehexkeybackintothestoragearea.

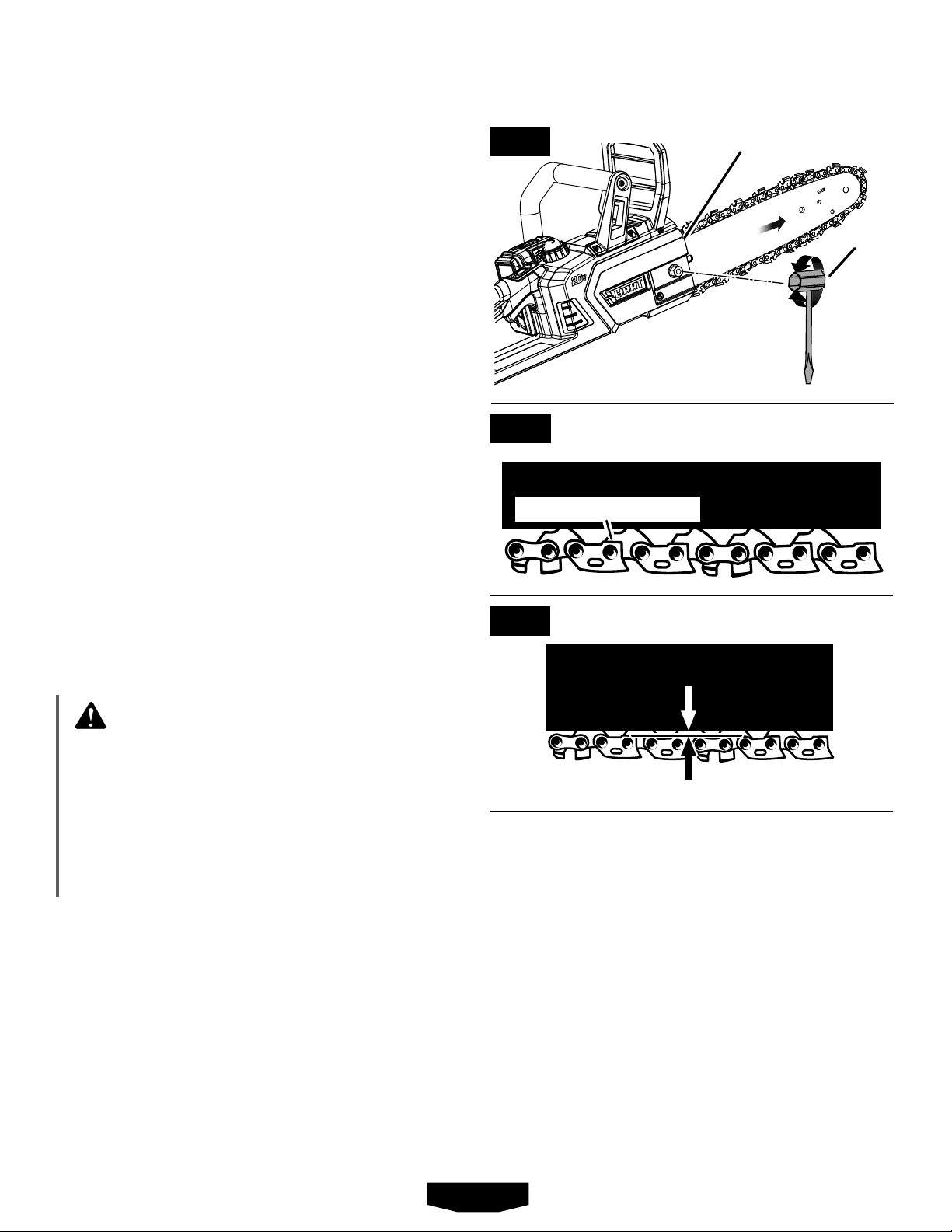

ADJUSTING CHAIN TENSION

See Figures 29 - 30.

WARNING:

Shutoffthemotor,waitforallmovingpartsto

stop,andremovethebatterypack.Nevertouch

oradjustthechainwhiletheengineisrunning.

Thesawchainisverysharp.Alwayswear pro-

tectivegloveswhen performingmaintenance

on thechain. Failuretofollowtheseinstructions

canresultinseriouspersonalinjury.

Properchaintensioniscriticaltotheperformance

ofyour chain saw. Always check chain tension

beforeusingthe saw and periodically until the

workiscomplete.

Acoldchainiscorrectlytensionedwhenthereis

noslackontheundersideoftheguidebar.The

chainshouldbesnug,butstillabletobeturned

byhandwithoutbinding.

MAINTENANCE

SCRENCH

APPROX. .050 in.

Awarmchainiscorrectlytensionedwhentheflats

onthetiestrapshangapproximately.050inches

outofthebargroove.

If adjustment is needed:

Loosenthechaincoverscrewtofingertight.

Raisethetipoftheguidebarandcontinueto

holdupuntiltheendofthisprocedure.

Turnthechaintensioningscrewclockwiseuntil

theflatsonthetiestrapsofthechaincontact

thebar,makingsurethedrivelinksareseated

insidethebargroove.

CHAIN COVER

SCREW

FIG. 28

FIG. 29

FIG. 30

26 – English

Retightenthechaincoverscrewsecurely.

Releasethetipoftheguidebarandverifythe

chain isnow correctlytensionedusing the

guidelinesabove.

NOTE: If the chainistoo tight and will not

rotate, loosen the chain coverscrewslightly,

thenturnthechaintensioningscrew1/4turn

counterclockwise.Liftupthetipoftheguidebar,

retightenthechaincoverscrewsecurely,then

verifythechainwillnowrotatewithoutbinding.

NOTE: Newchains tend to stretch;check the

chaintensionfrequentlyandadjustasneeded.

NOTICE:

Achaintensionedwhilewarmmaybetootight

uponcooling.Checkthe“coldtension”before

nextuse.

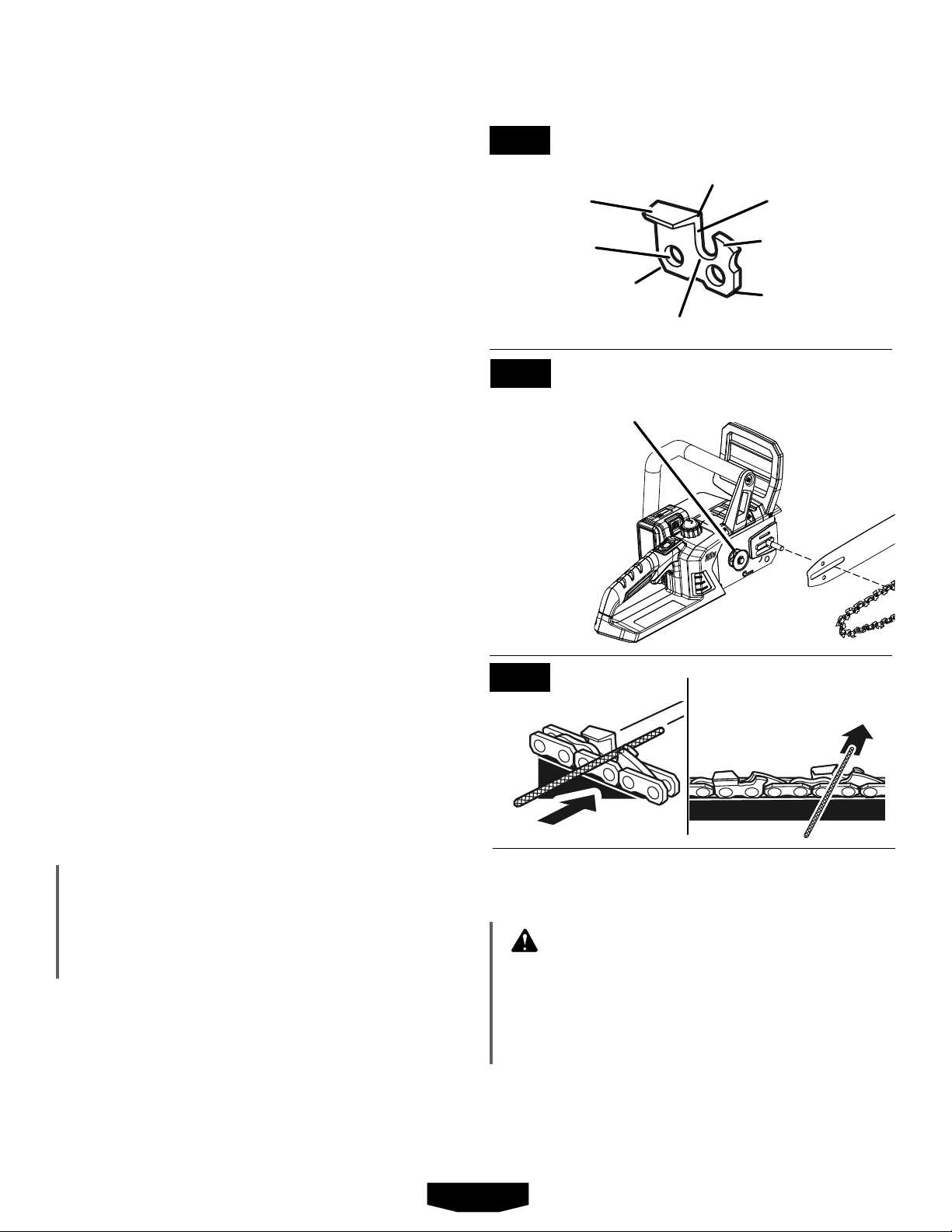

CHAIN MAINTENANCE

See Figures 31 - 32.

WARNING:

Removethebatterypackandmakesurethe

chainhasstoppedbeforeyoudoanyworkon

thesawtoavoidaccidentalstartingandpos-

sibleseriouspersonalinjury.

Useonly low-kickback chain on thissaw. This

fast-cuttingchainwillprovidekickbackreduction

whenproperlymaintained.

Forsmoothandfastcutting,chainneedstobe

maintainedproperly.Thechainrequiressharpen-

ingwhenthewoodchipsaresmallandpowdery,

thechainmustbeforcedthroughthewooddur-

ingcutting,orthechaincutstooneside.During

maintenanceofyourchain,considerthefollowing:

Improperfilingangleofthesideplatecanin-

creasetheriskofaseverekickback.

Raker(depthgauge)clearance.

Toolowincreasesthepotentialforkickback.

Notlowenoughdecreasescuttingability.

Ifcutterteethhavehithardobjectssuchasnails

andstones,orhavebeenabradedbymudorsand

onthewood,haveservicedealersharpenchain.

NOTE: Inspectthedrivesprocketforwearordam-

agewhenreplacingthechain.Ifsignsofwearor

MAINTENANCE

LEFT HAND

CUTTERS

RIGHT HAND

CUTTERS

CHECK FOR WEAR

OR DAMAGE

CUTTING CORNER

SIDE PLATE

DEPTH GAUGE

TOE

GULLET

HEEL

RIVET HOLE

TOP PLATE

FIG. 31

FIG. 34

FIG. 33

FIG. 32

27 – English

damagearepresentintheareasindicated,havethe

drivesprocketreplacedbyaHARTServicedealer.

HOW TO SHARPEN THE CUTTERS

See Figures 33 - 34.

Becarefultofileallcutterstothespecifiedangles

andto the same length, as fastcutting can be

obtainedonlywhenallcuttersareuniform.

WARNING:

Thesawchainisverysharp,alwayswearpro-

tectivegloveswhen performingmaintenance

tothechaintopreventseriouspersonalinjury.

Properlytensionthechainpriortosharpening.

Refer to Adjusting the Chain Tension earlier in

thismanual.Doallofyourfilingatthemid-point

ofthebar.

Usea5/32in.diameterroundfileandholder.

Keepthefilelevelwiththetopplateofthetooth.

Donotletthefilediporrock.

Usinglightbutfirmpressure,stroketowardsthe

frontcornerofthetooth.

Liftfileawayfromthesteeloneachreturnstroke.

Putafewfirmstrokesoneverytooth.Fileallleft

handcuttersinonedirection.Thenmovetothe

othersideandfiletherighthandcuttersinthe

oppositedirection.Occasionallyremovefilings

fromthefilewithawirebrush.

WARNING:

Improperchainsharpeningincreasesthepo-

tentialofkickback,whichcanresultinserious

personalinjury.

WARNING:

Failuretoreplaceorrepairdamagedchaincan

cause serious injury.

NOTICE:

Adullorimproperlysharpenedchaincancause

excessiveenginespeedduringcutting,which

mayresultinsevereenginedamage.

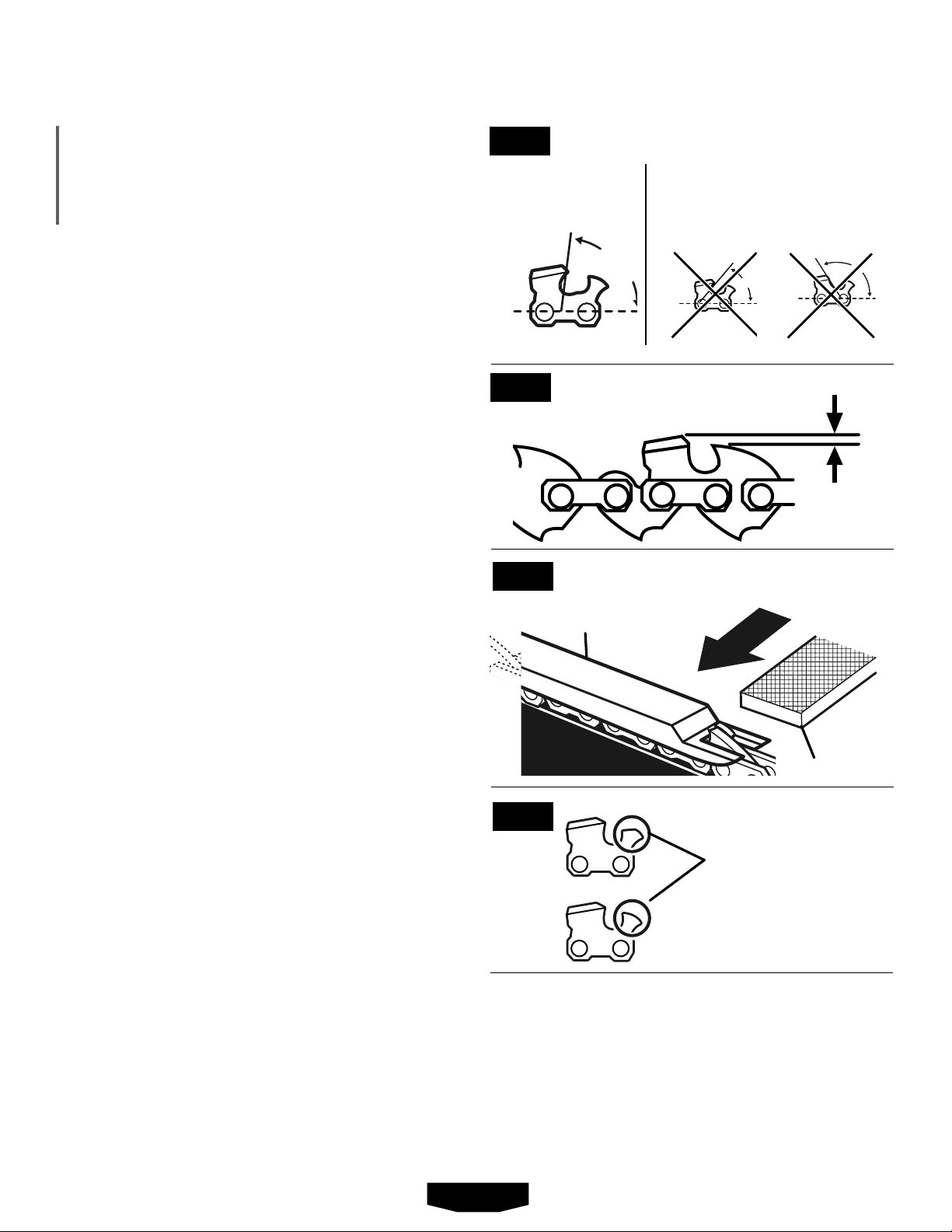

MAINTENANCE

INCORRECT TOP PLATE FILING

ANGLE

THAN 30°

LESS

THAN 30°

30°

CORRECT TOP PLATE

FILING ANGLE

INCORRECT SIDE PLATE

FILING ANGLE

BACKWARD

SLOPE

HOOK

80°

CORRECT SIDE

PLATE FILING

ANGLE

RAKER CLEARANCE

.025 in.

Fig.37

FLAT FILE

DEPTH GAUGE JOINTER

RESTORE ORIGINAL

SHAPE BY ROUNDING

THE FRONT

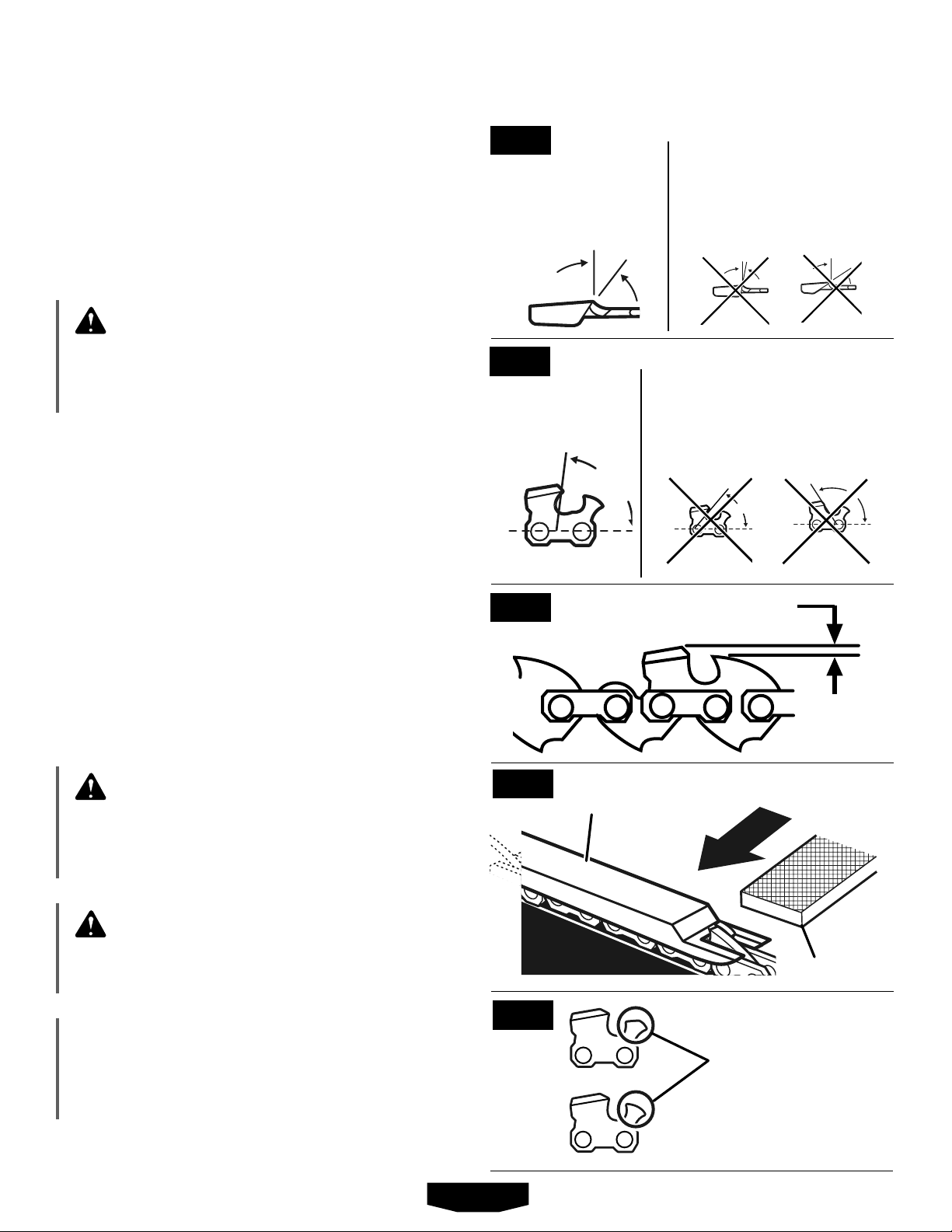

FIG. 35

FIG. 36

FIG. 37

FIG. 38

FIG. 39

28 – English

MAINTENANCE

TOP PLATE FILING ANGLE

See Figure 35.



CORRECT30°-Fileholdersaremarkedwith

guidemarks to align file properlyto produce

correcttopplateangle.

LESSTHAN30°-ForCrossCutting.

MORETHAN30°-FeatheredEdgeDullsQuickly.

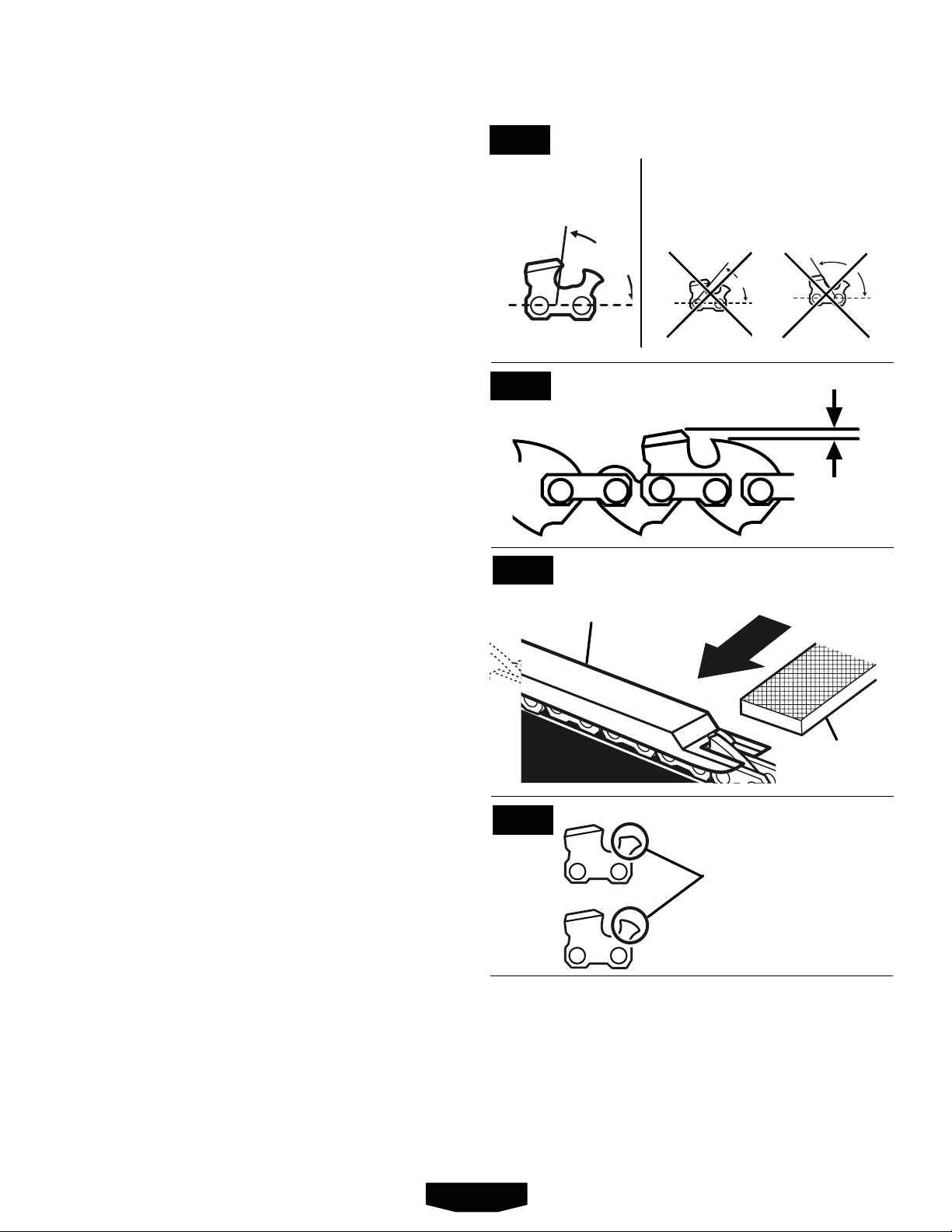

SIDE PLATE ANGLE

See Figure 36.



CORRECT-80° Producedautomaticallyifcor-

rectdiameterfileisusedinfileholder.

HOOK-“Grabs”anddullsquickly.Increases

potentialofKICKBACK.

 Resultsfromusingafilewithdiametertoosmall,

orfileheldtoolow.

BACKWARDSLOPE - Needs too muchfeed

pressure,causes excessive wear to bar and

chain.

 Resultsfromusingafilewithdiametertoolarge,

orfileheldtoohigh.

DEPTH GAUGE CLEARANCE

See Figure 37 - 39.

The depthgauge should be maintainedat a

clearanceof.025in.Useadepthgaugetool

forcheckingthedepthgaugeclearances.

Everytimethechainisfiled,checkthedepth

gauge clearance.

Useaflatfileandadepthgaugejointertolower

allgauges uniformly. Depth gauge jointers are

availablein.020in.to.035in.Usea.025in.depth

gaugejointer.Afterloweringeachdepthgauge,

restoreoriginalshapebyroundingthefront.Be

carefulnottodamageadjoiningdrivelinkswith

theedgeofthefile.

Depthgaugesmustbeadjustedwiththeflatfilein

thesamedirectiontheadjoiningcutterwasfiled

withtheroundfile.Usecarenottocontactcutter

facewithflatfilewhenadjustingdepthgauges.

LUBRICATING HOLE

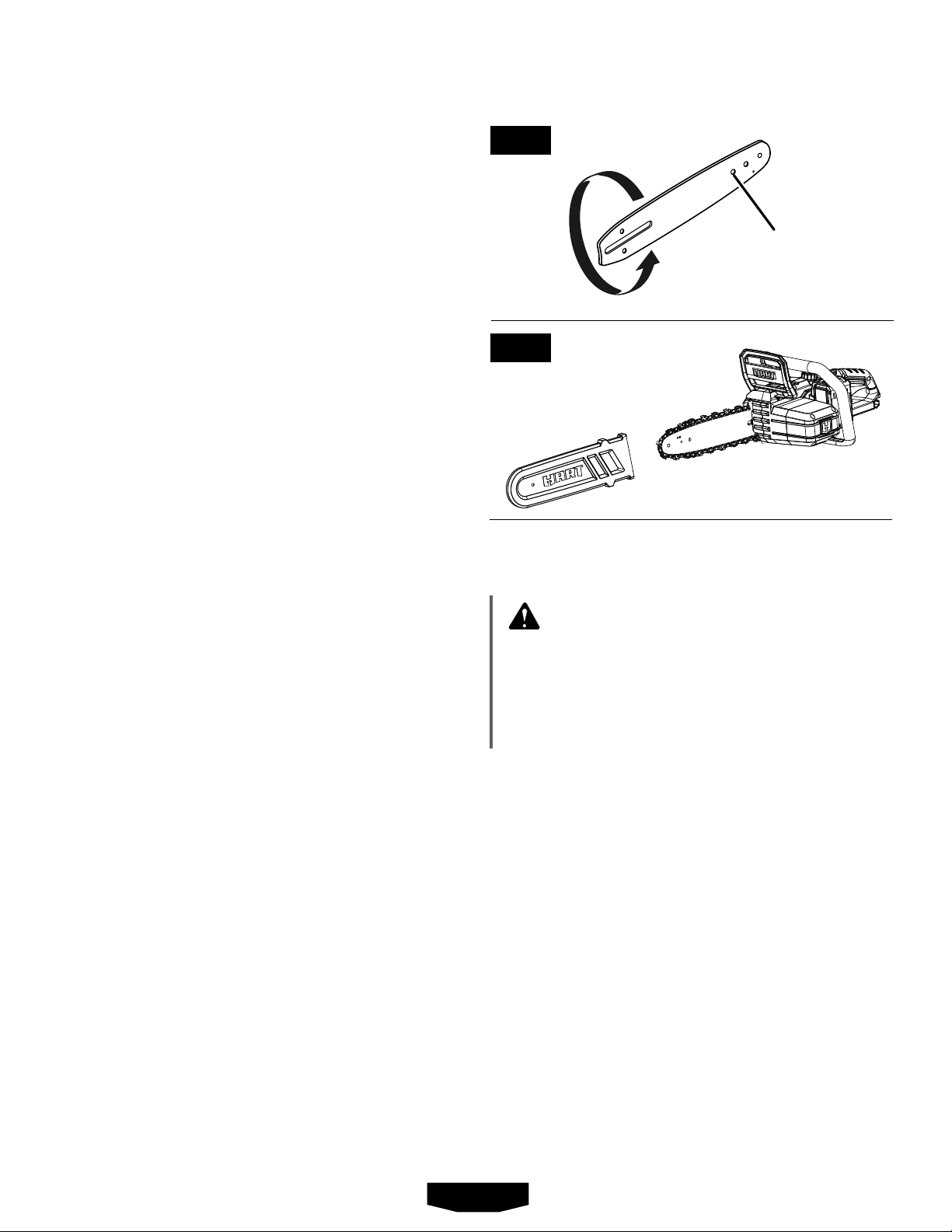

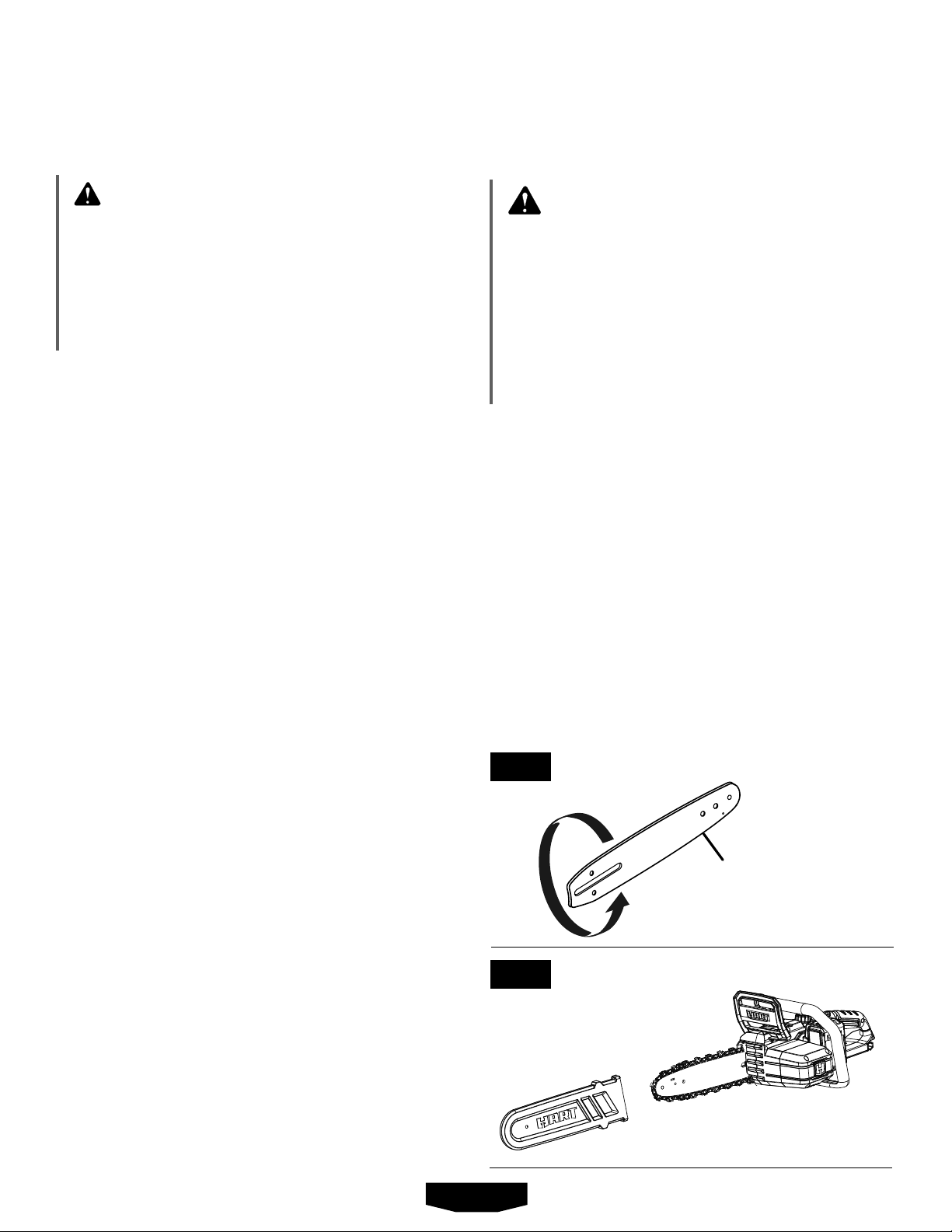

MAINTAINING THE GUIDE BAR

See Figure 40.

CAUTION:

Makesurethechainhasstoppedandthebat-

terypackhasbeenremovedbeforeyoudoany

workonthesawtoavoidaccidentalstartingor

contactwiththemovingchainthatmayresult

in injury.

Propermaintenancewillmaximizetheusefullife

oftheguidebar.

Each day of use:

Cleanthebarandcheckforwearanddamage.

Featheringorburringofthebarrailsisanormal

processof bar wear, but such faults should be

smoothedwithafileassoonastheyoccur.

Each week of use:



Reversetheguidebaronthesawtodistribute

thewear.

Lubricatethesocketattheendoftheguidebar

usingagreasesyringeinthelubricatinghole.

Turntheguidebarandcheckthatthelubrication

holesandchaingroovearefreefromimpurities.

A bar with any of the following faults should be

replaced immediately:

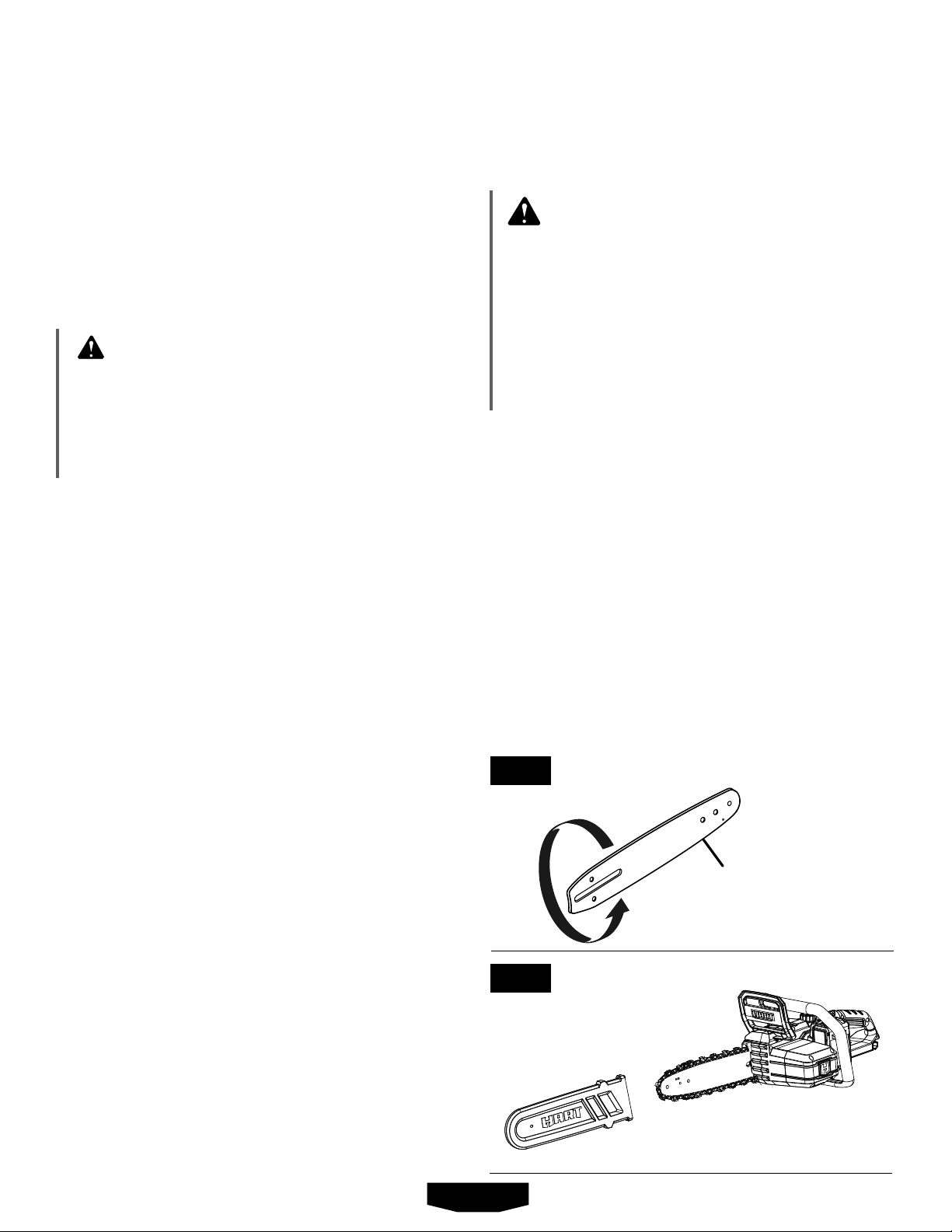

FIG. 40

FIG. 41

29 – English

TROUBLESHOOTING

Chain specifications: 3/8in.pitch,standard,0.043in.chaingauge,6-toothdrivesprocket.

Length of Bar Guide Bar Part Number Chain Part Number Drive Links

12in. 316751001 678928001 45

BAR AND CHAIN COMBINATIONS

PROBLEM CAUSE SOLUTION

Barandchain

runninghotand

smoking.

Checkchaintension

forovertightened

condition

Chainoiltankempty.

Tensionchain.RefertoAdjusting Chain Tension earlier

inthismanual.

Checkoiltank.

Motorruns,

butchainisnot

rotating.

Chaintensiontoo

tight.

Checkguidebarand

chainassembly.

Checkguidebarand

chainfordamage.

Retensionchain.RefertoAdjusting Chain Tension

earlierinthismanual.

Refer to Replacing Bar and Chain earlierinthis

manual.

Inspectguidebarandchainfordamage.

Wearinsidethebarrailsthatpermitsthechain

tolayoversideways

Bentguidebar

Crackedorbrokenrails

Spreadrails

TRANSPORTING AND STORING

See Figure 41.

WARNING:

Alwaysremovethebatterypackbeforetrans-

portingorstoringchainsaw.Placebatterypack

indoorsinadry,securelocationoutofthereach

ofchildrenwhenstoring.Failuretofollowthese

instructionsmayleadtoaccidentalstartingor

unauthorizeduseandresultinseriouspersonal

injury.



Donotstoreortransportthechainsawwhen

itisrunning.Thechainsawshouldalwaysbe

idlebeforestoringortransporting.

Always placethe guide bar scabbardon the

barandchainbeforestoringortransportingthe

chainsaw.Usecautiontoavoidthesharpteeth

ofthechain.

Cleanthechainsawthoroughlybeforestoring.

Storethechainsawindoors,inadryplacethat

islockedand/orinaccessibletochildren.

Keepawayfromcorrosiveagentssuchasgar-

denchemicalsandde-icingsalts.

MAINTENANCE

2 – Français

AVERTISSEMENTS RÈGLES DE SÉCURITÉ

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire tous les avertissements et toutes les

instructions. Ne pas suivre l’ensemble des

avertissements et des instructions peut entraîner

une électrocution, un incendie ou des blessures

graves.

Conserver les avertissements et les instructions

à des fins de référence ultérieure. Le terme « outil

motorisé », utilisé dans tous les avertissements ci-

dessous désigne tout outil fonctionnant sur secteur

(câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé.

Les endroits encombrés ou sombre s sont

propices aux accidents.

Ne pas utiliser d’outils électriques dans des

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles risquant d’enflammer les poussières

ou vapeurs.

Garder les enfants et badauds à l’écart pendant

l’utilisation d’un outil électrique. Les distractions

peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent

correspondre à la prise secteur utilisée. Ne

jamais modifier la fiche, de quelque façon que

ce soit. Ne jamais utiliser d’adaptateurs de

fiche avec des outils mis à la terre. Les fiches et

prises non modifiées réduisent le risque de choc

électrique.

Éviter tout contact du corps avec des surfaces

mises à la terre, telles que tuyaux, radiateurs,

cuisinières et réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la

terre.

Ne pas exposer les outils électriques à l’eau ou

l’humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

Ne pas maltraiter le cordon d’alimentation. Ne

jamais utiliser le cordon d’alimentation pour

transporter l’outil et ne jamais débrancher

ce dernier en tirant sur le cordon. Garder le

cordon à l’écart de la chaleur, de l’huile, des

objets tranchants et des pièces en mouvement.

Un cordon endommagé ou emmêlé accroît le

risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un

cordon conçu pour l’usage extrérieur pour réduire

les risques de choc électrique.

S’il est nécessaire d’utiliser l’outil électrique

dans un endroit humide, employer un dispositif

interrupteur de défaut à la terre (GFCI).

L’utilisation d’un GFCI réduit le risque de décharge

électrique.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et

faire preuve de bon sens lors de l’utilisation

de tout outil électrique. Ne pas utiliser cet

outil en état de fatigue ou sous l’influence de

l’alcool, de drogues ou de médicaments. Un

moment d’inattention pendant l’utilisation d’un outil

électrique peut entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours

porter une protection oculaire. L’équipement de

sécurité, tel qu’un masque filtrant, de chaussures

de sécurité, d’un casque ou d’une protection

auditive, utilisé dans des conditions appropriées

réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer

que le commutateur est en position d’arrêt

avant de brancher l’outil. Porter un outil avec le

doigt sur son commutateur ou brancher un outil

dont le commutateur est en position de marche

peut causer un accident.

฀Retirer les clés de réglage avant de mettre

l’outil en marche. Une clé laissée sur une pièce

rotative de l’outil peut causer des blessures.

Ne pas travailler hors de portée. Toujours se

tenir bien campé et en équilibre. Ceci permettra

de mieux contrôler l’outil en cas de situation

imprévue.

Porter une tenue appropriée. Ne porter ni

vêtements amples, ni bijoux. Garder les

cheveux, les vêtements et les gants à l’écart

des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se

prendre dans les pièces en mouvement.

3 – Français

AVERTISSEMENTS RÈGLES DE SÉCURITÉ

RELATIVES AUX OUTILS ÉLECTRIQUES

Si les outils sont équipés de dispositifs de

dépoussiérage, s’assurer qu’ils sont connectés

et correctement utilisés. L’usage de ces

dispositifs de dépoussiérage peut réduire les

dangers présentés par la poussière.

Malgré votre expérience acquise par l’utilisation

fréquente des outils, soyez toujours vigilant et

respectez les principes de sécurité relatifs aux

outils. Il s’agit d’une fraction de seconde pour

qu’un geste irréfléchi puisse causer de graves

blessures.

UTILISATION ET ENTRETIEN

DES OUTILS ÉLECTRIQUES

Ne pas forcer l’outil. Utiliser l’outil approprié

pour l’application. Un outil approprié exécutera

le travail mieux et de façon moins dangereuse s’il

est utilisé dans les limites prévues.

Ne pas utiliser l’outil si le commutateur ne

permet pas de le mettre en marche ou de

l’arrêter. Tout outil qui ne peut pas être contrôlé

par son commutateur est dangereux et doit être

réparé.

Débrancher l’outil et/ou retirer le bloc-piles

avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures

de sécurité préventives réduisent les risques de

démarrage accidentel de l’outil.

Ranger les outils motorisés hors de la portée

des enfants et ne laisser personne n’étant

pas familiarisé avec l’outil ou ces instructions

utiliser l’outil. Dans les mains de personnes

n’ayant pas reçu des instructions adéquates, les

outils sont dangereux.

Entretenir les outils motorisés. Vérifier

qu’aucune pièce mobile n’est mal alignée

ou bloquée, qu’aucune pièce n’est brisée et

s’assurer qu’aucun autre problème ne risque

d’affecter le bon fonctionnement de l’outil. En

cas de dommages faire réparer l’outil avant

de l’utiliser de nouveau. Beaucoup d’accidents

sont causés par des outils mal entretenus.

Garder les outils bien affûtés et propres.

Des outils correctement entretenus et dont les

tranchants sont bien affûtés risquent moins de

se bloquer et sont plus faciles à contrôler.

฀Utiliser l’outil, les accessoires et embouts,

etc. conformément à ces instrutions pour les

applications pour lesquelles ils sont conçus,

en tenant compte des conditions et du type de

travail à exécuter. L’usage d’un outil motorisé

pour des applications pour lesquelles il n’est pas

conçu peut être dangereux.

Gardez les poignées et les surfaces de

prise sèches, propres et exemptes d’huile

et de graisse. Des poignées et des surfaces

de prise glissantes empêchent la manipulation

et le contrôle sécuritaires de l’outil dans des

circonstances imprévues.

UTILISATION ET ENTRETIEN

DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le

fabricant. Un chargeur approprié pour un type de

pile peut créer un risque d’incendie s’il est utilisé

avec un autre type de pile.

Utiliser exclusivement le bloc-pile

spécifiquement indiqué pour l’outil. L’usage de

tout autre bloc peut créer un risque de blessures

et d’incendie.

Lorsque le bloc-piles n’est pas en usage, le

garder à l’écart d’articles tels qu’attaches

trombones, pièces de monnaie, clous, vis

ou autres petits objets métalliques risquant

d’établir le contact entre les deux bornes. La

mise en court-circuit des bornes de piles peut

causer des étincelles, des brûlures ou un incendie.

En cas d’usage abusif, du liquide peut

s’échapper des piles. Éviter tout contact avec

ce liquide. En cas de contact accidentel, rincer

immédiatement les parties atteintes avec de

l’eau. En cas d’éclaboussure dans les yeux

consulter un médecin. Le liquide s’échappant

des piles peut causer des irritations ou des

brûlures.

Ne pas utiliser un bloc-piles ou un outil

endommagé ou modifié. Les piles endommagées

ou modifiées peuvent produire un comportement

imprévisible pouvant provoquer un incendie, une

explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’outil près

d’un incendie ou à une température extrême.

L’exposition à un incendie ou à une température

4 – Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

Éloigner toutes les parties du corps de la scie à

chaîne pendant que cette dernière fonctionne.

Avant de démarrer la scie à chaîne, s’assurer

que la scie à chaîne n’est pas en contact avec

aucun objet. Un moment d’inattention pendant

l’utilisation de la scie à chaîne peut causer

l’enchevêtrement des vêtements ou toucher le

corps.

Toujours tenir la scie à chaîne en plaçant la main

droite sur la poignée arrière et la main gauche

sur la poignée avant. Tenir la scie à chaîne en

inversant cette configuration des mains augmente

le risque de blessures et ne devrait jamais être

faite.

Tenir l’outil électrique seulement par les

surfaces de prises isolées, car la scie à chaîne

peut toucher des câbles sous tension. Le contact

d’une scie à chaîne avec un fil sous tension peut

exposer les pièces métalliques de l’outil électrique

et électrocuter l’utilisateur.

Porter des lunettes de sécurité et d’un serre-

tête antibruit. De plus, un équipement de

protection pour la tête, les mains, les jambes

et les pieds est recommandé. Des vêtements

de protection adéquats réduiront le risque de

blessures causées par les objets projetés ou le

contact accidentel avec la scie à chaîne.



Ne jamais utiliser une scie à chaîne en se tenant

perché dans un arbre. L’utilisation d’une scie à

chaîne en se tenant perché dans un arbre peut

causer des blessures.

฀Toujours garder les pieds bien appuyés et faire

fonctionner la scie à chaîne seulement lorsque

les pieds sont sur une surface fixe, sécuritaire

et à niveau. Les surfaces glissantes ou instables,

comme les échelles, représentent un risque de

déséquilibre et de perte de contrôle de la scie à

chaîne.

Pendant la coupe d’une branche tendue,

prendre garde au rebond. Lorsque la tension

des fibres du bois est relâchée, la branche tendue

peut frapper l’utilisation et/ou provoquer la perte

de contrôle de la scie à chaîne.

Être très prudent lors de la coupe de buissons

ou de jeunes arbres. Les branches fines peuvent

se coincer dans la scie à chaînes et fouetter en

direction de l’utilisateur et lui faire perdre l’équilibre.

Transporter la scie à chaîne par la poignée

avant, avec l’interrupteur positionné à éteint

et éloignée du corps. Toujours installer le

couvercle du guide-chaîne pour transporter

ou ranger la scie à chaîne. Une manipulation

adéquate de la scie à chaîne réduira le contact

accidentel habituel occasionné par le mouvement

de la scie à chaîne.

AVERTISSEMENTS RÈGLES DE SÉCURITÉ

RELATIVES AUX OUTILS ÉLECTRIQUES

supérieure à 130 °C (265 °F) représente un risque

d’explosion.

Suivre toutes les instructions afférentes à la

recharge et ne pas recharger le bloc-piles ou

l’outil hors des températures spécifiées dans

les instructions. Une recharge incorrecte ou hors

des températures spécifiées peut endommager la

pile et augmenter les risques de feu.

DÉPANNAGE

Les réparat ions doivent être confiées à un

technicien qualifié, utilisant exclusivement

des pièces identiques à celles d’origine. Ceci

assurera le maintien de la sécurité de l’outil.

฀Utiliser exclusivement des pièces identiques

à celles d’origine pour les réparations. Se

conformer aux instructions de la section

Entretien de ce manuel. L’usage de pièces non

autorisées ou le non-respect des instructions peut

présenter des risques de choc électrique ou de

blessures.

Ne réparez jamais de blocs-piles endommagés.

Seuls le fabricant et les fournisseurs de service

autorisés doivent effectuer la réparation ou

l’entretien des blocs-piles.

5 – Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

Suivre les instructions de lubrification,

de tension de chaîne et de changement

d’accessoires. Une tension ou une lubrification

inadéquate de la chaîne peut provoquer son bris

ou augmenter le risque de rebond.

Ne pas utiliser une scie à chaîne depuis une

échelle, un toît ou toute surface instable.

L’utilisation d’une scie à chaîne d’une telle

manière pourrait entraîner de graves blessures.

Ne pas utiliser une scie à chaîne depuis un

arbre à moins que vous n’ayez reçu une

formation spécifique à cet effet. L’utilisation

d’une scie à chaîne depuis un arbre sans

formation adéquate peut augmenter le risque

de blessures graves.

Couper seulement du bois. Ne pas utiliser

la scie à chaîne pour des applications pour

lesquelles elle n’est pas conçue. Par exemple :

ne pas utiliser la scie à chaîne pour couper du

plastique, de la maçonnerie ou des matériaux

de construction non dérivés du bois. L’utilisation

de la scie à chaîne pour des opérations autres que

celles prévues représente un risque de situation

dangereuse.

Ne tentez pas d’abattre un arbre jusqu’à ce

que vous compreniez les risques et que vous

sachiez comment les éviter. L’utilisateur ou les

observateurs pourraient subir de graves blessures

pendant l’abattage d’un arbre.

฀Lire toutes les instructions au moment de

dégager les matériaux coincés, entreposer ou

d’entretenir le scie à chaîne. veiller à ce que

le commutateur d’alimentation soit arrêt et

que le bloc-piles soit retiré. Un actionnement

inattendu du scie à chaîne lors du nettoyage du

matériau coincé ou de l’entretien peut entraîner

des blessures graves.

CAUSES DU REBOND ET PRÉCAUTIONS À

PRENDRE

Le rebond peut survenir lorsque le nez ou la pointe

du guide-chaîne touche un objet ou lorsque le bois

se referme et se pince pendant la coupe de la scie

à chaîne.

Dans certains cas, le contact de la pointe avec un

objet peut causer une réaction inverse soudaine,

projetant le guide-chaîne vers le haut et l’arrière, en

direction de l’opérateur.

Le pincement de la chaîne au haut du guide-chaîne

peut causer une projection rapide de la lame en

arrière, en direction de l’utilisateur.

Chacune de ces deux réactions peut entraîner la

perte de contrôle de la scie et causer des blessures

graves. Ne pas se fier exclusivement aux dispositifs

de sécurité intégrés à la scie. L’utilisateur de la scie à

chaîne doit prendre un certain nombre de précautions

pour éviter les accidents et les blessures.

Le rebond est causé par une utilisation et/ou des

méthodes de travail incorrectes et il peut être évité

en prenant les précautions suivantes :

฀Conserver une prise ferme en plaçant les

pouces et les doigts autour des poignées de

la scie à chaîne, en gardant les deux mains sur

la scie et en positionnant le corps et le bras

de manière à résister à la force du rebond. S’il

prend les précautions nécessaires, l’utilisateur peut

contrôler la force du rebond. Ne pas échapper la

scie à chaîne.

Ne pas étirer le corps et ne pas faire de coupe

au-dessus de poitrine. Ceci aidera à prévenir

le contact involontaire de la pointe et procurera

un meilleur contrôle de la scie à chaîne lors de

situations inattendues.

Utiliser seulement les guide-chaîne et les

chaînes de rechange mentionnées par le

fabricant. Le remplacement des guide-chaîne et

de chaînes inadéquates peut provoquer le bris et

le rebond de la chaîne.

Suivre les instructions d’affûtage et d’entretien

fournies par le fabricant de la scie à chaîne. La

diminution du limiteur de profondeur augmente le

risque de rebond.



Ne pas commencer à couper avant d’avoir déblayé

la zone de travail, d’être bien campé et d’avoir

prévu une trajectoire pour échapper à l’arbre en

train de s’abattre. Les endroits encombrés sont

propices aux accidents.

Tenir TOUS les autres travailleurs, enfants,

badauds et animaux domestiques à distance

sécuritaire de la zone de travail. Ne pas laisser les

visiteurs toucher la scie à chaîne ou son cordon

d’alimentation.

6 – Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

Ne pas utiliser de scie à chaîne dans des

atmosphères explosives, par exemple en présence

de liquides, gaz ou poussières inflammables. Les

scie à chaîne produisent des étincelles risquant

d’enflammer les poussières ou vapeurs.

Porter une tenue appropriée – Porter des vêtements

bien ajustés. Toujours porter une combinaison,

des jeans, des manches longs, des jambières

en tissu résistant ou dotés de pièces résistantes

aux coupures. Porter des chaussures de sécurité

antidérapantes. Porter des gants épais pour

assurer une bonne prise et protéger les mains. Ne

pas porter de bijoux, shorts, sandales et ne pas

travailler pieds nus. Ne pas porter des vêtements

amples qui pourraient être happés dans le moteur

ou se prendre dans la chaîne ou les broussailles.

Attacher les cheveux longs pour les maintenir

au-dessus des épaules. Porter une protection

auditive et un casque.



Le port d’un vêtement de protection lourd

peut accroître la fatigue chez l’utilisateur et lui

occasionner un coup de chaleur. Par temps chaud

et humide, les travaux exigeants devraient être

planifiés en début de matinée ou à la fin de la

journée, lorsque le temps est plus frais.

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1

ainsi qu’un protection auditive et un casque de la

tête lors de l’utilisation de cet équipement.

Toujours se concentrer sur le travail lors de

l’utilisation de cette scie à chaîne. Faire preuve

de bon sens. Ne pas utiliser cette scie en état

de fatigue, si l’on est souffrant ou contrarié, ou

sous l’influence de l’alcool, de drogues ou de

médicaments.

Ne pas exposer la scie à chaîne à la pluie.

Ne pas utiliser la scie dans des endroits humides

ou mouillés.

Rester vigilant et être attentif au travail. Utiliser

l’outil avec bon sens.

Garder toutes les parties du corps à l’écart de la

scie à chaîne lorsque le moteur tourne.

Ne jamais laisser quiconque n’ayant pas reçu des

instructions d’utilisation appropriées utiliser la scie.

Cette règle s’applique aux scies de location aussi

bien qu’à celles appartenant à des particuliers.

Avant de lancer le moteur, s’assurer que la chaîne

n’est en contact avec aucun objet.

Arrêter le moteur avant de poser la scie.

Pour éviter un démarrage accidenter, ne jamais

transporter l’outil avec le doigt sur la gâchette.

Entretenir soigneusement l’outil. Garder l’outil bien

affûté et propre, pour obtenir des performances

optimales et réduire les risques d’accident. Suivre

les instructions de lubrification et de changement

d’accessoires.

฀Ne pas tenir la scie d’une seule main ! La tenir

fermement, les doigts et pouces encerclant les

poignées. Ceci exposerait l’utilisateur, les autres

travailleurs et toutes les personnes présentes à

des risques de blessure grave. Les scies à chaîne

sont conçues pour être utilisées à deux mains.

Se protéger contre les décharges électriques –

Éviter tout contact du corps avec des surfaces

mises à la terre, telles que tuyaux métalliques et

palissades grillagées. Le risque de choc électrique

est accru lorsque le corps est mis à la terre.

Ne jamais utiliser une scie à chaîne endommagée,

incorrectement réglée ou pas complètement et

solidement assemblée. La chaîne doit ralentir

jusqu’à l’arrêt lorsque la gâchette est relâchée.

Si la chaîne continue de tourner une fois la

gâchette relâchée, faire réparer la scie au centre

de réparations agréé.

Vérifier l’état des pièces. Vérifier l’alignement des

pièces mobiles, s’assurer qu’aucune pièce n’est

bloquée ou cassée, vérifier la fixation de chaque

pièce et s’assurer qu’aucun autre problème ne

risque d’affecter le bon fonctionnement de l’outil.

Tous les entretiens et dépannages, autres que

ceux décrits dans le manuel d’utilisation doivent

être confiés au centre de réparations agréé.

Toujours se tenir bien campé.

Ne pas utiliser l’outil si le commutateur ne permet

pas de le mettre en marche et de l’arrêter. Faire

remplacer les commutateurs dans un centre de

réparations agréé.

Ne pas adapter le bloc-moteur à un guide à archet,

ni l’utiliser pour entraîner des accessoires non

spécifiés pour la scie.

Débrancher la scie à chaîne de la source de courant

lorsqu’elle n’est pas utilisée, avant son entretien et

7 – Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

lors de réglages et du changement d’accessoires,

tels que la garde et la chaîne de la scie.

Ne pas couper de lianes ou de petites broussailles.

Ne pas travailler en se tenant dans un arbre, sur une

échelle, toit ou un échaffaudage, ou autre support

instable, ce qui est extrêmement dangereux.

NOTE : La taille de la zone de travail dépend

du type de sciage effectué ainsi que de la taille

de l’arbre ou de la pièce à débiter. Par exemple,

l’abattage d’un arbre exige une zone de travail

plus grande que le tronçonnage de branches.

Ne pas forcer la scie. Un outil exécutera le travail

mieux et de façon moins dangereuse s’il fonctionne

dans les limites prévues.

Toujours utiliser l’outil adéquat pour le travail.

La scie à chaîne ne doit être utilisée que pour

couper du bois. Ne jamais l’utiliser pour couper

du plastique, du béton ou des matériaux autres

que le bois.

Remiser la scie à chaîne lorsqu’elle n’est pas

charge ou n’est pas en usage. La remiser dans

un endroit sec, en hauteur ou sous clé, hors de

la portée des enfants. Avant de remiser la chaîne,

installer le fourreau sur le guide et la chaîne.

Usar este producto únicamente con la baterías

y el cargadors indicados en el folleto de la

herramienta/aparato/paquete de baterías/

cargador complementario 995000885.



Les outils fonctionnant sur piles n’ayant pas

besoin d’être branchés sur une prise secteur, ils

sont toujours en état de fonctionnement. Rester

conscient des dangers lorsque l’outil n’est pas en

usage.



Retirer le bloc-piles pendant la pile n’est pas

charge, et avant tout réglage, nettoyage, remisage

ou déblocage, lors du remplacement d’accessoires

tels que le guide et la chaîne et lorsque l’outil n’est

pas en usage.



Ne jamais utiliser de l’eau ou une autre liquide

pour nettoyer ou rincer la produit et n’exposez

pas à la pluie ou conditions l’humidité. La remiser

à l’intérieur dans un endroit sec. Les liquides

corrosifs, l’eau et les produits chimiques peuvent

s’infiltrer dans le composants électroniques et/

ou le compartiment de la pile et endommager les

composants électroniques et/ou le bloc-pile, ce

REBOND

ROTATIF

ZONE DE DANGER

DE REBOND

TIRAGE

POUSSÉE

FIG. 1

FIG. 2

FIG. 3

qui peut entraîner un court-circuit, augmenter le

risque d’incendie ou des blessures corporelles

graves. Enlever toute accumulation de la saleté et

les débris sur la produit de temps en temps avec

un linge sec.

8 – Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

REBOND

Voir les figures 1 à 3.

AVERTISSEMENT :

Le rebond se produit lorsque la chaîne en

rotation heurte un objet dans la partie supérieure

de l’extrémité du guide ou lorsque l’entaille

se referme et pince la chaîne dans le bois. Le

contact de la partie supérieure de l’extrémité du

guide peut faire plonger la chaîne dans le bois

et la bloquer pendant un instant. Il en résulte

une réaction fulgurante, projetant le guide vers

le haut et l’arrière, en direction de l’utilisateur.

Le pincement de la chaîne sur le haut du guide

peut causer une projection violente de la lame

en arrière, en direction de l’utilisateur. Ces

réactions peuvent faire perdre le contrôle de

la scie et entraîner des blessures graves. Ne

pas compter exclusivement sur les dispositifs

de sécurité intégrés à la scie. L’utilisateur doit

prendre un certain nombre de précautions pour

éviter les accidents et blessures.



Pour minimaliser le risque de rebond, prendre

les précautions suivantes :

• Toujours tenir la scie fermement, à deux mains.

Toujours maintenir la scie fermement à deux

mains lorsque le moteur tourne. Placer la main

droite sur la poignée arrière et la main gauche sur

la poignée avant, le pouce et les autres doigts

solidement refermés sur les deux poignées.

Une prise ferme, bras gauche tendu facilite le

contrôle de la scie en cas de rebond.

• S’assurer que l’endroit ou la scie est utilisée

est dépourvu de tout obstacle. Ne pas laisser

l’extrémité du guide entrer en contact avec

une bille, une branche, une palissade ou tout

autre obstacle risquant d’être heurté pendant

le sciage.

• Toujours couper avec le moteur tournant

à sa vitesse maximum. Serrer la gâchette

d’accélérateur à fond et maintenir une vitesse

de coupe constante.

• Utiliser des pièces de rechange telles que chaînes

à faible rebond et guides spéciaux réduisant les

risques de rebond. Utiliser exclusivement les

guides et chaînes à faible rebond spécifiés par

le fabricant pour la scie.



Une compréhension élémentaire du rebond peut

réduire ou éliminer l’élément de surprise. Les

surprises sont favorables aux accidents.



Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre.



Ne pas travailler hors de portée ni couper au-

dessus de la hauteur de poitrine. Ne pas laisser

l’extrémité du guide entrer en contact avec une

bille, une branche, la terre ou tout autre obstacle

risquant d’être heurté pendant le travail.



Suivre les instructions d’affûtage et d’entretien

fournies par le fabricant de la chaîne.



Poussée et traction – La force de réaction s’exerce

toujours dans le sens opposé à la rotation de

la chaîne, au point de contact avec le bois. Par

conséquent, l’opérateur doit être prêt à contrôler

la TIRAGE lorsque la coupe est effectuée avec le

bas du guide et la POUSSÉE lorsque la coupe est

effectuée avec le haut du guide. Voir la figure 3.

COMPRÉHENSION DES DISPOSITIFS DE

SÉCURITÉ DE LA SCIE À CHAÎNE

CHAÎNE À REBOND RÉDUIT

Les limiteurs d’épaisseur de copeaux placés en

avant de chaque gouge peuvent réduire la force de

réaction du rebond en empêchant les gouges de

mordre trop profondément dans la zone de rebond.

Utiliser exclusivement des chaînes de rechange

équivalentes à celle d’origine ou certifiées « rebond

réduit » selon ANSI B175.1.

Une scie à chaîne est considérée comme étant à

rebond réduit lorsqu’elle répond aux spécifications

ANSI B175.1 (norme nationale américaine pour les

outils motorisés – Exigences de sécurité pour scies à

chaîne à moteur à essence). Les tests ont été effectués

sur des échantillons de scies à chaîne de moins de

3,8 cc, conformément aux directives ANSI B175.1.

À mesure qu’une chaîne est affûtée au cours de sa vie

utile, elle perd une partie de ses qualités antirebond. Il

convent donc de l’utiliser avec une prudence accrue.

GUIDES

En général, les guides à extrémité de faible rayon

présentent une moindre tendance au rebond.

Lors du remplacement, veiller à utiliser l’un des guides

indiqués pour la scie dans ce manuel d’utilisation.

Conserver ces instructions. Les consulter

fréquemment et les utiliser pour instruire les autres

utilisateurs éventuels. Si cet produit est prêté, il

doit être accompagné de ces instructions.

9 – Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur ce produit. Veiller à les étudier et à apprendre

leur signification. Une interprétation correcte de ces symboles permettra d’utiliser ce produit plus

efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de

sécurité

Indique un risque de blessure potentiel.

Lire le manuel

d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire

et veiller à bien comprendre le manuel d’utilisation avant

d’utiliser ce produit.

Protections oculaire,

auditive et casque

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1 ainsi

qu’un protection auditive et un casque de la tête lors de

l’utilisation de cet équipement.

Avertissement

concernant l’humidité

Ne pas exposer la pile, le compartiment de la pile, ou les

composants électroniques à la pluie, l’eau ou d’autres

liquides. Ne pas charger la pile ou exposer la produit à la

pluie ou des endroits humides.

Tenir la scie à deux

mains

Tenir la scie à deux mains et l’utiliser correctement.

Une main

Ne pas tenir la scie d’une seule main.

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques

associé à l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée,

aura pour conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures graves ou mortelles.

ATTENTION :

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique les informations

jugées importantes sans toutefois représenter un risque de

blessure (ex. : messages concernant les dommages matériels).

10 – Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur ce produit. Veiller à les étudier et à apprendre

leur signification. Une interprétation correcte de ces symboles permettra d’utiliser ce produit plus

efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Rebond

DANGER ! ATTENTION AUX REBONDS.

Contact avec l’extrémité

du guide

Éviter tout contact avec l’extrémité du guide. Le contact

de l’extrémité peut provoque un mouvement soudain du

guide-chaîne vers l’avant ou vers l’arrière, ce qui peut

causer des blessures graves.

Récipient d’huile

Remplir le réservoir d’huile de barre.

Gants

Porter des gants épais antidérapants lors de l’utilisation

de la scie à chaîne.

Chaussures de sécurité

Porter des chaussures de travail à semelle

antidérapante lors de l’utilisation de l’outil.

La tenir à l’écart de lignes

électriques et ne laisser

personne s’approcher

DANGER ! Risque d’électrocution ! Ne pas travailler

à moins de 15m (50 pi) de lignes électriques. Pour

l’abattage, garder les badauds et animaux domestiques

à une distance de 15 m (50 pi) minimum ou au moins

deux fois la taille de l’arbre le plus grand se trouvant

dans la zone de coupe.

Symbole de recyclage

Ce produit utilise les piles de lithium-ion (Li-ion). Les

réglementations locales ou gouvernementales peuvent

interdire de jeter les piles dans les ordures ménagères.

Consulter les autorités locales compétentes pour les

options de recyclage et/ou l’élimination.

Volts

Tension

Courant continu

Type ou caractéristique du courant

11 – Français

GLOSSAIRE

Tronçonnage

Coupe transversale d’un arbre abattu ou d’une

bille de bois pour le débiter en tronçons.

Bloc moteur de scie à chaîne

Scie à chaîne sans la chaîne et le guide.

Pignon d’entraînement

Roue dentée entraînant la chaîne.

Abattage

Opération de coupe d’un arbre pour le faire tomber.

Entaille d’abattage

Entaille finale d’une opération d’abattage, pratiquée

à l’opposé de l’entaille de dessous.

Garde avant de main

Barrière structurelle placée entre la poignée

avant et le guide de chaîne de la scie, se trouvant

généralement près de la position de la main sur

la poignée avant.

Poignée avant

Poignée de maintien placée à l’avant de la scie à

chaîne. Cette poignée est pour la main gauche.

Guide de chaîne

Structure rigide, dotée d’un rail de support et

guidage de la chaîne.

Rebond

Mouvement du guide vers le haut ou vers l’arrière

se produisant lorsque la chaîne heurte un objet,

tel qu’une bille de bois ou une branche, dans la

partie supérieure de l’extrémité du guide, ou lorsque

l’entaille se referme et pince la chaîne dans le bois.

Rebond (pincement)

Recul brutal de la scie se produisant lorsque le bois

de l’entaille se referme, sur la chaîne en rotation

dans la partie supérieure du guide.

Rebond (rotatif)

Mouvement brutal de la scie vers le haut et l’arrière

pouvant se produire lorsque la chaîne en rotation

heurte un objet, tel qu’une bille de bois ou une

branche, dans la partie supérieure de l’extrémité

du guide.

Bouton de verrouillage de gâchette

Butée articulée empêchant d’actionner

accidentellement le commutateur tant qu’il n’est

pas manuellement actionné.

Chaîne à rebond réduit

Chaîne conforme aux normes antirebond ANSI

B175.1 lorsqu’elle est testée sur des échantillons

représentatifs de scies à chaîne.

Position de coupe normale

Positions utilisées pour le tronçonnage et l’abattage.

Sifflet d’abattage

Entaille permettant de diriger le sens de chute de

l’arbre.

Poignée arrière

Poignée de maintien placée à l’arrière de la scie.

Elle comporte généralement l’accélérateur. Cette

poignée est pour la main droite.

Guide de chaîne à rebond réduit

Guide ayant été prouvé réduire considérablement

le rebond.

Chaîne de rechange

Chaîne conforme aux normes antirebond ANSI

B175.1 lorsque testée sur certaines scies. Une

telle chaîne peut ne pas répondre aux exigences

de performances ANSI lorsqu’elle est utilisée sur

d’autres scies.

Chaîne

Une chaîne en boucle dotée de dents pour la coupe

du bois, entraînée par le moteur et supportée par

le guide.

Fouet

Arbuste ou branche fléchie ou bloquée sous tension.

Cette pièce peut se détendre brusquement lorsqu’elle

est coupée, créant une situation dangereuse.

Commutateur

Dispositif permettant d’ouvrir ou de fermer le circuit

d’alimentation du moteur de la scie à chaîne.

12 – Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur ...........................................................20 V c.c.

Longueurs de guide ..................... 304,8 mm (12 po)

NOTE : Cette scie est conçue pour des travaux

occasionnels légers et sa capacité de coupe présente

certaines limites.

VEILLER À BIEN CONNAÎTRE LA SCIE À CHAÎNE

Voir la figure 4.

La sécurité d’utilisation de ce produit exige la

compréhension des informations apposées sur l’outil

et contenues dans ce manuel d’utilisation, ainsi que

la connaissance du travail à exécuter. Avant d’utiliser

ce produit, se familiariser avec toutes ses fonctions et

règles de sécurité.

FIG. 4

POIGNÉE AVANT

GARDE AVANT

DE MAIN

COMMUTATEUR

BOUTON DE

VERROUILLAGE

DE GÂCHETTE

CAPUCHON DU

RÉSERVOIR

D’HUILE DE

CHAÎNE

POIGNÉE

ARRIÈRE

TIGE DE

GUIDE

CHAÎNE

FOURREAU

CLÉ

13 – Français

ASSEMBLAGE

DÉBALLAGE

Ce produit a été expédié complètement assemblé.

 Avec précaution, sortir le produit et les

accessoires de la boîte. S’assurer que toutes

les pièces figurant sur la liste de contrôle sont

incluses.

AVERTISSEMENT :

Ne pas utiliser le produit s’il n’est pas

complètement assemblé ou si des pièces

semblent manquantes ou endommagées. Le

fait d’utiliser un produit assemblé de façon

inadéquate ou incomplète peut entraîner des

blessures graves.

 Examiner soigneusement le produit pour

s’assurer que rien n’a été brisé ou endommagé

en cours de transport.

 Ne pas jeter les matériaux d’emballage avant

d’avoir soigneusement examiné le produit et

avoir vérifié qu’il fonctionne correctement.

 Si des pièces sont manquantes ou endomma-

gées, appeler le 1-800-776-5191.

LISTE DE CONTRÔLE D’EXPÉDITION

Scie à chaîne avec fourreau

Clé

Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées,

ne pas utiliser ce produit avant qu’elles aient

été remplacées. Le fait d’utiliser ce produit

même s’il contient des pièces endommagées

ou s’il lui manque des pièces peut entraîner

des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ce produit ou de

créer des accessoires non recommandés

pour ce produit. De telles altérations ou

modifications sont considérées comme un

usage abusif et peuvent créer des conditions

dangereuses, risquant d’entraîner des

blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel

pouvant entraîner des blessures graves,

toujours déconnecter le fil de bougie de

moteur de la bougie d’allumage avant

d’assembler des pièces.

UTILISATION

DANGER :

Ne jamais effectuer de coupes près de cerca de lignes, lignes cordon de électriques ou de sources

de courant. Si les embouteillages de barre et chaîne sur la cordon électrique ou línea, Ne pas

manipulerlaguideoulachaîne!ELLEPEUTÊTRESOUSTENSIONETDONC,EXTRÊMEMENT

DANGEREUSE. Continuer de tenir scie à chaîne par la poignée arrière isolée ou le poser à l’écart

en prenant les précautions nécessaires. Mettre le circuit électrique de la ligne électrique hors

tension ou débrancher le cordon endommagé avant d’essayer de débloquer la lame. Le contact

avec la barre et chaîne, d’autres parties conductrices du scie à chaîne, ou des cordons ou des fils

électriques sous tension entraînerait mortelles, choc électrique, ou des blessures graves.

14 – Français

AVERTISSEMENT :

Ne pas laisser la familiarité avec ce produit

faire oublier la prudence. Ne pas oublier

qu’une fraction de seconde d’inattention peut

entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire avec

écrans latéraux certifiée conforme à la norme

ANSI Z87.1 ainsi qu’un protection auditive et

un casque. Si cette précaution n’est pas prise,

des objets peuvent être projetés dans les yeux

et causer des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non

recommandés par le fabricant pour ce produit.

L’utilisation de pièces et accessoires non

recommandés peut entraîner des blessures

graves.

AVERTISSEMENT :

Ne jamais abattre un arbre ou couper des

bûches ou des branches ayant un diamètre

plus grand que le guide-chaîne. Seuls

les professionnels bien formés peuvent

exécuter ces coupes. L’exécution de ce

genre de coupes peut provoquer un accident

et occasionner des blessures graves ou

mortelles.

AVIS :

Avant chaque utilisation, inspecter au complet

le produit afin de s’assurer qu’aucune pièce

(vis, écrous, boulons, chapeaux, etc.) n’est

endommagée, manquante ou desserrée.

Serrer solidement toutes les pièces de fixation

et les chapeaux et ne pas utiliser le produit

tant que toutes les pièces manquantes ou

endommagées n’ont pas été remplacées.

Veuillez communiquer avec le service à la

clientèle ou un centre de réparations autorisés

pour obtenir de l’aide.

UTILISATION

APPLICATIONS

Ce produit peut être utilisé pour les applications

ci-dessous :

Ébranchage, abattage et coupe élémentaires

RETRAIT/INSTALLATION DU BLOC-PILES

Voir la figure 5.

AVERTISSEMENT :

Toujours retirer la pile de l’outil au moment

d’assembler des pièces, d’effectuer des

réglages et de procéder au nettoyage, ou

lorsque l’outil n’est pas utilisé. Le fait de retirer

la pile permet d’empêcher un démarrage

accidentel pouvant entraîner des blessures

graves.

NOTE : Pour éviter des blessures graves, tojours

retirer le bloc-piles et tenir à distance de mains le

bouton de verrouillage en portant l’outil.

Installation :

 Placer le bloc-piles dans la scie. Aligner la saillie

du bloc-piles sur la rainure du logement de la

scie.

AVERTISSEMENT :

S’assurer que le loquet du bloc-piles

s’enclenche et que le bloc-piles est installé

et fixé correctement avant de commencer le

travail. Ne pas installer et fixer correctement

le bloc-piles peut provoquer la chute de ce

dernier et occasionner des blessures graves.

FIG. 5

BLOC-PILES

LOGEMENT

DE PILES

LOQUET

15 – Français

UTILISATION

Retrait :

Appuyer sur le loquet se trouvant sur l’arrière du

bloc-piles pour le séparer de la scie à chaîne.

Pour prendre connaissance des consignes de

chargement, consulter le manuel d’utilisation des

piles et des chargeurs.

AVIS :

Lors de l’installation du bloc-piles sur la scie,

veiller à ce que sa nervure en saillie s’aligne

sur la rainure du logement de la scie et que le

loquet latéraux s’engagent correctement. Une

insertion incorrecte du bloc-piles peut causer

des dommages aux composants internes.

SYSTÈME DE LUBRIFICATION DE LA CHAÎNE

Voir la figure 6.

AVIS :

Retirer le bloc-piles de l’outil. Remplir le

réservoir d’huile Hart pour chaîne et guide

avant de mettre la scie en marche. Un manque

de lubrification causerais des dommages à la

chaîne et au guide.

 Utiliser de la lubrifiant HART pour guide et chaîne.

Cette lubrifiant est formulée pour fonctionner

dans une vaste plage de températures sans être

diluée.

NOTE : Ne pas utiliser de lubrifiant sale,

usagée ou autrement contaminée. Cela pourrait

endommager le guide ou la chaîne.

 Verser soigneusement le lubrifiant pour guide

et chaîne dans le réservoir.

 Vérifier le niveau d’huile et faire l’appoint lors

de la recharge des piles ou selon le besoin.

 Appuyer une fois sur le bouchon réservoir

d’huile pour lubrifier la chaîne et le guide avant

de mettre la scie en marche.

 Pour maintenir la lubrification de la chaîne,

appuyer sur le bouchon une fois tous les

quelques minutes pendant le travail.

NOTE : Il est normal que de le lubrifiant suinte de la

scie lorsqu’elle n’est pas en usage. Pour éviter ce

suintement, vider le réservoir d’huile après chaque

utilisation. Lorsque la scie est remisée pour une

période prolongée (trois mois ou plus), s’assurer

que la chaîne et le pignon d’entraînement sont

légèrement lubrifiés pour les protéger de la rouille.

AVIS :

Avant chaque utilisation, s’assurer que la chaîne

est adéquatement tendue. Une chaîne froide

est bien tendue lorsqu’il n’y a aucun mou sous

le rail de guidage, que la chaîne est serrée et

qu’elle peut être tournée à la main sans se

coincer. Pendant l’utilisation normale de la

scie, la température de la chaîne augmente.

Les maillons-guide d’une chaîne chaude

correctement tendue pendent à environ 1,27

mm (0,050 po) de la rainure du guide.

Pour bien ajuster la tension de la chaîne,

consulter les instructions Ajuster la tension de

la chaîne dans la section Entretien de ce guide.

DÉMARRAGE ET ARRÊT DE LA SCIE À CHAÎNE

Voir la figure 7.

AVERTISSEMENT :

Garder le corps à droite de la ligne de chaîne.

Ne jamais chevaucher la scie ou la chaîne ou

se pencher au-delà de la ligne de chaîne. Une

utilisation inadéquate de la scie à chaîne peut

entraîner des blessures graves.

Démarrage de la scie à chaîne :

 Placer la scie sur un sol plan dégagé et veiller

à ce qu’aucun objet ou obstacle risquant d’être

heurté par le guide ou la chaîne se trouve à

proximité.

 Maintenir le bouton de verrouillage de

gâchette enfoncé. Ceci permet d’actionner la

commutateur.

FIG. 6

16 – Français

 Pour le fonctionnement continu, appuyer

sur la commutateur , désengager le bouton

de verrouillage et maintenir la commutateur

enfoncée.

Arrêt de la scie à chaîne :

 Pour arrêter la scie, relâcher la commutateur .

 Lorsque la commutateur est relâchée, le bouton

de verrouillage se remet automatiquement en

position verrouillée.

Cet outil n’est pas conçu pour couper des branches,

d’un diamètre de plus de 178 mm (7 po).

Cette scie à chaîne sans fil est conçue pour

émonder, élaguer et couper des branches ou petits

arbres, d’un diamètre maximum de 178 mm (7 po).

PRÉPARATION POUR LA COUPE

SAISIR CORRECTEMENT LES DEUX POIGNÉES

Voir les figures 8 á 10.

Voir Instructions de sécurité importantes, plus haut

dans ce manuel, pour des informations détaillées

au sujet de l’équipement de sécurité.

 Porter des gants antidérapants pour assurer

une prise et une protection maximum.

 Tenir la scie fermement, à deux mains. Toujours

garder la main gauche sur la poignée avant et

la main droite sur la poignée arrière, de façon à

ce que le corps se trouve à gauche de la ligne

de chaîne.

AVERTISSEMENT :

Ne jamais utiliser une prise gauchère (mains

inversées) ou une position qui placerait le bras

ou le corps en travers de la ligne de chaîne.

Une utilisation inadéquate de la scie à chaîne

peut entraîner des blessures graves.

 Toujours tenir solidement la scie lorsque le

moteur tourne. Les doigts doivent entourer la

poignée, le pouce étant passé au-dessous. Avec

cette prise, la scie risque moins d’échapper à

l’utilisateur (sous l’effet d’un rebond ou d’une

autre réaction soudaine de la scie). Il est

dangereux de tenir la scie avec les doigts et

le pouce du même côté de la poignée, car le

moindre à-coup peut faire perdre le contrôle de

UTILISATION

FIG. 7

FIG. 8

BOUTON DE

VERROUILLAGE

DE GÂCHETTE

COMMUTATEUR

BOUTON DE

VERROUILLAGE DE

GÂCHETTE

COMMUTATEUR

17 – Français

UTILISATION

LIGNE DE CHAÎNE

la scie.

AVERTISSEMENT :

Ne pas actionner la commutateur avec la

main gauche en tenant la poignée avant avec

la main droite. Ne jamais laisser une partie

du corps quelconque se trouver dans la ligne

de chaîne pendant l’utilisation de la scie. Une

utilisation inadéquate de la scie à chaîne peut

entraîner des blessures graves.

POSITION DE COUPE CORRECTE

Voir la figure 11.

AVERTISSEMENT :

Toujours, employer une position de coupe

adéquate comme décrite dans ce chapitre.

Ne jamais s’agenouiller pendant l’utilisation

de la scie à chaîne sauf pour abattre un

arbre comme démontré à la figure 15. Le

fait de s’agenouiller peut provoquer une

déstabilisation et une perte de contrôle de

la scie à chaîne et provoquer des blessures

graves.

 Se tenir bien campé et en équilibre sur les deux

pieds, sur un sol ferme.

 Garder le bras gauche tendu afin de pouvoir

résister à la force d’un éventuel rebond.

 Toujours garder le corps à gauche de la ligne

de chaîne.

 Garder le pouce au-dessous de la poignée.

MÉTHODE DE COUPE ÉLÉMENTAIRE

S’exercer en coupant quelques petites branches

avec la technique décrite ci-après, pour se

familiariser avec la scie avant d’entreprendre un

travail de coupe important.

 Soutenir les billes avec un chevalet ou une

berceau

 Se mettre en position correcte, face à la pièce

à couper, avec la scie arrêtée.

 Appuyer sur la commutateur et laisser la chaîne

parvenir à plein vitesse avant de commencer la

coupe.

BRAS TENDU

LIGNE DE

CHAÎNE

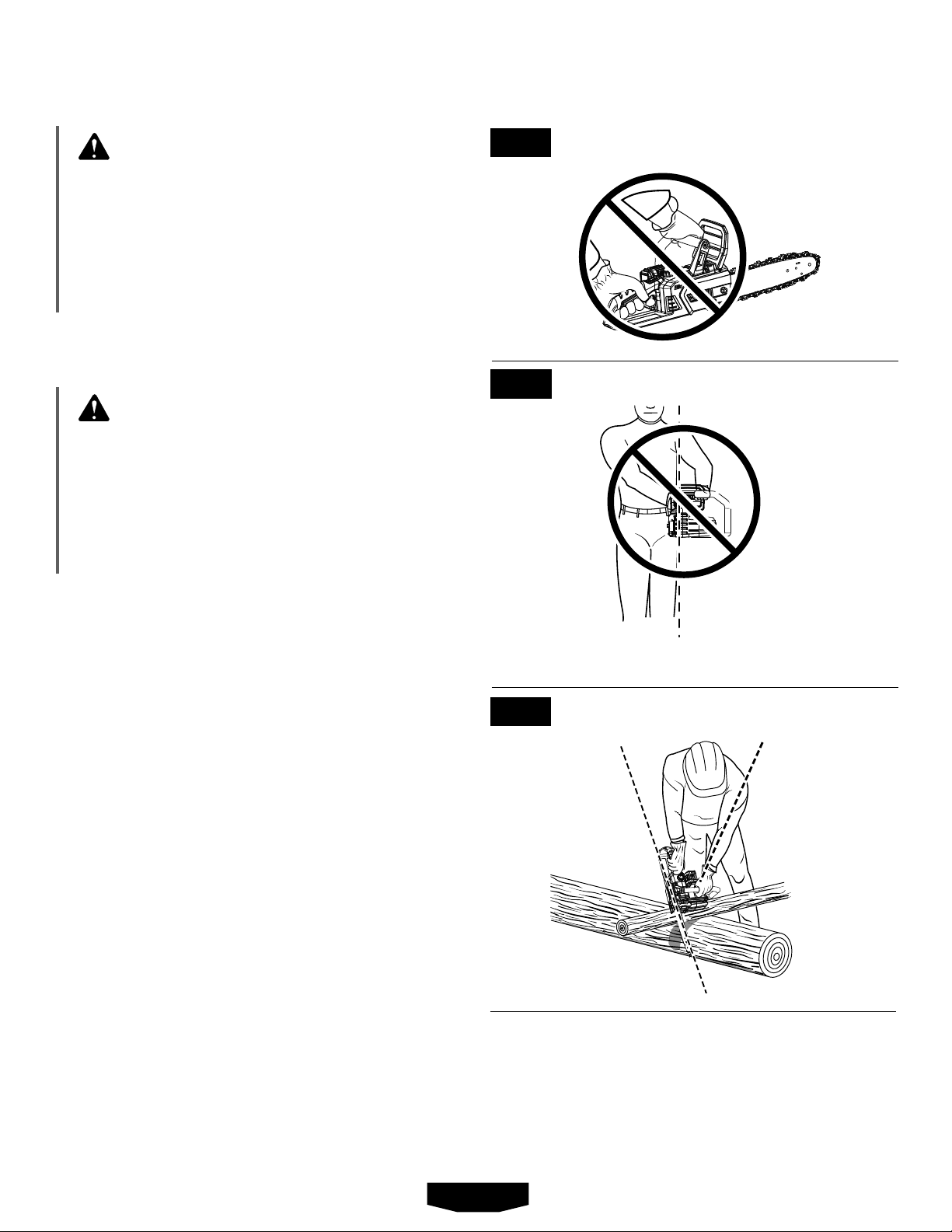

FIG. 9

FIG. 10

FIG. 11



Commencer la coupe avec la scie appuyée

contre la bille.

 Maintenir un régime moteur uniforme pendant

toute la durée de la coupe.

 Laisser la scie effectuer le travail, ne la pousser

que légèrement vers le bas. Une force excessive

pourrait endommager la chaîne, le guide ou le

moteur.

 Relâcher la commutateur dès que la coupe a été

effectuée et attendre que la chaîne s’immobilise.

18 – Français

Le fonctionnement sans charge de coupe peut

inutilement causer une usure excessive de la

chaîne du guide et du moteur.

 Ne pas appuyer sur la scie en fin de coupe.

PRÉCAUTIONS DE CHANTIER

 Ne couper que du bois ou des matériaux

dérivés du bois. Ne jamais couper de la tôle,

des matières plastiques, du béton ou matériaux

de construction autres que le bois.

 Ne jamais laisser un enfant utiliser la scie.

Ne jamais laisser quiconque n’ayant pas lu le

manuel d’utilisation ou reçu des instructions

appropriées concernant la sécurité et l’utilisation

correcte de la scie.

 Tenir les autres travailleurs, badauds et animaux

domestiques à distance sécuritaire de la zone

de travail. Pour l’abattage, la distance sécuritaire

doit être au moins deux fois la taille de l’arbre le

plus grand se trouvant dans la zone de coupe.

Pendant l’ébranchage, maintenir une distance

d’au moins 4,5 m (15 pi) entre les travailleurs.

 Toujours couper avec les deux pieds posés sur

un sol ferme pour éviter toute perte d’équilibre.

 Ne pas couper au-dessus du niveau de la

poitrine, car il est difficile de contrôler une scie

maintenue plus haut en cas de rebond.

 Ne pas abattre d’arbres se trouvant à proximité

de lignes électriques ou de bâtiments. Ce type

de travail doit être confié à des professionnels.

 Ne couper que lorsque la visibilité et la lumière

permettent de voir clairement.

ABATTAGE D’ARBRES

Voir les figures 12 á 15.

SITUATIONS DANGEREUSES

AVERTISSEMENT :

Ne pas effectuer d’abattage par grand vent ou

en cas de fortes précipitations. Attendre que

le temps se calme.

UTILISATION

45°

LIGNE DE CHUTE

PRÉVUE

CHEMIN D’ÉCHAPPEMENT

AVERTISSEMENT :

Surveiller attentivement les branches brisées

ou mortes qui peuvent tomber pendant le

taillage et éviter de tailler près des édifices

ou fils électriques si la direction de la chute

de l’arbre est incertaine. Ne pas tailler le

soir ou pendant des conditions climatiques

mauvaises, comme sous la pluie, la neige, lors

de vents forts. Ces conditions peuvent réduire

la visibilité et la manoeuvrabilité de la scie à

chaîne. Si l’arbre à abattre entre en contact

avec tout câble de service public, il faut cesser

l’utilisation de la scie à chaîne et informer

immédiatement le fournisseur de service

public. Ne pas suivre ces directives peut

causer des blessures graves ou mortelles.

Lorsque vous abattez un arbre, il est très important

de respecter les avertissements et de suivre les

instructions pour prévenir la possibilité de mort ou

de blessures personnelles.

฀Ne pas couper d’arbres extrêmement inclinés

ou de gros arbres aux branches pourries, à

l’écorce décollée ou au tronc creux. Ces arbres

doivent être poussés ou tirés à terre par un engin

de chantier lourd avant d’être débités.

FIG. 12

19 – Français

UTILISATION

฀Ne pas abattre d’arbres se trouvant à proximité

de lignes électriques ou de bâtiments.

฀Regarder si l’arbre comporte des branches

mortes ou endommagées, risquant de tomber

et de heurter l’utilisateur pendant l’abattage.

฀Pendant la coupe du trait d’abattage, observer

de temps à autre la cime de l’arbre pour s’assurer

qu’il tombera dans la direction souhaitée.

Si l’arbre commence à tomber dans le mauvais

sens ou si la scie est pincée ou bloquée pendant

la chute, l’abandonner et s’échapper !



Abattage - Lorsque deux personnes ou plus

effectuent des opérations de tronçonnage à

proximité d’un abattage, elles doivent se trouver

à une distance correspondant à au moins deux

fois la hauteur de l’arbre abattu. Les arbres ne

doivent pas être abattus d’une manière risquant

de mettre quiconque en danger, de heurter une

ligne électrique ou de causer des dommages

matériels. Si une ligne électrique est heurtée, la

compagnie d’électricité doit être immédiatement

notifiée.

 Avant de commencer une coupe, déterminer

un chemin d’échappement (ou plusieurs au

cas ou le chemin prévu serait bloqué) déblayer

les environs immédiats et s’assurer qu’aucun

obstacle se trouve sur le chemin d’échappement

prévu. Les trajectoires sécuritaires du chemin

d’échappement doivent se situer à l’arrière et

en diagonale (45°) à l’arrière de la ligne de chute

prévue. Lorsque l’arbre commence à tomber,

il faut s’écarter de la ligne de chute et suivre le

chemin d’échappement et s’éloigner d’au moins

6 m (20 pi) du tronc au cas où l’arbre rebondirait

sur la souche. Voir la figure 12.

 Avant de commencer l’abattage, tenir compte

de la force et de la direction du vent, de

l’inclinaison et de l’équilibre de l’arbre et de

la position des grosses branches. Tous ces

facteurs influencent la direction dans laquelle

l’arbre tombera. Ne pas faire levier pour abattre

un arbre dans une direction autre que la ligne

de chute naturelle.

 L’opérateur doit se tenir en amont de l’arbre,

étant donné qu’une fois abattu, l’arbre glissera

SIFFLET -

ENVIRON 1/3

DU DIAMÈTRE

DU TRONC

ENTAILLE ARRIÈRE

DE 51 mm [2 po]

CHARNIÈRE, 51 mm (2 po)

OU 1/10 ÈME DU DIAMÈTRE

ENCOCHE

ENTAILLE

D’ABATTAGE

CHARNIÈRE

COIN

ou roulera vers le bas de la pente.

 Éliminer la terre, les pierres, l’écorce décollée,

les clous, agrafes et fils métallique des endroits

où les entailles doivent être pratiquées.

 Entaille de dessous. Pratiquer une entaille

d’environ le tiers du diamètre du tronc,

perpendiculairement à la ligne de chute. Veiller

à ce que les entailles du sifflet se rejoignent à

angle droit par rapport à la ligne de chute. Le

sifflet doit être taillé de façon à présenter une

ligne droite. Pour empêcher le pincement de la

scie sous le poids du bois, toujours effectuer

l’entaille inférieure en premier. Voir la figure 13.

FIG. 13

FIG. 14

FIG. 15

20 – Français

 Entaille d’abattage. L’entaille d’abattage

doit toujours être de niveau et horizontale et

effectuée à au moins 51 mm (2 po) au-dessus

de l’entaille horizontale du sifflet. Voir les figures

13 et 14.

 Ne jamais couper jusqu’au sifflet. Toujours

laisser une épaisseur de bois d’environ 51 mm

(2 po) ou 1/10ème du diamètre du tronc entre

l’entaille d’abattage et le sifflet. Ceci s’appelle

une « charnière ». Cette charnière contrôle la

chute de l’arbre et empêche le tronc de glisse,

de pivoter ou de basculer sur la souche. Voir

les figures 13 et 14.

 Sur les arbres de grand diamètre, arrêter le trait

d’abattage avant qu’il ne soit assez profond pour

causer la chute de l’arbre ou son affaissement

sur la souche. Ensuite, insérer des coins en bois

ou en plastique dans le trait, de façon à ce qu’ils

ne touchent pas la chaîne. Les coins peuvent être

enfoncés petit à petit pour faire levier sur l’arbre.

Voir la figure 15.

 Dès que l’arbre commence à tomber, arrêter

la scie et la poser immédiatement à terre.

S’échapper par le chemin dégagé tout en

prenant garde que rien ne tombe vers soi. Se

méfier des branches risquant de tomber et

regarder où l’on met les pieds.

AVERTISSEMENT :

Ne jamais couper l’entaille d’abattage jusqu’au

sifflet. La charnière, qui est la section de bois

laissée intacte entre le trait d’abattage et le

sifflet contrôle la chute de l’arbre.

TRONÇONNAGE

Voir les figures 16 á 19.

Tronçonnage est le terme utilisé pour la coupe d’un

arbre abattu en billes de la taille désirée.



Toujours veiller à se tenir bien campé et en équilibre,

le poids également réparti sur les deux pieds.



Ne couper qu’une bille à la fois.

 Soutenir les petites billes avec un chevalet ou

une autre bille.



Garder le lieu de travail propre et déblayé.

S’assurer que rien ne risque d’entrer en contact

UTILISATION

REBOND

CHARGE

COUPE DE FINITION

1ÈRE COUPE

1/3 DIAM

BILLE SOUTENUE À UNE EXTRÉMITÉ :

BILLE SOUTENUE AUX DEUX EXTRÉMITÉS :

COUPE DE FINITION

1ÈRE COUPE 1/3

DIAM

CHARGE

FIG. 16

FIG. 17

FIG. 18

21 – Français

UTILISATION

avec l’extrémité du guide et la chaîne, car cela

pourrait causer un rebond. Voir Rebond, plus

haut dans ce manuel.

฀ Lors du tronçonnage sur une pente, toujours se

tenir en amont de la bille. En fin de coupe, réduire

la pression exercée sur la scie, sans relâcher la

prise des deux mains sur les poignées afin de

garder le contrôle de la scie. Ne pas laisser la

chaîne heurter le sol. Une fois la coupe terminée,

attendre l’immobilisation complète de la chaîne

avant de se déplacer. Toujours arrêter le moteur

avant de passer à un autre arbre.

TRONÇONNAGE DE BILLES SOUS

CONTRAINTE

Voir les figures 18 et 19.

Lorsqu’une bille est soutenue sur toute sa longueur,

elle doit être coupée par le dessus.

Lorsqu’une bille est soutenue à une extrémité, elle

doit être coupée par le dessous, jusqu’au tiers de

son diamètre. Ensuite la coupe de finition doit être

pratiquée par le dessus, de manière à rejoindre la

coupe initiale.

À mesure qu’elle est coupée, la bille a tendance

à fléchir. Si la première coupe dépasse le

tiers du diamètre de la bille, la lame risque

d’être pincée ou bloquée dans l’entaille.

Prêter une attention particulière aux billes sous

contrainte pour éviter que le guide et la chaîne ne

soient pincés.

TYPES DE COUPE UTILISÉS

Voir la figure 19.

COUPE PAR LE DESSUS

Commencer sur le dessus de la bille, le bas de la

scie appuyé contre le bois et exercer une légère

pression vers le bas. Noter que la scie aura tendance

à tirer vers l’avant.

COUPE PAR LE DESSOUS

Commencer par le dessous de la bille, le haut

de la scie appuyé contre le bois et exercer une

légère pression vers le haut. Noter que la scie aura

tendanceàpousserversl’utilisateur.Êtrepréparé

à cette réaction et maintenir la scie fermement

pour garder le contrôle.

COUPE PAR LE DESSUS

COUPE PAR LE DESSOUS

COUPER LES BRANCHES UNE À UNE ET LAISSER CELLES

SOUTENANT LE TRONC JUSQU’À CE QU CELUI-CI SOIT DÉBITÉ

ÉBRANCHAGE

Voir la figure 20.

AVERTISSEMENT :

Ne jamais grimper dans un arbre pour

l’ébrancher ou l’émonder. Ne pas travailler en

se tenant sur une échelle, une plate-forme,

dessus de toit ou une bille, ni se tenir dans

une position risquant de faire perdre l’équilibre

ou le contrôle de la scie, ce qui peut causer la

mort ou d’autres blessures graves.

L’ébranchage consiste à couper les branches d’un

arbre abattu.

 Travailler lentement et tenir la scie fermement

à deux mains. Toujours veiller à se tenir bien

campé et en équilibre sur les deux pieds.

FIG. 19

FIG. 20

22 – Français

 Ne pas couper les grosses branches soutenant

l’arbre, afin de le maintenir à distance du sol.

 Ne couper qu’une branche à la fois. Éloigner

les branches coupées de la zone de travail

fréquemment pour maintenir l’endroit dégagé

et sûr.

 Les branches sous tension doivent être coupées

par le dessous pour éviter le pincement de la

chaîne.

 Pendant l’ébranchage, garder le tronc entre le

corps et la scie. Couper en se tenant du côté

du tronc opposé à la branche à couper.

ÉLAGAGE

Voir la figure 21.

L’élagage consiste à couper les branches d’un

arbre sur pied.



Travailler lentement et tenir la scie fermement

à deux mains. Toujours veiller à se tenir bien

campé et en équilibre sur les deux pieds.



Ne pas utiliser la scie en se tenant sur une

échelle, ce qui est extrêmement dangereux.

Ce type de travail doit être confié à des

professionnels.



Ne pas couper au-dessus du niveau de la

poitrine, car il est difficile de contrôler une scie

maintenue plus haut en cas de rebond.



Lors de l’élagage il est important de ne pas

couper au ras d’une branche maîtresse ou

du tronc avant d’avoir coupé la branche à

distance pour en réduire le poids. Ceci évite

d’endommager l’écorce.



La première entaille doit être effectuée par

le dessous, jusqu’au tiers du diamètre de la

branche.



La deuxième entaille doit être effectuée par le

dessus pour faire tomber la branche.



Ceci fait, la coupe finale peut être effectuée

nettement au ras du tronc ou de la branche

maîtresse, de façon à ce que l’écorce puisse

pousser pour sceller la plaie.

UTILISATION

FOUET

AVERTISSEMENT :

Si les branches à couper se trouvent au-

dessus du niveau de la poitrine, confier le

travail à un professionnel. Ne pas prendre

cette précaution peut entraîner des blessures

graves ou mortelles.

FOUETS

Voir la figure 22.

Un fouet est une bille, une branche, une souche

déracinée ou un arbrisseau fléchi sous tension par

une autre pièce de bois qui se détendra une fois

que cette pièce est coupée ou enlevée. La souche

déracinée d’un arbre abattu risque fortement de se

remettre à la verticale lorsque la coupe destinée

à séparer le tronc de la souche est effectuée. Se

méfier des fouets, ils sont dangereux.

AVERTISSEMENT :

Les fouets sont dangereux et peuvent heurter

l’opérateur, lui faisant perdre le contrôle de la

scie. Ceci peut entraîner des blessures graves

ou mortelles.

COUPE DE FINITION

PREMIÈRE

COUPE 1/3 DU

DIAMÈTRE

DEUXIÈME

COUPE

CHARGE

FIG. 21

FIG. 22

23 – Français

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage

des pièces en plastique. La plupart des matières

plastiques peuvent être endommagées par divers

types de solvants du commerce. Utiliser un chiffon

propre pour éliminer la saleté, la poussière, l’huile,

la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de

freins, l’essence, les produits à base de pétrole,

les huiles pénétrantes, etc., entrer en contact

avec les pièces en plastique. Les produits

chimiques peuvent endommager, affaiblir ou

détruire le plastique, ce qui peut entraîner des

blessures graves.

REMPLACEMENT DU GUIDE ET DE LA CHAÎNE

Voir les figures 23 á 28.

AVERTISSEMENT :

Retirer le bloc-pile et s’assurer que la chaîne

s’est immobilisée avant d’entreprendre tout

travail sur la scie. Ne pas débrancher l’outil peut

causer un démarrage accidentel, entraînant des

blessures graves.

AVERTISSEMENT :

Pour éviter des blessures graves, lire et veiller

à bien comprendre les instructions de sécurité

contenues dans cette section.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel

pouvant entraîner des blessures graves, toujours

retirer le piles de l’produit avant tout nettoyage

ou entretien.

AVERTISSEMENT :

Toujours porter une protection oculaire avec

écrans latéraux certifiée conforme à la norme

ANSI Z87.1 ainsi qu’un protection auditive et

un casque. Si cette précaution n’est pas prise,

des objets peuvent être projetés dans les yeux

et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour

les réparations. L’usage de toute autre pièce

pourrait créer une situation dangereuse ou

endommager l’produit.

AVERTISSEMENT :

Ne jamais utiliser de l’eau ou une autre liquide

pour nettoyer ou rincer la produit et n’exposez

pas à la pluie ou conditions l’humidité. La remiser

à l’intérieur dans un endroit sec. Les liquides

corrosifs, l’eau et les produits chimiques peuvent

s’infiltrer dans le composants électroniques et/

ou le compartiment de la pile et endommager les

composants électroniques et/ou le bloc-pile, ce

qui peut entraîner un court-circuit, augmenter le

risque d’incendie ou des blessures corporelles

graves. Enlever toute accumulation de la saleté

et les débris sur la produit de temps en temps

avec un linge sec.

AVIS :

Inspecter périodiquement au complet le produit

afin de s’assurer qu’aucune pièce (vis, écrous,

boulons, chapeaux, etc.) n’est endommagée,

manquante ou desserrée. Serrer solidement

toutes les pièces de fixation et les chapeaux

et ne pas utiliser le produit tant que toutes les

pièces manquantes ou endommagées n’ont pas

été remplacées. Veuillez communiquer avec le

service à la clientèle ou un centre de réparations

autorisés pour obtenir de l’aide.

ENTRETIEN

AXE DE TENSION

DE LA CHAÎNE

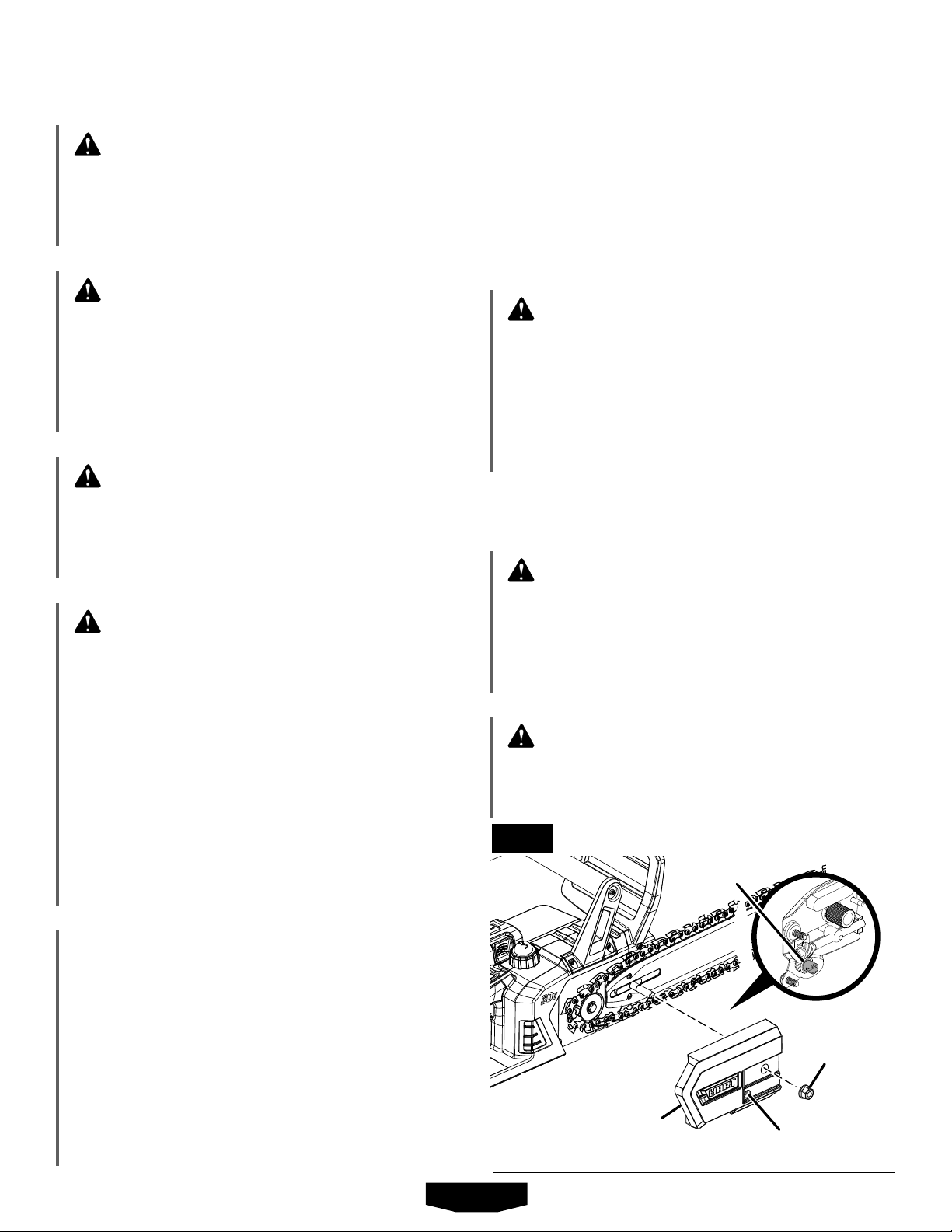

FIG. 23

VIS DU

CARTER DE

LA CHAÎNE

CARTER

DE LA

CHAÎNE

TROU DE TENSION

DE CHAÎNE

24 – Français

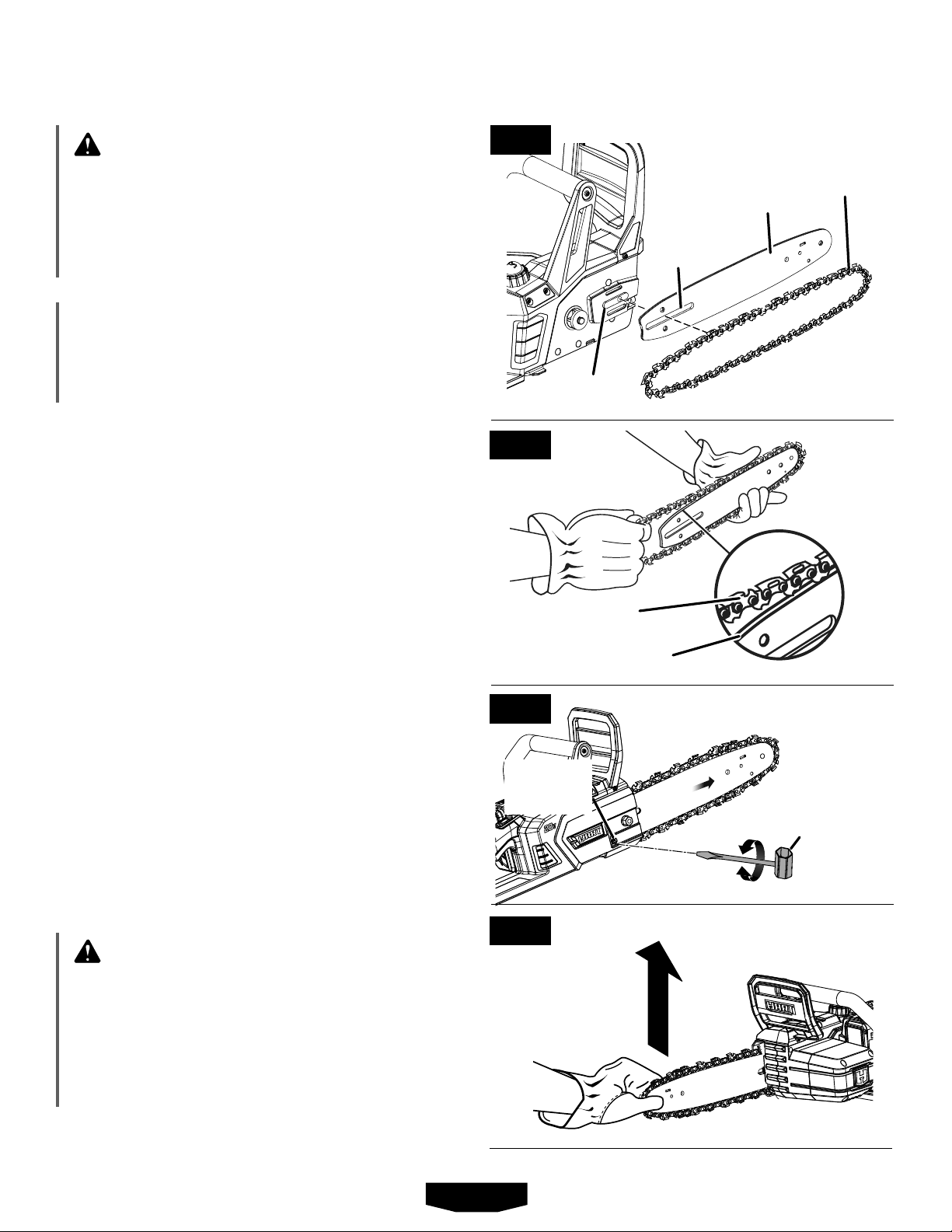

AVERTISSEMENT :

Ne jamais toucher ou régler la chaîne lorsque

le moteur tourne. La chaîne de la scie est

extrêmement tranchante. Toujours porter des

gants lors de son entretien pour éviter des

lacérations profondes.

ATTENTION :

Toujours porter des gants lors de la

manipulation du guide et de la chaîne qui sont

tranchants et peuvent présenter des bavures.

 Retirer le bloc-piles avant d’entreprendre tout

travail sur la scie.

 Sortir la clé hexagonale de son compartiment

et l’utiliser pour retirer la vis et la rondelle du

carter de chaîne et retirer le carter.

 Retirer le guide et la barre de leur support.

 Retirer la chaîne usée du guide.

 Former une boucle avec la nouvelle chaîne et

éliminer les entortillements. Les gouges doivent

être orientées dans le sens de rotation de la

chaîne. Si elles sont orientées dans le sens

contraire, retourner la boucle.

 Engager les maillons d’entraînement de la

chaîne dans la rainure du guide. Positionner

la chaîne de façon à obtenir une boucle à

l’arrière du guide. Maintenir la chaîne en

place sur le guide et engager la boucle sur le

pignon. Ajuster le guide au ras de la surface

de montage, de manière à ce que ses montant

s’engagent dans la fente longue du guide.



Remettre le carter de la chaîne

AVERTISSEMENT :

Au moment d’engager le carter sur se barre,

veiller à ce que la axe de tension de la chaîne

soit insérée dans son trou de tension de

chaîne. Le non-respect de cette directive peut

amener la chaîne à se relâcher, ce qui peut

entraîner des blessures graves.

ENTRETIEN

RAINURE

DU GUIDE

MAILLONS

D’ENTRAÎNEMENT

RELEVER

L’EXTRÉMITÉ

DU GUIDE POUR

VÉRIFIER LE MOU

WRENCH

VIS DE

TENSION DE

LA CHAÎNE

GUIDE

FENTE

LONGUE

CHAÎNE

DESSUS LE

MONTANT

FIG. 24

FIG. 25

FIG. 26

FIG. 27

25 – Français

ENTRETIEN

 Réinstaller la rondelle et la vis du carter de la

chaîne. Serrer la vis de montage du carter à la

main seulement. Le mouvement du guide est

nécessaire pour le réglage de la tension.



Éliminer complètement le mou de la chaîne en

tournant la vis de réglage de tension de la chaîne

vers la droite jusqu’à ce que la chaîne soit bien

ajustée sur le guide, les maillons d’entraînement

étant engagés dans la rainure du guide.



Relever l’extrémité du guide pour vérifier le mou.

Lâcher l’extrémité du guide et tourner la vos de

tension de la chaîne de 1/2 tour vers la droite.

Répéter l’opération jusqu’à ce que le mou soit

complètement éliminé.



Maintenir l’extrémité du guide et serrer

fermement ses écrous de montage.



La chaîne est correctement tendue lorsqu’elle

ne présente pas de mou au-dessous du guide

et qu’elle est bien serrée mais peut cependant

être tournée à la main sans se gripper.

NOTE : Si la chaîne est trop tendue, elle ne

peut pas tourner. Desserrer légèrement la vis

du guide et tourner la vis de tension de 1/4 de

tour vers la gauche. Relever l’extrémité du guide

et resserrer fermement la vis du carter. Vérifier

que la chaîne peut tourner sans se gripper.



Remettre la clé hexagonale dans son logement.

RÉGLAGE DE LA TENSION DE LA CHAÎNE

Voir les figures 29 et 30.

AVERTISSEMENT :

Arrêter le moteur, attendre l’arrêt complet de

toutes les pièces en mouvement et retirer

le bloc-piles. Ne jamais toucher ou régler la

chaîne lorsque le moteur tourne. La chaîne

est extrêmement tranchante. Toujours porter

des gants lors de l’entretien de la chaîne. Ne

pas respecter ces instructions représente un

risque de blessures graves.

Une tension correcte de la chaîne est essentielle

à la performance de votre scie à chaîne. Toujours

vérifier la tension de la chaîne avant d’utiliser

la scie et périodiquement jusqu’à ce que vous

terminez votre travail.

ENVIRON 1,25 mm (0,050 po)

Une chaîne froide est correctement tendue

lorsqu’il n’y a aucun mou sous le rail de guidage.

La chaîne doit être bien serrée mais doit toujours

pouvoir être qu’elle peut être tournée à la main

sans se coincer.

La tension d’une chaîne chaude est correcte

lorsqu’il y a environ 1,27 mm (0,05 po) entre

les parties plates sur les liens de traverse et les

rainures de la lame.

Si un réglage est nécessaire :

Desserrer très légèrement la vis du carter de la

chaîne.



Soulever le bout de la lame-guide et le tenir

jusqu’à la fin de ce processus.

PARTIES PLATES SUR

LES LIENS DE TRAVERSE

VIS DU CARTER

DE LA CHAÎNE

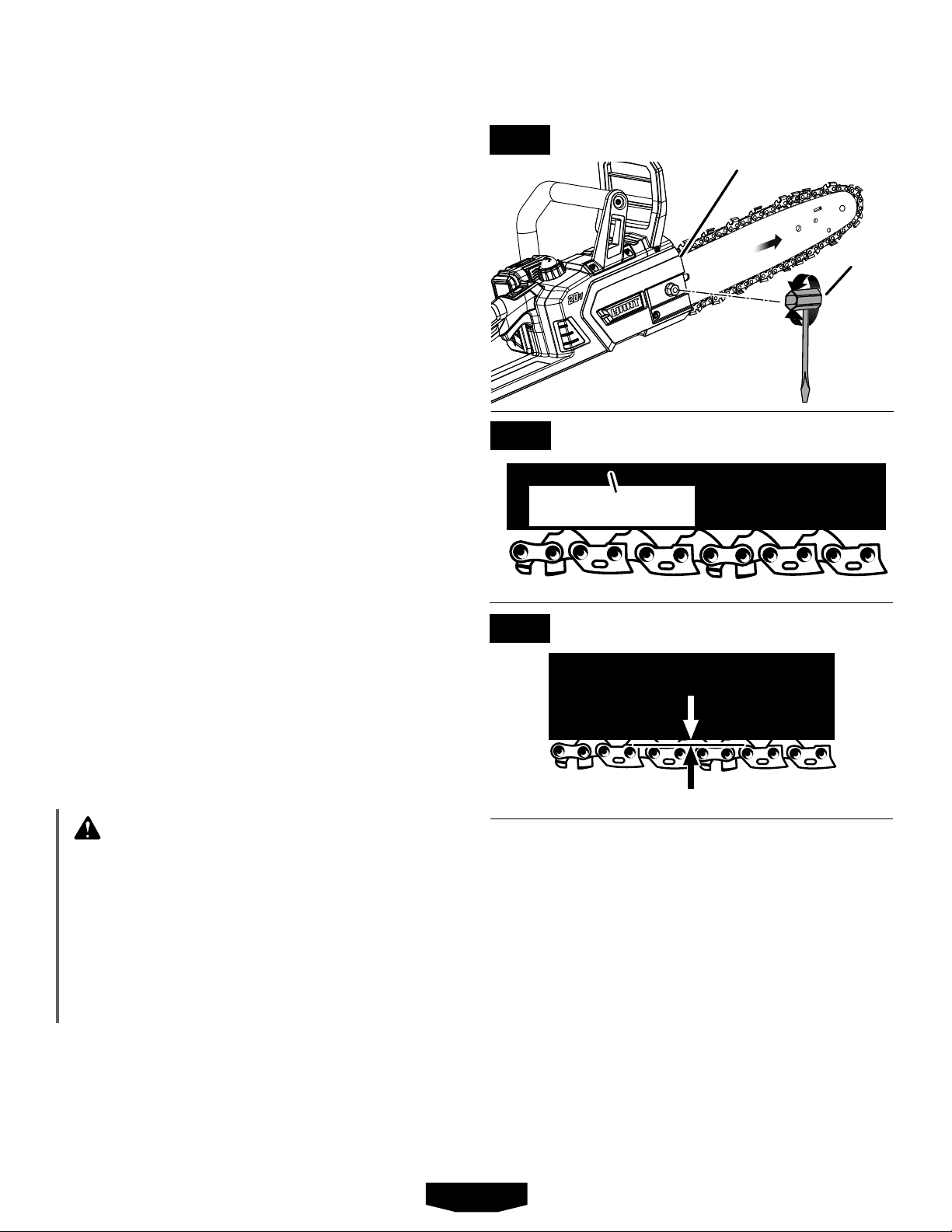

FIG. 28

FIG. 29

FIG. 30

CLÉ

26 – Français

ENTRETIEN

 Tourner la vis de tensionnement de la chaîne

dans le sens horaire jusqu’à ce que les parties

plates sur les liens de traverse entrent en

contact avec la lame, en s’assurant que les

liens d’entraînement sont bien insérés dans les

rainures de la lame.

Reserrer fermement la vis du carter de la chaîne.



Relâcher le bout de la lame-guide et vérifier si la

chaîne possède maintenant la tension correcte

à l’aide des lignes directrices ci-haut.

NOTE : Si la chaîne est trop tendue et ne peut

pas tourner, desserrer légèrement la vis du carter

de la chaîne et tourner la vis de tension de 1/4 de

tour vers la gauche. Relever l’extrémité du guide

et serrer fermement la vis du carter de la chaîne,

puis vérifier que la chaîne peut tourner sans se

gripper.

NOTE : Les chaînes neuves ont tendance à

s’étirer. Il convient donc de vérifier fréquemment

leur tension et de la corriger le cas échéant.

AVIS :

Une chaîne réglée à chaud peut présenter une

tension excessive une fois refroidie. Vérifier la

« tension à froid » avant l’utilisation suivante.

ENTRETIEN DE LA CHAÎNE

Voir les figures 31 et 32.

AVERTISSEMENT :

Retirer le bloc-pile et s’assurer que la chaîne

s’est immobilisée avant d’entreprendre tout

travail sur la scie pour éviter un démarrage

accidentel et des blessures graves.

Utiliser exclusivement des chaînes à rebond réduit

sur cette scie. Correctement entretenue, cette

chaîne à coupe rapide réduira les risques de rebond.

Pour couper rapidement et nettement, la chaîne

doit être correctement entretenue. La chaîne doit

être affûtée lorsque les copeaux de bois sont petits

et poudreux, lorsqu’il est nécessaire de forcer sur

la scie pour couper ou lorsque la chaîne ne coupe

que d’un côté. Lors de l’entretien de la chaîne, tenir

compte des points suivants :

S’ASSURER DE L’ABSENCE

D’USURE OU DE DOMMAGES

COUPE DE

COIN

PLAQUE

LATÉRALE

LIMITEUR DE

PROFONDEUR

SABOT

CREUX

TALON

TROU DE

RIVET

PLAQUE

SUPÉRIEURE

 Un angle d’affûtage incorrect de la plaque

latérale peut accroître les risques de rebond

puissant.



Jeu du limiteur de profondeur

 Un réglage trop profond accroît le risque de rebond.

 Un réglage pas asez profond réduit la capacité

de coupe.



Si les dents de la chaîne ont heurté des objets

durs tels que des clous ou des pierres, ou ont

été abrasées par du sable ou de la boue se

trouvant sur le bois, la faire affûter chez un

concessionnaire réparateur.

FIG. 31

FIG. 33

FIG. 32

27 – Français

NOTE : Lors du remplacement de la chaîne,

s’assurer que le pignon d’entraînement n’est ni usé,

ni endommagé. En cas de signes d’usure ou de

dommages aux endroits indiqués faire remplacer

le pignon dans un centre de réparations HART.

COMMENT AFFÛTER LES DENTS

Voir les figures 33 et 34.

Veiller à limer toutes les dents aux angles spécifiés

et à la même longueur, car une coupe rapide ne

peut être obtenue qu’avec des dents uniformes.

AVERTISSEMENT :

La chaîne de la scie est extrêmement

tranchante. Toujours porter des gants lors de

son entretien pour éviter des blessures graves.

 Tendre la chaîne correctement avant de l’affûter.

Voir la section Réglage de la tension de la

chaîne plus haut dans ce manuel. Tout le limage

doit être effectué au point central du guide.

 Utiliser une lime ronde de 4,5 mm (5/32 po), et

un porte-lime.

 Garder la lime de niveau avec la plaque

supérieure de la dent. Ne pas incliner la lime ou

utiliser un mouvement de bascule.

 Exercer une pression légère mais ferme et limer

en direction du coin avant de la dent.

 Soulever la lime du métal à chaque retour.

 Effectuer quelques passes fermes sur chaque

dent. Limer toutes les gouges de gauche dans

un sens. Ensuite, passer à l’autre côté et limer

toutes les gouges de droite dans l’autre sens.

De temps à autre, éliminer la limaille de la lime

au moyen d’une brosse métallique.

AVERTISSEMENT :

Un affûtage incorrect de la chaîne accroît

le risque de rebond, ce qui peut causer des

blessures graves.

AVERTISSEMENT :

L’utilisation d’une chaîne endommagée peut

causer de blessures graves.

ENTRETIEN

ANGLE D’AFFÛTAGE DE

LA PLAQUE SUPÉRIEURE

INCORRECT

PLUS DE

30°

MOINS

DE 30°

ANGLE D’AFFÛTAGE DE

LA PLAQUE SUPÉRIEURE

CORRECT

30°

AVIS :

Une chaîne émoussée ou incorrectement

affûtée peut causer un régime excessif du

moteur pendant la coupe et l’endommager

gravement.

ANGLE D’AFFÛTAGE DE LA PLAQUE

SUPÉRIEURE

Voir la figure 35.

 CORRECT 30° - Les porte-limes sont dotés

de repères permettant d’aligner la lime

correctement, de façon à obtenir un angle de

plaque supérieure satisfaisant.

 MOINS DE 30° - Pour les coupes transversales.

 PLUS DE 30° - Tranchant aminci, s’émousse

rapidement.

DENTS DE

GAUCHE

DENTS DE

DROITE

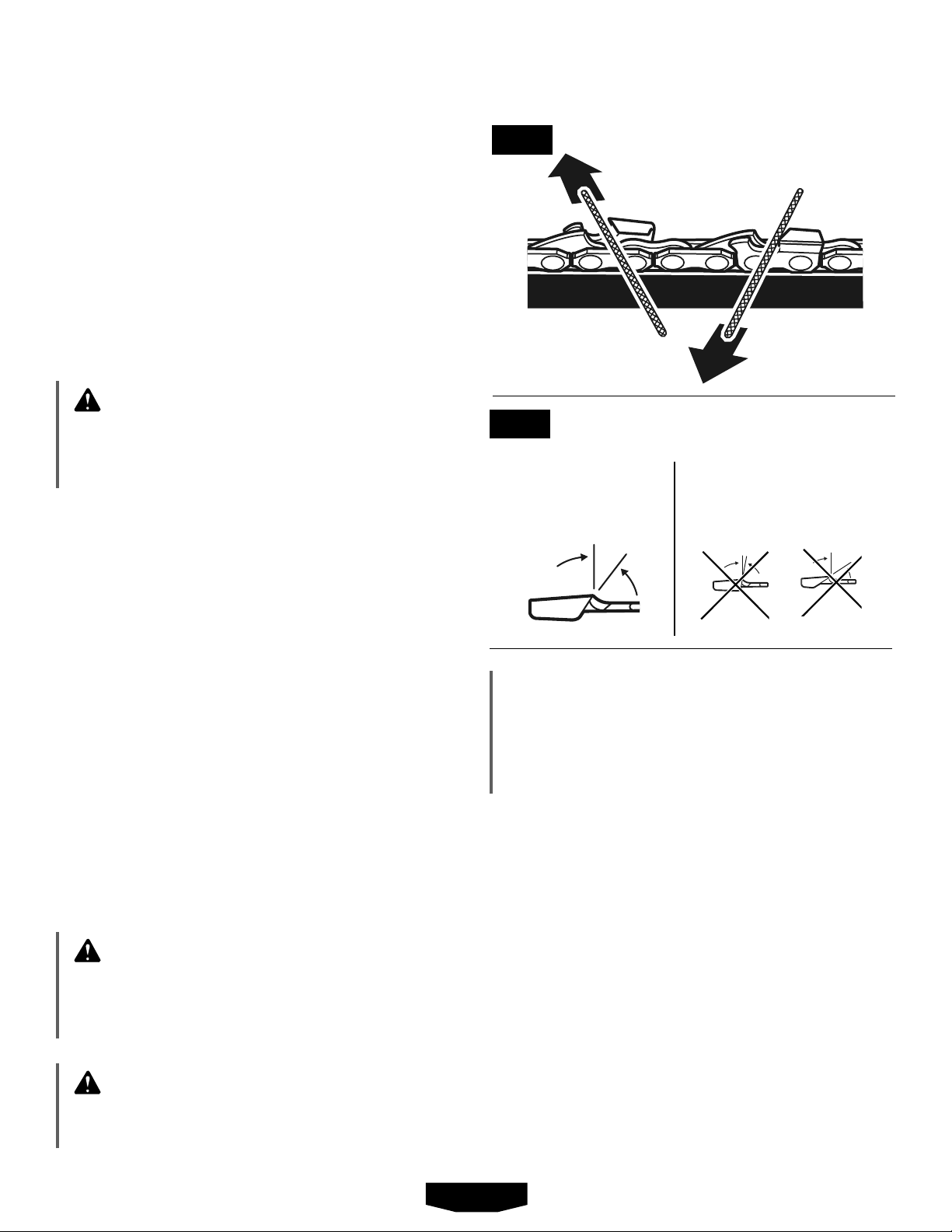

FIG. 34

FIG. 35

28 – Français

ANGLE DE PLAQUE LATÉRALE

Voir la figure 36.

 CORRECT - 80° - Obtenu automatiquement si

une lime de taille appropriée est placée dans le

porte-lime.

 CROCHET - « Accroche » le bois et s’émousse

rapidement. Accroît le risque de REBOND.

Résulte de l’emploi d’une lime de trop petit

diamètre ou d’une lime tenue trop bas.

 ANGLE ARRIÈRE - Nécessite une pression

d’attaque excessive, causant l’usure prématurée

du guide et de la chaîne.

Résulte de l’emploi d’une lime de trop grand

diamètre ou d’une lime tenue trop haut.

DÉGAGEMENT DE JAUGE DE PROFONDEUR

Voir les figures 37 á 39.



Le jeu du limiteur de profondeur doit être maintenu à

0,6 mm (0,025 po). Utiliser un outil de réglage

de jauge de profondeur pour vérifier les

dégagements du limiteur de profondeur.



Vérifier le jeu du limiteur de profondeur lors de

chaque affûtage de la chaîne.

Utiliser une lime plate et un coupleur pour limer

tous les limiteurs de profondeur uniformément.

Les coupleurs de limiteur de profondeur sont

disponibles en tailles 0,5 à 0,9 mm (0,020 à 0,035

po). Utiliser un calibre de jauge de profondeur de 0,6

mm (0,025 po). Après avoir abaissé chaque limiteur

de profondeur, lui rendre sa forme d’origine en

arrondissant l’avant. Veiller à ne pas endommager

les maillons d’entraînement adjacents avec le bord

de la lime.

Les limiteurs de profondeur doivent être ajustés

avec la lime plate, dans le sens dans lequel les

dents adjacentes ont été affûtées avec la lime

ronde. Veiller à ne pas toucher la face de la gouge

avec la lime plate lors de l’ajustement des limiteurs

de profondeur.

ENTRETIEN

RENDRE LA FORME

D’ORIGINE EN

ARRONDISSANT

L’AVANT

JEU DU LIMITEUR 0,6 mm

(0,025 po)

LIME PLATE

COUPLEUR DE LIMITEUR

DE PROFONDEUR

ANGLE D’AFFÛTAGE DE LA

PLAQUE LATÉRALE INCORRECT

ANGLE

ARRIÈRE

CROCHET

ANGLE D’AFFÛTAGE

DE LA PLAQUE

LATÉRALE CORRECT

80°

FIG. 36

FIG. 37

FIG. 38

FIG. 39

29 – Français

ENTRETIEN

ENTRETIEN DU GUIDE

Voir la figure 40.

ATTENTION :

S’assurer que la chaîne s’est immobilisée et le

bloc-pile a été retiré avant d’entreprendre tout

travail sur la scie pour éviter un démarrage

accidentel ou tout contact avec la chaîne

en rotation, ce qui pourrait entraîner des

blessures.

Un entretien adéquat maximisera la durée de vie

utile du guide.

Chaque journée d’utilisation :

Nettoyéz et inspecté Le guide en vue d’usure ou

de dommage. Les amincissements et ébarbures

sur les rails du guide font partie de l’usure normale,

mais ces défauts doivent être limés dès qu’ils

apparaissent.

Chaque semaine d’utilisation :

Inverser le guide sur la chaîne, afin de répartir

l’usure.

Lubrifier la douille à l’extrémité du guide

en insérant une segingue dans le trou de

lubrification.

Retourner le guide et s’assurer que les trous de

lubrification et la rainure de chaîne sont propres.

Un guide présentant l’un ou plusieurs des

défauts ci-dessous doit être remplacé :

Usure de l’intérieur des rails permettant à la

chaîne de se coucher sur le côté

Guide tordu

Rails fêlés ou brisés

Rails écartés

TRANSPORT ET REMISAGE

Voir la figure 41.

AVERTISSEMENT :

Toujours enlever le bloc-piles avant de

transporter ou de ranger la scie à chaîne.

Ranger le bloc-piles à l’intérieur dans un

endroit sec, sécuritaire et hors de la portée des

enfants. Le défaut de suivre ces instructions

pourrait entraîner un démarrage accidentel

ou une utilisation non autorisée et causer des

blessures personnelles graves.

 Ne jamais remiser ou transporter la scie lorsque

le moteur tourne. La chaîne doit toujours être

immobilisée avant de remiser ou transporter la scie.

 Toujours placer le fourreau sur le guide lors du

transport ou du remisage de la scie. Veiller à ne

pas se couper sur les dents de la chaîne.

 Nettoyer soigneusement la scie à chaîne avant

de la remiser. Le remiser dans un endroit bien

aéré, verrouillé et/ou inaccessible aux enfants.

 La tenir à l’écart de produits corrosifs, tels que

les produits chimiques de jardinage et le sel de

dégivrage.

TROU DE

LUBRIFICATION

FIG. 40

FIG. 41

30 – Français

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le guide et la

chaîne chauffent

et fument.

Regarder si la chaîne est

trop tendue

Réservoir d’huile vide.

Tendre la chaîne. Voir Réglage de la tension de la

chaîne plus haut dans ce manuel.

Vérifier le niveau de lubrifiant de guide dans le

réservoir.

Le moteur tourne,

mais la chaîne

ne se met pas en

rotation.

Tension de la chaîne

excessive.

Vérifier l’ensemble guide

et chaîne.

S’assurer que l’ensemble

guide et chaîne n’est pas

endommagé.

Retendre la chaîne. Voir Réglage de la tension de

la chaîne plus haut dans ce manuel.

Voir Remplacement du guide et de la chaîne plus

haut dans ce manuel.

S’assurer que l’ensemble guide et chaîne n’est pas

endommagé.

COMBINAISONS DE GUIDE ET CHAÎNE

Caractéristiques de la chaîne : pas de 9,53 mm (3/8 po), standard, calibre de chaîne 1,09 mm

(0,043 po), roue à 6 dents.

Longueur N° de référence N° de référence Maillons

du guide du guide de la chaîne d’entraînement

304,8 mm (12 po) 316751001 678928001 45

2 – Español

ADVERTENCIA

Lea todas las advertencias de seguridad

y las instrucciones. La inobservancia de las

advertencias e instrucciones puede causar

descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para

consultarlas en el futuro. El término “herramienta

eléctrica” en las advertencias se refiere a las

herramientas eléctricas que funcionan con corriente (con

cordón) o las que funcionan con batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de

trabajo. Un área de trabajo mal despejada o mal

iluminada propicia accidentes.

No utilice herramientas motorizadas en

atmósferas explosivas, como las existentes

alrededor de líquidos, gases y polvos inflamables.

Las herramientas eléctricas generan chispas que

pueden encender el polvo y los vapores inflamables.

Mantenga alejados a los niños y circunstantes

al maniobrar una herramienta eléctrica. Toda

distracción puede causar la pérdida del control de

la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se

conectan. Nunca modifique la clavija de ninguna

forma. No utilice ninguna clavija adaptadora con

herramientas eléctricas dotadas de contacto

a tierra. Conectando las clavijas originales en

las tomas de corriente donde corresponden se

disminuye el riesgo de una descarga eléctrica.

Evite el contacto del cuerpo con las superficies

de objetos conectados a tierra, como las

tuberías, radiadores, estufas y refrigeradores.

Existe un mayor riesgo de descargas eléctricas si

el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia

ni a condiciones de humedad. La introducción de

agua en una herramienta eléctrica aumenta el riesgo

de descargas eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el

cordón para trasladar, desconectar o tirar de la

herramienta eléctrica. Mantenga el cordón lejos

del calor, aceite, bordes afilados y piezas móviles.

Los cordones eléctricos dañados o enredados

aumentan el riesgo de descargas eléctricas.

Al utilizar una herramienta eléctrica a la

intemperie, use un cordón de extensión apropiado

para el exterior. Usando un cordón adecuado para

el exterior se disminuye el riesgo de descargas

eléctricas.

Si debe operar una herramienta en lugares

húmedos, use un suministro protegido por un

interruptor de circuito con pérdida a tierra (GFCI).

El uso de un GFCI reduce el riesgo de descargas

eléctricas.

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté

haciendo y aplique el sentido común al utilizar

herramientas eléctricas. No utilice la herramienta

eléctrica si está cansado o se encuentra bajo los

efectos de alguna droga, alcohol o medicamento.

Un momento de inatención al utilizar una herramienta

eléctrica puede causar lesiones corporales serias.

Utilice protección el equipo otros. Siempre

póngase protección ocular. El uso de equipo

protector como mascarilla para el polvo, calzado

de seguridad, casco y protección para los oídos en

las circunstancias donde corresponda disminuye el

riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la

posición de apagado antes de conectar la

herramienta a un suministro de corriente o de

colocar un paquete de baterías. Transportar

herramientas eléctricas con el dedo en el interruptor

o enchufar herramientas eléctricas que tienen el

interruptor encendido puede ocasionar accidentes.

Retire toda llave o herramienta de ajuste antes

de encender la herramienta eléctrica. Toda llave o

herramienta de ajuste dejada en una pieza giratoria

de la herramienta eléctrica puede causar lesiones.

No estire el cuerpo para alcanzar mayor

distancia. Mantenga una postura firme y buen

equilibrio en todo momento. De esta manera se

logra un mejor control de la herramienta eléctrica

en situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los

guantes alejados de las piezas móviles. Las ropas

holgadas y las joyas, así como el cabello largo,

pueden engancharse en las piezas móviles.

ADVERTENCIAS DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

3 – Español

Si se suministran dispositivos para conectar

mangueras de extracción y captación de polvo,

asegúrese de que éstas estén bien conectadas y

se usen correctamente. El uso de la captación de

polvo puede reducir los peligros relacionados con

éste.

No permita que la familiaridad obtenida por el

uso frecuente de las herramientas lo vuelva

complaciente e ignore los principios de seguridad

de las herramientas. Una acción descuidada puede

causar lesiones graves en una fracción de segundo.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

ELÉCTRICA





No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para cada

trabajo. La herramienta eléctrica adecuada efectúa

mejor y de manera más segura el trabajo, si además

se maneja a la velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no

enciende o no apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

Desconecte la clavija del suministro de

corriente o retire el paquete de baterías de

la herramienta eléctrica, según sea el caso,

antes de efectuarle cualquier ajuste, cambiarle

accesorios o guardarla. Tales medidas preventivas

de seguridad reducen el riesgo de poner en marcha

accidentalmente la herramienta.

Guarde las herramientas eléctricas desocupadas

fuera del alcance de los niños y no permita

que las utilicen personas no familiarizadas

con las mismas o con estas instrucciones. Las

herramientas eléctricas son peligrosas en manos de

personas no capacitadas en el uso de las mismas.

Preste servicio a las herramientas eléctricas.

Revise para ver si hay desalineación o

atoramiento de piezas móviles, ruptura de piezas

o cualquier otra condición que pueda afectar el

funcionamiento de la herramienta. Si está dañada

la herramienta eléctrica, permita que la reparen

antes de usarla. Numerosos accidentes son

causados por herramientas eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte bien cuidadas y

con bordes bien afilados, tienen menos probabilidad

de atascarse en la pieza de trabajo y son más fáciles

de controlar.

Utilice la herramienta eléctrica, los accesorios

y brocas, hojas y cuchillas de corte, ruedas

de esmeril, etc. de conformidad con estas

instrucciones, tomando en cuenta las condiciones

de trabajo y la tarea por realizar. Si se utiliza la

herramienta eléctrica para operaciones diferentes de

las indicadas podría originar una situación peligrosa.

Mantenga los mangos y superficies de agarre

limpias y libres de aceite y grasa. Los mangos y

superficies de agarre resbalosos no permiten una

manipulación y control seguros de la herramienta

en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

DE BATERÍAS

Sólo cargue el paquete de baterías con el

cargador especificado por el fabricante. Un

cargador adecuado para un tipo paquete de baterías

puede significar un riesgo de incendio si se emplea

con un paquete de baterías diferente.

Utilice las herramientas eléctricas sólo con los

paquetes de baterías específicamente indicados.

El empleo de paquetes de baterías diferentes puede

presentar un riesgo de incendio.

Cuando no esté utilizándose el paquete de

baterías, manténgalo lejos de otros objetos

metálicos, como clips, monedas, llaves, clavos,

tornillos o otros objetos metálicos, pequeños

que puedan establecer conexión entre ambas

terminales. Establecer una conexión directa entre

las dos terminales de las baterías puede causar

quemaduras o incendios.

Si se maltratan las baterías, puede derramarse

líquido de las mismas; evite todo contacto con

éste. En caso de contacto, lávese con agua. Si

el líquido llega a tocar los ojos, además busque

atención médica. El líquido de las baterías puede

causar irritación y quemaduras.

No utilice un paquete de baterías o una

herramienta que esté dañado o modificado.

Las baterías dañadas o modificadas pueden tener

un funcionamiento impredecible que provoque

incendios, explosiones o riesgo de lesiones.

No exponga el paquete de baterías o una

herramienta al fuego o a temperaturas excesivas.

La exposición al fuego o a temperatura sobre los

130 °C (265 °F) puede provocar explosiones.

Siga todas las instrucciones de carga y no

cargue el paquete de baterías ni la herramienta

ADVERTENCIAS DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

4 – Español

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

Mantenga todas las partes del cuerpo alejadas de

la motosierra mientras esté en funcionamiento.

Antes de encender la motosierra, asegúrese de

que no esté en contacto con nada. Un momento

de distracción mientras usa la motosierra puede

hacer que la motosierra agarre su ropa o una parte

de su cuerpo.

Siempre sostenga la motosierra con la mano

derecha en el mango trasero y la mano izquierda

en el mango delantero. Sostener la motosierra con

las manos invertidas aumenta el riesgo de sufrir

lesiones personales y siempre debe evitarse.

Sostenga la herramienta eléctrica únicamente

por las partes aisladas, porque la misma podría

morder cables ocultos. Si la motosierra toca un

cable vivo, las piezas metálicas de la herramienta

podrían energizarse y producirle una descarga

eléctrica al operador.

Use gafas de seguridad y protección auditiva.

También se recomienda usar equipo de protección

para la cabeza, las manos, las piernas y los pies.

La indumentaria de protección adecuada reducirá las

lesiones personales en caso de que salgan partículas

despedidas o su cuerpo toque accidentalmente la

motosierra.

No use la motosierra sobre un árbol. Si usa la

motosierra subido a un árbol, podría sufrir lesiones

personales.

Siempre mantenga un buen apoyo y utilice la

motosierra únicamente sobre superficies fijas,

firmes y niveladas. Las superficies resbaladizas o

inestables como las escaleras pueden hacerle perder

el equilibrio o el control de la motosierra.

Cuando corte una rama que esté sometida a

tensión, esté atento al retorno. Cuando se libera

la tensión de las fibras de madera, la rama podría

golpear al operador o lanzar la motosierra en forma

descontrolada.

Tenga extremo cuidado al cortar maleza o

retoños. El material delgado podría quedar atrapado

en la motosierra y salir disparado hacia usted o

hacerle perder el equilibrio.

Transporte la motosierra apagada, lejos de su

cuerpo y tomada del mango frontal. Siempre que

transporte o almacene la motosierra, coloque la

cubierta de la barra guía. Manipular la motosierra

correctamente reduce la probabilidad de tocar

accidentalmente la cadena en movimiento.

Siga las instrucciones para lubricar la herramienta,

tensionar la cadena y cambiar los accesorios.

Si la cadena no está correctamente tensionada o

lubricada, podría romperse o presentar un mayor

riesgo de que ocurra un contragolpe.

No use una motosierra sobre una escalera,

un techo o soportes inestables. El uso de una

motosierra de esta manera podría resultar en

lesiones personales graves.

No use la motosierra en un árbol, a menos que

haya recibido capacitación para hacerlo. La

operación de una motosierra en un árbol sin

la capacitación adecuada podría aumentar el

riesgo de lesiones personales graves.

Corte únicamente madera. No use la motosierra

para usos distintos de los previstos. Por ejemplo:

no use la motosierra para cortar plástico,

mampostería ni materiales de construcción que

ADVERTENCIAS DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

fuera del rango de temperaturas especificado

en las instrucciones. Si realiza la carga en forma

incorrecta o fuera de las temperaturas del rango

especificado puede dañar la batería y aumentar el

riesgo de incendios.

SERVICIO

Permita que un técnico de reparación calificado

preste servicio a la herramienta eléctrica, y sólo

con piezas de repuesto idénticas. De esta manera

se mantiene la seguridad de la herramienta eléctrica.

Al dar servicio a una herramienta eléctrica,

sólo utilice piezas de repuesto idénticas. Siga

las instrucciones señaladas en la sección

Mantenimiento de este manual. El empleo de

piezas no autorizadas o el incumplimiento de las

instrucciones de mantenimiento puede significar un

riesgo de descarga eléctrica o de lesiones.

Nunca repare paquetes de baterías dañados. La

reparación de paquetes de baterías solo puede ser

realizada por el fabricante o proveedores de servicio

autorizados.

5 – Español

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

no sean de madera. El uso de la motosierra para

fines distintos de los previstos podría dar lugar a

una situación de riesgo.

No intente talar un árbol hasta que haya

comprendido los riesgos y cómo evitarlos. El

operador o transeúntes pueden sufrir lesiones

graves cuando tale un árbol.

฀Siga todas las instrucciones cuando extraiga

material atascado, guardar o repare la motosierra.

Asegúrese de que el interruptor de alimentación

esté apagado y de que la batería se haya extraído.

El funcionamiento inesperado de la motosierra

mientras se extrae el material atascado o se le

realizan tareas de mantenimiento puede provocar

lesiones personales graves.

CAUSAS Y PREVENCIÓN DEL CONTRAGOLPE

Puede ocurrir un contragolpe cuando la punta de la

barra guía toca un objeto o cuando la madera se cierra

y pellizca la cadena de la sierra en el punto de corte.

En algunos casos, el contacto de la pieza de trabajo

con la punta de la barra guía puede causar una reacción

súbita en dirección inversa, la cual lanza la barra guía

hacia arriba y hacia atrás, en dirección al operador.

El pellizcamiento de la cadena de la sierra en la parte

superior de la barra guía puede empujar la barra

rápidamente hacia atrás, en dirección al operador.

Cualquiera de estas dos reacciones puede causar la

pérdida del control de la sierra, lo cual a su vez puede

producir lesiones personales serias. No dependa

exclusivamente de los dispositivos de seguridad

incorporados de la sierra. Como usuario de una

motosierra, debe tomar varias medidas para evitar los

accidentes y las lesiones en todos sus trabajos de corte.

El contragolpe es el resultado de un uso indebido de

la herramienta o de procedimientos o condiciones

de utilización incorrectos, y se puede evitar tomando

las precauciones apropiadas que se presentan a

continuación:

฀Mantenga la herramienta bien sujeta, con los

pulgares y los dedos alrededor de los mangos

de la motosierra; sostenga la herramienta con

ambas manos y posicione su cuerpo y su brazo

de una forma que le permita resistir la fuerza de

un contragolpe. El operador puede controlar las

fuerzas del contragolpe si toma las precauciones

adecuadas. No suelte la motosierra.

No se estire ni corte por encima de la altura del

pecho. Esto ayuda a evitar el contacto accidental

con la punta y permite un mejor control de la

motosierra ante situaciones inesperadas.

Use únicamente barras y cadenas de repuesto

indicadas por el fabricante. El uso de barras y

cadenas de repuesto incorrectas podría hacer que la

cadena se rompa o que se produzcan contragolpes.

Siga las instrucciones de afilado y mantenimiento

de la cadena de la sierra que provee el fabricante.

Disminuir la altura del calibrador de profundidad

puede aumentar la probabilidad de que ocurra un

contragolpe.

No comience a cortar sino hasta tener despejada el

área de trabajo, bien firmes los pies y una trayectoria

planeada de retirada de la caída del árbol. Las áreas

de trabajo mal despejadas propician accidentes.

Mantenga a TODOS los niños, circunstantes,

visitantes y animales fuera del área de trabajo al

arrancar la motosierra o al estar cortando con la

misma. No permita que los visitantes se acerquen

a la motosierra o al cordón de extensión.

No utilice la motosierra en atmósferas explosivas,

como las existentes alrededor de líquidos, gases

y polvos inflamables. Las motosierras generan

chispas que pueden encender el polvo y los vapores

inflamables.

Vístase de forma adecuada – Póngase ropa ajustada.

Siempre póngase pantalones largos gruesos,

mangas largas, overoles, pantalones vaqueros o

zahones (chaparreras) de material cortado resistente

o que contengan partes incorporadas de tal material.

Póngase calzado antideslizante. Póngase guantes

antideslizantes para trabajo pesado con el fin de

mejorar la sujeción de la unidad, y para protegerse

las manos. No se ponga joyas, pantalones cortos

o sandalias, ni ande descalzo. No se ponga ropa

holgada, ya que puede ser atraída hacia adentro

del motor o puede quedar atrapada en la cadena o

en la maleza misma. Recójase el cabello de manera

que le quede arriba del nivel de los hombros. Utilice

protección para los ojos y para la cabeza.



La ropa protectora pesada puede aumentar la

fatiga del operador, lo cual puede originar un golpe

de calor. En climas cálidos y húmedos, el trabajo

pesado debe programarse para las primeras horas

de la mañana o las últimas horas de la tarde, cuando

las temperaturas son más bajas.

Siempre utilice protección ocular con protección

lateral con la marca de cumplimiento de la norma

ANSI Z87.1, junto con protección oídos y la cabeza

cuando utilizar este equipo.

6 – Español

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

En todo momento esté consciente de lo que está

haciendo al utilizar la motosierra. Aplique el sentido

común. No utilice la motosierra si está cansado,

enfermo, alterado o se encuentra bajo los efectos

de alguna droga, alcohol o medicamento.

No exponga la motosierra a la lluvia.

No use la motosierra en lugares húmedos o mojados.

Permanezca alerta y preste atención a lo que está

haciendo. Actúe con sentido común al utilizar esta

unidad.



Mantenga todas las partes del cuerpo alejadas de

la cadena de la sierra cuando esté funcionando la

unidad.



Nunca permita utilizar la motosierra a quien no haya

recibido instrucciones adecuadas sobre la forma

correcta de emplear la unidad. Esto se aplica tanto

a las sierras alquiladas como a las propias.



Antes de arrancar la unidad, asegúrese de que la

cadena no esté tocando ningún objeto.



Apague la motosierra antes de ponerla en reposo.

 Para evitar un arranque accidental; nunca traslade

la unidad con el dedo en el gatillo del interruptor.

Dé mantenimiento con cuidado a la unidad.

Mantenga afilado el filo de corte y límpielo para

lograr un desempeño óptimo de la unidad y para

reducir el riesgo de lesiones. Siga las instrucciones

para la lubricación y el cambio de accesorios.



¡No maneje la motosierra con una sola mano!

Sujete firmemente los mangos de la motosierra,

rodeándolos con los pulgares y los dedos restantes.

Si se maneja con una sola mano la unidad, pueden

resultar lesionados el operador, los ayudantes y

demás personas presentes. La motosierra está

hecha para ser manejada con las dos manos.



Protege contra descargas eléctricas – Evite tocar

con el cuerpo objetos conectados a tierra, como los

tubos de metal y las cercas de alambre. Existe un

mayor riesgo de descargas eléctricas si su cuerpo

está en contacto con tierra.



No utilice la motosierra si está dañada, mal ajustada

o no está armada completamente y de manera que

funcione de forma segura. La cadena debe aminorar

la velocidad hasta detenerse completamente al

soltarse el gatillo del interruptor. Si la cadena

continúa desplazándose al soltarse el gatillo del

interruptor, permita que presten servicio a la unidad

en el establecimiento de servicio autorizado.



Inspeccione para ver si hay piezas dañadas.

Verifique la alineación de las partes móviles, que no

haya atoramiento de partes móviles, que no haya

piezas rotas, el montaje de las piezas y cualquier otra

condición que pudiera afectar su funcionamiento.

Cualquier protección o pieza que esté dañada debe

ser reparada o reemplazada en un establecimiento

de servicio autorizado, a menos que se indique otra

cosa en este manual.



Todas las tareas de servicio de la motosierra no

señaladas en los apartados sobre funcionamiento

y mantenimiento deben ser efectuados en el

establecimiento de servicio autorizado.



Siempre mantenga una postura correcta.

 No utilice la motosierra si el interruptor no enciende

o no apaga. Lleve todo interruptor a un centro de

servicio autorizado para que lo reparen.



No adapte la cabeza motriz de la sierra a ningún

arco tipo sierra de mano, ni la use para accionar

ningún accesorio o dispositivo no especificado para

la sierra.

฀ Desconecte la motosierra del suministro de corriente

cuando no la use, antes de darle servicio, al

efectuarle ajustes y cambiarle aditamentos, como

la cadena y la protección.



No corte enredaderas ni maleza pequeña.

 No utilice ninguna motosierra subido en un árbol,

en una escalera, tejado o en un andamio, o otro

soporte inestable; es extremadamente peligroso.

NOTA: El tamaño del área de trabajo depende de

la tarea, así como del tamaño del árbol o pieza de

trabajo. Por ejemplo, para talar un árbol se requiere

un área de trabajo más grande que para tronzarlo.

No fuerce la motosierra. La herramienta efectúa el

trabajo mejor y de manera más segura si se maneja

a la velocidad para la que está diseñada.



฀Siempreutilicelaherramientaadecuadaalatarea.

La motosierra sólo debe emplearse para cortar

madera. Nunca utilice la motosierra para cortar

plástico, obras de albañilería ni materiales de

construcción que no sean madera.



฀Guardelamotosierracuandonoseestácargando

o cuando no esté usándola. Debe guardarse la

motosierra en un lugar seco y alto o cerrado con

llave, lejos del alcance de los niños. Al guardar la

motosierra coloque la funda en la barra y la cadena.



Usar este producto únicamente con la baterías

y el cargadors indicados en el folleto de la

herramienta/aparato/paquete de baterías/cargador

complementario 995000885.



Las herramientas de baterías no necesitan

7 – Español

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

conectarse a una toma de corriente; por lo tanto,

siempre están en condiciones de funcionamiento.

Esté consciente de los posibles peligros incluso si

no está encendida la unidad.



Retire el paquete de baterías de la motosierra

cuando no se está cargando, y antes de limpiar,

dar servicio, guardar, quitar material, cambiar

accesorios (como la barra y la cadena) a la unidad,

o cuando no la tenga en uso.



Nunca use agua ni otros líquidos para limpiar o

enjuagar la product y no exponga la unidad a la

lluvia ni de condiciones húmedas. Almacene la

unidad en el interior en un lugar seco. Los líquidos

corrosivos, el agua, y los productos químicos

pueden ingresar los componentes eléctricos del

producto y/o al compartimiento de la batería y

dañar los componentes eléctricos o el paquete de

la batería, lo que podría resultar en un corto circuito,

mayor riesgo de incendio y lesiones personales

graves. Retire la acumulación de suciedad y los

residuos limpiando el producto con un trapo seco

de manera ocasional.

CONTRAGOLPE

Vea las figuras 1 a 3.

ADVERTENCIA:

El contragolpe ocurre cuando la cadena en

movimiento hace contacto con un objeto en la

parte superior de la punta de la barra, o cuando

la madera se cierra y pellizca la cadena de la

sierra en el punto de corte. El contacto de la parte

superior de la punta de la barra con la madera

puede causar que la cadena se clave en el material

y se detenga instantáneamente. El resultado es

una reacción súbita en dirección inversa, la cual

lanza la barra guía hacia arriba y hacia atrás, en

la dirección donde se encuentra el operador.

Si la cadena de la sierra se pellizca en el corte,

a lo largo de la parte superior de la barra guía,

puede causarse un rápido empuje de dicha barra

hacia atrás, en la dirección donde se encuentra

el operador. Cualquiera de estas dos reacciones

puede originar una pérdida de control, la cual a

su vez podría ser causa de lesiones serias. No

dependa exclusivamente de los dispositivos de

seguridad incorporados en la sierra. Como usuario

de una motosierra, debe tomar varias medidas

para evitar accidentes y lesiones en todos sus

trabajos de corte.

CONTRAGOLPE

ROTATORIO

ZONA DE PELIGRO

DE CONTRAGOLPE

TIRÓN

EMPUJÓN

FIG. 1

FIG. 2

FIG. 3

 Deben seguirse las siguientes medidas de

precaución para reducir al mínimo el contragolpe:

• Siempre sujete firmemente la sierra con ambas

manos. Sujete la sierra firmemente con ambas

manos cuando esté encendida. Coloque la mano

derecha en el mango trasero y la izquierda en

el mango delantero, rodeando ambos con los

pulgares y los dedos restantes. Una sujeción

firme con el brazo izquierdo rígido le ayuda a

mantener el control de la sierra si ésta llega a dar

un contragolpe.

• Asegúrese de que no haya obstrucciones en

el área donde esté cortando. No permita que

la punta de la barra guía entre en contacto con

ningún tronco, rama, cerca, o cualquier otra

8 – Español

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

obstrucción a la que le pueda pegar al estar

operando la sierra.

• Siempre corte con la unidad funcionando a plena

velocidad. Oprima completamente el gatillo del

acelerador y mantenga una velocidad de corte

estable.

• Utilice piezas de repuesto como la cadena de

bajo contragolpe y barras guía especiales, los

cuales reducen los riesgos relacionados con el

contragolpe rotatorio. Sólo use las barras guía

y las cadenas de contragolpe moderado de

repuesto especificadas por el fabricante para su

sierra en particular.



Con un conocimiento básico del contragolpe de la

sierra, puede reducir o incluso eliminar el elemento

sorpresa. La sorpresa súbita contribuye a los

accidentes.



No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en

todo momento.



No trate de cortar objetos fuera de su alcance, ni

arriba de la altura del pecho. No permita que la punta

de la barra guía entre en contacto con ningún tronco,

rama, la tierra, o cualquier otra obstrucción al estar

operando la sierra.



Siga las instrucciones de afilado y mantenimiento

correspondientes a la cadena de la sierra.



Empujón y tirón – Esta fuerza de reacción es

siempre opuesta a la dirección en que está

moviéndose la cadena donde hace contacto con

la madera. Así, el operador debe estar preparado

para controlar el TIRÓN al cortar por el borde

inferior de la barra guía, y el EMPUJÓN al cortar

por el borde superior de dicha barra. Vea la

figura 3.

EXPLICACIÓN DE LOS DISPOSITIVOS DE

SEGURIDAD DE LA MOTOSIERRA

CADENA DE SIERRA DE CONTRAGOLPE

MODERADO

Los dientes limpiadores (calibres de profundidad)

situados delante de cada diente de corte pueden reducir

al mínimo la fuerza de la reacción de contragolpe al

evitar que los dientes de corte se introduzcan demasiado

profundamente en la zona de contragolpe. Sólo use una

cadena de repuesto que equivalga a la cadena original

o que esté certificada como cadena de contragolpe

moderado según la norma ANSI B175.1.

La cadena de contragolpe moderado es una cadena que

satisface los requisitos relativos al nivel de contragolpe

estipulados en la norma ANSI B175.1 (Norma Nacional

Americana para Herramientas Motorizadas – Requisitos

de Seguridad para Sierras de Cadena de Gasolina) al

probarse en una muestra representativa de las sierras de

cadena abajo del nivel 3.8 c.i.d. especificado en la norma

ANSI B175.1.

A medida que las cadenas de sierra se afilan durante

su vida de servicio, pierden algo de su capacidad de

disminución del contragolpe y debe tenerse mayor

precaución.

BARRAS GUÍA

En general, las barras guía con puntas de radio pequeño

tienen una capacidad de disminución del contragolpe

un poco menor.

Al efectuar un remplazo, asegúrese de pedir una de las

barras indicadas para su sierra en particular en este

manual del operador.

฀ Guarde estas instrucciones. Consúltelas con

frecuencia y empléelas para instruir a otras personas

que puedan utilizar esta producto. Si presta a alguien

esta producto, facilítele también las instrucciones.

9 – Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos

estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá

utilizar mejor y de manera más segura la producto.

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

Alerta de seguridad

Indica un peligro posible de lesiones personales.

Lea el manual del

operador

Para reducir el riesgo de lesiones, el usuario debe leer y

comprender el manual del operador antes de usar este

producto.

Póngase protección

para los ojos, los oídos y

la cabeza

Siempre póngase protección para los ojos con la marca

de cumplimiento de la norma ANSI Z87.1, así como

protección para los oídos y la cabeza cuando utilizar este

equipo.

Alerta de condiciones

húmedas

No exponga la batería, el compartimento de la batería o

componentes electrónicos a la lluvia, el agua o líquidos.

No exponga la producto a la lluvia o a lugares húmedos,

ni cargue la batería en esas condiciones.

Use las dos manos

Sujete y opere la sierra debidamente con ambas manos.

Con una mano

No maneje la motosierra con una sola mano.

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de

riesgo relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa, la cual, si no se evita, causará la

muerte o lesiones serias.

ADVERTENCIA:

Indica una situación peligrosa, la cual, si no se evita, podría causar

la muerte o lesiones serias.

PRECAUCIÓN:

Indica una situación peligrosa, la cual, si no se evita, podría causar

lesiones menores o leves.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica la información que se

considera importante, pero no relacionada con lesiones potenciales

(por ej. en relación a daños a la propiedad).

10 – Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos

estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá

utilizar mejor y de manera más segura la producto.

SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN

Contragolpe

¡PELIGRO! ESTÉ ALERTA DE UN POSIBLE CONTRAGOLPE.

Contacto de la punta de

la barra con el material

Evite el contacto del material con la punta de la barra. El

contacto con la punta puede hacer que la barra guía se

mueva repentinamente hacia arriba y atrás; esto puede

causar lesiones graves.

Lata de aceite

Vierta aceite para la barra en el depósito.

Póngase guantes

Al manejar la motosierra póngase guantes protectores

antideslizantes de uso pesado.

Póngase calzado de

seguridad

Cuando utilice este equipo póngase zapatos de seguridad

antideslizantes.

Evite las cables eléctricos/

Mantenga alejadas a las

personas presentes

¡PELIGRO! ¡Riesgo de electrocución! No trabaje a menos de

15 m (50 pies) de cables eléctricos . Durante las operaciones

de tala de árboles, mantenga a todos los circunstantes y

animales a una distancia mínima de 15 metros (50 pies)

o lo menos el doble de la altura de los árboles más altos

presentes en el área de la tala.

Símbolo de reciclado

Este producto utiliza baterías de iones de litio (Li-ion). Es

posible que algunas leyes municipales, estatales o federales

prohíban desechar las baterías en la basura normal. Consulte

a las autoridades reguladoras de desechos para obtener

información en relación con las alternativas de reciclado y

desecho disponibles.

Voltios

Voltaje

11 – Español

GLOSARIO DE TÉRMINOS

Tronzado

Es el proceso de cortar transversalmente un árbol o

tronco talado en tramos.

Cabeza motriz de la motosierra

Es la motosierra sin la cadena de aserrar ni la barra

guía.

Rueda dentada de impulsión

Es la pieza dentada que impulsa la cadena de la sierra.

Talar

Es el proceso de cortar un árbol para derribarlo.

Corte trasero de tala

Es el corte final de la operación de tala de un árbol,

el cual se efectúa en el lado opuesto al del corte de

muescado.

Protector delantero de la mano

Es una barrera protectora estructural situada entre el

mango delantero de una motosierra y la barra guía,

normalmente localizada cerca de la posición de la

mano en el mango delantero.

Mango delantero

Es el mango de soporte situado en la parte frontal

de la motosierra, o en esa dirección. Este mango es

para la mano izquierda.

Barra guía

Es una estructura sólida con un riel, la cual sirve para

sostener y guiar la cadena de la sierra.

Contragolpe

Es el movimiento de la barra guía hacia atrás o hacia

arriba, o ambos, el cual ocurre cuando la cadena de

aserrar, cerca de la parte superior de la punta de la

barra guía, toca cualquier objeto como un tronco

o rama, o cuando la madera se cierra y pellizca la

cadena en la abertura del corte.

Contragolpe por pellizco

Es el rápido empuje de la sierra hacia atrás, el cual

puede ocurrir cuando la madera se cierra y pellizca

la cadena en movimiento en el corte a lo largo de la

parte superior de la barra guía.

Contragolpe rotatorio

Es el movimiento rápido de la sierra hacia arriba y

hacia atrás, el cual puede ocurrir cuando la cadena

en movimiento, cerca de la parte superior de la punta

de la barra guía, toca un objeto como un tronco o

una rama.

Botón de seguro del gatillo

Es un seguro movible que si no se acciona

manualmente, impide una opresión involuntaria del

interruptor.

Cadena de contragolpe moderado

Es una cadena que cumple con los requisitos relativos

al nivel de contragolpe estipulados en la norma ANSI

B175.1 al probarse en una muestra representativa

de las sierras de cadena.

Posición normal de corte

Son aquellas posiciones adoptadas para efectuar

los cortes de tronzado y de tala de árboles.

Corte de muescado

Es un corte en forma de muesca efectuado para

dirigir la caída del árbol.

Mango trasero

Es el mango de soporte situado en la parte trasera

de la motosierra, o en esa dirección. Es donde

normalmente está alojado el acelerador. Este mango

es para la mano derecha.

Barra guía de contragolpe reducido

Es una barra guía la cual se ha demostrado que

reduce el contragolpe de manera notable.

Cadena de repuesto de la sierra

Es una cadena que cumple con los requisitos

relativos al nivel de contragolpe estipulados en la

norma ANSI B175.1 al probarse con ciertas sierras

de cadena en particular. Es posible que no cumpla

con los requisitos de desempeño de la norma ANSI

al emplearse con otras sierras.

Cadena de aserrado

Es una cadena en forma de collar, con dientes de

corte para cortar madera, la cual es impulsada por

un motor y está soportada por la barra guía.

Pértiga

Es un árbol pequeño (un árbol joven) o rama que está

doblado o atrapado bajo tensión. Puede saltar hacia atrás

rápidamente al cortarse, causando así una situación

peligrosa.

Gatillo del interruptor

Es un dispositivo que al accionarse abre o cierra

el circuito de la corriente eléctrica del motor de la

motosierra.

12 – Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor ............................................20 voltios C.C.

Longitud de la barra

............ 304,8 mm (12 pulg.)

NOTA: Esta sierra fue diseñada para uso ligero

ocasional, y tiene algunas limitaciones en cuanto

a lo que puede cortar.

FAMILIARÍCESE CON EL MOTOSIERRA

Vea la figura 4.

Para usar este producto con la debida seguridad

se debe comprender la información indicada

en la herramienta misma y en este manual, y se

debe comprender también el trabajo que intenta

realizar. Antes de usar este producto, familiarícese

con todas las características de funcionamiento y

normas de seguridad del mismo.

FIG. 4

MANGO

DELANTERO

PROTECCIÓN

DELANTERA

DE LA MANO

GATILLO DEL

INTERRUPTOR

BOTÓN DE

SEGURO

DEL GATILLO

TAPA DEL

TANQUE DEL

ACEITE DE LA

CADENA

MANGO

POSTERIOR

BARRA

GUÍA

CADENA

FUNDA

LLAVE

13 – Español

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente

armado.

 Extraiga cuidadosamente de la caja el producto

y los accesorios. Asegúrese de que estén

presentes todos los artículos enumerados en

la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida

en la lista de contenido ya está ensamblada

al producto cuando lo desempaqueta. El

fabricante no ensambla las piezas de esta lista

en el producto. Éstas deben ser instaladas por

el usuario. El uso de un producto que puede

haber sido ensamblado de forma inadecuada

podría causar lesiones personales graves.

 Inspeccione cuidadosamente el producto para

asegurarse de que no haya sufrido ninguna

rotura o daño durante el transporte.

 No deseche el material de empaquetado hasta

que haya inspeccionado cuidadosamente el

producto y la haya utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos

llamar al 1-800-776-5191, donde le brindaremos

asistencia.

LISTA DE EMPAQUETADO

Motosierra con funda

Llave

Manual del operador

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice

este producto sin haber reemplazado la pieza.

Usar este producto con partes dañadas o

faltantes puede causar lesiones serias al

operador.

ADVERTENCIA:

No intente modificar este producto ni hacer

accesorios no recomendados para la misma.

Cualquier alteración o modificación constituye

maltrato, el cual puede causar una condición

peligrosa, y como consecuencia posibles

lesiones corporales serias.

ADVERTENCIA:

Para evitar un arranque accidental que podría

causar lesiones corporales graves, siempre

desconecte el cable de la bujía del motor de

la bujía misma al ensamblar las piezas.

FUNCIONAMIENTO

PELIGRO:

Nunca couper cerca de líneas de corriente, cordón eléctrico o de otras fuentes eléctricas. Si

mermeladas de barra y cadena en alguna cordón del eléctrica o líneas, ¡NO TOQUE LA BARRA

NI LA CADENA! PUEDE CARGARSE DE ELECTRICIDAD Y SER MUY PELIGROSA. Continúe

sujetando las motosierra por el mango trasero, el cual está aislado, o déjela reposar lejos de

usted, de alguna forma segura. Desconecte el servicio de corriente eléctrica conectado a la

línea o cordón dañado antes de intentar liberar de éste(a) la hoja. Contacte con la barra, la

cadena, otras partes conductivas de la motosierra, o viven cordón eléctrico o líneas eléctricas

puede producir la muerte por electrocución, una descarga eléctrica o lesiones serias.

14 – Español

ADVERTENCIA:

No permita que su familarización con este

producto lo vuelva descuidado. Tenga presente

que un descuido de un instante es suficiente

para causar una lesión grave.

ADVERTENCIA:

Siempre póngase protección para los ojos con la

marca de cumplimiento de la norma ANSI Z87.1,

así como protección para los oídos y la cabeza.

Si no cumple esta advertencia, los objetos que

salen despedidos pueden producirle lesiones

serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no

recomendado por el fabricante de este producto.

El empleo de aditamentos o accesorios no

recomendandos podría causar lesiones serias.

ADVERTENCIA:

Nunca tale un árbol o corte un tronco o una rama

cuyo diámetro sea mayor que la longitud de la

barra. Únicamente profesionales debidamente

capacitados deben realizar estos cortes. Realizar

este tipo de cortes puede provocar accidentes

y ocasionar graves lesiones personales.

AVISO:

Antes de cada uso, inspeccione todo el producto

para detectar partes dañadas, faltantes o

sueltas, como tornillos, tuercas, pernos, tapas,

etc. Apriete firmemente todos los sujetadores

y las tapas y no accione este producto hasta

que todas las partes faltantes o dañadas sean

reemplazadas. Llame al contacto con el servicio

al cliente o con un centro de servicio autorizados

para recibir asistencia.

APLICACIONES

Este producto puede emplearse para los fines

siguientes:

Operaciones básicas de desramado, tala y corte de

madera

FUNCIONAMIENTO

PARA DESMONTAR Y MONTAR EL PAQUETE

DE BATERÍAS

Vea la figura 5.

ADVERTENCIA:

Retire siempre el paquete de baterías de

la herramienta antes de instalar las piezas,

realizar ajustes. limpiarla o cuando no la

utilice. Retirar el paquete de baterías evitará

que la unidad se accione accidentalmente y

provoque lesiones graves.

NOTA: Para evitar lesiones corporales serias, siempre

desmonte de la herramienta el paquete de baterías

y mantenga manos vacían del botón del seguro al

llevar herramiento.

Para conectar:



Coloque el paquete de baterías en la motosierra.

Alinee la costilla realzada del paquete de baterías

con la ranura interior del receptáculo para baterías

de la motosierra.

ADVERTENCIA:

Asegúrese de que el pestillo del paquete de

batería entre adecuadamente en su lugar y que

el paquete de baterías esté bien colocado y

asegurado en el puerto de batería antes de que

encenderla. No asentar el paquete de baterías

correctamente podría provocar que el paquete

de baterías se caiga y cause lesiones personales

graves.

FIG. 5

PAQUETE DE

BATERÍAS

RECEPTÁCULO DE

LAS BATERÍAS

PESTILLO

15 – Español

Para el desmontaje:

Oprima el pestillo situados del paquete de baterías

para soltar éste de la motosierra.

Para obtener instrucciones específicas de carga,

lea el manual del operador que se incluye con el

cargador y la batería.

AVISO:

Al colocar el paquete de baterías en la

motosierra, asegúrese de que la costilla realzada

del mismo quede alineada con la ranura interior

del receptáculo para baterías de la sierra, y

de que el pestillo entren adecuadamente en

su lugar con un chasquido. Si no se monta

debidamente el paquete de baterías pueden

dañarse los componentes internos.

SISTEMA LUBRICACIÓN DE LA CADENA

Vea la figura 6.

AVISO:

Retire el paquete de baterías de la unidad.

Llene el tanque de aceite con lubricante HART

para la barra y la cadena antes de arrancar la

motosierra. Si no se lubrica la cadena pueden

causarse daños a la barra y a la cadena.



Use lubricante HART para barra y cadena. Está

formulado para desempeñarse en una amplia

gama de temperaturas sin requerir diluirse.

NOTA: No use lubricante sucio, usado o

contaminado de ninguna forma. Puede dañarse

la barra o la cadena.



Cuidadosamente vierta el lubricante para la barra

y la cadena en el tanque correspondiente.

 Revise el tanque de aceite y llénelo cuando cargue

las baterías, o según sea necesario.

 Oprima una vez la tapa del tanque de aceite para

bombear el lubricante hacia la cadena antes de

arrancar la sierra.

 Con fin de mantener lubricada la cadena, oprima

la tapa del tanque de aceite una vez cada unos

minutos mientras corta.

NOTA: Es normal que el lubricante se escurra de

la sierra cuando no está ésta en uso. Para evitar

el escurrimiento, vacíe el tanque de aceite cada

vez después de usar la unidad. Al guardar la

unidad durante un largo período de tiempo (tres

meses o más), asegúrese de lubricar ligeramente

la cadena; de esta manera se evita la oxidación

de la cadena y de la rueda dentada de la barra.

FUNCIONAMIENTO

AVISO:

Antes de cada uso, asegúrese de que la cadena

esté tensionada correctamente. Una cadena fría

está tensionada correctamente cuando no hay

flacidez en la parte inferior de la barra guía, la

cadena está ajustada y puede girarse con la mano

sin amarrar. Durante el uso normal de la sierra, la

temperatura de la cadena aumenta. Los eslabones

motrices de una cadena caliente correctamente

tensionada colgarán aproximadamente 1,27 mm

(0,05 pulg.) por fuera de la ranura de la barra.

Consulte las instrucciones de Ajuste de la tensión

de la cadena en la sección de Mantenimiento de

este manual para ajustarla adecuadamente.

ENCENDIDO Y APAGADO DE LA MOTOSIERRA

Vea la figura 7.

ADVERTENCIA:

Mantenga el cuerpo a la izquierda del plano de

la cadena. Nunca se coloque a horcajadas por

encima de la sierra o de la cadena, ni incline

el cuerpo a través del plano de la cadena. El

uso inadecuado de la motosierra puede causar

lesiones graves.

Encendido de la motosierra:



Coloque la motosierra en una superficie plana

descubierta, y asegúrese de que no haya objetos

ni obstrucciones en el área inmediata que puedan

tocar la barra o la cadena.



Oprima y no suelte el botón de seguro del gatillo.

Con esto se vuelve capaz de funcionar el gatillo

del interruptor.



Oprima y no suelte el gatillo del interruptor,

suelte el botón de seguro del gatillo y continúe

oprimiendo el gatillo del interruptor para continuar

operando la unidad.

FIG. 6

16 – Español

FUNCIONAMIENTO

BOTÓN DE

SEGURO DEL

GATILLO

Apagado de la motosierra:



Suelte el gatillo del interruptor cuando desee

apagar la motosierra.



Al soltar el gatillo del interruptor, el botón de

seguro del gatillo regresa automáticamente a la

posición de inmovilización de este último.

Esta motosierra inalámbrica no está diseñada para

cortar árboles de diámetro superior a 178 mm (7 pulg.).

Esta sierra inalámbrica de cadena está diseñada para

corte de desramado y poda, así como para talar árboles

de diámetro inferior a 178 mm (7 pulg.).

PREPARACIÓN PARA EL CORTE

SUJECIÓN CORRECTA DE LOS MANGOS

Vea las figuras 8 a 10.

Con respecto al equipo de seguridad adecuado,

consulte la sección Instrucciones importantes de

seguridad más arriba en este manual.



Póngase guantes antideslizantes para lograr una

capacidad de sujeción y protección máximas.



Sujete la sierra firmemente con ambas manos.

Siempre mantenga la mano izquierda en el mango

delantero y la mano derecha en el mango trasero,

de manera que su cuerpo quede a la izquierda del

plano de la cadena.

ADVERTENCIA:

Nunca use sujete la unidad a zurdas (con la

posición de las manos intercambiada), ni con el

cuerpo en ninguna postura que pueda colocar el

mismo o el brazo a través del plano de la cadena.

El uso inadecuado de la motosierra puede

causar lesiones graves.



Mantenga una sujeción adecuada de la sierra

siempre que esté funcionando el motor. Los

dedos deben rodear el mango, con el pulgar

doblado bajo la barra del mismo. Esta forma de

sujeción es la que tiene menor probabilidad de

fallar (por un contragolpe o cualquier otra reacción

súbita de la sierra). Cualquier forma de sujeción

en la cual el pulgar y los dedos restantes están en

el mismo lado del mango es peligrosa, debido a

que incluso un contragolpe leve de la sierra puede

originar la pérdida del control.

FIG. 7

FIG. 8

BOTÓN DE

SEGURO DEL

GATILLO

GATILLO DEL

INTERRUPTOR

GATILLO DEL

INTERRUPTOR

17 – Español

FUNCIONAMIENTO

ADVERTENCIA:

No accione el gatillo del interruptor con la mano

izquierda, sujetando el mango delantero con

la mano derecha. Nunca permita que ninguna

parte del cuerpo cruce el plano de la cadena

mientras esté funcionando la sierra. El uso

inadecuado de la motosierra puede causar

lesiones graves.

POSTURA CORRECTA PARA EL CORTE

Vea la figura 11.

ADVERTENCIA:

Siempre utilice la postura de corte correcta que

se describe en esta sección. Nunca se arrodille

cuando utilice la motosierra, salvo cuando

tale un árbol según se ilustra en la figura 15.

Si se arrodilla podría perder la estabilidad y el

control de la motosierra, y eso podría derivar en

lesiones personales graves.



El peso debe quedar distribuido de forma

equilibrada con ambos pies en suelo firme.



Mantenga el brazo izquierdo con el codo rígido

en posición de “brazo recto” para poder tolerar

la fuerza de cualquier contragolpe.



Su cuerpo debe estar siempre a la izquierda del

plano de la cadena.



Mantenga el pulgar bajo la barra del mango.

PROCEDIMIENTO BÁSICO DE CORTE

Practique cortando unos pocos troncos pequeños

aplicando la siguiente técnica para acostumbrarse

al manejo de la sierra antes de comenzar una tarea

de corte de mayores proporciones.



Apoye los troncos en un caballete de aserrar o el

otro soporte.



Adopte una postura correcta del cuerpo frente a

la madera, con la sierra apagada.



Oprima el gatillo del interruptor y permita a la

cadena acelerarse a plena velocidad antes de

iniciar el corte.



Inicie el corte poniendo la sierra contra el tronco.

 Mantenga encendida la unidad todo el tiempo que

esté cortando; mantenga una velocidad uniforme.

PLANO DE LA CADENA

POSICIÓN CON EL

BRAZO RECTO

PLANO DE

LA CADENA

FIG. 9

FIG. 10

FIG. 11

 Permita que la cadena efectúe el corte; sólo

aplique una leve presión hacia abajo. Si fuerza

el corte, puede dañarse la barra, la cadena o la

unidad.

18 – Español

FUNCIONAMIENTO

 Suelte el gatillo del interruptor tan pronto como

termine el corte, permitiendo así detenerse a

la cadena. Si acciona la sierra a la aceleración

máxima cortando en vacío, puede ocurrir un

desgaste innecesario de la cadena, de la barra y

de la unidad.



No aplique presión en la sierra al final del corte.

PRECAUCIONES EN EL ÁREA DE TRABAJO

 Sólo corte madera o materiales hechos de

madera; no corte lámina metálica, plásticos, obras

de albañilería ni materiales de construcción que

no sean de madera.



Nunca permita utilizar la sierra a ningún niño. No

permita utilizar la sierra a ninguna persona que no

haya leído este manual del operador o no haya

recibido instrucciones adecuadas sobre la forma

correcta de emplear esta motosierra.



Mantenga a todas las personas, ayudantes,

circunstantes, niños y animales a una distancia

segura del área de corte. Durante las operaciones

de tala de árboles, una distancia segura es por

lo menos el doble de la altura de los árboles más

altos presentes en el área de la tala. Durante

las tareas de tronzado (corte en tramos más

pequeños), mantenga una distancia mínima de

15 pies (4,5 metros) entre los trabajadores.



Siempre corte con ambos pies bien apoyados en

suelo sólido para evitar perder el equilibrio.



No corte arriba de la altura del pecho, ya que si

se tiene la sierra más arriba de esa altura, es difícil

de controlar bajo la fuerza del contragolpe.



No corte árboles cerca de cables eléctricos o de

edificios. Deje tal operación a los profesionales.



Corte solamente cuando al visibiliad y la luz sean

adecuadas para ver claramente.

TALA DE ÁRBOLES

Vea las figuras 12 a 15.

CONDICIONES PELIGROSAS

ADVERTENCIA:

No tale árboles durante períodos de viento o

lluvia intensos. Espere hasta que cese el tiempo

peligroso.

45°

LÍNEA DE CAÍDA

PLANIFICADA

TRAYECTORIA DE RETIRADA

ADVERTENCIA:

Controle con cuidado que no haya ramas rotas

o muertas que puedan caer mientras tala, y no

tale cerca de edificios o cables eléctricos si no

sabe en qué dirección caerá el árbol. No tale

de noche o con malas condiciones climáticas

como lluvia, nieve o fuertes vientos, porque

tendrá menor visibilidad y menor control de

la motosierra. Si el árbol que está talando

cae sobre una línea de transmisión de algún

servicio, deje de usar la motosierra y notifique de

inmediato a la compañía de servicios. No seguir

estas instrucciones podría causar la muerte o

lesiones personales graves.

Al talar un árbol, es muy importante que siga

estrictamente estas advertencias e instrucciones para

evitar la muerte u otras lesiones personales serias.

฀No corte árboles extremadamente delgados ni

árboles grandes con ramas podridas, corteza

suelta o troncos huecos. Permita que expertos

derriben estos árboles con equipo pesado de

empuje o arrastre, y después recórtelos.

฀No corte árboles cerca de cables eléctricos o de

edificios.

FIG. 12

19 – Español

FUNCIONAMIENTO

฀Revise cada árbol para ver si tiene ramas muertas

que pudiesen caer y golpearlo al talar aquél.

฀Periódicamente eche un vistazo a la copa del árbol

durante el corte trasero, para asegurarse de que

caiga en la dirección deseada.

Si el árbol comienza a caer en una dirección

equivocada, o si la sierra se pellizca o queda

colgada en el tronco durante la caída del árbol,

¡deje la sierra y sálvese!



Tala de árboles - Cuando las tareas de tronzado

(corte en tramos más pequeños) y de tala de

árboles son efectuadas por dos o más personas

al mismo tiempo, la operación de tronzado de un

árbol previamente talado debe separarse de la de

la tala del árbol siguiente por una distancia igual

al doble de la altura del árbol que esté talándose

en ese momento. Debe evitarse cortar los árboles

de una manera que pudieran poner en peligro a

cualquier persona, golpear las líneas de servicios

públicos o causar cualquier daño material. Si el

árbol golpea cualquier red de servicio público, la

compañía correspondiente debe ser notificada de

inmediato.

 Antes de iniciar cualquier corte, escoja su ruta de

escape (o rutas, en caso de que esté bloqueada

la ruta planeada); despeje el área inmediata

alrededor del árbol y asegúrese de que no

haya obstrucciones en la trayectoria de retirada

planeada. Las trayectorias despejadas para una

retirada segura deben extenderse hacia atrás en

forma diagonal (45º) detrás de la línea de caída

planeada. Cuando el árbol empiece a caer, usted

deberá retirarse de la dirección de la caída usando

la trayectoria de retirada y a una distancia de 6 m

(20 pies) del tronco en caso de que exista un

contragolpe sobre la cepa. Vea la figura 12.

 Antes de iniciar la tala del árbol, considere la

fuerza y la dirección del viento, la inclinación y el

equilibrio del árbol, y por último la ubicación de

las ramas más grandes del mismo. Estos aspectos

influyen en la dirección de caída del árbol. No

trate de talar ningún árbol a lo largo de una línea

diferente de su línea natural de caída.



El operador de la motosierra debe permanecer

en el lado colina arriba del terreno, ya que

probablemente el árbol rodará o se deslizará

colina abajo una vez talado.

Retire la tierra, piedras, corteza floja, clavos,

grapas y alambre del árbol, donde se vayan a

efectuar los cortes de tala.

MUESCA -

APROX. 1/3 DEL

DIÁMETRO DEL

TRONCO

CORTE TRASERO

51 mm (2 pulg.)

BISAGRA 51 mm (2 pulg.)

Ó 1/10 DEL DIÁM.

MUESCA

CORTE TRASERO

BISAGRA

CUÑA

Corte de muescado. Corte una muesca de

1/3 del diámetro del tronco aproximadamente,

perpendicular a la dirección de la caída. Efectúe

los cortes de la muesca de manera que queden

cruzando en ángulo recto el plano de caída. Esta

muesca debe limpiarse para dejar una línea recta.

Para mantener el peso de la madera fuera de

la sierra, siempre efectúe el corte inferior de la

muesca antes del corte superior. Vea la figura 13.



Corte trasero de tala. El corte trasero siempre

se realiza nivelado y horizontal, y a un mínimo

de 51 mm (2 pulg.) arriba del corte horizontal de

la muesca. Vea las figuras 13 y 14.



Nunca corte hasta la muesca. Siempre deje una

franja de madera entre la muesca y el corte trasero

FIG. 13

FIG. 14

FIG. 15

20 – Español

FUNCIONAMIENTO

(aprox. 51 mm [2 pulg.] ó 1/10 del diámetro del

árbol). Esto se llama “bisagra” o “madera de

bisagra”. Controla la caída del árbol y evita el

deslizamiento, el torcimiento o la separación

violenta del árbol de su cepa. Vea las figuras 13

y 14.



En árboles de diámetro grande, detenga el corte

trasero antes de que esté tan profundo que

el árbol pudiese caer o asentarse en la cepa.

Después introduzca cuñas de madera o plástico

suaves en el corte, de manera que no toquen

la cadena. Las cuñas pueden encajarse, poco

a poco, para ayudar a derribar el árbol. Vea la

figura 15.



A medida que comience a caer el árbol, apague la

motosierra y deposítela en el suelo de inmediato.

Retírese por la trayectoria despejada, pero observe

lo que sucede por si algo llega a caer en su camino.

Permanezca alerta a las ramas elevadas que puedan

caer y fíjese en dónde pisa.

ADVERTENCIA:

Nunca corte hasta la muesca al efectuar el corte

trasero. La bisagra, que es la parte de madera

existente entre la muesca y el corte trasero,

controla la caída del árbol.

TRONZADO

Vea las figuras 16 a 19.

Tronzado es el término aplicado al corte del tronco

de un árbol talado, en tramos de la longitud deseada.



Siempre asegúrese de mantener una postura firme

y de distribuir su peso de forma equilibrada en

ambos pies.



Solamente corte un tronco a la vez.

 Apoye los troncos pequeños en un caballete de

aserrar o en otro tronco mientras lo tronza.



Mantenga despejada el área del corte. Asegúrese

de que ningún objeto pueda tocar la punta de

la barra guía ni la cadena durante el corte, ya

que puede originarse un contragolpe. Consulte

el apartado Contragolpe, más arriba en este

manual.

฀

Al efectuar tareas de tronzado en una pendiente,

siempre párese en el lado colina arriba de los

troncos. Para mantener un control completo de

la motosierra al cortar a través del tronco, afloje

la presión de corte cerca del final del corte sin

disminuir la fuerza de sujeción de los mangos de

CONTRAGOLPE

CARGA

CORTE FINAL

PRIMER CORTE,

1/3 DEL DIÁM.

TRONCO APOYADO POR UN EXTREMO :

TRONCO APOYADO POR AMBOS EXTREMOS :

CORTE FINAL

CARGA

PRIMER CORTE,

1/3 DEL DIÁM.

la sierra. No permita que la cadena toque el suelo.

Después de terminar el corte, espere a que se

detenga la cadena antes de mover la motosierra.

Siempre apague el motor antes de desplazarse de

FIG. 16

FIG. 17

FIG. 18

21 – Español

FUNCIONAMIENTO

un árbol a otro.Siempre apague el motor antes de

desplazarse de un árbol a otro.

TRONZADO DE TRONCOS BAJO TENSIÓN

Vea las figuras 18 y 19.

Cuando el tronco está sostenido a lo largo de toda su

longitud, debe cortarse a partir de la parte superior,

o sea tronzado por arriba.

Cuando el tronco está sostenido por un extremo, corte

1/3 del diámetro a partir de la parte inferior, o sea

tronzado por abajo. Después realice el corte final con

un tronzado por arriba hasta encontrar el primer corte.

A medida que se corta el tronco, tenderá a doblarse.

La sierra puede resultar pellizcada o quedar

colgada en el tronco si efectúa el primer corte a una

profundidad mayor de 1/3 del diámetro del tronco.

Preste atención en especial a los troncos sujetos a

tensión para evitar el pellizcamiento de la barra y de

la cadena en la madera.

TIPOS DE CORTE EFECTUADOS

Vea la figura 19.

TRONZADO POR ARRIBA

Comience por el lado superior del tronco, con la

parte inferior de la sierra puesta contra el tronco;

ejerza una presión leve hacia abajo. Observe que la

sierra tenderá a alejarse de usted.

TRONZADO POR ABAJO

Comience por el lado inferior del tronco, con la parte

superior de la sierra puesta contra el tronco; ejerza

una presión leve hacia arriba. Durante el tronzado

por abajo, la sierra tenderá a venirse hacia usted. Esté

preparado para esta reacción y sujete firmemente la

sierra para conservar el control de la misma.

DESRAMADO

Vea la figura 20.

ADVERTENCIA:

Nunca se suba a un árbol para desramarlo o

podarlo. No se pare en escaleras, plataformas,

tejado o troncos, ni en ninguna posición que

pueda causarle la pérdida del equilibrio o del

control de la sierra lo que podría resultar en la

muerte o lesiones personales graves.

El desramado es la eliminación de las ramas de un

árbol cortado.



Trabaje lentamente, manteniendo ambas manos

en la motosierra, sujetándola firmemente. Siempre

TRONZADO POR ARRIBA

TRONZADO POR ABAJO

CORTE UNA RAMA A LA VEZ Y DEJE RAMAS DE SOPORTE

BAJO EL ÁRBOL HASTA QUE ESTÉ CORTADO EL TRONCO

asegúrese de mantener una postura firme y de

distribuir su peso de forma equilibrada en ambos

pies.



Deje las ramas de soporte más grandes bajo

el árbol para mantenerlo separado del suelo

mientras efectúa los cortes.

 Solamente corte una rama a la vez. Retire las

ramas cortadas del área de trabajo con frecuencia

para mantener el área de trabajo limpia y segura.

 Las ramas bajo tensión deben cortarse de abajo

hacia arriba para evitar el atoramiento de la

motosierra.

 Mantenga el árbol entre usted y la motosierra

mientras realice el desramado. Corte desde el

lado del árbol que quede opuesto a la rama que

esté cortando.

FIG. 19

FIG. 20

22 – Español

PODA

Vea la figura 21.

La poda es el recorte de las ramas de un árbol vivo.



Trabaje lentamente, manteniendo ambas manos

en la motosierra, sujetándola firmemente. Siempre

asegúrese de mantener una postura firme y de

distribuir su peso de forma equilibrada en ambos

pies.



No realice tareas de corte subido en una escalera,

ya que es extremadamente peligroso. Deje tal

operación a los profesionales.



No corte arriba de la altura del pecho, ya que si se

tiene la sierra más arriba de esa altura, es difícil de

controlar bajo la fuerza del contragolpe.



Al podar árboles es importante no realizar el corte

final de una rama, junto a la rama o tronco de donde

sale, sin haber recortado la primera para reducir

el peso de la misma. De esta manera se evita

desprender la corteza del miembro progenitor.



Para el primer corte de tronzado, corte por abajo la

rama 1/3 del diámetro de la misma.

 El segundo corte de tronzado debe ser por arriba

para cortar completamente la rama.

 Ahora efectúe el corte final, liso y bien hecho, contra

el miembro progenitor, de manera que se forme la

corteza para sellar el corte.

ADVERTENCIA:

Si las ramas por podar están arriba de la altura del

pecho, contrate a un experto para que efectúe la

poda. La inobservancia de esta advertencia puede

causar lesiones serias.

FUNCIONAMIENTO

PÉRTIGA

PÉRTIGAS

Vea la figura 22.

Una pértiga es cualquier tronco, rama, cepa enraizada

o árbol joven que ha sido doblado por la presión de

otro árbol o rama, de manera que azota si se corta

o se elimina el elemento que lo detiene. Con la cepa

enraizada de un árbol caído hay un gran peligro de

que la misma vuelva súbitamente a la posición vertical

durante el corte de tronzado para separar el tronco

de la cepa. Tenga cuidado con las pértigas, ya que

son peligrosas.

ADVERTENCIA:

Las pértigas son peligrosas y podrían golpear

al operador, obligándole a perder el control de

la motosierra. Esto podría causarle lesiones

mortales o serias al operador.

CORTE FINAL

PRIMER

CORTE 1/3 DEL

DIÁMETRO

SEGUNDO

CORTE

CARGA

FIG. 21

FIG. 22

23 – Español

MANTENIMIENTO

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de

plástico. La mayoría de los plásticos son susceptibles

a diferentes tipos de solventes comerciales y pueden

resultar dañados. Utilice paños limpios para eliminar

la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para

frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc., lleguen a tocar las

piezas de plástico. Las sustancias químicas

pueden dañar, debilitar o destruir el plástico,

lo cual a su vez podría producir lesiones

corporales serias.

REEMPLAZO DE LA BARRA Y DE LA CADENA

Vea las figuras 23 a 28.

ADVERTENCIA:

Retire el paquete de baterías y asegúrese de

que se haya detenido la cadena antes de realizar

cualquier labor de mantenimiento de la sierra.

De lo contrario la unidad puede ponerse en

marcha accidentalmente, con el consiguiente

riesgo de lesiones serias.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre

retire el paquete de baterías de la herramienta

al limpiarla o darle mantenimiento.

ADVERTENCIA:

Siempre póngase protección para los ojos con la

marca de cumplimiento de la norma ANSI Z87.1,

así como protección para los oídos y la cabeza.

Si no cumple esta advertencia, los objetos que

salen despedidos pueden producirle lesiones

serias en los ojos.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas

de repuesto idénticas. El empleo de piezas

diferentes podría causar un peligro o dañar el

producto.

ADVERTENCIA:

Nunca use agua ni otros líquidos para limpiar o

enjuagar la product y no exponga la unidad a

la lluvia ni de condiciones húmedas. Almacene

la unidad en el interior en un lugar seco. Los

líquidos corrosivos, el agua, y los productos

químicos pueden ingresar los componentes

eléctricos del producto y/o al compartimiento

de la batería y dañar los componentes eléctricos

o el paquete de la batería, lo que podría

resultar en un corto circuito, mayor riesgo de

incendio y lesiones personales graves. Retire

la acumulación de suciedad y los residuos

limpiando el producto con un trapo seco de

manera ocasional.

AVISO:

Inspeccione periódicamente todo el producto

para detectar partes dañadas, faltantes o

sueltas, como tornillos, tuercas, pernos, tapas,

etc. Apriete firmemente todos los sujetadores

y las tapas y no accione este producto hasta

que todas las partes faltantes o dañadas sean

reemplazadas. Llame al contacto con el servicio

al cliente o con un centro de servicio autorizados

para recibir asistencia.

FIG. 23

TORNILLO DE

TAPA DE LA

CADENA

PASADOR DE

TENSADO DE

LA CADENA

TAPA DE LA

CADENA

ORIFICIO DEL PASADOR

DE TENSADO DE LA

CADENA

24 – Español

ADVERTENCIA:

Para evitar lesiones corporales serias, lea

y comprenda todas las instrucciones de

seguridad indicadas en esta sección.

ADVERTENCIA:

Nunca toque ni ajuste la cadena mientras esté

funcionando el motor. La cadena de la sierra

está sumamente afilada; siempre póngase

guantes protectores al efectuar labores de

mantenimiento de la cadena para evitar posibles

heridas desgarradas serias.

PRECAUCIÓN:

Siempre póngase guantes la manipular la barra y

la cadena; estos componentes han sido afilados

y pueden contener rebabas.



Retire el paquete de baterías antes de realizar

cualquier trabajo en la motosierra.



Extraiga del compartimiento la llave hexagonal y

utilícela para retirar el tornillo y la rondana de la

tapa de la cadena, así como dicha tapa.



Retire la barra y la cadena de la superficie de

montaje.



Retire la cadena vieja de la barra.

 Extienda la nueva cadena de la sierra en un

círculo y enderece todo retorcimiento presente

en la misma. Los dientes de corte deben estar

orientados en la dirección de desplazamiento

de la cadena. Si están orientados en la dirección

opuesta, invierta la posición de la cadena.



Coloque los eslabones de impulsión de la cadena

en la ranura de la barra. Acomode la cadena de tal

manera que haya una holgura en la parte posterior

de la barra. Mantenga la cadena en su posición

en la barra y coloque la holgura alrededor de la

rueda dentada de la motosierra. Acomode la barra

contra la superficie de montaje de manera que el

post para la barra quede en la ranura larga de la

misma.



Vuelva a colocar la tapa de la cadena.

MANTENIMIENTO

RANURA DE LA BARRA

ESLABONES DE

IMPULSIÓN DE LA

CADENA

RANURA DEL

POSTE DE

MONTAJE

LEVANTE LA PUNTA

DE LA BARRA GUÍA

PARA REVISAR LA

HOLGURA DE LA

CADENA

LLAVE

TORNILLO DE

TENSADO DE

LA CADENA

BARRA

CADENA

POSTE DE

MONTAJE

FIG. 24

FIG. 25

FIG. 26

FIG. 27

25 – Español

ADVERTENCIA:

Cuando coloque la tapa de la cadena sur la

barra, asegúrese de que el pasador de tensado

de la cadena esté en su orificio del pasador de

tensado de la cadena. Si no coloca el pasador

de tensado de la cadena de forma adecuada en

su orificio, la cadena podría aflojarse y causarle

lesiones graves.



Vuelva a la rondana y el tornillo de tapa de la

cadena. Apriete sólo con la mano el tornillo de

la tapa de la cadena. La barra debe quedar libre

para moverse para el ajuste de la tensión.



Elimine toda la holgura de la cadena; para ello,

gire hacia la derecha el tornillo de tensado de la

cadena hasta que ésta se siente ajustadamente

en la barra, con los eslabones de impulsión dentro

de la ranura de la misma.



Levante la punta de la barra guía para revisar la

holgura de la cadena.Suelte la punta de la barra

guía y gire 1/2 vuelta hacia la derecha el tornillo

de tensado de la cadena. Repita este proceso

hasta que desaparezca toda holgura presente.



Mantenga levantada la punta de la barra guía y

apriete firmemente el tornillo de montaje de dicha

barra.



La cadena está bien tensada cuando no hay

holgura de la misma en la parte inferior de la

barra guía, la cadena se siente bien ajustada en la

barra, y puede avanzarse con la mano sin ningún

atoramiento de aquélla.

NOTA : Si queda demasiado ajustada la cadena,

no podrá desplazarse. Afloje levemente el tornillo

de la tapa de la cadena y gire 1/4 de vuelta hacia

la izquierda el tornillo de ajuste de la tensión.

Levante la punta de la barra guía y vuelva a apretar

firmemente el tornillo de la tapa de la cadena.

Asegúrese de que la cadena se desplace sin

atorarse.



Introduzca de nuevo la llave hexagonal en el

compartimiento.

MANTENIMIENTO

APROX. 0,050 pulg. (1,25 mm)

AJUSTE DE LA TENSIÓN DE LA CADENA

Vea las figuras 29 y 30.

ADVERTENCIA:

Apague el motor, espere a que se detengan

todas las piezas en movimiento y retire el

paquete de baterías. Nunca toque ni ajuste la

cadena mientras esté funcionando el motor. La

cadena de la sierra está sumamente afilada.

Siempre lleve puestos guantes protectores al

efectuar labores de mantenimiento de la cadena.

El incumplimiento de estas instrucciones podría

causar lesiones personales de gravedad.

La tensión apropiada de la cadena es esencial para

que la motosierra funcione de manera adecuada.

Verifique siempre la tensión de la cadena antes de

usar la sierra y periódicamente hasta completar el

trabajo.

PARTES PLANAS

DE LOS AMARRES

FIG. 28

FIG. 29

FIG. 30

LLAVE

TORNILLO DE TENSADO

DE LA CADENA

26 – Español

Una cadena fría está tensionada correctamente

cuando no está floja en la parte inferior de la barra

guía. La cadena debe estar ajustada, pero aún así

puede girarse con la mano sin amarrar.

Una cadena caliente está correctamente tensionada

cuando las partes planas de los amarres cuelgan a

aproximadamente 1,27 mm (0,05 pulg.) de la ranura

de la barra.

Si es necesario un ajuste:

Aflojar el tornillo de tensado de la cadena estén

al punto de apriete con los dedos.



Levante la punta de la barra guía y siga sujetando

hasta el fin del procedimiento.



Gire el tornillo de tensión de la cadena en sentido

horario hasta que las partes planas de los amarres

de la cadena hagan contacto con la barra,

asegurándose de que los eslabones impulsores

estén bien ubicados en la ranura de la barra.

Apriete firmemente el tornillo de tensado de la

cadena.



Suelte la punta de la barra guía y verifique que la

cadena ahora esté correctamente tensionada con

la directrices anteriores.

NOTA: Si queda demasiado ajustada la cadena,

no podrá desplazarse. Afloje levemente el tornillo

de tensado de la cadena y gire 1/4 de vuelta hacia

la izquierda el tornillo de ajuste de la tensión.

Levante la punta de la barra guía y vuelva a apretar

firmemente el tornillo de tensado de la cadena

de dicha barra. Asegúrese de que la cadena se

desplace sin atorarse.

NOTA:

Las cadenas nuevas tienden a estirarse;

revise frecuentemente la tensión de la cadena y

tense ésta según se requiera.

AVISO:

Si se tensa la cadena estando ésta caliente,

puede quedar demasiado apretada al enfriarse.

Revise la “tensión en frío” de la cadena, antes

de usar la sierra.

MANTENIMIENTO

REVISE PARA VER SI HAY

DESGASTE O DAÑOS

ESQUINA DE

CORTE

PLACA

LATERAL

CALIBRE DE

PROFUNDIDAD

PUNTERA

GARGANTA

TALÓN

ORIFICIO DEL

REMACHE

PLACA

SUPERIOR

MANTENIMIENTO DE LA CADENA

Vea las figuras 31 y 32.

ADVERTENCIA:

Retire el paquete de baterías y asegúrese de

que se haya detenido la cadena antes de realizar

cualquier labor de mantenimiento de la sierra

para evitar el arranque accidental y posibles

lesiones personales graves.

Sólo utilice cadena de contragolpe moderado con

esta sierra. Esta cadena de corte rápido proporciona

reducción del contragolpe si se le da debido

mantenimiento.

FIG. 31

FIG. 33

FIG. 32

27 – Español

Para poder dar un corte liso y rápido, la cadena

necesita recibir un mantenimiento adecuado. La

cadena requiere afilarse cuando las virutas de

madera salen pequeñas y polvorientas, cuando la

es necesario forzar la cadena a pasar a través de la

madera durante el corte, o cuando la cadena corta

hacia un lado. Durante el mantenimiento de la sierra

considere lo siguiente:



Un ángulo incorrecto de limado de la placa lateral

puede aumentar el riesgo de un contragolpe

violento.



Espacio libre de los dientes limpiadores (calibres

de profundidad).



Demasiado bajo aumenta el peligro de contragolpe.

 Si no está lo suficientemente bajo disminuye la

capacidad de corte.



Si los dientes de corte han tocado objetos duros

como clavos y piedras, o han sido desgastados

por el lodo o la arena presentes en la madera,

permita que afilen la cadena en un establecimiento

de servicio apropiado para la tarea.

NOTA: Al cambiar la cadena, inspeccione la rueda

dentada de impulsión para ver si tiene desgaste

o daños. Si hay señales de desgaste o daños

presentes en las áreas indicadas, lleve la sierra a

un establecimiento de servicio de productos HART

para que cambien la rueda dentada.

FORMA DE AFILAR LOS DIENTES DE CORTE

Vea las figuras 33 y 34.

Tenga cuidado de limar todos los dientes de corte

a los ángulos especificados y a la misma longitud,

ya que sólo puede lograrse un corte rápido cuando

están uniformes todos los dientes de corte.

ADVERTENCIA:

La cadena de la sierra está sumamente afilada;

siempre póngase guantes protectores al

efectuar labores de mantenimiento de la cadena

para evitar lesiones personales graves.



Tense adecuadamente la cadena antes de afilarla.

Consulte el apartado Ajuste de la tensión de la

cadena, más arriba en este manual. Efectúe toda

la limadura en el punto medio de la barra.



Use una lima redonda de 5/32 pulg. de diámetro

con mango.



Mantenga la lima al nivel de la placa superior de

los dientes de corte. No permita que la lima se

incline ni se balancee.

MANTENIMIENTO

ÁNGULO INCORRECTO DE

LIMADURA DE LA PLACA

SUPERIOR

MÁS DE

30°

MENOS

DE 30°

ÁNGULO CORRECTO DE

LIMADURA DE LA PLACA

SUPERIOR

30°

DIENTES

DE CORTE

IZQUIERDOS

DIENTES DE

CORTE DERECHOS

 Con presión leve pero firme, pase la lima por el

diente, hacia la esquina delantera del mismo.



Levante la lima para separarla del acero en cada

movimiento de regreso.



Dé unas pocas pasadas firmes a cada diente de

corte. Lime todos los dientes de corte izquierdos

en una dirección. Después lleve la lima al otro

lado y lime los dientes de corte derechos en

la dirección opuesta. Ocasionalmente, con un

cepillo de alambre limpie las limaduras producidas

por la lima.

ADVERTENCIA:

Un afilado inadecuado de la cadena aumenta el

peligro de contragolpe, lo que podría resultar en

lesiones personales graves.

ADVERTENCIA:

Si no se cambia o se repara la cadena cuando

está dañada, puede causar lesiones serias.

FIG. 34

FIG. 35

28 – Español

MANTENIMIENTO

AVISO:

Si la cadena está desafilada o mal afilada,

durante el corte puede causar una velocidad

excesiva del motor, lo cual puede dañarlo.

ÁNGULO DE LIMADURA DE LA PLACA

SUPERIOR

Vea la figura 35.



ÁNGULO CORRECTO: 30º - Los mangos de

las limas están marcados con marcas guía para

alinear correctamente la lima con el fin de generar

el ángulo correcto de la placa superior.



MENOS DE 30º - Para corte transversal.

MÁS DE 30º -El canto en bisel se desafila

rápidamente.

ÁNGULO DE LA PLACA LATERAL

Vea la figura 36.



ÁNGULO CORRECTO: 80º - Se genera

automáticamente si se pone una lima de diámetro

correcto en el mango.



EN FORMA DE GARFIO - “Agarra” y se de-

safila rápidamente. Aumenta el peligro de CON-

TRAGOLPE.

Resulta de esta forma por usarse una lima de

diámetro demasiado pequeño, o por sostenerse

ésta muy abajo.



PENDIENTE HACIA ATRÁS - Se necesita

demasiada presión para avanzar el corte, causa

desgaste excesivo en la barra y en la cadena.

Resulta de esta forma por usarse una lima de

diámetro demasiado grande, o por sostenerse

ésta muy alto.

ESPACIO LIBRE DEL CALIBRE DE

PROFUNDIDAD

Vea la figura 37 a 39.



El calibre de profundidad debe mantenerse a un

espacio libre de 0,6 mm (0,025 pulg.). Utilice

un instrumento de calibración de profundidad

para verificar el espacio libre de los calibres de

profundidad.



Cada vez que se lima la cadena verifique el

espacio libre de los calibres de profundidad.

Con una lima plana y un igualador de calibres de

profundidad baje de manera uniforme todos los

RESTABLEZCA LA

FORMA ORIGINAL

REDONDEANDO LA

PARTE FRONTAL

LIMA PLANA

IGUALADOR DE CALIBRES

DE PROFUNDIDAD

ESPACIO LIBRE DE LOS DIENTES

LIMPIADORES 0.025 pulg. (0.6 mm)

calibres. Los igualadores de calibres de profundidad

vienen de 0,5 mm a 0,9 mm (0,020 pulg. a 0,035

pulg.). Use un igualador de calibres 0,6 mm (0,025

pulg.). Después de bajar cada calibre de profundidad,

devuélvales su forma original redondeando la parte

frontal de los mismos. Tenga cuidado de no dañar

los eslabones de impulsión adyacentes con el borde

de la lima.

ÁNGULO INCORRECTO DE

LIMADURA DE LA PLACA LATERAL

PENDIENTE

HACIA ATRÁS

GANCHO

ÁNGULO CORRECTO

DE LIMADURA DE

LA PLACA LATERAL

80°

FIG. 36

FIG. 37

FIG. 38

FIG. 39

29 – Español

MANTENIMIENTO

Cada calibre de profundidad debe ajustarse con la

lima plana, en la misma dirección en que se limó

con la lima redonda el diente de corte adyacente.

Tenga cuidado de no tocar la cara del diente de corte

adyacente con la lima plana al ajustar los calibres

de profundidad.

MANTENIMIENTO DE LA BARRA GUÍA

Vea la figura 40.

PRECAUCIÓN:

Asegúrese de que se haya detenido la cadena

y el paquete de baterías se ha sacado antes de

ponerse a trabajar con la cadena para evitar el

arranque accidental o contacto con la cadena

en movimiento que puede ocasionar lesiones.

Un mantenimiento adecuado maximizará la vida útil

de barra guía.

Cada día de uso:

Limpie la barra y inspeccione para ver el desgaste

y los posibles daños. La formación de minúsculos

surcos y protuberancias en los rieles de la barra es

un proceso normal de desgaste de la misma, pero

tales fallas deben alisarse con una lima tan pronto

como aparezcan.

Cada semana de uso:

Invierta la barra guía en la sierra para distribuir el

desgaste.

Lubrique la fosa que se encuentra en el extremo

de la barra guía insertando grasa en el agujero de

lubricación con una jeringa.

Gire la barra guía y verifique que no tengan

impurezas los orificios de lubricación y la ranura

de la cadena.

Debe cambiarse toda barra que presente

cualquiera de las siguientes fallas:

Desgaste dentro de los rieles de la barra que

permite a la cadena descansar sobre su costado

Barra guía doblada

Rieles agrietados o rotos

Rieles ensanchados

TRANSPORTE Y ALMACENAMIENTO

Vea la figura 41.

ADVERTENCIA:

Retire siempre el paquete de baterías antes de

transportar o guardar la motosierra. Coloque el

paquete de baterías en interiores, en un lugar

seco y seguro, fuera del alcance de niños cuando

lo guarde. Si no sigue estas instrucciones, la

unidad podría encenderse accidentalmente o

podrían usarla sin autorización, lo que podría

ocasionar lesiones personales graves.



No guarde ni transporte la motosierra mientras

la tenga encendida. La motosierra siempre debe

estar apagada al guardarla o transportarla.



Siempre coloque la funda en la barra y la cadena

antes de guardar o transportar la motosierra.

Tenga precaución y evite tocar los afilados dientes

de la cadena.



Limpie la motosierra completamente antes de

guardarla. Guarde la motosierra en el interior, en

un lugar seco y cerrado con llave, o inaccesible

a los niños.



Evite que la unidad entre en contacto con agentes

corrosivos como las sustancias químicas para el

jardín y las sales para derretir el hielo.

ORIFICIO DE

LUBRICACIÓN

FIG. 40

FIG. 41

30 – Español

CORRECIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

La barra y la

cadena están

muy calientes y

despiden humo.

Revise la tensión de la

cadena para ver si es

excesiva.

Está vacío el tanque de

aceite de la cadena.

Tensión de la cadena. Consulte el apartado Ajuste

de la tensión de la cadena, más arriba en este

manual.

Revise el tanque del lubricador.

El motor funciona

pero la cadena no

avanza.

Demasiada tensión en la

cadena.

Revise el conjunto de la

barra guía y la cadena.

Revise la barra guía y la

cadena para ver si están

dañadas.

Vuelva a tensar la cadena. Consulte el apartado

Ajuste de la tensión de la cadena, más arriba en

este manual.

Consulte la sección Reemplazo de la barra y de

la cadena más arriba en este manual.

Inspeccione la barra guía y la cadena para ver si

están dañados.

COMBINACIONES DE BARRA Y CADENA

Especificaciones de la cadena: 9,53 mm (3/8 pulg.), estándar, paso de cadena de 1,09 mm (0,043 pulg.),

rueda impulsora de 6 dientes.

Longitud Núm. pieza Núm. pieza Eslabones

barra barra guía cadena de impulsión

304,8 mm (12 pulg) 316751001 678928001 45

998000347

9-17-20(REV:03)

HGCS02 20V

Chain Saw

Scie à chaîne

Motosierra

Service/Replacement Parts

Customer Support/Technical Support

Authorized Service Center Locations

Do not return this product to the store for missing parts or accessories.

When calling for service, please communicate the

model/item, manufacturing, and serial numbers located on the product

data plate. Model/item number on product may have

additional letters at the end. These letters designate manufacturing

information and should be provided when calling for service.

Warranty details available at www.HARTtools.com

Proof of purchase is required to validate the 3-year limited Warranty.

HART, the HART logo and H logo are trademarks of Techtronic Cordless GP.

Service / Pièces de rechange

Soutien à la clientèle/Soutien technique

Emplacements des centres de service autorisés

Ne pas retourner ce produit au magasin

en cas de pièces ou accessoires manquants.

Lors de votre appel de service, veuiller transmettre le numéro

de modèle / article, le numéro de fabrication et le numéro de série situés sur

la plaquette de données du produit. Le numéro de modèle/article

sur le produit peut contenir des lettres supplémentaires à la fin.

Ces lettres désignent les informations du fabricant et doivent

être fournies lors d’un appel de demande de service.

Enregistrer le produit : https://HARTtools.com/register

Les détails de la garantie sont disponibles sur www.HARTtools.com

Une preuve d’achat est requise pour valider la garantie limitée de 3 ans.

HART, le logo HART et le logo H sont des marques

de commerce de Techtronic Cordless GP.

Servicio/Piezas de repuesto

Atención al cliente/Soporte técnico

Ubicaciones de centros de servicio autorizados

No devuelva este producto a la tienda si hay partes o accesorios faltantes.

Cuando llame para solicitar servicio, proporcione el número el modelo/

artículo, el número de fabricación y número de serie ubicados

en la placa de datos del producto. El número de modelo/artículo

que figura en el producto podría tener letras adicionales al final.

Estas designan información de fabricación y deben suministrarse

cuando llame para obtener asistencia o servicio.

Registre el producto: https://HARTtools.com/register

Los detalles de la garantía están disponibles en www.HARTtools.com

Para validar la garantía limitada de 3 años,

se solicitará una prueba de compra.

HART, el logo de HART y el logo H son marcas de Techtronic Cordless GP.

www.HARTtools.com

1.800.776.5191

Hart Consumer Products, Inc.

P.O.Box1348,Anderson,SC29622

HART HGCS021 20v 12" Cordless Chainsaw Kit

Product's Documents

User Manual

Specifications

HART HGCS021 Questions and Answers
