Dewalt DXPW60605 4200 PSI at 4.0 GPM HONDA with CAT Triplex User Manual

DXPW60605

Pressure Washer

Laveuse à pression

Lavadora a presión

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE

GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-877-FNA-GAS1 (1-877-362-4271)•www.dewaltpw.com

English

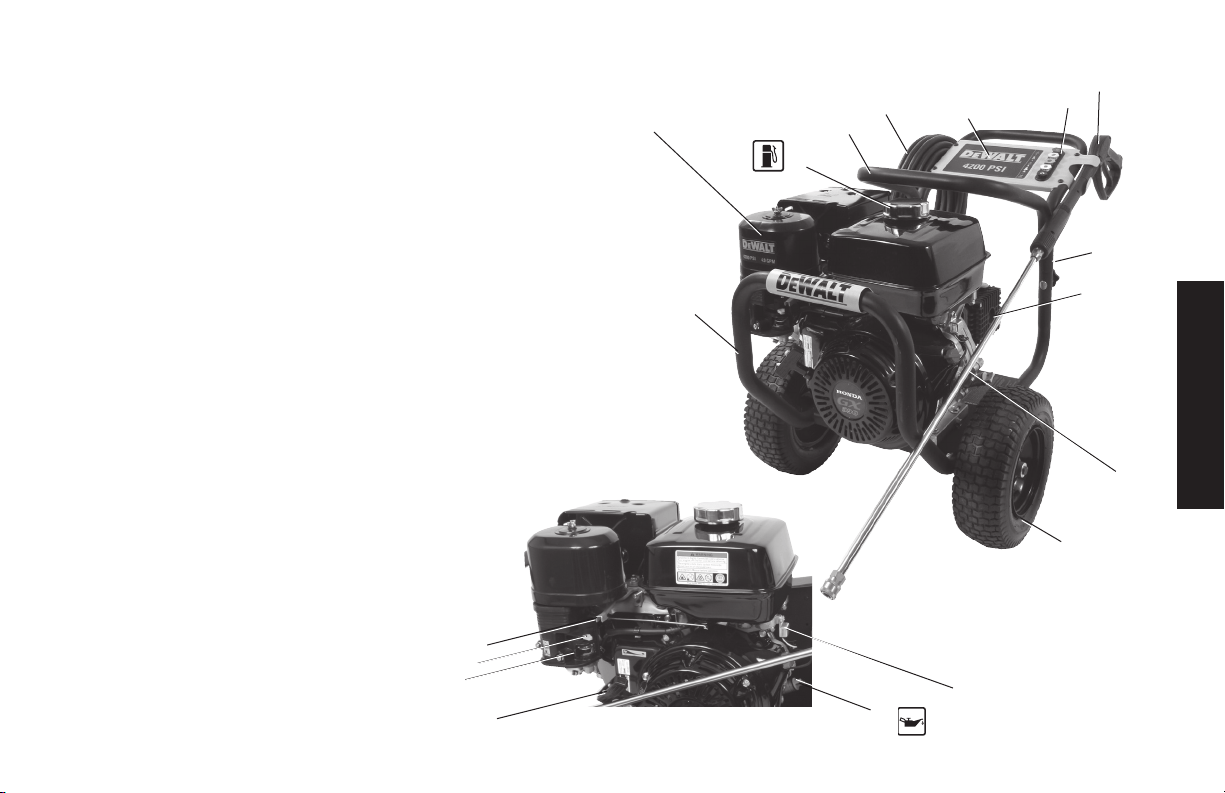

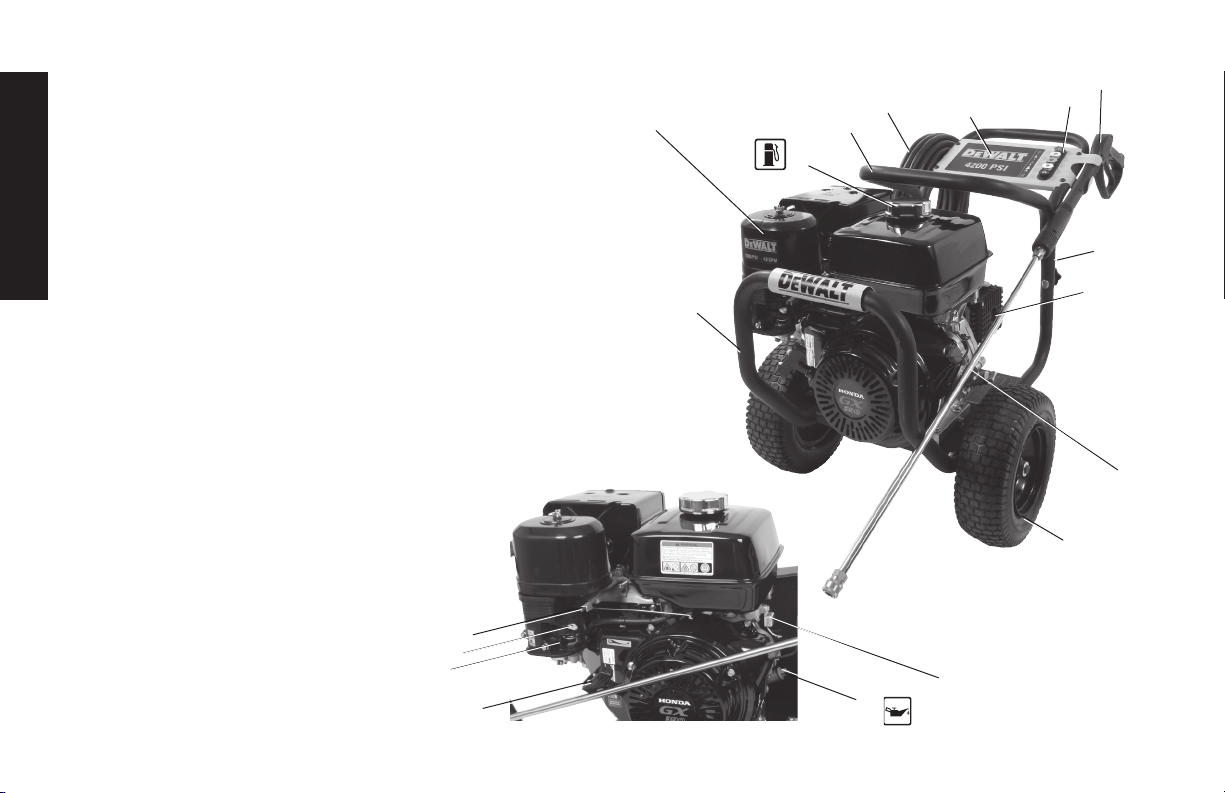

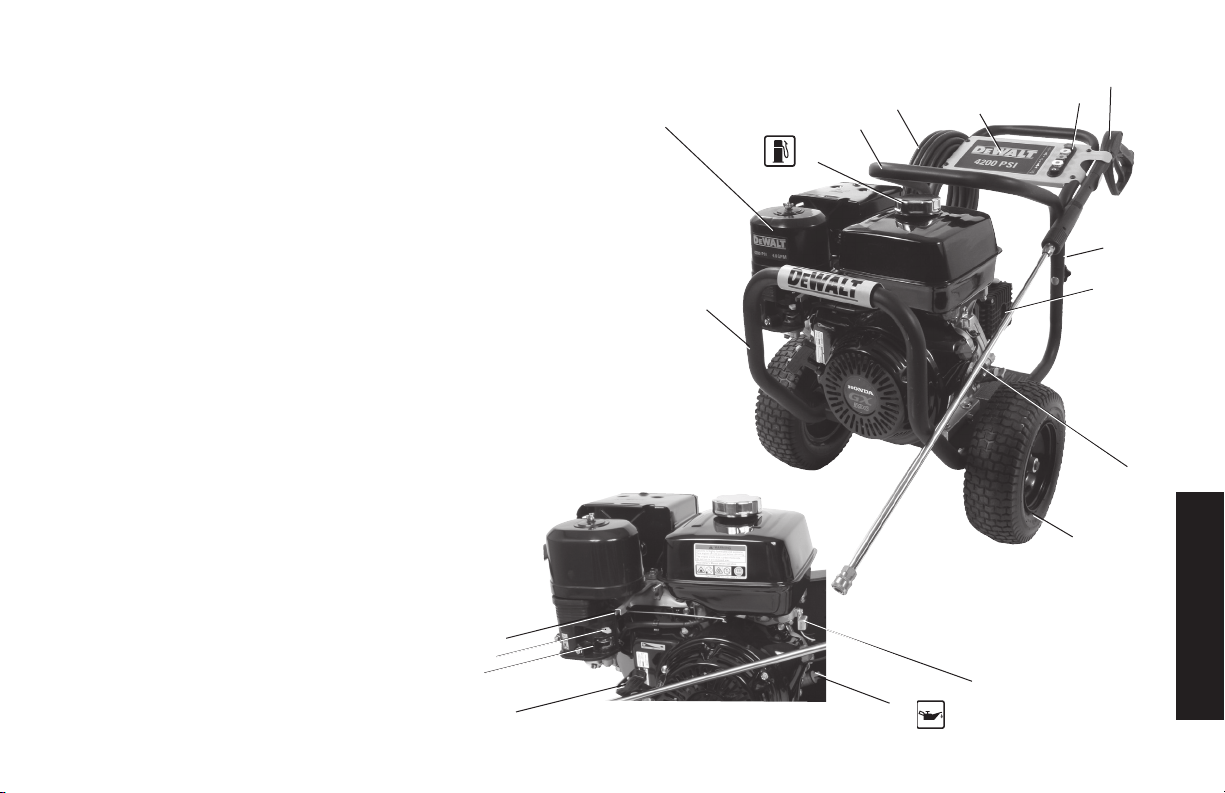

A. Panel assembly

B. Nozzle holder

C. Professional Spray gun

D. Wheel

E. Quick-connect

spray wand

F. Frame

G. Engine dipstick/oil plug

H. Engine switch

I. Starter grip

J. Engine

K. Throttle control lever

L. Choke control

M. Fuel valve lever

N. Gas cap

O. Handle assembly

P. High-pressure hose

Q. High-pressure pump

R. Top handle

DXPW60605 PRESSURE WASHER

Engine

Refer to the engine instruction manual for location and

operation of other engine controls.

Pump

For best results, pump oil designed specifically for

pressure washers is recommended, as these contain a

rust inhibitor and an anti-foaming agent. If this oil is not

available, an SAE 30W non-detergent oil may be used.

FIG. 1

English

Denitions: Safety Guidelines

The definitions below describe the level of severity for each

signal word. Please read the manual and pay attention to these

symbols.

DANGER: Indicates an imminently hazardous situation which,

if not avoided, will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which,

if not avoided, could result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which,

if not avoided, may result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS

(1-877-362-4271)

Specications

MODEL WEIGHT HEIGHT WIDTH LENGTH PSI** GPM** ENGINE

DXPW60605140 lbs

(63.5 kg)

28"

(71.1 cm)

24"

(60.7 cm)

38"

(96.5 cm)

4200

(29,958 kPa)

4.0

(15.4 L/min)

HONDA GX390***

389 cc OHV

** PSI and GPM ratings determined in accordance with the Pressure Washers Manufacturers Association (PWMA)

standard PW101.

*** HONDA™ is a registered trademarks of the HONDA MOTOR CO., LTD used under license from AMERICAN HONDA MOTOR CO. INC.

Important Safety Instructions

DANGER: Carbon Monoxide. Using an engine indoors can kill

you in minutes. Engine exhaust contains high levels of carbon

monoxide (CO), a poisonous gas you cannot see or smell. You

may be breathing CO even if you do not smell engine exhaust.

WARNING: This product and its exhaust contain chemicals

known to the State of California to cause cancer, and birth

defects and other reproductive harm.

 NEVER use an engine inside homes, garages, crawlspaces or

other partly enclosed areas. Deadly levels of carbon monoxide can

build up in these areas. Using a fan or opening windows and doors

does NOT supply enough fresh air.

 ONLY use outdoors and far away from open windows, doors and

vents. These openings can pull in engine exhaust.



home. ALWAYS use a battery-powered or battery backup CO

alarm in your house. Read and follow all directions for CO

alarm before using. If you feel sick, dizzy or weak at anytime,

move to fresh air immediately. See a doctor. You could have

carbon monoxide poisoning.

English

WARNING: Do not operate this unit until you read this instruction

manual and the engine instruction manual for safety, operation and

maintenance instructions.

WARNING: When using this product basic precautions should

always be followed, including the following:

1. Read all instructions before using the product.

2. To reduce the risk of injury, close supervision is necessary when a

product is used near children.

3. Know how to stop the product and bleed pressures quickly. Be

thoroughly familiar with the controls.

4. Stay alert–watch what you are doing.

5. Do not operate the product when fatigued or under the influence of

alcohol or drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable support. Keep good

footing and balance at all times.

8. Follow the maintenance instructions speciﬁed in the manual.

DANGER: RISK OF INJECTION OR SEVERE INJURY. KEEP

CLEAR OF NOZZLE. DO NOT DIRECT DISCHARGE STREAM

AT PERSONS. THIS PRODUCT IS TO BE USED ONLY BY

TRAINED OPERATORS.

WARNING: This product may not be equipped with a spark-

arresting muffler. If the product is not equipped and will be used

around flam ma ble ma teri als or on land covered with materials such

as agricultural crops, forest, brush, grass or other similar items,

then an ap proved spark arrester must be installed and is legally

required in the state of California. It is a violation of California statutes

section 130050 and/or sec tions 4442 and 4443 of the California

Public Re sourc es Code, unless the engine is equipped with a spark

arrester, as defined in section 4442, and maintained in ef fec tive

work ing order. Spark arresters are also required on some U.S. For est

Service land and may also be legally required under other statutes and

or di nanc es.

WARNING: This product and its exhaust contain chemicals

known to the State of California to cause cancer, and birth

defects or other reproductive harm. In addition, some cleaning

products and dust contain chemicals known to the State

of California to cause cancer, and birth defects or other

reproductive harm. Wash hands after handling.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

•Spilledgasolineandit’s

vapors can be come ignited

from cigarette sparks,

electrical arcing, exhaust

gas es and hot engine

components such as

the muffler.

•Shutoffengineandallow

it to cool before adding fuel

to the tank.

•Usecareinfillingtankto

avoid spill ing fuel. Move

pressure wash er away

from fueling area before

start ing en gine.

•Heatwillexpandfuelinthe

tank which could result in

spillage and pos si ble fire

explosion.

•Keepmaximumfuellevel

1/2" (12.7 mm) be low

bottom of filler neck

to allow for expansion.

English

•Operatingthepressure

washer in an ex plo sive

en viron ment could

re sult in a fire.

•Operateandfuelequipment

in well-ven ti lat ed areas free

fromobstructions.Equip

areas with fire extinguisher

suit able for gas o line fires.

•Materialsplacedagainstor

near the pressure washer

can in ter fere with its proper

ventilation fea tures caus ing

overheating and possible

ig ni tion of the materials.

•Neveroperatepressure

wash er in an area containing

dry brush or weeds.

•Mufflerexhaustheatcan

damage paint ed sur fac es,

melt any material sen si tive

to heat (such as siding,

plas tic, rub ber, vinyl or the

pressure hose, itself), and

dam age live plants.

•Alwayskeeppressure

washer a min i mum of 4'

(1.2m) away from sur fac es

(such as houses, au to mo-

biles or live plants) that could

be damaged from muffler

exhaust heat.

•Improperly stored fuel could

lead to acciden tal ignition.

Fuel im prop er ly secured

could get into the hands of

childrenorotherunqualified

persons.

•StorefuelinanOSHA

approved con tain er, in a

se cure location away from

work area.

•Useofacids,toxicor

cor ro sive chemicals,

poisons, in sec ti cides, or any

kind of flam ma ble solvent

with this product could

re sult in se ri ous injury or

death.

•Donotsprayflammable

liquids.

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

•Breathingexhaustfumes

will cause se ri ous injury

or death! En gine exhaust

con tains carbon mon ox ide,

an odorless and deadly gas.

•Operatepressurewasherin

a well-ventilated area. Avoid

en closed areas such as

ga rag es, base ments, etc.

•Neveroperateunitinornear

a lo ca tion occupied by

humans or animals.

•Somecleaningfluids

con tain sub stanc es which

could cause injury to skin,

eyes or lungs.

•Useonlycleaningfluids

spe cif i cal ly rec om mend ed

for high-pressure washers.

Fol low manufacturers

recommendations. Do not

use chlorine bleach or any

other corrosive compound.

English

•Donotallowhosetocontact

muf fler.

•Neverattachorremove

wand or hose fittings while

sys tem is pres sur ized.

•Whenusingreplacement

lances or guns with this

pressure washer, DO NOT

use a lance and/or lance/

gun combination that

is shorter in length than

what was provided with

this pressure washer as

measured from the nozzle

end of the lance to the gun

trigger.

•Injuriescanresultifsystem

pressure is not reduced

before attempting

maintenance or

disassembly.

•Torelievesystempressure,

shut off engine, turn off

water sup ply and pull gun

trigger until water stops

flowing.

•Use only accessories rated

equaltoorhigherthan

the rating of the pressure

washer.

DANGER: RISK OF FLUID INJECTION AND LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

•Yourpressurewasher

operates at fluid pressures

and velocities high enough

to penetrate human and

animal flesh, which could

result in amputation or

other serious injury. Leaks

caused by loose fittings or

worn or damaged hoses

can result in injection

injuries. DO NOT TREAT

FLUID INJECTION AS

A SIMPLE CUT! See a

physician immediately!

•Inspectthehigh-pressure

hose regularly. Replace

the hose immediately if it is

damaged, worn, has melted

from contacting the engine,

or shows any signs of

cracks, bubbles, pinholes, or

other leakage. Never grasp a

high-pressure hose that

is leaking or damaged.

•Nevertouch,graspor

attempt to cover a pinhole

or similar water leak on the

high-pressure hose. The

stream of water IS under

high pressure and WILL

penetrate skin.

•Neverplacehandsinfront

of noz zle.

•Directsprayawayfromself

and others.

•Makesurehoseandfittings

are tight ened and in good

condition. Never hold onto

the hose or fittings during

op er a tion.

English

DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

•High-velocityfluidspray

can cause objects to break,

propelling particles at high

speed.

•AlwayswearANSI-approved

Z87.1 safety glasses. Wear

protective clothing to protect

against accidental spraying.

•Neverpointwandator

spray people or animals.

•Lightorunsecuredobjects

can become hazardous

projectiles.

•Alwayssecuretriggerlock

when wand is not in service

to prevent accidental

operation.

•Neverpermanentlysecure

trigger in pull-back (open)

position.

DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

•Unsafeoperationofyour

pressure wash er could lead

to se ri ous in ju ry or death to

you or others.

•Donotusechlorine

bleach or any other

corrosive compound.

•Becomefamiliarwiththe

op er a tion and con trols of

the pressure washer.

•Keepoperatingareaclear

of all persons, pets and

obstacles.

•Donotoperatetheproduct

when fatigued or under the

influence of alcohol or drugs.

Stay alert at all times.

•Neverdefeatthesafety

fea tures of this prod uct.

•Donotoperatemachine

with missing, broken or

un au tho rized parts.

•Neverleavewand

unattended while unit

is running.

English

•Ifproperstartingprocedure

is not followed, engine can

kickback causing serious

hand and arm injury.

•Ifenginedoesnotstartafter

twopulls,squeezetrigger

of gun to relieve pump

pressure. Pull starter cord

slowly until resistance is felt.

Then pull cord rapidly to

avoid kickback and prevent

hand or arm injury.

•Thespraygun/wandis

a powerful clean ing tool

that could look like a toy

to a child.

•Keepchildrenawayfromthe

pressure washer at all times.

•Reactiveforceofspray

will cause gun/wand to

kickback, and could cause

the op er a tor to slip or fall

or misdirect the spray.

Im prop er control of gun/

wand can re sult in

in ju ries to self and

others.

•Donotoverreachorstand

on an unstable support.

•Donotusepressurewasher

while standing on a ladder.

•Gripgun/wandfirmlywith

both hands. Expect the

gun to kickback when

triggered.

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE

WHEN TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Fueloroilcanleakorspill

and could result in fire or

breathing hazard. Se ri ous

in ju ry or death can re sult.

Fuel or oil leaks will dam age

carpet, paint or oth er

surfaces in ve hi cles

or trailers.

•Oilcouldfillthecylinderand

damage the engine if the unit

is not stored or transported

in an upright position.

•Ifpressurewasheris

equippedwithafuelshut-

off valve, turn the valve to

the OFF position before

transporting to avoid fuel

leaks. If pres sure wash er is

notequippedwithafuelshut-

off valve, drain the fuel from

tank before trans port ing. Only

trans port fuel in an OSHA-

approved container.

Al ways place pressure

washer on a protective mat

when transporting to protect

against dam age to vehicle

from leaks.

Always transport and store

unit in an upright position.

Re move pres sure washer

from vehicle immediately

upon arrival at your

destination.

English

WARNING: RISK OF BURSTING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Over inflation of tires could

result in serious injury and

property damage.

•Useatirepressuregauge

to check the tires pressure

before each use and while

inflating tires; see the tire

sidewall for the correct tire

pressure.

NOTE: Air tanks,

compressors and similar

equipmentusedtoinflate

tires can fill small tires similar

to these very rapidly. Adjust

pressure regulator on air

supply to no more than the

rating of the tire pressure.

Add air in small increments

andfrequentlyusethe

tire gauge to prevent over

inflation.

•High-velocityfluidspray

directed at pneumatic tire

sidewalls (such as found

on automobiles, trailers and

the like) could damage the

sidewall resulting in serious

injury.

•Onpressurewashersrated

above 1600 psi (11032kPa)

use the widest fan spray

(40º nozzle) and keep the

spray a minimum of 8"

(20 cm) from the pneumatic

tire sidewall. Do not aim

spray directly at the joint

between the tire and rim.

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

•Contactwithhotsurfaces,

such as engines exhaust

com po nents, could result in

se ri ous burn.

•Duringoperation,touch

only the control surfaces

of the pres sure washer.

Keep children away from

the pres sure washer at all

times. They may not be able

to recognize the haz ards of

this product.

English

WARNING: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

•Useofacids,toxicor

corrosive chemicals,

poisons, in sec ti cides, or any

kind of flam ma ble solvent

with this product could re sult

in se ri ous injury or death.

•Donotsprayacids,gasoline,

ker o sene, or any other

flammable materials with this

product. Use only household

de ter gents, cleaners and

degreasers recommended

for use with pres sure

washers.

•Wearprotectiveclothing

to protect eyes and skin

from con tact with sprayed

materials.

WARNING: RISK OF

ELEC TRI CAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

•Spraydirectedatelectri-

cal outlets or switch es, or

ob jects con nect ed to an

elec tri cal circuit, could re sult

in a fatal electrical shock.

•Unpluganyelectrically

op er at ed product before

attempting to clean it. Direct

spray away from electric

out lets and switches.

WARNING: RISK OF

INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

•Seriousinjurycanresult

from attempting to lift too

heavy an object.

•Thepressurewasheristoo

heavy to be lifted by one

person. Obtain assistance

from others before lifting.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

INSTALLATION

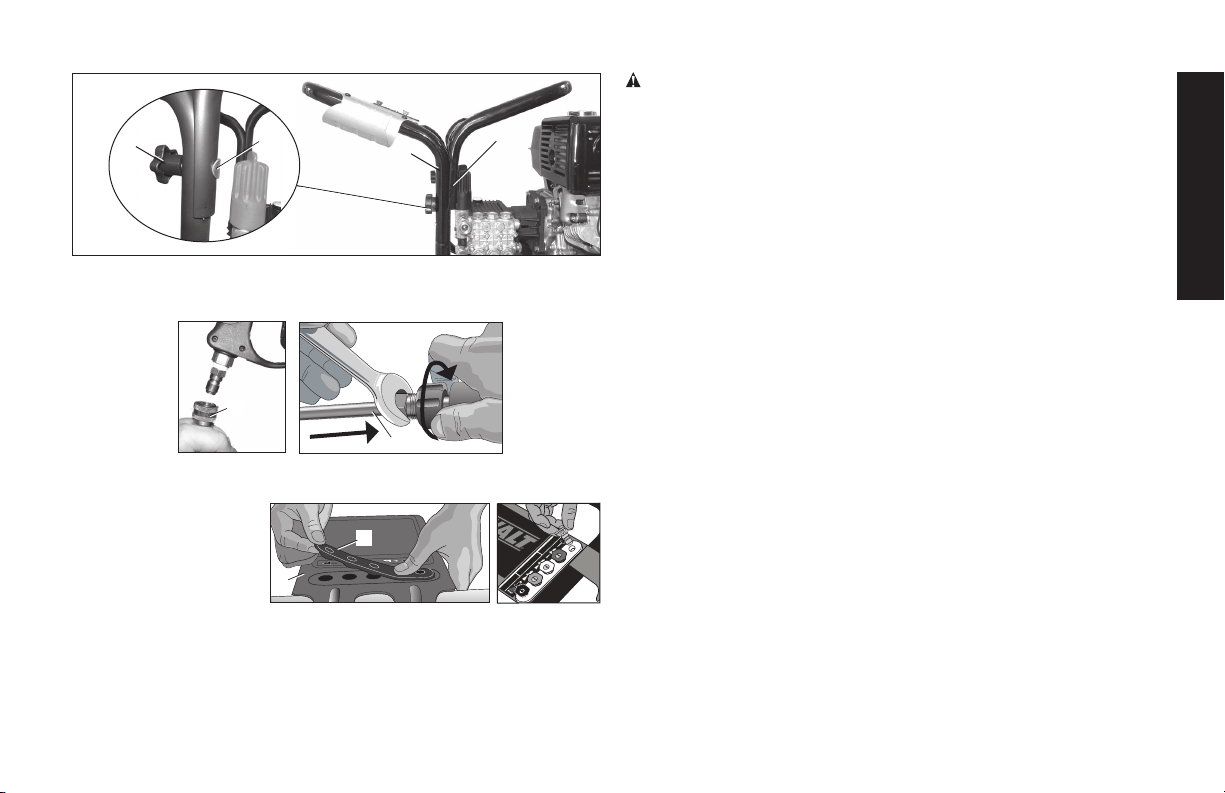

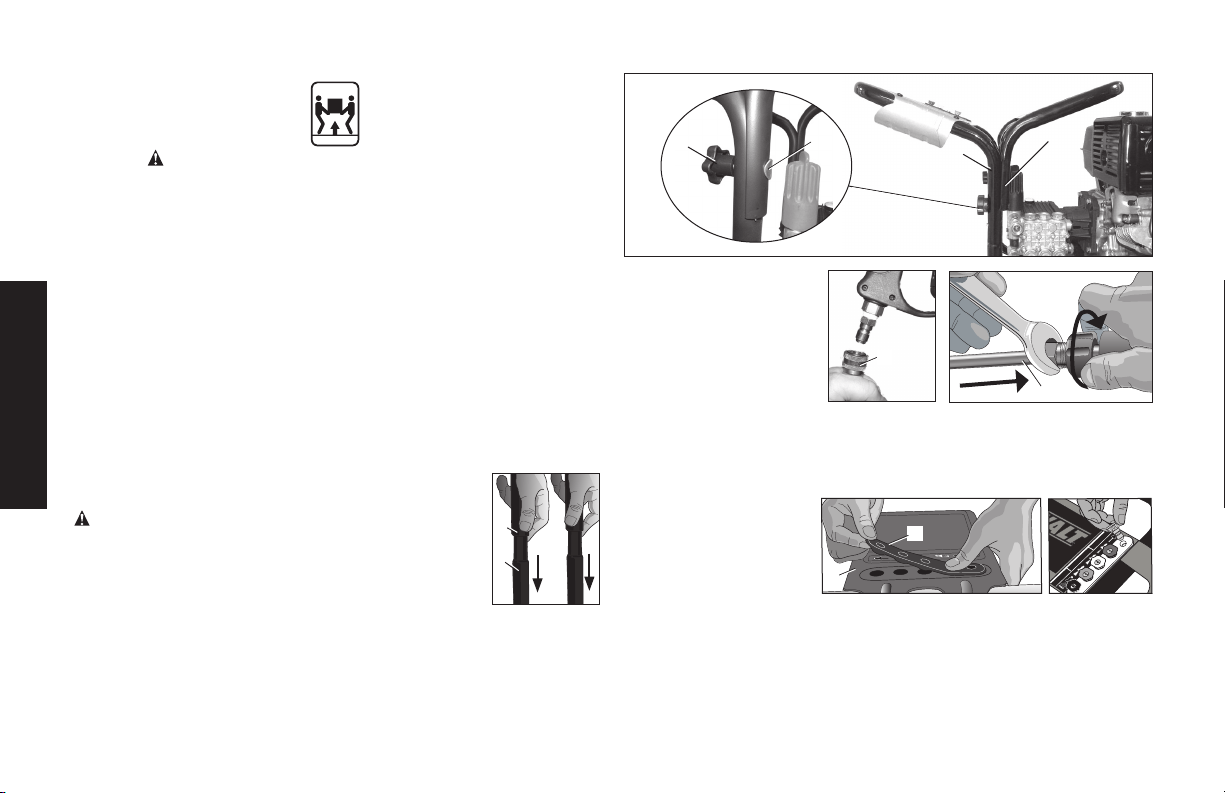

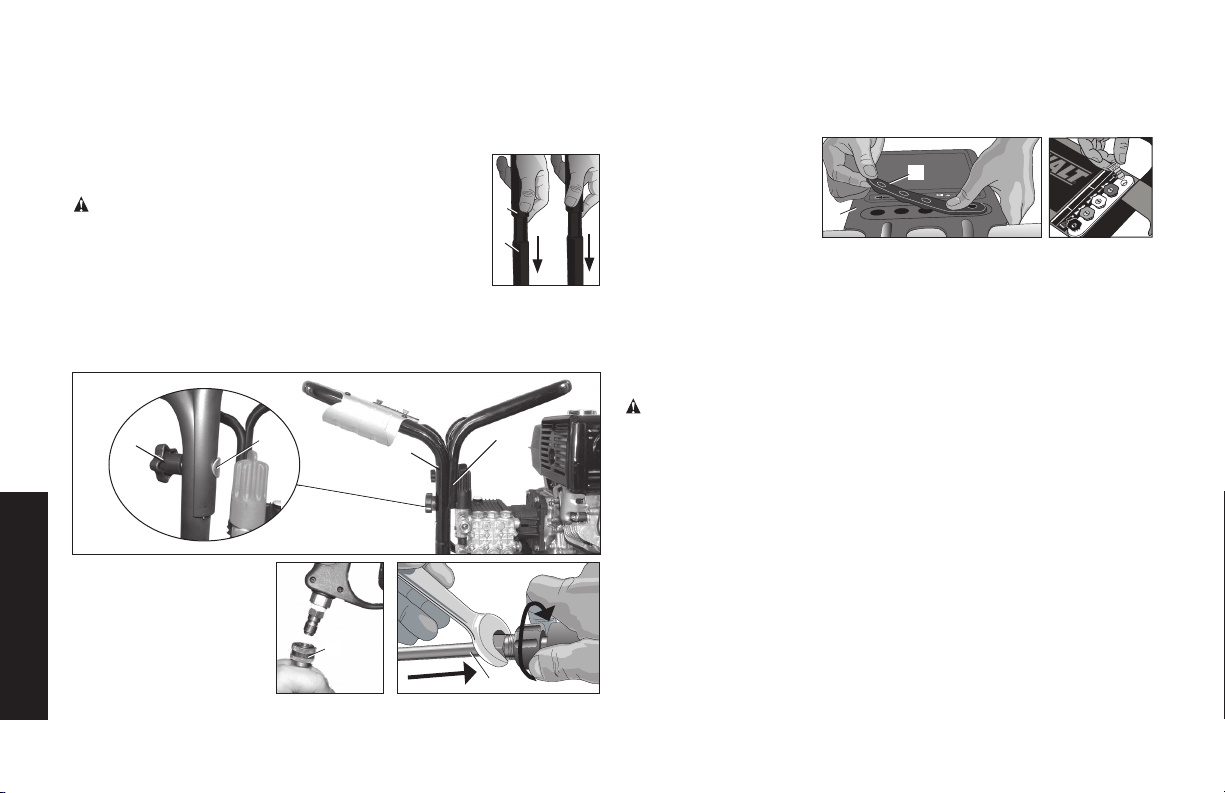

Pressure Washer Assembly (Fig. 1)

1. Slide the handle assembly (O) onto the frame (F).

CAUTION: Risk of personal injury. Avoid placing

hands between handle and frame when assembling

to prevent pinching.

2. Align holes in the top handle (R) with the

mounting holes in the handle assembly (O).

3. Insert saddle bolts (DD) through aligned holes

and secure top handle to handle assembly with

knobs (EE). Tighten until snug.

English

WARNING: Risk of bursting.

Use a tire pressure gauge to check the

tires pressure before each use and while inflating tires; see the tire sidewall

for the correct tire pressure.

NOTE:Airtanks,compressorsandsimilarequipmentusedtoinflate

tires can fill small tires similar to these very rapidly. Adjust pressure

regulator on air supply to no more than the rating of the tire pressure.

Addairinsmallincrementsandfrequentlyusethe tire gauge to

prevent over inflation.

OPERATION

Pressure Adjustments

The pressure setting is preset at the factory to achieve op ti mum pres-

sure and cleaning. To lower the pres sure, follow these instructions.

1. Back away from the sur face to be cleaned. The further away you

are, the less the pressure will be on the surface to be cleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a less

powerful stream of water and a wider spray pattern. Refer to

Spray Wand Nozzles.

NOTICE: DO NOT attempt to increase pump pressure. A higher

pressure setting than the factory set pressure may damage pump.

3. Reduce the speed of the gasoline engine (RPM). Slow the engine

down and the water pressure will go down with it.

Spray Wand Nozzles (Fig. 1)

The nozzles for the spray wand are stored in the nozzle holder (B) on the

panel assembly (A). Colors on the panel identify nozzle location and spray

pattern. Refer to the following chart to choose the correct nozzle for

the job to be performed.

4. Attach high-pressure hose (P) to spray gun. Make sure it is secure.

5. Connect wand (E) to spray gun. Make sure connection is secure.

6. Place the nozzle holder (B) onto the panel assembly (A) and push

each nozzle holder into place.

7. Remove the five

coloredquick-

connect nozzles from

the plastic bag and

insert them into

correct grommet on

the nozzle holder. Nozzles are color coded to match colored nozzles

on panel assembly. .

NOTE: The high-pressure pump was filled with oil at the factory.

Always check oil level before using (refer to Maintenance for more

information).

English

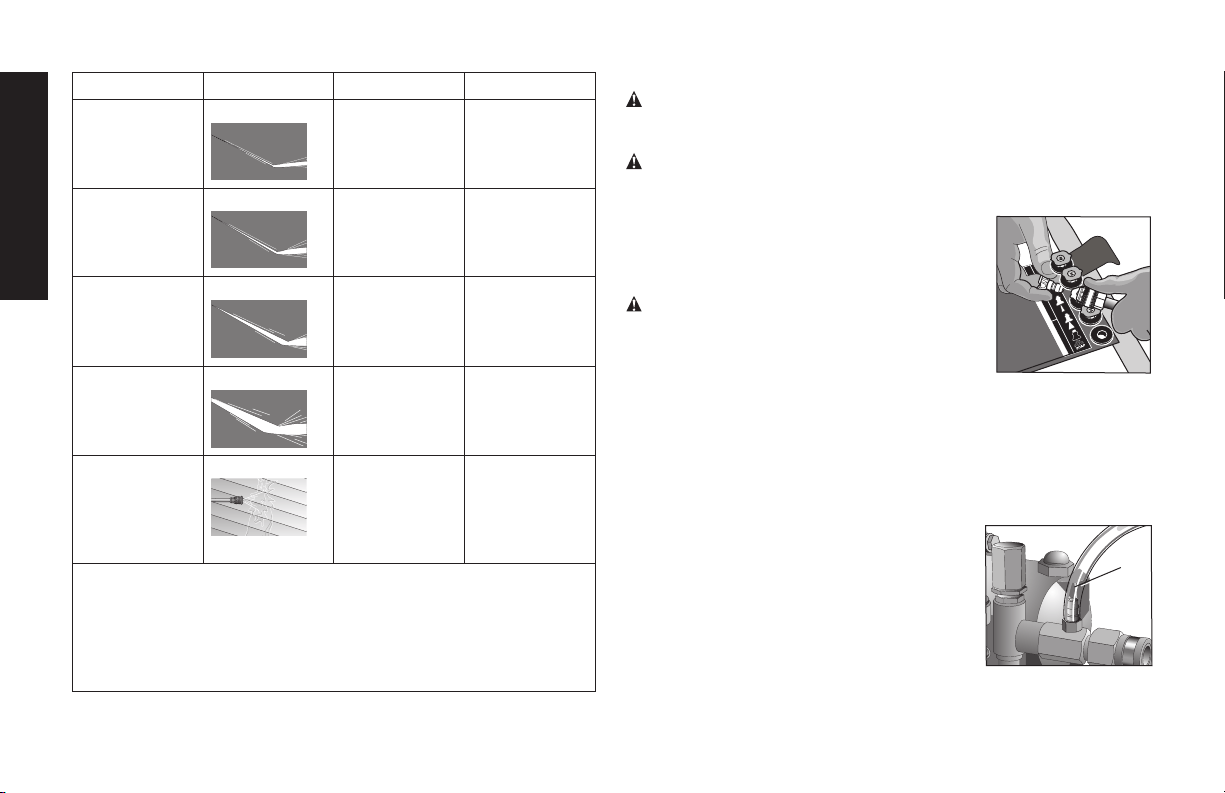

Nozzle Color Spray Pattern Uses Surfaces*

Red

0˚

powerful

pinpoint for very

intense cleaning

metal or

concrete;

DO NOT use on

wood

Yellow

15˚

intense cleaning

of small areas

metal, concrete

or wood

Green

intense cleaning

of larger areas

metal, concrete

or wood

White

covers wide

areas of

cleaning

metal, concrete,

wood or vinyl

Black

low pressure

applies cleaning

solutions

metal, concrete,

wood or vinyl

* NOTICE: The high-pressure spray from your pressure washer

is capable of causing damage to surfaces such as wood, glass,

automobile paint, auto striping and trim, delicate objects such

as flowers and shrubs. Before spraying, check the item to

be cleaned to assure yourself that it is strong enough to resist

damage from the force of spray.

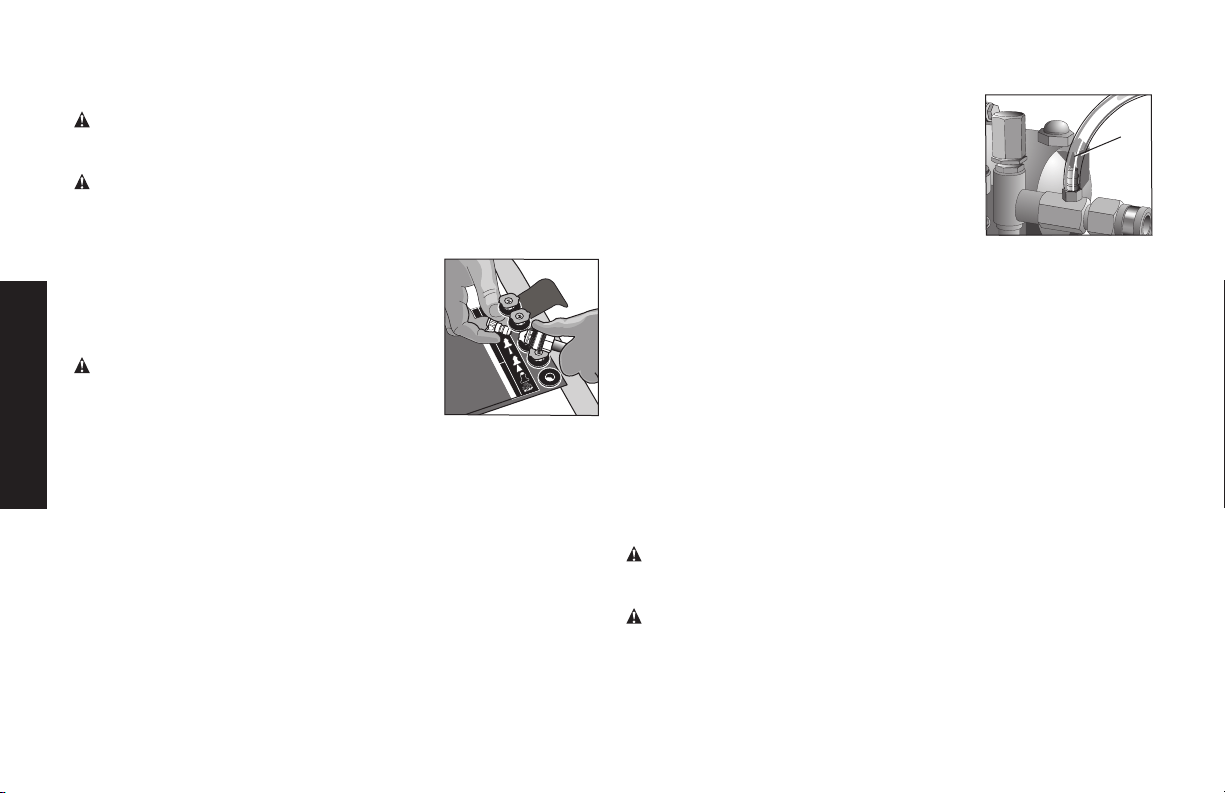

CHANGING NOZZLES ON SPRAY WAND

DANGER: Risk of fluid injection. Do not direct discharge stream

toward persons, unprotected skin, eyes or any pets or animals.

Serious injury will occur.

WARNING: Flying objects could cause risk of serious injury. DO

NOT attempt to change nozzles while pressure washer is running. Turn

engine off before changing nozzles.

1.Pullquick-connectcouplerbackandinsert

nozzle.

2.Releasequick-connectcouplerandtwist

nozzle to make sure it is secure in coupler.

WARNING: Flying object could cause risk

of serious injury. Ensure nozzle is completely

inserted in quick-connect socket and quick-

connect snap ring is fully engaged (forward)

before squeezing gun trigger.

Chemicals and Cleaning Solvents

Applying chemicals or cleaning solvents is a low-pressure operation.

NOTE: Use only soaps and chemicals designed for pressure washer

use. Do not use bleach.

TO APPLY CHEMICALS AND SOLVENTS

1. Press chemical hose (S) onto barbed fitting

located near high pressure hose connection

of pump as shown.

2. Place the other end of chemical hose with

filter on it into the container holding chemical/

cleaning solution.

NOTE: For every 10 gallons (38 liters) of water

pumped 1 gallon (3.8 liters) of chemical/

cleaning solution will be used.

English

3.Installlow-pressure(black)nozzleintoquickconnectfittingofspray

wand, refer to Spray Wand Nozzles.

NOTE: Chemicals and soaps

will not siphon if the black soap nozzle is not installed on the spray

wand.

4. After use of chemicals, place chemical hose into container of clean

water and draw clean water through chemical injection system to

rinse system thoroughly. If chemicals remain in the pump it could

be damaged. Pumps damaged due to chemicals will not be

covered under warranty.

Starting

WARNING: To reduce the risk of injury, read the pressure washer

instruction manual and the engine instruction manual before starting

pressure washer.

DANGER: Risk of fluid injection and laceration. When using the

high-pressure setting, DO NOT allow the high-pressure spray to come

in contact with unprotected skin, eyes, or with any pets or animals.

Serious injury will occur.



enough to penetrate human and animal flesh, which could result

in amputation or other serious injury. Leaks caused by loose

fittings or worn or damaged hoses can result in injection injuries.

DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a

physician immediately!

DANGER: Carbon Monoxide. Using an engine indoors can kill

you in minutes. Engine exhaust contains high levels of carbon

monoxide (CO), a poisonous gas you cannot see or smell. You

may be breathing CO even if you do not smell engine exhaust.



En gine exhaust con tains carbon mon ox ide, an odorless and

deadly gas.



en closed areas such as ga rag es, base ments, etc.



animals.

WARNING: Risk of fire, asphyxiation and burning. Never fill fuel tank

when engine is running or hot. Do not smoke when filling fuel tank.



bottom of filler neck to provide space for fuel expansion. Wipe

any fuel spillage from engine and equipment before starting

engine.

-

fler during or immediately after use of your pressure washer.

Damage to hoses from contact with hot engine surfaces will

NOT be covered by warranty.

NOTICE: Never pull water supply hose to move pres sure washer.

This could damage hose and/or pump inlet.

DO NOT use hot water, use cold water only.

 turn water supply off while pressure washer engine is

running or damage to pump will result.

DO NOT stop spraying water for more than

two minutes at a time. Pump operates in

bypass mode when spray gun trigger is not

pressed. When the temperature inside the pump

rises too high the thermal relief valve (T) will open

and release a gush of water in an effort to lower

the temperature inside the pump. The thermal

relief valve will then close. If pump is left in bypass mode for

more than two minutes internal components of the pump can

be damaged.

English

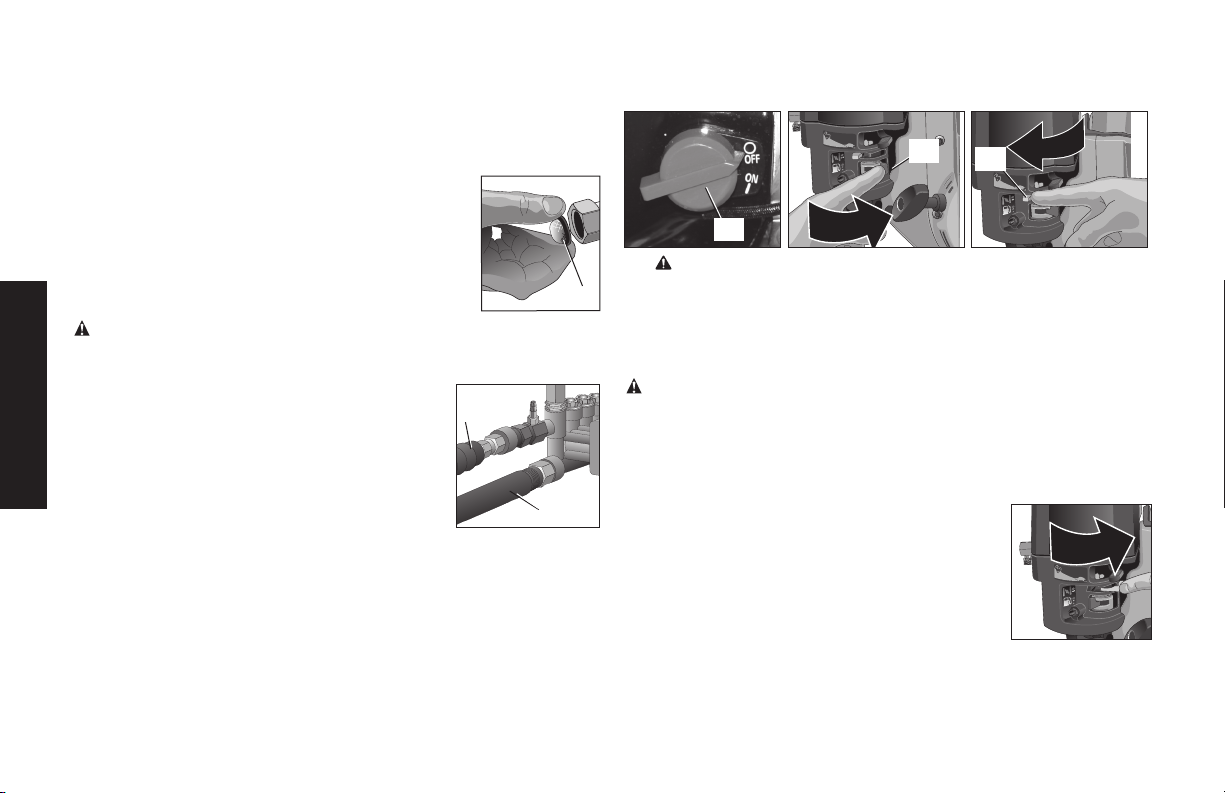

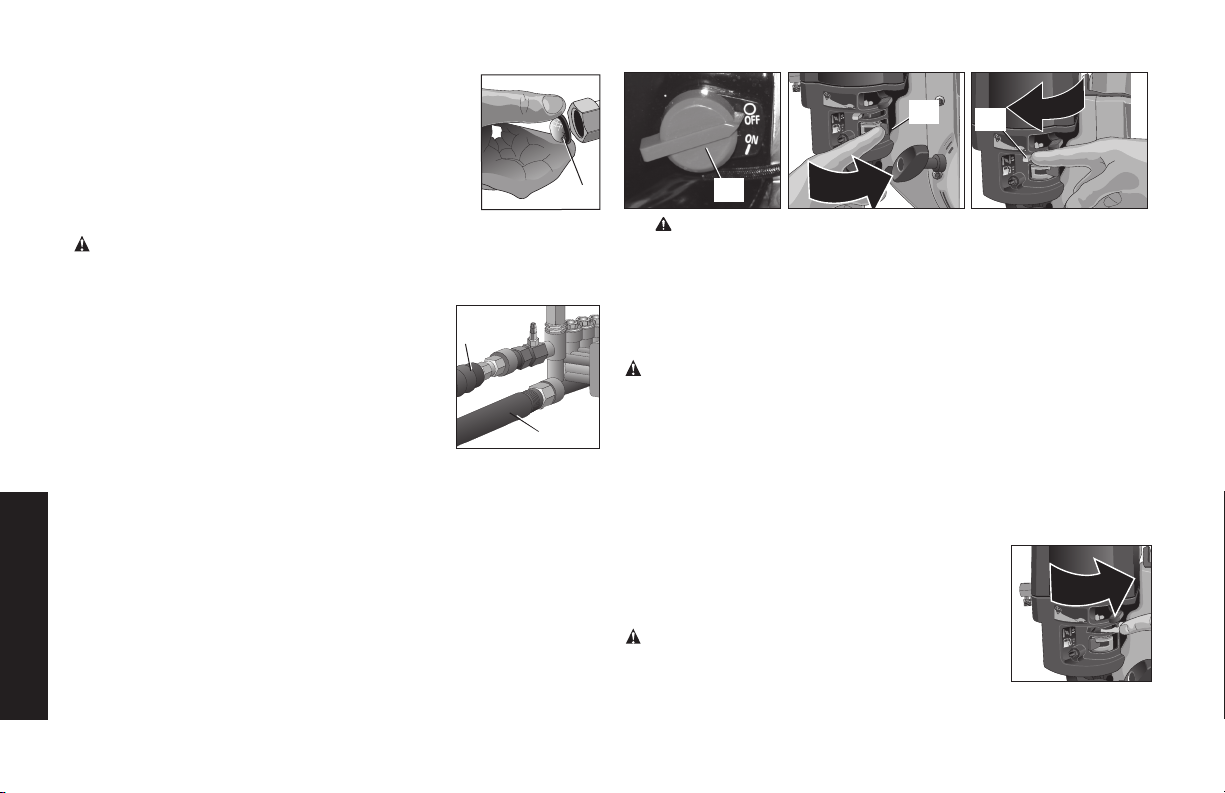

START-UP PROCEDURE

1.Inawell-ventilatedoutdoorarea,addfresh,high-quality,unleaded

gasoline with a pump octane rating of 86 or higher. Do not overfill.

Wipe up spilled fuel before starting the engine. Refer to engine

instruction manual for correct procedure.

2. Check engine oil level. Refer to the engine instruction manual for

correct procedure.

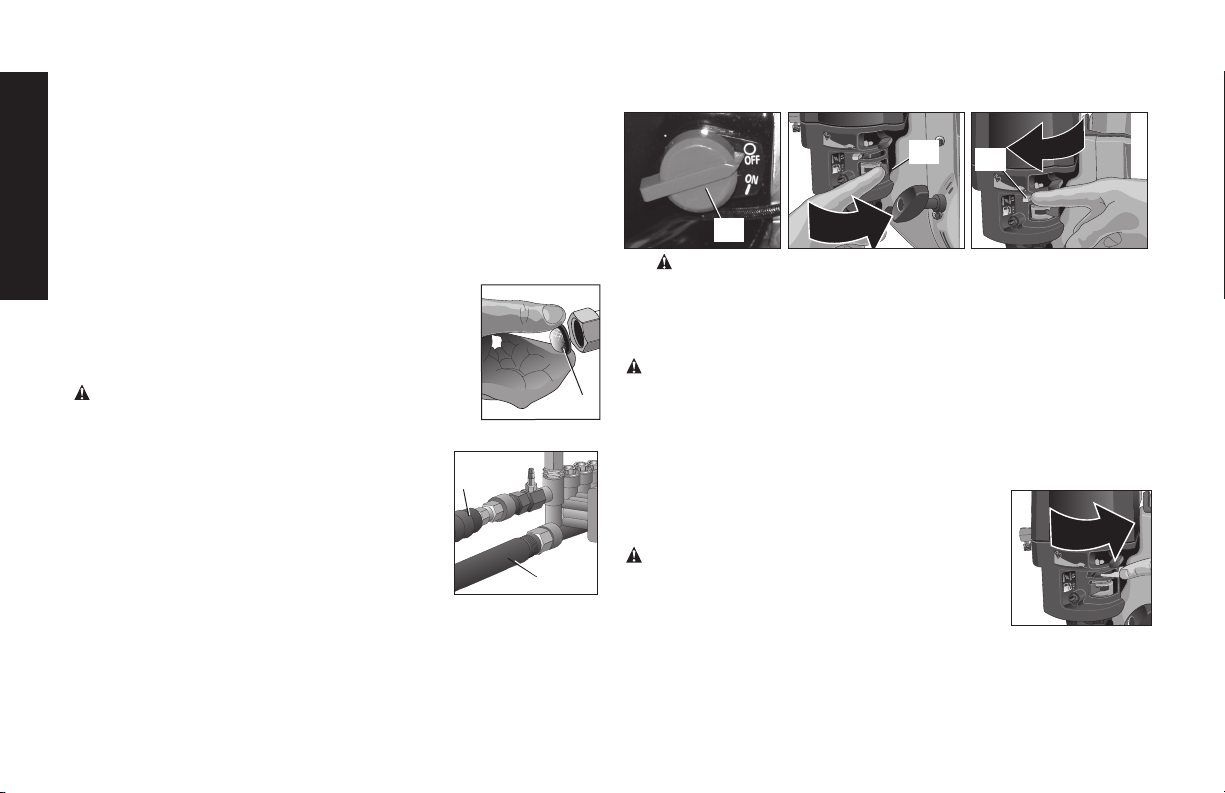

3. Connect the water hose to the water source. Turn the water source

on to remove all air from the hose. When a steady stream of water is

present, turn the water source off.

4. Verify the filter screen (U) is in water inlet of pump.

The cone side faces out.

5. Connect the cold water source (V) to pump inlet.

NOTE: Water source must provide a minimum of 5

gallons per minute at 20 psi (138 kPa).

WARNING: To reduce the possibility of

contamination always protect against backflow when

connected to a potable water system.

6. Connect high-pressure hose (P) to pump outlet.

7. If applying a chemical or cleaning solution,

refer to Chemicals and Cleaning Solvents.

8. Turn the water source on.

NOTICE: Risk of property damage. Failure to do

so could cause damage to the pump.

9. Remove all air from the pump and high pressure

hose by depressing trigger until a steady stream

of water is present.

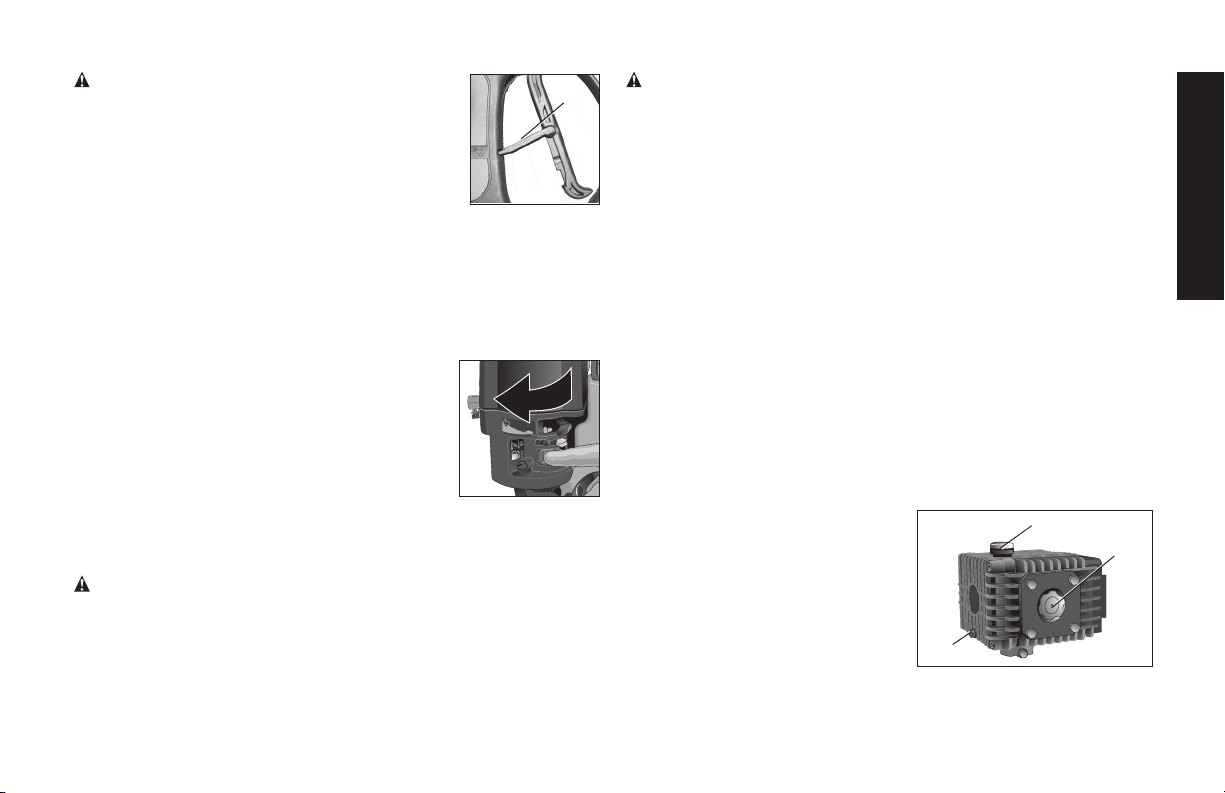

10. Turn the engine ON/OFF switch (H) to the ON position.

11. Place the fuel valve lever (M) in the ON postion.

12.

If the engine is cold, move the choke (K) to the CLOSED position

as shown.

13. WARNING: Risk of unsafe operation. Pull starter grip slowly

until resistance is felt. Then pull starter grip (I) rapidly to avoid

kickback and prevent hand or arm injury.

NOTE: Do not allow the starter grip to snap back. Return it gently by

hand.

WARNING: Risk of unsafe operation. If engine does not start after

two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter

cord slowly until resistance is felt. Then pull cord rapidly to avoid

kickback and prevent hand or arm injury.

NOTE: If the oil level in the engine is low, the engine will not start. If

the engine does not start, check the oil level and add oil as needed.

14. As the engine warms up, move the choke to

the OPEN position.

15. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand

on a stable surface and grip gun/wand firmly with

both hands. Expect the gun to kickback when

triggered.

16. Release trigger to stop water flow.

English

DANGER: Risk of injury from spray. Engage the

trigger lock (X) when gun is not in use to prevent

accidental spraying.

17. Adjust spray for the task being performed by

changingquickconnectnozzle.RefertoSpray

Wand Nozzles.

Shutting Down

1. If chemicals were applied, place the chemical hose into a container

of clean water and draw clean water through chemical injection

system to rinse system thoroughly.

NOTICE: Risk of property damage Failure to do so could cause

damage to the pump.

2. Place the engine ON/OFF switch (H) to the OFF Position.

3. Place the fuel valve lever (M) in the OFF

position.

NOTICE: Risk of property damage.  turn

water supply off while pressure washer engine is

running or damage to pump will result.

4. Turn water source off.

5. Pull trigger on spray gun to relieve any water

pressure in hose or spray gun.

6. Refer to Storage for proper storage procedures.

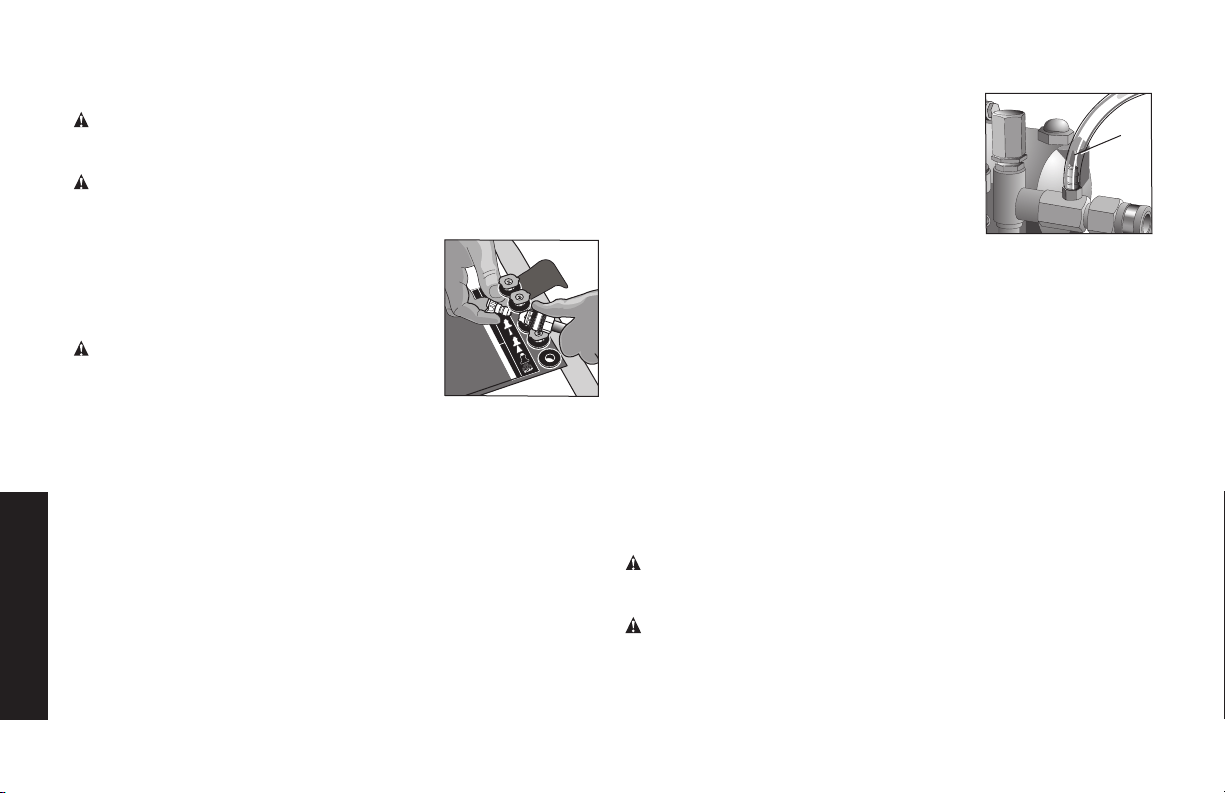

MAINTENANCE

WARNING: Risk of burning. When performing maintenance, you

may be exposed to hot surfaces, water pressure or moving parts that

can cause serious injury or death.

WARNING: Risk of fire. Always disconnect, spark plug wire, let

the engine cool and release all water pressure before performing any

maintenance or repair. The engine contains flammable fuel. Do not

smoke or work near open flames while performing maintenance.

To ensure efficient operation and longer life of your pressure washer,

a routine maintenance schedule should be prepared and followed.

If the pressure washer is used in unusual conditions, such as high

temperaturesordustyconditions,morefrequentmaintenancechecks

willberequired.

Engine

Consult the engine instruction manual for the man u fac tur er's

recommendations for any and all maintenance.

NOTE:Thepressurewasherframeisequippedwithanoildrain

hole to help make changing the engine oil easier.

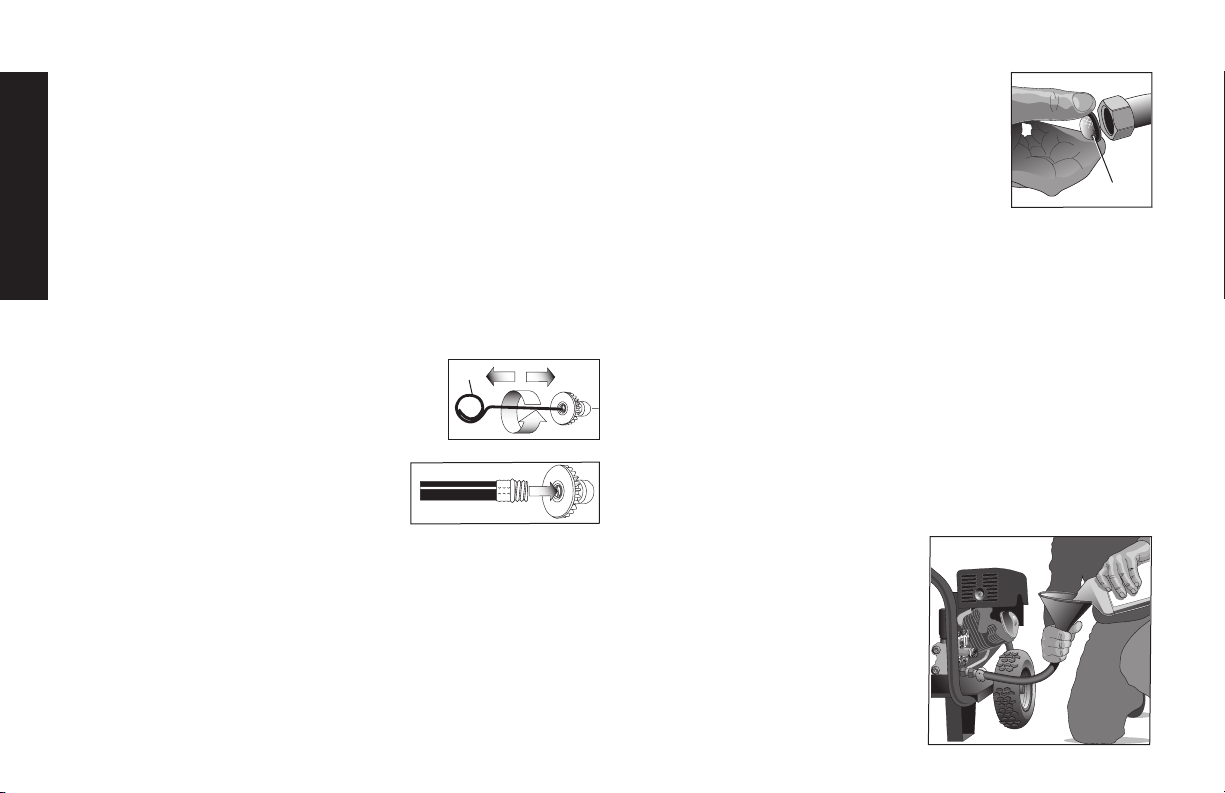

Pump

NOTE: The pump was filled with oil at the factory. Change pump oil

after the first 50 hours of operation and every 300 hours thereafter, or

every 3 months. If using a 30W non-detergent oil, change oil every

150 hours thereafter.

TO CHECK OIL

The oil level should come to the dot in

the middle of the sight glass (AA).

HOW TO CHANGE PUMP OIL

1. Loosen pump oil fill plug (BB).

2. Place a container under the oil

drain plug (CC).

3. Remove pump oil drain plug.

4. After oil is drained, replace oil

drain plug. Tighten securely.

English

5. Remove pump oil plug and fill with pump oil. An oil designed

specifically for pressure washers is recommended as these contain

a rust inhibitor and an anit-foaming agent. If this oil is not available,

an SAE 30W non-detergent oil may be used.

6. Replace pump oil plug and tighten securely.

Nozzle Cleaning

If the nozzle becomes clogged with foreign materials, such as dirt,

excessive pressure may develop. If the nozzle becomes partially

clogged or restricted, the pump pressure will pulsate. Clean the

nozzle immediately using the nozzle kit supplied and the following

instructions:

1. Shut off the pressure washer and turn off the water supply.

2. Pull trigger on gun handle to relieve any water pressure.

3. Disconnect the spray wand from the gun.

4. Remove the high-pressure nozzle from the

spray wand. Remove any obstructions with

the nozzle cleaning tool (Y) provided and

back flush with clean water.

5. Direct water supply into spray wand to

back flush loosened particles for 30

seconds.

6. Reassemble the nozzle to the wand.

7. Reconnect spray wand to gun then turn on water supply.

8. Start pressure washer and place spray wand into high pressure

setting to test.

To Clean the Water Inlet Filter

This filter screen (U) should be checked periodically and cleaned if

necessary.

1. Remove the filter screen (U) by grasping the

end and removing it from water inlet of pump.

2. Clean filter by flushing it with water on both

sides.

3. Reinsert filter into water inlet of pump. Cone

side faces out.

NOTE: Do not operate pressure washer without

ﬁlter properly installed.

STORAGE

Engine

Consult the engine instruction manual for the man u fac tur er's

recommendations for storage.

Pump

The manufacturer recommends using a pump protector/

winterizer when storing the unit for more than 30 days and/or

when freezing temperatures are expected. If a pump protector/

winterizer is not available, RV antifreeze can be used as outlined in the

following steps.

NOTE: Using a pump protector/ winterizer or RV antifreeze helps

to provide proper lubrication to the internal seals of the pump

regardless of temperature or environment.

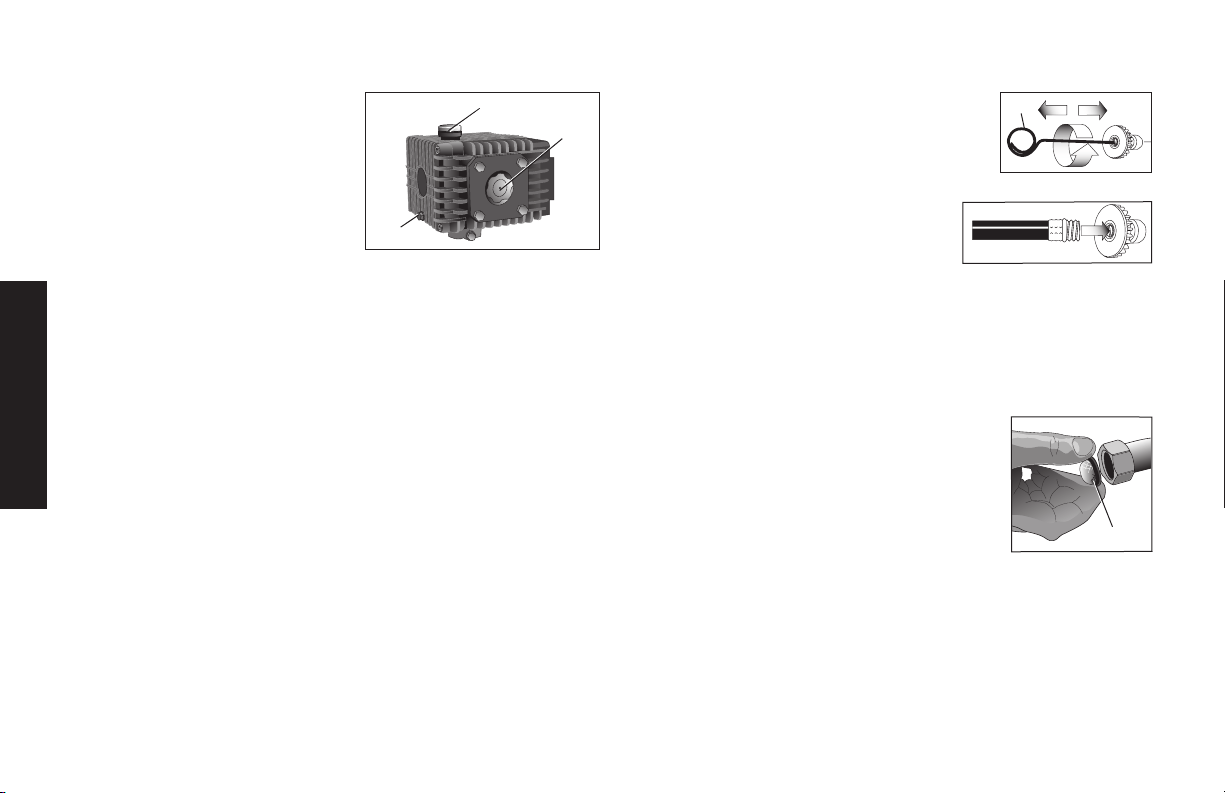

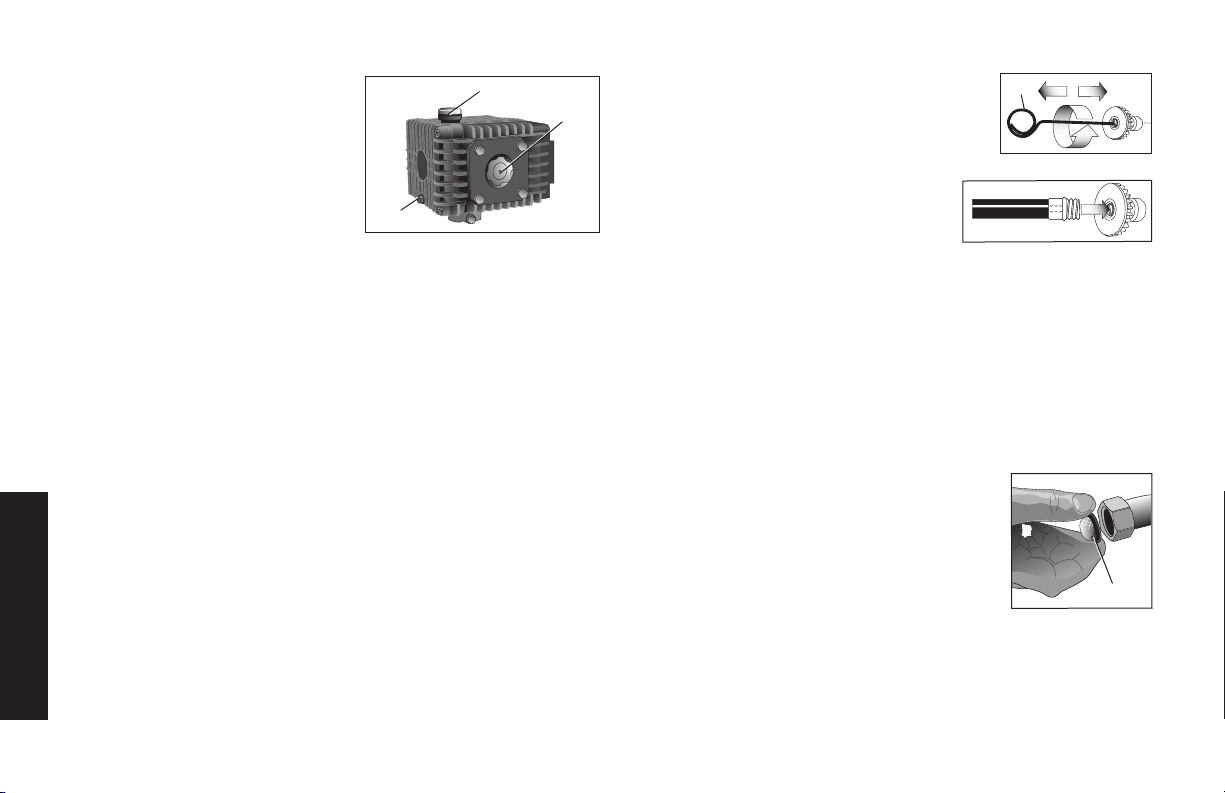

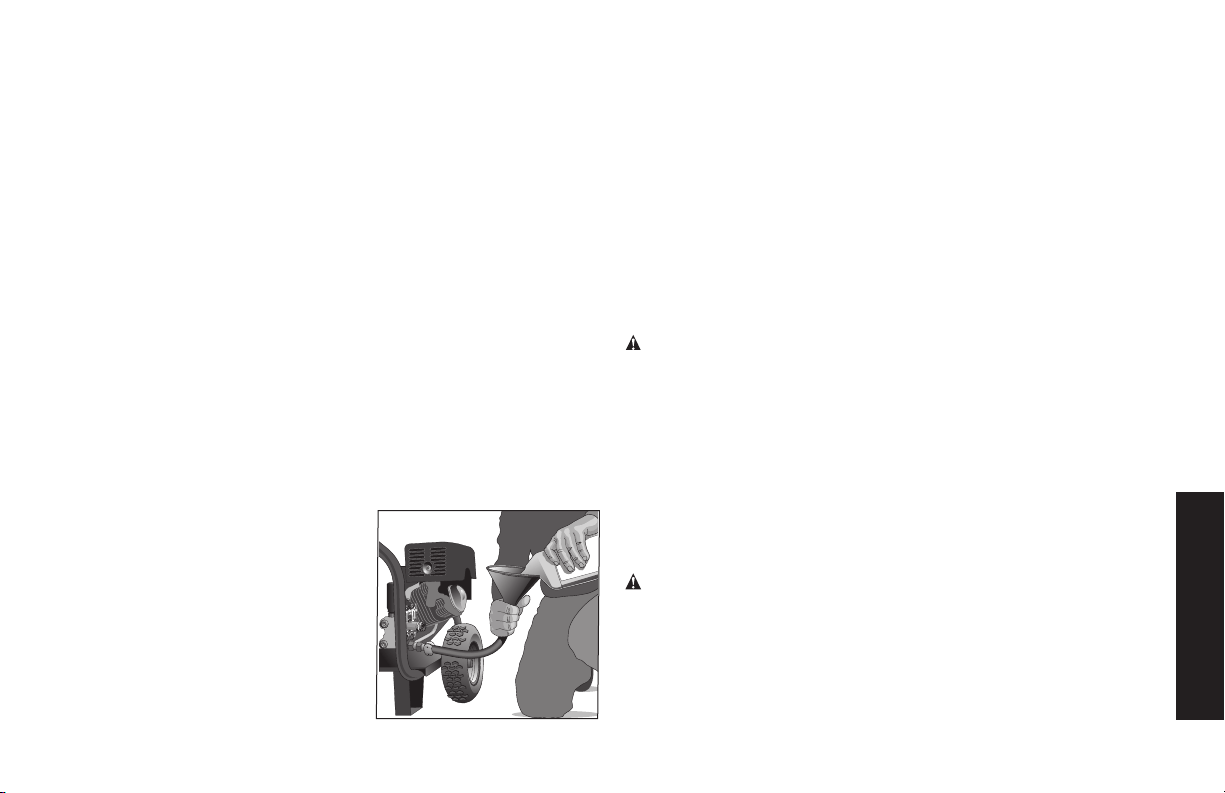

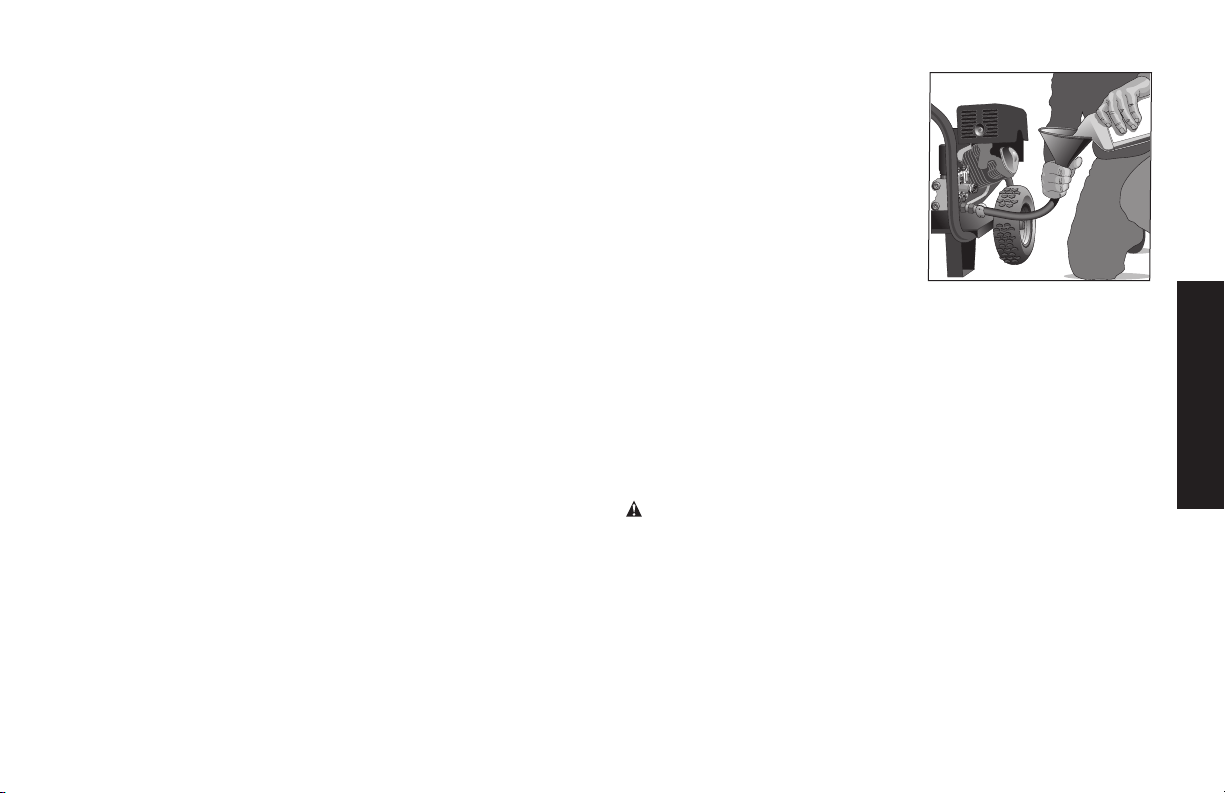

1. Obtain a funnel, 6 oz. (170 mL)

of RV antifreeze and 16–36" (40–

91cm) of garden hose with a male

hose connector attached to one

end.

NOTICE: Risk of property damage.



freeze is corrosive and can damage

pump.

English

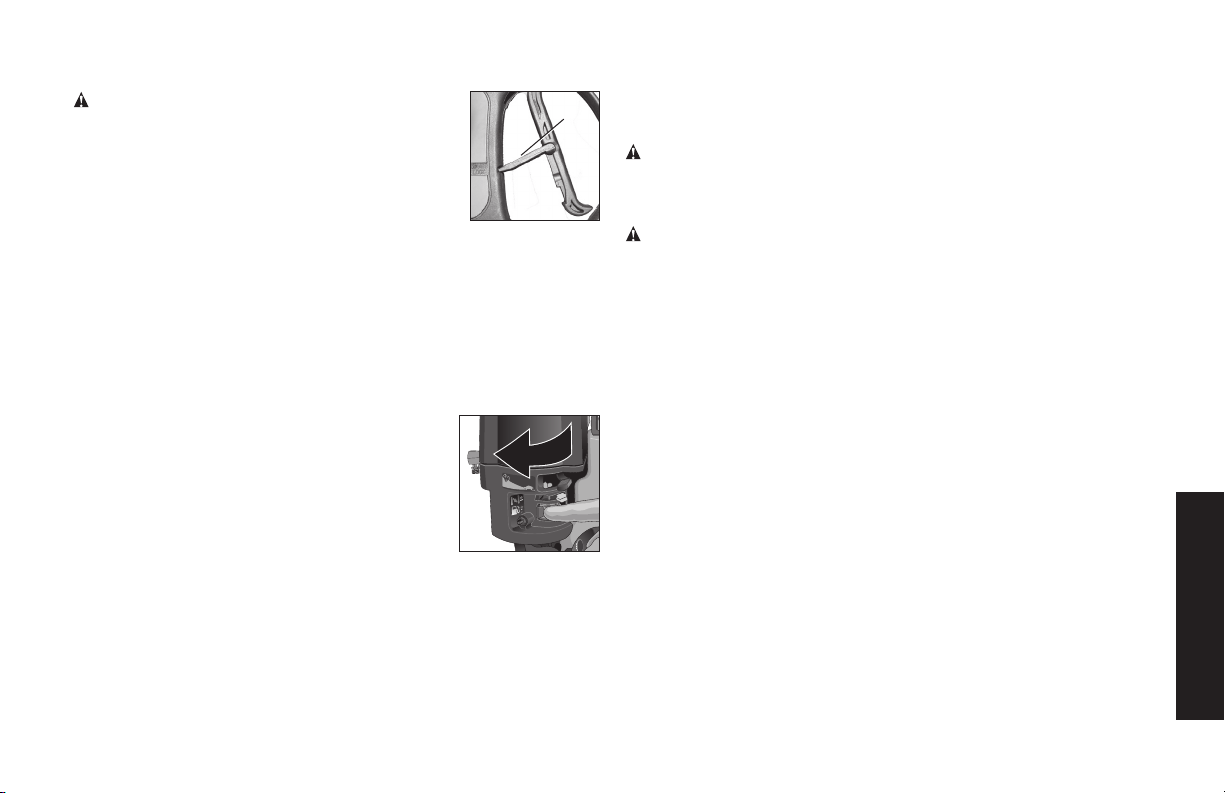

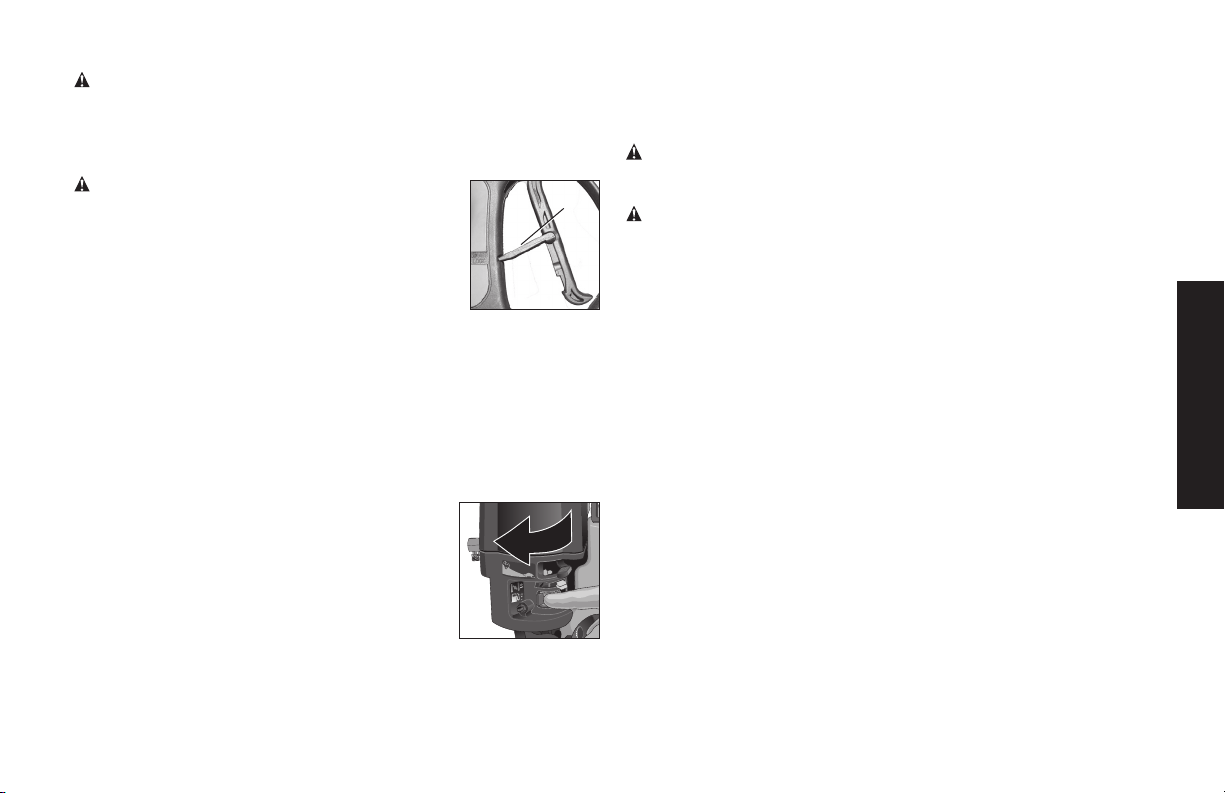

2. Disconnect spark plug wire.

3. Connect length of garden hose to water inlet of pump.

4. Add RV antifreeze to hose as shown.

5. Pull engine starter rope slowly several times until an ti freeze

comes out of high-pressure hose con nec tion of pump.

6. Remove garden hose from water inlet of pump.

7. Reconnect spark plug wire.

Pressure Washer

1. Drain all water from high-pressure hose, coil it and store it in

cradle of the pressure washer handle.

2. With nozzle pointed down and the spray gun and wand in a

verticalposition,squeezetriggertodrainallwaterfromspraygun

and wand. Store in gun holder.

3. Store chemical hose so it is protected from dam age.

CAUTION: Risk of personal injury. Avoid placing hands between

handle and frame when assembling to prevent pinching.

NOTICE: Risk of property damage. Always store and transport unit

in an upright position.

ACCESSORIES

Recommended accessories for use with your tool are available for

purchase from your local dealer or authorized service center. If you

need assistance in locating any accessory for your tool, please contact

the FNA Group at www.dewaltpw.com, 1825 Greenleaf Avenue, Elk

Grove Village, Il 60007, or call (877) FNA-GAS1.

DANGER: Risk of fluid injection. When using replacement lances

or guns with this pressure washer, DO NOT use a lance and/or lance/

gun combination that is shorter in length than what was provided with

this pressure washer as measured from the nozzle end of the lance to

the gun trigger.

WARNING: The use of any other accessory not recommended

for use with this tool could be hazardous. Use only accessories rated

equal to or higher than the rating of the pressure washer.

SERVICE INFORMATION

Please have the following information available for all service calls:

Model Number ____________ Serial Number ___________

Date and Place of Purchase ___________________________________

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by a FNA factory service center,

aFNAauthorizedservicecenterorotherqualifiedservicepersonnel.

Always use identical replacement parts.

Limited Warranty

The manufacturer of this product agrees to repair or replace designated

parts that prove defective within the warranty period listed below at the

manufacturer’ssolediscretion.Specificlimitations/extensionsand

exclusions apply.

English

This warranty covers defects in material and workmanship and not

parts failure due to normal wear, depreciation, abuse, accidental

damage, negligence, improper use, maintenance, or storage. To make

a claim under the terms of the warranty, all parts said to be defective

mustberetainedandavailableforreturnuponrequesttoadesignated

Warranty Service Center for warranty inspection. The judgments and

decisions of the manufacturer concerning the validity of warranty

claims are final.

These warranties pass through to the end user and are non-

transferable. As a factory authorized and trained Warranty Service

Center, the factory will honor the terms of all component warranties

and satisfy claims of the appropriate warranty provisions.

Normal wear items include, but are not limited to, valves and seals,

which are not covered by this warranty.

This warranty replaces all other warranties, express or implied,

including without limitation any warranties of merchantability or fitness

for a particular purpose and all such warranties are hereby disclaimed

andexcludedbythemanufacturer.Themanufacturer’swarranty

obligation is limited to repair and replacement of defective products as

provided herein and the manufacturer shall not be liable for any further

loss, damages, or expenses – including damages from shipping,

accident, abuse, acts of God, misuse, or neglect. Neither is damage

from repairs using parts not purchased from the manufacturer or

alterations performed by non-factory authorized personnel. Failure to

installandoperateequipmentaccordingtotheguidelinesputforthin

the instruction manual shall void warranty.

This warranty does not cover the following: machines used for

rental purposes, damage resulting from shipping (claims must be

filed with freighter), accident, abuse, act of God, misuse, or neglect.

Neither is damage from repairs or alterations performed by non-

factoryauthorizedpersonnelorfailuretoinstallandoperateequipment

according to the guidelines put forth in the instruction manual.

Themanufacturerwillnotbeliabletoanypersonsforconsequential

damage, for personal injury, or for commercial loss.

ENGINE

Covered by engine manufacturer warranty. See engine manual.

HIGH PRESSURE PUMP (DEFECTS IN MATERIAL AND

WORKMANSHIP)

Two (2) years from date of purchase.

WARRANTY DOES NOT APPLY TO FAILURES DUE TO:

•Freightdamage

•Freezedamage

•Damagecausedbypartsoraccessoriesnotobtainedfroman

authorized dealer or not approved by the manufacturer.

•Normalwearofmovingpartsorcomponentsaffectedbymoving

parts.

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

One (1) year from date of purchase.

ACCESSORIES (DEFECTS IN MATERIAL AND

WORKMANSHIP)

Includes nozzles, hoses, spray guns, wands

Ninety (90) days from date of purchase.

Glossary

Bypass mode: Allows water to re-circulate within pump when the gun

trigger is not pulled.

Chemical hose: Feeds cleaning agents into the pump to mix with the

water. Refer to Chemicals and Cleaning Solvents.

English

Chemical injection system: Mixes cleaners or cleaning solvents with water to improve cleaning effectiveness.

Choke control: Opens and closes carburetor choke valve.

CU: Cleaning Units. GPM multiplied by psi. (GPM x PSI = CU)

Fuel valve lever: Opens/closes connection between fuel tank and carburetor.

GPM: Gallons Per Minute. The unit of measure for the flow rate of water.

PSI:PoundsperSquareInch.Theunitofmeasureforwaterpressure.Alsousedforairpressure,hydraulicpressure,etc.

kPa (kilopascal): Metricpressuremeasurement.1kilopascalequal1000pascals.

Quick-connect spray wand: Allowstheusertoquicklychangeouthigh-pressurenozzles.Referto Spray Wand Nozzles.

Thermal relief valve: When the temperature inside the pump rises too high the valve will open and release a gush of water in an effort to lower

the temperature inside the pump. The valve will then close.

Water supply: Allpressurewashersmusthaveasourceofwater.Theminimumrequirementsforawatersupplyare20psi(138kPa)and5

gallons per minute.

English

Troubleshooting Guide

Thissectionprovidesalistofthemorefrequentlyencounteredmalfunctions,theircausesandcorrectiveactions.The

operatorormaintenancepersonnelcanperformsomecorrectiveactions,andothersmayrequiretheassistanceofaqualifiedFNAtechnician

or your dealer.

Problem Code

Engine will not start ........................................................................................................1, 2, 3, 4, 5, 6, 7, 8, 36

(refer to the engine's instruction manual for further engine troubleshooting)

No or low pressure (initial use) ........................................................................................9, 10, 11, 12, 13, 14, 15, 16

Will not draw chemicals ..................................................................................................16, 17, 18, 19, 20, 21

No or low pressure (after period of normal use) ..............................................................22, 23, 24

Water leaking at gun/spray wand connection .................................................................25, 26

Water leaking at pump ....................................................................................................25, 26, 27, 28

Oil leaking at pump .........................................................................................................29, 30, 31, 32, 33, 34, 35

Pump Pulsates ................................................................................................................12

Troubleshooting Codes

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

1 No fuel. Add fuel.

2 Low oil. Addrequiredamountofoil.

3 Pressure builds up after two pulls on the recoil starter or after

initial use.

Squeezeguntriggertorelievepressure.

4 Choke lever in the NO CHOKE position. Move choke to the CHOKE po si tion.

5 Spark plug wire not attached. Attach spark plug wire.

6 Engine ON/OFF switch in OFF po si tion. Place engine ON/OFF switch in ON position.

7 Choke lever in the CHOKE position on a hot engine or an

engine that has been exposed to thermal heat for a long

period of time.

Move choke to the NO CHOKE po si tion.

English

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

8 Fuel valve closed. Move the fuel valve lever to the OPEN position.

9 Spray wand not in high pressure. See Spray Wand Nozzles under Operation.

10 Low water supply. Water supply must be at least 5 GPM @

20 psi (138 kPa)

11 Leak at high-pressure hose fitting. Repair leak. Apply sealant tape if necessary.

12 Nozzle obstructed. See Nozzle Cleaning under Maintenance.

13 Water filter screen clogged. Remove and clean filter.

14 Air in hose. Turn off the engine, then the water source. Disconnect the

water source from the pump inlet and turn the water source

on to remove all air from the hose. When there is a steady

stream of water present, turn water source off. Recon nect

water source to pump inlet and turn on wa ter source.

Squeezetriggertoremoveremainingair.

15 Choke lever in the CHOKE position. Move choke to the NO CHOKE po si tion.

16 High-pressure hose is too long. Use high-pressure hose under 100 feet (30.48 m). Lengthen

water supply hose instead of high-pressure hose.

17 Spray wand not in low pressure. See Spray Wand Nozzles under Operation.

18 Chemical filter clogged. Clean filter.

19 Chemical screen not in cleaning solution. Make sure end of chemical hose is fully submerged into

cleaning solution.

20 Chemical too thick. Dilute chemical. Chemical should be the same consistency as

water.

21 Worn seal or packing. Have parts cleaned or replaced by authorized service center.

22 Chemical build up in chemical injector. Have replaced by an authorized service center.

23 Worn or obstructed valves. Have replaced by authorized service center.

24 Worn unloader piston. Have replaced by authorized service center.

25 Worn or broken o-ring. Check and replace.

26 Loose hose connection. Tighten.

27 Piston packings worn. Have replaced by authorized service center.

(Troubleshooting Codes cont.)

English

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

28 Pump head or tubes damaged from freezing. Have replaced by authorized service center.

29 Oil seals worn. Have replaced by authorized service center

30 Loose drain plug. Tighten.

31 Worn drain plug o-ring Check and replace.

32 Worn fill plug o-ring. Check and replace.

33 Pump overfilled. Check for correct amount.

34 Incorrect oil used. Drain and fill with correct amount and type of oil.

35 Vent plug is clogged. Clean vent plug; blow air through it to remove any blockage. If

prob lem per sists, replace plug.

36 Air filter filled with oil. Clean air filter element. Refer to engine instruction manual for

correct procedure.

(Troubleshooting Codes cont.)

Français

A. Panneau

Porte-buse

Pistolet de pulvérisation

professionnel

D. Roue

E. Tube de pulvérisation à

changement rapide

F. Cadre

G. Jauge graduée/Bouchon du

réservoird’huiledumoteur

H. Interrupteur moteur

I. Poignée de démarrage

J. Moteur

K. Levier de contrôle de

l’étrangleur

L.Commanded’étrangleur

M. Levier de la soupape à

essence

N. Bouchon du réservoir

d’essence

O. Module de poignée

P. Tuyau haute pression

Q. Pompe haute pression

R. Poignee superieure

LAVEUSE HAUTE PRESSION, MODÈLE DXPW60605

Moteur

Sereporteraumoded’emploidumoteurpourl’emplacementet

l’utilisationdescommandesmoteur.

Pompe

Pour les meilleurs résultats, pomper du pétrole

conçu en particulier pour les rondelles depression

est recommandé, comme ceux-ci contiennent

unrouille-inhibiteuretunagentquianti-écumant.

Si ce pétrole n'est pas disponible, un SAE 30W

pétrole non-détergent pourrait être utilisé.

FIG. 1

Français

Dénitions : lignes directrices en

matière de sécurité.

Lesdéfinitionsci-dessousdécriventleniveaudedangerpourchaque

mot-indicateuremployé.Veuillezlirelemoded’emploietporterune

attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle

n’est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait causer la mort ou

des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse

qui, si elle n’est pas évitée, peut causer des blessures mineures

ou modérées.

AVIS: indique une pratique ne posant aucun risque de dommages

corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait

poser des risques de dommages matériels.

EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET OUTIL

OU SUR TOUT AUTRE OUTIL, APPELEZ-NOUS SANS FRAIS AU

NUMÉRO SUIVANT : www.dewaltpw.com ou

1 (877) FNA-GAS1 (1 (877) 362-4271)

Directives de sécurité importantes

DANGER: Monoxyde de carbone. Le fonctionnement d’un

moteur à l’intérieur provoque la mort en quelques minutes.

L’échappement du moteur contient des niveaux élevés de

monoxyde de carbone (CO), un gaz toxique, indoors et invisible.

Il est possible que vous inhaliez du CO meme EN L’ABSENCE

de l’odeur de l’échappement du moteur.

ADVERTISEMENT: ce produit et ses émanations contiennent

des produits chimiques reconnus par l’État de la Californie

comme étant cancérigenes et pouvant entraîner des anomalies

congénitales ou d’autres problémes liés aux fonctions

reproductrices.

 NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de

garages, d’un vide sanitare ou d’autres espaces partiellement clos.

Ces endroits peuvent accumuler des niveaux mortels de monoxyde

de carbone, L’utilisation d’un ventilateur ou l’ouverture des fenêtres

et portes NE fournit PAS assez d’air frais.

 UNIQUEMENT à l’extériur et loin de fenêtres, portes et

évents. En effet, ces ouvertures peuvent asprier l’énchappement

du moteur à l’intérieur d’un espace.

Fiche technique

MODÈLE POIDS HAUTEUR LARGEUR LONGUEUR PSI ** GPM ** MOTEUR

DXPW6060563,5 kg

(140 lb)

71,1 cm

(28 po)

60,7 cm

(24 po)

96,5 cm

(38 po)

4200

(28 958 kPa)

4,0

(15,4 L/min)

HONDA GX390***

389cm³ OHV

**Lescaractéristiqueslimitesdepressionetdedébitd’eausontdéterminéesenconformitéaveclanormePW101delaPressureWashers

Manufacturers Association (PWMA) américaine.

*** HONDA

est une marque déposée de HONDA MOTOR CO LTD utilisée sous la licence de AMERICAN HONDA MOTOR CO. INC.

Français

 

carbone pourrait pénétrer dans l’habitation. TOUJOURS utiliser

un advertisseur de CO alimenté à pile ou un avertisseur do CO

de secours à pile dans la maison. Lire et repecter toutes les

directives de l’avertisseur de CO avant son utilisation. En cas

de malaise, étourdissement ou faiblesse, à tout moment, déplacer

la personne à l’air frais immédiatement. Consulter un médecin. Ce

sont des signes d’intoxication oxycarbonée.

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode

d’emploi, et celui du moteur, et l’intégralité des directives de sécurité,

d’utilisation et d’entretien.

AVERTISSEMENT : lors de l’utilisation du produit, toujours mettre en

pratique des précautions de base, notamment les suivantes :

1. Lire toutes les directives avant d’utiliser le produit.

2. Pour réduire les risques de blessures, exercer une étroite surveillance

pour l’utilisation du produit à proximité d’enfants.

3. Apprendre à arrêter le produit et à purger la pression rapidement. Se

familiariser à fond avec les commandes.

4. Être vigilant – Surveiller le travail effectué.

5. Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool

ou de drogues.

6. S’assurer que personne ne se trouve dans la zone de travail.

7. Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien

conserver son équilibre et une position stable en permanence.

8. Suivre les directives d’entretien décrites dans le mode d’emploi.

DANGER : RISQUE D’INJECTION OU DE BLESSURE GRAVE.

S’ÉLOIGNER DE LA BUSE. NE PAS DIRIGER LE JET EN

DIRECTION DE PERSONNES. CE PRODUIT NE DOIT ÊTRE

UTILISÉ QUE PAR DES OPÉRATEURS FORMÉS.

AVERTISSEMENT : il est possible que le produit ne soit pas doté

d’un silencieux avec pare-étincelles. Si le produit n’en est pas équipé

et qu’il est destiné à être utilisé près de matières inflammables ou

sur un terrain cultivé ou couvert d’arbres, arbustes, herbes ou autres

matières similaires, alors l’installation d’un pare-étincelles homologué est

obligatoire et exigée par la loi dans l’État de Californie. Le produit sans

cet équipement viole la législation californienne, section 130050 et/ou

sections 4442 et 4443 du California Public Resources Code, à moins

que le moteur ne soit muni d’un pare-étincelles comme stipulé à la

section 4442 et tenu en bon état de fonctionnement. Les pare-étincelles

sont exigés sur certaines terres du Service des forêts américain et

peuvent être également exigés par d’autres législations ou ordonnances.

AVERTISSEMENT : Ce produit et ses émanations

contiennent des produits chimiques reconnus par l’État de

la Californie comme étant cancérigènes et pouvant entraîner

des anomalies congénitales ou d’autres problèmes liés aux

fonctions reproductrices. De plus, certains produits nettoyants

et poussières contiennent des produits chimiques reconnus

par l’État de la Californie comme étant cancérigènes et

pouvant entraîner des anomalies congénitales ou d’autres

problèmes liés aux fonctions reproductrices. Se laver les mains

après la manipulation de l’appareil.

CONSERVER CES DIRECTIVES

Français

DANGER : RISQUE D’EXPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Lescigarettes,étincelles,

arcélectrique,gaz

d’échappementetdesparties

chaudes du moteur telles

qu’unsilencieuxpeuvent

enflammerl’essencedéversée

et ses vapeurs.

•Éteindrelemoteuretlelaisser

refroidir avant de remplir le

réservoird’essence

•Êtreattentifetéviterde

déverserdel’essence

lors du remplissage du

réservoir. Éloigner la laveuse

haute pression de la zone

de ravitaillement avant de

démarrer le moteur.

•Lecombustibleduréservoirse

dilatesousl’effetdelachaleur

et pourrait se solder par un

déversement et un incendie

ou une explosion.

•Laisserenviron127mm

(1/2 po) de dégagement

sous le bord du goulot de

remplissage pour permettre

l’expansiondel’essence.

•Lefonctionnementdela

laveuse haute pression dans

un milieu explosif pourrait se

solder par un incendie.

•Utiliseretfaireleplein

d’essencedel’équipement

dans des zones bien dégagées

de tout obstacle. Installer

unextincteuradéquatdans

les zones de travail pour

combattre les incendies à base

d’essence.

•Dumatérieldéposécontre

ou près de la laveuse haute

pression peut interférer avec

lesfonctionnalitésd’aération

del’équipementetprovoquer

unesurchauffeetl’allumage

dumatériel(risqued’incendie).

•Nejamaisutiliserlalaveuse

haute pression dans une zone

avec arbustes ou broussailles

secs.

•Lachaleurdel’échappement

du silencieux peut

endommager des surfaces

peintes, faire fondre tout

type de matériel sensible

à la chaleur (comme du

revêtement extérieur,

plastique,caoutchouc,vinyle

ou même le tuyau haute

pression) et nuire aux plantes

vivantes.

•Toujourséloignerlalaveuse

hautepressiond’aumoins

1,2 m (4 pi) de toutes surfaces

(tellesquedesmaisons,

voitures, ou des plantes

vivantes)quipourraientêtre

endommagées par la chaleur

s’échappantdusilencieux.

•Del’essencemalentreposée

pourraitprovoquerun

allumage (incendie) accidentel.

Rangerl’essencedefaçon

sécuritaire pour en empêcher

l’accèsauxenfantsetà

toutes autres personnes non

qualifiées.

•Entreposerl’essencedans

un contenant homologué

par la Loi sur la santé et la

sécurité du travail dans un

emplacement sécuritaire loin

de la zone de travail.

Français

•L'utilisationd'acides,de

produitschimiquestoxiques

ou corrosifs, de poisons,

d'insecticides ou de toute

sorte de solvant inflammable

dans ce produit pourrait

provoquerdesblessures

graves ou la mort.

•Nepasvaporiserdesliquides

inflammables.

DANGER : RISQUE D’ASPHYXIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Respirerlesvapeurs

d’échappementprovoquera

de graves blessures

voire, un décès ! Les gaz

d’échappementdesmoteurs

contiennent du monoxyde de

carbone, un gaz inodore et

mortel.

•Utiliserlalaveusehaute

pression dans une zone bien

aérée. Éviter les endroits clos

comme les garages, les sous-

sols, etc.

•Nejamaisutiliserl’appareil

dans un endroit habité par des

hommes ou des an maux.

•Certainsliquidesnettoyants

contiennent des substances

pouvantprovoquerdes

blessures à la peau, aux yeux

ou au système respiratoire.

•Utiliseruniquementdesliquides

nettoyants spécialement

recommandés pour les

laveuses haute pression. Suivre

les recommandations des

fabricants. Ne pas utiliser de

produit à blanchir au chlore ou

tout autre composé corrosif.

DANGER : RISQUE D’INJECTION ET DE LACÉRATION

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Votrelaveusehautepression

fonctionne à des pressions

deliquidesetdesvitesses

suffisamment élevées pour

pénétrerlapeaudel’homme

etanimale,cequipourraitse

solder par une amputation

ou autre blessure grave.

Desfuitesprovoquéespar

des raccords lâches ou des

tuyaux usés ou endommagés

peuvent se solder par des

blessures par injection. NE

PAS TRAITER UN INJECTION

DE LIQUIDE COMM UNE

SIMPLE COUPURE !

Consulter un médecin

immédiatement !

•Inspecterpériodiquement

le tuyau haute pression.

Remplacer immédiatement le

tuyaus’ilestendommagé,usé,

s’ilafonduencontactavec

lemoteurous’ildémontreun

signe de fissure, des bulles,

destrousd’épingleoutout

autre fuite. Ne jamais saisir

untuyauhautepressionquifuit

ou est endommagé.

•Nejamaistoucher,saisirou

essayer de couvrir un trou

minuscule ou tout autre fuite

similaire sur le tuyau haute

pression.Lejetd’eauESTsous

haute pression et PÉNÈTRERA

la peau.

•Nejamaismettrelesmains

devantl’embouchure.

•Éloignerlejet,nepaslediriger

vers soi-même ou autrui.

Français

•Votrelaveusehautepression

fonctionne à des pressions

deliquidesetdesvitesses

suffisamment élevées pour

pénétrerlapeaudel’homme

etanimale,cequipourraitse

solder par une amputation

ou autre blessure grave.

Desfuitesprovoquéespar

des raccords lâches ou des

tuyaux usés ou endommagés

peuvent se solder par des

blessures par injection. NE

PAS TRAITER UN INJECTION

DE LIQUIDE COMM UNE

SIMPLE COUPURE !

Consulter un médecin

immédiatement !

(SUITE)

•S’assurerqueletuyauetles

raccords sont serrés et en

bonétat.Nejamaiss’agripper

au tuyau ou aux raccords en

cours de fonctionnement.

•Nepasmettreletuyauen

contact avec le silencieux.

•Nejamaisattacherouretirerle

tube ou les raccords du tuyau

avec le système sous pression.

•Siunelanceouunpistoletde

rechange est utilisé avec cette

laveuse à pression, NE PAS

utiliser une lance et/ou une

combinaison lance et pistolet

dont la longueur est inférieure

à celle des lance et pistolet

fournis avec cette laveuse à

pression; la mesure se fait

del’extrémitédelabuseàla

détente du pistolet.

•Ilyarisquedeblessures

silapressionn’estpas

réduiteavantd’essayerde

procéder à un entretien ou un

démontage.

•Pourdécompresserle

système, éteindre le moteur,

fermerl’approvisionnementen

eau et enclencher la détente du

pistoletjusqu’àl’arrêtcomplet

del’écoulementd’eau.

•

Utiliseruniquementdes

accessoires de classement

égal ou supérieur à celui de la

laveuse haute pression.

DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Unjetdeliquideàhaute

vitesse peut briser des objets

et projeter les éclats à haute

vitesse.

•Toujoursporterdeslunettes

de sécurité conformes à la

norme ANSI Z87.1 Porter des

vêtements protecteurs pour se

protéger de jets accidentels.

•Nejamaisdirigerlalanceoule

jet vers une personne ou des

animaux.

•Desobjetslégersoumalfixés

peuvent se transformer en

projectiles dangereux.

•Toujoursfixersolidementle

verroudeladétentelorsque

le tube pulvérisateur est

inutilisé pour empêcher tout

fonctionnement accidentel.

•Nejamaisfixer,defaçon

permanente, la détente en

position arrière (ouverte).

Français

DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Uneutilisationdangereuse

de la laveuse haute pression

pourraitprovoquerdegraves

blessures, voire son propre

décèsoucelled’autres

personnes.

•Nepasutiliserdeproduità

blanchir au chloreou tout autre

composé corrosif.

•Sefamiliariseravele

fonctionnement et les

commandes de la laveuse

haute pression.

•Tenirlazonedetravailexempte

de toutes personnes, animaux

et obstacles.

•Nepasutiliserleproduitencas

defatigueousousl’emprise

d’alcooloudedrogues.Rester

vigilant en tout temps.

•Nejamaisrendreinopérantles

caractéristiquesdesécuritédu

produit.

•Nepasutiliserl’appareilavec

despiècesmanquantes,

brisées ou non autorisées.

•Nejamaislaisserletube

pulvérisateur sans surveillance

lors du fonctionnement de

l’appareil.

•Suivrelaprocédurede

démarrage correcte pour

éviterl’effetderebondmoteur

quiprovoqueraitainsiune

blessure grave à la main ou au

bras.

•Silemoteurnedémarrepas

après deux tentatives, appuyer

sur la détente du pistolet pour

décompresser la pompe.

Tirer délicatement la corde du

démarreurjusqu’àobtention

d’unerésistance.Puistirer

rapidement sur celui-ci pour

éviterl’effetderebondmoteur

et empêcher toute blessure à la

main ou au bras.

•Lepistoletetletubede

pulvérisation sont des outils

denettoyagepuissantsqui

ressemblent à un jouet pour

un enfant.

•Garderlalaveusehaute

pression hors de portée des

enfants en tout temps.

•Lepistoletetletubede

pulvérisation réagissent

à la pression du jet et

provoquerontuneffetde

rebondquipourraitfaire

glisser,outomber,l’opérateur

ou rediriger le jet. Une maîtrise

imparfaite du pistolet et de

lalancepeutprovoquerdes

blessures à soi même et à

autrui.

•Nepastroptendrelesbrasou

se tenir debout sur une surface

instable.

•Nepasutiliserunelaveuse

haute pression debout sur une

échelle.

•Saisirsolidementàdeuxmains

le pistolet/tube de pulvérisation.

S’attendreàuneffetde

rebondlorsdel’enclenchement

de la détente.

Français

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Ilyarisquedefuiteoude

déversementd’essence

oud’huilequipourraitse

solder par un incendie ou

des problèmes respiratoires,

des blessures graves, voire

lamort.Desfuitesd’essence

oud’huileendommageront

les tapis, peinture ou toutes

autres surfaces de véhicules

ouderemorques.

•Ilestpossiblequedel’huile

remplisse le cylindre et

endommage le moteur si

l’appareiln’estpasrangéou

transporté à la verticale.

•Silalaveusehautepressionest

dotéed’unesoupaped’arrêt,

FERMERlasoupaped’arrêt

avant le transport pour éviter

toutefuited’essence.S’iln’y

apasdesoupaped’arrêt,

purgerl’essenceduréservoir

avant le transport. Transporter

l’essenceuniquementdansun

contenant homologué par la

Loi sur la santé et la sécurité

du travail . Toujours installer

la laveuse haute pression sur

un revêtement protecteur lors

du transport pour protéger le

véhicule de tout dommage de

fuites.

Toujours transporter et ranger

l’appareilàlaverticale.

Retirer immédiatement la

laveuse haute pression du

véhiculedèsl’arrivéeà

destination.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Des pneus surgonflés

pourraientprovoquerdes

blessures graves et des

dommages à la propriété.

•Utiliserunmanomètrepour

vérifier la pression des pneus

avantchaqueutilisationet

lors du gonflage; consulter le

flanc de pneu pour obtenir la

pression correcte.

REMARQUE :

des réservoirs

d’air,descompresseurset

d’autresappareilssimilaires

utilisés pour gonfler les

pneus peuvent remplir de

petits pneus à ces pressions

très rapidement. Régler le

régulateurdepressiond’airà

unepressionmoindrequecelle

indiquéesurlepneu.Ajouter

l’airparpetitequantitéetutiliser

fréquemmentlemanomètre

pour empêcher un surgonflage.

Français

•Toutliquidepulvériséàhaute

vitesse directement sur les

flancs des pneus (comme

ceuxquel’onretrouvesurles

voitures,remorquesetautres

véhiculessemblables)risque

d’endommagerlesflancs

etd’entraînerdesblessures

graves.

•Avecleslaveuseshaute

pression cotées au-dessus de

11032 kPa (1 600 psi), utiliser le

jet en éventail le plus large (buse

de 40º) et maintenir le jet à au

moins 200 mm (8 po) des flancs

des pneus. Ne pas diriger le jet

directement sur le joint séparant

le pneu et la jante.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Lecontactdesurfaces

chaudes comme les

composantsd’échappement

moteur,pourraitprovoquer

des brûlures graves

•Encoursdefonctionnement,

netoucherquelessurfaces

de commande de la laveuse

haute pression. Tenir en tout

tempslesenfantsàl’écartde

la laveuse haute pression. Ils

n’ontpasassezdejugement

pour reconnaître les dangers

inhérents au produit.

AVERTISSEMENT : RISQUE DE BRÛLURE CHIMIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•L’utilisationd’acides,de

produitschimiquestoxiques

ou corrosifs, de poisons,

d’insecticides,oudetouttype

de solvant inflammable avec le

produitrisquedesesolderpar

des blessures graves, voire la

mort.

•

Nepaspulvériserd’acides,

d’essence,dekérosène

ou toute autre matière

inflammable avec ce produit.

Utiliseruniquementdes

détergentsdomestiques,

des nettoyants et des

dégraissants recommandés

avec la laveuse haute

pression.

•Porterdesvêtements

protecteurs pour protéger

les yeux et la peau contre le

contact avec les matériaux

sous pression.

AVERTISSEMENT : RISQUE DECHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Unjetendirectiondeprises

électriquesoud’interrupteurs

ou tout objet branché à un

circuitélectriquepourraitse

solderparunchocélectrique..

•Débranchertoutproduit

fonctionnantàl’électricité

avantd’essayerdelenettoyer.

Éloigner le jet des prises

électriquesetinterrupteurs.

Français

AVERTISSEMENT : RISQUE DE BLESSURE

EN SOULEVANT LE PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•Essayerdesouleverunobjet

trop lourd peut se solder par

de graves blessures.

•Lalaveusehautepressionest

trop lourde pour être soulevée

par une seule personne.

Demanderdel’aideavantdela

soulever.

CONSERVER CES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

INSTALLATION

Assemblage de la laveuse haute pression

(Fig. 1)

1. Glisser le module de poignée (O) dans l'assemblage

du cadre (F).

ATTENTION : risque de blessures corporelles. Ne

pas placer les mains entre le module et le cadre pour

éviter de se pincer les mains.

2. Aligner les perforations de la manche (R) sur

celles du montage(O).

3. Inserer les boulons (DD) de verrou dans les perforations, bien les

serrer pour securiser la manche au montage (EE).

4. Assembler le tuyau

haute pression (P) au

pistolet de

p u l v é r i s a t i o n .

S’assurerqueles

deux pièces sont bien

fixées.

5. Brancher le tube de pulvérisation (E) au pistolet de pulvérisation.

S’assurerqueleraccordsoitbienfixe.

6.Installerleporte-buse(B)surepanneau(A)etenfoncerchaque

porte-buse en position.

7. Retirer du sac

plastiquelescinq

buses colorées à

changement rapide

et les insérer dans

l’anneaucorrespondantsurleporte-buse.Lescouleursdesbuses

correspondent aux couleurs sur le panneau.

REMARQUE :lepleind’huiledelapompehautepressionaété

faitenusine.Toujoursvérifierleniveaud’huileavantl’utilisationde

la pompe (se reporter à la section Entretien pour de plus amples

renseignements).

Français

AVERTISSEMENT : risque d’éclatement. Utiliser un manomètre

pour vérifier la pression des pneus avant chaque utilisation et lors du

gonflage; consulter le flanc de pneu pour obtenir la pression correcte.

REMARQUE : desréservoirsd’air,descompresseursetd’autres

appareils similaires utilisés pour gonfler les pneus peuvent remplir de

petits pneus à ces pressions très rapidement. Régler le régulateur

depressiond’airàunepressionmoindrequecelleindiquéesurle

pneu.Ajouterdel’airparpetitequantitéetutiliserfréquemmentle

manomètre pour empêcher un surgonflage.

FONCTIONNEMENT

Réglages de la pression

Le paramètre de pression est prédéfini en usine pour optimiser

la pression et le nettoyage. Pour diminuer la pression, suivre ces

directives.

1.S’éloignerdelasurfaceànettoyer.Plusons’éloigne,moinsily

aura de pression sur la surface à nettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit un

jetd’eaumoinspuissantetpulvérisesuruneplusgrande

superficie. Se reporter à la section Buses du tube de

pulvérisation.

AVIS: NE PAS essayer d’augmenter la pression de la pompe. Un

réglage de pression plus élevé que la valeur de consigne réglée en

usine peut endommager la pompe.

3. Réduire la vitesse du moteur à essence (régime). La réduction du

régimemoteurdiminueralapressiondel’eau.

Buses du tube de pulvérisation (Fig. 1)

Les buses du tube de pulvérisation sont rangées dans le porte-buse (B)

sur le panneau (A). Les couleurs sur le panneau identifient la position de

labuseetl’angledepulvérisation.Sereporterautableausuivantpour

sélectionner la bonne buse pour le travail souhaité.

Couleur de la

buse

Angle de

pulvérisation

Utilisations Surfaces*

Rouge Rouge

0˚

jet puissant

en un seul

point pour un

nettoyage très

en profondeur

métal ou béton

; NE PAS utiliser

sur le bois

Jaune

15˚ nettoyage en

profondeur de

petites surfaces

métal, béton ou

bois

Vert

nettoyage en

profondeur de

grandes surfaces

métal, béton ou

bois

Blanc

pour de grandes

superficies de

nettoyage

métal, béton,

bois ou vinyle

Noir

basse pression

appliquedes

solutions de

nettoyage

métal, béton,

bois ou vinyle

* AVIS: le jet sous haute pression de la laveuse haute pression est

capable d’endommager des surfaces comme le bois, le verre, les

peintures d’automobiles, les garnitures d’automobiles, les objets

délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier

l’article à nettoyer et s’assurer qu’il est suffisamment solide pour

résister à la puissance du jet.

Français

CHANGEMENT DES BUSES SUR LE TUBE DE

PULVÉRISATION

DANGER : risque d’injection de liquides. Ne pas diriger le jet en

direction de personnes, sur la peau et les yeux sans protection ou sur

des animaux. Une blessure grave se produira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de

graves blessures. NE PAS essayer de changer de buse lorsque la

laveuse haute pression est en fonctionnement. Éteindre le moteur

avant de changer de buse.

1.Pousserversl’arrièrelecoupleurà

branchement rapide et insérer la buse.

2. Relâcher le coupleur et tourner la buse

pours’assurerdelabonnefixationde

celle-ci.

AVERTISSEMENT : la projection d’objets

pourrait provoquer de graves blessures.

S’assurer que la buse est complètement

insérée sur la douille du dispositif de

branchement rapide et quele joint de blocage est complètement

engagé (vers l’avant) avant d’appuyer sur la détente du pistolet de

pulvérisation.

Produits chimiques et solvants de

nettoyage

Utiliserlabassepressionpourl’applicationdeproduitschimiquespour

de solvants de nettoyage.

REMARQUE : utiliseruniquementdessavonsetdesproduits

chimiquesconçuspourl’utilisationaveclaveusehautepression.Ne

pas utiliser de produit à blanchir au chlore.

APPLICATION DE PRODUITS CHIMIQUES ET SOLVANTS

1.Insérerl’extrémitédutuyaupourproduit

chimique(S)dansleraccordcannelésitué

près du raccord du tuyau haute pression de

lapompecommeindiqué.

2.Déposerl’autreextrémitédutuyau,avec

filtre,danslecontenantquicontientla

solutionchimique/nettoyante.

REMARQUE :

l’appareilpompera38litres

d’eaupourchaquelitredesolutionchimique/nettoyanteutilisé.

3. Insérer la buse de basse pression (noire) sur le raccord à

branchement rapide du tube de pulvérisation, se reporter à la

section Buses du tube de pulvérisation. REMARQUE : lors

del’utilisationdeproduitschimiquesetdesavons,lasuccionne

fonctionnerapassilabusenoireàsavonn’estpasinséréesurle

tube de pulvérisation.

4.Aprèsl’utilisationdeproduitschimiques,déposerletuyaupour

produitschimiquesdansuncontenantd’eaufraîcheetlapomper

dans le système de pulvérisation pour bien le nettoyer. La présence

derésidusdeproduitschimiquesdanslapomperisquerait

del’endommager.Lesdommagesprovoquésparlesproduits

chimiquesneserontpascouvertsparlagarantie.

Démarrage

AVERTISSEMENT : afin de réduire le risque de blessures, lire le

mode d’emploi de la laveuse haute pression avant de la mettre en

marche.

DANGER : risque d’injection de liquide et de lacération Lors du

fonctionnement à haute pression, veiller à ce que le jet à haute pression

N’ENTRE PAS EN CONTACT avec la peau et les yeux sans protection

ou avec des animaux. Une blessure grave se produira.

Français



chaud en cours de fonctionnement ou immédiatement après

l’utilisation de la laveuse haute pression. Les dommages aux

tuyaux suite à un contact avec les surfaces chaudes du moteur,

NE SONT PAS couverts par la garantie.

AVIS: NE JAMAIS tirer sur le tuyau d’approvisionnement en eau pour

déplacer la laveuse haute pression. Cette action risque d’endommager

le tuyau ou l’arrivée d’eau de la pompe.



froide.



laveuse haute pression, cela endommagera la pompe.



de deux minutes à chaque fois. La pompe

onctionne en mode de dérivation lorsque la

détente du pistolet de pulvérisation n’est pas

engagée. Lorsque la température à l’intérieur

de la pompe dépasse un certain seuil (tempéra-

ture élevée), une soupape de surpression ther-

mique (T) s’ouvre et relâche un jet d’eau pour

essayer d’abaisser la température à l’intérieur de la pompe. La

soupape de surpression thermique se fermera par la suite. Il y a

risque d’endommagement des composants internes de la

pompe si elle demeure en mode de dérivation pour plus de

deux minutes.

PROCÉDURE DE DÉMARRAGE

1.Dansunezoneextérieurebienaérée,fairel’appointd’essence

avecdel’essencefraîcheetdebonnequalité,d’indiced’octane

de86ouplus.Nepasremplirplusquenécessaire.Essuyertoute

traced’essenceavantdedémarrerlemoteur.Sereporteraumode

d’emploidumoteurpourconnaîtrelaprocédurecorrecte.



et des vitesses suffisamment élevées pour pénétrer la peau

humaine et animale, ce qui pourrait se solder par une amputa-

tion ou autres blessures graves. Des fuites provoquées par des

raccords lâches ou des tuyaux usés ou endommagés peuvent

se solder par des blessures par injection. NE PAS TRAITER UNE

INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE !

Consulter un médecin immédiatement !

DANGER: Monoxyde de carbone. Le fonctionnement d’un

moteur à l’intérieur provoque la mort en quelques minutes.

L’échappement du moteur contient des niveaux élevés de

monoxyde de carbone (CO), un gaz toxique, indoors et invisible.

Il est possible que vous inhaliez du CO meme EN L’ABSENCE

de l’odeur de l’échappement du moteur.



blessures voire, un décès ! Les gaz d’échappement des

moteurs contiennent du monoxyde de carbone, un gaz inodore

et mortel.



Éviter les endroits clos comme les garages, les sous-sols, etc.



hommes ou des an maux.

AVERTISSEMENT : risque d’incendie, d’asphyxie et de brûlure. NE

JAMAIS faire le plein du réservoir avec le moteur en marche ou chaud.

Ne pas fumer lors du plein d’essence.



12,7mm (1/2 po) de dégagement sous le bord du goulot de

remplissage pour permettre l’expansion de l’essence. Essuyer

toute trace d’essence du moteur et de l’équipement avant de

démarrer le moteur.

Français

2.Vérifierleniveaud’huile.Sereporteraumoded’emploidumoteur

pour connaître la procédure correcte.

3.Raccorderletuyaud’eauàl’approvisionnementd’eau.Fairecoulerde

l’eaudansletuyaupourretirertoutebulled’air.Dèsquelejetd’eauest

constant,fermerl’approvisionnementd’eau.

4.Vérifierlefiltregrillagé(U)dansl’admissiond’eaude

lapompe.Lafaceconiquefaitfaceàl’extérieur.

5.Raccorderl’approvisionnementd’eaufroide(V)à

l’admissiondelapompe.

REMARQUE :

l’approvisionnementd’eaudoitêtre

d’aumoins19l/min(5gpm)àunepressionde138

kPa (20 psi).

AVERTISSEMENT : pour réduire la possibilité de contamination,

toujours protéger le système contre les refoulements s’il est raccordé

au système d’apport en eau potable.

6. Raccorder le tuyau haute pression (P) à la

sortiede la pompe.

7.Lorsdel’utilisationd’unesolutiondeproduit

chimiqueoudenettoyant,sereporteràla

section

Produits chimiques et solvants de

nettoyage.

8.Ouvrirl’approvisionnementeneau.

AVIS : risque de dommages à la propriété.

Négliger de suivre cette directive pourrait endommager la pompe.

9.Retirertoutetracedebullesd’airdelapompeetdutuyauhaute

pressionenappuyantsurladétentejusqu’àl’obtentiond’unjet

d’eauconstant.

10.MettrelecommutateurdeMARCHE/ARRÊT(H)enpositionde

MARCHE.

11. Mettre le levier du robinet à essence (M) à la position ON (marche).

12.Silemoteurestfroid,réglerl’étrangleur(K)àlapositionFERMÉE

commeilestindiqué.

13. AVERTISSEMENT : risque d’utilisation dangereuse. Tirer

lentement la poignée du démarreur jusqu’à ce qu’une résistance

se fasse sentir. Puis tirer rapidement sur la poignée (I) pour éviter

l’effet de rebond et empêcher toute blessure à la main ou au bras.

REMARQUE :Nepaslaisserlapoignéedudémarreurrevenird’un

coup sec. Contrôler le rembobinage à la main.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur ne

démarre pas après deux tentatives, appuyer sur la détente du pistolet

pour décompresser la pompe. Tirer lentement la corde du démarreur

jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci

pour éviter l’effet de rebond moteur et empêcher toute blessure à la

main ou au bras.

REMARQUE : Sileniveaud’huiledumoteurest

bas, le moteur ne démarrera pas. Dans ce cas,

vérifierleniveaud’huiledumoteuretajouterde

l’huileaubesoin.

14.Aufuretàmesurequelemoteurseréchauffe,

réglerl’étrangleuràlaPOSITIONouverte.

15. Enfoncer la détente du pistolet pour activer le

jetd’eau.

Français

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur

une surface stable et saisir solidement le pistolet/le tube avec les deux

mains. S’attendre à un effet de recul lorsque la détente du pistolet de

pulvérisation est engagée.

16.Relâcherladétentepourarrêterlejetd’eau.

DANGER : 

la détente (X) lorsque le pistolet n’est pas utilisé

pour empêcher une pulvérisation accidentelle.

17. Régler le jet selon le travail à effectuer en

changeant la buse à branchement rapide.

Se reporter à la section Buses du tube de

pulvérisation.

Mise à l’arrêt de l’appareil

1.Encasd’utilisationdeproduitschimiques,déposerletuyaupour

produitschimiquesdansuncontenantd’eaufraîcheetlapomper

dans le système de pulvérisation pour bien le nettoyer.

AVIS: risque de dommages à la propriété Négliger de suivre cette

directive pourrait endommager la pompe.

2.Mettrel’InterrupteurON/OFF(marche/arrêt)(H)dumoteuràla

position OFF (arrêt).

3. Mettre le levier du robinet à essence (M) à la

position OFF (arrêt).

AVIS : risque de dommages à la propriété.

NE JAMAIS fermer l’arrivée d’eau lors du

fonctionnement de la laveuse haute pression, cela

endommagerait la pompe.

4.Fermerl’approvisionnementeneau.

5. Enfoncer la détente du pistolet de pulvérisation pour décompresser

la pression dans le tuyau ou le pistolet de pulvérisation.

6. Se reporter à la section Rangement pour les bonnes procédures

d’entreposage.

ENTRETIEN

AVERTISSEMENT : risque de brûlure. Lors d’un entretien, il y a

présence de surfaces chaudes, d’eau à pression élevée et de pièces

mobiles qui peuvent provoquer des blessures graves ou un décès.

AVERTISSEMENT : risque d’incendie. Avant tout entretien ou

réparation, toujours débrancher le fil de la bougie, laisser refroidir le

moteur et décompresser toute pression d’eau. Le moteur contient un

combustible inflammable. Ne pas fumer ou travailler près de flammes

nues lors d’un entretien.

Veuillezprépareretsuivreuncalendrierd’entretienderoutinepour

assurer un fonctionnement efficace et prolonger la vie de la laveuse

hautepression.Encasd’utilisationdel’appareildansdesconditions

anormales,tellesquedestempératuresélevéesoudesconditions

poussiéreuses,effectuerdesvérificationsdecontrôleplusfréquentes.

Moteur

Consulterlemoded’emploidumoteurpourconnaîtreles

recommandations du fabricant concernant toutes les procédures

d’entretien.

REMARQUE : le cadre de la laveuse haute pression est pourvu

d’unoricedevidanged’huilepourfaciliterlavidange.

Pompe

REMARQUE :lepleind’huiledelapompeaétéfaitenusine.Changer

lepétroledepompeaprèslepremier50heuresd'opérationetchaque

300heuresparlasuite,ouchaque3mois.Siutilisantun30Wpétrole

non-détergent,changerdupétrolechaque150heuresparlasuite.

Français

VÉRIFICATION DU NIVEAU D’HUILE

Leniveaud’huiledevraitatteindrele

point au milieu de la jauge visuelle(AA).

MÉTHODE DE VIDANGE DE

L’HUILE DE LA POMPE

1. Desserrer la jauge bouchon du

rés-ervoird’huiledelapompe

(BB).

2. Déposer un contenant sous

l’orificedevidangedel’huile(CC).

3.Retirerlebouchondel’orificedevidange.

4. Une fois la vidange terminée, revisser le bouchon. Serrer

solidement.

5. Enlever le bouchon de pétrole de pompe et remplir avec le pétrole

de pompe. Un pétrole a conçu en particulier pour les rondelles

de pression est recommandé comme ceux-ci contiennent un

inhibiteurderouilleetunagentquianit-écumant.Sicepétrole

n'est pas disponible, un pétrole de nondetergent de 30W DE SAE

pourrait être utilisé.

6.Replacerlajaugebouchonduréservoird’huiledelapompeet

serrer solidement.

Nettoyage des buses

Encasd’obturationdelabuseavecunematièreétrangère(saletés

par exemple), une pression excessive peut se développer. En cas

d’obturationouderestreintepartielledelabuse,lapressiondela

pompepulsera.Nettoyerimmédiatementlabuseàl’aidedelatrousse

de nettoyage fournie. Suivre les directives suivantes :

1.Éteindrelalaveusehautepressionetfermerl’arrivéed’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décompresser

toutepressiond’eau.

3. Débrancher le tube de pulvérisation du pistolet.

4. Retirer la buse haute pression du tube de

pulvérisation. Retirer toute trace

d’obstructionàl’aidedel’outildenettoyage

debuse(Y)fournipuisrinceràl’eaufraîche

en sens contraire.

5.Dirigerl’arrivéed’eaudansletubede

pulvérisation pendant 30 secondes

pour évacuer les particules détachées.

6. Replacer la buse sur le tube de

pulvérisation.

7.Rebrancherletubedepulvérisationaupistoletpuisouvrirl’arrivée

d’eau.

8. Démarrer la laveuse haute pression et sélectionner la pression

élevée pour tester le pistolet de pulvérisation.

Nettoyage du ltre de l’admission d’eau

Vérifier régulièrement le filtre grillagé (U) et le

nettoyer au besoin.

1. Retirer le filtre grillagé (U) en en saisissant

l’extrémitéetenlaretirantdel’admissiondela

pompe.

2. Nettoyer le filtre en le rinçant des deux côtés

avecdel’eau.

3.Réinsérerlefiltredansl’admissiondelapompe.Lafaceconique

faitfaceàl’extérieur.

REMARQUE : ne pas utiliser la laveuse haute pression sans le filtre

installé correctement.

Français

RANGEMENT

Moteur

Consulterle mode d’emploi du moteurpourconnaître les

recommandationsdufabricantencequiconcernelerangement.

Pompe

Lefabricantrecommandel’utilisationd’unliquideprotecteurde

pompe/produitd’hivérisationlorsdel’entreposagedel’appareilpour

uneduréesupérieureà30jourset/oulorsquedestempératuressous

le point de congélation sont prévues. Si un protecteur de pompe/

produitd’hivérisationn’estpasdisponible,utilisezunantigelpour

véhicule récréatif comme décrit dans les étapes décrites ci-dessous.

REMARQUE: l’utilisationd’unliquideprotecteurdepompe/produit

d’hivérisationoud’unantigelpourVRpermetdelubrifiercorrectement

lesjointsinternesdelapompe,quelsquesoientlatempératureou

l’environnement.

1.Prendreunentonnoirde170ml(6onces)d’antigelpour

véhicule récréatif et un tuyau de jardin de 40,6 à 91,5 cm (16 à 36

po) avec un connecteur mâle à une extrémité.

AVIS : risque de dommages matériels. Utiliser uniquement de

l’antigel pour véhicule récréatif. Tout autre antigel est corrosif et peut

endommager la pompe.

2. Débrancher le fil de la bougie.

3. Raccorder le tuyau de jardin à

l’admissiond’eaudelapompe.

4.Ajouterdel’antigelpourvéhicule

récréatifcommeindiqué.

5. Tirer lentement plusieurs fois

sur la corde du démarreur du

moteurjusqu’àcequedel’antigel

sorte par le raccord du tuyau

haute pression de la pompe.

6. Détacher le tuyau de jardin de

l’admissiond’eaudelapompe.

7. Rebrancher le fil de la bougie.

Laveuse haute pression

1.Vidertoutel’eaudutuyauhautepression,l’enrouleretleranger

dans le support de la poignée de la laveuse haute pression.

2. Avec la buse en direction du sol et le pistolet et le tube de

pulvérisation en position verticale, enfoncer la détente pour

vidangertoutel’eau.Rangerdanslesupportdupistolet.

3.Rangerletuyaupourproduitschimiquesafindeleprotégerde

dommages éventuels.

ATTENTION : risque de blessures corporelles. Ne pas placer les

mains entre le module et le cadre pour éviter de se pincer les mains.

AVIS : risque de dommages à la propriété. Toujours ranger et

transporter l’appareil à la verticale.

ACCESSOIRES

Les accessoires recommandés pour votre outil peuvent être achetés

auprèsdudistributeurlocaloud’uncentrederéparationagréé.Sivous

avezbesoind’assistancepourtrouverunaccessoirepourvotreoutil,

veuillez contacter FNA Group at www.dewaltpw.com, 1825 Greenleaf

Avenue, Elk Grove Village, Il 60007, or call (877) FNA-GAS1.

Français

DANGER : Risque d’injection de liquides. Si une lance ou un

pistolet de rechange est utilisé avec cette laveuse à pression, NE

PAS utiliser une lance et/ou une combinaison lance et pistolet dont la

longueur est inférieure à celle des lance et pistolet fournis avec cette

laveuse à pression; la mesure se fait de l’extrémité de la buse à la

détente du pistolet.

WARNING : l’utilisationdetoutautreaccessoirenonrecommandé

aveccetoutilpourraits’avérerdangereuse.Utiliseruniquementdes

accessoires de classement égal ou supérieur à celui de la laveuse

haute pression.

INFORMATION SUR LES RÉPARATIONS

Veuillez disposer des informations suivantes pour tout appel concernant

une réparation :

Numéro de modèle ____________ Numéro de série ____________

Dateetlieudel’achat_________________________________________

Réparations

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations,

l’entretienetlesréglagesdoiventêtreréalisésparuncentrede

réparation en usine FNA un centre de réparation agréé FNA ou par

d’autrestechniciensqualifiés.Toujoursutiliserdespiècesderechange

identiques.

Garantie limitée

Le fabricant de ce produit consent à réparer ou à remplacer les pièces

désignéesquisontjugéesdéfectueusespendantlapériodedela

garantieindiquéeci-dessous,etceàlaseulediscrétiondufabricant.

Deslimitations/extensionsetexclusionsspécifiquess’appliquent.

Cette garantie couvre des défectuosités du matériel et de la main-

dœuvre, mais pas les défaillances de pièces causées par une

usure normale, la dépréciation, un usage abusif ou inapproprié, des

dommagesaccidentels,lanégligence,l’entretienoul’entreposage.

Pour toute réclamation en vertu de la garantie, toute pièce jugée

défectueuse doit être conservée et doit être disponible pour le renvoi

àunCentredeservicesousgarantiepourl’inspectionsurdemande.

Les jugements et décisions du fabricant concernant la validité des

réclamations en vertu de la garantie sont finals.

Cesgarantiess’appliquentàl’utilisateurfinaletnesontpas

transférables.EntantqueCentredeservicesousgarantieautorisépar

l’usineetayantunpersonnelformé,l’usineaccepteralesconditionsde

toutes les garanties des composants et satisfera les réclamations en

vertu des dispositions appropriées des garanties.

Sanss’ylimiter,lespiècesquisubissentuneusurenormale

comprennentlessoupapesetlesjointsd’étanchéitéetcespiècesne

sont pas couvertes par cette garantie.

Cette garantie remplace toute autre garantie expresse ou implicite, y

comprismaissanss’ylimiter,lesgarantiesdequalitémarchandeou

d’adaptationàunusageparticulieret,parlaprésente,toutegarantie

decegenreestrenoncéeetexclueparlefabricant.L’obligation

du fabricant en vertu de la garantie est limitée à la réparation ou au

remplacement des produits défectueux, selon les dispositions de

la présente, et le fabricant ne sera pas responsable de toute perte

ou dépense ou tout dommage ultérieur - y compris les dommages

subislorsdel’expédition,dansunaccident,suiteàunusageabusif

ou inapproprié, un acte de Dieu ou la négligence. Également exclus

delagarantiesontlesdommagessubissuiteàl’utilisationdepièces

non achetées du fabricant et suite aux modifications effectuées par

unpersonnelnonautoriséparl’usine.Toutmanquedesuivreles

directivesfigurantdansleguided’instructionlorsdel’installationetde

l’utilisationdel’équipementannuleralagarantie.

Cette garantie ne couvre pas les situations suivantes : les

machinesutiliséescommeéquipementdelocation,lesdommages

subislorsdel’expédition(detellesréclamationsdoiventêtresoumises

au transporteur), dans un accident ou suite à un usage abusif ou

Français

GLOSSAIRE

Mode de dérivation : l’eaurecirculeauseindelapompelorsquela

détentedupistolet-pulvérisateurn’estpasengagé.

Tuyau pour produits chimiques : alimente la pompe en agents

nettoyantsquiserontajoutésàl’eaupompée.Sereporteràlasection

Produits chimiques et solvants de nettoyage.

Système d’injection de produit chimique : mélange les nettoyants

oulessolvantsdenettoyageavecl’eaupouraméliorerl’efficacitédu

nettoyage.

Commande d’étrangleur : ouvreetfermelasoupaped’étranglement

du carburateur.

UN : unités de nettoyage. GPM multiplié par la psi. (GPM x PSI =

UN)

Levier de la soupape à essence : Ouvre et ferme la connexion entre

le réservoir à essence et le carburateur.

GPM : gallonsparminute.L’unitédemesuredudébitd’eau.

PSI : livresparpoucescarrés.L’unitédemesuredelapressiond’eau.

S’utiliseégalementpourlapressionatmosphérique,hydraulique,etc.

kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal

à 1000 pascals.

Tube de pulvérisation à branchement rapide : ce système permet

àl’utilisateurdechangerrapidementlesbuseshautepression.Se

reporter à la section Buses du tube de pulvérisation.

Soupape de surpression thermique : lorsquelatempératureà

l’intérieurdelapompedépasseuncertainseuil(températureélevée),

lasoupapes’ouvriraetrelâcheraunjetd’eaupouressayerd’abaisser

latempératureàl’intérieurdelapompe.Lasoupapesefermerapar

la suite.

Approvisionnement/Arrivée d’eau : toutes les laveuses haute

pressionexigentunearrivéed’eau.Ellesrequièrentunepressiond’eau

d’auminimum138kPa(20psi)etunvolumed’aumoins19l/min

(5gallons par minute).

inapproprié, un acte de Dieu ou la négligence. Également exclus de

la garantie sont les dommages subis à cause de réparations ou de

modificationseffectuéesparunpersonnelnonautoriséparl’usineou

àcausedel’installationoudel’utilisationdel’équipementsanssuivre

lesdirectivesfigurantdansleguided’instruction.

Le fabricant ne sera pas responsable pour les dommages indirects, les

blessures corporelles ou les pertes commerciales.

MOTEUR

Couvert par la garantie du fabricant du moteur. Consultez le guide du

moteur.

POMPE HAUTE PRESSION (DÉFECTUOSITÉS DANS LE

MATÉRIEL OU LA MAIN-D’ŒUVRE)

Deux(2)ansdeladated’achat.

LA GARANTIE NE S’APPLIQUE PAS AUX DÉFAILLANCES

CAUSÉES PAR :

•lesdommagessubislorsdutransport

•lesdommagessubisparlegel

•lesdommagescausésparlespiècesouaccessoiresnonachetés

d’unconcessionnaireautoriséounonapprouvésparlefabricant.

•l’usurenormaledespiècesmobilesoudescomposantsaffectés

par les pièces mobiles.

CADRE (DÉFECTUOSITÉS DANS LE MATÉRIEL OU LA MAIN-

D’ŒUVRE)

Un(1)andeladated’achat.

ACCESSOIRES (DÉFECTUOSITÉS DANS LE MATÉRIEL OU LA

MAIN-D’ŒUVRE)

Comprend les buses, tuyaux, pistolets de vaporisation, lances

Quatre-vingt-dix(90)joursdeladated’achat.

Français

Guide de dépannage

Cettesectionénumèrelesdéfaillanceslespluscommunes,leurscausesetlesmesurescorrectives.L’opérateuroulepersonneld’entretienpeut

exécutercertainesmesurescorrectives,d’autresexigentl’assistanced’untechnicienFNAqualifiéoududistributeur.

Problème Code

Le moteur ne démarre pas ............................................................................................1, 2, 3, 4, 5, 6, 7, 8, 36

(se reporter au mode d’emploi du moteur pour plus de renseignements à propos du dépannage moteur)

Pression basse ou inexistante (première utilisation) .........................................................9, 10, 11, 12, 13, 14, 15, 16

N’aspirepaslesproduitschimiques ...............................................................................16, 17, 18, 19, 20, 21

Pressionbasseouinexistante(aprèsunepérioded’utilisationnormale) .........................22, 23, 24

Water leaking at gun/spray wand connection .................................................................25, 26

Fuited’eauauraccordpistolet/tubedepulvérisation ......................................................25, 26, 27, 28

Fuited’eauàlapompe ...................................................................................................29, 30, 31, 32, 33, 34, 35

La pompe pulse ..............................................................................................................12

Codes de dépannage

CODE CAUSE PROBABLE SOLUTION PROBABLE

1 Sans essence. Fairel’appointd’essence.

2 Niveaud’huilebas.Fairel’appointd’huile.

3 La pression se développe après deux utilisations du lanceur ou

après la première utilisation.

Appuyer sur la détente du pistolet pour décompresser le

système.

4 Lelevierdel’étrangleurestenpositionNOCHOKE(sans

étranglement).

Déplacerl’étrangleurenpositionCHOKE(étranglement).

5 Fil de la bougie détaché. Raccorder le fil de la bougie.

6 InterrupteurMarche/Arrêtdumoteurenpositiond’arrêt.Déplacerl’interrupteurdeMarche/ArrêtenpositionMARCHE.

7 Lelevierdel’étrangleurestenpositionCHOKE(étranglement)

et le moteur est chaud ou le moteur a été exposé à une

chaleurthermiquepourunepériodedetempsprolongée.

Déplacerl’étrangleurenpositionNOCHOKE(sans

étranglement).

8 Soupape à essence fermée. OUVRIR le levier de la soupape à essence.

9 Letubedepulvérisationn’estpasréglésurhautepression.Consulter la section Buses du tube de pulvérisation sous

Fonctionnement.

Français

(Codes de dépannage suite)

CODE CAUSE PROBABLE SOLUTION PROBABLE

10 Faible approvisionnement en eau. L’approvisionnementeneaudoitêtred’aumoins19l/min

(5GPM) à 138 kPa (20 psi).

11 Fuite au raccord du tuyau haute pression. Réparerlafuite.Utiliserunruband’étanchéitéaubesoin.

12 Buse obstruée. Consulter la section Nettoyage des buses sous Entretien.

13 Grilledufiltred’eauobstruée.Retirer et nettoyer le filtre.

14 Présenced’airdansletuyau.Éteindrelemoteurpuisfermerl’approvisionnementeneau.

Débrancherl’arrivéed’eaudel’admissiondelapompeet

l’ouvrir

pourenlevertouteslesbullesd’airdutuyau.Dèsl’obtention

d’un

jetd’eau,fermerl’arrivéed’eau.Raccorderl’arrivéed’eauà

l’admissiondelapompeetl’ouvrir.Appuyersurladétente

pourretirerlesdernièresbullesd’air.

15 Lelevierdel’étrangleurestenpositionCHOKE(étranglement).Déplacerl’étrangleurenpositionNOCHOKE(sans

étranglement).

16 Le tuyau haute pression est trop long. Utiliser un tuyau haute pression de moins de 30,48 m (100pi).

Utiliserunboyaud’eaupluslongaubesoinaulieud’untuyau

haute pression plus long.

17 Tubedepulvérisationn’estpasréglésurbassepression.Consulter la section Buses du tube de pulvérisation sous

Fonctionnement.

18 Filtredusystèmed’injectiondeproduitschimiquesobstrué.Nettoyer le filtre.

19 Danslasolutiondenettoyant,lagrillepourproduitchimique

est absente.

S’assurerquel’extrémitédutuyaupourproduitchimiquesoit

entièrement immergée dans la solution nettoyante.

20 Produitchimiquetropépais.Diluerleproduitchimique.Lasolutiondoitavoirlamême

consistancequel’eau.

21 Accumulationdeproduitchimiquedanslesystèmed’injection.Faire nettoyer ou remplacer les pièces par un centre de

réparation autorisé.

22 Joint d'étanchéité ou garniture usés. Les faire remplacer par un centre de réparation autorisé.

23 Soupapes obstruées ou usées. Les faire remplacer par un centre de réparation autorisé.

Français

CODE CAUSE PROBABLE SOLUTION PROBABLE

24 Piston de décompression usé. Les faire remplacer par un centre de réparation autorisé.

25 Jointtoriqueuséoubrisé.Vérifier et remplacer.

26 Raccord de tuyau lâche. Serrer.

27 Garnituresd’étanchéitédupistonusées.Les faire remplacer par un centre de réparation autorisé.

28 Tête ou tubulures de la pompe endommagées par le gel. Les faire remplacer par un centre de réparation autorisé.

29 Jointsdel’huileusés.Les faire remplacer par un centre de réparation autorisé.

30 Orifice de vidange non étanche. Serrer.

31 Jointtoriquedel’orificedevidangeusé.Vérifier et remplacer.

32 Jointtoriquedubouchonderemplissageusé.Vérifier et remplacer.

33 Pompe trop pleine. Vérifierlaquantitécorrecte.

34 Utilisationdel’huileerronée.Vidangeretrempliraveclabonnequantitéetlebontype

d’huile.

35 Bouchondemiseàl’airlibreobstrué.Nettoyerlebouchondemiseàl’airlibre,soufflerdel’airpour

retirer toute obstruction. Si le problème persiste, remplacer le

bouchon.

36 Lefiltreàairestremplid’huile.Nettoyerl’élémentdufiltreàair.Sereporteraumoded’emploi

du moteur pour connaître la procédure correcte.

(Codes de dépannage suite)

Español

A Ensamblado del panel

Soporteparalaboquilla

C. Pistola pulverizadora

profesional

D. Rueda

E. Varilla pulverizadora de

conexión rápida

F. Marco

G. Tapón/varilla para medición del

nivel de aceite del motor

H. Interruptor del motor

I.Agarraderadearranque

J. Motor

K. Tapa del control de gases

L. Control de la estrangulación

del carburador

M. Palanca de la válvula de

combustible

N. Tapa del gas

O. Ensamblado del mango

P. Manguera de alta presión

Q. Bomba de alta presión

R. Asa/Manija Superior

LAVADORA A PRESIÓN CON MOTOR A DXPW60605

Motor

Consulte el manual de instrucciones del motor para localizar y operar

otros controles del motor.

Bomba

Para mejores resultados, bombean el petróleo

diseñado específicamente para arandelas de

presión es recomendado, como éstos contienen un

oxidación inhibidor y a un agente antiespumando.

Si este petróleo no está disponible, un petróleo de

no-detergente SAE30W puede ser utilizado.

FIG. 1

Español

Deniciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada

palabra de señal. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indicaunasituacióndepeligroinminenteque,sinose

evita, provocará la muerte o lesiones graves.

ADVERTENCIA:Indicaunasituacióndepeligropotencialque,si

no se evita, podría provocar la muerte o lesiones graves.

ATENCIÓN: Indicaunasituacióndepeligropotencialque,sino

se evita, posiblemente provocaría lesiones leves o moderadas.

AVISO: se refiere a una práctica no relacionada a lesiones

corporales que de no evitarse puede resultar en daños a la

propiedad.

SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA U

OTRA HERRAMIENTA, LLÁMENOS AL NÚMERO GRATUITO: www.

dewaltpw.com o 1-877-FNA-GAS1 (1-877-362-4271).

Especicaciones

MODELO PESO ALTURA ANCHO LONGITUD PSI** GPM** MOTOR

DXPW6060563,5 kg

(140 lb)

71,1 cm

(28 pulg.)

60,7 cm

(24 pulg.)

96,5 cm

(38 pulg.)

4200

(28 958 kPa)

4,0

(15,4 L/min)

HONDA GX390***

389 cc OHV

** Valores de PSI y GPM determinados según la norma PW101 de la Pressure Washers Manufacturers Association, PWMA (Asociación

de Fabricantes de Lavadoras a Presión).

*** HONDA

es una marca registrada de S.A. de MOTOR de HONDA, LTDA utilizado bajo la licencia de norteamericano HONDA

MOTOR S.A.

Instrucciones de seguridad importantes

PELIGRO: Monoxido de carbono. Usar un motor en interiores

lo matará en minutes. El escape del motor contiene altos

niveles de monóxido de carbono (CO), un gas venenoso que no

puede ver ni oler. Puede estar inhalando CO aún si no huele los

gases del escape del motor.

ADVERTENCIA: Este producto y su escape contienen

sustancias químicas reconocidas por el Estado de California

como causantes de cáncer, defectos de nacimiento u otros

problemas reproductivos.

 NUNCA use un motor en el interior de casas, garajes, sótanos

u otras áreas parcialmente cerradas. En esas áreas se pueden

acumular nivlese mortales de monóxdo de carbono. Usar un

ventilador o abrir puertas y ventanas NO suministra suficiente aire

fresco.

 SÓLO úselo en exteriores y lejos de ventilaciones, puertas y

ventanas abiertas. Estas aberturas pueden atraer el escape del

motor.



en su hogar, SIEMPRE utilice una alarma de CO a batería o con

batería de reserva en la casa. Antes de usar la alarma de CO,

lea y siga todas las instrucciones. Si comienza a sentir náuseas,

Español

mareos o debilidad, vaya a un lugar con aire fresco de inmediato.

Consulte a un médico. Es posible que se haya envenenado con

monóxido de carbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones y el del motor y las instrucciones de seguridad,

operación y mantenimiento.

ADVERTENCIA: Cuando use este producto, siempre debe seguir

precauciones básicas, incluidas las siguientes:

1. Lea todas las instrucciones antes de usar el producto.

2. Para reducir el riesgo de lesiones, debe supervisar atentamente

cuando un producto se use cerca de niños.

3. Aprenda a detener el producto y a drenar la presión con rapidez.

Familiarícese bien con los controles.

4. Esté alerta: ponga atención en lo que está haciendo.

5. No opere el producto cuando esté cansado o bajo la influencia de

alcohol o drogas.

6. No deje que otras personas entren al área de operación.

7. No se estire ni se pare sobre una superficie que no brinde estabilidad.

Conserve el equilibrio adecuado y manténgase parado correctamente

en todo momento.

8. Siga las instrucciones de mantenimiento especificadas en el manual.

PELIGRO: RIESGO DE INYECCIÓN O LESIÓN GRAVE.

MANTÉNGASE ALEJADO DE LA BOQUILLA. NO DIRIJA EL

FLUJO DE AGUA HACIA PERSONAS. ESTE PRODUCTO SÓLO

DEBE SER UTILIZADO POR OPERADORES ENTRENADOS.

ADVERTENCIA:

Es posible que este producto no esté equipado

con un silenciador apagachispas. Si el producto no está equipado con

este dispositivo y se usará alrededor de materiales inflamables o sobre

tierra cubierta con materiales como cultivos agrícolas, bosques, malezas,

césped u otros elementos similares, debe instalarle un apagachispas

aprobado. Éste es un requisito legal en el estado de California. Que

el motor no esté equipado con un apagachispas, como se define en

la sección 4442 del Código de Recursos Públicos de California, ni se

mantenga en un orden de trabajo eficaz, constituye una infracción a la

sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de

California. Los apagachispas también se requieren en ciertas tierras del

Servicio Forestal de los EE.UU. y pueden ser obligatorios por ley en virtud

de otros estatutos y ordenanzas.

ADVERTENCIA: Este producto y su escape contienen

sustancias químicas reconocidas por el Estado de California

como causantes de cáncer, defectos de nacimiento u otros

problemas reproductivos Además, algunos productos de

limpieza y polvos contienen sustancias químicas reconocidas por

el Estado de California como causantes de cáncer, defectos de

nacimiento u otros problemas reproductivos. Lávese las manos

después de utilizarlo.

CONSERVE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Lagasolinaderramadaysus

vapores pueden encenderse a

causa de chipas de cigarrillos,

arcos eléctricos, gases de

escape y componentes

calientes del motor, como el

silenciador

•Apagueelmotorydejeque

se enfríe antes de poner

combustibleeneltanque.

•Seacuidadosoalllenarel

tanqueparaevitarelderrame

de combustible. Aleje la

lavadora a presión del área

combustible antes de poner en

marcha el motor.

Español

•Elcalorexpandiráel

combustible dentro del

tanque,loquepodríaprovocar

un derrame y una posible

explosión incendio

•Lleneeltanquehasta12,7mm

(1/2") por debajo de la parte

inferior del cuello de llenado, a

fin de brindar espacio para la

expansión del combustible.

•Laoperacióndelalavadora

a presión en un entorno

explosivo podría provocar un

incendio

•Opereycoloquecombustibleal

equipoenáreasbienventiladas

y libres de obstrucciones.

Equipelasáreasconunextintor

de incendios adecuado para

incendios por gasolina.

•Lacolocacióndemateriales

contra o cerca de la lavadora

a presión puede interferir con

la ventilación adecuada del

equipo,loquecausaríaun

sobrecalentamiento y podría

encender los materiales.

•Nuncaoperelalavadoraa

presiónenunáreaquetenga

malezas secas.

•Elcalordelescapedel

silenciador puede dañar las

superficies pintadas, derretir

los materiales sensibles al calor

(como revestimientos interiores,

plástico, goma, vinilo o la

propia manguera de presión)

y perjudicar a las plantas

naturales.

•Mantengasiemprelalavadoraa

presión a una distancia mínima

de 1,2 m (4') de las superficies

(tales como casas, automóviles

oplantasnaturales)quepodrían

sufrir daños por el calor del

escape del silenciador.

•Elcombustiblequenose

almacena en forma correcta

podría causar la ignición

accidental. Si no se lo

resguarda adecuadamente,

podría terminar en manos de

niños u otras personas no

calificadas.

•Almaceneelcombustibledentro

de un contenedor aprobado

por OSHA en un lugar seguro,

lejos del área de trabajo.

•Elusodeácidos,productos

químicostóxicosocorrosivos,

venenos, insecticidas o

cualquierclasedesolventes

inﬂamables con esta unidad,

podría ocasionar lesiones

serias o la muerte.

•Norocíelíquidosinamables.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Lainhalacióndevapores

de escape causará lesiones

graves o la muerte. El escape

del motor contiene monóxido

de carbono, un gas inodoro

queesfatal.

•Operelalavadoraapresiónen

un área bien ventilada. Evite los

lugares cerrados como garajes,

sótanos, etc.

•Nuncaoperelaunidaden

unlugarenelquehayaotras

personas o animales.

Español

•Algunoslíquidosparalimpieza

contienensustanciasque

podrían causar lesiones en la

piel, los ojos o los pulmones.

•Utilicesolamentelimpiadores

recomendados específicamente

para lavadoras a alta presión.

Siga las recomendaciones de

los fabricantes. No use lejía

de cloro ni otro compuesto

corrosivo.

PELIGRO: RIESGO DE INYECCIÓN

DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Sulavadoraapresiónopera

ellíquidoconunapresióny

velocidad lo suficientemente

altas como para penetrar

la carne humana y animal,

y por ello podría ocasionar

una amputación u otra lesión

grave. Las pérdidas causadas

por accesorios sueltos o

mangueras dañadas pueden

producir lesiones por inyección.

NO TRATE LA INYECCIÓN DE

LÍQUIDO COMO SI FUERA UN

SIMPLE CORTE Consulte al

médico de inmediato.

•Inspeccionelamanguerade

alta presión periódicamente.

Reemplace la manguera de

inmediato si está dañada,

gastada, se derritió por

contacto con el motor o

evidencia signos de grietas,

burbujas, agujeros u otros

tipos de pérdida. Nunca tome

una manguera de alta presión

quetengaunapérdidaoesté

dañada.

•Nuncatoque,tomenitrate

de cubrir un agujero o causa

de pérdida de agua similar en

la manguera de alta presión.

El flujo de agua ESTÁ a alta

presión y PENETRARÁ la piel.

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO

Y LACERACIÓN (CONTINUAR)

•Sulavadoraapresiónopera

ellíquidoconunapresióny

velocidad lo suficientemente

altas como para penetrar

la carne humana y animal,

y por ello podría ocasionar

una amputación u otra lesión

grave. Las pérdidas causadas

por accesorios sueltos o

mangueras dañadas pueden

producir lesiones por inyección.

NO TRATE LA INYECCIÓN DE

LÍQUIDO COMO SI FUERA

UN SIMPLE CORTE Consulte

al médico de inmediato.

(continuar)

•Nuncacoloquelasmanos

frentealaboquilla.

•Nodirijaelpulverizadorhaciasí

mismo u otras personas.

•Asegúresedequela

manguera y los accesorios

estén ajustados y en buenas

condiciones. Nunca se

sujete de la manguera ni de

los accesorios durante la

operación.

•Nopermitaquelamanguera

entre en contacto con el

silenciador.

•Nuncacoloqueniquitela

varilla ni los accesorios de la

manguera mientras el sistema

esté presurizado.

•Cuandoutilicelaslanzaso

pistolas de repuesto con esta

lavadora a presión, NO utilice

una lanza o una combinación

delanza/pistolaqueseamás

cortaenlongitudquelaquese

suministró con esta lavadora a

presión. Esta longitud se mide

desdeelextremodelaboquilla

de la lanza hasta el disparador

de la pistola.

Español

•Podríaresultarheridosila

presión del sistema no se

reduce antes de intentar

realizarle mantenimiento o

desarmarlo.

•Paraaliviarlapresióndel

sistema, apague el motor, cierre

el suministro de agua y hale del

disparador de la pistola hasta

quedejedesalirlíquido.

•

Use solamente accesorios,

yaquetienenunacapacidad

nominaligualomayorque

la capacidad nominal de la

lavadora a presión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Lapulverizacióndelíquidosa

altavelocidadpuedehacerque

los objetos se rompan y lancen

partículas a gran velocidad.

•Usesiempregafasde

seguridad aprobadas según la

ANSIZ87.1.Utiliceropaque

lo proteja de una pulverización

accidental.

•Nuncaapunteelpulverizadora

personas o animales.

•Losobjetoslivianosono

asegurados pueden convertirse

proyectiles peligrosos.

•Aseguresiempreelbloqueador

del disparadorcuando la varilla

no esté en uso para evitar la

operación accidental.

•Nuncaasegureeldisparador

hacia atrás, en posición abierta

permanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Laoperacióninsegurade

su lavadora a presión podría

producir lesiones graves o la

muerte, a usted mismo o a

otras personas..

•Noutilicelejíadecloroniotro

compuesto corrosivo.

•Familiaríceseconlas

operaciones y los controles de

la lavadora a presión.

•Mantengaeláreade

operaciones libre de personas,

mascotas y obstáculos.

•Noopereelproductocuando

esté cansado o bajo la

influencia de alcohol o drogas.

Manténgase alerta en todo

momento.

•Nuncaanulelascaracterísticas

de seguridad de este producto.

•Nooperelamáquinasifaltan

piezas, están rotas o no son las

autorizadas.

•Nuncadejelavarillasin

atención mientras la unidad

está en funcionamiento.

Español

•Sinosesigueelprocedimiento

de puesta en marcha

adecuado, el motor puede

retroceder,loquepodría

causar daños graves a las

manos y los brazos..

•Sielmotornoarrancadespués

de halar dos veces, apriete el

disparador de la pistola para

aliviar la presión de la bomba.

Haledelcabledearranque

lentamente hasta sentir cierta

resistencia. Entonces, hale de

él rápidamente para evitar el

retrocesoyqueseproduzcan

lesiones en las manos o los

brazos.

•Lapistola/varillapulverizadora

es una herramienta de limpieza

poderosa,quepodríaparecer

un juguete ante los ojos de un

niño.

•Mantengaalosniñosalejados

de la lavadora a presión en

todo momento.

•Lafuerzareactivadela

pulverizaciónharáquela

pistola/varilla retroceda, lo cual

podríahacerqueeloperador

se resbale, caiga o apunte

el pulverizador hacia una

dirección incorrecta. El control

inadecuado de la pistola/

varilla puede causar lesiones al

usuario y a otras personas.

•Noseestiredemasiadonise

pareenunasuperficiequeno

brinde estabilidad.

•Nouselalavadoraapresión

cuando esté subido a una

escalera.

•Agarrelapistola/varilla

firmemente con ambas manos.

Esperequelapistolaretroceda

cuando la dispare.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD

AL TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Sepuedeproducirunapérdida

o derrame de combustible

y aceite, lo cual podría

generar peligro de incendio

o inhalación. Puede causar

lesiones graves o la muerte.

Los derrames de combustible

o aceite dañarán alfombras,

pintura y otras superficies de

vehículosooremolques.

•Silaunidadnosealmacenao

transporta en posición vertical,

el aceite podría llenar el cilindro

y dañar el motor.

•Silalavadoraapresiónestá

equipadaconunaválvula

de cierre de combustible,

colóquelaenlaposición

CERRADA antes de transportar

la unidad, a fin de evitar

pérdidas de combustible. Si

lalavadoranoestáequipada

con esta válvula, drene el

combustibledeltanque

antes de transportarla. Sólo

transporte combustible en

un contenedor aprobado por

OSHA.Coloquesiemprela

lavadora a presión en un tapete

protector cuando la transporte,

para proteger al vehículo de

daños por pérdidas.

Siempre transporte y almacene

la unidad en posición vertical.

Quite la lavadora a presión del

vehículo inmediatamente una

vezquehayallegadoadestino.

Español

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•El inflado excesivo de los

neumáticos podría causar

lesiones graves y daño a la

propiedad.

•Utiliceunmedidordepresión

de neumáticos para controlar la

presión de éstos antes de cada

uso y mientras los infla; observe

el flanco para ver la presión

correcta del neumático.

NOTA:

Lostanquesdeaire,

loscompresoresyelequipo

similarqueseusaparainflar

neumáticos pueden llenar

neumáticospequeñoscomo

éstos con mucha rapidez.

Ajuste el regulador de presión

sobre el suministro de aire a un

valor no superior a la calificación

de la presión del neumático.

Agregue aire en forma gradual

y use con frecuencia el medidor

de presión de neumáticos para

evitar inflarlos en exceso.

•Lapulverizacióndelíquidos

a alta velocidad dirigida hacia

los flancos de los neumáticos

(como los de los automóviles,

remolquesyotrosvehículos

similares) podría dañar el

flanco y provocar lesiones

graves.

•Enlaslavadorasapresiónde

más de 11032 kpa (1600psi)

utilice la pulverización en

abanicomásancha(boquilla

de 40º) y pulverice a una

distancia mínima de 20 cm

(8”) del flanco del neumático.

No pulverice directamente

sobre la unión entre el

neumático y el borde.

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Elcontactoconsuperficies

calientes, tales como los

componentes de escape

de motores, podría causar

quemadurasgraves.

•Durantelaoperación,toque

solamente las superficies de

los controles de la lavadora

a presión. Mantenga a los

niños alejados de la lavadora

a presión en todo momento.

Esposiblequeellosno

reconozcan los peligros de

este producto.

Español

ADVERTENCIA: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Elusodeácidos,químicos

tóxicos o corrosivos, venenos,

insecticidasocualquiertipode

solvente inflamable con este

producto podría provocar una

lesión grave o la muerte

•

No pulverice ácidos, gasolina,

kerosénocualquierotro

material inflamable con

este producto. Utilice sólo

detergentes, limpiadores

y desgrasadores para uso

doméstico recomendados

para lavadoras a presión.

•Utiliceropaqueleprotejalos

ojos y la piel del contacto con

los materiales pulverizados.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Lapulverizaciónde

tomacorrientes o interruptores

eléctricos, u objetos

conectados a un circuito

eléctrico podría provocar una

descarga eléctrica fatal.

•Desenchufetodoslos

productosqueoperan

con electricidad antes

de intentar limpiarlos. No

dirija el pulverizador hacia

tomacorrientes e interruptores

eléctricos.

ADVERTENCIA: RIESGO DE LESIÓN

POR LEVANTAR MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

•Elintentodelevantarun

objeto muy pesado puede

provocar lesiones graves.

•Lalavadoraapresiónes

demasiado pesada como

paraquelalevanteunasola

persona. Consiga la ayuda

de otras personas para

levantarla.

CONSERVE ESTAS INSTRUCCIONES PARA

FUTURAS CONSULTAS

Español

INSTALACIÓN

Ensamblado de la lavadora a presión

(Fig. 1)

1. Deslice el ensamble del mango (O) sobre el

marco (F).

ATENCIÓN: Riesgo de lesión personal. Evite

colocar las manos entre el mango y el marco cuando

realice el ensamblado para no pellizcarse.

2. Alinear los orificios en el asa superior (R) con los

orificios de montaje en el ensamble de manija (O).

3. Inserte los pernos para tubo (DD) a través de los orificios alineados

y asegure el Asa Superior al Ensamble de Manija con las perillas

(EE).Apriételashastaqueesténajustadas.

4. Conecte la

manguera de alta

presión (P) a la pistola

p u l v e r i z a d o r a .

Asegúresedeque

esté firme.

5.Conectelavarilla(E)alapistolapulverizadora.Asegúresedequela

conexión esté firme.

6.Coloqueelsoporteparaboquillas(B)sobreelensambladoelpanel

(A) y empuje todos los

soportes para

boquillashastaque

quedenellugar.

7.Retirelasboquillas

de conexión rápida

de cinco colores de la bolsa plástica e insértelas en de la arandela

aislantecorrectaenelsoporteparaboquillas.Lasboquillasestán

codificadasporcolor,paracoincidirconlasboquillascoloreadasdel

ensamblado del panel.

NOTA: La bomba de alta presión se llenó con aceite en la fábrica.

Controle siempre el nivel de aceite antes de usar la unidad (consulte la

sección Mantenimiento para obtener más información).

ADVERTENCIA: Riesgo de explosión. Utilice un medidor de

presión de neumáticos para controlar la presión de éstos antes de

cada uso y mientras los infla; observe el flanco para ver la presión

correcta del neumático.

NOTA:Lostanquesdeaire,loscompresoresyelequiposimilar

queseusaparainflarneumáticospuedellenarneumáticos

pequeñoscomoéstosconmucharapidez.Ajusteelregulador

depresiónenelsuministrodeaireaunvalorquenosupereel

de la presión del neumático. Agregue aire en forma gradual y use

con frecuencia el medidor de presión de neumáticos para evitar

inflarlos.

Español

OPERACIÓN

Ajustes a la presión

El valor de la presión está preestablecido desde fábrica para lograr

presión y limpieza óptimas. Si desea bajar la presión, siga estas

instrucciones.

1. Aléjese de la superficie por limpiar. Mientras más lejos esté, menor

será la presión sobre esta superficie.

2.Cambiealaboquillade40˚(blanca).Estaboquillaliberaunflujode

agua potente y un patrón de pulverización más ancho. Consulte la

sección Boquillas para la varilla pulverizadora.

AVISO: NO intente aumenta la presión de la bomba. Establecer una

presión mayor que la configurada de fábrica puede dañar la bomba.

3. Reduzca la velocidad del motor a gasolina (RPM). Disminuya la

velocidad del motor y la presión del agua también disminuirá.

Boquillas para la varilla pulverizadora

(Fig. 1)

Lasboquillasparalavarillapulverizadoraestánguardadasenel

soporteparaboquillas(B)enelensambladodelpanel(A).Los

coloresdelpanelidentificanlaubicacióndelaboquillayelpatrónde

pulverización.Consulteelcuadrosiguienteafindeelegirlaboquilla

correcta para el trabajo por realizar.

Color de la

boquilla

Patrón de

pulverización

Usos Superficies*

Rojo

0˚

potente

precisión para

limpieza muy

intensa

metal u

hormigón;

NO use en

madera

Amarillo

15˚

impieza intensa

de áreas

pequeñas

metal, hormigón

o madera

Verde

limpieza intensa

de áreas más

grandes

metal, hormigón

o madera

Blanco

cubre amplias

áreas de

limpieza

metal, hormigón,

madera o vinilo

Negro

presión baja

aplica soluciones

limpiadoras

metal, hormigón,

madera o vinilo

* AVISO: La pulverización a alta presión de su lavadora puede

dañar superficies como madera, vidrio, pintura, calcomanías y

terminaciones de automóviles; y objetos delicados como flores y

arbustos. Antes de pulverizar verifique el artículo por limpiar a fin de

asegurarse de que sea lo suficientemente fuerte como para resistir

el daño de la fuerza de la pulverización.

Español

CAMBIO DE LAS BOQUILLAS DE LA VARILLA

PULVERIZADORA

PELIGRO: Riesgo de inyección de líquido. No dirija el flujo de agua

hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se

producirán lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones

graves. NO intente cambiar las boquillas mientras la lavadora a presión

está funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida hacia

atráseinsertelaboquilla.

2.Libereelacopleygirelaboquillapara

asegurarsedequeestáaseguradadentro

del acople.

ADVERTENCIA: Los objetos despedidos

podrían causar lesiones graves. Asegúrese de

que la boquilla esté completamente insertada

en el adaptador de conexión rápida yque el

anillo a presión de conexión rápida esté totalmente trabado (hacia

adelante) antes de oprimir el disparador de la pistola.

Productos químicos y solventes de

limpieza

Laaplicacióndeproductosquímicososolventesdelimpiezaesuna

operación de baja presión.

NOTA:Usesólojabonesyquímicosdiseñadosparausoconlavadora

a presión. No utilice lejía.

PARA APLICAR PRODUCTOS QUÍMICOS Y SOLVENTES

1. Presione la manguera para productos

químicos(S)sobreelpicodentadoque

está cerca de la conexión de la manguera

de alta presión de la bomba, como se

muestra.

2.Coloqueelotroextremodelamanguera

conelfiltrodentrodelrecipienteque

contienelasoluciónquímica/delimpieza.

NOTA: Por cada 38 litros (10 galones) de agua expulsada, se

debenusar3,8litros(1galón)desoluciónquímica/delimpieza.

3.Instalelaboquilladebajapresión(negra)enelpicodeconexión

rápida de la varilla pulverizadora. Consulte la sección Boquillas

para la varilla pulverizadora. NOTA: Losproductosquímicos

ylosjabonesnoseexpulsaránsilaboquillanegraparajabónno

está instalada en la varilla pulverizadora.

4.Despuésdeusarlosproductosquímicos,coloquelamanguera

químicacorrespondientedentrodeunrecipienteconagua

limpiayhágalacorreratravésdelsistemadeinyecciónquímica

paraenjuagarlacompletamente.Siquedaranrestosdeestos

productos,labombapodríadañarse.Encasodequelasbombas

se dañen por esta causa, la garantía no cubrirá los daños.

Puesta en marcha

ADVERTENCIA: Para reducir el riesgo de lesión, lea los manuales

de instrucciones de la lavadora a presión y del motor antes de poner

en marcha la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración. Cuando

utilice la configuración de alta presión, NO permita que el pulverizador

entre en contacto con personas, piel y ojos desprotegidos, ni con

animales o mascotas. Puede ocasionar lesiones graves.

Español



suficientemente altas como para penetrar la carne humana

y animal, y esto podría provocar una amputación u otra

lesión grave. Las pérdidas causadas por accesorios sueltos o

mangueras dañadas pueden provocar lesiones por inyección.

NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN

SIMPLE CORTE. Consulte a un médico de inmediato.

PELIGRO: Monoxido de carbono. Usar un motor en interiores

lo matará en minutes. El escape del motor contiene altos

niveles de monóxido de carbono (CO), un gas venenoso que no

puede ver ni oler. Puede estar inhalando CO aún si no huele los

gases del escape del motor.



la muerte. El escape del motor contiene monóxido de carbono,

un gas inodoro que es fatal.



lugares cerrados como garajes, sótanos, etc.



personas o animales.

ADVERTENCIA: Riesgo de incendio, asfixia y quemadura. NUNCA

llene el tanque de combustible cuando el motor esté encendido o

caliente. No fume mientras llena el tanque.





cuello de llenado, a fin de brindar espacio para la expansión

del combustible Limpie cualquier derrame de combustible del

motor y el equipo antes de poner en marcha el motor.



silenciador del motor, que estará muy caliente, durante o

inmediatamente después de usar la lavadora a presión. La

garantía NO cubrirá el daño a las mangueras que se produzca

por el contacto con superficies muy calientes del motor.

AVISO: NUNCA tire de la manguera de suministro de agua para

mover la lavadora a presión. Esta acción podría dañar la manguera

y/o la entrada de la bomba.





lavadora a presión esté encendido, esto dañaría la bomba.



más de dos minutos por vez. La bomba opera

en modo de derivación cuando no se presiona

el disparador de la pistola pulverizadora.

Cuando la temperatura del interior de la bomba

se eleva demasiado, la válvula de descompresión

térmica (T) se abrirá y liberará un chorro de

agua, en un esfuerzo por disminuir la temperatura interior de la

bomba. Después, la válvula se cerrará. Si la bomba queda en

modo de derivación durante más de dos minutos, sus

componentes internos podrían dañarse.

PROCEDIMIENTO DE PUESTA EN MARCHA

1. En un área bien ventilada al aire libre, agregue gasolina sin plomo

nueva de alta calidad con un octanaje de 86 o superior. No llene

de más. Limpie el combustible derramado antes de poner en

marcha el motor. Consulte el manual de instrucciones del motor

para conocer el procedimiento correcto.

2. Controle el nivel de aceite del motor. Consulte el manual de

instrucciones del motor para conocer el procedimiento correcto.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente

deaguaparaquitarletodoelairealamanguera.Cuandohayaun

flujo de agua constante, apague la fuente de agua.

Español

4.Verifiquequeeltamizdefiltrado(U)estéenla

entrada de agua de la bomba. El lado cónico

mira hacia afuera.

5. Conecte la fuente de agua fría (V) a la entrada de

la bomba.

NOTA: La fuente de agua debe proporcionar,

como mínimo, 19 litros (5 galones) por minuto a

20 psi (138 kPa).

ADVERTENCIA: Para reducir la posibilidad de contaminación

proteja siempre el sistema contra la contracorriente cuando realice

una conexión al sistema de agua potable.

6. Conecte la manguera de alta presión (P) con

la salida de la bomba.

7.Sideseaaplicarunasoluciónquímicao

de limpieza, consulte la sección Productos

químicos y solventes de limpieza.

8. Abra la fuente de agua.

AVISO: Riesgo de daño a la propiedad. Si no se

observan las precauciones, se podría dañar la

bomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión

presionandoeldisparadorhastaquehayaunflujoconstantede

agua.

10. Ponga el interruptor de ENCENDIDO/APAGADO (H) del motor en la

posición de ENCENDIDO.

11.

Coloquelapalancadelaválvuladecombustible(M)enlaposición

de ENCENDIDO (ON).

12. Si el motor está frío, mueva el estrangulador (K) a la posición de

CERRADO, como se muestra.

13.

ADVERTENCIA: Riesgo de operación insegura. Tire de la

agarradera de arranque lentamente hasta sentir cierta resistencia.

Luego, tire de la agarradera de arranque (I) rápidamente para

evitar el retroceso y que se produzcan lesiones en las manos o los

brazos.

NOTA: Nopermitaquelaagarraderadearranquevuelvaasuposición.

Lentamente,colóquelanuevamenteenposiciónenformamanual.

ADVERTENCIA: Riesgo de operación insegura. Si el motor no

arranca después de tirar dos veces, apriete el disparador de la

pistola para liberar la presión de la bomba. Tire del cable de arranque

lentamente hasta sentir cierta resistencia. Entonces, tire de él

rápidamente para evitar el retroceso y que se produzcan lesiones en

las manos o los brazos.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará.

Si el motor no arranca, controle el nivel de aceite y agregue aceite

según sea necesario.

14.Amedidaqueelmotorsecaliente,muevael

estrangulador hacia la POSICIÓN DE abierto.

15.Presioneeldisparadordelapistolaparaque

empiece a fluir el agua.

ADVERTENCIA: Riesgo de operación insegura.

Párese en una superficie estable y agarre la pistola/

varilla firmemente con ambas manos. Espere que

la pistola retroceda cuando la dispare.

Español

16. Suelte el disparador para detener el flujo de agua.

PELIGRO: Riesgo de lesión por pulverización.

Trabe el bloqueador del disparador (X) cuando la

pistola no esté en uso, a fin de evitar la pulverización

accidental.

17.Ajusteelpulverizadorparalatareaquese

realizamedianteelcambiodelaboquillade

conexión rápida. Consulte la sección Boquillas

para la varilla pulverizadora.

Apagado

1.Siseaplicaronproductosquímicos,coloquelamanguera

correspondiente dentro de un recipiente con agua limpia y hágala

correratravésdelsistemadeinyecciónquímicaparaenjuagarlo

completamente.

AVISO: Riesgo de daño a la propiedad. Si no se observan las

precauciones, se podría dañar la bomba.

2.ColoqueelinterruptordeENCENDIDO/

APAGADO (ON/OFF) del motor (H) en la

posición de APAGADO (OFF).

3.Coloquelapalancadelaválvuladecombustible

(M) en la posición de APAGADO (OFF).

AVISO: Riesgo de daño a la propiedad. NUNCA

cierre el suministro de agua mientras el motor de

la lavadora a presión esté encendido, esto dañaría

la bomba.

4. Cierre la fuente de agua.

5. Tire del disparador de la pistola pulverizadora para liberar la

presióndeaguaquepuedahaberenlamangueraoenlapistola.

6. Consulte la sección Almacenamiento para conocer los

procedimientos de almacenamiento adecuados.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el

mantenimiento, es posible que se exponga a superficies calientes,

presión de agua o piezas movibles, que pueden causar lesiones

graves o la muerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable

de la bujía, deje que el motor se enfríe y libere toda la presión del agua

antes de realizar cualquier tarea de mantenimiento o reparación. El

motor contiene combustible inflamable. No fume ni trabaje cerca de

llamas mientras hace el mantenimiento.

Para asegurar que su lavadora a presión tenga una operación eficiente

y una vida útil más prolongada, se debe diseñar y seguir un programa

de mantenimiento. Si la lavadora se usa en condiciones inusuales,

tales como altas temperaturas o entornos polvorosos, será necesario

realizar controles de mantenimiento con más frecuencia.

Motor

Consulte el manual de instrucciones del motor para conocer las

recomendacionesdelfabricanteconrespectoacualquierytodotipo

de mantenimiento.

NOTA:Elmarcodelalavadoraapresiónestáequipadoconunorificio

de drenaje de aceite para facilitar el cambio del aceite del motor.

Bomba

NOTA: La bomba de alta presión se llenó con aceite en la fábrica.

Cambie el petróleo de bomba después de las primeras 50 horas de

operación y cada 300 horas después, o cada 3 meses. Si utilizando

un petróleo de no-detergente 30W, cambia el petróleo cada 150 horas

después.

Español

PARA CONTROLAR EL ACEITE

1. El nivel de aceite debe llegar al

puntoqueestáenelmediodel

visor (AA).

CÓMO CAMBIAR EL ACEITE DE

LA BOMBA

1. Afloje el tapón para medición del

nivel de aceite (BB).

2.Coloqueunrecipientedebajodeltapóndedrenajedeaceite(CC).

3. Retire el tapón de drenaje de aceite de la bomba.

4.Reemplácelodespuésdequeelaceitesehayadrenado.Ajuste

bien.

5. Quite bomba tapón de petróleo y llene del petróleo de bomba.

Un petróleo diseñó específicamente para arandelas de presión es

recomendado como éstos contienen un inhibidor de oxidación y

a un agente anit-espumando. Si este petróleo no está disponible,

un petróleo de no-detergente de SAE 30W puede ser utilizado.

6. Reemplace el tapón para medición del nivel de aceite y asegure

bien.

Limpieza de las boquillas

Silaboquillaestáobstruidaconmaterialesextraños,comopolvo,

esposiblequesegenereunapresiónexcesiva.Siseobstruyeo

restringe parcialmente, la presión de la bomba oscilará. De inmediato,

limpielaboquillaconeljuegoparaboquillasprovisto.Sigaestas

instrucciones:

1. Apague la lavadora a presión y cierre el suministro de agua.

2. Tire del disparador sobre el mango de la pistola para liberar la

presión del agua, si la hay.

3. Desconecte la varilla pulverizadora de la pistola.

4.Retirelaboquilladealtapresióndelavarilla

pulverizadora. Elimine las obstrucciones

con la herramienta proporcionada para

limpiarboquillas(Y)yenjuáguelaconagua

limpia.

5. Dirija el suministro de agua hacia el

interior de la varilla pulverizadora

durante 30 segundos para enjuagar las

partículas sueltas.

6.Vuelvaaconectarlaboquillaalavarilla.

7. Conecte otra vez la varilla pulverizadora a la pistola. Luego, abra

el suministro de agua.

8.Pongaenmarchalalavadoraapresiónycoloquelavarilla

pulverizadora en la configuración de alta presión para probarla.

Para limpiar el ltro de entrada de agua

El tamiz de filtrado (U) debe controlarse y limpiarseperiódicamente, si

fuera necesario.

1. Retírelo tomando el extremo para sacarlo del interior de la entrada

de agua de la bomba.

2. Limpie el filtro: enjuáguelo con agua en

ambos lados.

3. Vuelva a insertar el filtro en la entrada de agua

de la bomba. El lado cónico mira hacia afuera.

NOTA: No opere la lavadora a presión si el filtro no

está adecuadamente instalado.

Español

ALMACENAMIENTO

Motor

Consulte el manual de instrucciones del motor para conocer las

recomendaciones del fabricante con respecto al almacenamiento.

Bomba

Elfabricanterecomiendaqueseutiliceunprotector/protectorde

invierno para bombas cuando almacene la unidad por más de 30 días o

cuando estén pronosticadas heladas. Si no se dispone de un protector/

protector de invierno para bombas, puede utilizar un anticongelante

para vehículos recreativos (RV) como se detalla en los pasos

siguientes.

NOTA: El uso de un protector/protector de invierno para bombas

o anticongelante para vehículos recreativos (RV) ayuda a brindarle

una lubricación adecuada a los sellos internos de la bomba,

independientemente de la temperatura o el entorno.

1. Consiga un embudo, 172 ml (6 onzas) de anticongelante RV y

una manguera de jardín de entre 40 y 91cm (16 a 36 pulg.) con

un conector macho de mangueras unido a un extremo.

AVISO: 

Cualquier otro tipo de anticongelante es corrosivo y puede dañar la

bomba.

2. Desconecte el cable de la bujía.

3. Conecte la manguera de jardín

a la entrada de agua de la bomba.

4. Agregue anticongelante RV a la

manguera, tal como se muestra.

5.Tiredelacuerdadearranque

variasveceshastaqueel

anticongelante salga por la conexión para manguera de alta

presión de la bomba.

6. Quite la manguera de jardín de la entrada de agua de la bomba.

7. Vuelva a conectar el cable de la bujía.

Lavadora a presión

1. Drene toda el agua de la manguera de alta presión, enróllela y

guárdela en la base de la lavadora a presión.

2.Conlaboquillahaciaabajoylapistolaylavarillapulverizadorasen

posición vertical, apriete el disparador para drenar toda el agua de la

pistola y la varilla. Guárdelas en el soporte de la pistola.

3.Guardelamangueraparaproductosquímicosafindeevitarquese

dañe.

ATENCIÓN: Riesgo de lesión personal. Evite colocar las manos entre

el mango y el marco cuando realice el ensamblado para no pellizcarse.

AVISO: Riesgo de daño a la propiedad. Siempre almacene y transporte

la unidad en posición vertical.

ACCESORIOS

Losaccesoriosqueserecomiendanparalaherramientaestándisponibles

para la compra en su distribuidor local o en el centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio para su

herramienta,comuníqueseconFNAGroupatwww.dewaltpw.com,

1825 Greenleaf Avenue, Elk Grove Village, Il 60007, or call (877) FNA-

GAS1.

PELIGRO: Riesgo de inyección de líquido. Cuando utilice las

lanzas o pistolas de repuesto con esta lavadora a presión, NO utilice

una lanza o una combinación de lanza/pistola que sea más corta en

longitud que la que se suministró con esta lavadora a presión. Esta

longitud se mide desde el extremo de la boquilla de la lanza hasta el

disparador de la pistola.

Español

ADVERTENCIA: El uso de accesorios no recomendados para

utilizar con esta herramienta puede resultar peligroso. Use solamente

accesorios,yaquetienenunacapacidadnominaligualomayorquela

capacidad nominal de la lavadora a presión.

INFORMACIÓN DE MANTENIMIENTO

Tenga a mano la siguiente información cuando llame al mantenimiento:

Número del modelo ____________ Número de serie ___________

Fecha y lugar de compra ______________________________________

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las

reparaciones, el mantenimiento y los ajustes deben ser realizados

por un centro de mantenimiento de fábrica FNA, un centro de

mantenimiento autorizado FNA u otro personal de mantenimiento

calificado. Utilice siempre piezas de repuesto idénticas.

Garantía limitada

El fabricante de estos productos acuerda en reparar o reemplazar

laspartesqueseencuentrendefectuosasdentrodelperíodode

garantía indicado a continuación, a su criterio. Algunas limitaciones,

extensiones y exclusiones específicas tienen efecto.

Esta garantía cubre defectos en materiales y mano de obra y no

cubre la falla de partes debido al desgaste normal, depreciación,

abuso, daño accidental, negligencia, uso inadecuado, mantenimiento

o almacenamiento. Para realizar un reclamo bajo los términos de

esta garantía, todas las partes consideradas defectuosas deben

conservarse y estar disponibles para retornarse bajo pedido al centro

de servicio de garantía designado para ser inspeccionadas. La

opinión y las decisiones del fabricante con respecto a la validez de los

reclamos de garantía son definitivas.

Esta garantía se otorga al usuario final y no es transferible. Como un

centro de servicio de garantía autorizado por el fabricante, la fábrica

respetará los términos de todas las garantías de los componentes y se

encargará de los reclamos de las garantías apropiadas.

Los artículos con desgaste normal incluyen, sin limitación, válvulas y

sellos,losquenoestáncubiertosporestagarantía.

Esta garantía reemplaza a todas las demás garantías explícitas o

implícitas, incluyendo, sin limitación, toda garantía de comercialización

o adecuación a usos particulares y el fabricante anula y excluye

todas dichas garantías por medio de la presente. La obligación de

garantíadelfabricantequedalimitadaarepararyreemplazarlos

productosdefectuososcomoaquíseindicayelfabricantenose

hace responsable de ninguna pérdida, daño o gasto subsiguiente,

incluyendo daños de transporte, accidente, abuso, fuerza mayor, uso

inadecuado o negligencia. Tampoco por los daños causados por

reparacionesusandopartesquenosehayancompradodelfabricante

o modificaciones realizadas por personal no autorizado por la fábrica.

Elnoinstalaryutilizarelequipodeacuerdoconlasindicacionesdel

manual de instrucciones anularán la garantía.

Estagarantíanocubrelosiguiente:máquinasdealquiler,daños

resultantes del transporte (los reclamos deben hacerse a la compañía

de transporte), accidente, abuso, fuerza mayor, uso inadecuado

o negligencia. Tampoco los daños causados por reparaciones o

modificaciones realizadas por personal no autorizado por la fábrica o

elnoinstalaryoperarelequipodeacuerdoconlasindicacionesdel

manual de instrucciones.

El fabricante no será responsable ante ninguna persona por daños

indirectos, por daños personales o pérdidas comerciales.

Español

MOTOR

Cubierto por la garantía del fabricante del motor. Ver el manual del

motor.

BOMBA DE ALTA PRESIÓN (DEFECTOS DE MATERIAL Y DE

FABRICACIÓN)

Dos (2) años a partir de la fecha de compra.

La garantía no cubre fallas causadas por:

•Dañosdeenvío

•Dañosporcongelamiento

•Dañoscausadosporpartesoaccesoriosnoobtenidosdeun

distribuidor autorizado o no aprobado por el fabricante.

•Desgastenormaldepartesmóvilesocomponentesafectadospor

partes móviles.

ARMAZÓN (DEFECTOS DE MATERIAL Y DE FABRICACIÓN)

Un (1) año a partir de la fecha de compra.

ACCESORIOS (DEFECTOS DE MATERIAL Y DE

FABRICACIÓN)

Incluyendoboquillas,mangueras,pistolasyvarillasrociadoras

Noventa (90) días a partir de la fecha de compra.

Glosario

Modo de derivación:Permitequeelaguarecirculedentrodela

bomba cuando el disparador de la pistola no se halla oprimido.

Manguera para productos químicos: Incorpora los productos

limpiadores en la bomba para mezclarlos con agua. Consulte la

sección Productos químicos y solventes de limpieza.

Sistema de inyección química: Mezcla los limpiadores o los

solventes de limpieza con agua para mejorar la efectividad de la

limpieza.

Control del estrangulador: Abre y cierra la válvula del estrangulador

del carburador.

CU: Unidades de limpieza. GPM multiplicados por psi.

(GPM x PSI = CU)

Palanca de la válvula de combustible: Abre y cierra la conexión

entreeltanquedecombustibleyelcarburador.

GPM: Galones por minuto. La unidad de medida para la velocidad de

circulación del agua.

PSI: Libras por pulgada cuadrada. La unidad de medida para la

presión del agua. También se la utiliza para la presión del aire, la

presión hidráulica, etc.

kPa (kilopascal): Medición métrica de la presión. 1 kilopascal es

equivalentea1000pascales.

Varillas pulverizadoras de conexión rápida: Permite al usuario el

cambiorápidodelasboquillasdealtapresión.Consultelasección

Boquillas para la varilla pulverizadora.

Válvula de descompresión térmica: Cuando la temperatura del

interior de la bomba se eleva demasiado, la válvula de descompresión

térmica se abrirá y liberará un chorro de agua para disminuir la

temperatura interior de la bomba. Luego la válvula se cerrará.

Suministro de agua: Todas las lavadoras a presión deben poseer

unafuentedeagua.Losrequisitosmínimosquedebesatisfacerel

suministro de agua son 138 kPa (20 psi) y 5 galones por minuto.

Español

Guía de detección de problemas

Estasecciónproporcionaunalistadelasfallasquesepresentanconmayorfrecuencia,suscausasylasmedidascorrectivascorrespondientes.

Eloperadoroelpersonaldemantenimientopuedenllevaracaboalgunasdeestasaccionescorrectivas,peroesposiblequeotrasnecesitenla

asistencia de un técnico FNA calificado o de su distribuidor.

Problema Código

El motor no arranca ........................................................................................................1, 2, 3, 4, 5, 6, 7, 8, 36

(Consulte el manual de instrucciones del motor para localizar y operar otros controles del motor).

No hay presión o la presión es baja (uso inicial) ..............................................................9, 10, 11, 12, 13, 14, 15, 16

Nosuccionalosproductosquímicos ..............................................................................16, 17, 18, 19, 20, 21

No hay presión o la presión es baja (luego de un período de uso normal) .....................22, 23, 24

Filtración de agua en la conexión pistola/varillas pulverizadoras .....................................25, 26

Filtración de agua en la bomba .......................................................................................25, 26, 27, 28

Filtración de aceite en la bomba .....................................................................................29, 30, 31, 32, 33, 34, 35

Oscilación de la bomba ..................................................................................................12

Códigos de detección de problemas

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

1 Falta de combustible. Agregue combustible.

2 Bajo nivel de aceite. Agreguelacantidaddeaceiterequerida.

3 Acumulación de presión después de traccionar dos veces

el arrancador o luego del uso inicial.

Oprima el disparador de la pistola para liberar la presión.

4 Palanca del estrangulador está en la posición NO

ESTRANGULAR.

Mueva el estrangulador a la posición ESTRANGULAR.

5 El cable de la bujía está desconectado. Conecte el cable de la bujía.

6 El interruptor de ENCENDIDO/ APAGADO (ON/OFF) del

motor está en la posición de APAGADO (OFF).

ColoqueelinterruptordeENCENDIDO/APAGADOenlaposiciónde

ENCENDIDO.

7 La palanca del estrangulador está en la posición

ESTRANGULARenunmotorcalienteoenunmotorque

ha estado expuesto a calor térmico durante un período

prolongado.

Mueva el estrangulador a la posición NO ESTRANGULAR.

Español

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

8 La válvula del combustible está cerrada. Mueva la palanca de la válvula del aceite a la posición ABIERTA.

9 La varilla pulverizadora no está configurada en alta

presión.

Consulte la sección Boquillas para la varilla pulverizadora en

Operación.

10 Bajo suministro de agua. El suministro de agua debe ser como mínimo 5 GPM a 138 kPa

(20psi).

11 Filtración en la manguera de alta presión. Reparelafiltración.Apliquecintaparasellar,siesnecesario.

12 Boquillaobstruida.Consulte la sección Limpieza de la boquilla en Mantenimiento.

13 El tamiz de filtrado está obstruido. Saqueelfiltroylímpielo.

14 Aire en la manguera. Apague el motor y luego cierre el suministro de agua. Desconecte

la fuente de agua de la entrada de la bomba y abra la fuente de

agua para eliminar el aire de la manguera. Cuando el chorro de

agua es constante, cierre el suministro de agua. Vuelva a conectar

el suministro de agua a la entrada de la bomba y abra el suministro

de agua. Oprima el disparador para eliminar el remanente de aire.

15 La palanca del estrangulador está en la posición

ESTRANGULAR.

Mueva el estrangulador a la posición NO ESTRANGULAR.

16 La manguera de alta presión es demasiado larga. Debajo de los 30,5 m (100 pies) use una manguera de alta presión.

Prolongue la manguera del suministro de agua en lugar de la

manguera de alta presión.

17 La varilla pulverizadora no está configurada en baja

presión.

Consulte la sección Boquillas para la varilla pulverizadora en

Operación.

18 Elfiltrodeproductosquímicosestáobstruido.Limpie el filtro.

19 Eltamizdeproductosquímicosnoestáenlasoluciónde

limpieza.

Asegúresedequeelextremodelamanguerasehalla

completamente sumergido en la solución de limpieza.

20 Productosquímicosmuyespesos.Diluyaelproductoquímico.Elproductoquímicodeberíatenerla

misma consistencia del agua.

21 Acumulacióndeproductosquímicosenelinyector

químico.

Los repuestos deben limpiarse y cambiarse en los centros de

mantenimiento autorizados.

(Códigos de detección de problemas continuar)

Español

CÓDIGO CAUSA POSIBLE SOLUCIÓN POSIBLE

22 Sellooempaquetaduragastada.El cambio debe ser efectuado en un centro de manteamiento

autorizado.

23 Válvulas desgastadas u obstruidas. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

24 Pistón de descarga desgastado. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

25 Junta tórica rota o desgastada. Verifiqueycambie.

26 Conexión de la manguera rota. Ajuste.

27 Empaquetaduradelpistóndesgastada.El cambio debe ser efectuado en un centro de manteamiento

autorizado.

28 Tubos o cabezal de la bomba dañados por

congelamiento.

El cambio debe ser efectuado en un centro de manteamiento

autorizado.

29 Sellos del aceite desgastados. El cambio debe ser efectuado en un centro de manteamiento

autorizado.

30 Tapón de drenaje flojo. Ajuste.

31 Junta tórica del tapón de drenaje desgastada Verifiqueycambie.

32 Junta tórica del tapón de llenado desgastada. Verifiqueycambie.

33 Bomba llena en exceso. Verifiquelacantidadcorrecta.

34 Aceite incorrecto. Drene y llene con la cantidad y el tipo correctos de aceite.

35 Tapón de goma obstruido. Limpie el orificio de ventilación. Elimine la obstrucción con presión

de aire. Si el problema persiste, cambie el tapón.

36 El filtro de aire lleno de aceite. Limpie el filtro de aire de elemento. Consulte el manual de

instrucciones del motor para conocer el procedimiento correcto.

(Códigos de detección de problemas continuar)

The FNA Group 1825 Greenleaf Avenue, Elk Grove Village, IL 60007

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of

pyramids on the handgrip; the kit box conﬁguration; and the array of lozenge-shaped humps on the surface of the tool.

WALT

, GUARANTEED TOUGH

and the yellow and black color scheme are trademarks the D

WALT Industrial Tool Co., used under license.

The FNA Group, 1825 Greenleaf Ave, Elk Grove Village, IL 60007, a licensee of D

WALT Industrial Tools

Dewalt DXPW60605 4200 PSI at 4.0 GPM HONDA with CAT Triplex Plunger Pump Cold Water Professional Gas Pressure Washer

Product's Documents

InstructIon ManuaL

Specifications

Dewalt DXPW60605 Questions and Answers
