Owner’s Manual
Precision Placement
Dual-Display
Desktop Mount with
Antimicrobial Tape
*
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!
75 x 75
100 x 100
27"
MAX
4.4-13.2 lb. x 24.4-13.2 lb. x 2
(2-6 kg x 2)(2-6 kg x 2)
MAXMAX
Model: DDVD1727AM
* Antimicrobial tape on handle aids in resisting the
growth of bacteria, viruses, fungi, mold and mildew.
Español 12 • Français 23 • Русский 34 • Deutsch 45
2
Safety Instructions
Warranty and Product Registration
WARNING
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have any questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• This mount was designed to be installed and utilized ONLY as specified in this manual. Improper installation of this
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Ensure the mounting surface can safely support the combined load of the equipment and all attached hardware and
components.
• Use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not over-tighten. Over-tightening screws can damage the unit and greatly reduce the
screws’ holding power.
•
This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of
5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the
product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO
EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE;
AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied
warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for
any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual
products.
NOTE: Read the entire instruction manual before you start assembly and installation.
3

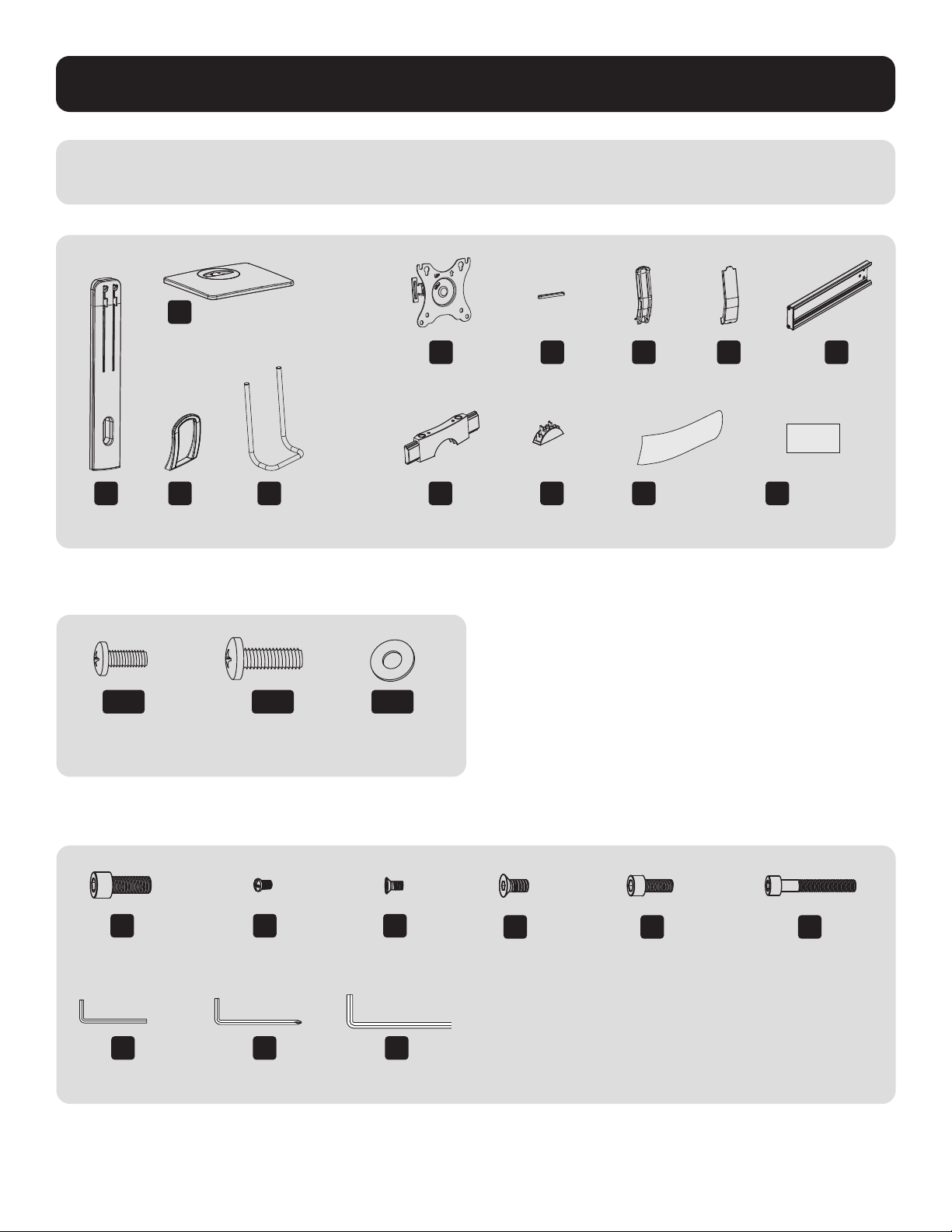

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing.
If any parts are missing or faulty, visit tripplite.com/support for service.
I
(x1)
H
(x1)
U
(x1)
V
(x1)
A
(x1)
J
(x1)
K
(x1)
B
(x1)
C
(x2)
D
(x4)
E
(x1)
F
(x1)
G
(x2)
Package M (x2)
M-A
M4x12 (x4)
(8 total)
M-B
M5x12 (x4)
(8 total)
M-C
D5 (x4)
(8 total)
Package P
O
M6x12 (x6)
P
M6x15 (x2)
Q
M6x40 (x1)
R
4 mm (x1)
L
M8x20 (x2)
M
M4x6 (x4)
N
M4x8 (x1)
S
5 mm (x1)
T
6 mm (x1)
115 x 34 mm
Antimicrobial
Tape
80 x 40 mm
Antimicrobial
Tape
4

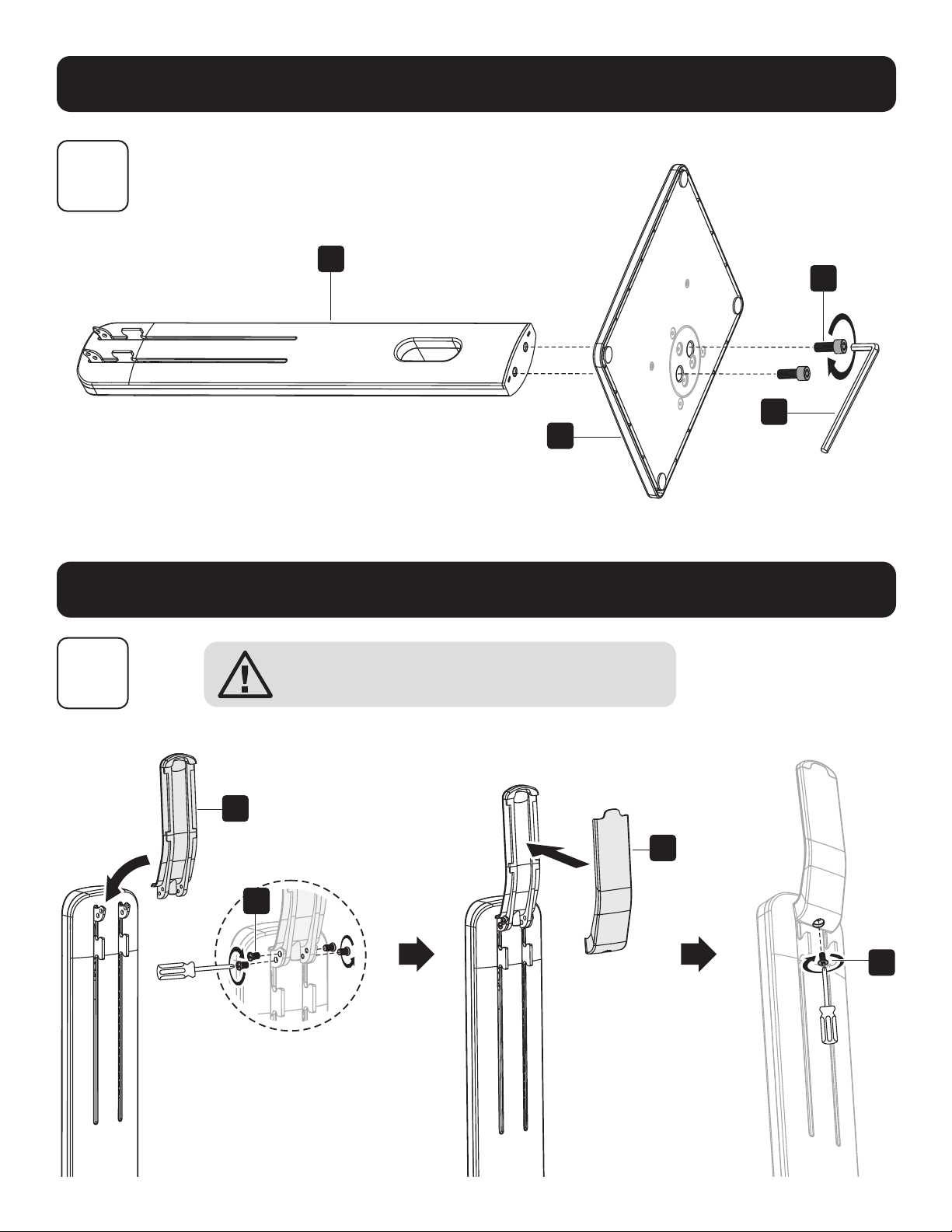

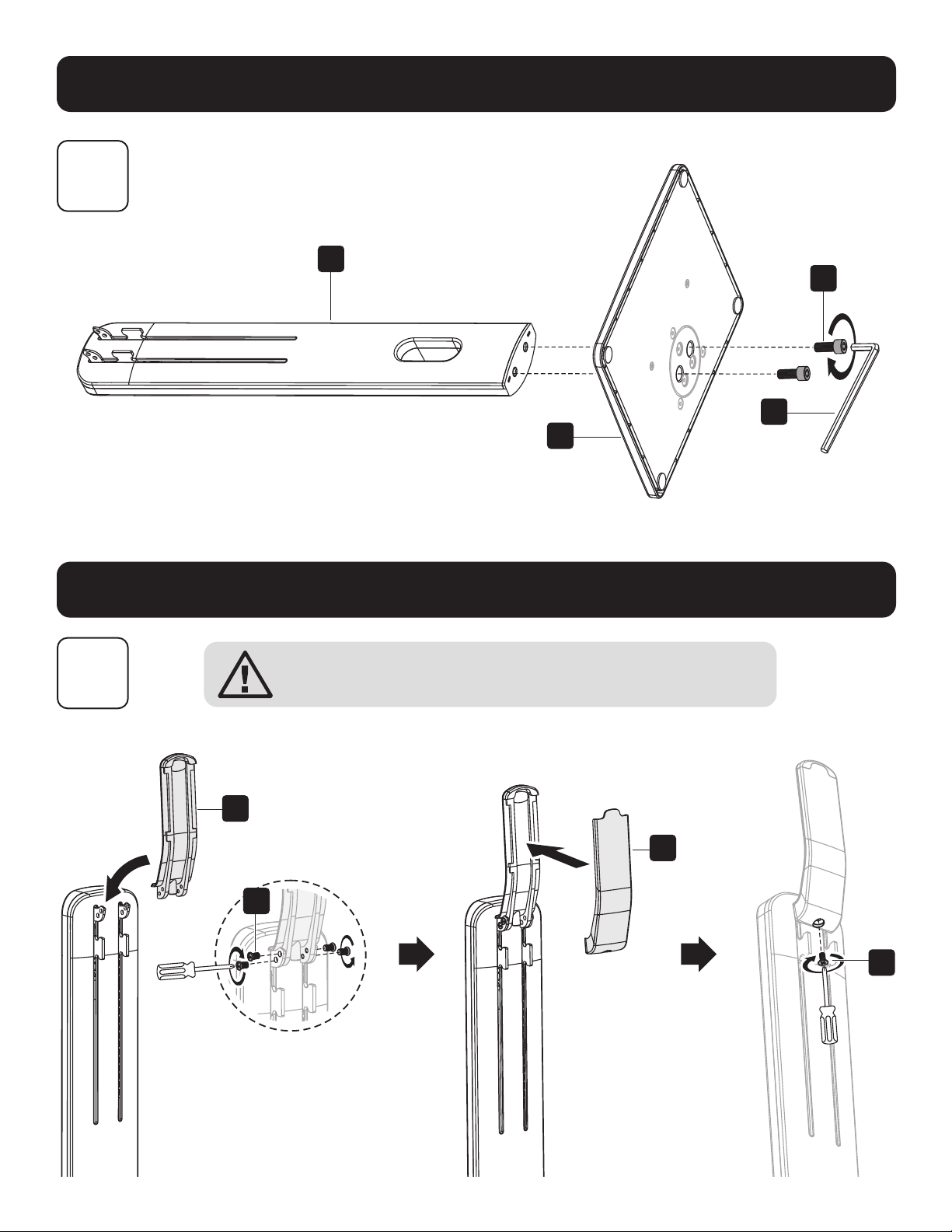

Assembling the Base
Attaching the Top Handle
A
T
B
L
E
F
M
N
1
2
Warning: To avoid possible injury, do not use or operate
the handle before the installation is complete.
5

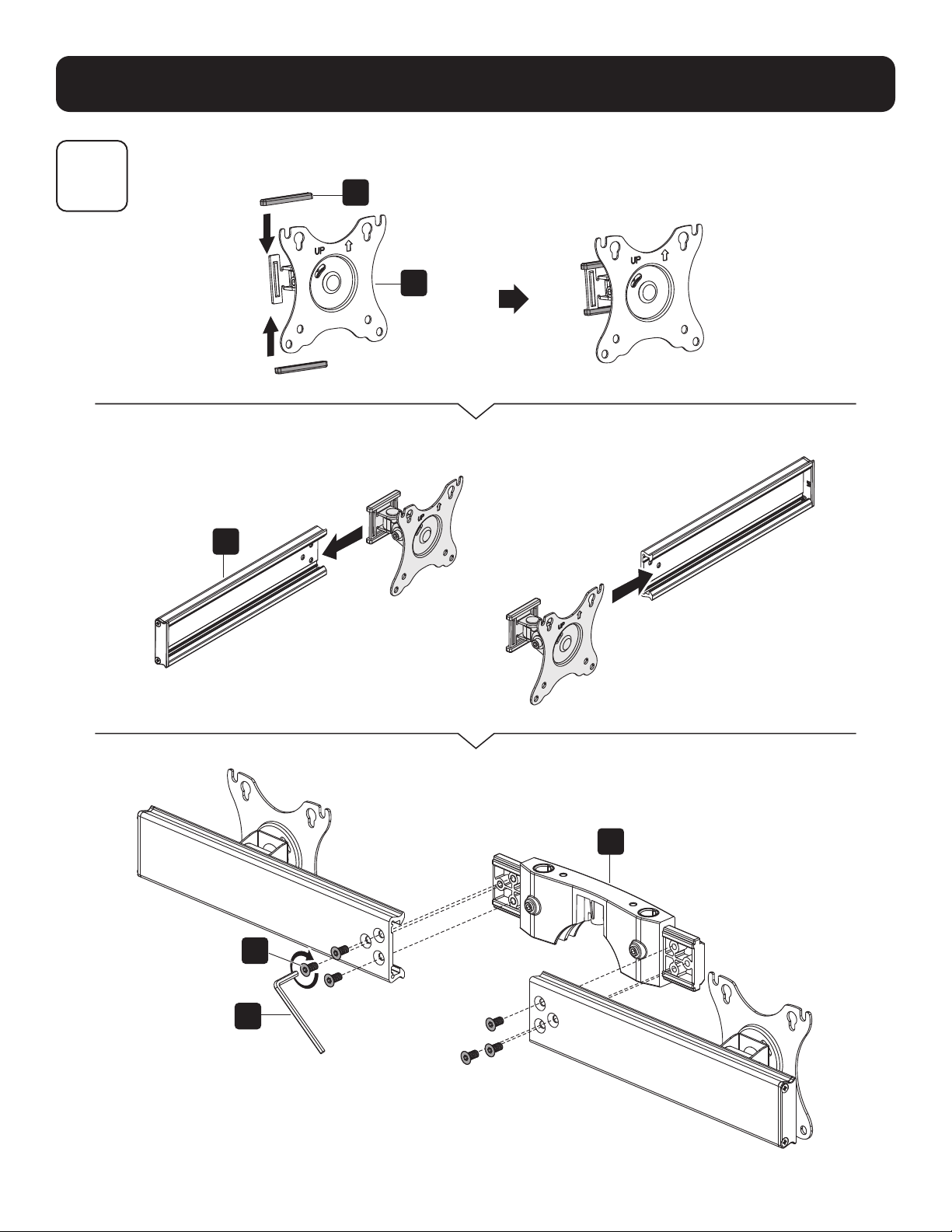

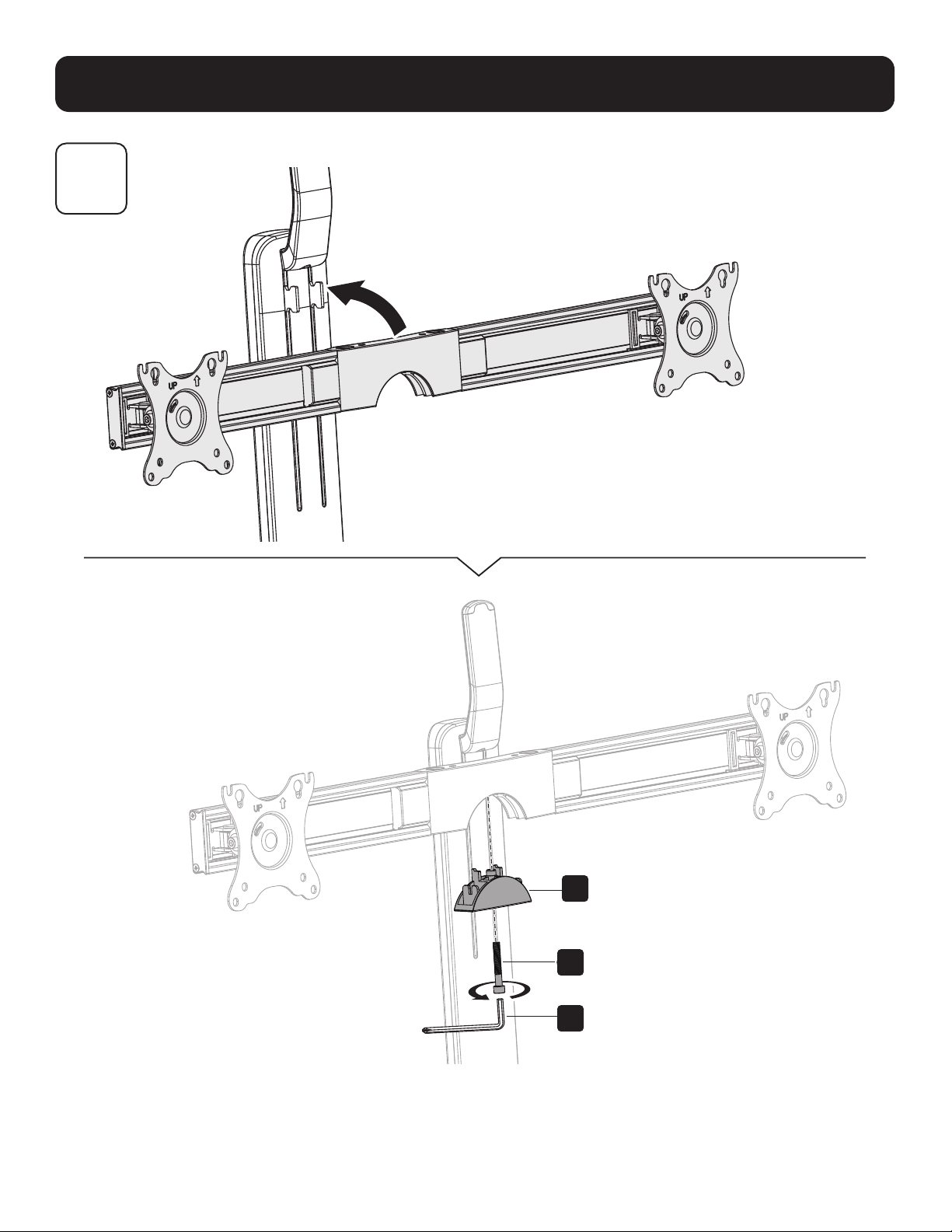

Assembling the Mounts
R
O
H
G
D
C
3
6
Attaching the Mounts to the Base
I
Q
S
4
7

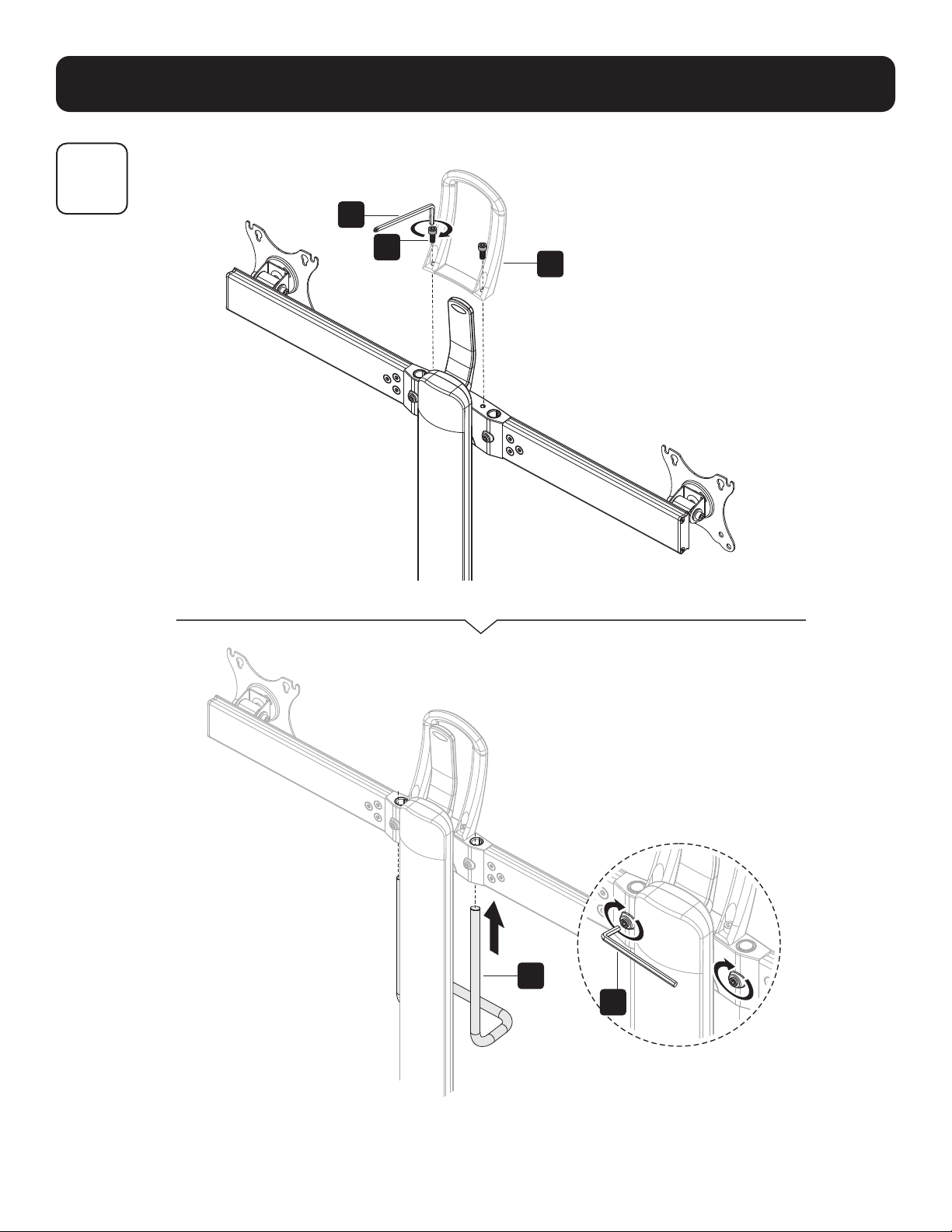

Attaching the Pull Handle
J
S
P
K
R
5
8

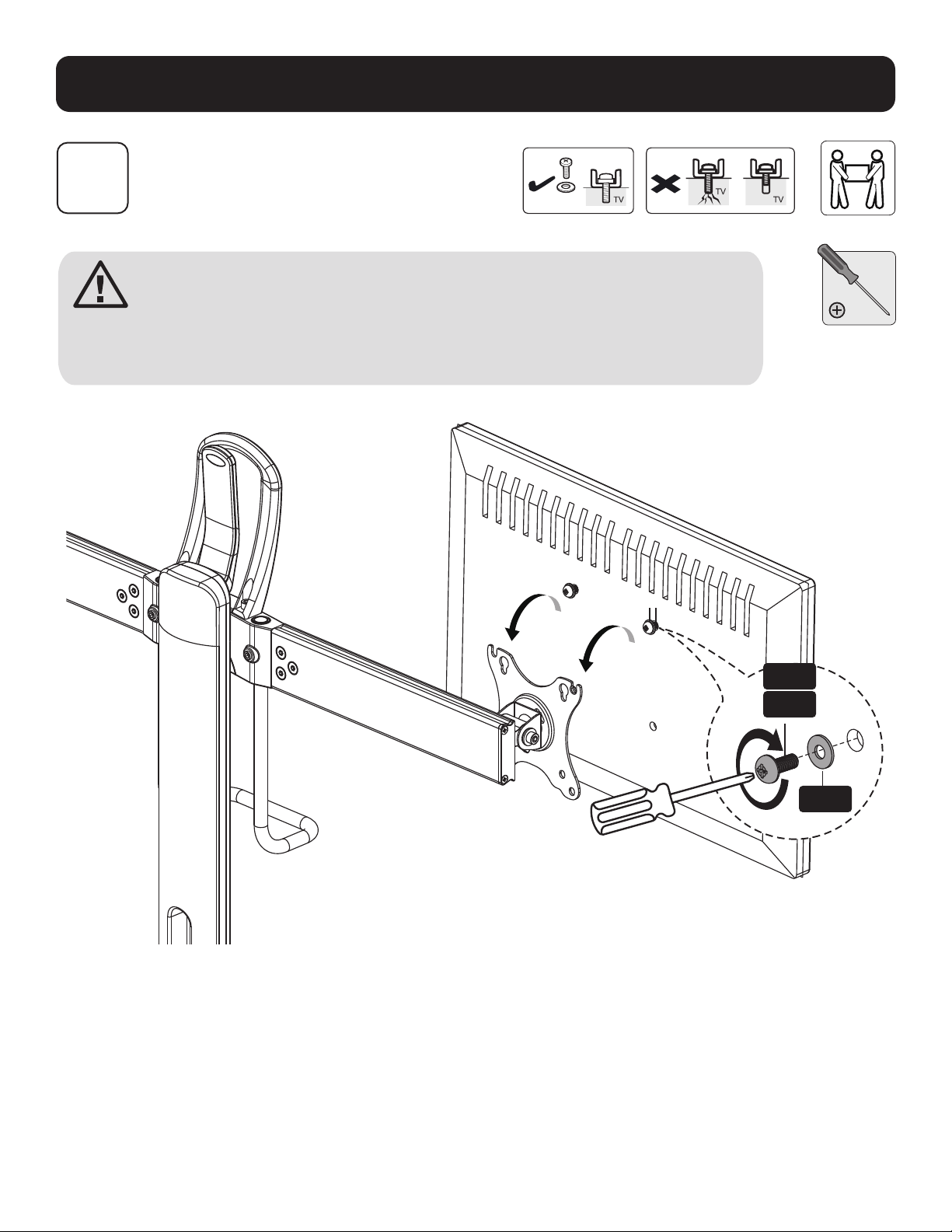

Mounting Displays
6
Too Long Too Short
Warning: Please make sure you attach identical monitors to the table stand; otherwise, the
table stand might be inverted. Also, while you are installing a monitor on one side, another
person should hold the other side of the mount to keep the table stand stable.
Use an assistant or mechanical lifting equipment when hooking the display onto the mount
and fastening the screws as shown. Firmly secure all screws. Do not over-tighten.
M-C
3 mm
M-A
M-B
9

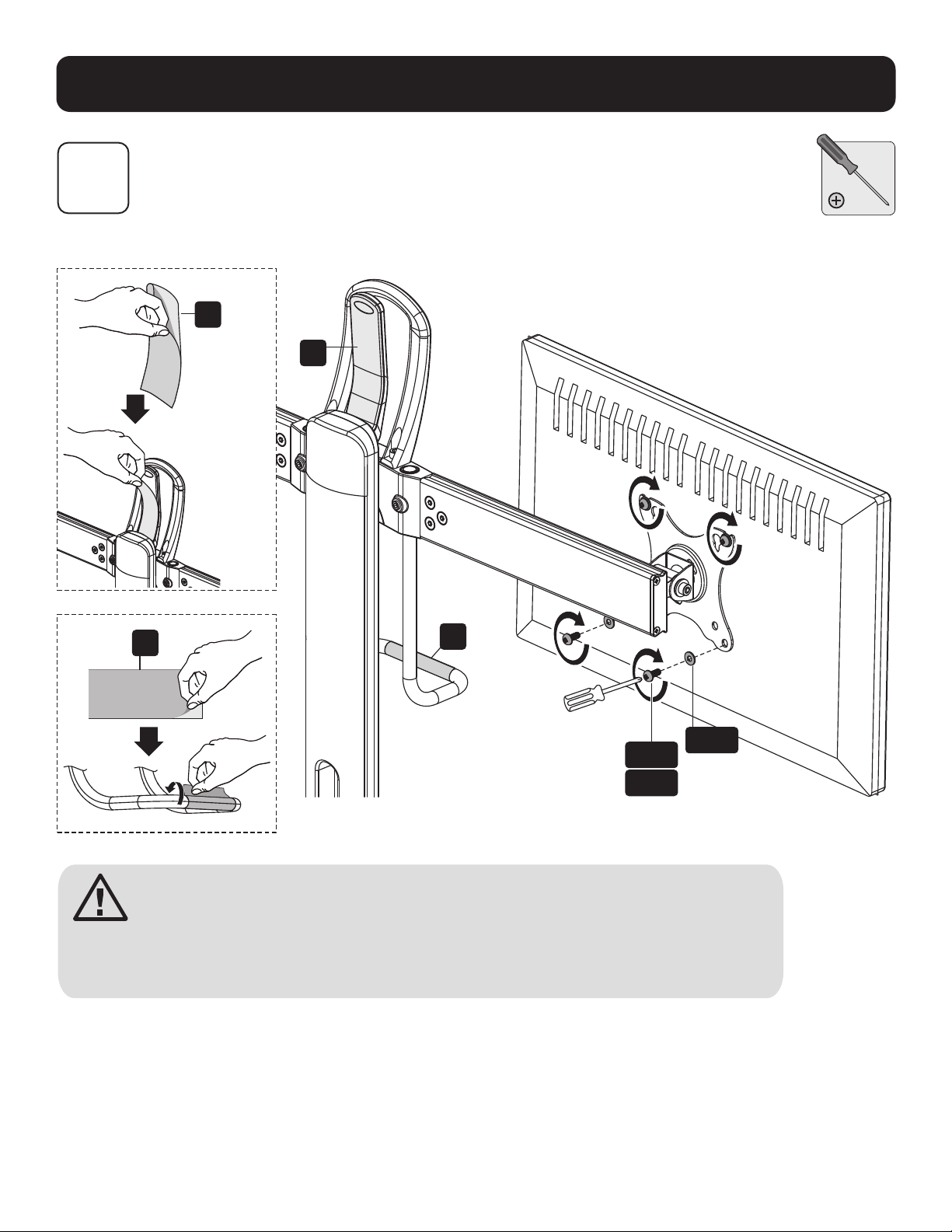

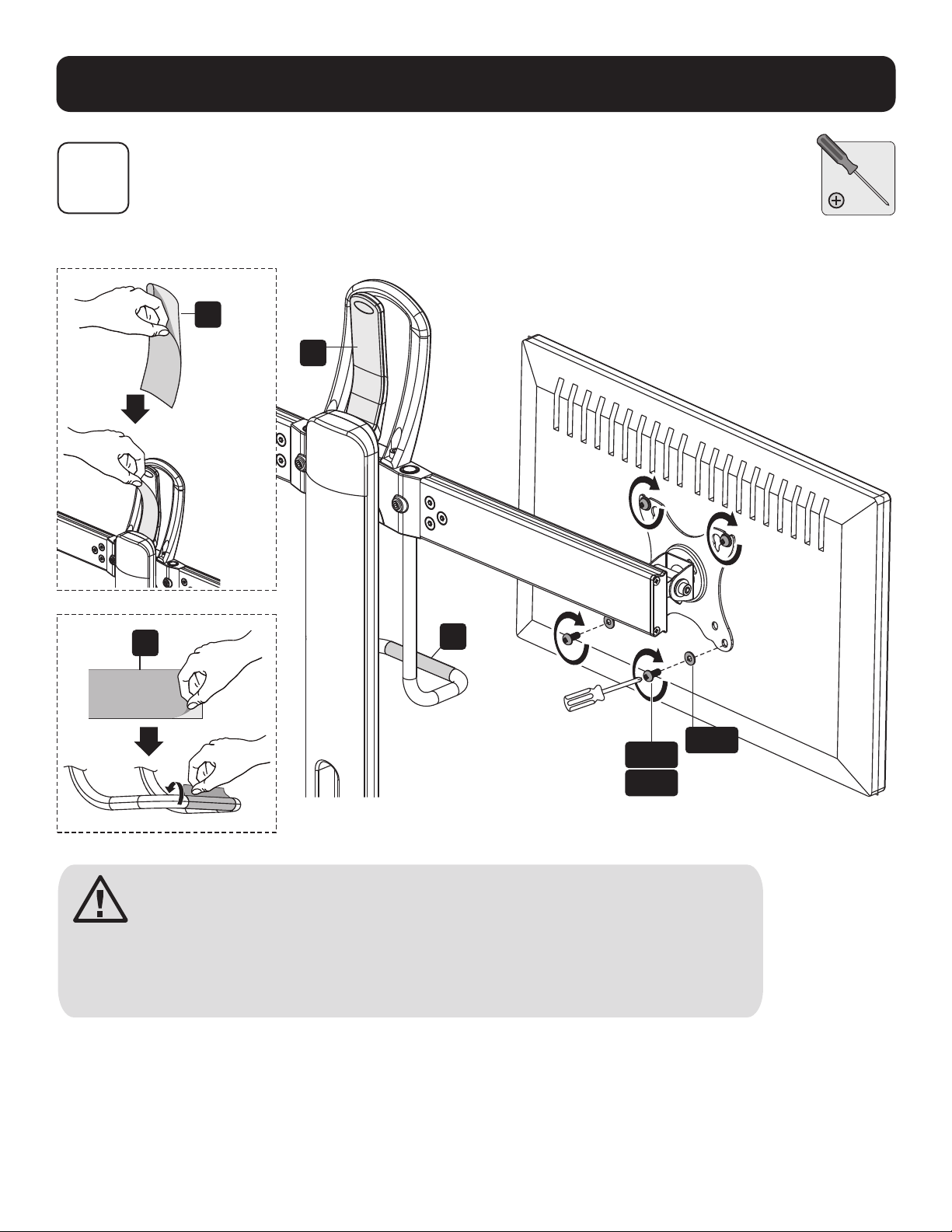

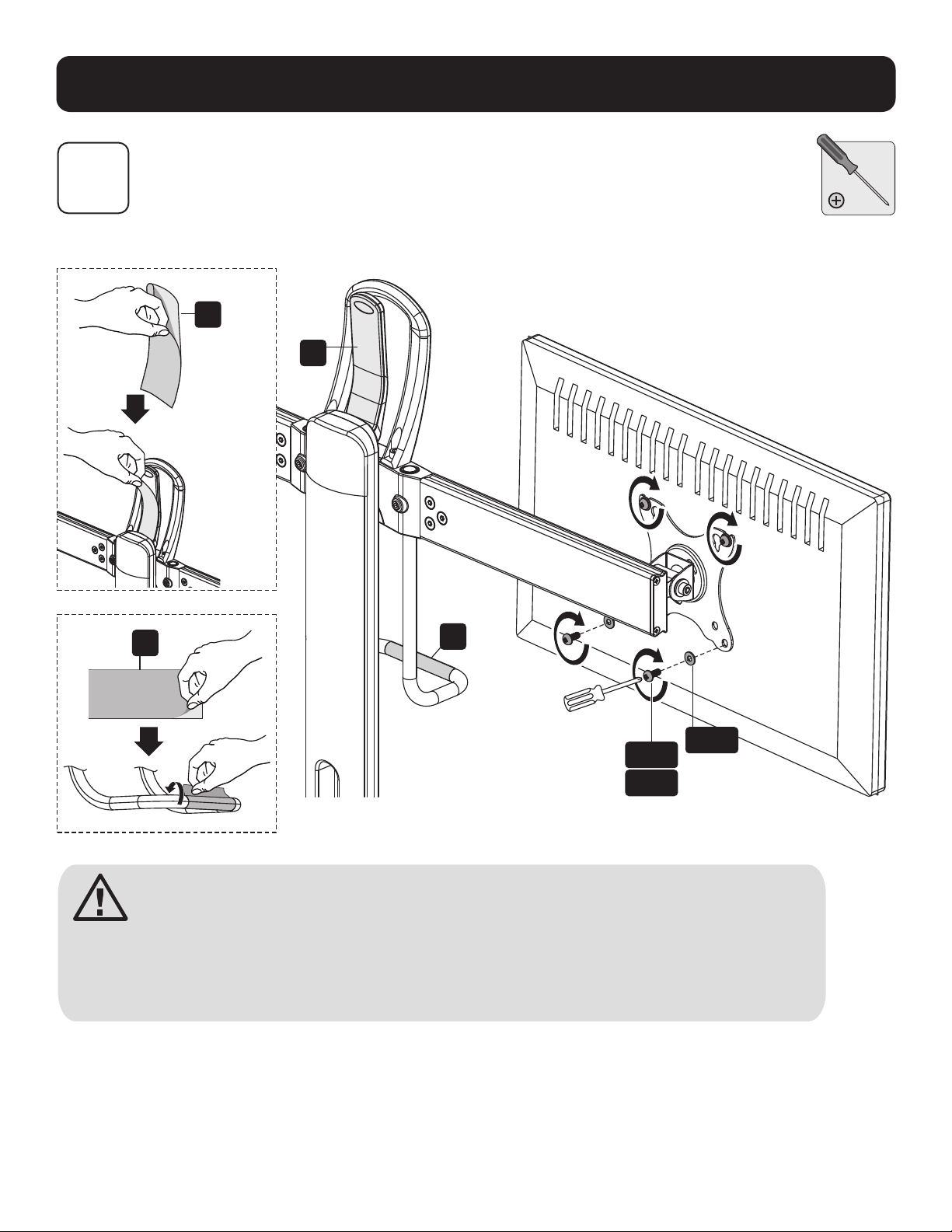

Mounting Displays and Applying Antimicrobial Tape
U
U
V
V
7
Warning: Please make sure you attach identical monitors to the table stand; otherwise, the
table stand might be inverted. Also, while you are installing a monitor on one side, another
person should hold the other side of the mount to keep the table stand stable.
Use an assistant or mechanical lifting equipment when hooking the display onto the mount
and fastening the screws as shown. Firmly secure all screws. Do not over-tighten.
M-A
M-B
M-C
10

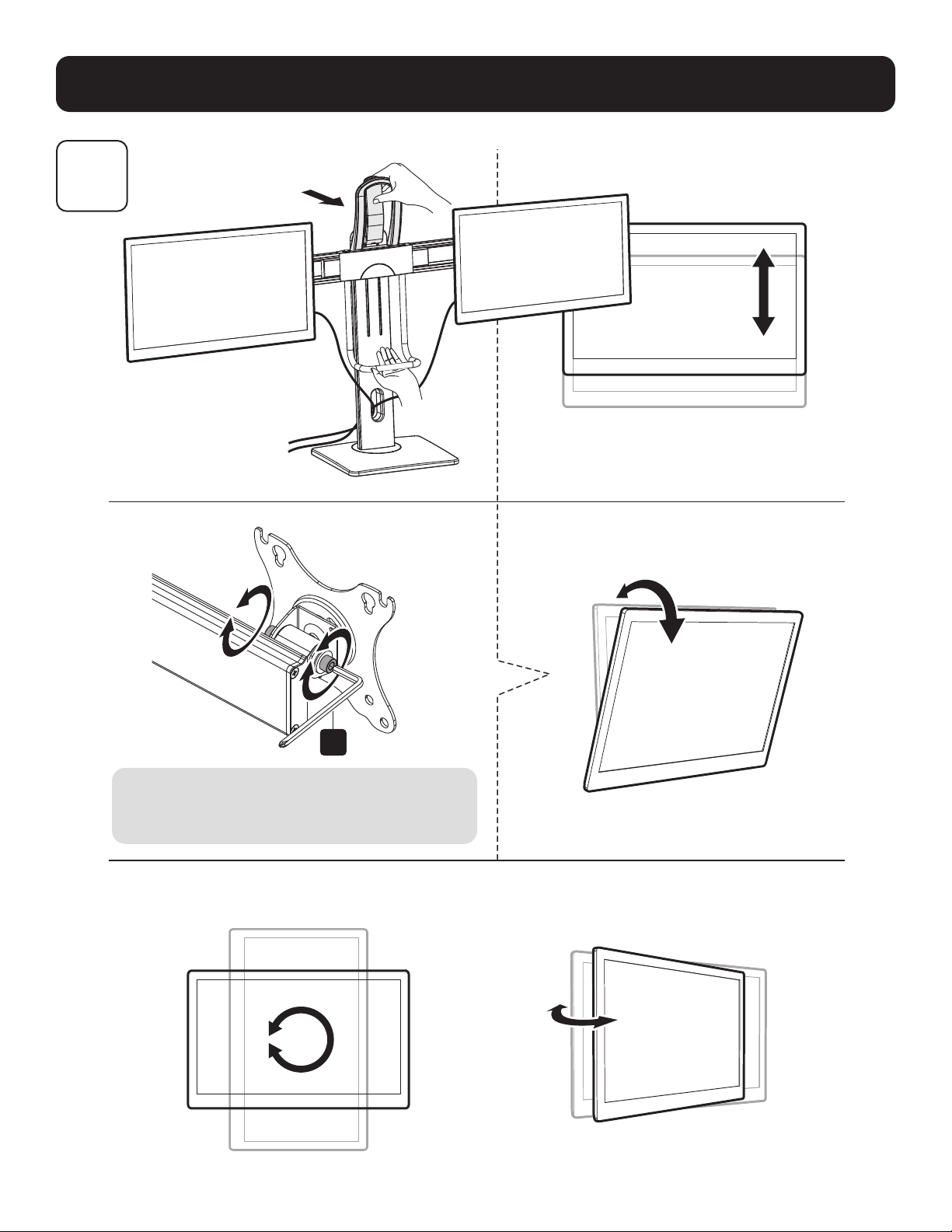

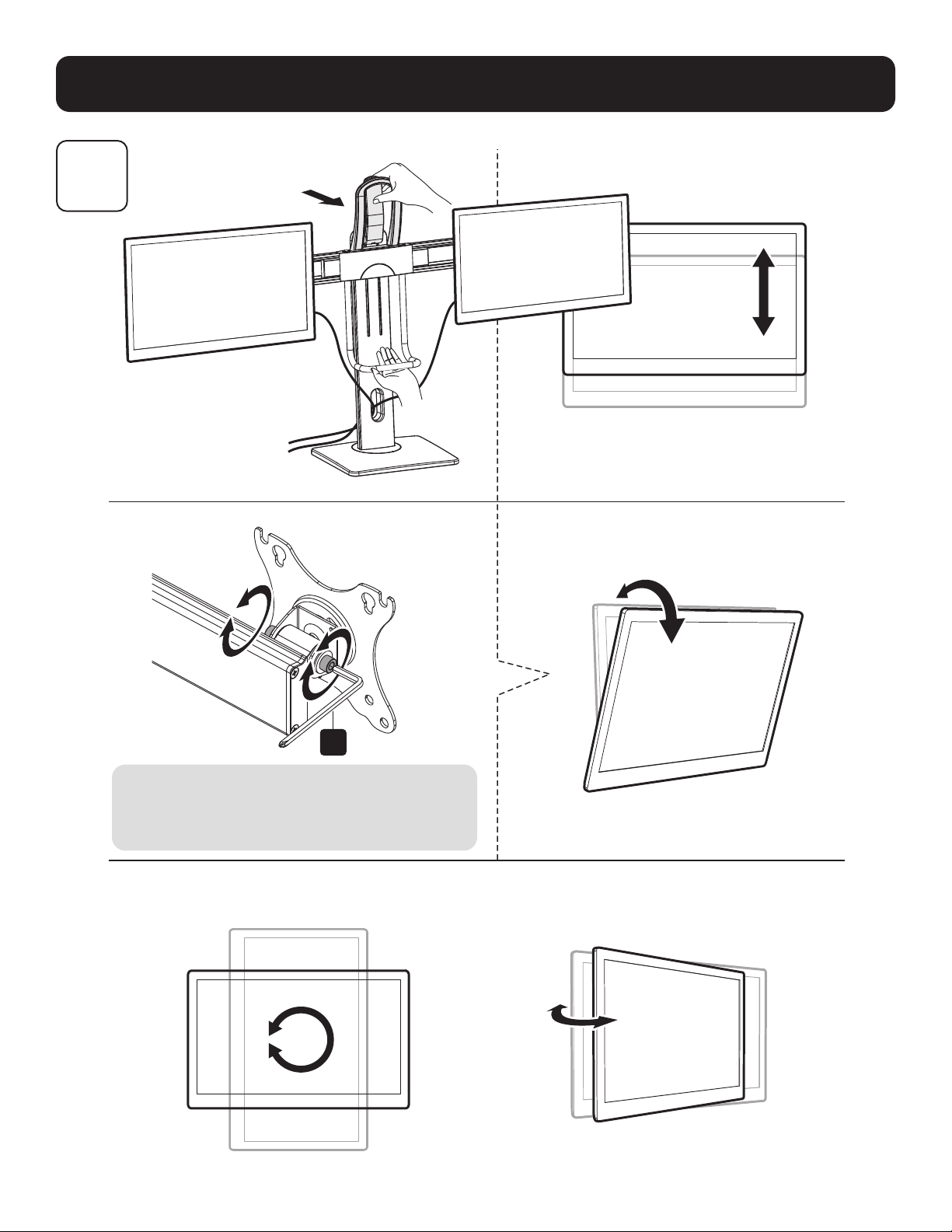

Adjustment
S
8
Note: Adjust to the desired angle and then tighten
the screws using the hex key as shown. Alternate
between screws as you tighten them.
11
Maintenance
Maintenance
• Check that the bracket is secure and safe to use at regular intervals (at least every three months).
• Please visit tripplite.com/support if you have any questions.
