Dewalt DXPW3400PR PressuReady 3400 PSI at 2.5 GPM Powered User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-877-362-4271

Instruction Manual

Guide D’utilisation

Manual de instrucciones

Gas Pressure Washer

Laveuse a essence de haute pression

Lavadora a presión con motor a gas

NOTE: Photographs and line drawings used in this manual are for reference only and do not represent a

specificmodel.

REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement à titre de référence

et ne représentent pas un modelparticulier.

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son solo referencias y no representan un

modelo específico.

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 25

Español (traducido de las instrucciones originales) 53

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

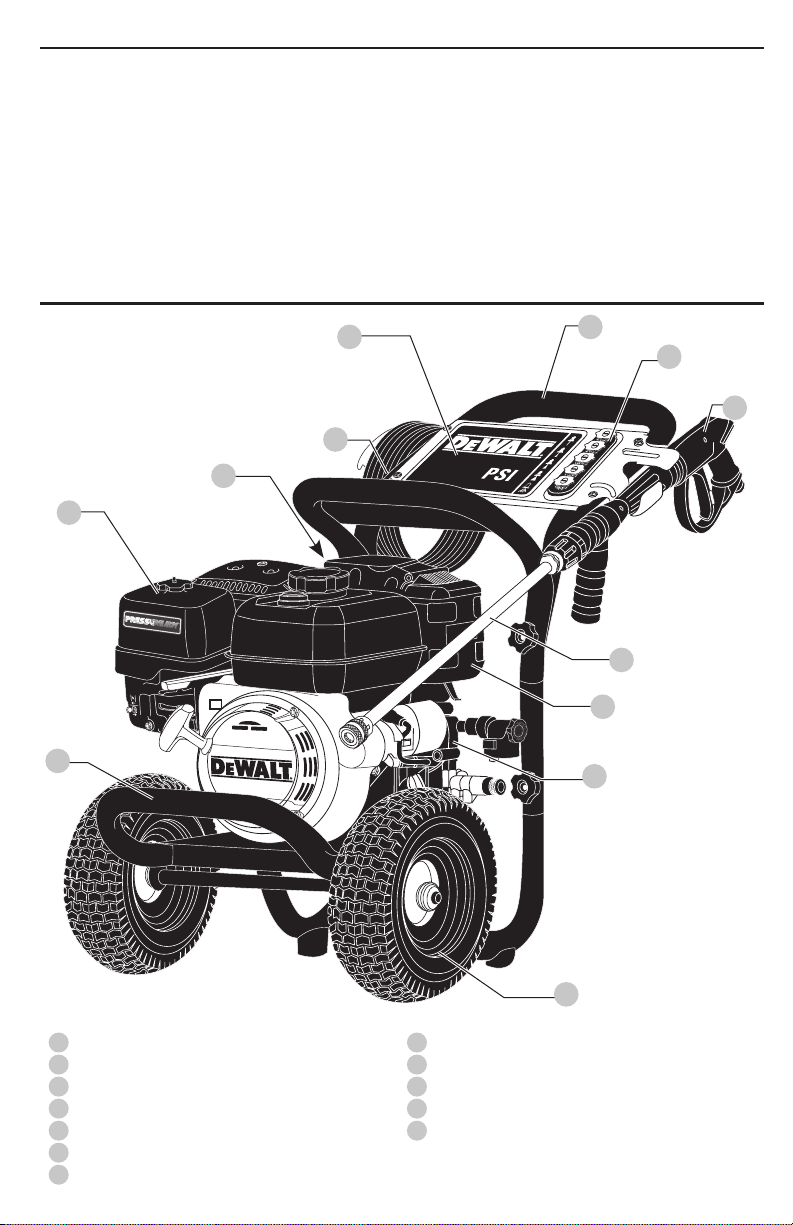

Panel assembly

Nozzle holder

Professional spray gun

Wheel

Quick-connect spray wand

Frame

Engine

Handle assembly

High pressure hose

High pressure pump

PRESSUREADY®

control box

Battery housing

3400 PSI

2.5 GPM

3400

Fig. A

ENGLISH



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions could result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS

Important Safety Instructions



DANGER: Carbon Monoxide. Using an engine

indoors can kill. Engine exhaust contains high

levels of carbon monoxide (CO), a poisonous gas

you cannot see or smell. You may be breathing

CO even if you do not smell engineexhaust.

• NEVER use an engine inside homes, garages,

crawlspaces or other partly enclosed areas. Deadly

levels of carbon monoxide can build up in these

areas. Using a fan or opening windows and doors

does NOT supply enough freshair.

• ONLY use outdoors and far away from open

windows, doors and vents. These openings can

pull in engineexhaust.

• Even when the engine is used correctly, CO

may leak into your home. ALWAYS use a

battery-powered or battery backup CO alarm

in your house. Read and follow all directions

for CO alarm before using. If you feel sick,

dizzy or weak at anytime, move to fresh air

immediately. See a doctor. You could have carbon

monoxidepoisoning.



WARNING: Do not operate this unit until you

read this instruction manual and the engine

instruction manual for safety, operation and

maintenanceinstructions.



WARNING: When using this product basic

precautions should always be followed, including

thefollowing:

1 . Read all instructions before using theproduct.

2 . To reduce the risk of injury, close supervision is

necessary when a product is used nearchildren.

3 . Know how to stop the product and bleed

pressures quickly. Be thoroughly familiar with

thecontrols.

4 . Stay alert–watch what you aredoing.

5 . Do not operate the product when fatigued or

under the influence of alcohol ordrugs.

6 . Keep operating area clear of allpersons.

7 . Do not overreach or stand on unstable

support. Keep good footing and balance at

alltimes.

8 . Follow the maintenance instructions speciﬁed in

themanual.



DANGER: RISK OF INJECTION OR SEVERE

INJURY. KEEP CLEAR OF NOZZLE. DO NOT

DIRECT DISCHARGE STREAM AT PERSONS.

THIS PRODUCT IS TO BE USED ONLY BY

TRAINEDOPERATORS.



WARNING: This product may not be equipped with a

spark-arresting muffler. If the product is not equipped

and will be used around flammable materials or

on land covered with materials such as agricultural

crops, forest, brush, grass or other similar items, then

an approved spark arrester must be installed and

is legally required in the state of California. It is a

violation of California statutes section 130050 and/

or sections 4442 and 4443 of the California Public

Resources Code, unless the engine is equipped with

a spark arrester, as defined in section 4442, and

maintained in effective working order. Spark arresters

are also required on some U.S. Forest Service land

and may also be legally required under other statutes

andordinances.



WARNING: This product and its exhaust can expose

you to chemicals including lead and lead compounds,

and carbon monoxide, which are known to the State

of California to cause cancer and birth defects or other

reproductive harm. For more information go to www.

P65Warnings.ca.gov.

SAVE THESE INSTRUCTIONS



DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spilled gasoline

and it’s vapors can

become ignited

from cigarette

sparks, electrical

arcing, exhaust gases

and hot engine

components such as

themuffler.

• Shut off engine and allow it

to cool before adding fuel

to thetank.

• Use care in filling tank to

avoid spilling fuel. Move

pressure washer away

from fueling area before

startingengine.

• Heat will expand

fuel in the tank

which could result in

spillage and possible

fireexplosion.

• Keep maximum fuel level

1/2" (12.7 mm) below

bottom of filler neck to

allow forexpansion.

• Operating the

pressure washer

in an explosive

environment could

result in afire.

• Operate and fuel

equipment in well-

ventilated areas free from

obstructions. Equip areas

with fire extinguisher

suitable for gasolinefires.

ENGLISH

• Materials placed

against or near the

pressure washer can

interfere with its

proper ventilation

features causing

overheating and

possible ignition of

thematerials.

• Never operate pressure

washer in an area

containing dry brush

orweeds.

• Muffler exhaust heat

can damage painted

surfaces, melt any

material sensitive to

heat (such as siding,

plastic, rubber, vinyl

or the pressure hose,

itself), and damage

liveplants.

• Always keep pressure

washer a minimum of

4' (1.2m) away from

surfaces (such as houses,

automobiles or live plants)

that could be damaged

from muffler exhaustheat.

• Improperly stored

fuel could lead to

accidental ignition.

Fuel improperly

secured could get

into the hands of

children or other

unqualifiedpersons.

• Store fuel in a

CARB (California Air

Resources Board) or

EPA (Environmental

Protection Agency)

approved container, in a

secure location away from

workarea.

• Use of acids, toxic or

corrosive chemicals,

poisons, insecticides,

or any kind of

flammable solvent

with this product

could result in serious

injury ordeath.

• Do not spray

flammableliquids.



DANGER: RISK TO BREATHING

ASPHYXIATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Breathing exhaust

fumes will cause

serious injury or

death! Engine

exhaust contains

carbon monoxide,

an odorless and

deadlygas.

• Operate pressure washer

in a well-ventilated area.

Avoid enclosed areas such

as garages, basements,etc.

• Never operate unit in or

near a location occupied

by humans oranimals.

• Some chemical/

cleaning soaps

contain substances

which could cause

injury to skin, eyes

orlungs.

• Use only chemical/

cleaning soaps specifically

recommended for

high pressure washers.

Follow manufacturers

recommendations. Do not

use chlorine bleach or any

other corrosivecompound.



DANGER: RISK OF FLUID INJECTION AND

LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your pressure washer

is equipped with

PRESSUREADY®. The

pressure washer can

be started by simply

squeezing the spray

guntrigger.

• The Auto Lock spray

gun must be used to

help prevent accidental

starting. Use only identical

replacementparts.

• Your pressure

washer operates

at fluid pressures

and velocities high

enough to penetrate

human and animal

flesh which could

result in amputation

or other serious

injury. Leaks caused

by loose fittings or

worn or damaged

hoses can result in

injection injuries.

DO NOT TREAT

FLUID INJECTION

AS A SIMPLE CUT!

See a physician

immediately!

• Inspect the high pressure

hose regularly. Replace

the hose immediately if

it is damaged, worn, has

melted from contacting

the engine, or shows any

signs of cracks, bubbles,

pinholes, or other

leakage. Never grasp a

high pressure hose that is

leaking ordamaged.

• Never touch, grasp or

attempt to cover a pinhole

or similar water leak on the

high pressure hose. The

stream of water IS under

high pressure and WILL

penetrateskin.

• Never place hands in front

ofnozzle.

• Direct spray away from self

andothers.

• Make sure hose and fittings

are tightened and in good

condition. Never hold

onto the hose or fittings

duringoperation.

• Do not allow hose to

contactmuffler.

• Never attach or remove

wand or hose fittings while

system ispressurized.

• When using replacement

spray wands or guns with

this pressure washer, do

not use a wand and/or

wand/gun combination

that is shorter in length

than what was provided

with this pressure washer

as measured from the

nozzle end of the spray

wand to the spray

guntrigger.

ENGLISH

• Injuries can result

if system pressure

is not reduced

before attempting

maintenance

ordisassembly.

• To relieve system pressure,

shut off engine, turn off

water supply and pull spray

gun trigger until water

stopsflowing.

• Use only accessories

rated equal to or higher

than the rating of the

pressurewasher.



DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid

spray can cause

objects to break,

projecting particles

at highspeed.

• Always wear ANSI-

approved Z87.1 safety

glasses. Wear protective

clothing to protect against

accidentalspraying.

• Never point wand at or

spray people oranimals.

• Light or unsecured

objects can become

hazardousprojectiles.

• Always secure trigger

lock when wand is not

in service to prevent

accidentaloperation.

• Never permanently

secure trigger in pull-back

(open)position.



DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe operation of

your pressure washer

could lead to serious

injury or death to you

orothers.

• Do not use chlorine

bleach or any other

corrosivecompound.

• Become familiar with the

operation and controls of

the pressurewasher.

• Keep operating area

clear of all persons, pets

andobstacles.

• Do not operate the product

when fatigued or under

the influence of alcohol

or drugs. Stay alert at

alltimes.

• Never compromise

the safety features of

thisproduct.

• Do not operate machine

with missing or broken

parts. Use only identical

replacementparts.

• Never leave spray gun/

wand unattended while

unit isrunning.

• If proper manual

starting procedure is

not followed, engine

can kickback causing

serious hand and

arminjury.

• If engine does not start

after two pulls, squeeze

trigger of gun to relieve

pump pressure. Pull starter

cord slowly until resistance

is felt. Then pull cord

rapidly to avoid kickback

and prevent hand or

arminjury.

• The spray gun/

wand is a powerful

cleaning tool that

could look like a toy

to achild.

• Keep children away from

the pressure washer at

alltimes.

• Reactive force of

spray will cause gun/

wand to kickback,

and could cause

the operator to slip

or fall or misdirect

the spray. Improper

control of gun/wand

can result in injuries

to self andothers.

• Do not overreach or stand

on an unstablesupport.

• Do not use pressure

washer while standing on

aladder.

• Grip gun/wand firmly

with both hands. Expect

the gun to kickback

whentriggered.

ENGLISH



DANGER: RISK OF INJURY OR PROPERTY

DAMAGE WHEN TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Fuel or oil can leak or

spill and could result

in fire or breathing

hazard. Serious injury

or death can result.

Fuel or oil leaks will

damage carpet, paint

or other surfaces in

vehicles ortrailers.

• Oil could fill the

cylinder and damage

the engine if the

unit is not stored or

transported in an

uprightposition.

• If pressure washer is

equipped with a fuel

shut-off valve, turn the

valve to the off position

before transporting to

avoid fuel leaks. If pressure

washer is not equipped

with a fuel shut-off valve,

drain the fuel from tank

before transporting.

Only transport fuel in

a CARB (California Air

Resources Board) or

EPA (Environmental

Protection Agency)

approved container.

Always place pressure

washer on a protective

mat when transporting to

protect against damage

to vehicle from leaks.

Always transport and

store unit in an upright

position.Remove pressure

washer from vehicle

immediately upon arrival at

yourdestination.



DANGER: RISK OF ELECTRICAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spray directed at

electrical outlets or

switches, or objects

connected to an

electrical circuit,

could result in a fatal

electricalshock.

• Unplug any electrically

operated product before

attempting to clean

it. Direct spray away

from electric outlets

andswitches.



DANGER: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Use of acids, toxic or

corrosive chemicals,

poisons, insecticides,

or any kind of

flammable solvent

with this product

could result in serious

injury ordeath.

• Do not spray acids,

gasoline, kerosene, or any

other flammable materials

with this product. Use only

household detergents,

cleaners and degreasers

recommended for use with

pressurewashers.

• Wear protective clothing

to protect eyes and

skin from contact with

sprayedmaterials.



WARNING: RISK OF BURSTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Over inflation of

tires could result in

serious injury and

propertydamage.

• Use a tire pressure gauge

to check the tires pressure

before each use and while

inflating tires; see the tire

sidewall for the correct tire

pressure.

NOTE: Air tanks, compressors

and similar equipment used to

inflate tires can fill small tires

similar to these very rapidly.

Adjust pressure regulator on

air supply to no more than the

rating of the tire pressure. Add

air in small increments and

frequently use the tire gauge to

prevent overinflation.

• High-velocity fluid

spray directed

at pneumatic

tire sidewalls

(such as found

on automobiles,

trailers and the like)

could damage the

sidewall resulting in

seriousinjury.

• On pressure washers rated

above 1600psi (11032kPa)

use the widest fan spray

(40º nozzle) and keep

the spray a minimum of

8" (200 mm) from the

pneumatic tire sidewall. Do

not aim spray directly at

the joint between the tire

andrim.

ENGLISH



WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Contact with hot

surfaces, such as

engines exhaust

components, could

result in seriousburn.

• During operation, touch

only the control surfaces

of the pressure washer.

Keep children away from

the pressure washer at

all times. They may not

be able to recognize the

hazards of thisproduct.



WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury

can result from

attempting to lift too

heavy anobject.

• The pressure washer is too

heavy to be lifted by one

person. Obtain assistance

from others beforelifting.

SAVE THESE INSTRUCTIONS FOR FUTURE USE

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your pressure washer uses a

DEWALT charger. Be sure

to read all safety instructions before using your charger.

Consult the chart at the end of this manual for compatibility

of chargers and batterypacks.

For all information regarding the battery pack or charger,

please call 1-800-4-

DEWALT (1-800-433-9258) or visit our

website www.dewalt.com. The battery pack and charger are

to be taken to an authourized DEWALT servicecenter.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

pressure washer. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or seriousinjury.

• Before using the charger, read all instructions and

cautionary markings on the charger, battery pack

and product using the batterypack.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

ENGLISH

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to enter

the battery pack. Never attempt to open the battery

pack for any reason. If the plastic housing of the

battery pack breaks or cracks, return to a service center

forrecycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only DEWALT rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.

NOTICE: Under certain conditions, with the charger

plugged into the power supply, the charger can be

shorted by foreign material. Foreign materials of a

conductive nature, such as, but not limited to, grinding

dust, metal chips, steel wool, aluminum foil or any

buildup of metallic particles should be kept away from

the charger cavities. Always unplug the charger from

the power supply when there is no battery pack in the

cavity. Unplug the charger before attempting toclean.

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

pressure washer. Failure to follow the warnings

and instructions may result in electric shock, fire

and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the pressure washer and battery

pack in locations where the temperature may reach

or exceed 104°F (40°C) (such as outside sheds or

metal buildings in summer). For best life store battery

packs in a cool, drylocation.

NOTE: Do not store the battery pack in pressure

washer. Always ensure the spray gun trigger lock

is engaged. Never tape the spray gun trigger in the

ONposition.

• Do not expose battery pack or pressure washer/

appliance to fire or excessive temperature. Exposure

to fire or temperature above 265°F (130°C) may

causeexplosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry

the battery pack so that metal objects can

contact exposed battery terminals. For example,

do not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a short circuit.

NOTE: Lithium-ion batteries should not be put in

checkedbaggage.

SHIPPING THE D

EWA LT FLEXVOLT™ BATTERY

The D

EWALT FLEXVOLT™ battery has two modes: Use and

Shipping.

Use Mode: When the

FLEXVOLT™ battery stands

alone or is in a DEWALT 20V

Max* product, it will operate

as a 20V Max* battery. When

ENGLISH

the FLEXVOLT™ battery is in a 60V Max* or a 120V Max* (two

60V Max* batteries) product, it will operate as a 60V Max*

battery.

Shipping Mode: When the cap is attached to the

FLEXVOLT™ battery, the battery is in Shipping Mode.

Strings of cells are electrically disconnected within the pack

resulting in three batteries with a lower Watt hour (Wh)

rating as compared to one battery with a higher Watt hour

rating. This increased quantity of three batteries with the

lower Watt hour rating can exempt the pack from certain

shipping regulations that are imposed upon the higher Watt

hourbatteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine the

applicable shipping requirements. If utilizing the shipping

cap, the pack will be considered 3 batteries at the Watt hour

rating indicated for “Shipping”. If shipping without the cap or

in a tool, the pack will be considered one battery at the Watt

hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

Fuel Gauge Battery Packs

Some DEWALT battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

NOTE: The fuel gauge is only an indication of the charge

left on the battery pack. It does not indicate pressure washer

functionality and is subject to variation based on product

components, temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please call 1-800-4-DEWALT (1-800-433-9258) or visit our

website www.dewalt.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by DEWALT. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DEWALT and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride or

lithium-ion batteries to an authorized DEWALT service center

or to your local retailer for recycling. You may also contact

your local recycling center for information on where to drop

off the spent battery. RBRC® is a registered trademark of Call

2 Recycle,Inc.

Introduction

This battery charger is designed to charge DEWALT 12–20V

Max* lithium ion battery packs. This charger requires no

adjustment and is designed to be as easy as possible to

operate. Simply place your battery pack into the receptacle

of a plugged in charger and it will automatically charge

the pack. Consult the chart at the end of this manual for

compatibility of chargers and batterypacks.

Charging a Battery (Fig. B)

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Insert the battery pack

23

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light

25

will blink continuously indicating

that the charging process hasstarted.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

24

on the battery pack

and then slide the battery pack out of thecharger.

NOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

ENGLISH

Fig. B

Charger Operation

Refer to the indicators below for the charge status of the

batterypack.

Charging

Fully Charged

Hot/Cold Pack Delay*

* The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

chargingprocedure.

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing tolight.

NOTE: This could also mean a problem with acharger.

If the charger indicates a problem, take the charger

and battery pack to be tested at a

DEWALT authorized

servicecenter.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery packwarms.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li-Ion pressure washers are designed with an Electronic

Protection System that will protect the battery pack against

overloading, overheating or deepdischarge.

The pressure washer will automatically turn off if the

Electronic Protection System engages. If this occurs, place

the lithium-ion battery pack on the charger until it is

fullycharged.

Wall Mounting

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack in an air temperature below +40°F

(+4.5°C), or above +104°F (+40°C). This is important

and will prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the charger and

battery pack to be tested at a

DEWALT authorized

servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may also

charge a partially used pack whenever you desire with

no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

ENGLISH

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Storage Recommendations

NOTICE: DO NOT store battery pack in pressure

washer. ALWAYS turn unit off and remove the battery

pack beforestoring.

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat orcold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimalresults.

NOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged beforeuse.

SAVE THESE INSTRUCTIONS FOR FUTURE USE

ASSEMBLY

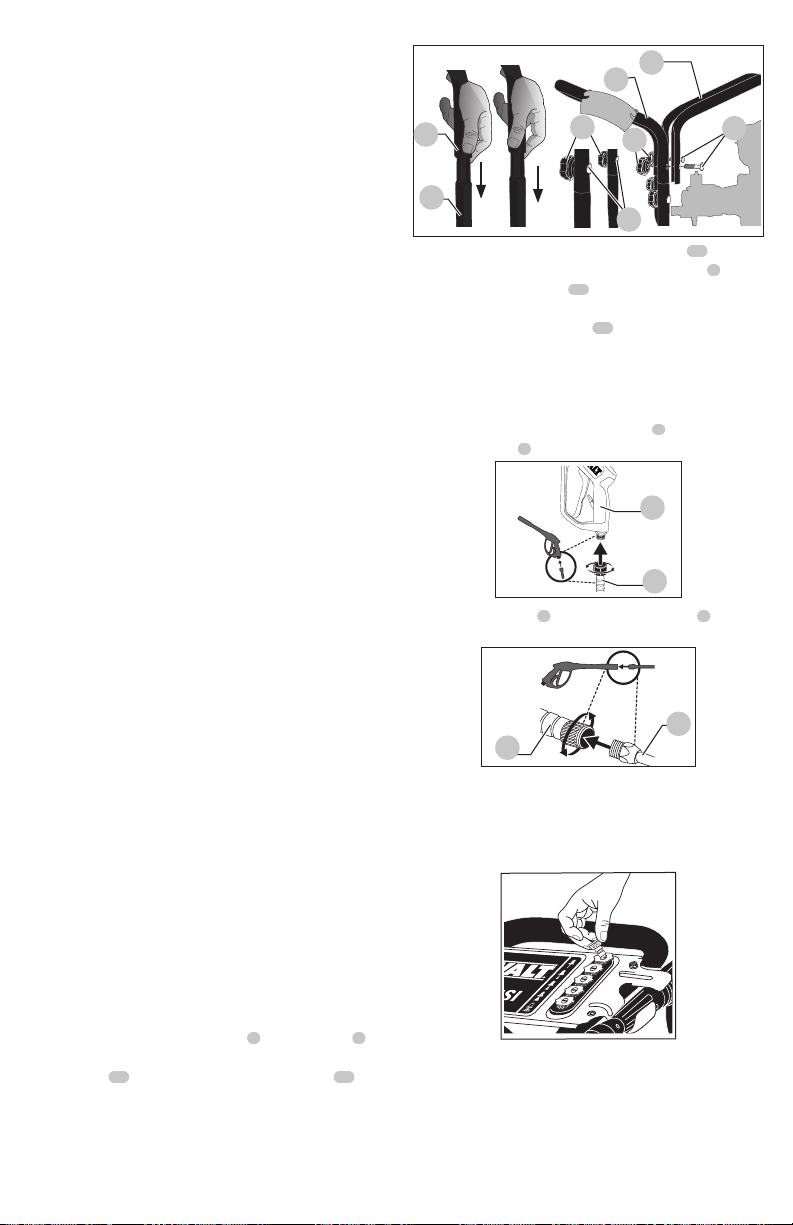

Pressure Washer Assembly (Fig.A, C–F)

1. Slide the handle assembly

8

onto the frame

6

and

secure with saddle bolts

20

andknobs

21

Fig. C

2. Align holes in the top handle

22

with the mounting

holes in the handle assembly

8

. Insert saddle bolts

20

through aligned holes and secure top handle to handle

assembly with knobs

21

. Tighten untilsnug.



CAUTION: Risk of personal injury. Avoid placing

hands between handle and frame when assembling

to preventpinching.

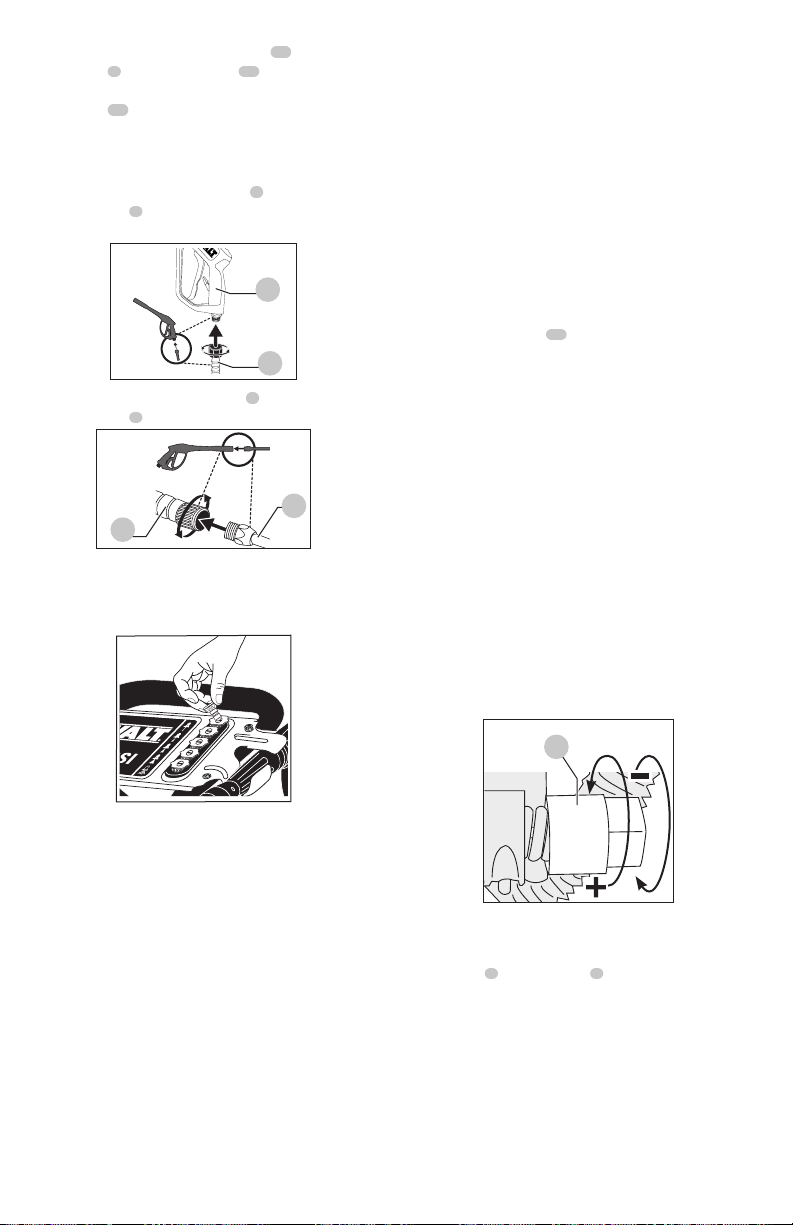

3. Attach high pressure hose

9

to spray gun

3

. Make sure

it issecure.

Fig. D

4. Connect wand

5

to spray gun

3

. Make sure connection

issecure.

Fig. E

5. Remove the five colored quick-connect nozzles from the

plastic bag and insert them into correct grommet on the

nozzle holder. Nozzles are color coded to match colored

nozzles on panelassembly.

Fig. F

6. Check the tire pressure and add air if needed.

NOTE:Air tanks, compressors and similar equipment

used to inflate tires can fill small tires similar to these

very rapidly. Adjust pressure regulator on air supply to

no more than the rating of the tire pressure. Add air in

small increments and frequently use the tire gauge to

prevent overinflation.



WARNING: Risk of bursting. Use a tire pressure gauge

to check the tires pressure before each use and while

inflating tires; see the tire sidewall for the correct

tirepressure.

OPERATION

Pressure Adjustments

The pressure setting is preset at the factory to achieve

optimum pressure and cleaning. To lower the pressure,

follow theseinstructions.

1. Back away from the surface to be cleaned. The further

away the nozzle is, the less the pressure will be on the

surface to becleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a

less powerful stream of water and a wider spray pattern.

Refer to Spray WandNozzles.

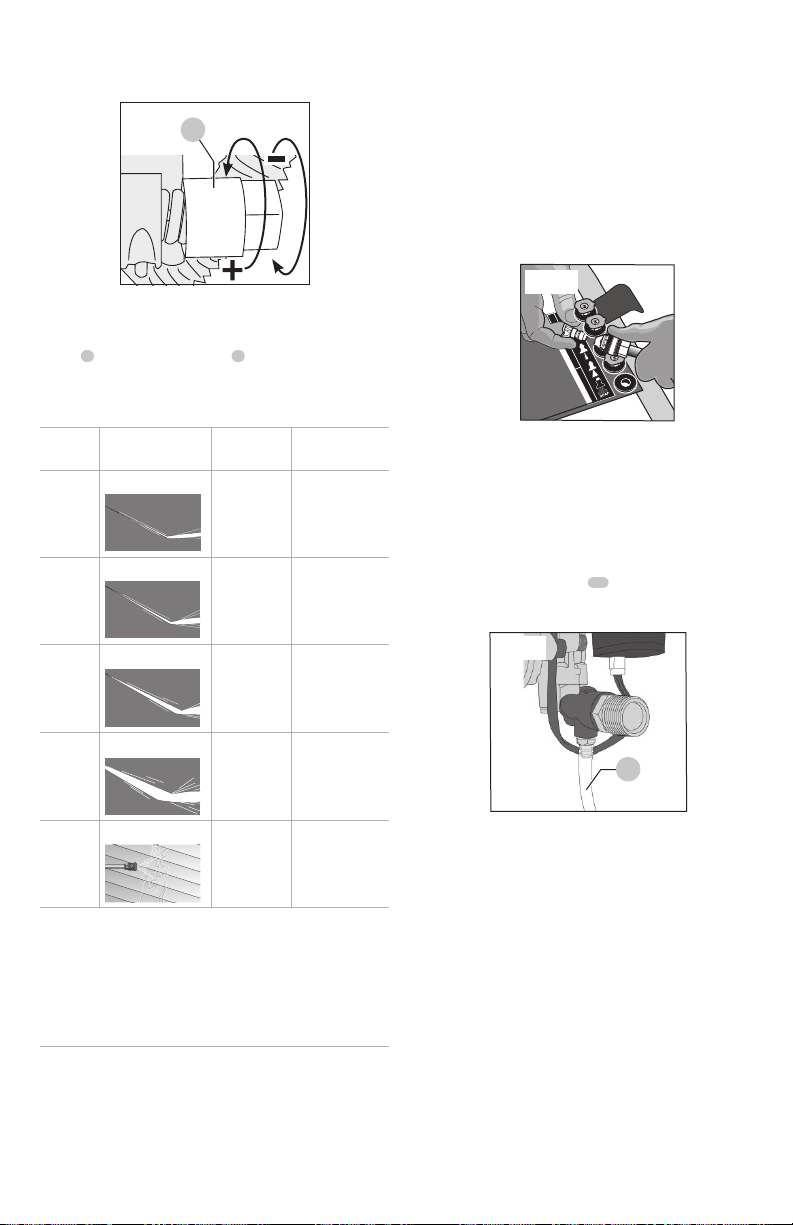

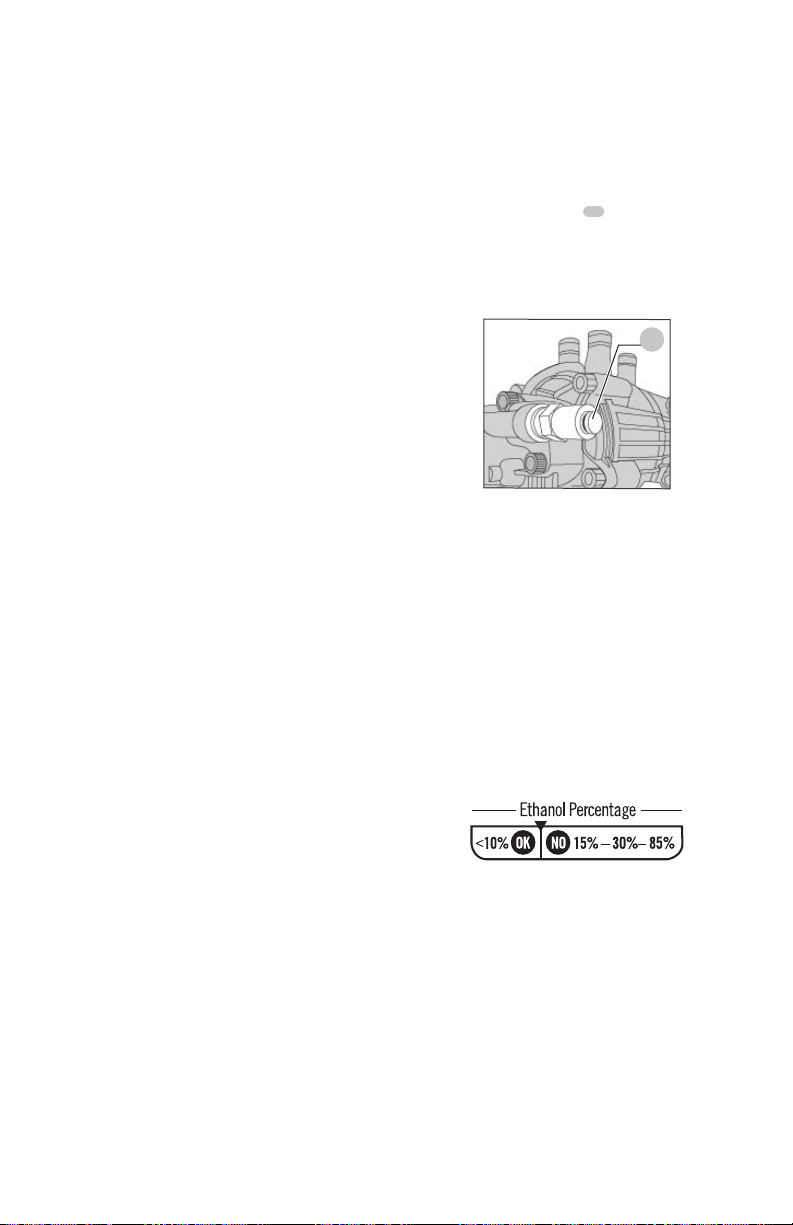

3. This pressure washer's high pressure pump is equipped

with an adjustable unloader

30

(Fig. G) feature that

allows the pressure setting to be adjusted. To lower the

pressure, turn the pressure control knob on the pump

counterclockwise to the desired pressure. To return the

pump pressure to the factory setting, turn the pressure

control knob on the pump clockwise until itstops.

NOTICE: DO NOT try to turn pressure regulator

knob past the built-in stop or damage to the pump

willresult.

NOTICE: DO NOT overtighten the pressure control

knob. If overtightened the knob COULD break and

result in immediate loss of water pressure and costly

repairs to theunit.

ENGLISH

NOTICE: DO NOT attempt to increase pump pressure.

A higher pressure setting than the factory set pressure

may damage thepump.

Fig. G

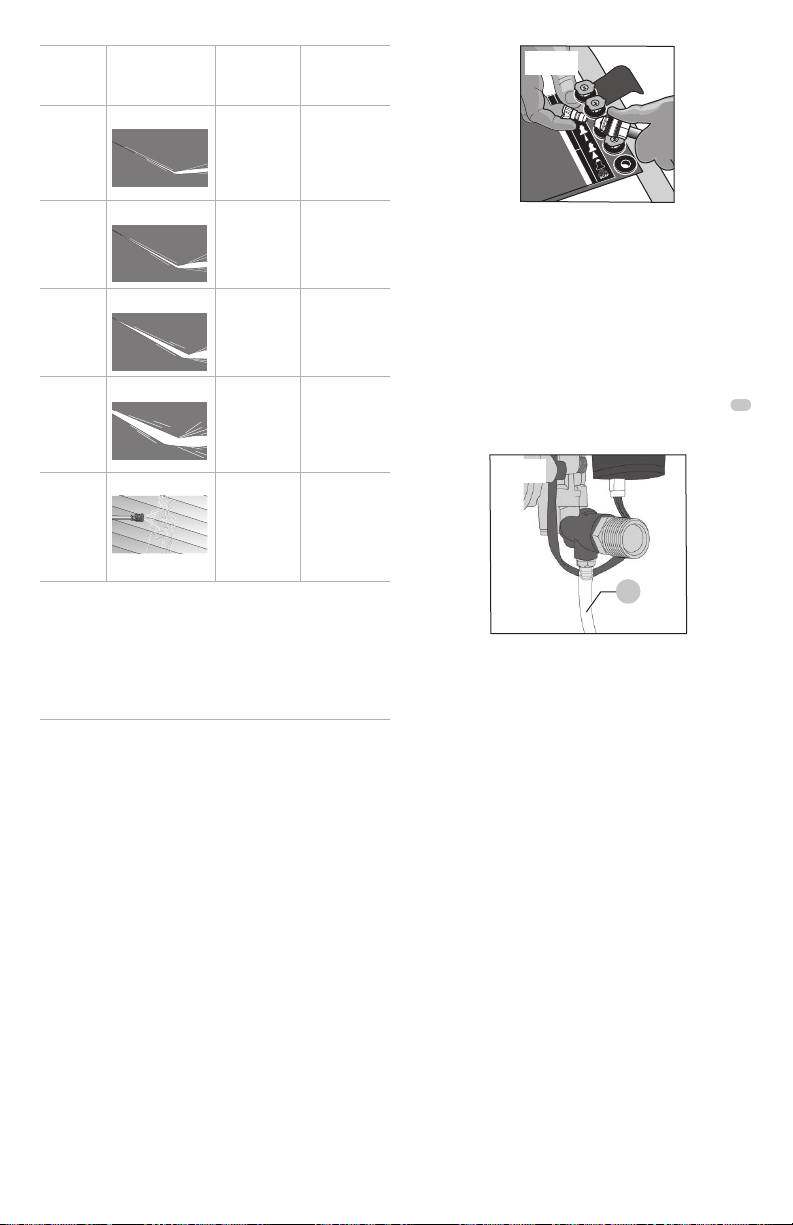

Spray Wand Nozzles (Fig.A,H)

The nozzles for the spray wand are stored in the nozzle

holder

2

on the panel assembly

1

. Colors on the panel

identify nozzle location and spray pattern. Refer to the

following chart to choose the correct nozzle for the job to

beperformed.

Nozzle

Color

Spray Pattern Uses Surfaces***

Red

0˚

powerful

pinpoint for

very intense

cleaning

metal or concrete;

DO NOT use on

wood

Yellow

15˚

intense

cleaning of

small areas

metal, concrete or

wood

Green

intense

cleaning of

larger areas

metal, concrete or

wood

White

covers wide

areas of

cleaning

metal, concrete,

wood or vinyl

Black

low pressure

applies

chemical/

cleaning

soaps

metal, concrete,

wood or vinyl

*** NOTICE: The high pressure spray from your pressure

washer is capable of causing damage to surfaces such

as wood, glass, automobile paint, auto striping and

trim, delicate objects such as flowers and shrubs. Before

spraying, check the item to be cleaned to assure yourself

that it is strong enough to resist damage from the force

ofspray.

Changing Nozzles on Spray Wand (Fig.H)



DANGER: Risk of fluid injection. Do not direct

discharge stream toward persons, unprotected skin,

eyes or any pets or animals. Serious injury willoccur.



WARNING: Flying objects could cause risk of serious

injury. DO NOT attempt to change nozzles while

pressure washer is running. Turn engine off before

changingnozzles.

1. Pull quick-connect coupler back and insertnozzle.

2. Release quick-connect coupler and twist nozzle to make

sure it is secure incoupler.



WARNING: Flying objects could cause risk of serious

injury. Ensure nozzle is completely inserted in quick-

connect socket and quick- connect collar is fully

engaged (forward) before squeezing spray guntrigger.

Fig. H

Chemicals/Cleaning Soaps

Applying chemicals or cleaning soaps is a low

pressureoperation.

NOTE: Use only chemical and cleaning soaps designed for

pressure washer use. Do not usebleach.

To Apply Chemical/Cleaning Soaps (Fig.I)

1. Press chemical/soap hose

26

onto barbed fitting

located near high pressure hose connection of pump

asshown.

Fig. I

2. Place the other end of chemical/soap hose with filter

into the container holding the chemical/cleaning soap.

NOTE:For every 10 gallons (38 liters) of water pumped

1 gallon (3.8 liters) of chemical/cleaning soap will

beused.

3. Install low-pressure (black) nozzle into quick connect

fitting of spray wand, refer to Spray Wand Nozzles.

NOTE: Chemical/cleaning soaps will not siphon if the

black soap nozzle is not installed on the spraywand.

4. After use of chemical/cleaning soaps, place

chemical/soap hose into container of clean water and

draw clean water through chemical injection system to

rinse systemthoroughly.

NOTICE: Risk of property damage. Failure to do so

could cause damage to the pump. Pumps damaged

due to chemical/cleaning soaps will not be covered

underwarranty.

ENGLISH

Starting



WARNING: To reduce the risk of injury, read the

pressure washer instruction manual and the engine

instruction manual before starting pressurewasher.



DANGER: Risk of fluid injection and laceration.

When using the high pressure setting, DO NOT allow

the high pressure spray to come in contact with

unprotected skin, eyes, or with any pets, animals, or

people. Serious injury willoccur.

• Your washer operates at fluid pressures and

velocities high enough to penetrate human and

animal flesh, which could result in amputation or

other serious injury. Leaks caused by loose fittings

or worn or damaged hoses can result in injection

injuries. DO NOT TREAT FLUID INJECTION AS A

SIMPLE CUT! See a physician immediately!

• Never leave spray gun/wand unattended while

unit is running or powered on. When operating

in PRESSUREADY® system mode the engine

and water flow will stop when the spray gun

trigger is released. When the spray gun trigger is

squeezed again the engine and water flow will to

restartautomatically.



DANGER: Carbon Monoxide. Using an engine

indoors can kill. Engine exhaust contains high

levels of carbon monoxide (CO), a poisonous gas

you cannot see or smell. You may be breathing

CO even if you do not smell engineexhaust.

• Breathing exhaust fumes will cause serious

injury or death! Engine exhaust contains carbon

monoxide, an odorless and deadlygas.

• Operate pressure washer in a well-ventilated

area. Avoid enclosed areas such as garages,

basements,etc.

• Never operate unit in or near a location occupied

by humans oranimals.



WARNING: Risk of fire, asphyxiation and burning.

Never fill fuel tank when engine is running or hot. Do

not smoke when filling fueltank.

• Remove battery before filling fuel tank. Do not fill

fuel tank when battery isinstalled.

• Never fill fuel tank completely. Fill tank to

1/2" (12.7 mm) below bottom of filler neck to

provide space for fuel expansion. Wipe any fuel

spillage from engine and equipment before

startingengine.

• DO NOT let hoses come in contact with very hot

engine muffler during or immediately after use

of your pressure washer. Damage to hoses from

contact with hot engine surfaces will NOT be

covered bywarranty.

NOTICE: NEVER pull water supply or high pressure

hose to move pressure washer. This could damage

hose and/or pumpinlet/outlet.

• DO NOT use hot water, use cold wateronly.

• Never turn water supply off while pressure washer

engine is running or damage to pump willresult.

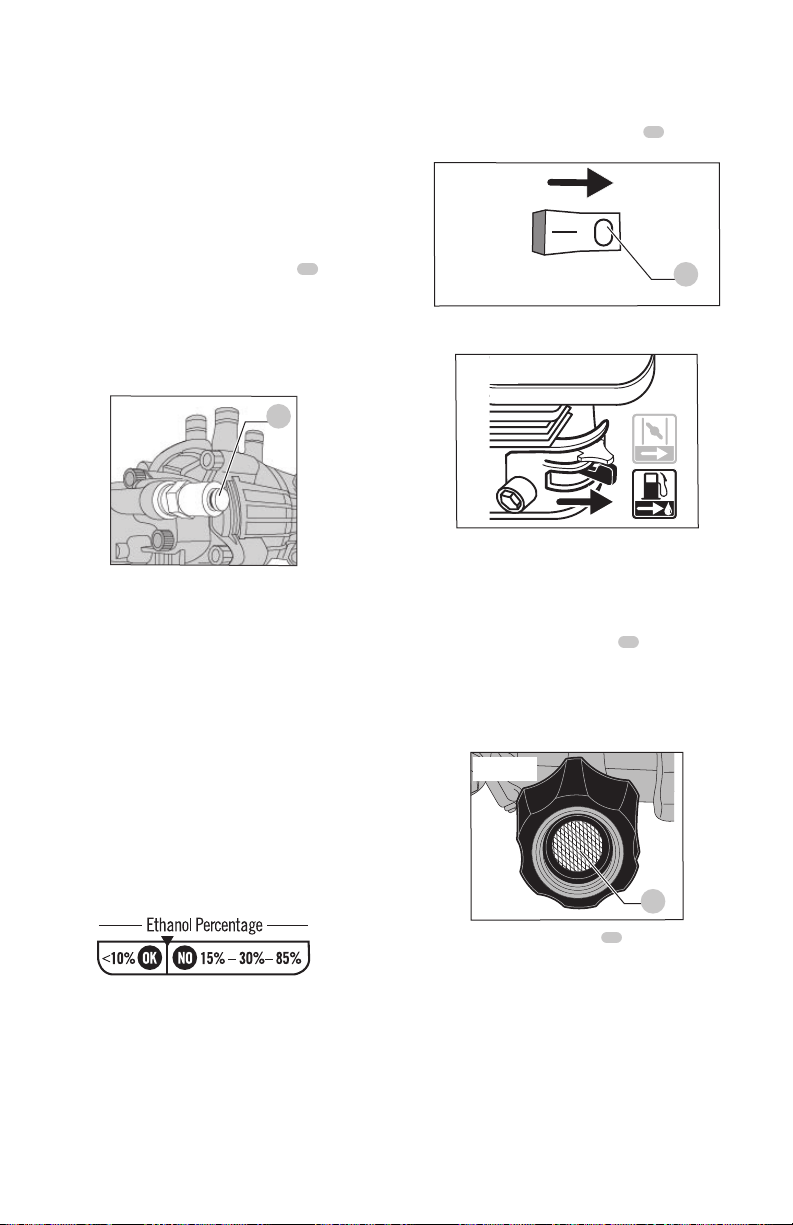

• WHEN OPERATING IN MANUAL MODE ONLY:

DO NOT stop spraying water for more than two

minutes at a time. Pump operates in bypass mode

when spray gun trigger is not pressed. When the

temperature inside the pump rises too high the

thermal relief valve (

13

, Fig.J) will open and

release a gush of water in an effort to lower the

temperature inside the pump. The thermal relief

valve will then close. If pump is left in bypass mode

for more than two minutes internal components

of the pump can bedamaged.

Fig. J

IMPORTANT: This pressure washer can be started in

two modes, PRESSUREADY® System Mode or Manual

Mode. Carefully follow the instructions for the

chosenmode.

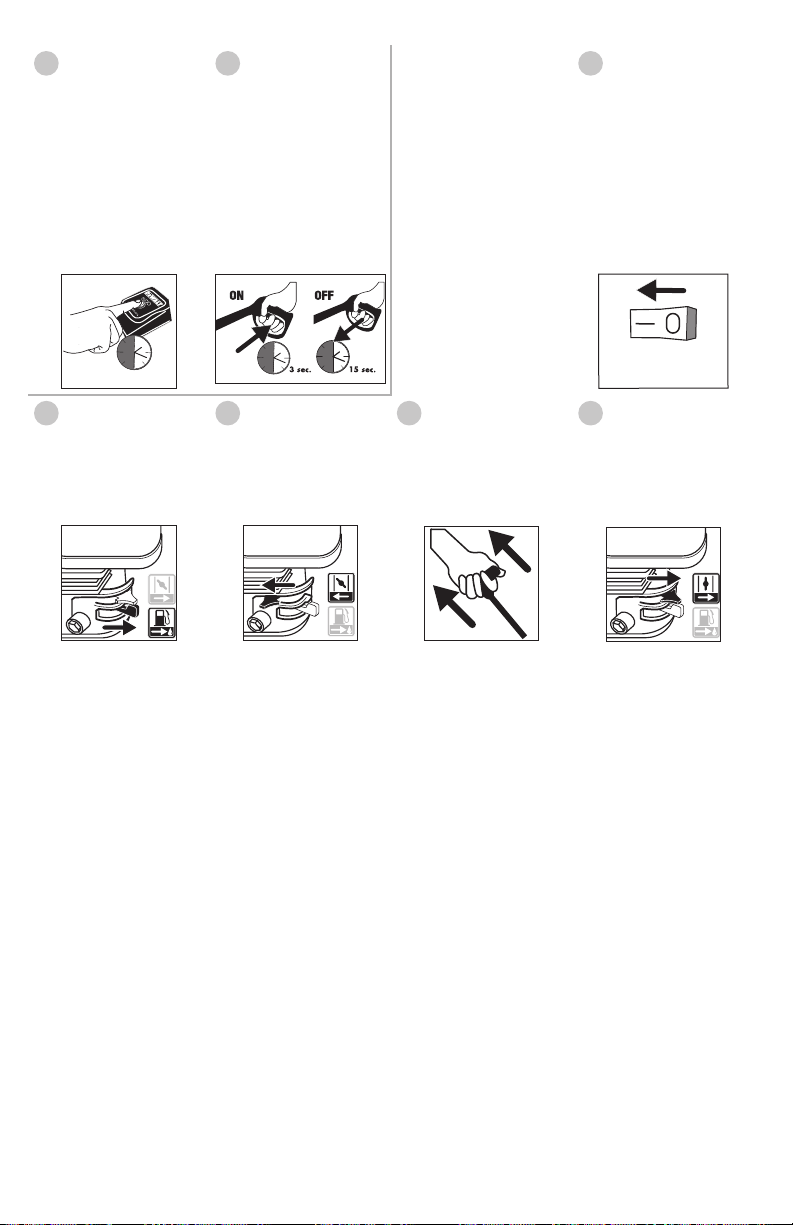

PRESSUREADY

System Mode Start-up

Procedure (Fig.A,K–S)

1. In a well-ventilated outdoor area, add fresh, high-quality,

unleaded gasoline with a pump octane rating of 86

or higher. Do not overfill. Wipe up spilled fuel before

starting the engine. Refer to engine instruction manual

for correctprocedure.

IMPORTANT: Ethanol Shield™ (sold separately) is a fuel

stabilizer that helps eliminate and prevent ethanol

related problems in power equipment. Follow the

instructions on the container and add to thegasoline.

NOTICE: Use of fuels with greater than 10% ethanol

are not approved for use in this product per EPA

regulations and will damage the unit and void

thewarranty.

2. Check engine oil level. Refer to the engine instruction

manual for correctprocedure.



NOTICE: The engine is shipped without oil. Before

starting engine, add the oil provided. Damage to the

engine will occur if the engine is run without oil, this

damage will not be covered underwarranty.

ENGLISH

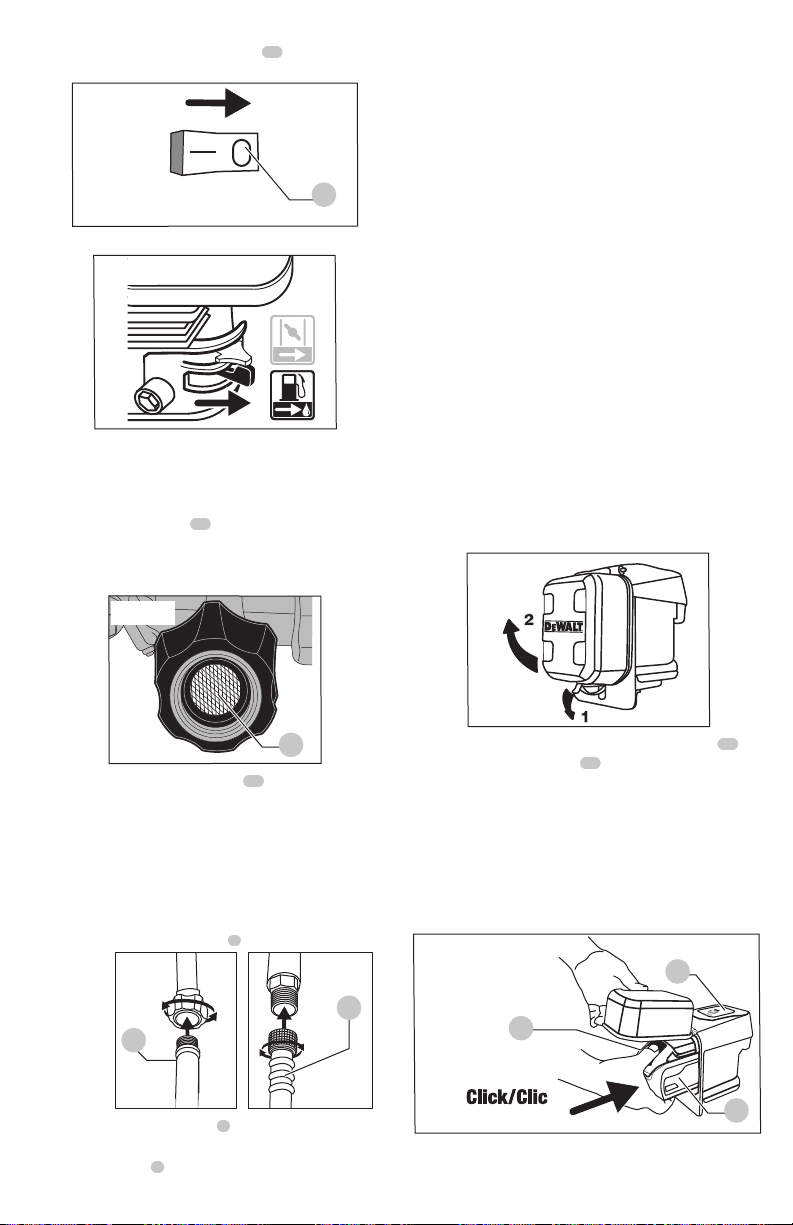

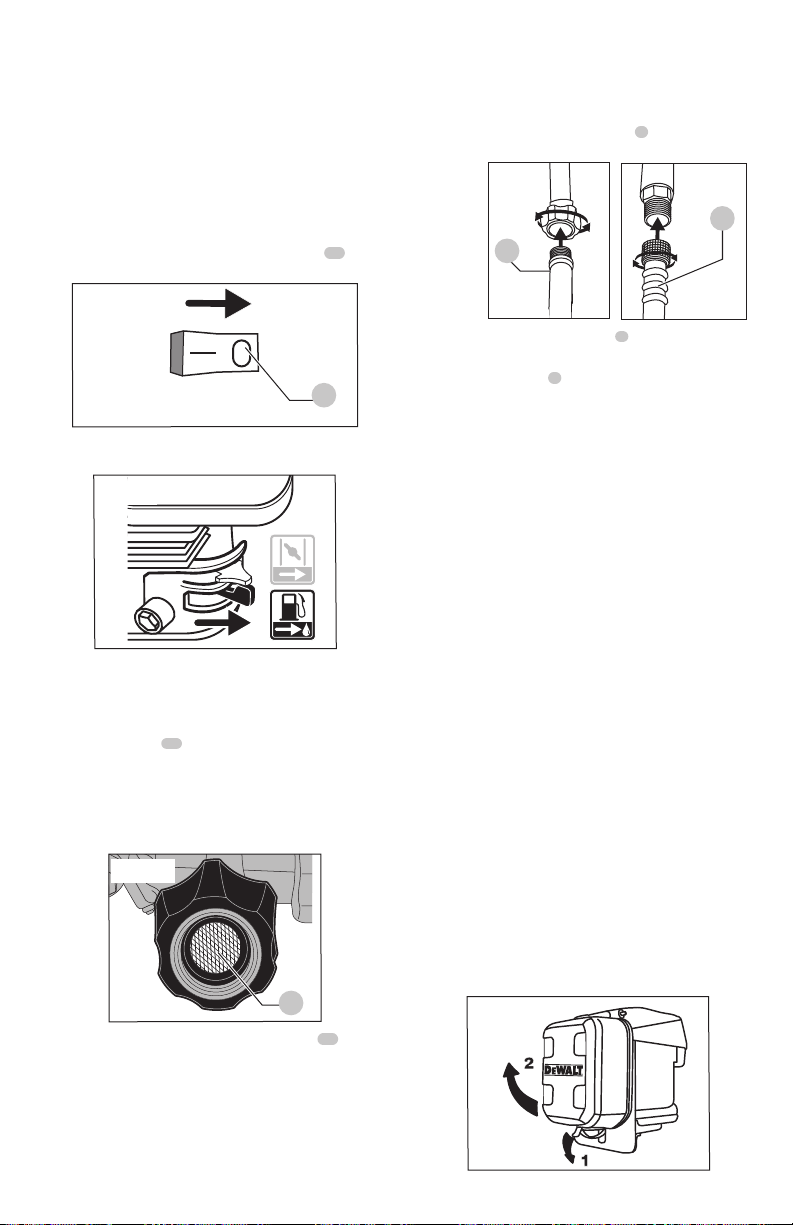

3. Ensure the engine ON/OFF switch

27

in the

OFFposition.

OFF

Fig. K

ENGINE

4. Place the fuel valve lever in the ONposition.

Fig. L

5. Connect the water hose to the cold water source. Turn

the water source on to remove all air from the hose

and flush any debris. When a steady stream of water is

present, turn the cold water sourceoff.

6. Verify the filter screen

14

is in water inlet of pump. If the

filter is not flat, convex side should faceout.

NOTICE: Failure to use an inlet screen filter may cause

damage to pump components and voidwarranty.

Fig. M

7. Connect the cold water source

15

to pump inlet.

NOTE: Water source must provide a minimum of 5

gallons per minute at 20 psi (138 kPa). NOTE: The

pressure washer will not start in PRESSUREREADY®

system mode with low waterflow.



WARNING: To reduce the possibility of contamination

always protect against backflow when connected to a

potable watersystem.

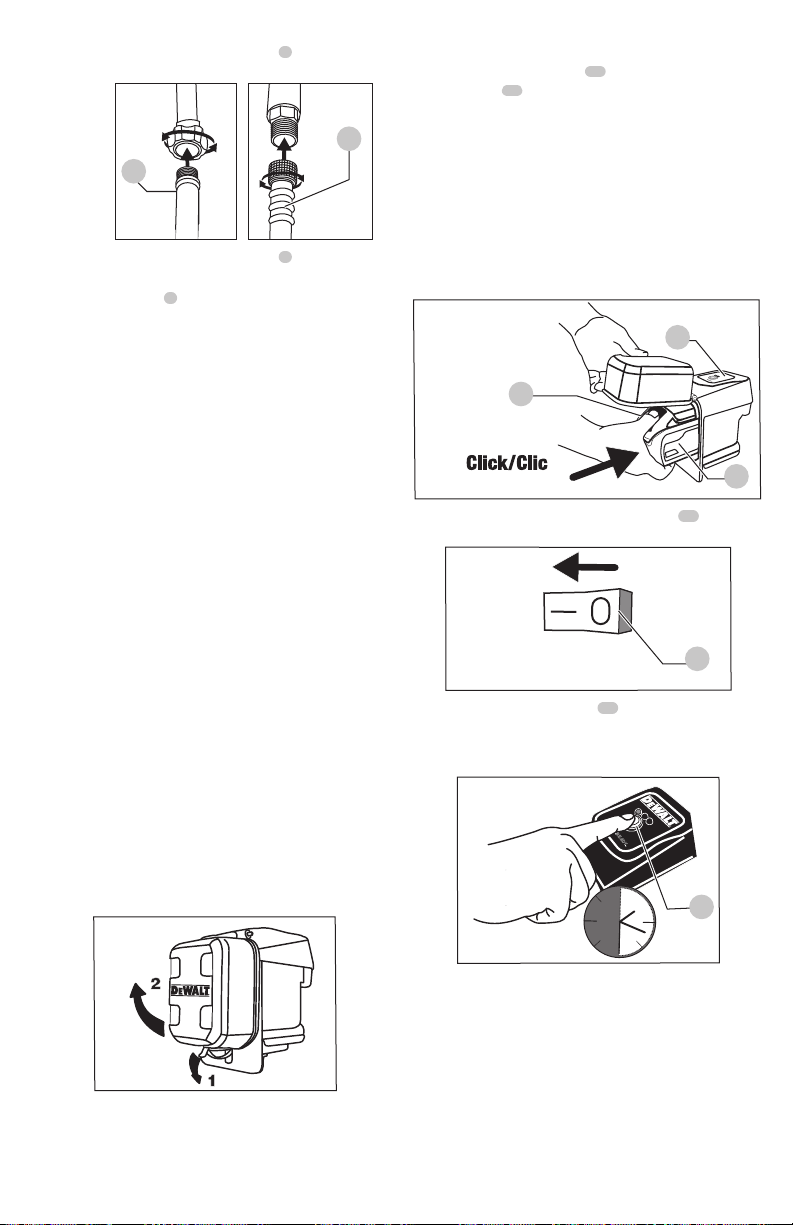

8. Connect high pressure hose

9

to pumpoutlet.

Fig. N

9. Attach high pressure hose

9

to spray gun. Make sure it

issecure. SeeAssembly.

10. Connect wand

5

to spray gun. Make sure connection

issecure. SeeAssembly.

11. Connect the QC nozzle to the spray wand. Choose the

correct nozzle for the job to beperformed, see Spray

Wand Nozzles. If applying a chemical/cleaning soap,

refer to Chemicals/CleaningSoaps.

12. Turn the cold water sourceon.

NOTICE: Risk of property damage. Failure to do so

could cause damage to thepump.

13. Remove all air from the pump and high pressure hose

by squeezing the spray gun trigger for approximately

30 seconds or until a steady stream of water ispresent.

Release the spray guntrigger.

14. Install the battery pack:



WARNING:

• Make certain the engine ON/OFF switch is in the

OFF position to prevent switch actuation before

removing or installingbattery.

• DO NOT insert/remove battery while engine

isrunning.

• ONLY USE

DEWALT rechargeable batteries, use of

any other battery will void thewarranty.

NOTE: For best results, make sure your battery pack is

fullycharged.

- Open battery housing cover: Push the spring lock

down (1) to unlock the cover and pull cover up to

open (2).

Fig. O

- To install battery pack: Insert battery pack

23

into battery housing

12

as shown in Fig. P until

fully seated and an audible click is heard. Make

sure battery pack is fully seated and fully latched

intoposition.

- Close and lock the battery housingcover.

- The green, yellow, and red light on the

PRESSUREADY® control box should illuminate

momentarily and then turn off. The blue light on the

ON/STOP button should beflashing.

Fig. P

ENGLISH

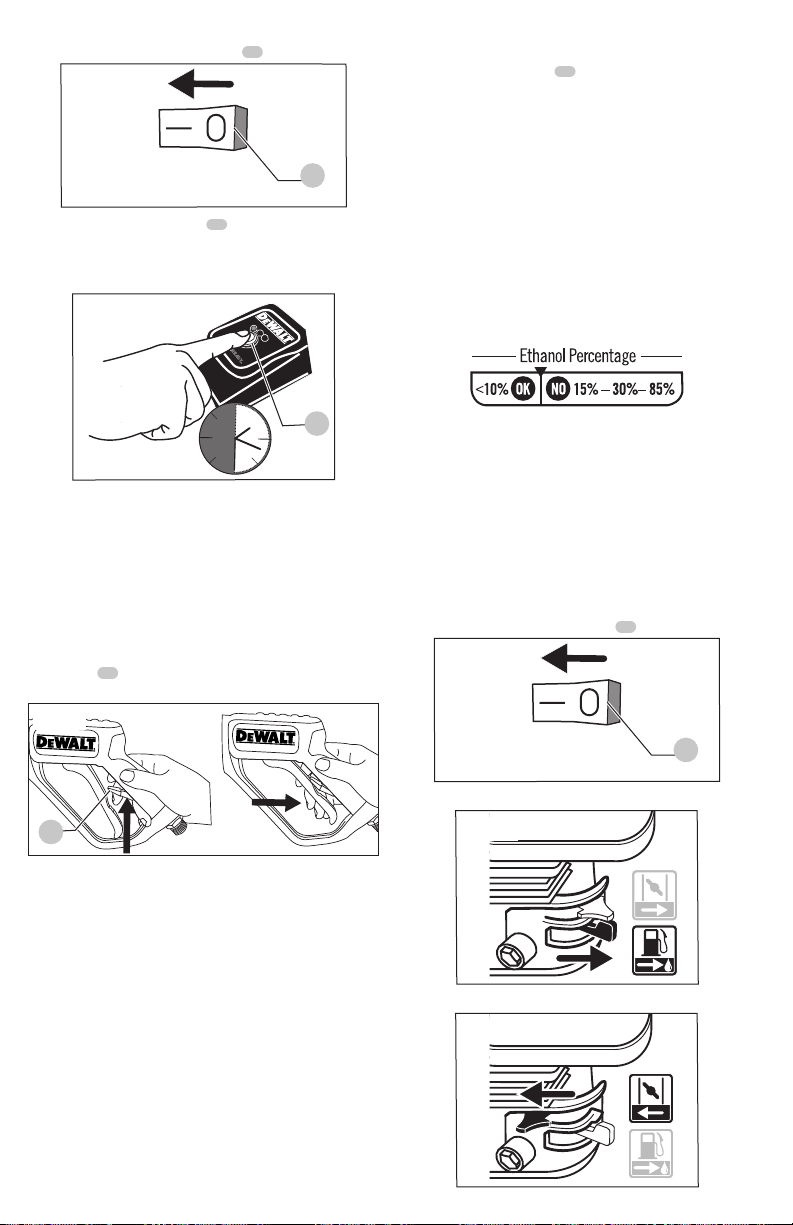

15. Place the engine ON/OFF switch

27

in the ONposition.

OFF

Fig. Q

ENGINE

16. Press the ON/STOP button

28

for 2 seconds. The

green READY light will illuminate. The yellow WATER

FLOW light should also illuminate to verify the water is

connected properly and turnedon.

Fig. R

17. When the green system ready light illuminates,

squeeze the spray gun trigger to start the engine.

After squeezing the spray gun trigger it will take

approximately 3 seconds for engine to start. After

the engine has started, the water flow will begin

and the yellow water flow light will illuminate. See

the PRESSUREADY® Fault Codes Table in the

Troubleshooting section for moreinformation.

NOTE: The spray gun is equipped with a spring loaded

trigger lock

16

. Manually release trigger lock as shown in

Fig.S.

Fig. S



WARNING: Risk of unsafe operation. Stand on a

stable surface and grip spray gun/wand firmly with

both hands. Expect the spray gun/wand to kickback

whentriggered.

18. When spray gun trigger is released, water flow will

stop immediately and the engine will shut off in

approximately 10 seconds. Ensure spring loaded trigger

lock is moved forward into the lockedposition.

19. To restart pressure washer, manually release trigger lock

and squeeze the spray gun trigger and the engine will

restart. Note that it will take approximately 3 seconds for

engine to start after squeezing spray gun trigger. After

the engine has started, the water flow willbegin.



DANGER: Risk of injury from spray. Ensure the spring

loaded trigger lock

16

is moved forward to the locked

position, when the spray gun is not in use to prevent

accidentalspraying.

Alternate Manual Mode Start-up Procedure

(Without Battery) (Fig.A,T–Z)

1. In a well-ventilated outdoor area, add fresh, high-quality,

unleaded gasoline with a pump octane rating of 86

or higher. Do not overfill. Wipe up spilled fuel before

starting the engine. Refer to engine instruction manual

for correctprocedure.

IMPORTANT: Ethanol Shield™ (sold separately) is a fuel

stabilizer that helps eliminate and prevent ethanol

related problems in power equipment. Follow the

instructions on the container and add to thegasoline.

NOTICE: Use of fuels with greater than 10% ethanol

are not approved for use in this product per EPA

regulations and will damage the unit and void

thewarranty.

2. Check engine oil level. Refer to the engine instruction

manual for correctprocedure.

NOTICE: The engine is shipped without oil. Before

starting engine, add the oil provided. Damage to the

engine will occur if the engine is run without oil, this

damage will not be covered underwarranty.

3. Place the engine ON/OFF switch

27

in the ONposition.

OFF

Fig. T

ENGINE

4. Place the fuel valve lever in the ONposition.

Fig. U

5. Move the choke to the CLOSEDPosition.

Fig. V

ENGLISH

6. Connect the water hose to the cold water source. Turn

the cold water source on to remove all air from the hose

and flush any debris. When a steady stream of water is

present, turn the cold water sourceoff.

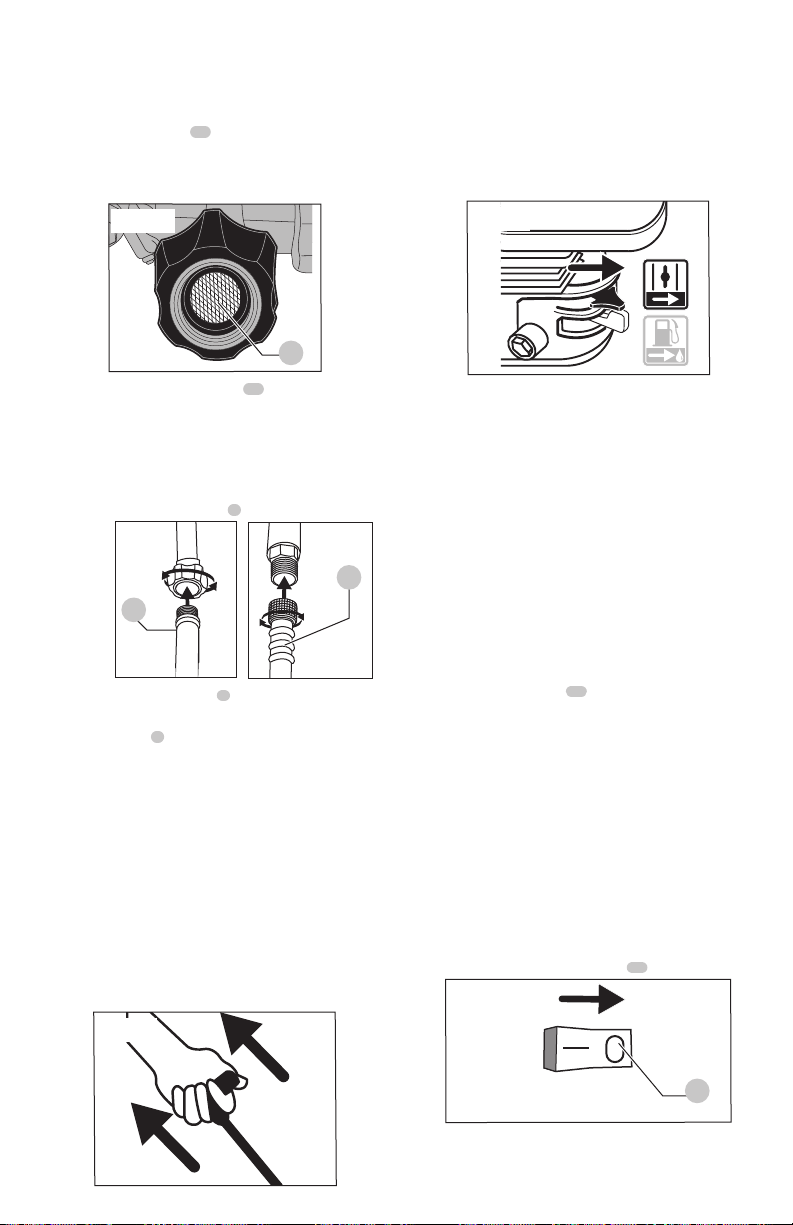

7. Verify the filter screen

14

is in water inlet of pump. If the

filter is not flat, convex side should faceout.

NOTICE: Failure to use an inlet screen filter may cause

damage to pump components and voidwarranty.

Fig. W

8. Connect the cold water source

15

to pump inlet.

NOTE: Water source must provide a minimum of 5

gallons per minute at 20 psi (138 kPa).



WARNING: To reduce the possibility of contamination

always protect against backflow when connected to a

potable watersystem.

9. Connect high pressure hose

9

to pumpoutlet.

Fig. X

10. Attach high pressure hose

9

to spray gun. Make sure it

issecure. SeeAssembly.

11. Connect wand

5

to spray gun. Make sure connection

issecure. SeeAssembly.

12. Connect the QC nozzle to the spray wand. Choose the

correct nozzle for the job to beperformed, see Spray

Wand Nozzles. If applying a chemical/cleaning soap,

refer to Chemicals/CleaningSoaps.

13. Turn the cold water sourceon.

NOTICE: Risk of property damage. Failure to do so

could cause damage to thepump.

14. Remove all air from the pump and high pressure hose

by squeezing the spray gun trigger for approximately

30 seconds or until a steady stream of water ispresent.

Release the spray guntrigger.

15. Pull the recoil starter grip to start theengine.

Fig. Y



WARNING: Risk of unsafe operation. If engine

does not start after two pulls, squeeze spray gun

trigger to relieve pump pressure. Pull starter

cord slowly until resistance is felt. Then pull cord

rapidly to avoid kickback and prevent hand or

arminjury.

16. Gradually move the Choke to the OPEN Position after

enginestarts.

Fig. Z

17. Depress trigger on gun to start water flow.



WARNING: Risk of unsafe operation. Stand

on a stable surface and grip gun/spray wand

firmly with both hands. Expect the gun to kick

whentriggered.

18. Release trigger to stop waterflow.



WARNING: Do not allow the unit to run for more

than two minutes without the spray gun trigger

being pulled. This could cause overheating and

damage to the pump. When the temperature

inside the pump rises too high, the thermal relief

valve will open and release a spray of water from

the pump to lower the internal temperature. The

valve will thenclose.



DANGER: Risk of injury from spray. Ensure the spring

loaded trigger lock

16

(Fig. S) is moved forward to the

locked position, when the spray gun is not in use to

prevent accidentalspraying.

Shutting Down (Fig.P,AA, BB)

NOTICE: Risk of property damage. Never turn water

supply off while pressure washer engine is running or

damage to pump willresult.

1. If chemical/cleaning soaps were applied, place the

chemical/soap hose into a container of clean water and

draw clean water through chemical injection system to

rinse systemthoroughly.

NOTICE: Risk of property damage Failure to do so

could cause damage to thepump.

2. Place the engine ON/OFF switch

27

in the OFF position.

OFF

Fig. AA

ENGINE

ENGLISH

NOTE: When operating the pressure washer in the

PRESSUREREADY® system mode the engine ON/OFF

switch MUST be in the OFF position to stop the engine.

When spray gun trigger is released, the water flow will

stop immediately and the engine should shut off in

approximately 10 seconds. When the spray gun trigger

is squeezed again, the engine will restart and the water

flow will beginagain.

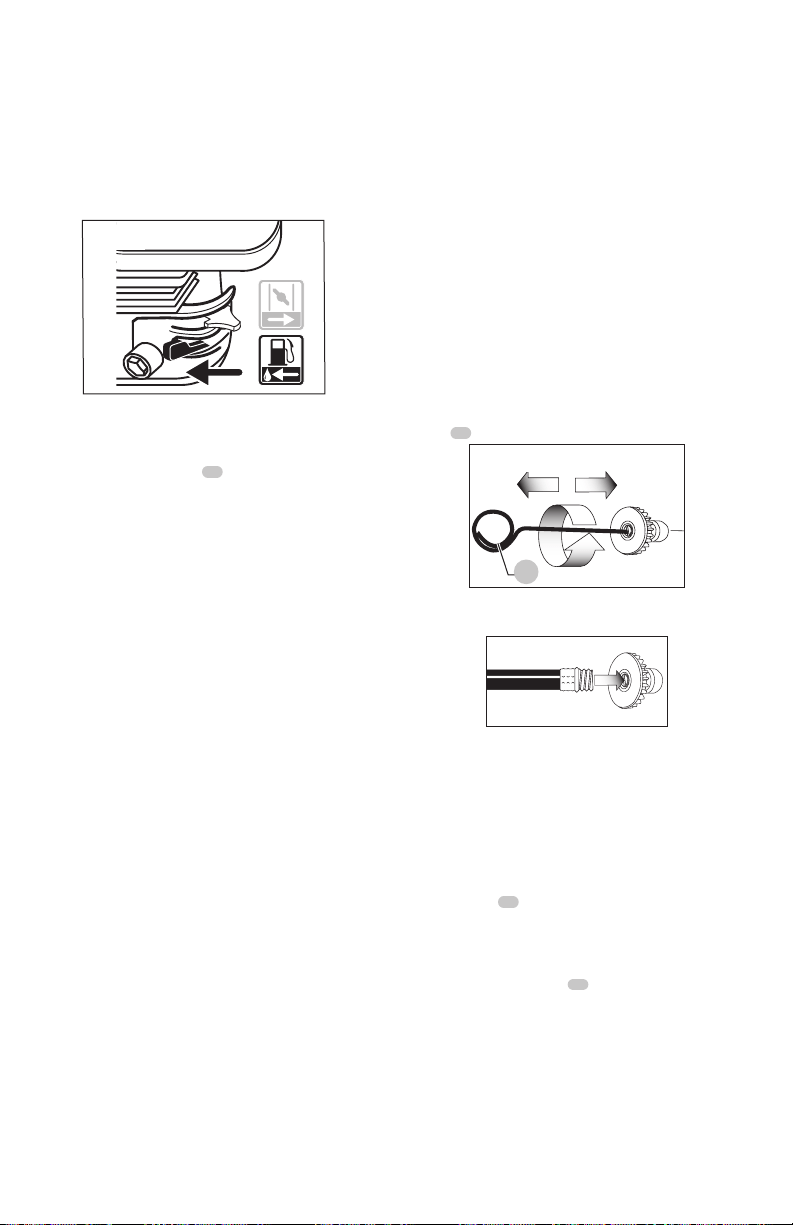

3. Place the fuel valve lever in the OFFposition.

Fig. BB

4. PRESSUREREADY® system mode only: Remove the

battery pack and storeproperly.

- To remove battery pack (Fig. P): Depress the

battery release button

24

on the battery and pull

battery pack out from the batteryhousing.



WARNING: Risk of Damage. DO NOT store battery

pack in pressure washer when not in use. Remove

battery pack after everyuse.

5. Turn cold water sourceoff.

6. Pull spray gun trigger to relieve any water pressure in

hose or spraygun.

7. Refer to Storage for proper storageprocedures.

MAINTENANCE



WARNING: Risk of burning. When performing

maintenance, you may be exposed to hot surfaces,

water pressure or moving parts that can cause serious

injury ordeath.



WARNING: Risk of fire. Always disconnect, spark

plug wire, let the engine cool and release all water

pressure before performing any maintenance

or repair. The engine contains flammable fuel.

Do not smoke or work near open flames while

performingmaintenance.

To ensure efficient operation and longer life of your pressure

washer, a routine maintenance schedule should be prepared

and followed. If the pressure washer is used in unusual

conditions, such as high temperatures or dusty conditions,

more frequent maintenance checks will berequired.

Engine

Consult the engine instruction manual for the manufacturer's

recommendations for any and allmaintenance.

NOTE: The pressure washer frame is equipped with an oil

drain hole to help make changing the engine oileasier.

Pump

The pump was filled with oil at the factory. The pump on

this unit is maintenance free and requires no oil. If there is

a problem with the pump contact us at 1-877-362-4271 or

reference the TroubleshootingGuide.

Nozzle Cleaning (Fig.CC, DD)

If the nozzle becomes clogged with foreign materials,

such as dirt, excessive pressure may develop. If the nozzle

becomes partially clogged or restricted, the pump pressure

will pulsate and when operating in PRESSUREREADY®

system mode the engine may shut off due to the low water

flow. Clean the nozzle immediately using the nozzle kit

supplied and the following instructions:

1. Shut down the pressure washer. See Shutting Down for

the correctprocedure.

2. Disconnect the spray wand from thespraygun.

3. Remove the high pressure nozzle from the spray wand.

Remove any obstructions with the nozzle cleaning

tool

29

provided and back flush with cleanwater.

Fig. CC

4. Direct water supply into spray nozzle to back flush

loosened particles for 30seconds.

Fig. DD

5. Reconnect the nozzle to the spraywand.

6. Reconnect spray wand to gun then turn on

watersupply.

7. Start pressure washer and place spray wand into

high pressure setting totest. See Starting for the

correctprocedure.

To Clean the Water Inlet Filter (Fig.EE)

This filter screen

14

should be checked periodically and

cleaned ifnecessary.

1. Shut down the pressure washer. See Shutting Down for

the correctprocedure.

2. Remove the filter screen

14

by grasping the end and

removing it from water inlet ofpump.

3. Clean filter by flushing it with water on bothsides.

4. Reinsert filter into water inlet of pump. If the filter is not

flat, convex side should faceout.

NOTE: Do not operate pressure washer without filter

properlyinstalled.

ENGLISH

Fig. EE

STORAGE

Engine

Consult the engine instruction manual for the

recommendations forstorage.

To Prevent Fuel-Related Problems

1. Add Ethanol Shield™ fuel stabilizer following the

manufacturer’s instructions. When adding a gasoline

stabilizer, fill the fuel tank with fresh gasoline. If

only partially filled, air in the tank will promote fuel

deterioration during storage. If you keep a container

of gasoline for refueling, be sure that it contains only

freshgasoline.

2. After adding a gasoline stabilizer:

a. Connect the cold water source to pump inlet, turn on

cold water source and squeeze the spray gun trigger

for approximately 30 seconds or until a steady stream

of water ispresent. Release the spray guntrigger.

b. Start pressure washer/engine. See Starting for the

correct procedure. Run the engine outdoors for 10

minutes to be sure that treated gasoline has replaced

the untreated gasoline in thecarburetor.

3. Turn the fuel valve to the OFFposition.

4. Continue to run the engine until it stops from the lack of

fuel in the carburetor fuel bowl. Running time should be

less than 3minutes.

5. Turn off the cold watersource.

Pump

The manufacturer recommends using SIMPSON® /

POWERWASHER™ Pump Guard or equivalent when storing

the unit for more than 30 days and/or when freezing

temperatures are expected. SIMPSON® / POWERWASHER™

Pump Guard is environmentallyfriendly.

NOTE: Using pump guard helps provide proper lubrication

to the internal seals of the pump regardless of temperature

orenvironment.

NOTICE: Risk of property damage. Use only

SIMPSON® / POWERWASHER™ Pump Guard or

equivalent. Other products could be corrosive and/or

contain alcohol which may cause pumpdamage.

1. Turn off pressure washer and disconnect hoses

frompump.

2. Unscrew bottle valve from Pump Guard bottle and

removeseal.

3. Screw bottle valve back ontobottle.

4. Attach bottle to water inlet ofpump.

5. Squeeze bottle to inject contents intopump.



WARNING: Use Manual Mode Start-up

Procedure (without battery) instructions. Do not

installbattery.

6. With the engine ON/OFF switch in the OFF position,

simultaneously pull starter rope and squeeze bottle.

Repeat until protector fluid exits pump outlet.

NOTE:This step may require twopeople.

Pressure Washer



WARNING: Risk of Damage. DO NOT store battery

pack in pressure washer when not in use. Remove

battery pack after everyuse.

1. Shut down the pressure washer. See Shutting Down for

the correctprocedure.

2. Drain all water from high pressure hose, coil it and store

it in cradle of the pressure washerhandle.

3. With nozzle pointed down and the spray gun and wand

in a vertical position, squeeze spray gun trigger to

drain all water from spray gun and wand. Store in spray

gunholder.

4. Store chemical/soap hose so it is protected

fromdamage.

NOTICE: Risk of property damage. Always store and

transport unit in an uprightposition.

ACCESSORIES



WARNING: Since accessories, other than those

offered by DEWALT, have not been tested with this

product, use of such accessories with this pressure

washer could be hazardous. To reduce the risk of

injury, only DEWALT recommended accessories should

be used with thisproduct.

Recommended accessories for use with your pressure

washer are available for purchase from your local dealer or

authorized service center. If you need assistance in locating

any accessory for your pressure washer, please contact the

FNA Group at [email protected], 7152 99th Street

Pleasant Prairie, WI 53158, or call 1–877–362–4271.



DANGER: Risk of fluid injection. When using

replacement lances or guns with this pressure washer,

do not use a lance and/or lance/gun combination

that is shorter in length than what was provided with

this pressure washer as measured from the nozzle end

of the lance to the guntrigger.



WARNING: The use of any other accessory not

recommended for use with this pressure washer could

be hazardous. Use only accessories rated equal to or

higher than the rating of the pressurewasher.

Service Information

Please have the following information available for all

service calls: Model Number ___________________

Serial Number _____________________________

Date and Place of Purchase ____________________

ENGLISH

Repairs

Battery and charger: The charger and battery pack are

notserviceable. For all information regarding the battery

pack or charger, please call 1-800-4-DEWALT (1-800-433-

9258) or visit our website www.dewalt.com. The battery

pack and charger are to be taken to an authourized DEWALT

servicecenter.

Pressure washer and all other concerns: To assure

product SAFETY and RELIABILITY, repairs, maintenance and

adjustment should be performed by a FNA factory service

center, a FNA authorized service center or other qualified

service personnel. Always use identical replacementparts.

Contact our Customer Service Department at 1-877-362-

4271 or [email protected]

Limited Warranty

The manufacturer of this product agrees to repair or replace

designated parts that prove defective within the warranty

period listed below at the manufacturer’s sole discretion.

Specific limitations/extensions and exclusions apply.

This warranty covers defects in material and workmanship

and not parts failure due to normal wear, depreciation,

abuse, accidental damage, negligence, improper use,

maintenance, water quality or storage. To make a claim

under the terms of the warranty, all parts said to be

defective must be retained and available for return upon

request to a designated Warranty Service Center for

warranty inspection. The judgments and decisions of the

manufacturer concerning the validity of warranty claims

arefinal.

These warranties pass through to the end user and are non-

transferable. As a factory authorized and trained Warranty

Service Center, the factory will honor the terms of all

component warranties and satisfy claims of the appropriate

warrantyprovisions.

Normal wear items include, but are not limited to, valves

and seals, which are not covered by thiswarranty.

This warranty replaces all other warranties, express or

implied, including without limitation any warranties of

merchantability or fitness for a particular purpose and all

such warranties are hereby disclaimed and excluded by the

manufacturer. The manufacturer’s warranty obligation is

limited to repair and replacement of defective products as

provided herein and the manufacturer shall not be liable for

any further loss, damages, or expenses – including damages

from shipping, accident, abuse, acts of God, misuse, or

neglect. Neither is damage from repairs using parts not

purchased from the manufacturer or alterations performed

by non-factory authorized personnel. Failure to install and

operate equipment according to the guidelines put forth in

the instruction manual shall void warranty.

This warranty does not cover the following:

machines used for rental purposes, damage resulting from

shipping (claims must be filed with freighter), accident,

abuse, act of God, misuse, or neglect. Neither is damage

from repairs or alterations performed by non-factory

authorized personnel or failure to install and operate

equipment according to the guidelines put forth in the

instructionmanual.

The manufacturer will not be liable to any persons

for consequential damage, for personal injury, or for

commercialloss.

Responsibility of Original Purchaser (Initial User):

• To process a warranty claim on your

DEWALT pressure

washer, report the concern to 1-877-362-4271 or

[email protected] for authorization and

direction to the nearest authorized service center in

yourarea.

• Retain original cash register sales receipt as proof of

purchase for warrantywork.

• Use reasonable care in the operation and maintenance

of the product as described in the Owners Manual(s).

Warranty Does Not Apply to Failures Due to:

• Freight damage

• Damage due to chemical deterioration, scale build up,

rust, corrosion or thermal expansion

• Freeze damage

• Damage caused by parts or accessories not obtained

from an authorized dealer or not approved by

themanufacturer.

• Normal wear of moving parts or components affected

by movingparts.

Engine and Emissions Control System: Covered by

engine manufacturer warranty. See Enginemanual.

Battery and Charger: Covered by battery/charger

manufacturer warranty. See Battery chargermanual.

PRESSUREADY SYSTEM®: Three (3) years from date

ofpurchase

High Pressure Pump (defects in material and

workmanship)

AAA

- Five (5) years from date of purchase

Frame (defects in material and workmanship)

Ten (10) years from date ofpurchase.

Accessories (Defects in Material and Workmanship)

Includes nozzles, hoses, spray guns, wands, tires, feet

Ninety (90) days from date ofpurchase.

Glossary

Bypass mode: Allows water to re-circulate within pump

when the engine is running and the spray gun trigger is

notpulled.

Chemical/soap hose: Feeds chemical/cleaning soap

into the pump to mix with the water. Refer to Chemicals/

CleaningSoapssection.

Chemical injection system: Mixes chemical/cleaning soap

with water to improve cleaningeffectiveness.

Choke control: Opens and closes carburetor chokevalve.

NOTE: The choke adjust automatically when operating in

the PRESSUREREADY® system mode, only adjuste the choke

when operating in ManualMode.

ENGLISH

CU: Cleaning Units. GPM multiplied by psi. (GPM x PSI = CU)

Fuel valve lever: Opens/closes connection between fuel

tank andcarburetor.

GPM*: Gallons Per Minute. The unit of measure for the flow

rate ofwater.

PSI*: Pounds per Square Inch. The unit of measure for water

pressure. Also used for air pressure, hydraulic pressure,etc.

* Complies with CETA Performance Standard CPC-100.

Valuesare within manufacturing tolerance of +/- 10%.

kPa (kilopascal): Metric pressure measurement. 1

kilopascal equal 1000pascals.

Quick-connect spray wand: Allows the user to quickly

change out high pressure nozzles. Refer to Spray

WandNozzles.

Thermal relief valve (Manual mode only): When the

temperature inside the pump rises too high the valve will

open and release a gush of water in an effort to lower the

temperature inside the pump. The valve will thenclose.

Cold water supply: All pressure washers must have a

source of cold water. The minimum requirements for a water

supply are 20 psi (138kPa) and 5gallons perminute.

PRESSUREADY® system mode: This mode uses an

advanced electronic system to stop and start the pressure

washer when the spray gun trigger is squeezed and

released. The PRESSUREADY® system also communicates

with the user through fault codes to help diagnose and

solve issues with the pressurewasher.

Manual mode: This mode starts the pressure

washer without the use of the battery and the

PRESSUREADY®system.

Troubleshooting Guide

This section provides a list of the more frequently encountered malfunctions, their causes and corrective actions. The

operator or maintenance personnel can perform some corrective actions, and others may require the assistance of a FNA

authorized service center or other qualified servicepersonnel.

Problem Troubleshooting Key #

Engine will not start 1, 2, 3, 4, 5, 6, 7, 8, 10, 16, 29, 30

(refer to the engine's instruction manual for further engine troubleshooting)

No or low pressure (initial use) 9, 10, 11, 12, 13, 14, 15, 16

Will not draw chemical/cleaning soaps 16, 17, 18, 19, 20, 21

No or low pressure (after period of normal use) 22, 23, 24

Water leaking at gun/spray wand connection 25, 26

Water leaking at pump 25, 26, 27, 28

Pump Pulsates 12

Troubleshooting Key #

Key # POSSIBLE CAUSE POSSIBLE SOLUTION

1 No fuel. Add fuel.

2 Low or no oil.

NOTE: This pressure washer is equipped with a low oil

sensor. If the oil is low or the unit is not level the unit will

shut off or fail to start.

Add required amount of oil.

Ensure the pressure washer is placed on a level surface.

3 Manual mode only: Pressure builds up after two pulls

on the recoil starter or after initial use.

Squeeze spray gun trigger to relieve pres sure.

4 Choke in the OPEN position. Move choke to the CLOSED po si tion.

5 Spark plug wire not attached. Attach spark plug wire.

6 Engine ON/OFF switch in OFF po si tion. Place engine ON/OFF switch in ON position.

7 Choke in the CLOSED position on a hot engine or an engine

that has been exposed to thermal heat for a long period

of time.

Move choke to the OPEN po si tion.

8 Fuel valve OFF. Move the fuel valve to the ON position.

9 Spray wand not in high pressure. See Spray Wand Nozzles under Operation.

10 Low water supply. Water supply must be at least 5 GPM @ 20 psi (138 kPa). NOTE: The

pressure washer can not start in PRESSUREREADY® system mode with low

water supply.

11 Leak at high pressure hose fitting. Repair leak. Apply sealant tape if necessary.

ENGLISH

Key # POSSIBLE CAUSE POSSIBLE SOLUTION

12 Nozzle obstructed. See Nozzle Cleaning under Maintenance.

13 Water filter screen clogged. Remove and clean filter. See To Clean the Water Inlet Filter

under Maintenance.

14 Air in garden and/or high pressure hose. Turn off the engine, then the cold water source. Disconnect the cold water

source from the pump inlet and turn the cold water source on to remove all

air and debris from the hose. When there is a steady stream of water present,

turn cold water source off. Reconnect cold water source to pump inlet and

turn on wa ter source. Squeeze the spray gun trigger for approximately 30

seconds or until a steady stream of water is present.

15 Choke in the CLOSED position. Move choke to the OPEN po si tion.

16 High pressure hose is too long. Use high pressure hose under 50 feet (15.24 m). Lengthen water supply hose

instead of high pressure hose.

17 Spray wand not in low pressure. See Spray Wand Nozzles under Operation.

18 Chemical/soap filter clogged. Clean chemical/soap filter.

19 Chemical/soap filter not in cleaning solution. Make sure filter end of chemical/soap hose is fully submerged into chemical/

cleaning soap.

20 Chemical/cleaning soap too thick. Dilute chemical/cleaning soap. Chemical/cleaning soap should be the same

consistency as water.

21 Worn seal or packing. Have parts cleaned or replaced by authorized service center.

22 Chemical/cleaning soap build up in chemical injector. Have replaced by an authorized service center.

23 Worn or obstructed valves. Have replaced by authorized service center.

24 Worn unloader piston. Have replaced by authorized service center.

25 Worn or broken o-ring. Check and replace.

26 Loose hose connection. Tighten.

27 Piston packings worn. Have replaced by authorized service center.

28 Pump head or tubes damaged from freezing. Have replaced by authorized service center.

29 Air filter filled with oil. Clean air filter element. Refer to engine instruction manual for

correct procedure.

30 LED lights on the Pressuready® are flashing indicating

a problem.

See the PRESSUREADY® Fault Codes Table for problem. After problem is

solved clear and reset the fault code.

1. Press the ON/STOP button to clear and reset the fault code.

2. If the fault code does not clear, remove and reinstall battery.

ENGLISH

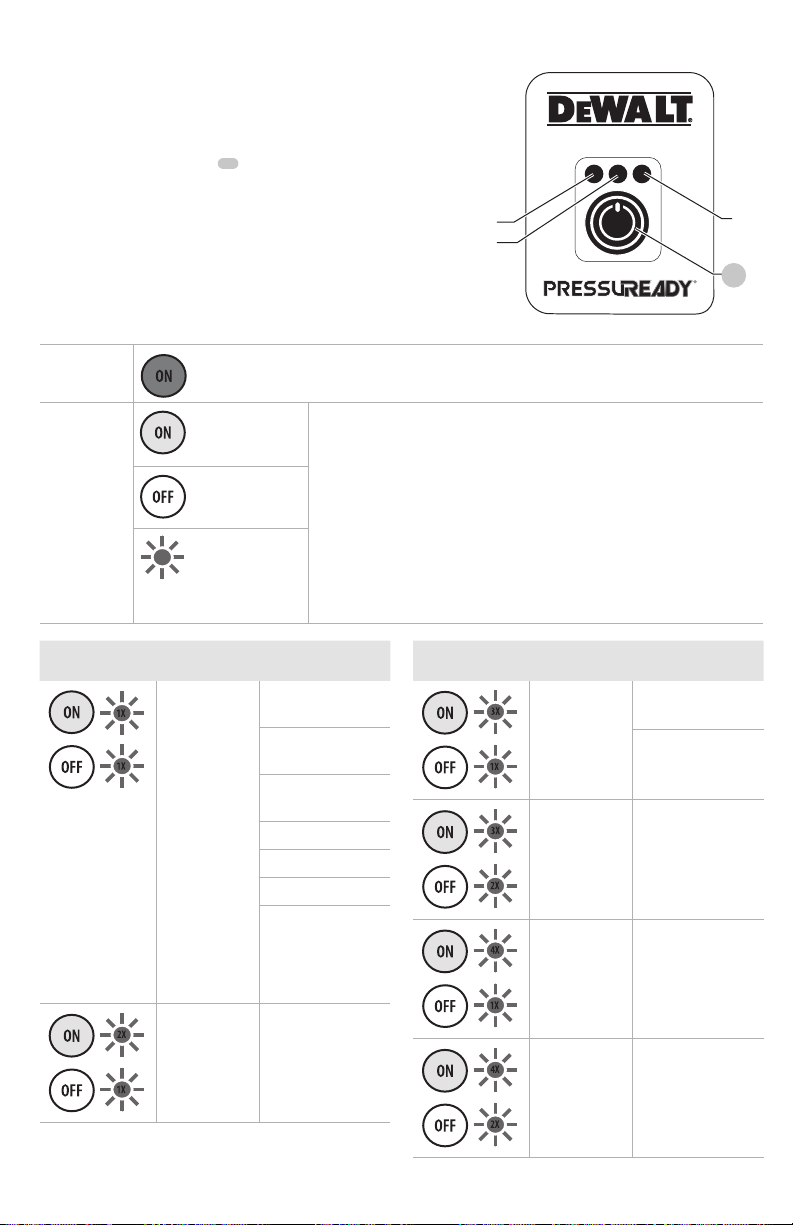

PRESSUREADY® FAULT CODES

If the unit experiences any issues, the advanced electronics can

READY

WATER FLOW

FAULT

OFFON

YELLOW

GREEN RED

help you understand what is needed. After diagnosing and

solving the system fault, clear and reset the faultcode.

To Reset

1. Press the ON/STOP button

28

to clear and reset the

faultcode.

2. If the fault code does not clear, remove and

reinstallbattery.

Please refer to the use and care manual for moredetails.

Please scan the QR code on the handle or call our toll free

number 877-362-4271 for assistance with fault codes or to

locate your nearest authorized servicecenter.

NO PROBLEM

Green light ON = System Ready to Start

A SYSTEM

FAULT

ISINDICATED

Yellow light ON

When a system fault occurs, the yellow light illuminates ON while the red

light flashes in a sequence, then the yellow light turns OFF and the red light

will continue to flash in a differentsequence.

See the chart to determine the System Fault. Count the sequence of the red

light flashes to determine the systemfault. All light sequences will continue

to repeat until the problem is corrected. After diagnosing and solving the

system fault, clear and reset the faultcode.

Example: The yellow light illuminates ON and the red light flashing once,

then the yellow light turns OFF and the red light flashes once, this indicates

"the engine will not start" system fault. This light sequences will continue to

repeat untilthe problem is corrected.

Yellow light OFF

= Red light

FLASHING

RED/YELLOW LIGHT

SEQUENCE

POSSIBLE FAULT POSSIBLE SOLUTION

Engine will not

start:

(1.1)

Place engine ON/OFF

switch in ON position

Connect garden hose

and turn water flow ON

Place the unit on a level

surface

Fill fuel tank

Fill engine oil

Attach spark plug wire

Air filter filled with oil.

Clean air filter element.

Refer to engine

instruction manual for

correct procedure.

Unit will not

“power on”:

(2.1)

Take to authorized

service center

RED/YELLOW LIGHT

SEQUENCE

POSSIBLE FAULT POSSIBLE SOLUTION

Engine

suddenly

stopped

running: (3.1)

Empty fuel tank, need to

add fuel

Oil level low, need to

add oil

Engine speed is

to high: (3.2)

Take to authorized

service center

Battery voltage

low: (4.1)

Charge battery

Battery fault:

(4.2)

Replace the battery

ENGLISH

RED/YELLOW LIGHT

SEQUENCE

POSSIBLE FAULT POSSIBLE SOLUTION

Battery

temperature

too low: (5.1)

Outside temp too low,

do not operate

Battery

temperature

too high: (5.2)

Outside temp too high,

do not operate

Battery fault:

(5.3)

Replace the battery

Battery fault:

(5.4)

Replace the battery

Unit is not on

a level surface:

(6.1)

Place on level surface

Unit is not on

a level surface:

(6.2)

Place on level surface

The yellow light

turns OFF and

the red light

flashes a 1, 2, 3 or

4 sequence.

Water flow

sensor fault:

(7.1 + .2 .3 .4)

Take to authorized

service center

RED/YELLOW LIGHT

SEQUENCE

POSSIBLE FAULT POSSIBLE SOLUTION

The yellow light

turns OFF and the

red light flashes

a 1, 2, 3, 4, 5, 6

or 7sequence.

Water flow

sensor fault:

(8.1 + .2 .3 .4 .5

.6 .7)

Take to authorized

service center

ENGLISH

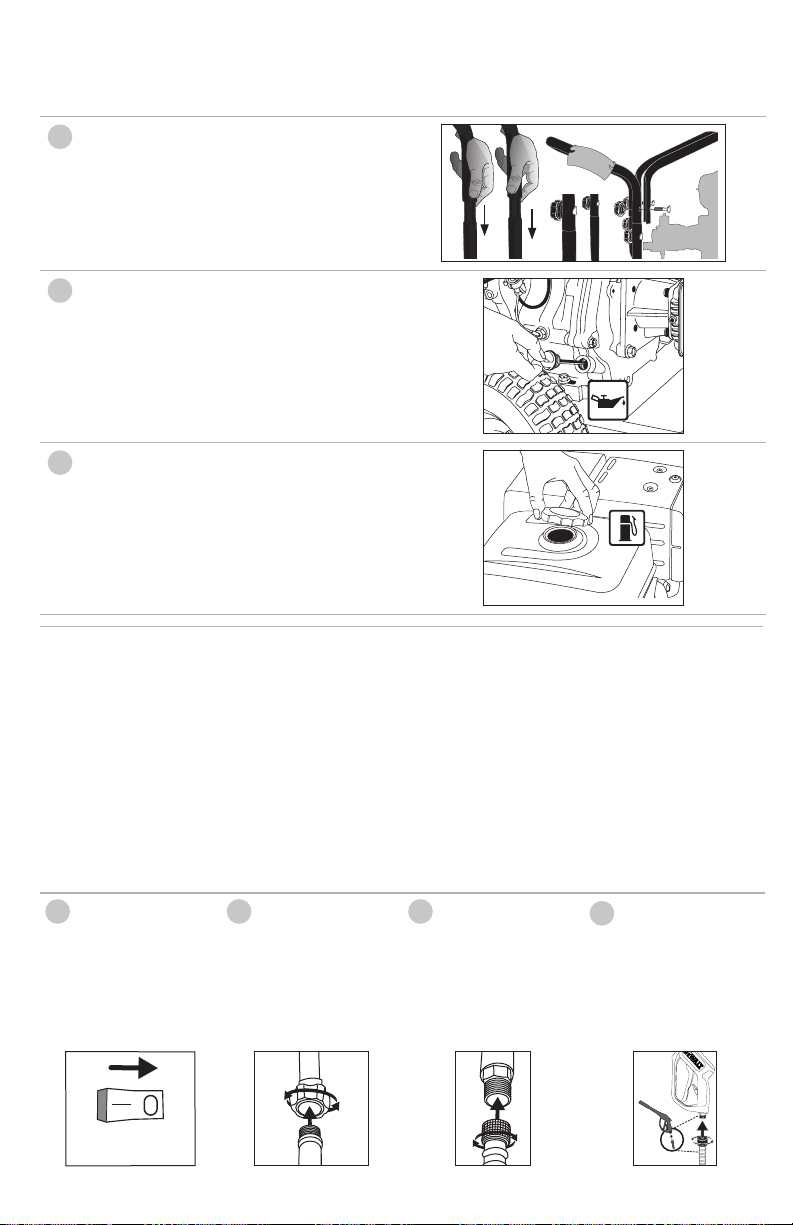

QUICK SETUP GUIDE



WARNING: To reduce the risk of injury, read the pressure washer instruction manual and the engine instruction manual

before operating pressurewasher.

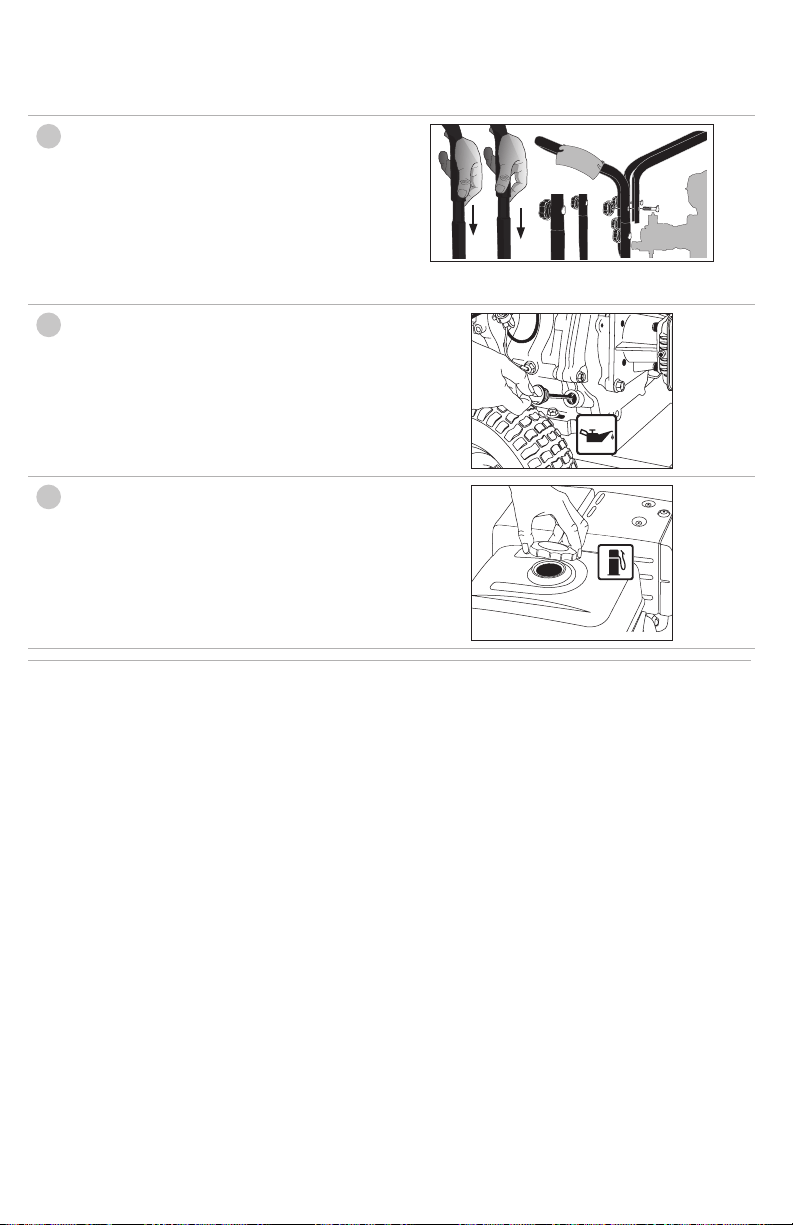

Install the Handle

Slide the handle assembly onto the frame. Align holes,

insert saddle bolts and secure in place with knobs. Tighten

until snug. Align holes in the top handle with the mounting

holes in the handle assembly. Insert saddle bolts through

aligned holes and secure top handle to handle assembly

with knobs. Tighten untilsnug.

Add/Check Oil

The engine is shipped without oil. Before starting engine,

add the oil provided. Check oil level prior to each use. Refer

to Engine Owner’s Manual for completeprocedure.

Add Gasoline

In a well ventilated outdoor area add fresh, high quality,

unleaded gasoline with a pump octane rating of 86

or higher. Do not overfill. Wipe up spilled fuel before

starting the engine. Refer to Engine Owners Manual for

completeprocedure.

IMPORTANT: Ethanol Shield

™

(sold separately) is a fuel stabilizer that helps eliminate and prevent ethanol related

problems in power equipment. Follow the instructions on the container and add to thegasoline.

QUICK START GUIDE



DANGER:

• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an

odorless and deadlygas.

• Risk of fluid injection and laceration. When using the high-pressure setting, DO NOT allow the high-pressure spray to

come in contact with unprotected skin, eyes or with any pets or animals. Serious injury willoccur.



WARNING: WHEN OPERATING IN MANUAL MODE ONLY: Do not allow the unit to run for more than two

minutes without the spray gun trigger being pulled. This could cause overheating and damage to the pump.

When the temperature inside the pump rises too high, the thermal relief valve will open and release a spray

of water from the pump to lower the internal temperature. The valve will thenclose.

Place the Engine ON/

OFF switch in the OFF

position

Connect Garden Hose

to Pump

Remove air and flush debris

from garden hose before

connecting topump.

Thread the garden hose to

the pumpinlet.

Connect High

Pressure Hose to

Pump

Connect the high pressure

hose to the pumpoutlet.

Connect High

Pressure Hose to

Spray Gun

Connect the other end of the

high pressure hose to the

spraygun.

OFF

ENGINE

ENGLISH

Connect Spray Wand

to SprayGun

Thread the spray wand into

the end of the spraygun.

Connect QC Nozzles

to SprayWand

Pull quick connect coupler

back and insert nozzle.

Release quick connect

coupler and twist nozzle

to make sure it is secure

incoupler.

Turn Water Faucet

CompletelyOn

Do not run the unit without

cold water supply connected

and turned on. Use Cold

WaterOnly.

Release Air from

System

Release all air from pump

and high pressure hose

by squeezing the spray

gun trigger until a steady

stream of water is present.

Approximately 30seconds.

Open Battery Housing

Cover

Push the spring lock down to

unlock the cover. Pull cover

up toopen.

Insert the battery

pack into the battery

housing

Slide battery pack into

housing until it clicks in

place. Close and lock the

battery housingcover.

Place the Engine ON/

OFF switch in the ON

position

Place the fuel

valve lever in the

ONposition.

OFF

ENGINE

Press the

PRESSUREADY

START/STOP button

for 2seconds

The green READY light

willilluminate.

Start the Engine:

Depress the spray gun

trigger to start theengine.

Release the spray gun trigger

to stop the engine

Squeeze the spray gun

trigger to restart the engine.

ALTERNATE

MANUAL MODE

STARTING

INSTRUCTIONS

START WITH THIS STEP

9 AFTER FOLLOWING

STEPS1–8

Place the Engine ON/

OFF switch in the ON

position

OFF

ENGINE

Place the fuel

valve lever in the

ONposition.

Move the Choke to

the CLOSEDPosition

Pull the Recoil Starter

Grip

Pull the recoil starter grip to

start theengine.

Move the Choke to

the OPENPosition

Gradually move the choke

to the OPEN position after

enginestarts.



WARNING: This Guide is not a substitute for reading the operator’s manual. User must read and understand operator’s

manual before using thisproduct.

FRANÇAIS

Définitions: symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels oumatériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour

l’éviter, pourrait poser des risques de dommagesmatériels.

Panneau

Porte-buse

Pistolet de pulvérisation

professionnel

Roue

Tube de pulvérisation à changement rapide

Cadre

Moteur

Module de poignée

Tuyau haute pression

Pompe haute pression

Boîte de commande PRESSUREADY

Boîtier du bloc-piles

Fig. A

3400 PSI

2.5 GPM

3400

FRANÇAIS

1 . Lire toutes les directives avant d’utiliser leproduit.

2 . Pour réduire les risques de blessures, exercer une

étroite surveillance pour l’utilisation du produit à

proximité d’enfants.

3 . Apprendre à arrêter le produit et à purger la

pression rapidement. Se familiariser à fond avec

lescommandes.

4 . Être vigilant – Surveiller le travaileffectué.

5 . Ne pas utiliser le produit en cas de fatigue ou sous

l’emprise d’alcool ou dedrogues.

6 . S’assurer que personne ne se trouve dans la zone

detravail.

7 . Ne pas trop tendre les bras ou se tenir sur une

surface instable. Bien conserver son équilibre et

une position stable enpermanence.

8 . Suivre les directives d’entretien décrites dans le

mode d’emploi.



DANGER : RISQUE D’INJECTION OU DE

BLESSURE GRAVE. S’ÉLOIGNER DE LA BUSE.

NE PAS DIRIGER LE JET EN DIRECTION DE

PERSONNES. CE PRODUIT NE DOIT ÊTRE UTILISÉ

QUE PAR DES OPÉRATEURSFORMÉS.



AVERTISSEMENT : il est possible que le produit ne

soit pas doté d’un silencieux avec pare-étincelles.

Si le produit n’en est pas équipé et qu’il est destiné à

être utilisé près de matières inflammables ou sur un

terrain cultivé ou couvert d’arbres, arbustes, herbes

ou autres matières similaires, alors l’installation d’un

pare-étincelles homologué est obligatoire et exigée

par la loi dans l’État de Californie. Le produit sans cet

équipement viole la législation californienne, section

130050 et/ou sections 4442 et 4443 du California

Public Resources Code, à moins que le moteur ne soit

muni d’un pare-étincelles comme stipulé à la section

4442 et tenu en bon état de fonctionnement. Les pare-

étincelles sont exigés sur certaines terres du Service des

forêts américain et peuvent être également exigés par

d’autres législations ouordonnances.



AVERTISSEMENT : ce produit et son échappement

peuvent vous exposer à des produits chimiques, y

compris le plomb et les composés à base de plomb,

et au monoxyde de carbone, qui sont reconnus

par l’État de Californie pour causer le cancer, des

malformations congénitales et d’autres problèmes de

reproduction. Pour plus d’information, visitez le site

www.P65Warnings.ca.gov.

CONSERVER CES DIRECTIVES



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET

OUTIL OU SUR TOUT AUTRE OUTIL, APPELEZ-NOUS SANS

FRAIS AU NUMÉRO SUIVANT : 1 (877) 362-4271

Directives de sécurité importantes



DANGER: Monoxyde de carbone. Le

fonctionnement d’un moteur à l’intérieur

provoque la mort en quelques minutes.

L’échappement du moteur contient des niveaux

élevés de monoxyde de carbone (CO), un gaz

toxique, indoors et invisible. Il est possible que

vous inhaliez du CO meme EN L’ABSENCE de

l’odeur de l’échappement dumoteur.



ADVERTISEMENT: ce produit et ses émanations

contiennent des produits chimiques reconnus

par l’État de la Californie comme étant

cancérigenes et pouvant entraîner des anomalies

congénitales ou d’autres problémes liés aux

fonctionsreproductrices.

• NE JAMAIS utiliser un moteur à l’intérieur

d’une habitation, de garages, d’un vide sanitare

ou d’autres espaces partiellement clos. Ces

endroits peuvent accumuler des niveaux mortels

de monoxyde de carbone, L’utilisation d’un

ventilateur ou l’ouverture des fenêtres et portes NE

fournit PAS assez d’airfrais.

• Utiliser UNIQUEMENT à l’extériur et loin de

fenêtres, portes et évents. En effet, ces ouvertures

peuvent asprier l’énchappement du moteur à

l’intérieur d’unespace.

• Même lors de l’utilisation correcte du moteur, le

monoxyde de carbone pourrait pénétrer dans

l’habitation. TOUJOURS utiliser un advertisseur

de CO alimenté à pile ou un avertisseur do CO de

secours à pile dans la maison. Lire et repecter

toutes les directives de l’avertisseur de

CO avant son utilisation. En cas de malaise,

étourdissement ou faiblesse, à tout moment,

déplacer la personne à l’air frais immédiatement.

Consulter un médecin. Ce sont des signes

d’intoxicationoxycarbonée.



AVERTISSEMENT : ne pas utiliser l’appareil avant

d’avoir lu le mode d’emploi, et celui du moteur, et

l’intégralité des directives de sécurité, d’utilisation et

d’entretien.



AVERTISSEMENT : lors de l’utilisation du produit,

toujours mettre en pratique des précautions de base,

notamment les suivantes :

FRANÇAIS



DANGER : RISQUE D’EXPLOSION OU

D’INCENDIE

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Les cigarettes, étincelles,

arc électrique, gaz

d’échappement et des

parties chaudes du

moteur telles qu’un

silencieux peuvent

enflammer l’essence

déversée et sesvapeurs.

• Éteindre le moteur et

le laisser refroidir avant

de remplir le réservoir

d’essence

• Être attentif et éviter de

déverser de l’essence

lors du remplissage

du réservoir. Éloigner

la laveuse haute

pression de la zone de

ravitaillement avant de

démarrer lemoteur.

• Le combustible du

réservoir se dilate sous

l’effet de la chaleur

et pourrait se solder

par un déversement

et un incendie ou

uneexplosion.

• Laisser environ

12,7 mm (1/2 po) de

dégagement sous le

bord du goulot de

remplissage pour

permettre l’expansion

de l’essence.

• Le fonctionnement

de la laveuse haute

pression dans un milieu

explosif pourrait se

solder par unincendie.

• Utiliser et faire le

plein d’essence de

l’équipement dans des

zones bien dégagées de

tout obstacle. Installer

un extincteur adéquat

dans les zones de

travail pour combattre

les incendies à base

d’essence.

• Du matériel déposé

contre ou près de la

laveuse haute pression

peut interférer avec

les fonctionnalités

d’aération de

l’équipement et

provoquer une

surchauffe et l’allumage

du matériel (risque

d’incendie).

• Ne jamais utiliser

la laveuse haute

pression dans une

zone avec arbustes ou

broussaillessecs.

• La chaleur de

l’échappement du

silencieux peut

endommager des

surfaces peintes, faire

fondre tout type de

matériel sensible à

la chaleur (comme

du revêtement

extérieur, plastique,

caoutchouc, vinyle ou

même le tuyau haute

pression) et nuire aux

plantesvivantes.

• Toujours éloigner la

laveuse haute pression

d’au moins 1,2 m (4

pi) de toutes surfaces

(telles que desmaisons,

voitures, ou des plantes

vivantes) qui pourraient

être endommagées par

la chaleur s’échappant

dusilencieux.

• De l’essence mal

entreposée pourrait

provoquer un allumage

(incendie) accidentel.

Ranger l’essence de

façon sécuritaire pour

en empêcher l’accès

aux enfants et à toutes

autres personnes

nonqualifiées.

• Entreposer l’essence

dans un contenant

homologué par la

CARB (California Air

Resources Board) ou

EPA (Environmental

Protection Agency)

un emplacement

sécuritaire loin de la

zone detravail.

• L'utilisation d'acides,

de produits chimiques

toxiques ou corrosifs, de

poisons, d'insecticides

ou de toute sorte de

solvant inflammable

dans ce produit pourrait

provoquer des blessures

graves ou la mort.

• Ne pas vaporiser des

liquidesinflammables.



DANGER : RISQUE D’ASPHYXIE

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Respirer les vapeurs

d’échappement

provoquera de graves

blessures voire,

un décès ! Les gaz

d’échappement des

moteurs contiennent

du monoxyde de

carbone, un gaz inodore

etmortel.

• Utiliser la laveuse haute

pression dans une zone

bien aérée. Éviter les

endroits clos comme

les garages, les sous-

sols,etc.

• Ne jamais utiliser

l’appareil dans un

endroit habité par

des hommes ou des

anmaux.

FRANÇAIS

• Certains produits

chimiques/savons

contiennent des

substances qui

pourraient causer une

blessure sur la peau, aux

yeux ou les poumons

• Utilisez seulement des

produits chimiques/

savons spécifiquement

recommandés les

laveuses à haute

pression. Suivre les

recommandations

des fabricants. Ne pas

utiliser de produit à

blanchir au chlore ou

tout autre

composé corrosif.



DANGER : RISQUE D’INJECTION ET DE

LACÉRATION

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Votre laveuse à

pression est munie

de PRESSUREADY

La laveuse à pression

peut être démarrée

en appuyant sur la

gâchette dupistolet.

• Le pistolet à verrouillage

automatique doit être

utilisé afin d’aider à

prévenir le démarrage

accidentel. Utilisez

seulement des pièces

de remplacement

identiques.

• Votre laveuse haute

pression fonctionne

à des pressions de

liquides et des vitesses

suffisamment élevées

pour pénétrer la peau

de l’homme et animale,

ce qui pourrait se solder

par une amputation ou

autre blessure grave.

Des fuites provoquées

par des raccords lâches

ou des tuyaux usés

ou endommagés

peuvent se solder

par des blessures

par injection. NE PAS

TRAITER UN INJECTION

DE LIQUIDE COMM

UNE SIMPLE COUPURE !

Consulter un médecin

immédiatement !

• Inspecter

périodiquement

le tuyau haute

pression. Remplacer

immédiatement

le tuyau s’il est

endommagé, usé, s’il

a fondu en contact

avec le moteur ou s’il

démontre un signe de

fissure, des bulles, des

trous d’épingle ou tout

autre fuite. Ne jamais

saisir untuyau haute

pression quifuit ou

estendommagé.

• Ne jamais toucher, saisir

ou essayer de couvrir un

trou minuscule ou tout

autre fuite similaire sur

le tuyau haute pression.

Le jet d’eau EST sous

haute pression et

PÉNÈTRERA lapeau.

• Ne jamais

mettre les mains

devantl’embouchure.

• Éloigner le jet, ne pas le

diriger vers soi-même

ouautrui.

• S’assurer que le tuyau

et les raccords sont

serrés et en bon état.

Ne jamais s’agripper

au tuyau ou aux

raccords en cours

defonctionnement.

• Ne pas mettre le

tuyau en contact avec

lesilencieux.

• Ne jamais attacher

ou retirer le tube

ou les raccords du

tuyau avec le système

souspression.

• Lorsque vous utilisez

des lances d’arrosage

ou des pistolets de

remplacement avec

cette laveuse à pression,

n’utilisez pas une lance

et/ou une combinaison

de lance/pistolet qui

sont plus courtes que

ce qui a été fourni avec

cette laveuse à pression

mesurée à partir de

l’extrémité de la buse de

la lance d’arrosage à la

gâchette dupistolet.

• Il y a risque de blessures

si la pression n’est

pas réduite avant

d’essayer de procéder

à un entretien ou

undémontage.

• Pour atténuer la

pression du système,

éteignez le moteur,

fermez l’alimentation

de l’eau et appuyez sur

la gâchette du pistolet

jusqu’à ce que l’eau

cesse de s’écouler.

• Utiliser uniquement

des accessoires de

classement égal ou

supérieur à celui de la

laveuse hautepression.

FRANÇAIS



DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Un jet de liquide à

haute vitesse peut

briser des objets et

projeter les éclats à

hautevitesse.

• Toujours porter des

lunettes de sécurité

conformes à la norme

ANSI Z87.1 Porter des

vêtements protecteurs

pour se protéger de

jetsaccidentels.

• Ne jamais diriger la

lance ou le jet vers

une personne ou

desanimaux.

• Des objets légers ou

mal fixés peuvent

se transformer en

projectiles dangereux.

• Toujours fixer solidement

le verrou de la

détentelorsque le tube

pulvérisateur est inutilisé

pour empêcher tout

fonctionnementaccidentel.

• Ne jamais fixer, de façon

permanente, la détente en

position arrière (ouverte).



DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Une utilisation

dangereuse de la

laveuse haute pression

pourrait provoquer de

graves blessures, voire

son propre décès ou

celle d’autrespersonnes.

• Ne pas utiliser de

produit à blanchir au

chloreou tout autre

composécorrosif.

• Se familiariser ave le

fonctionnement et

les commandes de la

laveuse hautepression.

• Tenir la zone de travail

exempte de toutes

personnes, animaux

etobstacles.

• Ne pas utiliser le produit

en cas de fatigue ou

sous l’emprise d’alcool

ou de drogues. Rester

vigilant en touttemps.

• Ne jamais rendre

inopérant les

caractéristiques de

sécurité duproduit.

• Ne pas utiliser

l’appareil avec des

pièces manquantes

ou brisées. Utilisez

seulement des pièces

de remplacement

identiques.

• Ne jamais laisser

le pistolet/la lance

sans surveillance

pendant que l’appareil

fonctionne.

• Si la procédure de

démarrage manuelle

appropriée n’est pas

suivie, le moteur peut

rebondir causant des

blessures graves aux

mains et aux bras.

• Si le moteur ne

démarre pas après deux

tentatives, appuyer sur

la détente du pistolet

pour décompresser

la pompe. Tirer

délicatement la corde

du démarreur jusqu’à

obtention d’une

résistance. Puis tirer

rapidement sur celui-

ci pour éviter l’effet

de rebond moteur

et empêcher toute

blessure à la main ou

aubras.

• Le pistolet et le tube

de pulvérisation

sont des outils de

nettoyage puissants qui

ressemblent à un jouet

pour unenfant.

• Garder la laveuse

haute pression hors de

portée des enfants en

touttemps.

• Le pistolet et le tube de

pulvérisation réagissent

à la pression du jet et

provoqueront un effet

de rebond qui pourrait

faire glisser, ou tomber,

l’opérateur ou rediriger

le jet. Une maîtrise

imparfaite du pistolet

et de la lance peut

provoquer des blessures

à soi même et àautrui.

• Ne pas trop tendre les

bras ou se tenir debout

sur une surfaceinstable.

• Ne pas utiliser une

laveuse haute pression

debout sur uneéchelle.

• Saisir solidement à

deux mains le pistolet/

tube de pulvérisation.

S’attendre à un effet

de rebond lors de

l’enclenchement de

ladétente.

FRANÇAIS



DANGER : RISQUE DE BRÛLURE CHIMIQUE

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• L’utilisation d’acides,

de produits chimiques

toxiques ou corrosifs, de

poisons, d’insecticides,

ou de tout type de

solvant inflammable

avec le produit risque

de se solder par des

blessures graves, voire

lamort.

• Ne pas pulvériser

d’acides, d’essence, de

kérosène ou toute autre

matière inflammable

avec ce produit.

Utiliser uniquement

des détergents

domestiques,

des nettoyants et

des dégraissants

recommandés avec la

laveuse hautepression.

• Porter des vêtements

protecteurs pour

protéger les yeux et la

peau contre le contact

avec les matériaux

souspression.



AVERTISSEMENT : RISQUE D’ÉCLATEMENT

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Des pneus surgonflés

pourraient provoquer

des blessures graves

et des dommages à

lapropriété.

• Utiliser un manomètre

pour vérifier la pression

des pneus avant

chaque utilisation

et lors du gonflage;

consulter le flanc de

pneu pour obtenir la

pressioncorrecte.

REMARQUE : des réservoirs

d’air, des compresseurs et

d’autres appareils similaires

utilisés pour gonfler les

pneus peuvent remplir

de petits pneus à ces

pressions très rapidement.

Régler le régulateur de

pression d’air à une pression

moindre que celle indiquée

sur le pneu. Ajouter l’air

par petite quantité et

utiliser fréquemment le

manomètre pour empêcher

unsurgonflage.



DANGER : RISQUE DE BLESSURE OU DE

DOMMAGE À LA PROPRIÉTÉ LORS DU

TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Il y a risque de fuite

ou de déversement

d’essence ou d’huile

qui pourrait se solder

par un incendie ou des

problèmes respiratoires,

des blessures graves,

voire la mort. Des fuites

d’essence ou d’huile

endommageront les

tapis, peinture ou

toutes autres surfaces

de véhicules ou

deremorques.

• Il est possible que de

l’huile remplisse le

cylindre et endommage

le moteur si l’appareil

n’est pas rangé ou

transporté à laverticale.

• Si la laveuse haute

pression est dotée

d’une soupape d’arrêt,

fermer la soupape

d’arrêt avant le

transport pour éviter

toute fuite d’essence.

S’il n’y a pas de soupape

d’arrêt, purger l’essence

du réservoir avant le

transport. Transporter

l’essence uniquement

dans un contenant

homologué par la

CARB (California Air

Resources Board) ou

EPA (Environmental

Protection Agency).

Toujours installer la

laveuse haute pression

sur un revêtement

protecteur lors du

transport pour protéger

le véhicule de tout

dommage defuites.

Toujours transporter

et ranger l’appareil

à laverticale. Retirer

immédiatement la

laveuse haute pression

du véhicule dès l’arrivée

àdestination.



DANGER : RISQUE DECHOC ÉLECTRIQUE

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Un jet en direction

de prises électriques

ou d’interrupteurs ou

tout objet branché à

un circuit électrique

pourrait se solder par

un chocélectrique.

• Débrancher tout

produit fonctionnant

à l’électricité avant

d’essayer de le nettoyer.

Éloigner le jet des

prises électriques

etinterrupteurs.

FRANÇAIS

• Tout liquide pulvérisé

à haute vitesse

directement sur les

flancs des pneus

(comme ceux que l’on

retrouve sur les voitures,

remorques et autres

véhicules semblables)

risque d’endommager

les flancs et d’entraîner

des blessures graves.

• Avec les laveuses

haute pression cotées

au-dessus de 11032kPa

(1 600 psi), utiliser le

jet en éventail le plus

large (buse de 40º) et

maintenir le jet à au

moins 200mm (8 po)

des flancs des pneus.

Ne pas diriger le jet

directement sur le joint

séparant le pneu et la

jante.



AVERTISSEMENT : ATTENTION SURFACES

CHAUDES

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Le contact de surfaces

chaudes comme

les composants

d’échappement moteur,

pourrait provoquer des

brûlures graves

• En cours de

fonctionnement, ne

toucher que les surfaces

de commande de la

laveuse haute pression.

Tenir en tout temps

les enfants à l’écart

de la laveuse haute

pression. Ils n’ont pas

assez de jugement pour

reconnaître les dangers

inhérents auproduit.



AVERTISSEMENT : RISQUE DE BLESSURE

EN SOULEVANT LE PRODUIT

CE QUI PEUT SE

PRODUIRE

COMMENT L’ÉVITER

• Essayer de soulever

un objet trop lourd

peut se solder par de

gravesblessures.

• La laveuse haute

pression est trop lourde

pour être soulevée par

une seule personne.

Demander de l’aide

avant de lasoulever.

CONSERVER CES DIRECTIVES POUR UN

USAGEULTÉRIEUR

BLOCSPILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Votre laveuse à pression utilise un chargeur DEWALT.

S’assurer de bien lire toutes les consignes de sécurité avant

toute utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs et

blocs-piles.

Pour de plus amples renseignements sur le bloc-piles ou

le chargeur, veuillez appeler 1-800-4-

DEWALT (1-800-433-

9258) ou visitez notre site Web www.dewalt.com. Le bloc-

piles et le chargeur doivent être apportés dans un centre de

services DEWALTautorisé.

LIRE TOUTES LES CONSIGNES

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez tous les avertissements

de sécurité et toutes les instructions du bloc-

piles, du chargeur et de la laveuse à pression.

Tout manquement aux avertissements et

instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Avant d’utiliser le chargeur, lire toute consigne et

tout avertissement apposés sur le chargeur, le bloc-

piles et le produit utilisant le bloc-piles.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DEWALT. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer

dans un endroit sec et utiliser une rallonge conçue

pour l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

FRANÇAIS

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une

chute ou a été endommagé de quelque façon que ce

soit. Le ramener dans un centre de réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de

toute infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables DEWALT. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur

est connecté au bloc d’alimentation, des matériaux

étrangers pourraient court-circuiter le chargeur. Les

corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine

d’acier, feuilles d’aluminium, ou toute accumulation

de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher

systématiquement le chargeur lorsque le bloc-piles

n’y est pas inséré. Débrancher systématiquement le

chargeur avant toutentretien.

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez tous les avertissements

de sécurité et toutes les instructions du bloc-

piles, du chargeur et de la laveuse à pression.

Tout manquement aux avertissements et

instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DEWALT.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser la laveuse à pression

et le bloc-piles dans des endroits où la température

peut atteindre ou excéder 40°C (104°F) (comme

les remises extérieures ou les bâtiments en métal

durant l’été). Pour préserver leur durée de vie, entreposer

les blocs-piles dans un endroit frais etsec.

REMARQUE: Ne pas ranger le bloc-piles dans la

laveuse à pression. Assurez-vous toujours que le

verrou de la gâchette du pistolet est enclenché. Ne

jamais coller la gâchette du pistolet avec du ruban

adhésif en positionMarche.

• Ne pas exposer le bloc-piles ou laveuse à pression/

l’appareil au feu ou à une température excessive.

L’exposition au feu ou à une température au-dessus

de 130°C (265°F) pourrait entraîner uneexplosion.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie. Pendant

l’incinération des blocs-piles au lithium-ion, des vapeurs et

matières toxiques sontdégagées.

FRANÇAIS

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur qui

a reçu un choc violent, ou si l’appareil est tombé, a été

écrasé ou endommagé de quelque façon que ce soit

(p. ex. percé par un clou, frappé d’un coup de marteau,

piétiné). Les blocs-piles endommagés doivent être

renvoyés à un centre de réparation pour y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au

moment de ranger ou transporter le bloc-piles,

veiller à protéger ses bornes à découvert de

tout objet métallique. Par exemple, éviter de placer

le bloc-piles dans un tablier, une poche, une boîte

à outils ou un tiroir, etc. contenant des objets tels

que clous, vis, clés, etc. Le fait de transporter des

blocs-piles comporte des risques d’incendie,

car les bornes des piles pourraient entrer,

par inadvertance, en contact avec des objets

conducteurs, tels que: clés, pièces de monnaie,

outils ou autres. La réglementation sur les produits

dangereux (Hazardous Material Regulations) du

département américain des transports interdit, en fait,

le transport des blocs-piles dans les commerces ou

dans les avions dans les bagages de cabine, À MOINS

qu’ils ne soient correctement protégés de tout court-

circuit. Aussi lors du transport individuel de blocs-piles,

s’assurer que leurs bornes sont bien protégées et

isolées de tout matériau pouvant entrer en contact

avec elles et provoquer un court-circuit.

REMARQUE : il ne faut pas laisser de piles au lithium-

ion dans les bagagesenregistrés.

EXPÉDITION DU BLOCPILES D

EWALT FLEXVOLT

Le bloc-piles DEWALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque

le bloc-piles FLEXVOLT

est par lui-même ou dans

un produit DEWALT 20V

max*, il fonctionnera comme un bloc-piles de 20V max*.

Lorsque le bloc-piles FLEXVOLT

est dans un produit de

60V max* ou 120V max* (deux blocs-piles de 60V max*), il

fonctionnera comme un bloc-piles de 60V max*.

Mode Expédition: lorsque le capuchon est inséré sur

le bloc-piles FLEXVOLT

, le bloc-piles est en mode

Expédition. Les modules de cellules sont électriquement

déconnectés du bloc le faisant correspondre à trois blocs-

piles d’un wattheure (Wh) inférieur comparé à un bloc-

piles de wattheure élevé. Ce passage à trois blocs-piles

à un wattheure inférieur peut permettre au bloc-piles

d’être exempté de suivre certaines directives d’expédition

imposées sur les blocs-piles de wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer 3x40Wh,

ce qui correspond à 3 blocs-piles de 40wattheures chacun.

L’utilisation du Wh pourra indiquer 120Wh (sous-entendu

1bloc-piles).

Témoin de Charge du Bloc-Piles

Certains blocs-piles DEWALT possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

FRANÇAIS

REMARQUE: L’indicateur d’état de charge est seulement

une indication du niveau de charge restant dans le bloc-

piles. Il n’indique pas le fonctionnement de la laveuse à

pression et peut varier selon les composantes du produit, la

température et l’application de l’utilisateurfinal.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-

DEWALT (1-800-433-

9258) ou vous rendre sur notre site www.dewalt.com.

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium,

à hydrure métallique de nickel ou au

lithium-ion (ou un bloc-piles) indique que

les coûts de recyclage de ces derniers en fin d’utilisation ont

déjà été réglés par DEWALT. Dans certaines régions, la mise

au rebut ou aux ordures municipales des piles au nickel-

cadmium, à l’hydrure métallique de nickel ou au lithium-ion,

est illégale; le programme de l’Appel à Recycler

constitue

donc une solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DEWALT et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé DEWALT ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC

est une marque déposée de l’Appel à Recycler

Canada,Inc.

Introduction

Le chargeur de blocs-pile DCB107, DCB115 (Fig.A) a été

conçu pour recharger des blocs-piles lithium ion DEWALT

de 12V max* jusqu’à 20V max*. Ce chargeur ne nécessite

aucun réglage et est conçu pour une utilisation aussi

simple que possible. Placer simplement votre bloc-piles

dans l’un des réceptacles du chargeur branché, et ce

dernier le rechargera automatiquement. Consulter le

tableau en dernière page de ce manuel pour connaître les

compatibilités entre chargeurs et blocs-piles.

Chargement du bloc-piles (Fig. B)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

2. Insérer le bloc-piles

23

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge)

25

clignotera de façon continue indiquant que

le cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération des piles

24

sur le bloc-piles, puis

glissez le bloc-piles hors duchargeur.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Fig. B

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* Le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer.

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le chargeur indique un problème, faites tester le chargeur

et le bloc-piles dans un centre de services autorisé

DEWALT.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

FRANÇAIS

Système de protection électronique

Les laveuses à pression Li-Ion sont conçues avec un système

de protection électronique qui protégera le bloc-piles contre

une surcharge, une surchauffe et une importantedécharge.

Cette laveuse à pression s’éteindra automatiquement si le

système de protection électronique est en fonction. Si cela

se produit, placez le bloc-piles lithium-ion dans le chargeur

jusqu’à ce qu’il soit entièrementchargé.

Installation murale

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute autre

obstruction au passage de l’air. Utilisez l’arrière du chargeur

pour marquer l’emplacement des vis de montage sur le mur.

Fixez soigneusement le chargeur à l’aide de vis autoforeuses

(vendues séparément) d’au moins 25,4mm (1po) de long,

et de diamètre de tête de 7-9mm (0,28-0,35po), que vous

visserez dans le bois en laissant une longueur optimale

d’environ 5,5mm (7/32po) exposée. Alignez les orifices à

l’arrière du chargeur sur les vis exposées et insérez à fond

ces dernières dans lesorifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F). NE

PAS recharger le bloc-piles à une température inférieure

à +4,5°C (+40°F) ou supérieure à +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si les problèmes de chargement persistent, apportez

le bloc-piles et le chargeur dans un centre de

services autorisé

DEWALT.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement

auparavant. NE PAS CONTINUER à l’utiliser dans ces

conditions. Suivre la procédure de charge. Si nécessaire,

il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

Recommandations de stockage

AVIS: NE PAS ranger le bloc-piles dans la laveuse à

pression. Éteignez TOUJOURS l’appareil et retirez le

bloc-piles avant de l’entreposer.

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

ASSEMBLAGE

Assemblage de la laveuse haute pression

(Fig.A, C–F)

1. Faites glisser la poignée

8

sur le cadre

6

et le fixer avec

les boulons

20

de selle et les boutons

21

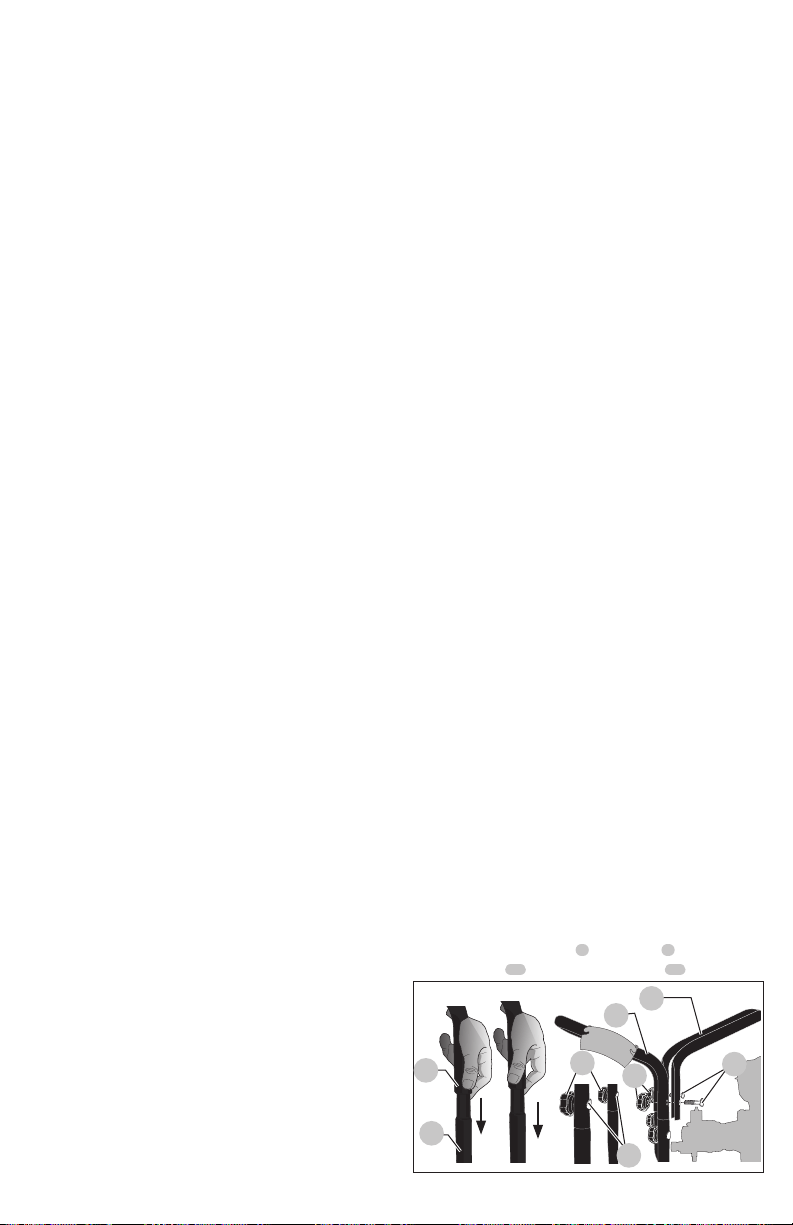

Fig. C

FRANÇAIS

2. Aligner les perforations de la manche

22

sur celles du

montage

8

. Inserer les boulons

20

de verrou dans les

perforations, bien les serrer pour securiser la manche au

montage

21



ATTENTION : risque de blessures corporelles. Ne pas

placer les mains entre le module et le cadre pour éviter

de se pincer lesmains.

3. Assembler le tuyauhaute pression

9

au pistolet de

pulvérisation

3

. S’assurer que les deux pièces sont

bienfixées.

Fig. D

4. Brancher le tube de pulvérisation

5

au pistolet de

pulvérisation

3

. S’assurer que le raccord soit bienfixe.

Fig. E

5. Retirer du sac plastique les cinq buses colorées à

changement rapide et les insérer dans l’anneau

correspondant sur le porte-buse. Les couleurs des buses

correspondent aux couleurs sur lepanneau.

Fig. F

6. Vérifiez la pression des pneus et ajoutez de l’air

aubesoin.

REMARQUE : des réservoirs d’air, des compresseurs

et d’autres appareils similaires utilisés pour gonfler les

pneus peuvent remplir de petits pneus à ces pressions

très rapidement. Régler le régulateur de pression

d’air à une pression moindre que celle indiquée

sur le pneu. Ajouter de l’air par petite quantité et

utiliser fréquemment le manomètre pour empêcher

unsurgonflage.



AVERTISSEMENT : risque d’éclatement. Utiliser un

manomètre pour vérifier la pression des pneus avant

chaque utilisation et lors du gonflage; consulter le

flanc de pneu pour obtenir la pressioncorrecte.

FONCTIONNEMENT

Réglages de la pression

Le paramètre de pression est prédéfini en usine pour

optimiser la pression et le nettoyage. Pour diminuer la

pression, suivre cesdirectives.

1. S’éloigner de la surface à nettoyer. Plus la buse est loin,

moins il y a aura de pression sur la surface ànettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit

un jet d’eau moins puissant et pulvérise sur une plus

grande superficie. Se reporter à la section Buses du

tube depulvérisation.

3. La pompe à haute pression de ce nettoyeur haute

pression est équipée d’une caractéristique d’un

déchargeur réglable

30

(Fig. G) qui permet d’ajuster

le réglage de lapression. Pour diminuer la pression,

tournez le bouton de contrôle de pression sur la

pompe dans le sens anti-horaire pour atteindre la

pressionsouhaitée. Pour retourner la pression vers la

pression de réglage de l’usine, tournez le bouton de

contrôle de pression sur la pompe dans le sens horaire

jusqu’à ce qu’il s’arrête.

AVIS : NE TENTEZ PAS de tourner le bouton régulateur

de pression au-delà de l’arrêt intégré, car ceci causera

des dommages à lapompe.

AVIS : NE serrez PAS TROP le bouton de contrôle de

pression. Si le bouton est trop serré, il PEUT se casser et

ceci occasionnerait une perte immédiate de pression

d’eau ainsi que des coûts élevés de réparation à

l’appareil.

AVIS: NE PAS essayer d’augmenter la pression de

la pompe. Un réglage de pression plus élevé que la

valeur de consigne réglée en usine peut endommager

lapompe.

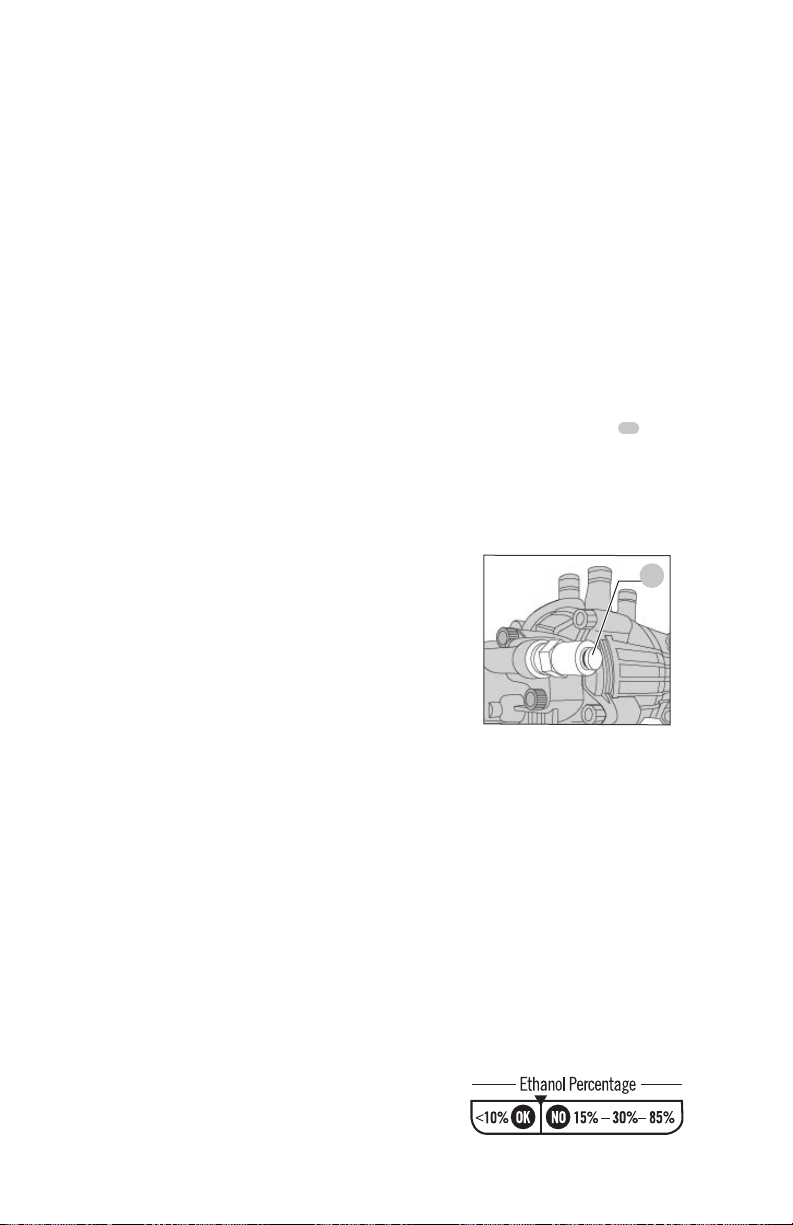

Fig. G

Buses du tube de pulvérisation (Fig.A,H)

Les buses du tube de pulvérisation sont rangées dans

le porte-buse

2

sur le panneau

1

. Les couleurs sur

le panneau identifient la position de la buse et l’angle

de pulvérisation. Se reporter au tableau suivant pour

sélectionner la bonne buse pour le travailsouhaité.

FRANÇAIS

Couleur

de la

buse

Angle de

pulvérisation

Utilisations Surfaces***

Rouge

0˚

jet puissant

en un seul

point pour un

nettoyage très

en profondeur

métal ou béton ;

NE PAS utiliser

sur le bois

Jaune

15˚

nettoyage en

profondeur de

petites surfaces

métal, béton

ou bois

Vert

nettoyage en

profondeur

de grandes

surfaces

métal, béton

ou bois

Blanc

pour de

grandes

superficies de

nettoyage

métal, béton,

bois ou vinyle

Noir

basse pression

applique

des produits

chimiques/

savons

métal, béton,

bois ou vinyle

*** AVIS: le jet sous haute pression de la laveuse haute

pression est capable d’endommager des surfaces

comme le bois, le verre, les peintures d’automobiles, les

garnitures d’automobiles, les objets délicats comme les

fleurs et les arbustes. Avant de pulvériser, vérifier l’article

à nettoyer et s’assurer qu’il est suffisamment solide pour

résister à la puissance dujet.

Changement des buses sur le tube de

pulvérisation (Fig.H)



DANGER : risque d’injection de liquides. Ne pas diriger

le jet en direction de personnes, sur la peau et les yeux

sans protection ou sur des animaux. Une blessure

grave seproduira.



AVERTISSEMENT : la projection d’objets pourrait

provoquer de graves blessures. NE PAS essayer de

changer de buse lorsque la laveuse haute pression

est en fonctionnement. Éteindre le moteur avant de

changer debuse.

1. Pousser vers l’arrière le coupleur à branchement rapide

et insérer labuse.

2. Relâcher le coupleur et tourner la buse pour s’assurer de

la bonne fixation de celle-ci.



AVERTISSEMENT : la projection d’objets pourrait

provoquer de graves blessures. Assurez-vous que

la buse est complètement insérée dans la douille

à connexion rapide et que le collier à connexion

rapide est complètement engagé (vers l’avant) avant

d’appuyer sur la gâchette dupistolet.

Fig. H

Produits chimiques/savons

Appliquer des produits chimiques ou des savons est une

opération à bassepression.

REMARQUE: Utilisez seulement des produits chimiques

et des savons conçus pour être utilisés avec la laveuse à

pression. Ne pas utiliser de l’eau deJavel.

Pour appliquer des produits chimiques/

savons (Fig.I)

1. Appuyez le tuyau pour produits chimiques/savons

26

sur le raccord à barbes situé près du tuyau à haute

pression de la pompe commeillustré.

Fig. I

2. Placez l’autre extrémité du tuyau pour produits

chimiques/savons avec le filtre dans le

récipient contenant le produit chimique/savon.

REMARQUE:Pour chaque 38 litres (10 gallons) d’eau

pompée, 3,8 litres (1 gallon) de produit chimique/savon

serontutilisés.

3. Installez une buse à basse pression (noire) dans le

raccord à connexion rapide de la lance d’arrosage,

consultez Buses de la lance d’arrosage.

REMARQUE:Les produits chimiques/savons ne

seront pas siphonnés si la buse de savon noire n’est pas

installée sur la lance d’arrosage.

4. Après avoir utilisé les produits chimiques/savons,

placez le tuyau pour produits chimiques/savons dans le

récipient de l’eau propre et versez de l’eau propre dans

le système d’injection de produits chimiques pour rincer

le système enprofondeur.

AVIS: risque de dommages matériels. Ne pas le

faire pourrait endommager la pompe. Les pompes

endommagées en raison de produits chimiques/

savons qui ne sont pas couverts par lagarantie.

Démarrage



AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi de la laveuse haute

pression avant de la mettre enmarche.

FRANÇAIS



DANGER: risque d’injection de liquide et de

lacération. Lorsque vous utilisez le réglage à haute

pression, NE PAS laisser la laveuse à haute pression

entrer en contact avec la peau non protégée, les

yeux ou tout animal domestique ou sauvage, toute

personne. Cela produira des blessuresgraves.

• La laveuse haute pression fonctionne à des

pressions de liquides et des vitesses suffisamment

élevées pour pénétrer la peau humaine et animale,

ce qui pourrait se solder par une amputation ou

autres blessures graves. Des fuites provoquées

par des raccords lâches ou des tuyaux usés ou

endommagés peuvent se solder par des blessures

par injection. NE PAS TRAITER UNE INJECTION

DE LIQUIDE COMME UNE SIMPLE COUPURE !

Consulter un médecin immédiatement!

• Ne jamais laisser le pistolet/la lance sans

surveillance pendant que l’appareil fonctionne

ou sous tension. Lorsque le mode système

PRESSUREADY

est en fonction, le moteur et le

débit d’eau s’arrêteront lorsque vous relâchez la

gâchette. Lorsque vous appuyez à nouveau sur

la gâchette du pistolet, le moteur et le débit d’eau

redémarrerontautomatiquement.



DANGER: Monoxyde de carbone. Le

fonctionnement d’un moteur à l’intérieur

provoque la mort en quelques minutes.

L’échappement du moteur contient des niveaux

élevés de monoxyde de carbone (CO), un gaz

toxique, indoors et invisible. Il est possible que

vous inhaliez du CO meme EN L’ABSENCE de

l’odeur de l’échappement dumoteur.

• Respirer les vapeurs d’échappement provoquera

de graves blessures voire, un décès ! Les gaz

d’échappement des moteurs contiennent du

monoxyde de carbone, un gaz inodore etmortel.

• Utiliser la laveuse haute pression dans une zone

bien aérée. Éviter les endroits clos comme les

garages, les sous-sols,etc.

• Ne jamais utiliser l’appareil dans un endroit habité

par des hommes ou des anmaux.



AVERTISSEMENT : risque d’incendie, d’asphyxie et

de brûlure. NE JAMAIS faire le plein du réservoir avec

le moteur en marche ou chaud. Ne pas fumer lors du

plein d’essence.

• Retirez le bloc-piles avant de remplir le réservoir de

carburant. Ne pas remplir le réservoir de carburant

lorsque le bloc-piles estinstallé.

• NE JAMAIS remplir le réservoir au complet. Laisser

environ 12,7mm (1/2 po) de dégagement sous

le bord du goulot de remplissage pour permettre

l’expansion de l’essence. Essuyer toute trace

d’essence du moteur et de l’équipement avant de

démarrer lemoteur.

• NE PAS laisser les tuyaux entrer en contact avec le

silencieux chaud en cours de fonctionnement ou

immédiatement après l’utilisation de la laveuse

haute pression. Les dommages aux tuyaux suite à

un contact avec les surfaces chaudes du moteur,

NE SONT PAS couverts par lagarantie.

AVIS: NE JAMAIS tirer sur le tuyau d’alimentation de

l’eau ou à haute pression pour déplacer la laveuse à

pression. Cela pourrait endommager le tuyau et/ou

l’entrée/la sortie de lapompe.

• NE PAS utiliser d’eau chaude. Utiliser uniquement

de l’eaufroide.

• NE JAMAIS fermer l’arrivée d’eau lors du

fonctionnement de la laveuse haute pression, cela

endommagera lapompe.

• LORS DE L’UTILISATION EN MODE MANUEL

SEULEMENT: NE PAS cesser la pulvérisation

d’eau pour une période de plus de deux minutes

à chaque fois. La pompe onctionne en mode

de dérivation lorsque la détente du pistolet

de pulvérisation n’est pas engagée. Lorsque la

température à l’intérieur de la pompe dépasse un

certain seuil (température élevée), une soupape

de surpression thermique (

13

,Fig.J) s’ouvre et

relâche un jet d’eau pour essayer d’abaisser la

température à l’intérieur de la pompe. La soupape

de surpression thermique se fermera par la suite.

Il y a risque d’endommagement des composants

internes de la pompe si elle demeure en mode de

dérivation pour plus de deuxminutes.

Fig. J

IMPORTANT: Cette laveuse à pression peut être

démarrée en deux modes, le mode système

PRESSUREADY

ou le mode manuel. Suivez

attentivement les instructions pour le modechoisi.

Procédure de démarrage en mode système

PRESSUREADY

(Fig.A,K–S)

1. Dans une zone extérieure bien aérée, faire l’appoint

d’essence avec de l’essence fraîche et de bonne qualité,

d’indice d’octane de 86 ou plus. Ne pas remplir plus

que nécessaire. Essuyer toute trace d’essence avant de

démarrer le moteur. Se reporter au mode d’emploi du

moteur pour connaître la procédurecorrecte.

IMPORTANT: Ethanol Shield

(vendu séparément)

est un stabilisateur de carburant qui aide à éliminer

et à prévenir les problèmes liés à l'éthanol dans les

équipements de puissance. Suivez les instructions sur le

contenant et ajouter à l'essence.

AVIS : utilisez de carburants dont la teneur en éthanol

est supérieure à 10 % ne sont pas approuvés pour une

FRANÇAIS

utilisation dans ce produit par la réglementation de

l'EPA et risque d'endommager l'appareil et annuler

lagarantie.

2. Vérifier le niveau d’huile. Se reporter au mode d’emploi

du moteur pour connaître la procédurecorrecte.

AVIS: le moteur est expédié sans huile. Avant de

démarrer le moteur, ajoutez l’huile fournie. Des

dommages au moteur se produiront si le moteur

fonctionne sans huile, ces dommages ne sont pas

couverts par lagarantie.

3. Assurez-vous que le bouton MARCHE/ARRÊT

27

moteur est à la positionArrêt.

ARRÊT

MARCHE

Fig. K

MOTEUR

4. Placez le levier de la valve à combustible à la

positionMARCHE.

Fig. L

5. Connectez le tuyau d’eau à la source d’eau froide. Ouvrez

la source d’eau pour retirer tout l’air du tuyau et rincez

tout débris. Lorsqu’un jet d’eau continu est présent,

fermez la source d’eaufroide.

6. Vérifiez si le filtre

est dans l’entrée d’eau de la

pompe. Si le filtre n’est pas plat, le côté convexe doit être

tourné vers l’extérieur.

AVIS: l'utilisation d'un filtre d'écran d'entrée peut

endommager les composants de la pompe et annuler

la garantie

Fig. M

7. Raccorder l’approvisionnement d’eau froide

15

l’admission de lapompe.

REMARQUE : l’approvisionnement d’eau doit être d’au

moins 19 l/min (5 gpm) à une pression de 138kPa

(20psi). REMARQUE: La laveuse à pression ne

démarrera pas en mode système PRESSUREREADY

avec un faible débit d’eau.



AVERTISSEMENT : pour réduire la possibilité de

contamination, toujours protéger le système contre les

refoulements s’il est raccordé au système d’apport en

eaupotable.

8. Raccorder le tuyau haute pression

9

à la sortiede

lapompe.

Fig. N

9. Fixez le tuyau à haute pression

au pistolet. Assurez-

vous qu’il est bien fixé. ConsultezAssemblage.

10. Connectez la lance

au pistolet. Assurez-vous que la

connexion est sécuritaire. ConsultezAssemblage.

11. Connectez la buse QC à la lance d’arrosage. Choisissez la

bonne buse pour la tâche à effectuer, consultez Buses

de la lance d’arrosage. Si vous appliquez un produit

chimique/savon, consultez Produits chimiques/savons.

12. Ouvrez la source d’eaufroide.

AVIS: risque de dommages matériels. Ne pas le faire

pourrait endommager lapompe.

13. Retirez tout l’air de la pompe et du tuyau à haute

pression en appuyant sur la gâchette du pistolet

pendant environ 30 secondes ou jusqu’à ce qu’un

jet d’eau continu soit présent. Relâchez la gâchette

dupistolet.

14. Installez le bloc-piles:



AVERTISSEMENT:

• Assurez-vous que le bouton Marche/Arrêt est

en position Arrêt afin d’éviter l’activation de la

gâchette avant d’installer ou de retirer lespiles.

• NE PAS insérer/retirer le bloc-piles pendant que le

moteurfonctionne.

• UTILISEZ SEULEMENT des blocs-piles

rechargeables

DEWALT, l’utilisation de tout autre

bloc-pile annulera la garantie.

REMARQUE: Pour une meilleure

performance, assurez-vous que le bloc-piles est

complètementchargé.

- Ouvrez le capot du boîtier du bloc-piles:

Poussez le verrou à ressort vers le bas (1) pour

déverrouiller le capot et levez le capot pour

l’ouvrir(2).

Fig. O

FRANÇAIS

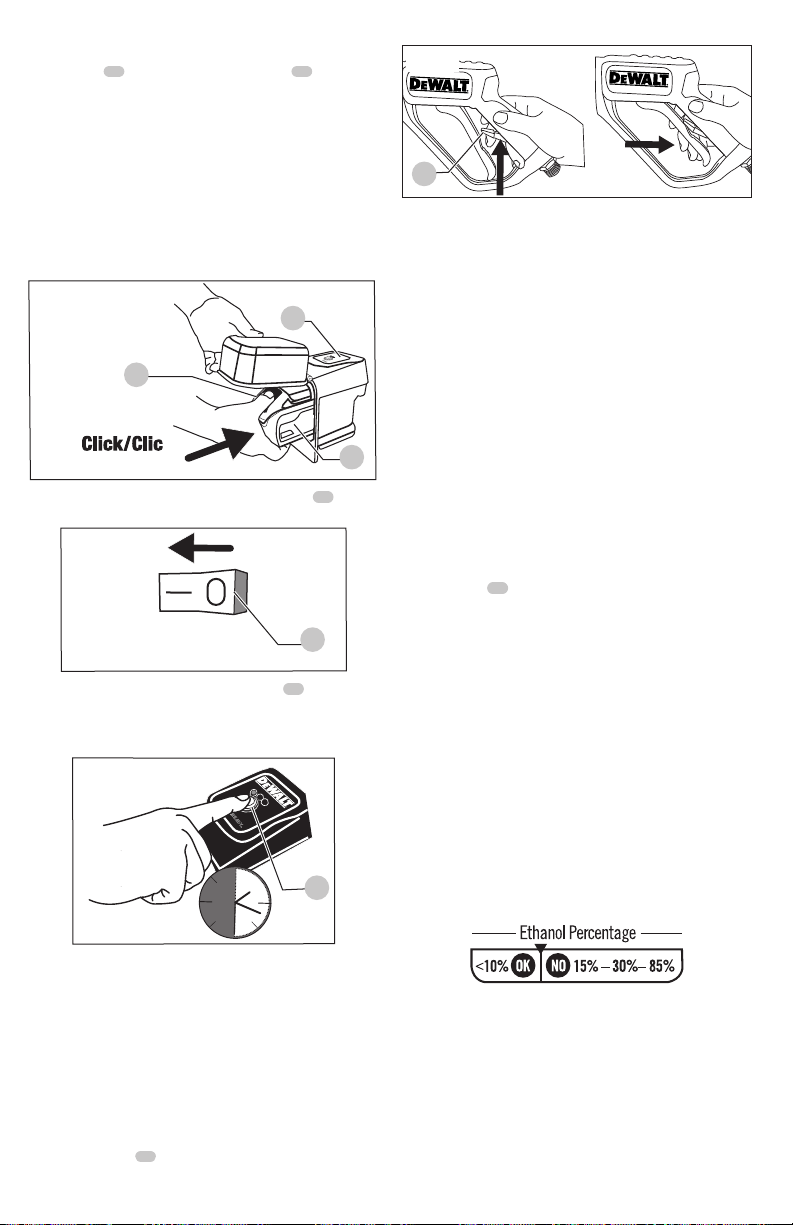

- Pour installer le bloc-piles: Insérez le bloc-

piles

23

dans le boîtier du bloc-piles

comme

illustré dans la Fig. P jusqu’à ce qu’il soit entièrement

en place et que vous entendiez un clic. Assurez-

vous que le bloc-piles est complètement inséré et

verrouillé en place.

- Fermez et verrouillez le capot du boîtier du

bloc-piles.

- Le voyant vert, jaune et rouge sur la boîte de

commande PRESSUREADY

doit s’allumer

momentanément, puis s’éteindre. Le voyant bleu sur

le bouton MARCHE/ARRÊT doitclignoter.

Fig. P

15. Assurez-vous que le bouton MARCHE/ARRÊT

27

est à la

positionMARCHE.

ARRÊT

MARCHE

Fig. Q

MOTEUR

16. Appuyez sur le bouton MARCHE/ARRÊT

28

pendant

2 secondes. Le voyant PRÊT vert s’allumera. Le voyant

DÉBIT D’EAU jaune doit aussi s’allumer pour vérifier si

l’eau est bien connectée et enmarche.

Fig. R

17. Lorsque le voyant système prêt vert s’allume, appuyez

sur la gâchette du pistolet pour démarrer le moteur.

Après avoir appuyé sur la gâchette du pistolet, le

moteur prendra environ 3 secondes à démarrer.

Une fois que le moteur a démarré, le débit d’eau

commencera et le voyant débit d’eau jaune s’allumera.

Consultez le Tableau Codes de défectuosités

PRESSUREADY

dans la section Dépannage pour

plus derenseignements.

REMARQUE: Le pistolet est muni d’un verrouillage de la

gâchette à ressort

16

. Relâchez manuellement le verrou de

la gâchette comme illustré dans la Fig.S.

Fig. S



AVERTISSEMENT: risque d’utilisation non

sécuritaire. Placez-vous debout sur une surface

stable et saisissez fermement le pistolet/la lance avec

les deux mains. Attendez-vous à ce que le pistolet

rebondisse lorsqu’il estenclenché.

18. Lorsque vous relâchez la gâchette du pistolet, le débit

d’eau s’arrêtera immédiatement et le moteur s’éteindra

environ 10 secondes. Assurez-vous que le verrou

de la gâchette à ressort se déplace vers l’avant en

positionverrouillée.

19. Pour redémarrer la laveuse à pression, relâchez

manuellement le verrou de la gâchette et appuyez

sur la gâchette du pistolet et le moteur redémarrera.

Notez que le moteur prendra environ 3 secondes à

démarrer après que vous ayez appuyé sur la gâchette

du pistolet. Une fois que le moteur a démarré, le débit

d’eaucommencera.



DANGER: risque de blessures causées par le

jet. Assurez-vous que le verrou de la gâchette à

ressort

16

) se déplace vers l’avant en position

verrouillée lorsque le pistolet n’est pas utilisé afin de

prévenir un jetaccidentel.

Procédure de démarrage

en mode manuel alternatif (sans bloc-piles)

(Fig.A,T–Z)

1. Dans une zone extérieure bien aérée, faire l’appoint

d’essence avec de l’essence fraîche et de bonne qualité,

d’indice d’octane de 86 ou plus. Ne pas remplir plus

que nécessaire. Essuyer toute trace d’essence avant de

démarrer le moteur. Se reporter au mode d’emploi du

moteur pour connaître la procédurecorrecte.

IMPORTANT: Ethanol Shield

(vendu séparément)

est un stabilisateur de carburant qui aide à éliminer

et à prévenir les problèmes liés à l'éthanol dans les

équipements de puissance. Suivez les instructions sur le

contenant et ajouter à l'essence.

AVIS : utilisez de carburants dont la teneur en éthanol

est supérieure à 10 % ne sont pas approuvés pour une

utilisation dans ce produit par la réglementation de

l'EPA et risque d'endommager l'appareil et annuler

lagarantie.

2. Vérifier le niveau d’huile. Se reporter au mode d’emploi

du moteur pour connaître la procédurecorrecte.

FRANÇAIS

AVIS: le moteur est expédié sans huile. Avant de

démarrer le moteur, ajoutez l’huile fournie. Des

dommages au moteur se produiront si le moteur

fonctionne sans huile, ces dommages ne sont pas

couverts par lagarantie.

3. Assurez-vous que le bouton MARCHE/ARRÊT

27

est à la

positionMARCHE.

ARRÊT

MARCHE

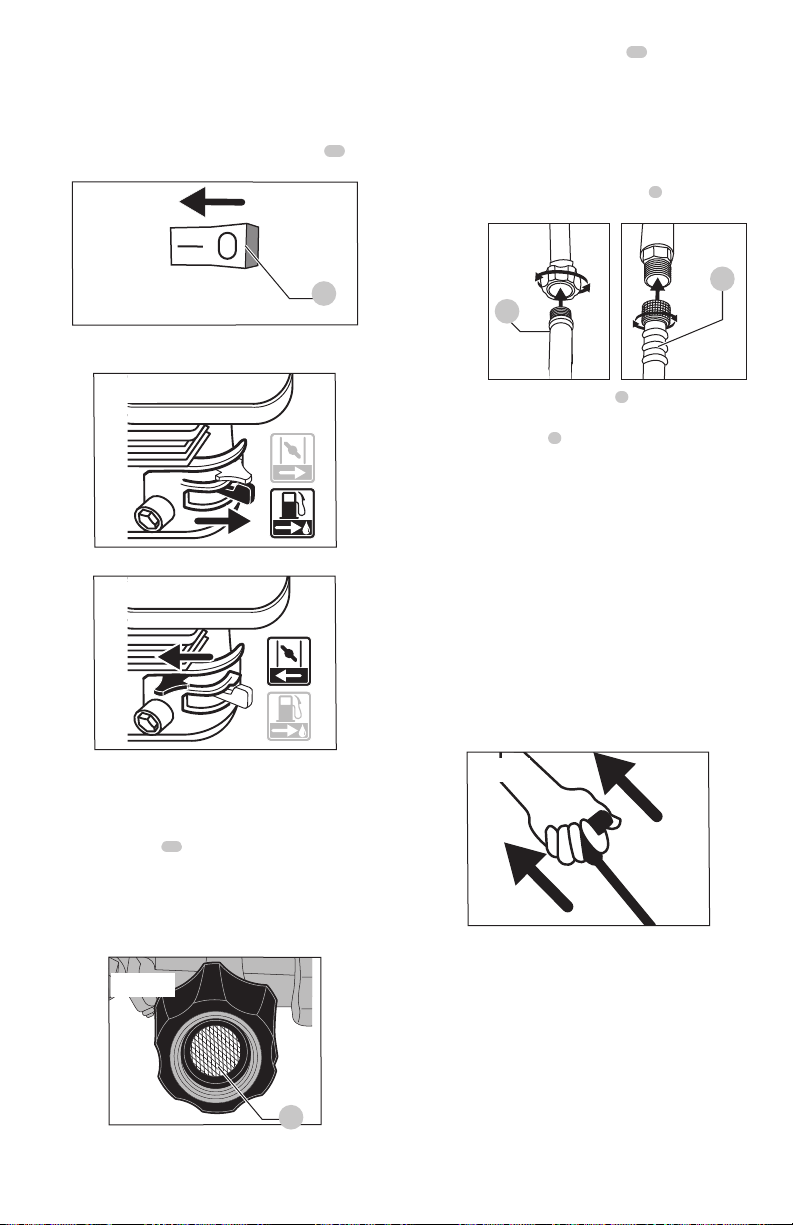

Fig. T

MOTEUR

4. Placez le levier de la valve à combustible à la

positionMARCHE.

Fig. U

5. Déplacez L’ÉTRANGLEUR en position fermée.

Fig. V

6. Connectez le tuyau d’eau à la source d’eau froide. Ouvrez

la source d’eau froide pour retirer tout l’air du tuyau

et rincez tout débris. Lorsqu’un jet d’eau continu est

présent, fermez la source d’eaufroide.

7. Vérifiez si le filtre

est dans l’entrée d’eau de la

pompe. Si le filtre n’est pas plat, le côté convexe doit être

tourné vers l’extérieur.

AVIS: ne pas utiliser le filtre d’entrée peut

endommager les composantes de la pompe et

annuler lagarantie.

Fig. W

8. Connectez la source d’eau froide

à l’entrée de la

pompe. REMARQUE: La source d’eau doit fournir un

minimum de 5 gallons par minute à 20 psi (138 kPa).



AVERTISSEMENT: afin de réduire la possibilité

de contamination, protégez-vous toujours contre

un retour d’eau lorsque connecté à un système

d’eaupotable.

9. Connectez le tuyau à haute pression

à la sortie de

lapompe.

Fig. X

10. Fixez le tuyau à haute pression

au pistolet. Assurez-

vous qu’il est bien fixé. ConsultezAssemblage.

11. Connectez la lance

au pistolet. Assurez-vous que la

connexion est sécuritaire. ConsultezAssemblage.

12. Connectez la buse QC à la lance d’arrosage. Choisissez la

bonne buse pour la tâche à effectuer, consultez Buses

de la lance d’arrosage. Si vous appliquez un produit

chimique/savon, consultez Produits chimiques/savons.

13. Ouvrez la source d’eaufroide.

AVIS: risque de dommages matériels. Ne pas le faire

pourrait endommager lapompe.

14. Retirez tout l’air de la pompe et du tuyau à haute

pression en appuyant sur la gâchette du pistolet

pendant environ 30 secondes ou jusqu’à ce qu’un

jet d’eau continu soit présent. Relâchez la gâchette

dupistolet.

15. Tirez sur la poignée du lanceur à rappel pour démarrer

lemoteur.

Fig. Y



AVERTISSEMENT: risque d’utilisation non

sécuritaire. Si le moteur ne démarre pas après

deux tirs, appuyez sur la gâchette du pistolet

pour atténuer la pression de la pompe. Tirez

lentement sur le cordon du démarreur jusqu’à

ce que vous sentiez une résistance. Tirez

rapidement sur le cordon afin d’éviter un rebond

et éviter une blessure à la main et aubras.

FRANÇAIS

16. Déplacez graduellement l’étrangleur en position

OUVERTE après le démarrage dumoteur.

Fig. Z

17. Appuyez sur la gâchette du pistolet pour démarrer le

débit d’eau.



AVERTISSEMENT: risque d’utilisation non

sécuritaire. Mettez debout sur une surface stable

et saisissez fermement le pistolet/la lance avec

les deux mains. Attendez-vous à ce que le pistolet

rebondisse lorsqu’il estenclenché.

18. Relâchez la gâchette pour arrêter le débit d’eau.



AVERTISSEMENT: ne pas laisser fonctionner

l’appareil pendant plus de deux minutes sans

avoir appuyé sur la gâchette du pistolet. Cela

pourrait causer une surchauffe et endommager

la pompe. Lorsque la température à l’intérieur

de la pompe devient trop élevée, le clapet de

décharge thermique s’ouvrira et libérera un jet

d’eau de la pompe afin d’abaisser la température

interne. Le clapet se fermera par lasuite.



DANGER: risque de blessures causées par le jet.

Assurez-vous que le verrou de la gâchette à ressort

(Fig. S) se déplace vers l’avant en position verrouillée

lorsque le pistolet n’est pas utilisé afin de prévenir un

jetaccidentel.

Mise à l’arrêt de l’appareil (Fig.P, AA, BB)

AVIS: risque de dommages matériels. Ne jamais

éteindre l’alimentation de l’eau pendant que le moteur

de la laveuse à pression fonctionne. Cela pourrait

endommager lapompe.

1. Si des produits chimiques/savons ont été appliqués,

placez le tuyau pour produits chimiques/savons dans le

récipient de l’eau propre et versez de l’eau propre dans

le système d’injection de produits chimiques pour rincer

le système enprofondeur.

AVIS: risque de dommages matériels Ne pas le faire

pourrait causer endommager lapompe.

2. Assurez-vous que le bouton MARCHE/ARRÊT

27

est à la

positionARRÊT.

ARRÊT

MARCHE

Fig. AA

MOTEUR

REMARQUE: Lorsque vous utilisez la laveuse à pression

en mode système PRESSUREREADY

, le bouton

MARCHE/ARRÊT DOIT être à la position ARRÊT pour

arrêter le moteur. Lorsque vous relâchez la gâchette

du pistolet, le débit d’eau s’arrêtera immédiatement et

le moteur devrait s’éteindre en environ 10 secondes.

Lorsque vous appuyez à nouveau sur la gâchette

du pistolet, le moteur redémarrera et le débit

d’eaurecommencera.

3. Placez le levier de la valve à combustible à la

positionARRÊT.

Fig. BB

4. Mode système PRESSUREREADY

seulement:

Retirez le bloc-piles et entreposez de façonappropriée.

- Pour retirer le bloc-piles(Fig. P): Appuyez sur le

bouton de libération du bloc-piles

24

sur le bloc-

piles et sortez le bloc-piles du boîtier du bloc-piles.



AVERTISSEMENT: risque de dommages. NE PAS

ranger le bloc-piles dans la laveuse à pression lorsque

vous ne l’utilisez pas. Retirez le bloc-piles après

chaqueutilisation.

5. Fermez la source d’eaufroide.

6. Enfoncer la détente du pistolet de pulvérisation pour

décompresser la pression dans le tuyau ou le pistolet

depulvérisation.

7. Se reporter à la section Rangement pour les bonnes

procédures d’entreposage.

ENTRETIEN



AVERTISSEMENT : risque de brûlure. Lors d’un

entretien, il y a présence de surfaces chaudes, d’eau

à pression élevée et de pièces mobiles qui peuvent

provoquer des blessures graves ou undécès.



AVERTISSEMENT : risque d’incendie. Avant tout

entretien ou réparation, toujours débrancher le fil de

la bougie, laisser refroidir le moteur et décompresser

toute pression d’eau. Le moteur contient un

combustible inflammable. Ne pas fumer ou travailler

près de flammes nues lors d’unentretien.

Veuillez préparer et suivre un calendrier d’entretien de

routine pour assurer un fonctionnement efficace et

prolonger la vie de la laveuse haute pression. En cas

d’utilisation de l’appareil dans des conditions anormales,

telles que des températures élevées ou des conditions

poussiéreuses, effectuer des vérifications de contrôle

plusfréquentes.

FRANÇAIS

Moteur

Consulter le mode d’emploi du moteur pour connaître

les recommandations du fabricant concernant toutes les

procédures d’entretien.

REMARQUE : le cadre de la laveuse haute pression est

pourvu d’un orifice de vidange d’huile pour faciliter

lavidange.

Pompe

La pompe de cet appareil n’exige aucun entretien ni huile.

S’il y a un problème avec la pompe, contactez un Centre

de service après-vente autorisé. S’il y a un problème avec la

pompe, contactez-nous au 1-877-362-4271 ou consultez le

Guide dedépannage.

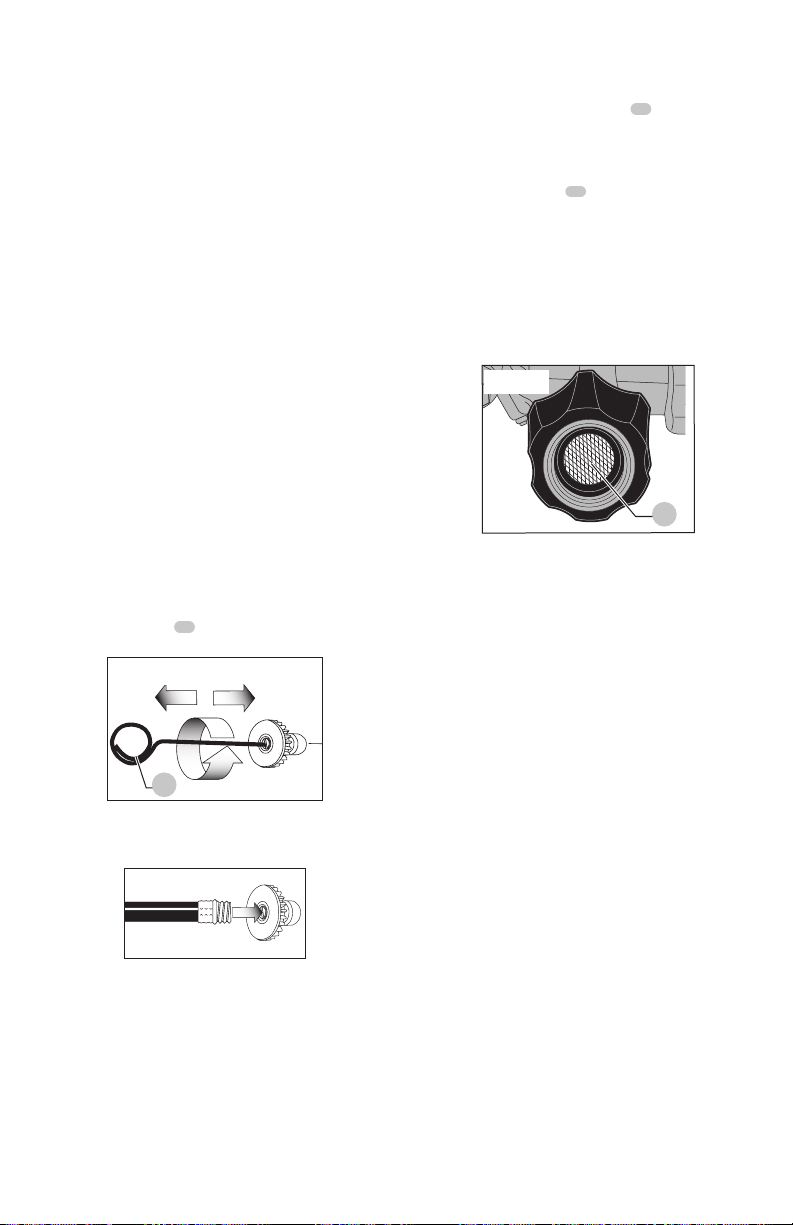

Nettoyage des buses (Fig.CC, DD)

En cas d’obturation de la buse avec une matière étrangère

(saletés par exemple), une pression excessive peut se

développer. Si la buse devient partiellement obstruée ou

réduite, la pression de la pompe sera discontinue et lors

du fonctionnement en mode système PRESSUREREADY

le moteur peut s’éteindre en raison d’un faible débit d’eau.

Nettoyer immédiatement la buse à l’aide de la trousse de

nettoyage fournie. Suivre les directives suivantes :

1. Éteignez la laveuse à pression. Consultez Mise à l’arrêt

de l’appareil pour la bonneprocédure.

2. Déconnectez la lance d’arrosage dupistolet.

3. Retirer la buse haute pression du tube de pulvérisation.

Retirer toute trace d’obstruction à l’aide de l’outil de

nettoyage de buse

29

fourni puis rincer à l’eau fraîche

en senscontraire.

Fig. CC

4. Diriger l’arrivée d’eau dans la buse de pulvérisation

pendant 30 secondes pour évacuer les

particulesdétachées.

Fig. DD

5. Reconnectez la buse à la lance d’arrosage.

6. Rebrancher le tube de pulvérisation au pistolet puis

ouvrir l’arrivée d’eau.

7. Démarrer la laveuse haute pression et sélectionner la

pression élevée pour tester le pistolet depulvérisation.

Éteignez la laveuse à pression. Consultez Démarrage

pour la bonneprocédure.

Nettoyage du filtre de l’admission d’eau

(Fig.EE)

Vérifier régulièrement le filtre grillagé

14

et le nettoyer

aubesoin.

1. Éteignez la laveuse à pression. Consultez Mise à l’arrêt

de l’appareil pour la bonneprocédure.

2. Retirer le filtre grillagé

14

en en saisissant l’extrémité et

en la retirant de l’admission de lapompe.

3. Nettoyer le filtre en le rinçant des deux côtés avec

del’eau.

4. Réinsérer le filtre dans l’admission de la pompe. Si le

filtre n’est pas plat, le côté convexe doit être tourné vers

l’extérieur.

REMARQUE : ne pas utiliser la laveuse haute pression sans

le filtre installécorrectement.

Fig. EE

RANGEMENT

Moteur

Consultez le guide d’utilisation du moteur pour les

recommandations sur l’entreposage.

Pour éviter tout problème lié au carburant

1. Verser le Ethanol Shield

(vendu séparément)

stabilisateur d’essence conformément aux instructions

dufabricant.

Lors de l’ajout de stabilisateur d’essence, remplir

le réservoir d’essence fraîche. Si le réservoir n’est

que partiellement plein, l’air présent favorisera la

détérioration de l’essence durant le stockage. Si l’essence

utilisée provient d’un bidon, s’assurer qu’elle estfraîche.

2. Après avoir ajouté le stabilisateur:

a. Connectez la source d’eau froide à l’entrée de la

pompe, ouvrez la source d’eaufroide et retirez tout

l’air de la pompe et du tuyau à haute pression en

appuyant sur la gâchette du pistolet pendant environ

30 secondes ou jusqu’à ce qu’un jet d’eau continu

soit présent. Relâchez la gâchette dupistolet.

b. Démarrez la laveuse à pression/le moteur. Consultez

Démarrage pour la bonne procédure. Faire tourner

le moteur à l’extérieur pendant 10 minutes pour

s’assurer que l’essence non traitée est remplacée par

l’essence traitée dans lecarburateur.

3. Mettre le robinet d’essence en positionFERMÉ.

4. Continuez à laisser tourner le moteur jusqu'à ce qu'il

s'arrête à cause du manque de carburant dans la cuve

ducarburateur.

5. Fermez la source d’eaufroide.

FRANÇAIS

Pompe

Le fabricant recommande l’utilisation SIMPSON

POWERWASHER

d’un liquide protecteur de pompe/

produit d’hivérisation lors de l’entreposage de l’appareil

pour une durée supérieure à 30jours et/ou lorsque des

températures sous le point de congélation sont prévues.

SIMPSON

/ POWERWASHER

liquide protecteur de

pompe est respectueux de l’environnement.

REMARQUE: l’utilisation d’un liquide protecteur de

pompe permet de lubrifier correctement les joints

internes de la pompe, quels que soient la température ou

l’environnement.

AVIS: risque de dommages matériels. Utiliser

uniquement SIMPSON

/ POWERWASHER

Garde

Pompe ou l'équivalent. D'autres produits pourraient

être corrosifs et / ou contiennent de l'alcool qui peut

causer des dommages à lapompe.

1. Fermez le pulvérisateur à puissant jet d’eau et

déconnectez les boyaus de lapompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump

Guard, et enlevez lesceau.

3. Vissez de nouveau le robinet sur labouteille.

4. Attachez la bouteille à l’ouverture du pulvérisateur à

puissant jet d’eau.

5. Pressez la bouteille pour injecter le contenu dans

lapompe.



AVERTISSEMENT: utilisez les instructions

Procédure de démarrage en mode manuel

(sans bloc-piles). Ne pas installer le bloc-piles.

6. Avec le bouton Marche/Arrêt en position Arrêt, ,

simultanément tirer la corde du démarreur et presser

la bouteille. Répétez jusqu’à ce que le fluide protecteur

sorties sortie de la pompe. REMARQUE: Cette étape

peut nécessiter deuxpersonnes.

Laveuse haute pression



AVERTISSEMENT: Risque de dommages. NE PAS

ranger le bloc-piles dans la laveuse à pression lorsque

vous ne l’utilisez pas. Retirez le bloc-piles après

chaqueutilisation.

1. Éteignez la laveuse à pression. Consultez Mise à l’arrêt

de l’appareil pour la bonneprocédure.

2. Vider toute l’eau du tuyau haute pression, l’enrouler et

le ranger dans le support de la poignée de la laveuse

hautepression.

3. Avec la buse pointée vers le bas et le pistolet et la lance

en position verticale, appuyez sur la gâchette du pistolet

pour drainer toute l’eau du pistolet et de la lance.

Entreposez dans le support dupistolet.

4. Entreposez le tuyau pour produits chimiques/savons

afin qu’il soit protégé contre lesdommages.

AVIS: risque de dommages à la propriété. Toujours

ranger et transporter l’appareil à laverticale.

ACCESSOIRES



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DEWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour votre outil peuvent

être achetés auprès du distributeur local ou d’un centre

de réparation agréé. Si vous avez besoin d’assistance pour

trouver un accessoire pour votre outil, veuillez contacter

FNA Group at [email protected], 7152 99th Street

Pleasant Prairie, WI 53158, Il 60007, or call 1–877–362–4271.



DANGER : Risque d’injection de liquides. Si une

lance ou un pistolet de rechange est utilisé avec cette

laveuse à pression, NE PAS utiliser une lance et/ou une

combinaison lance et pistolet dont la longueur est

inférieure à celle des lance et pistolet fournis avec cette

laveuse à pression; la mesure se fait de l’extrémité de la

buse à la détente dupistolet.



WARNING : l’utilisation de tout autre accessoire

non recommandé avec cet outil pourrait s’avérer

dangereuse. Utiliser uniquement des accessoires de

classement égal ou supérieur à celui de la laveuse

hautepression.

Information sur les réparations

Veuillez disposer des informations suivantes pour tout appel

concernant une réparation :

Numéro de modèle ________________________

Numéro de série __________________________

Date et lieu de l’achat ______________________

Réparations

Blocs-piles et chargeurs: Le chargeur et le bloc-

piles ne peuvent être réparés. Pour de plus amples

renseignements sur le bloc-piles ou le chargeur, veuillez

appeler 1-800-4-DEWALT (1-800-433-9258) ou visitez

notre site Web www.dewalt.com. Le bloc-piles et le

chargeur doivent être apportés dans un centre de services

DEWALTautorisé.

Laveuse à pression et toutes les autres

préoccupations: Pour assurer la SÉCURITÉ et la FIABILITÉ

du produit, les réparations, l’entretien et les réglages doivent

être réalisés par un centre de réparation en usine FNA un

centre de réparation agréé FNA ou par d’autres techniciens

qualifiés. Toujours utiliser des pièces de rechangeidentiques.

Contacter notre département de service clients à 1-877-

362-4271 o cservice@fna-group.

Garantie limitée

Le fabricant de ce produit consent à réparer ou à remplacer

les pièces désignées qui sont jugées défectueuses pendant

la période de la garantie indiquée ci-dessous, et ce à la

seule discrétion du fabricant. Des limitations/extensions et

exclusions spécifiques s’appliquent.

Cette garantie couvre des défectuosités du matériel et de la

main-dœuvre, mais pas les défaillances de pièces causées

par une usure normale, la dépréciation, un usage abusif

ou inapproprié, des dommages accidentels, la négligence,

l’entretien, qualité de l’eau ou l’entreposage. Pour toute

FRANÇAIS

réclamation en vertu de la garantie, toute pièce jugée

défectueuse doit être conservée et doit être disponible

pour le renvoi à un Centre de service sous garantie pour

l’inspection sur demande. Les jugements et décisions du

fabricant concernant la validité des réclamations en vertu de

la garantie sontfinals.

Ces garanties s’appliquent à l’utilisateur final et ne sont

pas transférables. En tant que Centre de service sous

garantie autorisé par l’usine et ayant un personnel formé,

l’usine acceptera les conditions de toutes les garanties

des composants et satisfera les réclamations en vertu des

dispositions appropriées desgaranties.

Sans s’y limiter, les pièces qui subissent une usure normale

comprennent les soupapes et les joints d’étanchéité et ces

pièces ne sont pas couvertes par cette garantie.

Cette garantie remplace toute autre garantie expresse ou

implicite, y compris mais sans s’y limiter, les garanties de

qualité marchande ou d’adaptation à un usage particulier et,

par la présente, toute garantie de ce genre est renoncée et

exclue par le fabricant. L’obligation du fabricant en vertu de

la garantie est limitée à la réparation ou au remplacement

des produits défectueux, selon les dispositions de la

présente, et le fabricant ne sera pas responsable de toute

perte ou dépense ou tout dommage ultérieur - y compris

les dommages subis lors de l’expédition, dans un accident,

suite à un usage abusif ou inapproprié, un acte de Dieu

ou la négligence. Également exclus de la garantie sont les

dommages subis suite à l’utilisation de pièces non achetées

du fabricant et suite aux modifications effectuées par un

personnel non autorisé par l’usine. Tout manque de suivre

les directives figurant dans le guide d’instruction lors de

l’installation et de l’utilisation de l’équipement annulera la

garantie.

Cette garantie ne couvre pas les situations suivantes :

les machines utilisées comme équipement de location, les

dommages subis lors de l’expédition (de telles réclamations

doivent être soumises au transporteur), dans un accident

ou suite à un usage abusif ou inapproprié, un acte de Dieu

ou la négligence. Également exclus de la garantie sont les

dommages subis à cause de réparations ou de modifications

effectuées par un personnel non autorisé par l’usine ou à

cause de l’installation ou de l’utilisation de l’équipement

sans suivre les directives figurant dans le guide d’instruction.

Le fabricant ne sera pas responsable pour les

dommages indirects, les blessures corporelles ou les

pertescommerciales.

Responsabilité de l’acheteur initial (utilisateurinitial) :

• Pour transmettre une réclamation de garantie sur votre

hydronettoyeur

EWALT, communiquez le problème à

1-877-362-4271 ou [email protected]

afin

d’obtenir une autorisation et des directions pour trouver le

centre de service le plus près de chez vous.

• Conserver le reçu de caisse d’origine comme preuve d’achat

pour toute réparation couverte par lagarantie.

• Utiliser une diligence raisonnable lors de l’utilisation

et l’entretien du produit comme décrit dans le ou les

mode(s)d’emploi.

La garantie ne s’applique pas aux défaillances

causées par :

• les dommages subis lors du transport

• Les dommages dus à la détérioration chimique, tartre,

rouille, l’expansion thermique ou à la corrosion

• les dommages subis par le gel

• les dommages causés par les pièces ou accessoires

non achetés d’un concessionnaire autorisé ou non

approuvés par lefabricant.

• l’usure normale des pièces mobiles ou des composants

affectés par les piècesmobiles.

Moteur: Couvert par la garantie du fabricant du moteur.

Consultez le guide dumoteur.

Blocs-piles et chargeurs: Couvert par la garantie du

fabricant du clocs-piles/ chargeurs. Consultez le guide

d'utilisationblocs-piles/ chargeurs.

PRESSUREADY SYSTEM

: Trois (3) ans de la date d’achat.

Pompe haute pression (défectuosités dans le matériel

ou la main-d’œuvre)

AAA

- Cinq (5) ans de la date d’achat.

Cadre (défectuosités dans le matériel ou la main-

d’œuvre)

Dix (10) an de la date d’achat.

D’autres composants (défectuosités dans le matériel

ou la main-d’œuvre)

Comprend les buses, tuyaux, pistolets de vaporisation,

lances, pneus, pieds

• Quatre-vingt-dix (90) jours de la date d’achat.

GLOSSAIRE

Mode dérivation: Laissez l’eau circuler à nouveau dans la

pompe lorsque le moteur fonctionne et que vous n’avez pas

appuyé sur la gâchette dupistolet.

Tuyau pour produits chimiques/savons: Mettez un

produit chimique/savon dans la pompe pour le mélanger

avec de l’eau. Consultez la section Produits

chimiques/savons.

Système d’injection de produits chimiques: Mélangez

le produit chimique/savon avec de l’eau pour améliorer

l’efficacité dunettoyage.

Commande d’étrangleur : ouvre et ferme la soupape

d’étranglement ducarburateur. REMARQUE: L’étrangleur

s’ajustera automatiquement lorsque le mode système

PRESSUREREADY

est en fonction, ajustez l’étrangleur

seulementlorsque le mode manuel est enfonction.

UN : unités de nettoyage. GPM multiplié par la psi. (GPM x

PSI = UN)

Levier de la soupape à essence : Ouvre et ferme la

connexion entre le réservoir à essence et lecarburateur.

FRANÇAIS

GPM *: gallons par minute. L’unité de mesure du

débitd’eau.

PSI* : livres par pouces carrés. L’unité de mesure de

la pression d’eau. S’utilise également pour la pression

atmosphérique, hydraulique,etc.

* Conforme à la Norme de performance CETA CPC-100.

Les valeurs se situent dans la tolérance de fabrication de

+/- 10%

kPa (kilopascal) : unité de mesure de pression. 1 kilopascal

est égal à 1000pascals.

Tube de pulvérisation à branchement rapide : ce

système permet à l’utilisateur de changer rapidement les

buses haute pression. Se reporter à la section Buses du

tube depulvérisation.

Soupape de surpression thermique (Mode manuel

seulement) : lorsque la température à l’intérieur de la

pompe dépasse un certain seuil (température élevée), la

soupape s’ouvrira et relâchera un jet d’eau pour essayer

d’abaisser la température à l’intérieur de la pompe. La

soupape se fermera par lasuite.

Approvisionnement/Arrivée d’eau : toutes les laveuses

haute pression exigent une arrivée d’eau. Elles requièrent

une pression d’eau d’au minimum 138 kPa (20 psi) et un

volume d’au moins 19 l/min (5gallons par minute).

Mode système PRESSUREREADY

: Ce mode utilise

un système électronique avancé pour arrêter et démarrer

la laveuse à pression lorsque vous appuyez et relâchez

la gâchette du pistolet. Le système PRESSUREADY

communique aussi avec l’utilisateur grâce aux codes de

défectuosités pour aider à diagnostiquer et à résoudre les

problèmes avec la laveuse à pression.

Ce mode démarre la laveuse à pression sans l’utilisation du

bloc-piles et du système PRESSUREADY

Guide de dépannage

Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’utilisateur ou le

personnel d’entretien peut effectuer certaines mesures correctives et autres qui peuvent nécessiter l’aide d’un centre de

service autorisé FNA ou un autre personnel d’entretienqualifié.

Problème N

de clé de dépannage

Le moteur ne démarre pas 1, 2, 3, 4, 5, 6, 7, 8, 10, 16, 29, 30

(se reporter au mode d’emploi du moteur pour plus de renseignements à propos

du dépannage moteur)

Pression basse ou inexistante (première utilisation) 9, 10, 11, 12, 13, 14, 15, 16

Ne puise pas les produits chimiques/savons 16, 17, 18, 19, 20, 21

Pression basse ou inexistante (après une période

d’utilisation normale)

22, 23, 24

Water leaking at gun/spray wand connection 25, 26

Fuite d’eau au raccord pistolet/tube de pulvérisation 25, 26, 27, 28

La pompe pulse 12

de clé de dépannage

de clé CAUSE PROBABLE SOLUTION PROBABLE

1 Sans essence. Faire l’appoint d’essence.

2 Niveau d’huile bas ou sans huile.

REMARQUE : Cette laveuse à pression est munie d’un détecteur de

niveau d’huile bas. Si le niveau d’huile est bas ou si l’appareil n’est

pas à niveau, l’appareil s’éteindra et n’arrivera pas à démarrer.

Faire l’appoint d’huile.

Assurez-vous que la laveuse à pression est placée sur une

surface plane.

3 Mode manuel seulement : La pression se développe après deux

utilisations du lanceur ou après la première utilisation.

Appuyez sur la gâchette du pistolet pour atténuer la pression.

4 Le levier de l’étrangleur est en position OPEN (sans étranglement). Déplacer l’étrangleur en position CLOSED (étranglement).

5 Fil de la bougie détaché. Raccorder le fil de la bougie.

6 Interrupteur MARCHE/ARRÊT du moteur en position D’ARRÊT. Déplacer l’interrupteur de Marche/Arrêt en position MARCHE.

7 Le levier de l’étrangleur est en position CLOSED(étranglement) et le

moteur est chaud ou le moteur a été exposé à une chaleur thermique

pour une période de temps prolongée.

Déplacer l’étrangleur en position OPEN (sans étranglement).

FRANÇAIS

de clé CAUSE PROBABLE SOLUTION PROBABLE

Valve à combustible à ARRÊT. Déplacez la valve à combustible en position MARCHE.

9 Le tube de pulvérisation n’est pas réglé sur haute pression. Consulter la section Buses du tube de pulvérisation

sous Fonctionnement.

10 Faible approvisionnement en eau. L’approvisionnement en eau doit être d’au moins 19 l/min (5 GPM)

à 138 kPa (20 psi). REMARQUE : La laveuse à pression ne peut

pas démarrer en mode système PRESSUREREADY

avec un faible

débit d’eau.

11 Fuite au raccord du tuyau haute pression. Réparer la fuite. Utiliser un ruban d’étanchéité au besoin.

12 Buse obstruée. Consulter la section Nettoyage des buses sous Entretien.

13 Grille du filtre d’eau obstruée. Retirer et nettoyer le filtre. Consulter la section Nettoyage du filtre

de l’admission d’eau sous Entretien.

14 Air dans le tuyau à haute pression et/ou le boyau d’arrosage. Éteignez le moteur, puis fermez la source d’eau froide. Déconnectez la

source d’eau froide de l’entrée de la pompe et ouvrez la source d’eau

froide pour retirer tout l’air et les débris du tuyau. Lorsqu’il y a un jet

d’eau continu présent, fermez la source d’eau froide. Reconnectez la

source d’eau froide à l’entrée de la pompe et ouvrez la source d’eau.

Appuyez sur la gâchette du pistolet pendant environ 30 secondes ou

jusqu’à ce qu’un jet d’eau continu soit présent.

15 Étrangleur en position ARRÊT. Déplacer l’étrangleur en position OPEN (sans étranglement).

16 Le tuyau haute pression est trop long. Utiliser un tuyau haute pression de moins de 15,24 m (50 pi). Utiliser

,un boyau d’eau plus long au besoin au lieu d’un tuyau haute pression

plus long.

17 Tube de pulvérisation n’est pas réglé sur basse pression. Consulter la section Buses du tube de pulvérisation

sous Fonctionnement.

Filtre de produits chimiques/savons obstrué. Nettoyez le filtre de produits chimiques/savons.

Filtre de produits chimiques/savons pas en solution de nettoyage. Assurez-vous que l’extrémité du filtre du tuyau pour produits

chimiques/savons est complètement submergée dans le produit

chimique/savon.

Produit chimique/savon trop épais. Diluez le produit chimique/savon. Le produit chimique/savon doit

être la même consistance que l’eau.

21 Joint d'étanchéité ou garniture usés. Les faire remplacer par un centre de réparation autorisé.

22 Accumulation de produits chimiques/savons dans l’injecteur de

produits chimiques.

Faire nettoyer ou remplacer les pièces par un centre de

réparation autorisé.

23 Soupapes obstruées ou usées. Les faire remplacer par un centre de réparation autorisé.

24 Piston de décompression usé. Les faire remplacer par un centre de réparation autorisé.

25 Joint torique usé ou brisé. Vérifier et remplacer.

26 Raccord de tuyau lâche. Serrer.

27 Garnitures d’étanchéité du piston usées. Les faire remplacer par un centre de réparation autorisé.

28 Tête ou tubulures de la pompe endommagées par le gel. Les faire remplacer par un centre de réparation autorisé.

29 Le filtre à air est rempli d’huile. Nettoyer l’élément du filtre à air. Se reporter au mode d’emploi du

moteur pour connaître la procédure correcte.

30 Les voyants DEL sur Pressuready

clignotent indiquant un problème. Consultez le Tableau Codes de défectuosités PRESSUREADY

pour le problème. Une fois que le problème est résolu, effacez et

réinitialisez le code d’erreur.

1. Poussez le bouton MARCHE/ARRÊT pour effacer et de réinitialiser

le code de défectuosité.

2. Si le code de défectuosité ne disparaît pas,, retirez et réinstallez

le bloc-piles.

FRANÇAIS

CODES DE DÉFECTUOSITÉS DE PRESSUREADY

Si l’appareil a des problèmes, les produits électroniques avancés peuvent vous aider à comprendre ce qu’il faut faire. Après

avoir diagnostiqué et résolu la défectuosité du système, effacez et réinitialisez le code de défectuosité.

Pour réinitialiser

1. Poussez le bouton MARCHE/ARRÊT

pour effacer et de

réinitialiser le code dedéfectuosité.

2. Si le code dedéfectuosité ne disparaît pas,, retirez et

réinstallez le bloc-piles.

Veuillez consulter le guide d’utilisation et d’entretien pour plus

dedétails.

Veuillez numériser le code QR sur la poignée ou appelez à

notre numéro sans frais 877-362-4271 pour de l’aide avec

les codes de défectuosités ou pour localiser votre centre de

services autorisé le plus près.

AUCUN PROBLÈME

Voyant vert allumé = système prêt à démarrer

UNE DÉFECTUOSITÉ

DU SYSTÈME EST

INDIQUÉE

Voyant jaune allumé

Lorsqu’une défectuosité du système se produit, le voyant

jaune s’allume pendant que le voyant rouge clignote en

série, puis le voyant jaune s’éteint et le voyant rouge continue

à clignoter dans une série différente.

Consultez le tableau pour déterminer la défectuosité du

système. Comptez la série de clignotements du voyant rouge

afin de déterminer la défectuosité du système. Toutes les

séries de voyants continueront à se répéter jusqu’à ce que

le problème soit corrigé. Après avoir diagnostiqué et résolu

la défectuosité du système, effacez et réinitialisez le code

dedéfectuosité.

l’exemple : Le voyant jaune s’allume et le voyant rouge

clignote une fois, puis le voyant jaune s’éteint et le voyant

rouge clignote une fois, cela indique la défectuosité du

système «le moteur ne démarre pas ». Ces séries de voyants

continueront à se répéter jusqu’à ce que le problème

soitcorrigé.

Voyant jaune éteint

Le voyant rouge CLIGNOTE

READY

WATER FLOW

FAULT

OFFON

YELLOW

GREEN RED

FRANÇAIS

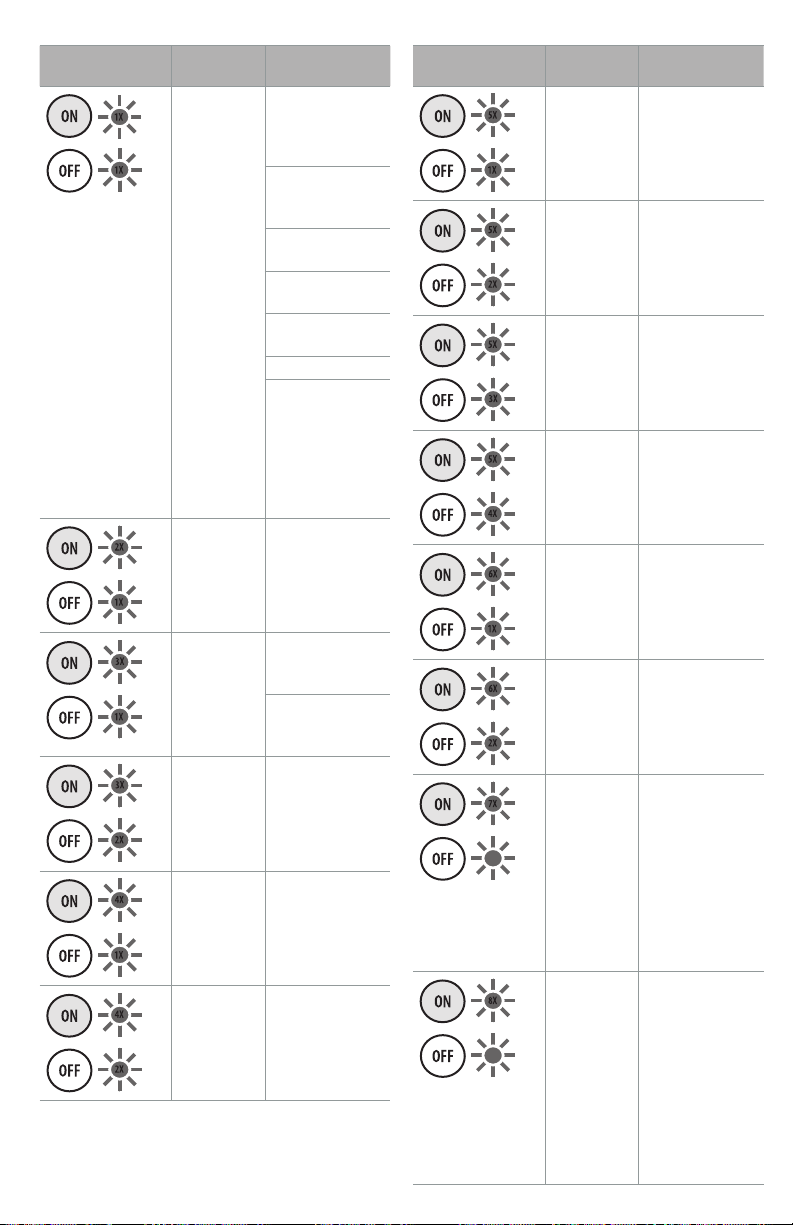

SÉRIE DE VOYANTS

ROUGES/JAUNES

DÉFECTUOSITÉ

POSSIBLE

SOLUTION POSSIBLE

Le moteur ne

démarre pas :

(1.1)

Placez le bouton

MARCHE/ARRÊT du

moteur à la position

MARCHE

Connectez le boyau

d’arrosage et ouvrez le

débit d’eau

Placez l’appareil sur une

surface plane

Remplissez le réservoir

de carburant

Remplissez d’huile à

moteur

Fixez le fil de bougie

Filtre à air rempli

d’huile. Nettoyez

l’élément du filtre

à air. Consultez le

guide d’utilisation

du moteur pour la

bonne procédure.

L’appareil « ne

se met pas

en marche » :

(2.1)

Apportez-le dans un

centre de services

autorisé

Le moteur a

soudainement

arrêté de

fonctionner :

(3.1)

Réservoir de carburant

vide, besoin d’ajouter du

carburant

Niveau d’huile bas,

besoin d’ajouter de

l’huile

La vitesse du

moteur est

trop élevée :

(3.2)

Apportez-le dans un

centre de services

autorisé

Tension du

bloc-piles

basse : (4.1)

Recharger le bloc-piles

Bloc-piles

défectueux :

(4.2)

Remplacez le bloc-piles

SÉRIE DE VOYANTS

ROUGES/JAUNES

DÉFECTUOSITÉ

POSSIBLE

SOLUTION POSSIBLE

Température

du bloc-pile

trop basse :

(5.1)

Température extérieure

trop basse, ne pas

utiliser

Température

du bloc-pile

trop élevée :

(5.2)

Température extérieure

trop élevée, ne pas

utiliser

Bloc-piles

défectueux :

(5.3)

Remplacez le bloc-piles

Bloc-piles

défectueux :

(5.4)

Remplacez le bloc-piles

L’appareil n’est

pas sur une

surface plane

: (6.1)

Placez sur une surface

plane

L’appareil n’est

pas sur une

surface plane

: (6.2)

Placez sur une surface

plane

Le voyant jaune

s’éteint et le voyant

rouge clignote une

série de 1, 2, 3 ou 4.

Défectuosité

de détecteur

de niveau

d’eau : (7.1 +

.2 .3 .4)

Apportez-le dans un

centre de services

autorisé

Le voyant jaune

s’éteint et le voyant

rouge clignote une

série de 1, 2, 3, 4, 5,

6 ou 7.

Défectuosité

de détecteur

de niveau

d’eau : (8.1

+ .2 .3 .4 .5

.6 .7)

Apportez-le dans un

centre de services

autorisé

FRANÇAIS

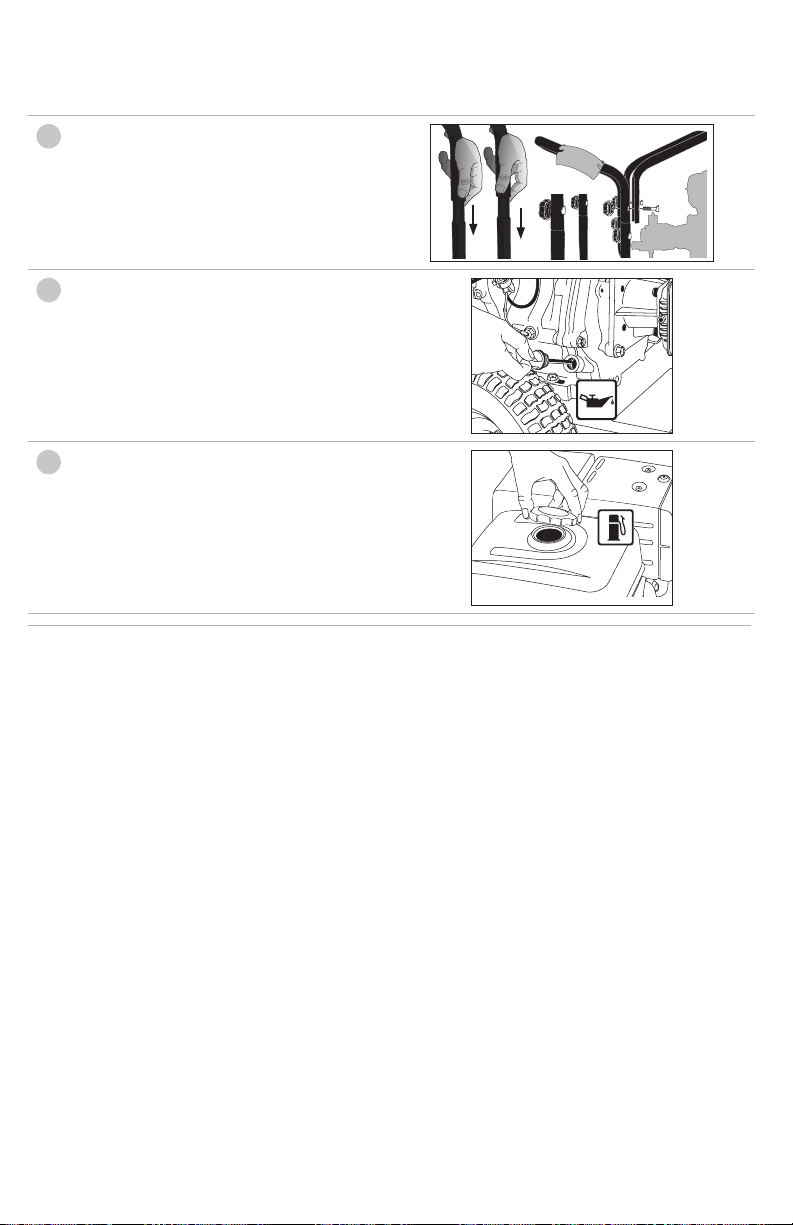

GUIDE D’INSTALLATION RAPIDE



AVERTISSEMENT: pour réduire le risque de blessure, veuillez lire le manuel d’instructions de la laveuse à pression et du

moteur avant d’utiliser l’appareil.

Installation de la poignée

Faites glisser la poignée sur le cadre et le fixer avec les

boulons de selle et les boutons.

Aligner les perforations de la manche sur celles du

montage. Inserer les boulons de verrou dans les

perforations, bien les serrer pour securiser la manche

aumontage.

Ajouter / Voir pétrole

Le moteur est livré sans huile. Avant de démarrer le moteur,

ajouter l’huile fournie. Vérifier le niveau d’huile avant

chaque utilisation. Consultez le guide du moteur pour

connaître la procédureappropriée.

Ajouter l’essence

Dans un endroit extérieur bien aéré, ajoutez de l’essence

pure, sans plomb, de haute qualité et ayant un indice

d’octane de 86 ou plus. Ne pas trop remplir. Essuyez

l’essence déversée avant de démarrer le moteur.

Consultez le guide du moteur pour connaître la

procédureappropriée.

IMPORTANT: Ethanol Shield

™

(vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir

les problèmes liés à l’éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajouter

à l’essence.

GUIDE DE DÉMARRAGE RAPIDE



DANGER :

• Ne faites jamais tourner le moteur à l’intérieur ou dans un endroit clos, mal aéré. Les émanations d’échappement

contiennent du monoxyde de carbone, un gaz inodore etmortel.

• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage à haute pression, NE LAISSEZ PAS le jet à

haute pression entrer en contact avec la peau non protégée ou des animaux de compagnie ou autres. Des blessures

sérieusessurviendront.



AVERTISSEMENT: LORS DE L’UTILISATION EN MODE MANUEL SEULEMENT: ne pas laisser fonctionner

l’appareil pendant plus de deux minutes sans avoir appuyé sur la gâchette du pistolet. ela pourrait provoquer

une surchauffe et d’endommager la pompe. Lorsque la température à l’intérieur de la pompe est trop

élevée, la soupape de décharge thermique ouvrira et libérer de l’eau à partir de la pompe pour abaisser la

température interne. Alors la vanne seferme.

FRANÇAIS

Placez le bouton

MARCHE/ARRÊT

du moteur est à la

position ARRÊT

Branchez le tuyau

d’arrosage à la pompe

Retirez l’air et rincez les

débris du boyau d’arrosage

avant de connecter à

lapompe.

Filetez le tuyau d’arrosage à

l’entrée de lapompe.

Branchez le tuyau

d’arrosage à la pompe

Attachez le tuyau à haute

pression à la sortie de

lapompe.

Branchez la lance

d’arrosage au pistolet

de pulvérisation

Attachez la lance d’arrosage

dans l’extrémité du pistolet

depulvérisation.

ARRÊT

MARCHE

MOTEUR

Branchez la lance

d’arrosage au pistolet

de pulvérisation

Filetez la lance d’arrosage

dans l’extrémité du pistolet

depulvérisation.

Branchez les buses

à raccord rapide à la

lance d’arrosage

Tirez sur le coupleur et

insérez la buse. Relâchez le

coupleur à raccord rapide

et tournez la buse afin de

vous assurer qu’elle y soit

biensécurisée.

Ouvrez le robinet

d’eau au complet

Ne pas faire fonctionner

l’appareil sans l’alimentation

d’eau froide connectée et

ouverte. Utilisez seulement

de l’eaufroide.

Relâchez l’air du

système

Évacuez tout l’air de la

pompe et du tuyau à haute

pression en appuyant sur

la gâchette du pistolet ou

jusqu’à ce qu’un jet d’eau

continu soit présent. Environ

30secondes.

Ouvrez le capot du

boîtier du bloc-piles

Poussez le verrou à ressort

pour déverrouiller le capot.

Levez le capot pour l’ouvrir.

Insérez le bloc-piles

dans le boîtier du

bloc-piles

Glissez le bloc-piles dans

le boîtier jusqu’à ce qu’il

clique en place. Fermez et

verrouillez le capot du boîtier

du bloc-piles.

Placez le bouton

MARCHE/ARRÊT

du moteur est à la

position MARCHE

Placez le levier de la

valve à combustible à

la positionMARCHE.

ARRÊT

MARCHE

MOTEUR

FRANÇAIS

Appuyez sur le

bouton Démarrer/

Arrêter de

PRESSUREADY

pendant 2secondes

Le voyant PRÊT vert

s’allumera.

Démarrer le moteur :

Appuyez sur la gâchette

du pistolet pour démarrer

lemoteur.

Relâchez la gâchette du

pistolet pour démarrer

lemoteur

Appuyez sur la gâchette du

pistolet pour redémarrer

lemoteur

INSTRUCTIONS

POUR

DÉMARRER LE

MODE MANUEL

ALTERNATIF

DÉMARREZ AVEC CETTE

ÉTAPE 9 APRÈS AVOIR SUIVI

LES ÉTAPES 1 À 8

Placez le bouton

Marche/Arrêt du

moteur est à la

position MARCHE

ARRÊT

MARCHE

MOTEUR

Placez le levier de la

valve à combustible à

la positionMARCHE.

Déplacez l’étrangleur

en position FERMÉE

Tirez sur la poignée

du lanceur à rappel

Tirez sur la poignée du

lanceur à rappel pour

démarrer lemoteur.

Déplacez l’étrangleur

en position ouverte

Déplacez graduellement

l’étrangleur en position

OUVERTE après le démarrage

dumoteur.



AVERTISSEMENT: ce guide n’est pas un substitut pour la lecture du manuel de l’opérateur. Vous devez lire et

comprendre le manuel de l’opérateur avant d’utiliser ceproduit.

ESPAÑOL

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o dañosmateriales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

lapropiedad.

Ensamblado del panel

Soporte para la boquilla

Pistola pulverizadora profesional

Rueda

Varilla pulverizadora de conexión rápida

Marco

Motor

Ensamblado del mango

Manguera de alta presión

Bomba de alta presión

Caja de control PRESSUREADY

Alojamiento de batería

Fig. A

3400 PSI

2.5 GPM

3400

ESPAÑOL



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA

U OTRA HERRAMIENTA, LLÁMENOS AL NÚMERO GRATUITO:

1–877–362–4271.

Instrucciones de seguridad importantes



PELIGRO: Monoxido de carbono. Usar un motor

en interiores lo matará en minutes. El escape del

motor contiene altos niveles de monóxido de

carbono (CO), un gas venenoso que no puede ver

ni oler. Puede estar inhalando CO aún si no huele

los gases del escape delmotor.



ADVERTENCIA: Este producto y su escape

contienen sustancias químicas reconocidas

por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros

problemasreproductivos.

• NUNCA use un motor en el interior de casas,

garajes, sótanos u otras áreas parcialmente

cerradas. En esas áreas se pueden acumular

nivlese mortales de monóxdo de carbono. Usar

un ventilador o abrir puertas y ventanas NO

suministra suficiente airefresco.

• SÓLO úselo en exteriores y lejos de ventilaciones,

puertas y ventanas abiertas. Estas aberturas

pueden atraer el escape delmotor.

• Aun cuando el motor se use correctamente, el CO

se puede infiltrar en su hogar, SIEMPRE utilice

una alarma de CO a batería o con batería de

reserva en la casa. Antes de usar la alarma de

CO, lea y siga todas las instrucciones. Si comienza

a sentir náuseas, mareos o debilidad, vaya a un

lugar con aire fresco de inmediato. Consulte a un

médico. Es posible que se haya envenenado con

monóxido decarbono.



ADVERTENCIA: No opere esta unidad hasta que

haya leído este manual de instrucciones y el del

motor y las instrucciones de seguridad, operación

ymantenimiento.



ADVERTENCIA: Cuando use este producto, siempre

debe seguir precauciones básicas, incluidas las

siguientes:

1 . Lea todas las instrucciones antes de usar elproducto.

2 . Para reducir el riesgo de lesiones, debe supervisar

atentamente cuando un producto se use cerca

deniños.

3 . Aprenda a detener el producto y a drenar

la presión con rapidez. Familiarícese bien con

loscontroles.

4 . Esté alerta: ponga atención en lo que estáhaciendo.

5 . No opere el producto cuando esté cansado o bajo la

influencia de alcohol odrogas.

6 . No deje que otras personas entren al área

deoperación.

7 . No se estire ni se pare sobre una superficie

que no brinde estabilidad. Conserve el equilibrio

adecuado y manténgase parado correctamente en

todomomento.

8 . Siga las instrucciones de mantenimiento especificadas

en elmanual.



PELIGRO: RIESGO DE INYECCIÓN O LESIÓN

GRAVE. MANTÉNGASE ALEJADO DE LA

BOQUILLA. NO DIRIJA EL FLUJO DE AGUA HACIA

PERSONAS. ESTE PRODUCTO SÓLO DEBE SER

UTILIZADO POR OPERADORESENTRENADOS.



ADVERTENCIA: Es posible que este producto no

esté equipado con un silenciador apagachispas. Si

el producto no está equipado con este dispositivo y

se usará alrededor de materiales inflamables o sobre

tierra cubierta con materiales como cultivos agrícolas,

bosques, malezas, césped u otros elementos similares,

debe instalarle un apagachispas aprobado. Éste es

un requisito legal en el estado de California. Que el

motor no esté equipado con un apagachispas, como

se define en la sección 4442 del Código de Recursos

Públicos de California, ni se mantenga en un orden

de trabajo eficaz, constituye una infracción a la

sección 130050 y/o a las secciones 4442 y 4443 de los

estatutos de California. Los apagachispas también se

requieren en ciertas tierras del Servicio Forestal de los

EE.UU. y pueden ser obligatorios por ley en virtud de

otros estatutos yordenanzas.



ADVERTENCIA: Este producto y su escape pueden

exponerlo a productos químicos, incluyendo plomo,

compuestos de plomo y monóxido de carbono que de

acuerdo con el Estado de California producen cáncer y

defectos de nacimiento u otros daños reproductivos. Por

mayor información visite www.P65Warnings.ca.gov.

CONSERVE ESTAS INSTRUCCIONES



PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La gasolina derramada

y sus vapores pueden

encenderse a causa de

chipas de cigarrillos,

arcos eléctricos,

gases de escape

y componentes

calientes del motor,

como el silenciador

• Apague el motor y deje

que se enfríe antes de

poner combustible en

eltanque.

• Sea cuidadoso al

llenar el tanque para

evitar el derrame de

combustible. Aleje la

lavadora a presión del

área combustible antes

de poner en marcha

elmotor.

ESPAÑOL

• El calor expandirá el

combustible dentro

del tanque, lo que

podría provocar un

derrame y una posible

explosión incendio

• Llene el tanque hasta

12,7 mm (1/2") por

debajo de la parte

inferior del cuello de

llenado, a fin de brindar

espacio para la expansión

delcombustible.

• La operación de la

lavadora a presión en

un entorno explosivo

podría provocar un

incendio

• Opere y coloque

combustible al equipo

en áreas bien ventiladas

y libres de obstrucciones.

Equipe las áreas con un

extintor de incendios

adecuado para incendios

porgasolina.

• La colocación de

materiales contra

o cerca de la

lavadora a presión

puede interferir

con la ventilación

adecuada del equipo,

lo que causaría un

sobrecalentamiento

y podría encender

losmateriales.

• Nunca opere la lavadora

a presión en un área que

tenga malezassecas.

• El calor del escape

del silenciador

puede dañar las

superficies pintadas,

derretir los materiales

sensibles al calor

(como revestimientos

interiores, plástico,

goma, vinilo o la

propia manguera de

presión) y perjudicar a

las plantasnaturales.

• Mantenga siempre la

lavadora a presión a

una distancia mínima

de 1,2 m (4') de las

superficies (tales como

casas, automóviles o

plantas naturales) que

podrían sufrir daños

por el calor del escape

delsilenciador.

• El combustible que no

se almacena en forma

correcta podría causar

la ignición accidental.

Si no se lo resguarda

adecuadamente,

podría terminar en

manos de niños

u otras personas

nocalificadas.

• Almacene el combustible

dentro de un

contenedor aprobado

por CARB (California

Air Resources Board)

o EPA (Environmental

Protection Agency) en

un lugar seguro, lejos del

área detrabajo.

• El uso de ácidos,

productos químicos

tóxicos o corrosivos,

venenos, insecticidas

o cualquier clase de

solventes inflamables

con esta unidad,

podría ocasionar

lesiones serias o

lamuerte.

• No rocíe

líquidosinflamables.



PELIGRO: RIESGO RESPIRATORIO ASFIXIA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La inhalación de

vapores de escape

causará lesiones

graves o la muerte.

El escape del motor

contiene monóxido

de carbono, un gas

inodoro que esfatal.

• Opere la lavadora a

presión en un área

bien ventilada. Evite los

lugares cerrados como

garajes, sótanos,etc.

• Nunca opere la unidad

en un lugar en el que

haya otras personas

oanimales.

• Algunos químicos/

jabones de limpieza

contienen substancias

que podrían causar

lesiones a la piel, ojos

o pulmones

• Use únicamente

químicos/jabones de

limpieza específicamente

recomendados para

lavadoras de alta presión.

Siga las recomendaciones

de los fabricantes. No

use lejía de cloro ni otro

compuesto corrosivo.



PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO

YLACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Si lavadora a presión

está equipada con

PRESSUREADY®. La

lavadora a presión

se puede arrancar

simplemente

apretando el gatillo de

la pistola de rocío.

• La pistola de rocío de

Bloqueo automático se

debe usar para ayudar

a evitar el arranque

accidental. Sólo use

partes de reemplazo

idénticas.

ESPAÑOL

• Su lavadora a presión

opera el líquido

con una presión

y velocidad lo

suficientemente altas

como para penetrar

la carne humana y

animal, y por ello

podría ocasionar

una amputación u

otra lesión grave. Las

pérdidas causadas

por accesorios

sueltos o mangueras

dañadas pueden

producir lesiones por

inyección. NO TRATE

LA INYECCIÓN DE

LÍQUIDO COMO SI

FUERA UN SIMPLE

CORTE Consulte al

médico deinmediato.

• Inspeccione la

manguera de alta

presión periódicamente.

Reemplace la manguera

de inmediato si está

dañada, gastada, se

derritió por contacto

con el motor o evidencia

signos de grietas,

burbujas, agujeros u otros

tipos de pérdida. Nunca

tome una manguera

de alta presión que

tenga una pérdida o

estédañada.

• Nunca toque, tome

ni trate de cubrir un

agujero o causa de

pérdida de agua similar

en la manguera de alta

presión. El flujo de agua

ESTÁ a alta presión y

PENETRARÁ lapiel.

• Nunca coloque las manos

frente a laboquilla.

• No dirija el pulverizador

hacia sí mismo u

otraspersonas.

• Asegúrese de que

la manguera y los

accesorios estén

ajustados y en buenas

condiciones. Nunca se

sujete de la manguera ni

de los accesorios durante

laoperación.

• No permita que la

manguera entre

en contacto con

elsilenciador.

• Nunca coloque ni quite la

varilla ni los accesorios de

la manguera mientras el

sistema estépresurizado.

• Cuando use varillas o

pistolas de rocío de

reemplazo con esta

lavadora a presión,

no use una varilla y/o

combinación de varilla/

pistola que tenga una

longitud más corta de la

que se proporcionó con

esta lavadora a presión

medida desde el extremo

de la boquilla de la varilla

de rocío al gatillo de la

pistola derocío.

• Podría resultar

herido si la presión

del sistema no se

reduce antes de

intentar realizarle

mantenimiento

o desarmarlo.

• Para liberar la presión del

sistema, apague el motor,

cierre el suministro de

agua y jale el gatillo de la

pistola de rocío hasta que

deje de fluir agua.

• Use solamente

accesorios, ya que tienen

una capacidad nominal

igual o mayor que la

capacidad nominal de la

lavadora apresión.



PELIGRO: RIESGO DE LESIÓN POR

PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización

de líquidos a alta

velocidad puede

hacer que los

objetos se rompan

y lancen partículas a

granvelocidad.

• Use siempre gafas de

seguridad aprobadas

según la ANSI Z87.1.

Utilice ropa que

lo proteja de una

pulverizaciónaccidental.

• Nunca apunte el

pulverizador a personas

oanimales.

• Los objetos livianos

o no asegurados

pueden convertirse en

proyectilespeligrosos.

• Asegure siempre

el bloqueador del

disparadorcuando

la varilla no esté en

uso para evitar la

operaciónaccidental.

• Nunca asegure el

disparador hacia

atrás, en posición

abiertapermanente.

ESPAÑOL



PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura

de su lavadora a

presión podría

producir lesiones

graves o la muerte,

a usted mismo o a

otraspersonas.

• No utilice lejía

de cloro ni otro

compuestocorrosivo.

• Familiarícese con las

operaciones y los

controles de la lavadora

apresión.

• Mantenga el área de

operaciones libre de

personas, mascotas

yobstáculos.

• No opere el producto

cuando esté cansado

o bajo la influencia

de alcohol o drogas.

Manténgase alerta en

todomomento.

• Nunca anule las

características

de seguridad de

esteproducto.

• No opere la máquina

si faltan piezas o están

rotas. Sólo use partes de

reemplazo idénticas.

• Nunca deje la pistola/

varilla de rocío

desatendida mientras la

unidad esté en operación.

• Si no se sigue el

procedimiento de

arranque manual,

el motor puede

retroceder causando

lesiones serias a la

mano y el brazo.

• Si el motor no arranca

después de halar

dos veces, apriete el

disparador de la pistola

para aliviar la presión de

la bomba. Hale del cable

de arranque lentamente

hasta sentir cierta

resistencia. Entonces, hale

de él rápidamente para

evitar el retroceso y que

se produzcan lesiones en

las manos o losbrazos.

• La pistola/varilla

pulverizadora es

una herramienta de

limpieza poderosa,

que podría parecer un

juguete ante los ojos

de unniño.

• Mantenga a los

niños alejados de la

lavadora a presión en

todomomento.

• La fuerza reactiva de

la pulverización hará

que la pistola/varilla

retroceda, lo cual

podría hacer que el

operador se resbale,

caiga o apunte el

pulverizador hacia una

dirección incorrecta.

El control inadecuado

de la pistola/varilla

puede causar

lesiones al usuario y a

otraspersonas.

• No se estire demasiado

ni se pare en una

superficie que no

brindeestabilidad.

• No use la lavadora a

presión cuando esté

subido a unaescalera.

• Agarre la pistola/varilla

firmemente con ambas

manos. Espere que la

pistola retroceda cuando

ladispare.



PELIGRO: RIESGO DE LESIÓN O DAÑO A LA

PROPIEDAD AL TRANSPORTAR O ALMACENAR

LAUNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir

una pérdida

o derrame de

combustible y aceite,

lo cual podría generar

peligro de incendio

o inhalación. Puede

causar lesiones

graves o la muerte.

Los derrames de

combustible o

aceite dañarán

alfombras, pintura

y otras superficies

de vehículos o

oremolques.

• Si la unidad no se

almacena o transporta

en posición vertical,

el aceite podría llenar

el cilindro y dañar

elmotor.

• Si la lavadora a presión

está equipada con una

válvula de cierre de

combustible, colóquela

en la posición cerrada

antes de transportar la

unidad, a fin de evitar

pérdidas de combustible.

Si la lavadora no

está equipada con

esta válvula, drene el

combustible del tanque

antes de transportarla.

Sólo transporte

combustible en un

contenedor aprobado

por CARB (California

Air Resources Board)

o EPA (Environmental

Protection Agency).

Coloque siempre la

lavadora a presión en un

tapete protector cuando

la transporte, para

proteger al vehículo de

daños porpérdidas.

Siempre transporte y

almacene la unidad en

posición vertical. Quite

la lavadora a presión del

vehículo inmediatamente

una vez que haya llegado

adestino.

ESPAÑOL



PELIGRO: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización

de tomacorrientes

o interruptores

eléctricos, u objetos

conectados a un

circuito eléctrico

podría provocar

una descarga

eléctricafatal.

• Desenchufe todos los

productos que operan

con electricidad antes

de intentar limpiarlos.

No dirija el pulverizador

hacia tomacorrientes e

interruptoreseléctricos.



PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El uso de ácidos,

químicos tóxicos o

corrosivos, venenos,

insecticidas o

cualquier tipo de

solvente inflamable

con este producto

podría provocar una

lesión grave o la

muerte

• No pulverice ácidos,

gasolina, kerosén o

cualquier otro material

inflamable con este

producto. Utilice sólo

detergentes, limpiadores

y desgrasadores

para uso doméstico

recomendados para

lavadoras apresión.

• Utilice ropa que le

proteja los ojos y la piel

del contacto con los

materialespulverizados.



ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El inflado excesivo

de los neumáticos

podría causar

lesiones graves

y daño a la

propiedad.

• Utilice un medidor de

presión de neumáticos

para controlar la presión

de éstos antes de cada

uso y mientras los infla;

observe el flanco para

ver la presión correcta

delneumático.

NOTA: Los tanques de aire,

los compresores y el equipo

similar que se usa para inflar

neumáticos pueden llenar

neumáticos pequeños como

éstos con mucha rapidez.

Ajuste el regulador de

presión sobre el suministro

de aire a un valor no superior

a la calificación de la presión

del neumático. Agregue aire

en forma gradual y use con

frecuencia el medidor de

presión de neumáticos para

evitar inflarlos enexceso.

• La pulverización

de líquidos a alta

velocidad dirigida

hacia los flancos de

los neumáticos (como

los de los automóviles,

remolques y otros

vehículos similares)

podría dañar el flanco

y provocar lesiones

graves.

• En las lavadoras a presión

de más de 11032 kpa

(1600psi) utilice la

pulverización en abanico

más ancha (boquilla de

40º) y pulverice a una

distancia mínima de

200mm (8") del flanco

del neumático. No

pulverice directamente

sobre la unión entre el

neumático y el borde.



ADVERTENCIA: RIESGO DE SUPERFICIES

CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El contacto con

superficies calientes,

tales como los

componentes de

escape de motores,

podría causar

quemadurasgraves.

• Durante la operación,

toque solamente las

superficies de los

controles de la lavadora

a presión. Mantenga a

los niños alejados de

la lavadora a presión

en todo momento. Es

posible que ellos no

reconozcan los peligros

de esteproducto.



ADVERTENCIA: RIESGO DE LESIÓN POR

LEVANTAR MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar

un objeto muy pesado

puede provocar

lesionesgraves.

• La lavadora a presión es

demasiado pesada como

para que la levante una

sola persona. Consiga la

ayuda de otras personas

paralevantarla.

ESPAÑOL

CONSERVE ESTAS INSTRUCCIONES PARA

FUTURAS CONSULTAS

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su lavadora a presión usa un cargador

DEWALT. Lea todas

las instrucciones de seguridad antes de usar el cargador.

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores ybaterías.

Para toda la información respecto al paquete de batería

o cargador, llame al 1-800-4-

DEWALT (1-800-433-9258) o

visite nuestro sitio web en www.dewalt.com. El paquete de

batería y el cargador se deben llevar a un centro de servicio

DEWALT autorizado.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para el

paquete de batería, el cargador y la lavadora

a presión. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• Antes de usar el cargador, lea todas las instrucciones

y advertencias que se encuentren en el cargador, la

unidad de batería y el producto que usa la unidad

debatería.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este manual.

El cargador y la unidad de batería fueron específicamente

diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DEWALT. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de No

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

ESPAÑOL

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca DEWALT. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador

está enchufado a una toma de corriente, el cargador

puede hacer cortocircuito si entra en contacto con

algún material ajeno. Los materiales ajenos de

naturaleza conductora, como el polvo de esmerilado,

las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de

partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para el

paquete de batería, el cargador y la lavadora

a presión. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DEWALT.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde o use la lavadora a presión y el paquete

de batería en ubicaciones donde la temperatura

pueda alcanzar o exceder 104°F (40°C) (como en

cobertizos exteriores o edificios de metal durante

el verano). Almacene las unidades de batería en lugares

frescos y secos para maximizar su vidaútil.

NOTA: No guarde el paquete de batería en la

lavadora a presión. Siempre asegúrese que el

gatillo de la pistola de rocío esté conectado. Nunca

coloque cinta a la pistola de rocío esté en la posición

ON(encendido).

• No exponga el paquete de batería o lavadora a

presión/aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar unaexplosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

NOTA: Las baterías de iones de litio no deben

colocarse dentro del equipajeregistrado.

TRANSPORTE DE LA BATERÍA FLEXVOLT™ DE

DEWALT

La batería FLEXVOLT™ de

DEWALT tiene dos modalidades:

Uso y transporte.

ESPAÑOL

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DEWALT de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o 120

V Máx* (dos baterías de 60 V Máx*), funcionará como una

batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres baterías

con una capacidad nominal de vatios hora (Wh) inferior

comparada con una batería con una capacidad nominal de

vatios hora superior. Esta mayor cantidad de tres baterías

con una capacidad nominal de vatios-hora menor puede

hacer que la unidad de batería quede exenta de ciertos

reglamentos de transporte que se imponen a las baterías

con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de Carga

Algunas unidades de batería DEWALT incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

NOTA: El indicador de combustible sólo es una indicación

de la carga que queda en el paquete de batería. No indica

la funcionalidad de la lavadora a presión y está sujeto a

variación en base en los componentes del producto, la

temperatura y la aplicación del usuario final.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio Web: www.dewalt.

com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por DEWALT. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DEWALT y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por DEWALT o

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Introducción

El cargador de batería DCB107, DCB115 (Fig.A) está

diseñado para cargar las unidades de baterías de iones

de litio DEWALT 12 V Máx* a 20 V Máx*. Este cargador no

requiere ajuste y está diseñado para que su operación sea

tan fácil como sea posible. Simplemente coloque su unidad

de batería en el receptáculo de un cargador enchufado y

automáticamente cargará la unidad. Consulte la tabla al final

de este manual para ver la compatibilidad entre cargadores

y unidades debatería.

Carga de una batería (Fig. A)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

2. Inserte la batería

23

en el cargador, comprobando

esté bien fija. La luz roja (de carga)

25

parpadeará

ESPAÑOL

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga. La

batería estará entonces completamente cargada y podrá

ser utilizada de inmediato o dejarse en el cargador. Para

retirar el paquete de batería del cargador, presione el

botón de liberación de la batería

en el paquete

de batería y deslice el paquete de batería hacia afuera

delcargador.

Fig. B

NOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría*

* La luz roja continuará parpadeando, pero una luz

indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El

cargador indicará que la unidad de batería es defectuosa al

noiluminarse.

NOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y el

paquete de batería para que lo pruebe un centro de servicio

autorizado

DEWALT.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

Sistema de protección electrónica

Las lavadoras a presión de ion de litio están diseñadas con

un Sistema electrónico de protección que protegerá el

paquete de batería contra sobrecarga, sobrecalentamiento o

descarga profunda.

La lavadora a presión se apagará automáticamente si se

activa el sistema de protección electrónica. Si esto ocurre,

coloque la batería de ion de litio en el cargador hasta que

esté completamente cargada.

Montaje en la pared

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F).

NO cargue la unidad de batería a una temperatura

ambiental inferior a +4.5 °C (+40 °F) o superior a +40°C

(+104 °F). Esto es importante y evitará causar daños

graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

ESPAÑOL

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si persisten los problemas de carga, lleve el paquete

de batería y el cargador a su centro de servicio

DEWALT autorizado.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de almacenamiento

AVISO: NO guarde el paquete de batería en la

lavadora a presión. SIEMPRE apague la unidad y retire

el paquete de batería antes de almacenar.

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la unidad

de batería completamente cargada en un lugar fresco y

seco fuera delcargador.

NOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA VOLVER

A CONSULTAR EN EL FUTURO

ENSAMBLE

Ensamblado de la lavadora a presión

(Fig.A, C–F)

1. Deslice el ensamble del mango

8

sobre el marco

6

Alinee los orificios, inserte los pernos de la silla de

montar

20

y fíjelos en su lugar con las perillas

21

Fig. C

2. Alinee los orificios en el mango secundario

22

con los

orificios de montaje en el conjunto del mango

8

.Inserte

los pernos de sujeción

20

a través de los orificios

alineados y asegure la manija secundaria para manejar

el conjunto con las perillas

21

Apriételas hasta que

esténajustadas.



ATENCIÓN: Riesgo de lesión personal. Evite colocar

las manos entre el mango y el marco cuando realice el

ensamblado para nopellizcarse.

3. Conecte la manguera de alta presión

9

a la pistola

pulverizadora

3

. Asegúrese de que estéfirme.

Fig. D

4. Conecte la varilla

5

a la pistola pulverizadora

3

Asegúrese de que la conexión estéfirme.

Fig. E

5. Retire las boquillas de conexión rápida de cinco colores

de la bolsa plástica e insértelas en de la arandela aislante

correcta en el soporte para boquillas. Las boquillas están

codificadas por color, para coincidir con las boquillas

coloreadas del ensamblado delpanel.

Fig. F

6. Revise la presión de las llantas y agregue aire si

esnecesario.

NOTA: Los tanques de aire, los compresores y el equipo

similar que se usa para inflar neumáticos puede llenar

neumáticos pequeños como éstos con mucha rapidez.

Ajuste el regulador de presión en el suministro de aire a

un valor que no supere el de la presión del neumático.

ESPAÑOL

Agregue aire en forma gradual y use con frecuencia el

medidor de presión de neumáticos para evitarinflarlos.



ADVERTENCIA: Riesgo de explosión. Utilice un

medidor de presión de neumáticos para controlar

la presión de éstos antes de cada uso y mientras los

infla; observe el flanco para ver la presión correcta

delneumático.

OPERACIÓN

Ajustes a la presión (Fig.G)

El valor de la presión está preestablecido desde fábrica para

lograr presión y limpieza óptimas. Si desea bajar la presión,

siga estasinstrucciones.

1. Aléjese de la superficie por limpiar. Mientras más alejada

esté la boquilla, menor será la presión en la superficie

a limpiar.

2. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera

un flujo de agua potente y un patrón de pulverización

más ancho. Consulte la sección Boquillas para la

varillapulverizadora.

3. La bomba de alta presión de esta lavadora a presión

viene equipada con una función de descarga

ajustable

30

que permite ajustar el nivel depresión.

Para reducir la presión, gire la perilla de control de

presión de la bomba en sentido contra horario hasta la

presióndeseada.

Para volver la bomba a la presión original de fábrica, gire

la perilla de control de presión de la bomba en sentido

horario hasta que sedetenga.

AVISO: NO intente ajustar la perilla de control de

presión más allá del tope incorporado ya que podría

dañar labomba.

AVISO: NO ajuste la perilla de control de presión de

más. Si la ajusta de más, la perilla PODRÍA romperse

y perder inmediatamente la presión de agua con un

elevado costo de reparación de launidad.

AVISO: NO intente aumenta la presión de la bomba.

Establecer una presión mayor que la configurada de

fábrica puede dañar labomba.

Fig. G

Boquillas para la Varilla Pulverizadora

(Fig.A,H)

Las boquillas para la varilla pulverizadora están

guardadasen el soporte para boquillas

2

en el ensamblado

del panel

1

. Los colores del panel identifican la ubicación

de la boquilla y el patrón de pulverización. Consulte el

cuadro siguiente a fin de elegir la boquilla correcta para el

trabajo porrealizar.

Color

de la

boquilla

Patrón de

pulverización

Usos Superficies***

Rojo

0˚

potente

precisión

para

limpieza

muy intensa

metal u

hormigón;

NO use en madera

Amarillo

15˚

impieza

intensa

de áreas

pequeñas

metal, hormigón o

madera

Verde

limpieza

intensa de

áreas más

grandes

metal, hormigón o

madera

Blanco

cubre

amplias

áreas de

limpieza

metal, hormigón,

madera o vinilo

Negro

presión baja

aplica

químicos/

jabones de

limpieza

metal, hormigón,

madera o vinilo

*** AVISO: La pulverización a alta presión de su lavadora

puede dañar superficies como madera, vidrio, pintura,

calcomanías y terminaciones de automóviles; y objetos

delicados como flores y arbustos. Antes de pulverizar

verifique el artículo por limpiar a fin de asegurarse de

que sea lo suficientemente fuerte como para resistir el

daño de la fuerza de lapulverización.

Cambio de las Boquillas de la Varilla

Pulverizadora (Fig.H)



PELIGRO: Riesgo de inyección de líquido. No

dirija el flujo de agua hacia personas, piel y ojos

desprotegidos, ni animales o mascotas. Se producirán

lesionesgraves.



ADVERTENCIA: Los objetos despedidos podrían

causar lesiones graves. NO intente cambiar las

boquillas mientras la lavadora a presión está

funcionando. Apague el motor antes dehacerlo.

1. Tire el acople de conexión rápida haciaatrás e inserte

laboquilla.

2. Libere el acople y gire la boquilla para asegurarse de que

está asegurada dentro delacople.



ADVERTENCIA: Los objetos despedidos podrían

causar lesiones graves. Asegúrese que la boquilla

esté completamente insertada en el receptáculo de

conexión rápida y el collar de conexión rápida (frontal)

antes de apretar el gatillo de la pistola de rocío.

ESPAÑOL

Fig. H

Químicos/jabones de limpieza

La aplicación de químicos o jabones de limpieza es una

operación de baja presión.

NOTA: Sólo use químicos y jabones de limpieza diseñados

para uso con lavadoras a presión. No utilice blanqueador.

Para aplicar químicos/jabones de limpieza

(Fig.I)

1. Presione la manguera de químico/jabón

26

sobre

el accesorio con púas ubicado cerca de la conexión

de la manguera de alta presión de la bomba como

semuestra.

Fig. I

2. Coloque el otro extremo de la manguera de químico/

jabón con el filtro dentro del contenedor que tiene el

químico/jabón de limpieza. NOTA:Por cada 10 galones

(38 litros) de agua bombeados se usará 1 galón (3.8

litros) de químico/jabón de limpieza.

3. Instale la boquilla de baja presión (negra) en el accesorio

de conexión rápida de la varilla de rocío, consulte

Boquillas de varilla de rocío. NOTA: Los químicos/

jabones de limpieza no se succionarán si la boquilla de

jabón negra no está instalada en la varilla de rocío.

4. Después de usar químicos/jabones de limpieza,

coloque la manguera de químico/jabón de limpieza en

un contenedor de agua limpia y extraiga agua limpia

a través del sistema de inyección de químico para

enjuagar el sistema minuciosamente.

AVISO: Riesgo de daño a la propiedad. La falla en

hacerlo podría causar daño a la bomba. Las bombas

dañadas debido a químicos/jabones de limpieza no

estarán cubiertas bajo la garantía.

Puesta en Marcha



ADVERTENCIA: Para reducir el riesgo de lesión, lea

los manuales de instrucciones de la lavadora a presión

y del motor antes de poner en marcha launidad.



PELIGRO: Riesgo de inyección de fluidos y laceración.

Cuando utilice la configuración de alta presión, NO

permita que el rocío de alta presión entre en contacto

con la piel, los ojos o mascotas, animales o personas.

Se producirán lesiones graves.

• Su lavadora opera el líquido con una presión y

velocidad lo suficientemente altas como para

penetrar la carne humana y animal, y esto

podría provocar una amputación u otra lesión

grave. Las pérdidas causadas por accesorios

sueltos o mangueras dañadas pueden provocar

lesiones por inyección. NO TRATE LA INYECCIÓN

DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE.

Consulte a un médico deinmediato.

• Nunca deje la pistola/varilla de rocío desatendida

mientras la unidad esté en operación o

encendida. Cuando opere en modo de sistema

PRESSUREADY®, el motor y e flujo de aire se

detendrán cuando se libere el gatillo de la pistola

de rocío. Cuando se apriete el gatillo de la pistola

de rocío de nuevo, el motor y el flujo de agua

volverán a arrancar automáticamente.



PELIGRO: Monoxido de carbono. Usar un motor

en interiores lo matará en minutes. El escape del

motor contiene altos niveles de monóxido de

carbono (CO), un gas venenoso que no puede ver

ni oler. Puede estar inhalando CO aún si no huele

los gases del escape delmotor.

• La inhalación de vapores de escape causará

lesiones graves o la muerte. El escape del motor

contiene monóxido de carbono, un gas inodoro

que esfatal.

• Opere la lavadora a presión en un área bien

ventilada. Evite los lugares cerrados como garajes,

sótanos,etc.

• Nunca opere la unidad en un lugar en el que haya

otras personas oanimales.



ADVERTENCIA: Riesgo de incendio, asfixia y

quemadura. NUNCA llene el tanque de combustible

cuando el motor esté encendido o caliente. No fume

mientras llena eltanque.

• Retire la batería antes de llenar el tanque de

combustible. No llene el tanque de combustible

cuando la batería esté instalada.

• NUNCA llene el tanque de combustible por

completo. Llene el tanque hasta 12,7 mm (1/2")

por debajo de la parte inferior del cuello de

llenado, a fin de brindar espacio para la expansión

del combustible Limpie cualquier derrame de

combustible del motor y el equipo antes de poner

en marcha elmotor.

• NO deje que las mangueras entren en contacto

con el silenciador del motor, que estará muy

caliente, durante o inmediatamente después de

usar la lavadora a presión. La garantía NO cubrirá

el daño a las mangueras que se produzca por el

contacto con superficies muy calientes delmotor.

AVISO: NUNCA jale la manguera de suministro de

agua o alta presión para mover la lavadora a presión.

Esto podría dañar la manguera y/o la entrada/salida

de la bomba.

ESPAÑOL

• NO use agua caliente, sólo aguafría.

• NUNCA cierre el suministro de agua mientras el

motor de la lavadora a presión esté encendido,

esto dañaría labomba.

• CUANDO OPERE EN MODO MANUAL

ÚNICAMENTE: NO detenga la pulverización

de agua durante más de dos minutos por

vez. La bomba opera en modo de derivación

cuando no se presiona el disparador de la

pistola pulverizadora. Cuando la temperatura

del interior de la bomba se eleva demasiado, la

válvula de descompresión térmica (

13

, Fig.J))

se abrirá y liberará un chorro de agua, en un

esfuerzo por disminuir la temperatura interior

de la bomba. Después, la válvula se cerrará. Si la

bomba queda en modo de derivación durante

más de dos minutos, sus componentes internos

podríandañarse.

Fig. J

IMPORTANTE: Esta lavadora a presión puede arrancar

en dos modos, Modo de Sistema PRESSUREADY® o

Modo Manual. Siga las instrucciones cuidadosamente

para el modo elegido.

Procedimiento de arranque de modo de

sistema PRESSUREADY

(Fig.A,K–S)

1. En un área bien ventilada al aire libre, agregue gasolina

sin plomo nueva de alta calidad con un octanaje de

86 o superior. No llene de más. Limpie el combustible

derramado antes de poner en marcha el motor. Consulte

el manual de instrucciones del motor para conocer el

procedimientocorrecto.

IMPORTANTE: Ethanol Shield™ (se vende por separado)

es un estabilizador de combustible que ayuda a eliminar

y prevenir los problemas relacionados con el etanol en

equipos de potencia. Siga las instrucciones en el envase

y añadir a lagasolina.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este

producto por reglamentos de la EPA y puede dañar la

unidad y anular lagarantía.

2. Controle el nivel de aceite del motor. Consulte el

manual de instrucciones del motor para conocer el

procedimientocorrecto.

AVISO: El motor se envía sin aceite. Antes de arrancar

el motor, agregue el aceite provisto. Ocurrirá daño

al motor si se opera sin aceite, este daño no estará

cubierto bajo la garantía.

3. Asegúrese que el interruptor ON/OFF

27

esté en la

posición OFF.

OFF

Fig. K

MOTOR

4. Coloque la palanca de la válvula de control esté en la

posición ON.

Fig. L

5. Conecte la manguera de agua a la fuente de agua fría.

Encienda la fuente de agua para retirar todo el aire de la

manguera y lave cualquier desecho. Cuando haya una

corriente de agua estable presente, cierre la fuente de

agua fría.

6. Verifique que la pantalla del filtro

14

esté en la entrada

de agua de la bomba. Si el filtro no es plano, el lado

convexo deber ver hacia afuera.

AVISO: Si no se usa un filtro de pantalla de entrada,

se pueden dañar los componentes de la bomba y

anular la garantía.

Fig. M

7. Conecte la fuente de agua fría

15

a la entrada de

labomba.NOTA: La fuente de agua debe proporcionar,

como mínimo, 19litros (5 galones) por minuto a 20 psi

(138kPa). NOTA: La lavadora a presión no arrancará

en modo de sistema PRESSUREREADY® con bajo flujo

deagua.



ADVERTENCIA: Para reducir la posibilidad de

contaminación proteja siempre el sistema contra

la contracorriente cuando realice una conexión al

sistema de aguapotable.

ESPAÑOL

8. Conecte la manguera de alta presión

9

con la salida de

labomba.

Fig. N

9. Conecte la manguera de alta presión

9

a la pistola de

rocío. Garantice que esté segura. Consulte Ensamble.

10. Conecte la varilla

5

a la pistola de rocío. Garantice que

la conexión esté segura. Consulte Ensamble.

11. Conecte la boquilla QC a la varilla de rocío. Elija la

boquilla correcta para el trabajo que se va a realizar,

consulte Boquillas de varilla de rocío. Si aplica

químicos/jabones de limpieza, consulte Químicos/

jabones de limpieza.

12. Abra la fuente de agua fría.

AVISO: Riesgo de daño a la propiedad. La falla en

hacerlo podría causar daño a la bomba.

13. Retire todo el aire de la bomba y la manguera de alta

presión presionando el gatillo de la pistola de rocío

durante aproximadamente 30 segundos o hasta que

haya una corriente de agua estable presente. Libere el

gatillo de la pistola de rocío.

14. Instale el paquete de batería:



ADVERTENCIA:

• Asegúrese que el interruptor ON/OFF del

motor esté en la posición OFF para evitar el

accionamiento del interruptor antes de retirar o

instalar la batería.

• NO inserte/retire la batería mientras el motor esté

en operación.

• SÓLO USE baterías recargables

DEWALT, el uso de

cualquier otra batería anulará la garantía.

NOTA: Para mejores resultados, asegúrese que su

paquete de batería esté completamente cargado.

- Abra la cubierta del alojamiento de la batería:

Presione el bloqueo de resorte hacia abajo (1) para

desbloquear la cubierta y jale la cubierta hacia arriba

para abrir (2).

Fig. O

- Para instalar el paquete de batería: Inserte

el paquete de batería

en el alojamiento de

batería

como se muestra en la Fig. P hasta que

esté completamente asentado y se escuche un

clic audible. Asegúrese que el paquete de batería

esté completamente asentado y completamente

asegurado en su posición.

- Cierre y bloquee la cubierta del alojamiento de

labatería.

- La luz verde, amarilla, y roja en la caja de

control PRESSUREADY

se deben iluminar

momentáneamente y después apagarse. La luz azul

en el botón ON/STOP debe parpadear.

Fig. P

15. Coloque el interruptor ON/OFF del motor

27

en la

posición ON.

OFF

Fig. Q

MOTOR

16. Presione el botón ON/STOP

durante 2 segundos.

La luz READY verde se iluminará. La luz WATER FLOW

amarilla también se debe iluminar para verificar que el

agua esté conectada adecuadamente y abierta.

Fig. R

17. Cuando la luz verde lista del sistema se ilumine, oprima

el gatillo de la pistola de rocío para arrancar el motor.

Después de presionar el gatillo de la pistola de rocío,

tomará aproximadamente 3 segundos para que el

motor arranque. Después que arranque el motor, el flujo

de agua comenzará y la luz amarilla de flujo de agua se

iluminará. Consulte la TABLA DE CÓDIGOS DE FALLA

PRESSUREADY® en la sección Solución de problemas

para más información.

ESPAÑOL

NOTA: La pistola de rocío está equipada con un bloqueo de

gatillo cargado por resorte

16

. Libere el bloqueo del gatillo

manualmente como se muestra en la Fig. S.

Fig. S



ADVERTENCIA: Riesgo de operación insegura. Párese

en una superficie estable y sujete la pistola/varilla de

rocío firmemente con ambas manos. Espere que la

pistola/varilla de rocío retroceda cuando se active.

18. Cuando se suelta el gatillo de la pistola de rocío, el flujo

de agua se detendrá inmediatamente y el motor se

apagará en aproximadamente 10 segundos. Asegúrese

que el bloqueo del gatillo cargado por resorte se mueva

hacia adelante a la posición bloqueada.

19. Para reiniciar la lavadora a presión, libere el bloqueo del

gatillo manualmente y apriete el gatillo de la pistola

de rocío y el motor se reiniciará. Tenga en cuenta que

el motor tardará aproximadamente 3 segundos en

arrancar después de apretar el gatillo de la pistola de

rocío. Después que el motor arranque, comenzará el

flujo de agua.



PELIGRO: Riesgo de lesiones por rociado. Asegúrese

que el bloqueo del gatillo cargado por resorte

se mueva hacia adelante a la posición bloqueada,

cuando la pistola de rocío no esté en uso para evitar el

rocío accidental.

Procedimiento de arranque de Modo manual

alterno (sin batería) (Fig.A,T–Z)

1. En un área bien ventilada al aire libre, agregue gasolina

sin plomo nueva de alta calidad con un octanaje de

86 o superior. No llene de más. Limpie el combustible

derramado antes de poner en marcha el motor. Consulte

el manual de instrucciones del motor para conocer el

procedimientocorrecto.

IMPORTANTE: Ethanol Shield™ (se vende por separado)

es un estabilizador de combustible que ayuda a eliminar

y prevenir los problemas relacionados con el etanol en

equipos de potencia. Siga las instrucciones en el envase

y añadir a lagasolina.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este

producto por reglamentos de la EPA y puede dañar la

unidad y anular lagarantía.

2. Controle el nivel de aceite del motor. Consulte el

manual de instrucciones del motor para conocer el

procedimientocorrecto.

AVISO: El motor se envía sin aceite. Antes de arrancar

el motor, agregue el aceite provisto. Ocurrirá daño

al motor si se opera sin aceite, este daño no estará

cubierto bajo la garantía.

3. Coloque el interruptor ON/OFF del motor

27

en la

posición ON.

OFF

Fig. T

MOTOR

4. Coloque la palanca de la válvula de control esté en la

posición ON.

Fig. U

5. Mueva el estrangulador a la Posición CLOSED (cerrada).

Fig. V

6. Conecte la manguera de agua a la fuente de agua fría.

Encienda la fuente de agua fría para retirar todo el aire

de la manguera y lave cualquier desecho. Cuando haya

una corriente de agua estable presente, cierre la fuente

de agua fría.

7. Verifique que la pantalla del filtro

14

esté en la entrada

de agua de la bomba. Si el filtro no es plano, el lado

convexo deber ver hacia afuera.

AVISO: Si no se usa un filtro de pantalla de entrada,

se pueden dañar los componentes de la bomba y

anular la garantía.

Fig. W

ESPAÑOL

8. Conecte la fuente de agua fría

a la entrada de la

bomba. NOTA: La fuente de agua debe proporcionar un

mínimo de 5 galones por minuto a 20 psi (138 kPa).



ADVERTENCIA: Para reducir la posibilidad de

contaminación, siempre proteja contra el retroceso

cuando esté conectado a un sistema de agua potable.

9. Conecte la manguera de alta presión

a la salida de

la bomba.

Fig. X

10. Conecte la manguera de alta presión

9

a la pistola de

rocío. Garantice que esté segura. Consulte Ensamble.

11. Conecte la varilla

5

a la pistola de rocío. Garantice que

la conexión esté segura. Consulte Ensamble.

12. Conecte la boquilla QC a la varilla de rocío. Elija la

boquilla correcta para el trabajo que se va a realizar,

consulte Boquillas de varilla de rocío. Si aplica

químicos/jabones de limpieza, consulte Químicos/

jabones de limpieza.

13. Abra la fuente de agua fría.

AVISO: Riesgo de daño a la propiedad. La falla en

hacerlo podría causar daño a la bomba.

14. Retire todo el aire de la bomba y la manguera de alta

presión presionando el gatillo de la pistola de rocío

durante aproximadamente 30 segundos o hasta que

haya una corriente de agua estable presente. Libere el

gatillo de la pistola de rocío.

15. Jale la empuñadura de arranque de retroceso para

arrancar el motor.

Fig. Y



ADVERTENCIA: Riesgo de operación insegura.

Si el motor no arranca después de dos

accionamientos, apriete el gatillo de la pistola

de rocío para aliviar la presión de la bomba. Jale

el cable de arranque lentamente hasta sentir

resistencia. Luego, tire del cable rápidamente

para evitar retrocesos y evitar lesiones en las

manos o los brazos.

16. Mueva gradualmente el estrangulador a la posición

ABIERTA después de que arranque el motor.

Fig. Z

17. Presione el gatillo de la pistola para iniciar el flujo

deagua.



ADVERTENCIA: Riesgo de operación insegura.

Párese en una superficie estable y sujete la

pistola/varilla de rocío firmemente con ambas

manos. Espere que la pistola retroceda cuando

se acciona.

18. Suelte el gatillo para detener el flujo de agua.



ADVERTENCIA: No permita que la unidad

funcione durante más de dos minutos sin

apretar el gatillo de la pistola de rocío. Esto

podría causar sobrecalentamiento y daños a

la bomba. Cuando la temperatura dentro de la

bomba aumenta demasiado, la válvula de alivio

térmico se abrirá y liberará un chorro de agua de

la bomba para bajar la temperatura interna. La

válvula se cerrará.



PELIGRO: Riesgo de lesiones por rociado. Asegúrese

que el bloqueo del gatillo cargado por resorte

16

(Fig.S) se mueva hacia adelante a la posición

bloqueada, cuando la pistola de rocío no esté en uso

para evitar el rocío accidental.

Apagado (Fig.P, AA, BB)

AVISO: Riesgo de daño a la propiedad. Nunca cierre el

suministro de agua mientras el motor de la lavadora a

presión está funcionando o se dañará la bomba.

1. Si se aplicaron químicos/jabones de limpieza, coloque la

manguera de químicos/jabón en un recipiente con agua

limpia y extraiga agua limpia a través del sistema de

inyección de químicos para enjuagar minuciosamente

el sistema.

AVISO: Riesgo de daños a la propiedad Si no lo hace,

podría dañar la bomba.

2. Coloque el interruptor ON/OFF del motor

en la

posición OFF.

OFF

Fig. AA

MOTOR

NOTA: Al operar la lavadora a presión en el modo de

sistema PRESSUREREADY®, el interruptor ON/OFF del

motor DEBE estar en la posición OFF para detener el

motor. Cuando se suelta el gatillo de la pistola de rocío,

ESPAÑOL

el flujo de agua se detendrá inmediatamente y el motor

debería apagarse aproximadamente en 10 segundos.

Cuando se vuelve a apretar el gatillo de la pistola de

rocío, el motor volverá a arrancar y el flujo de agua

comenzará nuevamente.

3. Coloque la palanca de la válvula de combustible en la

posición OFF.

Fig. BB

4. Modo de sistema PRESSUREREADY® únicamente:

Retire la batería y guárdela adecuadamente.

- Para extraer el paquete de batería (Fig. P):

Presione el botón de liberación de la batería

en la batería y extraiga el paquete de batería del

alojamiento de la batería.



ADVERTENCIA: Riesgo de daño. NO guarde el

paquete de batería en la lavadora a presión cuando

no esté en uso. Retire el paquete de batería después

de cada uso.

5. Cierre la fuente de agua fría.

6. Tire del disparador de la pistola pulverizadora para

liberar la presión de agua que pueda haber en la

manguera o en lapistola.

7. Consulte la sección Almacenamiento para conocer los

procedimientos de almacenamientoadecuados.

MANTENIMIENTO



ADVERTENCIA: Riesgo de quemadura. Cuando

realice el mantenimiento, es posible que se exponga

a superficies calientes, presión de agua o piezas

movibles, que pueden causar lesiones graves o

lamuerte.



ADVERTENCIA: Riesgo de incendio. Siempre

desconecte el cable de la bujía, deje que el motor

se enfríe y libere toda la presión del agua antes

de realizar cualquier tarea de mantenimiento o

reparación. El motor contiene combustible inflamable.

No fume ni trabaje cerca de llamas mientras hace

elmantenimiento.

Para asegurar que su lavadora a presión tenga una

operación eficiente y una vida útil más prolongada, se

debe diseñar y seguir un programa de mantenimiento. Si la

lavadora se usa en condiciones inusuales, tales como altas

temperaturas o entornos polvorosos, será necesario realizar

controles de mantenimiento con másfrecuencia.

Motor

Consulte el manual de instrucciones del motor para conocer

las recomendaciones del fabricante con respecto a cualquier

y todo tipo demantenimiento.

NOTA: El marco de la lavadora a presión está equipado con

un orificio de drenaje de aceite para facilitar el cambio del

aceite delmotor.

Bomba

La bomba en esta unidad no requiere mantenimiento ni

aceite. Si hay un problema con la bomba, contáctenos

al 1-877-362-4271 o consulte la Guía de solución de

problemas.

Limpieza de las Boquillas (Fig.CC, DD)

Si la boquilla está obstruida con materiales extraños, como

polvo, es posible que se genere una presión excesiva. la

boquilla se restringe o se obstruye parcialmente, la presión

de la bomba pulsará y cuando funciona en modo de sistema

PRESSUREREADY®, el motor puede apagarse debido al bajo

flujo de agua. De inmediato, limpie la boquilla con el juego

para boquillas provisto. Siga estas instrucciones:

1. Apague la lavadora a presión. Consulte Apagado para

ver el procedimiento correcto.

2. Desconecte la varilla de rocío de la pistola de rocío..

3. Retire la boquilla de alta presión de la varilla

pulverizadora. Elimine las obstrucciones con la

herramienta proporcionada para limpiar boquillas

29

enjuáguela con agualimpia.

Fig. CC

4. Dirija el suministro de agua hacia el interior de la

boquilla pulverizadora durante 30 segundos para

enjuagar las partículassueltas.

Fig. DD

5. Vuelva a conectar la boquilla a la varilla de rocío.

6. Conecte otra vez la varilla pulverizadora a la pistola.

Luego, abra el suministro deagua.

7. Ponga en marcha la lavadora a presión y coloque la

varilla pulverizadora en la configuración de alta presión

paraprobarla. Apague la lavadora a presión. Consulte

Puesta en Marcha para ver el procedimiento correcto.

Cómo Limpiar el Filtro de Entrada del

Agua (Fig.EE)

Este filtro

14

de malla debe revisarse periódicamente y

limpiarse cuando seanecesario.

1. Apague la lavadora a presión. Consulte Apagado para

ver el procedimiento correcto.

2. Quite el filtro

14

agarrándolo firmemente del extremo

y sáquelo de la entrada del agua a la bomba, como

semuestra.

ESPAÑOL

3. Limpie el filtro enjuagándolo con agua por amboslados.

4. Reinserte el filtro en la entrada de agua de la bomba.

Si el filtro no es plano, el lado convexo deber ver

haciaafuera.

NOTA: No opere la lavadora a presión si el filtro no está

adecuadamenteinstalado.

Fig. EE

ALMACENAMIENTO

Motor

Consulte el manual de instrucciones del motor para obtener

las recomendaciones de almacenamiento.

Para Impedir Prolemas Relacionados con

elCombustible

1. Agregue el Ethanol Shield™ estabilizador (se vende por

separado) para la gasolina siguiendo las instrucciones

del fabricante. Cuando agregue un estabilizador para la

gasolina, llene el tanque de combustible con gasolina

fresca. Si sólo está parcialmente lleno, el aire en el

tanque promoverá el deterioro del combustible durante

el almacenaje. Si usted mantiene un recipiente con

gasolina para el reabastecimiento, asegúrese que sólo

contiene gasolinafresca.

2. Después de agregar el estabilizador para la gasolina,

a. Conecte la fuente de agua fría a la entrada

de la bomba, abra la fuente de agua fría y

presionando el gatillo de la pistola de rocío durante

aproximadamente 30 segundos o hasta que haya una

corriente de agua estable presente. Libere el gatillo

de la pistola de rocío.

b. Arranque la lavadora a presión/motor. Consulte

Puesta en Marcha respecto al procedimiento

correcto. Ponga en marcha el motor al aire libre por

10 minutos para asegurarse que la gasolina tratada

reemplazó a la gasolina no tratada en elcarburador.

3. Gire la válvula de combustible a la posiciónCERRADA.

4. Siga haciendo funcionar el motor hasta que se pare

por falta de combustible en la taza de combustible

del carburador. El tiempo de funcionamiento debe ser

menor que 3minutos.

5. Apague la fuente de agua fría.

Bomba

El fabricante recomienda que se utilice un SIMPSON® /

POWERWASHER™ protector/protector de invierno para

bombas cuando almacene la unidad por más de 30

días o cuando estén pronosticadas heladas. SIMPSON® /

POWERWASHER™ protector de Invierno para bombas es

respeta el medioambiente.

NOTA: El uso de un protector de invierno para bombas

ayuda a brindarle una lubricación adecuada a los sellos

internos de la bomba, independientemente de la

temperatura o elentorno.

AVISO: Riesgo de daño a la propiedad. Use sólo

SIMPSON® / POWERWASHER™ Guardia de Bomba

o equivalente. Otros productos que podrían ser

corrosivas y / o contener alcohol que puede causar

daños a labomba.

1. Apague la lavadora a presión y desconecte las

mangueras de abomba.

2. Desenrosque la válvula del frasco de la guardia de

bomba y retire elsello.

3. Vuelva a atornillar la válvula en elfrasco.

4. Conecte el frasco a la entrada de la lavadora apresión.

5. Apriete el frasco para inyectar el contenido en labomba.



ADVERTENCIA: Utilice las instrucciones del

Procedimiento de arranque en modo manual

(sin batería). No instale la batería.

6. Con el interruptor ON/OFF del motor en la posición OFF,

con interruptor de encendido, al mismo tiempo tirar de

la cuerda de arranque y apretar la botella. Repita hasta

que toma protector fluido de la bomba sale. NOTA: Este

paso puede requerir dospersonas.

Lavadora a Presión



ADVERTENCIA: Riesgo de daño. NO guarde el

paquete de batería en la lavadora a presión cuando

no esté en uso. Retire el paquete de batería después

de cada uso.

1. Apague la lavadora a presión. Consulte Apagado para

ver el procedimiento correcto.

2. Drene toda el agua de la manguera de alta presión,

enróllela y guárdela en la base de la lavadora apresión.

3. Con la boquilla apuntando hacia abajo y la pistola de

rocío y la varilla en posición vertical, apriete el gatillo de

la pistola de rocío para drenar toda el agua de la pistola

de rocío y la varilla. Almacene en el soporte de la pistola

de rocío.

4. Guarde la manguera para productos químicos a fin de

evitar que sedañe.

AVISO: Riesgo de daño a la propiedad. Siempre

almacene y transporte la unidad en posiciónvertical.

ACCESORIOS



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece DEWALT., el uso de dichos accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los

accesorios recomendados porDEWALT.

Los accesorios que se recomiendan para la herramienta

están disponibles para la compra en su distribuidor local

o en el centro de mantenimiento autorizado. Si necesita

ayuda para localizar algún accesorio para su herramienta,

comuníquese con FNA Group at cservice@fna-group.

com, 7152 99th Street Pleasant Prairie, WI 53158, or call

1–877–362–4271.

ESPAÑOL



PELIGRO: Riesgo de inyección de líquido. Cuando

utilice las lanzas o pistolas de repuesto con esta

lavadora a presión, NO utilice una lanza o una

combinación de lanza/pistola que sea más corta en

longitud que la que se suministró con esta lavadora a

presión. Esta longitud se mide desde el extremo de la

boquilla de la lanza hasta el disparador de lapistola.



ADVERTENCIA: El uso de accesorios no

recomendados para utilizar con esta herramienta

puede resultar peligroso. Use solamente accesorios, ya

que tienen una capacidad nominal igual o mayor que

la capacidad nominal de la lavadora apresión.

Información de Mantenimiento

Tenga a mano la siguiente información cuando llame al

mantenimiento:

Número del modelo ________________________

Número de serie ___________________________

Fecha y lugar de compra _____________________

Reparaciones

Baterías y cargadores: No se puede dar servicio al

cargador y al paquete de batería. Para toda la información

respecto al paquete de batería o cargador, llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro

sitio web en www.dewalt.com. El paquete de batería y

el cargador se deben llevar a un centro de servicio DEWALT

autorizado.

Lavadora a presión y otros problemas: Para asegurar

la SEGURIDAD y la CONFIABILIDAD del producto, las

reparaciones, el mantenimiento y los ajustes deben ser

realizados por un centro de mantenimiento de fábrica

FNA, un centro de mantenimiento autorizado FNA u otro

personal de mantenimiento calificado. Utilice siempre

piezas de repuestoidénticas. Contáctese con nuestro

Departamento de Servicio al Cliente llamando al 1-877-

362-4271 ou [email protected]

Garantía limitada

El fabricante de estos productos acuerda en reparar o

reemplazar las partes que se encuentren defectuosas

dentro del período de garantía indicado a continuación, a

su criterio. Algunas limitaciones, extensiones y exclusiones

específicas tienen efecto.

Esta garantía cubre defectos en materiales y mano de

obra y no cubre la falla de partes debido al desgaste

normal, depreciación, abuso, daño accidental, negligencia,

uso inadecuado, mantenimiento, calidad del agua o

almacenamiento. Para realizar un reclamo bajo los términos

de esta garantía, todas las partes consideradas defectuosas

deben conservarse y estar disponibles para retornarse bajo

pedido al centro de servicio de garantía designado para ser

inspeccionadas. La opinión y las decisiones del fabricante

con respecto a la validez de los reclamos de garantía

sondefinitivas.

Esta garantía se otorga al usuario final y no es transferible.

Como un centro de servicio de garantía autorizado por

el fabricante, la fábrica respetará los términos de todas

las garantías de los componentes y se encargará de los

reclamos de las garantíasapropiadas.

Los artículos con desgaste normal incluyen, sin limitación,

válvulas y sellos, los que no están cubiertos por

estagarantía.

Esta garantía reemplaza a todas las demás garantías

explícitas o implícitas, incluyendo, sin limitación, toda

garantía de comercialización o adecuación a usos

particulares y el fabricante anula y excluye todas dichas

garantías por medio de la presente. La obligación

de garantía del fabricante queda limitada a reparar y

reemplazar los productos defectuosos como aquí se

indica y el fabricante no se hace responsable de ninguna

pérdida, daño o gasto subsiguiente, incluyendo daños de

transporte, accidente, abuso, fuerza mayor, uso inadecuado

o negligencia. Tampoco por los daños causados por

reparaciones usando partes que no se hayan comprado

del fabricante o modificaciones realizadas por personal no

autorizado por la fábrica. El no instalar y utilizar el equipo de

acuerdo con las indicaciones del manual de instrucciones

anularán la garantía.

Esta garantía no cubre lo siguiente: máquinas de alquiler,

daños resultantes del transporte (los reclamos deben

hacerse a la compañía de transporte), accidente, abuso,

fuerza mayor, uso inadecuado o negligencia. Tampoco

los daños causados por reparaciones o modificaciones

realizadas por personal no autorizado por la fábrica o el no

instalar y operar el equipo de acuerdo con las indicaciones

del manual deinstrucciones.

El fabricante no será responsable ante ninguna

persona por daños indirectos, por daños personales o

pérdidascomerciales.

Responsabilidad del comprador original

(Usuarioinicial):

• Si desea procesar una reclamación de garantía para su

equipo de lavado con agua a presión

DEWALT informe el

problema al 1-877-362-4271 o cservice@fna-group.

com a fin de que lo autoricen y dirijan al centro de

servicio autorizado más cercano en suárea.

• Conserve el recibo de venta original de caja como

comprobante de la compra para el trabajo de

lagarantía.

• Tenga un cuidado razonable en la operación y el

mantenimiento del producto, según se describe en los

Manuales delusuario.

La garantía no cubre fallas causadas por:

• Daños de envío

• Los daños debidos a deterioro químico, sarro, óxido, la

expansión térmica o la corrosión

• Daños por congelamiento

• Daños causados por partes o accesorios no obtenidos

de un distribuidor autorizado o no aprobado por

elfabricante.

• Desgaste normal de partes móviles o componentes

afectados por partesmóviles.

Motor y sistema de control de emisiones : Cubierto por

la garantía del fabricante del motor. Ver el manual delmotor.

ESPAÑOL

Baterías y cargadores: Cubierto por la garantía del

fabricante del baterías y cargadores. Ver el Manual de

instrucciones del cargador de baterías.

PRESSUREADY SYSTEM®: Tres (3) años a partir de la fecha

decompra.

Bomba de alta presión (defectos de material y de

fabricación): AAA

- Cinco (5) años a partir de la fecha

decompra.

Armazón (defectos de material y de fabricación)

Diez (10) años a partir de la fecha decompra.

Accesorios (defectos de material y de fabricación)

Incluyendo boquillas, mangueras, pistolas y varillas

rociadoras, neumáticos, pies

Noventa (90) días a partir de la fecha decompra.

Glosario

Modo de derivación: Permite que el agua vuelva a circular

dentro de la bomba cuando el motor está funcionando y no

se aprieta el gatillo de la pistola de rocío.

Manguera de químicos/jabón: Alimenta a la bomba

con químico/jabón de limpieza para mezclar con el agua.

Consulte la sección Químicos/Jabones de limpieza.

Sistema de inyección química: Mezcla químico/jabón de

limpieza con agua para mejorar la efectividad de la limpieza.

Control del estrangulador: Abre y cierra la válvula del

estrangulador delcarburador. NOTA: El estrangulador se

ajustará automáticamente cuando opere en el modo de

sistema PRESSUREREADY®, sólo ajuste el estrangulador

cuando opere en modo manual.

CU: Unidades de limpieza. GPM multiplicados por psi.

(GPM x PSI = CU)

Palanca de la válvula de combustible: Abre y cierra la

conexión entre el tanque de combustible y elcarburador.

GPM*: Galones por minuto. La unidad de medida para la

velocidad de circulación delagua.

PSI: Libras por pulgada cuadrada. La unidad de medida para

la presión del agua. También se la utiliza para la presión del

aire, la presión hidráulica,etc.

* Cumple con el estándar de rendimiento CETA CPC-100.

Los valores están dentro de la tolerancia de fabricación

de+/-10%.

kPa (kilopascal): Medición métrica de la presión. 1

kilopascal es equivalente a 1000pascales.

Varillas pulverizadoras de conexión rápida:

Permite al usuario el cambio rápido de las boquillas

de alta presión. Consulte la sección Boquillas para la

varillapulverizadora.

Válvula de descompresión térmica (Sólo modo

manual): Cuando la temperatura del interior de la bomba

se eleva demasiado, la válvula de descompresión térmica

se abrirá y liberará un chorro de agua para disminuir

la temperatura interior de la bomba. Luego la válvula

secerrará.

Suministro de agua: Todas las lavadoras a presión deben

poseer una fuente de agua. Los requisitos mínimos que

debe satisfacer el suministro de agua son 138 kPa (20 psi) y

5 galones porminuto.

PRESSUREADY® system mode: Este modo usa un sistema

electrónico avanzado para detener y arrancar la lavadora

a presión cuando se oprime y libera el gatillo de la pistola

de rocío. El sistema PRESSUREADY® también se comunica

con el usuario a través de códigos de falla para ayudar a

diagnosticar y resolver problemas con la lavadora a presión.

Manual mode: Este modo arranca la lavadora a presión sin

usar la batería o el sistema PRESSUREADY®.

ESPAÑOL

Guía de Detección de Problemas

Esta sección proporciona una lista de las fallas que se presentan con mayor frecuencia, sus causas y las medidas correctivas

correspondientes. El operador o el personal de mantenimiento pueden realizar algunas acciones correctivas, y otras pueden

requerir la asistencia de un centro de servicio autorizado por la FNA u otro personal de servicio calificado.

Problema Clave de solución de problemas #

El motor no arranca 1, 2, 3, 4, 5, 6, 7, 8, 10, 16, 29, 30

(Consulte el manual de instrucciones del motor para localizar y operar

otros controles del motor).

No hay presión o la presión es baja (uso inicial) 9, 10, 11, 12, 13, 14, 15, 16

No succiona químicos/jabones de limpieza 16, 17, 18, 19, 20, 21

No hay presión o la presión es baja (luego de un período de uso normal) 22, 23, 24

Filtración de agua en la conexión pistola/varillas pulverizadoras 25, 26

Filtración de agua en la bomba 25, 26, 27, 28

Oscilación de la bomba 12

Clave de solución de problemas #

Clave # CAUSA POSIBLE SOLUCIÓN POSIBLE

1 Falta de combustible. Agregue combustible.

2 No hay o hay poco aceite.

NOTA: Esta lavadora a presión está equipada con un

sensor de bajo nivel de aceite. Si el nivel de aceite es

bajo o la unidad no está nivelada, la unidad se apagará

o no arrancará.

Agregue la cantidad de aceite requerida.

Asegúrese que la lavadora a presión esté colocada en una

superficie nivelada.

3 Sólo modo manual: Acumulación de presión después

de traccionar dos veces el arrancador o luego del

uso inicial.

Apriete el gatillo de la pistola de rocío para aliviar la presión.

4 Palanca del estrangulador está en la posición

NO ESTRANGULAR (CLOSED).

Mueva el estrangulador a la posición ESTRANGULAR (OPEN).

5 El cable de la bujía está desconectado. Conecte el cable de la bujía.

6 El interruptor de ENCENDIDO/ APAGADO (ON/OFF) del

motor está en la posición de APAGADO (OFF).

Coloque el interruptor de ENCENDIDO/APAGADO en la posición

de ENCENDIDO (ON).

7 La palanca del estrangulador está en la posición

ESTRANGULAR en un motor caliente o en un motor

que ha estado expuesto a calor térmico durante un

período prolongado.

Mueva el estrangulador a la posición NO ESTRANGULAR.

8 Válvula de combustible CERRADA. Mueva la válvula de combustible a la posición ON.

9 La varilla pulverizadora no está configurada en

alta presión.

Consulte la sección Boquillas para la varilla pulverizadora

en Operación.

10 Bajo suministro de agua. El suministro de agua debe ser como mínimo 5 GPM a 138 kPa (20 psi).

NOTA: La lavadora a presión no puede arrancar en modo de sistema

PRESSUREREADY® con bajo suministro de agua.

11 Filtración en la manguera de alta presión. Repare la filtración. Aplique cinta para sellar, si es necesario.

12 Boquilla obstruida. Consulte la sección Limpieza de la boquilla en Mantenimiento.

13 El tamiz de filtrado está obstruido. Saque el filtro y límpielo. Consulte la sección Para limpiar el filtro

de entrada de agua en Mantenimiento.

14 Aire en la manguera de jardín y/o alta presión. Apague el motor, y después cierre la fuente de agua fría. Desconecte la

fuente de agua fría de la entrada de la bomba y ábrala para eliminar todo

el aire y los desechos de la manguera. Cuando haya una corriente constante

de agua presente, cierre la fuente de agua fría. Vuelva a conectar la fuente

de agua fría a la entrada de la bomba y abra la fuente de agua. Apriete el

gatillo de la pistola de rocío durante aproximadamente 30 segundos o hasta

que haya una corriente constante de agua.

15 Estrangulador en posición CERRADA. Mueva el estrangulador a la posición NO ESTRANGULAR (OPEN).

ESPAÑOL

Clave # CAUSA POSIBLE SOLUCIÓN POSIBLE

16 La manguera de alta presión es demasiado larga. Debajo de los 15,24 m (50 pies) use una manguera de alta presión.

Prolongue la manguera del suministro de agua en lugar de la manguera de

alta presión.

17 La varilla pulverizadora no está configurada en

baja presión.

Consulte la sección Boquillas para la varilla pulverizadora

en Operación.

Filtro de químico/jabón obstruido. Limpie el filtro de químico/jabón.

El filtro químico/de jabón no está en la solución de

limpieza.

Asegúrese que el extremo del filtro de la manguera de químico/jabón esté

completamente sumergido en el químico/jabón de limpieza.

Químico/jabón de limpieza demasiado espeso. Diluya el químico/jabón de limpieza. El químico/jabón de limpieza debe

tener la misma consistencia que el agua.

21 Acumulación de productos químicos en el

inyector químico.

Los repuestos deben limpiarse y cambiarse en los centros de

mantenimiento autorizados.

22 Químico/jabón de limpieza acumulado en el inyector

químico.

El cambio debe ser efectuado en un centro de manteamiento autorizado.

23 Válvulas desgastadas u obstruidas. El cambio debe ser efectuado en un centro de manteamiento autorizado.

24 Pistón de descarga desgastado. El cambio debe ser efectuado en un centro de manteamiento autorizado.

25 Junta tórica rota o desgastada. Verifique y cambie.

26 Conexión de la manguera rota. Ajuste.

27 Empaquetadura del pistón desgastada. El cambio debe ser efectuado en un centro de manteamiento autorizado.

28 Tubos o cabezal de la bomba dañados

por congelamiento.

El cambio debe ser efectuado en un centro de manteamiento autorizado.

29 El filtro de aire lleno de aceite. Limpie el filtro de aire de elemento. Consulte el manual de instrucciones del

motor para conocer el procedimiento correcto.

30 Las luces LED en el Pressuready® parpadean para

indicar un problema.

Consulte la Tabla de códigos de falla PRESSUREADY® respecto al

problema. Después de resolver el problema, borre y restablezca el código

de error.

1. Presione el botón ON/STOP para borrar y restablecer el código de falla.

2. Si el código de falla no se borra, retire la batería y vuelva a instalarla..

ESPAÑOL

CÓDIGOS DE FALLA PRESSUREADY®

Si la unidad experimenta algún problema, los componentes electrónicos avanzados pueden ayudarlo a comprender lo que

se necesita. Después de diagnosticar y resolver la falla del sistema, borre y restablezca el código de falla.

Para reiniciar

1. Presione el botón ON/STOP

para borrar y restablecer el

READY

WATER FLOW

FAULT

OFFON

YELLOW

GREEN RED

código de falla.

1. Si el código de falla no se borra, retire la batería y vuelva

ainstalarla.

Consulte el manual de uso y cuidado para obtener

másdetalles.

Escanee el código QR en la manija o llame a nuestro número

de larga distancia gratuito 877-362-4271 para obtener ayuda

con los códigos de falla o para localizar su centro de servicio

autorizado más cercano.

NO HAY

PROBLEMA

Luz verde encendida = Sistema listo para arrancar

SE INDICA

UNA FALLA

DEL SISTEMA

Luz amarilla encendida

Cuando ocurre una falla del sistema, la luz amarilla se enciende

mientras la luz roja parpadea en una secuencia, después la luz

amarilla se apaga y la luz roja continuará parpadeando en una

secuencia diferente.

Consulte la tabla para determinar la falla del sistema. Cuente la

secuencia de los destellos de luz roja para determinar la falla del

sistema. Todas las secuencias de luz continuarán repitiéndose hasta

que se corrija el problema. Después de diagnosticar y resolver la

falla del sistema, borre y restablezca el código de falla.

Ejemplo: La luz amarilla se enciende y la luz roja parpadea una

vez, luego la luz amarilla se apaga y la luz roja parpadea una

vez, esto indica una falla del sistema “el motor no arranca”. Estas

secuencias de luz continuarán repitiéndose hasta que se corrija

elproblema.

Luz amarilla apagada

= Luz roja intermitente

ESPAÑOL

SECUENCIA DE LUZ

ROJA/AMARILLA

POSIBLE FALLA POSIBLE SOLUCIÓN

El motor no

arranca:

(1.1)

Coloque el interruptor

ON/OFF del motor en la

posición ON

Conecte la manguera

de jardín y abra el flujo

de agua

Coloque la unidad en una

superficie nivelada

Llene el tanque de

combustible

Llene el aceite de motor

Conecte el cable de

la bujía

Filtro de aire lleno

de aceite. Limpie el

elemento del filtro

de aire. Consulte el

manual de instrucciones

del motor respecto al

procedimiento correcto.

La unidad no

se “enciende”:

(2.1)

Lleve al centro de servicio

autorizado

El motor de

repente dejó de

funcionar: (3.1)

Depósito de combustible

vacío, necesita agregar

combustible

Nivel de aceite bajo,

necesita agregar aceite

La velocidad

del motor es

demasiado alta:

(3.2)

Lleve al centro de servicio

autorizado

Voltaje de

batería bajo:

(4.1)

Cargue la batería

Falla de la

batería: (4.2)

Reemplace la batería

Temperatura

de batería

demasiado baja:

(5.1)

Temperatura exterior

demasiado baja, no opere

SECUENCIA DE LUZ

ROJA/AMARILLA

POSIBLE FALLA POSIBLE SOLUCIÓN

Temperatura

de batería

demasiado alta:

(5.2)

Temperatura exterior

demasiado alta, no operar

Falla de la

batería: (5.3)

Reemplace la batería

Falla de la

batería: (5.4)

Reemplace la batería

La unidad no

está en una

superficie

nivelada: (6.1)

Coloque en una superficie

nivelada

La unidad no

está en una

superficie

nivelada: (6.2)

Coloque en una superficie

nivelada

La luz amarilla se

apaga y la luz roja

parpadea en una

secuencia 1, 2,

3 o 4.

Falla del sensor

de flujo de agua:

(7.1 + .2 .3 .4)

Lleve al centro de servicio

autorizado

La luz amarilla

se apaga y la luz

roja parpadea una

secuencia 1, 2, 3, 4,

5, 6 o 7.

Falla del sensor

de flujo de agua:

(8.1 + .2 .3 .4 .5

.6 .7)

Lleve al centro de servicio

autorizado

ESPAÑOL

GUÍA RÁPIDA



ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones de la lavadora a presión y el manual de

instrucciones del motor antes de usar la lavadora apresión.

Instale la manija

Deslice el ensamble del mango sobre el marco. Alinee los

orificios, inserte los pernos de la silla de montar y fíjelos en

su lugar con las perillas. Alinee los orificios en el mango

secundario con los orificios de montaje en el conjunto

del mango).Inserte los pernos de sujeción a través de los

orificios alineados y asegure la manija secundaria para

manejar el conjunto con las perillas. Apriételas hasta que

esténajustadas.

Agregue/revise el aceite

El motor viene sinaceite. Antes de hacer funcionar el

motor, agregue el aceitesuministrado. Revise el aceite

antes de cada uso. Consulte el manual del usuario del

motor por el procedimientocompleto.

Agregue gasolina

En un área bien ventilada y al exterior, agregue gasolina

fresca, de alta calidad y sin plomo con un índice de

octanaje de 86 o mayor. No lo llene de más. Limpie todo el

combustible derramado antes de encender elmotor.

Consulte el manual del usuario del motor por el

procedimientocompleto.

IMPORTANTE: Ethanol Shield™ (se vende por separado) es un estabilizador de combustible que ayuda a eliminar

y prevenir los problemas relacionados con el etanol en equipos de potencia. Siga las instrucciones en el envase y

añadir a lagasolina.

GUÍA RÁPIDA



PELIGRO:

• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco ventiladas. Las emisiones del motor

contienen monóxido de carbono, un gas sin olor yletal.

• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión, NO permita que el rocío de alta presión

entre en contacto con la piel desprotegida, los ojos o con mascotas o animales. Causará heridasgraves.



ADVERTENCIA: CUANDO OPERE EN MODO MANUAL ÚNICAMENTE: No permita que la unidad

funcione durante más de dos minutos sin apretar el gatillo de la pistola de rocío. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la bomba se eleva demasiado,

la válvula de descarga térmica se abre y libera un chorro de agua de la bomba para reducir la temperatura

interna. La válvula se cierra por si misma después deesto.

ESPAÑOL

Coloque el interruptor

ON/OFF del motor en

la posición OFF.

Conecte la manguera

de jardín a la bomba

Retire el aire y los residuos de

la manguera de jardín antes

de conectar a la bomba.

Enrosque la manguera

de jardín a la entrada de

labomba.

Conecte la manguera

de alta presión a la

bomba

Conecte la manguera de

alta presión a la salida de

labomba

Conecte la manguera

de alta presión a la

pistola rociadora

Conecte el otro extremo de

la manguera de alta presión

a la pistolarociadora.

OFF

ENGINE

Conecte la vara

rociadora a la pistola

rociadora

Enrosque la vara

rociadora al extremo de la

pistolarociadora.

Conecte las boquillas

QC a la vara rociadora

Tire el conector rápido hacia

atrás e inserte laboquilla.

Suelte el conector rápido y

gire la boquilla para verificar

que esté bien asegurada en

elconector.

Abra completamente

la llave del agua

No opere la unidad sin el

suministro de agua fría

conectado y abierto. Use

sólo agua fría.

Release Air from

System

Libere todo el aire de la

bomba y la manguera de

alta presión apretando

el gatillo de la pistola de

rocío hasta que haya una

corriente constante de

agua. Aproximadamente 30

segundos.

Abra la cubierta del

alojamiento de la

batería

Empuje el bloqueo de

resorte hacia abajo para

desbloquear la cubierta.

Jale la cubierta hacia arriba

para abrir.

Inserte la batería en

el alojamiento de la

batería

Deslice la batería en el

alojamiento hasta que encaje

en su lugar. Cierre y bloquee

la cubierta del alojamiento

de la batería.

Coloque el interruptor

ON/OFF del motor en

la posición ON

Coloque la palanca

de la válvula de

control esté en la

posiciónON.

OFF

MOTOR

ESPAÑOL

Presione el botón

START/STOP

PRESSUREADY

durante 2 segundos

La luz READY verde se

iluminará.

Arranque el motor:

Presione el gatillo de la

pistola de rocío para arrancar

el motor.

Suelte el gatillo de la pistola

de rocío para detener

elmotor

Apriete el gatillo de la

pistola para volver a arrancar

elmotor.

INSTRUCCIONES

DE ARRANQUE

DE MODO

MANUAL

ALTERNO COMIENCE

CON ESTE PASO 9 DESPUÉS

DE SEGUIR LOS PASOS18

Coloque el

interruptor ON/

OFF del motor en la

posición ON

OFF

ENGINE

Coloque la palanca

de la válvula de

combustible en la

posición ON.

Mueva el

estrangulador a la

Posición CLOSED

(cerrada).

Jale la agarradera del

motor de arranque de

retroceso

Jale la empuñadura de

arranque de retroceso para

arrancar el motor.

Mueva el

estrangulador a

la Posición OPEN

(abierta).

Mueva gradualmente el

estrangulador a la posición

ABIERTA después de que

arranque el motor.



ADVERTENCIA: Comprender la Guia Rápido no equivale a leer el manual del operador. El usuario debe leer y

comprender el manual del operador antes de usar esteproduto.

The FNA Group, Inc.,7152 99th Street Pleasant Prairie, WI 53158

The following are trademarks for one or more

DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool. DEWALT®, GUARANTEED TOUGH ® and the yellow and black color scheme are trademarks the DEWALT

Industrial Tool Co., used underlicense. SIMPSON® and PRESSUREADY® are registered trademarks of the FNA Group,Inc.

The FNA Group, Inc.,7152 99th Street Pleasant Prairie, WI 53158, a licensee of D

EWALT Industrial Tools

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB206, DCB208,

DCB230, DCB240

Chargers

Chargeurs

Cargadores

DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

60V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB612

Chargers

Chargeurs

Cargadores

DCB101, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

* Maximum initial battery voltage (measured without a workload) is 20 or 60 volts. Nominal voltage is 18 or 54.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 ou 60 volts. La tension nominale est de 18 ou 54.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 o 60 voltios. El voltaje nominal es de 18 o 54V.

**BT - Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

DEWALT is under license. Other trademarks and trade names are those of their respective owners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG,

Inc. et toute utilisation de ces marques par

DEWALT est sous licence. Les autres marques de commerce et noms commerciaux

sont ceux de leurs détenteurs respectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y

DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.



WARNING: Use of any other battery packs may create a risk of injury and fire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure ou d’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.

Dewalt DXPW3400PR PressuReady 3400 PSI at 2.5 GPM Powered Cold Water Gas Pressure Washer

Product's Documents

Instructional Manual

Specifications

Dewalt DXPW3400PR Questions and Answers
