Dewalt DCLE34021D1 20V MAX Green Cross Line Laser Kit User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCLE34021, DCLE34022

20V MAX* CROSS LINE LASER

LASER À LIGNES CROISÉES 20V max*

LÁSER DE LÍNEA TRANSVERSAL 20V Máx*

Instruction Manual

Guide D'utilisation

Manual de instrucciones

Manual de Instruções

English (original instructions) 6

Français (traduction de la notice d'instructions originale) 14

Español (traducido de las instrucciones originales) 23

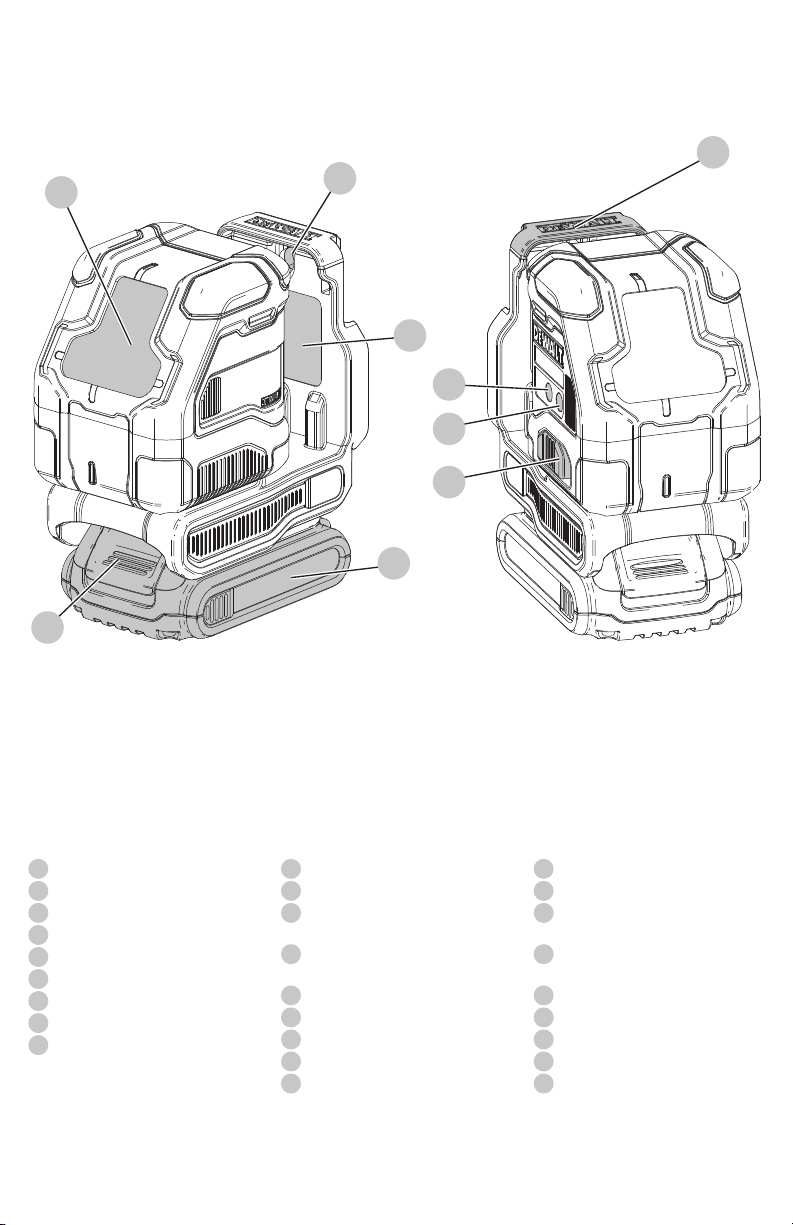

Fig. A

Components

Battery

Battery release button

Horizontal laser line on/off button

Vertical laser line on/off button

Pendulum locking switch

Magnetic pivot bracket

Keyhole slot

Laser window

Laser label location

Composants

Batterie

Bouton de déblocage de la batterie

Ligne laser horizontale bouton

marche/arrêt

Ligne laser verticale bouton

marche/arrêt

Interrupteur de blocage du pendule

Support pivotant magnétique

Fente pour trou de serrure

Fenêtre laser

Emplacement de l’étiquette du laser

Componentes

Batería

Botón de liberación de batería

Botón de encendido/apagado de

línea láser horizontal

Botón de encendido/apagado de

línea láser vertical

Interruptor de bloqueo pendular

Soporte de pivote magnético

Ranura de cerradura

Ventana láser

Ubicación de etiqueta de láser

Fig.B Fig.C

Fig.D

Fig.E

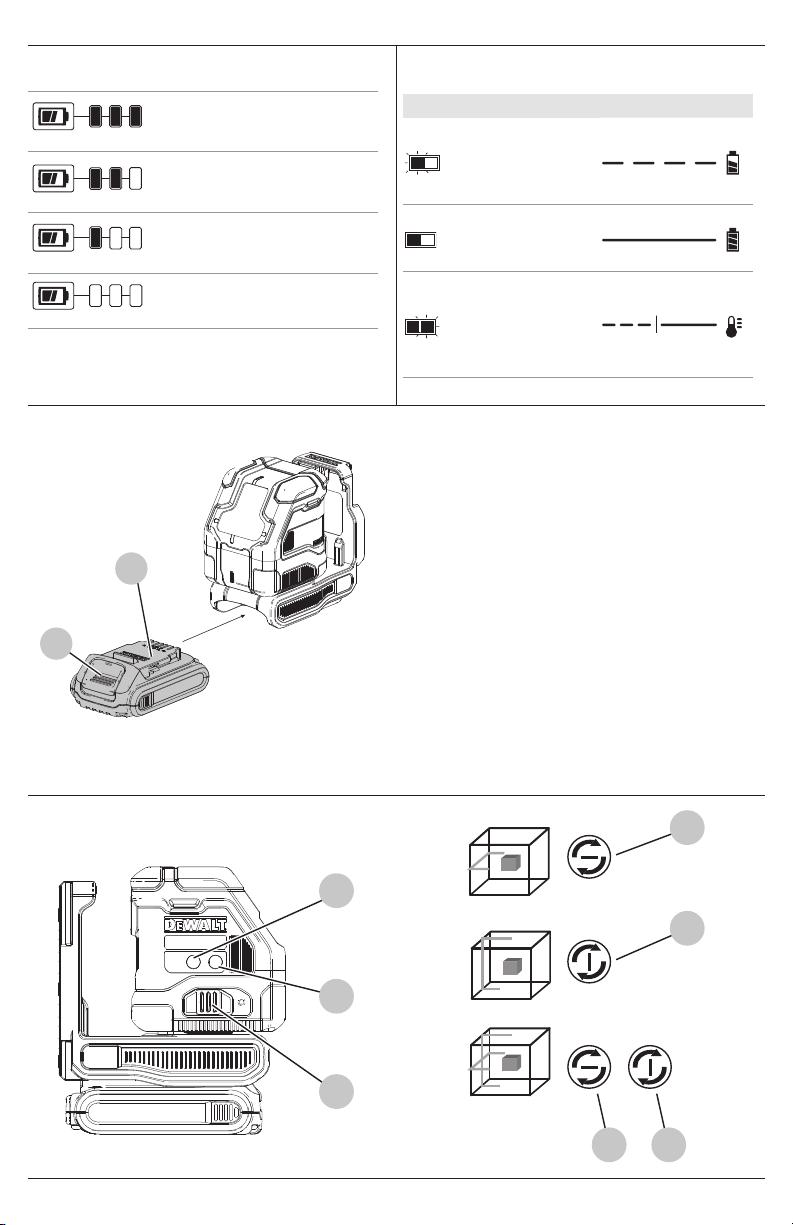

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.F

Fig. G

STEP 1, 2

STEP 3

STEPS 4, 5

STEP 6

STEP 7

STEP 8

STEP 3

STEP 1

STEP 2

STEP 3

STEP 4

STEP 2

STEP 3

Fig.H

Fig. I

Fig. J

STEP 1

STEP 4

STEPS 2, 3

STEP 5

STEP 7

STEP 6

Fig. K

Fig. N

Fig. L Fig. M

Fig. O

FLASHING

} >4°

ENGLISH

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

Contents

• Laser Information

• User Safety

• Batteries

• Operating Tips

• Turning the Laser ON

• Checking Laser Accuracy

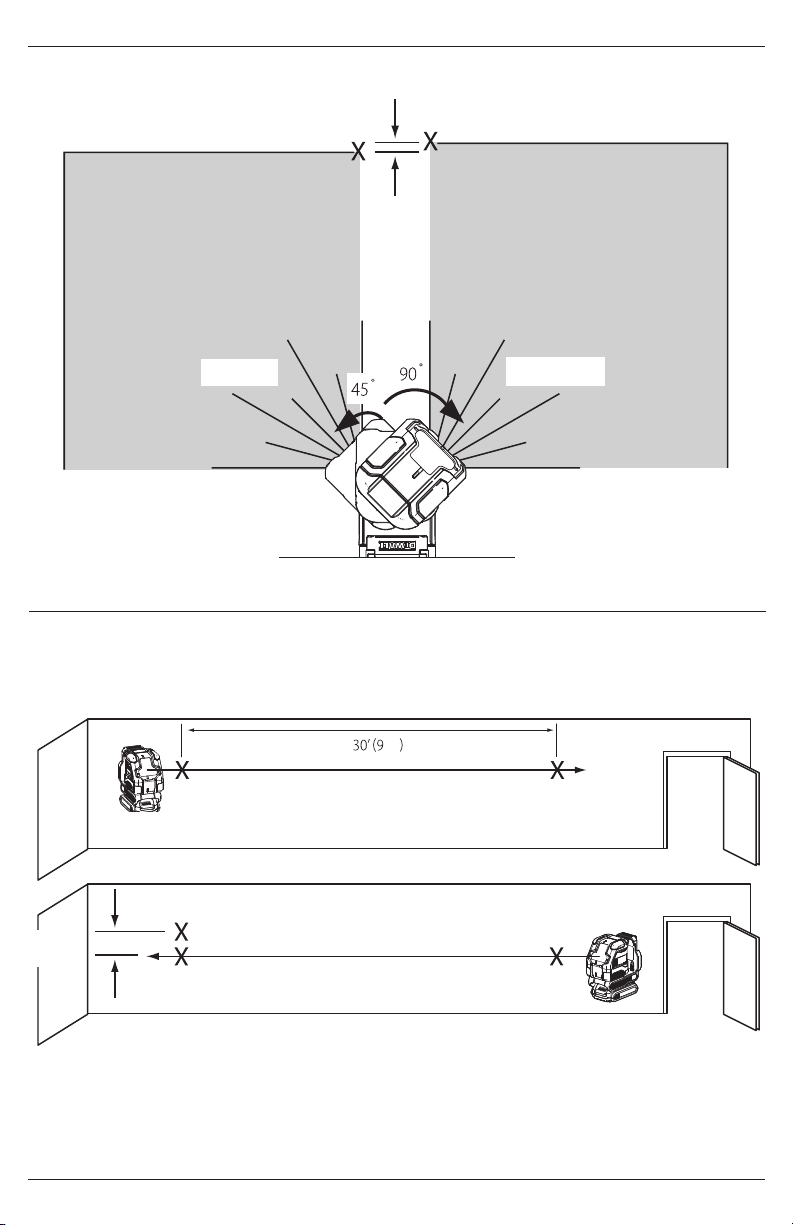

• Field Calibration Check

• Using the Laser

• Maintenance

• Troubleshooting

• Accessories

• Service and Repairs

• Warranty

• Specifications

LASER INFORMATION

The DCLE34021 and DCLE34022 Laser Levels are Class2laser

products and comply with 21CFR 1040.10 and 1040.11

except for deviations pursuant to laser notice No.56, dated

May 8,2019.

The DCLE34021 and DCLE34022 lasers are self‑leveling laser

tool that can be used inside and outside for horizontal (level),

vertical, and plumb alignmentprojects.

Conforms to UL STDS 61010‑1 & 2595

Certified to CSA STD C22.2 No. 61010‑1

Supplier's Declaration of Conformity

47CFR § 2.1077 Compliance Information

Unique Identifier: DCLE34021, DCLE34022

Responsible Party – U.S. Contact Information

DeWALT

701East Joppa Road

Towson, Maryland 21286

www.DeWALT.com

FCC Compliance Statement

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part

15of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio and television reception, which can be

determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more

of the following measures:

• Reorient or relocate the receivingantenna.

• Increase the separation between the equipment

andreceiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver isconnected.

• Consult the dealer or an experienced radio/TV technician

forhelp.

ISED Compliance Statement

This device contains license‑exempt transmitter(s)/receiver(s)

that comply with Innovation, Science, and Economic

Development Canada's license‑exempt RSS(s). Operation is

subject to the following twoconditions:

1. This device may not causeinterference.

2. This device must accept any interference, including

interference that may cause undesired operation of

thedevice.

USER SAFETY

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

If you have any questions or comments about

this or any DeWALT tool,

call 1‑800‑4‑DeWALT (1-800-433-9258)

or go to www.DeWALT.com.



WARNING: Never modify the tool or any part of it.

Damage to the laser or personal injury couldresult.



WARNING: Read and understand all instructions.

Failure to follow the warnings and instructions may

result in electric shock, fire and/or seriousinjury.

SAVE THESE INSTRUCTIONS



WARNING: Laser Radiation Exposure. Do not

disassemble or modify the laser level. There are no user

serviceable parts inside. Serious eye injury couldresult.



WARNING:Hazardous Radiation. Use of controls

or adjustments or performance of procedures other

ENGLISH

than those specified herein may result in hazardous

radiation exposure.



CAUTION: Keep fingers clear of the back plate and

stud when mounting with magnets. Fingers may

becomepinched.



CAUTION: Do not stand underneath the laser when it

is mounted with the magnet bracket. Serious personal

injury or damage to the laser may result if the laserfalls.

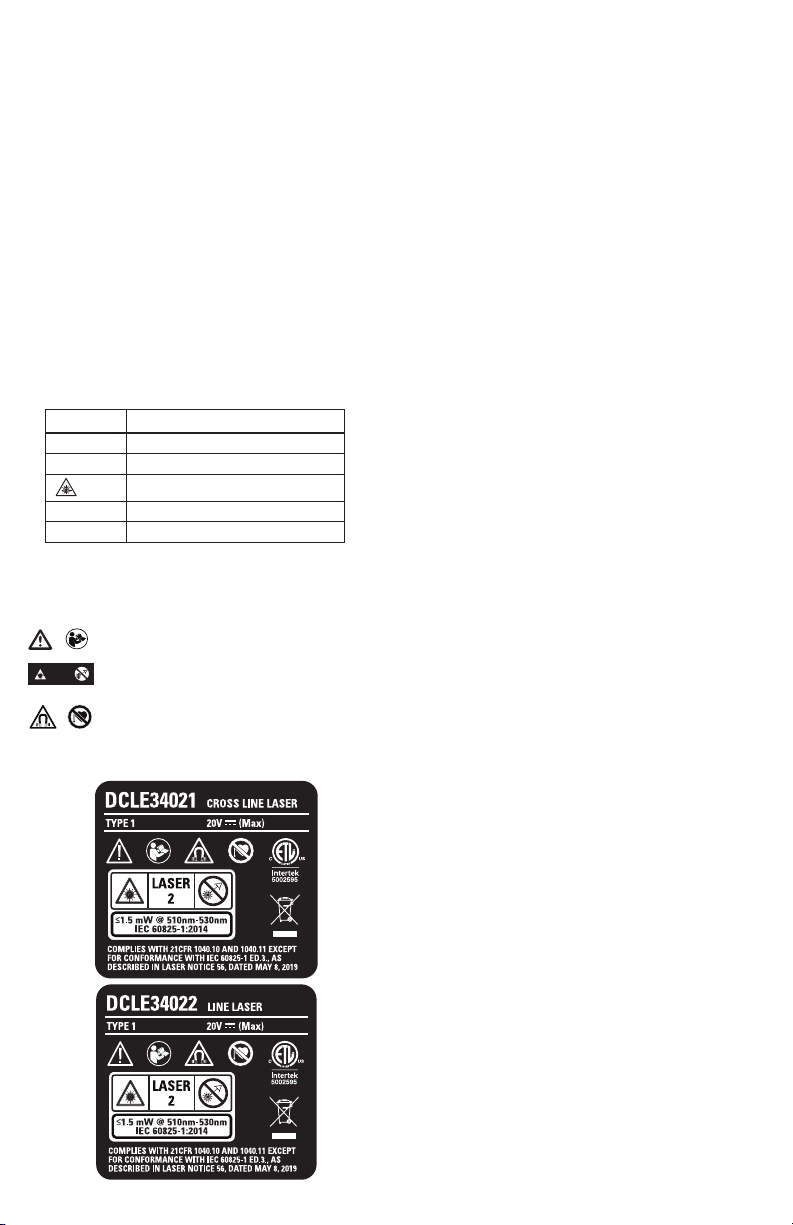

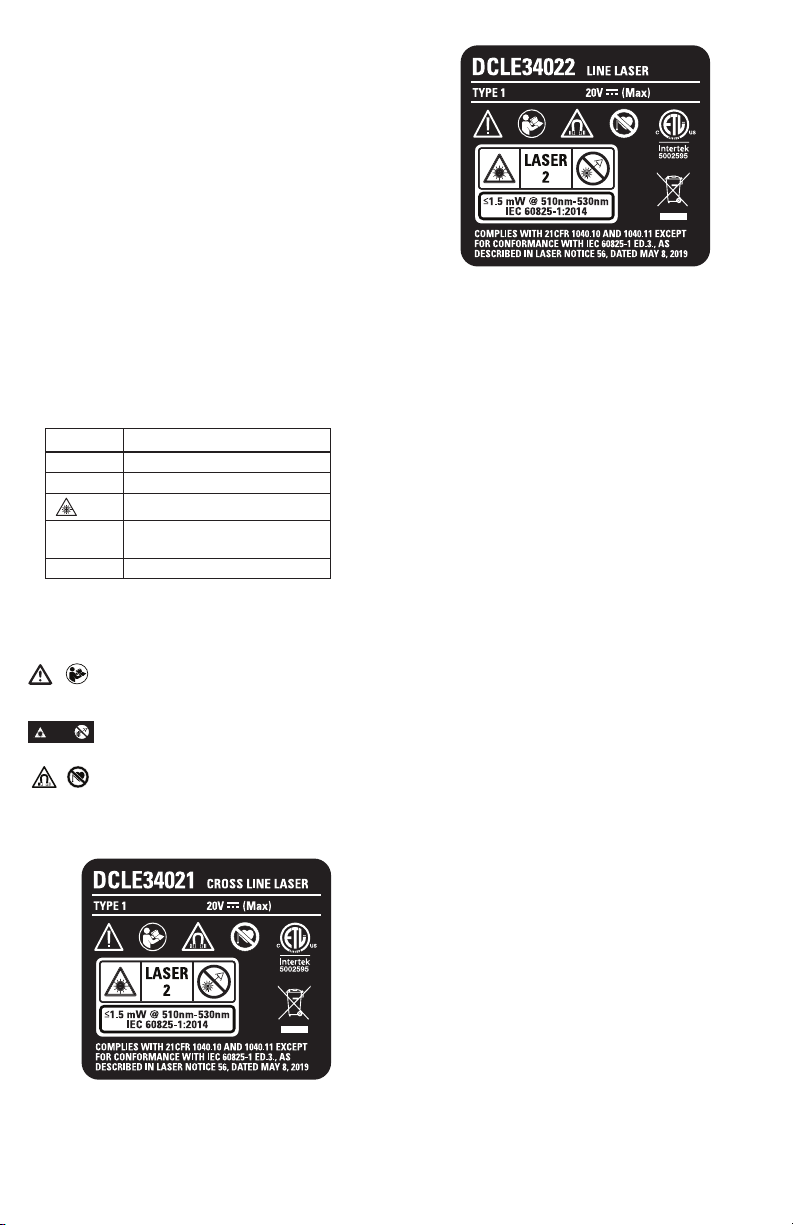

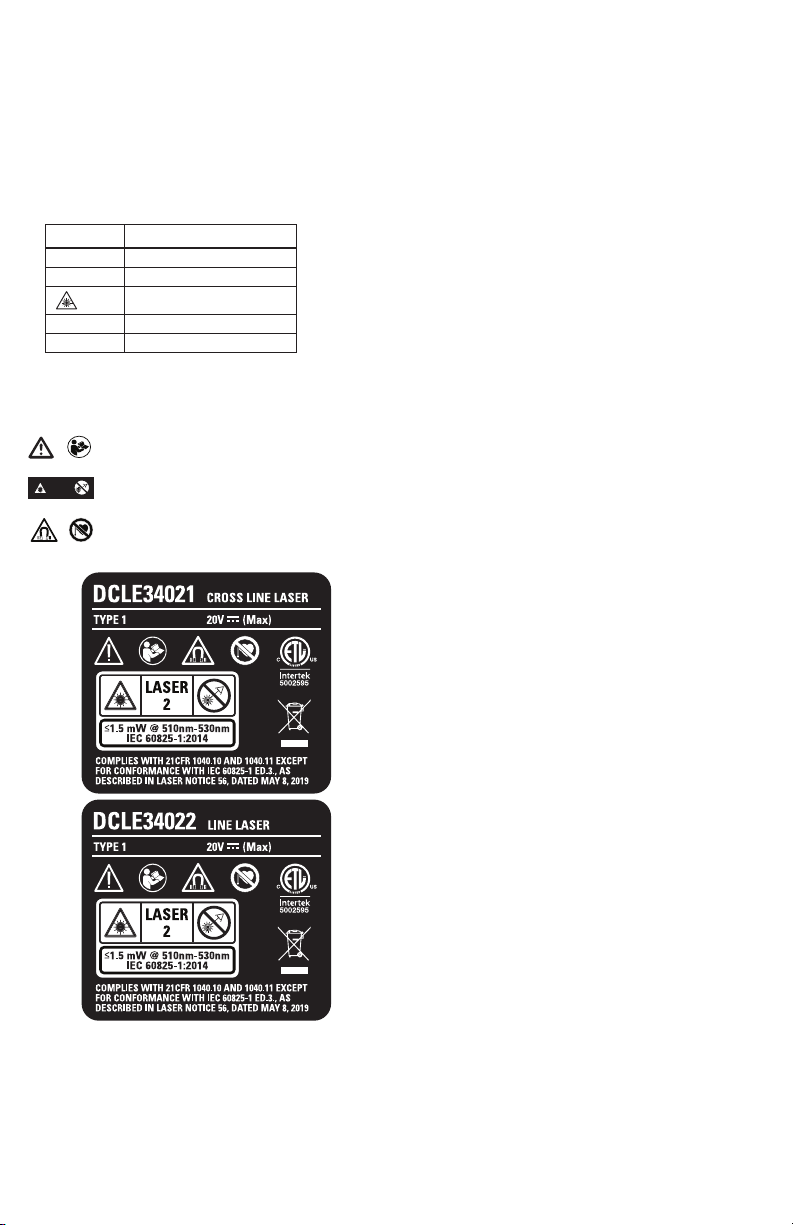

The label on your laser may include the followingsymbols.

Symbol Meaning

V Volts

mW Milliwatts

Laser Warning

nm Wavelength in nanometers

2 Class 2Laser

Warning Labels

For your convenience and safety, the following labels are on

yourlaser.

WARNING: To reduce the risk of injury, user must

read instructionmanual.

WARNING: LASER RADIATION. DO NOT STARE INTO

BEAM. Class 2LaserProduct.

WARNING: Keep clear of magnet. Magnet hazard

can disturb pacemaker operation and result in

serious injury ordeath.

• If the equipment is used in a manner not specified

by the manufacturer, the protection provided by the

equipment may beimpaired.

• Do not operate the laser in explosive atmospheres,

such as in the presence of flammable liquids, gases,

or dust. This tool may create sparks which may ignite the

dust orfumes.

• Store an idle laser out of reach of children and other

untrained persons. Lasers are dangerous in the hands of

untrainedusers.

• Tool service MUST be performed by qualified repair

personnel. Service or maintenance performed by

unqualified personnel may result in injury. To locate your

nearest DeWALT service center go to www.DeWALT.com.

• Do not use optical tools such as atelescope or transit

to view the laser beam. Serious eye injury could result.

• Do not place the laser in aposition which may cause

anyone to intentionally or unintentionally stare into

the laser beam. Serious eye injury couldresult.

• Do not position the laser near areflective

surface which may reflect the laser beam toward

anyone'seyes. Serious eye injury couldresult.

• Turn the laser off when it is not in use. Leaving the laser

on increases the risk of staring into the laserbeam.

• Do not modify the laser in any way. Modifying the tool

may result in hazardous laser radiationexposure.

• Do not operate the laser around children or allow

children to operate the laser. Serious eye injury

mayresult.

• Do not remove or deface warning labels. If labels are

removed, the user or others may inadvertently expose

themselves toradiation.

• Position the laser securely on alevel surface. If the

laser falls, damage to the laser or serious injury couldresult.

Personal Safety

• Stay alert, watch what you are doing, and use common

sense when operating the laser. Do not use the laser when

you are tired or under the influence of drugs, alcohol, or

medication. Amoment of inattention while operating the

laser may result in serious personalinjury.

• Do not overreach. Keep proper footing and balance at all

times. Proper footing and balance enables better control of

the tool in unexpectedsituations.

• Use personal protective equipment. Always wear eye

protection. Depending on the work conditions, wearing

protective equipment such as adust mask, non‑skid

safety shoes, hard hat, and hearing protection will reduce

personalinjury.

Tool Use and Care

• Do not use the laser if the Power/Transport Lock switch

does not turn the laser on or off. Any tool that cannot

be controlled with the switch is dangerous and must

berepaired.

• Follow instructions in the Maintenance section of this

manual. Use of unauthorized parts or failure to follow

Maintenance instructions may create arisk of electric

shock orinjury.

• Use only accessories that are recommended by the

manufacturer for your model. Accessories that may be

suitable for one laser, may create a risk of injury when used

on anotherlaser.

ENGLISH

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury.Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DeWALT charger. DeWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

6

. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

ENGLISH

OPERATING TIPS

• To extend battery life per charge, turn the laser off when it

is not inuse.

• To ensure the accuracy of your work, check the laser

calibration often. Refer to Checking LaserAccuracy.

• Before attempting to use the laser, make sure it is

positioned securely, on a smooth, flat stable surface that is

level in bothdirections.

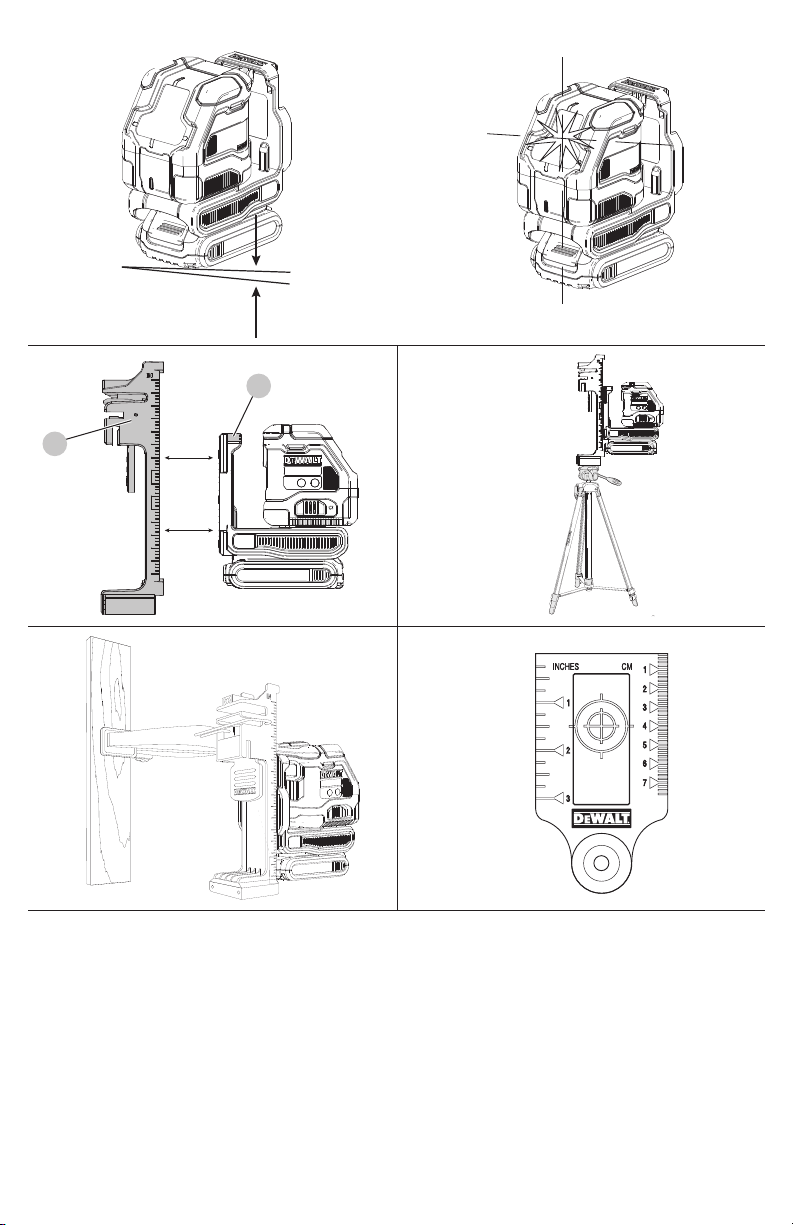

• To increase beam visibility, use a Laser Target Card (Figure O)



CAUTION: To reduce the risk of serious injury, never

stare directly into the laser beam with or without these

glasses. Refer to Accessories for importantinformation.

• Always mark the center of the beam created by thelaser.

• Extreme temperature changes can cause movement or

shifting of building structures, metal tripods, equipment,

etc., which can effect accuracy. Check your accuracy often

whileworking.

• If the laser has been dropped, check to make sure your laser

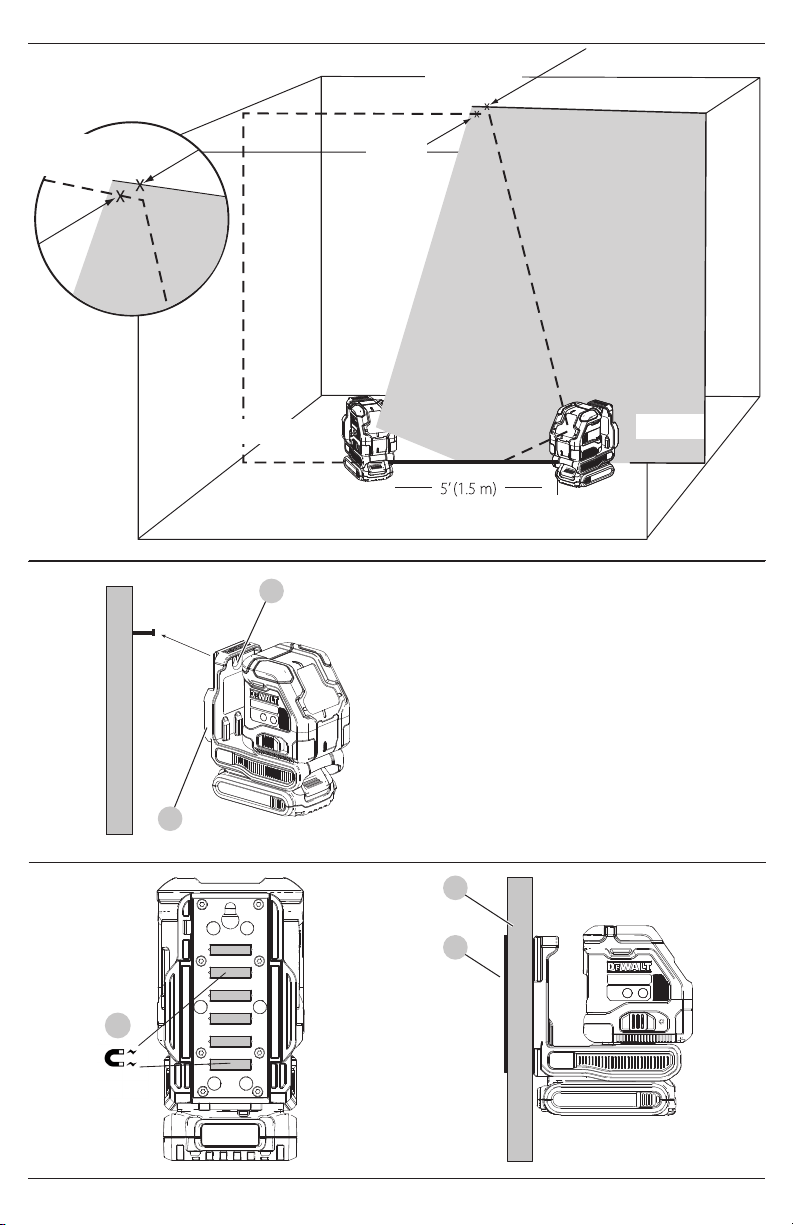

is still calibrated. Refer to Checking LaserAccuracy.

Turning the Laser On (Fig.E)

With the laser off, place it on a flat surface. This model has

a pendulum locking switch

5

and a keypad to activate the

laser beams with two ON/OFF buttons; one for a horizontal

laser line and one for a vertical laser line . Each laser line

is powered on by moving the pendulum lock switch to the

UNLOCKED/ON position and pressing the required ON/OFF

button on the keypad. The laser lines can be powered one

at a time or at the same time. Pressing the ON/OFF buttons

again turns the laser lines off. The pendulum locking switch

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger from

the AC outlet before cleaning. Dirt and grease may be

removed from the exterior of the charger using a cloth

or soft non‑metallic brush. Do not use water or any

cleaningsolutions.

Powering the Laser

This laser can be powered by either of these batterypacks:

• A DeWALT 20VMAX* Li-ion Battery Pack. *Maximum

initial battery voltage (measured without a workload) is

20volts. Nominal voltage is18.

Battery Type Battery Pack

20V DCB201, DCB203, DCB203BT,

DCB204, DCB204BT, DCB205,

DCB205BT, DCB207; DCB230;

DCB240; DCBP034

Use of any other batteries may create a risk offire.

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Installing and Removing the Battery Pack

(Fig.M)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

1

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

release button

2

and firmly pull the battery pack out of

the tool handle. Insert it into the charger as described in

the charger section of thismanual.

ENGLISH

disables the lasers as well as locking the pendulum, and

should always be placed in the LOCKED/OFF position when

the laser is not inuse.

Checking Laser Accuracy

The laser tools are sealed and calibrated at the factory. It is

recommended that you perform an accuracy check prior

to using the laser for the first time (in case the laser was

exposed to extreme temperatures) and then regularly to

ensure the accuracy of your work. When performing any

of the accuracy checks listed in this manual, follow these

guidelines:

• Use the largest area/distance possible, closest to the

operating distance. The greater the area/distance, the

easier to measure the accuracy of thelaser.

• Place the laser on asmooth, flat, stable surface that is

level in bothdirections.

• Mark the center of the laserbeam.

Field Calibration Check

Checking Accuracy – Horizontal Beam,

Scan Direction (Fig. F)

Checking the horizontal scan calibration of the laser requires

two walls at least 30' (9 m) apart. It is important to conduct

a calibration check using a distance no shorter than the

distance of the applications for which the tool will beused.

1. Attach the laser to a wall using its pivot bracket. Make

sure the laser is facing straightahead.

2. Turn on the laser's horizontal beam and pivot the laser

approximately 45˚ so that the right‑most end of the laser

line is striking the opposing wall at a distance of at least

30' (9 m). Mark the center of the beam (a).

3. Pivot the laser approximately 90˚ to bring the left‑most

end of the laser line around to the mark made in Step 2.

Mark the center of the beam (b).

4. Measure the vertical distance between themarks.

• If the measurement is greater than the values shown

below, the laser must be serviced at an authorized

servicecenter.

Distance

Between Walls

Allowable Distance

Between

and

30' 1/8"

40' 5/32"

50' 7/32"

Distance

Between Walls

Allowable Distance

Between

and

9.0 m 3.1 mm

12.0 m 4.2 mm

15.0 m 5.2 mm

Checking Accuracy – Horizontal Beam,

Pitch Direction (Fig. G)

Checking the horizontal pitch calibration of the laser requires

a single wall at least 30' (9 m) long. It is important to conduct

a calibration check using a distance no shorter than the

distance of the applications for which the tool will beused.

1. Attach the laser to one end of a wall using its

pivotbracket.

2. Turn on the laser's horizontal beam and pivot the laser

toward the opposite end of the wall and approximately

parallel to the adjacentwall.

3. Mark the center of the beam at two locations (a, b) at

least 30' (9m)apart.

4. Reposition the laser to the opposite end of thewall.

5. Turn on the laser's horizontal beam and pivot the laser

back toward the first end of the wall and approximately

parallel to the adjacentwall.

6. Adjust the height of the laser so that the center of the

beam is aligned with the nearest mark (b).

7. Mark the center of the beam (c) directly above or below

the farthest mark (a).

8. Measure the distance between these two marks(a,c).

• If the measurement is greater than the values shown

below, the laser must be serviced at an authorized

servicecenter.

Distance

Between Walls

Allowable Distance

Between

and

30' 1/4"

40' 5/16"

50' 13/32"

Distance

Between Walls

Allowable Distance

Between

and

9.0 m 6.2 mm

12.0 m 8.3 mm

15.0 m 10.4 mm

Checking Accuracy – Vertical Beam (Fig. H)

Checking the vertical (plumb) calibration of the laser can be

most accurately done when there is a substantial amount of

vertical height available, ideally 20' (6m), with one person

on the floor positioning the laser and another person near

a ceiling to mark the position of the beam. It is important

to conduct a calibration check using a distance no shorter

than the distance of the applications for which the tool will

beused.

1. Start by marking a 5' (1.5 m) line on thefloor.

2. Turn on the laser's vertical beam and position the unit at

one end of the line, facing theline.

3. Adjust the unit so its beam is aligned and centered on

the line on thefloor.

4. Mark the position of the laser beam on the ceiling (a).

Mark the center of the laser beam directly over the

midpoint of the line on thefloor.

5. Reposition the laser at the other end of the line on the

floor. Adjust the unit once again so its beam is aligned

and centered on the line on thefloor.

6. Mark the position of the laser beam on the ceiling (b),

directly beside the first mark (a).

7. Measure the distance between these twomarks.

ENGLISH

• If the measurement is greater than the values shown

below, the laser must be serviced at an authorized

servicecenter.

Distance

Between Walls

Allowable Distance

Between

and

8' 1/8"

10' 3/16"

14' 1/4"

20' 3/8"

Distance

Between Walls

Allowable Distance

Between

and

2.5 m 3.4 mm

3.0 m 4.2 mm

4.0 m 5.5 mm

6.0 m 8.2 mm

Using the Laser

Leveling the Laser

As long as the laser is properly calibrated, the laser is

self‑leveling. Each laser is calibrated at the factory to find

level as long as it is positioned on a flat surface within

average ± 4° of level. No manual adjustments arerequired.

If the laser has been tilted so much that it cannot self‑level

(> 4°), the laser beam will flash. There are two flashing

sequences associated with the out of levelcondition.

• Between 4° and 10° the beams flash with a constant

blink cycle

• At angles greater than 10° the beams flash with a three

blinkcycle.

When the beams flash THE LASER IS NOT LEVEL (OR PLUMB)

AND SHOULD NOT BE USED FOR DETERMINING OR MARKING

LEVEL OR PLUMB. Tryrepositioning the laser on a more

levelsurface.

Using the Pivot Bracket (Fig.I, J)

The laser has a magnetic pivot bracket

6

permanently

attached to theunit.



WARNING: Position the laser and/or wall mount on

astable surface. Serious personal injury or damage to

the laser may result if the laserfalls.

• The bracket has a keyhole slot

7

so it can be hung from

a nail or screw on any kind ofsurface.

• The bracket has magnets

10

which allow the unit to

be mounted to most upright surfaces made of steel or

iron. Common examples of suitable surfaces include

steel framing studs, steel door frames, and structural

steel beams. Before attaching the pivot bracket against a

stud

11

, place the Metal Enhancement Plate

12

on the

opposite side of thestud.

Maintenance

• To maintain the accuracy of your work, check the laser

often to make sure it is properly calibrated. See Field

CalibrationCheck.

• Calibration checks and other maintenance repairs may be

performed by DeWALT service centers.

• When not in use, store the laser in the kit box provided.

Do not store your laser at temperatures below ‑5˚F

(‑20˚C or above 140˚F (60˚C).

• Do not store your laser in the kit box if the laser is wet.

The laser should be dried first with a soft dry cloth prior

tostorage.

Cleaning

Exterior plastic parts may be cleaned with a damp cloth.

Although these parts are solvent resistant, NEVER use

solvents. Use a soft, dry cloth to remove moisture from the

tool beforestorage.

Troubleshooting

The Laser Does Not Turn On

• Fully‑charge the battery pack and then reinstall it in the

laserunit.

• If the laser unit is heated above 120˚F (50˚C), the unit

will not turn on. If the laser has been stored in extremely

hot temperatures, allow it to cool. The laser level will

not be damaged by pressing the on/off button before

cooling to its proper operatingtemperature.

The Laser Beams Flash (Fig. K)

The lasers are designed to self‑level up to an average of

4° in all directions If the laser is tilted so much that the

internal mechanism cannot level itself, the laser beams will

flash indicating that the tilt range has been exceeded. THE

FLASHING BEAMS CREATED BY THE LASER ARE NOT LEVEL OR

PLUMB AND SHOULD NOT BE USED FOR DETERMINING OR

MARKING LEVEL OR PLUMB. Try repositioning the laser on a

more level surface.

If the laser battery pack has a low state of charge, the

beams will flash in a distinctive pattern of 3quick flashes in

1second, followed by constant light output for 4seconds.

This flashing pattern indicates that the battery pack should

be replaced with a fully charged batterypack.

The Laser Beams Will Not Stop Moving

The laser is a precision instrument. Therefore, if it is not

positioned on a stable (and motionless) surface, the laser

will continue to try to find level. If the beam will not stop

moving, try placing the laser on a more stable surface. Also,

try to make sure that the surface is relatively flat, so that the

laser isstable.

Accessories (Fig.L - N)

Some laser kits are packaged with a drop ceiling bracket

13

The drop ceiling bracket contains a steel plate and attaches

to the magnetized pivot bracket

6

(Fig. L).

The drop ceiling bracket is equipped with both 1/4 ‑ 20and

5/8 ‑ 11female threads on the bottom of the unit).

This thread is to accommodate current or future DeWALT

accessories. Refer to Figure M and N for examples of

accessories sold seperately. Only use DeWALT accessories

specified for use with this product. Follow the directions

included with the accessory.



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

ENGLISH

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

If you need any assistance in locating any accessory, please

contact your nearest DeWALT service center or go to

www.DeWALT.com.

Target Card (Fig. O)

Some laser kits include a Laser Target Card to aid in locating

and marking the laser beam. The target card enhances the

visibility of the laser beam as the beam crosses over the card.

The card is marked with standard and metric scales. The laser

beam passes through the green plastic and reflects off of the

reflective tape on the reverse side. The magnet at the top of

the card is designed to hold the target card to ceiling track or

steel studs to determine plumb and level positions. For best

performance when using the Target Card, the DeWALT logo

should be facingyou.

Service and Repairs

NOTE: Disassembling the laser level(s) will void all

warranties on theproduct.

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment should be performed by authorized service

centers. Service or maintenance performed by unqualified

personnel may result in a risk of injury. To locate your nearest

DeWALT service center call 1‑800‑4‑DeWALT (1-800-433-9258)

or go to www.DeWALT.com.

Warranty

Go to www.DeWALT.com for the latest

warrantyinformation.

DCLE34021, DCLE34022

Light Source Laser diodes

Laser Wavelength 510 – 530nm visible

Laser Power ≤1.50mW (each beam) CLASS 2LASER PRODUCT

Working Range 180' (55m)

330' (100m) with detector

Accuracy (Level) ±1/8" per 30' (±3.1mm per 9m)

Battery Low Laser beams flash with 3quick pulses

Continuous Flashing

Laser Beams

Tilt range exceeded/unit is not level

Power Source DeWALT 20V Battery Pack

Service Temperature

39.2°F to 104°F (4°C to 40°C)

Storage Temperature

39.2°F to 104°F (4°C to 40°C)

Humidity

Maximum 80% for temperatures up to 88°F (31°C),

decreasing linearly to 50% relative humidity at 104°F (40°C)

Environmental Water & Dust Resistant to IP54. Applies to product, not battery orcharger.



WARNING: This product (not including the battery pack or charger) has an IP rating

which provides some level of protection from dust (limited ingress) and liquids (light

splashing) during normal and reasonably foreseeable use. The battery pack and

charger do not have an IP rating on their own. NEVER submerge the product, battery

or charger inliquid.

Altitude

Up to 6500' (2000m)

FRANÇAIS

Français (traduction de la notice d'instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

TABLE DES MATIÈRES

• Renseignements sur le laser

• Sécurité de l’utilisateur

• Piles

• Conseils sur l’utilisation

• Mise en marche du laser

• Vérification de la précision du laser

• Vérification du calibrage sur place

• Utilisation du laser

• Entretien

• Dépannage

• Accessoires

• Entretien et réparations

• Garantie

• Caractéristiques

Renseignements sur le laser

Le niveau laser DCLE34021 et DCLE34022 est un produit

laser de classe 2conforme aux normes 21CFR 1040.10 et

1040.11 hormis les écarts en vertu de la notice laser N°56en

date du 8mai2019.

Le laser DCLE34021 et DCLE34022 est un outil laser à

correction de niveau automatique qui peut être utilisé

à l’intérieur et à l’extérieur pour les projets d’alignement

horizontal (niveau), vertical etd’aplomb.

Conforme aux normes UL STDS 61010‑1 et 2595

Certié selon la norme CSA C22.2 No. 61010‑1

Déclaration de conformité du fournisseur

47CFR § 2,1077 informations de conformité

Identificateur unique: DCLE34021, DCLE34022

Partie responsable – coordonnées des États‑Unis

DeWALT

701East Joppa Road

Towson, Maryland 21286

www.DeWALT.com

Déclaration de conformité au FCC

Cet équipement a été testé et est conforme aux limites pour

un appareil numérique de classe B selon la section 15du

règlement FCC. Ces limites sont conçues pour offrir une

protection raisonnable contre les interférences nuisibles

dans une installation résidentielle. Cet équipement génère,

utilise et peut irradier de l’énergie radio électrique, et s’il n’est

pas installé et utilisé conformément aux instructions, il peut

causer des interférences nuisibles aux communications radio.

Toutefois, il n’y a aucune garantie selon laquelle l’interférence

ne se produira pas dans une installation particulière. Sicet

équipement cause des interférences nuisibles à une radio

ou un téléviseur, ce qui peut être déterminé en allumant ou

en éteignant l’appareil, on encourage l’utilisateur à tenter

de corriger cette interférence par l’une ou plusieurs des

mesuressuivantes 

• Réorientez ou déplacez l’antenne deréception.

• Augmentez la distance entre l’équipement et lerécepteur.

• Branchez le matériel dans une prise électrique située sur un

circuit différent de celui durécepteur.

• Consultez le fournisseur ou un technicien radio/télé expérimenté

pour obtenir del’aide.

Déclaration de conformité au ISDE

Cet appareil comprend un ou des transmetteurs/récepteurs sans

licence qui sont conformes au RSS sans licence d’Innovation,

Sciences et Développement économique Canada. L’utilisation

est sujette aux deux conditions suivantes :

1. Cet appareil ne doit pas causerd’interférences.

2. Cet appareil doit accepter toutes les interférences,

y compris celles qui pourraient provoquer un

fonctionnement non souhaitable del’appareil.

Sécurité des utilisateurs

Définitions: symboles et termes

d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Pour toute question ou tout commentaire au sujet de ce produit ou

d’un autre outil DeWALT

appeler au 1‑800‑4‑DeWALT (1-800-433-9258)

ou aller sur www.DeWALT.com.



AVERTISSEMENT: ne jamais modifier l’outil ou l’une

de ses parties. Cela pourrait endommager le laser ou

causer des blessurescorporelles.



AVERTISSEMENT: lire et assimiler toutes les directives.

Le non‑respect des avertissements et des directives

peut entraîner un choc électrique, un incendie ou une

blessuregrave.

FRANÇAIS

CONSERVER CES DIRECTIVES



AVERTISSEMENT: exposition au rayonnement laser.

Ne pas démonter ou modifier le laser. Aucune pièce à

l’intérieur ne peut être réparée par l’utilisateur. Risque de

lésions oculairesgraves.



AVERTISSEMENT: rayonnement dangereux.

L’utilisation de commandes ou de réglages non

prévus ou encore l’exécution de procédures autres que

celles indiquées ici peuvent entraîner une exposition

dangereuse aux rayonnements.



ATTENTION : tenez vos doigts à l’écart de la plaque

arrière et du goujon en installant les aimants. Vous

pourriez vous pincer lesdoigts.



ATTENTION : ne vous tenez pas sous le laser lorsqu’il

est installé avec le support d’aimant. Un chute du

laser peut entraîner des blessures corporelles graves ou

endommager lelaser.

L’étiquette sur votre niveau laser peut inclure les symboles

ci‑aprèsindiqués.

Symbole Sens

V volts

mW milliwatts

Avertissement du niveau laser

nm Longueur d'onde en nanomètres

2 Laser classe 2

Étiquettes de mise en garde

Pour plus de commodité et de sécurité, les étiquettes

suivantes sont apposées sur votrelaser.

AVERTISSEMENT: afin d’en réduire le risque de

blessure, l’utilisateur doit lire le

manueld’instructions.

AVERTISSEMENT: rAYONNEMENT LASER. NE PAS

FIXER LE FAISCEAU. Produit laser de classe2.

AVERTISSEMENT: tenez éloigné de l’aimant. Les

risques relatifs aux aimants peuvent perturber le

fonctionnement d’un stimulateur cardiaque et

entraîner une blessure grave ou lamort.

• Si l’équipement est utilisé d’une manière non

spécifiée par le fabricant, la protection fournie par

l’équipement peut êtrealtérée.

• Ne pas utiliser le laser en atmosphères explosibles,

comme en présence de liquides inflammables, de gaz

ou de poussière. Cet outil peut créer des étincelles qui

peuvent enflammer la poussière ou desvapeurs.

• Entreposez le laser inactif hors de portée des

entreposez et d’autres personnes non formées.

Les lasers sont dangereux entre les mains d’utilisateurs

nonformés.

• Les réparations de l’outil doivent être effectuées par

du personnel en réparation qualifié. Les réparations

ou l’entretien effectué par du personnel non qualifié

peuvent entraîner une blessure. Pour localiser le centre

de services DeWALT le plus près de chez vous, consultez

www.DeWALT.com.

• Ne pas utiliser d’outils optiques comme lunette ou

passage pour regarder le faisceau du laser. Cela

pourrait entraîner une blessure oculaire grave.

• Ne pas placer le laser dans une position qui pourrait

faire en sorte que quelqu’un fixe intentionnellement

et non intentionnellement le faisceau du laser. Cela

pourrait entraîner une blessure oculairegrave.

• Ne pas placer le laser près d’une surface

réfléchissante qui peut réfléchir le faisceau du laser

vers les yeux d’une personne. Cela pourrait entraîner

une blessure oculairegrave.

• Éteignez le laser lorsque vous ne l’utilisez pas. Laisser

le laser en marche augmente le risque de fixer le faisceau

dulaser.

• Ne pas modifier le laser de quelque manière que

ce soit. Modifier l’outil peut entraîner une exposition au

rayonnement laserdangereux.

• Ne pas utiliser le laser en présence d’enfants ou

permettre aux enfants d’utiliser le laser. Cela peut

entraîner une blessure oculairegrave.

• Ne pas retirer ou abîmer les étiquettes

d’avertissement. Si les étiquettes sont retirées,

l’utilisateur ou d’autres personnes peuvent être exposés par

inadvertance aurayonnement.

• Placez le laser de façon sécuritaire sur une surface

plane. Si le laser tombe, cela pourrait endommager le laser

ou entraîner une blessuregrave.

FRANÇAIS

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs‑piles de remplacement, assurez‑vous

d’inclure le numéro du catalogue et latension.

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans le chargeurs

DeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

Sécurité personnelle

• Demeurez vigilant, regardez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez le laser. Ne pas

utiliser la laser si vous êtes fatigué ou sous l’influence de

drogues, de l’alcool ou de médicaments. Un moment

d’inattention pendant que vous utilisez le laser peut

entraîner une blessure corporellegrave.

• N’en faites pas trop. Gardez une bonne assise et un bon

équilibre à tout moment. Une bonne assise et un bon

équilibre permettent un meilleur contrôle de l’outil dans des

situationsinattendues.

• Utilisez un équipement de protection individuel. Portez

toujours une protection oculaire. Selon les conditions

de travail, porter un équipement de protection comme

un masque antipoussières, des chaussures de sécurité

antidérapantes, un casque de sécurité et une protection

auditive réduira la blessurecorporelle.

Utilisation et entretien de l’outil

• Ne pas utiliser le laser si le bouton Alimentation/Verrou

de transport n’allume pas ou n’éteint pas le laser. Tout

outil qui ne peut être contrôlé avec le bouton est dangereux

et doit êtreréparé.

• Suivez les instructions dans la section Entretien de ce manuel.

L’utilisation de pièces non autorisées ou ne pas suivre les instructions

de la section Entretien peut créer un risque de choc électrique ou

deblessure.

• N’utiliser que les accessoires conseillés par le fabricant pour le

modèle de l’outil. Des accessoires qui conviennent à un outil peuvent

devenir dangereux lorsqu’ils sont utilisés avec unautreoutil.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

FRANÇAIS

et les blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DeWALT . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DeWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC

RBRC

est une marque de commerce déposée de Call

2Recycle,Inc.

froid excessif. Entreposez le bloc‑piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DeWALT . Les chargeurs

FRANÇAIS

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc‑piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles et

optimiser son rendement, le recharger à une température

ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger

lorsque le bloc‑piles est en dessous de +4,5°C (+40°F)

ou au‑dessus de +40°C (+104°F). C’est important pour

prévenir tout dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles

1

. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour lesretirer.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des) voyant(s)

de chargement sur le chargeur pour les modèles de

clignotement. Les vieux chargeurs peuvent avoir des

renseignements supplémentaires et/ou peuvent ne pas

avoir un voyantjaune.

REMARQUE: pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

FRANÇAIS

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle

pour l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 1po (25,4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez‑les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

USAGE FUTURE



ATTENTION: Pour réduire le risque de blessures graves,

ne regardez jamais directement le faisceau laser,

avec ou sans ces lunettes. Référez‑vous à la section

Accessories pour des informationsimportantes.

• Veiller à toujours marquer le centre du faisceau créé par

lelaser.

• Les changements de température extrêmes peuvent

causer le déplacement des structures de l’immeuble, des

trépieds métalliques, de l’équipement, etc., ce qui risque

de nuire à l’exactitude. Vérifier souvent la précision durant

letravail.

• En cas de chute du laser, vérifier s’il est toujours étalonné.

Consulter la section Vérifier la précision dulaser

Mise en marche du laser (Fig.E)

Le laser étant éteint, placez‑le sur une surface plane. Ce

modèle est équipé d’un commutateur de verrouillage du

balancier

5

et d’un clavier pour activer les faisceaux laser

à l’aide de deux boutons MARCHE/ARRÊT ; l’un pour une

ligne laser horizontale et l’autre pour une ligne laser

verticale . Chaque ligne laser est activée en déplaçant

le commutateur de verrouillage du balancier en position

DÉVERROUILLÉ/ACTIVÉ et en appuyant sur le bouton

MARCHE/ARRÊT approprié sur le clavier. Les lignes laser

peuvent être activées une par une ou simultanément. Une

nouvelle pression sur les boutons MARCHE/ARRÊT éteint les

lignes laser. Le commutateur de verrouillage du balancier

désactive les lasers tout en verrouillant le balancier et doit

toujours être placé en position VERROUILLÉ/ARRÊT lorsque le

laser n’est pasutilisé.

Vérifier la précision du laser

Les outils lasers sont scellés et calibrés àl’usine. Il est

recommandé que vous effectuiez une vérification de la

précision avant d’utiliser le laser pour la première fois (au

cas où le laser ait été exposé àdes températures extrêmes)

puis régulièrement afin d’assurer la précision de votre travail.

Lorsque vous effectuez toute vérification de la précision

énumérée dans ce manuel, suivez ces directives:

• Utilisez la plus grande zone/distance possible, la plus près

de la distance de fonctionnement. Plus la zone/distance

est grande, plus il est facile de mesurer la précision

dulaser.

• Placez le laser sur une surface lisse et plane qui àniveau

dans les deuxsens.

• Indiquer le centre du faisceau dulaser.

Contrôle de calibrage sur site

Contrôle de précision - faisceau

horizontal, direction de balayage (Fig. F)

Le contrôle de calibrage horizontal du balayage laser

nécessite deux murs éloignés d’au moins 9m (30’) l’un de

l’autre. Il importe d’effectuer le contrôle de calibrage en

utilisant une distance qui n’est pas inférieure à la distance des

applications pour lesquelles l’outil serautilisé.

1. Fixez le laser à un mur en utilisant son support pivotant.

Vérifiez que le laser fait face directement versl’avant.

Installation et retrait du bloc-piles (Fig.D)



AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

1. Pour installer le bloc‑piles

1

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

2. Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération

2

et tirez‑le fermement hors de la poignée

de l’outil. Insérez‑le dans le chargeur comme indiqué

dans la section relative au chargeur du présentmanuel.

Alimentation du niveau laser

Ce niveau laser peut être alimenté par l'un ou l'autre de ces

deux blocs‑piles:

• Un bloc‑piles au lithium‑ion 20V MAX* de DeWALT. *La

tension initiale maximale de la batterie (mesurée sans

charge de travail) est de 20volts. La tension nominale est

de 18volts.

Type de Pile Blocs‑piles

20V

DCB201, DCB203, DCB203BT,

DCB204, DCB204BT, DCB205,

DCB205BT, DCB207; DCB230;

DCB240; DCBP034

L'utilisation de toute autre pile pourrait provoquer unincendie.

Conseils d’utilisation

• Pour prolonger la durée de vie de la pile par charge,

éteignez le laser lorsqu’il n’est pasutilisé.

• Pour assurer l’exactitude de votre travail, vérifiez souvent

l’étalonnage dulaser. Référez‑vous à la section Vérifier la

précision dulaser.

• Avant d’utiliser le laser, s’assurer qu’il est correctement

installé, sur une surface lisse, plane, stable etnivelée dans

les deuxdirections.

• Pour augmenter la visibilité du faisceau, utilisez une carte

laser cible

FRANÇAIS

2. Allumez le faisceau horizontal du laser et faites‑le pivoter

sur environ 45˚ de sorte que l’extrémité la plus à droite

de la ligne du laser touche le mur opposé à une distance

d’au moins 9m (30’). Marquez le centre du faisceau (a).

3. Tournez le laser sur environ 90˚ pour amener l’extrémité

la plus à gauche de la ligne laser autour du repère de

l’étape 2. Marquez le centre du faisceau (b).

4. Mesurez la distance verticale entre lesrepères.

• Si la mesure est supérieure aux valeurs indiquées

ci‑dessous, le laser doit être réparé dans un centre de

serviceagréé.

Distance entre

les murs

Distance autorisée

entre

30' 1/8"

40' 5/32"

50' 7/32"

Distance entre

les murs

Distance autorisée

entre

9.0 m 3.1 mm

12.0 m 4.2 mm

15.0 m 5.2 mm

Contrôle de précision - faisceau

horizontal, direction d’inclinaison

(Fig. G)

Le contrôle de calibrage horizontal de l’inclinaison du

laser nécessite un mur d’au moins 9m (30’) de longueur. Il

importe d’effectuer le contrôle de calibrage en utilisant une

distance qui n’est pas inférieure à la distance des applications

pour lesquelles l’outil serautilisé.

1. Fixez le laser à une extrémité du mur en utilisant son

supportpivotant.

2. Allumez le faisceau horizontal du laser et faites‑le pivoter

vers le côté opposé du mur et approximativement

parallèle au muradjacent.

3. Marquez le centre du faisceau à deux emplacements (a,

b) éloignés d’au moins 9m (30’).

4. Repositionnez le laser sur le côté opposé dumur.

5. Allumez le faisceau horizontal du laser et faites‑le pivoter

pour revenir vers la première extrémité du mur et

approximativement parallèle au muradjacent.

6. Réglez la hauteur du laser de sorte que le centre du

faisceau soit aligné avec le repère le plus proche (b).

7. Marquez le centre du faisceau (c) directement au‑dessus

ou au‑dessous du repère le plus éloigné (a).

8. Mesurez la distance entre ces deux repères(a,c).

• Si la mesure est supérieure aux valeurs indiquées

ci‑dessous, le laser doit être réparé dans un centre de

serviceagréé.

Distance entre

les murs

Distance autorisée

entre

30' 1/4"

40' 5/16"

50' 13/32"

Distance entre

les murs

Distance autorisée

entre

9.0 m 6.2 mm

12.0 m 8.3 mm

15.0 m 10.4 mm

Contrôle de précision - faisceau vertical

(Fig. H)

La méthode la plus précise pour contrôler le calibrage

vertical (aplomb) du laser nécessite une hauteur verticale

importante, idéalement 9m (30’), avec une personne au

sol positionnant le laser et une autre personne proche du

plafond pour repérer la position du faisceau. Il importe

d’effectuer le contrôle de calibrage en utilisant une distance

qui n’est pas inférieure à la distance des applications pour

lesquelles l’outil serautilisé.

1. Commencez par marquer une ligne de 5’ (1,5 m) ausol.

2. Allumez le faisceau vertical du laser et positionnez

l’appareil à une extrémité de la ligne, face àelle.

3. Réglez l’appareil de sorte que son faisceau soit aligné et

centré sur la ligne ausol.

4. Marquez la position du faisceau laser au plafond (a).

Marquez le centre du faisceau laser directement sur le

point médian de la ligne ausol.

5. Repositionnez le laser à l’autre extrémité de la ligne au

sol. Réglez à nouveau l’appareil de sorte que son faisceau

soit aligné et centré sur la ligne ausol.

6. Marquez la position du faisceau laser au plafond (b),

directement à côté du premier repère(a).

7. Mesurez la distance entre ces deuxrepères.

• Si la mesure est supérieure aux valeurs indiquées

ci‑dessous, le laser doit être réparé dans un centre de

serviceagréé.

Distance entre

les murs

Distance autorisée

entre

8' 1/8"

10' 3/16"

14' 1/4"

20' 3/8"

Distance entre

les murs

Distance autorisée

entre

2.5 m 3.4 mm

3.0 m 4.2 mm

4.0 m 5.5 mm

6.0 m 8.2 mm

Uso del láser

Nivelación del láser

Mientras el láser está correctamente calibrado, tendrá

la función de autonivelación. Cada láser está calibrado

en fábrica para encontrar nivel cuando se coloca en una

superficie plana dentro de un promedio de ±4° del nivel. No

se requieren ajustesmanuales.

Si el láser se inclina en exceso de forma tal que no pueda

autonivelarse (>4°), el rayo láser parpadeará. Hay dos

FRANÇAIS

secuencias de parpadeo asociadas con la condición fuera

denivel.

• Entre 4° y 10°, los rayos parpadean con un ciclo de

parpadeo constante

• En ángulos mayores de 10°, los rayos parpadean con un

ciclo de tresdestellos.

Cuando los rayos parpadean, EL LÁSER NO ESTÁ A NIVEL

(O PLOMADA) Y NO DEBE USARSE PARA DETERMINAR O

MARCAR EL NIVEL O PLOMADA. Intente cambiar la posición

del láser en una superficie másnivelada.

Utilisation du support pivotant (Fig.I, J)

Le niveau laser est équipé d'un support pivotant

magnétique 

6

intégré àl'appareil.



AVERTISSEMENT: Positionner le niveau laser et/

ou le support mural sur une surface stable. Une chute

du niveau laser peut causer des blessures corporelles

graves ou endommagerl'appareil.

• Le support est muni d'un œillet

7

qui permet de le

suspendre à un clou ou une vis sur n'importe quel type

desurface.

• Le support est équipé d'aimants

10

qui permettent

à l'appareil d'être monté sur la plupart des surfaces

verticales en acier ou en fer. Les surfaces utilisables sont,

par exemple, des montants en acier, des cadres de porte

en acier ou des poutres en acier profilé.Avant de fixer

le support pivotant contre le montant

11

, placez la

plaque de renforcement en métal

12

sur le côté opposé

dumontant.

Entretien

• Pour garantir l’exactitude du travail, vérifier souvent le

laser pour s’assurer qu’il est bien calibré. Consulter la

section Vérifier le calibrage sur leterrain.

• Les vérifications de calibrage, l’entretien et les réparations

peuvent être effectués par les centres de réparation

DeWALT.

• Après utilisation, ranger le laser dans la mallette fournie

à cet effet. Ne pas ranger le laser à un endroit où la

température est inférieure à ‑20 °C

(‑5 °F) ou supérieure à 60°C (140 °F).

• Ne pas ranger le laser dans la boîte s’il est mouillé. Avant

l’entreposage, le laser doit être asséché à l’aide d’un

chiffon doux etsec.

Nettoyage

Les pièces extérieures en plastique peuvent être nettoyées

avec un chiffon humecté. Bien que ces pièces soient

résistantes aux solvants, ne JAMAIS utiliser de solvants.

Utiliser un chiffon doux et sec pour éliminer l’humidité de

l’outil avant de leranger.

Dépannage

Le laser ne s'allume pas

• Chargez complètement la batterie, puis réinstallez‑la

dans l'unitélaser.

• L'appareil ne s'allumera pas s'il est chauffé à plus de

50˚C (120˚F). Si le laser a été entreposé à une forte

chaleur, le laisser refroidir. Le niveau au laser ne sera

pas endommagé si le bouton marche/arrêt est enfoncé

avant qu'il ait refroidi jusqu'à sa bonne température

defonctionnement.

Les faisceaux laser clignotent (Fig. K)

Les lasers sont conçus pour s'autoniveler jusqu'à une

moyenne de 4° dans toutes les directions. Si l'inclinaison du

laser est telle que le mécanisme interne ne peut se mettre

de niveau par lui‑même, les faisceaux laser clignoteront, ce

qui indique un dépassement de la plage d'inclinaison. LES

FAISCEAUX CLIGNOTANTS CRÉÉS ALORS PAR LE LASER NE

SONT PLUS AU NIVEAU OU D'APLOMB ET NE DOIVENT PAS

ÊTRE UTILISÉS POUR DÉTERMINER OU MARQUER LE NIVEAU

OU L'APLOMB. Essayer de repositionner le laser sur une

surface plus à niveau.

Si le bloc‑piles du laser a un état de charge faible, les

faisceaux clignoteront selon un modèle distinct de

3clignotements rapides en 1seconde, suivis d'une lumière

constante émise pendant 4secondes. Le modèle de

clignotement indique que le bloc‑piles doit être remplacé

par un bloc‑piles complètementchargé.

Les faisceaux laser bougent sans cesse

Le laser est un instrument de précision. Aussi, s’il n’est pas

placé sur une surface stable (et immobile), il continuera à

chercher le niveau. Si le faisceau n’arrête pas de bouger,

essayer de placer le laser sur une surface plus stable. Essayer

également de faire en sorte que la surface soit relativement

plane, afin que le laser soitstable.

ACCESSOIRES (Fig. L - N)

Certains ensembles laser sont emballés avec un support pour

plafond suspendu

13

Le laser est emballé avec un support de plafond suspendu

1

Le support de plafond suspendu comporte une plaque en

acier et se fixe support de pivot aimanté

6

(Figure L).

Le support de plafond suspendu est muni de filets femelles

1/4 ‑ 20et 5/8 ‑ 11sous l'unité.

Ce filet est pour accommoder les accessoires DeWALT actuels

ou futurs. Consultez les Figures M et N pour des exemples

d'accessoires vendus séparément. Utilisez seulement des

accessoires DeWALT indiqués pour une utilisation avec ce

produit. Suivez les directives incluses avec l'accessoire.



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DeWALT, n'ont pas été testés

avec ce produit, utiliser de tels accessoires avec cet

outil pourrait être dangereux. Afin de réduire le risque

de blessures, seulement les accessoires recommandés

DeWALT doivent être utilisés avec ceproduit.

Si vous avez besoin d'aide pour trouver un accessoire, veuillez

contacter votre centre de services DeWALT le plus près ou

allez à www.DeWALT.com.

Carte cible (Fig. O)

Certains ensembles de lasers comprennent une carte cible

pour laser) afin d'aider à localiser et à indiquer le faisceau du

laser. La carte cible améliore la visibilité du faisceau du laser

lorsque le faisceau traverse la carte. Des échelles standard

FRANÇAIS

et métriques sont indiquées sur la carte. Le faisceau du

laser passe à travers le plastique vert semi‑transparent et

est réfléchi par le ruban réfléchissant sur le revers. L'aimant

en haut de la carte est conçu pour maintenir la carte sur le

rail au plafond ou les montants en acier afin de déterminer

les positions d'aplomb et de niveau. Pour une meilleure

performance lorsque vous utilisez la carte cible, le logo

DeWALT doit vous faireface.

Entretien et réparations

REMARQUE : Le démontage du ou des niveaux laser annulera

toutes les garanties duproduit.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les

réparations, l’entretien et les réglages doivent être réalisés

par un centre de réparation agréé. Toute réparation ou

tout entretien réalisé par un personnel non formé peut

causer un risque de blessures. Pour trouver le centre de

réparation DeWALT le plus près, composer le 1‑800‑4‑DeWALT

(1-800-433-9258) ou visiter www.DeWALT.com.

Garantie

Allez à www.DeWALT.com pour obtenir des informations

sur lagarantie.

DCLE34021, DCLE34022

Source lumineuse Diodes laser

Longueur d'onde du laser 510 à 530nm visibles

Puissance du laser ≤1,5 mW (par faisceau) PRODUIT LASER DE CLASSE 2

Plage de fonctionnement 55 m (180 pi) 100m (330pi) avec détecteur

Précision (Niveau) ±1/8 po par 30pi( ±3,1 mm pour 9m)

Pile faible Les faisceaux du laser clignotent avec 3impulsions rapides

Les faisceaux du laser

clignotent de façon continue

Plage d'inclinaison dépassée/l'appareil n'est pas de niveau

Source d'alimentation Bloc‑piles 20V DeWALT

Température de service

4°C à 40°C (39.2°F à 104°F)

Température de stockage

4°C à 40°C (39.2°F à 104°F)

Humidité

Humidité relative maximum de 80% à des températures jusqu'à 31°C diminuant de

façon linéaire jusqu'à 50% d'humidité relative à 40°C

Résistant à l'eau et la poussière environnementale IP54. S'applique au produit, pas la pile ou

lechargeur.



AVERTISSEMENT: ce produit (excluant le bloc‑piles ou le chargeur) a un classement

IP offrant un certain niveau de protection contre la poussière (infiltration limitée) et les

liquides (éclaboussures légères) durant une utilisation normale et raisonnablement

prévisible. Le bloc‑piles et le chargeur n'ont pas leur propre classement IP. NE JAMAIS

immerger le produit, la pile ou le chargeur dans unliquide.

Altitude

Up to 6500' (2000m)

ESPAÑOL

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

CONTENIDO

• Información de Láser

• Seguridad del usuario

• Baterías

• Consejos de operación

• Encendido del láser

• Verificación de precisión del láser

• Verificación de calibración de campo

• Uso del láser

• Mantenimiento

• Solución de problemas

• Accesorios

• Servicio y reparaciones

• Garantía

• Especificaciones

Información sobre el láser

El Nivel láser DCLE34021 y DCLE34022 es un producto láser

Clase2y cumple con 21CFR 1040.10 y 1040.11 excepto por

desviaciones en conformidad con el aviso de láser No.56,

con fecha del 8de mayo,2019.

El láser DCLE34021 y DCLE34022 es una herramienta de

autonivelación que se puede usar en interiores y exteriores

para proyectos de alineación horizontal (nivel), vertical

yplomada.

Cumple con UL STDS 61010‑1 y 2595

Certificado conforme a la Norma CSA C22.2 No.61010‑1

Declaración de conformidad del proveedor

47CFR § 2,1077 información de cumplimiento

Identificador único: DCLE34021, DCLE34022

Parte responsable – información de contacto de Estados

Unidos

DeWALT

701East Joppa Road

Towson, Maryland 21286

www.DeWALT.com

Declaración Cumplimiento de FCC

Este equipo ha sido probado y se ha determinado que

cumple con los límites para dispositivos digitales de Clase

B, según la parte 15de las Normas de la FCC. Estos límites

están destinados a proporcionar una protección razonable

contra la interferencia perjudicial en una instalación

residencial. Este equipo genera, usa y puede irradiar energía

de radiofrecuencia y, si no se instala y usa de acuerdo con

las instrucciones, puede causar interferencia perjudicial a

las radiocomunicaciones. Sin embargo, no hay garantía

de que no se produzca interferencia en una instalación en

particular. Si este equipo causa interferencia perjudicial a la

recepción de emisiones de radio o la televisión, la cual puede

determinarse apagando y encendiendo el equipo, se sugiere

al usuario que intente corregir la interferencia con una o más

de las siguientes medidas:

• cambie la orientación o la ubicación de la antena

derecepción,

• aumente la separación entre el equipo y el receptor,

• conecte el equipo en un tomacorriente en un circuito

diferente del que está conectado el receptor, o

• consulte al distribuidor o a un técnico con experiencia

en radio/TV.

Declaración de cumplimiento de ISED

Este dispositivo contiene transmisores / receptores exentos

de licencia que cumplen con los RSS exentos de licencia de

Innovación, Ciencia y Desarrollo Económico de Canadá. El

funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causarinterferencias.

2. Este dispositivo debe aceptar cualquier interferencia,

incluida la interferencia que pueda causar un

funcionamiento no deseado deldispositivo.

Seguridad del usuario

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Si tiene alguna pregunta o comentario sobre

esta u otra herramienta de DeWALT,

llame al 1‑800‑4‑DeWALT (1-800-433-9258)

o visite www.DeWALT.com.



ADVERTENCIA: Nunca modifique la herramienta ni

ninguna pieza de ella. Podría producirse daño al láser o

lesionespersonales.



ADVERTENCIA: Lea y comprenda todas las

instrucciones. Elincumplimiento de las advertencias

e instrucciones puede provocar descargas eléctricas,

incendios o lesionesgraves.

ESPAÑOL

GUARDE ESTAS INSTRUCCIONES



ADVERTENCIA: Exposición a radiación láser. No

desensamble ni modifique el nivel láser. Este aparato

no incluye piezas internas que puedan ser reparadas

por el usuario. Podrían producirse lesiones graves a

lavisión.



ADVERTENCIA: Radiación peligrosa. El uso de

controles, ajustes o ejecución de los procedimientos,

distintos a los indicados en la presente podrán provocar

una exposición peligrosa a la radiación.



ATENCIÓN: Mantenga los dedos alejados de la placa

posterior y el perno cuando instale los imanes. Los

dedos pueden quedaratrapados.



ATENCIÓN: No se pare debajo del láser cuando esté

instalado con un soporte de imán. Pueden resultar

lesiones personales serias o daño al láser si éstecae.

La etiqueta de su herramienta láser puede incluir los

siguientessímbolos.

Símbolo Significado

V Voltios

mW Milivatios

Advertencia del láser

nm Longitud de onda en nanómetros

2 Láser de Clase 2

Etiquetas de advertencia

Para su comodidad y seguridad, se incluyen las etiquetas

siguientes en suláser.

ADVERTENCIA: Para reducir el riesgo de lesiones,

el usuario debe leer el manual deinstrucciones.

ADVERTENCIA: RADIACIÓN LÁSER. NO MIRE

FIJAMENTE EL RAYO. Producto Láser Clase2.

ADVERTENCIA: Manténgase alejado del imán.

El peligro del imán puede perturbar la operación

del marcapasos y resultar en lesiones serias o

lamuerte.

• Si el equipo se utiliza de una manera no especificada

por el fabricante, la protección proporcionada por el

equipo puede serdeteriorada.

• No opere el láser en atmósferas explosivas, tal

como en la presencia de líquidos, gases opolvo

inflamables. Esta herramienta puede crear chispas que

pueden encender el polvo ovapores.

• Guarde un láser que no esté en uso fuera del alcance

de los niños yotras personas sin capacitación.

Los láseres son peligrosos en las manos de usuarios

sincapacitación.

• El servicio de la herramienta se DEBE realizar

por personal de reparación calificado. El servicio

omantenimiento por personal no calificado puede

resultar en lesiones. Para localizar su centro de servicio

DeWALT más cercano visite www.DeWALT.com.

• No use herramientas ópticas tales como un telescopio

otránsito para ver el rayo láser. Podría resultar en

lesiones serias alos ojos.

• No coloque el láser en una posición que pueda causar

que alguien observe intencional oinadvertidamente

el rayo láser. Podría resultar en lesiones serias alosojos.

• No coloque el láser cerca de una superficie reflejante

que pueda reflejar el rayo láser alos ojos de alguien.

Podría resultar en lesiones serias alosojos.

• Apague el láser cuando no esté en uso. Dejar el láser

encendido incrementa el riesgo de ver al rayoláser.

• No modifique el láser en ninguna manera. Modificar

la herramienta puede resultar en exposición peligrosa ala

radiación deláser.

• No opere el láser alrededor de niños ni permita que

niños operen el láser. Puede resultar en lesiones serias

alosojos.

• No retire oelimine las etiquetas de advertencia. Si se

retiran las etiquetas, el usuario uotros pueden exponerse

inadvertidamente alaradiación.

• Coloque el láser firmemente sobre una superficie

nivelada. Si el láser cae, podría resultar en daño al láser

olesionesserias.

Seguridad Personal

• Permanezca alerta, observe lo que está haciendo, yuse

el sentido común cuando opere el láser. No use el láser

cuando esté cansado obajo la influencia de drogas,

alcohol, omedicamentos. Un momento de falta de

atención mientras opera el láser puede resultar en lesiones

personalesserias.

• No se estire demasiado. Conserve el equilibrio y posiciónese

adecuadamente en todo momento. Una posición y un

equilibrio correctos permiten un mejor control de la

herramienta en situacionesinesperadas.

• Use equipo de protección personal. Siempre use protección

para los ojos. Dependiendo de las condiciones de trabajo,

usar equipo de protección tal como una máscara de polvo,

zapatos de seguridad anti‑deslizantes, casco, yprotección

auditiva reducirá las lesionespersonales.

ESPAÑOL

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

Uso yCuidado de la Herramienta

• No use el láser si el interruptor de Bloqueo de energía/

Transporte no enciende oapaga el láser. Cualquier

herramienta que no se pueda controlar con el interruptor es

peligrosa yse debereparar.

• Siga las instrucciones en la sección de Mantenimiento de

este manual. El uso de partes no autorizadas ola falla en

seguir las instrucciones de Mantenimiento puede crear

un riesgo de descarga eléctrica olesiones.

• Use únicamente los accesorios recomendados para su

modelo por el fabricante. Los accesorios que pueden ser

adecuados para una herramienta pueden ser peligrosos

cuando se usan en otraherramienta.

ESPAÑOL

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DeWALT. Los

cargadores y paquetes de batería DeWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Montaje en pared

Algunos cargadores DeWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 1" (25.4mm) de largo, con un diámetro de cabeza

de tornillo de 0.28–0.35" (7–9mm), atornillados en madera

a una profundidad óptima dejando aproximadamente

7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ESPAÑOL

Conexión de la alimentación al láser

La alimentación de este láser puede hacerse a través de

cualquiera de estos paquetes:

• Un paquete de baterías de iones de litio DeWALT

20VMAX*. *El voltaje inicial máximo de la batería

(medido sin carga de trabajo) es de 20voltios. El voltaje

nominal es de 18voltios.

Tipo de

Batería

Paquete de Baterías

20V

DCB201, DCB203, DCB203BT,

DCB204, DCB204BT, DCB205,

DCB205BT, DCB207; DCB230;

DCB240; DCBP034

El uso de cualquier otra batería puede generar un riesgo deincendio.

Instalación y Desinstalación de Paquete de

Batería (Fig.D)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete de

batería esté completamentecargado.

1. Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

2

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección

de cargador de estemanual.

Sugerencias de funcionamiento

• Para extender la duración de la batería por carga, apague

el láser cuando no está enuso.

• Para garantizar la precisión de su trabajo, compruebe con

frecuencia la calibración del láser. Consulte la sección de

Verificación de precisión deLáser.

• Antes de intentar usar el láser, asegúrese de que

la herramienta esté colocada en una superficie

relativamente lisa y segura y nivel en ambasdirecciones.

• Para aumentar la visibilidad del rayo, use una tarjeta de

objetivo de láser (Fig.O).



ATENCIÓN: Para reducir el riesgo de una lesión grave,

nunca mire directamente al rayo láser, con o sin estos

lentes. Consulte la sección de Accessories para obtener

informaciónimportante.

• Siempre marque el centro del rayo creado por elláser.

• Los cambios extremos de temperatura pueden causar

movimientos ovariaciones en las estructuras de los

edificios, los trípodes de metal, etc., lo que puede afectar

la precisión. Compruebe su precisión con frecuencia

mientrastrabaja.

• Si el láser se ha caído, compruebe que aún esté calibrado.

Vea Encendido delláser.

Encendido del láser (Fig.E)

Con el láser apagado, colóquelo sobre una superficie plana.

Este modelo tiene un interruptor de bloqueo pendular

5

y un teclado para activar los rayos láser con dos botones

ON/OFF (encendido/apagado); uno para una línea láser

horizontal y otro para una línea láser vertical . Cada

línea láser se enciende moviendo el interruptor de bloqueo

del péndulo a la posición de DESBLOQUEADO/ENCENDIDO

y presionando el botón ON/OFF requerido en el teclado.

Las líneas láser se pueden energizar una a la vez o al mismo

tiempo. Al presionar los botones ON/OFF nuevamente se

apagan las líneas láser. El interruptor de bloqueo del péndulo

desactiva los láseres y bloquea el péndulo, y siempre debe

colocarse en la posición LOCKED/OFF cuando el láser no esté

enuso.

Verificación de calibración decampo

Verificación de precisión - Rayo

horizontal, dirección de escaneo (Fig. F)

La verificación de la calibración de escaneo horizontal del

láser requiere dos paredes separadas por lo menos a 9m

(30’). Es importante realizar una verificación de calibración

utilizando una distancia no menor que la distancia de las

aplicaciones para las que se utilizará laherramienta.

1. Fije el láser a una pared usando su soporte de pivote.

Asegúrese que el láser esté orientado haciaadelante.

2. Encienda el rayo horizontal del láser y gire el láser

aproximadamente 45˚ de modo que el extremo más a

la derecha de la línea láser dé en la pared opuesta a una

distancia de por lo menos 9m (30’). Marque el centro del

rayo (a).

3. Gire el láser aproximadamente 90˚ para llevar el extremo

más a la izquierda de la línea láser hasta la marca

realizada en el paso 2. Marque el centro del rayo (b).

4. Mida la distancia vertical entre lasmarcas.

• Si la medición es mayor que los valores que se muestran

a continuación, el láser debe recibir servicio en un centro

de servicioautorizado.

Distancia

entre paredes

Distancia permitida

entre

30' 1/8"

40' 5/32"

50' 7/32"

Distancia

entre paredes

Distancia permitida

entre

9.0 m 3.1 mm

12.0 m 4.2 mm

15.0 m 5.2 mm

Verificación de precisión - Rayo

horizontal, dirección de inclinación

(Fig. G)

La verificación de la calibración de inclinación horizontal del

láser requiere una sola pared de por lo menos 9m (30’) de

largo. Es importante realizar una verificación de calibración

ESPAÑOL

utilizando una distancia no menor que la distancia de las

aplicaciones para las que se utilizará laherramienta.

1. Fije el láser a un extremo de una pared usando su

soporte depivote.

2. Encienda el rayo horizontal del láser y gire el láser hacia

el extremo opuesto de la pared y aproximadamente

paralelo a la paredadyacente.

3. Marque el centro del rayo en dos lugares (a, b) separados

por lo menos a 9m (30’).

4. Vuelva a colocar el láser en el extremo opuesto de

lapared.

5. Encienda el rayo horizontal del láser y gire el láser hacia

atrás al primer extremo de la pared y aproximadamente

paralelo a la paredadyacente.

6. Ajuste la altura del láser para que el centro del rayo esté

alineado con la marca más cercana (b).

7. Marque el centro del rayo (c) directamente arriba o

debajo de la marca más lejana (a).

8. Mida la distancia entre estas dos marcas (a,c).

Si la medición es mayor que los valores que se muestran a

continuación, el láser debe recibir servicio en un centro de

servicioautorizado.

Distancia

entre paredes

Distancia permitida

entre

30' 1/4"

40' 5/16"

50' 13/32"

Distancia

entre paredes

Distancia permitida

entre

9.0 m 6.2 mm

12.0 m 8.3 mm

15.0 m 10.4 mm

Verificación de precisión - Rayo vertical

(Fig. H)

La verificación de la calibración vertical (plomada) del láser se

puede realizar con mayor precisión cuando hay una cantidad

sustancial de altura vertical disponible, idealmente 20’ (6 m),

con una persona en el piso colocando el láser y otra cerca del

techo para marcar la posición del rayo. Es importante realizar una

verificación de calibración utilizando una distancia no menor

que la distancia de las aplicaciones para las que se utilizará

laherramienta.

1. Empiece marcando una línea de 5’ (1.5 m) en elsuelo.

2. Encienda el rayo vertical del láser y coloque la unidad en

un extremo de la línea, mirando hacia lalínea.

3. Ajuste la unidad de modo que su rayo esté alineado y

centrado en la línea delpiso.

4. Marque la posición del rayo láser en el techo (a). Marque

el centro del rayo láser directamente sobre el punto

medio de la línea en elpiso.

5. Vuelva a colocar el láser en el otro extremo de la línea en

el suelo. Ajuste la unidad una vez más para que su rayo

esté alineado y centrado en la línea delpiso.

6. Marque la posición del rayo láser en el techo (b),

directamente al lado de la primera marca (a).

7. Mida la distancia entre éstas dosmarcas.

• Si la medición es mayor que los valores que se muestran

a continuación, el láser debe recibir servicio en un centro

de servicioautorizado.

Distancia

entre paredes

Distancia permitida

entre

8' 1/8"

10' 3/16"

14' 1/4"

20' 3/8"

Distancia

entre paredes

Distancia permitida

entre

2.5 m 3.4 mm

3.0 m 4.2 mm

4.0 m 5.5 mm

6.0 m 8.2 mm

Uso del láser

Nivelación del láser

Mientras el láser está correctamente calibrado, tendrá

la función de autonivelación. Cada láser está calibrado

en fábrica para encontrar nivel cuando se coloca en una

superficie plana dentro de un promedio de ±4° del nivel. No

se requieren ajustesmanuales.

Si el láser se inclina en exceso de forma tal que no pueda

autonivelarse (>4°), el rayo láser parpadeará. Hay dos

secuencias de parpadeo asociadas con la condición fuera

denivel.

• Entre 4° y 10°, los rayos parpadean con un ciclo de

parpadeo constante

• En ángulos mayores de 10°, los rayos parpadean con un

ciclo de tresdestellos.

Cuando los rayos parpadean, EL LÁSER NO ESTÁ A NIVEL

(O PLOMADA) Y NO DEBE USARSE PARA DETERMINAR O

MARCAR EL NIVEL O PLOMADA. Intente cambiar la posición

del láser en una superficie másnivelada.

Uso del soporte de pivote (Fig.I, J)

El láser posee un soporte de pivote magnético

6

unido de

manera permanente a launidad.



ADVERTENCIA: Coloque el láser o el soporte para

pared sobre una superficie estable. Si el láser se cae,

pueden producirse lesiones personales graves o daños

a laherramienta.

• El soporte tiene una ranura para llave 

7

que permite

que la unidad se pueda colgar de un clavo o tornillo en

cualquier tipo desuperficie.

• El soporte tiene imanes

10

que permiten que la unidad

se monte en la mayoría de las superficies verticales

fabricadas en acero o hierro. Ejemplos comunes de

superficies adecuadas incluyen pernos para marcos de

acero, marcos de puerta de acero y vigas estructurales de

acero. Antes de conectar el soporte de pivote contra un

perno

11

, coloque la Placa de mejora de metal

12

en el

lado opuesto delperno.

ESPAÑOL

Mantenimiento

• Para mantener la precisión de su trabajo, con frecuencia

compruebe que su láser esté debidamente calibrado. Vea

Comprobación de calibración encampo.

• Las comprobaciones de calibración y otras reparaciones

de mantenimiento deben ser realizadas en los centros de

servicios DeWALT.

• Cuando no se utiliza, almacene el láser en la caja del kit

provista. No almacene su láser a temperaturas inferiores a

‑20 ˚C (‑5 ˚F ni superiores a 60˚C (140 ˚F).

• No almacene su láser en la caja del kit si está mojado.

El láser debe secarse primero con un paño seco y suave

antes delalmacenamiento.

Limpieza

Las partes externas de plástico deben limpiarse con un paño

húmedo. Aunque estas partes son resistentes a los solventes,

NUNCA use solventes. Use un paño suave y seco para quitar

la humedad de la herramienta antes delalmacenamiento.

Resolución de problemas

El láser no se enciende

• Cargue completamente la batería y luego vuelva a

instalarla en la unidadláser.

• Si la unidad láser se calienta por encima de 50˚C (120 ˚F),

la unidad no se encenderá. Si el láser se ha almacenado

en temperaturas extremadamente calurosas, déjelo

enfriar. El nivel láser no se dañará al presionar el botón de

encendido/apagado antes de enfriarse a su temperatura

correcta defuncionamiento.

Los rayos láser parpadean (Fig. K)

Los láseres están diseñados para autonivelarse a un promedio

de 4° en todas las direcciones. Si el láser se inclina tanto

que el mecanismo interno no puede nivelarse, el rayo láser

parpadeará indicando que se ha excedido el rango de

inclinación. EL RAYO PARPADEANTE CREADO POR EL LÁSER

NO ESTÁ A NIVEL O NO PUEDE ESTABLECER LA PLOMADA Y

NO DEBE USARSE PARA DETERMINAR O MARCAR EL NIVEL

O PLOMADA. Intente cambiar la posición del láser en una

superficie más nivelada.

Si le bloc‑piles du laser a un état de charge faible, les

faisceaux clignoteront selon un modèle distinct de

3clignotements rapides en 1seconde, suivis d'une lumière

constante émise pendant 4secondes. Le modèle de

clignotement indique que le bloc‑piles doit être remplacé

par un bloc‑piles complètementchargé.

El rayo láser no deja de moverse

El láser es un instrumento de precisión. En consecuencia, si

no se coloca en una superficie estable (y estática), el láser

continuará intentando encontrar un nivel. Si el rayo no deja

de moverse, intente colocar el láser en una superficie más

estable. Asimismo, intente asegurarse de que la superficie

esté relativamente plana, para que el láser estéestable.

ACCESORIOS (Fig. L - N)

Algunos juegos de láser están empacados con un soporte

para falso techo

13

. El soporte de falso techo contiene una

placa de acero y se fija al soporte de pivote magnetizado

6

(Fig. L).

El soporte para falso techo está equipado con roscas hembra

de 1/4 ‑ 20y 5/8 ‑ 11en la parte inferior de la unidad).

Esta rosca es para acomodar accesorios DeWALT actuales

o futuros. Consulte la Fig. T y U para ver ejemplos de

accesorios que se venden por separado. Utilice únicamente

los accesorios DeWALT especificados para su uso con este

producto. Siga las instrucciones incluidas con el accesorio.



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por DeWALT, no se han probado con

este producto, el uso de tales accesorios con esta

herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, sólo se deben usar accesorios

recomendados por DeWALT con esteproducto.

Si necesita ayuda para localizar algún accesorio,

comuníquese con el centro de servicio DeWALT más cercano

o visite www.DeWALT.com.

Tarjeta de Objetivo (Fig.O)

Algunos juegos de láser incluyen una tarjeta de objetivo

láser para ayudar a localizar y marcar el rayo láser. La tarjeta

de objetivo mejora la visibilidad del rayo láser cuando el

rayo cruza la tarjeta. La tarjeta está marcada con escalas

estándar y métricas. El rayo láser atraviesa el plástico

verde semitransparente y se refleja en la cinta reflectante

del reverso. El imán en la parte superior de la tarjeta está

diseñado para sujetar la tarjeta de objetivo al riel del techo o

postes de acero para determinar las posiciones de plomada y

nivel. Para obtener el mejor rendimiento al usar la tarjeta de

objetivo, el logotipo de DeWALT debe estar frente austed.

Servicio y reparaciones

NOTA: Desensamblar el(los) nivel(es) del láser anulará las

garantías delproducto.

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto,

las reparaciones, mantenimiento y ajustes deben ser

realizados por centros de servicio autorizados. El servicio o

mantenimiento realizado por personal no calificado podría

resultar en riesgo delesiones.

Para ubicar el centro de servicio DeWALT más cercanollame

al 1‑800‑4‑DeWALT (1-800-433-9258) o visite

www.DeWALT.com.

Garantía

Vaya a www.DeWALT.com para obter informações

sobregarantia.

ESPAÑOL

DCLE34021, DCLE34022

Fuente de luz Diodos láser

Longitud de onda láser 510 – 530nm visible

Potencia de láser ≤1.50mW (cada rayo) PRODUCTO LÁSER CLASE 2

Rango de trabajo 55m (180') 100m (330') con detector

Precisión (Nivel) ±1/8" cada 30' (±3.1mm cada 9m)

Batería baja Los rayos láser parpadean con 3pulsos rápidos

Parpadeos continuos Rayos

láser

Rango de inclinación excedido/unidad no nivelada

Fuente de energía DeWALT Paquete de batería 20V

Temperatura de

funcionamiento

4°C à 40°C (39.2°F à 104°F)

Temperatura de

almacenamiento

4°C à 40°C (39.2°F à 104°F)

Humedad

Humedad relativa máxima de 80% para temperaturas de hasta 31°C disminuyendo

linealmente a 50% de humedad relativa a 40°C

Ambiental Resistente a agua y polvo conforme a IP54. Aplica al producto, no al paquete de batería

ocargador.



ADVERTENCIA: Este producto (sin incluir el paquete de batería o cargador) tiene

una clasificación IP que proporciona cierto nivel de protección contra polvo (ingreso

limitado) y líquidos (salpicadura ligera) durante el uso normal u razonablemente

previsible. El paquete de batería y cargador no tienen una clasificación IP por sí

mismos. NUNCA sumerja el producto, la batería o el cargador enlíquido.

Altitude

Up to 2000m (6500')

NA127841 09/22

DeWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Type 1 Type 2

Made in China Made in Vietnam

Fabriqué en Chine Fabriqué en Vietnam

Hecho en China Hecho en Vietnam

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs‑piles

Baterías

DCB200, DCB201, DCB203, DCB204, DCB204BT**, DCB205, DCB205BT**, DCB230, DCB240, DCBP034

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l'utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DeWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG,

Inc. et toute utilisation de ces marques par DeWALT est sous licence. Les autres marques de commerce et noms commerciaux

sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DeWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d'autres blocs‑piles peut créer un risque de blessure oud'incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCLE34021D1 20V MAX Green Cross Line Laser Kit

Product's Documents

Instruction Manual

Specifications

Dewalt DCLE34021D1 Questions and Answers
