SPECIFICATION SHEET
51G 99045566A
MODELS AER70C, AER80C,
AER90C & AER110C
INVENT
TM
SERIES FANS
DESCRIPTION
BLOWER:
• Plug-in, permanently lubricated motor - engineered for
continuous operation
• Dynamically balanced centrifugal blower wheel for quiet,
efficient performance
• Low RPM for quiet operation
HOUSING:
• Rugged, 26 gauge, galvanized steel construction
• Polymeric, 4” duct connector with tapered sleeve and no
metallic clatter
• 5¾” height allows for 2” x 6” ceiling installations
• Sturdy, easy, four-point mounting directly to joist
• Can be mounted in ceilings up to 7/12 pitch
GRILLE:
• Polymeric construction
• Innovative design - the result of extensive research with
designers and consumers
CONTROLS (Purchase separately):
• Refer to Broan’s catalog for a complete line of
accessories to effectively adapt these fans to your
construction requirements.
U.L. Listed for use over bathtubs and showers when
connected to a GFCI protected branch circuit (ceiling
mount only).
3-Year Warranty
TYPICAL SPECIFICATION
Fan shall be Broan Model AER70C (AER80C) (AER90C)
(AER110C).
Fan shall have corrosion resistant galvanized steel housing
with four-point mounting capability. It shall be ducted to a
roof or wall cap using 4” round ductwork.
Blower assembly shall be removable, have a centrifugal-
type blower wheel and a permanently lubricated motor
designed for continuous operation.
Non-metallic damper/duct connector shall be included.
Air delivery shall be no less than the airflow values and
no greater than the sound level values listed in the HVI
Performance Specifications provided in this specification
(see following chart). All air and sound ratings shall be
certified by HVI.
Ceiling Ventilator shall be U.L. Listed for use over bathtubs
and showers when connected to a GFCI protected branch
circuit.
Broan-NuTone Canada ULC Mississauga, Ontario Canada L5T 1H9 www.broan.ca 1-888-882-7626

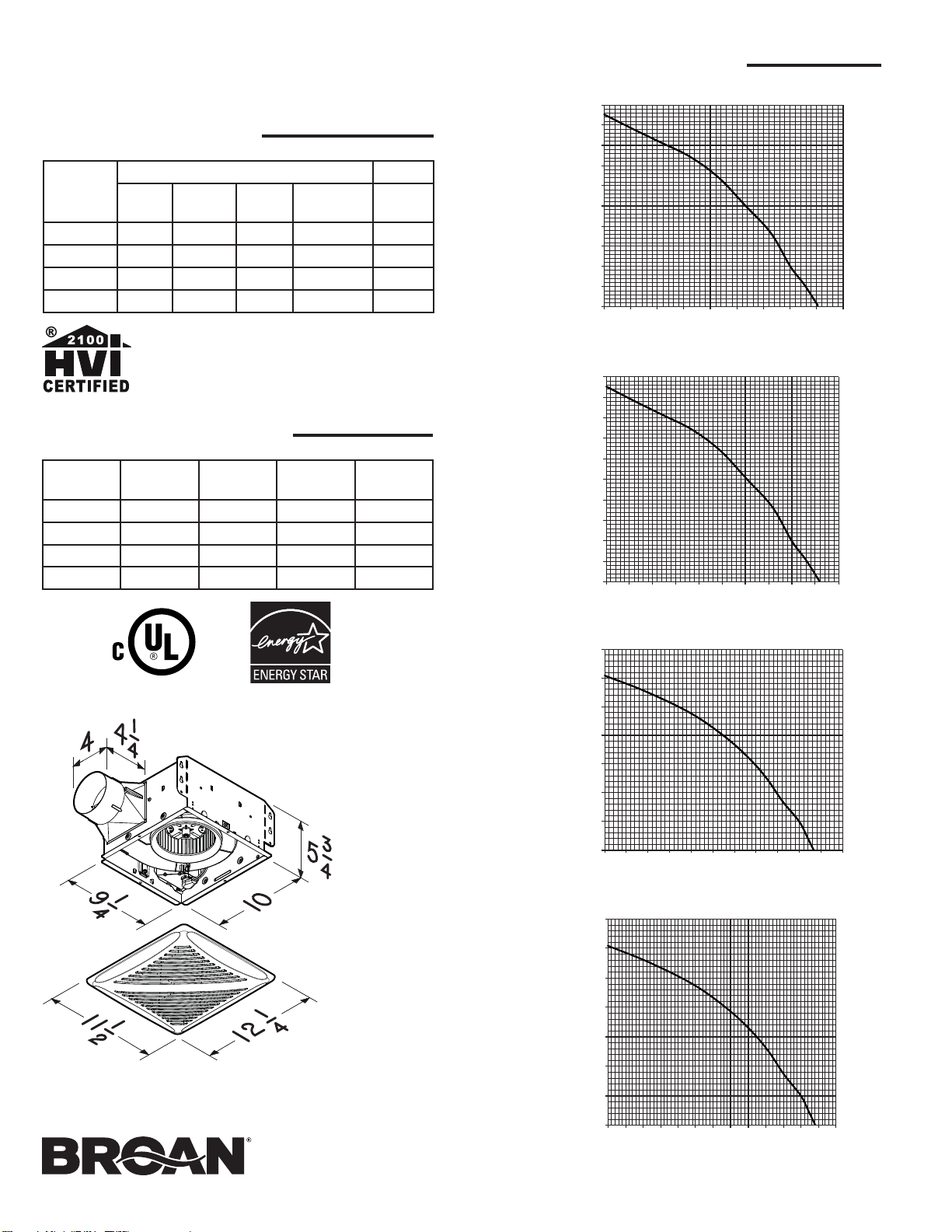

PERFORMANCE RATINGS
INVENT
TM
SERIES FANS
AIR FLOW PERFORMANCE
HVI-2100 CERTIFIED RATINGS comply with new testing
technologies and procedures prescribed by the Home
Ventilating Institute, for off-the-shelf products, as they are
available to consumers. Product performance is rated at 0.1 in.
static pressure, based on tests conducted in a state-of-the-art
test laboratory. Sones are a measure of humanly-perceived
loudness, based on laboratory measurements.
HVI PERFORMANCE
Model
0.1 Ps - Static Pressure (in H
2
O) 0.25 Ps
Airflow
(CFM)
Sound
(Sones)
Power
(Watts)
Efficacy
(CFM / W)
Airflow
(CFM)
AER70C 70 0.8 26.9 2.97 53
AER80C 80 0.8 26.9 2.97 60
AER90C 90 1.0 23.4 4.71 75
AER110C 110 1.0 23.4 4.71 92
Model Volts Hz Amps
Shipping
Weight
AER70C 120 60 0.3 10.0 lb.
AER80C 120 60 0.3 10.0 lb.
AER90C 120 60 0.3 10.0 lb.
AER110C 120 60 0.3 10.0 lb.
ELECTRICAL & WEIGHT
0.00
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0 102030405060708090
StaƟc Pressure
(in. H
2
O - Inches of Water Gauge)
Air Flow (CFM - Cubic Feet per Minute)
Model AER70C
0.00
0.10
0.20
0.30
0.40
0.50
0.60
0.70
0 102030405060708090100110120130
StaƟc Pressure
(in. H
2
O - Inches of Water Gauge)
Air Flow (CFM - Cubic Feet per Minute)
Model AER110C
NOTE: Dimensions shown are in inches.
0.00
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0 102030405060708090100
StaƟc Pressure
(in. HЇO - Inches of Water Gauge)
Air Flow (CFM - Cubic Feet per Minute)
Model AER80C
0.00
0.10
0.20
0.30
0.40
0.50
0.60
0.70
0 102030405060708090100110
StaƟc Pressure
(in. HЇO - Inches of Water Gauge)
Air Flow (CFM - Cubic Feet per Minute)
Model AER90C
Broan-NuTone Canada ULC Mississauga, Ontario Canada L5T 1H9 www.broan.ca 1 888 882-7626
RÉFÉRENCE QTÉ REMARQUES Projet
Lieu
Architecte
Ingénieur
Entrepreneur
Soumis par Date
FICHE TECHNIQUE
51G 99045566A
VENTILATEURS DE SÉRIE INVENT
MC
MODÈLES AER70C, AER80C,
AER90C ET AER110C
DESCRIPTION
VENTILATEUR :
• Moteur enfichable, lubrifié à vie, conçu pour un
fonctionnement continu
• Roue de ventilateur centrifuge équilibrée
dynamiquement assurant une performance silencieuse
et optimale
• Bas régime de rotation permettant un
fonctionnement silencieux
BOÎTIER :
• Robuste, fabriqué en acier galvanisé de calibre 26
• Raccord de conduit en polymère de 4 po avec manchon
conique ne produisant aucun cliquetis métallique
• Hauteur de 5¾ po permettant l'installation dans des
structures de plafond en 2 po x 6 po
• Montage facile et solide en quatre points directement
sur les solives
• Peut être installé dans un plafond ayant une pente
jusqu’à 7/12
GRILLE :
• Construction en polymère
• Conception novatrice, fruit d’une recherche exhaustive
auprès de designers et de consommateurs
COMMANDES (vendues séparément) :
• Se référer au catalogue Broan pour la collection
complète d’accessoires afin d’adapter ces ventilateurs à
vos exigences de construction.
Homologué U.L. pour utilisation au-dessus de la baignoire
et de la douche lorsqu’il est raccordé à un circuit protégé
par un disjoncteur de fuite à la terre (DDFT) (installation au
plafond seulement).
Garantie de 3 ans
SPÉCIFICATIONS TYPES
Le ventilateur doit être le modèle Broan AER70C (AER80C)
(AER90C) (AER110C).
Le ventilateur doit avoir un boîtier en acier galvanisé résistant
à la corrosion et la capacité d'effectuer son montage en quatre
points. Il doit être raccordé à un capuchon de toit ou de mur
au moyen d’un conduit rond de 4 po.
Le bloc ventilateur doit être amovible et avoir une roue de
ventilateur centrifuge équilibrée dynamiquement et un moteur
lubrifié à vie, conçu pour un fonctionnement continu.
Un raccord de conduit avec clapet non métallique
doit être inclus.
Le débit de l'air ne doit pas être inférieur aux valeurs de débit
indiquées dans les évaluations de rendement HVI (voir le
tableau de performance en page suivante), aussi, le niveau
sonore ne doit pas dépasser les valeurs indiquées dans ce
même tableau. Toutes les valeurs pour le débit de l’air et le
niveau sonore doivent être certifiées par le HVI.
Le ventilateur de plafond doit être homologué par U.L. pour
une utilisation au-dessus de la baignoire et de la douche
lorsqu’il est raccordé à un circuit protégé par un disjoncteur
de fuite à la terre (DDFT).
Broan-NuTone Canada ULC Mississauga, Ontario Canada L5T 1H9 www.broan.ca 1 888 882-7626

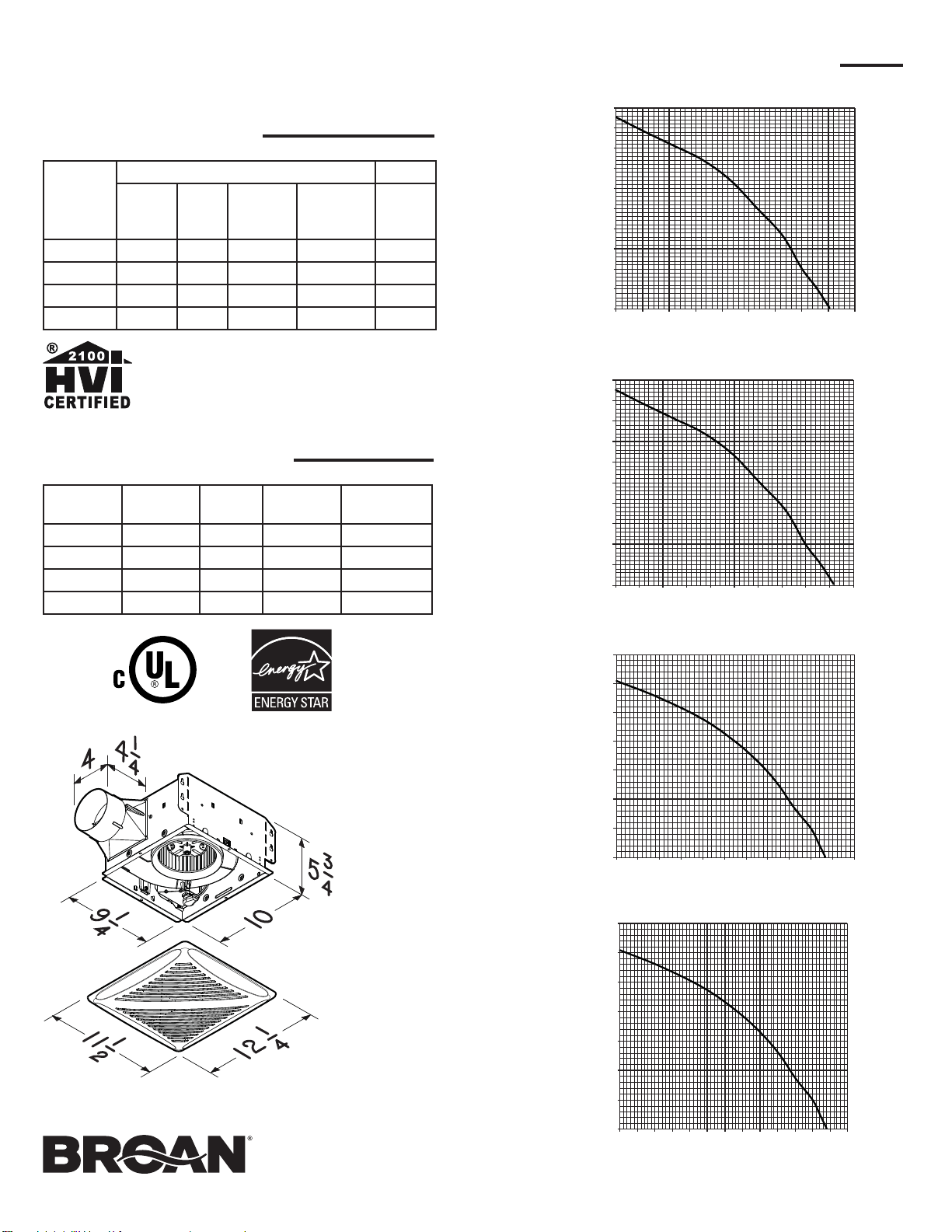

ÉVALUATIONS DE RENDEMENT
VENTILATEURS DE SÉRIE INVENT
MC
RENDEMENT DU DÉBIT DE L'AIR
PERFORMANCE HVI
Modèle
0,1 Ps - Pression statique (po H
2
O) 0,25 Ps
Débit
de l'air
(pi3/min)
Niveau
sonore
(sone)
Puissance
(Watts)
Efficacité
(pi3/min / W)
Débit
de l'air
(pi3/min)
AER70C 70 0,8 26,9 2,97 53
AER80C 80 0,8 26,9 2,97 60
AER90C 90 1,0 23,4 4,71 75
AER110C 110 1,0 23,4 4,71 92
Modèle Volts Hz Ampères
Poids à
l'expédition
AER70C 120 60 0,3 10,0 lb
AER80C 120 60 0,3 10,0 lb
AER90C 120 60 0,3 10,0 lb
AER110C 120 60 0,3 10,0 lb
ÉLECTRICITÉ ET POIDS
NOTE : Les dimensions indiquées sont en pouces.
RÉSULTATS HOMOLOGUÉS HVI-2100 conformes aux
nouvelles technologies de test et aux procédures prescrites
par le Home Ventilating Institute pour les produits offerts sur
le marché, tels qu’ils sont présentés aux consommateurs.
La performance du produit est calibrée à 0,1 po de pression
statique, basée sur les tests dirigés par un laboratoire de pointe.
Un sone est une unité de mesure de bruit perçu par l’oreille
humaine, basée sur des mesures en laboratoire.
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0 102030405060708090
Modèle AER70C
WƌĞƐƐŝŽŶƐƚĂƟƋƵĞ
(po HЇKͲWŽƵĐĞƐĚĞĂƵͿ
ĠďŝƚĚĞůĂŝƌ;Ɖŝ³ŵŝŶͲWŝĞĚƐĐƵďĞƐƉĂƌŵŝŶƵƚĞͿ
0,00
0,10
0,20
0,30
0,40
0,50
0,60
0,70
0 102030405060708090100110120130
Modèle AER110C
WƌĞƐƐŝŽŶƐƚĂƟƋƵĞ
(po HЇKͲWŽƵĐĞƐĚĞĂƵͿ
ĠďŝƚĚĞůĂŝƌ;Ɖŝ³ŵŝŶͲWŝĞĚƐĐƵďĞƐƉĂƌŵŝŶƵƚĞͿ
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0 102030405060708090100
WƌĞƐƐŝŽŶƐƚĂƟƋƵĞ
(po HЇKͲWŽƵĐĞƐĚĞĂƵͿ
ĠďŝƚĚĞůĂŝƌ (pi³ŵŝŶͲWŝĞĚƐĐƵďĞƐƉĂƌŵŝŶƵƚĞͿ
MoĚèůe AER80C
0,00
0,10
0,20
0,30
0,40
0,50
0,60
0,70
0 102030405060708090100110
WƌĞƐƐŝŽŶƐƚĂƟƋƵĞ
(po HЇKͲWŽƵĐĞƐĚĞĂƵͿ
ĠďŝƚĚĞůĂŝƌ (pi³ŵŝŶͲWŝĞĚƐĐƵďĞƐƉĂƌŵŝŶƵƚĞͿ
MoĚèůe AER90C
