F
Models/Modelos/Mod_les
596.6523_403, 6593_403, 7523_403
596.7593_<403, 6526_<701,6596_<701
596.7526:_<701,7596:_<701
Bottom-Mount Refrigerator
/
Refrigerador con congelador en la parte inferior
R6frig_rateur & cong61ateur en bas
q
/
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com
W10137664A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

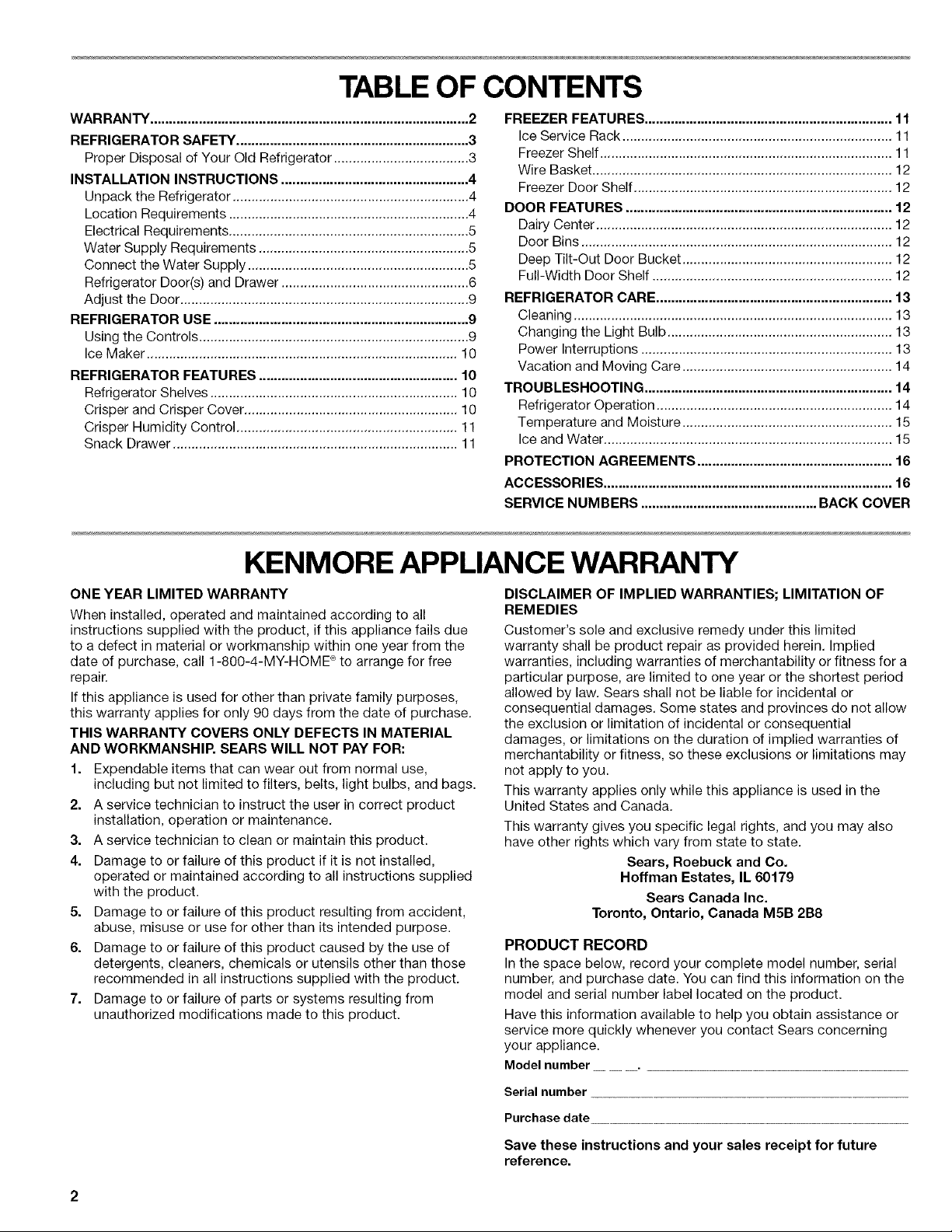

TABLEOF CONTENTS
WARRANTY ..................................................................................... 2
REFRIGERATOR SAFETY .............................................................. 3
Proper Disposal of Your Old Refrigerator .................................... 3
INSTALLATION INSTRUCTIONS .................................................. 4
Unpack the Refrigerator ............................................................... 4
Location Requirements ................................................................ 4
Electrical Requirements ................................................................ 5
Water Supply Requirements ........................................................ 5

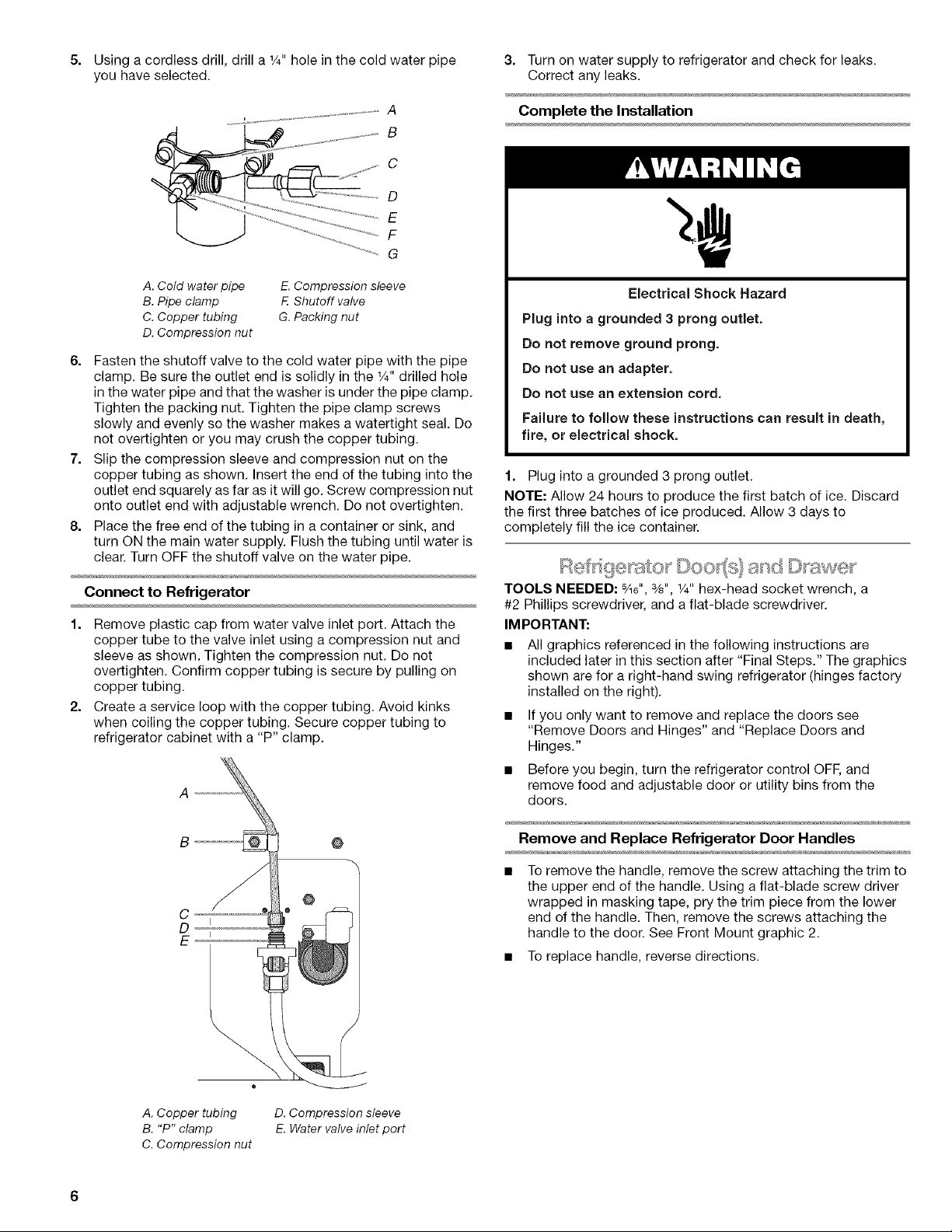

Connect the Water Supply ........................................................... 5

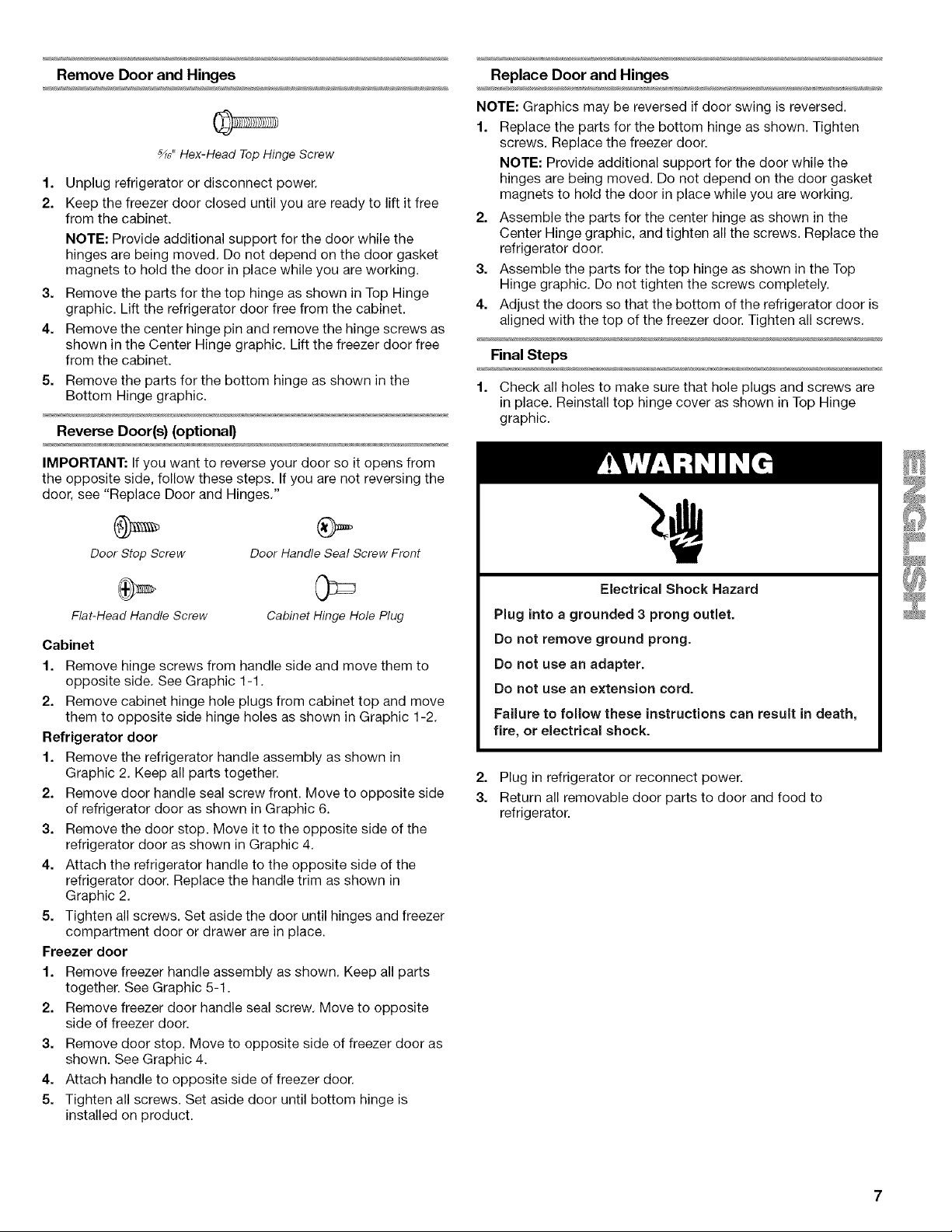

Refrigerator Door(s) and Drawer .................................................. 6

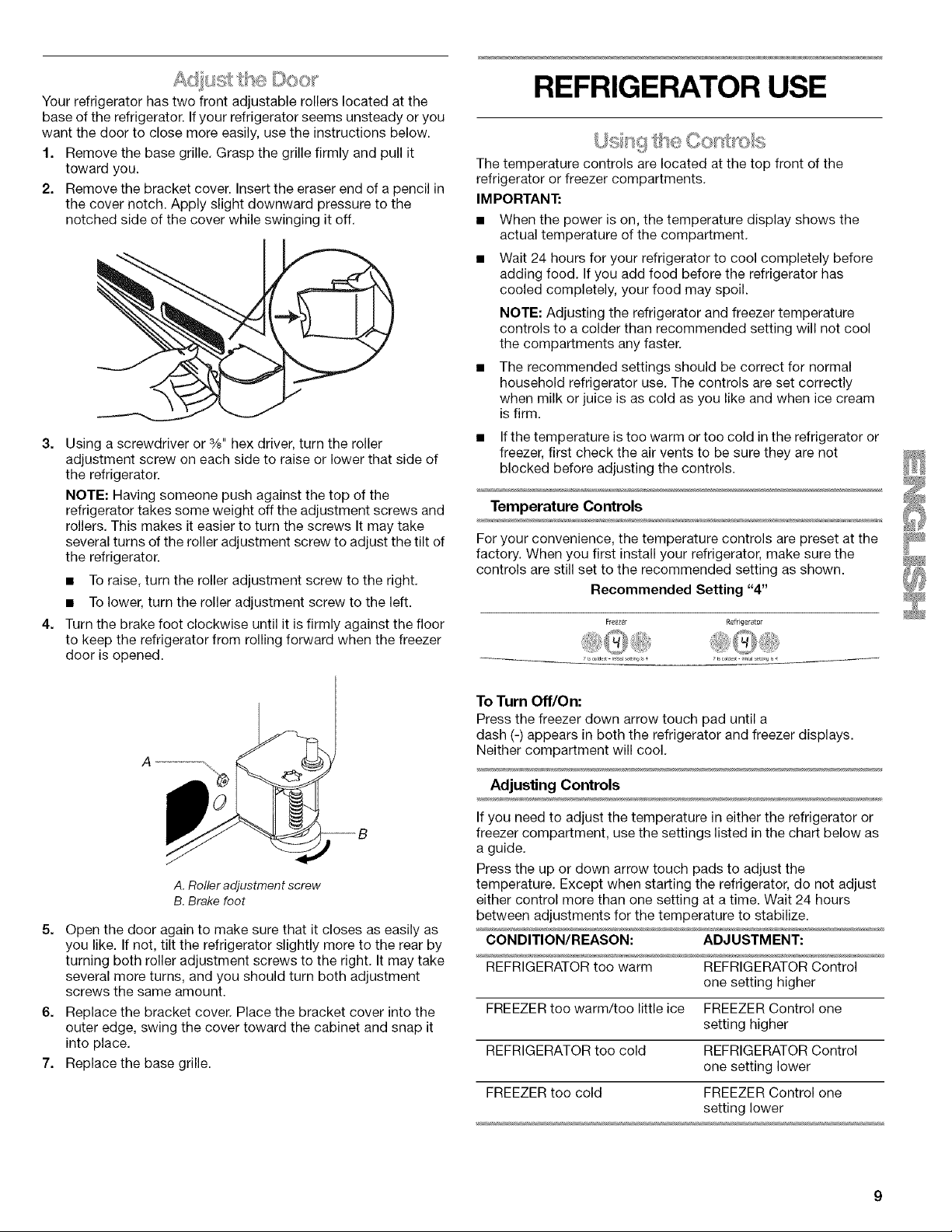

Adjust the Door ............................................................................. 9
REFRIGERATOR USE .................................................................... 9
Using the Controls ........................................................................ 9

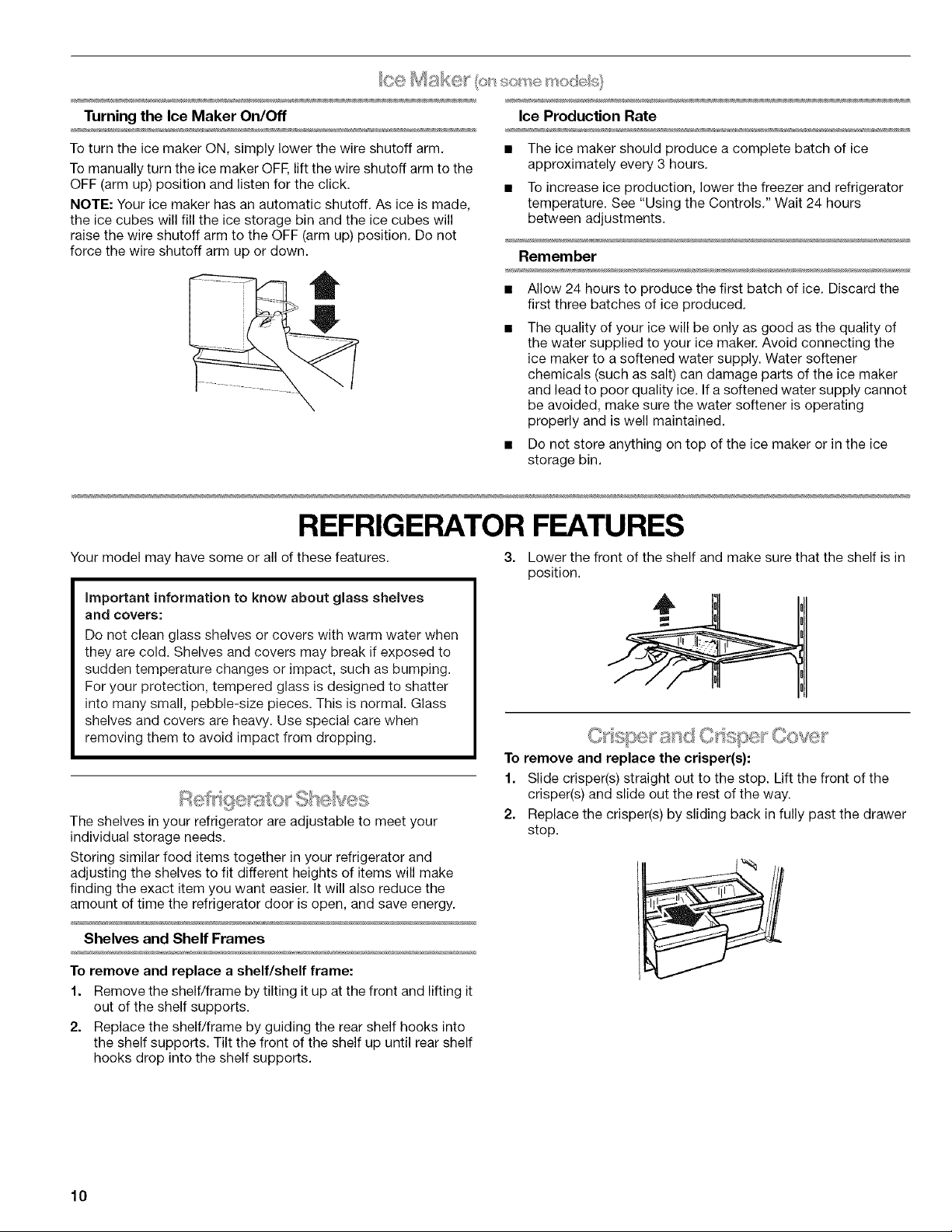

Ice Maker ................................................................................... 10
REFRIGERATOR FEATURES ..................................................... 10
Refrigerator Shelves .................................................................. 10
Crisper and Crisper Cover ......................................................... 10
Crisper Humidity Control ........................................................... 11
Snack Drawer ............................................................................ 11
FREEZER FEATURES .................................................................. 11
Ice Service Rack ........................................................................ 11
Freezer Shelf .............................................................................. 11

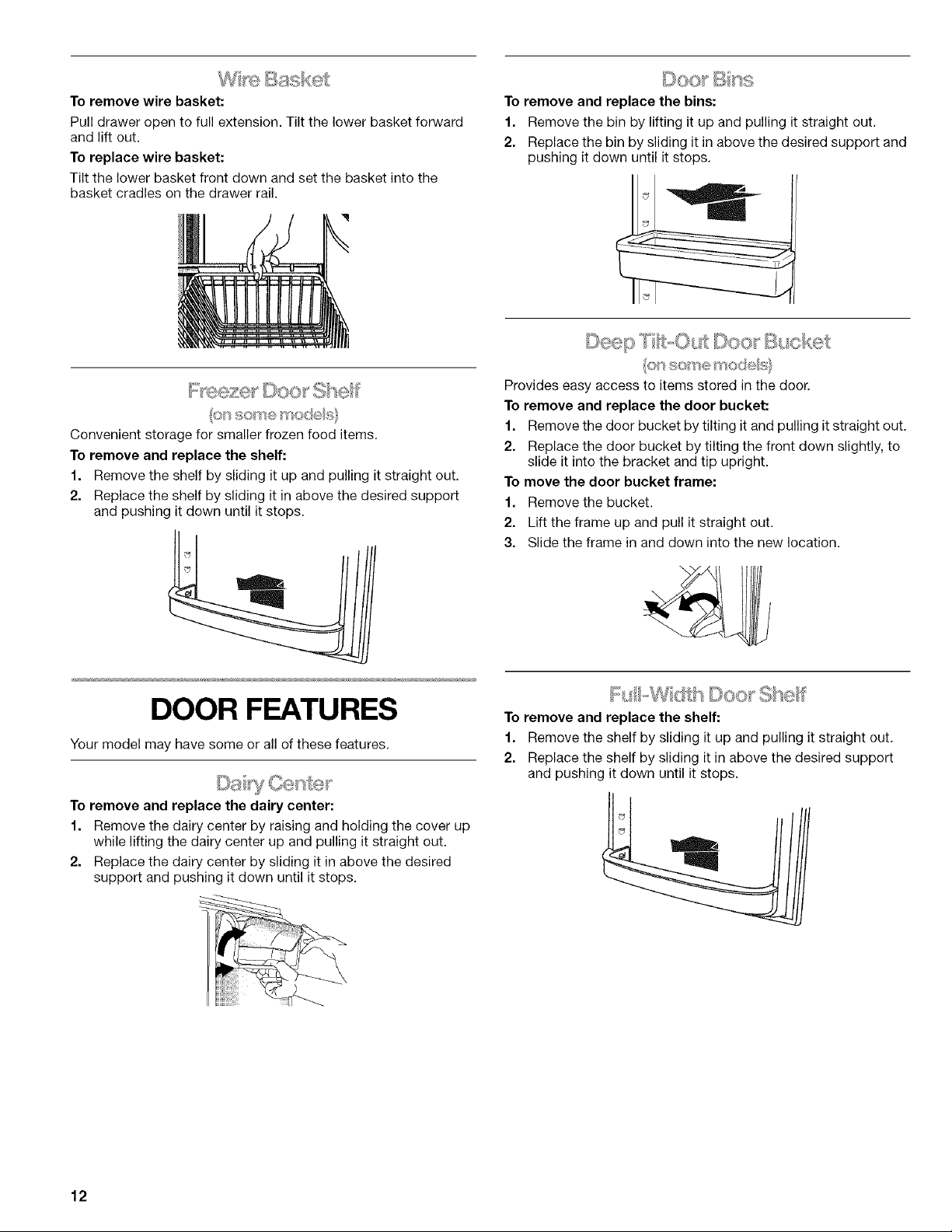

Wire Basket ................................................................................ 12
Freezer Door Shelf ..................................................................... 12
DOOR FEATURES ....................................................................... 12
Dairy Center ............................................................................... 12
Door Bins ................................................................................... 12
Deep Tilt-Out Door Bucket ........................................................ 12
Full-Width Door Shelf ................................................................ 12

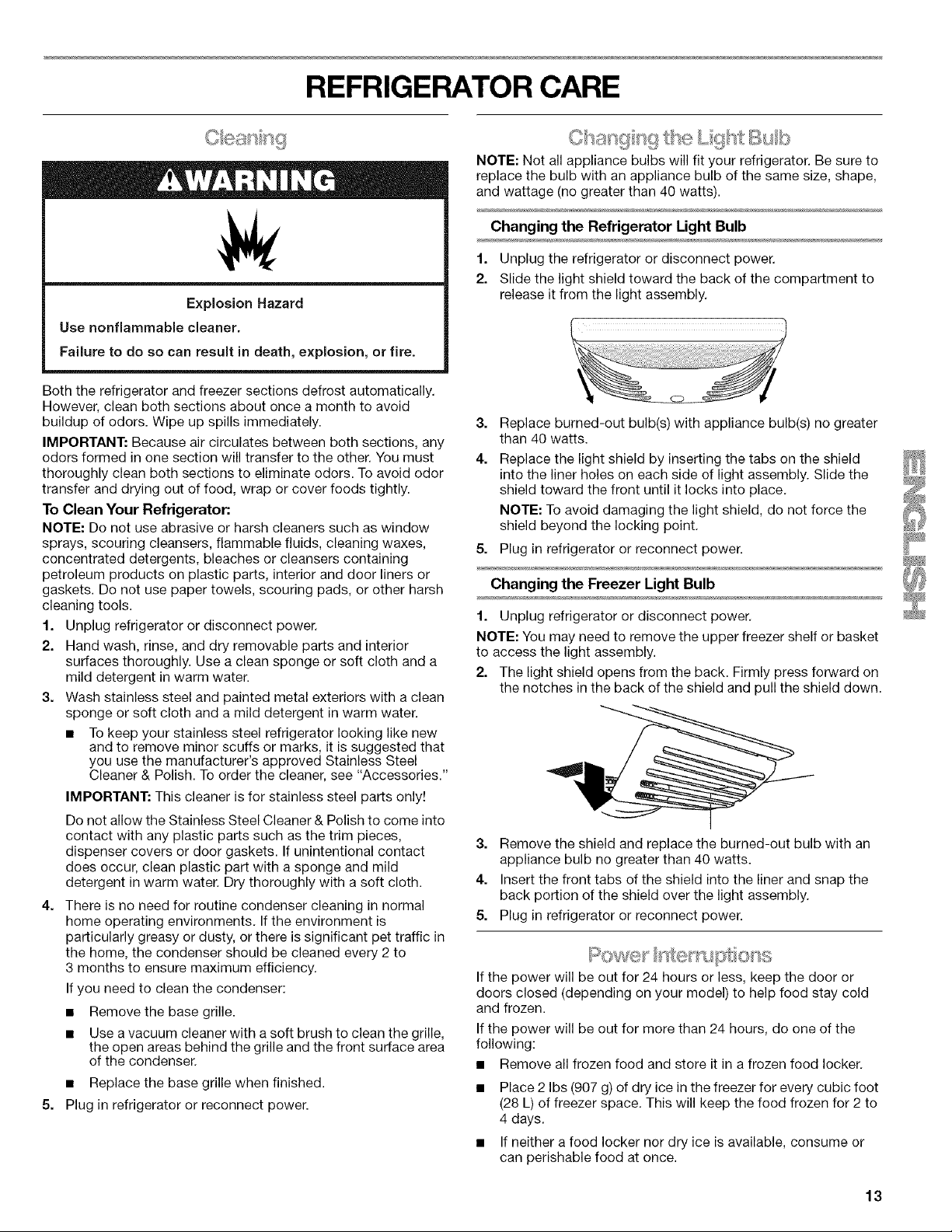

REFRIGERATOR CARE ............................................................... 13
Cleaning ..................................................................................... 13
Changing the Light Bulb ............................................................ 13
Power Interruptions ................................................................... 13

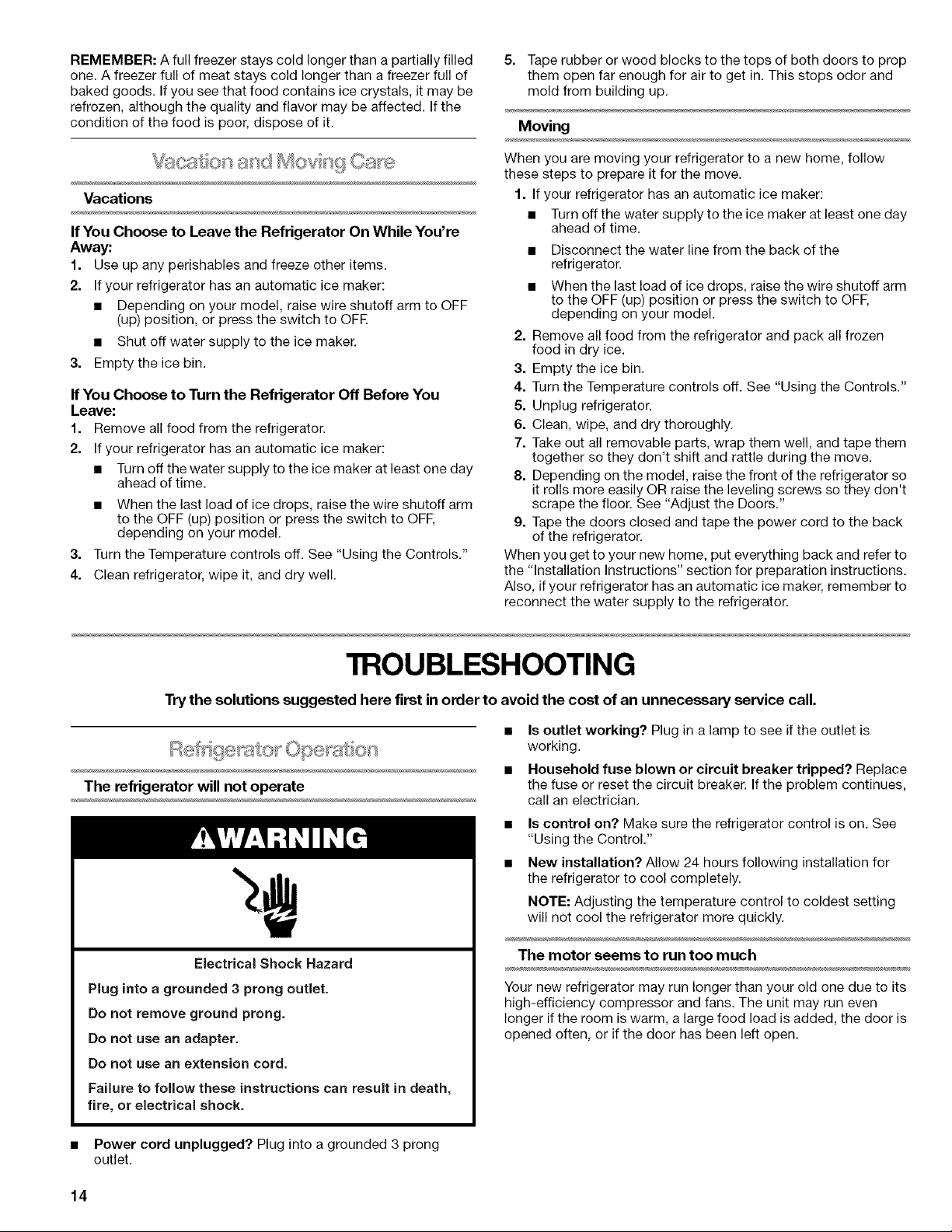

Vacation and Moving Care ........................................................ 14

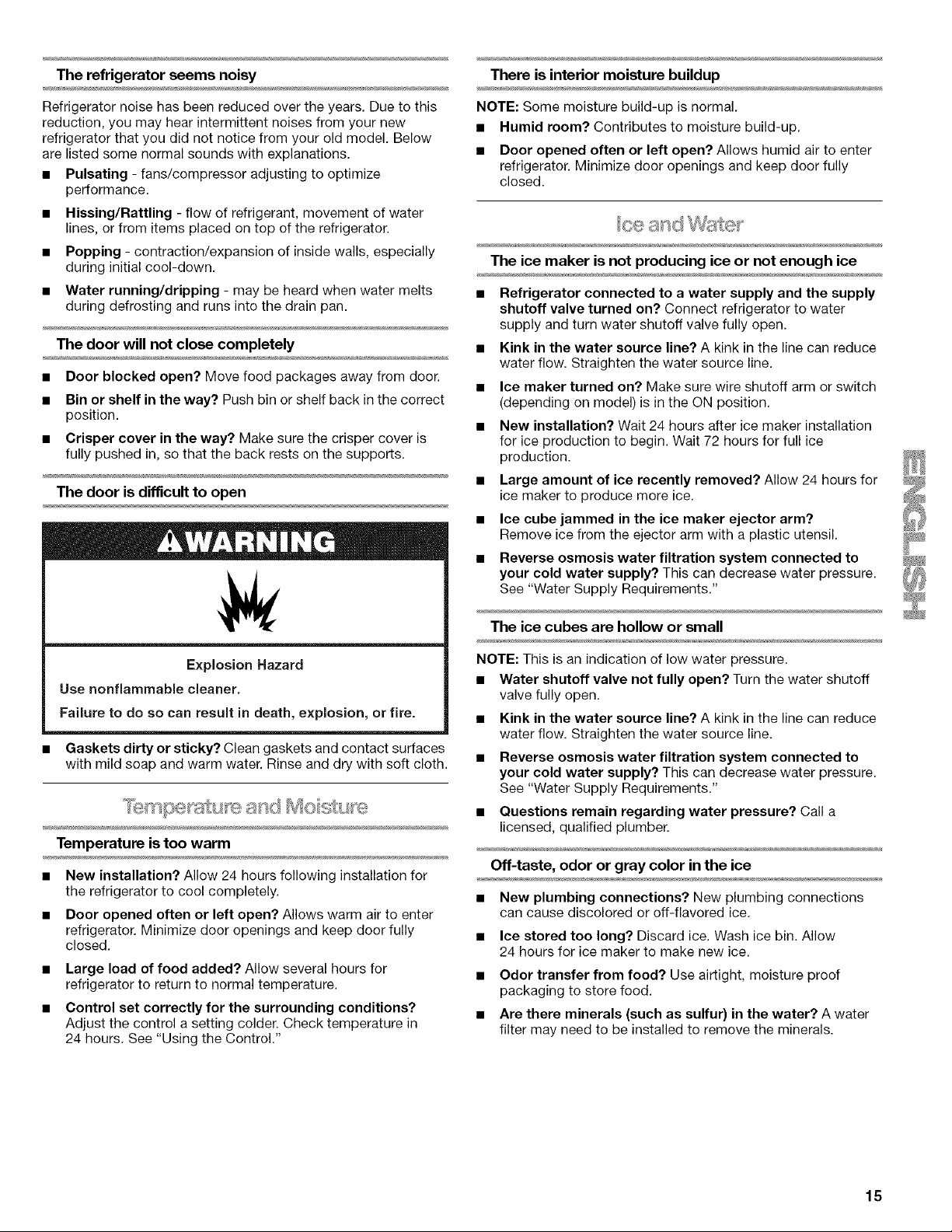

TROUBLESHOOTING .................................................................. 14
Refrigerator Operation ............................................................... 14
Temperature and Moisture ........................................................ 15
Ice and Water ............................................................................. 15
PROTECTION AGREEMENTS .................................................... 16
ACCESSORIES ............................................................................. 16
SERVICE NUMBERS ............................................... BACK COVER
KENMORE APPLIANCE WARRANTY
ONE YEAR LIMITED WARRANTY
When installed, operated and maintained according to all
instructions supplied with the product, if this appliance fails due
to a defect in material or workmanship within one year from the
date of purchase, call 1-800-4-MY-HOME _ to arrange for free
repair.
If this appliance is used for other than private family purposes,
this warranty applies for only 90 days from the date of purchase.
THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL
AND WORKMANSHIP. SEARS WILL NOT PAY FOR:
1. Expendable items that can wear out from normal use,
including but not limited to filters, belts, light bulbs, and bags.
2. A service technician to instruct the user in correct product
installation, operation or maintenance.
3. A service technician to clean or maintain this product.
4. Damage to or failure of this product if it is not installed,
operated or maintained according to all instructions supplied
with the product.
5. Damage to or failure of this product resulting from accident,
abuse, misuse or use for other than its intended purpose.
6. Damage to or failure of this product caused by the use of
detergents, cleaners, chemicals or utensils other than those
recommended in all instructions supplied with the product.
7. Damage to or failure of parts or systems resulting from
unauthorized modifications made to this product.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF
REMEDIES
Customer's sole and exclusive remedy under this limited
warranty shall be product repair as provided herein. Implied
warranties, including warranties of merchantability or fitness for a
particular purpose, are limited to one year or the shortest period
allowed by law. Sears shall not be liable for incidental or
consequential damages. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential
damages, or limitations on the duration of implied warranties of
merchantability or fitness, so these exclusions or limitations may
not apply to you.
This warranty applies only while this appliance is used in the
United States and Canada.
This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state.
Sears, Roebuck and Co.
Hoffman Estates, IL 60179
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2B8
PRODUCT RECORD
In the space below, record your complete model number, serial
number, and purchase date. You can find this information on the
model and serial number label located on the product.
Have this information available to help you obtain assistance or
service more quickly whenever you contact Sears concerning
your appliance.
Model number _ _ _
Serial number
Purchase date
Save these instructions and your sales receipt for future
reference.

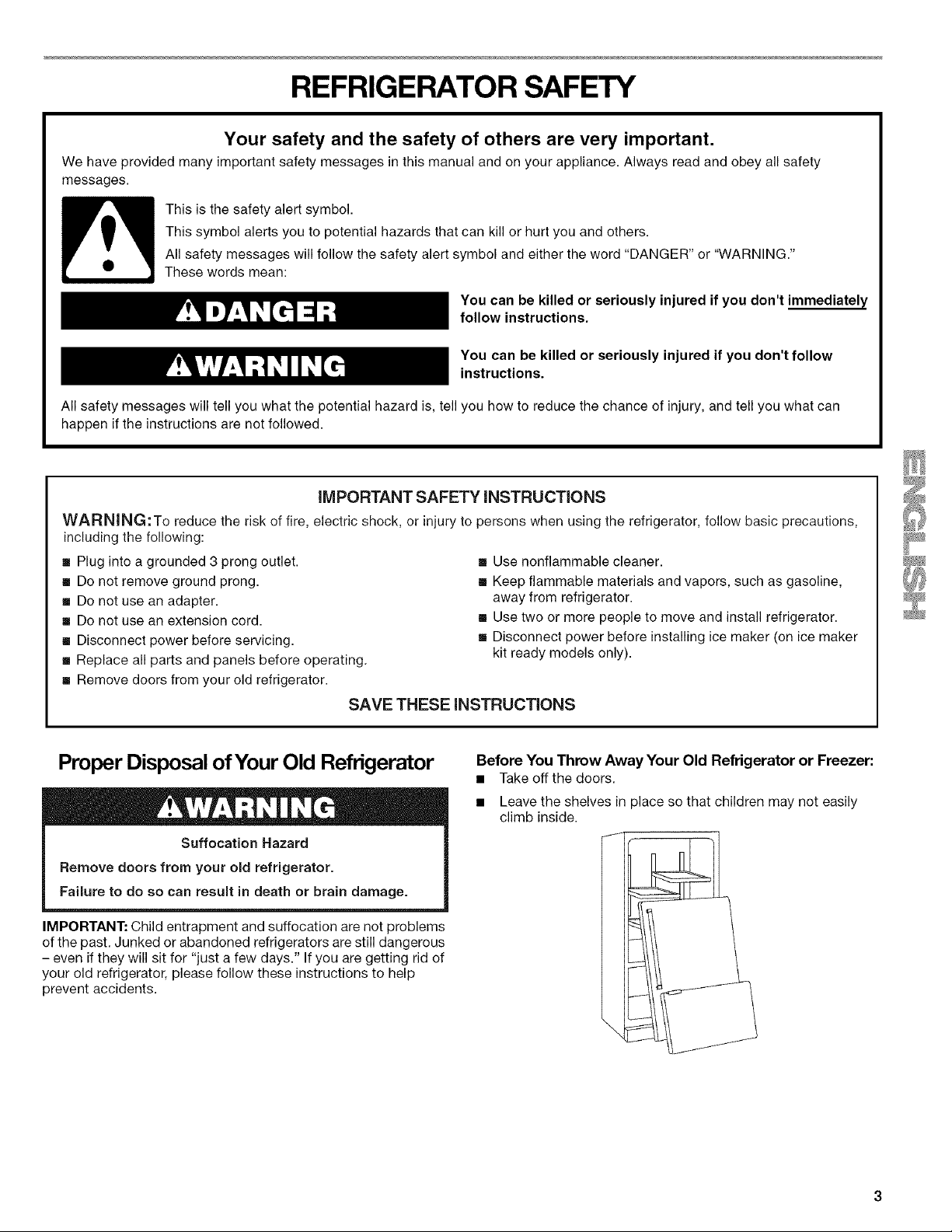

REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING:To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,
including the following:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
[] Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
SAVETHESEINSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.

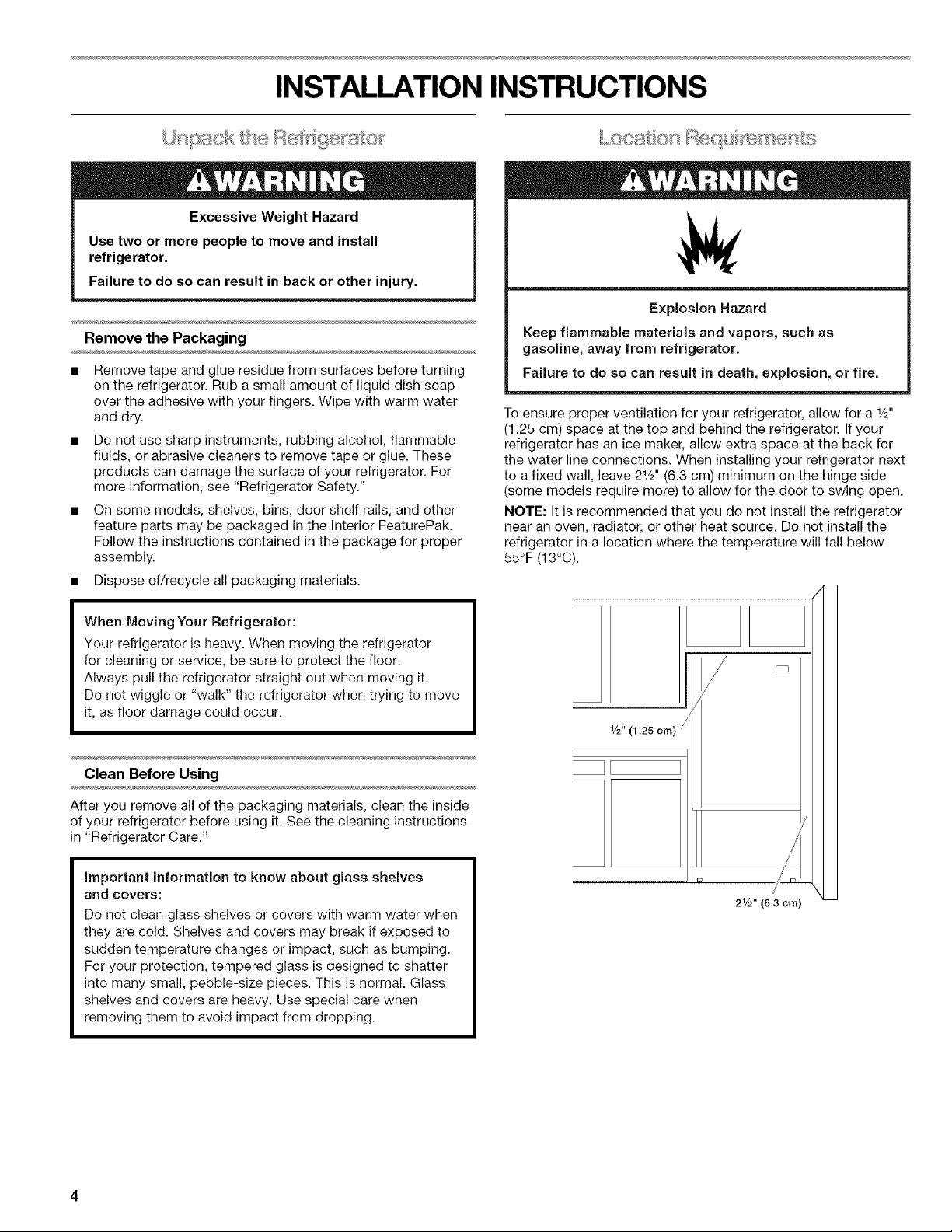

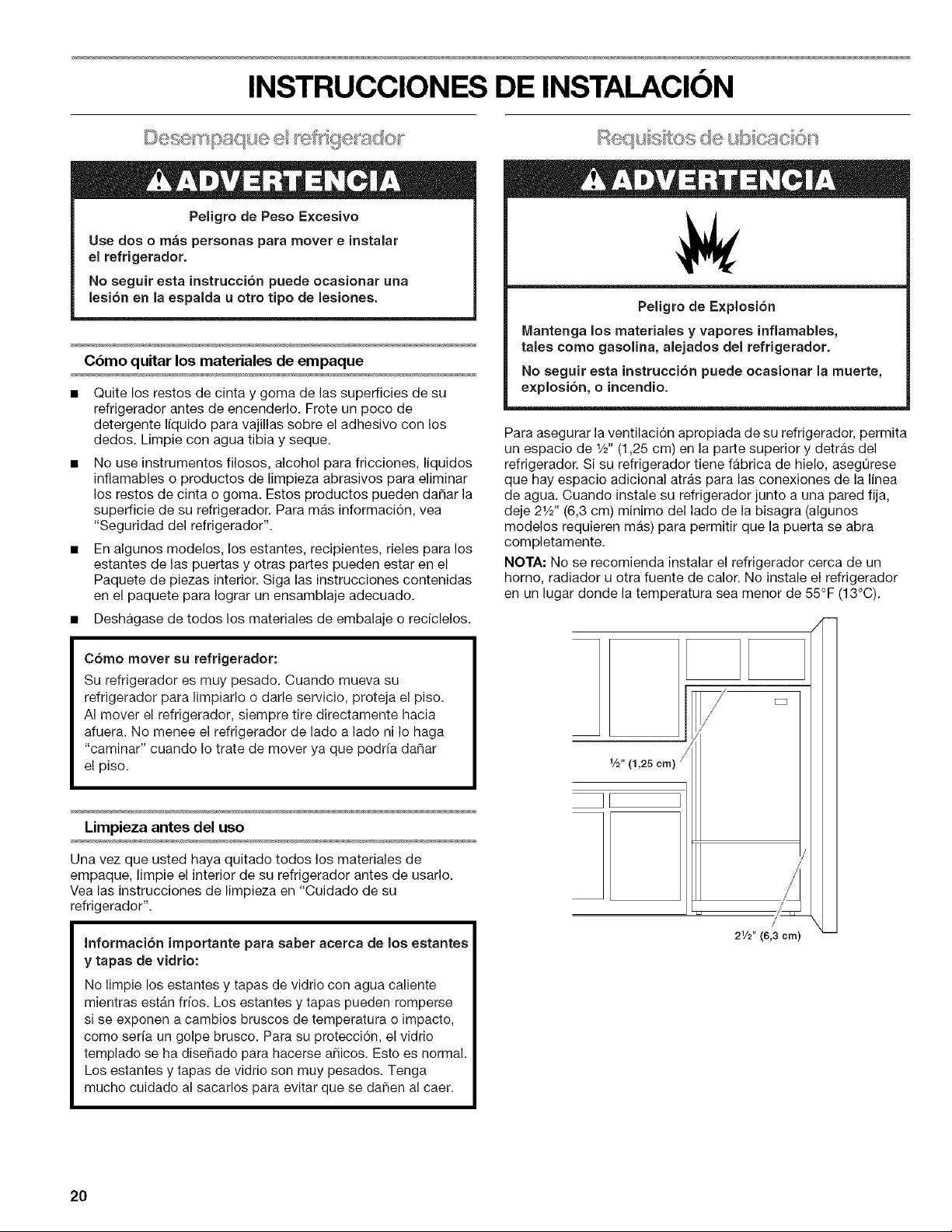

INSTALLATION INSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Remove the Packaging
Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see "Refrigerator Safety."
On some models, shelves, bins, door shelf rails, and other
feature parts may be packaged in the Interior FeaturePak.
Follow the instructions contained in the package for proper
assembly.
• Dispose of/recycle all packaging materials.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
Clean Before Using
After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions
in "Refrigerator Care."
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
LO(., <__£.4 Fleql.lI;l(_ mel"_ts
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
To ensure proper ventilation for your refrigerator, allow for a W'
(1.25 cm) space at the top and behind the refrigerator. If your
refrigerator has an ice maker, allow extra space at the back for
the water line connections. When installing your refrigerator next
to a fixed wall, leave 2W' (6.3 cm) minimum on the hinge side
(some models require more) to allow for the door to swing open.
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install the
refrigerator in a location where the temperature will fall below
55°F (13°C).
1/2" (1.25 cm) /
]E
/
21/2" (6.3 cm)

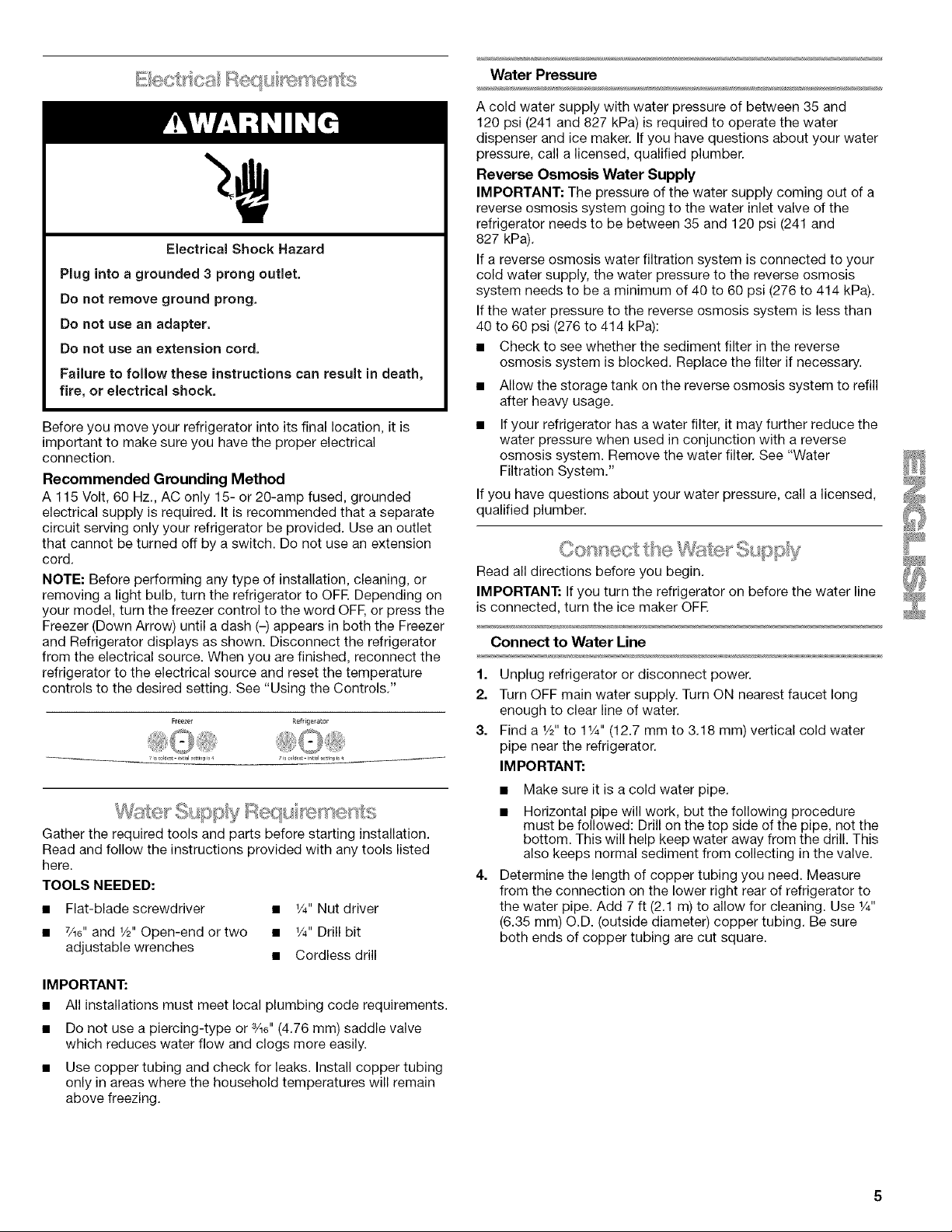

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire_ or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an extension
cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the refrigerator to OFR Depending on
your model, turn the freezer control to the word OFF, or press the
Freezer (Down Arrow) until a dash (-) appears in both the Freezer
and Refrigerator displays as shown. Disconnect the refrigerator
from the electrical source. When you are finished, reconnect the
refrigerator to the electrical source and reset the temperature
controls to the desired setting. See "Using the Controls."
Freezer Refr_ge_at0r
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
• Flat-blade screwdriver • 1/4II Nut driver
• 7/1611and 1/211Open-end or two • 1/411Drill bit
adjustable wrenches • Cordless drill
IMPORTANT:
• All installations must meet local plumbing code requirements.
• Do not use a piercing-type or 3/1611(4.76 mm) saddle valve
which reduces water flow and clogs more easily.
• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Preseure
A cold water supply with water pressure of between 35 and
120 psi (241 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 35 and 120 psi (241 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See "Water
Filtration System."
If you have questions about your water pressure, call a licensed,
qualified plumber.
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line
is connected, turn the ice maker OFR
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Find a 1/2"to 11/4'' (12.7 mm to 3.18 mm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
4.
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but the following procedure
must be followed: Drill on the top side of the pipe, not the
bottom. This will help keep water away from the drill. This
also keeps normal sediment from collecting in the valve.

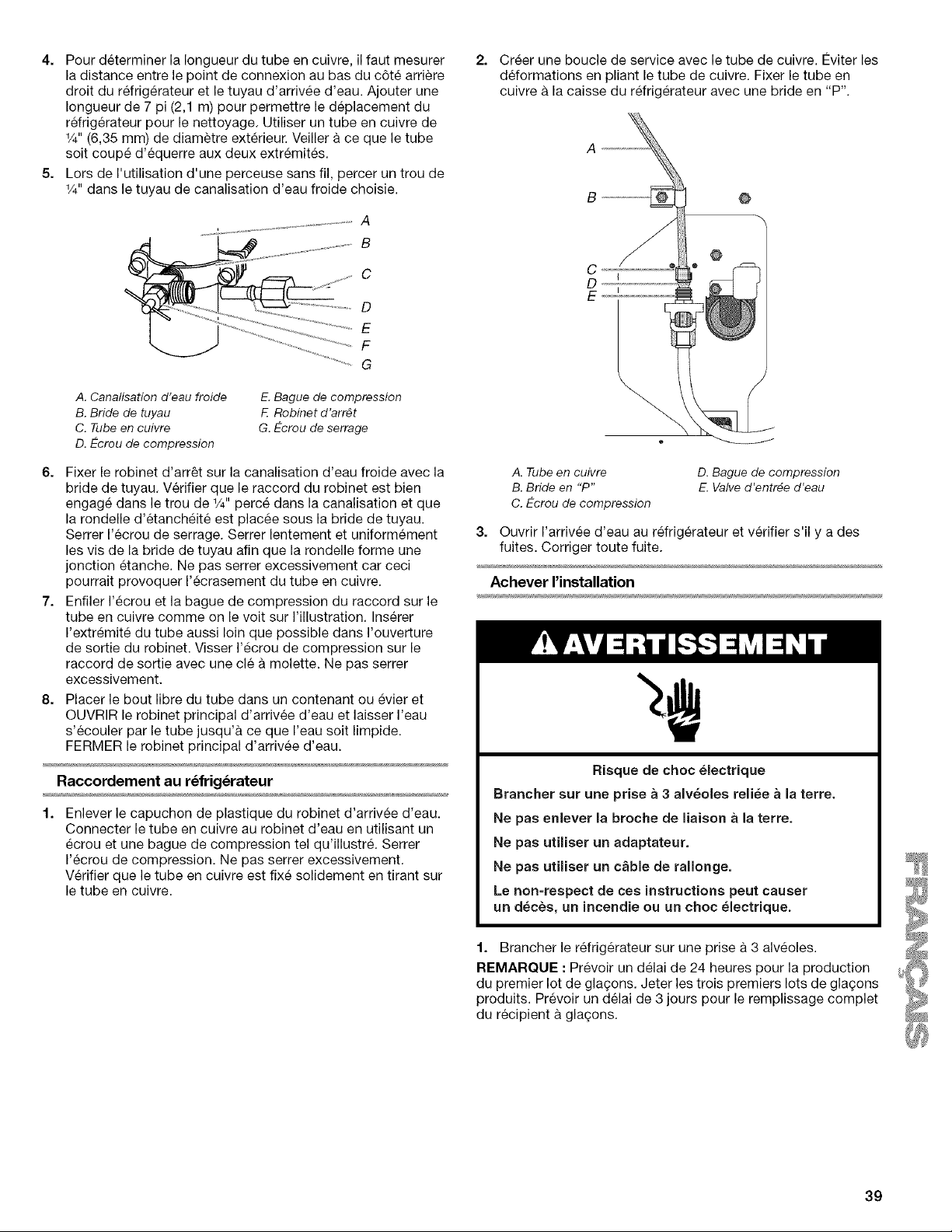

Determine the length of copper tubing you need. Measure
from the connection on the lower right rear of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
5. Usingacordlessdrill,drilla%"holeinthecoldwaterpipe
youhaveselected.
%
A
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
E. Compression sleeve
F. Shutoff valve
G. Packing nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4"drilled hole
in the water pipe and that the washer is under the pipe clamp.
Tighten the packing nut. Tighten the pipe clamp screws
slowly and evenly so the washer makes a watertight seal. Do
not overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten.
8. Place the free end of the tubing in a container or sink, and
turn ON the main water supply. Flush the tubing until water is
clear. Turn OFF the shutoff valve on the water pipe.
Connect to Refrigerator
1. Remove plastic cap from water valve inlet port. Attach the
copper tube to the valve inlet using a compression nut and
sleeve as shown. Tighten the compression nut. Do not
overtighten. Confirm copper tubing is secure by pulling on
copper tubing.
2. Create a service loop with the copper tubing. Avoid kinks
when coiling the copper tubing. Secure copper tubing to
refrigerator cabinet with a "P" clamp.
B_ @
@
C
D i
E i
3. Turn on water supply to refrigerator and check for leaks.
Correct any leaks.
Complete the Installation
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first three batches of ice produced. Allow 3 days to
completely fill the ice container.
TOOLS NEEDED: 5_611, 3/811, 1/4"hex-head socket wrench, a
#2 Phillips screwdriver, and a flat-blade screwdriver.
IMPORTANT:
• All graphics referenced in the following instructions are
included later in this section after "Final Steps." The graphics
shown are for a right-hand swing refrigerator (hinges factory
installed on the right).
If you only want to remove and replace the doors see
"Remove Doors and Hinges" and "Replace Doors and
Hinges."
Before you begin, turn the refrigerator control OFF, and
remove food and adjustable door or utility bins from the
doors.
Remove and Replace Refrigerator Door Handles
To remove the handle, remove the screw attaching the trim to
the upper end of the handle. Using a flat-blade screw driver
wrapped in masking tape, pry the trim piece from the lower
end of the handle. Then, remove the screws attaching the
handle to the door. See Front Mount graphic 2.
• TO replace handle, reverse directions.
A. Copper tubing D. Compression sleeve
B. "P" clamp E. Water valve inlet port
C. Compression nut
Remove Door and Hinges
_6" Hex-Head Top Hinge Screw
1.
2.
Unplug refrigerator or disconnect power.
Keep the freezer door closed until you are ready to lift it free
from the cabinet.
NOTE: Provide additional support for the door while the
hinges are being moved. Do not depend on the door gasket
magnets to hold the door in place while you are working.
3. Remove the parts for the top hinge as shown in Top Hinge
graphic. Lift the refrigerator door free from the cabinet.
4. Remove the center hinge pin and remove the hinge screws as
shown in the Center Hinge graphic. Lift the freezer door free
from the cabinet.
5. Remove the parts for the bottom hinge as shown in the
Bottom Hinge graphic.
Reverse Door(s) (optional)
IMPORTANT: If you want to reverse your door so it opens from
the opposite side, follow these steps. If you are not reversing the
door, see "Replace Door and Hinges."
Door Stop Screw
Door Handle Seal Screw Front
Flat-Head Handle Screw
Cabinet Hinge Hole Plug
Cabinet
1. Remove hinge screws from handle side and move them to
opposite side. See Graphic 1-1.
2. Remove cabinet hinge hole plugs from cabinet top and move
them to opposite side hinge holes as shown in Graphic 1-2.
Refrigerator door
1. Remove the refrigerator handle assembly as shown in
Graphic 2. Keep all parts together.
2. Remove door handle seal screw front. Move to opposite side
of refrigerator door as shown in Graphic 6.
3. Remove the door stop. Move it to the opposite side of the
refrigerator door as shown in Graphic 4.
4. Attach the refrigerator handle to the opposite side of the
refrigerator door. Replace the handle trim as shown in
Graphic 2.
5. Tighten all screws. Set aside the door until hinges and freezer
compartment door or drawer are in place.

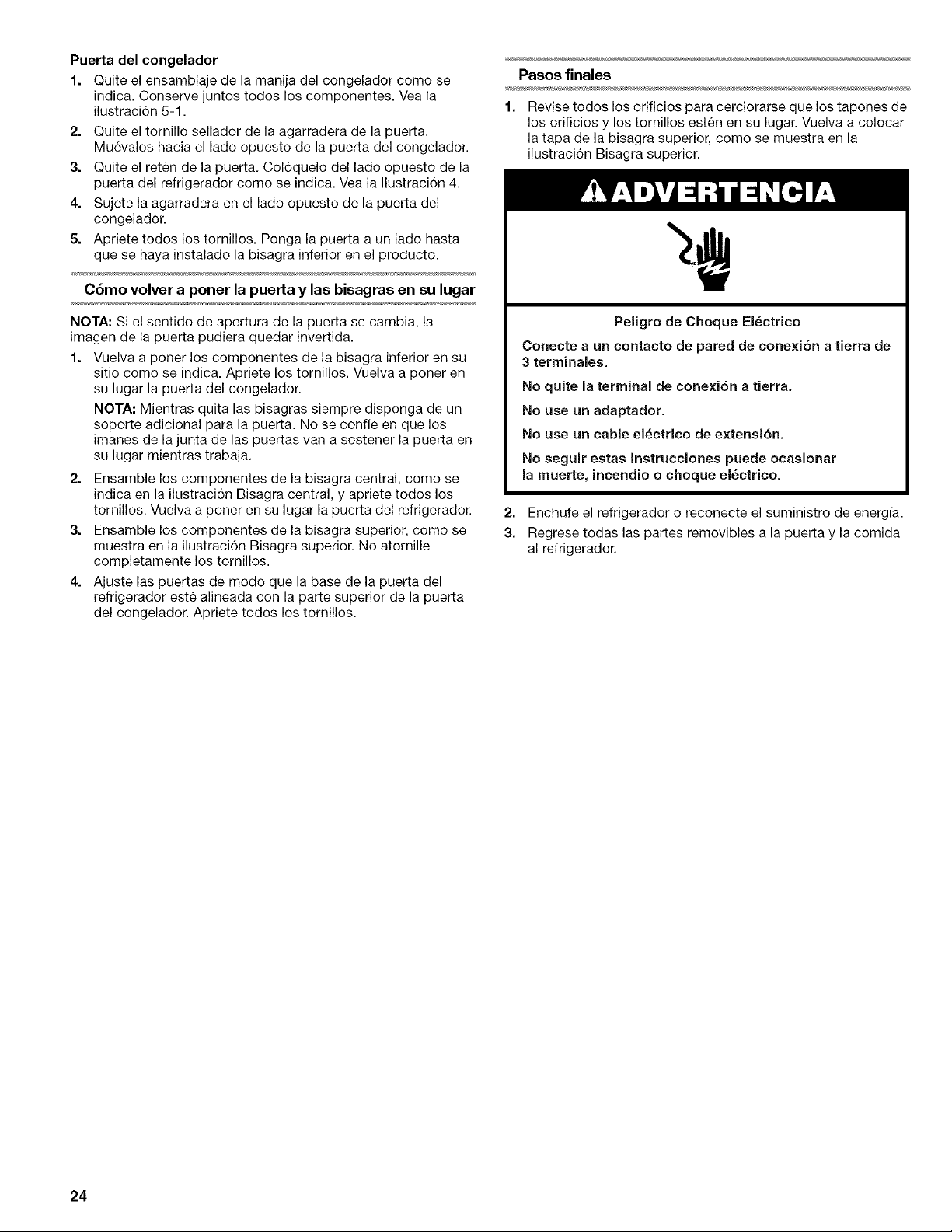

Freezer door
1. Remove freezer handle assembly as shown. Keep all parts
together. See Graphic 5-1.
2. Remove freezer door handle seal screw. Move to opposite
side of freezer door.
3. Remove door stop. Move to opposite side of freezer door as
shown. See Graphic 4.
4. Attach handle to opposite side of freezer door.
5. Tighten all screws. Set aside door until bottom hinge is
installed on product.
Replace Door and Hinges
NOTE: Graphics may be reversed if door swing is reversed.
1. Replace the parts for the bottom hinge as shown. Tighten
screws. Replace the freezer door.
NOTE: Provide additional support for the door while the
hinges are being moved. Do not depend on the door gasket
magnets to hold the door in place while you are working.
2. Assemble the parts for the center hinge as shown in the
Center Hinge graphic, and tighten all the screws. Replace the
refrigerator door.
3. Assemble the parts for the top hinge as shown in the Top
Hinge graphic. Do not tighten the screws completely.
4. Adjust the doors so that the bottom of the refrigerator door is
aligned with the top of the freezer door. Tighten all screws.
Final Steps
1. Check all holes to make sure that hole plugs and screws are
in place. Reinstall top hinge cover as shown in Top Hinge
graphic.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
2. Plug in refrigerator or reconnect power.
3. Return all removable door parts to door and food to
refrigerator.

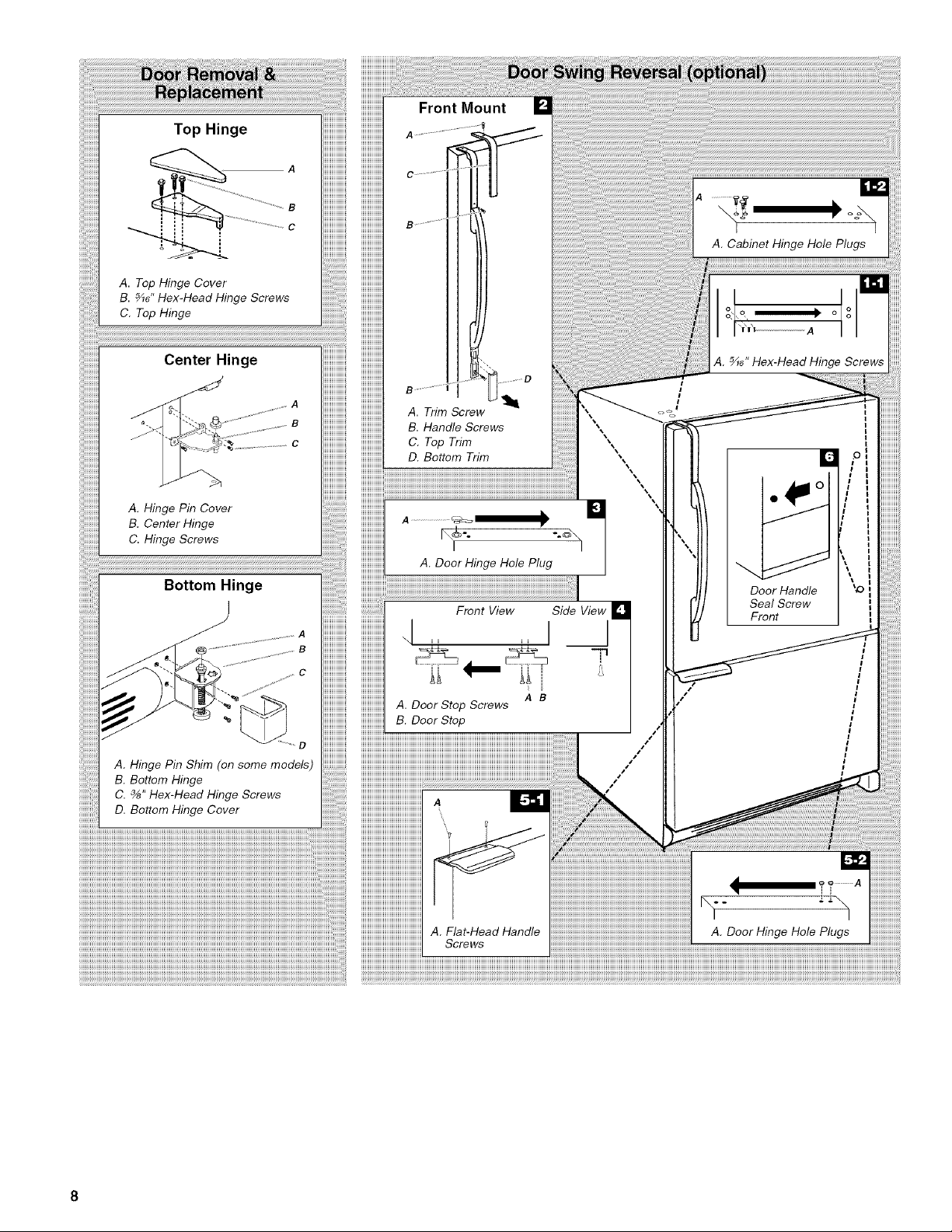

Top Hinge
A
A. Top Hinge Cover
B. _6" Hex-Head Hinge Screws
C. Top Hinge
Center Hinge
.......................................C
A. Hinge Pin Cover
B. Center Hinge
C. Hinge Screws
Bottom Hinge
A
B
C
D
A. Hinge Pin Shim (on some models)
B. Bottom Hinge
C. _" Hex-Head Hinge Screws
D. Bottom Hinge Cover
Front Mount
A .......................................
..........................._j. o
A Trim Screw
B. Handle Screws
C. Top Trim
D. Bottom Trim
A .........................S_
I_I&" "_\1
A. Door Hinge Hole Plug
A B
A. Door Stop Screws
B. Door Stop
Front View Side View []
I__1
-p
i;
s S
/
A
A. Cabinet Hinge Hole Plugs
A. 5A6"Hex-Head Hinge Screws
Door Handle
Seal Screw
Front
I
I
I
|
I
I
i
I
HHHHHHHHHHHHHHHHHHHHHi
HHHHHHHHHHHHHHHHHHHHHi
HHHHHHHHHHHHHHHHHHHHHi
::::::::::::::::::::::::::::::::::::::::::: tt A
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! I i "-\
iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii _["
HHHHHHHHHHHHHHHHHHHHHi
HHHHHHHHHHHHHHHHHHHHHi
HHHHHHHHHHHHHHHHHHHHHi
iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiA Flat-Head Handle A DoorHinge Hole Plugs
iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiSorews
' .... the
Your refrigerator has two front adjustable rollers located at the
base of the refrigerator. If your refrigerator seems unsteady or you
want the door to close more easily, use the instructions below.
1. Remove the base grille. Grasp the grille firmly and pull it
toward you.
2. Remove the bracket cover. Insert the eraser end of a pencil in
the cover notch. Apply slight downward pressure to the
notched side of the cover while swinging it off.
3.
4.
Using a screwdriver or %" hex driver, turn the roller
adjustment screw on each side to raise or lower that side of
the refrigerator.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the adjustment screws and
rollers. This makes it easier to turn the screws It may take
several turns of the roller adjustment screw to adjust the tilt of
the refrigerator.
• To raise, turn the roller adjustment screw to the right.
• To lower, turn the roller adjustment screw to the left.
Turn the brake foot clockwise until it is firmly against the floor
to keep the refrigerator from rolling forward when the freezer
door is opened.

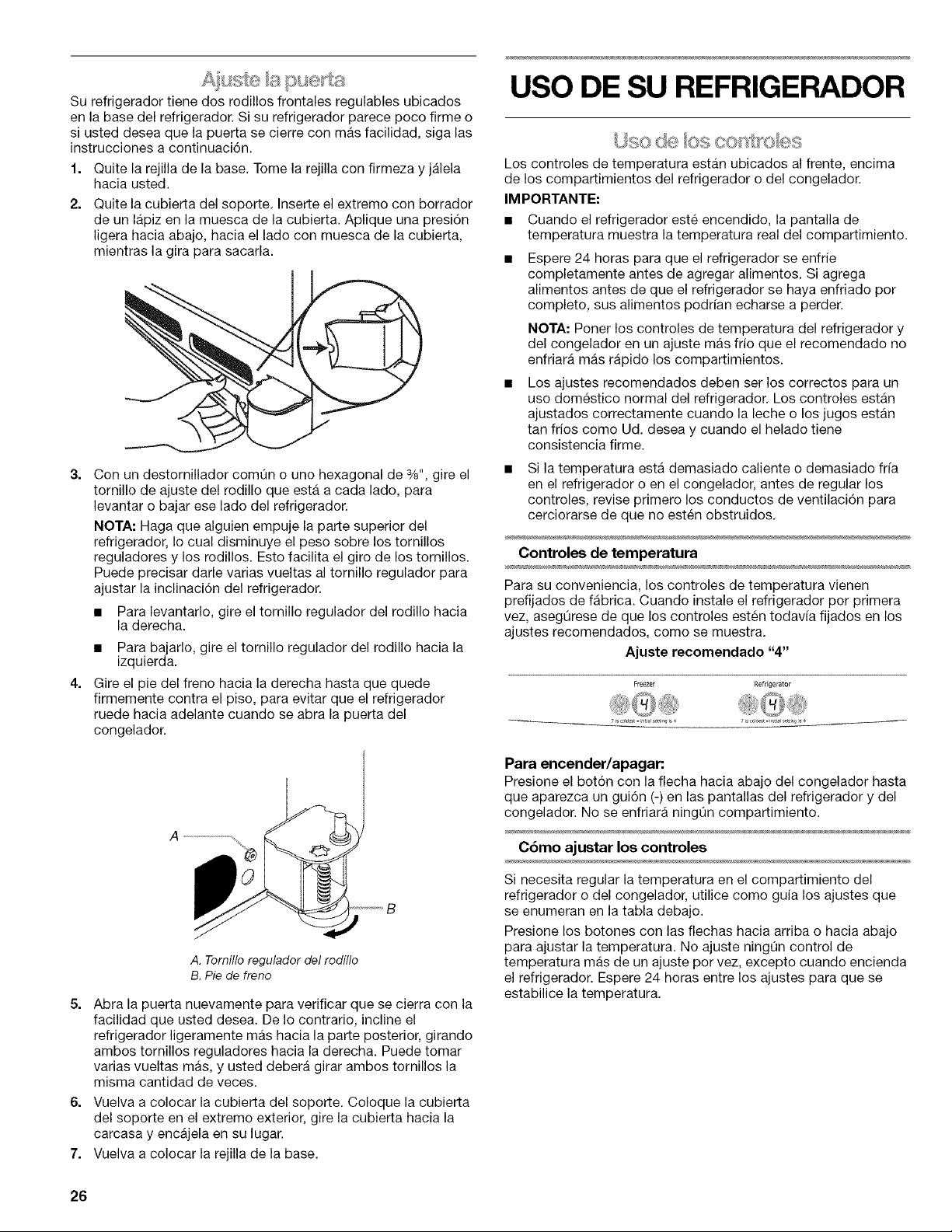

REFRIGERATOR USE
The temperature controls are located at the top front of the
refrigerator or freezer compartments.
IMPORTANT:
• When the power is on, the temperature display shows the
actual temperature of the compartment.
• Wait 24 hours for your refrigerator to cool completely before
adding food. If you add food before the refrigerator has
cooled completely, your food may spoil.
NOTE: Adjusting the refrigerator and freezer temperature
controls to a colder than recommended setting will not cool
the compartments any faster.
The recommended settings should be correct for normal
household refrigerator use. The controls are set correctly
when milk or juice is as cold as you like and when ice cream
is firm.
• If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.
Temperature Controls £
For your convenience, the temperature controls are preset at the
factory. When you first install your refrigerator, make sure the
controls are still set to the recommended setting as shown.
Recommended Setting "4"
F_eezer Refrigerator
5.
6.
A. Roller adjustment screw
B. Brake foot
Open the door again to make sure that it closes as easily as
you like. If not, tilt the refrigerator slightly more to the rear by
turning both roller adjustment screws to the right. It may take
several more turns, and you should turn both adjustment
screws the same amount.
Replace the bracket cover. Place the bracket cover into the
outer edge, swing the cover toward the cabinet and snap it
into place.
7. Replace the base grille.
To Turn Off/On:
Press the freezer down arrow touch pad until a
dash (-) appears in both the refrigerator and freezer displays.
Neither compartment will cool.
Adjusting Controls
If you need to adjust the temperature in either the refrigerator or
freezer compartment, use the settings listed in the chart below as
a guide.
Press the up or down arrow touch pads to adjust the
temperature. Except when starting the refrigerator, do not adjust
either control more than one setting at a time. Wait 24 hours
between adjustments for the temperature to stabilize.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR Control
one setting higher
FREEZER too warm/too little ice FREEZER Control one
setting higher
REFRIGERATOR too cold REFRIGERATOR Control
one setting lower
FREEZER too cold FREEZER Control one
setting lower

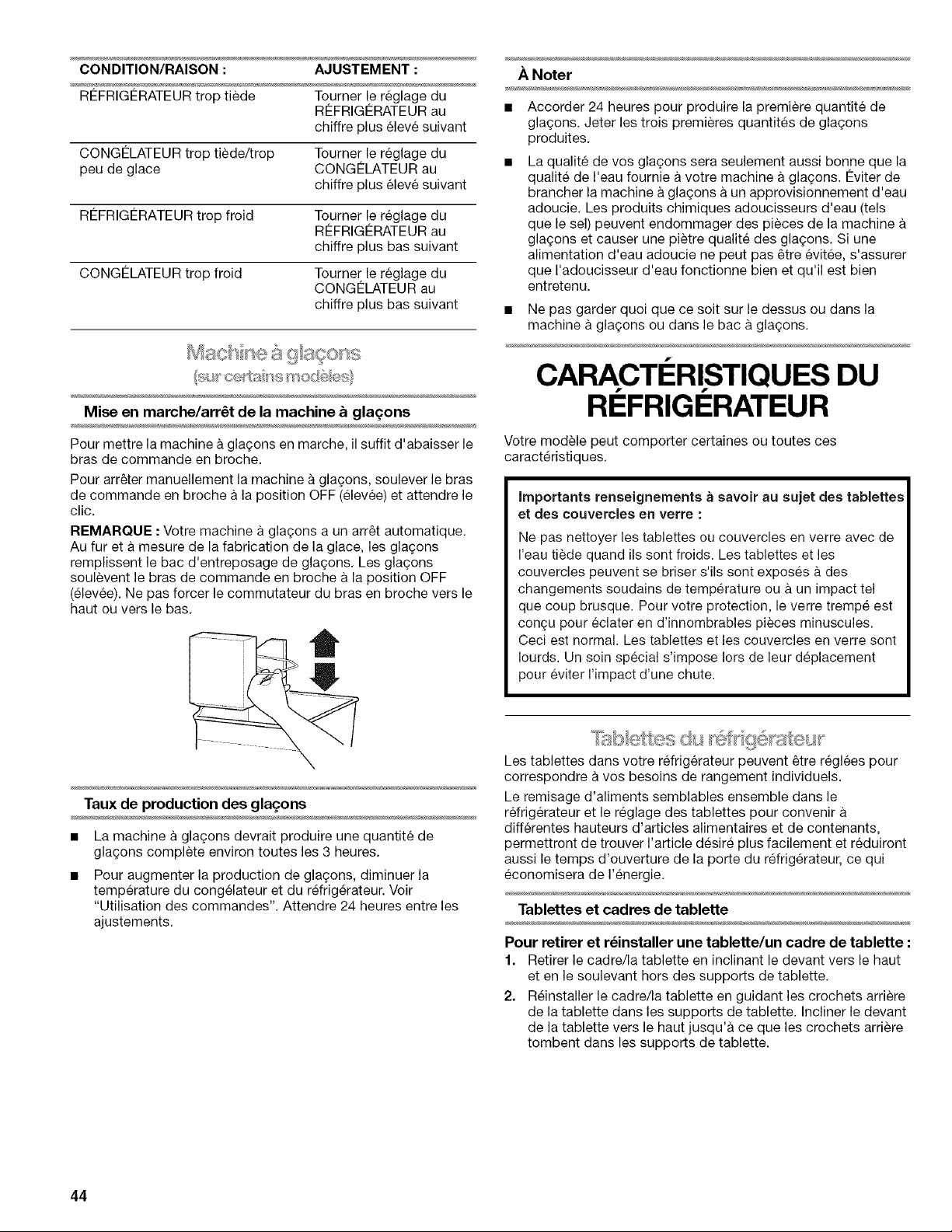

Turning the Ice Maker On/Off
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Ice Production Rate
• The ice maker should produce a complete batch of ice
approximately every 3 hours.
• To increase ice production, lower the freezer and refrigerator
temperature. See "Using the Controls." Wait 24 hours
between adjustments.
Remember
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
The quality of your ice will be only as good as the quality of
the water supplied to your ice maker. Avoid connecting the
ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply cannot
be avoided, make sure the water softener is operating
properly and is well maintained.
• Do not store anything on top of the ice maker or in the ice
storage bin.
REFRIGERATOR FEATURES
Your model may have some or all of these features.
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
The shelves in your refrigerator are adjustable to meet your
individual storage needs.
Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make
finding the exact item you want easier. It will also reduce the
amount of time the refrigerator door is open, and save energy.
Shelves and Shelf Frames
To remove and replace a shelf/shelf frame:
1. Remove the shelf/frame by tilting it up at the front and lifting it
out of the shelf supports.
2. Replace the shelf/frame by guiding the rear shelf hooks into
the shelf supports. Tilt the front of the shelf up until rear shelf
hooks drop into the shelf supports.
3. Lower the front of the shelf and make sure that the shelf is in
position.
4

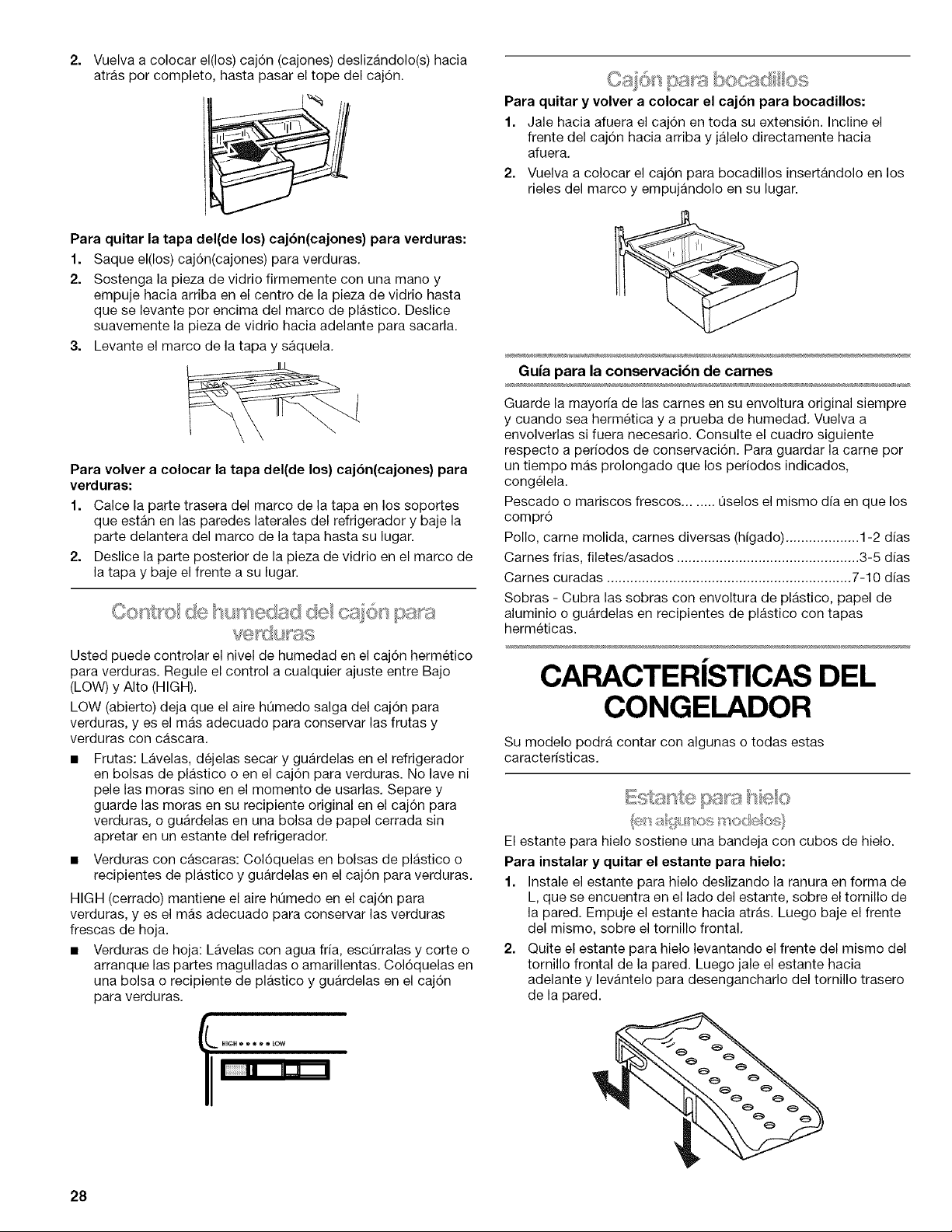

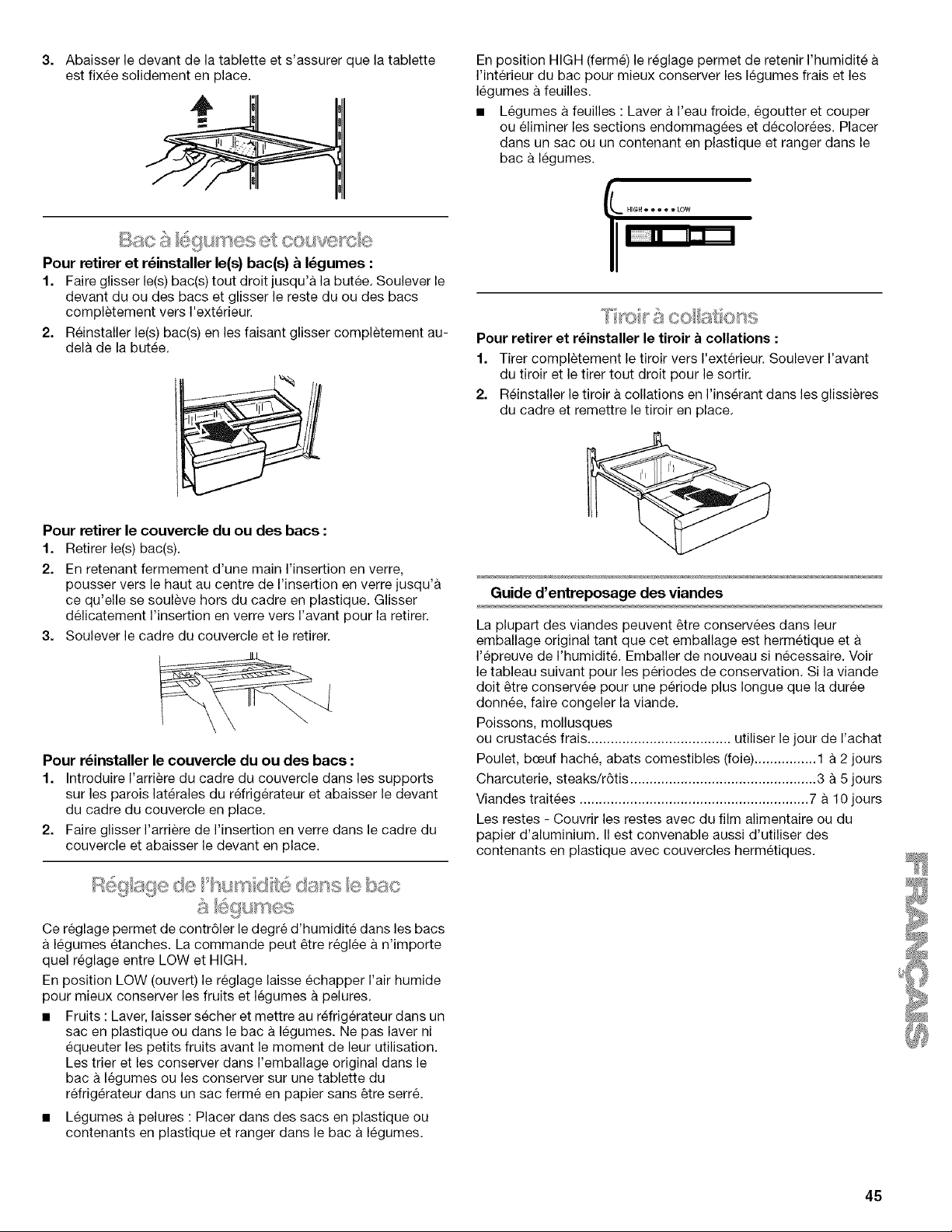

To remove and replace the crisper(s):
1. Slide crisper(s) straight out to the stop. Lift the front of the
crisper(s) and slide out the rest of the way.
2. Replace the crisper(s) by sliding back in fully past the drawer
stop.
10

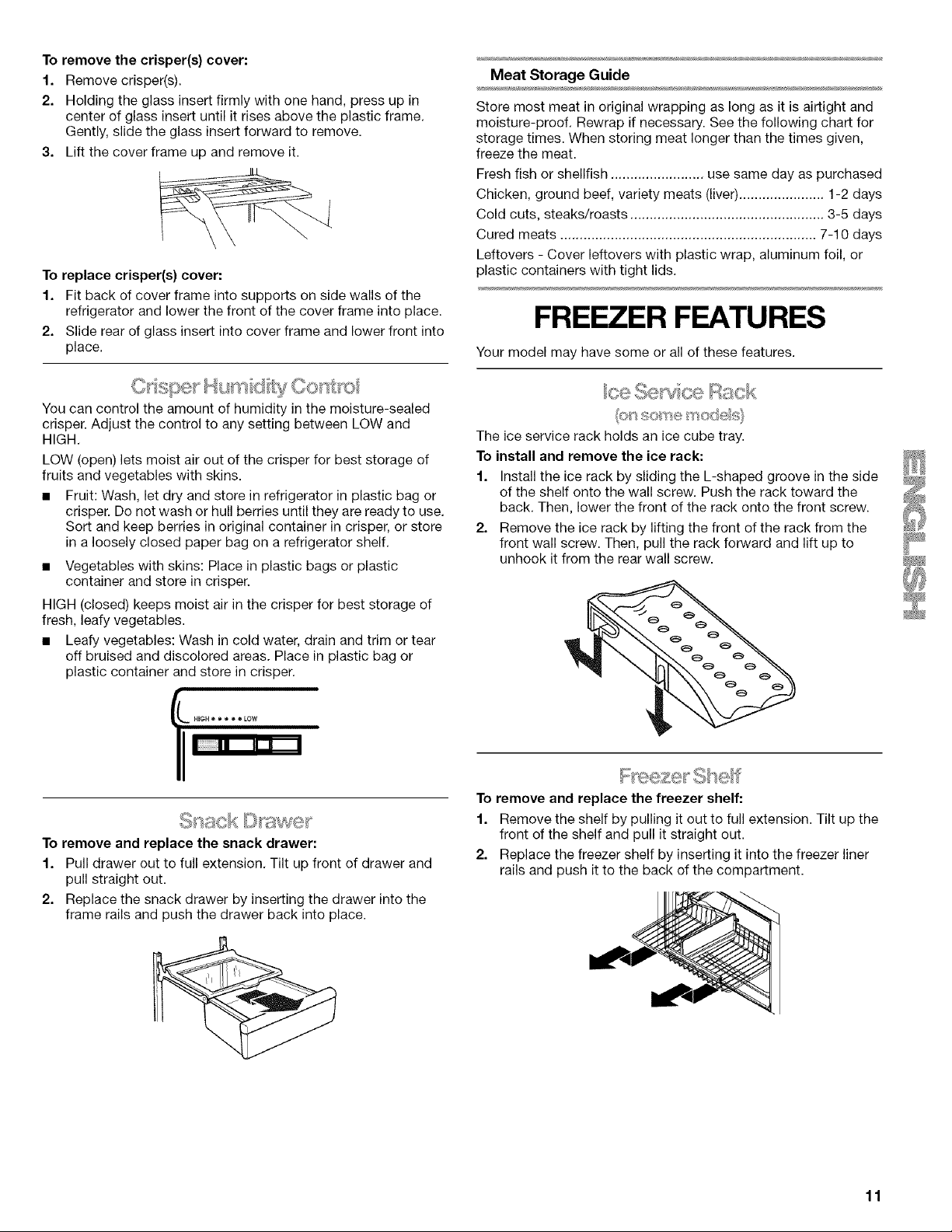

To remove the crisper(s) cover:
1. Remove crisper(s).
2. Holding the glass insert firmly with one hand, press up in
center of glass insert until it rises above the plastic frame,
Gently, slide the glass insert forward to remove.
3. Lift the cover frame up and remove it.
To replace crisper(s) cover:
1. Fit back of cover frame into supports on side walls of the
refrigerator and lower the front of the cover frame into place.
2. Slide rear of glass insert into cover frame and lower front into
place.
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and
HIGH.
LOW (open) lets moist air out of the crisper for best storage of
fruits and vegetables with skins.
• Fruit: Wash, let dry and store in refrigerator in plastic bag or
crisper. Do not wash or hull berries until they are ready to use.
Sort and keep berries in original container in crisper, or store
in a loosely closed paper bag on a refrigerator shelf.
• Vegetables with skins: Place in plastic bags or plastic
container and store in crisper.
HIGH (closed) keeps moist air in the crisper for best storage of
fresh, leafy vegetables.
• Leafy vegetables: Wash in cold water, drain and trim or tear
off bruised and discolored areas. Place in plastic bag or
plastic container and store in crisper.
To remove and replace the snack drawer:
1. Pull drawer out to full extension. Tilt up front of drawer and
pull straight out.
2. Replace the snack drawer by inserting the drawer into the
frame rails and push the drawer back into place.
Meat Storage Guide
Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.
Fresh fish or shellfish ........................ use same day as purchased
Chicken, ground beef, variety meats (liver) ...................... 1-2 days
Cold cuts, steaks/roasts .................................................. 3-5 days
Cured meats .................................................................. 7-10 days
Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.
FREEZER FEATURES
Your model may have some or all of these features.
The ice service rack holds an ice cube tray.
To install and remove the ice rack:
1. Install the ice rack by sliding the L-shaped groove in the side
of the shelf onto the wall screw. Push the rack toward the
back. Then, lower the front of the rack onto the front screw.
2. Remove the ice rack by lifting the front of the rack from the
front wall screw. Then, pull the rack forward and lift up to
unhook it from the rear wall screw.
To remove and replace the freezer shelf:
1. Remove the shelf by pulling it out to full extension. Tilt up the
front of the shelf and pull it straight out.
2. Replace the freezer shelf by inserting it into the freezer liner
rails and push it to the back of the compartment.
11
W Bas < et
To remove wire basket:
Pull drawer open to full extension. Tilt the lower basket forward
and lift out.
To replace wire basket:
Tilt the lower basket front down and set the basket into the
basket cradles on the drawer rail.
Bins
To remove and replace the bins:
1. Remove the bin by lifting it up and pulling it straight out.
2. Replace the bin by sliding it in above the desired support and
pushing it down until it stops.
Convenient storage for smaller frozen food items.
To remove and replace the shelf:
1. Remove the shelf by sliding it up and pulling it straight out.
2. Replace the shelf by sliding it in above the desired support
and pushing it down until it stops.
DOOR FEATURES
Your model may have some or all of these features.
To remove and replace the dairy center:
1. Remove the dairy center by raising and holding the cover up
while lifting the dairy center up and pulling it straight out.
2. Replace the dairy center by sliding it in above the desired
support and pushing it down until it stops.
_ _,_, _ /_ .......
Provides easy access to items stored in the door.
To remove and replace the door bucket:
1. Remove the door bucket by tilting it and pulling it straight out.
2. Replace the door bucket by tilting the front down slightly, to
slide it into the bracket and tip upright.
To move the door bucket frame:
1. Remove the bucket.
2. Lift the frame up and pull it straight out.
3. Slide the frame in and down into the new location.
To remove and replace the shelf:
1. Remove the shelf by sliding it up and pulling it straight eut.
2. Replace the shelf by sliding it in abeve the desired support
and pushing it down until it steps.
12
REFRIGERATOR CARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
• To keep your stainless steel refrigerator looking like new
and to remove minor scuffs or marks, it is suggested that
you use the manufacturer's approved Stainless Steel
Cleaner & Polish. To order the cleaner, see "Accessories."
IMPORTANT: This cleaner is for stainless steel parts only!
4=
5=
Do not allow the Stainless Steel Cleaner & Polish to come into
contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If unintentional contact
does occur, clean plastic part with a sponge and mild
detergent in warm water. Dry thoroughly with a soft cloth.
There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
Remove the base grille.
Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power.
©ha 9 n{Fjthe Lgst Bub
NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to
replace the bulb with an appliance bulb of the same size, shape,
and wattage (no greater than 40 watts).
Changing the Refrigerator Light Bulb
1. Unplug the refrigerator or disconnect power.
2. Slide the light shield toward the back of the compartment to
release it from the light assembly.
3=
4.
Replace burned-out bulb(s) with appliance bulb(s) no greater
than 40 watts.
Replace the light shield by inserting the tabs on the shield
into the liner holes on each side of light assembly. Slide the
shield toward the front until it locks into place.
NOTE: To avoid damaging the light shield, do not force the
shield beyond the locking point.
5. Plug in refrigerator or reconnect power.
Changing the Freezer Light Bulb
1. Unplug refrigerator or disconnect power.
NOTE: You may need to remove the upper freezer shelf or basket
to access the light assembly.
2. The light shield opens from the back. Firmly press forward on
the notches in the back of the shield and pull the shield down.
3. Remove the shield and replace the burned-out bulb with an
appliance bulb no greater than 40 watts.
4. Insert the front tabs of the shield into the liner and snap the
back portion of the shield over the light assembly.
5. Plug in refrigerator or reconnect power.
If the power will be out for 24 hours or less, keep the door or
doors closed (depending on your model) to help food stay cold
and frozen.
If the power will be out for more than 24 hours, do one of the
following:
• Remove all frozen food and store it in a frozen food locker.
• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot
(28 L) of freezer space. This will keep the food frozen for 2 to
4 days.
• If neither a food locker nor dry ice is available, consume or
can perishable food at once.
13
REMEMBER: A full freezer stays cold longer than a partially filled
one. A freezer full of meat stays cold longer than a freezer full of
baked goods. If you see that food contains ice crystals, it may be
refrozen, although the quality and flavor may be affected. If the
condition of the food is poor, dispose of it.
Vacations
If You Choose to Leave the Refrigerator On While You're
Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker:
• Depending on your model, raise wire shutoff arm to OFF
(up) position, or press the switch to OFR
• Shut off water supply to the ice maker.
3. Empty the ice bin.
If You Choose to Turn the Refrigerator Off Before You
Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
• Turn off the water supply to the ice maker at least one day
ahead of time.
• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or press the switch to OFF,
depending on your model.
3. Turn the Temperature controls off. See "Using the Controls."
4. Clean refrigerator, wipe it, and dry well.
5. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
Moving
When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker:
• Turn off the water supply to the ice maker at least one day
ahead of time.
• Disconnect the water line from the back of the
refrigerator.
• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or press the switch to OFF,
depending on your model.
2. Remove all food from the refrigerator and pack all frozen
food in dry ice.
3. Empty the ice bin.
4. Turn the Temperature controls off. See "Using the Controls."
5. Unplug refrigerator.
6. Clean, wipe, and dry thoroughly.
7. Take out all removable parts, wrap them well, and tape them
together so they don't shift and rattle during the move.
8. Depending on the model, raise the front of the refrigerator so
it rolls more easily OR raise the leveling screws so they don't
scrape the floor. See "Adjust the Doors."
9. Tape the doors closed and tape the power cord to the back
of the refrigerator.
When you get to your new home, put everything back and refer to
the "Installation Instructions" section for preparation instructions.
Also, if your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
TROUBLESHOOTING
Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord,
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Is outlet working? Plug in a lamp to see if the outlet is
working.
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
• Is control on? Make sure the refrigerator control is on. See
"Using the Control."
• New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
NOTE: Adjusting the temperature control to coldest setting
will net cool the refrigerator more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, the door is
opened often, or if the door has been left open.
• Power cord unplugged? Plug into a grounded 3 prong
outlet.
14
The refrigerator seems noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below
are listed some normal sounds with explanations.
• Pulsating - fans/compressor adjusting to optimize
performance.
• Hissing/Rattling - flow of refrigerant, movement of water
lines, or from items placed on top of the refrigerator.
• Popping - contraction/expansion of inside walls, especially
during initial cool-down.
• Water running/dripping - may be heard when water melts
during defrosting and runs into the drain pan.
The door will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
• Crisper cover in the way? Make sure the crisper cover is
fully pushed in, so that the back rests on the supports.
The door is difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
• Gaskets dirty or sticky? Clean gaskets and contact surfaces
with mild soap and warm water. Rinse and dry with soft cloth.
Temperature is too warm
• New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
• Door opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep door fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Control set correctly for the surrounding conditions?
Adjust the control a setting colder. Check temperature in
24 hours. See "Using the Control."
There is interior moisture buildup
NOTE: Some moisture build-up is normal.
• Humid room? Contributes to moisture build-up.
• Door opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep door fully
closed.
ce
The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
• Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
15
PROTECTION AGREEMENTS
Master Protection Agreements
Congratulations on making a smart purchase. Your new
Kenmore ®product is designed and manufactured for years of
dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That's when
having a Master Protection Agreement can save you money and
aggravation.
The Master Protection Agreement also helps extend the life of
your new product. Here's what the Agreement* includes:
v' Parts and labor needed to help keep products operating
properly under normal use, not just defects. Our coverage
goes well beyond the product warranty. No deductibles, no
functional failure excluded from coverage-- real protection.
v' Expert service by a force of more than 10,000 authorized
Sears service technicians, which means someone you can
trust will be working on your product.
v' Unlimited service calls and nationwide service, as often as
you want us, whenever you want us.
v' "No-lemon" guarantee - replacement of your covered
product if four or more product failures occur within twelve
months.
v' Product replacement if your covered product can't be fixed.
v' Annual Preventive Maintenance Check at your request - no
extra charge.
v' Fast help by phone - we call it Rapid Resolution - phone
support from a Sears representative on all products. Think of
us as a "talking owner's manual."
v' Power surge protection against electrical damage due to
power fluctuations.
v' $250 Food Loss Protection annually for any food spoilage
that is the result of mechanical failure of any covered
refrigerator or freezer.
v' Rental reimbursement if repair of your covered product takes
longer than promised.
v' 10% discount off the regular price of any non-covered repair
service and related installed parts.
Once you purchase the Agreement, a simple phone call is all that
it takes for you to schedule service. You can call anytime day or
night, or schedule a service appointment online.
The Master Protection Agreement is a risk free purchase. If you
cancel for any reason during the product warranty period, we will
provide a full refund. Or, a prorated refund anytime after the
product warranty period expires. Purchase your Master
Protection Agreement today!
Some limitations and exclusions apply. For prices and
additional information in the U.S.A. call 1-800-827-6655.
*Coverage in Canada varies on some items. For full details
call Sears Canada at 1-800-361-6665.
Sears Installation Service
For Sears professional installation of home appliances, garage
door openers, water heaters, and other major home items, in the
U.S.A. or Canada call 1-800-4-MY-HOME ®.
ACCESSORIES
Replacement Parts:
To order stainless steel cleaner or replacement filters, call
1-800-4-MY-HOME ®and ask for the appropriate part number
listed below or contact your authorized Kenmore dealer.
Stainless Steel Cleaner & Polish:
Order Part #D22 M40083 R
16
JNDICE
GARANTIA .................................................................................... 18
SEGURIDAD DEL REFRIGERADOR ........................................... 19
C6mo deshacerse adecuadamente de su refrigerador viejo.... 19
INSTRUCCIONES DE INSTALACION ......................................... 20
Desempaque el refrigerador ...................................................... 20
Requisites de ubicaci6n ............................................................ 20
Requisites electricos .................................................................. 21
Requisitos del suministro de agua ............................................ 21
Conexi6n del suministro de agua .............................................. 21
Puerta(s) y caj6n del refrigerador ............................................... 23
Ajuste la puerta .......................................................................... 26
USO DE SU REFRIGERADOR ..................................................... 26
Use de los controles .................................................................. 26
Fabrica de hielo .......................................................................... 27
CARACTERJSTICAS DEL REFRIGERADOR .............................. 27
Estantes del refrigerador ............................................................ 27
Caj6n para verduras y tapa ....................................................... 27
Control de humedad del caj6n para verduras ........................... 28
Caj6n para bocadillos ................................................................ 28
CARACTERJSTICAS DEL CONGELADOR ................................. 28
Estante para hielo ...................................................................... 28
Estante del congelador .............................................................. 29
Canastilla de alambre ................................................................ 29
Estante de la puerta del congelador .......................................... 29
CARACTERiSTICAS DE LA PUERTA ......................................... 29
Centro de productos lacteos ..................................................... 29
Recipientes de la puerta ............................................................ 29
Balde profundo deslizable de la puerta ..................................... 29
Estante de ancho complete de la puerta .................................. 30
CUIDADO DE SU REFRIGERADOR ........................................... 30
Limpieza ..................................................................................... 30
C6mo cambiar el foco ................................................................ 30
Cortes de corriente .................................................................... 31
Cuidado durante las vacaciones y mudanzas ........................... 31
SOLUCION DE PROBLEMAS ..................................................... 32
Funcionamiento del refrigerador ................................................ 32
Temperatura y humedad ............................................................ 33
Hielo y agua ................................................................................ 33
CONTRATOS DE PROTECCION ................................................ 34
ACCESORIOS ............................................................................... 34
NUMEROS DE SERVICIO .............................. CONTRAPORTADA
17
GARANTiA DE LOS ELECTRODOM¢:STICOS KENMORE
GARANTiA LIMITADA DE UN AI_IO
Cuando este electrodomestico haya side instalado, operado y
mantenido segQn las instrucciones provistas con el producto, si
este electrodomestico falla por defectos de material o de mano
de obra dentro de un a_o a partir de la fecha de compra, Ilame al
1-800-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.
Si este electrodomestico es empleado para algQn otro uso que
no sea el domestico familiar, esta garantia s61o tiene vigencia per
90 dfas a partir de la fecha de compra.
ESTA GARANTIA CUBRE SOLAMENTE LOS DEFECTOS DE
MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO
SIGUIENTE:
1. Los artfculos no reutilizables que pueden gastarse por el uso
normal, incluyendo, pero sin limitaci6n, filtros, correas, focos
y bolsas.
2. Un tecnico de servicio para ense_arle al usuario c6mo
instalar, operar o mantener el producto adecuadamente.
3. Un tecnico de servicio para limpiar o mantener este
producto.
4. Da_os a este producto o fallas del mismo en caso de no ser
instalado, operado o mantenido conforme a todas las
instrucciones provistas con el producto.
5. Da_os a este producto o fallas del mismo como resultado de
accidente, abuso, uso indebido o un uso diferente de aquel
para el cual fue creado.
6. Da_os a este producto o fallas del mismo causados per el
uso de detergentes, limpiadores, productos quimicos o
utensilios diferentes de los recomendados en todas las
instrucciones provistas con el producto.
7. Da_os a piezas o sistemas o fallas de los mismos como
resultado de modificaciones no autorizadas que se hayan
efectuado en este producto.
EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE
RECURSOS
El t]nico y exclusivo recurso del cliente segt_n los terminos de
esta garantfa limitada sera el de reparar el producto segQn se
estipula en la presente. Las garantias implfcitas, incluyendo las
garantias de comerciabilidad o de capacidad para un prop6sito
particular, seran limitadas a un afio o al periodo mas corto
permitido por ley. Sears no se hara responsable por da_os
incidentales o consecuentes. Algunos estados y provincias no
permiten la exclusi6n o limitaci6n de dafios incidentales o
consecuentes, o limitaciones acerca de cuanto debe durar una
garantia implicita de comerciabilidad o capacidad, de mode que
las limitaciones o exclusiones arriba mencionadas pueden no
aplicarse en su case.
Esta garantia se aplica s61o mientras este electrodomestico se
usa en los Estados Unidos y CanadA.
Esta garantia le otorga derechos legales especificos, yes posible
que usted tenga tambien otros derechos, los cuales varian de un
estado a otro.
Sears, Roebuck and Co.
Hoffman Estates, IL 60179
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2B8
REGISTRO DEL PRODUCTO
En el espacio a continuaci6n, anote el n_mero completo de
modelo y serie asf como la fecha de compra. Usted puede
encontrar esta informaci6n en la etiqueta con el nQmero de
modelo y de serie ubicada en el producto.
Tenga esta informaci6n disponible para facilitarle la obtenci6n de
asistencia o servicio con prontitud siempre que Ilame a Sears
con respecto a su electrodomestico.
Numero de modelo
Numero de serie
Fecha de compra
Guarde estas instrucciones y su comprobante de compra
para referencia futura.
18
SEGURIDAD DEL REFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el simbolo de advertencia de seguridad.
Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA'. Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesi6n grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesibn grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVEF{TENC_A: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas, incluidas las siguientes:
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
• No quite la terminal de conexi6n a tierra.
• No use un adaptador.
• No use un cable electrico de extensi6n.
• Desconecte el suministro de energfa antes de darle servicio.
• Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
[] Remueva las puertas de su refrigerador viejo.
[] Use un limpiador no inflamable.
[] Mantenga los materiales y vapores inflamables, tales come
gasolina, alejados del refrigerador.
[] Use dos o mas personas para mover e instalar el
refrigerador.
[] Desconecte el suministro de energfa antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
CONSERVAR ESTAS INSTRUCCIONES
Cbmo deshacerseadecuadamente de
su refrigeradorviejo
Peligro de Asfi×ia
Remueva las puertas de su refrigerador viejo.
No seguir esta instruccion puede ocasionar la muerte
o da_o al eerebro.
IMPORTANTE: El atrapamiento y asfixia de niSos no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, aQn si van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
Antes de tirar su viejo refrigerador o congelador:
• Saque las puertas.
• Deje los estantes en su lugar, asi los ni_os no pueden
meterse adentro con facilidad.
19
INSTRUCCIONES DE INSTALACION
Peiigro de Peso Excesivo
Use dos o m_s personas para mover e instalar
el refrigerador.
No seguir esta instrucci6n puede ocasionar una
lesion en la espalda u otre tipo de lesiones.
Cbmo quitar los materiales de empaque
Quite los restos de cinta y goma de las superficies de su
refrigerador antes de encenderlo, Frote un poco de
detergente Ifquido para vajillas sobre el adhesive con los
dedos. Limpie con agua tibia y seque.
No use instrumentos filosos, alcohol para fricciones, liquidos
inflamables o productos de limpieza abrasives para eliminar
los restos de cinta o goma. Estos productos pueden daSar la
superficie de su refrigerador. Para mas informaci6n, vea
"Seguridad del refrigerador".
En algunos modelos, los estantes, recipientes, rieles para los
estantes de las puertas y otras partes pueden estar en el
Paquete de piezas interior. Siga las instrucciones contenidas
en el paquete para Iograr un ensamblaje adecuado.
• Deshagase de todos los materiales de embalaje o recfclelos.
C6mo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lade a lade ni Io haga
"caminar" cuando Io trate de mover ya que podrfa dahar
el piso.
Limpieza antes del use
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo.
Vea las instrucciones de limpieza en "Cuidado de su
refrigerador".
Informaci6n importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras est&n fifes. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
come seffa un golpe brusco. Para su protecci6n, el vidrio
templado se ha diseSado para hacerse aSicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se daSen al caer.
Peligro de Explosi6n
Mantenga los materiales y vapores inflamables,
tales come gasolina, alejados del refrigerador.
No seguir esta instruccion puede ocasionar la muerte,
explosion, o incendio.
Para asegurar la ventilaci6n apropiada de su refrigerador, permita
un espacio de W' (1,25 cm) en la parte superior y detras del
refrigerador. Si su refrigerador tiene fabrica de hielo, asegQrese
que hay espacio adicional atras para las conexiones de la linea
de agua. Cuando instale su refrigerador junto a una pared fija,
deje 2_/_'' (6,3 cm) minimo del lade de la bisagra (algunos
modelos requieren mas) para permitir que la puerta se abra
completamente,
NOTA: No se recomienda instalar el refrigerador cerca de un
homo, radiador u otra fuente de calor. No instale el refrigerador
en un lugar donde la temperatura sea menor de 55°F (13°C).
V2" (1,25 cm) /
/
2V2" (6,3 cm)
20
_}s(eq_ s tose @?y_c ss
Peligro de Cheque EI6ctrico
Conecte a un contacto de pared de conexion a tierra de
3 terminalee.
No quite la terminal de conexion a tierra.
No use un adaptador.
No use un cable electrico de extension.
No seguir estas instrucciones puede ocaeionar
la muerte, incendie o cheque el_ctrico.
Antes de mover el refrigerador a su ubicaci6n final, es importante
asegurarse que tiene la conexi6n electrica adecuada.
M_todo de conexibn a tierra recomendado
Se requiere una fuente de energfa electrica de 115 Voltios,
60 Hz., CA solamente y con fusibles de 15 6 20 amperios,
conectada a tierra. Se recomienda que use un circuito separado
s61o para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interrupter. No use un cable electrico de
extensi6n.
NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o
de quitar un foco de luz, ponga el refrigerador en OFF (Apagado).
Dependiendo del modelo, gire el control del congelador hacia la
palabra OFF o presione la flecha hacia abajo del congelador
hasta que aparezca un gui6n (-) en la pantalla del congelador y la
del refrigerador. Desconecte el refrigerador de la fuente de
suministro electrico. Cuando haya terminado, reconecte el
refrigerador a la fuente de energia electrica y vuelva a poner los
controles de temperatura en la posici6n deseada. Vea "Use de
los controles".
Freezer Refrigerator
Retina las herramientas y piezas necesarias antes de comenzar
la instalaci6n. Lea y siga las instrucciones provistas con
cualquiera de las herramientas enlistadas aquL
HERRAMIENTAS NECESARIAS:
• Destornillador de hoja plana • Llave de tuercas de _/4"
• Llaves de boca de 7A_"y 1/2"0 • Broca de Y_"
dos Ilaves ajustables • Taladro inalambrico
IMPORTANTE:
• Todas las instalaciones deben hacerse de acuerdo a los
requisites locales de plomefia.
• No use una valvula perforadora o una valvula de montura de
_/_e"(4,76 mm), que reduce el flujo de agua y se obstruye con
mas facilidad.
• Use tubefia de cobre y revise si hay fugas. Instale la tuberia
de cobre s61o en Areas donde la temperatura vaya a
permanecer per encima del punto de congelaci6n.
Presibn del agua
Se necesita un suministro de agua ffia con presi6n de agua entre
35 y 120 Ibs/pulg _ (241 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si tiene preguntas
acerca de la presi6n del agua, Ilame a un plomero competente
autorizado.
Suministro de agua per 6smosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara set entre 35 y 120 Ibs/pulg _ (241 y
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis
inversa al suministro de agua fria, la presi6n de agua al sistema
de 6smosis inversa necesitara ser de un minimo de 40 a 60 Ibs/
pulg _ (276 a 414 kPa).
Si la presi6n de agua hacia el sistema de 6smosis inversa es
menor de 40 a 60 Ibs/pulg _ (276 a 414 kPa):
• Verifique si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado. Reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del use intense.
Si su refrigerador tiene un filtro de agua, se podra reducir la
presi6n aQn mas si se usa en conjunto con un sistema de
6smosis inversa. Saque el filtro de agua. Vea "Sistema de
filtraci6n de agua".
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de conectar la tuberia
de agua, APAGUE la fabrica de hielo.
Conexibn a la linea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energ[a.
2. CIERRE el suministro principal de agua. ABRA la Ilave de
agua mas cercana el tiempo suficiente para que la tuber[a de
agua se vacie.
3. Busque una tuberia vertical de agua ffia de W' a 1%"
(12,7 mm a 3,18 mm) cercana al refrigerador.
IMPORTANTE:
AsegOrese de que sea una tuberia de agua fria.
Una tuberia horizontal funcionara, pero debe seguirse el
procedimiento indicado a continuaci6n: taladre per el
lade de arriba de la tubefia, no per debajo. Esto ayudara
a mantener el agua alejada del taladro. Esto tambien evita
que se acumule el sedimento normal en la valvula.
21
4. Determine la Iongitud de la tuberia de cobre que necesite.
Mida desde la conexi6n de la parte baja trasera derecha del
refrigerador hasta la tuberfa de agua. Agregue 7 pies (2,1 m)
para poder mover el refrigerador para limpiarlo. Use tuberfa
de cobre de 1/4"(6,35 mm) de diametro externo. Asegt]rese
que ambos extremos de la tuberia de cobre estan cortados a
escuadra,
5. Usando un taladro inalambrico, haga un orificio de 1/4"en la
tuberia de agua frfa que usted eligi6.
D
E
F
G
A. Tuberfa de agua frfa
B. Abrazadera para tuberfa
C. Tuberfa de cobre
D. Tuerca de compresidn
E. Manga de
compresidn
E Vblvula de cierre
G. Tuerca de presidn
6. Afiance la vMvula de cierre a la tuberfa de agua frfa con la
abrazadera para tuber[a. Asegt]rese que el extreme de salida
este firmemente insertado en el orificio taladrado de 1/4"en la
tuberia de agua y que la arandela este por debajo de la
abrazadera para tuberia. Apriete la tuerca de presi6n. Apriete
los tornillos de la abrazadera para tuberfa lentamente yen
forma pareja de manera que la arandela provea un cierre
hermetico. No apriete demasiado porque se puede quebrar la
tuberia de cobre,
7. Deslice la manga de compresion y la tuerca de compresion
sobre la tuberfa de cobre como se muestra, Inserte el
extremo de la tuberfa en el extremo de salida derecho hasta
donde sea posible, Atornille la tuerca de compresi6n con el
extreme de salida usando la Ilave inglesa ajustable, No
apriete demasiado,
8. Coloque el extremo libre de la tuberfa en un recipiente o
fregadero y ABRA el suministro principal de agua, Enjuague
la tuberia hasta que el agua salga limpia, CIERRE la vMvula
de cierre del tubo de agua.
Conexibn al refrigerador
1.
Saque la tapa de plastico del puerto de entrada de la vMvula
de agua. Fije el tubo de cobre a la entrada de la vMvula
usando una tuerca de compresi6n y manga de compresi6n
como se muestra. Ajuste la tuerca de compresidn. No apriete
demasiado. Jale la tuberfa de cobre para asegurarse de que
esta firme.
2.
Haga un lazo de servicio con la tuberfa de cobre. Evite las
torceduras cuando enrolle la tuberia de cobre. Asegure la
tuberia de cobre a la carcasa del refrigerador con una
abrazadera en "P".
A. Tuberfa de cobre
B. Abrazadera en "P"
C. Tuerca de
compresidn
D. Manga de
compresidn
E. Puerto de entrada de
la v#lvula de agua.
3. Abra el suministro de agua al refrigerador y revise si hay
fugas de agua. Tape cualquier fuga que encuentre,
Complete la instalacibn
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable el6ctrico de extensibn.
No seguir eetas instrucciones puede ocaeionar
la muerte, incendio o choque electrico.
1. Conecte a un contacto de pared de conexi6n a tierra de 3
terminales.
NOTA: Deje transcurrir 24 horas para la producci6n del primer
Iote de hielo. Deshagase de los tres primeros Iotes de hielo
producidos. Deje transcurrir 3 dias para que se vuelva a Ilenar el
dep6sito de hielo.
22
HERRAMIENTAS NEGESARIAS: LIavede tubo de cabeza
he×agonalde %6",3/s"y I/4",destorniIIadorPhillipsN °2 y un
destorniIIadorde hoja plana.
IMPORTANTE: 4.
• Todas las ilustraciones alas que se hace referencia on las
siguientes instrucciones so incluyen mas adelante en esta
seccidn, despues de "Pasos finales". Las ilustraciones 5.
muestran un refrigerador con sentido de apertura hacia la
derecha (bisagras instaladas on fabrica a la derecha),
• Si usted s61o quiere quitar las puertas y volverlas a colocar,
vea las secciones "C6mo quitar las puertas y las bisagras" y
"C6mo velvet a poner las puertas y las bisagras en su lugar'.
• Antes de comenzar, gire el control del refrigerador a Apagado
(OFF), saque los alimentos y la puerta regulable o recipientes
de uso general de las puertas.
Cbmo quitar y volver a colocar las agarraderas de la
puerta del refrigerador
Para quitar la agarradera, saque el tornillo que sujeta el
marco al extremo superior de la agarradera. Usando un
destornillador de hoja plana envuelto en cinta adhesiva
protectora, levante la pieza del marco del extremo inferior de
la agarradera. Luego saque los tornillos que sujetan la
agarradera a la puerta. Vea la ilustraci6n 2 de Montaje frontal.
• Para volver a colocar la agarradera, invierta las instrucciones.
Cbmo quitar la puerta y las bisagras
1.
2.
Tornillo para bisagra superior de
cabeza hexagonal de _6"
Desenchufe el refrigerador o desconecte el suministro de
energia.
Mantenga la puerta del congelador cerrada hasta que este
listo para levantarla y quitarla de la carcasa.
NOTA: Mientras quita las bisagras, siempre disponga de un
soporte adicional para la puerta. No se confie en que los
imanes de la junta de las puertas van a sostener la puerta en
su lugar mientras trabaja.
3. Quiteloscomponentes de labisagrasuperiorcomo so
muestra on laiIustraci6nBisagrasuperior.Levantey quitela
puertadelrefrigeradorde lacarcasa.
Saque elpasador centralde labisagray lostorniIIosde la
bisagra,como so muestra en laiIustraci6nBisagracentral.
Levantey quitelapuertadelcongeladorde lacarcasa.
Saque loscomponentes de labisagrainferior,como so
muestra on laiIustraci6nBisagrainferior.
Cambio del sentido de apertura de la(s) puerta(s)
(opcional)
IMPORTANTE: Siga estas instrucciones si desea que la puerta
se abra en el sentido opuesto. Si no desea cambiar el sentido de
apertura de la puerta, vea "C6mo velvet a poner la puerta y las
bisagras en su lugar'.
Tornillo del reten Tornillo sellador frontal
de la puerta de la manija de la puerta
Tomillo de cabeza plana Tapdn del orificio de
para la manija la bisagra de la carcasa
Carcasa
1. Quite los tornillos de la bisagra del lade de la agarradera y
col6quelos del lado opuesto. Vea la ilustraci6n 1-1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior de la carcasa y col6quelos en los orificios de la
bisagra del lado opuesto, come se muestra en la
Ilustraci6n 1-2.
Puerta del refrigerador
1. Saque el ensamblaje de la agarradera del refrigerador, come
se muestra en la Ilustraci6n 2. Mantenga juntos todos los
componentes.
2. Quite el tap6n de enfrente del tornillo sellador de la manija de
la puerta. Col6quelos del lado opuesto de la puerta del
refrigerador come se indica en la Ilustraci6n 6.
3. Quite el reten de la puerta. Col6quelo del lade opuesto de la
puerta del refrigerador, come se indica en la Ilustraci6n 4.
4. Coloque la agarradera del refrigerador en el lade opuesto de
la puerta del mismo. Vuelva a colocar el marco de la
agarradera, come se muestra en la Ilustraci6n 2.
5. Apriete todos los tornillos. Ponga la puerta a un lade hasta
que las bisagras y el caj6n o la puerta del compartimiento del
congelador esten en su sitio.
23
Puerta del congelador
1. Quite el ensamblaje de la manija del congelador como se
indica. Conserve juntos todos los componentes. Vea la
ilustraci6n 5-1.
2. Quite el tornillo sellador de la agarradera de la puerta.
Muevalos hacia el lado opuesto de la puerta del congelador.
3. Quite el reten de la puerta. Col6quelo del lado opuesto de la
puerta del refrigerador como se indica. Vea la Ilustraci6n 4.
4. Sujete la agarradera en el lado opuesto de la puerta del
congelador.
5. Apriete todos los tomillos. Ponga la puerta a un lado hasta
que se haya instalado la bisagra inferior en el producto.
Cbmo volver a poner la puerta y las bisagras en su lugar
NOTA: Si el sentido de apertura de la puerta se cambia, la
imagen de la puerta pudiera quedar invertida.
1. Vuelva a poner los componentes de la bisagra inferior en su
sitio como se indica. Apriete los tornillos. Vuelva a poner en
su lugar la puerta del congelador.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para la puerta. No se confie en que los
imanes de la junta de las puertas van a sostener la puerta en
su lugar mientras trabaja.
2. Ensamble los componentes de la bisagra central, como se
indica en la ilustraci6n Bisagra central, y apriete todos los
tornillos. Vuelva a poner en su lugar la puerta del refrigerador.
3. Ensamble los componentes de la bisagra superior, come se
muestra en la ilustraci6n Bisagra superior. No atornille
completamente los tornillos.
4. Ajuste las puertas de modo que la base de la puerta del
refrigerador este alineada con la parte superior de la puerta
del congelador. Apriete todos los tomillos.
Pasos finales
Revise todos los orificios para cerciorarse que los tapones de
los orificios y los tornillos esten en su lugar. Vuelva a colocar
la tapa de la bisagra superior, como se muestra en la
ilustraci6n Bisagra superior.
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable electrico de extension.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque electrico.
2. Enchufe el refrigerador o reconecte el suministro de energfa.
3. Regrese todas las partes removibles a la puerta y la comida
al refrigerador.
24
Bisagra superior
A. Cubierta de la bisagra superior
B. Tomillos de cabeza hexagonal para
bisagra de 5_6"
C. Bisagra superior
Bisagra central
.............................B
=_-_ _ .................c
A. Cubierta del pasador de la bisagra
B. Bisagra central
C. Tornilles para bisagra
Bisagra inferior
D
A. CuF}a del pasador de la bisagra
(on algunos modelos)
B. Bisagra inferior
C. Tornillos de cabeza hexagonal
para bisagra de _"
D. Cubierta de la bisagra inferior
D
B .................i
A. Tomillo del adorno
B. Tomillos de la manija
C. Adorno superior
D. Adome inferior
A. Tapdn del orificio de la bisagra
de la puerta
Vista frontal Vista lateral []
.I I __J
-1,,
.4 B
A. Tornillos del reten de la puerta
B Ret#n de la puerta
A. Tapones del orificio de
la bisagra de la carcasa
\•
s
/
A. Tornillos de cabeza
plana para la manija
oolo otoo
A. Tornillos de cabeza
hexagonal para bisagra de 5_6"
Ternillo sellador
fronta! de la manija
de la puerta
/
!
I
i
_,_ A
A. Tapones del erificio de
la bisagra de la puerta
25
A i x st}ea p Je '¢a
Su refrigerador tiene dos rodillos frontales regulables ubicados
en la base del refrigerador. Si su refrigerador parece poco firme o
si usted desea que la puerta se cierre con mas facilidad, siga las
instrucciones a continuaci6n.
1=
2.
Quite la rejilla de la base. Tome la rejilla con firmeza y jalela
hacia usted.
Quite la cubierta del soporte. Inserte el extremo con borrador
de un lapiz en la muesca de la cubierta. Aplique una presi6n
ligera hacia abajo, hacia el lade con muesca de la cubierta,
mientras la gira para sacarla.
3=
4.
Con un destornillador com0n o uno hexagonal de %", gire el
tornillo de ajuste del rodillo que esta a cada lado, para
levantar o bajar ese lade del refrigerador.
NOTA: Haga que alguien empuje la parte superior del
refrigerador, Io cual disminuye el peso sobre los tornillos
reguladores y los rodillos. Esto facilita el giro de los tornillos.
Puede precisar darle varias vueltas al tornillo regulador para
ajustar la inclinaci6n del refrigerador.
• Para levantarlo, gire el tornillo regulador del rodillo hacia
la derecha.
• Para bajarlo, gire el tornillo regulador del rodillo hacia la
izquierda.
Gire el pie del freno hacia la derecha hasta que quede
firmemente contra el piso, para evitar que el refrigerador
ruede hacia adelante cuando se abra la puerta del
congelador.
A. Tornillo regulador del rodillo
B. Pie de freno
5. Abra la puerta nuevamente para verificar que se cierra con la
facilidad que usted desea. De Io contrario, incline el
refrigerador ligeramente mas hacia la parte posterior, girando
ambos tornillos reguladores hacia la derecha. Puede tomar
varias vueltas mas, y usted debera girar ambos tornillos la
misma cantidad de veces.
6. Vuelva a colocar la cubierta del soporte. Coloque la cubierta
del soporte en el extremo exterior, gire la cubierta hacia la
carcasa y encajela en su lugar.
7. Vuelva a colocar la rejilla de la base.
USO DE SU REFRIGERADOR
Los controles de temperatura estan ubicados al frente, encima
de los compartimientos del refrigerador o del congelador.
IMPORTANTE:
• Cuando el refrigerador este encendido, la pantalla de
temperatura muestra la temperatura real del compartimiento.
Espere 24 horas para que el refrigerador se enfrie
completamente antes de agregar alimentos. Si agrega
alimentos antes de que el refrigerador se haya enfriado por
complete, sus alimentos podrfan echarse a perder.
NOTA: Porter los controles de temperatura del refrigerador y
del congelador en un ajuste mas frio que el recomendado no
enfriara mas rapido los compartimientos.
Los ajustes recomendados deben ser los correctos para un
use domestico normal del refrigerador. Los controles estan
ajustados correctamente cuando la leche o los jugos estan
tan fries como Ud. desea y cuando el helado tiene
consistencia firme.
Si la temperatura esta demasiado caliente o demasiado fr[a
en el refrigerador o en el congelador, antes de regular los
controles, revise primero los conductos de ventilaci6n para
cerciorarse de que no esten obstruidos.
Controles de temperatura
Para su conveniencia, los controles de temperatura vienen
prefijados de fabrica. Cuando instale el refrigerador per primera
vez, aseg0rese de que los controles esten todavfa fijados en los
ajustes recomendados, come se muestra.
Ajuste recomendado "4"
Freezer Refrigerator
Para encender/apagar:
Presione el bot6n con la flecha hacia abajo del congelador hasta
que aparezca un gui6n (-) en las pantallas del refrigerador y del
congelador. No se enfriara ningQn compartimiento.
Cbmo ajustar los controles
Si necesita regular la temperatura en el compartimiento del
refrigerador o del congelador, utilice come guia los ajustes que
se enumeran en la tabla debajo.
Presione los botones con las flechas hacia arriba o hacia abajo
para ajustar la temperatura. No ajuste ning0n control de
temperatura mas de un ajuste por vez, excepto cuando encienda
el refrigerador. Espere 24 horas entre los ajustes para que se
estabilice la temperatura.
26
CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR demasiado Control del
caliente REFRIGERADOR un
ajuste mas alto
CONGELADOR demasiado Control del
caliente/muy poco hielo CONGELADOR un
ajuste mas alto
REFRIGERADOR demasiado frio Control del
REFRIGERADOR un
ajuste mas bajo
CONGELADOR demasiado frfo Control del
CONGELADOR un
ajuste mas bajo
Para encender y apagar la f_brica de hielo
Para ENCENDER la fabrica de hielo, sencillamente baje el brazo
de control de alambre.
Para APAGAR la fabrica de hielo manualmente, levante el brazo
de control de alambre a la posici6n Apagada (OFF - brazo
elevado) y escuche el chasquido.
NOTA: La fabrica de hielo tiene un apagado automatico. A
medida que se produce el hielo, los cubitos de hielo Ilenaran el
dep6sito para hielo y estos levantaran el brazo de control de
alambre a la posici6n de apagado (OFF - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
Ritmo de produccibn de hielo
• La fabrica de hielo debe producir un Iote completo de hielo
aproximadamente cada 3 horas.
• Para aumentar la producci6n de hielo, baje la temperatura del
congelador y del refrigerador. Vea "Uso de los controles".
Deje pasar 24 horas entre cada ajuste.
Recuerde
• Deje transcurrir 24 horas para la producci6n del primer Iote
de hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de la
fabrica de hielo a un suministro de agua blanda. Los
qufmicos para ablandar el agua (como la sal) pueden da_ar
ciertos componentes de la fabrica de hielo y producir un hielo
de muy baja calidad. Si no se puede evitar el uso de un
suministro de agua blanda, asegQrese de que el ablandador
de agua este funcionando correctamente y que goce de un
buen mantenimiento.
• No guarde nada encima de la fabrica de hielo o en el
dep6sito de hielo.
CARACTERISTICAS DEL
REFRIGERADOR
Su modelo podra contar con algunas o todas estas
caracteristicas.
Informaci6n importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caNente
mientras est&n frfos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como serfa un golpe brusco. Para su protecci6n, el vidrio
templado se ha diseSado para hacerse aSicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se daSen al caer.
Los estantes de su refrigerador son ajustables para adaptarlos a
sus necesidades individuales de almacenamiento.
Si usted guarda alimentos similares juntos y ajusta los estantes
para que se adapten alas diferentes alturas de los articulos, le
sera muy facil encontrar exactamente el articulo que desea.
Asimismo, se reduce el tiempo que el refrigerador permanece
abierto y se ahorra energfa.
Estantes y marcos de los estantes
Para quitar y volver a colocar un estante/marco del estante:
1. Quite el estante/marco inclinandolo por el frente y
levantandolo fuera de los soportes del estante.
2. Vuelva a colocar el estante/marco guiando los ganchos
posteriores del estante dentro de los soportes del estante.
Levante el frente del estante hasta que los ganchos traseros
del estante calcen en los soportes del estante.
3. Baje el frente del estante y verifique que este firme en su
lugar.
Para quitar y volver a colocar el(los) cajbn(cajones) para
verduras:
1. Deslice el(los) caj6n(cajones) hacia afuera hasta el tope.
Levante el frente del(de los) caj6n(cajones) y deslfcelo hasta
que salga.
27
2.
Vuelva a colocar el(los) cajdn (cajones) deslizandolo(s) hacia
atras por complete, hasta pasar el tope del cajdn.
Para quitar la tapa del(de los) cajbn(cajones) para verduras:
1. Saque el(los) cajdn(cajones) para verduras.
2. Sostenga la pieza de vidrio firmemente con una mano y
empuje hacia arriba en el centre de la pieza de vidrio hasta
que se levante per encima del marco de plastico. Deslice
suavemente la pieza de vidrio hacia adelante para sacarla.
3. Levante el marco de la tapa y saquela.
Para volver a colocar la tapa del(de los) caj6n(cajones) para
verduras:
1. Calce la parte trasera del marco de la tapa en los soportes
que estan en las paredes laterales del refrigerador y baje la
parte delantera del marco de la tapa hasta su lugar.
2. Deslice la parte posterior de la pieza de vidrio en el marco de
la tapa y baje el frente a su lugar.
.... _._q_O IS8 a
Usted puede controlar el nivel de humedad en el cajdn hermetico
para verduras. Regule el control a cualquier ajuste entre Bajo
(LOW) y Alto (HIGH).
LOW (abierto) deja que el aire hQmedo salga del caj6n para
verduras, yes el mas adecuado para conservar las frutas y
verduras con cascara.
• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador
en bolsas de plastico o en el caj6n para verduras. No lave ni
pele las moras sino en el memento de usarlas. Separe y
guarde las moras en su recipiente original en el caj6n para
verduras, o guardelas en una bolsa de papel cerrada sin
apretar en un estante del refrigerador.
• Verduras con cascaras: Col6quelas en bolsas de plastico o
recipientes de plastico y guardelas en el caj6n para verduras.
HIGH (cerrado) mantiene el aire hQmedo en el caj6n para
verduras, y es el mas adecuado para conservar las verduras
frescas de hoja.
• Verduras de hoja: Lavelas con agua fria, escQrralas y corte o
arranque las partes magulladas o amarillentas. Col6quelas en
una bolsa o recipiente de plastico y guardelas en el caj6n
para verduras.
Para quitar y volver a colocar el caj6n para bocadillos:
1. Jab hacia afuera el caj6n en toda su extensi6n. Incline el
frente del caj6n hacia arriba y jalelo directamente hacia
afuera.
2. Vuelva a colocar el caj6n para bocadillos insertandolo en los
rieles del marco y empujandolo en su lugar.
Guia para la conservacibn de carnes
Guarde la mayorfa de las carnes en su envoltura original siempre
y cuando sea hermetica y a prueba de humedad. Vuelva a
envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a periodos de conservaci6n. Para guardar la carne por
un tiempo mas prolongado que los periodos indicados,
congelela.
Pescado o mariscos frescos ........ Qselos el mismo dfa en que los
compr6
Polio, came molida, carnes diversas (hfgado) ................... 1-2 dfas
Carnes frias, filetes/asados ............................................... 3-5 dfas
Carnes curadas ............................................................... 7-10 dfas
Sobras - Cubra las sobras con envoltura de plastico, papel de
aluminio o guardelas en recipientes de plastico con tapas
hermeticas.
CARACTERISTICAS DEL
CONGELADOR
Su modelo podra contar con algunas o todas estas
caracterfsticas.
El estante para hielo sostiene una bandeja con cubos de hielo.
Para instalar y quitar el estante para hielo:
1. Instale el estante para hielo deslizando la ranura en forma de
L, que se encuentra en el lade del estante, sobre el tornillo de
la pared. Empuje el estante hacia atras. Luego baje el frente
del mismo, sobre el tornillo frontal.
2. Quite el estante para hielo levantando el frente del mismo del
tornillo frontal de la pared. Luego jab el estante hacia
adelante y levantelo para desengancharlo del tornillo trasero
de la pared.
28
Para quitar y volver a colocar el estante del congelador:
1. Saque el estante jalandolo hacia afuera en toda su extensi6n.
Levante el frente del estante y jalelo directamente hacia
afuera.
2. Vuelva a colocar el estante del congelador insertandolo en
los rieles del revestimiento del congelador y empujandolo
hacia la parte posterior del compartimiento.
CARACTERiSTICAS DE
LA PUERTA
Su modelo podra contar con algunas o todas estas
caracteristicas.
Para quitar y volver a colocar el centro de productos lacteos:
1. Saque el recipiente de productos lacteos levantando y
sosteniendo la cubierta, a la vez que levanta el recipiente de
productos lacteos y Io jala directamente hacia afuera.
2. Vuelva a colocar el recipiente de productos lacteos
deslizandolo encima del soporte deseado y empujandolo
hacia abajo hasta que se detenga.
s de a amb < }
Para sacar la canastilla de alambre:
Jab el caj6n y abralo en toda su extensi6n. Incline hacia adelante
la canasta inferior y levantela para sacarla.
Para volver a colocar la canastilla de alambre:
Incline el frente de la canasta inferior hacia abajo y coloque la
canasta en los soportes, sobre el riel del caj6n.
Rata quitar y volver a colocar los recipientes:
1. Quite el recipiente levantandolo y jalandolo directamente
hacia afuera.
2. Vuelva a colocar el recipiente deslizandolo encima del
soporte deseado y empujandolo hacia abajo hasta que se
detenga.
Un almacenamiento conveniente para los alimentos congelados
mas pequeBos.
Para quitar y volver a colocar el estante:
1. Quite el estante deslizandolo hacia arriba y jalandolo
directamente hacia afuera.
2. Vuelva a colocar el estante deslizandolo encima del soporte
deseado y empujandolo hacia abajo hasta que se detenga.
Provee un facil acceso a los articulos que estan guardados en la
puerta.
C6mo quitar y volver a colocar el balde de la puerta:
1. Quite el balde inclinandolo y jalandolo directamente hacia
afuera.
2. Vuelva a colocar el balde de la puerta inclinando ligeramente
el frente hacia abajo, para deslizarlo dentro del soporte y
colocarlo en posici6n vertical.
Para mover el marco del balde de la puerta:
1.
2.
3.
Quite el balde.
Levante el marco y jalelo directamente hacia afuera.
Delice el marco hacia adentro y hacia abajo en su nueva
ubicaci6n.
29
Para quitar y volver a colocar el estante:
1. Quits el estante deslizandolo y jalandolo directamente hacia
afuera.
2. Vuelva a colocar el estante deslizandolo encima del soporfe
deseado y empujandolo hacia abajo hasta que se detenga.
CUIDADO DE SU
REFRIGERADOR
Peligro de Explosi6n
Use un limpiador no inflamable.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n o incendio.
Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, cualquier olor que se forma en una secci6n pasara a
la otra. Usted debe limpiar meticulosamente ambas secciones
para eliminar olores. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envueiva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasives o asperos, tales
come aerosoles para ventanas, productos de limpieza para pulir,
I[quidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos derivados del petr61eo en las partes de
plastics, revestimientos interiores o de la puerta o juntas. No use
toallas de papel, estropajos para fregar u otros utensilios de
limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un pa_o suave y un detergente
delicado en agua tibia.
3.
4.
5.
Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso suave y
detergente deiicado con agua tibia.
• Para mantener come nuevo su refrigerador de acero
inoxidable y para quitar marcas o rayaduras peque_as, se
sugiere usar un limpiador de acero inoxidable aprobado
por el fabricante. Para pedir el limpiador, vea
"Accesorios".
IMPORTANTE: iEste limpiador es solamente para partes de
acero inoxidable!
No permita que el limpiador de acero inoxidable entre en
contacts con ninguna parte de plastico tales como las piezas
decorativas, las tapas del despachador o las juntas de la
puerta. Si se produce contacts no intencionai, limpie la pieza
de plastics con una esponja y detergente suave en agua
tibia. Seque meticulosamente con un paso suave.
Una limpieza rutinaria del condensador no es necesaria en
ambientes normales de operaci6n en el hogar. Si el ambiente
es particularmente grasoso o polvoriento, o si hay bastante
transito de mascotas en el hogar, el condensador debera
iimpiarse cada dos o tres meses para asegurar ia maxima
eficacia.
Si necesita limpiar el condensador:
Quite la rejilla de la base.
Use una aspiradora con un cepillo suave para limpiar la
rejilla, las areas abiertas detras de la rejilla y ia superficie
frontal del condensador.
• Vuelva a colocar ia rejilla de la base cuando termine.
Enchufe el refrigerador o reconecte el suministro de energ[a.
NOTA: No todos los focos para electrodomesticos son
adecuados para su refrigerador. Aseg@rese de reemplazar el foco
con otro foco para electrodomesticos del mismo tamaBo, forma y
vataje (que no sea de mas de 40 vatios).
Cbmo cambiar el foco del refrigerador
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Deslice la protecci6n del foco hacia la parte de atras del
compartimiento para soltarlo del ensamblaje del foco.
3.
4.
Reemplace el(los) foco(s) fundidos con focos para
electrodomesticos de no mas de 40 vatios.
Vuelva a colocar la protecci6n del foco introduciendo las
iengQetas de la protecci6n en los orificios del revestimiento
interno a cada lads del ensamblaje del foco. Deslice la
protecci6n hacia el frente hasta que quede asegurada en su
lugar.
NOTA: Para evitar da_ar la protecci6n del foco, no fuerce ia
protecci6n mas alia del punts deride se asegura.
5. Enchufe el refrigerador o reconecte el suministro de energfa.
30
Cbmocambiarelfocodelcongelador
Desenchufe el refrigerador o desconecte el suministro de
energia,
NOTA: Puede set que necesite quitar el estante o canasta
superior del congelador para Iograr acceso al ensamblaje del
foco.
2. La protecci6n del foco se abre desde atras. Presione
firmemente hacia el frente sobre las muescas en la parte
trasera de la protecci6n y jale la protecci6n hacia abajo.
3. Quite la protecci6n y reemplace el foco fundido con un foco
para electrodomesticos de no mas de 40 vatios,
4. Introduzca las lengQetas del frente de la protecci6n dentro
del revestimiento interno y trabe la porci6n trasera de la
protecci6n sobre el ensamblaje del foco,
5. Enchufe el refrigerador o reconecte el suministro de energia.
© }d:es de ene
Si no va a haber electricidad por 24 horas o menos, mantenga la
puerta o las puertas cerradas (segOn el modelo) para que los
alimentos se rnantengan frios y congelados,
Si el corte de electricidad va a durar mas de 24 horas siga una de
las opciones siguientes:
• Saque todos los alimentos congelados y guardelos en una
conservadora de comida congelada.
• Ponga 2 Ibs (907 g) de hielo seco en el congelador por cada
pie cQbico (28 L) de espacio en su congelador. Esto
mantendra los alimentos congelados de 2 a 4 dias.
• Si no tiene conservadora de alimentos ni hielo seco, use
todos los alimentos perecederos de una vez o p6ngalos en
latas.
RECUERDE: Un congelador Ileno se mantiene frb por mas
tiempo que uno a medio Ilenar. Un congelador Ileno de came se
mantiene frio per mas tiempo que uno Ileno de alimentos de
pastelerfa. Si Ud. ve que los alimentos contienen cristales de
hielo, se pueden velvet a congelar, pero la calidad y el sabor
pueden afectarse. Si el alimento no esta en buenas condiciones,
descartelo.
Vacaciones
Si Ud. decide dejar el refrigerador funcionando mientras
est& ausente:
1. Use todos los artfculos perecederos y congele el resto.
2. Si su refrigerador tiene fabrica de hielo automatica:
• Levante el braze de control de alambre a la posici6n
apagado (OFF - hacia arriba) o presione el interruptor en
la posici6n apagado (OFF), dependiendo de su modelo,
• Cierre el suministro de agua a la fabrica de hielo.
3. Vac[e el dep6sito de hielo.
Si Ud. decide apagar el refrigerador antes de irse:
1. Saque toda la comida del refrigerador.
2. Si su refrigerador tiene fabrica de hielo automatica:
• Cierre el suministro de agua a la fabrica de hielo per Io
menos un dfa antes.
• Cuando el Qltimo Iote de hielo caiga, levante el brazo de
control de alambre a la posici6n apagado (OFF - hacia
arriba) o mueva el interruptor a la posici6n apagado
(OFF), dependiendo del modelo.
3. Gire los controles de temperatura hacia la posici6n de
apagado. Vea "Uso de los controles".
4. Limpie el refrigerador, pasele un pa_o y sequelo bien,
5. Fije bloques de goma o de madera con cinta adhesiva a la
parte superior de ambas puertas para que queden abiertas y
el aire circule, Esto evita que se formen olores y que crezcan
hongos.
Mudanza
Si Ud. muda su refrigerador a una casa nueva, siga los pasos a
continuaci6n para prepararse para la mudanza,
1. Si su refrigerador tiene fabrica de hielo automatica:
• Cierre el suministro de agua a la fabrica de hielo per Io
menos un dfa antes.
• Desconecte la tuberfa de agua que esta atras del
refrigerador.
• Cuando el Qltimo Iote de hielo caiga, levante el brazo de
control de alambre a la posici6n apagado (OFF - hacia
arriba) o mueva el interruptor a la posici6n apagado
(OFF), dependiendo del modelo.
2. Saque toda la comida del refrigerador y empaque todos los
alimentos congelados en hielo seco.
3. Vac[e el dep6sito de hielo.
4. Gire los controles de temperatura hacia la posici6n de
apagado. Vea "Uso de los controles".
5. Desenchufe el refrigerador.
31
6. Limpie, pasele un paso y seque bien.
7. Saque todas las partes desmontables, envuelvalas bien y
asegQrelas con cinta adhesiva para que no se muevan y se
sacudan durante la mudanza.
8. SegQn el modelo, levante la parte delantera del refrigerador
para que ruede con facilidad O BIEN, levante los tomillos
niveladores para no rayar el piso. Vea "Ajuste las puertas".
9. Sostenga las puertas cerradas y el cable pegado a la parte
posterior del refrigerador con cinta adhesiva.
Cuando Ilegue a la casa nueva, ponga todo de nuevo en su lugar
y lea la secci6n "lnstrucciones de instalaci6n" para obtener
instrucciones de preparaci6n. Ademas, si su refrigerador tiene
fabrica de hielo automatica, recuerde volver a conectar el
suministro de agua al refrigerador.
SOLUCION DE PROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.
El refrigerador no funciona
Peligro de Choque Eiectrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de conexion a tierra.
No use un adaptador,
No use un cable eiectrico de extension.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque electrico.
&Esta desenchufado el cable el_ctrico? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.
&Funciona el contacto? Enchufe una lampara para vet si
funciona el contacto.
&Hay un fusible de la casa fundido o se disparb el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continQa, Ilame a un
electricista.
&Estan encendidos los controles? AsegQrese de que los
controles del refrigerador esten encendidos. Vea "Uso de los
controles'.
&Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrfe por
completo.
NOTA: El ajustar los controles de temperatura en la posici6n
mas frfa no enfrfa ningQn compartimiento mas rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por periodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione pot mas tiempo si la habitaci6n esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.
Parece que el refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
aSos. Debido a esta reducci6n, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no habfa notado en el
modelo viejo. A continuaci6n se enumeran algunos sonidos
normales con explicaciones.
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempeSo.
• Sonido sibilante/vibraciones - flujo de Ifquido refrigerante,
movimiento de la tuberia de agua o artfculos guardados
arriba del refrigerador.
• Estallido - contracci6n/expansi6n de las paredes interiores,
especialmente durante el enfriamiento inicial.
• Agua corriendo/goteos - puede escucharse cuando el hielo
se derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora.
La puerta no cierra completamente
• &Esta bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posici6n
correcta.
&Esta obstruyendo la tapa del compartimiento para
verduras? AsegOrese de empujar bien la tapa del
compartimiento para verduras, de manera que la parte
posterior descanse sobre los soportes.
32
Es dificil abrir la puerta
Peligro de Explosion
Use un limpiador no inflamable,
No seguir esta instruccion puede ocaeionar la muerte,
explosion o incendie.
• &Est_n las juntas sucias o pegajosas? Limpie las
empaquetaduras y las superficies de contacto con jab6n
suave y agua tibia, Enjuague y seque con un patio suave.
La temperatura est& demasiado caliente
• &Es una nueva instalaci6n? Deje transcurrir 24 horas
despues de la instalaci6n para que el refrigerador se enfrie
per complete.
&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nL_mero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
&Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias betas para que el refrigerador vuelva a
la temperatura normal,
&Se han ajustado los controles correctamente de
acuerdo con las condiciones circundantes? Ajuste los
controles un ajuste mas frio, F[jese en la temperatura en
24 horas, Vea "Uso de los controles'.
Hay acumulacibn de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta hOmeda la babitaci6n? Esto contribuye a la
acumulaci6n de humedad.
&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire hQmedo al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
La f&brica de hielo no produce hielo o no produce
suficiente hielo
&Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua, Enderece la tuberia de suministro de agua,
• &Esta encendida la fabrica de hielo? AsegQrese de que el
braze o interrupter de cierre de alambre (dependiendo del
modelo) este en la posici6n de ON (Encendido).
&Es nueva la instalaci6n? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo produzca
mas hielo,
• &Se trab6 un cube de hielo en el braze eyector de la
fabrica de hielo?
Saque el hielo del braze eyector con un utensilio de plastico.
&Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Este puede
hacer que disminuya la presi6n de agua. Yea "Requisites del
suministro de agua',
Los cubes de hielo son huecos o pequefios
NOTA: Esto es una indicaci6n de baja presi6n de agua.
• &No esta abierta per complete la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberia de suministro de agua,
&Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Este puede
hacer que disminuya la presi6n de agua. Yea "Requisites del
suministro de agua',
• &Ann tiene preguntas acerca de la presibn de agua?
Llame a un plomero competente autorizado.
El hielo tiene real saber, real olor o un color gris&ceo
• &Son nuevas las conexiones de plomeria? Las cenexienes
nuevas de plomerfa pueden producir un hielo descolorido o
de mal saber.
• &Se han guardado los cubes de hielo per mucho tiempo?
Deseche ese hielo. Lave el dep6sito de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
• &Contiene el agua minerales (come el azufre)? Pedria ser
necesario instalar un filtro de agua para eliminar los
minerales.
33
CONTRATOS DE PROTECCION
Contratos maestros de proteccibn
iFelicitaciones por su inteligente adquisici4n! Su nuevo producto
Kenmore ®esta diseSado y fabricado para proporcionarle aSos de
funcionamiento confiable. Pero al igual que todos los productos,
puede necesitar mantenimiento preventivo o reparaci6n de vez
en cuando. Es allf donde el Contrato maestro de protecci6n
puede ahorrarle dinero e inconvenientes.
El Contrato maestro de protecci6n tambien ayuda a prolongar la
vida de su nuevo producto. He aquf Io que se incluye en el
Contrato*:
v' Piezas y mano de obra necesarias para ayudar a mantener
los productos funcionando correctamente bajo uso normal,
no s61o en caso de defectos. Nuestra cobertura va mucho
mas alia de la garantia del producto. No existen deducibles
ni fallas de funcionamiento que esten excluidas de la
cobertura -- protecci6n verdadera.
v' Servicio experto a cargo de un personal de mas de 10.000
t_cnicos de servicio autorizados por Sears, Io que significa
que su producto sera reparado pot alguien en quien usted
puede confiar.
v' Llamadas de servicio ilimitado y servicio en todo el pals,
con la frecuencia que usted desee, cuando usted desee.
v' Garantia "sin disgustos" - reemplazo de su producto
protegido si ocurren cuatro fallas o mas del producto en el
transcurso de doce meses.
v' Reemplazo del producto si su producto protegido no puede
ser reparado.
v' Revisibn anual de mantenimiento preventivo a solicitud
suya - sin costo adicional.
v' Ayuda rapida por tel_fono - Io que nosotros Ilamamos
Soluci6n rapida - apoyo por telefono a cargo de un
representante de Sears para todos los productos. Piense en
nosotros como si fueramos un "manual parlante para el
propietario".
v' Proteccibn de sobrevoltaje contra daSos electricos debido a
fluctuaciones de electricidad.
Protecci6n por p_rdida de comida, por un valor anual de
$250, per cualquier perdida de comida que sea como
resultado de fallas mecanicas de cualquier refrigerador o
congelador cubierto bajo la garantfa.
v' Reembolso de la renta si la reparaci6n de su producto
protegido tarda mas de Io prometido.
v' 10% de descuento sobre el precio comQn por el servicio de
reparacidn que no este bajo protecci6n, asi como tambien las
piezas relacionadas con el mismo que se hayan instalado.
Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar
la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,
de dia o de noche, o fijar una visita tecnica en Internet.
El Contrato maestro de protecci6n es una compra sin riesgo. Si
per algQn motive usted Io cancela durante el periodo de la
garantfa del producto, le proveeremos un reembolso total. O un
reembolso proporcional en cualquier momento posterior a la
expiraci6n del per[odo de la garantia, iAdquiera hey su Contrato
maestro de protecci6n!
Se aplican algunas limitaciones y exclusiones. Para obtener
precios e informaci6n adicional en EE.UU., Ilame al
1-800-827-6655.
*La cobertura en Canad_ varia en algunos articulos. Para
obtener los detalles completos, Ilame a Sears Canada al
1-800-361-6665.
Servicio de Instalacibn de Sears
Para la instalacion profesional de Sears de aparatos
electrodomesticos, abridores de puertas de garaje, calentadores
de agua y otros articulos principales del hogar, en los EE.UU. o
en Canada Ilame al 1-800-4-MY-HOME ®.
ACCESORIOS
Refacciones:
Para pedir el limpiador de acero inoxidable o filtros de repuesto,
Ilame al 1-800-4-MY-HOME®y pida el nQmero de pieza
apropiado que se enlista abajo o p6ngase en contacto con su
distribuidor autorizado de Kenmore.
Limpiador de acero inoxidable:
Pida la pieza No. D22 M40083 R
34
TABLE DES MATII RES
GARANTIE .................................................................................... 35
SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 36
Mise au rebut de votre vieux refrigerateur ................................. 36
INSTRUCTIONS D'INSTALLATION ............................................ 37
Deballage du refrigerateur ......................................................... 37
Exigences d'emplacement ........................................................ 37
Specifications electriques .......................................................... 38
Specifications de I'alimentation en eau ..................................... 38
Raccordement de la canalisation d'eau .................................... 38
Porte(s) et tiroir du refrigerateur ................................................. 40
Ajustement de la porte ............................................................... 43
UTILISATION DU RI_FRIGI_RATEUR .......................................... 43
Utilisation des commandes ....................................................... 43
Machine a glagons ..................................................................... 44
CARACTI-RISTIQUES DU RI-FRIGI-RATEUR ........................... 44
Tablettes du refrig6rateur .......................................................... 44
Bac a legumes et couvercle ...................................................... 45
Reglage de I'humidite dans le bac a legumes .......................... 45
Tiroir a collations ........................................................................ 45
CARACTI-RISTIQUES DU CONGI-LATEUR .............................. 46
Grille de service de la glace ....................................................... 46
Tablette du congelateur ............................................................. 46
Panier metallique ........................................................................ 46
Tablette de porte du congelateur .............................................. 46
CARACTI-RISTIQUES DE LA PORTE ......................................... 46
Compartiment a produits laitiers ............................................... 46
Balconnets de la porte ............................................................... 46
Seau de porte a forte inclinaison ............................................... 47
Tablette de porte de pleine largeur ............................................ 47
ENTRETIEN DU RI-FRIGI-RATEUR ............................................ 47
Nettoyage ................................................................................... 47
Remplacement de I'ampoule d'eclairage .................................. 47
Pannes de courant ..................................................................... 48
Entretien avant les vacances ou Iors d'un dem6nagement ...... 48
DI_PANNAGE ................................................................................ 4g
Fonctionnement du refrigerateur ............................................... 49
Temperature et humidite ............................................................ 50
Glagons et eau ........................................................................... 50
CONTRATS DE PROTECTION .................................................... 51
ACCESSOIRES ............................................................................. 51
NUMI_ROS DE SERVICE ...................... COUVERTURE APRIl-RE
GARANTIE DES APPAREILS MI NAGERS KENMORE
GARANTIE LIMITI_E DE UN AN
Lorsqu'il est installe, utilise et entretenu conformement a toutes
les instructions fournies avec le produit, si cet appareil menager
fait defaut par suite d'un vice de materiau ou de fabrication au
cours de I'annee qui suit la date d'achat, composer le
1-800-4-MY-HOME ®pour obtenir une reparation gratuite.
Si cet appareil menager fonctionne a toute autre fin que
I'utilisation familiale privee, la presente garantie ne s'appliquera
que pendant 90 jours a partir de la date d'achat.
LA pRI_SENTE GARANTIE COUVRE UNIQUEMENT LES
VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE
PAIERA PAS POUR :
1. Les pieces courantes qui peuvent s'user suite a une
utilisation normale, notamment les filtres, courroies,
ampoules et sacs.
2. L'intervention d'un technicien pour montrer a I'utilisateur
comment installer, utiliser et entretenir correctement le
produit.
3. L'intervention d'un technicien pour nettoyer ou entretenir ce
produit.
4. L'endommagement ou les defauts du produit si celui-ci n'est
pas installe, utilise ou entretenu conformement a toutes les
instructions fournies avec le produit.
5. L'endommagement ou les defauts du produit resultant
d'accident, usage impropre ou abusif ou utilisation autre que
pour laquelle il est destine.
6. L'endommagement ou les defauts du produit causes par
I'utilisation de detergents, agents de nettoyage, produits
chimiques ou ustensiles autres que ceux recommandes dans
toutes les instructions fournies avec le produit.
7. L'endommagement ou les defauts des pieces ou systemes
resultant d'une modification non autorisee faite au produit.
CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE
DES GARANTIES IMPLICITES; LIMITATION DES RECOUPS
Le seul et exclusif recours du client dans le cadre de la presente
garantie limitee consiste en la reparation prevue ci-dessus. Les
garanties implicites, y compris les garanties applicables de
qualite marchande et d'aptitude a un usage particulier, sont
limitees a un an ou a la plus courte periode autorisee par la Ioi.
Sears n'assume aucune responsabilite pour les dommages
fortuits ou indirects. Certains €:tats ou certaines provinces ne
permettent pas I'exclusion ou la limitation des dommages fortuits
ou indirects, ou la limitation de la duree des garanties implicites
de qualite marchande ou d'aptitude a un usage particulier, de
sorte que cette exclusion ou limitation peut ne pas _tre
applicable dans votre cas.
Cette garantie s'applique seulement Iorsque cet appareil
menager est utilise aux €:tats-Unis et au Canada.
Cette garantie vous confere des droits juridiques specifiques et
vous .pouvez egalement jouir d'autres droits qui peuvent varier
d'un Etat a I'autre.
Sears, Roebuck and Co.
Hoffman Estates, IL 60179
Sears Canada Inc.
Toronto, Ontario, Canada M5B 2B8
ENREGISTREMENT DU PRODUIT
Dans I'espace ci-dessous, inscrivez les numeros de modele et de
serie complets et la date d'achat. Vous trouverez ces
renseignements sur I'etiquette des numeros de modele et de
serie situee sur le produit.
Gardez ces renseignements a disposition pour obtenir plus
rapidement assistance ou service Iorsque vous communiquez
avec Sears au sujet de votre appareil menager.
Num_ro de module
Num_ro de s_rie
Date d'achat
Conservez ces instructions et votre re(_u de vente pour
reference ult_rieure. 35
SI CURITI DU RI FRIGI RATEUR
Votre sdcuritd et celle des autres est tres importante.
Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de
teujours life tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securite.
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
et & d'autres.
Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT'. Ces roots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.
Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
llVlPORTANTES iNSTRUCTiONS DE SECURITI_=
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise & 3 alveoles reliee b, la
terre.
• Ne pas enlever la broche de liaison a la terre.
[] Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Debrancher la source de courant electrique avant
I'entretien.
• Replacer pieces et panneaux avant de faire la remise en
marche.
• Enlever les portes de votre vieux refrigerateur.
• Utiliser un produit de nettoyage ininflammable.
• Garder les materiaux et les vapeurs inflammables, telle que
I'essence, loin du refrigerateur.
• Utiliser deux ou plus de personnes pour deplacer et
installer le refrigerateur.
• Debrancher le refrigerateur avant I'installation de la
machine & glagons (seulement pour modeles pr_ts &
recevoir une machine & glagons).
CONSERVEZ CES iNSTRUCTiONS
Mise au rebut de votre vieux r fdg rateur
Risque de suffoquer
Enlever les portes de votre vieux refrig_rateur.
Le non-respect de cette instruction peut causer
un deces ou des lesions cerebrales.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sent laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
Avant de jeter votre vieux r_frig_rateur ou cong_lateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
36
INSTRUCTIONS D'INSTALLATION
_o,,_v, dU _@_i_6_ ¸_°
Risque du poids excessif
Utiliser deux eu plus de personnes pour deplacer et
installer le r_frigerateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Enl_vement des mat_riaux d'emballage
Enlever le ruban adhesif et la colle des surfaces du
refrig6rateur avant de le mettre en marche. Frotter une petite
quantite de savon liquide pour la vaisselle sur I'adhesif avec
les doigts. Rincer a I'eau tiede et essuyer.
Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhesif ou la colle. Ces produits peuvent
endommager la surface de votre refrigerateur. Pour plus de
renseignements, voir "Securite du refrigerateur'.
Sur certains modeles, des tablettes, bacs, glissieres de
tablettes dans la porte et autres pieces peuvent _tre emballes
dans la trousse FeaturePak. Suivre les instructions contenues
dans I'emballage pour le montage approprie.
• Jeter ou recycler tousles materiaux d'emballage.
Deplacement de votre refrigerateur :
Votre refrigerateur est Iourd. Lots du deplacement du
refrig6rateur pour le nettoyage ou le service, veiller a proteger
le plancher. Toujours tirer le refrigerateur tout droit lots du
deplacement. Ne pas incliner le refrigerateur d'un c6te ou de
I'autre nile "faire marcher" en essayant de le deplacer car le
plancher pourrait _tre endommage.
Nettoyage avant rutilisation
Apres avoir enleve tous les materiaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions
de nettoyage dans "Entretien du refrigerateur".
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sent froids. Les tablettes et les
couvercles peuvent se briser s'ils sent exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con_u pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sent
Iourds. Un soin special s'impose lots de leur deplacement
pour eviter I'impact d'une chute.
Risque d'explosion
Garder les materiaux et les vapeurs inflammables, telle
que I'essence, loin du refrigerateur.
Le non-respect de cette instruction peut causer
un d_cbs, une explosion ou un incendie.
Pour assurer une ventilation convenable a votre refrigerateur,
laisser un espace de V=" (1,25 cm) en haut et derriere le
refrigerateur. Si votre rdrigerateur comporte une machine
glag;ons, s'assurer qu'un espace additionnel est prevu a I'arriere
pour permettre les connexions des conduits d'eau. En cas
d'installation du refrigerateur pres d'un mur fixe, laisser un
minimum de 21/2'' (6,3 cm) du c6te de la charniere (certains
modeles necessitent davantage d'espace) pour permettre a la
porte de s'ouvrir sans obstruction.
REMAROUE : II est recommande de ne pas installer le
refrigerateur pros d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un
endroit ou la temperature baissera au-dessous de 55°F (13°C).
/
21/2 '' (6,3 cm)
37
Risque de choc _lectrique
Brancher sur une prise a 3 alv_oles reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non=respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Avant de placer le refrig6rateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de raise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15- ou
20-amp CA seulement, protegee par des fusibles et
adequatement mise a la terre est necessaire. II est recommande
d'utiliser un circuit distinct pour alimenter uniquement votre
refrig6rateur. Utiliser une prise murale quine peut pas _tre mise
hers circuit a I'aide d'un commutateur. Ne pas employer de
rallonge.
REMARQUE : Avant d'executer tout type d'installation,
nettoyage ou remplacement d'une ampoule d'eclairage, eteindre
le refrigerateur. Selon le modele, tourner la commande du
congelateur sur OFF (arr_t), ou appuyer sur la touche a fleche du
congelateur vers le bas jusqu'a ce qu'un tiret (-) apparaisse sur
I'affichage du r6frigerateur et du congelateur - voir I'illustration.
Debrancher ensuite le refrigerateur de la source d'alimentation
electrique. Lorsque vous avez termine, reconnecter le
refrig6rateur a la source d'alimentation electrique et reinitialiser
les commandes de la temperature au reglage desire. Voir
"Utilisation des commandes".
Freezer Refrigerator
7 i tel e=¢. in,hal se_W _ 4 7_ coldesf, m_i_l se_n_ s 4
_ _ _ff _* + / 1_ / _ _ _!_
Rassembler les outils et pi_ces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiques ici.
OUTILLAGE REQUIS :
• Tournevis a lame plate • Tourne-ecrou de V4"
• Cles plates de 7As" et W' ou • Foret de V4"
deux cles a molette reglables • Perceuse sans fil
IMPORTANT :
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Ne pas employer de robinet d'arr_t a etrier de _Ae"(4,76 mm)
ou de type a percer, ce qui reduit le debit d'eau et cause une
obstruction plus facilement.
• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la
temperature se maintient au-dessus du point de congelation.
Pression de I'eau
Une alimentation en eau froide avec une pression entre 35 et
120 Ib/po _(241 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agree.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt _tre entre 35 et 120 Ib/po _ (241 et 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde a votre alimentation en eau froide, la pression de I'eau
au systeme dolt _tre d'un minimum de 40 a 60 Ib/po _ (276
414 kPa).
Si la pression de I'eau au syst_me d'osmose inverse est
inferieure a 40 a 60 Ib/po _ (276 a 414 kPa) :
• Verifier pour voir si le filtre a sediment du syst_me d'osmose
inverse est bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
Si votre refrigerateur a une cartouche de filtre a eau, cslle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un systeme d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Systeme de filtration de I'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appelez un plombier qualifie agree.
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit
raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr_t).
Raccordement _ une canalisation d'eau
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de _/_"a 1V4"
(12,7 mm a 3,18 mm) pros du refrigerateur.
IMPORTANT :
Assurez-vous qu'il s'agit d'un conduit d'eau froide.
Un conduit horizontal fonctionnera, mais le procede
suivant dolt _tre suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, I'eau ne
risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans
I'eau de s'accumuler dans le robinet.
38
4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion au bas du c6te arriere
droit du refrigerateur et le tuyau d'arrivee d'eau. Ajouter une
Iongueur de 7 pi (2,1 m) pour permettre le deplacement du
refrig6rateur pour le nettoyage. Utiliser un tube en cuivre de
1/4"(6,35 mm) de diametre ext@ieur. Veiller ace que le tube
soit coupe d'equerre aux deux extremites.
5. Lors de I'utilisation d'une perceuse sans ill, percer un trou de
1/4"dans le tuyau de canalisation d'eau froide choisie.
4
%
....... A
F
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Ecreu de compression
E. Bague de compression
F. Robinet d'arr_t
G. Ecrou de serrage
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de 1/4"perce darts la canalisation et que
la rondelle d'etancheit6 est placee sous la bride de tuyau.
Serrer I'ecrou de serrage. Serrer lentement et uniformement
les vis de la bride de tuyau afin que la rondelle forme une
jonction etanche. Ne pas serrer excessivement car ceci
pourrait provoquer I'ecrasement du tube en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le volt sur I'illustration. Ins@er
I'extremite du tube aussi loin que possible dans I'ouverture
de sortie du robinet. Visser I'ecrou de compression sur le
raccord de sortie avec une cle a molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'& ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau.
Raccordement au r_frig_rateur
Enlever le capuchon de plastique du robinet d'arrivee d'eau.
Connecter le tube en cuivre au robinet d'eau en utilisant un
ecrou et une bague de compression tel qu'illustr& Serrer
I'ecrou de compression. Ne pas serrer excessivement.
Verifier que le tube en cuivre est fixe solidement en tirant sur
le tube en cuivre.
2= Creer une boucle de service avec le tube de cuivre. Cviter les
ddormations en pliant le tube de cuivre. Fixer le tube en
cuivre a la caisse du refrig@ateur avec une bride en "P'.
@
@
C
D
I
A. Tube en CUlvre
B. Bride en "P"
C. Ecrou de compression
D. Bague de compression
E. Valve d'entr_e d'eau
3. Ouvrir I'arrivee d'eau au refrig@ateur et v@ifier s'il y a des
fuites. Corriger toute fuite.
Achever rinstallation
Risque de choc electrique
Brancher sur une prise a 3 alv_oles reliee a la terre.
Ne pae enlever la broche de liaison a la terre.
Ne pae utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non=respect de cee instructions peut causer
un deces, un incendie ou un choc electrique.
1. Brancher le refrigerateur sur une prise a 3 alveoles.
REMARQUE : Prevoir un delai de 24 heures pour la production
du premier lot de glagons. Jeter les trois premiers lots de glagons
produits. Prevoir un delai de 3 jours pour le remplissage complet
du recipient a gla(_ons.
39
OUTILLAGE NI_CESSAIRE : Cles a douille hexagonale de %6",
3/8"et 1/4",tournevis Phillips n° 2, tournevis a lame plate,
IMPORTANT :
• Toutes les illustrations mentionnees dans les instructions
suivantes sont incluses plus loin dans cette section apres
"€tapes finales," Les illustrations correspondent a un
refrigerateur avec porte s'ouvrant a droite (charnieres
installees a droite a I'usine).
• Si vous voulez seulement deposer et reinstaller les portes,
voir "Depose des portes et des charnieres" et "Reinstallation
- Portes et charnieres".
• Avant de commencer, tourner la commande du refrigerateur
OFF (arr_t), et retirer les aliments et tout balconnet reglable
ou compartiment utilitaire des portes,
D_pose et r_installation des poign_es de porte du
r_frig_rateur
Pour retirer la poignee, retirer la vis fixant la garniture &
I'embout superieur de la poignee,/_, I'aide d'un tournevis
lame plate recouvert de ruban adhesif, soulever la piece de
garniture de I'embout inferieur de la poignee. Ensuite, retirer
les vis fixant la poignee a la porte. Voir I'illustration 2,
• Pour reinstaller la poignee, reprendre les directives de
montage dans le sens inverse.
D_pose des portes et des charnieres
Vis de la chamiere sup_rieure b t_te hexagonale de _G"
1=
2.
Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
Fermer la porte du congelateur jusqu'au moment ou on est
pr_t a la separer de la caisse de I'appareil,
REMARQUE : Prevoir un support additionnel des portes
pendant le demontage des charnieres. La force d'attraction
des aimants des portes ne suffit pas ales maintenir en place.
3. Enlever les pieces de la charniere superieure - voir
I'illustration de la charniere superieure. Soulever la porte du
refrigerateur pour la separer de la caisse,
4. Enlever I'axe de la charniere centrale et les vis de la
charniere - voir I'illustration de la charniere centrale. Soulever
la porte du compartiment de congelation pour la separer de
la caisse,
5. Enlever les pieces de la charni_re inferieure - voir I'illustration
de la charniere inferieure.
Inversion du sens d'ouverture de la porte (facultatif)
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir dans la direction opposee, proc_der comme
suit, S'il n'est pas necessaire de changer I'orientation des portes,
voir la section "Reinstallation - Porte et charnieres".
Vis de butee de la porte
Vis frontale de scellement
de la poign#e de la porte
Vis de poignee _ t&teplate
Bouchon obturateur
de charni@rede caisse
Caisse
1. Enlever les vis de la charniere (c6te poignee); transferer ces
pieces du c6te oppose. Voir I'illustration 1-1,
2. Enlever les bouchons d'obturation des trous au sommet de la
caisse; transferer ceux-ci dans les trous de charniere du c6te
oppose, Voir I'illustration 1-2.
Porte du compartiment de r_frig_ration
1. Enlever la poignee de la porte du compartiment de
refrigeration tel qu'illustre dans I'illustration 2. Conserver
toutes les pieces ensemble,
2. Enlever la vis frontale de scellement de la poignee de porte.
Transferer du c6te oppose de la porte du refrigerateur. Voir
I'illustration 6,
3. Enlever la butee de porte. Transferer la piece du c6te oppose
de la porte du refrigerateur. Voir I'illustration 4.
4. Fixer la poignee du refrigerateur sur le c6te oppose de la
porte du refrigerateur. Reinstaller la garniture de la poignee tel
qu'indique dans I'illustration 2.
5. Serrer toutes les vis, Conserver la porte a part jusqu'a ce que
les charnieres et la porte ou le tiroir du compartiment de
congelation soient installes.
4O
Porte du compartiment de congelation
1. Enlever la poign_e de porte du congelateur tel qu'illustre.
Conserver toutes les pieces ensemble, Voir I'illustration 5-1.
2. Enlever les vis de scellement de la poignee de la porte du
compartiment de congelation, La transferer du cSte oppose
de la porte du compartiment de congelation.
3. Enlever la butee de porte. Transferer la butee du cSte oppose
de la porte du compartiment de congelation. Voir
I'illustration 4,
4. Fixer la poignee sur le c6te oppose de la porte du
compartiment de congelation.
5. Serrer toutes les vis. Conserver la porte a part jusqu'a ce que
la charniere inferieure soit installee sur le produit.
R_installation - Porte et charni_res
REMARQUE : Si on inverse le sens d'ouverture des portes,
considerer I'image symetrique.
1. Reinstaller les pieces de la charniere inferieure tel qu'illustre.
Resserrer les vis, Reinstaller la porte du congelateur.
REMARQUE : Prevoir un support additionnel de la porte
pendant la reinstallation des charnieres. La force d'attraction
des aimants des joints de porte ne suffit pas a la maintenir en
place,
2. Assembler les pieces de la charniere centrale (voir
I'illustration de la charniere centrale) et serrer toutes les vis.
Reinstaller la porte du refrigerateur.
3. Assembler les pi_ces de la charniere superieure (voir
I'illustration de la charniere superieure). Ne pas
completement serrer les vis.
4. Aligner correctement les portes au niveau de la separation
entre le bas de la porte du compartiment de refrigeration et le
sommet de la porte du compartiment de congelation. Serrer
toutes les vis.
Etapes finales
1. Inspecter tousles trous. Verifier que tousles bouchons
d'obturation et vis sont en place. Reinstaller la plaque de la
charniere superieure. Voir I'illustration - charniere superieure.
Risque de choc electrique
Brancher sur une prise a 3 alv_oles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge,
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
2. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
3. Reinstaller toutes les pieces amovibles dans les portes et les
aliments dans le refrigerateur.
41
Charnibre supdrieure
A
A. Couvercle de la chamiere sup#rieure
B. Vis de charniere a t#te hexagonale
de _6"
C. Charniere superieure
Charnibre centrale
A
B
C
A, Couvercle de I'axe de la charniere
B, Charniere centrale
C. Vis de charniere
Charnibre inf_rieure
D
A. Cale de I'axe de la charniere
(sur certains modMes)
B. Charniere inferieure
C. Vis de chamiere b t#te hexagonale
de_"
O. Couvercle de charniere inferieure
Montage frontal
A. Vis de garniture
B. Vis de la poignee
C. Garniture superieure
D. Garniture inferieure
XIZ" "_\1
A. Bouchon d'obturation de trou
de charniere de la porte
Vue frontale Vue laterale
.I __J
_1,,,
A B
A. Vis de but#e de la porte
B. Butee de la porte
A
A. Visa t#te plate de
la poign#e
A. Bouchons d'obturation des
trous de charniere dans la caisse
/
,/
A. Vis de charniere _ t_te
hexagonale de _"
[]
Poignee de la porte
Vis de scellement
Fagade
,oi
I
I
/
r
\o
s S
4
l
!
l
I
l
i
l
I
I
#
I
_ _ A
A. Bouchons d'obturation
des trous de la charniere
42
Le refrig@ateur peut comporter deux roulettes avant reglables
situees la base du refrig@ateur. Si votre refrig6rateur semble
instable ou si vous desirez que les portes se ferment plus
facilement, fake le reglage de I'inclinaison du refrig6rateur en
suivant les instructions ci-dessous.
1. Retirer la grille de la base. Tenir la grille fermement et tirer
vers sol pour la detacher.
2. Enlever le couvercle du support. Inserer I'extremite d'un
crayon (gomme) dans I'encoche du couvercle. Appliquer une
legere pression vers le bas sur la partie du couvercle de
nivellement ou se trouve I'encoche tout en tournant le
couvercle pour I'enlever.
3.
A I'aide d'un tournevis ou d'un tournevis & t_te hexagonale •
de %", tourner la vis de reglage des roulettes de chaque c6te
pour soulever ou abaisser ce c6te du refrigerateur.
REMARQUE : Si une autre personne pousse le haut du
refrig@ateur, le poids devient moins Iourd sur les vis de •
nivellement et les roulettes, ce qui rend plus facile
I'ajustement des vis. II peut _tre necessaire de tourner la vis
de reglage des roulettes plusieurs tours pour ajuster
I'inclinaison du refrigerateur.
• Pour soulever, tourner la vis de reglage des roulettes vers
la droite.
• Pour abaisser, tourner la vis de reglage des roulettes vers
la gauche.
4.
5.
A. Vis de r#glage des roulettes
B. Pied de stabilisation
Tourner le pied de freinage dans le sens horaire jusqu'a ce
qu'il soit fermement contre le plancher pour emp_cher le
rdrigerateur de rouler vers I'avant quand la porte du
compartiment congelateur est ouverte.
Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi
facilement que vous I'aimez. Sinon, incliner legerement le
refrig6rateur vers I'arriere en tournant les deux vis de reglage
des roulettes vers la droite. II faudra peut-_tre plusieurs tours
et vous devriez tourner les deux vis de reglage des roulettes
de fagon egale.
6. Reinstaller le couvercle du support. Placer le couvercle du
support sur le bord exterieur, tourner le couvercle vers la
caisse et I'enclencher en place.
7. Reinstaller la grille de la base.
UTILISATION
DU RI FRIGI RATEUR
Les commandes de la temp@ature sont situees dans la partie
sup@ieure avant des compartiments de refrigeration et de
congelation.
IMPORTANT :
• Lorsque I'appareil est sous tension, I'afficheur indique la
temp@ature reelle du compartiment.
Attendre 24 heures avant de placer des aliments dans le
refrigerateur. Si vous ajoutez des aliments avant que le
refrigerateur ait completement refroidi, vos aliments peuvent
_tre abfmes.
REMARQUE : Tourner les commandes du refrigerateur et du
congelateur a un reglage plus eleve (plus froid) que le reglage
recommande, ne refroidira pas les compartiments plus vite.
Les reglages recommandes devraient convenir a un usage
domestique normal. Les commandes sont reglees
correctement Iorsque le lait ou le jus est aussi froid que vous
I'aimez et Iorsque la creme glacee est ferme.
Si la temp@ature est trop elevee ou trop basse dans les
compartiments de refrig@ation ou de congelation, v@ifier
d'abord les ouvertures d'a@ation pour s'assurer qu'elles ne
sent pas bloquees avant d'ajuster les commandes.
Commandes de temperature
Pour votre commodite, les commandes de temperature sont
prereglees a I'usine. Lors de I'installation initiale du refrigerateur,
s'assurer que les commandes sont encore pr@eglees aux points
de reglage recommandes tel qu'illustr&
R_glage recommande "4"
Freezer Refrigerator
D_sactivation/activation :
Appuyer sur la touche & fleche du congelateur vers le bas jusqu'a
ce qu'un tiret (-) apparaisse sur I'affichage du refrigerateur et du
congelateur. Aucun compartiment ne refroidira.
R_glages des commandes
S'il est n_cessaire d'ajuster la temperature dans le compartiment ;,,,,-
de refrig@ation ou de congelation, utiliser les reglages indiques
dans le tableau ci-dessous comme guide. _
Appuyer sur les touches a fleches vers le haut ou vers le bas pour
ajuster la temperature. Ne pas ajuster les commandes de plus
d'un cran a la fois, sauf Iors de la mise en marche du
refrig@ateur. Attendre 24 heures entre les ajustements pour que
la temperature puisse se stabiliser.
43
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop tiede Tourner le reglage du
REFRIGERATEUR au
chiffre plus elev6 suivant
CONGI2LATEUR trop tiede/trop Tourner le reglage du
peu de glace CONGELATEUR au
chiffre plus elev6 suivant
REFRIGERATEUR trop froid Tourner le reglage du
REFRIGERATEUR au
chiffre plus bas suivant
CONGI2LATEUR trop froid Tourner le reglage du
CONGI2LATEUR au
chiffre plus bas suivant
Mise en marche/arr_t de la machine & gla_ons
Pour mettre la machine a glagons en marche, il suffit d'abaisser le
bras de commande en broche.
Pour arr_ter manuellement la machine a glagons, soulever le bras
de commande en broche a la position OFF (elevee) et attendre le
clic.
REMARQUE : Votre machine a gla_ons a un arr_t automatique.
Au fur et a mesure de la fabrication de la glace, les gla(;ons
remplissent le bac d'entreposage de glagons. Les gla(;ons
soulevent le bras de commande en broche a la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
A Noter
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons. 12viterde
brancher la machine a gla£:ons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels
que le sel) peuvent endommager des pieces de la machine
gla(;ons et causer une pietre qualite des glagons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a glagons ou dans le bac a glagons.
CARACTI RISTIQUES DU
REFRIGERATEUR
Votre modele peut comporter certaines ou toutes ces
caract@istiques.
Importants reneeignernents a eavoir au sujet dee tablettes
et dee couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con£u pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
Taux de production des glagons
• La machine a glagons devrait produire une quantite de
glagons complete environ toutes les 3 heures.
Pour augmenter la production de glagons, diminuer la
temp@ature du congelateur et du refrig@ateur. Voir
"Utilisation des commandes". Attendre 24 heures entre les
ajustements.
Les tablettes dans votre refrigerateur peuvent _tre reglees pour
correspondre a vos besoins de rangement individuels.
Le remisage d'aliments semblables ensemble dans le
refrigerateur et le reglage des tablettes pour convenir
differentes hauteurs d'articles alimentaires et de contenants,
permettront de trouver I'article desire plus facilement et reduiront
aussi le temps d'ouverture de la porte du refrigerateur, ce qui
economisera de I'energie.
Tablettes et cadres de tablette
Pour retimr et r_installer une tablette/un cadre de tablette :
1. Retirer le cadre/la tablette en inclinant le devant vers le haut
et en le soulevant hors des supports de tablette.
2. Reinstaller le cadre/la tablette en guidant les crochets arriere
de la tablette darts les supports de tablette. Incliner le devant
de la tablette vers le haut jusqu'a ce que les crochets arriere
tombent dans les supports de tablette.
44
3. Abaisser le devant de la tablette et s'assurer que la tablette
est fixee solidement en place.
Pour rotifer el r_installer le(s) bac(s) _ I_gumes :
1. Faire glisser le(s) bac(s) tout droit jusqu'a la butee, So@ever le
devant du ou des bacs et glisser le reste du ou des bacs
compl@tement vers I'exterieur.
2. Reinstaller le(s) bac(s) en les Iaisant glisser completement au-
dela de la but@e.
Pour retirer le couvercle du ou des bacs :
1. Retirer le(s) bac(s).
2. En retenant fermement d'une main I'insertion en verre,
pousser vers le haut au centre de I'insertion en verre jusqu'a
ce qu'elle se souleve hors du cadre en plastique. Glisser
d61icatement I'insertion en verre vers I'avant pour la retirer.
3. Soulever le cadre du couvercle et le retirer.
Pour r_installer le couvercle du ou des bacs :
1. Introduire I'arriere du cadre du couvercle dans les supports
sur les parois lat@ales du r6frigerateur et abaisser le devant
du cadre du couvercle en place.
2. Faire glisser I'arriere de I'insertion en verre dans le cadre du
couvercle et abaisser le devant en place.
& 6< umes
Ce reglage permet de contr61er le degre d'humidite dans les bacs
legumes etanches. La commande peut @trereglee a n'importe
quel reglage entre LOW et HIGH,
En position LOW (ouvert) le reglage laisse echapper I'air humide
pour mieux conserver les fruits et legumes a pelures,
• Fruits : Laver, laisser secher et mettre au refrigerateur dans un
sac en plastique ou dans le bac a legumes. Ne pas laver ni
equeuter les petits fruits avant le moment de leur utilisation.
Les trier et les conserver dans I'emballage original dans le
bac a legumes ou les conserver sur une tablette du
refrig@ateur dans un sac ferme en papier sans @treserre.
• Legumes a pelures : Placer darts des sacs en plastique ou
contenants en plastique et ranger dans le bac a legumes.
En position HIGH (ferme) le reglage permet de retenir I'humidite
I'interieur du bac pour mieux conserver les legumes frais et les
legumes a feuilles.
• Legumes a feuilles : Laver a I'eau froide, egoutter et couper
ou eliminer les sections endommagees et d_colorees. Placer
dans un sac ou un contenant en plastique et ranger dans le
bac a legumes.
Ii HIGH e e _ e _ L°W
i ii II I I
Pour retirer et r_installer le tiroir a collations :
1. Tirer completement le tiroir vers I'exterieur. Soulever I'avant
du tiroir et le tirer tout droit pour le sortir.
2. Reinstaller le tiroir a collations en I'ins@ant dans les glissieres
du cadre et remettre le tiroir en place.
Guide d'entreposage des viandes
La plupart des viandes peuvent _tre conservees dans leur
emballage original tant que cet emballage est hermetique et
I'epreuve de I'humidite. Emballer de nouveau si necessaire. Voir
le tableau suivant pour les periodes de conservation. Si la viande
dolt 6tre conservee pour une periode plus Iongue que la duree
donnee, faire congeler la viande.
Poissons, mollusques
ou crustaces frais ..................................... utiliser le jour de I'achat
Poulet, bceuf hache, abats comestibles (foie) ................ 1 a 2 jours
Charcuterie, steaks/r6tis ................................................ 3 a 5 jours
Viandes traitees ........................................................... 7 a 10 jours
Les restes - Couvrir les restes avec du film alimentaire ou du
papier d'aluminium. II est convenable aussi d'utiliser des
contenants en plastique avec couvercles hermetiques.
45
CARACTERISTIQUES DU CONGELATEUR
Votre modele peut comporter certaines ou toutes ces
caracteristiques.
La grille de service de la glace contient un bac a glagons.
Pour installer et retirer la grille a glace :
1. Installer la grille a glace en glissant la rainure en L du c6te de
I'etag_re sur la vis de la paroi. Pousser la grille vers le fond.
Puis, abaisser I'avant de la grille sur la vis frontale.
2. Enlever la grille a glace en soulevant I'avant de la grille de la
vis de la paroi avant Puis, tirer la grille vers I'avant et la
soulever pour la detacher de la vis de la paroi arriere.
,;) ,, ,>,I i=,12 <i_+1! i
== = _+,I .., =,,,_,
Entreposage pratique de petits articles congeles.
Pour enlever et r_installer la tablette :
1. Retirer la tablette en la glissant vers le haut et en tirant tout
droit pour la sortir.
2. Reinstaller la tablette en la faisant glisser au-dessus du
support desire et en I'enfongant jusqu'a la butee.
CARACTI RISTIQUES DE
LA PORTE
Votre modele peut comporter certaines ou toutes ces
caract@istiques.
Pour enlever et reinstaller la tablette du cong_lateur :
1. Enlever la tablette en la tirant completement vers I'exterieur.
Soulever I'avant de la tablette et la tirer tout droit pour la
sortir.
2. Reinstaller la tablette du congelateur dans les glissieres de la
paroi interne du congelateur et la pousser vers le fond du
compartiment.
Pour enlever et r_installer le compartiment _ produits
laitiers :
1. Enlever le compartiment a produits laitiers en levant et en
maintenant le couvercle vers le haut tout en soulevant le
compartiment a produits laitiers vers le haut et en tirant tout
droit pour le sortir.
2. Reinstaller le compartiment a produits laitiers en le faisant
glisser au-dessus du support desire et en I'enfongant jusqu'a
la butee.
D_pose du panier m_tallique :
Tirer le tiroir vers I'ext@ieur pour I'ouvrir completement. Incliner le
panier inferieur vers I'avant et le soulever pour le sortir.
R_installation du panier m_tallique :
Incliner I'avant du panier inf@ieur vers le bas et installer le panier
dans les supports de panier sur la glissiere du tiroir.
Pour mtir_r _t riinstaller les balconn_ts :
1. Aetirer le balconnet en le soulevant et le tirant tout droit.
2. Reinstaller le balconnet en le glissant en place au-dessus du
support desire et en le poussant jusqu'a ce qu'il s'arr@e.
46
Foumit un accis facile aux articles entreposes dans la porte.
Pour retirer et reinstaller le seau de porte :
1. Retirer le seau de porte en rinclinant et en le tirant tout droit.
2. Reinstaller le seau de porte en inclinant ravant 18gerement
vers le bas pour le glisser dans la bride puis vers le haut.
D_placement du cadre du seau de porte :
1.
2.
3=
Retirer le seau.
Soulever le cadre vers le haut et le tirer tout droit vers
I'exterieur.
Faire glisser le cadre vers I'interieur et vers le bas, au nouvel
emplacement.
]'isbl de Do;A:ede n/(!:Q e
Pour enlever et r_installer la tablette :
1. Retirer la tablette en la glissant vers le haut et en tirant tout
droit pour la sortir.
2. Reinstaller la tablette en la faisant glisser au-dessus du
support desire et en I'enfongant jusqu'a la butee.
ENTRETIEN DU
RI FRIGI RATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un deces,
une explosion ou un incendie.
Les sections de refrig@ation et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour eviter une accumulation d'odeurs. Essuyer
les renversements immediatement.
IMPORTANT : Comme I'air circule entre les deux sections,
toutes les odeurs formees dans une section seront transferees
I'autre. Vous devez nettoyer a fond les deux sections pour
eliminer les odeurs. Pour eviter le transfert d'odeurs et
I'assechement des aliments, envelopper ou recouvrir
hermetiquement les aliments.
Nettoyage de votre r_frig_rateur:
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3. Laver les surfaces exterieures en acier inoxydable ou en
metal peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
• Pour que votre refrigerateur en acier inoxydable conserve
son aspect neuf et pour enlever les petites egratignures
ou marques, il est suggere d'utiliser le nettoyant et poll
pour acier inoxydable approuve par le fabricant. Pour
commander le produit de nettoyage, voir "Accessoires".
IMPORTANT : Ce nettoyant dolt 6tre utilise sur les pieces en
acier inoxydable uniquement!
Veiller ace que le nettoyant et poll pour acier inoxydable
n'entre pas en contact avec les pieces de plastique telles que
garnitures, couvercles de distributeurs ou joints de porte. En
cas de contact non intentionnel, nettoyer la piece de
plastique avec une eponge et un detergent doux dans de
I'eau tiede. Secher parfaitement avec un linge doux.
4=
Le condenseur n'a pas besoin d'@re nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussi@eux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
Retirer la grille de la base.
Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termine.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
Rel } places 'e t@: ta 1:o , Ie d 6ct@ace
RPMARQUP : Toutes les lampes pour apparels menagers ne
sont pas compatibles avec ce refrigerateur. Veiller a remplacer la
lampe par une lampe de mame taille/forme/puissance (pas plus
de 40 W).
Remplacement de I'ampoule du compartiment de
r_frig_ration
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
47
2. Faire glisser le couvercle de I'ampoule d'eclairage vers
I'arriere du compartiment pour le liberer de I'ensemble
d'eclairage.
3=
4.
Remplacer la ou les ampoule(s) grillee(s) par une ampoule
electrique pour appareil menager de pas plus de 40 watts.
Reinstaller le couvercle de I'ampoule d'eclairage en inserant
les onglets de I'ecran dans les trous appropries de chaque
c6te de I'ensemble d'eclairage. Faire glisser le couvercle vers
I'avant de I'unite jusqu'a ce qu'il se verrouille en place.
REMARQUE : Pour eviter d'endommager le couvercle de la
lampe, ne pas forcer le couvercle au-dela du point de
verrouillage.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
Remplacement de I'ampoule du compartiment de
cong_lation
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
REMARQUE : On peut avoir besoin d'enlever la tablette ou le
panier superieur(e) du compartiment de congelation pour
acceder a I'ensemble d'eclairage.
2. Le couvercle de I'ampoule d'eclairage s'ouvre par I'arriere.
Appuyer fermement sur les encoches a I'arriere du couvercle
et tirer le couvercle vers le bas.
3. Enlever le couvercle et remplacer I'ampoule grillee par une
ampoule pour appareil menager de pas plus de 40 watts.
4. Inserer les onglets avant du couvercle dans le rev_tement et
enclencher la partie arriere sur I'ensemble d'eclairage.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
Si le courant electrique dolt _tre interrompu pendant 24 heures
ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)
pour aider les aliments a demeurer froids et congeles.
Si le service dolt _tre interrompu pendant plus de 24 heures, faire
I'une des choses suivantes :
• Retirer tousles aliments congeles et les entreposer dans un
casier frigorifique.
Placer 2 Ib (907 g) de neige carbonique dans le congelateur
pour chaque pied cube (28 L) d'espace de congelation. Ceci
permettra de garder les aliments congeles durant deux
quatre jours.
• S'il n'y a pas de casier frigorifique ni de neige carbonique,
consommer ou mettre immediatement en conserve les
aliments perissables.
._,NOTER : Un congelateur plein restera froid plus Iongtemps
qu'un congelateur partiellement rempli. Un congelateur plein de
viande demeure froid plus Iongtemps qu'un congelateur rempli
d'aliments cults. Si les aliments contiennent des cristaux de
glace, ils peuvent _tre remis a congeler m_me si la qualite et la
saveur risquent d'etre affectees. Si les aliments semblent de
pietre qualite, les jeter.
Vacances
Si vous choisissez de laisser le r_frig_rateur en
fonctionnement pendant votre absence :
1. Consommer tousles aliments perissables et congeler les
autres.
2. Si votre refrigerateur a une machine a glagons automatique :
• Selon le modele, soulever le bras de commande en
broche a la position OFF (elevee) ou appuyer sur le
commutateur a la position OFF (arr_t).
• Fermer I'approvisionnement d'eau de la machine
glagons.
3. Vider le bac a glagons.
Si vous choisissez d'arr_ter le fonctionnement du
r_frig_rateur avant votre d_part :
1. Enlever tousles aliments du refrigerateur.
2. Si votre refrigerateur a une machine a glagons automatique :
• Fermer I'approvisionnement d'eau de la machine
gla9ons au moins une journee a I'avance.
• Selon le modele, Iorsque la derniere quantite de gla£ons
est deposee, soulever le bras de commande en broche
la position OFF (elevee) ou appuyer sur le commutateur
la position OFF (arr_t).
3. 12teindre les commandes de temperature. Voir "Utilisation des
commandes'.
4. Nettoyer le refrigerateur, I'essuyer et bien le secher.
5. A I'aide d'un ruban adhesif, placer des blocs de caoutchouc
ou de bois dans la partie superieure de chaque porte de
fagon ace qu'elles soient suffisamment ouvertes pour
permettre I'entree de I'air a I'interieur, afin d'eviter
I'accumulation d'odeur ou de moisissure.
D_m_nagement
Lorsque vous demenagez votre refrigerateur a une nouvelle
habitation, suivre ces etapes pour preparer le demenagement.
1. Si votre refrigerateur a une machine a glagons automatique :
• Fermer I'approvisionnement d'eau de la machine
glagons au moins une journee a I'avance.
• Debrancher la canalisation d'eau de I'arriere du
refrigerateur.
• Selon le modele, Iorsque la derniere quantite de gla£ons
est deposee, soulever le bras de commande en broche
la position OFF (elevee) ou appuyer sur le commutateur
la position OFF (arr_t).
2. Retirer tousles aliments du refrigerateur et placer tousles
aliments congeles dans de la neige carbonique.
3. Vider le bac a gla_ons.
4. 12teindre les commandes de temperature. Voir "Utilisation
des commandes".
5. Debrancher le refrigerateur.
48
6. Nettoyer, essuyer et secher a fond.
7. Retirer toutes les pieces amovibles, bien les envelopper et
les attacher ensemble a I'aide de ruban adhesif pour qu'elles
ne bougent pas nine s'entrechoquent durant le
demenagement.
8. Selon le modele, so@ever le devant du refrigerateur pour
qu'il roule plus facilement OU so@ever les vis de nivellement
pour qu'elles n'egratignent pas le plancher. Voir "Ajustement
des portes".
9. Fermer les portes & I'aide de ruban adhesif et fixer le cordon
d'alimentation electrique au dos du refrigerateur a I'aide de
ruban adhesif.
Lorsque vous arriverez & votre nouvelle habitation, remettre tout
en place et consulter la section "Instructions d'installation" pour
les instructions de preparation. Aussi, si votre refrigerateur a une
machine a glagons automatique, rappelez-vous de raccorder
I'approvisionnement d'eau au refrigerateur.
DEPANNAGE
Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coQt d'une visite de service non n_cessaire.
Le r_frig_rateur ne fonctionne pas Le moteur semble trop tourner
Risque de choc electrique
Brancher sur une prise a 3 alveoles reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un d_ces, un incendie ou un choc electrique.
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si
une importante quantite de nourriture y est ajoutee, si la porte est
frequemment ouverte ou si elle a ete laissee ouverte.
Le r_frig6rateur semble bruyant
Le bruit des refrigerateurs a ete r_duit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'explications.
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance.
• Sifflement/cliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrigerateur.
Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
La prise _lectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?
Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.
La commande est-elle en marche? S'assurer que la
commande du refrigerateur est bien en marche. Voir
"Utilisation de la commande".
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
REMARQUE : Regler la commande de temperature sur la
position la plus froide ne fera pas refroidir le refrigerateur plus
rapidement.
• Bruit d'_clatement - contraction/expansion des parois
internes, particulierement Iors du refroidissement initial.
• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage.
La porte ne se ferme pas compl_tement
• La porte est-elle bloquee en position ouverte? Deplacer
les emballages d'aliments pour liberer la porte.
• Un compartiment ou une tablette bloquent-ils le
passage? Replacer le compartiment ou la tablette en
position correcte.
• Le couvercle du bac a I_gumes fait-il obstruction? Verifier
que le couvercle du bac a legumes est enfonce
completement de sorte que I'arriere repose sur les supports.
49
La porte est difficile & ouvrir
Risque d'e×plosion
Utiliser un produit de nettoyage ininflammable.
Le non=respect de cette instruction peut causer un deces,
une explosion ou un incendie.
• Les joints d'_tanch_ite sont-ils sales ou collants?
Nettoyer les joints et les surfaces de contact au savon doux
eta I'eau tilde. Rincer et secher avec un linge doux.
La temp6rature est trop _lev_e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrig6rateur se refroidisse
completement.
La porte est ouverte fr_quemment ou a ete laiss_e
ouverte? Ceci permet a Fair chaud de penetrer dans le
refrigerateur. Reduire le nombre d'ouvertures de la porte et la
maintenir completement fermee.
Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.
Les r_glages sont-ils corrects pour les conditions
existantes? Ajuster les commandes a un reglage plus froid.
V@ifier la temp@ature au bout de 24 heures. Voir "Utilisation
de la commande".
II y a une accumulation d'humidit_ & I'int_rieur
REMARQUE : Une certaine accumulation d'humidite est
normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidite.
La porte est ouverte fr_quemment ou a _t_ laiss_e
ouverte? Ceci permet & I'air humide de penetrer dans le
refrig@ateur. Reduire le nombre d'ouvertures de la porte et la
maintenir completement fermee.
La machine & glagons ne produit pas ou pas
suffisamment de glac_.ons
Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrig@ateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
La machine a glagons est-elle allumee? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour la production de glagons. Attendre
72 heures pour le commencement de la production complete
de glagons.
Une grande quantit_ de glagons vient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine a glagons produise
plus de glagons.
Un glagon est-il coinc_ dans le bras ejecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Les glagons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau
completement.
La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifie.
GoOt, odeur ou couleur grise des glagons
• Les raccords de plomberie sont-ils neufs? Des raccords
de plomberie neufs peuvent causer une decoloration et un
mauvais goOt des glagons.
• Les glagons ont-ils _te gard_s trop Iongtemps? Jeter les
glagons. Laver le compartiment a glagons. Accorder
24 heures pour la fabrication de nouveaux glagons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a Fair et a I'humidite pour conserver les
aliments.
• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
50
CONTRATS DE PROTECTION
Contrats principaux de protection
Nous vous f6ficitons d'avoir fait un achat judicieux. Votre nouvel
appareil Kenmore ® est congu et fabrique pour vous procurer des
annees de fonctionnement fiable. Mais comme pour tousles
preduits, il pourra a I'eccasion necessiter un entretien preventif
ou une reparation. Le cas echeant, un Contrat principal de
protection peut vous epargner de I'argent et des soucis.
Le Contrat principal de protection contribue aussi a prolonger la
vie utile de votre nouvel appareil menager. Le Contrat* inclut :
v' Pi_ces et main-d'oeuvre necessaires pour conserver les
appareils en etat de fonctionnement correct pendant une
utilisation normale, pas uniquement les defaillances. Notre
couverture va bien au-dela de la garantie du produit.
Aucune franchise, aucune anomalie de fonctionnement ne
sont exclues de ce contrat - protection r_elle.
v' Un service d'expert propose par plus de 10 000 techniciens
d'entretien Sears autorises, ce qui signifie que quelqu'un de
confiance prendra soin de votre produit.
v' Appels de service illimit_s et service national, aussi souvent
que vous en avez besoin et quand vous en avez besoin.
v' Garantie "Anti-citron" - remplacement de votre produit
couvert si plus de quatre pannes se produisent en de(;a de
deuze tools.
v' Remplacement du produit si votre produit couvert ne peut
_tre repar&
v' V_rification annuelle d'entretien pr_ventif sur demande -
sans frais supplementaires.
v' Aide rapide par t_l_phone - nous appelons cela R_solution
rapide - support telephonique d'un agent de Sears sur tous
les produits. Considerez-nous comme un "manuel d'utilisateur
parlant".
v' Protection contre les sautes de puissance pour prevenir les
dommages electriques attribuables aux fluctuations de
courant.
v' Couverture pour la perte de nourriture de 250 $ par an sur
tout aliment alt_r6 en raison d'une defaillance mecanique sur
tout r6frigerateur ou congelateur couvert.
v' Remboursement de location si la reparation du produit
couvert prend plus de temps que promis.
v' 10 % de r_duction sur le prix courant de toute intervention de
reparation non-ceuverte et pieces de rechange.
D_s que vous achetez le Contrat, il suffit d'un appel tel6phonique
pour obtenir un rendez-vous de service. Vous pouvez appeler en
tout temps jour et nuit ou prendre un rendez-vous de service en
direct.
Le Contrat principal de protection constitue un investissement
sans risque. Si vous annulez pour une quelconque raison
pendant la p_riode de garantie du produit, nous vous
rembourserons integralement ou nous vous verserons un
remboursement au prorata apres I'expiration de la periode de
garantie. Achetez votre Contrat principal de protection
aujourd'hui m_me!
Certaines limitations et exclusions s'appliquent. Pour des
prix et renseignements supplementaires aux I_tats-Unis,
composez le 1-800-827-6655.
*Le contrat de couverture au Canada varie pour certains
articles. Pour des informations d_taill_es, appelez Sears
Canada au 1-800-361-6665.
Service d'installation Sears
Pour I'installation professionnelle garantie par Sears d'appareils
menagers et d'articles tels que les ouvre-portes de garage,
chauffe-eau, et autres gros appareils menagers, aux €:.-U. ou au
Canada, composez le 1-800-4-MY-HOME ®.
ACCESSOIRES
Pi_ces de rechange :
Pour commander le nettoyant pour acier inoxydable ou des filtres
de rechange, composer le 1-800-4-MY-HOME ®et demander le
numero de piece indique ci-dessous ou contacter un marchand
Kenmore autoris&
Nettoyant et poll pour acier inoxydable :
Commander la piece N° D22 M40083 R
51
Your Home
For repair- in your home - of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME ® (1-800-469-4663)
Call anytime, day or night (U.S.A. and Canada)
www.sears.com www.sears.ca
For expert home so/utions advice: www.managemyhome.com
Our Home
For repair of carry-in items like vacuums, lawn equipment,
and electronics, call or go on-line for the location of your nearest
Sears Parts & Repair Service Center
1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)
Call anytime, day or night
www.sears.com www.sears.ca
To purchase a protection agreement on a product serviced by Sears:
1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Para pedir servicio de reparaci6n
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR ®
(1-888-784-6427)
Sea rs
Au Canada pour service en fran£ais:
1-800-LE-FOYER Mc
(1-800-533-6937)
www.sears.ca
W10137664A
© 2007 Sears Brands, LLC
R " TM SM •
® Registered Trademark / Trademark / Service Mark of Sears Brands, LLC
• TM
® Marca reglstrada / Marca de comercio / SMMarca de servicio de Sears Brands, LLC
• . TM SM
® Marque deposee / Marque de commerce / Marque de service de Sears Brands, LLC
8/07
Printed in U.S.A.
Impreso en EE.UU.
Imprime aux E.-U.
