ST800DR3 DUMBBELL RACK
OWNER’S MANUAL
ST800DR3+ST800DRBA
三层哑铃架+奥杆固定架

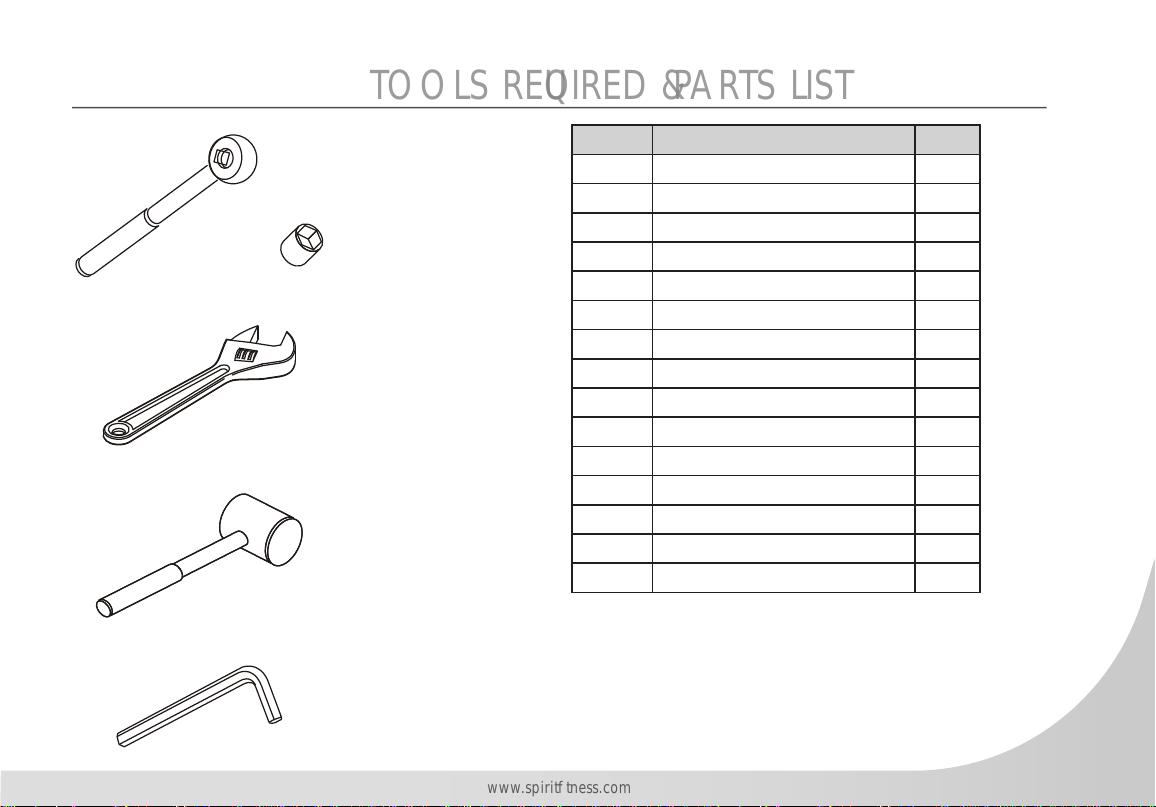

序号 零件代号 零件名称 零件规格 材料 数量 备注
1 ST800DR30100 左立架 1
ST800DR30101 上支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30102 后支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30103 下支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30104 侧固定板 132*100*25*5 Q235A 3
ST800DR30105 横撑管 PT40*80*2.5*604 SPHC1 1
ST800DR30106 外固定板 170*43*4 Q235A 1
DR0020104 垫铁 160*100*6 Q235A 2
891HDR0202 加强板 80*40*4 Q235A 2
2 ST800DR30200 右立架 1
ST800DR30101 上支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30102 后支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30103 下支撑管 PT50*100*2.5*? SPHC1 1
ST800DR30104 侧固定板 132*100*25*5 Q235A 3
DR0020104 垫铁 160*100*6 Q235A 2
ST800DR30105 横撑管 PT40*80*2.5*604 SPHC1 1
ST800DR30106 外固定板 170*43*4 Q235A 1
891HDR0202 加强板 80*40*4 Q235A 2
3 ST800DR30300 哑铃托架 2
ST800DR30301 哑铃托板 1300*352.5*80*4 Q235A 1
ST800DR30302 端板 350.5*100*5 Q235A 2
891HDR0202 加强板 80*40*4 Q235A 3
4 ST800DR30400 哑铃大托架 1
ST800DR30401 哑铃大托板 1300*386*104*4 Q235A 1
ST800DR30402 长端板 380*124*5 Q235A 2
891HDR0202 加强板 80*40*4 Q235A 3
5 ST800DR30500 托盘底护板 1285*333*3 ABS 2
6 ST800DR30600 大托盘底护板 1285*365*3 ABS 1
7 ST800DR30700 φ11孔塞 φ20*11 HDPE 8
8 890HDR0800 托盘侧护板 1285*57*3 ABS 1
9 890HDR0600 托盘侧护板 1285*32*3 ABS 2
10 DA013900 大椭圆管塞 RT50*100 LDPE 4
11 DR0016900 贴地胶垫 166*56*6 PVC 4
12 CNLM5*6■■2 沉头内六角螺钉 M5*6 Q235A 39
13 DQ12■■2A 垫圈 φ13*φ24*1.5 Q235A 24
14 NM12■■2 尼帽 M12 Q235A 12
15 GB5781M12*25■■2 六角螺栓 M12*25(全丝) 35 12
16 ST800DRBA0100 炮筒架 1
ST800DRBA0101 竖撑管 PT40*80*2.5*122 SPHC1 1
ST800DRBA0102 短连管 PT40*80*2.5*99 SPHC1 1
ST800DRBA0103 下封口板 220*70*3 Q235A 1
ST-6BAR0202 固定管 φ60*2.5*305 SPHC1 2
ST800DR30106 外固定板 170*43*4 Q235A 1
17 ST-6BAR0300 衬套 φ60*φ51.5*63.5 PP 2
18 ST-6BAR0400 胶垫 φ53*3 橡胶 2
19 GB5780M10*65■■2 六角螺栓 M10*65 35 2
20 GB9510DS2 垫圈 φ11*φ20*2 Q235A 4
21 NM10■■2 尼帽 M10 Q235A 2
