9" (230 mm) Cut Off Saw

Scie à Béton de 230mm (9po)

Sierra de corte de 230mm (9")

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 18

Español (traducido de las instrucciones originales) 33

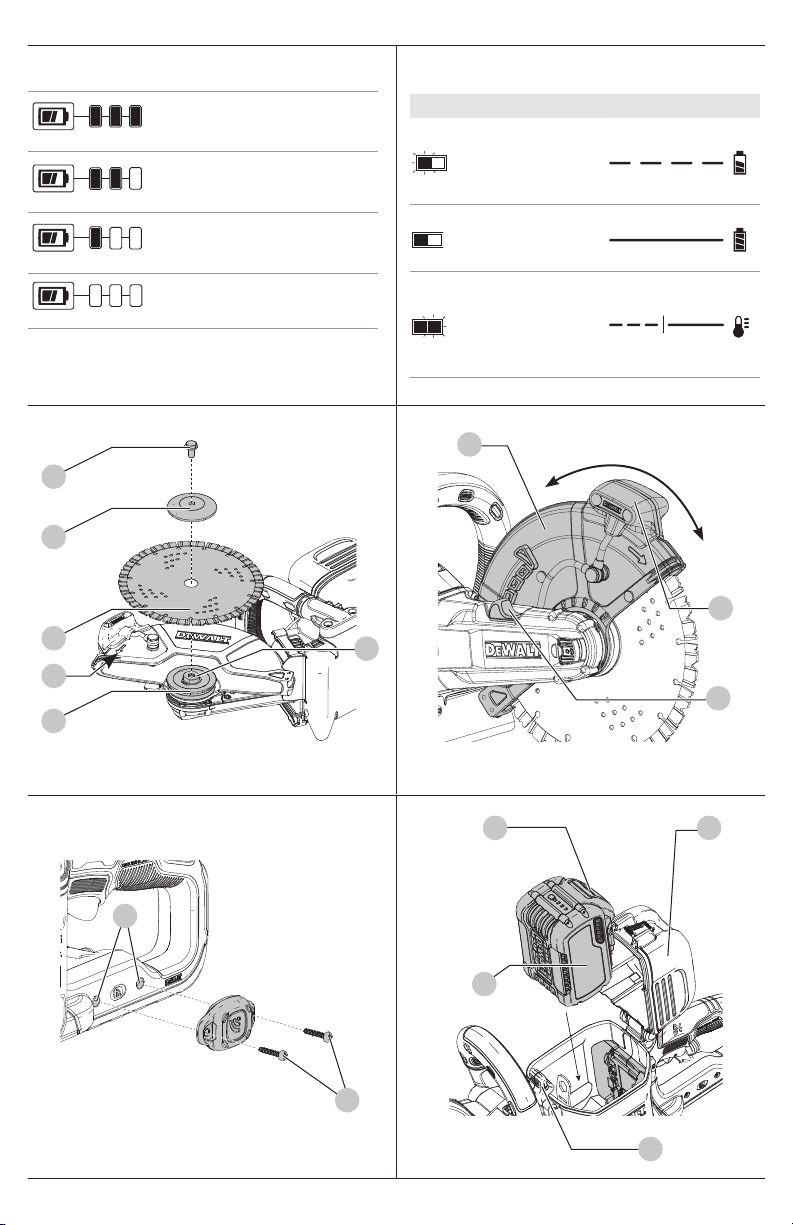

Fig. A

Components

Rear handle

Trigger switch

Lock‑off button

Battery door latch

Battery door

1/2" (13mm) wrench and storgage

Heavy load indicator LED

Front handle

Guard

Guard rotation handle

Arbor screw

Blade rotation indicator

Spindle lock button

Guard rotation release lever

Tool tag mounting holes

Water valve

Water inlet

Lock‑off lever

8 9

Composants

Poignée arrière

Gâchette

Bouton de verrouillage

Loquet du couvercle du

compartiment à piles

Couvercle du compartiment à piles

Clé de 13mm (1/2po) et rangement

Témoin à DEL de charge importante

Poignée avant

Protecteur

Poignée de pivotement du

protecteur

Vis de l’arbre

Indicateur de rotation de lame

Bouton de verrouillage de la tige

Levier de dégagement du

pivotement du protecteur

Trous de montage de la balise de

l’outil

Robinet d’eau

Orifice d’admission d’eau

Levier de verrouillage

Componentes

Manija trasera

Interruptor de gatillo

Botón de bloqueo de apagado

Seguro de puerta de batería

Puerta de batería

Llave de 13mm (1/2") y

almacenamiento

LED de indicador de carga pesada

Manija delantera

Protección

Manija de rotación de protección

Tornillo de eje

Indicador de rotación de cuchilla

Botón de bloqueo de husillo

Palanca de liberación de rotación

de protección

Orificios de montaje de etiqueta de

herramienta

Válvula de agua

Entrada de agua

Palanca de bloqueo en apagado

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

OPEN

OUVERTE

ABIERTA

CLOSED

FERMÉE

CERRADA

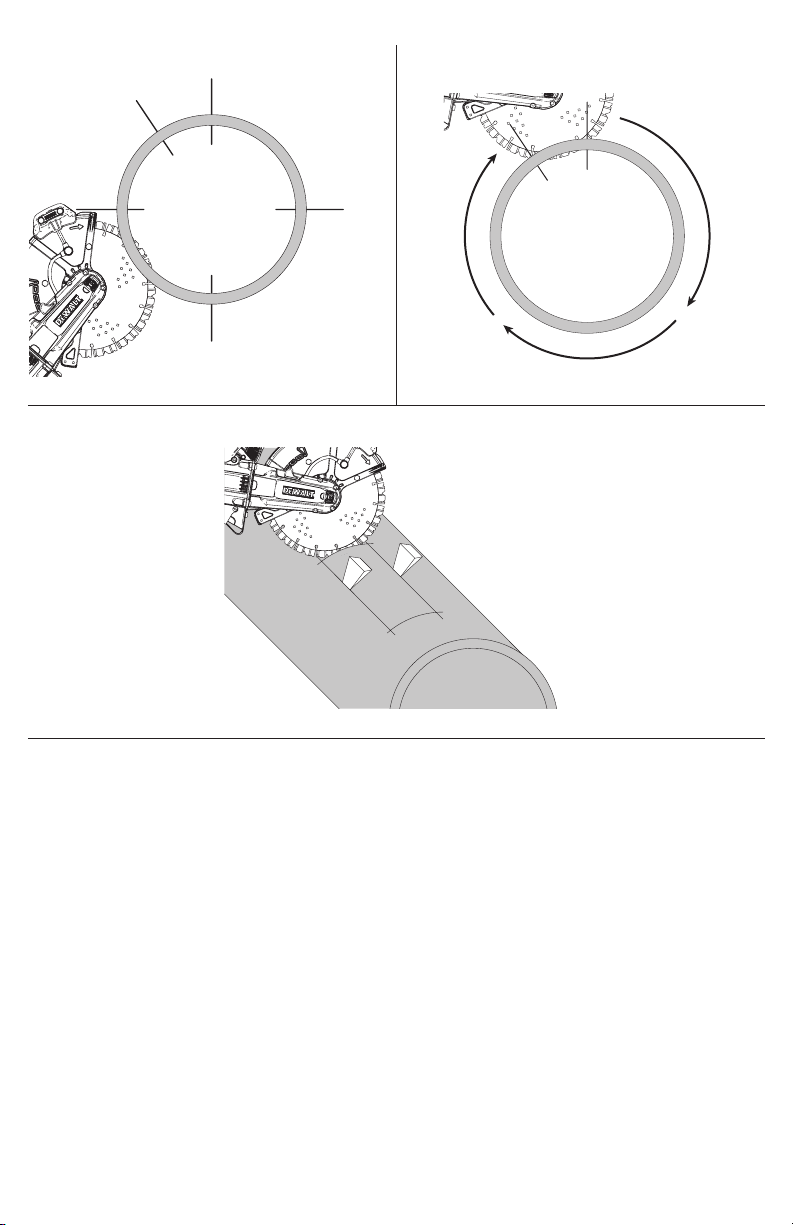

Fig. N Fig. O

Fig. P

ENGLISH

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your cut‑off tool is designed for professional cutting

applications. Only use wet cut method when cutting

concrete. Dry cutting is possible when cuttingmetal.

DO NOT use in the presence of flammable liquids orgases.

Your cut‑off tool is a professional powertool.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

Additional Specific Safety Instructions for

Cut-Off Machines

a ) The guard provided with the tool must be securely

attached to the power tool and positioned for

maximum safety, so the least amount of wheel is

exposed towards the operator. Position yourself

and bystanders away from the plane of the

rotating wheel. The guard helps to protect operator

from broken wheel fragments and accidental contact

withwheel.

b ) Use only bonded reinforced wheels or diamond

blades for your power tool. Just because an

accessory can be attached to your power tool, it does

not assure safeoperation.

c ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their rated

speed can break and flyapart.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut‑off wheel. Abrasive cut‑off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that are of

correct diameter for your selected wheel. Proper

wheel flanges support the wheel thus reducing the

possibility of wheelbreakage.

f ) Do not use worn down reinforced wheels from

larger power tools. Wheels intended for a larger

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

ENGLISH

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel. Pinching or snagging causes rapid stalling

of the rotating wheel which in turn causes the uncontrolled

power tool to be forced in the direction opposite of the wheel’s

rotation at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by the

workpiece, the edge of the wheel that is entering into the pinch

point can dig into the surface of the material causing the wheel

to climb out or kick out. The wheel may either jump toward or

away from the operator, depending on direction of the wheel’s

movement at the point of pinching. Abrasive wheels may also

break under theseconditions.

Kickback is the result of power tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as givenbelow.

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always hold front and rear

handle for maximum control over kickback or

torque reaction during start‑up. The operator can

control torque reactions or kickback forces, if proper

precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

c ) Do not position your body in line with the

rotating wheel. Kickback will propel the tool in

direction opposite to the wheel’s movement at the

point ofsnagging.

d ) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause loss

of control orkickback.

e ) Do not attach a saw chain, woodcarving blade,

segmented diamond wheel with a peripheral gap

greater than 10mm or toothed saw blade. Such

blades create frequent kickback and loss ofcontrol.

f ) Do not "jam" the wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

g ) When wheel is binding or when interrupting a cut

for any reason, switch off the power tool and hold

the power tool motionless until the wheel comes

to a complete stop. Never attempt to remove

the wheel from the cut while the wheel is in

motion otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of

wheelbinding.

h ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re‑enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

power tool are not suitable for the higher speed of a

smaller tool and mayburst.

g ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

h ) The arbor size of wheels and flanges must

properly fit the spindle of the power tool. Wheels

and flanges with arbour holes that do not match the

mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss

ofcontrol.

i ) Do not use damaged wheels. Before each use,

inspect the wheels for chips and cracks. If power

tool or wheel is dropped, inspect for damage or

install an undamaged wheel. After inspecting

and installing the wheel, position yourself and

bystanders away from the plane of the rotating

wheel and run the power tool at maximum no

load speed for one minute. Damaged wheels will

normally break apart during this testtime.

j ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles

or safety glasses. As appropriate, wear dust

mask, hearing protectors, gloves and shop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must be

capable of filtering particles generated by your

operation. Prolonged exposure to high intensity noise

may cause hearingloss.

k ) Keep bystanders a safe distance away from

work area. Anyone entering the work area must

wear personal protective equipment. Fragments

of workpiece or of a broken wheel may fly away and

cause injury beyond immediate area ofoperation.

l ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and

could give the operator an electricshock.

m ) Never lay the power tool down until the accessory

has come to a complete stop. The spinning wheel

may grab the surface and pull the power tool out of

yourcontrol.

n ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into

yourbody.

o ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

p ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

ENGLISH

• Remove the cutting wheel after use. The cutting wheel

may suffer damage duringtransport.

• Never use a cutting wheel that is damaged, is untrue

orvibrates.

• Never use your cut‑off machine while standing on a

ladder orscaffolding.

• Never cut above your shoulderheight.

• Do not cut wood or any material from which the

cutting wheel is notrated.

• Use the wet cut method when using a diamond blade

whenever possible. The water can act as a lubricant and

reduce the risk reactiveforces.

• Use caution when reentering a cut. Do not push the

cutting wheel into the cut at an angle as this can increase

the risk onbinding.

• Always be alert of anything that could cause the

workpiece to close at the cut and pinch the cutting

wheel. Always support the workpiece in a manner that

results in the cut remaining open. Never make a cut that

could result in binding of the cuttingwheel.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/or

disperse dust, which may cause serious and permanent

respiratory or other injury. Always use NIOSH/OSHA

approved respiratory protection appropriate for

the dust exposure. Direct particles away from face

andbody.

Additional Safety Information

• Use of accessories not specified in this manual is not

recommended and may be hazardous. Use of power

boosters that would cause the tool to be driven at speeds

greater than its rated speed constitutesmisuse.

• Do not use circular saw blades with this tool. Serious

injury mayresult.

• Avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the

wheel for cracks orflaws.

• Direct sparks away from operator, bystanders or

flammable materials. Sparks may be produced while

using a cut‑off tool. Sparks may cause burns or startfires.

• Always use front handle. Make sure the front handle

is securely tightened before use. The front handle

should always be used to maintain control of the tool at

alltimes.

• Never cut into area that may contain electrical wiring

or piping. Serious injury mayresult.

• Clean out your tool often, especially after heavy use.

Dust and grit containing metal particles often accumulate

on interior surfaces and could create an electric

shockhazard.

• Do not operate this tool for long periods of time.

Vibration caused by tool action may be harmful

to your hands and arms. Use gloves to provide extra

cushion and limit exposure by taking frequent restperiods.

• Never use the weight of the tool to stop

bladerotation.

• Never leave your cut‑off machine unattended if it is in

operating mode. When your cut‑off machine is not in use,

remove the battery pack, make sure the trigger switch is in

the OFF position and lock‑off button isengaged.

• Always wear sturdy boots with non‑slip soles and

heavy‑duty work gloves when operating your cut‑off

machine. Heavy‑duty gloves improve your grip and

protect yourhands.

• Always use NIOSH/OSHA approved respiratory

protection when wet cutting below the recommended

flowrate.

• Consult and follow any federal, state or local laws or

regulations with respect to dry and wetcutting.

• Never touch the rotating wheel with any part of

yourbody.

• When transporting the machine always make sure

the lock‑off button is in the lockedposition.

i ) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own

weight. Supports must be placed under the workpiece

near the line of cut and near the edge of the workpiece

on both sides of thewheel.

j ) Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, electrical

wiring or objects that can causekickback.

ENGLISH

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

..................... do not expose to

rain



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DEWALT charger. DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DEWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

The RBRC® Seal

Please take your spent battery packs to

an authorized DEWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Shipping the DEWALT FLEXVOLT® Battery Pack

The DEWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

ENGLISH

Wall Mounting

Some DEWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

19

. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

ENGLISH

DEWALT Bluetooth® Tool Tag Ready (Fig. A)

Optional Accessory



WARNING: Read instruction manual for the DEWALT

Bluetooth® ToolTag.



WARNING: Remove battery from tool before installing

the DEWALT Bluetooth® ToolTag.



WARNING: When installing or replacing the DEWALT

Bluetooth® Tool Tag, use only the screws provided. Be

sure to securely tighten thescrews.

Your tool comes with mounting holes

15

and fasteners

27

for installing a DEWALT Bluetooth® Tool Tag (DCE041). You

will need a T15 torx bit tip to install the tag. Screw torque

should be between 0.8 and 1.2 Nm (7.1 to 10.6 in‑lbs). The

DEWALT Tool Tag is designed for tracking and locating

professional power tools, equipment, and machines using

Adjusting the Guard Angle (Fig. E)



WARNING: Do not use guard rotation handle to

hold tool while cutting. Guard rotation handle is

only used for adjustment of the guard while tool is not

inuse.



CAUTION: Guard may be hot. Use guard handle to

rotateguard.



WARNING: Always make sure the guard is properly

engaged before starting themachine.

You can adjust the angle of theguard.

1. To adjust the angle of the guard, pull back the guard

rotation release lever

14

and holdit.

2. Grasp the guard

9

firmly by guard rotation handle

10

and rotate to desiredangle.

3. Release the guard rotation release lever and make sure it

engages, locking the guard in place. If the guard rotation

release lever doesn't engage, rotate the guard slightly

until the guard rotation release lever returns to the

lockedposition.

Replacing Worn Clamp Washers (Fig. D)



WARNING: Replace clamp washers as they wear. They

may become sharp with extendeduse.

1. Remove the arbor screw

11

, outer clamp washer

21

and used wheel

22

if one is installed as described in

Installing Abrasive and DiamondWheels.

2. To remove the inner clamp washer

23

, first remove the

retainingring that holds the inner clamp washer to the

double Dshaft.

3. Remove the inner clamp washer and replace with a new

one. Orient the inner clamp washer with the depressed

center section toward the blade. Make sure the new

inner clamp washer is secure with the retaining ring

inplace.

4. Install the wheel

22

, new outer clamp washer

21

, and

arbor screw

11

as described in Installing Abrasive and

DiamondWheels.



CAUTION: Only use 9" (230mm) Type 1/41 wheels

with 7/8" (22.2mm) arbor hole with this tool. Never

force a wheel onto the machine or alter the size of the

arborhole.

Installing Abrasive and Diamond Wheels

(Fig. A, D)



WARNING: Install only oneblade.

1. Lay unit on a firm surface, with the arbor screw

11

facingupward.

2. Using supplied 1/2" (13mm) open end wrench

6

(located in the battery compartment), remove arbor

screw

11

, outer clamp washer

21

and used wheel

22

if one is installed. Hold arbor screw

11

from turning with

spindle lock button

13

. Spindle threads are righthand.

3. The inner clamp washer

23

is held in place with a

double D shaft and retainingring.

4. Slip wheel over spindle

25

. Slip on outer clamp washer.

Start threading on arbor screw which will self align outer

clampwasher.

IMPORTANT: Make sure the diamond blade is installed

with the correct rotation, as marked on the blade rotation

indicator

12

5. Engage spindle lock button and tighten screw firmly with

wrench. Do not over‑tighten arborscrew.

6. Turn wheel by hand to ensure it is properly centered. The

wheel should not hit the shoe or guard. The screw and

flanges should betight.

Spindle Lock Button (Fig. A)

The spindle lock button

13

is used to lock the arbor

screw

11

when changingaccessories.

1. To engage the spindle lock button, remove the battery

pack and make sure trigger switch is in the OFF position

and lock‑off button isengaged.

2. Depress the spindle lock button and turn the wheel and

spindle until the lock button engages thespindle.

3. Use supplied wrench

6

to unscrew the arbor screw

11

and remove or mount accessories. Spindle threads are

righthand.

Lock-Off Button (Fig. A)

Your cut‑off tool is equipped with a lock‑off button

3

To lock the trigger switch in the OFF postition, push the

lock‑off button from the left side of the tool. To unlock the

trigger switch, push the lock‑off button from the right side

of thetool.

SPECIFICATIONS

DCS692

Blade diameter 9" (230 mm)

Arbor size 7/8" (22.2 mm)

RPM 6600

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

ENGLISH

Making Cuts with a Cut-Off Machine



CAUTION: Before attempting to start, grasp tool firmly

with both hands beforelifting.



WARNING: Cut‑off saw not intended for surface

grinding or other applications where side loading of

the blade isencountered.



WARNING: Edge cutting can be performed only with

wheels that are designed and specified for this purpose.

Protect yourself during edge cutting by directing the

open side of the guard away from you, theoperator.



WARNING: Wheels used for cutting may break or kick

back if they bend or twist while the tool is being used to

do cut‑offwork.



WARNING: Always be alert for gyroscopic forces that

can be generated by a rapidly spinning cutting wheel.

Moving the cut‑off machine sideways can create a

gyroscopic force, causing the operator to experience an

unexpected perpendicular change indirection.

Wet Cut Method (Fig.A, J, K)



CAUTION: Close battery door and securely latch it

closed before using anywater.

Reducing the Risk of Kickback (Fig. I)



WARNING: Reactive forces may occur at any time

the cutting wheel is inmotion.



WARNING: To reduce the risk of kickback, avoid

cutting with the upper quadrant of the cutting

wheel whenever possible. Be extremely mindful of

binding or pinching of the cutting wheel in this area as

it can cause severe reactive forces resulting inkickback.

• Always be alert to any potential movement that could

cause the material being cut to close and pinch the

cuttingwheel.

• Proper support of the material will ensure the cut stays

open during the cut. If you cannot properly support the

material, do not use a cut‑off machine to make yourcut.

• Always support exposed pipe in the ground so that it

is stable and is able to support weight. Use additional

support closer to the area to be cut to prevent the pipe

from sagging and pinching the cuttingwheel.

• Material that is under stress could shift when it is cut.

Uneven pipe beds could exertstress.

• Always make sure the section of material being removed

is also supported. After the first cut is made you may

have to move supports or add additional support to

ensure both sides of the material are evenlysupported.

• Be aware of weakened work areas that could shift or slide

causing your supports tomove.

Heavy Load Indicator LED (Fig. A)

The heavy load indicator LED

7

will illuminate as a warning

when the tool is being pushed too hard. Continuing to use

the tool after the LED is lit could cause the tool to shut down

or reduce runtime.

Proper Hand Position (Fig. H)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.



WARNING: Never use the cut‑off machine with one hand.

Always grip the cut‑off machine firmly with bothhands.



WARNING: Make sure the handles and grips of

your cut‑off machine are secure and free of grease

and/ormoisture.

Proper hand position for both left‑ and right‑handed users

requires your right hand on the rear handle

1

and your left

hand on the front handle

8

Installing and Removing the Battery Pack

(Fig. G)

NOTE: For best results, make sure your battery pack is

fullycharged. Use only DEWALT FLEXVOLT™ batteries with

this cut‑offmachine.

Unlock battery door

5

by moving battery door latch

4

towards the front of the tool and open as shown in Figure G.

To install the battery pack

19

into the tool, align the

battery pack with the rails inside the tool and slide it in

until the battery pack is firmly seated. Ensure that it does

notdisengage.

Close the battery door

5

, and push the battery door latch

4

toward the back of the tool to lock the batterydoor.

To remove the battery pack from the tool, unlatch and open

the battery door. Then press the battery release button

20

and firmly pull the battery pack out of the tool. Insert it into

the charger as described in Charging aBattery.

Do not leave the battery dooropen.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

the DEWALT Tool Connect™ app. For proper installation of

the DEWALT Tool Tag, refer to the DEWALT Tool Tagmanual.

To learn more,visit:

www.DEWALT.com/en‑us/jobsite‑solutions/tool‑connect

Wireless Tool Control (Fig. A)



CAUTION: Read all saftey warnings, instruction and

specifications of the appliance which is paired with

thetool.

Your tool is equipped with a Wireless Tool Control

transmitter which allows your tool to be wirelessly paired

with another Wireless Tool Control device, such as a DEWALT

dustextractor.

To pair your tool using Wireless Tool Control, depress the

trigger switch

2

and the Wireless Tool Control pairing

button on the seperate device. An LED on the seperate

device will let you know when your tool has been

successfullypaired.

ENGLISH

3. Line up wheel with cutting line. Be sure nothing is near

or in line with thewheel.

4. To turn the tool on, push the lock‑off lever

18

toward

the back of the tool, then depress the trigger switch

1

Wait for the blade to reach full speed, then slowly feed

wheel into work with firm pressure, working along the

cutting line. Do not force the tool. Cut only as deep as

needed to reduce the amount of dust produced. For

maximum efficiency and wheel life, keep the wheel

speedhigh. To maintain control of the cut‑off machine,

release pressure as you near the end of yourcut.

5. To stop tool, release trigger switch

2

6. Set the lock‑off button

3

to the locked postion and

make sure the cutting wheel has come to a complete

stop before setting the cut‑off machinedown.

NOTE: Denser and thicker material should be cut in several

passes. The maximum depth of cut of each pass should not

exceed 1.0" (25.4mm).

Cutting Slabs (Fig.L, M)



WARNING: Before making any cuts, make sure the slab

is properly secured on a non‑slipsurface.

1. Cut a guiding groove along a marked cuttingline.

2. Cut deeper into the slab, never exceeding the maximum

depth of cut of 3.25" (83mm), and leaving a ridge of

uncut material

26

as shown on Fig.L.

3. Cut through the slab at each end to ensure the slab does

notchip.

4. Break theslab.

NOTE: Curves must be made into the slab using several

straight cuts as shown in Fig. M, always making sure that the

cutting wheel does not becomewedged.

Cutting Pipe (Fig.N, O)



WARNING: Before making any cuts, make sure the

pipe is properly secured on a non‑slipsurface.



WARNING: Pipe may break at any time during the cut.

Take precautions to maintain control of the tool and

avoid fallingdebris.

If the outer diameter of the pipe is smaller than the

maximum cutting depth

• Make one cut straight down, starting at the top of the

pipe through to the bottom of thepipe.

If the outer diameter of the pipe is larger than the

maximum cutting depth

Several cuts are needed on larger pipes and it is important to

make the cuts in the propersequence.

If the pipe is in-ground and can not be rolled, make

the following sequence of cuts

1. Cut a guiding groove along a marked cutting line making

sure to avoid any metal reinforcements ifpossible.

2. Start at the bottom of the pipe and use only the front

and upper part of the cutting wheel. This will reduce the

risk of kickback orpinching.

3. Using only the front and upper part of the cutting wheel,

make a cut on the oppsite lower side of thepipe.

4. Make a lateral cut on the top half of thepipe.



CAUTION: Never use the saw over head. When using

water, limit cutting to the horizontal position to reduce

the risk of water entering thetool.



WARNING: Wet cut method is to be used only with a

diamondblade.



WARNING: The recommended flow rate should be at

least 20fl. oz. (0.6 liters) per minute. Cutting at a flow

rate less than recommended or cutting for more than

two consecutive hours requires use of NIOSH/OSHA

approved respiratory protection for the operator and

anybystanders.



WARNING: Maximum supplied water pressure not to

exceed 60PSI (4.1bar).



WARNING: Makes sure that water does not flow onto

the abrasive wheel while the cut‑off machine is not

in use. The cutting wheel will absorb water which will

affect thebalance.

NOTICE: Before using the wet cut method, make

sure water will not damage the material being cut or

surroundingproperty.

Attaching the Water Supply

1. Attach the water supply to the quick water

connector

24

2. Attach the quick water connector to the water inlet

17

3. To regulate the water flow, slowly rotate the water

valve

16

towards to open position until desired flow is

reached as shown in Figure K. To stop the flow of water,

rotate the water valve to the closedpostion.

4. Proceed to cut as described in Making a Cutbelow.

5. After finishing your cuts, run the machine for

3–5seconds with the water valve closed to remove any

residual water from the cuttingwheel.

Removing the Water Supply

1. Turn off and depressurize watersystem.

2. Make sure the trigger switch

2

is in the OFF position and

lock‑off button

3

isengaged.

3. Close the water valve

16

4. Disconnect the quick water connector

24

from the

water inlet

17

Making a Cut



WARNING: Always make sure the guard is in place and

set for the type of cut you are making.



WARNING: Always use your cut‑off machine so that

the operator and bystanders are not endangered by

potential airborne particles of material being cut,

sparks, or pieces of damaged cuttingwheels.



DANGER: To reduce the risk of serious or fatal injury,

DO NOT change direction during the cut. A change

in direction may produce a high torsional load on the

cutting wheel and cause it to bind or break.



CAUTION: Wear gloves when cuttingmetal.

1. Mark a cutting line on the material to becut.

2. Grasp rear handle

1

and front handle

8

firmly.

ENGLISH

Accessories



WARNING: Use only diamond segmented wheels with

a 10mm maximum peripheral gap between segments

and a negative rakeangle.



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DEWALT recommended

accessories should be used with thisproduct.



WARNING: Accessories must be rated for at least the

speed recom mended on the tool warning label. Wheels

and other accessories running over rated speed can fly

apart and cause injury. Accessory ratings must always

be above tool speed as shown on toolnameplate.



WARNING: Handle and store all abrasive wheels

carefully to prevent damage from thermal shock, heat,

mechanical damage, etc. Store in a dry protected area

free from high humidity, freezing temperatures or

extreme temperaturechanges.

A bonded reinforced wheel contains abrasive grains which

are held tightly together by a bonding and are reinforced

with a wovenmaterial.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact DEWALT Industrial

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Maintenance Schedule

Before use Daily/After work

Clean machine X

Check/clean handles X

Check intake port X

Check battery X

Check battery compartment X

Check water intake X

Check cutting wheel X

Check guide plate X

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DEWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

Applications



WARNING: NEVER cut magnesium with this

tool. Magnesium particles may ignite causing

personalinjury.

• 1/8" (3mm) max. gauge sheet metal

• Concrete, cinder blocks and bricks

• Roofing tiles (terracotta or similar)

• Curb stone/pavers

• Asphalt

• Reinforcing rod; generally under 1" (25.4mm) diameter

• 1/8" (3mm) diameter concrete wire mesh

• Corrugated floor and ceiling form (concrete forms)

• Electrical conduit 1/8" (3mm) wall thickness

• 1/8" (3mm) max. thick structural forms such as channel,

angles, plate,etc.

NOTE: The cutting of materials heavier than those listed

above are not recommended due to the possibility of

tooldamage.

5. Make a second lateral cut on the opposite side of the

top half.

IMPORTANT: To keep the pipe from pinching the

cutting wheel, make sure not to cut into the area of the

finalcut.

6. Make sure all the top and bottom cuts are complete

when making the final topcut.

IMPORTANT: Always make the final cut from the top

of the pipe. If the pipe is properly supported, this will

reduce the risk of pinching the cutting wheel. If any

pinching does occur it will be at the bottom of the

cutting wheel resulting in pull‑away but notkickback.

If the pipe is free and can be rolled, make the

following sequence ofcuts

1. Secure the pipe on a non‑slipsurface.

2. Using only the bottom part of the cutting wheel, make a

cut in the upper part of thepipe.

3. Roll the pipe and repeat steps 1and 2until the cut

iscomplete.

Cutting a Recess in Concrete Pipe (Fig.P)



WARNING: Before making any cuts, make sure the

pipe is properly secured on a non‑slipsurface.

Several cuts are needed to make a recess cut in concrete pipe

and it is important to make the cuts in the propersequence.

1. First make two cuts along the length of the pipe. Always

make an axial cut to avoid pinching of the cuttingwheel.

2. Insert wedges into thecuts.

3. Make the third and fourth cuts to complete therecess.

4. If the severed part remains after all four cuts are made, do

not make any more cuts. Break the severed partout

ENGLISH

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/Legal/

Warranty/3‑Year‑Limited‑Warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DEWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DEWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DEWALT

(1-800-433-9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1‑800‑4‑DEWALT (1-800-433-9258) or visit our website:

www.dewalt.com.

ENGLISH

TROUBLESHOOTING

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

For assistance with your product, visit our website at www.dewalt.com for a list of service centers, or call DEWALT at

1‑800‑4‑DEWALT (1-800-433-9258).

PROBLEM POSSIBLE CAUSE SOLUTION

Machine will not start. Battery pack not installed properly. Check battery pack installation.

Battery pack not charged. Check battery pack charging requirements.

Battery pack too hot/cold. Allow battery to cool down or warm up.

Internal components too hot. Allow machine to cool down.

Machine shuts off abruptly. Battery pack has reached its maximum

thermal limit.

Allow battery pack to cool down.

Out of charge. (To maximize the life of the

battery pack it is designed to shut off

abruptly when the charge is depleted.)

Place on charger and allow to charge.

Reduced run time. Battery is not completely charged. Charge battery.

Life of the battery has been reached. Replace with a new DEWALT FLEXVOLT™ battery.

Battery pack will not charge. Battery pack not inserted into charger. Insert battery pack into charger until LED illuminates.

Charger not plugged in. Plug charger into a working outlet. Refer to Important

Charging Notes for more details.

Surrounding air temperature too hot or too cold. Move charger and battery pack to a surrounding air

temperature of approximately 65 °F – 75 °F (18 °C– 24 °C).

Frayed edges or tears on the

cutting wheel.

Cutting wheel wobbling. Replace with a new cutting wheel.

Cutting wheel is blunt. Replace with a new cutting wheel.

Built-up edges on the cutting wheel. Dress the cutting wheel by briefly cutting in abrasive material.

Cutting wheel wanders off the

cutting line.

Cutting wheel wobbling. Replace with a new cutting wheel.

Cutting wheel is blunt. Replace with a new cutting wheel.

Cutting wheel is not properly installed. Mount cutting wheel correctly. Refer to Installing Abrasive

and Diamond Wheels.

Wear on the side of the cutting wheel. Surface grinding. Do not surface grind with the cutting wheel.

Reduced or no cutting performance. Cutting wheel is blunt. Replace with a new cutting wheel.

Built-up edges on the cutting wheel for stone. Dress the cutting wheel for stone by briefly cutting in abrasive

material. Use a new cutting wheel for cutting asphalt.

Cutting wheel is not properly installed. Mount cutting wheel correctly. Refer to Installing Abrasive

and Diamond Wheels.

Cutting material for which the cutting wheel

is not rated.

Use the proper cutting wheel.

Chipping or cracking in the

wheel core.

Overload. Replace with a new cutting wheel.

Sparking. Built-up edges on the cutting wheel for stone. Dress the cutting wheel for stone by briefly cutting in abrasive

material. Use a new cutting wheel for cutting asphalt.

Heavy load indicator LED illuminated. Too much force on the tool. Reduce force.

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : symboles et termes

d'alarmes sécurité

Les définitions ci‑dessous décrivent le niveau de gravité de

chaque mot d'avertissement. Veuillez lire le manuel de l'outil

électrique et prêter attention à cessymboles.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Votre outil de coupe est un outil électrique destiné à

des applications professionnelles. Utilisez uniquement la

méthode de coupe à l’eau pour couper du béton. La coupe à

sec est possible pour la coupe dumétal.

NE PAS utiliser en présence de liquides ou de

gazinflammables.

Votre outil de coupe est un outil électriqueprofessionnel.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

FRANÇAIS

Les disques et les brides ayant des trous qui ne

correspondent pas au matériel de montage de l’outil

électrique manqueront d’équilibre, vibreront de façon

excessive ou peuvent entraîner une perte decontrôle.

i ) Ne pas utiliser de disques endommagés. Avant

chaque utilisation, inspectez les disques pour des

copeaux et des fissures. Si vous échappez l’outil

ou un disque, inspectez‑le pour vérifier s’il y a

des dommages ou installez un accessoire en bon

état. Après avoir inspecté et installé le disque,

placez‑vous ainsi que les passants à distance de

la zone de rotation du disque et faites fonctionner

l’outil électrique à une vitesse à vide pendant

une minute. Les disques endommagés se briseront

normalement pendant letest.

j ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de

protection ou des lunettes de sécurité. Selon

les besoins, portez un masque anti‑poussière,

une protection auditive, des gants et un tablier

pouvant arrêter de petits fragments de la

pièce de travail ou abrasifs. La protection des

yeuxdoit être en mesure d’arrêter les débris

volants générés par diverses opérations. Le

masque anti‑poussière ou le respirateur doit être

en mesure de filtrer les particules générées par

votre utilisation. L’exposition prolongée à du bruit

d’intensité élevée peut causer une perteauditive.

k ) Gardez les passants à une distance sécuritaire

de l’aire de travail. Toute personne entrant dans

l’aire de travail doit porter un équipement de

protection individuel. Les fragments de la pièce

de travail ou d’un disque brisé peuvent s’envoler

et peuvent causer une blessure au‑delà de l’aire

immédiate del’opération.

l ) Tenez l’outil électrique uniquement par les

surfaces de prise isolées lorsque vous effectuez

une tâche où l’accessoire de coupe peut entrer

en contact avec un câble dissimulé. L’accessoire

de coupe entrant en contact avec un câble «sous

tension» peut mettre les pièces métalliques de l’outil

électrique «sous tension» et causer un choc électrique

àl’utilisateur.

m ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. Le disque en

rotation peut accrocher la surface et vous faire perdre

le contrôle de votre outilélectrique.

n ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact

accidentel avec l’accessoire en rotation pourrait

accrocher vos vêtements, tirant l’accessoire dans

votrecorps.

o ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la

poussière à l’intérieur du boîtier et l’accumulation

excessive de métal fritté peut causer des

chocsélectriques.

Consignes de sécurité spécifiques

supplémentaires pour les machines à

tronçonner

a ) La protection doit être fixée de façon sécuritaire

à l’outil électrique et placée pour une sécurité

maximale afin que le moins de la meule possible

soit exposé vers l’utilisateur. Placez‑vous et

les passants à l’écart de l’axe de la meule en

rotation. La protection aide à protéger l’utilisateur des

fragments de disques brisés et du contact accidentel

avec ledisque.

b ) Utilisez uniquement des meules agglomérées

renforcées ou des lames diamantées avec l’outil

électrique. Le fait qu’un accessoire peut être fixé à

votre outil n’assure pas une utilisationsécuritaire.

c ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur

l’outil électrique. Les accessoires qui fonctionnent

plus rapidement que leur vitesse nominale peuvent se

briser et voler enéclats.

d ) Les meules doivent être utilisées seulement pour

les applications recommandées. Par exemple:

ne pas meuler avec le côté de la meule de coupe.

Les meules de coupe sont conçues pour le meulage

périphérique, les forces latérales appliquées sur ces

meules peuvent faire en sorte qu’elleséclatent.

e ) Utilisez toujours des brides de meules non

endommagées ayant le bon diamètre pour la

meule sélectionnée. Les brides de meules appropriées

soutiennent la meule réduisant ainsi la possibilité d’un

bris de lameule.

f ) Ne pas utiliser des disques renforcés usés d’outils

électriques plus gros. Le disque conçu pour les outils

électriques plus gros ne convient pas pour la vitesse

plus élevée d’un petit outil et peutéclater.

g ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité

nominale de votre outil. Les accessoires ayant

un format incorrect ne peuvent pas être gardés ou

contrôlés de façonappropriée.

h ) La taille de l’axe des meules et des brides doit bien

s’ajuster s’ajuster à la tige de l’outil électrique.

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

Renseignements de sécurité

supplémentaires

• L’utilisation d’accessoires non spécifiés dans ce

manuel est déconseillée et peut être dangereuse.

L’utilisation d’amplificateurs de puissance pour faire

tourner l’outil à des vitesses supérieures à sa vitesse

nominale constitue un mauvaisemploi.

• N’utilisez pas de lames de scie circulaire avec cet

outil. Il y a risque de blessuresgraves.

• Évitez de faire rebondir la meule ou de la traiter

durement. Dans ce cas, arrêtez l’outil et inspectez la meule

en termes de fissures oudéfauts.

• Orientez des étincelles loin de l’utilisateur, des

passants et des matières inflammables. Un outil

de découpe peut produire des étincelles en cours de

fonctionnement qui peuvent entraîner des blessures ou

amorcer unincendie.

• Utilisez toujours la poignée avant. Avant d’utiliser

l’outil, assurez‑vous que la poignée avant est

solidement fixée. La poignée avant doit toujours être

utilisée pour garder la maîtrise de l’outil en touttemps.

• Ne coupez jamais dans une zone pouvant contenir

des câbles ou des conduites électriques. Il y a risque de

blessuresgraves.

• Nettoyez souvent votre outil, spécialement

après une utilisation intensive. La poussière et

des copeaux comprenant des particules métalliques

s’accumulent souvent sur les parois intérieures du

moteur et peuvent causer une défaillance électrique et un

dangerd’électrocution.

• N’utilisez pas cet outil durant de longues périodes.

La vibration causée par le mouvement de l’outil peut

être dangereuse pour vos mains et vos bras. Utilisez

complètement. Ne jamais tenter de retirer la

meule de la coupe pendant que la meule est en

mouvement sinon un rebond peut se produire.

Examinez‑la et prenez des mesures correctives pour

éliminer la cause du blocage de lameule.

h ) Ne pas redémarrer la coupe dans la pièce à

travailler. Laissez la meule atteindre sa pleine

vitesse et rentrez doucement dans la coupe. La

meule peut se coincer, s’approcher ou rebondir si l’outil

électrique est redémarré dans la pièce àtravailler.

i ) Soutenez les panneaux ou toute pièce à travailler

surdimensionnée afin de réduire le risque de

coincement ou de rebond de la meule. Les grosses

pièces à travailler ont tendance à s’affaisser sous

leur propre poids. Des supports doivent être placés

sous la pièce de travail près de la ligne de coupe et

près du bord de la pièce de travail des deux côtés de

lameule.

j ) Soyez très prudent lorsque vous faites une

«encoche» dans les parois actuelles ou d’autres

zones aveugles. La meule qui dépasse peut couper les

conduites d’eau ou de gaz, les câbles électriques ou des

objets qui peuvent causer unrebond.

Rebond et avertissements associés

Le rebond est une réaction soudaine d’une meule en rotation

coincée ou accrochée. Le coinçage ou l’accrochage entraîne

un blocage rapide de la meule en rotation qui à son tour fait

en sorte que l’outil électrique non contrôlé soit forcé dans

la direction opposée de la rotation de l’accessoire au point

depincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré dans

le point de coincement peut creuser la surface du matériau

causant la chute ou l’éjection de la meule. La meule peut bondir

vers ou loin de l’utilisateur, selon la direction du mouvement de

la meule au point de pincement. Les meules abrasives peuvent

aussi se briser dans cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de procédures ou de conditions de

fonctionnement incorrectes et il peut être évité en prenant les

précautions appropriées indiquées ci‑dessous.

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre de

résister aux forces de rebond. Pour maximiser

la maîtrise en cas de rebonds ou de réaction de

couple au démarrage, tenez toujours les poignées

avant et arrière. L’utilisateur peut contrôler les forces

du rebond ou la réaction de couple si les précautions

appropriées sontprises.

b ) Ne jamais placer votre main près de l’accessoire

en rotation. L’accessoire peut rebondir sur votremain.

c ) Ne pas placer votre corps en ligne avec la meule

en rotation. Un rebond projettera l’outil dans la

direction opposée du mouvement de la meule au

pointd’accrochage.

d ) Faites attention lorsque vous travaillez dans

les coins, les bords coupants, etc. Évitez le

rebondissement ou l’accrochage de l’accessoire.

Les coins, les bords coupants ou le rebondissement ont

tendance à accrocher l’accessoire en rotation et causer

une perte de contrôle ou unrebond.

e ) Ne pas fixer une scie à chaîne, une lame de

sculpture de bois, une meule diamantée

segmentée ayant un espace périphérique plus

grand que 10mm ou une lame de scie dentée.

Ces lames créent des rebonds fréquents et une perte

decontrôle.

f ) Ne pas bloquer la meule ou appliquer une

pression excessive. Ne tentez pas de faire une

coupe de profondeur excessive. Surcharger le disque

augmente la charge et la prédisposition à la torsion ou

au coincement du disque dans la coupe et la possibilité

de rebond ou de rupture dudisque.

g ) Lorsque la meule se coince ou si vous cessez une

coupe pour quelque raison que ce soit, éteignez

l’outil électrique et tenez l’outil électrique

sans bouger jusqu’à ce que la meule s’arrête

p ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer

cesmatières.

FRANÇAIS

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage

et autres activités de construction contiennent des

produits chimiques reconnus dans l’État de la Californie

pour causer le cancer et des anomalies congénitales

ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien aéré

et avec un équipement de sécurité homologué, comme les

masques anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Évitez le contact prolongé avec la poussière

provenant du ponçage mécanique, du sciage, de

l’aiguisage, du perçage et d’autres activités de

construction. Portez des vêtements protecteurs et

lavez vos zones exposées avec du savon et de l’eau.

Permettre à la poussière d’entrer dans votre bouche, vos

yeux ou la laisser sur la peau peut favoriser l’absorption des

produits chimiquesdangereux.



AVERTISSEMENT: l’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et ducorps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI

S12.6 (S3.19) durant l’utilisation. Dans certaines

conditions et selon la durée d’utilisation, le bruit

provenant de ce produit peut contribuer à la perte

del’audition.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

des gants pour fournir un coussin supplémentaire et limiter

l’exposition en prenant des périodes de reposfréquentes.

• N’utilisez jamais le poids de l’outil pour arrêter la

rotation de lalame.

• Ne laissez jamais les machine de découpe sans

surveillance si elles sont en mode opérationnel.

Lorsque la machine de découpe n’est pas utilisée, déposez

le bloc‑piles, assurez‑vous que la gâchette est en position

ouverte («OFF») et le bouton de verrouillage,enclenché.

• Portez toujours des bottes robustes avec des semelles

antidérapantes et des gants de travail pour service

intensif lorsque vous utilisez la machine de découpe.

Des gants de travail pour service intensif améliorent la prise

et protègent lesmains.

• Toujours utiliser une protection respiratoire

approuvée par NIOSH/OSHA quand la coupe à l’eau

est effectuée en dessous du débitrecommandé.

• Consultez et respectez toute loi ou réglementation

fédérale, territoriale, étatique, provinciale ou

municipale pour la coupe à sec et àl’eau.

• Ne touchez jamais la meule en rotation avec une

partie quelconque ducorps.

• Lors du transport de la machine, assurez‑vous que le

bouton de verrouillage estenclenché.

• Après utilisation, déposez la meule à tronçonner, car

elle risque de s’endommager au cours dutransport.

• N’utilisez jamais une meule de tronçonnage

endommagée, gauchie ou quivibre.

• N’utilisez jamais la machine à tronçonner debout sur

une échelle ou unéchafaudage.

• Ne coupez jamais au‑dessus de la hauteur

desépaules.

• Ne coupez pas de bois, ou toute autre matière, pour

laquelle la meule à tronçonner n’est pasclassée.

• Avec une lame diamantée, utilisez la méthode

de coupe à l’eau chaque fois que possible. L’eau

fonctionne comme un lubrifiant et réduit le risque de

forcesréactives.

• Soyez prudents au moment de pénétrer de nouveau

dans une entaille. N’enfoncez pas la meule à tronçonner

dans l’entaille de biais, car cela peut augmenter le risque

degrippage.

• Soyez toujours attentif. Essayez toujours d’empêcher

la pièce traitée de se refermer à l’entaille et de coincer

la meule à tronçonner. Soutenez toujours la pièce

de travail pour que l’entaille taille demeure ouverte. Ne

procédez jamais à une coupe quand il est possible que la

meule à tronçonner risque de secoincer.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou anti‑poussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

FRANÇAIS

• Chargez les blocs‑piles seulement

dansleschargeursDEWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

Tr/min ................ tours par minute

Plpm ................... pieds linéaires par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères-heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Construction de

classe II (à isolation

double)

..................... vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d’alertes

de sécurité

..................... rayonnement

visible

ne regardez pas

directement la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRANÇAIS

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DEWALT . Les chargeurs

et les blocs‑piles DEWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DEWALT . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC

RBRC

est une marque de commerce déposée de Call

2Recycle,Inc.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DEWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

Expédier la bloc-pile FLEXVOLT

de DEWALT

Le bloc‑piles FLEXVOLT

de DEWALT a un couvercle des

piles qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le

couvercle au bloc‑piles afin qu’il soit prêt pour l’expédition.

Cela convertit le bloc‑piles en trois piles 20V séparés.

Les trois piles ont un taux de wattheures sur le bloc‑piles

étiqueté « Expédition». Si vous l’expédiez sans le capuchon

ou dans un outil, le bloc est une pile au taux de wattheures

étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRANÇAIS

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: Pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc‑piles est en dessous

de +4,5°C (+40°F) ou au‑dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour lesretirer.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

FRANÇAIS

Remplacement des rondelles de serrage

usées (Fig. D)



AVERTISSEMENT: remplacer les rondelles de serrage

au fur et à mesure qu’elles s’usent. Après un usage

prolongé, elles peuvent devenirtranchantes.

1. Retirez la vis de l’arbre

11

, la rondelle de serrage

extérieure

21

et la vieille meule

22

s’il y en a déjà une

installée comme décrit dans la section Montage de

meules abrasives etdiamantées.

Montage de meules abrasives et

diamantées (Fig. A, D)



AVERTISSEMENT: installer uniquement une

seulelame.

1. Déposez l’appareil sur une surface solide avec la vis de

l’arbre

11

orientée vers lehaut.

2. Utilisez la clé ouverte de 13mm (1/2po) fournie

6

(rangée dans le compartiment de la pile), déposez la vis

de l’arbre

11

, la rondelle de serrage extérieure

21

la vieille meule

22

, le cas échéant. Empêchez la vis de

l’arbre

11

de tourner avec le bouton de verrouillage

du fuseau

13

. Les filets du fuseau sont pour le vissage

àdroite.

3. La rondelle de serrage intérieure

23

demeure en place

grâce à un arbre doubleD et une bague deretenue.

4. Glissez la meule sur l’axe

25

. Insérez la rondelle de

serrage extérieure. Commencez à visser la vis de l’arbre

qui s’alignera automatiquement avec la rondelle de

serrageextérieure.

IMPORTANT: Assurez‑vous d’insérer la lame diamantée

dans la bonne direction, comme indiqué par la flèche sur

le protecteur (sens de rotation)

12

5. Enclenchez le bouton de verrouillage du fuseau et serrez

solidement la vis avec la clé. Ne serrez pas trop la vis

del’arbre.

6. Tournez la meule à la main pour vérifier si elle est bien

centrée. Elle ne doit pas frapper le sabot ou le protecteur.

La vis et les collets doivent êtreserrés.



ATTENTION: avec cet outil, utilisez uniquement une

meule de type 1/41 de 230mm (9po) de diamètre

avec un alésage de 22,2mm (7/8po). Ne jamais forcer

l’insertion d’une meule sur l’appareil ni de modifier le

diamètre del’alésage.

Bouton de verrouillage de la tige (Fig. A)

Le bouton de verrouillage du fuseau

13

sert à verrouiller la

vis de l’arbre

11

lorsque vous changez lesaccessoires.

1. Pour enclencher le bouton de verrouillage du fuseau,

déposez le bloc‑piles et assurez‑vous que la gâchette

est en position ouverte («OFF») et le bouton de

verrouillage,enclenché.

2. Abaissez le bouton de verrouillage du fuseau. Tournez

la meule et le fuseau jusqu’à ce que le bouton de

verrouillage s’enclenche dans lefuseau.

3. Utilisez la clé fournie

6

pour dévisser la vis de l’arbre

11

et déposez ou assemblez les accessoires. Les filets du

fuseau sont pour le vissage àdroite.

Bouton de verrouillage (Fig. A)

La scie à béton est dotée d’un bouton de verrouillage

3

Pour verrouiller la gâchette en position ouverte («OFF»),

poussez le bouton de verrouillage du côté gauche de l’outil.

Pour la déverrouiller, poussez le bouton de verrouillage du

côté droit del’outil.

CARACTÉRISTIQUES

DCS692

Diamètre de la lame 230 mm (9 po)

Diamètre de l’arbre 22,2 mm (7/8 po)

TR/MIN 6600

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez et retirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Montage mural

Certains chargeurs DEWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 25,4mm (1po) de

longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 5,5 mm (7/32po).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez‑les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRANÇAIS

Commande d'outil sans fil (Fig. A)



ATTENTION: veillez à lire tous les avertissements

de sécurité, toutes les instructions et toutes les

spécifications de l'appareil appairé àl'outil.

Votre outil est équipé d'un transmetteur de commande

d'outil sans fil qui vous permet d'appairer votre outil avec un

autre appareil avec commande d'outil sans fil, comme un

extracteur de poussière DEWALT par exemple.

Position appropriée des mains (Fig. H)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en

prévision d’une réactionsoudaine.



AVERTISSEMENT: ne jamais utiliser la scie à béton

d’une seule main. Toujours saisir solidement la scie à

béton des deuxmains.



AVERTISSEMENT: s’assurer que les poignées et les

prises de la machine à tronçonner sont solides, sans

humidité ni trace degraisse.

Autant pour les droitiers que pour les gauchers, saisissez la

poignée arrière

1

de la scie à béton de la main droite et la

poignée avant

8

, de la maingauche.

Installer et retirer le bloc-piles (Fig. G)

REMARQUE: Pour de meilleurs résultats, assurez‑vous que

le bloc‑piles est entièrement chargé. Avec cette scie à béton,

utilisez uniquement les bloc‑piles FLEXVOLT

deDEWALT.

Déverrouillez le couvercle du compartiment du bloc‑piles

5

en déplaçant le loquet

4

vers l’avant de l’outil et ouvrez‑le

comme illustré à la Figure G.

Pour installer le bloc‑piles

19

dans l’outil, alignez‑le avec les

glissières à l’intérieur de l’outil et glissez‑le jusqu’à ce qu’il

soit bien inséré. Assurez‑vous qu’il ne se dégagepas.

Fermez le couvercle du compartiment du bloc‑piles

5

, et

poussez le loquet

4

vers l’arrière de l’outil pour leverrouiller.

Pour retirer le bloc‑piles de l’outil, déverrouillez et ouvrez

la porte du compartiment du bloc‑piles. Appuyez ensuite

sur le bouton de dégagement du bloc‑piles

20

et tirez

le bloc‑piles fermement hors de l’outil. Insérez‑le dans

le chargeur tel que décrit dans la section Recharge du

bloc‑piles.

Ne laissez pas la porte du compartiment du

bloc‑pilesouverte.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant de transporter,

d’effectuer tout ajustement, de nettoyer, de

réparer ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Pour en savoir plus, visitez:

www.DEWALT.com/en‑us/jobsite‑solutions/tool‑connect

Balise prête à utiliser de l’outil

Bluetooth

DEWALT (Fig. A)

Accessoire optionnel



AVERTISSEMENT : lisez le guide d’utilisation de la

balise de l’outil Bluetooth

DEWALT.



AVERTISSEMENT : retirez la pile avant d’installer la

balise de l’outil Bluetooth

DEWALT.



AVERTISSEMENT : lorsque vous installez ou remplacez

balise de l’outil Bluetooth

DEWALT, utilisez

seulement les vis fournies. Assurez‑vous que les vis sont

bienserrées.

Votre outil vient avec des trous

15

et des fixations de

montage

27

pour l’installation de la balise de l’outil

Bluetooth

DEWALT (DCE041). Vous aurez besoin d’une

T15 torx tête cruciforme pour installer la balise. Le couple de

vissage doit se situer entre 0,8 et 1,2Nm (7,1 à 10,6polb).

La balise de l’outil DEWALT est conçue pour suivre et

localiser les outils électriques, l’équipement et les machines

professionnels utilisant l’application DEWALT Tool Connect

Pour une installation appropriée de la balise de l’outil

DEWALT, consultez le guide de la balise de l’outil DEWALT.

Réglage de l’angle de la protection (Fig. E)



AVERTISSEMENT: en cours de découpe, ne pas

utiliser la poignée de pivotement du protecteur

pour tenir l’outil. Elle sert uniquement à ajuster le

protecteur lorsque l’outil est àl’arrêt.



ATTENTION: le protecteur peut être chaud. Utiliser la

poignée du protecteur pour le fairetourner.



AVERTISSEMENT: s’assurer que le protecteur est

correctement enclenché avant de démarrer lamachine.

Vous pouvez régler l’angle duprotecteur.

1. Pour ce faire, tirez sur le levier de dégagement du

pivotement du protecteur

14

vers l’arrière et maintenez

laposition.

2. Saisissez solidement le protecteur

9

par la poignée

de pivotement du protecteur

10

et tournez à

l’anglesouhaité.

3. Relâchez le levier de dégagement du pivotement du

protecteur et assurez‑vous qu’il est bien enclenché,

verrouillant le protecteur en position. Si le levier

de dégagement du pivotement du protecteur ne

s’enclenche pas, faites pivoter le protecteur jusqu’à ce

que le levier revienne en position deverrouillage.

2. Pour déposer la rondelle de serrage intérieure

23

déposez d’abord la bague de retenue qui maintient cette

rondelle sur l’arbre doubleD.

3. Déposez la rondelle de serrage intérieure et remplacez‑la

par une neuve. Insérez la section centrale déportée de

la rondelle de serrage intérieure en direction de la lame.

Assurez‑vous que la rondelle de serrage intérieure neuve

est solidement fixée avec la bague deretenue.

4. Insérez la meule

22

, la rondelle de serrage extérieure

neuve

21

et la vis de l’arbre

11

comme décrit dans la

section Montage de meules abrasives etdiamantées.

FRANÇAIS



AVERTISSEMENT: les meules utilisées pour la découpe

peuvent se briser ou rebondir si elles se plient ou se

tordent pendant que l’outil est utilisé pour lacoupe.



AVERTISSEMENT: toujours être attentif aux

forces gyroscopiques produites par une meule de

tronçonnage à haute vitesse. Le déplacement latéral

de la machine à tronçonner peut générer une force

gyroscopique, provoquant un changement de direction

perpendiculaireinattendu.

Méthode de coupe à l’eau (Fig.A, J, K)



ATTENTION: avant d’utiliser de l’eau, fermer la

porte du compartiment du bloc‑piles et enclencher

solidement leloquet.



ATTENTION: ne jamais utiliser la scie à béton

au‑dessus de la tête. Avec de l’eau, se restreindre au

plan horizontal pour réduire le risque de pénétration

d’eau dansl’outil.



AVERTISSEMENT: utiliser exclusivement la

méthode de coupe à l’eau avec une lamediamantée.



AVERTISSEMENT: le débit recommandé est d’au

moins 600ml (20oz liquide) par minute. Une coupe

avec un débit moindre que celui recommandé ou

pendant plus de deuxheures consécutives exige le port

d’une protection respiratoire approuvée par NIOSH/

OSHA pour l’opérateur et toutpassant.



AVERTISSEMENT: ne pas dépasser une pression

d’alimentation en eau de 4,1bar (60psi).



AVERTISSEMENT: s’assurer que l’eau ne coule pas

sur la meule abrasive lorsque la machine à tronçonner

n’est pas utilisée. La meule à tronçonner absorbera

l’eau qui déséquilibrera lamachine.

AVIS: avant d’utiliser la méthode de coupe à l’eau,

s’assurer que l’eau n’endommagera pas le matériau à

couper ou se qui se trouve dans lesparages.

Fixation de l’admission d’eau

1. Fixez l’admission d’eau au connecteur à raccordement

rapide d’eau

24

2. Fixez le connecteur à raccordement rapide à l’orifice

d’admission d’eau

17

3. Pour régler le débit d’eau, tournez lentement la vanne

d’eau

16

vers la position ouverte jusqu’à ce que le

débit souhaité soit atteint, comme le montre la Figure

K. Pour arrêter le débit d’eau, tournez la vanne d’eau en

positionfermée.

4. Procédez à la coupe comme décrit à la section Faire une

coupe ci‑dessous.

5. À la fin des coupes, faites fonctionner la machine entre

trois et cinqsecondes avec l’eau fermée pour éliminer

toute eau résiduelle de la meule àtronçonner.

Dépose de l’admission d’eau

1. Fermez l’alimentation en eau et dépressurisez lesystème.

2. Assurez‑vous que la gâchette

2

est ouverte («OFF») et

le bouton de verrouillage

3

,enclenché.

3. Fermez la vanne d’eau

16

Découpe avec une scie à tronçonner



ATTENTION: saisir fermement l’outil des deuxmains

avant de le soulever et d’essayer de ledémarrer.



AVERTISSEMENT: la scie à béton n’est pas conçue

pour poncer une surface ou toute autre application qui

exige une charge latérale de lalame.



AVERTISSEMENT: le meulage d’arêtes peut s’effectuer

uniquement avec des meules à cet effet. Se protéger

lors du meulage d’arêtes en orientant la partie ouverte

du protecteur loin ducorps.

Réduction du risque de rebond (Fig. I)



AVERTISSEMENT: il est possible d’avoir à tout

moment des forces réactives lorsque la meule de

tronçonnage est enrotation.



AVERTISSEMENT: pour réduire le risque de

rebonds et lorsque possible, éviter de découper

avec le quadrant supérieur de la meule de

tronçonnage. Être très attentif. La meule de

tronçonnage risque de se coincer ou d’être pincée dans

cette zone; ce qui à son tour peut provoquer de graves

forces réactives menant aurebond.

• Soyez aux aguets de tout mouvement potentiel qui peut

entraîner la fermeture de l’entaille dans le matériau et de

coincer la meule detronçonnage.

• Un matériau bien soutenu maintiendra l’entaille

ouverte au cours de la découpe. S’il est impossible de

bien soutenir le matériau, n’utilisez pas une machine à

tronçonner pour ladécoupe.

• Soutenez toujours les tuyaux exposés sur le sol pour les

stabiliser et prendre le poids en charge. Soutenez mieux

la section près de la découpe pour empêcher le tuyau de

s’affaisser et de coincer la meule detronçonnage.

• Un matériau sous pression peut bouger en cours de

découpe. Une assise irrégulière de tuyau peut exercer

unetension.

• Assurez‑vous également que la section découpée du

matériau soit aussi soutenue. Après la première découpe,

vous devrez éventuellement déplacer les supports

ou en rajouter pour vous assurez que le matériau est

uniformémentsoutenu.

• Soyez conscient des aires de travail qui peuvent bouger

ou glisser; cela peut faire bouger lessupports.

Témoin à DEL de charge importante

(Fig. A)

Le témoin à DEL de charge importante

7

s’allumera pour

vous avertir que l’outil est surutilisé. Utiliser l’outil après

l’activation de la DEL peut mener à un arrêt de l’outil ou

d’une réduction de la durée de sonfonctionnement.

Afin d'appairer votre outil avec la commande d'outil sans

fil, enfoncez l'interrupteur à gâchette

2

et le bouton

d'appairage de la commande d'outil sans fil sur l'autre

appareil. Une LED sur l'autre appareil vous indique que votre

outil a été correctementappairé.

FRANÇAIS

REMARQUE: Les coupes courbes dans une dalle doivent

être effectuées par plusieurs tracés de lignes droites, comme

illustré à la Fig. M tout en évitant de coincer la meule

àtronçonner.

Coupe de tuyaux (Fig.N, O)



AVERTISSEMENT: avant toute coupe, s’assurer

que le tuyau est solidement fixé sur une

surfaceantidérapante.



AVERTISSEMENT: le tuyau risque de briser à tout

moment au cours de la coupe. Être attentif: conserver

la maîtrise de l’outil et éviter les débris quitombent.

Si le diamètre externe du tuyau est plus petit que la

profondeur maximum de coupe

• Coupez directement vers le bas en un seul passage, du

haut du tuyau vers lebas.

Si le diamètre externe du tuyau est plus grand que la

profondeur maximum de coupe

Il faut plus d’un passage pour le tuyau de grand diamètre. Il

est important de respecter la bonne séquence descoupes.

Si le tuyau est en terre et ne peut pas être roulé:

procédez à la séquence de coupe suivante:

1. Coupez une rainure de guidage le long d’une ligne de

coupe. Évitez toute section renforcée, sipossible.

2. Commencez au bas du tuyau et utilisez uniquement

la partie avant et supérieure de la meule à tronçonner.

Cette séquence réduira le risque de rebonds ou

depincements.

3. Seulement avec la partie avant et supérieure de la meule

à tronçonner, coupez le côté inférieur, opposé dutuyau.

4. Effectuez une coupe latérale sur la moitié supérieure

dutuyau.

5. Effectuez une deuxième coupe latérale du côté opposé

de la moitié supérieure du tuyau.

IMPORTANT: Pour empêcher le tuyau de coincer la

meule à tronçonner, assurez‑vous de ne pas couper dans

la zone de la dernièrecoupe.

6. Assurez‑vous que les coupes supérieures et

inférieures sont terminées avant d’amorcer la dernière

coupesupérieure.

IMPORTANT: Effectuez toujours la dernière coupe à

partir du haut du tuyau. Si le tuyau est bien appuyé, cela

réduira le risque de coincer la meule à tronçonner. En

cas de coincement, la partie inférieure de la meuler à

tronçonner sera bloquée ce qui l’éloignera de la pièce

sans toutefois produire derebonds.

Si le tuyau est dégagé et peut être roulé: procédez à

la séquence de coupe suivante:

1. Fixez solidement le tuyau sur une surfaceantidérapante.

2. Seulement avec la partie inférieure de la meule à

tronçonner, coupez la section supérieure dutuyau.

3. Faites rouler le tuyau et répétez les étapes1et2jusqu’à

terminer lacoupe.

4. Débranchez le connecteur à raccordement rapide

24

l’orifice d’admission d’eau

17

Faire une coupe



AVERTISSEMENT: toujours s’assurer de la présence du

protecteur et qu’il est correctement réglé pour le type

de coupe prévu.



AVERTISSEMENT: toujours utiliser la machine

à tronçonner de façon à ce que l’opérateur et les

passants sont protégés, le cas échéant, des particules

aéroportées du matériau découpé, des étincelles ou des

morceaux de meules à tronçonnerendommagés.



DANGER: pour réduire le risque de blessure graves ou

mortelle, NE PAS changer de direction au cours de la

coupe. Un changement de direction peut générer une

force de torsion importante sur la meule à tronçonner

et la coincer ou la briser.



ATTENTION: porter des gants en coupant dumétal.

1. Tracez une ligne de coupe sur le matériau àcouper.

2. Saisissez fermement les poignées arrière

1

et avant

8

3. Alignez la meule avec la ligne de coupe. Assurez‑vous

qu’il n’y ait aucun objet près de la meule ou aligné avec

celle‑ci.

4. Pour mettre l'outil en marche, poussez le levier de

verrouillage

18

vers l'arrière de l'outil puis enfoncez

l'interrupteur à gâchette

1

. Attendez que la lame tourne

à plein régime puis engagez lentement la meule sur le

matériau d’une pression ferme, avançant sur la ligne de

coupe. Ne forcez pas l’outil. Ne coupez que la profondeur

nécessaire pour réduire la production de poussières.

Maintenez la meule à plein régime pour optimiser

l’efficacité et la durée de vie. Pour conserver la maîtrise

de la machine à tronçonner, relâchez la pression lorsque

vous arrivez en bout decoupe.

5. Pour arrêter l’outil, relâchez la gâchette

2

6. Mettez le bouton de verrouillage

3

en position de

blocage et assurez‑vous que la meule à tronçonner est

complètement immobile avant de poser la machine sur

unesurface.

REMARQUE: Coupez un matériau plus dense et épais en

plusieurs passages. Ne dépassez pas 25,4mm (1po) de

profondeur à chaquepassage.

Coupe de dalles (Fig.L, M)



AVERTISSEMENT: avant toute coupe, s’assurer

que la dalle est solidement fixée sur une

surfaceantidérapante.

1. Coupez une rainure de guidage le long d’une ligne de

coupedessinée.

2. Coupez la dalle plus profondément sans toutefois

excéder la profondeur maximum de 83mm (3,25po).

Laissez une saillie de matériau intact

26

comme illustré

à la Fig. L.

3. Coupez la dalle d’une extrémité à l’autre pour ne pas

ébrécher ladalle.

4. Brisez la dalle à cetendroit.

FRANÇAIS

Accessoires



AVERTISSEMENT: n’utilisez que des meules

diamantées segmentées avec un espace périphérique

maximal de 10mm entre les segments et un angle de

coupenégatif.



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DEWALT, n’ont pas été testés

avec ce produit, utiliser de tels accessoires avec cet

outil pourrait être dangereux. Afin de réduire le risque

de blessures, seulement les accessoires recommandés

DEWALT doivent être utilisés avec ceproduit.



AVERTISSEMENT: la capacité des accessoires doit

être d’au moins la vitesse recommandée sur l’étiquette

d’avertissement de l’outil. Les meules et autres

accessoires fonctionnant à une vitesse supérieure à

la vitesse nominale peuvent se détacher et causer des

blessures. La capacité nominale de l’accessoire doit

toujours être supérieure à la vitesse de l’outil, indiquée

sur la plaquesignalétique.



AVERTISSEMENT: manipulez et entreposez toutes

les meules abrasives afin de prévenir tout dommage

dû à un choc thermique, la chaleur, des dommages

mécaniques, etc. Entreposez dans un endroit protégé

de l’humidité, du gel ou de changements brusques

detempérature.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Programme d’entretien

Avant utilisation Quotidien/après

utilisation

Nettoyer la machine X

Vérifier/nettoyer les

poignées

Vérifier le port d’admission X

Vérifier le bloc-piles X

Vérifier le compartiment du

bloc-piles

Vérifier l’admission d’eau X

Vérifier la meule à

tronçonner

Vérifier la plaque de

guidage

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Votre outil électrique DEWALT a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

Applications



AVERTISSEMENT: ne coupez JAMAIS de magnésium

avec cet outil. Les particules de magnésium peuvent

s’enflammer et provoquer desblessures.

• Tôle de calibre 3mm (1/8po)max.

• Béton, parpaings et briques

• Tuiles (terracotta ou semblables)

• Pierres ou pavé pour bordure

• Asphalte

• Tige renforcée; habituellement moins de 25,4mm (1po)

de diamètre

• Treillis métallique pour béton armé de 3mm (1/8po)

diamètre

• Coffrage ondulé pour plancher et plafond (coffrage pour

béton)

• Épaisseur de paroi de 3mm (1/8po) pour les conduits

électriques

• Formes structurelles d’une épaisseur maximale

de mm (1/8po), comme les profilés, les cornières, les

plaques,etc.

REMARQUE: La coupe de matériaux plus lourds que ceux

indiqués ci‑dessus n’est pas recommandée, car cela risque

d’endommagerl’outil.

Coupe d’une encoche dans un tuyau de béton

(Fig.P)



AVERTISSEMENT: avant toute coupe, s’assurer

que le tuyau est solidement fixé sur une

surfaceantidérapante.

Il faut plus d’un passage pour découper une encoche dans

un tuyau de béton. Il est important de respecter la bonne

séquence decoupe.

1. Effectuez d’abord deuxcoupes le long du tuyau.

Procédez toujours à une coupe axiale pour éviter de

coincer la meule àtronçonner.

2. Insérez des cales dans lescoupes.

3. Procédez à la troisième et quatrième coupe pour

terminerl’encoche.

4. Si la partie sectionnée reste en place après les quatre

coupes, interrompez le travail. Brisez la partiesectionnée.

FRANÇAIS

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1‑800‑4‑DEWALT (1-800-433-9258).

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑DEWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: L’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: En cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: L’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.dewalt.com.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DEWALT

ou un centre de réparation agréé DEWALT. Toujours

utiliser des pièces de rechangeidentiques.

Une meule renforcée par collage contient des grains abrasifs

qui sont maintenus fermement ensemble par un collage et

sont renforcés par un matériautissé.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez

votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter DEWALT Industrial Tool

Co., 701East Joppa Road, Towson, MD 21286, appeler

18004‑DEWALT (1800433‑9258) ou visiter notre site Web:

www.dewalt.com.

FRANÇAIS

DÉPANNAGE

ASSUREZ-VOUS DE SUIVRE LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS

Pour obtenir de l’aide au sujet du produit, visitez notre site Web au www.dewalt.com pour une liste des centres de services

ou téléphonez DEWALT au 1‑800‑4‑DEWALT (1-800-433-9258).

PROBLÈME CAUSE POSSIBLE SOLUTION

La machine ne démarre pas. Le bloc-piles n’est pas bien installé. Vérifiez l’installation du bloc-piles.

Le bloc-piles n’est pas chargé. Vérifiez les exigences de recharge du bloc-piles.

Le bloc-piles est trop chaud ou trop froid. Laissez le bloc-piles refroidir ou se réchauffer.

Les composantes internes sont trop chaudes. Laissez la machine se refroidir.

La machine s'éteint brusquement. Le bloc-piles a atteint sa limite

thermique maximum.

Laissez refroidir le bloc-piles.

Bloc-piles à plat. (Pour maximiser la vie

du bloc-piles, l’outil est conçu pour

s’éteindre brusquement lorsque la charge

baisse.)

Placez-le sur le chargeur et laissez-le se recharger.

Durée de fonctionnement réduite. Le bloc-piles n’est pas complètement chargé. Recharger le bloc-piles.

La durée de vie maximum du bloc-piles

est atteinte.

Remplacez avec un bloc-pile FLEXVOLT

de DEWALT.

Le bloc-piles ne se recharge pas. Le bloc-piles n’est pas inséré dans le chargeur. Insérez le bloc-piles dans le chargeur jusqu’à ce que le voyant

DEL s’allume.

Le chargeur n’est pas branché. Branchez le chargeur dans une prise qui fonctionne. Consultez

Remarques importantes sur la recharge pour de plus

amples détails.

La température de l’air ambiant est trop chaude

ou trop froide.

Déplacez le chargeur et le bloc-piles dans une température de

l’air ambiant d’environ 18 ° à 24 °C (65 ° à 75 °F).

Rebords effilochés ou déchirures dans

la meule à tronçonner.

La meule à tronçonner vacille. Remplacez-la par une meule à tronçonner neuve.

La meule à tronçonner est émoussée. Remplacez-la par une meule à tronçonner neuve.

Accumulation de débris sur les bords de la

meule à tronçonner.

Dressez la meule à tronçonner en coupant rapidement dans

une matière abrasive.

La meule à tronçonner ne reste pas sur

la ligne de couple.

La meule à tronçonner vacille. Remplacez-la par une meule à tronçonner neuve.

La meule à tronçonner est émoussée. Remplacez-la par une meule à tronçonner neuve.

La meule à tronçonner est mal installée. Montez correctement la meule à tronçonner. Consultez la

section Montage de meules abrasives et diamantées.

Présence d’usure sur le côté de la

meule à tronçonner.

Ponçage de surface. N’effectuez pas de ponçage de surface avec la meule

à tronçonner.

Performance ou capacité de

coupe réduite.

La meule à tronçonner est émoussée. Remplacez-la par une meule à tronçonner neuve.

Accumulation de débris sur les bords de la

meule à tronçonner avec la coupe de pierres.

Dressez la meule à tronçonner pour pierres en coupant

rapidement dans une matière abrasive. Utilisez une meule à

tronçonner neuve pour couper l’asphalte.

La meule à tronçonner est mal installée. Montez correctement la meule à tronçonner. Consultez la

section Montage de meules abrasives et diamantées.

Coupe de matière pour laquelle la meule à

tronçonner n’est pas classée.

Utilisez le bon type de meule à tronçonner.

Présence d’éclats ou de fissures au

noyau de la meule.

Surcharge. Remplacez-la par une meule à tronçonner neuve.

Production d’étincelles. Accumulation de débris sur les bords de la

meule à tronçonner avec la coupe de pierres.

Dressez la meule à tronçonner pour pierres en coupant

rapidement dans une matière abrasive. Utilisez une meule à

tronçonner neuve pour couper l’asphalte.

Témoin à DEL de charge

importante allumé.

Trop de pression sur l’outil. Réduisez la pression.

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

Su herramienta de corte está diseñada para aplicaciones de

corte profesionales. Sólo use el método de corte húmedo

cuando corte concreto. El corte en seco es posible al

cortarmetal.

NO use en presencia de líquidos o gasesinflamables.

Su herramienta de corte es una herramienta

eléctricaprofesional.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta con

Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

f ) No utilice ruedas reforzadas desgastadas de

herramientas eléctricas más grandes. Las ruedas

diseñadas para herramientas eléctricas más grandes

no son adecuadas para la velocidad más alta de una

herramienta más pequeña y puedeestallar.

g ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal

de su herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden guardarse o

controlarseadecuadamente.

h ) El tamaño de eje de las ruedas y bridas debe

ajustarse adecuadamente al husillo de la

herramienta eléctrica. Las ruedas y bridas con

orificios de eje que no coincidan con el hardware

de montaje de la herramienta eléctrica quedarán

desequilibrados, vibrarán excesivamente y pueden

provocar la pérdida decontrol.

i ) No use ruedas dañadas. Antes de cada uso,

revise las ruedas respecto a rebabas y grietas. Si

se deja caer la herramienta eléctrica o la rueda,

revise respecto a daño o instale una rueda que

no esté dañada. Después de revisar e instalar

la rueda, colóquese usted y a los transeúntes

lejos del plano de la rueda giratoria y opere la

herramienta eléctrica en la velocidad sin carga

máxima durante un minuto. Las ruedas dañadas

por lo general se romperán durante este tiempo

deprueba.

j ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz

de detener pequeños fragmentos abrasivos

o piezas de trabajo. La protección de los ojos

debe ser capaz de detener los desechos que sean

expulsados generados por diversas operaciones.

La máscara contra polvo o el respirador deben

ser capaces de filtrar partículas generadas por su

operación. La exposición prolongada al ruido de alta

intensidad puede causar pérdidaauditiva.

k ) Mantenga a los expectadores a una distancia

segura del área de trabajo. Cualquier persona

que ingrese al área de trabajo debe usar equipo

de protección personal. Los fragmentos de la pieza

de trabajo o de una rueda rota pueden ser expulsados

y causar lesiones más allá del área inmediata

deoperación.

l ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas únicamente,

cuando realice una operación en la que el

accesorio de corte pueda hacer contacto con

cableado oculto. El accesorio de corte que haga

contacto con cable "vivo" puede tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían

dar al operador una descargaeléctrica.

m ) Nunca coloque la herramienta eléctrica hacia

abajo hasta que el accesorio se detenga por

Instrucciones de Seguridad Adicionales

Específicas para Máquinas de Corte

a ) La protección incluida con la herramienta

debe estar firmemente sujeta a la herramienta

eléctrica y colocada para máxima seguridad, de

modo que la menor cantidad de la rueda quede

expuesta hacia el operador. Colóquese a usted y a

transeúntes lejos del plano de la rueda giratoria.

La protección ayuda a proteger al operador contra

fragmentos rotos de la rueda y contacto accidental

con larueda.

b ) Utilice únicamente ruedas reforzadas unidas

o cuchillas de diamante para su herramienta

eléctrica. Sólo porque un accesorio se puede

conectar a su herramienta eléctrica, no garantiza una

operaciónsegura.

c ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada

en la herramienta eléctrica. Los accesorios que

operen más rápido que su velocidad nominal pueden

romperse y salirexpulsados.

d ) Las ruedas se deben usar sólo para las

aplicaciones recomendadas. Por ejemplo: no

pula con el lado de la rueda de corte. Las ruedas de

corte abrasivas están diseñadas para pulido periférico,

las fuerzas laterales aplicadas a estas ruedas pueden

causar que seastillen.

e ) Siempre use bridas de rueda sin daños que sean

del tamaño correcto para su rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda

reduciendo así la posibilidad de ruptura de larueda.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Información de Seguridad Adicional

• No se recomienda el uso de accesorios no

especificados en este manual y puede ser peligroso.

El uso de reforzadores de energía que harían que la

herramienta se accionara a velocidades superiores a su

velocidad nominal constituye un maluso.

• No use cuchillas de sierra circulares con esta

herramienta. Puede resultar en lesionesserias.

• Evite hacer rebotar la rueda o darle un tratamiento

rudo. Si esto ocurre, detenga la herramienta y revise la

rueda en busca de grietas odefectos.

• Dirija las chispas lejos del operador, transeúntes o

materiales inflamables. Se pueden producir chispas al

usar una herramienta de corte. Las chispas pueden causar

quemaduras o provocarincendios.

• Siempre use la manija delantera. Asegúrese que la

manija delantera esté apretada firmemente antes

de usarla. La manija delantera siempre se debe usar para

mantener el control de la herramienta en todomomento.

segmentada con un espacio periférico mayor a

10mm o cuchilla de sierra dentada. Tales cuchillas

crean retrocesos frecuentes y pérdida decontrol.

f ) No "atasque" la rueda o aplique una presión

excesiva. No intente hacer una profundidad de

corte excesiva. El exceso de esfuerzo de la rueda

aumenta la carga y la susceptibilidad a la torsión o

adhesión de la rueda en el corte y la posibilidad de

retroceso o rotura de larueda.

g ) Cuando la rueda está adherida o al interrumpir

un corte por cualquier motivo, apague la

herramienta eléctrica y sostenga la unidad

inmóvil de la herramienta eléctrica hasta que la

rueda se detenga por completo. Nunca intente

retirar la rueda de corte del corte mientras la

rueda está en movimiento, de lo contrario, podría

producirse un retroceso. Investigue y tome medidas

correctivas para eliminar la causa de la adhesión de

larueda.

h ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad

máxima y vuelva a ingresar cuidadosamente al

corte. La rueda se puede adherir, subir o retroceder si

la herramienta eléctrica se reinicia dentro de la pieza

detrabajo.

i ) Apoye los paneles o cualquier pieza de trabajo

de gran tamaño para minimizar el riesgo de

atrapamiento y retrocesos. Las piezas grandes

tienden a hundirse por su propio peso. Los soportes

deben colocarse debajo de la pieza de trabajo cerca de

la línea de corte y cerca del borde de la pieza de trabajo

en ambos lados de larueda.

j ) Tenga mucho cuidado al hacer un "corte de

bolsillo" en paredes existentes u otras áreas

ciegas. Ruedas que sobresales puede cortar tuberías

de gas o agua, cableado eléctrico u objetos que pueden

causarretroceso.

Advertencias de Retroceso y Eelacionadas

El retroceso es una reacción repentina a una rueda giratoria

atrapada o atorada. El atrapamiento o atoramiento causa

el paro rápido de la rueda giratoria que a su vez causa

que la herramienta eléctrica descontrolada se fuerce en la

dirección opuesta a la rotación del accesorio en el punto de

laadherencia.

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto de

atrapamiento puede introducirse en la superficie del material

causando que la rueda suba o retroceda. La rueda puede

saltar hacia o lejos del operador, dependiendo de la dirección

del movimiento de la rueda en el punto de atrapamiento.

Las ruedas abrasivas también pueden romperse bajo

estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

eléctrica y/o procedimientos o condiciones de operación

incorrectos y se puede evitar tomando las precauciones

adecuadas que se detallan acontinuación.

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para

permitirle resistir las fuerzas de retroceso.

Siempre sostenga la manija delantera y trasera

para obtener un control máximo sobre el

retroceso o la reacción de torque durante el

arranque. El operador puede controlar las fuerzas

de reacción de torque o retroceso, si se toman las

precaucionesadecuadas.

b ) Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede retroceder sobre

sumano.

c ) No coloque su cuerpo en línea con la rueda

giratoria. El retroceso impulsará la herramienta en

la dirección opuesta al movimiento de la rueda en el

punto deatrapamiento.

d ) Tenga especial cuidado cuando trabaje en

esquinas, bordes filosos, etc. Evite hacer rebotar

y atorar el accesorio. Las esquinas, bordes filosos

o rebote tienen la tendencia de atorar el accesorio

giratorio y causar pérdida de control oretroceso.

e ) No sujete una cadena de sierra, cuchilla

de tallado de madera, rueda de diamante

completo. La rueda giratoria puede agarrar la

superficie y extraer la herramienta eléctrica salga de

sucontrol.

n ) No opere la herramienta eléctrica mientras

la lleva a su lado. El contacto accidental con el

accesorio giratorio podría sujetar su ropa, tirando del

accesorio en sucuerpo.

o ) Limpie regularmente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del

motor extraerá el polvo dentro del alojamiento y la

acumulación excesiva de metal en polvo puede causar

peligroseléctricos.

p ) No opere la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

encender estosmateriales.

ESPAÑOL

realice un corte que pueda provocar el atascamiento de la

rueda decorte.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículasmicroscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección

y lave las áreas expuestas con agua y jabón. Permitir

que el polvo entre en su boca, ojos, o que quede sobre la

piel puede promover la absorción de químicospeligrosos.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones.

Siempre use protección respiratoria aprobada por

NIOSH/OSHA apropiada para la exposición de polvo.

Dirija las partículas lejos de la cara y elcuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

• Nunca corte en un área que pueda contener cableado

o tubería eléctrica. Puede resultar en lesionesserias.

• Limpie su herramienta a menudo, especialmente

después de un uso intensivo. El polvo y la arena que

contienen partículas metálicas a menudo se acumulan

en las superficies interiores y pueden crear un peligro de

descargaeléctrica.

• No opere esta herramienta por largos períodos

de tiempo. La vibración causada por la acción

de la herramienta puede ser dañina para sus

manos y brazos. Use guantes para proporcionar un

amortiguamiento adicional y limite la exposición tomando

periodos de descansofrecuentes.

• Nunca use el peso de la herramienta para detener la

rotación de lacuchilla.

• Nunca deje desatendida su máquina de corte si está

en modo de operación. Cuando su máquina de corte no

esté en uso, retire la batería, asegúrese que el interruptor de

gatillo esté en la posición de APAGADO y que el botón de

bloqueo estéactivado.

• Use siempre botas resistentes con suelas

antideslizantes y guantes de trabajo resistentes al

operar su máquina de corte. Los guantes de trabajo

pesado mejoran su agarre y protegen susmanos.

• Siempre use protección respiratoria aprobada por

NIOSH/OSHA cuando corte en húmedo por debajo del

índice de flujorecomendado.

• Consulte y siga las leyes o regulaciones federales,

estatales o locales con respecto al corte seco

yhúmedo.

• Nunca toque la rueda giratoria con ninguna parte de

sucuerpo.

• Cuando transporte la máquina, siempre

asegúrese que el botón de bloqueo esté en la

posiciónbloqueada.

• Retire la rueda de corte después de su uso. La rueda de

corte puede sufrir daños durante eltransporte.

• Nunca use una rueda de corte que esté dañada, sea

incorrecta ovibre.

• Nunca use su máquina de corte mientras está parado

en una escalera oandamio.

• Nunca corte por encima de la altura de suhombro.

• No corte madera ni ningún otro material para la que

no esté clasificada larueda.

• Use el método de corte húmedo cuando use una

cuchilla de diamante siempre que sea posible. El agua

puede actuar como un lubricante y reducir el riesgo de las

fuerzasreactivas.

• Tenga cuidado cuando vuelva a entrar a un corte. No

empuje la rueda de corte dentro del corte en ángulo ya que

esto puede aumentar el riesgo deatascamiento.

• Siempre esté alerta de cualquier cosa que pueda

causar que la pieza de trabajo se cierre en el corte y

atrape la rueda de corte. Siempre sostenga la pieza de

trabajo de forma que el corte permanezca abierto. Nunca

ESPAÑOL

• Cargue los paquetes de batería sólo

encargadoresDEWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DEWALT . Los

cargadores y paquetes de batería DEWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DEWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DEWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Envío de Paquete de Batería DEWALT FLEXVOLT™

El paquete de batería DEWALT FLEXVOLT™ tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío”. Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso".

Ejemplo de etiqueta de paquete de batería:

USO: 120 Wh Envío: 3 x 40 Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería pararetirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

ESPAÑOL

Reemplazo de Arandelas de Abrazadera

Desgastadas (Fig. D)



ADVERTENCIA: Reemplace las arandelas de

abrazadera a medida que se desgasten. Pueden

volverse filosas con el usoprolongado.

1. Retire el tornillo de eje

11

, la arandela de la abrazadera

exterior

21

y la rueda usada

22

si está instalado como

Instalación de Ruedas Abrasivas y de

Diamante (Fig. A, D)



ADVERTENCIA: Instale sólo unacuchilla.

1. Coloque la unidad sobre una superficie firme, con el

tornillo del eje

11

haciaarriba.

2. Usando la llave de extremo abierto de 13mm (1/2")

6

incluida (ubicada en el compartimiento de la batería),

retire el tornillo del eje

11

, la arandela de abrazadera

exterior

21

y la rueda usada

22

si está instalada. Evite

que el tornillo del eje

11

gire con el botón de bloqueo

del husillo

13

. Las roscas del husillo son a manoderecha.

3. La arandela de abrazadera interna

23

se mantiene en su

lugar con un doble eje D y un anillo deretención.

4. Deslice la rueda sobre el husillo

25

. Deslizamiento en la

arandela de abrazadera externa. Comience a enroscar el

tornillo del eje que se alineará automáticamente con la

arandela de la abrazaderaexterna.

IMPORTANTE: Asegúrese que la cuchilla de diamante

esté instalada con la rotación correcta, como se indica en

el indicador de rotación de la cuchilla

12

5. Active el botón de bloqueo del husillo y apriete

firmemente el tornillo con la llave. No apriete demasiado

el tornillo deleje.

6. Gire la rueda a mano para asegurarse que esté centrada

correctamente. La rueda no debe golpear la zapata o la

protección. El tornillo y las bridas deben estarapretados.



ATENCIÓN: Utilice únicamente ruedas Tipo 1/41 de

230mm (9") con orificio para el eje de 22,2 mm (7/8")

con esta herramienta. Nunca fuerce una rueda en la

máquina ni modifique el tamaño del orificio deleje.

Botón de Bloqueo de Husillo (Fig. A)

El botón de bloqueo del husillo

13

se utiliza para bloquear el

tornillo del eje

11

cuando se cambian losaccesorios.

1. Para activar el botón de bloqueo del husillo, retire el

paquete de batería y asegúrese que el interruptor de

gatillo esté en la posición de APAGADO y que el botón

de bloqueo estéactivado.

2. Presione el botón de bloqueo del eje y gire la rueda y

el husillo hasta que el botón de bloqueo se conecte en

eleje.

3. Use la llave suministrada

6

para desatornillar el tornillo

del eje

11

y retire o instale los accesorios. Las roscas del

husillo son a manoderecha.

desbloquear el interruptor de gatillo en la posición OFF,

oprima el botón de bloqueo de apagado del lado derecho de

laherramienta.

Botón de Bloqueo de Apagado (Fig. A)

Su herramienta de corte está equipada con un botón de

bloqueo de apagado

3

. Para bloquear el interruptor de

gatillo en la posición OFF, oprima el botón de bloqueo

de apagado del lado izquierdo de la herramienta. Para

ESPECIFICACIONES

DCS692

Diámetro de cuchilla 230 mm (9")

Tamaño de eje 22,2 mm (7/8")

RPM 6600

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores DEWALT están diseñados para montarse

en pared o colocarse verticales sobre una mesa o superficie

de trabajo. Si se monta en pared, localice el cargador dentro

del alcance de un tomacorriente eléctrico, y lejos de una

esquina u otras obstrucciones que puedan impedir el flujo de

aire. Use la parte posterior del cargador como una plantilla

para la ubicación de los tornillos de montaje en la pared.

Instale el cargador firmemente con tornillos para Tablaroca

(adquiridos por separado) por lo menos de 25,4mm (1") de

largo, con un diámetro de cabeza de tornillo de 7–9mm

(0,28–0,35"), atornillados en madera a una profundidad

óptima dejando aproximadamente 5,5mm (7/32") de

tornillo expuesto. Alinee las ranuras en la parte posterior

del cargador con los tornillos expuestos y conéctelos

completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ESPAÑOL

Colocación Adecuada de Manos (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.



ADVERTENCIA: Nunca use la máquina de corte con

una mano. Siempre sujete firmemente la máquina de

corte con ambasmanos.



ADVERTENCIA: Asegúrese que las manijas y agarres

de su máquina de corte estén seguros y libres de grasa

y/ohumedad.

La posición correcta de la mano para usuarios diestros y

zurdos requiere su mano derecha en la manija trasera

1

y su

mano izquierda en la manija delantera

8

Instalación y desinstalación de Paquete de

batería (Fig. G)

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamente cargado. Sólo use baterías

DEWALT FLEXVOLT™ con esta máquina decorte.

Desbloquee la puerta de la batería

5

moviendo el seguro de

la puerta de la batería

4

hacia el frente de la herramienta y

ábrala como se muestra en la Fig. G.

Para instalar el paquete de batería

19

en la herramienta,

alinee el paquete de batería con los rieles dentro de la

herramienta y deslícela hasta que el paquete de batería esté

asentado firmemente. Asegúrese que no sedesconecte.

Cierre la puerta de la batería

5

y empuje el seguro de

la puerta de la batería

4

, hacia la parte posterior de la

herramienta, para bloquear la puerta de labatería.

Para extraer el paquete de batería de la herramienta,

desbloquee y abra la puerta de la batería. A continuación,

presione el botón de liberación de la batería

20

y jale

firmemente el paquete de batería fuera de la herramienta.

Insértelo en el cargador como se describe en la sección

Carga debatería.

No deje la puerta de la bateríaabierta.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

de herramienta DEWALT está diseñada para rastrear y ubicar

herramientas, equipos y máquinas eléctricas profesionales

con la aplicación DEWALT Tool Connect™. Para la instalación

correcta de la etiqueta de herramienta DEWALT, consulte el

manual de Etiqueta de herramienta DEWALT. Para obtener más

información, visite:

www.DEWALT.com/en‑us/jobsite‑solutions/tool‑connect

Etiqueta de Herramienta DEWALT

Bluetooth® Lista (Fig. A)

Accesorio Opcional



ADVERTENCIA: Lea el manual de instrucciones de

Etiqueta de herramienta DEWALT Bluetooth®.



ADVERTENCIA: Retire la batería de la herramienta

antes de instalar la etiqueta de herramienta

DEWALTBluetooth®.



ADVERTENCIA: Cuando instale o reemplace la

etiqueta de herramienta DEWALT Bluetooth®, use sólo

los tornillos incluidos. Asegúrese de apretar firmemente

lostornillos.

Su herramienta viene con orificios de montaje

15

sujetadores

27

para instalar una etiqueta de herramienta

DEWALT Bluetooth® (DCE041). Necesitará una punta de T15

torx de cruz para instalar la etiqueta. El apriete del tornillo

debe estar entre 0,8 y 1,2 Nm (7,1 a 10,6 pulg.‑lbs). La Etiqueta

Ajuste de Ángulo de Protección (Fig. E)



ADVERTENCIA: No use la manija de rotación de la

protección para sostener la herramienta mientras

corta. La manija de rotación de la protección sólo se

usa para ajustar la protección mientras la herramienta

no está enuso.



ATENCIÓN: La protección puede estar caliente. Use la

manija de la protección paragirarla.



ADVERTENCIA: Siempre asegúrese que la protección

esté correctamente conectada antes de encender

lamáquina.

Puede ajustar el ángulo de laprotección.

1. Para ajustar el ángulo de la protección, jale hacia atrás la

palanca de liberación de rotación de la protección

14

ysosténgala.

2. Sujete la protección

9

firmemente por la manija de

rotación de la protección

10

y gírela al ángulodeseado.

3. Suelte la palanca de liberación de rotación de la

protección y asegúrese que se conecte, bloqueando

la protección en su lugar. Si la palanca de liberación

de la rotación de la protección no se conecta, gire

la protección ligeramente hasta que la palanca de

liberación de rotación de la protección vuelva a la

posición debloqueo.

se describe en Instalación de discos abrasivos y

dediamante.

2. Para retirar la arandela de la abrazadera

interna

23

,primero retire el anillo de retención que

sostiene la arandela de la abrazadera interna al doble

ejeD.

3. Retire la arandela de abrazadera interna y reemplácela

por una nueva. Oriente la arandela de abrazadera

interna con la sección central hundida hacia la cuchilla.

Asegúrese que la nueva arandela de abrazadera interna

esté segura con el anillo de retención en sulugar.

4. Instale la rueda

22

, la nueva arandela de abrazadera

exterior

21

, y el tornillo de eje

11

como se describe en

Instalación de discos abrasivos y dediamante.

ESPAÑOL

Hacer Cortes con una Máquina de Corte



ATENCIÓN: Antes de intentar comenzar, sujete la

herramienta firmemente con ambas manos antes

delevantar.



ADVERTENCIA: La sierra de corte no está diseñada

para el rectificado superficial u otras aplicaciones

donde se encuentra la carga lateral de lacuchilla.



ADVERTENCIA: El corte de bordes sólo se puede

realizar con ruedas diseñadas y especificadas para

este propósito. Protéjase durante el corte de borde al

dirigir el lado abierto de la protección lejos de usted,

eloperador.



ADVERTENCIA: Las ruedas utilizadas para el corte

pueden romperse o retroceder si se doblan o giran

mientras la herramienta se utiliza para realizar

trabajos decorte.



ADVERTENCIA: Siempre esté atento a las fuerzas

giroscópicas que pueden generarse con una rueda de

corte que gira rápidamente. Mover la máquina de corte

lateralmente puede crear una fuerza giroscópica, lo

que provoca que el operador experimente un cambio

de dirección perpendicularinesperado.

Método de Corte Húmedo (Fig.A, J, K)



ATENCIÓN: Cierre la puerta de la batería y asegúrela

firmemente antes de usaragua.



ATENCIÓN: Nunca use la sierra sobre la cabeza.

Cuando use agua, limite el corte a la posición

horizontal para reducir el riesgo de que entre agua en

laherramienta.



ADVERTENCIA: El método de corte húmedo se debe

usar únicamente con una cuchilla dediamante.



ADVERTENCIA: La velocidad de flujo recomendada

debe ser por lo menos 0,6 litros (20fl. onz.) por

minuto. Cortar a una velocidad de flujo menor que

la recomendada o cortar por más de dos horas

consecutivas requiere el uso de protección respiratoria

aprobada por NIOSH/OSHA para el operador y

cualquier personapresente.



ADVERTENCIA: La presión máxima del agua

suministrada no debe exceder 4,1bar (60PSI).



ADVERTENCIA: Asegúrese que el agua no fluya hacia

la rueda abrasiva mientras la máquina de corte no está

en uso. La rueda de corte absorberá agua que afectará

elequilibrio.

AVISO: Antes de usar el método de corte húmedo,

asegúrese que el agua no dañará el material que se

está cortando o las propiedadesalrededor.

Conexión de Suministro de Agua

1. Conecte el suministro de agua al conector rápido de

agua

24

2. Conecte el conector rápido de agua a la entrada de

agua

17

3. Para regular el flujo de agua, gire lentamente la válvula

de agua

16

hacia la posición abierta hasta alcanzar

el flujo deseado, como se muestra en la Fig. K. Para

Reducción de Riesgo de Retroceso (Fig. I)



ADVERTENCIA: Pueden ocurrir fuerzas reactivas

en cualquier momento que la rueda de corte esté

enmovimiento.



ADVERTENCIA: Para reducir el riesgo de retención,

evite cortar con el cuadrante superior de la rueda

de corte siempre que sea posible. Tenga mucho

cuidado con el atascamiento o el atrapamiento de

la rueda de corte en esta área, ya que puede causar

fuerzas reactivas severas que provoquen unretroceso.

• Siempre esté alerta a cualquier movimiento potencial

que pueda causar que el material que se está cortando se

cierre y atrape la rueda decorte.

• El soporte adecuado del material asegurará que el

corte permanezca abierto durante el corte. Si no puede

soportar adecuadamente el material, no use una

máquina de corte para hacer elcorte.

• Siempre sostenga la tubería expuesta en el suelo para

que sea estable y pueda soportar el peso. Use un soporte

adicional más cerca del área a cortar para evitar que la

tubería se combe y atrape la rueda decorte.

• El material que está bajo estrés puede cambiar cuando

se corta. Los lechos de tuberías irregulares pueden

ejercerestrés.

• Siempre asegúrese que la sección del material que

se está retirando también esté soportada. Después

de realizar el primer corte, es posible que tenga que

mover los soportes o agregar soporte adicional para

asegurarse que ambos lados del material tengan un

soporteuniforme.

• Tenga en cuenta las áreas de trabajo debilitadas que

podrían desplazarse o deslizarse causando el movimiento

de sussoportes.

LED de Indicador de Carga Pesada (Fig. A)

El LED de indicador de carga pesada

7

se iluminará como

advertencia cuando la herramienta se esté presionando

demasiado. Continuar usando la herramienta después de

que el LED se encienda podría causar que la herramienta se

apague o reduzca el tiempo deoperación.

Control de Herramienta Inalámbrico

(Fig. A)



ATENCIÓN: Lea todas las advertencias de seguridad,

instrucciones y especificaciones del aparato que están

vinculados con laherramienta.

Su herramienta está equipada con un transmisor de

Control de Herramienta Inalámbrico que permite que se

conecte inalámbricamente con otro dispositivo de Control

de Herramienta Inalámbrico, tal como un extractor de

polvo DEWALT.

Para conectar su herramienta utilizando el Control de

Herramienta Inalámbrico, presione el interruptor de

gatillo

2

y el botón de conexión del Control de Herramienta

Inalámbrico en el dispositivo separado. Un LED en el

dispositivo separado le informará cuando se haya conectado

con éxito suherramienta.

ESPAÑOL

NOTA: El material más denso y más grueso se debe cortar

en varias pasadas. La profundidad máxima de corte de cada

pasada no debe exceder 25,4mm (1,0").

Corte de Losas (Fig.L, M)



ADVERTENCIA: Antes de realizar cualquier corte,

asegúrese que la losa esté correctamente asegurada en

una superficieantideslizante.

1. Corte una ranura guía a lo largo de una línea de

cortemarcada.

2. Corte más profundo en la losa, nunca excediendo

la profundidad máxima de corte de 83 mm (3,25") y

dejando una cresta de material sin cortar

26

como se

muestra en la Fig. L.

3. Corte a través de la losa en cada extremo para asegurarse

que la losa no seastille.

4. Rompa lalosa.

NOTA: Las curvas se deben hacer en la losa usando varios

cortes rectos como se muestra en la Fig. M, siempre

asegurándose que la rueda de corte no quedeacuñada.

Corte de Tubo (Fig.N, O)



ADVERTENCIA: Antes de realizar cualquier corte,

asegúrese que el tubo esté correctamente asegurado

en una superficieantideslizante.



ADVERTENCIA: La tubería puede romperse

en cualquier momento durante el corte. Tome

precauciones para mantener el control de la

herramienta y evitar la caída deescombros.

Si el Diámetro Exterior de la Tubería Es Menor Que la

Profundidad Máxima de Corte

• Haga un corte recto hacia abajo, comenzando desde

la parte superior de la tubería hasta la parte inferior de

latubería.

Si el Diámetro Exterior de la Tubería Es Mayor Que la

Profundidad Máxima de Corte

Se necesitan varios cortes en tuberías más grandes y es

importante hacer los cortes en la secuenciacorrecta.

Si la Tubería Está Enterrada y no Puede Rodarse,

Realice la Siguiente Secuencia de Cortes

1. Corte una ranura de guía a lo largo de una línea de corte

marcada, asegurándose de evitar refuerzos metálicos si

esposible.

2. Comience en la parte inferior de la tubería y use sólo

la parte delantera y superior de la rueda de corte. Esto

reducirá el riesgo de retroceso oatrapamiento.

3. Usando sólo la parte delantera y la parte superior de

la rueda de corte, haga un corte en el lado opuesto de

latubería.

4. Haga un corte lateral en la mitad superior de latubería.

5. Haga un segundo corte lateral en el lado opuesto de la

mitad superior.

IMPORTANTE: Para evitar que la tubería atrape la rueda

de corte, asegúrese de no cortar en el área del cortefinal.

6. Asegúrese que todos los cortes superior e inferior estén

completos al hacer el corte superiorfinal.

detener el flujo de agua, gire la válvula de agua a la

posicióncerrada.

4. Proceda a cortar como se describe en Hacer un corte

acontinuación.

5. Después de terminar los cortes, opere la máquina

durante 3‑5 segundos con la válvula de agua cerrada

para eliminar el agua residual de la rueda decorte.

Retiro de Suministro de Agua

1. Apague y despresurice el sistema deagua.

2. Asegúrese que el interruptor de gatillo

2

esté en la

posición de APAGADO y que el botón de bloqueo de

apagado

3

estéactivado.

3. Cierre la válvula de agua

16

4. Desconecte el conector rápido de agua

24

de la entrada

de agua

17

Realización de un Corte



ADVERTENCIA: Siempre asegúrese que la protección

esté en su lugar y ajustada para el tipo de corte que

está haciendo.



ADVERTENCIA: Siempre use su máquina de corte de

forma que el operador y los transeúntes no se vean

amenazados por las posibles partículas suspendidas en

el aire del material que se está cortando, las chispas o

piezas de las ruedas de cortedañadas.



PELIGRO: Para reducir el riesgo de lesiones graves o

mortales, NO cambie la dirección durante el corte. Un

cambio en la dirección puede producir una carga de

torsión alta en la rueda de corte y hacer que se atasque

o rompa.



ATENCIÓN: Use guantes cuando cortemetal.

1. Marque una línea de corte en el material acortar.

2. Sujete firmemente la manija trasera

1

y la manija

delantera

8

3. Alinee la rueda con la línea de corte. Asegúrese que no

haya nada cerca o en línea con larueda.

4. Para encender la herramienta, empuje la palanca de

bloqueo en apagado

18

hacia la parte trasera de la

herramienta, luego apriete el interruptor de gatillo

1

Espere a que la cuchilla alcance su velocidad máxima,

luego lentamente inserte la rueda al trabajo con presión

firme, trabajando a lo largo de la línea de corte. No fuerce

la herramienta. Corte tan profundo como sea necesario

para reducir la cantidad de polvo producido. Para una

máxima eficiencia y vida útil de la rueda, mantenga alta

la velocidad de la rueda. Para mantener el control de la

máquina de corte, libere presión a medida que se acerca

al final de sucorte.

5. Para detener la herramienta, suelte el interruptor de

gatillo

2

6. Coloque el botón de bloqueo de apagado

3

en la

posición bloqueada y asegúrese que la rueda de corte se

haya detenido por completo antes de ajustar la máquina

decorte.

ESPAÑOL

Accesorios



ADVERTENCIA: Utilice únicamente ruedas

segmentadas de diamante con un espacio periférico

máximo de 10mm entre los segmentos y un ángulo de

ataquenegativo.



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por DEWALT, no se han probado con

este producto, el uso de tales accesorios con esta

herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, sólo se deben usar accesorios

recomendados por DEWALT con esteproducto.



ADVERTENCIA: Los accesorios deben tener capacidad

por lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Las ruedas

y otros accesorios que operen sobre su velocidad

nominal pueden ser expulsados y causar lesiones. Las

clasificaciones de accesorios siempre debe ser superior

a la velocidad de la herramienta como se muestra en la

placa de información de laherramienta.



ADVERTENCIA: Maneje y guarde todas las ruedas

abrasivas cuidadosamente para evitar daño a partir

de choque térmico, calor, daño mecánico, etc. Guarde

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Programa de Mantenimiento

Antes de usar Diariamente/

Después del trabajo

Limpiar la máquina X

Revisar/limpiar manijas X

Revisar puerto de admisión X

Revisar la batería X

Revisar el compartimiento

de la batería

Revisar la admisión de agua X

Revisar la rueda de corte X

Revisar la placa guía X

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Aplicaciones



ADVERTENCIA: NUNCA corte magnesio con esta

herramienta. Las partículas de magnesio pueden

encender vapores causando lesionespersonales.

• Metal de lámina calibre 1/8" (3mm)máx.

• Concreto, bloques de hormigón y ladrillos

• Tejas (terracota o similar)

• Bordillo de piedra/adoquines

• Asfalto

• Varilla de refuerzo; generalmente menos de 25,4 mm (1")

de diámetro

• Malla de alambre de concreto de 3mm (1/8") de

diámetro

• Piso corrugado y forma de techo (formas de concreto)

• Espesor de pared de conduit eléctrico de 3mm (1/8")

• Formas estructurales de 3mm (1/8") de espesor máx.

como canal, ángulos, placa,etc.

NOTA: No se recomienda el corte de materiales más pesados

que los mencionados anteriormente debido a la posibilidad

de dañar laherramienta.

IMPORTANTE: Siempre haga el corte final desde la parte

superior de la tubería. Si la tubería está correctamente

soportada, esto reducirá el riesgo de atrapar la rueda de

corte. Si se produce cualquier atrapamiento, estará en la

parte inferior de la rueda de corte, lo que provocará que

se suelte, pero no queretroceda.

Si la Tubería Está Libre y no Puede Rodarse, Realice la

Siguiente Secuencia de Cortes

1. Asegure la tubería en una superficieantideslizante.

2. Usando sólo la parte inferior de la rueda de corte, haga

un corte en la parte superior de latubería.

3. Haga rodar la tubería y repita los pasos 1y 2hasta que se

complete elcorte.

Cortar un Hueco en Tubería de Concreto

(Fig.P)



ADVERTENCIA: Antes de realizar cualquier corte,

asegúrese que el tubo esté correctamente asegurado

en una superficieantideslizante.

Se necesitan varios cortes para hacer un corte de rebaje en

el tubo de concreto y es importante hacer los cortes en la

secuenciacorrecta.

1. Primero haga dos cortes a lo largo de la tubería. Siempre

haga un corte axial para evitar atrapar la rueda decorte.

2. Inserte cuñas en loscortes.

3. Realice el tercer y cuarto corte para completar elhueco.

4. Si la parte cortada permanece después de hacer los

cuatro cortes, no haga más cortes. Rompa la parte

cortada

Su herramienta DEWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

ESPAÑOL

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55)

53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DEWALTDEWALT u en un centro de mantenimiento

autorizado DEWALTDEWALT. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

en una área protegida seca libre de alta humedad,

temperaturas de congelamiento o cambios de

temperaturaextremos.

Una rueda reforzada con aglomerante contiene granos

abrasivos que se mantienen unidos entre sí mediante un

aglomerante y se refuerzan con un materialtejido.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio, por

favor póngase en contacto con DEWALT Industrial Tool

Co., 701East Joppa Road, Towson, MD 21286, llame al

1–800–4‑DEWALT (1–800–433–9258) o visite nuestra página

de Internet: www.dewalt.com.

ESPAÑOL

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warra

nty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1‑800‑4‑DEWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑DEWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.dewalt.com

Solamente para propósito deMéxico:

Importado por: DEWALT S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100R.F.C.BDE8106261W7

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ASEGÚRESE DE SEGUIR LAS REGLAS DE SEGURIDAD E INSTRUCCIONES

Para ayuda con su producto, visite nuestra página de Internet en www.dewalt.com para una lista de centros de servicio, o

llame a DEWALT al 1‑800‑4‑DEWALT (1-800-433-9258).

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La máquina no arranca. Paquete de batería no instalado adecuadamente. Revise la instalación del paquete de batería.

El paquete de batería no está cargado. Revise los requerimientos de carga del paquete de batería.

Batería demasiado caliente/fría. Permita que la batería se enfríe o caliente.

Los componentes internos están

demasiado calientes.

Permita que la máquina se enfríe.

La máquina se apaga abruptamente. El paquete de batería alcanzó su límite

térmico máximo.

Permita que el paquete de batería se enfríe.

Sin carga. (Para maximizar la vida del

paquete de la batería, está diseñado

para apagarse abruptamente cuando se

termine la carga.)

Coloque en el cargador y permita que cargue.

Tiempo de operación reducido. La batería no está cargada completamente. Cargue la batería.

Se terminó la vida de la batería. Reemplace con una nueva batería DEWALT FLEXVOLT™.

El paquete de batería no carga. El paquete de batería no está insertado en

el cargador.

Inserte el paquete de batería en el cargador hasta que el LED

se ilumine.

El cargador no está conectado. Conecte el cargador en un tomacorriente que funcione.

Consulte Notas de carga importantes respecto a

más detalles.

Temperatura de aire ambiente demasiado

caliente o demasiado fría.

Mueva el cargador y el paquete de batería a una temperatura

ambiente de aproximadamente 18 °C– 24 °C (65 °F – 75 °F).

Bordes deshilachados o rasgaduras en

la rueda de corte.

La rueda de corte se tambalea. Reemplace con una nueva rueda de corte.

La rueda de corte es roma. Reemplace con una nueva rueda de corte.

Bordes acumulados en la rueda de corte. Recubra la rueda de corte cortando brevemente

material abrasivo.

La rueda de corte se desvía de la línea

de corte.

La rueda de corte se tambalea. Reemplace con una nueva rueda de corte.

La rueda de corte es roma. Reemplace con una nueva rueda de corte.

La rueda de corte no está

instalada correctamente.

Instale la rueda de corte correctamente. Consulte Instalación

de ruedas abrasivas y de diamante.

Desgaste en el lado de la rueda

de corte.

Rectificado superficial. No rectifique la superficie con la rueda de corte.

Desempeño de corte reducido o nulo. La rueda de corte es roma. Reemplace con una nueva rueda de corte.

Bordes acumulados en la rueda de corte

para piedra.

Recubra la rueda de corte para piedra cortando brevemente

material abrasivo. Use una nueva rueda de corta para

cortar asfalto.

La rueda de corte no está

instalada correctamente.

Instale la rueda de corte correctamente. Consulte Instalación

de ruedas abrasivas y de diamante.

Material de corte para el que la rueda de corte

no está clasificada.

Use la rueda de corte adecuada.

Astillado o agrietamiento en el núcleo

de la rueda.

Sobrecarga. Reemplace con una nueva rueda de corte.

Producción de chispas. Bordes acumulados en la rueda de corte

para piedra.

Recubra la rueda de corte para piedra cortando brevemente

material abrasivo. Use una nueva rueda de corta para

cortar asfalto.

LED de indicador de carga

pesada iluminado.

Demasiada fuerza sobre la herramienta. Reduzca la fuerza.

NA145815 03/22

DEWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

60V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB609G, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104,

DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DEWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DEWALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20o 60voltios. El voltaje nominal es de 18, 54o 108V.

(120 V Máx* se basan en el uso de 2baterías de iones de litio DEWALT de 60V Máx* combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DEWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par DEWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCS692B 60V MAX* Brushless Cordless 9 in. Cut-Off Saw

Product's Documents

Instruction Manual

Specifications

Dewalt DCS692B Questions and Answers
