Whirlpool WFG320M0MB 30 Inch Freestanding All Gas Range User Manual

W11508830C

Table of Contents

RANGE SAFETY ....................................................................... 2

INSTALLATION REQUIREMENTS

.......................................... 3

Tools and Parts

.................................................................... 3

Location Requirements

....................................................... 4

Electrical Requirements

....................................................... 5

Gas Supply Requirements

................................................... 6

INSTALLATION INSTRUCTIONS

........................................... 7

Unpack Range

..................................................................... 7

Install Anti-Tip Bracket

......................................................... 7

Make Gas Connection

.......................................................... 8

Verify Anti-Tip Bracket Is Installed and Engaged

................ 9

Level Range

....................................................................... 10

Electronic Ignition System

................................................. 10

Complete Installation

......................................................... 11

GAS CONVERSIONS

............................................................ 12

Propane Gas Conversion

.................................................. 12

Complete Conversion

........................................................ 14

Natural Gas Conversion

.................................................... 14

Complete Conversion

........................................................ 16

IMPORTANT:

Save for local inspector’s use.

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

INSTALLATION INSTRUCTIONS

30" (76.2 CM) FREESTANDING GAS RANGES

IMPORTANT:

Conserver ces instructions à l’usage de l’inspecteur local.

Installateur: Remettre les instructions d’installation au propriétaire.

Propriétaire: Conserver les instructions d’installation pour

référence ultérieure.

INSTRUCTIONS D’INSTALLATION POUR CUISINIÈRES AU

GAZ AUTOPORTANTES DE 30 PO (76,2 CM)

Table des matières

SÉCURITÉ DE LA CUISINIÈRE ................................................17

EXIGENCES D’INSTALLATION

................................................19

Outils et pièces

.......................................................................19

Exigences d’emplacement

.....................................................19

Spécications électriques

......................................................21

Spécications de l’alimentation en gaz

.................................. 21

INSTRUCTIONS D’INSTALLATION

..........................................23

Déballage de la cuisinière

.......................................................23

Bride antibasculement

...........................................................23

Raccordement au gaz

............................................................24

Vérier que la bride antibasculement est bien installée

et engagée

..............................................................................25

Réglage de l’aplomb de la cuisinière

.....................................26

Système d’allumage électronique

..........................................26

Terminer l’installation

.............................................................. 27

CONVERSIONS DE GAZ...........................................................28

Conversion pour l’alimentation au propane

...........................28

Terminer la conversion

...........................................................30

Conversion au gaz naturel

......................................................30

Terminer la conversion

...........................................................32

RANGE SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

WARNING: If the information in this manual is not followed exactly, a fire or explosion

may result causing property damage, personal injury or death.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

•

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•

If you cannot reach your gas supplier, call the fire department.

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

WARNING:

Never Operate the Top Surface Cooking Section of this Appliance Unattended

Failure to follow this warning statement could result in fire, explosion, or burn hazard that

could cause property damage, personal injury, or death.

If a fire should occur, keep away from the appliance and immediately call your fire

department.

DO NOT ATTEMPT TO EXTINGUISH AN OIL/GREASE FIRE WITH WATER.

•

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

n Tape measure

n Flat-blade screwdriver

n Phillips screwdriver

n Level

n Hand or electric drill

n Wrench or pliers

n Pipe wrench

n 15/16" (2.4 cm) combination

wrench

n 1/4" (6 mm) drive ratchet

n 3/8" (1 cm) nut driver

n 1/8" (3 mm) drill bit

(for wood oors)

n Marker or pencil

n Pipe-joint compound

resistant to Propane Gas

n Noncorrosive leak-detection

solution

For Propane/Natural Gas

Conversions

n 3/8" (1 cm) combination

wrench

n 1/2" (1.3 cm) combination

wrench

n 5/8" (1.6 cm) combination

wrench

n 7 mm (9/32") combination

wrench

n Quadrex

®†

or Phillips

screwdriver

n Masking tape

†®

QUADREX is a registered trademark of NLW Holdings, Inc.

Parts supplied

Check that all parts are included.

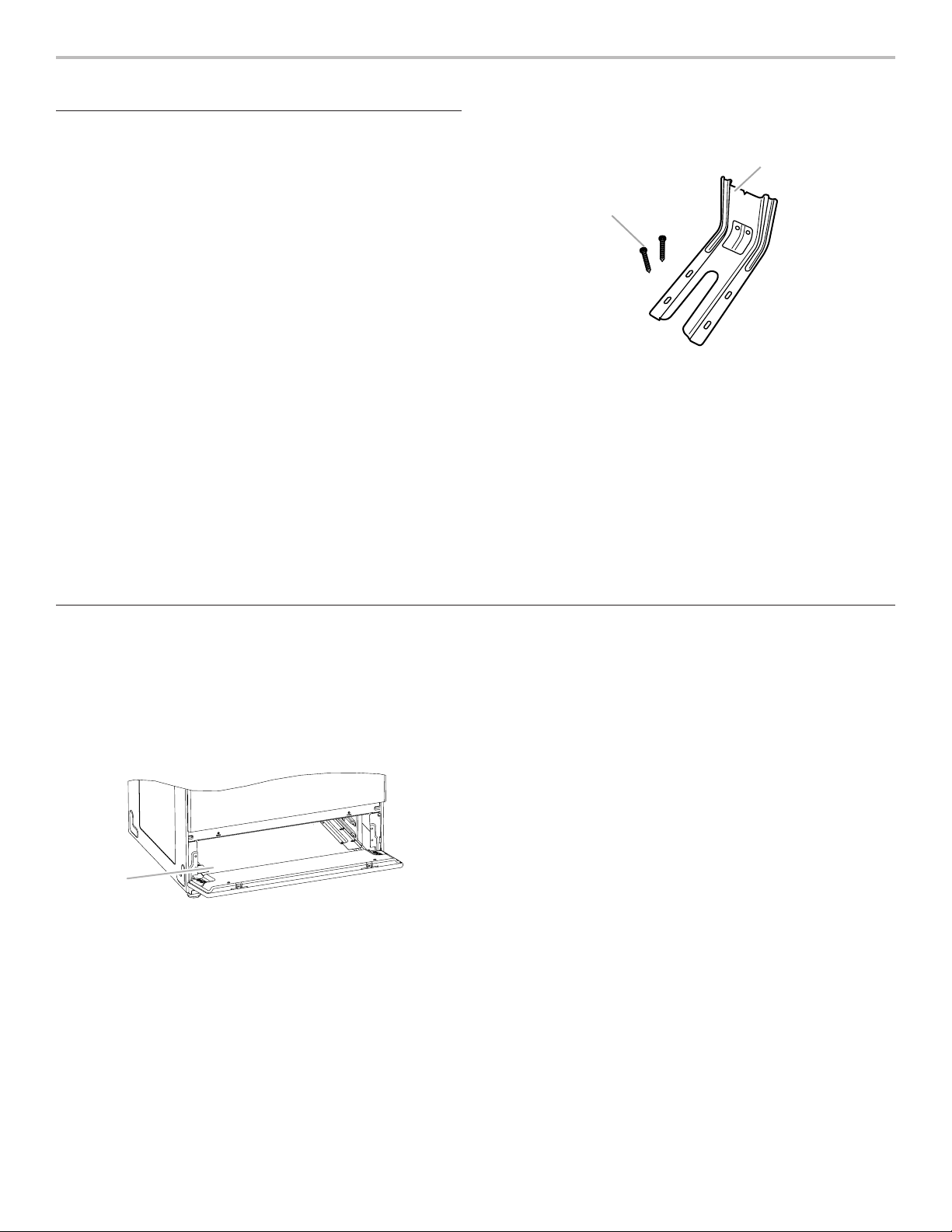

A. Anti-tip bracket

B. #12 x 1

⁄

" (4.1 cm) screws (2)

n Literature bag

n Conversion orice spuds (inside bag containing literature)

n Anti-tip bracket must be securely mounted to oor or wall.

Thickness of ooring may require longer screws to anchor

bracket to oor.

Parts needed

Check local codes, and consult gas supplier. Check existing gas

supply and electrical supply. See “Electrical Requirements” and

“Gas Supply Requirements” sections.

In the State of Massachusetts, the following installation instructions apply:

n Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

n Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

n A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).

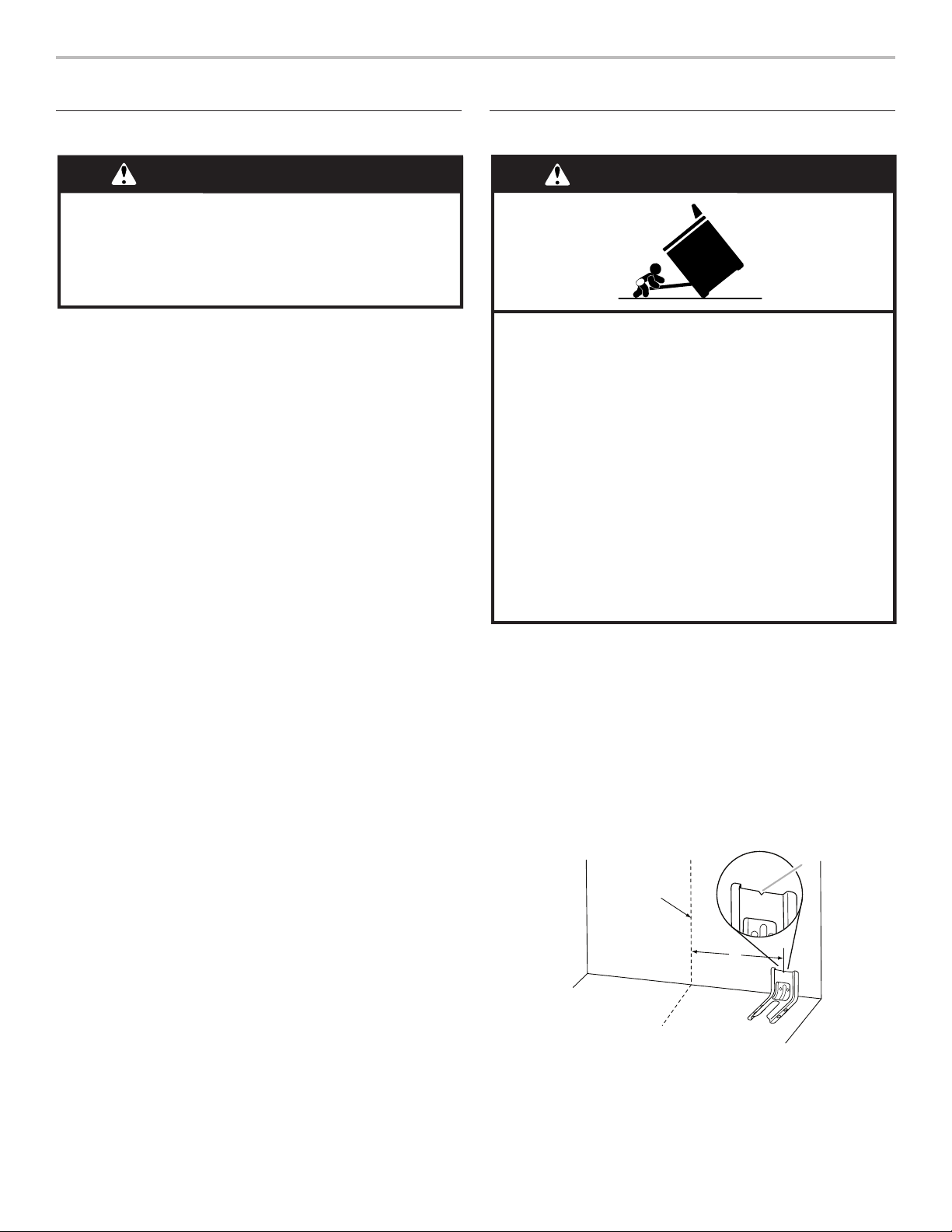

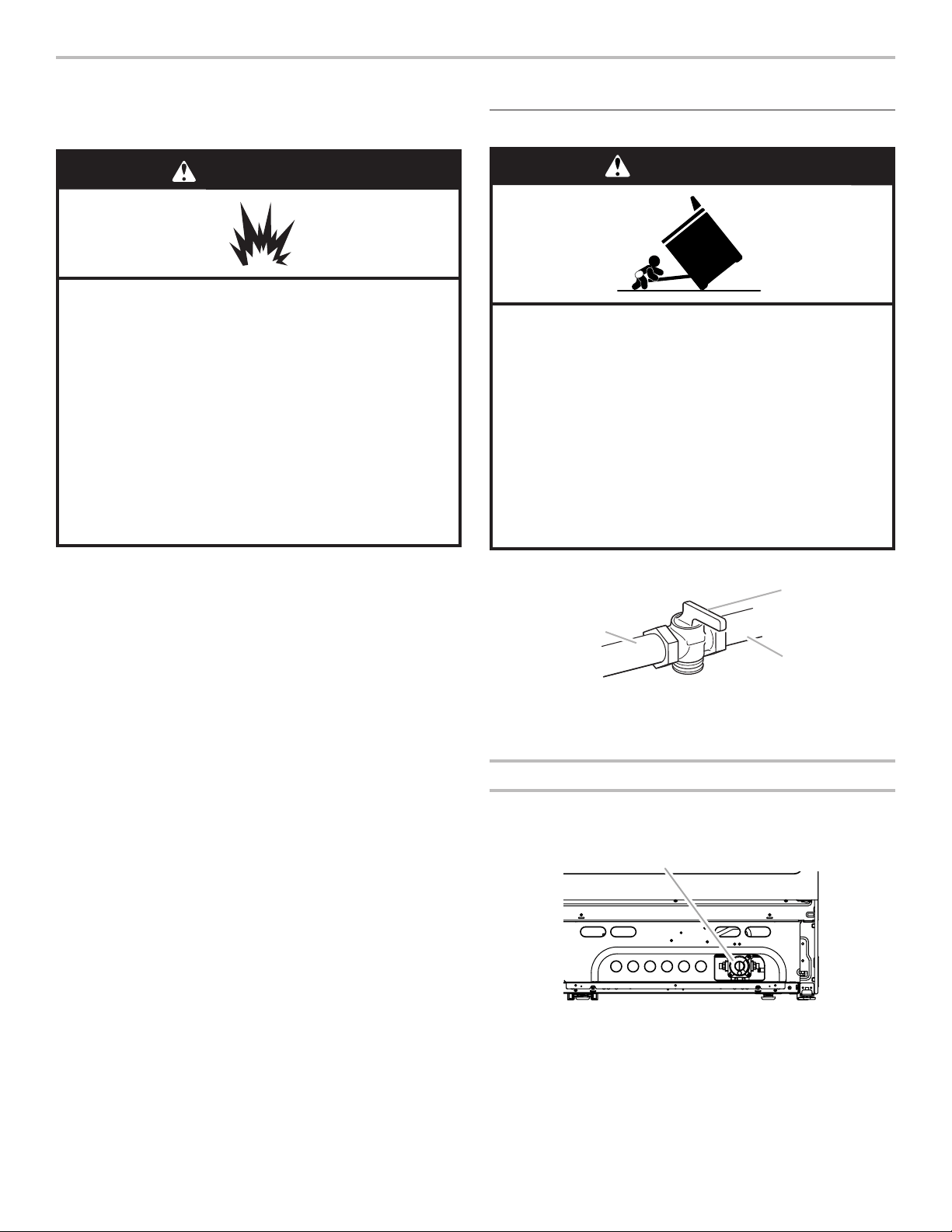

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

Anti-Tip

Bracket

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under anti-tip bracket.

• See installation instructions for details.

Range Foot

WARNING

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of

ventilation system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or

unintended operation.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

Do not obstruct ow of combustion and ventilation air.

n It is the installer’s responsibility to comply with installation

clearances specied on the model/serial rating plate. The

model/serial rating plate is located on the left side of the

bottom of the broiler.

A. Model/serial rating plate location

n The range should be located for convenient use in the

kitchen.

n Recessed installations must provide complete enclosure of

the sides and rear of the range.

n To eliminate the risk of burns or re by reaching over heated

surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood

that projects horizontally a minimum of 5" (12.7 cm) beyond

the bottom of the cabinets.

n All openings in the wall or oor where range is to be installed

must be sealed.

n Do not seal the range to the side cabinets.

n Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

n The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket”

section.

n Grounded electrical supply is required. See “Electrical

Requirements” section.

n Proper gas supply connection must be available. See “Gas

Supply Requirements” section.

n Contact a qualied oor covering installer to check that the

oor covering can withstand at least 200°F (93°C).

n Use an insulated pad or 1/4" (6.4 mm) plywood under range

if installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with

your builder or cabinet supplier to make sure that the materials

used will not discolor, delaminate, or sustain other damage. This

oven has been designed in accordance with the requirements

of UL and CSA International and complies with the maximum

allowable wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR,

Part 3280 (formerly the Federal Standard for Mobile Home

Construction and Safety, Title 24, HUD Part 280). When such

standard is not applicable, use the Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A, or with local

codes.

Mobile home installations require:

n When this range is installed in a mobile home, it must be

secured to the oor during transit. Any method of securing

the range is adequate as long as it conforms to the

standards listed above.

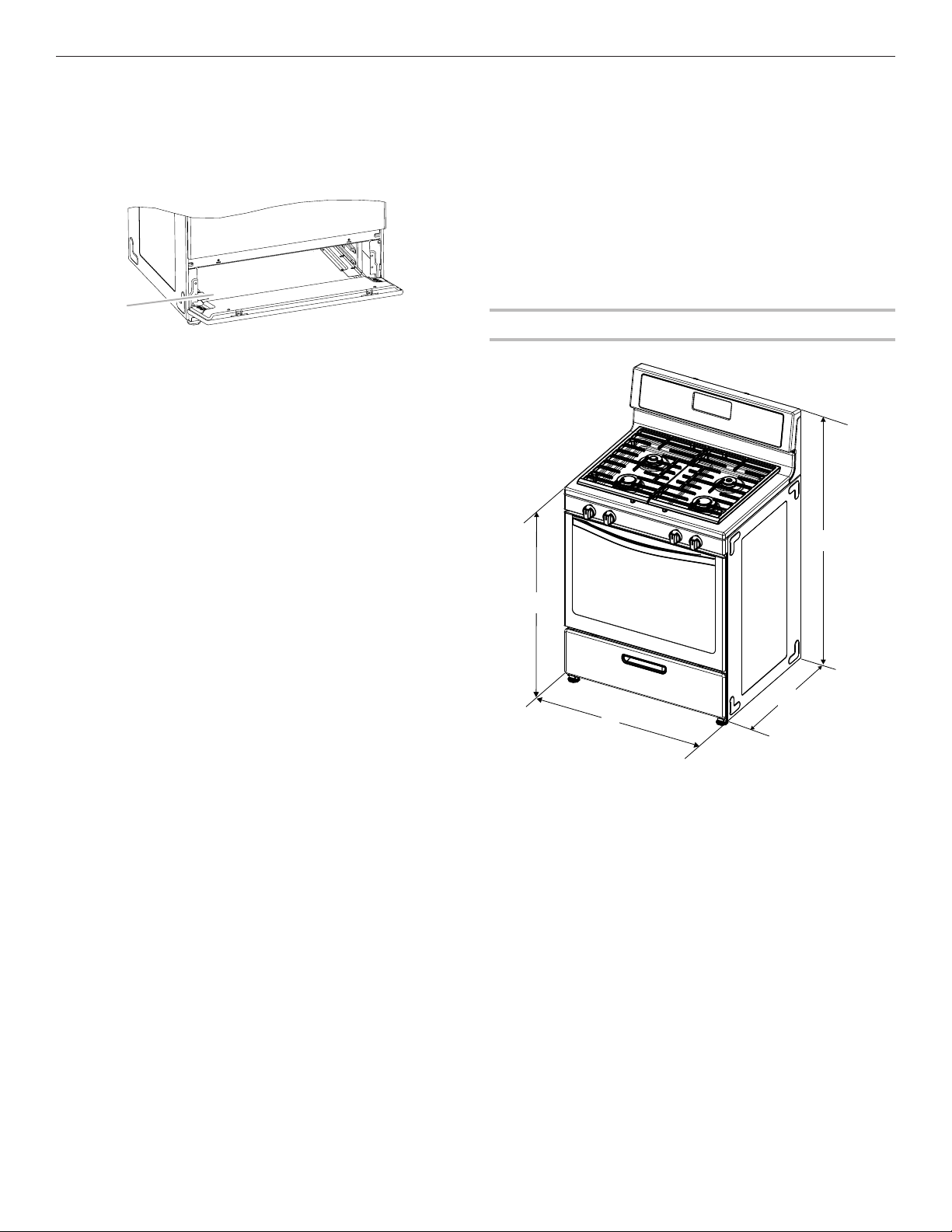

Product Dimensions

A. 36" (91.4 cm)

B. 29

⁄

" (75.9 cm)

C. 25

⁄

" (63.8 cm)

D. 47

⁄

" (119.6 cm)

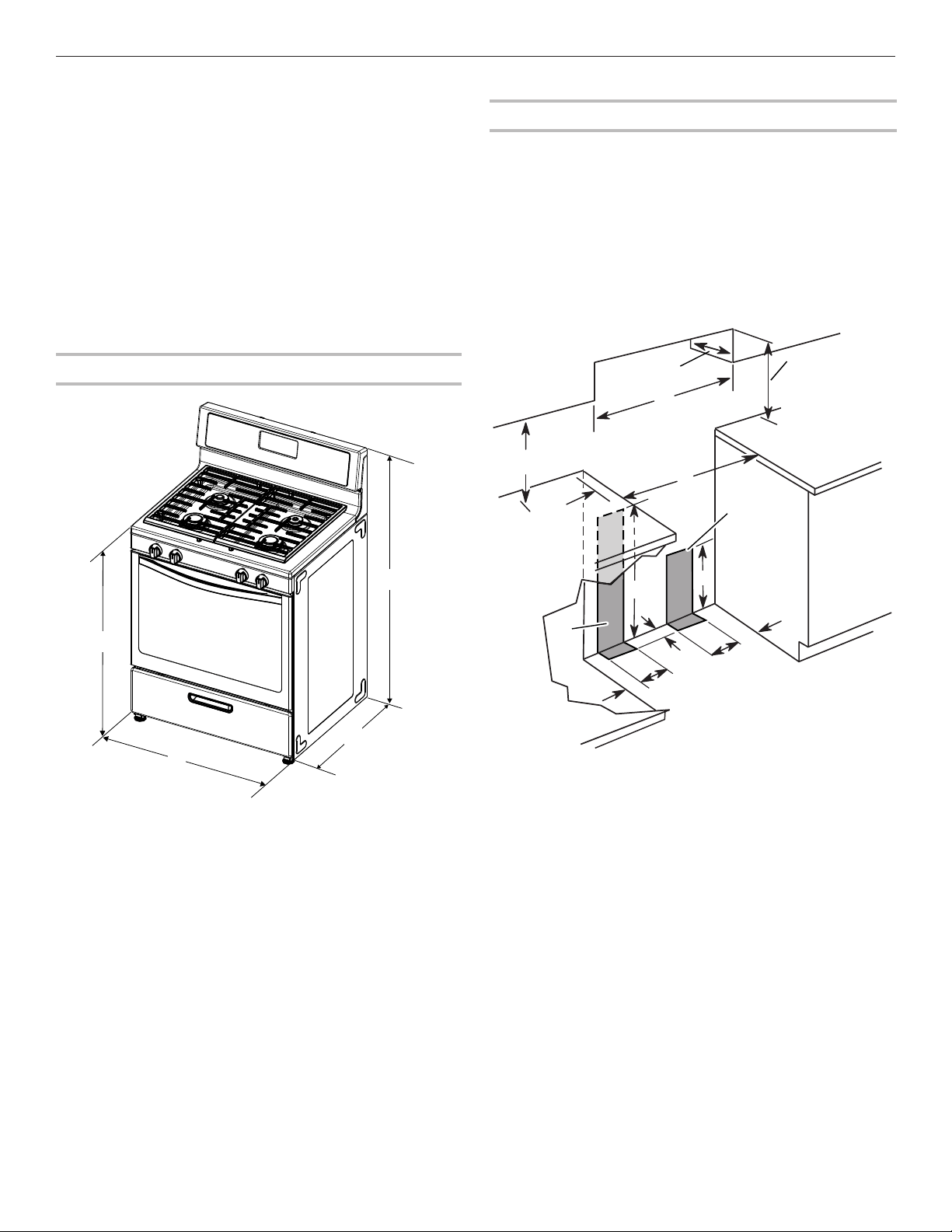

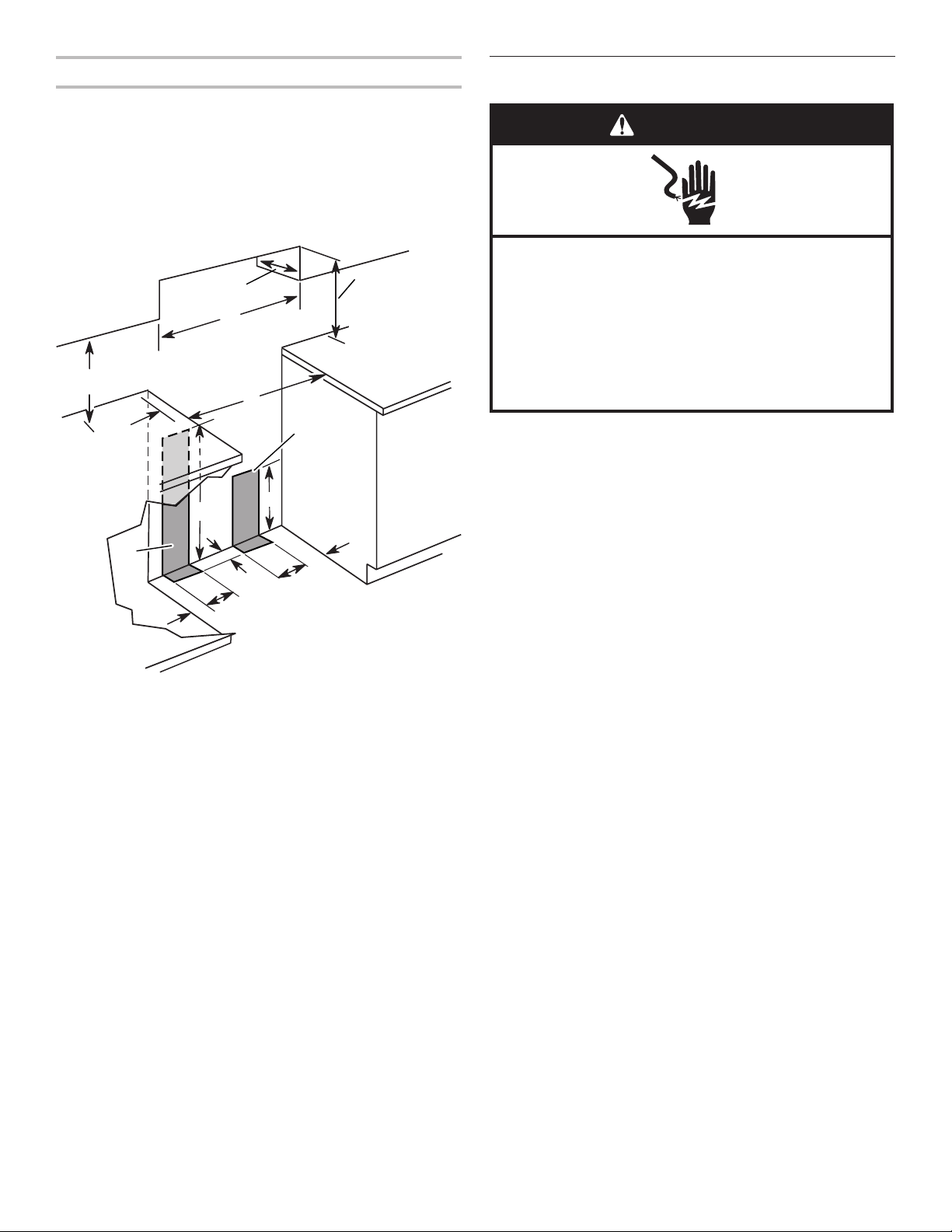

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)

countertop depth, 24" (61.0 cm) base cabinet depth and

36" (91.4 cm) countertop height.

If the cabinet depth is greater than 24" (61.0 cm), oven frame

must extend beyond cabinet fronts by 1/2" (1.3 cm) minimum.

IMPORTANT: If installing a range hood or microwave hood

combination above the range, follow the range hood or

microwave hood combination installation instructions for

dimensional clearances above the cooktop surface.

A. 18" (45.7 cm) minimum clearance upper side cabinet to countertop

B. 13" (33.0 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum cabinet opening width

D. For minimum clearance to top of cooktop, see NOTE.*

E. 30¹⁄

" (76.5 cm) minimum opening width

F. This shaded area recommended for installation of electrical outlet.

G. This shaded area recommended for installation of rigid gas pipe.

H. 2" (5.1 cm) minimum countertop space to side wall or other

combustible material

I. 24" (61.0 cm)

J. 10" (25.4 cm)

K. 8" (20.3 cm)

L. 5" (12.7 cm)

M. 2" (5.1 cm)

N. 3" (7.6 cm)

* NOTE: 24" (61.0 cm) minimum when bottom of wood or

metal cabinet is covered by not less than 1/4" (6.4 mm) ame

retardant millboard covered with not less than No. 28 MSG

sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm)

aluminum, or 0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the

cooking platform and the bottom of an uncovered wood or

metal cabinet.

Electrical Requirements

IMPORTANT: The range must be electrically grounded in

accordance with local codes and ordinances, or in the absence

of local codes, with the National Electrical Code, ANSI/NFPA 70,

latest edition.

If codes permit and a separate ground wire is used, it is

recommended that a qualied electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

n A 120 V, 60 Hz AC only, 15 A fused, electrical circuit

is required. A time-delay fuse or circuit breaker is also

recommended. It is recommended that a separate circuit

serving only this range be provided.

n This range is equipped with a power supply cord having a

3 prong ground plug. To minimize possible shock hazard,

the cord must be plugged into a grounded 3 prong outlet.

n Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that

the outlet provides 120 V power and is correctly grounded.

This range is equipped with an electronic ignition system that

will not operate if plugged into an outlet that is not properly

polarized.

n Performance of this range will not be affected if operated

on a GFCI-protected electrical outlet. However, occasional

nuisance tripping of the GFCI breaker is possible due to the

normal operating nature of electronic gas ranges.

n The wiring diagram is located on the back of the range in a

clear plastic bag.

NOTE: The metal chassis of the range must be grounded in

order for the control panel to work. If the metal chassis of the

range is not grounded, no keypads will operate. Check with

a qualied electrician if you are in doubt as to whether the

metal chassis of the range is grounded.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Gas Supply Requirements

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest

edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturer’s instructions. See “Complete

Connection” in the “Make Gas Connection” section.

Type of Gas

Natural Gas:

n This range is factory set for use with Natural gas. The

model/serial rating plate is located on the left side of the

bottom of the broiler and has information on the types of gas

that can be used. If the types of gas listed do not include the

type of gas available, check with the local gas supplier.

Propane Gas Conversion:

Conversion must be done by a qualied service technician.

No attempt will be made to convert the appliance from the gas

specied on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See “Gas

Conversions” section.

Gas Supply Line

n Provide a gas supply line of 3/4" (1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may

result in insufcient gas supply. With Propane gas, piping or

tubing size can be 1/2" (1.3 cm) minimum. Usually, Propane

gas suppliers determine the size and materials used in the

system.

NOTE: Pipe-joint compounds that resist the action of

Propane gas gas must be used. Do not use TEFLON

®†

tape.

Flexible metal appliance connector:

n If local codes permit, a new CSA design-certied,

4 to 5 ft (122 to 152.4 cm) long, 1/2" (1.3 cm) or 3/4"

(1.9 cm) I.D. exible metal appliance connector may be

used for connecting range to the gas supply line.

n A 1/2" (1.3 cm) male pipe thread is needed for

connection to the female pipe threads of the inlet to the

appliance pressure regulator.

n Do not kink or damage the exible metal tubing when

moving the range.

n Must include a shut-off valve:

Install a manual gas line shut-off valve in an easily accessible

location. Do not block access to shut-off valve. The valve is

for turning on or shutting off gas to the range.

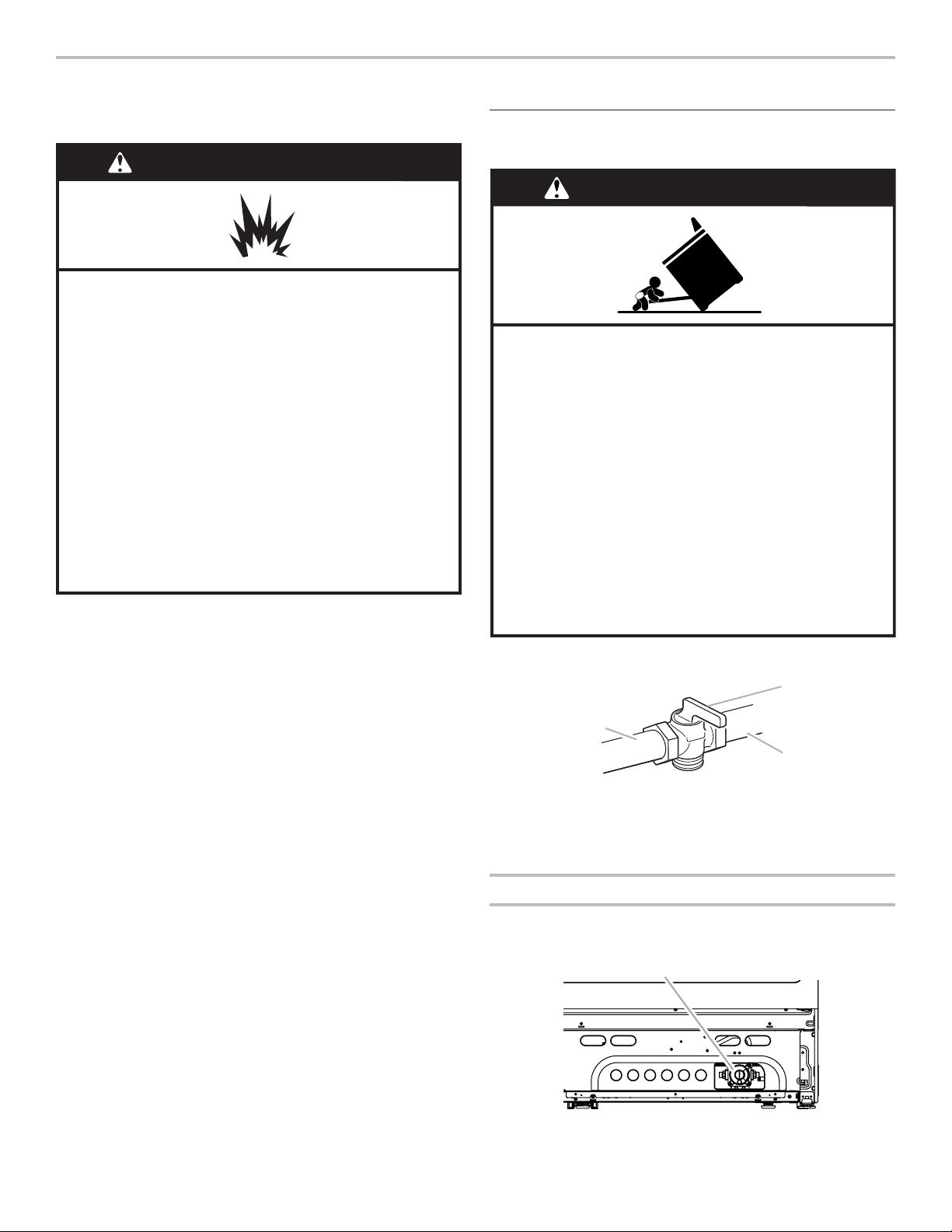

A. Gas supply line

B. Shut-off valve “open” position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be

used. The inlet pressure to the regulator should be as follows

for proper operation:

Natural Gas:

Minimum pressure: 5" (12.7 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Propane Gas:

Minimum pressure: 11" (27.9 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

†

TEFLON is a registered trademark of Chemours.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Burner Input Requirements

Input ratings shown on the model/serial rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at

a rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" (2.5 cm) water column pressure above the manifold pressure

shown on the model/serial rating plate.

Line pressure testing above 1/2 psi gauge (14" (35.5 cm) WCP)

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of

1/2 psi (3.5 kPa/14"

(35.5 cm)

WCP).

Line pressure testing at 1/2 psi gauge (14"

(35.5 cm)

WCP) or

lower

The range must be isolated from the gas supply piping system

by closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal

to or less than 1/2 psi (3.5 kPa/14"

(35.5 cm)

WCP).

INSTALLATION INSTRUCTIONS

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

1. Do not use oven door handle to lift or move the range.

2. Remove shipping materials, tape, and lm from range. Keep

cardboard bottom and foam support under range.

3. Remove oven racks and parts package from inside oven and

broiler cavity.

4. To place range on its back, take 4 cardboard corners from

the carton. Stack 1 cardboard corner on top of another.

Repeat with the other 2 corners. Place them lengthwise on

the oor behind the range to support the range when it is laid

on its back.

5. Using 2 or more people, rmly grasp the range and gently lay

it on its back on the cardboard corners.

6. Pull cardboard bottom rmly to remove, then remove foam

support.

7. Use an adjustable wrench to loosen the leveling legs. Adjust

the leveling legs to the correct height. Leveling legs can be

loosened to add up to a maximum of 1" (2.5 cm). A minimum

of 3/16" (5 mm) is needed to engage the anti-tip bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, then tilt forward to

adjust the rear legs.

8. Place cardboard or hardboard in front of range. Using 2

or more people, stand range back up onto cardboard or

hardboard.

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

1. Remove the anti-tip bracket from where it is attached inside

the oven with a wire tie.

2. Determine which mounting method to use: oor or wall.

If you have a stone or masonry oor, you can use the

wall-mounting method. If you are installing the range in a

mobile home, you must secure the range to the oor.

3. Determine and mark centerline of the cutout space. The

mounting can be installed on either the left side or right side

of the cutout. Position mounting bracket against the wall in

the cutout so that the V-notch of the bracket is 9

⁄

" (24.6 cm)

from centerline as shown.

A. 9

⁄

" (24.6 cm)

B. Bracket V-notch

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

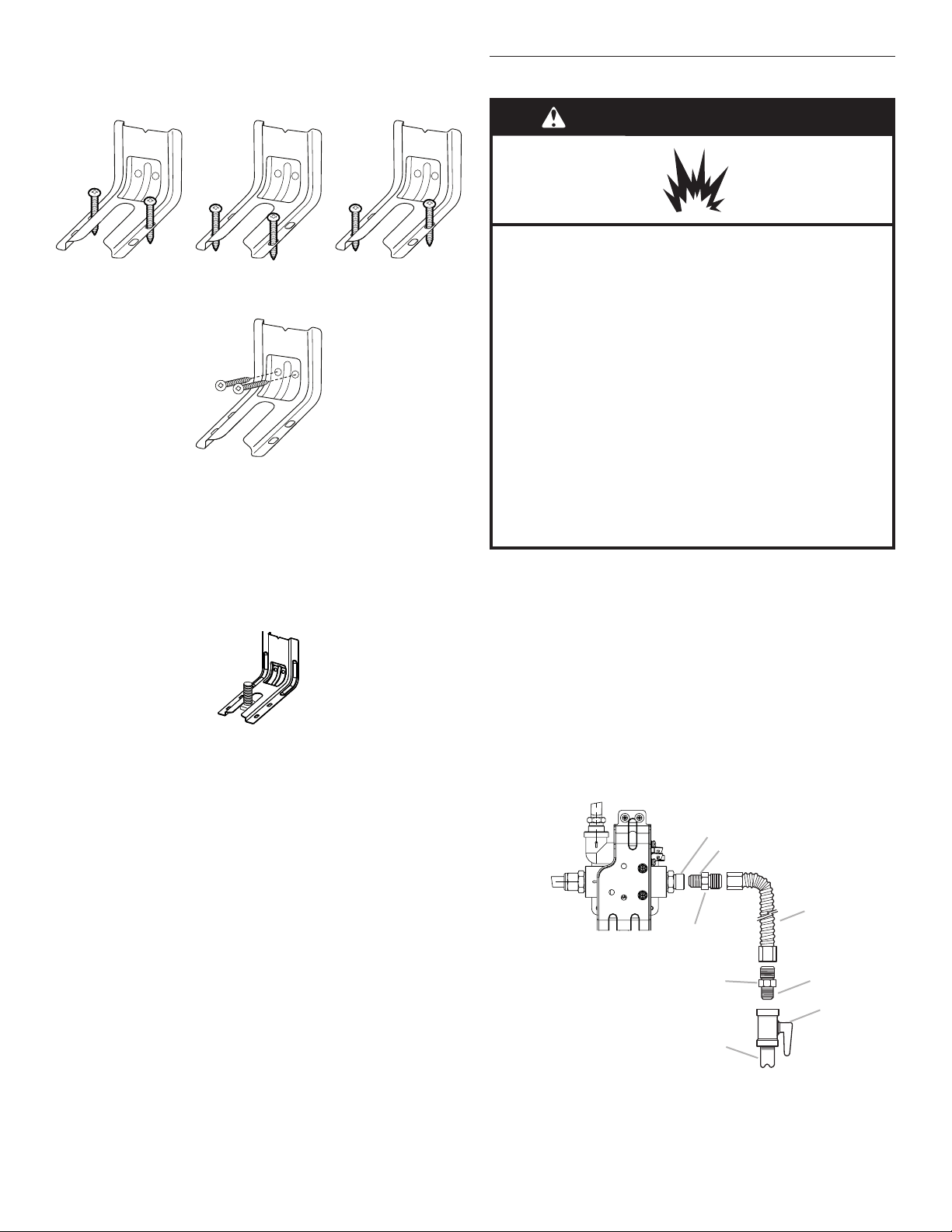

Floor Mounting

Rear position

Front position

Diagonal (2 options)

Wall Mounting

5. Using the Phillips screwdriver, mount anti-tip bracket to

the wall or oor with the two #12 x 1

⁄

" (4.1 cm) screws

provided.

6. Move range close enough to opening to allow for nal

gas and electrical connections. Remove shipping base,

cardboard, or hardboard from under range.

7. Move range into its nal location, making sure rear leveling

leg slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard, or

hardboard to continue installing the range using the following

installation instructions.

Make Gas Connection

Typical exible connection

1. Apply pipe-joint compound made for use with Propane gas

to the smaller thread ends of the exible connector adapters

(see B and F in the following illustration).

2. Attach 1 adapter to the gas pressure regulator and the other

adapter to the gas shut-off valve. Tighten both adapters,

being certain not to move or turn the gas pressure regulator.

3. Use a 15/16" (2.4 cm) combination wrench and an adjustable

wrench to attach the exible connector to the adapters.

IMPORTANT: All connections must be wrench-tightened. Do

not make connections to the gas regulator too tight. Making

the connections too tight may crack the regulator and cause

a gas leak. Do not allow the regulator to turn when tightening

ttings.

A. Pressure regulator

connection tting

B. Use pipe-joint compound.

C. Adapter

D. Flexible connector

E. Adapter

F. Use pipe-joint compound.

G. Manual shut-off valve

H. 1/2" (1.3 cm) or 3/4" (1.9 cm)

gas pipe

Centerline

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

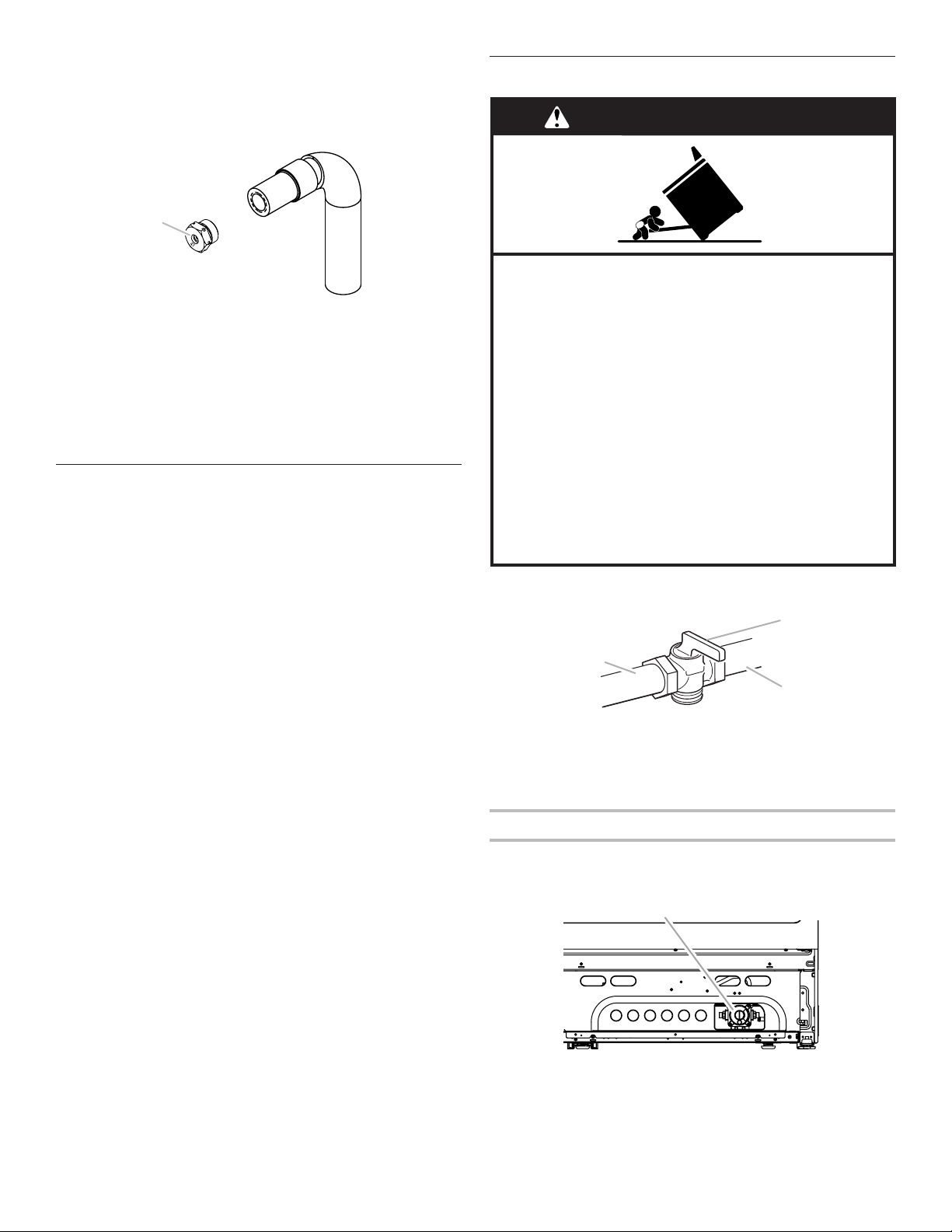

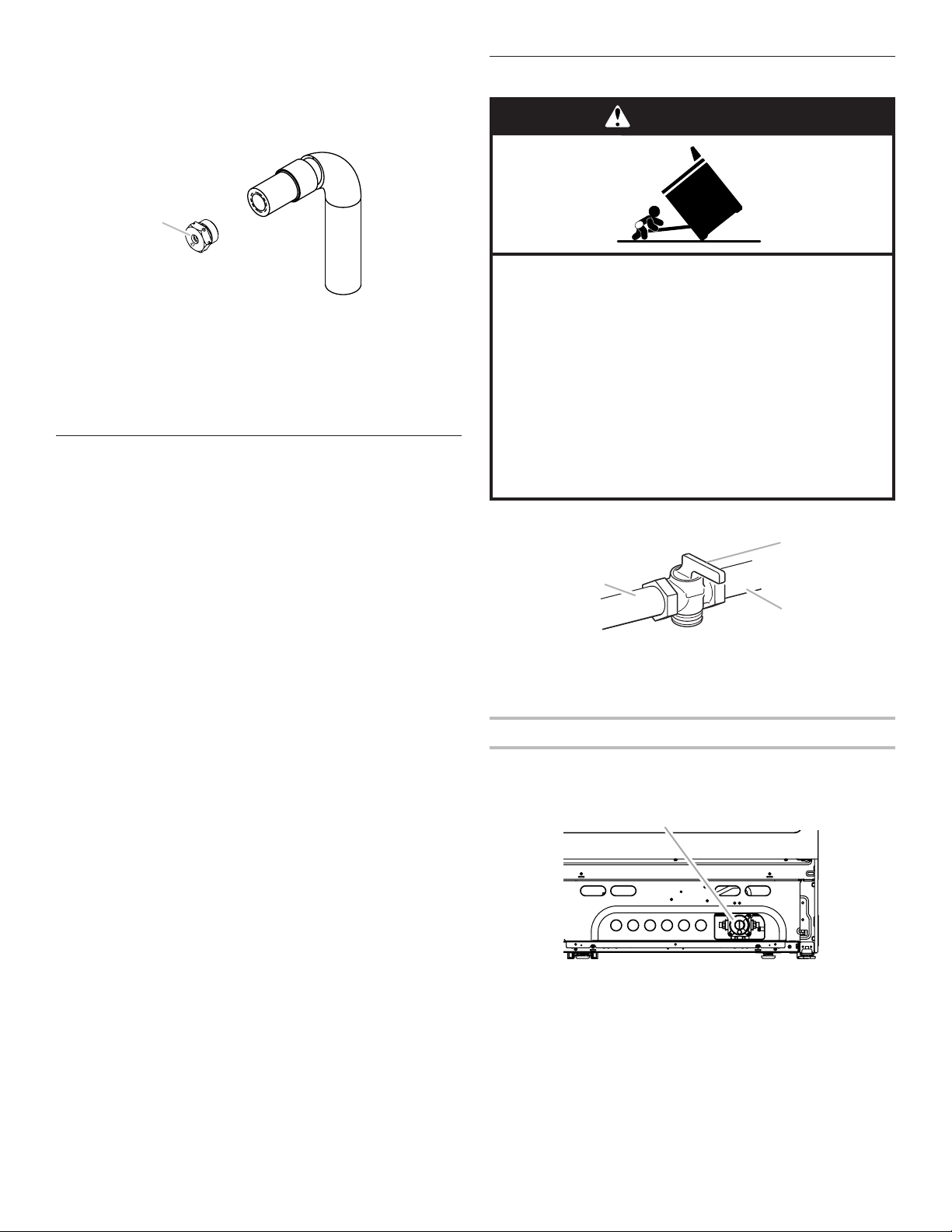

Complete Connection

1. Locate gas pressure regulator in the back of the range.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

2. Check that the gas pressure regulator shut-off valve is in the

“ON” position.

A. “ON” position

B. “OFF” position

IMPORTANT: The factory default setting is the “ON” position.

If the range does not work, verify that the valve is in the “ON”

position.

3. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

4. Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show

a leak. Correct any leak found.

5. Remove cooktop burner caps and grates from parts

package. Align notches in burner caps with pins in burner

base. Burner caps should be level when properly positioned.

If burner caps are not properly positioned, surface burners

will not light. Place burners, burner caps, and grates on the

cooktop.

6. Plug into a grounded 3 prong outlet.

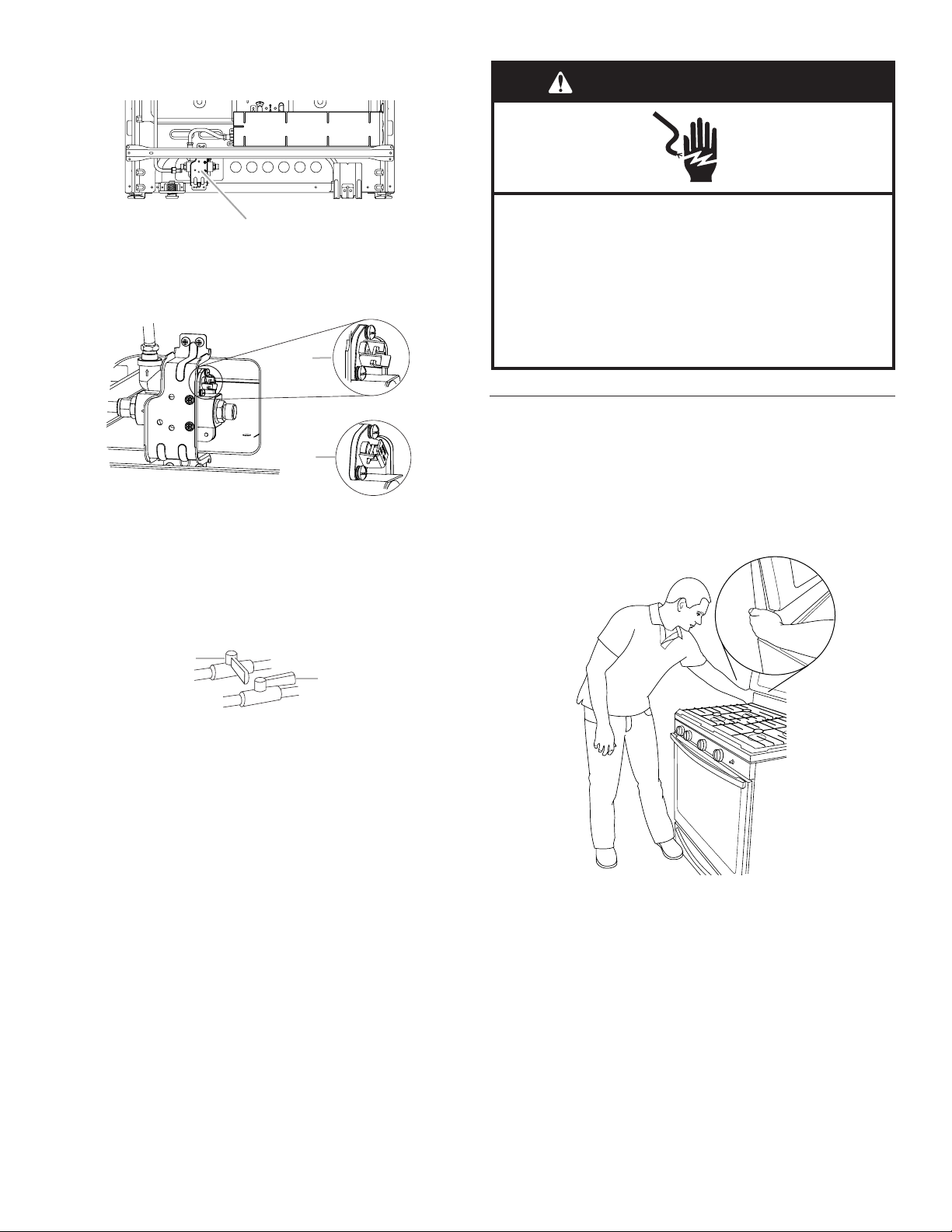

Verify Anti-Tip Bracket Is Installed

and Engaged

1. Place the outside of your foot against the bottom front of the

broiler and grasp the lower right or left side of the control

panel as shown.

NOTE: If your countertop is mounted with a backsplash, it

may be necessary to grasp the range higher than is shown in

the illustration.

2. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is

engaged in the anti-tip bracket.

3. If the rear of the range lifts more than 1/2" (1.3 cm) off the

oor without resistance, stop tilting the range and lower it

gently back to the oor. The range foot is not engaged in the

anti-tip bracket.

IMPORTANT: If there is a snapping or popping sound when

lifting the range, the range may not be fully engaged in the

bracket. Check to see if there are obstructions keeping the range

from sliding to the wall or keeping the range foot from sliding

into the bracket. Verify that the bracket is held securely in place

by the mounting screws.

4. Slide the range forward and verify that the anti-tip bracket is

securely attached to the oor or wall.

5. Slide range back so the rear range foot is inserted into the

slot of the anti-tip bracket.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

IMPORTANT: If the back of the range is more than 2" (5.1 cm)

from the mounting wall, the rear range foot may not engage

the bracket. Slide the range forward and determine if there

is an obstruction between the range and the mounting wall.

Changes to the gas supply must be performed by a qualied

service technician. If you need assistance or service, refer to the

“Assistance or Service” section of the Use and Care Guide for

contact information.

6. Repeat steps 1 and 2 to ensure that the range foot is

engaged in the anti-tip bracket.

If the rear of the range lifts more than 1/2" (1.3 cm) off the

oor without resistance, the anti-tip bracket may not be

installed correctly. Do not operate the range without

anti-tip bracket installed and engaged. Please reference the

“Assistance or Service” section of the Use and Care Guide

or the cover or “Warranty” section of the User Instructions to

contact service.

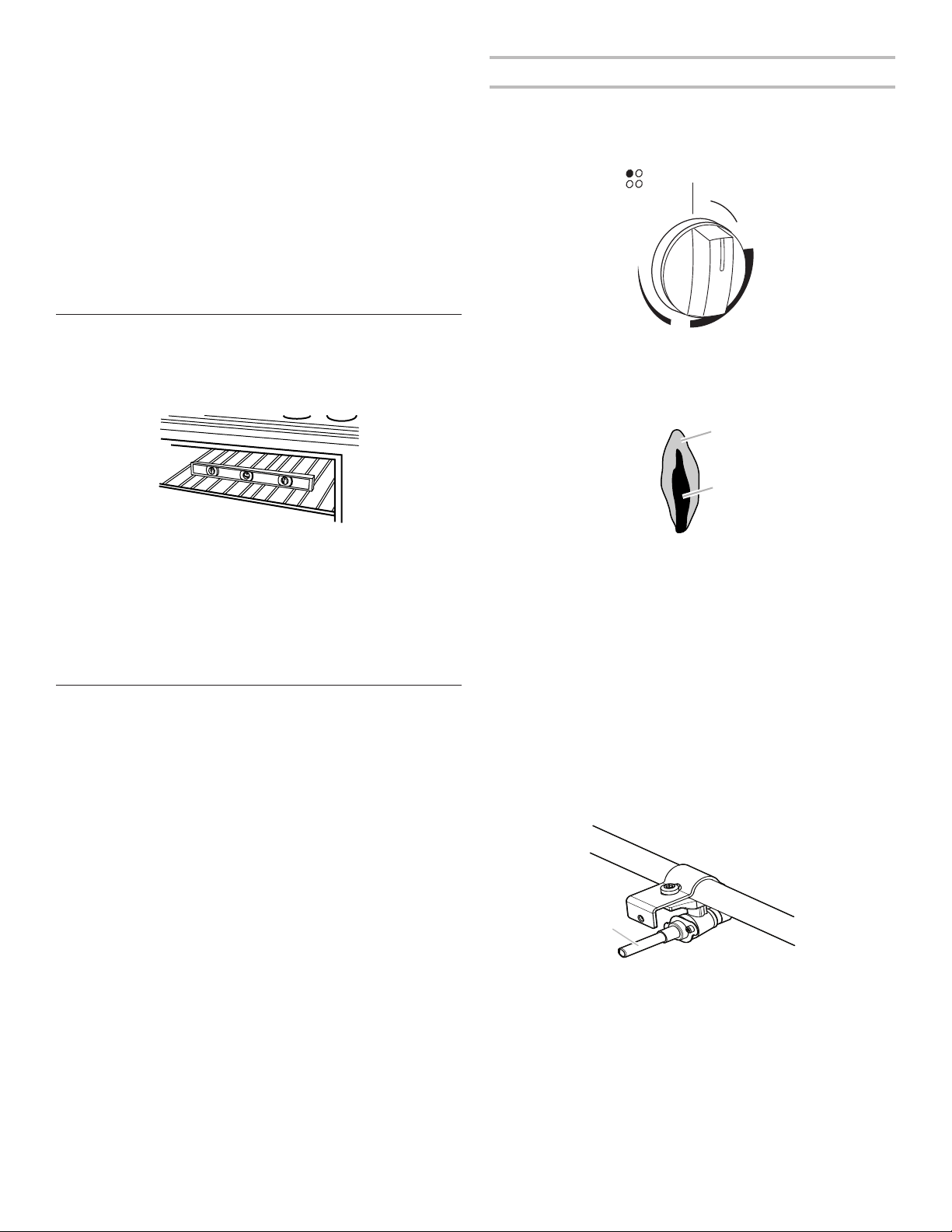

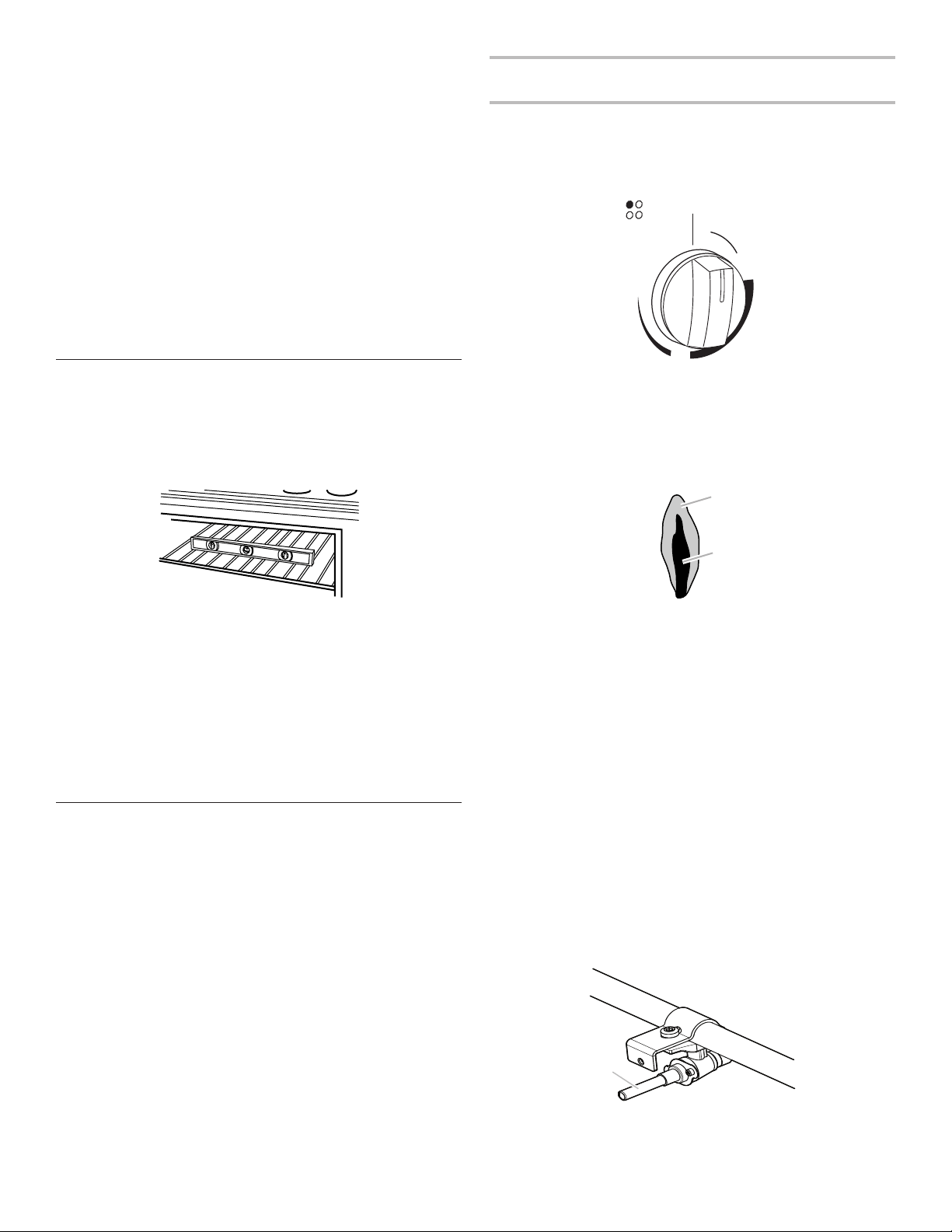

Level Range

1. Place a standard at rack in oven.

2. Place level on the rack, and check levelness of the range,

rst side to side, then front to back.

3. If range is not level, pull range forward until rear leveling leg

is removed from the anti-tip bracket.

4. Use a 3/8" (1 cm) drive ratchet and slip-joint pliers to adjust

leveling legs up or down until the range is level.

5. Push range back into position.

6. Check that rear leveling leg is engaged in the anti-tip

bracket.

NOTE: Range must be level for satisfactory baking

performance.

Electronic Ignition System

Initial lighting and gas ame adjustments

Cooktop and oven burners use electronic igniters in place of

standing pilots. When the cooktop control knob is turned to the

“IGNITE” position, the system creates a spark to light the burner.

This sparking continues until the control knob is turned to the

desired setting.

When the oven control is turned to the desired setting, a hot

surface igniter heats to a bright orange and ignites the gas.

No sparking occurs. The glow bar remains on while the burner

operates.

Check Operation of Cooktop Burners

1. If control panel and knobs were removed earlier, reinstall

knobs.

2. Push in and turn each surface unit control knob to “IGNITE”

position. The ame should light within 4 seconds.

3. Turn control knob to “HIGH” position after burner lights.

4. Check each cooktop burner for proper ame. The small inner

cone should have a very distinct blue ame 1/4" (6.4 mm) to

1/2" (1.3 cm) long. The outer cone is not as distinct as the

inner cone.

5. Turn the control knob quickly to the “LOW” position after the

burner lights. If the ame goes out, turn the control knob to

the “OFF” position.

6. Check each cooktop burner for proper low ame. The low

ame should be a minimum, steady blue ame. The ame

size should be 1/4" to 3/8" (6.4 mm to 9.5 mm) high.

If the low ame needs adjusting:

1. Turn control knob to the “LOW” setting and remove control

knob.

2. Insert a small at-blade screwdriver into the valve stem. Turn

the valve adjusting screw to obtain the smallest ame that

will not go out when the control of a cold burner is quickly

turned from “HIGH” to “LOW.” Turn right to decrease ame

height. Turn left to increase ame height. Repeat for other

cooktop burners as needed.

A. Valve stem

3. Replace control knob.

Med

A. Outer cone

B. Inner cone

Check Operation of Oven/Broil Burner

Electronic oven control (on some models):

1. Open broiler door.

2. Press the “BAKE” pad.

n The “BAKE” indicator will light.

n “350” will appear in the display.

3. Press the START/ENTER pad.

n The “TEMP” and “ON” indicators will appear.

n The display will show the automatic countdown time

(10 minutes) needed to preheat the oven for selected

temperature.

n The oven burner should light in 20-40 seconds; this delay

is normal. The oven valve requires a certain time before it

will open and allow gas to ow. The oven burner will burn

until oven temperature has reached 350°F (175°C). After

20-40 seconds, the oven burner will begin to cycle on

and off to maintain the 350°F (175°C) temperature.

Broil burner and oven burner are the same burner. Check the

broil function as follows:

1. Press the “BROIL” pad.

n “525” will appear in the display.

n The “BROIL” indicator will light.

2. Press the START/ENTER pad.

n The oven burner should light in 20-40 seconds; this delay

is normal. The oven valve requires a certain time before it

will open and allow gas to ow.

To avoid damaging the hot surface igniter, do not insert any

object into the openings of the shield that surrounds the

igniter or clean that area.

3. Check the oven burner for proper ame. The ame should be

1/2" (1.3 cm) long, with inner cone of bluish-green. The outer

mantle should be dark blue and should be clean and soft in

character. No yellow tips (not enough air), blowing or lifting

(too much air) of ame should occur.

If the ame needs adjusting:

1. Turn the oven off. Wait for the oven burner to cool down.

2. Open oven door and remove oven racks and oven tray and

set aside.

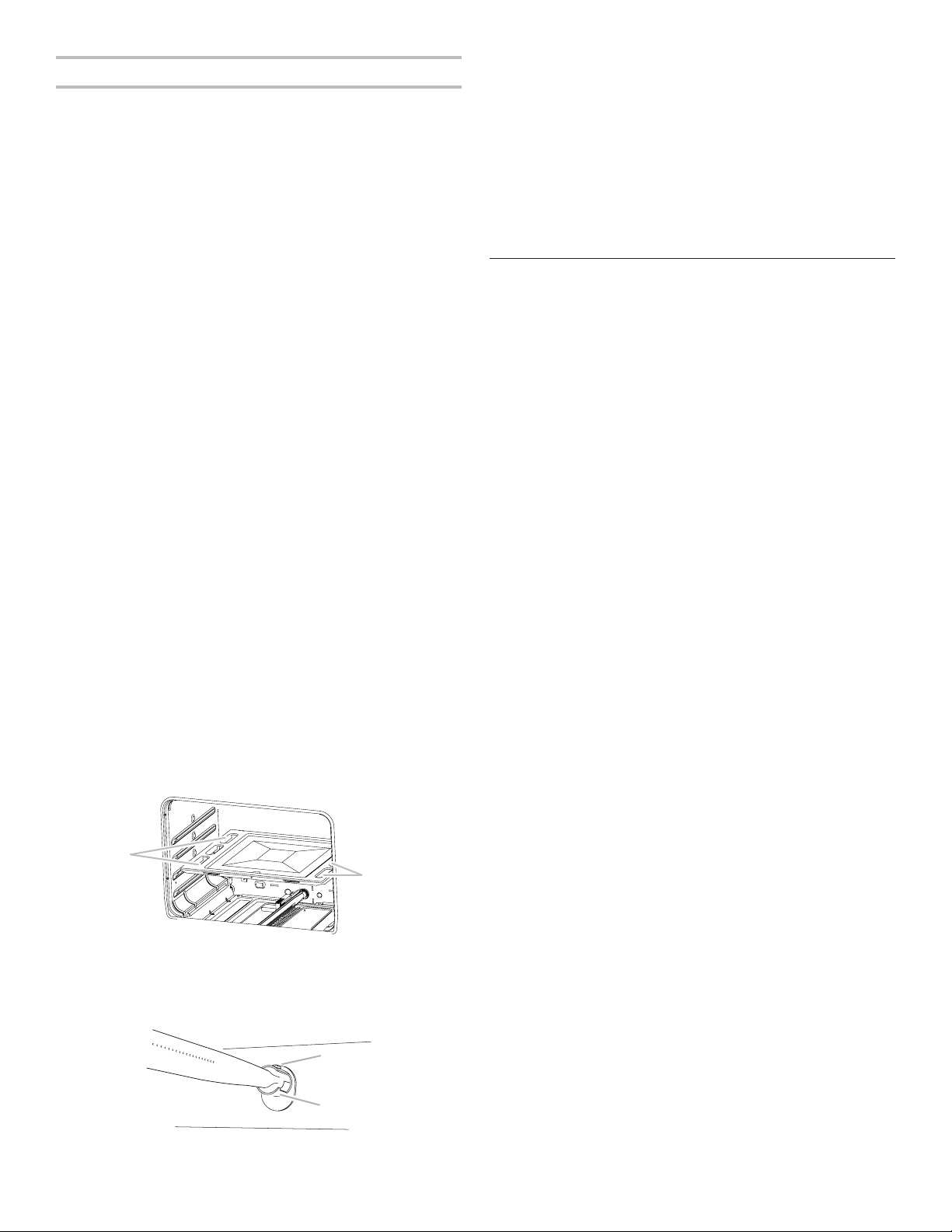

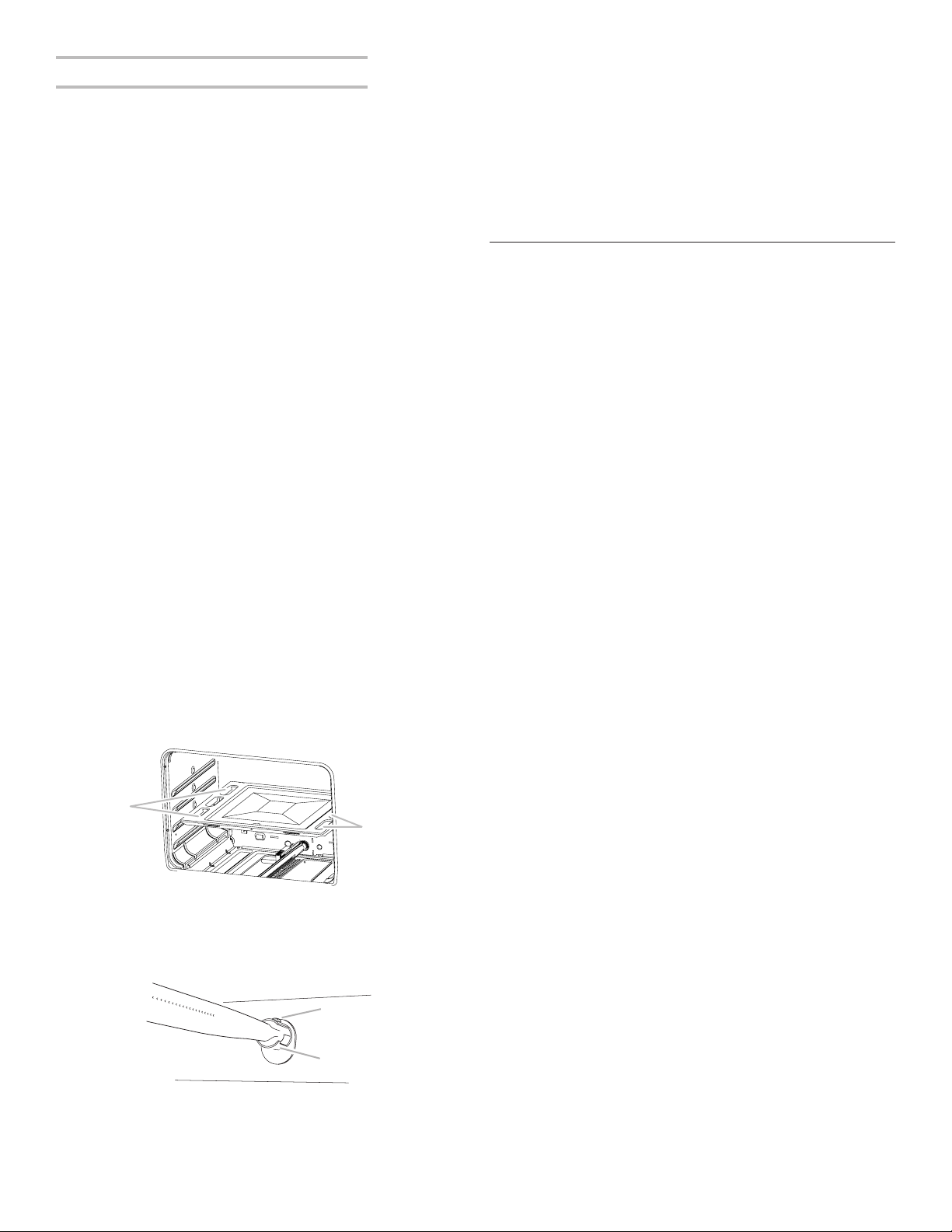

A. Oven tray (lift up at area shown to remove)

3. Locate the air shutter near the rear wall of oven and loosen

the shutter screw.

A. Shutter screw

B. Air shutter

4. Adjust the air shutter.

5. Turn the oven back on and check for proper ame. If the

ame is still not properly adjusted, turn the oven off, wait for

the oven burner to cool down, and repeat Step 4 until ame

is properly adjusted.

6. When the ame has been properly adjusted, turn the oven off

and wait for the burner to cool down.

7. Tighten the shutter screw.

8. Reinstall ame spreader and oven tray. Reinstall the oven

racks and close oven door.

9. Close the broiler door.

Complete Installation

1. Check that all parts are now installed. If there is an extra

part, go back through the steps to see which step was

skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that the range is level. See the “Level Range” section.

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see

the “Range Care” section of the Use and Care Guide or User

Instructions.

6. Read the Use and Care Guide or User Instructions.

7. Turn on surface burners and oven. See the Use and Care

Guide or User Instructions for specic instruction on range

operation.

If range does not operate, check the following:

n Household fuse is intact and tight or circuit breaker has

not tripped.

n Range is plugged into a grounded 3 prong outlet.

n Gas pressure regulator shut-off valve is in the ON position.

n Electrical supply is connected.

n See “Troubleshooting” in the Use and Care Guide or User

Instructions.

8. When the range has been on for 5 minutes, check for heat.

If the range is cold, turn off the range and check that the gas

supply line shut-off valve is open.

n If the gas supply line shut-off valve is closed, open it,

then repeat the 5 minute test as outlined above.

n If the gas supply line shutoff valve is open, press the

CANCEL button on the oven control panel and contact a

qualied technician.

If you need assistance or service:

Please reference the “Assistance or Service” section of the Use

and Care Guide or the cover of the User Instructions, or contact

the dealer from whom you purchased your range.

GAS CONVERSIONS

Gas conversions from Natural gas to Propane gas or from

Propane gas to Natural gas must be done by a qualied installer.

Propane Gas Conversion

1. Turn manual shut-off valve to the “closed” position.

A. Gas supply line

B. Manual shut-off valve “closed” position

C. To range

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator

1. Open broiler door, and remove broiler rack. The gas pressure

regulator is located in the back right-hand corner of the

broiler compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

NOTE: Do not remove the spring beneath the cap.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

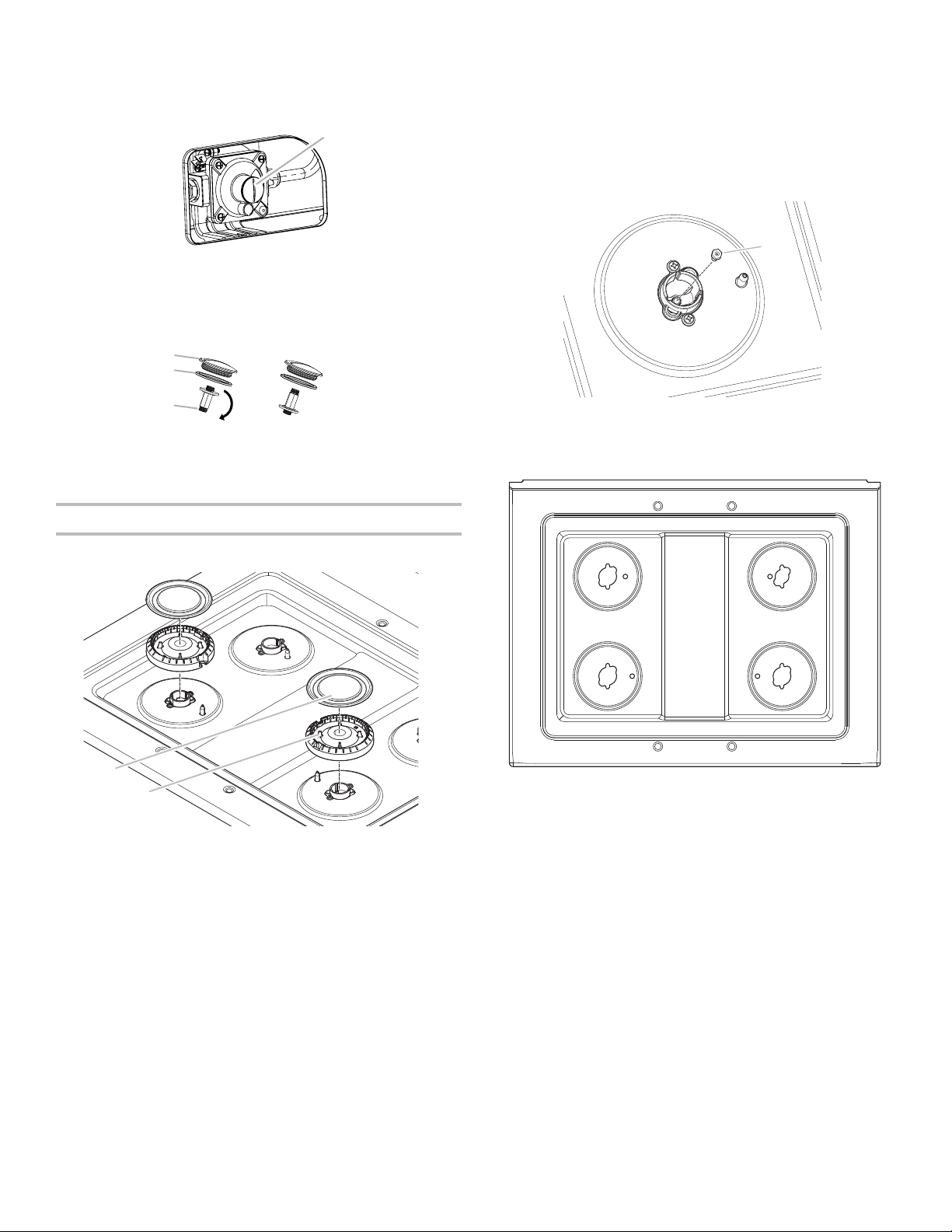

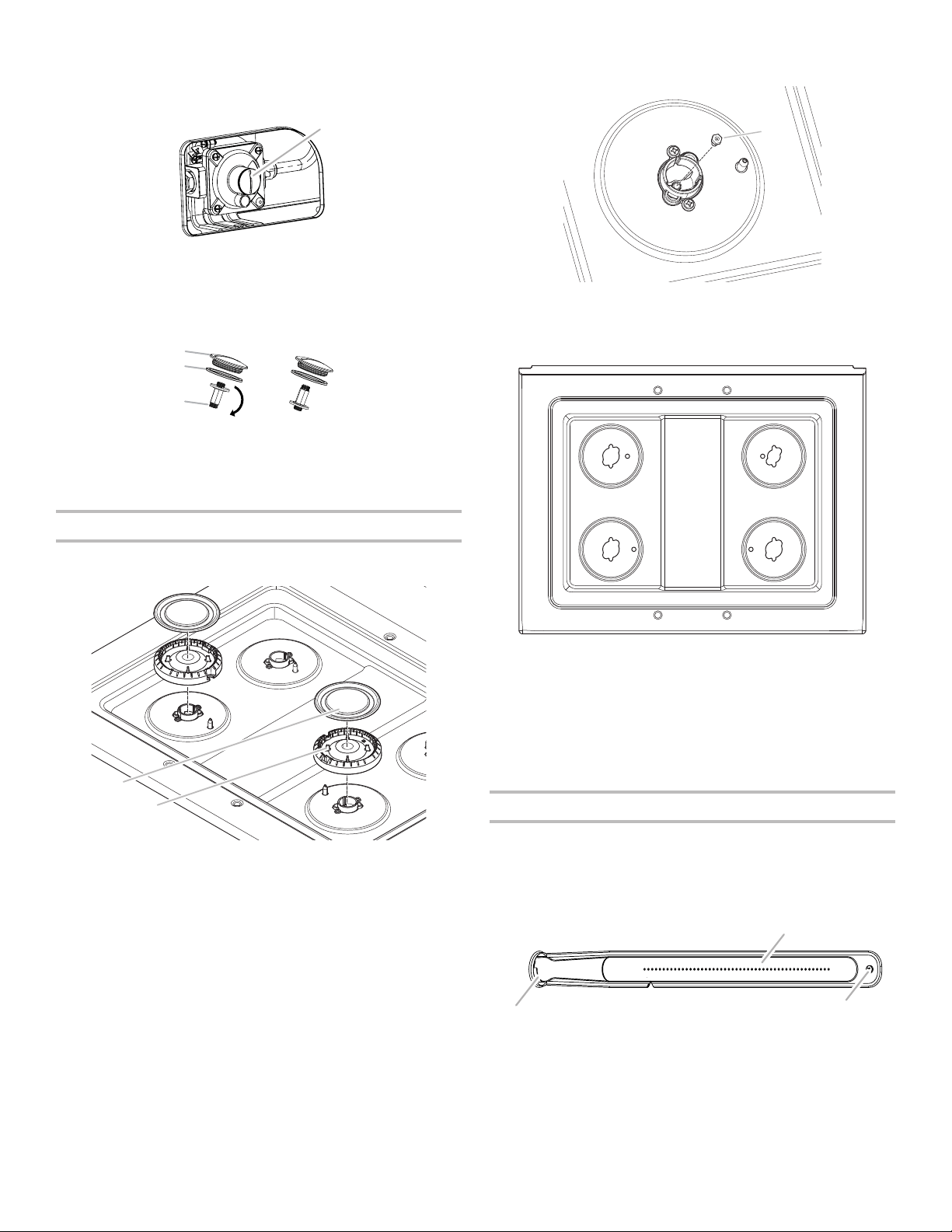

2. Remove the cap from the gas pressure regulator using a

at-blade screwdriver.

NOTE: Be sure sealing washer remains in the same position.

A. Cap

3. To convert to Propane gas, unscrew the plastic adjustment

screw by hand, turn it over, and screw it in again.

A. Cap

B. Sealing washer

C. Adjustment screw

4. Reinstall the cap.

To Convert Surface Burners

1. Remove burner grate, burner caps, and burners.

A. Burner cap

B. Burner

2. Locate the Propane gas orice spuds for top burners in

the bag containing literature included with the range. One

Propane gas spuds are stamped “068,” two are stamped

“117,” and one is stamped “088.”

3. Remove Natural gas orice spuds using a 7 mm (9/32")

combination wrench.

4. Install Propane gas orice spuds using a 7 mm (9/32")

combination wrench.

A. Spud

NOTE: The range cooktop is equipped with 4 burners: 2 burners

are power (front), 1 burners is standard (left rear), and 1 is

simmer (right rear).

A. Standard burner - Propane gas orice spud number 088

B. Power burner - Propane gas orice spud number 117

C. Simmer burner - Propane gas orice spud number 068

D. Power burner - Propane gas orice spud number 117

5. Place the Natural gas orice spuds in the parts bag for future

use and keep with the bag containing literature.

6. Reinstall burners, burner caps, and burner grates.

To Convert Oven Burner

1. Open the oven door and remove oven racks and oven tray

with ame spreader, and set aside.

2. Remove screw from the oven burner. Lift oven burner and

pull the burner toward you. The orice spud is behind the

oven burner air shutter.

A. Oven burner

B. Air shutter

C. Screw

Inlet pressure

to Natural gas

Inlet pressure

to Propane gas

180°

3. Locate Propane gas orice spud stamped “58” in the bag

containing literature supplied with the range.

4. Use a 3/8" (1 cm) combination wrench to remove the

Propane gas orice spud.

5. Install the number “58” Propane gas spud.

A. Propane oven orice spud stamped with “58”

IMPORTANT: Do not overtighten.

6. Place Natural gas oven burner spud in plastic parts bag

along with Natural gas cooktop burner spuds for future use

and keep with the bag containing literature.

7. Reinstall oven burner.

8. Reinstall oven racks, oven tray, and ame spreader.

Complete Conversion

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Turn the manual shut-off valve in the gas supply line to the

open position.

3. Refer to the “Electronic Ignition System” section for proper

burner ingestion, operation, and burner ame adjustments.

IMPORTANT: You may have to adjust the “LOW” setting for

each cooktop burner.

Checking for proper cooktop and oven burner ames is very

important. The small inner cone should have a very distinct

blue ame 1/4" to 1/2" (6.4 mm to 13 mm) long. The outer

cone is not as distinct as the inner cone. Propane gas ames

have a slightly yellow tip.

4. Close the broiler door and press the CANCEL/OFF pad.

5. Refer to the “Complete Installation” section to complete this

procedure.

Natural Gas Conversion

1. Turn manual shut-off valve to the “closed” position.

A. Gas supply line

B. Manual shut-off valve “closed” position

C. To range

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator

1. Open broiler door, and remove broiler rack. The gas pressure

regulator is located in the back right-hand corner of the

broiler compartment.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

NOTE: Do not remove the spring beneath the cap.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

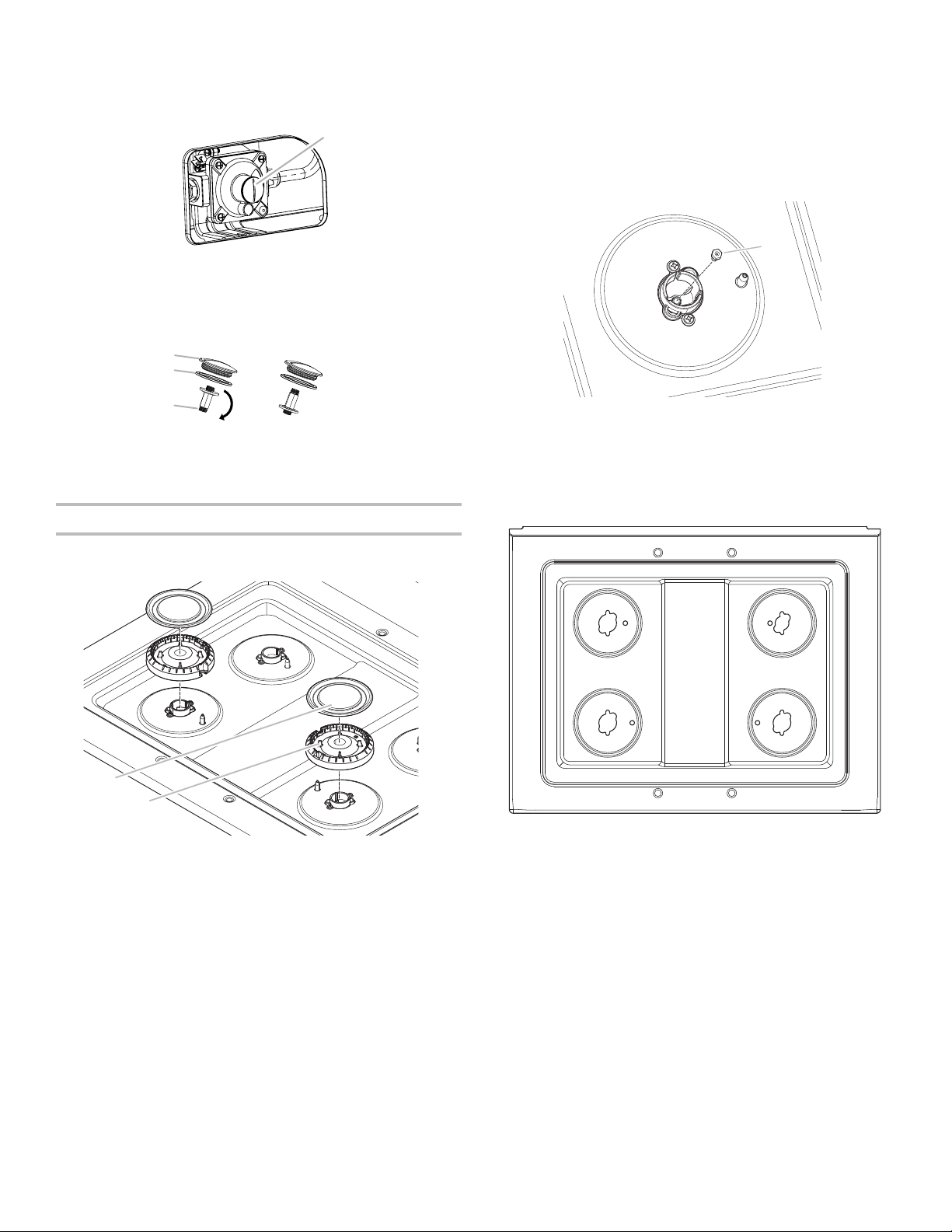

2. Remove the cap from the gas pressure regulator using

a at-blade screwdriver.

NOTE: Make sure sealing washer remains in the same

position.

A. Cap

3. To convert to Natural gas, unscrew the plastic adjustment

screw by hand, turn it over, and screw it in again.

A. Cap

B. Sealing washer

C. Adjustment screw

4. Reinstall the cap.

To Convert Surface Burners

1. Remove burner grate, burner caps and burners.

A. Burner cap

B. Burner

2. Locate the Natural gas orice spuds for top burners in

the bag containing literature included with the range. Two

Natural gas spuds are stamped “139,” one is stamped “175,”

and one is stamped “100.”

3. Remove the Propane gas orice spuds using a 7 mm (9/32")

combination wrench.

4. Install the Propane gas orice spuds using a 7 mm (9/32")

combination wrench.

NOTE: The range cooktop is equipped with 4 burners:

2 burners are power (front), 1 burners is standard (left rear), and

1 is simmer (right rear).

A. Standard burner - Natural gas orice spud number 140

B. Power burner - Natural gas orice spud number 175

C. Simmer burner - Natural gas orice spud number 100

D. Power burner - Natural gas orice spud number 175

5. Place Propane gas orice spuds in the parts bag for future

use and keep with the bag containing literature.

6. Reinstall burners, burner caps, and burner grates.

Inlet pressure

to Propane gas

Inlet pressure

to Natural gas

180°

A. Spud

To Convert Oven Burner

1. Open the oven door and remove oven racks and oven tray

with ame spreader, and set aside.

2. Remove screw from the oven burner. Lift oven burner and

pull the burner toward you. The orice spud is behind the

oven burner air shutter.

A. Oven burner

B. Air shutter

C. Screw

3. Locate Natural gas orice spud stamped “49” in the bag

containing literature supplied with the range.

4. Use a 3/8" (1 cm) combination wrench to remove the

Propane gas orice spud.

5. Install the number “49” Natural gas spud.

A. Natural gas oven orice spud stamped with “49”

IMPORTANT: Do not overtighten.

6. Place Propane gas oven burner spud in plastic parts bag

along with Propane gas cooktop burner spuds for future use

and keep with the bag containing literature.

7. Reinstall oven burner.

8. Reinstall oven racks, oven tray, and ame spreader.

Complete Conversion

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Turn the manual shut-off valve in the gas supply line to the

open position.

3. Refer to the “Electronic Ignition System” section for proper

burner ingestion, operation, and burner ame adjustments.

IMPORTANT: You may have to adjust the “LOW” setting for

each cooktop burner.

Checking for proper cooktop and oven burner ames is very

important. The small inner cone should have a very distinct

blue ame 1/4" to 1/2" (6.4 mm to 13 mm) long. The outer

cone is not as distinct as the inner cone. Natural gas ames

do not have yellow tips.

4. Close the broiler door and turn the knob to OFF position.

5. Refer to the “Complete Installation” section to complete this

procedure.

SÉCURITÉ DE LA CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

AVERTISSEMENT : Si les renseignements dans ces instructions ne sont pas

exactement observés, un incendie ou une explosion peut survenir, causant des

dommages au produit, des blessures ou un décès.

– Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

•

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique.

•

Ne pas utiliser le téléphone se trouvant sur les lieux.

•

Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre

ses instructions.

•

À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence

de service ou le fournisseur de gaz.

Ne faites jamais fonctionner la surface de cuisson, sur le dessus de cet appareil, sans

surveillance.

Le non-respect de cette mise en garde pourrait entrainer un incendie, une explosion ou

un risque de brülure et ainsi causer des dommages matériels, des blessures ou la mort.

Si l'appareil prend feu, tenez-vous å l'écart et appelez immédiatement votre service des

incendies.

NE TENTEZ JAMAIS D'ÉTEINDRE UN FEU DE GRAISSE OU D'HUILE EN L'ASPERGEANT

D'EAU.

ATTENTION :

•

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.

Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA).

Pour d'autres informations, contacter le fournisseur de gaz local.

En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”.

IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet

appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet

appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le

personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation

devraient être indiqués.

Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 4 pi (121,9 cm).

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière, ce qui peut causer un

décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions

d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se

trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Bride

antibasculement

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l'avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire de nouveau glisser la cuisinière vers l'arrière de sorte que le pied de la cuisinière

se trouve sous la bride antibasculement.

• Voir les instructions d'installation pour plus de détails.

Pied de

la cuisinière

AVERTISSEMENT

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste suivante.

Outils nécessaires

n Ruban à mesurer

n Tournevis à tête plate

n Tournevis à tête cruciforme

n Niveau

n Perceuse manuelle ou

électrique

n Clé ou pince

n Clé à tuyauterie

n Clé mixte de 15/16 po

(2,4cm)

n Clé à cliquet de 1/4 po

(6mm)

n Tourne-écrou de 3/8po

(1cm)

n Foret de 1/8 po (3mm)

(pourplanchers en bois)

n Marqueur ou crayon

n Composé d’étanchéité des

raccords letés – résistant

augaz propane

n Solution non corrosive de

détection des fuites

Pour les conversions gaz

propane/naturel

n Clé mixte de 3/8 po (1cm)

n Clé mixte de 1/2 po (1,3cm)

n Clé mixte de 5/8 po (1,6cm)

n Clé mixte de 9/32 po (7mm)

n Tournevis cruciforme ou

Quadrex

®†

n Ruban adhésif de masquage

†®

QUADREX est une marque enregistrée de NLW Holdings, Inc.

Pièces fournies

Vérier que toutes les pièces sont présentes.

A. Bride antibasculement

B. 2 vis no 12 x 1

po (4,1cm)

n Sac avec la documentation

n Gicleurs de conversion (à l’intérieur du sachet contenant la

documentation)

n La bride antibasculement doit être bien xée au plancher ou

au mur. La profondeur du plancher peut nécessiter des vis

plus longues pour l’ancrage de la bride dans le plancher.

Pièces nécessaires

Vérier les codes locaux et consulter le fournisseur de gaz.

Vérier l’alimentation en gaz et l’alimentation électrique

existantes. Voir les sections «Spécications électriques»

et«Spécications de l’alimentation en gaz».

Exigences d’emplacement

IMPORTANT: Observer les dispositions de tous les codes et

règlements en vigueur. Ne pas obstruer le ux de combustion

etde ventilation.

n C’est à l’installateur qu’incombe la responsabilité de

respecter les distances de séparation spéciées sur la

plaque signalétique. La plaque signalétique se trouve sur

lecôté gauche de la partie inférieure du gril.

A. Emplacement de la plaque signalétique

n La cuisinière doit être installée à un endroit pratique dans la

cuisine.

n Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

n An de supprimer le risque de brûlures ou d’incendie lié

au fait de se pencher au-dessus des appareils de cuisson

chauds, les armoires de rangement au-dessus des appareils

de cuisson doivent être évitées. Si des armoires de rangement

sont prévues, le risque peut être réduit par l’installation

d’une hotte de cuisinière dépassant horizontalement de 5po

(12,7cm) au moins par rapport au bas des armoires.

n Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être

scellées.

n Ne pas réaliser de scellement entre la cuisinière et les

armoires latérales.

n Les dimensions d’ouverture de l’armoire indiquées doivent

être utilisées. Ces dimensions constituent les valeurs

minimums des dégagements.

n La bride antibasculement doit être installée.

Pourl’installation de la bride antibasculement fournie

avec la cuisinière, voir la section «Installation de la bride

antibasculement».

n Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section «Spécications électriques».

n Un raccordement adéquat à l’alimentation en gaz doit être

accessible. Voir la section «Spécications de l’alimentation

en gaz».

n Demander à un installateur de revêtement de sol qualié de

vérier que le revêtement de plancher peut supporter une

température de 200°F (93°C).

n Dans le cas de l’installation de la cuisinière sur une moquette,

placer sous la cuisinière un tapis isolant ou une plaque de

contreplaqué de 1/4 po (6,4mm).

IMPORTANT: Pour éviter d’endommager les armoires, consulter

le constructeur de la maison ou le fabricant des armoires pour

déterminer si les matériaux utilisés peuvent subir un changement

de couleur, une déstratication ou d’autres dommages. Ce four a

été conçu conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises

de 194°F (90°C) pour les armoires en bois.

Exigences d’emplacement

Résidence mobile – Spécications supplémentaires à

respecter lors de l’installation

L’installation de cette cuisinière doit s’effectuer conformément à

la norme Manufactured Home Construction Safety Standards,

Title24 CFR, Part3280 (anciennement Federal Standard for Mobile

Home Construction and Safety, title24, HUD, Part280). Lorsque

cette norme n’est pas applicable, utiliser la norme Standard for

Manufactured Home Installations, ANSIA225.1/NFPA501A ou les

dispositions des codes locaux.

Critères à respecter pour une installation dans une maison

mobile:

n Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être xée au plancher

durant tout déplacement du véhicule. Toute méthode pour

xer de façon sécuritaire la cuisinière est adéquate dès

qu’elle respecte les normes mentionnées plus haut.

Dimensions du produit

A. 36po (91,4cm)

B. 29

⁄

po (75,9cm)

C. 25

⁄

po (63,8cm)

D. 47

⁄

po (119,6cm)

Dimensions de l’armoire

Les dimensions de l’espace entre les armoires correspondent

à une installation entre des armoires de 24po (61,0cm) de

profondeur, avec comptoir de 25po (64,0cm) de profondeur

etde 36po (91,4cm) de hauteur.

Si la profondeur du placard est supérieure à 24po (61,0cm),

le châssis du four doit se prolonger au-delà des façades de

placards de 1/2po (1,3cm) minimum.

IMPORTANT: En cas d’installation d’une hotte ou d’un

ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre

les instructions fournies avec la hotte ou l’ensemble

hotte/micro-ondes concernant les dimensions de dégagement à

respecter au-dessus de la surface de la table de cuisson.

A. 18po (45,7cm) dégagement minimum entre l’armoire supérieure et le

comptoir

B. Profondeur maximale de l’armoire supérieure: 13po (33,0cm)

C. Largeur minimale de l’ouverture 30po (76,2cm)

D. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE.*

E. Largeur minimum de l’ouverture: 30 ¹/

po (76,5cm)

F. Il est recommandé d’effectuer l’installation de la prise de courant

électrique dans cette zone grisée.

G. Installation de la canalisation de gaz rigide recommandée dans cette

zone grisée.

H. 2po (5,1cm) minimum de distance de dégagement vers le mur latéral

ou autre matériau combustible

I. 24po (61,0cm)

J. 10po (25,4cm)

K. 8po (20,3cm)

L. 5po (12,7cm)

M. 2po (5,1cm)

N. 3po (7,6cm)

* REMARQUE:

Distance de séparation de 24po (61,0cm) ou plus

lorsque le fond d’une armoire de bois ou de métal est recouvert

d’une planche ignifugée d’au moins 1/4 po (6,4mm) recouverte

d’une feuille métallique d’épaisseur égale ou supérieure à: acier

calibre 28 MSG, acier inoxydable 0,015po (0,4mm), aluminium

0,024po (0,6mm) ou cuivre 0,020po (0,5mm).

Distance de séparation minimale de 30po (76,2cm) ou plus

entre le dessus de la table de cuisson et le fond d’une armoire

de bois ou de métal non protégée.

Spécications électriques

IMPORTANT: La cuisinière doit être reliée à la terre en

conformité avec les codes et règlements locaux en vigueur, ou

en l’absence de codes locaux, avec la plus récente édition du

National Electrical Code, ANSI/NFPA70.

Si on utilise un conducteur distinct de mise à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualié

vérie que la mise à la terre est adéquate.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

n L’appareil doit être alimenté par un circuit de 120 V

CA à 60Hz seulement et protégé par fusible de 15 A.

On recommande également d’utiliser un fusible ou un

disjoncteur temporisé. Il est recommandé de raccorder

l’appareil sur un circuit distinct exclusif à cet appareil.

n Cette cuisinière comporte un cordon d’alimentation électrique

à trois broches pour liaison à la terre. Pour réduire les risques

de décharge électrique, le cordon doit être branché à une

prise pour che à 3 broches avec liaison à la terre.

n Les systèmes d’allumage électronique fonctionnement avec

des limites de tension étendues, mais une liaison à la terre

correcte et une polarité appropriée sont nécessaires. Vérier

que la prise fournit une alimentation de 120V et qu’elle est

correctement reliée à la terre.

Cette cuisinière est dotée d’un système d’allumage

électronique qui ne fonctionnera pas si elle est branchée

dans une prise qui n’est pas correctement polarisée.

n Le comportement de cette cuisinière ne change pas si elle

est branchée à une prise protégée par disjoncteur différentiel.

Toutefois, le déclenchement intempestif du disjoncteur

différentiel en utilisation normale peut se produire du fait de la

nature des cuisinières au gaz à allumage électronique.

n Le schéma de câblage est situé à l’arrière de la cuisinière,

dans un sachet plastique transparent.

REMARQUE: Le châssis métallique de la cuisinière doit

être relié à la terre pour que le tableau de commande puisse

fonctionner. Si le châssis métallique de la cuisinière n’est

pas relié à la terre, aucune touche ne fonctionne. L’utilisateur

doit consulter un électricien qualié s’il n’est pas sûr que le

châssis métallique de la cuisinière est relié à la terre.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

AVERTISSEMENT

Observer les dispositions de tous les codes et règlements en

vigueur.

IMPORTANT: Cette installation doit être effectuée conformément

avec les codes et règlements locaux. En l’absence de code local,

l’installation doit satisfaire aux prescriptions de la plus récente

édition du code national en vigueur: National Fuel Gas Code

ANSIZ223.1 ou CAN/CGAB149.

IMPORTANT: Les tests de fuite de la cuisinière doivent être

effectués selon les instructions du fabricant. Voir le point «Achever

le raccordement» de la section «Raccordement au gaz».

Type de gaz

Gaz naturel:

n Cette cuisinière a été congurée à l’usine pour l’alimentation

au gaz naturel. La plaque signalétique/de modèle est située

sur le côté gauche de la partie inférieure du gril, et indique

les types de gaz utilisables. Si le type de gaz offert n’est pas

mentionné sur la plaque signalétique, consulter le fournisseur

local.

Conversion pour l’alimentation au propane:

L’opération de conversion doit être exécutée par un technicien

de réparation qualié.

Ne pas entreprendre de convertir l’appareil pour une utilisation

avec un gaz différent de celui indiqué sur la plaque signalétique

sans d’abord consulter le fournisseur de gaz. Voir la section

«Conversions pour changement de gaz».

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz

approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au propane, demander à une

personne qualifiée de s'assurer que la pression de gaz

ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et

le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

Spécications de l’alimentation en gaz

Conduite de gaz

n Installer une canalisation de gaz rigide de 3/4 po (1,9cm)

jusqu’à l’emplacement d’installation de la cuisinière.

Un tuyau d’un plus petit diamètre utilisé sur une grande

distance pourrait ne pas fournir une alimentation sufsante

en gaz. Pour l’alimentation au gaz propane, le diamètre

des canalisations ou tuyaux doit être de 1/2 po (1,3cm)

minimum. En général, le fournisseur de gaz propane

détermine les matériaux à utiliser et le diamètre approprié.

REMARQUE: On doit utiliser un composé d’étanchéité

pour tuyauteries résistant à l’action du gaz propane. Ne pas

utiliser de ruban TEFLON

®†

Raccord métallique exible:

n Si les codes locaux le permettent, un nouveau raccord

exible en métal de 4à5pi (122 à 152,4cm) de long

et de 1/2 po (1,3cm) ou 3/4 po (1,9cm) D.I. (diamètre

intérieur) certié par CSA peut être utilisé pour raccorder

la cuisinière à la canalisation de gaz.

n Un raccord de tuyauterie mâle de 1/2 po (1,3cm) est

nécessaire pour la connexion sur le raccord à letage

femelle à l’entrée du détendeur de l’appareil.

n Ne pas plier ou endommager le tuyau de métal exible

lors du déplacement de la cuisinière.

n Robinet d’arrêt nécessaire:

Procéder à l’installation d’un robinet d’arrêt manuel pour la

conduite de gaz dans un endroit facile

d’accès. Ne pas entraver l’accès au robinet d’arrêt manuel.

Le robinet permet d’ouvrir ou de fermer l’alimentation en gaz

de la cuisinière.

A. Canalisation de gaz

B. Robinet d’arrêtouvert

C. Vers la cuisinière

Détendeur

Le détendeur fourni avec cette cuisinière doit être utilisé.

Lapression d’alimentation du détendeur doit être comme suit

pour un fonctionnement correct:

Gaz naturel:

Pression minimale: 5po (12,7cm) de colonne d’eau

Pression maximale: 14po (35,5cm) de colonne d’eau

Gaz propane:

Pression minimale: 11po (27,9cm) de colonne d’eau

Pression maximale: 14po (35,5cm) de colonne d’eau

Communiquer avec votre fournisseur local de gaz en cas de

doute sur la pression d’entrée.

†

TEFLON est une marque déposée de Chemours.

Spécications de l’alimentation du brûleur

Les débits thermiques indiqués sur la plaque signalétique

correspondent à une altitude d’utilisation inférieure à 2000pi

(609,6m).

Lorsque l’appareil est utilisé à une altitude supérieure à 2000pi

(609,6m), on doit réduire le débit thermique indiqué de 4% pour

chaque tranche de 1000pi (304,8m) au-dessus du niveau de la

mer (non applicable au Canada).

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d’au

moins 1po (2,5cm) à la pression de la tubulure de distribution

indiquée sur la plaque signalétique.

Pressurisation à une pression supérieure à 1/2 lb/po²

(14po [35,5cm] – colonne d’eau)

Pour tout test de maintien en pression du système à une

pression supérieure à 1/2lb-po² (3,5kPa/14po

[35,5cm]

–

colonne d’eau), on doit déconnecter la cuisinière et son robinet

d’arrêt des canalisations d’alimentation en gaz à pressuriser.

Pressurisation à une pression de 1/2 lb/po² (14po

[35,5cm]

–

colonne d’eau) ou moins

Lors de tout test de mise sous pression de la canalisation de gaz

à une pression égale ou inférieure à 1/2 lb/po² (3,5kPa/14po

[

35,5cm]

– colonne d’eau), on doit isoler la cuisinière de la

canalisation de gaz par fermeture de son robinet d’arrêt manuel

individuel.

INSTRUCTIONS D’INSTALLATION

Déballage de la cuisinière

1. Ne pas se servir de la poignée de la porte du four pour

soulever ou déplacer la cuisinière.

2. Ôter les matériaux d’emballage, le ruban adhésif et la pellicule

protectrice de la cuisinière. Garder la base de carton et le

support en mousse sous la cuisinière.

3. Retirer les grilles de four et le sachet de pièces de l’intérieur

du four et de la lèchefrite.

4. Pour placer la cuisinière sur sa partie postérieure, prendre

les 4 coins de protection du carton d’emballage. Empiler

l’un des coins sur un autre. Répéter avec les 2 autres coins.

Lesdisposer sur le plancher dans le sens de la longueur

derrière la cuisinière, à titre de support de la cuisinière

lorsque celle-ci est placée sur sa partie postérieure.

5. À l’aide d’au moins deux personnes, saisir fermement

la cuisinière et la déposer délicatement sur sa partie

postérieure, sur les coins de protection.

6. Tirer fermement sur la base en carton pour la retirer, puis

retirer le support en mousse.

7. Utiliser une clé à molette pour desserrer les pieds de

nivellement. Ajuster les pieds de nivellement à la hauteur

nécessaire. Les pieds de nivellement peuvent être desserrés

pour ajouter une hauteur maximale de 1po (2,5cm).

Unelongueur minimum de 3/16 po (5mm) est nécessaire

pour engager la bride antibasculement.

REMARQUE: Si un ajustement de la hauteur est effectué

alors que la cuisinière est debout, incliner la cuisinière vers

l’arrière pour ajuster les pieds avant, puis incliner la cuisinière

vers l’avant pour ajuster les pieds arrière.

8. Placer le carton ou le panneau de bres dur devant la cuisinière.

À l’aide d’au moins 2 personnes, relever la cuisinière et la placer

sur le carton ou le panneau de bres dur.

Bride antibasculement

1. Ôter la bride antibasculement xée avec une attache rapide

à l’intérieur du four.

2. Déterminer la méthode de montage à utiliser: au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur. En cas d’installation de la

cuisinière dans une résidence mobile, il est impératif de xer

la cuisinière au plancher.

3. Déterminer et marquer l’axe central de l’espace à découper.

Le montage peut être effectué du côté gauche ou droit de

la découpe. Placer la bride de montage contre le mur dans

l’ouverture pour que l’encoche en V de la bride se situe à

9

⁄

po (24,6cm) de la ligne centrale, comme indiqué.

A. 9

po (24,6cm)

B. Encoche en V de la bride

Axe central

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente

de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a

été déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

AVERTISSEMENT

4. Percer deux trous de 1/8 po (3mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée.

Voir les illustrations suivantes.

Montage au plancher

Position arrière

Position avant

Diagonale (2options)

Montage mural

5. Utiliser un tournevis cruciforme pour viser la bride

antibasculement au mur ou au plancher à l’aide de deux vis

no 12 x 1

po (4,1cm) incluses.

6. Rapprocher la cuisinière le plus près possible de l’ouverture

an de faciliter les raccordements électriques et de gaz

dénitifs. Enlever la base d’expédition, le carton ou le

panneau de bre de sous la cuisinière.

7. Déplacer la cuisinière dans son emplacement nal en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

8. Déplacer la cuisinière vers l’avant sur sa plaque de transport,

son carton ou son panneau de bres dur pour poursuivre

l’installation de la cuisinière à l’aide des instructions

d’installation suivantes.

Raccordement au gaz

Raccordement typique par raccord exible

1. Appliquer un composé d’étanchéité de letages résistant

au gaz propane sur l’extrémité letée la plus petite des

adaptateurs de raccord exible (voir B et F ci-dessous).

2. Fixer un raccord d’adaptation sur le régulateur de pression

du gaz et l’autre raccord d’adaptation sur le robinet d’arrêt

de la canalisation de gaz. Serrer les deux adaptateurs en

s’assurant de ne pas déplacer ou tourner le détendeur.

3. Utiliser une clé mixte de 15/16 po (2,4cm) et une pince

multiprise pour xer le raccord exible sur les adaptateurs.

IMPORTANT: Tous les raccords doivent être bien serrés à

l’aide d’une clé. Ne pas serrer excessivement la connexion

sur le détendeur. Un serrage excessif pourrait provoquer une

ssuration du détendeur et une fuite de gaz. Lors du serrage

des raccords, empêcher le détendeur de tourner.

A. Raccord à compression du

détendeur

B. Utiliser un composé

d’étanchéité des tuyauteries.

C. Adaptateur

D. Raccord exible

E. Adaptateur

F. Utiliser un composé

d’étanchéité des tuyauteries.

H. Robinet d’arrêt manuel du gaz

F. Conduite de gaz de 1/2po

(1,3cm) ou 3/4po (1,9cm)

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz

approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au propane, demander à une

personne qualifiée de s'assurer que la pression de gaz

ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et

le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

Achever le raccordement

1. Localiser le détendeur situé à l’arrière de la cuisinière.

A. Détendeur

IMPORTANT: Ne pas enlever le détendeur.

2. Vérier que le robinet d’arrêt du détendeur est à la position

«ON» (ouvert).

A. Position «ON» (ouvert)

B. Position «OFF» (fermé)

IMPORTANT: Le réglage en usine est à la position «OUVERT».

Si la cuisinière ne fonctionne pas, vérier que le robinet est à la

position «OUVERT».

3. Ouvrir le robinet d’arrêt manuel sur la canalisation

d’alimentation en gaz. Le robinet est ouvert lorsque la

manette est parallèle au conduit d’alimentation en gaz.

A. Robinet fermé

B. Robinet ouvert

4. Vérier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée.

Laformation de bulles indique la présence d’une fuite.

Réparer toutes les fuites.

5. Ôter les chapeaux et grilles de brûleur de la table de

cuisson du sachet de pièces. Aligner les encoches des

chapeaux de brûleur avec les broches dans la base de

chaque brûleur. Unchapeau de brûleur correctement

placé doit être horizontal. Si les chapeaux de brûleur ne

sont pas correctement installés, les brûleurs de surface

ne s’allumeront pas. Placer les brûleurs, les chapeaux de

brûleurs et les grilles sur la table de cuisson.

6. Brancher sur une prise de courant à 3 alvéoles reliée à la terre.

Vérier que la bride antibasculement est

bien installée et engagée

1. Placer l’extérieur du pied contre la partie inférieure avant du

gril et saisir le côté inférieur droit ou gauche du panneau de

commande comme indiqué.

REMARQUE: Si le comptoir comporte un dosseret, il faudra

peut-être saisir la cuisinière plus haut que ce qu’indique

l’illustration.

2. Tenter d’incliner la cuisinière vers l’avant avec précaution.

S’il y a immédiatement une résistance, le pied de la

cuisinière est engagé dans la bride antibasculement.

3. Si l’arrière de la cuisinière se soulève de plus de 1/2po (1,3cm)

du plancher sans opposer de résistance, cesser d’incliner la

cuisinière et la reposer doucement sur le plancher. Le pied de

lacuisinière n’est pas engagé dans la bride antibasculement.

IMPORTANT: Si on entend un claquement ou un bruit

d’éclatement lorsqu’on soulève la cuisinière, cela signie peut-

être que la cuisinière n’est pas bien engagée dans la bride. Vérier

qu’aucun obstacle n’empêche la cuisinière de glisser jusqu’au mur

ou le pied de la cuisinière de glisser dans la bride. Vérier que la

bride est fermement maintenue en place par les vis de montage.

4. Glisser la cuisinière vers l’avant et vérier que la bride

antibasculement est bien xée au plancher ou au mur.

5. Faire glisser de nouveau la cuisinière de façon à ce que son

pied arrière se trouve dans la fente de la bride antibasculement.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

AVERTISSEMENT

IMPORTANT: Si l’arrière de la cuisinière se trouve à plus de 2po

(5,1cm) du mur de montage, cela signie que le pied arrière de

la cuisinière n’est peut-être pas engagé dans la bride. Glisser la

cuisinière vers l’avant et déterminer si un objet fait obstruction entre

la cuisinière et la paroi de montage. Les modications apportées

à l’alimentation en gaz doivent être effectuées par un technicien

qualié. Pour assistance ou dépannage, consulter la section

«Assistance ou service» du guide d’utilisation et d’entretien pour

obtenir les coordonnées des personnes à contacter.

6. Répéter les étapes1 et 2 pour s’assurer que le pied de la

cuisinière est bien engagé dans la bride antibasculement.

Si l’arrière de la cuisinière se soulève de plus de 1/2 po

(1,3cm) du plancher sans opposer de résistance, cela

signie peut-être que la bride antibasculement n’est pas

correctement installée. Ne pas faire fonctionner la cuisinière

si la bride antibasculement n’est pas installée et engagée.

Consulter la section «Assistance ou Service» du guide

d’utilisation et d’entretien, la couverture ou la section

«Garantie» des instructions d’utilisation pour obtenir les

coordonnées des personnes à contacter.

Réglage de l’aplomb de la cuisinière

1. Placer une grille plate dans le four.

2. Placer un niveau sur la grille et contrôler l’aplomb de la

cuisinière, d’abord transversalement, puis dans le sens

avant/arrière.

3. Si la cuisinière n’est pas de niveau, tirer la cuisinière vers

l’avant jusqu’à ce que le pied de nivellement arrière sorte de

la bride antibasculement.

4. Utiliser une clé à cliquet de 3/8 po (1cm) et une clé ou une

pince à joint coulissant pour ajuster les pieds de nivellement

vers le haut ou vers le bas jusqu’à ce que la cuisinière soit

d’aplomb.

5. Repousser la cuisinière pour la remettre en place.

6. Vérier que le pied de nivellement arrière est engagé dans la

bride antibasculement.

REMARQUE: La cuisinière doit être d’aplomb pour que les

résultats de cuisson au four soient satisfaisants.

Système d’allumage électronique

Allumage initial et réglage des ammes de gaz

Un système d’allumage électronique est utilisé à la place des

ammes de veille pour l’allumage des brûleurs (table de cuisson

et four). Lorsque le bouton de commande de la table de cuisson

est placé sur la position «IGNITE» (allumage), le système

produit une étincelle pour allumer le brûleur. La génération

d’étincelles se poursuit jusqu’au moment où l’utilisateur ramène

le bouton de commande au réglage désiré.

Lorsqu’on place le bouton de commande du four à la position

désirée, un dispositif d’allumage à surface chaude commence

à chauffer jusqu’à prendre une couleur orange vif et provoque

l’inammation du gaz. Il n’y a pas de génération d’étincelles.

Labarre lumineuse reste allumée pendant le fonctionnement

desbrûleurs.

Contrôle du fonctionnement des brûleurs de la table

de cuisson

1. Si le tableau de commande et les boutons ont été

précédemment retirés, remettre en place les boutons.

2. Enfoncer et tourner chaque bouton de commande d’élément

de surface à la position «IGNITE» (allumage). La amme

doit s’allumer sur le brûleur en moins de 4 secondes.

3. Une fois que le brûleur s’est allumé, tourner le bouton de

commande à la position «HIGH» (élevée).

4. Inspecter chaque brûleur de table de cuisson pour vérier

que les ammes sont d’apparence et de taille correctes.

Le petit cône interne doit comporter une amme bleue

très distincte de 1/4 po (6,4mm) à 1/2 po (1,3cm) de long.

Lecône extérieur n’est pas aussi net que le cône intérieur.

5. Une fois que le brûleur s’est allumé, tourner rapidement le

bouton de commande à la position «LOW» (basse). Sila

amme disparaît, tourner le bouton de commande à la

position «OFF» (arrêt).

6. Inspecter chaque brûleur de table de cuisson pour vérier

que les ammes sont basses. Une amme basse doit

consister en une amme bleue constante et de taille

minimale. La taille de la amme doit être comprise entre

1/4po et 3/8po (6,4mm et 9,5mm).

Si la amme basse doit être réglée:

1. Tourner le bouton de commande au réglage «LOW» (bas)

etôter le bouton de commande.

2. Insérer un tournevis à petite lame plate dans la tige de

réglage. Tourner la vis de réglage de la tige pour obtenir la

plus petite amme possible (sans qu’elle ne s’éteigne) lorsque

la commande d’un brûleur froid est tournée rapidement de

«HIGH» (élevé) à «LOW» (faible). Tourner vers la droite pour

diminuer la hauteur de la amme. Tourner vers la gauche pour

augmenter la hauteur de la amme. Répéter pour les autres

brûleurs de la table de cuisson si nécessaire.

A. Tige de réglage

3. Remettre en place le bouton de commande.

Med

A. Cône externe

B. Cône interne

Contrôle du fonctionnement du brûleur du gril

Commande électronique de four (sur certains modèles):

1. Ouvrir la porte du gril.

2. Appuyer sur la touche «BAKE» (cuisson au four).

n Le témoin lumineux «BAKE» (cuisson au four) s’allume.

n «350» apparaît sur l’afchage.

3. Appuyer sur la touche START/ENTER (mise en marche/entrée).

n Les indicateurs «TEMP» (température) et «ON» (marche)

apparaissent.

n L’afcheur présente la durée de compte à rebours

automatique nécessaire pour le préchauffage du four à la

température sélectionnée (10minutes).

n Le brûleur du four doit s’allumer en 20 à 40 secondes ; ce

retard est normal. Le robinet du four nécessite un certain

temps pour s’ouvrir et laisser le gaz circuler. Le brûleur

du four fonctionne jusqu’à ce que le four atteigne une

température de 350°F (175°C). Après 20 à 40secondes, le

brûleur du four commence à fonctionner en alternance pour

maintenir une température de 350°F (175°C) dans le four.

Le brûleur du gril et celui du four ne font qu’un. Vérier la fonction

cuisson au gril comme suit:

1. Appuyer sur la touche «BROIL» (gril).

n «525» apparaît sur l’afchage.

n Le témoin lumineux «BROIL» (gril) s’allume.

2. Appuyer sur la touche START/ENTER (mise en marche/entrée).

n Le brûleur du four doit s’allumer en 20 à 40 secondes;

ce retard est normal. Le robinet du four nécessite un

certain temps pour s’ouvrir et laisser le gaz circuler.

An d’éviter d’endommager le dispositif d’allumage à surface

chaude, ne pas insérer d’objet dans les ouvertures de la

protection autour du dispositif d’allumage et nettoyer cette zone.

3. Observer le brûleur du four pour déterminer si un ajustement

est nécessaire. La amme doit être de 1/2po (1,3cm) de

longueur, avec un cône interne bleu-vert. La partie externe

doit être bleu foncé et doit avoir une apparence propre et

lisse. Il ne doit y avoir ni pointes jaunes, (pas assez d’air), ni

soufe ou soulèvement de la amme (trop d’air).

Si la amme doit être réglée:

1. Éteindre le four. Attendre que le brûleur du four ait refroidi.

2. Ouvrir la porte du four et retirer les grilles et plaques.

Lesgarder de côté.

A. Plaque du four (soulever à l’endroit indiqué pour l’enlever)

3. Localiser la virole de réglage de l’admission d’air située près

de la paroi arrière du four et desserrer la vis de la virole de

réglage de l’admission d’air.

A. Vis de réglage d’admission d’air

B. Obturateur d’air

4. Réglage de l’admission d’air.

5. Rallumer le four et vérier que les ammes sont d’apparence

et de taille correctes. Si la amme n’est toujours pas bien

réglée, éteindre le four, attendre que le brûleur du four ait

refroidi et répéter l’étape4 jusqu’à ce que la amme soit

correctement réglée.

6. Lorsque la amme a été correctement réglée, éteindre le four

et attendre que le brûleur refroidisse.

7. Serrer la vis de la virole de réglage.

8. Remettre en place le répartiteur de ammes et la plaque du

four. Réinstaller les grilles du four et fermer la porte du four.

9. Fermer la porte du gril.

Terminer l’installation

1. Vérier que toutes les pièces sont maintenant installées.

S’ily a des pièces supplémentaires, relire les étapes pour

savoir quelle étape a été passée.

2. Vérier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d’emballage.

4. Vérier que la cuisinière est d’aplomb. Voir la section

«Ajustement de l’aplomb de la cuisinière».

5. Utiliser une solution d’eau tiède et de nettoyant ménager

doux pour éliminer tout résidu de cire laissé par les matériaux

d’emballage. Sécher soigneusement au moyen d’un chiffon

doux. Pour plus d’informations, consulter la section «Entretien

de la cuisinière» dans le guide d’utilisation et d’entretien ou

les instructions d’utilisation.

6. Consulter le guide d’utilisation et d’entretien ou les

instructions d’utilisation.

7. Mettre en marche les brûleurs de surface et le four.

Consulterle guide d’utilisation et d’entretien ou les

instructions d’utilisation pour des instructions spéciques sur

le fonctionnement de la cuisinière.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit:

n Le fusible domestique est intact et bien visé ou le disjoncteur

n’est pas ouvert.

n Cuisinière branchée directement sur une prise de courant à

3alvéoles, reliée à la terre.

n Le robinet d’arrêt du détendeur est à la position «ON» (ouvert).

n La prise de courant est correctement alimentée.

n Voir la section «Dépannage» dans le guide d’utilisation et

d’entretien ou les instructions d’utilisation.

8. Après 5 minutes de fonctionnement de la cuisinière, vérier

la chaleur. Si aucune émanation de chaleur n’est perceptible,

éteindre la cuisinière et vérier que le robinet d’arrêt de la

canalisation de gaz est ouvert.

n Si le robinet d’arrêt de la canalisation de gaz est fermé,

l’ouvrir, puis répéter le test de 5minutes décrit ci-dessus.

n Si le robinet d’arrêt d’alimentation en gaz est ouvert,

appuyer sur le bouton CANCEL (annulation) sur le tableau

de commande du four et contacter un électricien qualié.

Pour obtenir de l’assistance ou une visite de service:

Consulter la section «Assistance ou service» du guide

d’utilisation et d’entretien, la couverture des instructions

d’utilisation ou contacter le service à la clientèle.

CONVERSIONS DE GAZ

La conversion du gaz naturel au gaz propane ou inversement

doit être effectuée par un installateur qualié.

Conversion pour l’alimentation au

propane

1. Tourner le robinet d’arrêt manuel pour le placer à la position

de fermeture.

A. Canalisation de gaz

B. Robinet d’arrêt en position «fermée»

C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de

courant électrique.

Conversion du détendeur

1. Ouvrir la porte du brûleur et retirer la grille du gril.

Le détendeur se trouve dans le coin arrière droit du

compartiment du brûleur.

A. Détendeur

IMPORTANT: Ne pas enlever le détendeur.

REMARQUE: Ne pas enlever le ressort situé sous le capuchon.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz

approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au propane, demander à une

personne qualifiée de s'assurer que la pression de gaz

ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,

le personnel autorisé d'une compagnie de gaz, et

le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer

un décès, une explosion ou un incendie.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente

de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a

été déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

AVERTISSEMENT

2. Retirer le capuchon du détendeur à l’aide d’un tournevis à

lame plate.

REMARQUE: Veiller à ce que le joint reste à la même position.

A. Capuchon

3. Pour la conversion au gaz propane, dévisser la vis de réglage

en plastique à la main, la retourner et la revisser.

A. Capuchon

B. Joint

C. Vis de réglage

4. Réinstaller le chapeau.

Conversion des brûleurs de surface

1. Ôter la grille du brûleur, les chapeaux de brûleurs et les

brûleurs.

A. Chapeau de brûleur

B. Brûleur

2. Chercher les gicleurs pour gaz propane des brûleurs

supérieurs dans le sachet de documentation inclus avec la

cuisinière. Un gicleur de propane est identié «068», deux

sont identiés «117» et un est identié «088».

3. Ôter les gicleurs de brûleur pour gaz naturel à l’aide d’une

clé mixte de 7mm (9/32po).

4. Installer les gicleurs de brûleur pour gaz propane à l’aide

d’une clé mixte de 7mm (9/32po).

A. Gicleur

REMARQUE: La table de cuisson de la cuisinière est munie

de 4 brûleurs: 2 brûleurs haute puissance (avant), 1 brûleur

standard (arrière gauche) et 1 de mijotage (arrière droit).

A. Brûleur standard – gicleur pour gaz propane numéro 088

B. Brûleur haute puissance – gicleur pour gaz propane numéro 117

C. Brûleur standard – gicleur pour gaz propane numéro 068

D. Brûleur haute puissance – gicleur pour gaz propane numéro 117

5. Placer les gicleurs pour gaz naturel dans le sachet de pièces

pour réutilisation ultérieure et le conserver avec le sachet de

documentation.

6. Réinstaller les brûleurs, les chapeaux de brûleurs et les

grilles de brûleurs.

Conversion du brûleur du four

1. Ouvrir la porte du four et retirer les grilles du four et la plaque

du four avec répartiteur de ammes et les mettre de côté.

2. Ôter 1 vis du brûleur de cuisson au four. Soulever le brûleur

du four et le tirer vers soi. Le gicleur se trouve derrière la

virole de réglage d’admission d’air du brûleur du four.

A. Brûleur du four

B. Obturateur d’air

C. Vis

Pression d’alimentation

pour gaz naturel

Pression d’alimentation

pour propane

180°

3. Repérer le gicleur pour gaz propane portant la mention«58»

dans le sachet de documentation fourni avec la cuisinière.

4. Utiliser une clé mixte de 3/8po (1cm) pour enlever le gicleur

du brûleur au propane.

5. Installer le gicleur pour gaz propane portant le numéro «58».

A. Gicleur pour gaz propane portant la mention«58»

IMPORTANT: Ne pas serrer excessivement.

6. Placer le brûleur du four pour gaz naturel et les gicleurs de

brûleurs de table de cuisson pour gaz naturel dans le sachet

de pièces en plastique et le conserver avec le sachet de

documentation pour une éventuelle réutilisation ultérieure.

7. Remettre en place le brûleur du four.

8. Remettre en place les grilles du four, la plaque du four et le

répartiteur de ammes.

Terminer la conversion

1. Consulter la section «Effectuer le raccordement au gaz» pour

savoir comment bien raccorder la cuisinière à l’entrée de gaz.

2. Tourner le robinet d’arrêt de gaz manuel à la position ouverte.

3. Pour l’allumage et l’utilisation corrects du brûleur, ainsi que le

réglage des ammes sur le brûleur, voir la section «Système

d’allumage électronique».

IMPORTANT: Il peut être nécessaire de modier le réglage

des ammes à la position du débit thermique minimum pour

chaque brûleur de la table de cuisson.

Il est très important de vérier la production de belles

ammes par les brûleurs de la table de cuisson et du four.

Le petit cône interne doit comporter une amme bleue

très distincte de 1/4po (6,4mm) à 1/2po (13mm) de long.

Lecône extérieur n’est pas aussi net que le cône intérieur.

Les ammes produites par le gaz propane ont une pointe

légèrement jaune.

4. Fermer la porte du brûleur et appuyer sur la touche CANCEL/

OFF (annulation/arrêt).

5. Consulter la section «Achever l’installation» pour terminer

cette procédure.

Conversion au gaz naturel

1. Tourner le robinet d’arrêt manuel pour le placer à la position

de fermeture.

A. Canalisation de gaz

B. Robinet d’arrêt en position «fermée»

C. Vers la cuisinière

2. Débrancher la cuisinière ou déconnecter la source de

courant électrique.

Conversion du détendeur

1. Ouvrir la porte du brûleur et retirer la grille du gril.

Le détendeur se trouve dans le coin arrière droit du

compartiment du brûleur.

A. Détendeur

IMPORTANT: Ne pas enlever le détendeur.

REMARQUE: Ne pas enlever le ressort situé sous le capuchon.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisinière, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente

de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a

été déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

AVERTISSEMENT

2. Retirer le capuchon du détendeur à l’aide d’un tournevis à

lame plate.

REMARQUE: S’assurer que le joint reste à la même position.

A. Capuchon

3. Pour la conversion au gaz naturel, dévisser la vis de réglage

en plastique à la main, la retourner et la revisser.

A. Capuchon

B. Joint

C. Vis de réglage

4. Réinstaller le chapeau.

Conversion des brûleurs de surface

1. Ôter la grille du brûleur, les chapeaux de brûleurs et les

brûleurs.

A. Chapeau de brûleur

B. Brûleur

2. Chercher les gicleurs pour gaz naturel des brûleurs

supérieurs dans le sachet de documentation inclus avec

la cuisinière. Deux gicleurs de gaz naturel sont identiés

«139», un est identié «175» et un est identié «100».

3. Ôter les gicleurs de brûleur pour gaz propane à l’aide d’une

clé mixte de 7mm (9/32po).

4. Installer les gicleurs de brûleur pour gaz propane à l’aide

d’une clé mixte de 7mm (9/32po).

REMARQUE: La table de cuisson de la cuisinière est munie de

4 brûleurs:

2 brûleurs haute puissance (avant), 1 brûleur standard (arrière

gauche) et 1 de mijotage (arrière droit).

A. Brûleur standard – gicleur pour gaz naturel numéro140

B. Brûleur haute puissance – gicleur pour gaz naturel numéro175

C. Brûleur de mijotage – gicleur pour gaz naturel numéro100

D. Brûleur haute puissance – gicleur pour gaz naturel numéro175

5. Placer l’injecteur pour gaz propane dans le sachet contenant

les pièces et conserver le tout avec le sac de documentation

pour pouvoir le réutiliser ultérieurement.

6. Réinstaller les brûleurs, les chapeaux de brûleurs et les

grilles de brûleurs.

Pression d’alimentation

pour propane

Pression d’alimentation

pour gaz naturel

180°

A. Gicleur

Conversion du brûleur du four

1. Ouvrir la porte du four et retirer les grilles du four et la plaque

du four avec répartiteur de ammes et les mettre de côté.

2. Ôter 1 vis du brûleur de cuisson au four. Soulever le brûleur

du four et le tirer vers soi. Le gicleur se trouve derrière la

virole de réglage d’admission d’air du brûleur du four.

A. Brûleur du four

B. Obturateur d’air

C. Vis

3. Repérer le gicleur pour gaz naturel portant la mention«49»

dans le sachet de documentation fourni avec la cuisinière.

4. Utiliser une clé mixte de 3/8po (1cm) pour enlever le gicleur

du brûleur au propane.

5. Installer le gicleur pour gaz naturel portant le numéro «49».

A. Gicleur pour gaz naturel portant la mention«49»

IMPORTANT: Ne pas serrer excessivement.

6. Placer le brûleur du four pour gaz propane et les gicleurs

de brûleurs de table de cuisson pour gaz propane dans le

sachet de pièces en plastique et le conserver avec le sachet

de documentation pour une éventuelle réutilisation ultérieure.

7. Remettre en place le brûleur du four.

8. Remettre en place les grilles du four, la plaque du four et le

répartiteur de ammes.

Terminer la conversion

1. Consulter la section «Effectuer le raccordement au gaz» pour

savoir comment bien raccorder la cuisinière à l’entrée de gaz.

2. Tourner le robinet d’arrêt de gaz manuel à la position ouverte.

3. Pour l’allumage et l’utilisation corrects du brûleur, ainsi que le

réglage des ammes sur le brûleur, voir la section «Système

d’allumage électronique».

IMPORTANT: Il peut être nécessaire de modier le réglage

des ammes à la position du débit thermique minimum pour

chaque brûleur de la table de cuisson.

Il est très important de vérier la production de belles

ammes par les brûleurs de la table de cuisson et du four.

Le petit cône interne doit comporter une amme bleue

très distincte de 1/4po (6,4mm) à 1/2po (13mm) de long.

Lecône extérieur n’est pas aussi net que le cône intérieur.

Les ammes d’un brûleur alimenté au gaz naturel ne

comportent pas de pointes jaunes.

4. Fermer la porte du brûleur et tourner le bouton à la position

d’arrêt (OFF).

5. Consulter la section «Achever l’installation» pour terminer

cette procédure.

W11508830C

04/22

Whirlpool WFG320M0MB 30 Inch Freestanding All Gas Range

Product's Documents

INSTALLATION INSTRUCTIONS

Specifications

Whirlpool WFG320M0MB Questions and Answers
