Belling Cooker Hood
User Manual
EN
Contents
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Precaution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Using the Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Care and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling Customer Care . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . 10
EN-1
Introduction
Thank you for buying this high quality hood from Belling
Our policy is one of constant development and improvement. Strict accuracy of illustrations and specifications
is not guaranteed. Modification to design and materials may be necessary subsequent to publication.
Before using the appliance for the first time, remove all packaging and protective polythene film.
This appliance has been designed for use as an exhausting (air evacuation to the outside) or filtering (indoor
air re-cycling) hood.
Note: This appliance does not come supplied with a ducting kit, or carbon filters. Details for ordering these
parts are at the back of the handbook.
Because of the complexity and weight of the appliance, it is recommended that the installation be carried out
by specialist personnel.
The manufacturer declines all responsibility for damage caused by improper or installation.
Please read this handbook carefully and keep it for future reference.
Your first year Guarantee
To fulfil the conditions of your guarantee, this appliance must be correctly installed and operated in accordance
with these instructions and only be used for normal domestic purposes.
Please refer to your guarantee card for further details.
Please note that the guarantee and Service availability only apply to the UK and Republic of Ireland.
EN-2
SAFETY PRECAUTION
1. Take care when the cooker hood is operating simultaneously with an open fireplace or burner that depends
on the air in the environment. The cooker hood removes the air from the environment which a burner or
fireplace needs for combustion.
The negative pressure in the environment must not exceed 4Pa (4x10-5 bar). Provide adequate ventilation in
the environment for a safe operation of the cooker hood. Follow the local laws applicable for external air
evacuation.
Before connecting the model to the electricity network review the data plate (positioned inside the appliance)
to confirm that the voltage and power correspond to the network and the socket is suitable. If in doubt ask a
qualified electrician.
If the power supply cable is damaged it must be replaced. This can be obtained direct from the manufacturer.
This device must be connected to the supply network through either a plug fused 3A or hardwired to a 2 phase
spur protected by 3A fuse.
2. Warning!
In certain circumstances electrical appliances may be a danger hazard.
A) Do not check the status of the filters while the cooker hood is operating.
B) Do not touch bulbs or adjacent areas during or straight after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker hood.
D) Avoid free flame as it is damaging for the filters and a fire hazard.
E) Do not leave food frying unattended as the overheated oil may become a fire hazard.
F) Disconnect the electrical connection prior to any maintenance.
G) This appliance is not intended for use by young children or infirm persons without supervision.
H) Young children should be supervised to ensure they do not play with the appliance.
I) There shall be adequate ventilation of the room when the hood is used at the same time as appliances
burning gas or other fuels other than electric.
L) There is a risk of fire if cleaning is not carried out in accordance with the instructions.
This appliance conforms to the European Directive EC/2002/96, Waste Electrical and Electronic Equipment
(WEEE).
The symbol on the product or on the accompanying paperwork indicates that the appliance should not be
treated as domestic waste, but should be delivered to a suitable electric and electronic appliance recycling
collection point.
Follow local guidelines when disposing of waste.
For more information on the treatment, re-use and recycling of this product, please contact your local authority,
domestic waste collection service or the retailor where the appliance was purchased.
EN-3
INSTALLATION INSTRUCTIONS
• Assembly and electrical connections must be carried out by specialised personnel.
• Wear protective gloves before proceeding with the installation.
• Electric Connection:
- The appliance has been manufactured as a class II, therefore no earth cable is necessary. The power point
must be easily accessible after the installation of the appliance. If the appliance is equipped with power cord
without plug, a suitably dimensioned omnipolar switch with 3 mm minimum opening between contacts must be
fitted between the appliance and the electricity supply in compliance with the load and current regulations.
- The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral.
• If the hob is electric, gas, or induction, the minimum distance between the same and the lower part of the
hood must be at least 65 cm. If a connection tube composed of two parts is used, the upper part must be
placed outside the lower part.
Do not connect the cooker hood exhaust to the same conductor used to circulate hot air or for evacuating
fumes from other appliances generated by other than an electrical source.

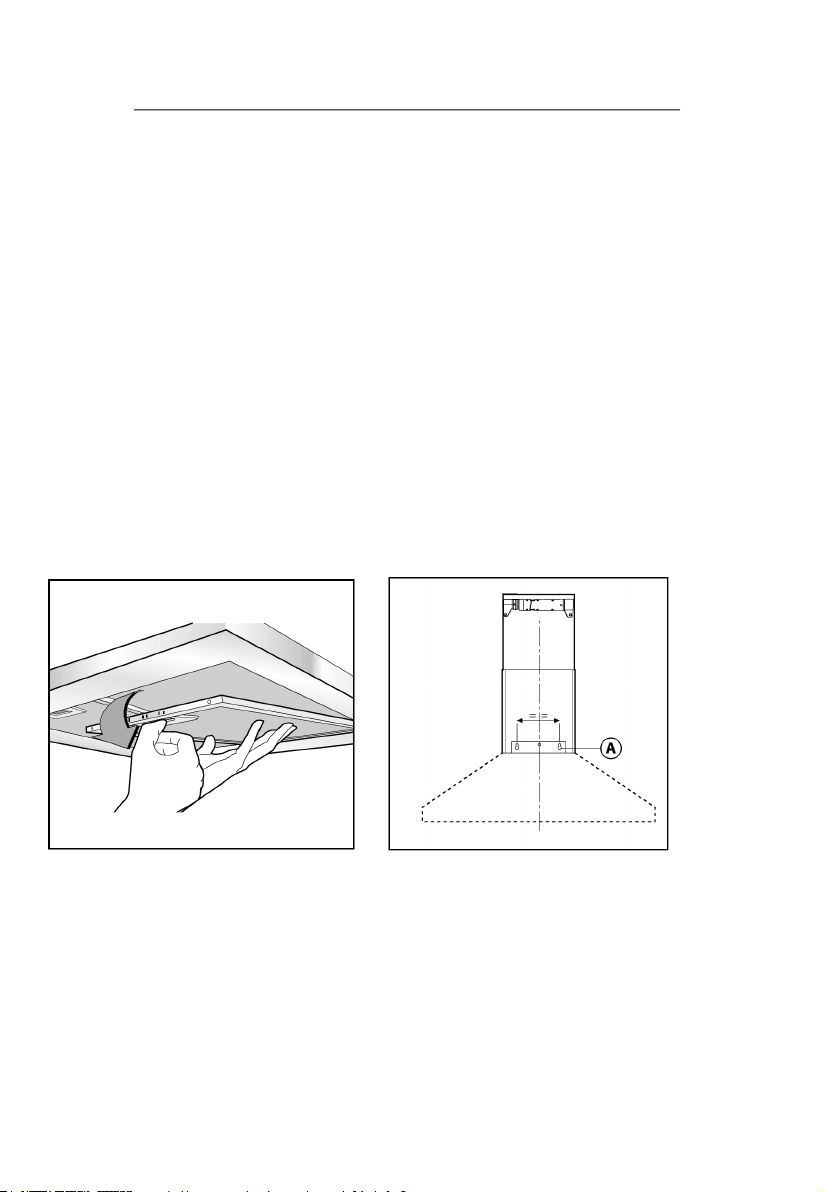

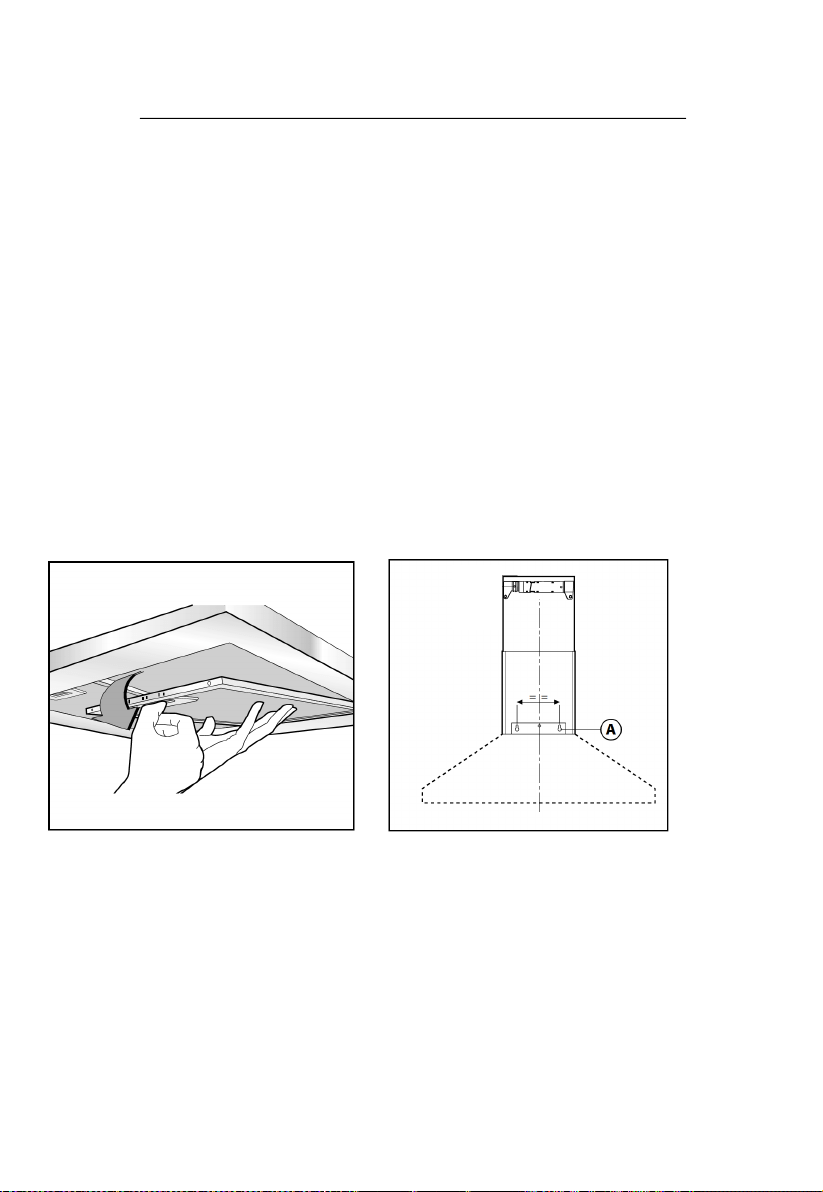

Before proceeding with the assembly operations, remove the anti-grease filter(s) (Fig.1) so that the unit is
easier to handle.
- In the case of assembly of the appliance in the suction version prepare the hole for evacuation of the air.

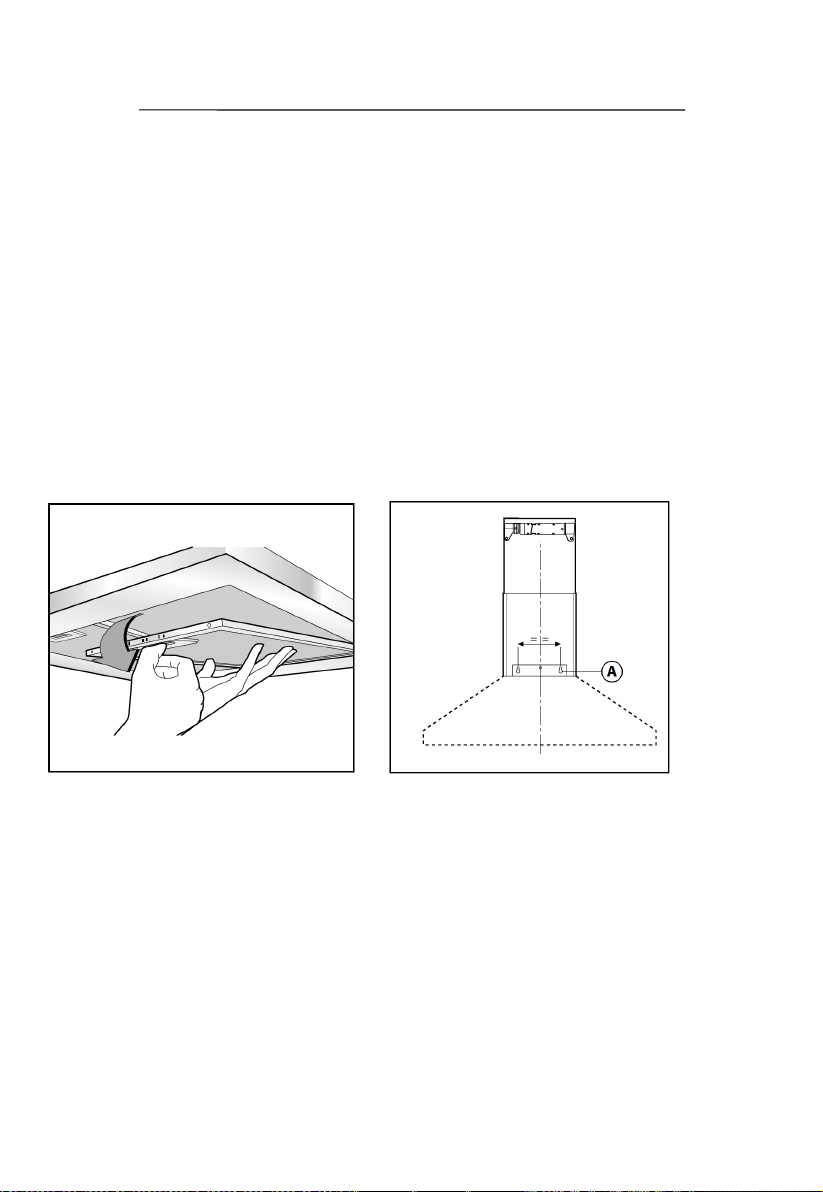

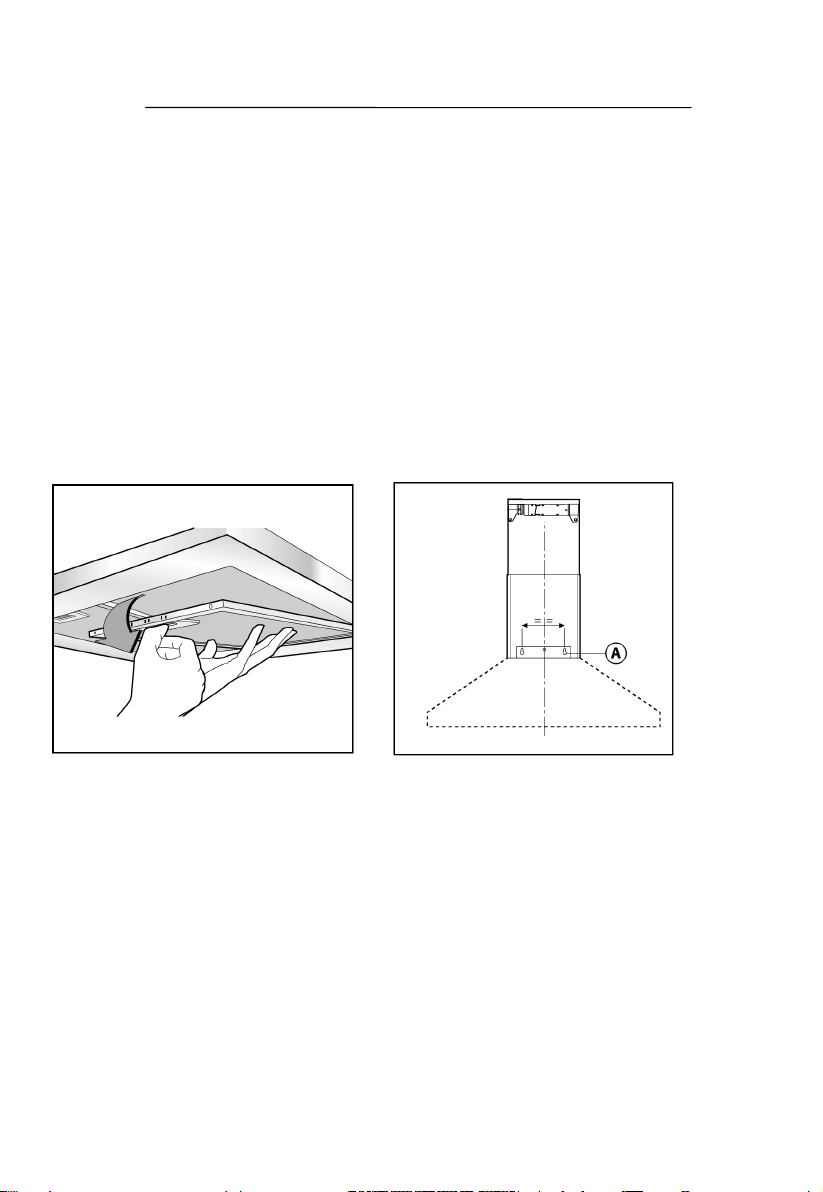

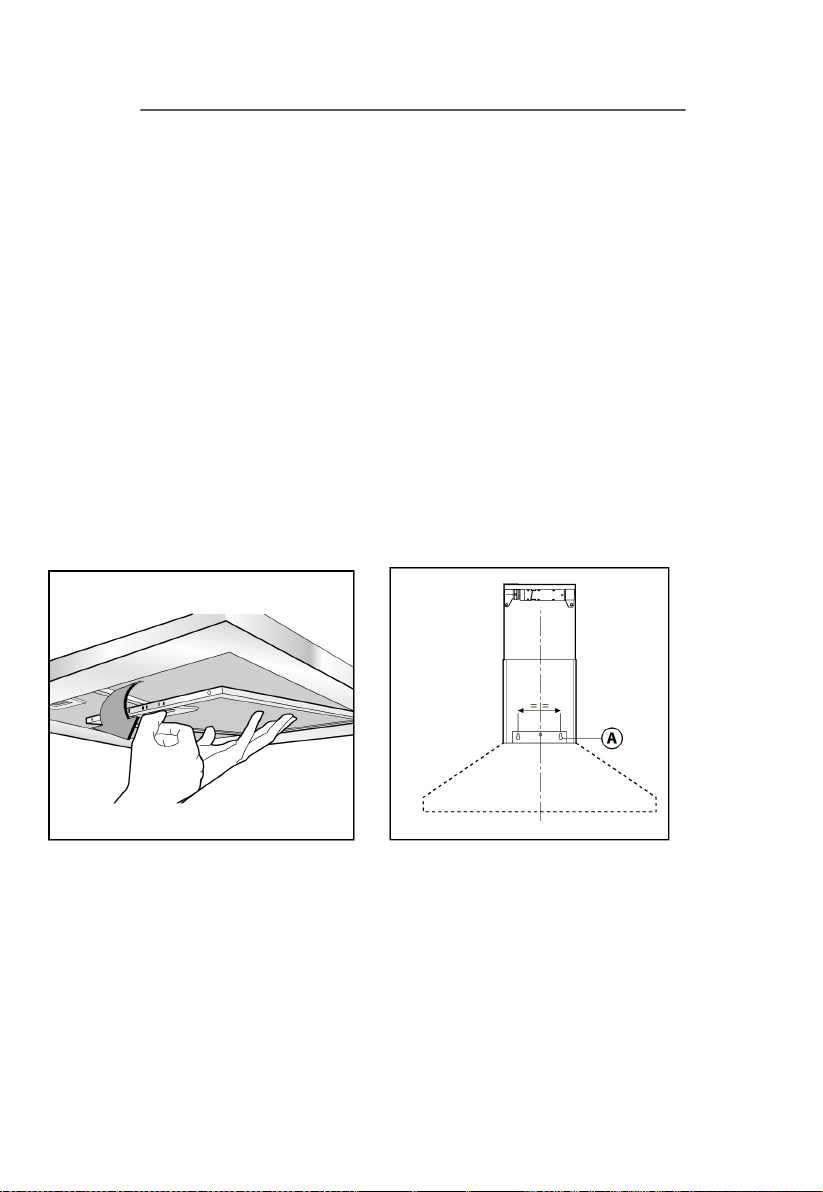

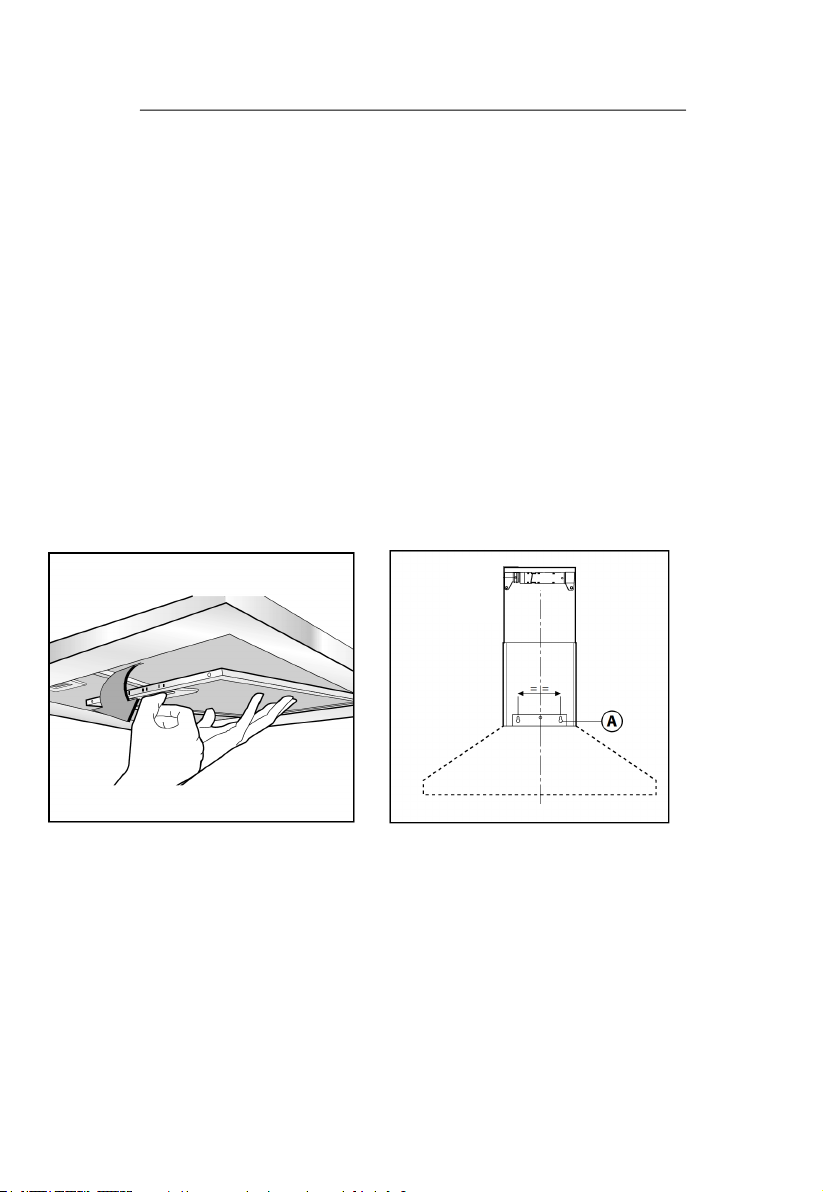

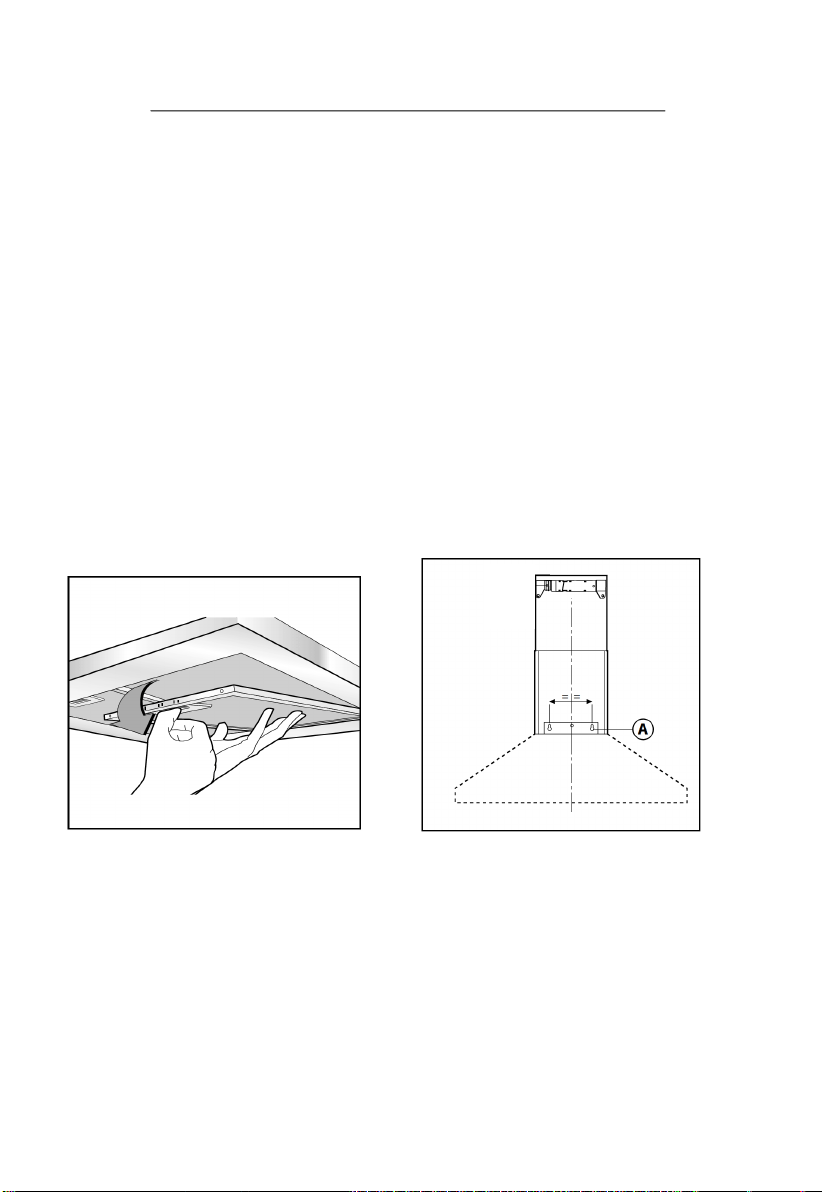

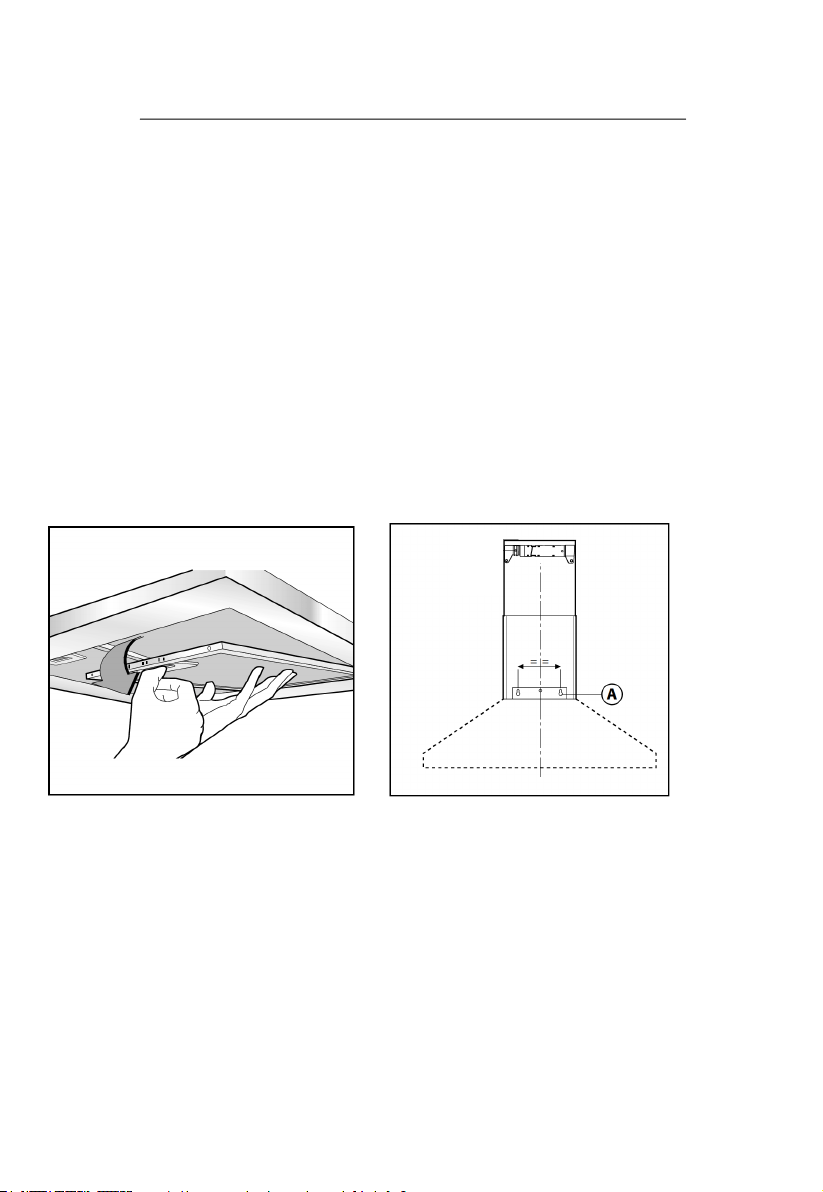

Fig.1
Fig.2
• We recommend the use of an air exhaust tube which has the same diameter as the air exhaust outlet hole. If
a pipe with a smaller diameter is used, the efficiency of the product may be reduced and its operation may
become noisier.
• If your appliance has been designed for use in habitations supplied with a centralised suction device perform
the following operations:
- The switch controls opening and closure of a valve using a thermo electrical device. By placing the switch in
the ON position, after a minute, the valve opens rotating 90° allowing suction of the stale air. By placing the
switch in the OFF position, the valve closes after 100 seconds.
• Fixing to the wall:
Drill the holes A respecting the distances indicated (Fig.2).
Fix the appliance to the wall and align it in horizontal position to the wall units. When the appliance has been
adjusted, definitely fix the hood using the screws A (Fig.3). For the various installations use screws and screw
anchors suited to the type of wall (e.g. reinforced concrete, plasterboard, etc.).
If the screws and screw anchors are provided with the product, check that they are suitable for the type of wall
EN-4
on which the hood is to be fixed.

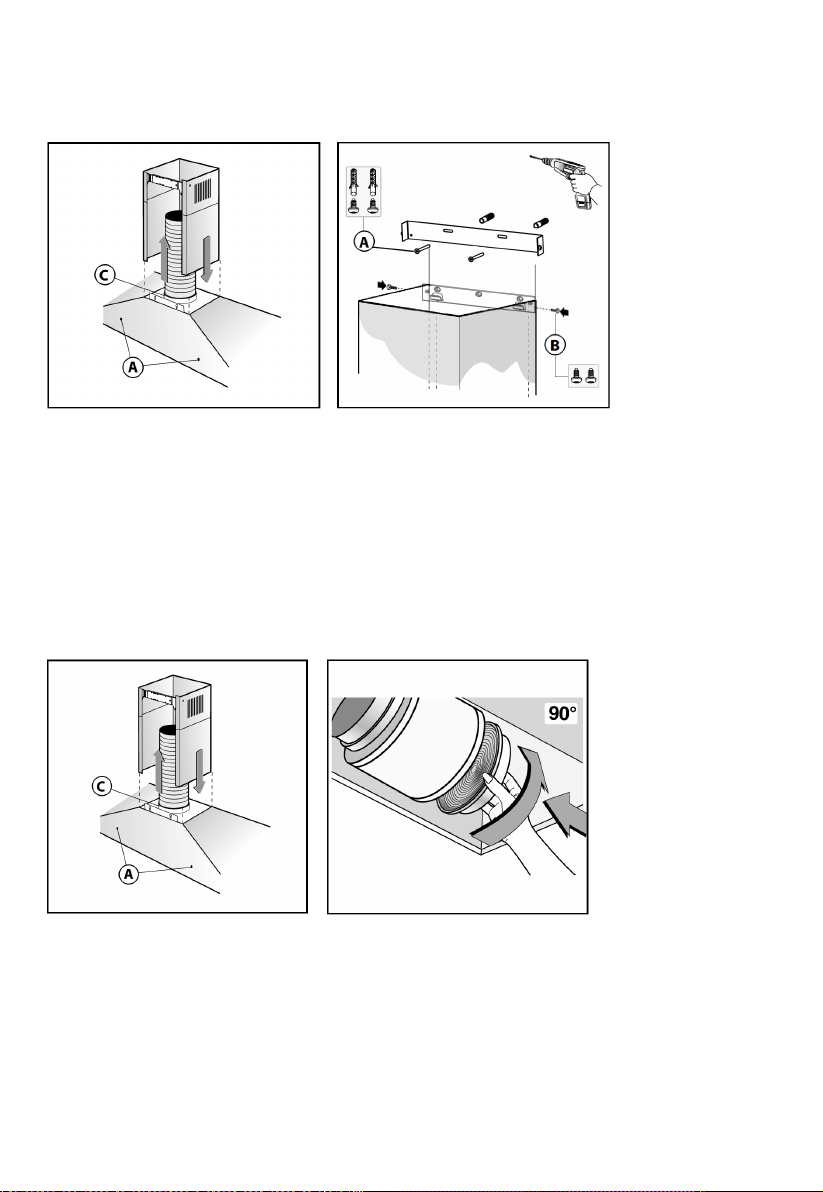

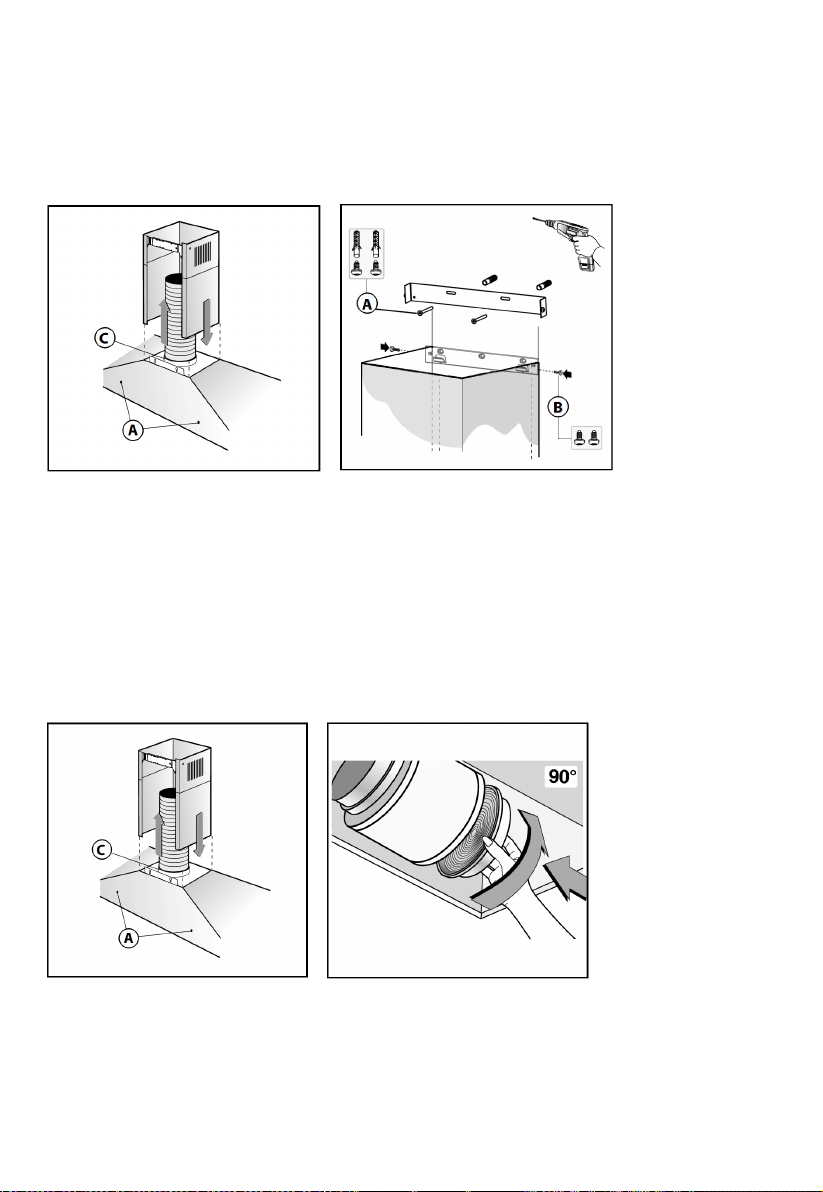

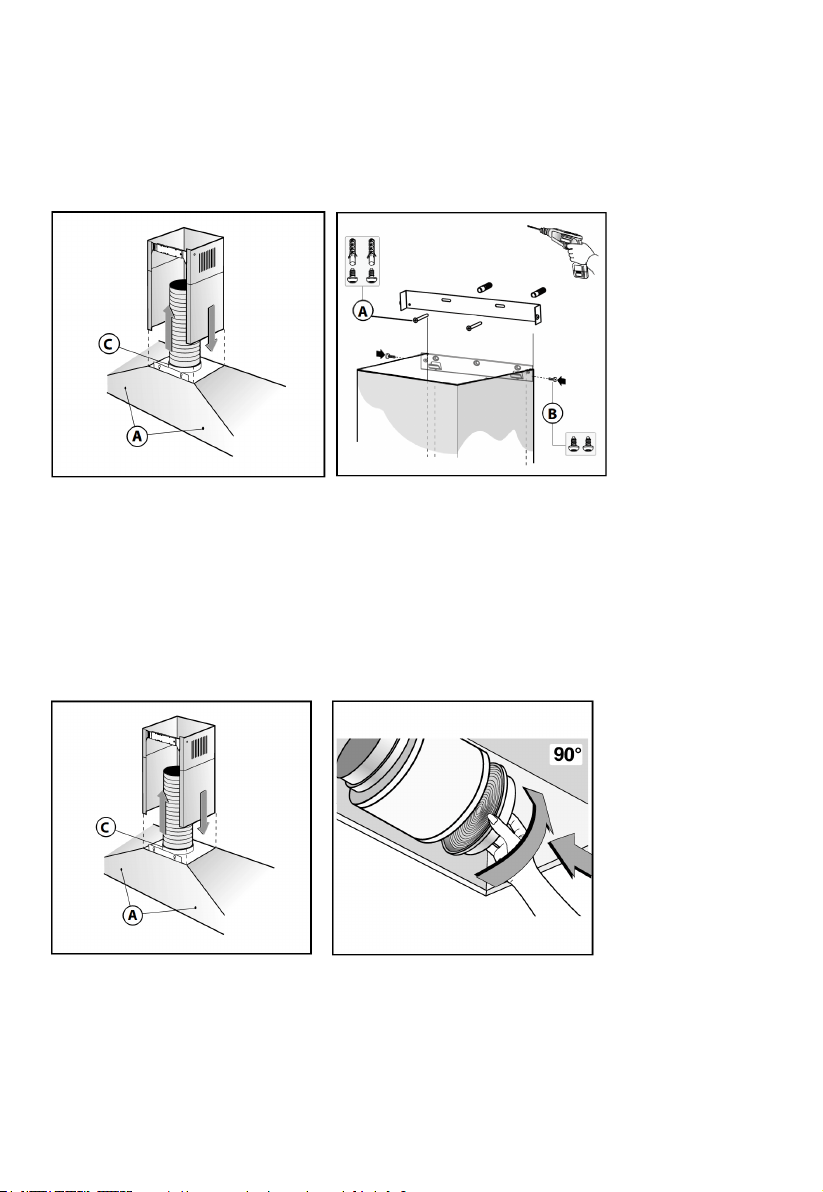

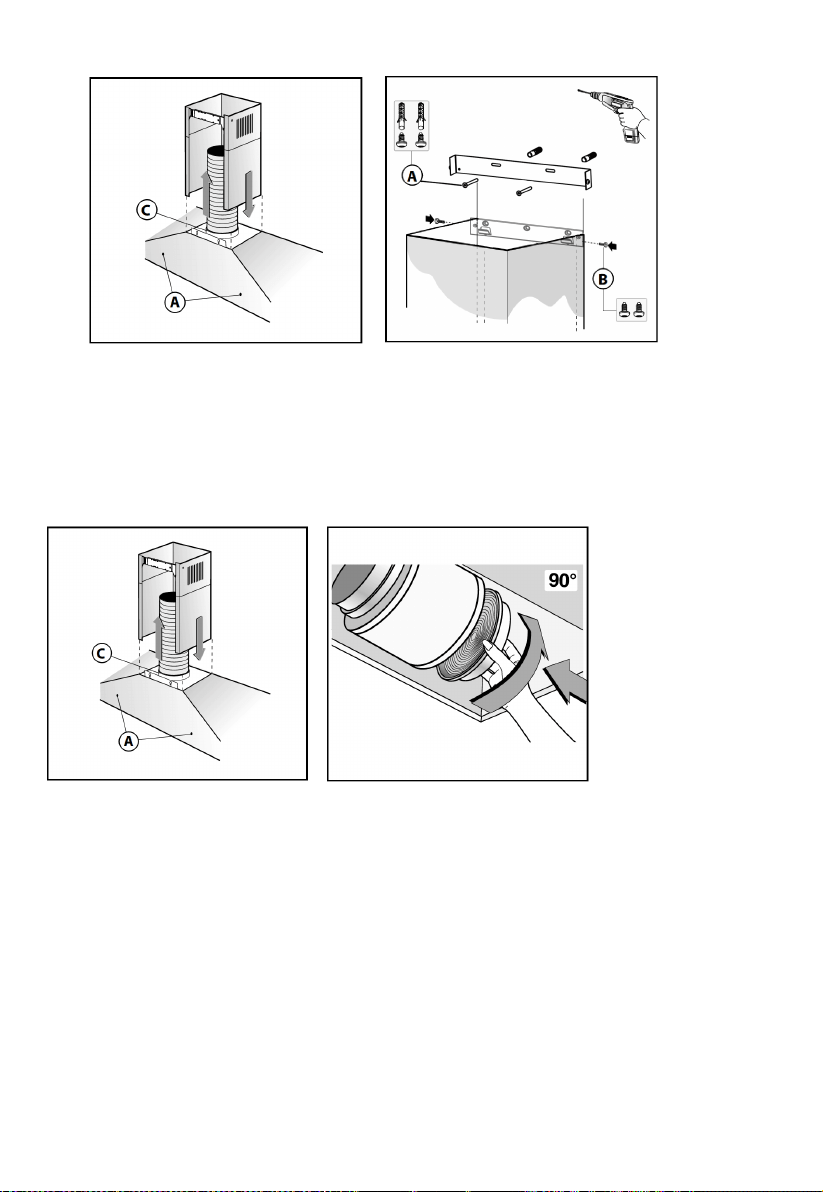

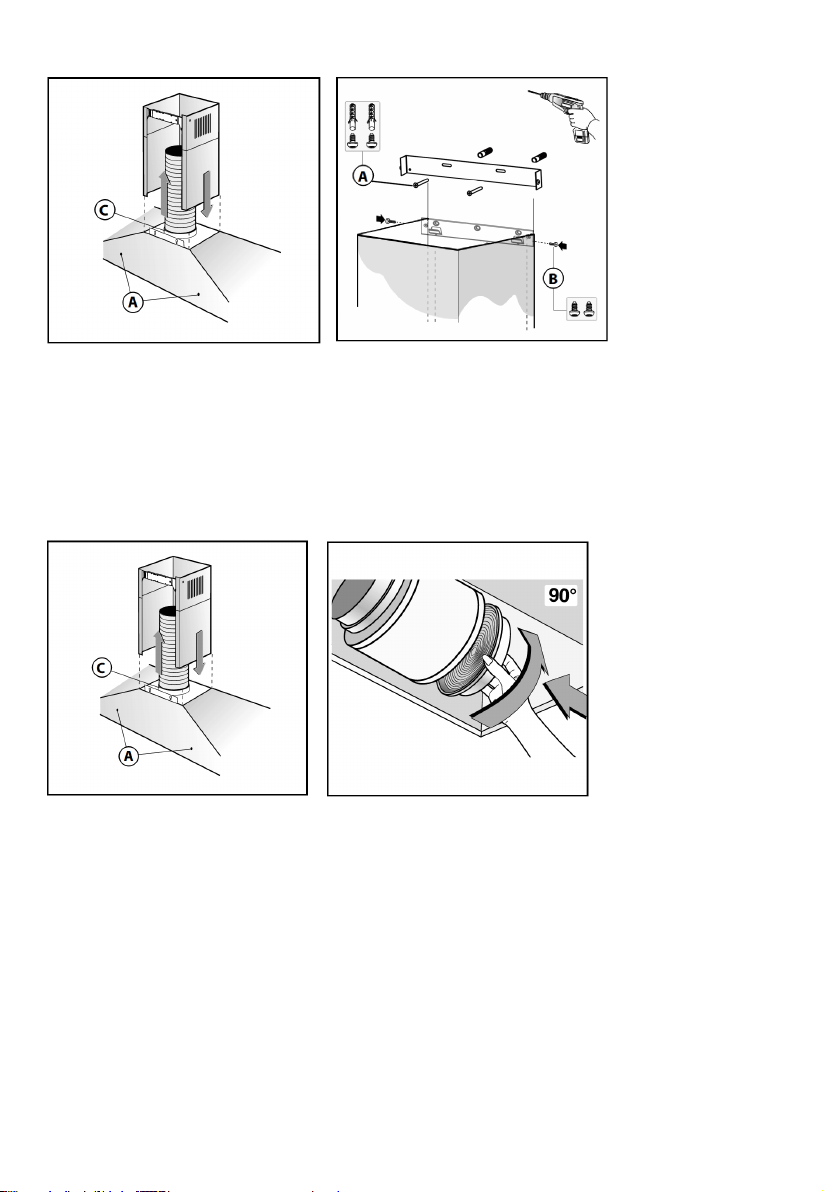

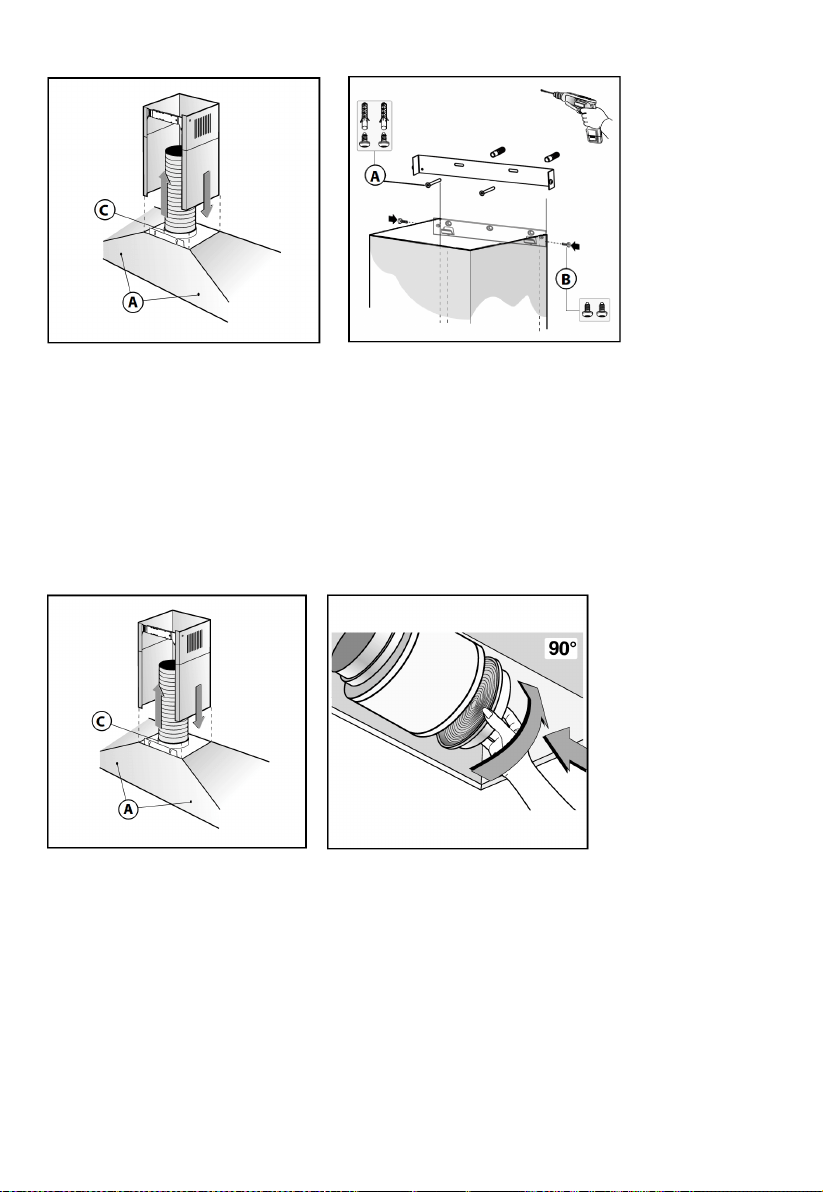

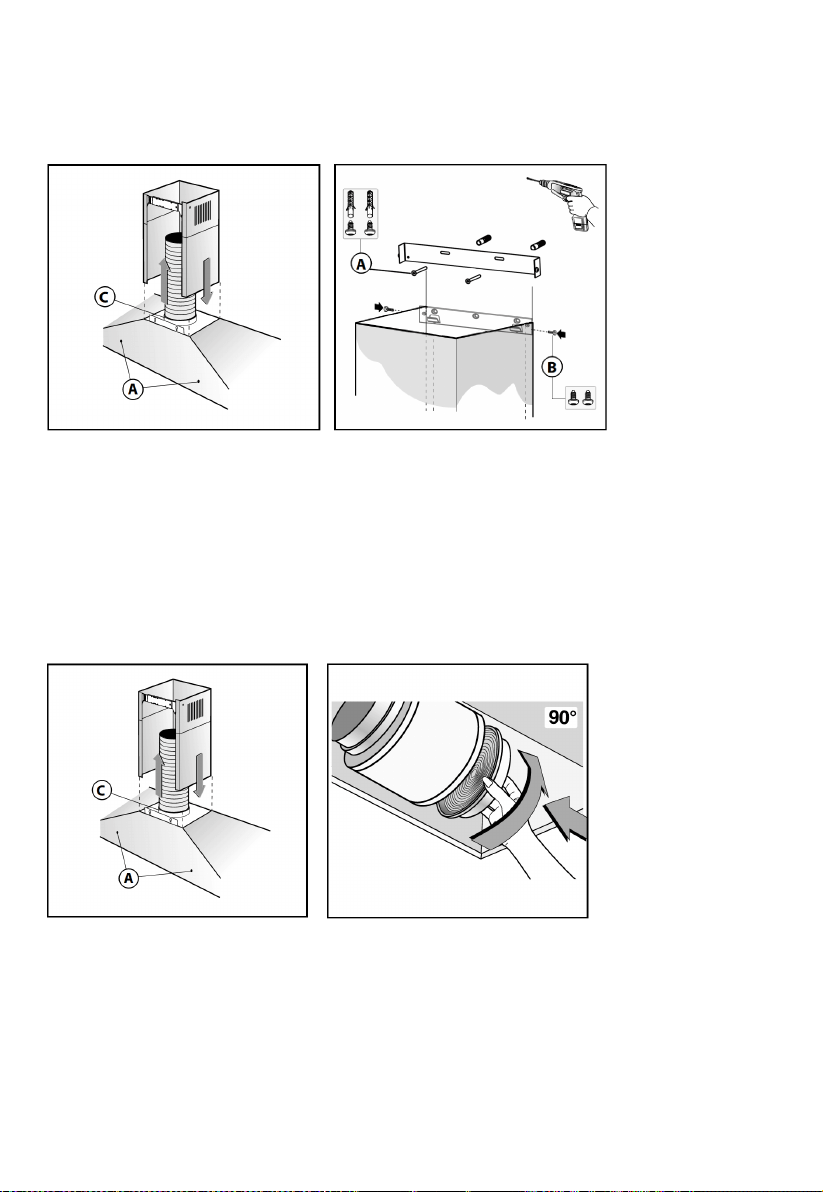

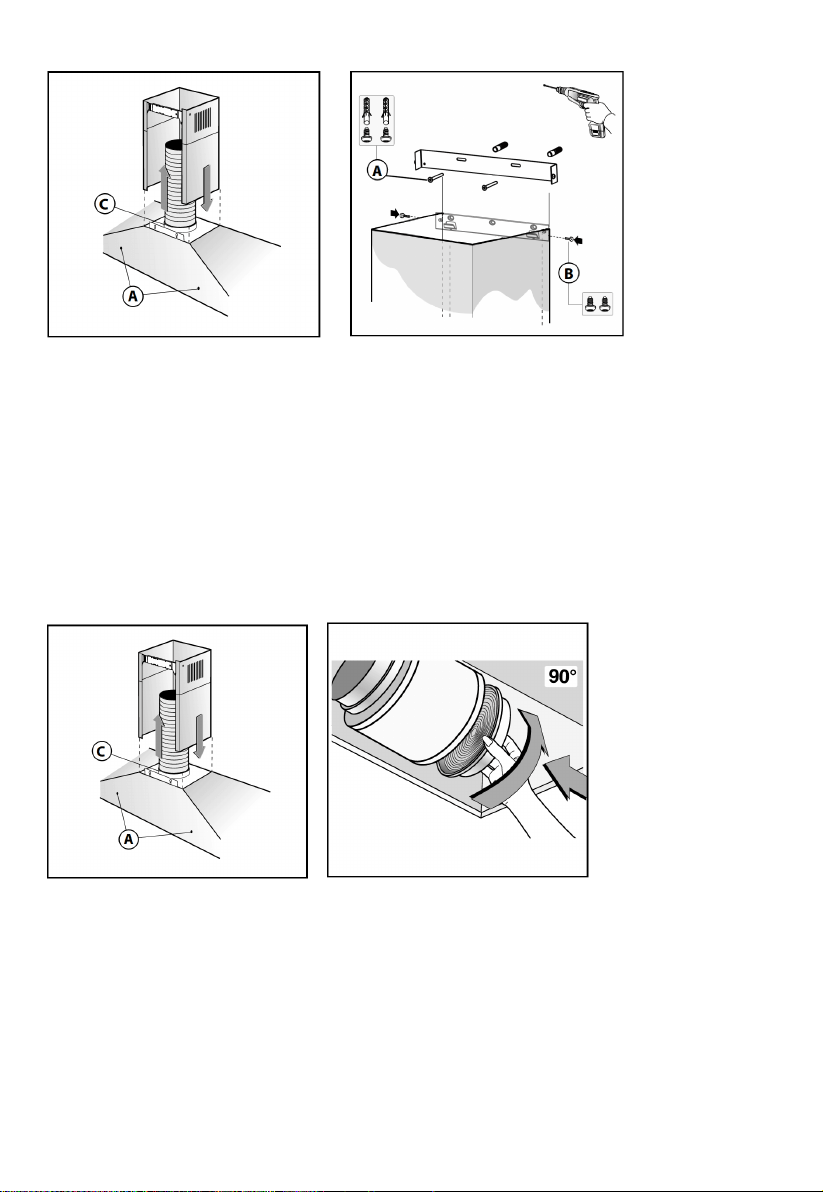

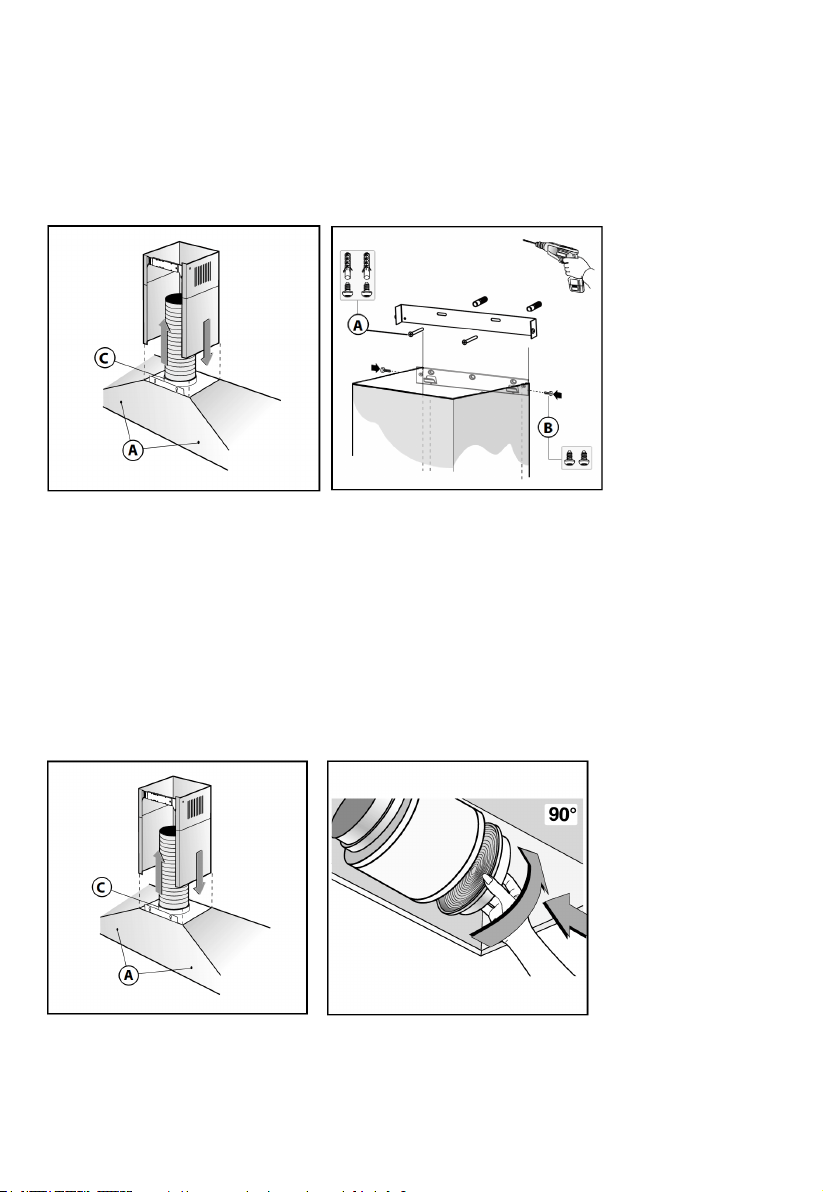

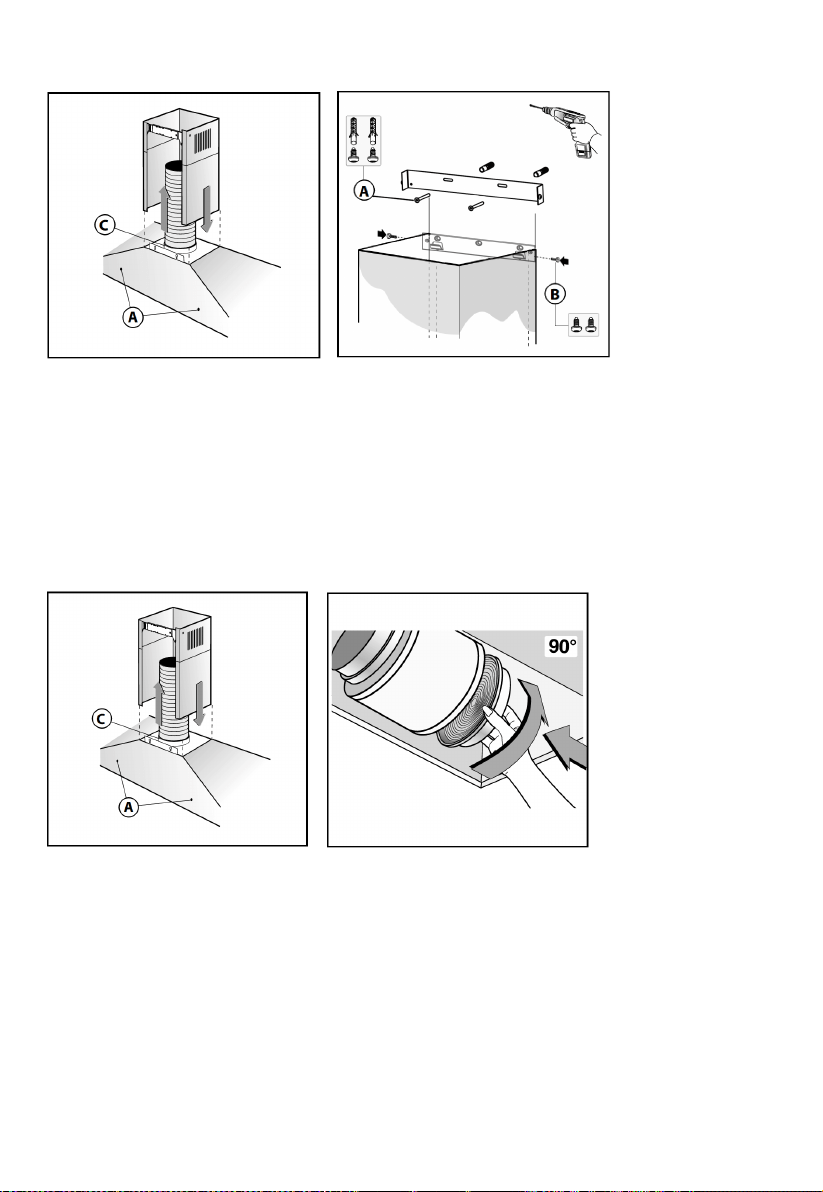

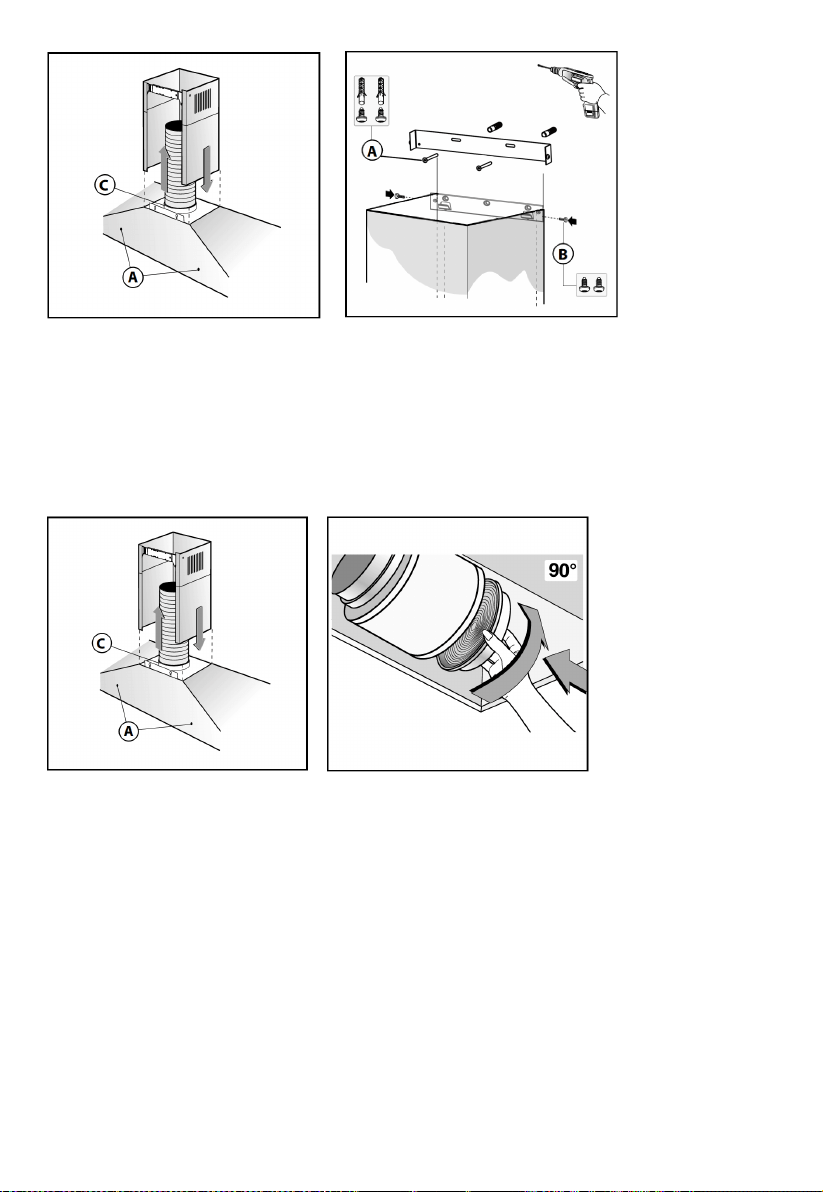

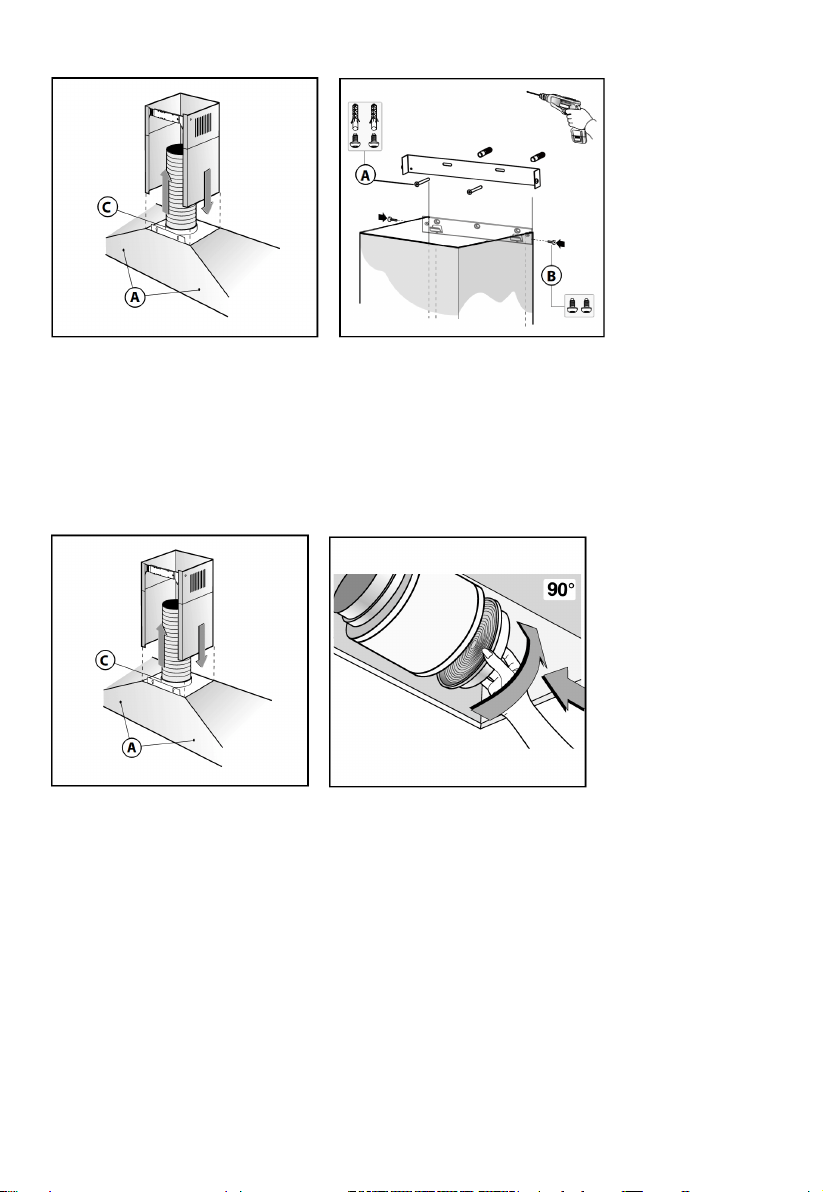

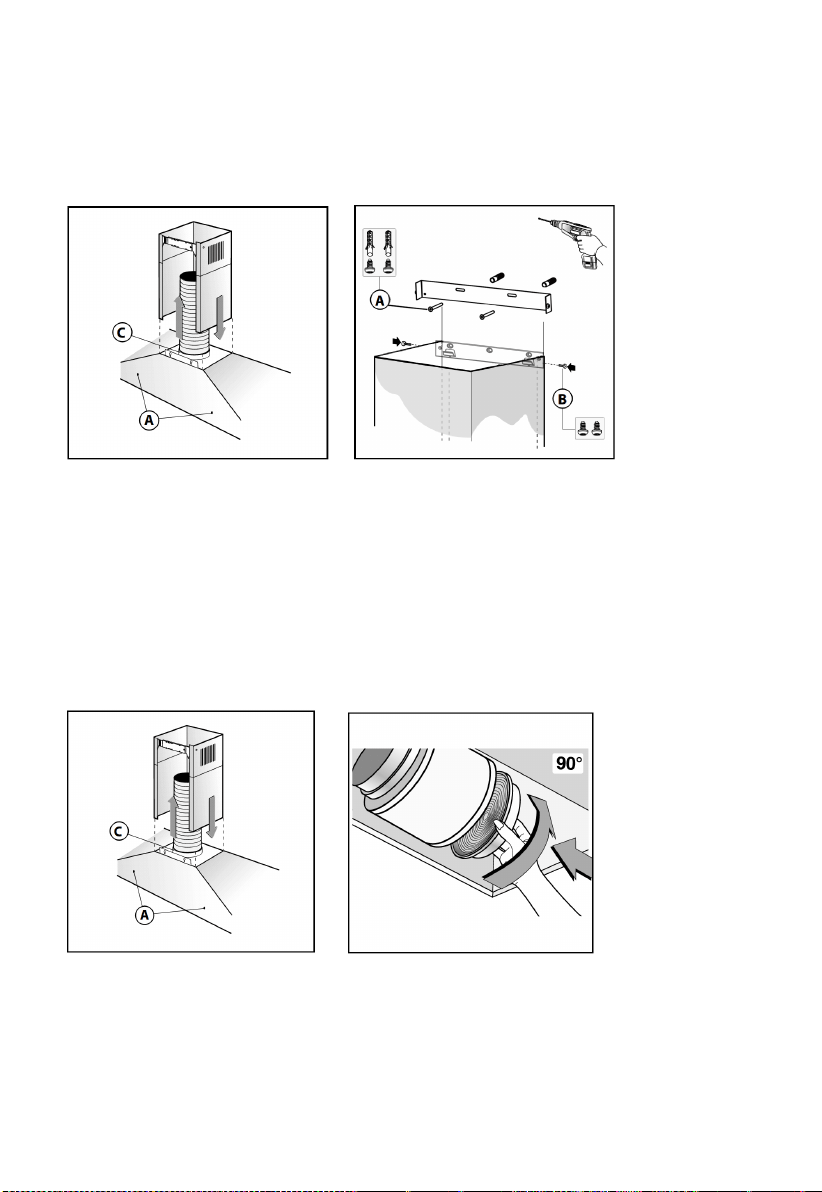

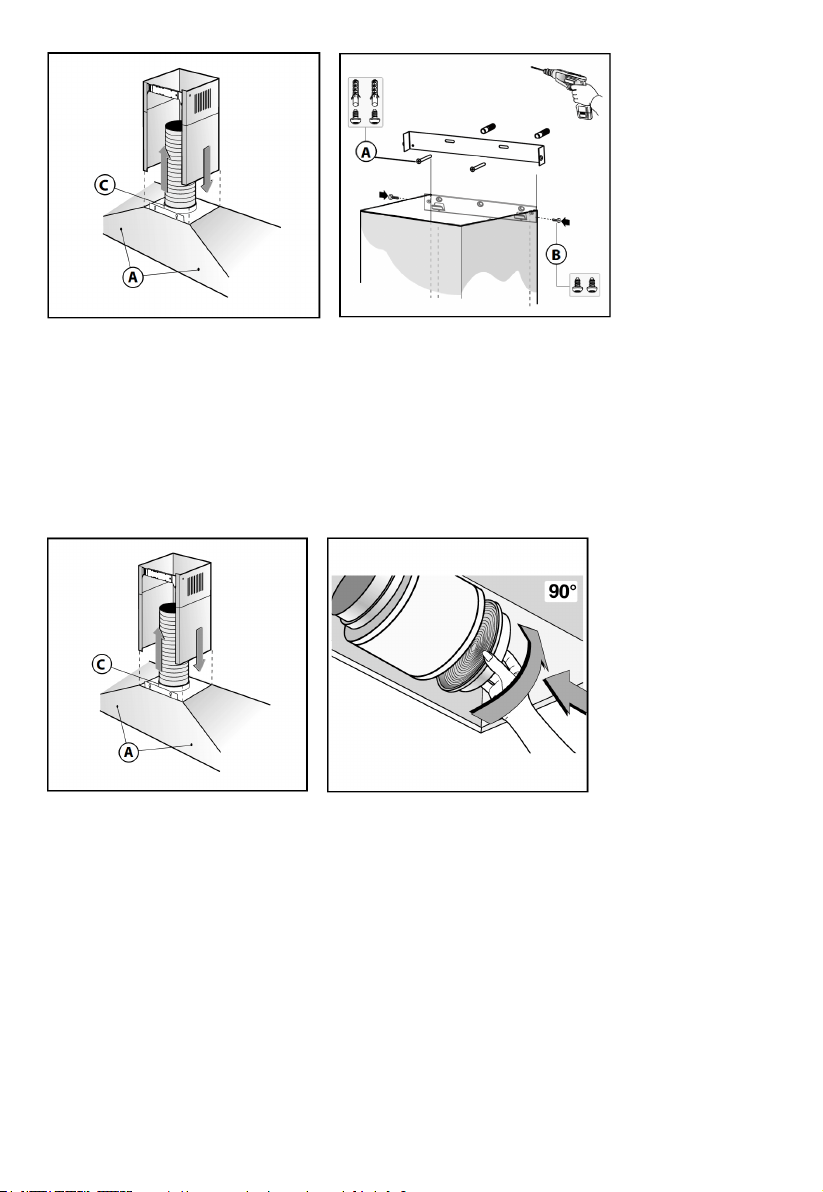

Fig.3 Fig.4
• Fixing the decorative telescopic flue:
Arrange the electrical power supply within the dimensions of the decorative flue. If your appliance is to be
installed in the ducting version or in the version with external motor, prepare the air exhaust opening. Fix
the support bracket to the ceiling using the screw A (Fig.4) in such a way that it is in line with your hood and
respecting the distance from the ceiling indicated in Fig.2. Connect the flange C to the air exhaust hole using a
connection pipe (Fig.5). Insert the upper flue into the lower flue and rest above the frame.
Extract the upper
flue up to the bracket and fix it with the screw B (Fig.4).
To transform the ho
od from a ducting version into a filtering version, ask your dealer for the charcoal
filters and follow the installation
instructions.
Fig.5 Fig.6
• Filtering version:
Install the hood and the two flues as described in the paragraph for installation of the hood in ducting version.
To assemble the filtering flue refer to the instructions contained in the kit. If the kit is not provided, order it
from your dealer as accessory. The filters must be applied to the suction unit positioned inside the hood. They
must be centred by turning them 90 degrees until the stop catch is tripped (Fig.6).
EN-5
USING THE HOOD
Controls
Lamp
– Depress to turn on/off light
Speed –select speed to suit cooking conditions
Low - Light frying/boiling. Depress this button to enter into low speed and again to turn off motor.
Medium - Frying/wok cooking/heavy boiling. Depress this button to enter into medium speed and again
to turn off motor
High - Grilling, intensive frying and wok cooking. Depress this button to enter into high speed and
again to turn off motor
EN-6
We recommend that you switch on the hood for a few minutes before you start cooking, and then leave it
running for approximately 8 minutes afterwards to ensure that all odours are extracted.
The appliance is not to be used by children or persons with reduced physical, sensory or mental capabilities, or
lack of experience and knowledge, unless they have been given supervision or instruction.
WARNING - Accessible parts may become hot when used with cooking appliances. To illuminate the cooking
area underneath the hood, push the light control button in to the “on” position. To switch off, press again to
return to the “off” position.
To operate the hood, press the button for the required speed - select: 1 low, 2 medium, or 3 high speed. The
neon indicator light will light up to show when the fan is operating. To switch off, press the “off” button.
CARE & CLEANING
Before cleaning or maintenance, switch off the electricity supply.
Replacing the LED Lights
If the appliance version is with LED lamps, the intervention of a specialised technician is necessary to replace
them
Outer Casing
All external parts of the outer casing can be safely cleaned with a clean cloth wrung out in hot soapy water.
Do not use caustic pastes, abrasive cleaning powders, wire wool, hard implements, or any products containing
chlorides as they will damage the surfaces.
Stubborn marks can be removed using a stainless steel cleaner. We recommend that you clean the whole of
the stainless steel area to maintain a uniform finish.
Sharp objects can mark the surface of stainless steel, but marks will become less noticeable with time.
To maintain the finish of the stainless steel, or to remove any greasy marks, wipe the stainless steel surface
sparingly with a minimum amount of Baby Oil and kitchen paper.
Do not use cooking oils, as these may contain salt, which can damage the stainless steel surface.
Before cleaning or maintenance, switch off the electricity supply.
To avoid any fire risk, the following cleaning instructions must be followed:
Grease Filters
The grease filters absorb grease and dust from cooking fumes, which would otherwise damage the inside of
the hood.
The grease filters should be removed and cleaned regularly - with normal use, this should be every 2 months.
To clean use warm soapy water, or wash in a dishwasher. The grease filters may slightly change colour
following washing, however this does not affect their performance.
Important: Frequent washing is essential to prevent a build-up of grease in the filters which could become a
fire hazard.
1. Remove the filters from the hood.
2. Carefully wash the grease filters in hot soapy water and dry with a clean towel.
3. Refit the clean filters.
Carbon Filters (models installed for use with the re-circulation method only)
The carbon filters absorb cooking odours and need renewing after about 6 months of normal use. Replacement
carbon filters can be obtained from our Customer Care (details at the rear of the handbook).
Saturation of the activated charcoal in the filter will depend on how often the hood is used, the type of kitchen
and the regularity of cleaning the grease filter.
The carbon filters cannot be washed - renew every 6 months.
EN-7
TECHNICAL DATA
Electricity Supply
220 - 240V ~ 50Hz
Classification
class I
Noise Level (External Venting)
Flat Hood
Position 3 6 dBA 5
Position 1 5 dBA 0
Chimney Hood
Position 3 65 dBA
Position 1 50 dBA
Light Lulbs
2 x 1.5W LED
Motor Rating
215W
Grease Filters
3 Off - Aluminium panel
Note: After cleaning, grease filters may lose their colour slightly - this does not affect their performance.
Carbon Filters
2 Off - Available as Spares
Extraction Rate (External)
Flat Hood
Position 3 644.5 m3/H
Position 1 295.8 m3/H
Chimney Hood
Position 3 644.5 m3/H
Position 1 295.8 m3/H
EN-8
Information for domestic range hoods
Symbol
Value Unit
Model identification
Annual Energy Consumption AEC
hood
Time increase factor
f
Fluid Dynamic Efficiency
FDE
hood
Energy Efficiency Index
EEI
hood
Measured air flow rate at best efficiency
point
Q
BEP
3
/h
Measured air pressure at best efficiency point
P
BEP
Maximum air flow
Q
max
3
/h
Measured electric power input at best effi
ciency point
W
BEP
Nominal power of the lighting system
W
L
Average illumination of the lighting system
on the cooking surface
E
middle
Measured power consumption in standby
mode
P
s
Measured power consumption off mode
P
o
Sound power level
L
WA
TECHNICAL DATA
91 kWh/a
19.6
1.3
75.8
357 m
368 Pa
644.5 m
186.4 W
3 W
163 lux
0 W
0 W
67 dB
EN-9
BELLING CUSTOMER CARE
Please keep this handbook in a safe place.
Please fill in the model number
and serial number in the spaces provided below as they will assist us should you
need to call.
0844 815 3746
When you dial this number you will hear a recorded message and be given a
number of options. This indicates that your call has been accepted and is being
held in a queue. Calls are answered in strict rotation as our Customer Care
Representatives become available.
Enter appliance numbers here for future reference:
These numbers can be found on your appliances.
Outside the UK and Northern Ireland, refer to your local supplier.
Stoney Lane, Prescot, Merseyside, L35 2XW
Model No
Serial No
EN-10
Аспиратор Belling
Ръководство на потребителя
BG
Съдържание
Въведение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Мерки за безопасност . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 3
Инструкции за монтаж . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 4
Употреба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Грижи и почистване . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Технически данни . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Обслужване на клиенти . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . 9
BG-1
Въведение
Благодарим Ви, че закупихте този висококачествен аспиратор от Belling
Нашата политика е за непрекъснато развитие и усъвършенстване. Абсолютната точност на изложените
илюстрации и спецификации не е гарантирана. Възможно е след публикуването на настоящото
ръководство да бъдат извършвани промени върху дизайна и материалите.
Преди първоначалната употреба на уреда отстранете всички опаковки и защитно полиетиленово фолио.
Уредът е проектиран за използване като аспиратор (извеждане на въздуха извън помещението) или
абсорбатор (рециклиране на въздуха в помещението).
Забележка: Уредът не се предоставя заедно с въздуховоди или карбонови филтри. Подробности относно
набавянето на тези части можете да намерите в края на този наръчник.
Поради сложността на действието и тежестта на уреда се препоръчва монтажът да бъде изпълнен от
специализиран персонал.
Производителят не поема отговорност за повреди, причинени вследствие на неправилен монтаж.
Моля прочетете внимателно това ръководство и го пазете за бъдещи справки.
BG-2
МЕРКИ ЗА БЕЗОПАСНОСТ
1. Погрижете се аспираторът да бъде включен едновременно с камината или уреда за готвене, които
могат да замърсят въздуха в помещението. Уредът премахва въздуха, който газовия котлон или
камината отработват при горене.
Отрицателното налягане в околната среда не трябва да надвишава 4Pa (4x10-5 бара). За безопасното
функциониране на аспиратора е необходимо да осигурите добра вентилация. Спазвайте местните
закони относно отвеждане на въздух в околната среда.
Преди да свържете уреда разгледайте табелката (във вътрешността му), за да се уверите, че
напрежението и силата на тока съвпадат с тези на местната електрическа мрежа. В случай че имате
съмнения, се свържете с квалифициран електротехник.
Ако захранващият кабел е повреден, трябва да бъде заменен. Можете да получите такъв направо от
производителя.
Уредът трябва да бъде свързан към електрическата мрежа посредством щепсел, или двуфазно
свързване, обезопасени с предпазител от 3А.
2. Предупреждение!
При определени обстоятелства електрическите уреди могат да представляват опасност.
A) Не проверявайте състоянието на филтъра, докато аспираторът работи.
Б) Не докосвайте крушките или съседните на тях зони по време или веднага след като осветителната
система е работила.
В) Готвенето чрез фламбиране непосредствено под аспиратора е забранено.
Г) Избягвайте открити пламъци, тъй като те могат да увредят филтъра и представляват заплаха от
пожар.
Д) При пържене не оставяйте храната без наблюдение. Нагорещеното масло може да се възпламени.
Е) Преди всяко действие по поддръжка и обслужване изключвайте електрическото захранване.
Ж) Този уред не е предназначен за използване без надзор от деца или лица с ограничени възможности.
З) Малките деца не трябва да бъдат оставяни да си играят с уреда.
И) При използване на абсорбатора заедно с уреди на газ или друго гориво, различно от електрическо, е
необходимо в помещението да бъде осигурена подходяща вентилация.
Й) Ако почистването не бъде изпълнено съгласно указанията, съществува риск от пожар.
Този уред отговаря на Европейска директива EО/2002/96 за Отпадъци от електрическо и електронно
оборудване (ОЕЕО).
Символът върху продукта или придружаващата го документация показва, че той не може да бъде
третиран като битов отпадък, а трябва да бъде транспортиран до местата за събиране на отпадъци за
рециклиране на електрическо и електронно оборудване.
При изхвърлянето на отпадъци спазвайте местните разпоредби.
По-подробна информация относно ползване, повторна употреба и рециклиране на този продукт можете
да получите от представителите на местните власти, фирмите за извозване на битови отпадъци или в
магазина, от който сте закупили продукта.
BG-3
ИНСТРУКЦИИ ЗА МОНТАЖ
• Монтажът и електрическото свързване трябва да бъдат изпълнени от специалист.
• Необходимо е при монтажа да носите предпазни ръкавици.
• Свързване към електрическата мрежа:
- Уредът е от клас II, следователно не е необходимо заземяване. Необходимо е след монтажа да
съществува лесен достъп до електрическия вход. В случай че уредът е предоставен със захранващ кабел
без щепсел, между уреда и електрическия вход трябва да бъде поставен подходящо оразмерен
еднополюсен прекъсвач с 3 мм минимално разстояние между контактите в съответствие с действащата
нормативна уредба.
- Свързването към електрическата мрежа се изпълнява както следва:
КАФЯВ = L проводник
СИН = N неутрален
• Ако готварският плот е електрически, газов или индукционен, минималното разстояние между него и
долната част на аспиратора трябва да бъде 65 см. В случай че се използва тръбно свързване от две
части, горната част трябва да бъде поставена извън долната.
Не свързвайте аспиратора за отвеждане на отработени газове със същия въздуховод, използван за
циркулиране на топъл въздух или за отвеждане на дима от други уреди с източник, различен от
електричество.
За Ваше улеснение, преди да пристъпите към сглобяването, свалете филтъра (филтрите) за мазнини
(изображение 1).
- Ако монтирате уреда заедно с аспирация, пригответе отвор за отвеждане на въздуха.
изображение 1 изображение 2
• Препоръчваме използването на въздуховодна тръба със същия диаметър, като отвора на аспиратора. В
случай че бъде използвана тръба с по-малък диаметър, ефективността на продукта ще бъде намалена, а
същевременно ще се увеличи и шумът.
• Ако уредът е проектиран за употреба в помещения с централна вентилационна система, изпълнете
следното:
- Превключвателят управлява отварянето и затварянето на клапа, използвана от термо-електрическо
устройство. При поставяне на превключвателя в положение ON, след минута клапата се завърта на 90°,
позволявайки засмукване на въздуха. Ако превключвателят бъде поставен в положение OFF, след
изминаване на 100 секунди клапата се затваря.
• Прикрепяне за стената:
Пробийте отвори А в съответствие с указаните разстояния (изображение 2).
Прикрепете уреда към стената и го изравнете хоризонтално с шкафовете. Когато уредът е нивелиран
BG-4
правилно, го фиксирайте към стената с помощта на винтове А (изображение 3). При различните видове
монтажи използвайте винтове и анкери, подходящи за определения тип стена (напр. армиран бетон,
гипсокартон и др.).
Проверете дали предоставените с продукта винтове и анкери (при наличие на такива) са подходящи за
съответната стена.
изображение 3
изображение 4
• Прикрепяне на декоративния телескопичен димоотвод:
Подредете електрическите проводници във вътрешността на декоративния димоотвод. При
необходимост от монтиране на версия с въздуховод или външен мотор, подгответе отвор за тръбата.
Издърпайте горния димоотвод до
конзолата и го прикрепете с помощта на винтове В (изображение 4).
За трансформиране на уреда от
аспиратор в абсорбатор, поискайте от местния търговски представител
филтри от активен въглен и
изпълнете монтажа съгласно инструкциите.
изображение 5 изображение 6
• Абсорбатор:
Монтирайте уреда и двата димоотвода, както е описано по-горе в частта за монтаж на уреда във вид на
аспиратор. За сглобяване на филтриращия димоотвод разгледайте инструкциите, предоставени с
комплекта. В случай че нямате предоставен комплект, го поръчайте от местния търговски представител
като аксесоар. Филтрите трябва да бъдат поставени в смукателния елемент, разположен във
вътрешността на уреда. Те трябва да се центрират чрез завъртане на 90 градуса, докато зъбът бъде
захванат (изображение 6).
BG-5
УПОТРЕБА
Контроли
Осветление
– Натиснете за включване / изключване на осветлението
Скорост – избор на скорост, подходяща за условията на готвене
Ниска - Леко пържене / варене. С натискане на този бутон можете да включите уреда на ниска
скорост или да го изключите (при повторно натискане).
Средна - Пържене / готвене с уок тиган / варене на силен огън. С натискане на този бутон
можете да включите уреда на средна скорост или да го изключите (при повторно
натискане).
Висока - Печене на грил, интензивно пържене или готвене с уок тиган. С натискане на този
бутон можете да включите уреда на висока скорост или да го изключите (при повторно
натискане).
BG-6
За по-добро премахване на миризмите, Ви препоръчваме да включвате аспиратора няколко минути
преди да започнете да готвите и да го оставяте да работи приблизително 8 минути, след като готвенето
е приключило.
Този уред не е предназначен да бъде използван от деца или лица с намалени физически, сетивни или
умствени способности или с липса на опит и познания, освен ако са под надзор или са инструктирани от
лице, отговорно за тяхната безопасност.
ПРЕДУПРЕЖДЕНИЕ - При едновременно използване с уред за готвене, достъпните части могат да се
нагорещят. За осветяване зоната на готвене под аспиратора, натиснете бутона за управление на
осветлението в положение "on". За изключване го натиснете още веднъж (положение “off”).
За да включите аспиратора, натиснете бутона с желаната скорост: 1 ниска, 2 средна или 3 висока
скорост. Неоновият светлинен индикатор показва кога уредът функционира. За изключване натиснете
бутон “off”.
ГРИЖИ И ПОЧИСТВАНЕ
Преди да предприемете действия по почистване и поддръжка, изключете уреда от електрическата
мрежа.
Смяна на LED светлини
В случай че уредът разполага с LED светлини, за тяхната смяна е необходимо да се обърнете към
квалифициран техник.
Външен корпус
Всички части на външния корпус могат да бъдат почистени с чиста кърпа, навлажнена в гореща
сапунена вода.
Не използвайте разяждащи кремове, абразивни почистващи прахове, търкане с телена вата или твърди
инструменти, както и продукти със съдържание на хлориди, тъй като могат да наранят повърхностите.
Упоритите петна могат да бъдат премахнати с препарат за почистване на неръждаема стомана. За
поддържане на добър естетичен вид, препоръчваме да почиствате цялата стоманена повърхност.
Възможно е повърхността от неръждаема стомана да бъде издраскана от остри предмети, но с течение
на времето белезите ще избледнеят.
За поддържане на корпуса от неръждаема стомана, както и за премахване на мазни петна, избършете
леко повърхността с малко количество бебешко олио и кухненска хартия.
Не използвайте олио за готвене, тъй като може да съдържа сол, която би увредила неръждаемата
стомана.
Преди да предприемете действия по почистване и поддръжка, изключете уреда от електрическата
мрежа.
За избягване на възможните рискове, спазвайте инструкциите за почистване по-долу:
Филтри за мазнини
Тези филтри абсорбират мазнини и прах от парата на готвената храна, които в противен случай биха
увредили вътрешността на аспиратора.
Филтрите за мазнини трябва редовно да бъдат изваждани и почиствани (при нормална употреба - на
всеки два месеца).
За почистване използвайте топла сапунена вода или измийте в съдомиялна машина. Възможно е след
измиване филтрите за мазнини леко да изменят цвета си. Това по никакъв начин не се отразява на
функционалността им.
Важно: Редовното почистване е от изключителна важност за предотвратяване натрупването на мазнини
във филтрите, което с течение на времето може да стане опасно.
1. Извадете филтрите от уреда.
2. Внимателно измийте филтрите в гореща сапунена вода, след което ги избършете с чиста кърпа.
3. Поставете ги обратно на местата им.
Въглеродни филтри (само при моделите, използвани за вътрешна циркулация на въздуха)
Въглеродните филтри абсорбират миризмите от готвене и при нормална употребя трябва да бъдат
сменяни на всеки шест месеца. Можете да получите резервни въглеродни филтри от нашия Център за
обслужване на клиенти (за подробности вижте гърба на книжката).
Степента на насищане на активния въглен във филтъра зависи от честотата на употреба на уреда, вида
на кухнята и редовното почистване на филтъра за мазнини.
Въглеродните филтри не могат да бъдат измивани. Сменяйте ги на всеки шест месеца.
BG-7
ТЕХНИЧЕСКИ ДАННИ
Електрическо захранване
220 - 240V ~ 50Hz
Класификация
клас I
Ниво на шума (външно вентилиране)
Плосък тип аспиратор
Положение 3 65 dBA
Положение 1 50 dBA
Каминен тип аспиратор
Положение 3 65 dBA
Положение 1 50 dBA
Крушки за осветление
2 x 1.5W LED
Мощност на мотора
215W
Филтри за мазнини
3 - Алуминиев панел
Забележка: Възможно е след измиване филтрите за мазнини леко да изменят цвета си. Това не се
отразява на функционалността им.
Въглеродни филтри
2 - Предлагат се като резервни части
Норма на извличане (външно)
Плосък тип аспиратор
Положение 3 644.5 m3/H
Положение 1 295.8 m3/H
Каминен тип аспиратор
Положение 3 644.5 m3/H
Положение 1 295.8 m3/H
BG-8
ОБСЛУЖВАНЕ НА КЛИЕНТИ
BG-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Kuhinjska napa
Korisnički priručnik
HR
Sadržaj
Uvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sigurnosna mjera opreza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Upute za instalaciju. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Upotrijeba nape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Njega I čiščenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tehnički podaci. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Briga o korisnicima . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . . . . . 9
HR-1
Uvod
Hvala vam na kupnji ovog visoke kvalitete nape iz Belling.
Naša politika je jedna od i kontinuiranog razvoja i unapređenja. Stroga točnost slika i specifikacija nije
zajamčena. Izmjena dizajna i materijala mogu biti potrebne nakon objave.
Prije uporabe uređaja prvi put, uklonite svu ambalažu i zaštitni plastični film.
Ovaj uređaj je napravljen za upotrijebu kao izpušna (evakuaciha zraka van) ili filtrirna (unutrašnje kruženje
zraka) napa.
Opomena: Ovaj uređaj ne uključuje provodni kanal ili karbonske filtre. Detalji za naručivanje ovih dijelova se
nalaze na kraju ovog priručnika.
Zbog kompleksnosti I teže ovog uređaja, je preporučljivo, da instalaciju izvede specializirano osoblje.
Proizvođač otklanja svaku odgovornost za štetu nastalu uslijed nepravilnog rukovanja ili instalacije.
Pažljivo pročitajte ovaj priručnik i sačuvajte ga za buduću uporabu.
HR-2
SIGURNOSNA MJERA OPREZA
1. Budite pazljivi, dok napa radi simultano s otvorenom vatrom ili plamenikom, koj ovisi o zraku u
prostoriji. Napa uklanja zrak iz prostorije, kojeg plamenik ili otvorena vatra treba za izgaranje.
Negativni pritisak u okolini nesmije pre
Negativni tlak u okolini ne smije prelaziti 4Pa (4x10-5 bar). Osigurajte odgovarajuću ventilaciju u okruženju za
siguran rad nape. Pratite lokalne zakone primjenjive za vanjsku evakuaciju zraka.
Prije spajanja modela na električnu mrežu pregledajte ploču podataka (pozicionirana unutar uređaja) za
potvrdu da napon i snaga odgovaraju mreži i da je utičnica prikladna. Ako ste u nedoumici upitajte
kvalificiranog električara.
Ako je kabel za napajanje oštećen, mora se zamijeniti. Taj se može dobiti izravno od proizvođača.
Ovaj uređaj mora biti spojen na opskrbnu mrežu putem bilo kojeg utikača, sjedinjen sa 3A ili ožičen na 2 faze
ostruge, zaštićen osiguračem 3A.
2. Oprez!
U određenim okolnostima električni uređaji mogu biti opasni.
A) Ne provjeravajte stanje filtera dok kuhinjska napa radi.
B) Ne dirajte žarulje ili susjedna područja za vrijeme ili odmah nakon dužeg korištenja rasvjete.
C) Flambè kuhanje je zabranjeno ispod nape.
D) Izbjegavajte otvoreni plamen, jer je štetan za filtere i stvara požarne opasnosti.
E) Ne ostavljajte prženje hrane bez nadzora jer pregrijano ulje može stvoriti požarnu opasnost.
F) Odvojite električnu vezu prije bilo kojeg održavanja.
G) Ovaj uređaj nije namijenjen za uporabu od strane male djece ili nemoćnih osoba bez nadzora.
H) Djecu treba nadzirati kako bi se osiguralo da se ne igraju s aparatom.
I) Postojati mora dostatno provjetravanje prostorije kada se napa koristi u isto vrijeme kao i plinski aparati ili
aparati na drugo gorivo, osim električnog.
L) Postoji rizik od vatre, ako čišćenje nije provedeno u skladu s uputama.
Ovaj uređaj odgovara Europskoj direktivi EC/2002/96, (Waste Electrical and Electronic Equipment (WEEE)).
Simbol na proizvodu ili na pratećoj papirologiji označava da aparata ne treba tretirati kao kućni otpad, ali bi
trebao biti isporučen na odgovarajući električnu i elektroničku točku za prikupljanje.
Pratite lokalne smjernice prilikom odlaganja otpada.
Za više informacija o tretiranju, ponovnoj uporabi i reciklaži ovog proizvoda, obratite se lokalnoj autoriteti,
domaćoj tvrtki za zbrinjavanje otpada ili prodavaču gdje ste kupili uređaj.
HR-3
UPUTE ZA INSTALACIJU
• Montaža i električni spojevi moraju se provoditi od strane specijaliziranog osoblja.
• Nosite zaštitne rukavice prije nego što nastavite s instalacijom.
• Električni priključak:
- Aparat je proizveden kao klasa II, dakle nije zemlja kabel je potrebno. Napajanje točka mora bi biti lako
dostupna nakon instalacije uređaja. Ako je uređaj opremljen s kablom za napajanje, bez utikača, prikladno
dimenzionirani omnipolarni prekidač sa 3 mm minimalnim otvorom između kontakata mora biti postavljen
između uređaja i opskrbe električnom energijom u skladu s opterećenjem i važećim propisima.
- Priključak na glavno električnu mrežu se izvrši na slijedeči način:
SMEĐA = L linija
PLAVA = N neutralna
• Ako je ploča za kuhanje na struju, plin, ili indukciju, minimalna udaljenost između istog i donjeg dijela nape
mora biti najmanje 65 cm. Ako se koristi vezna cijev od dva dijela, gornji dio mora biti postavljen izvan donjeg
dijela.
Nemojte spajati izpušni dio kuhinjske nape na isti konduktor, koji je u upotrijebi za cirkulaciju vručeg zraka ili
za evakuaciju pare od drugih uređaja, koje proizvodi drugo, nego električni vir.
Prije nego što nastavite sa montažom, uklonite filter protiv masnoće (Slika 1), tako da je s jedinicom
jednostavnije rukovati.
- U slučaju sastavljanja uređaja u usisnoj verziji pripremite rupu za evakuaciju zraka.
Fig.1 Fig.2
• Preporučujemo uporabu zračne ispušne cijevi koji ima isti promjer kao ispuh na izlaznom otvoru. Ako se
koristi cijev s manjim promjerom, učinkovitost proizvoda može se smanjiti, a njegov rad može postati bučniji.
• Ako je vaš uređaj dizajniran za uporabu u stanovima , isporučen s centraliziranom napravom za usisavanje,
izvršite slijedeće operacije:
- Prekidač kontrolira otvaranje I zatvaranje ventila s pomoću termo električnog uređaja. Prekidač u poziciji ON,
posle minute, otvara ventil vrteći 90° I tako omogućava sisanje ustajao zrak. Sa prekidačem u OFF poziciji,
ventil se zatvara za 100 sekundi.
• Pritvrđivanje na zid:
Izbušite A rupe poštujući navedene udaljenosti (Sl.2).
Učvrstite uređaj na zid i poravnajte ga u vodoravnom položaju na zid .. Kad je uređaj podešen, zasigurno
ispravite napu pomoću vijaka A (Slika 3). Za razne instalacije koristite vijke i tiple primjerene za različite vrste
zida (npr armirani beton, gips, itd).
Ako su vijci i tiple dostavljene s proizvodom, provjerite da su prikladne za vrstu zida na kojem napa treba biti
HR-4
fiksna.
Sl.3 Sl.4
• Učvršćivanje dekorativnog teleskopskog dimnjaka:
Rasporedite električnu energiju unutar dimenzija dekorativnog dimnjaka. Ako je vaš uređaj napravljen za
ugradnju u kanalnoj verziji ili u verziji s vanjskim motorom, pripremite otvor za odvod zraka.
Izvadite gornji dimnjak do držača i učvrstite vijcima B (sl.4). Za transformaciju nape
iz kanalne verzije u filtrirnu
verziju, upitajte svog dobavljača ugljenih filtera i
slijedite upute za instalaciju.
Slika 5 Slika 6
• Filterna verzija:
Instalirajte napu dva dimnjaka kao što je opisano u točki za ugradnju nape u kanalnoj verziji . Za sastavljanje
filtrirnog dimnjaka se obratite u upute sadržane u kompletu. Ako kit nije u kompletu, naručite ga kod vašeg
prodavača kao dodatnu opremu. Filtri se moraju instalirati na usisnu jedinicu unutar nape. Moraju biti centrirani
na 90 stupnjeva, dok ne zapne zaustavljalni ulov (Slika 6).
HR-5
UPOTRIJEBA NAPE
Kontrole
Lampica
– Pritisnite tipku uklop/isklop
Brzina – izaberite brzinu za prilagođenje uvjeta kuhanja
Niska - Lako pečenje/kuhanje. Pritisnite ovaj gumb, da počne raditi s niskom brzinom i pritisnite
ponovo, da ugasite motor.
Srednja - Pečenje/kuhanje u woku/bučno vrenje. Pritisnite ovaj gumb, da počne raditi srednjom
brzinom i ponovo, da ugasite motor.
Visoka - Grilanje, intenzivno pečenje i kuhanje u woku. Pritisnite ovaj gumb, da počne raditi visokom
brzinom i ponovo, da ugasite motor.
HR-6
Preporučujemo da uključite napu nekoliko
za oko 8 minuta nakon toga kako bi se osiguralo da su svi mirisi ekstrahirani.
Aparat nesmiju koristiti djeca ili osobe sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima
ili s nedostatkom iskustva i znanja, osim ako im je bio dano dopuštenje ili upute.
OPREZ - Dostupni dijelovi se mogu pregrijati kada se koriste s aparatima za kuhanje. Da biste osvijetlili prostor
za kuhanje ispod nape, pritisnite tipku za kontrolu svjetla na "ON" položaj. Za isključivanje, ponovno pritisnite
gumb za "off" položaj.
Za rukovanje s napom, pritisnite gumb za potrebnu brzinu - odaberite: 1 niska, 2 srednja, ili 3 visoka brzina.
Neonska indikatorska lampica će zasvijetiti i prikazati, kada radi ventilator. Da bi ga ugasili, ponovo pritisnite
gumb “off”.
minuta prije nego što počnete kuhati, a zatim je ostavite priključenu
NJEGA I ČIŠČENJE
Prije čiščenja i održavanja, izključite uređaj iz elektrike.
Zamjena LED svjetla
Ako imate verziju naprave sa LED lampicama, onda je potrebna intervencija specializiranog tehnika, da ih
promjeni.
Vanjska kutija
Svi vanjski dijelovi bužira može se sigurno očistiti čistom krpom iscijeđenom u vrućoj sapunici.
Nemojte koristiti nagrizajuće paste, abrazivne praške za čiščenje, žičanu vunu, tvrda oruđa, ili bilo koji proizvod
koja sadrži kloride, jer će oštetiti površinu.
Tvrdokorni tragovi mogu se ukloniti uporabom nehrđajućeg čeličnog sredstva za čišćenje. Preporučujemo da
očistite cijelu čeličnu površinu nehrđajućeg čelika da zadrži ravnomjernu završnicu.
Oštri predmeti mogu obilježiti površinu nerđajućeg čelika, ali tragovi će postati manje vidljivi s vremenom.
Za održavanje završnice nehrđajućeg čelika, ili kako bi se uklonile masni tragovi, obrišite površini od
nehrđajućeg čelika štedljivo s minimalnom količinom baby ulja i kuhinjskim papirom.
Nemojte koristiti jestivo ulje, jer to može sadržavati soli, što može oštetiti površini od nehrđajućeg čelika.
Prije čišćenja ili održavanja, isključite struju.
Da bi se izbjegla opasnost od požara, slijedite slijedeće upute za čišćenje:
Filteri masnoće
Filteri masnoće apsorbiraju masti i prašinu od kuhanja para, koji bi inače oštetila unutrašnjost nape.
Filtere masnoće treba ukloniti i redovito čistiti - uz normalnu uporabu, to bi trebao biti svaka 2 mjeseca.
Za čišćenje koristite toplu sapunicu, ili operite u perilici posuđa. Filteri masnoće se mogu nešto promijeniti boju
radi pranja, no to ne utječe na njihovu učinkovitost.
Važno: Često pranje je neophodno kako bi se spriječilo nakupljanje masti u filtrima koji bi mogli postati
opasnost za vatru.
1. Uklonite filtere od nape.
2. Pažljivo operite filtere masnoće u vrućoj sapunici i osušite čistim ručnikom.
3. Vratite čiste filtere.
Ugljeni filtri (modeli instalirani za uporabu isključno s metodom ponovne cirkulacije)
Ugljeni filtri apsorbiraju mirise kuhanja i trebaju se obnoviti nakon oko 6 mjeseci uobičajene uporabe.
Nadomjesni ugljeni filtri mogu se dobiti od naše korisničke službe (pojedinosti na stražnjem dijelu priručnika).
Zasićenje od aktivnog ugljena u filteru ovisi o tome koliko često se koristi nape, vrsta kuhinje i redovitost
čišćenja filtera masnoće.
Ugljikovi filteri se ne mogu oprati - obnoviti svakih 6 mjeseci.
HR-7
TEHNIČKI PODACI
Oskrba električnom energijom
220 - 240V ~ 50Hz
Klasifikacija
Klasa I
Razina buke (vanjsko odzračivanje)
Ravna napa
Pozicija 3 65 dBA
Pozicija 1 50 dBA
Napa sa dimnjakom
Pozicija 3 65 dBA
Pozicija
1
50 dBA
Svijetla
2 x 1.5W LED
Ocjena motora
215W
Filteri masnoće
3 komadi aluminijaste ploče
Napomena: Nakon čiščenja, filteri masnoće mogu malo izgubiti boju – to ne utječe na njihovu performansu.
Ugljeni filteri
2 komada – za rezervu
Stopa ekstrakcije (vanjska)
Ravna napa
Pozicija 3 644.5 m3/H
Pozicija 1 295.8 m3/H
Napa sa dimnjakom
Pozicija 3 644.5 m3/H
Pozicija 1 295.8 m3/H
HR-8
BELLING BRIGA O KORISNICIMA
HR-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Odsavač par
Návod k použití
CZ
Obsah
Úvod 2
Bezpečnostní opatření 3
Návod na instalaci 4
Použití Odsavače par 6
Péče a čištění 7
Technické údaje 8
Belling Klientský servis 9
CZ-1
Ú vod
Děkujeme vám za zakoupení tohoto vysoce kvalitního Odsavače par od společnosti Belling.
Základem naší obchodní politiky je neustálý vývoj a zlepšování se. Nezaručujeme přísnou přesnost ilustrací a
specifikací. Po vydání mohou být nutné modifikace, co se týče designu a materiálů.
Před prvním použitím přístroje, odstraňte všechny obaly a ochranné polyetylénové fólie.
Tento spotřebič byl navržen pro použití jako odsávací (odsávání vzduchu směrem ven), nebo filtrační (vnitřní
recyklace vzduchu) zařízení.
Poznámka: Tento spotřebič není dodáván spolu s potrubními sestavami nebo uhlíkovými filtry. Podrobnosti pro
objednání těchto dílů jsou uvedeny na zadní straně příručky.
Vzhledem ke složitosti a hmotnosti zařízení doporučujeme, aby instalace byla provedena odborným personálem.
Výrobce odmítá jakoukoliv odpovědnost za škody způsobené nesprávnou instalací.
Prosím, návod si pozorně přečtěte a uschovejte ho pro budoucí použití
CZ-2
je závislá na vzduchu v okolním prostředí. Odsavač par odstraňuje vzduch z prostředí, který vzduch hořák nebo
varná deska potřebuje pro spalování.
Negativní tlak v prostředí nesmí překročit 4 Pa (4x10-5 bar). Zajistěte dostatečné větrání v prostředí pro
bezpečný provoz odsavače par. Dodržujte místní zákony platné pro vývod vzduchu do vnějšího prostředí.
Před připojením modelu do elektrické sítě prozkoumejte datový štítek (umístěný uvnitř spotřebiče), abyste se
potvrdili o tom, že napětí a výkon spotřebiče odpovídá hodnotám sítě a také zásuvka je vhodná. V případě
pochybností se obraťte na kvalifikovaného elektrikáře.
Pokud je napájecí kabel poškozen, musí být vyměněn. Můžete ho získat přímo od výrobce.
Toto zařízení musí být připojeno k napájecí síti přes konektor s tavnou pojistkou 3A nebo prostřednictvím 2
fázových kolíků chráněných 3A pojistkou.
2. Výstraha!
Za určitých okolností mohou elektrické spotřebiče představovat riziko nebezpečí.
A) Nekontrolujte stav filtrů, dokud je odsavač par v provozu.
B) Nedotýkejte se žárovek nebo přilehlých oblastí v průběhu nebo ihned po delším používání osvětlovacího
zařízení.
C) Pod odsavačem par je zakázáno flambování.
D) Vyvarujte se volným plamenem, nakolik jsou škodlivé pro filtry a představují nebezpečí požáru.
E) Nenechávejte jídlo smažit bez dozoru, protože přehřátý olej může způsobit nebezpečí požáru.
F) Před údržbou odpojte elektrické připojení.
G) Tento spotřebič není určen pro používání dětmi nebo nemocnými osobami bez dozoru.
H) Malé děti by měly být pod dozorem, aby si nehrály s tímto přístrojem.
I) Musí být zajištěno dostatečné větrání místnosti, pokud je odsavač používán ve stejnou dobu jako zařízení na
spalování plynu nebo jiná paliva než elektrické.
L) Pokud čištění není prováděno v souladu s pokyny, hrozí nebezpečí požáru.
Tento spotřebič je v souladu s evropskou směrnicí č. EC/2002/96, o odpadních elektrických a elektronických
zařízení (OEEZ).
Symbol na výrobku nebo v průvodních dokumentech znamená, že spotřebič nesmí být zlikvidován společně s
domácím odpadem, ale měla by být dodán do vhodného elektrického a elektronického sběrného bodu nebo
zařízení pro recyklaci.
Při likvidaci odpadu postupujte podle místních pokynů.
Pro více informací o likvidaci, opětovného využití a recyklaci tohoto výrobku, obraťte se na místní úřad, domácí
sběrné služby nebo prodejce, kde byl přístroj zakoupen.
CZ-3
BEZPEČNOSTNÍ OPATŘENÍ
1. Dávejte pozor, pokud odsavač par je provozován současně s takovým sporákem nebo varnou deskou, která
NÁVOD NA MONTÁŽ
• Montáž a elektrické připojení musí provádět specializovaná osoba.
• Před pokračováním v instalaci používejte ochranné rukavice.
• Elektrické připojení:
- Přístroj byl vyroben jako třída II, proto není potřeba žádný zemnící kabel. Po instalaci spotřebiče musí být
přípojný bod snadno přístupný. Pokud je přístroj vybaven napájecím kabelem bez zástrčky, musí být vhodně
dimenzovaný omnipolárním spínačem s 3 mm minimálním otvorem mezi kontakty vloženým mezi spotřebičem a
dodávkou elektřiny v souladu se zatížením as platnými předpisy.
- Připojení k síti se provádí následujícím způsobem:
Hnědá = L Živé vedení
Modré = N neutrální vedení
• Pokud je varná deska elektrická, plynová, nebo indukční, minimální vzdálenost mezi varnou deskou a nejnižší
částí odsavače par musí být nejméně 65 cm. Pokud používáte spojovací trubku složenou ze dvou částí, musí
být horní část umístěna mimo spodní části.
Nepřipojujte vývod odsavače par ke stejnému vodiči, který se používá k cirkulaci horkého vzduchu, nebo na
odvádění zplodin z jiných přístrojů které nejsou provozovány z elektrických zdrojů.
Před pokračováním v montáži odstraňte tukové filtry (Obr. 1), čímž se usnadní manipulace zařízení.
- Pokud přístroj montujete v sací verzi, připravte otvor pro odvádění vzduchu.
Obr. 1 Obr. 2
• Doporučujeme používat odtahové potrubí vzduchu, které má stejný průměr jako výstupní otvor odpadního
vzduchu. Pokud se použije roura s menším průměrem, může být snížena účinnost výrobku a jeho provoz může
způsobovat více hluku.
• Pokud váš přístroj byl navržen pro použití v příbytcích dodávaných s centralizovaným sacím zařízením,
proveďte tyto činnosti:
- Ovládání otevírá a zavírá ventil pomocí termo elektrického zařízení. Přepnutím spínače do polohy ON, po
minutě se ventil otevře otočením se o 90 °, čímž umožní nasávání použitého vzduchu. Přepnutím spínače do
polohy OFF, se ventil uzavře po 100 sekundách.
• Připevnění na stěnu:
Vyvrtejte otvory A, udržujte uvedené vzdálenosti (Obr. 2).
Připevněte spotřebič ke stěně a vyrovnejte jej do vodorovné polohy k stěnovým jednotkám. Když je spotřebič
nastaven, definitivně připevněte odsavač pomocí šroubů A (Obr. 3). V případě různých způsobů montáže
použijte šrouby a hmoždinky vhodné pro typ stěny (např železobeton, sádrokarton, atd.).
V případě, že šrouby a hmoždinky jsou součástí produktu, zkontrolujte, zda jsou vhodné pro daný typ stěny, na
CZ-4
který bude odsavač par připevněn.
Obr. 3 Obr. 4
• Upevnění dekorativního teleskopického komína:
Uspořádejte elektrické napájení uvnitř dekoračního komína. Pokud je váš přístroj montován ve verzi s
odsáváním nebo ve verzi s externím motorem, připravte otvor pro výstup vzduchu.
Zvedněte horní komín do jeho držáku a upevněte jej šrouby B (Obr.4).
Pokud chcete změnit odsavač par z potrubní verze na verzi filtrační, zeptejte se svého prodejce uhlíkových filtrů
a postupujte podle pokynů k instalaci.
Obr. 5 Obr. 6
• Verze filtru:
Nainstalujte odsavač par a dva vývody, jak je uvedeno v odstavci pro instalaci odsavače par ve verzi s odtahem.
Pokud chcete sestavit filtrační komín, postupujte podle instrukcí obsažených v soupravě. Pokud souprava není k
dispozici, můžete ji objednat u svého prodejce jako příslušenství. Filtry musí být použity na sací jednotce
umístěné uvnitř odsavače. Musí být ve středu, co dosáhnete otočením o 90 stupňů, až na doraz (Obr. 6).
CZ-5
POUŽITÍ ODSAVAČE
Ovládací prvky
Svítidlo
- Stiskněte pro zapnutí / vypnutí světla
Rychlost - zvolte otáčky tak, aby vyhovovaly podmínkám vaření
Nízké - pomalé pečení / vaření. Stiskněte toto tlačítko pro spuštění nízkých otáček, opětovným
stisknutím vypnete motor.
Střední - Smažení / vaření ve woku / silné vření. Stiskněte toto tlačítko pro spuštění otáček střední
rychlostí, opětovným stisknutím vypnete motor.
Vysoké -Grilování, intenzivně smažení a vaření ve woku. Stiskněte toto tlačítko pro spuštění otáček
vysokou rychlostí, opětovným stisknutím vypnete motor.
CZ-6
Doporučujeme zapnout odsavač par na několik minut před tím, než začnete vařit, a potom nechat běžet asi 8
minut po vaření, abyste zajistili, že všechny pachy budou odvedeny.
Přístroj nesmí používat děti nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo
nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem nebo jim nebyly poskytnuty instrukce.
VAROVÁNÍ - Přístupné části se při použití s kuchyňskými spotřebiči mohou zahřát. Chcete-li osvětlit oblast
vaření pod odsavačem par, přepněte tlačítko pro ovládání světel do polohy "ON". Pro vypnutí, znovu stiskněte
tlačítko pro návrat do polohy "Off".
Pro ovládání odsavače par, stiskněte tlačítko pro požadovanou rychlost - zvolte: 1 nízkou, 2 střední, 3 nebo
vysokou rychlost. Indikátor neonového světla se rozsvítí a signalizuje, kdy je ventilátor v provozu. Pro vypnutí
stiskněte tlačítko "Off".
PÉČE A ČIŠTĚNÍ
Před čištěním nebo údržbou, vypněte přívod elektrické energie.
Výměna LED žárovek
Pokud je spotřebič verze s LED lampami, pro jejich výměnu je nutný zásah speciálního technika.
Vnější plášť
Všechny vnější části vnějšího pláště lze bezpečně vyčistit čistým hadříkem vyždímaným v horké mýdlové vodě.
Nepoužívejte žíravé pasty, abrazivní čisticí prášky, drátěnku, tvrdé nářadí, nebo jakékoliv výrobky obsahující
chloridy, protože poškozují povrch.
Skvrny mohou být odstraněny pomocí čističe pro nerezovou ocel. Doporučujeme vyčistit celou oblast z
nerezové oceli pro získání jednotného povrchu.
Ostré předměty mohou poškrábat povrch nerezové oceli, ale škrábance budou časem méně patrné.
Pokud chcete zachovat vzhled nerezové oceli, nebo chcete odstranit všechny mastné stopy, otřete povrch z
nerezavějící oceli šetrně s minimálním množství dětského oleje s kuchyňskou papírovou utěrkou.
Nepoužívejte jedlé oleje na vaření, protože mohou obsahovat sůl, která může poškodit povrch z nerezavějící
oceli.
Před čištěním nebo údržbou, vypněte přívod elektrické energie.
Pro zabránění jakémukoliv riziku požáru, musí být dodrženy následující pokyny k čištění:
Tukové filtry
Tukové filtry absorbují mastnoty a prach z kuchyňských výparů, které by jinak poškodily vnitřek odsavače.
Tukové filtry by měly být odstraněny a pravidelně vyčištěné - při běžném používání, alespoň jednou za 2
měsíce.
K čištění použijte teplou mýdlovou vodu, nebo jejich umyjte v myčce nádobí. Tukový filtr po vyčištění může
mírně změnit barvu, ale to nemá vliv na jeho výkon.
Důležité: Je nezbytné časté čištění pro zamezení hromadění tuku ve filtru, které by se mohlo způsobit
nebezpečí požáru.
1. Vyjměte filtry z odsavače.
2. Pečlivě omyjte tukový filtr v horké mýdlové vodě a osušte jej čistým ručníkem.
3. Namontujte čisté filtry.
Uhlíkové filtry (pouze modely nainstalován pro použití s metodou recirkulace)
Tyto filtry s aktivním uhlím absorbují pachy vznikající při vaření a při běžném použití je třeba je obnovení po 6
měsících. Náhradní uhlíkové filtry lze získat z naší centrály pro Péče o zákazníky (podrobnosti naleznete v zadní
části příručky).
Nasycení aktivního uhlí ve filtru bude záviset na tom, jak často se používá odsavač par, na typu kuchyně a
pravidelnost čištění tukových filtrů.
Uhlíkové filtry nelze čistit - vyměňte je každých 6 měsíců.
CZ-7
TECHNICKÉ Ú DAJE
Dodávky elektřiny
220 - 240V ~ 50Hz
Zařazení do tříd
I třída
Hlučnost (externí odvzdušnění)
Plochý odsavač
Pozice 3 65 dBA
Pozice 1 50 dBA
Komínový odsavač par
Pozice 3 65 dBA
Pozice 1 50 dBA
Žárovky
2 x 1,5W LED
Motor
215W
Tukové filtry
3 vyjímatelné - Hliníkový panel
Poznámka: Po vyčištění tukových filtrů mohou trochu ztratit svou barvu - to nemá vliv na jejich výkon.
Uhlíkové filtry
2 vyjímatelné - k dispozici jako náhradní díly
Odsávací výkon (externí)
Plochý odsavač
Pozice 3 644.5 m3 / h
Pozice 1 295.8 m3 / h
Komínový odsavač par
Pozice 3 644.5 m3 / h
Pozice 1 295.8 m3 / h
CZ-8
PÉČE O ZÁKAZNÍKY BELLING
CZ-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Emhæ tte
Brugermanual
DA
Indhold
Introduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sikkerhedsforanstaltninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installationsinstruktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Brug af emhæ tten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pleje og rengøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling kundeservice . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . . 9
DA-1
.
Introduktion
Tak for dit køb af denne højkvalitets emhæ tte fra Belling.
Vores politik er at konstant udvikle os og forbedre os. Streng nøjagtighed af illustrationer og specifikationer er
ikke garanteret. Æ ndring til design og materialer kan væ re nødvendigt efter offentliggørelse.
Før du bruger apparatet første gang, skal du fjerne al emballage og beskyttende polyethylenfilm.
Dette apparat er beregnet til brug som en emhæ tte (luftudgang til udendørs forhold) eller filtrering (indendørs
luftgenbrug).
Bemæ rk: Dette apparat leveres ikke med rørsystemer, eller kulfiltre. Detaljer for bestilling af disse dele er på
bagsiden af manualen.
På grund af kompleksiteten og væ gten af apparatet, anbefales det, at installationen udføres af fagfolk.
Producenten fralæ gger sig ethvert ansvar for skader forårsaget af forkert installation.
Læ s denne manual omhyggeligt og gem den til senere brug.
DA-2
Undertrykket i miljøet må ikke overstige 4 PA (4x10-5 bar). Sørg for tilstræ kkelig ventilation i miljøet for en
sikker drift af emhæ tten. Følg de lokale love, der gæ lder for udskiftning af ekstern luft.
Før tilslutning af emhæ tten til elnettet skal du kigge på typeskiltet (placeret inden i apparatet) for at bekræ fte,
at spæ ndingen og strømmen svarer til netvæ rket og stikket er egnet. Er du i tvivl, så spørg en autoriseret
elektriker.
Hvis strømforsyningskablet er beskadiget, skal det udskiftes. Dette kan gøres direkte fra producenten.
Denne enhed skal tilsluttes forsyningsnettet enten gennem et 3A-stik eller en 2 faset kontakt beskyttet af 3A
sikring.
2. Advarsel!
Under visse omstæ ndigheder kan elektriske apparater væ re en fare.
A) Du må ikke kontrollere status for filtrene, mens emhæ tten er i drift.
B) Rør ikke ved pæ rer eller tilstødende områder under eller efter læ ngere tids brug af apparatet.
C) Flambering af mad er forbudt under emhæ tten.
D) Undgå fri flamme, da det er skadeligt for filtrene og udgør en brandfare.
E) Lad ikke mad uden opsyn, da overophedet olie kan blive en brandfare.
F) Afbryd den elektriske forbindelse forud for enhver vedligeholdelse.
G) Dette apparat er ikke beregnet til brug af børn eller svagelige personer uden opsyn.
H) Små børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.
I) Der skal væ re tilstræ kkelig ventilation i rummet, når emhæ tten anvendes samtidig med apparater, der
forbræ nder gas eller andre, bortset elektriske bræ ndstoffer.
L) Der er risiko for brand, hvis rengøringen ikke udføres i overensstemmelse med instruktionerne.
Dette apparat er i overensstemmelse med EU-direktiv EF/2002/96, affald af elektrisk og elektronisk udstyr
(WEEE).
Symbolet på produktet eller på det medfølgende papirarbejde angiver, at apparatet ikke skal behandles som
husholdningsaffald, men skal leveres til en passende genbrugsstation for elektriske og elektroniske apparater.
Følg de lokale retningslinjer, ved bortskaffelse af affald.
For mere information om behandling, genbrug og genanvendelse af dette produkt, bedes du kontakte din
kommune, indenlandske renovationsordninger eller forhandler, hvor apparatet er købt.
DA-3
SIKKERHEDSFORANSTALTNINGER
1. Væ r forsigtig, når emhæ tten bruges samtidig med en åben pejs eller bræ nder, der afhæ nger af luften i
miljøet. Emhæ tten fjerner luften fra miljøet, som en bræ nder eller pejs har behov for til forbræ nding.
• Elektrisk tilslutning:
- Apparatet er fremstillet som et klasse II, derfor er intet jordkabel nødvendigt. Stikket skal væ re let
tilgæ ngeligt efter installation af apparatet. Hvis apparatet er udstyret med ledning uden stik, skal en passende
dimensioneret flerpolet afbryder med mindst 3 mm åbning mellem kontakterne monteres mellem apparatet og
elforsyningen i overensstemmelse med belastningen og gæ ldende regler.
- Tilslutningen til lysnettet udføres som følger:
BRUN = L linje
BLÅ = N neutral.
• Hvis kogepladen er el, gas eller induktion, skal den mindste afstand mellem denne og den nederste del af
emhæ tten væ re mindst 65 cm. Hvis der anvendes et forbindelsesrør bestående af to dele, skal den øverste del
placeres uden den nederste del.
Tilslut ikke emhæ tten til den samme leder der bruges til at cirkulere varm luft eller til at udlede dampe fra
andre apparater, der genereres af andet end en elektrisk kilde.
Før du fortsæ tter med samleprocessen, fjern anti-fedtfilteret (figur 1), således at enheden er lettere at
håndtere.
- I tilfæ lde af at apparatet skal monteres med udgang til udenfor huset, forbered hullet til udledning af luft.
.
Fig.1 Fig.2
• Vi anbefaler brug af et luftrør, som har den samme diameter som emhæ ttens hul. Hvis der anvendes et rør
med en mindre diameter, kan effektiviteten af produktet reduceres og dets funktion kan blive støjende.
• Hvis apparatet er designet til brug i boliger, der leveres med en centraliseret sugeanordning skal følgende
handlinger udføres:
- De kontakter der kontrollerer åbning og lukning af en ventil bruger et termoelektrisk apparat. Ved at placere
kontakten på TIL, efter et minut, åbner ventilen sig 90 ° hvilket tillader sugning af brugt luft. Ved at placere
kontakten i FRA-position, lukker ventilen efter 100 sekunder.
• Fastgørelse til væggen:
Bor hullerne A i den respektiv afstand angivet (fig.2).
Fastgør apparatet til væ ggen og juster den i vandret position til overskabet. Når apparatet er justeret, skal
emhæ tten fastgøres med skruerne A (fig.3). For de forskellige apparater bruges skruer og andet der passer til
den aktuelle type væ g (f.eks armeret beton, gipsplader, osv).
Hvis skruer og skrueankre er forsynet med produktet, skal du kontrollere, at de er egnede til den type væ g,
som emhæ tten skal fastsæ ttes.
DA-4
INSTALLATIONSINSTRUKTIONER
• Montering og elektriske tilslutninger skal udføres af specialiseret personale.
• Bær beskyttelseshandsker, før du fortsætter med installationen.
Fig.3 Fig.4
• Fastsæ ttelse af den dekorative teleskopiske flue:
Arranger strømforsyningen indenfor dimensionerne af dekorative flue. Hvis apparatet skal installeres i kanaler
version eller i den version med ekstern motor, forberede luften udstødning åbning.
Uddrag den øverste flue op til beslaget, og fastgør den med skruerne B
(Fig.4).
At omdanne hæ tten fra en kanal-version i en filtrering udgave, så spørg din forhandler til kulfiltre og
følge installationsvejledningen.
Fig.5 Fig.6
• Filtreringsversion:
Installer hæ tte og de to røgrør, som beskrevet i afsnittet om montering af emhæ tten i kanal-version. For at
samle filtreringen flue henvises til instruktionerne i sæ ttet. Hvis sæ ttet ikke er forudsat, bestille den hos din
forhandler som tilbehør. Filtrene skal anvendes på sugeenheden placeret inde i hæ tten. De skal væ re centreret
ved at dreje dem 90 grader indtil stop fangst udløst (Fig.6).
DA-5
BRUG AF EMHÆ TTEN
Kontroller
Lampe
– Tryk for at tæ nde/slukke for lyset
Hastighed –væ lg hastighed ifølge madlavningsforhold
Lav - Let stegning/kogning. Tryk på denne knap for lav hastighed, og igen for at slukke motoren.
Medium - Stegning/wokmadlavning/læ ngerevarende kogning. Tryk på denne knap for medium
hastighed og igen for at slukke motoren
Høj - Grill, intensiv stegning og wokmadlavning. Tryk på denne knap for høj hastighed og igen for
at slukke motoren
DA-6
Vi anbefaler, at du tæ nder for emhæ tten et par minutter, før du begynder at lave mad, og derefter lader den
køre i ca. 8 minutter bagefter for at sikre, at alle lugte udvindes.
Apparatet må ikke bruges af børn eller personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller
manglende erfaring og viden, medmindre de er under opsyn eller har modtaget instruktion
ADVARSEL - Tilgæ ngelige dele kan blive varme, når de bruges med kogeapparater. For at belyse
madlavningsområde under kølerhjelmen, tryk på lysknappen til positionen "til". For at slukke, tryk igen for at
vende tilbage til positionen "fra".
For at betjene emhæ tte, skal du trykke på knappen for den ønskede hastighed - væ lg: 1 lav, 2 medium, eller
3 høj hastighed. Neon-indikatorlyset vil lyse op for at vise, når emhæ tten er i drift. For at slukke, tryk på "fra"
knappen.
PLEJE OG VEDLIGEHOLDELSE
Før rengøring eller vedligeholdelse, sluk for elforsyningen.
Udskiftning af LED-lamperne
Hvis apparatet version er med LED-lamper, er det nødvendigt at tilkalde en specialuddannet tekniker til at
udskifte dem
Ydre dele
Alle udvendige dele på ydre beklæ dning kan sikkert rengøres med en ren klud opvredet i varmt sæ bevand.
Brug ikke æ tsende pastaer, slibende rengøringsmidler, ståluld, hårde redskaber, eller produkter indeholdende
chlorider da de vil ødelæ gge overfladerne.
Genstridige pletter kan fjernes med et rengøringsmiddel til rustfrit stål. Vi anbefaler, at du rengør hele det
rustfri området for at opretholde en ensartet finish.
Skarpe genstande kan markere overfladen på rustfrit stål, men mæ rker bliver mindre mæ rkbare med tiden.
For at opretholde finish på det rustfrit stål, eller at fjerne eventuelle fedtede mæ rker, tør den rustfri overflade
sparsomt med lidt babyolie og køkkenrulle.
Brug ikke madolier, da disse kan indeholde salt, som kan beskadige overfladen på det rustfrit stål.
Før rengøring eller vedligeholdelse, sluk for el-forsyningen.
For at undgå enhver brandrisiko, skal følgende rengøringsanvisninger følges:
Fedtfiltre
Fedtfiltrene absorberer fedt og støv fra madlavningsdampe, som ellers ville beskadige indersiden af emhæ tten.
Fedtfiltrene bør fjernes og rengøres regelmæ ssigt - med normal brug, bør dette væ re hver 2. måned.
For at rense brug varmt sæ bevand, eller vask i opvaskemaskine. Fedtfiltrene kan let skifte farve efter vask,
men dette påvirker ikke deres ydeevne.
Vigtigt: Hyppig vask er afgørende for at forhindre en ophobning af fedt i filtrene, som kan blive en brandfare.
1. Fjern filtrene fra emhæ tten.
2. Vask forsigtigt fedtfiltrene i varmt sæ bevand og tør med et rent håndklæ de.
3. Monter de rene filtre.
Kulfiltre (kun modeller installeret til brug sammen med gencirkulationsmetode)
Kulfiltrene absorberer madlavningslugte og skal fornyes efter ca. 6 måneders normal brug. Nye kulfiltre kan
bestilles fra vores Kundeservice (detaljer på bagsiden af manualen).
Mæ tning af aktivt kul i filteret, vil afhæ nge af, hvor ofte emhæ tten bruges, typen af køkkenet og rigtig
rengøring af fedtfilteret.
Kulfiltre kan ikke vaskes – men skal erstattes hver 6. måned.
DA-7
TEKNISKE DATA
Elektrisk forsyning
220 – 240 V ~ 50 Hz
Klassifikation
Klasse I
Støjniveau (Ekstern ventilation)
Flad emhæ tte
Position 3 6 dBA 5
Position 1 dBA 50
Skorstens-emhæ tte
Position 3 65 dBA
Position 1
50 dBA
Lyspæ rer
2 x 1,5 W LED
Motorbedø mmelse
215 W
Fedtfiltre
3 fra - Aluminiumspanel
Bemæ rk: Fedtfiltrene kan let skifte farve efter vask, men dette påvirker ikke deres ydeevne.
Kulfiltre
2 fra – Tilgæ ngelige som reservedele
Udvindingsrate (Ekstern)
Flad emhæ tte
Position 3 m3/T 644.5
Position 1 m3/T 295.8
Skorstensemhæ tte
Position 3 m3/T 644.5
Position 1 m3/T 295.8
DA-8
BELLING KUNDESERVICE
DA-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Afzuigkap
Gebruikershandleiding
NL
Inhoudsopgave
Inleiding 2
Veiligheidsvoorzorgen 3
Installatie-instructies 4
Gebruik van de afzuigkap 6
Zorg en Schoonmaak 7
Technische Gegevens 8
Belling Klantenzorg 9
NL-1
INLEIDING
Dank u voor het kopen van deze hoge kwaliteit afzuigkap van Belling.
Ons beleid is gebaseerd op een voortdurende ontwikkeling en verbetering. Strikte nauwkeurigheid van
illustraties en specificaties is niet gegarandeerd. Wijziging van ontwerp en materialen is eventueel nodig na
publicatie.
Voordat u het toestel voor het eerst gebruikt, verwijder alle verpakkingen en beschermende polyethyleen film.
Dit apparaat is ontworpen voor gebruik als een afzuigkap (luchtafzuiging naar buiten) of filter (recycleren van
binnenlucht).
Opmerking: Dit toestel wordt niet geleverd met kanalensysteem of koolstoffilters. Details voor het bestellen van
deze onderdelen zijn te vinden achteraan dit handboek.
Vanwege de complexiteit en het gewicht van het toestel is het raadzaam dat de installatie wordt uitgevoerd
door gespecialiseerd personeel.
De fabrikant wijst alle verantwoordelijkheid voor schade af veroorzaakt door onjuiste installatie.
Lees deze handleiding aandachtig en bewaar voor toekomstig gebruik.
NL-2
1. Wees voorzichtig wanneer de afzuigkap gelijktijdig werkt met een open haard of brander die afhangen van
de lucht in de omgeving. De afzuigkap verwijdert de lucht uit de omgeving die de brander of open haard nodig
hebben voor verbranding.
De negatieve druk in de omgeving mag niet hoger zijn dan 4Pa (4 x 10-5 bar). Zorg voor voldoende ventilatie
in de omgeving voor een veilig gebruik van de afzuigkap. Leef de plaatselijke wetten na die van toepassing zijn
voor externe luchtafvoering.
Bekijk het gegevensplaatje (gepositioneerd binnen in het toestel) om te bevestigen dat de spanning en
vermogen overeenkomen met het netwerk en dat de aansluiting geschikt is voordat u het model aansluit op
het elektriciteitsnet. In het geval van twijfel moet een gekwalificeerde elektrotechnicus geraadpleegd worden.
Als de aansluitkabel beschadigd is moet deze vervangen worden. Deze kabel kan rechtstreeks bij de fabrikant
verkregen worden.
Dit apparaat moet worden aangesloten op het elektriciteitsnet via een stekker voorzien van een 3A zekering of
bekabeld met een 2 fase aftakking beschermd door een 3A zekering.
2. Waarschuwing!
In bepaalde omstandigheden zijn elektrische apparaten mogelijk een gevaar.
A) Controleer de status van de filters niet terwijl de afzuigkap ingeschakeld is.
B) Raak de lampen of aangrenzende gebieden niet aan tijdens of onmiddellijk na langdurig gebruik van de
verlichtingsinstallatie.
C) Flamberend koken is verboden onder de afzuigkap.
D) Vermijd een naakte vlam omdat het schadelijk is voor de filters en het een brandgevaar vormt.
E) Laat geen voedsel zonder toezicht frituren omdat oververhitte olie een brandgevaar kan vormen.
F) Verbreek de elektrische verbinding voorafgaand aan alle onderhoud.
G) Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht of personen slecht ter been.
H) Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet spelen met het toestel.
I) Er moet voldoende ventilatie bestaan in de ruimte wanneer de afzuigkap wordt gebruikt op hetzelfde
moment als toestellen die op gas branden en andere brandstoffen of andere dan elektriciteit.
L) Er bestaat een brandrisico als het schoonmaken niet wordt uitgevoerd volgens de instructies.
Dit apparaat voldoet aan de Europese Richtlijn EG/2002/96, Afgedankte Elektrische en Elektronische
Apparatuur (AEEA).
Het symbool op het product of op de begeleidende documenten geeft aan dat het toestel niet mag worden
behandeld als huishoudelijk afval maar verwijderd moet worden via een geschikt elektrisch en elektronisch
toestel recycling inzamelpunt.
Volg lokale richtlijnen bij het verwijderen van afval.
Voor meer informatie over de behandeling, hergebruik en recycling van dit product, neem contact met uw
lokale overheid, plaatselijke afvalinzamelingsdienst of de winkelier waar het toestel werd gekocht.
NL-3
VEILIGHEIDSVOORZORG
• Draag beschermende handschoenen voordat u verdergaat met de installatie.
• Elektrische aansluiting:
- Het toestel is vervaardigd als een klasse II en daarom is er geen aardingskabel vereist. De
elektriciteitsaansluiting moet gemakkelijk toegankelijk zijn na de installatie van het toestel. Als het toestel is
uitgerust met een stroomkabel zonder stekker moet een voldoende gedimensioneerde multipolaire schakelaar
voorzien worden met een minimum opening van 3 mm van de contacten aangebracht tussen het toestel en de
elektriciteitsaansluiting met inachtneming van de belasting en de huidige regelgeving.
- De aansluiting op het lichtnet wordt als volgt uitgevoerd:
BRUIN = L lijn
BLAUW = N neutraal.
• Als de kookplaat elektrisch, gas of inductie is moet de minimale afstand tussen hetzelfde en het onderste deel
van de kap minstens 65 cm bedragen. Als een verbindingsbuis bestaande uit twee delen wordt gebruikt, moet
het bovenste deel worden geplaatst buiten het onderste deel.
Sluit de afzuigkapafvoer niet aan op hetzelfde kanaal als gebruikt om de hete lucht te circuleren of voor het
afvoeren van dampen van andere apparaten die zijn gegenereerd door andere dan een elektrische voeding.
Voordat u verder gaat met de montage moet de anti-vetfilter(s) verwijderd worden (Fig.1) zodat het toestel
gemakkelijker te hanteren is.
- In het geval van montage van het toestel in de afzuigversie moet het gat voor de afvoere van de lucht
voorbereid worden.
Fig.1 Fig.2
• We raden het gebruik aan van een luchtafvoerbuis met dezelfde diameter als de luchtafvoeropening. Als een
pijp met een kleinere diameter wordt gebruikt, kan de efficiëntie van het product worden verminderd en de
werking ervan kan luidruchtiger worden.
• Als uw toestel ontworpen is voor gebruik in woningen voorzien van een gecentraliseerd afzuig-apparaat
moeten de volgende bewerkingen uitgevoerd worden:
- De schakelbediening opent en sluit de kleppen d.m.v. een thermo-elektrisch apparaat. Door het
aanschakelen van de schakelaar opent de klep 90°, roterend na een minuut. De muffe lucht wordt dan
afgezogen. Door het uitschakelen van de schakelaar sluit de klep na 100 seconden
• Bevestiging aan de muur:
Boor de gaten A in overeenstemming met de aangegeven afstanden (Fig. 2).
Bevestig het toestel aan de wand en lijn het uit in horizontale positie tegenover de muurtoestellen. Wanneer
het toestel is aangepast moet de afzuigkap definitief bevestigd worden met gebruik van de schroeven (Fig.3).
Voor de verschillende installaties moeten schroeven en schroefankers gebruikt worden die geschikt zijn voor
het type van muur (b.v. gewapend beton, gipsplaat, enz.).
Als de schroeven en schroefankers zijn voorzien met het product moet er gecontroleerd worden dat ze geschikt
zijn voor het type muur waarop de afzuigkap gaat gemonteerd worden.
NL-4
INSTALLATIE-INSTRUCTIES
• Montage en elektrische verbindingen moeten worden uitgevoerd door gespecialiseerd personeel.
Fig.3 Fig.4
• Montering van de decoratieve telescopische schoorsteen:
Voorzie de elektrische voeding binnen in de decoratieve schoorsteen. Als het te monteren toestel van het type
is met kanalen of het type met een externe motor moet de opening voor luchtafvoer voorbereidt worden.
Trek de bovenste
schoorsteen uit naar de beugel en bevestig met de schroeven B (Fig.4).
Vraag uw dealer naar de
houtskoolfilters voor het veranderen van een afzuigkap met kanaalsysteem
naar een filterversie en volg de
installatie-instructies.
Fig. 5 Fig.6
• Filterversie:
Installeer de afzuigkap en de twee schoorstenen zoals beschreven in de paragraaf voor installatie van de
afzuigkap in de versie met een kanaalsysteem. Voor het monteren van de filterschoorsteen moet u de
instructies vervat in de kit raadplegen. Als de kit niet beschikbaar is, moet deze besteld worden bij uw dealer
als toebehoren. De filters moeten worden gemonteerd op de zuig-eenheid gepositioneerd binnen de kap. Ze
moeten worden gecentreerd door ze 90 graden te draaien tot de stopbeveiliging optreedt (Fig.6).
NL-5
GEBRUIK VAN DE AFZUIGKAP
Bediening
Lamp
- Indrukken om lampje in te schakelen / uit te schakelen
Snelheid – Selecteer snelheid volgens de kookomstandigheden
Laag - Licht frituren/koken. Druk op deze knop om over te gaan naar lage snelheid en om de motor
opnieuw uit te schakelen.
Medium - Frituren/wokken/intensief koken. Druk op deze knop om over te gaan naar medium snelheid
en om opnieuw de motor uit te schakelen
Hoog - Grillen, intensief frituren en wokken. Druk op deze knop om over te gaan naar hoge snelheid
gaan en om de motor opnieuw uit te schakelen
NL-6
Het is raadzaam dat u de afzuigkap enkele minuten inschakelt voordat u begint te koken, laat het toestel voor
ongeveer 8 minuten draaien om ervoor te zorgen dat alle geuren worden afgevoerd.
Het toestel mag niet worden gebruikt door kinderen of personen met verminderde lichamelijke, zintuiglijke of
geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben
gekregen.
WAARSCHUWING - bereikbare delen worden mogelijk heet wanneer gebruikt in combinatie met
kooktoestellen. Voor het verlichten van het kookgebied onder de afzuigkap drukt op de knop voor de
lichtbediening zodat deze zich in de “ON” (aan) positie bevindt. Voor het uitschakelen drukt u opnieuw op de
knop om terug te keren naar de "UIT" (OFF) positie.
Voor het bedienen van de afzuigkap drukt u op de knop voor de gewenste snelheid - kies: 1 laag (low),
gemiddeld (medium) 2 of 3 hoge snelheid (high speed). Het neonlampje zal oplichten om te tonen wanneer de
ventilator draait. Voor het uitschakelen drukt u op de knop "UIT" (off).
ZORG & SCHOONMAKEN
Voordat u het toestel gaat schoonmaken of onderhoud gaat uitvoeren moet de elektriciteitsvoorziening
uitgeschakeld worden.
Vervanging van de LED-lampjes
Als de toestelversie voorzien is van LED-lampjes is de tussenkomst van een gespecialiseerde elektrotechnicus
nodig om ze te vervangen
Uitwendige Behuizing
Alle externe onderdelen van de uitwendige behuizing kunnen veilig worden gereinigd met een schone doek die
uitgewrongen werd in warm zeepsop.
Gebruik geen bijtende pasta's, schurende schoonmaakpoeders, staalwol, harde werktuigen of producten die
chloriden bevatten omdat deze schade aan de oppervlakken zullen veroorzaken.
Moeilijk te verwijderen vlekken kunnen verwijderd worden met een reinigingsmiddel voor roestvrij staal. Het is
raadzaam dat u het geheel van het roestvrij staal gebied reinigt om een uniforme afwerking te behouden.
Scherpe voorwerpen kunnen sporen nalaten op het oppervlak van het roestvrije staal maar deze zullen minder
merkbaar worden na verloop van tijd.
Om de afwerking van het roestvrij staal te behouden of om vetvlekken af te vegen moet het roestvrij stalen
oppervlak spaarzaam met een minimum hoeveelheid aan Baby-olie en keukenpapier behandeld worden.
Gebruik geen kookolie ’s omdat deze zout bevatten die het roestvrije stalen oppervlak kunnen beschadigen.
Voordat u het toestel gaat schoonmaken of onderhoud gaat uitvoeren moet de elektriciteitsvoorziening
uitgeschakeld worden.
Om alle brandrisico’s te voorkomen moeten de volgende reiniging instructies worden gevolgd:
Vetfilters
De vetfilters absorberen vet en stof uit de kookdampen die anders schade aan de binnenkant van de afzuigkap
zouden aanbrengen.
De vetfilters moeten worden verwijderd en regelmatig gereinigd worden - bij normaal gebruik moet dit elke 2
maanden uitgevoerd worden.
Voor het schoonmaken gebruikt u warm zeepsop of wast u de filters in de vaatwasser. De vetfilters kunnen
enigszins van kleur wijzigen na het wassen maar dit heeft geen invloed op hun prestaties.
Belangrijk: de frequente van het wassen is van essentieel belang om te voorkomen dat vet opbouwt in de
filters wat kan leiden tot brandgevaar.
1. Verwijder de filters uit de afzuigkap.
2. Was de vetfilters grondig in warm zeepsop en droog met een schone handdoek.
3. Monteer de schone filters opnieuw.
Koolstoffilters (enkel voor de modellen geïnstalleerd met de hercirculatie methode)
De koolstoffilters absorberen kookgeuren en moeten worden vernieuwd na ongeveer 6 maanden van normaal
gebruik. Vervanging van de koolstoffilters kan worden verkregen bij onze Klantenzorg (details op de achterzijde
van het handboek).
Verzadiging van de actieve koolstof in de filter zal afhangen van hoe vaak de afzuigkap is gebruikt, het type
van keuken en de regelmatigheid van schoonmaken van de vetfilter.
De koolstoffilters kunnen niet worden gewassen - vervang om de 6 maanden.
NL-7
TECHNISCHE GEGEVENS
Elektriciteitsvoorziening
220 - 240V ~ 50Hz
Classificatie
klasse I
Geluidsniveau (externe ontluchting)
Vlakke afzuigkap
Positie 3 65 dBA
Positie 1
50 dBA
Schoorsteen Afzuigkap
Positie 3 65 dBA
Positie 1 50 dBA
Lampen
2 x 1,5 W LED
Motorclassificatie
215 W
Vetfilters
3 UIT - Aluminium paneel
Opmerking: Na het schoonmaken kunnen de vetfilters hun kleur lichtjes verliezen - dit heeft geen invloed op de
prestaties.
Koolstoffilters
2 Uit - beschikbaar als vervanging
Afzuigcapaciteit (extern)
Vlakke afzuigkap
Positie 3 644.5 m3/H
Positie 1 295.8 m3/H
Schoorsteen Afzuigkap
Positie 3 644.5 m3/H
Positie 1 295.8 m3/H
NL-8
BELLING KLANTENZORG
NL-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling õhupuhasti pliidile
Kasutusjuhend
ET
Sisukord
Sissejuhatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Ettevaatusabinõud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Paigaldamise juhised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Õ hupuhasti kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Hooldus ja puhastamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling klienditeenindus . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . 9
ET-1
Sissejuhatus
Täname Teid, et olete ostnud Belling kõrgekvaliteedilise õhupuhasti.
Püüdleme alati pideva arengu ja paremate toodete suunas. Jooniste ja tehnilise kirjelduse üksikasjalik täpsus ei
ole garanteeritud. Koostet ja materjale võib olla pärast avaldamist muudetud.
Enne toote esmakordset kasutamist tuleb eemaldada kogu pakend ja kaitsekile.
Kodumasin on mõeldud õhu ventileerimiseks (eemaldamiseks välitingimustesse) või filtreerimiseks (õhuringlus
siseruumides).
Märkus: komplekti ei kuulu torude paigalduskomplekt ega süsinikfiltrid. Nende tellimise kohta leiate
informatsiooni käsiraamatu tagumiselt küljelt.
Kuna kodumasin on keerukas ja raskekaaluline, soovitame paigaldamiseks kasutada spetsialistide abi.
Tootja ei vastuta vale paigaldamise tõttu tekkinud kahjude eest.
Lugege neid juhendeid hoolikalt ning hoidke need edaspidiseks kasutamiseks alles.
ET-2
hapnikku.
Keskkonna negatiivne rõhk ei tohi ületada 4Pa (4x10-5 bar). Õ hupuhasti ohutuks kasutamiseks on oluline
tagada piisav ventilatsioon. Järgige välisõhu eemaldamisel kohalikku seadusandlust.
Kontrollige enne mudeli elektrivõrgu ühendamist toote andmeplaati (asub siseküljel) ja veenduge, et nõutud
pinge ja võimsus vastab Teie elektrisüsteemile. Kui te pole kindel, konsulteerige kvalifitseeritud elektrikuga.
Kahjustatud toitekaabel tuleb alati asendada. Asenduskaabli saate tootjalt.
Seade tuleb ühendada pistikuga 3A kaitsmega elektrivõrku või ühendada otse 2-faasilise haruliiniga turvatud ja
3A kaitsmega võrku.
2. Ettevaatust!
Teatud oludes võivad elektrilised kodumasinad olla ohtlikud.
a) Ärge kunagi kontrollige filtreid õhupuhasti töötamise ajal.
b) Ärge puudutage valgusti lampe töö ajal, kohe töötamise järel või pärast pikaajalist kasutamist.
c) Õ hupuhasti all ei ole lubatud teha süüa lahtise leegiga (flambé).
d) Vältige lahtise leegi kasutamist, see kahjustab filtreid ja on tuleohtlik.
e) Ärge jätke praadivat toitu järelevalveta, üle kuumenev õli võib olla tuleohtlik.
f) Eemaldage masin enne mistahes hooldustöid alati elektrivõrgust.
g) Kodumasin ei ole mõeldud kasutamiseks järelevalveta laste või nõrga tervisega isikute poolt.
h) Valvake lapsi ja hoolitsege selle eest, et nad kodumasinaga ei mängiks.
i) Tagage alati õhupuhasti ja gaasi või muude kütete peale elektri kasutamisel ruumides piisav ventilatsioon.
l) Seadme juhiste kohane puhastamata jätmine võib põhjustada tulekahju ohu.
Kodumasin vastab Euroopa direktiivile EÜ /2002/96 elektri- ja elektroonikaseadmete jäätmete kohta (WEEE).
Tootel või dokumentides leiduv sümbol tähendab, et kodumasinast ei tohi vabaneda majapidamisjäätmete seas
vaid tuleb viia asjakohasesse elektri- ja elektroonikajäätmete kogumispunkti.
Järgige jäätmetest vabanemisel kohalikke eeskirju.
Täpsemat teavet toote käsitlemise, ümbertöötlemise ja jäätmetena vabanemise kohta saate kohalikust
omavalitsusest, jäätmeteenuse pakkumisest või kodumasina müünud kauplusest.
ETTEVAATUSABINÕ UD
1. Olge ettevaatlik, kui kasutate õhupuhastit üheaegselt avatud tulekolde või põletiga, mis sõltub keskkonnas
sisalduvast hapnikust. Õ hupuhasti eemaldab ümbritsevast keskkonnast tulekolde või põleti jaoks tarvilikku
ET-3
• Elektriühendused:
- Tegemist on II klassi kodumasinaga, sega ei ole maanduskaabel vajalik. Toiteallikas peab ka pärast
kodumasina paigaldamist lihtsasti juurdepääsetav olema. Kui kodumasina toide tuleb ilma pistikuga juhtmest,
tuleb kodumasina ja elektrivarustuse vahele paigaldada vastav omnipolaarne lüliti, mille kontaktide vahel peab
olema vähemalt 3 mm. Jälgige vastavust koormuse ja voolu kohta käivatele nõuetele.
- Vooluvõrgu ühendused tuleb sooritada järgnevalt:
PRUUN = L juhe
SININE = N neutraalne
• Elektri- gaasi- või induktsioonpliidi kasutamisel peab pliidi ja õhupuhasti vahele jääma vähemalt 65 cm.
Kaheosalise äravoolutoru kasutamisel tuleb ülemine osa asetada alumise osa ümber.
Ärge ühendage õhupuhasti äravoolu koos kuuma õhu tsirkulatsiooniks või muude kodumasinate aurude
eemaldamiseks kasutatavate äravooludega.
Eemaldage rasvafiltrid (Joonis 1) enne kokkupanemisega alustamist. Ü ksust on sedasi lihtsam käsitleda.
- Kui kasutate kodumasinat õhku eemaldava versioonina, valmistage eelnevalt ette õhu eemaldamiseks
kasutatav ava.
Joonis 1 Joonis 2
• Soovitame kasutada äravoolutoru, mille diameeter vastab väljalaskesüsteemi otsale. Väiksema diameetriga
toru kasutamisel võib toote tõhusus väheneda ja müratase kasvada.
• Kui teie kodumasin on mõeldud kasutamiseks keskse väljatõmbesüsteemiga hoonetes, teostage järgnevad
sammud:
- Ventiili sulgemist ja avamist termoelektriliselt juhtiv lüliti. Kui lüliti on asendis SEES, avaneb minuti pärast
ventiil ja pöörab 90°, võimaldades sedasi õhu eemaldamist. Kui lüliti on asendis VÄLJAS, suletakse lüliti 100
sekundi möödudes.
• Seinale kinnitamine:
Puurige augud A vastavalt näidatud vahemaadele (Joonis 2).
Kinnitage kodumasin seinale ja joondage horisontaalselt seina üksustele. Kui kodumasina asend on paigas,
kinnitage õhupuhasti lõplikult kruvidega A (Joonis 3). Kasutage seina tüübile (kips, betoon, jne.) vastavaid
kruvisid ja seinaankruid.
Kui saite kruvid ja ankrud koos tootega veenduge, et need sobivad Teie seina tüübiga.
PAIGALDAMISE JUHISED
• Kodumasina tohib kokku panna ja elektriühendusi teha vaid vastav spetsialist.
• Kandke paigaldamisel kaitsekindaid.
ET-4
Joonis 3 Joonis 4
• Dekoratiivse teleskooplõõri kinnitamine:
Paigutage toiteallikas teleskooplõõri mõõtmetesse. Kui paigaldate kodumasina torudega versioonis või välise
mootoriga versioonis, valmistage ette õhu äravooluava.
Tõmmake ülemine lõõr kinnituse juurde ja kinnitage kruvidega B (Joonis 4). Õ hupuhasti torudega
versioonist filtreerivaks versiooniks muutmiseks paluge enda tarnijalt söefiltreid ja jälgige paigaldamise juhiseid.
Joonis 5 Joonis 6
• Filtreeriv versioon:
Paigaldage õhupuhasti ja kaks lõõri vastavalt torudega versiooni peatükis kirjeldatule. Filtreeriva lõõri
paigaldamiseks jälgige komplekti kuuluvaid juhiseid. Kui Teil komplekti ei ole, tellige see lisaseadmena. Filtrid
tuleb paigaldada lõõris asuvale õhu eemaldamise üksusele. Joondage need keskele 90 kraadi pöörates kuni
aktiveerite stopperi (Joonis 6).
ET-5
Õ HUPUHASTI KASUTAMINE
Juhtelemendid
Lamp
– vajutage valgustuse sisse/välja lülitamiseks
Kiirus – valige vastavalt vajadusele
Madal – kerge praadimine/keetmine. Vajutage madala kiiruse valimiseks. Teine vajutus lülitab mootori
välja.
Keskmine – praadimine/wokkimine/tugev keetmine. Vajutage keskmise kiiruse valimiseks. Teine vajutus
lülitab mootori välja.
Kõrge – grillimine, intensiivne praadimine ja wokil küpsetamine. Vajutage kõrge kiiruse valimiseks. Teine
vajutus lülitab mootori välja.
ET-6
Soovitame õhupuhasti käivitada mõned minutid enne toiduvalmistamisega alustamist ja jätta selle tööle
ligikaudu 8 minutiks pärast lõpetamist.
Seadet ei tohi kasutada lapsed või vähenenud füüsilise, sensoorse või mentaalsete võimetega isikus, samuti
isikud kellel puuduvad kogemused ja teadmised, välja arvatud juhul kui neid on selleks eelnevalt juhendatud
või koolitatud.
ETTEVAATUST - käega katsutavad osad võivad toiduvalmistamisel kuumeneda. Õ hupuhasti aluse toiduvalmistamise
ala valgustamiseks lülitage valgustid asendisse SEES. Välja lülitamiseks vajutage nuppu uuesti, asendisse
VÄLJAS.
Õ hupuhasti kasutamiseks vajutage vastava kiiruse nupule: 1 madal, 2 keskmine või 3 kõrge. Neoontuluke
tähistab töötavat õhupuhastit. Välja lülitamiseks vajutage nupule VÄLJA.
HOOLDUS JA PUHASTAMINE
Eemaldage kodumasin enne puhastamist või hooldust elektrivõrgust.
LED pirnide vahetamine
Kui kodumasin on varustatud LED-pirnidega, tuleb nende asendamiseks kasutada spetsialisti abi.
Väline korpus
Kõik õhupuhasti korpuse välised osad on puhastatavad kuumas seebivees niisutatud puhta rätiga.
Ärge kasutage söövitavaid pastasid, hõõruvaid puhastuspuudreid, traatharju, tugevaid tööriistu või mistahes
kloriide sisaldavaid puhastusvahendeid.
Raskesti eemaldatavad plekid saate eemaldada roostevabast terasest puhastusvahendiga. Soovitame alati
korraga puhastada terve roostevaba ala, sedasi säilitate ühtlase väljanägemise.
Teravad esemed võivad roostevaba pinda kahjustada aga jäljed muutuvad ajapikku vähem märgatavaks.
Roostevaba terase välimuse hoidmiseks või rasvaste jälgede eemaldamiseks võite roostevaba teraspinda
puhastada beebiõli ja köögipaberiga.
Ärge kasutage küpsetusõli, see sisaldab roostevabast terasest pinda kahjustavaid soolasid.
Eemaldage kodumasin enne puhastamist või hooldust elektrivõrgust.
Tuleohutuse säilitamiseks tuleb jälgida järgnevaid juhiseid:
Rasvafiltrid
Rasvafiltrid eemaldavad küpsetamisel erituvatest aurudest rasva ja tolmu, mis jääks muidu õhupuhasti
sisemusse.
Rasvafiltreid tuleb regulaarselt puhastada - tavapärasel kasutamisel ligikaudu iga 2 kuu möödudes.
Kasutage puhastamiseks sooja seebivett või nõudepesumasinat. Rasvafiltrite värv võib pesu järel muutuda aga
see ei mõjuta nende tööd.
Tähtis! Filtrite regulaarne pesemine ja rasva kogunemise ennetamine on oluline. Kogunev õli võib olla tuleohtlik!
1. Eemaldage filtrid õhupuhastist.
2. Peske filtreid ettevaatlikult kuuma seebiveega ja kuivatage puhta rätikuga.
3. Paigaldage puhtad filtrid tagasi.
Söefiltrid (kasutusel üksnes tsirkulatsiooniga versiooni puhul)
Süsinikfiltrid eemaldavad küpsetamisel tekkivad lõhnad ja vajavad vahetamist iga 6 kuu järelt. Asendusfiltrid
saate meie klienditeenindusest (kontaktandmed on kasutusjuhendi tagumisel küljel).
Aktiveeritud sütt kasutavate filtrite saturatsioon sõltub kasutamise sagedusest, köögi tüübist ja rasvafiltrite
puhastamisest.
Söefiltrid ei ole pestavad - asendage need iga 6 kuu järel.
ET-7
TEHNILISED ANDMED
Elektritoide
220 - 240V ~ 50Hz
Klassifikatsioon
klass I
Müratase (väline ventilatsioon)
Lame õhupuhasti
Asend 3 6 dBA 5
Asend 1
5
0dBA
Korstnaga õhupuhasti
Asend 3 65 dBA
Asend 1 50 dBA
Valgusti pirnid
2 x 1.5W LED
Mootori võimsus
215W
Rasvafiltrid
3 alumiiniumpaneelil
Märkus: rasvafiltrite värv võib pesu järel muutuda aga see ei mõjuta nende tööd.
Söefiltrid
2 - saadaval varuosadena
Eemaldatava õhu hulk (väline)
Lame õhupuhasti
Asend 3 644.5 m3/H
Asend 1 295.8 m3/H
Korstnaga õhupuhasti
Asend 3 644.5 m3/H
Asend 1 295.8 m3/H
ET-8
BELLING KLIENDITEENINDUS
ET-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Liesituuletin
Käyttöopas
FI
Sisältö
Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Asennusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Liesituulettimen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Huolto ja puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling Asiakaspalvelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 9
FI-1
Johdanto
Kiitos että valitsit laadukkaan Belling-liesituulettimen.
Olemme sitoutuneet kehittämään ja parantamaan tuotteitamme jatkuvasti. Huomaathan, että emme voi antaa
takuuta näissä ohjeissa esitettyjen piirrosten ja tietojen paikkaansa pitävyydestä, sillä laitteen ominaisuuksia tai
valmistusmateriaaleja on saatettu muuttaa tämän oppaan painamisajankohdan jälkeen.
Ennen kuin käytät laitetta ensimmäistä kertaa, poista kaikki laitteen pakkausmateriaalit ja laitteen ympärillä
oleva polyeteenikalvo.
Tämä laite on suunniteltu käytettäväksi joko ilman ulosimemiseen (-tuulettamisen) tai sen puhdistamiseen
sisätilassa (kierrättämiseen).
Huomautus: Laitteen mukana ei toimiteta putkia tai hiilisuodattimia. Löydät näiden osien tilaamista varten
tarvittavat tiedot tämän oppaan lopusta.
Laitteen monimutkaisuudesta ja raskaasta painosta johtuen suosittelemme, että asentamisen suorittavat
asianmukaisesti koulutetut henkilöt.
Laitteen valmistaja ei vastaa mistään vahingoista, jotka ovat aiheutuneet väärin suoritetuista asennustöistä.
Lue tämä opas huolellisesti ja säilytä se myöhempää käyttöä varten.
FI-2
1. Noudata varovaisuutta, mikäli kytket liesituulettimen päälle huoneessa, jossa poltetaan samanaikaisesti
avotakkaa tai muuta huoneen ilmasta riippuvaista tulisijaa. Liesituuletin poistaa huoneesta samaa ilmaa, jota
takassa tai muussa tulipesässä oleva tuli tarvitsee palaakseen.
Huoneen alipaine ei saa olla suurempi kuin 4Pa (4x10-5 bar). Jotta liesituuletinta voitaisiin käyttää turvallisesti,
sinun on huolehdittava riittävästä tuloilmasta. Noudata sisäilman ulostuulettamista koskevia lakeja ja säädöksiä.
Ennen kuin kytket laitteen sähköverkkoon, varmista, että laitteen arvokilpeen (löytyy laitteen sisältä) merkityt
jännite- ja tehoarvot vastaavat sähköverkon arvoja ja että laitteen virtapistoke sopii pistorasiaasi. Jos epäilet
laitteen soveltuvuutta, tiedustele asiaa sähköalan ammattilaiselta.
Jos laitteen virtajohto on vaurioitunut, se tulee vaihtaa uuteen. Uusia virtajohtoja on saatavilla laitteen
valmistajalta.
Laite kytketään sähköverkkoon joko 3A:n sulakkeella varustetun pistokkeen kautta tai kytkemällä laitteen johto
kaksivaiheisen järjestelmän kahteen, 3A:n sulakkeella suojattuun johtoon.
2. Varoitus!
Joissakin olosuhteissa sähkölaitteista saattaa aiheutua vakava vaara.
A) Älä tarkista liesituulettimen suodattimia laitteen ollessa päällä.
B) Älä koske polttimoihin tai näitä ympäröiviin osiin valojen ollessa päällä tai heti pitkään jatkuneen päällä olon
jälkeen.
C) Ruokaa ei saa liekittää liesituulettimen alla.
D) Vältä avotulen käyttöä, sillä se vahingoittaa laitteen suodattimia ja aiheuttaa palovaaran.
E) Älä poistu paikalta rasvassa paistamisen aikana, sillä rasvan ylikuumeneminen saattaa aiheuttaa palovaaran.
F) Irrota laitteen virtajohto ennen laitteen huoltamista.
G) Lapset tai sairaat henkilöt saavat käyttää laitetta vain valvonnan alaisuudessa.
H) Älä anna lasten leikkiä laitteella.
I) Mikäli laitetta käytetään huoneessa, jossa poltetaan kaasua tai muita polttoaineita, on varmistettava, että
huoneen ilmanvaihto on riittävää.
L) Laite saattaa aiheuttaa tulipalovaaran, mikäli tässä oppaassa esitettyjä puhdistusohjeita ei noudateta.
Tämä laite ja laitteen merkinnät täyttävät sähkö- ja elektroniikkaromusta säädetyn Direktiivin 2002/96/EY
(WEEE) vaatimukset.
Laitteessa tai sen mukana toimitettavissa asiakirjoissa on merkintä, joka tarkoituksena on ilmoittaa, että laite ei
sovellu hävitettäväksi tavanomaisen kotitalousjätteen tapaan, vaan tulee toimittaa asianmukaiseen sähkö - ja
elektroniikkaromun kierrätyspisteeseen.
Noudata paikallisia jätteenkäsittelyvaatimuksia, kun toimitat jätteitä hävitettäväksi.
Jos haluat lisää tämän laitteen käsittelyä, uudelleenkäyttöä ja kierrätystä koskevaa tietoa, ota yhteyttä oman
alueesi viranomaisiin, jätehuollosta vastaavaan tahoon tai siihen myymälään, josta olet laitteen hankkinut.
TURVAOHJEET
FI-3
• Laitteen saa asentaa ja kytkeä vain asianmukaisen koulutuksen saanut henkilö.
• Laita käsiisi suojakäsineet ennen kuin aloitat asennuksen.
• Sähkökytkennät:
- Laite on valmistettu turvaluokituksen II edellyttämällä tavalla, joten maadoitusjohtoa ei tarvita. Laitteen
virtayhteys tulee kytkeä siten, että kytkentäpisteeseen on helppo pääsy myös asennuksen jälkeen. Mikäli
laiteeseen kytketään virta johdolla, jossa ei ole pistoketta, laiteen ja virtalähteen väliin tulee asentaa
moninapainen, vähintään 3 mm kosketinvälillä varustettu kytkin. Kytkin tulee asentaa kuormaa ja virtaa
koskevien säädösten edellyttämällä tavalla.
- Laitteeseen kytketään virta seuraavan ohjeen mukaan:
RUSKEA = V virta
SININEN = N nolla
• Jos laite tulee sähkö-, kaasu-, tai induktiolieden päälle, lieden ja liesituulettimen alareunan väliin on jäätävä
vähintään 65 cm:n tila. Mikäli käytetään kaksiosaista liitinputkea, alemman putken on tultava ylemmän sisään.
Älä kytke liesituulettimen ulostuloputkea lämmintä ilmaan kierrättävään kanavaan tai muista lähteistä tulevan
savun/höyryn poistokanavaan, pois lukien sähköisten laitteiden poistoilmakanavat.
Ennen kuin aloita laitteen kokoamisen ja asennuksen, poista laitteen rasvansuodatin/-suodattimet (kuva 1).
Tämä helpottaa asennustyötä.
- Jos asennat ilmaa ulostuulettavan yksikön, tee/valmistele ilman ulostuloaukko.
Kuva 1 Kuva 2
• Suosittelemme asentamaan sellaisen ulostuloilmaputken, jonka halkaisija vastaa ulostuloilma-aukon
halkaisijaa. Jos käytät putkea, jonka halkaisija on aukon halkaisijaa pienempi, tämä saattaa heikentää laitteen
tehoa ja lisätä laitteesta kuuluvan äänen voimakkuutta.
• Jos asennat laitetta, joka on suunniteltu käytettäväksi rakennuksessa, jossa on koneellinen poistoilmaimuri,
toimi seuraavasti:
- Laitteessa oleva kytkin säätää siinä olevaa venttiiliä kiinni ja auki erillisen lämpöön reagoivan laitteen avulla.
Kun asetat kytkimen ON-asentoon, laite avaa venttiilin kääntämällä sitä 90 astetta, minkä myötä poistettava
ilma siirtyy poistoilmakanavaan ja edelleen ulos. Kun asetat kytkimen OFF-asentoon, laite odottaa 100
sekuntia ja sulkee tämän jälkeen venttiilin.
• Seinään kiinnittäminen:
Poraa reiät A. Varmista, että reiät tulevat kuvan mukaiselle etäisyydelle toisistaan (kuva 2).
Aseta laite seinälle ja varmista, että se tulee vaakatasoon. Kun olet säätänyt laitteen oikeaan asentoon, kiinnitä
se paikalleen ruuveilla A (kuva 4). Käytä kiinnittämiseen seinämateriaalille (esim. teräsbetoni, kipsilevy, tms.)
sopivia ruuveja ja ruuviankkureita.
Mikäli laitepakkaukseen kuuluu ruuvit ja ruuviankkurit, varmista, että ne ovat seinämateriaalillesi sopivia.
ASENNUSOHJEET
FI-4
Kuva 3 Kuva 4
• Teleskooppimaisen koriste-/suojaputken asentaminen:
Aseta virtajohto koristeputken sisälle. Jos asennat laitetta, joka kytketään poistoilmakanavaan tai -putkeen,
tee/valmistele poistoilman aukko.
-
Aseta putken yläosa seinäkiinnikkeisiin ja kiinnitä se
paikalleen ruuveilla B (kuva 4).
Jos haluat muuttaa laitteen ilmaa poistavasta ilmaa suodattavaksi, hanki
laitteeseen aktiivihiilisuodattimet
omalta STOVES-jälleenmyyjältäsi ja noudata alla esitettyä ohjetta.
Kuva 5 Kuva 6
• Ilmaa suodattava malli:
Asenna kupu ja siihen kytkettävät putket ilmaa poistavaa mallia koskevien ohjeiden mukaan. Suodatusputken
asennusohjeet on esitetty suodatinosien mukana toimitettavissa ohjeissa. Mikäli laitteesi mukana ei ole
toimitettu suodatinosia, tilaa suodatinosat erikseen valtuutetulta STOVES-jälleenmyyjältäsi. Suodattimet on
asennettava kuvun sisälle asennettavaan imuyksikköön. Suodattimet asetetaan paikoilleen pyörittämällä niitä
90 astetta, kunnes lukitusmekanismi lukitsee ne paikoilleen putken sisään (kuva 6).
FI-5
LIESITUULETTIMEN KÄ YTTÖ
Painikkeet
Valo
– Kytkee valon päälle/pois
Teho – valitse ruoanlaittotilanteeseen parhaiten sopiva tuuletusteho
Matala - Paistaminen/keittäminen matalassa lämpötilassa. Paina tätä painiketta kerran, kun haluat
kytkeä laitteen toimimaan matalalla teholla ja toisen kerran, kun haluat sammuttaa laitteen
Keskitaso - Paistaminen/wokkaaminen tai keittäminen kuumassa lämpötilassa. Paina tätä painiketta
kerran, kun haluat kytkeä laitteen toimimaan keskitasoa olevalla teholla ja toisen kerran, kun
haluat sammuttaa laitteen moottorin.
Korkea - Grillaus tai wokkaaminen/paistaminen erittäin kuumassa lämpötilassa. Paina tätä painiketta
kerran, kun haluat kytkeä laitteen toimimaan kovalla teholla ja toisen kerran, kun haluat
sammuttaa laitteen moottorin.
FI-6
moottorin.
Suosittelemme, että kytket liesituulettimen pois päältä muutamaksi minuutiksi ennen ruoanlaiton aloittamista ja
että jätät sen päälle noin 8 minuutiksi ruoanlaiton jälkeen. Näin toimimalla varmistat, että kakki ruoanlaitossa
syntyvät hajut häviävät mahdollisimman tehokkaasti keittotilasta.
Lapset ja henkilöt joiden fyysinen, henkinen tai aisteihin liittyvä suorituskyky on rajoittunut saavat käyttää
laitetta vain, mikäli heitä on opastettu ja käyttöä valvotaan.
VAROITUS - Laitteen pinnat saattavat kuumentua ruoanlaiton aikana. Kytkeäksesi kuvun alle kohdistuvan valon
päälle, paina laitteen valopainiketta. Sammuttaaksesi valon, paina valopainiketta uudelleen.
Liesituuletin kytketään päälle painamalla yhtä tuletustehon painikkeista: 1 matala, 2 keskitaso tai 3 korkea.
Laitteen neonvarinen merkkivalo syttyy tämän jälkeen sen merkiksi, että tuuletin on käynnissä.
Sammuttaaksesi
laitteen, paina siinä olevaa "off"
-
painiketta.
Mikäli laitteeseen kuuluu LED-valoja, niiden vaihtamisen saa suorittaa vain sähköalan ammattilainen.
Ulkopinnat
Kaikki laitteen ulkopinnat voi puhdistaa pyyhkimällä ne pesuaineinevedessä kostutetulla liinalla.
Älä puhdista laitteen ulkopintoja syövyttävillä tai hankaavilla aineilla, teräsvillalla, kovapintaisilla välineillä tai
millään klooria sisältävillä aineilla, sillä nämä saattavat aiheuttaa pintoihin vaurioita.
Pinttyneiden tahrojen irrottamiseen tulee käyttää ruostumattoman teräksen puhdistusainetta. Suosittelemme,
että puhdistat samalla koko teräspinnan, jotta pinnan ulkonäkö pysyy yhdenmukaisena.
Terävät esineet jättävät teräspintaan jäljen, mutta nämä jäljet himmenevät ajan myötä.
Parhaiten saat teräspinnat pysymään virheettöminä, kun pyyhit niitä kevyesti vauvaöljyyn (Bay Oil)
kosteutetulla talouspaperilla. Tämä on myös paras tapa rasvatahrojen poistamiseen.
Älä käytä pyyhkimiseen ruoanlaittoon tarkoitettuja öljyjä, sillä näissä saattaa olla teräspinnoille haitallista suolaa.
Ennen laitteen puhdistamista tai huoltoa, irrota laitteen virtajohto / sammuta virtajohdon kytkin.
Tulipalon välttämiseksi, noudata seuraavia puhdistusohjeita:
Rasvasuodattimet
Rasvasuodattimet imevät ruoanlaitossa syntyviä rasvoja ja pienhiukkasia. Suodattimet ovat tärkeät, sillä
pienhiukkaset ja rasvat voisivat vaurioittaa tuulettimen sisäosia.
Rasvasuodattimet tulee irrottaa ja puhdistaa säännöllisesti. Tavanomaisessa käytössä tämä on syytä tehdä 2
kuukauden välein.
Suodattimet tulee puhdistaa pesemällä ne saippuavedessä tai tiskikoneessa. Puhdistus saattaa muuttaa
suodattimien väriä jonkin verran, mutta tällä ei ole vaikutusta niiden suodatustehoon.
Tärkeää: Rasvasuodattimet on ehdottomasti puhdistettava säännöllisesti, sillä rasvan kertyminen niihin saattaa
aiheuttaa tulipalovaaran.
1. Irrota suodattimet liesituulettimesta.
2. Pese suodattimet varoen saippuavedellä ja kuivaa ne tämän jälkeen puhtaalla kangaspyyhkeellä.
3. Aseta suodattimet takaisin paikalleen.
Aktiivihiilisuodattimet (vain ilmaa kierrättävät mallit)
Aktiivihiilisuodattimet imevät ruoanlaitossa syntyviä hajuja ja tavanomaisessa käytössä ne tulee vaihtaa noin 6
kuukauden välein. Uudet aktiivihiilisuodattimet saat ottamalla yhteyden asiakaspalveluumme (ks. yhteystiedot
tämän oppaan lopusta).
Se miten usein suodattimet tulee vaihtaa, riippuu siitä, miten usein liesituuletinta käytetään sekä valmistettavan
ruoan laadusta ja siitä, miten usein rasvasuodattimia puhdistetaan.
Aktiivihiilisuodattimia ei ole mahdollista puhdistaa - vaihda ne 6 kuukauden välein.
PUHDISTUS JA HUOLTO
Ennen laitteen puhdistamista tai huoltoa, irrota laitteen virtajohto / sammuta virtajohdon kytkin.
LED-valojen vaihtaminen
FI-7
TEKNISET TIEDOT
Tulovirta
220 - 240V ~ 50Hz
Lukitus
luokka I
Ä änen taso (ulostuuletus)
Ilman kupua
Teho 3 65 dBA
Teho 1 50 dBA
Kuvulla varustettuna
Teho 3 65 dBA
Teho 1 50 dBA
Valojen polttimot
2 x 1,5W LED
Moottorin teho
215W
Rasvasuodattimet
3 kpl. irrotettavaa - alumiininen levy
Huomautus: Puhdistamisen myötä rasvasuodattimien väri saattaa muuttua - tämä ei kuitenkaan vaikuta niiden
suodatustehoon.
Aktiivihiilisuodattimet
2 kpl. irrotettavaa - myydään myös erikseen
Imuteho (ulkoinen)
Ilman kupua
Teho 3 644.5 m3/h
Teho 1 295.8 m3/h
Kuvulla varustettuna
Teho 3 644.5 m3/h
Teho 1 295.8 m3/h
FI-8
BELLING IN ASIAKASPALVELU
FI-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Hotte aspirante Belling
Manuel d’utilisateur
FR
Sommaire
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Mesures de précaution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Utilisation de la hotte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Service-client Belling . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . 9
FR-1
Introduction
Merci d’avoir acheté cette hotte de haute qualité Belling.
Notre politique est de fournir un développement et une amélioration constante. La stricte exactitude des
illustrations et spécifications n’est pas garantie. La modification de la conception et des matériaux peut être
nécessaire suite à une publication.
Avant d'utiliser l'appareil pour la première fois, retirez tous les emballages et le film de protection en
polyéthylène.
Cet appareil a été conçu pour être utilisé comme une hotte d’aspiration (évacuation d’air vers l'extérieur) ou
comme une hotte à filtration (recyclage air intérieur).
Remarque: Cet appareil n’est pas fourni d’un kit de canalisation, ou des filtres au charbon. Veuillez-voir à
l’arrière du manuel pour plus de détails sur la commande de ces pièces.
En raison de la complexité et le poids de l'appareil, il est recommandé que l'installation soit effectuée par un
personnel qualifié.
Le fabricant décline toute responsabilité pour les dommages causés par une mauvaise installation.
Veuillez lire attentivement ce manuel et le conserver pour une référence ultérieure.
FR-2
MESURES DE PRECAUTION
1.Prenez garde lorsque la hotte fonctionne simultanément avec une cheminée ou un brûleur qui dépend de l'air
de l'environnement. La hotte aspire l'air de l'environnement dont un brûleur ou une cheminée a besoin pour la
combustion.
La pression négative dans l'environnement ne doit pas dépasser les 4 Pa (barre 4x10-5). Fournir une
ventilation adéquate dans l'environnement pour une utilisation sécurisée de la hotte. Suivez les lois locales en
vigueur pour l'évacuation de l'air extérieur.
Avant de raccorder l’appareil au réseau d'électricité, vérifier les données de la plaque (positionné à l'intérieur
de l'appareil), pour être certain que la tension et la puissance correspondent au réseau et que la prise est
adaptée. En cas de doute, demandez à un électricien qualifié.
Si le câble d'alimentation est endommagé, il doit être remplacé. Ceci peut être obtenu directement au près du
fabricant.
Cet appareil doit être connecté au réseau d'alimentation par le biais d'une fiche fusionné 3A ou câblé à un
éperon à 2 phases protégé par un fusible 3A.
2. Attention!
Dans certaines circonstances, les appareils électriques peuvent présentés un risque de danger.
A) Ne pas vérifier l'état des filtres lorsque que la hotte est en marche.
B) Ne touchez pas les ampoules ou les zones adjacentes, pendant ou juste après une utilisation prolongée de
l'installation d'éclairage.
C) La cuisson flambée est interdite sous la hotte.
D) Eviter la flamme libre car il est nuisible pour les filtres et provoque un risque d'incendie.
E) Ne laissez pas la friture des aliments sans surveillance car l'huile surchauffée provoque un risque d'incendie.
F) Débranchez la connexion électrique avant tout entretien de l’appareil.
G) Cet appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes handicapées sans
surveillance.
H) Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
I) Une ventilation adéquate de la pièce est nécessaire lorsque la hotte est utilisée en même temps que des
appareils utilisant des combustibles gazeux ou d’autres combustibles, autre qu'électrique.
L) Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Cet appareil est conforme à la directive européenne CE / 2002/96, déchets d'équipements électriques et
électroniques (DEEE).
Le symbole sur le produit ou sur les documents qui l’accompagnement indique que l'appareil ne doit pas être
traité comme un déchet domestique, mais doit être remis à un point de collecte approprié de recyclage
d'appareils électriques et électroniques.
Suivez les directives locales lors de l'élimination des déchets.
Pour plus d'informations sur le traitement, la réutilisation et le recyclage de ce produit, veuillez contacter les
autorités locales, le service de collecte des ordures ménagères ou le vendeur de l’endroit où l'appareil a été
acheté.
FR-3
INSTRUCTIONS D’INSTALLATION
• L’assemblage et les connexions électriques doivent être effectués par un personnel qualifié.
• Porter des gants de protection avant de procéder à l’installation.
• Connexion électrique:
- L’appareil a été fabriqué en classe II, donc aucun câble de terre n’est nécessaire. Le point d'alimentation doit
être facilement accessible après l'installation de l'appareil. Si l'appareil est équipé d’un câble d'alimentation sans
fiche, un interrupteur omnipolaire convenablement dimensionné, avec une ouverture minimale de 3 mm entre
les contacts, doit être installé entre l'appareil et l’approvisionnement en électricité dans le respect de la charge
et de la réglementation en vigueur.
- La connexion au réseau se fait comme suit:
MARRON = L ligne
BLEU = N neutre.
• Si la table de cuisson est électrique, au gaz ou à induction, la distance minimale entre le même et la partie
inférieure de la hotte doit être d'au moins 65 cm. Si un tuyau de connexion composé de deux parties est utilisé,
la partie supérieure doit être placée en dehors de la partie inférieure. Ne branchez pas l'échappement de la
hotte au même conducteur que celui utilisée pour faire circuler l'air chaud ou pour évacuer les fumées
provenant des autres appareils alimentés par une source d'électricité. Avant de procéder aux opérations de
montage, enlever le(s) filtre(s) anti-graisse (Fig.1) de telle sorte que l'unité soit plus facile à manipuler.
-Dans le cas de l'assemblage de l'appareil dans la version d'aspiration, préparer le trou pour l'évacuation de l'air.
Fig.1 Fig.2
• Nous recommandons l'utilisation d'un tube d'évacuation d'air qui a le même diamètre que le trou de sortie
d'échappement de l'air. Si un tuyau d'un diamètre plus petit est utilisé, l'efficacité du produit peut être réduite
et son fonctionnement peut devenir plus bruyant.
• Si votre appareil a été conçu pour une utilisation dans les habitations, et qu’il est fourni avec un dispositif
d'aspiration centralisée, effectuer les opérations suivantes:
- L’interrupteur commande l’ouverture et la fermeture d'une soupape à l'aide d'un appareil électrique thermique.
En plaçant l'interrupteur en position ACTIVE, après une minute, la soupape s’ouvre et pivote à 90 ° permettant
l'aspiration de l'air vicié. En plaçant l'interrupteur en position DESACTIVE, la soupape se ferme au bout de 100
secondes.
• Fixation au mur:
Percez les trous A en respectant les distances indiquées (Fig.2).
FR-4
Fixer l'appareil au mur et aligner le en position horizontale aux unités murales. Lorsque l'appareil a été ajusté,
fixer définitivement la hotte avec les vis A (Fig.3). Pour les différentes installations, utiliser des vis et des
attaches adaptées au type de mur (par exemple, en béton armé, plâtre, etc.).
Si les vis et les attaches sont fournies avec le produit, vérifier qu'ils sont adaptés au type de mur sur lequel la
hotte va être fixé.
Fig.3 Fig.4
• Fixation de la cheminée télescopique décorative:
Disposer l'alimentation électrique dans les dimensions de la cheminée décorative. Si votre appareil doit être
installé dans la version conduit d’évacuation ou dans la version avec moteur extérieur, préparer l'ouverture
d'échappement d'air.
Insérez le tuyau
supérieur dans le tuyau inférieur et laisser au-dessus de la structure
.
Extraire le tuyau
supérieur jusqu'au
support et fixez-le
avec la vis B (Fig.4).
Pour passer la hotte de la version de conduit d’évacuation à la version
de filtrage, demandez à votre vendeur des filtres à charbon et suivez les instructions d'installation.
Fig.5 Fig.6
• Version filtrage:
Installer la hotte et les deux conduits comme décrit dans le paragraphe pour le montage de la hotte en version
aspirante. Pour assembler le conduit de filtrage, veuillez-vous référer aux instructions contenues dans le kit. Si
le kit n’est pas fourni, commandez-le comme accessoire auprès de votre vendeur. Les filtres doivent être
appliqués à l'unité d'aspiration positionnée à l'intérieur de la hotte. Ils doivent être centrés en tournant à 90
degrés jusqu'à ce que le cliquet d'arrêt est déclenché (Fig.6).
FR-5
UTILISATION DE LA HOTTE
Contrô les
Lampe
– Appuyer pour allumer/éteindre la lumière
Vitesse –sélectionner la vitesse en fonction des conditions de cuisson
Faible - Friture/ébullition léger. Appuyer sur ce bouton pour une vitesse faible et appuyer à nouveau
pour éteindre le moteur.
Moyen - Friture/caisson au wok/forte ébullition. Appuyer sur ce bouton pour une vitesse moyenne et
appuyer à nouveau pour éteindre le moteur.
Haute - Griller, forte friture et caisson au wok. Appuyer sur ce bouton pour une vitesse haute et
appuyer à nouveau pour éteindre le moteur.
FR-6
Nous vous recommandons d’allumer la hotte pendant quelques minutes avant de commencer la cuisson, puis
de laisser fonctionner pendant environ 8 minutes pour vous assurer que toutes les odeurs sont extraites.
L'appareil ne doit pas être utilisé par des enfants ou des personnes ayant une déficience physique, sensorielles
ou mentales, ou le manque d'expérience et de connaissances, à moins qu'ils aient été supervisés ou instruites
au préalable.
AVERTISSEMENT - Les parties accessibles peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de
cuisson. Pour éclairer la zone de cuisson sous la hotte, mettez le bouton de contrôle de la lumière dans la
position "activé". Pour éteindre, appuyez à nouveau pour revenir à la position "désactivé".
Pour mettre en route la hotte, appuyez sur le bouton de la vitesse requise - sélectionnez: 1 faible, 2 moyen ou
3
haute vitesse. Le voyant lumineux au néon s’allumera pour montrer que le ventilateur fonctionne. Pour
éteindre, appuyez sur le bouton "éteindre"
ENTRETIEN ET NETTOYAGE
Avant le nettoyage ou l’entretien, éteignez l’alimentation électrique.
Remplacement des lumières LED
Si la version de l'appareil est avec des lampes LED, l'intervention d'un technicien spécialisé est nécessaire afin
de les remplacer.
Revêtement extérieur
Toutes les parties externes du revêtement extérieur peuvent être nettoyés en toute sécurité avec un chiffon
propre essorée dans de l'eau chaude savonneuse.
Ne pas utiliser de pâtes caustiques, de poudres de nettoyage abrasifs, de paille de fer, des instruments durs, ni
aucun produit contenant des chlorures car ils peuvent endommager les surfaces de l’appareil.
Les taches tenaces peuvent être éliminées avec un nettoyant pour acier inoxydable. Nous vous recommandons
de nettoyer l'ensemble de la zone de l'acier inoxydable pour maintenir un finissage uniforme.
Les objets pointus peuvent marquer la surface de l'acier inoxydable, mais les marques deviendront moins
apparentes avec le temps.
Pour maintenir la finition de l'acier inoxydable, ou pour enlever les taches de graisse, essuyez la surface en
acier inoxydable avec le minimum d’huile pour bébé et du papier de cuisine.
Ne pas utiliser des huiles de cuisson, car ils peuvent contenir du sel, ce qui peut endommager la surface de
l'acier inoxydable.
Avant le nettoyage ou l'entretien de l’appareil, coupez l'alimentation en électricité.
Pour éviter tout risque d'incendie, les instructions de nettoyage suivantes doivent être respectées:
Filtres à graisse
Les filtres à graisse absorbent la graisse et la poussière provenant des fumées de cuisson, qui pourraient
endommager l'intérieur de la hotte.
Les filtres à graisse doivent être retirés et nettoyés régulièrement - avec une utilisation normale, c’est-à-dire
tous les 2 mois.
Pour nettoyer, utilisez de l'eau chaude savonneuse, ou nettoyez-les dans un lave-vaisselle. Les filtres à graisse
peuvent légèrement changer de couleur après lavage, mais cela n'a pas d'incidence sur leurs performances.
Important: Un lavage fréquent est indispensable pour éviter une accumulation de graisse dans les filtres qui
pourraient provoquer un risque d'incendie.
1. Retirer les filtres de la hotte.
2. Lavez soigneusement les filtres à graisse dans de l'eau chaude savonneuse et sécher-les à l’aide d’une
serviette propre.
3. Remettre en place les filtres propres.
Filtres à charbon (modèles installés pour uniquement une utilisation avec la méthode de recirculation)
Les filtres à charbon absorbent les odeurs de cuisson et doivent être renouvelés après environ 6 mois
d'utilisation normale. Les filtres à charbon de remplacement peuvent être obtenus auprès de notre Service
Clients (Plus de détails à l'arrière du manuel).
La saturation du charbon actif dans le filtre dépend de la fréquence à laquelle la hotte est utilisée, du type de
cuisine et de la régularité du nettoyage du filtre à graisse.
Les filtres à charbon ne peuvent pas être lavés - renouveler tous les 6 mois.
FR-7
DONNEES TECHNIQUES
Alimentation électrique
220 - 240V ~ 50Hz
Classification
Classe I
Niveau sonore (Evacuation externe)
Hotte
Position 3 65 dBA
Position 1
50 dBA
Hotte cheminée
Position 3 65 dBA
Position 1 50 dBA
Ampoules
2 x 1,5W LED
Puissance du moteur
215W
Filtres à graisse
3 Off – Panneau en aluminium
Note: Après le nettoyage, les filtres à graisse peuvent un peu perdre leur couleur - cela n’affecte pas leurs
performances.
Filtres à charbon
2 Off – Disponible en pièces détachées
Taux d’extraction (Externe)
Hotte
Position 3 644.5 m3/H
Position 1
295.8 m3/H
Hotte cheminée
Position 3 644.5 m3/H
Position 1 295.8 m3/H
FR-8
SERVICE-CLIENT BELLING
FR-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Dunstabzugshaube
Bedienungsanleitung
DE
Inhaltsverzeichnis
Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installationsanleitungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gebrauch der Abzugshaube . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . 6
Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kundendienst . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . ............ . . . . . . . . . 9
DE-1
.
Einleitung
Vielen Dank für den Kauf dieses hochwertigen Produkts von Belling.
Kontinuierliche Entwicklung und Verbesserung sind unser Motto. Das Gerät kann daher von den Abbildungen
und technischen Angaben abweichen. Design und Material unterliegen nach dem Druck dieser
Bedienungsanleitung unangekündigten Änderungen.
Entfernen Sie vor dem erstmaligen Gebrauch des Geräts alle Verpackungen und die Schutzfolie.
Dieses Gerät wurde zum Abziehen (Luft nach außen befördern) oder Filtern (Luft im Inneren recyceln)
entwickelt.
Hinweis: Im Lieferumfang dieses Geräts sind weder Rohre noch Kohlefilter enthalten. Auf der Rückseite der
Bedienungsanleitung finden Sie nähere Information zum Kauf dieser Komponenten.
Aufgrund der Komplexität und des Gewichts dieses Geräts wird empfohlen, die Installation nur von einer
Fachkraft durchführen zu lassen.
Der Hersteller haftet nicht für Schäden aufgrund unsachgemäßer Verwendung oder Installation.
Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie diese für ein zukünftiges Nachschlagen
gut auf.
Das erste Garantiejahr
Um die Voraussetzungen der Garantie zu erfüllen, muss das Gerät ordnungsgemäß und anhand dieser
Anleitungen installiert und verwendet werden; es ist nur für den normalen Heimgebrauch vorgesehen.
Auf der Garantiekarte finden Sie detailliertere Informationen.
DE-2
SICHERHEITSVORKEHRUNGEN
1. Sorgfalt ist geboten, wenn Sie die Abzugshaube gleichzeitig mit einer offenen Feuerstelle oder einem
Brenner verwenden, die von der Luft in der Umgebung abhängig sind. Die Abzugshaube entfernt Luft aus der
Umgebung, die ein Brenner oder eine Feuerstelle für die Brennung benötigen.
Der negative Druck der Umgebung darf nicht 4Pa (4x10-5 bar) überschreiten. Sorgen Sie in der Umgebung für
eine ausreichende Belüftung, um einen sicheren Betrieb der Abzugshaube zu gewährleisten. Beachten Sie
örtlich geltende Gesetze für die externe Luftabführung.
Vergewissern Sie sich vor dem Anschluss an die Stromversorgung, dass die Angaben auf dem Typenschild (im
Inneren des Geräts) mit der Spannung und Leistung Ihrer örtlichen Stromversorgung und Steckdose
übereinstimmen. Wenden Sie sich im Zweifelsfall an einen qualifizierten Elektriker.
Ein beschädigtes Netzkabel muss ersetzt werden. Ersatzkabel erhalten Sie vom Hersteller.
Dieses Gerät muss entweder über einen gesicherten 3A Stecker mit der Stromversorgung verbunden oder mit
einem per 3A Sicherung geschützten 2-Phasen-Antrieb fest verdrahtet werden.
2. Warnung!
Unter bestimmten Bedingungen können elektrische Geräte Gefahren verursachen.
A) Ü berprüfen Sie nicht den Filterstatus, während das Gerät in Betrieb ist.
B) Berühren Sie nicht die Lampen oder angrenzende Flächen während oder unmittelbar nach einer längeren
Nutzung der Beleuchtung.
C) Flammkuchen dürfen nicht unter der Abzugshaube zubereitet werden.
D) Vermeiden Sie offenes Feuer, da diese die Filter beschädigen können und Brandgefahren darstellen.
E) Lassen Sie Speisen während des Bratens nicht unbeaufsichtigt; das Ö l kann überhitzen und stellt somit eine
Brandgefahr dar.
F) Trennen Sie die Stromversorgung, bevor Sie Wartungsarbeiten durchführen.
G) Dieses Gerät ist nicht geeignet für den Gebrauch durch Kinder oder gebrechliche Personen, sofern diese
unbeaufsichtigt sind.
H) Kleinkinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
I) Der Raum muss ausreichend belüftet sein, wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird,
die Gas oder andere Kraftstoffe (nicht elektrisch) verbrennen.
L) Falls die Anleitungen für die Reinigung nicht eingehalten werden, besteht Brandgefahr.
Dieses Gerät entspricht der Europäischen Richtlinie EC/2002/96 für die Entsorgung elektrischer und
elektronischer Altgeräte (WEEE).
Das Symbol auf dem Produkt bzw. in der Begleitliteratur weist darauf hin, dass das Gerät nicht über den
normalen Hausmüll entsorgt werden darf, sondern an einer entsprechenden Sammelstelle für das Recycling
elektrischer und elektronischer Geräte abzugeben ist.
Entsorgen Sie Müll gemäß örtlich geltenden Vorschriften.
Falls Sie weitere Informationen über die Weiterverarbeitung, Wiederverwertung und das Recycling dieses
Produkts erfahren möchten, wenden Sie sich bitte an Ihre Behörde vor Ort, an Ihr Entsorgungsunternehmen
oder den Händler, bei dem Sie das Gerät erworben haben.
DE-3
INSTALLATIONSANLEITUNGEN
• Die Installation und die elektrischen Anschlüsse müssen von einer Fachkraft durchgeführt werden.
• Tragen Sie während der Installation Schutzhandschuhe.
• Elektrische Anschlüsse:
- Dieses Gerät ist ein Gerät der Schutzklasse II; ein Erdungskabel ist daher nicht erforderlich. Die Schnittstelle
für die Stromversorgung muss nach der Installation des Geräts leicht zugänglich sein. Falls das Netzkabel des
Geräts nicht über einen Stecker verfügt, muss ein entsprechend großer, allpoliger Schalter mit einem
Kontaktabstand von mindestens 3 mm gemäß geltenden Last- und Stromvorschriften zwischen dem Gerät und
der Stromversorgung installiert werden.
- Verbinden Sie die Stromversorgung wie folgt:
BRAUN = stromführender Leiter (L)
BLAU = neutraler Leiter (N).
• Falls Sie einen E-Herd, Gasherd oder Induktionsherd verwenden, muss der Abstand zwischen dem gleichen
und unteren Teil der Abzugshaube mindestens 65 cm betragen. Falls Sie ein zweiteiliges Verbindungsrohr
verwenden, muss der obere Teil außerhalb des unteren Teils positioniert werden.
Schließen Sie die Abzugshaube nicht an die gleiche Leitung an, die für die Zirkulation heißer Luft oder den
Abzug von Dämpfen anderer Geräte (keine elektrische Quelle) verwendet werden.
Bevor Sie mit der Installation fortfahren, entfernen Sie den/die Fettschutzfilter (Abb. 1) für eine einfachere
Handhabung des Geräts.
- Falls Sie die Abzugsversion des Geräts installieren, bereiten Sie zunächst die Ö ffnung für die Abführung der
Luft vor.
Abb. 1 Abb. 2
• Wir empfehlen die Verwendung einer Luftabzugsleitung mit dem gleichen Durchmesser wie der Auslass für
den Luftabzug. Falls Sie eine Leitung mit kleinerem Durchmesser verwenden, wird möglicherweise die Effizienz
des Produkts beeinträchtigt und während des Betriebs kann Lärm entstehen.
• Falls Sie das Gerät in Wohnungen installieren möchten, die über ein zentrales Abzugssystem verfügen, gehen
Sie wie folgt vor:
- Der Schalter steuert das Ö ffnen und Verschließen eines Ventils, das über eine elektrische Thermovorrichtung
verfügt. Wenn Sie den Schalter auf die EIN-Position stellen, wird das Ventil nach einer Minute um 90° geöffnet
und ermöglicht somit den Abzug schlechter Luft. Wenn Sie den Schalter auf die AUS-Position stellen, schließt
sich das Ventil nach 100 Sekunden.
DE-4
• Wandmontage:
Bohren Sie die Löcher A unter Berücksichtigung der angegebenen Abstände (Abb. 2).
Befestigen Sie das Gerät an der Wand und richten Sie es horizontal mit anderen Wandschränken aus. Sichern
Sie das Gerät nach der Ausrichtung mit den Schrauben A (Abb. 3). Verwenden Sie je nach Installation und
Wandtyp (Beton, Gips, usw.) entsprechende Schrauben und Dübel, die im Lieferumfang enthalten sind.
Ü berprüfen Sie, ob die mitgelieferten Schrauben und Dübel für die Wand, an der Sie das Gerät befestigen
wollen, geeignet sind.
Abb. 3 Abb. 4
• Befestigung des dekorativen Abzugsrohrs:
Arrangieren Sie die Stromversorgung innerhalb der Abmessungen des dekorativen Rohrs. Falls Sie Ihr Gerät als
Abzugsversion oder mit einem externen Antrieb installieren, bereiten Sie die Ö ffnung für den Luftabzug vor.
Sie das obere Abzugsrohr bis zur Halterung aus und sicheren Sie es mit den Schrauben B (Abb. 4). Um das
Gerät von der Abzugsversion in eine Filterversion umzuwandeln, kontaktieren Sie Ihren Händler für die
Kohlefilter und folgen Sie den Installationsanleitungen.
Stützen Sie es oberhalb des Gestells ab.
Ziehen
Abb. 5 Abb. 6
• Filterversion:
Installieren Sie die Abzugshaube und die zwei Abzugsrohre, wie im Abschnitt zur Installation der Abzugsversion
beschrieben. Beziehen Sie sich für die Installation des Filterrohrs auf die Angaben im Montagebausatz. Falls
kein Bausatz mitgeliefert wurde, können Sie diesen bei Ihrem Händler als Zubehör bestellen. Die Filter müssen
an der Abzugseinheit im Inneren der Abzugshaube befestigt werden. Zentrieren Sie die Filter, indem Sie diese
um 90 Grad drehen, bis die Arretierung ausgelöst wird (Abb. 6).
DE-5
GEBRAUCH DER ABZUGSHAUBE
Bedienfeld
Lampe
– Drücken, um die Lampe ein-/auszuschalten
Leistung – Leistung je nach Kochbedingungen einstellen
Niedrig - Leichtes Braten/Kochen. Drücken Sie diese Taste einmal, um die niedrige Leistung
einzuschalten, und ein zweites Mal, um den Motor auszuschalten.
Mittel - Braten/ im Wok kochen/ starkes Kochen. Drücken Sie diese Taste einmal, um die mittlere
Leistung einzuschalten, und ein zweites Mal, um den Motor auszuschalten.
Hoch - Grillen, intensives Braten und Kochen im Wok. Drücken Sie diese Taste einmal, um die hohe
Leistung einzuschalten, und ein zweites Mal, um den Motor auszuschalten.
DE-6
Wir empfehlen, die Abzugshaube zunächst einige Minuten vor dem Kochen einzuschalten und im Nachhinein
weitere 8 Minuten laufen zu lassen, um sicherzustellen, dass alle Gerüche entfernt werden.
Dieses Gerät ist nicht geeignet für den Gebrauch durch Kinder oder Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten, oder ohne Erfahrung und Wissen, es sei denn sie werden
beaufsichtigt oder angeleitet.
WARNUNG – Zugängliche Teile können während des Gebrauchs mit Kochgeräten heiß werden. Drücken Sie den
Lichtschalter bis zur Position „Ein“, um den Bereich unterhalb der Haube zu beleuchten. Schalten Sie die Lampe
aus, indem Sie den Schalter auf die Position „Aus“ stellen.
Drücken Sie zum Einschalten des Geräts die entsprechende Leistungstaste: 1 niedrige, 2 mittlere oder 3 hohe
Leistung. Die Anzeigelampe leuchtet auf und weist auf den Betrieb des Gebläses hin. Drücken Sie die Taste
„Aus“, um das Gerät auszuschalten.
Falls Ihr Modell über LED-Lampen verfügt, dürfen diese nur von einer speziellen Fachkraft ersetzt werden.
Ä uß eres Gehäuse
Alle externen Teile des äußeren Gehäuses können mit einem sauberen, mit heißem Spülwasser angefeuchteten
Lappen gereinigt werden.
Verwenden Sie keine ätzenden Lotionen, Scheuermittel, Drahtwolle, harte Werkzeuge oder chlorhaltige
Produkte, da diese die Oberfläche beschädigen könnten.
Hartnäckige Verschmutzungen können Sie mit einem Edelstahlreiniger entfernen. Reinigen Sie die gesamte
Edelstahlfläche, um eine gleichmäßige Oberflächenverarbeitung beizubehalten.
Spitze Gegenstände können die Edelstahloberfläche beschädigen; solche Beschädigungen verblassen jedoch
mit der Zeit.
Um die Edelstahloberfläche in gutem Zustand zu halten, oder um Fettrückstände zu beseitigen, reiben Sie die
Edelstahloberfläche mit einer kleinen Menge Babyöl und einem Küchenpapier ein.
Verwenden Sie kein Speiseöl, da dieses Salz enthalten und dadurch die Oberfläche beschädigen kann.
Schalten Sie das Gerät vor der Reinigung oder Wartung aus.
Um Brandgefahren zu vermeiden, befolgen Sie die nachfolgenden Reinigungsvorschriften:
Fettfilter
Die Fettfilter absorbieren Fett und Staub, die in den Kochdämpfen enthalten sind und anderenfalls die
Abzugshaube beschädigen würden.
Die Fettfilter müssen regelmäßig entfernt und gereinigt werden – bei normalem Gebrauch alle 2 Monate.
Reinigen Sie die Filter im warmen Spülwasser oder im Geschirrspüler. Nach dem Reinigen können die Filter
leicht verfärben; deren Leistung wird davon jedoch nicht beeinträchtigt.
Wichtig: Eine regelmäßige Reinigung ist erforderlich, um zu vermeiden, dass sich Fettrückstände in den Filtern
ansammeln; solche Rückstände stellen eine Brandgefahr dar.
1. Nehmen Sie die Filter aus der Abzugshaube.
2. Reinigen Sie die Filter vorsichtig im heißen Spülwasser und trocknen Sie diese dann mit einem sauberen
Handtuch ab.
3. Installieren Sie dann wieder die Filter.
Kohlefilter (nur Modelle mit interner Luftaufbereitung)
Die Kohlefilter absorbieren Gerüche und müssen nach 6 Monaten des normalen Gebrauchs ersetzt werden.
Ersatzkohlefilter erhalten Sie von unserem Kundendienst (siehe Rückseite der Bedienungsanleitung).
Die Sättigung der im Filter aktivierten Kohle hängt davon ab, wie oft und in welcher Art von Küche Sie die
Abzugshaube verwenden und wie oft Sie den Fettfilter reinigen.
Die Kohlefilter können nicht gereinigt werden – ersetzen Sie diese alle 6 Monate.
REINIGUNG & WARTUNG
Schalten Sie das Gerät vor der Reinigung oder Wartung aus.
LED-Lampen ersetzen
DE-7
TECHNISCHE DATEN
Stromversorgung
220 - 240V ~ 50Hz
Schutzklasse
Klasse I
Lärmpegel (externer Abzug)
Flache Haube
Position 3 6 dBA 5
Position 1 5 dBA 0
Rauchfang
Position 3 65 dBA
Position 1 50 dBA
Glü hbirnen
2 x 1,5W LED
Nennleistung Motor
215W
Fettfilter
3 Aus - Aluminiumabdeckung
Hinweis: Nach der Reinigung können die Fettfilter leicht verfärben – dies beeinträchtigt jedoch nicht die
Leistung der Filter.
Kohlefilter
2 Aus – Ersatzfilter verfügbar
Abzugsrate (extern)
Flache Haube
Position 3 m3/H 644.5
Position 1 m3/H 295.8
Rauchfang
Position 3 m3/H 644.5
Position 1 m3/H 295.8
DE-8
BELLING KUNDENDIENST
DE-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Páraelszívó
Használati útmutató
HU
Tartalomjegyzék
Bevezetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Telepítési útmutató . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
A páraelszívó használata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ápolás és tisztítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling Ü gyfélszolgálat . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . . . . . . . . 9
HU-1
.
Bevezetés
Köszönjük, hogy megvásárolta a Belling eme kiváló minőségű páraelszívóját.
Üzletpolitikánk alapja a folyamatos fejlesztés és fejlődés. Az ábrák és a leírások szigorú pontosságát nem
garantáljuk. A kivitelt és az anyagokat érintő módosítások a kiadást követően szükségesek lehetnek.
Mielőtt első alkalommal használja a berendezést, távolítsa el valamennyi csomagolóanyagot és a polietilén
védőfóliát.
A berendezést elszívó (levegő kültérbe ürítése) vagy szűrő (beltéri levegőcsere) funkció ellátására tervezték.
Megjegyzés: Elszívó vezetéket és szénszűrőt nem szállítunk a berendezéssel. Eme alkatrészek rendelésével
kapcsolatos részleteket a kézikönyv végén talál.
A berendezés összetettségére és súlyára tekintettel ajánljuk, hogy a telepítést szakértő személyzet végezze.
A gyártó a nem megfelelő telepítésből eredő károkért nem vállal felelősséget.
Kérjük, olvassa figyelmesen a kézikönyvet és őrizze meg jövőbeli kérdések esetére.
HU-2
BIZTONSÁ GI Ó VINTÉZKEDÉSEK
1. Legyen körültekintő, ha a páraelszívó olyan nyitott tűzhellyel vagy főzőlappal egyszerre működik, amelyek
működése a környezetben lévő levegőtől függ. A páraelszívó eltávolítja azt a levegőt a közegből, amelyre a
főzőlapnak vagy a tűzhelynek szükséges van az égéshez.
A negatív környezeti nyomás nem haladhatja meg a 4Pa (4x10-5 bar) értéket. Biztosítson megfelelő szellőzést
a páraelszívó biztonságos működtetéséhez. A levegő kivezetésére vonatkozóan kövesse az adott helyszínen
érvényes törvényi előírásokat.
Mielőtt az eszközt áramforráshoz csatlakoztatná, tekintse át az adatcímkét (a berendezés belsejében), és
győződjön meg róla, hogy a feszültség és az teljesítmény megfelel a hálózati értékeknek, és a konnektor is
megfelelő. Amennyiben kétségei merülnek fel, kérdezzen meg egy szakértő villanyszerelőt.
Amennyiben a tápkábel sérült, ki kell cserélni. Ezt közvetlenül beszerezheti a gyártótól.
Az eszközt A3 biztosítékkal rendelkező csatlakozón keresztül vagy A3 biztosítékkal védett 2 fázisú lábon
keresztül kell a táphálózathoz csatlakoztatni.
2. Figyelem!
Bizonyos körülmények esetén az elektromos készülékek veszélyt jelenthetnek.
A) Ne ellenőrizze a szűrők állapotát, amíg a páraelszívó működik.
B) Ne érintse meg az izzókat és környéküket a használat során vagy közvetlenül a hosszabb használatot
követően.
C) A páraelszívó alatt tilos flambírozni.
D) Kerülje a nyílt lángot, ez ugyanis károsítja a szűrőket és tűzveszélyes.
E) Ne hagyjon sülő ételt felügyelet nélkül, a forró olaj ugyanis tűzveszély forrása lehet.
F) Karbantartás előtt csatlakoztassa le az áramforrásról.
G) A berendezést kisgyermekek és mentálisan sérült személyek felügyelet nélkül ne használják.
H) A kisgyermekeket tartsa figyelemmel, hogy a berendezéssel ne játsszanak.
I) Amennyiben a páraelszívót gázt vagy más üzemanyagot égető (nem elektromos) berendezésekkel egyidőben
használja, megfelelő szellőzés biztosítása szükséges.
L) Amennyiben a tisztítást nem jelen útmutatások szerint végzi, tűzveszély kockázata állhat fenn.
A berendezés megfelel az 2002/96/EK európai irányelvnek: WEEE - Az elektromos és elektronikus
berendezések hulladékaira vonatkozó irányelv.
A terméken vagy a mellékelt papírokon szereplő jel azt mutatja, hogy a készülék nem kezelhető háztartási
hulladékként, hanem kijelölt elektromos és elektronikai estközöket újrahasznosító pontra szállítandó.
A hulladék ártalmatlanításával/elhelyezésével kapcsolatban kövesse a helyi előírásokat.
A termék kezelésére, újbóli használatára vagy újrahasznosítására vonatkozó bővebb információért vegye fel a
kapcsolatot a helyi hatósággal, a háztartási hulladék-gyűjtő szolgáltatóval vagy a kereskedővel, ahol a
berendezést vásárolta.
HU-3
TELEPÍTÉSI Ú TMUTATÓ
• Az összeszerelést és az elektromos csatlakoztatást szakértő személyzet végezze.
• Mielőtt a telepítéshez kezd, viseljen védőkesztyűt.
• Elektromos csatlakoztatás:
- A berendezést II. osztályúként gyártották, így nincs szükség földelő kábelre. A csatlakozási pont a berendezés
telepítését követően maradjon könnyen hozzáférhető. Amennyiben a berendezést csatlakozó nélküli tápkábellel
szerelték fel, a berendezés és az áramforrás között minimum 3 mm nyílással rendelkező megfelelő méretű
omnipoláris kapcsoló elhelyezése szükséges, a terhelés és az aktuális szabályozások szerint.
- A hálózati csatlakoztatás a következőképpen történik:
BARNA = L vezeték
KÉK = N semleges
• Amennyiben a főzőlap elektromos, gáz vagy indukciós, a főzőlap és páraelszívó legalsóbb része közötti
távolság legalább 65 cm legyen. Amennyiben két részből álló csatlakozócsövet használ, a felső részt az alsó
részen kívül kell elhelyezni.
A kürtő kivezetőcsövét ne csatlakoztassa ugyanahhoz a vezetékhez, ami a forró levegőt keringteti, vagy más,
nem elektromos forrású berendezések gőzét vezeti ki.
Az összeszerelés megkezdése előtt távolítsa el a zsírszűrőt (1. ábra), hogy az eszközt könnyebben kezelje.
- Amennyiben elszívó verzióban szereli össze a berendezést, készítse elő a levegő kivezetéséhez szükséges
nyílást.
1.ábra 2.ábra
• Olyan elszívócső használatát javasoljuk, amelyik átmérője megegyezik a kivezető nyílás átmérőjével.
Amennyiben kisebb átmérőjű csövet használ, a termék teljesítményének hatékonysága csökkenhet és
működése zajosabbá válhat.
• Amennyiben a berendezést olyan lakásokba tervezték, amelyekben központi elszívó berendezés működik, a
következőképpen járjon el:
- A kapcsoló egy termo-elektromos eszközt használó szelep kinyílását és záródását irányítja. Amennyiben a
kapcsolót ON/BE állásba állítja, egy perccel később a szelep 90° forgással kinyílik, ezzel biztosítva a használt
levegő elszívását. A kapcsoló OFF/KI állásba állításával a szelep 100 másodperc elteltével bezárul.
• Falra szerelés:
Fúrja ki az A lyukakat, ügyelve a megadott távolságokra (2. ábra).
Rögzítse a berendezést a falhoz, és igazítsa vízszintes helyzetben a fali egységekhez. Amikor a készüléket
beállította, az A csavarok használatával rögzítse véglegesen a páraelszívót (3. ábra). Különféle szerelési módok
esetén használjon a faltípusnak (pl. vasbeton, gipszkarton, stb.) megfelelő csavarokat és tipliket.
Amennyiben a termékhez mellékeltek csavarokat és tipliket, ellenőrizze, hogy azok alkalmasak-e ahhoz a
HU-4
faltípushoz, amelyre a páraelszívót rögzíteni kívánja.
3. ábra 4. ábra
• A dekoratív teleszkópos kürtő rögzítése:
Az elektromos tápforrást helyezze el a dekoratív kürtőn belül. Amennyiben a berendezést elszívó vagy külső
motorral rendelkező verzióban szereli fel, készítse elő az elszívó nyílást.
Emelje ki a felső kürtőt a keretig és rögzítse a B csavarokkal (4.
ábra).
Amennyiben a páraelszívót elszívó helyett szűrő módúra kívánja állítani, vásároljon szénszűrőket és
kövesse a telepítési útmutatót.
5. ábra 6. ábra
• Szűrő verzió:
Szerelje fel a páraelszívót és a két kürtőt az elszívó módú telepítésről szóló fejezetben foglaltak szerint. A
szűrőkémény összeszerelését illetően kövesse a készletben lévő útmutatót. Amennyiben ez nem áll
rendelkezésre, rendelje meg kiegészítőként a forgalmazójától. A szűrőket a kürtőben elhelyezett elszívó
egységhez kell csatlakoztatni. Helyezze középre, majd ütközésig forgassa el 90 fokkal (6. ábra).
HU-5
A PÁ RAELSZÍVÓ HASZNÁ LATA
Vezérlés
Világítás
– Nyomja meg a világítás fel/lekapcsolásához
Sebesség – válassza ki az adott főzéshez megfelelő sebességet
Alacsony - Lassú sütés/főzés. Nyomja meg a gombot az alacsony sebességre váltáshoz, majd még
egyszer, a motor kikapcsolásához.
Közepes - Olajban sütés/wokban sütés/erős forralás. Nyomja meg a gombot a közepes sebességre
váltáshoz, majd még egyszer, a motor kikapcsolásához.
Nagy - Grillezés, intenzív olajban sütés és wokban sütés/főzés. Nyomja meg a gombot a nagy
sebességre váltáshoz, majd még egyszer, a motor kikapcsolásához.
HU-6
Javasoljuk, hogy főzés előtt néhány perccel már kapcsolja be a páraelszívót, majd a főzést követően hagyja
bekapcsolva körülbelül 8 percig, hogy minden szag távozhasson.
A berendezést gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű személyek, illetve
tapasztalattal és kellő tudással nem rendelkező személyek felügyelet vagy utasítás/útmutatás nélkül ne
használják.
FIGYELMEZTETÉS - Főzőeszközökkel történő használat esetén a hozzáférhető részek forróak lehetnek. A kürtő
alatti főzőterület megvilágításához állítsa a lámpa gombját "ON/BE" állásba. Kikapcsoláshoz nyomja meg újra,
az "OFF/KI" állásba történő visszaállításhoz.
A páraelszívó működtetéséhez nyomja meg a kívánt sebességhez tartozó gombot. 1 alacsony, 2 közepes, vagy
3 nagy sebesség. A neon jelzőfény kigyullad, jelezve, hogy az elszívó működik. Kikapcsoláshoz nyomja meg a
"KI" gombot.
Á POLÁ S ÉS TISZTÍTÁ S
Tisztítás vagy karbantartás előtt kapcsolja ki az áramellátást.
A LED izzók cseréje
Amennyiben a modell LED izzókkal felszerelt, cseréjükhöz szakértő beavatkozása szükséges.
Külső borítás
A külső borítás valamennyi része/eleme biztonságosan tisztítható meleg szappanos vízzel átitatott tiszta ruhával.
Ne használjon maró pasztákat, karcoló súrolóporokat, dörzsszivacsot, kemény eszközöket vagy más, klór
tartalmú szereket, ezek ugyanis károsítják/sértik a felületeket.
A makacs szennyeződések rozsdamentes acél tisztítására alkalmas tisztítószerrel távolíthatók el. Ajánljuk, hogy
a teljes rozsdamentes acél felületet tisztítsa le, ezzel biztosítva a felület egységességét.
Az éles tárgyak nyomot hagyhatnak a rozsdamentes acél felületen, ezek azonban idővel kevésbé észrevehetővé
válnak.
A rozsdamentes acél felület csillogását megőrzendő, illetve a zsírpettyek eltávolításához törölje át a felületet
egy kevés babaolajjal átitatott konyhai törlőpapírral.
Ne használjon főzőolajokat, ezek ugyanis sót tartalmazhatnak, és károsíthatják a rozsdamentes acél felületet.
Tisztítás vagy karbantartás előtt kapcsolja ki az áramellátást.
Tűzveszély elkerülése érdekében tartsa be a tisztításra vonatkozó alábbi utasításokat:
Zsírszűrők
A zsírszűrők felszívják a főzés során keletkező párában lévő zsírt és port, amelyek ellenkező esetben
tönkretennék a páraelszívó belsejét.
A zsírszűrőket rendszeresen ki kell venni és kitisztítani - normál használat mellett ez kéthavonta esedékes.
A tisztításhoz használjon meleg szappanos vizet vagy mossa el mosogatógépben. A mosást követően a szűrők
színe kissé megváltozhat, ez azonban nem befolyásolja a teljesítményüket.
Fontos: A gyakori mosás elengedhetetlenül fontos a zsír szűrőkön való lerakódásának megelőzéséhez, ami
tűzveszélyt okozhat.
1. Vegye ki a szűrőket a páraelszívóból.
2. Alaposan mossa el a szűrőket meleg szappanos vízzel, és törölje át tiszta ruhával.
3. Helyezze vissza a tiszta szűrőket.
Szénszűrők (csak recirkulációs módú használatra telepített modellek)
A szénszűrők magukba szívják a főzéskor keletkező szagokat, normál használat mellett 6 hónap után cserélni
kell őket. A szénszűrők cseréje Vevőszolgálatunktól kérhető (részletek a kézikönyv hátoldalán).
A szűrőben lévő aktív szén telítődése a páraelszívó használatának gyakoriságától, a konyha típusától és a
zsírszűrő tisztításának rendszerességétől függ.
A szénszűrők nem moshatók - 6 havonta cserélje őket.
HU-7
Á ramellátás
220 - 240V ~ 50Hz
Besorolás
I osztály
Zajszint (külső szellőzés)
Hagyományos, lapos páraelszívó
3. pozíció 6 dBA 5
1. pozíció 5 dBA 0
Kürtős páraelszívó
3. pozíció
1. pozíció
Égők
2 x 1,5W LED
Motor
215W
Zsírszűrők
3 Ki - Alumínium lemez
Megjegyzés: Tisztítást követően a zsírszűrők kissé kifakulhatnak - ez nem befolyásolja teljesítményüket.
Szénszűrők
2 Ki - Tartalékként rendelkezésre áll
Elszívó teljesítmény (Külső)
Hagyományos, lapos páraelszívó
3. pozíció 644.5 m3/H
1. pozíció 295.8 m3/H
Kürtős páraelszívó
3. pozíció 644.5 m3/H
1. pozíció 295.8 m3/H
MŰSZAKI ADATOK
HU-8
6 dBA 5
5 dBA0
BELLING Ü GYFÉLSZOLGÁ LAT
HU-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Cappa Aspirante Belling
Manuale D'Uso
IT
Indice
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Precauzioni di Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Istruzioni per l'Installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Utilizzo della Cappa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Cura e Pulizia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Dati Tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Servizio Clienti Belling. . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . 9
IT-1
. . . . . .
. . .
. . .
Introduzione
Belling Vi ringrazia per aver acquistato la nostra cappa aspirante di alta qualità.
La nostra politica è di costante sviluppo e miglioramento. Non è garantita la precisione rigorosa di
illustrazioni e caratteristiche tecniche. Potrà essere necessario l'aggiornamento a design e materiali
successivamente alla pubblicazione.
Rimuovere tutti gli imballaggi e la pellicola protettiva in polietene, prima di utilizzare l'apparecchio per la
prima volta.
Questo apparecchio è stato progettato per essere utilizzato come una cappa estenuante (evacuazione aria
verso l'esterno) o filtrante (riciclo dell'aria interna).
Nota: Questo apparecchio non è fornito di un kit di canalizzazione o filtri a carbone. Per l'ordinazione di
queste parti consultare i dettagli sul retro del manuale.
A causa della complessità e il peso dell'apparecchio, si consiglia che l'installazione avvenga da parte di
personale specializzato.
Il costruttore declina ogni responsabilità per danni causati da un uso improprio o dall'installazione.
Si prega di leggere attentamente questo manuale e conservarlo per riferimenti futuri.
IT-2
PRECAUZIONI DI SICUREZZA
1. Si prega di fare attenzione nel caso in cui la cappa è in funzione in contemporanea con un camino a
fiamma viva o bruciatore che dipende dall'aria nell'ambiente. La cappa aspirante rimuove l'aria
dall'ambiente che un bruciatore o un focolare necessita per la combustione.
La pressione negativa nell'ambiente non deve superare i PA (4 x 10-5 bar). Fornire una ventilazione
adeguata nell'ambiente per un funzionamento sicuro della cappa. Seguire le leggi locali applicabili per
l'evacuazione dell'aria esterna.
Prima di collegare il modello alla rete elettrica è necessario rivedere la targa dati (posizionata all'interno
dell'apparecchio) per confermare che la tensione e la potenza corrispondano alla rete e la presa sia idonea.
In caso di dubbi, consultare un elettricista qualificato.
Se il cavo di alimentazione è danneggiato deve essere sostituito, che può essere ottenuto direttamente dal
produttore.
Questo dispositivo deve essere collegato alla rete di alimentazione attraverso una spina fusa 3A o un
cablato da uno sperone di fase 2 protetto da fusibile 3A.
2. Attenzione!
In determinate circostanze gli apparecchi elettrici possono essere un pericolo.
A) Non controllare lo stato dei filtri mentre la cappa è in funzione.
B) Non toccare lampadine o zone adiacenti durante o subito dopo l'uso prolungato dell'impianto
d'illuminazione.
C) E' vietato cuocere alla Flambè sotto la cappa.
D) Evitare la fiamma viva in quanto è dannosa per i filtri e un può essere causa di incendio.
E) Non lasciare la frittura di cibo incustodita in quanto l'olio surriscaldato può diventare causa di incendio.
F) Disconnettere il collegamento elettrico prima di effettuare qualsiasi azione di manutenzione.
G) Questo apparecchio non è destinato all'uso da bambini o da persone inferme senza supervisione.
H) I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
I) Assicurarsi che ci sia un'adeguata ventilazione della stanza quando la cappa è in uso in contemporanea
con apparecchi a gas o altri combustibili che non siano elettrici.
L) Se la pulizia non viene effettuata secondo le istruzioni, potrebbe esserci un rischio di incendio
Questo apparecchio è conforme alla Direttiva Europea CE/2002/96, Rifiuti Elettrici e Apparecchiature
Elettroniche (WEEE).
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che l'apparecchio non deve
essere trattato come rifiuto domestico, ma deve essere consegnato presso un idoneo punto di raccolta di
riciclaggio di apparecchiature elettriche ed elettroniche.
Seguire le linee guida locali per lo smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento, riutilizzo e riciclaggio di questo prodotto, si prega di contattare le
autorità locali, il servizio di raccolta dei rifiuti domestici o il rivenditore dove è stato acquistato l'apparecchio.
IT-3
ISTRUZIONI PER L'INSTALLAZIONE
• Il montaggio e e i collegamenti elettrici devono essere effettuati da personale specializzato.
• Indossare guanti protettivi prima di procedere con l'installazione.
• Collegamento elettrico:
-L'apparecchio è stato costruito in classe II, pertanto non è necessario nessun cavo di terra. Il punto di
alimentazione deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Se l'apparecchio è
dotato di cavo di alimentazione senza spina, deve essere montato un interruttore onnipolare
opportunamente dimensionato con un’apertura minima di 3 mm tra i contatti, tra l'apparecchio e la
fornitura di energia elettrica in conformità con il carico e la normativa vigente.
-Il collegamento alla rete elettrica è effettuato come segue:
MARRONE = L linea
BLU = N neutro.
• Se il piano di cottura è elettrico, a gas o a induzione, la distanza minima tra lo stesso e la parte inferiore
della cappa deve essere di almeno 65 cm. Se viene utilizzato un tubo di connessione composto di due parti,
la parte superiore deve essere posizionata al di fuori della parte inferiore.
Non collegare lo scarico della cappa allo stesso conduttore usato per far circolare aria calda o per
l'evacuazione di fumi da altri apparecchi generati da una sorgente che non sia elettrica.
Prima di procedere alle operazioni di montaggio, è necessario rimuovere il/i filtro/i antigrasso (Fig. 1) in
modo che l'unità sia più facile da gestire.
-In caso di montaggio dell'apparecchio in versione aspirante predisporre il foro per l'evacuazione dell'aria.
Fig.1 Fig.2
• Si consiglia l'uso di un tubo di scarico dell'aria dello stesso diametro del foro di presa di scarico dell’aria. Se
viene utilizzato un tubo con un diametro più piccolo, l'efficienza del prodotto potrebbe essere ridotta e il suo
funzionamento potrebbe diventare più rumoroso.
• Se l'apparecchio è stato progettato per l'uso in abitazioni fornito di un dispositivo di aspirazione
centralizzato eseguire le operazioni seguenti:
-L’interruttore controlla l’apertura e la chiusura di una valvola, utilizzando un dispositivo termoelettrico.
Posizionando l'interruttore in posizione ON, dopo un minuto, la valvola si apre ruotando di 90° permettendo
l’aspirazione dell'aria viziata. Posizionando l'interruttore in posizione OFF, la valvola si chiude dopo 100
secondi.
IT-4
• Fissaggio a parete:
Praticare i fori A rispettando le distanze indicate (Fig. 2).
Fissare l'apparecchio alla parete e allinearlo in posizione orizzontale per i pensili. Una volta che
l'apparecchio è stato regolato, fissare definitivamente la cappa utilizzando le viti A (Fig. 3). Per i vari
montaggi utilizzare viti e tasselli adatti al tipo di muro (es. cemento armato, cartongesso, ecc.).
Se le viti e i tasselli vengono forniti con il prodotto, verificare che siano adatti per il tipo di parete su cui è
fissata la cappa.
Fig.3 Fig.4
• Fissaggio dei condotti telescopici decorativi:
Organizzare l'alimentazione elettrica entro l'ingombro del condotto decorativo. Se il vostro apparecchio
deve essere installato in versione aspirante o in versione con motore esterno, preparare l’apertura dello
scarico dell’aria.
Sfilare il condotto superiore fino alla staffa
e fissarlo con le viti B (Fig. 4). Per trasformare la cappa da una
versione aspirante ad una versione filtrante,
chiedere al Vostro rivenditore i filtri al carbone attivo e seguire
le istruzioni di installazione.
Fig.5 Fig.6
• Versione filtrante:
Installare la cappa e i due condotti come descritto nel paragrafo riguardante il montaggio della cappa in
versione aspirante. Per assemblare i condotti filtranti consultare le istruzioni contenute nel kit. Se Vi è stato
fornito il kit, è possibile ordinarlo presso il Vostro rivenditore come accessorio. I filtri devono essere applicati
all'aspiratore posizionato all'interno della cappa. Essi devono essere centrati ruotandoli di 90 gradi fino a
quando scatta il fermo di arresto (Fig. 6).
IT-5
USO DELLA CAPPA
Comandi
Luce
– Premere per accendere/spegnere la luce
Velocità
–
selezionare la velocit
à
per soddisfare le condizioni di cottura
Bassa - Friggitura leggera/bollitura. Premere questo pulsante per utilizzare una velocità bassa e
per poi spegnere il motore.
Media - Friggitura/cottura con wok/bollitura intensiva. Premere questo pulsante per utilizzare una
velocità media e per poi spegnere il motore
Alta - Cottura a griglia, friggitura intensiva e cottura con wok. Premere questo pulsante per
utilizzare una velocità alta e per poi spegnere il motore
IT-6
Si consiglia di accendere la cappa per pochi minuti prima di iniziare a cucinare e poi lasciarlo in esecuzione
per circa 8 minuti una volta finito, per garantire che tutti gli odori vengono estratti.
L'apparecchio non è deve essere utilizzato da bambini o da persone con ridotte capacità fisiche, sensoriali o
mentali, o con mancanza di esperienza e conoscenza, a meno che non siano soggetti a supervisione o non
siano dati loro istruzioni.
ATTENZIONE – le parti accessibili potrebbero scaldarsi quando utilizzate con apparecchi di cottura. Per
illuminare la zona di cottura sotto la cappa, premere il pulsante di controllo della luce in posizione "on". Per
spegnere, premere nuovamente per tornare in posizione "off".
Per far funzionare la cappa, premere il pulsante della velocità desiderata - selezionare: 1 bassa, 2 media o
3 alta velocità. La spia al neon si accenderà per mostrare quando il ventilatore è in funzione. Per spegnere,
premere il pulsante "off".
CURA E PULIZIA
Disinserire l'alimentazione elettrica prima della pulizia o manutenzione.
Sostituzione delle luci a LED
Se la versione dell’apparecchio è con luci a LED, sarà necessario l'intervento di un tecnico specializzato.
Involucro esterno
Tutte le parti esterne dell'involucro esterno possono essere lavate tranquillamente con un panno pulito
strizzato in acqua calda saponata.
Non utilizzare paste caustiche, polveri detergenti abrasive, fili di lana,attrezzi duri o i prodotti contenenti
cloruri, poiché potrebbero danneggiare le superfici.
Le macchie ostinate possono essere rimosse utilizzando un pulitore in acciaio inossidabile. Si consiglia di
pulire l'intera zona in acciaio inox per mantenere una finitura uniforme.
Oggetti appuntiti potrebbero rovinare la superficie di acciaio inossidabile, ma i segni diventeranno meno
evidenti con il tempo.
Per mantenere la finitura dell'acciaio inossidabile o per rimuovere eventuali macchie d’unto, pulire la
superficie in acciaio inox con parsimonia con una quantità minima di Baby Oil e carta da cucina.
Non utilizzare oli da cucina, in quanto questi potrebbero contenere sale, che può danneggiare la superficie
in acciaio inox.
Disinserire l'alimentazione elettrica prima della pulizia o manutenzione.
Per evitare qualsiasi rischio di incendio, seguire le seguenti istruzioni di pulizia:
Filtri antigrasso
I filtri antigrasso assorbono grasso e polvere provenienti dai fumi di cottura, che danneggerebbero
altrimenti l'interno della cappa.
I filtri antigrasso devono essere rimossi e lavati regolarmente - con un uso normale, questo dovrebbe
avvenire ogni 2 mesi.
Pulire con acqua calda e sapone, o lavare in lavastoviglie. I filtri antigrasso potrebbero cambiare
leggermente colore dopo il lavaggio, tuttavia ciò non influisce sulle loro prestazioni.
Importante: E’ indispensabile il lavaggio frequente per evitare un accumulo di grasso nei filtri che potrebbe
diventare un pericolo di incendio.
1. Rimuovere i filtri dalla cappa.
2. Lavare i filtri antigrasso in acqua calda e sapone e asciugare con un asciugamano pulito.
3. Rimontare i filtri puliti.
Filtri di carbonio (modelli installati per il solo utilizzo con il metodo di ricircolo)
I filtri di carbonio assorbono gli odori di cottura ed è necessario rinnovarli dopo circa 6 mesi di uso normale.
E’ possibile trovare i filtri di carbonio di ricambio presso il nostro Servizio Clienti (trovare i dettagli sul retro
del manuale).
La saturazione del carbone attivo nel filtro dipenderà da quanto spesso la cappa viene utilizzata, dal tipo di
cucina e dalla regolarità della pulizia del filtro antigrasso.
I filtri di carbonio non possono essere lavati - rinnovare ogni 6 mesi.
IT-7
DATI TECNICI
Fornitura di energia elettrica
220 - 240V ~ 50Hz
Classificazione
classe I
Livello di rumore (ventilazione esterna)
Cappa piatta
Posizione 3 65 dBA
Posizione 1 50 dBA
Cappa a Parete
Posizione 3 65 dBA
Posizione 1
Lampadine
2 x 1,5W LED
Potenza motore
Filtri Antigrasso
3 Off - Pannello in alluminio
Nota: Dopo la pulizia, i flitri antigrasso potrebbero cambiare leggermente colore - questo non influisce sulle
loro prestazioni.
Filtri in Carbonio
2 Off - Disponibili come Pezzi di Ricambio
Tasso di Estrazione (Esterno)
Cappa Piatta
Posizione 3
Posizione 1
Cappa a Parete
Posizione 3
Posizione 1
IT-8
50 dBA
215W
644.5 m3/H
295.8 m3/H
644.5 m3/H
295.8 m3/H
SERVIZIO CLIENTI BELLING
IT-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling tvaika nosūcējs
Lietotāja rokasgrāmata
LV
Saturs
Ievads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Drošības norādījumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Uzstādīšanas instrukcijas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Nosūcēja lietošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Apkope un tīrīšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tehniskie dati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling klientu apkalpošanas dienests. . . . . . . . . . . . . . . . . . .. . . . . . . ..9
LV-1
Ievads
Paldies, ka iegādājāties šo Belling augstas kvalitātes nosūcēju.
Mūsu politika ir viena no pastāvīgas attīstības un uzlabošanas politikām. Netiek garantēta ilustrāciju un
specifikāciju stingra precizitāte. Pēc publicēšanas var būt nepieciešamas dizaina un materiālu modifikācijas.
Pirms ierīces lietošanas pirmo reizi noņemiet visu iepakojumu un aizsargājošo polietilēna plēvi.
Šī ierīce ir paredzēta izmantošanai kā izplūdes (gaisa izvadīšana telpas ārpusē) vai filtrēšanas (iekštelpu gaisa
atjaunošana) nosūcējs.
Piezīme: šī ierīce netiek piegādāta ar cauruļvadu komplektu, vai ogles filtriem. Sīkāka informācija par šo daļu
pasūtīšanu atrodama šīs rokasgrāmatas otrā pusē.
Sakarā ar iekārtas sarežģītību un svaru, uzstādīšanu ir ieteicams veikt speciālistiem.
Ražotājs atsakās no visas atbildības par bojājumiem, kurus ir izraisījusi nepareiza iekārtas uzstādīšana.
Lūdzu, izlasiet uzmanīgi šo rokasgrāmatu un saglabājiet to turpmākai izmantošanai.
LV-2
apstiprinātu, vai spriegums un jauda atbilst tīklam un, vai ir pieejama piemērota kontaktligzda. Ja jums rodas
šaubas, sazinieties ar kvalificētu elektriķi.
Ja strāvas padeves vads ir bojāts, tas jānomaina. To var iegādāties tieši pie ražotāja.
Šī ierīce ir jāsavieno ar apgādes tīklu, izmantojot vai nu spraudni ar drošinātāju 3A, vai pastāvīgu savienojumu
ar 2 fāžu aizsargātu 3A drošinātāju.
Nr.: 2. Brīdinājums!
Noteiktos apstākļos elektroierīces var radīt bīstamu apdraudējumu.
A) Nepārbaudiet filtru stāvokli, ja tvaika nosūcējs darbojas.
B) Nepieskarieties spuldzēm vai blakus esošai zonai apgaismojuma darbības laikā vai uzreiz pēc tā ilgstošas
lietošanas.
C) Zem tvaika nosūcēja ir aizliegts veikt flambēšanu.
D) Izvairieties no atklātas liesmas, jo tā sabojā filtrus un var izraisīt ugunsgrēku.
E) Neatstājiet bez uzraudzības ēdienu, tam cepoties, jo pārkarsusi eļļa var izraisīt ugunsgrēka risku.
F) Pirms jebkādu tehniskās apkopes darbu veikšanas atvienojiet elektrisko pieslēgumu.
G) Šī ierīce nav paredzēta lietošanai maziem bērniem vai nespējīgām personām bez uzraudzības.
H) Mazi bērni ir jāuzrauga, lai nodrošinātu, lai tie nerotaļātos ar ierīci.
I) Telpā ir jābūt atbilstošai ventilācijai, ja nosūcējs tiek izmantots tajā pašā laikā kā ierīces, kuras nav
elektriskas, un kurās tiek izmantota gāze vai cits kurināmais materiāls.
L) Ja tīrīšana netiek veikta saskaņā ar instrukcijām, pastāv ugunsgrēka risks.
Šī ierīce atbilst Eiropas Direktīvai EK/2002/96, par elektrisko un elektronisko iekārtu atkritumiem (EEIA).
Šis simbols uz izstrādājuma vai pievienotajā dokumentācijā norāda, ka ierīci nedrīkst uzskatīt par sadzīves
atkritumiem, bet tā ir jānogādā piemērotā elektrisko un elektronisko iekārtu savākšanas punktā.
Vecot utilizāciju, ievērojiet vietējās pamatnostādnes.
Lai saņemtu pilnu informāciju par šī izstrādājuma apstrādi, atkārtotu izmantošanu un pārstrādi, lūdzu,
sazinieties ar savu vietējo iestādi, sadzīves atkritumu savākšanas dienestu vai mazumtirgotāju, kur iekārta tika
iegādāta.
DROŠĪBAS NORĀDĪJUMI
Nr.: 1. Uzmanieties, ja tvaika nosūcējs darbojas vienlaicīgi ar atvērtu kamīnu vai degli, kas ir atkarīgi no gaisa
vidē. Tvaika nosūcējs nosūc gaisu vidē, kas deglim vai kamīnam ir nepieciešams dedzināšanai.
Negatīvais spiediens vidē nedrīkst pārsniegt 4Pa (4x10-5 bārus). Tvaika nosūcēja drošai darbībai nodrošiniet
vidē atbilstošu ventilāciju. Ievērojiet vietējos likumus, kas piemērojami ārējai gaisa izvadīšanai.
Pirms modeļa pievienošanas elektriskajam tīklam pārskatiet datu plāksnīti (piestiprināta ierīces iekšpusē), lai
LV-3
jaudas punktam jābūt viegli pieejamam. Ja ierīce ir aprīkota ar strāvas vadu bez spraudņa, starp ierīci un
elektroenerģijas piegādi atbilstoši slodzei un spēkā esošajiem tiesību aktiem jāuzstād atbilstošu izmēru
omnipolārs slēdzis ar 3 mm minimālo atvērumu starp kontaktiem.
- Pievienojums elektrotīklam tiek veikts šādi:
BRŪNA = L līnija
ZILA = N neitrāls.
• Ja sildvirsma ir elektriskā, gāzes, vai indukcijas, minimālajam attālumam starp to un nosūcēja apakšējo daļu
jābūt vismaz 65 cm. Ja tiek izmantota savienojuma caurule, kas sastāv no divām daļām, augšējā daļa ir
jānovieto ārpus apakšējās daļas.
Nepievienojiet tvaika nosūcēja izplūdi tam pašam cauruļvadam, kas tiek izmantots karstā gaisa cirkulēšanai vai
izgarojumu izvadīšanai no ierīcēm, kuru rada cits, nekā elektrības avots.
Pirms turpināt ar montāžas darbībām, noņemiet prettauku filtru (-s) (1.att), lai varētu vieglāk apieties ar ierīci.
- Ja ierīce ir paredzēta uzstādīšanai iesūkšanas versijā, sagatavojiet caurumu gaisa izvadīšanai.
1. att. 2. att.
• Mēs iesakām izmantot gaisa izplūdes cauruli, kurai ir tāds pats diametrs kā gaisa izplūdes atveres caurumam.
Ja tiek izmantota caurule ar mazāku diametru, var tikt samazināta izstrādājuma efektivitāte un ierīce var kļūt
skaļāka
• Ja jūsu ierīce, kura ir paredzēta izmantošanai mājokļos, tiek piegādāta ar centralizētu sūkšanas ierīci, jārīkojas
šādi:
- Slēdzis kontrolē atvēršanas un slēgšanas vārstu, izmantojot termoelektrisko ierīci. Novietojot slēdzi stāvoklī
ON (IESL.), pēc minūtes vārsts atveras, pagriežoties par 90°, ļaujot nosūkt sastāvējušos gaisu. Novietojot
slēdzi stāvoklī OFF (IZSL.), vārsts aizveras pēc 100 sekundēm.
• Piestiprināšana pie sienas:
Urbiet caurumus, ievērojot norādītos (2. att.) attālumus.
Piestipriniet ierīci pie sienas un nolīmeņojiet to horizontālā stāvoklī ar ierīcēm pie sienas. Kad ierīce ir
noregulēta, nostipriniet nosūcēju pilnībā, izmantojot skrūves A (3.att.). Dažādām iekārtām izmantojiet skrūves
un skrūvju enkurus, kuri ir piemēroti sienas veidam (piemēram, dzelzsbetons, reģipsis, u.c.).
Ja skrūves un skrūvju enkuri tiek iekļauti izstrādājuma komplektācijā, pārbaudiet, vai tie ir piemēroti sienas
veidam, pie kuras nosūcējs tiek piestiprināts.
UZSTĀDĪŠANAS INSTRUKCIJAS
• Montāža un elektriskie savienojumi jāveic specializētam personālam.
• Pirms turpināt uzstādīšanu, izmantojiet aizsargcimdus.
• Elektriskais pieslēgums:
- Ierīce ir izgatavota kā II kategorijas, līdz ar to nav nepieciešams zemējuma kabelis. Pēc iekārtas uzstādīšanas
LV-4
3. att. 4. att.
• Dekoratīvā teleskopiskā dūmvada nostiprināšana:
Piemērojiet elektroapgādi atbilstoši dekoratīvā dūmvada izmēriem. Ja jūsu ierīce ir jāuzstāda versijā ar
cauruļvadiem vai versijā ar ārējo motoru, sagatavojiet gaisa izplūdes atveri.
Izvelciet augšējo dūmvadu līdz kronšteinam un
nostipriniet to ar skrūvēm B (4.att.).
Lai pārveidotu nosūcēju no cauruļvadu versijas filtrēšanas versijā,
iegādājieties pie sava dīlera ogles
filtrus un izpildiet uzstādīšanas instrukcijas.
5. att. 6.att.
• Filtrēšanas versija:
Uzstādiet nosūcēju un abus dūmvadus, kas aprakstīti punktā „Nosūcēja ar cauruļvadiem uzstādīšana”. Lai
uzstādītu filtrēšanas dūmvadu, skatiet instrukcijas, kas ir iekļautas komplektā. Ja komplekts netiek piegādāts,
pasūtiet to pie sava dīlera kā piederumu. Šie filtri ir jāpiemēro nosūkšanas ierīcei, kas novietota nosūcēja
iekšpusē. Tiem jābūt centrētiem, pavēršot tos par 90 grādiem, līdz tiek sasniegta atdure (6.att.).
LV-5
NOSŪCĒJA IZMANTOŠANA
Vadības ierīces
Indikators
– Nospiediet, lai ieslēgtu/izslēgtu gaismu
Ātrums - atlasiet ātrumu atbilstoši gatavošanas apstākļiem
Zems - Viegla cepšana/vārīšana. Nospiediet šo pogu, lai būtu zems ātrums, un nospiediet to vēlreiz, lai
izslēgtu motoru.
Vidējs - Cepšana/Wok gatavošana/stipra vārīšana. Nospiediet šo pogu, lai būtu vidējs ātrums, un
nospiediet to vēlreiz, lai izslēgtu motoru
Liels - Grilēšana, intensīva cepšana un wok gatavošana. Nospiediet šo pogu, lai būtu liels ātrums, un
nospiediet to vēlreiz, lai izslēgtu motoru
LV-6
Pirms sākat gatavošanu, mēs iesakām ieslēgt nosūcēju uz pāris minūtēm, un ļaujiet tam darboties aptuveni 8
minūtes, lai nodrošinātu, ka visas smakas ir nosūktas.
Šo ierīci nedrīkst izmantot bērni vai personas ar fiziskiem, maņu vai garīgiem traucējumiem, vai ar
nepietiekamu pieredzi un zināšanām, ja vien tie netiek atbilstoši uzraudzīti vai instruēti.
BRĪDINĀJUMS – Piekļuvei pakļautās daļas var sakarst, ja tās izmanto ar virtuves iekārtām. Lai apgaismotu
gatavošanas zonu zem nosūcēja, nospiediet gaismas vadības pogu stāvoklī "on" ("iesl."). Lai izslēgtu,
nospiediet to no jauna, lai atgrieztos stāvoklī "off" ("izsl.").
Lai nosūcēju darbinātu, nospiediet pogu vajadzīgajam ātrumam - atlasiet: 1 zems, 2 vidējs, vai 3 liels ātrums.
Neona indikators iedegas, lai parādītu, ka ventilators darbojas. Lai izslēgtu, nospiediet pogu "off" ("izsl.").
APKOPE UN TĪRĪŠANA
Pirms tīrīšanas vai apkopes darbu veikšanas izslēdziet elektroapgādi.
LED lampiņu nomaiņa
Ja ierīces versija ir ar LED lampiņām, lai tās nomainītu, ir nepieciešama specializēta tehniķa palīdzība.
Ārējais apvalks
Visas ārējā apvalka ārējās daļas var droši tīrīt ar tīru lupatiņu, kas tiek samitrināta karstā ziepjūdenī un izgriezta.
Nelietojiet kodīgas pastas, abrazīvus tīrīšanas pulverus, stiepļu kasīkli, cietus darbarīkus, vai jebkādus
produktus, kas satur hlorīdus, jo tie var sabojāt virsmas.
Grūti iztīrāmas atliekas var noņemt, izmantojot nerūsējošā tērauda tīrītāju. Lai saglabātu vienotu apdari, mēs
iesakām iztīrīt visu nerūsējošā tērauda zonu.
Asi priekšmeti var saskrāpēt nerūsējošā tērauda virsmu, bet zīmes kļūst mazāk pamanāmas ar laiku.
Lai saglabātu nerūsējošā tērauda apdari, vai arī, lai noņemtu jebkādas taukainas zīmes, noslaukiet nerūsējošā
tērauda virsmu saudzīgi ar minimālu bērnu eļļas daudzumu un virtuves papīru.
Nelietojiet cepamās eļļas, jo tās var saturēt sāli, kas var bojāt nerūsējošā tērauda virsmu.
Pirms tīrīšanas vai apkopes darbu veikšanas izslēdziet elektroapgādi.
Lai izvairītos no ugunsgrēka riska, ir jāievēro šādas tīrīšanas instrukcijas:
Tauku filtri
Tauku filtri absorbē taukus un putekļus no virtuves dūmvada, kas pretējā gadījumā bojā nosūcēja iekšpusi.
Tauku filtri jānoņem un regulāri jātīra - normālos lietošanas apstākļos ik pēc 2 mēnešiem.
Lai tos tīrītu, izmantojiet siltu ziepjūdeni, vai mazgājiet tos trauku mazgājamā mašīnā. Tauku filtri var nedaudz
mainīt krāsu pēc mazgāšanas, tomēr tas neietekmē to sniegumu.
Svarīgi: bieža mazgāšana ir būtiska, lai novērstu tauku uzkrāšanos filtros, kas varētu kļūt par ugunsgrēka
apdraudējumu.
Nr.: 1. Izņemiet filtru no nosūcēja.
Nr.: 2. Rūpīgi mazgājiet tauku filtru ar karstu ziepjūdeni un nosusiniet to ar tīru dvieli.
Nr.: 3. Uzstādiet no jauna tīros filtrus.
Ogles filtri (tikai modeļos, kuri ir uzstādīti lietošanai ar recirkulācijas metodi)
Ogles filtri absorbē gatavošanas smakas, un tos ir nepieciešams nomainīt aptuveni pēc 6 mēnešiem normālas
lietošanas apstākļos. Rezerves ogles filtrus var iegādāties mūsu Klientu apkalpošanas dienestā (informācija
rokasgrāmatas otrā pusē).
Aktivētās ogles piesātinājums filtrā ir atkarīgs no tā, cik bieži nosūcējs tiek lietots, virtuves veida un tauku filtra
tīrīšanas regularitātes.
Ogles filtrus nevar mazgāt – nomainiet tos ik pēc 6 mēnešiem.
LV-7
TEHNISKIE DATI
Elektroenerģijas piegāde
220 - 240V ~ 50Hz
Klasifikācija
I. klase
Trokšņu līmenis (ārējā atgaisošana)
Horizontāls nosūcējs
Pozīcija 3 65 dBA
Pozīcija 1 50 dBA
Dūmvada nosūcējs
Pozīcija 3 65 dBA
Pozīcija 1 50 dBA
Gaismas lampiņas
2 x 1,5W LED
Motora jauda
215W
Tauku filtri
3 Off (Izsl.) – alumīnija panelis
Piezīme: pēc tīrīšanas, tauku filtri var zaudēt nedaudz savu krāsu - tas neietekmē to sniegumu.
Ogles filtri
2 Off (Izsl.) - pieejams kā rezerves
Ekstrakcijas likme (ārējā)
Horizontāls nosūcējs
Pozīcija 3 644.5 m3/H
Pozīcija 1 295.8 m3/H
Dūmvada nosūcējs
Pozīcija 3 644.5 m3/H
Pozīcija 1 295.8 m3/H
LV-8
BELLING KLIENTU APKALPOŠANAS DIENESTS
Stoney Lane, Prescot, Merseyside, L35 2XW
LV-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Viryklės gartraukis
Naudotojo vadovas
LI
Turinys
Įžanga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Saugos įspėjimai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Surinkimo instrukcijos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Kaip naudotis gartraukiu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Priežiūra ir valymas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Techninė informacija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
„Belling“ klientų aptarnavimas . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . 9
LI-1
.
.
.
.
ĮŽANGA
Dėkojame, kad pirkote šį geros kokybės gartraukį iš „Belling“.
Mūsų politika nuolat atnaujinama ir gerinama. Negarantuojame tikslių paveikslėlių ir specifikacijų. Publikavus
gali reikėti modifikuoti dizainą ir medžiagas.
Prieš pradėdami naudotis prietaisu pirmą kartą, nuimkite pakuotę ir apsauginę politieleno plėvelę.
Šis prietaisas pagamintas taip, kad būtų galima naudotis ištraukiant orą (oro ištraukimas į išorę) arba filtruojant
jį (vidinis oro perdirbimas).
Pastaba: šis įrenginys pateikiamas be ortakių rinkinio arba anglies filtrų. Išsami informacija, kaip užsakyti šias
dalis, pateikta vadovo galinėje dalyje.
Dėl įrenginio kompleksiškumo ir svorio rekomenduojama, kad prietaisą surinktų specialistas.
Gamintojas neprisiima atsakomybės už žalą, padarytą netinkamu naudojimu ar surenkant prietaisą.
Prašome atidžiai perskaityti šį vadovą ir turėti jį ateičiai.
LI-2
1. Būkite atidūs, kai gartraukis veikia šalia atviro židinio arba degiklių, kurie priklauso nuo oro aplinkoje.
Gartraukis ištraukia orą, kurio reikia degikliui arba židiniui.
Neigiamas spaudimas aplinkoje negali viršyti 4Pa (4 x 10 - 5 barų). Užtikrinkite tinkamą patalpos ventiliavimą,
kad gartraukis galėtų veikti saugiai. Užtikrinkite, kad oro ištraukimas veikia taip, kaip nurodyta vietos teisės
aktuose.
Prieš įjungdami aparatą į maitinimo lizdą, pažiūrėkite duomenų plokštelę (ji yra prietaiso viduje) ir užtikrinkite,
kad elektros lizdo įtampa yra tinkama šiam prietaisui. Jei abejojate, pasikonsultuoite su kvalifikuotu elektriku.
Jei maitinimo kabelis pažeistas, jį privaloma pakeisti. Jį galima gauti tiesiai iš gamintojo. Prietaisas turi būti
įjungtas į maitinimo lizdą 3A lydymo kištuku arba 2 fazės kabeliu, apsaugotu 3A saugikliu.
2. Įspėjimas!
Tam tikromis aplinkybėmis elektros prietaisai gali būti pavojingi.
A) Netikrinkite filtrų būklės, kai gartraukis veikia.
B) Nelieskite lempučių arba gretimų vietų, kol lemputės šviečia arba jas išjungus po ilgesnio naudojimo.
C) Draudžiama po gartraukiu maistą apipilti spiritu ir kepti uždegus jį.
D) Venkite atviros ugnies, nes ji gali pažeisti gartraukio dangtį.
E) Nepalikite neprižiūrimo gaminamo maisto, nes perkaitęs aliejus gali sukelti gaisrą.
F) Prieš atlikdami priežiūros darbus išjunkite iš elektro lizdo.
G) Šio prietaiso be priežiūros negali naudoti vaikai arba ligoti asmenys.
H) Reikia prižiūrėti mažus vaikus, kad jie nepradėtų žaisti su įrenginiu.
I) Kai gartraukis naudojamas tuo pačiu metu, kaip ir dujų ar kito kuro deginimo prietaisas ar kt. nei elektra,
reikia užtikrinti tinkamą kambario ventiliaciją.
L) Jei įrenginys nevalomas, kaip nurodyta instrukcijose, atsiranda užsidegimo rizika.
Šis prietaisas atitinka Europos direktyvą EC/2002/96 „Dėl elektros ir elektroninės įrangos atliekų (WEEE).
Ant produkto arba jam priklausančių dokumentų esantis simbolis rodo, kad įrenginio negalima išmesti, kaip
buitinių atliekų, jį reikia pristatyti į atitinkamą elektros ir elektronikos prietaisų perdirbimo ir surinkimo punktą.
Išmesdami įrenginį laikykitės vietos teisės aktų.
Norėdami gauti daugiau informacijos apie eksploatavimą, pakartotinį panaudojimą ir produkto perdirbimą,
susisiekite su vietos valdžios institucijomis, buitinių atliekų surinkimo paslaugos teikėju arba pardavėju, pas kurį
pirkote įrenginį.
SAUGOS ĮSPĖJIMAI
LI-3
• Prieš pradėdami surinkti užsidėkite apsaugines pirštines.
• Elektros jungtis:
- Prietaisas turi būti pagamintas II klasės, todėl įžeminimo kabelis nereikalingas. Surinkus įrenginį turi būti
lengvai pasiekiamas maitinimo lizdas. Jei prietaisas turi laidą be kištuko, reikia pritaikyti tinkamai parinktą polių
jungiklį su mažiausiai 3 mm atsivėrimu tarp kontaktų, tarp įrenginio ir maitinimo lizdo, sutinkamai su įkrovos ir
esamais reguliavimais.
- Jungiklis prie maitinimo turi būti prijungtas taip:
RUDA = L linija
MĖLYNA = N neutrali.
• Jei viryklė elektrinė, dujinė arba indukcinė, minimali distancija tarp įrenginio apatinės dalies ir viryklės turi būti
mažiausiai 65 cm. Jei jungiamasis vamzdis yra iš dviejų dalių, viršutinė turi būti dedama vidinės dalies išorėje.
Gartraukio ištraukimo vamzdžio nejunkite į tą patį laidininką, kuris naudojamas cirkuliuoti karštą orą arba
išsiurbti dūmus iš kitų, ne elektrinių įrenginių.
Prieš pradėdami surinkti nuimkite filtrą (-us) nuo riebalų (1 pav.), kad būtų lengviau atlikti darbus.
- Prieš surinkdami prietaisą, kad jis gerai trauktų orą, paruoškite išsiurbimui skirtą skylę.
1 pav. 2 pav.
• Rekomenduojame naudoti oro išsiurbimo vamzdį tokio paties diametro, kaip ir oro išsiurbimo skylė. Jei
naudojamas mažesnio diametro vamzdis, produktas gali veikti silpniau ir garsiau.
• Jei jūsų įrenginys skirtas naudoti patalpose, kuriose yra centrinio siurbimo įrenginys, atlikite toliau nurodytus
veiksmus:
- Jungtis kontroliuoja vožtuvo atidarymą ir uždarymą, naudojant termoelektrinį įrenginį. Jei jungtis yra
pozicijoje ON, po minutės vožtuvas atsidaro, pasisukdamas 90° kampu, leisdamas siurbti tvankų orą. Jungtį
nustačius OFF pozicijoje vožtuvas užsidarys po 100 sekundžių.
• Montavimas prie sienos:
Išgręžkite skyles A, įvertindami nurodytas distancijas (2 pav.).
Užfiksuokite įrenginį ant sienos ir sulyginkite horizontaliai sienai. Kai įrenginys pritaikytas, būtinai užfiksuokite jį
varžtais A (3 pav.). Priklausomai nuo sienos tipo (pvz., gelžbetonis, gipso kartonas ir t. t.), naudokite
atitinkamus varžtus ir sraigtus.
Jei varžtai ir sraigtai pateikiami su produktu, patikrinkite, ar jie tinkama sienos, ant kuriuos bus fiksuojamas
įrenginys, tipui.
SURINKIMO INSTRUKCIJOS
• Surinkimu ir elektros sujungimais turi pasirūpinti specializuotas personalas.
LI-4
3 pav. 4 pav.
• Dekoratyvinio teleskopinio kamino fiksavimas:
Elektros maitinimo lizdas turi būti prie dekoratyvinio kamino. Jei jūsų įrenginys turi būti kanalinis arba su
išoriniu varikliu, atidarykite oro trauką.
Ištraukite viršutinį kaminą iki kronšteino ir užfiksuokite su B varžtais
(4 pav.).
Norėdami pakeisti dangtį iš kanalo versijos į filtro versiją, kreipkitės į pardavėją dėl anglies filtrų ir
laikykitės surinkimo instrukcijų.
5 pav. 6 pav.
• Filtravimo versija:
Uždėkite gartraukį ir du kaminus, kaip nurodyta kanalo versijos dangčio surinkimo paragrafe. Norėdami surinkti
filtravimo kaminą, žiūrėkite rinkinyje esančias instrukcijas. Jei rinkinys nepateiktas, užsisakykite iš priedų
pardavėjo. Filtrai turi būti dedami į siurbimo skyrių, esantį dangčio viduje. Jie turi būti centruoti, pasukus 90
laipsnių, kol užsifiksuoja (6 pav.).
LI-5
GARTRAUKIO NAUDOJIMAS
Valdymas
Lempa
– Depress to turn on/off light
Greitis – pasirinkite greitį, kuris atitiktų virimo intensyvumą
Silpnas - Lengvas kepimas ar virimas. Šį mygtuką spauskite, kai norite įjungti silpną trauką ir
paspauskite jį, norėdami išjungti.
Vidutinis - Kepimas, WOK, virimas, kai verda aktyviai. Spauskite šį mygtuką, jei norite vidutinės traukos
ir dar kartą paspauskite, norėdami išjungti.
Stiprus - Grilis, intensyvus kepimas, WOK virimas. Paspauskite šį mygtuką, kai norite didelės traukos ir
spauskite dar kartą, norėdami išjungti.
LI-6
Gartraukį rekomenduojame įjungti kelios minutės prieš pradedant virti, kai baigiate virti palikite dar 8 minutėms,
kad visi kvapai būtų ištraukti.
Įrenginio negali naudoti vaikai, psichinę negalią turintys asmenys, taip pat psichiškai ir fiziškai jautrūs asmenys,
patirties ar žinių neturintys asmenys, nebent jie prižiūrimi ar apmokomi.
ĮSPĖJIMAS - Prieinamos dalysgali būti karštos, kai naudojami virimo prietaisai. Norėdami apšviesti virimo vietą,
esančią po gartraukiu, paspauskite šviesos valdymo mygtuką į poziciją „On“. Norėdami išjungti, dar kartą
paspauskite mygtuką į poziciją „Off“.
- Norėdami naudotis gartraukiu, paspauskite reikiamos traukos mygtuką, pasirinkite: 1 silpnas, 2 vidutinis arba
3 stiprus. Užsidegs neono šviesos lemputė, parodanti, kad prietaisas veikia. Norėdami išjungti, paspauskite
mygtuką „Off“.
PRIEŽIŪRA IR VALYMAS
Prieš valydami įrenginį įšjunkite jį iš maitinimo lizdo.
LED šviesų pakeitimas
Jei prietaisas turi LED lemputes, jas pakeisti gali tik specializuotas technikas.
Išorinis korpusas
Visos išorinio korpuso dalys gali būti saugiai valomos švaria šluose, pamirkyta karštame, muiluotame vandenyje.
Nenaudokite kaustinių pastų, abrazyvinių valymo pudrų, vielinio valiklio, kietų priemonių arba kitų produktų,
kuriuose yra chloro, nes tai pažeis paviršių.
Ženkliukus galima nuimti, naudojant valiklį, skirtą nerūdijančiam plienui. Rekomenduojama valyti visą
nerūdijančio plieno paviršių, kad valymas būtų baigtinis.
Aštrūs objektai gali pažeisti nerūdijančio plieno paviršių, tačiau einant laikui žymės gali būti mažiau pastebimos.
Norėdami gerai prižiūrėti nerūdijantį plieną, pašalinti purvo žymas, paviršių valykite šluoste, ant kurios mažas
kiekis vaikiško aliejaus, arba virtuviniu popieriu.
Nenaudokite aliejaus, skirto kepimui, nes jame gali būti druskos, kuri gali pažeisti nerūdijančio plieno paviršių.
Prieš valydami ar prižiūrėdami išjunkite prietaisą iš maitinimo lizdo.
Norėdami išvengti gaisro rizikos, turite laikytis toliau nurodytų valymo instrukcijų:
Riebalų filtrai
Riebalų filtrai sugeria riebalus ir dulkes, kylančias su dūmais, kurios be filtrų galėtų pažeisti gartraukio vidų.
Riebalų filtrai gali būti reguliariai nuimami ir valomi – įprastai naudojant įrenginį valyti reikėtų kas du mėnesius.
Valykite šiltu, muiluotu vandeniu arba plaukite indaplovėje. Išplovus riebalų filtrai gali šiek tiek pakeisti spalvą,
tačiau tai nepaveiks jų veikimo.
Svarbu: reikia dažnai plauti, kad būtų išvengta riebalų kaupimosi filtruose, kitu atveju kyla gaisro grėsmė.
1. Iš gartraukio išimkite filtrus.
2. Atsargiai išplaukite riebalų filtrus karštame, muiluotame vandenyje ir nusausinkite švariu rankšluosčiu.
3. Uždėkite švarius filtrus.
Anglies filtrai (tik modeliuose, skirtuose naudoti oro percirkuliavimo metodu)
Anglies filtrai sugeria virimo kvapus, juos reikia atnaujinti maždaug po 6 mėnesių naudojimo. Naujus anglies
filtrus galima nusipirkti iš mūsų Klientų priežiūros centro (išsami informacija gartraukio galinėje dalyje).
Aktyvintosios anglies prisisotinimas filtre priklauso nuo to, kaip dažnai naudojamas gartraukis, virtuvės tipo ir
filtro valymo reguliarumo.
Anglies filtrų negalima plauti, juos reikia keisti kas 6 mėnesius.
LI-7
TECHNINĖ INFORMACIJA
Elektros tiekimas
220 – 240 V ~ 50 Hz
Klasifikacija
I klasė
Garso lygis (išorinis ventiliavimas)
Plokščias gartraukis
3 pozicija 65 dBA
1
pozicija
50 dBA
Kamino tipo gartraukis
3 pozicija 65 dBA
1 pozicija 50 dBA
Šviesos lemputės
2 x 1.5 W LED
Variklio vertinimas
215 W
Riebalų filtrai
3 išjungtas – aliuminio panelė
Pastaba: išvalius riebalų filtrai gali šiek tiek pakeisti spalvą, tai nekeičia jų veikimo.
Anglies filtrai
2 išjungtas – keičiami
Traukos reitingas (išorinis)
Plokščias gartraukis
3 pozicija 644.5 m3/H
1
pozicija
295.8 m3/H
Kamino tipo gartraukis
3 pozicija 644.5 m3/H
1 pozicija 295.8 m3/H
LI-8
„BELLING“ KLIENTŲ APTARNAVIMAS
LI-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling kjøkkenvifte
Bruksanvisning
NO
Innhold
Innledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Monteringsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bruk av kjøkkenviften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Rengjøring og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tekniske spesifikasjoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling kundeservice . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . .. . . . 9
NO-1
.
.
Innledning
Takk for at du valgte denne høykvalitets kjøkkenviften fra Belling.
Vi har som mål å utvikle og forbedre produktene våre på konstant basis. Illustrasjoner og spesifikasjoner kan
avvike noe fra ditt produkt. Det kan væ re nødvendig med modifikasjoner av design og materialer etter
publisering av bruksanvisningen.
Før du bruker apparatet for første gang, må all emballasje og beskyttende polyetenfolie fjernes.
Dette apparatet er beregnet for bruk for avtrekk (luftavtrekk til utsiden) eller filtrering (luften resirkuleres).
Merk: Dette apparatet leveres ikke med luftkanal eller kullfiltre. Informasjon for bestilling av dette finnes på
baksiden av håndboken.
På grunn av kompleksiteten og vekten av apparatet, anbefales det at den monteres av fagfolk.
Produsenten fraskriver seg ethvert ansvar for skader som er forårsaket av feil montering.
Les nøye gjennom denne bruksanvisningen før bruk, og ta vare på den for fremtidig referanse.
NO-2
SIKKERHETSANVISNINGER
1. Væ r forsiktig når kjøkkenviften brukes der det finnes åpen ild eller brukes brennere som er avhengig av
omgivelsesluften. Kjøkkenviften fjerner luft fra omgivelsene som brennere eller andre kilder til ild trenger for å
brenne.
Det negative trykket i omgivelsene må ikke overstige 4Pa (4x10-5 bar). Sørg for tilstrekkelig ventilasjon i
rommet for en sikker bruk av kjøkkenviften. Overhold alle gjeldende lokale forskrifter som omfatter utvendig
avtrekk.
Før kjøkkenviften kobles til strømnettet, må du sjekke typeskiltet (plassert innvendig i kjøkkenviften) for å
sjekke at spenning og frekvens samsvarer med strømnettet. Du må også sjekke at støpselet passer i
stikkontakten. Kontakt elektriker dersom du er i tvil.
Hvis strømledningen er skadet, må den skiftes. Denne kan bestilles direkte fra produsenten.
Kjøkkenviften må kobles til strømnettet via en stikkontakt på en 3A kurs, eller fastkablet til en tofaset
forgrening med en sikring på 3A.
2. Advarsel!
Under gitt forhold kan elektriske apparater utgjøre en fare.
A) Ikke sjekk filtrene mens kjøkkenviften er i gang.
B) Ikke berør pæ rer eller tilstøtende områder under eller rett etter lengre bruk av belysningen.
C) Flambering er forbudt å gjøre under ventilatoren.
D) Unngå åpne flammer, da dette kan skade filtrene og væ re direkte brannfarlig.
E) Ikke la maten stå til steking uten tilsyn, da overopphetet olje kan ta fyr.
F) Trekk ut stikkontakten før det utføres vedlikehold.
G) Dette apparatet må ikke brukes av barn eller uføre uten tilsyn.
H) Barn må føres tilsyn med for å sikre at de ikke leker med apparatet.
I) Det må sørges for tilstrekkelig ventilasjon i rommet når kjøkkenviften brukes samtidig som apparater som
brenner gass eller andre former for brensel.
L) Dersom apparatet ikke rengjøres i samsvar med bruksanvisningen, kan det væ re fare for brann.
Dette apparatet samsvarer med EU-direktiv EF/2002/96 om kasserte elektriske og elektroniske produkter
(WEEE).
Symbolet på produktet eller på medfølgende dokumentasjon indikerer at apparatet ikke må behandles som
husholdningsavfall, men skal leveres til et innsamlingspunkt for elektrisk og elektronisk avfall.
Følg lokale forskrifter for avhending av avfall.
For mer informasjon om behandling, gjenvinning og resirkulering av dette produktet, ta kontakt med lokale
myndigheter, avfallsstasjoner, eller forhandleren der apparatet ble kjøpt.
NO-3
• Montering og kobling må gjøres av fagfolk.
• Bruk arbeidshansker ved montering.
• Elektrisk tilkobling:
- Apparatet er produsert i henhold til klasse II, og således er jordkabel ikke nødvendig. Det elektriske uttaket
må væ re lett tilgjengelig etter at apparatet er montert. Hvis strømledningen på apparatet ikke er utstyrt med
støpsel, må det kobles en egnet dimensjonert omnipolar bryter med en minsteavstand på 3 mm mellom
bryterkontaktene, mellom apparatet og det elektriske uttaket i samsvar med lasten og gjeldende forskrifter.
- Tilkoblingen til strømnettet er som følger:
BRUN = L faseleder
BLÅ = N nøytralleder
• Hvis komfyren er elektrisk, gassdrevet, eller induksjon, må avstanden mellom komfyren og den nedre delen
av kjøkkenviften væ re minst 65 cm. Hvis det skal brukes to kanaler som skal skjøtes, må den øvre delen
monteres utenpå den nedre delen.
Avtrekket på kjøkkenviften må ikke kobles til den samme kanalen som brukes til å sirkulere varm luft, eller som
brukes til avtrekk for røyk fra andre apparater.
Før monteringen må fettfilteret tas ut (figur 1) slik at kjøkkenviften er lettere å håndtere.
- Ved montering av kjøkkenvifte med utvendig avtrekk, må åpningen for avtrekket gjøres klart.
Fig. 1 Fig. 2
• Vi anbefaler å bruke en luftkanal med samme diameter som åpningen for avtrekket. Dersom det brukes kanal
med mindre diameter kan det gå utover ytelsen til kjøkkenviften, og den kan avgi mer støy enn normalt.
• Hvis kjøkkenviften er laget for bruk i hus med sentralavtrekk, gjør følgende:
- En bryter styrer åpning og stenging av en ventil ved hjelp av en termo-elektrisk anordning. Ved å sette
bryteren til ON, åpnes ventilen etter 1 minutt ved å rotere 90°, slik at det kan suges ut dårlig luft. Ved å sette
bryteren til OFF, stenges ventilen etter 100 sekunder.
• Montering på vegg:
Bor ut hullene som vist i figur 2, A med riktig avstand.
Monter kjøkkenviften på veggen og innrett den horisontalt i henhold til kjøkkenskapene. Når kjøkkenviften står
i ønsket posisjon, kan den festes til veggen med skruene (A, fig.3). Bruk skruer og veggplugger i henhold til
typen vegg kjøkkenviften monteres på (f.eks. armert betong, gips, etc.).
Hvis skruer og plugger leveres sammen med produktet, sjekk at de er egnet for den typen vegg kjøkkenviften
skal monteres på.
MONTERING
NO-4
Fig. 3 Fig. 4
• Montering av teleskopisk deksel på avtrekkskanal:
Stikkontakten bør væ re innenfor dekselet. Hvis kjøkkenviften skal monteres med utvendig avtrekk eller med
sentralavtrekk, må åpningen for avtrekket gjøres klar.
Trekk det
øvre dekselet opp til braketten og fest det med skruene (B, fig. 4). For å gjøre kjøkkenviften om
fra bruk av
avtrekk til bruk av filter, må du kjøpe et kullfilter hos forhandleren og følge monteringsanvisningene.
Fig. 5 Fig. 6
• Versjon med filter:
Monter kjøkkenviften og de to dekslene som beskrevet under montering av versjon med avtrekk. For
montering av filteret, se anvisningene som følger med. Hvis settet ikke følger med, kan det bestilles fra
forhandler som ekstrautstyr. Filtrene må settes inn innvendig i kjøkkenviften. Filtrene festes ved å dreie dem
90 grader til slik at de klikker på plass i haken (fig. 6).
NO-5
BRUK AV KJØ KKENVIFTEN
Knapper
Lampe
– Trykk for å slå på/av lyset
Hastighet –valg hastighet på viften
Lav - For lett steking/koking. Trykk på knappen for å la viften gå ved lav hastighet. Trykk en gang
til for å slå av viften.
Middels - Steking/wokking/kraftig koking. Trykk på knappen for å la viften gå ved middels hastighet.
Trykk en gang til for å slå av viften.
Høy - Grilling, intensiv steking og wokking. Trykk på knappen for å la viften gå ved høy hastighet.
Trykk en gang til for å slå av viften.
NO-6
Vi anbefaler at kjøkkenviften startes noen minutter før du begynner med matlagingen, og deretter lar den gå
ca. 8 minutter etter matlagingen er ferdig. Dette er for å sikre at all lukt fjernes fra systemet.
Apparatet er ikke beregnet for bruk av barn eller personer med redusert fysisk eller psykisk helse, eller som
mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjoner om hvordan
apparatet skal brukes.
ADVARSEL - Enkelte deler kan bli varme når de brukes sammen med kokeapparater. For belysning av
komfyren, trykk på knappen med lampesymbolet. Trykk den igjen for å slå av lyset.
For å starte viften, trykk knappen for ønsket hastighet: 1 lav, 2 middels, eller 3 høy hastighet. Neonlyset vil
lyse for å indikere at viften er i gang. Trykk på knappen igjen for å slå den av.
RENGJØ RING OG VEDLIKEHOLD
Før rengjøring eller vedlikehold, må støpselet kobles fra stikkontakten.
Skifte LED-pæ rer
Hvis kjøkkenviften er utstyrt med LED-lamper, må LED-pæ rer skiftes av en tekniker.
Ytre deler
Alle de ytre delene kan trygt rengjøres med en ren klut vridd opp i varmt såpevann.
Ikke bruk etsende midler, skurepulver, stålull, harde redskaper, eller produkter som inneholder klorider, da
dette vil skade overflaten på kjøkkenviften.
Vanskelige flekker kan fjernes med et rengjøringsmiddel for rustfritt stål. Vi anbefaler at du rengjør alle flater i
rustfritt stål samtidig, for å opprettholde en jevn finish.
Skarpe gjenstander kan lage merker på overflater i rustfritt stål, men slike merker blir mindre synlige med tiden.
For å opprettholde finishen på rustfritt stål, eller for å fjerne fettmerker, tørk av overflaten med litt babyolje og
kjøkkenpapir.
Ikke bruk matolje, da disse kan inneholde salt som kan skade overflater i rustfritt stål.
Før rengjøring eller vedlikehold, må støpselet kobles fra stikkontakten.
For å unngå brannfare, må følgende rengjøringsanvisninger følges:
Fettfiltre
Fettfiltrene absorberer fett og partikler fra stekeosen, som ellers ville kunne skade kjøkkenviften innvendig.
Fettfiltrene bør tas ut og rengjøres regelmessig - med normal bruk bør det gjøres annenhver måned.
Bruk varmt såpevann eller vask filtrene i oppvaskmaskin. Fargen på fettfiltrene kan endres noe etter rengjøring,
men dette påvirker ikke filtreringsevnen.
Viktig: Hyppig rengjøring av fettfiltrene er avgjørende for å hindre at det samler seg opp fett i dem, og dermed
komme til å utgjøre en brannfare.
1. Ta filtrene ut av kjøkkenviften.
2. Rengjør fettfiltrene i varmt såpevann og tørk av med et rent håndkle.
3. Sett på plass de rene fitrene.
Kullfiltre (kun for modeller med resirkulering av luft)
Kullfiltrene absorberer matlukt og må skiftes etter ca. 6 måneder med normal bruk. Nye kullfiltre kan bestilles
via vår kundeservice (informasjon på baksiden av håndboken).
Metningen av det aktive kullet i filteret vil avhenge av hvor ofte kjøkkenviften brukes, type kjøkken og hvor
ofte fettfilteret rengjøres.
Kullfiltre kan ikke vaskes, de må skiftes hver 6. måned.
NO-7
TEKNISKE SPESIFIKASJONER
Elektrisk tilkobling
220 - 240V ~ 50Hz
Klassifisering
Klasse I
Støynivå (utvendig avtrekk)
Flat kjøkkenvifte
Posisjon 3 6 dBA 5
Posisjon 1 dBA 50
Kjøkkenvifte med avtrekkskanal
Posisjon 3 65 dBA
Posisjon 1
50 dBA
Lyspæ rer
2 x 1,5W LED
Motoreffekt
215W
Fettfiltre
3 - aluminiumspanel
Merk: Etter rengjøring kan fettfiltrene endres noe i fargen - dette vil imidlertid ikke påvirke filtreringsevnen.
Kullfiltre
2 - tilgjengelig som ekstrautstyr
Avtrekkseffekt (ekstern)
Flat kjøkkenvifte
Posisjon 3 644.5 m3/H
Posisjon 1 295.8 m3/H
Kjøkkenvifte med avtrekkskanal
Posisjon 3 644.5 m3/H
Posisjon 1 295.8 m3/H
NO-8
BELLING KUNDESERVICE
NO-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Okap kuchenny Belling
Instrukcja użytkownika
PL
Spis treści
Wstęp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Środki ostrożności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instrukcja montażu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 4
Obsługa okapu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pielęgnacja i czyszczenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 8
Centrum Obsługi Klienta Belling . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . 9
PL-1
Wstęp
Dziękujemy za zakup wysokiej jakości okapu firmy Belling.
Jednym z elementów naszej polityki jest stały rozwój i ulepszanie jakości naszych sprzętów. Nie możemy zatem
zagwarantować ścisłej zgodności ilustracji oraz specyfikacji z faktycznym stanem urządzenia ze wzlędu na stale
wprowadzane modyfikacje wprowadzone po publikacji niniejszej instrukcji.
Przed pierwszym użyciem urządzenia należy usunąć wszystkie elementy opakowania oraz zabezpieczającą folię
polietylenową.
Niniejsze urządzenie zostało zaprojektowane do użytku jako okap (odprowadzanie powietrza na zewnątrz) lub
pochłaniacz (wewnętrzna recyrkulacja powietrza).
Uwaga: Do urządzenia nie jest dostarczany zestawem rur odprowadzających lub filtrówwęglowychi. Szczegóły
dotyczące zamawiania tych części znajdują się na końcu tego podręcznika.
Ze względu na złożoność i wagę urządzenia, zalecane jest wykonywanie montażu przez specjalistyczny
personel.
Producent nie ponosi żadnej odpowiedzialności za uszkodzenia powstałe wskutek niewłaściwego montażu.
Należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wglądu.
PL-2
ŚRODKI OSTROŻNOŚCI
1. Należy zachować ostrożność podczas używania okapu jednocześnie z otwartym kominkiem lub palnikami,
których działanie jest uzależnione od powietrza w pomieszczeniu. Okap odprowadza z pomieszczenia powietrze,
które palnik lub kominek potrzebują do przeprowadzania spalania.
Podciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4x10-5 bar). Należy zapewnić odpowiednią
wentylację pomieszczenia umożliwiającą bezpieczną pracę okapu. Należy postępować zgodnie z lokalnym
prawem dotyczącym odprowadzania powietrza na zewnątrz.
Przed podłączeniem danego modelu do sieci elektrycznej należy zapoznać się z tabliczką znamionową
(umieszczoną w urządzeniu), aby upewnić się, że napięcie i moc są zgodne z charakterystyką sieci, a gniazdko
jest odpowiednie. W razie wątpliwości, należy skontaktować się z wykwalifikowanym elektrykiem.
Jeśli kabel zasilający jest uszkodzony, należy go wymienić. Można go uzyskać bezpośrednio od producenta.
Urządzenie musi być podłączone do sieci zasilającej przez wtyk z bezpiecznikiem 3 A lub bezpośrednio do linii
2-przewodowej z bezpiecznikiem 3 A.
2. Ostrzeżenie!
W określonych okolicznościach urządzenie może stwarzać zagrożenie.
A) Należy nie sprawdzać stanu filtrów podczas pracy okapu.
B) Nie należy dotykać żarówek oraz otaczających je części elementów podczas używania oświetlenia lub
bezpośrednio po jego dłuższym działaniu.
C) Flambirowanie pod okapem jest zabronione.
D) Należy unikać wolnego ognia, ponieważ uszkadza on filtry i powoduje zagrożenie pożarowe.
E) Należy stale kontrolować przygotowywane potrawy, ponieważ przegrzany olej może spowodować pożar.
F) Należy odłączyć urządzenie od zasilania elektrycznego przed rozpoczęciem konserwacji.
G) Urządzenie nie jest przeznaczone do używania bez nadzoru przez dzieci lub osoby niedołężne.
H) Należy nadzorować dzieci, aby nie bawiły się urządzeniem.
I) Należy zapewnić odpowiednią wentylację pomieszczenia, gdy okap używany jest jednocześnie z urządzeniami
spalającymi gaz lub inne paliwa.
L) Istnieje ryzyko pożaru, jeśli czyszczenie nie jest wykonywane zgodnie z instrukcjami.
Niniejsze urządzenie spełnia wymogi europejskiej dyrektywy 2002/96/WE oraz dyrektywy w sprawie zużytego
sprzętu elektrycznego i elektronicznego (WEEE).
Symbol umieszczony na produkcie lub na jego dokumentacji wskazuje, że urządzenie nie powinno być
traktowane jako odpad komunalny, lecz powinien być przekazany do odpowiedniego punktu zbiórki i recyklingu
urządzeń elektrycznych i elektronicznych.
Postępować zgodnie z lokalnymi wytycznymi dotyczącymi usuwania odpadów.
Dla uzyskania dodatkowych informacji na temat przetwarzania, ponownego użycia i recyklingu tego produktu,
należy skontaktować się z władzami lokalnymi, firmą zbierającą odpady komunalne lub ze sklepem, w którym
produkt został zakupiony.
PL-3
INSTRUKCJA MONTAŻU
• Montaż i podłączenia elektryczne muszą być wykonywane przez wyspecjalizowany personel.
• Przed rozpoczęciem montażu należy założyć rękawice ochronne.
• Podłączenie elektryczne:
- Urządzenie skonstruowano zgodnie z klasą II, zatem nie jest konieczny kabel uziemiający. Punkt podłączenia
do zasilania musi być łatwo dostępny po montażu urządzenia. Jeżeli urządzenie jest wyposażone w przewód
zasilający bez wtyku, między urządzeniem a siecią należy umieścić wyłącznik wielobiegunowy ze stykami w
odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.
- Podłączenie do sieci zasilającej powinno być przeprowadzone następująco:
BRĄZOWY = przewód fazowy (L)
NIEBIESKI = przewód neutralny (N).
• W przypadku stosowania płyty elektrycznej, gazowej lub indukcyjnej, minimalna odległość pomiędzy płytą a
dolną częścią okapu musi wynosić co najmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch
części, część górna musi być umieszczona na zewnątrz części dolnej.
Nie należy podłączać rury wyciągowej okapu do rury używanej do cyrkulacji ciepłego powietrza lub
odprowadzania oparów z innych urządzeń nieelektrycznych.
Przed rozpoczęciem montażu należy usunąć filtry przeciwtłuszczowe (Rys. 1), aby ułatwić manipulowanie
urządzeniem.
- W przypadku montażu urządzenia w wersji ssącej, przygotować otwór odprowadzenia powietrza.
Rys. 1 Rys. 2
• Zalecamy używanie rury odprowadzania powietrza o tej samej średnicy co otwór wylotowy. W przypadku
użycia rury o mniejszej średnicy, wydajność produktu może być ograniczona, a jego działanie może być
głośniejsze.
• Jeśli urządzenie zostało zaprojektowane do użytku w budynkach z centralnym systemem odciągowym, należy
wykonać poniższe czynności:
- Przełącznik steruje otwieraniem i zamykaniem zaworu poprzez urządzenie termoelektryczne. Ustawiając
przełącznik w pozycji ON (wł.), po upływie jednej minuty, zawór się otworzy obracając się o 90° umożliwiając
w ten sposób zasysanie zanieczyszczonego powietrza. Ustawiając przełącznik w pozycji OFF (wył.), zawór
zamyka się po 100 sekundach.
PL-4
odpowiednich do typu ściany (np. wzmacniany beton, płyty kartonowo-gipsowe itd.)
Jeśli śruby i kołki rozporowe zostały dostarczone z produktem, należy sprawdzić, czy są one odpowiednie do
typu ściany, na której okap ma zostać zamontowany.
Rys. 3 Rys. 4
• Mocowanie ozdobnego komina teleskopowego:
Umiejscowić zasilanie elektryczne w obszarze wymiarów komina ozdobnego. Jeśli urządzenie ma być
zamontowane w wersji wyciągowej lub w wersji z silnikiem zewnętrznym, należy przygotować otwór wylotowy
powietrza.
Wysunąć górną część komina w kierunku wspornika i zamocować
ją za pomocą śrub B (Rys. 4).
Aby przekształcić okap z wersji wyciągowej do wersji filtrującej, należy uzyskać
od sprzedawcy filtry z węgla
aktywnego i postępować zgodnie z instrukcjami montażu.
Rys. 5 Rys. 6
• Wersja filtrująca:
Zamontować okap i dwie części komina zgodnie z opisem w akapicie dotyczącym montażu okapu w wersji
wyciągowej. Aby zamontować komin do wersji filtrującej, należy postępować zgodnie z instrukcjami
dostarczonymi z zestawem. Jeśli zestaw nie został dostarczony, można go zamówić u sprzedawcy jako
akcesorium. Filtry stosuje się do jednostki ssącej umieszczonej w okapie. Należy je wyśrodkować obracając o
90 stopni, aż do zadziałania blokady (Rys. 6).
• Mocowanie do ściany:
Wywiercić otwory A zgodnie z odległościami wskazanymi na rysunku (Rys. 2).
Przymocować urządzenie do ściany i wyrównać je w poziomie względem szafek meblowych. Po zakończeniu
regulacji ostatecznie przymocować okap za pomocą śrub A (Rys. 4). Użyć śrub i kołków rozporowych
PL-5
Przyciski
Lampka
– Nacisnąć, aby włączyć/wyłączyć oświetlenie
Prędkość – wybór prędkości odpowiedniej do sposobu gotowania
Niska - Delikatne smażenie/gotowanie. Nacisnąć, aby włączyć tryb niskiej prędkości i ponownie
nacisnąć, aby wyłączyć silnik.
Średnia - Smażenie/gotowanie w woku/gotowanie we wrzątku. Nacisnąć, aby włączyć tryb średniej
prędkości i ponownie nacisnąć, aby wyłączyć silnik.
Wysoka - Grilowanie, intensywne smażenie i gotowanie w woku. Nacisnąć, aby włączyć tryb wysokiej
prędkości i ponownie nacisnąć, aby wyłączyć silnik.
OBSŁUGA OKAPU
PL-6
Zalecamy włączenie okapu na kilka minut przed rozpoczęciem gotowania, a następnie pozostawienie w trybie
pracy przez około 8 minut po gotowaniu, aby zapewnić całkowite zniwelowanie zapachów.
Urządzenie nie może być używane przez dzieci oraz osoby o ograniczonej sprawności ruchowej, czuciowej lub
umysłowej, a także osoby bez doświadczenia lub wiedzy, chyba że działają pod nadzorem lub po przeszkoleniu.
OSTRZEŻENIE - Dostępne części mogą ulec nagrzaniu przy korzystaniu z urządzeń do gotowania. W celu
oświetlenia przestrzeni pod okapem należy nacisnąć przycisk sterowania oświetleniem. Aby wyłączyć, należy
ponownie nacisnąć przycisk.
Uruchomienie okapu następuje po naciśnięciu przycisku z żądaną prędkością: 1 - niska, 2 - średnia lub 3 -
wysoka prędkość. Neonowa lampka kontrolna włącza się, aby zasygnalizować działanie dmuchawy. W celu
wyłączenia nacisnąć przycisk „OFF”.
PIELĘGNACJA I CZYSZCZENIE
Przed czyszczeniem lub konserwacją należy odłączyć urządzenie od zasilania.
Wymiana lampek LED
Jeśli dana wersja urządzenia posiada lampki LED, w celu ich wymiany należy zwrócić się do
wyspecjalizowanego technika.
Zewnętrzna obudowa
Wszystkie zewnętrzne części obudowy można łatwo wyczyścić za pomocą czystej szmatki zwilżonej w ciepłej
wodzie z mydłem.
Nie używać środków kaustycznych, ściernych środków czyszczących, druciaków, twardych narzędzi lub innych
produktów zawierających chlorki, które uszkadzają powierzchnie.
Uporczywe zabrudzenia można usunąć za pomocą środka do czyszczenia stali nierdzewnej. Zalecamy
wyczyszczenie całego obszaru wykonanego ze stali nierdzewnej, aby uzyskać jednolity efekt.
Ostre przedmioty mogą rysować powierzchnię stali nierdzewnej, ale zarysowania staną się mniej widoczne z
upływem czasu.
Aby zachować efekt wypolerowania stali nierdzewnej lub usunąć ślady tłuszczu, należy delikatnie przetrzeć
powierzchnie przy użyciu niewielkiej ilości oliwki dla dzieci oraz papierowego ręcznika kuchennego.
Nie używać olejów spożywczych, ponieważ mogą one zawierać sól, która potrafi uszkodzić powierzchnię stali
nierdzewnej.
Przed czyszczeniem lub konserwacją należy odłączyć urządzenie od zasilania.
Aby zapobiec zagrożeniu pożarowemu, należy przestrzegać poniższych instrukcji dotyczących czyszczenia:
Filtry tłuszczowe
Filtry tłuszczowe wchłaniają tłuszcz i pył z oparów kuchennych, które mogłyby uszkodzić elementy wewnętrzne
okapu.
Filtry tłuszczowe należy regularnie wyjmować i czyścić - przy normalnym użytkowaniu co 2 miesiące.
Do czyszczenia używać ciepłej wody z mydłem lub umieszczać filtry w zmywarce. Wskutek czyszczenia mogą
one delikatnie zmienić kolor, jednakże nie wpływa to na ich funkcjonowanie.
Ważne: Częste mycie jest kluczowe w zapobieganiu nagromadzania tłuszczu w filtrach, który mógłby
spowodować zagrożenie pożarowe.
1. Wyjąć filtry z okapu
2. Dokładnie wyczyścić filtry tłuszczowe w ciepłej wodzie z mydłem, a następnie osuszyć za pomocą czystego
ręcznika.
3. Zamocować czyste filtry.
Filtry węglowe (modele wykorzystujące wyłącznie metodę recyrkulacji)
Filtry węglowe pochłaniają zapachy kuchenne i konieczna jest ich wymiana co 6 miesięcy normalnego
użytkowania. Nowe filtry węglowe można zamówić w Centrum Obsługi Klienta (szczegóły zamieszczono na
końcu podręcznika).
Nasycenie węgla aktywnego w filtrze zależy od częstości używania okapu, rodzaju kuchni i regularności
czyszczenia filtra tłuszczowego.
Filtrów węglowych nie można myć - wymieniać je na nowe co 6 miesięcy.
PL-7
DANE TECHNICZNE
Zasilanie elektryczne
220-240 V ~ 50 Hz
Klasyfikacja
klasa I
Poziom hałasu (wentylacja zewnętrzna)
Okap podszafkowy
Pozycja 3 6 dBA 5
Pozycja 1 5 dBA 0
Okap kominowy
Pozycja 3 65 dBA
Pozycja 1 50 dBA
Oświetlenie
LED: 2 x 1,5 W
Moc znamionowa silnika
215 W
Filtry tłuszczowe
3 sztuki - panel aluminiowy
Uwaga: Wskutek czyszczenia filtry tłuszczowe mogą delikatnie wyblaknąć, jednakże nie wpływa to na ich
funkcjonowanie.
Filtry węglowe
2 sztuki - dostępne jako części zamienne
Wydajność wyciągu (wentylacja zewnętrzna)
Okap podszafkowy
Pozycja 3 644.5 m3/h
Pozycja 1 295.8 m3/h
Okap kominowy
Pozycja 3 644.5 m3/h
Pozycja 1 295.8 m3/h
PL-8
CENTRUM OBSŁUGI KLIENTA BELLING
PL-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Exaustores
Manual de Utilizador
PT
Contéudo
Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Medidas de segurança e precaução . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . 3
Instruções de Instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Usar o Exaustor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Cuidados e Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Dados Técnicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling Atendimento ao Cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
PT-1
. .
. .
.
.
.
Introdução
Obrigado por comprar este exaustor de alta qualidade.
A nossa política é de constante desenvolvimento e aperfeiçoamento. O restrito rigor de ilustrações e
especificações não é totalmente garantida. Podem ocorrer modificações em projeções e materiais na sequência
da publicação.
Antes de utilizar, pela primeira vez, o aparelho, remova todas as embalagens e películas protetoras.
Este aparelho foi projetado para ser utilizado como exaustor (evacuação do ar para o exterior) ou de filtragem
(interior de ar reciclado).
Nota: Este aparelho não vem equipado com kit de condutas, ou filtros de carvão. Os detalhes para
encomendar estas peças encontram-se na parte de trás do manual de instruções.
Devido à complexidade e peso do aparelho, recomenda-se que a instalação seja efetuada por um profissional
especializado.
O fabricante declina toda a responsabilidade por danos causados por indevida ou instalação.
Por favor, leia este manual cuidadosamente e mantenha-o para referência futura.
PT-2
Precauções de Segurança
1. Tome cuidado quando o exaustor estiver operando simultaneamente com uma lareira ou queimador aberto
que depende do ar no ambiente. O exaustor remove o ar do ambiente que um queimador ou uma lareira
precisa para a combustão.
A pressão negativa no ambiente não deve exceder 4Pa (4x10-5 bar). Providencie uma ventilação adequada no
ambiente para uma operação segura do exaustor. Siga as leis locais aplicáveis para a evacuação de ar externo.
Antes de ligar o aparelho faça a revisão de rede de energia elétrica da placa de dados (posicionados no interior
do aparelho) para confirmar que a tensão e a potência correspondam à rede e é o adequado. Em caso de
dúvida peça ajuda a um eletricista qualificado.
Se o cabo de alimentação estiver danificado, deve ser substituído. Isto pode ser obtido diretamente no
fabricante.
Este dispositivo deve ser conectado à rede de alimentação por meio de uma ficha com fusível 3A ou
programado para um esporão 2 fase protegida por fusível 3A.
2. Atenção!
Em determinadas circunstâncias, os aparelhos elétricos podem ser perigosos.
A) Não verificar o estado dos filtros enquanto o exaustor estiver a funcionar.
B) Não toque nas lâmpadas ou áreas adjacentes durante ou logo após o uso prolongado da iluminação.
C) Culinária flamejante é proibida por debaixo do exaustor.
D) Evite chamas livres, pois é prejudicial para os filtros e um risco de incêndio.
E) Não deixe nada a fritar autonomamente como o óleo sobreaquecido pois pode se tornar num perigo de
incêndio.
F) Desligue a ligação elétrica antes de qualquer manutenção.
G) Este aparelho não deve ser utilizado por crianças ou pessoas doentes sem supervisão.
H) As crianças mais pequenas devem ser vigiadas para garantir que não brincam com o aparelho.
I) Não haverá ventilação adequada da sala quando o exaustor for utilizado ao mesmo tempo como aparelhos
de gás ou de outros que não sejam elétricas e proporcionem a queima de combustíveis.
G) Há um risco de incêndio se a limpeza não é levada a cabo de acordo com as instruções.
Este aparelho está em conformidade com a diretiva europeia CE / 2002/96, Resíduos de Equipamentos
Elétricos e Eletrónicos (REEE).
O símbolo no produto ou na documentação de acompanhamento indica que o aparelho não deve ser tratado
como lixo doméstico, devendo ser entregue num ponto de recolha para reciclagem de aparelhos elétricos e
eletrónicos adequados.
Siga as orientações locais para a eliminação de resíduos.
Para obter mais informações sobre o tratamento, reutilização e reciclagem deste produto, por favor contacte as
autoridades locais, o serviço de recolha de resíduos domésticos ou vendedor onde o aparelho foi comprado.
PT-3
Instruções de Instalação
• As ligações elétricas devem ser efetuadas por pessoal especializado.
• Usar luvas de proteção antes de prosseguir com a instalação.
• Conexão Elétrica:
- O aparelho foi fabricado como classe II, portanto, não é necessário o cabo de terra. O ponto de alimentação
deve ser facilmente acessível após a instalação do aparelho. Se o aparelho estiver equipado com cabo de
alimentação sem ficha, um interruptor unipolar dimensionado adequadamente com abertura mínima 3 mm
entre contatos deve ser montado entre o aparelho e o fornecimento de eletricidade em conformidade com a
carga e regulamentos em vigor.
- A ligação à rede eléctrica é realizada como se segue:
Castanho = L linha
Azul = N neutral.
• Se o fogão é elétrico, gás, ou indução, a distância mínima entre a mesma e a parte inferior do exaustor deve
ser de pelo menos 65 cm. Se utilizar um tubo de ligação composta por duas partes, a parte superior tem de ser
colocada no exterior da parte inferior.
Não ligue a descarga do exaustor para o mesmo condutor que utiliza para circular o ar quente ou para evacuar
os fumos de outros aparelhos geradas que não sejam de origem de uma fonte elétrica.
Antes de prosseguir com as operações de montagem, retire o filtro anti gordura (s) (Fig.1) para que a unidade
seja mais fácil de manusear.
- No caso de montagem do aparelho em versão de sucção prepare o furo para a evacuação de ar.
Fig.1 Fig.2
• Recomendamos o uso de um tubo de escape de ar, que tem o mesmo diâmetro que o orifício de saída de
exaustão de ar. Se utilizar um tubo com um diâmetro mais pequeno, a eficiência do produto pode ser reduzida
e o seu funcionamento pode tornar-se mais barulhento.
• Se o seu aparelho foi projetado para uso em habitações como dispositivo de sucção centralizado deve realizar
as seguintes operações:
- A abertura dos controladores através de uma chave de fechamento de uma válvula usando um dispositivo
termoelétrico. Ao colocar a chave na posição Ligar, depois de um minuto, a válvula abre numa rotação de 90 °,
permitindo a sucção do ar viciado. Ao colocar a chave na posição Desligar, a válvula fecha-se após 100
segundos.
PT-4
ajustado, fixe definitivamente o exaustor com os parafusos A (Fig.3). Para as várias instalações utilizar
parafusos e buchas adequados para o tipo de parede (por exemplo, placas de gesso, etc.).
Se os parafusos e buchas são fornecidos com o produto, verifique se eles são os adequados para o tipo de
parede em que o exaustor é colocado.
Fig.3 Fig.4
• Fixação do tubo telescópico e decoração:
Organizar o fornecimento de energia elétrica dentro das dimensões da chaminé decorativa. Se o seu aparelho
estiver para ser instalado na versão aspirante ou na versão com motor exterior, prepare a abertura de
exaustão de ar.
.
Extraia o tubo superior até o suporte e fixe com os parafusos B (Figura
4).
Para transformar o exaustor numa versão aspirante em vez de uma versão de filtragem, pergunte ao seu
fornecedor quais
os filtros de carvão
indicados e siga as
instruções de instalação.
Fig.5 Fig.6
• Filtragem:
Instale o exaustor e as duas chaminés, conforme o descrito no parágrafo para a instalação do exaustor em
versão aspirante. Para montar o tubo de filtragem consulte as instruções contidas no seu kit. Se o seu kit não
contiver esta fornecida, encomendá-lo a partir de um revendedor como acessório. Os filtros devem ser
aplicados na unidade de aspiração posicionada dentro do exaustor. Devem estar centrados, rodando-os em 90
graus até que o dispositivo de retenção esteja desmontado (Fig.6).
• Fixação à parede:
Faça os furos A respeitando as medidas indicadas (Fig.2).
Fixar o aparelho à parede e alinhá-la na posição horizontal com as unidades de parede. Quando o aparelho for
PT-5
Utilização do Exaustor
Controladores
Lâmpada
– Pressionar para ligar / desligar a luz
Velocidade -selecione a velocidade atendendo às condições de cozinhamento.
Baixo- Fritura leve / Ebulição. Pressionar este botão para entrar em baixa velocidade e novamente
motor. para desligar o
Médio- Fritar / Ebulição pesado. Pressionar este botão para entrar em velocidade média e novamente
para desligar o motor
Alto- Grelhar, fritar intensivamente. Pressionar este botão para entrar em alta velocidade e novamente
para desligar o motor
PT-6
É recomendável que ligue o exaustor durante alguns minutos antes de começar a cozinhar, e então deixá-lo a
trabalhar por cerca de 8 minutos a seguir para garantir que todos os odores sejam aspirados.
Verifique que o aparelho não está a ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais
ou mentais, reduzidas, ou com falta de experiência e conhecimento, a não ser que lhes tenha sido dada
supervisão ou instruções.
AVISO – As partes acessível podem ficar quentes quando usado com aparelhos de cozinha. Para iluminar a
área de cozinhar debaixo do exaustor, pressione o botão de controlo de luz para a posição "Ligar". Para
desligar, pressione novamente para retornar para a posição "Desligar".
Para operar o exaustor, pressione o botão para a velocidade desejada - selecione: 1 baixo, 2 médio, ou 3 alta
velocidade. A luz indicadora acende-se para mostrar quando o ventilador está a funcionar. Para desligar,
pressione o botão "Desligar".
Cuidados e Limpeza
Antes da limpeza ou manutenção, desligue o equipamento da corrente elétrica.
Substituição das luzes LED
Se a versão do aparelho possuir lâmpadas LED, a intervenção de um técnico especializado poderá ser
necessária para proceder á substituição.
Carcaça
Todas as partes externas do aparelho podem ser limpas em segurança com um pano limpo e torcido em água
quente com sabão.
Não use pastas cáusticos, pós abrasivos, lã de fio, implementos rígidos, ou quaisquer produtos que contenham
cloretos para não danificar as superfícies.
As marcas mais resistentes podem ser removidas utilizando uma esponja de aço inoxidável. Recomendamos
que limpe toda a área da esponja de aço inoxidável para manter um acabamento uniforme.
Objetos pontiagudos podem marcar a superfície de aço inoxidável, mas as marcas tornam-se menos visíveis
com o tempo.
Para manter o acabamento do aço inoxidável, ou para remover quaisquer marcas de gordura, limpe a
superfície de aço inoxidável com moderação opte por uma quantidade mínima de óleo de bebé e papel de
cozinha.
Não use óleos de cozinha, uma vez que estes podem conter sal, o que pode danificar a superfície de aço
inoxidável.
Antes da limpeza ou manutenção, desligue o equipamento da corrente elétrica.
Para evitar riscos de incêndio, deve seguir as seguintes instruções de limpeza:
Filtros de gordura
Os filtros de gordura absorvem gordura e poeira dos fumos de cozinha, que prejudicariam o interior do
exaustor.
Os filtros de gordura devem ser removidos e limpos regularmente - com o uso normal, estes devem ser
substituídos a cada 2 meses.
Para proceder á limpeza dos filtros use água morna e sabão ou lave na máquina de lavar. Os filtros de gordura
podem alterar um pouco de cor após a lavagem, no entanto isso não afeta o seu correto desempenho.
Importante: A lavagem frequente dos filtros é essencial para evitar uma acumulação de gordura nos filtros
que poderiam tornar-se um risco de incêndio.
1. Remova os filtros da coifa.
2. Lave cuidadosamente os filtros de gordura em água quente e sabão e seque com uma toalha limpa.
3. Volte a colocar os filtros limpos.
Filtros de carbono (modelos instalado para uso , apenas, com o método de recirculação)
Os filtros de carbono absorvem odores de cozinha e precisam de ser renovados após cerca de 6 meses de uso
normal. Os filtros de substituição de carbono podem ser obtidos no nosso serviço de Atendimento ao Cliente
(detalhes na parte de trás do manual).
A saturação de carvão ativado no filtro vai depender de quantas vezes o exaustor for utilizado, o tipo de
cozinha e da regularidade da limpeza do filtro de gordura.
Os filtros de carbono não podem ser lavados- deve-se substituir a cada 6 meses.
PT-7
Dados Técnicos
Fornecimento de Energia Elétrica
220 - 240V ~ 50Hz
Classificação
Classe I
Nível de Ruído (Ventilaçã o Externa)
Placa
Posição 3 65 dBA
Posição
1
50 dBA
Chaminé
Posição 3 65 dBA
Posição 1 50 dBA
Lâmpadas
2 x 1.5W LED
Classificação do Motor
215W
Filtros de Gordura
3 Desligado – Painel de alumínio
Nota: Após a limpeza, os filtros de gordura podem perder a sua ligeiramente a sua cor - isso não afeta o seu
desempenho.
Filtros de Carbono
2 Desligado – Disponível como peça de reposição
Taxa de Extraçã o (Externo)
Tampo
Posição 3 644.5 m3/H
Posição 1 295.8 m3/H
Chaminé
Posição 3 644.5 m3/H
Posição 1 295.8 m3/H
PT-8
Belling Atendimento ao Cliente
PT-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Hota de Aragaz Belling
Manual de utilizare
RO
Conținut
Introducere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Măsuri de Siguranța . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instructiuni de instalare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Utilizarea Hotei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Întreținere și curățare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Date tehnice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Asistența pentru clienți Belling . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . 9
RO-1
Introducere
Vă mulțumim pentru achiziționarea acestui hote de înaltă calitate de la Belling.
Politica noastra este una de dezvoltare și de îmbunătățire constantă. Acuratețea riguroasă a ilustrațiilor și
specificațiilor nu sunt garantate. Modificarea design-ului și a materialelor poate fi necesară după publicare.
Înainte de a utiliza aparatul pentru prima dată, scoateți toate ambalajele și pelicula de polietilenă de protecție.
Acest aparat a fost conceput pentru a fi utilizat drept hotă de evacuare (de evacuare a aerului spre exterior)
sau de filtrare (reciclare a aerului din interior).
Notă: Acest aparat nu vine livrat cu un set de conducte sau filtre de carbon. Detalii pentru comandarea acestor
piese sunt pe spatele manualului.
Din cauza complexității și greutății aparatului, se recomandă ca instalația să fie efectuată de către personal de
specialitate.
Producătorul declină orice responsabilitate pentru daunele cauzate de instalarea necorespunzătoare.
Vă rugăm să citiți acest manual cu atenție și să-l păstrați pentru consultări ulterioare.
RO-2
1. Aveți grijă atunci când hota funcționează simultan cu un șemineu sau un arzător care depinde de aerul din
mediul înconjurător. Hota elimină aerul din mediul din care un arzător sau șemineu are nevoie pentru ardere.
Presiunea negativă în mediul înconjurător nu trebuie să depășească 4Pa (bar 4x10-5). Asigurați o ventilație
adecvată în mediul înconjurător pentru funcționarea în condiții de siguranță a hotei. Respectați legile locale
aplicabile pentru evacuarea aerului spre exterior.
Înainte de a conecta modelul la rețeaua de energie electrică verificați plăcuța cu date (poziționată în interiorul
aparatului) pentru a confirma că tensiunea și puterea corespund cu rețeaua și că priza este potrivită. Dacă
aveți dubii întrebați un electrician calificat.
În cazul în care cablul de alimentare este deteriorat trebuie înlocuit. Acest lucru poate fi obținut direct de la
producător.
Acest dispozitiv trebuie să fie conectat la rețeaua de alimentare fie printr-o mufă cu siguranță fuzibilă de 3A
sau cablat la un bransament bifazic protejat cu o siguranță de 3A.
2. Atentionare!
În anumite circumstanțe aparatele electrice pot fi un pericol pericol.
A) Nu verifica starea filtrelor în timp ce hota este în funcțiune.
B) Nu atingeți becurile sau zonele adiacente în timpul sau imediat după utilizarea prelungită a instalației de
iluminat.
C) Gătitul flambat este interzis sub hota.
D) Evitați flacără liberă, deoarece este dăunătoare pentru filtre și un pericol de incendiu.
E) Nu lăsați alimentele care se prăjesc nesupravegheate deoarece uleiul supraincalzit poate deveni un pericol
de incendiu.
F) Deconectați conexiunea electrică înainte de orice întreținere.
G) Acest aparat nu este destinat utilizării de către copii mici sau persoane infirme fără supraveghere.
H) Copiii mici trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.
I) Trebuie să existe o ventilație adecvată a camerei atunci când hota este utilizată în același timp cu aparatele
consumatoare de gaz sau alți combustibili, altele decât electrice.
L) Există un risc de incendiu, dacă curățarea nu este efectuată în conformitate cu instrucțiunile date.
Acest aparat este conform cu Directiva Europeană CE / 2002/96, cu privire la deșeurile de echipamente
electrice și electronice (WEEE).
Simbolul de pe produs sau de pe documentele de însoțire indică faptul că aparatul nu trebuie să fie tratat ca
deșeu menajer, ci trebuie să fie trimis la un punct de colectare adecvat de reciclare a aparatelor electrice și
electronice.
Respectati regulile locale la aruncarea deșeurilor.
Pentru mai multe informații cu privire la tratarea, reutilizarea și reciclarea acestui produs, vă rugăm să
contactați autoritățile locale, serviciul de colectare a deșeurilor menajere sau magazinul de unde a fost
achiziționat aparatul.
MĂSURI DE SIGURANȚĂ
RO-3
• Asamblarea și conexiunile electrice trebuie efectuate de personal specializat.
• Purtați mănuși de protecție înainte de a incepe instalarea.
• Conexiunea electrică:
- Aparatul a fost fabricat in clasa II, prin urmare nu este necesară nici un cablu de împământare. Punctul de
alimentare trebuie să fie ușor accesibil după instalarea aparatului. Dacă aparatul este echipat cu cablu de
alimentare fără ștecher, un comutator omnipolar dimensionat corespunzător cu deschidere minimă de 3 mm
între contacte trebuie să fie montat între aparat și sursa de energie electrică, în conformitate cu regulamentele
în vigoare de sarcină și de curent.
- Conexiunea la rețeaua electrică se realizează după cum urmează:
MARO = linie L
ALBASTRU = N neutru.
• În cazul în care plita este electrică, pe gaz, sau cu inducție, distanța minimă dintre ea și partea inferioară a
hotei trebuie să fie de cel puțin 65 cm. Dacă se utilizează un tub de conexiune compus din două părți, partea
superioară trebuie să fie plasată în afara părții inferioare.
Nu conectați evacuarea hotei la aceeași canal utilizat pentru a circula aerul cald sau pentru evacuarea fumului
de la alte aparate actionate de altceva decât o sursă de alimentare.
Înainte de a începe cu operațiunile de asamblare, scoateți filtrul anti-grăsime (figura 1), astfel încât unitatea să
fie mai ușor de manevrat.
- În cazul ansambării aparatului în versiunea de aspirație pregătiți gaura pentru evacuarea aerului.
Fig.1 Fig.2
• Vă recomandăm utilizarea unui tub de evacuare a aerului care să aibă același diametru ca și orificiul de
evacuare a aerului. Dacă se folosește o conductă cu un diametru mai mic, eficiența produsului poate fi redusă
și funcționarea sa poate deveni mai zgomotoasă.
• În cazul în care aparatul a fost proiectat pentru a fi utilizat în locuințele echipate cu un dispozitiv centralizat
de aspirare efectuați următoarele operații:
- Comutatoare de comandă pentru deschiderea și închiderea unui robinet cu ajutorul unui dispozitiv termo-
electric. Prin plasarea comutatorul în poziția DESCHIS, după un minut, supapa se deschide prin rotație la 90 °
care permite aspirația aerului stătut. Prin plasarea comutatorul în poziția INCHIS, supapa se închide după 100
de secunde.
INSTRUCTIUNI DE INSTALARE
RO-4
Fig.3 Fig.4
• Fixarea cosului de fum telescopic decorativ:
Aranjați alimentarea cu energie electrică în cadrul dimensiunilor cosului decorativ. În cazul în care aparatul va fi
instalat în versiunea cu conducte sau în versiunea cu motor de exterior, pregătiti deschiderea de evacuare a
aerului.
Extrageți cosul de fum superior până la
suport și fixați-l cu șuruburile B (Fig.4).
Pentru a transforma hota dintr-o versiune cu conducte într-o versiune
de filtrare, cereți distribuitorului
dvs. filtre de carbune și urmați instrucțiunile de instalare.
Fig.5 Fig.6
• Versiunea de filtrare:
Instalați hota și cele două coșuri așa cum este descris în paragraful de instalare a hotei în versiunea cu
conducte. Pentru a asambla cosul de filtrare consultați instrucțiunile cuprinse în set. Dacă nu este furnizat setul,
comandati-l de la distribuitor ca accesoriu. Filtrele trebuie să fie aplicate la unitatea de aspirație poziționată în
interiorul hotei. Ele trebuie să fie centrate prin rotirea lor cu 90 de grade până cand dispozitivul de oprire este
declanșat (Fig.6).
• Fixarea pe perete:
Faceți găurile A respectând distanțele indicate (Fig.2).
Fixați aparatul pe perete și aliniați-l în poziție orizontală la unitățile de perete. În cazul în care aparatul a fost
reglat, fixate definitiv hota folosind șuruburile A (fig.3). Pentru diferite instalații utilizati șuruburi și dibluri
potrivite pentru tipul de perete (de exemplu beton armat, rigips, etc.).
În cazul în care șuruburile și diblurile sunt furnizate odată cu produsul, verificați dacă acestea sunt potrivite
pentru tipul de perete pe care hota urmează să fie fixată.
RO-5
Comenzile
Lampă
– Apăsați pentru a porni / opri lumina
Viteză – selectați viteza în funcție de condițiile de gătit
Scăzut - Prăjire usoară / fierbere. Apăsați acest buton pentru a intra în viteză redusă și din nou pentru
a opri motorul.
Mediu - Prăjire / gătit la vas wok / fierbere lungă. Apăsați acest buton pentru a intra în viteză medie
și din nou pentru a opri motorul
Înalt - Frigere, prăjire intensivă și gătit la vas wok. Apăsați acest buton pentru a intra în mare viteză
și din nou pentru a opri motorul
UTILIZAREA HOTEI
RO-6
Vă recomandăm să porniți hota timp de câteva minute înainte de a începe gătitul, și apoi lăsați-o sa
functioneze timp de aproximativ 8 minute după pentru a se asigura că toate mirosurile sunt extrase.
Aparatul nu trebuie utilizat de către copii sau persoane cu capacități fizice, senzoriale sau psihice reduse sau
lipsiti de experiență și cunoștințe, cu excepția cazului în care acestea sunt supravegheate sau instruite.
ATENTIONARE - Părțile accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit. Pentru a
ilumina zona de gătit de sub hota, apăsați butonul de control al luminii în poziția "PORNIT". Pentru a opri,
apăsați din nou pentru a reveni la poziția "OPRIT".
Pentru a opera hota, apăsați butonul pentru viteza dorită - selectați: viteză 1 scăzută, 2 medie, sau 3 mare.
Indicatorul luminos de neon se va aprinde pentru a arăta atunci când ventilatorul funcționează. Pentru a opri,
apăsați butonul "OPRIT".
Înainte de curățare sau de întreținere, opriți alimentarea cu energie electrică.
Înlocuirea LED-ului
Dacă versiunea aparatului este cu lămpi cu LED-uri, intervenția unui tehnician specializat este necesară pentru
a le înlocui
Carcasa exterioară
Toate părțile exterioare ale carcasei exterioare pot fi curățate în condiții de siguranță cu o cârpă curată
înmuiată în apă fierbinte cu săpun.
Nu folosiți componente caustice, pudre de curățare abrazive, burete de sârmă, instrumente dure, sau produse
care conțin cloruri, deoarece acestea vor deteriora suprafețele.
Semnele persistente pot fi îndepărtate cu ajutorul unui aspirator din oțel inoxidabil. Vă recomandăm să curățați
întreaga suprafață din oțel inoxidabil pentru a menține un finisaj uniform.
Obiectele ascuțite pot face semne pe suprafața de oțel inoxidabil, dar semnele vor deveni mai puțin vizibile cu
timpul.
Pentru a menține finisarea de oțel inoxidabil, sau pentru a elimina orice semne de grasime, ștergeți suprafața
din oțel inoxidabil cu moderatie cu o cantitate minimă de ulei pentru bebeluși și hârtie de bucătărie.
Nu folosiți uleiuri de gătit, deoarece acestea pot să conțină sare, care poate deteriora suprafața din oțel
inoxidabil.
Înainte de curățare sau de întreținere, opriți alimentarea cu energie electrică.
Pentru a evita orice risc de incendiu, următoarele instrucțiuni de curățare trebuie urmate:
Filtre de grăsimi
Filtrele de grăsime absorb grăsimea și praful din fumul de gătit, care altfel ar afecta interiorul hotei.
Filtrele de grasime trebuie să fie scoase și curățate în mod regulat – la o utilizare normală, aceasta ar trebui să
fie făcută la fiecare 2 luni.
Pentru a curăța utilizați apă caldă cu săpun, sau spălați în mașina de spălat vase. Filtrele pentru grăsime îsi pot
schimba ușor culoarea în urma spălării, însă acest lucru nu afectează performanța lor.
Important: Spălarea frecventă este esențială pentru a preveni acumularea de grăsime în filtre care ar putea
deveni un pericol de incendiu.
1. Scoateți filtrele din hota.
2. Spălați cu atenție filtrele de grăsime în apă cu săpun cald și uscați cu un prosop curat.
3. Montați filtrele curate.
Filtre de carbon (modele instalate pentru utilizarea numai cu metoda de recirculare)
Filtrele de carbon absorb mirosurile de gătit și au nevoie de reînnoire după aproximativ 6 luni de utilizare
normală. Filtrele de carbon de schimb pot fi obținute de la Serviciul Clienți (detalii în partea din spate a
manualului).
Saturația cu cărbune activat in filtru va depinde de cât de des este folosită hota, tipul de bucătărie și
regularitatea cu care se curăță filtrul de grăsime.
Filtrele de carbon nu pot fi spălate - reînlocuiți la fiecare 6 luni.
INTRETINERE & CURATARE
RO-7
8
Clasificare
clasa I
Nivel de zgomot (ventilare externă)
Hote plate
Poziţia 3 6 dBA 5
Poziţia
1
5
0 dBA
Hote cu coș
Poziţia 3 65 dBA
Poziţia
1
50 dBA
Becuri
2 x 1.5W LED
Putere Motor
215W
Filtre de grăsimi
3 Dezactivat - panou din aluminiu
Notă: După curățare, filtrele de grăsime își pot pierde ușor culoarea- acest lucru nu afectează performanța lor.
Filtre de carbon
2 Dezactivat - Disponibil ca piese de schimb
Rata de Extracție (extern)
Hote plate
Poziţia 3 644.5 m3/H
Poziţia 1 295.8 m3/H
Hote cu coș
Poziţia 3 644.5 m3/H
Poziţia 1 295.8 m3/H
DATE TEHNICE
Alimentare cu energie electrică
220 - 240V ~ 50Hz
RO-8
SERVICIU CLIENȚI Belling
RO-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Кухонная вытяжка Belling
Руководство пользователя
RU
Содержание
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Инструкция по установке. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Использование вытяжки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Уход и чистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Техническая поддержка Belling. . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . 9
RU-1
Введение
Благодарим вас за приобретение вытяжки высокого качества от компании Belling.
Политика нашей компании заключается в постоянном развитии и улучшении наших изделий, поэтому
иллюстрации и спецификации в настоящем руководстве могут не совпадать с реальными товарами.
После данной публикации дизайн и используемые материалы могут быть изменены.
Перед первым использованием оборудования снимите всю упаковку и защитную полиэтиленовую пленку.
Данное устройство предназначено для использования в качестве вытяжного (для вытяжки воздуха
наружу из помещения) или фильтрующего (для обновления воздуха в помещении) приспособления.
Примечание: данное устройство поставляется без набора труб, угольных фильтров. Информация о том,
как заказать их, находится на обратной стороне руководства.
Учитывая сложность и вес изделия, рекомендуется, чтобы установку проводил специалист.
Производитель не несет ответственность за понесенный урон в результате неправильной установки.
Рекомендуем внимательно ознакомиться с настоящим руководством и сохранить его на будущее.
RU-2
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Соблюдайте осторожность при использовании вытяжки одновременно с открытым камином или печью,
работа которых зависит от воздуха в окружающей среде. Вытяжка выводит воздух, который необходим
камину или печи для горения.
Отрицательное давление в атмосфере не должно превышать 4Па (4х10-5 бар). Обеспечьте надлежащую
вентиляцию в помещении для безопасной эксплуатации вытяжки над плитой. Соблюдайте местные
правила по вентиляции помещений.
Перед подключением вытяжки к электросети, ознакомьтесь с информацией на заводской табличке
(расположена на внутренней стороне), чтобы убедиться, что напряжение и мощность вытяжки
соответствуют параметрам электросети, а также, что вилка подходит розетке. В случае сомнений,
проконсультируйтесь у специалиста.
Если поврежден кабель электропитания, его необходимо заменить. Кабель можно получить напрямую от
производителя. Вытяжку необходимо подключать к сети через плавкий предохранитель 3А или к
удлинителю, защищенному предохранителем 3А.
2. Предупреждение!
В определенных обстоятельствах электроприборы могут представлять опасность.
а) Не проверяйте состояние фильтров при включенной вытяжке.
б) Не прикасайтесь к лампочкам или прилегающим участкам во время или сразу после
продолжительного использования освещения вытяжки.
в) Запрещено использовать фламбирование при приготовлении пищи непосредственно под вытяжкой.
г) Избегайте огня, поскольку он может повредить фильтры, к тому же огонь сам по себе представляет
опасность.
д) Не оставляйте без присмотра жарящуюся пищу, поскольку перегретое масло может воспламениться и
стать причиной пожара.
е) Отключайте вытяжку от сети перед началом любых ремонтных работ.
ж) Устройство не предназначено для использования маленькими детьми или больными людьми без
присмотра.
з) Не разрешайте детям играть с устройством.
и) Помимо вытяжки в помещении, где она используется, должна быть предусмотрена одновременно
надлежащая вентиляция, если используются другие устройства, работающие на газе или другом
топливе, помимо электричества.
к) Если не выполнять чистку в соответствии с инструкциями, существует риск возникновения пожара.
Настоящее устройство отвечает требованиям Европейской Директивы EC/2002/96 «Отходы производства
электрического и электронного оборудования (WEEE)».
Символ WEEE на изделии или сопутствующей документации указывает на то, что изделие следует
утилизировать не как обычный бытовой мусор, а отнести в специальный пункт приема электроприборов
для последующей вторичной переработки.
Соблюдайте местные правила при утилизации отходов.
Для получения подробной информации касательно обработки, повторного использования или вторичной
переработки данного продукта рекомендуем обратиться к местным органам власти, местной службе по
утилизации бытовых отходов или в торговую точку, где был приобретен прибор.
RU-3
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
• Сборку и электрические соединения должен выполнять квалифицированный специалист.
• Рекомендуется использовать защитные перчатки при установке.
• Электрическое соединение:
- Изделие соответствует классу II, поэтому нет необходимости в заземляющем кабеле. Точка
подключения к источнику питания должна быть доступной после установки вытяжки. Если устройство
оснащено силовым кабелем без вилки, то между устройством и источником питания необходимо
подсоединить подходящий по размеру омниполярный выключатель с минимальным расстоянием между
контактами 3 мм и с функцией регулировки нагрузки и тока.
– Электрическое подключение выполняется следующим образом:
КОРИЧНЕВЫЙ = L (фаза)
СИНИЙ = N (ноль).
• Если варочная панель электрическая, газовая или индукционная, минимальное расстояние между ней
и нижней частью вытяжки должно быть 65 см. Если используется соединительная труба, состоящая из
двух частей, то нижняя часть должна входить в верхнюю часть.
Не подключайте кухонную вытяжку к тому же воздуховоду, что используется и для циркуляции горячего
воздуха или для удаления паров от других неэлектрических приборов.
Перед началом установки снимите для удобства фильтр(ы) для улавливания жиров (рис. 1).
– Если изделие предназначено для использования в качестве вытяжного приспособления, приготовьте
вентиляционное отверстие.
Рис. 1 Рис. 2
• Мы рекомендуем использовать для откачки воздуха трубу с таким же диаметром, как у вентилционного
отверстия. При использовании трубы с меньшим диаметром, эффективность вытяжки снизится, а шум во
время его работы – увеличится.
• Если вытяжка используется в жилых помещениях в качестве централизованного вытяжного устройства,
примите во внимание следующую информацию:
- Выключатель позволяет контролировать открытие и закрытие клапана при помощи
термоэлектрического устройства. После переключения выключателя в положение ON (ВКЛ.), спустя
минуту клапан открывается, повернувшись на 90°, в результате чего начнется всасывание затхлого
воздуха. После переключения выключателя в положение OFF (ВЫКЛ.), клапан закрывается через 100
секунд.
RU-4
железобетон, гипсокартон и т.д.).
Если шурупы и винтовые анкерные болты поставляются с вытяжным устройством, убедитесь, что они
подходят под тип вашей стены, на которую будет осуществляться крепление.
Рис. 3 Рис. 4
• Крепление декоративного телескопического дымохода:
Установите источник питания с учетом габаритов декоративного дымохода.
Если устройство будет предназначено для использования в качестве вытяжного приспособления или же
будет иметь внешний мотор, подготовьте отверстие для отвода воздуха.
Вытяните верхнюю часть дымохода до кронштейна и закрепите ее винтами В (рис. 4). Если
хотите использовать вытяжку в качестве фильтрующего устройства, закажите у дилера фильтры и
следуйте следующим инструкциям.
Рис. 5 Рис. 6
• Вариант с фильтром:
Установите вытяжку и два дымохода, как описано в пункте по установке для варианта с вытяжкой
воздуха. Для установки фильтрующего дымохода обратитесь к инструкциям в наборе. Если набора нет в
комплекте, закажите его у дилера дополнительно. Фильтры необходимо устанавливать на всасывающее
устройство внутри вытяжной системы. Отцентрируйте фильтры, повернув их на 90 градусов до
специального упора (рис. 6).
• Крепление к стене:
Просверлите отверстия А на указанном расстоянии друг от друга (рис. 2).
Повесьте вытяжку на стене на креплениях и выровняйте её по горизонтали относительно других
кухонных приборов. После этого надежно закрепите её при помощи шурупов А (рис. 3). При разных
типах установки используйте шурупы или винтовые анкерные болты в зависимости от типа стены (напр.
RU-5
ИСПОЛЬЗОВАНИЕ ВЫТЯЖКИ
Кнопки управления
Лампа
– Нажмите, чтобы включить/выключить свет
Скорость – выберите скорость в зависимости от ваших условий готовки
низкая - Неинтенсивная жарка/кипячение. Нажмите на кнопку, чтобы включить низкую скорость
вытяжки. Нажмите еще раз, чтобы выключить мотор.
средняя - Жарка/готовка в казане/сильное кипячение. Нажмите на эту кнопку, чтобы включить
среднюю скорость вытяжки. Нажмите еще раз, чтобы выключить мотор.
высокая - Жарка на решетке и готовка в казане. Нажмите на эту кнопку, чтобы включить высокую
скорость вытяжки. Нажмите еще раз, чтобы выключить мотор.
RU-6
Рекомендуется включать вытяжку на несколько минут перед началом готовки и давать ей поработать
ещё примерно 8 минут после окончания готовки, чтобы гарантированно устранить все запахи.
Нельзя допускать к использованию вытяжки детей или лиц с ограниченными физическими, сенсорными
или умственными способностями, а лиц, раньше не работавших с вытяжкой и не знакомых с порядком
работы с ней – только под присмотром или после проведения инструктажа.
ПРЕДУПРЕЖДЕНИЕ – Части вытяжки, находящиеся в зоне досягаемости, могут сильно нагреваться при
готовке. Чтобы осветить область готовки под вытяжкой, нажмите на соответствующую кнопку,
переключив ее во включенное положение. Чтобы выключить лампу – нажмите на эту же кнопку еще раз.
Чтобы включить вытяжку, нажмите кнопку, соответствующую скорости вытяжки. Выберите: 1) низкая
скорость, 2) средняя или 3) высокая скорость. Когда начнет работать вентилятор, загорится неоновая
индикаторная лампочка. Чтобы выключить вытяжку, нажмите на кнопку «off».
УХОД И ЧИСТКА
Отключите вытяжку от источника питания перед чисткой и техническим обслуживанием.
Замена светодиодных ламп
Если устройство имеет в своей конструкции светодиодные лампы, для их замены необходимо обратиться
к специалисту.
Внешний кожух
Все внешние части внешнего кожуха можно безопасно мыть чистой тканью, отжатой в теплой мыльной
воде. Не используйте щелочные пасты, абразивные порошкообразные чистящие вещества,
металлические сетки, твердые предметы или любые другие средства, содержащие хлориды, поскольку
они могут повредить поверхности.
В особых случаях можно использовать чистящие средства для нержавеющей стали. Мы рекомендуем
мыть всю поверхность из нержавеющей стали, чтобы поверхность везде была одинаковой.
Острые предметы могут оставить царапины на нержавеющей стали, но со временем они станут
незаметнее.
Для ухода за поверхностью из нержавеющей стали или для удаления жирных пятен протирайте
поверхность небольшим количеством детского масла Baby Oil и салфеткой.
Не используйте для протирания масла для приготовления пищи, поскольку они могут содержать соль,
которая может повредить поверхность из нержавеющей стали.
Перед мытьем или ремонтом вытяжки необходимо отключить ее от электрической сети.
Соблюдайте инструкции по мойке во избежание рисков возникновения пожара:
Фильтры-жироуловители
Фильтры-жироуловители поглощают жир и мельчайшие частицы кухонных испарений, которые в
противном случае могут повредить внутреннюю часть вытяжки.
Фильтры-жироуловители необходимо регулярно вынимать и мыть. При нормальном использовании –
каждые 2 месяца. Для мойки фильтров используйте теплую мыльную воду, также их можно мыть в
посудомойке. После мойки цвет фильтров-жироуловителей может слегка измениться, однако это никак
не влияет на их характеристики.
Важно: фильтры нуждаются в частой мойке, чтобы избегать накопления жира внутри них, что может
стать причиной пожара.
1. Выньте фильтры из вытяжки.
2. Аккуратно вымойте их в горячей мыльной воде и вытрите чистым полотенцем.
3. Вставьте фильтры обратно.
Угольные фильтры (данные фильтры устанавливаются только для использования в вытяжках,
работающих на рециркуляцию воздуха)
Угольные фильтры поглощают запахи при приготовлении пищи, и их необходимо менять каждые 6
месяцев при нормальном использовании. Новые фильтры можно получить, обратившись в техническую
поддержку (детальную информацию можно найти на обороте руководства).
Насыщение активированного угля в фильтре будет зависеть от того, как часто используется вытяжка,
типа кухни и регулярности чистки фильтра-жироуловителя.
Угольные фильтры нельзя мыть, их необходимо менять каждые 6 месяцев.
RU-7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электропитание
220 – 240В ~ 50Гц
Классификация
класс I
Уровень шума (Внешняя вентиляция)
Плоская вытяжка
Положение 3 6 дБА 5
Положение 1 5 дБА 0
Купольная вытяжка
Положение 3 65 дБА
Положение 1 дБА 50
Лампочки
2 x 1,5 Вт светодиодные
Мощность двигателя
215Вт
Фильтры-жироуловители
3 шт. – Алюминиевая панель
Примечание: цвет фильтров-жироуловителей после чистки может немного выцвести – это никак не
отражается на их функциональности.
Угольные фильтры
2 шт. – Доступны в качестве запасных частей
Скорость вытяжки (Внешняя)
Плоская вытяжка
Положение 3 м3/ч 644.5
Положение 1 м3/ч 295.8
Купольная втяжка
Положение 3 м3/ч 644.5
Положение 1 м3/ч 295.8
RU-8
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА BELLING
RU-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Odsávač pár
Návod na použitie
SK
Obsah
Úvod
2
Bezpečnostné opatrenia
3
Návod na inštaláciu
4
Použitie Odsávača pár
6
Starostlivosti a čistenie
7
Technické údaje
8
Belling Klientsky servis
9
SK-1
Ú vod
Ďakujeme vám za zakúpenie tohto vysoko kvalitného Odsávača pár od spoločnosti Belling.
Základom našej obchodnej politiky je neustály vývoj a zlepšovanie sa. Nezaručujeme prísnu presnosť ilustrácií
a špecifikácií. Po vydaní môžu byť potrebné modifikácie, čo sa týka dizajnu a materiálov.
Pred prvým použitím prístroja, odstráňte všetky obaly a ochranné polyetylénovej fólie.
Tento spotrebič bol navrhnutý pre použitie ako odsávacie (odsávanie vzduchu smerom von), alebo filtračné
(vnútorná recyklácia vzduchu) zariadenie.
Poznámka: Tento spotrebič nie je dodávaný spolu s potrubnými zostavami alebo uhlíkovými filtrami.
Podrobnosti pre objednanie týchto dielov sú uvedené na zadnej strane príručky.
Vzhľadom na zložitosť a hmotnosti zariadenia odporúčame, aby inštalácia bola vykonaná odborným
personálom.
Výrobca odmieta akúkoľvek zodpovednosť za škody spôsobené nesprávnou inštaláciou.
Prosím, návod si pozorne prečítajte a uschovajte ho pre budúce použitie
SK-2
1. Dávajte pozor, ak odsávač pár je prevádzkovaný súčasne s takým sporákom alebo varnou doskou, ktorá je
závislá na vzduchu v okolitom prostredí. Odsávač pár odstraňuje vzduch z prostredia, ktorý vzduch horák alebo
varná doska potrebuje pre spaľovanie.
Negatívny tlak v prostredí nesmie prekročiť 4Pa (4x10-5 bar). Zaistite dostatočné vetranie v prostredí pre
bezpečnú prevádzku odsávača pár. Dodržujte miestne zákony platné pre vývod vzduchu do vonkajšieho
prostredia.
Pred pripojením modelu do elektrickej siete preskúmajte dátový štítok (umiestnený vo vnútri spotrebiča), aby
ste sa potvrdili o tom, že napätie a výkon spotrebiča zodpovedá hodnotám siete a aj zásuvka je vhodná. V
prípade pochybností sa obráťte na kvalifikovaného elektrikára.
Ak je napájací kábel poškodený, musí byť vymenený. Môžete ho získať priamo od výrobcu.
Toto zariadenie musí byť pripojené k napájacej sieti cez konektor s tavnou poistkou 3A alebo prostredníctvom
2 fázových kolíkov chránených 3A poistkou.
2. Výstraha!
Za určitých okolností môžu elektrické spotrebiče predstavovať riziko nebezpečenstva.
A) Nekontrolujte stav filtrov, kým je odsávač pár v prevádzke.
B) Nedotýkajte sa žiaroviek alebo priľahlých oblastí v priebehu alebo ihneď po dlhšom používaní osvetľovacieho
zariadenia.
C) Pod odsávačom pár je zakázané flambovanie.
D) Vyvarujte sa voľným plameňom, nakoľko sú škodlivé pre filtre a predstavujú nebezpečenstvo požiaru.
E) Nenechávajte jedlo vyprážať bez dozoru, pretože prehriaty olej môže spôsobiť nebezpečenstvo požiaru.
F) Pred údržbou odpojte elektrické pripojenia.
G) Tento spotrebič nie je určený pre používanie deťmi alebo chorými osobami bez dozoru.
H) Malé deti by mali byť pod dozorom, aby sa nehrali s týmto prístrojom.
I) Musí byť zabezpečené dostatočné vetranie miestnosti, pokiaľ je odsávač používaný v rovnakom čase ako
zariadenie na spaľovanie plynu alebo iné palivá ako elektrické.
L) Ak čistenie nie je vykonávané v súlade s pokynmi, hrozí nebezpečenstvo požiaru.
Tento spotrebič je v súlade s európskou smernicou č. EC/2002/96, o odpade z elektrických a elektronických
zariadení (OEEZ).
Symbol na výrobku alebo v sprievodných dokumentoch znamená, že spotrebič nesmie byť zlikvidovaný spolu s
domácim odpadom, ale mala by byť dodaný do vhodného elektrického a elektronického zberného bodu alebo
zariadenia pre recykláciu.
Pri likvidácii odpadu postupujte podľa miestnych pokynov.
Pre viac informácií o likvidácii, opätovného využitia a recyklácii tohto výrobku, obráťte sa na miestny úrad,
domáce zberné služby alebo predajcu, kde bol prístroj zakúpený.
BEZPEČNOSTNÉ OPATRENIA
SK-3
• Pred pokračovaním v inštalácii používajte ochranné rukavice.
• Elektrické pripojenie:
- Prístroj bol vyrobený ako trieda II, preto nie je potrebný žiadny uzemňovací kábel. Po inštalácii spotrebiča
musí byť prípojný bod ľahko prístupný. Ak je prístroj vybavený napájacím káblom bez zástrčky, musí byť
vhodne dimenzovaný omnipolárnym spínačom s 3 mm minimálnym otvorom medzi kontaktmi vloženým medzi
spotrebičom a dodávkou elektrickej energie v súlade so zaťažením a s platnými predpismi.
- Pripojenie k sieti sa vykonáva nasledujúcim spôsobom:
Hnedá = L Živé vedenie
Modré = N neutrálne vedenie
• Ak je varná doska elektrická, plynová, alebo indukčná, minimálna vzdialenosť medzi varnou doskou a
najnižšou časťou odsávača pár musí byť najmenej 65 cm. Ak používate spojovaciu rúrku zloženú z dvoch častí,
musí byť horná časť umiestnená mimo spodnej časti.
Nepripájajte vývod odsávača pár k rovnakému vodiču, ktorý sa používa na cirkuláciu horúceho vzduchu, alebo
na odvádzanie splodín z iných prístrojov ktoré nie sú prevádzkované z elektrických zdrojov.
Pred pokračovaním v montáži odstráňte tukové filtre (Obr. 1), čím sa uľahčí manipulácia zariadenia.
- Ak prístroj montujete v sacej verzii, pripravte otvor pre odvádzanie vzduchu.
Obr. 1 Obr. 2
• Odporúčame používať odťahové potrubie vzduchu, ktoré má rovnaký priemer ako výstupný otvor
odpadového vzduchu. Ak sa použije rúra s menším priemerom, môže byť znížená účinnosť výrobku a jeho
prevádzka môže spôsobovať viac hluku.
• Ak váš prístroj bol navrhnutý pre použitie v príbytkoch dodávaných s centralizovaným sacím zariadením,
vykonajte tieto činnosti:
- Ovládanie otvára a zatvára ventil pomocou termo elektrického zariadenia. Prepnutím spínača do polohy ON,
po minúte sa ventil otvorí otočením sa o 90°, čím umožní nasávanie použitého vzduchu. Prepnutím spínača do
polohy OFF, sa ventil uzatvorí po 100 sekundách.
• Pripevnenie na stenu:
Vyvŕtajte otvory A, udržujte uvedené vzdialenosti (Obr. 2).
Pripevnite spotrebič k stene a vyrovnajte ho do vodorovnej polohy k stenovým jednotkám. Keď je spotrebič
nastavený, definitívne pripevnite odsávač pomocou skrutiek A (Obr. 3). V prípade rozličných spôsobov montáže
použite skrutky a hmoždinky vhodné pre typ steny (napr železobetón, sadrokartón, atď.).
V prípade, že skrutky a hmoždinky sú súčasťou produktu, skontrolujte, či sú vhodné pre daný typ steny, na
ktorý bude odsávač pár pripevnený.
NÁVOD NA MONTÁŽ
• Montáž a elektrické pripojenie musí vykonať špecializovaná osoba.
SK-4
Obr. 3 Obr. 4
• Upevnenie dekoratívneho teleskopického komína:
Usporiadajte elektrické napájania vo vnútri dekoračného komína. Ak je váš prístroj montovaný vo verzii s
odsávaním alebo vo verzii s externým motorom, pripravte otvor pre výstup vzduchu.
Zdvihnite horný komín do jeho držiaka a upevnite ho skrutkami B
(Obr.4).
Ak chcete zmeniť odsávač pár z potrubnej verzie na verziu filtračnú, opýtajte sa svojho predajcu
uhlíkových filtrov a postupujte podľa pokynov na inštaláciu.
Obr. 5 Obr. 6
• Verzia filtra:
Nainštalujte odsávač pár a dva vývody, ako je uvedené v odseku pre inštaláciu odsávača pár vo verzii s
odťahom. Ak chcete zostaviť filtračný komín, postupujte podľa inštrukcií obsiahnutých v súprave. Ak súprava
nie je k dispozícii, môžete ju objednať u svojho predajcu ako príslušenstvo. Filtre musia byť použité na sacej
jednotke umiestnenej vo vnútri odsávača. Musí byť v strede, čo dosiahnete otočením o 90 stupňov, až na doraz
(Obr. 6).
SK-5
POUŽÍVANIE ODSÁVAČA PÁR
Ovládacie prvky
Svietidlo
– Stlačte pre zapnutie / vypnutie svetla
Rýchlosť –zvoľte otáčky tak, aby vyhovovali podmienkam varenia
Nízke - pomalé pečenie/varenie. Stlačte toto tlačidlo pre spustenie nízkych otáčok, opätovným
stlačením vypnete motor.
Stredné - Vyprážanie / varenie vo woku / silné vrenie. Stlačte toto tlačidlo pre spustenie otáčok
strednou rýchlosťou, opätovným stlačením vypnete motor.
Vysoké - Grilovanie, intenzívne smaženie a varenie vo woku. Stlačte toto tlačidlo pre spustenie otáčok
vysokou rýchlosťou, opätovným stlačením vypnete motor.
SK-6
Odporúčame zapnúť odsávač pár na niekoľko minút pred tým, než začnete variť, a potom nechať bežať asi 8
minút po varení, aby ste zabezpečili, že všetky pachy budú odvedené.
Prístroj nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami,
alebo nedostatkom skúseností a znalostí, pokiaľ nie sú pod dohľadom alebo im neboli poskytnuté inštrukcie.
VAROVANIE - Prístupné časti sa pri použití s kuchynskými spotrebičmi môžu zahriať. Ak chcete osvetliť oblasť
varenia pod odsávačom pár, prepnite tlačidlo pre ovládanie svetiel do polohy "ON". Pre vypnutie, znova stlačte
tlačidlo pre návrat do polohy „Off".
Pre ovládanie odsávača pár, stlačte tlačidlo pre požadovanú rýchlosť - zvoľte: 1 nízku, 2 strednú, 3 alebo
vysokú rýchlosť. Indikátor neónového svetla sa rozsvieti a signalizuje, keď je ventilátor v prevádzke. Pre
vypnutie, stlačte tlačidlo "Off".
STAROSTLIVOSŤ A ČISTENIE
Pred čistením alebo údržbou, vypnite prívod elektrickej energie.
Výmena LED žiaroviek
Ak je spotrebič verzie s LED lampami, pre ich výmenu je potrebný zásah špeciálneho technika.
Vonkajší plášť
Všetky vonkajšie časti vonkajšieho plášťa možno bezpečne vyčistiť čistou handričkou vyžmýkanou v horúcej
mydlovej vode.
Nepoužívajte žieravé pasty, abrazívne čistiace prášky, drôtenku, tvrdé náradie, alebo akékoľvek výrobky
obsahujúce chloridy, pretože poškodzujú povrch.
Škvrny môžu byť odstránené pomocou čističa pre nerezovú oceľ. Odporúčame vyčistiť celú oblasť z nerezovej
ocele pre získanie jednotného povrchu.
Ostré predmety môžu poškrabať povrch nerezovej ocele, ale škrabance budú časom menej badateľné.
Ak chcete zachovať vzhľad nerezovej ocele, alebo chcete odstrániť všetky mastné stopy, utrite povrch z
nehrdzavejúcej ocele šetrne s minimálnym množstvo detského oleja s kuchynskou papierovou utierkou.
Nepoužívajte jedlé oleje na varenie, pretože môžu obsahovať soľ, ktorá môže poškodiť povrch z
nehrdzavejúcej ocele.
Pred čistením alebo údržbou, vypnite prívod elektrickej energie.
Pre zabránenie akémukoľvek riziku požiaru, musia byť dodržané nasledujúce pokyny na čistenie:
Tukové filtre
Tukové filtre absorbujú mastnoty a prach z kuchynských výparov, ktoré by inak poškodili vnútro odsávača.
Tukové filtre by mali byť odstránené a pravidelne vyčistené - pri bežnom používaní, aspoň raz za 2 mesiace.
Na čistenie použite teplú mydlovú vodu, alebo ich umyte v umývačke riadu. Tukový filter po vyčistení môže
mierne zmeniť farbu, ale to nemá vplyv na jeho výkon.
Dôležité: Je nevyhnutné časté čistenie pre zabránenie hromadeniu tuku vo filtri, ktoré by sa mohlo spôsobiť
nebezpečenstvo požiaru.
1. Vyberte filtre z odsávača.
2. Starostlivo umyte tukový filter v horúcej mydlovej vode a osušte ho čistým uterákom.
3. Namontujte späť čisté filtre.
Uhlíkové filtre (iba modely nainštalovaný pre použitie s metódou recirkulácie)
Tieto filtre s aktívnym uhlím absorbujú pachy vznikajúce pri varení a pri bežnom použití je potrebné ich
obnovenie po 6 mesiacoch. Náhradné uhlíkové filtre je možné získať z našej centrály pre Starostlivosť o
zákazníkov (podrobnosti nájdete v zadnej časti príručky).
Nasýtenie aktívneho uhlia vo filtri bude závisieť na tom, ako často sa používa odsávač pár, od typu kuchyne a
pravidelnosť čistenia tukových filtrov.
Uhlíkové filtre nie je možné čistiť - vymeňte ich každých 6 mesiacov.
SK-7
TECHNICKÉ Ú DAJE
Dodávky elektriny
220 - 240V ~ 50Hz
Zaradenie do tried
I trieda
Hlučnosť (externé odvzdušnenie)
Plochý odsávač
Pozícia 3 65 dBA
Pozícia 1 50 dBA
Komínový odsávač pár
Pozícia 3 65 dBA
Pozícia 1 50 dBA
Žiarovky
2 x 1.5W LED
Motor
215W
Tukové filtre
3 vyberateľné - Hliníkový panel
Poznámka: Po vyčistení tukových filtrov môžu trocha stratiť svoju farbu - to nemá vplyv na ich výkon.
Uhlíkové filtre
2 vyberateľné - k dispozícii ako náhradné diely
Odsávací výkon (externý)
Plochý odsávač
Pozícia 3 644.5 m3/H
Pozícia 1 295.8 m3/H
Komínový odsávač pár
Pozícia 3 644.5 m3/H
Pozícia 1
295.8 m3/H
SK-8
STAROSTLIVOSŤ O ZÁKAZNÍKOV BELLING
SK-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling napa
Uporabniška navodila
SL
Vsebina
Uvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Varnostni ukrepi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Navodila za namestitev. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Uporaba nape . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Nega in čiščenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tehnični podatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling skrb za kupce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
SL-1
. . . . .
.
. . .
. . .
Uvod
Hvala, da ste kupili to visokokakovostno napo Belling.
Naše vodilo je konstanten razvoj in izboljšava. Stroga natančnost ilustracij in ilustracij ni zagotovljena. Morda
bodo potrebne naknadne spremembe zasnove in materiala.
Preden napravo uporabite prvikrat, odstranite vso embalažo in zaščitni polietilenski film.
Ta naprava je bila ustvarjena za uporabo kot izpušna (sesanje zraka navzven) ali filtrirna (notranje kroženje
zraka) napa.
Opomba: Ta naprava ni dobavljena z opremo za kanalno odzračevanje ali ogljikovimi filtri. Podrobnosti za
naročanje teh delov se nahajajo na zadnji strani priročnika.
Zaradi zahtevnosti in teže naprave je priporočljivo, da namestitev izvede specializirano osebje.
Proizvajalec zanika vso odgovornost za škodo, povzročeno zaradi napačnega ravnanja ali namestitve.
Prosimo, pazljivo preberite ta priročnik in ga hranite za kasnejšo uporabo.
SL-2
odstranjuje zrak iz okolice, katerega kamin ali gorilnik potrebujeta za izgorevanje.
Negativni pritisk v okolici ne sme preseči (4x10-5 bar). Zagotovite zadostno ventilacijo v okolici za varno
delovanje nape. Sledite veljavnim lokalnim zakonom za zunanje sesanje zraka.
Preden priključite model na električno omrežje, preglejte ploščico s podatki (ki se nahaja znotraj naprave)
in potrdite, da voltaža in moč ustrezata omrežju in vtičnici. Če ste v dvomih, se posvetujte s kvalificiranim
tehnikom.
Če je napajalni kabel poškodovan, mora biti zamenjan. Pridobite ga lahko neposredno s strani proizvajalca. Ta
naprava mora biti priključena na omrežje s pomočjo priključka, zavarovanega s 3A varovalko ali ožičena na 2-
fazni priključek, zaščiten s 3A varovalko.
2. Opozorilo!
V določenih razmerah lahko električne naprave povzročijo nevarnost.
A) Ne preverjajte stanje filtrov med delovanjem nape.
B) Ne dotikajte se žarnic ali bližnjih področij, med ali takoj po daljši uporabi razsvetljave.
C) Flambiranje pod napo je prepovedano.
D) Izogibajte se odprtemu ognju, saj škodi filtrom in povzroča možnost požara.
E) Ne puščajte hrane med cvrtjem nenadzorovane, saj pregreto olje lahko povzroči možnost požara.
F) Izklopite napravo iz elektrike, preden se izvedejo vzdrževalna dela.
G) Ta naprava ni namenjena uporabi majhnim otrokom ali slabotnim osebam, brez nadzora.
H) Majhne otroke je treba nadzirati, da se ne igrajo z napravo.
I) Omogočite primerno ventilacijo prostora, ko je napa v uporabi in obenem naprave, ki izgorevajo plin ali
ostala goriva, razen elektrike.
L) Pride lahko do nevarnosti požara, če čiščenje ni izvedeno v skladu z navodili.
Ta naprava ustreza Evropski direktivi EC/2002/96, (Waste Electrical and Electronic Equipment (WEEE)).
Simbol na izdelku ali na pripadajoči dokumentaciji kaže da z napravo ne smete ravnati kot z gospodinjskimi
odpadki, temveč jo je potrebno odstraniti na primerno zbirališče električnih in elektronskih naprav. Za
odstranitev odpadkov upoštevajte lokalna vodila.
Za več informacij glede rokovanja, ponovne uporabe ali recikliranja izdelka, prosimo kontaktirajte lokalne
oblasti, podjetje za odvoz gospodinjskih odpadkov ali prodajalca, kjer je naprava bila kupljena.
VARNOSTNI UKREPI
1. Bodite pazljivi, ko napa obratuje hkrati s kaminom ali gorilnikom, ki sta odvisna od zraka v okolici. Napa
SL-3
NAVODILA ZA NAMESTITEV
• Sestavljanje in električne povezave mora izvesti specializirano osebje.
• Preden se lotite namestitve, nosíte zaščitne rokavice.
• Električna povezava:
- Naprava je izdelana kot razred II, zato ozemljitveni kabel ni potreben. Napajalna točka mora biti lahko
dostopna po namestitvi naprave. Če je naprava opremljena z električnim kablom brez vtikača, je potrebno
električno omrežje in napravo povezati s primernim večpolarnim stikalom z najmanj 3mm odprtino med
kontakti, skladno z obremenitvijo in regulacijo toka.
- Priključek na omrežje se izvede kot sledi:
RJAVA = L linija
MODRA = N nevtralna
• Če je kuhališče električno, plinsko ali indukcijsko, mora najmanjša razdalja med istim in nižjim delom nape biti
vsaj 65 cm. Če je priključna cev sestavljena iz dveh delov, mora zgornji del biti vstavljen izven spodnjega dela.
Ne priključujte izpuha kuhinjske nape na isti prevodnik, ki se uporablja za cirkulacijo vročega zraka ali za
sesanje hlapov ostalih naprav, ki jih ustvarijo viri, ki niso elektronskega nastanka.
Preden se lotite sestavljanja, odstranite protimaščobne filtre (slika 1), tako da je z napravo lažje rokovati.
- Če sestavljate napravo v sesalni različici, pripravite luknjo za sesanje zraka.
Sl.1 Sl.2
• Priporočamo uporabo prezračevalne cevi, ki ima enak premer kot luknja za izpust zraka. Če uporabite cev z
manjšim premerom, se učinkovitost izdelka lahko zmanjša in njegovo delovanje lahko postane hrupnejše.
• Če je bila vaša naprava narejena za bivališča s centralno sesalno napravo, opravite naslednje korake:
- S stikalom nadzorujete odpiranje in zapiranje ventila s pomočjo termo električne naprave. Ko je stikalo v
položaju ON, se bo po eni minuti ventil odprl in zavrtel za 90° in tako omogočil sesanje postanega zraka. S
premikom stikala na položaj OFF se ventil zapre po 100 sekundah.
• Pritrjevanje na zid:
Izvrtajte luknje A glede na predvidene razdalje (Sl.2).
Pritrdite napravo na zid in jo poravnajte v horizontalnem položaju glede na zid. Ko napravo prilagodite, pritrdite
napo s pomočjo vijakov A (Sl.3). Pri različnih namestitvah uporabite vijake in sidrne vijake glede na tip zida
(npr. Ojačan beton, mavčne plošče, itd.).
Če so vijaki in sidrni vijaki priloženi k izdelku, preverite, ali so primerni za tip zidu, na katerem bo pritrjena napa.
SL-4
Sl.3 Sl.4
• Pritrjevanje dekorativne teleskopske dimne cevi:
Razvrstite električno napeljavo glede na dimenzije dekorativne dimne cevi. Če bo vaša naprava nameščena v
kanalni različici ali v različici z zunanjim motorjem, potem pripravite odprtino za odvajanje zraka.
Izvlecite zgornjo dimno cev do nosilca in jo pritrdite z vijaki B (Sl.4).
Za
spremembo nape iz kanalne različice v filtrirno, se posvetujte s prodajalcem glede ogljikovih filtrov in sledite
navodila za namestitev.
Sl.5 Sl.6
• Filtrna različica:
Namestite napo in obe dimni cevi, kot je opisano v odstavku za namestitev nape v kanalni različici. Navodila za
sestavljanje filtrirne dimne cevi se nahajajo v priboru. Če pribora ni, ga naročite pri vašem prodajalcu, kot
dodatek. Filtri morajo biti nameščeni na sesalno enoto, pozicionirano pod napo. Namestiti jih je potrebno z
obračanjem za 90 stopinj, dokler zatič ne zaskoči (Sl.6).
SL-5
UPORABA NAPE
Kontrole
Lučka
– Pritisnite za prižig/ugasnitev lučke
Hitrost – izberite hitrost, ki ustreza pogojem kuhanja
Nizka - Rahlo cvrtje/kuhanje. Pritisnite ta gumb za nizko hitrost ventilatorja in ponovno, da
ugasnete motor.
Srednja - Cvrtje/kuhanje v woku/močno vretje. Pritisnite ta gumb za srednjo hitrost ventilatorja in
ponovno, da ugasnete motor.
Visoka - Pečenje, intenzivno cvrtje in kuhanje v woku. Pritisnite ta gumb za visoko hitrost ventilatorja
in ponovno, da ugasnete motor.
SL-6
Priporočamo, da vključite napo nekaj
8 minut, da se odstranijo vonjave.
Naprave ne smejo uporabljati otroci in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi
ali nimajo izkušenj in znanja, razen če so bili podučeni ali so pod nadzorom.
OPOZORILO – Dostopni deli lahko postanejo vroči, ko so v uporabi z napravami za kuhanje. Za osvetlitev
kuhalnega dela pod napo, pritisnite kontrolo za nadzor svetlobe v položaj “on”. Za ugasnitev, ponovno pritisnite
isti gumb za povratek v položaj “off”.
Če želite, da napa prične delovati, pritisnite gumb želene hitrosti – izberite:
1 nizko, 2 srednjo, ali 3 visoko hitrost. Neonska indikacijska lučka se bo prižgala in pokazala, kdaj deluje
ventilator. Za ugasnitev, pritisnite gumb “off”.
minut pred začetkom kuhanja in nato pustite napo prižgano približno
NEGA IN ČIŠČENJE
Pred čiščenjem ali vzdrževanjem, izključite napravo iz elektrike.
Zamenjava LED žarnic
Če naprava vsebuje LED žarnice, je za njihovo zamenjavo potrebna intervencija specializiranega tehnika
Zunanje ohišje
Vsi zunanji deli se lahko varno očistijo s čisto krpo ožeto v vroči milnici.
Ne uporabljajte ostrih past, abrazivnih čistilnih praškov, žične volne, trdih predmetov, ali izdelkov, ki vsebujejo
kloride, saj bodo poškodovali površino.
Trdovratne packe se lahko odstranijo s čistilom iz nerjavečega jekla. Priporočamo vam, da očistite celotno
površino nerjavečega jekla, da se ohrani enoten videz.
Ostri predmeti lahko pustijo sledi na površini iz nerjavečega jekla, vendar bodo sledi postale s časom manj
opazne. Za ohranitev zaključnega sloja nerjavečega jekla ali za odstranitev vseh mastnih madežev, obrišite
površino nerjavečega jekla z minimalno količino otroškega olja in s kuhinjskim papirjem.
Ne uporabljajte jedilnega olja, saj lahko vsebuje sol, ki lahko poškoduje površine iz nerjavečega jekla.
Pred čiščenjem ali vzdrževanjem izključite električno napajanje.
Da bi se izognili nevarnosti požara, sledite naslednjim navodilom za čiščenje:
Protimaščobni filtri
Protimaščobni filtri absorbirajo maščobo in prah iz kuhinjskih hlapov, ki bi sicer poškodovali notranjost nape. Te
filtre je potrebno redno odstraniti in očistiti – ob normalni uporabi, vsaka 2 meseca.
Za čiščenje uporabite toplo milnico ali operite v pomivalnem stroju. Protimaščobni filtri lahko malenkostno
zamenjajo barvo po pranju, vendar to ne vpliva na njihovo delovanje.
Pomembno: Pogosto pranje je ključno, da se izognete nabiranju masti v filtrih, kar lahko povzroči požar..
1. Odstranite filtre iz nape.
2. Previdno operite protimaščobne filtre v vroči milnici in jih osušite s čisto brisačo.
3. Ponovno namestite čiste filtre.
Ogljikovi filtri (samo modeli nameščeni za uporabo metode s ponovno cirkulacijo)
Ogljikovi filtri absorbirajo kuhinjske vonjave in jih je potrebno obnoviti po 6 mesecih uporabe. Zamenjavo the
filtrov izvaja naš oddelek za skrb kupcev (podrobnosti na zadnji strani priročnika). Nasičenost aktivnega oglja v
filtrih je odvisna od frekvence uporabe nape, tipa kuhinje in pogostosti čiščenja protimaščobnega filtra.
Ogljikovih filtrov ni možno oprati – obnavljati vsakih 6 mesecev.
SL-7
TEHNIČNI PODATKI
Električna napetost
220 - 240V ~ 50Hz
Klasifikacija
Razred I
Stopnja hrupa (Zunanje prezračevanje)
Ravna napa
Položaj 3 65 dBA
Položaj 1 50 dBA
Napa z dimnikom
Položaj 3 65 dBA
Položaj 1 50 dBA
Žarnice
2 x 1.5W LED
Moč motorja
215W
Protimaščobni filtri
3 kosi - Aluminijasti paneli
Opomba: Po čiščenju lahko protimaščobni filtri rahlo izgubijo barvo – to ne vpliva na njihovo delovanje.
Ogljikovi filtri
2 kosa – na voljo kot rezerva
Stopnja vleke (zunanja)
Ravna napa
Položaj 3 644.5 m3/H
Položaj 1 295.8 m3/H
Napa z dimnikom
Položaj 3 644.5 m3/H
Položaj 1 295.8 m3/H
SL-8
BELLING SKRB ZA KUPCE
SL-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Campana de cocina de Belling
Manual del usuario
ES
Índice
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Medidas de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Instalación e instrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Uso de la campana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Cuidado y limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Atención al cliente de Belling . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . . . . . 9
ES-1
Introducción
Gracias por la compra de esta campana de alta calidad de Belling.
Nuestra política está constante desarrollo y mejora. No está garantizada la exactitud estricta de las
ilustraciones y especificaciones. Puede ser necesaria la modificación para el diseño y los materiales después de
la publicación.
Antes de utilizar el aparato por primera vez, retire todo el embalaje y la película protectora de polietileno.
Este aparato ha sido diseñado para su uso como campana extractora (evacuación del aire al exterior) o de
filtrado (reciclado de aire en interiores).
Nota: Este aparato no viene suministrado con un kit de canalización o filtros de carbono. Detalles para ordenar
estas piezas se encuentran en la parte posterior del manual.
Debido a la complejidad y el peso del aparato, se recomienda que la instalación se lleve a cabo por personal
especializado.
El fabricante declina toda responsabilidad por daños causados por la incorrecta instalación.
Por favor, lea este manual atentamente y consérvelo para consultarlo en el futuro.
ES-2
1. Tenga cuidado cuando la campana esté funcionando simultáneamente con una chimenea o quemador que
dependa del aire en el medio ambiente. La campana elimina el aire del medio ambiente que un quemador o
chimenea necesita para la combustión.
La presión negativa en el ambiente no debe superar los 4 Pa (4x10-5 bar). Proporcione una ventilación
adecuada en el entorno para una operación segura de la campana. Siga las leyes locales aplicables para la
evacuación de aire externo.
Antes de conectar el modelo a la red eléctrica, revise la placa de características (colocada en el interior del
aparato) para confirmar que la tensión y la potencia corresponden a la red y el enchufe es adecuado. En caso
de duda pregunte a un electricista cualificado.
Si el cable de alimentación está dañado, debe ser reemplazado. Se puede obtener uno directamente desde el
fabricante.
Este dispositivo debe estar conectado a la red de suministro ya sea mediante una enchufe 3A de fusible o
cableado a un espolón de fase 2 protegido por un fusible 3A.
2. ¡Advertencia!
En determinadas circunstancias, los aparatos eléctricos pueden ser un riesgo de peligro.
A) No compruebe el estado de los filtros mientras la campana esté funcionando.
B) No toque las bombillas o áreas adyacentes durante o inmediatamente después de un uso prolongado de la
instalación de iluminación.
C) Cocinar flambeado debajo de la campana está prohibido.
D) Evite llamas libres ya que es perjudicial para los filtros y puede ser un peligro de incendio.
E) No deje alimentos friéndose desatendidos, ya que el aceite muy caliente puede llegar a ser un peligro de
incendio.
F) Desconecte la conexión eléctrica antes de realizar cualquier mantenimiento.
G) Este aparato no está diseñado para ser utilizado por niños o personas enfermas sin supervisión.
H) Los niños pequeños deben ser supervisados para asegurarse de que no juegan con el aparato.
I) Debe haber una ventilación adecuada de la habitación cuando se utiliza la campana al mismo tiempo que los
aparatos de gas u otros combustibles que no sean eléctricos.
L) Existe riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
Este aparato está conforme a la directiva europea CE/2002/96, de Residuos de Aparatos Eléctricos y
Electrónicos (RAEE).
El símbolo en el producto o en la documentación adjunta indica que el aparato no debe ser tratado como
basura doméstica, sino que debe ser entregado a un punto de recogida de reciclaje de aparatos eléctricos y
electrónicos adecuado.
Siga las normas locales para desechar los residuos.
Para obtener más información sobre el tratamiento, reutilización y reciclaje de este producto, por favor
póngase en contacto con las autoridades locales, el servicio de recogida de residuos domésticos o la tienda
donde compró el aparato.
PRECAUCIONES DE SEGURIDAD
ES-3
• El montaje y las conexiones eléctricas deben ser realizadas por personal especializado.
• Use guantes de protección antes de proceder con la instalación.
• Conexión eléctrica:
- El aparato ha sido fabricado con la clase II y, por lo tanto, no es necesario un cable de tierra. El punto de
alimentación debe ser fácilmente accesible después de la instalación del aparato. Si el aparato está equipado
con un cable de alimentación sin enchufe, un interruptor omnipolar de dimensiones adecuadas con la apertura
mínima de 3 mm entre los contactos debe colocarse entre el aparato y la red eléctrica de acuerdo con la carga
y la normativa vigente.
- La conexión a la red eléctrica se lleva a cabo como sigue:
MARRÓ N = línea L
AZUL = neutral N.
• Si la cocina es eléctrica, de gas o de inducción, la distancia mínima entre la misma y la parte inferior de la
campana debe ser de al menos 65 cm. Si se utiliza un tubo de conexión compuesto de dos partes, la parte
superior debe ser colocada fuera de la parte inferior.
No conecte el extractor de la campana con el mismo conductor utilizado para que circule el aire caliente o para
la evacuación de humos de otros aparatos que no sean una fuente eléctrica.
Antes de proceder con las operaciones de montaje, quite el filtro/s antigrasa (Figura 1) para que la unidad sea
más fácil de manejar.
- En el caso de montaje del aparato en la versión de succión prepare el agujero para la evacuación del aire.
Fig.1 Fig.2
• Se recomienda el uso de un extractor de aire que tenga el mismo diámetro que el orificio de salida de escape
de aire. Si se utiliza un tubo con un diámetro más pequeño, la eficiencia del producto puede ser reducida y su
funcionamiento puede tener más ruido.
• Si el aparato ha sido diseñado para su uso en viviendas suministradas con un dispositivo de aspiración
centralizada, realice las siguientes operaciones:
- Los controles de interruptores de apertura y cierre de una válvula mediante un dispositivo eléctrico térmico.
Al colocar el interruptor en la posición ON, después de un minuto, la válvula se abre girando 90°, lo que
permite la succión del aire viciado. Al colocar el interruptor en la posición OFF, la válvula se cierra después de
100 segundos.
INSTRUCCIONES DE INSTALACIÓ N
ES-4
Si los tornillos y tacos se proporcionan con el producto, compruebe que son adecuados para el tipo de pared
en la que la campana debe ser fijada.
Fig.3 Fig.4
• Fijación del tubo decorativo telescópico:
Organice el suministro de energía eléctrica dentro de las dimensiones del tubo decorativo. Si el aparato se va a
instalar en la versión de conductos o en la versión con motor externo, prepare la abertura de escape de aire.
Extraiga el tubo superior hasta el soporte y fíjelo con los
tornillos B (Figura 4).
Para transformar la campana de una versión de conductos en una versión de filtro,
pregunte a su distribuidor
para los filtros de carbón y siga las instrucciones de instalación.
Fig.5 Fig.6
• Versión de filtrado:
Instale la campana y los dos tubos como se describe en el párrafo para la instalación de la campana en la
versión de conductos. Para montar el tubo de filtrado consulte las instrucciones contenidas en el kit. Si no se
proporciona el kit, solicítelo a su distribuidor como accesorio. Los filtros deben ser aplicados a la unidad de
aspiración colocados dentro de la campana. Deben estar centrados girándolos 90 grados hasta que la muesca
de bloqueo se activa (figura 6).
• Fijación a la pared:
Perfore los agujeros A respetando las medidas indicadas (Fig.2).
Fije el aparato a la pared y alinéelo en posición horizontal para las unidades de pared. Cuando el aparato se ha
ajustado, definitivamente fije la campana con los tornillos A (Fig.3). Para las diversas instalaciones utilice
tornillos y anclajes adecuados al tipo de pared (por ejemplo, hormigón armado, placas de yeso, etc.).
ES-5
USO DE LA CAMPANA
Controles
Lámpara
– Presione para encender/apagar la luz
Velocidad –seleccione la velocidad a las condiciones de cocción
Bajo - Freír/cocer. Presione este botón para activar la velocidad baja y presiónelo de nuevo para
apagar el motor
Medio - Freír/cocinar en wok/cocer a fuego rápido. Presione este botón para activar a velocidad
media y presiónelo de nuevo para apagar el motor
Alto - Grilling, intensive frying and wok cooking. Presione este botón para activar la velocidad alta y
presiónelo de nuevo para apagar el motor
ES-6
Le recomendamos que active la campana durante unos minutos antes de empezar a cocinar, y luego déjela
funcionando durante aproximadamente 8 minutos después de asegurar que todos los olores se han extraído.
El aparato no debe ser utilizado por niños o personas con capacidades físicas, sensoriales o mentales, o la falta
de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones.
ADVERTENCIA - Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocina Para iluminar
la zona de cocción debajo de la campana, presione el botón de control de la luz en la posición "on". Para
apagarlo, pulse de nuevo para volver a la posición de "off".
Para hacer funcionar la campana, pulse el botón correspondiente a la velocidad requerida - seleccione: 1 baja,
2 media o 3 velocidad alta. El indicador luminoso de neón se encenderá para mostrar cuándo el ventilador está
en funcionamiento. Para apagarlo, presione el botón "off".
CUIDADO Y LIMPIEZA
Antes de la limpieza o mantenimiento, apague el suministro eléctrico.
Sustitución de las luces LED
Si la versión del aparato es con las lámparas LED, es necesario que las sustituya un técnico especializado
Carcasa externa
Todas las partes externas de la carcasa exterior se pueden limpiar de forma segura con un paño limpio y
escurrido en agua jabonosa caliente.
No use pastas cáusticas, polvos de limpieza abrasivos, lana de acero, implementos duros o cualquier producto
que contenga cloruros, ya que pueden dañar las superficies.
Las manchas difíciles se pueden eliminar con un limpiador para acero inoxidable. Le recomendamos que limpie
toda el área de acero inoxidable para mantener un acabado uniforme.
Los objetos afilados pueden marcar la superficie de acero inoxidable, pero las marcas serán menos notables
con el tiempo.
Para mantener el acabado de acero inoxidable o eliminar cualquier marca de grasa, limpie la superficie de
acero inoxidable con moderación con una cantidad mínima de aceite para bebés y papel de cocina.
No utilice aceites de cocina, ya que pueden contener sal, lo que puede dañar la superficie de acero inoxidable.
Antes de la limpieza o mantenimiento, apague el suministro eléctrico.
Para evitar cualquier riesgo de incendio, se deben seguir las siguientes instrucciones de limpieza:
Filtros de grasa
Los filtros de grasa absorben la grasa y el polvo de humos de cocina, que de otro modo dañarían el interior de
la campana.
Los filtros de grasa deben retirarse y limpiarse con regularidad - con el uso normal, esto debe ser cada 2
meses.
Para limpiar, utilice agua tibia y jabón, o lave en el lavavajillas. Los filtros de grasa pueden cambiar ligeramente
de color tras el lavado; sin embargo, esto no afecta a su rendimiento.
Importante: El lavado frecuente es esencial para prevenir la acumulación de grasa en los filtros, lo que podría
convertirse en un peligro de incendio.
1. Retire los filtros de la campana.
2. Lave cuidadosamente los filtros de grasa en agua caliente con jabón y seque con una toalla limpia.
3. Vuelva a colocar los filtros limpios.
Filtros de carbón (modelos instalados para su uso solamente con el método de re-circulación)
Los filtros de carbono absorben los olores de la cocina y es necesario renovarlos después de aproximadamente
6 meses de uso normal. Los filtros de carbón de reemplazo se pueden obtener de nuestro servicio de atención
al cliente (detalles en la parte trasera del manual).
La saturación del carbón activado en el filtro dependerá de la frecuencia de uso de la campana, el tipo de
cocina y la regularidad de la limpieza del filtro de grasa.
Los filtros de carbón no se pueden lavar - renovar cada 6 meses.
ES-7
DATOS TÉCNICOS
Suministro de electricidad
220 - 240V ~ 50Hz
Clasificación
Clase I
Nivel de ruido (ventilación externa)
Campana plana
Posición 3 6 dBA 5
Posición 1 5 dBA 0
Campana de chimenea
Posición 3 65 dBA
Posición 1 50 dBA
Bombillas
2 x 1,5 W LED
Clasificación del motor
215W
Filtros de grasa
3 Off - Panel de aluminio
Nota: Después de la limpieza, los filtros de grasa pueden perder su color ligeramente - esto no afecta a su
rendimiento.
Filtros de carbón
2 Off - Disponibles como repuestos
Tasa de extracción (externa)
Campana plana
Posición 3 644.5 m3/H
Posición 1 295.8 m3/H
Campana de chimenea
Posición 3 644.5 m3/H
Posición 1 295.8 m3/H
ES-8
ATENCIÓ N AL CLIENTE DE BELLING
ES-9
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
Belling Köksspisfläkt
Bruksanvisning
SV
Innehållsförteckning
Inledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Säkerhetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installationsanvisningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Att använda fläkten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Skötsel och rengöring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Teknisk Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Belling kundtjänst . . . . . . . . . . . . . . . . . . .. . . . . . . .. . . . . . . . . . . . . . . 9
SV-1
.
Introduktion
Tack för att du har köpt denna fläkt av hög kvalitet från Belling.
Vi har som policy att ständigt utvecklas och förbättras. Noggrannhet av illustrationer och specifikationer
garanteras inte. Ändring av design och material kan vara nödvändigt efter publicering.
Innan man använder apparaten för första gången ska all förpackning och polyetenfilm tas bort.
Denna apparat har utformats för att användas som en uttömmande (lufttömning till utsidan) eller filtrering
(inomhus luftåteranvändning) fläkt.
Observera: Denna apparat levereras inte med kanalsystem eller kolfilter. Information för att beställa dessa
delar finns på baksidan av bruksanvisningen.
På grund av apparatens komplexitet och vikt rekommenderas det att installationen utförs av fackspecialister.
Tillverkaren avskriver sig allt ansvar för skador som orsakats av felaktig användning eller installation.
Vänligen läs denna bruksanvisning noggrant och spara den för framtida bruk.
SV-2
SÄ KERHETSÅ TGÄ RDER
1.Var försiktig när fläkten är i drift samtidigt med en kamin eller brännare som är beroende av luften i miljön.
Spiskåpan tar bort luften från omgivningen som en brännare eller kaminen behöver för förbränningen.
Det negativa trycket i miljön får inte överstiga 4PA (4x10-5 bar). Se till att det finns god ventilation i
omgivningen för en säker drift av fläkten. Följ de lokala lagarna som finns för extern lufttömning.
Innan du ansluter modellen till elnätet ska du vänligen kontrollera typskylten (som är placerad inuti apparaten)
för att bekräfta att spänningen och strömmen motsvarar nätverket och att uttaget är lämpligt.
Om du är osäker ska du fråga en behörig elektriker. Om strömförsörjningskabeln är skadat måste den bytas ut.
Den kan fås direkt från tillverkaren. Denna apparat måste vara ansluten till elnätet, antingen genom en propp
på 3A eller kabelansluten till ett 2-fas spår som är skyddat av en 3A säkring.
2. Varning!
Under visa omständigheter kan elektriska apparater vara en riskfara.
A) Kontrollera inte filters status när fläkten är i drift.
B) Rör inte glödlampor eller angränsande områden under eller direkt efter långvarig användning av
belysningsanläggningen.
C) Flambering är förbjuden under fläkten.
D) Undvik öppen låga, eftersom det är skadligt för filter och en brandrisk.
E) Lämna inte mat under stekning obevakad eftersom överhettad olja kan bli en brandrisk.
F) Koppla ifrån den elektriska anslutningen innan något underhållsarbete.
G) Denna apparat är inte avsedd för att användas av barn eller handikappade utan övervakning.
H) Små barn bör hållas under uppsikt så att de inte leker med apparaten.
I) Det ska finnas tillräckligt med ventilation i rummet när fläkten används samtidigt som anordningar för
förbränning av gas eller annan bränsle än elektriska.
L) Det finns risk för brand om rengöring inte genomförs i enlighet med anvisningarna.
Denna apparat uppfyller det europeiska direktivet 2002/96/EG, avfall av elektriska och elektroniska produkter
(WEEE).
Symbolen på produkten eller på de medföljande dokumenten visar att apparaten inte ska behandlas som
hushållsavfall, utan ska levereras till en lämplig återvinningsstation för elektriska och elektroniska apparater.
Följ lokala riktlinjer vid bortskaffande av avfall.
För mer information om behandling, återanvändning och återvinning av denna produkt, kontakta din kommun,
lokala återvinningsstationer eller återförsäljaren där produkten köptes.
SV-3
INSTALLATIONSANVISNINGAR
• Montering och elektriska anslutningar måste utföras av fackutbildad personal.
• Bär skyddshandskar innan du fortsätter med installationen.
• elektrisk anslutning:
– Apparaten har tillverkats som en klass II, därför är ingen jordkabel nödvändig. Effektpunkten måste vara
lättåtkomlig efter installationen av apparaten. Om apparaten är försedd med nätkabel utan stickkontakt, måste
en lämplig dimensionerad flerpolsbrytare med 3 mm minimiöppning monteras mellan kontakterna mellan
apparaten och elnätet i enlighet med laddningen och gällande föreskrifter.
– Anslutningen till elnätet utförs på följande sätt:
BRUN = L ledning
BLÅ = N neutral
• Om hällen är el, gas, eller induktion, måste det minsta avståndet mellan den och den nedre delen av fläkten
vara minst 65 cm. Om ett anslutningsrör som består av två delar används, måste den övre delen placeras
utanför den undre delen. Anslut inte fläktens uttömmare till samma rör som används för att cirkulera varm luft
eller för att evakuera rök från andra apparater som inte använder elektrisk källa.
Innan du går vidare med monteringen ska du ta bort anti-fettfiltret (s) (Figur 1) så att apparaten är lättare att
hantera.
– När det gäller montering av apparaten i insugningsversionen ska du förbereda hålet för uttömning av luften.
Fig.1 Fig.2
• Vi rekommenderar användning av ett luftutblåsningsrör som har samma diameter som luftavgasutloppshålet.
Om ett rör med en mindre diameter används, kan effektiviteten hos produkten reduceras och dess funktion
kan bli bullrigare.
• Om din apparat har utformats för att användas i bostäder som har en centraliserad suganordning ska du
utföra följande åtgärder
– Omkopplaren kontrollerar öppning och stängning av en ventil med hjälp av en termoelektrisk apparat.
Genom att sätta omkopplaren på PÅ, kommer ventilen efter en minut att öppnas och rotera 90° och möjliggör
då insugning av den unkna luften. Genom att sätta omkopplaren på AV stängs ventilen efter 100 sekunder.
• Fastsättning på väggen:
Borra hålen A och tänk på avstånden som anges (bild 2).
Fäst apparaten på väggen och rikta in den i horisontellt läge till väggskåpen. När apparaten har justerats, fäst
fläkten med skruvarna A (fig. 3). För de olika installationerna ska du använda skruvar och skruvankare som är
anpassade till väggtypen (t.ex. armerad betong, gips, etc.). Om skruvarna och skruvankarna tillhandahålls med
produkten ska du kontrollera att de är lämpliga för väggtypen där fläkten kommer att fästas.
SV-4
Fig.3 Fig.4
• Fästa den dekorativa teleskopiska rökkanalen:
Ordna strömtillförseln inom dimensionerna av den dekorativa rökkanalen. Om din apparat ska installeras i
kanalversionen eller i versionen med extern motor ska du förbereda luftutsläppsöppningen.
Dra ut den övre rökkanalen upp till fästet och fäst den med skruvarna B
(fig. 4).
För att omvandla fläkten från en kanalversion till en filtreringsversion. Be din återförsäljare för kolfilter
och följ installationsanvisningarna.
Fig.5 Fig.6
• Filteringsversion:
Installera fläkten och de två rökkanaler enligt beskrivningen i stycket för installation av fläkten i kanalversion.
För att montera filtreringsrökkanalen ska du se anvisningarna som finns i utrustningen. Om utrustningen inte
tillhandahålls ska du beställa det från din återförsäljare som tillbehör. Filtren måste sättas på
insugningsenheten som är placerad inuti fläkten. De måste centreras genom att vrida dem 90 grader tills
stoppspärren utlöses (Fig.6).
SV-5
ATT ANVÄ NDA FLÄ KTEN
Kontroller
Lampa
Hastighet – välj hastighet för att anpassa till matlagningsförhållandena
SV-6
– Tryck för att slå på/av ljuset
Låg - Lätt stekning/kokning. Tryck på denna knapp för att sätta på låg hastighet och
tryck igen för
att stänga av motorn.
Medium - Stekning/wok matlagning/stark kokning. Tryck på denna knapp för att sätta på
medium hastighet och tryck igen för att stänga av motorn.
Hög - Grillning, intensive stekning och wok matlagning. Tryck på denna knapp för att
sätta på hög
hastighet och tryck igen för att stänga av motorn.
Vi rekommenderar att du sätter på fläkten I några minuter innan du börjar laga mat, och sedan låter den vara
på i cirka 8 minuter efter för att se till att alla lukter har extraherats.
Apparaten ska inte användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller
brist på erfarenhet och kunskap, såvida de inte har fått handledning eller anvisning.
VARNING - Åtkomliga delar kan bli varma när de används med matlagningsapparater. För att belysa spishällen
under fläkten ska du trycka på lampknappen till "på" -läget. För att stänga av ska du återigen trycka på
knappen för att återgå till "off" -läget.
För att använda fläkten ska du trycka på knappen för den önskade hastigheten - välj: 1 låg, 2 medium, eller 3
hög hastighet. Neonindikatorlampan kommer att lysa upp för att visa att fläkten är igång. För att stänga av ska
du trycka på “av” knappen.
SKÖ TSEL & RENGÖ RING
Innan rengöring och underhåll ska strömförsörjningen stängas av.
Byta ut LED-lamporna
Om denna fläkt är med LED-lampor behövs en specialisttekniker för att byta ut dem,
Yttre hölje
Alla externa delar på det yttre höljet kan rengöras på säkert sätt med en ren trasa urvriden i varmt såpvatten.
Använd inte frätande pastor, skurpulver, stålull, hårda redskap, eller produkter som innehåller klorider eftersom
de skadar ytorna.
Envisa märken kan tas bort med ett rengöringsmedel för rostfritt stål. Vi rekommenderar att du rengör hela
området av rostfritt stål för att hålla en jämn finish.
Skarpa föremål kan markera ytan av rostfritt stål, men märkena kommer att bli mindre märkbara med tiden.
För att bibehålla finishen i rostfritt stål, eller för att avlägsna eventuella fettmärken ska du torka av rostfria
stålytan sparsamt med ett minimum av babyolja och hushållspapper.
Använd inte matolja, eftersom dessa kan innehålla salt, vilket kan skada den rostfria ytan. Innan rengöring
eller underhåll ska strömförsörjningen stängas av.
För att undvika brandrisk ska de följande rengöringsanvisningarnar följas:
Fettfilter
Fettfiltren absorberar fett och damm från matos, som annars skulle skada insidan av fläkten.
Fettfiltren ska tas bort och rengöras regelbundet - vid normal användning, bör detta vara varje 2 månader.
För att rengöra dem ska varmt såpvatten användas eller tvätta dem i en diskmaskin. Fettfiltren kan lätt ändra
färg efter tvätt, men detta påverkar inte deras prestanda.
Viktigt: Ofta förekommande tvätt är viktigt för att förebygga en ansamling av fett i filtren som kan bli en
brandrisk.
1. Ta bort filtrena från fläkten.
2. Tvätta fettfilrena försiktigt i varmt såpvatten och torka dem med en ren trasa.
3. Sätt tillbaka de rena filtrena.
Kolfilter (modeller installerade för användning med recirkulationsmetoden endast)
Kolfiltrena absorberar matlagningslukterna och behöver bytas ut efter cirka 6 månaders normal användning.
Ersättningskolfilter kan fås av vår kundtjänst (uppgifter står på baksidan av bruksanvisningen).
Mättnad av det aktiva kolet i filtret kommer att bero på hur ofta fläkten används, vad det är för typ av kök och
hur regelbundet fettfiltret rengörs. Kolfiltret kan inte tvättas- byt ut det var sjätte månad.
SV-7
TEKNISK DATA
Strömförsörjning
2 0 - 240V ~ 50Hz 2
Klassificering
Klass I
Ljudnivå (Extern Avluftning)
Platt fläkt
Position 3 65 dBA
Position 1 50 dBA
Skorstensfläkt
Position 3 65 dBA
Position 1 50 dBA
Glödlampor
2 x 1,5W LED
Motorgrad
215W
Fettfilter
3 Av - Aluminiumpanel
Observera: Efter rengöring kan fettfilter förlora sin färg en aning- detta påverkar inte deras prestanda.
Kolfilter
2 Av – Finns som reservdelar
Extraktionsgrad (Extern)
Platt fläkt
Position 3 644.5 m3/H
Position 1 295.8 m3/H
Skorstensfläkt
Position 3 644.5 m3/H
Position 1 295.8 m3/H
SV-8
BELLING KUNDTJÄ NST
SV-9
P/N:16173000A
Country
Contact Address
Contact details
France
Glen Dimplex France
ZI petite Montagne Sud
12 rue des Cévennes - Lisses
91017 EVRY cedex
FRANCE
Service Number: 01 69 11 11 85
Tel: 00 33 (0)1 69 11 11 91
Fax: 00 33 (0)1 60 86 28 37
direction@glendimplex-france.fr
www.glendimplex-france.fr
Holland/
Belgium
Glen Dimplex Benelux B.V.
Nederland/Le Pays Bas
Saturnus 8
8448 CC Heerenveen
Tel: +31 (0) 513-656500
Fax: +31 (0) 513-656501
www.stoves.nl
België/Belgique
Burgemeester
Maenhautstraat 64
9820 Merelbeke
Tel: +32 (0)92100210
Fax: +32 (0)92100212
www.stoves.be
Productregistratie/
Registration de produit
www.gdbservice.com
Serviceaanvraag/
Demande de service
www.stoves.nl / www.stoves.be
zie banner ‘service’ homepagina
voir la banniere ‘service’ sur notre page
d’accueil
Germany/
Austria
ELESCO EUROPA GmbH
Karl-Wiechert-Allee 74a
D-30625 Hannover
Teleofon: +49-(0)511-5151 3360
Fax: +49 (0)511 5343 0910
www.vittoria5sterne.de
Poland
OPTIDATA Sp. z o. o., ul.
Wielicka 50/5, 30-552 Kraków
+48 12 383 39 30
www.kuchniestoves.pl
Sweden
Lindström & Sondén
AB
Havsbadsvägen 1
26263 Ängelholm
Tele: 010-1011656
Email:
info@lsbolagen.se
Republic of
Ireland
Glen Dimplex Ireland, Airport Road,
Cloghran, Co. Dublin
Service Telephone No.’ (01) 8428222
Service and Spare Parts.
Other
Glen Dimplex Home Appliances, Stoney
Lane, Prescot, Merseyside, L35 2XW
Tel: 0844 815 3740
14172
