nl Veiligheid
2
Raadpleeg de Digitale Gebruikersgids voor meer informatie.
Inhoudsopgave
GEBRUIKERSHANDLEIDING
1 Veiligheid.............................................................2
2 Materiële schade voorkomen .............................5
3 Milieubescherming en besparing.......................5
4 Functies ...............................................................5

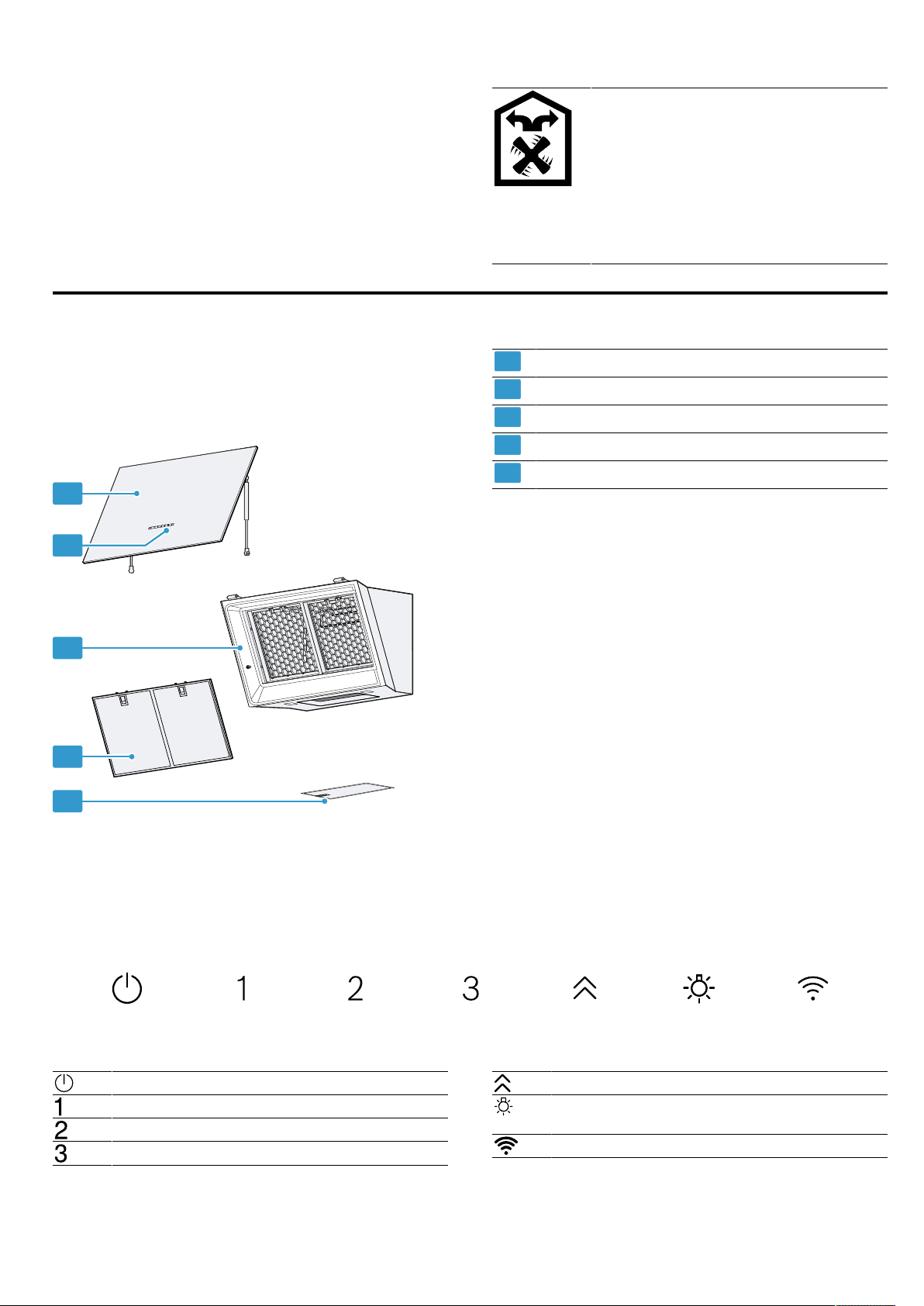

5 Uw apparaat leren kennen..................................6
6 Voor het eerste gebruik ......................................7
7 De Bediening in essentie....................................7
8 Extra functies in de HomeConnect app
1
..........7
9 HomeConnect ....................................................8
10 Afzuigregeling van het kookveld .......................9
11 Reiniging en onderhoud .....................................9
12 Storingen verhelpen .........................................11
13 Afvoeren ............................................................12
14 Servicedienst.....................................................12
15 Accessoires.......................................................12
16 Conformiteitsverklaring....................................13
17 Informatie over vrije software en opensour-
cesoftware .........................................................13
18 Testinstructies ..................................................13
19 MONTAGEHANDLEIDING .................................14
19.5 Veilige montage ..............................................
..15
1 Veiligheid
Neem de volgende veiligheidsvoorschriften in
acht.
1.1 Algemene aanwijzingen
¡ Lees deze gebruiksaanwijzing zorgvuldig
door.
¡ Bewaar de gebruiksaanwijzing en de pro-
ductinformatie voor later gebruik of voor
volgende eigenaren.
¡ Sluit het apparaat in geval van transport-
schade niet aan.
1.2 Bestemming van het apparaat
Gebruik het apparaat uitsluitend:
¡ om kookdamp af te zuigen.
¡ voor huishoudelijk gebruik en in gesloten
ruimtes binnen de huiselijke omgeving.
¡ tot een hoogte van 4000m boven zeeni-
veau.
1.3 Inperking van de gebruikers
Dit apparaat kan worden bediend door kinde-
ren vanaf 8 jaar en door personen met fysie-
ke, sensorische of geestelijke beperkingen of
met gebrekkige ervaring en/of kennis, indien
zij onder toezicht staan of zijn geïnstrueerd in
het veilige gebruik van het apparaat en de
daaruit resulterende gevaren hebben begre-
pen.
Kinderen mogen niet met het apparaat spe-
len.
Reiniging en gebruikersonderhoud mogen
niet worden uitgevoerd door kinderen, tenzij
ze 15jaar of ouder zijn en onder toezicht
staan.
Zorg ervoor dat kinderen die jonger zijn dan 8
jaar niet bij het apparaat of de aansluitkabel
kunnen komen.
1.4 Veilig gebruik
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ont-
branden.
▶ Apparaat nooit zonder vetfilter gebruiken.
▶ De vetfilters regelmatig reinigen.
▶ Nooit in de omgeving van het apparaat met
open vuur werken (bijv. flamberen).
▶ Het apparaat alleen in de buurt van een
vuurbron voor vaste brandstoffen (bijv. hout
of kolen) installeren wanneer de vuurbron
1
Beschikbaar al naar gelang de softwareversie. Meer informatie over de beschikbaarheid vindt u op de website.
Veiligheid nl
3
een afgesloten, niet verwijderbare afscher-
ming heeft. Er mogen geen vonken weg-
springen.
Hete olie en heet vet ontvlammen erg snel.
▶ Hete olie en vet permanent in het oog hou-
den.
▶ Nooit brandende olie of vet met water blus-
sen. Kookplaat uitschakelen. Vlammen
voorzichtig met deksel, blusdeken of iets
dergelijks doven en laten afkoelen.
Gaskookplaten waar geen pan op staat, ont-
wikkelen tijdens het gebruik grote hitte. Een
ventilatieapparaat dat daarop is aangebracht
kan beschadigd of in brand raken.
▶ Gaskookplaten alleen met erop geplaatste
pan gebruiken.
Bij gelijktijdig gebruik van meerdere gaskook-
zones ontwikkelt zich grote hitte. Een ventila-
tieapparaat dat daarop is aangebracht kan
beschadigd of in brand raken.
▶ Gaskookplaten alleen met erop geplaatste
pan gebruiken.
▶ De hoogste ventilatorstand instellen.
▶ Twee gaskookplaten nooit langer dan 15
minuten gelijktijdig op de hoogste vlam ge-
bruiken. Twee gaskookzones komen over-
een met één grote brander.
▶ Nooit grote branders met meer dan 5kW
met grootste vlam langer dan 15 minuten
gebruiken, bijv. wok.
De vetafzettingen in de vetfilters kunnen ont-
branden.
▶ De vetfilters regelmatig reinigen.
WAARSCHUWING‒Kans op
verstikking!
Kinderen kunnen verpakkingsmateriaal over
het hoofd trekken en hierin verstrikt raken en
stikken.
▶ Verpakkingsmateriaal uit de buurt van kin-
deren houden.
▶ Laat kinderen niet met verpakkingsmateri-
aal spelen.
Kinderen kunnen kleine onderdelen inademen
of inslikken en hierdoor stikken.
▶ Kleine onderdelen uit de buurt van kinde-
ren houden.
▶ Kinderen niet met kleine onderdelen laten
spelen.
WAARSCHUWING‒Kans op
vergiftiging!
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging. Vuurbronnen die de
lucht in de ruimte verbruiken (bijv. apparaten
die op gas, olie, hout of kolen worden ge-
stookt, geisers, warmwatertoestellen) betrek-
ken de verbrandingslucht uit de opstellings-
ruimte en voeren de gassen via een afvoer
(bijv. schoorsteen) af naar buiten. In combina-
tie met een ingeschakelde afzuigkap wordt
aan de keuken en aan de naastgelegen ruim-
tes lucht onttrokken. Zonder voldoende lucht-
toevoer ontstaat er een onderdruk. Giftige
gassen uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶ Altijd voor voldoende luchttoevoer zorgen,
wanneer het apparaat in luchtafvoermodus
werkt, en er tegelijkertijd vuurbron is die
gebruik maakt van de aanwezige lucht.
▶ U kunt het apparaat alleen dan zonder risi-
co gebruiken wanneer de onderdruk in de
ruimte waarin de vuurbron zich bevindt niet
groter is dan 4 Pa (0,04 mbar). Dit kan
worden bereikt wanneer de voor de ver-
branding benodigde lucht door niet afsluit-
bare openingen, bijv. in deuren, ramen, in
combinatie met een ventilatiekast in de
muur of door andere technische voorzienin-
gen, kan worden toegevoerd. Een luchtaan-
voer/afvoereenheid in de muur alleen is
niet voldoende om aan de minimale eisen
te voldoen.
▶ Raadpleeg in ieder geval het bedrijf dat in
uw huis zorgt voor de schoorsteenreiniging.
Dit bedrijf is in staat het totale ventilatiesys-
teem van uw huis te beoordelen en kan
een voorstel doen voor passende maatre-
gelen op het gebied van de luchttoevoer.
▶ Indien het apparaat alleen met recirculatie
wordt gebruikt, is een onbeperkt gebruik
mogelijk.
nl Veiligheid
4
Door het gebruik van een gaskooktoestel ont-
staan er warmte, vocht en verbrandingspro-
ducten in de opstellingsruimte.
▶ Bij gebruik van een gaskooktoestel de af-
zuigkap inschakelen.
WAARSCHUWING‒Kans op
brandwonden!
Tijdens het gebruik worden de toegankelijke
onderdelen heet.
▶ De hete onderdelen nooit aanraken.
▶ Zorg ervoor dat er geen kinderen in de
buurt zijn.
Het apparaat wordt heet tijdens het gebruik.
▶ Het apparaat voor het schoonmaken laten
afkoelen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen van het apparaat kun-
nen scherpe randen hebben.
▶ Binnenkant van het apparaat voorzichtig
reinigen.
Voorwerpen die op het apparaat geplaatst zijn
kunnen vallen.
▶ Plaats geen voorwerpen op het apparaat.
Wijzigingen aan de elektrische of mechani-
sche opbouw zijn gevaarlijk en kunnen leiden
tot functiestoringen.
▶ Geen wijzigingen aan de elektrische of me-
chanische opbouw aanbrengen.
De filterafdekking kan trillen.
▶ De filterafdekking langzaam openen.
▶ De filterafdekking na het openen vasthou-
den tot deze niet meer natrilt.
▶ De filterafdekking langzaam sluiten.
Verwondingsgevaar bij het openen en sluiten
van de scharnieren.
▶ Niet in het bewegende gedeelte van de
scharnieren grijpen.
Het licht van LED-lampen is zeer fel en kan de
ogen beschadigen (risicogroep 1).
▶ Niet langer dan 100 seconden direct in de
ingeschakelde LED-lampen kijken.
Ondeskundige reparaties zijn gevaarlijk.
▶ Alleen geschoold vakpersoneel mag repa-
raties aan het apparaat uitvoeren.
▶ Bel de servicedienst als het apparaat de-
fect is.
→"Servicedienst", Pagina12
WAARSCHUWING‒Kans op elektrische
schok!
Een beschadigd apparaat of een beschadigd
netsnoer is gevaarlijk.
▶ Nooit een beschadigd apparaat gebruiken.
▶ Nooit aan het netsnoer trekken, om het ap-
paraat van het elektriciteitsnet te scheiden.
Altijd aan de stekker van het netsnoer trek-
ken.
▶ Wanneer het apparaat of het netsnoer is
beschadigd, dan direct de stekker van het
netsnoer uit het stopcontact halen of de ze-
kering in de meterkast uitschakelen.
▶ Contact opnemen met de servicedienst.
→Pagina12
Ondeskundige reparaties zijn gevaarlijk.
▶ Alleen daarvoor geschoold vakpersoneel
mag reparaties aan het apparaat uitvoeren.
▶ Er mogen uitsluitend originele reserveon-
derdelen worden gebruikt voor reparatie
van het apparaat.
▶ Als het netsnoer van dit apparaat wordt be-
schadigd, moet het door geschoold vakper-
soneel worden vervangen.
Binnendringend vocht kan een schok veroor-
zaken.
▶ Vóór het reinigen de netstekker uit het
stopcontact halen of de zekering in de me-
terkast uitschakelen.
▶ Geen stoomreiniger of hogedrukreiniger
gebruiken om het apparaat te reinigen.
Binnendringend vocht kan een schok veroor-
zaken.
▶ Geen natte vaatdoekjes gebruiken.
WAARSCHUWING‒Kans op explosie!
Sterk bijtende alkalische of sterk zuurhouden-
de reinigingsmiddelen in combinatie met alu-
miniumdelen in de spoelruimte van vaatwas-
machine kunnen tot explosies leiden.
▶ Nooit sterk bijtende alkalische of sterk zuur-
houdende reinigingsmiddelen gebruiken.
Vooral geen professionele of industriële rei-
nigingsmiddelen gebruiken in combinatie
met aluminiumdelen, zoals bijv. vetfilters
van afzuigkappen.
Materiële schade voorkomen nl
5
Materiële schade voorkomen
2 Materiële schade voorkomen
LET OP!
Condenswater kan leiden tot corrosie.
▶ Om de condensvorming te vermijden, het apparaat
bij het koken inschakelen.
Als er vocht in de bedieningselementen dringt, kan er
schade ontstaan.
▶ Nooit bedieningselementen met een natte doek rei-
nigen.
Verkeerde reiniging beschadigt de oppervlakken.
▶ Reinigingsinstructies in acht nemen.
▶ Geen scherpe of schurende reinigingsmiddelen ge-
bruiken.
▶ Roestvrijstalen oppervlakken uitsluitend reinigen in
de slijprichting.
▶ Nooit bedieningselementen met reinigingsmiddelen
voor roestvrij staal reinigen.
Teruglopend condenswater kan het apparaat beschadi-
gen.
▶ Het afvoerluchtknaal moet vanaf het apparaat met
minstens 1° helling zijn geïnstalleerd.
Als u designelementen verkeerd belast, kunnen deze
afbreken.
▶ Niet aan designelementen trekken.
▶ Geen voorwerpen op designelementen plaatsen of
eraan ophangen.
Beschadiging van het oppervlak doordat de bescherm-
folie niet verwijderd is.
▶ De beschermfolie voor het eerste gebruik verwijde-
ren van alle apparaatonderdelen.
Gelakte oppervlakken zijn gevoelig.
▶ Reinigingsinstructies in acht nemen.
→"Apparaat schoonmaken", Pagina9
▶ Gelakte oppervlakken tegen krassen beschermen.
Milieubescherming en besparing
3 Milieubescherming en besparing
3.1 Afvoeren van de verpakking
De verpakkingsmaterialen zijn milieuvriendelijk en kun-
nen worden hergebruikt.
▶
De afzonderlijke componenten op soort gescheiden
afvoeren.
3.2 Energie besparen
Als u deze aanwijzingen opvolgt, verbruikt uw apparaat
minder stroom.
Pas de ventilatiestand aan de intensiteit van de kook-
damp aan.
¡
Een lagere ventilatiestand betekent minder energie-
verbruik.
Gebruik de intensiefstand alleen wanneer dit nodig
is.
Kies bij intensieve kookdampen op tijd een hogere
ventilatiestand.
¡
De geuren verdelen zich minder in de ruimte.
Schakel de verlichting uit wanneer deze niet langer
nodig is.
¡
Als de verlichting is uitgeschakeld, verbruikt deze
geen energie.
De filter met de opgegeven intervallen reinigen of ver-
vangen.
¡
De effectiviteit van het filter blijft behouden.
Het kookdeksel erop plaatsen.
¡
De kookdampen en de condens verminderen.
Gebruik de extra functies alleen indien nodig.
¡
Het uitschakelen van de extra functies reduceert
het stroomverbruik.
Functies
4 Functies
U kunt uw apparaat gebruiken in de luchtafvoermodus
of in de luchtcirculatiemodus.
4.1 Gebruik met afvoerlucht
De aangezogen lucht wordt door de vetfilters gereinigd
en via een buizensysteem naar de buitenlucht afge-
voerd.
De lucht mag niet worden afgevoerd in
een schoorsteen die wordt gebruikt
voor afvoergassen van apparaten be-
stemd voor het verbranden van gas of
andere brandstoffen (dit geldt niet voor
ventilatieapparatuur).
¡ Komt de afvoerlucht terecht in een
rook- of afvoergasschoorsteen die
niet in gebruik is, dan dient hiervoor
toestemming van een vakbekwame
schoorsteenveger te worden verkre-
gen.
¡ Wordt de afvoerlucht door de buiten-
muur geleid, dan raden wij u aan
een telescoop-muurkast te gebrui-
ken.
nl Uw apparaat leren kennen
6
4.2 Gebruik met circulatielucht
De aangezogen lucht wordt door de vetfilters en een
geurfilter gereinigd en weer teruggeleid in de ruimte.
Monteer een geurfilter om geurtjes te
voorkomen bij het gebruik van de circu-
latiefunctie. De verschillende manieren
om het apparaat met circulatielucht te
gebruiken, vindt u in onze catalogus of
kunt u navragen bij uw speciaalzaak.
Het daartoe benodigde toebehoren is
verkrijgbaar bij de speciaalzaak, de
klantenservice of in de online-shop.
→"Accessoires", Pagina12
Uw apparaat leren kennen
5 Uw apparaat leren kennen
5.1 Overzicht
Hier vindt u een overzicht van de onderdelen van uw
apparaat.
3
1
2
4
5
1
Glasplaat
2
Bedieningspaneel
3
Apparaat
4
voorste vetfilter
5
onderste vetfilter
5.2 Bedieningspaneel
Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.
Apparaat in- of uitschakelen
Ventilatorstand 1 inschakelen
Ventilatorstand 2 inschakelen
Ventilatorstand 3 inschakelen
Intensiefstand inschakelen of uitschakelen
Verlichting inschakelen of uitschakelen
Helderheid instellen
HomeConnect
Voor het eerste gebruik nl
7
Voor het eerste gebruik
6 Voor het eerste gebruik
Stel de opties voor het eerste gebruik in. Reinig het ap-
paraat en de accessoires.
6.1 Functie instellen
Uw apparaat is standaard op circulatiefunctie ingesteld.
Opmerking:Voor het gebruik in de circulatiefunctie
hebt u bijkomend toebehoren nodig.
▶
Voor het gebruik in de circulatiefunctie de functie in-
stellen.
→"Filterverzadiging", Pagina7
De Bediening in essentie
7 De Bediening in essentie
7.1 Apparaat inschakelen
▶
Druk op .
a Het apparaat start in ventilatorstand2.
7.2 Apparaat uitschakelen
▶
Druk op .
7.3 Ventilatorstand instellen
▶
, of indrukken.
7.4 Intensiefstand inschakelen
Als zich een bijzonder sterke geur of damp ontwikkelt,
kunt u de intensiefstand gebruiken.
▶
Druk op om intensiefstand 1 in te schakelen.
a Het apparaat schakelt na ca. 6 minuten automatisch
in de ventilatorstand 3.
7.5 Intensiefstand uitschakelen
▶
Terug zetten op de gewenste ventilatorstand.
7.6 PowerBoost positie instellen
Bij het apparaat is een tussenstand van het glazen
front mogelijk. Bij bijzondere sterke geur- en dampont-
wikkeling kan de tussenstand worden gebruikt.
▶
Het glazen front in het midden vastpakken en voor-
zichtig openen.
7.7 Verlichting inschakelen
De verlichting kunt u onafhankelijk van de ventilatie in-
schakelen en uitschakelen.
▶
Druk op .
7.8 Helderheid instellen
▶
Houd zolang ingedrukt tot de gewenste helder-
heid bereikt is.
Extra functies in de HomeConnect app
8 Extra functies in de HomeConnect app
1
Deze functies vindt u in de HomeConnect app:
8.1 Intelligente afzuigkapbesturing
Met de bijpassende kookplaat en de HomeConnect
app worden continu kookgegevens geleverd, welke het
apparaat gebruikt om de ventilatorstand automatisch in
te stellen.
8.2 Prestatieprofiel
In de HomeConnect app heeft u de mogelijkheid uw
persoonlijke prestatieprofielen in te stellen. U kunt kie-
zen tussen een geluids- of prestatie-geoptimaliseerd
prestatieprofiel.
8.3 Filterverzadiging
U kunt de verzadigingsindicatie al naar gelang het ge-
bruikte filter in de HomeConnect app instellen.
8.4 Hood Control
U kunt uw apparaat met een HomeConnect-compati-
bele kookplaat verbinden en zo de functies van uw ap-
paraat via de kookplaat regelen.
8.5 Naventilatie
De naventilatie verwijdert resterende geurtjes en dient
om de geurfilter na het koken te drogen.
8.6 Intervalventilatie
Om uw keuken regelmatig te ventileren, kunt u de inter-
valventilatie gebruiken. Bij de intervalventilatie schakelt
de ventilatie in de gekozen stand gedurende de geko-
zen tijd in en uit.
8.7 Voice Control
U kunt uw afzuigkap via spraakbesturing bijvoorbeeld
met Amazon Alexa besturen.
1
Beschikbaar al naar gelang de softwareversie. Meer informatie over de beschikbaarheid vindt u op de website.
nl HomeConnect
8
8.8 Instelling van de kleurtemperatuur
In de HomeConnect app kunt u de kleurtemperatuur
van het licht van koud tot warm instellen.
HomeConnect
9 HomeConnect
Dit apparaat is geschikt voor netwerken. Verbind uw
apparaat met een mobiel eindapparaat om functies te
kunnen bedienen via de HomeConnect app, basisin-
stellingen aan te passen of de actuele gebruikstoe-
stand te bewaken.
De HomeConnect diensten zijn niet in elk land be-
schikbaar. De beschikbaarheid van de functie Ho-
meConnect is afhankelijk van de beschikbaarheid van
de HomeConnect diensten in uw land. Informatie hier-
over vindt u op: www.home-connect.com.
De HomeConnect app leidt u door het gehele aanmel-
dingsproces. Volg de aanwijzingen in de HomeCon-
nect app om de instellingen aan te brengen.
Tips
¡ Neem de meegeleverde documenten vanHo-
meConnect in acht.
¡ Neem ook de aanwijzingen in deHomeCon-
nectapp in acht.
Opmerkingen
¡ Houd u aan de veiligheidsinstructies in deze ge-
bruiksaanwijzing en zorg ervoor dat deze ook wor-
den nageleefd wanneer u het apparaat via de Ho-
meConnect app bedient.
→"Veiligheid", Pagina2
¡ De bediening aan het apparaat heeft altijd voorrang.
Gedurende deze tijd is de bediening via de Ho-
meConnectapp niet mogelijk.
¡ In de netwerkgebonden stand-by-stand heeft het ap-
paraat max.2W nodig.
9.1 HomeConnect instellen
Vereisten
¡ Het apparaat is uitgeschakeld.
¡ U beschikt over een mobiel eindapparaat met een
actuele versie van het iOS- of Android-besturingssys-
teem, bijvoorbeeld een smartphone.
¡ Het mobiele eindapparaat en het apparaat bevinden
zich binnen het bereik van het WiFi-signaal van uw
thuisnetwerk.
1.
De HomeConnect app downloaden.
2.
De HomeConnect app openen en de volgende QR-
code scannen.
3.
De aanwijzingen in de HomeConnect app opvol-
gen.
9.2 Verbinding resetten
▶
Om de opgeslagen verbindingen met het thuisnet-
werk en HomeConnect te resetten, 2 keer lang
drukken op .
9.3 Software-update
Met de functie software-update wordt de software van
uw apparaat bijgewerkt, bijv. voor optimalisatie, verhel-
pen van fouten, voor veiligheidsrelevante updates als-
mede voor extra functies en diensten.
Voorwaarde is wel dat u een geregistreerde Ho-
meConnectgebruiker bent, de app op uw mobiele
eindapparaat hebt geïnstalleerd en een verbinding met
de HomeConnectserver hebt gemaakt.
Zodra er een software-update beschikbaar is, wordt u
hierover via de HomeConnectapp geïnformeerd en
kunt u de software-update via de app starten. Na het
succesvol downloaden kunt u de installatie via de Ho-
meConnectapp starten als u in uw WLAN-thuisnet-
werk (WiFi) bent. Over een succesvol uitgevoerde in-
stallatie wordt u via de HomeConnectapp geïnfor-
meerd.
Opmerkingen
¡ De software-update bestaat uit twee stappen.
– In de eerste stap van de download.
– In de tweede stap de installatie op uw apparaat.
¡ Tijdens de download kunt u uw apparaat gewoon
blijven gebruiken. Afhankelijk van de persoonlijke in-
stellingen in de app kunnen software-updates ook
automatisch worden gedownload.
¡ De installatie duurt enkele minuten. Tijdens de in-
stallatie kunt u uw apparaat niet gebruiken.
¡ In geval van een veiligheidsrelevante update is het
raadzaam deze zo snel mogelijk te installeren.
9.4 Afstandsdiagnose
De klantenservice kan via de diagnose op afstand toe-
gang verkrijgen tot uw apparaat als u zich met de des-
betreffende wens tot de klantenservice richt, uw appa-
raat met de HomeConnect server verbonden is en de
diagnose op afstand in het land waarin u het apparaat
gebruikt, beschikbaar is.
Tip:Meer informatie alsook aanwijzingen over de be-
schikbaarheid van de diagnose op afstand in uw land
vindt u in het gedeelte service/support van de lokale
website: www.home-connect.com.
9.5 Bescherming persoonsgegevens
Neem de aanwijzingen m.b.t. de bescherming van de
persoonsgegevens in acht.
Afzuigregeling van het kookveld nl
9
Wanneer uw apparaat voor de eerste keer wordt
verbonden met een thuisnetwerk dat op het internet is
aangesloten, geeft het de volgende
gegevenscategorieën door aan de HomeConnect
server(eerste registratie):
¡ Eenduidige identificatie van het apparaat (bestaan-
de uit apparaatsleutels en het MAC-adres van de in-
gebouwde Wi-Ficommunicatiemodule).
¡ Veiligheidscertificaat van de Wi-Fi communicatiemo-
dule (voor de informatietechnische beveiliging van
de verbinding).
¡ De actuele software- en hardwareversie van uw
huishoudapparaat.
¡ Status van een eventuele eerdere reset naar de fa-
brieksinstellingen.
Bij de eerste registratie wordt het gebruik van de Ho-
meConnect functionaliteiten voorbereid. Deze registra-
tie dient pas te worden uitgevoerd op het moment dat
u voor het eerst van de HomeConnect functionaliteiten
gebruik wilt maken.
Opmerking:Let erop dat de HomeConnect functionali-
teiten alleen kunnen worden gebruikt in combinatie met
de HomeConnect app. Informatie over gegevensbe-
scherming kan worden opgeroepen in de HomeCon-
nect app.
Afzuigregeling van het kookveld
10 Afzuigregeling van het kookveld
U kunt uw apparaat met een passende kookplaat ver-
binden en zo de functies van uw apparaat via de kook-
plaat regelen.
Wanneer de kookplaat en de afzuigkap HomeConnect-
compatibel zijn, verbindt u de apparaten in de Ho-
meConnectapp. Verbind daarvoor beide apparaten
met HomeConnect en volg de aanwijzingen in de app
op.
Opmerkingen
¡ Neem de veiligheidsvoorschriften van de gebruiks-
aanwijzing van uw apparaat in acht en zorg ervoor
dat deze ook in acht worden genomen als u het ap-
paraat via de afzuigregeling van het kookveld be-
dient.
¡ De bediening van uw apparaat heeft altijd voorrang.
Gedurende deze tijd is een bediening via de afzuig-
regeling van het kookveld niet mogelijk.
¡ U kunt de verbinding met de afzuigkap alleen via de
HomeConnectapp realiseren. Andere methoden
voor het verbinden worden niet langer ondersteund.
Reiniging en onderhoud
11 Reiniging en onderhoud
Reinig en onderhoud uw apparaat zorgvuldig om er
voor te zorgen dat het lang goed blijft werken.
11.1 Reinigingsmiddelen
Geschikte reinigingsmiddelen zijn verkrijgbaar bij de
klantenservice of in de online-shop.
WAARSCHUWING‒Kans op elektrische schok!
Binnendringend vocht kan een schok veroorzaken.
▶ Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶ Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Kans op brandwonden!
Het apparaat wordt heet tijdens het gebruik.
▶ Het apparaat voor het schoonmaken laten afkoelen.
LET OP!
Ongeschikte reinigingsmiddelen kunnen de oppervlak-
ken van het apparaat beschadigen.
▶ Geen scherpe of schurende reinigingsmiddelen ge-
bruiken.
▶ Geen sterk alcoholhoudende reinigingsmiddelen ge-
bruiken.
▶ Geen harde schuur- of afwassponsjes gebruiken.
▶ Glasreinigers, schrapers of onderhoudsmiddelen
voor roestvrij staal alleen gebruiken wanneer deze
in de gebruiksaanwijzing voor het betreffende on-
derdeel worden aanbevolen.
▶ Vaatdoekjes voor het gebruik grondig uitwassen.
11.2 Apparaat schoonmaken
Maak het apparaat schoon zoals voorgeschreven, zo-
dat de verschillende onderdelen en oppervlakken niet
door een verkeerde reiniging of ongeschikte reinigings-
middelen beschadigd raken.
WAARSCHUWING‒Kans op explosie!
Sterk bijtende alkalische of sterk zuurhoudende reini-
gingsmiddelen in combinatie met aluminiumdelen in de
spoelruimte van vaatwasmachine kunnen tot explosies
leiden.
▶ Nooit sterk bijtende alkalische of sterk zuurhouden-
de reinigingsmiddelen gebruiken. Vooral geen pro-
fessionele of industriële reinigingsmiddelen gebrui-
ken in combinatie met aluminiumdelen, zoals bijv.
vetfilters van afzuigkappen.
WAARSCHUWING‒Kans op elektrische schok!
Binnendringend vocht kan een schok veroorzaken.
▶ Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶ Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Kans op brandwonden!
Het apparaat wordt heet tijdens het gebruik.
▶ Het apparaat voor het schoonmaken laten afkoelen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen van het apparaat kunnen scher-
pe randen hebben.
▶ Binnenkant van het apparaat voorzichtig reinigen.
nl Reiniging en onderhoud
10
Wanneer het apparaat tijdens de reiniging door een an-
der persoon via de HomeConnect app wordt bediend,
bestaat er een verhoogde kans op letsel.
▶ Het apparaat vóór het reinigen van de HomeCon-
nect app scheiden.
→"Verbinding resetten", Pagina8
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina9
2.
Afhankelijk van het oppervlak als volgt schoonma-
ken:
‒ Roestvrijstalen oppervlakken met een vaatdoekje
en warm zeepsop in slijprichting reinigen.
‒ Gelakte oppervlakken met een vaatdoekje en
warm zeepsop reinigen.
‒ Aluminium met een zachte doek en glasreiniger
reinigen.
‒ Kunststof met een zachte doek en glasreiniger
reinigen.
‒ Glas met een zachte doek en glasreiniger reini-
gen.
3.
Met een zachte doek nadrogen.
4.
Bij roestvrijstalen oppervlakken een schoonmaak-
middel voor roestvrij staal heel dun opbrengen met
een zachte doek.
Het schoonmaakmiddel voor roestvrij staal is ver-
krijgbaar bij de klantenservice of in de onlineshop.
11.3 Bedieningselementen en lampen
reinigen
WAARSCHUWING‒Kans op elektrische schok!
Binnendringend vocht kan een schok veroorzaken.
▶ Geen natte vaatdoekjes gebruiken.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina9
2.
Met een vochtig vaatdoekje en heet zeepsop reini-
gen.
3.
Met een zachte doek nadrogen.

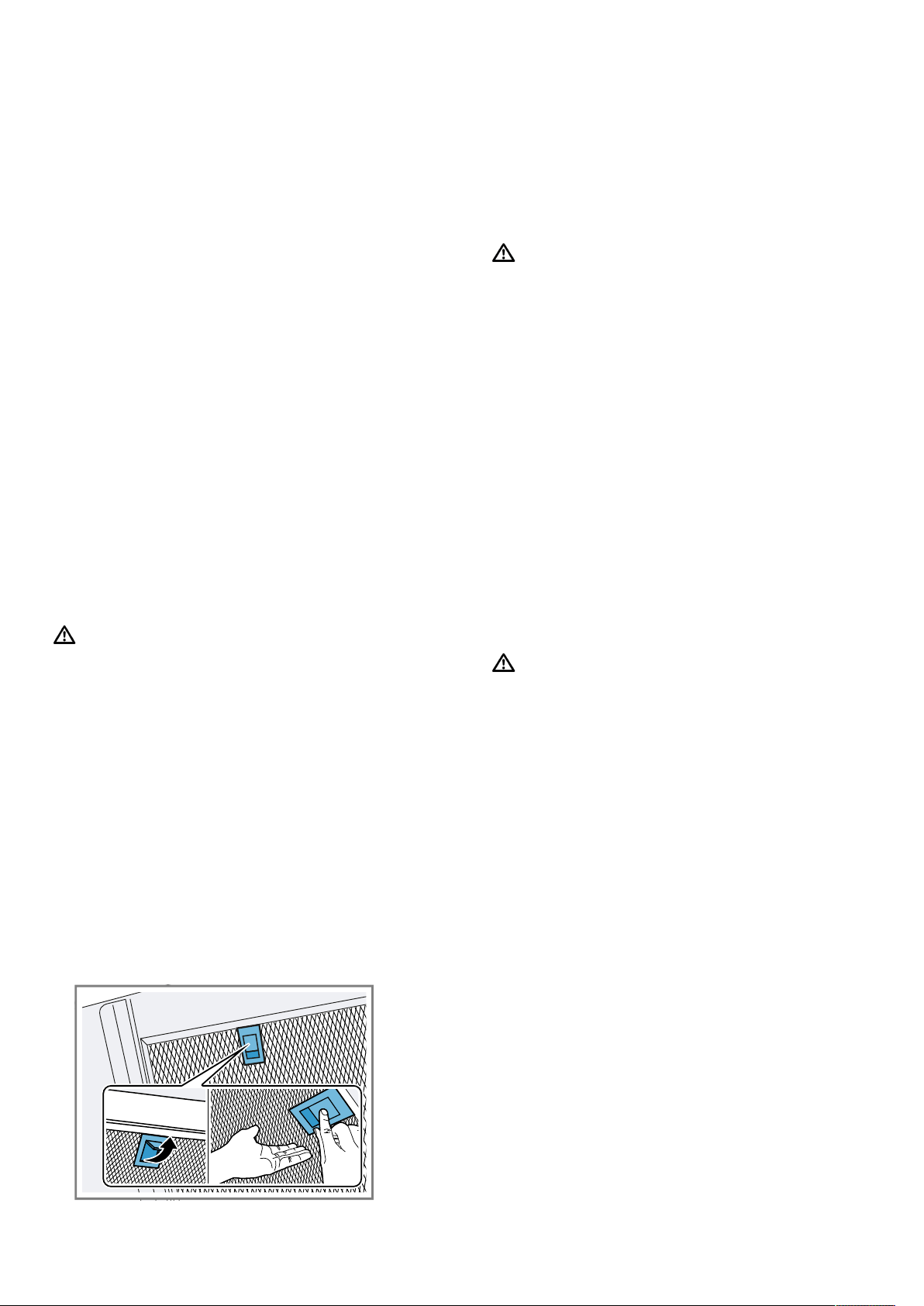

11.4 Vetfilter verwijderen
1.
Het glazen front in het midden vastpakken en volle-
dig openen.
2.
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶ Met een hand onder de vetfilter grijpen.
Open de vergrendeling op het vetfilter en klap het
vetfilter naar beneden.
3.
De vetfilters uit de houders nemen.
Om naar beneden druppelend vet te vermijden, de
vetfilters horizontaal houden.
11.5 Vetfilter met de hand reinigen
De vetfilters filteren het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad. Wij adviseren de vetfilters elke 2
maanden te reinigen.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
▶ De vetfilters regelmatig reinigen.
Vereiste:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina10
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina9
2.
De vetfilters in een warm zeepsop weken.
Gebruik bij hardnekkig vuil een vetoplosmiddel. Vet-
oplosmiddel is verkrijgbaar bij de klantenservice of
in de webshop.
3.
De vetfilters met een borstel reinigen.
4.
De vetfilters grondig uitspoelen.
5.
De vetfilters laten afdruppelen.
11.6 Vetfilters in de vaatwasmachine
reinigen
De vetfilters filteren het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad. Wij adviseren de vetfilters elke 2
maanden te reinigen.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
▶ De vetfilters regelmatig reinigen.
LET OP!
De vetfilters kunnen door inklemmen in de vaatwasser
worden beschadigd.
▶ De vetfilters niet inklemmen.
Opmerking:Bij de reiniging van de vetfilter in de vaat-
wasmachine kunnen lichte verkleuringen optreden. De
verkleuringen hebben geen invloed op de werking van
de vetfilters.
Vereiste:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina10
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina9
2.
De vetfilters los in de vaatwasmachine plaatsen.
Sterk verontreinigde vetfilters niet samen met ser-
viesgoed reinigen.
Gebruik bij hardnekkig vuil een vetoplosmiddel. Vet-
oplosmiddel is verkrijgbaar bij de klantenservice of
in de webshop.
3.
De vaatwasmachine starten.
Bij de temperatuurinstelling maximaal 70 °C kiezen.
4.
De vetfilters laten afdruppelen.
Storingen verhelpen nl
11

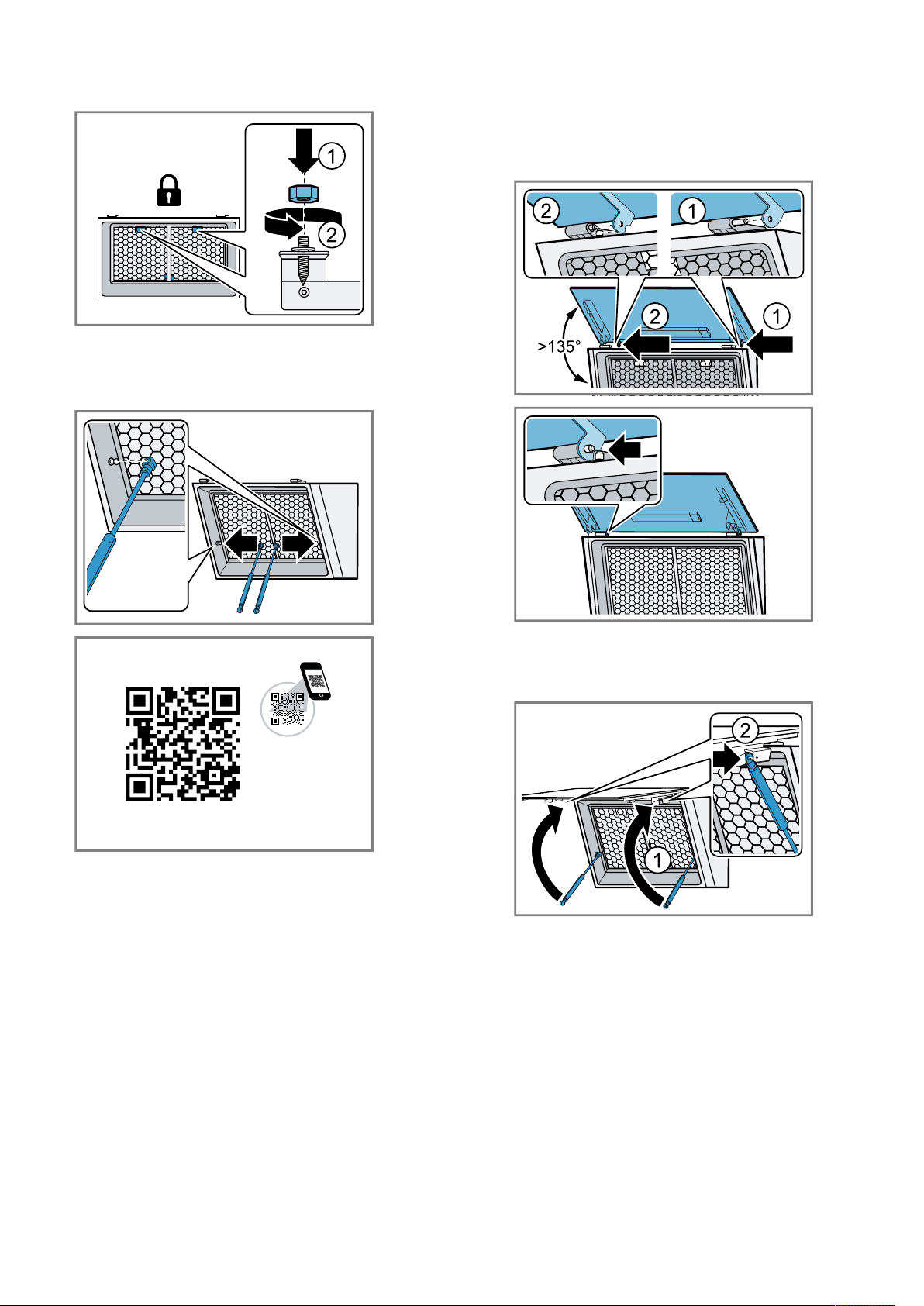

11.7 Vetfilters inbouwen
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶ Met een hand onder de vetfilter grijpen.
1.
Plaats de vetfilters.
2.
De vetfilters naar boven klappen en de vergrendelin-
gen vastklikken.
3.
Zorg ervoor dat de vergrendelingen vastklikken.
4.
Het glazen front sluiten.
Storingen verhelpen
12 Storingen verhelpen
Kleinere storingen aan het apparaat kunt u zelf verhel-
pen. Raadpleeg voordat u contact opneemt met de
klantenservice de informatie over het verhelpen van
storingen. Zo voorkomt u onnodige kosten.
WAARSCHUWING‒Kans op letsel!
Ondeskundige reparaties zijn gevaarlijk.
▶ Alleen geschoold vakpersoneel mag reparaties aan
het apparaat uitvoeren.
▶ Bel de servicedienst als het apparaat defect is.
→"Servicedienst", Pagina12
WAARSCHUWING‒Kans op elektrische schok!
Ondeskundige reparaties zijn gevaarlijk.
▶ Alleen daarvoor geschoold vakpersoneel mag repa-
raties aan het apparaat uitvoeren.
▶ Er mogen uitsluitend originele reserveonderdelen
worden gebruikt voor reparatie van het apparaat.
▶ Als het netsnoer van dit apparaat wordt beschadigd,
moet het door geschoold vakpersoneel worden ver-
vangen.
12.1 Functiestoringen
Storing Oorzaak en probleemoplossing
Apparaat werkt niet. Netstekker van de stroomkabel is niet ingestoken.
▶
Apparaat aansluiten op het elektriciteitsnet.
De zekering in de zekeringenkast is in werking getreden.
▶
Controleer de zekering in de meterkast.
Stroomvoorziening is uitgevallen.
▶
Controleer of de verlichting van de binnenruimte of andere apparaten functioneren.
De steekverbinding met de glasplaat is niet goed gerealiseerd.
▶
Controleer de steekverbinding met de glasplaat.
→"Apparaat monteren", Pagina21
LED-verlichting functi-
oneert niet.
Verschillende oorzaken zijn mogelijk.
▶
Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenser-
vice of een erkend vakman (elektromonteur).
▶
Neem contact op met de
→"Servicedienst", Pagina12.
De toetsverlichting
functioneert niet.
Verschillende oorzaken zijn mogelijk.
▶
Neem contact op met de
→"Servicedienst", Pagina12.
HomeConnect functi-
oneert niet correct.
Verschillende oorzaken zijn mogelijk.
▶
Ga naar www.home-connect.com.
De Hood Control
functioneert niet cor-
rect.
Eventueel moeten wijzigingen aan de instellingen worden aangebracht.
▶
Lees de gebruiksaanwijzing van de kookplaat.
▶
Ga naar www.home-connect.com.
Het apparaat start
niet bij de eerste keer
inschakelen.
Wellicht worden er software-updates uitgevoerd.
▶
Wacht circa 15 minuten.
Het apparaat rea-
geert niet.
Eventueel moet het apparaat opnieuw worden gestart.
▶
Druk gedurende minimaal 10seconden op en .
a Alle knoppen knipperen.
a Er wordt een herstart uitgevoerd.
nl Afvoeren
12
Storing Oorzaak en probleemoplossing
De herstart werkt niet. Verschillende oorzaken zijn mogelijk.
1.
Koppel het apparaat los van het stroomnetwerk.
‒ Haal de netstekker uit het stopcontact of schakel de zekering in de meterkast uit.
2.
Na ca. 2 minuten verbindt u het apparaat weer met de stroom.
a Het kan enkele minuten duren voordat alle functies ter beschikking staan.
Er treden algemene
functiestoringen op.
Eventueel is een software-update noodzakelijk.
▶
Voer een software-update uit.
→"Software-update", Pagina8
Afvoeren
13 Afvoeren
13.1 Afvoeren van uw oude apparaat
Door een milieuvriendelijke afvoer kunnen waardevolle
grondstoffen opnieuw worden gebruikt.
1.
De stekker van het netsnoer uit het stopcontact trek-
ken.
2.
Het netsnoer doorknippen.
3.
Voer het apparaat milieuvriendelijk af.
Bij uw dealer en uw gemeente- of deelraadskantoor
kunt u informatie verkrijgen over de actuele afvoer-
methoden.
Dit apparaat is gekenmerkt in over-
eenstemming met de Europese richt-
lijn 2012/19/EU betreffende afge-
dankte elektrische en elektronische
apparatuur (waste electrical and elec-
tronic equipment - WEEE).
De richtlijn geeft het kader aan voor
de in de EU geldige terugneming en
verwerking van oude apparaten.
Servicedienst
14 Servicedienst
Originele vervangende onderdelen die relevant zijn
voor de werking in overeenstemming met de desbetref-
fende Ecodesign-verordening kunt u voor de duur van
ten minste 10 jaar vanaf het moment van in de handel
brengen van het apparaat binnen de Europese Econo-
mische Ruimte bij onze servicedienst verkrijgen.
Opmerking:Het inschakelen van de servicedienst in
het kader van de fabrieksgarantievoorwaarden is gratis.
Gedetailleerde informatie over de garantieperiode en
garantievoorwaarden in uw land kunt u opvragen bij
onze servicedienst, uw dealer of op onze website.
Als u contact opneemt met de servicedienst, hebt u het
productnummer (E-Nr.), het productienummer (FD) en
het volgnummer (Z-Nr.) van het apparaat nodig.
De contactgegevens van de servicedienst vindt u in de
meegeleverde servicedienstlijst of op onze website.
14.1 Productnummer (E-Nr.),
productienummer (FD) en volgnummer (Z-
Nr.)
Het productnummer (E-Nr.), het productienummer (FD)
en het volgnummer (Z-Nr.) vindt u op het typeplaatje
van het apparaat.
Het typeplaatje bevindt zich afhankelijk van het model:
¡ aan de binnenkant van het apparaat (daarvoor de
vetfilter demonteren).
¡ op de bovenkant van het apparaat.
Om uw apparaatgegevens en de servicedienst-tele-
foonnummers snel terug te kunnen vinden, kunt u de
gegevens noteren.
Accessoires
15 Accessoires
Accessoires kunt u kopen bij de servicedienst, in de
vakhandel of op internet. Gebruik alleen originele ac-
cessoires, omdat deze precies op uw apparaat zijn af-
gestemd.
Voor de verschillende apparaten zijn specifieke acces-
soires beschikbaar. Geef bij de aankoop altijd de pre-
cieze aanduiding (E-nr.) van uw apparaat op.
→Pagina12
Welke accessoires beschikbaar zijn voor uw apparaat,
kunt u zien in onze catalogus, in de online-shop of kunt
u navragen bij de klantenservice.
www.bosch-home.com
Accessoires Bestelnummer
Clean Air Plus circulatie-
luchtset
DWZ1BK1I6
Clean Air Plus circulatie-
set - schoorsteenloze,
schuine afzuigkappen
DWZ1BK1V6
Long Life circulatieset –
schoorsteenloze, schuine
afzuigkappen
DWZ1BK1R1
Regenereerbaar koolfilter
– vervanging
DWZ1BK1P1
Conformiteitsverklaring nl
13
Accessoires Bestelnummer
Kanaalverlenging –
1000mm, zwart
DWZ0BX6K1
Kanaalverlenging –
1500mm, zwart
DWZ0BX6L1
Accessoires Bestelnummer
Kanaalverlenging –
1000mm, zilver
DWZ0BX3K1
Kanaalverlenging –
1500mm, zilver
DWZ0BX3L1
Conformiteitsverklaring
16 Conformiteitsverklaring
Hierbij verklaart BSH Hausgeräte GmbH dat het appa-
raat met Home Connect functionaliteit voldoet aan de
fundamentele vereisten en de overige toepasselijke be-
palingen van de Richtlijn 2014/53/EU.
Een uitvoerige RED conformiteitsverklaring vindt u op
het internet onder www.bosch-home.com op de pro-
ductpagina van uw apparaat bij de aanvullende docu-
menten.
2,4-GHz-band (2400–2483,5MHz): max. 100mW
5-GHz-band (5150–5350MHz + 5470–5725MHz):
max. 150mW
BE BG CZ DK DE EE IE el ES
FR HR IT CY LI LV LT LU HU
MT NL AT PL PT RO SI SK FI
SE NO CH TR IS UK (NI)
5GHz WLAN (WiFi): alleen voor het gebruik binnenshuis.
AL GA MD ME MK RS UK UA
5GHz WLAN (WiFi): alleen voor het gebruik binnenshuis.
Informatie over vrije software en opensourcesoftware
17 Informatie over vrije software en opensourcesoftware
Dit product bevat softwarecomponenten die door de
houders van de intellectuele eigendom als vrije softwa-
re of opensourcesoftware zijn gelicentieerd.
De informatie over de betreffende licentie is in het huis-
houdapparaat opgeslagen. Daarnaast kunt u deze li-
centie-informatie via de HomeConnect app raadple-
gen: 'Profiel -> Juridische informatie -> Licentie-
informatie'.
1
Verder kunt u de licentie-informatie downlo-
aden via de productwebsite. (Zoek daarvoor op de pro-
ductwebsite naar uw apparaatmodel en de bijbehoren-
de documentatie.) In plaats daarvan kunt u de betref-
fende informatie ook aanvragen via ossre-
[email protected] of BSH Hausgeräte GmbH, Carl-
Wery-Str. 34, D-81739 München.
De broncode wordt u op verzoek ter beschikking ge-
steld.
Zend een daartoe strekkend verzoek naar ossre-
[email protected] of BSH Hausgeräte GmbH, Carl-
Wery-Str. 34, D-81739 München.
Onderwerp: „OSSREQUEST“
De kosten voor de afhandeling van uw verzoek worden
u in rekening gebracht. Dit aanbod geldt gedurende
drie jaar vanaf de datum van aankoop of ten minste ge-
durende de periode waarin wij support en reserveon-
derdelen voor het betreffende apparaat bieden.
Testinstructies
18 Testinstructies
Deze instructies werden opgesteld om het testen van
het apparaat te vergemakkelijken.
¡ Gemeten conform EN 61591.
¡ Het apparaat wordt in de toestand bij levering ge-
bruikt.
¡ Voor de controle van de aangegeven apparaatei-
genschappen werd de tussenstand van het glazen
front gebruikt.
¡ Let erop dat de filters tijdens de meting (door wijzi-
ging aan de apparaatpositie of inbouwpositie) niet
worden verschoven.
1
Afhankelijk van de apparaatuitvoering
nl Montagehandleiding
14
Montagehandleiding
19 Montagehandleiding
19.1 Montagevideo
Wanneer u deze QR-code scant met uw smartphone,
dan kunt u een video van de totale montage van het
apparaat bekijken.

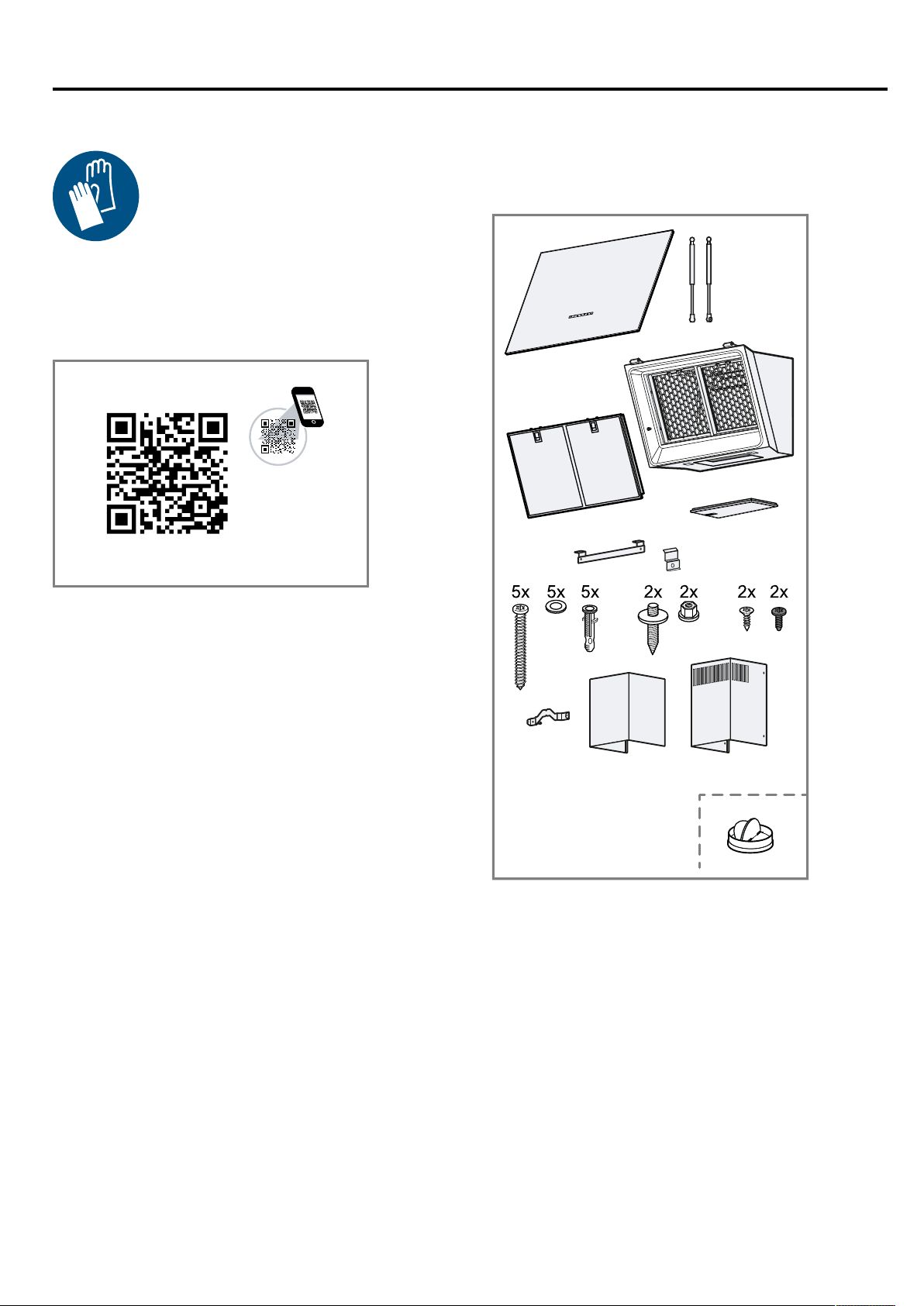

19.2 Inhoud van de verpakking
Controleer na het uitpakken alle onderdelen op trans-
portschade en de volledigheid van de levering.
Montagehandleiding nl
15

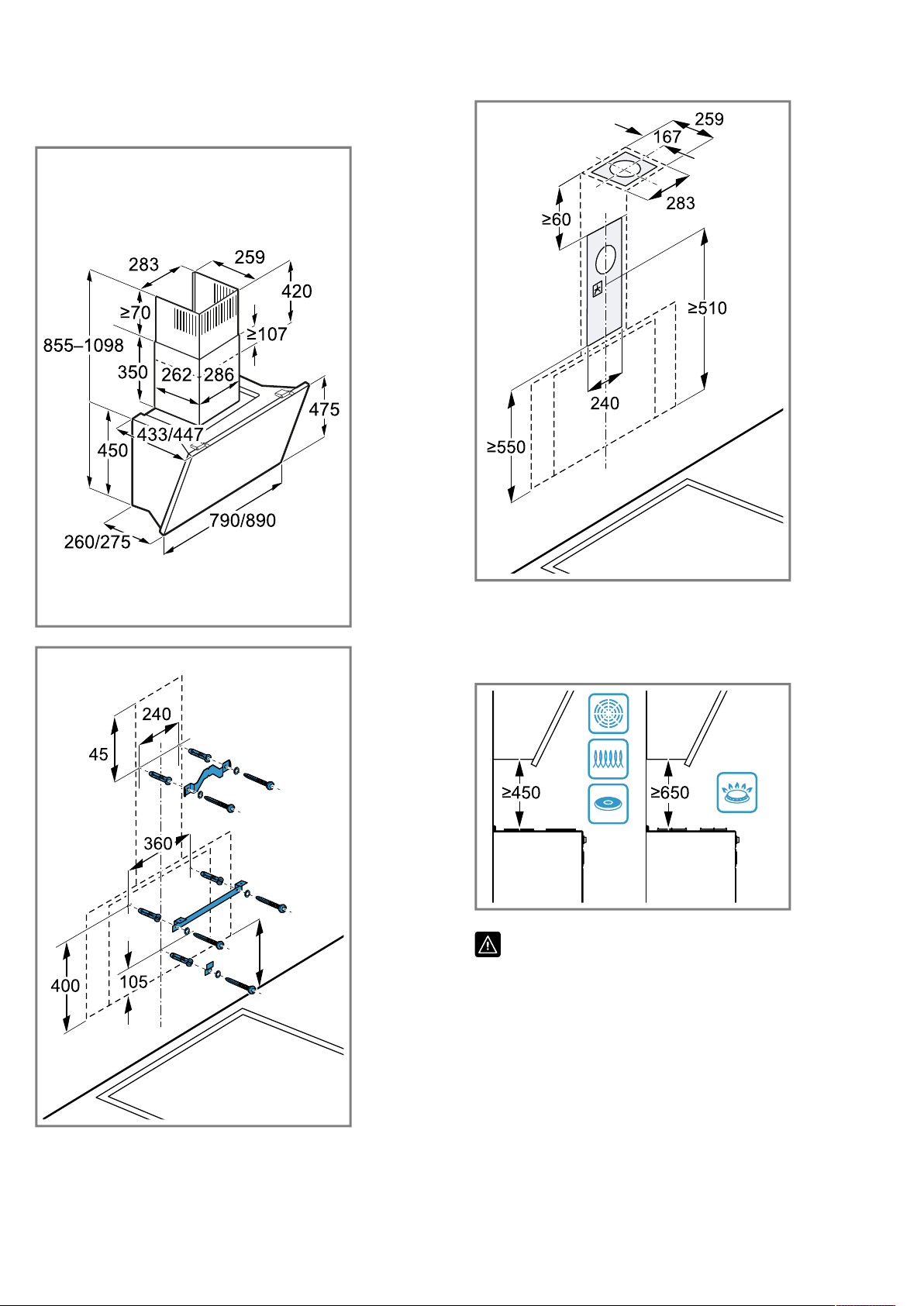

19.3 Afmetingen van het apparaat
Hier vindt u de afmetingen van het apparaat.
19.4 Veiligheidsafstanden
Neem de veiligheidsafstanden van het apparaat in
acht.
19.5 Veilige montage
Neem bij het monteren van het apparaat de
veiligheidsaanwijzingen in acht.
nl Montagehandleiding
16
WAARSCHUWING‒Kans op
vergiftiging!
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging. Vuurbronnen die de
lucht in de ruimte verbruiken (bijv. apparaten
die op gas, olie, hout of kolen worden ge-
stookt, geisers, warmwatertoestellen) betrek-
ken de verbrandingslucht uit de opstellings-
ruimte en voeren de gassen via een afvoer
(bijv. schoorsteen) af naar buiten. In combina-
tie met een ingeschakelde afzuigkap wordt
aan de keuken en aan de naastgelegen ruim-
tes lucht onttrokken. Zonder voldoende lucht-
toevoer ontstaat er een onderdruk. Giftige
gassen uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶ Altijd voor voldoende luchttoevoer zorgen,
wanneer het apparaat in luchtafvoermodus
werkt, en er tegelijkertijd vuurbron is die
gebruik maakt van de aanwezige lucht.
▶ U kunt het apparaat alleen dan zonder risi-
co gebruiken wanneer de onderdruk in de
ruimte waarin de vuurbron zich bevindt niet
groter is dan 4 Pa (0,04 mbar). Dit kan
worden bereikt wanneer de voor de ver-
branding benodigde lucht door niet afsluit-
bare openingen, bijv. in deuren, ramen, in
combinatie met een ventilatiekast in de
muur of door andere technische voorzienin-
gen, kan worden toegevoerd. Een luchtaan-
voer/afvoereenheid in de muur alleen is
niet voldoende om aan de minimale eisen
te voldoen.
▶ Raadpleeg in ieder geval het bedrijf dat in
uw huis zorgt voor de schoorsteenreiniging.
Dit bedrijf is in staat het totale ventilatiesys-
teem van uw huis te beoordelen en kan
een voorstel doen voor passende maatre-
gelen op het gebied van de luchttoevoer.
▶ Indien het apparaat alleen met recirculatie
wordt gebruikt, is een onbeperkt gebruik
mogelijk.
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging.
▶ Wanneer een afzuigkap wordt geïnstalleerd
met een haard die afhankelijk is van de
ruimtelucht, dan moet de stroomtoevoer
van de afzuigkap zijn voorzien van een ge-
schikte veiligheidsschakeling.
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging.
▶ De luchtafvoer niet in een rookkanaal of
rookgasafvoer leiden dat in bedrijf is.
▶ Voer de luchtafvoer niet in een schacht die
dient voor het ontluchten van opstelruimtes
voor haarden.
▶ Moet de luchtafvoer in een rook- of afvoer-
gasschoorsteen worden geleid die niet in
gebruik is, dan dient hiervoor toestemming
van een vakbekwame schoorsteenveger te
worden verkregen.
WAARSCHUWING‒Kans op
verstikking!
Kinderen kunnen verpakkingsmateriaal over
het hoofd trekken en hierin verstrikt raken en
stikken.
▶ Verpakkingsmateriaal uit de buurt van kin-
deren houden.
▶ Laat kinderen niet met verpakkingsmateri-
aal spelen.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in het vetfilter kunnen ont-
branden.
▶ Werk in de buurt van het apparaat nooit
met open vuur (bijv. flamberen).
▶ Installeer het apparaat alleen in de buurt
van een vuurbron voor vaste brandstoffen
(bijv. hout of kolen), wanneer een gesloten,
niet afneembare afdekking aanwezig is. Er
mogen geen vonken wegspringen.
▶ Om warmteophoping te voorkomen dienen
de voorgeschreven veiligheidsafstanden te
worden aangehouden.
▶ Houd de informatie van uw kookapparaten
aan. Wanneer er in de installatie-instructies
van de kookapparaten een afwijkende af-
stand staat, altijd de grootste afstand in
acht nemen. Wanneer gaskooktoestellen
en elektrische kooktoestellen samen wor-
den gebruikt, dan geldt de grootste aange-
geven afstand.
▶ Het apparaat slechts aan één zijde direct
naast een hoge kast, tegen een bovenkast
of tegen een wand installeren. De afstand
Montagehandleiding nl
17
tot de hoge kast, een bovenkast of de
wand moet minstens 50 mm bedragen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen in het toestel kunnen
scherpe randen hebben.
▶ Draag veiligheidshandschoenen.
Is het toestel niet naar behoren bevestigd,
dan kan het naar beneden vallen.
▶ Alle bevestigingsschroeven moeten vast
worden gemonteerd.
Gevaar voor letsel door glassplinters.
▶ De filterafdekking tegen stoten bescher-
men.
▶ De filterbescherming niet laten vallen.
▶ Bij de montage een veiligheidsbril dragen.
Het toestel is zwaar.
▶ Om het apparaat te bewegen, zijn 2 perso-
nen vereist.
▶ Alleen geschikte hulpmiddelen gebruiken.
Het toestel is zwaar.
▶ Het apparaat mag niet direct in gipskarton-
platen of gelijksoortig licht bouwmateriaal
worden gemonteerd.
▶ Voor een juiste montage dient u materiaal
te gebruiken dat voldoende stabiel en aan-
gepast is aan de bouwkundige situatie en
het gewicht van het materiaal.
Wijzigingen aan de elektrische of mechani-
sche opbouw zijn gevaarlijk en kunnen leiden
tot functiestoringen.
▶ Geen wijzigingen aan de elektrische of me-
chanische opbouw aanbrengen.
De filterafdekking kan trillen.
▶ De filterafdekking langzaam openen.
▶ De filterafdekking na het openen vasthou-
den tot deze niet meer natrilt.
▶ De filterafdekking langzaam sluiten.
Verwondingsgevaar bij het openen en sluiten
van de scharnieren.
▶ Niet in het bewegende gedeelte van de
scharnieren grijpen.
WAARSCHUWING‒Kans op elektrische
schok!
Scherpe componenten binnen het apparaat
kunnen de aansluitkabel beschadigen.
▶ De aansluitkabel niet knikken of inklem-
men.
Een beschadigd apparaat of een beschadigd
netsnoer is gevaarlijk.
▶ Nooit een beschadigd apparaat gebruiken.
▶ Nooit aan het netsnoer trekken, om het ap-
paraat van het elektriciteitsnet te scheiden.
Altijd aan de stekker van het netsnoer trek-
ken.
▶ Wanneer het apparaat of het netsnoer is
beschadigd, dan direct de stekker van het
netsnoer uit het stopcontact halen of de ze-
kering in de meterkast uitschakelen.
▶ Contact opnemen met de servicedienst.
→Pagina12
Ondeskundige reparaties zijn gevaarlijk.
▶ Alleen daarvoor geschoold vakpersoneel
mag reparaties aan het apparaat uitvoeren.
▶ Er mogen uitsluitend originele reserveon-
derdelen worden gebruikt voor reparatie
van het apparaat.
▶ Als het netsnoer van dit apparaat wordt be-
schadigd, moet het door geschoold vakper-
soneel worden vervangen.
Ondeskundige installaties zijn gevaarlijk.
▶ Het apparaat uitsluitend aansluiten en ge-
bruiken volgens de gegevens op het type-
plaatje.
▶ Het apparaat uitsluitend via een volgens de
voorschriften geïnstalleerd stopcontact met
randaarde op een stroomnet met wissel-
stroom aansluiten.
▶ Het randaardesysteem van de elektrische
huisinstallatie moet conform de elektrotech-
nische voorschriften zijn geïnstalleerd.
▶ Nooit het apparaat via een externe schakel-
inrichting voeden, bijvoorbeeld een tijd-
schakelaar of besturing op afstand.
▶ Als het apparaat is ingebouwd, moet de
stekker van het netsnoer vrij toegankelijk
zijn. Als de vrije toegang niet mogelijk is,
moet in de vast geplaatste elektrische in-
stallatie een alpolige scheidingsinrichting
volgens de voorwaarden van de overspan-
ningscategorie III en volgens de installatie-
voorschriften worden ingebouwd.
▶ Bij het opstellen van het apparaat erop let-
ten dat het netsnoer niet wordt afgeklemd
of beschadigd.
19.6 Algemene aanwijzingen
Neem deze algemene aanwijzingen bij de installatie in
acht.
¡ Bij de installatie moeten de actuele geldige bouw-
voorschriften en de voorschriften van de plaatselijke
stroom- en gasleverancier in acht worden genomen.
¡ Bij het afvoeren van afvoerlucht moeten de officiële
en wettelijke voorschriften, zoals bijv. de plaatselijke
bouwverordeningen, in acht worden genomen.
¡ Om het apparaat in het geval van service ongehin-
derd te bereiken, een gemakkelijk toegankelijke
montageplaats kiezen.
nl Montagehandleiding
18
¡ De oppervlakken van het apparaat zijn gevoelig.
Vermijd beschadigingen bij de montage.
19.7 Aanwijzingen voor de elektrische
aansluiting
Om het apparaat elektrisch veilig te kunnen aansluiten,
dient u deze aanwijzingen in acht te nemen.
WAARSCHUWING‒Kans op elektrische schok!
Het apparaat moet op elk gewenst moment van de
stroom kunnen worden afgesloten. Het mag alleen op
een geaarde contactdoos worden aangesloten die vol-
gens de voorschriften is geïnstalleerd.
▶ De netstekker van de netaansluitkabel moet na de
inbouw van het apparaat vrij toegankelijk zijn.
▶ Is dit niet mogelijk, dan moet in de vast geplaatste
elektrische installatie een alpolige scheidingsinrich-
ting volgens de voorwaarden van de overspannings-
categorie III en volgens de opbouwvoorschriften
worden ingebouwd.
▶ De vaste aansluiting mag alleen door een elektricien
worden aangelegd. Wij adviseren een aardlekscha-
kelaar (FI-schakelaar) in de stroomkring naar het
apparaat te installeren.
Scherpe componenten binnen het apparaat kunnen de
aansluitkabel beschadigen.
▶ De aansluitkabel niet knikken of inklemmen.
¡ De aansluitgegevens zijn te vinden op het typeplaat-
je. →Pagina12
¡ De aansluitleiding is ca. 1,30 m lang.
¡ Dit apparaat voldoet aan de ontstoringsvoorschriften
van de EG.
¡ Het apparaat is conform de beschermingsklasse 1.
Daarom het apparaat alleen met een aarddraadaan-
sluiting gebruiken.
¡ Het apparaat tijdens de montage niet op de voe-
dingsspanning aansluiten.
¡ Ervoor zorgen dat de bescherming tegen aanraking
door de inbouw is gegarandeerd.
19.8 Aanwijzingen m.b.t. de inbouwsituatie
¡ Dit apparaat aan de keukenwand monteren.
¡ Het apparaat moet voor de bovenkasten worden ge-
ïnstalleerd, wanneer deze dieper dan 370mm zijn.
¡ Voor de montage van extra speciale accessoires de
daarbij meegeleverde installatiehandleiding aanhou-
den.
¡ Het apparaat slechts aan één zijde direct naast een
hoge kast, tegen een bovenkast of tegen een wand
installeren. De afstand tot de hoge kast, tot een bo-
venkast of de wand moet minstens 50 mm bedra-
gen.
¡ De breedte van de afzuigkap moet minstens over-
eenkomen met de breedte van het kooktoestel.
¡ Om de kookdamp optimaal op te vangen, het appa-
raat in het midden boven de kookplaat monteren.
19.9 Aanwijzingen m.b.t. de
luchtafvoerleiding
De fabrikant van het apparaat geeft geen garantie bij
klachten die te wijten zijn aan het buizentraject.
¡ Een korte, rechte afvoerbuis met een zo groot mo-
gelijke buisdiameter gebruiken.
¡ Lange, ruwe afvoerbuizen, vele buisbochten of klei-
ne buisdiameters verminderen het afzuigvermogen
en verhogen het ventilatorgeluid.
¡ Een afvoerbuis van niet brandbaar materiaal gebrui-
ken.
¡ Om het teruglopen van condens te vermijden, de af-
voerbuis vanuit het apparaat met 1° verval monte-
ren.
19.10 Aanwijzing voor de luchtafvoerfunctie
Voor de luchtafvoerfunctie moet een terugslagklep wor-
den ingebouwd.
Opmerkingen
¡ Wanneer bij het apparaat geen terugslagklep is
meegeleverd, dan kan men een terugslagklep in de
vakhandel verkrijgen.
¡ Wanneer de afvoerlucht door de buitenwand wordt
geleid, dan moet een telescopische muurcassette
worden gebruikt.
19.11 Installatie
Wand controleren
1.
Controleren of de wand horizontaal is en voldoende
draagvermogen heeft.
Het maximale gewicht van het apparaat bedraagt
30 kg.
2.
De boorgatdiepte overeenkomstig de schroeflengte
boren.
3.
Gebruik de meegeleverde schroeven en pluggen.
De bijgevoegde schroeven en pluggen zijn geschikt
voor massieve muren. Gebruik voor andere con-
structies geschikte bevestigingsmaterialen, bijv. bij
gipsplaat, gasbeton, Poroton stenen.
4.
Het apparaat met een bevestigingsmateriaal monte-
ren dat voldoende stabiel alsook aan de bouwkundi-
ge situatie en het gewicht van het apparaat is aan-
gepast.
5.
Het uitsnijgedeelte op een voorhanden kabelplaat-
sing van andere apparaten controleren.
Wand voorbereiden
1.
Aanwijzingen m.b.t. de inbouwsituatie aanhouden.
→Pagina18
2.
Ervoor zorgen dat zich in het bereik van de borin-
gen geen stroomleidingen, gasleidingen of waterlei-
dingen bevinden.
3.
Om schade te vermijden, de kookplaat afdekken.
4.
Bepaal de positie van de afzuigkap en teken de on-
derkant van het apparaat licht op de muur af.
‒ Ga uit van de kookplaat bij het bepalen van het
midden.
‒ Houd de veiligheidsafstanden tot de kookplaat
aan.
We adviseren de afzuigkap zo op te hangen dat de
onderkant van het glazen scherm één lijn vormt met
de onderkant van de bovenkasten ernaast.
Montagehandleiding nl
19

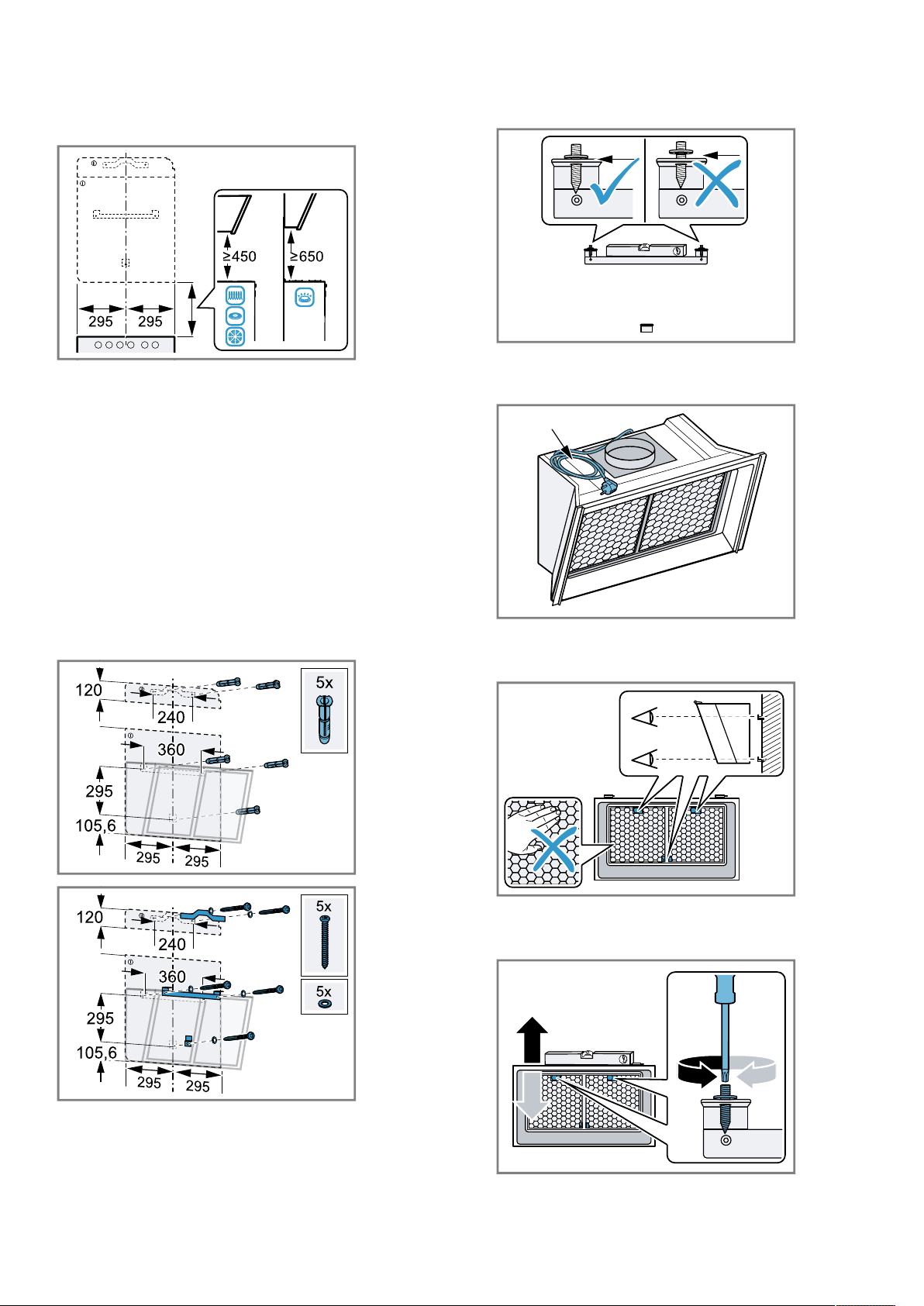

5.
Voor een eenvoudigere montage, het verpakkings-
deel, dat fungeert als sjabloon, op de voorgeteken-
de lijn plaatsen en fixeren.
6.
Teken de posities voor de schroeven af.
7.
Voor de montage met schoorsteenafscherming
moet de sjabloon op de aangegeven snijlijn worden
gescheiden.
8.
Het afgesneden deel op de gewenste positie aan-
leggen.
Houd rekening met de totale lengte van de schoor-
steenbekleding.
9.
Boor de gaten voor de bevestigingen met Ø8mm
en boordiepte 80mm.
10.
Verwijder het sjabloon.
Apparaatophanging monteren
1.
Draai de apparaatophanging voor de afzuigkap
handvast aan.
2.
Stel met een waterpas de apparaatophanging hori-
zontaal en draai deze vast.
3.
De meegeleverde schroeven in de bovenste appa-
raatophanging volledig indraaien.
Apparaat monteren
1.
Leg de netstekker bovenop het apparaat.
2.
De vetfilters verwijderen.
3.
Het apparaat van boven in de apparaatophanging
hangen, zodat het stevig vastklikt.
4.
Om het apparaat uit te lijnen, het apparaat indien
nodig van boven met een schroevendraaier in de
hoogte verstellen.
nl Montagehandleiding
20
5.
Het apparaat van boven met 2 moeren borgen.
6.
Opmerking:De gasveren niet tegen het gelakte bin-
nenframe slaan.
De gasveren links en rechts op het apparaat vast-
klikken.
7.
De glasplaat monteren.
‒ Houd de glasplaat met beide handen vast.
‒ De scharnierplaat van rechts naar links in het
contrastuk op het apparaat inhangen en vastklik-
ken.
De glasplaat vasthouden, tot beide scharnieren zijn
vastgeklikt.
8.
De gasveren links en rechts op de glasplaat vast-
klikken.
Montagehandleiding nl
21

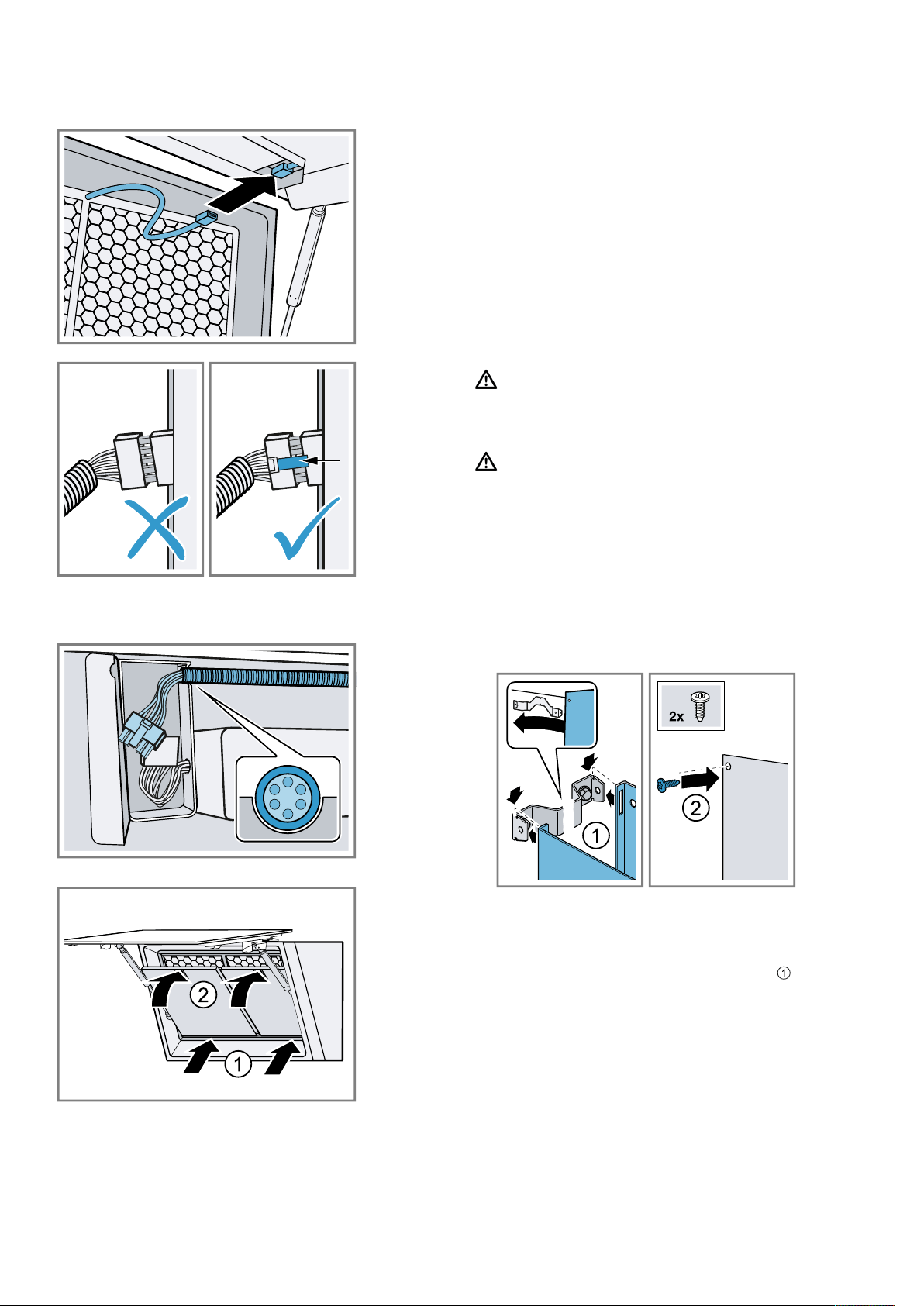

9.
Steek de stekker erin.
‒ Zorg ervoor dat de stekker vastklikt.
Stekkerverbinding met de glasplaat
10.
Voer de beschermslang in de daarvoor bedoelde
opening in.
11.
Plaats de vetfilters.
12.
De stroom aansluiten.
Buizen
Opmerking:Wanneer u een aluminiumbuis gebruikt,
maak dan het aansluitgedeelte eerst glad.
Wij adviseren het gebruik van buizen met een afvoer-
buis van Ø150mm.
Wanneer de diameter van de buizen onder de 150mm
ligt, dan heeft u een separaat verkrijgbare reductiemof
nodig.
Luchtafvoerverbinding maken (afvoerbuis Ø 150mm)
1.
De luchtafvoerbuis op het afvoeraansluitstuk beves-
tigen.
2.
De verbinding met de afvoerluchtopening maken.
3.
De verbindingspunten afdichten.
Schoorsteenafscherming monteren
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen in het toestel kunnen scherpe
randen hebben.
▶ Draag veiligheidshandschoenen.
WAARSCHUWING‒Kans op elektrische schok!
Scherpe componenten binnen het apparaat kunnen de
aansluitkabel beschadigen.
▶ De aansluitkabel niet knikken of inklemmen.
1.
Om de schoorsteenafscherming los te maken, de
tape verwijderen of de schoorsteenafscherming uit
de beschermende verpakking halen.
2.
Indien voorhanden de beschermfolie aan beide
schoorsteenafschermingen verwijderen.
3.
De bovenste schoorsteenafscherming met de
2schroeven aan de zijkant aan de bevestigingshoe-
ken schroeven.
4.
Opmerking:Om krassen te vermijden zachte doe-
ken als bescherming over de randen van de buiten-
ste schoorsteenafscherming leggen.
De onderste schoorsteenafscherming op het appa-
raat plaatsen en iets uit elkaar trekken.
nl Montagehandleiding
22
5.
De onderste schoorsteenafscherming over de bo-
venste schoorsteenafscherming stulpen.
6.
De doeken voorzichtig verwijderen.
Apparaat demonteren
Opmerking:De designprofielen zijn geen grijpelemen-
ten. Til het apparaat niet op aan de design-profielen.
1.
De design-profielen demonteren.
2.
De bovenste 2 moeren van de apparaatophanging
losdraaien.
3.
Het apparaat van de wand nemen.
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service directory.
*9001743712*
9001743712 (031019)
nl
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
