JENN-AIR ELECTRICDOWNDRAFT

JED8130, JED8230, JED8345

COOKTOP

,-_ABLE OF CONTENTS

important Safety instructions ................................................1-2

Ducting information ......................................................................2

Using Your Cooktop .................................................................3-8

Care & Cleaning .............................................................................9

Accessories & Cartridges .........................................................10

Before You Call for Service ......................................................10

Warranty ..........................................................................................11

Guide de I'utilisateur ..................................................................12

Gufa del Usuario ..........................................................................24

JENN-AIR

Form No. A/01/08 Part No. 8111P529-60

Litho U.S.A.

PORTANT

NSTRUCTIONS

Installer: Please leave this manual

with this appliance.

Consumer: Please read and keep

this manual for future reference.

Keep sales receipt and/or can-

celled check as proof of purchase.

Model Number

Serial Number

Date of Purchase

If you have questions, caB:

Jenn-Air Customer Assistance

1-800-JENNAIR(1-800-536-6247)

1-800-688-2080 ( U.S.TTY for

hearing or speech impaired)

(Mon.-Fri., 8 am-8 pm Eastern

Time)

Internet: http://www.jen nair.com

For service information, see

page I I.

Read and follow all instructions

before using this appliance to prevent

the potential risk of fire, electric shock,

personal injury or damage to the appliance

as a result of improper usage of the

appliance. Use appliance only for its

intended purpose as described in this

guide.

To ensure proper and safe

operation: Appliance must be properly

installed and grounded by a qualified

technician.

Turn off appliance and ventilating hood to

avoid spreading the flame. Extinguish

flame then turn on hood to remove smoke

and odor.

• Smother fire or flame in a pan with a lid

or cookie sheet.

NEVER pick up or move a flaming pan.

Do not use water on grease fires. Use

baking soda, a dry chemical or foam-type

extinguisher to smother fire or flame.

If appliance is installed near a window,

precautions should be taken to prevent

curtains from blowing over surface

elements.

NEVER use appliance to warm or heat

the room. Failure to follow this instruction

can lead to possible burns, injury, fire, or

damage to the appliance.

NEVER wear loose-fitting or hanging

garments while using the appliance.

Clothing could catch utensil handles or

ignite and cause burns if garment comes

in contact with hot heating elements.

To ensure proper operation and to avoid

damage to the appliance or possible

injury, do not adjust, service, repair or

replace any part of the appliance unless

specifically recommended in this guide.

Refer all other servicing to a qualified

technician.

NEVER store or use gasoline or other

combustible or flammable materials near

surface units or in the vicinity of this

appliance as fumes could create a fire

hazard or an explosion.

To prevent grease fires, do not let cooking

grease or other flammable materials

accumulate in or near the appliance.

Use only dry potholders. Moist or damp

potholders on hot surfaces may result in a

steam burn. Do not let potholders touch

hot heating elements. Do not use a towel

or other bulky cloth which could easily

touch hot heating elements and ignite.

Always turn off all controls when cooking

is completed.

This appliance has been tested for safe

performance using conventional cookware.

Do not use any devices or accessories that

are not specifically recommended in this

manual. Do not use eyelid covers or stove

top grills. The use of devices or accesso-

ries that are not expressly recommended

in this manual can create serious safety

hazards, result in performance problems,

and reduce the life of the components of

this appliance.

NEVER use aluminum foil or foil contain-

ers on the cooktop. These may become

very hot. Use foil only as directed in this

guide.

Aerosol-type cans are EXPLOSIVEwhen

exposed to heat and may be highly

flammable. Do not use or store near

appliance.

Clean only parts listed in this guide and

use procedures recommended.

NEVER leave surface units unattended

especially when using high heat. An

unattended boilover could cause smoking

and a greasy spillover can cause a fire.

This appliance is equipped with different

size surface elements. Select pans with flat

bottoms large enough to cover element.

Fitting pan size to element will improve

cooking efficiency.

If pan is smaller than element, a portion of

the element will be exposed to direct

contact and could ignite clothing or

potholder.

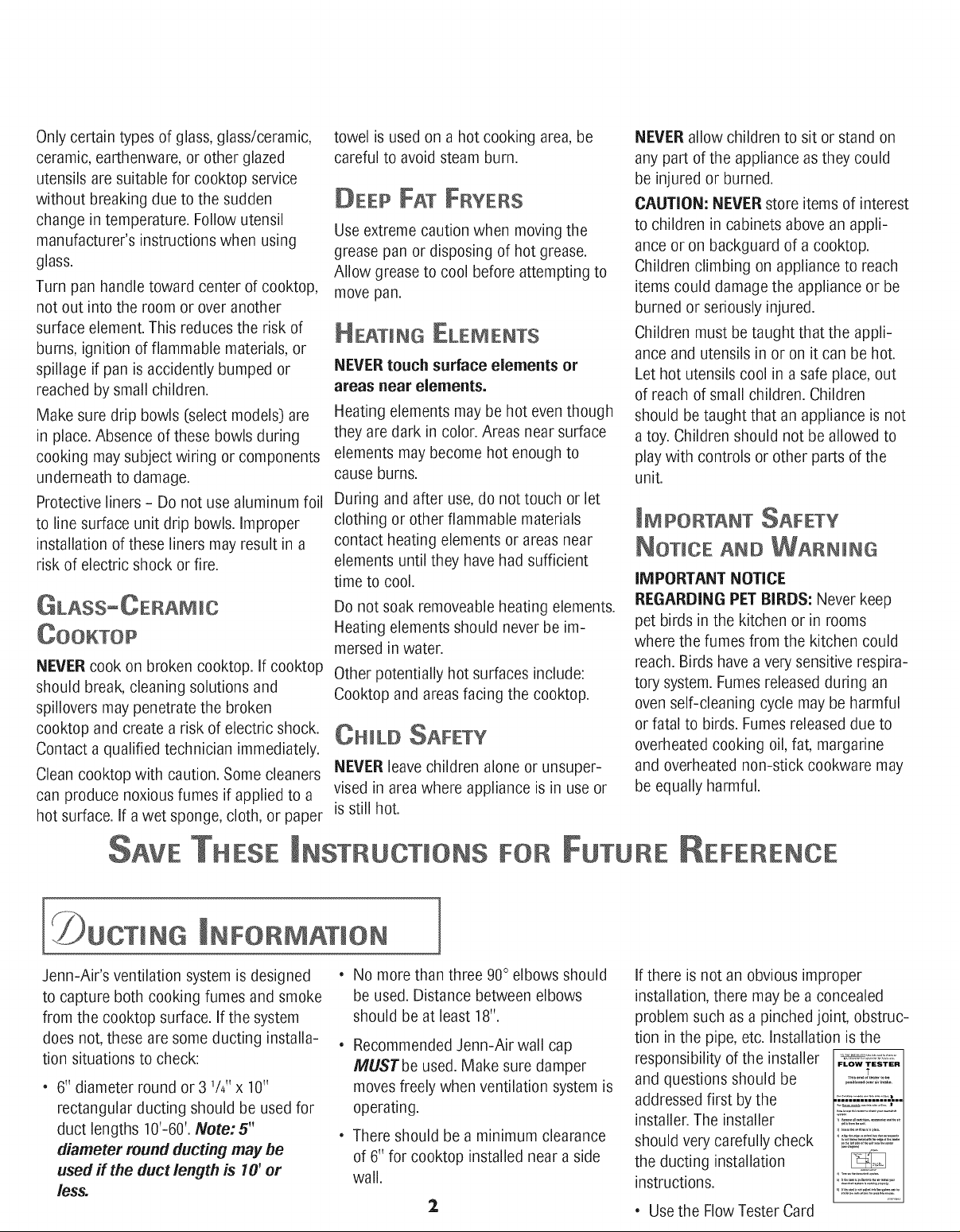

Onlycertaintypesofglass,glass/ceramic,

ceramic,earthenware,orotherglazed

utensilsaresuitableforcooktopservice

withoutbreakingduetothesudden

changeintemperature.Followutensil

manufacturer'sinstructionswhenusing

glass.

Turnpanhandletowardcenterofcooktop,

notoutintotheroomoroveranother

surfaceelement.Thisreducestheriskof

burns,ignitionofflammablematerials,or

spillageif panisaccidentlybumpedor

reachedbysmallchildren.

Makesuredripbowls(selectmodels)are

inplace.Absenceofthesebowlsduring

cookingmaysubjectwiringorcomponents

underneathtodamage.

Protectiveliners- Donotusealuminumfoil

to linesurfaceunitdripbowls.Improper

installationoftheselinersmayresultina

riskofelectricshockorfire.

towelis usedonahotcookingarea,be

carefultoavoidsteamburn.

DEEP FAT FRYERS

Use extreme caution when moving the

grease pan or disposing of hot grease.

Allow grease to cool before attempting to

move pan.

HEATING ELEMENTS

NEVER touch surface elements or

areas near elements.

Heating elements may be hot even though

they are dark in color. Areas near surface

elements may become hot enough to

cause burns.

During and after use,do not touch or let

clothing or other flammable materials

contact heating elements or areas near

elements until they have had sufficient

time to cool.

NEVER cook on broken cooktop. If cooktop

should break, cleaning solutions and

spillovers may penetrate the broken

cooktop and create a risk of electric shock.

Contact a qualified technician immediately.

Clean cooktop with caution. Some cleaners

can produce noxious fumes if applied to a

hot surface. If a wet sponge, cloth, or paper

THESE

Do not soak removeable heating elements.

Heating elements should never be im-

mersed in water.

Other potentially hot surfaces include:

Cooktop and areas facing the cooktop.

CHmLD SAFETY

NEVER leave children alone or unsuper-

vised in area where appliance is in use or

is still hot.

NSTRUOTJONS FOR

NEVER allow children to sit or stand on

any part of the appliance as they could

be injured or burned.

CAUTION: NEVER store items of interest

to children in cabinets above an appli-

ance or on backguard of a cooktop.

Children climbing on appliance to reach

items could damage the appliance or be

burned or seriously injured.

Children must be taught that the appli-

ance and utensils in or on it can be hot.

Let hot utensils cool in a safe place, out

of reach of small children. Children

should be taught that an appliance is not

a toy. Children should not be allowed to

play with controls or other parts of the

unit.

JM PORTANT SAFETY

NOTICE AND WARNING

IMPORTANT NOTICE

REGARDING PET BIRDS: Never keep

pet birds in the kitchen or in rooms

where the fumes from the kitchen could

reach. Birds have a very sensitive respira-

tory system. Fumes released during an

oven self-cleaning cycle may be harmful

or fatal to birds. Fumes released due to

overheated cooking oil, fat, margarine

and overheated non-stick cookware may

be equally harmful.

RE REFERENCE

CTING NFORMATION

]

Jenn-Air's ventilation system is designed

to capture both cooking fumes and smoke

from the cooktop surface. If the system

does not, these are some ducting installa-

tion situations to check:

* 6" diameter round or3 1/J'x 10"

rectangular ducting should be used for

duct lengths 10'-60'. Note: 5"

diameter round ducting may be

used if the duct length is 10' or

less.

* No more than three 90° elbows should

be used. Distance between elbows

should be at least 18".

Recommended Jenn-Air wall cap

MUSTbe used. Make sure damper

moves freely when ventilation system is

operating.

* There should be a minimum clearance

of 6" for cooktop installed near a side

wall.

If there is not an obvious improper

installation, there may be a concealed

problem such as a pinched joint, obstruc-

tion in the pipe, etc. Installation is the

responsibility of the installer ,_o_;_,,:_,

and questions should be

addressed first by the

installer. The installer

should very carefully check

the ducting installation

instructions.

• Use the Flow Tester Card

.......... .......

,_,,.................. ,........

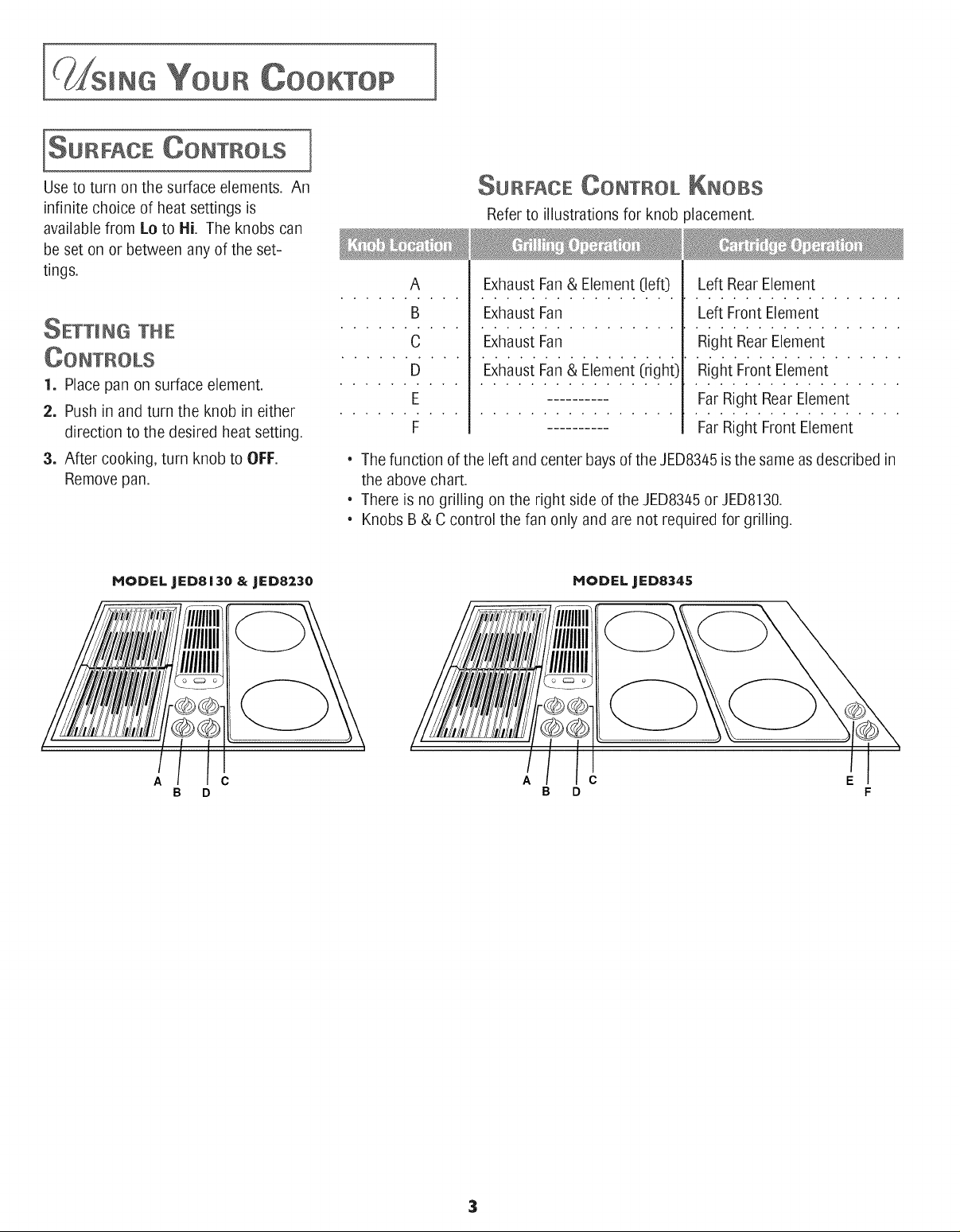

ISURFACE CONTROLS

Use to turn on the surface elements. An

infinite choice of heat settings is

available from Lo to Hi. The knobs can

be set on or between any of the set-

tings.

SETTING THE

1. Place pan on surface element.

2. Push in and turn the knob in either

direction to the desired heat setting.

3. After cooking, turn knob to OFF.

Remove pan.

SURFACE OONTROL KNOBS

Refer to illustrations for knob placement.

Exhaust Fan & Element (left)

Exhaust Fan

Exhaust Fan & Element (right)

Left Rear Element

Left Front Element

Right Rear Element

Right Front Element

Far Right Rear Element

Far Right Front Element

• The function of the left and center bays of the JED8345is the same as described in

the above chart.

• There is no grilling on the right side of the JED8345 or JED8130.

• Knobs B & C control the fan only and are not required for grilling.

MODEl. JED8 i 30 & JED8230

A C

B D

MODEL JED8345

!°i

A C

B D

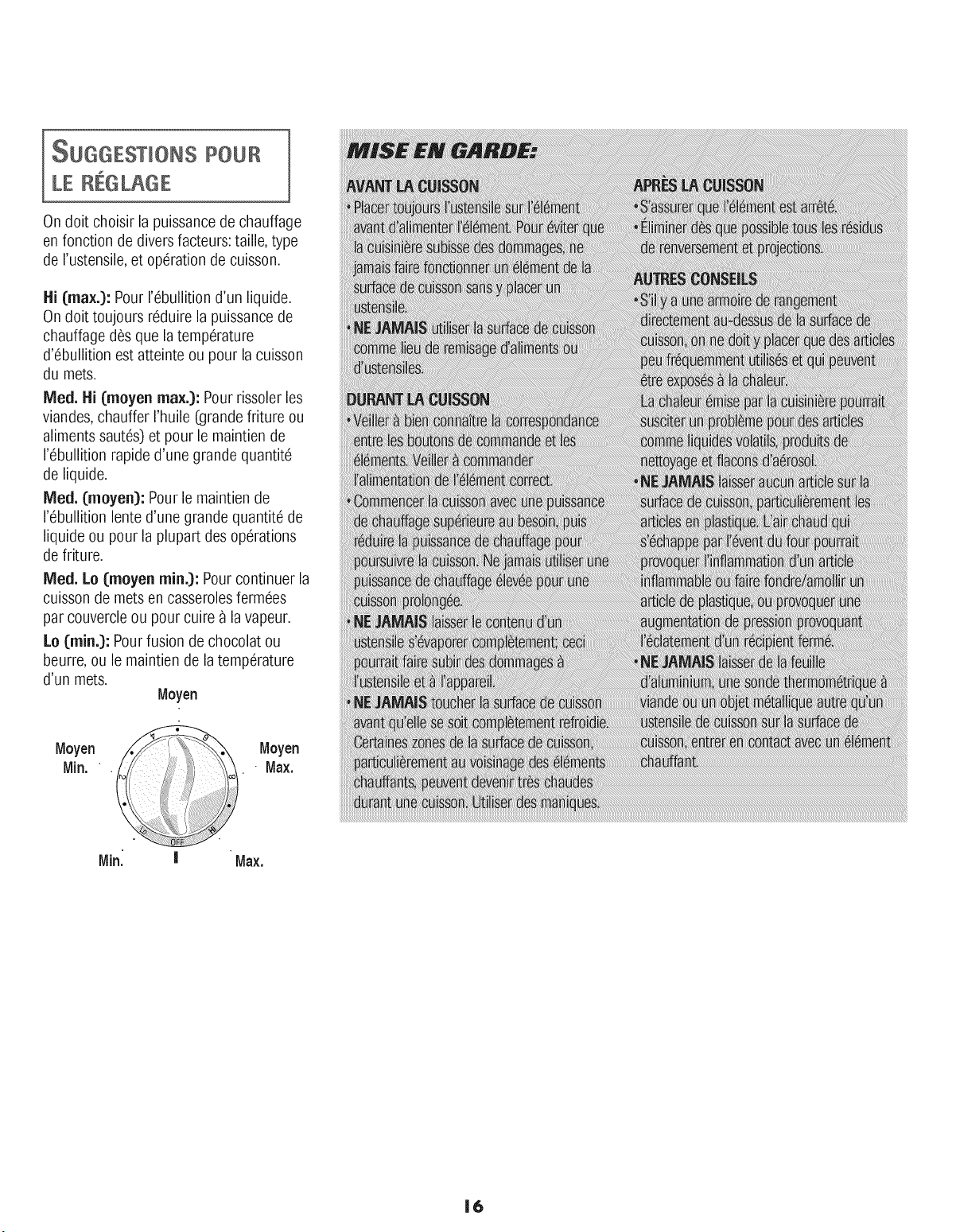

SUGGESTED _T

The size, type of cookware and cooking

operation will affect the heat setting.

Hi: Use to bring liquid to a boil. Always

reduce setting to a lower heat when

liquids begin to boil or foods begin to

cook.

Meal. Hi: Use to brown meat, heat oil

for deep fat frying or sauteing. Maintain

fast boil for large amounts of liquids.

Medium: Use to maintain slow boil for

large amounts of liquids and for most

frying operations.

Meal. Lo: Use to continue cooking

covered foods or steam foods.

Lo: Use to keep foods warm and melt

chocolate and butter.

Medium

Med.Lo Med.Hi

Lo i Hi

[O00KTOP

R KTOP, coNY. 1

OAITII DG E

N STA LLATI 0 N 1

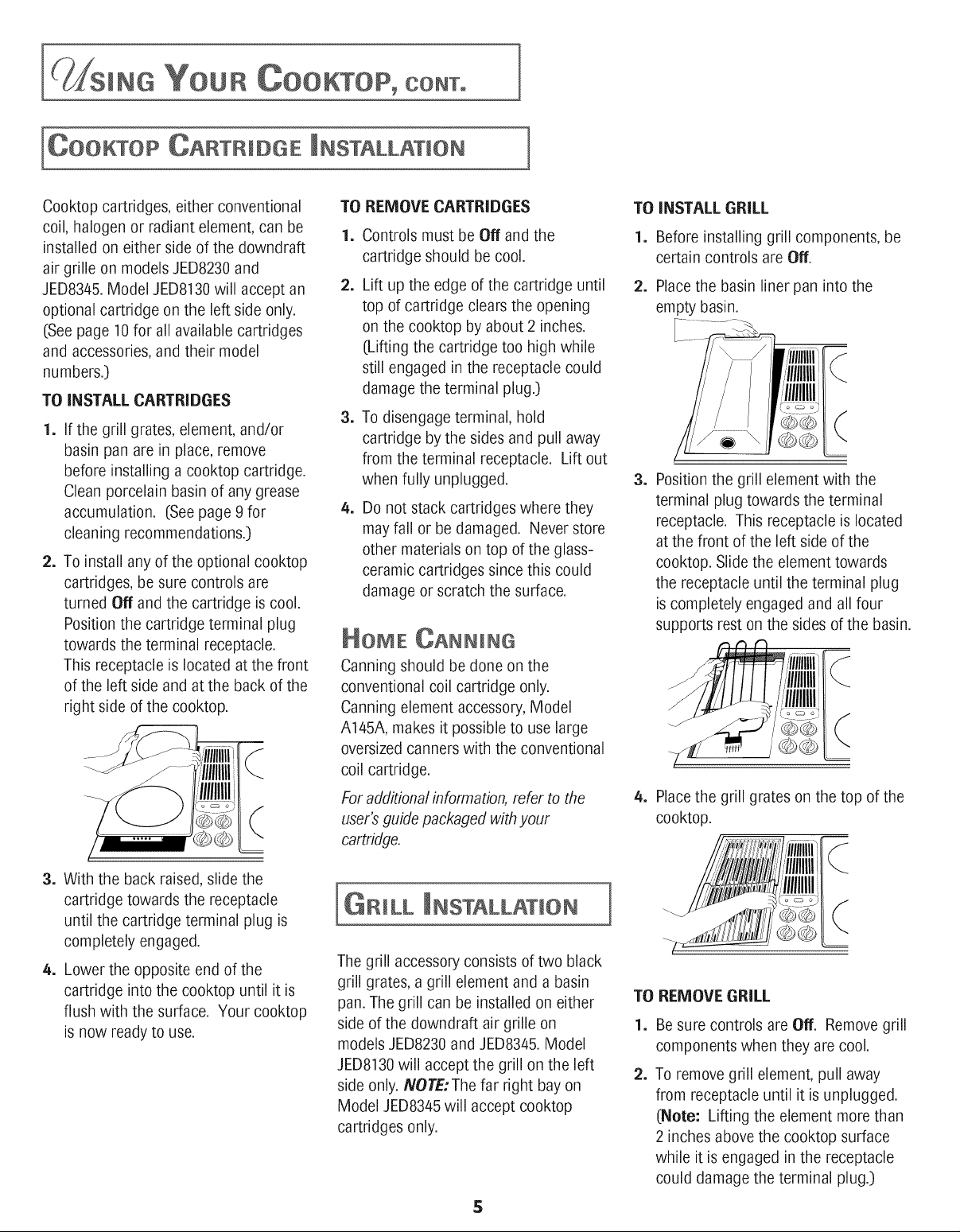

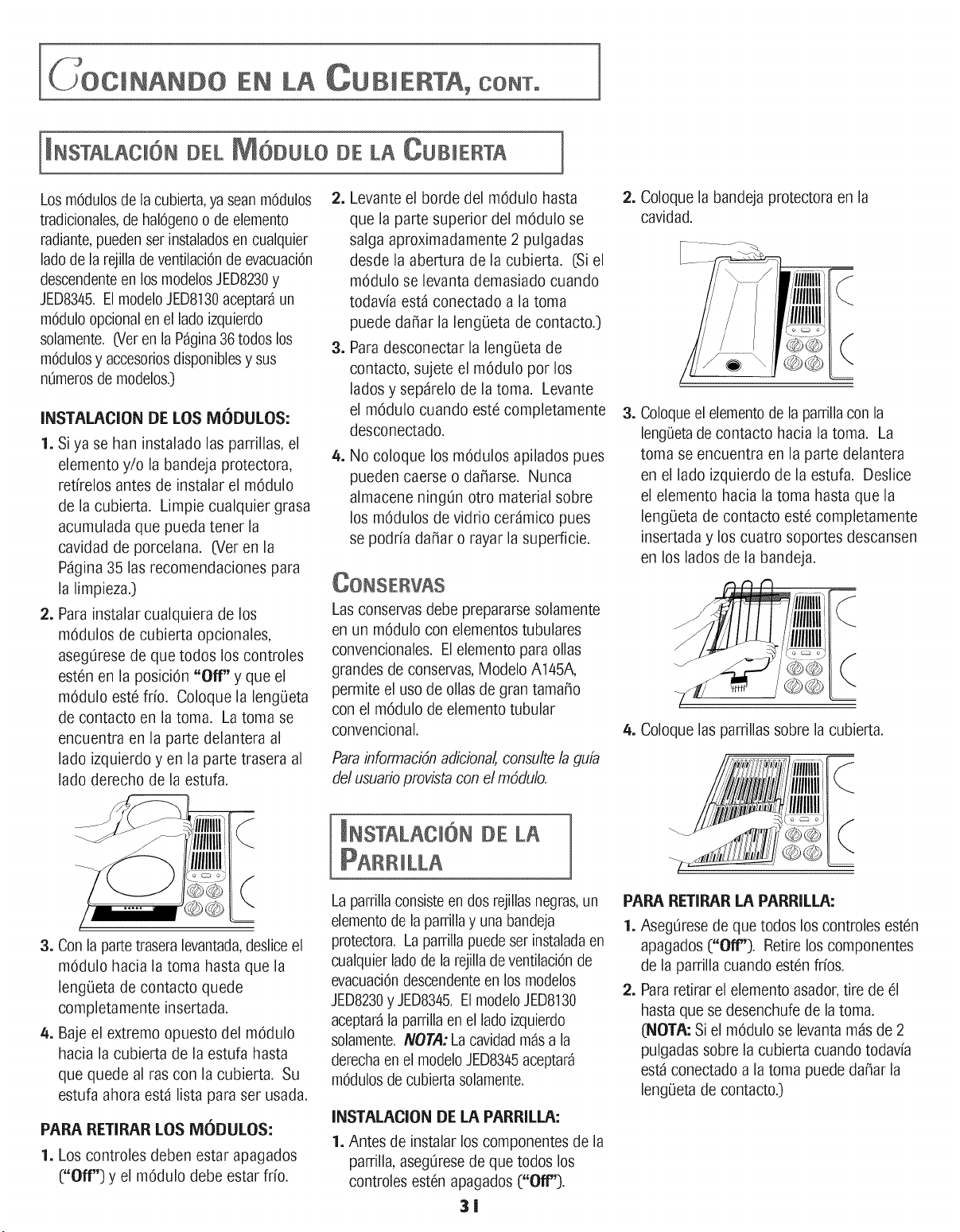

Cooktop cartridges, either conventional

coil, halogen or radiant element, can be

installed on either side of the downdraft

air grille on models JED8230 and

JED8345. Model JED8130will accept an

optional cartridge on the left side only.

(See page 10 for all available cartridges

and accessories, and their model

numbers.)

TO iNSTALL CARTRIDGES

if the grill grates, element, and/or

basin pan are in place, remove

before installing a cooktop cartridge.

Clean porcelain basin of any grease

accumulation. (See page 9 for

cleaning recommendations.:)

2. To install any of the optional cooktop

cartridges, be sure controls are

turned Off and the cartridge is cool.

Position the cartridge terminal plug

towards the terminal receptacle.

This receptacle is located at the front

of the left side and at the back of the

right side of the cooktop.

3. With the back raised, slide the

cartridge towards the receptacle

until the cartridge terminal plug is

completely engaged.

Lower the opposite end of the

cartridge into the cooktop until it is

flush with the surface. Your cooktop

is now ready to use.

TO REMOVE CARTRIDGES

Controls must be Off and the

cartridge should be cool.

Lift up the edge of the cartridge until

top of cartridge clears the opening

on the cooktop by about 2 inches.

_Lifting the cartridge too high while

still engaged in the receptacle could

damage the terminal plug.)

To disengage terminal, hold

cartridge by the sides and pull away

from the terminal receptacle. Lift out

when fully unplugged.

Do not stack cartridges where they

may fall or be damaged. Never store

other materials on top of the glass-

ceramic cartridges since this could

damage or scratch the surface.

HOME CANNmNQ

Canningshouldbe done on the

conventional coil cartridge only.

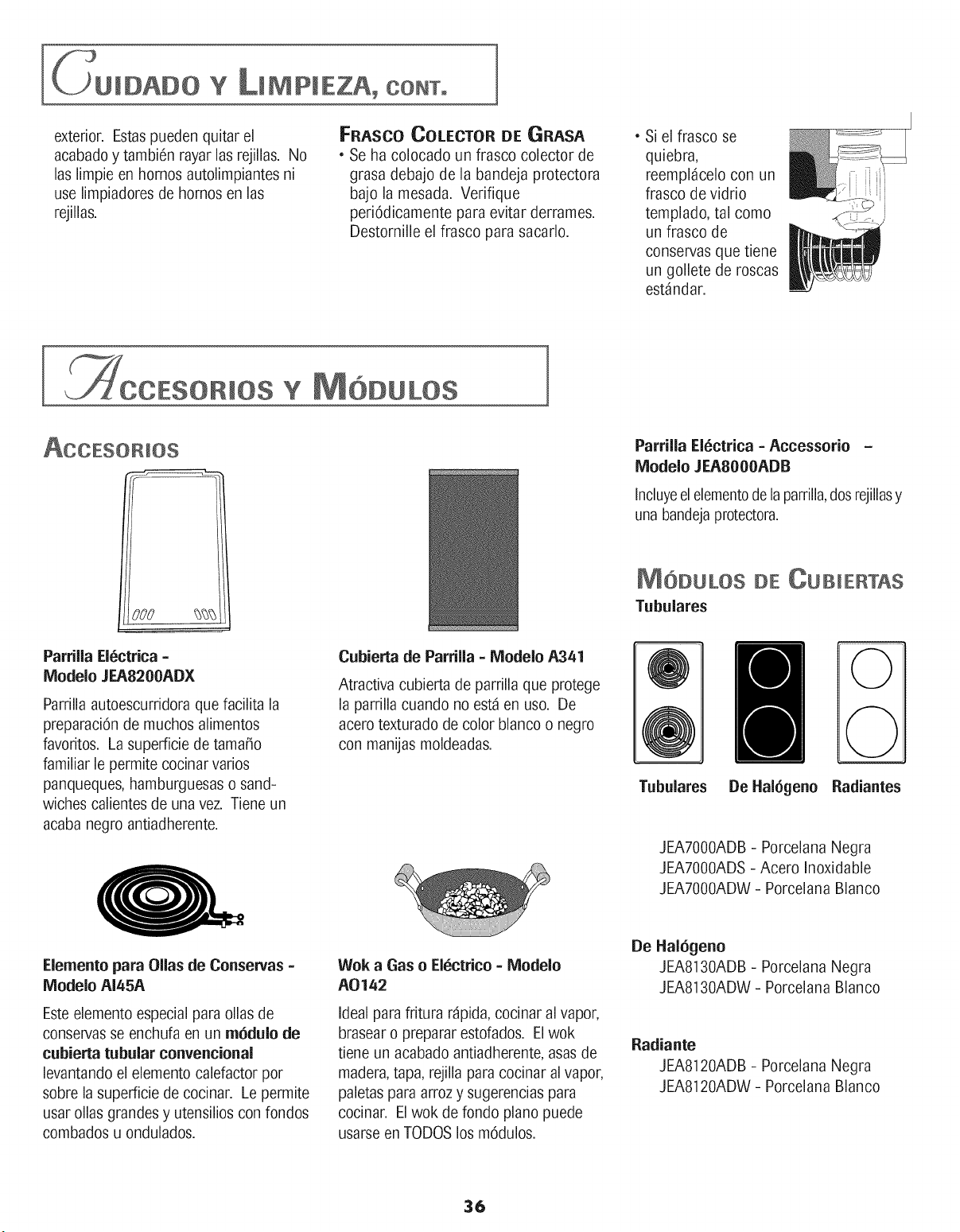

Canning element accessory, Model

A145A, makes it possible to use large

oversized canners with the conventional

coil cartridge.

For additional information, refer to the

user's guide packaged with your

cartridge.

[ IILL INSTALLATION

The grill accessory consists of two black

grill grates, a grill element and a basin

pan. The grill can be installed on either

side of the downdraft air grille on

models JED8230 and JED8345. Model

JED8130will accept the grill on the left

side only. NOTE:The far right bay on

Model JED8345will accept cooktop

cartridges only.

]

TO iNSTALL GRILL

1. Before installing grill components, be

certain controls are Off.

2. Place the basin liner pan into the

empty basin.

Position the grill element with the

terminal plug towards the terminal

receptacle. This receptacle is located

at the front of the left side of the

cooktop. Slide the element towards

the receptacle until the terminal plug

is completely engaged and all four

supports rest on the sides of the basin.

i!l!!!!lI

Place the grill grates on the top of the

cooktop.

TO REMOVE GRILL

Be sure controls are Off. Remove grill

components when they are cool.

To remove grill element, pull away

from receptacle until it is unplugged.

(Nete: Lifting the element more than

2 inches above the cooktop surface

while it is engaged in the receptacle

could damage the terminal plug.)

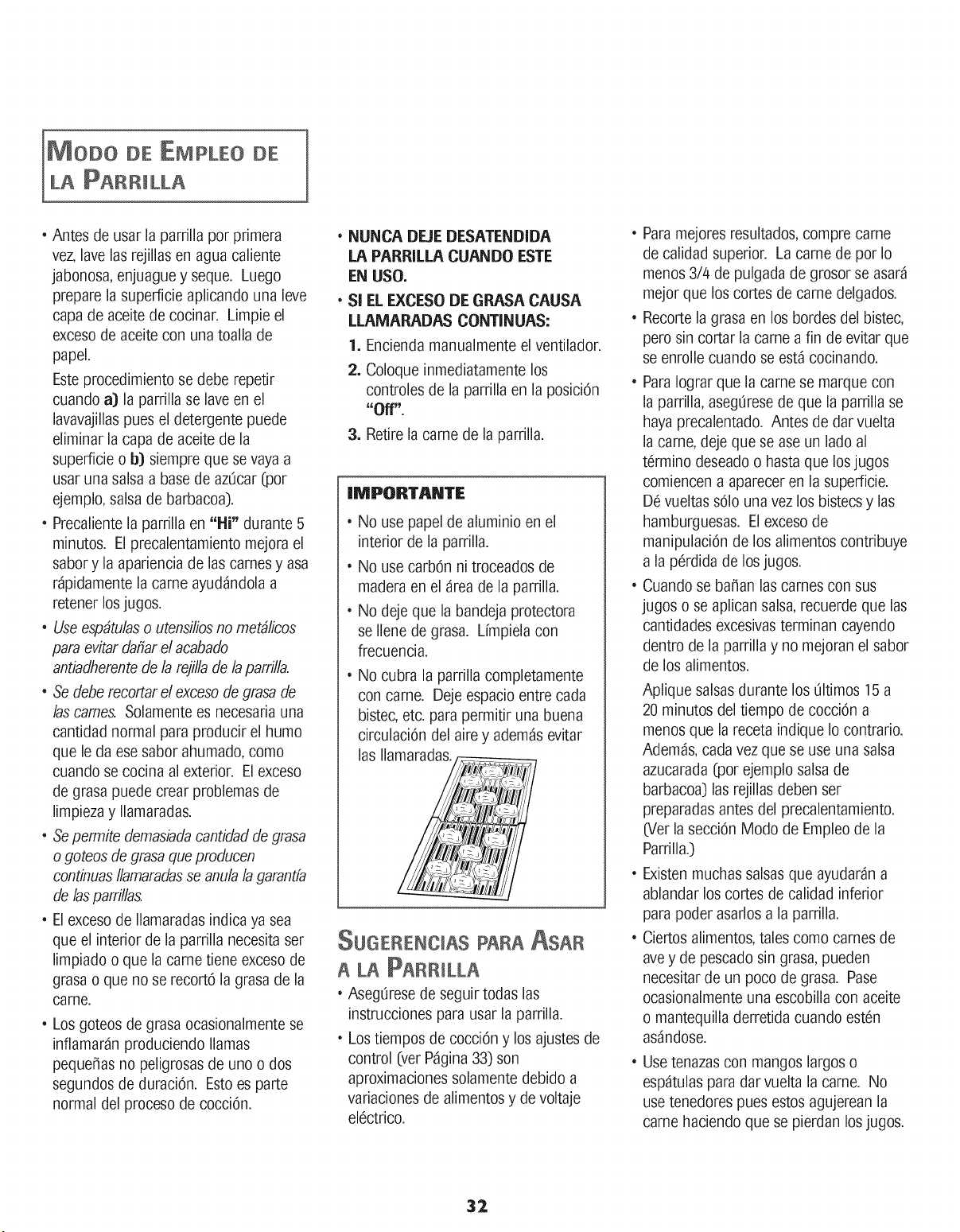

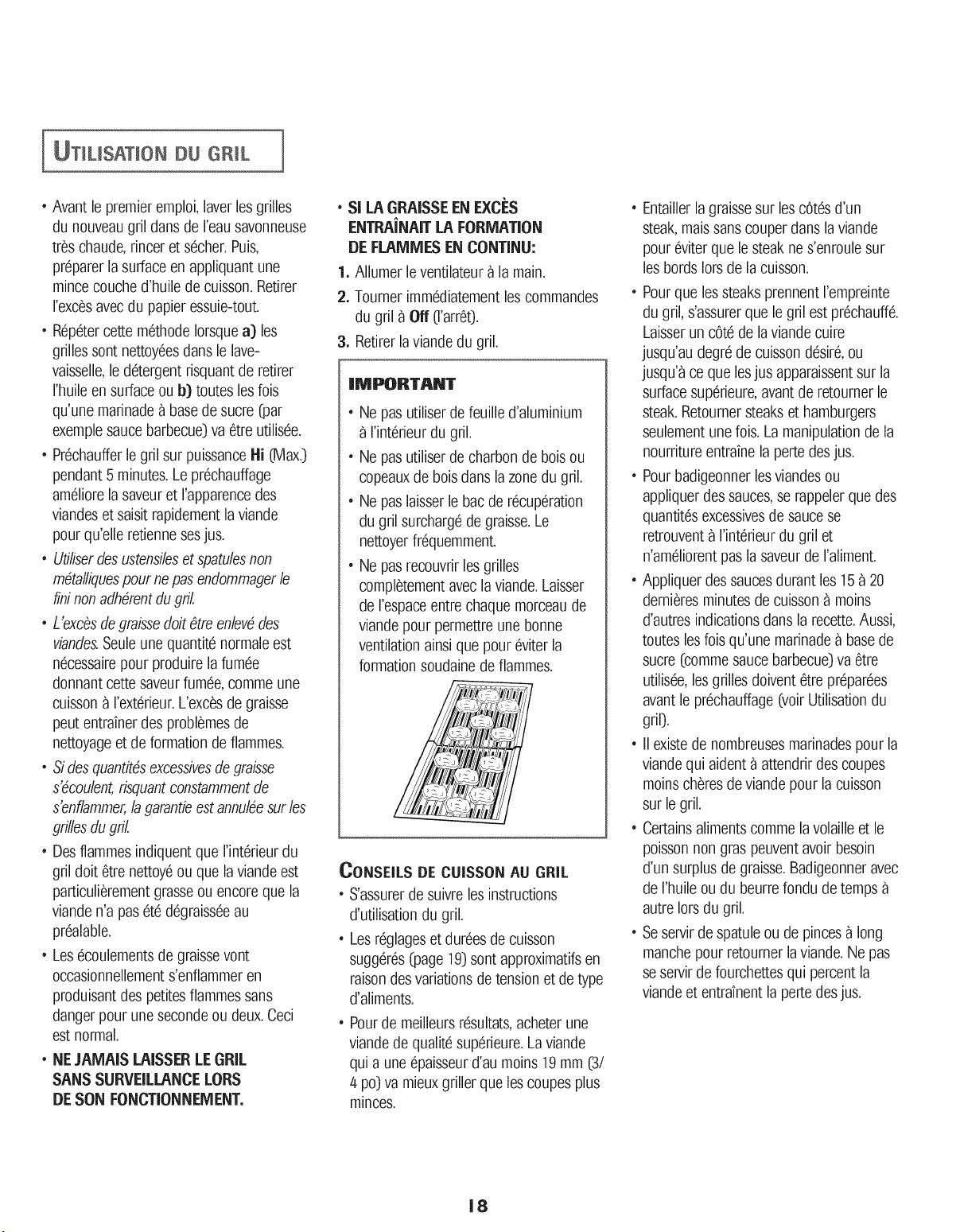

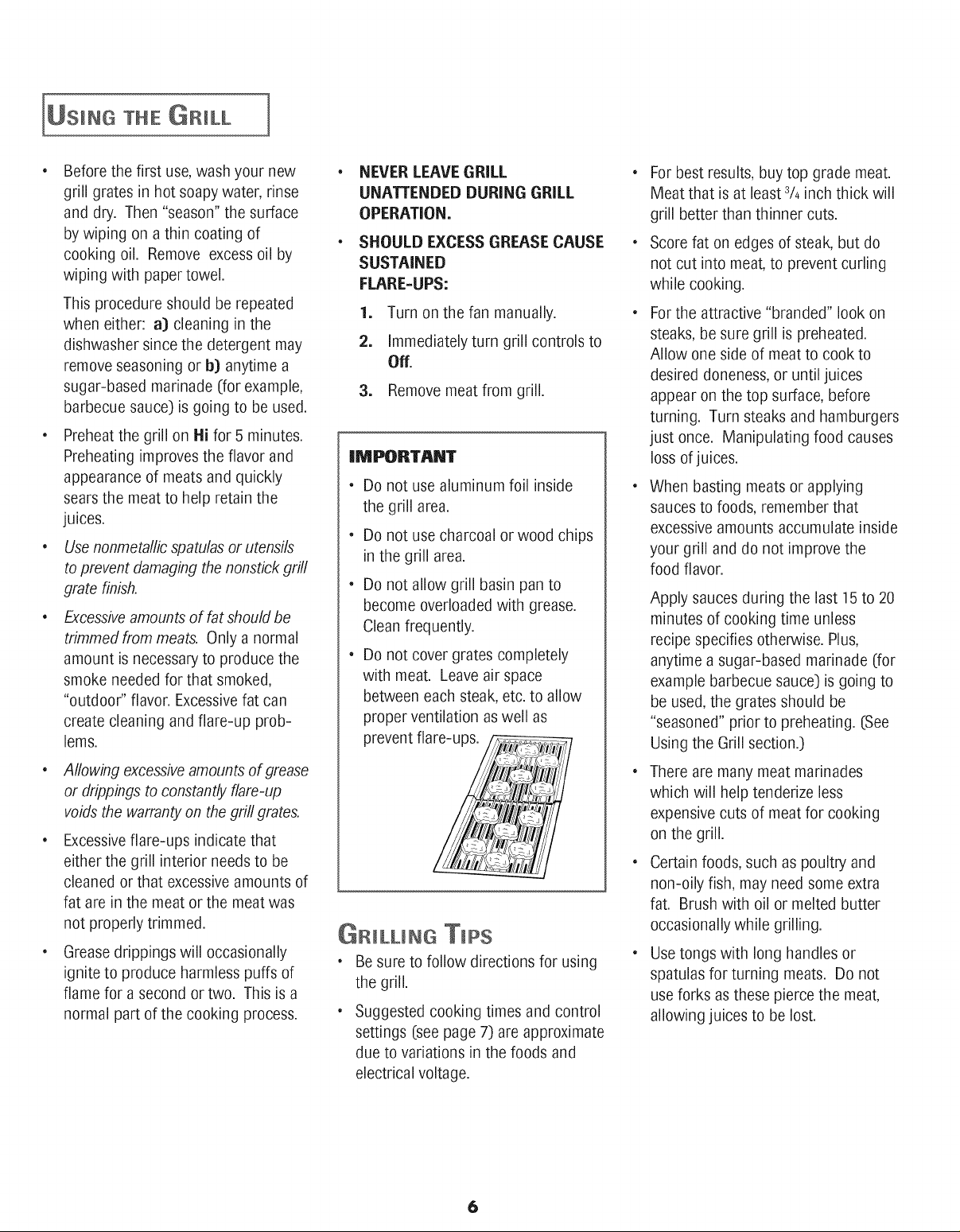

[_S_NG THE _RmLL 1

Before the first use, wash your new

grill grates in hot soapy water, rinse

and dry. Then "season" the surface

by wiping on a thin coating of

cooking oil. Remove excess oil by

wiping with paper towel.

This procedure should be repeated

when either: a) cleaning in the

dishwasher since the detergent may

remove seasoning or b:) anytime a

sugar-based marinade (for example,

barbecue sauce) is going to be used.

Preheat the grill on Hi for 5 minutes.

Preheating improves the flavor and

appearance of meats and quickly

sears the meat to help retain the

juices.

Use nonmetallic spatulas or utensils

to prevent damagbg the nonstick grill

grate finish.

Excessiveamounts of fat should be

trimmed from meats. Only a normal

amount is necessary to produce the

smoke needed for that smoked,

"outdoor" flavor. Excessive fat can

create cleaning and flare-up prob-

lems.

Allowing excessiveamounts of grease

or drippbgs to constantly flare-up

voids the warranty on the grill grates.

Excessive flare-ups indicate that

either the grill interior needs to be

cleaned or that excessive amounts of

fat are in the meat or the meat was

not properly trimmed.

Grease drippings will occasionally

ignite to produce harmless puffs of

flame for a second or two. This is a

normal part of the cooking process.

NEVER LEAVE GRILL

UNATTENDED DURING GRILL

OPERATION.

SHOULD EXCESS GREASE CAUSE

SUSTAINED

FLARE-UPS:

1. Turn on the fan manually.

2. Immediately turn grill controls to

Off.

3. Remove meat from grill.

iMPORTANT

Do not use aluminum foil inside

the grill area.

Do not use charcoal or wood chips

in the grill area.

Do not allow grill basin pan to

become overloaded with grease.

Clean frequently.

Do not cover grates completely

with meat. Leave air space

between each steak, etc. to allow

proper ventilation as well as

_RmLLmNG _mPS

* Be sure to follow directions for using

the grill.

Suggested cooking times and control

settings (see page 7) are approximate

due to variations in the foods and

electrical voltage.

For best results, buy top grade meat.

Meat that is at least 3/4inch thick will

grill better than thinner cuts.

Score fat on edges of steak, but do

not cut into meat, to prevent curling

while cooking.

For the attractive "branded" look on

steaks, be sure grill is preheated.

Allow one side of meat to cook to

desired doneness, or until juices

appear on the top surface, before

turning. Turn steaks and hamburgers

just once. Manipulating food causes

loss of juices.

When basting meats or applying

sauces to foods, remember that

excessive amounts accumulate inside

your grill and do not improve the

food flavor.

Apply sauces during the last 15 to 20

minutes of cooking time unless

recipe specifies otherwise. Plus,

anytime a sugar-based marinade (for

example barbecue sauce) is going to

be used, the grates should be

"seasoned" prior to preheating. (See

Using the Grill section.)

There are many meat marinades

which will help tenderize less

expensive cuts of meat for cooking

on the grill.

Certain foods, such as poultry and

non-oily fish, may need some extra

fat. Brush with oil or melted butter

occasionally while grilling.

Use tongs with long handles or

spatulas for turning meats. Do not

use forks as these pierce the meat,

allowing juices to be lost.

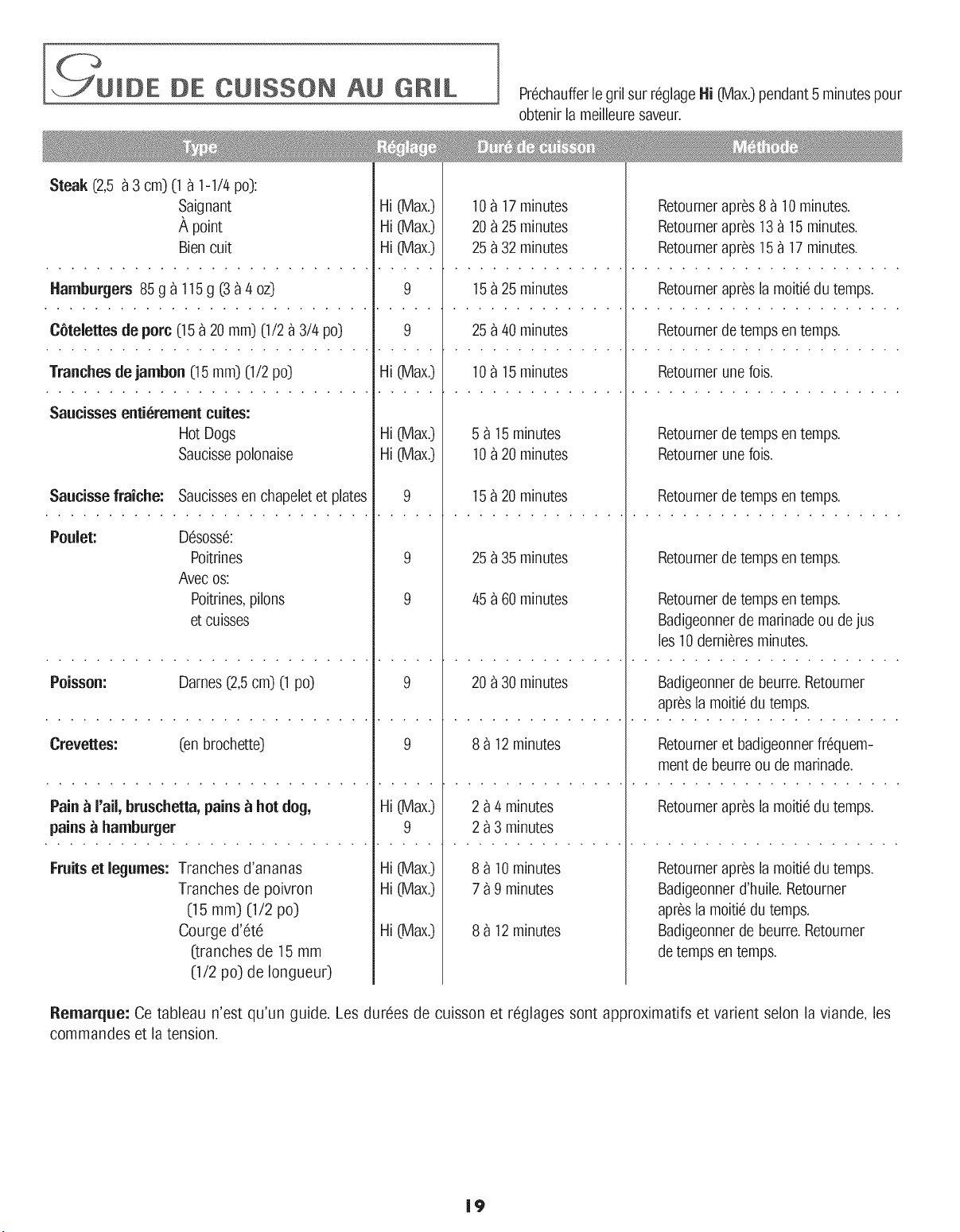

KTOP, CONT°

]

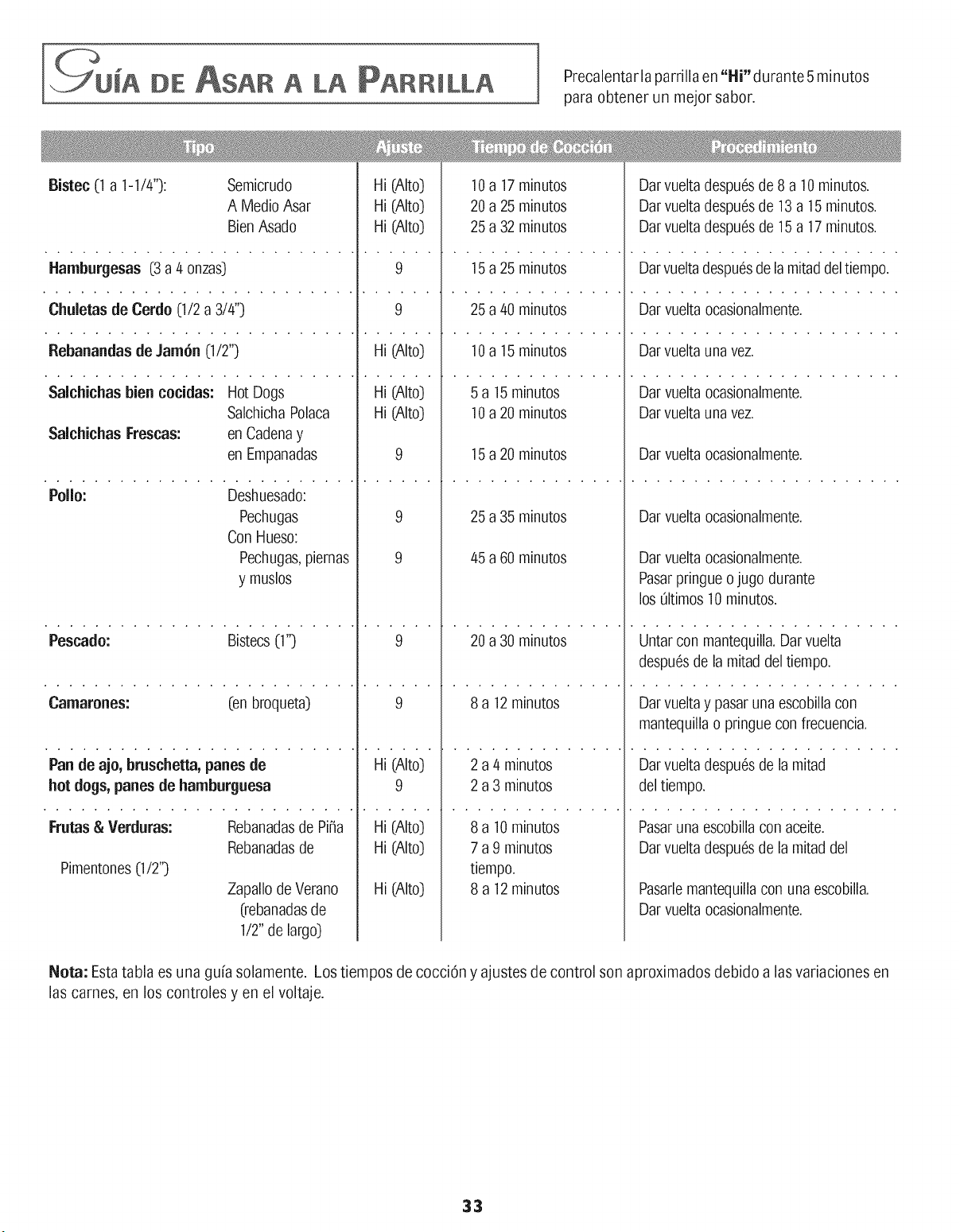

Preheat grill on Hi 5 minutes, for best flavor.

Steak (1 - 11/J'):

Rare

Medium

Well

Hamburgers (3-4 oz.)

Pork Chops (1/2- 3/4")

Ham Slices (1//,)

Fully=cooked Sausages: Hot Dogs

Polish

Fresh Sausage: Links

Patties

Chicken: Boneless:

Breasts

Bone-in:

Breasts, Drum-

sticks & Thighs

Fish: Steaks (1")

Shrimp: (skewered)

Garlic Bread, Bruschetta

Hot Dog Buns, Hamburger Buns

Fruits & Vegetables: Pineapple Rings

Pepper Rings

(1//, rings)

Summer Squash

(1//, lengthwise

slices)

10to 17 minutes

19to 26 minutes

24 to 32 minutes

15to 25 minutes

30 to 40 minutes

15to 20 minutes

5 to 10 minutes

10to 20 minutes

10to 15 minutes

15to 20 minutes

25 to 35 minutes

45 to 60 minutes

20 to 30 minutes

8 to 12 minutes

2 to 4 minutes

2 to 3 minutes

8 to 10 minutes

7 to 9 minutes

8 to 12 minutes

Turn after 5 to 8 minutes.

Turn after 9 to 12 minutes.

Turn after 12to 16 minutes.

Turn after half the time.

Turn occasionally.

Turn once.

Turn occasionally.

Turn once.

Turn occasionally.

Turn occasionally. Brush

with marinade or glaze during

last 10 minutes.

Brush with butter. Turn after

half the time.

Turn and brush with butter or

marinade frequently.

Turn after half the time.

Brush with oil. Turn after half

the time.

Brush with butter. Turn

occasionally.

Note: This chart is a suggested guide. Cooking times and control settings are approximate due to variations in meats, control

switches, and voltage.

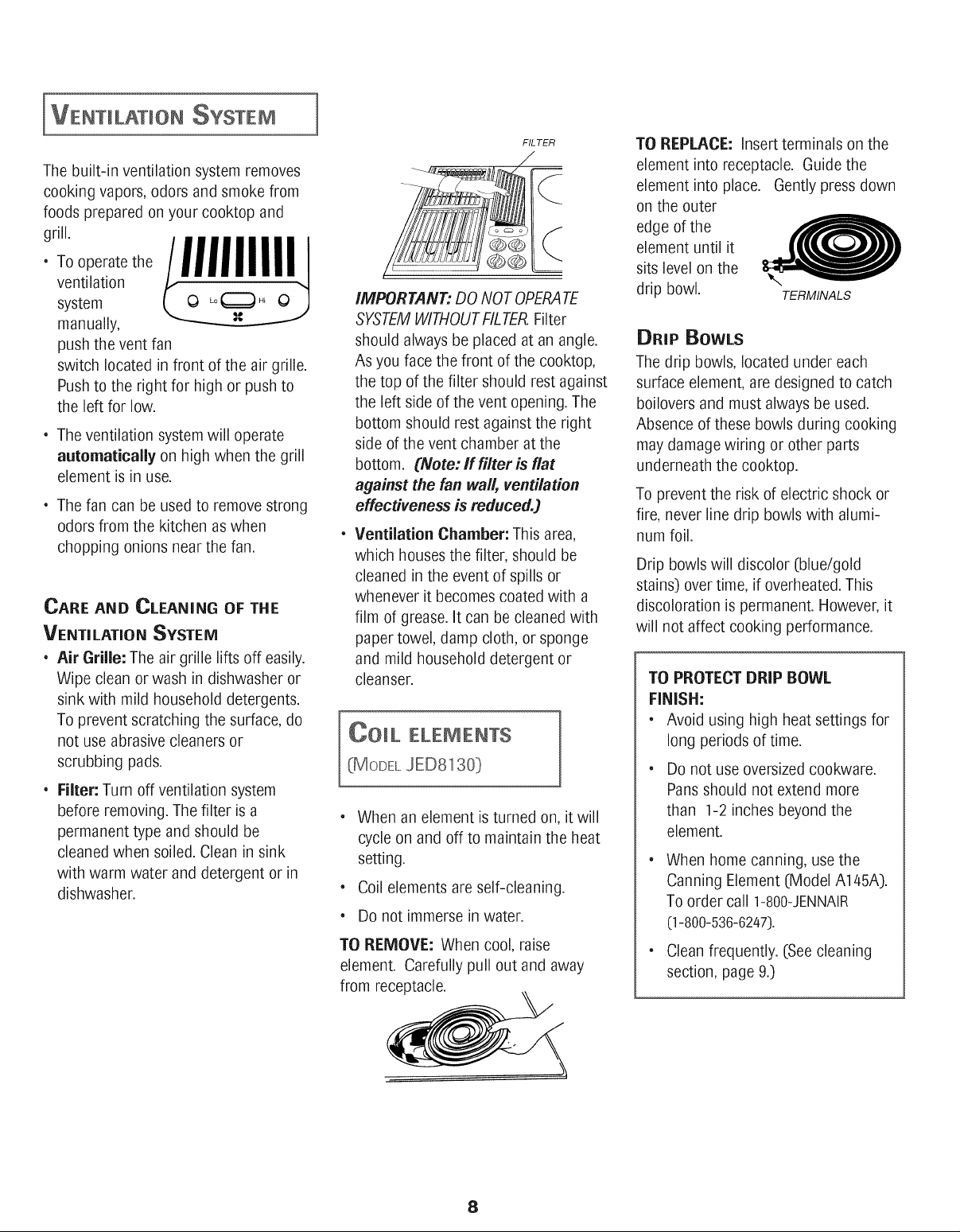

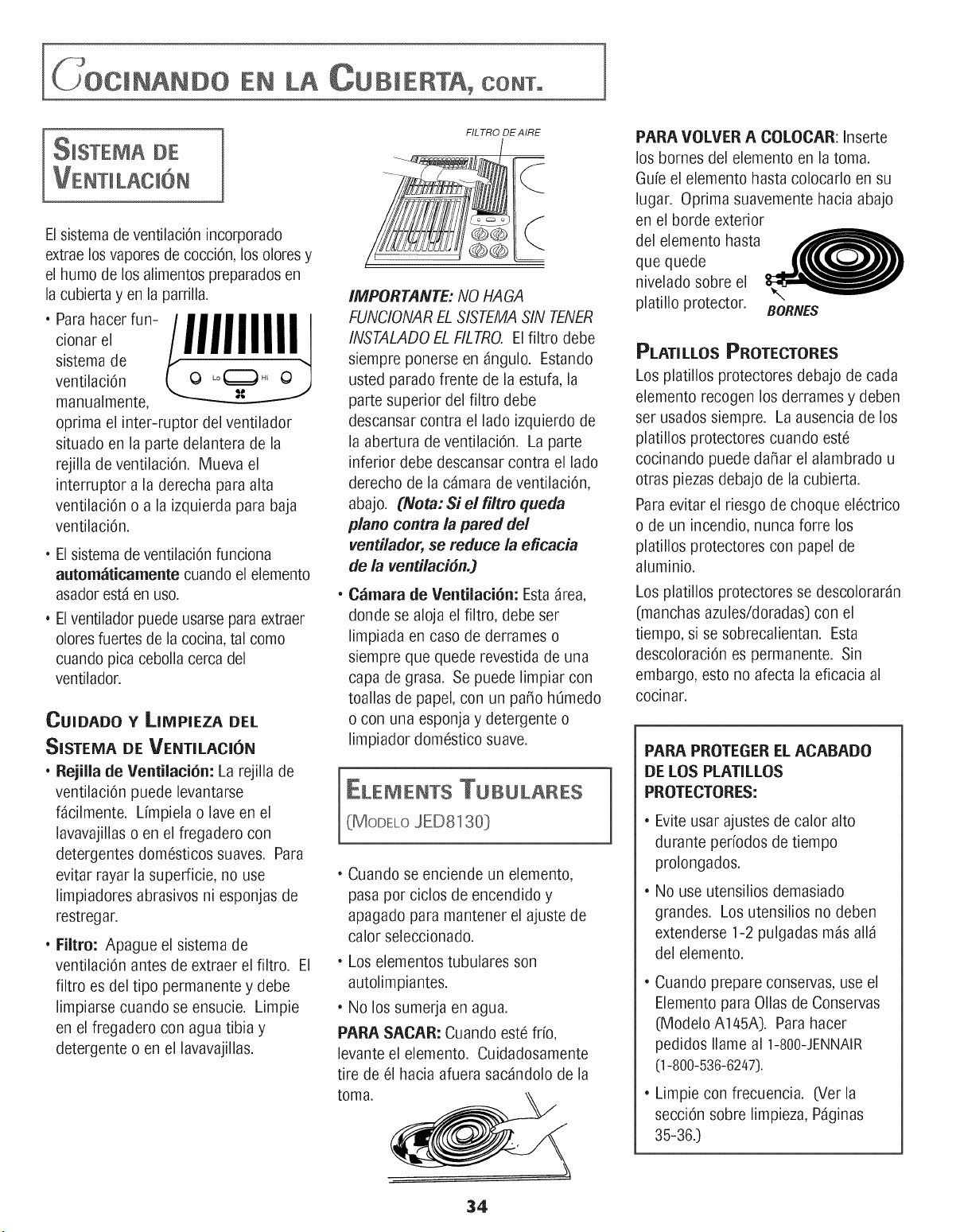

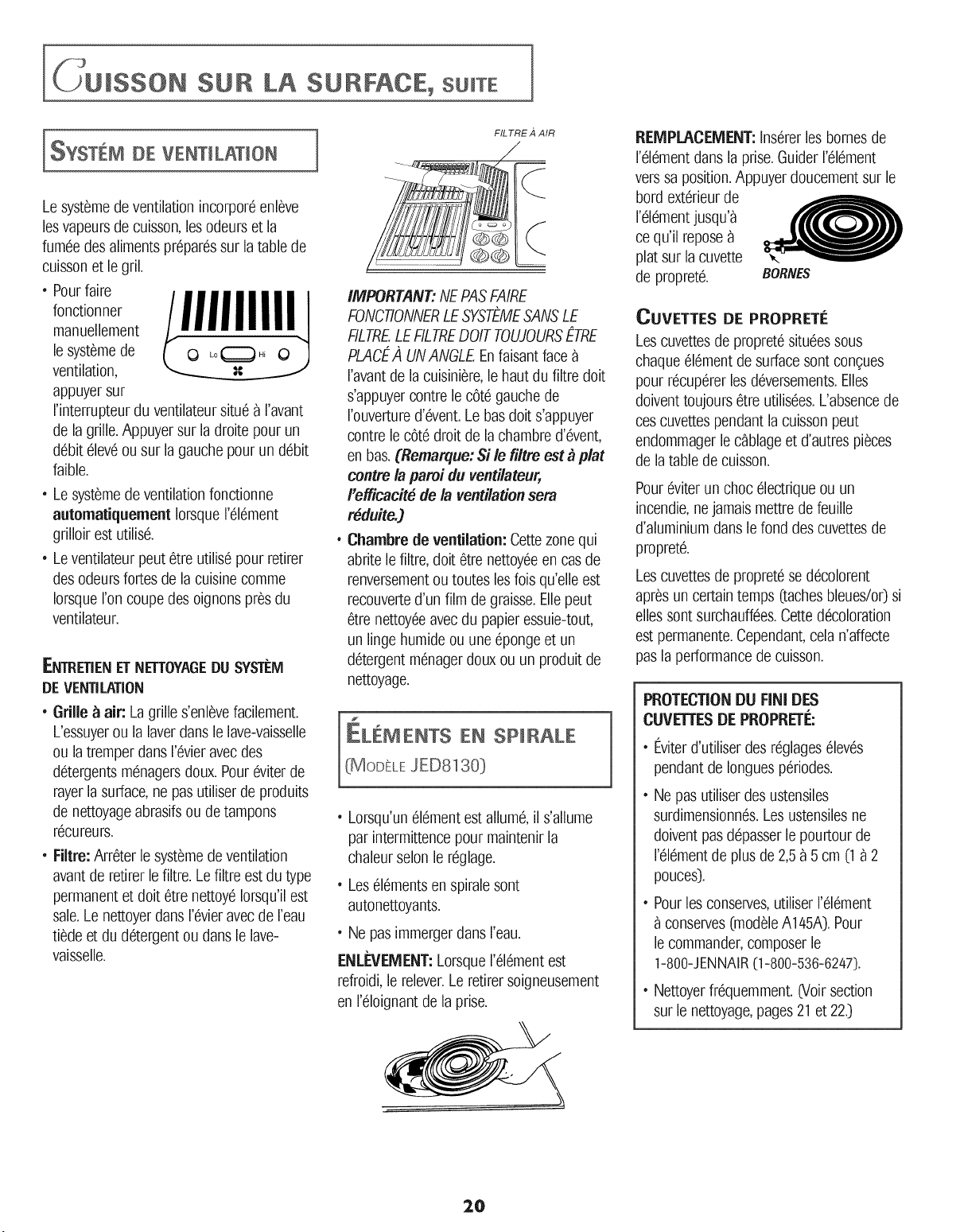

IVENTmLATmON SYSTEM

The built-in ventilation system removes

cooking vapors, odors and smoke from

foods prepared on your cooktop and

grill.

"T°° ° teth°tllllllllJ

ventilation

system O Lo1_._

manually, :€

push the vent fan

switch located in front of the air grille.

Push to the right for high or push to

the left for low.

* The ventilation system will operate

automatically on high when the grill

element is in use.

* The fan can be used to remove strong

odors from the kitchen as when

chopping onions near the fan.

CARE AND CLEANING OF THE

VENTI LATION SYSTEM

* Air Grille: The air grille lifts off easily.

Wipe clean or wash in dishwasher or

sink with mild household detergents.

To prevent scratching the surface, do

not use abrasive cleaners or

scrubbing pads.

Filter: Turn off ventilation system

before removing. The filter is a

permanent type and should be

cleaned when soiled. Clean in sink

with warm water and detergent or in

dishwasher.

]

FILTER

iMPORTANT: DO NOT OPERATE

SYSTEMWITHOUTFILTER.Filter

should always be placed at an angle.

As you face the front of the cooktop,

the top of the filter should rest against

the left side of the vent opening. The

bottom should rest against the right

side of the vent chamber at the

bottom. CNote: if filter is fiat

against the fan wail, ventilation

effectiveness is reduced.)

Ventilation Chamber: This area,

which houses the filter, should be

cleaned in the event of spills or

whenever it becomes coated with a

film of grease. It can be cleaned with

paper towel, damp cloth, or sponge

and mild household detergent or

cleanser.

OO_L ELEMENTS

(MODEL JED8130}

* When an element is turned on, itwill

cycle on and off to maintain the heat

setting.

* Coil elements are self-cleaning.

* Do not immerse in water.

TO REMOVE: When cool, raise

element. Carefully pull out and away

from receptacle.

TO REPLACE: Insert terminals on the

element into receptacle. Guide the

element into place. Gently press down

on the outer

edge of the

element until it

sits level on the

drip bowl.

TERMINALS

DRI P BowLs

The drip bowls, located under each

surface element, are designed to catch

boilovers and must always be used.

Absence of these bowls during cooking

may damage wiring or other parts

underneath the cooktop.

To prevent the risk of electric shock or

fire, never line drip bowls with alumi-

num foil.

Drip bowls will discolor (blue/gold

stains) over time, if overheated. This

discoloration is permanent. However, it

will not affect cooking performance.

TO PROTECT DRIP BOWL

FINISH:

* Avoid using high heat settings for

long periods of time.

* Do not use oversized cookware.

Pans should not extend more

than 1-2 inches beyond the

element.

When home canning, use the

Canning Element (Model Ala5A).

To order call 1-800-JENNAIR

(1-800-536-6247}.

Clean frequently. (See cleaning

section, page 90

ING

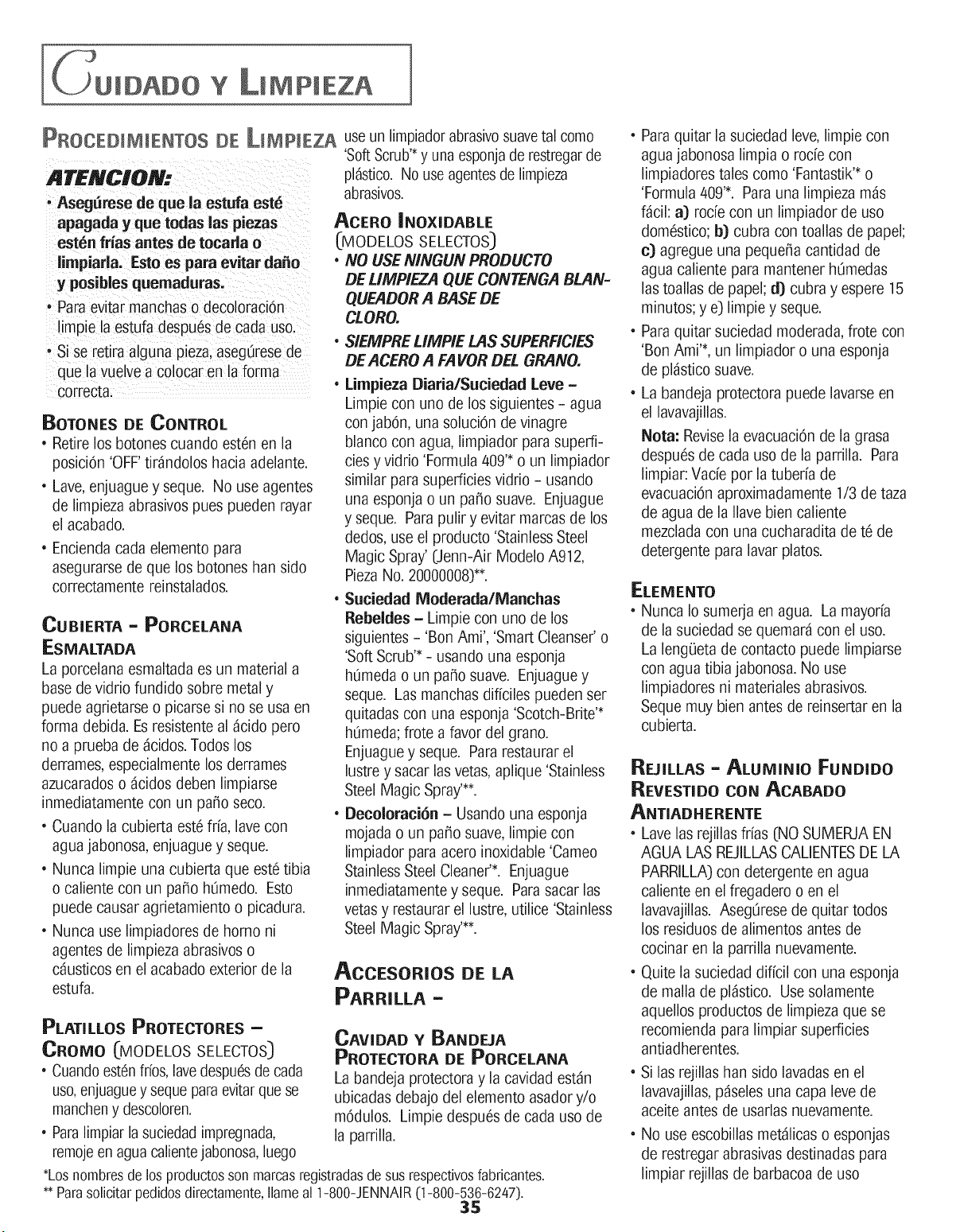

CLEANmNG PROCEDURES

CONTROL KNOBS

• Remove knobs in the OFFposition by

pulling up.

• Wash, rinse and dry. Do not use

abrasive cleaning agents as they may

scratch the finish.

• Turn on each element to be sure the

knobs have been correctly replaced.

COOKTOP-PORCELAIN ENAM EL

Porcelain enamel is glassfused on metal

and maycrack or chip with misuse. It is

acid resistant, not acid proof. All

spillovers,especially acidic or sugary

spillovers,should bewiped up

immediately with a dry cloth.

• When cool,wash with soapy water,

rinse and dry.

• Neverwipe off a warm or hot surface

with a damp cloth. This maycause

cracking or chipping.

• Never use oven cleaners, abrasive or

caustic cleaning agents on exterior

finish of cooktop.

[}RIP BOWLS - CHROME

[SELECT MODELS[}

• When cool,wash after each use, rinse

and dry to prevent staining and

discoloration.

• To clean heavysoil, soak in hot, sudsy

water, then use a mild abrasive cleaner

such as Soft Scrub* and a plastic

scouring pad. Do not use abrasive

cleaning agents.

STAI N LESS STEEL

[SELECT MODELS}

• DO NOT USEANY CLEANING

PROOUCTCONTAINING CHLORINE

BLEACH.

• ALWAYS WIPE WITH THEGRAIN

WHEN CLEANING.

• Daily Cleaning/Light Soil -- Wipe

with one of the following - soapy water,

white vinegar/water solution, Formula

409 Glass and Surface Cleaner* or a

similar glass cleaner - using a sponge or

soft cloth. Rinseand dry.To polish and

help prevent fingerprints, follow with

Stainless Steel Magic Spray (Jenn-Air

Model A912, Part No. 20000008)**.

• Moderate/Heavy Soil -- Wipe with

one of the following - Bon Ami*, Smart

Cleanser*,or Soft Scrub* - using a damp

sponge or soft cloth. Rinse and dry.

Stubborn soils may be removed with a

damp Scotch-Brite* pad; rub evenly with

the grain. Rinseand dry. To restore luster

and remove streaks,follow with Stainless

Steel Magic Spray.

• Discoloration -- Using a damp sponge

or soft cloth, wipe with Cameo Stainless

Steel Cleaner*.Rinse immediately and

dry.To removestreaks and restore luster,

follow with StainlessSteel Magic Spray.

_R_LL ASSEMBLY --

BASIN AND BASIN PAN -

PORCELAIN

The basin pan and basin are located under

the grill element and/or cartridges. Clean

after each use of the grill.

• To remove light soil, clean with soapy

water or spraywith cleansers such as

Fantastik*or Formula409". For easier

cleanup: a) spray with a household

cleanser;b) cover with paper towels; c)

add small amount of hot water to keep

the paper towels moist; d) cover and

wait 15 minutes; and e) wipe clean.

• To remove moderatesoil, scrub with Bon

Ami*, a soft scrub cleanser or plastic

scrubber.

• Basin liner pan can be cleaned in the

dishwasher.

Note: Check the grease drain after each

use of the grill. To clean: Pourabout %

cup of very hot tap water mixed with 1

teaspoon dish detergent down the drain.

ELEMENT

Never immerse in water. Most soil will

burn off during use. The terminal block

may be wiped with warm soapy water.

Do not use abrasivecleaners or

materials. Dry thoroughly before

reinserting in the cooktop.

GRATES - CAST ALUMINUM

COATED WITH NON-STICK FINISH

• Wash cool grates (DO NOT IMMERSE

HOTGRILLGRATESIN WATER)with

detergent in hot water in the sink or

wash them in the dishwasher. Be sure to

remove all food residue before cooking

on the grill grates again.

• Removestubborn soils with a plastic

mesh puff or pad. Use only those

cleaning products which state they are

recommended for use when cleaning

nonstick surfaces.

• If grateswere washed in the dishwasher,

seasonwith oil prior to grilling.

• Do not use metal brushes or abrasive

scouring pads or other scrubbers

intended to clean outdoor charcoal grills.

Thesewill removethe finish as well as

scratch the grates. Do not clean in self-

cleaning oven or use oven cleaners on

the grates.

GREASE [}RAIN .JAR

• A drain jar is located below the grill basin

pan under the countertop. Check

periodically to prevent spillovers. Unscrew

to remove.

• Ifjar is broken, replace with any heat

tempered jar, such as a canning jar,

has a standard

screw neck.

* Brand names for cleaning products are registered trademarks of the respective manufacturers.

**To order direct, call 1-800-JENNAIR(1-800-536-6247).

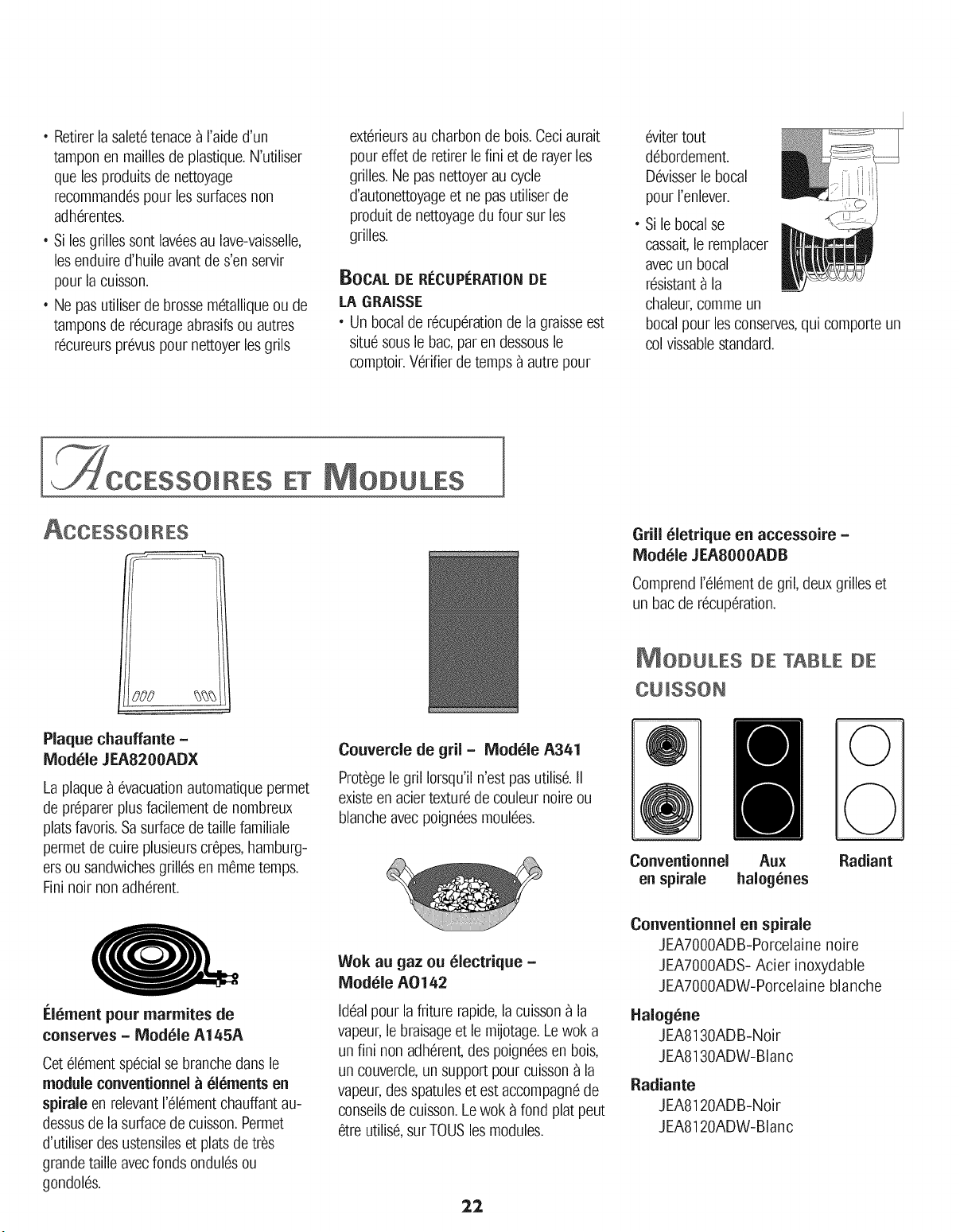

, CCESSOR! ES

DGES

ACCESSORIES

Electric Griddle

Model JEA82OOADX

Self-draining griddle makes many

favorite foods easier to fix. Family-sized

surface lets you cook several pancakes,

hamburgers, or grilled sandwiches at a

time. Has a black non-stick finish.

Canning Element

Model A145A

Special canning element plugs into

conventional coil cooktop cartridge

raising the heating element above the

cooking surface. Allows use of over-

sized utensils and those with warped or

rippled bottoms.

Grill Cover

IVlodel A341

Attractive grill cover protects grill when

not in use. Textured steel in black or

white with molded handles.

Gas or Electric Wok Accessory

IVlodel A0142

Ideal for stir frying, steaming, braising,

and stewing. Wok has nonstick finish,

wood handles, cover, steaming rack, rice

paddles and cooking tips. Flat bottom

wok can be used on ALL cartridges.

Electric GriB Accessory IVlodel

JEA8000ADB

Includes grill element, two grill grates and

basin liner pan.

OOOKTOP OARTRm DGES

Conventional Halogen

Coil

Radiant

Conventional CoB

JEA7000ADB-Black Porcelain

JEAT000ADS- Stainless Steel

JEAT000ADW-White Porcelain

Halogen

JEA8130ADB-Black

JEA8130ADW-White

Radiant

JEA8120ADB-Black

JEA8120ADW-White

[

EFOREYOU

JF NOTHING ON THE COOKTOP

OPERATES:

• Check for a blown circuit fuse or a

tripped main circuit breaker.

• Check if cooktop is properly con-

nected to electric circuit in house.

JF GRILL HEATING ELEMENT

OR COOKTOP DOES NOT GET

HOT ENOUGH:

* Check if heating element is plugged

in solidly.

FOR CE

• Surface controls may not be

properly set.

• Voltage to house may be low.

JF VENTiLATiON SYSTEM iS

NOT CAPTURING SMOKE

EFFiCiENTLY:

* Check on cross ventilation in room or

make up air.

* Excessive amount of smoke is being

created; check instructions for grilling,

trimming meats. (See pg. 6.)

* Outside wall cap may be trapped shut.

* Cooktop may be improperly installed;

check ducting information. (See pg. 2.)

* Filter may be improperly installed. (See

pg. 8.)

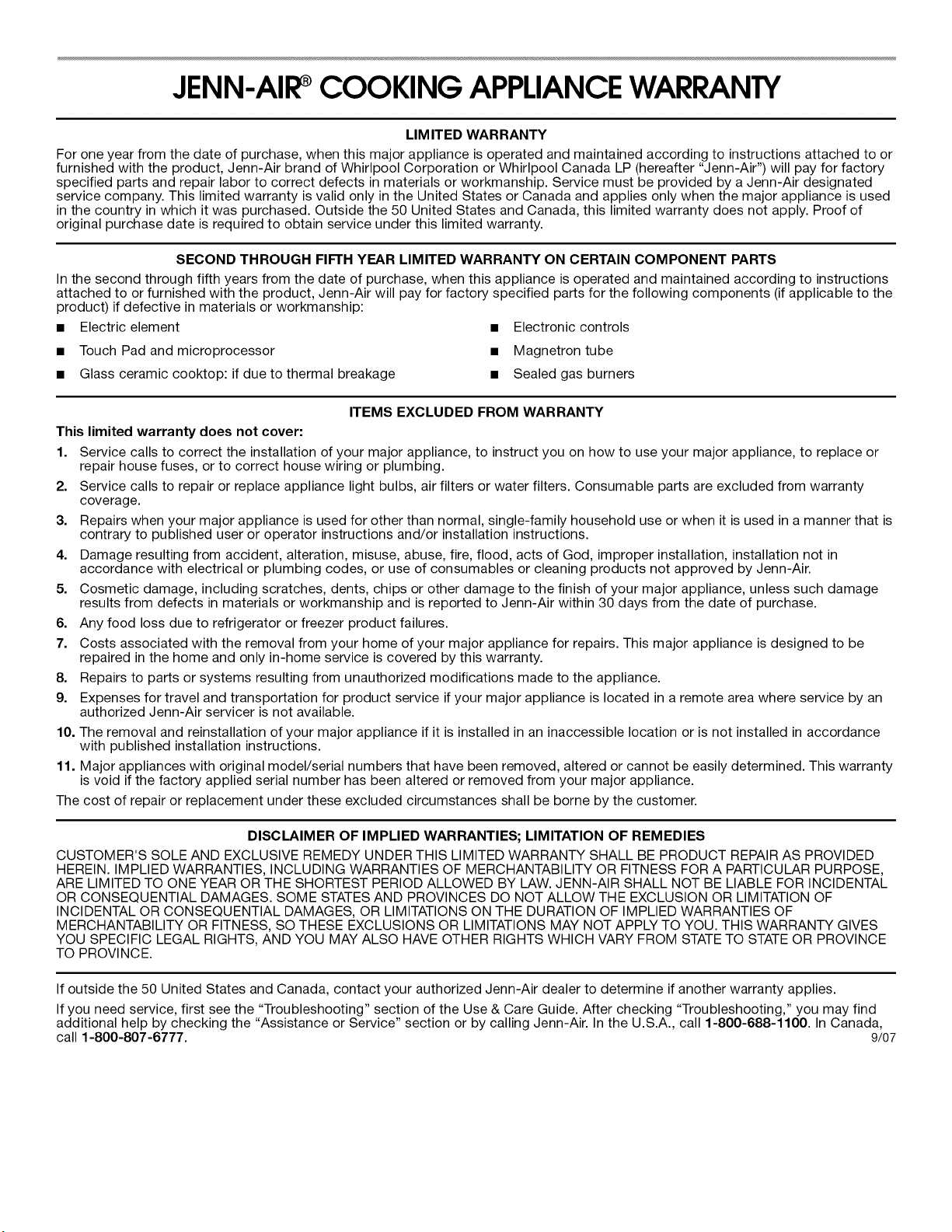

JENN-AIR COOKING APPLIANCEWARRANTY

LIM ITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Jenn-Air brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter "Jenn-Air") will pay for factory

specified parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Jenn-Air designated

service company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used

in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of

original purchase date is required to obtain service under this limited warranty.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CERTAIN COMPONENT PARTS

In the second through fifth years from the date of purchase, when this appliance is operated and maintained according to instructions

attached to or furnished with the product, Jenn-Air will pay for factory specified parts for the following components (if applicable to the

product) if defective in materials or workmanship:

• Electric element • Electronic controls

• Touch Pad and microprocessor

• Glass ceramic cooktop: if due to thermal breakage

• Magnetron tube

• Sealed gas burners

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is

contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Jenn-Air.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Jenn-Air within 30 days from the date of purchase.

6. Any food loss due to refrigerator or freezer product failures.

7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be

repaired in the home and only in-home service is covered by this warranty.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Jenn-Air servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty

is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. JENN-AIR SHALL NOT BE LIABLE FOR INCIDENTAL

OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized Jenn-Air dealer to determine if another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," you may find

additional help by checking the "Assistance or Service" section or by calling Jenn-Air. In the U.S.A., call 1-800-688-1100. In Canada,

call 1-800-807-6777. 9/07

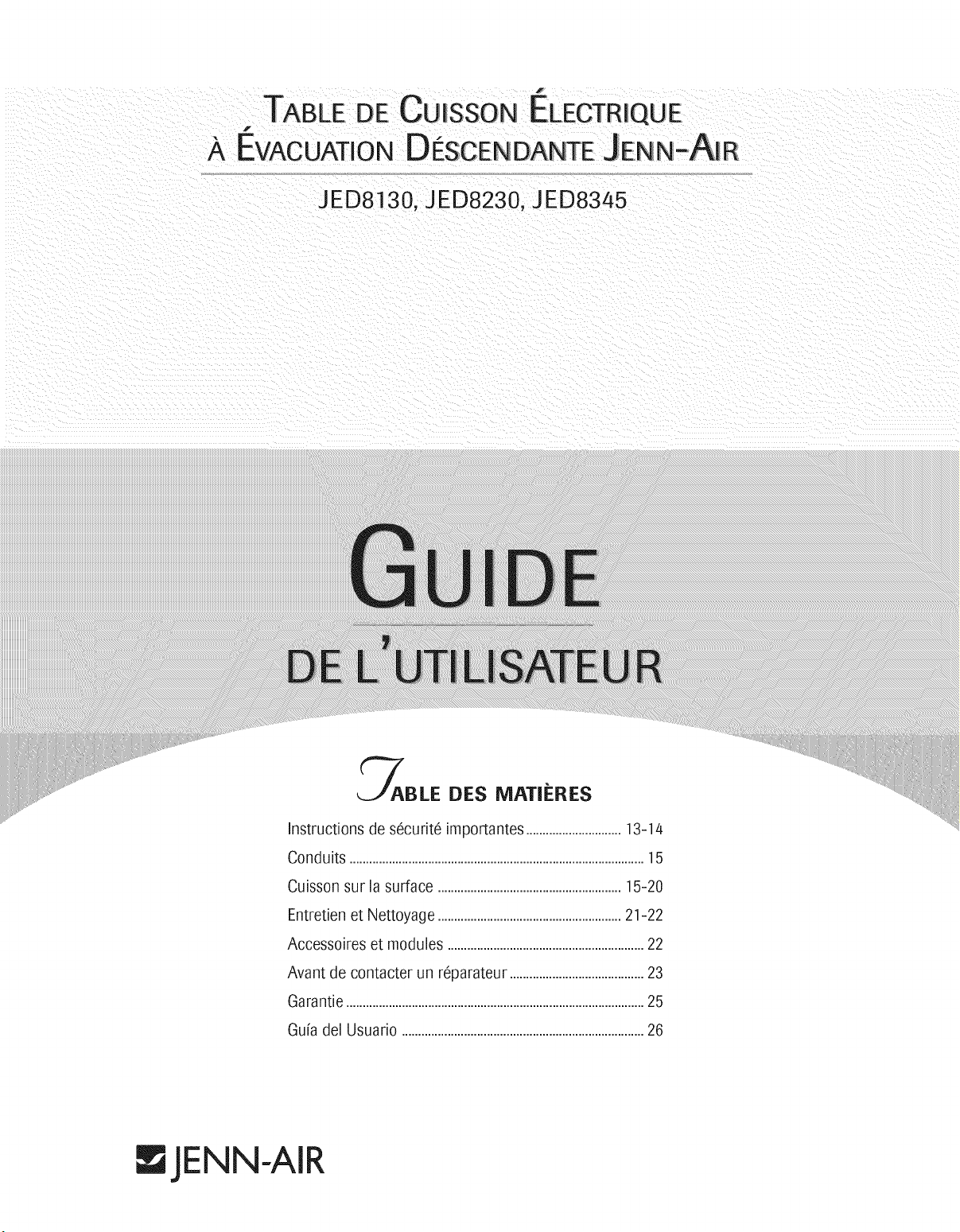

TABLE DE CUISSON ELECTRIQUE

EVACUATIONDES ENN-AIR

JED8130, JED8230, JED8345

_ABLE DES MAT|ERES

instructionsde s6curit6 importantes.............................13-14

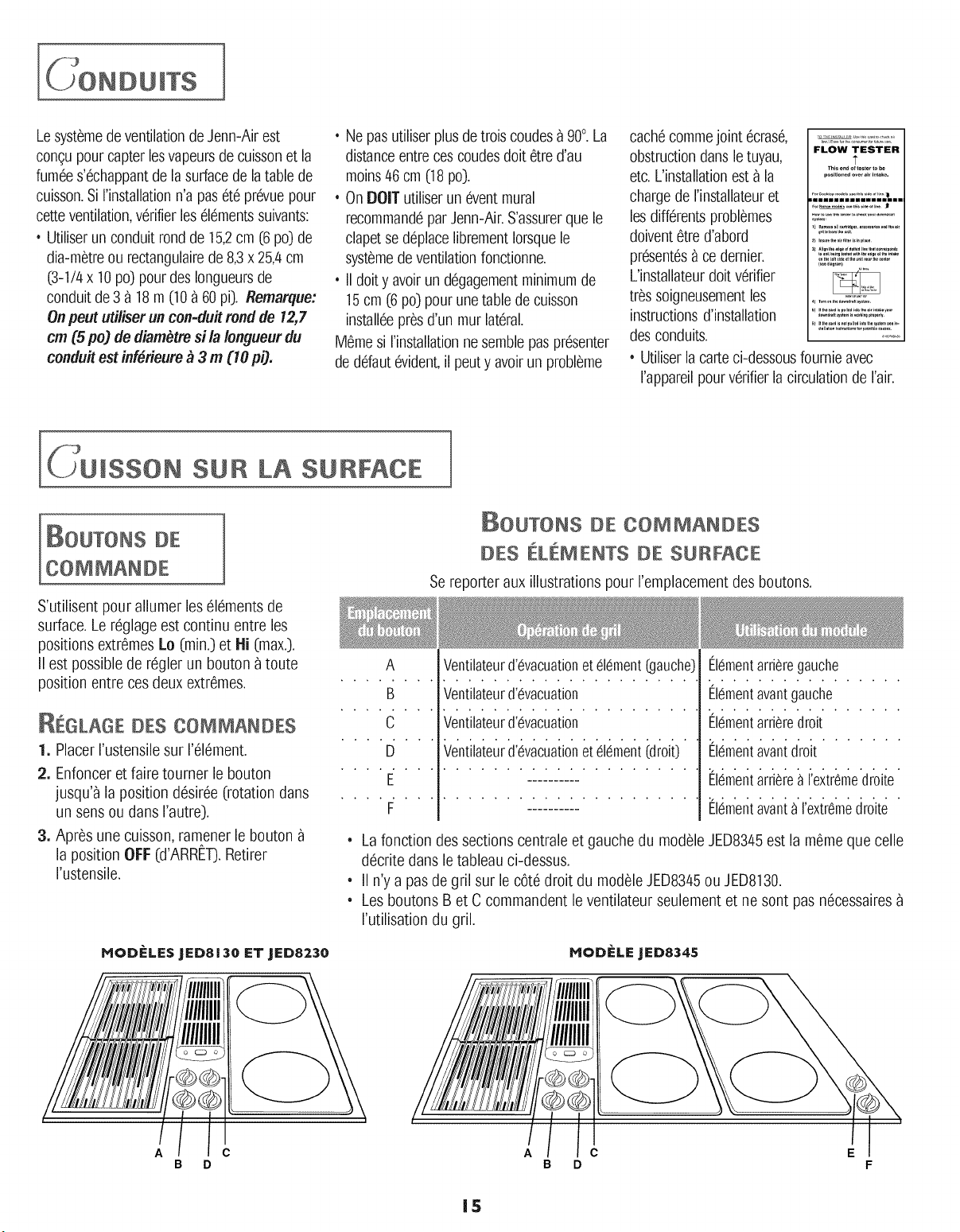

Conduits ..........................................................................................15

Cuisson sur la surface ........................................................15-20

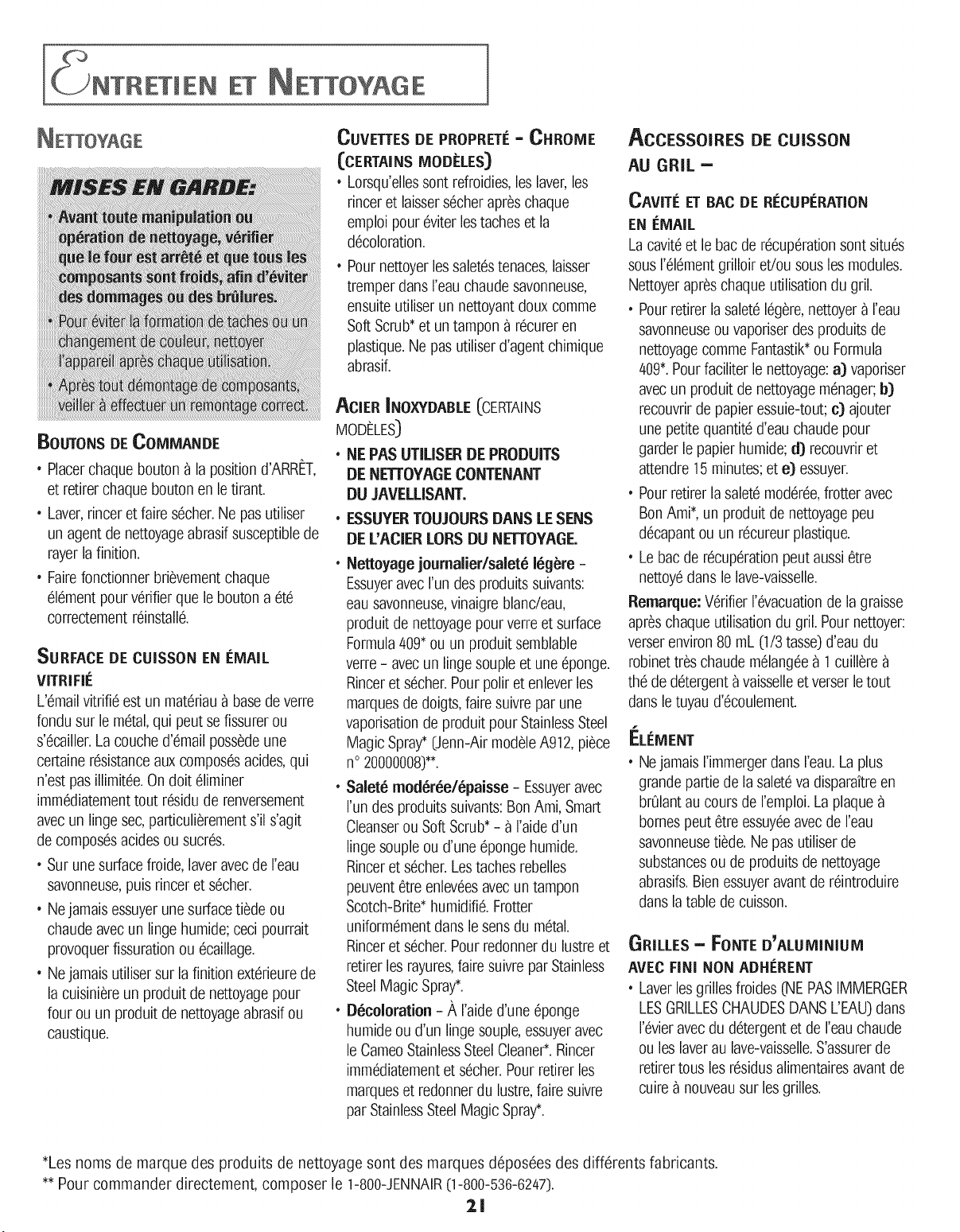

Entretien et Nettoyage ........................................................21-22

Accessoires et modules ............................................................22

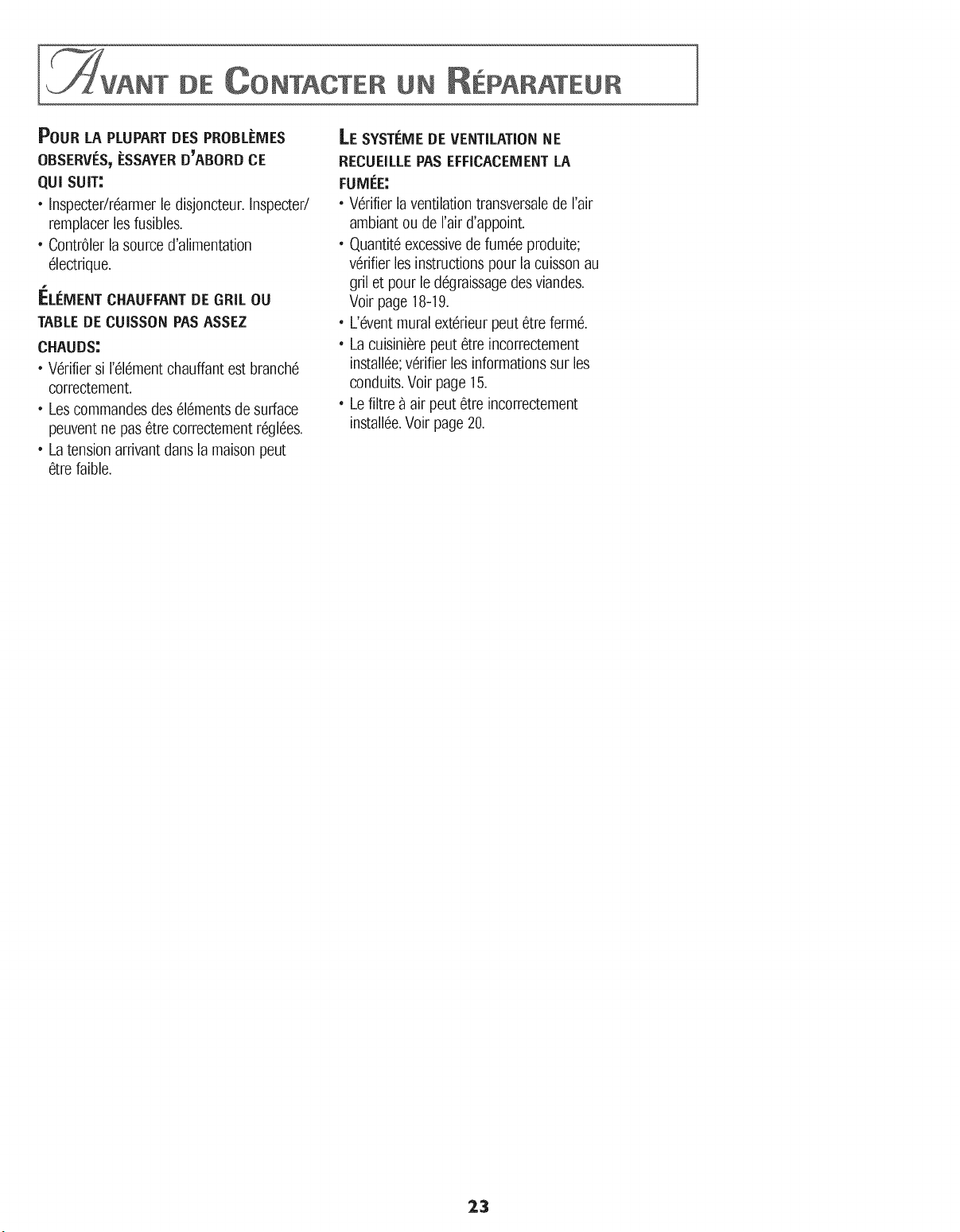

Avant de contacter un r@arateur .........................................23

Garantie ...........................................................................................25

Gu[a del Usuario ..........................................................................26

JENN-AIR

SECUR

Installateur: Remettrece manuel au

proprietaire.

Consommateur: Lire le manuel; le

conserverpour consultation

ulterieure.Conserver la facture

d'achat ou le cheque encaisse

comme preuve de I'achat.

Numero de module

Numero de serie

Date d'achat

Pour route question, contacter:

Service-client Jenn-Air

1-800-JENNAIR (1-800-536-6247)

(Lundi - vendredi, 8 h - 20 h --

heure de I'Est)

Site Internet: http://

www.jennair.com

Pour le service apres=vente,

voir page 25.

Life routes los instructionsavant d'utiliser

cot appareil; observertoutes les instructions

pour eliminer les risques d'incendie,choc

electrique,dommagesmaterielset corporels

que pourrait susciter une utilisation incorrecte

de I'appareil.Utiliser I'appareiluniquement

pour les fonctions prevues,decritesduns ce

guide.

Pour une utilisation adequate et en

s_curit_, il faut que I'appareilsoit

convenablementinstallepar untechnicien

qualifi& et relic _ la terre.

EN CAS D_NCENDIE

Interrompreralimentationelectriquede

I'appareilet de la hotte de ventilation pour

minimiserle risque d'extensiondes flammes.

l_teindreles flammes,puis mettre la hotteen

marchepourevacuerlafumee et I'airvicie.

• Utiliser un couvercleou une plaque

biscuitspour etouffer les flammes d'un feu

qui se declare dans un ustensilede cuisson.

• NE JAMAIS saisirou d@lacer un ustensile

de cuisson enflamm&

Ne pus projeterde I'eausur un feu de

graisse.Utiliserdu bicarbonatedesodium, ou

un extincteur8 mousseou _ produit chimique

sec pour eteindre lesflammes.

_NSTRUCT_ONS _ENERALES

Si I'appareilest installepros d'une fenetre,

veiller _ ce que les rideauxne puissent

atteindrela surface de cuissonsousI'effet

d'un courant d'air.

NEJAMAIS utiliser la cuisinierepour

chauffer la piece. Le non-respectde cette

instructionpeut etre la cause de blessures,

brOlures,incendieou deteriorationde

I'appareil.

NEJAMAIS porter des vetementsamples

Iorsde I'utilisationde I'appareil.Un vetement

trop ample peut accrocher la poigneed'un

ustensileou s'enflammeret provoquerdes

brQluress'il touche un element chauffant.

Pourgarantir un fonctionnement adequatet

poureviterdes dommagesmaterielsou

corporels,n'executeraucune operationde

reglage,reparationou remplacementde

piecede I'appareilqui n'est pas

specifiquementrecommandeedans ce guide.

Confiertoute autre intervention_ un technicien

qualifie.

NEJAMAIS remiserou utiliserde I'essenceou

un autre produit combustibleou inflammable

proximitede la cuisiniere,car les vapeursemises

peuventsusciter un risque d'incendieou

d'explosion.

Pourempecherqu'un feu de graissese declare,

evitertoute accumulationde graisse ou autres

matieresinflammablesdans I'appareilou au

voisinage.

Utiliser uniquementdes maniquesseches.

L'applicationd'une manique humidesur une

surfacechaude peut provoquerI'emissionde

vapeurbrQlante.Ne pas laisserles maniques

toucher leselementschauffantschauds. Ne pas

utiliser une servietteou un autretextile

volumineuxqui pourraitfacilements'enflammer

au contact d'un elementchauffant.

Ramenerchaquebouton de commandea la

positiond'arret apres I'achevementd'une

cuisson.

La securitede fonctionnementde cet appareil a

ete testee_ I'aided'ustensilesde cuisson

conventionnels.Ne pus utiliserun ustensileou

accessoirequi n'est pas specifiquement

recommandedans ce manuel.Ne pas utiliser de

couvre-element,gril placesur la surfacede

cuissonou systemede convectionadditionnel.

L'utilisationd'un dispositif ou accessoirequi

n'est pas expressementrecommandedansce

manuel peut degraderla securitede I'appareil

ou sa performance,ou reduire la Iongevitedes

composants.

NF JAMAIS utiliser de feuille d'aluminium ou

des contenantsen aluminium sur la table de

cuisson.IIs peuventdevenirtres chauds. Utiliser

seulementde la feuille d'aluminium commeil est

indique dunsce guide.

Les flaconsd'aerosolpeuventEXPLOSER

Iorsqu'onlos expose_ lachaleur,et ils peuvent

contenir un produit tres inflammable.I_viter

d'utiliser ou re-miser un flacon d'aerosol

proximitede I'appareil.

Nettoyerseulementles piecesindiqueesduns ce

guide et observerles methodesrecommandees.

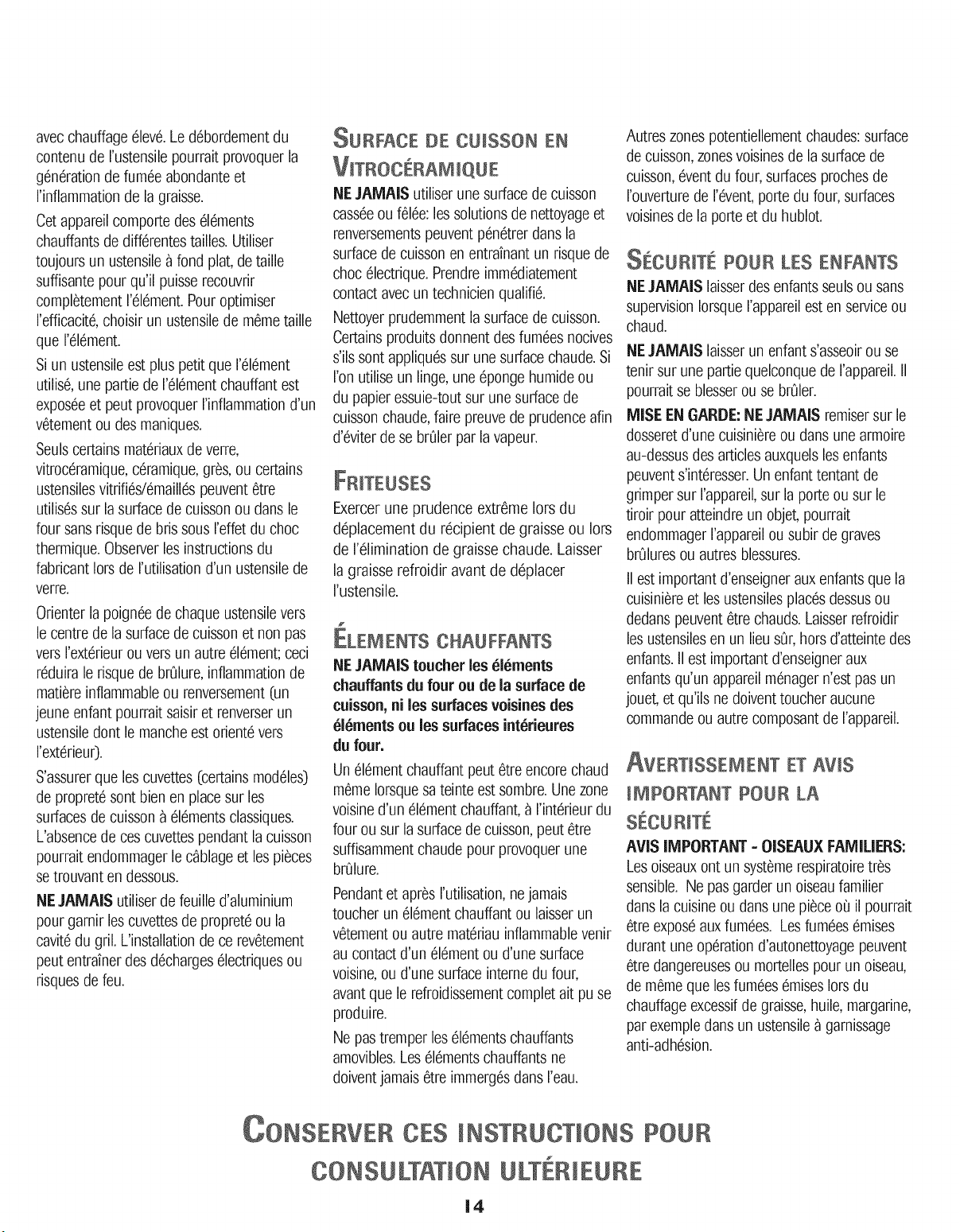

SURFACE DE CU_SSON

NEJAMAIS laisserun elementde la surface de

cuissonallume sanssurveillance,particulierement

avecchauffage61ev&Ledebordementdu

contenudeI'ustensilepourraitprovoquerla

generationderum@abondanteet

I'inflammationdelagraisse.

Cetappareilcomportedeselements

chauffantsdedifferentestailles.Utiliser

toujoursunustensile_fondplat,detaille

suffisantepourqu'ilpuisserecouvrir

completement[element.Pouroptimiser

I'efficacit&choisirunustensiledememetaille

que[element.

Siunustensileestpluspetitque[element

utilis&unepattiede[elementchauffantest

exposeeetpeutprovoquerI'inflammationd'un

vetementoudesmaniques.

Seulscertainsmateriauxdeverre,

vitroceramique,ceramique,gr_s,oucertains

ustensilesvitrifies/emaillespeuvent6tre

utilisessurlasurfacedecuissonoudansle

foursansrisquedebrissousI'effetduchoc

thermique.Observerlesinstructionsdu

lubricantIorsdeI'utilisationd'unustensilede

verre.

Orienterlapoigneedechaqueustensilevers

lecentredelasurfacedecuissonetnonpas

versI'exterieurouversunautreelement;ceci

re@iralerisquedebrOlure,inflammationde

matiereinflammableourenversement(un

jeuneenfantpourraitsaisiretrenverserun

ustensiledontlemancheestorientevers

I'exterieur).

S'assurerqueloscuvettes(certainsmodeles)

depropret6sontbienenplacesurles

surfacesdecuisson_elementsclassiques.

L'absencedecescuvettespendantlacuisson

pourraitendommagerlec_blageetlespieces

setrouvantendessous.

NEJAMAISutiliserdefeuilled'aluminium

pourgarnirloscuvettesdepropreteoula

cavit6dugril.L'installationdecerevetement

poutentrainerdesdecharges61ectriquesou

risquesdefeu.

SURFACE O£ OUISSON EN

NEJAMAIS utiliserune surfacede cuisson

casseeou felee:les solutionsde nettoyageet

renversementspeuventpenetrer dans la

surface de cuissonen entrainantun risque de

choc 61ectrique.Prendre immediatement

contact avec un technicien qualifie.

Nettoyerprudemmentla surface de cuisson.

Certainsproduitsdonnent des fum@s nocives

s'ils sont appliquessur une surface chaude.Si

I'onutilise un linge, une@onge humideou

du papieressuie-toutsur une surfacede

cuissonchaude,faire preuvede prudenceafin

d'eviter de se brQlerpar lavapeur.

Exercerune prudence extreme Iors du

d@lacement du recipient de graisse ou Iors

de I'elimination de graisse chaude. Laisser

la graisse refroidir avant de d@lacer

I'ustensile.

ELEM ENTS CHAUFFANTS

NEJAMAIS toucher los 616meats

chauffants dufour ou de la surface de

cuisson,ni los surfaces voisines des

616merits ou los surfacesint6rieures

du four.

Un elementchauffantpout 6tre encore chaud

memeIorsquesa teinte est sombre.Unezone

voisined'un elementchauffant,_ I'interieur du

four ou sur la surface de cuisson,peut 6tre

suffisammentchaude pour provoquerune

br_lure.

Pendantet apresI'utilisation,nejamais

toucher un element chauffant ou laisserun

vetementou autre materiau inflammablevenir

au contact d'un elementou d'une surface

voisine,ou d'une surface interne du four,

avantque le refroidissementcomplet ait puse

produire.

Ne pastremper les elementschauffants

amovibles.Leselementschauffants ne

doiventjamais6tre immergesduns I'eau.

Autres zones potentiellementchaudes:surface

de cuisson,zonesvoisinesde la surface de

cuisson,eventdu four, surfaces proches de

I'ouverturede [event, porte du four, surfaces

voisinesde la porte et du hublot.

SECURITE POUR LES ENFANTS

NEJAMAIS laisserdesenfants souls ou sans

supervisionIorsque rappareil est en serviceou

chaud.

NEJAMAIS laisserun enfant s'asseoirou se

tenir sur une partiequelconque de I'appareil.II

pourrait se blesserou se brOler.

MISE ENGARDE:NEJAMAIS remisersur le

dosseretd'une cuisiniereou dans unearmoire

au-dessusdes articles auxquelsles enfants

peuvents'interesser.Un enfanttentant de

grimper sur I'appareil,sur la porte ou sur le

tiroir pour atteindre un objet,pourrait

endommagerI'appareilou subir de graves

brQluresou autresblessures.

II est important d'enseigneraux enfants que la

cuisiniereet les ustensilesplacesdessusou

dedanspeuvent6tre chauds.Laisserrefroidir

les ustensilesen un lieu sOr,hors d'atteintedes

enfants.II est important d'enseigneraux

enfantsqu'un appareilmenagern'est pas un

jouet, et qu'ils ne doiventtoucher aucune

commandeou autre composantde I'appareil.

AVERT_SSEMENT ET AVIS

IMPORTANT POUR LA

SECUR TE

AVIS IMPORTANT = OISEAUXFAMILIERS:

Lesoiseauxont un syst_merespiratoiretres

sensible. Ne pas garderun oiseaufamilier

dans la cuisine ou dans une pieceoO il pourrait

6tre exposeaux fumees. Lesfumees6mises

durant une operation d'autonettoyagepeuvent

6tre dangereusesou mortellespour un oiseau,

de meme que lesfumees 6misesIorsdu

chauffageexcessifde graisse,huile, margarine,

par exempledans un ustensile8 garnissage

anti-adhesion.

SERVERCES NSTRUOTIONS POUR

CONSULTATIONULTERIEURE

@NDUITS

Lesyst_mede ventilationde Jenn-Air est

con% pourcapterlesvapeursdecuissonet la

fumees'echappantde lasurfacede latable de

cuisson.Si rinstallationn'a pasere prevuepour

cetteventilation,verifierles elementssuivants:

• Utiliserun conduit rond de 15,2cm (6 po) de

dia-metreou rectangulairede 8,3x 25,4cm

(3-1/4x 10po) pour desIongueursde

conduit de 3 b 18 m (10 b 60pi). Remarque:

Onpeut utiliser un comduit rend de 12,7

cm (5 po) de diam_tresi la Iongueur du

conduit est infdrieure _ 3 m (10 pi).

• Ne pasutiliser plus de trois coudesb 90°. La

distanceentreces coudesdoit etre d'au

moins46cm (18po).

• On DOlT utiliser un event mural

recommandepar Jenn-Air.S'assurerque le

clapetse d@lace librementIorsquele

systemede ventilationfonctionne.

• II doit y avoirun degagementminimumde

15cm (6po) pour unetable de cuisson

installeepres d'un tour lateral.

Memesi rinstallationne semblepas presenter

de ddaut evident,il peuty avoirun probleme

cachecommejoint ecras&

obstructiondans le tuyau,

etc. L'installationest b la

chargede I'installateuret

les differentsproblemes

doiventetre d'abord

presentesb ce dernier.

L'installateurdoit verifier

tressoigneusementles

instructionsd'installation

des conduits.

FLOW TESTER

Th_senao_te_er_obe

positioned ove_ air Irtlake.

..-%;:;;,;.;;.;:&..

• Utiliserla carteci-dessousfournie avec

I'appareilpourverifierla circulationde I'air.

[(-;;U SSON SUR LA SURFACE

OUTONS DE

CO ANDE

S'utilisent pour allumer les elements de

surface.Le reglage est continu entre les

positions extremes Lo (min.) et Hi (max.).

II est possible de regler un bouton _ toute

position entre ces deux extremes.

RE@LAG£ DES COW.ANDES

1. Placer I'ustensile sur I'element.

2. Enfonceret faire tourner le bouton

jusqu'b la position desiree (rotation dans

un sensou dans I'autre).

3. Apres une cuisson, ramener le bouton

la position OFF (d'ARRI_]-).Retirer

I'ustensile.

HOD#LE$ JEDS| 30 ET JED8?.30

_OUTONS DE COW.ANDES

DES ELEMENTS DE SURFACE

SereporterauxillustrationspourI'emplacementdesboutons.

A Ventilateurd'@acuationet element(gauche) l_lementar@regauche

B Ventilateurd'@acuation Elementavantgauche

C Ventilateurd'@acuation Elementar@redroit

D Ventilateurd'@acuationet _l_ment(droit) Elementavantdroit

E EI6mentar@reb I'extremedroite

.... F" ........................ Elementavani_ I'ex{r_medroite "

• La fonction des sections centrale et gauche du modele JED8345est la meme que celle

decrite dans le tableau ci-dessus.

• II n'y a pas de gril sur le cete droit du mo@le JED8345ou JED8130.

• Les boutons Bet C commandent le ventilateur seulement et ne sont pas necessaires

I'utilisation du gril.

HODELE JED8345

A C

B D

A C

B D

SUGGESTmONS POUR

LE REGLAG£

On doit choisir la puissance de chauffage

en fonction de divers facteurs: taille, type

de I'ustensile,et operation de cuisson.

Hi (max.): Pour I'ebullition d'un liquide.

On doit toujours reduire la puissancede

chauffage des que la temperature

d'ebullition est atteinte ou pour la cuisson

du mets.

Med. Hi (moyen max.): Pour rissoler les

viandes, chauffer I'huile (grande friture ou

aliments sautes) et pour le maintien de

I'ebullition rapide d'une grande quantite

de liquide.

Meal. (moyen): Pourle maintien de

I'ebullition lente d'une grande quantite de

liquide ou pour la plupart des operations

de friture.

Med. Lo (meyen rain.): Pour continuer la

cuisson de mets en casserolesfermees

par couvercle ou pour cuire b la vapeur.

Lo (mira): Pour fusion de chocolat ou

beurre, ou le maintien de la temperature

d'un mets.

Moyen

Moyen _ Moyen

Min. " . Max.

Minl i Max.

I I ;UISSON SUR LA SURFAC£o SUITE ]

IINSTALLATION DU MODULE

Lesmodulesdetable de cuisson,qu'ils

soient conventionnelsen spirale,aux

halogenesou radiants,peuvent6tre installes

sur n'importe quel cote de la grille

d'evacuationdescendantedes modeles

JED8230et JED8345,Le modeleJED8130

accepte un modulefacultatif sur le cote

gauche seulement.07oirpage22 pour tous

lesaccessoireset modules disponibleset

leursnumerosde modeled

iNSTALLATiONDES MODULES:

1. Si les grilles du gril, 1'elementet/ou le bac

de recuperationsont en place,les enlever

avantd'installer un module pour table de

cuisson,Nettoyerla cavit66mailleede

toute accumulation de graisse (Voirpage

21 les recommandationsde nettoyage).

2. PourinstallerI'un des modulesen option,

s'assurerque lescommandessont

I'arretet que le module estfroid. Placerla

fiche du modulevers la prise.Cette prise

estsitueeb ravant du cote gaucheet

I'arrieredu cote droit de la cuisiniere.

....

!lfllllllli

3, La partie arriere etant soulevee,ooulisser

le modulevers la prisejusqu'_ oeque la

fiche du module soit parfaitement

engagee.

4. Baisserle c0t6 opposedu moduledans la

pattiesuperieurede la cuisinierejusqu'_

ce qu'il soit de niveauavecla surface.La

cuisiniereest maintenantprete _ I'emploi.

ENLI:VEMENTDES MODULES:

1. Lescommandesdoiventetre _ I'arretet le

module dolt etre froid.

2. Souleverle bord du modulejusqu'b ce

que la pattie superieuresortede

I'ouverturede la cuisiniered'environ5 cm

(2 po). (Si I'on soulevetrop haut le

module alorsqu'il est encoreengage

dans la prise, cela pourrait endommager

la fiche.)

Pourdegagerla prise,tenir le module

des deux coteset letirer de la prise.Le

sortir Iorsqu'il est completement

debranch6.

Ne pasempiler les modulesIb o_ ils

pourraienttomber ou etre endommages.

Ne jamais ranger d'autresarticles au-

dessusdes modulesenvitroceramique,

ceci pourrait endommagerou rayer la

surface.

La preparationde conservesdolt etrefaite

seulementsur un module b elements

classiquesen spirale. L'elementpour

marmitesde conserves,modeleA145A,

permetI'utilisation de grands recipients

avecle module_ elementsclassiquesen

spirale.

Pourobtenirdesrenseignements

suppbmentaires,se reporterau manuel

d'utilisationfoumi avecle module.

IINSTALLATION OU GRIL

Legril consisteen deux grilles noires,un

elementde gril et un bac. Le gril peut etre

install6sur n'importe quel des cotesde la

grille _ evacuationdescendantesur les

modelesJED8230et JED8345.Le modele

JED8130acceptele gril sur le cOt6gauche

seulement.REMAROUE:La baletout _fait

droite du modeleJED8345n'accepteque

les modulesde table de cuisson.

INSTALLATION DU GRIL:

1. Avant d'installer les differentespieces du

gril,s'assurerque les commandessont

I'arret.

2. Placerle bac de recuperationdans la

cavit6.

]

3. Placer1'elementgrilloir avecsa fichevers

la prise.Cette prise est situee b I'avant

gauchede lacuisiniere.Coulisser

1'elementversla prisejusqu'b ce que la

fiche soit completementengageeet que

tousles quatre supports reposentsur les

cotesde la cavit6.

//IIIII

/iuI!mi

4. Placerlesgrilles sur le dessusde la table

de cuisson.

ENLI:VEMENTDU GRIL:

S'assurerque la commandeest sur Off

(,ARRI_T'J.Retirer les differentespieces du

gril Iorsqu'ellessontfroides.

Pourretirer 1'elementgrilloir, le tirer de

la prise pour le debrancher.

(REMARO.UE:Si I'onsouleve1'element

de plus de 5 cm(2 po) au-dessusde la

table de cuissonalors qu'il estengage

dans la prise,cela pourrait endommager

la fiche.)

I UTILISATiON #U GRIL

• Avant le premier emploi, laverles grilles

du nouveaugril dansde I'eausavonneuse

tres chaude, rincer et secher.Puis,

preparerlasurface en appliquant une

mincecouche d'huile de cuisson.Retirer

I'excesavecdu papieressuie-tout.

• Repetercette methode Iorsquea) les

grillessont nettoyeesdans le lave-

vaisselle,le detergent risquant de retirer

I'huileen surface ou b) toutes les fois

qu'une marinade_ basedesucre (par

exemplesaucebarbecue)va 6tre utilisee.

• Prechaufferle gril sur puissanceHi (Max.)

pendant 5 minutes.Le prechauffage

ameliorela saveuret I'apparencedes

viandeset saisit rapidementla viande

pour qu'elle retienneses jus.

• Utiliserdesustensileset spatulesnon

m6talliquespourne pas endommagerle

fini nonadherentdugril.

• L'exc_sdegraissedoit _tre en/ev_des

viandes.Seuleune quantite normale est

n_cessairepour produirela fumee

donnant cette saveurfumee,comme une

cuisson_ I'exterieur.L'excesde graisse

peut entrainer des problemesde

nettoyageet de formation de flammes.

• Sides quantit4sexcessivesdegraisse

s_coulent,risquantconstammentde

s'enflammer,b garantieestannube surles

grillesdugril.

• Des flammes indiquent que I'interieurdu

gril doit 6tre nettoyeou que la viandeest

particuli_rementgrasseou encore que la

viande n'a pas ete degraisseeau

pr_alable.

• Les_coulementsde graissevont

occasionnellements'enflammeren

produisantdes petitesflammessans

dangerpour une secondeou deux.Ceci

est normal.

• NEJAMAIS LAISSERLE GRIL

SANS SURVEILLANCELORS

DE SON FONCTIONNEMENT.

• SI LA GRAISSEEN EXCl:S

ENTRA|NAITLA FORMATION

DE FLAMMES EN CONTINU:

1. Allumer le ventilateur_ la main.

2. Tourner immediatementles commandes

du gril 8 Off (l'arr6t).

3. Retirerlaviande du gril.

|MM)RTANT

• Ne pas utiliser de feuille d'aluminium

I'interieurdu gril.

• Ne pasutiliser de charbon de bois ou

copeauxde bois dans la zonedu gril.

• Ne paslaisser le bac de recuperation

du gril surcharge de graisse.Le

nettoyerfrequemment.

• Ne pasrecouvrir les grilles

completementavec la viande.Laisser

de I'espaceentre chaque morceaude

viande pour permettre une bonne

ventilation ainsi que pour eviter la

formationsoudaine deflammes.

CONSEILS DE CUISSON AU GRIL

• S'assurerde suivre les instructions

d'utilisationdu gril.

• Les reglageset dureesde cuisson

sugger_s(page 19) sont approximatifsen

raisondes variationsdetension et de type

d'aliments.

Pourde meilleurs resultats,acheterune

viande de qualite superieure.La viande

qui a une @aisseurd'au moins 19 mm (3/

4 po) va mieux griller que lescoupes plus

minces.

Entaillerla graissesur lescotes d'un

steak,maissanscouper dans la viande

pour eviter que le steak ne s'enroulesur

les bords Iorsde la cuisson.

• Pour que les steaksprennent I'empreinte

du gril, s'assurerque le gril est prechauff&

Laisserun cOtede la viandecuire

jusqu'au degr_ de cuissondesire,ou

jusqu'_ ce que lesjus apparaissentsur la

surfacesuperieure,avantde retourner le

steak.Retournersteakset hamburgers

seulementunelois. La manipulationde la

nourriture entraine la perte desjus.

• Pour badigeonner lesviandes ou

appliquerdes sauces,se rappelerquedes

quantitesexcessivesde saucese

retrouvent_ I'interieur du gril et

n'ameliorentpas la saveur de I'aliment.

• Appliquer dessaucesdurant les 15_ 20

derni_resminutesde cuisson _ moins

d'autres indicationsdans la recette.Aussi,

toutes les foisqu'une marinadea basede

sucre (commesauce barbecue)va 6tre

utilisee,les grilles doivent6tre pr@arees

avantle prechauffage(voir Utilisation du

gril).

• II existede nombreusesmarinadespour la

viandequi aident _ attendrir des coupes

moinscheresdeviande pour la cuisson

sur legril.

• Certainsalimentscomme la volaille et le

poissonnon gras peuventavoir besoin

d'un surplusde graisse.Badigeonneravec

de I'huile ou du beurre fondu de temps

autre Iorsdu gril.

• Se servir de spatule ou de pinces8 long

manchepour retourner la viande. Ne pas

se servirde fourchettesqui percent la

viandeet entrainentla perte desjus.

DE CUJSSON AU GRIL

Prechaufferle gril sur reglageHi (Max.)pendant5 minutes pour

obtenir la meilleuresavour.

Steak (2,5 _ 3 cm) (1 _ 1-1/4 po):

Saignant Hi (Max.)

/_ point Hi (Max.)

Biencult Hi (Max.)

Hamburgers 85g b 115 g (3 b 4 oz) 9

CStelettes de pore (15 b 20 mm) (1/2 b 3/4 po) 9

Tranehes de jambon (15 mm) (1/2 po) Hi (Max.)

Saueisses enti6rement euites:

HotDogs Hi (Max.)

Saucissepolonaise Hi (Max.)

Saueisse fraiehe: Saucissesen chapeletet plates 9

Pealer: D_soss_:

Poitrines 9

Avecos:

Poitrines,pilons 9

et cuisses

Poisson: Dames(2,5cm) (1po) 9

Crevettes: (on brochette) 9

Pain _ I'ail, brusehetta, pains _ hot dog, Hi (Max.)

pains _ hamburger 9

Fruitset legumes: Tranches d'ananas Hi (Max.)

Tranches de poivron Hi (Max.)

(15 mm) (1/2 po)

Courge d'6t6 Hi (Max.)

(tranches de 15 mm

(1/2 po) de Iongueur)

10_ 17minutes

20_ 25 minutes

25_ 32 minutes

15_ 25 minutes

25_ 40 minutes

10_ 15minutes

5 _ 15 minutes

10_ 20 minutes

15_ 20 minutes

25b 35 minutes

45b 60 minutes

20_ 30 minutes

8 _ 12 minutes

2 b 4 minutes

2 b 3 minutes

8 b 10 minutes

7 _ 9 minutes

8 _ 12 minutes

Retournerapr_s8 b 10 minutes.

Retournerapr_s 13b 15 minutes.

Retournerapres 15b 17 minutes.

Retournerapresla moitie du temps.

Retournerdetemps entemps.

Retournerune lois.

Retournerdetemps entemps.

Retournerune lois.

Retournerdetemps entemps.

Badigeonnerde marinadeou de jus

les 10dernieresminutes.

Badigeonnerde beurre.Retourner

apresla moitie du temps.

Retourneret badigeonner%quem-

mentde beurreou de marinade.

Retournerapresla moitie du temps.

Retournerapresla moiti_ du temps.

Badigeonnerd'huile. Retourner

apr_sla moitie du temps.

Badigeonnerde beurre.Retourner

detemps en temps.

Remarque: Ce tableau n'est qu'un guide. Les dur6es de cuisson et r6glages sont approximatifs et varient selon la viande, los

commandos et la tension.

( Ii?UISSON SUR LA SURFACEo SUmTE

IS¥sTEM DE VENTILATION ]

Lesystemedeventilation incorpor6enleve

lesvapeursde cuisson,lesodeurs et la

fum6e des alimentspr6paressur la table de

cuisson et le gril.

* Pourfaire

fonctionner

manuellement

le systemede

ventilation,

appuyersur

rinterrupteur du ventilateursitu6 b ravant

de la grille.Appuyer sur la droite pour un

d6bit eleve ousur la gauche pour un debit

faible.

IIIIIIIII

* Le systemede ventilationfonctionne

automatiquement Iorsque1'616ment

grilloir est utilis6.

* Leventilateur peut 6tre utilis6pour retirer

des odeursfortes de lacuisinecomme

IorsqueI'oncoupe des oignons pros du

ventilateur.

ENTRETIENETNETrOYAGEDU SYSTi:M

DE VENTiLATiON

• Grille _ air: La grille s'enlevefacilement.

L'essuyerou la laver dans le lave-vaisselle

ou latremper dans revier avecdes

detergentsm6nagersdoux.Pour6viterde

rayer lasurface,ne pas utiliser de produits

de nettoyageabrasifsou de tampons

recureurs.

* Filtre:Arreter le systemede ventilation

avantde retirer le filtre. Lefiltre estdu type

permanentet dolt 6tre nettoye Iorsqu'ilest

sale.Le nettoyerdans r@ieravecde reau

tiede et du detergent ou dans le lave-

vaisselle.

FIL TRE /_ AIR

IMPORTANT."AtEPASFAIRE

FONC770NNERLE SYSTEMESANSLE

FILTRE.LEFILTREDOlT TOUJOURSETRE

PLACdLAUNANGLE.Enfaisant face

ravantde la cuisiniere,le haut du filtre dolt

s'appuyercontre le cote gauchede

rouvertured'@ent.Le bas dolt s'appuyer

contre le cote droit de la chambre d'@ent,

en bas. (Remarque: $1/e fi/tre est a plat

centre la pare#du ventilateur,

I'efficacit_ de la ventilation sera

r#duite.)

Chambre de ventilatioa: Cettezone qui

abrite le filtre, dolt 6tre nettoyeeen casde

renversementou toutes lesfois qu'elle est

recouverted'un film de graisse.Ellepeut

etre nettoyeeavec du papier essuie-tout,

un linge humideou une @onge et un

detergent m@agerdoux ou un produit de

nettoyage.

[LEMENTS EN SPIRALE

{MODELEJED8130}

* Lorsqu'unelementest allum6,il s'allume

par intermittencepour maintenir la

chaleurselon le r@lage.

*Les elementsen spiralesont

autonettoyants.

* Ne pasimmergerdans I'eau.

ENLI:VEMENT:Lorsque1'elementest

refroidi,le relever.Le retirer soigneusement

en reloignant de la prise.

REMPLACEMENT:Insererles bornesde

1'elementdans la prise.Guider1'element

verssa position.Appuyer doucementsur le

bord exterieurde

1'elementjusqu'b

ce qu'il repose

plat sur lacuvette

de proprete. BORNE$

CUVETTES DE PROPRETE

Lescuvettesde propret6situ@ssous

chaqueelementde surfacesont con%es

pour recupererles d@ersements.Elles

doiventtoujours 6tre utilisees.L'absencede

cescuvettespendant la cuissonpeut

endommagerle cSblageet d'autres pieces

de la table de cuisson.

Pour@iter un choc 61ectriqueou un

incendie,nejamais mettre de feuille

d'aluminium dansle fond des cuvettesde

proprete.

Lescuvettesde propretese d@olorent

apresun certain temps (tachesbleues/o0 si

ellessont surchauffees.Cette decoloration

est permanente.Cependant,cela n'affecte

pas la performancede cuisson.

PROTECTIONDU FINI DIS

CUVET[ES DE PROPRETi_:

* l_viterd'utiliser des reglagesCloves

pendant de Iongues periodes.

Ne pas utiliserdes ustensiles

surdimensionnes.Les ustensilesne

doiventpas d@asserle pourtour de

1'elementde plus de2,5 8 5 cm (1 8 2

pouces).

Pourles conserves,utiliser I'element

conserves(modeleA145A). Pour

le commander,composerle

1-800-JENNAIR(1-800-536-6247}.

* Nettoyerfrequemment,(Voirsection

sur le nettoyage,pages21 et 22.)

EN ET ETTOYAGE

CUVETTES DE PROPRETE = CHROME

[CERTAINSMODtLES]

* Lorsqu'ellessont refroidies,les laver, les

rinceret laissersCcherapres chaque

emploi pour 6viter les taches et la

dCcoloration.

PournettoyerlessaletCstenaces,laisser

tremper dans reau chaudesavonneuse,

ensuiteutiliser un nettoyant doux comme

SoftScrub*et un tampon _ rCcureren

plastique.Ne pas utiliser d'agent chimique

abrasif.

ACIER INOXYDABLE (CERTAINS

MODI_LES)

BOUTONS DE COMMANDE

* Placerchaque bouton _ la positiond'ARRI_T,

et retirerchaque bouton en letirant.

* Laver,rincer et faire sCcher.Ne pas utiliser

un agent de nettoyageabrasif susceptiblede

rayer lafinition.

* Fairefonctionner brievementchaque

elementpourverifierque le bouton a 6t6

correctementreinstall&

SURFACE DE CUISSON EN E.MAIL

VITRIn_

L'Cmailvitrifi6 est un matCriau_ base de verre

fondu sur le metal,qui peut se fissurerou

s'Ccailler.La couche d'Cmailpossedeune

certaineresistanceaux composesacides,qui

n'est pas illimitCe.On doit 61iminer

immediatementtout rCsidude renversement

avecun lingesec, particulierements'il s'agit

de composesacides ou sucres.

• Sur une surfacefroide,laver avecde reau

savonneuse,puis rincer et sCcher.

• Nejamais essuyerunesurfacetiede ou

chaudeavecun linge humide; ceci pourrait

provoquerfissurationou 6caillage.

• Ne jamais utiliser sur la finition extCrieurede

la cuisiniere un produit de nettoyagepour

four ou un produit de nettoyageabrasif ou

caustique.

* NE PAS UTILISERDE PRODUITS

DE NETTOYAGE CONTENANT

DU JAVELLISANT.

* ESSUYERTOUJOURS DANS LESENS

DE L'ACIERLORSDU NETTOYAGE.

* Nettoyage journalier/salet6 16gere-

Essuyeravecrun des produits suivants:

eausavonneuse,vinaigre blandeau,

produit de nettoyagepour verre et surface

Formula409*ou un produit semblable

verre - avecun lingesouple et une @onge.

Rinceret sCcher.Pourpolir et enleverles

marquesde doigts,faire suivre par une

vaporisationde produit pour StainlessSteel

Magic Spray*(Jenn-Air modeleA912, piece

n° 20000008)**.

* Salet6 mod6r_e/6paisse - Essuyeravec

run des produitssuivants:BonAmi,Smart

Cleanserou Soft Scrub* - 8 I'aided'un

lingesouple ou d'une @onge humide.

Rinceret sCcher.Lestaches rebelles

peuvent6tre enlevCesavecun tampon

Scotch-Brite* humidifi& Frotter

uniformCmentdans le sens du metal.

Rinceret sCcher.Pourredonnerdu lustreet

retirer les rayures,faire suivre par Stainless

Steel Magic Spray*.

, DCcoloration- ,_ raide d'une @onge

humide ou d'un linge souple,essuyeravec

le CameoStainlessSteelCleane¢.Rincer

immCdiatementet sCcher.Pour retirer les

marqueset redonnerdu lustre,faire suivre

par StainlessSteel Magic Spray*.

ACCESSOIRESDE CUISSON

AU GRIL-

CAVITE.ET BAC DE RECUPERATION

EN l'lViA!L

La cavit6et le bac de recuperationsont situCs

sous1'616mentgrilloir et/ou sous les modules.

Nettoyerapreschaque utilisationdu gril.

* Pourretirer la salet6 16gere,nettoyer8 reau

savonneuseou vaporiserdes produits de

nettoyagecomme Fantastik*ou Formula

409*.Pourfaciliter le nettoyage:a] vaporiser

avecun produit de nettoyagemCnager;b]

recouvrirde papier essuie-tout;c] ajouter

une petite quantit6 d'eau chaude pour

garderle papier humide; d: recouvriret

attendre15 minutes;et e: essuyer.

* Pourretirer la salet6 modCrCe,frotter avec

BonAmi*, un produit de nettoyagepeu

dCcapantou un rCcureurplastique.

* Le bac de recuperationpeut aussi 6tre

nettoy6dans le lave-vaisselle.

Remarque: Verifier 1'evacuationde la graisse

apreschaque utilisation du gril. Pour nettoyer:

verserenviron 80 mL (1/3 tasse)d'eau du

robinet treschaude mClangCe_ 1 cuillere

the de detergent _ vaisselleet verser le tout

dans le tuyau d'Ccoulement.

EEEMENT

* Nejamais I'immergerdans I'eau.La plus

grandepartie de la salet6va disparaitreen

br01antau cours de remploi. La plaque

bornespeut 6tre essuyCeavec de reau

savonneusetiede.Ne pas utiliserde

substancesou de produits de nettoyage

abrasifs.Bienessuyeravant de rCintroduire

dans latable de cuisson.

_RILLES = FONTE D_ALUIVIINIUIVl

AVECRNI NON ADHERENT

* Laverles grillesfroides (NE PASIMMERGER

LESGRILLESCHAUDESDANSL'EAU)dans

revier avecdu detergent et de reau chaude

ou les laverau lave-vaisselle.S'assurerde

retirertousles rCsidusalimentairesavantde

cuire _ nouveausur lesgrilles.

*Les noms de marque des produits de nettoyage sont des marques d@osCes des diffCrents fabricants.

** Pour commander directement, composer le 1-800-JENNAIR(1-800-536-6247).

* Retirerlasalet6tenace_I'aided'un

tamponenmaillesdeplastique.N'utiliser

quelesproduitsdenettoyage

recommand6spourlessurfacesnon

adh6rentes.

, Siles grilles sont lav6esau lave-vaisselle,

les enduired'huile avantde s'en servir

pour la cuisson.

, Ne pasutiliserde brossem6talliqueou de

tampons de r6curageabrasifsou autres

r6cureurspr6vuspour nettoyer lesgrils

ext6rieursau charbon de bois. Ceci aurait

pour effet de retirer le fini et de rayerles

grilles.Ne pas nettoyerau cycle

d'autonettoyageet ne pas utiliserde

produit de nettoyagedu four sur les

grilles.

BOCAL DE RI_CUPERATIONDE

LA GRAISSE

* Un bocalde recuperationde la graisseest

situ6sousle bac,paren dessousle

comptoir.Verifier detemps 8 autre pour

6vitertout

d6bordement.

D6visserle bocal

pour I'enlever.

Sile bocal se

cassait,le remplacer

avecun bocal

resistant_ la

chaleur,comme un

bocal pour les conserves,qui comporte un

col vissablestandard.

, icoEssoIRES

ETMOOU S

Plaque chauffante =

IVlodele JEA820OADX

La plaque 8 evacuationautomatiquepermet

de preparer plus facilement de nombreux

platsfavoris.Sasurface detaille familiale

permetde cuire plusieurscrepes,hamburg-

ers ou sandwichesgrilles en memetemps.

Fini noir non adherent.

I_lement pour marmites de

conserves = ModUle A145A

Cotelementspecialse branchedans le

module conventionnel_ 616merits en

spirale en relevant1'616mentchauffant au-

dessusde la surface de cuisson.Permet

d'utiliser des ustensileset platsde tres

grandetaille avecfonds ondul6sou

gondol6s.

Couverde de gril = IVlodele A341

Protegele gril Iorsqu'il n'est pas utilis6.II

existeen aciertexture de couleur noire ou

blanche avecpoign6esmoul6es.

Wok au gaz ou electrique =

ModUle A0142

Idealpour la friture rapide,lacuisson_ la

vapeur,le braisageet le mijotage.Lewok a

un fini non adherent,des poign6esen bois,

un couvercle,un support pour cuisson_ la

vapeur,desspatuleset est accompagn6de

conseilsde cuisson.Lewok _ fond plat peut

6tre utilis6,sur TOUSles modules.

Grill eletrique en accessoire =

IVlodele JEASOOOADB

Comprend1'616mentde gril, deux grilleset

un bac de recuperation.

MODULES

CUISSON

DE TABLE DE

Conventionnel Au× Radiant

en spirale halog6nes

Conventionnel en spirale

JEA7000ADB-Porcelaine noire

JEAT000ADS- Acier inoxydable

JEAT000ADW-Porcelaine blanche

Halogene

JEA8130ADB-Noir

JEA8130ADW-Blanc

Radiante

JEA8120ADB-Noir

JEA8120ADW-Blanc

#E OONTACTER UN E?ARATEUR

POUR LA PLUPARTDES PROBLi:MES

OBSERVES_i:SSAYERDYABORDCE

QUJSUIT:

• Inspecter/rearmerle disjoncteur. Inspecter/

remplacerles fusibles.

• ContrOlerla sourced'alimentation

electrique.

J_L_MENTCHAUFFANTDE GRIL OU

TABLEDE CUISSON PASASSEZ

CHAUDS:

•Verifier si I'elementchauffantest branche

correctement.

• Lescommandesdes elementsde surface

peuventne pasetre correctementreglees.

• La tension arrivant dans la maisonpeut

etre faible.

[.E SYSTEIVIEDE VENTiLATiONNE

RECUBLLEPASEFRCACEIVIENTLA

FUMEE:

• Verifier la ventilationtransversalede I'air

ambiantou de I'aird'appoint.

• Quantite excessivede fumeeproduite;

verifier les instructionspour la cuissonau

gril et pour le degraissagedesviandes.

Voir page18-19.

• L'event muralexterieur peut etre ferm&

• La cuisinierepeut etre incorrectement

installee;verifier les informationssur les

conduits.Voir page 15.

• Le filtre a air peut etre incorrectement

installee.Voir page20.

_EMARQU ES

9.4

GARANTIEDESAPPAREILSDECUISSONJENN-AIR

GARANTIE LIMITI_E

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes & ou fournies avec le produit, Jenn-Air, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Jenn-Air")

paiera pour les pieces specifiees par I'usine et la main-d'ceuvre pour corriger les vices de materiaux ou de fabrication. Le service doit etre

fourni par une compagnie de service designee par Jenn-Air. Cette garantie limitee est valide uniquement aux €:tats-Unis ou au Canada et

s.'applique exclusivement Iorsque I'appareil est utilise dans le pays oQ il a ete achet& A I'exterieur du Canada et des 50 €:tats des

Etats-Unis, cette garantie limitee ne s'applique pas. Une preuve de la date d'achat original est exigee pour obtenir un service dans le

cadre de la presente garantie limitee.

GARANTIE LIMITI_E DE LA DEUXIEME A LA CINQUIEME ANNI_E INCLUSIVEMENT SUR CERTAINS COMPOSANTS

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque cet appareil menager est utilise et entretenu

conformement aux instructions jointes & ou fournies avec le produit, Jenn-Air paiera pour les pieces specifiees par I'usine pour les

composants suivants (si applicables au produit), en cas de vices de materiaux ou de fabrication :

• €:lement electrique • Commandes electroniques

• Clavier et microprocesseur • Tube magnetron

• Table de cuisson en vitroceramique : en cas de bris d'origine thermique • BrQleurs a gaz scelles

ARTICLES EXCLUS DE LA GARANTIE

La pr_sente garantie limit_e ne couvre pas :

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres & air ou les filtres & eau. Les pieces

consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal ou Iorsque les instructions

d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont pas respectees.

4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de pieces consomptibles ou de produits

nettoyants non approuves par Jenn-Air.

5. Les defauts apparents, notamment les eraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil menager, &

moins que ces dommages soient dus & des vices de materiaux ou de fabrication et soient signales & Jenn-Air dans les 30 jours

suivant la date d'achat.

6. Toute perte d'aliments due & une defaillance du refrigerateur ou du congelateur.

7. Les coQts associes au transport du gros appareil menager du domicile pour reparation. Ce gros appareil menager est con£_u pour

etre repare & domicile et seul le service & domicile est couvert par la presente garantie.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.

9. Les frais de transport pour le service d'un produit si votre gros appareil est situe dans une region eloignee oQ un service d'entretien

Jenn-Air autorise n'est pas disponible.

10. La depose et la reinstallation de votre gros appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

11. Les gros appareils menagers dont les numeros de serie et de modele originaux ont ete enleves, modifies ou qui ne peuvent pas etre

facilement identifies. La presente garantie est nulle si le numero de serie d'usine a ete modifie ou enleve du gros appareil menager.

Le coQt d'une reparation ou des pieces de rechange dans le cadre de ces circonstances exclues est & la charge du client.

CLAUSE D'EXONI:!:RATION DE RESPONSABILITI:!: AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR¢:SENTE GARANTIE LIMIT¢:E CONSISTE EN LA

R¢:PARATION PR¢:VUE CI-DESS.US. LES GARANTIES IMPLICITES, Y COMPR!S LES GARA.NTIES APPLICABLES DE QUALIT¢:

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE P¢:RIODE AUTORIS¢:E

PAR LA LOI. JENN-AIR N'ASSUME AUCUNE RESPONSABILIT¢: POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERME-I-I-ENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DUR¢:E DES GARANTIES IMPLICITES DE QUALIT¢: MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CE-I-I-E GARANTIE VOUS

CONF#RE DES DROITS JURIDIQUES SP¢:CIFIQUES ET VOUS POUVEZ €:GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION A UNE AUTRE.

A I'exterieur du Canada et des 50 €:tats des €:tats-Unis, cette garantie ne s'applique pas. Contactez votre marchand Jenn-Air autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

"Depannage", de I'aide supplementaire peut etre trouvee en verifiant la section "Assistance ou service" ou en appelant Jenn-Air. Aux

E.-U., composer le 1-800-688-1100. Au Canada, composer le 1-800-807-6777. 9/07

CUBIERTA DE ESTUFAELC:CTRICA DE

EVACUACl0N DESCENDENTE JENN-AIR

JED8130, JED8230, JED8345

,-_ABLA DE _t_ATERIAS

Instrucciones Importantes sobre Seguridad ..............27-28

Informaci6n sobre los Conductos .........................................29

Cocinando en la Cubierta ..................................................29-34

Cuidado y Limpieza..............................................................35-36

Accesorios y M6dulos ................................................................36

Antes de SoNcitar Servicio ........................................................37

Garantfa ...........................................................................................39

JENN-AIR

" NSTRUCCIONES MPORTANTES

SOBRE RIDAD

Instalador: Por favor deje esta

guia junto con el electrodom6stico.

Consnmidor: Por favor lea y

conserve esta gala para referencia

futura. Conserve el recibo de

compra y/o el cheque cancelado

como prueba de compra.

NOmero de Modelo

N0mero de Serie

Fecha de Compra

Si tiene algnna pregnnta,

Ilame a:

Jenn-Air Customer Assistance

1-800-JENNAIR (1-800-536-6247)

(Lunes - Viernes, 8:00 a.m. - 8:00

p.m. Hora del Este)

Internet: http://www.jen nai r.com

Para informaci6n soflre servicio,

vet p_gina 39.

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Lea y siga todas ias instrucciones antes

de nsar este eleetrodom_stJeo para

evitar el riesgo potencial de incendio,

choque el6ctrico, lesi6n personal o da_o al

electrodom6stico como resultado de su uso

inapropiado. Utilice este electrodom6stico

solamente para el prop6sito que ha sido

destinado seg0n se describe en esta guia.

Para asegnrar fnncionamiento correcto

y segnre: Elelectrodom6stico debe ser

instalado debidamente y puesto a tierra por

un t6cnico calificado.

EN CASO DE _NCEND_O

Apague el electrodom6stico y ia campana

de ventiiaci6n para evitar que las llamas se

dispersen. Extinga las llamas luego

encienda la campana para expulsar el

humo y el olor.

• Apague el fuego o la llama en una sart6n

con una tapa o una bandeja de hornear.

• NUNCA levante o mueva una sart6n en

llamas.

No use agua en los incendios de grasa.

Use bicarbonato de soda, un producto

quimico seco o un extinguidor del tipo con

espuma para apagar un incendio o la llama.

_NSTRUCC_ONES

Si el electrodom6stico est4 instalado cerca

de una ventana, se deben tener cuidado

para evitar que las cortinas pasen sobre los

quemadores.

NUNCA use este electrodom6stico para

entibiar o calentar la habitaci6n. El

incumplimiento de esta instrucci6n puede

conducir a posibles quemaduras, lesi6n,

incendio o da_o al electrodom6stico.

NUNCA use ropas sueltas u holgadas

cuando est6 usando el electrodom6stico.

Las ropas pueden enredarse en los mangos

de los utensilios o prenderse fuego y causar

quemaduras si la ropa entra en contacto

con los elementos calefactores calientes.

Para asegurar el funcionamiento debido y

evitar da_o al electrodom6stico o posible

lesi6n, no ajuste, repare ni reemplace

ninguna pieza del electrodom6stico a

menos que sea espedficamente

recomendado en esta auia. Todas las otras

27"

reparaciones deben ser hechas por un

t6cnico calificado.

NUNOA almacene ni use gasolina u otros

materiales combustibles o inflamables cerca

de los elementos superiores o en la vecindad

de este electrodom6stico pues los vapores

pueden crear un peligro de incendio o una

explosi6n.

Paraevitar incendios de grasa, no deje que

se acumule grasa de cocinar ni otros

materiales inflamables en la estufa o cerca de

ella.

Use solamente tomaollas secos. Los

tomaollas h0medos o mojados al tocar las

superficies calientes pueden producir una

quemadura por vapor. No deje que los

tomaollas toquen los elementos calefactores

calientes. No use una toalla ni otro paso

voluminoso pues puede f4cilmente tocar los

elementos calefactores calientes y prenderse

fuego.

Siempre apague todos los controles cuando

haya terminado de cocinar.

Se ha comprobado el rendimiento y

funcionamiento seguro de este electro-

dom6stico usando baterias de cocina

convencionales. No use ning0n dispositivo o

accesorio que no haya sido espedficamente

recomendado en esta gu[a. No use

cubiertas, rejillas superiores de la estufa o

sistemas de convecci6n para hornos. El uso

de dispositivos o accesorios que no sean

expresamente recomendados en esta guia

puede crear peligros graves de seguridad,

afectar el rendimiento y reducir la vida 0til de

los componentes de este electrodom6stico.

NUNCA use papelde aluminioo contenedores

dealuminio en lacubierta. Estospueden

calentarseexcesivamente.Useel papelde

aluminiosolamentecomose indica en esta

guia.

Los envasesde tipo aerosol son EXPLOSIVOS

cuando son expuesto al calory pueden ser

aitamente inflamables. No nos use ni los

guarde cerca del electrodom6stico.

Limpiesolamentelas piezasque se indican en

estaguiay siga los procedimientos

recomendados.

NUNCA deje los elementos superiores sin

supervisi6n,especialmente cuando est4

usando los ajustes de calor altos. Un

derramesinrecibirladebidaatenci6npuede

causarhumoy underramedegrasapuede

causarunincendio.

Esteelectrodom6sticotienediferentes

tama_osdeelementossuperiores.

Seleccioneutensiliosquetenganbases

planasIosuficientementegrandesparacubrir

elelemento.Larelaci6nadecuadaentreel

utensilioyelelementomejorar_laeficiencia

alcocinar.

Sielutensilioesm_speque_oqueel

elemento,unaporci6ndelelementoquedar_

expuestaypuedeencenderlaropaoun

tomaollas.

Solamenteciertostiposdeutensiliosdevidrio,

vidrio/cer_imico,cer_imica,gresuotros

utensiliosvidriadossonconvenientespara

cocinarenlasuperficieoenelhomosin

quebrarsedebidoalrepentinocambiode

temperatura.Sigalasinstruccionesdel

fabricantedelutensiliocuandousevidrio.

Girelosmangosdelosutensilioshaciael

centrodelacubierta,nohacialahabitaciOno

sobreotroelementosuperior.Estoreduceel

riesgodequemaduras,encendidode

materialesinflamableso derramessielsart6n

estocadoaccidentalmenteo alcanzadopor

ni_ospeque_os.

AsegOresedequelosplatillosprotectores

(modelosselectos:}est6nensuslugares.La

ausenciadeestosplatilloscuandoest_

cocinandopuededa_arelalambradoo

componentesqueestSndebajo.

Forrosprotectores- Nousepapeldealuminio

paraforrarlosplatillosprotectoresdelos

elementossuperiores.Lainstalaci6nincorrecta

deestetipodeforrosepuedeocasionarun

choqueel6ctricoounpeligrodeincendio.

CUB ERTA DEVEDmO

NUNCA cocine sobre una cubierta rota. Si

la cubierta de la estufa se rompe, los agentes

de limpieza y los derrames pueden penetrar

la cubierta rota y crear un riesgo de choque

el6ctrico. P6ngase en contacto con un

t6cnico calificado inmediatamente.

Limpie la cubierta con cuidado. Algunos

limpiadores pueden producir vapores nocivos

si se aplican a una superficie caliente. Si se

usa una esponja, paso o toalla de papel

hOmedaen una _rea de la cubierta que

est6 caliente, tenga cuidado para evitar

quemaduras con el vapor.

OLLAS _RE_DORAS

Use extremo cuidado cuando mueva la olla

con aceite o descarte la grasa caliente.

Deje que la grasa se enfr[e antes de

intentar mover la olla.

ELEM £NTOS OALEFACTORES

NUNCA toque la superficie o los

elementos calefactores del homo, las

;ireas cerca de los elementos o las

superficies interiores del homo.

Los elementos calefactores pueden estar

calientes a0n cuando se vean de color

obscuro. Las _ireascerca de los elementos

superiores y de las superficies interiores del

homo pueden calentarse Io suficiente como

para causar quemaduras.

Durante y despu6s del uso, no toque ni

deje que las ropas u otros materiales

inflamables entren en contacto con los

elementos calefactores, con las _ireascerca

de los elementos o con las superficies

interiores del homo hasta que no se hayan

enfriado completamente.

No remoje los elementoscalefactores

removibles.Los elementoscalefactoresno

deben nunca sumergirseen agua.

Otras superficies potencialmente calientes

son: la cubierta de la estufa, las _ireasque

est_n dirigidas hacia la cubierta.

SEGUR_BAD PARA LOS _NOS

NUNCA deje a los nifios solos o sin

supervision cuando el electrodom6stico

est6 en uso o est6 caliente.

NUNOA permita que los ni_os se sienten o

se paren en ninguna parte del

electrodom6stico pues se pueden lesionar

o quemar.

ATENCION: NUNCA guarde articulos de

inter6s para los ni_os en los armarios que

est_n situados sobre la estufa o en el

protector trasero. Los ni_os que se suben a

la estufa, a la puerta o al gabinete para

alcanzar los articulos pueden da_ar el

electrodom6stico, quemarse o lesionarse

gravemente.

Se les debe ense_ar a los ni_os que el

electrodom6stico y los utensilios que est_n

en 61o sobre 61pueden estar calientes. Deje

enfriar los utensilios calientes en un lugar

seguro, fuera del alcance de los ni_os

peque_os. Se les debe ense_ar a los ni_os

que un electrodom6stico no es un juguete.

No se debe permitir que los ni_os jueguen

con los controles u otras piezas de la estufa.

AVISO Y ADVERTENCIA

_ PORTANTE SOBR£

La (Propuesta65) de la Ley de 1986 del

Estadode California sobre Seguridad y

Contaminaci6n del Agua Potable (California

Safe Drinking Water and Toxic Enforcement

Act of 1986)exige que el Gobernador de

California publique una lista de las

sustancias que segOnel Estadode California

causan cdncer o da_o al sistema reproductor

y exige que los negocios adviertan a sus

clientes de la exposici6n potencial a tales

sustancias.

Los usuarios de este electrodom6stico son

por Io tanto aqui advertidos de que cuando el

homo est,1en cicio de autolimpieza, puede

haber algOnnivel bajo de exposici6n a

algunas de las sustancias que aparecen en la

lista, incluyendo mon6xido de carbono. La

exposici6n a esas sustancias puede ser

reducida ventilando debidamente el homo al

exterior durante el ciclo de autolimpieza,

abriendo una ventana y/o una puerta en la

habitaci6n donde est6 ubicado el

electrodom6stico.

AVISO IMPORTANTE RESPECTOA LOS

PA.IAROS DONIESTICOS: Nunca

mantenga a los pdjaros dom6sticos en la

cocina o en habitaciones hasta donde

puedan Ilegar los humos de la cocina. Los

pdjaros tienen un sistema respiratorio muy

sensitivo. Los humos producidos durante el

ciclo de autolimpieza del homo pueden ser

perjudiciales o mortales para los pdjaros. Los

humos que despide el aceite de cocina, la

grasa, la margarina sobrecalentados y la

vajilla antiadherente sobrecalentada pueden

tambi6n ser perjudiciales.

OONSERVE ESTAS NSTRUCCIONES PARA EFERENCIA UTURA

IZ8

( NFORMACm6N SOBRE LOS OONDUCTOS

]

Elsistema de ventilaci0n de Jenn-Air est_

dise_ado para capturar tanto los vapores

emitidos al cocinar como tambi6n los

humos provenientes de la cubierta. Si el

sistema no funciona en forma debida, a

continuaciOn se incluyen las instalaciones

de conductos que necesitan ser verificadas:

• Se debe usar conducto redondo de 6" de

di_metro o conducto rectangular de 3 W'

x 10" para los largos de conductos de 10'-

60'. Nora: Se pueden usar conductos

redondos de 5"de di_metro si el

largo del conducto es inferior a 10'

o menos.

• No se deben usar m_s de tres codos de

90°. La distancia entre los codos debe

ser por Io menos de 18".

• Se DEBE usar un respiradero mural

recom-endado por Jenn-Air. Aseg0rese

de que el regulador de tiro se mueva

libremente cuando el sistema de

ventilaci0n est6 en funcionamiento.

• Debe haber una distancia minima de 6"

cuando la cubierta sea instalada cerca de

una pared lateral.

Si la instalaci0n parece no presentar

ning0n defecto evidente, puede haber un

problema oculto tal como una junta

restringida, obstrucci0n en la tuber[a, etc.

La instalaciOnes la responsabilidad del

instalador y las consultas deben ser

formuladas pfimero al instalador. El

instalador debe tener sumo cuidado al

examinar las instruccionesde _:_._:.'r

instalaci0n de los conductos.

. Use la tarjeta siguiente que

se incluyecon su

electrodom6stico para

verificar la circulaciOn del

aire.

FLOW TESTER

.......u. ..... ..,

......._ ............ .r,,

fl;*OClNANDO EN LA CUBJE A

_ER_LLAS DE LOS _LEMENTOS SUPER_ORES

Consultela ilustraci6npara las ubicacionesde las perillas.

Se utilizan para encender los elementos

supefiores.Se dispone de una selecci0n

infinita de ajustes de calor desde 'Le' a

'Hi' L'bajoa alto). Las perillas pueden ser

colocadas exactamente en los ajustes

correspondientes o entre cualquiera de ellos.

_USTE DE LOS oONTROLEs

1, Coloque el utensilio sobre el elemento

superior.

2. Optima y gire la perilla en cualquier

direcci6n hasta el ajuste de calor

deseado.

3. Despues de cocinar coloque la perilla en

la posici0n 'OFF' (APAGADO). Retire el

utensilio.

MODELO JED8130 Y JED8?=30

Ventiladory Elemento(izquierdo)

Ventilador

Ventiladory Elemento(derecho)

ElementoTraseroIzquierdo

ElementoDelanteroIzquierdo

ElementoTraseroDerecho

ElementoDelanteroDerecho

ElementoTraseroDerecho Extremo

ElementoDelanteroDerechoExtremo

, La funciOn de la bahia izquierda y central del modelo JED8345 es la misma que se

describe en la tabla anterior.

, No hay parrilla en el lado derechode los modelos JED8345 y JED8130.

, Las perillas ByC controlan elventiladorsolamentey nose usan para asara la parrilla.

MODELO JED8345

A C A C E

B D ____ B D F

_USTES DE OALOR

SUGERmDOS

Eltama_o, %0 de utensilio y la cocci6n

afectar_inel ajuste del calor.

'Hi' (Alto): Se usa para hacer hervir un

liquido. Siempre reduzca el ajuste a un

calor m_s bajo cuando los liquidos

comiencen a hervir o cuando los

alimentos comiencen a cocinarse.

'ivied. Hi' (iVied. Alto): Use para dorar

came, calentar aceite para frdr en una

sarten honda o para saltear. Tambi6n

para mantener un hervor r_pido para

cantidades grandes de I[quidos.

'Medium' (Mediano): Usado para

mantener un hervor lento para grandes

cantidades de I[quido y para la mayor[a

de las frituras.

'ivied. Lo' (ivied. Bajo): Use para

continuar cocinando alimentos tapados o

para cocinar al vapor.

'Lo' (Bajo): Se utiliza para mantener los

alimentos calientes y derretir chocolate y

mantequilla.

Mediano

Med. Med.

Bajo " | Alto

ICOCmNANOOEN LA CUBmE A0CONTo

Los mOdulosde la cubierta,ya sean mOdulos

tradicionales,de halOgenoo de elemento

radiante,puedenser instaladosen cualquier

lado de la rejillade ventilaci0nde evacuaci0n

descendenteen los modelosJED8230y

JED8345.ElmodeloJED8130aceptar_un

modulo opcional en el lado izquierdo

solamente. (Ver en la P_gina36todos los

m0dulosy accesoriosdisponiblesy sus

nOmerosde modelos.)

INSTALACION DE LOS NII_IDULGS:

1. Si ya se han instalado las parrillas, el

elemento y/o la bandeja protectora,

ret[relos antes de instalar el modulo

de la cubierta. Limpie cualquier grasa

acumulada que pueda tener la

cavidad de porcelana. (Ver en la

P4gina 35 las recomendaciones para

la limpieza.)

2. Para instalar cualquiera de los

mOdulos de cubierta opcionales,

asegOrese de que todos los controles

estOnen la posiciOn "Off" y que el

modulo est6 fr[o. Coloque la leng(Jeta

de contacto en la toma. La toma se

encuentra en la parte delantera al

lado izquierdo y en la parte trasera al

lado derecho de la estufa.

....__ifllHill[ C

_- I311111111

/ L__J (

3. Con la parte trasera levantada, deslice el

modulo hacia la toma hasta que la

lengaeta de contacto quede

completamente insertada.

4. Baje el extremo opuesto del modulo

hacia la cubierta de la estufa hasta

que quede al ras con la cubierta. Su

estufa ahora est4 lista para ser usada.

PAPA RETIRAR LOS MODULOS:

1. Los controles deben estar apagados

("Off") y el m0dulo debe estar fr[o.

2. Levante el borde del modulo hasta

que la parte superior del modulo se

salga aproximadamente 2 pulgadas

desde la abertura de la cubierta. (Si el

modulo se levantademasiado cuando

todav[a est4 conectado a la toma

puede da_ar la leng_Jetade contacto.)

3. Para desconectar la leng_Jetade

contacto, sujete el modulo por los

lados y sep_irelode la toma. Levante

el modulo cuando est6 completamente

desconectado.

No coloque los mOdulos apilados pues

pueden caerse o da_arse. Nunca

almacene ningOn otro material sobre

los mOdulos de vidrio cer4mico pues

se podria da_ar o rayar la superficie.

Las conservas debe prepararse solamente

en un modulo con elementos tubulares

convencionales. El elemento para ollas

grandes de conservas, Modelo A145A,

permite el uso de ollas de gran tama_o

con el modulo de elemento tubular

convencional.

Parainformaci4n adiciona/,consulte la gufa

de/usuario provista con el mddulo.

_NSTALAC_0N BE LA

Laparrillaconsisteen dos rejillasnegras,un

elementode la parrillay una bandeja

protectora. La parrilla puede ser instaladaen

cualquier ladode la rejilla de ventilaci0n de

evacuaciOndescendenteen los modelos

JED8230y JED8345.El modeloJED8130

aceptar_la parrilla en el lado izquierdo

solamente. NOTA: La cavidad mSsa la

derechaen el modeloJED8345aceptar_

mOdulosde cubiertasolamente.

INSTALACiGN DE LA PARRILLA:

1. Antes de instalar los componentes de la

parrilla, asegOresede que todos los

controles estOnapagados C'Off").

2. Coloque la bandeja protectora en la

cavidad.

(

Coloqueel elementode la parrilla con la

lengf)etade contacto hacia la toma. La

toma se encuentra en la parte delantera

en el lado izquierdo de la estufa. Deslice

el elemento hacia la toma hasta que la

leng(Jeta de contacto est6 completamente

insertada y los cuatro soportes descansen

en los lados de la bandeja.

Jmm,ii/F-P

Hwllllll l/\

4. Coloque las parrillas sobre la cubierta.

(

PAPA RETIRAR LA PARRILLA:

AsegOresede que todos loscontroles estOn

apagados ("Off"). Retire los componentes

de la parrilla cuando estOnfrios.

Para retirar el elemento asador, tire de 61

hasta que se desenchufe de la toma.

(NOTA: Si el modulo se levanta m4s de 2

pulgadas sobre la cubierta cuando todavia

est4 conectado a la toma puede da_ar la

leng(Jetade contacto.)

_ODo DE EMPLEO DE

LA PARRILLA

• Antes de usar la parrilla por primera

vez, lave las rejillas en agua caliente

jabonosa, enjuague y seque. Luego

prepare la superficie aplicando una leve

capa de aceite de cocinar. Limpie el

exceso de aceite con una toalla de

papel.

Esteprocedimiento se debe repetir

cuando a) la parrilla se lave en el

lavavajillas pues el detergente puede

eliminar la capa de aceite de la

superficie o b) siempre que se vaya a

usar una salsa a base de azOcar(por

ejemplo, salsa de barbacoa).

• Precaliente la parrilla en "Hi" durante 5

minutos. El precalentamiento mejora el

sabor y la apariencia de las carnes y asa

r4pidamente la came ayud4ndola a

retener los jugos.

• Use espbtulaso utensiliosno metblicos

para evitardafiar el acabado

antiadherentede b re,ilia de b parrilla.

• Se debe recortar el exceso de grasa de

/ascames. Solamente es necesaria una

cantidad normal para producir el humo

que le da ese sabor ahumado, como

cuando se cocina al exterior. El exceso

de grasa puede crear problemas de

limpieza y Ilamaradas.

• Sepermite demasiada cantidad de grasa

o goteos de grasa que producen

continuas I/amaradasse anula b garantfa

de bs parrillas.

• El exceso de Ilamaradas indica ya sea

que el interior de la parrilla necesita ser

limpiado o que la came tiene exceso de

grasa o que no se recort0 la grasa de la

carne.

• Los goteos de grasa ocasionalmente se

inflamar_inproduciendo llamas

pequeNasno peligrosas de uno o dos

segundos de duraci0n. Esto es parte

normal del proceso de cocci0n.

NUNCA DEJE DESATENDIDA

LA PARRILLA CUANDO ESTE

EN USO.

SI EL EXCESODE GRASA CAUSA

LLAMARADAS CONTiNUAS:

1. Encienda manualmente el ventiiador.

2. Coloque inmediatamente los

controles de la parrilla en la posici0n

3. Retire la came de la parrilla.

|MPORTANTE

• No use papel de aluminio en el

interior de la parrilla.

• No use carbon ni troceados de

madera en el _ireade la parrilla.

• No deje que la bandeja protectora

se Ilene de grasa. Lfmpiela con

frecuencia.

• No cubra la parrilla completamente

con carne. Deje espacio entre cada

bistec, etc. para permitir una buena

circulaci0n del aire y adem4s evitar

las Ilamaradas.

SUGERENCIAS PARA _SAR

A LA PARRILLA

• Aseg0rese de seguir todas las

instrucciones para usar la parrilla.

• Los tiempos de cocci0n y los ajustes de

control (ver P4gina 33) son

aproximaciones solamente debido a

variaciones de alimentos y de voltaic

elOctrico.

• Para mejores resultados, compre came

de calidad superior. La came de por Io

menos 3/4 de pulgada de grosor se asar4

mejor que los cortes de came delgados.

• Recorte la grasa en los bordes del bistec,

pero sin cortar la came a fin de evitar que

se enrolle cuando se est,1cocinando.

• Para Iograr que la came se marque con

la parrilla, aseg0rese de que la parrilla se

haya precalentado. Antes de dar vuelta

la came, deje que se ase un lado al

tOrminodeseado o hasta que los jugos

comiencen a aparecer en la superficie.

D6 vueltas s01ouna vez los bistecs y las

hamburguesas. El exceso de

manipulaci0n de los alimentos contribuye

a la pOrdida de los jugos.

• Cuando se ba_an las carnes con sus

jugos o se aplican salsa, recuerde que las

cantidades excesivas terminan cayendo

dentro de la parrilla y no mejoran el sabor

de los alimentos.

Aplique salsasdurante los 01timos15 a

20 minutos del tiempo de cocci0n a

menos que la receta indique Io contrado.

Adem4s, cada vez que se use una salsa

azucarada (por ejemplo salsa de

barbacoa) las rejillas deben ser

preparadas antes del precalentamiento.

(Ver la secci0n Modo de Empleo de la

Parrilla.)

Existen muchas salsas que ayudar_n a

ablandar los cortes de calidad inferior

para poder asarlos a la parrilla.

Ciertos alimentos,tales como carnes de

ave y de pescado sin grasa, pueden

necesitar de un poco de grasa. Pase

ocasionalmente una escobilla con aceite

o mantequilla derretida cuando estOn

as4ndose.

Use tenazas con mangos largos o

esp4tulas para dar vuelta la carne. No

use tenedores pues estos agujerean la

came haciendo que se pierdan los jugos.

DE SAR A LA ARRILLA

Precalentar la parrilla en "Hi" durante 5 minutos

para obtener un mejor sabor.

Bistec (1 a 1-1/4"):

Semicrudo

A Medio Asar

BienAsado

Hamburgesas (3a 4 onzas)

Chuletas de Cerdo (1/2 a 3/4")

Rebanandas de Jam6n (1/2")

Salchichas bien cocidas: Hot Dogs

SalchichaPolaca

Salchichas Frescas: en Cadenay

en Empanadas

Polio: Deshuesado:

Pechugas

Con Hueso:

Pechugas,piernas

y muslos

Pescado: Bistecs(1")

Camarones: (enbroqueta)

Frutas & Verduras:

Pimentones(1/2")

Pan de ajo, bruschetta, panes de

hot dogs, panes de hamburguesa

Rebanadasde PiSa

Rebanadasde

Zapallo deVerano

(rebanadasde

1/2" de largo)

Hi (,Alto)

Hi (Alto)

Hi (,Alto)

Hi (Alto)

Hi (,Alto)

Hi (Alto)

10a 17minutos

20a 25minutos

25a 32 minutos

15a 25 minutos

25a 40 minutos

10a 15minutos

5 a 15 minutos

10a 20 minutos

15a 20 minutos

25a 35 minutos

45a 60 minutos

20a 30 minutos

8 a 12 minutos

Darvuelta despuesde 8 a 10minutos.

Dar vueltadespuesde 13 a 15 minutos.

Dar vueltadespuesde 15 a 17 minutos.

Darvueltadespuesde la mitad del tiempo.

Dar vuelta ocasionalmente.

Darvuelta una vez.

Dar vuelta ocasionalmente.

Darvuelta una vez.

Dar vuelta ocasionalmente.

Pasarpringue ojugo durante

los Oltimos10 minutos.

Untarcon mantequilla.Darvuelta

despuesde la mitad deltiempo.

Darvueltay pasaruna escobillacon

mantequillao pringuecon frecuencia.

2 a 4 minutos

2 a 3 minutos

8 a 10 minutos

7 a 9 minutos

tiempo.

8 a 12 minutos

Darvuelta despuesde la mitad

deltiempo.

Pasaruna escobillacon aceite.

Darvuelta despuesde la mitad del

Pasarlemantequillacon una escobilla.

Dar vuelta ocasionalmente.

Nora: Estatabla es una gu[a solamente. Los tiempos de cocci0n y ajustes de control son aproximados debido a las variaciones en

las carnes, en los controles y en el voltaje.

ICOCmNANDOEN LA CUBmE A0CONT. ]

Elsistema de ventilaciOn incorporado

extrae los vapores de cocci6n, los olores y

el humo de los alimentos preparados en

la cubierta y en la parrilla.

, Para hacer fun-

cionar el

sistema de

ventilaci6n

manualmente,

optima el inter-ruptor del ventilador

situado en la parte delantera de la

rejilla de ventilaci6n. Mueva el

interrupter a la derecha para alta

ventilaci0n o a la izquierda para baja

ventilaci6n.

IIIIIIIII

, El sistema de ventilaci6n funciona

autem_iticamente cuando el elemento

asador est4 en use.

• El ventilador puede usarse para extraer

olores fuertes de la cocina, tal come

cuando pica cebolla cerca del

ventilador.

CUIDADO Y L|MPIEZA DEL

S|STEMA DE VENTILAC|ON

, Rejiila de Ventilaci6n: La rejilla de

ventilaci6n puede levantarse

f_icilmente. Umpiela o lave en el

lavavajillas o en el fregadero con

detergentes dom6sticos suaves. Para

evitar rayar la superficie, no use

limpiadores abrasives ni esponjas de

restregar.

, Filtre: Apague el sistema de

ventilaci6n antes de extraer el filtro. El

filtro es del ripe permanente y debe

limpiarse cuando se ensucie. Limpie

en el fregadero con agua tibia y

detergente o en el lavavajillas.

FIL TRO DE AIRE

IMPORTANTE: NO HA GA

FUNCIONAR EL SISTEMA SIN TENER

INSTALADO EL FILTRO. El filtro debe

siempre ponerse en 4ngulo. Estando

usted parade frente de la estufa, la

parte superior del filtro debe

descansar contra el lade izquierdo de

la abertura de ventilaciOn. La parte

inferior debe descansar contra el lade

derecho de la c4mara de ventilaci6n,

abajo. (Neta: $i el filtre queda

plane contra la pared del

ventilader, se reduce la eficacia

de la ventilaciSn.)

C_imara de Ventilaci6n: Esta_irea,

donde se aloja el filtro, debe ser

limpiada en case de derrames o

siempre que quede revestida de una

capa de grasa. Se puede limpiar con

toallas de papel, con un patio hOmedo

o con una esponja y detergente o

limpiador dom6stico suave.

ELEMENTS TUBULARES

(MODEL.OJED8130)

• Cuando se enciende un elemento,

pasa per ciclos de encendido y

apagado para mantener el ajuste de

calor seleccionado.

• Los elementos tubulares son

autolimpiantes.

• No los sumerja en agua.

PAP_ SAOAR: Cuando est6 if[o,

levante el elemento. Cuidadosamente

tire de 81hacia afuera sac4ndolo de la

toma. _

PARA VOLVER A COLOCAR: Inserte

los bornes del elemento en la toma.

Gu[e el elemento hasta colocarlo en su

lugar. Optima suavemente hacia abajo

en el borde exterior

del elemento hasta

que quede

nivelado sobre el

platillo protector. BORNES

PLATI LLOS PROTECTORES

Los platillos protectores debajo de cada

elemento recogen los derrames y deben

ser usados siempre. La ausencia de los

platillos protectores cuando est6

cocinando puede datar el alambrado u

otras piezas debajo de la cubierta.

Para evitar el riesgo de cheque el6ctrico

o de un incendio,nunca forte los

platillos protectores con papel de

aluminio.

Los platillos protectores se descolorar4n

(manchas azules/doradas) con ei

tiempo, si se sobrecalientan. Esta

descoloraciOn es permanente. Sin

embargo, esto no afecta la eficacia al

cocinar.

PARA PROTEGER EL ACABADO

DE LOS PLATILLOS

PROTECTORES:

Evite usar ajustes de calor alto

durante per[odes de tiempo

prolongados.

No use utensilios demasiado

grandes. Los utensilios no deben

extenderse 1-2 pulgadas m4s all4

del elemento.

Cuando prepare conservas, use el

Elemento para Ollas de Conservas

(Modelo A145A). Para hacer

pedidos Ilame al ]-800-JENNAIR

(1-800-536-6247).

Limpie con frecuencia. G/er la

secciOn sobre limpieza, P4ginas

35-36.)

CUIDADO

Y bMPm A

PROCEDIMmENTOS DE L MPIEZA use un limpiadorabrasivosuavetal como

'Soft Scrub'*y una esponjade restregarde

ATENCION

• Asegarese de qne la estnfa est6

apagada y qne todas ins piezas

estCn fdas antes de tocada o

limpiarla. Esto es para evitarda_o

y posibles qnemaduras.

• Para evitar manchas o decoloraci6n

limpie la estufa despu_,sde cada uso.

• Si se retira alguna p_eza,asegOresede

aue la vuelve a colocar en la forma

correcta.

BOTONES DE CONTROL

* Retire los botones cuando estCnen la

posici6n 'OFF'tir_ndolos hacia adelante.

* Lave,enjuague y seque. No use agentes

de limpiezaabrasivos pues pueden rayar

el acabado.

* Encienda cada elemento para

asegurarsede que losbotones han sido

correctamente reinstalados.

CUBIERTA = PORCELANA

ESMALTADA

La porcelana esmaltada es un material a

base de vidfio fundido sobre metal y

puede agfietarse o picarse si no se usa en

forma debida. Es resistente al _icido pero

no a prueba de _icidos.Todos los

derrames, especialmente los derrames

azucarados o _icidosdeben limpiarse

inmediatamente con un paso seco.

* Cuando la cubierta est6 if[a, lave con

aguajabonosa, enjuague y seque.

* Nunca limpie una cubierta que est6 tibia

o caliente con un paNohomed& Esto

puede causar agfietamiento o picadura.

* Nunca use limpiadores de homo ni

agentes de limpieza abrasivos o

c_usticos en el acabado exterior de la

estufa.

pl_stico. No use agentesde limpieza

abrasivos.

ACERO INOXIDABLE

(MODELOS SELECTOS_)

* NO USE NINGUN PRODUCTO

DE UMPIEZA QUE CONTENGA BLAN=

QUEADOR A BASE DE

CLORO.

* SIEMPRE LIMP/E LAS SUPERFICIES

DE ACERO A FAVOR DEL GRANO.

* Limpieza Diaria/Snciedad Leve =

Limpie con uno de lossiguientes - agua

con jabOn, una soluci6n de vinagre

blanco con agua, limpiador para superfi-

ciesy vidrio 'Formula 409'* o un limpiador

similar para superficies vidrio - usando

una esponja o un paso suave. Enjuague

y seque. Para pulir y evitar marcas de los

dedos, use el producto 'StainlessSteel

Magic Spray' (Jenn-Air Modelo A912,

PiezaNo. 20000008)**.

* Snciedad IVioderada/lVlanchas

Rebeides = Limpie con uno de los

siguientes - 'Bon Am|', 'Smart Cleanser' o

'Soft Scrub'* - usando una esponja

hOmedao un paso suave. Enjuaguey

seque. Las manchas dificiles pueden ser

quitadas con una esponja 'Scotch-Bfite'*

hOmeda;frote a favor del grano.

Enjuaguey seque. Para restaurar el

lustre y sacar las vetas, aplique 'Stainless

Steel Magic Spray'**.

* DecoioraciCn = Usando una esponja

mojada o un paso suave, limpiecon

limpiadorpara acero inoxidable 'Cameo

Stainless Steel Cleaner'*. Enjuague

inmediatamente y seque. Parasacar las

vetas y restaurar el lustre,utilice 'Stainless

Steel Magic Spray'**.

ACCESORIOS DE LA

PARRILLA -

PLATiLLOS PROTECTORES --

CROMO (MODELOS SELECTOS)

* Cuandoest_nfr[os,lave despu_sde cada

uso,enjuaguey seque paraevitarque se

mancheny descoloren.

* Paralimpiar lasuciedadimpregnada,

remojeen agua calientejabonosa,luego

CAV|DAD Y BANDEJA

PROTECTORA DE PORCELANA

La bandeja protectora y la cavidad est_n

ubicadas debajo del elemento asador y/o

m6dulos. Limpie despuCsde cada uso de

la parrilla.

*Losnombresde losproductosson marcasregistradasdesus respectivosfabricantes.

** Parasolicitarpedidosdirectamente,Ilameal 1-800-JENNAIR(1-800-536-6247).

* Para quitar la suciedad leve, limpie con

agua jabonosa iimpia o rode con

limp|adores tales como 'Fantastik'* o

'Formula 409'*. Para una limpieza mds

fdcih a) rode con un limpiador de uso

dom6stico; b) cubra con toailas de papel;

c) agregue una pequeNacant|dad de

agua caliente para mantener h0medas

las toallas de papel; d) cubra y espere 15

minutos; y e) limpie y seque.

* Para quitar suciedad moderada, frote con

'Bon Am|'*, un limpiador o una esponja

de pidstico suave.

* La bandeja protectora puede lavarseen

el lavavajillas.

Neta: Revisela evacuaci6n de la grasa

despu6s de cada uso de la parrilla. Para

limpiar: Vade por la tuber[a de

evacuaci6n aproximadamente 1/3 de taza

de agua de la Ilave bien caliente

mezclada con una cucharadita de t6 de

detergente para lavar platos.

ELEMENTO

* Nunca Iosumerja en agua. La mayoria

de la suciedad se quemar_ con el uso.

La leng_Jetade contacto puede limpiarse

con agua tibia jabonosa. No use

limpiadores ni materiales abrasivos.

Seque muy bien antes de reinsertar en la

cubierta.

_EJILLAS = ALUMINIO FUNDiDO

_EVESTIDO CON A,CABADO

ANTiADHERENTE

• Lave las rejillas fr[as (NO SUMERJA EN

AGUA I_ASREJILLASCALIENTESDE LA

PARRILLA)con detergente en agua

caliente en el fregadero o en el

lavavajillas. Aseg0rese de quitar todos

los residuos de alimentos antes de

cocinar en la parrilla nuevamente.

• Quite la suciedad dificil con una esponja

de malla de pldstico. Use solamente

aquellos productos de limpieza que se

recomienda para limpiar superficies

antiadherentes.

• Si Ins rejillas han sido lavadasen el

lavavajillas,pdseles una capa leve de

aceite antes de usarlas nuevamente.

• No use escobillas metdlicas o esponjas

de restregar abrasivas destinadas para

limpiar rejillas de barbacoa de uso

CUIDADO Y

LJ M PJ£zA, CONT°

exterior. Estaspueden quitar el

acabado y tambi6n rayar las rejillas. No

las limpie en homos autolimpiantes ni

use limpiadores de homos en las

rejillas.

FRASCO COLECTOR DE GP,ASA

* Se ha colocado un frasco colector de

grasa debajo de la bandeja protectora

bajo la mesada. Verifique

peri6dicamente para evitar derrames.

Destornille el frasco para sacarlo.

• Si el frasco se

quiebra,

reempl_celo con un

frasco de viddo

templado, tal como

un frasco de

conservas que tiene

un gollete de roscas

est_ndar.

I , CCESORWOSY M6DULOS

Parrilla El_ctrica =

Modelo JEA8200ADX

Parrilla autoescurridora que facilita la

preparaciOnde muchos alimentos

favoritos. La superficie de tama_o

familiar le permite cocinar varios

panqueques, hamburguesas o sand-

wiches calientes de una vez. Tiene un

acaba negro antiadherente.

Elemeuto para Ollas de Conservas =

Modeio AI45A

Esteelemento especial para ollas de

conservasse enchufa en un m6duio de

cubierta tubular convencional

levantando el elemento calefactor pot

sobre la superficie de cocinar. Le permite

usar ollas grandes y utensilios con fondos

combados u ondulados.

Cubierta de Parrilla = Nlodelo A341

Atractiva cubierta de parrilla que protege

la parrilla cuando no est_ en uso. De

acero texturado de color blanco o negro

con manijas moldeadas.

Wok a Gas o El_ctrico = Modelo

A0142

Ideal para fritura r_pida, cocinar al vapor,

brasear o preparar estofados. El wok

tiene un acabado antiadherente, asasde

madera,tapa, rejilla para cocinar al vapor,

paletas para arroz y sugerencias para

cocinar. Elwok de fondo piano puede

usarseen TODOS los m6dulos.

Parrilla El_ctrica =Accessorio =

Modelo JEAS00OADB

Incluyeelelementodela parrilla,dos rejillasy

una bandeja protectora.

MODULOS DE OUBmERTAS

Tubulares

Tubulares De Hal6geno

Radiantes

JEA7000ADB - Porcelana Negra

JEA7000ADS - Acero Inoxidable

JEA7000ADW - Porcelana Blanco

De Hal6geuo

JEA8130ADB- Porcelana Negra

JEA8130ADW- Porcelana Blanco

Radiante

JEA8120ADB - Porcelana Negra

JEA8120ADW - Porcelana Blanco

SERVlCmO

VERIROUEPRIMEROLO SIGUJENTE:

• Verifique o vuelvaa reponer el disyuntor.

Verifique o reemplaceel fusible.

• Verifique el suministrode energfaelectric&

EL ELEMENT{:)ASADOR 0 LA CUBIERTA

NO SE CALiENTANLO SUFiCIENTE:

• Verifique si el elementoest_ bien insertado.

• Puedeque los controlessuperiores noesten

ajustadosen forma debida.

• Elvoltaje de la casa puedeser bajo.

EL SISTEMADE VENTILAClONNO E

XTRAEELHUMO DEMANERAEFiCAZ:

• Verifique la ventilaciOntransversaldel aire

ambienteo del aire de relleno.

• Se crea una cantidadexcesivade humo;

verifique las instruccionesparaasar a la

parrilla,recortarla carne. Ver %gs. 32-33.

• El respiraderomural exterior puede estar

bloqueado.

• La estufapuede estar mal instalada;

verifique la informaciOnsobre la instalaciOn

de los conductos. Ver PSg.29.

• El filtro del aire puede estar mal instalado.

Ver %g. 34.

[

GARANTIA DELOSAPARATOSDECOCCION DEJENN--AIR

GARANTJA LIMITADA DE UN ANO

Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air de Whirlpool Corporation o Whirlpool

Canada LP (en Io sucesivo denominado "Whirlpool") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de

reparacion para corregir defectos en los materiales o en la mano de obra. El servicio debera ser suministrado por una compa_ia de

servicio designada por Whirlpool. Esta garantia limitada es valida solamente en Estados Unidos o en CanadA, y se aplica solamente

cuando el electrodomestico principal se use en el pais en el que se ha comprado. Esta garantia limitada no tiene vigor fuera de los

cincuenta Estados Unidos y CanadA. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantia

limitada.

GARANTIA LIMITADA DEL SEGUNDO AL QUINTO AI_IO EN CIERTAS PIEZAS DE LOS COMPONENTES

Durante el segundo al quinto a_o desde la fecha de compra, cuando este electrodomestico sea operado y mantenido de acuerdo alas

instrucciones adjuntas o provistas con el producto, Jenn-Air pagarA por las piezas especificadas de fabrica para los siguientes

componentes (si es aplicable para el producto), para corregir defectos de material o de mano de obra:

• Elemento electrico • Controles electronicos

• Boton tactil y microprocesador

• Superficie de coccion en vidrio de cerAmica: si es debido a

rupturas por cambios termicos

• Tubo del magnetron

• Quemadores a gas sellados

EXCLUSIONES DE LA GARANTIA

Esta garantia limitada no cubre:

1. Visitas de servicio tecnico para corregir la instalacion de su electrodomestico principal, para enseSarle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalacion electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Estas piezas de

consumo estan excluidas de la cobertura de la garantia.

3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia, o cuando se

use de un modo contrario alas instrucciones publicadas para el usuario u operador y/o las instrucciones de instalacion.

4. Da_os causados por accidente, alteracion, uso indebido, abuso, incendio, inundacion, actos fortuitos, instalacion incorrecta,

instalacion que no este de acuerdo con los codigos electricos o de plomeria, o el empleo de articulos de consumo o productos de

limpieza no aprobados por Whirlpool.

5. Da_os esteticos, incluyendo rayaduras, abolladuras, desportilladuras u otro da_o al acabado de su electrodomestico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 dias

a partir de la fecha de compra.

6. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

7. Costos relativos a la remocion de su electrodomestico principal desde su hogar para obtener reparaciones. Este electrodomestico

principal esta dise_ado para ser reparado en el hogar y Qnicamente el servicio de reparacion en el hogar esta cubierto bajo esta

garantia.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodomestico principal esta ubicado en un lugar

remoto en el cual no haya disponible un tecnico de servicio autorizado por Whirlpool.

10. La remocion y reinstalacion de su electrodomestico principal, si estuviera instalado en un lugar inaccesible o si no estuviera

instalado de conformidad con las instrucciones de instalacion publicadas.

11. Electrodomesticos principales con nQmeros de modelo/serie que se hayan removido, alterado o que no puedan ser identificados

con facilidad. Esta garantia se anularA si el nOmero de serie aplicado en la fabrica ha sido alterado o removido de su

electrodomestico principal.

El costo de la reparacion o el reemplazo bajo estas circunstancias excluidas, correrA por cuenta del cliente.

EXCLUSION DE GARANTIAS IMPLI.ClTAS; LIMITACI(_N DE RECURSOS

EL UNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGUN LOS TERMINOS DE ESTA GARANT[A LIMITADA SERA EL DE REPARAR

EL PRODUCTO SEGON SE ESTIPULA EN LA PRESENTE. LAS GARANT[AS IMPL[CITAS, INCLUYENDO !_AS GARANT[AS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PER[ODO MAS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTAL ES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANT[A IMPL[CITA DE COMERCIABILIDAD O

CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANT[A LE OTORGA DERECHOS LEGALES ESPEC[FICOS Y ES POSIBLE QUE USTED TENGA TAMBIC:N OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Si usted se encuentra fuera de los cincuenta Estados Unidos y CanadA, pongase en contacto con su distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio, consulte primero la seccion "Solucion de problemas" del Manual de uso y cuidado. Despu6s de consultar la

seccion "Solucion de problemas", puede encontrar ayuda adicional en la seccion "Ayuda o servicio tecnico," o Ilamando a Whirlpool.

En EE.UU., Ilame al 1-800-688-1100. En CanadA, Ilame al 1-800-807-6777. 9/o7

Jenn-Air JED8230ADS14 30" Electric Downdraft Cooktop

Product's Documents

User Guide

Specifications

Jenn-Air JED8230ADS14 Questions and Answers
