Broan PMA400SS 21-Inch ADA Compatible Custom Range Hood User Manual

INSTALLATION,

USE & CARE INSTRUCTIONS

HB0381

WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA

Serial number:

1106307A

Powerpack Insert

Model number: PMA400SS

INSTALLATION, USE & CARE INSTRUCTIONS

TABLE OF CONTENTS

Safety .....................................................3-4

Installation .................................................5-16

Recommended Tools and Accessories ......................................5

Contents ...........................................................5

Install Ductwork (Ducted Installations Only) ..................................6

Install the Wall Switches ................................................6

Optional Liners ......................................................7

Remove the Adapter/Damper ............................................7

Remove the Cabinet Brackets ...........................................7

Prepare the Cabinet ...............................................8-10

Prepare the Unit .................................................11-12

Install the Unit ...................................................13-15

Connect Ductwork ...................................................15

Wiring ............................................................16

Install the Filter .....................................................16

Operation ...................................................17

Maintenance and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Grease Filter

Non-Ducted Recirculation Filter

Stainless Steel Cleaning

Wiring Diagram ...............................................19

Service Parts .................................................20

Warranty ....................................................21

INSTALLATION, USE & CARE INSTRUCTIONS

SAFETY

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

• Use this unit only in the manner intended by the manufacturer. If you have questions, contact the

manufacturer at the address or telephone number listed in the warranty.

• Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting

means to prevent power from being switched on accidentally. When the service disconnecting means

cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

• Installation work and electrical wiring must be done by a qualified person(s) in accordance with all

applicable codes and standards, including fire-rated construction codes and standards.

• Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of

fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline

and safety standards such as those published by the National Fire Protection Association (NFPA), and

the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the

local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not use this unit with any separate solid-state speed control device.

• To reduce the risk of fire, use only metal ductwork.

• This unit must be grounded.

• When installing, servicing or cleaning the unit, it is recommended to wear safety glasses and gloves.

• When applicable local regulations comprise more restrictive installation and/or certification

requirements, the aforementioned requirements prevail on those of this document and the installer

agrees to conform to these at his own expense.

To register your product, please visit our website:

In the United States - broan-nutone.com

In Canada - broan-nutone.ca

For Technical Support, call:

In the United States - 800-637-1453

In Canada - 800-567-3855

Installer: Leave this manual with the homeowner.

READ AND SAVE THESE INSTRUCTIONS

Intended for domestic cooking only

INSTALLATION, USE & CARE INSTRUCTIONS

SAFETY

CAUTION

• For indoor residential use only.

• To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air

into spaces within walls or ceilings or into attics, crawl spaces, or garages.

• Take care when using cleaning agents or detergents.

• Avoid using food products that produce flames under the Range Hood.

• For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

• To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray,

construction dust, etc. off power unit.

• Your hood motor has a thermal overload which will automatically shut off the motor if it becomes

overheated. The motor will restart when it cools down. If the motor continues to shut off and restart,

have the hood serviced.

• The bottom of the hood MUST NOT BE LESS than 24” and recommended at a maximum of 30” above

the cooktop for best capture of cooking impurities.

• Use only with range hood cord connection kits that have been investigated and found acceptable for

use with this model range hood.

• Please read specification label on product for further information and requirements.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers

that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette, Cherries

Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE

CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL

THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

RECOMMENDED TOOLS AND ACCESSORIES

• Measuring tape

• Phillips screwdriver no. 2

• Nut driver or socket 3/8”

• Flat blade screwdriver (to open knockout holes)

• Saw (to cut holes in cabinet)

• Sheet metal shears

• Pliers

• Metal foil duct tape

• Scissors (to cut metal foil duct tape)

• Pencil

• Wire stripper

• 2 Strain reliefs, 7/8” diameter

• 8 Appropriate wire nuts

• 14/3 Cable (suitable for at least 90° C (194° F)

• 14/2 Cable (suitable for at least 90° C (194° F)

• Liner (optionnal)

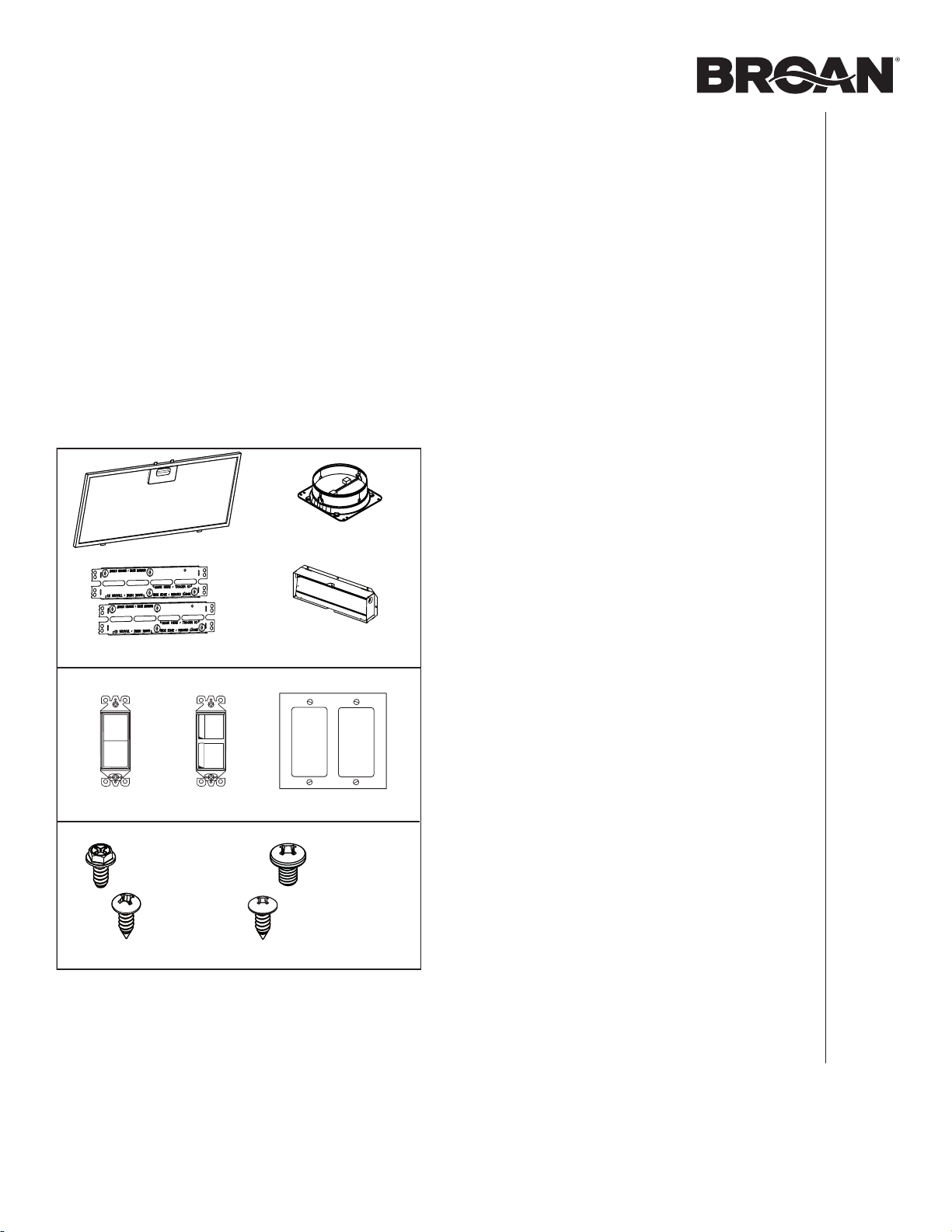

CONTENTS

Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the

manufacturer.

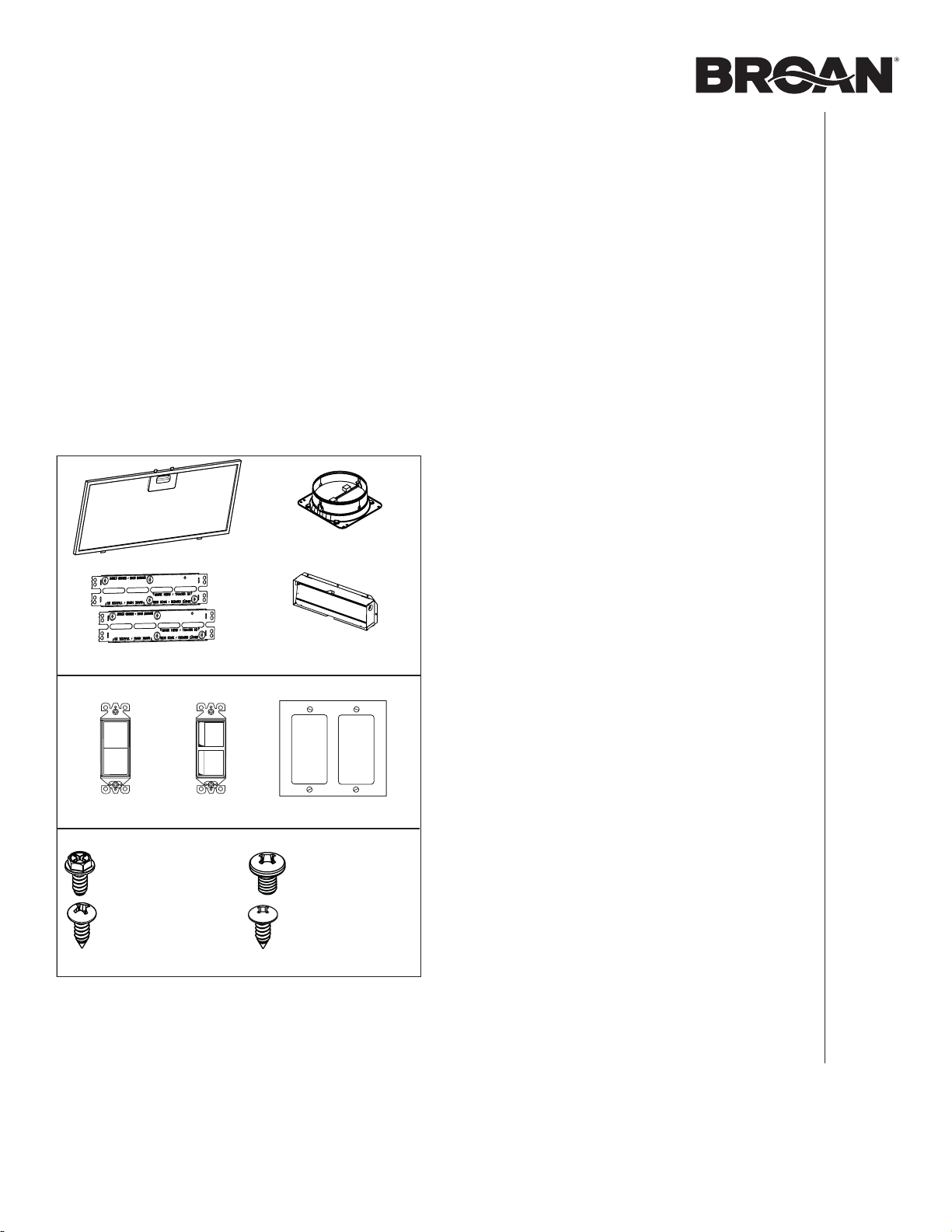

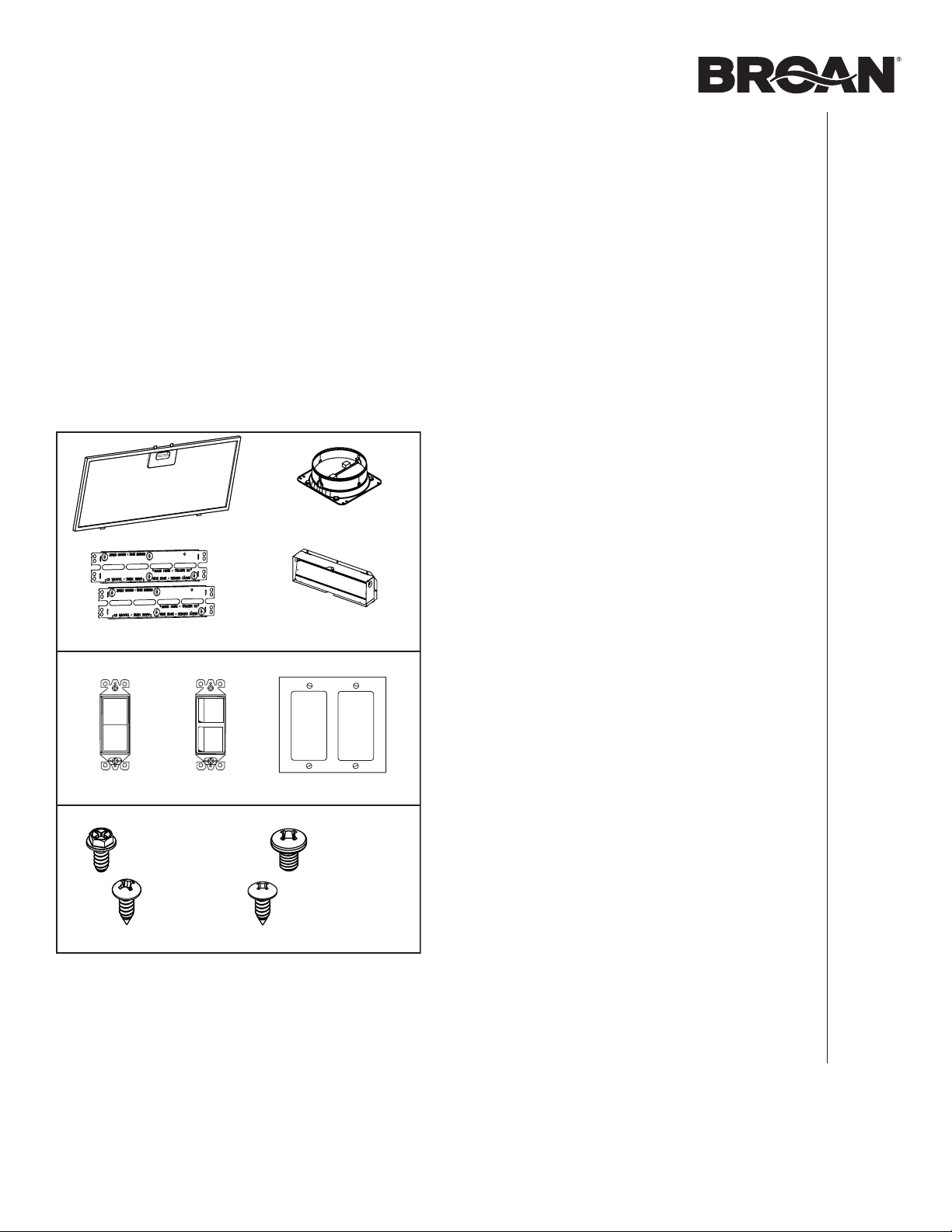

Make sure that the following items are included:

(1) GREASE FILTER

(1) 6” ROUND

DAMPER ASSEMBLY

(1) PARTS BAG* CONTAINING:

(4) NO. 8-18 X 1/4”

METAL SCREWS

(8) NO. 8-15 X 5/8”

RD. HD.

OOD SCREWS

(4) NO. 6-18 X 3/4”

TRUSS HEAD

WOOD SCREWS

ABINET BRACKETS

(AT TACHED TO THE BACK OF THE UNIT)

* FIND PA RTS BAG BEHIND THE WIRING COMPARTMENT COVER.

(1) 3¼” X 10”

DAMPER ASSEMBLY

(AT TACHED TO ONE SIDE THE UNIT)

(4) NO. 8-32 X 1/4”

ETAL SCREWS

(1) ADA KIT (IN A SEPARAT E BOX) CONTAINING:

(1) DOUBLE GANG WALL PLATE

(1) SINGLE

ROCKER

SWIITCH

(1) DOUBLE

ROCKER

SWITCH

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

INSTALL THE WALL SWITCHES

CAUTION

Only use included switches. Only use wires suitable

for at least 90°C (194°F).

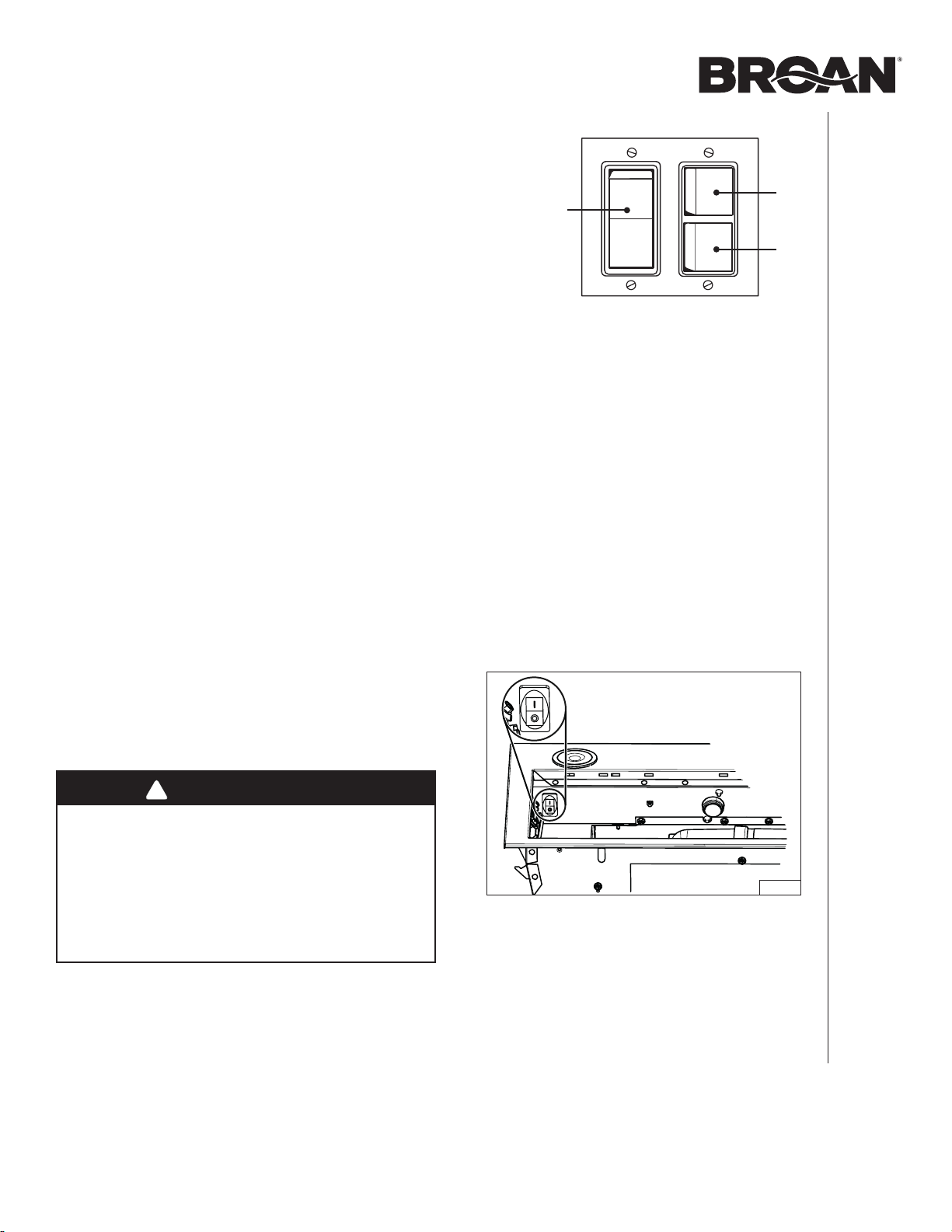

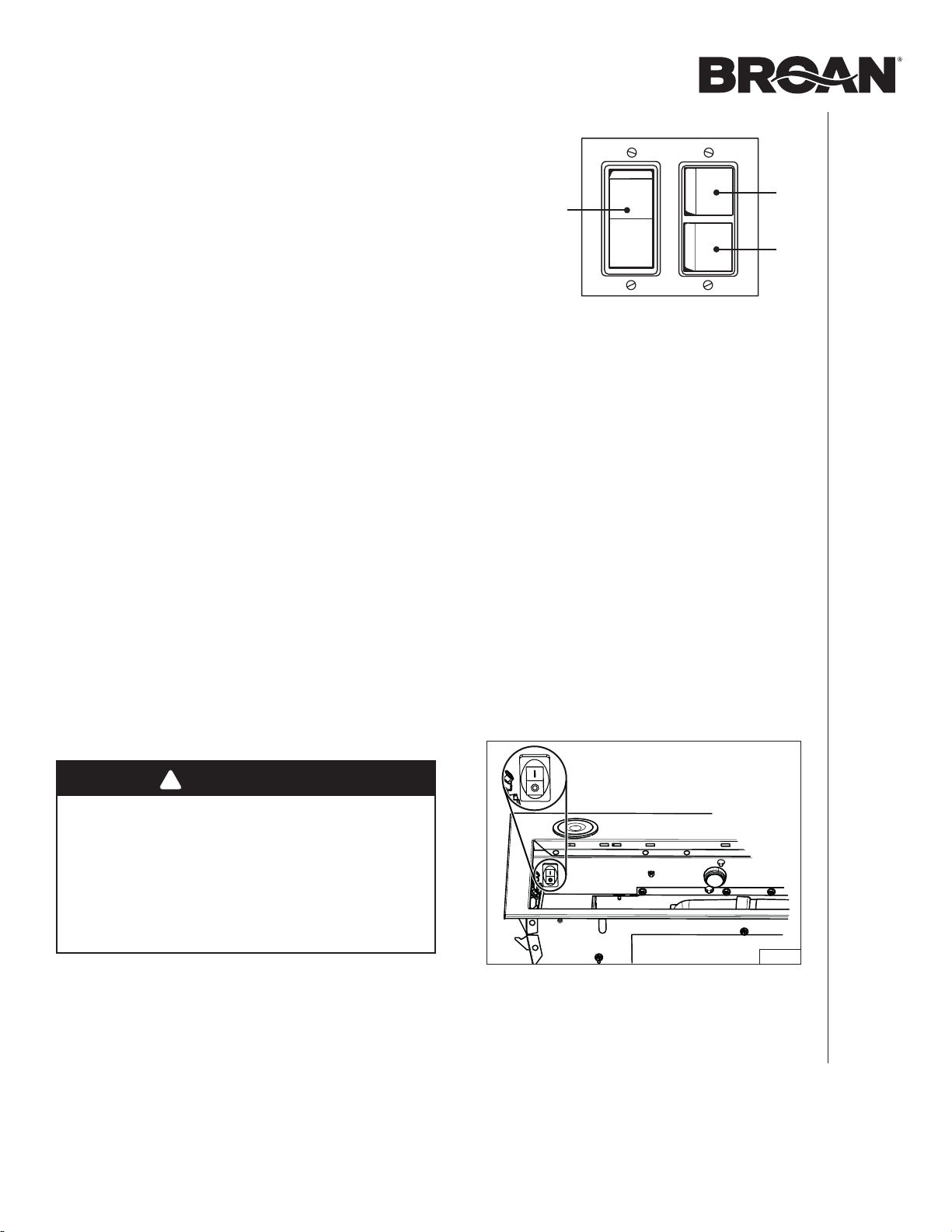

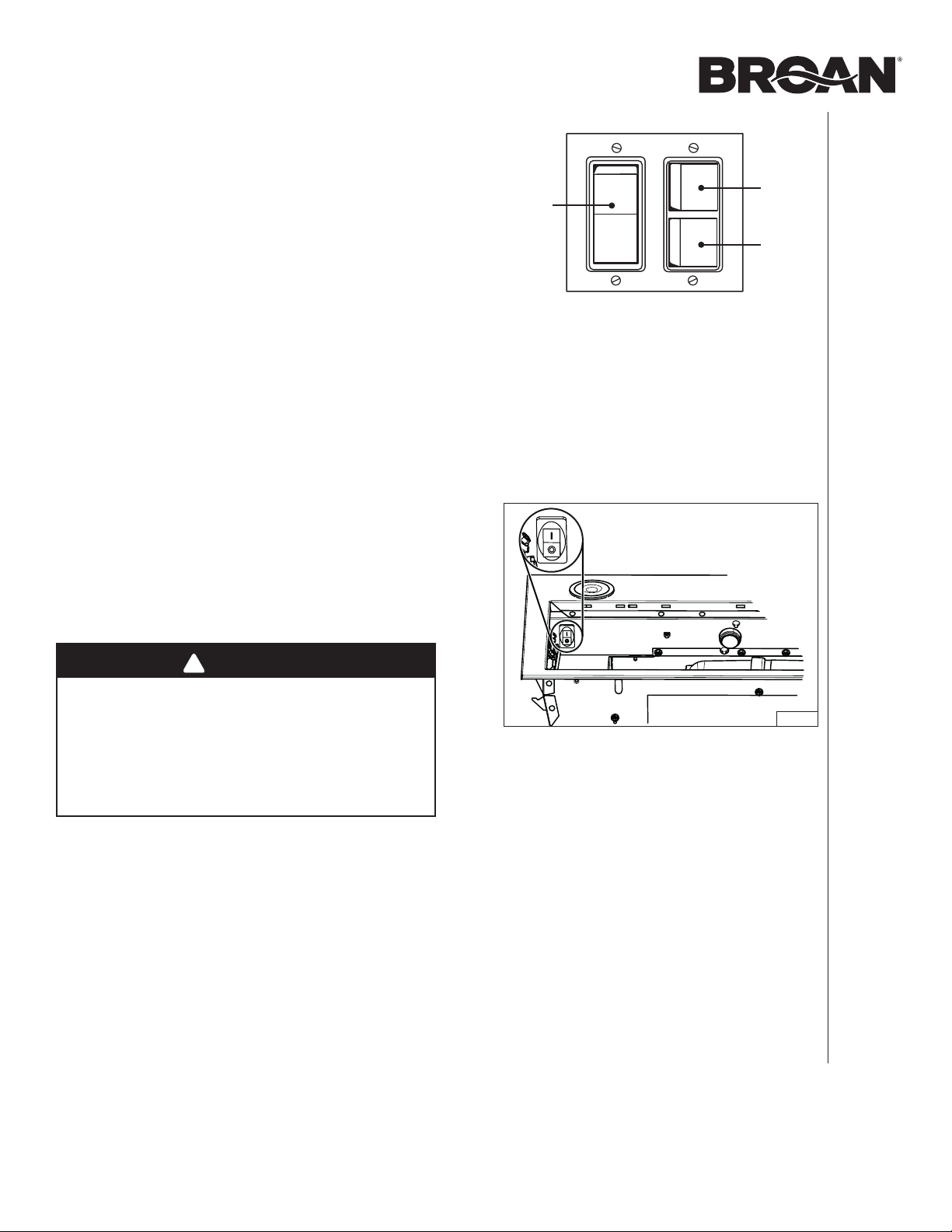

1. Unpack the wall switches from the box. Using pliers,

remove the small tab on the double rocker switch (circled

in FIG. 2).

2. Install both rocker switches at a convenient place for the

user. Use one 14/3 cable and one 14/2 cable to wire the

switch box to the powerpack insert (FIG. 3).

REMOVE

FIG. 2

Motor

speed selection

switch

NO. 2

14/2 CABLE TO

POWERPACK

INSERT

WHITE

BLACK

GROUND

On/Off

light switch

On/Off

motor switch

NO. 1

14/3 CABLE TO

POWERPACK

INSERT

WHITE

COM

RED

FIG. 3

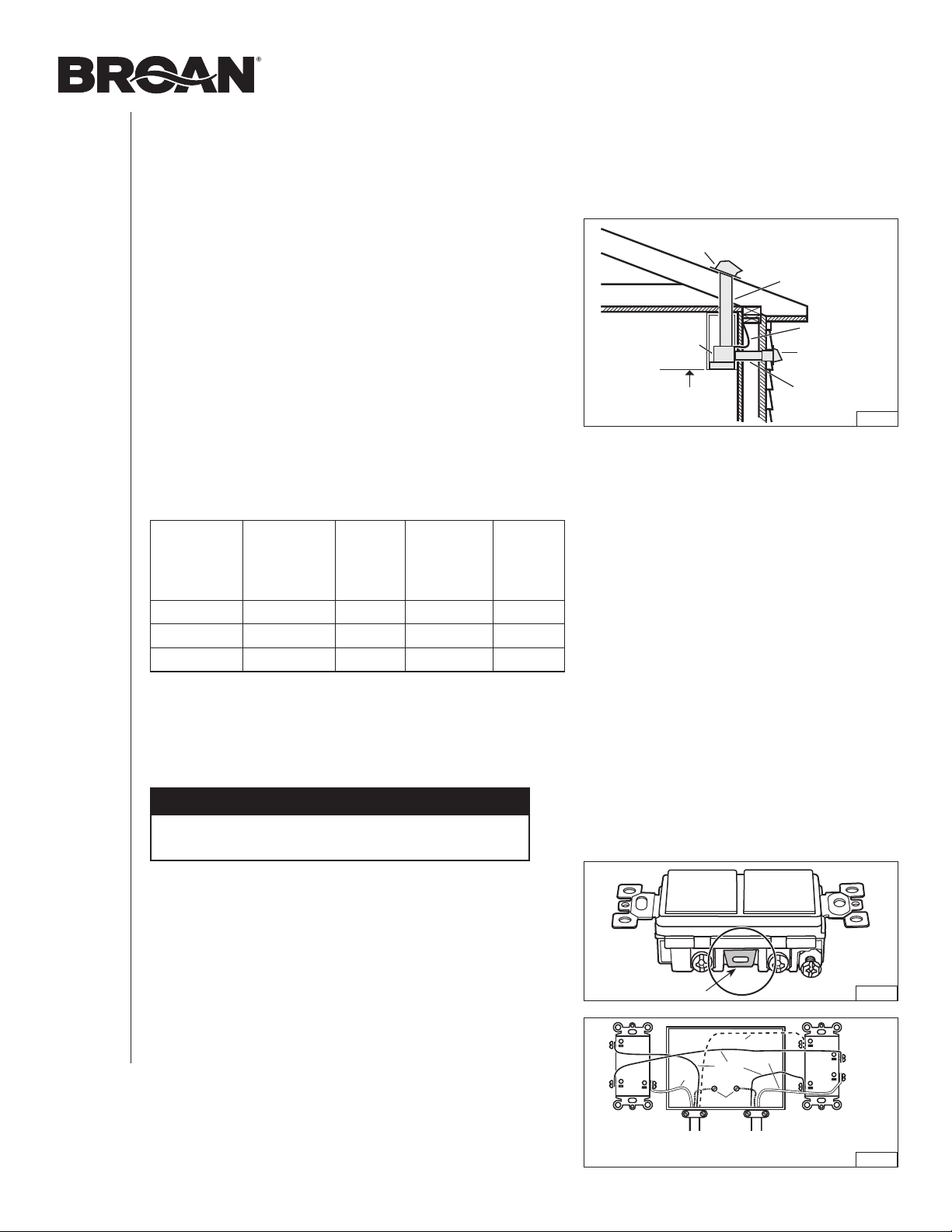

INSTALL THE DUCTWORK

(DUCTED INSTALLATION ONLY)

NOTE: To reduce the risk of fire, use only metal ductwork.

1. Decide where the ductwork will run between the powerpack

insert and the outside. (FIG. 1)

2. The ducting from this fan to the outside of the building has

a strong effect on the air flow, noise and energy use of the

fan. Use the shortest, straightest duct routing possible for

best performance, and avoid installing the fan with smaller

ducts than recommended. Insulation around the ducts can

reduce energy loss and inhibit mold growth. Fans installed

with existing ducts may not achieve their rated airflow.

Refer to the table below to help you plan the most efficient

installation.

3. Install wall cap or roof cap (sold separately). Connect metal

ductwork to cap and work back towards the powerpack

insert location. Use 2” metal foil duct tape to seal the joints

between ductwork sections.

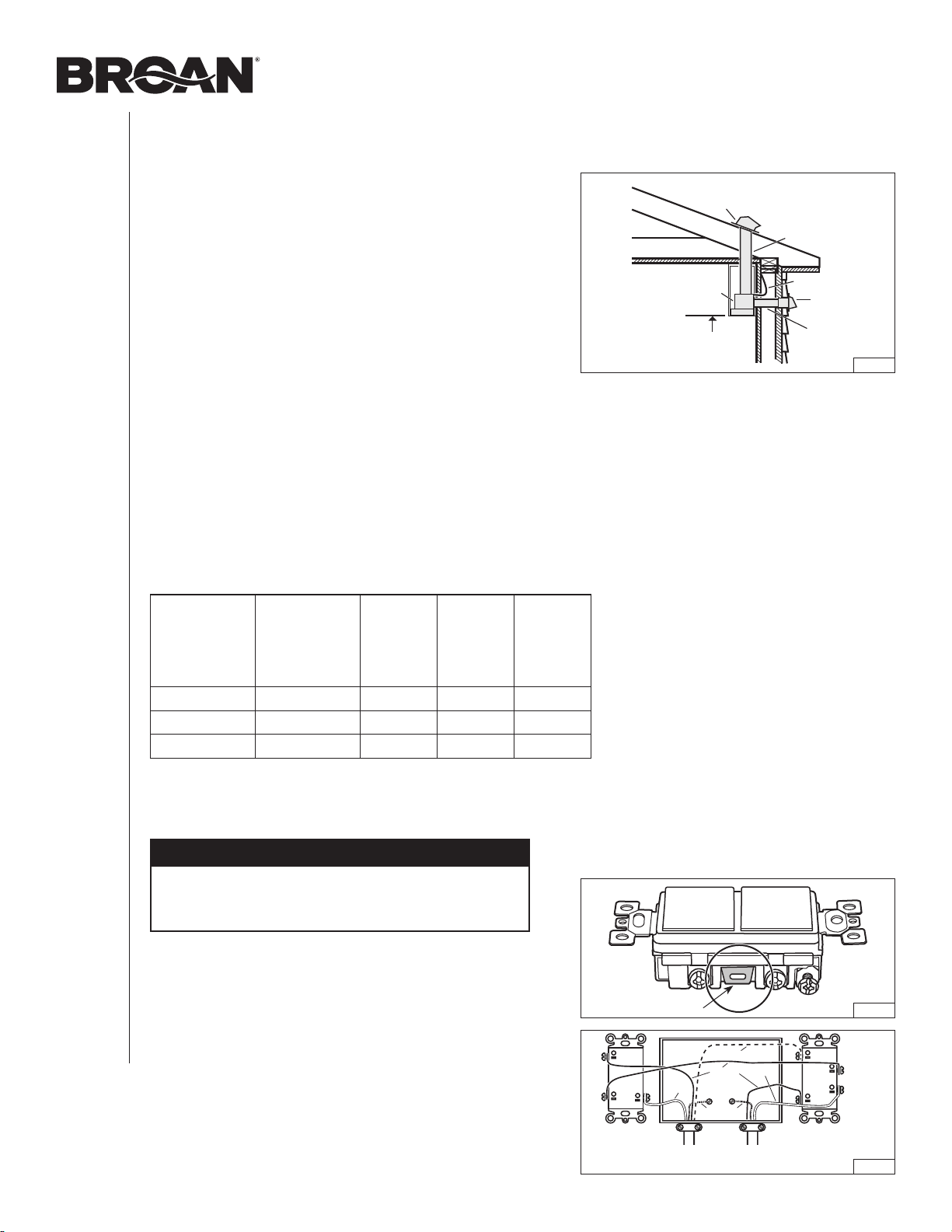

24" MIN - 30" MAX

ABOVE

COOKING SURFACE

POWERPACK

INSERT

WALL CAP

ROOF CAP

6" ROUND DUCT

3¼" X 10" DUCT

HOUSE WIRING

3¼" X 10" DUCT

FIG. 1

MaxiMuM duct length recoMMended to achieve

80% exhaust efficiency

3¼" x 10"

Horizontal

MaxiMuM

Duct lengtH

3¼" x 10"

Vertical

MaxiMuM

Duct lengtH

6" rounD

MaxiMuM

Duct

lengtH

roof or

Wall cap

WitH DaMper

elboW(s)*

(90° anD

/or 45°)

52 ft. 83 ft. 64 ft. 1 0

43 ft. 74 ft. 55 ft. 1 1

35 ft. 66 ft. 46 ft. 1 2

*Standard elbows with 1" internal radius.

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

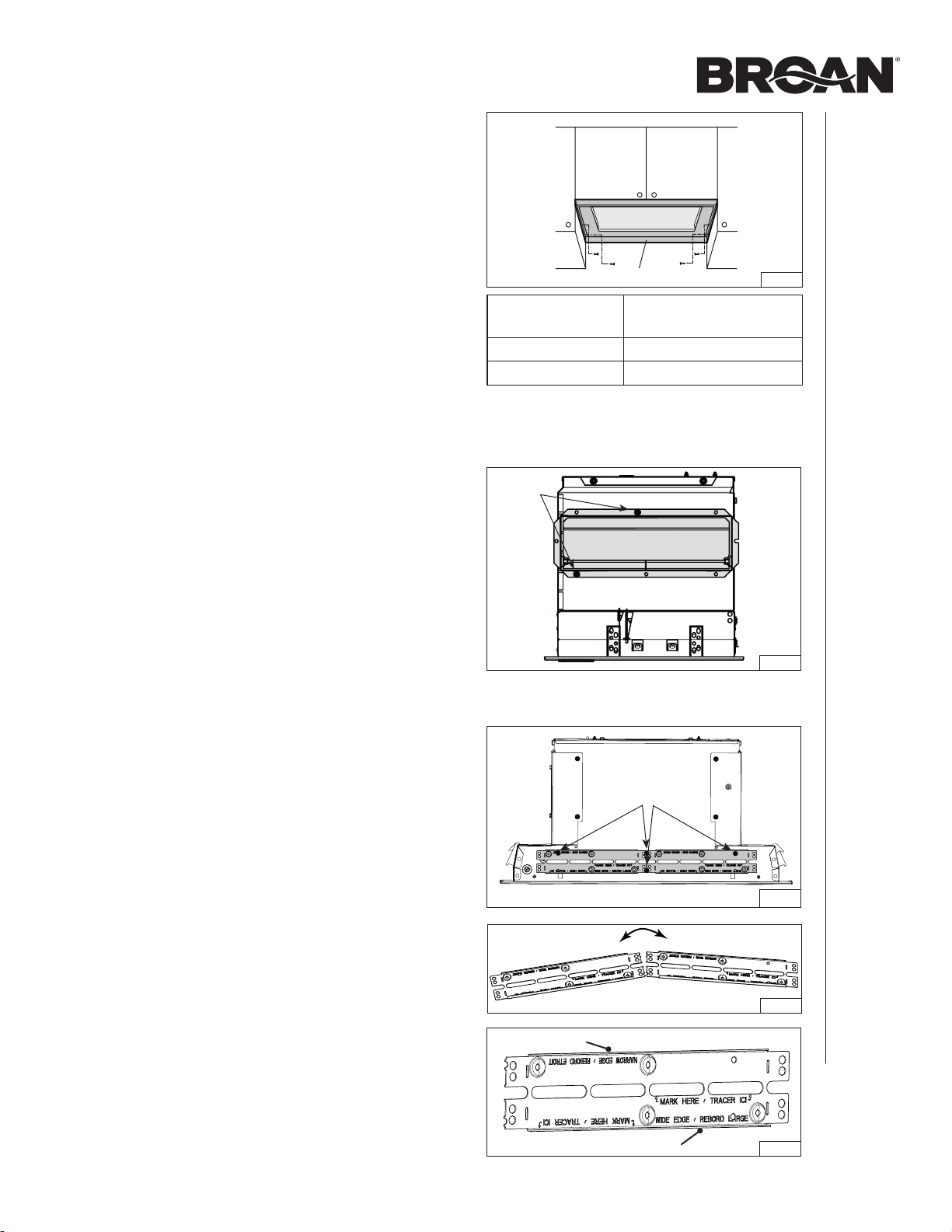

OPTIONAL LINERS

For installations where the PMA400SS unit is less than 30”

above cooktop, this powerpack insert should be mounted

into a metal liner (FIG. 4) to protect cabinetry combustible

material from heat, in order to meet building code

requirements. This will allow easier cleaning and provide

protection to the cabinetry. Refer to table at right to find the

liner model corresponding to the cabinet style and width.

Visit www.broan-nutone.com or www.broan-nutone.ca to view

specific model information.

liner MoDel cabinet noMinal WiDtH

LB30SS 30"

LB36SS 36"

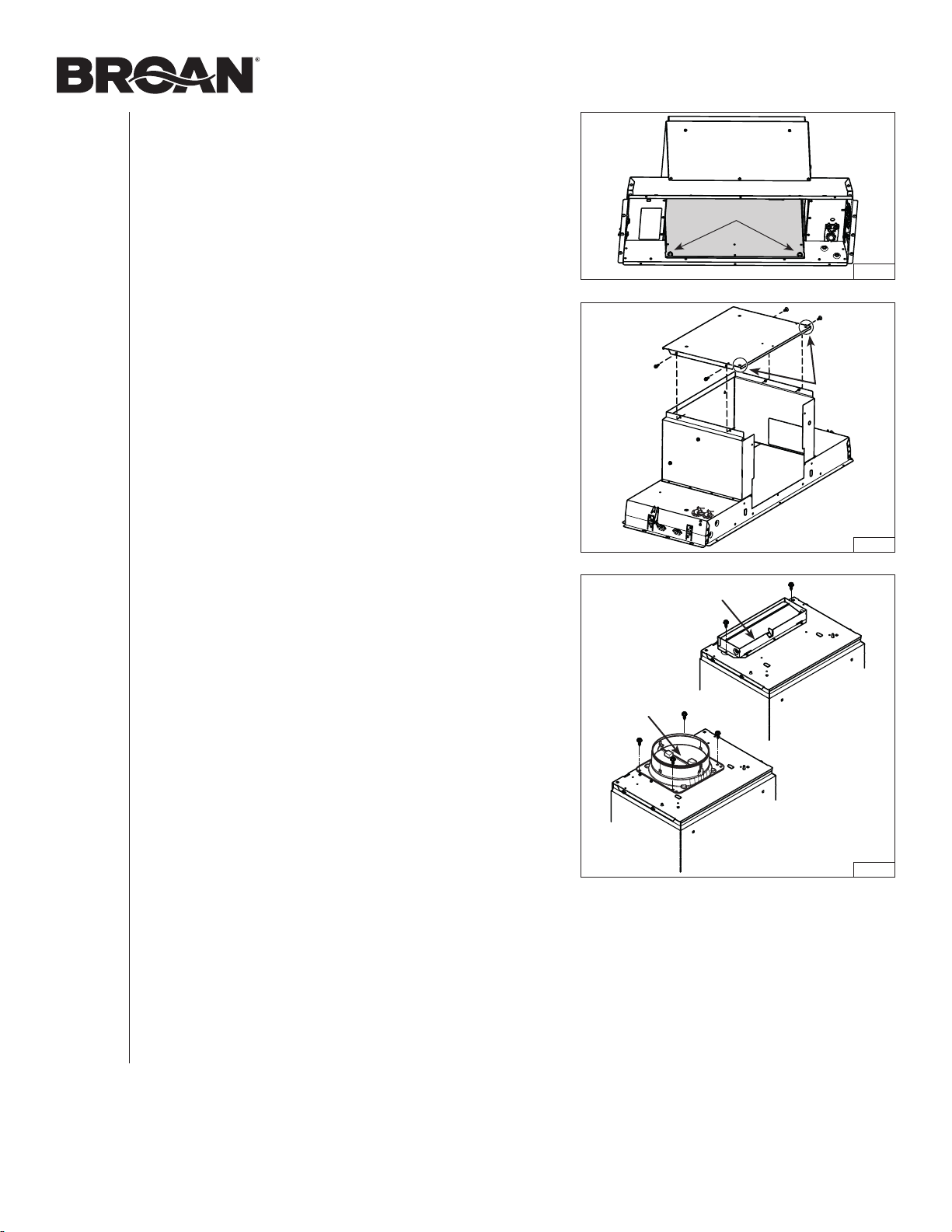

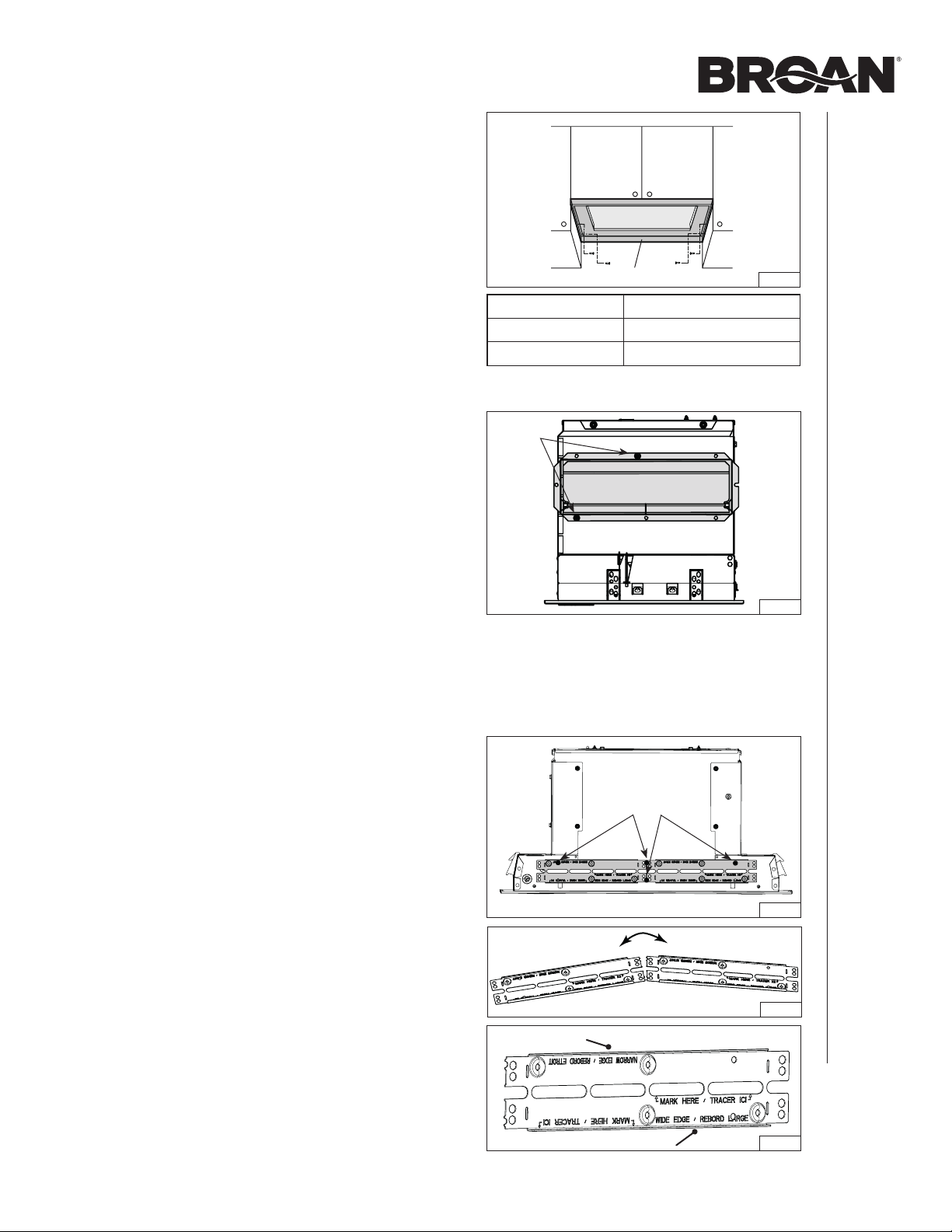

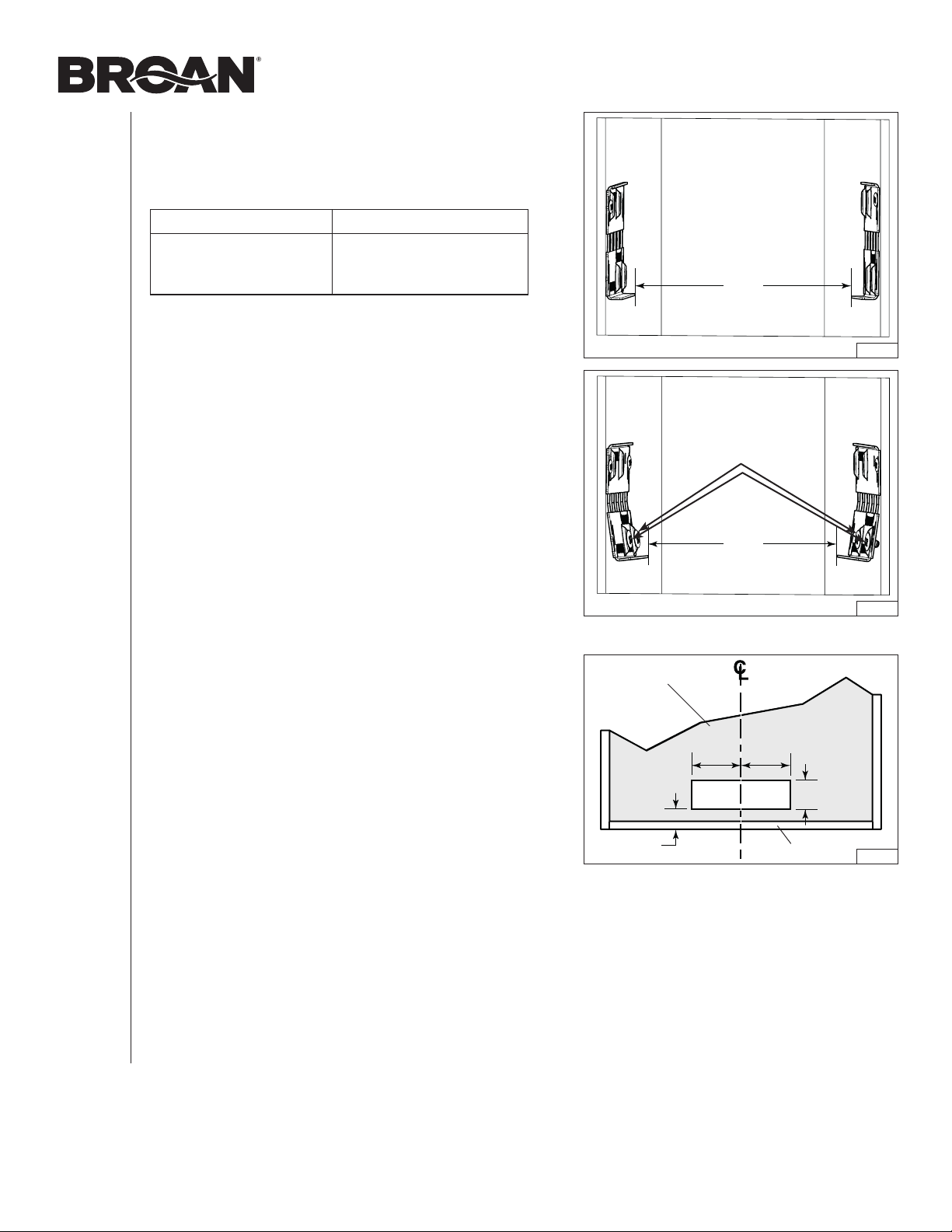

REMOVE THE CABINET BRACKETS

Detach the cabinet brackets (grey part in FIG. 6) from the back

of the powerpack insert by removing its 4 retaining screws.

Discard the screws.

Fold up and down the bracket until it is split in two separate

parts (FIG. 7). Keep the brackets for possible further use.

NOTE: Both cabinet brackets have one wide edge and one

narrow edge (FIG. 8), to cover all installation

configurations depending on cabinet widths.

FIG. 6

SCREWS

FIG. 7

Wide edge

Narrow edge

FIG. 8

REMOVE THE ADAPTER/DAMPER

Detach and set aside the 3¼” x 10” adapter/damper (grey part

in FIG. 5) from the side of the powerpack insert by removing

its 2 retaining screws. Discard the screws.

FIG. 5

SCREWS

METAL LINER

FIG. 4

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

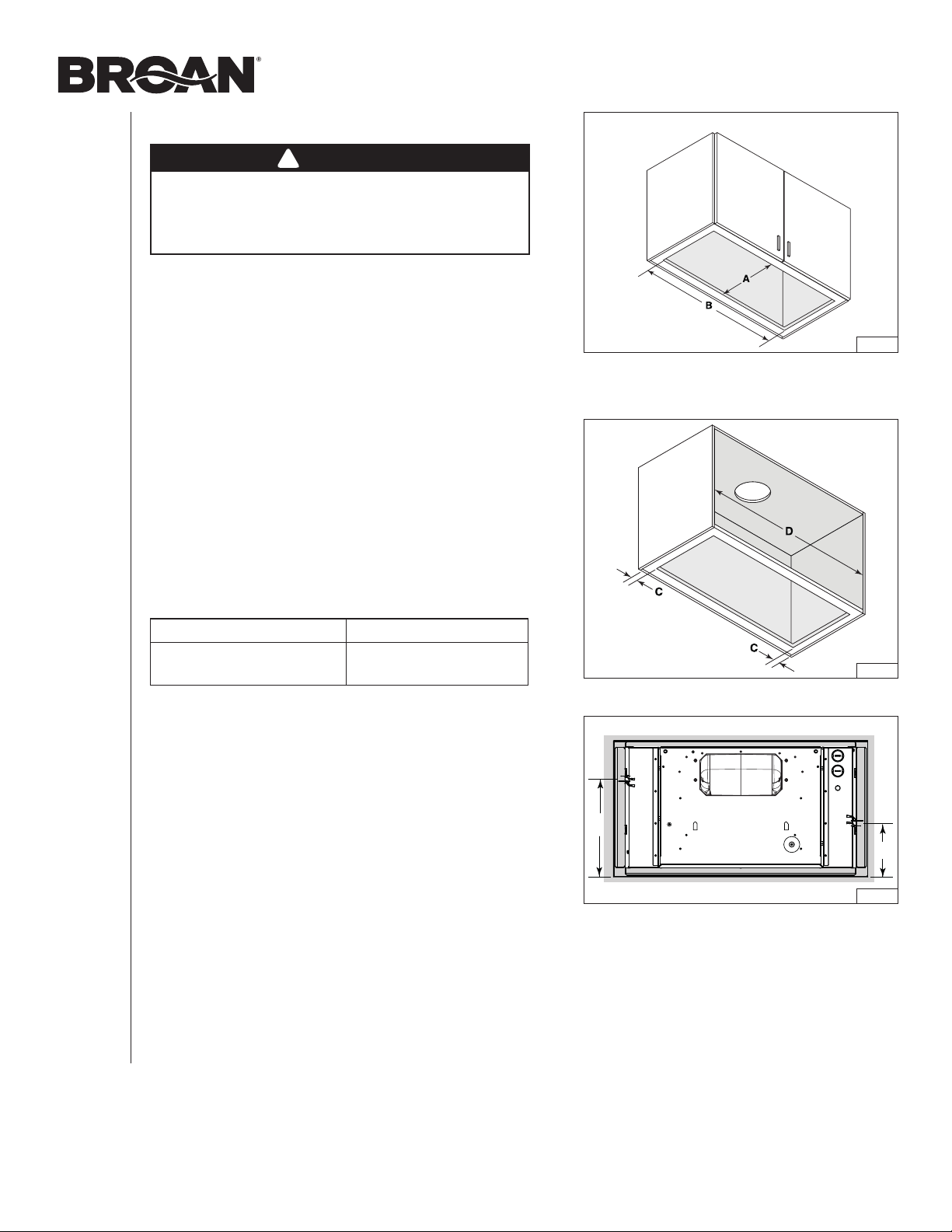

A = 10¼”

B = 19

/16”

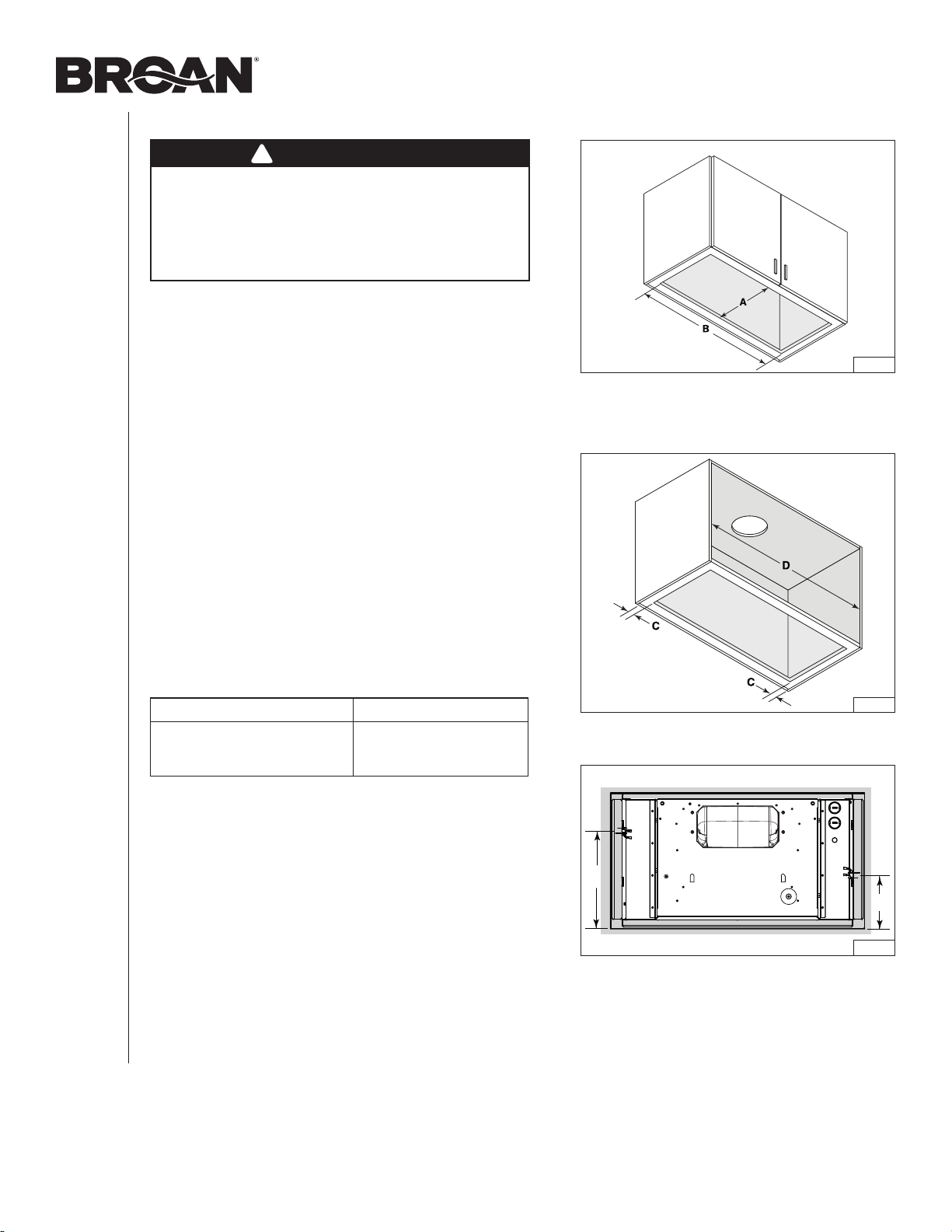

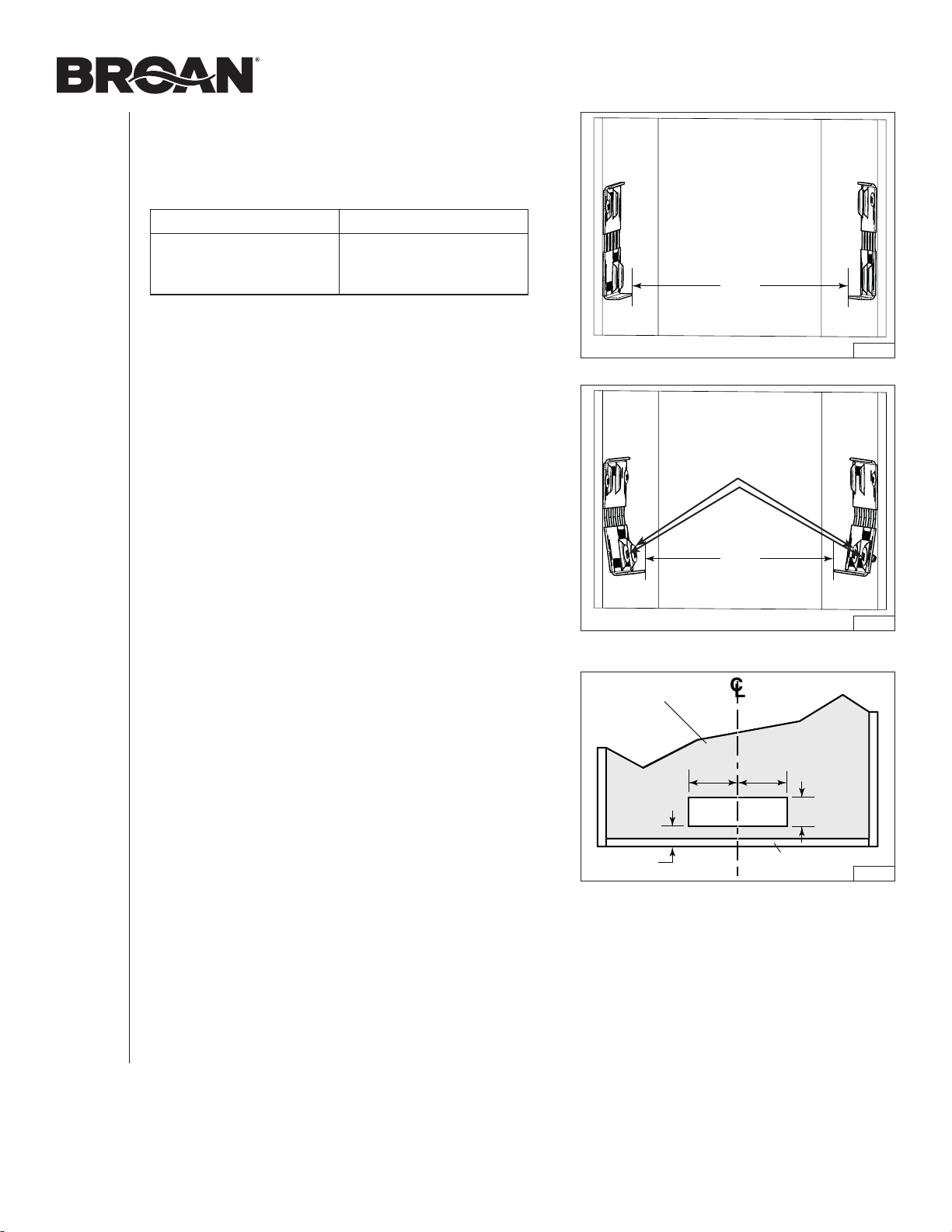

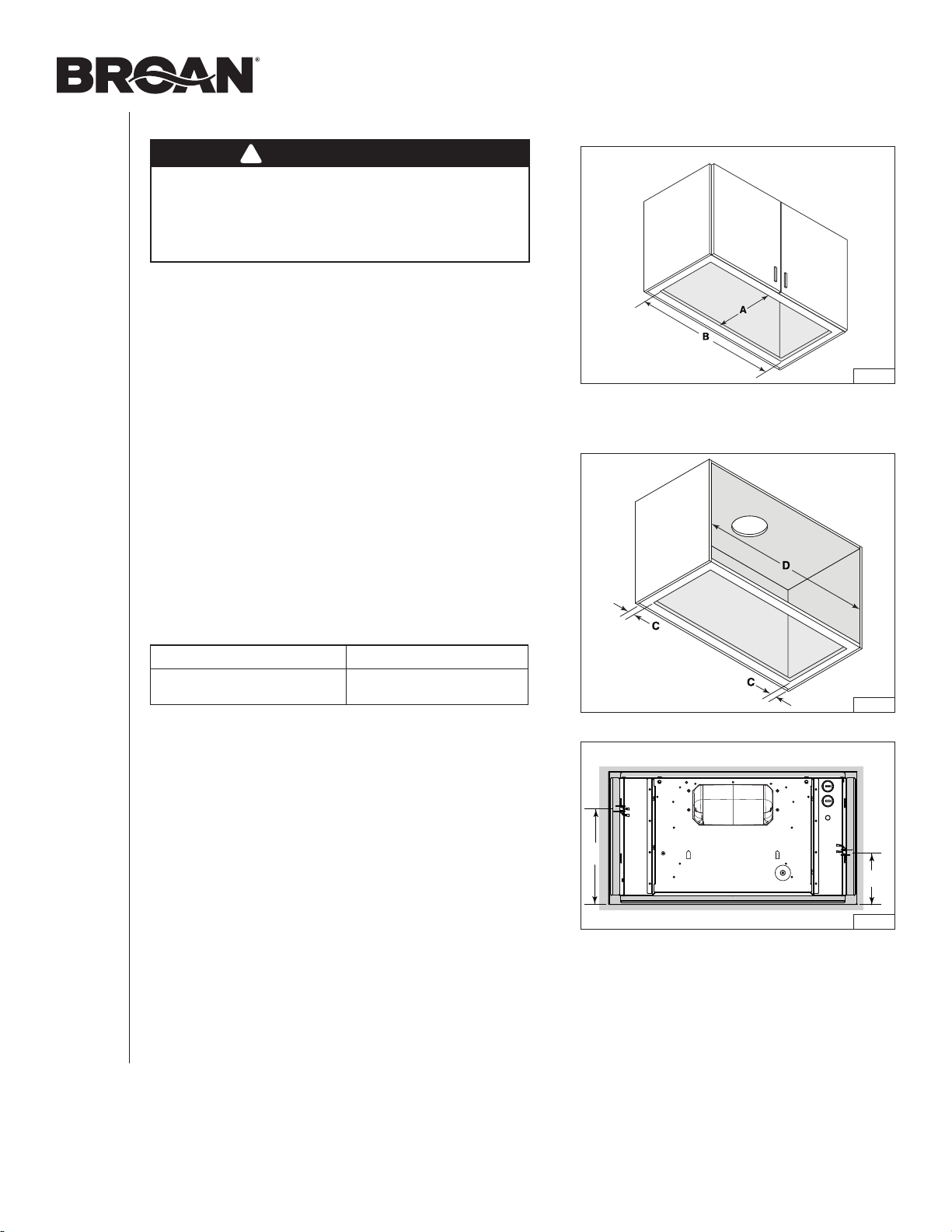

PREPARE THE CABINET

WARNING

The cabinet must be secured to wall studs or other

wooden framework behind the drywall to support

the weight of this unit. Failure to do so may cause

personal injury or damage to countertop or cooktop.

NOTES: A. The unit has to be installed inside the cabinet. If

installing with one of the optional liners, use it as

a template to cut the hole in the bottom of the

cabinet.

B. The unit should be mounted centered laterally

over the cooktop burners.

C. For back to front position, the unit must be

mounted according to local building codes.

1. Cut a hole in the bottom of the cabinet, using the

dimensions shown (FIG. 9), or use the optional liner as a

template.

2. Where needed, install the metal liner.

3. Measure the remaining material of the cabinet bottom

sides (C) (FIG. 10), if it is 1/4” or more, there is no need

to use the cabinet brackets. Go to step 8 on page 10.

4. When there is less than 1/4” remaining material (C),

carefully remove those strips. Measure the cabinet inner

width (D) (FIG. 10). Refer to the table below to see which

cabinet bracket edge configuration must be used.

5. Pay attention to the Ease of Install hooks location on

the unit (distance given from unit front flange, FIG. 11).

Measure and mark the position of the Ease of Install hooks

(shown as E in FIG. 12 on next page) on both cabinet side

walls.

narroW eDge WiDe eDge

From 19-9/16” to < 20”

From 20” to 20-1/2”

CUT A HOLE IN THE BOTTOM OF THE CABINET

FIG. 9

FIG. 10

8¼”

4½”

FIG. 11

FRONT

UNIT TOP VIEW

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

PREPARE THE CABINET (cont’d)

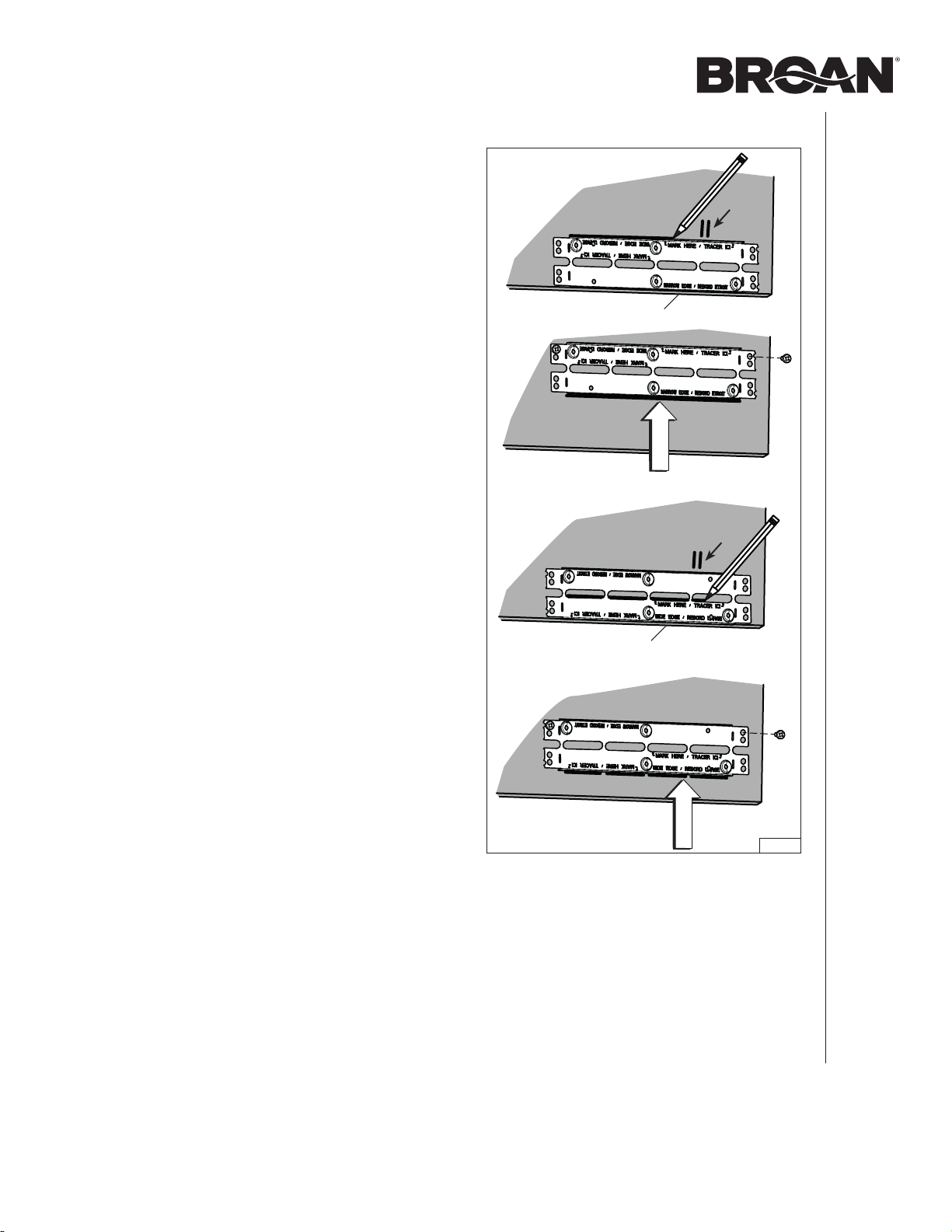

6. Install the cabinet brackets as follow (FIG. 12):

Align the bracket flush with the bottom of the right

cabinet side panel, with the hooks marked position (E)

between the bottom embossed holes. For the narrow

edge configuration, trace a line on the top of the

bracket. For wide edge configuration, trace a line at the

bottom of the central slots.

Lift the bracket flush with the marked lined. Assemble

the bracket to the cabinet side panel using 2 no. 8 x 5/8”

wood screws (included in parts bag) through the upper

holes.

NOTE: Do not use the embossed holes to atttach the

bracket to the cabinet.

 Repeat steps  to  for the left cabinet side panel.









FIG. 12

FLUSH

Narrow edge

configuration

Wide edge

configuration

FLUSH

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

PREPARE THE CABINET (cont’d)

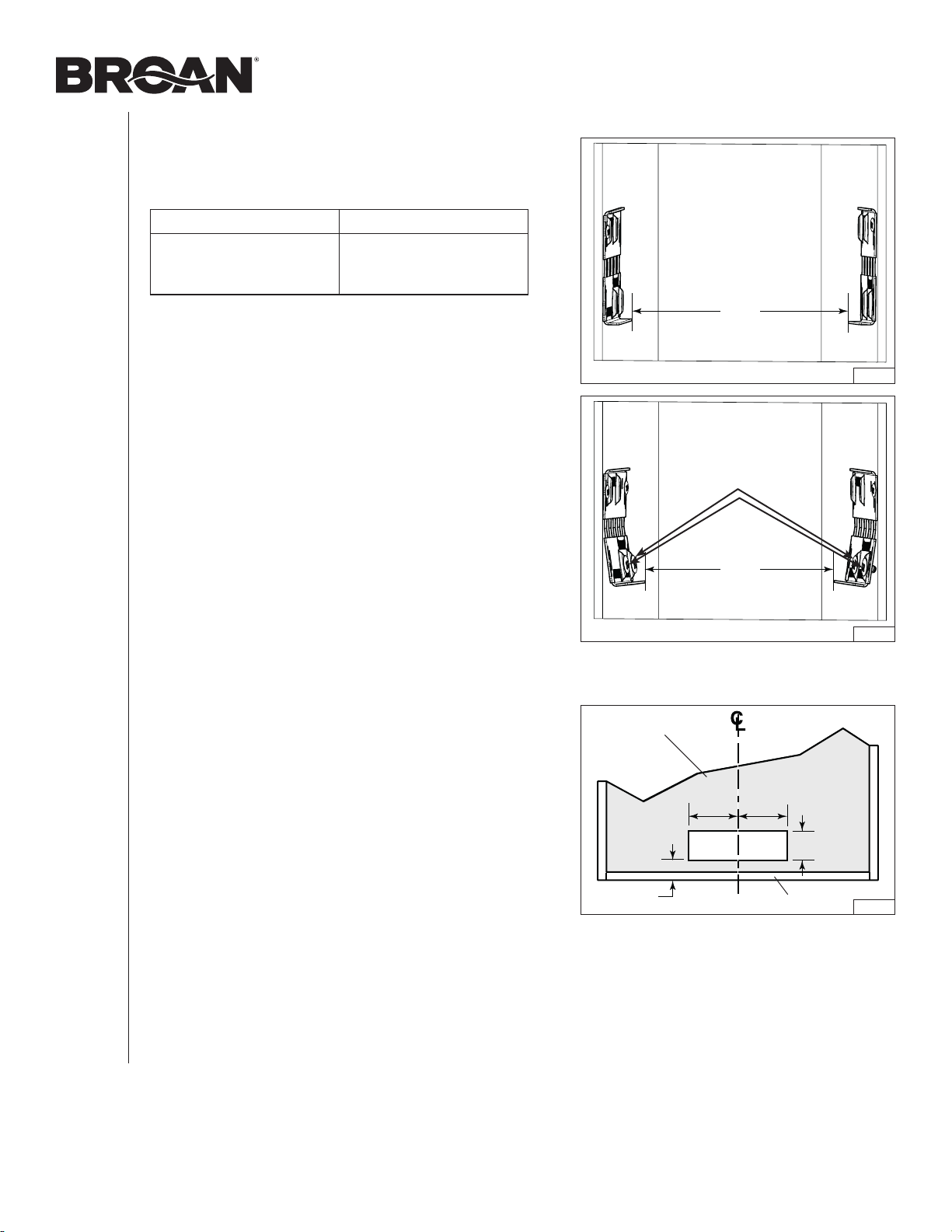

7. Measure the distance between both bottom bracket

edges (F) (FIG. 13). The table below shows the approriate

distance needed.

narroW eDge WiDe eDge

From 19-3/8”

to < 19-9/16”

From 19-9/16”

to 19-13/16”

If the measured distance needs to be shortened, screw two

no. 8-32 x 1/4” machine screws, in each bottom embossed

cabinet brackets hole; this will slightly bend the bottom part

of the brackets (FIG. 14). Screw both brackets until the

appropriate distance is obtained.

5¼"5¼"

3½"

3/4"

FIG. 15

CABINET BACK WALL

CABINET BOTTOM

horizontal exhaust installation only

This powerpack insert is factory shipped to exhaust vertically;

however, it is possible to make it exhaust horizontally (3¼” x 10”

ducting only).

8. Cut the hole for the horizontal exhaust through the back

wall of the cabinet using the dimensions shown. (FIG. 15).

FIG. 13

FIG. 14

Screws in bottom

embossed holes

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

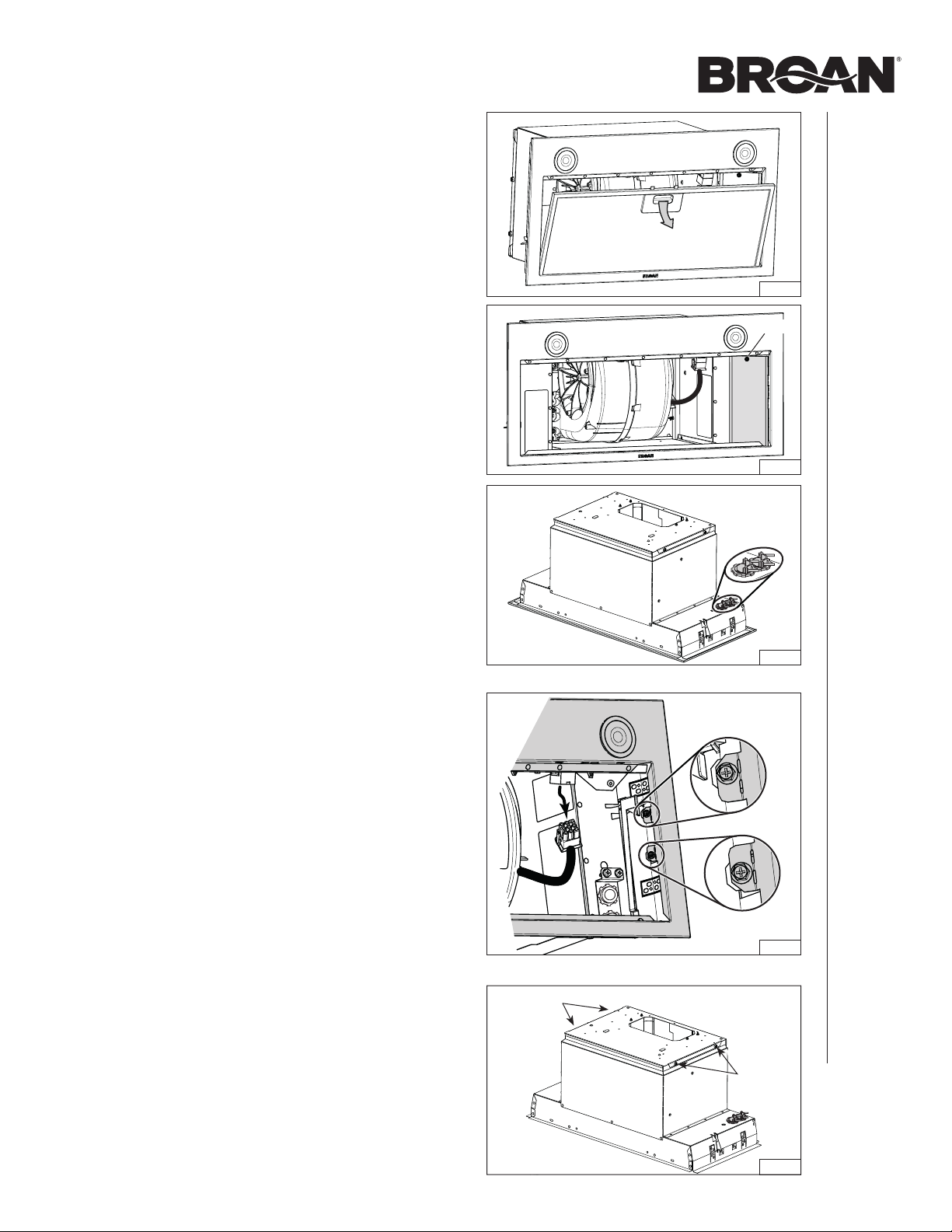

PREPARE THE UNIT

all installations

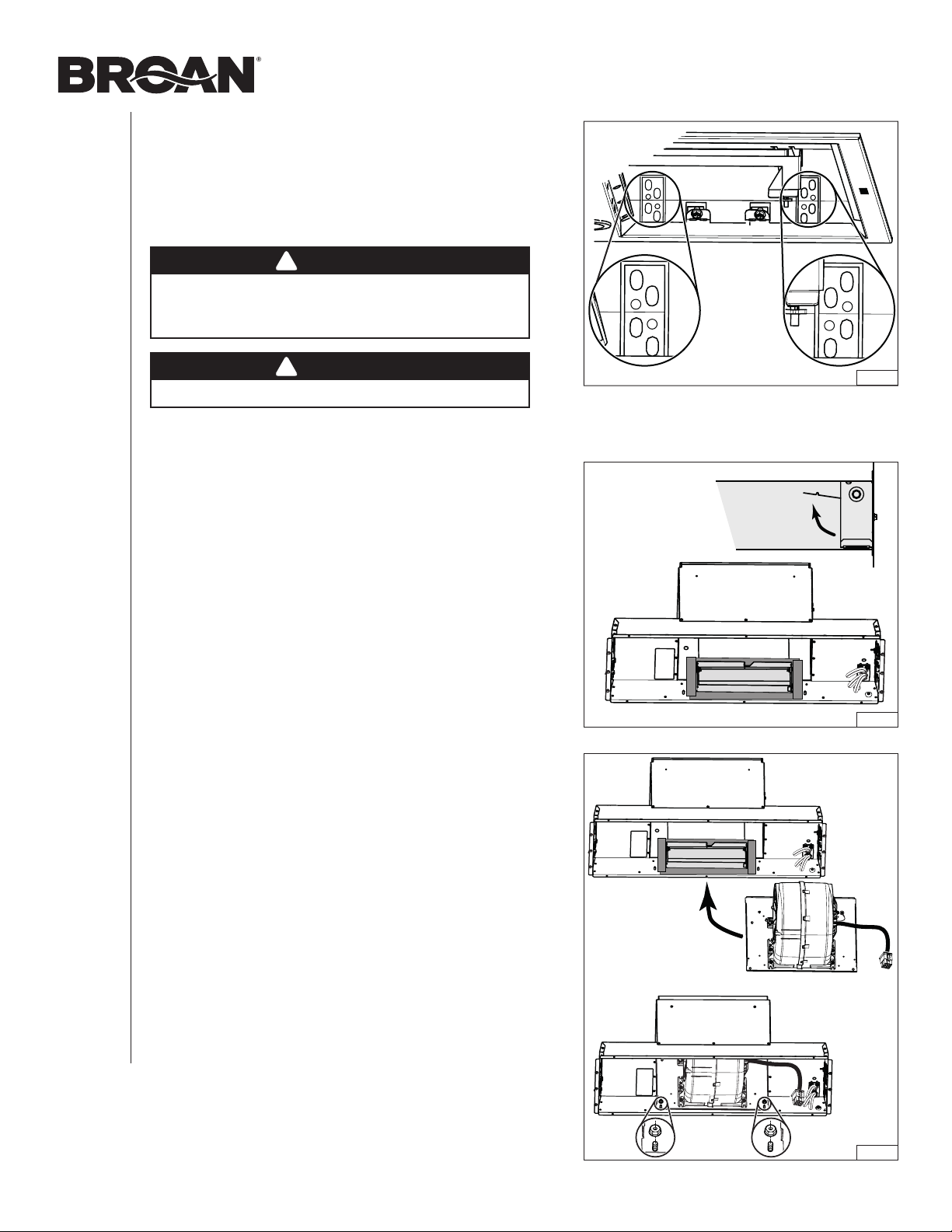

1. If present, remove all protective polyfilm from the unit and/

or parts.

2. Remove the grease filter by pushing down on latch tab and

tilting the filter downward (FIG. 16). Set aside the filter.

3. Disassemble the electrical compartment cover (grey part

in FIG. 17) from inside the unit by removing its retaining

screw. Remove the parts bag behind the cover. Set aside

the parts bag and the cover along with its screw.

FIG. 16

SCREW

FIG. 17

FIG. 19

FIG. 18

4. Punch out both knock-out holes. Install an appropriate

7/8” diameter strain relief (not included, grey parts in

FIG. 18) in each hole.

NOTE: The HCK44 cord connection kit (optional) can

be used instead of the house power cable. Refer to the

instruction packed with the HCK44 cord connection kit.

horizontal exhaust installation only

5. Unplug the blower cable from its connector on faceplate.

Disassemble the faceplate from the unit by removing its

4 retaining screws (two per side, circled in FIG. 19). Set

aside the faceplate along with its screws.

6. Remove the 4 screws (two per side) retaining the blower

support plate to the top of the unit (FIG. 20). Carefully lift

out and set aside the blower with its support plate. The

blower will be reinstalled later in the unit.

HD1360

FIG. 20

SCREWS

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

FIG. 21

NUTS

PREPARE THE UNIT (cont’d)

horizontal exhaust installation only (cont’d)

7. From inside the unit, detach the back plate (grey part in

FIG. 21) by removing its both retaining nuts using

3/8” diameter socket. Set aside the nuts and plate.

8. Install the back plate on top of the unit, where the blower

support plate was. Orient the holes nearby the corners

towards the back of the unit. Assemble to the top of the

unit using 4 screws previously removed in step 6 (FIG. 22).

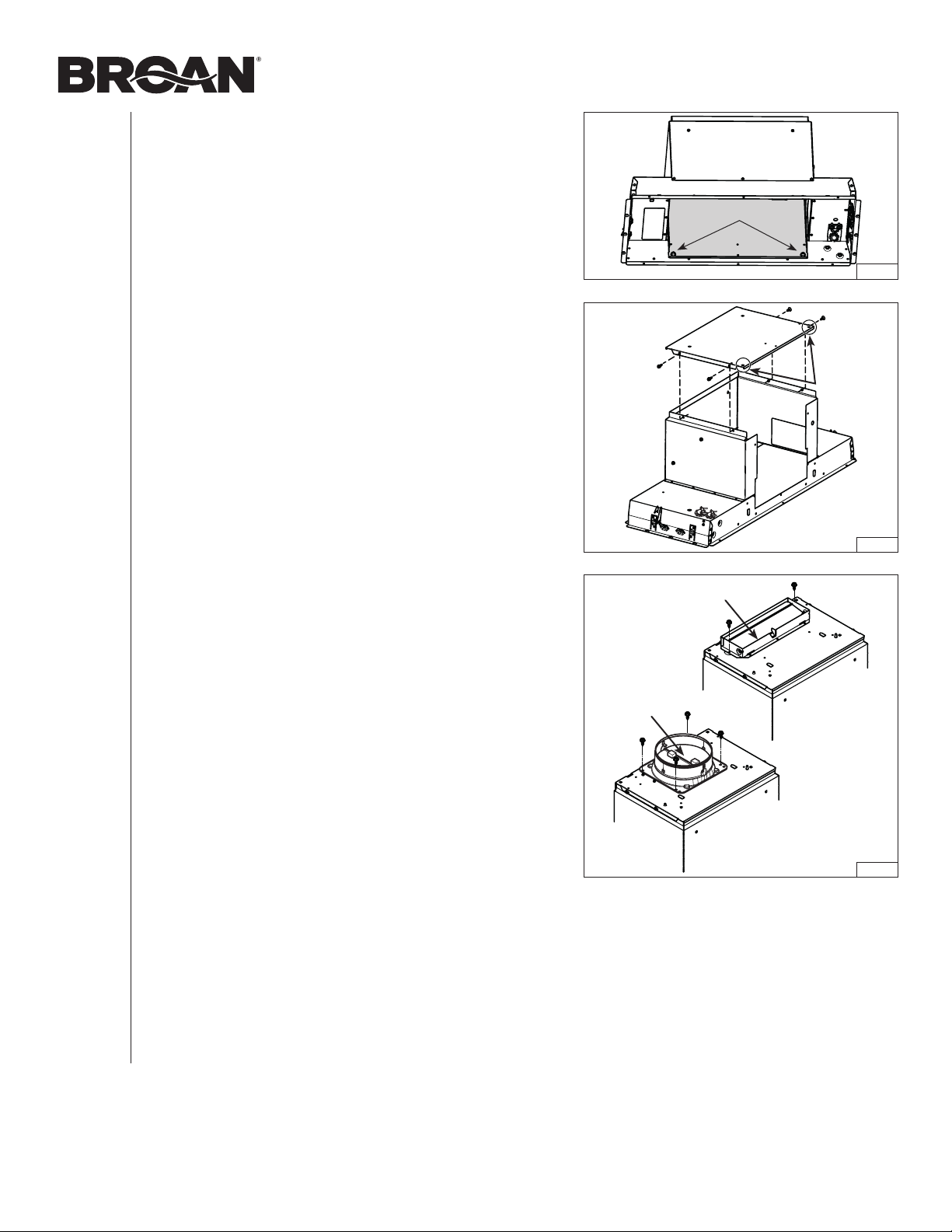

vertical exhaust installation only

9. For rectangular ducting, use 2 included no. 8-18 x 1/4”

metal screws to attach the included 3¼” x 10” adapter

damper on top of the unit, over the blower exhaust opening

(FIG. 23).

NOTE: The damper hinge must be towards the front of

the unit.

For round ducting, use 4 included no. 8-18 x 1/4” metal

screws to attach the included 6-in. round adapter damper on

top of the unit, over the blower exhaust opening (FIG. 23).

NOTE: The damper hinge must be parallel to the sides of

the unit.

FIG. 23

FIG. 22

HOLES

HINGE

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

INSTALL THE UNIT

1. Run house power cable between service panel and unit

location. Stub out a 2-foot length of power cable inside

the cabinet. Insert the power cable in the unit through one

of the 7/8” diameter strain relief previously installed.

NOTE: Not necessary if the optional HCK44 cord

connection kit is used.

2 Stub out a 2-foot length of both 14/2 cable and 14/3 cable

coming from switches. Insert the 14/2 cable and the

14/3 cable in the unit through the other 7/8” diameter

strain relief previously installed.

3. Insert the unit in the cabinet, until you feel a ‘click’ from

both sides of the unit, confirming that the Ease of Install

Hooks rest on the top of the cabinet bottom sides , or

cabinet brackets  or  (FIG. 24). Move the unit from

left to right, from rear to front and up to ensure the Ease

of Install Hooks are retaining the unit inside the cabinet.

NOTE: The unit will be protruding below the cabinetry until

tightened.







FIG. 24

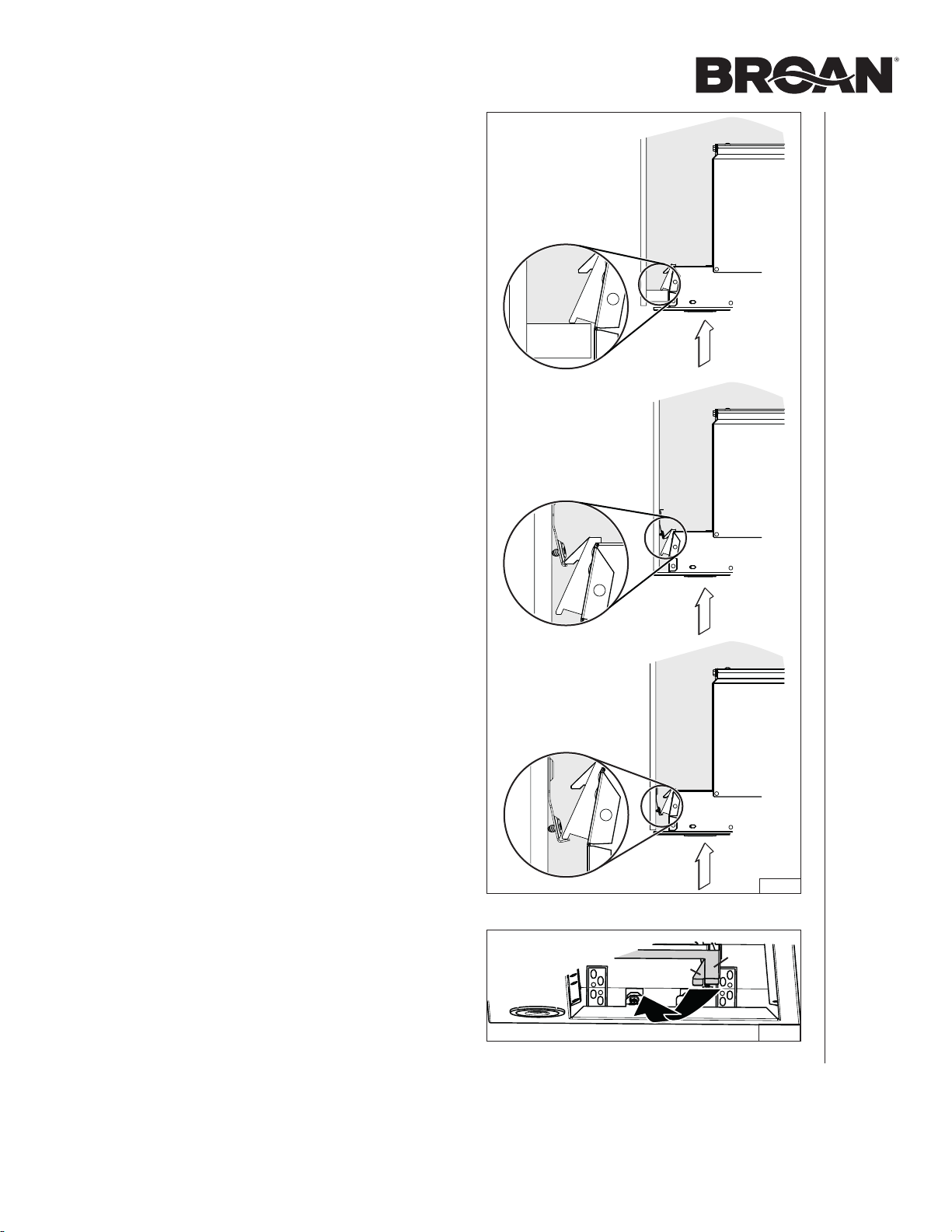

NOTE: If, for any reason, the unit has to be removed from

the cabinet, it is possible to disengage the Ease of

Install Hooks. To do so, while holding and pushing on

one side of the unit, lift simultaneously Ease of Install

Hooks levers (1 and 2, grey parts in FIG. 25) in the

other side of the unit until the hooks are retracted.

FIG. 25

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

INSTALL THE UNIT (cont’d)

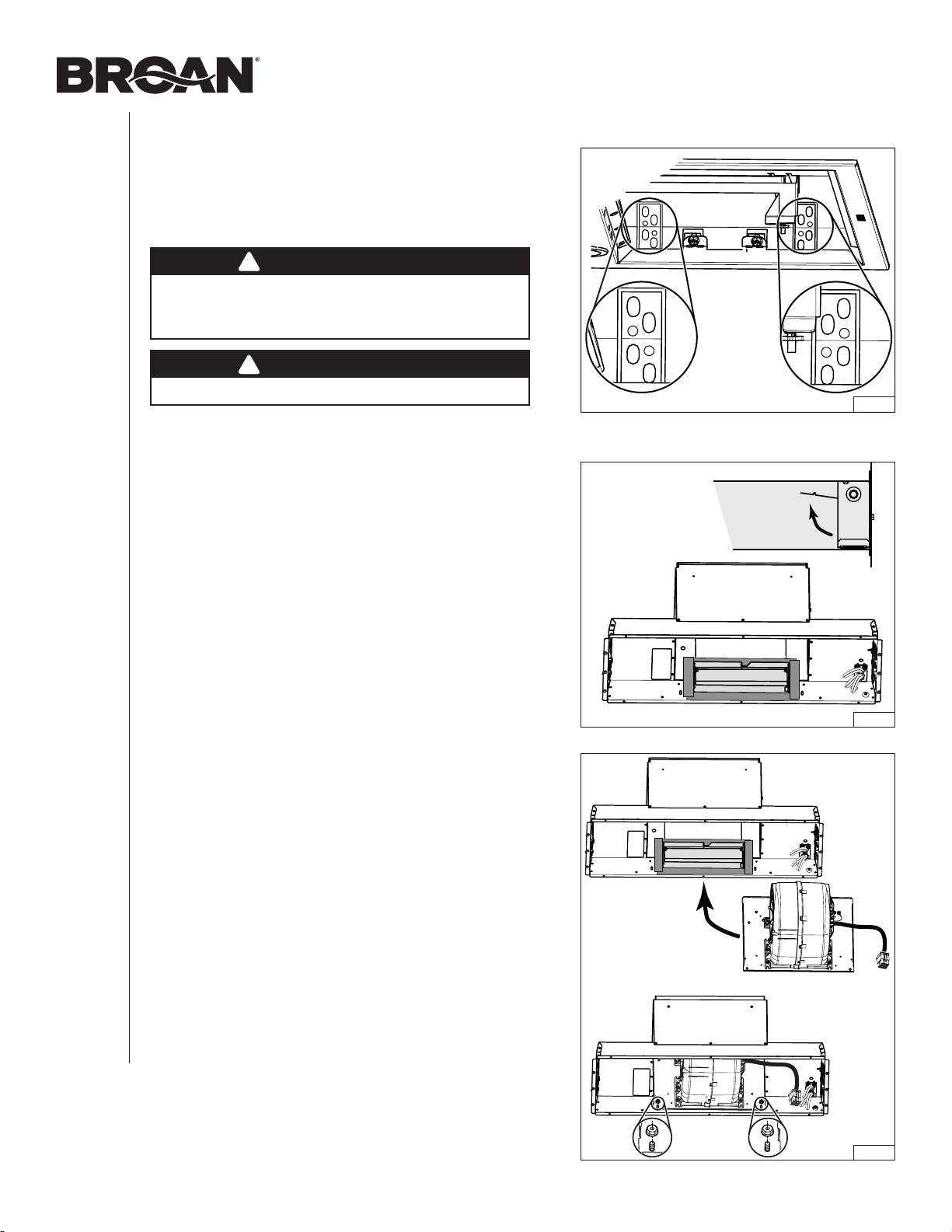

4. Lift the unit until contact is made between the unit

flange and cabinet. Secure the unit to the cabinet using

4 no. 8 x 5/8” wood screws included in parts bag (2

screws per side). Use upper or lower holes (1, 2, 3, 4, 5

or 6) (FIG. 26).

WARNING

The Ease of Install Hooks TEMPORARILY hold the

unit in place. The unit MUST BE secured to the

cabinet using the included 4 screws.

horizontal exhaust installation only

5. From inside the unit, slide the 3¼" x 10" adapter/damper

in the horizontal duct, then attach it to the unit using

aluminum duct tape all around the joint (FIG. 27). Ensure

the damper opens as shown in damper side view.

6. Insert the blower with its support plate inside the unit,

where the back plate was initially (A). Attach to the unit

using 2 nuts previously removed in step 7 on page 12 (B)

(FIG. 28).

FIG. 27

DAMPER

SIDE VIEW

DUCT

FIG. 28

WARNING

Never use this unit as a shelf.

FIG. 26

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

INSTALL THE UNIT (cont’d)

horizontal exhaust installation only (cont’d)

7. Reinstall and secure the faceplate to the unit using its

4 retaining screws (two per side). Plug the blower cable to

its connector on faceplate (FIG. 29).

FIG. 29

FIG. 30

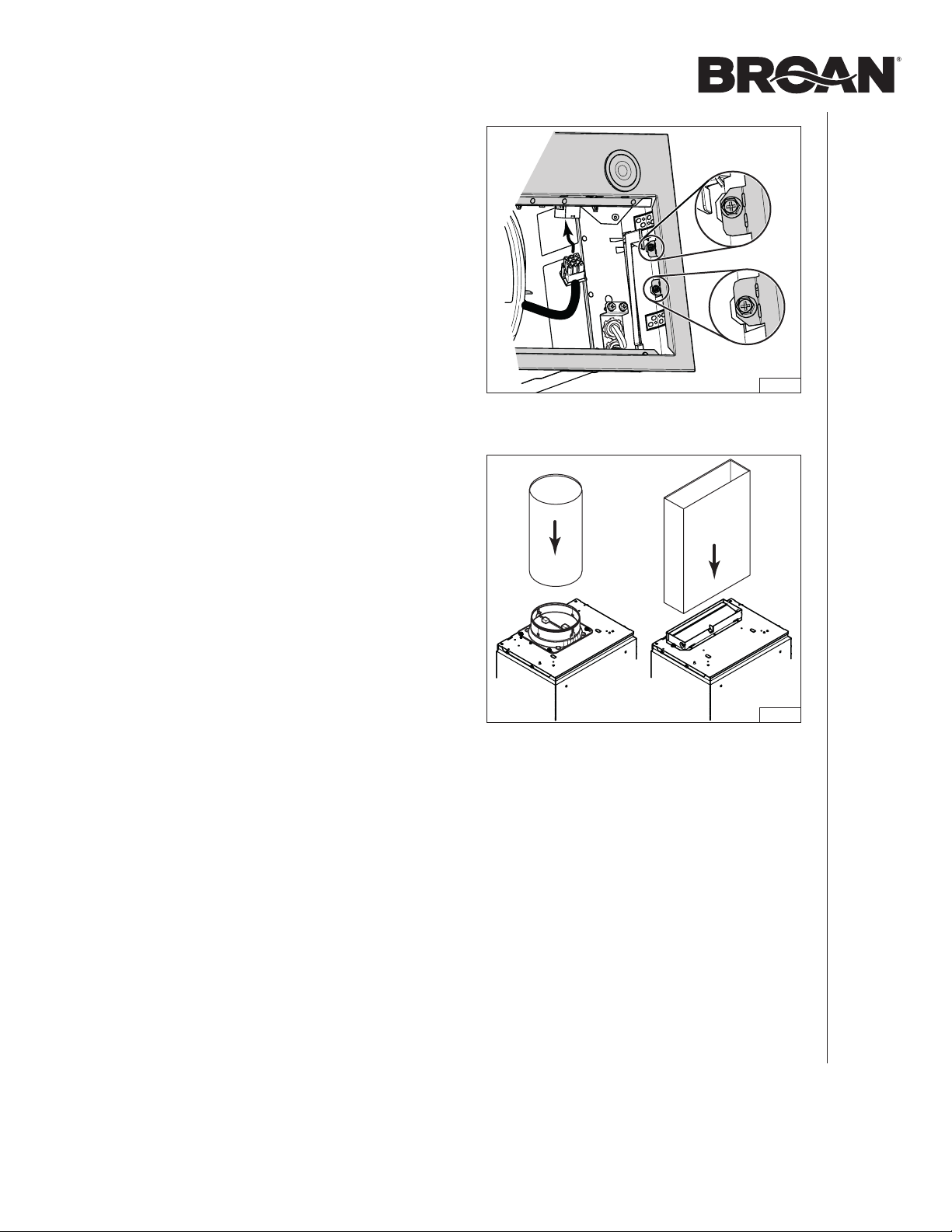

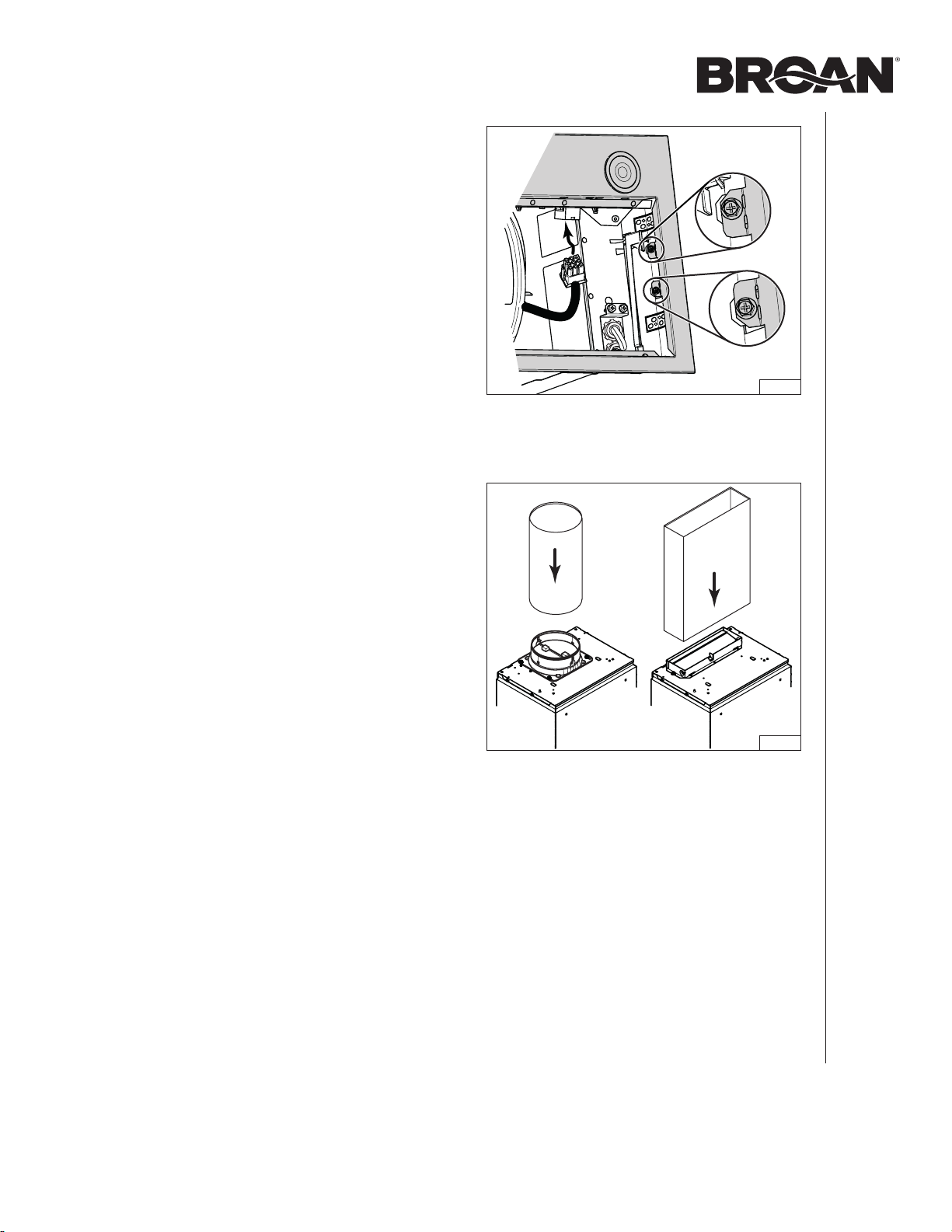

CONNECT DUCTWORK

vertical exhaust installation only

Ducted Installation

Use 6-in. round or 3¼” x 10” metal duct to connect the

adapter damper on the top of the unit to the ductwork

above (FIG. 30). Seal the joint using aluminum duct tape.

Non-Ducted Installation

A non-duct kit is required for this type of installation

(purchase separately, model number: HARKPM21). To

install, follow the instructions packed with the kit.

INSTALLATION, USE & CARE INSTRUCTIONS

INSTALLATION

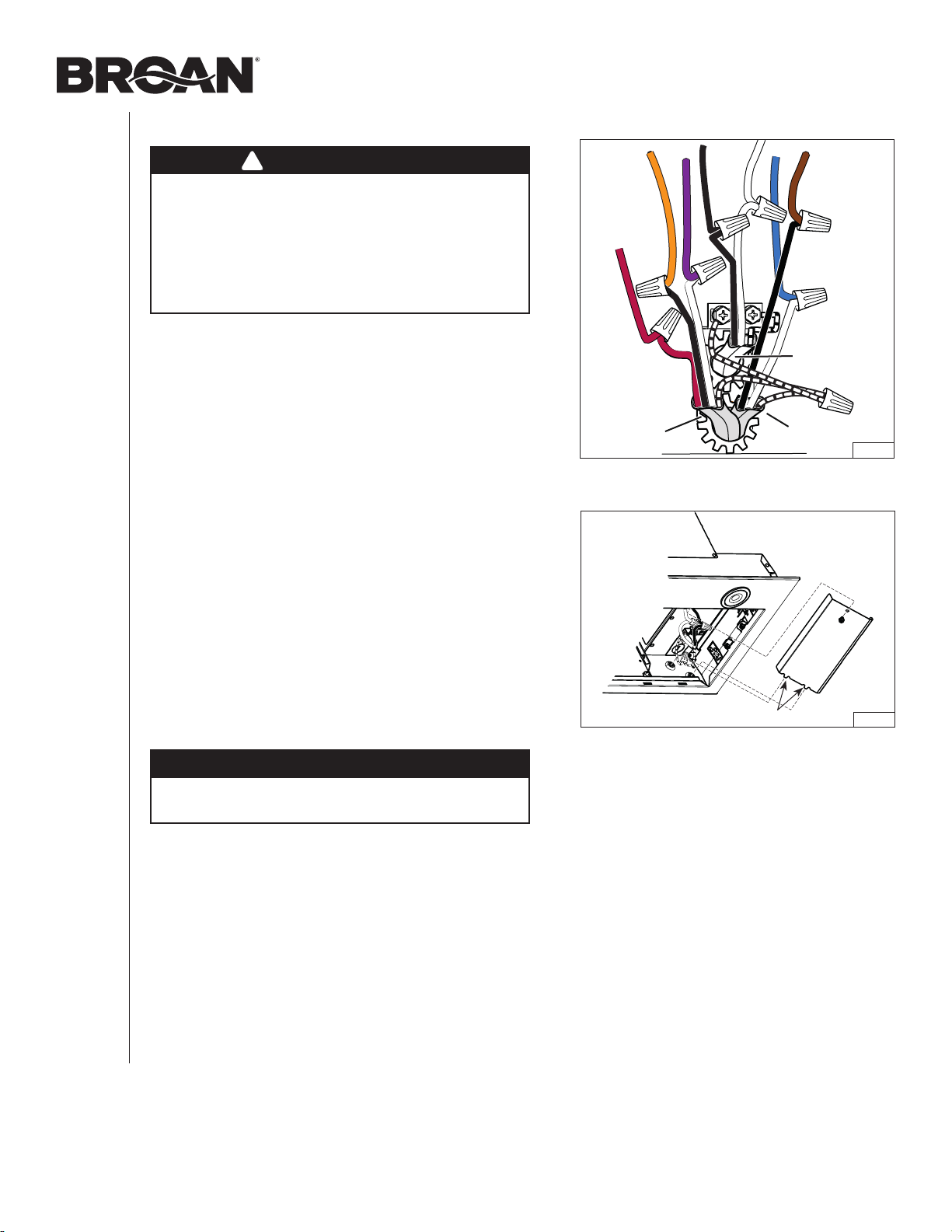

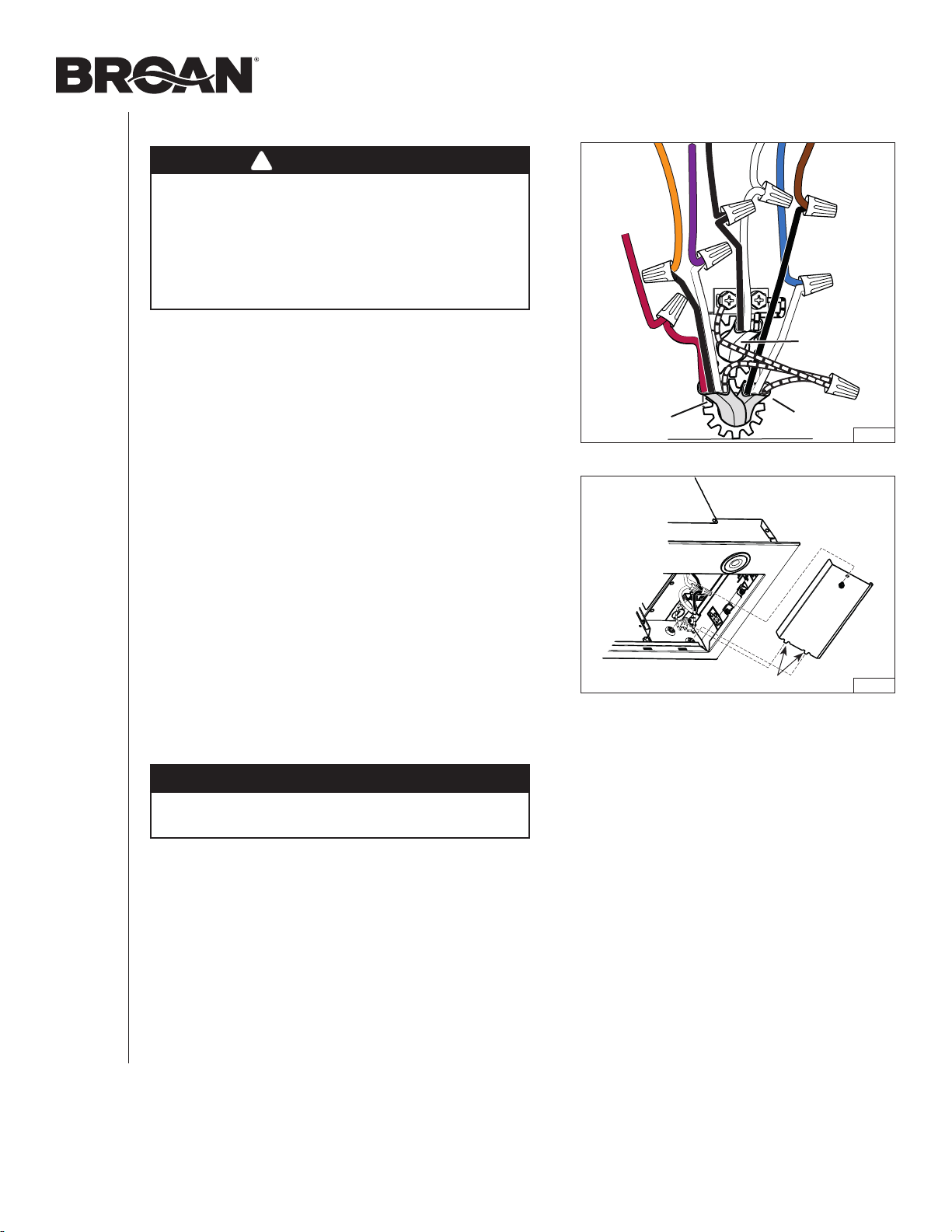

WIRING

WARNING

Risk of electric shock. Electrical wiring must be

done by qualified personnel in accordance with all

applicable codes and standards. Before connecting

wires, switch power off at service panel and lock

service disconnecting means to prevent power from

being switched on accidentally.

NOTES: 1. Use appropriate wire nuts (not included) for wire

connections.

2. Refer to FIG. 31 for wire connections.

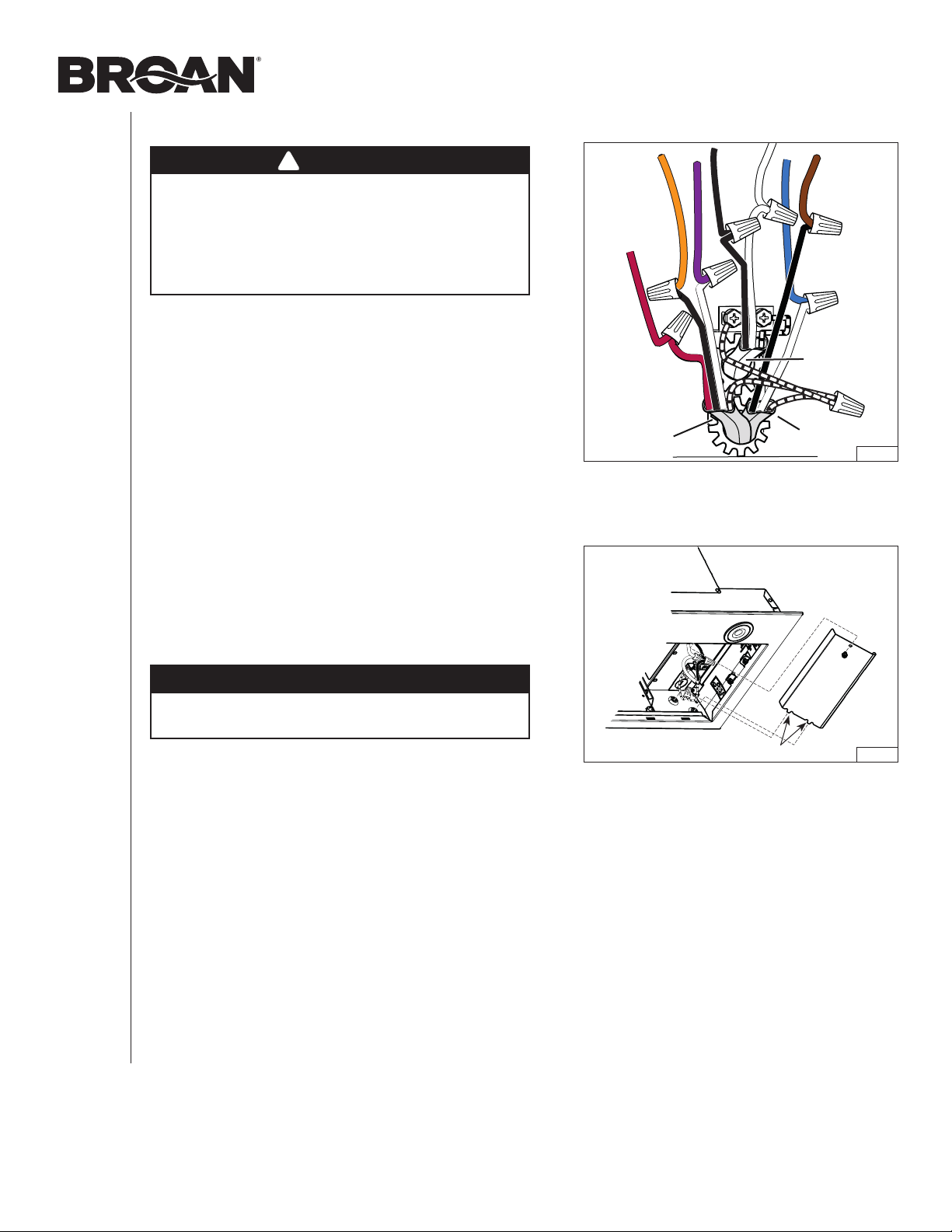

1. Connect GREEN or bare wire from house power cable to

one of the unit GREEN ground screw ().

2. Connect house power cable to unit wiring: BLACK to

BLACK () and WHITE to WHITE ().

3. Connect No. 2 14/2 cable to unit wiring: BLACK to

BROWN () and WHITE to BLUE ().

4. Using a short ground wire (not provided), connect GREEN

or bare wires from no. 1 and no. 2 cables to the other unit

GREEN ground screw ().

5. Connect No. 1 14/3 cable to unit wiring: RED to RED (),

BLACK to ORANGE () and WHITE to PURPLE ().

6. Reinstall the electrical cover in the unit; ensuring the bottom

tabs are inserted in their embossed location. Secure in

place using its retaining screw (FIG. 32).

NOTE: Not all wires shown.

CAUTION

Take care not to pinch wires while reinstalling wiring

cover.

INSTALL THE FILTER

Ducted Installation

Reinstall the grease filter.

Non-Ducted Installation

Attach the non-ducted filter (included with the HARKPM21

non-duct kit) to the back of the grease filter using

clips (provided with non-ducted filter). To order a new

non-ducted filter, use service part number S99010464.

HE0449A

NO. 2

14/2 CABLE

NO. 1

14/3 CABLE

HOUSE

POWER

CABLE

FIG. 31

FIG. 32

TABS

INSTALLATION, USE & CARE INSTRUCTIONS

OPERATION

A: Blower Speed Selection Switch:

This 3-way rocker switch controls the blower speed.

Upper position: High speed.

Lower position: Low speed.

B: ON/OFF Blower Switch:

This rocker switch turns the blower ON and OFF.

Left position: OFF.

Right position: ON.

C: ON/OFF Light Switch:

This rocker switch turns the LED lights ON and OFF.

Left position: OFF.

Right position: ON.

HEAT SENTRY™

Your unit is equipped with a HEAT SENTRY™ thermostat.

This thermostat is a device that will turn on or speed up the blower

if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower

up to HIGH speed.

When the temperature level drops to normal, the blower will return

to its original setting.

WARNING

The HEAT SENTRY thermostat can start the blower

even if the hood is turned OFF. When this occurs, it

is impossible to turn the blower OFF with its switch.

If you must stop the blower, set the main power

switch (located behind the filters, on inner side of

the unit faceplate) in OFF position (if it is possible to

do so safely). See inset in FIG. 33.

FIG. 33

INSTALLATION, USE & CARE INSTRUCTIONS

MAINTENANCE & CLEANING

MAINTENANCE

ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY

BEFORE CARRYING OUT ANY OPERATIONS ON THE

APPLIANCE.

Grease Filte

The grease filter should be cleaned frequently. Use a warm

dishwashing detergent solution. Grease filter is dishwasher

safe.

Clean the filter in the dishwasher using a non-phosphate

detergent. Discoloration of the filter may occur if using

phosphate detergents, or as a result of local water

conditions - but this will not affect filter performance. This

discoloration is not covered by the warranty. To minimize

or prevent discoloration, hand wash filter using a mild

detergent.

Non-Ducted Recirculation Filter

The Non-Ducted Recirculation filter should be changed

every 3 to 6 months. Replace more often if your cooking

style generates extra grease, such as frying and wok

cooking.

STAINLESS STEEL CLEANING

Do:

• Regularly wash with clean cloth or rag soaked

with warm water and mild soap or liquid dish

detergent.

• Always clean in the direction of original polish

lines.

• Always rinse well with clear water (2 or 3 times)

after cleaning. Wipe dry completely.

• You may also use a specialized household

stainless steel cleaner.

Don’t:

• Use any steel or stainless steel wool or any

other scrapers to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction

residues reach the unit. During construction/

renovation, cover the unit to make sure no dust

sticks to the stainless steel surface.

Avoid when choosing a detergent:

• Any cleaners that contain bleach will attack

stainless steel.

• Any products containing: chloride, fluoride,

iodide, bromide will deteriorate surfaces

rapidly.

• Any combustible products used for cleaning

such as acetone, alcohol, ether, benzol,

etc., are highly explosive and should never be

used close to a range.

INSTALLATION AND USE & CARE INSTRUCTIONS

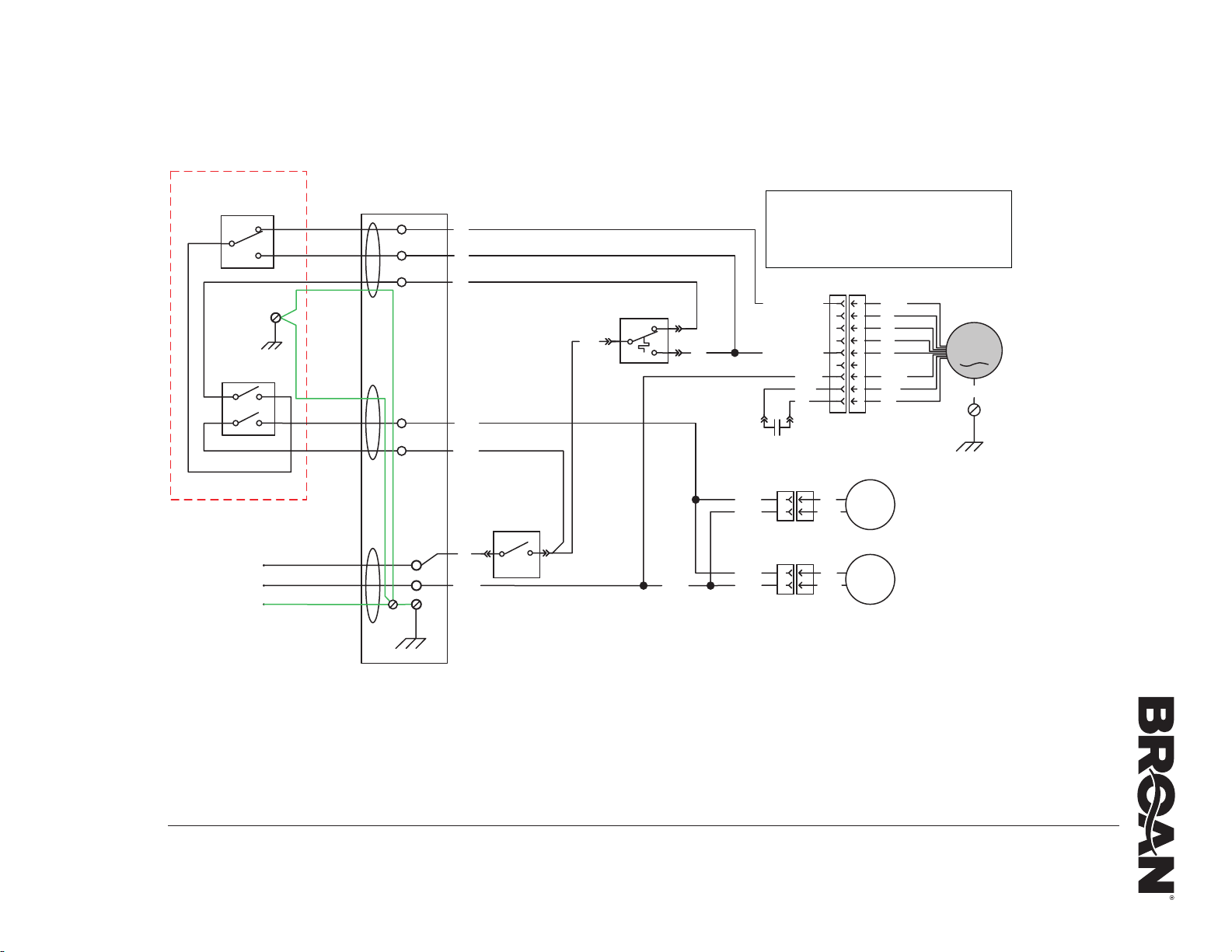

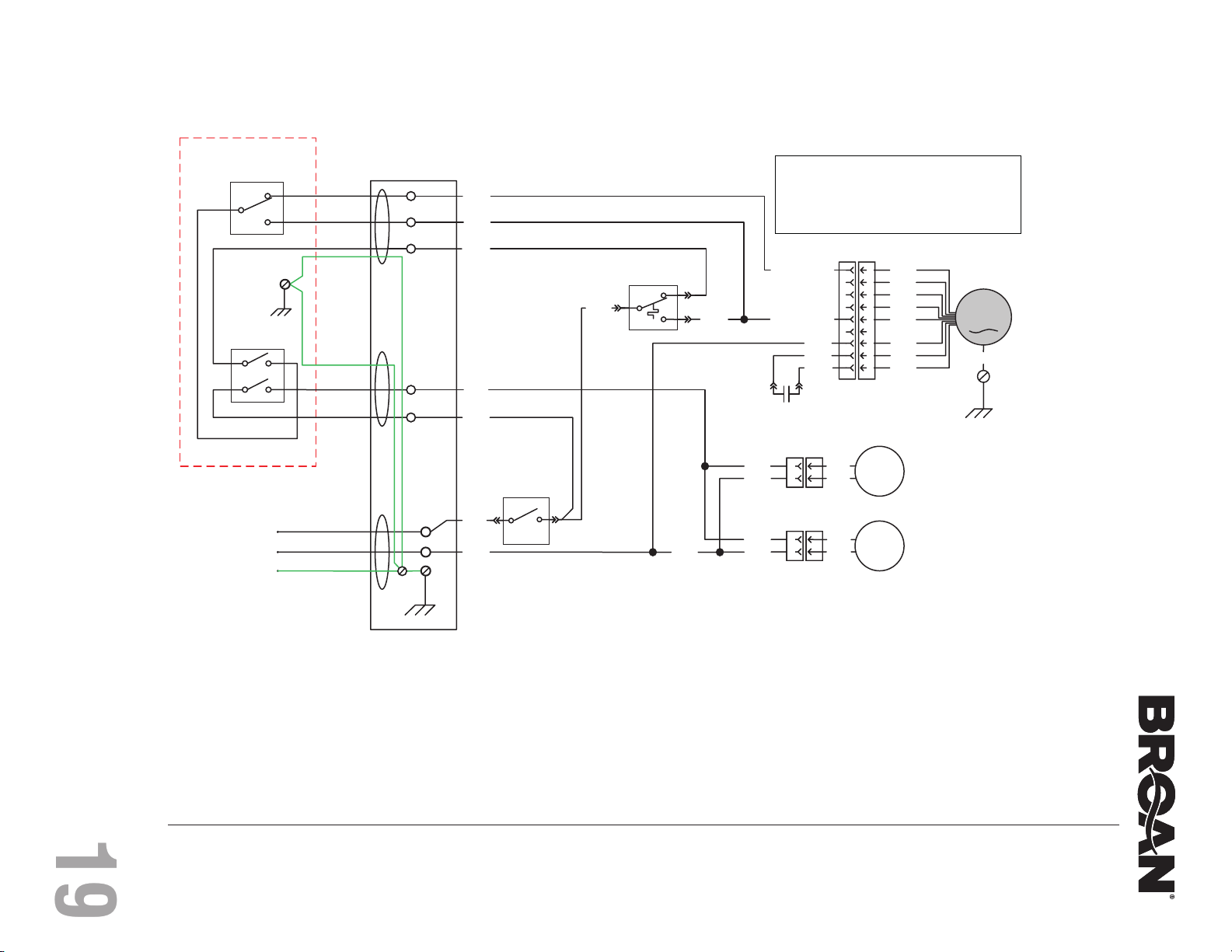

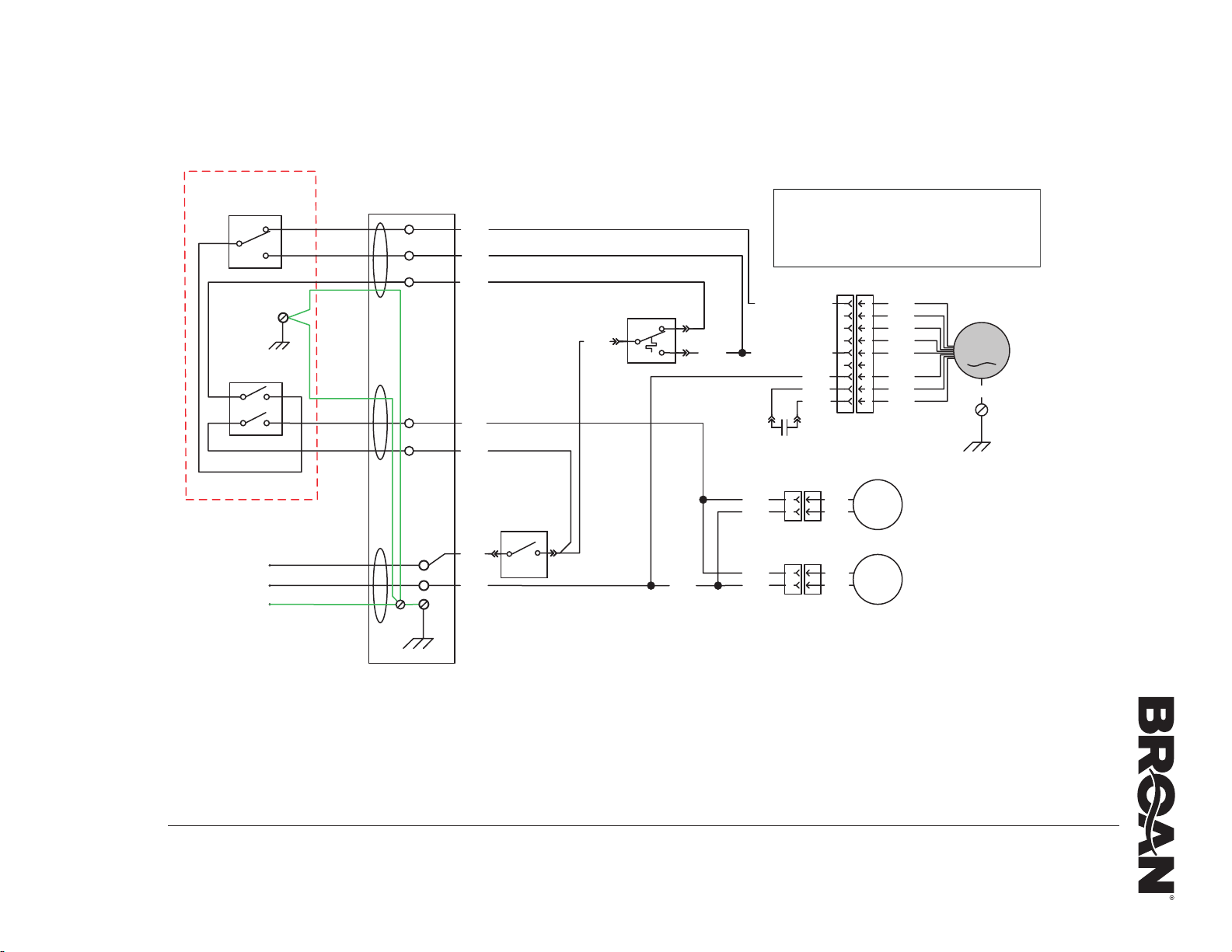

WIRING DIAGRAM

PMA400SS

BLK

REF: 1104526_REV-A

WHT

WIRING

COMPARTMENT

HI SPEED

LOW SPEED

LIGHTS

LIGHTS POWER

MOTOR POWER

MOTOR

SPEED

SELECTION

ADA

WALL SWITCHES

Cable no.1

Cable no. 2

COLOR CODE

BLK

BLU

BRN

GRN/Y

GRY

BLACK

BLUE

BROWN

GREEN/YELLOW

GREY

ORA

PPL

RED

WHT

ORANGE

PURPLE

RED

WHITE

HEAT SENTRY

THERMOSTAT

LED

LIGHT

LED

LIGHT

LINE / 120 VAC

NEUTRAL

GROUND

PPL

RED

WHT

BRN

GRY

ORA

BLK

GRN/Y

BLU

PPL

(SPEED 1)

ORA (SPEED 2)

WHT

BRN

GRY

17µF

BLU

WHT

BLU

WHT

BLK

WHT

BLK

WHT

MAIN DISCONNECT

SWITCH

BRN

ORA

PPL

ORA

RED

BLU

BRN

WHT

BLK

RED

MOTOR ON/OFF

LIGHT ON/OFF

INSTALLATION, USE & CARE INSTRUCTIONS

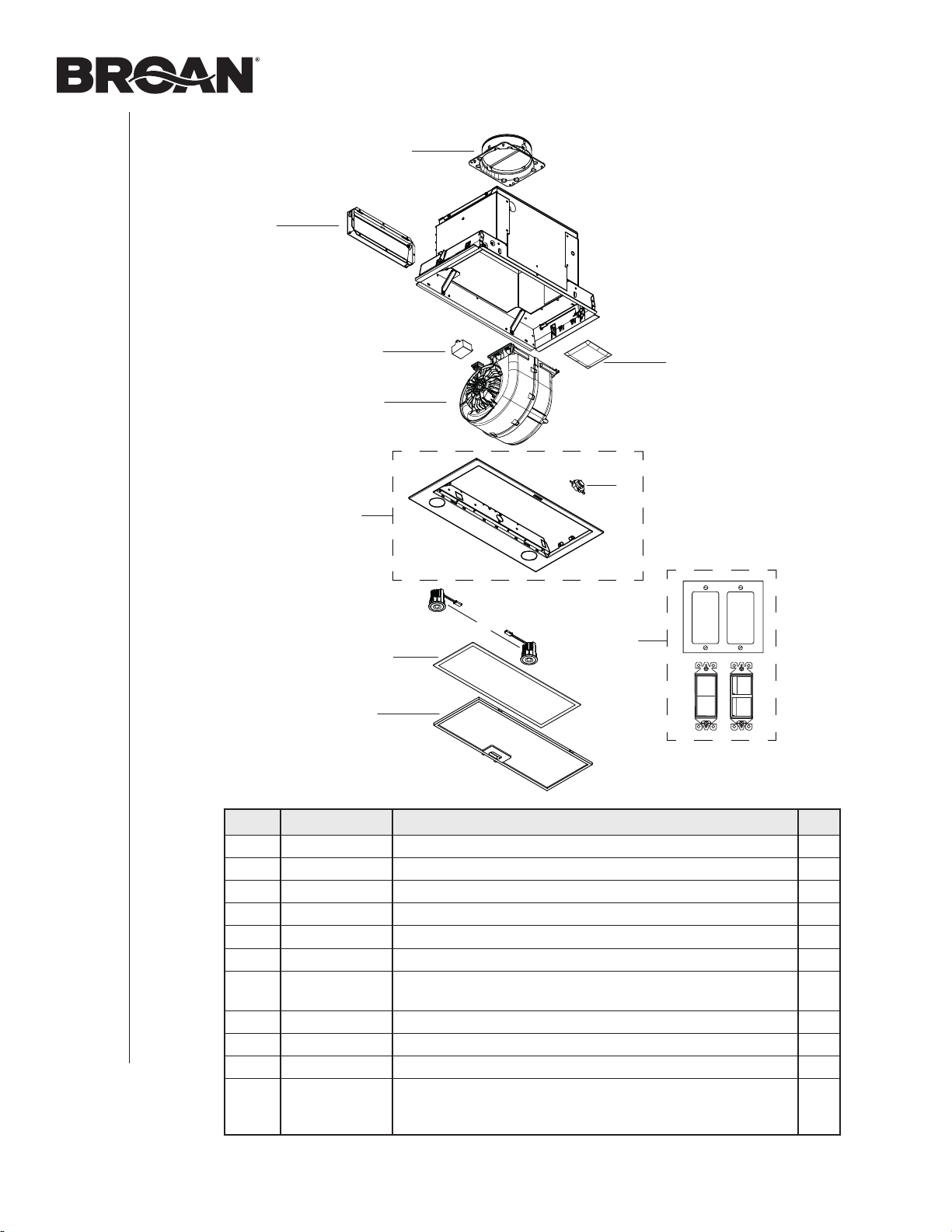

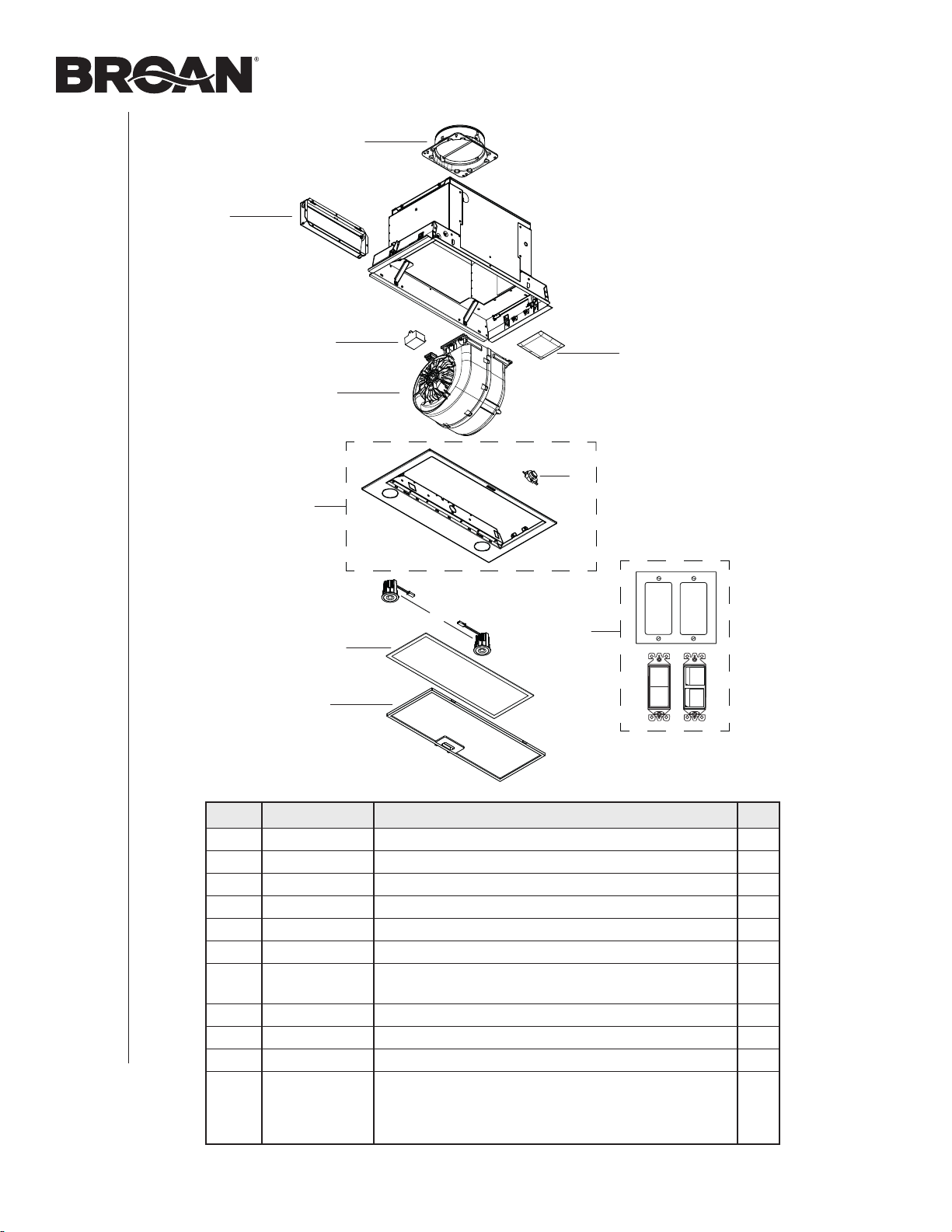

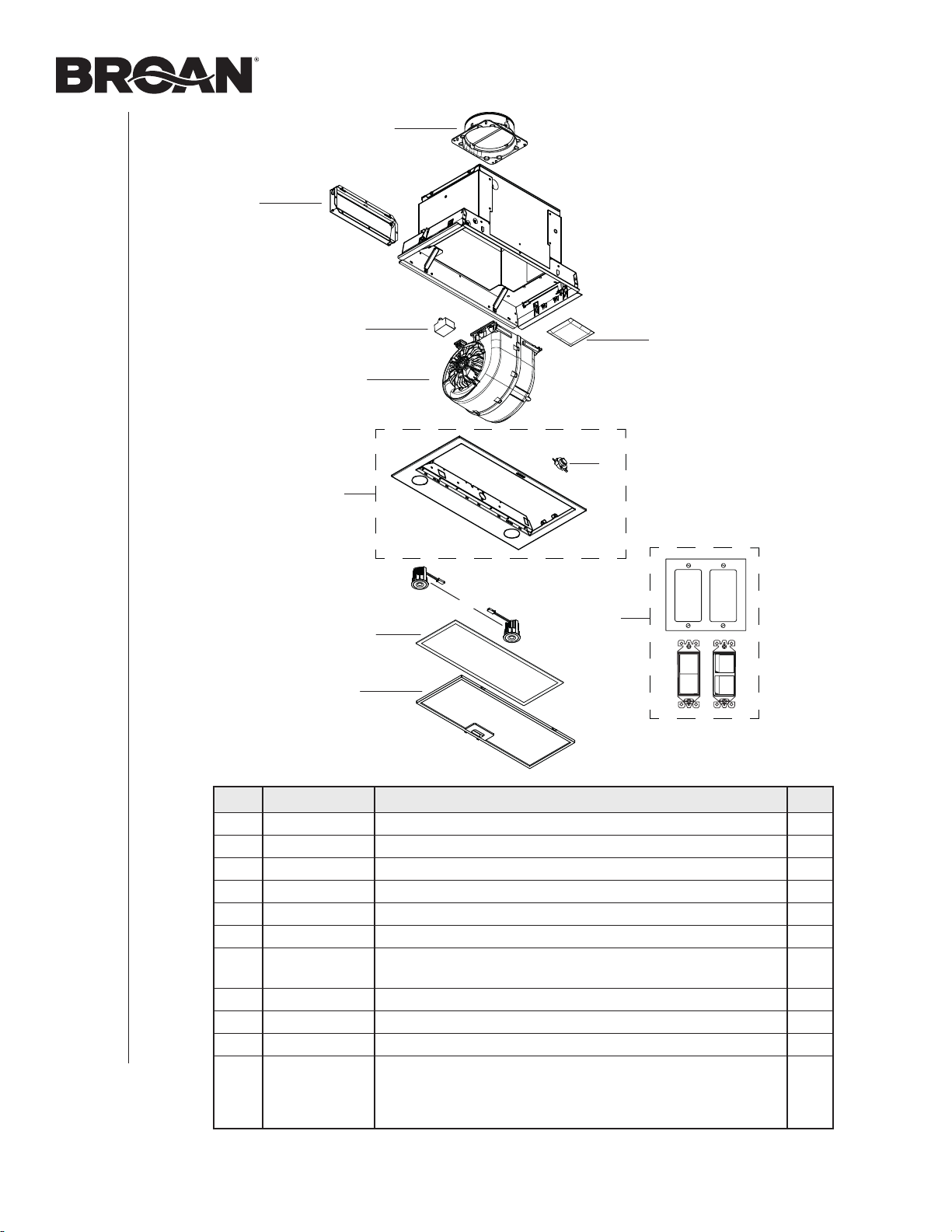

SERVICE PARTS

PMA400SS

Key no. Part nuMber descriPtion Qty.

1 SV08487 6-in. rounD aDapter / DaMper 1

2 SR740014 3¼” x 10” aDapter / DaMper 1

3 S99271702 capacitor 17 µf 1

4 S97021510 bloWer ass’y 400 cfM 1

5 S98012198-807 faceplate (incluDing iteM 10) 1

6 S99271693 leD MoDule asseMbly (pair) 1

7 S99010464

cHarcoal filter WitH clips (not sHoWn) (non-DucteD installation

only, incluDeD in non-Duct kit no. HARKPM21)

8 S99010400 MicroMesH grease filter 1

9 S1106348 aDa kit 1

10 S99030381 Heat sentry tHerMostat 1

11 S1104978

parts bag incluDing: 4 no. 8-18 x 1/4” Metal screWs,

4 no. 8-32 x 1/4” Metal screWs,

8 no. 8 x 5/8” rounD HeaD WooD screWs,

4 no. 6-18 x 3/4” truss HeaD WooD screWs.

INSTALLATION, USE & CARE INSTRUCTIONS

WARRANTY

Limited Warranty

Warranty Period and Exclusions: Broan-NuTone LLC and Venmar Ventilation ULC (either being the “Company”) warrants to the original consumer

purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for a period of

one (1) year from the date of original purchase (or such longer period as may be required by applicable law). For Range Hood Product that includes

built-in LED modules, the Company warrants the LED modules and driver to be free from material defects for a period of three (3) years from the date of

purchase. The limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced under this limited

warranty shall be the remainder of the original warranty period (or such longer period as may be required by applicable law).

This warranty does not cover fluorescent lamp starters, tubes, halogen, incandescent and LED bulbs, fuses, filters, ducts, roof caps, wall caps

and other accessories for ducting that may be purchased separately and installed with the Product. This warranty also does not cover (a) normal

maintenance and service, (b) normal wear and tear, (c) any Products or parts which have been subject to misuse, abuse, abnormal usage, negligence,

accident, improper or insufficient maintenance, storage or repair (other than repair by the Company), (d) damage caused by faulty installation, or

installation or use contrary to recommendations or instructions, (e) any Product that has been moved from its original point of installation, (f) damage

caused by environmental or natural elements, (g) damage in transit, (h) natural wear of finish, (i) Products in commercial or nonresidential use, or (j)

damage caused by fire, flood or other act of God or (k) Products with altered, defaced or removed serial numbers. This warranty covers only Products

sold to original consumers in the United States and Canada by the Company or its U.S. and Canadian distributors authorized by the Company.

This warranty supersedes all prior warranties and, subject to applicable law, is not transferable from the original consumer purchaser.

No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective products. The foregoing

warranties are exclusive and in lieu of any other warranties and conditions, express or implied. THE COMPANY DISCLAIMS AND EXCLUDES ALL

OTHER EXPRESS WARRANTIES AND CONDITIONS, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES AND CONDITIONS IMPLIED

BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. To the extent

that applicable law prohibits the exclusion of implied warranties or conditions, the duration of any applicable implied warranty or condition is limited to

the period specified for the express warranty above. Some jurisdictions do not allow limitations on how long an implied warranty lasts, so the above

limitation may not apply to you. Any oral or written description of the Product is for the sole purpose of identifying it and shall not be construed as an

express warranty.

Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law, but if

any provision is held to be prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition or invalidity, without invalidating

the remainder of such provision or the other remaining provisions of the Limited Warranty.

Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without

charge, any Product or part thereof, to the extent the Company finds it to be covered by and in breach of this limited warranty under normal use and

service. The Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs for removal,

reinstallation and shipping, insurance or other freight charges incurred in the shipment of the Product or part to the Company. If you must send the

Product or part to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not responsible for

damage in transit. The Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products or parts in the warranty

repair or replacement process. Such Products and parts will be comparable in function and performance to an original Product or part and warranted

for the remainder of the original warranty period (or such longer period as may be required by applicable law).

Company reserves the right, in its sole discretion, to refund the money actually paid by you for the Product in lieu of repair or replacement. If the

Product or component is no longer available, replacement may be made with a similar product of equal or greater value, at Company’s sole discretion.

This is your sole and exclusive remedy for breach of this limited warranty.

Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR, REPLACE OR REFUND, AT

THE COMPANY’S OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S

SOLE AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR

SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE PRODUCT, ITS USE OR PERFORMANCE. Incidental damages

include but are not limited to such damages as loss of time and loss of use. Consequential damages include but are not limited to the cost of repairing

or replacing other property which was damaged if the Product does not work properly.

THE COMPANY SHALL NOT BE LIABLE TO YOU, OR TO ANYONE CLAIMING UNDER YOU, FOR ANY OTHER OBLIGATIONS OR

LIABILITIES, INCLUDING, BUT NOT LIMITED TO, OBLIGATIONS OR LIABILITIES ARISING OUT OF BREACH OF CONTRACT OR

WARRANTY, NEGLIGENCE OR OTHER TORT OR ANY THEORY OF STRICT LIABILITY, WITH RESPECT TO THE PRODUCT OR THE

COMPANY’S ACTS OR OMISSIONS OR OTHERWISE.

Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply

to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from jurisdiction to jurisdiction. The disclaimers,

exclusions, and limitations of liability under this warranty will not apply to the extent prohibited by applicable law.

This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost of

field service travel and living expenses.

Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute a

waiver of such terms, limitations or exclusions, nor will such assistance extend or revive the warranty.

The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product, except for those incurred with

the Company’s prior written permission.

How to Obtain Warranty Service: To qualify for warranty service, you must (a) notify the Company at the address or telephone number stated below

within seven (7) days of discovering the covered defect, (b) give the model number and part identification and (c) describe the nature of any defect in

the Product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot provide a copy

of the original written limited warranty, then the terms of the Company’s most current written limited warranty for your particular product will control.

The most current limited written warranties for the Company’s products can be found at www.broan-nutone.com and www.broan-nutone.ca.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800-637-1453

Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1-800-567-3855

WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA

Nº de série :

DIRECTIVES D’INSTALLATION,

D’UTILISATION ET D’ENTRETIEN

Hotte encastrée

Numéro de modèle : PMA400SS

HB0381

1106307A

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

TABLE DES MATIÈRES

Sécurité ....................................................3-4

Installation .................................................5-16

Outils et accessoires recommandés .......................................5

Contenu ...........................................................5

Installation des conduits (Installations avec conduits seulement) ...................6

Installation des commandes murales .......................................6

Revêtements d’armoire optionnels ........................................7

Retrait de l’adaptateur/volet .............................................7

Retrait des supports d’armoire ...........................................7

Préparation de l’armoire .............................................8-10

Préparation de l’appareil ...........................................11-12

Installation de l’appareil ............................................13-15

Raccordement du conduit ..............................................15

Branchement électrique ...............................................16

Installation du filtre ...................................................16

Fonctionnement ..............................................17

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Filtre à graisses

Filtre de recirculation

Nettoyage de l’acier inoxydable

Schéma électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Pièces de remplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Garantie .....................................................21

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

SÉCURITÉ

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES

CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES

• N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions,

contactez le manufacturier à l’adresse ou au numéro de téléphone indiqués dans la garantie.

• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique en verrouillant le panneau

de distribution afin d’éviter sa remise en marche accidentelle. Si le panneau de distribution ne peut

être verrouillé, y fixer un avertissement en évidence, telle qu’une étiquette de couleur vive.

• Les travaux d’installation et de raccordement électrique doivent être effectués par une personne

qualifiée, conformément aux codes et aux standards de construction, incluant ceux concernant la

protection contre les incendies.

• Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et l’évacuation des

gaz par la cheminée dans le cas des équipements alimentés au gaz afin de prévenir les retours

de cheminée. Conformez-vous aux instructions et aux standards de sécurité des manufacturiers

d’équipement de chauffage, tel qu’ils sont publiés par la National Fire Protection Association (NFPA)

et l’American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi

que les responsables des codes locaux.

• Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la

découpe ou du perçage du mur ou du plafond.

• Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.

• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur additionnelle.

• Afin de réduire les risques d’incendie, n’utilisez que des conduits de métal.

• Cet appareil doit être mis à la terre.

• Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien ou

de la réparation de cet appareil.

• Lorsqu’une réglementation est en vigueur et qu’elle comporte des exigences d’installation et/ou de

certification plus restrictives, lesdites exigences prévalent sur celles de ce document et l’installateur

entend s’y conformer à ses frais.

Pour enregistrer votre produit, veuillez visiter notre site Internet :

Aux États-Unis : broan-nutone.com

Au Canada : broan-nutone.ca

Pour de l’assistance technique, veuillez composer le numéro de téléphone suivant :

Aux États-Unis : 800-637-1453

Au Canada : 800-567-3855

Installateur : Laisser ce manuel au propriétaire.

Veuillez lire et conserver ces directives.

Conçu pour usage domestique seulement

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

SÉCURITÉ

ATTENTION

• Pour une utilisation résidentielle et à l’intérieur seulement.

• Afin de réduire les risques d’incendie et évacuer l’air adéquatement, assurez-vous que les conduits

évacuent l’air à l’extérieur. Ne pas évacuer l’air dans des espaces restreints comme l’intérieur des murs

ou plafond ou dans le grenier, faux plafond ou garage.

• Soyez prudents lors de l’utilisation d’agents nettoyants ou de détergents.

• Évitez d’utiliser sous la hotte des produits alimentaires pouvant s’enflammer.

• Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières

dangereuses ou explosives.

• Afin d’éviter tout dommage au moteur et de débalancer ou de rendre bruyante la roue du moteur,

garder votre appareil à l’abri des poussières de gypse et de construction/rénovation, etc.

• Le moteur de votre hotte possède une protection thermique qui éteindra automatiquement le moteur s’il

devient surchauffé. Le moteur redémarrera automatiquement une fois refroidi. Si le moteur continue à

arrêter et à redémarrer, faites-le vérifier.

• Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait être situé À UN

MINIMUM de 24 po et à un maximum recommandé de 30 po au-dessus de la surface de cuisson.

• À utiliser seulement avec une trousse de raccordement de cordon de hotte vérifiée et approuvée pour

emploi avec ce modèle de hotte.

• Veuillez consulter l’autocollant apposé à l’intérieur de la hotte pour plus d’information ou autres

exigences.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif.

Les débordements engendrent de la fumée et des déversements graisseux pouvant s’enflammer.

Chauffez l’huile lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez des mets

flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au poivre flambés).

C. Nettoyez régulièrement la roue du ventilateur. Ne laissez pas la graisse s’accumuler sur le ventilateur, le

filtre ou les conduits d’évacuation.

D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles appropriés à la

dimension de la surface chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ

CES DIRECTIVES* :

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau métallique

et ensuite, éteignez le brûleur. PRENEZ SOIN D’ÉVITER LES BRÛLURES. SI LES FLAMMES NE

S’ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette mouillée, cela pourrait

occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous possédez un extincteur de classe ABC et vous en connaissez le fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

OUTILS ET ACCESSOIRES RECOMMANDÉS

CONTENU

Avant de procéder à l’installation, vérifier le contenu de la boîte. Si des articles sont manquants ou endommagés,

contacter le manufacturier.

S’assurer que les articles suivants sont inclus :

(1) KIT ADA (DANS UNE BOÎTE À PA RT) COMPRENANT :

(1) PLAQUE MURALE DOUBLE

(1) INTERRUPTEUR À

BASCULE

SIMPLE

(1) INTERRUPTEUR À

BASCULE

DOUBLE

(1) FILTRE À GRAISSES

(1) ADAPTAT EUR/VOLET

6 PO ROND

SUPPORTS D’ARMOIRE

(FIXÉS À L’ARRIÈRE DE L’APPAREIL)

(1) A

DAPTAT EUR/VOLET

3¼ PO X 10 PO

(FIXÉ À UN CÔTÉ DE L’APPAREIL)

(1) S

AC DE PIÈCES* COMPRENANT :

(4) VIS À MÉTAUX

N° 8-18 X 1/4 PO

(8) VIS À BOIS

TÊTE RONDE

° 8 X 5/8 PO

(4) VIS À BOIS

TÊTE BOMBÉE

° 6 X 3/4 PO

* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE

DU COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.

(4) VIS À MÉTAUX

N° 8-32 X 1/4 PO

• Ruban à mesurer

• Tournevis Phillips n° 2

• Tourne-écrou ou douille 3/8 po

• Tournevis à lame plate (pour dégager les ouvertures

préamorcées)

• Scie (pour la découpe des trous dans l’armoire)

• Cisailles à tôle

• Pinces

• Ruban adhésif de métal

• Ciseaux (pour couper le ruban adhésif de métal)

• Crayon

• Pince à dénuder

• 2 serre-fils de 7/8 po de diamètre

• 8 capuchons de connexion appropriés

• Câble14/3 (pouvant supporter une température d’au

moins 90° C (194° F)

• Câble14/2 (pouvant supporter une température d’au

moins 90° C (194° F)

• Revêtement d’armoire (optionnel)

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

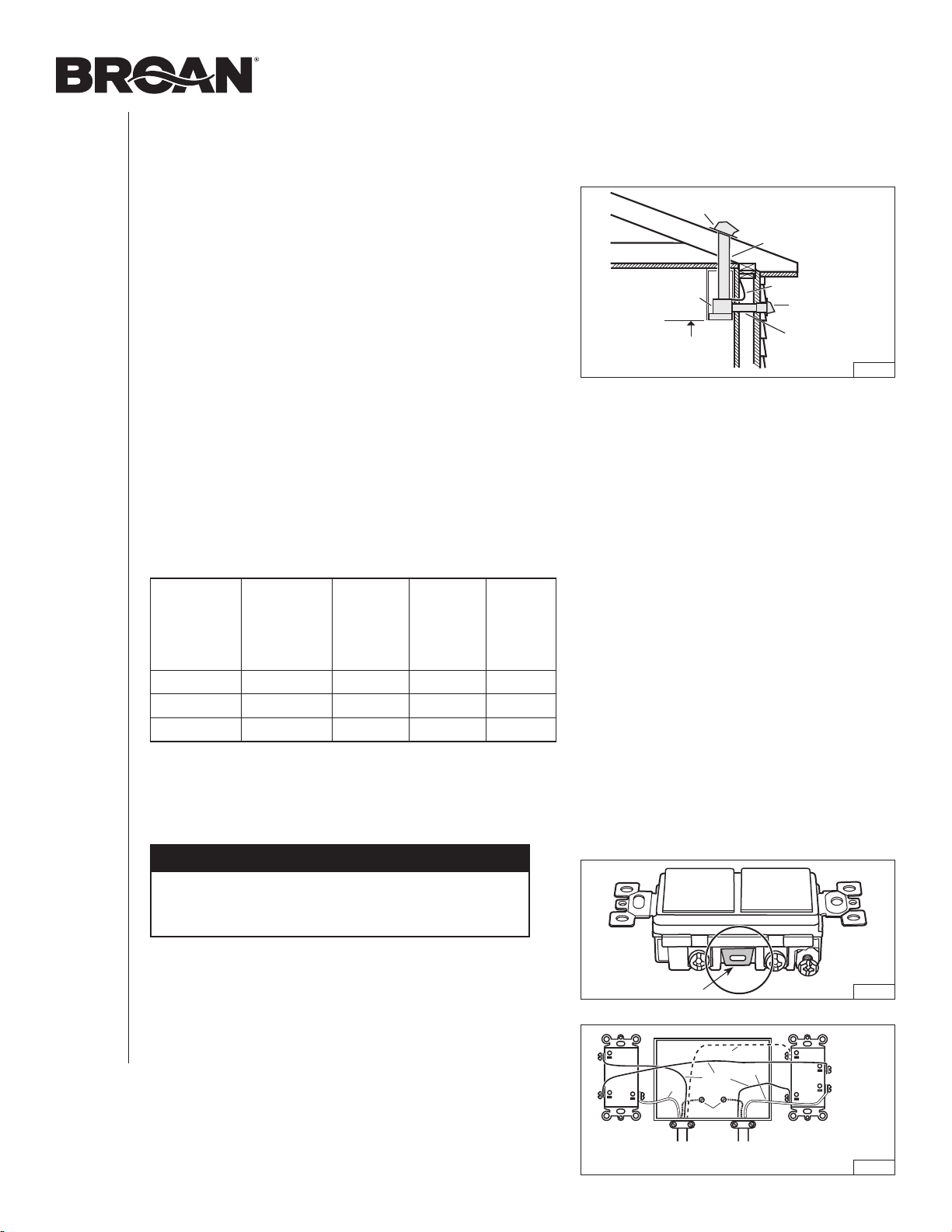

INST. DES COMMANDES MURALES

ATTENTION

N’utilisez seulement que les interrupteurs inclus.

Utilisez des fils pouvant supporter une température

d’au moins 90°C (194°F).

1. Déballer les interrupteurs de la boîte. À l’aide de pinces,

retirer la petite languette de l’interrupteur à bascule double

(encerclée dans la FIG. 2).

2. Installer les deux interrupteurs à bascule à un emplacement

pratique pour l’utilisateur. Utiliser un câble 14/3 et un

câble 14/2 pour connecter les interrupteurs à la hotte

(FIG. 3).

Interrupteur de

sélection de vitesse

du moteur

CÂBLE 14/2

Nº 2

VERS

LA HOTTE

BLANC

NOIR

Interrupteur

marche/arrêt

d’éclairage

Interrupteur

marche/arrêt

du moteur

CÂBLE 14/3

Nº 1

VERS

LA HOTTE

BLANC

COM

ROUGE

MISE

LA TERRE

FIG. 3

INSTALLATION DES CONDUITS

(INST. AVEC CONDUITS SEULEMENT)

NOTE : Afin de réduire les risques d’incendie, n’utilisez que

des conduits de métal.

1. Établir où le conduit passera entre la hotte et l’extérieur

(FIG. 1).

2. Le conduit reliant cette hotte à l’extérieur du bâtiment

a un effet direct sur le débit de l’air, le bruit généré et

la consommation d’énergie de son ventilateur. Pour

obtenir le meilleur rendement, utiliser un conduit le plus

droit et le plus court possible, en évitant de raccorder le

ventilateur de la hotte à un conduit de format plus petit

que recommandé. De l’isolant autour du conduit peut

réduire la perte d’énergie et empêcher la croissance

de moisissures. Les hottes installées avec un conduit

préexistant pourraient ne pas atteindre leur débit

nominal. Veuillez vous référer aux tableaux suivants pour

vous aider à planifier l’installation la plus efficace.

3. Installer un capuchon de toit ou de mur (vendus

séparément). Relier le conduit en métal au capuchon,

puis acheminer le conduit jusqu’à l’emplacement de la

hotte. Sceller hermétiquement les raccords à l’aide de

ruban adhésif de métal de 2 po de largeur.

HOTTE ENCASTRÉE

CONDUIT ROND DE 6 PO

DE 3¼ PO X 10 PO

CONDUIT DE

3¼ PO X 10 PO

DE 24 PO MIN. À 30 PO MAX.

AU-DESSUS DE LA SURFACE DE CUISSON

CAPUCHON

MUR

CAPUCHON DE TOIT

CÂBLAGE DOMESTIQUE

FIG. 1

longueurs MaxiMales de conduit recoMMandées

Pour obtenir une efficacité d’évacuation de 80%

longueur

MaxiMale De

conDuit De

3¼ po x 10 po,

Horizontal

longueur

MaxiMale De

conDuit De

3¼ po x 10 po,

Vertical

longueur

MaxiMale

De conDuit

6 po ronD

capucHon

De Mur

ou De

toit aVec

clapet

couDe(s)*

(90° et/ou

45°)

52 pi 83 pi 64 pi 1 0

43 pi 74 pi 55 pi 1 1

35 pi 66 pi 46 pi 1 2

* Coudes standards de rayon interne de 1 po.

RETIRER

FIG. 2

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

REVÊTEMENTS

D’ARMOIRE OPTIONNELS

Pour les installations où la PMA400SS est située à moins

de 30 po au-dessus de la surface de cuisson, la hotte encastrée

devrait être montée avec un revêtement d’armoire de métal

(FIG. 4) pour protéger de la chaleur les matériaux combustibles

de l’armoire, afin de répondre aux exigences des codes

de bâtiment. Cette précaution facilitera le nettoyage et

protégera l’armoire. Consulter le tableau ci-contre pour trouver

le modèle de revêtement correspondant à la largeur et au

style de l’armoire. Visitez le www.broan-nutone.com ou le

www.broan-nutone.ca pour plus de détails sur ces modèles.

MoDèle De

reVêteMent

largeur noMinale

De l’arMoire

LB30SS 30 po

LB36SS 36 po

RETRAIT DES SUPPORTS D’ARMOIRE

Détacher les supports d’armoire (en gris dans la FIG. 6) de

l’arrière de la hotte encastrée en retirant ses 4 vis de retenue.

Se défaire des vis.

Plier les supports vers le haut et le bas jusqu’à se qu’ils se

détachent l’un de l’autre (FIG. 7). Garder les supports pour

un usage éventuel.

NOTE : Les deux supports d’armoire sont munis d’un rebord

large et d’un rebord étroit (FIG. 8), pour couvrir toutes

les configurations d’installation, selon les largeurs

d’armoire.

FIG. 6

VIS

FIG. 7

Rebord large

Rebord étroit

FIG. 8

RETRAIT DE L’ADAPTATEUR/VOLET

Détacher et mettre de côté l’adaptateur/volet de 3¼ po x 10 po

(en gris dans la FIG. 5) du côté de la hotte encastrée en retirant

ses 2 vis de retenue. Se défaire des vis.

FIG. 5

VIS

REVÊTEMENT D’ARMOIRE EN MÉTAL

FIG. 4

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

A = 10¼ po

B = 19

/16 po

PRÉPARATION DE L’ARMOIRE

AVERTISSEMENT

L’armoire doit être fixée aux montants ou autre

structure derrière la cloison pour supporter le poids

de cet appareil. Ne pas suivre cette directive peut

entraîner des blessures corporelles ou des dommages

à la surface de cuisson ou au comptoir de cuisine.

NOTES : A. La hotte doit être installée dans l’armoire. Lors d’une

installation avec un des revêtements d’armoire

optionels, utliliser le revêtement comme gabarit

pour la découpe du trou dans la base de l’armoire.

B. La hotte doit être installée centrée latéralement,

au-dessus de la surface de cuisson.

C. Pour la position d’arrière vers l’avant, l’appareil doit

être monté selon les codes de construction locaux.

1. Découper un trou dans la base de l’armoire aux dimensions

indiquées (FIG. 9), ou utiliser le revêtement d’armoire

comme gabarit.

2. Lorsque nécessaire, installer le revêtement d’armoire.

3. Mesurer ce qu’il reste de matériau des côtés de la base

de l’armoire (C) (FIG. 10), s’il subsiste 1/4 po ou plus, nul

besoin d’utiliser les supports d’armoire fournis. Passer à

l’étape 8 en page 10.

4. S’il reste moins de 1/4 po de matériau (C), retirer

soigneusement ces bandes. Mesurer la largeur intérieure

de l’armoire (D) (FIG. 10). Consulter le tableau ci-dessous

pour savoir quelle configuration de rebords de support doit

être utilisée.

5. Repérer l’emplacement des crochets Ease of Install

sur l’appareil (distance donnée à partir du rebord avant,

FIG. 11). Mesurer et marquer, sur les deux côtés de

l’armoire, l’emplacement des crochets Ease of Install

(illustré en E dans la FIG. 12 en page suivante).

reborD étroit reborD large

De 19-9/16 po à < 20 po

De 20 po à 20-1/2 po

DÉCOUPER UN TROU DANS LA BASE DE L’ARMOIRE

FIG. 9

FIG.10

8¼ po

4½ po

FIG. 11

AVANT

VUE DU DESSUS DE L’APPAREIL

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

PRÉPARATION DE L’ARMOIRE (suite)

6. Installer les supports d’armoire comme suit (FIG. 12) :

Placer le support au même niveau que le bas du

panneau droit de l’armoire, en centrant la marque de

l’emplacement des crochets (E) entre les trous en relief

inférieurs. Pour la configuration du rebord étroit, tracer

une ligne sur le dessus du support. Pour la configuration

du rebord large, tracer une ligne à la base des fentes

centrales.

Monter le support au même niveau que la ligne tracée.

Fixer le support au panneau de côté de l’armoire à l’aide

de 2 vis à bois n° 8 x 5/8 po (incluses dans le sac de

pièces) dans les trous supérieurs.

NOTE : Ne pas utiliser les trous en relief pour fixer le support.

 Répéter les étapes  à  pour le panneau gauche.









FIG. 12

MÊME NIVEAU

Configuration du

rebord étroit

Configuration du

rebord large

MÊME NIVEAU

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

5¼ po5¼ po

3½ po

3/4 po

FIG. 15

MUR ARRIÈRE

DE L’ARMOIRE

BASE DE

L’ARMOIRE

PRÉPARATION DE L’ARMOIRE (suite)

7. Mesurer la distance entre les rebords du bas des deux

supports (F) (FIG. 13). Le tableau ci-dessous indique les

distances appropriées nécessaires :

reborD étroit reborD large

De 19-3/8 po

à < 19-9/16 po

De 19-9/16 po

à 19-13/16 po

Si la distance mesurée est trop grande, visser, dans chacun

des trous en relief inférieurs des supports, 2 vis à métaux

nº 8-32 x 1/4 po; ceci fera plier légèrement la partie inférieure

des supports (FIG. 14). Visser les deux supports jusqu’à

l’obtention de la distance appropriée.

installation en évacuation horizontale seuleMent

Cette hotte encastrable est configurée en usine pour évacuer

verticalement; toutefois, il est possible qu’elle évacue

horizontalement (avec conduit de 3¼ po x 10 po seulement.

8. Découper le trou pour l’évacuation horizontale dans le mur

arrière de l’armoire aux dimensions indiquées. (FIG. 15).

FIG. 13

FIG. 14

Vis dans les trous

en relief inférieurs

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

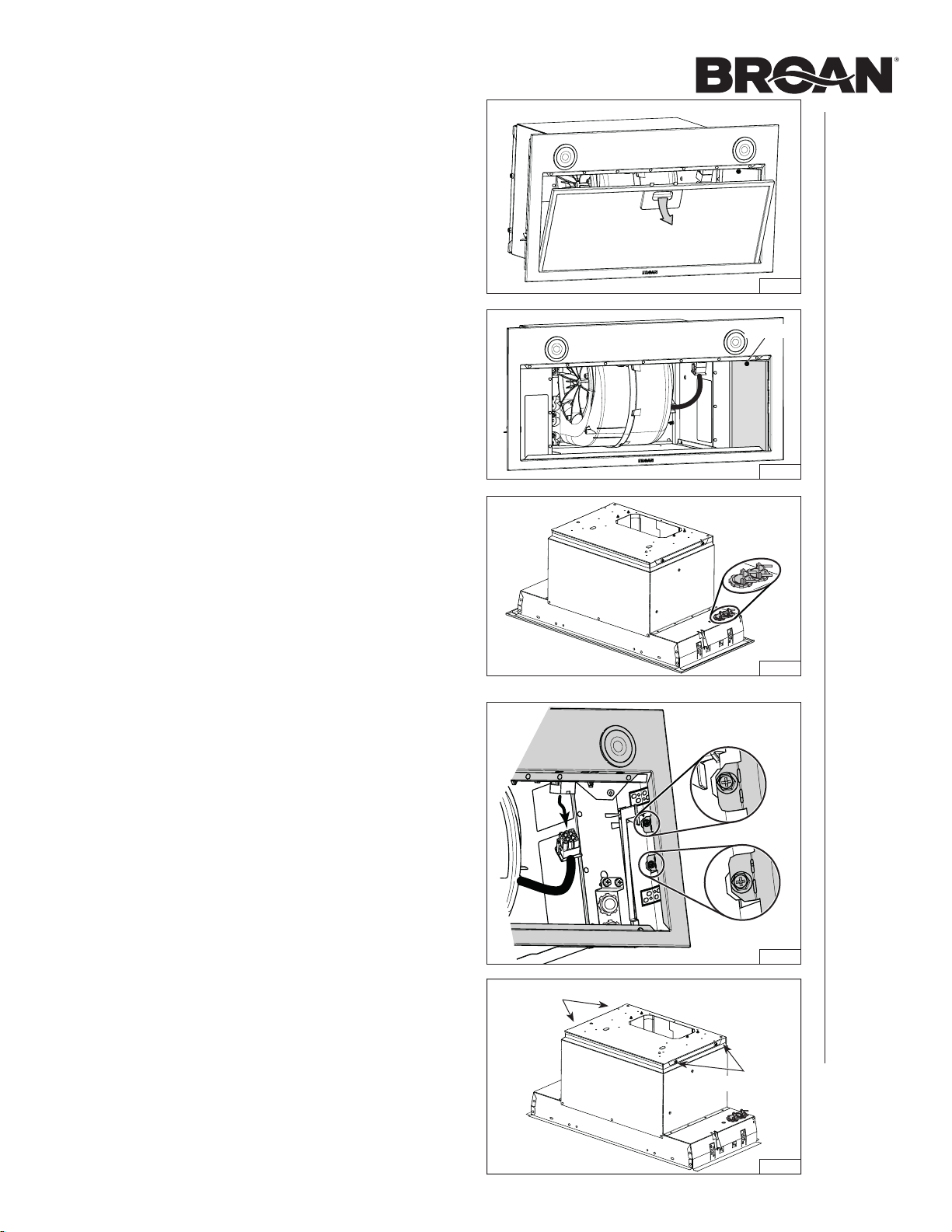

PRÉPARATION DE L’APPAREIL

toutes les installations

1. Le cas échéant, retirer toute présence de pellicule de

plastique protectrice sur la hotte ou ses pièces.

2. Retirer le filtre à graisses en appuyant sur le loquet et en

le basculant vers le bas (FIG. 16). Mettre le filtre de coté.

3. Détacher le couvercle du compartiment électrique (en

gris dans la FIG. 17) de l’intérieur de l’appareil en retirant

sa vis de retenue. Retirer le sac de pièces de l’arrière du

couvercle. Mettre de côté le sac de pièces et le couvercle

avec sa vis.

FIG. 16

VIS

FIG. 17

FIG. 18

4. Perforer les deux ouvertures préamorcées (en gris dans la

FIG. 18). Installer, dans chaque trou, un serre-fils approprié

de 7/8 po de diamètre (non inclus).

NOTE : L’ensemble de cordon d’alimentation HCK44

(optionnel) peut être utilisé au lieu du câble d’alimentation

électrique domestique. Voir les instructions incluses avec

l’ensemble de cordon d’alimentation HCK44.

installation en évacuation horizontale seuleMent

5. Débrancher le câble du ventilateur de son connecteur situé

sur le châssis. Démonter le châssis de la hotte en retirant

ses 4 vis de retenue (deux par côté, encerclées dans la

FIG. 19). Mettre de côté le châssis avec ses vis.

6. Retirer les 4 vis (2 par côté) retenant la plaque de support

du ventilateur au dessus de la hotte (FIG. 20). Soulever

soigneusement cette plaque avec le ventilateur et la mettre

de côté. La plaque avec le ventilateur sera réinstallée plus

tard dans l’appareil.

HD1360

FIG. 20

VIS

FIG. 19

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

FIG. 21

ÉCROUS

PRÉPARATION DE L’APPAREIL (suite)

installation en évacuation horizontale seuleMent

(suite)

7. Par l’intérieur de l’appareil, détacher la plaque arrière (en

gris dans la FIG. 21) en retirant ses 2 écrous de retenue

à l’aide d’une douille de 3/8 po de diamètre. Mettre de

côté les écrous et la plaque.

8. Installer la plaque arrière sur le dessus de l’appareil, où se

trouvait la plaque de support du ventilateur. La placer de

façon à ce que les trous situés près des coins se trouvent

à l’arrière de l’appareil. L’assembler au dessus de l’appareil

à l’aide des 4 vis retirées précédemment à l’étape 6

(FIG. 22).

installation en évacuation verticale seuleMent

9. Pour un conduit rectangulaire, utiliser 2 vis à métaux

no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/volet

de 3¼ po x 10 po (inclus) sur le dessus de l’appareil, par

dessus l’ouverture d’évacuation du ventilateur (FIG. 23).

NOTE : Le pivot du volet doit être placé vers l’avant de

l’appareil.

Pour un conduit rond, utiliser 4 vis à métaux

no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/volet

de 6 po rond (inclus) sur le dessus de l’appareil, par dessus

l’ouverture d’évacuation du ventilateur (FIG. 23).

NOTE : Le pivot du volet doit être parallèle aux côtés de

la hotte.

FIG. 23

FIG. 22

TROUS

PIVOT

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

INSTALLATION DE L’APPAREIL

1. Acheminer le câble d’alimentation électrique du panneau

de distribution jusqu’à l’emplacement de l’appareil. Prévoir

une longueur de 2 pi à l’intérieur de l’armoire. Passer le

câble d’alimentation dans la hotte à travers un des serre-fils

de 7/8 po de diamètre péalablement installé.

NOTE : Non nécessaire si l’ensemble de cordon

d’alimentation HCK44 est utilisé.

2. Acheminer les câbles 14/2 et 14/3 provenant des

commandes murales jusqu’à l’emplacement de l’appareil.

Prévoir une longueur de 2 pi à l’intérieur de l’armoire. Passer

le câble 14/2 et le câble 14/3 dans la hotte à travers l’autre

serre-fils de 7/8 po de diamètre péalablement installé.

3. Insérer l’appareil dans l’armoire, jusqu’à ressentir un « clic »

provenant des deux côtés de l’appareil, confirmant que les

crochets Ease of Install s’appuient sur le dessus des côtés

de la base de l’armoire , ou sur les rebords des supports

d’armoire  ou  (FIG. 24). Bouger l’appareil de gauche

à droite, d’avant à l’arrière et le lever

pour vérifier que les

crochets Ease of Install retiennent l’appareil à l’intérieur de

l’armoire.

NOTE : L’appareil dépassera un peu l’armoire jusqu’à ce

qu’il soit vissé dans celle-ci.







FIG. 24

NOTE : Si, pour quelque raison que ce soit, l’appareil devait

être enlevé de l’armoire, il est possible de désengager

les crochets Ease of Install. Pour ce faire, tout en

retenant la hotte et en poussant sur un de ses côtés,

lever simultanément les deux leviers des crochets

Ease of Install (1 et 2, en gris dans la FIG. 25) de

l’autre côté de la hotte jusqu’à ce que les crochets

soient désengagés.

FIG. 25

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

installation en évacuation horizontale seuleMent

5. Par l’intérieur de la hotte, glisser l’adaptateur/volet de

3¼ po x 10 po dans le conduit horizontal, puis le fixer à la

hotte à l’aide de ruban adhésif de métal tout autour de celui-ci

(FIG. 27). S’assurer que le volet ouvre tel qu’il est illustré

dans la vue de côté du volet.

6. Insérer le ventilateur avec sa plaque à l’intérieur de la

hotte,à l’endroit où se trouvait la plaque arrière (A). Fixer la

plaque à la hotte avec les 2 écrous retirés précédemment

à l’étape 7 en page 12 (B) (FIG. 28).

FIG. 27

VUE DE

CÔTÉ DU

VOLET

CONDUIT

FIG. 28

INSTALLATION DE L’APPAREIL (suite)

4. Lever la hotte jusqu’à ce que son rebord s’appuie sur la

base de l’armoire. Fixer la hotte à l’armoire à l’aide de

4 vis à bois n˚ 8 x 5/8 po incluses dans le sac de pièces

(2 vis par côté). Utiliser les trous supérieurs ou inférieurs

(1, 2, 3, 4, 5 ou 6) (FIG. 26).

AVERTISSEMENT

Les crochets Ease of Install retiennent la hotte

TEMPORAIREMENT en place. La hotte DOIT ÊTRE

fixée à l’armoire avec les 4 vis.

AVERTISSEMENT

Ne jamais se servir de cet appareil comme tablette.

FIG. 26

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

INSTALLATION DE L’APPAREIL (suite)

installation en évacuation horizontale seuleMent

(suite)

7. Réinstaller et fixer le châssis à la hotte à l’aide des 4 vis

de retenue (deux par côté, encerclées dans la FIG. 29).

Brancher le câble du ventilateur à son connecteur situé sur

le châssis (FIG. 29)

FIG. 29

FIG. 30

RACCORDEMENT DU CONDUIT

installation en évacuation verticale seuleMent

Installation avec conduit

Utiliser un conduit de métal rond de 6 po ou de 3¼ po x 10 po

pour relier l’adaptateur/volet sur le dessus de la hotte au

réseau de conduit (FIG. 30). Sceller le joint avec du ruban

adhésif de métal.

Installation en recirculation

Un ensemble de recirculation est requis pour ce type

d’installation (vendu séparément, modèle HARKPM21).

Pour l’installation, suivre les directives incluses avec cet

ensemble.

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

INSTALLATION

BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT

Risque d’électrocution. Le raccordement électrique

doit être effectué par du personnel qualifié

conformément aux codes et aux standards en

vigueur. Avant d’effectuer le branchement, coupez

l’alimentation électrique au panneau de distribution

et verrouillez-le pour éviter une mise en marche

accidentelle.

NOTES : 1. Utiliser des capuchons de connexion appropriés

(non inclus) pour la connexion des fils.

2. Voir la FIG. 31 pour la connexion des fils.

1. Connecter le fil VERT ou dénudé du câble d’alimentation

électrique à une vis VERTE de mise à la terre ().

2. Connecter les fils du câble d’alimentation électrique

aux fils de la hotte comme suit : le fil NOIR au fil NOIR ()

et le fil BLANC au fil BLANC ().

3. Connecter les fils du câble 14/2 n° 2 aux fils de la hotte

comme suit : le fil NOIR au fil BRUN () et le fil BLANC

au fil BLEU ().

4. À l’aide d’un court fil de mise à la terre (non inclus),

connecter les fils VERTS ou dénudés des câbles n° 1 et

n° 2 à l’autre vis VERTE de mise à la terre ().

5. Connecter les fils du câble 14/3 n° 1 aux fils de la hotte

comme suit : le fil ROUGE au fil ROUGE (), le fil NOIR

au fil ORANGE () et le fil BLANC au fil POURPRE ().

6. Remettre en place le couvercle du compartiment électrique

en s’assurant que les pattes du bas sont insérées dans

leur emplacemment surélevé. Le fixer à la hotte à l’aide

de sa vis de retenue (FIG. 32).

NOTE : Tous les fils ne sont pas illustrés.

ATTENTION

Prendre garde de ne pas pincer les fils lors de la

remise en place du couvercle.

INSTALLATION DU FILTRE

Installation avec conduits

Remettre en place le filtre à graisses.

Installation en recirculation

Attacher le filtre de recirculation (inclus avec l’ensemble

HARKPM21) à l’endos du filtre à graisses à l’aide des clips

(incluses avec le filtre de recirculation). Pour commander

un nouveau filtre de recirculation, demander la pièce

nº S99010464.

FIG. 32

PATTES

CÂBLE

14/2

Nº 2

CÂBLE

14/3

Nº 1

CÂBLE

D’ALIMENTATION

DOMESTIQUE

FIG. 31

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

FONCTIONNEMENT

A : Interrupteur de sélection de vitesse

du ventilateur :

Cet interrupteur à bascule à 3 voies contrôle la vitesse

du ventilateur.

Position haute : haute vitesse.

Position basse : basse vitesse.

B : Interrupteur MARCHE/ARRÊT du ventilateur :

Cet interrupteur à bascule met en marche ou arrête le

fonctionnement du ventilateur.

Position gauche : ARRÊT.

Position droite : MARCHE.

C : Interrupteur MARCHE/ARRÊT de l’éclairage :

Cet interrupteur à bascule allume et éteint

l’éclairage DEL.

Position gauche : ÉTEINT.

Position droite : ALLUMÉ.

HEAT SENTRY

Votre appareil est équipé d’un thermostat HEAT SENTRY

Ce thermostat est un dispositif qui activera ou augmentera la

vitesse du ventilateur s’il détecte une chaleur excessive au-dessus

de la surface de cuisson.

1) Si le ventilateur est en ARRÊT, il activera le ventilateur en

HAUTE vitesse.

2) Si le ventilateur est en MARCHE à une vitesse plus basse, il

activera le ventilateur en HAUTE vitesse.

Lorsque la température revient à la normale, le ventilateur

retournera à son réglage initial.

AVERTISSEMENT

Le thermostat HEAT SENTRY peut activer le

ventilateur même lorsqu’il est arrêté. Lorsque ça se

produit, il est impossible d’arrêter le ventilateur avec

son interrupteur. Si vous devez arrêter le ventilateur,

régler l’interrupteur principal situé derrière les filtres,

du côté interne du châssis de la hotte), en position

ARRÊT (s’il est possible de le faire sécuritairement).

Voir le médaillon de la FIG. 32.

FIG. 32

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

ENTRETIEN ET NETTOYAGE

1818

ENTRETIEN

TOUJOURS COUPER L’ALIMENTATION ÉLECTRIQUE

AVANT D’EFFECTUER UNE QUELCONQUE OPÉRATION

SUR CET APPAREIL.

Filtre à graisses

Le filtre à graisses doit être nettoyé fréquemment. Utiliser

une solution d’eau chaude et de détergent. Le filtre est

lavable au lave-vaisselle.

Nettoyer le filtre au lave-vaisselle à l’aide d’un détergent sans

phosphate. L’utilisation d’un détergent avec phosphates ainsi

que les conditions locales de l’eau peuvent entraîner une

décoloration du filtre, sans toutefois affecter sa performance.

Cette décoloration n’est pas couverte par la garantie. Afin de

prévenir ou de limiter la décoloration, laver le filtre à la main

avec un détergent doux.

Filtre de recirculation

Le filtre de recirculation doit être remplacé tous les 3 à

6 mois. Le remplacer plus souvent si vos habitudes de cuisson

génèrent plus de graisses, comme par exemple la friture ou

les aliments sautés au wok.

NETTOYAGE DE L’ACIER

INOXYDABLE

À faire :

• Laver régulièrement les surfaces à l’aide d’un

chiffon propre imbibé d’eau chaude et de savon

doux ou de détergent liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois)

et essuyer complètement.

• Un nettoyant domestique conçu spécialement

pour l’acier inoxydable peut aussi être utilisé.

À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier

inoxydable ou tout autre grattoir pour enlever la

saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive

ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout

autre résidu de construction atteindre l’appareil.

Couvrir l’appareil pour la durée des travaux afin de

s’assurer qu’aucune poussière ne l’atteigne.

À éviter lors du choix d’un détergent :

• Tous produits nettoyants contenant des agents de

blanchiment; ils attaqueront l’acier inoxydable.

• Tous produits contenant du chlorure, du

fluorure, de l’iode ou du bromure; ils

détérioreront rapidement les surfaces.

• Tous produits combustibles utilisés pour le

nettoyage : acétone, alcool, éther, benzène,

etc.; ils sont grandement explosifs et ne devraient

jamais être utilisés près d’une cuisinière.

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

SCHÉMA ÉLECTRIQUE

PMA400SS

RÉF : 1104526_REV-A

BLA

BOÎTE DE

JONCTION

HAUTE VITESSE

BASSE VITESSE

ÉCLAIRAGE

ALIMENTATION

ÉCLAIRAGE

ALIMENTATION MOTEUR

SÉLECTION DE

VITESSE

DU MOTEUR

INTERRUPTEURS

MURAUX ADA

Câble n°1

Câble n° 2

THERMOSTAT

HEAT SENTRY

BLA

V/J

BLE

(VITESSE 1)

O (VITESSE 2)

BLA

17µF

BLE

BLA

BLE

BLA

BLE

BLA

MARCHE/ARRÊT

MOTEUR

MARCHE/ARRÊT

L’ÉCLAIRAGE

CODE DES COULEURS

BLA

BLE

BLANC

BLEU

BRUN

GRIS

NOIR

V/J

ORANGE

POURPRE

ROUGE

VERT/JAUNE

LUMIÈRE

DEL

LUMIÈRE

DEL

SECTIONNEUR

PRINCIPAL

LIGNE / 120 VCA

EUTRE

MISE À LA TERRE

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

PIÈCES DE RECHANGE

rePère n° de Pièce descriPtion Qté

1 SV08487 aDaptateur/Volet 6 po ronD 1

2 SR740014 aDaptateur/Volet 3¼ po x 10 po 1

3 S99271702 conDensateur 17 µf 1

4 S97021510 Ventilateur 400 pi³/Min 1

5 S98012198-807 cHâssis (incluant le repère 10) 1

6 S99271693 enseMbles De MoDule Del (paire) 1

7 S99010464

filtre au cHarbon aVec clips (non illustrées) (installation sans conDuit

seuleMent, inclus Dans le kit De recirculation nº HARKPM21)

8 S99010400 filtre à graisses à Maillage fin 1

9 S1106348 kit aDa 1

10 S99030381 tHerMostat Heat sentry 1

11 S1104978

sac De pièces incluant : 4 Vis à Métaux nº 8-18 x 1/4 po,

4 Vis à Métaux nº 8-32 x 1/4 po, 8 Vis à bois nº 8-15 x 5/8 po,

4 Vis à bois à tête boMbée nº 6-18 x 3/4 po.

PMA400SS

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN

GARANTIE

Garantie limitée

Période de garantie et exclusions : Broan NuTone LLC (la « Société ») ou Venmar Ventilation ULC et/ou son subsidiaire garantit au consommateur

acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de un (1) an

à compter de la date d’achat originale (ou toute période plus longue que pourrait exiger une loi applicable). Pour les hottes munies de modules à DEL

intégrés, la Société garantit que les modules à DEL ainsi que le module d’alimentation DEL sont exempts de tout vice de matériau pour une période de

trois (3) ans. La période de la garantie limitée sur toute pièce de remplacement fournie par la Société et sur tout produit réparé ou remplacé en vertu de

la présente garantie limitée correspond au reste de la période de garantie originale (ou toute période plus longue que pourrait exiger une loi applicable).

La présente garantie ne s’applique pas aux tubes fluorescents et aux démarreurs, ni aux ampoules halogènes, incandescentes ou DEL, fusibles,

filtres, conduits, capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant avoir été achetés séparément et installés avec

le produit. La présente garantie ne couvre pas (a) les travaux d’entretien et de service normaux, (b) l’usure normale, (c) tout produit ou toute

pièce ayant fait l’objet d’une mauvaise utilisation, d’un abus, d’un usage anormal, d’une négligence, d’un accident, d’un entretien, rangement

ou réparation inadéquats ou insuffisants (autre que par la Société), (d) les dommages dus à une mauvaise installation, ou à une installation ou

utilisation contraires aux recommandations ou instructions, (e) tout produit déplacé de son lieu d’installation original, (f) les dommages dus à

des éléments environnementaux ou naturels, (g) les dommages dus au transport, (h) l’usure naturelle du fini, (i) les produits utilisés à des fins

commerciales ou non-résidentielles ou (j) les dommages dus à un incendie, à une inondation ou à un événement fortuit, (k) les produits dont les

numéros de série ont été altérés, rendus illisibles ou enlevés. La présente garantie ne couvre que les produits vendus au consommateur

initial aux États-Unis et au Canada par la Société ou par les distributeurs américains et canadiens autorisés par la Société.

La présente garantie remplace toute garantie précédente et le consommateur et acheteur initial ne peut la céder à quiconque.

Aucune autre garantie : La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas de produits défectueux.

La garantie ci-dessus est exclusive et remplace toute autre garantie, expresse ou tacite. LA SOCIÉTÉ EXCLUT TOUTE AUTRE GARANTIE

OU CONDITION EXPRESSE ET TOUTE GARANTIE OU CONDITION DÉCOULANT IMPLICITEMENT DE LA LOI, Y COMPRIS, SANS S’Y

LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER. Dans la mesure où la loi en vigueur

interdit l’exclusion des garanties tacites ou conditions, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus pour la garantie

expresse. Certains territoires ou provinces interdisant de limiter la durée d’une garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre

situation. Toute description verbale ou écrite du produit a pour seule fin de l’identifier et ne doit pas être interprétée comme une garantie expresse.

Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être en vigueur et valide en vertu des lois applicables, mais si

une disposition s’avère interdite ou invalide, elle le sera seulement dans la mesure de cette interdiction ou invalidité, sans invalider le reste de cette

disposition ni les autres dispositions de la présente garantie limitée.

Recours : Pendant la période de garantie limitée applicable, la Société pourra, à son choix, fournir des pièces de rechange ou réparer ou remplacer,

sans frais, tout produit ou toute pièce, dans la mesure où la Société constate qu’il est couvert et contrevient à la présente garantie limitée dans des

conditions normales d’utilisation et de service. La Société vous enverra gratuitement le produit réparé ou remplacé ou les pièces de rechange. Vous

êtes responsable des frais de démontage, de remontage, d’expédition, d’assurance ou de tous autres frais de transport pour l’envoi du produit ou de la

pièce à la Société. Si vous devez envoyer le produit ou la pièce à la Société, tel que la Société vous l’indiquera, vous devrez l’emballer correctement. La

Société n’est pas responsable des dommages subis lors du transport. La Société se réserve le droit d’utiliser des produits ou des pièces remis en état,

remis à neuf, réparés ou réusinés dans le processus de réparation ou de remplacement sous garantie. Lesdits produits ou pièces seront comparables

en fonction et en performance aux produits et pièces d’origine et seront garantis pendant le reste de la période de garantie originale (ou toute période

plus longue que pourrait exiger une loi applicable).

La Société se réserve le droit, à son entière discrétion, de vous rembourser le prix que vous avez payé pour votre produit en lieu et place

d’une réparation ou d’un remplacement. Si le produit ou le composant n’est plus offert, il sera remplacé par un produit de valeur égale

ou supérieure, à l’entière discrétion de la Société. Cette mesure constitue votre recours exclusif en cas de violation de cette garantie limitée.

Exclusion de dommages : L’OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER

LE PRODUIT, À SON CHOIX, CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET LA

SEULE ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT,

CONSÉCUTIF, ACCESSOIRE OU SPÉCIAL DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT. Les dommages accessoires

comprennent, sans pour autant y être limités, la perte de temps et la privation de jouissance. Les dommages indirects comprennent, sans pour autant

y être limités, le coût de réparation ou de remplacement des autres biens endommagés par le mauvais fonctionnement du produit.

LA SOCIÉTÉ NE POURRA ÊTRE TENUE RESPONSABLE EN RIEN, NI À TOUTES PERSONNES, DE TOUTE OBLIGATION OU

RESPONSABILITÉ INCLUANT SANS S’Y LIMITER, LES OBLIGATIONS OU RESPONSABILITÉS ÉMANANT D’UN BRIS DE CONTRAT

OU D’UNE VIOLATION DE GARANTIE, LA NÉGLIGENCE OU AUTRE FORME DE PRÉJUDICE, OU TOUT AUTRE THÉORIE

DE STRICTE RESPONSABILITÉ CONCERNANT LE PRODUIT, LES ACTIONS, OMISSIONS OU AUTRE DE LA SOCIÉTÉ.

Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne

pas s’appliquer à votre situation. La présente garantie vous confère des droits spécifiques reconnus par la loi. D’autres droits pourraient également

vous être accordés selon la législation locale en vigueur.

La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces défectueux à l’usine principale de la Société et ne

comprend pas les frais de voyage et ni les dépenses quotidiennes pour une réparation à domicile.

Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions de cette garantie limitée ne constituera en rien une

renonciation auxdites dispositions, limitations ou exclusions, et ne prolongera aucunement cette garantie pas plus qu’elle ne la remettra en vigueur. Les

conditions, exclusions et les limitations de responsabilités au titre de la présente garantie ne s’appliqueront pas dans la mesure où toute loi applicable

l’interdit.

La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou le remplacement de tout produit défectueux, sauf celles

que vous avez encourues avec la permission écrite préalable de la Société.

Comment bénéficier du service de garantie : Pour vous prévaloir de cette garantie, vous devez (a) aviser la Société à l’adresse ou au numéro

de téléphone indiqués ci-dessous dans les sept (7) jours du constat de la défectuosité couverte, (b) donner le numéro de modèle du produit et le

numéro d’identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez

présenter une preuve de la date d’achat originale. Si vous ne pouvez pas fournir une copie écrite de la garantie limitée originale, les dispositions de

la garantie limitée écrite la plus récente de la Société concernant ce produit particulier s’appliqueront. Vous trouverez les garanties limitées écrites les

plus récentes des produits de la Société sur les sites www.broan-nutone.com et www.broan-nutone.ca.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800 637-1453

Venmar Ventilation ULC, 550 boul. Lemire, Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1 800 567-3855

WWW.BROAN-NUTONE.COM WWW.BROAN-NUTONE.CA

Número serial :

INSTRUCCIONES DE INSTALACIÓN,

USO Y CUIDADO

Campana empotrable

Número de modelo: PMA400SS

HB0381

1106307A

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

ÍNDICE

Seguridad ..................................................3-4

Instalación .................................................5-16

Herramientas y accessorios recomendados ..................................5

Contenido ..........................................................5

Instalación de los conductos (Instalaciones con conductos únicamente) ..............6

Instalación de los interruptores en la pared ..................................6

Recubrimiento de gabinete opcional .......................................7

Retirada del adaptador/compuerta ........................................7

Retirada de los soportes del gabinete ......................................7

Preparación del gabinete ............................................8-10

Preparación del aparato ............................................11-12

Instalación del aparato .............................................13-15

Conexión del conducto ................................................15

Conexión eléctrica ...................................................16

Instalación del filtro ..................................................16

Funcionamiento ...............................................17

Maintenimiento y Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Filtro de grasa

Filtro de recirculación

Limpieza del acero inoxidable

Diagrama de cableado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Partes de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Garantía .....................................................21

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

SEGURIDAD

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIÓN CORPORAL,

RESPETE LAS SIGUIENTES INDICACIONE

• Utilice esta unidad únicamente de la forma en que indica el fabricante. Si tiene cualquier pregunta,

póngase en contacto con el fabricante en la dirección o el teléfono que aparecen en la garantía.

• Antes de reparar o limpiar el aparato, apáguelo en el tablero de servicio y bloquee los medios

de desconexión para impedir que la corriente se conecte accidentalmente. Cuando no se pueda

bloquear los medios de desconexión, coloque un dispositivo de advertencia visible (como una

etiqueta) en el tablero de servicio.

• La instalación y la conexión eléctrica deben ser realizadas por personal calificado de acuerdo con

todos los códigos y normas aplicables, incluso los relativos a la construcción ignífuga.

• Para lograr una combustión adecuada y una extracción correcta de los gases a través de la salida del

humo (chimenea) del equipo quemador de combustible — evitando así el contratiro — es necesario

disponer de aire suficiente. Siga las directrices del fabricante del equipo de material térmico y las

normas de seguridad, como las que publica la NFPA (asociación de protección contra los incendios) y

la ASHRAE (sociedad estadounidense de técnicos de calefacción, refrigeración y aire acondicionado)

así como los códigos de los organismos responsables locales.

• Al cortar o perforar la pared o el techo, procure no dañar el cableado eléctrico ni otras instalaciones de

servicios públicos.

• Los ventiladores entubados siempre deben tener salida al exterior.

• No use esta unidad con ningún otro control de velocidad de estado sólido.

• Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.

• Este aparato debe conectarse a tierra.

• Se recomienda llevar gafas de seguridad y guantes de protección cuando instale, mantenga o repare

este aparato.

• Cuando une reglamentación local esta en vigor y conlleva exigencias de instalación y/o de

certificación mas estrictas, susodichas exigencias prevalecen sobre aquellas en este documento y el

instalador acepta someterse a estas exigencias a sus gastos.

En EE.UU., registre su campana de cocina en línea en www.broan-nutone.com

En Canadá, registre su campana de cocina en línea en www.broan-nutone.ca

Para asistencia técnica, marcar el número de teléfono siguiente :

En EE.UU. : 800-637-1453

En Canadá : 800-567-3855

INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO.

LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS

Exclusivamente para cocinas domésticas

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

SEGURIDAD

PRECAUCIÓN

• Sólo para una utilización en el interior.

• Para reducir los riesgos de incendio y extraer el aire debidamente, el aire debe evacuarse fuera. No

extraiga el aire a espacios situados entre las paredes, en el techo o en el desván, falso techo o garaje.

• Utilice los agentes limpiadores o detergentes con prudencia.

• Evite el uso de alimentos que pueden inflamarse, debajo de la campana.

• Sólo para ventilación general. No debe utilizarse para extraer materiales o vapores peligrosos o

explosivos.

• Para evitar daños en el cojinete del motor y que la hélice haga ruido o se desequilibre, mantenga la

unidad de alimentación lejos de los vaporizadores de pirca, del polvo de la construcción, etc.

• El motor de la campana tiene un dispositivo contra sobrecargas térmicas que apaga el motor

automáticamente si éste se sobrecalienta. El motor volverá a ponerse en marcha cuando se enfríe. Si el

motor sigue apagándose, haga examinar el motor.

• Para lograr una mejor captura de las impurezas producidas al cocinar, la parte inferior de la campana

deberá estar A UN MÍNIMO de 24” y un máximo de 30” sobre el nivel la superficie para cocina.

• Use solamente con juegos de cable para campana investigados y considerados aceptables para uso

con este modelo de campana.

• Para mayor información y conocer los requisitos, lea la etiqueta con las especificaciones en el producto.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN LA PARTE SUPERIOR DE LA

COCINA:

a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los desbordamientos producen humo

y derrames grasientos que pueden inflamarse. Caliente el aceite despacio, a fuego lento o mediano.

b) Ponga en marcha siempre la campana extractora al cocinar a temperaturas elevadas o al cocinar

alimentos flameados (crepas Suzette, cerezas jubilee, res con pimienta flambeada).

c) Limpie el ventilador con frecuencia. No deje que la grasa se acumule en el ventilador, ni en los filtros o

en los conductos de evacuación.

d) Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente adecuado para el tamaño de la

placa.

PARA REDUCIR EL RIESGO DE LESIONES CORPORALES EN EL CASO DE QUE ARDA LA

GRASA EN LA PARTE SUPERIOR DE LA COCINA, SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja metálica para hornear galletas, y

apague luego el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. SI LAS LLAMAS NO

SE APAGAN INMEDIATAMENTE, EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta explosión de vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El incendio es pequeño y está circunscrito a la zona donde empezó.

C. Ya ha llamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de una salida detrás de usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

CONTENIDO

Antes de empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay elementos dañados,

póngase en contacto con el fabricante.

Compruebe que estén en:

HERRAMIENTAS Y ACCESORIOS RECOMENDADOS

• Cinta métrica

• Destornillador Phillips n° 2

• Llave de tuercas o douille 3/8”

• Destornillador de punta plana (para abrir los orificios

punzonados)

• Sierra (para cortar orificios en los gabinetes)

• Cizalla

• Alicates

• Cinta adhesiva metálica

• Tijeras (para cortar la cinta adhesiva metálica)

• Lápiz

• Pelacables

• 2 abrazaderas de cables diámetro de 7/8 pulg.

• 8 capuchones de conexión de hilos adecuados

• Cable14/3 (que resistan una temperatura de

al menos 90° C (194° F)

• Cable14/2 (que resistan una temperatura de

al menos 90° C (194° F)

• Recubrimiento de gabinete (opcional)

(1) BOLSA DE PIEZAS* QUE INCLUYE :

(4) TORNILLOS PARA METALES

N° 8-18 X 1/4 PULG.

(1) ADA KIT (EN UNA CAJA SEPARADA) QUE INCLUYE:

(1) PLACA DE PARED

SALIDA DOBLE

(1) INTERRUPTOR

BASCULANTE

SIMPLE

(1) INTERRUPTOR

BASCULANTE

DOBLE

(1) FILTRO DE GRASA

(1) ADAPTADOR/COMPUERTA

6 PULG. REDONDO

(8) TORNILLOS PARA MADERA

CABEZA REDONDA

° 8 X 5/8 PULG.

(4) T

ORNILLOS PARA MADERA

CABEZA REDONDEADA

° 6 X 3/4 PULG.

OPORTES DE GABINETE

(FIJADOS A LA PARTE TRASERA DEL APARATO)

(1) A

DAPTADOR/COMPUERTA

3¼ PULG. X 10 PULG.

(FIJADO A UN LADO DEL APARATO)

* LA BOLSA DE PIEZAS ESTÁ DETRÁS DE LA TAPA DEL COMPARTIMENTO ELÉCTRICO.

(4) TORNILLOS PARA METALES

° 8-32 X 1/4 PULG.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

INSTALACIÓN DE LOS

INTERRUPTORES EN LA PARED

ATENCIÓN

Utilice solamente los interruptores incluidos. Utilice

sólo hilos que resistan una temperatura de al menos

90°C (194°F).

1. Desembale los interruptores de pared de la caja. Usando

unos alicates, retire la pequeña lengüeta en el interruptor

doble (rodeada en FIG. 2).

2. Instale los dos interruptores basculantes en un lugar

práctico para el usuario. Use un cable 14/3 y un cable 14/2

para conectar los interruptores a la campana (FIG. 3).

BLANCO

NEGRO

TIERRA

BLANCO

COM

ROJO

Interruptor de

selección de la

velocidad del

ventilador

CABLE 14/2

N.º 2

HACIA

LA CAMPANA

CABLE 14/3

N.º 1

HACIA

LA CAMPANA

Interruptor

encendido/apagado

del motor

Interruptor

encendido/apagado

de la luz

FIG. 3

RETIRAR

FIG. 2

CAMPANA

CONDUCTO REDONDO DE 6 PULG.

O DE 3¼ PULG. X 10 PULG.

CONDUCTO DE

3¼ PULG. X 10 PULG.

E 24 PULG. MíN. A 30 PULG. MÁX.

POR ENCIMA DE LA

SUPERFICIE

DE LA COCINA

CAPUCHÓN MURAL

CAPUCHÓN PARA TEJADO

CABLEADO DE LA VIVIENDA

FIG. 1

NOTA : Para reducir el riesgo de incendio, usar sólo

conductos de metal.

1. Decida por dónde pasarán los conductos entre la campana

y el exterior (FIG. 1).

2. Los conductos desde este ventilador hacia el exterior del

edificio tienen un gran efecto sobre el flujo de aire, el ruido

y el uso de energía del ventilador. Utilice el tramo de conductos

más corto y recto posible para obtener un desempeño

óptimo y evite instalar el ventilador con conductos menores

que los recomendados. El aislamiento alrededor de los

conductos puede reducir la pérdida de energía e inhibir el

desarrollo de moho. Los ventiladores instalados en conductos

existentes podrían no obtener el flujo de aire nominal.

Consultar las tablas en la hoja incuida como referencia para

la planificación de la instalación la más eficaz.

3. Instale un capuchón para tejado o mural (se venden por

separado). Conecte el conducto metálico al capuchón y

vuelva al lugar donde se encuentra la campana. Use cinta

adhesiva metálica de 2 pulg. para sellar las juntas entre

los tramos de los conductos.

INSTALACIÓN DE LOS CONDUCTOS

(INSTALACIONES CON CONDUCTOS ÚNICAMENTE)

largos MaxiMales recoMMandados de conducto Para

conseguir un rendiMiento de 80% de evacuación de aire

largo

MáxiMo De

conDucto De

3¼” x 10”,

Horizontal

largo

MáxiMo De

conDucto De

3¼” x 10”,

Vertical

largo

MáxiMo De

conDucto

De 6” De

DiáMetro

tapa De

tecHo ó De

pareD con

regulaDor

De tiro

coDo(s)*

De (90°

y/ó 45°)

52 pies 83 pies 64 pies 1 0

43 pies 74 pies 55 pies 1 1

35 pies 66 pies 46 pies 1 2

* Codos estandardes con radio internal de 1 pulgada.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

RECUBRIMIENTO DE GABINETE

OPCIONAL

En las instalaciones donde la PMA400SS se ubica a menos de

30 pulg. por encima de la superficie de la cocina, la campana

empotrable debería instalarse con un recubrimiento de gabinete

de metal (FIG. 2) para proteger del calor los materiales

combustibles del gabinete, a fin de cumplir los requisitos de los

códigos de construcción. Esta medida de precaución facilitará la

limpieza y protegerá el gabinete. Consulte la tabla a la derecha

para encontrar el modelo de recubrimiento correspondiente con la

anchura y el estilo del gabinete. Visite el www.broan-nutone.com

o el www.broan-nutone.ca para mayor información sobre

estos modelos.

MoDelo De

recubriMiento

ancHura noMinal Del

gabinete

LB30SS 30 pulg.

LB36SS 36 pulg.

RETIRADA DE LOS SOPORTES DE

GABINETE

Aparte los soportes de gabinete (en gris en FIG. 6) de la parte

trasera de la campana empotrable retirando los cuatro tornillos

de sujeción. Agote los tornillos.

Doble los soportes hacia arriba y hacia abajo hasta que se

separen el uno del otro (FIG. 7). Guarde los soportes por un

uso eventual.

NOTA : Los dos soportes de gabinete tienen un borde

amplio y un borde estrecho (FIG. 8), para cubrir

todas las configuraciones de instalación, según las

anchuras de gabinete.

FIG. 6

TORNILLOS

FIG. 7

Borde amplio

Borde estrecho

FIG. 8

RETIRADA DEL ADAPTADOR/

COMPUERTA

Aparte y ponga a un lado el adaptador/compuerta de

3¼ pulg. x 10 pulg. (en gris en FIG. 5) del lado de la campana

empotrable retirando los dos tornillos de sujeción. Agote los

tornillos.

FIG. 5

TORNILLOS

RECUBRIMIENTO DE GABINETE DE METAL

FIG. 4

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

A = 10¼ pulg.

B = 19

/16 pulg.

PREPARACIÓN DEL GABINETE

ADVERTENCIA

El gabinete debe fijarse a los montantes murales

o a otra estructura de madera situada detrás de la

pared. Asegúrese de que pueda soportar el peso

de la campana empotrable. De no ser así, podrían

producirse lesiones personales o daños en la parte

superior de la encimera o de la cocina.

NOTAS : A. La campana debe instalarse en el gabinete.

Cuando se instala con un recubrimiento de

gabinete opcional, use el recubrimiento como

plantilla para cortar el orificio en la base del

gabinete.

B. La campana debe instalarse centrada lateralmente,

por encima de la superficie de la cocina.

C. Para la posición trasera hacia delantera, el aparato

debe instalarse conforme a los códigos de

construcción locales.

1. Cortar un orificio en la base del gabinete con las

dimensiones indicadas (FIG. 9) o usar el recubrimiento de

gabinete como plantilla.

2. Cuando es necesario, instalar el recubrimiento del gabinete.

3. Ver la FIG. 10. Medir el material restante en los lados de la

base del gabinete (C), si hay 1/4 pulg. o más en material,

no hace falta usar los soportes fijos suministrados. Pase

al paso 8 en la página 10.

4. Si hay menos que 1/4 pulg. en material (C), retirar

cuidadosamente estas cintas. Medir la anchura interior del

gabinete (D) (FIG. 10). Consultar la tabla siguiente para

determinar qué configuración de bordes de soporte debe

utilizarse.

5. Prestar atención a la ubicación de los ganchos Ease of

Install en la unidad (distancia desde la parte delantera de

la brida en FIG. 11). Medir y marcar la ubicación de los

ganchos Ease of Install (correspondiente a E en FIG. 12

en la página siguiente) en ambos lados del gabinete.

borDe estrecHo borDe aMplio

De 19-9/16 pulg.

a < 20 pulg.

De 20 pulg.

a 20-1/2 pulg.

CORTAR UN ORIFICIO EN LA BASE DEL GABINETE

FIG. 9

FIG. 10

8¼”

4½”

FIG. 11

PARTE DELANTERA

VISTA SUPERIOR DE LA UNIDAD

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

PREPARACIÓN DEL GABINETE (cont.)

6. Instale los soportes de gabinete como sigue (FIG. 12):

Coloque el soporte a ras con la parte inferior del panel

derecho del gabinete, centrando la marca de la

ubicación de los ganchos (E) entre los orificios

inferiores en relieve. Para la configuración del borde

estrecho, trace una línea encima del soporte. Para la

configuración del borde amplio, race una línea a la base

de las ranuras centrales.

Instale el soporte a ras con la línea trazada.

Sujete el soporte al panel de lado del gabinete usando

2 tornillos para madera n˚ 8 x 5/8 pulg. (incluidos en

la bolsa de piezas) en los orificios superiores.

NOTA : No usar los orificios en relieve para sujetar el soporte.

 Repetir los pasos  y  para el panel izquierdo.









FIG. 12

A RAS

Configuración

borde estrecho

Configuración

borde amplio

A RAS

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

PREPARACIÓN DEL GABINETE (cont)

7. Medir la distancia entre ambos bordes inferiores de los

soportes (F) (FIG. 13). La tabla siguiente indica la distancia

adecuada.

borDe estrecHo borDe aMplio

De 19-3/8 pulg.

a < 19-9/16 pulg.

De 19-9/16 pulg.

a 19-13/16 pulg.

Si la distancia medida debe acortarse, atornille dos

tornillos no. 8-32 x 1/4 pulg. en cada orificio en relieve

inferiores de los soportes del gabinete; esto doblará

ligeramente la parte inferior de los soportes (FIG. 14).

Atornille ambos soportes para obtener la distancia

adecuada.

5¼"5¼"

3½"

3/4"

FIG. 15

PARED TRASERA

DEL GABINETE

BASE DEL GABINETE

nstalación con salida horizontal solaMente

Esta campana empotrable se entrega de fábrica con una

evacuación vertical; sin embargo, es posible cambiar por

una evacuación horizontal (conducto de 3¼ pulg. x 10 pulg.

solamente).

8. Corte el orificio para la salida horizontal a través de la pared

trasera del gabinete usando las dimensiones indicadas.

(FIG. 15).

FIG. 13

FIG. 14

Tornillos en orificios

inferiores en relieve

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

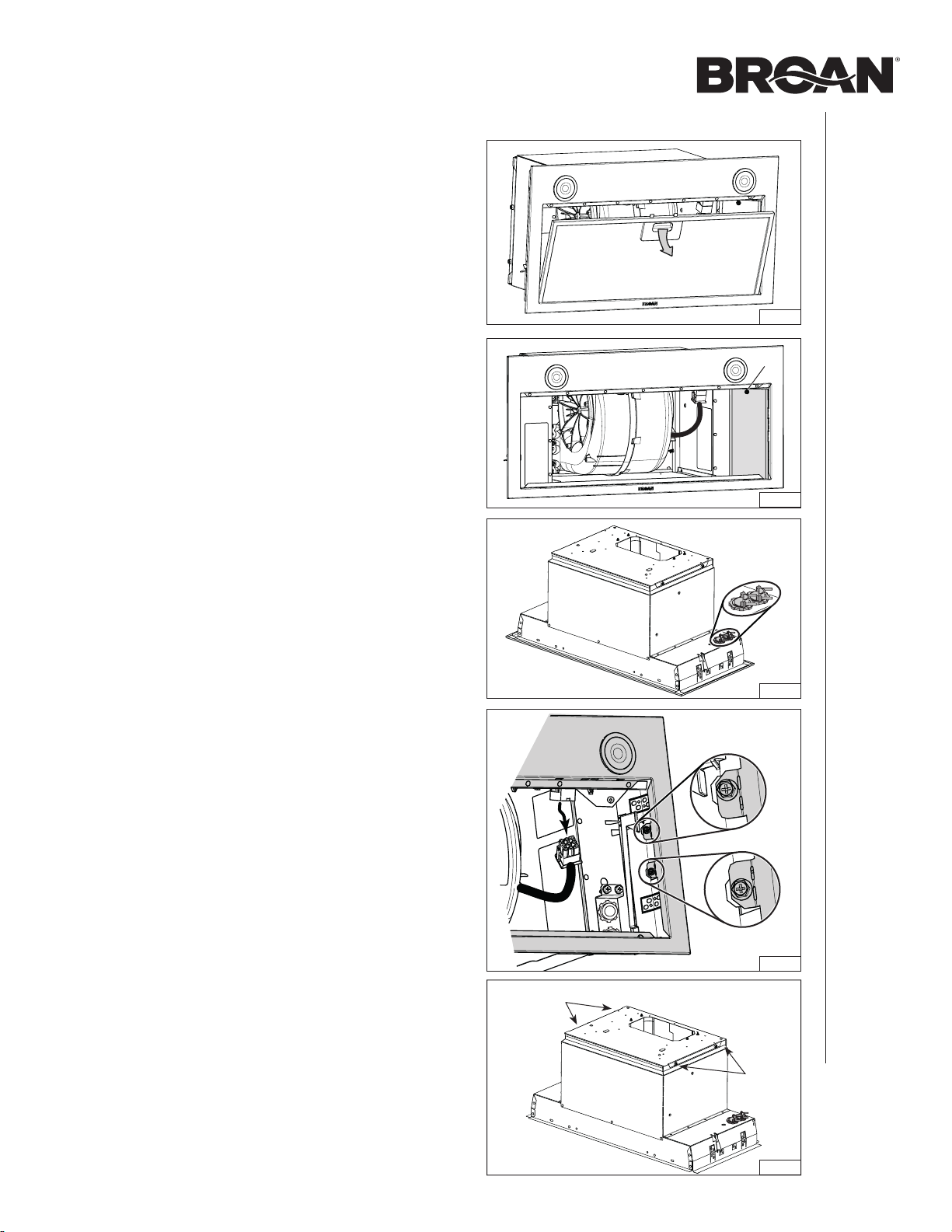

PREPARACIÓN DEL APARATO

todas las instalaciones

1. De haberla, retire de la campana y de todas las piezas la

película protectora.

2. Use la pestaña para retirar de la campana el filtro de grasa

empujando hacia abajo e inclinando el filtro hacia fuera

(FIG. 16). Poner el filtro a un lado.

3. Quite la tapa del compartimento eléctrico (en gris en

FIG. 17) en el interior del aparato retirando su tornillo de

sujeción. Retire la bolsa de piezas detrás de la tapa. Poner

la bolsa de piezas, la tapa y el tornillo de sujeción a un lado.

FIG. 16

TORNILLO

FIG. 17

FIG. 18

4. Perfore los dos orificios punzonados. Instale una

abrazadera de cables de un diámetro de 7/8 pulg. (no

incluida, en gris en FIG. 18) en cada agujero.

NOTA: Se puede usar el juego de cable para campana

HCK44 (opcional) al lugar del cable de alimentación de

la vivienda. Ver las instrucciones incluidas con el juego de

cable para campana HCK44.

instalación con salida horizontal solaMente

5. Desenchufe el cable del ventilador de su conector en el

panel frontal. Quite el panel frontal del aparato retirando

los 4 tornillos de sujeción (dos por lado, rodeados en la

FIG. 19). Poner el panel frontal y los tornillos a un lado.

6. Quite los 4 tornillos (dos por lado) manteniendo esta

placa a la parte superior del aparato (FIG. 20). Levante

cuidadosamente el ventilador y la placa de soporte y

póngalos a un lado. El ventilador luego se reinstalará en

el aparato.

HD1360

FIG. 20

TORNILLOS

FIG. 19

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

FIG. 21

TUERCAS

PREPARACIÓN DEL APARATO (cont.)

instalación con salida horizontal solaMente

(cont.)

7. Desde el interior del aparato, retire la placa trasera (en gris

en FIG. 21) retirando las 2 tuercas usando un casquillo de

3/8 pulg. de diámetro. Poner las tuercas y la placa a un

lado.

8. Instale la placa trasera en la parte superior del aparato,

dónde estaba la placa de soporte del ventilador. Los orificios

cerca de las esquinas deben encontrarse en la parte

trasera del aparato. Sujetarla a la parte superior del aparato

usando los 4 tornillos retirados previamente al paso 6

(FIG. 22).

instalación con salida vertical solaMente

9.Para un conducto rectangular, use 2 tornillos para metales

no. 8-18 x 1/4 pulg. (incluidos) para fijar el adaptador/

compuerta de 3¼ pulg. x 10 pulg. (incluido) en la parte

superior del aparato, sobre el orificio de salida del ventilador

(FIG. 23).

NOTA : El pivote de la compuerta debe encontrarse hacia

la parte delantera del aparato.

Para un conducto redondo, use 4 tornillos para metales

no. 8-18 x 1/4 pulg. (incluidos) para fijar el adaptador/

compuerta de 6 pulg. redondo (incluido) en la parte

superior del aparato, sobre el orificio de salida del ventilador

(FIG. 23).

NOTA : El pivote de la compuerta debe ser paralela a los

lados de la campana.

FIG. 23

FIG. 22

ORIFICIOS

PIVOTE

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

INSTALACIÓN DEL APARATO

1. Encaminar el cable de alimentación del panel de

distribución hasta la ubicación del aparato. Prever una

longitud de 2 pies en el gabinete. Pasar el cable de

alimentación en la campana a través de la abrazadera de

cables de un diámetro de 7/8 pulg. previamente instalada.

NOTA : No necesario si el juego de cable para campana

HCK44 se utiliza.

2. Encaminar el cable de 14/2 y el cable de 14/3 procedente

de los interruptores. Prever una longitud de 2 pies en el

gabinete. Inserte los cables en la campana a través de la

otra abrazadera de cables de un diámetro de 7/8 pulg.

previamente instalada.

3. Insertar el aparato en el gabinete hasta que sentir un click

a ambos lados del aparato, confirmando que los ganchos

Ease of Install están apoyando en la parte superior de los

lados de la base del gabinete , o sobre los bordes de los

soportes de gabinete  o  (FIG. 24). Mover el aparato

de izquierda a derecha, de delante hacia atrás y levantarlo

para comprobar que los ganchos Ease of Install retienen

el aparato en el gabinete.

NOTA : El aparato excederá un poco el gabinete hasta que

se enrosque en el gabinete.







FIG. 24

NOTA : En el caso de que, por cualquier motivo, se debe

retirar el aparato del gabinete, es posible desbloquear

los ganchos Ease of Install. Para hacerlo: mantener

la campana y empujar en uno de los lados, levantar

simultáneamente ambos palancas de los ganchos

Ease of Install (1 y 2, en gris en la FIG. 25) del otro

lado de la campana hasta que los ganchos estén

desbloqueados.

FIG. 25

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

instalación con salida horizontal solaMente

5. Desde el interior de la campana, deslice el adaptador/

compuerta de 3¼ pulg. x 10 pulg. en el conducto

horizontal, después fijarlo a la campana usando cinta

adhesiva metálica para sellar la junta (FIG. 27). Asegúrese

de que la compuerta abra como se muestra en la vista

lateral de la compuerta.

6. Inserte el ventilador y su placa al interior de la campana,

dónde estaba la placa trasera (A). Fije la placa a la campana

usando las 2 tuercas retiradas previamente al paso 7 en la

página 12 (B) (FIG. 28).

FIG. 27

VISTA

LATERAL

DE LA

COMPUERTA

CONDUCTO

FIG. 28

INSTALACIÓN DEL APARATO (cont.)

4. Levantar la campana hasta que su borde quede en la

base del gabinete. Sujetar la campana al gabinete usando

4 tornillos para madera n˚ 8 x 5/8 pulg. incluidos en la

bolsa de piezas (2 tornillos a cada lado). Usar los orificios

superiores o inferiores (1, 2, 3, 4, 5 o 6) (FIG. 26).

ADVERTENCIA

Los ganchos Ease of Install retienen la campana

TEMPORALMENTE. SE DEBE fijar la campana al

gabinete con los 4 tornillos.

ADVERTENCIA

Nunca utilizar este aparato como estante, repisa o

anaquel.

FIG. 26

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

INSTALACIÓN DEL APARATO (cont.)

instalación con salida horizontal solaMente (cont.)

7. Vuelva a instalar y fije el panel frontal a la campana usando

los 4 tornillos de sujeción (dos por lado, rodeados en la

FIG. 29). Enchufe el cable del ventilador a su conector en

el panel frontal (FIG. 29).

FIG. 30

CONEXIÓN DEL CONDUCTO

instalación con salida vertical solaMente

Instalación con conducto

Use un conducto de metal redondo de 6 pulg. o de

3¼ pulg. x 10 pulg. para conectar el adaptador/compuerta

en la parte superior de la campana al red de conductos

(FIG. 30). Utilice cinta adhesiva metálica para sellar la junta.

Instalación en recirculación

Se necesita un kit de recirculación para este tipo de

instalación (se vende por separado, modelo número

HARKPM21). Para instalarlo, seguir las instrucciones

incluidas con el kit.

FIG. 29

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

INSTALACIÓN

CONEXIÓN ELÉCTRICA

ADVERTENCIA

Peligro de choque eléctrico. La instalación

eléctrica debe ser hecha por personal calificado

de acuerdo con todos los códigos aplicables y

normas. Antes de efectuar el empalme, cortar la

alimentación eléctrica del interruptor y cerrar

con securidad para prevenir una alimentación

accidental.

NOTAS: 1. Use los capuchónes de conexión de hilos adecuados

(no incluidos) para todas las conexiones.

2. Vease la FIG. 31 para las conexiones.

1. Conecte el hilo VERDE o pelado del cable de alimentación

a uno tornillo VERDE de toma de tierra de la campana ().

2. Conecte los hilos del cable de alimentación a los hilos

de la campana: el hilo NEGRO al hilo NEGRO () y el

hilo BLANCO al hilo BLANCO ().

3. Conecte los hilos del cable n.° 2 14/2 a los hilos de

la campana: el hilo NEGRO al hilo CAFÉ () y el hilo

BLANCO al hilo AZUL ().

4. Mediante un hilo corto de toma a tierra (no incluido),

conecte los hilos VERDE o pelado de los cables n.° 1 y n.° 2

al otro tornillo VERDE de toma de tierra de la campana ().

5. Conecte los hilos del cable n.° 1 14/3 a los hilos de la

campana: el hilo ROJO al hilo ROJO (), el hilo NEGRO

al hilo NARANJA () y el hilo BLANCO al hilo VIOLETA

().

6. Vuelva a colocar la tapa del compartimiento eléctrico;

asegúrese de que las pestañas de la parte inferior estén

insertadas en su ubicación sobreelevada. Sujetarla a la

campana usando su tornillo de sujeción (FIG. 32).

NOTA: No se muestran todos los hilos.

ATENCIÓN

Asegúrese de no atascar ningún hilo al volver a

colocar la tapa del compartimiento eléctrico.

INSTALACIÓN DEL FILTRO

Instalación con conductos

Vuelva a colocar el filtro de grasa.

Instalación en recirculación

Ate el filtro de recirculación (incluido con el kit HARKPM21)

al reverso del filtro de grasa usando los clips de sujeción

(incluidos con el filtro de recirculación). Ordene el número

de pieza S99010464 para obtener un nuevo filtro de

recirculación.

CABLE

14/2

N.º 2

CABLE

14/3

N.º 1

CABLE DE

ALIMENTACIÓN

DOMÉSTICA

FIG. 31

FIG. 32

PESTAÑAS

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

FUNCIONAMIENTO

HEAT SENTRY™

Esta campana está equipada con un termostato Heat Sentry™.

Este dispositivo pone en marcha el ventilador cuando detecta un

calor excesivo por encima de la superficie sobre la que se cocina.

1) Si el ventilador está apagado, se pondrá en marcha en

velocidad ALTA.

2) Si el ventilador ya está funcionando en velocidad baja o media,

la velocidad cambiará en velocidad ALTA.

Cuando la temperatura baje a un nivel normal, el ventilador volverá

a su configuración original.

ADVERTENCIA

El termostato HEAT SENTRY puede poner en marcha el

ventilador si la campana está apagada. En tal caso, es

imposible apagar el ventilador con el interruptor. Si es

necesario apagar el ventilador, coloque el interruptor

principal que se encuentra detrás de los filtros, del

lado interno del panel frontal de la campana, en

posición APAGADO (si es posible hacerlo de manera

segura). Ver el medallón en FIG. 33.

FIG. 33

FUNCIONAMIENTO

A: Interruptor de selección de la velocidad

del ventilador:

Este interruptor basculante de tres vías controla la

velocidad del ventilador.

Posición alta: alta velocidad.

Posición baja: baja velocidad.

B : Interruptor ENCENDIDO/APAGADO del ventilador:

Este interruptor basculante enciende y apaga el

ventilador.

Posición izquierda: APAGADO.

Posición derecha: ENCENDIDO.

C : Interruptor ENCENDIDO/APAGADO de la luz:

Este interruptor basculante enciende y apaga las

luces LED.

Posición izquierda: APAGADO.

Posición derecha: ENCENDIDO.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

MANTENIMIENTO Y LIMPIEZA

1818

MANTENIMIENTO

SIEMPRE DESCONECTE LA FUENTE DE ALIMENTACIÓN

ANTES DE REALIZAR CUALQUIER INTERVENCIÓN

SOBRE ESTE APARATO.

Filtro de grasa

El filtro debe limpiarse con frecuencia. Utilice una solución

de detergente con agua templada. El filtro puede lavarse en

el lavavajillas.

Limpie el filtro en el lavavajillas con un detergente sin fosfato.

El filtro podría descolorarse si se utiliza un detergente con

fosfato o debido al tipo de agua, pero esto no afecta su

funcionamiento. Este descoloramiento no está cubierto por la

garantía. A fin de reducir al mínimo o prevenir la descoloración,

lave el filtro a mano con un detergente suave.

Filtro de recirculación

El filtro de recirculación debería cambiarse cada 3 a 6 meses.

Sustituirlo con mayor frecuencia si su tipo de cocina genera

más grasa, por ejemplo si fríe o cocina con wok.

LIMPIEZA DEL ACERO

INOXIDABLE

A hacer :

• Lávelo regularmente con un trapo limpio

empapado con una disolución de agua tibia y

jabón suave o detergente para lavar vajillas.

• Limpie siempre en la dirección de las líneas de

pulido.

• Enjuague siempre bien con agua limpia

(2 o 3 veces) después de limpiar. Séquelo

completamente.

• También puede usar un producto limpiador

doméstico para acero inoxidable.

A no hacer :

• Usar lana de acero o de acero inoxidable o un

rascador para quitar la suciedad más incrustada.

• Usar productos limpiadores agresivos o

abrasivos.

• Dejar que se acumule la suciedad.

• Permitir que el polvo de yeso u otros residuos

de construcción entren en contacto con la

campana. Durante los trabajos de construcción

o renovación, cubra la campana para evitar que

el polvo se adhiera a las superficies de acero

inoxidable.

Al elegir un detergente, evite :

• Los productos limpiadores que contengan

blanqueador (lejía) ya que dañarán el acero

inoxidable.

• Los productos que contengan: cloruro,

fluoruro, yoduro, bromuro, ya que

deteriorarán las superficies rápidamente.

• Los productos combustibles que se usan para

limpiar, tales como acetona, alcohol, éter,

benzol, etc., ya que son muy explosivos y no

deberían usarse nunca cerca de una cocina.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

DIAGRAMA DE CABLEADO

PMA400SS

BLK

REF: 1104526_REV-A

WHT

ALTA VELOCIDAD

BAJA VELOCIDAD

LUCES

ALIMENTACIÓN

DE LAS LUCES

ALIMENTACIÓN DEL MOTOR

SELECCIÓN DE LA

VELOCIDAD

DEL MOTOR

INTERRUPTORES

MURALES ADA

Cable n.° 1

Cable n.° 2

LED

PPL

RED

WHT

BRN

GRY

ORA

BLK

GRN/Y

BLU

PPL

(VELODIDAD 1)

ORA (VELOCIDAD 2)

WHT

BRN

GRY

17µF

BLU

WHT

BLU

WHT

BLK

WHT

BLK

WHT

BRN

ORA

PPL

ORA

RED

BLU

BRN

WHT

BLK

RED

ENCENDIDO/APAGADO

DEL

MOTOR

ENCENDIDO/APAGADO

LA LUZ

CÓDIGO DE COLORES

WHT

BLU

BRN

GRY

BLK

BLANCO

AZUL

CAFÉ

GRIS

NEGRO

ORG

PPL

RED

GRN/YEL

NARANJA

VIOLETA

ROJO

VERDE/AMARILLO

INTERRUPTOR

PRINCIPAL

TERMOSTATO

HEAT SENTRY

CAJA DE

CONEXIONES

LíNEA / 120 VCA

NEUTRO

TOMA DE TIERRA

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

PARTES DE SERVICIO

PMA400SS

n.° de Pieza descriPción cant.

1 SV08487 aDaptaDor/coMpuerta 6 pulg. reDonDo 1

2 SR740014 aDaptaDor/coMpuerta 3¼ pulg. x 10 pulg. 1

3 S99271702 conDensaDor 17 µf 1

4 S97021510 VentilaDor 400 pi³/Min 1

5 S98012198-807 panel frontal (incluye n.º 10) 1

6 S99271693 conjunto De MóDulo leD (par) 1

7 S99010464

filtro De carbón con clips (no illustraDos) (para instalación sin conDucto

solaMente, incluiDo en el kit De recirculación n.º HARKPM21)

8 S99010400 filtro De grasa con Malla fina 1

9 S1106348 kit aDa 1

10 S99030381 terMostato Heat sentry 1

11 S1104978

bolsa De piezas que incluye : 4 tornillos para Metales nº 8-18 x 1/4 pulg.,

8 tornillos para MaDera nº 8 x 5/8 pulg. De cabeza reDonDa,

4 tornillos para MaDera De cabeza reDonDeaDa nº 6-18 x 3/4 pulg.

4 tornillos para Metales no. 8-32 x 1/4 pulg.

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO

GARANTÍA

Garantía limitada

Periodo y exclusiones de la garantía: Broan-NuTone LLC o Venmar Ventilation ULC (sea esta la “Compañía”) garantiza al consumidor comprador

original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o en mano de obra, por un periodo de un (1)

año a partir de la fecha de compra original (o por un periodo mayor según sea requerido por la legislación aplicable). En el caso de las campanas

equipadas con módulos LED, la compañía garantiza que los módulos LED y el módulo de alimentación LED estarán libres de defectos en materiales

por un periodo de tres (3) años. El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier

Producto reparado o reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original (o por un periodo mayor según sea

requerido por la legislación aplicable).

Esta garantía no cubre arrancadores de lámparas fluorescentes, tubos, bombillas de halógeno e incandescentes, fusibles, filtros, conductos, tapas de

techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado e instalados con el producto. Esta garantía tampoco cubre (a)

mantenimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas sujetos a mal uso, abuso, uso anormal, negligencia, accidente,

mantenimiento inadecuado o insuficiente, almacenamiento o reparación (que no sea reparación por parte de la Compañía), (d) daños causados por

instalación defectuosa, o bien instalación o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que se haya movido de su

punto de instalación original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito, (h) desgaste natural del

acabado, (i) Productos en uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación u otro caso fortuito o (k) Productos con

un número de serie alterado, removido o mutilado. Esta garantía cubre solamente Productos vendidos a clientes originales en los Estados Unidos y

Canadá por la Compañía o a distribuidores de EE. UU. y Canadá autorizados por la Compañía.

Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.

No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos defectuosos. Las

garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑÍA NIEGA Y EXCLUYE CUALQUIER OTRA

GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS, CONDICIONES Y ESTIPULACIONES IMPLICITAS

POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO EN PARTICULAR. Hasta el

grado en que la ley aplicable prohíba la exclusión de las garantías implícitas, condiciones y estipulaciones, la duración de cualquier garantía implícita

aplicable está limitada al periodo especificado para la garantía expresa antes mencionada. Algunas jurisdicciones no permiten limitaciones en la

duración de una garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o escrita del Producto es

para el único propósito de identificarlo y no deberá considerarse como una garantía expresa.

Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de conformidad con

la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud de dicha prohibición o invalidez, sin

invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.

Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará o reemplazará,

sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo encuentre cubierto bajo esta garantía limitada y en

incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará el Producto reparado o reemplazado o las piezas

de repuesto sin cargo. Usted es responsable de todos los costos de retiro, reinstalación y envío, seguro u otros cargos de flete incurridos en el

envío del Producto o pieza a la Compañía. Si debe enviar el Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe empaquetar

adecuadamente el Producto o la pieza: la Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva el derecho de utilizar

Productos o piezas reacondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de garantía. Dichos Productos

y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante el resto del periodo de la garantía

original (o po un periodo mayor según sea requerido por la legislación aplicable).

La Compañía se reserva el derecho, a su sola discreción, a devolver el dinero que pagó por el Producto en lugar de la reparación o sustitución. Si el

producto o componente ya no está disponible o esta descontinuado, el reemplazo podrá ser efectuado por un producto similar de igual o mayor valor,

a criterio exclusivo de la Compañía. Este es su único y exclusivo recurso por incumplimiento de esta garantía limitada.

Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR O REEMPLAZAR,

A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA, Y LA ÚNICA Y EXCLUSIVA

OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES

O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL PRODUCTO, O EN RELACIÓN CON EL MISMO. Los daños incidentales

incluyen pero no se limitan a daños tales como pérdida de uso. Los daños consecuentes incluyen pero no se limitan a los gastos de reparación o

sustitución de otra propiedad que fue dañada si el Producto no funcionase apropiadamente.

LA COMPAÑIA NE SERÁ RESPONSABLE ANTE USTED, NI NINGÚN DERECHOHABIENTE, DE CUALQUIER OTRA OBLIGACIÓN

O RESPONSABILIDAD INCLUYENDO, PERO NO LIMITADO A, OBLIGACIONES O RESPONSABILIDADES DERIVADAS DEL

INCUMPLIMIENTO DE CONTRATO O GARANTÍA, NEGLIGENCIA U OTRO AGRAVIO O CULAQUIER TEORÍA DE RESPONSABILIDAD

OBJETIVA, CON RESPECTO AL PRODUCTO O ACTOS U OMISIONES DE LA COMPAÑIA DE CUALQUIER OTRA FORMA.

Algunas jurisdicciones no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes mencionada podría no

aplicarse a usted. Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían de jurisdicción a jurisdicción.

Las aclaraciones, exclusiones y limitaciones de responsabilidad bajo esta garantía no aplicarán en la medida que lo prohiban las leyes aplicables.

Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta principal de la Compañía,

y no incluye el costo del viaje para el servicio de campo ni los viáticos.

Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía limitada no

constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.

La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto defectuoso, excepto los

incurridos con el permiso previo por escrito de la Compañía.

Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto por la garantía, usted debe (a) notificar a la Compañía

a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de descubrir el defecto cubierto, (b) proporcionar el

número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el Producto o la pieza. En el momento de solicitar

el servicio cubierto por la garantía, debe presentar un comprobante de la fecha de compra original. Si usted no puede presentar una copia de la

garantía limitada original por escrito, entonces regirán los términos de la garantía limitada por escrito más actualizada de la compañía para su producto

en particular. Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se pueden encontrar en www.broan-nutone.com

y www.broan-nutone.ca

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan-nutone.com 800-637-1453

Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan-nutone.ca 1-800-567-3855

Broan PMA400SS 21-Inch ADA Compatible Custom Range Hood Insert, 450 Max Blower CFM, Stainless Steel

Product's Documents

User Manual

Specifications

Broan PMA400SS Questions and Answers
