Included Wall Control MUST be installed prior to operation of this Garage
Door Operator
Safe-T-Beam
®
Safety Reverse System Must be installed to close door
SAVE THIS MANUAL FOR FUTURE REFERENCE
NOTE: Your Residential Operator comes with a Rail Assembly which is
standard for up to a 7 foot 6 inch high door. An extension kit for an 8 foot
high door is available.
®
®
For Answers and Assistance:
1.800.354.3643
or visit www.geniecompany.com
Series
GCG
, PCG, H
Includes Remote Control
and SERIES II Electronics
Garage Door
Operator
6
To avoid damage to your door and/or
operator, make sure you disable any door
locks prior to installing your operator
.
2
PRE-INSTALLATION CHECK LIST
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
Things to consider if you are planning to do-it-yourself.
In many cases you will be replacing an existing door operator with a new one, however, if this
will be the first operator installed there are some pre-installation issues which need to be
addressed. They are as follows:
The Genie Company recommends that you read and fully understand all
information and instructions contained herein before choosing a Do-it-yourself
installation. Any questions should be directed to the Genie Company or an authorized
Genie Dealer.
1
Check your ceiling where the power
head of your new unit will be mounted.
Plan how you will be mounting the power head.
It is possible that ceiling joists may not be in the
position needed with respect to the garage door
operator. It may be necessary to add an
additional bracket and
fasteners (not included
with your new door operator kit).
2
Check the wall directly above the garage
door
. The door operator s header bracket
must be securely fastened to this wall. Insure
that the structure will provide a strong mounting
location.
3
Check to see if the mounting location
for the Safe-T-Beam
®
System STB is
clear from obstruction and has a wood
surface available for attaching the STB
brackets
. The brackets may be attached to
concrete if necessary but extra tools and special
fasteners (not supplied) will be required.
NOTE: 1-1/2" STB bracket adapters are
available through your local Genie Dealer.
4
Is your garage door made of
light-weight steel, aluminum, fiberglass
or glass panels
? Additional support bracing
must be added to these type doors. If this is the
case, please contact the door distributor or
manufacturer so that they can furnish you with a
bracing kit.
7
Insure that your door is properly balanced
and moving freely. SEE WARNING BELOW.
If your door sticks, binds, or is out of
balance, have it adjusted by a professional.
Door springs, cables, pulleys, brackets and
associated hardware are under extreme
tension and can cause serious injury or
death.
WARNING
(

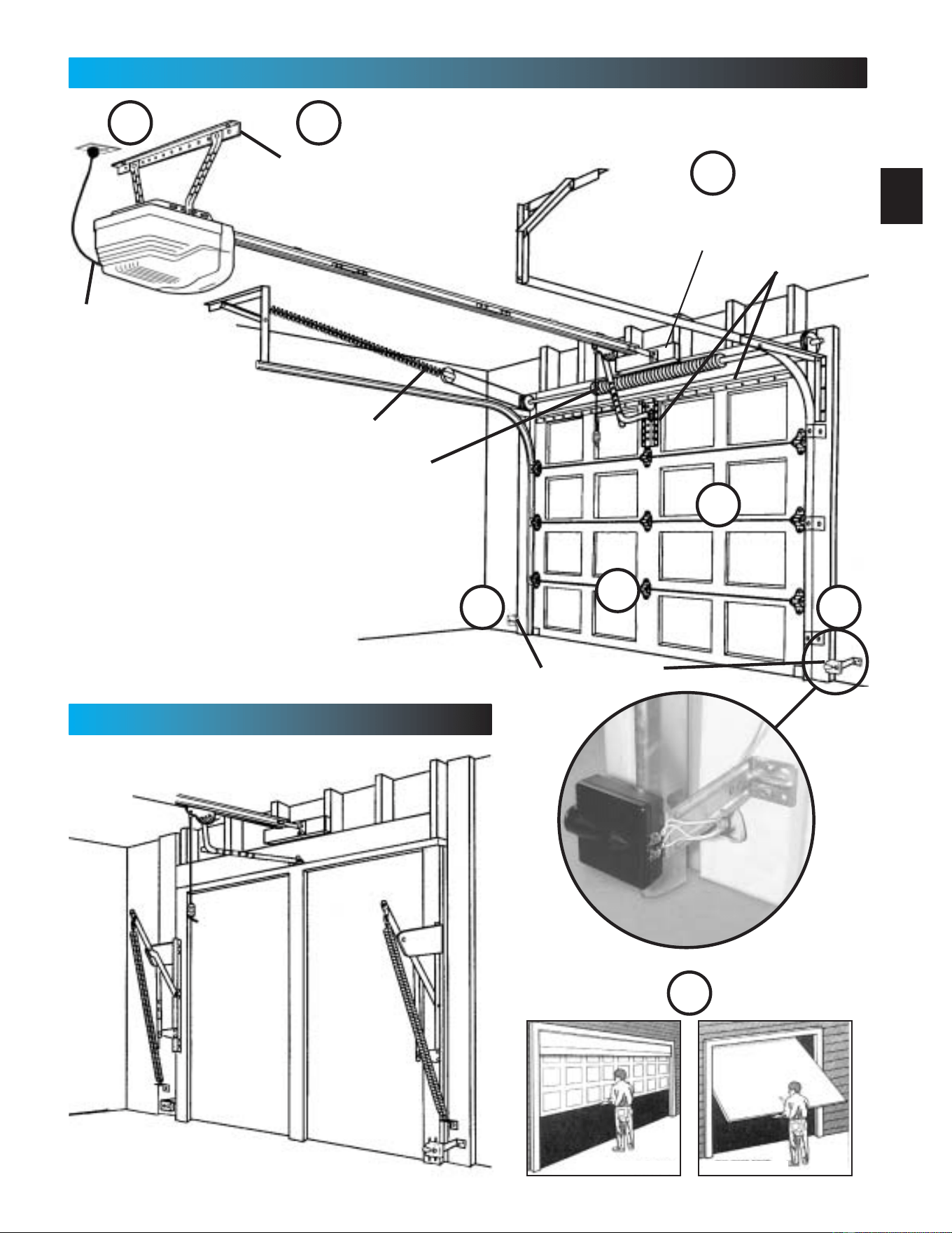

The issue numbers below refer to the circled numbers in the illustrations on page 3.
)
8
(NOT SHOWN) If your garage does not have
a separate entry door, you should consider
an emergency release kit
(
GER-2
)
for installation on
your garage door. See page B at the center of this
manual.
DO NOT USE AN EXTENSION CORD!
Extension cords can cause dangerous
overheating conditions.
DO NOT USE A PORTABLE GENERATOR!
This product is designed to operate on
standard house current. Do not use
alternate power supplies.
WARNING
5
You need a 110-120 Volt power supply
available
. The outlet should be no more than 3
feet from the power head once it is mounted. (The
cord is 4 ft. in length.) SEE WARNING BELOW.
3
7

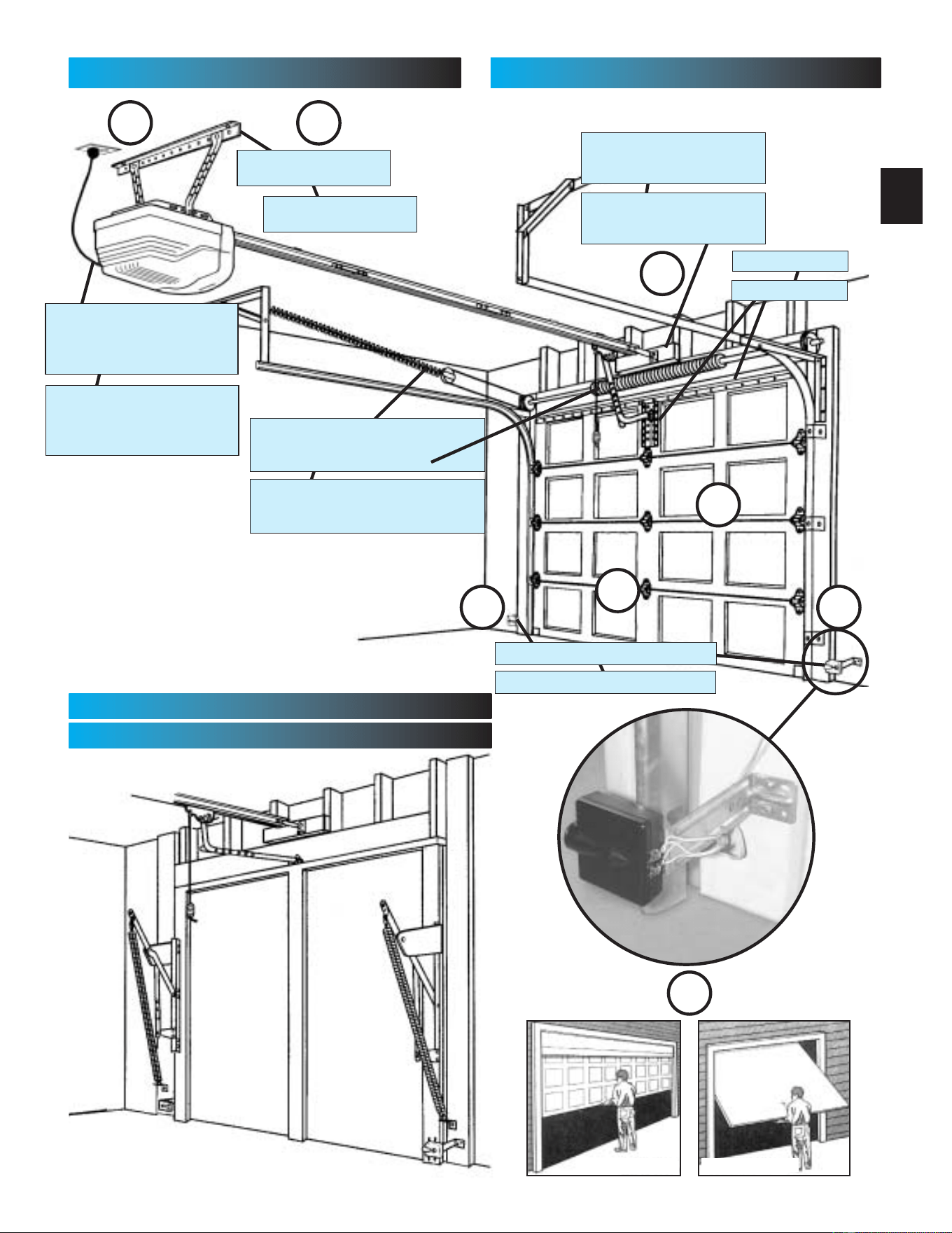

TYPICAL SECTIONAL DOOR INSTALLATION FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
TYPICAL
SUPPORT
BRACKET
EXTENSION SPRING
OR
TORSION SPRING
SAFE-T-BEAM
®
BRACES
ADDED
HEADER BRACKET
MOUNTING BOARD
TYPICAL 1-PIECE DOOR INSTALLATION
48" POWER CORD
TO
120V GROUNDED
OUTLET
4
1
3
6
2
3
5
SECTIONAL DOOR
1-PIECE DOOR
4
SECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PAGE
PRE-INSTALLATION CHECKS . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
OPERATOR FEATURES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
SAFETY FEATURES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
TOOLS RECOMMENDED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
PARTS IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
OPERATOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 ASSEMBLY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
2 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-14
ELECTRICAL INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . 15-18
3 SAFE-T-BEAM
®
SYSTEM INSTALLATION . . . . . . . . . . 15-16
4 WALL CONTROL INSTALLATION. . . . . . . . . . . . . . . . . . . . 17
5 CONNECT OPERATOR TO POWER . . . . . . . . . . . . . . . . . 18
ADJUSTMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-21
6 LIMIT SWITCHES & FORCE ADJUSTMENT . . . . . . . . . . . 19.
CONTACT REVERSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7 PROGRAMMING REMOTE CONTROLS . . . . . . . . . . . 20-21
8 BATTERY/ VISOR CLIP INSTALLATION . . . . . . . . . . . . . . . 21
9 LIGHT BULB AND LENS INSTALLATION. . . . . . . . . . . . . . 21
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
MAINTENANCE & TROUBLESHOOTING . . . . . . . . . . . . . . . 22-24
SAFE-T-BEAM
®
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
OPERATOR / RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

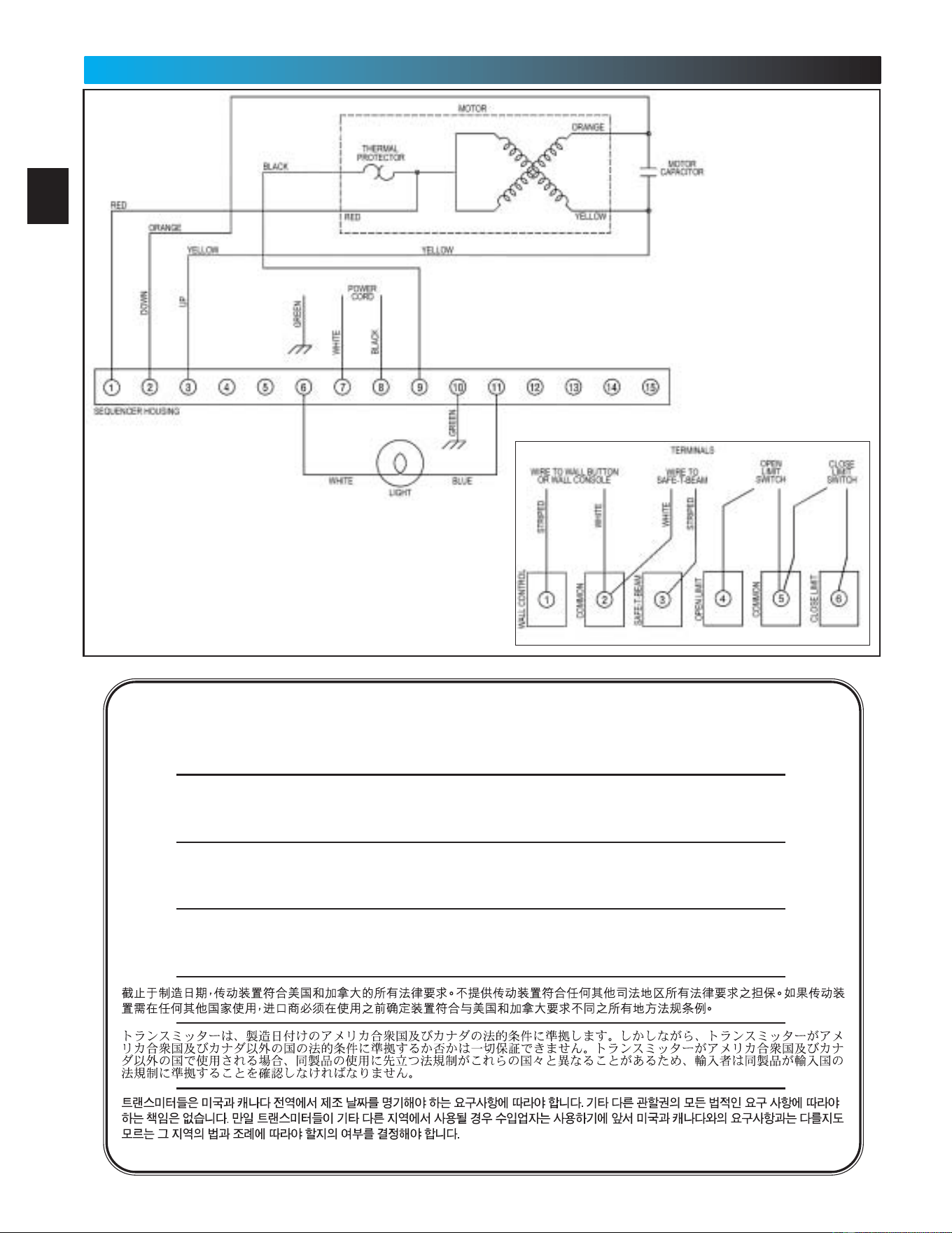

WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-B
WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C
TABLE OF CONTENTS
OPERATOR FEATURES
INTELLICODE
®
Rolling Code Security System.
An electronic rolling code system that enhances the security of
the door operator by continuously changing the access code
each time the remote control is used. The door operator
responds to each new code only once. An access code copied
from a working system and tried again will not control the door
operator.
INTELLICODE
®
1, 2 or 3-Button Remote Control (included
with some models).
Operates 1, 2 or 3 garage doors from car.
Lighted Wall Button*.
Operates door operator from inside garage.
Lighted Wall Console* (included with some models).
Security vacation lock switch disables all controls. LED
Indicator shows whether system is locked or unlocked. Makes
console easy to find in dark. Controls door operator from inside
garage. Independent light control allows convenient manual
control of the automatic lighting system.
NOTE: Your garage door operator may not come with all above
items included as standard equipment.
*Operator MUST be installed with the
included Wall Control.
SAFETY FEATURES
Safe-T-Beam
®
(STB) Non-Contact Reversing System**.
Puts an invisible beam across the door opening. The door stops
and reverses to the full open position if anything passes
through the beam. Red and green LED indicators provide a self
diagnostic code if an operational problem exits.
Safe-T-Reverse
®
Contact Reversing System.
Automatically stops and reverses a closing door within 2
seconds of contact with an object.
Safe-T-Stop
®
Timed Reversed System.
Automatically opens a closing door if it fails to close completely
within 30 seconds.
Force Guard
®
Control.
Features adjustable open and close force settings. For
maximum safety, these must be set to the minimum force
required to fully open and close the door.
Relay Monitoring System.
Automatically stops and reverses a closing door if the closing
relay malfunctions.
Watch Dog
®
Monitoring System.
Automatically stops and reverses a closing door if the
Safe-T-Beam System** has an operational problem.
Automatic Lighting System.
One bulb lighting supplies up to 100 Watts of light for safer
evening exits and entries. Turns on when door is activated and
automatically turns off 5 minutes later.
Manual Emergency Release.
Manually releases door from door operator. Use during a power
failure or other emergency to allow manual opening and closing
of door.
**Safe-T-Beam
®
Safety Reverse System
MUST Be Installed To Close door.
5
RECOMMENDED TOOLS
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
7/32" Drill Bit
7/16" and 9/16"
Sockets
Step ladder
Drill
Ratchet
Carpenter s level
Pencil
Tape measure
Wire strippers
Phillips screwdriver
Adjustable wrench

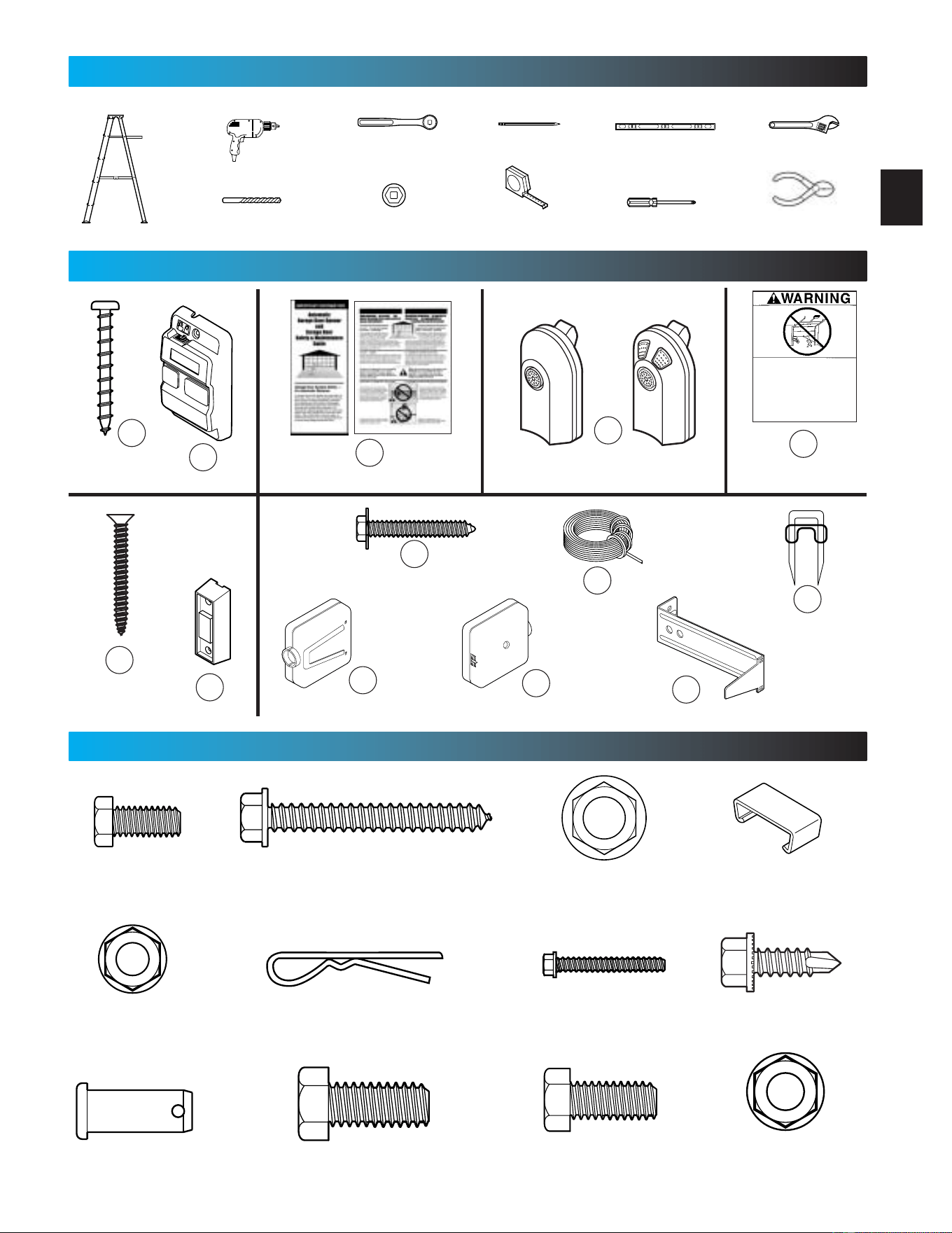

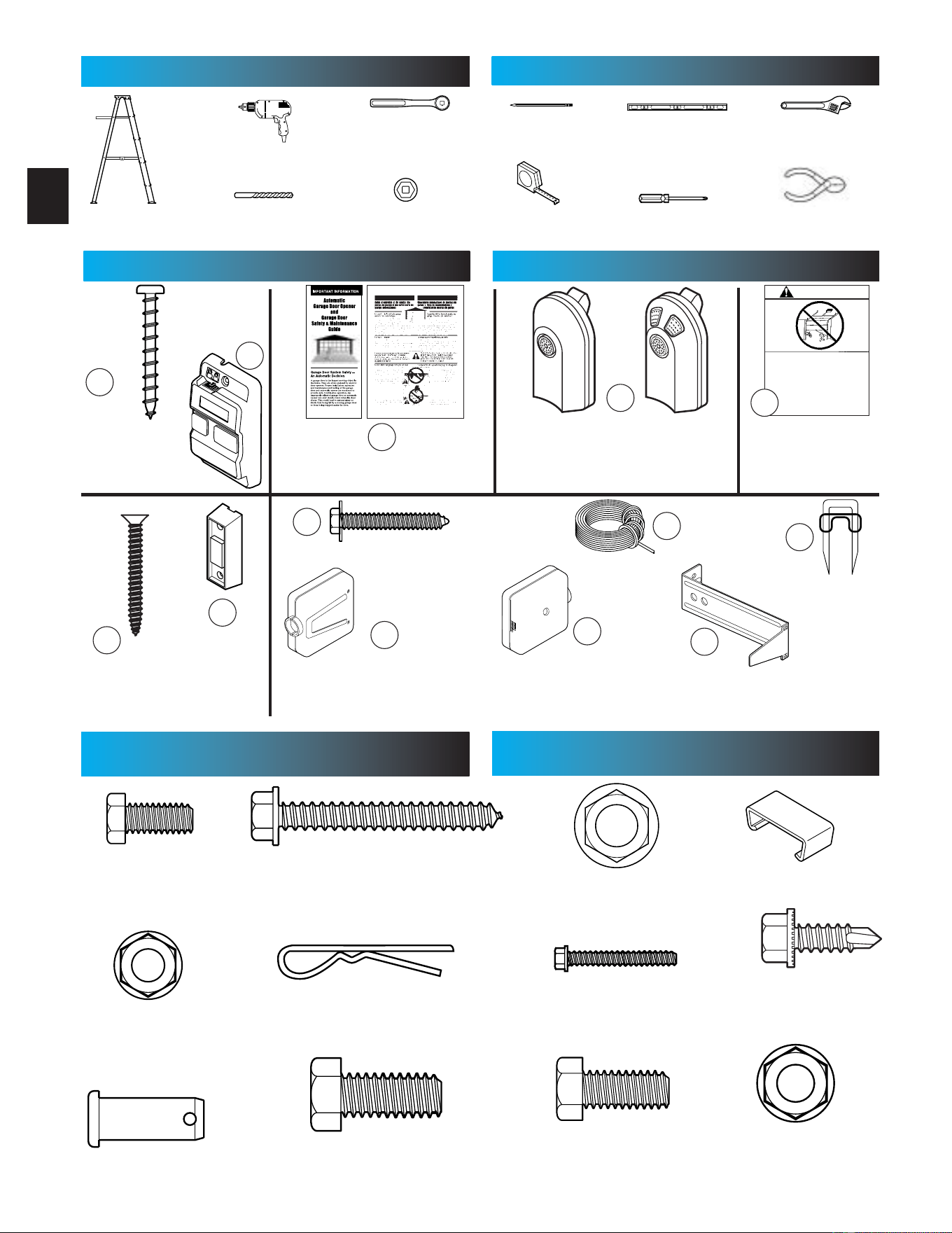

PARTS IDENTIFICATION
-
Not Shown Full Size .
30
40
Single-button
remote control
Multi-button
remote control
OR
38
44
29
36
35
33
31
32
45
37
FASTENERS
-
Shown Full Size . See Parts List for description.
Lag screw - 1/4" x 2"
[
22
]
Screw - #8-32 x 1"
[
39
]
Self-drilling Screw
1/4"-20 x 3/4"
[
42
]
Nut - 1/4"-20
[
10
]
Cotter pin
[
25
]
Clevis pin
[24]
Wire clip
[
41
]
Bolt - 3/8"-16 x 7/8"
[
27
]
Nut - 3/8"-16
[
28
]
Bolt - 1/4"-20 x 5/8"
[
9
]
34
Wall console
Wall button
Nut - 5/16"-18
[
47
]
#6 x 1-1/4" Pan
Head Phillips
Screw
Safety Brochure
Entrapment Warning
Label
#4 x 1" Phillips
Flat Head Screw
#10-16 x 1-1/4"
Machine Screw
Source STB
(Red LED)
Sensor STB
(Green LED)
Wire
STB Bracket
Insulated Staple
Bolt - 5/16"-18 x 3/4"
[
46
]
6

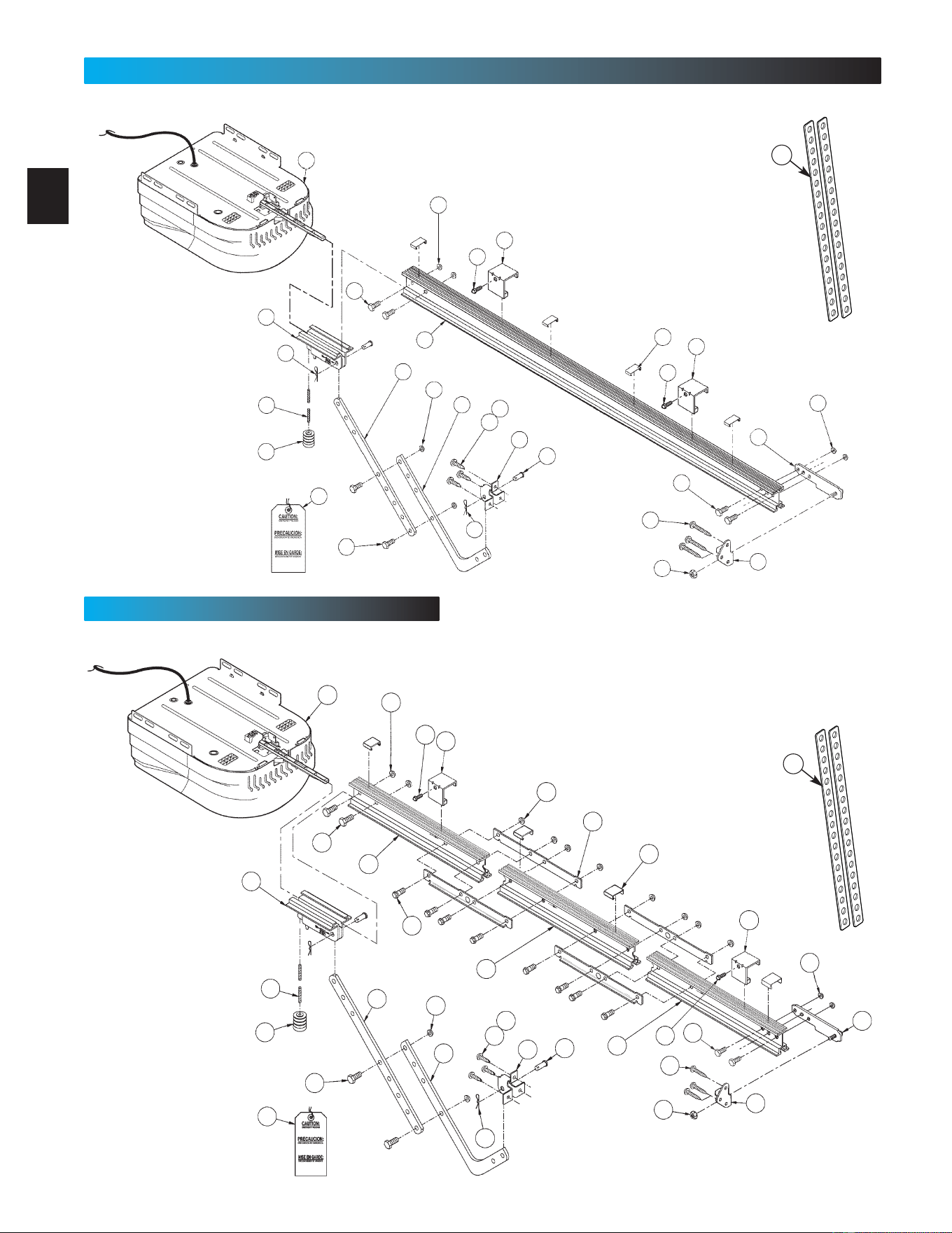

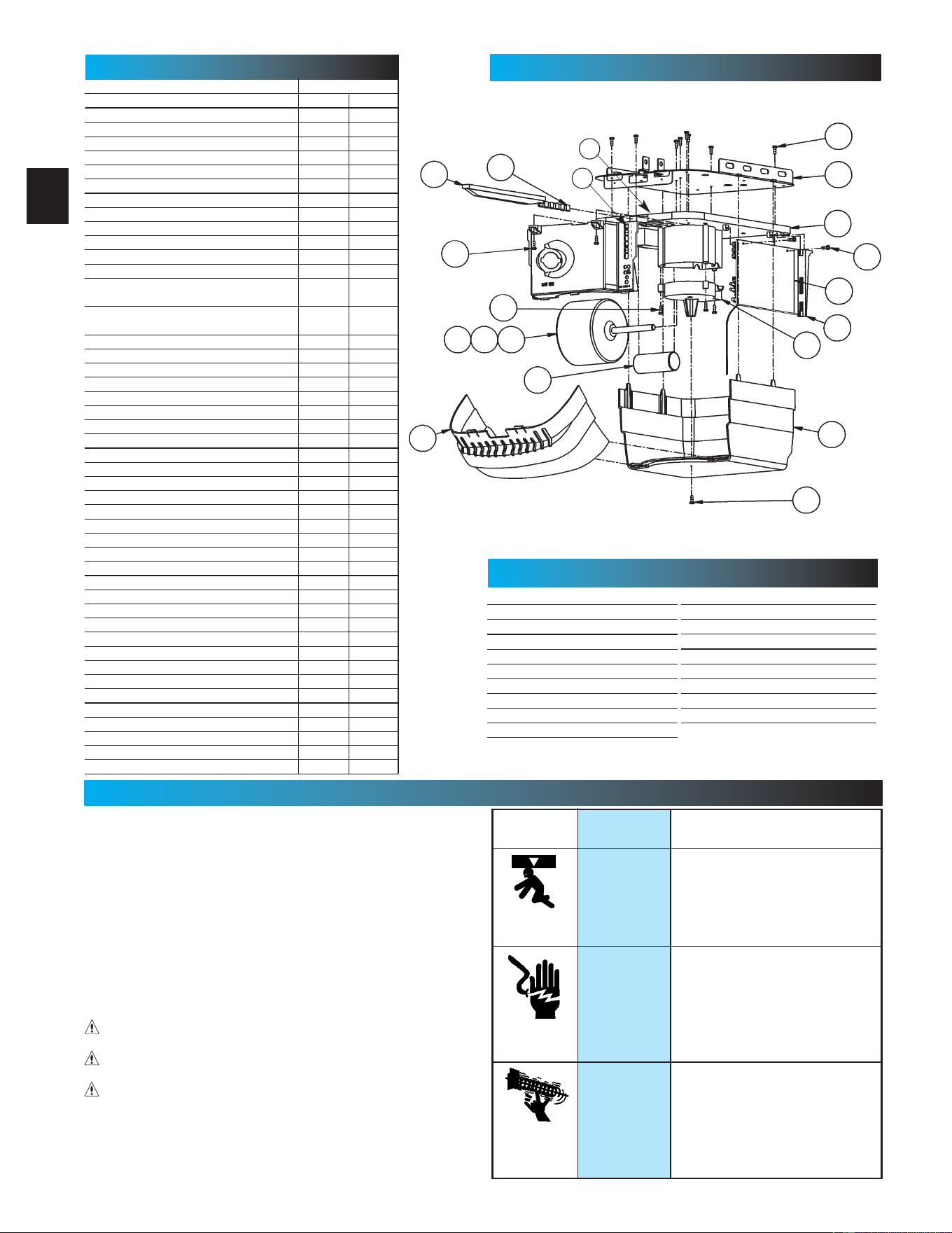

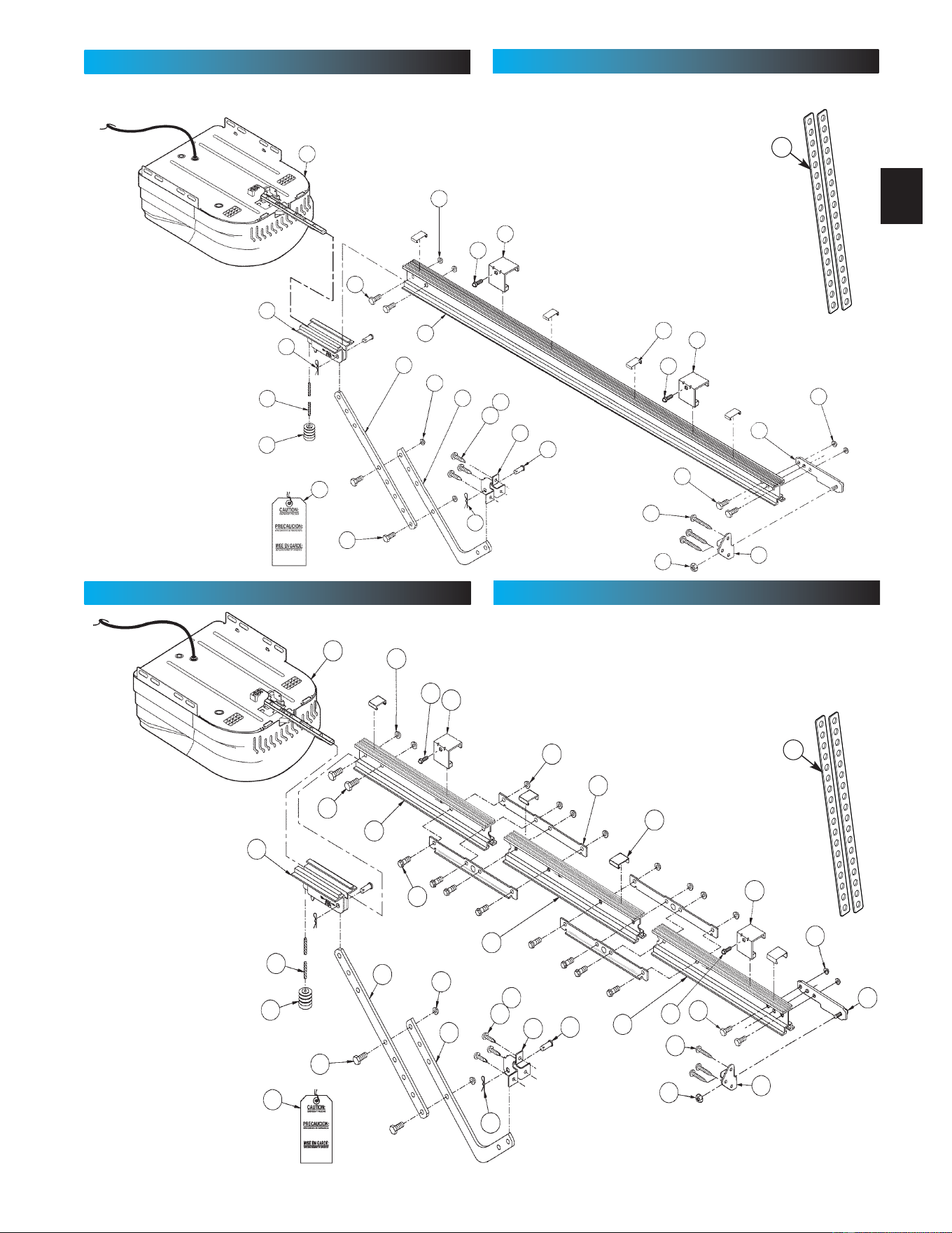

1-PIECE RAIL HARDWARE EXPLODED VIEW
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
[
2
]
3-PIECE RAIL HARDWARE EXPLODED VIEW
[
4
]
10
3
9
11
25
15
16
23
28
17
27
25
26
42
24
20
12
18
47
22
9
10
41
41
10
39
12
10
39
14
8
9
22
18
47
7
26
42
20
24
6
9
15
11
16
23
28
9
10
5
17
27
25
22
48
48
22
39
13
14
39
1
1
Power Head Assembly
1J
1N
1X
1L
1N
1E
1K
1D
1A
1N
1H
1B
1Q1G1D
1F
49
1P
1M
1N
7

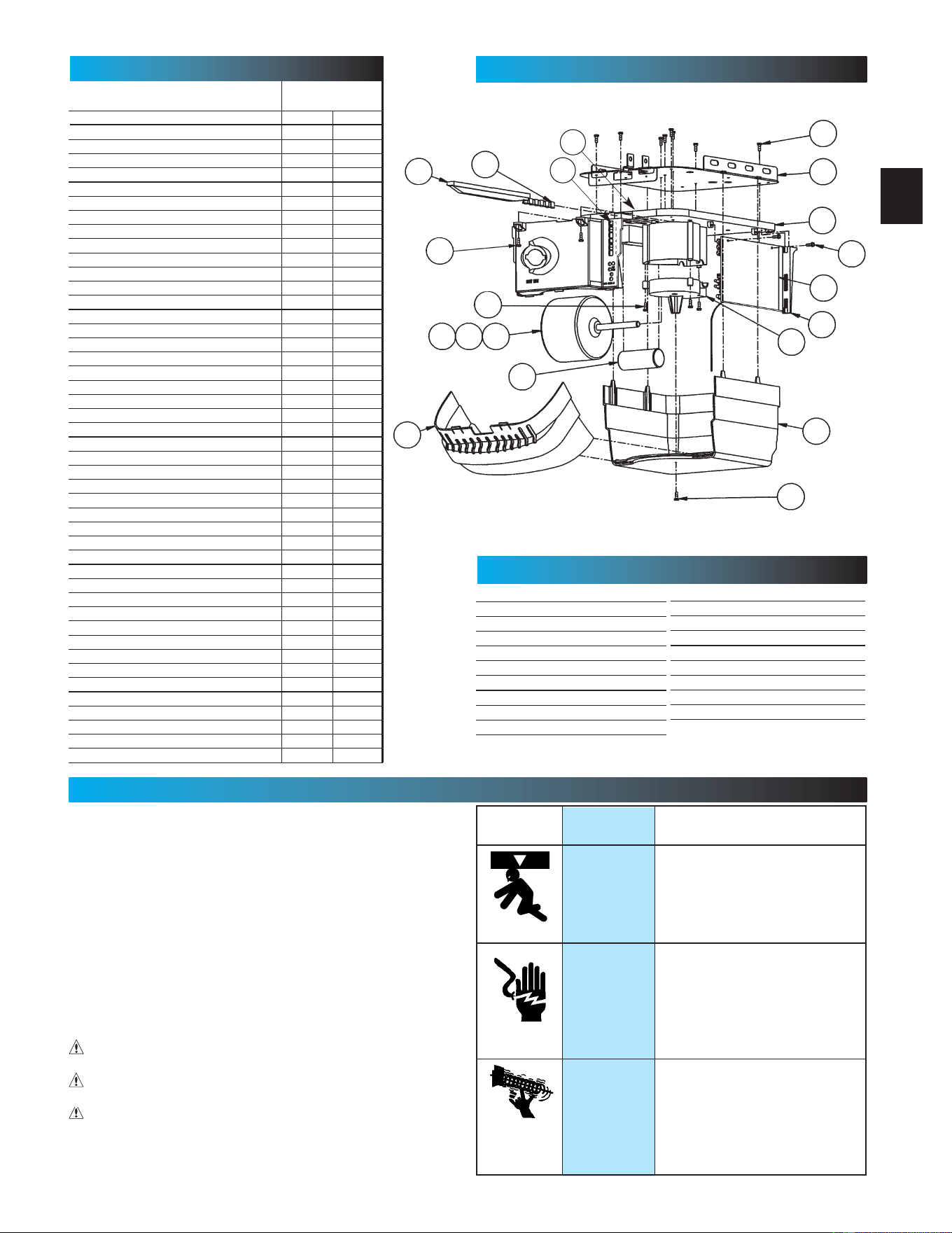

Item Part Name Number Required
1 pc. rail 3 pc. rail
1 Power head assembly (box) 11
2 Rail assembly (1-piece)(box) 1
3 Rail (1-piece)(box) 1
4Rail assembly (3-piece)(items 5, 6, 7)(box) 1
5 First rail section (box) 1
6 Middle rail section (box) 1
7End rail section (box) 1
8 Rail clamp (blue bag) 4
9 1/4"-20 x 5/8" hex head bolt (blue bag) 412
10 1/4"-20 hex flange nut (blue bag) 412
11 Carriage assembly (box) 11
12 Rail strap (blue bag) 11
13 Limit switch OPEN (white wire)(green bag) 11
14 Limit switch CLOSE (brown wire)(green bag) 11
15 Release cord (green bag) 11
16 Release knob (green bag) 11
17 Emergency release tag (green bag) 11
18 Header bracket (orange bag) 11
20 Door bracket (orange bag) 11
22 1/4" x 2" lag screw (orange bag) 88
23 Straight door arm (box) 11
24 Clevis pin (yellow bag) 22
25 Cotter pin (yellow bag) 22
26 Curved door arm (box) 11
27 3/8"-16 x 7/8" hex head bolt (yellow bag) 22
28 3/8"-16 hex flange nut (yellow bag) 22
29 Wire (box) 11
30 Insulated staple (red bag) varies/model varies/model
31 Wall button (red bag) varies/model varies/model
32 Wall console (box) varies/model varies/model
33 No. 6 x 1-1/4" pan head phillips screw (red bag) varies/model varies/model
34 Entrapment WARNING label (manual) 11
35 Safe-T-Beam (STB) sensor (green LED)(box) 11
36 Safe-T-Beam (STB) source (red LED)(box) 11
37 Safe-T-Beam (STB) bracket (yellow bag) 22
38 Remote operator (box) 1 varies/model
39 #8-32 x 1" machine screw (green bag) 22
40 Safety & maintenance guide (manual) 11
41 Wire clip (green bag) 55
42 1/4"-20 x 3/4" self-drilling screw (orange bag) 33
44 #10-16 x 1-1/4" phillips hex head screw (yellow bag) 44
45 #4 x 1" Phillips head screw (red bag) varies/model varies/model
46 5/16"-18 x 3/4" hex head bolt (orange bag) 33
47 5/16"-18 hex flange nut (orange bag) 44
48 Mounting Straps (box) 22
PARTS LIST

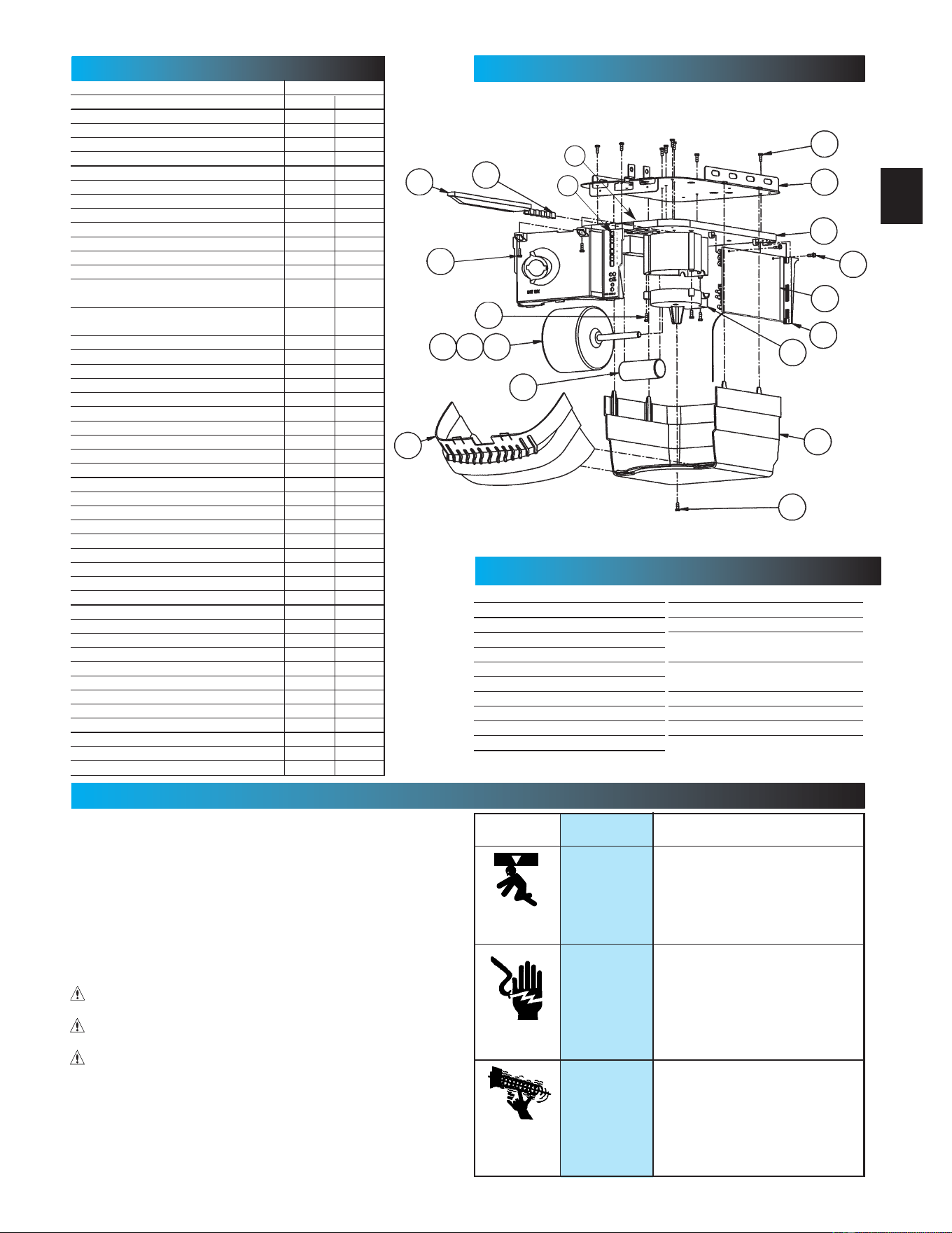

POWER HEAD EXPLODED VIEW
Item Part Name
1 Power head assembly
1A Cover (by series/model)
1B Front panel assembly
1D Motor parts
1E Circuit board assembly
1F Capacitor (by series/model)
1G Opto wheel (not shown)
1H Carriage slide
1J Chain
POWER HEAD PARTS LIST (pre-assembled)
Garage doors are large, heavy objects that move with the help of springs under
high tension and electric motors. Since moving objects, springs under tension,
and electric motors can cause injuries, your safety and the safety of others
depend on the owner or user of this system to read, understand and implement
the information in this manual. If you have questions or
do not understand the
information presented, contact The Genie Company or an authorized Genie Dealer.
In this section and those that follow, the words Danger, Warning, and Caution
are used to emphasize important safety information. The word:
DANGER means that severe injury or death will result from failure to follow
instructions.
WARNING means that severe injury or death can result from failure to follow
instructions.
CAUTION means that property damage or injury can result from failure to
follow instructions.
The word NOTE is used to indicate important steps to be followed or
important considerations.
OVERVIEW OF
POTENTIAL HAZARDS
SAFETY INFORMATION
POTENTIAL
HAZARD
EFFECT PREVENTION
Keep people clear of opening while door is
moving.
Do Not allow children to play with the door
operator.
Do Not operate a door that jams or one
that has a broken spring.
MOVING DOOR
WARNING:
Can Cause
Serious Injury
or Death
Turn off power before removing operator
cover.
When replacing cover, make sure wires
are not pinched or near moving parts.
Operator must be properly grounded.
ELECTRICAL
SHOCK
WARNING:
Can Cause
Serious Injury
or Death
Do Not try to remove, repair or adjust
springs or anything to which door spring
parts are fastened, such as, wood blocks,
steel brackets, cables or other like items.
Repairs and adjustments must be made by
a trained professional service technician
using proper tools and instructions.
HIGH
SPRING
TENSION
WARNING:
Can Cause
Serious Injury
or Death
[
1
]
Item Part Name
1K Circuit board bracket
1L Drive module
1M Terminal strip
1N No. 8 x 3/4" hex washer head screw
1P Shock absorption stop (not shown)
1Q Motor mount bracket (not shown)
1X Chassis
49 Lens
FIG. 1-4 Attach rail strap.
8
OPERATOR ASSEMBLY
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
1
NOTE: For 1-piece rail skip to step 4.

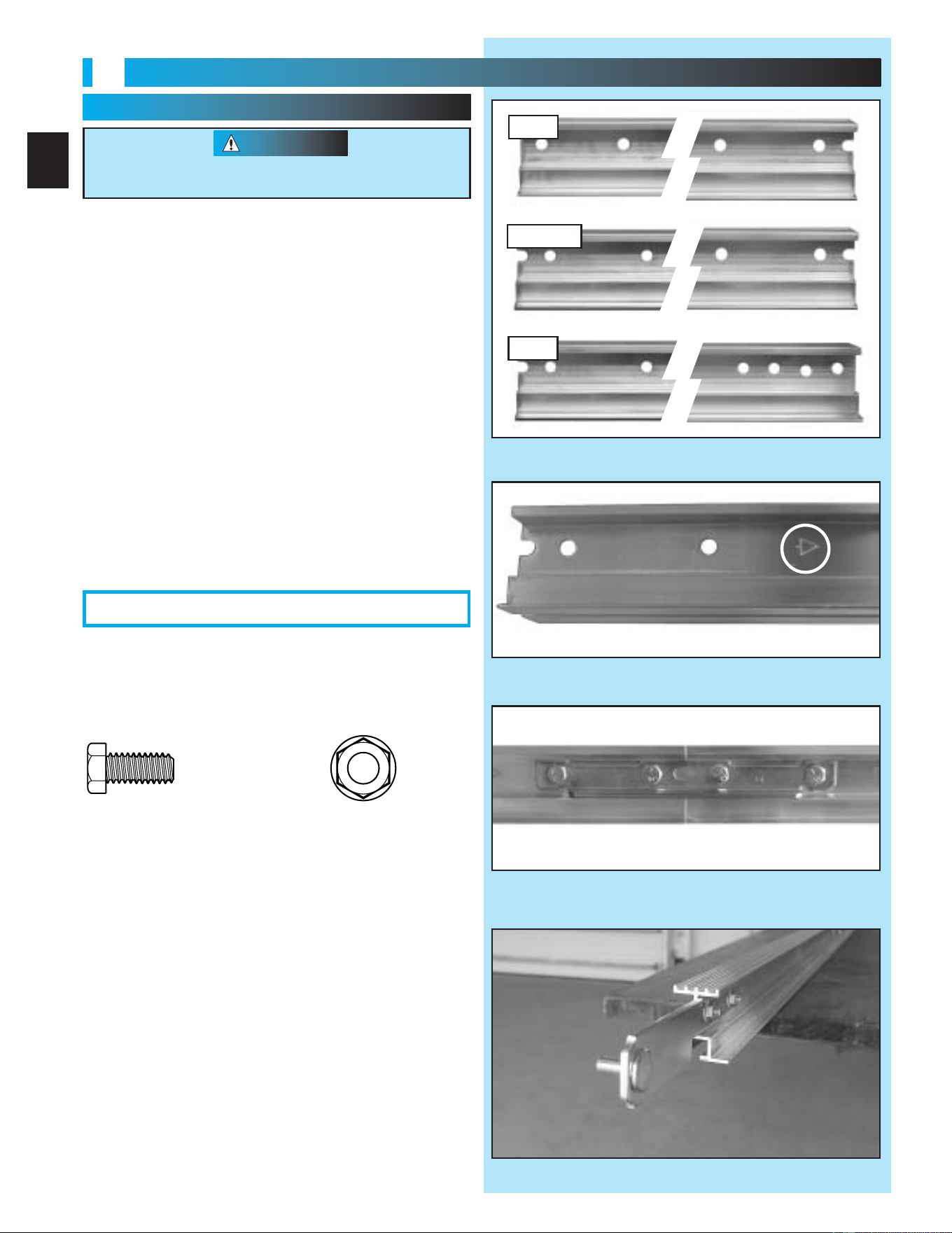

1. Identify the rail sections (Fig. 1-1).
• First rail section (attaches to power head).
– 2 holes each end.
– Half-circle notch 1 end.
– Motor end has no notch.
• Middle rail section.
–
2 holes & half-circle notch each end.
• End rail section (attaches to door).
– Has 4 holes on door end.
NOTE: Rail assemblies are for 7 foot 6 inch high
door. An extension kit for an 8 foot high door is
available.
2. Arrange arrows on rail sections.
• Sections have arrows stamped into one side.
–
Aim all arrows toward door. (Fig. 1-2)
NOTE:
If installing a 3-piece rail assembly with an
extension on an 8 foot high door, refer to the
instruction sheet included with the optional rail
extension at this point.
OPEN BLUE PARTS BAG
3. Attach rail clamps to rail (Fig. 1-3).
• Use pair of clamps at both joints.
– Fasten each pair with 4 bolts (9) and nuts (10).
– Check rail sections aligned and level.
– Securely tighten bolts and nuts.
4.
Attach rail strap (Fig. 1-4).
• Place rail strap against rail so that projection on
strap mates with second hole from end of rail.
–
Place 2 bolts (9) through rail strap and rail.
–
Ignore fourth hole. (See NOTE)
–
Securely tighten bolts and nuts (10).
NOTE:
Your rail has 4 holes in the rail strap end.
The hole furthest away from the end is for an
extension kit if needed.
Drive chain can slide out of rails. Do not run until operator is
fully assembled.
CAUTION

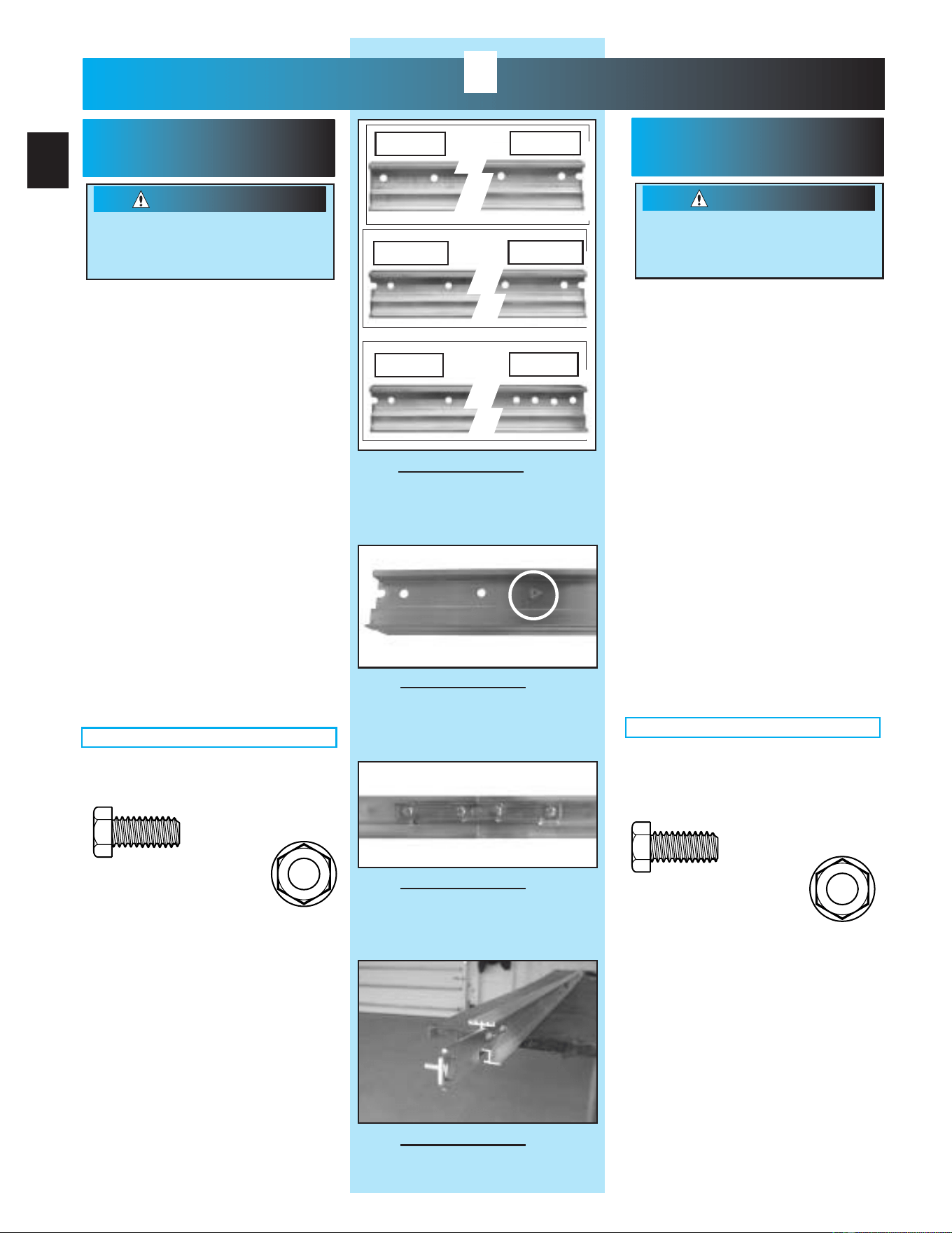

FIG. 1-1 Rail sections.
FIG. 1-2 Alignment arrows.
FIG. 1-3 Attach rail clamps.
[
10
]
[
9
]
RAIL ASSEMBLY: Use a clean, flat surface.
First
Middle
End
1/4"-20
1/4"-20 x 5/8"

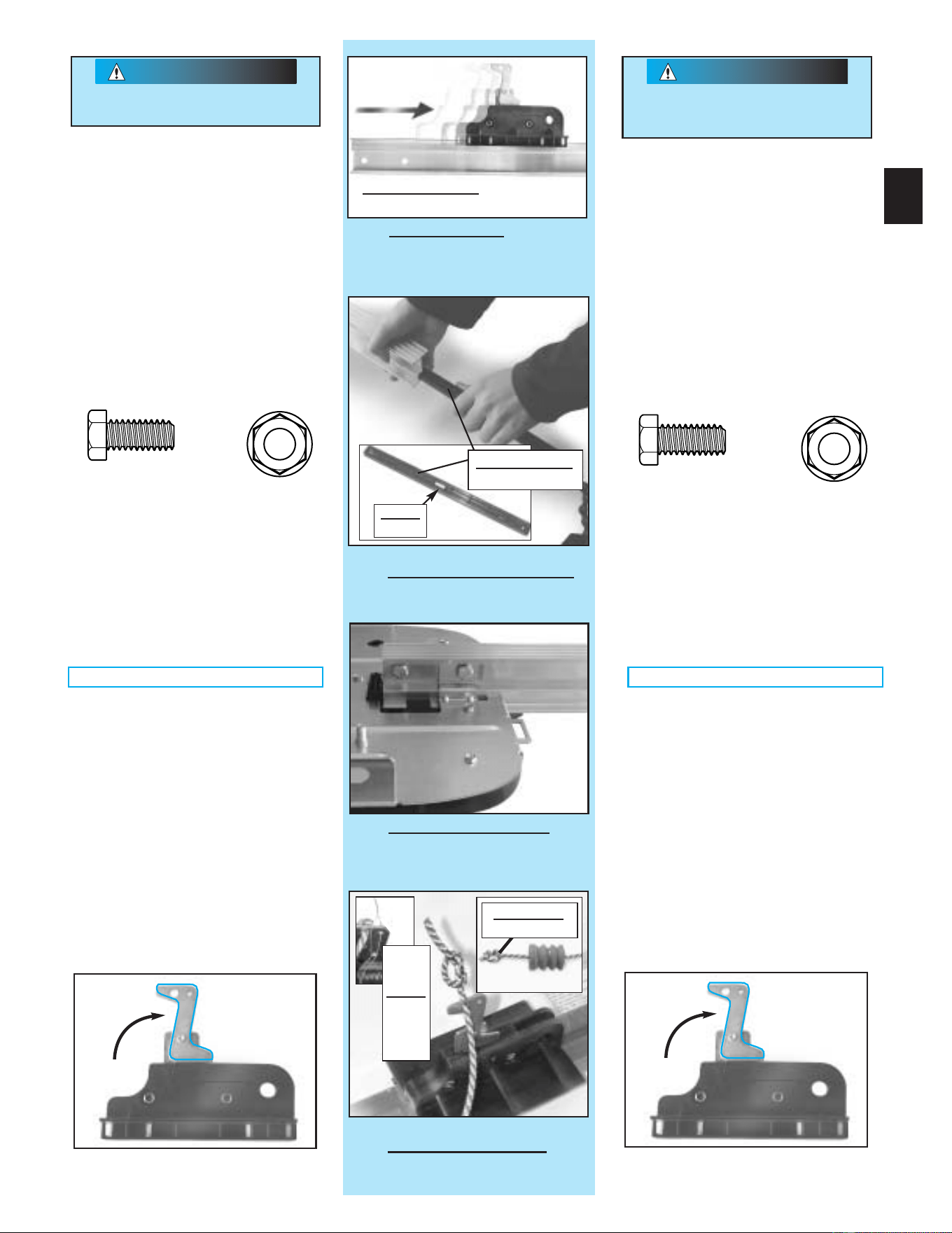

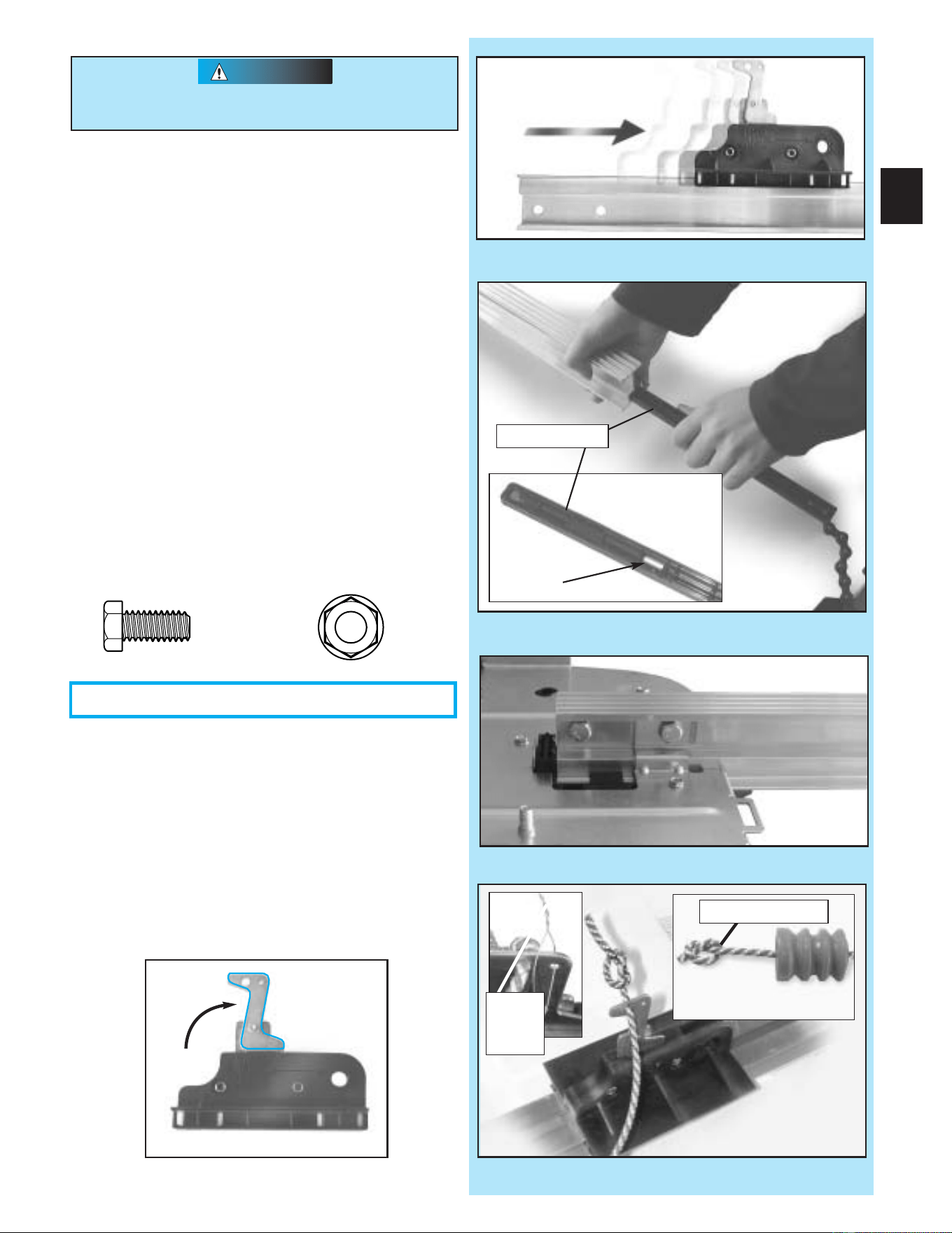

FIG. 1-5 Align arrow.
FIG. 1-8 Attach emergency release cord & tag.
9
6. Attach rail to power head
.
• Place rail in front of power head with rail strap at
opposite end.
• Support door end of rail (rail strap) at about same
height as power head.
–
Check if magnet is in place (Fig. 1-6 inset)
.
Insert
carriage slide into rail (Fig. 1-6). (Carriage slide is
long straight piece attached to chain.)
–
Pull rail toward you as you feed chain into it.
(Fig. 1-6).
When the end of the rail is within
about 2 chain links of the power head, you can
then push it the rest of the way. (It is a snug fit.)
–
Securely fasten with 2 bolts (9) and nuts (10)
(Fig. 1-7).
OPEN GREEN PARTS BAG
FIG. 1-6 Slip carriage slide into rail.
FIG. 1-7 Attach rail to power head.
magnet
Make sure that the carriage magnet is in place in the
top of the carriage slide.
CAUTION
7. Attach emergency release cord, knob and tag.
• Tie overhand knot in 1 end of cord. Tighten knot.
(FIG. 1-8 inset A).
–
Slip opposite (no knot) end through knob
.
–
Slip through hole in emergency release lever
(Fig. 1-8).
–
Tie overhand knot in this end also. Tighten knot.
8. Attach emergency release tag
.
• Attach to hole in emergency release using metal
twist tie on tag. (Fig. 1-8 inset B).
[
10
]
[
9
]
carriage slide
Rail is up-side down
5.
Slip carriage into carriage slot of rail.
• Flip the rail assembly up side down.
• Place emergency release lever in release
position (See below).
– Check arrow on the side of carriage points
toward door end of rail.
– Slide carriage into rail at power head end
(Fig. 1-5).
– Flip rail assembly right-side up.
wire
twist
tie
overhand knot
B
A
Lever in release position.
1/4"-20
1/4"-20 x 5/8"
10

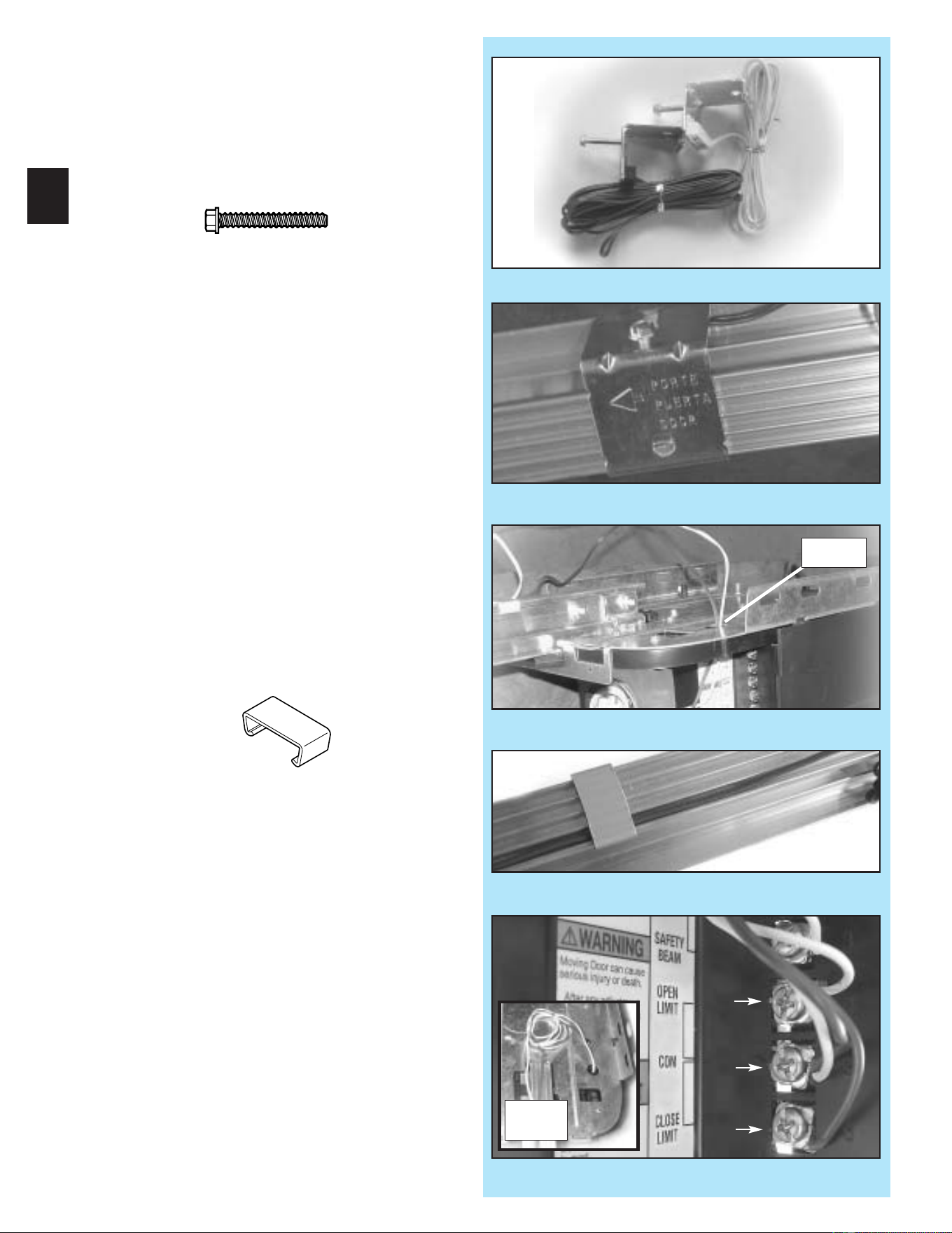

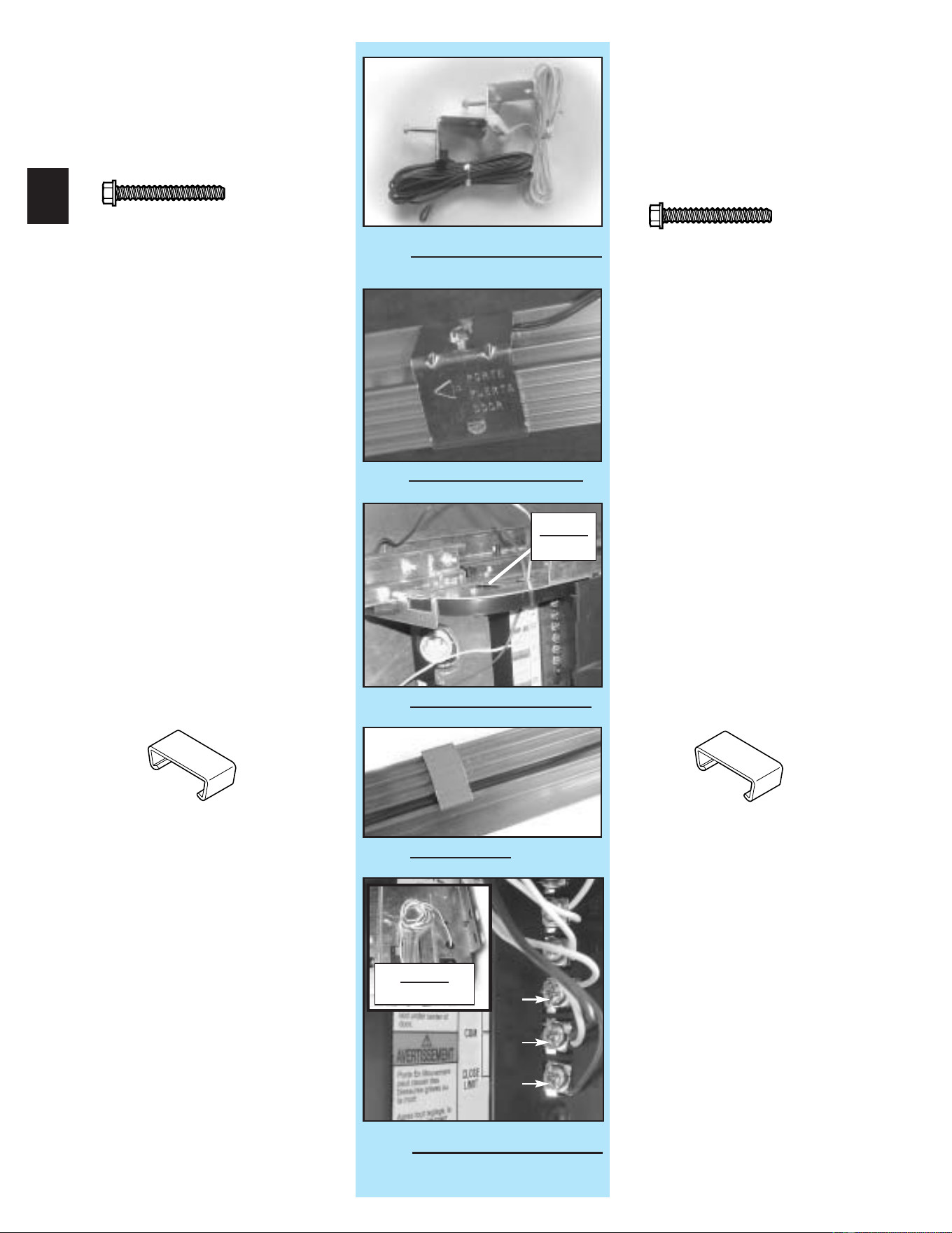

10.Attach limit switch wires
.
• Uncoil limit switch wires.
–
Place into channels located along top of rail
.
–
Run wires back to power head through hole in top
of power head (Fig. 1-12)
.
– Use wire clips to hold wires in place (Fig. 1-13).
• Attach limit switch wires to terminals on power
head (Fig. 1-14)
.
–
White wire ( OPEN ) to terminals #4 and #5.
–
Brown wire ( CLOSE ) to terminals #5 and #6.
• Bundle extra wire and lay it on top of power head
(Fig. 1-14 inset).
9. Attach limit switches.
2 switches included, CLOSE limit switch (brown
wire) and OPEN limit switch (white wire)
(Fig. 1-10).
• Turn set screws (39) into threaded holes, just
enough so screw stays in place. (Fig. 1-10).
• Point arrow on top CLOSE limit switch toward
door end of rail.
–
Place CLOSE limit switch (Brown wire) on rail
about 12 from rail strap (Fig. 1-11).
–
Gently tighten set screw enough to keep switch
from moving.
• Point arrow on top OPEN limit switch toward
door end of rail.
–
Place OPEN limit switch (white wire) on rail
where chain attaches to carriage slide. (Near
the power head.)
–
Gently tighten set screw enough to keep switch
from moving.
FIG. 1-10 Identify limit switches / insert set screws.
FIG. 1-11 Place limit switches.
FIG. 1-13 Wire clips.
FIG. 1-12 Run wire to power head.
FIG. 1-14 Attach wire at power head terminals.
[
39
]
[
41
]
Bundle
Wire
hole
4
5
6
#8-32 x 1"

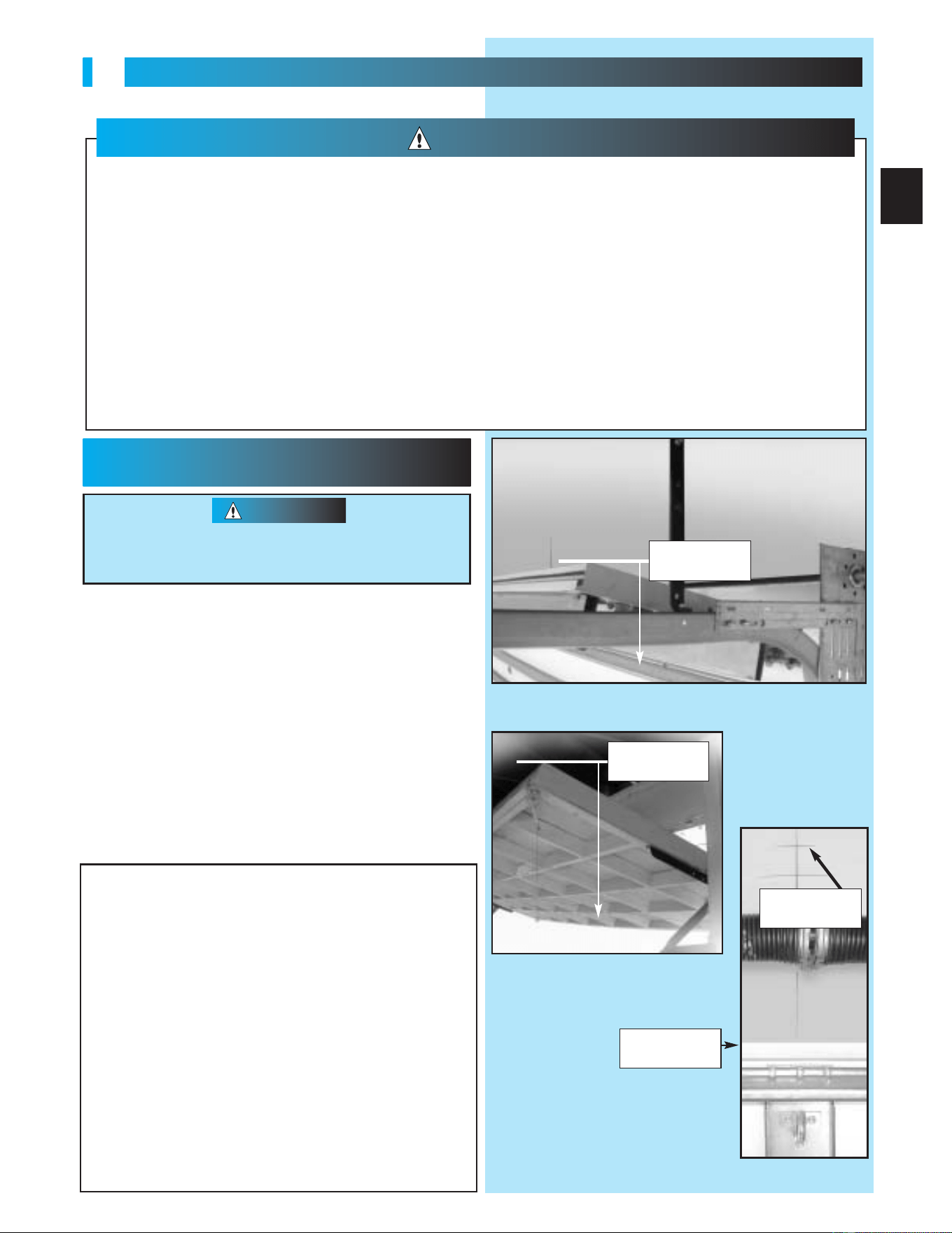

FIG. 2-1 Finding highest point of travel
(sectional).
11
INSTALLATION
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
2
IMPORTANT
1.
READ AND FOLLOW ALL SAFETY, INSTALLATION AND
OPERATION INSTRUCTIONS.
If you have questions or
do not understand an instruction, call The Genie
Company or an authorized Genie Dealer.
2. Do Not install operator on an improperly balanced door.
An improperly balanced door could cause severe injury.
Repairs and adjustments to cables, spring assembly, and
other hardware must be made by a professionally trained
service technician using proper tools and instructions.
3. Remove all ropes and disable all locks connected to the
door before installing operator.
4. Install door operator 7 feet or more above floor. Mount
emergency release knob 6 feet above floor.
To reduce the risk of severe injury or death:
WARNING :
5. Do Not connect the operator to the source of power
until instructed to do so.
6. Locate the control button:
• Within sight of door.
• At minimum height of 5 feet above the highest floor
level, so small children cannot reach it.
• Away from all moving parts of the door.
7. Install the Entrapment WARNING Label next to the wall
button or wall console. Install the emergency release
tag on, or next to, the emergency release.
8. The operator must reverse when the door contacts a
1-1/2 inch high object on the floor at the center of the
doorway. This is the size of a 2 x 4 board laid flat.
HEADER AND DOOR
MOUNTING BRACKETS:
1. Finding header bracket mounting location.
• Close garage door.
– Use a pencil.
a. Mark center of garage door (one-half overall
width) with 6 vertical line at top edge of door.
b. Continue this line on wall above door for
about 12" (Fig. 2-1).
• Raise garage door until top edge of door
reaches its maximum height
(Fig. 2-2)
.
• Place door at highest point.
–
Measure height from top edge of door to floor.
• Close door again.
• Mark height measurement on wall above door.
– Make your mark across vertical line
made earlier.
• Marking final height.
THE 2 BASIC TYPES OF GARAGE DOOR
MECHANISMS ARE:
Sectional doors–have rollers on each side
which ride
in tracks to guide the door up and down.
One-Piece doors–swivel on large spring loaded
hinges as the door opens and closes.
• For sectional – add 2-1/2" to height mark
just made on
wall. This is location for
header bracket.
NOTE: If spring or its shaft is in way, measure
2-1/2" above spring or shaft and mark this height
as your location for header bracket.
• For one-piece –
add 6"- 12 to your height mark
just made on the wall. This is location for
header bracket.
FIG. 2-2 Finding highest point
of travel (1-piece).
FIG. 2-3 Final height mark.
Header bracket must be fastened to garage framing.
Do Not fasten to drywall, particle board, plaster or other
such materials.
CAUTION
top of door
from here to
floor
from here to
floor
final height
mark
12

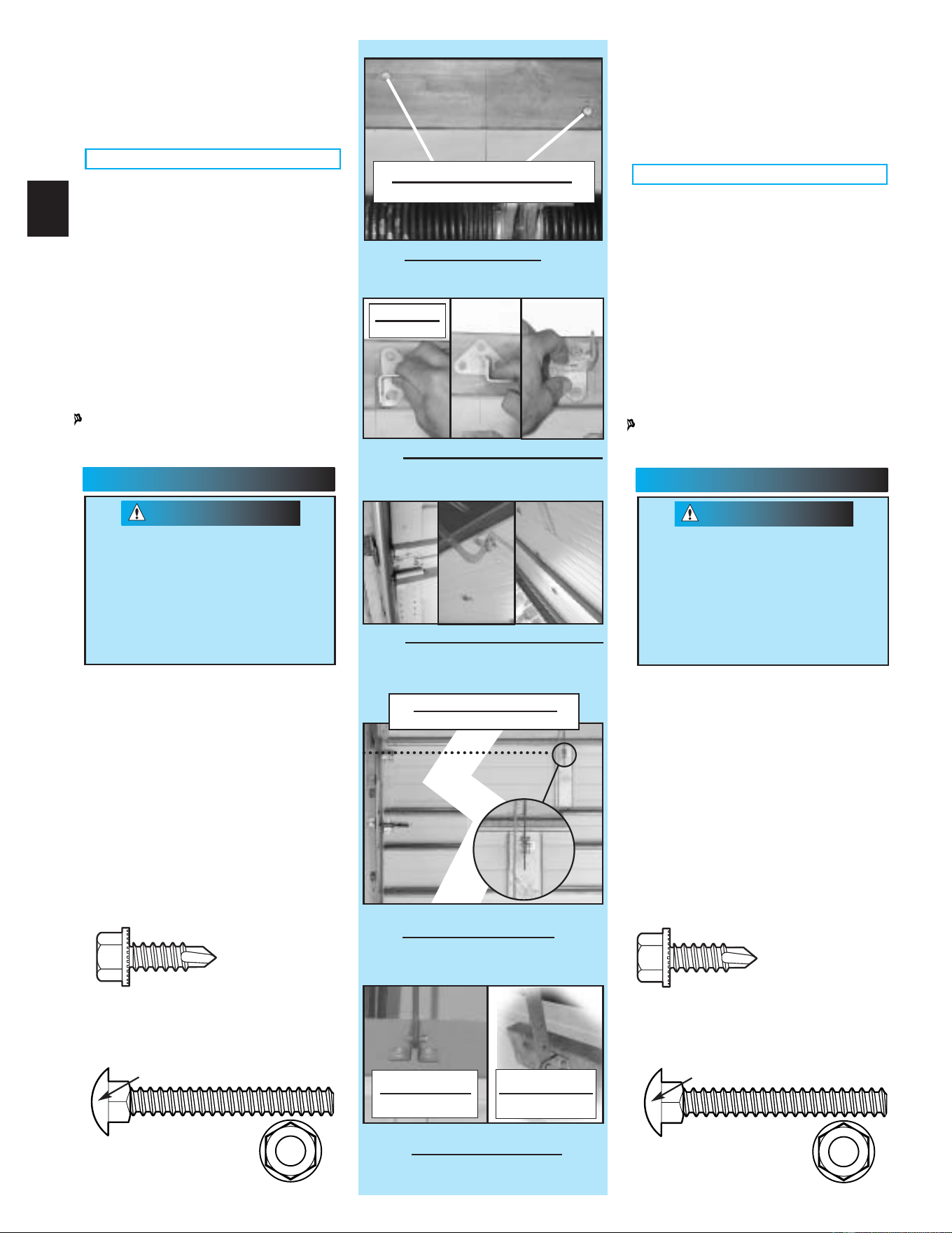

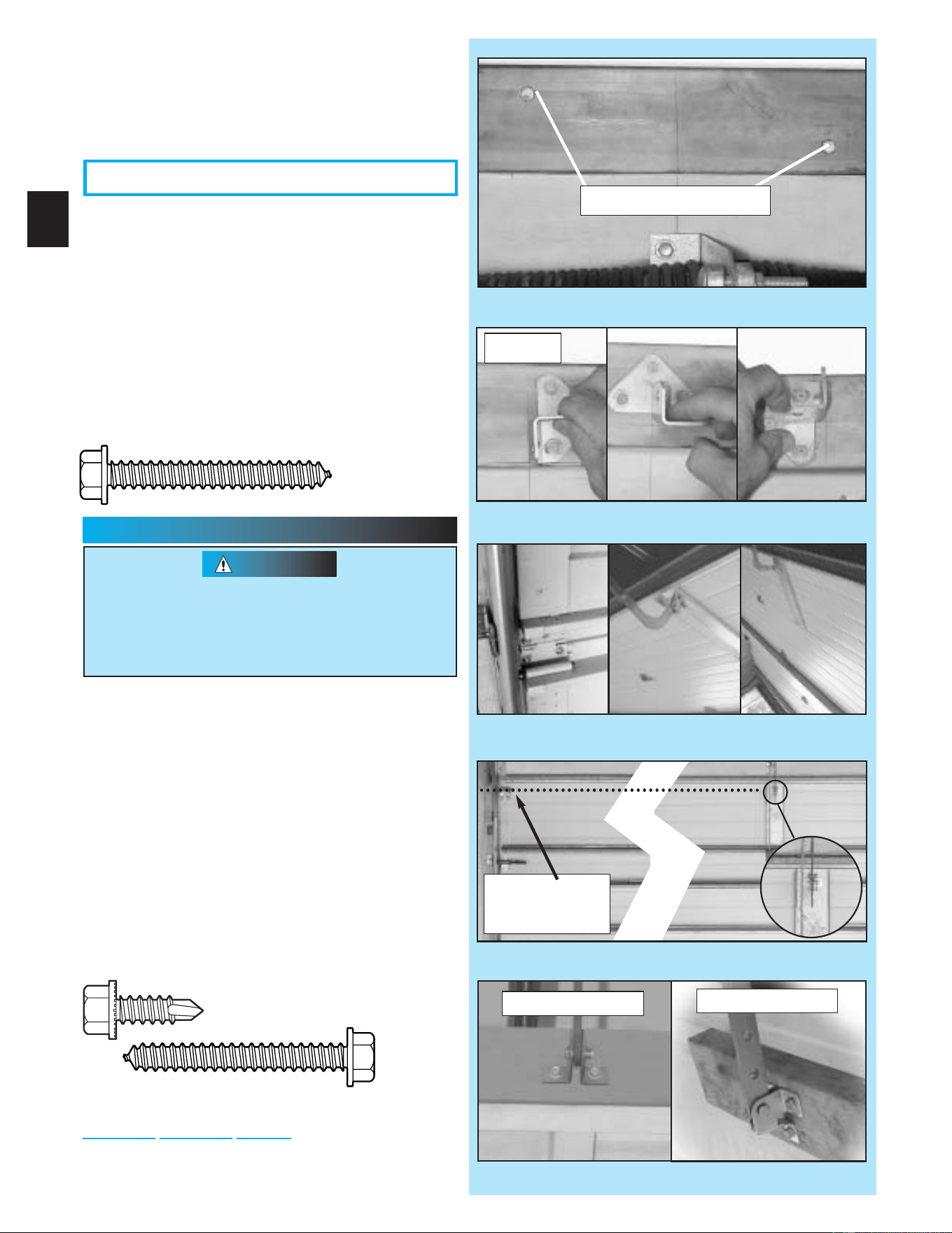

NOTE: If header bracket location needs to be
above header for garage door opening, you
need to add a mounting surface. A 2" x 6"
board securely attached (fasteners not included)
across wall studs on either side of your mark is
sufficient (Fig. 2-4).
OPEN ORANGE PARTS BAG
2. Mounting the header bracket.
NOTE: Although header bracket may be oriented
several ways, method 1 is preferred if possible
because of added strength over other methods
(Fig. 2-5).
• Hold header bracket against wall
(Fig. 2-5).
–
Place left edge on vertical line.
–
Bottom edge on final height line.
•
Mark screw hole locations on wall.
• Drill 7/32" pilot holes at each screw hole mark.
–
Fasten header bracket with 3 lag screws (22)
(Fig. 2-5).
DOOR BRACKET:
3. Finding door bracket mounting location.
• Door bracket is mounted as high on
door as
possible along vertical centerline.
NOTE: In the case of sectional type doors, door
bracket must be mounted NO LOWER THAN top
set of rollers (Fig. 2-7).
For 1-piece doors, door bracket must be mounted
at top edge of door.
4. Mounting the door bracket.
• Proper bracing should be verified at this point.
–
Align door bracket centered on your
vertical centerline.
–
Attach using 3 self-drilling screws (42) for
sheet metal or other light weight material.
–
Use lag screws (22) for solid wooden doors.
NOTE: For solid wood doors, carriage bolts
WITHOUT
SLOTTED HEADS (not included) may
also be used for attaching door bracket.
FIG. 2-4 Adding mounting surface.
[
22
]
Doors made of masonite, lightweight wood, fiberglass, and
sheet metal must be properly braced before mounting door
operator. Contact door manufacturer or distributor for a
bracing kit. The Genie Company is not responsible for
damage caused due to improperly braced door (Fig. 2-6).
CAUTION
FIG. 2-5 Header bracket in place (3 methods)
.
FIG. 2-6 Examples of door bracing.
FIG. 2-7 Mounting door Bracket (sectional)
.
[
42
]
preferred
1
2
3
FIG. 2-7B Mounting door Bracket (one-piece)
.
on top edge
at top of back
bolted to studs in wall
1/4" x 2"
1/4"-20 x 3/4"
even with or
above top roller
[
22
]
1/4" x 2"
Mounting Straps
[22]
13

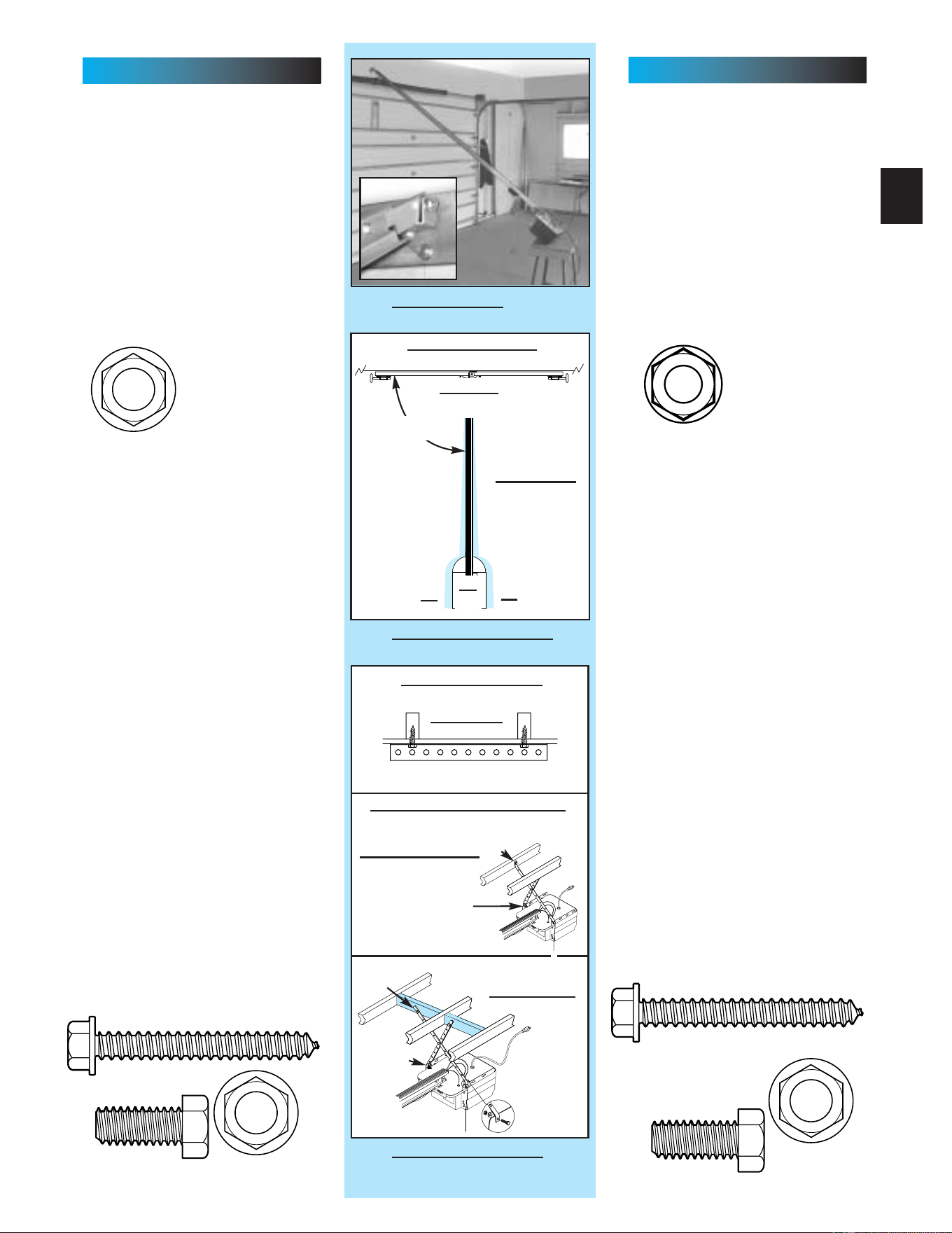

MOUNTING THE OPERATOR:
1. Getting Started.
• Position rail/power head assembly (Fig. 2-7).
–
Rail strap leaning on wall next to header bracket.
– Place material on floor under power head to
protect from scratching. (A box, stool, or similar
device may be needed to clear a torsion
spring, as shown.)
2. Mounting the assembly.
• Attach rail strap to header bracket using nut (47)
(Fig. 2-7 inset)
.
FINGER TIGHT ONLY.
• Support power head on step-ladder.
NOTE: Before final attachment to ceiling, insure
that assembly is in proper alignment (Fig. 2-9).
• Attach mounting straps to ceiling using lag
bolts (22) (Fig. 2-10).
• Set height of power head according to following:
– Track guided doors
.
a.
Rail must clear door at highest point of travel
b. Be level or, power head slightly below level.
– Trackless doors
.
a.
Rail must clear door at highest point of travel
by 1" to 1-1/2".
• Securely tighten power head mounting bolts (46)
and nuts (47).
• Lower door.
• Fully tighten rail strap nut.
• DO NOT PLUG UNIT IN YET!
3. Adjusting length of emergency release cord.
• Check emergency release knob height.
– Low enough you can reach it.
– High enough to clear your vehicle, but
NO HIGHER THAN 6 FEET ABOVE FLOOR.
• Tie a new overhand knot where desired
.
– Cut off any extra cord.
YES
N
O
N
O
FIG. 2-9 Operator must be aligned.
FIG. 2-10 Mounting the power head.
ANGLE IRON ON FINISHED CEILING
Attach angle iron to beams
UNFINISHED OR OPEN BEAM
Extra framing
not needed
Extra framing
NEEDED
VIEW FROM ABOVE
(not to scale)
[22]
[
22
]
[
46
]
[
47
]
[
47
]
90°
DOOR
HEADER BRACKET
FIG. 2-7 Position assembly.
DRYWALL
[46 & 47]
[46 & 47]
5/16"-18
5/16"-18 x 3/4"
5/16"-18
1/4" x 2"

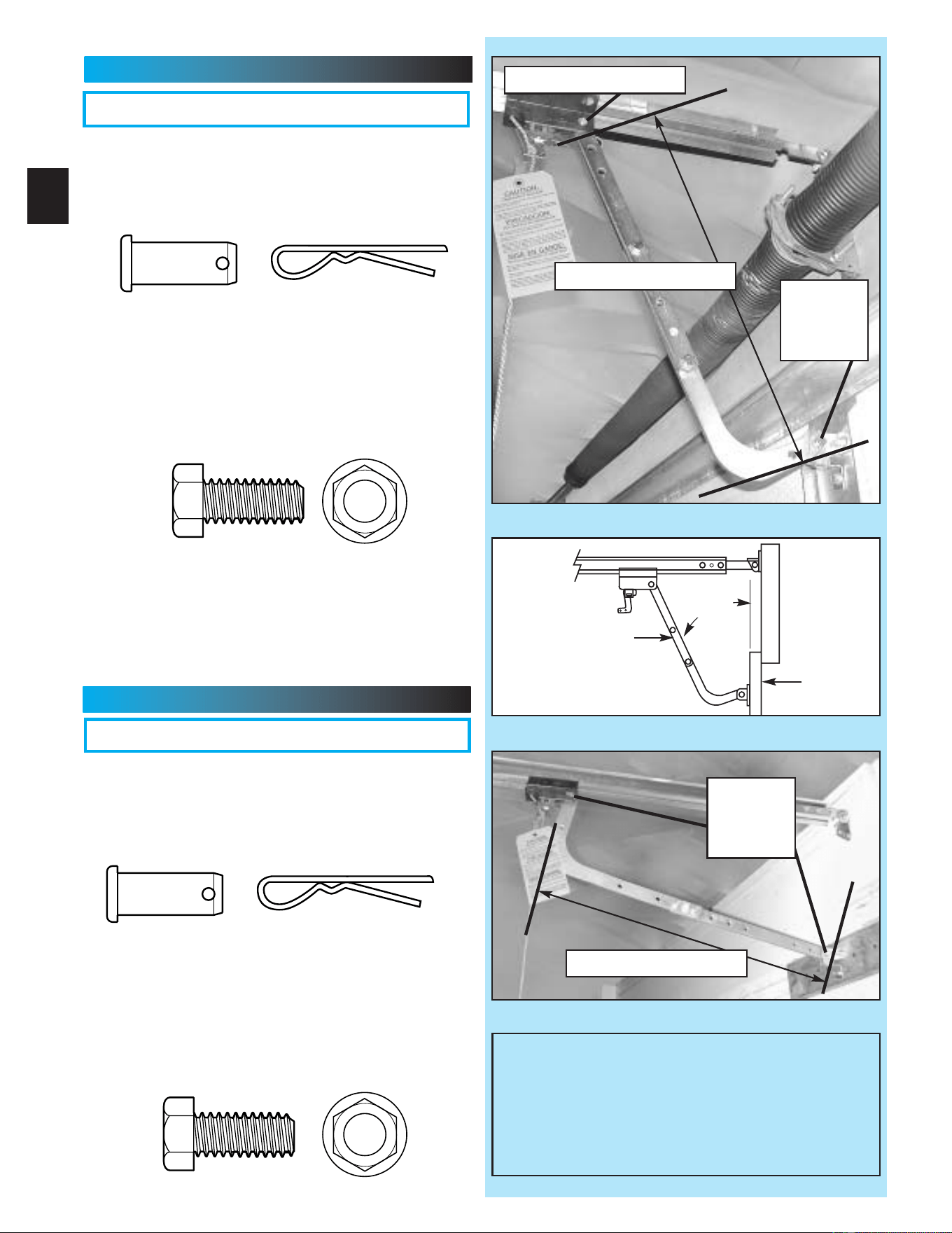

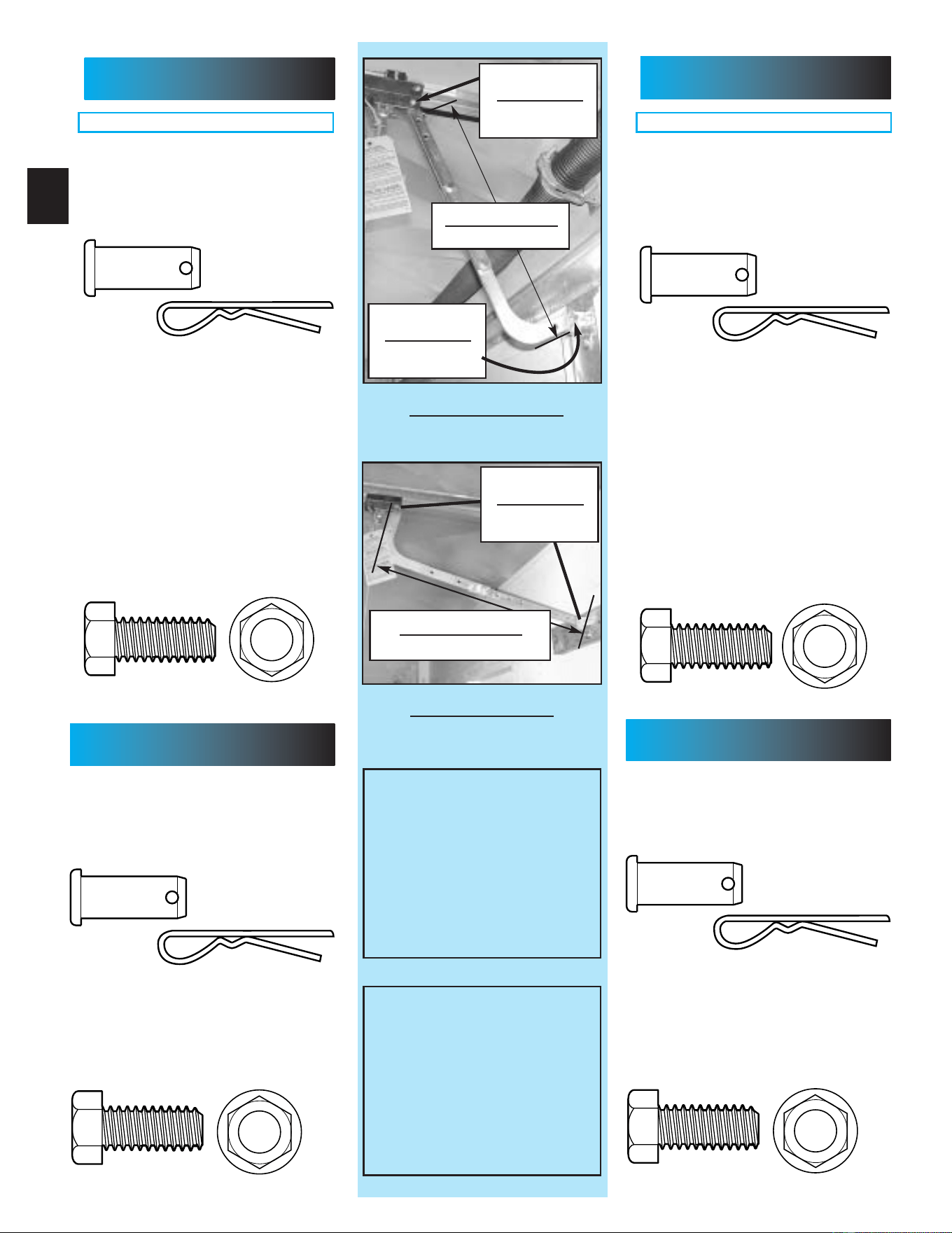

INSTALL DOOR ARMS: Sectional doors
OPEN YELLOW PARTS BAG
1. Attach the arms.
• Fasten curved door arm to door bracket using
clevis pin (24) and cotter pin (25) (Fig. 2-10).
• Straight arm to carriage using clevis pin (24) and
cotter pin (25) (Fig. 2-10).
2. Connecting the arms.
•
Slide carriage back and forth to adjust arm length.
– Overlap arms as much as possible.
– Make overall length as short as possible.
• Fasten arms together using 2 bolts (27) and
nuts (28) (Fig. 2-10). (Place the bolts as far
apart as possible.)
NOTE: Whenever possible, it is recommended
that the door arms assembly be angled away
from the door to prevent putting downward force
on the door and door bracket. (Fig. 2-11).
Additionally, where possible, the straight door
arm may be eliminated.
[
25
]
[24]
FIG. 2-10 Attaching door arms (sectional doors)
.
[
27
]
[
28
]
INSTALL DOOR ARMS: 1-piece doors
OPEN YELLOW PARTS BAG
1. Attach the arms.
• Straight arm to door bracket using clevis pin (24)
and cotter pin (25) (Fig. 2-12).
• Curved arm to carriage using clevis pin (24)
and cotter pin (25) (Fig. 2-12).
2. Connecting the arms.
•
Slide carriage back and forth to adjust arm length.
– Overlap arms as little as possible
.
– Make overall length as long as possible.
• Fasten arms together using 2 bolts (27) and
nuts (28) (Fig. 2-12).
[
25
]
[24]
FIG. 2-12 Attaching door arms (1-piece doors)
.
14
REMINDER: If you have no access to your
garage from the outside other than your
garage door, please consider a GER-2
emergency release kit shown on page B in
center of manual
.
Call Customer Service at 1
.
800
.
354
.
3643, or
visit www
.
geniecompany
.
com
.
[
27
]
[
28
]
short as possible
long as possible
clevis & cotter pins
clevis &
cotter
pins
clevis &
cotter
pins
3/8"-16 x 7/8"
3/8"-16
3/8"-16 x 7/8"
3/8"-16
FIG. 2-11 Door arms at angle to door.
door arms
door
angle
3. Wiring.
• Route wire (29) using either method shown
(Fig. 3-5).
• Wires along rail are held in place with wire clips.
– Wires can be slipped under the wire clips
already in place.
15

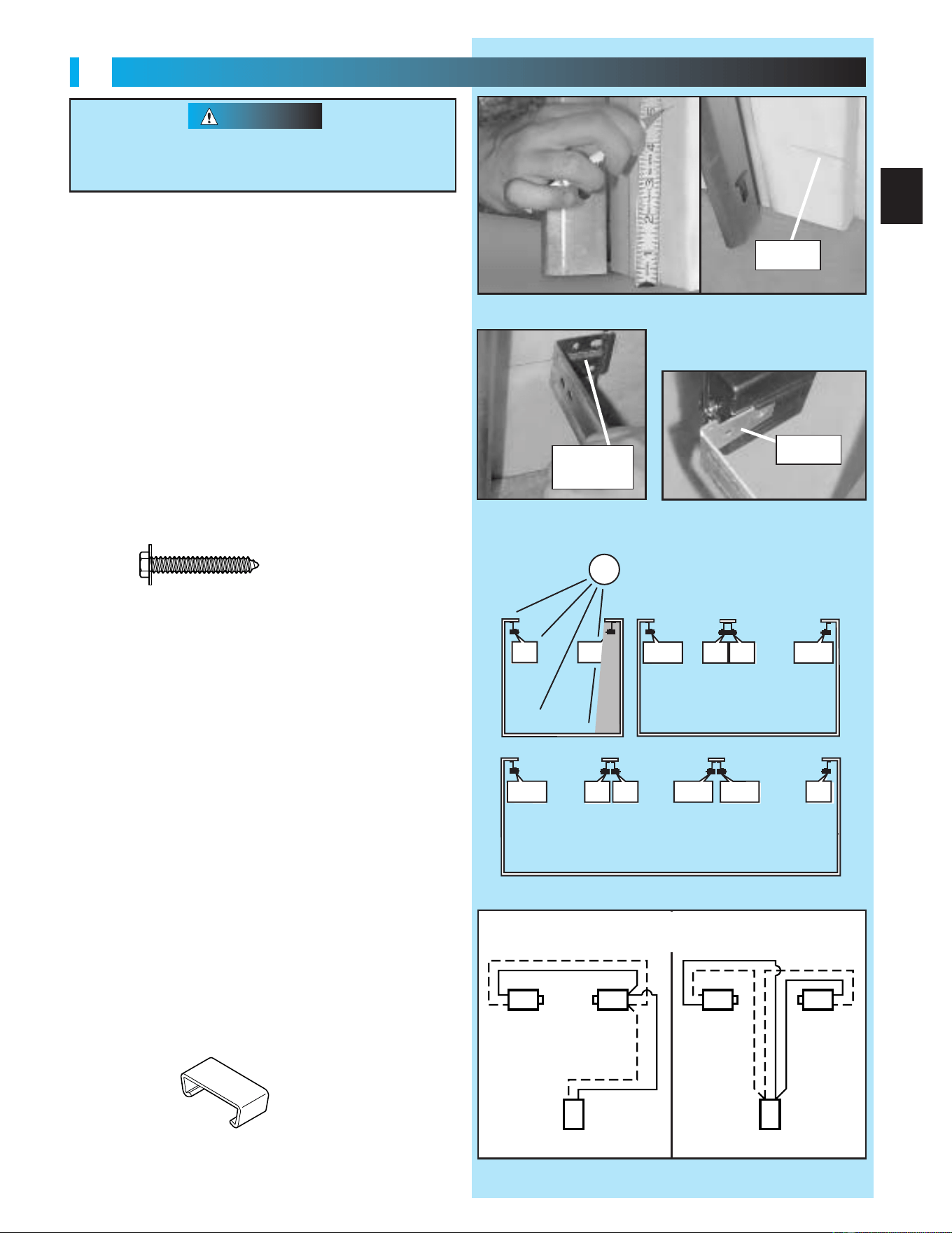

SAFE-T-BEAM
®
SYSTEM INSTALLATION
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
3
NOTE: The operator will not close the door
automatically unless the Safe-T-Beam
®
System is
installed.
1. Mounting brackets.
• Mark both sides of garage door frame or wall 5"
above floor.
(Fig. 3-1).
• Hold bracket against door frame or wall.
– Check if brackets extend out from wall far
enough, so tongue of bracket is beyond door,
tracks or any door hardware.
– If not:
a. STB bracket extensions are available
at local dealer.
b. Blocks of wood, etc. may be substituted for
extensions.
• Center bracket on your mark (Fig. 3-2).
• Fasten each with 2 screws (44) (Fig. 3-2).
NOTE: Mounting brackets can be attached to the
floor using concrete anchors (not provided).
2. Mounting STB source and sensor.
• If garage has only one garage door.
– Determine which side of garage receives most
direct sunlight (Fig. 3-4).
– Red LED should always be on sunny side
whenever possible (Fig. 3-4).
• For multiple doors.
– Preventing crossed signals is critical.
– Place source and sensor modules on adjacent
doors facing in opposite directions (Fig. 3-4).
NOTE: To help prevent interference from sun, STB
sensors (Green LED) may be placed further away from
the door opening where they will spend more time
in shadows.
• Slide source/sensor onto tongue of bracket until
it clicks into place (Fig. 3-3).
There should be no electrical power to the operator
while installing Safe-T-Beam System
®
wires. If you
have plugged in the power cord UNPLUG IT NOW.
WARNING
FIG. 3-1 Mark door frame
.
FIG. 3-2 Mount
brackets
.
FIG. 3-3 Attaching
STB’s to brackets
.
[
41
]

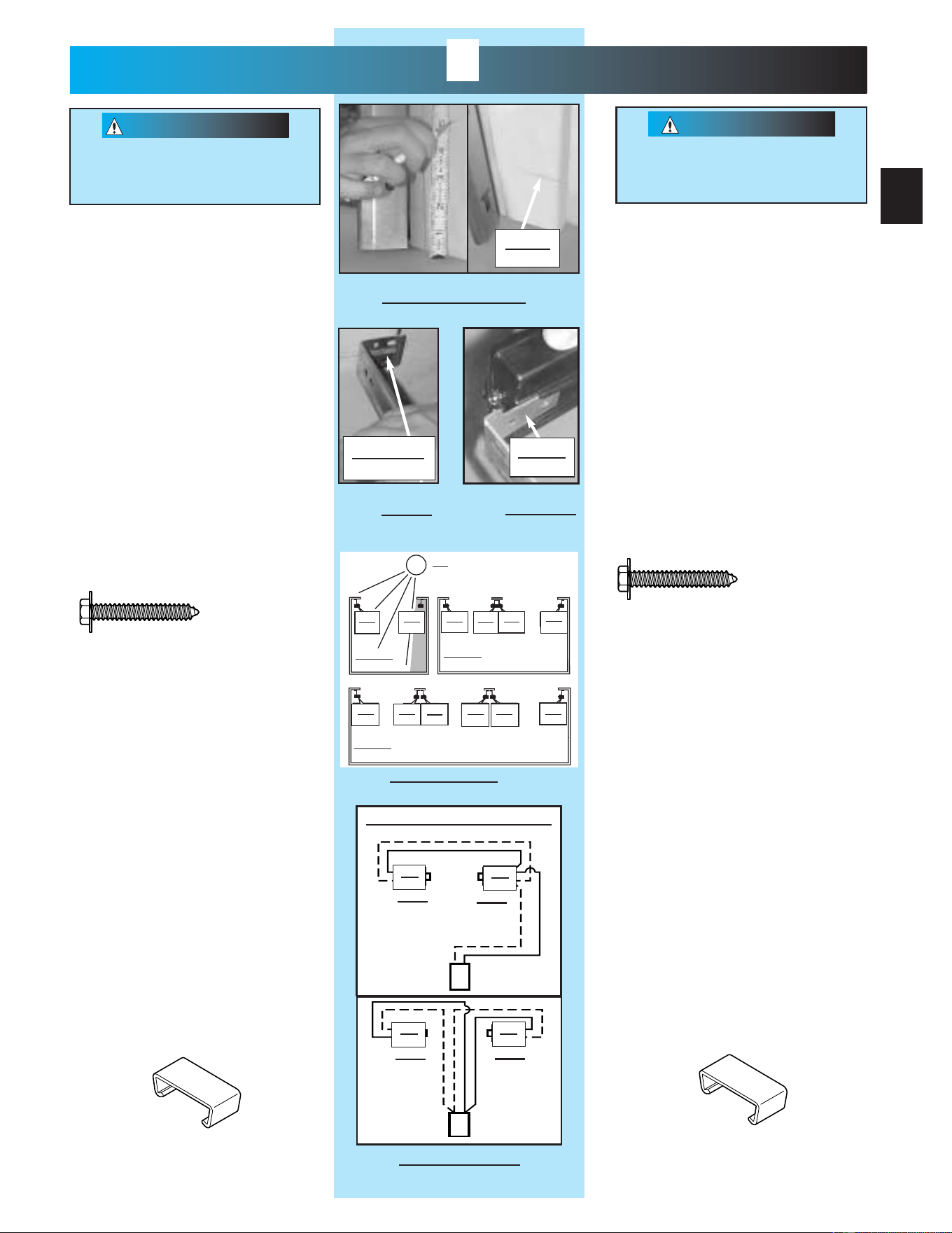

FIG. 3-5 STB wiring methods
.
Sensor
Source
Red
Green
Power
Head
Sensor
Source
Red
Green
Power
Head
A
B
Dashed Line = striped wire
Solid Line = white wire
tongue
mark
center of
bracket
FIG. 3-4 STB locations
.
#10-16 x 1-1/4"
[
44
]
SUN
ONE DOOR
GARAGE
THREE DOOR
GARAGE
RED
LED
RED
LED
GREEN
LED
RED
LED
GREEN
LED
GREEN
LED
GREEN
LED
RED
LED
RED
LED
RED
LED
GREEN
LED
GREEN
LED
TWO DOOR
GARAGE

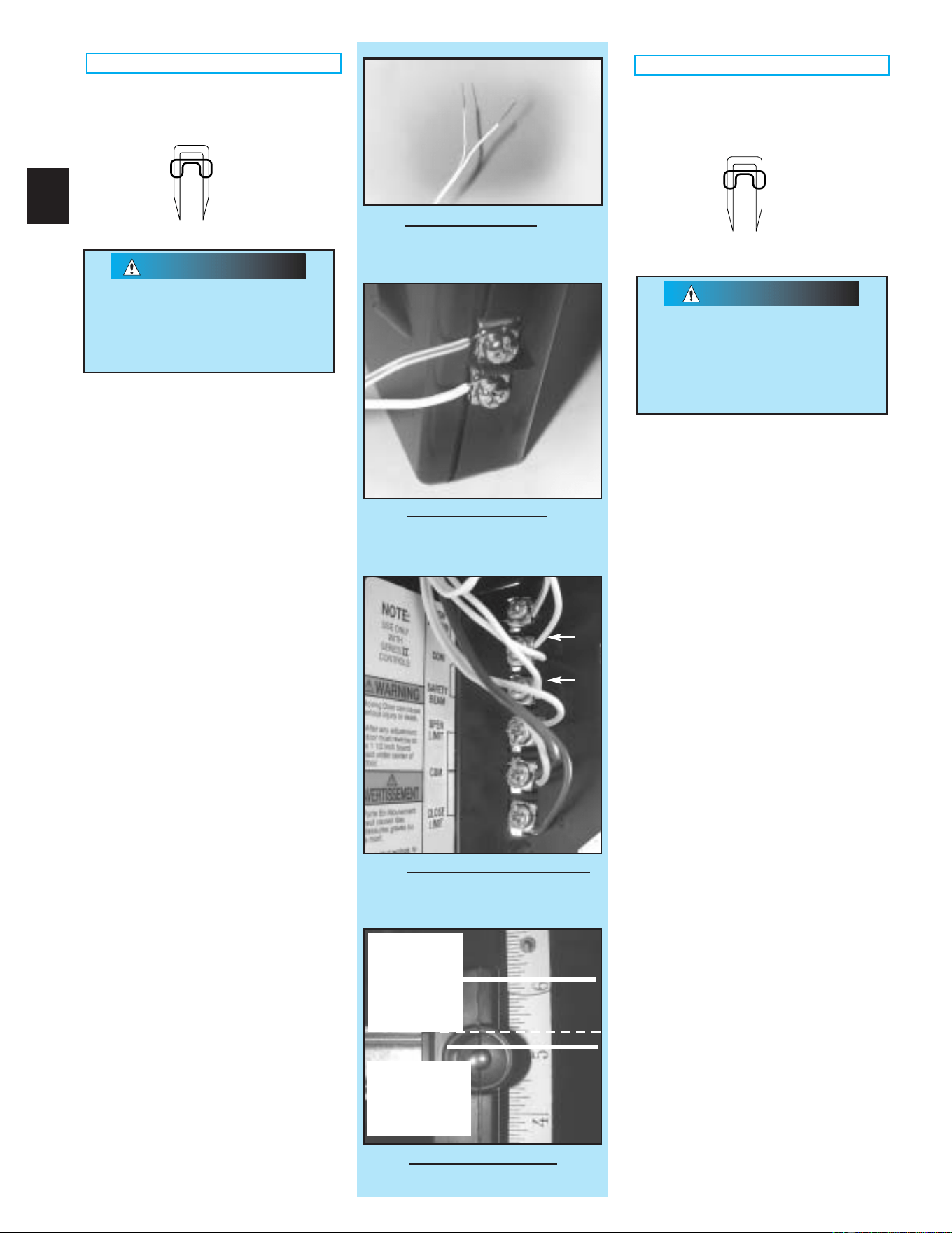

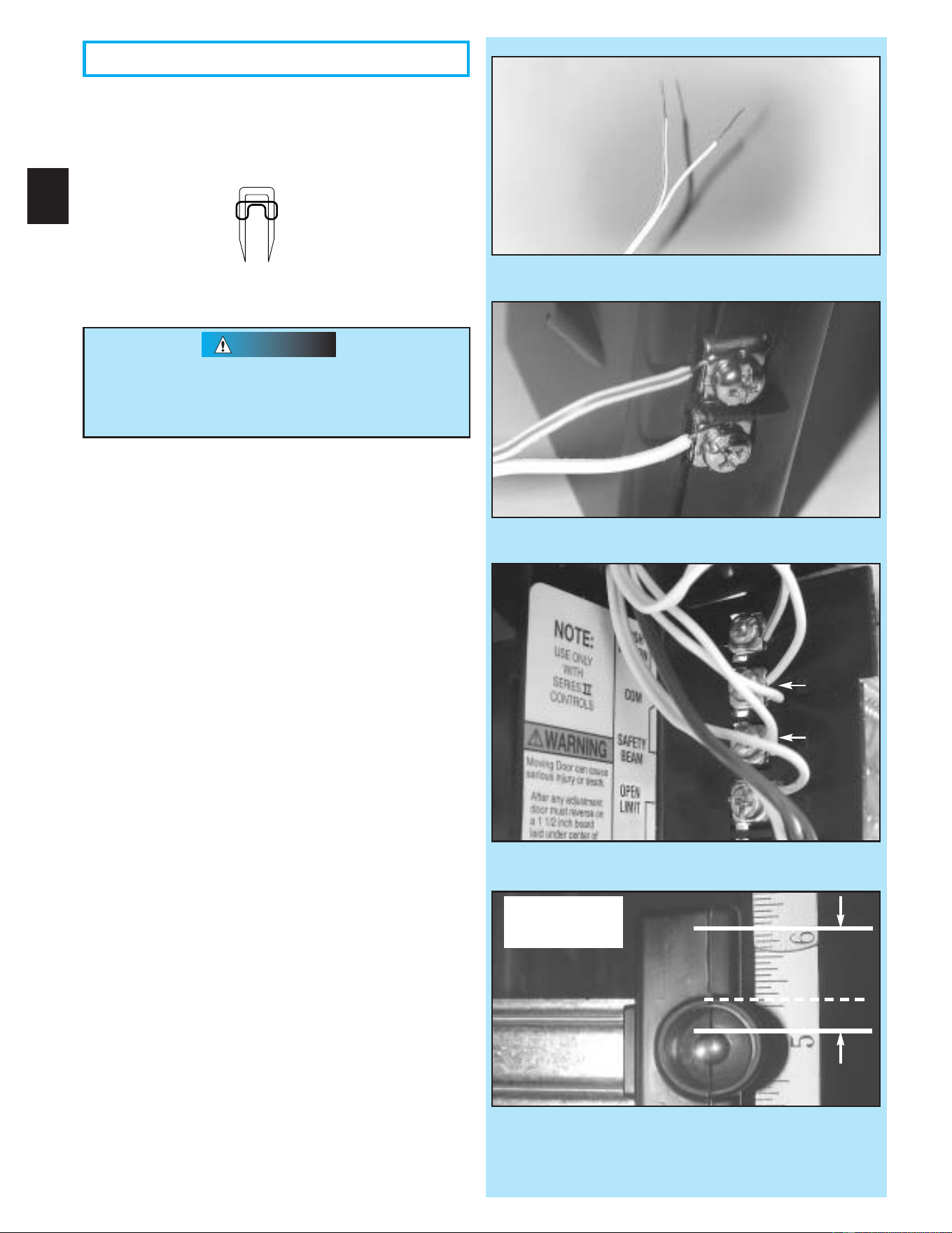

FIG. 3-8 Terminal attachments at power head
.
OPEN RED PARTS BAG
3. Wiring (cont ).
• Securely fasten wires to wall as you go.
– Use insulated staples (included).
– Staples should be snug only.
16
• Make wire attachments at “STB’s.”
– Splitting and stripping wire ends to be
connected as shown (Fig. 3-6).
– Loosen terminal screws.
– Insert wire under flat plate and tighten screw.
It does not matter which wire, white or
striped, goes on which terminal (Fig. 3-7).
• Make wire attachments at power head.
–“STB’s” are connected to terminals #2 and #3
on power head (Fig. 3-8).
4. Check the following.
• Insure that no part of door or its hardware is
in path between lenses of source and sensor.
• Insure that tops of lenses are between 5"-6"
above the floor (Fig. 3-9). The brackets are
flexible, and can be adjusted slightly if needed.
NOTE: Safe-T-Beam ® alignment check must be
performed following connection to electrical
power (see page18). DO NOT PLUG IN YET!
Staples which are too tight can cut or pinch wires. Cut or
pinched wires can cause the STB System to stop working.
When using the insulated staples, make sure you fasten
them only as tightly as needed to hold the wire snuggly.
CAUTION
[
30
]
FIG. 3-7 Terminal attachments at STB
.
FIG. 3-9 Check lens height
.
top edge of lens
between 5" - 6"
above floor.
FIG. 3-6 Splitting and stripping
.
2
3

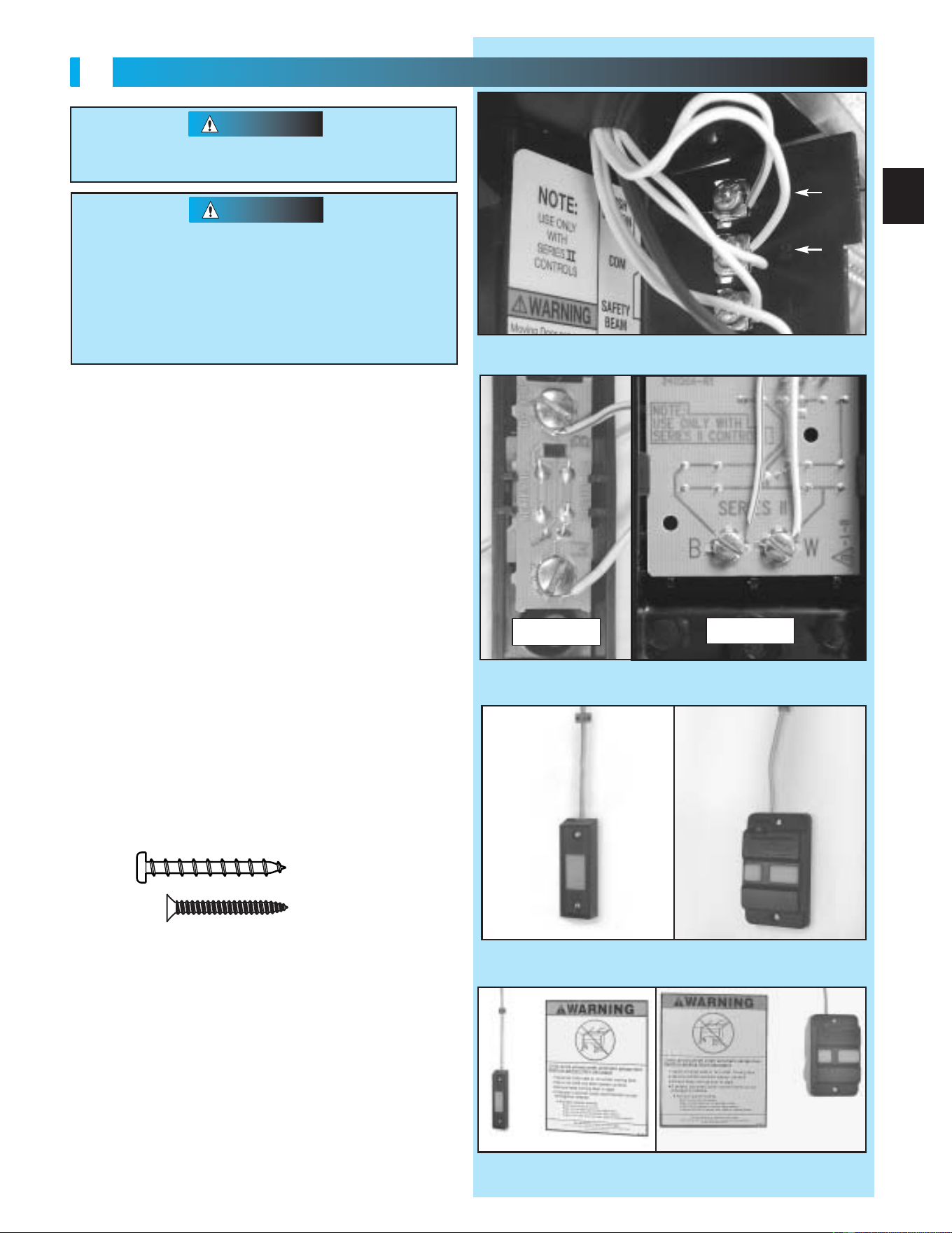

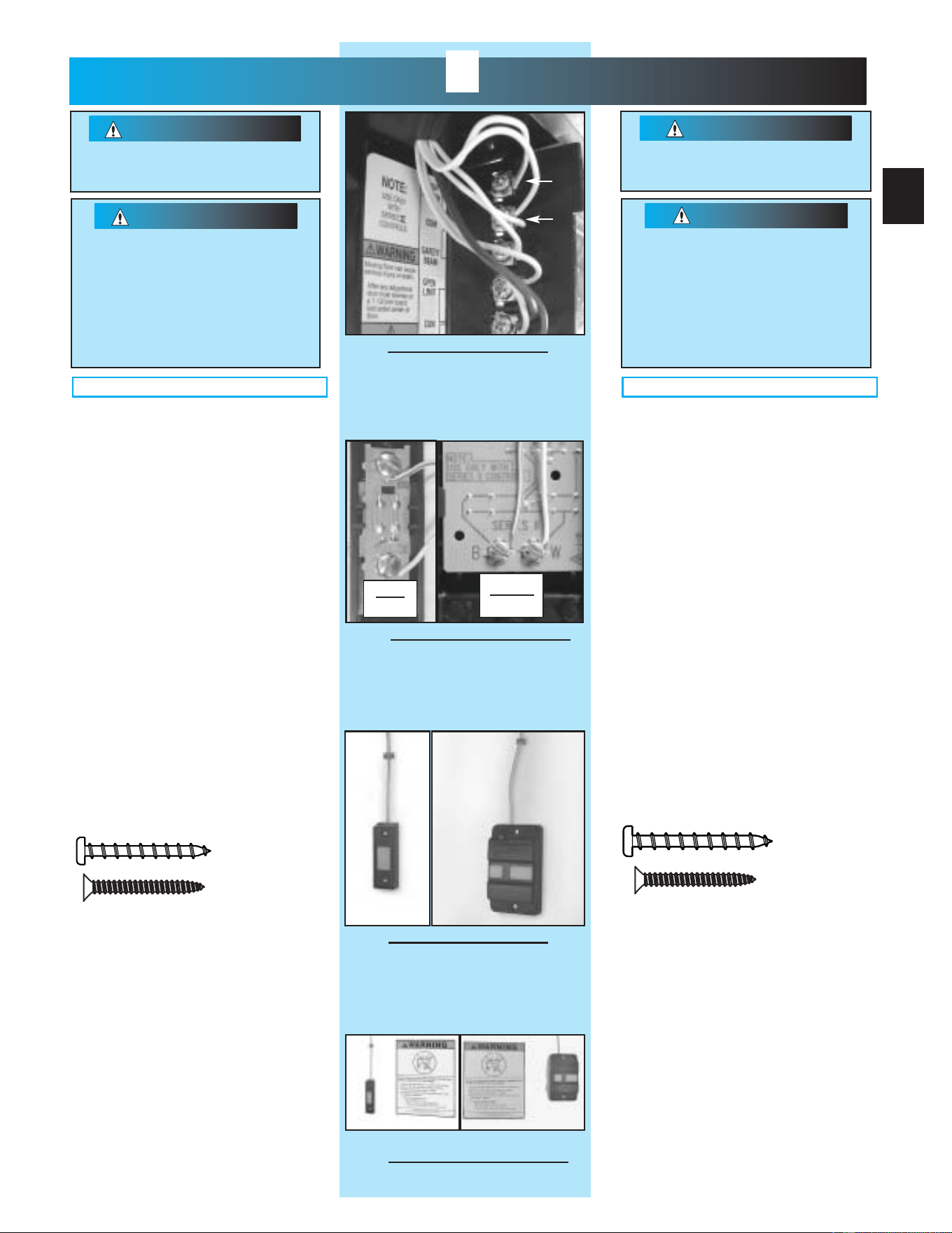

FIG. 5-1 Terminal attachments at power head.
WALL CONTROL INSTALLATION
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
4
1. Finding the mounting location.
• Pick a convenient location for mounting
wall control.
– Location you choose should be in direct sight
of door.
– It should be at least 5’ above floor to prevent
small children from operating door.
– It must be away from any moving parts. (You
should not be able to reach the door while
standing at wall control.)
2. Wiring.
• Run wire from power head to wall control.
• Securely fasten to ceiling using insulated
staples provided.
• Split and strip ends of wire (Fig. 4-5).
• On power head:
– Attach the striped wire to terminal #1 and
white wire to terminal #2 (Fig. 5-1).
• On back of wall control:
– Attach striped wire to terminal B , and
white wire to terminal W. (Fig. 5-2).
3. Mounting.
• Fasten wall control to wall with 2 screws
(wall button use 33) (console use 45)
(Fig. 5-3).
• Remove protective backing from entrapment
warning label (Fig. 5-4).
– Stick label on wall near wall control.
NOTE: Additional wall controls are available from
your dealer. ONLY ONE OF YOUR WALL
CONTROLS MAY BE THE LIGHTED TYPE. If you
have a lighted wall control, all your additional
controls must be un-lighted. More than one
lighted wall control per operator will cause
a malfunction.
Verify there is no power to the operator before
installing wall control wires.
WARNING
Use of any wall control other than the type
supplied will prevent the light from working and
could cause the door to operate on its own.
Cut or pinched wires can cause the wall control to
stop working. When using the insulated staples,
make sure you only pound them in as far as
needed to hold the wire snugly.
CAUTION
FIG. 5-2 Wall control wire attachment.
FIG. 5-3 Mounting wall control.
17
[
33
]
FIG. 5-4 Entrapment warning label.
button
console
[
45
]
1
2
#6 x 1-1/4"
#4 x 1"
18

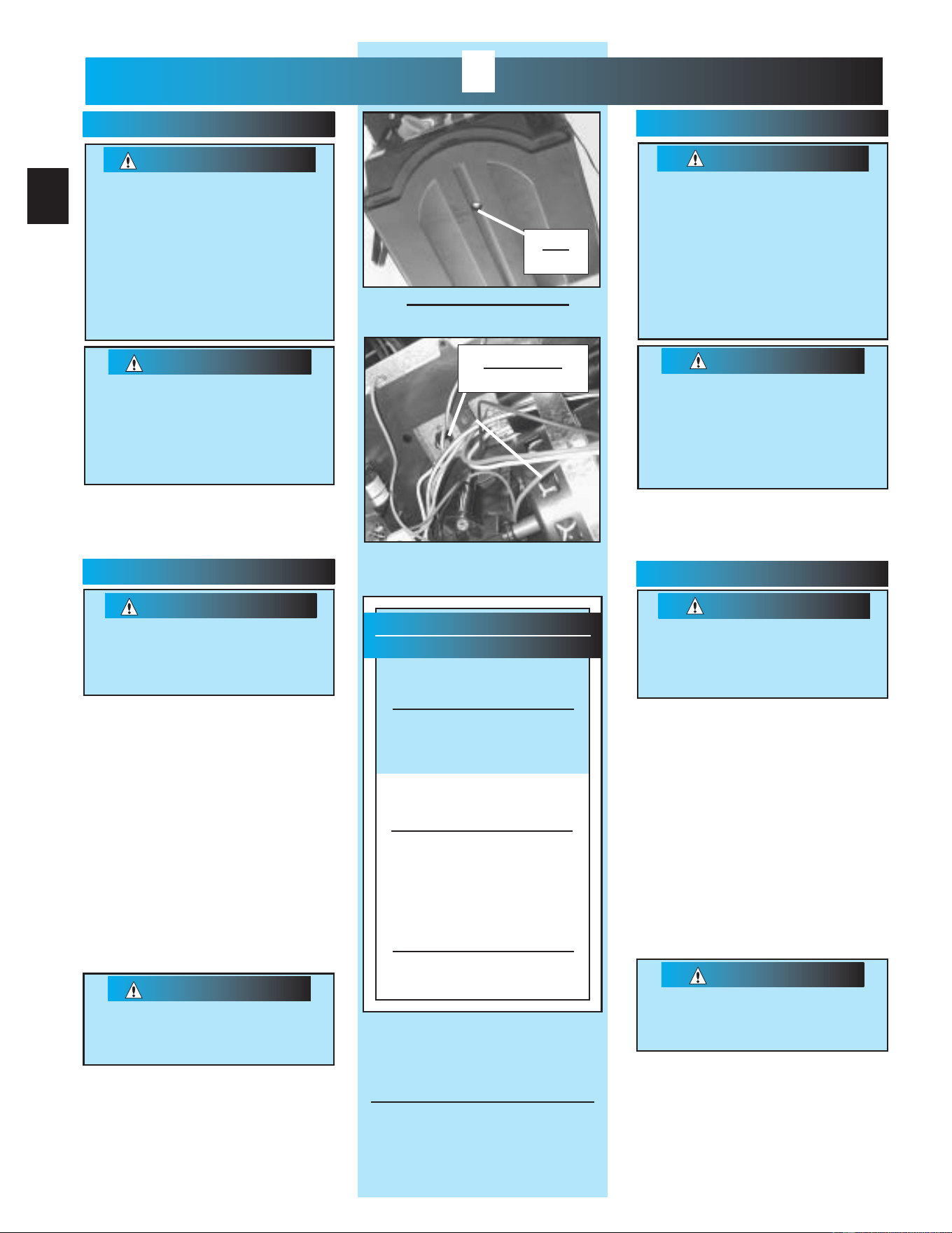

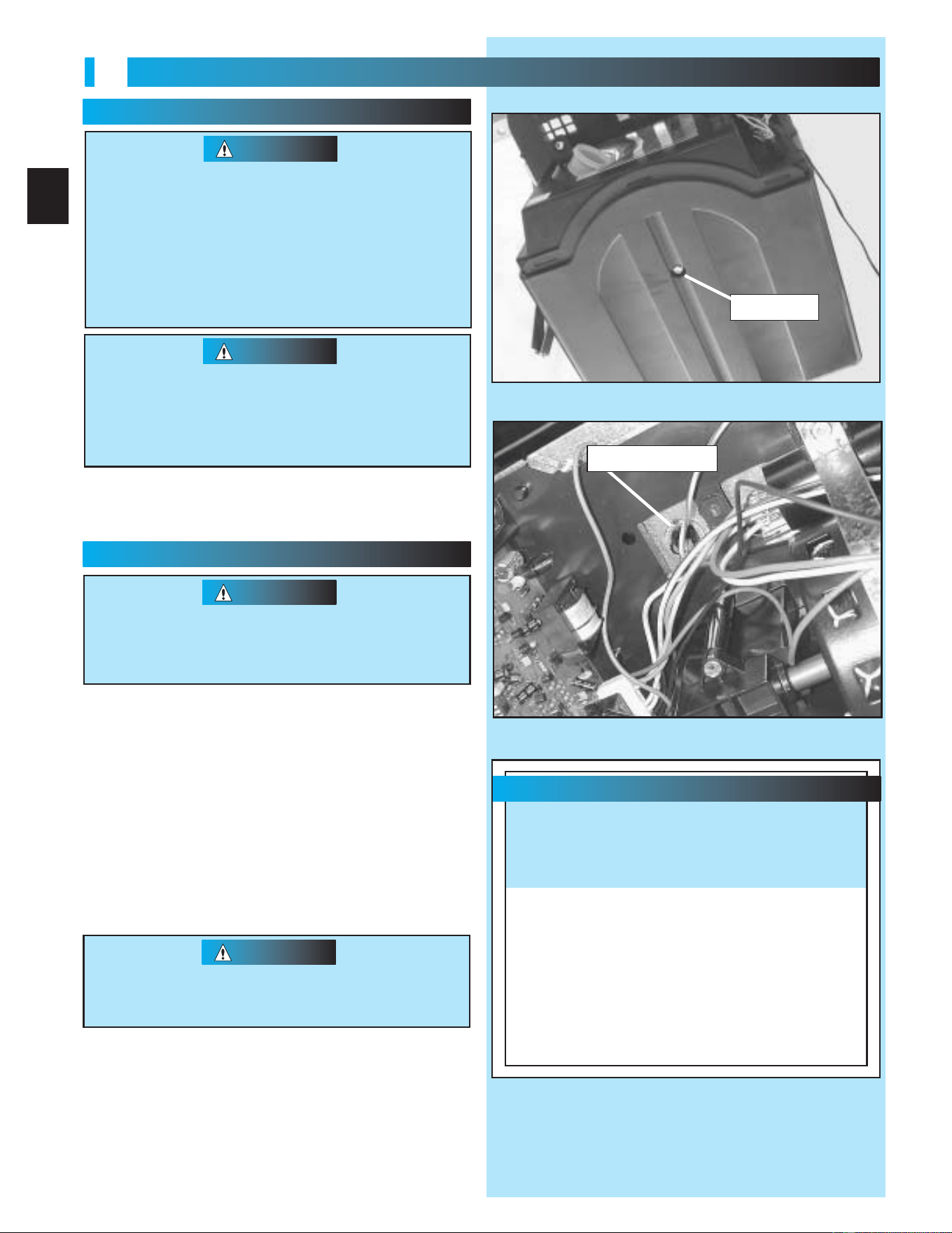

CONNECTING TO POWER
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
5
1. Plug the operator into a properly grounded
electrical outlet.
2. Check Safe-T-Beam
®
alignment (Fig. 6-3).
To reduce the risk of electrical shock, this
equipment has a grounded type plug that includes
a third (grounding) pin. This plug will only fit a
grounded type outlet. If you do not have a
grounded outlet, contact a qualified electrician to
install one. DO NOT alter the plug in any way. The
door operator must be properly grounded in order
to prevent personal injury and damage to
the components.
WARNING
FIG. 6-1 Removing motor cover.
Check local building codes to make sure that you
are not required to have your garage door operator
permanently wired, with circuit breaker protection.
If permanent wiring is required, have this installed
by a qualified electrician.
CAUTION
1. Instructions for electrician.
• Remove power from circuit.
• Remove motor cover (Fig. 6-1)
.
– Removing hex head screw located in center
on bottom of cover.
– Slide cover down and off.
• Remove and throw away existing power cord.
• Remove 7/8" knockout plug (Fig. 6-2).
– Install a suitable entrance bushing.
• Connect permanent wiring to power head
.
–
White to white/black to black / ground to green
.
– Use only UL recognized wire nuts.
• Wires inside power head must be at least 6"
in length.
• Replace motor cover and re-energize
the circuit.
2. Check Safe-T-Beam
®
alignment (Fig. 6-3).
The electrical power to the door operator MUST
BE turned off when the motor cover is removed.
Electrical power must remain off while making
electrical connections.
WARNING
WITH GROUNDED PLUG:
WITH PERMANENT WIRING:
The circuit board is light sensitive. Make sure
the motor cover has been replaced prior to
re-energizing the circuit.
CAUTION
Safe-T-Beam
®
Alignment Check
FIG. 6-2 Knock-out plug.
NOTE: The Genie Company is not responsible
for charges resulting from work performed by an
independent electrician.
FIG. 6-3
screw
knock-out plug
After turning the electrical power on, if the
STB’s are not in proper alignment, the red
LED (Source) will blink continuously.
To correct the problem — the brackets are
flexible and can be adjusted slightly to bring
the system into alignment.
When the STB’s are in alignment the red
LED will stop blinking and stay on.
NOTE: If a problem exists with the STB that is
preventing the door from closing, the door can be
closed by holding the wall control button in until the
door is fully closed. (The remote control will not work.)
19

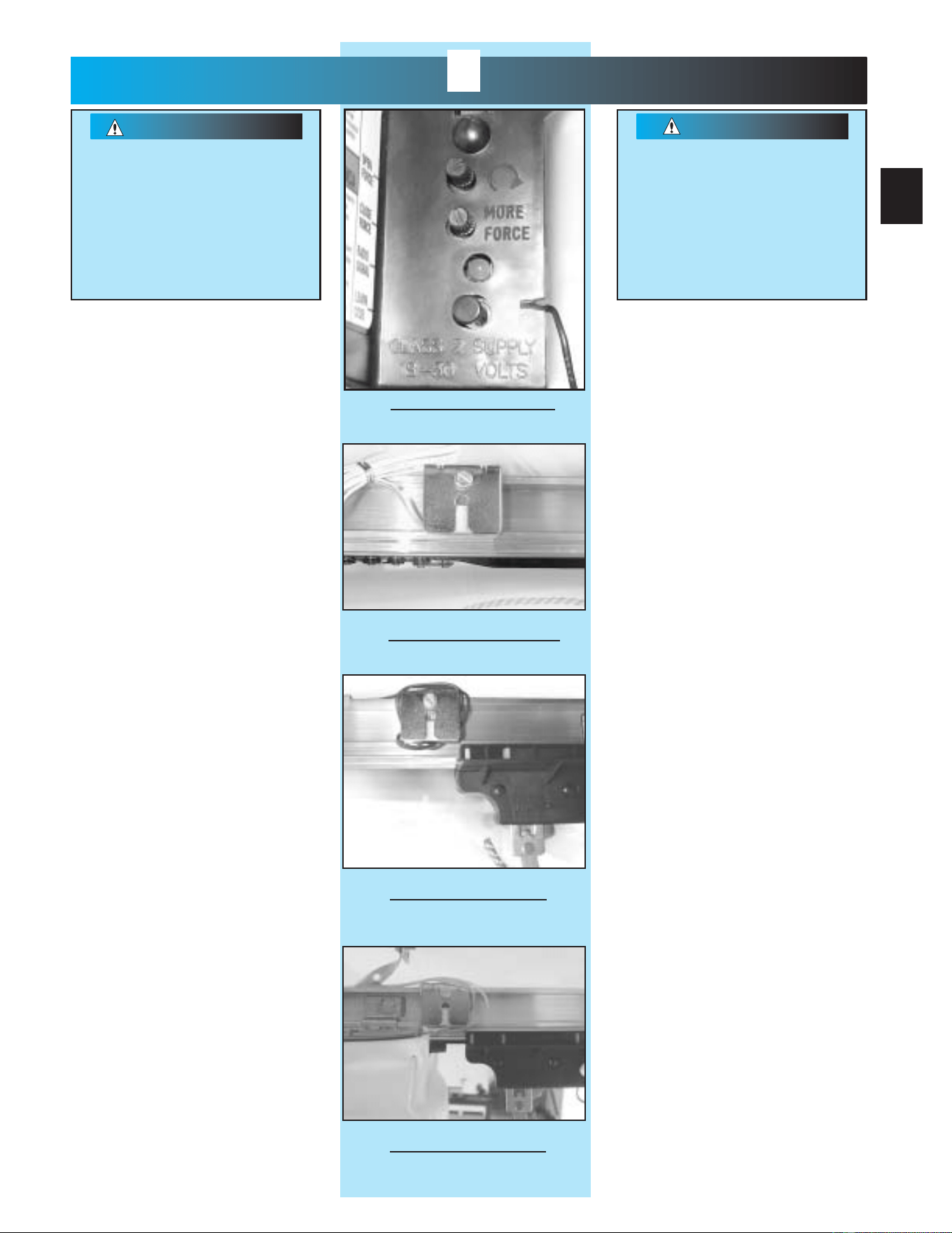

LIMIT SWITCH / FORCE ADJUSTMENT
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
6
NOTE: During operator cycling for force
adjustment, the motor protector may shut off
power to the operator. If this occurs, wait about
20 minutes to allow the motor protector to reset.

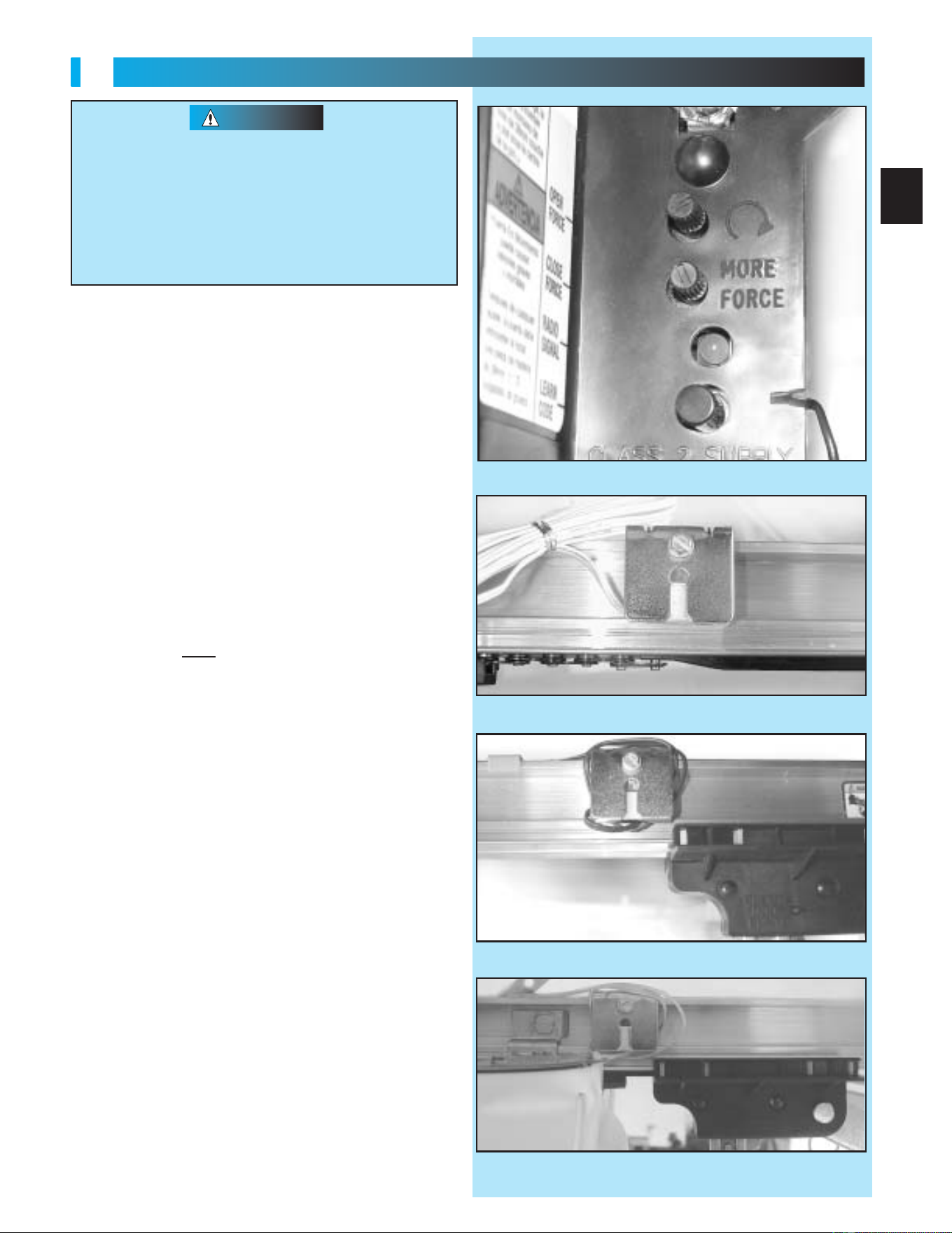

1. Adjusting limit switches.
• Locate force control knobs on power head
(Fig. 7-1).
– Gently turn both control knobs
counter-clockwise until they stop.
• Verify emergency release lever in disengaged
position.
• Verify OPEN limit switch at point where chain
attaches to carriage slide
(Fig. 7-2).
• Manually close door.
• Move the CLOSE limit switch:
– Loosen set screw.
–
Slide limit switch along rail to align front edge
of switch with back edge of carriage (Fig. 7-3).
– Gently tighten set screw.
• Press wall control button.
– Carriage slide will move toward power head
and stop at the OPEN limit switch.
• Manually open door.
• Move the OPEN limit switch:
– Loosen set screw.
–
Slide limit switch along rail to align front edge
of switch with back edge of carriage (Fig. 7-4).
– Gently tighten set screw.
– Manually close door.
• Place emergency release lever in engaged
position.
• Press wall control button.
– Carriage slide will move toward door, engage
with carriage and stop at CLOSE limit switch.
2. Adjusting OPEN force.
• Press wall control button.
–
Door should open and stop at OPEN limit.
• Door does not fully open.
– Press wall control button.
– Door should close and stop at CLOSE limit.
– Turn
OPEN
force control knob slightly in
clockwise direction.
– Press wall control button.
a. Continue step 2 until door opens completely.
3. Adjusting CLOSE force.
• Door is not fully closing.
– Cycle door, turning CLOSE force knob
clockwise slightly each time until door reaches
fully closed.
DOOR OPENS RAPIDLY
.
Keep the path clear
.
Position the ladder to the side of the power head
so it is clear of all moving parts of the operator
and door.
Always set the door operator to the minimum
force required to operate the door
.
WARNING
FIG. 7-1 Force adjustment screws.
FIG. 7-3 Align “CLOSE” limit switch.
FIG. 7-4 Align “OPEN” limit switch.
FIG. 7-2 Place “Open” limit switch.
FCC and IC CERTIFIED
20

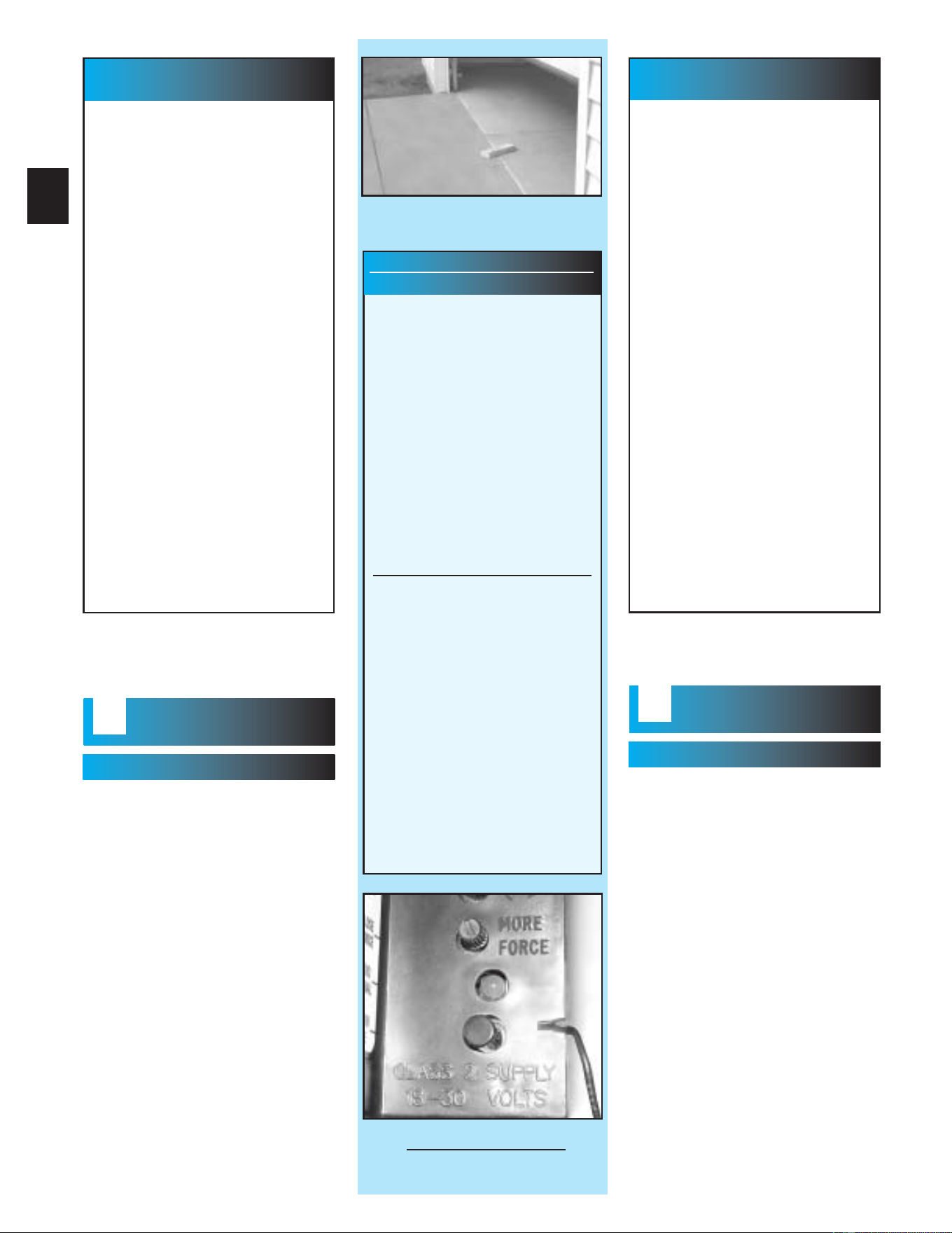

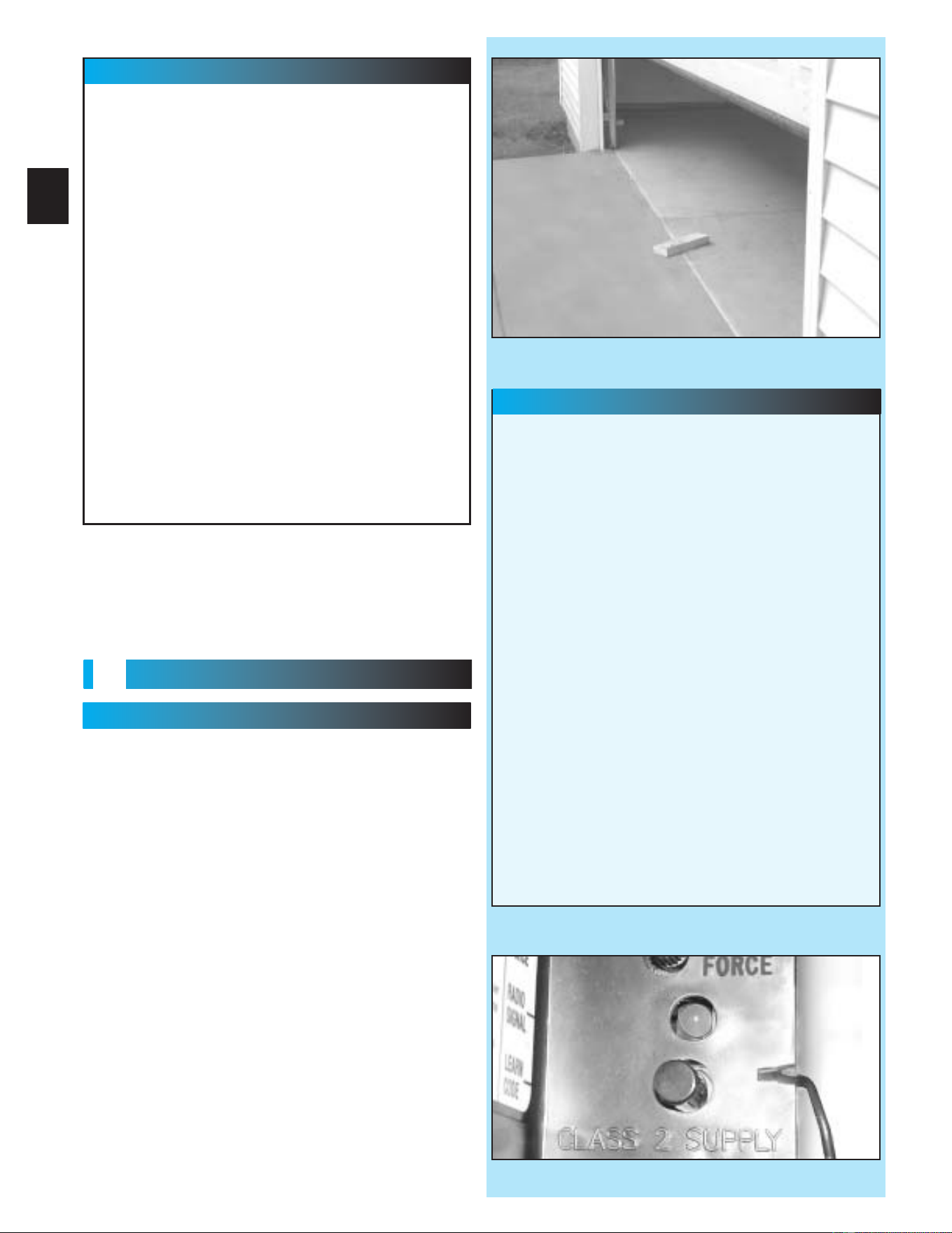

PROGRAMMING REMOTE CONTROLS
7
FIG. 8-1 Learn code button and LED
1. Programming.
• Locate learn code button and indicator LED
on front of power head (under force
adjustment screws) (Fig. 8-1).
• Press and release learn code button.
– Indicator LED will blink at a rate of twice
per second.
• Within 30 seconds, push remote control
button once.
– Indicator LED will stop blinking and stay on.
• Press remote control button again.
– LED will go out. Remote is now programmed.
2. Operating.
• Press remote button once.
– Door will move.
• Press button again.
– Door will stop.
• Press button again.
– Door will move in opposite direction.
The door will stop automatically at the fully
open or fully closed position.
SINGLE BUTTON REMOTE
This device complies with FCC Part 15 and RSS
210 of Industry Canada. This equipment has been
tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide
reasonable protection against harmful interference
in a residential installation. This equipment
generates, uses and can radiate radio frequency
energy and, if not installed and used in
accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference to
radio or television reception, which may be
determined by turning the equipment off and on,
the user is encouraged to try to correct the
interference by one or more of the following
measures:
Re-orient or relocate the receiver antenna.
Increase the separation between the operator
and receiver.
Connect the operator into an outlet on a circuit
different from that to which the receiver is
connected.
Consult your local dealer.
CONTACT REVERSE TEST
The force adjustments and limit switch
settings MUST BE COMPLETED before testing
contact reverse.
1. Testing.
• Open garage door using wall control.
– Place a 2" x 4" board (laid flat) under center
of garage door opening (Fig. 7-5).
– Close door using wall control.
• When door hits board, it must stop and
reverse (within 2 seconds) to open position.
2. Adjustment.
• Door does not properly reverse.
– Check to see if door is at close limit.
– It should not have reached limit switch
before hitting board.
• Door is at close limit switch.
– Move limit switch closer to door.
• Te st again. Repeat as necessary.
• Door is not reaching close limit, but
still does not reverse.
– Decrease CLOSE FORCE setting
slightly (turn it counter-clockwise).
• Te st again. Repeat as necessary.
FIG. 7-5 2 x 4 under center of door opening
21
MULTI-BUTTON REMOTE
1. Programming.
NOTE: Each button on a multi-button remote is
designed for use with 1 door. You cannot pro-
gram 2 buttons to operate the same door, nor
can you program 1 button to operate 2 doors.
• For each button
.
– Program each button separately.
– Follow single button remote procedure
(previous page) for each button.
2. Operating.
• Same as single button remote.
LOST OR STOLEN REMOTE
1. Clear memory.
• Press and hold learn code button (on power
head) for 10 seconds or until Indicator LED
goes out.
• Program remaining or new remote controls as
done previously. Your door operator will no
longer recognize any signal received from the
missing remote control, or any other which has
not been reprogrammed.
REMOTE CONTROL
BATTERY REPLACEMENT AND
VISOR CLIP INSTALLATION
8
FIG. 9-1 Open battery cover.

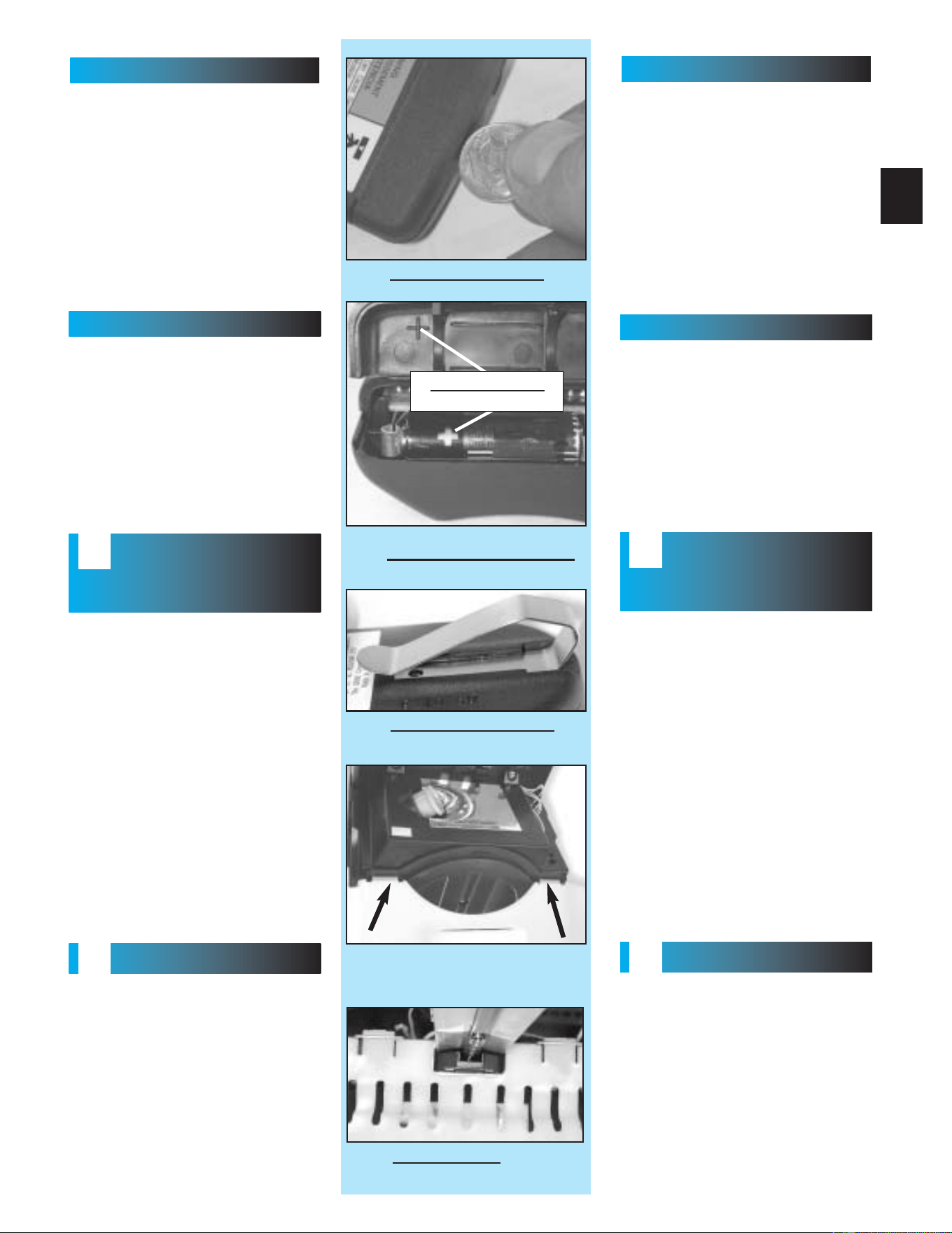

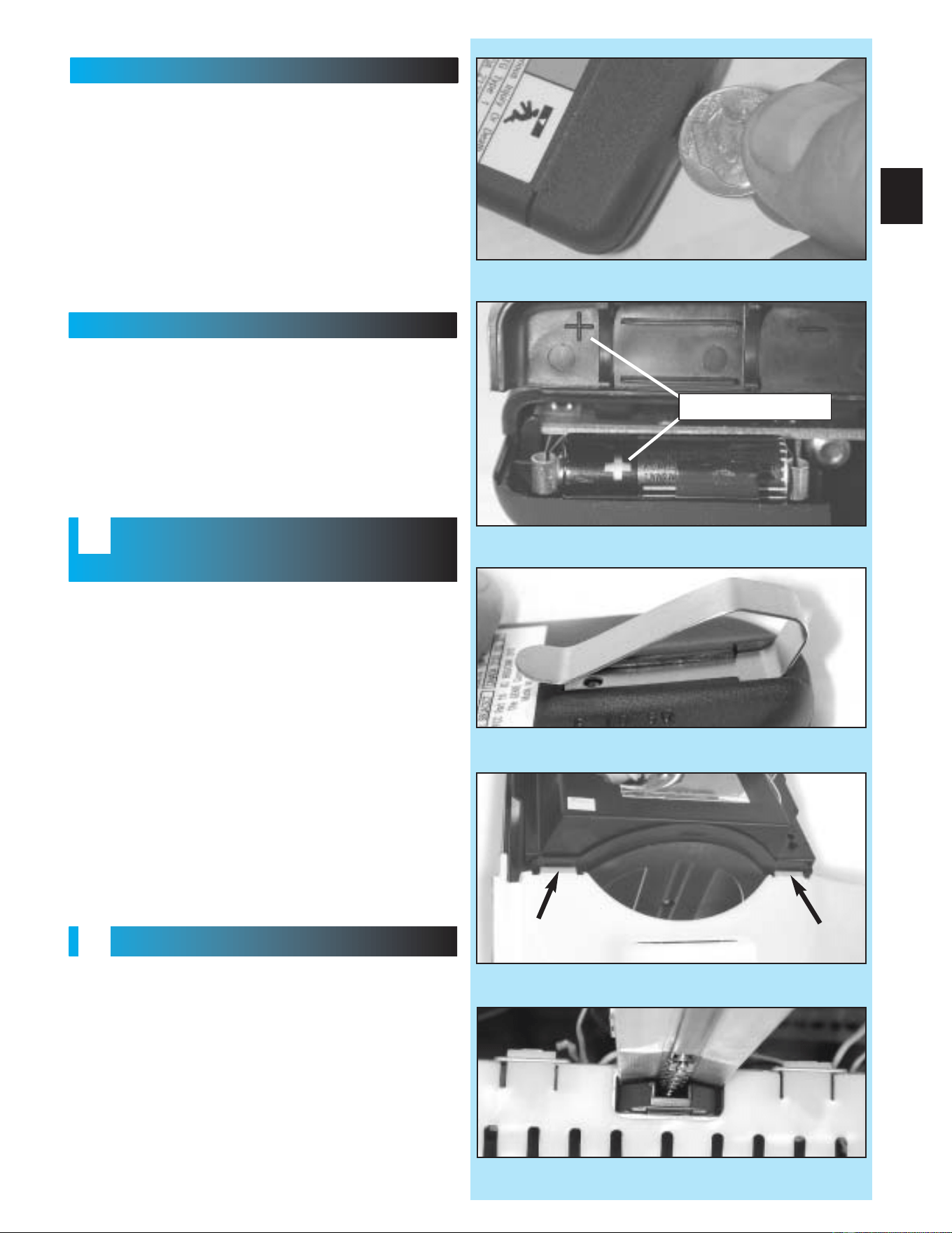

1. Battery replacement.
• Use coin, ball-point pen or similar device.
– Gently push straight in on battery cover lock
tab as shown (Fig. 9-1).
• Flip open battery cover.
– Remove old battery.
• Make sure new battery is facing proper direction
(Match battery polarity with symbols inside
battery cover) (fig. 9-2).
– Recommended replacement battery is
Eveready A-23, 12 volt.
• Slip new battery into place.
– Snap battery cover shut.
• Operate remote to make sure it is working
properly. (No re-programming is needed.)
2. Visor clip.
• Slide visor clip into back of remote control.
– It will snap into place (Fig. 9-3).
FIG. 9-3 Attach visor clip.
FIG. 9-2 Match battery polarity.
LIGHT BULB/ LENS INSTALLATION
9
FIG. 10-2 Fasten lens.
1. Light bulb.
• Recommendations.
– Do not use a short neck bulb.
– Light bulb should be no more than 100 Watts.
– Use a heavy duty service bulb for longer life.
• Screw bulb into socket.
2. Lens.
• Slide hinges into slots on motor cover (Fig. 10-1).
• Swing lens up.
– Fit tabs into slots provided on power head.
+ polarity marks
FIG. 10-1 Slide hinges into motor cover.
22
IMPORTANT SAFETY INSTRUCTIONS
1. READ AND FOLLOW ALL INSTRUCTIONS.
2. Never let children operate or play with the door controls. Keep the remote control away from children.
3. Always keep the moving door in sight and away from people and objects until the door is completely
closed. NO ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.
4. NEVER GO UNDER A STOPPED, PARTIALLY OPEN DOOR.
5. Test operator monthly. The door MUST reverse on contact with a 1
1
/
2
" high object (or a 2" x 4"
board laid flat) at the center of the doorway on the floor. After adjusting either the force or the limit of
travel, retest the door Opener. Failure to adjust the Opener properly may cause severe injury or death.
6. When possible, use the emergency release only when the door is closed. Use caution when using this
release with the door open. Weak or broken springs are capable of increasing the rate of door closure
and increasing the risk of severe injury or death.
7. KEEP DOORS PROPERLY BALANCED. See Owner’s Manual. An improperly balanced door increases
the risk of severe injury or death. Have a qualified service person make repairs to cables, spring
assemblies, and other hardware.
8.
SAVE THESE INSTRUCTIONS.
WARNING:
To reduce the risk of severe injury or death:
MAINTENANCE
1. Door springs and hardware.
• Do not operate garage door automatically or
manually if springs are broken.
–
CONTACT A PROFESSIONAL FOR SERVICE.
2. Door balance.
• Close the door.
• Pull emergency release knob down to release
door from carriage assembly.
• Raise door manually approximately 3 feet.
–
Door should stay in that position or close
very slowly.
–
If door moves quickly, HAVE DOOR SERVICED
BY A PROFESSIONAL.
• Close the door.
• Pull emergency release knob toward power
head to place release lever in engaged position.
–
Operate door using remote.
–
Door will re-attach itself to carriage assembly.
3. Contact reverse.
• Place a 2" x 4" board laid flat on floor.
–
In center of garage door opening.
• Close door by using wall button or
remote control.
–
Door fails to reverse on contact with board see
Section 7 CONTACT REVERSE
.
–
Operator still fails CONTACT A
SERVICE PROFESSIONAL.
ROUTINE MONTHLY MAINTENANCE
Use This Guide To Correct Problems With Door Operator.
If These Solutions Do Not Work,
Call Customer Service at 1.800.35.GENIE

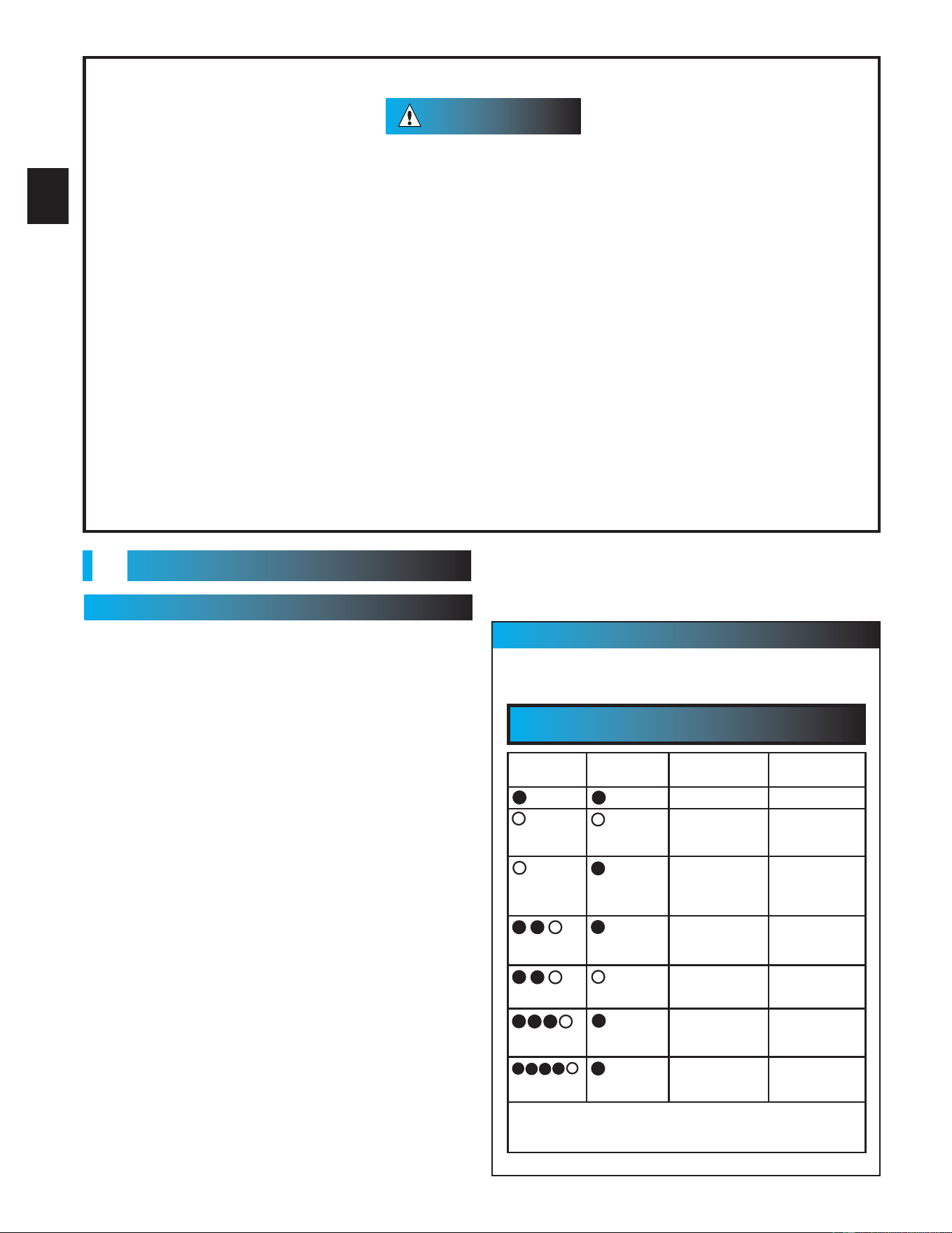

SELF-DIAGNOSTIC
STB SYSTEM TROUBLESHOOTING
SOURCE
RED LED
SENSOR
GREEN LED
INDICATED
CONDITION
REQUIRED
ACTION
ON
ON
NORMAL OPERATION
NONE REQUIRED
OFF
OFF
1. POWER HEAD NOT
POWERED
2. WIRING FROM
POWER HEAD BAD
1. CHECK BREAKERS,
FUSES, PLUGS
2. CHECK WIRING FOR
OBVIOUS SHORTS
OFF
ON
1. WIRING TO
SOURCE MISSING
OR BAD
2. POWER HAS BEEN
INTERRUPTED
1. CHECK WIRING
2. REMOVE POWER
AND REAPPLY
2 BLINKS, PAUSE
(REPEAT)
ON
1. BEAM NOT ALIGNED
2. BEAM OBSTRUCTED
3. SENSOR DEFECTIVE
1. CHECK ALIGNMENT
2. CHECK FOR
OBSTRUCTION
3. CALL CUST. SERV.
2 BLINKS, PAUSE
(REPEAT)
1. WIRE TO SENSOR
MISSING OR BAD
2. SENSOR DEFECTIVE
1. CHECK WIRING
2. CALL CUST. SERV.
OFF
3 BLINKS, PAUSE
(REPEAT)
ON
1. SENSOR RECEIVING
INTERFERENCE
1. ATTEMPT TO
DETERMINE SOURCE
OF INTERFERENCE
2. CALL CUST. SERV.
4 BLINKS, PAUSE
(REPEAT)
ON
1. SOURCE NOT
SENDING PULSES
2. SOURCE DEFECTIVE
1. CALL CUST. SERV.
2. CALL CUST. SERV.
NOTE: IF OPERATING PROBLEM EXISTS, THE DOOR CAN BE CLOSED IF YOU:
•DISCONNECT THE STB SYSTEM FROM THE OPERATOR
• HOLD WALL CONTROL BUTTON DOWN UNTIL DOOR IS CLOSED
(REMOTE CONTROL & WIRELESS KEYPAD WILL NOT WORK WITHOUT STB)
For Answers: CALL CUSTOMER SERVICE
at 1.800.35.GENIE
TROUBLESHOOTING GUIDE
4. Safe-T-Beam
®
System.
• Use Self-Diagnostic STB system Troubleshooting
information to maintain safe operation (Below).
10
23
TROUBLESHOOTING GUIDE (CONTINUED)
FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
• Check lock switch on wall console.
• Check power source.
–
Plug a lamp into outlet used for power
head If lamp works, power source is OK.
–
If not, check fuse or circuit breaker.
• Power is OK.
–
Check connections at power head
terminals.
–
Check connections at wall control.
• Check wires to ensure they are not cut.
Staples can cut insulation and short wires. If
wire is cut, replace it.
• Was a remote control lost or stolen?
Erase all remote control codes from
receiver memory and reprogram
(See section ).
• Button stuck on wall control.
•
Check CLOSE limit switch setting
(See section ).
•
Wires shorted.
• Check CONTACT REVERSE
(See section ).
• Check STB system for beam obstruction
or misalignment of lenses (See section ).
•
Check STB diagnostic code.
• Check CLOSE FORCE adjustment
(See section ).
• Check OPEN limit switch for short and
proper wiring.
• Check OPEN FORCE adjustment
(See section ).
• Check door condition and door spring.
•
Check STB system (See self-diagnostic
STB Troubleshooting Chart).
•
Check CLOSE limit switch for short and
proper wiring.
•
Check CLOSE FORCE adjustment
(See section ).
•
Disconnect and reconnect wires on wall control
(See section ).
• Check wiring.
• Incompatible wall control.
4
6
6
6
3
6
6
7
Use wall control supplied with operator. Any other wall control can cause
the operator to operate unexpectedly and light not to work.
CAUTION
Door starts down,
then stops before
its closed.
• Be sure door, operator, and springs are in
good repair, properly lubricated and balanced
(See maintenance section).
• Check OPEN limit switch setting
(See section ).
• Check OPEN FORCE adjustment
(See section ).
• Make sure carriage is engaged to
carriage slide.
— Place carriage lever in lock position.
• Check force adjustment (See section ).
Door operator will NOT run more than
30 seconds each way if door does
not move.
• Relocate remote control inside car.
• Point remote control at garage door.
• Replace battery (See section ).
• Reposition door operator antenna.
• DO NOT attempt to retune remote controls.
•
Program remote control code into
receiver memory.
(See section ).
•
Replace remote control battery with good
one.
(See section ).
• Be sure all fasteners are tight.
• Be sure door and operator is in good repair,
properly lubricated and balanced (See
monthly maintenance section).
If an operational problem exists, and operator
will not run closed. The operator can be forced
to close as follows (See section ).
• Disconnect the STB system from
the operator.
• Hold the wall control button down until door is
completely closed.
Use self-diagnostic STB system Troubleshooting
information to maintain safe operation.
5
8
7
8
6
6
6
Door starts up,
but stops before
its completely
open
.
Door will only
run closed
.
Door operator
starts for
no reason
.
Operator does
not run from
wall control
.
Door starts
down, then stops
and goes
back up
.
Lights will not go
out
Door will only
run open
Remote control
has less than
25 feet
operating range
.
Operator runs,
but door does
not move
.
Safe-T-Beam
®
system
malfunction
Noisy operation
.
Operator works
from wall
control, but
not from
remote control
.
If you have any questions, please do not hesitate to
contact customer service at:
1.800.354.3643
24

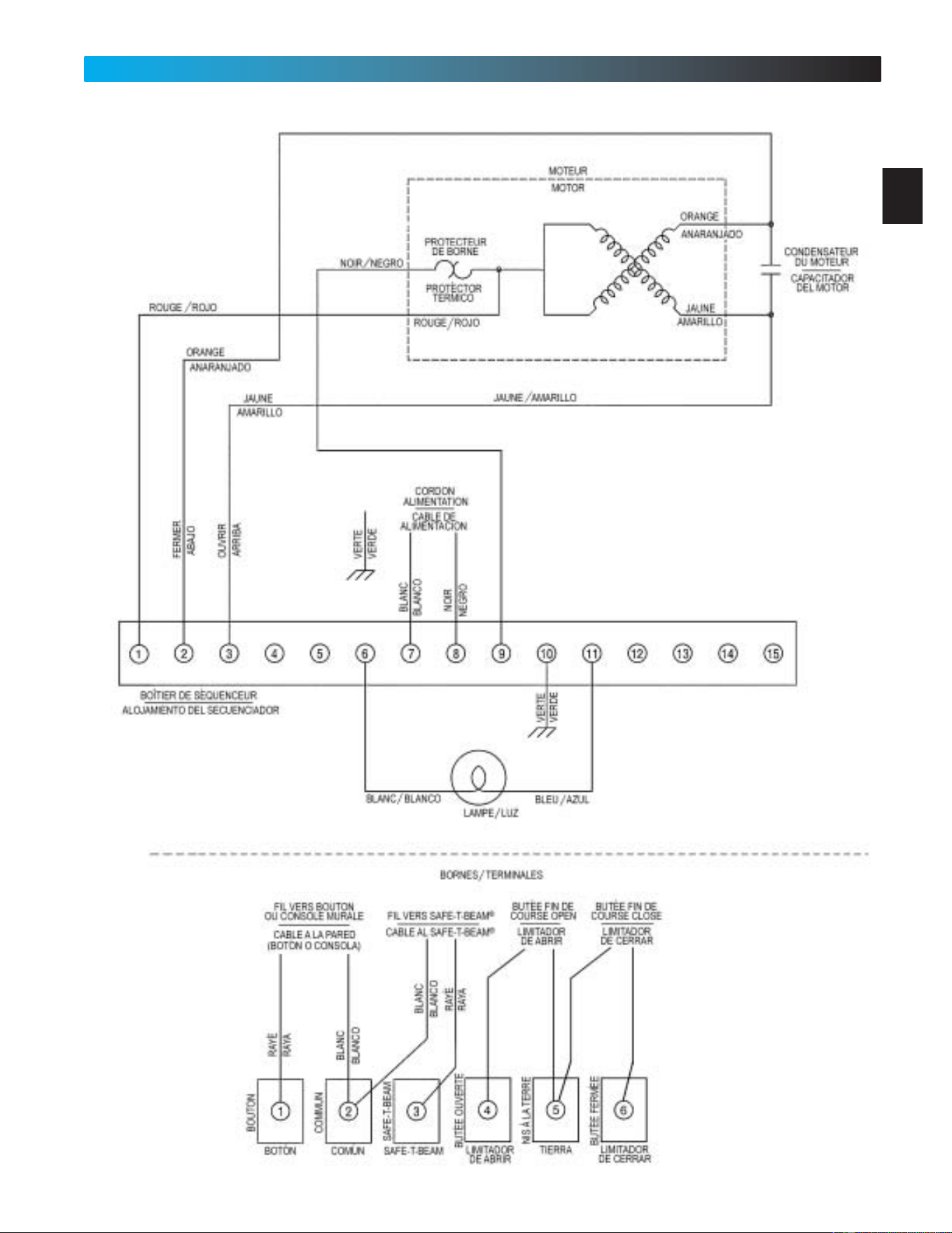

WIRING DIAGRAM FOR HELP-1.800.354.3643 OR GENIECOMPANY.COM
Transmitters comply with all United States and Canadian legal requirements as of the date of manufacture. No warranty is made
that they comply with all legal requirements of any other jurisdiction. If transmitters are to be used in another country, the importer
must determine compliance with any local laws and regulations which may differ from United States and Canadian requirements
prior to use.
Los transmisores cumplen con todas las reglamentaciones legales de los Estados Unidos y del Canadá, en la fecha de fabricación.
Ninguna garantía se da que cumplan con todas las reglamentaciones legales de ninguna otra jurisdicción. Si los transmisores se
van a utilizar en otro país, el importador debe determinar si cumplen con las reglamentaciones y leyes locales que puedan ser
diferentes a las reglamentaciones de los Estados Unidos y del Canadá, antes de usar los mismos.
Les émetteurs sont conformes à la réglementation américaine et canadienne à compter de leur date de fabrication. Aucune garantie
n’est stipulée indiquant qu’ils sont conformes à toutes les prescriptions juridiques d’autres autorités. Si les émetteurs sont utilisés
dans d’autres pays, il incombe à l’importateur d’en déterminer leur conformité aux lois et règles locales pouvant différer de celles
des États-Unis et du Canada avant toute utilisation desdits émetteurs.
Sendegeräte entsprechen allen gesetzlichen Bestimmungen in den USA und Kanada zum Zeitpunkt der Herstellung. Wir
übernehmen keine Gewährleistung für die Einhaltung aller gesetzlichen Bestimmungen in anderen Ländern. Sollen Sendegeräte in
anderen Ländern eingesetzt werden, so muss der Importeur vor dem Gebrauch sicherstellen, dass die Sendegeräte auch solchen
lokalen Bestimmungen entsprechen, welche von den Bestimmungen der USA und Kanadas abweichen.
TRANSMITTER COMPLIANCE STATEMENT
A
No C.O.D. shipments. Please include check or
money order, do not send cash.
Allow 3-4 weeks for delivery. We accept Visa or
Mastercard phone orders.
1.800.354.3643. Please have part number and credit
card ready.
Please add local sales tax if you reside in one of
the states listed.
California
Connecticut
Florida
Georgia
Illinois
Indiana
Maryland
Massachusetts
Michigan
New Jersey
TOTAL ORDER $
SHIPPING & HANDLING $ 5.00
STATE SALES TAX $
GRAND TOTAL $
Garage Door Operator Accessories
Accesorios para abridores de garajes
Accessoires pour ouvre-porte de garage
(GIT-1) Deluxe Remote Control with Intellicode
®
. - Allows remote operation of one garage door.
Controlador remoto de lujo con Intellicode
®
.- Proporciónar operación remoto de uno puerta del garaje.
Télécommande de luxe avec Intellicode
®
. - Permettre opération élogin de un porte de garage.
(GIT-2BL) 2-Button Remote Control with Intellicode
®
. - Allows remote operation two garage doors.
Controlador remoto de 2 funciones con Intellicode
®
. - Proporciónar operación remoto de dos las puerta del garaje.
Télécommande à 2 fonctions avec Intellicode
®
.- Permettre opération élogin deux portes de garage.
(GIT-3BL) 3-Button Remote Control with Intellicode
®
. - Allows remote operation of three garage doors.
Controlador remoto de 3 funcione con Intellicode
®
. - Proporciónar operación remoto de tres las puerta del garaje.
Télécommande à 3 fonctions avec Intellicode
®
. - Permettre opération élogin trios portes de garage.
(GMIC90-2BL) 2-Button Mini Remote Control with Intellicode
®
- Fits easily into pocket or purse.
Minicontrolador remoto de 2 funciones con Intellicode
®
- Cave fácilmente en el bolsillo o cartera.
Mini télécommande à 2 fonctions avec Intellicode
®
- se glisse dans la poche de veston ou le sac à main.
(GPWC-2WLB) 3-Function Wall Console - Operates garage door. Independent light control. Security vacation lock.
Consola de pared de 3 funciones - Acciona la puerta del garaje. Control de luz independiente. Cerradura de seguridad para vacaciones.
Console murale à trois fonctions - Actionne la porte de garage. Commande d’éclairage indépendante. Interrupteur de verrouillage de sécurité.
(GWKIC) Wireless Keypad Entry System - Operates Intellicode
®
garage door operators without remote control or key.
Sistema de entrada por teclado numérico inalámbrico - Acciona los abridores de puertas de garaje Intellicode
®
sin control remoto o llave.
Système d’ouvre-porte de garage à clavier sans fil - Actionne les ouvre-porte de garage avec Intellicode
®
sans télécommande ni clé.
(GWB) Universal Wall Button - Provides convenient inside operation of door.
Botón de pared universal - Proporciona operación conveniente de la puerta desde el interior.
Bouton mural universel - Actionne l’ouvre-porte de l’intérieur du garage.
(GPS-5BL) Perfect Stop
®
- Ensures perfect parking.
Stop
®
Perfecto - Asegura el estacionamiento perfecto.
Butoir Perfect Stop
®
- Permet de stationner à la perfection dans le garage.
(LCGX-8) Chain Glide™ Extension Kit - An 18 inch extension to increase the travel of a Chain Glide™ operator to accommodate an 8 foot door.
Juego de extensión deslizante - Una extensión de 18 pulgadas para aumentar la carrera de un abridor deslizable de cadena, para acomodar una puerta de 8 pies (2,43 m.).
Nécessaire de rallonge du Chain Glide™- Rallonge de 30 dm (18 po) prolongeant la course de l’ouvre-porte Chain Glide pour une porte de 2,4 m (8 pi) de hauteur.
(GIRU-1T) Universal Conversion Kit - Converts any garage door operator to a secure radio signal system. Kit includes a remote control, receiver and transformer.
Juego de conversión universal - Convierte cualquier abridor de puerta de garaje a un sistema de señal de radio seguro. El juego incluye un control remoto de abridor,
receptor y transformador.
Nécessaire de conversion universel - Transforme tout ouvre-porte de garage en système de sécurité à signal radio. Comprend une télécommande, un récepteur et
60 WATT Light Bulb - Ensures proper equipment compatability.
Bombilla de 60 Vatios - Asegura componente correcto de sistema.
Éclairage de 60 WATT - Garantir componant exact par systéme.
(GER-2) Emergency Release Kit - Provides access to garage from outside in the event of an electrical power failure.
Juego de pica-porte de pestillo - Permitir entrtada desde por fuera de garaje porque corte de eléctrico.
Nécessaires de Déclenchement de secours - Le nécessaire de déclenchement de secours est conçupour vous permettre d’accéder à votre garage depuis l’extérieur en cas
de panne de courant et lorsqu’il.
STB Bracket Extensions - Provides additional bracket length where it may be needed for clearance.
Exttesión de Cartelas de STB - Adiciónal extensión de las cartelas de sistema de STB.
Extension de Support du STB - Pourvoir étendue de plus de support du systéme STB.
Pas d’expédition contre remboursement. Veuillez
inclure un chèque ou un mandat bancaire. N’envoyez
pas d’argent comptant.
Accordez de 3 à 4 semaines pour la livraison. Nous
acceptons les commandes par téléphone avec
paiement par carte de crédit Visa ou Mastercard.
1.800.354.3643. Ayez sous la main le numéro de la
pièce et celui de la carte de crédit.
Veuillez indiquer les taxes de vente locales si vous
résidez dans l’un des états répertoriés ci-dessous.
COMMANDE TOTALE $
MANUTENTION ET EXP DITION $ 5.00
TAXE DE VENTE $
TOTAL GLOBAL $
No se aceptan pedidos de pago contra entrega (COD).
Sírvase incluir su cheque o giro postal; no envíe dinero
en efectivo.
Concédanos 3 a 4 semanas para la entrega.
Aceptamos pedidos telefónicos de Visa o Mastercard.
1.800.354.3643. Sírvase tener listos los números del
modelo y de la tarjeta de crédito.
Sírvase agregar el impuesto de ventas local si
usted reside en uno de los siguientes estados:
TOTAL DEL PEDIDO $
FLETE Y MANEJO $ 5.00
IMPUESTO DE VENTAS ESTATAL $
GRAN TOTAL $
Prices on reverse
Precio en dorso
Prix sur oppos
AVAILABLE AT YOUR LOCAL GENIE
®
DISTRIBUTOR
TEAR ALONG DOTTED LINE /ARRANCAR EN LA LºNEA DE PUNTOS / ARRACHER LA LIGNE EN POINTILLE
New York
Ohio
Tennessee
Virginia
Wisconsin
California
Connecticut
Florida
Georgia
Illinois
Indiana
Maryland
Massachusetts
Michigan
New Jersey
New York
Ohio
Tennessee
Virginia
Wisconsin
California
Connecticut
Florida
Georgia
Illinois
Indiana
Maryland
Massachusetts
Michigan
New Jersey
New York
Ohio
Tennessee
Virginia
Wisconsin
MODEL DESCRIPTION PRODUCT CODE PRICE (US$)* QTY. TOTAL
MODELO DESCRIPCI N C DIG O PRECIO* CANTIDAD TOTAL
MODØLE DESCRIPTION CODE DU PRODUIT PRIX ($ US)* Q T TOTAL
Deluxe Remote Control with Intellicode
®
GIT-1 Controlador remoto de lujo con Intellicode
®
33069R $34.95
Télécommande de luxe avec Intellicode
®
2-Button Remote Control with Intellicode
®
GIT-2BL Controlador remoto de 2 funciones con Intellicode
®
33142S $44.95
Télécommande à 2 fonctions avec Intellicode
®
3-Button Remote Control with Intellicode
®
GIT-3BL Controlador remoto de 3 funciones con Intellicode
®
33142T $49.95
Télécommande à 3 fonctions avec Intellicode
®
2-Button Mini Remote Control with Intellicode
®
GMIC90-2BL
Minicontrolador remoto de 2 funciones
32433R.S $44.10
con Intellicode
®
Mini télécommande à 2 fonctions avec Intellicode
®
Lighted Wall Console
GPWC-2WBL Consola de pared encender 34292R $35.00
Console murale avec éclairage
Wireless Keypad Entry System
GWKIC Sistema de entrada por teclado numérico inalámbrico 00001033 $50.00
Système d’ouvre-porte de garage à clavier sans fil
Universal Wall Button (unlit)
GWB Botón de pared universal (unlit) 32569R $03.75
Bouton mural universel (unlit)
Perfect Stop
®
GPS-5BL Stop Perfecto
®
00001200 $04.00
Butoir Perfect Stop
®
Chain Glide™ Extension Kit
LCGX-8
Juego de extensión de cadena deslizable
00001085 $30.00
Nécessaire de prolongement du
coulisseau
Universal Conversion Kit
GIRU-1T Juego de conversión universal 33154R $50.00
Nécessaire de conversion universel
60 WATT Light Bulb
Bombilla de 60 Vatios 26210A.S $2.50
Éclairage de 60 WATT
Emergency Release Kit
GER-2 Juego de pica-porte de pestillo 32561R $20.00
Nécessaires de d’clenchement de secours
STB Bracket Extensions
Extensión de Cartelas de STB 34439R.S $04.00
Extension du Support de STB
B
The Genie Company
22790 Lake Park Blvd.
Alliance, Ohio 44601
TEAR ALONG DOTTED LINE /ARRANCAR EN LA LºNEA DE PUNTOS / ARRACHER LA LIGNE EN POINTILLE
Garage Door Operator Accessories Order Form
Formulario de pedido de accesorios para abridores de puertas de garaje
Formulaire de commande des accessoires pour ouvre-porte de garage
MAIL ORDER
FORM TO:
21
A
B
C
3
D
E
F
56
M
N
O
J
K
L
4
G
H
I
8
0
9
W
X
Y
T
U
V
7
P
R
S
S
E
N
D
P
R
O
G
NAME / NOMBRE / NOM
ADDRESS / DIRECCIóN / ADRESSE
CITY / CIUDAD / VILLE
STATE / ESTADO / éTAT ZIP / CóDIGO POSTAL / CODE POSTAL
SHIP ORDER TO:
ENVIAR MERCANCIA
CON:
EXPÉDIER MARCHANDISE
POUR:
*Prices subject to change without notice
*El precio est sujeto a cambios sin aviso
* Les prix peuvent subir des modifications
sans pr avis
C
The Genie Company Professional Access Systems
LIMITED WARRANTY
What is covered: Any defect in material and product workmanship from personal,
normal household use in accordance with the Owner s Manual.
For how long:
H2000C-1 Series - 3 years on Motor, and 1 year on all other parts.
350L- 1 Series - 3 years on Motor, and 1 year on all other parts.
350L - 2 Series - 5 years on Motor, and 2 years on all other parts.
350L-2WKC Series - Lifetime* on Motor, 2 years on all other parts.
350L-2C Series - 5 years on Motor, 2 years on all other parts.
350L-2WK Series - 5 years on Motor, 2 years on all other parts.
500ML Series - 5 years on Motor, and 3 years on all other parts.
700ML Series - Lifetime* on Motor, 3 years on all other parts.
*Lifetime warranty - warranted for as long as you own your home.
Who gets the warranty: This warranty is limited to the consumer who originally
purchased the product.
Geographic scope: This warranty applies only to Genie products purchased in
the United States and Canada.
What we will do: If your Genie product is defective, we will repair it or, at our
option, replace it at no charge to you. If we repair your Genie product, we may use
new or reconditioned replacement parts. If we choose to replace your Genie
product, we may replace it with a new or reconditioned one of the same or
similar design.
Limitations:
IMPLIED WARRANTIES, INCLUDING THOSE OF FITNESS FOR A PARTICULAR
PURPOSE AND MERCHANTABILITY (AN UNWRITTEN WARRANTY THAT THE
PRODUCT IS FIT FOR ORDINARY USE), ARE LIMITED TO ONE YEAR FROM
THE DATE OF PURCHASE. GENIE WILL NOT PAY FOR: LOSS OF TIME;
INCONVENIENCE; LOSS OF USE OF YOUR GENIE PRODUCT OR PROPERTY
DAMAGE CAUSED BY YOUR GENIE PRODUCT OR ITS FAILURE TO WORK;
ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES; OR ANY
DAMAGES RESULTING FROM MISUSE OR MODIFICATION OF YOUR GENIE
PRODUCT.
Some states and provinces do not allow limitations on how long an implied
warranty lasts or the exclusion of incidental or consequential damages, so the
above exclusions may not apply to you.
How to get warranty service: To obtain warranty service for your Genie
product, you must provide proof of the date and place of purchase of the product.
1. Do-It-Yourself-Service. Call the Genie Consumer Connection toll free at
1.800.354.3643 to speak in person to a trained Genie representative for
assistance in diagnosing the problem and arranging to supply you with the
SAVE THESE INSTRUCTIONS
Visit Our Website at:
www.geniecompany.com
Manufactured under one or more of the following U.S. patents:
3,898,582 4,041,259 4,048,630 4,064,487 4,103,238 5,222,403
Other Patents applied for.
CORRESPONDENCE WITH FACTORY MUST INCLUDE DATE / MFG. NO.
(
LOCATED UNDER LENS OF POWER HEAD
)
FILL THIS IN AT TIME OF INSTALLATION FOR YOUR OWN RECORDS, SO THAT IT WILL
BE AVAILABLE IF YOU EVER NEED TO CALL US.
Date Purchased _____/_____/_____ Serial Number _____/_____/______
Operator Model _________________________________________________________________________
Remote Control Model____________________________________________________________________
Dealer Name ____________________________________________________________________________
Dealer Address _________________________________________________________________________
City ___________________________________________________________________________________
State __________________________________________________________________________________
Zip _____________________
required parts for do-it-yourself repairs. Trained service representatives are
available Monday-Friday, 8:00 a.m. - 11:00 p.m., Eastern Time, and on Saturday,
11:00 p.m. to 8:00 p.m., Eastern Time (subject to holidays) You may also get the
information you need at www.geniecompany.com.
2.Service From Authorized Dealers.
You also may obtain warranty service from Genie authorized dealers listed in the
enclosed directory. Please note that this listing is subject to change without
notice; we recommend that you verify the dealer s status by calling the Genie
Consumer Connection at 1.800.654.3643 or by visiting www.geniecompany.com
before reaching any agreement on service. If warranty service is provided by an
authorized dealer, Genie will provide all required parts under warranty at no
charge to you, but the dealers are independent business people and may render
a bench or service call charge for their services. Genie will not reimburse you or
otherwise be responsible for those charges.
We suggest that you retain your original packing material in the event you need
to ship your Genie product. Be sure to include your name, address, telephone
number, proof of date and place of purchase and a description of the operating
problem. After repairing or, at our option, replacing, your Genie product, we will
ship it to your home at no cost to you for parts and labor, but you will have to pay
a minimum of $8.00 for shipping and handling charges.
Your choice of either one of the above-described service options is your
exclusive remedy under this warranty.
What this warranty does not cover: This warranty does not cover batteries
(which are considered replaceable parts), installation, commercial use, defects
resulting from accidents, damage while in transit to our service location or damage
resulting from alterations, misuse or abuse, lack of proper maintenance,
unauthorized repair or modification of the product, affixing of any attachment not
provided with the product, programming of the Remote Control Devices,
Safe-T-Beam® adjustment/cleaning, staples through wiring, pinched or broken
wires, Carriage disengaged, Force Control adjustments, door out of balance,
broken springs or cables, power outages, use of extension cords, missing or
damaged parts on discounted, clearanced, final sale or taped cartons, phantom
operations (labor is not covered if Opener is functioning properly while technician
is in garage),fire, flood, or acts of God, or other failure to follow the Owner s
Manual.
This warranty is the only one we will give on your Genie product, and it sets
forth all our responsibilities regarding your Genie product. There are no other
express warranties.
State and province rights: This warranty gives you specific legal rights, and you
may also have other rights which vary from state to state and province to province.
FOR ANSWERS: CALL 1.800.354.3643
WK YR PI
MO D YR
3452535348
La commande murale incluse DOIT être installée avant de faire
fonctionner l’opérateur de la porte de garage.
Le système d’inversion de sécurité Safe-T-Beam® doit être installé
pour pouvoir fermer la porte.
Operateur
de Porte de
Garage
CONSERVER CES DIRECTIVES POUR TOUTES R´ÉFÉRENCES ULTÉRIEURES
REMARQUE: Voyre opérateur rèsidentiel est muni d’un montage
de rails standard pouvant s’installer sur des portes mesurant
2,31 m maximum. Pour les portes de 2,44 m, un kit d’extension
est disponsible
®
®
Pour toutes questions et assistance:
1.800.354.3643
ou visiter note site
geniecompany.com
Séries
GCG
, PCG
et H
Télécommande et
composants électroniques de la
SÉRIES II inclus
El control de pared que se incluye DEBE instalarse antes de
hacer funcionar este Operador de puertas de garaje.
El sistema inverso de seguridad Safe-T-Beam® se debe instalar
para cerrar le puerta.
GUARDAR ESTE MANUAL PARA REFERENCIA FUTURA
NOTA:
Su operador residencial viene con un conjunto de riel que
es estándar para puertas de hasta 7 pies 6 pulgadas de altura.
Hay disponible un kit de extención para puertas de 8 pies de
altura.
Para respuestas y asistencia:
llamar al: 1.800.354.3643
o visite www.
geniecompany.com
Series
GCG
, PCG
y H
Incluye el control remoto
y elctrónica SERIE II
®
Operador
de Puertas
de Garaje
2
LISTE DE CONTRÔLE PRÉ-INSTALLATION
POUR TOUTE ASSISTANCE, NOUS CONTRACTER AU-1.800.354.3643
OU VISITER NOTRE SITE WEB WWW.GENIECOMPANY.COM
Si vous avez l’intention d’effectuer vous-même
l’installation, vous devez tenir compte des points
suivants.
Dans la plupart des cas, vous allez remplacer un opérateur de porte
et en installer un neuf. Si, par contre, il s’agit d’une première installation
et que vous n’échangiez pas d’opérateur, vous devez d’abord adresser
les questions siuvantes relatives à la pré-installation:
1
Vérifier l’état du plafond sur lequel la tête motorisée de votre
nou velle unité doit être installée. Planifier bien l’installation de
la tête motorisée. Il est possible que les poutrelles ne soient pas
placées dans la position convenant à l’opérateur de la porte de
garage. Des supports et des attaches supplémentaires peuvent
être nécessaires (pas inclus dans votre nouveau kit de l’opérateur
de porte).
2
Vérifier l’état du mur situé au-dessus de la porte de garage.
Le support de linteau de l’opérateur de la porte doit être bien
fixée à ce mur. Veiller à ce que la structure offre un puissant
emplacement de montage. Vous serez certainement obligé de
renforcer l’ossature du mur dans cette zone.
3
Veiller à ce que l’emplacement d’installation du système
Safe-T-Beam® (STB) ne comporte aucune obstruction et soit
doté d’une surface en bois requise à la fixation des support STB.
Les supports peuvent aussi être fixés sur du béton mais des outils
supplémentaires et des supports spéciaux (non fournis) seront
requis.
REMARQUE: Des adaptateurs STB 3,8 cm sont disponibles
auprès de votre distributeur agréé Genie.
4
Votre porte de garage a-t-elle des plaques en acier léger, alu
mini um, fibre de verre ou verre ? Ces types de porte
requièrent un entretoisement supplémentaire. Si c’est le cas,
contacter le distributeur ou le fabricant de porte afin d’obtenir le kit
approprié pour l’entretoisement.
5
Une alimentation de 110-120 Volt doit être disponible. La
prise doit se trouver à moins de 90 cm de la tête motorisée une
fois installée. (Le cordon mesure 1,21 m
6
Pour éviter d’endommager la porte et/ou l’opérateur, veiller à
débloquer tous les verrous de porte avant d’installer votre
opérateur.
7
Exécuter les étapes ci-dessous pour veiller à ce que la porte
soit correctement équilibrée et se déplace librement :
A. Soulever votre porte à mi-chemin et laisser aller. La porte ne
doit pas bouger ou s’abaisser très lentement.
B. Soulever et baisser la porte pour veiller à qu’il n’y a ni grippage
ni coincement.
8
(NON INDIQUÉ) Si votre garage n’est pas doté d’une porte
d’entrée distincte. Il est recommandé d’inclure le kit de
déclenchement d’urgence (GER-2) pour l’installation sur votre
porte de garage. Se reporter à la page B au centre de ce manuel.
(Les questions numérotées ci-dessous font référence aux numéros
encerclés des illustrations en page 3)
NE PAS UTILISER DE RALLONGE ! Les rallonges peuvent
engendrer des conditions de surchauffe dangereuses.
NE PAS UTILISER DE GÉNÉRATEUR PORTABLE ! Ce produit est
conçu pour fonctionner sur un courant de maison standard. Ne
pas utiliser d’alimentation alternative.
AVERTISSEMENT
Si votre porte grippe, coince ou est déséquilibrée, contacter un
professionnel pour la réquilibrer. Les ressorts, les câbles, les
poulies et les supports de la porte et la quincaillerie associée
subissent des tensions extrêmes et peuvent entraîner des
blessures voire la mort.
AVERTISSEMENT
LISTA DE VERIFICACIÓN DE PREINSTALACIÓN
PARA AYUDA 1.800.354.3643
O GENIE COMPANY.COM
Asuntos a considerar si usted está planeando "hacer
usted mismo."
En muchos casos usted estará reemplazando un operador de puerta
existente con uno nuevo. Sin embargo, si este es el primer operador que
instalará, hay algunos asuntos de preinstalación que necesitan
consideración. Estas son:
1
Verificar el cielo raso donde la caja de control de su unidad
nueva estará montada. Planear cómo estará montada la caja
de control. Es posible que las viguetas del cielo raso no estén en
la posición exacta necesaria con respecto al operador de la puerta
de garaje. En cualquier caso, puede ser necesario agregar una
cartela adicional y sujetadores (no se incluyen con su kit operador
de puerta nuevo).
2
Verificar la pared directamente arriba de la puerta del garaje.
La cartela del travesaño del operador de la puerta se debe
sujetar en forma segura a esta pared. Asegurarse de que la
estructura proveerá un lugar de montaje fuerte. Usted puede
necesitar agregar un tablón al entramado de la pared en esta área.
3
Verificar para ver si el lugar de montaje del sistema de
Safe-T-Beam® (STB) esté exento de obstrucciones y si tiene
una superficie de madera disponible para acoplar las cartelas de
STB. Las cartelas también se pueden acoplar al concreto, si es
necesario, pero se necesitarán otras herramientas y sujetadores
especiales (que no se proveen).
NOTA: Los adaptadores de cartela de STB de 1-1/2" están
disponibles a través de su Agente Genie local.
4
¿Es la puerta de su garaje de paneles de acero liviano, alu
minio, fibra de vidrio o vidrio? Se necesitarán agregar
riostras de apoyo adicionales a estos tipos de puertas. Si este
fuera el caso, por favor comunicarse con el fabricante o distribuidor
de la puerta de manera que pueda suministrarle un "kit de arriostrar".
5
Usted necesita tener disponible la alimentación eléctrica de
110 a 120 voltios. El enchufe debe estar a no más de 3 pies
de la caja de control, una vez montado. (El cordón es de 4 pies de
longitud.)
6
Para evitar daños a su puerta y/o al operador, asegurarse de
deshabilitar cualquier cerradura de la puerta antes de instalar
el operador.
7
Asegurarse de que la puerta esté correctamente equilibrada y
se mueva libremente al:
A. Levantar la puerta a la mitad del vano de la puerta y soltarla.
La puerta debe quedarse donde está, o bajar muy lentamente.
B.
Levantar y bajar la puerta para verificar si se agarrota o se pega.
8
(NO SE MUESTRA) Si la puerta de su garaje no tiene una
puerta de entrada separada. Puede que usted desee consid-
erar el kit de soltar de emergencia: "GER-2" para instalación en la
puerta de su garaje. Ver la página B en el centro de este manual.
(Los números de asuntos indicados abajo se refieren a los
números con círculo en las ilustraciones de la página 3).
¡NO USAR UN CORDÓN DE EXTENSIÓN! Los cordones de
extensión pueden causar condiciones de recalentamiento
peligrosas.
¡NO USAR UN GENERADOR PORTÁTIL! Este producto está
diseñado para que funcione con la corriente estándar de la
casa. No usar suministros alternativos de potencia.
ADVERTENCIA
Si la puerta se pega, se agarrota o no está equilibrada, mandar
ajustarla por un profesional. Los resortes de puertas, cables,
poleas, cartelas y herrajes asociados están bajo tensión
extrema y pueden causar lesiones graves o la muerte.
ADVERTENCIA
3
7
INSTALLATION D’UNE PORTE À SECTIONS
INSTALLATION DE PORTE MONOPIÈCE
1
3
6
2
3
5
SECTIONAL DOOR
1-PIECE DOOR
PORTE À SECTIONS
PORTE MONOPIÈCE
INSTALACIÓN DE PUERTA EN SECCIONES TÍPICA
INSTALACIÓN DE PUERTA DE 1 PIEZA TÍPICA
CORDON ALIMENTATION
1,29m
POUR PRISE À TERRE
DE 120V
CORDON ALIMENTATION
1,29m
POUR PRISE À TERRE
DE 120V
BRIDE
DE SUPPORT TYPE
CARTELA DE
APOYO TÍPICO
TABLÓN DE MONTAJE DE
CARTELA DEL
TRAVESAÑO AGREGADO
PLANCHE DE
SUPPORT DE LINTEAU
SUPPLÉMENTAIRE
RIOSTRAS
RENFORTS
SAFE-T-BEAM
®
SAFE-T-BEAM
®
4
RESSORT D’EXTENSION
OU
RESSORT DE TORSION
EXTENSIÓN DEL RESORTE
O
RESORTE DE TORSIÓN
4
TABLE DES MATIÈRES
CARACTÉRISTIQUES DE L’OPÉRATEUR
Système de sécurité avec code modifiable INTELLICODE®.
Ce système électronique avec code modifiable optimise la sécurité de
l’opérateur de la porte en changeant constamment le code d’accès chaque
fois que la télécommande est utilisée. L’opérateur de la porte ne répond
qu’une seule fois au nouveau code. Un code d’accès recopié d’un système
en marche et répété n’actionnera pas l’opérateur de la porte.
Télécommande INTELLICODE® à 1, 2 ou 3 boutons (inclus avec
certains modèles).
Actionne une, deux ou trois portes de garage de la voiture.
Bouton mural lumineux*.
Actionne l’opérateur de la porte de l’intérieur du garage.
Console murale lumieuse* (incluse avec certains modèles).
L’interrupteur de blocage de sécurité pour vacances désactive toutes les
commandes. La DEL indique si le système est verrouillé ou déverrouillé.
Cette caractéristique permet facilement de trouver la console dans
l’obscurité. Actionne l’opérateur de la porte de l’intérieur du garage. La
commande indépendante d’éclairage permet de commande manuellement
le système d’éclairage automatique.
REMARQUE : L’opérateur de votre porte de garage peut ne pas être
muni de tous les éléments standard mentionnés ci-dessus.
*L’opérateur DOIT être installé avec la
commande murale incluse
CARACTÉRISTIQUES DE SÉCURITÉ
**Le système d'inversion de sécurité Safe-T-Beam® (STB) sans contact.
Émet un faisceau invisible en travers de l’ouverture de la porte. La porte
s’arrête et inverse sa course pour revenir en position totalement ouverte si
quelque chose traverse le faisceau. Les DEL rouge et verte fournissent un
code d’auto-diagnostic en cas de problèmes de fonctionnement.
Système d'inversion de sécurité Safe-T-Beam® (STB) au contact.
Arrête et inverse automatiquement la course d’une porte dans les 2 secondes
suivant un contact avec un objet.
Système d'inversion minutée Safe-T-Stop ®.
Ouvre automatiquement la porte qui se ferme si cette dernière ne se ferme
pas complètement dans les 30 secondes.
Commande Force Guard®.
Cette commande permet de régler les forces d’ouverture et de fermeture.
Pour optimiser la sécurité, elles doivent être réglées à la force minimale
requise pour ouvrir et fermer complètement la porte.
Système de surveillance à relais.
Arrête et inverse automatiquement la course d’une porte qui se ferme en cas
de mauvais fonctionnement du relais de la fermeture.
Système de surveillance Watch Dog®.
Arrête et inverse automatiquement la course d’une porte qui se ferme en cas
de mauvais fonctionnement du système Safe-T-Beam.
Système d’éclairage automatique.
Ce système à une ampoule fournit jusqu’à 100 watts d’éclairage pour rendre
les entrées et les sorties plus sécuritaires le soir. S’allume lorsque la porte est
actionnée et s’éteint automatiquement après cinq minutes.
Déclenchement manuel d’urgence.
Dégage manuellement la porte de l’opérateur. Vous l’utilisez en cas de panne
de courant ou toute autre urgence pour ouvrir ou fermer manuellement la
porte.
**Le système d'inversion de sécurité
Safe-T-Beam® DOIT être installé pour
pouvoir fermer la porte.
SECTION PAGE
CONTRÔLES PRÉ-INSTALLATION.........................2-3
CARACTÉRISTIQUES DE L’OPÉRATEUR.................4
CARACTÉRISTIQUES DE SÉCURITÉ........................4
OUTILS RECOMMANDÉS...........................................5
IDENTIFICATION DES PIÈCES ...............................5-7
INFORMATIONS RELATIVES À LA SÉCURITÉ.........7
OPÉRATEUR .....................................
1 ASSEMBLAGE ................................................8-10
2 INSTALLATION..............................................11-14
INSTALLATION ÉLECTRIQUE.............................15-18
3 INSTALLATION DU SYSTÈME SAFE-T-BEAM® . .
.......................................................................15-16
4 INSTALLATION DE LA COMMANDE MURALE.17
5 BRANCHER L’OPÉRATEUR ..............................18
RÉGLAGES...........................................................19-21
6 RÉGLAGE DES BUTÉES DE FIN DE COURSE ...
ET DE LA FORCE ..............................................19
INVERSION AU CONTACT ................................20
7 PROGRAMMATION DES TÉLÉCOMMANDES . . .
.......................................................................20-21
8 INSTALLATION DE LA PILE/ PINCE PAR SOLEIL .
............................................................................21
9 POSE DE L’AMPOULE ET DE LA LENTILLE....21
CONSIGNES DE SÉCURITÉ.....................................22
ENTRETIEN ET DÉPANNAGE .............................22-24
SAFE-T-BEAM®..................................................22
OPÉRATEUR / SIGNAL RADIO .........................23
SCHÉMAS DE CBLAGE ...................................24
ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-B
GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
5
ÍNDICE
CARACTERÍSTICAS DEL OPERADOR
Sistema de seguridad de código cambiante INTELLICODE®
Un sistema de código electrónico cambiante que realza la seguridad del
operador de puertas cambiando continuamente el código de acceso cada
vez que se usa el control remoto. El operador de puerta responde a cada
código nuevo solamente una vez. Un código de acceso copiado de un
sistema funcionando y que se trate de usar otra vez no controlará el
operador de la puerta.
Control remoto INTELLICODE® de 1, 2 ó 3 botones
(incluido con algunos modelos).
Hace funcionar 1, 2 ó 3 puertas de garaje desde el automóvil.
Botón* de pared iluminado.
Hace funcionar el operador de puerta desde dentro del garaje.
Consola* de pared iluminada (incluida con algunos modelos).
El interruptor de resorte de vacaciones seguras deshabilita todos los
controles. El indicador de DIODO LUMINISCENTE muestra si el sistema
está bloqueado o desbloqueado. Facilita encontrar la consola en la
obscuridad. Controla del operador de puertas desde dentro del garaje.
Control de luz independiente, permite el control manual conveniente del sis-
tema de iluminación automático.
NOTA: El operador de la puerta de su garaje puede que no venga con
todos los artículos incluidos arriba como equipo estándar.
* El operador se DEBE instalar con el
control de pared incluido.
CARACTERÍSTICAS DE SEGURIDAD
El Sistema Safe-T-Beam® (STB) de inversión sin contacto**.
Pone un haz de luz invisible a través del vano de la puerta que se abre. La
puerta se para e invierte la dirección a la posición toda abierta, si algo pasa
a través del haz. Los indicadores de DIODOS LUMINISCENTES Rojo y
Verde proporcionan un código de autodiagnóstico si existe un problema
operacional.
El Sistema de inversión de contacto Safe-T-Reverse®
Automáticamente detiene e invierte la dirección de una puerta cerrándose
dentro de los 2 segundos de contacto con un objeto.
El Sistema de inversión cronizado Safe-T-Stop®
Automáticamente abre y cierra la puerta si falla en cerrarse totalmente
dentro de los 30 segundos.
El Control ForceGuard®
Presenta regulaciones del ajuste de las fuerzas de abrir y de cerrar. Estas
se deben fijar a la mínima fuerza necesaria para abrir y cerrar totalmente
la puerta.
Sistema monitor de relé
Automáticamente detiene e invierte la dirección de una puerta cerrándose
si falla el relé de cerrado.
Sistema monitor Watchdog®
Automáticamente detiene e invierte la dirección de una puerta cerrándose
si el sistema Safe-T-Beam** tiene un problema operacional.
Sistema de iluminación automático.
Una bombilla de iluminación suministra hasta 100 vatios de luz para las
entradas y salidas nocturnas más seguras. Se enciende cuando se activa
la puerta y automáticamente apaga 5 minutos más tarde.
Soltado de emergencia manual
Manualmente suelta la puerta del operador de la puerta. Se usa durante
una falla eléctrica u otra emergencia para abrir y cerrar manualmente
la puerta.
** El sistema inverso de Safe-T-Beam
®
se DEBE instalar para cerrar la puerta.
SECCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PÁGINA
VERIFICACIONES DE PREINSTALACIÓN . . . . . . . . . . . . . 2-3
CARACTERÍSTICAS DEL OPERADOR. . . . . . . . . . . . . . . . . 4
CARACTERÍSTICAS DE SEGURIDAD. . . . . . . . . . . . . . . . . . 4
HERRAMIENTAS RECOMENDADAS. . . . . . . . . . . . . . . . . . . 5
IDENTIFICACIÓN DE PIEZAS. . . . . . . . . . . . . . . . . . . . . . . 5-7
INFORMACIÓN DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . 7
OPERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14
1 CONJUNTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
2 INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-14
INSTALACIÓN ELÉCTRICA. . . . . . . . . . . . . . . . . . . . . . . 15-18
3 INSTALACIÓN DEL SISTEMA SAFE-T-BEAM® . . . 15-16
4 INSTALACIÓN DEL CONTROL DE PARED. . . . . . . . . 17
5 CONECTAR EL OPERADOR A LA ALIMENTACIÓN . . .18
AJUSTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-21
6 INTERRUPTORES LIMITADORES Y AJUSTE DE LA . . . .
FUERZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
CONTACTO DE INVERSIÓN . . . . . . . . . . . . . . . . . . . . 20
7 PROGRAMACIÓN DE CONTROLES REMOTOS . . .20-21
8
INSTALACIÓN DE BATERÍA/SUJETADOR DE VISERA
.21
9 INSTALACIÓN DE BOMBILLA DE LUZ Y LENTE. ....21
INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . 22
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS. . . . 22-24
SAFE-T-BEAM® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
OPERADOR / RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . 23
DIAGRAMA DE CABLEADO . . . . . . . . . . . . . . . . . . . . 24
ACCESORIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-B
GARANTÍA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
6
OUTILS RECOMMANDE
Foret de 7/32 po
Mecha de taladro de 7/32"
Douilles de 7/16 et 9/16 po
Casquillos de 7/16" y 9/16"
Marche-pied
Escalera
Perceuse
Taladro
Rochet
Trinquete
Niveau de menuisier
Nivel de carpintero
Crayon
Lápiz
Ruban à mesurer
Cinta métrica
Pince à dénuder les fils
Pelacables
Tournevis à tête Phillips
Destornillador Phillips
Clé réglable
Llave ajustable
IDENTIFICACIÓN DE PIEZAS
-
No se muestran en tamaño natural.
30
40
Télécommande à
un bouton
Control remoto de
un botón
Télécommande à
plusieurs boutons
Control remoto de
botones múltiples
OR
38
44
29
36
35
33
31
32
45
37
ATTACHES
–
Grandeur nature. Se reporter à la nomenclature des pièces pour la description.
Vis à tête hexagonale
- 1/4" x 2"
Pija de 1/4" x 2"
[
22
]
Vis
- #8-32 x 1"
Tornillo
- #8-32 x 1"
[
39
]
Axe de chapeis de
auto-perçage 1/4"-20 x 3/4"
Tornillo autorroscante
de 1/4" - 20 x 3/4"
[
42
]
Écrou
- 1/4"-20
Tuerca
- 1/4"-20
[
10
]
Goupille fendue
Chaveta
[
25
]
Axe de chape
Pasador de horquilla
[24]
Pince à fil
Grapa de cable (ancho)
[
41
]
Boulon
- 3/8"-16 x 7/8"
Perno
- 3/8"-16 x 7/8"
[
27
]
Écrou
- 3/8"-16
Tuerca
- 3/8"-16
[
28
]
Boulon
- 1/4"-20 x 5/8"
Perno
- 1/4"-20 x 5/8"
[
9
]
34
Console murale
Consola de pared
Bouton mural
Botón de pared
Écrou
- 5/16"-18
Tuerca
- 5/16"-18
[
47
]
Vis à tête
cylindrique
No. 6 x 1-1/4 po
Tornillo de cabeza
troncocónica
#6 x 1-1/4"
Manuel d’entretien et de sécurité
Guía de seguridad y mantenimiento
Étiquette d’avertissement
en cas de coinçage
Etiqueta de ADVERTENCIA
de atrapamiento
Vis Phillips à bois
de No. 4 x 1 po
Tornillo Phillips para
madera de 1"
Vis à la machine 1/4-16 x 1-1/4 po
Tornillo máquina 1/4-16 x 1-1/4"
Source du système Safe-T-Beam® (STB)
(DEL rouge)
Fuente del sistema Safe-T-Beam
(STB) (DIODO LUM. rojo)
Capteur du système Safe-T-Beam® (STB)
(DEL verte)
Sensor del sistema Safe-T-Beam
(STB) (DIODO LUM. verde)
fil
Cable
Support du
système Safe-T-Beam® (STB)
Cartela del
sistema Safe-T-Beam (STB)
Agrafe isolée
Grapa aislada
Boulon
- 5/16"-18 x 3/4"
Perno
- 5/16"-18 x 3/4"
[
46
]
AVERTISSEMENT
HERRAMIENTAS RECOMENDAR
IDENTIFICATION DES PIÈCES
– Taille réduite.
SUJETADORES
-
Se muestran en tamaño natural.Ver la lista de piezas para la descripción
7
QUINCAILLERIE DU RAIL – VUE ÉCLATÉE
Assemblage du rail monopièce
Conjunto de riel de 1 pieza
[
2
]
QUINCAILLERIE DU RAIL – VUE ÉCLATÉE
[
4
]
Assemblage du rail à 3 pièces
Conjunto de riel de 3 piezas
10
13
39
3
9
11
25
15
16
23
28
17
27
25
26
42
24
20
12
18
47
22
9
10
39
41
14
41
10
13
39
12
10
39
14
8
9
22
18
47
7
26
42
20
24
6
9
15
11
16
23
28
9
10
5
17
27
25
22
48
48
VISTA AUMENTADA DEL HERRAJE DEL RIEL
VISTA AUMENTADA DEL HERRAJE DEL RIEL
22
1
1
Assemblage de la tête motorisée
1J
1N
1X
1L
1N
1E
1K
1D
1A
1N
1H
1B
1Q1G1D
1F
49
1P
1M
1N
Art Pièce Numéro requis
monopièce Rail à 3pc
1 Assemblage de la tête motorisée
(caisse)
11
2 Assemblage du rail (monopièce)
(caisse)
1
3 Rail (1 piece)
(caisse)
1
4
Assemblage du rail (3 pc) (comprend art 5, 6, 7)
(caisse)
1
5 Première section du rail
(caisse)
1
6 Section intermédiaire du rail
(caisse)
1
7 Section finale du rail
(caisse)
1
8 Pince-rail
(sac bleu)
4
9 Boulon à tête hexagonale 1/4-20 x 5/8 po
(sac bleu)
412
10
Écrou à collet à tête hexagonale de 1/4 po
(sac bleu)
412
11 Assemblage du chariot
(caisse)
11
12 Bride de rail
(sac bleu)
11
13
Assemblage de butée de fin de course OUVERT
(fil blanc)
(sac verte)
11
14
Assemblage de butée de fin de course FERMÉE
(fil marron)
(sac verte)
11
15 Cordon de déclenchement
(sac
verte
)
11
16 Bouton de déclenchement
(sac
verte
)
11
17 Étiquette de déclenchement d’urgence
(sac
verte
)
11
18 Support de linteau
(sac orange)
11
20 Support de porte
(sac orange)
11
22 Vis à tête hexagonale de 1/4 x 2 po
(sac orange)
88
23 Bras droit de porte
(caisse)
11
24 Axe de chape
(sac orange)
22
25 Goupille fendue
(sac orange)
22
26 Bras courbé de porte
(caisse)
11
27
Boulon à tête hexagonale 3/8-16 x 7/8 po
(sac jaune)
22
28
Écrou à collet à tête hexagonale de 3/8 po
(sac jaune)
22
29 Fil
(caisse)
11
30 Agrafe isolée
(sac rouge)
divers/model divers/model
31 Wall button
(sac rouge)
11
32 Wall console
(caisse)
11
33 No. 6 x 1-1/4" pan head phillips screw
(sac rouge)
22
34 Entrapment WARNING label
(manuel)
11
35 Safe-T-Beam (STB) sensor (green LED)
(caisse)
11
36 Safe-T-Beam (STB) source (red LED)
(caisse)
11
37 Safe-T-Beam (STB) bracket
(caisse)
22
38 Remote operator
(caisse)
1 divers/model
39 #8-32 x 1" machine screw
(sac verte)
22
40 Safety & maintenance guide
(manuel)
11
41 Wire clip
(sac verte)
divers/model 5
42 1/4"-20 x 3/4" self-drilling screw
(sac orange)
33
44 #10-16 x 1-1/4" phillips hex head screw
(sac jaune)
44
45 #4 x 1" wood screw
(sac rouge)
22
46
Boulon à tête hexagonale 5/16-18 x 3/4 po 3
(sac orange)
33
47
Écrou à collet à tête hexagonale de 5/16 po
(sac orange)
44
48 Bride de monter
(caisse)
22
NOMENCLATURE DES PIÈCES
VUE ÉCLATÉE TÈTE MOTORISÉE
Art Pièce
1
Assemblage de la tête motorisée
1A
Couvercle (selon série/modèle)
1B
Assemblage de la plaque avant
1D
Pièces du moteur
1E
Assemblage du circuit imprimé
1F
Condensateur (selon série/modèle)
1G
Roue Opto (non illustrée)
1H
Coulisseau du chariot
1J
Chaîne
NOMENCLATURE DES PIÈCES DE LA TÈTE MOTORISÉE
Les portes de garage sont de gros objets lourds qui fonctionnent à l’aide de ressorts soumis à
une haute tension et de moteurs électriques. Dans la mesure où les objets en mouvement,
les ressorts sous tension et les moteurs électriques peuvent entraîner des blessures, votre
sécurité et celle des autres exigent que vous preniez connaissance des informations stipulées
dans ce manuel. Si vous avez des questions ou si vous ne comprenez pas les informations
ci-incluses, veuillez contacter le représentant de service le plus près.
Dans cette section et les suivantes, les mots Danger, Avertissement, et Mise en garde sont
utilisés pour faire ressortir d’importantes informations relatives à la sécurité. Le mot :
DANGER signifie que des blessures graves ou la mort résulteront du non-respect des
instructions.
AVERTISSEMENT signifie que des blessures graves ou la mort peuvent résulter du
non-respect des instructions.
MISE EN GARDE signifie que des blessures ou dommages matériels peuvent résulter du
non-respect des instructions.
Le symbole le mot REMARQUE sont utilisés pour signaler les étapes importantes à suivre ou
d’importants éléments à prendre en considération.
SOMMAIRE DES
DANGERS POTENTIELS
INFORMATIONS RELATIVES À LA SÉCURITÉ
DANGERS
POTENTIELS
RÉSULTAT PRÉVENTION
Ne laisser personne se tenir dans l’ouverture
lorsque la porte est en mouvement.
Ne pas permettre aux enfants de jouer avec
l’opérateur de la porte.
Ne pas faire fonctionner une porte qui bloque ou
dont le ressort est cassé.
PORTE EN
MOUVEMENT
AVERTISSEMENT:
Peut entraîner de
graves blessures
voire la mort
Fermer le courant avant d’enlever le couvercle
de l’opérateur.
En refermant le couvercle, s’assurer que les fils
ne sont ni coincés ni près des pièces mobiles.
L’opérateur doit être correctement mis à la terre.
CHOC
ÉLECTRIQUE
Ne pas essayer d’enlever, réparer ou ajuster les
ressorts ou toute autre pièce à laquelle ils sont
rattachés comme des blocs de bois, supports
d’acier, câbles ou autres articles semblables.
Les réparations et les réglages doivent être
effectués par un professionnel qui se sert
d’outils appropriés et qui respecte les
instructions.
HAUTE
TENSION
DU RESSORT
[
1
]
Art
Pièce
1K
Support du circuit imprimé
1L
Module d’entraînement
1M
Plaquette à bornes
1N
Vis à tête cylindrique nº 8 x 3/4 po
1P
Butée d’amortissement de choc (non-illustrée)
1Q
Support de montage du moteur (non-illustré)
1X
Châssis
49
Lentille
8
AVERTISSEMENT:
Peut entraîner de
graves blessures
voire la mort
AVERTISSEMENT:
Peut entraîner de
graves blessures
voire la mort
Assemblage de la tête motorisée
1J
1N
1X
1L
1N
1E
1K
1D
1A
1N
1H
1B
1Q1G1D
1F
49
1P
1M
1N
VUE ÉCLATÉE TÈTE MOTORISÉE
Ítem Nombre de la pieza
1
Conjunto de la caja de control
1A
Cubierta (por serie/modelo)
1B
Conjunto del panel frontal
1D
Piezas del motor
1E
Conjunto del tablero de circuitos
1F
Capacitador (por serie/modelo)
1G
Optorrueda (no se muestra)
1H
Deslizador del corredizo
1J
Cadena
1K
Cartela del tablero de circuitos
LISTA DE PIEZAS DE LA CAJA DE CONTROL
Las puertas de garaje son objetos grandes y pesados que se mueven con la
ayuda de resortes sometidos a alta tensión y motores eléctricos. Puesto que los
objetos en movimiento, los resortes bajo tensión y los motores eléctricos pueden
causar lesiones, su seguridad y la seguridad de otros depende de que usted lea la
información contenida en este manual. Si tuviera alguna pregunta o no entiende la
información que se da, llamar al representante de servicios más cercano.
En esta sección y las que siguen, las palabras Peligro, Advertencia y Precaución
se usan para dar énfasis a la información de seguridad importante. La palabr:
! PELIGRO significa que de no seguirse las instrucciones resultarán lesiones
graves o la muerte.
! ADVERTENCIA significa que de no seguirse las instrucciones pueden
resultar lesiones graves o la muerte.
! PRECAUCIÓN significa que de no seguirse las instrucciones pueden
resultar daños a la propiedad o lesiones.
La palabra NOTA se usa para indicar los pasos importantes a seguir o las
consideraciones importantes.
VISTA PANORÁMICA DE
LOS PELIGROS POTENCIALES
INFORMACIÓN DE SEGURIDAD
PELIGRO
POTENCIAL
EFECTO PREVENCIÓN
Mantener a las personas alejadas del vano
mientras se mueve la puerta.
No permitir que los niños jueguen con el
operador de la puerta.
No hacer funcionar una puerta que se atasque o
que tenga roto un resorte.
PUERTA EN
MOVIMIENTO
ADVERTENCIA:
Puede causar
lesiones graves
o la muerte
.
Apagar la alimentación eléctrica antes de retirar
la tapa del operador.
Al volver a instalar la tapa, asegurarse de que
no se pinchen los cables o no estén cerca de las
piezas móviles.
El operador debe conectarse a tierra correctmente.
CHOQUE
ELÉCTRICO
No tratar de quitar, reparar o ajustar los resortes
o los componentes cualesquiera a los que estén
asegurados los resortes, como bloques de
madera, escuadras de acero, cables o artículos
similares.
Las reparaciones y ajustes deben hacerse por
personal de servicio capacitado usando las
herramientas e instrucciones apropiadas.
RESORTE
A ALTA
TENSIÓN
[
1
]
Ítem Nombre de la pieza
1L
Módulo motor
1M
Regleta de terminales
1N
Tornillo de cabeza hexagonal con arandela
No. 8 x 3/4"
1P
Parada de amortiguador de choques (no se
muestra)
1Q
Cartela de montaje del motor (no se muestra)
1X
Armazón
49
Lente
ADVERTENCIA:
Puede causar
lesiones graves
o la muerte.
9
Ítem Nombre de la pieza No. necesario
1 por riel 3 por riel
1 Conjunto de la caja de control
(cajón)
11
2 Conjunto del riel (1 pieza)
(cajón)
1
3 Riel (1 pieza)
(cajón)
1
4
Conjunto del riel (3 piezas)(incluye ítems 5, 6, y 7 )
(cajón)
1
5 Primera sección de riel
(cajón)
1
6 Sección intermedia de riel
(cajón)
1
7 Sección extrema de riel
(cajón)
1
8 Grapa de riel
(saco azul)
4
9
Perno de cabeza hexagonal de 1/4" - 20 x 5/8"
(saco azul)
412
10 Tuerca de brida hexagonal de 1/4" - 20
(saco azul)
412
11 Conjunto del corredizo
(cajón) (saco azul)
11
12 Correa del riel
(saco azul)
11
13 Conjunto de interruptor limitador de ABRIR
(cable blanco)
(saco verde)
11
14 Conjunto de interruptor limitador de CERRAR
(cable marrón)
(saco verde)
11
15 Cuerda de soltar
(saco verde)
11
16 Perilla de soltar
(saco verde)
11
17 Etiqueta de soltar de emergencia
(saco verde)
11
18 Cartela del travesaño
(saco naranja)
11
20 Cartela de la puerta
(saco naranja)
11
22 Pija de 1/4" x 2"
(saco naranja)
88
23 Brazo recto de la puerta
(cajón)
11
24 Pasador de horquilla
(saco naranja)
22
25 Chaveta de 2 patas
(saco naranja)
22
26 Brazo curvo de la puerta
(cajón)
11
27
Perno de cabeza hexagonal de 3/8"-16x 7/8"
(saco amarillo)
22
28 Tuerca de brida hexagonal de 3/8"
(saco amarillo)
22
29 Cable
(cajón)
11
30 Grapa aislada
(saco rojo)
varíos/ modelo varíos/ model
31 Botón de pared
(saco rojo)
11
32 Consola de pared
(cajón)
11
33 Tornillo de cabeza troncocónica No. 6 x 1"
(saco rojo)
22
34 Etiqueta de ADVERTENCIA de atrapamiento
(manual)
11
35
Sensor del sistema Safe-T-Beam (diodo lum. verde)
(cajón)
11
36
Fuente del sistema Safe-T-Beam (diodo lum. rojo)
(cajón)
11
37 Cartela del sistema Safe-T-Beam
(cajón)
22
37 Operador remoto
(cajón)
1
varíos/ model
39 Tornillo para metales de No. 8 - 32 x 1"
(saco verde)
22
40 Guía de seguridad y mantenimiento
(manual)
11
41 Grapa de cable (ancho)
(saco verde)
varíos/ model 5
42
Tornillo autorroscante de 1/4" - 20 x 3/4"
(saco naranja)
33
44
Tornillo Phillips de hexagonal #10-16 x1-1/4"
(saco amarillo)
44
45 Tornillo para madera de No. 4 x 1"
(saco rojo)
22
46
Perno de cabeza hexagonal 5/16"-18x 3/4"
(saco naranja)
33
47 Tuerca de brida hexagonal de 5/16"
(saco naranja)
44
48 Bandas de montaje
(cajón)
22
LISTA DE PIEZAS
ADVERTENCIA:
Puede causar
lesiones graves
o la muerte.
10
ASSEMBLAGE DE L’OPÉRATEUR CONJUNTO DEL OPERADOR
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
1
REMARQUE : Pour un rail monopièce
– passer à l’étape 4.
1. Identifier les sections de rail (Fig. 1-1).
• Première section du rail (fixée à la tête
motorisée).
– Deux trous à chaque extrémité.
– Encoche en demi-cercle à une extrémité.
– L’extrémité du moteur n’a pas d’encoche.
• Deuxième section du rail
– Deux trous et encoche en demi-cercle à
chaque extrémité.
• Troisième section du rail (fixée à la porte).
– Dotée de 4 trous du côté porte.
REMARQUE : Les assemblages de rail sont
destinés à des portes d’une hauteur de 2,25 m
(maximum). Pour les portes d’une hauteur de
2,43 m (maximum), un kit d’extension est
disponible.
2. Orienter les flèches sur les sections du rail.
• Des flèches sont gravées sur un des côtés
des sections.
– Orienter toutes les flèches en direction de
la porte. (Fig. 1-2)
REMARQUE : Dans le cas d’une installation de
rail à 3 pièces avec une extension pour les
portes de 2,43 m, se reporter à la fiche
d’instructions jointe à l’extension de rail
optionnelle.
OUVRIR LE SAC DU PIÉCES BLEU
3. Fixer les pinces-rails au rail (Fig. 1-3).
•
Utiliser une paire de pince sur les deux joints,
– Fixer chacune des paires à l’aide de 4
boulons (9) et des écrous (10).
– Veiller à ce que toutes les sections du rail
soient alignées et à niveau.
– Bien serrer les boulons et les écrous.
.
4. Fixer la bride du rail (Fig. 1-4).
• Placer la bride du rail sur le rail de sorte
que le rebord sur la bride corresponde au
deuxième trou à partir de l’extrémité du rail.
– Placer 2 boulons (9) dans la bride du rail
et le rail.
– Ignorer le quatrième trou.
(Voir REMARQUE)
– Bien serrer les boulons et les écrous(10).
REMARQUE : Votre rail est doté de 4 trous à
l’extrémité de la bride du rail. Le trou le plus
éloigné de l’extrémité est réservé au kit de
prolongement en cas de besoin.
La chaîne de transmission peut glisser hors
des rails. Ne pas actionner jusqu’à ce que
l’assemblage de l’opérateur soit complet.
MISE EN GARDE
FIG. 1-1 Sections du rail.
Secciónes de riel.
[
10
]
[
9
]
Première
1/4"-20
1/4"-20 x 5/8"
ASSEMBLAGE DU RAIL: Effectuer
l’assemblage sur une surface
propre et plane.
Deuxième
Troisième
FIG. 1-2 Flèches d’alignement.
Flechas de alineación.
FIG. 1-3
Fixer les pinces-rails.
Abrazaderas de acoplar el riel.
FIG. 1-4
Fixer la bride du rail.
Acoplar la correa del riel.
Première
Deuxième
Troisième
La cadena motriz puede resbalar fuera de
los rieles. No hacer funcionar hasta que
esté totalmente montada.
PRECAUCIÓN
CONJUNTO DEL RIEL: Usar una
superficie limpia y plana.
NOTA: Para un riel de 1 pieza - saltar al paso 4.
1. Identificar las secciones de riel (Fig. 1-1)
• Primera sección del riel (se acopla a la caja
de control).
– Dos agujeros en cada extremo.
– Muesca de medio círculo en un extremo.
– El extremo motriz no tiene muesca.
• Sección intermedia del riel
– Dos agujeros y muesca de medio círculo
en cada extremo.
•
Sección extrema del riel (se acopla a la puerta)
–Tiene 4 agujeros en el extremo de la
puerta.
NOTA: Los conjuntos del riel son para una
puerta de 7 pies 6 pulgadas de altura. Un kit
de extensión está disponible para las puertas
de 8 pies de altura.
2.
Disponer las flechas en las secciones del riel.
• Las secciones tienen flechas estampadas
en un lado.
– Apuntar todas las flechas hacia la puerta.
(Fig. 1-2).
NOTA: Si instala un conjunto de riel de 3 pies
con una extensión en una puerta de 8 pies de
altura, consultar en este momento la hoja de
instrucciones incluida con la extensión de riel
opcional.
ABRIR LA BOLSA AZUL DE PIEZAS
3. Acoplar las abrazaderas del riel al riel
(Fig. 1-3)
•
Usar un par de abrazaderas en ambas juntas.
– Apretar cada par con 4 pernos (9) y
tuercas (10).
–Verificar todas las secciones de riel que
estén alineadas y niveladas.
– Apretar en forma segura los pernos y
tuercas.
4. Acoplar la correa del riel (Fig. 1-5).
• Poner la correa del riel contra el riel de
manera que la proyección sobre la correa
coincida con el segundo agujero del
extremo del riel.
– Poner 2 pernos (9) a través del riel y de
la correa del riel.
– Ignorar el cuarto agujero. (Ver la NOTA).
– Sujetar en forma segura los pernos y
tuercas (10).
NOTA:
El riel tiene 4 agujeros en el extremo de
la correa del riel. El agujero más alejado del
extremo es para un kit de extensión, si se necesita.
[
10
]
[
9
]
1/4"-20
1/4"-20 x 5/8"
11
5. Fixer le rail à tête motorisée.
• Placer le rail devant la tête motorisée avec
la bride du rail de l’autre côté.
• Placer un support sous l’extrémité porte du
rail (bride du rail) à la même hauteur que la
tête motorisée.
– Vérifier que l’aimant est en place. Glisser
le coulisseau du chariot dans le rail
(Fig. 1-5 Encart). (Le coulisseau du
chariot est une longue pièce droite fixée
à la chaîne).
– Tirer le rail vers vous au fur et à mesure
que la chaîne est introduite. (Fig. 1-5).
Lorsque l’extrémité du rail se trouve dans
les deux maillons de la tête motorisée,
vous pouvez ensuite le pousser
complètement. (Il doit être bien logé).
– Bien fixer à l’aide de 2 boulons (9) et des
écrous (10). (Fig. 1-6)
Veiller à ce que l’aimant du chariot se
trouve en haut du coulisseau du chariot.
MISE EN GARDE
7. Fixer le cordon, bouton et étiquette de
déclenchement d’urgence.
• Faire un nœud simple à l’une des
extrémités du cordon. Serrer le nœud.
(FIG. 1-7 Encart A).
– Glisser l’extrémité opposée (pas le nœud)
par le bouton,
– Glisser par le trou dans le levier de
déclenchement d’urgence (Fig. 1-7).
– Faire aussi un nœud simple à cette
extrémité. Serrer le nœud.
8. Placer l’étiquette de déclenchement
d’urgence
• Fixer à l’aide d’un lien torsadé métallique
sur l’étiquette dans le trou de
déclenchement d’urgence. (Fig. 1-7 Encart B).
– Retourner le montage rail/tête motorisée
à l’endroit.
[
10
]
[
9
]
coulisseau du chariot
deslizador del corredizo
Le rail est positionné à l’envers
el riel es al revés
6. Glisser le chariot dans la fente du chariot
du rail.
• Retourner le montage rail/tête motorisée
• Placer le levier de déclenchement
d’urgence en position de déclenchement
(voir ci-dessous)
– Veiller à ce que la flèche sur le côté du
chariot soit dirigée vers le côté porte du
rail.
– Glisser le chariot dans le rail du côté de la
tête motorisée. (Fig. 1-6).
OUVRIR LE SAC DU PIÉCES VERTE
fil
torsadé
amarre
retorcido
metálico
nœud simple
nudo sencillo
B
A
1/4"-20
1/4"-20 x 5/8"
FIG. 1-6 Glisser le coulisseau du chariot dans
le rail.
Resbalar el deslizador del riel corredizo
en el riel
FIG. 1-8 Attacher le cordon de déclenchement
d’urgence et l’étiquette.
Acoplar la cuerda de soltar de
emergencia y la etiqueta
FIG. 1-5 Flèches d’alignement
Flecha de alineación
FIG. 1-7 Fixer le rail à la tête motorisée.
Acoplar el riel a la caja dde control.
position de déclenchement
5. Acoplar el riel a la caja de control.
• Poner el riel frente a la caja de control con
la correa de riel en el extremp opuesto.
• Apoyar el extremo del riel hacia la puerta
(correa del riel) a cerca de la misma altura
que la caja de control..
–Verificar si el imán está en su lugar.
Insertar el deslizador del corredizo el riel
(Fig. 1-5, esquina).
(El deslizador del
corredizo es una pieza larga y recta
acoplada a la cadena.)
– Estirar el riel hacia usted a medida que
alimenta la cadena en el riel (Fig. 1-5).
Cuando el extremo del riel esté a unos 2
eslabones de la caja de control, usted
puede empujar todo el resto. (es un
encaje apretado)
– Apretar en forma segura con 2 pernos
(9) y tuercas (10) (Fig. 1-6).
Asegurarse de que el imán del corredizo
esté en su lugar en la parte superior del
deslizador del corredizo.
PRECAUCIÓN
7. Acoplar la cuerda de soltar de emergencia,
la perilla y etiqueta.
• Altar el nudo sencillo arriba en un extremo
de la cuerda. Apretar el nudo.
(Fig. 1-7, esquina A.)
– Resbalar el extremo opuesto (sin nudo)
a través de la perilla (Fig. 1-7).
–
Resbalar a través del agujero en la
palanca de soltar de emergencia (Fig. 1-7).
– Altar el nudo sencillo en este extremo
también. Apretar el nudo.
8.
Acoplar la etiqueta de soltar de emergencia.
• Acoplar al agujero en el soltado de
emergencia usando el amarre retorcido
metálico en la etiqueta.
(Fig. 1-7, esquina B.)
– Poner cabeza abajo el conjunto del riel /
caja de control.
[
10
]
[
9
]
6. Resbalar el corredizo el la ranura del
corridizo del riel.
• Dar vuelta cabeza abajo el conjunto del riel
/ caja de control.
• Poner la palanca de soltar de emergencia
en la posición de “soltar” (Ver abajo).
– Verificar la flecha en el lado de los
puntos del corredizo hacia el extremo de
la puerta del riel.
– Resbalar el corredizo en el riel al
extremo de la caja de control (Fig. 1-6).
ABRIR LA BOLSA VERDE DE PIEZAS
1/4"-20
1/4"-20 x 5/8"
Palanca en posición de soltar.
aimant
imán
10. Fixer les fils des butées de fin de course.
• Dérouler les fils des butées de fin de
course.
– Placer dans les canaux situés le long de
la partie supérieure du rail.
– Repasser les fils vers la tête motorisée
par le trou situé en haut de la tête
motorisée (Fig. 1-12).
– Utiliser des pinces à fil pour les bloquer
(Fig. 1-13).
• Fixer les fils de butée de fin de course sur
les bornes de de la tête motorisée
(Fig. 1-14).
– Fil marron (CLOSE) aux bornes 5 et 6.
– Fil blanc (OPEN) aux bornes 4 et 5.
• Enrouler le fil en surplus et le poser
au-dessus de la tête motorisée.
(Fig. 1-14 Encart).
9. Fixer les butées de fin de course.
2 butées incluses, une butée de fin de course
CLOSE (Fermer)(fil marron) et une OPEN
(Ouvrir) (fil blanc) (Fig. 1-10).
• Visser les vis de réglage (39) dans les
trous filetés suffisamment pour
les bloquer. (Fig. 1-10).
• Pointer la flèche sur la butée de fin de
course CLOSE vers l’extrémité porte du
rail.
– Placer la butée de fin de course
"CLOSE" (fil marron) sur le rail à
environ 30 cm de la bride du rail
(Fig. 1-11).
– Serrer suffisamment la vis de réglage
afin de bloquer la butée.
• Pointer la flèche sur la butée de fin de
course OPEN vers l’extrémité porte du rail.
– Placer la butée de fin de course "OPEN"
(fil blanc) sur le rail où la chaîne est
fixée au coulisseau du chariot.
– Serrer suffisamment la vis de réglage
afin de bloquer la butée.
[
39
]
[
41
]
Enrouler es fils
Arrollar cable
trou
agujero
4
5
6
#8-32 x 1"
FIG. 1-10 Identifier les butées de fin de course /
introduire les vis de réglage.
Identificar los interruptores limitadores
/insertar tornillos de fijación.
FIG. 1-11 Placer les butées de fin de course.
Poner los interruptores limitadores.
FIG. 1-12 Passer le fil vers la tête motorisée.
Llevar los cables a la caja de control.
FIG. 1-13 Pinces à fil.
Grapas de cable.
FIG. 1-14 Fixer le fil aux bornes de la tête
motorisée.
Acoplar el cable a los terminales de la
caja de control.
12
10. Acoplar los alambres del interruptor limitador.
• Desenrollar los cables del interruptor
limitador.
– Poner en canales localizados a lo largo
del riel.
– Llevar los cables atrás a la caja de
control a través del agujero en el tope de
la caja de control (Fig. 1-12).
– Usar las grapas de cable para sostener
los cables en posición (Fig. 1-13).
• Acoplar los cables del interruptor limitador
a los terminales en la caja de control
(Fig. 1-15).
– El cable marrón ("CERRAR") a los
terminales #5 y #6.
– El cable blanco ("ABRIR") a los
terminales #4 y #5.
• Arrollar el cable extra y ponerlo arriba de la
caja de control (Fig. 1-14, esquina).
9. Acoplar los interruptores limitadores
Se incluyen 2 interruptores, el interruptor
limitador de "CERRAR" (cable marrón) y el
interruptor limitador de "ABRIR" (cable
blanco). (Fig. 1-10).
• Girar los tornillos de sujeción (39) en los
agujeros roscados, justo lo suficiente de
modo que los tornillos queden en su lugar.
(Fig. 1-10).
• Apuntar la flecha al tope del interruptor
limitador de "CERRAR", hacia el extremo
de la puerta del riel.
– Poner el interruptor limitador de
"CERRAR" (cable marrón) en el riel a
unas 12" de la correa de riel (Fig. 1-11).
– Suavemente apretar el tornillo de
sujeción, lo suficiente para impedir que
el interruptor se mueva.
• Apuntar la flecha en el tope del interruptor
limitador de "ABRIR" hacia el extremo de
la puerta del riel.
– Poner el interruptor limitador de "ABRIR"
(cable blanco) en el riel donde la cadena
se acopla al deslizador del corredizo.
– Suavemente apretar el tornillo de
sujeción, lo suficiente para impedir que
el interruptor se mueva.
[
39
]
[
41
]
#8-32 x 1"
2

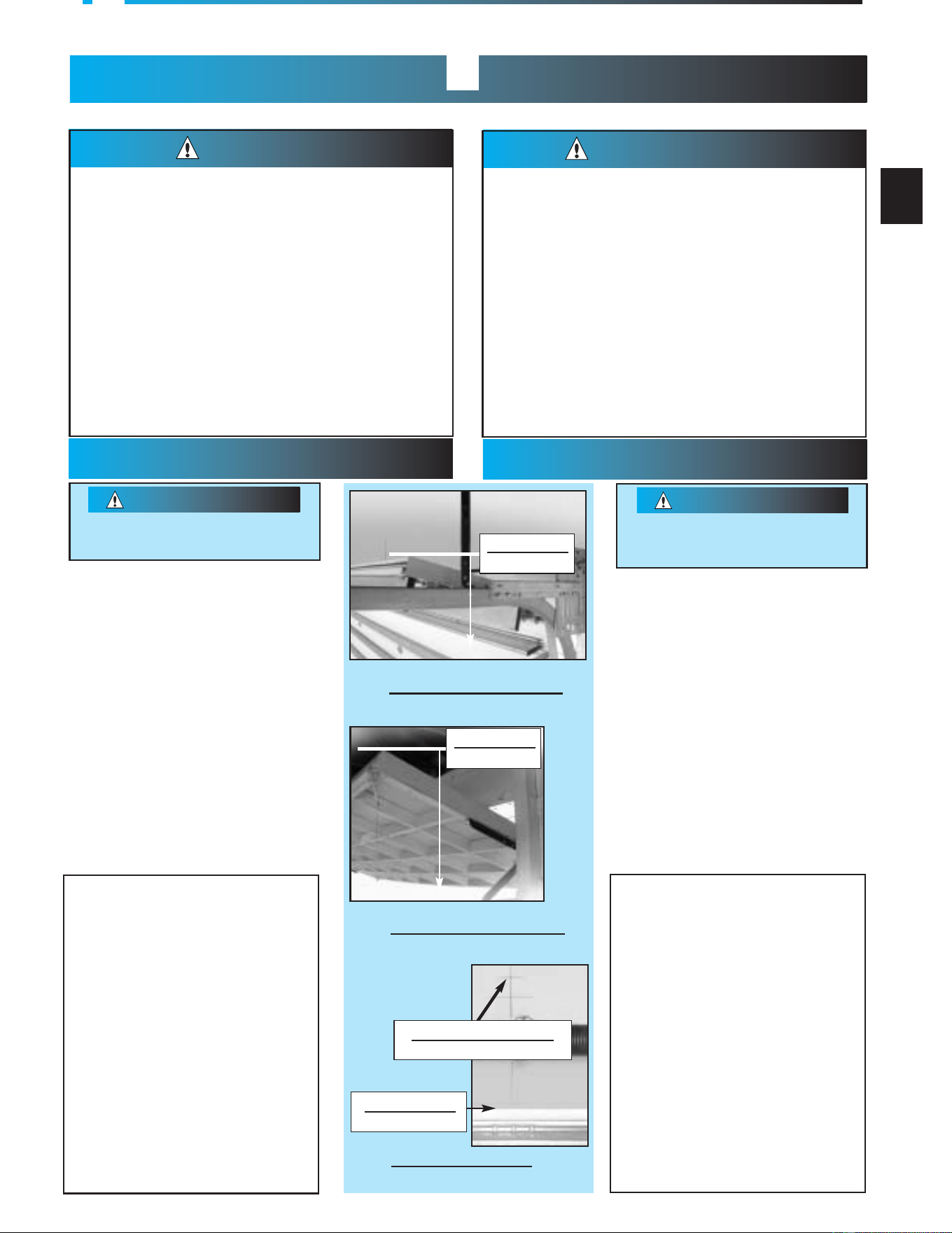

IMPORTANT
To reduce the risk of severe injury or death:
WARNING :
SUPPORTS DE LINTEAU ET
DE MONTAGE DE PORTE :
1. Repérage de l’emplacement du montage du
support de linteau.
• Fermer la porte de garage.
– À l’aide d’un crayon.
a. Indiquer le centre de la porte du garage
(la moitié de la largeur totale) en traçant
une ligne verticale de 15 cm sur le bord
supérieur de la porte.
b. Poursuivre le traçage de cette ligne sur
le mur au-dessus de la porte à environ
30 cm. (Fig. 2-1).
• Lever la porte du garage jusqu’à ce que le
bord supérieur de la porte atteigne sa hauteur
maximale (Fig. 2-2).
• Avec la porte au point le plus haut.
– Mesurer la hauteur du bord supérieur de la
porte au sol.
• Refermer la porte.
• Tracer un trait pour indiquer la hauteur sur le
mur au-dessus de la porte.
– Marquer vos repères sur la ligne verticale
que vous avez tracée auparavant.
Marquer la hauteur finale :
Les 2 types de base des mécanismes de porte
de garage sont :
Portes coulissantes–dotée de roulements de
chaque côté qui guident la porte lorsqu’elle se
déplace vers le haut et vers le bas.
Portes sans rails–Pivote sur des charnières
dotées de larges ressorts lorsque la porte
s’ouvre et se ferme.
Pour le type coulissant – ajouter 6,4 cm au
repère qui vient d’être tracé sur le mur. Cette
marque servira au support de linteau.
REMARQUE : Si un ressort ou son axe gêne,
mesurer 6,4 cm au-dessus du ressort ou de
l’axe et marquer sa hauteur comme
emplacement pour le support de linteau.
Pour le type sans rails – ajouter 15 – 30 cm au
repère qui vient d’être tracé sur le mur. Cette
marque servira au support de linteau.
Le support de linteau doit être monté au
solivage du garage. Ne pas fixer au placoplâtre,
aggloméré, plâtre ou autres matériaux de ce type.
MISE EN GARDE
Bord supérieur de la porte
tope de la puerta
d’ici au sol
desde aquí al piso
d’ici au sol
desde aquí al piso
marque de la hauteur finale
marca final de altura
INSTALLATION INSTALLACIÓN
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
2
1.LIRE ET SUIVRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS D’INSTALLATION, DE FONCTION-
NEMENT ET TOUTES LES CONSIGNES DE SÉCURITÉ. Si vous avez des questions ou si vous ne comprenez
pas une instruction, veuillez contacter le représentant de service.
2. Ne pas installer l’opérateur sur une porte mal équilibrée. Celle-ci pourrait entraîner de graves blessures. Les
réparations et les réglages des câbles, ensembles de ressort ou tout autre article de quincaillerie doivent être
effectués par un professionnel qui se sert d’outils appropriés et qui respecte les instructions.
3. Enlever toutes les cordes et désactiver toutes les verrous de la porte avant l’installer l’opérateur.
4. Installer l’opérateur de la porte à 2,1 m ou plus au-dessus du sol. Placer le bouton de déclenchement
d’urgence à une hauteur de 1.8 m.
5. Ne pas raccorder l’opérateur à la source d’alimentation avant l’étape en donnant l’instruction.
6. Placer le bouton de la commande :
• en vue de la porte.
• à une hauteur minimale de 1,5 m, afin que les jeunes enfants ne puissent l’atteindre.
• loin de toutes pièces mobiles de la porte.
7. Placer l’étiquette d’AVERTISSEMENT en cas de coinçage à proximité du bouton mural ou de la console
murale. Placer l’étiquette de déclenchement d’urgence sur ou à proximité du dispositif de déclenchement d’urgence.
8. L’opérateur doit s’inverser lorsque la porte entre en contact avec un objet d’une hauteur de 3,8 cm placé sur
le sol, au centre de l’ouverture de la porte. Ceci équivaut à une planche de 2 par 4 po posée à plat sur le sol.
FIG. 2-1 Repérage du point le plus élevé de la
course (à sections).
Encontrar el punto más alto del
recorrido (seccional).
FIG. 2-2 Repérage du point le plus élevé de la
course (monopièce).
Encontrar el punto más alto del
recorrido (1 pieza).
FIG. 2-3 Marque de la hauteur finale.
Marca final de altura.
13
IMPORTANTE
ADVERTENCIA :
CARTELAS DEL TRAVESAÑO Y
DEL MONTAJE DE LA PUERTA::
1. Encontrar el lugar de montaje de la cartela
del travesaño.
• Cerrar la puerta del garaje.
– Usando un lápiz,
a. Marcar el centro de la puerta del garaje
(la mitad del ancho total) con una línea
vertical de 6" en el tope del borde de
la puerta.
b. Continuar esta línea en la pared arriba
de la puerta por unas 12". (Fig. 2-1).
• Levantar la puerta del garaje hasta que el
tope del borde de la puerta alcance su altura
máxima (Fig. 2-2).
• Con la puerta en la posición de altura máxima:
– Medir la altura desde el tope del borde de
la puerta al piso.
• Cerrar la puerta otra vez.
• Marcar la medida de la altura en la pared,
arriba de la puerta.
– Hacer la marca a través de la línea vertical
hecha anteriormente.
Marcación de la altura final:
Los 2 tipos básicos de mecanismos de puertas
de garaje son:
Las puertas guiadas por carril-tienen rodillos
en cada costado que van en "carriles" para
guiar la puerta al subir y bajar.
Puertas sin carriles - giratorias sobre bisagras
accionadas por resortes grandes a medida
que la puerta se abre y cierra.
Para la puerta guiada con carril - agregar
2-1/2" a la altura marcada recién hecha en la
pared. Este es el lugar para la cartela del
travesaño de la puerta.
NOTA: Si el resorte o su eje está interfirien
do, medir 2-1/2" arriba del resorte o del eje y
marcar esta altura como su lugar para la
cartela del travesaño de la puerta.
Para la puerta sin carril-agregar de 6" a 12" a la
altura marcada recién hecha en la pared. Este es
el lugar para la cartela del travesaño de la puerta.
La cartela del travesaño se debe sujetar al entra-
mado del garaje. No sujetar a una pared sin
mortero, de partículas amalgamadas, de yeso o
materiales similares.
PRECAUCIÓN
1. LEER Y SEGUIR TODAS LAS INSTRUCCIONES DE SEGURIDAD, INSTALACIÓN Y FUNCIONAMIENTO.
Si tuviera alguna pregunta o no entiende alguna de las instrucciones, llamar al representante de servicio.
2. No instalar el operador en una puerta mal equilibrada. Una puerta mal equilibrada puede causar lesiones
graves. Las reparaciones y ajustes a los cables, conjunto de resortes y otros herrajes deben hacerse con el
personal de servicio capacitado, usando las herramientas y las instrucciones correctas.
3. Quitar todos los cables y quitar o deshabilitar todos los cerrojos conectados a la puerta antes de instalar el
operador.
4. Instalar el operador de la puerta 7 pies o más arriba del piso Montar la perilla de soltar de emergencia 6 pies
arriba del piso.
5. No conectar el operador a la fuente de alimentación eléctrica hasta que se le instruya que conecte.
6. Localizar el botón de control:
• a la vista de la puerta.
• a una altura mínima de 5 pies, de manera que los niños pequeños no puedan alcanzarlo.
• alejado de todas las piezas móviles de la puerta.
7. Instalar la etiqueta de ADVERTENCIA de atrapamiento junto al botón de pared o a la consola de pared.
Instalar la etiqueta de soltar de emergencia cerca de, o junto al dispositivo de soltar de emergencia.
8. El operador debe invertir la dirección de cierre cuando la puerta entra en contacto con un objeto de 1-1/2" de
altura en el piso, en el centro del vano de la puerta. Este es el tamaño de una madera de 2" x 4" puesta de plano.
Para disminuir el riesgo de lesión grave o la muerte:
REMARQUE: Si l’emplacement du support de linteau
doit se trouver au-dessus du linteau pour l’ouverture
de la porte, vous devez ajouter une surface de montage.
Une planche de 5 x 15 cm bien fixée (les attaches ne
sont pas incluses) le long des poteaux muraux sur
l’un des côtés de votre marque suffit (Fig. 2-4).
OUVRIR LE SAC DES PIÉCES ORANGE
2. Montage du support de linteau.
REMARQUE : Bien que le support de linteau puisse
être orienté de plusieurs façons, la première méthode
est recommandée dans la mesure du possible. Elle
offre plus de résistance que les autres méthodes
(Fig. 2-5).
• Placer le support de linteau sur le mur (Fig. 2-5).
– Placer le bord gauche sur la ligne verticale
– Bord inférieur sur la ligne de la hauteur finale.
• Tracer un trait pour les emplacements des trous
de vis sur le mur.
• Percer des trous guide de 7/32 po sur chacun des
repères de trou.
– Bloquer le support de linteau à l’aide de 3 vis à
tête hexagonale (22) (Fig. 2-5).
SUPPORT DE PORTE :
3. Repérage de l’emplacement du montage du
support de porte.
• Le support de porte est installé le plus haut
possible sur la porte le long de la ligne du centre
verticale.
REMARQUE: De le cas des portes à sections, le
support de porte ne doit pas être installé PLUS BAS
que l’ensemble de roulements supérieurs (Fig. 2-7).
Pour les portes monopièces, le support de porte doit
être installé sur le bord supérieur de la porte.
4. Montage du support de porte.
• Après avoir garanti un renfort approprié,
– Aligner le support de porte en le centrant sur
votre ligne verticale du centre.
– Fixer à l’aide de 3 vis auto-taraudeuses (42).
(Emploi vis (22, au-dessus) pour porte de bois.
REMARQUE: Pour les portes en bois plein, des
boulons mécaniques SANS TÊTE FENDUE (pas
inclus – contacter le service d’assistance Genie)
aussi doivent être utilisés pour fixer le support de porte.
[
22
]
Les portes en panneau dur, bois léger, fibre
de verre et en tôle doivent être correctement
renforcées avant l’installation de l’opérateur
de porte. Contacter le fabricant ou le
distributeur de la porte pour un kit de
renforcement approprié. La société Genie
n’est pas responsable des dommages qui
pourraient résulter d’une installation d’une
porte mal renforcée.(Fig. 2-6)
MISE EN GARDE
[
42
]
Boulon mécanique et écrou
recommandé
recomande
1
2
3
sur le bord supérieur
en el borde superior
en haut et à l’arrière
en el tope posterior
Boulonné aux poteaux muraux
empernado a los pies derechos en la pared
1/4" x 2"
1/4"-20 x 3/4"
FIG. 2-4 Une planche de 5 x 15 cm.
Un tablón de 2" x 6".
FIG. 2-5
Support de linteau en place (3 méthodes).
La cartela del travesaõ (3 métodos).
FIG. 2-6 Exemples de renfort de porte.
Ejemplos de arriostramiento de la puerta.
FIG. 2-7 Montage du support de porte.
(à sections)
Montaje de la cartela de la puerta,
(seccional).
FIG. 2-7B Montage du support de porte.
(monopièce)
Montaje de la cartela de la puerta,
(una pieza).
SANS FENTE
14
NOTA: Si el lugar de la cartela del travesaño
necesita que sea arriba del travesaño para la
abertura de la puerta del garaje, usted necesita
agregar una "superficie de montaje". Un tablón de
2" x 6" acoplado seguro (herrajes no incluidos) a
través de los pies derechos de la pared, a ambos
lados de su marca, es suficiente. (Fig. 2-3).
ABRIR LA BOLSA NARANJA DE PIEZAS
2. Montaje de la cartela del travesaño.
NOTA: Aunque la cartela del travesaño puede
estar orientada de varias maneras, el método 1 se
prefiere, si es posible, por la resistencia adicional,
comparado con los otros métodos. (Fig. 2-4).
• Sostener la cartela del travesaño contra la
pared (Fig. 2-4).
–
Poner el borde izquierdo en la línea vertical.
–
El borde inferior en la línea de altura final.
• Marcar los lugares de agujeros de tornillos
en la pared.
• Perforar agujeros piloto de 7/32" en cada
agujero de tornillo marcado.
– Apretar la cartela del travesaño con 3
pijas (22) (Fig. 2-4).
CARTELA DE LA PUERTA:
3. Encontrar el lugar de montaje de la cartela
de la puerta.
• La cartela de la puerta está montada tan
alta en la puerta como sea posible, a lo
largo de la línea central vertical.
NOTA: En el caso de puertas de tipo seccionales,
la cartela de la puerta debe montarse NO MÁS
BAJA QUE el tope del juego de rodillos. (Fig. 2-6).
Para puertas de una pieza, la cartela de la puerta
se debe montar en el borde superior de la puerta.
4. Montaje de la cartela de la puerta.
• Después de asegurar el arriostramiento
correcto.
– Alinear la cartela de la puerta centrada
en la línea central vertical.
–
Acoplar usando 3 tornillos autorroscantes (42)
.
Usar los tornillos (22, arriba) para puertas
de madera.
NOTA: Para puertas de madera sólida, los pernos
de carruaje SIN RANURAS EN LA CABEZA (no se
incluyen, pero están disponibles llamando a la
línea de ayuda de Genie), se deben usar para
acoplar la cartela de la puerta.
[
22
]
Las puertas hechas de masonita, madera
liviana, fibra de vidrio y chapas metálicas se
deben arriostrar adecuadamente antes de
montar el operador de la puerta.
Comunicarse con el fabricante o distribuidor
para obtener un kit de arriostrar. La
Compañía Genie no es responsable por
daños causados debido a la puerta
arriostrada incorrectamente. (Fig. 2-5).
PRECAUCIÓN
[
42
]
Perno de carruaje y tuerca
1/4" x 2"
1/4"-20 x 3/4"
SIN RANURA
au-dessus du roulement supérieur
arriba del rodillo superior
[22]

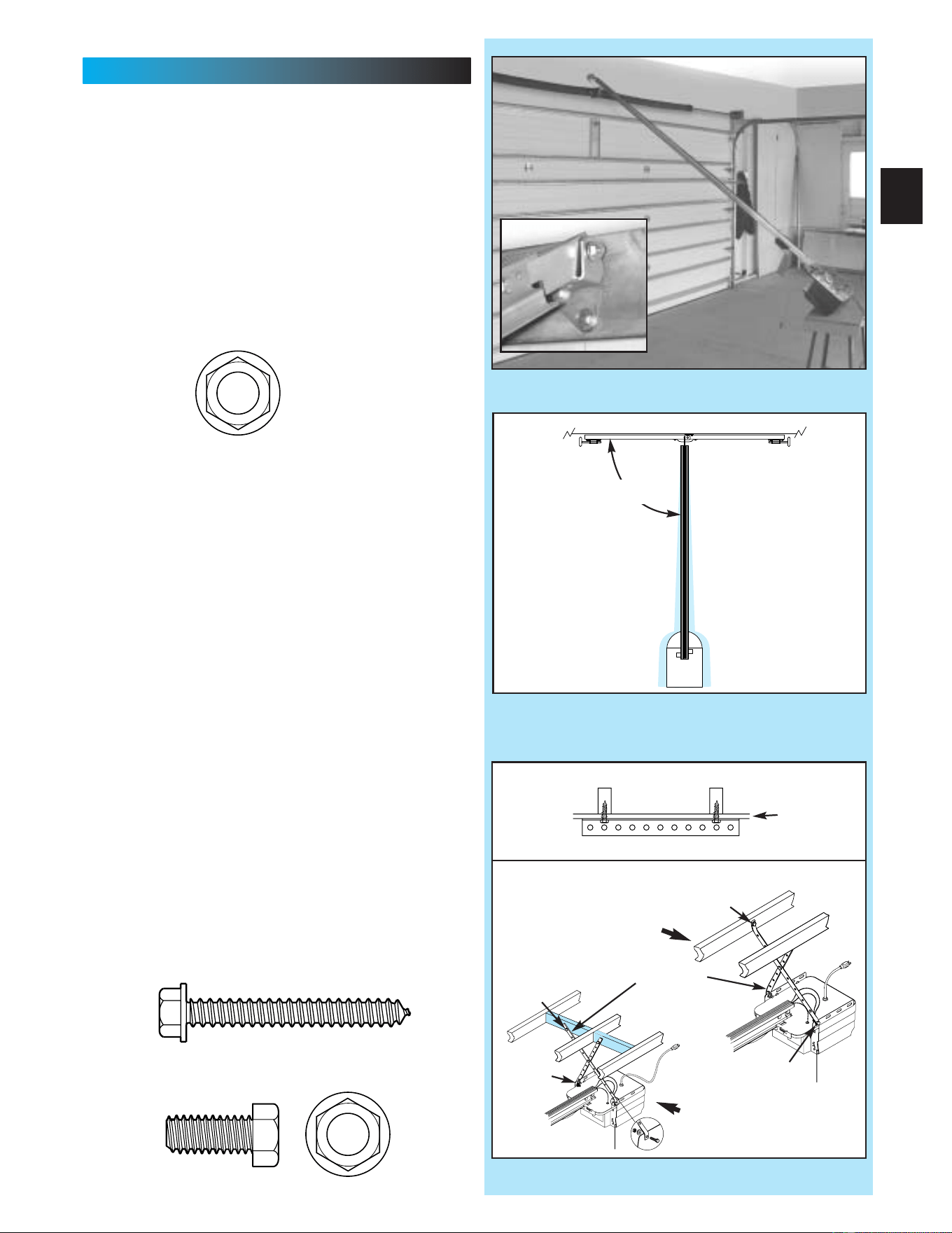

INSTALLATION DE L’OPÉRATEUR
:
1. Démarrage des opérations
• Positionner l’ensemble rail/tête
motorisée (Fig. 2-8).
– Bride du rail posée sur le mur près du
support de linteau.
– Éviter de rayer la tête motorisée en
plaçant un matériau de protection sur
le sol. (Une boîte, un marche-pied ou
quelque chose de ce type peut être
nécessaire pour dégager un ressort
de torsion, tel qu’illustré).
2. Assemblage de l’ensemble.
• Fixer la bride de rail au support de
linteau à l’aide d’un écrou (47)
(Fig. 2-8 Encart) NE SERRER QU’À LA
MAIN.
• Supporter la tête motorisée sur le
marche-pied.
REMARQUE: Avant d’effectuer la fixation
finale au plafond, veiller à ce que
l’ensemble du montage soit correctement
aligné (Fig. 2-9).
• Fixer le matériel de montage au plafond
à l’aide des boulons à tête hexagonale
(22) (Fig. 2-10).
• Mesurer la hauteur de la tête motorisée
selon la procédure suivante :
– Pour les portes coulissantes
a. Le rail doit passer la porte au point
le plus haut de sa course
b. Être à niveau ou la tête motorisée
légèrement en dessous du niveau.
– Pour les portes non-coulissantes
a. Le rail doit passer la porte au point
le plus haut de sa course entre 2,5
et 3,8 cm.
• Bien serrer les boulons (46) et les
écrous (47) de montage de la tête
motorisée.
• Abaisser la porte.
• Serrer définitivement l’écrou de la bride
du rail.
• NE PAS BRANCHER !
3. Réglage de la longueur du cordon de
déclenchement d’urgence.
• Le cordon doit être placé
– suffisamment bas pour vous permettre
de l’atteindre.
– suffisamment haut pour laisser passer
votre véhicule mais PAS À UNE
HAUTEUR SUPÉRIEURE À 1,83 m
DU SOL.
• Serrer un nouveau nœud simple à l’en
droit requis
– Couper le surplus de cordon.
YES
N
O
N
O
CORNIÈRE
SUR LE PLAFOND FINI
ÁNGULO DE HIERRO EN EL CIELO RASO TERMINADO
Fixer la cornière aux poutres
Acoplar un ángulo de hierro en las vigas
POUTRE OUVERTE OU NON FINIE
VIGA NO TERMINADA O ABIERTA
Ossature murale
supplémentaire inutile
No necesita entramado extra
VUE DE DESSUS
(pas à l’échelle)
VISTO DESDE
ARRIBA
(no está a escala)
[
22
]
[
46
]
[
47
]
[
47
]
90°
PORTE
PUERTA
PLACOPLTRE
PARED SIN MORTERO
[46 & 47]
[46 & 47]
5/16"-18 x 3/4"
3/8"-16 x 7/8"
5/16"-18 x 3/4"
1/4" x 2"
FIG. 2-8 Placer le montage.
Posición de montaje.
FIG. 2-9 L’opérateur doit être aligné.
El operador debe estar alineado.
15
OUI
SI
NON
NO
MONTAJE DEL OPERADOR:
1. Empezando.
• Colocar el conjunto del riel/caja de
control (Fig. 2-7).
– Correa del riel recostada en la pared
junto a la cartela del travesaño.
– Poner el material sobre el piso, debajo
de la caja de control para proteger
contra rayaduras. (Una caja, taburete
o dispositivo similar se puede
necesitar para salvar un resorte de
torsión, como se muestra.)
2. Montaje del conjunto.
• Acoplar la correa del riel a la cartela del
travesaño usando una tuerca (47)
(Fig. 2-7, esquina), APRETANDO A
MANO SOLAMENTE.
• Apoyar la caja de control en una
escalera de 4 patas.
NOTA: Antes del acoplamiento final al cielo
raso asegurarse de que el conjunto esté
alineado correctamente (Fig. 2-9).
• Acoplar la tornillería de montaje al cielo
raso usando las pijas (22) (Fig. 2-10).
• Fijar la altura de la caja de control de
acuerdo con lo siguiente:
– Para puertas guiadas por carriles:
a. El riel debe salvar la puerta en el
punto más alto del recorrido.
b. Estar a la misma altura, o la caja de
control ligeramente debajo.
– Para puertas sin carriles:
a. El riel debe salvar la puerta en el
punto más alto del recorrido, en 1"
a 1-1/2".
• Sujetar la caja de control apretando los
pernos de montaje (46) y tuercas (47).
• Bajar la puerta.
• Apretar totalmente la tuerca de la correa
del riel.
• ¡NO ENCHUFAR LA UNIDAD TODAVÍA!
3. Ajuste del largo del cordón de soltar de
emergencia.
• El cordón debe ser:
– Suficientemente largo de manera que
usted pueda alcanzarlo.
– Suficientemente alto para salvar su
vehículo, pero NO MÁS ALTO DE 6
PIES ARRIBA DEL PISO.
• Atar un nuevo nudo sencillo donde
desee.
– Cortar cualquier excedente que tenga
el cordón.
[
22
]
[
46
]
[
47
]
[
47
]
5/16"-18 x 3/4"
3/8"-16 x 7/8"
5/16"-18 x 3/4"
1/4" x 2"
NON
NO
Ossature murale
supplémentaire
NÉCESSAIRE
NECESITA entramado
extra
FIG. 2-9 Montage de la tête motorisée.
Montaje de la caja de control.
[22]
SUPPORT DE LINTEA
CARTELA DEL TRAVESAÑO
INSTALLER LES BRAS DE LA PORTE
:
Portes à sections
OUVRIR LE SAC DES PIÉCES JAUNE
1. Fixer les bras.
• Fixer le bras courbé de la porte au support
de porte à l’aide de l’axe de chape (24) et
de la goupille fendue (25) (Fig. 2-11).
• Bras droit au chariot à l’aide de l’axe de
chape (24) et de la goupille fendue (25)
(Fig. 2-11).
2. Joindre les bras.
• Faire glisser le chariot en avant et en
arrière pour régler la hauteur du bras.
– Faire chevaucher les bras autant que
possible.
– Faire en sorte que la longueur soit la
plus courte possible.
– Fixer les bras ensemble à l’aide de 2
boulons (27) et des écrous (28).
(Fig. 2-11). (Placer les boulons aussi
loin que possible l’un de l’autre).
REMARQUE : Il est recommandé dans la
mesure du possible que les bras de porte
soient tournés dans l’autre sens de la porte
afin d’éviter que la force ne repose sur la
porte et le support de porte. Le bras droit de
la porte peut éventuellement être éliminé.
[
25
]
[24]
[
27
]
[
28
]
INSTALLER LES BRAS DE LA PORTE:
Portes monopièces
1. Fixer les bras.
• Bras droit au support de porte à l’aide de l’axe
de chape (24) et de la goupille fendue (25)
(Fig. 2-12).
• Bras courbé au chariot à l’aide de l’axe de
chape (24) et de la goupille fendue (25)
(Fig. 2-12).
2. Joindre les bras.
• Faire glisser le chariot en avant et en arrière
pour régler la longueur du bras.
–
Faire chevaucher les bras le moins possible.
– Faire en sorte que la longueur soit la plus
longue possible.
– Fixer les bras ensemble à l’aide de 2
boulons (27) et des écrous (28). (Fig. 2-12).
[
25
]
[24]
Rappel. Si le seul accès que vous ayez à
votre porte de garage de l’extérieur n’est
autre que la porte de garage, il est
recommandé d’installer le kit de
déclenchement d’urgence GER-2 illustré
page B au centre du manuel.
Contacter le service clientèle au
1.800.354.3643 ou visiter notre site
www.geniecompany.com.
[
27
]
[
28
]
aussi court que possible
tan corto como sea posible
aussi long que possible
tan largo como sea posible
axe à chape et goupille
fendue
pasador de horquilla y
chaveta de 2 patas
3/8"-16 x 7/8"
3/8"-16
3/8"-16 x 7/8"
3/8"-16
FIG. 2-11 Fixation des bras de la porte.
(portes à sections)
Acoplando los brazos de la puerta,
(puertas seccionales).
FIG. 2-12 Fixation des bras de la porte.
(portes monopièces)
Acoplando los brazos de la puerta,
(puertas de una pieza).
16
INSTALAR LOS BRAZOS DE LA PUERTA:
Puertas seccionales
ABRIR LA BOLSA AMARILLO DE PIEZAS
1. Acoplar los brazos.
• Sujetar el brazo curvo de la puerta a la
cartela de la puerta usando el pasador de
horquilla (24) y la chaveta de 2 patas (25)
(Fig. 2-11).
• El brazo recto al corredizo usando el
pasador de horquilla (24) y la chaveta de 2
patas (25) (Fig. 2-11).
2. Conectando los brazos.
• Resbalar el corredizo adelante y atrás para
ajustar el largo del brazo.
– Traslapar los brazos tanto como sea
posible.
– Hacer la longitud total tan corta como
sea posible.
• Sujetar los brazos uniéndolos, usando 2
pernos (27) y tuercas (28) (Fig. 2-11).
(Poner los pernos tan separados como sea
posible.)
NOTA:
Siempre que sea posible, se recomienda
que el conjunto de los brazos de las puertas
estén oblícuos alejándose de la puerta para
impedir poner una fuerza hacia abajo en la
puerta y la cartela de la puerta.
Además, donde sea posible, el brazo recto de
la puerta se puede eliminar.
[
25
]
[24]
[
27
]
[
28
]
INSTALAR LOS BRAZOS DE LA PUERTA:
Puertas de una pieza
1. Acoplar los brazos.
• Acoplar el brazo recto de la puerta usando el
pasador de horquilla (24) y la chaveta de 2
patas (25) (Fig. 2-12).
• El brazo curvo al corredizo usando el pasador
de horquilla (24) y la chaveta de 2 patas (25)
(Fig. 2-12).
2. Conectando los brazos.
• Resbalar el corredizo adelante y atrás para
ajustar el largo del brazo.
– Traslapar los brazos tan poco como sea
posible.
– Hacer la longitud total tan larga como sea
posible.
• Sujetar los brazos uniéndolos, usando 2
pernos (27) y tuercas (28) (Fig. 2-12).
[
25
]
[24]
[
27
]
[
28
]
3/8"-16 x 7/8"
3/8"-16
3/8"-16 x 7/8"
3/8"-16
axe à chape et goupille
fendue
pasador de horquilla y
chaveta de 2 patas
Sólo una advertencia. Si usted no tiene
otro acceso a su garaje desde afuera
más que la puerta del garaje, por favor
considerar un kit de soltar de emergencia
GER-2 que se muestra en la página B, en
el centro del manual.
Llamar al Servicio al cliente al
1.800.354.3643,
o visite www.genie.company.com
axe à chape et goupille
fendue
pasador de horquilla y
chaveta de 2 patas
3. Câblage
• Acheminer les fils (29) STB selon l’une des
méthodes stipulées (Fig. 3-5).
• Les fils le long du rail sont retenus par des
pinces à fil.
– Les fils peuvent être passés sous les
pinces à fil déjà installés.
REMARQUE: L’opérateur ne fermera pas la
porte automatiquement tant que le système
Safe-T-Beam® n’est pas installé.
1. Supports de fixation.
•Tracer un repère à l’intérieur de
l’encadrement de la porte de garage ou sur
le mur à une hauteur de 13 cm du sol.
– Sur le côté droit et le côté gauche de
votre porte (Fig. 3-1).
• Placer le support de fixation contre
l’encadrement de la porte ou contre le mur.
– Veiller à ce que les supports sortent du
mur aussi loin que possible de sorte que
la languette dépasse la porte, rails ou
toute autre ferrure de la porte.
– Dans le cas contraire :
a. Des rallonges pour supports STB sont
disponibles chez un dépositaire local.
(Des blocs en bois etc. peuvent servir
d’extension).
• Centrer le support sur le repère (Fig. 3-2).
• Les fixer à l’aide de 2 vis (44) (Fig. 3-2).
REMARQUE: Les supports de fixation
peuvent être fixés au sol à l’aide d’ancrage en
béton (non fournis).
2. Montage de la source et du détecteur STB.
• Si le garage est muni d’une seule porte.
– Déterminer quel côté du garage reçoit le
plus de lumière directe (Fig. 3-4).
– Dans la mesure du possible, installer la
DEL rouge du côté ensoleillé (Fig. 3-4).
• Si le garage est muni de plusieurs portes
– Les signaux ne doivent absolument pas
se croiser.
– Installer les modules de la source et du
détecteur sur les portes adjacentes en
les dirigeant à l’opposé (Fig. 3-4).
REMARQUE: Pour éviter toute interférence du
soleil, vous pouvez éloigner les détecteurs
STB (DEL verte) de l’ouverture de la porte où
ils pourraient bénéficier de plus d’ombre.
• Poser la Source/Détecteur sur la languette
du support jusqu’à enclenchement
(Fig. 3-3).
L’opérateur ne doit pas être mis sous tension
lors de l’installation des fils du système Safe-
T-Beam®. Si vous avez branché le cordon
d’alimentation – LE DÉBRANCHER !
AVERTISSEMENT
[
41
]
languette
lengüeta
Repère
marca
Centre du support
centro de la cartela
#10-16 x 1-1/4"
[
44
]
INSTALLATION DU SYSTEME SAFE-T-BEAM
®
INSTALACIÓN DEL SISTEMA SAFE-T-BEAM®
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
3
FIG. 3-1 Tracer les repères sur
l’encadrement de la porte
Marcar el marco de la puerta
FIG. 3-2 Installer
les supports.
Montar las
cartelas
FIG. 3-3
Fixation du STB
aux supports.
Acoplar el STB
a las cartelas.
17
Détecteur
Sensor
Source
Fuente
Tête Motorisée
Caja de control
B
Détecteur
Sensor
Source
Fuente
Rouge
rojo
Verte
verde
Tête Motorisée
Caja de control
A
Ligne pointillée = Fil rayé • Ligne continue = Fil blanc
FIG. 3-4 Location de modules du STB
Lugares del STB.
FIG. 3-5 Méthodes de câbbage
Métodos de cableado.
SUN
ONE DOOR
GARAGE
THREE DOOR
GARAGE
RED
LED
RED
LED
GREEN
LED
RED
LED
GREEN
LED
GREEN
LED
GREEN
LED
RED
LED
RED
LED
RED
LED
GREEN
LED
GREEN
LED
TWO DOOR
GARAGE
Soleil
Sol
Une porte
Garaje Sencillo
Deux Portes
Garaje Doble
rouge
rojo
verte
verde
rouge
rojo
verte
verde
verte
verde
rouge
rojo
Trois Portes
Tres Puertas
3. Cableado
• Llevar los cables (29) del STB siguiendo
uno de los métodos que se mostraron
(Fig. 4-4).
• Los cables a lo largo del riel se mantienen
en su lugar con las grapas de cable.
– Los cables se pueden resbalar debajo de
las grapas de cable ya instaladas.
NOTA: El operador no cerrará la puerta
automáticamente a menos que el sistema
Safe-T-Beam esté instalado.
1. Montaje de las cartelas.
• Marcar dentro en el marco de la puerta del
garaje o en la pared a 5" arriba del piso.
– Al lado izquierdo y derecho de la puerta
(Fig. 3-1).
•
Sostener la cartela contra el marco o la pared.
– Verificar que las cartelas se extiendan
fuera de la pared lo suficiente para que la
lengüeta de la cartela esté más allá de la
puerta, de los carriles y de cualquier
herraje de la puerta.
– Si no está:
a. Las extensiones de cartela del STB
están disponibles del distribuidor local.
Bloques de madera, etc. se pueden
substituir por las extensiones.
• Centrar la cartela en la marca (Fig. 3-2).
• Apretar los 2 tornillos (44) (Fig. 3-2).
NOTA: Las cartelas de montaje se pueden
acoplar al piso usando anclajes para concreto
(no se proveen).
2. Montaje del sensor y fuente del STB.
• Si el garaje tiene sólo una puerta de garaje:
– Determinar cuál costado del garaje recibe
más rayos solares directos (Fig. 3-4).
– El DIODO LUMINISCENTE rojo siempre
debe estar en el costado asoleado,
siempre que sea posible (Fig. 3-4).
• Para puertas múltiples:
– Impedir las señales cruzadas es crítico.
– Colocar los módulos de la fuente y sensor
en puertas adyacentes mirando en
direcciones opuestas (Fig. 3-4).
NOTA:Para ayudar a impedir la interferencia
solar, los sensord del STB (Diodo Luminiscente
verde) se pueden colocar más alejados del
vano de la puerta dond estarán más tiempo en
la sombra.
• Resbalar la fuente/sensor en la cartela de la
lengüeta hasta que haga click en el lugar
(Fig. 3-3).
No debe haber alimentación eléctrica al operador
mientras se instalan los cables del Sistema
Safe-T-Beam®. Si usted ha enchufado el cordón
de potencia - DESENCHUFARLO AHORA.
ADVERTENCIA
[
41
]
#10-16 x 1-1/4"
[
44
]
verte
verde
rouge
rojo
rouge
rojo
verte
verde
verte
verde
rouge
rojo
Línea de puntos = cable con raya • Línea sólida = cable blanco
Rouge
rojo
Verte
verde
OUVRIR LE SAC DES PIÉCES ROUGE
3. Câblage (suite).
• Bien fixer les fils au mur.
– Utiliser les agrafes isolées (incluses).
– Ne pas serrer les agrafes avec excès.
• Fixer les fils au système STB
– Extrémités des fils séparés et dénudés à
connecter selon indications (Fig. 3-6).
– Desserrer les vis bornes.
– Introduire le fil sous la plaque plane et
serrer la vis. (N’importe quel fil, blanc ou
rayé, peut être introduit dans n’importe
quelle borne) (Fig. 3-7).
• Fixer les fils à la tête motorisée.
– Les STB sont connectés aux bornes 2 et
3 sur la tête motorisée (Fig. 3-8)
4. Vérifications à effectuer.
• Veiller à ce qu’aucune pièce de la porte ou
ses ferrures ne se trouvent dans la
trajectoire entre la source et le détecteur.
• Veiller à ce que les bords supérieurs se
trouvent entre 13 et 15 cm au-dessus du
sol (Fig. 3-9). La flexibilité des supports
permet de les ajuster en les courbant
légèrement, le cas échéant.
REMARQUE: La vérification de l’alignement
du STB doit être effectuée en suivant les
connexions à l’alimentation électrique (se
reporter à la page18). NE PAS BRANCHER !
Des agrafes trop serrées peuvent pincer ou
couper les fils. Les fils coupés ou pincés
peuvent arrêter le système STB. Lors de
l’utilisation d’agrafes isolées, veiller à ser-
rer suffisamment pour bien maintenir les
fils sans excès.
MISE EN GARDE
[
30
]
Bord supérieur
des lentilles.
À une hauteur
entre 13 et 15 cm
du sol.
2
3
18
FIG. 3-6 Le fil est séparé et dénudé
Partir y pelar.
FIG. 3-7
Connexion au STB
Acoplamientos de terminales al STB.
FIG. 3-8
Connexion à la tête motorisée.
Acoplamientos de terminales a la caja
de control.
FIG. 3-9 Vérifier la hauteur des lentilles.
Verificar la altura de la lente.
ABRIR LA BOLSA ROJO DE PIEZAS
3. Cableado (continuación)
• Sujetar en forma segura los cables a la
pared a medida que va.
– Usar grapas aisladas (se incluyen).
– Las grapas deben estar solamente
ajustadas.
• Hacer los acoplamientos de cables al STB.
– Separar y pelar los extremos de cables a
conectar como se muestra (Fig. 3-6).
– Aflojar los tornillos de los terminales.
– Insertar el cable debajo de la placa
plana y apretar el tornillo. (No importa
cuál de los cables, el blanco o el que
tenga hilo de identificación va en cuál
terminal) (Fig. 3-7).
• Hacer las conexiones de cables a la caja
de control
– Los del STB están conectados a los
terminales #2 y #3 en la caja de control
(Fig. 3-8).
4. Verificar lo siguiente.
• Asegurarse de que ninguna parte de la
puerta o de los herrajes esté en la
trayectoria entre las lentes de la fuente y
del sensor.
• Asegurarse de que los topes de las lentes
estén entre 5" y 6" arriba del piso
(Fig. 3-9). Las cartelas son flexibles y se
pueden ajustar ligeramente, si es
necesario.
NOTA: La verificación de alineación del STB
se debe realizar luego de la conexión a la
alimentación eléctrica, (ver la página 18).
NO ENCHUFAR TODAVÍA.
Las grapas que estén demasiado apretadas
pueden cortar o pinchar los cables. Los cables
cortados o pinchados pueden hacer que el
Sistema "STB" deje de funcionar. Al usar las
grapas aisladas, asegurarse de que se aprieten
solamente tan ajustadas como sea necesario
para sostener el cable apretado.
PRECAUCIÓN
[
30
]
el borde superior de
la lente
entre 5" y 6"
arriba del piso.
OUVRIR LE SAC BLEU DES PIÉCES
1. Repérage de l’emplacement du montage.
• Sélectionner un emplacement pratique
pour le montage de la commande murale.
– L’emplacement doit se trouver à la vue
de la porte.
– À une hauteur minimale de 1,5 m afin
que les jeunes enfants n’y puissent pas
l’atteindre.
– Loin de toutes pièces mobiles (par
exemple, il doit être impossible de
toucher la porte lorsque vous vous tenez
devant la commande murale).
2. Câblage
• Acheminer le fil de la tête motorisée à la
commande murale.
• Bien fixer au plafond à l’aide des agrafes
isolées fournies.
• Séparer et dénuder l’extrémité des fils
(Fig. 3-5)
• Sur la tête motorisée :
– Fixer le fil rayé à la borne 1 et le fil blanc
à la borne 2 (Fig. 4-1).
•À l’arrière de la commande murale :
– Fixer le fil rayé à la borne B et le fil
blanc à la borne W (Fig. 4-2).
3. Montage.
• Fixer la commande murale au mur à l’aide
de deux vis (le bouton mural, utiliser [33] et
pour la console, utiliser [45]) (Fig. 4-3).
• Enlever l’endos de protection de l’étiquette
d’avertissement en cas de coinçage
(Fig. 4-4).
– Coller l’étiquette au mur près de la
commande murale.
REMARQUE: Contacter le dépositaire pour
des commandes murales supplémentaires.
UNE SEULE DE VOS COMMANDES MURALES
PEUT ÊTRE LUMINEUSE. Si vous avez une
commande murale lumineuse, aucune autre
commande ne peut l’être. Si vous avez
plusieurs commandes murales lumineuses
par opérateur, ce dernier ne pourra pas
fonctionner correctement.
Vérifier que l’opérateur n’est pas sous
tension avant d’installer les fils des
commandes murales.
AVERTISSEMENT
L’utilisation de commande murale autre
que le type fourni peut entraîner le
non-fonctionnement de l’éclairage et le
fonctionnement inattendu de la porte. Les
fils coupés ou pincés peuvent interrompre
le fonctionnement des commandes
murales. Lors de l’utilisation d’agrafes
isolées, veiller à serrer suffisamment pour
bien maintenir les fils sans excès.
MISE EN GARDE
19
[
33
]
Bouton
botón
Console
consola
[
45
]
1
2
#6 x 1-1/4"
#4 x 1"
INSTALLATION DES COMMANDES MURALES INSTALACIÓN DEL CONTROL DE PARED
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
4
FIG. 4-1 Connexion à la tête motorisée.
Acoples de terminales a la caja de
control.
FIG. 4-2 Connexion à la commande murale.
Acoplamiento de cables al control de
pared
FIG. 4-3 Montage de la commande murale.
Montaje del control de pared.
FIG. 4-4 Étiquette d’avertissement en cas
de coinçage.
Etiqueta de advertencia de atrapamiento.
ABRIR LA BOLSA AZUL DE PIEZAS
1. Encontrar el lugar para montaje.
• Escoger un lugar conveniente para el
montaje del control de pared.
– El lugar que escoja debe estar en la
línea visual de la puerta.
– Debe estar por lo menos a 5 pies arriba
del piso para impedir que los niños
pequeños hagan funcionar la puerta.
– Debe estar alejado de las partes móviles
(Usted debe ser capaz de alcanzar la
puerta estando en el control de pared.)
2. Cableado.
• Instalar el cable de la caja de control al
control de pared.
• Apretar de manera segura al cielo raso
usando las grapas aisladas que se proveen.
• Partir y pelar los extremos del cable
(Fig. 4-5).
• En la caja de control:
– Acoplar el cable pelado al terminal #1 y
el cable blanco al terminal #2 (Fig. 5-1).
• Atrás del control de pared:
– Acoplar el cable pelado al terminal "B", y
el cable blanco al terminal "W" (Fig. 5-2).
3. Montaje.
• Sujetar el control de pared a la pared con
2 tornillos (el botón de pared usa el 33) (la
consola usa el 45) (Fig. 5-3).
• Quitar el forro interno protector de la
etiqueta de advertencia de "atrapamiento"
(Fig. 5-4).
– Pegar la etiqueta en la pared, cerca del
control de pared.
NOTA: Controles de pared adicionales hay
disponibles del agente. SOLO UNO DE SUS
CONTROLES DE PARED PUEDE QUE SEA
DEL TIPO ILUMINADO. Si usted tiene un
control de pared iluminado, todos sus
controles de pared adicionales deben ser del
tipo no iluminado. Más de un control de pared
iluminado por operador causará el mal fun-
cionamiento.
Verificar que el operador de la puerta no
tenga alimentación eléctrica antes de
instalar los cables del control de pared.
ADVERTENCIA
Usar un control de pared que no sea del tipo
suministrado impedirá que la luz funcione y
podría hacer que la puerta funcione por sí sola.
Los cables cortados o pinchados pueden
hacer que el control de pared deje de
funcionar. Al usar las grapas aisladas,
asegurarse de que se aprieten solamente tan
ajustadas como sea necesario para sostener
el cable apretado.
PRECAUCIÓN
[
33
]
[
45
]
#6 x 1-1/4"
#4 x 1"
1. Brancher l’opérateur dans une prise
électrique correctement mise à la terre.
2. Vérifier l’alignement du Safe-T-Beam®
(Fig. 5-3)
Pour réduire le risque de choc électrique,
cet équipement est muni d’une fiche à trois
broches mise à la terre. Cette fiche ne
convient qu’aux prises de courant avec
mise à la terre. Si votre prise n’est pas
mise à la terre, contacter un électricien
qualifié pour en installer une. NE PAS
modifier la fiche. L’opérateur doit être
correctement mis à la terre afin d’éviter
toutes blessures et tous dommages aux
composants.
Vérifier les codes du bâtiment locaux afin
de confirmer que les fils de votre opérateur
de porte de garage ne doivent pas être
branchés en permanence avec une
protection au disjoncteur. Si c’est le cas,
demander à un électricien qualifié de se
charger de l’installation.
1. Instructions réservées aux électriciens.
• Couper l’alimentation au circuit.
• Enlever le couvercle du moteur (Fig. 5-1)
– Enlever la vis à tête hexagonale située au
centre sur la partie inférieure du couvercle.
– Enlever le couvercle en le faisant glisser.
• Enlever et jeter le cordon d’alimentation
existant.
• Enlever la pièce à enfoncer de 7/8 po
(Fig. 5-2).
– Installer la borne d’entrée qui convient.
• Connecter le câblage permanent à la tête
motorisée :
– Ligne d’alimentation blanche au fil blanc /
Ligne d’alimentation noire au fil noir / fil
de mise à la terre au fil vert
– N’utiliser que des écrous agréés par UL.
• La longueur des fils à l’intérieur de la tête
motorisée doit être au moins de 15 cm.
• Replacer le couvercle du moteur et
rebrancher le courant au circuit.
2. Vérifier l’alignement du Safe-T-Beam®
(Fig. 5-3)
L’alimentation électrique à l’opérateur de la
porte DOIT ÊTRE coupée lorsque le
couvercle du moteur est enlevé.
L’ alimentation doit rester couper pendant le
branchement.
Avec fiche mise à la terre :
Avec un câblage permanent :
Le circuit imprimé est sensible à la lumière.
Veiller à ce que le couvercle du moteur soit
remis en place avant de mettre le circuit
sous tension.
Vérification de l’alignement du SAFE-T-BEAM®
Verificar la alineación del Safe-T-Beam®
REMARQUE: La société Genie n’est pas
responsable des frais résultant de travaux
exécutés par un électricien indépendant.
vis
tornillo
Après avoir remis le courant, si les STB
ne sont pas correctement alignés, la DEL
rouge (Source) clignotera en continu.
Después de conectar la alimentación
eléctrica, si el STB no está alineado
correctamente, el DIODO LUMINISCENTE
rojo (fuente) parpadeará continuamente.
Pour rectifier le problème, courber
légèrement l’un des supports afin
d’aligner le système.
Para corregir el problema - las cartelas
son flexibles y se pueden ajustar
ligeramente para poner el sistema en
alineación.
Lorsque les STB sont correctement
alignés, la DEL rouge cesse de clignoter
et demeure allumée en continu.
Cuando el STB esté alineado el DIODO
LUMINISCENTE rojo dejará de parpadear
y permanecerá encendido.
REMARQUE: Si pour une raison quelconque, le STB
empêchait la porte de se fermer, appuyer sur le
bouton de contrôle mural jusqu’à ce que la porte
soit complètement fermée. (Dans ce cas, la
télécommande ne fonctionnera pas).
NOTA: Si existiera algún problema con el "STB" que
impida que la puerta cierre, la puerta se puede
cerrar sosteniendo oprimido el botón de control de
pared hasta que la puerta esté totalmente cerrada.
(El control remoto no funcionará.)
20
AVERTISSEMENT
MISE EN GARDE
BRANCHEMENT CONECTAR LA ALIMENTACIÓN ELÉCTRICA
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
5
AVERTISSEMENT
MISE EN GARDE
FIG. 5-1 Connexion à la tête motorisée.
Retiro de la tapa del motor
pièce à défoncer
agujero ciego
FIG. 5-2 Pièce à défoncer pour la fiche.
Agujero ciego.
FIG. 5-3
1. Enchufar el operador en un tomacorriente
eléctrico conectado a tierra correctamente.
2. Verificar la alineación del Safe-T-Beam®
(Fig. 6-3).
Para disminuir el riesgo de choques eléctricos, este
equipo tiene un enchufe del tipo con conexión a
tierra con una tercera espiga (a tierra). Este
enchufe solamente encaja en un tomacorriente del
tipo con conexión a tierra. Si el enchufe no encaja
en el tomacorriente, comunicarse con un
electricista calificado para la instalación del
enchufe correcto. NO alterar el enchufe de ninguna
manera. El operador de puerta debe estar
conectado a tierra correctamente para impedir las
lesiones corporales y daños a los componentes.
Verificar los códigos de construcción
locales para estar seguro de que no se
necesita que su operador de puertas del
garaje tenga cableado permanente, con
protección de un interruptor automático. Si
se necesita cableado permanente, hacer
que un electricista profesional instale el
mismo.
1. Instrucciones al electricista.
• Desconectar la corriente del circuito.
•Quitar la tapa del motor (Fig. 6-1).
– Quitar el tornillo de cabeza hexagonal
situado en el centro, en el fondo de la tapa.
– Resbalar la tapa hacia abajo y afuera.
• Quitar y deshacerse del cordón de ali
mentación eléctrica existente.
• Quitar el agujero ciego de 7/8" (Fig. 6-2).
–
Instalar un manguito de entrada adecuado.
• Conectar el cableado permanente a la caja
de control:
– El cable blanco al blanco / el cable negro
al negro / el cable de tierra al verde.
– Usar solamente tuercas para alambre
reconocidas por UL.
• Los cables adentro de la caja de control
deben tener por lo menos 6" de largo.
– N’utiliser que des écrous agréés par UL.
o La longueur des fils à l’intérieur de la tête
motorisée doit être au moins de 15 cm.
• Volver a instalar la tapa del motor y
reenergizar el circuito.
2. Verificar la alineación del Safe-T-Beam®
(Fig. 6-3).
La alimentación eléctrica al operador de la
puerta DEBE ESTAR apagada cuando se quite
la tapa al motor. La alimentación eléctrica
debe permanecer desconectada mientas se
hagan las conexiones eléctricas.
Con tomacorriente conectado a tierra:
Con cableado permanente:
El tablero de circuitos es sensible a la luz.
Asegurarse de que la tapa del motor se
haya vuelto a instalar antes de reenergizar
el circuito.
NOTA: La Compañía Genie no es responsable
por cargos resultantes del trabajo realizado
por un electricista independiente.
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
PRECAUCIÓN
REMARQUE: Au cours des successions de cycle que
doit subir l’opérateur pendant le réglage de force, le
dispositif de protection du moteur peut s’ouvrir et
couper le courant alimentant l’opérateur. Si cette
situation se produisait, attendre environ 20 minutes
pour la remise en marche.
1. Réglage des butées de fin de course.
• Repérer les boutons de commande de la force
sur la tête motorisée (Fig. 6-1)
–
Tourner avec précaution les boutons de commande
dans le sens antihoraire jusqu’au blocage.
• Vérifier que le levier de déclenchement
d’urgence est en position de désengagement.
• Placer la butée de fin de course sur "OPEN"
(Ouvrir) à l’emplacement de raccordement de la
chaîne au rail du chariot (Fig. 6-2).
• Fermer la porte de garage manuellement.
• Déplacer la butée de fin de course "CLOSE"
(Fermer) :
– Desserrer la vis de réglage.
– Faire glisser la butée de fin de course le long
du rail pour aligner le bord avant avec le bord
arrière du chariot (Fig. 6-3).
– Serrer la vis de réglage avec précaution.
• Appuyer sur le bouton de la commande murale.
– Le rail du chariot se déplace vers la tête
motorisée et s’arrête à la butée de fin de
course "OPEN" (Ouvrir).
• Ouvrir la porte de garage manuellement.
•
Déplacer la butée de fin de course "OPEN" (Ouvrir):
– Desserrer la vis de réglage.
– Faire glisser la butée de fin de course le long
du rail pour aligner le bord avant avec le bord
arrière du chariot (Fig. 6-4).
– Serrer la vis de réglage avec précaution.
– Fermer la porte de garage manuellement.
• Placer le levier de déclenchement d’urgence en
position d’engagement.
• Appuyer sur le bouton de la commande murale.
– Le rail du chariot se déplace vers la porte,
s’enclenche avec le chariot et s’arrête à la
butée de fin de course "CLOSE" (Fermer).
2. Réglage de la force d’ouverture.
• Appuyer sur le bouton de la commande murale.
– La porte devrait s’ouvrir et s’arrêter sur la
butée de fin de course "OPEN" (ouvrir).
• Si la porte ne s’ouvre pas totalement.
– Appuyer sur le bouton de la commande murale.
– La porte devrait se fermer et s’arrêter à la
butée de fin de course "CLOSE" (fermer).
– Tourner le bouton de la commande de force
d’ouverture (OPEN) dans le sens horaire.
– Appuyer sur le bouton de la commande murale.
a. Répéter cette étape jusqu’à ce que la porte
s’ouvre totalement.
3. Réglage de la force de fermeture (CLOSE).
• Si la porte n’est pas totalement fermée.
– Pratiquer la fermeture de la porte en tournant le
bouton de la force de fermeture (CLOSE) dans
le sens horaire jusqu’à ce que la porte soit
totalement fermée.
LA PORTE S’OUVRE RAPIDEMENT
Veiller à ce que la voie soit libre
Placer le marche-pied sur le côté de la tête
motorisée afin de garantir qu’il n’entre en
contact avec aucune partie mobile de
l’opérateur et de la porte.
Toujours régler l’opérateur de la porte de
sorte qu’une force minimale soit requise
pour faire fonctionner la porte.
21
RÉGLAGE DES BUTÉES DE FIN DE COURSE ET DE LA FORCE
INTERRUPTOR LIMITADOR / AJUSTE DE LA FUERZA
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643 OU VISITER NOTRE SITE À GENIECOMPANY.COM
PARA AYUDA 1.800.354.3643 O GENIE COMPANY.COM
6
AVERTISSEMENT
FIG. 6-1 Vis de réglage de la force
Tornillos de ajuste de la fuerza.
FIG. 6-2 Aligner la butée de fin de course
CLOSE.
Poner el interruptor limitador de "Abrir".
FIG. 6-3 Aligner la butée de fin de course
OPEN.
Alinear el interruptor limitador
de "CERRAR".
FIG. 6-4 Placer la butée de fin de course
OPEN
Alinear el interruptor limitador
de "ABRIR".
NOTA: Durante el ciclado de la puerta para el
ajuste de la fuerza, el protector del motor puede
apagar la alimentación eléctrica al operador. Si
ocurriera esto, esperar unos 20 minutos para
dejar que el protector del motor se reposicione.
1. Ajuste de los interruptores limitadores.
• Localizar las perillas de control de fuerza
en la caja de control (Fig. 7-1).
–
Suavemente girar ambas perillas de control
en sentido sinistrorso hasta que se paren.
•
Verificar la palanca de soltar de emergencia,
que esté en posición desenganchada.
• Poner el interruptor limitador de "ABRIR" en
el punto donde la cadena se acopla al
deslizador del corredizo (Fig. 7-2).
• Cerrar la puerta manualmente.
•
Mover el interruptor limitador de "CERRAR":
– Aflojar el tornillo de ajustar.
– Resbalar el interruptor limitador a lo largo
del riel para alinear el borde anterior del
interruptor con el borde posterior del
corredizo (Fig. 7-3).
–
Suavemente apretar el tornillo de sujeción.
• Oprimir el botón del control de pared.
– El deslizador del corredizo se moverá
hacia la caja de control y se parará en el
interruptor limitador de "ABRIR".
• Cerrar la puerta manualmente.
• Mover el interruptor limitador a la posición
de "ABRIR".
– Aflojar el tornillo de sujeción.
– Resbalar el interruptor limitador a lo largo
del riel para alinear el borde anterior del
interruptor con el borde posterior del
corredizo (Fig. 7-4).
–
Suavemente apretar el tornillo de sujeción.
– Cerrar la puerta manualmente.
• Poner la palanca de soltar de emergencia
en la posición enganchado.
• Oprimir el botón del control de pared.
– El deslizador del corredizo se moverá
hacia la puerta, enganchará con el
corredizo y se parará en el interruptor
limitador de "CERRAR".
2. Ajuste de la fuerza de "ABRIR".
• Oprimir el botón de control de pared.
– La puerta se debe abrir y parar en el
límite de "ABRIR".
• Si la puerta no abre totalmente:
– Oprimir el botón de control de pared.
– La puerta debe cerrar y pararse en el
límite de "CERRAR".
– Girar la perilla de control de fuerza de
"ABRIR" en sentido dextrorso.
– Oprimir el botón de control de pared.
a. Continuar el paso 2 hasta que la
puerta abra totalmente.
3. Ajuste de la fuerza de "CERRAR".
• Si la puerta no cierra totalmente:
– Ciclar la puerta, girando la perilla de la
fuerza de "CERRAR" en sentido dextrorso,
ligeramente cada vez hasta que la puerta
alcance a cerrar totalmente.
LA PUERTA ABRE RÁPIDAMENTE.
Mantener libre el recorrido de la puerta.
Colocar la escalera al costado de la caja
de control de modo que esté a salvo de
todas las piezas móviles de la puerta y del
operador.
Siempre ajustar el operador de la puerta de
modo que se necesite la fuerza mínima
para hacer funcionar la puerta.
ADVERTENCIA
Conforme à la réglementation de la FCC et de l’IC
Certificado por FCC y por IC
PROGRAMMATION DES
TÉLÉCOMMANDES
7
1. Programmation
• Repérer le bouton de programmation du
code et la DEL sur la partie avant de la tête
motorisée (sous les vis de réglage de la
force) (Fig. 7-1)
• Appuyer et relâcher le bouton de
programmation du code.
– La DEL clignote deux fois par seconde.
• En 30 secondes, appuyer une fois sur le
bouton de la télécommande.
– La DEL cesse de clignoter et demeure
allumée en continu.
• Appuyer de nouveau sur le bouton de la
commande.
– La DEL s'éteint. La télécommande est
maintenant programmée.
2. Fonctionnement.
• Appuyer une fois sur le bouton de la
commande.
– La porte doit bouger.
• Appuyer de nouveau sur le bouton.
– La porte s’arrête.
• Appuyer de nouveau sur le bouton.
– La porte doit se déplacer dans le sens
inverse.
La porte s’arrête automatiquement en position
totalement ouverte ou totalement fermée.
Télécommande à un seul bouton
Cet appareil est conforme à la Section 15 de la Commission
fédérale de communication (FCC) et à RSS 210 de l'Industrie
Canada. Cet appareil a été testé et déclaré conforme aux
limites d'un appareil numérique de Classe B en vertu de la
Section 15 des directives de FCC. Ces limites ont été définies
pour offrir une protection raisonnable contre les interférences
dangereuses dans le cas d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie radio
électrique. Si, en outre, il n'est pas installé et utilisé
conformément aux instructions, il peut causer des inteférences
préjudiciables aux communications radio. Il n'existe cependant
aucune garantie que des interférences ne se produiront pas
dans une installation particulière. Si cet appareil cause des
interférences préjudiciables à la réception radio ou télévision,
ce qui peut être déterminé en mettant l'appareil sur marche /
arrêt, l'utilisateur devrait essayer de corriger l'interférence
selon l'une ou plusieurs des mesures suivantes :
• Réorienter ou repositionner l'antenne réceptrice.
•Augmenter la distance séparant l'opérateur du récepteur.
• Connecter l'opérateur dans la prise d'un circuit différent de
celui du récepteur.
• Contacter le dépositaire local.
Este dispositivo cumple con las normas de la FCC (Comisión
Federal de Comunicaciones), Parte 15, y la RSS 210 de la
Industria de Canadá. Este equipo ha sido probado y se
encontró que cumple con los límites dados para los
dispositivos digitales Clase B de acuerdo con la Parte 15 de
las Reglamentaciones de la FCC. Estos límites están
diseñados para proporcionar una protección razonable contra
las interferencias dañinas en instalaciones residenciales. Este
equipo genera, usa y puede radiar energía de frecuencia radial
y, si no se instala y utiliza de acuerdo con las instrucciones
puede causar interferencias dañinas a las comunicaciones
radiales. Sin embargo, no hay garantía de que no ocurrirán
interferencias en una instalación particular. Si este equipo
causa interferencias dañinas a las recepciones radiales o
televisivas, las que se pueden determinar apagando y
encendiendo el equipo, se alienta que el usuario corrija la
interferencia con una o más de las acciones siguientes:
• Reorientar o relocalizar la antena del receptor.
• Aumentar la separación entre el operador y el receptor.
• Conectar el operador en un tomacorriente que esté en
circuito diferente al que está conectado el receptor.
• Consultar con el distribuidor local.
TEST D’INVERSION AU
CONTACT
Le réglage de la force et celui des butées de fin
de course DOIVENT ÊTRE EFFECTUÉS avant de
passer au test d’inversion au contact.
1. Test.
• Ouvrir la porte de garage à l’aide de la
commande murale.
– Placer une planche de 5 x 10 cm (posée à
plat) sous le centre de l’ouverture de la
porte de garage (Fig. 6-5).
– Fermer la porte à l’aide de la commande
murale.
• Lorsque la porte touche la planche, elle
devrait s’arrêter et remonter (sens inverse)
dans les 2 secondes pour se retrouver en
position ouverte.
2. Réglage.
•Si la porte ne s’inverse pas correctement.
– Vérifier que la porte est sur la butée de fin
de course Close (Fermer).
– La porte ne devrait pas atteindre la butée
de fin de course avant d’entrer en contact
avec la planche.
•Si la porte a atteint la butée de fin de course
Close.
– déplacer la butée plus près de la porte.
•Répéter le test. Répéter plusieurs fois si
nécessaire.
•Si la porte n’atteint pas la butée "close" mais
ne s’inverse pas :
– Réduire le réglage de la force de fermeture
"CLOSE FORCE " (tourner dans le sens
anti-horaire).
•Répéter le test. Répéter plusieurs fois si
nécessaire. (FIG. 6-5) Planche de 5 x 10 cm
sous le centre de l’ouverture de la port.
22
FIG. 6-5 Vis de réglage de la force
Madera de 2" x 4" en el centro del vano
de la puerta.
FIG. 7-1 Bouton de programmation du
code et DEL
Botón del código de programar y
DIODO LUMINISCENTE.
CONTROLES REMOTOS
DE PROGRAMACIÓN
7
1. Programación
• Localizar el botón del código de programar
y el indicador de DIODO LUMINISCENTE
en el frente de la caja de control (debajo de
los tornillos de ajuste de la fuerza) (Fig. 7-1).
• Oprimir y soltar el botón del código de
programar.
– El indicador de DIODO LUMINISCENTE
parpadeará 2 veces por segundo.
• Oprimir el botón de control remoto una vez,
dentro de los 30 segundos.
– El indicador de DIODO LUMINISCENTE
dejará de parpadear y permanecerá
iluminado.
• Oprimir otra vez el botón de control remoto.
– El DIODO LUMINISCENTE se apagará.
El control remoto ahora está programado.
2. Funcionamiento.
• Oprimir una vez el botón de control remoto.
– La puerta se moverá.
• Oprimir otra vez el botón.
– La puerta se parará.
• Oprimir otra vez el botón.
– La puerta se moverá en la dirección
opuesta.
La puerta se parará automáticamente al llegar a
la posición totalmente abierta o totalmente cerra-
da.
Remoto de botón sencillo
PRUEBA DE CONTACTO DE
INVERSIÓN
Los ajustes de la fuerza y de los interruptores
limitadores SE DEBEN COMPLETAR antes de
empezar la prueba de contacto de inversión.
1. Prueba.
• Abrir la puerta usando el control de
pared.
– Colocar una madera de 2" x 4"
(acostada de plano) en el centro del
vano de la puerta del garaje (Fig. 6-5).
– Cerrar la puerta usando el control de
pared.
• Cuando la puerta toque la madera, la
puerta debe detenerse y regresar
(dentro de los 2 segundos) a la posición
abierta.
2. Ajuste.
• Si la puerta no invierte la dirección cor
rectamente:
– Verificar para ver si la puerta está en
el límite de "cerrar".
–
No debe haber alcanzado el interruptor
limitador antes de tocar la madera.
• Si la puerta está en el interruptor
limitador de cerrar:
– mover el interruptor limitador más
cerca de la puerta.
• Probar otra vez. Repetir si es necesario.
• Si la puerta no está alcanzando el límite
de "cerrar", pero aún no invierte la
dirección:
– Disminuir ligeramente el ajuste de la
"FUERZA DE CERRAR" (girar en
sentido sinistrorso).
• Probar otra vez. Repetir si es necesario.
Télécommande à plusieurs boutons
1. Programmation
REMARQUE: Les boutons d’une télécommande à
plusieurs boutons on tété spécialement conçus pour
n’être attribués qu’à une porte. Il est impossible de
programmer deux boutons pour une seule porte ou
un seul bouton pour deux portes.
• Pour chacun des boutons à utiliser :
– Programmer chacun des boutons séparément.
– Procéder selon les instructions relatives à la
programmation d’une télécommande à un
bouton (voir page précédente) pour chacun des
boutons.
2. Fonctionnement.
• Identique à celui de la télécommande à un seul
bouton.
Télécommande perdue ou volée
1. Effacer la mémoire.
• Appuyer sur le bouton de programmation du code
et le maintenir enfoncé (sur la tête motorisée)
pendant :
– 10 secondes.
– Jusqu’à ce que la DEL s’éteigne.
• Programmer les nouvelles télécommandes ou
celles qui sont toujours en votre possession selon
les instructions stipulées dans ce manuel. Votre
opérateur ne reconnaître plus les signaux perçus
de la télécommande disparue ou de toute autre
télécommande qui n’aurait pas été
reprogrammée.
TÉLÉCOMMANDE
CHANGEMENT DE PILE ET
INSTALLATION DE LA PINCE
PARE-SOLEIL
8
1. Remplacement de la pile
•
Utiliser une pièce, un stylo à bille ou objet de ce type.
– Enfoncer avec précaution la languette de
verrouillage du couvercle de la pile tel
qu’indiqué (Fig. 8-1).
• Ouvrir le couvercle du compartiment des piles.
– Enlever l’ancienne pile.
• Veiller à ce que la nouvelle pile se trouve dans la
bonne direction (Faire correspondre la polarité
des piles en respectant les symboles indiqués à
l’intérieur du couvercle de la pile) (Fig. 8-2).
– La pile recommandée pour l’échange est
Eveready A-23, 12 volt.
• Placer une nouvelle pile.
– Refermer le couvercle de la pile.
• Tester la télécommande afin d’en confirmer le bon
fonctionnement. (Aucune reprogrammation n’est
requise).
2. Pince pare-soleil
• Replacer la pince pare-soleil en le glissant dans
la télécommande.
– Elle s’enclenche (Fig. 8-3).
POSE DE L’AMPOULE ET DE LA LENTILLE
9
1. Ampoule
• Recommandations.
– Ne pas utiliser d’ampoule à col court.
– L’ampoule ne doit pas être supérieure à 100
WATT.
– Utiliser une ampoule grande capacité pour
longue vie utile.
• Visser l’ampoule dans la douille.
2. Lentille
• Faire glisser les charnières dans les fentes sur le
couvercle du moteur (Fig. 9-1).
•Rabattre la lentille vers le haut.
– Ajuster les languettes dans les fentes situées
sur la tête motorisée. (Fig. 9-2).
+ marques de polarité
+ marcas de polaridad
23
FIG. 8-1 Ouvrir le couvercle de la pile.
Cubierta de batería abierta.
FIG. 8-2 Faire correspondre la polarité de
la pile
Hacer coincidir la polaridad de la batería.
FIG. 9-2 Fixer la lentille
Apretar la lente.
FIG. 9-1 Faire glisser les charnières dans le
couvercle du moteur
Resbalar las bisagras en la tapa del
motor.
FIG. 8-3 Fixer la pince pare-soleil.
Acoplar el sujetador de visera.
Remoto de botones múltiples
1. Programación
NOTA: Cada botón en un remoto de botones
múltiples está diseñado para usar con una
puerta. Usted no puede programar 2 botones
para hacer funcionar la misma puerta, ni
puede programar un botón para hacer
funcionar 2 puertas.
• Para cada botón a usarse:
– Programar cada botón separadamente.
– Seguir el procedimiento del remoto de
botón sencillo (de la página anterior) para
cada botón.
2. Funcionamiento.
• El mismo que para un remoto de botón
sencillo.
Remoto perdido o robado
1. Borrar la memoria.
• Oprimir y sostener oprimido el botón del
código de programar (en la caja de control)
durante / o:
– 10 segundos
– Hasta que el indicador de DIODO
LUMINISCENTE se apague.
• Programar los controles remotos restantes
o nuevos como se hizo previamente. El
operador de su puerta ya no reconocerá
ninguna señal recibida del control remoto
faltante, o de cualquier otro que no ha sido
reprogramado.
INSTALACIÓN DEL
CONTROL REMOTO,
CAMBIO DE BATERÍA Y
SUJETADOR DE VISERA
8
1. Cambiar la batería.
• Usar una moneda, bolígrafo o un dispositivo
similar.
– Suavemente empujar recto en una
lengüeta de la cubierta de la batería
como se muestra (Fig. 8-1).
• Bascular abriendo la cubierta de la batería.
– Quitar la batería vieja.
• Asegurarse de que la batería nueva esté en
la dirección correcta (Hacer coincidir la
polaridad con los símbolos dentro de la
cubierta de la batería.) (Fig. 8-2).
– La batería de reemplazo recomendada es
la EVEREADY A-23, de 12 voltios.
• Resbalar la batería nueva en el lugar.
– Cerrar de golpe la cubierta de la batería.
• Hacer funcionar el remoto para estar
seguro de que funcione correctamente. (No
se necesita reprogramar).
2. Sujetador de visera.
• Resbalar el sujetador de visera atrás del
control remoto.
– Se cerrará de golpe en el lugar (Fig. 8-3).
INSTALACIÓN DE LA BOMBILLA Y LA LENTE
9
1. Bombillas de luz.
• Recomendaciones.
– No usar una bombilla de cuello corto.
– La bombilla de luz debe ser de 100
VATIOS máximo.
– Usar una bombilla de servicio pesado
para vida útil más larga.
• Atornillar la bombilla en el casquillo.
2. Lente.
• Resbalar las bisagras en las ranuras en la
tapa del motor (Fig. 9-1).
• Girar la lente hacia arriba.
– Encajar las lengüetas en las ranuras que
se proveen en la caja de control. (Fig. 9-2).
IMPORTANTES CONSIGNES DE SÉCURITÉ
1. LIRE ET RESPECTER TOUTES LES INSTRUCTIONS.
2. Ne jamais permettre aux enfants d’actionner ou de jouer avec les commandes de la porte. Garder les télécommandes hors de la portée
des enfants.
3. Toujours tenir personnes et objets loin de la porte en mouvement. Maintenir la porte en vue jusqu’à ce qu’elle soit totalement fermée.
NE JAMAIS PASSER SOUS LA PORTE EN MOUVEMENT.
4. Tester l’opérateur tous les mois. La porte de garage DOIT inverser sa course au contact d’un objet rigide de 3,8 cm (ou d’une planche
en bois de 2 x 4 po) posé sur le sol au centre de l’ouverture de la porte. Après avoir réglé la force ou la limite de la course, retester
l’opérateur de la porte. Un mauvais réglage de l’ouvre-porte peut entraîner des blessures graves voire la mort.
5. Utiliser, dans la mesure du possible le déclenchement d’urgence uniquement lorsque la porte est fermée. Utiliser le déclenchement avec
prudence lorsque la porte est ouverte. Des ressorts faibles ou brisés peuvent faire descendre la porte rapidement ce qui peut entraîner
des blessures graves voire la mort.
6. VEILLER À CE QUE LA PORTE SOIT ÉQUILIBRÉE CORRECTEMENT. Consulter le manuel de l’utilisateur Une porte déséquilibrée
pourrait entraîner de graves blessures voire la mort. Demander à un professionnel qualifié de se charger des réparations des câbles,
des ressorts et de toute autre quincaillerie.
7. Le courant à l’opérateur de la porte DOIT ÊTRE coupé lorsque le couvercle de la tête est enlevé. L’alimentation doit rester couper
pendant le raccordement.
8. CONSERVER CES CONSIGNES.
Pour réduire les risques de blessures graves ou de mort :
ENTRETIEN
Entretien mensuel
Adresser vos questions au SERVICE CLIENTÈLE 1.800.35.GENIE
10
AVERTISSEMENT
24
Utiliser ce guide pour résoudre les problèmes posés
par l’ouvre-porte. Si ces solutions ne fonctionnent pas,
téléphoner au service à la clientèle
DÉPANNAGE DU DISPOSITIF D’OUVERTEUR:
AUTO-DIAGNOSTIC
SOURCE
del rouge
SENSOR
del verte
CONDITION
INDIQUER
PROCÈS
NECESSAIRE
allumé
allumé
1. Fonctionnememnt normal
1. aucune
éteinte
éteinte
1. tête motorisée
non-alimentée.
2. mauvais câblage de la
tête motorisée.
1. vérifier disjoncteurs
fusibles, fiches.
2. visiter fils par
courtiercuit évident.
éteinte
allumé
1. absence de fils à la
source ou mauvaise
connexion.
2. électricité aller
interrompre.
1. surveiller fils.
2. eloigner electricité et
rendre.
1 signal clignotant,
pause (se répéte)
allumé
1. faisceau non-aligné.
2. faisceau obstrué.
3. détecteur défectueux.
1. vérifier alignment.
2. vérifier pour détecter
obstruction.
3. contacter serv. client.
2 signal clignotant,
pause (se répéte)
1. mauvais connexion ou
connexion inexistante
au détecteur.
2. détecteur défectueux.
1. surveiller câblage.
2. contacter serv. client.
éteinte
3 signal clignotant,
pause (se répéte)
allumé
1. interférence perçue par
détecteur.
1. essayer de déterminer
la cause de l’interférence.
2. contacter serv. client.
4 signal clignotant,
pause (se répéte)
allumé
1. source ne transmet pas
d’impulsion.
2. source défectueuse
1. contacter serv. client.
2. contacter serv. client.
GUIDE DE DÉPANNAGE
REMARQUE : EN CAS DE PROBLÈME DE FONCTIONNEMENT, LA PORTE PEUT ÊTRE FERMÉE EN :
• DÉBRANCHANT LE SYSTÈME STB DE L’OPÉRATEUR
• MAINTENANT LE BOUTON DE LA COMMANDE MURALE ENFONCÉE JUSQU’À CE QUE LA
PORTE SOIT FERMÉE.
(LA TÉLÉCOMMANDE ET LE CLAVIER SANS FIL NE POURRONT PAS FONCTIONNER SANS STB)
1. Ressorts et quincaillerie de la porte.
• Ne pas actionner la porte de garage automatiquement ou
manuellement si les ressorts sont brisés.
– CONTACTER UN PROFESSIONNEL POUR L’ENTRETIEN.
2. Équilibre de la porte
• Fermer la porte.
•Tirer sur le bouton d’enclenchement d’urgence pour dégager la porte
du chariot.
• Lever la porte manuellement à environ 92 cm.
– La porte ne doit pas bouger ou s’abaisser très lentement.
– Si la porte se déplace rapidement, DEMANDER À UN
PROFESSIONNEL DE SE CHARGER DE LA RÉPARATION.
• Fermer la porte.
• Tirer sur le bouton d’enclenchement d’urgence vers la tête motorisée
afin de placer le levier d’enclenchement en position engagée.
– Actionner la porte à l’aide de la télécommande.
– La porte se fixe à nouveau au chariot.
3. Inversion au contact.
• Placer une planche de 5 sur 10 cm à plat sur le sol.
– Au centre de l’ouverture de la porte du garage.
• Fermer la porte à l’aide du bouton sur le mur ou de la télécommande.
• Si la porte ne repart pas en arrière au contact de la planche.
– Se reporter au Section 7 "INVERSION AU CONTACT"
• Si l’opérateur ne fonctionne toujours pas
– CONTACTER UN PROFESSIONNEL POUR LA RÉPARATION.
4. Système Safe-T-Beam®.
• Utiliser les informations du guide de dépannage auto-diagnostique du
système STB pour garantir un bon fonctionnement (ci-dessous).
1. Resortes y herrajes de la puerta.
• No hacer funcionar la puerta del garaje automática o manualmente si
los resortes están rotos.
– COMUNICARSE CON UN PROFESIONAL PARA EL SERVICIO.
2. Equilibrio de la puerta.
• Cerrar la puerta.
• Tirar hacia abajo la perilla de soltar de emergencia para desenganchar
la puerta del conjunto del corredizo.
• Levantar la puerta manualmente unos 3 pies.
–
La puerta debe quedarse en esa posición o cerrarse muy lentamente.
– Si la puerta se mueve rápidamente, MANDAR DAR SERVICIO A LA
PUERTA POR UN PROFESIONAL.
• Cerrar la puerta.
• Tirar la perilla de soltar de emergencia hacia la caja de control para
poner la palanca de soltar en la posición enganchada.
– Hacer funcionar la puerta usando el remoto.
– La puerta se reacoplará por si misma al conjunto del corredizo.
3. Contacto de inversión.
• Colocar una madera de 2" x 4" puesta de plano sobre el piso.
– En el centro del vano de la puerta del garaje.
• Cerrar la puerta usando el botón de pared o el control remoto.
• Si la puerta falla en invertir la dirección al entrar en contacto con la
madera.
– Ver la Sección 7, CONTACTO DE INVERSIÓN.
• Si el operador falla todavía.
– COMUNICARSE CON UN PROFESIONAL DE SERVICIO.
4. Sistema Safe-T-Beam (STB).
• Usar la información de la solución de problemas del sistema Safe-T-
Beam de autodiagnóstico para mantener el funcionamiento seguro (Ver
abajo).
25
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1. LEER Y SEGUIR TODAS LAS INSTRUCCIONES.
2. Nunca dejar que los niños hagan funcionar o jueguen con los controles de la puerta. Mantener el control remoto fuera del alcance de
los niños.
3. Mantener siempre a las personas y objetos lejos de la puerta en movimiento. Tener la puerta a la vista hasta que esté totalmente
cerrada. NADIE DEBE CRUZAR EL RECORRIDO DE UNA PUERTA EN MOVIMIENTO.
4. Probar mensualmente el operador de puerta. La puerta del garaje DEBE invertir la dirección al entrar en contacto con un objeto de
1-1/2" (o una madera de 2" x 4" puesta de plano) en el centro del vano de la puerta. Después de ajustar la fuerza o el límite del
recorrido, volver a probar el operador de la puerta. La falla de ajustar correctamente el operador puede causar lesiones graves o la
muerte.
5. Si es posible, usar la cuerda de soltar de emergencia solamente cuando la puerta esté cerrada. Tener cuidado al usar esta cuerda de
soltar con la puerta abierta. Los resortes débiles o rotos pueden hacer que la puerta caiga rápidamente causando lesiones graves o la
muerte.
6. MANTENER LA PUERTA DEL GARAJE BIEN EQUILIBRADA. Ver el manual del propietario de la puerta. Una puerta mal equilibrada
puede causar lesiones graves o la muerte. Con una persona de servicio calificada mandar hacer las reparaciones a los cables, al
conjunto de resortes y a otros herrajes.
7. La alimentación eléctrica al operador de la puerta se DEBE apagar cuando la tapa de la caja de control esté quitada. La alimentación
eléctrica debe permanecer apagada mientras se hagan las conexiones eléctricas.
8. GUARDAR ESTAS INSTRUCCIONES.
Para disminuir el riesgo de lesiones graves o la muerte:
MANTENIMIENTO
Mantenimiento mensual de rutina
llamar al Servicio al Cliente al: 1.800.35.GENIE
10
ADVERTENCIA
Usar esta guía para corregir los problemas con el operador de puertas.
Si estas soluciones no funcionan.
SISTEMA DE SOLUCIÓN DE PROBLEMAS DEL SISTEMA STB DE
AUTODIAGNÓSTICO.
FUENTE
D.L. rojo
SENSOR
D.L. verde
CONDICIÓN
INDICADA
ACCIÓN
NECESARIA
encendido
encendido
1. Fonciónamento normal
1. ninguna
apagado
apagado
1. caja de control no
energizada.
2. malos los cables de la caja
de control.
1. verificar los interruptores,
fusibles y enchufes.
2. verificar los cables si
tienen corto circuitos obvios.
apagado
encendido
1. malos o faltan los cables
a la fuente.
2. la alimentación eléctrica
ha sido interrumpida.
1. verificar los cables.
2. desconectar la alimentación
eléctrica y reaplicar.
1 parpadeos, pausa
(répite)
encendido
1. haz no aliineado.
2. haz obstruido.
3. sensor defectuoso.
1. verificar la alineación.
2. verificar si hay obstrucción.
3. llamar al servicio al cliente.
2 parpadeos, pausa
(répite)
1. malo o falta el cable al
sensor.
2. sensor defectuoso.
1. verificar los cables.
2. llamar al servicio al cliente.
apagado
3 parpadeos, pausa
(répite)
encendido
1. sensor recibe interferencias.
1. intentar determinar la fuente
de las interferencias.
2. llamar al servicio al cliente.
4 parpadeos, pausa
(répite)
encendido
1. la fuente no envía
impulsos.
2. fuente defectuosa.
1. llamar al servicio al cliente.
2. llamar al servicio al cliente.
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
NOTA: SI EXISTIERA ALGÚN PROBLEMA DE FUNCIONAMIENTO, LA PUERTA SE PUEDE CERRAR AL:
• DESCONECTAR EL SISTEMA STB DEL OPERADOR.
• SOSTENER EL BOTÓN DE CONTROL DE PARED OPRIMIDO HASTA QUE LA PUERTA ESTÉ CERRADA.
(EL CONTROL REMOTO Y EL TECLADO NUMÉRICO INALÁMBRICO NO FUNCIONARÁN SIN EL STB).
26
GUIDE DE DÉPANNAGE (suite)
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS (continuación)
Utiliser la commande murale fournie avec l’opérateur.Toute autre commande
murale risque d’entraîner un fonctionnement inattendu de l’opérateur et nuire
au fonctionnement de l’éclairage.
MISE EN GARDE
L’ opérateur ne répond pas à la
commande murale.
• Vérifier l’interrupteur de blocage sur
la console murale.
• Vérifier la source d’alimentation
– Brancher une lampe dans la prise
utilisée pour la tête d’alimentation.
Si la lampe fonctionne, la source
d’alimentation ne pose pas de
problème.
– Dans le cas contraire, vérifier le
fusible ou le disjoncteur.
•S’il n’y a pas de problème
d’alimentation :
– Vérifier les raccords aux bornes
de la tête motorisée.
– Vérifier les raccords à la
commande murale.
• Vérifier que les fils ne sont pas
coupés. Les agrafes peuvent
traverser l’isolant et court-circuiter
les fils. Si les fils sont coupés, les
remplacer.
L’ opérateur de la porte s’actionne
sans raison.
•
Une télécommande a-t-elle été per
due ou volée?
Effacer tous les
codes de la télécommande
enregistrés dans le récepteur et
reprogrammer (voir la section 7).
• Le bouton de la commande murale
est bloqué.
• Vérifier le réglage de la butée de fin
de course CLOSE (Fermer) (Voir la
section 6).
•Fils court-circuités.
La porte commence à descendre mais
s’arrête avant d’être fermée.
• Vérifier le réglage de l’interrupteur
de fin de course (Fermer).
• Vérifier
l’INVERSION AU CONTACT.
(Voir la section 6).
La porte commence, s’arrête et
remonte.
• Inspecter le système STB afin de
détecter toute obstruction au.
faisceau ou mauvais alignement
des lentilles (Voir la section 3).
• Vérifier le code de diagnostic
du STB.
• Vérifier le réglage de la force de fer
meture (Voir la section 6).
La porte se ferme seulement.
• Vérifier la butée de fin de course
OPEN afin de localiser tout fil
court-circuité et garantir de bonnes
connexions.
• Vérifier le réglage de la force
d’ouverture (Voir la section 6).
•
Vérifier l’état et le ressort de la porte.
La porte s’ouvre seulement.
• Inspecter le système STB
(Consulter le guide de dépannage
auto-diagnostique du système STB).
• Vérifier la butée de fin de course
CLOSE afin de localiser tout fil
court-circuité et garantir de bonnes
connexions.
• Vérifier le réglage de la force de
fermeture. (Voir la section 6).
L’ é c lairage ne s’éteint pas
• Déconnecter et reconnecter les fils
sur la commande murale (Voir la
section 4).
• Vérifier câblage.
• Commande murale incompatible.
La porte commence à monter mais
s’arrête avant d’être ouverte.
• Veiller à ce que la porte,
l’opérateur et les ressorts soient
en bon état, bien lubrifiés et la
porte équilibrée (Voir la section
portant sur l’entretien).
• Vérifier le réglage de la butée de
fin de course "OPEN" (Ouvrir):
(Voir la section 6).
• Vérifier le réglage de la force
d’ouverture (Voir la section 6).
L’ opérateur fonctionne mais la porte
ne bouge pas.
•Veiller à ce que le chariot soit
engagé dans le coulisseau.
– Placer le levier du chariot en
position de verrouillage.
• Vérifier le réglage de la force (Voir
la section 6) L’opérateur NE
fonctionnera PAS plus de 30
secondes dans un sens ou dans
l’autre si la porte ne bouge pas.
L’ opérateur a une portée
opérationnelle inférieure à 7,6 m.
• Placer la télécommande à un
autre endroit à l’intérieur de la
voiture.
• Pointer la télécommande en
direction de la porte de garage.
• Remplacer les piles
(Voir la section 8).
• Repositionner l’antenne de
l’opérateur de la porte.
• NE PAS synchroniser les
télécommandes.
L’ opérateur fonctionne avec la
commande murale mais pas avec la
télécommande
• Programmer le code de la
télécommande dans la mémoire
du récepteur. (Voir la section 7).
• Remplacer la pile de la
télécommande par une pile neuve.
(Voir la section 8).
Fonctionnement bruyant
• Veiller à ce que toutes les attaches
soient bien serrées
• Veiller à ce que la porte et
l’opérateur soient en bon état,
correctement lubrifiés et que la
porte est bien équilibrée (Voir la
section portant sur l’entretien
mensuel)
Mauvais fonctionnement du système
Safe-T-Beam
®
.
En cas de problème avec le
fonctionnement, l’opérateur ne
pourra pas fermer la porte. Vous
pouvez cependant forcer l’opérateur
à fermer la porte de cette
façon – (Voir la section 5) :
• En débranchant le système STB
de l’opérateur de la porte.
•Maintenant le bouton de la
commande murale enfoncé
jusqu’à ce que la porte soit
complètement fermée.
Consulter les informations stipulées
dans le guide de dépannage
auto-diagnostique du système STB
afin de garantir un fonctionnement
sécurisé.
N’hésitez pas à nous téléphoner pour
tout problème:
1.800.354.3643 ou contacter
www.geniecompany.com
Usar el control de pared suministrado con el operador ya que cualquier otro
control de pared puede hacer que el operador funcione inesperadamente y
que la luz no se encienda.
PRECAUCIÓN
El operador no funciona desde el con-
trol de pared.
• Verificar el conmutador de resorte
en la consola de pared.
• Verificar la fuente de alimentación
eléctrica.
– Enchufar una lámpara en el
tomacorriente usado para la caja
de control. Si la lámpara
funciona, la fuente de ali
mentación eléctrica está bien.
– Si no, verificar el fusible o el
interruptor automático.
• Si la alimentación está bien:
– Verificar las conexiones en los
terminales de la caja de control.
– Verificar las conexiones en el
control de pared.
•Verificar los cables para estar
seguro de que no están cortados.
Las grapas pueden cortar la
aislación y hacer cortocircuito. Si
están cortados, cambiarlos. La
puerta empieza hacia arriba, pero
se para antes de abrirse totalmente.
El operador de la puerta arranca sin
razón alguna.
• ¿Se perdió o robó un control
remoto? Borrar todos los códigos
de control remoto de la memoria
del receptor y reprogramar. (Ver la
Sección 7).
•El botón se atasca en el control
de pared.
•Verificar el ajuste del interruptor
limitador de CERRAR (Ver la
Sección 6).
• Los cables tienen cortocircuito.
La puerta empieza hacia abajo, luego
se para antes de que esté cerrada.
•Verificar el CONTACTO DE
INVERSIÓN (Ver la Sección 6)
•Verificar el ajuste del interruptor
limitador de CERRAR
La puerta empieza hacia abajo, luego
se para y sube otra vez.
•Verificar el sistema STB si hay
obstrucción del haz o mala
alineación de lentes (Ver la
Sección 3).
•Verificar el código de diagnóstico
del STB.
•Verificar el ajuste de la "FUERZA
DE CERRAR" (Sección 6).
La puerta funciona solamente cerrando.
•Verificar el interruptor limitador de
ABRIR si tiene algún cortocircuito y
cables correctos.
•Verificar el ajuste de la "FUERZA
DE ABRIR" (Ver la Sección 6).
•Verificar la condición de la puerta y
la condición del resorte.
La puerta sólo funciona abriendo.
•Verificar el sistema STB (Ver la
Tabla de solución de problemas del
STB de autodiagnóstico).
•Verificar el interruptor limitador de
CERRAR si tiene cortocircuito y
cables correctos.
•Verificar el ajuste de la "FUERZA
DE CERRAR" (Ver la Sección 6).
Las luces no se apagan.
•Desconectar y volver a conectar
los cables en el control de pared.
(Ver la Sección 4).
•Verificar los cables.
•Incompatible el control de pared.
La puerta empieza hacia arriba, pero
se para antes de abrirse totalmente.
• Asegurarse de que la puerta, el
operador y resortes estén en
buenas condiciones, bien
lubricados y equilibrados. (Ver la
sección de mantenimiento).
•Verificar el ajuste del interruptor
limitador de "ABRIR" (Sección 6)
•Verificar el ajuste de la "FUERZA
DE ABRIR" (Sección 6).
El operador funciona, pero la puerta
no se mueve.
• Asegurarse de que el corredizo
esté enganchado al deslizador del
corredizo.
– Poner la palanca del corredizo
en posición bloqueado.
•Verificar la fuerza de ajuste (Ver
la Sección 6). El operador NO
funcionará por más de 30
segundos en cada dirección si la
puerta no se mueve.
El control remoto tiene menos de 25
pies de alcance de funcionamiento.
• Relocalizar el control remoto
dentro del automóvil.
• Apuntar el control remoto a la
puerta del garaje.
• Cambiar la batería (Sección 8).
• Reposicionar la antena del
operador de la puerta.
•NO intentar volver a ajustar los
controles remotos.
El operador funciona desde el
control de pared, pero no desde el
control remoto.
•Programar el código de control
remoto en la memoria del
receptor. (Ver la Sección 7).
• Cambiar la batería del control
remoto con una buena. (Ver la
Sección 8).
Funcionamiento ruidoso.
• Asegurarse de que todos los her
rajes estén apretados.
• Asegurarse de que la puerta y el
operador estén en buenas
condiciones, bien lubricados y
equilibrados (Ver la Sección de
mantenimiento mensual).
Mal funcionamiento del sistema de
Safe-T-Beam®.
•Si existiera algún problema de
funcionamiento y el operador no
funciona cerrando. Se puede
forzar al operador que cierre -
(Ver la Sección 5).
• Desconectar el sistema STB del
operador.
• Sostener oprimido el botón de
control de pared hasta que la
puerta esté totalmente cerrada.
• Usar la información de solución
de problemas del sistema STB de
autodiagnóstico para mantener un
funcionamiento seguro.
N’hésitez pas à nous téléphoner pour
tout problème:
1.800.354.3643 ou contacter
www.geniecompany.com
27
SCHÉMA DE CONNEXION DIAGRAMA DE CABLEADO
28
Visite “website” notre en:
www.geniecompany.com
LA GARANTIE DE LA Systémes d'accès Professionnels The Genie Company
Ce qu’elle couvre: toute défectuosité de matériau et tout défaut de fabrication
constatés pendant l’utilisation normale du produit par un individu à son domicile en
conformité avec le Manuel de l’utilisateur.
Pendant combien de temps:
Série H2000C-1 - Moteur 3 ans et toutes les autres pièces 1 ans.
Série 350L-1 - Moteur 3 ans et toutes les autres pièces 1 ans.
Série 350L-2 - Moteur 5 ans et toutes les autres pièces 2 ans.
Série 350L-2WKC - Moteur à vie et toutes les autres piéces 2 ans.
Série 350L-2C - Moteur 5 ans et toutes les autres pièces 2 ans.
Série 350L-2WK - Moteur 5 ans et toutes les autres pièces 2 ans.
Série 500ML - Moteur 5 ans et toutes les autres pièces 3 ans.
Série 700ML - Moteur à vie et toutes les autres piéces 3 ans.
*Garantie à vie – Garanti tant que vous restez propriétaire de votre habitation.
Qui bénéficie de la garantie: cette garantie se limite au consommateur qui a
initialement acheté le produit.
Couverture géographique: cette garantie s’applique uniquement aux produits
Genie achetés aux Etats-Unis, au Canada ou au Mexique.
Ce que nous ferons: si votre produit Genie est défectueux, nous le réparerons ou, à
notre discrétion, nous le remplacerons à nos frais. Si nous réparons votre produit
Genie, il se peut que nous utilisions pour cela des pièces neuves ou reconditionnées.
Si nous choisissons de remplacer ce produit, il se peut que nous le fassions avec un
produit neuf ou reconditionné, de conception similaire ou identique.
Limitations: LES GARANTIES IMPLICITES, Y COMPRIS CELLES PORTANT SUR
UN BON
ÉTAT ADAPTÉ À UNE FIN PARTICULIÈRE ET LA QUALITÉ LOYALE ET
MARCHANDE (UNE GARANTIE NON ÉCRITE SELON LA- QUELLE LE PRODUIT
EST UTILISABLE DANS DES CONDITIONS NORMALES), SONT LIMITÉES À UNE
ANNÉE À COMPTER DE LA DATE D’ACHAT. LA SOCIÉTÉ GENIE NE PAIERA PAS
POUR: LA PERTE DE TEMPS; LE DÉRANGEMENT; LA PERTE D’USAGE DE
VOTRE PRODUIT GENIE NI POUR LES DOMMAGES CAUSÉS À VOS BIENS PAR
VOTRE PRODUIT GENIE NI POUR SON INCAPACITÉ À BIEN FONCTIONNER; NI
POUR LES DOMMAGES INDIRECTS OU ACCESSOIRES; NI POUR TOUS
DOMMAGES RÉSULTANT D’UN MAUVAIS USAGE OU D’UNE MODIFICATION DE
VOTRE PRODUIT GENIE.
Certains états ou certaines provinces n’autorisent pas les limitations relatives à la
durée d’une garantie implicite ni l’exclusion des dommages indirects ou accessories;
de ce fait, les exclusions ci-dessus peuvent ne pas s’appliquer à vous.
Comment obtenir le service aux termes de la garantie: afin de vous prévaloir du
service garanti pour votre produit Genie, il vous faut fournir une preuve indiquant la
date de votre achat et l’endroit où il a été effectué.
Fabriqué en vertu d’au moins l’un des brevets américains suivants :
3,898,582 4,041,259 4,048,630
4,064,487 4,103,238 5,222,403
Demande effectuée pour d’autres brevets
CONSERVER CES DIRECTIVES.
POUR TOUTE CORRESPONDANCE AVEC L’USINE,
INDIQUER LA DATE ET LE N° DE FABRICATION
(
SOUS LA LENTILLE DE LA TÊTE D’ALIMENTATION.
)
VEUILLEZ REMPLIR LA PARTIE CI-DESSOUS AU MOMENT DE L’INSTALLATION ET CONSERVEZ LA AFIN
D’AVOIR TOUTES LES INFORMATIONS SI VOUS DEVEZ NOUS APPELER
Date de l’achat______/______/______
Date/Mfg. No. _____/_____/______
Numéro de série_____________________________________________________________________________
Modèle de l’appareil__________________________________________________________________________
Modèle de la commande à distance_____________________________________________________________
Nom du distributeur__________________________________________________________________________
Adresse du distributeurr______________________________________________________________________
Ville_______________________________________________________________________________________
État/Province________________________________________________________________________________
Code postal____________________
1.
Service Bricolage
. Appelez sans frais la Liaison Consommatuers de Genie au
1.800.35 GENIE. Des préposés au service clientèle, dûment formés par Genie, vous
aideront à diagnostiquer le problème et s’arrangeront pour vous procurer les pièces
dont vous aurez besoin pour faire les réparations vousmême. Ces préposés sont à
votre disposition du lundi au vendredi de 8 h 00 à 20 h 00, heure de l’Est, et le samedi
de 11 h 00 à 17 h 00, heure de l’Est (sous réserve des jours fériés).
2.
Service fourni par les détaillants autorisés
. Vous pouvez aussi vous prévaloir du
service après-vente, aux termes de la garantie, auprès des détaillants Genie agréés
qui figurent sur une liste dans l’annuaire ci-joint. Veuillez noter que cette liste est
sujette à modification sans préavis; nous vous recommandons de vérifier le statut du
détaillant en appelant la Liaison Consommateurs de Genie au 1.800.35 GENIE avant
de vous entendre avec lui sur le service désiré. Si le service garanti est fourni par un
détaillant agréé, Genie fournira toutes les pièces requises, aux termes de la garantie
et sans frais pour vous. Toutefois, les détaillants sont des commerçants
indépendants et ils peuvent vous facturer leurs services pour des travaux effectués
en atelier ou chez vous. Genie ne vous remboursera pas ces frais et n’en assumera
pas la responsabilité.
Nous vous suggérons de conserver votre emballage original pour le cas où vous
auriez besoin de nous expédier le produit. Prenez soin d’inclure votre nom, adresse,
numéro de téléphone, preuve d’achat précisant la date et l’endroit et une description
du problème de fonctionnement. Après avoir réparé le produit ou, si nous le jugeons
approprié, après l’avoir remplacé, nous l’expédierons à votre domicile sans que vous
soyez facturé pour les pièces et la main-d’œuvre, mais vous devrez payer un
minimum de 8 USD de frais d’expédition et de manutention.
Aux termes de cette garantie, votre choix de l’une ou l’autre des options de service
décrites ci-dessus constitue votre unique recours.
Ce que cette garantie ne couvre pas: cette garantie ne couvre pas les piles
(considérées comme des pièces remplaçables), l’installation, tout usage commercial,
les défectuosités causées par des accidents, les dommages subis pendant le transit
jusqu’à notre centre de service, ou tous dommages causés par des altérations, un
mauvais usage ou un usage abusif, un entretien inadéquat, toute réparation ou
modification non autorisée du produit, l’ajout d’un élément non livré avec le produit, le
feu, les inondations ou les cas de force majeure ou tout autre manquement aux
directives du Manuel de l’utilisateur.
Cette garantie est la seule que nous accordons sur votre produit Genie et elle
énonce toutes nos responsabilités le concernant. Il n’y a pas d’autres garanties
explicites.
Droits selon l’état ou la province: cette garantie vous donne des droits spécifiques et
vous pouvez aussi jouir d’autres droits qui varient d’un état ou d’une province à l’autre.
POUR TOUTE ASSISTANCE, COMPOSER LE-1.800.354.3643
WK YR PI
MO D YR
29
Visitar “website” nuestro en:
www.geniecompany.com
GARANTIA LIMITADA de Sistemas de Accesso Profesionales de The Genie Company
Fabricado bajo una o más de las patentes americanas siguientes:
3,898,582 4,041,259 4,048,630
4,064,487 4,103,238 5,222,403
Otras patentes solicitadas para
GUARDE ESTAS INSTRUCCIONES.
LA CORRESPONDENCIA CON LA FÁBRICA
DEBE INCLUIR LA FECHA / No. DE FABRICACIÓN
(
LOCALIZADO DEBAJO DEL LENTE DE LA CAJA DE CONTROL
)
RELLENE ESTE FORMULARIO EN EL MOMENTO DE LA INSTALACIÓN PARA SU ARCHIVE,
CONSÉRVELO EN CASO DE QUE NECESITE LLAMARNOS
Fecha de Compra______/______/______
Date/Mfg. No. _____/_____/______
Número de Serie_____________________________________________________________________________
Modelo del Dispositivo________________________________________________________________________
Modelo del Control Remoto____________________________________________________________________
Nombre delVendedor_________________________________________________________________________
Dirección del Vended_________________________________________________________________________
Ciudad_____________________________________________________________________________________
Estado______________________________________________________________________________________
Código Postal_____________________
los repuestos necesarios para que usted haga las reparaciones usted mismo. Los
expertos representantes de servicio están a su disposición de lunes a viernes
desde las 8:00 de la mañana a las 8:00 de la tarde, Hora del Este, y los sábados
desde las 11:00 del mediodía a las 5:00 de la tarde, Hora del Este (sujeto a los
días feriados).
2.
Servicio prestado por distribuidores autorizados
. Usted también podrá obtener el
servicio de garantía de parte de los distribuidores autorzados listados en el
directorio que se adjunta. Sírvase tener en cuenta que esta lista está sujeta a
cambio sin preaviso; recomendamos que usted compruebe los datos del
distribuidor llamando a la Conexión gratuita para el Consumidor al 1.800.35
GENIE antes de llegar a ningún convenio acera del servicio. Si el distribuidor
autorizado presta el servicio de garantía, Genie suministrará todos los repuestos
necesarios bajo garantía sin cargo alguno para usted, aunque los distribuidores
son negociantes independientes que podrían cobrar un cargo de banca o de
servicio en concepto de sus servicios. Genie no le reembolsará a usted ni será de
otra forma responsable de dichos cargos.
Sugerimos que usted conserve el material de embalaje original en caso de que
deba enviar su producto de Genie. No olvide incluir su nombre, dirección, número
de teléfono, prueba de la fecha y lugar de compra y una descripción del problema.
Después de la reparación o, a opción nuestra, reemplazo, de su producto de
Genie, nosotros se lo enviaremos a su casa sin costo alguno para usted en cuanto
a repuestos y mano de obra, aunque usted tendrá que pagar un mínimo de US $8.00
en concepto de cargos de envío y manejo. Su selección de cualquiera de las
opciones de servicio descritas precedentemente es su recurso exclusivo conforme
con esta garantía.
Lo que no cubre esta garantía: esta garantía no cubre las pilas (que son
consideradas piezas reemplazables), la instalación, el uso comercial, los
defectos resultantes de accidentes, los daños mientras en tránsito a nuestro lugar
de servicio ni los daños resultantes de modificaciones del mal uso o abuso, la falta
del debido mantenimiento, la reparación o modificación no autorizada del producto,
la colocación de dispositivos no suministrados con el producto, incendios, inunda-
ciones, casos fortuitos, ni ningún hecho que ocurra de no observar el Manual del
Propietario.
Esta garantía es la única que daremos para su producto de Genie y estipula
todas nuestras responsabilidades conexas con su producto de Genie. No hay
otras garantías explícitas.
Derechos en estados y provincias: esta garantía le da a usted derechos legales
específicos y es posible que usted también tenga otros derechos que varían de un
estado a otro y de una provincia a otra.
PARA AYUDA 1.800.354.3643
Lo que está cubierto: todo defecto en materiales y mano de obra en el uso doméstico
personal y normal de acuerdo con el Manual del Propietario.
Duración:
Série H2000C-1 - Motor 3 años y todas las demás piezas, 1 año.
Serie 350L-1 - Motor 3 años y todas las demás piezas, 1 año.
Serie 350L-2 - Motor 5 años y todas las demás piezas, 2 años.
Serie 350L-2WKC - Motor Vitalicia* y todas las demás piezas, 2 años.
Serie 350L-2C - Motor 5 años y todas las demás piezas, 2 años.
Serie 350L-2WK - Motor 5 años y todas las demás piezas, 2 años.
Serie 500ML - Motor 5 años y todas las demás piezas, 3 años.
Serie 700ML - Motor Vitalicia* y todas las demás piezas, 3 años.
*Garantía Vitalicia – se garantiza mientras usted sea el propietario de su casa.
Quién recibe la garantía: esta garantía se limita al consumidor que compró el producto
originalmente.
Alcance geográfico: esta garantia corresponde solamente a los productos de Genie
comprados en Estados Unidos, Canadá, o México.
Lo que haremos: si su producto de Genie es defectuoso, nosotros lo repararemos o, a
opción nuestra, lo reemplazaremos sin cargo alguno para usted. Si reparamos su
producto de Genie, podremos usar repuestos nuevos o reacondicionados. Si optamos
por reemplazar su producto de Genie, podremos reemplazarlo con uno nuevo o
reacondicionado del mismo diseño o de uno similar.
Limitaciones: LAS GARANTIAS IMPLICITAS, INCLUSIVE AQUELLAS APROPIADAS
PARA UN FIN DETERMINADO Y COMERCIABILIDAD (UNA GARANTIA NO ESCRITA
DE QUE EL PRODUCTO ES APTO PARA EL USO ORDINARIO), SE LIMITAN A UN
AÑO A PARTIR DE LA FECHA DE COMPRA. GENIE NO PAGARA POR: PERDIDA DE
TIEMPO, INCOMODIDAD, PERDIDA DEL USO DE SU PRODUCTO DE GENIE O
DAÑOS A LA PROPIEDAD OCASIONADOS POR EL USO DEL PRODUCTO DE GENIE
O DEL HECHO DE QUE NO FUNCIONE, NINGUN DAÑO ESPECIAL, INCIDENTAL O
CONSECUENTE, NI NINGUN DAÑO RESULTANTE DEL MAL USO O MODIFICACION
DE SU PRODUCTO DE GENIE.
Ciertos estados y provincias no permiten limitaciones sobre la duración de una garantía
implícita, así como tampoco la exclusión de daños incidentales o consecuentes, de
modo que es posible que la exclusiones precedentes no le correspondan a usted.
Cómo obtener el servicio de garantía: para obtener el servicio de garantía para su
producto de Genie, usted debe proporcionar prueba de la fecha y lugar de compra del
producto.
1.
Servicio prestado por usted mismo
. Llame gratis a Conexión gratuita para el
Consumidor al 1.800.35 GENIE. Los expertos representantes de Genie le
ayudarán a diagnosticar el problema y concertarán los arreglos para suministrarle
WK YR PI
MO D YR
