FROST-FREE DRAWER FREEZER
INSTRUCTION MANUAL
BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING
INSTRUCTIONS.
Felix Storch, Inc.
An ISO 9001:2015 registered company
770 Garrison Ave
Bronx, New York 10474
www.summitappliance.com
Write Model and Serial Numbers here:
Model No.:
Serial No.:
Model No.: ADFD2D24
/
ADFD2D24OS
/
SCFF2D24 / SPFF2D24OS
2
TABLE OF CONTENTS
Appliance Safety 3
Important Safeguards 3-4
Location of Parts 5
Installation Instructions 6-10
Before Using your Appliance 6
Installation of your Appliance 6
Electrical Connection 6-7
Extension Cord 7
Anti-Tip Bracket Installation 7
Drawer Divider Installation 8-9
Installing the Stainless Steel Handles 10
Full Overlay Panel Installation Instructions 10

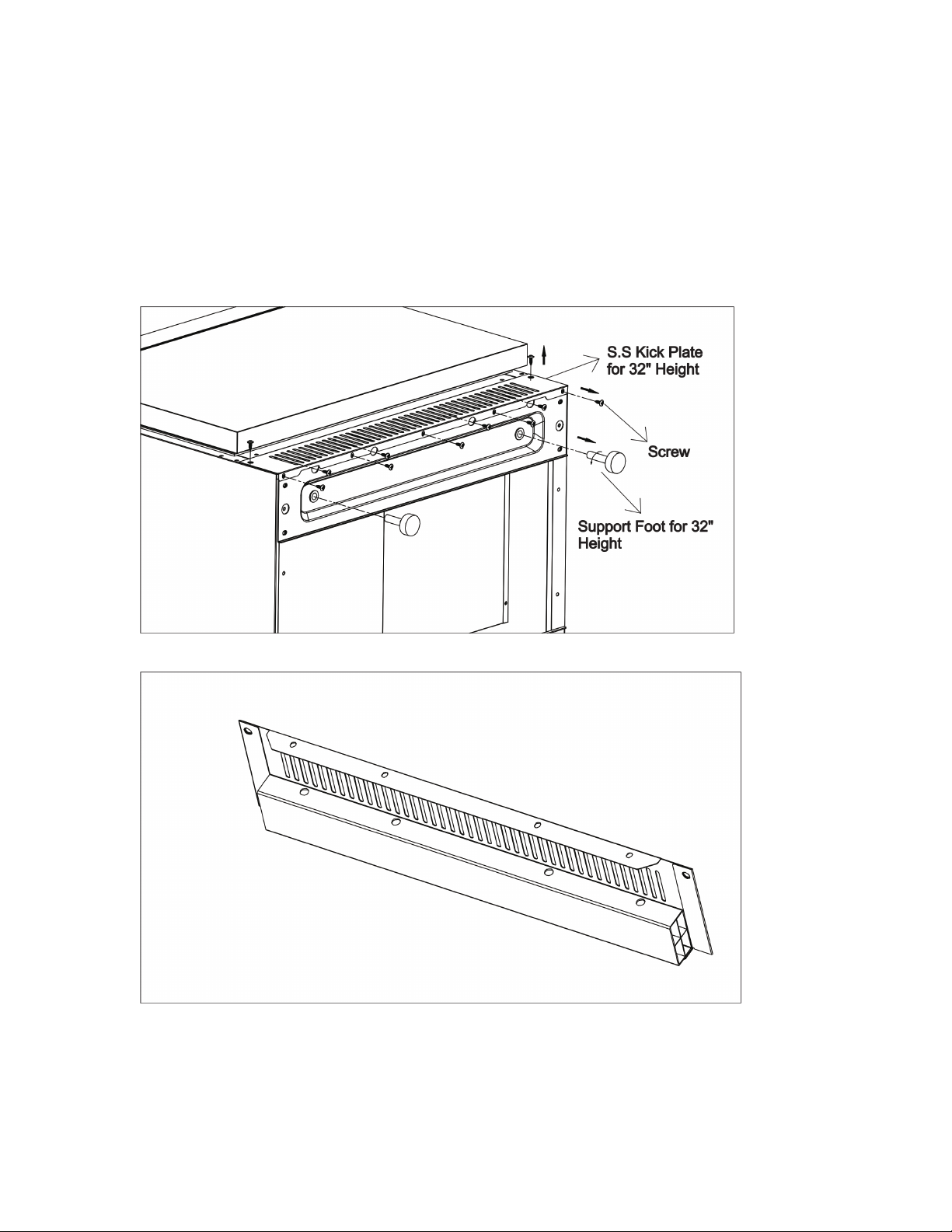

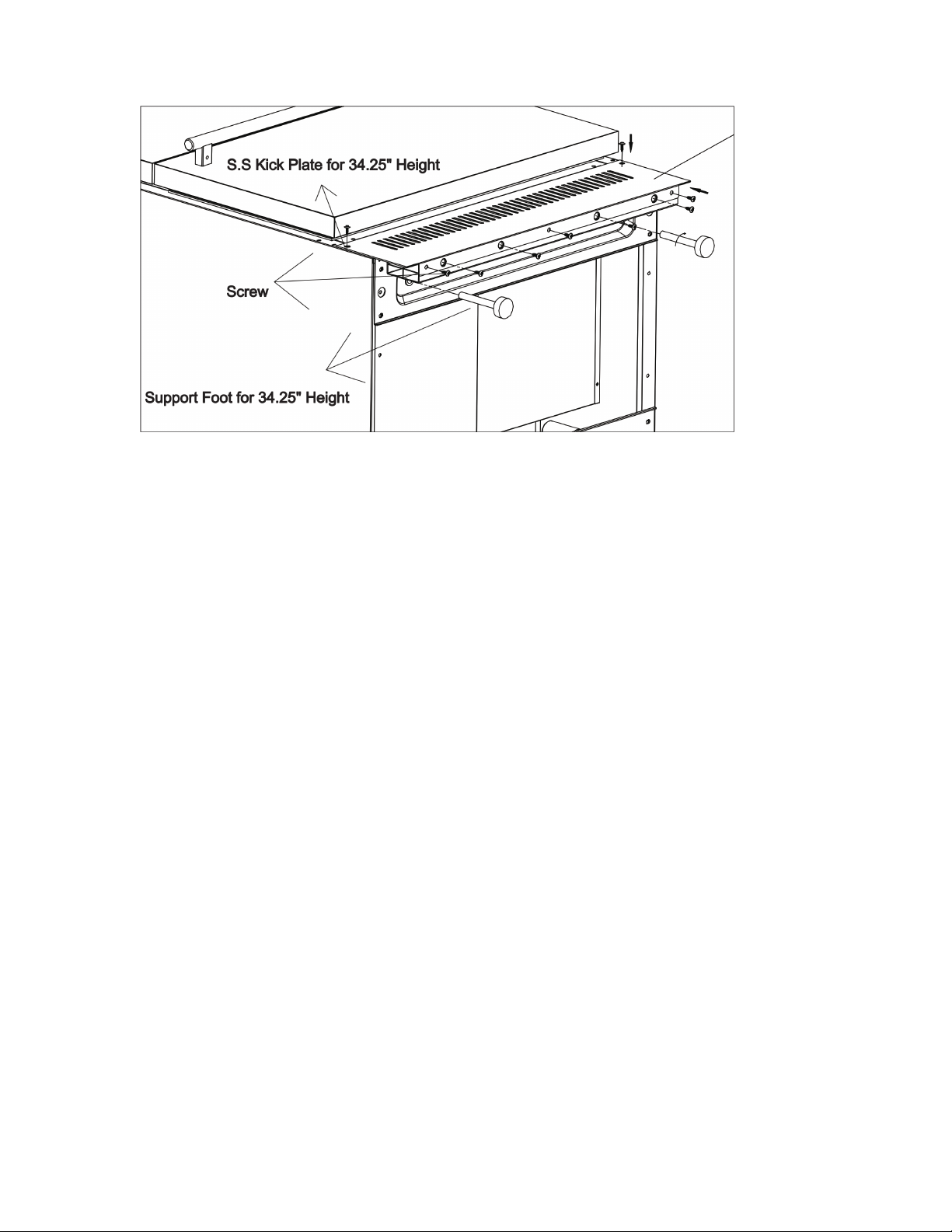

Stainless Steel Kick Plate Installation Instructions 11
Operating your Appliance 13-14
Control Panel 13
Setting the Temperature Control 13
Interior Light 13
Sabbath Mode 14
Temperature Memory Function 14
Defrosting 14
Warning System 14
Care and Maintenance 15
Cleaning your Appliance 15
Power Failure 15
Vacations 15
Moving your Appliance 15
Energy-Saving Tips 15
Troubleshooting 16-17
Limited Warranty 18
French Version of Manual 19-35
3
APPLIANCE SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance.
Always read and obey all safety messages.
This is the Safety Alert Symbol. The symbol alerts you to potential hazards that
can kill or injure you and others. All safety messages will follow the Safety Alert
Symbol and either the word DANGER or WARNING.
DANGER means that failure to heed this safety
statement may result in severe personal injury or
death.
WARNING means that failure to
heed this safety statement may
result in extensive product damage,
serious personal injury, or death.
All safety messages will alert you about the potential hazard, tell you how to reduce the chance of injury,
and let you know what can happen if the instructions are not followed.
IMPORTANT SAFEGUARDS
Before the appliance is used, it must be properly positioned and installed as described in
this manual, so read the manual carefully. To reduce the risk of fire, electrical shock or
injury when using the appliance, follow basic precautions, including the following:
•
Plug into a grounded 3-prong outlet, do not remove grounding prong, do not use an adapter, and do
not use an extension cord.
•
Replace all panels before operating.
•
It is recommended that a separate circuit serving only your appliance be provided. Use receptacles
that cannot be turned off by a switch or pull chain.
•
Never clean appliance parts with flammable fluids. These fumes can create a fire hazard or
explosion. And do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance. The fumes can create a fire hazard or explosion.
•
Do not connect or disconnect the electric plug when your hands are wet.
•
Unplug the appliance or disconnect power before cleaning or servicing. Failure to do so can result in
electrical shock or death.
•
Do not attempt to repair or replace any part of your appliance unless it is specifically recommended in
this manual. All other servicing should be referred to a qualified technician.
•
These appliances are CFC and HFC-free and contain small quantities of Isobutane (R600a) which is
environmentally friendly, but flammable. It does not damage the ozone layer or increase the
greenhouse effect. Care must be taken during transportation and setting up of the appliance so that
no parts of the cooling system are damaged. Leaking coolant can ignite and may damage the eyes.
•
In the event of any damage:
o
Avoid open flames and anything that creates a spark,
o
Disconnect from the power source,
o
Air the room in which the appliance is located for several minutes and contact the Service Department
for advice.
4
•
The more coolant there is in an appliance, the larger the room in which it should be installed. In the
event of a leakage, if the appliance is in a small room, there is the danger of combustible gases
building up. For every ounce of coolant, at least 325 cubic feet of room space is required. The amount
of coolant in the appliance is stated on the data plate inside the appliance. It is hazardous for anyone
other than an Authorized Service Person to carry out servicing or repairs to this appliance.
•
Take serious care when handling, moving, and using the appliance to avoid either damaging the
refrigerant tubing or increasing the risk of a leak.
•
Replacing component parts and servicing shall be done by factory-authorized service personnel so as
to minimize the risk of possible ignition due to incorrect parts or improper service.
FOLLOW WARNINGS BELOW ONLY WHEN APPLICABLE TO YOUR MODEL
•
Use two or more people to move and install appliance. Failure to do so can result in back or other
injuries.
•
To ensure proper ventilation for your appliance, the front of the appliance must be completely
unobstructed. Choose a well-ventilated area with temperatures above 50°F (10°C) and below 100°F
(38°C).
•
The appliance should not be located next to ovens, grills, or other sources of high heat.
•
The appliance must be installed with all electrical, water, and drain connections in accordance
with state and local codes. A standard electrical supply (115 V AC only, 60 Hz), properly
grounded in accordance with the National Electrical Code and local codes and ordinances, is
required.
•
Do not kink or pinch the power supply cord of the appliance.
•
The size of the fuse (or circuit breaker) should be 15 amperes.
•
It is important that the appliance be leveled in order to work properly. You may need to make several
adjustments to level it.
•
All installations must be in accordance with local plumbing code requirements.
•
Make certain that the pipes are not pinched, kinked or damaged during installation.
•
Check for leaks after connection.
•
Never allow children to operate, play with or crawl inside the appliance.
•
Do not use solvent-based cleaning agents or abrasives on the interior. These cleaners may damage
or discolor the interior.
•
Use this appliance only for its intended purpose as described in this User Manual.
•
Keep fingers out of the “pinch point” areas. Clearances between the drawers and cabinet are
necessarily small. Be careful closing drawers when children are in the area.
Risk of child entrapment!
Before discarding your old appliance: Take off the doors
Leave the shelves in place so that children may not easily climb inside.
- SAVE THESE INSTRUCTIONS -
5
LOCATION OF PARTS
NOTES:
• This freezer is designed for outdoor as well as indoor use. It is equipped with a
reinforced exterior and a power cord made to withstand outdoor weather.
Wire basket
Upper drawer divider
Control panel
Handle
Upper drawer
Lower drawer divider
Lower drawer
Door gasket
S.S. kick plate
6
INSTALLATION INSTRUCTIONS
Before Using your Appliance
•
Remove the exterior and interior packing.
•
Before connecting the appliance to the power source, let it stand upright for approximately
2 hours. This will reduce the possibility of a malfunction in the cooling system from handling
during transportation.
•
Clean the interior surface with lukewarm water, using a soft cloth.
•
Install the handles on the drawers, if they are not already attached.
Installation of your Appliance
The appliance is designed for built-in, recessed, or free-standing installation
CAUTION: This appliance is not designed for the storage of medicine or other medical products.
•
Place your appliance where the floor is strong enough to support it when it is fully loaded. To
level the appliance, adjust the front leveling legs.
•
For free-standing installation, 5” (127mm) of space between the back and sides of the appliance,
and 4” (102mm) at the top, are suggested. This allows the proper air circulation to cool the
compressor and condenser. For built-in installation, keep ¼” (6.35mm) of space between the top
and sides of the appliance, and 2” (51mm) at the rear. Make sure the air vent at the front of the
appliance is never covered or blocked in any way.
•
Avoid locating the appliance in moist areas.
•
Plug the appliance into an exclusive, properly grounded wall outlet.
NOTE: It is recommended that you do not install the appliance near an oven, radiator, or other
heating sources. Heat sources may increase electrical consumption, and direct sunlight may
affect the outer coating. Do not install in a location where the temperature will fall below
50°F (10°C). For best performance, do not install the appliance behind a cabinet door or
block the base grille.
Electrical Connection
This appliance should be properly grounded for your safety. The power cord of this appliance is
equipped with a three-prong plug, which mates with standard three-prong wall outlets to minimize
the possibility of electrical shock.
Do not, under any circumstances, cut or remove the third (grounding) prong from the power cord
supplied. For personal safety, this appliance must be properly grounded. Any questions concerning
power and/or grounding should be directed toward a certified electrician or an authorized service
center.
This appliance requires a standard 115/120 Volt AC ~60Hz three-prong grounded electrical outlet.
Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly
grounded. When a standard 2-prong wall outlet is encountered, it is your responsibility and
obligation to have it replaced with a properly grounded 3-prong wall outlet.
WARNING
Improper use of the grounded plug can result in the risk of electrical shock. If the power cord is damaged,
have it replaced by a qualified electrician or an authorized service center.
7
To prevent accidental injury, the cord should be secured behind the appliance and not left exposed
or dangling.
The appliance should always be plugged into its own individual electrical outlet, which has a voltage
rating that matches the rating label on the appliance. This provides the best performance and
prevents overloading house wiring circuits, which could cause a fire hazard from overheating. Never
unplug the appliance by pulling on the power cord. Always grip the plug firmly and pull it straight out
from the receptacle. Immediately repair or replace all power cords that have become frayed or
otherwise damaged. Do not use a cord that shows cracks or abrasion damage along its length or at
either end. When moving the appliance, be careful not to damage the power cord.
Extension Cord
Due to potential safety concerns under certain conditions, it is strongly recommended that you do
not use an extension cord with this appliance. However, if you must use an extension cord, it is
absolutely necessary that it be a UL/CUL-Listed, 3-wire grounding-type appliance extension cord
that has a grounding-type plug. The electrical rating of the cord must be 115 volts and at least 10
amperes.

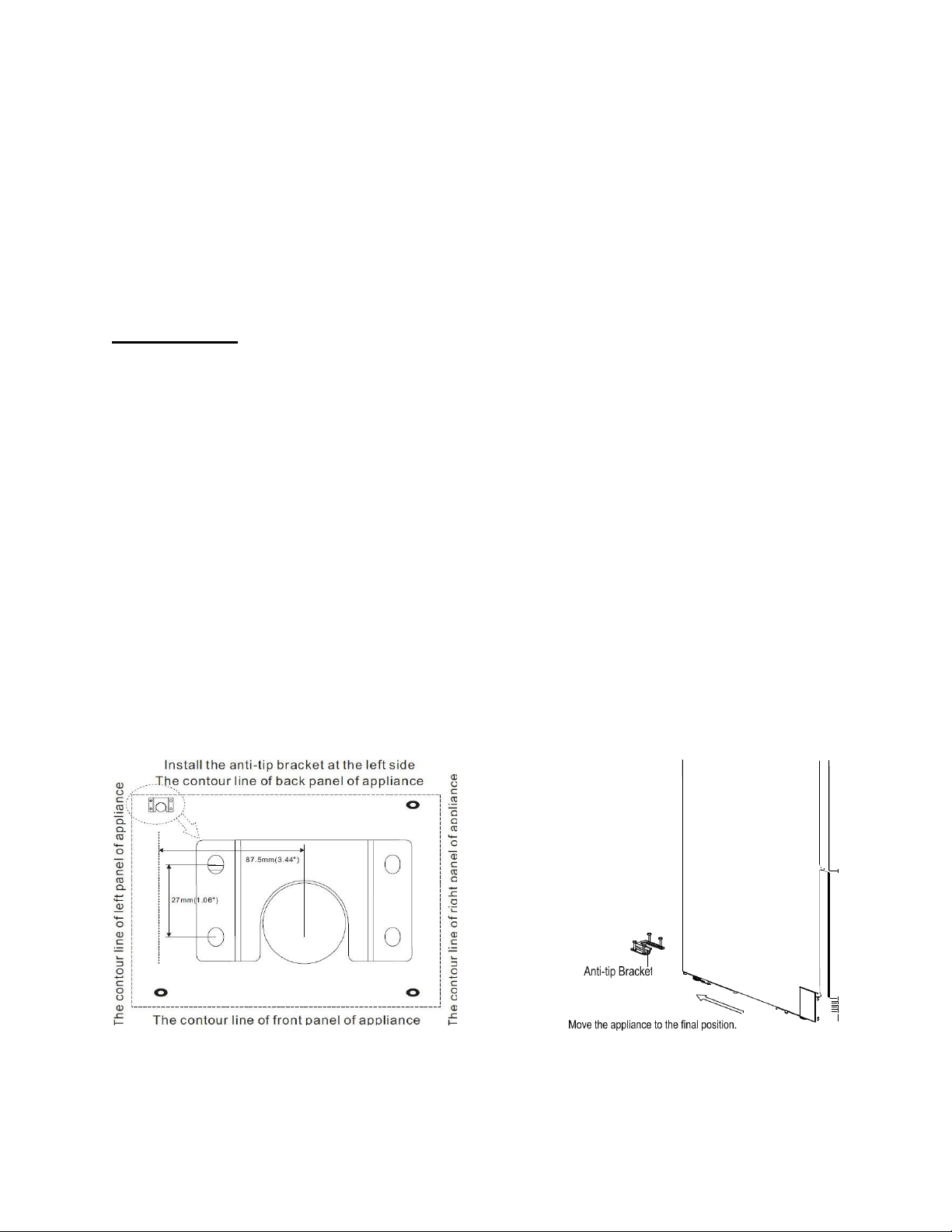

Anti-Tip Bracket Installation
To reduce the risk of tipping the appliance by abnormal usage or improper loading, the appliance
must be secured by properly installing the anti-tip device packed with the appliance.
1. Place the anti-tip bracket on the floor as shown in the figure below. The anti-tip bracket must be
installed on the left side.
2. Mark the locations of the 4 holes of the anti-tip bracket on the floor.
3. Use an 11/50” masonry drill bit and insert plastic anchors.
4. Secure the anti-tip bracket to the floor, using screws.
5. Slide the appliance into position, and make sure the leg engages the anti-tip bracket.
NOTE: If the appliance is relocated, the bracket must be removed and installed in the new
location.
8
Drawer Divider Installation
In order to make better use of the drawer to store different drinks or fruits, this freezer model is
equipped with two sets of drawer dividers.
1. Please find the divider accessories in the accessory plastic bag, the details of the accessories
are as follows:
Permanent divider seat (Left)
2pcs
Permanent divider seat (Right) 2pcs
Movable divider
(2 rotators, 2 U-shaped tubes)
2 sets
Upper drawer S.S. pipe 2pcs
Lower drawer S.S. pipe
2pcs
2. Follow these steps to install the left and right permanent divider seats on the upper
drawer (figure 1) and lower drawer (figure 2)
Step 1: To assemble the movable divider, the parts that need to be prepared are: 2pcs
upper drawer pipe, 2 U-shaped tubes and 2 rotators, please follow below figure 3.
Figure 3
9

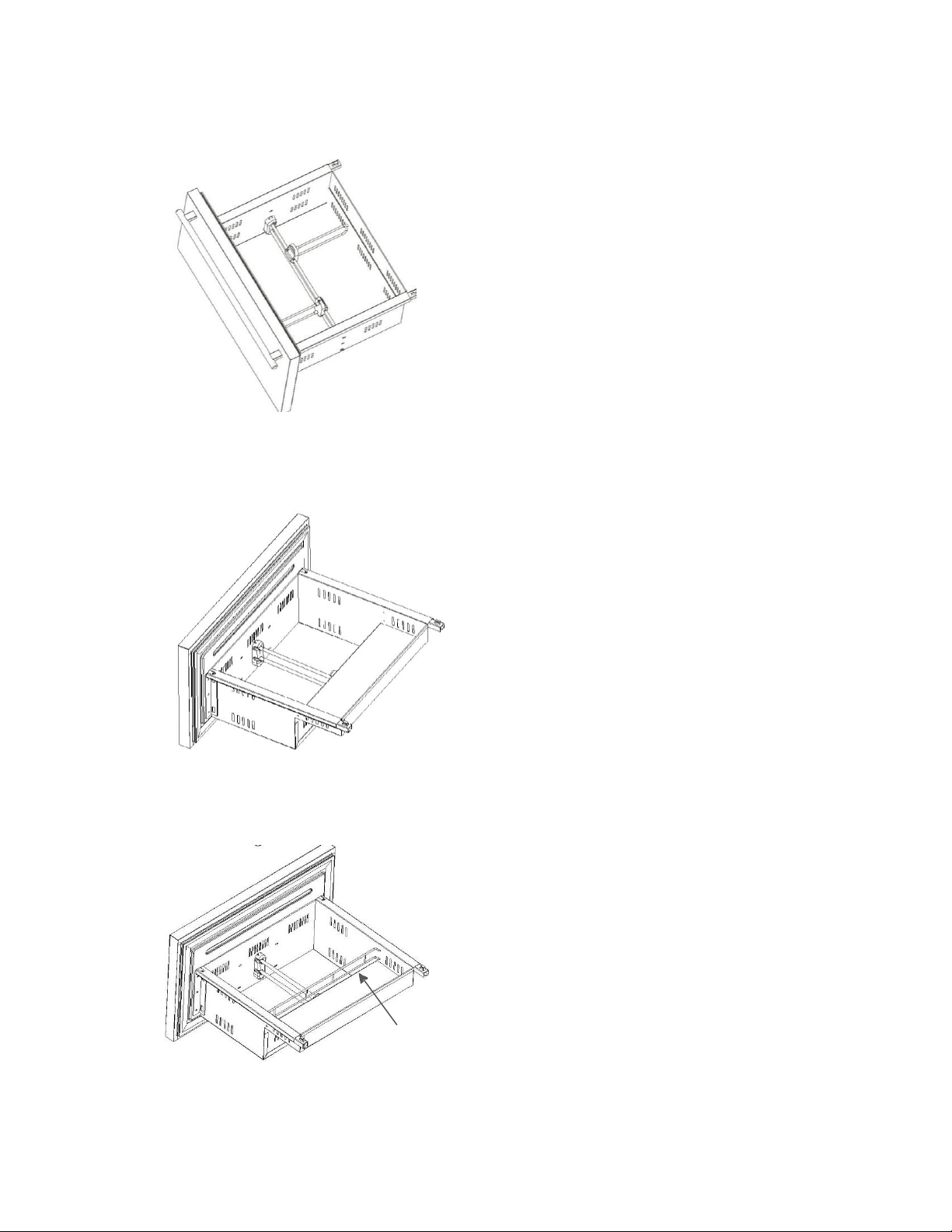

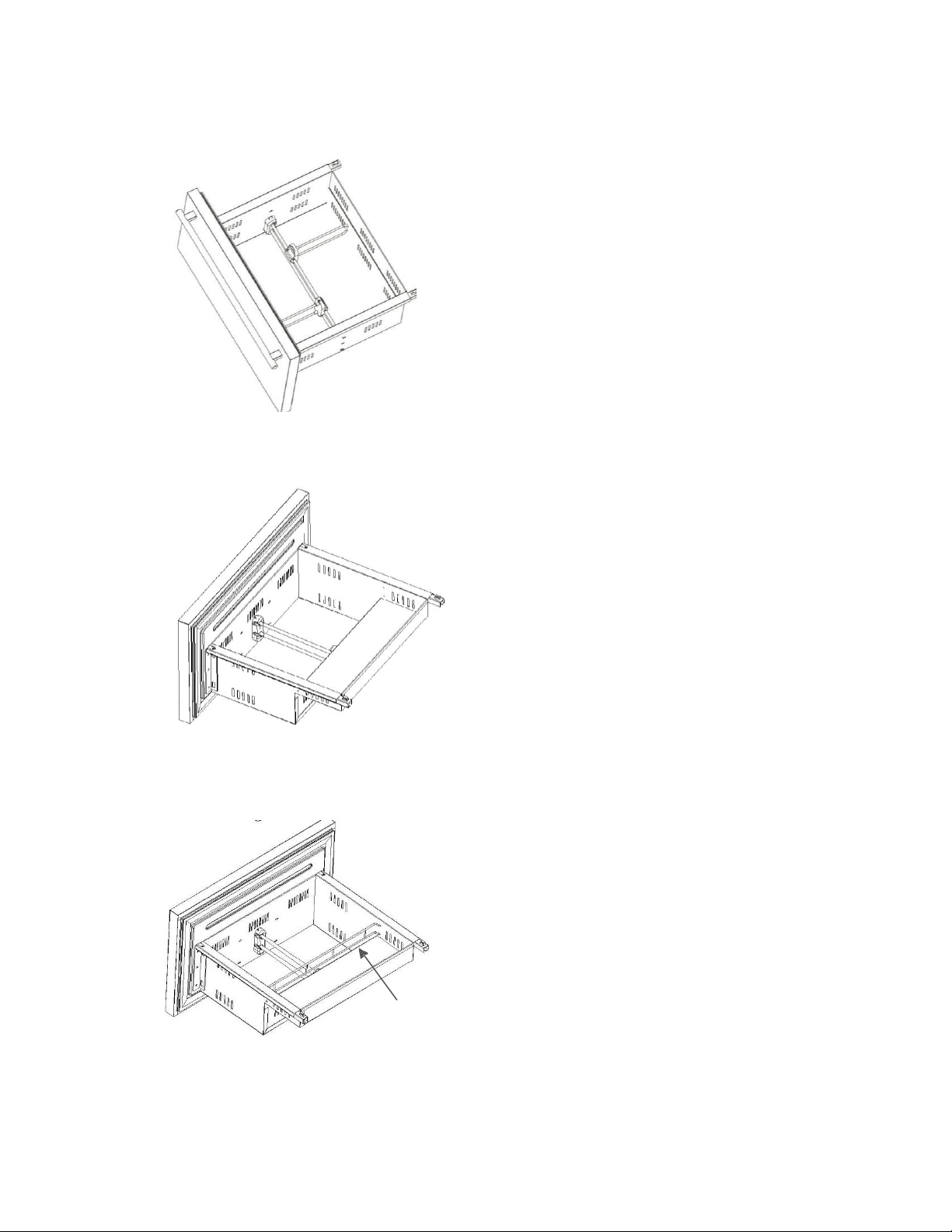

Step 2: Complete the assembly (Upper drawer)
Step 4: To assemble the divider on the lower drawer, please see figure 4
Figure 4
Step 5: Install the S.S. tube to prevent bottles placed in the lower drawer from falling when
opening and closing the door
10

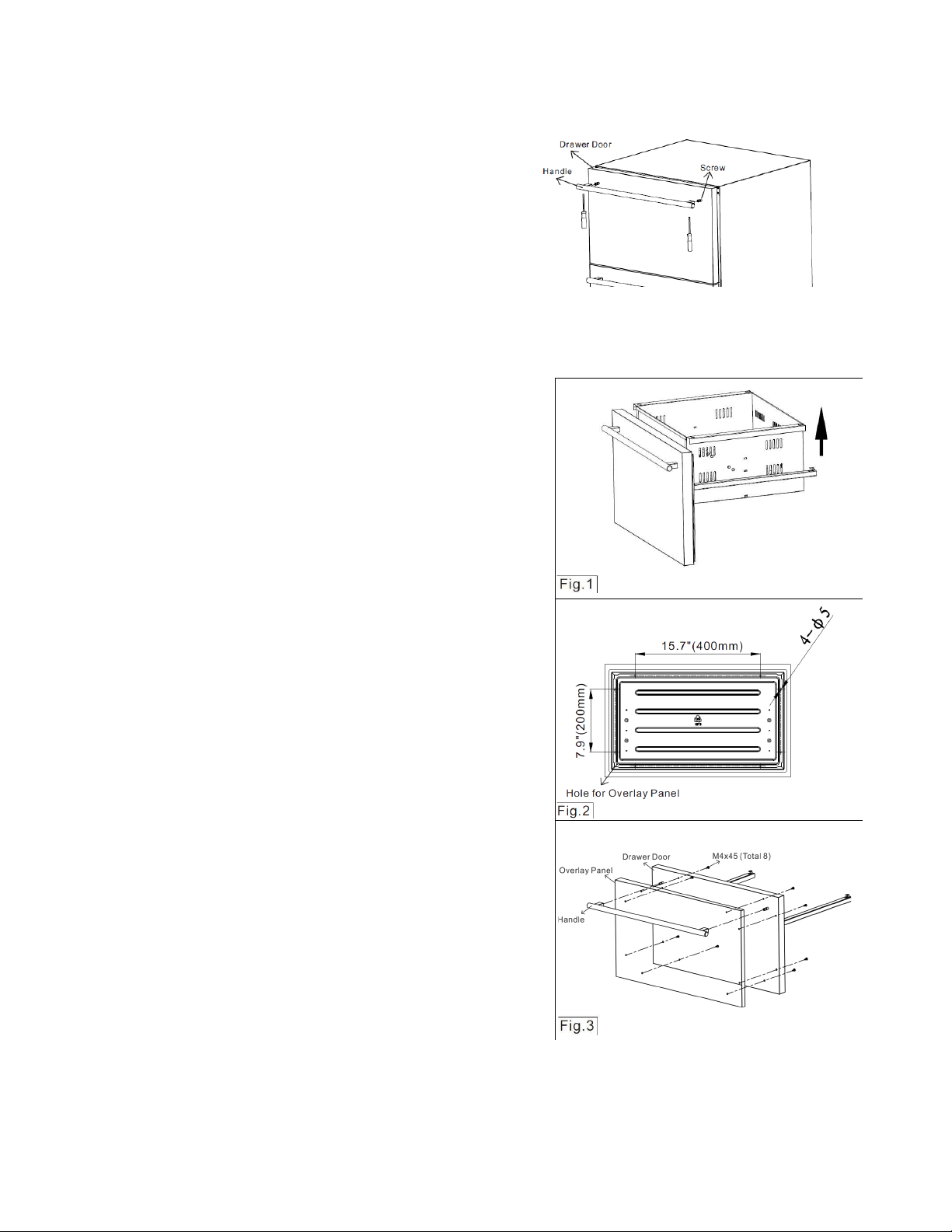

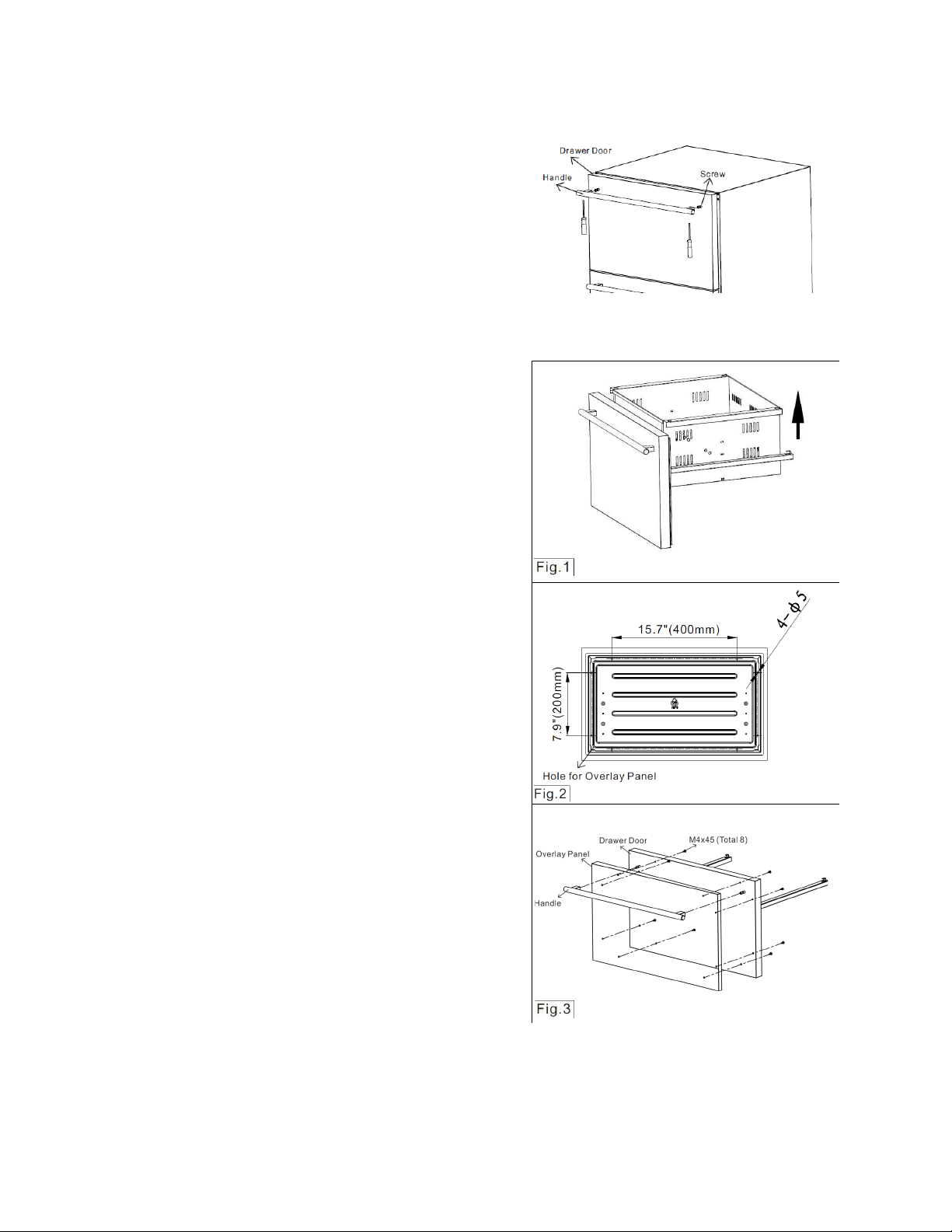

Installing the Stainless Steel Handles
This appliance includes two stainless steel handles
that are not required to operate the appliance. To
install the handles, follow the instructions below:
1. Remove the door gasket.
2. Install the handle with the screws provided. DO
NOT over-tighten as this will cause damage to
the stainless steel door surface.
3. Replace the door gasket.
Full Overlay Panel Installation Instructions
This model is designed for a field-installed overlay
panel, which can cover the stainless steel to give
a built-in appearance. The overlay panel and
appropriate hardware are not included with the
appliance, and you must install the panel yourself.
Please follow the instructions below for installation:
1.
Remove any items stored inside the
drawers and take the drawers out.
2.
Peel off the gasket and remove the handle
by
removing the two screws that attach the
handle to the door.
3.
Drill the 8 holes shown by using a 9/50” drill
bit on
the 4 sides of the drawer door front.
(Fig.2)
4.
Cut the overlay panels with 3/4” thickness
to the
following dimensions: 23.34” x
13.93” (WxH).
5.
If reusing the handles that came with the
appliance, drill two holes with a diameter of
9/50” in the overlay panel.
6.
If user-supplied handles will be used, attach
the handles to the overlay panels by using the
flat head screws and drive the screws flush
with the panels.
7.
Attach the handle and overlay panel together
to the drawer face using 2 M4x45 screws and
through the 2 existing holes on the door face.
Then attach the overlay panel to the drawer
face using 8 M4x45 screws and through 8
existing holes inside the door groove. (Fig. 3)
8.
Attach the overlay panel to the drawer face
through
the existing holes inside the door
groove, using the 8 M4x45 screws.
9.
Peel back the gaskets, then align the left and
right
side channels with the tracks in the
cabinet.
11
Stainless Steel Kick Plate Installation Instructions
This model is designed for a 32” or 34.25” height. There are two stainless steel kick plates included.
The 32” height is standard for this appliance. If the height is changed to 34.25”, another kick plate
must be installed. To install kick plate for 34.25” height, please follow the instructions below:
1. Remove any items stored inside the drawers.
2. Unplug the appliance.
3. Lay a blanket or something soft down on the floor, and carefully lay the appliance down
on its back side.
4. Remove kick plate for the 32” height by removing the two supporting feet and screws.
5. Reusing the original screws, install the kick plate and supporting feet for 34.25”height,
12
6. Stand the appliance upright, move into an appropriate position, and ensure the appliance is
level.
13
OPERATING YOUR APPLIANCE
Install the appliance in a place where the ambient temperature is between 50ºF and 100ºF (10º to
38ºC), and ideally about 77ºF (25ºC). If the ambient temperature is above or below the
recommended temperatures, the interior temperatures may fluctuate, and the optimal operating
temperature may not be reached.
Control Panel
ON/OFF Power
To turn the appliance off, press and hold the key for 5 seconds until the temperature display
goes off.
NOTE: Pressing the ON/OFF key once can switch off the audible alarm when the alarm is on.
Setting the Temperature Control
•
You can set the temperature by pressing the UP and DOWN symbols. When you press either of
the two buttons for the first time, the LED readout will show the original temperature set previously.
The temperature preset at the factory is 10°F or -12°C.
•
The range of set temperatures is from -11°F to 10°F or -24°C to -12°C.
•
Set the temperature by pressing the UP and DOWN symbols.
•
The temperature will increase by 1°C/1ºF each time you press the UP symbol and will decrease
by 1°C/1 ºF each time you press the DOWN symbol.
•
Select the temperature display in Fahrenheit or Celsius degrees. To change the temperature from
Fahrenheit to Celsius or from Celsius to Fahrenheit, press and hold the UP and DOWN symbol for
3 seconds.
Interior Light
•
The interior light makes it easy to view your items. Pressing the LIGHT symbol toggles
between 2 modes of operation for the internal lights: functional (default) mode and showcase
mode.
•
When using functional (default) mode, the lights will turn on, and the LCD screen will show
only when a drawer is open.
•
When using showcase mode, the LCD screen will and the lights will be on whether or not the
drawer is open. To use showcase mode, press and hold the LIGHT symbol for 3 seconds to
enter showcase mode. Press and hold for 3 seconds to exit this mode.
ON/OFF
LIGHT
UP
DOWN
14
Sabbath Mode
•
Sabbath mode is available for the observance of certain religious holidays. This mode turns off
the displays, interior light, and audible alarms and prevents them from turning on again. Normal
cooling operations will still take place.
•
To initiate Sabbath mode, press the LIGHT and UP symbols at the same time and hold for at
least 3 seconds. The LCD screen will flash for 3 seconds and confirm the
Sabbath mode is ON.
•
Sabbath mode can be canceled by repeating the above process. Sabbath Mode will
automatically turn off after 96 hours. If the power goes off, when it is recovered, Sabbath Mode
will turn off.
Temperature Memory Function
In the event of a power interruption (power surge, breaker switch, etc.), the appliance can remember
the previous temperature settings, and when power is recovered, the cabinet temperature will return
to the same set temperature as before the power went off.
Defrosting
Under normal operating conditions, the appliance does not require manual defrosting. The
evaporator behind the rear wall of the appliance defrosts automatically. The condensate collects in
the drainage channel behind the rear wall of the appliance and flows through the drainage hole into
the drip tray by the compressor where it evaporates.
NOTE: Frost may accumulate on the evaporator if the appliance is repeatedly opened in high heat or
high humidity locations.
Warning System
Door Opening Alarm
If a drawer has been left open for more than 5 minutes, the LCD screen will display and beep 3
times every 5 seconds. Press any key or close the door to stop the alarm.
Temperature Alarm
High-temperature alarm: When the interior temperature is too high, the high-temperature alarm
will beep to alert the user and the left side of the LCD screen will display
Press any key to stop the beeping alarm.
15
CARE AND MAINTENANCE
Cleaning your Appliance
•
Turn off the power, unplug the appliance, and remove all items, including baskets and dividers.
•
Wash the inside surfaces with a solution of warm water and baking soda (a quart of water to
about 2 tablespoons of baking soda).
•
Wash the baskets and dividers with a mild detergent solution.
•
Wring excess water out of the sponge or cloth when cleaning the area where the controls are
located, or near any electrical parts.
•
Wash the outside cabinet with warm water and mild liquid detergent. Rinse well, and wipe dry
with a clean soft cloth.
•
Use an approved stainless steel cleaner to clean the doors and handles. Do not use steel wool
or a steel brush on the stainless steel.
CAUTION: Failure to unplug the appliance before cleaning could result in electrical shock or other
personal injury.
Power Failure
Most power failures are corrected within a few hours and should not affect the temperature of your
appliance, if you minimize the number of times the drawers are opened. If the power is going to be off
for a longer period of time, take the proper steps to protect the contents.
Vacations
•
Short vacations: Leave the appliance operating during vacations of less than three weeks.
•
Long vacations: If the appliance will not be used for several months, remove all items and turn
off the appliance. Clean and dry the interior thoroughly. To prevent odor and mold growth, leave
the drawers open slightly.
Moving your Appliance
1. Remove all stored items.
2. Securely tape down all loose parts (baskets, dividers) inside your appliance.
3. Turn the adjustable legs up to the base to avoid damage.
4. Tape the drawers shut.
5. Be sure the appliance stays secure and in the upright position during transportation. Also,
protect the outside of the appliance with a blanket or similar item.
Energy-Saving Tips
•
The appliance should be located in the coolest area of the room or outdoor location, away from
heat-producing appliances, and out of direct sunlight.
•
Ensure that the appliance is adequately ventilated. Never cover air vents.
•
Do not keep the drawers open longer than necessary.
•
Let hot foods cool to room temperature before placing them in the appliance.
Overloading the appliance forces the compressor to run longer.
•
Be sure to wrap foods properly, and wipe containers dry before placing them in the appliance.
This reduces frost build-up inside the appliance.
•
Appliance bins and baskets should not be lined with aluminum foil, wax paper, or paper towels.
Liners interfere with cold air circulation, making the appliance less efficient.
16
TROUBLESHOOTING
You can solve many common problems easily, possibly saving you the cost of a service call. Try the
suggestions below to see if you can solve the problem before calling the servicer.
PROBLEM
POSSIBLE CAUSE
REMEDY
The
appliance
does not
operate.
The appliance is not connected to
a power supply.
The appliance is turned off.
A tripped circuit breaker or blown fuse
Connect the appliance to a power
supply.
Turn on the appliance.
Turn the circuit breaker on
or replace the fuse.
The
appliance
is not cold
enough.
The temperature is not set
correctly. The drawers are
opened too often.
A drawer was not closed
completely. A drawer is not
hermetically sealed. The
condenser is too dirty.
The ventilation opening is blocked or
is too dusty.
Check the set
temperature. The
ambient temperature
could require a lower
temperature setting, set
a lower temperature.
Do not open drawers more often
than necessary.
Close the drawer properly.
Check the seal and clean or replace
it. Clean the condenser, when
necessary.
Clear any obstructions and
wipe off the dust.
The
appliance
turns itself
on and off
frequently.
The ambient room temperature
is higher than average.
A large amount of food has
been added to the appliance.
The drawers are opened too
often. A drawer is not closed
completely.
A drawer gasket does not seal properly.
Place the appliance in a location with
a cooler ambient temperature.
Leave the appliance to work
until the set temperature has
been reached.
Do not open the drawers more
often than necessary.
Close drawer properly.
Check the drawer seal and clean
it or replace it.
The light
does not
work.
The appliance is not connected to
a power supply.
A tripped circuit breaker or a blown fuse
The light is switched off on the
control panel.
Connect the appliance.
Turn the circuit breaker on
or replace the fuse.
Switch on the light.
Vibrations
The appliance is not properly leveled.
Level the appliance
using the adjustable feet.
The
appliance
seems to
make too
much noise.
The rattling noise may come from the flow of the refrigerant, which is normal. As
each cycle ends, you may hear gurgling sounds caused by the flow of
refrigerant in your appliance.
If temperature fluctuations occur, the contraction and expansion of the inner
walls may cause popping and crackling noises.
The appliance is not properly leveled.
Level the appliance with
the adjustable feet.
17
The drawers
will not close
properly.
The appliance is not properly leveled.
The gaskets are dirty.
The baskets or bins are out of position.
Level the appliance with
the adjustable feet.
Clean the drawer gaskets.
Check the baskets and bins
and refit correctly.
Display “L1”,
“L2”, “F1”
“L1” indicates temperature sensor
failure.
“L2” indicates defrost sensor in the
evaporator has failed
“F1” indicates evaporator fan failure
Call for service.
If you've checked the table above and find that you still need help with your appliance,
call our Customer Service facility at 800-932-4267 between 9:00AM and 5:00PM ET. We
will do our best to answer your questions.
CALIFORNIA CARB/SNAP DISCLOSURE
This product uses eco-friendly hydrocarbon refrigerant and fully complies with
California CARB regulations.
However, we are required by California law to provide the following disclosure statement in
every product sold in California:
"This equipment is prohibited from use in California with any refrigerants on the 'List of
Prohibited Substances' for that specific end-use, in accordance with California Code of
Regulations, title 17, section 95374. This disclosure statement has been reviewed and
approved by Felix Storch, Inc. and Felix Storch, Inc. attests, under penalty of perjury, that
these statements are true and accurate."
This product does not use any refrigerants on the 'List of Prohibited Substances'"
18
LIMITED WARRANTY
ONE-YEAR LIMITED WARRANTY
Within the 48 contiguous United States, for one year from the date of purchase, when this appliance is
operated and maintained according to instructions attached to or furnished with the product, warrantor will
pay for factory-specified parts and repair labor to correct defects in materials or workmanship. Service must
be provided by a designated service company. Outside the 48 states, all parts are warranted for one year
from manufacturing defects. Plastic parts, shelves and cabinets are warranted to be manufactured to
commercially acceptable standards, and are not covered from damage during handling or breakage.
5-YEAR COMPRESSOR WARRANTY
1. The compressor is covered for 5 years.
2. Replacement does not include labor.
ITEMS WARRANTOR WILL NOT PAY FOR:
1. Service calls to correct the installation of your appliance, to instruct you how to use your appliance, to
replace or repair fuses or to correct wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs or broken shelves. Consumable parts (such as
filters) are excluded from warranty coverage.
3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper
installation, installation not in accordance with electrical or plumbing codes, or use of products not
approved by warrantor.
4. Replacement parts or repair labor costs for appliances operated outside the United States.
5. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
6. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not
installed in accordance with published installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES – LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE
PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR.
WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME
STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY
GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY
FROM STATE TO STATE.
Felix Storch, Inc.
An ISO 9001:2015 registered company
770 Garrison Ave
Bronx, New York 10474
www.summitappliance.com
For parts and accessory ordering,
troubleshooting and helpful hints, visit:
www.summitappliance.com/support
WARNING: This product can expose you to chemicals including Nickel (Metallic)
which is known to the State of California to cause cancer.
For more information go to www.P65Warnings.ca.gov
Note: Nickel is a component in all stainless steel and some other metallic compositions.
19
SÉCURITÉ DE L'APPAREIL
Votre sécurité et celle des autres sont très importantes.
Nous avons fourni de nombreux messages de sécurité importants dans ce manuel et sur votre appareil.
Lisez et respectez toujours tous les messages de sécurité.
C’est le symbole d'alerte de sécurité. Le symbole vous avertit des dangers
qui peuvent vous tuer ou vous blesser ainsi que d'autres personnes. Tous
les messages de sécurité suivront le symbole d'alerte de sécurité et le mot
DANGER ou AVERTISSEMENT.
DANGER signifie que le non-respect de cette
déclaration de sécurité peut entraîner des blessures
graves ou la mort.
WARNING ou AVERTISSEMENT
signifie que le non-respect de
cette déclaration de sécurité peut
entraîner des dommages
importants au produit, des
blessures graves ou la mort
.
Tous les messages de sécurité vous avertiront du danger, vous indiqueront comment réduire les risques
de blessure et vous indiqueront ce qui peut arriver si les instructions ne sont pas suivies.
GARANTIES IMPORTANTES
Avant d'utiliser l'appareil, il doit être correctement positionné et installé comme décrit
dans ce manuel, alors lisez attentivement le manuel. Pour réduire le risque d'incendie,
d'électrocution ou de blessure lors de l'utilisation de l'appareil, suivez les précautions de
base, y compris les suivantes :
•
Branchez dans une prise à 3 broches mise à la terre, ne retirez pas la broche de mise à la terre, n'utilisez
pas d'adaptateur et n'utilisez pas de rallonge.
•
Remplacez tous les panneaux avant d'utiliser.
•
Il est recommandé de prévoir un circuit séparé desservant uniquement votre appareil. Utilisez des prises
qui ne peuvent pas être fermées par un interrupteur ou une chaînette.
•
Ne nettoyez jamais les pièces de l'appareil avec des liquides inflammables. Ces fumées peuvent créer un
risque d'incendie ou d'explosion. Et ne stockez pas ou n'utilisez pas d'essence ou d'autres vapeurs et
liquides inflammables à proximité de cet appareil ou de tout autre appareil. Les fumées peuvent créer un
risque d'incendie ou d'explosion.
•
Ne branchez ou ne débranchez pas la prise électrique lorsque vos mains sont mouillées.
•
Débranchez l'appareil ou coupez l'alimentation avant le nettoyage ou l'entretien. Le non-respect de cette
consigne peut entraîner un choc électrique ou la mort.
•
N'essayez pas de réparer ou de remplacer une pièce de votre appareil à moins que cela ne soit
spécifiquement recommandé dans ce manuel. Toute autre réparation doit être confiée à un technicien
qualifié.
•
Ces appareils sont sans CFC ni HFC et contiennent de petites quantités d'Isobutane (R600a) qui est
écologique mais inflammable. Il n'endommage pas la couche d'ozone et n'augmente pas l'effet de serre.
Lors du transport et de l'installation de l'appareil, il faut veiller à ce qu'aucune pièce du système de
20
refroidissement ne soit endommagée. Une fuite de liquide de refroidissement peut s'enflammer et
endommager les yeux.
•
En cas de dommage :
o
Évitez les flammes nues et tout ce qui crée une étincelle,
o
Débrancher de la source d'alimentation,
o
Aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et contactez le service
après-vente pour obtenir des conseils
•
Plus il y a de liquide de refroidissement dans un appareil, plus la pièce dans laquelle il doit être
installé est grande. En cas de fuite, si l'appareil se trouve dans une petite pièce, il existe un risque
d'accumulation de gaz combustibles. Pour chaque once de liquide de refroidissement, au moins 325
pieds cubes d'espace est nécessaire. La quantité de liquide de refroidissement dans l'appareil est
indiquée sur la plaque signalétique à l'intérieur de l'appareil. Il est dangereux pour toute personne
autre qu'un réparateur agréé d'effectuer l'entretien ou les réparations de cet appareil.
•
Faites très attention lors de la manipulation, du déplacement et de l'utilisation de l'appareil pour
éviter d'endommager le tube de réfrigérant ou d'augmenter le risque de fuite.
•
Le remplacement des composants et l'entretien doivent être effectués par du personnel d'entretien
autorisé par l'usine afin de minimiser le risque d'inflammation possible en raison de pièces
incorrectes ou d'un entretien inapproprié.
SUIVEZ LES AVERTISSEMENTS CI-DESSOUS UNIQUEMENT LORSQU'APPLICABLES À VOTRE
MODÈLE
•
Utilisez deux personnes ou plus pour déplacer et installer l'appareil. Le non-respect de cette
consigne peut entraîner des blessures au dos ou autres.
•
Pour assurer une bonne ventilation de votre appareil, la face avant de l'appareil doit être
complètement dégagée. Choisissez un endroit bien aéré avec des températures supérieures à
10 °C (50 °F) et inférieures à 38 °C (100 °F).
•
L'appareil ne doit pas être placé à côté de fours, de grils ou d'autres sources de chaleur élevée.
•
L'appareil doit être installé avec toutes les connexions électriques, d'eau et de vidange
conformément aux codes nationaux et locaux. Une alimentation électrique standard (115 V CA
uniquement, 60 Hz), correctement mise à la terre conformément au Code national de l'électricité
et aux codes et ordonnances locaux, est requise.
•
Ne pas plier ni pincer le cordon d'alimentation de l'appareil.
•
La taille du fusible (ou du disjoncteur) doit être de 15 ampères.
•
Il est important que l'appareil soit de niveau pour fonctionner correctement. Vous devrez peut-
être faire plusieurs ajustements pour le mettre à niveau.
•
Toutes les installations doivent être conformes aux exigences du code de plomberie local.
•
Assurez-vous que les tuyaux ne sont pas pincés, pliés ou endommagés lors de l'installation.
•
Vérifiez les fuites après le raccordement.
•
Ne laissez jamais les enfants utiliser, jouer avec ou ramper à l'intérieur de l'appareil.
•
N'utilisez pas de produits de nettoyage à base de solvants ni d'abrasifs à l'intérieur. Ces
nettoyants peuvent endommager ou décolorer l'intérieur.
•
Utilisez cet appareil uniquement aux fins pour lesquelles il a été conçu, tel que décrit dans ce
manuel d'utilisation.
•
Gardez les doigts hors des zones de « point de pincement ». Les dégagements entre les tiroirs
et le meuble sont nécessairement faibles. Faites attention en fermant les tiroirs lorsque des
enfants se trouvent à proximité.
Risque de piégeage d’enfants !
Avant de vous débarrasser de votre ancien appareil : Enlevez les portes
Laissez les étagères en place afin que les enfants ne puissent pas grimper facilement à l'intérieur.
- CONSERVEZ CES INSTRUCTIONS -
21
EMPLACEMENT DES PIÈCES
NOTES :
• Ce congélateur est conçu pour une utilisation en extérieur comme en intérieur. Il est équipé
d'un extérieur renforcé et d'un cordon d'alimentation conçu pour résister aux intempéries
extérieures.
Panier métallique
Séparateur de tiroir supérieur
Panneau de commande
Poignée
Tiroir
Séparateur de tiroir
Tiroir inférieur
Joint de porte
Plaque de protection
en acier inoxydable
22
INSTRUCTIONS D'INSTALLATION
Avant d'Utiliser Votre Appareil
•
Retirer l'emballage extérieur et intérieur.
•
Avant de brancher l'appareil à la source d'alimentation, laissez-le debout pendant environ 2 heures.
Cela réduira la possibilité d'un dysfonctionnement du système de refroidissement dû à la manipulation
pendant le transport.
•
Nettoyez la surface intérieure à l'eau tiède, à l'aide d'un chiffon doux.
•
Installez les poignées sur les tiroirs, si elles ne sont pas déjà fixées.
Installation de Votre Appareil
L'appareil est conçu pour une installation encastrée, encastrée ou autonome
ATTENTION : Cet appareil n'est pas conçu pour le stockage de médicaments ou d'autres produits
médicaux.
•
Placez votre appareil là où le sol est suffisamment solide pour le supporter lorsqu'il est
complètement chargé. Pour niveler l'appareil, réglez les pieds de nivellement avant.
•
Pour une installation autonome, un espace de 5" (127 mm) entre l'arrière et les côtés de
l'appareil et de 4" (102 mm) en haut est suggéré. Cela permet une bonne circulation de l'air
pour refroidir le compresseur et le condenseur. Pour une installation encastrée, gardez ¼"
(6,35 mm) d'espace entre le haut et les côtés de l'appareil, et 2" (51 mm) à l'arrière.
Assurez-vous que la bouche d'aération à l'avant de l'appareil n'est jamais couverte ou
obstruée de quelque façon que ce soit.
•
Évitez de placer l'appareil dans des endroits humides.
•
Branchez l'appareil dans une prise murale exclusive correctement mise à la terre.
NOTE : Il est recommandé de ne pas installer l'appareil à proximité d'un four, d'un radiateur ou
d'autres sources de chaleur. Les sources de chaleur peuvent augmenter la consommation
électrique et la lumière directe du soleil peut affecter le revêtement extérieur. Ne pas
installer dans un endroit où la température tombera en dessous de 50°F (10°C). Pour de
meilleures performances, n'installez pas l'appareil derrière une porte d'armoire ou ne
bloquez pas la grille de la base.
Connexion Électrique
Cet appareil doit être correctement mis à la terre pour votre sécurité. Le cordon d'alimentation de
cet appareil est équipé d'une fiche à trois broches, qui s'accouple avec les prises murales
standard à trois broches pour minimiser la possibilité de choc électrique.
Ne coupez ou ne retirez en aucun cas la troisième broche (de mise à la terre) du cordon
d'alimentation fourni. Pour votre sécurité personnelle, cet appareil doit être correctement mis à la
terre. Toute question concernant l'alimentation et/ou la mise à la terre doit être adressée à un
électricien certifié ou à un centre de service agréé.
Cet appareil nécessite une prise électrique mise à la terre à trois broches standard de 115/120
volts CA ~ 60 Hz. Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous
WARNING
Une mauvaise utilisation de la fiche mise à la terre peut entraîner un risque de choc électrique. Si le cordon
d'alimentation est endommagé, faites-le remplacer par un électricien qualifié ou un centre de service agréé.
23
assurer que la prise est correctement mise à la terre. Lorsqu'une prise murale standard à 2
broches est rencontrée, il est de votre responsabilité et obligation de la faire remplacer par une
prise murale à 3 broches correctement mise à la terre.
Pour éviter les blessures accidentelles, le cordon doit être fixé derrière l'appareil et ne pas être
laissé exposé ou pendant.
L'appareil doit toujours être branché sur sa propre prise électrique individuelle, dont la tension
nominale correspond à l'étiquette signalétique de l'appareil. Cela offre les meilleures performances
et évite de surcharger les circuits de câblage de la maison, ce qui pourrait provoquer un risque
d'incendie dû à une surchauffe. Ne jamais débrancher l'appareil en tirant sur le cordon
d'alimentation. Tenez toujours fermement la fiche et tirez-la tout droit hors de la prise. Réparez ou
remplacez immédiatement tous les cordons d'alimentation qui se sont effilochés ou autrement
endommagés. N'utilisez pas un cordon qui présente des fissures ou des dommages dus à
l'abrasion sur sa longueur ou à chaque extrémité. Lorsque vous déplacez l'appareil, veillez à ne pas
endommager le cordon d'alimentation.
Rallonge Électrique
En raison de problèmes de sécurité potentiels dans certaines conditions, il est fortement
recommandé de ne pas utiliser de rallonge avec cet appareil. Cependant, si vous devez utiliser
une rallonge, il est absolument nécessaire qu'il s'agisse d'une rallonge d'appareil de type mise à la
terre à 3 fils homologuée UL/CUL et dotée d'une fiche de type mise à la terre. La puissance
électrique du cordon doit être de 115 volts et d'au moins 10 ampères.
Installation du Support Anti-Basculement
Pour réduire le risque de basculement de l'appareil par une utilisation anormale ou un
chargement incorrect, l'appareil doit être sécurisé en installant correctement le dispositif anti-
basculement fourni avec l'appareil.
6. Placez le support anti-basculement sur le sol comme indiqué sur la figure ci-dessous. Le
support anti-basculement doit être installé sur le côté gauche.
7. Marquez les emplacements des 4 trous du support anti-basculement sur le sol.
8. Utilisez un foret à maçonnerie de 11/50" et insérez les chevilles en plastique.
9. Fixez le support anti-basculement au sol à l'aide de vis.
10. Faites glisser l'appareil en position et assurez-vous que le pied s'engage dans le support anti-
basculement.
NOTE : Si l'appareil est déplacé, le support doit être retiré et installé au nouvel emplacement.
Installez le support anti-renversement sur le côté gauche. La
ligne de contour du panneau arrière de l'appareil
La line de contour du panneau droit de l'appareil
La line de contour du panneau gauche de l’ appareil
La line de contour du panneau avant de l’appareil
Déplacez l'appareil vers la position finale
Support Anti-renversement
24
Installation du Diviseur de Tiroir
Afin de mieux utiliser le tiroir pour stocker différentes boissons ou fruits, ce congélateur est
équipé de deux jeux de séparateurs de tiroir.
1. Veuillez trouver les accessoires du séparateur dans le sac en plastique des accessoires, les
détails des accessoires sont les suivants :
Siège diviseur permanent (gauche) 2 pièces
Siège séparateur permanent (droit)
2 pièces
Séparateur mobile
(2 rotateurs, 2 tubes en U)
2 ensembles
Tiroir supérieur tube S.S. 2 pièces
Tiroir inférieur tube S.S. 2 pièces
2. Suivez ces étapes pour installer les sièges de séparation permanents gauche et droit sur le tiroir
supérieur (figure 1) et le tiroir inférieur (figure 2)
Étape 1 : Pour assembler le diviseur mobile, les pièces qui doivent être préparées sont : 2
tuyaux de tiroir supérieur, 2 tubes en forme de U et 2 rotateurs, veuillez suivre la figure 3 ci-
dessous.
Figure 3
25
Étape 2 : Compléter l'assemblage (Tiroir supérieur)
Étape 4 : Pour assembler le diviseur sur le tiroir inférieur, veuillez-vous reporter à la figure 4
Figure 4
Étape 5 : Installez le tube S.S. pour empêcher les bouteilles placées dans le tiroir inférieur de
tomber lors de l'ouverture et de la fermeture de la porte
26
Installation des Poignées en Acier Inoxydable
Cet appareil comprend deux poignées en acier
inoxydable qui ne sont pas nécessaires pour faire
fonctionner l'appareil. Pour installer les poignées,
suivez les instructions ci-dessous :
1. Retirez le joint de la porte.
2. Installez la poignée avec les vis fournies.
NE PAS trop serrer car cela endommagerait la surface de la porte en acier inoxydable.
3. Remplacez le joint de la porte.
Instructions d'Installation du Panneau de Recouvrement Complet
Ce modèle est conçu pour un panneau de
recouvrement installé sur place, qui peut recouvrir
l'acier inoxydable pour donner une apparence
intégrée. Le panneau de recouvrement et le
matériel approprié ne sont pas inclus avec
l'appareil, et vous devez installer le panneau
vous-même.
Veuillez suivre les instructions ci-dessous pour l’installation :
1.
Retirez tous les articles stockés à
l'intérieur des tiroirs et sortez les
tiroirs.
2.
Décollez le joint et retirez la
poignée en retirant les deux vis qui
fixent la poignée à la porte.
3.
Percez les 8 trous indiqués à l'aide
d'une mèche de 9/50
”
sur les 4
côtés de la façade de la porte du
tiroir. (Fig.2)
4.
Coupez les panneaux de
recouvrement d'une épaisseur de
3/4 po aux dimensions suivantes :
23,34
”
x 13,93
”
(L x H).
5.
Si vous réutilisez les poignées
fournies avec l'appareil, percez
deux trous d'un diamètre de 9/50
”
dans le panneau de recouvrement.
6.
Si des poignées fournies par
l'utilisateur sont utilisées, fixez les
poignées aux panneaux de
recouvrement à l'aide des vis à tête
plate et vissez les vis au ras des
panneaux.
7.
Fixez la poignée et le panneau de
recouvrement ensemble à la face
du tiroir à l'aide de 2 vis M4x45 et à
travers les 2 trous existants sur la
face de la porte. Fixez ensuite le
panneau de recouvrement à la face
27
du tiroir à l'aide de 8 vis M4x45 et à
travers les 8 trous existants à
l'intérieur de la rainure de la porte.
(Fig. 3)
8.
Fixez le panneau de recouvrement
à la façade du tiroir à travers les
trous existants à l'intérieur de la
rainure de la porte, à l'aide des 8
vis M4x45.
9.
Décollez les joints, puis alignez les
canaux latéraux gauche et droit
avec les rails de l'armoire.
Instructions d'Installation de la Plaque de Protection en Acier Inoxydable
This Ce modèle est conçu pour une hauteur de 32" ou 34,25". Deux plaques de protection en acier
inoxydable sont incluses. La hauteur de 32 po est standard pour cet appareil. Si la hauteur est
modifiée à 34,25", une autre plaque de protection doit être installée. Pour installer la plaque de
coup-de-pied pour une hauteur de 34,25", veuillez suivre les instructions ci-dessous :
1. Retirez tous les articles rangés à l'intérieur des tiroirs.
2. Débranchez l'appareil.
3. Étendez une couverture ou quelque chose de doux sur le sol et posez soigneusement l'appareil sur
son dos.
4. Retirez la plaque de protection pour la hauteur de 32" en retirant les deux pieds de support et les vis.
Plaque de
protection S.S.
pour 32'' de
hauteur
Vis
Pied de support pour
32'' de hauteur
28
5. En réutilisant les vis d'origine, installez la plaque de protection et les pieds de support pour une
hauteur de 34,25".
6. Mettez l'appareil debout, placez-vous dans une position appropriée et assurez-vous que
l'appareil est de niveau.
Plaque de protection S.S. pour
34,25'' de hauteur
Vis
Pied de support pour 34,25'' de
hauteur
29
FONCTIONNEMENT DE VOTRE APPAREIL
Installez l'appareil dans un endroit où la température ambiante est comprise entre 50ºF et 100ºF
(10º à 38ºC), et idéalement environ 77ºF (25ºC). Si la température ambiante est supérieure ou
inférieure aux températures recommandées, les températures intérieures peuvent fluctuer et la
température de fonctionnement optimale peut ne pas être atteinte.
Panneau de Commande
Marche/Arrêt
Pour éteindre l'appareil, maintenez la touche enfoncée pendant 5 secondes jusqu'à ce que
l'affichage de la température s'éteigne.
NOTE :
Appuyez une fois sur la touche MARCHE/ARRÊT pour désactiver l'alarme sonore
lorsque l'alarme est activée.
Réglage du Contrôle de la Température
•
Vous pouvez régler la température en appuyant sur les symboles UP et DOWN. Lorsque vous
appuyez sur l'un des deux boutons pour la première fois, l'affichage LED indique la température
d'origine réglée précédemment. La température préréglée en usine est de 10°F ou -12°C.
•
La plage de températures réglées est de -11°F à 10°F ou de -24°C à -12°C.
•
Réglez la température en appuyant sur les symboles UP et DOWN.
•
La température augmentera de 1°C/1ºF chaque fois que vous appuierez sur le symbole UP et
diminuera de 1°C/1 ºF chaque fois que vous appuierez sur le symbole DOWN.
•
Sélectionnez l'affichage de la température en degrés Fahrenheit ou Celsius. Pour changer la
température de Fahrenheit à Celsius ou de Celsius à Fahrenheit, appuyez et maintenez les
symboles UP et DOWN pendant 3 secondes.
Lumière Intérieure
•
L'éclairage intérieur facilite la visualisation de vos articles. L'appui sur le symbole LIGHT
permet de basculer entre 2 modes de fonctionnement des éclairages intérieurs : mode
fonctionnel (par défaut) et mode vitrine.
•
Lors de l'utilisation du mode fonctionnel (par défaut), les voyants s'allument et l'écran ACL
s'affiche uniquement lorsqu'un tiroir est ouvert.
•
Lors de l'utilisation du mode vitrine, l'écran ACL s'allume et les lumières s'allument, que le
tiroir soit ouvert ou non. Pour utiliser le mode vitrine, appuyez et maintenez le symbole
LUMIÈRE pendant 3 secondes pour entrer en mode vitrine. Appuyez et maintenez pendant 3
secondes pour quitter ce mode.
MARCHE/ARRÊT
LUMIÈRE
HAUT
BAS
30
Mode Sabbat
•
Le mode Sabbat est disponible pour l'observance de certaines fêtes religieuses. Ce mode
éteint les écrans, l'éclairage intérieur et les alarmes sonores et les empêche de se rallumer.
Les opérations de refroidissement normales auront toujours lieu.
•
Pour activer le mode Sabbat, appuyez simultanément sur les symboles LIGHT et UP et
maintenez-les enfoncés pendant au moins 3 secondes. L'écran LCD clignotera
pendant 3 secondes et confirmera que le mode Sabbat est activé.
•
Le mode Sabbat peut être annulé en répétant le processus ci-dessus. Le mode Sabbat
s'éteindra automatiquement après 96 heures. Si le courant s'éteint, lorsqu'il est rétabli, le mode
Sabbat s'éteindra.
Fonction de Mémoire de Température
En cas de coupure de courant (surtension, interrupteur de disjoncteur, etc.), l'appareil peut mémoriser
les réglages de température précédents, et lorsque le courant est rétabli, la température de l'armoire
reviendra à la même température réglée qu'avant la coupure de courant.
Décongélation
Dans des conditions normales de fonctionnement, l'appareil ne nécessite pas de dégivrage
manuel. L'évaporateur situé derrière la paroi arrière de l'appareil se dégivre automatiquement. Le
condensat s'accumule dans le canal de drainage derrière la paroi arrière de l'appareil et s'écoule à
travers le trou de drainage dans le bac d'égouttage près du compresseur où il s'évapore.
NOTE : Du givre peut s'accumuler sur l'évaporateur si l'appareil est ouvert à plusieurs reprises dans
des endroits très chauds ou très humides.
Système d'Alarme
Alarme d'Ouverture de Porte
Si un tiroir est resté ouvert pendant plus de 5 minutes, l’écran ACL affichera et émettra un bip 3
fois toutes les 5 secondes. Appuyez sur n'importe quelle touche ou fermez la porte pour arrêter
l'alarme.
Alarme de température
Alarme haute température : Lorsque la température intérieure est trop élevée, l'alarme émettra un
bip pour alerter l'utilisateur et le côté gauche de l'écran ACL affichera .
Appuyez sur n'importe quelle touche pour arrêter l'alarme sonore.
31
SOIN ET ENTRETIEN
Nettoyage de Votre Appareil
•
Coupez l'alimentation, débranchez l'appareil et retirez tous les éléments, y compris les paniers et les
séparateurs.
•
Lavez les surfaces intérieures avec une solution d'eau tiède et de bicarbonate de soude (un litre d'eau
pour environ 2 cuillères à soupe de bicarbonate de soude).
•
Lavez les paniers et les séparateurs avec une solution détergente douce.
•
Essorez l'excès d'eau de l'éponge ou du chiffon lorsque vous nettoyez la zone où se trouvent les
commandes ou à proximité de pièces électriques.
•
Lavez l'extérieur de l'armoire avec de l'eau tiède et un détergent liquide doux. Bien rincer et essuyer
avec un chiffon doux et propre.
•
Utilisez un nettoyant pour acier inoxydable approuvé pour nettoyer les portes et les poignées.
N'utilisez pas de laine d'acier ou de brosse en acier sur l'acier inoxydable.
ATTENTION : Si vous ne débranchez pas l'appareil avant de le nettoyer, vous risquez de vous
électrocuter ou de vous blesser.
Panne De courant
Most La plupart des pannes de courant sont corrigées en quelques heures et ne devraient pas affecter
la température de votre appareil, si vous minimisez le nombre d'ouvertures des tiroirs. Si l'alimentation
doit être coupée pendant une longue période, prenez les mesures appropriées pour protéger le
contenu.
Vacations
•
Courtes vacances : laissez l'appareil fonctionner pendant les vacances de moins de trois semaines.
•
Longues vacances : Si l'appareil n'est pas utilisé pendant plusieurs mois, retirez tous les éléments et
éteignez l'appareil. Nettoyez et séchez soigneusement l'intérieur. Pour éviter la formation d'odeurs et
de moisissures, laissez les tiroirs légèrement ouverts.
Déménagement de Votre Appareil
6. Retirez tous les éléments stockés.
7. Collez solidement toutes les pièces détachées (paniers, séparateurs) à l'intérieur de votre appareil.
8. Tournez les pieds réglables jusqu'à la base pour éviter tout dommage.
9. Fermez les tiroirs avec du ruban adhésif.
10. Assurez-vous que l'appareil reste sécurisé et en position verticale pendant le transport. Protégez
également l'extérieur de l'appareil avec une couverture ou un article similaire.
Conseils d’Économie d'Énergie
•
L'appareil doit être placé dans la zone la plus fraîche de la pièce ou à l'extérieur, loin des
appareils produisant de la chaleur et à l'abri de la lumière directe du soleil.
•
Assurez-vous que l'appareil est suffisamment ventilé. Ne couvrez jamais les bouches
d'aération.
•
Ne laissez pas les tiroirs ouverts plus longtemps que nécessaire.
•
Laissez les aliments chauds refroidir à température ambiante avant de les placer dans
l'appareil. La surcharge de l'appareil oblige le compresseur à fonctionner plus longtemps.
•
Assurez-vous d'emballer correctement les aliments et essuyez les récipients avant de les
placer dans l'appareil. Cela réduit la formation de givre à l'intérieur de l'appareil.
32
•
Les bacs et les paniers des appareils électroménagers ne doivent pas être recouverts de
papier d'aluminium, de papier ciré ou d'essuie-tout. Les doublures interfèrent avec la
circulation de l'air froid, ce qui rend l'appareil moins efficace.
DÉPANNAGE
Vous pouvez résoudre facilement de nombreux problèmes courants, ce qui vous permet
éventuellement d'économiser le coût d'un appel de service. Essayez les suggestions ci-dessous
pour voir si vous pouvez résoudre le problème avant d'appeler le réparateur.
PROBLEM
CAUSE POSSIBLE
SOLUTION
L'appareil ne
fonction
ne pas.
L'appareil n'est pas connecté à
une alimentation électrique.
L'appareil est éteint.
Un disjoncteur déclenché ou un
fusible grillé
Connectez l'appareil à une alimentation
électrique.
Allumez l'appareil.
Allumez le disjoncteur ou remplacez le
fusible.
L'appareil n'est
pas
assez froid.
La température n'est pas réglée
correctement. Les tiroirs sont
ouverts trop souvent.
Un tiroir n'était pas
complètement fermé. Un
tiroir n'est pas
hermétiquement fermé. Le
condenseur est trop sale.
L'ouverture de ventilation
est obstruée ou trop
poussiéreuse.
Vérifiez la température
réglée. La température
ambiante peut
nécessiter un réglage de
température plus bas,
réglez une température
plus basse.
N'ouvrez pas les tiroirs plus
souvent que nécessaire.
Fermez correctement le tiroir.
Vérifiez le joint et nettoyez-le ou
remplacez-le. Nettoyez le
condenseur, si nécessaire.
Dégagez toutes les obstructions
et essuyez la poussière.
L'appareil
s'allume et
s'éteint
fréquemment.
La température ambiante de
la pièce est supérieure à la
moyenne.
Une grande quantité
d'aliments a été ajoutée à
l'appareil.
Les tiroirs s'ouvrent aussi
souvent. Un tiroir n'est pas
complètement fermé.
Un joint de tiroir ne scelle pas
correctement.
Placez l'appareil dans un endroit où
la température ambiante est plus
fraîche.
Laissez l'appareil fonctionner jusqu'à
ce que la température réglée soit
atteinte.
N'ouvrez pas les tiroirs plus souvent
que nécessaire.
Fermez correctement le tiroir.
Vérifiez le joint du tiroir et nettoyez-le
ou remplacez-le.
La lumière ne
fonctionne pas.
L'appareil n'est pas connecté à
une alimentation électrique.
Un disjoncteur déclenché ou un
fusible grillé
La lumière est éteinte sur le
panneau de commande.
Connectez l'appareil.
Allumez le disjoncteur ou
remplacez le fusible.
Allumer la lumière.
33
Vibrations
L'appareil n'est pas correctement mis à
niveau.
Nivelez l'appareil à l'aide
des pieds réglables.
Les tiroirs ne se
fermeront pas
correctement.
L'appareil n'est pas correctement mis à
niveau.
Les joints sont sales.
Les paniers ou bacs sont mal
positionnés.
Nivelez l'appareil avec
les pieds réglables.
Nettoyez les joints du
tiroir. Vérifiez les
paniers et bacs et
remettez-les en place
correctement.
Affichage "L1",
"L2", "F1"
"L1" indique une défaillance du capteur
de température.
"L2" indique que le capteur de
dégivrage de l'évaporateur est en
panne
"F1" indique une panne du ventilateur
de l'évaporateur
Appelez pour le service.
L'appareil
semble faire
trop de bruit.
Le bruit de cliquetis peut provenir de l'écoulement du réfrigérant, ce qui est
normal. À la fin de chaque cycle, il se peut que vous entendiez des
gargouillis causés par le flux de réfrigérant dans votre appareil.
En cas de fluctuations de température, la contraction et la dilatation des parois
intérieures peuvent provoquer des bruits de claquement et de crépitement.
L'appareil n'est pas correctement mis à
niveau.
Nivelez l'appareil avec
les pieds réglables.
Si vous avez vérifié le tableau ci-dessus et constatez que vous avez encore besoin d'aide avec votre
appareil, appelez notre service client au 800-932-4267 entre 9h00 et 17h00 HE. Nous ferons de notre
mieux pour répondre à vos questions
DIVULGATION DE CARB/SNAP EN CALIFORNIE
Ce produit utilise un réfrigérant hydrocarbure respectueux de
l'environnement et est entièrement conforme aux réglementations
californiennes CARB
.
Cependant, la loi californienne nous oblige à fournir la déclaration de divulgation
suivante dans chaque produit vendu en Californie :
"Il est interdit d'utiliser cet équipement en Californie avec des réfrigérants figurant sur la
"Liste des substances interdites" pour cette utilisation finale spécifique, conformément
au Code de réglementation de la Californie, titre 17, section 95374. Cette déclaration
de divulgation a été examinée et approuvée par Felix Storch, Inc. et Felix Storch, Inc.
atteste, sous peine de parjure, que ces déclarations sont vraies et exactes
."
Ce produit n'utilise aucun réfrigérant figurant sur la "Liste des substances interdites"
34
AVERTISSEMENT : Ce produit peut vous exposer à des produits
chimiques, notamment le nickel (métallique), reconnu par l'État de
Californie pour provoquer le cancer.
Pour plus d'informations, allez à www.P65Warnings.ca.gov
Remarque : Le nickel est un composant de tous les aciers inoxydables et de certains autres
composants métalliques.
Pour commander des pièces et accessoires, dépannage et
astuces utiles, visitez :
www.summitappliance.com/support
GARANTIE LIMITÉE
GARANTIE LIMITÉE D'UN AN
Dans les 48 États américains contigus, pendant un an à compter de la date d'achat, lorsque cet appareil est
utilisé et entretenu conformément aux instructions jointes ou fournies avec le produit, le garant paiera les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les défauts de matériaux ou de fabrication. Le
service doit être fourni par une entreprise de service désignée. En dehors des 48 États, toutes les pièces
sont garanties pendant un an contre les défauts de fabrication. Les pièces en plastique, les étagères et les
armoires sont garanties comme étant fabriquées selon des normes commercialement acceptables et ne sont
pas couvertes contre les dommages lors de la manipulation ou de la rupture.
GARANTIE DE 5 ANS SUR LE COMPRESSEUR
1. Le compresseur est couvert pendant 5 ans.
2. Le remplacement n'inclut pas la main-d'œuvre.
ARTICLES LE GARANT NE PAYERA PAS :
7. Appels de service pour corriger l'installation de votre appareil, pour vous apprendre à utiliser votre
appareil, pour remplacer ou réparer des fusibles ou pour corriger le câblage ou la plomberie.
8. Appels de service pour réparer ou remplacer les ampoules d'appareils électroménagers ou les
tablettes brisées. Les pièces consommables (telles que les filtres) sont exclues de la couverture de
la garantie.
9. Dommages résultant d'un accident, d'une modification, d'une mauvaise utilisation, d'un abus, d'un
incendie, d'une inondation, d'actes de Dieu, d'une installation incorrecte, d'une installation non
conforme aux codes électriques ou de plomberie ou de l'utilisation de produits non approuvés par le
garant.
10. Pièces de rechange ou frais de main-d'œuvre pour les appareils utilisés en dehors des États-Unis.
11. Les réparations de pièces ou de systèmes résultant de modifications non autorisées apportées à
l'appareil.
12. Le retrait et la réinstallation de votre appareil s'il est installé dans un endroit inaccessible ou s'il n'est
pas installé conformément aux instructions d'installation publiées.
EXCLUSION DE GARANTIES IMPLICITES – LIMITATION DES RECOURS
LE SEUL ET UNIQUE RECOURS DU CLIENT DANS LE CADRE DE CETTE GARANTIE LIMITÉE SERA
LA RÉPARATION DU PRODUIT COMME INDIQUÉ AUX PRÉSENTES. LES GARANTIES IMPLICITES, Y
COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN. LE GARANT NE SERA PAS RESPONSABLE DES
DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION
OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, OU LES LIMITATIONS SUR
LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADÉQUATION, CES
EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER À VOUS. CETTE GARANTIE VOUS
DONNE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES
DROITS, QUI VARIENT D'UN ÉTAT À L'AUTRE.
Felix Storch, Inc.
An ISO 9001:2015 registered company
770 Garrison Ave
Bronx, New York 10474
www.summitappliance.com
35
NOTES
36
NOTES
