MODÈLE : C651Q, C751Q, C861Q, C981Q

Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.

Manuel d’utilisation

Afﬁchage grand format

MultiSync C651Q

MultiSync C751Q

MultiSync C861Q

MultiSync C981Q

Sommaire

Informations sur l’enregistrement ...................................................................................................................................... Français-1

Informations importantes ................................................................................................................................................... Français-2

AVERTISSEMENT ............................................................................................................................................. Français-2

ATTENTION .......................................................................................................................................................Français-2

Consignes de sécurité, d’entretien, et conseils d’utilisation ..............................................................................................Français-3

Consignes de sécurité et d’entretien ..................................................................................................................Français-3

Conseils d’utilisation ..........................................................................................................................................Français-3

Ergonomie ..........................................................................................................................................................Français-3

Nettoyage de l’écran à cristaux liquides (LCD) ..................................................................................................Français-4

Nettoyage du boîtier ...........................................................................................................................................Français-4

Installation ......................................................................................................................................................................... Français-5

Fixation des accessoires de montage ................................................................................................................Français-7

Noms et fonctions des pièces ........................................................................................................................................... Français-10

Panneau de commande ..................................................................................................................................... Français-10

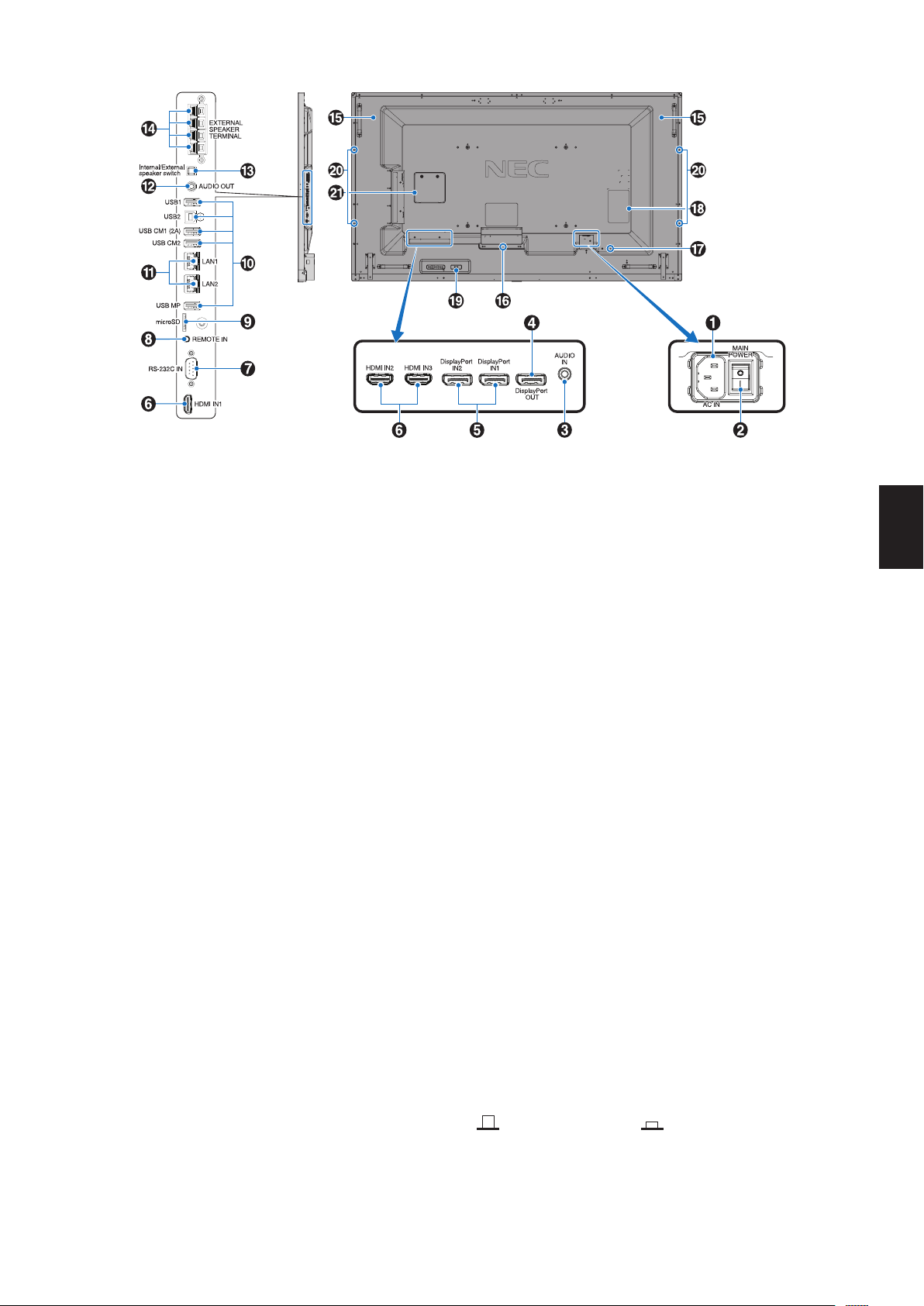

Panneau des connexions ...................................................................................................................................Français-11

Télécommande sans ﬁl ...................................................................................................................................... Français-13

Distance d’utilisation de la télécommande .........................................................................................................Français-14

Conﬁguration ..................................................................................................................................................................... Français-15

Connexions ....................................................................................................................................................................... Français-17

Schéma de câblage ........................................................................................................................................... Français-17

Connexion à un PC ............................................................................................................................................ Français-18

Connexion d’un lecteur ou d’un ordinateur en HDMI ......................................................................................... Français-18

Connexion d’un ordinateur en DisplayPort ........................................................................................................Français-18

Connexion d’un périphérique USB .....................................................................................................................Français-19

Fonctionnement de base ................................................................................................................................................... Français-20

Modes MARCHE et ARRET ............................................................................................................................... Français-20

Indicateur d’alimentation .................................................................................................................................... Français-21

Gestion de l’énergie ........................................................................................................................................... Français-21

Aspect ................................................................................................................................................................ Français-21

Lecteur multimédia .............................................................................................................................................Français-22

Fichiers afﬁchables/lisibles ................................................................................................................................Français-22

Écran d’afﬁchage des ﬁchiers ............................................................................................................................ Français-24

Afﬁchage du diaporama ..................................................................................................................................... Français-25

Paramètres du lecteur multimédia ..................................................................................................................... Français-25

RESEAU ET AUTRES REGLAGES ................................................................................................................... Français-26

Utilisation des PARAMETRES de la carte SD PARTAGEE ...............................................................................Français-27

Utilisation de l’option de copie du contenu .........................................................................................................Français-28

Utilisation d’un dossier comportant du contenu de secours ...............................................................................Français-28

OSD (On-Screen-Display) .................................................................................................................................Français-28

Mode Image ....................................................................................................................................................... Français-29

Commandes OSD (On-Screen-Display) ...........................................................................................................................Français-32

ENTREE ............................................................................................................................................................Français-33

IMAGE ...............................................................................................................................................................Français-33

AUDIO ................................................................................................................................................................ Français-35

CALENDRIER .................................................................................................................................................... Français-36

MULTI-ENTREE ................................................................................................................................................. Français-37

OSD ................................................................................................................................................................... Français-39

AFFICHAGES MULTIPLES ............................................................................................................................... Français-39

PROTECTION AFFICHAGE .............................................................................................................................. Français-41

COMMANDE ......................................................................................................................................................Français-41

OPTION ............................................................................................................................................................. Français-44

SYSTEME .......................................................................................................................................................... Français-45

MODULE DE CALCUL ....................................................................................................................................... Français-45

Fonctions de la télécommande ......................................................................................................................................... Français-47

Connexion de plusieurs moniteurs .................................................................................................................................... Français-48

Contrôle à distance du moniteur via une interface RS-232C ............................................................................................ Français-49

Contrôle du moniteur LCD via la commande LAN .............................................................................................................. Français-51

Connexion à un réseau ...................................................................................................................................... Français-51

Paramètres réseau via un navigateur HTTP ......................................................................................................Français-51

POINT ZOOM .................................................................................................................................................................... Français-59

PREUVE DE LECTURE .................................................................................................................................................... Français-60

INTELLIGENT WIRELESS DATA ...................................................................................................................................... Français-61

Informations relatives au mode AFFICHAGES MULTIPLES ............................................................................................. Français-61

Video out ........................................................................................................................................................................... Français-68

Caractéristiques ................................................................................................................................................................ Français-69

Résolution des problèmes ................................................................................................................................................. Français-70

Caractéristiques - C651Q .................................................................................................................................................. Français-72

Caractéristiques - C751Q .................................................................................................................................................. Français-73

Caractéristiques - C861Q .................................................................................................................................................. Français-74

Caractéristiques - C981Q .................................................................................................................................................. Français-75

Informations du fabricant sur le recyclage et l’énergie ...................................................................................................... Français-76

[Avis] À propos des licences MPEG-4 AVC, MPEG-4 Visual fournies avec ce produit ..................................................... Français-78

Français-1

Français

Informations sur l’enregistrement

Informations relatives aux câbles

ATTENTION : utilisez les câbles fournis avec ce moniteur pour éviter tout problème en matière de réception (radio et télévision).

Avec les ports USB, employez un câble de signal blindé avec noyau de ferrite.

Avec les ports HDM, DisplayPort, USB et D-Sub 9 broches, employez un câble de signal blindé.

Le câble audio doit être utilisé en association avec un noyau de ferrite.

L’utilisation d’autres types de câbles et d’adaptateurs peut provoquer des interférences avec la réception radio et télévision.

Informations de la FCC

AVERTISSEMENT: la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications ») interdit d’apporter

des modiﬁcations à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc. Le non-respect de cette réglementation

peut annuler votre droit d’utiliser cet équipement.

Cet équipement a été testé et déclaré conforme aux normes relatives au matériel informatique de la classe B, déﬁnies dans l’Article 15 des règlements

de la FCC. Ces normes sont destinées à assurer une protection sufﬁsante contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génère et utilise des fréquences radio qui, en cas d’installation et d’utilisation incorrectes, peuvent être à l’origine d’interférences

nuisibles aux communications radio. Cependant, il n’est pas garanti que des interférences n’interviendront pas dans une installation particulière. Si cet

équipement génère des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l’appareil,

l’utilisateur est invité à essayer de résoudre le problème de l’une des manières suivantes :

•฀Réorienter ou déplacer l’antenne de réception.

•฀Augmenter la distance entre l’équipement et le récepteur.

•฀Brancher l’équipement à une prise d’un circuit différent de celui auquel le récepteur est connecté.

•฀Contacter le revendeur ou un technicien radio/télévision expérimenté.

Si nécessaire, l’utilisateur doit contacter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de plus amples informations.

L’utilisateur peut proﬁter du livret suivant, préparé par la Commission fédérale des communications : « Comment identiﬁer et résoudre les problèmes

d’interférences radio-TV ». Ce livret est disponible au bureau des publications du gouvernement américain, Washington, D.C., 20402, N° d’article

004-000-00345-4.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne peut pas

provoquer d’interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y compris du type pouvant créer un fonctionnement indésirable.

Partie responsable pour les Etats-Unis : NEC Display Solutions of America, Inc.

Adresse : 3250 Lacey Rd, Ste 500

Downers Grove, IL 60515

Tél. N° : (630) 467-3000

Type de produit : Moniteur d’afﬁchage

Classiﬁcation de l’équipement : Périphérique de classe B

Modèles : C751Q

C861Q

C981Q

DÉCLARATION DE CONFORMITÉ DU FOURNISSEUR

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne peut pas

provoquer d’interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y compris du type pouvant créer un fonctionnement indésirable.

Partie responsable pour les Etats-Unis : NEC Display Solutions of America, Inc.

Adresse : 3250 Lacey Rd, Ste 500

Downers Grove, IL 60515

Tél. N° : (630) 467-3000

Type de produit : Moniteur d’afﬁchage

Classiﬁcation de l’équipement : Périphérique de classe B

Modèles : C651Q

Windows est une marque déposée de Microsoft Corporation.

NEC est une marque déposée de NEC Corporation.

MultiSync est une marque commerciale ou déposée de NEC Display Solutions, Ltd. au Japon et dans d’autres pays.

DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics Standards Association,

aux États-Unis et dans d’autres pays.

Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs

propriétaires respectifs.

HDMI, le logo HDMI et High-Deﬁnition Multimedia Interface sont des marques commerciales ou déposées de

HDMI Licensing Administrator, Inc., aux États-Unis et dans d’autres pays.

Trademark PJLink est une marque commerciale qui s’applique aux droits en termes de marques au Japon, aux

Etats-Unis et dans d’autres pays et régions.

Les logos microSD et microSD SDHC sont des marques commerciales de SD-3C, LLC.

CRESTRON et CRESTRON ROOMVIEW sont des marques commerciales ou déposées de Crestron Electronics, Inc.,

aux États-Unis et dans d’autres pays.

Raspberry Pi est une marque commerciale de la Raspberry Pi Foundation.

Adobe et le logo Adobe sont des marques commerciales ou déposées d’Adobe Systems Incorporated, aux États-Unis et/ou dans

d’autres pays.

Licences logicielles GPL/LGPL

Ce produit comprend des licences logicielles GNU de type GPL (General Public License, ou licence publique générale), LGPL (Lesser General Public

License, ou licence publique générale limitée) et autres. Pour plus d’informations sur chaque logiciel, reportez-vous au ﬁchier « readme.pdf » que vous

trouverez dans le dossier « About GPL & LGPL » du CD-ROM fourni.

Français-2

Informations importantes

AVERTISSEMENT

POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU

À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU

D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES

TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D’ALIMENTATION EST BIEN

DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L’APPAREIL, DÉCONNECTEZ LE

CORDON D’ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L’ARRIÈRE). VOUS NE

POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL

TECHNIQUE QUALIFIÉ.

Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être sufﬁsante pour provoquer une

électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce située à l’intérieur de cet appareil.

Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil sont

fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

ATTENTION : utilisez le cordon d’alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si aucun

n’est fourni, contactez NEC. Dans tous les autres cas, utilisez le cordon d’alimentation avec le type de ﬁche correspondant à la

prise du moniteur. Le cordon compatible présente une tension CA identique à celle de la prise et est conforme aux normes de

sécurité en vigueur dans le pays d’achat.

Vous devez utiliser cet équipement avec un cordon d’alimentation relié à la terre à l’aide d’une broche de protection. Si ce n’est

pas le cas, des électrocutions peuvent se produire. Assurez-vous donc que cette opération a bien été effectuée.

Type de prise Amérique du Nord

Europe

continentale

Royaume-Uni Chine Japon

Forme de prise

Région

Etats-Unis/Canada Europe Royaume-Uni Chine Japon

Tension

120* 230 230 220 100

* Lors de l’utilisation du moniteur avec une alimentation 125-240 Vca, veillez à utiliser le cordon d’alimentation adapté à la

tension fournie par la prise secteur.

REMARQUE : la maintenance de ce produit peut s'effectuer uniquement dans le pays d'achat.

•฀L’utilisation฀principale฀prévue฀de฀ce฀produit฀est฀en฀tant฀qu’équipement฀technique฀d’information฀dans฀un฀bureau฀ou฀un฀

environnement domestique.

•฀Le฀produit฀est฀destiné฀à฀être฀connecté฀à฀un฀ordinateur฀et฀n’est฀pas฀destiné฀à฀l’afchage฀des฀signaux฀de฀diffusion฀de฀

télévision.

Français-3

Français

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ

NOTER CE QUI SUIT POUR LE RÉGLAGE ET

L’UTILISATION DU MONITEUR MULTI-FONCTIONS :

•฀N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR.

Aucune pièce interne ne peut être réparée par l’utilisateur

et l’ouverture ou la dépose des capots peuvent vous

exposer à des risques d’électrocution ou autres. Conﬁez

toutes les interventions de dépannage à un personnel

technique qualiﬁé.

•฀Ne฀pliez฀pas,฀ne฀pincez฀pas฀et฀n’endommagez฀pas฀le฀

cordon d’alimentation.

•฀Ne฀placez฀pas฀d’objets฀lourds฀sur฀le฀cordon฀

d’alimentation. Un cordon endommagé peut occasionner

une décharge électrique ou un incendie.

•฀Le฀cordon฀d’alimentation฀utilisé฀doit฀être฀agréé฀et฀en฀

conformité avec les normes de sécurité de votre pays.

(Un cordon d’alimentation de type H05VV-F 3G 0,75 mm

doit être utilisé en Europe).

•฀Au฀Royaume-Uni,฀utilisez,฀avec฀ce฀moniteur,฀un฀cordon฀

d’alimentation conforme aux normes locales, doté d’une

prise moulée avec fusible noir (5 A).

•฀La฀prise฀du฀cordon฀d’alimentation฀est฀le฀moyen฀principal฀

de débrancher le système de l’alimentation électrique.

Le moniteur doit être installé à proximité d’une prise de

courant facilement accessible.

•฀Ne฀renversez฀pas฀de฀liquides฀dans฀le฀moniteur฀et฀ne฀

l’utilisez pas près d’une source d’eau.

•฀N’introduisez฀pas฀d’objets฀de฀quelque฀nature฀que฀ce฀

soit dans les fentes du boîtier car ceux-ci pourraient

toucher des endroits sous tension dangereuse, ce qui

peut provoquer des blessures, voire être fatal, ou peut

occasionner une décharge électrique, un incendie ou une

panne de l’appareil.

•฀Ne฀placez฀pas฀cet฀appareil฀sur฀un฀chariot,฀un฀support฀ou฀

une table inclinés ou instables, car si le moniteur tombe, il

peut être sérieusement endommagé.

•฀Ne฀montez฀pas฀ce฀produit฀la฀surface฀à฀l’envers฀pendant฀

une période prolongée, car cela pourrait endommager

l’écran de manière permanente.

•฀N’utilisez฀pas฀le฀moniteur฀en฀extérieur.

•฀Manipulez฀le฀moniteur฀avec฀précaution฀en฀cas฀de฀bris฀de฀

verre.

•฀Le฀moniteur฀est฀doté฀de฀ventilateurs฀pour฀contrôler฀la฀

température. Pour une meilleure performance et durée de

vie du produit, ne les recouvrez pas.

•฀Si฀le฀moniteur฀est฀cassé฀ou฀si฀du฀verre฀est฀brisé,฀ne฀

touchez pas le cristal liquide, et manipulez le moniteur

avec précaution.

•฀Prévoyez฀une฀aération฀sufsante฀autour฀du฀moniteur฀pour฀

que la chaleur puisse se dissiper correctement.

•฀N’obstruez฀pas฀les฀ouvertures฀de฀ventilation฀et฀ne฀placez฀

pas le moniteur près d’un radiateur ou d’une autre source

de chaleur.

•฀Ne฀posez฀rien฀sur฀le฀moniteur.

•฀Manipulez฀avec฀soin฀lors฀du฀transport.฀Conservez฀

l’emballage pour le transport.

•฀En฀cas฀d’utilisation฀continue฀du฀ventilateur,฀nous฀vous฀

recommandons de nettoyer les oriﬁces au moins une fois

par mois.

•฀An฀de฀garantir฀le฀bon฀fonctionnement฀du฀moniteur,฀

nettoyez les oriﬁces situés à l’arrière du boîtier au moins

une fois par an, pour en retirer toute poussière ou saleté.

•฀Lorsque฀vous฀utilisez฀un฀câble฀LAN,฀ne฀le฀connectez฀pas฀

à un périphérique avec câblage dont la tension pourrait

être trop élevée.

•฀N’utilisez฀pas฀votre฀moniteur฀par฀de฀hautes฀températures,฀

dans des endroits humides, poussiéreux ou huileux.

•฀Ne฀vous฀servez฀pas฀du฀moniteur฀dans฀un฀endroit฀

humide ou soumis à des changements rapides de

température et ne l’installez pas directement sous une

grille de climatisation. Cela pourrait réduire sa durée de

vie et provoquer de la condensation. Si le second cas

se produit, débranchez le moniteur et attendez que la

condensation s’évapore avant de le rallumer.

Connexion à un téléviseur*

•฀Le฀système฀de฀distribution฀des฀câbles฀doit฀être฀mis฀à฀

la terre en accord avec ANSI/NFPA 70, NEC (National

Electrical Code), en particulier la Section 820.93,

« Grounding of Outer Conductive Shield of a Coaxial

Cable » (Mise à la terre du blindage conducteur externe

d’un câble coaxial).

•฀L’écran฀du฀câble฀coaxial฀est฀destiné฀à฀être฀connecté฀à฀la฀

terre dans l’installation du bâtiment.

Dans les situations suivantes, débranchez immédiatement

le moniteur de la prise murale, puis faites-le réparer par du

personnel qualiﬁé :

•฀Si฀le฀cordon฀d’alimentation฀ou฀la฀prise฀est฀endommagé(e).

•฀Si฀du฀liquide฀a฀été฀renversé฀ou฀si฀des฀objets฀sont฀tombés฀

à l’intérieur du moniteur.

•฀Si฀le฀moniteur฀a฀été฀exposé฀à฀la฀pluie฀ou฀à฀de฀l’eau.

•฀Si฀le฀moniteur฀est฀tombé฀ou฀si฀le฀boîtier฀est฀endommagé.

•฀Si฀vous฀remarquez฀des฀dommages฀structurels฀comme฀

des ﬁssures ou un déséquilibre anormal.

•฀Si฀le฀moniteur฀ne฀fonctionne฀pas฀normalement฀en฀suivant฀

les directives d’utilisation.

Conseils d’utilisation

Ergonomie

Pour obtenir l’ergonomie maximale, nous recommandons ce

qui suit :

•฀Pour฀proter฀de฀performances฀optimales,฀laissez฀le฀

moniteur chauffer pendant 20 minutes.Évitez d’afﬁcher

des images ﬁxes pendant de longues périodes, car cela

peut occasionner une rémanence (ou persistance) de

l’image à l’écran.

•฀Reposez฀vos฀yeux฀régulièrement฀en฀regardant฀un฀objet฀

situé à au moins 1,6 mètre. Clignez souvent des yeux.

•฀Placez฀le฀moniteur฀à฀un฀angle฀de฀90°฀par฀rapport฀aux฀

fenêtres et autres sources de lumière pour réduire au

maximum les reﬂets et l’éblouissement.

•฀Réglez฀les฀commandes฀de฀luminosité,฀de฀contraste฀et฀de฀

netteté du moniteur pour améliorer la lisibilité.

•฀Consultez฀régulièrement฀un฀ophtalmologiste.

•฀Utilisez฀les฀commandes฀de฀taille฀et฀de฀position฀préréglées฀

avec des signaux d’entrée standard.

•฀Utilisez฀le฀réglage฀couleur฀préprogrammé.

•฀Utilisez฀des฀signaux฀non฀entrelacés.

Consignes de sécurité, d’entretien, et conseils d’utilisation

* Le produit que vous avez acheté peut ne pas être équipé de cette fonction.

Français-4

•฀N’afchez฀pas฀du฀bleu฀primaire฀sur฀un฀fond฀sombre,฀

car cela rend la lecture difﬁcile et peut occasionner une

fatigue oculaire par un contraste insufﬁsant.

•฀Adapté฀à฀des฀ns฀de฀divertissement฀dans฀un฀

environnement à luminosité contrôlable, aﬁn d’éviter tout

reﬂet indésirable sur l’écran.

Nettoyage de l’écran à cristaux liquides (LCD)

•฀Essuyez฀l’écran฀LCD฀avec฀précaution฀à฀l’aide฀d’un฀chiffon฀

doux lorsque cela est nécessaire.

•฀Nettoyez฀le฀moniteur฀LCD฀avec฀un฀chiffon฀sans฀peluches฀

et non abrasif. N’utilisez pas de solution de nettoyage ou

de nettoyant pour vitres !

•฀Ne฀frottez฀pas฀l’écran฀LCD฀avec฀un฀matériau฀rugueux฀ou฀

abrasif.

•฀N’exercez฀aucune฀pression฀sur฀l’écran฀LCD.

•฀N’utilisez฀pas฀de฀nettoyant฀à฀base฀d’alcool,฀sous฀peine฀

d’endommager ou de décolorer la surface de l’écran LCD.

Nettoyage du boîtier

•฀Débranchez฀le฀système฀d’alimentation฀électrique.

•฀Essuyez฀délicatement฀le฀boîtier฀avec฀un฀chiffon฀doux.

•฀Pour฀nettoyer฀le฀boîtier,฀imbibez฀le฀chiffon฀avec฀un฀

détergent neutre et de l’eau, essuyez le boîtier et séchez

avec un chiffon sec.

REMARQUE : n’utilisez PAS de diluant au benzène,

détergent alcalin, détergent à base d’alcool,

nettoyant pour vitres, cire, vernis, lessive

ou insecticide. Le boîtier ne doit pas être

au contact de matières en caoutchouc ou

en vinyle pendant une période de temps

prolongée. Ces types de liquides et de

matériaux peuvent abîmer, ﬁssurer ou écailler

la peinture.

Français-5

Français

Pour obtenir des informations relatives au contenu, consultez

la ﬁche fournie dans l’emballage.

Cet appareil ne peut être utilisé ou installé sans le support

ou d’autres accessoires de montage. Il est fortement

recommandé de demander l’aide d’un technicien NEC

qualiﬁé et autorisé aﬁn d’assurer une installation appropriée.

La non-observation des normes NEC des procédures de

montage peut endommager le matériel ou blesser l’utilisateur

ou l’installateur. La garantie du produit ne couvre pas les

dommages causés par une installation incorrecte. La non-

observation de ces directives peut annuler la garantie.

Montage

Pour le client :

ATTENTION

Ne montez PAS le moniteur vous-même. Il est fortement

recommandé de demander l’aide d’un technicien qualiﬁé

aﬁn d’assurer une installation correcte. Contactez votre

fournisseur ; il devrait être en mesure de vous communiquer

une liste de professionnels d’installation qualiﬁés. Monter le

moniteur sur un mur ou au plafond, ainsi qu’embaucher un

technicien, restent sous l’entière responsabilité du client.

Maintenance

•฀Vériez฀régulièrement฀que฀toutes฀les฀vis฀sont฀bien฀

serrées, ainsi que l’absence d’écarts, de distorsions ou

d’autres problèmes qui peuvent survenir sur le support de

montage. Si un problème survient, conﬁez le dépannage

à du personnel qualiﬁé uniquement.

•฀Vériez฀régulièrement฀que฀l’emplacement฀de฀montage฀ne฀

présente aucun signe d’endommagement ou de faiblesse

dû à une utilisation prolongée.

Ne bloquez PAS les ouvertures de ventilation avec des

accessoires de montage ou autre.

Pour le personnel qualiﬁé de NEC :

Risques liés à l’instabilité

L’appareil est susceptible de tomber, et ainsi d’entraîner

des blessures graves, voire mortelles. Pour éviter cela, cet

appareil doit être solidement ﬁxé au sol/mur, conformément

aux instructions d’installation.

Inspectez soigneusement l’emplacement de montage de

l’unité. Tous les types de murs ou de plafonds ne sont

pas aptes à supporter le poids de l’unité. Le poids de

ce moniteur est mentionné dans les spéciﬁcations (voir

C651Q à la page 72, C751Q à la page 73, C861Q à la page 74

et C981Q à la page 75). La garantie du produit ne couvre

pas les dommages causés par une installation incorrecte,

la transformation de l’unité ou les catastrophes naturelles.

Le non-respect de ces consignes peut conduire à l’annulation

de la garantie.

Pour garantir une installation sûre, utilisez au moins

deux ﬁxations pour monter l’unité. Montez l’unité à son

emplacement déﬁnitif.

Installation

Vis

Unité

15 à 17 mm

Epaisseur

du support et

de la rondelle

inférieur à

 10 mm

Sans

interstice

Rondelles

Support

de montage

Sans ﬁletage

4 mm

Prenez note des points suivants lors du

montage mural ou sur plafond

ATTENTION

•฀NEC฀recommande฀les฀interfaces฀de฀montage฀conformes฀

à la norme UL1678 en Amérique du Nord.

•฀NEC฀recommande฀fortement฀

l’utilisation de vis de taille M8

(de 15-17 mm et d’une

longueur égale à la largeur

du support et de la

rondelle). Vériﬁez la

profondeur du trou

de montage requis si vous

utilisez des vis de plus de

15-17 mm de longueur (Force de

serrage฀recommandée฀:฀1125฀-฀1375฀N•cm).฀Le฀diamètre฀

du trou du support doit être inférieur à  10 mm.

•฀Avant de procéder au montage, inspectez l’emplacement

choisi aﬁn de vous assurer qu’il est assez solide pour

supporter le poids de l’unité, et que l’unité elle-même ne

risque pas d’être endommagée.

•฀Pour obtenir de plus amples informations, reportez-vous

aux instructions fournies avec le matériel de montage.

•฀Assurez-vous qu’il n’existe aucun espace entre le

moniteur et le support.

REMARQUE : lors de l’utilisation prolongée d’une

conﬁguration multi-écrans, les moniteurs

peuvent légèrement s’élargir en raison des

changements de température. Nous vous

recommandons de conserver un espace

de plus d’un millimètre entre les bords des

moniteurs฀adjacents.

฀ATTENTION฀:฀฀•฀Lors฀de฀l’installation,฀ne฀soumettez฀

pas l’écran LCD à une pression ou force

excessive. Cela pourrait l’endommager.

•฀Il฀est฀fortement฀recommandé฀d’avoir฀

recours à un câble de sécurité pour

éviter que le moniteur ne tombe de son

emplacement au mur ou au plafond.

•฀Installez฀le฀moniteur฀sur฀une฀partie฀du฀

mur ou du plafond sufﬁsamment

résistante pour le soutenir.

•฀Installez฀le฀moniteur฀à฀l’aide฀

d’accessoires de montage (crochet,

boulon à œil, pièces de ﬁxation, etc.),

puis sécurisez-le à l’aide d’un câble de

sécurité. Ce dernier ne doit pas être

tendu.

•฀N’essayez฀pas฀de฀suspendre฀le฀

moniteur à l’aide d’un tel câble.

Vous devez l’installer correctement.

•฀Assurez-vous฀que฀les฀accessoires฀de฀

montage sont sufﬁsamment résistants

pour supporter le poids du moniteur

avant d’installer ce dernier.

ATTENTION : si vous utilisez des poignées avec le câble,

consultez la section correspondante à la

page suivante.

Français-6

Montage au plafond

•฀Assurez-vous que le plafond est assez résistant pour

supporter, à long terme, le poids de l’unité et du support

de montage, notamment en cas de tremblements de

terre, de vibrations inattendues ou autres.

•฀Assurez-vous฀que฀l’unité฀est฀reliée฀à฀une฀structure฀

de plafond solide, telle qu’une poutre de soutien par

exemple. Fixez le moniteur à l’aide de boulons, de

rondelles de blocage, de la rondelle plate et de l’écrou

fournis.

•฀NE฀montez฀PAS฀le฀moniteur฀sur฀des฀murs฀ou฀plafonds฀

sans structure interne. N’utilisez PAS de vis à bois ou de

vis d’ancrage. Ne ﬁxez PAS l’unité à des plafonniers ou

suspensions.

Maintenance

•฀Vériﬁez régulièrement que toutes les vis sont bien

serrées. Vériﬁez également qu’il n’existe aucun

espacement ou problème. Si vous remarquez une

anomalie, adressez-vous à du personnel qualiﬁé pour le

dépannage.

•฀Vériez฀régulièrement฀que฀l’emplacement฀de฀montage฀ne฀

présente aucun signe d’endommagement ou de faiblesse

qui peuvent survenir au ﬁl du temps.

Orientation

•฀Lorsque vous positionnez le moniteur à la verticale,

tournez-le dans le sens des aiguilles d’une montre de

sorte que le côté gauche se retrouve en haut et le côté

droit en bas. Cela permet une ventilation appropriée et

prolonge la durée de vie du moniteur.

Voyant lumineux

Poignées pour câble de sécurité

: emplacement d’origine.

: emplacement alternatif.

Ligne continue : emplacement adapté à la position

horizontale.

Ligne pointillée : emplacement adapté à la position

verticale.

C651Q/C751Q/C861Q

C981Q

Emplacement de montage

•฀Le฀mur฀ou฀le฀plafond฀doit฀être฀assez฀solide฀pour฀supporter฀

le poids du moniteur et des accessoires de montage.

•฀N’installez฀PAS฀le฀moniteur฀à฀un฀emplacement฀où฀il฀

pourrait être endommagé par une porte.

•฀N’installez฀PAS฀le฀moniteur฀dans฀des฀zones฀où฀l’unité฀

peut฀être฀sujette฀à฀de฀fortes฀vibrations฀et฀exposée฀à฀la฀

poussière.

•฀N’installez PAS le moniteur à proximité du point d’entrée

du réseau électrique.

•฀N’installez฀PAS฀le฀moniteur฀dans฀un฀endroit฀où฀des฀

personnes sont susceptibles de toucher celui-ci (ou le

support de montage).

•฀Laissez฀sufsamment฀d’espace฀autour฀du฀moniteur฀ou฀

installez un système de climatisation, aﬁn que la chaleur

puisse se dissiper correctement.

Français-7

Français

Modiﬁcation de l’emplacement des

poignées

: emplacement d’origine.

: emplacement alternatif.

ATTENTION : quatre poignées doivent être utilisées lors

du transport du moniteur.

Assurez-vous que les poignées sont

correctement ﬁxées (force de serrage

recommandée฀:฀139฀à฀189฀N•cm).

C651Q/C751Q

C861Q

C981Q

Modiﬁcation de l’emplacement du logo

décoratif NEC d’ornement

Vous pouvez modiﬁer l’emplacement du logo NEC lorsque

vous positionnez le moniteur à la verticale.

Retrait du logo décoratif : desserrez la vis, puis retirez le logo

décoratif.

Fixation du logo : assurez-vous que les trous destinés aux

vis sont bien alignés. Fixez le logo à l’aide des vis fournies.

(force de serrage recommandée : 30 - 40 N•cm).

Oriﬁces des vis

ATTENTION : n’utilisez aucune autre vis pour installer le

logo décoratif.

Fixation des accessoires de

montage

Le moniteur est conçu pour une utilisation avec le système

de montage VESA.

1. Fixez les boulons à œil (non inclus) pour

le montage

Ce modèle est équipé de boulons à œil amovibles pour

faciliter le montage.

•฀Fixez฀les฀supports฀pour฀boulons฀à฀l’aide฀des฀vis฀fournies.

(force฀de฀serrage฀recommandée฀:฀139฀à฀189฀N•cm).

•฀Vissez฀les฀boulons฀à฀œil฀dans฀les฀trous฀correspondants,฀

comme illustré ci-dessous.

•฀Assurez-vous฀que฀les฀boulons฀à฀œil฀sont฀bien฀xés.

•฀Pour฀déplacer฀le฀moniteur฀en฀maintenant฀sa฀position,฀

utilisez un dispositif de support ﬁxé aux boulons à œil.

ATTENTION : ne montez PAS le moniteur en utilisant

uniquement les boulons à œil. Ces derniers

ne sufﬁsent pas.

2. Fixation des accessoires de montage

Faites attention de ne pas faire basculer le moniteur lors de

la ﬁxation des accessoires.

Interface de montage VESA (M8)

400 mm

Vous pouvez poser le moniteur à plat le temps de ﬁxer les

accessoires de montage. Pour éviter de rayer l’écran LCD,

placez tout d’abord un tissu doux (comme une couverture

plus large que le produit) sur la table. Assurez-vous qu’aucun

élément ne peut endommager le moniteur.

REMARQUE : avant l’installation, placez le moniteur à plat

sur une table assez solide pour supporter son

poids.

REMARQUE : des trous de 400 ou 600 mm peuvent être

utilisés lors du montage.

Français-8

Interface de montage (M8)

600 mm

400 mm

3. Installation d’une carte d’option

1. Éteignez l’interrupteur d’alimentation principal.

2. Placez le moniteur face vers le bas sur la feuille de

protection.

REMARQUE : assurez-vous de poser le moniteur sur une

surface plate et appropriée.

3. Dévissez les vis (Figure 1), faites glisser le couvercle vers

la droite (Figure 2) et soulevez-le (Figure 3) pour le retirer.

Figure 1 Figure 2

Figure 3 Figure 4

4. Insérez la carte des options dans le moniteur, puis ﬁxez-la

avec les vis que vous venez de retirer (Figure 4).

REMARQUE : pour en savoir plus sur les cartes d’option

disponibles pour votre moniteur, contactez

votre fournisseur.

N’exercez pas de pression excessive sur la

carte d’option au moment de la ﬁxer à l’aide

des vis.

Assurez-vous que la carte est insérée dans la

fente dans le bon sens.

ATTENTION : assurez-vous que la carte d’option est

correctement ﬁxée. Sa chute pourrait

entraîner des risques.

(Force฀de฀serrage฀recommandée฀:฀139฀-฀189฀N•cm).

4. Installation et retrait du support plateau

facultatif

ATTENTION : l’installation et le retrait du support

nécessitent au moins quatre personnes.

Suivez les instructions d’installation fournies avec le support

ou le matériel de montage. N’utilisez que les équipements

recommandés par le fabricant.

REMARQUE : utilisez UNIQUEMENT les vis incluses avec

le support facultatif.

Lorsque vous installez le moniteur LCD, manipulez-le avec

soin pour éviter tout pincement des doigts.

Support plateau facultatif

Table

Feuille de protection

REMARQUE : installez le support dans la direction indiquée

par la ﬂèche imprimée sur la surface du

support. Utilisez le ST-801.

REMARQUE : C981Q: n’utilisez PAS ce moniteur sur le sol

avec le support plateau. Utilisez ce moniteur

sur une table ou avec un accessoire de

montage pour le support.

Français-9

Français

5. Basculement

En cas d’utilisation de l’écran avec le support facultatif,

ﬁxez le moniteur LCD au mur à l’aide d’un cordon ou d’une

chaîne, supportant son poids, aﬁn d’en éviter la chute.

Reliez l’élément en question au moniteur en vous servant

des ﬁxations et vis fournies avec le support.

Vis (M4)

Cordon ou chaîne

Fixation

Trous des vis

Vis (M4)

Cordon ou chaîne

Fixation

Trous des vis

Sans supports pour boulon à œil

Avec supports pour boulon à œil

Avant de ﬁxer le moniteur LCD au mur, assurez-vous que le

mur peut supporter le poids du moniteur.

Assurez-vous de retirer le cordon ou la chaîne du mur avant

de déplacer le moniteur LCD.

6. Ventilation

Si vous installez le moniteur dans un lieu fermé ou encastré,

laissez un espace sufﬁsant entre le moniteur et les parois

environnantes pour permettre à la chaleur de se disperser,

comme illustré ci-dessous.

100 mm

30 mm

100 mm

La température doit être inférieure à 40 °C.

Laissez sufﬁsamment d’espace autour du moniteur ou

installez un système de climatisation, aﬁn que la chaleur

puisse se dissiper correctement. Cette consigne vaut

particulièrement dans le cadre d’une conﬁguration multi-

écrans.

REMARQUE : la qualité du son des haut-parleurs internes

varie en fonction de l’acoustique de la pièce.

Français-1010

Noms et fonctions des pièces

Panneau de commande

A Bouton d’alimentation ( )

Permet d’allumer ou de mettre en veille l’unité.

Reportez-vous également à la page 20.

B Bouton Mute (MUTE)

Permet de couper ou de rétablir le son.

C Bouton Input/Set (INPUT/SET)

INPUT : permet de parcourir les entrées disponibles

lorsque le menu OSD est désactivé. [DisplayPort1],

[DisplayPort2], [HDMI1], [HDMI2], [HDMI3], [MP], [OPTION*],

[C MODULE]*

. Il s’agit uniquement des entrées disponibles.

REMARQUE : MP (Media Player) correspond au lecteur

multimédia.

SET : lorsque le menu OSD est afﬁché, ce bouton permet de

conﬁgurer l’élément sélectionné.

* : la disponibilité de cette fonction varie en fonction de la carte

d’option utilisée.

: cette entrée est disponible lorsque le module de calcul

Raspberry Pi facultatif et sa carte d’interface sont installés.

D Bouton Plus (+)

Augmente le niveau de sortie audio lorsque le menu OSD

est désactivé. Permet de déplacer la zone surlignée vers la

droite lorsque vous naviguez dans les options du menu OSD.

Permet d’augmenter la valeur d’une option du menu OSD

après sa sélection à l’aide du bouton SET.

E Bouton Moins (-)

Diminue le niveau de sortie audio lorsque le menu OSD

est désactivé. Permet de déplacer la zone surlignée vers la

gauche lorsque vous naviguez dans les options du menu

OSD. Permet de diminuer la valeur d’une option du menu

OSD après sa sélection à l’aide du bouton SET.

F Bouton Haut ( )

Réactive le menu OSD lorsque celui-ci est désactivé.

Joue, dans le menu OSD, le rôle de bouton

pour déplacer

vers le haut la zone en surbrillance et sélectionner les

éléments de réglage.

G Bouton Bas ( )

Réactive le menu OSD lorsque celui-ci est désactivé.

Joue, dans le menu OSD, le rôle de bouton

pour déplacer

vers le bas la zone en surbrillance et sélectionner les

éléments de réglage.

H Bouton Menu/Exit (MENU/EXIT)

Permet de réactiver le menu OSD lorsque celui-ci est

désactivé.

Permet de revenir au menu OSD précédent (action similaire

à celle d’un bouton RETOUR).

Depuis le menu principal, permet de quitter le menu OSD

(action similaire à celle d’un bouton EXIT).

Capteur de la télécommande et indicateur d’alimentation

Permet de recevoir le signal de la télécommande sans ﬁl.

Reportez-vous également à la page 14.

Le voyant devient bleu lorsque le moniteur LCD est actif*.

Le voyant clignote en vert et en orange lorsque la fonction

PARAM. CALENDRIER est activée*

Quand une anomalie est détectée au niveau d’un composant,

le voyant clignote en rouge, ou en rouge et bleu.

* Si le paramètre INDICATEUR ALIM est déﬁni sur

« ARRET » (voir page 43), le voyant ne s’allume pas lorsque le

moniteur LCD est actif.

Si le paramètre INDICATEUR DE PROG. est déﬁni

sur « ARRET » (reportez-vous à la page 43), le voyant ne

clignote pas.

REMARQUE : reportez-vous au menu INDICATEUR ALIM

(reportez-vous à la page 43).

J Capteur lumière

Détecte le niveau de lumière ambiante, ce qui permet au

moniteur฀d’ajuster฀automatiquement฀le฀rétroéclairage฀pour฀

un afﬁchage plus agréable. Ne placez rien sur ce capteur.

Voir page 43.

Français-1111

Français

Panneau des connexions

USB Upstream

A Prise d’entrée CA

Se connecte au cordon d’alimentation fourni avec le moniteur.

B Interrupteur Main Power

Interrupteur Marche/Arrêt pour activer/désactiver

l’alimentation principale.

C Entrée audio

Pour recevoir le signal audio provenant d’un équipement

externe, comme un ordinateur ou lecteur.

D Sortie DisplayPort

Permet de diffuser des signaux DisplayPort à partir de

l’entrée 1.

Vous pouvez connecter plusieurs moniteurs en utilisant une

connexion DisplayPort en série. Reportez-vous aux sections

AFFICHAGES MULTIPLES (page 39) et Video out (page 68).

E DisplayPort IN1/IN2

Permet de recevoir les signaux DisplayPort.

F HDMI IN1/IN2/IN3

Pour recevoir des signaux numériques HDMI.

G Entrée RS-232C (D-Sub 9 broches)

Connectez l’entrée RS-232C d’un équipement externe,

comme un ordinateur, aﬁn de contrôler les fonctions

RS-232C.

H Entrée de la télécommande

Pour utiliser le capteur en option, reliez-le à votre moniteur.

REMARQUE : N’utilisez cette prise que sur indication explicite.

I Emplacement pour carte microSD

Lecteur de carte microSD à utiliser avec le lecteur multimédia

(reportez-vous à la page 23).

Pour installer le cache du logement pour carte microSD,

reportez-vous à la section dédiée de la page 23.

J Port USB

USB1 : port descendant (USB type A).

Permet de connecter des périphériques USB.

USB2 : port ascendant (USB type B).

Permet de connecter le moniteur à un

équipement externe, comme un ordinateur.

Utilisez ce port pour contrôler le moniteur à

partir d’un équipement externe connecté.

USB CM1 (2A) : port d’alimentation.

USB CM2* : port de service. Ne pas utiliser pour la

connexion de périphériques.

* La fonctionnalité USB est disponible lorsque le module de

calcul Raspberry Pi et sa carte d’interface sont installés.

USB MP : lecteur de périphérique de stockage USB à

utiliser avec le lecteur multimédia. Reportez-

vous à la page 22. Il servira aux mises à niveau

logicielles à venir.

Pour utiliser le lecteur multimédia, connectez un

périphérique de stockage USB à ce port

(reportez-vous à la page 19).

MP est l’abréviation de « Media Player »

(« Lecteur multimédia »).

K Port LAN 1/2 (RJ-45)

Connectez-vous au réseau LAN aﬁn de gérer et de contrôler

le moniteur sur le réseau. Reportez-vous à la page 48 et

page 51.

REMARQUE : la priorité d’utilisation doit être attribuée

à LAN1.

L Sortie audio

Permet de diffuser le signal provenant de l’entrée audio

ou des ports DisplayPort et HDMI sur un appareil externe

(récepteur stéréo, ampliﬁcateur, etc.).

REMARQUE : il n’est pas possible de connecter un haut-

parleur à ce connecteur.

M Commutateur du haut-parleur interne/externe

: haut-parleur interne : haut-parleur externe.

REMARQUE : éteignez le moniteur lorsque vous utilisez le

commutateur du haut-parleur interne/externe.

Français-1212

N Borne du haut-parleur externe

Permet de diffuser le signal audio.

La connexion rouge est positive (+).

La connexion noire est négative (-).

REMARQUE : ce terminal de haut-parleur est conçu pour un

haut-parleur 15 W + 15 W (8 ohms).

O Haut-parleur interne

P Logement pour carte d’option

Emplacement pour l’installation d’une carte d’option pour

logement 2. Reportez-vous à la page 8.

REMARQUE : pour en savoir plus sur les cartes d’option

compatibles, contactez votre fournisseur.

Q Encoche de sécurité

Verrou de protection antivol compatible avec les équipements

et câbles de sécurité Kensington.

Pour obtenir des informations supplémentaires sur les

produits, rendez-vous sur le site Web de Kensington.

R Plaque signalétique

S Capteur de données sans ﬁl intelligent

Capteur permettant la communication sans ﬁl des

informations et paramètres avec le moniteur.

T Oriﬁce de montage pour haut-parleur facultatif

REMARQUE : pour en savoir plus sur les haut-parleurs

compatibles, contactez votre fournisseur.

Emplacement pour module de calcul Raspberry Pi

Emplacement destiné au module de calcul Raspberry Pi

et à sa carte d’interface. Rendez-vous à l’adresse

https://www.nec-display.com/dl/en/manual/raspberrypi/

pour obtenir des informations supplémentaires.

ATTENTION : l’installation doit être effectuée par un

technicien qualiﬁé. Ne procédez pas à cette

opération vous-même.

Français-1313

Français

Télécommande sans ﬁl

A Bouton de mise sous tension/mise en veille

Allume et met en veille l’appareil.

B Bouton INPUT

Permet de sélectionner le signal d’entrée.

Le signal d'entrée pour LECTEUR MULTIMEDIA afﬁche MP.

C Bouton OPTION MENU

D PAVE NUMERIQUE

Utilisez ces boutons pour déﬁnir et modiﬁer les mots

de passe, changer de canal et conﬁgurer l’option

ID TELECOMMANDE.

Les boutons suivants sont utilisés pour les fonctions

CEC (Consumer Electronics Control) (reportez-vous à la

page 44) et Lecteur multimédia (reportez-vous à la page 22) :

1 , 2 , 3 , 5 , 6 .

E Bouton ENT

Permet de valider le dossier de lecture automatique dans le

lecteur multimédia.

F Bouton DISPLAY (AFF)

Afﬁche/masque les informations OSD. Voir page 28.

Si les boutons de la télécommande sont verrouillés à l’aide

de la fonction REGLAGE VERROUILL IR, vous pouvez les

déverrouiller en appuyant sur le bouton AFFICHAGE pendant

au moins 5 secondes.

G Bouton MENU

Afﬁche/masque le mode menu.

H Bouton AUTO SETUP (non fonctionnel)

I Bouton EXIT (QUITTER)

Retourne au menu précédent du menu OSD.

J Bouton HAUT/BAS (

/ )

Joue, dans le menu OSD, le rôle du bouton pour

déplacer vers le haut ou le bas la zone en surbrillance et

sélectionner les éléments de réglage.

Permet, en mode PIP, de déplacer la fenêtre verticalement.

K Bouton MOINS/PLUS (-/+)

Augmente ou diminue le niveau de réglage dans les

paramètres du menu OSD.

Permet, en mode PIP, de déplacer la fenêtre

horizontalement.

L Bouton SET/POINT ZOOM

SET : lorsque le menu OSD est afﬁché, ce bouton permet de

conﬁgurer l’élément sélectionné.

POINT ZOOM : lorsque le menu OSD n’est pas afﬁché, ce

bouton permet d’utiliser la fonction POINT ZOOM.

M Bouton AUGMENTATION/DIMINUTION DU VOLUME

(VOL +/-)

Augmente ou diminue le volume de la sortie audio.

N Bouton AUGMENTATION/DIMINUTION CH/ZOOM

(CH/ZOOM +/-)*

Augmente ou diminue le niveau POINT ZOOM.

Reportez-vous à la section POINT ZOOM (

page 59).

O Bouton GUIDE*

P Bouton MUTE (MUET)

Coupe ou rétablit le son.

Q Bouton PICTURE MODE (MODE IMAGE)

Permet de sélectionner le mode image : [HIGHBRIGHT],

[STANDARD], [sRGB], [CINEMA], [CUSTOM1], [CUSTOM2],

[SVE-(1-5) SETTINGS]. Voir

page 31.

HIGHBRIGHT : pour des images animées telles que

sur DVD.

STANDARD : pour les images.

sRGB : pour les images de texte.

CINEMA : pour les ﬁlms.

CUSTOM1 et CUSTOM2 : paramètre personnalisé.

SVE-(1-5) SETTINGS : pour les images et les ﬁlms.

R Bouton ASPECT

Sélectionne l’aspect de l’image : [COMPLET], [LARGE]*,

[DYNAMIQUE]*, [1:1], [ZOOM] et [NORMAL]. Voir

page 21.

* Entrées HDMI1, HDMI2 et HDMI3 uniquement.

S Bouton AUDIO INPUT (ENTREE AUDIO)

Permet de sélectionner la source d’entrée audio :

[IN], [HDMI1], [HDMI2], [HDMI3], [DisplayPort1],

[DisplayPort2], [OPTION]*

, [MP], [C MODULE]*

*1 : l’action réalisable avec ce bouton dépend de la carte d’option utilisée.

*2 : cette entrée est disponible lorsque le module de calcul Raspberry Pi

facultatif et sa carte d’interface sont installés.

Français-1414

T Bouton STILL (FIXE)

Bouton MARCHE/ARRÊT : permet d’activer/de désactiver le

mode Image ﬁxe.

Bouton CAPTURE : permet de capturer des images ﬁxes.

REMARQUE : cette fonction est désactivée lors de la

sélection de MODE MULTI-IMAGE, MESSAGE TEXTE,

ECONOMISEUR ECRAN, POINT ZOOM, ROTATION

IMAGE (à moins que cette option soit déﬁnie sur AUCUN),

TILE MATRIX et SUPER dans la section MODIFICATION

ENTREE.

Si le signal d’entrée est déﬁni sur OPTION, l’action réalisable

avec ce bouton dépend de la carte d’option utilisée.

Bouton IMAGE FLIP

Commutation entre [ROTAT. H], [ROTAT. V], [ROTAT. 180°] et

[AUCUN]. Voir page 35.

Bouton ACTIVER IMAGE

Permet de sélectionner l’image active.

Bouton MULTI-IMAGE

Bouton MAR/ARRET : commutation entre MARCHE et

ARRET.

Bouton MODE : permet de sélectionner le mode PIP

(« Picture in picture » ; « Image dans l’image ») ou PBP

(« Picture by picture » ; « Image par image »).

Bouton CHANGER : permet d’intervertir deux images.

Bouton ASPECT IMAGE : permet de sélectionner l’aspect

de l’image active.

REMARQUE : il est possible de changer la taille de la multi-

image en appuyant sur le bouton SET/POINT ZOOM en

mode multi-image.

Bouton REMOTE ID

Active la fonction ID TELECOMMANDE. Voir page 47.

Bouton MTS*

*1 : l’action réalisable avec ce bouton dépend de la carte d’option utilisée.

Reportez-vous au manuel de la carte d’option pour obtenir des

informations supplémentaires.

REMARQUE: les boutons sans explication ne fonctionnent

pas.

Distance d’utilisation de la

télécommande

Lorsque vous appuyez sur un bouton, dirigez le haut de la

télécommande en direction du capteur du moniteur.

Utilisez la télécommande à une distance d’environ 7 m du

capteur, ou d’environ 3,5 m si vous êtes positionné dans un

angle de 30° (horizontal ou vertical) par rapport au capteur.

Attention : la télécommande risque de ne

pas fonctionner si le capteur

est exposé à la lumière du

jour฀ou฀à฀un฀éclairage฀

direct,฀ou฀si฀un฀objet฀fait฀

obstacle.

Manipulation de la télécommande

•฀Évitez de soumettre la télécommande à

des chocs violents.

•฀Évitez฀que฀la฀télécommande฀entre฀en฀

contact avec de l’eau ou d’autres liquides.

Le cas échéant, essuyez-la immédiatement.

•฀Evitez฀de฀l’exposer฀à฀la฀chaleur฀et฀à฀la฀vapeur.

•฀Excepté lors de la mise en place des piles, n’ouvrez pas

la télécommande.

Français-1515

Français

1. Choix de l’emplacement du moniteur

ATTENTION

•฀L’installation฀du฀moniteur฀LCD฀doit฀être฀effectuée฀par฀un฀

technicien qualiﬁé. Prenez contact avec votre fournisseur

pour obtenir des informations supplémentaires.

•฀AU฀MOINS฀QUATRE฀PERSONNES฀SONT฀

NÉCESSAIRES POUR DÉPLACER OU INSTALLER

LE MONITEUR. Le non-respect de ces instructions

peut mener à la chute du moniteur LCD, susceptible

d’entraîner des blessures.

•฀

Ne montez pas et ne faites pas fonctionner le moniteur à

l’envers.

REMARQUE : ce moniteur est équipé de capteurs de

température internes et de ventilateurs

(dont un est dédié à la carte d’option).

Si la température du moniteur devient trop

élevée, les ventilateurs de refroidissement se

mettent en marche automatiquement.

Le ventilateur de la carte d’option

est continuellement actif, même si la

température est inférieure à la température

de fonctionnement normale. Si le moniteur

surchauffe alors que le ventilateur de

refroidissement฀est฀déjà฀en฀marche,฀le฀

message d’avertissement « Attention »

s’afﬁche. Dans ce cas, éteignez l’unité et

attendez qu’elle ait refroidi. L’utilisation

des ventilateurs de refroidissement réduit

la probabilité d’une panne prématurée de

l’unité, et peut amoindrir la dégradation et la

persistance de l’image à l’écran.

ATTENTION : si le moniteur est placé dans un

espace clos, ou si l’écran est recouvert

d’une surface protectrice, surveillez

la température interne à l’aide de la

commande « STATUT DE LA CHALEUR »

de l’OSD (voir page 41). Si la température

est trop élevée, allumez le ventilateur

de refroidissement en activant l’option

CONTROLE VENTILATEUR, dans le menu

OSD (voir page 41).

IMPORTANT : pour éviter de rayer l’écran LCD, placez tout

d’abord un tissu doux (comme une couverture

plus large que le produit) sur la table.

Installation des piles de la télécommande

La télécommande est alimentée par deux piles AAA de 1,5 V.

Pour installer ou changer les piles :

A. Appuyez sur le couvercle et faites-le glisser pour l’ouvrir.

B. Alignez les piles à l’intérieur du boîtier en respectant les

indications (+) et (-).

C. Remettez le couvercle en place.

ATTENTION : une mauvaise utilisation des piles peut

provoquer des fuites ou un éclatement.

NEC recommande d’utiliser les piles comme suit :

•฀Placez฀les฀piles฀«฀AAA฀»฀en฀faisant฀correspondre฀les฀

signes (+) et (-) sur chaque pile avec ceux gravés à

l’intérieur du boîtier.

•฀Ne฀mélangez฀pas฀des฀piles฀de฀marques฀différentes.

•฀Ne฀mélangez฀pas฀des฀piles฀neuves฀avec฀des฀piles฀

anciennes. Cela peut entraîner une fuite des piles ou

diminuer leur durée de vie.

•฀Enlevez฀les฀piles฀déchargées฀pour฀éviter฀une฀fuite฀de฀

l’acide des piles dans le boîtier.

•฀Ne touchez pas le liquide s’écoulant d’une pile

endommagée, car cette substance est nocive pour la

peau.

REMARQUE : retirez les piles si vous prévoyez de ne pas

utiliser la télécommande pendant une longue

période.

3. Connexion de matériel externe

(voir

page 17, page 18 et page 19)

•฀Pour฀protéger฀le฀matériel฀externe,฀mettez-le฀hors฀tension฀

avant d’effectuer des branchements.

•฀Consultez la documentation fournie avec votre

équipement pour obtenir des informations

supplémentaires.

REMARQUE : ne branchez/débranchez aucun câble lors

de la mise sous tension du moniteur ou

d’un matériel externe, car cela risquerait

d’entraîner une perte de l’image du moniteur.

4. Branchement du cordon d’alimentation

fourni avec le moniteur

•฀L’écran฀doit฀être฀installé฀à฀proximité฀d’une฀prise฀électrique฀

facile d’accès.

•฀Fixez฀le฀cordon฀d’alimentation฀au฀moniteur฀LCD฀à฀

l’aide de la vis et de la ﬁxation (force de serrage

recommandée฀:฀139฀-฀189฀N•cm).

•฀Enfoncez฀complètement฀l’extrémité฀du฀cordon฀dans฀la฀

prise.

Une connexion lâche peut entraîner une instabilité de

l’image et poser un risque d’incendie.

REMARQUE : reportez-vous à la section «Informations

importantes» de ce manuel pour sélectionner

le cordon d’alimentation CA adapté.

Vis

Fixation

Conﬁguration

Français-1616

5. Informations relatives aux câbles

ATTENTION : utilisez les câbles fournis avec ce moniteur

pour éviter tout problème en matière de

réception (radio et télévision).

Avec les ports USB, employez un câble de

signal blindé avec noyau de ferrite.

Avec les ports HDM, DisplayPort, USB et

D-Sub 9 broches, employez un câble de

signal blindé.

Le câble audio doit être utilisé en

association avec un noyau de ferrite.

L’utilisation d’autres types de câbles

et d’adaptateurs peut provoquer des

interférences avec la réception radio et

télévision.

6. Allumez l’équipement externe et le

moniteur

S’il est relié à un ordinateur, allumez le moniteur en premier.

7. Fonctionnement de l’équipement

externe connecté au moniteur

Sélectionnez la source d’entrée de l’équipement connecté

pour afﬁcher le signal d’image à l’écran.

8. Réglage du son

Réglez le volume lorsque c’est nécessaire.

9. Réglage des paramètres d’image

(voir page 33)

Si nécessaire, réglez le rétroéclairage ou le contraste à partir

du menu IMAGE.

10. Réglages recommandés

Pour réduire le risque de « persistance d’image »,

réglez les éléments suivants selon l’application utilisée :

« ECONOMISEUR ECRAN », « COULEUR BORDURE

COTE » (voir page 41), « DATE ET HEURE » (voir page 36),

« PARAM. CALENDRIER » (voir page 36).

Il est également recommandé d’activer l’option

« CONTROLE VENTILATEUR » (voir page 41).

Français-1717

Français

Connexions

REMARQUE : ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car

cela risquerait d’entraîner une perte d’image.

REMARQUE : n’utilisez pas de câble audio d’atténuation avec résistance intégrée. Utilisez un câble audio sans résistance

intégrée aﬁn de ne pas réduire le volume.

Avant d’effectuer les branchements :

* Éteignez l’appareil avant de le connecter au moniteur.

* Reportez-vous au manuel d’utilisation de l’appareil pour connaître les types de connexion disponibles et les instructions

relatives à l’appareil.

* Nous vous recommandons d’éteindre le moniteur avant de connecter ou de déconnecter un périphérique de stockage USB

ou une carte microSD pour éviter toute altération des données.

Schéma de câblage

USB1

USB2

USB CM1 (2A)

USB CM2

USB MP

Lignes pointillées = autre signal

Lignes continues = signal vidéo

Lignes en tirets = signal audio

Périphérique de

stockage USB

Ampli stéréo

Port USB

(Type A)

Périphériques

USB, tels

qu’une

caméra USB ou

clé USB

Périphériques

requérant une

alimentation :

ex :

MultiPresenter

Stick

Port USB

(Type B)

Câble USB

Ordinateur (USB)*

Ampli AV

Lecteur de DVD

(HDMI)

Lecteur de DVD ou

ordinateur

Lecteur de DVD (HDMI)

ou ordinateur (HDMI)

Lecteur de

DVD (HDMI)

Ampli

Ordinateur (DisplayPort)

Second moniteur*

Ordinateur

Lecteur de DVD Ampli stéréo

Magnétoscope ou lecteur de DVD

* : il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs.

*1 : le périphérique connecté au port USB2 permet de contrôler celui relié au port USB1.

Français-1818

Connexion à un PC

Le type de connexion vidéo disponible dépend de la carte graphique de l’ordinateur.

Le tableau ci-dessous présente la fréquence du signal par défaut pour chaque type de connexion. Toutefois, il se peut que

certaines cartes graphiques ne prennent pas en charge les résolutions requises pour une reproduction ﬁdèle des images avec

la connexion sélectionnée.

Le฀moniteur฀ajuste฀automatiquement฀la฀fréquence฀du฀signal,฀an฀d’afcher฀une฀image฀de฀bonne฀qualité.

<Fréquence du signal standard par défaut usine>

Résolution

Fréquence de numérisation HDMI DisplayPort

Horizontale Verticale MODE1 MODE2 1.1a 1.2

640 x 480 31,5 kHz 60 Hz Oui Oui Oui Oui

800 x 600 37,9 kHz 60 Hz Oui Oui Oui Oui

1 024 x 768 48,4 kHz 60 Hz Oui Oui Oui Oui

1 280 x 720 45,0 kHz 60 Hz Oui Oui Oui Oui

1 280 x 768 47,8 kHz 60 Hz Non Non Oui Oui

1 280 x 800 49,7 kHz 60 Hz Oui Oui Oui Oui

1 280 x 1 024 64 kHz 60 Hz Oui Oui Oui Oui

1 360 x 768 47,7 kHz 60 Hz Non Non Oui Oui

1 366 x 768 47,7 kHz 60 Hz Non Non Oui Oui

1 400 x 1 050 65,3 kHz 60 Hz Oui Oui Oui Oui

1 440 x 900 55,9 kHz 60 Hz Oui Oui Oui Oui

1 600 x 1 200 75,0 kHz 60 Hz Oui Oui Oui Oui

1 680 x 1 050 65,3 kHz 60 Hz Oui Oui Oui Oui

1 920 x 1 080 67,5 kHz 60 Hz Oui Oui Oui Oui

1 920 x 1 200 74,6 kHz 60 Hz Oui Oui Oui Oui

1 920 x 2 160 133,3 kHz 60 Hz Oui Oui Oui Oui

3 840 x 2 160 65,7 kHz 30 Hz Non Non Oui*

Oui

3 840 x 2 160 67,5 kHz 30 Hz Oui*

Oui Non Non

3 840 x 2 160 133,3 kHz 60 Hz Non Oui Non Oui*

3 840 x 2 160 135,0 kHz 60 Hz Non Oui*

Non Non

4 096 x 2 160*

54,0 kHz 24 Hz Oui Oui Non Non

4 096 x 2 160*

135,0 kHz 60 Hz Non Oui Non Non

*1 : résolution recommandée.

*2 : seul le paramètre HBR2 est déﬁni.

*3 : image compressée.

Connexion d’un lecteur ou d’un ordinateur en HDMI

•฀฀Utilisez฀un฀câble฀HDMI฀portant฀le฀logo฀HDMI.

•฀฀Une฀fois฀l’ordinateur฀allumé,฀le฀signal฀peut฀prendre฀un฀certain฀temps฀avant฀d’apparaître.

•฀฀Certaines cartes ou pilotes d’afﬁchage risquent de ne pas afﬁcher correctement les images.

•฀฀Lorsque฀vous฀utilisez฀un฀ordinateur฀avec฀HDMI,฀dénissez฀l’option฀SURBALAYAGE฀sur฀«฀AUTO฀»฀ou฀«฀ARRET฀»,฀les฀pilotes฀

d’afﬁchage pouvant ne pas être totalement compatibles et ne pas afﬁcher une image correctement (voir

page 34).

•฀฀Pour diffuser un signal audio HDMI, choisissez l’option [HDMI1], [HDMI2] ou [HDMI3] dans le menu OSD ENTREE AUDIO,

ou à partir du bouton ENTREE AUDIO de la télécommande.

•฀฀Si฀le฀signal฀d’entrée฀est฀de฀3840฀x฀2160฀(60฀Hz)฀ou฀de฀4096฀x฀2160฀(60฀Hz),฀réglez฀l’option฀MODE2฀sur฀HDMI฀dans฀

PARAMETRE TERMINAL (reportez-vous à la page 38).

•฀฀Si฀le฀moniteur฀est฀allumé฀après฀la฀mise฀sous฀tension฀de฀l’ordinateur฀connecté,฀il฀se฀peut฀qu’aucune฀image฀ne฀s’afche.฀

Dans ce cas, éteignez l’ordinateur, puis rallumez-le.

Connexion d’un ordinateur en DisplayPort

•฀฀Utilisez฀un฀câble฀DisplayPort฀avec฀le฀logo฀de฀conformité.

•฀฀Si vous souhaitez utiliser la sortie DisplayPort, reportez-vous à la section Video out (voir page 68).

•฀฀Une฀fois฀l’ordinateur฀allumé,฀le฀signal฀peut฀prendre฀un฀certain฀temps฀avant฀d’apparaître.

•฀฀Lors du raccordement d’un câble DisplayPort à un composant équipé d’un adaptateur de conversion des signaux, il est

possible qu’aucune image n’apparaisse.

•฀฀Certains฀câbles฀DisplayPort฀sont฀équipés฀d’un฀dispositif฀de฀verrouillage.฀Lorsque฀vous฀retirez฀le฀câble,฀appuyez฀sur฀le฀bouton฀

du dessus pour le déverrouiller.

•฀฀Pour transmettre le son DisplayPort, déﬁnissez [DisplayPort1] ou [DisplayPort2] dans ENTREE AUDIO de l’OSD ou

choisissez [DisplayPort1] ou [DisplayPort2] en appuyant sur le bouton ENTREE AUDIO de la télécommande.

•฀฀Si vous souhaitez afﬁcher une image différente sur chaque moniteur, en utilisant la sortie DisplayPort, déﬁnissez le

paramètre DisplayPort sur les valeurs « 1.2 » et « MST », dans le menu PARAMETRE TERMINAL (voir page 38).

•฀฀Si le moniteur est allumé après la mise sous tension de l’ordinateur connecté, il se peut qu’aucune image ne s’afﬁche.

Dans ce cas, éteignez l’ordinateur, puis rallumez-le.

Français-1919

Français

Connexion d’un périphérique USB

USB1 : port USB descendant (Type USB A).

Connectez une clé USB à mémoire ﬂash ou un clavier USB compatible avec le port descendant.

USB2 : port USB montant (Type USB B).

Connectez un ordinateur compatible USB avec un câble USB.

Un ordinateur compatible USB connecté à un port USB2 peut contrôler les périphériques connectés au

port USB1.

USB CM1 (2A) : port d’alimentation.

Reportez-vous à la rubrique Spéciﬁcations pour obtenir des informations sur l’alimentation

(voir page 72, page 73, page 74 et page 75).

USB CM2 : port de service.

Aucun périphérique ne doit y être connecté.

USB MP : port USB descendant (Type USB A).

Pour utiliser la fonction Lecteur multimédia, servez-vous de ce port.

•฀Veillez฀à฀connecter฀le฀câble฀USB฀dans฀le฀bon฀sens.

•฀Selon฀la฀conguration฀du฀BIOS,฀du฀système฀d’exploitation฀ou฀du฀périphérique,฀la฀fonction฀USB฀peut฀ne฀pas฀fonctionner.฀

Consultez le manuel d’utilisation de votre appareil, ou contactez votre fournisseur aﬁn d’obtenir des informations

supplémentaires.

•฀Avant฀d’éteindre฀le฀commutateur฀principal฀du฀moniteur฀ou฀de฀quitter฀Windows

, désactivez la fonction USB et retirez le câble

USB du moniteur. Une défaillance de l’ordinateur peut entraîner la perte de données.

•฀La฀détection฀de฀la฀connexion฀USB฀par฀le฀moniteur฀peut฀prendre฀quelques฀secondes.฀Ne฀retirez฀pas฀le฀câble฀USB฀avant฀qu’il฀

ait été détecté.

•฀Vous฀pouvez฀activer฀l’alimentation฀du฀port฀USB฀CM1฀(2A)฀dans฀le฀menu฀ALIMENTATION฀USB฀de฀l’OSD฀(voir฀page 44).

•฀Lorsque฀vous฀utilisez฀le฀port฀d’alimentation฀USB฀CM1฀(2A),฀prenez฀garde฀à฀utiliser฀un฀câble฀prenant฀en฀charge฀une฀intensité฀

de 2 A.

•฀Reportez-vous฀aux฀paramètres฀USB฀du฀menu฀OSD฀ainsi฀qu’à฀la฀page 44).

REMARQUE : les ports USB CM1 (2A) et USB CM2 ne correspondent pas.

Reportez-vous à la section Connexions (

page 17) pour savoir comment connecter des périphériques USB au

moniteur.

ATTENTION : ne pliez pas le câble USB. Cela pourrait entraîner une surchauffe et causer un incendie.

Français-2020

Fonctionnement de base

Modes MARCHE et ARRET

Appuyez sur le bouton d’alimentation de la télécommande ou de l’unité pour allumer le moniteur.

REMARQUE : si vous souhaitez allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation de l’unité,

l’interrupteur d’alimentation principal doit être positionné sur MARCHE.

Interrupteur d’alimentation

principal

ARRET

MARCHE

Bouton d’alimentation

Utilisation de la télécommande

Bouton d’alimentation

Français-2121

Français

Aspect

Pour le lecteur multimédia (MP)

FULL

ZOOM NORMAL

DisplayPort1, DisplayPort2, OPTION*

FULL

1:1 ZOOM NORMAL

HDMI1, HDMI2, HDMI3

FULL WIDE DYNAMIC 1:1 ZOOM NORMAL

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Format

de l’image

Afﬁchage non

modiﬁé*

Sélection recommandée

pour l’aspect de l’image*

4:3

NORMAL

DYNAMIC

(DYNAMIQUE)

Réduire

FULL

(

COMPLET

)

Boîte aux

lettres

WIDE

(LARGE)

Les zones grises indiquent les parties de l’écran non utilisées.

NORMAL : permet d’afﬁcher l’image au format déﬁni par la

source.

FULL (COMPLET) : l’intégralité de l’écran est occupée.

WIDE (LARGE) : permet d’étendre les images 16:9 pour

remplir la totalité de l’écran.

DYNAMIC (DYNAMIQUE) : etend les images 4:3 sur la

totalité de l’écran sans linéarité. Certaines zones d'image

externes seront tronquées suite à l’expansion.

1:1 : permet d’afﬁcher l’image au format de pixel 1:1.

ZOOM

L’image peut être étendue au-delà de la zone d’afﬁchage

active.

La portion de l’image située en dehors de la zone d’afﬁchage

active n’est pas visible.

ZOOM

Indicateur d’alimentation

État du voyant Condition Procédure à effectuer

Bleu ﬁxe État normal

1. Allumez le moniteur

à l’aide de la

télécommande

ou du bouton

d’alimentation.

2. Envoyez un signal

AV au moniteur.

Vert clignotant*

Aucun signal d’entrée lié aux

conditions ci-dessous n’a été

détecté par le moniteur durant la

période déﬁnie :

•฀Le฀moniteur฀est฀équipé฀d’une฀

carte d’option.

•฀L’option฀ENTREE฀DETECTEE฀

est déﬁnie sur un réglage

autre que AUCUN.

•฀L’option฀ALIMENTATION฀USB฀

est déﬁnie sur MAR.

•฀L’option฀DisplayPort฀de฀

la section PARAMETRE

TERMINAL est déﬁnie sur

MST.

Orange ﬁxe Aucun signal AV n’a été détecté

par le moniteur durant la période

déﬁnie (avec entrée de signal

réseau).

Orange clignotant Aucun signal AV n’a été détecté

par le moniteur durant la période

déﬁnie (sans entrée de signal

réseau).

Rouge ﬁxe Éteignez le moniteur à l’aide de

la télécommande ou du bouton

d’alimentation.

Allumez le moniteur

à l’aide de la

télécommande ou du

bouton d’alimentation.

*1: pour régler le délai applicable à la fonction ECO ALIM AUTO, accédez au

menu ECONOMIE D’ENERGIE (reportez-vous à la

page 41).

REMARQUE : si un voyant rouge clignote plus ou moins

rapidement, une panne est survenue.

Contactez votre fournisseur.

Gestion de l’énergie

Ce moniteur est équipé de la fonctionnalité VESA DPM,

qui permet de réduire automatiquement la consommation

d’énergie par le moniteur lorsque le clavier et la souris n’ont

pas été utilisés depuis un certain temps.

Celle-ci permet à votre moniteur de passer en mode

d’économie d’énergie lorsque la fonction associée est activée

et qu’aucun signal n’est détecté depuis un certain temps.

Cette fonction contribue à allonger la durée de vie de votre

moniteur et à réduire sa consommation électrique.

REMARQUE : en fonction de l’ordinateur et de la carte

d’afﬁchage utilisée, il est possible que cette

fonction ne soit pas disponible.

Une fois le signal vidéo perdu, le moniteur est

automatiquement désactivé après une durée

prédéﬁnie.

Français-2222

Lecteur multimédia

Permet de lire des données enregistrées sur un périphérique de stockage USB ou une carte microSD, comme des images ﬁxes

ou animées, ou de la musique.

Écran supérieur de la visionneuse

• Sélectionnez [PARAMETRES] pour modiﬁer les paramètres applicables au lecteur multimédia.

• Si, dans le menu PARAMETRES, l’option DIAPORAMA est déﬁnie sur LECTURE AUTOMATIQUE, la lecture automatique se

déclenche dans les cas suivants :

- Lorsque l’écran principal du lecteur multimédia est afﬁché et qu’un périphérique de stockage USB est connecté au port

USB MP (reportez-vous à la section Panneau des connexions, page 11) du moniteur.

-฀Lorsque฀le฀signal฀d’entrée฀est฀déni฀sur฀MP฀et฀qu’un฀périphérique฀de฀stockage฀USB฀est฀déjà฀connecté฀au฀port฀USB฀(2A)฀

du moniteur.

En cas de lecture automatique, le système effectue automatiquement une recherche au niveau du dossier spéciﬁé dans les

paramètres de lecture automatique, sur le périphérique de stockage USB. Les images ou vidéos localisées sont ensuite lues

dans l’ordre.

REMARQUE : un seul périphérique de stockage USB peut être reconnu.

Une fenêtre s’afﬁche lorsque vous appuyez sur les boutons du panneau de conﬁguration alors que le lecteur multimédia est

activé. Celle-ci vous permet de contrôler le menu OSD ou le lecteur multimédia.

Si le contenu de lecteur multimédia est lu alors que TILE MATRIX est actif, la synchronisation de lecture de l’image peut être

décalée entre les différents moniteurs.

Si votre moniteur est installé verticalement, déﬁnissez l’option ROTATION DE L’OSD sur PORTRAIT. L’orientation de l’image

change en fonction de ce réglage.

Lorsque l’option PORTRAIT est sélectionnée, optez pour des images animées, pouvant pivoter à 90° dans le sens inverse des

aiguilles d’une montre.

Fichiers afﬁchables/lisibles

Image ﬁxe

Formats pris en charge

Extension de ﬁchier Pris en charge

.jpg,฀.jpeg,฀.jpeBase, progressif, RGB, CMYK

.png

Entrelacé, canal α

Image animée

Formats pris en charge

Extension de ﬁchier Codec vidéo Codec audio

.mpg, .mpeg MPEG1, MPEG2 MPEG Audio Layer3 (abréviation : MP3), AAC-LC (abréviation : AAC), LPCM

.wmv H.264, WMV MP3, WMV Standard, WMA 9/10 Professional

.mp4 H.264 MP3, AAC

.mov H.264 MP3, AAC

.ﬂv, .f4v H.264 MP3, AAC

Français-2323

Français

MUSIQUE D’AMBIANCE

Formats pris en charge

Extension de ﬁchier Codec audio

.wav LPCM

.mp3 MP3

Informations

Élément Conditions

Résolution JPEG 5 000 x 5 000

PNG 4 000 x 4 000

MPEG1 480 à 30 ips

MPEG2 MP@ML, MP@HL, 1 080p à 30 ips, 1 080i à 60 ips

H.264 Lv.4.2 High proﬁle, 1 080p à 30 ips, 1 080i à 60 ips

WMV Proﬁls Advanced (niveau L3), Simple et Main

Débit de la vidéo - Jusqu’à 15 Mbits/s

Taux d’échantillonnage audio - Jusqu’à 48 KHz

Débit audio MP2 Jusqu’à 384 Kbits/s

MP3 Jusqu’à 320 Kbits/s

AAC Jusqu’à 1 440 Kbits/s

REMARQUE : il se peut que certains ﬁchiers ne soient pas lus, alors même que toutes les conditions susmentionnées sont

remplies.

En fonction de l’environnement réseau, du type de périphérique de stockage USB et du débit binaire, les images

ﬁxes peuvent ne pas s’afﬁcher correctement.

Les ﬁchiers protégés par DRM (« Digital Right Management » ; « Gestion des droits numériques ») ne peuvent

pas être lus.

La résolution maximale applicable aux images animées est de 1 920 x 1 080 (horizontal x vertical).

Carte mémoire microSD compatible

La carte mémoire microSD doit être au format FAT32 ou FAT16.

Reportez-vous au ﬁchier d’aide ou au manuel de l’ordinateur pour savoir comment formater votre carte mémoire microSD.

Informations

Les cartes microSDHC de 32 Go maximum sont prises en charge.

REMARQUE : il est possible que certaines cartes microSD vendues dans le commerce ne soient pas compatibles avec le

moniteur.

Les cartes protégées par CPRM, notamment, ne le sont pas.

Les cartes microSD UHS-1 et UHS-2 ne sont pas prises en charge.

•฀Veillez฀à฀insérer฀votre฀carte฀mémoire฀microSD฀dans฀le฀bon฀sens.฀Insérez฀complètement฀la฀carte฀microSD฀dans฀l’unité฀jusqu’à฀

ce qu’elle soit bloquée.

•฀Appuyez฀légèrement฀sur฀la฀carte฀mémoire฀microSD฀pour฀la฀retirer฀de฀son฀emplacement.

Installation du cache du logement pour carte microSD

Nous vous recommandons de placer la carte microSD dans un contenant dédié pour la protéger.

Insérez l’extrémité du cache dans la fente conçue à cet effet Fixez-le à l’aide de la vis fournie.

(force de serrage recommandée : 139 - 189 N•cm).

Le cache pour carte

microSD est ﬁxé.

Trou

Français-2424

Connecter un périphérique de stockage USB compatible

Formatez une clé USB au format FAT32 ou FAT16 aﬁn de l’utiliser avec le lecteur multimédia. Reportez-vous au ﬁchier d’aide ou

au manuel de l’ordinateur pour savoir comment procéder.

Veillez à utiliser une clé USB conforme aux indications fournies dans l’illustration ci-dessous.

Si la taille de votre clé est supérieure à celles prises en charge, utilisez un câble de rallonge USB.

Clé USB

Câble de rallonge

Moins de 7,8 mm

REMARQUE : si le moniteur ne reconnaît pas un périphérique de stockage USB connecté, assurez-vous que ce dernier est au

format FAT32 ou FAT16.

Il est possible que certaines clés vendues dans le commerce ne soient pas compatibles.

Connectez la clé au port USB MP ; reportez-vous à la page 19 pour obtenir des informations supplémentaires.

Écran d’afﬁchage des ﬁchiers

Pour afﬁcher les ﬁchiers, cliquez sur les icônes ou les vignettes afﬁchées dans le lecteur multimédia.

Afﬁchage des icônes

RETOUR Permet de revenir à un niveau supérieur.

HAUT DE PAGE Afﬁche une liste des ﬁchiers précédents.

BAS DE PAGE Afﬁche une liste des ﬁchiers suivants.

PARAMETRES Afﬁchez l’écran de paramètres.

VIGNETTES/ICONE Permet de basculer entre l’afﬁchage de vignettes et d’icônes.

TRIER Permet de modiﬁer l’ordre d’afﬁchage des ﬁchiers par nom (nom de ﬁchier), type (extension de ﬁchier),

date (date de création) ou taille (capacité du ﬁchier). L’ordre de tri par défaut est « Nom ».

EJECTER Permet de retirer le périphérique de stockage USB ou la carte mémoire microSD insérée dans le moniteur.

Sélectionnez l’option EJECTER lorsque la liste de ﬁchiers est afﬁchée.

REMARQUE : un dossier peut contenir au maximum 300 éléments (ﬁchiers et dossiers).

Les฀dossiers฀de฀la฀hiérarchie฀s’afchent฀jusqu’au฀16e฀niveau.

L’icône d’un ﬁchier dont le type est indéterminé est indiqué par un « ? ».

Selon le ﬁchier, il est possible que sa vignette ne puisse pas être afﬁchée.

Français-2525

Français

Afﬁchage du diaporama

•฀Sélectionnez un dossier contenant des images ou des vidéos.

•฀Un฀diaporama฀peut฀être฀afché฀en฀mode฀MANUEL฀(le฀passage฀d’une฀image฀à฀l’autre฀s’effectue฀à฀l’aide฀d’un฀bouton฀de฀la฀

télécommande), ou en mode AUTO (les images déﬁlent automatiquement à une vitesse prédéﬁnie).

•฀Le฀mode฀par฀défaut฀est฀le฀mode฀manuel.฀Pour฀passer฀en฀mode฀automatique,฀sélectionnez฀l’option฀AUTO฀dans฀le฀menu฀

MODE LECTURE.

•฀Les฀images฀s’afchent฀dans฀l’ordre฀déni฀via฀l’option฀Trier,฀sur฀l’écran฀d’afchage฀des฀chiers.

•฀Lors de l’afﬁchage en mode diaporama d’images ﬁxes en haute résolution, il se peut que la liste des ﬁchiers réapparaisse.

Paramètres du lecteur multimédia

Sélectionnez l’icône

dans l’écran liste de ﬁchiers ou dans l’écran supérieur du lecteur multimédia pour afﬁcher l’écran de

conﬁguration du lecteur multimédia.

Les paramètres suivants peuvent être conﬁgurés dans l’écran de conﬁguration.

DIAPORAMA

Menu Fonction

TAILLE D’ECRAN Permet฀l’afchage฀en฀taille฀réelle฀ou฀selon฀le฀meilleur฀ajustement.

MODE LECTURE Permet de choisir entre les modes AUTO et MANUEL.

INTERVALLES Permet de conﬁgurer l’intervalle de temps entre chaque image.

REPETITION Permet la répétition du diaporama (cochez la case applicable pour activer cette fonction).

FICHIER AUDIO Permet de sélectionner un ﬁchier audio.

MUSIQUE D’AMBIANCE

Permet l’activation d’une musique d’ambiance (cochez la case applicable pour activer cette fonction).

ECRAN DE FIN Permet de déﬁnir l’action à effectuer une fois le diaporama terminé.

ECRAN NOIR : un écran noir s’afﬁche une fois le diaporama terminé.

LISTE DE FICHIERS : la liste des ﬁchiers s’afﬁche à nouveau.

ENR. DERNIER ECRAN : la dernière image du diaporama reste afﬁchée à l’écran.

LECTURE AUTOMATIQUE

Permet d’afﬁcher automatiquement le dossier sélectionné lorsque le signal d’entrée est déﬁni sur MP, et l’option LECTURE

AUTOMATIQUE sur DIAPORAMA.

Menu Fonction

LECTURE

AUTOMATIQUE

ARRET : permet de désactiver la lecture automatique.

DIAPORAMA : permet la lecture automatique du ﬁchier sélectionné.

DOSSIER Utilisez le bouton SET/POINT ZOOM pour sélectionner un ﬁchier, et ENT pour conﬁrmer votre choix.

CONTENUS PREDEFINIS

Permet de lire le dossier sélectionné lorsque le moniteur ne reçoit aucun signal.

Menu Fonction

ACTIVER Permet l’activation des contenus prédéﬁnis.

DOSSIER Utilisez le bouton SET/POINT ZOOM pour sélectionner un ﬁchier, et ENT pour conﬁrmer votre choix.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

Français-2626

RESEAU ET AUTRES REGLAGES

Les paramètres ci-dessous permettent de conﬁgurer le réseau et le dossier partagé à utiliser avec le lecteur multimédia.

Pour déﬁnir le réglage de votre choix, utilisez le bouton SET/POINT ZOOM de la télécommande depuis l’écran RESEAU ET

AUTRES REGLAGES.

REGLAGES RESEAU POUR LECTEUR MULTIMEDIA

Menu Fonction

REGLAGE IP Permettent de conﬁgurer les réglages correspondants.

ADRESSE IP

MASQUE SUBNET

PASSERELLE PAR DEFAUT

DNS

DNS PRINCIPAL

DNS SECONDAIRE

L’écran INFO. RESEAU applicable au lecteur multimédia répertorie les réglages déﬁnis sous REGLAGES RESEAU.

DOSSIER PARTAGE

Vous pouvez conﬁgurer deux paramètres.

Appuyez sur le bouton SET/ZOOM de la télécommande pour choisir un réglage.

• PARAM PART CARTE SD

Les dossiers enregistrés sur un autre ordinateur du réseau peuvent être copiés sur la carte microSD connectée, via le

navigateur Web de l’ordinateur.

Menu Fonction

ACTIVER Cochez cette case pour activer l’option PARAM PART CARTE SD.

NOM D’UTILISATEUR Permet d’afﬁcher le nom d’utilisateur. Ce nom correspond à celui du moniteur et n’est pas personnalisable.

MOT DE PASSE Permet de déﬁnir un mot de passe.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

• REGLAGES DOSSIER PARTAGE

Les dossiers enregistrés sur un ordinateur du réseau peuvent être copiés sur la carte microSD connectée, via le moniteur.

Menu Fonction

ACTIVER Cochez cette case pour activer l’option REGLAGES DOSSIER PARTAGE.

DOSSIER PARTAGE Indiquez l’adresse IP du dossier partagé pour permettre l’enregistrement des données copiées sur la carte

microSD.

NOM D’UTILISATEUR Permet d’afﬁcher le nom d’utilisateur employé lors de la connexion du moniteur au dossier partagé.

MOT DE PASSE Permet de déﬁnir un mot de passe.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

1 à 4 dossiers partagés peuvent être déﬁnis.

En cas d’échec de la connexion au dossier partagé, un message d’erreur s’afﬁchera et le symbole « x » s’afﬁchera dans l’icône

du dossier. Effectuez alors les vériﬁcations suivantes.

- Le nom du dossier de destination est-il correct ?

- Le dossier de destination est-il conﬁguré pour être partagé ?

- Des droits d’accès ont-ils été déﬁnis dans le dossier de destination ?

- Des ﬁchiers afﬁchables sont-ils enregistrés dans le dossier de destination ?

AUCUN SIGNAL

Ce réglage se révèle utile lorsque le moniteur ne détecte aucun signal. S’il est activé, le moniteur passe en mode Absence de

signal.

Le moniteur détecte une absence de signal dans les cas suivants :

- Après la lecture de contenu ou l’afﬁchage d’images ;

- Lorsqu’un périphérique USB

ou une carte SD est connecté(e).

Menu Fonction

ACTIVER Cochez cette case pour activer l’option AUCUN SIGNAL.

INTERVALLES Conﬁgurez le délai après lequel l’état du moniteur est modiﬁé.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

Français-2727

Français

Utilisation des PARAMETRES de la carte SD PARTAGEE

Vous pouvez copier des images ﬁxes, animées, ou d’autres données sur une carte microSD, depuis un ordinateur connecté au

même réseau que le moniteur.

Commencez par conﬁgurer les réglages PARAMETRES RESEAU applicables au lecteur multimédia (reportez-vous à la

page 26)

aﬁn de copier les données.

REMARQUE : un voyant rouge clignote lorsque la copie d’un dossier est en cours.

Attendez฀que฀cette฀opération฀se฀termine฀pour฀éjecter฀la฀carte฀microSD฀ou฀éteindre฀le฀moniteur.฀Si฀vous฀ne฀

respectez pas cette consigne, les données pourraient être endommagées.

Si vous appuyez sur le bouton VEILLE de la télécommande ou sur le bouton d’alimentation du moniteur, alors

qu’un voyant rouge clignote, la mise en veille n’est effective qu’une fois la copie terminée.

Vous pouvez uniquement copier des images ﬁxes ou animées, ainsi que des ﬁchiers musicaux.

Procédure de conﬁguration

1. Ouvrez l’interface de commande LAN du moniteur connecté, puis sélectionnez VISIONNEUSE DE CARTE SD.

2. Sélectionnez RECHERCHER pour afﬁcher l’adresse IP du moniteur connecté et de tous les moniteurs compatibles qui se

trouvent sur le même réseau.

3. Sélectionnez l’adresse IP du moniteur connecté.

4. Activez le chargement, la suppression et le tri des ﬁchiers enregistrés sur la carte microSD connectée au moniteur.

Fonction

1. SELECTIONNEZ CHARGEMENT.

Appuyez sur SELECT, puis choisissez les ﬁchiers à copier sur la carte mémoire microSD.

La fenêtre de chargement de ﬁchiers apparaît et afﬁche les ﬁchiers sélectionnés.

Appuyez sur OK pour lancer le chargement.

REMARQUE : vériﬁez la capacité de stockage de la carte mémoire microSD avant de copier les ﬁchiers.

Cette donnée s’afﬁche en regard de la mention CAPACITE DE STOCKAGE.

2. SUPPRIMER

Permet de sélectionner des ﬁchiers ou des dossiers.

La fenêtre SUPPRIMER DES DOSSIERS/FICHIERS s’afﬁche.

Une fois que vous aurez cliqué sur OK, les ﬁchiers ou dossiers sélectionnés seront supprimés.

3. CREER

Un nouveau dossier est créé dans la carte mémoire microSD connectée au moniteur.

Saisissez le nom du dossier et cliquez sur OK. Un maximum de 255 caractères alphanumériques est autorisé.

Français-2828

4. RECHARGER

฀Met฀à฀jour฀les฀données฀de฀la฀carte฀mémoire฀microSD.

5. VIGNETTE/LISTE

Pour afﬁcher les ﬁchiers, cliquez sur les icônes ou les vignettes.

Afﬁche la description du ﬁchier ou du dossier si vous sélectionnez le nom d’une vignette ou d’un ﬁchier.

6. TRIER

Permet de sélectionner une méthode de tri à appliquer aux dossiers ﬁgurant sur la carte microSD.

7. Accédez à l’afﬁcheur de carte SD de l’autre moniteur.

L’exécution de la fonction RECHERCHE permet de répertorier, sur cet écran, tous les moniteurs compatibles situés sur

le même réseau que le moniteur actuellement utilisé.

Effectuez un clic droit sur l’adresse IP de l’autre moniteur pour ouvrir la page Web correspondante dans un nouvel

onglet. Cliquez sur l’adresse IP de l’autre moniteur pour ouvrir la page Web correspondante dans un nouvel onglet.

Utilisation de l’option de copie du contenu

Vous pouvez copier, sur une carte microSD, toutes les données enregistrées sur un périphérique de stockage USB, ou dans un

dossier partagé se trouvant sur l’ordinateur connecté ou sur un serveur.

Si vous souhaitez copier des données provenant d’un dossier partagé, activez au préalable l’option PARAMETRES DOSSIER

PARTAGE (voir

page 26).

1. Sélectionnez l’option CONTENU COPIE, dans la partie supérieure de la fenêtre LECTEUR MULTIMEDIA.

2. Sélectionnez un périphérique de stockage USB ou un dossier.

3. Sélectionnez OK pour démarrer la copie. Toutes les données enregistrées dans le dossier ou sur le périphérique sont

copiées sur la carte microSD. En outre, les données se trouvant initialement sur cette dernière sont supprimées.

REMARQUE : le message « Plus d’espace disque » s’afﬁche si la capacité de la carte microSD ne permet pas d’accueillir les

dossiers sélectionnés.

La copie du contenu entraîne la suppression des données auparavant stockées sur la carte mémoire.

Seuls les périphériques connectés au moniteur s’afﬁchent.

Un voyant rouge clignote lorsque la copie d’un dossier est en court.

Attendez฀que฀cette฀opération฀se฀termine฀pour฀éjecter฀la฀carte฀microSD฀ou฀éteindre฀le฀moniteur.฀Si฀vous฀ne฀

respectez pas cette consigne, les données pourraient être endommagées. Si vous appuyez sur le bouton

VEILLE de la télécommande ou sur le bouton d’alimentation du moniteur, alors qu’un voyant rouge clignote, la

mise en veille n’est effective qu’une fois la copie terminée.

Utilisation d’un dossier comportant du contenu de secours

En cas d’urgence, du contenu provenant d’un dossier dédié peut être lu en envoyant une commande au moniteur, depuis un

ordinateur connecté à ce dernier. Créez un tel dossier sur une carte microSD reliée à l’ordinateur concerné, et déﬁnissez-le

comme répertoire racine. Des instructions vous indiquant comment procéder sont disponibles sur le CD fourni avec le moniteur.

Le ﬁchier applicable est nommé « External_control.pdf ».

OSD (On-Screen-Display)

Les informations OSD concernent entre autres : la source d’entrée, la taille d’image, l’adresse IP, l’identiﬁant du moniteur, etc.

Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour afﬁcher les informations OSD.

DisplayPort1

AUDIO: IN

ASPECT: FULL

1920 X 1080

67.5 kHz/60 Hz

1920 X 1080

67.5 kHz/60 Hz

Nom de l’entrée

Mode Entrée audio

Aspect de l’image

Informations sur le signal d’entrée

Informations sur les multi-images

Infos communication

Français-2929

Français

Mode Image

La disponibilité des modes d’image varie en fonction de la conﬁguration du paramètre SPECTRAVIEW ENGINE du menu

IMAGE (reportez-vous à la

page 35).

Le paramètre SPECTRAVIEW ENGINE est activé :

Cinq modes d’image vous sont proposés. Pour en sélectionner un, accédez au menu MODE IMAGE de l’OSD, ou utilisez le

bouton MODE IMAGE de la télécommande.

Sélection d’un mode d’image à l’aide de la télécommande

Appuyez simplement sur le bouton MODE IMAGE pour sélectionner le mode de votre choix.

SVE-1 SVE-2 SVE-3 SVE-4 SVE-5

Sélection ou modiﬁcation du mode d’image depuis le menu MODE IMAGE de l’OSD

Dans MODE IMAGE, sélectionnez un paramètre compris entre SVE-1 et SVE-5. Choisissez un élément dans le menu

correspondant.

Choisissez le Mode Image qui convient le mieux au type de contenu afﬁché.

•฀Il existe plusieurs types de modes (sRGB, Adobe

RGB SIM., eciRGB_v2 SIM., DCI SIM., REC-Bt709, HIGH BRIGHT, FULL,

DICOM SIM, PROGRAMMABLE).

•฀Chaque฀MODE฀IMAGE฀inclut฀les฀paramètres฀LUMINOSITE,฀BLANC,฀GAMMA,฀NOIR,฀ROUGE,฀VERT,฀BLEU,฀EMU฀VISION฀

COULEUR, UNIFORMITE et METAMERISME.

Types de préréglages

PRÉRÉGLAGE BUT

sRGB

Espace de couleur standard utilisé pour Internet, sous Windows

et avec de nombreux smartphones et appareils

photo numériques ; paramètre recommandé pour la gestion des couleurs.

Adobe

RGB SIM.

Fournit un espace de couleur standard utilisé dans les applications graphiques de pointe, comme Digital Still

Camera et l’imagerie.

eciRGB_v2 SIM.

Paramètre recommandé par l’European Color Initiative.

DCI SIM.

Paramètre de couleur pour l’image numérique.

REC-Bt709

Paramètre de couleur pour la télévision en haute déﬁnition.

HIGH BRIGHT

(HAUTE LUMINOSITÉ)

Paramètre de luminosité le plus élevé.

FULL (COMPLET)

Gamme de couleurs native de l’écran LCD. Ce préréglage est adapté aux applications prenant en charge les

fonctions de gestion des couleurs.

DICOM SIM.

Paramètre conforme à la norme DICOM pour la fonction GSDF (Grayscale Standard Display Function).

PROGRAMMABLE

Permet le calibrage du matériel à l’aide du logiciel GammaCompMD QA de NEC Display Solutions (certains

paramètres OSD sont désactivés).

MODE BUT

LUMINOSITE Permet de régler la luminance globale de l’image et du fond d’écran.

BLANC Permet de régler la température des blancs ou les paramètres x et y. Une température de couleur basse confère

à l’écran une teinte rougeâtre, alors qu’une température plus élevée lui confère une teinte bleuâtre. Une valeur x

élevée permet de tendre vers le rouge, alors qu’une valeur y élevée confère une teinte verdâtre. Des valeurs basses

donnent un blanc bleuté.

WHITE RANGE

0.25

0.30

0.35

0.40

0.25 0.30 0.35 0.40 0.45

WHITE TEMPERATURE

15000K

3000K

6500K

5000K

0.43

0.48

Français-3030

GAMMA

Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L STAR,

DICOM SIM. et CST. Nous vous conseillons d’afﬁcher à l’écran les données de la nuance de gris.

sRGB : paramètre GAMMA pour sRGB.

L STAR : paramètre GAMMA pour l’espace de couleurs CIELAB.

DICOM SIM. : la fonction DICOM GSDF (Grayscale Standard Display Function) est généralement utilisée pour

l’imagerie médicale.

CST : il est possible de régler la VALEUR PERS. lorsque le mode CST est sélectionné comme paramètre de

SELECTION GAMMA.

VALEUR PERS. : la valeur gamma est comprise entre 0,5 et 4,0 (réglage par paliers de 0,1).

SAMPLE OF PRESET GAMMA

100

0 64 128 192

GRAY STEP [0-255]

LUMINANCE [cd/m

]

sRGB

DICOM SIM.

Custom 1.8

Custom 2.2

255

NOIR Règle la luminance du noir.

ROUGE

VERT

BLEU

Règle la gamme de couleurs.

LCD NATIVE GAMUT

GREEN MODIFIED

WHITE

GREEN

RED

BLUE

SETTING

RANGE

0.9

0.8

0.7

0.6

0.5

0.4

0.3

0.2

0.1

0.80.70.60.50.40.30.20.1

SAMPLE OF RGB GAMUT SETTING

EMULATION DE

LA VISION DES

COULEURS

Permet de prévisualiser les différences typiques de vision humaine et est utile pour l’évaluation de la perception

chez les personnes avec de telles différences. La prévisualisation est disponible en quatre modes : Les types P

(Protanopie), D (Deutéranopie) et T (Tritanopie) émulent les différences de vision des couleurs et l’échelle de gris

peut être utilisée pour évaluer la visibilité du contraste.

REMARQUE : la perception et l’expérience de la couleur de l’écran varient en fonction de la vision de l’utilisateur,

y compris ceux avec troubles de la vision des couleurs.

Une simulation illustre la perception des personnes souffrant de ces troubles. Il ne s’agit pas de ce qu’ils voient

réellement. Cette simulation reproduit la perception à forte vision des couleurs de type P, D ou T. Les personnes

avec une vision des couleurs faibles verront exactement pareil, ou presque, que celles avec une vision des couleurs

normale.

UNIFORMITE Cette fonction permet de remédier électroniquement aux éventuels problèmes d’uniformité du blanc et des couleurs,

caractéristiques de la technologie LCD. Elle améliore la ﬁdélité des couleurs à l’écran et homogénéise la luminosité.

REMARQUE : une valeur élevée produit un meilleur effet, mais peut réduire le rapport de contraste.

METAMERISME Permet de compenser les différences de couleur avec les autres écrans.

Désactivez cette fonction si vous préférez régler les couleurs en fonction du mode d’image déﬁni.

REMARQUE : - Lorsque le MODE IMAGE diffère du proﬁl de couleur ICC de votre ordinateur, il est possible que la

reproduction de la couleur soit incorrecte.

- Le logiciel MultiProﬁler, développé par NEC Display Solutions, est conseillé pour des fonctions étendues

de gestion des couleurs, comme l’émulation de proﬁl ICC ou l’émulation d’impression. La dernière version

du logiciel MultiProﬁler est disponible sur le site Web NEC Display Solutions.

Français-3131

Français

Le paramètre SPECTRAVIEW ENGINE est désactivé :

Cinq modes d’image vous sont proposés. Pour en sélectionner un, accédez au menu MODE IMAGE de l’OSD, ou utilisez le

bouton MODE IMAGE de la télécommande.

DisplayPort1, DisplayPort2, OPTION*, HDMI1, HDMI2, C MODULE*

STANDARD

sRGB CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

* : la disponibilité de cette fonction varie selon la carte d’option utilisée.

: cette entrée est disponible lorsque le module de calcul Raspberry Pi facultatif et sa carte d’interface sont installés.

STANDARD CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

Types de préréglages

PREREGLAGE BUT

HIGH BRIGHT (HAUTE LUMINOSITÉ)

Paramètre de luminosité le plus élevé.

STANDARD

Paramètre par défaut.

sRGB

Espace de couleur standard utilisé pour Internet, les systèmes d’exploitation Windows et les

appareils photo numériques. Paramètre conseillé pour la gestion des couleurs en général.

CINEMA

Paramètre ampliﬁant les tons sombres : idéal pour les ﬁlms

CUSTOM

Paramètre personnalisé.

Français-3232

Commandes OSD (On-Screen-Display)

REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles.

* : ce menu est uniquement

disponible lorsque le module

de calcul Raspberry Pi

facultatif et sa carte d’interface

sont installés.

PICTURE:

PICTURE MODE

BRIGHTNESS

GAMMA

COLOR

CONTRAST

SHARPNESS

UHD UPSCALING

ASPECT

ADVANCED

ROTATION

SPECTRAVIEW ENGINE

RESET

PICTURE MODE SVE-1 SETTING

PRESET PROGRAMMABLE1

LUMINANCE 100 %

BLACK 5 %

GAMMA sRGB

CUSTOM VALUE - - -

WHITE 6500 K

WHITE (x, y) x: 0.279 y: 0.292

RED (x, y) x: 0.683 y: 0.306

GREEN (x, y) x: 0.191 y: 0.709

BLUE (x, y) x: 0.153 y: 0.044

COLOR VISION EMU OFF

UNIFORMITY OFF

METAMERISM ON / OFF

COLOR CONTROL

R - + 0

Y - + 0

G - + 0

C - + 0

B - + 0

M - + 0

Goto Adjustment

Select

Return Close

MULTI-INPUT OPTION C MODULE

Source d'entrée

Icônes du menu principal

Elément du menu principal

Sous-menu

Guide des touches

Paramètres de réglage

Télécommande

Utilisez les boutons

HAUT et BAS pour

accéder à un sous-

menu.

Appuyez sur SET/

POINT ZOOM pour

sélectionner une

option.

Appuyez sur HAUT ou

BAS, PLUS ou MOINS

pour sélectionner la

fonction ou le paramètre

à régler.

Appuyez sur

MENU ou EXIT.

Utilisez les boutons

HAUT et BAS pour

accéder à un sous-menu.

Appuyez sur ENTREE

pour sélectionner une

option.

Appuyez sur les boutons

HAUT ou BAS, PLUS ou

MOINS pour sélectionner.

Appuyez sur EXIT

Panneau de commande

Ecran OSD

Français-3333

Français

Paramètre

ENTREE

DisplayPort1 Permet de sélectionner le signal d’entrée.

DisplayPort2

HDMI1

HDMI2

HDMI3

MP Permet d’afﬁcher des images ou des vidéos enregistrées sur une carte microSD ou un périphérique de stockage USB.

Reportez-vous au menu Lecteur multimédia ainsi qu’à la page 22.

MODULE DE CALCUL*

Permet de sélectionner le signal d’entrée.

OPTION*

Permet de sélectionner le signal d’entrée.


MODE IMAGE Cette option permet de sélectionner un mode d’image :

SpectraView Engine = ARRET : [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1], [CUSTOM2].

SpectraView Engine = MAR : [SVE-1 SETTINGS], [SVE-2 SETTINGS], [SVE-3 SETTINGS], [SVE-4 SETTINGS] ou

[SVE-5 SETTINGS]. Voir page 29.

REMARQUE : si l’option BLANC est déﬁnie sur NATIVE lorsque la fonction SPECTRAVIEW est activée, cette option ne

fonctionne pas.

Aﬁn de pouvoir déﬁnir une valeur personnalisée, déﬁnissez l’option CST sur GAMMA.

LUMINOSITE*

RETROECLAIRAGE Règle la luminosité globale de l’image et de l’arrière-plan. Appuyez sur + ou - pour procéder à des réglages.

REMARQUE : Lorsque le MODE1 ou MODE2 est sélectionné dans CAPTEUR LUMIERE, cette fonction ne peut pas

être modiﬁée.

LUMINOSITE*

Règle la luminosité de l’image en fonction du fond. Appuyez sur + ou - pour procéder à des réglages.

GAMMA*

Sélectionnez une correction gamma aﬁn d’obtenir une meilleure qualité d’image. Le choix du paramètre adéquat dépend

de l’usage que vous faites du moniteur.

NATIF La correction gamma est traitée par l’écran LCD.

2,2 Correction gamma qu’il convient d’appliquer lors de l’utilisation d’un ordinateur.

2,4 Adapté à la vidéo (DVD, etc.)

S GAMMA Gamma spécial pour certains types de ﬁlms. Accentue les parties foncées et diminue les parties claires de l’image

(S-Curve).

DICOM SIM. Courbe GSDF DICOM simulée pour le type LCD.

HDR-ST2084 (PQ) Paramètre gamma pour signal HDR (généralement lié aux vidéos en streaming et aux disques UHD).

HDR-HYBRID LOG Paramètre gamma pour signal HDR (généralement lié aux diffusions UHD). Le système gamma peut être modiﬁé.

PROGRAMMABLE1, 2, 3

Une courbe gamma programmable peut être chargée par le biais du logiciel NEC facultatif.

SELECT HDR AUTO

Entrée HDMI uniquement

La correction GAMMA du signal HDR est automatiquement déﬁnie sur HDR-ST2084 (PQ) ou HDR-HYBRID LOG.

COULEUR*

COULEUR Règle la profondeur de couleur de l’écran. Appuyez sur + ou - pour procéder à des réglages.

TEMPERATURE

COULEURS*

Permet de régler la température des couleurs de tout l’écran. Une température de couleurs basse confère une teinte

rougeâtre à l’écran. Une température de couleurs élevée confère une teinte bleuâtre à l’écran. Aﬁn d’afﬁner le réglage

de฀la฀température,฀vous฀pouvez฀ajuster฀les฀niveaux฀R/V/B฀du฀point฀blanc.฀Pour฀ce฀faire,฀le฀paramètre฀TEMP฀COULEUR฀

doit être déﬁni sur AU CHOIX.

REMARQUE : la température de couleurs 6 500 k est prédéﬁnie dans le menu MODE IMAGE et ne peut pas être

modiﬁée.

Lorsque le mode PROGRAMMABLE1, PROGRAMMABLE2 ou PROGRAMMABLE3 est sélectionné dans

CORRECTION GAMMA, vous ne pouvez pas modiﬁer cette fonction.

CONTROLE COULEURS Règle฀la฀teinte฀du฀rouge,฀du฀jaune,฀du฀vert,฀du฀cyan,฀du฀bleu฀et฀du฀magenta.

TEINTE*

Entrée MP uniquement

Règle la teinte de l’écran. Appuyez sur + ou - pour procéder à des réglages.

CONTRASTE*

Règle la luminosité de l’image en fonction du signal d’entrée. Appuyez sur + ou - pour procéder à des réglages.

NETTETE*

Ajuste฀la฀netteté฀de฀l’image.฀Appuyez฀sur฀+฀ou฀-฀pour฀procéder฀à฀des฀réglages.

UHD UPSCALING*

Produit un effet haute déﬁnition.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : cette fonction n’est pas disponible lorsque sRGB est sélectionné dans MODE IMAGE.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*4 : cette fonction n’est pas disponible pour les images ﬁxes transférées via l’entrée MP.

*5 : la fonction SPECTRAVIEW ENGINE doit être désactivée lorsque le signal HDR est utilisé.

*6 : cette fonction est uniquement disponible lorsque le module de calcul Raspberry Pi et sa carte d’interface sont installés.

Français-3434

ASPECT Permet de déﬁnir le format de l’image.

REMARQUE : si le paramètre ASPECT est déﬁni sur DYNAMIQUE, l’image s’afﬁche complètement avant de pivoter.

Lorsque l’option ASPECT est déﬁnie sur DYNAMIQUE ou ZOOM, l’image s’afﬁche sur la totalité de l’écran, puis la

fonction TILE MATRIX s’initialise. L’aspect initial est ensuite rétabli (s’il a été modiﬁé pendant que l’option TILE MATRIX

était activée, le nouveau réglage est appliqué).

Si un économiseur d’écran est conﬁguré, le réglage ASPECT est automatiquement déﬁni sur PLEIN ECRAN. Une fois

l’économiseur d’écran désactivé, le réglage ASPECT que vous aviez précédemment appliqué est rétabli.

Cette fonction n’est pas disponible si le paramètre MOUVEMENT est activé dans le menu ECONOMISEUR ECRAN.

Les paramètres DYNAMIQUE et ZOOM ne s’appliquent qu’une fois l’option TILE MATRIX désactivée.

Consultez la section « POINT ZOOM » (page 59) pour en savoir plus sur les limites de cette fonction.

Aucun zoom n’est possible avec une image dont la résolution d’entrée est de 3 840 x 2 160 (60 Hz) ou

4 096 x 2 160 (60 Hz).

NORMAL Permet d’afﬁcher l’image au format déﬁni par la source.

COMPLET L’intégralité de l’écran est occupée.

LARGE Permet d’étendre les images 16:9 pour remplir la totalité de l’écran.

DYNAMIQUE Permet d’étendre les images 4:3 non linéaires, de manière à remplir la totalité de l’écran. Une partie de l’image sera

tronquée suite à l’expansion.

1:1 Permet d’afﬁcher l’image au format de pixel 1:1. Si la résolution en entrée est supérieure à la valeur recommandée,

l’image est réduite aﬁn d’être adaptée à l’écran.

ZOOM Permet d’effectuer un zoom avant ou arrière.

REMARQUE : la portion de l’image située en dehors de la zone d’afﬁchage active n’est pas visible. La réduction d’une

image peut entraîner une dégradation de sa qualité.

ZOOM Maintient le rapport du format lors du zoom.

HZOOM Valeur du zoom horizontal.

VZOOM Valeur du zoom vertical.

POS H Position horizontale.

POS V Position verticale.

AVANCE

SURBALAYAGE

Entrées HDMI1, HDMI2, HDMI3, MP et

OPTION*

uniquement

Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur afﬁchage de l’image.

ACTIVE La taille de l’image est supérieure à celle pouvant être afﬁchée. Certaines images sont coupées.

L’écran afﬁche environ 95 % de l’image.

DESACTIVE La taille de l’image est adaptée à la zone d’afﬁchage. L’écran afﬁche toute l’image. Ce paramètre peut déformer l’image.

REMARQUE : si vous utilisez un ordinateur avec sortie HDMI, sélectionnez « ARRET ».

AUTO Permet de déﬁnir automatiquement la taille de l’image.

REMARQUE : cette fonction n’est pas disponible lorsque le signal d’entrée est déﬁni sur MP.

DESENTRELACE

Sélectionne la fonction de conversion IP (entrelacé vers progressif).

REMARQUE : l’option ROTATION IMAGE n’est pas disponible. Lorsque l’option SUPER est sélectionnée dans la section

MODIFICATION ENTREE, cette fonction ne peut pas être modiﬁée.

ACTIVE Convertit les signaux entrelacés en signaux progressifs. Ce paramètre est le paramètre par défaut.

DESACTIVE Désactive la conversion IP. Ce paramètre convient le mieux aux ﬁlms mais augmente le risque de rétention d’image.

TELECINEMA

Entrées HDMI1, HDMI2, HDMI3 et MP

uniquement

Détecte automatiquement la durée d’image source pour une qualité optimale.

REMARQUE : si l’option TELECINEMA est déﬁnie sur AUTO, activez la fonction DESENTRELACE.

CONTRASTE ADAPT*

Entrées HDMI1, HDMI2, HDMI3 et MP

uniquement

Déﬁnit le niveau de réglage pour le contraste dynamique.

Avec l’option RAPIDE, l’image est nette mais la luminosité instable en raison de la grande variation des contrastes.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*2 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

Français-3535

Français

ROTATION Permet d’inverser l’image verticalement ou horizontalement, ou de la faire pivoter.

Sélectionnez cette option en appuyant sur + ou -.

REMARQUE : Cette fonction n’est pas disponible si MOUVEMENT est activé dans ECONOMISEUR ECRAN.

ROTATION IMAGE REMARQUE : si le paramètre ASPECT est déﬁni sur DYNAMIQUE, l’image s’afﬁche complètement avant de pivoter.

Lorsque l’option ROTATION IMAGE est déﬁnie sur un paramètre autre que AUCUNE, les fonctions suivantes sont

désactivées : MODE MULTI-IMAGE, MESSAGE TEXTE, IMAGE FIXE, POINT ZOOM et TILE MATRIX.

L’entrelacement du signal d’entrée peut provoquer une altération de l’image.

AUCUN

Mode normal.

ROTAT. H

L’image s’inverse de droite à gauche.

ROTAT. V

L’image s’inverse de haut en bas.

ROTAT. 180°

L’image pivote à 180 degrés.

TOURNER OSD Détermine la direction d’afﬁchage OSD.

L’activation de cette fonction permet d’inverser l’OSD en fonction de l’image.

SPECTRAVIEW ENGINE Sélectionnez « MARCHE » pour activer SPECTRAVIEW ENGINE (voir

page 29).

REINITIALISER Permet de réinitialiser les paramètres IMAGE, à l’exception des options SPECTRAVIEW ENGINE et MODE IMAGE.

AUDIO

VOLUME Permet d’augmenter ou de diminuer le volume de la sortie audio.

BALANCE

BALANCE Permet de déﬁnir les paramètres de sortie audio sur STEREO ou MONO.

Si vous choisissez l’option STEREO, réglez la balance G/D.

Appuyez sur le bouton + pour déplacer le curseur du son stéréo vers la droite.

Appuyez sur le bouton - pour déplacer le curseur du son stéréo vers la gauche.

REMARQUE : le paramètre BALANCE n’est pas disponible si vous avez choisi l’option MONO.

SURROUND Son surround artiﬁciel.

REMARQUE : l’option SORTIE LIGNE n’est pas disponible lorsque cette fonction est activée.

EGALISEUR

AIGUS Permet d’accentuer ou de réduire le son hautes fréquences.

Appuyez sur le bouton + pour augmenter les aigus.

Appuyez sur le bouton - pour diminuer les aigus.

GRAVES Permet d’accentuer ou de réduire le son basses fréquences.

Appuyez sur le bouton + pour augmenter les graves.

Appuyez sur le bouton - pour diminuer les graves.

ENTREE AUDIO Permet de sélectionner une source d’entrée audio parmi les suivantes : [HDMI1], [HDMI2], [HDMI3], [DisplayPort1],

[DisplayPort2], [IN], [MP], [OPTION]*

AUDIO MULTI-IMAGE Permet de sélectionner la source audio à utiliser lorsque l’option MULTI-IMAGE est activée.

Si le numéro d’une image est sélectionné, la musique associée est lue.

SORTIE LIGNE Sélectionnez VARIABLE pour contrôler le niveau de sortie de ligne avec le bouton VOLUME.

DUREE AUDIO

DUREE AUDIO Permet de déﬁnir la durée d’attente avant la l’émission du son. Le paramètre TPS RETARD peut être déﬁni sur une

valeur comprise entre 0 et 100 millisecondes. Activez cette fonction en sélectionnant l’option MAR.

TPS RETARD

REINITIALISER Permet de réinitialiser tous les paramètres AUDIO, à l’exception du VOLUME.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Français-3636

CALENDRIER

PARAM. CALENDRIER Permet de créer un calendrier d’utilisation.

Parcourez et modiﬁez le calendrier à l’aide des boutons , + et -. Utilisez le bouton SET/ZOOM de la télécommande

ou les commandes de modiﬁcation d’entrée du moniteur pour sélectionner des paramètres.

REMARQUE : conﬁgurez les paramètres DATE ET HEURE avant les paramètres de calendrier.

Les calendriers conﬁgurés sont enregistrés à la fermeture de la fenêtre PARAM. CALENDRIER.

Si certains calendriers sont associés à la même période, la priorité est donnée aux paramètres ayant les valeurs les plus

élevées.

Si l’option PROGRAMMATEUR ARRET est activée, PARAM. CALENDRIER n’est pas disponible.

Lorsque vous sélectionnez un signal d’entrée ou un mode d’image non valide, celui-ci s’afﬁche en rouge. Les calendriers

ne sont pas actifs tant que la fenêtre PARAM. CALENDRIER est ouverte. Reportez-vous à la page 46.

PARAMETRES Sélectionnez ACTIVER pour activer le calendrier. Un maximum de 30 calendriers peuvent être déﬁnis.

ALIMENTATION Paramètre applicable à l’alimentation du moniteur. Activez ou désactivez-le pour chaque calendrier.

HEURE Déﬁnissez l’heure d’activation du calendrier. Si vous ne souhaitez pas déﬁnir d’heure spéciﬁque, choisissez [--].

ENTREE Déﬁnissez un signal d’entrée pour le calendrier. Pour utiliser le signal d’entrée déﬁni au moment de l’activation du

calendrier, choisissez [--]. Lorsque vous conﬁgurez l’option ENTREE, veillez à activer le paramètre applicable à

l’alimentation.

MODE IMG Déﬁnissez un mode image pour le calendrier. Pour utiliser le mode image déﬁni au moment de l’activation du calendrier,

choisissez [--]. Lorsque vous conﬁgurez l’option MODE IMG, veillez à activer le paramètre applicable à l’alimentation.

Choisissez un élément de la liste ci-dessous (une seule sélection possible).

DATE Ce฀paramètre฀est฀dédié฀aux฀opérations฀à฀exécuter฀sur฀une฀journée,฀ou฀aux฀opérations฀non฀régulières.

CHAQUE JOUR Ce฀paramètre฀permet฀de฀répéter฀les฀opérations฀chaque฀jour.

CHAQUE SEM. Ce paramètre permet de répéter les opérations chaque semaine.

JOUR DE SEMAINE

Ce paramètre permet d’exécuter les opérations en semaine.

Cet฀élément฀est฀déni฀en฀fonction฀des฀paramètres฀FIN฀DE฀LA฀SEMAINE฀et฀VACANCES.฀Les฀jours฀qui฀ne฀sont฀pas฀dénis฀

sur฀FIN฀DE฀LA฀SEMAINE฀et฀VACANCES฀sont฀considérés฀comme฀des฀jours฀de฀semaine.

FIN DE LA SEMAINE Sélectionnez ce paramètre si les opérations s’effectuent en ﬁn de semaine.

Le calendrier s’exécute à la date déﬁnie dans les paramètres FIN DE LA SEMAINE.

VACANCES Le calendrier s’exécute à la date déﬁnie dans les paramètres VACANCES.

LISTE CALENDRIER Liste฀des฀calendriers.฀Permet฀d’en฀afcher฀jusqu’à฀30.

PARAMETRES VACANCES

N ° Crée un calendrier VACANCES pour le moniteur.

ANNEE

MOIS

JOUR

SEMAINE

Déﬁnissez ANNEE et MOIS.

Sélectionnez JOUER ou SEMAINE.

JOUR฀:฀Dénissez฀un฀jour.

SEMAINE฀:฀Dénissez฀une฀semaine฀et฀un฀jour฀de฀la฀semaine.

Si฀les฀options฀MOIS฀ou฀ANNEE฀sont฀dénies฀sur฀[--],฀tous฀les฀jours฀constituant฀ces฀périodes฀sont฀considérés฀comme฀des฀

vacances.

DERNIER JOUR Déﬁnissez une date de ﬁn pour les vacances. Si votre calendrier s’étend sur plusieurs années, déﬁnissez un calendrier

pour chaque année.

REMARQUE : tant que le paramètre JOUR n’est pas conﬁguré, le paramètre DERNIER JOUR n’est pas disponible. Si le

mois ou l’année est déﬁni sur [--] dans les paramètres VACANCES, le paramètre DERNIER JOUR n’est pas disponible.

SET/SUPPRIMER Permet de conﬁgurer ou de supprimer un calendrier.

REGLAGE FIN DE

SEMAINE

FIN DE LA SEMAINE Dénissez฀le฀jour฀de฀la฀semaine.

DATE ET HEURE Permet de déﬁnir la date, l’heure et la région pour l’heure d’été. La date et l’heure doivent être déﬁnies pour que la

fonctionnalité CALENDRIER soit activée.

REMARQUE : si le moniteur reste éteint pendant deux semaines, les paramètres de date et d’heure sont réinitialisés et

la fonction HORLOGE cesse de fonctionner.

ANNEE Permet de conﬁgurer l’année à afﬁcher par l’horloge.

MOIS Permet de conﬁgurer le mois à afﬁcher par l’horloge.

JOUR Permet฀de฀congurer฀le฀jour฀à฀afcher฀par฀l’horloge.

HEURE Permet de conﬁgurer l’heure à afﬁcher par l’horloge.

DATE/HEURE

ACTUELLE

Permet d’afﬁcher la date et l’heure actuelles.

Français-3737

Français

HEURE D’ETE Permet d’activer ou de désactiver l’heure d’été.

REMARQUE : réglez le paramètre DATE ET HEURE avant de modiﬁer le paramètre HEURE D’ETE.

HEURE D’ETE Si MAR est sélectionné, déﬁnissez les paramètres d’heure d’été ci-dessous.

DEBUT MOIS Déﬁnissez la date de passage à l’heure d’été.

FIN MOIS Déﬁnissez la date de ﬁn de l’heure d’été.

DIFF TEMPS Permet de déﬁnir le décalage horaire.

ARRET PROGRAMMATEUR Permet d’éteindre le moniteur après une période déterminée. Cette période peut être comprise entre 1 et 24 heures.

REMARQUE : le menu CALENDRIER n’est pas disponible si la fonction PROGRAMMATEUR ARRET est activée.

REINITIALISER Permet de réinitialiser les paramètres DATE ET HEURE et HEURE D’ETE du menu CALENDRIER.

MULTI-ENTREE

MAINT. MODE MULTI-

IMAGE*

Permet au moniteur de rester en mode MULTI-IMAGE et MESSAGE TEXTE après la mise hors tension.

Après la remise sous tension, MULTI-IMAGE et MESSAGE TEXTE s’afﬁchent sans avoir à entrer dans l’OSD.

MODE MULTI-IMAGE*

Permet de sélectionner le nombre d’images et le format d’afﬁchage.

MULTI-IMAGE Si « ARRET » est sélectionné, une image est afﬁchée.

Si « MARCHE » est sélectionné, plusieurs images sont afﬁchées. Permet de sélectionner l’option PIP ou PBP.

REMARQUE : lorsque cette option est activée, les fonctions MESSAGE TEXTE, TILE MATRIX, MOUVEMENT (dans

la section ECONOMISEUR ECRAN), ROTATION IMAGE (à l’exception du paramètre AUCUNE) et SUPER (dans la

section MODIFICATION ENTREE) le sont également.

NOMBRE D’IMAGES Permet de sélectionner 2, 3 ou 4 images.

Une fois le nombre d’images sélectionné, choisissez le format d’afﬁchage : PIP, PBP1, PBP2 ou PBP3. En fonction du

nombre d’images, le format d’afﬁchage est adapté.

NOMBRE D’IMAGES : 2

PIP PBP1

A B

NOMBRE D’IMAGES : 3

PIP PBP1 PBP2 PBP3

CBA

NOMBRE D’IMAGES : 4

C D

A : IMAGE 1 B : IMAGE 2

C : IMAGE 3 D : IMAGE 4

IMAGE ACTIVE*

ACTIVE Lorsque MULTI-IMAGE est déﬁni sur « ARRET », [IMAGE 1] est l’image active. Si MULTI-IMAGE est déﬁni sur

« MARCHE », déﬁnition de l’image active.

REMARQUE : Cette fonction dépend du réglage MULTI-IMAGE.

ACTI. FENETRE L’image active s’afﬁche au sein d’un cadre rouge.

SELECT ENTREE*

Permet de sélectionner l’entrée à utiliser pour le mode multi-image. Utilisez les boutons + et - pour effectuer votre sélection.

REMARQUE : Cette fonction n’est pas disponible lorsque le réglage MULTI-IMAGE est déﬁni sur « ARRET ».

Après avoir choisi un nouveau signal d’entrée pour l’image active, appuyez sur SET.

TAILLE DE L’IMAGE*

Permet de déﬁnir la taille de l’image active.

Appuyez sur le bouton SET/POINT ZOOM pour régler la taille de l’image. Appuyez sur + ou CH+ pour l’agrandir.

Appuyez sur - ou CH- pour la diminuer.

REMARQUE : cette fonction n’est disponible que lorsque le paramètre AFFICHAGES MULTIPLES est déﬁni sur

4 IMAGES PBP.

En fonction du paramètre applicable au mode AFFICHAGES MULTIPLES, il est possible que la taille de certaines

images ne puisse pas être modiﬁée.

POSITION DE

L’IMAGE*

Permet de déﬁnir la position de l’image active.

Appuyez sur le bouton + pour déplacer l’image active vers la droite et appuyez sur le bouton - pour la déplacer vers la gauche.

Appuyez sur le bouton pour déplacer l’image active vers le haut et appuyez sur le bouton pour la déplacer vers le bas.

ROTATION Si cette option est activée, toutes les images pivotent.

Si cette option est désactivée, les paramètres de rotation de chaque image peuvent être déﬁnis.

REMARQUE : si les options MESSAGE TEXTE, ROTATION IMAGE (à l’exception du paramètre AUCUNE) ou

ECONOMISEUR D’ÉCRAN sont activées, cette fonction n’est pas disponible. Si l’option 1:1 est sélectionnée, les

caractères et les lignes afﬁchés peuvent être ﬂous, en fonction de la résolution.

Si l’option ROTATION est activée, les fonctions SET/POINT ZOOM et ROTATION IMAGE (à l’exception du paramètre

AUCUNE) ne sont pas disponibles.

Les paramètres de rotation applicables à chaque image sont appliqués lorsque la fonction AFFICHAGES MULTIPLES

est désactivée.

L’entrelacement du signal d’entrée peut provoquer une altération de l’image.

Si le signal HDMI est déﬁni sur MODE2, ou si l’option 3 IMAGES ou 4 IMAGES est sélectionnée sous NOMBRE

D’IMAGES en mode AFFICHAGES MULTIPLES, la fonction ROTATION n’est pas disponible.

Si l’option ROTATION est sélectionnée sous COMMANDE AFFICHAGES MULTIPLES pour le signal d’entrée et avec un

taux de rafraîchissement élevé, il est possible que l’image ne s’afﬁche pas correctement. Pour éviter la survenue de ce

problème, optez pour un taux de rafraîchissement faible.

ASPECT DE L’IMAGE*

Permet de sélectionner l’aspect de l’image active.

Pour modiﬁer le format de l’image, reportez-vous à la

page 21.

*1 : cette fonction est appliquée lorsque SUPER est sélectionné dans MODIFICATION ENTREE, MOUVEMENT dans ECONOMISEUR ECRAN, TILE MATRIX et

ROTATION IMAGE sauf pour AUCUN.

*2 : si l’option MESSAGE TEXTE est active ou que MULTI-IMAGE est désactivée, cette fonction n’est pas disponible.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée en tant qu’entrée pour le mode multi-image.

*4 : cette fonction n’est pas disponible si le paramètre MODE MULTI-IMAGE est déﬁni sur PIP et que le paramètre IMAGE ACTIVE est déﬁni sur IMAGE1.

Français-3838

MESSAGE TEXTE*

REMARQUE : Lorsque MESSAGE TEXTE est déﬁni, MODE MULTI-IMAGE et IMAGE FIXE ne sont pas disponibles.

MESSAGE TEXTE est appliquée si le menu suivant est activé : MODE MULTI-IMAGE, TILE MATRIX, ECONOMISEUR

ECRAN, ROTATION IMAGE, SUPER dans MODIFICATION ENTREE.

Lorsque cette fonction est active, POINT ZOOM et IMAGE FIXE ne sont pas disponibles.

MODE

Active le message texte et vous permet de déﬁnir la direction horizontale ou verticale.

POSITION

Permet de sélectionner l’emplacement du message texte à l’écran.

TAILLE

Détermine la taille du message texte par rapport à la taille globale de l’écran.

DETECTION

Active la détection automatique du message texte.

SELECT ENTREE

Permet de déﬁnir le signal d’entrée pour l’image 1 et l’image 2.

ENTREE DETECTEE*

Permet de sélectionner la méthode de détection des entrées que le moniteur doit utiliser, lorsque plusieurs sources de

signal sont connectées.

REMARQUE : lorsque le paramètre MODIFICATION ENTREE est déﬁni sur SUPER, cette fonction ne peut pas être

modiﬁée.

Le paramètre ENTREE DETECTEE est appliqué lorsque la fonction CAPT HUMAIN est activée.

AUCUN Le moniteur ne recherche pas de signaux provenant d’autres ports d’entrée vidéo.

DETECTE*

Si l’entrée vidéo actuellement déﬁnie n’émet aucun signal, le moniteur tente d’en détecter un au niveau des autres ports.

Il bascule ensuite automatiquement sur la nouvelle entrée vidéo.

Aucune autre recherche de signal n’est lancée tant que la source vidéo actuelle est active.

DERNIER DETECTE*

Lorsqu’une nouvelle source vidéo est connectée, le moniteur bascule automatiquement sur celle-ci. Si l’entrée vidéo

actuellement déﬁnie n’émet aucun signal, le moniteur tente de détecter un signal au niveau des autres ports. Il bascule

ensuite automatiquement sur la nouvelle entrée vidéo.

DETECTION PERSO*

Permet de déﬁnir la priorité des signaux d’entrée.

Lorsque l’option DETECTION PERSO est sélectionnée, le moniteur recherche uniquement les entrées présélectionnées.

REMARQUE : seule la section PRIORITE3 permet de donner la priorité au signal d’entrée provenant d’une carte d’option de

type autre que Slot2.

Si vous attribuez le niveau de priorité 1, 2 ou 3 au port DisplayPort1, vous ne pouvez pas attribuer de priorité (SLOT2 (DP)).

Si vous attribuez le niveau de priorité 1, 2 ou 3, vous ne pouvez pas attribuer de priorité au port DisplayPort1.

MODIFICATION ENTREE Permet de déﬁnir la vitesse de modiﬁcation de l’entrée. Si l’option RAPIDE est sélectionnée, la modiﬁcation de l’entrée

s’effectue plus rapidement, mais l’image est déformée lors du basculement entre des signaux.

L’option SUPER vous permet de basculer encore plus rapidement entre les deux signaux sélectionnés.

REMARQUE : en fonction de la carte d’option que vous utilisez, l’option SUPER peut ne pas être disponible.

Si l’option SUPER est activée, les paramètres MODE MULTI-IMAGE, MESSAGE TEXTE, FIXE et POINT ZOOM ne sont

pas disponibles.

PARAMETRE TERMINAL

DisplayPort Permet de choisir entre le mode DisplayPort [1.1a] ou [1.2].

En mode DisplayPort 1.1a, la fonctionnalité SST est automatiquement sélectionnée.

En mode DisplayPort 1.2, vous pouvez choisir entre les fonctionnalités SST et MST.

L’option DisplayPort 1.2 doit être sélectionnée lors de l’utilisation de la fonction Multi-Stream Transport. L’utilisation

de la fonction Multi-Stream Transport nécessite de disposer de la carte graphique correspondante. Contactez votre

fournisseur฀pour฀en฀savoir฀plus฀à฀ce฀sujet.

REMARQUE : l’option Multi-Stream Transport n’est pas disponible si le signal d’entrée est de type DisplayPort IN2.

DEBIT En mode DisplayPort 1.1a, l’option HBR est automatiquement déﬁnie.

Si le mode DisplayPort1.2 et la fonctionnalité SST sont activés, sélectionnez l’option HBR ou HBR2.

Si le mode DisplayPort1.2 et la fonctionnalité MST sont activés, l’option HBR2 est automatiquement déﬁnie.

HDMI Permet de sélectionner MODE1 ou MODE2.

MODE1 : la résolution maximale est de 4 096 x 2 160 (30 Hz)

MODE2 : la résolution maximale est de 4 096 x 2 160 (60 Hz)

NIVEAU VIDEO BRUT : permet de paramétrer l’ordinateur et d’afﬁcher tous les signaux d’entrée dont les niveaux de gris sont compris

entre 0 et 255.

ETENDRE : permet de paramétrer l’équipement audiovisuel et d’étendre la plage des niveaux de gris de 16-235 à 0-255.

AUTO฀:฀permet฀de฀congurer฀automatiquement฀les฀signaux฀d’entrée,฀en฀ajustant฀les฀équipements฀connectés.

REMARQUE : cette fonction est disponible uniquement avec les paramètres HDMI, DisplayPort ou OPTION, et peut être

sélectionnée dans le menu SIGNAL D’ENTREE.

FORMAT SIGNAL Permet de sélectionner l’espace de couleurs en cas de signal HDMI/DisplayPort. Si l’option SLOT2 CH REGLAGE est

déﬁnie sur 2CH, cette fonction n’est pas disponible.

REINITIALISER Permet de réinitialiser les paramètres du menu MULTI-ENTREE, à l’exception des options ENTREE DETECTEE (priorité

des signaux d’entrée uniquement), MODIFICATION ENTREE (ENTREE1 et ENTREE2), SELECT ENTREE, ASPECT

IMAGE et DEBIT.

*1 : cette fonction est appliquée lorsque SUPER est sélectionné dans MODIFICATION ENTREE, MOUVEMENT dans ECONOMISEUR ECRAN, TILE MATRIX et

ROTATION IMAGE sauf pour AUCUN.

*2 : la disponibilité de cette fonction varie selon la carte d’option utilisée en tant qu’entrée pour le mode multi-image.

*3 : non applicable au MP.

*4 : en fonction de l’appareil, la détection peut ne pas s’effectuer correctement.

Français-3939

Français

OSD

LANGUE Sélectionnez la langue de l’OSD.

ENGLISH

DEUTSCH

FRANÇAIS

ITALIANO

ESPAÑOL

SVENSKA

РУССКИЙ

DUREE OSD Éteint l’OSD après une période d’inactivité. Les durées prédéﬁnies s’échelonnent de 10 à 240 secondes.

POSITION OSD Détermine฀l’endroit฀de฀l’écran฀où฀l’OSD฀s’afche.

HAUT

BAS

DROITE

GAUCHE

INFORMATION OSD Permet d’afﬁcher ou de masquer les informations relatives au menu OSD. Ces informations apparaissent chaque fois

que le signal ou la source d’entrée est modiﬁée. Un message d’avertissement s’afﬁche également si aucun signal n’est

détecté, ou si celui-ci est hors de portée.

Vous pouvez choisir la durée après laquelle les informations relatives au menu OSD doivent s’afﬁcher, en sélectionnant

une valeur comprise entre 3 et 10 secondes.

INFOS COMMUNICATION

L’adresse IP et l’identiﬁant du moniteur s’afﬁchent lorsque vous appuyez sur le bouton AFFICHAGE de la télécommande.

TRANSPARENCE OSD Permet de déﬁnir la transparence du menu OSD.

ROTATION DE L’OSD Permet de déﬁnir l’orientation du menu OSD (paysage ou portrait).

PAYSAGE Permet d’afﬁcher le menu OSD en mode Paysage.

PORTRAIT Permet d’afﬁcher le menu OSD en mode Portrait.

GUIDE MENU Le guide des touches s’afﬁche lorsque le menu OSD s’afﬁche.

REMARQUE : cette fonction n’est pas disponible lorsque l’option TOURNER OSD est activée.

MEMO Permet d’afﬁcher le titre et le message MEMO via le serveur HTTP. Reportez-vous à la

page 56.

NOM D’ENTREE Vous pouvez créer un nom pour l’entrée utilisée.

Max. : 14 caractères, y compris les espaces, les lettres de A à Z, les chiffres de 0 à 9 et les symboles.

REINITIALISER Permet de réinitialiser les paramètres suivants, dans le menu OSD :

TEMPS OSD, POSITION DE L’OSD, INFORMATIONS OSD, TRANSPARENCE OSD.

AFFICHAGES MULTIPLES

AUTO TILE MATRIX SETUP

TILE฀MATRIX฀permet฀d’afcher฀une฀image฀sur฀plusieurs฀écrans฀(jusqu’à฀100)฀par฀le฀biais฀d’un฀amplicateur฀de฀distribution.

Permet le réglage automatique de TILE MATRIX en saisissant le nombre de moniteurs organisés horizontalement et

verticalement sur le moniteur principal. Les paramètres suivants sont réglés automatiquement : IDENT. DU MONITEUR, TILE

MATRIX, TILE MATRIX MEM, Signal d’entrée, REGLAGE SORTIE VIDEO, DisplayPort dans PARAMETRE TERMINAL.

REMARQUE : la fonction ID AUTO est automatiquement exécutée. Nous vous recommandons de connecter les moniteurs en

série à l’aide d’un câble DisplayPort. Cette fonction est déverrouillée si le paramètre MOUVEMENT, sous ECONOMISEUR

ECRAN, est activé.

Exemple d’une installation via LAN :

ECRANS H 3

ECRANS V 3

Moniteur principal

REGLAGE COPIE Lorsque les moniteurs sont connectés en série, vous pouvez sélectionner les catégories de menu OSD à copier d’un

moniteur à un autre.

REMARQUE : les moniteurs doivent être connectés en série via des câbles LAN. Lorsque le moniteur est mis hors

tension, la sélection des paramètres à copier est réinitialisée. Le nombre de moniteurs connectés pris en charge varie en

fonction des caractéristiques du câble LAN utilisé.

DEBUT COPIE Sélectionnez OUI et appuyez sur le bouton SET pour commencer à copier.

TOUTES ENTREES Tous les paramètres des terminaux d’entrée sont copiés lorsque vous sélectionnez cet élément. Par défaut, cette case

est désactivée.

Français-4040

TILE MATRIX Permet฀d’afcher฀une฀image฀sur฀plusieurs฀écrans฀(jusqu’à฀100)฀par฀le฀biais฀d’un฀amplicateur฀de฀distribution.

REMARQUE : une résolution basse n’est pas adaptée à l’afﬁchage en mosaïque sur un grand nombre de moniteurs.

L’ampliﬁcateur n’est pas utile si vous employez moins d’écrans.

Cette fonction est déverrouillée lorsque vous sélectionnez ECONOMISEUR ECRAN, ou que vous déﬁnissez le

paramètre ROTATION IMAGE sur une option autre que AUCUNE.

Les options DYNAMIQUE et ZOOM ne sont pas disponibles lorsque la fonction TILE MATRIX est activée.

La sélection des paramètres DYNAMIQUE ou ZOOM, dans le menu ASPECT, n’est prise en compte qu’une fois

l’exécution de la fonction TILE MATRIX terminée (le cas échéant).

Lorsque la fonction TILE MATRIX est activée, les éléments suivants ne sont pas disponibles : MODE MULTI-IMAGE,

MESSAGE TEXTE, FIXE, POINT ZOOM. Reportez-vous à la page 59 pour en savoir plus sur la fonction POINT ZOOM.

Si du contenu est lu par le lecteur multimédia lorsque la fonction TILE MATRIX est activée, il se peut que l’afﬁchage des

images ne soit plus synchronisé d’un écran à l’autre.

Cette fonction n’est pas disponible lorsque le paramètre ECONOMISEUR D’ECRAN est activé.

Lorsque l’option HDMI des paramètres du terminal est déﬁnie sur MODE2, la fonction TILE MATRIX n’est pas disponible.

MONITEURS H Nombre de moniteurs disposés horizontalement.

MONITEURS V Nombre de moniteurs disposés verticalement.

POSITION Sélectionnez la section de l’image en mosaïque à afﬁcher sur le moniteur.

TILE COMP Permet฀d’activer฀la฀fonctionnalité฀TILE฀COMP.฀Si฀la฀fonctionnalité฀TILE฀COMP฀est฀activée,฀vous฀pouvez฀ajuster฀la฀taille฀et฀

la position d’une image afﬁchée en appuyant sur le bouton + ou - de la télécommande.

ACTIVER Permet d’activer les paramètres associés à la fonction TILE MATRIX.

TILE MATRIX MEM Lorsque « ENTREE » est sélectionné, TILE MATRIX est appliqué à chaque entrée de signal.

COMMUN L’intégralité des paramètres associés à la fonction TILE MATRIX sont enregistrés pour tous les signaux d’entrée.

ENTREE L’intégralité des paramètres associés à la fonction TILE MATRIX sont enregistrés pour le signal d’entrée sélectionné.

CONTROLE ID Permet de conﬁgurer l’identiﬁant du moniteur (nombre de 1 à 100) et l’identiﬁant de groupe (lettre de A à J). Sélectionnez

l’option ECR DETECTES pour afﬁcher le numéro des moniteurs connectés en série par le biais d’un câble LAN.

REMARQUE : n’éteignez pas les moniteurs et ne les mettez pas en veille lorsque les options REGL. ID/IP AUTO et

REINI ID/IP AUTO sont activées.

Plusieurs choix sont disponibles pour l’identiﬁant de groupe.

REGL. ID/IP AUTO Lorsque « SET » est sélectionné, la fenêtre REGL. ID/IP AUTO s’afﬁche.

Ne connectez pas les périphériques réseau aux moniteurs connectés au réseau LAN.

REGLAGE ELEMENT Sélectionnez un élément dans [IDENT. DU MONITEUR], [ADRESSE IP] et [ID et IP].

IDENT. DU

MONITEUR

Lorsque l’option OUI est sélectionnée, les identiﬁants sont déﬁnis automatiquement pour tous les moniteurs.

ADRESSE IP Déﬁnissez les trois premiers octets dans l’adresse de base.

Le quatrième octet est automatiquement déﬁni sur la valeur 1. Celle-ci est adaptée ensuite en fonction du nombre de

moniteurs connectés via LAN.

« ADRESSE DE BASE » s’afﬁche lorsque « ADRESSE IP » ou « ID et IP » est sélectionné dans REGLAGE ELEMENT.

ID et IP Permet de déﬁnir « IDENT. DU MONITEUR » et « ADRESSE IP ».

NB DE BASE Conﬁgurez une valeur pour le moniteur principal.

Un identiﬁant individuel est ensuite attribué automatiquement aux autres moniteurs connectés en série. Celui-ci se base

sur le numéro associé au moniteur principal, et peut être compris entre 1 et 100. Optez pour un nombre sufﬁsamment

faible aﬁn que tous les moniteurs connectés soient inclus.

ADRESSE DE BASE Lorsque l’option OUI est sélectionnée, l’adresse IP est déﬁnie automatiquement pour tous les moniteurs.

DEMAR REGL ID/IP Lorsque l’option OUI est sélectionnée, tous les paramètres applicables à la fonction REGL. ID/IP AUTO sont activés.

MONITEURS

DETECTES

Cet élément s’afﬁche si l’option REGLAGE ELEMENT est sélectionnée et si le paramètre DEMARRAGE ADRESSE

IP/ID est déﬁni sur OUI.

Si le nombre de moniteurs détectés et le nombre d’identiﬁants actuellement attribués ne concordent pas, sélectionnez

l’option REESAYER.

Si le numéro afﬁché est correct, choisissez CONTINUER.

REINI ID/IP AUTO Lorsque « REINITIALISER » est sélectionné, la fenêtre REINI ID/IP AUTO s’afﬁche.

REINIT. ELEMENT Sélectionnez [IDENT. DU MONITEUR], [ADRESSE IP] ou [ID et IP].

Si le nombre de moniteurs connectés via LAN change, déﬁnissez la même valeur au niveau de l’option REGL. ID/IP

AUTO, puis exécutez la fonction REINI ID/IP AUTO.

DEMAR REIN. ID/IP Si vous choisissez l’option OUI, l’élément sélectionné sous REINIT. ELEMENT est réinitialisé.

Une fois l’opération terminée, le message « TERMINE ! » s’afﬁche.

REMARQUE : une fois la fonction REINI ID/IP AUTO activée, les paramètres ID MONITEUR et ADRESSE IP sont

réinitialisés, même si les moniteurs sont connectés via LAN.

ECR DETECTES Permet d’afﬁcher le nombre de moniteurs détectés.

TRANSFERT

COMMANDE

Lorsque cette option est activée, une commande est envoyée à tous les moniteurs connectés à l’aide de câbles LAN.

REINITIALISER Permet de réinitialiser les paramètres du menu AFFICH MULTIPLES.

Français-4141

Français

PROTECTION AFFICHAGE

ECONOMIE D’ENERGIE Permet de sélectionner l’option ACTIVER ou DESACTIVER. Si l’option ACTIVER est sélectionnée, déﬁnissez la durée

après laquelle le moniteur passe en mode d’économie d’énergie suite à une perte de signal. Pour obtenir des détails

supplémentaires, consultez la section INDICATEUR ALIM (reportez-vous à la page 43).

REMARQUE : il est possible que l’envoi de données numériques, par la carte graphique, ne s’interrompe pas, même si

plus aucune image ne s’afﬁche.

Si cela se produit, le moniteur ne passe pas en mode de gestion de l’énergie. La fonction d’économie d’énergie est

désactivée lorsque le paramètre CAPT HUMAIN est déﬁni sur AUTO OFF ou AU CHOIX*

ECO ALIM AUTO Permet de déﬁnir la durée après laquelle le moniteur passe en mode d’économie d’énergie lorsque le signal d’entrée est

perdu.

MESS. ECO. ENERGIE Lorsque le moniteur passe en mode Économie d’énergie, un message s’afﬁchera une fois l’option MAR sélectionnée.

CONTROLE VENTILATEUR Les ventilateurs de refroidissement permettent de réduire la température interne du moniteur, aﬁn d’éviter qu’il ne

surchauffe.

Une fois l’option AUTO sélectionnée, vous pouvez régler la vitesse des ventilateurs, ainsi que la température à partir de

laquelle ils doivent se déclencher.

STATUT DE LA CHALEUR Permet d’afﬁcher l’état des ventilateurs, du rétroéclairage et des capteurs de température.

ECONOMISEUR ECRAN Utilisez la fonction ECONOMISEUR ECRAN pour réduire les risques de persistance de l’image.

REMARQUE : l’image utilisée par l’économiseur d’écran s’afﬁche dans son intégralité. Une fois ce dernier désactivé,

l’aspect déﬁni est de nouveau appliqué.

Il n’est pas possible d’activer l’ECONOMISEUR ECRAN avec un signal d’entrée d’une résolution de 3 840 x 2 160 (60 Hz)

ou 4 096 x 2 160 (60 Hz).

Quand l’option ECONOMISEUR ECRAN est activée, les fonctions suivantes ne sont pas disponibles : MODE MULTI-

IMAGE, IMAGE FIXE, ROTATION IMAGE (à l’exception du paramètre AUCUNE), MESSAGE TEXTE, POINT ZOOM et

TILE MATRIX.

GAMMA*

L’option MAR permet de modiﬁer le gamma du moniteur.

BACKLIGHT*

La luminosité du rétroéclairage baisse lorsque ce paramètre est activé.

REMARQUE : ne sélectionnez pas cette option si le paramètre CAPTEUR LUMIERE est déﬁni sur MODE1 ou MODE2.

MOUVEMENT*

L’image de l’écran est légèrement agrandie et se déplace dans 4 directions (HAUT, BAS, DROITE, GAUCHE) à des

intervalles déterminés pas l’utilisateur. Vous pouvez déﬁnir l’intervalle et le rapport de zoom.

COULEUR BORDURE

COTE

Permet de régler la couleur des bordures latérales lors de l’afﬁchage d’une image 4:3.

Appuyez sur le bouton + de la télécommande pour éclaircir les bordures.

Appuyez sur le bouton - de la télécommande pour assombrir les bordures.

La couleur d’arrière-plan du lecteur multimédia est également modiﬁée.

DELAI MISE SOUS TENSION

Règle le délai du passage du mode « veille » au mode « sous tension ».

DELAI Le « DELAI MISE SOUS TENSION » peut être déﬁni entre 0 et 50 secondes.

LIEN VERS ID Lorsque cette option est activée, une durée d’attente est associée à chaque moniteur. Si le nombre de moniteurs est

important, cette même durée s’accroît.

ALERT MAIL Permet d’envoyer un e-mail d’alerte (reportez-vous à la

page 54).

CAPT INTELLI DONNEES

SANS FIL

Sélectionnez « MAR » pour activer la fonction CAPT INTELLI DONNEES SANS FIL (voir

page 61). Un mot de passe est

requis pour utiliser la fonction.

REINITIALISER Permet de réinitialiser tous les paramètres par défaut du menu PROTECTION AFFICHAGE (à l’exception de l’option

DELAI MISE SOUS TENSION et CAPT INTELLI DONNEES SANS FIL).

COMMANDE

INFOS RESEAU

Permet d’afﬁcher les paramètres réseau actuellement déﬁnis.

LAN REMARQUE : patientez quelques secondes après avoir modiﬁé les paramètres LAN, le temps que ceux-ci soient

appliqués.

REGLAGE IP L’activation de cette option permet d’attribuer automatiquement une adresse IP au moniteur, à partir de votre serveur

DHCP.

Sa désactivation vous permet de saisir manuellement l’adresse IP et les données relatives au masque de sous-réseau

(informations fournies par votre administrateur réseau).

REMARQUE : si le paramètre [REGLAGE IP] est déﬁni sur AUTO, contactez votre administrateur réseau pour connaître

l’adresse IP.

ADRESSE IP Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez saisir l’adresse IP du moniteur manuellement.

MASQUE SUBNET Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez saisir les données relatives au masque de sous-

réseau manuellement.

PASSERELLE PAR

DEFAUT

Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez déﬁnir la passerelle par défaut manuellement.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

DNS Indiquez l’adresse IP de vos serveurs DNS.

AUTO : ce réglage permet de récupérer automatiquement l’adresse IP du serveur DNS connecté au moniteur.

MANUEL : vous devrez saisir manuellement l’adresse IP du serveur DNS connecté au moniteur.

DNS PRINCIPAL Déﬁnissez les paramètres DNS principaux du réseau connecté au moniteur.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

DNS SECONDAIRE Déﬁnissez les paramètres DNS secondaires du réseau connecté au moniteur.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*3 : cette fonction n’est disponible qu’en cas de connexion de l’unité de contrôle facultative.

Français-4242

MODIF MOT DE PASSE Permet la modiﬁcation du mot de passe de sécurité.

Le mot de passe prédéﬁni en usine est 0000.

SECURITE

MOT DE PASSE Permet de déﬁnir un mot de passe de sécurité.

MODE SECURISE

ARRET Le mot de passe de sécurité n’est pas requis lorsque vous allumez le moniteur.

VERROUILL

DEMARRAGE

Le mot de passe de sécurité est requis lorsque vous allumez le moniteur.

VERROUILL

CONTROLE

Un mot de passe de sécurité doit être saisi lorsque vous appuyez sur un bouton de la télécommande ou du moniteur.

VERROUILL DOUBLE Un mot de passe de sécurité doit être saisi lorsque vous allumez le moniteur, ou que vous appuyez sur un bouton de la

télécommande ou du moniteur.

REGLAGE VERROUILL IR Permet d’empêcher que le moniteur ne soit contrôlé par une télécommande sans ﬁl.

Lorsque cette option est activée, tous les paramètres associés le sont également.

REMARQUE : la fonction REGLAGE VERROUILL IR s’applique uniquement aux boutons de la télécommande sans ﬁl.

Elle n’empêche pas l’accès aux boutons du moniteur. Pour revenir à un fonctionnement normal, appuyez sur le bouton

AFFICHAGE de la télécommande pendant plus de 5 secondes.

SELECT MODE Sélectionne le mode DEVER, ALL LOCK ou CUSTOM LOCK.

DEVER Tous les boutons de la télécommande fonctionnent normalement.

ALL LOCK Verrouille tous les boutons de la télécommande.

CUSTOM LOCK Permet de sélectionner les boutons à verrouiller pour le bouton ALIM, VOLUME et ENTREE.

Hormis les paramètres CUSTOM LOCK, les autres boutons de la télécommande sont verrouillés.

ALIM : lorsque le réglage VERROUILLE est sélectionné, le bouton ALIM est verrouillé.

VOLUME : lorsque DEVER est sélectionné, le volume minimum et maximum est déﬁni entre VOL.0 et VOL.100.

Les boutons VOLUME (+) et VOLUME (-) sont uniquement disponibles dans la plage volume minimum

et maximum que vous avez déﬁnie.

Lorsque le réglage VERROUILLE est sélectionné, le bouton VOLUME (+) et le bouton VOLUME (-) sont

verrouillés.

ENTREE : lorsque฀DEVER฀est฀sélectionné,฀vous฀pouvez฀choisir฀de฀déverrouiller฀jusqu’à฀trois฀boutons฀parmi฀

DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, LECTEUR MULTIMEDIA ou OPTION.

Les boutons non sélectionnés sont verrouillés. Lorsque VERROUILLE est sélectionné, tous les boutons

ENTREE sont verrouillés.

CANAL : pour verrouiller les boutons de la télécommande applicables au canal, sélectionnez cette option puis

appuyez sur ACTIVER. Les boutons CH/ZOOM (+) et (-) sont alors verrouillés.

REGLAGE VERROUILLAGE Permet d’empêcher le contrôle du moniteur par ses boutons.

Lorsque cette option est activée, tous les paramètres associés le sont également.

REMARQUE : la fonction REGLAGE VERROUILLAGE s’applique uniquement aux boutons du moniteur. Elle ne permet

pas d’empêcher l’accès aux boutons de la télécommande. Pour activer le verrouillage des boutons de contrôle, appuyez

simultanément sur les boutons HAUT (

) et BAS ( ) pendant plus de 3 secondes. Pour revenir à un fonctionnement

normal, appuyez simultanément sur les boutons HAUT ( ) et BAS ( ) pendant plus de 3 secondes.

SELECT MODE Sélectionne le mode DEVER, ALL LOCK ou CUSTOM LOCK.

DEVER Tous les boutons sont disponibles dans le cadre d’une utilisation normale.

ALL LOCK Verrouille tous les boutons de la télécommande.

CUSTOM LOCK Permet de sélectionner les boutons à verrouiller pour le bouton ALIM, VOLUME et ENTREE.

Hormis les paramètres CUSTOM LOCK, les autres boutons de la télécommande sont verrouillés.

ALIM : lorsque le réglage VERROUILLE est sélectionné, le bouton ALIM est verrouillé.

VOLUME : lorsque le réglage « DEVER. » est sélectionné, les volumes minimum et maximum sont déﬁnis entre VOL.0

et VOL.100.

Les boutons PLUS (+) et MOINS (-) permettent uniquement d’évoluer entre ces valeurs minimales et

maximales.

Lorsque le réglage « VERROU. » est sélectionné, les boutons PLUS (+) et MOINS (-) sont verrouillés.

ENTREE : lorsque le réglage DEVER est sélectionné, le bouton ENTREE/SET est déverrouillé.

CANAL : pour verrouiller les boutons de la télécommande applicables au canal, sélectionnez VERROU. puis

ACTIVER. Les boutons HAUT (

) et BAS ( ) sont alors verrouillés.

DDC/CI

Entrée DisplayPort2 uniquement

ACTIVER/DESACTIVER : ACTIVE ou DESACTIVE le contrôle et la communication bidirectionnelle du moniteur.

PING Permet de vériﬁer que la connexion au réseau est correctement établie, en tentant de communiquer avec l’adresse IP

prédéﬁnie.

ADRESSE IP Permet de déﬁnir une ADRESSE IP pour l’envoi de la commande PING.

EXECUTER Permet de vériﬁer qu’un signal peut être transmis au moniteur à partir de l’adresse IP, en envoyant une commande

PING.

REINIT ADRESSE IP Réinitialise le REGLAGE ADRESSE IP sur la valeur par défaut.

Français-4343

Français

VARIATION AUTO*

Permet฀d’ajuster฀automatiquement฀le฀système฀de฀rétroéclairage฀de฀l’écran฀LCD,฀en฀fonction฀de฀la฀luminosité฀ambiante.

LUMINOSITE AUTO

Entrées DisplayPort1, DisplayPort2, MP et

OPTION*

uniquement

Règle le niveau de luminosité selon le signal en entrée.

REMARQUE : ne sélectionnez pas cette option lorsque CAPTEUR LUMIERE est déﬁni sur MODE1 ou MODE2.

CAPTEUR LUMIERE Il est possible d’augmenter ou de diminuer le rétroéclairage de l’écran LCD selon la luminosité ambiante de la pièce.

Si la฀pièce฀est฀lumineuse,฀le฀moniteur฀se฀règle฀en฀conséquence.฀Si฀la฀pièce฀est฀sombre,฀le฀moniteur฀ajuste฀également฀la฀

gradation฀d’intensité.฀L’objectif฀de฀cette฀fonction฀est฀de฀rendre฀le฀visionnage฀plus฀agréable฀à฀l’œil฀selon฀les฀conditions฀de฀

luminosité.

REMARQUE : lorsque CAPTEUR LUMIERE est déﬁni, RETROECLAIRAGE, LUMINOSITE AUTO et

RETROECLAIRAGE sont désactivés dans les fonctions ECONOMISEUR ECRAN.

Ne couvrez pas le capteur de lumière lorsque vous utilisez MODE1 ou MODE2.

Paramètre AMBIENT

CAPTEUR LUMIERE dans l’OSD, sélectionnez MODE1 ou MODE2 et déﬁnissez LIMITE MAX, LUMINOSITE et

OBSCURITE dans chaque mode.

LIMITE MAX : Il s’agit du niveau maximum de rétroéclairage déﬁni.

LUMINOSITE : il s’agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au

plus haut.

OBSCURITE : il s’agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au

plus bas.

Lorsque CAPTEUR LUMIERE est activé, le niveau de RETROECLAIRAGE de l’écran s’adapte automatiquement à la

luminosité de la pièce (voir ﬁgure ci-dessous).

Niveau de RETROECLAIR.

déﬁni sur lequel se règle le

moniteur lorsque le niveau

de luminosité ambiante est

bas.

Niveau de RETROECLAIR.

déﬁni sur lequel se règle le

moniteur lorsque le niveau de

luminosité ambiante est élevé.

Limite du RETROECLAIR.

sombre lumineux

condition de luminosité de la pièce

Valeur du rétroéclairage de l’écran en mode MODE2

OBSCURITE LUMINOSITE

Valeur du rétroéclairage de l’écran en mode MODE1

Paramètre d’usine

Plage RETROECLAIR. lorsque

déﬁni sur LIMITE MAX.

LIMITE MAX : niveau de RETROECLAIRAGE est limité au niveau déﬁni.

OBSCURITE : niveau de RETROECLAIRAGE déﬁni sur lequel se règle le moniteur lorsque le niveau de luminosité

ambiante est bas.

LUMINOSITE : niveau de RETROECLAIRAGE déﬁni sur lequel se règle le moniteur lorsque le niveau de luminosité

ambiante est élevé.

GRADAT.

RETROECLAIRAGE*

Permet฀d’ajuster฀automatiquement฀le฀système฀de฀rétroéclairage฀de฀chaque฀moniteur฀LCD,฀en฀fonction฀du฀signal฀d’entrée.

CAPT HUMAIN*

CAPT HUMAIN propose trois paramètres :

REMARQUE : ECONOMIE ENERGIE est désactivée lorsque AUTO OFF ou PERSONNALISE est sélectionné dans CAPT

HUMAIN.

Le paramètre CAPT HUMAIN est appliqué lorsque la fonction ENTREE DETECTEE est activée.

DESACTIVER Aucune détection de mouvement.

AUTO OFF A l’heure prédéﬁnie, si aucune personne n’est détectée, les fonctions RETROECLAIRAGE et VOLUME passent

automatiquement en mode ARRET. Lorsqu’une personne s’approche du moniteur de nouveau, celui-ci revient

automatiquement en mode normal.

PERSONNALISE Si฀aucune฀présence฀n’est฀détectée,฀le฀volume฀et฀le฀rétroéclairage฀sont฀automatiquement฀ajustés฀en฀fonction฀des฀

réglages déﬁnis. Aussitôt qu’une présence est de nouveau détectée, le moniteur revient en mode normal et afﬁche le

signal d’entrée sélectionné dans SELECT ENTREE.

INDICATEUR ALIM

INDICATEUR ALIM Permet d’allumer ou d’éteindre le voyant. Si l’option ARRET est sélectionnée, le voyant ne s’allume pas lorsque le

moniteur LCD est actif.

INDICATEUR DE PROG Permet d’allumer ou d’éteindre le voyant conformément aux paramètres du calendrier. Si l’option ARRET est

sélectionnée, le voyant ne s’allume pas lorsqu’un calendrier est actif.

NETWORK FUNCTIONS

(FONCTIONS RÉSEAU)

Activez ou désactivez la fonctionnalité réseau des options suivantes :

DISPLAY (AFFICHAGE) : permet d’activer ou désactiver la fonctionnalité réseau du contrôle à distance du moniteur.

Si elle est désactivée, les éléments suivants ne fonctionnent pas : Commande externe, MESSAGERIE, Serveur HTTP,

SNMP, CRESTON, AMX, PJLink, ainsi que les fonctions de connexion en série.

REMARQUE : si l’option DISPLAY (AFFICHAGE) est désactivée, il est impossible de contrôler le moniteur lorsque celui-

ci est branché en série. Prenez ceci en compte avant de procéder à la désactivation.

COMPUTE MODULE (MODULE DE CALCUL) : permet d’activer ou désactiver la fonctionnalité réseau du module de

calcul uniquement.

MEDIA PLAYER (LECTEUR MULTIMÉDIA) : permet d’activer ou désactiver la fonctionnalité réseau du lecteur

multimédia uniquement.

Si elle est désactivée, les éléments suivants ne fonctionnent pas : REGLAGES DOSSIER PARTAGE et PARAM PART

CARTE SD.

Sous APPLY (APPLIQUER), surlignez YES (OUI) puis appuyez sur SET (DÉFINIR) pour enregistrer votre sélection.

Si vous n’appuyez pas sur SET (DÉFINIR), votre sélection ne sera pas conservée.

REMARQUE฀:฀pour฀appliquer฀une฀mise฀à฀jour฀de฀micrologiciel฀sur฀le฀réseau,฀les฀options฀DISPLAY฀(AFFICHAGE)฀et฀

MEDIA PLAYER (LECTEUR MULTIMÉDIA) doivent être activées.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : cette fonction n’est disponible qu’en cas de connexion du capteur optionnel.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Français-4444

USB

ALIMENTATION TACTILE

(non disponible)

COMMANDE EXTERNE Lorsque cette option est activée, le moniteur peut être contrôlé par un appareil connecté au port USB2.

SOURCE PC Permet de sélectionner un périphérique connecté au port USB1 et utilisé pour contrôler le moniteur. S’il s’agit d’un

périphérique spéciﬁque, sélectionnez PC EXTERNE ou OPTION.

Le réglage OPTION est disponible uniquement si un ordinateur est connecté au port 2.

ALIMENTATION USB Permet d’alimenter le port USB CM1 (2A).

Utilisez l’option MARCHE à cette ﬁn.

REMARQUE : la consommation énergétique varie en fonction des périphériques USB connectés au moniteur.

CEC Cette fonction vous permet de contrôler les périphériques HDMI CEC connectés au port HDMI.

CEC est l’abréviation de « Consumer Electronics Control » (« Contrôle de produits électroniques grand public »).

CEC Après avoir activé cette fonction, conﬁgurez les paramètres ci-dessous.

REMARQUE : l’activation de cette fonction entraîne celle des paramètres ci-après. En fonction du périphérique

connecté, il est possible que celui-ci ne fonctionne pas correctement.

Lorsque le périphérique CEC HDMI connecté réceptionne une commande de lecture, le moniteur s’allume et le signal

d’entrée est déﬁni sur HDMI.

Les périphériques HDMI CEC connectés peuvent être contrôlés via la télécommande sans ﬁl fournie avec le moniteur.

ARRET AUTOMATIQUE La mise en veille du moniteur (à l’aide de la télécommande ou du bouton d’alimentation intégré) entraîne la mise en

veille simultanée du périphérique HDMI CEC.

REMARQUE : si un enregistrement est en cours sur le périphérique HDMI CEC, ce dernier ne passe pas en mode veille.

RECEPTEUR AUDIO Permet d’activer l’ampliﬁcateur audio HDMI CEC. Si l’option OUI est sélectionnée, le son provenant du périphérique

HDMI CEC est émis à via l’ampliﬁcateur audio de même type. Le haut-parleur interne ou externe du moniteur est alors

mis en sourdine.

REMARQUE : activez la fonction RECEPTEUR AUDIO lorsqu’un ampliﬁcateur audio HDMI CEC est connecté au moniteur.

Sélectionnez l’option NON si aucun périphérique audio CEC HDMI n’est connecté au moniteur.

RECHERCHE

PERIPHERIQUE

Permet de détecter le périphérique CEC HDMI connecté au moniteur. Si cette opération réussit, le type et le nom de

ce dernier s’afﬁchent. Si cette opération échoue, le périphérique est automatiquement associé à la mention NON.

Pour effectuer une nouvelle détection, sélectionnez l’option OUI. Une fois le périphérique détecté, vous pouvez modiﬁer

l’entrée correspondante.

REINITIALISER Permet de réinitialiser tous les paramètres du menu CONTROLE, hormis les suivants : LAN, MODIF MOT DE PASSE,

SECURITE et PING.

OPTION

OPTION POWER Permet au moniteur d’alimenter une carte d’option en mode ECONOMIE D’ENERGIE ou VEILLE.

AUTO : le mode d’alimentation dépend de la présence d’une carte d’option connectée.

ON : la carte d’option continue à être alimentée en mode d’économie d’énergie ou en mode veille.

OFF : la carte d’option n’est plus alimentée en mode d’économie d’énergie ou en mode veille.

REMARQUE : pour activer la fonction d’économie d’énergie aﬁn qu’aucun signal ne soit émis lors de l’utilisation du

logement 2, déﬁnissez le paramètre OPTION POWER sur AUTO ou MAR.

AUDIO*

Permet de sélectionner le signal d’entrée audio en fonction des spéciﬁcations de la carte d’option insérée dans le

logement 2. Pour pouvoir activer la fonction NUMERIQUE, le signal d’entrée et l’entrée audio doivent être déﬁnis sur

OPTION.

REMARQUE : NUMERIQUE est activé uniquement lorsque OPTION est sélectionné pour le signal d’entrée et OPTION

pour ENTREE AUDIO.

PC INTERNE*

Cette fonction est disponible pour les PC avec logement 2.

OFF WARNING

(Non réglable)

AUTO OFF Le moniteur s’éteint automatiquement lorsqu’il se trouve en mode d’économie d’énergie, ou lorsque le PC interne est

hors tension.

REMARQUE : si vous désactivez cette fonction, le moniteur ne s’allume pas automatiquement lorsque le PC connecté

est mis sous tension.

START UP PC Cette fonction permet de démarrer le PC interne.

FORCE QUIT Cette fonction permet de forcer l’arrêt du PC interne.

Utilisez-la uniquement lorsque le système d’exploitation ne peut pas être arrêté manuellement.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée. Lorsque vous en modiﬁez le réglage, éteignez puis rallumez le moniteur.

Français-4545

Français

SLOT2 CH REGLAGE Permet de sélectionner le type de signal selon les spéciﬁcations de l’option Slot2.

AUTO Permet de déﬁnir automatiquement le type de signal.

1CH L’image liée au signal sélectionné sous SLOT2 CH SELECTION s’afﬁche en mode plein écran.

2CH Le signal DisplayPort s’afﬁche dans la partie gauche de l’écran, tandis que le signal TMDS s’afﬁche dans la partie droite.

Si l’un de ces signaux n’est pas pris en charge, le second s’afﬁche automatiquement en mode plein écran.

SLOT2 CH SELECTION Cette fonction est uniquement disponible lorsque SLOT2 CH REGLAGE afﬁche 1CH.

DisplayPort Permet d’afﬁcher le signal DisplayPort provenant d’un PC avec logement 2 en mode plein écran.

TMDS Permet d’afﬁcher le signal TMDS provenant d’un PC avec logement 2 en mode plein écran.

REINITIALISER Permet de réinitialiser les paramètres AUDIO du menu OPTION.

SYSTEME

INFOS MONITEUR Indique le modèle et le numéro de série de votre moniteur, ainsi que la version du micrologiciel.

ECONOMIE CARBONE : Afﬁche l’économie de carbone estimée, en kg-CO2. Le facteur du bilan carbone dans le calcul

de l’économie de carbone se base sur l’OCDE (Édition 2008).

UTILISAT. DE CARBONE : Afﬁche l’utilisation de carbone estimée, en kg-CO2. Il s’agit de l’estimation arithmétique, et

non de la valeur de mesure réelle. L’estimation est effectuée sans option.

MICROLOGICIEL Permet d’afﬁcher la version du micrologiciel dont est doté le moniteur.

ADRESSE MAC Afﬁche l’ADRESSE MAC.

PREREGLAGE USINE Tous les réglages par défaut sont restaurés.

REMARQUE : vous pouvez réinitialiser l’ensemble des éléments associés aux moniteurs connectés en série. Veillez à

ne pas réinitialiser tous les éléments par accident.

MODULE DE CALCUL

MODULE DE CALCUL Lorsqu’un module de calcul Raspberry Pi et sa carte d’interface sont installés, des menus supplémentaires peuvent être

conﬁgurés. Ne modiﬁez pas les paramètres MODULE DE CALCUL vous-même.

ALIM

SOURCE D’ENERGIE Permet de contrôler l’alimentation du module de calcul.

DEMARRAGE AUTO Permet d’ACTIVER automatiquement l’alimentation du module lorsque le moniteur est mis sous tension.

MENU SERVICE

VERROUILLAGE Permet de verrouiller les paramètres MODULE DE CALCUL.

DEMARRAGE MODE

USB

Permet d’identiﬁer le module en tant que périphérique USB relié à un ordinateur via son port USB2, aﬁn de le

programmer via le système d’exploitation. Si cette fonctionnalité n’est pas activée, le module démarre normalement.

SIGNAL IR Permet d’activer ou non le transfert des signaux en provenance de la télécommande infrarouge.

CONTROLE MONITEUR Permet d’activer ou non la connexion en série interne reliant l’écran et le module.

SIGNAL D’ARRET Permet d’utiliser la fonctionnalité GPIO 23 aﬁn d’être alerté lorsque l’alimentation du module est sur le point de

s’interrompre.

DECLENCHEMENT

ALIM

Permet de spéciﬁer le délai séparant le signal d’arrêt et l’arrêt lui-même. Conﬁgurez ce réglage aﬁn que les logiciels

s’éteignent en toute sécurité.

WDT Permet d’activer ou non la fonction intégrée Watchdog Timer du module.

HEURE DE DEBUT Permet de déﬁnir le délai avant réception des commandes WDT par le moniteur.

PERIODE Permet de déﬁnir à combien de reprises l’écran peut recevoir des commandes WDT provenant du module.

MODIF MOT DE PASSE

Les valeurs par défaut peuvent être fournies sur demande.

Français-4646

REMARQUE 1 : CREATION D’UN CALENDRIER

La฀fonction฀CALENDRIER฀permet฀d’allumer฀et฀de฀mettre฀le฀moniteur฀en฀veille฀à฀des฀heures฀distinctes.฀Il฀est฀possible฀de฀programmer฀jusqu’à฀

sept calendriers différents.

Pour programmer le calendrier :

1. Entrez dans le menu CALENDRIER. Mettez en surbrillance la fonction PARAM. CALENDRIER en utilisant les boutons haut et bas. Appuyez

sur SET/POINT ZOOM ou sur le bouton + pour entrer dans le menu Paramètres. Mettez en surbrillance le numéro de calendrier désiré, puis

appuyez฀sur฀SET/POINT฀ZOOM.฀La฀case฀en฀regard฀du฀numéro฀devient฀jaune.฀Le฀calendrier฀peut฀maintenant฀être฀programmé.

2. Appuyez sur le bouton bas pour mettre ALIM en surbrillance. Sélectionnez MAR en appuyant sur les boutons + et –. Sélectionnez ARRET

pour désactiver le calendrier.

3. Appuyez sur le bouton bas pour mettre HEURE en surbrillance. Appuyez sur les boutons + et – pour déﬁnir l’heure.

4. Utilisez les ﬂèches haut et bas pour mettre ENTREE en surbrillance. Appuyez sur les boutons + et – pour choisir la source d’entrée. Mettez

MODE IMG en surbrillance en utilisant les ﬂèches haut et bas. Appuyez sur les boutons + et – pour choisir le mode d’image.

5. Utilisez le bouton du bas pour sélectionner l’option DATE, CHAQUE JOUR, CHAQUE

SEM., JOUR DE SEMAINE, FIN DE LA SEMAINE ou VACANCES. Sélectionnez le

bouton฀SET/POINT฀ZOOM฀applicable.฀Si฀le฀calendrier฀doit฀être฀activé฀pour฀un฀jour฀

spéciﬁque, choisissez DATE et appuyez sur le bouton SET/POINT ZOOM. Si le

calendrier฀doit฀être฀activé฀tous฀les฀jours,฀choisissez฀CHAQUE฀JOUR฀et฀appuyez฀sur฀le฀

bouton SET/POINT ZOOM. Le cercle situé en regard de la mention CHAQUE JOUR

devient฀jaune.฀Si฀vous฀souhaitez฀congurer฀un฀calendrier฀hebdomadaire,฀choisissez฀les฀

jours฀concernés฀à฀l’aide฀des฀boutons฀du฀haut฀et฀du฀bas,฀puis฀appuyez฀sur฀SET/POINT฀

ZOOM. Sélectionnez ensuite l’option CHAQUE SEM., puis appuyez sur SET/POINT

ZOOM. Procédez de la même façon avec les options JOUR DE SEMAINE, FIN DE LA

SEMAINE et VACANCES.

Les paramètres JOUR DE LA SEMAINE, FIN DE LA SEMAINE et VACANCES sont

disponibles dans le paramètre PARAM. CALENDRIER (voir

page 36).

6. Une fois un calendrier programmé, les calendriers restants peuvent être déﬁnis.

Appuyez sur MENU pour quitter l’OSD ou sur SORTIE pour revenir au menu précédent.

REMARQUE : Si les calendriers se chevauchent, le calendrier ayant le plus grand numéro sera prioritaire sur le calendrier ayant le plus petit

numéro. Par exemple, le calendrier n°7 est prioritaire par rapport au calendrier n°1.

Si l’entrée ou le mode d’image sélectionné n’est pas disponible, celui-ci s’afﬁche en rouge.

REMARQUE 2 : PERSISTANCE DE L’IMAGE

Il est possible que la technologie LCD subisse le phénomène de persistance de l’image. La persistance de l’image se manifeste lorsqu’une

image résiduelle ou « fantôme » d’une image précédemment afﬁchée reste visible sur l'écran. Contrairement aux moniteurs à tube

cathodique, la persistance de l’image sur les moniteurs LCD n'est pas permanente, mais l’on doit éviter d’afﬁcher des images ﬁxes pendant

une longue période de temps.

Pour remédier au phénomène de persistance, éteignez ou mettez le moniteur en veille aussi longtemps que la dernière image est restée

afﬁchée. Par exemple, si une image est restée afﬁchée à l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être

mis hors tension ou en veille pendant une heure.

Comme avec tous les équipements d’afﬁchage personnels, NEC DISPLAY SOLUTIONS recommande d’afﬁcher, à intervalles réguliers, des

images animées et d’utiliser un économiseur d’écran animé. Vous pouvez aussi éteindre ou mettre le moniteur en veille lorsqu’il n’est pas

utilisé.

Déﬁnissez les fonctions « ECONOMISEUR ECRAN », « DATE ET HEURE » et « PARAM. CALENDRIER » pour réduire davantage le risque

de persistance d’image.

Durée de vie prolongée de l’afﬁchage

Image résiduelle sur l’écran LCD

Au bout de plusieurs heures d’utilisation en continu, l’électrode à l’intérieur de l’écran LCD est susceptible de rester chargée électriquement

une fois l’écran éteint. De ce fait, il est possible que vous observiez une image résiduelle ou « fantôme » de la dernière image afﬁchée

(Persistance de l’image)

La persistance de l’image n’est pas permanente. En revanche, l’afﬁchage en continu d’une image ﬁxe peut occasionner une accumulation

permanente d’impuretés ioniques à l’intérieur de l’écran LCD pouvant occasionner l’apparition d’une image résiduelle permanente (image

résiduelle).

Recommandations

Aﬁn de retarder l’apparition d’images résiduelles et de prolonger la durée de vie de votre moniteur, conformez-vous aux recommandations

suivantes :

•฀N’afﬁchez pas d’images ﬁxes pendant de longues périodes. Modiﬁez-les à de courts intervalles de temps.

•฀Lorsque vous ne l’utilisez pas, éteignez le moniteur à l’aide de la télécommande, des options de gestion de l’énergie du PC ou de la fonction

Calendrier intégrée.

•฀Des températures faibles aident à prolonger la durée de vie du moniteur.

Pensez à surveiller la température interne du moniteur si l’écran LCD est recouvert d’une surface protectrice (verre, acrylique), si le moniteur

est situé dans un espace clos ou si plusieurs moniteurs sont superposés.

Pour réduire la température, utilisez les ventilateurs, activez l’économiseur d’écran, réglez les paramètres de gestion de l’énergie et diminuez

la luminosité.

•฀Utilisez le mode « Économiseur d’écran » du moniteur.

SCHEDULE:

POWER: ON

TIME: 04 : 03

DisplayPort1

INPUT:

PIC. MODE: STANDARD

DisplayPort1

(MON) OCT.26.2015 12:37

SETTINGS:

SCHEDULE SETTINGS

SCHEDULE LIST

HOLIDAY SETTINGS

WEEKEND SETTINGS

DATE & TIME

DAYLIGHT SAVINGS

OFF TIMER

RESET

MONTH:

DAY:

Choose Mark

Return Close

DATE

YEAR:

JAN

2016

MON TUE WED THU

SAT SUNFRI

EVERY DAY

EVERY WEEK

HOLIDAY

WEEKDAY

WEEKEND

MULTI-INPUT OPTION

Français-4747

Français

FONCTION ID TELECOMMANDE

ID TELECOMMANDE

La฀télécommande฀peut฀être฀utilisée฀pour฀contrôler฀jusqu’à฀100฀moniteurs฀MultiSync฀

individuels à l’aide du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE

fonctionne฀en฀association฀avec฀le฀mode฀Ident.฀du฀moniteur,฀permettant฀de฀contrôler฀jusqu’à฀

100 moniteurs MultiSync individuels. Par exemple : si plusieurs moniteurs sont utilisés

dans la même zone, une télécommande en mode normal enverrait des signaux à chaque

moniteur en même temps (voir Figure 1). La télécommande en mode ID TELECOMMANDE

s’utilise sur un seul moniteur du groupe (voir Figure 2).

POUR DEFINIR L’ID TELECOMMANDE

Tout en maintenant enfoncé le bouton REMOTE ID SET de la télécommande, utilisez

le pavé numérique pour saisir l’identiﬁant du moniteur (entre 1 et 100) devant être contrôlé

via la télécommande. Cette dernière peut ensuite être utilisée pour faire fonctionner ce

même moniteur.

Quand 0 est sélectionné ou quand la télécommande est en mode normal, tous les

moniteurs sont activés.

POUR DEFINIR/REINITIALISER LE MODE DE LA TELECOMMANDE

Mode ID : pour entrer dans le mode ID, appuyez sur le bouton REMOTE ID SET et

maintenez-le enfoncé pendant 2 secondes.

Mode Normal : pour revenir au mode Normal, appuyez sur le bouton REMOTE ID CLEAR

et maintenez-le enfoncé pendant 2 secondes.

Pour que cette option fonctionne correctement, le moniteur doit être doté d’un identiﬁant

unique. Ce dernier peut être attribué dans le menu AFFICHAGES MULTIPLES de l’OSD

(reportez-vous à la page 40).

Dirigez la télécommande vers le capteur distant du moniteur souhaité et appuyez sur le

bouton REMOTE ID SET. Une fois votre télécommande en mode ID, l’identiﬁant du moniteur s’afﬁche à l’écran.

Utilisation de la télécommande pour contrôler tous les moniteurs situés à portée

1. Tout en maintenant le bouton DEFINITION ID de la télécommande enfoncé, saisissez l’identiﬁant « 0 ».

2. Tous les moniteurs situés à portée répondront désormais aux commandes envoyées par la télécommande.

REMARQUE : si vous saisissez la valeur « 0 » dans le champ ID TELECOMMANDE et appuyez sur DEFINITION ID, l’identiﬁant de tous

les moniteurs situés à portée s’afﬁche à l’écran. De cette façon, vous pouvez repérer facilement l’identiﬁant du moniteur que

vous souhaitez contrôler de manière individuelle (voir procédure ci-dessous).

Utilisez la télécommande pour faire fonctionner un moniteur ayant un numéro IDENT. DU MONITEUR spéciﬁque qui lui

est attribué.

1. Indiquez l’identiﬁant du moniteur (voir page 40). Le numéro ID MONITEUR peut être compris entre 1 et 100.

Ce numéro ID MONITEUR permet à la télécommande de faire fonctionner ce moniteur spéciﬁque sans affecter les autres moniteurs.

2. Tout en maintenant le bouton DÉFINITION ID de la télécommande enfoncé, saisissez l’identiﬁant de la télécommande à l’aide du clavier.

Il doit s’agir d’un nombre compris entre 1 et 100. L’identiﬁant de la télécommande doit correspondre à l’identiﬁant du moniteur que vous

souhaitez contrôler.

3. Dirigez la télécommande vers le capteur du moniteur souhaité, puis appuyez sur le bouton DEFINITION ID.

L’identiﬁant du moniteur s’afﬁche en rouge à l’écran.

Si vous saisissez la valeur « 0 » dans le champ ID TELECOMMANDE, l’identiﬁant de tous les moniteurs situés à portée s’afﬁche en rouge.

Si l’identiﬁant du moniteur s’afﬁche en blanc, il n’est pas identique à l’identiﬁant de la télécommande.

REMARQUE : le numéro ID GROUPE ne peut pas être déﬁni avec la télécommande.

Fonctions de la télécommande

Monitor ID :1 Monitor ID :2 Monitor ID :3

La télécommande

ne fonctionne pas

La télécommande

ne fonctionne pas

La télécommande

fonctionne

La télécommande

fonctionne

La télécommande

fonctionne

La télécommande

fonctionne

Figure 1

La télécommande est

en mode Normal ou l’ID

TÉLÉCOMMANDE est

déﬁni sur 0

Figure 2

La télécommande

est déﬁnie pour

utiliser l’ID

TÉLÉCOMMANDE 3

Français-4848

Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN.

REMARQUE : il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs.

Pour déﬁnir un identiﬁant manuellement, vous devez d’abord exécuter la fonction ID AUTO (voir

page 40).

Moniteur principal Moniteurs secondaires

Connexions Connexions

ENTREE SORTIE ENTREE SORTIE

RS-232C

LAN2 LAN1 LAN2REMOTE IN

LAN1

Connexion

Câble LAN

Moniteur suivant

Câble LAN

LAN1

LAN2

LAN1

LAN2

Connexion de plusieurs moniteurs

Français-4949

Français

Il est possible de contrôler ce moniteur en connectant un PC doté d’une connexion RS-232C (type inverseur).

Quelques fonctions pouvant être contrôlées par un PC :

•฀La mise sous tension et la mise en veille ;

•฀La฀commutation฀entre฀les฀signaux฀d’entrée฀;

•฀La฀mise฀sous/hors฀tension฀du฀son.

Connexion

Moniteur + ordinateur.

•฀Éteignez฀le฀moniteur฀avant฀de฀le฀connecter฀à฀un฀ordinateur.

•฀Allumez-le après avoir mis l’ordinateur connecté sous tension.

Si vous allumez l’ordinateur et le moniteur dans l’ordre inverse, il est possible que le port de communication ne fonctionne

pas correctement.

•฀Pour contrôler le moniteur connecté avec un câble RS-232C, reportez-vous à la section « Commandes de contrôle »

(voir page 57) ou consultez le ﬁchier External_Control.pdf sur le CD-ROM fourni avec le moniteur.

Câble RS-232C

Ordinateur

RS-232C

REMARQUE : si votre ordinateur est uniquement doté d’un port série 25 broches, vous devez utiliser un adaptateur approprié.

Prenez contact avec votre fournisseur pour obtenir des informations supplémentaires.

Pour obtenir des informations sur le brochage, consultez la section « 2) Entrée/sortie RS-232C » de la

page 50.

Pour฀contrôler฀un฀moniteur,฀utilisez฀ces฀commandes.฀Vous฀trouverez฀des฀informations฀à฀leur฀sujet฀sur฀le฀CD-ROM฀fourni฀avec฀le฀

moniteur. Le ﬁchier applicable est nommé External_control.pdf.

Contrôle à distance du moniteur via une interface RS-232C

Français-5050

1) Interface

PROTOCOLE RS-232C

DEBIT 9 600 [bps]

LONGUEUR DES DONNEES 8 [bits]

PARITE NUL

BIT D’ARRET 1 [bit]

CONTROLE DE FLUX NUL

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Le câble de type inverseur (non inclus) doit être utilisé pour les commandes RS-232C.

2) BROCHAGE

Entrée/sortie RS-232C

D-SUB 9 broches (côté moniteur)

N° de broche Nom

1 NC

2 RXD

3 TXD

4 NC

5 GND

6 NC

7 NC

8 NC

9 NC

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Français-5151

Français

Connexion à un réseau

En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notiﬁcation par e-mail grâce à une

fonction de serveur HTTP.

Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. Une fois connecté à un réseau DHCP, le moniteur obtient

automatiquement une adresse IP.

Exemple de connexion LAN :

Serveur

Concentrateur

REMARQUE : utilisez un câble LAN de

catégorie 5 ou supérieure.

Câble LAN

(non fourni)

Paramètres réseau via un navigateur HTTP

Présentation

La connexion du moniteur à un réseau permet de contrôler le moniteur à distance à partir d’un ordinateur connecté au même

réseau.

L’adresse IP et le masque de sous-réseau du moniteur peuvent être déﬁnis depuis la page PARAMETRES RESEAU d’un

navigateur, et par le biais d’un serveur HTTP. Veillez à utiliser Microsoft Internet Explorer 10 ou une version supérieure pour

votre navigateur Web.

(Cet appareil utilise JavaScript et des cookies, et le navigateur doit être conﬁguré pour accepter ces fonctions. Le paramétrage

dépend de la version du navigateur. Reportez-vous aux ﬁchiers d’aide et à la documentation fournie avec votre logiciel.)

Pour accéder au serveur HTTP, lancez un navigateur Web sur un ordinateur connecté au même réseau que le moniteur et

saisissez l’URL suivante dans le champ d’adresse Web.

Paramètre réseau

http://<adresse IP du moniteur>/index.html

CONSEIL : l’adresse IP par défaut est automatiquement assignée au moniteur.

L’application exclusive peut être téléchargée depuis notre site Web.

REMARQUE : si l’écran PARAMETRES RESEAU ne s’afﬁche pas dans le navigateur Web, appuyez sur les touches Ctrl+F5

pour actualiser le navigateur Web (ou nettoyez le cache).

Selon l’état du traﬁc ou vos paramètres réseau, il se peut que la réponse du moniteur aux commandes soit

considérablement ralentie. Dans ce cas, contactez votre administrateur réseau.

Il se peut que le moniteur ne réponde pas si vous appuyez plusieurs fois et rapidement sur les boutons du

navigateur. Dans ce cas, patientez, puis répétez l’opération. Si la situation persiste, éteignez puis rallumez le

moniteur.

Pour contrôler un moniteur, utilisez les « Commandes de contrôle » dans le tableau présenté à la

page 57.

Contrôle du moniteur LCD via la commande LAN

Français-5252

Préparation avant l’utilisation

Connectez le moniteur au réseau à l’aide d’un câble LAN avant d’accéder aux options du navigateur.

Certains types de proxy et certaines conﬁgurations ne permettent pas de contrôler le moniteur par le biais du réseau. En outre,

selon l’efﬁcacité du cache, il est possible que du contenu conﬁguré à partir du navigateur ne s’afﬁche pas. C’est pourquoi nous

déconseillons autant que possible l’utilisation d’un serveur proxy.

Conﬁguration de l’adresse pour les opérations via un navigateur

Un nom d’hôte peut être utilisé dans les situations décrites ci-dessous :

Si le nom d’hôte a été enregistré sur le serveur DNS par l’administrateur réseau, vous pouvez utiliser celui-ci pour accéder aux

paramètres réseau du moniteur depuis un navigateur compatible.

Si le nom d’hôte a été déﬁni dans le ﬁchier HOSTS de l’ordinateur, vous pouvez utiliser celui-ci pour accéder aux paramètres

réseau du moniteur depuis un navigateur compatible.

Exemple฀1฀:฀lorsque฀le฀nom฀d’hôte฀du฀moniteur฀a฀été฀déni฀sur฀«฀pd.nec.co.jp฀»,฀vous฀pouvez฀accéder฀au฀réseau฀en฀entrant฀

http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.

Exemple 2 : lorsque l’adresse IP du moniteur est 192.168.73.1, vous pouvez accéder aux paramètres de notiﬁcation par

e-mail en entrant http://192.168.73.1/index.html en tant qu’adresse ou dans la colonne de l’URL.

Opération

Rendez-vous à l’adresse suivante pour afﬁcher la page d’accueil.

http://<adresse IP du moniteur>/index.html

Cliquez sur tous les liens situés dans la colonne de gauche, au-dessous de la mention ACCUEIL.

TELECOMMANDE

Ce menu vous permet d’accéder aux mêmes options que votre télécommande.

Menu OSD

Permet d’utiliser le menu OSD ci-dessous :

ENTREE, IMAGE, AUDIO, CALENDRIER, ENTREES MULTIPLES, OSD, AFFICHAGES MULTIPLES, PROTECTION

AFFICHAGE, CONTROLE, OPTION, SYSTEME.

REMARQUE : fonction des boutons indiqués sur les pages des paramètres.

[APPLY] : permet d’appliquer les paramètres déﬁnis.

[CANCEL] : revenir aux paramètres précédents.

REMARQUE : la fonction CANCEL est désactivée si vous cliquez sur APPLY.

[RELOAD] : recharger les paramètres.

[RESET] : réinitialiser les paramètres d’origine.

Français-5353

Français

Paramètres réseau

Cliquez sur RESEAU dans la colonne de gauche.

IP SETTING

(REGLAGE IP)

Déﬁnissez la manière dont l’adresse IP est conﬁgurée.

AUTO : assigner automatiquement une adresse IP.

MANUEL : permet de déﬁnir l’adresse IP du moniteur manuellement.

REMARQUE : consultez votre administrateur réseau en cas de problème.

IP ADDRESS

(ADRESSE IP)

Permet de déﬁnir l’adresse IP du moniteur connecté au réseau lorsque l’option [REGLAGE IP] est

déﬁnie sur [MANUEL].

SUBNET MASK

(MASQUE SUBNET)

Permet de déﬁnir les données associées au masque de sous-réseau pour le moniteur connecté au

réseau lorsque l’option [REGLAGE IP] est déﬁnie sur [MANUEL].

DEFAULT GATEWAY

(PASSERELLE PAR

DEFAUT)

Permet de déﬁnir la passerelle par défaut du moniteur connecté au réseau lorsque l’option

[REGLAGE IP] est déﬁnie sur [MANUEL].

REMARQUE : pour supprimer le paramètre, déﬁnissez-la sur [0.0.0.0].

DNS Déﬁnition du paramètre ADRESSE IP pour le serveur DNS.

AUTO : ce réglage permet de récupérer automatiquement l’adresse IP du serveur DNS connecté au

moniteur.

MANUEL : vous devrez saisir manuellement l’adresse IP du serveur DNS connecté au moniteur.

PRIMARY DNS

(DNS PRINCIPAL)

Permet de déﬁnir les paramètres relatifs au serveur DNS principal du réseau auquel le moniteur est

connecté.

REMARQUE : saisissez [0.0.0.0] pour désactiver ce paramètre.

SECONDARY DNS

(DNS SECONDAIRE)

Permet de déﬁnir les paramètres relatifs au serveur DNS secondaire du réseau auquel le moniteur est

connecté.

REMARQUE : saisissez [0.0.0.0] pour désactiver ce paramètre.

REMARQUE : les paramètres suivants seront réinitialisés si vous activez l’option REINIT. ADRESSE IP dans le menu

COMMANDE de l’OSD :

[REGLAGE IP] : AUTO, [ADRESSE IP] : 192.168.0.10, [MASQUE SUBNET] : 255.255.255.0, [DNS] : AUTO,

[PASSERELLE PAR DEFAUT], [DNS PRINCIPAL] et [DNS SECONDAIRE] sont vides.

Français-5454

Paramètre e-mail

Cliquez sur E-MAIL dans la colonne de gauche, au-dessous de la mention ACCUEIL.

Lorsque les paramètres de messagerie sont conﬁgurés et activés, le moniteur envoie des notiﬁcations en cas d’erreur ou de

perte du signal d’entrée. Le moniteur doit être connecté à un réseau LAN.

ALERT MAIL

(NOTIFICATION PAR E-MAIL)

Lorsqu’une erreur survient, le moniteur envoie un message d’erreur aux adresses

électroniques répertoriées dans les champs Adresse du destinataire. Reportez-vous au

tableau « Liste des messages d’erreur » ci-dessous.

Si aucun signal d’entrée n’est détecté, cela n’est pas considéré comme une erreur.

Le moniteur envoie uniquement un message relatif à l’absence de signal si l’option

Message d’état est activée.

Cochez l’option [ACTIVER] pour activer la fonction de notiﬁcation par e-mail.

Cochez l’option [DESACTIVER] pour désactiver la fonction de notiﬁcation par e-mail.

STATUS MESSAGE (MESSAGE ETAT) En l’absence de signal d’entrée, le moniteur envoie un message adéquat aux adresses

électroniques répertoriées dans les champs Adresse du destinataire.

Cette option ne permet pas d’envoyer des notiﬁcations en cas d’erreurs. Celles-ci le sont

uniquement si la fonction de notiﬁcation par e-mail est activée.

Si vous sélectionnez [ACTIVER], une notiﬁcation est envoyée lorsque le moniteur n’émet

aucun signal ou qu’une autre condition d’alerte est détectée.

Si vous sélectionnez [DESACTIVER], les notiﬁcations sont envoyées uniquement si une

condition d’alerte est détectée.

L’absence de signal n’entraîne pas l’envoi d’e-mails.

SENDER’S ADDRESS

(ADRESSE DE L’EXPÉDITEUR)

Saisissez฀l’adresse฀de฀l’expéditeur.฀Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀

alphanumériques et symboles.

SMTP SERVER (SERVEUR SMTP) Saisissez le nom du serveur SMTP auquel vous souhaitez connecter le moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀alphanumériques.

RECIPIENT’S ADDRESS 1 TO 3

(ADRESSES 1 À 3 DU DESTINATAIRE)

Entrez฀l’adresse฀du฀destinataire.฀Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀

alphanumériques et symboles.

AUTHENTICATION METHOD

(MÉTHODE D’AUTHENTIFICATION)

Cela permet de sélectionner la méthode d’authentiﬁcation pour la transmission des

e-mails.

POP3 SERVER (SERVEUR POP3) Ceci indique l’adresse du serveur POP3 utilisée lors de l’authentiﬁcation de l’e-mail.

USER NAME (NOM D’UTILISATEUR) Déﬁnit le nom d’utilisateur pour la connexion au serveur d’authentiﬁcation lorsque

l’authentication฀est฀requise฀pour฀la฀transmission฀de฀l’e-mail.฀Vous฀pouvez฀utiliser฀jusqu’à฀

60 caractères alphanumériques.

PASSWORD (MOT DE PASSE) Déﬁnit le mot de passe pour la connexion au serveur d’authentiﬁcation lorsque

l’authentication฀est฀requise฀pour฀la฀transmission฀de฀l’e-mail.฀Vous฀pouvez฀utiliser฀jusqu’à฀

60 caractères alphanumériques.

TEST MAIL (E-MAIL TEST) Cliquez sur ce bouton pour envoyer un e-mail de test, et ainsi vériﬁer que vos paramètres

sont corrects.

REMARQUE : •฀Si฀le฀test฀ne฀fonctionne฀pas,฀vériez฀que฀le฀réseau,฀les฀paramètres฀du฀serveur฀et฀l’adresse฀e-mail฀du฀

destinataire sont corrects.

•฀Si฀une฀adresse฀erronée฀a฀été฀spéciée฀pour฀le฀test,฀il฀est฀possible฀que฀vous฀ne฀receviez฀pas฀la฀notication.

Dans ce cas, vériﬁez que l’adresse du destinataire est correcte.

CONSEIL : pour consulter le tableau des commandes de contrôle, reportez-vous au ﬁchier « External_Control.pdf »

disponible sur le CD-ROM fourni avec le moniteur.

Liste de messages d’erreur et d’alertes

Numéro d’erreur

* Code erreur

Message de

l’alerte par e-mail

Explication Mesures

70h ~ 7Fh

L’alimentation du moniteur ne

fonctionne pas normalement.

Alimentation anormale en mode Veille Contactez votre fournisseur.

80h ~ Fh Le ventilateur s’est arrêté Fonctionnement du ventilateur anormal Contactez votre fournisseur.

90h ~ 9Fh

L’unité de rétroéclairage du moniteur

ne fonctionne pas normalement.

Problème lié au rétroéclairage Contactez votre fournisseur.

A0h ~ AFh Le moniteur a surchauffé. Température anormale Contactez votre fournisseur.

A2h

La température maximale, déﬁnie dans le

menu OSD, a été atteinte.

* Condition : PROTECTION AFFICHAGE -

CONTROLE VENTILATEUR - VENTILATEUR

= AUTO

Vériﬁez la conﬁguration des paramètres

PROTECTION AFFICHAGE et

CONTROLE VENTILATEUR dans

le menu OSD, ou contactez votre

fournisseur.

B0h ~ BFh

Le moniteur ne reçoit pas de signal

d’entrée.

Pas de signal Reportez-vous au paragraphe « Pas

d'image » de la section Dépannage.

D0h

La฀capacité฀restante฀du฀journal฀

d’erreur a diminué.

La฀taille฀de฀la฀mémoire฀du฀journal฀Preuve฀de฀

lecture a été augmentée d’une heure.

Obtenez฀un฀journal฀avec฀la฀commande฀

externe PD. Voir

page 56.

D1h

La pile de l’horloge est déchargée. La pile est déchargée. Connectez le moniteur à l’alimentation,

puis rechargez la pile.

Déﬁnissez (DATE et HEURE) dans OSD.

E0h ~ EFh

Une erreur système s’est produite

au niveau du moniteur.

Erreur système. Contactez votre fournisseur.

Français-5555

Français

Paramètres SNMP

Cliquez sur l’option SNMP dans la colonne de gauche.

Le protocole SNMP permet d’obtenir des informations sur l’état du moniteur, et de contrôler ce dernier par le biais du réseau.

Version :

SNMP v1 Texte brut authentiﬁé par le biais d’un nom de communauté. Pas de conﬁrmation de réception du message Trap.

SNMP v2c Texte brut authentiﬁé par le biais d’un nom de communauté. Pas de conﬁrmation de réception du message Trap.

Nom communauté :

Le paramètre défaut pour le nom de communauté est « public ». Il est en lecture seule. Vous pouvez déﬁnir des noms de

communautés pour 3 paramètres maximum.

Trap :

Envoi d’un message d’erreur à l’adresse spéciﬁée lorsqu’une erreur se produit sur le moniteur.

Case à cocher Explication Code d’erreur

Temperature (Température) Température anormale 0xA0, 0xA1, 0xA2

Fan (Ventilateur) Fonctionnement du ventilateur anormal 0x80, 0x81

Power (Alimentation) Fonctionnement de l’alimentation anormal 0x70, 0x71, 0x72, 0x78

Inverter/Backlight (Inversion/Rétroéclairage) Fonctionnement de l’inversion/

du rétroéclairage anormal

0x90, 0x91

No Signal (Pas de signal) Pas de signal 0xB0

PROOF OF PLAY (PREUVE DE LECTURE) Réduire฀le฀stockage฀du฀journal0xD0

System Error (Erreur système) Erreur système 0xE0

Paramètres AMX

Cliquez sur AMX dans la colonne de gauche, au-dessous de la mention ACCUEIL.

AMX BEACON Permet d’activer ou de désactiver la fonctionnalité AMX Device Discovery lors de la connexion à un

réseau pris en charge par le système de contrôle NetLinx d’AMX.

CONSEIL :

Lorsque vous utilisez un appareil compatible avec la fonctionnalité AMX Device Discovery, tous les

systèmes de contrôle NetLinx sont en mesure d’identiﬁer celui-ci et de télécharger le module de

détection approprié à partir d’un serveur AMX.

Sélectionnez [ENABLE] AMX Device Discovery pour activer la détection.

Sélectionnez [DISABLE] AMX Device Discovery pour la désactiver.

Paramètres CRESTRON

Cliquez sur CRESTRON dans la colonne de gauche, au-dessous de la mention ACCUEIL.

Compatibilité CRESTRON ROOMVIEW

Le moniteur prend en charge CRESTRON ROOMVIEW, qui permet de gérer et de contrôler à partir d’un ordinateur ou d’un

contrôleur plusieurs appareils connectés sur le réseau.

Pour obtenir des informations supplémentaires sur ce service, rendez-vous à l’adresse http://www.crestron.com

ROOMVIEW ROOMVIEW pour la gestion à partir de l’ordinateur.

MARCHE : active ROOMVIEW.

ARRET : désactive ROOMVIEW.

CRESTRON

CONTROL

CRESTRON CONTROL pour la gestion à partir du contrôleur.

MARCHE : active CRESTRON CONTROL.

ARRET : désactive CRESTRON CONTROL.

CONTROLLER IP

ADDRESS (ADRESSE

IP CONTROLEUR)

Indiquez l’adresse IP du serveur CRESTRON.

IP ID (ID IP) Indiquez l’identiﬁant associé à l’adresse IP du serveur CRESTRON.

REMARQUE : les paramètres CRESTRON sont requis uniquement si vous prévoyez d’utiliser le système CRESTRON

ROOMVIEW.

Pour obtenir des informations supplémentaires sur ce service, rendez-vous à l’adresse

http://www.crestron.com

Français-5656

Paramètres de noms

Cliquez sur l’option NOM dans la colonne de gauche.

MONITOR NAME

(NOM DU MONITEUR)

Permet de déﬁnir le nom du moniteur. Celui-ci ne doit pas contenir plus de 16 caractères.

La valeur par défaut correspond au nom du modèle.

HOST NAME (NOM D’HOTE

(CONTROLE))

Saisissez le nom d’hôte du moniteur connecté au réseau.

Vous฀pouvez฀utiliser฀jusqu’à฀15฀caractères฀alphanumériques.

HOST NAME

(NOM D’HÔTE) (MP)

Saisissez le nom d’hôte du réseau à utiliser avec le lecteur multimédia connecté au moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀15฀caractères฀alphanumériques.

DOMAIN NAME

(NOM DE DOMAINE)

Saisissez le nom de domaine du réseau auquel est connecté le moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀alphanumériques.

Mot de passe du réseau

Cliquez sur SERVICE RESEAU dans la colonne de gauche.

PJLink CLASS

(CLASSE PJLink)

Permet de déﬁnir la classe PJLink.

REMARQUE : PJLink est une norme d’interface réseau établie par JBMIA.

http://pjlink.jbmia.or.jp/index.html

Ce moniteur est compatible avec les commandes de classe 1 et 2.

NOTIFY FUNCTION ENABLE

(ACTIV. FONCTION NOTIFICATION)

Permet d’activer ou de désactiver les notiﬁcations relatives à l’état du réseau auquel est connecté

le moniteur. Cette fonction est disponible uniquement avec les commandes de classe 2.

NOTIFY ADDRESS

(ADRESSE NOTIFICATION)

Permet de déﬁnir l’adresse IP à laquelle l’état du réseau applicable au moniteur doit être envoyé.

Cette fonction est disponible uniquement avec les commandes de classe 2.

PJLink PASSWORD

(MOT DE PASSE PJLink)

Permet de déﬁnir un mot de passe pour le protocole PJLink*. Il doit comporter un maximum de

32 caractères. N’oubliez pas votre mot de passe. Si vous l’oubliez, contactez votre fournisseur.

HTTP PASSWORD

(MOT DE PASSE HTTP)

Permet de déﬁnir un mot de passe pour le serveur HTTP. Il doit comporter un maximum de

10 caractères.

HTTP PASSWORD ENABLE

(MOT DE PASSE HTTP ACTIVER)

Ce dernier est requis lors de la connexion au serveur HTTP.

Utilisez le nom d’utilisateur en tant que nom de moniteur lors de la saisie du mot de passe.

*Déﬁnition de PJLink

Le protocole PJLink est un protocole standardisé qui permet de contrôler les périphériques de fabricants différents. Il a été établi

par la JBMIA (Japan Business Machine and Information System Industries Association) en 2005.

Le périphérique prend en charge toutes les commandes liées au protocole PJLink.

Informations relatives à la liste PD

Cliquez sur l’option LISTE PD dans la colonne de gauche.

Cette fonction permet d’obtenir une liste des identiﬁants et adresses IP des moniteurs connectés en série.

REMARQUE : la liste s’afﬁche uniquement sur le moniteur principal.

Paramètres MEMO

Cliquez sur l’option MEMO dans la colonne de gauche.

Utilisez les paramètres MEMO pour déﬁnir le texte s’afﬁchant à l’écran lorsqu’un utilisateur sélectionne MEMO dans le menu

OSD. Par exemple, si vous souhaitez fournir des informations de contact pour le service clientèle de votre entreprise, vous

pouvez les saisir ici.

Vous ne pouvez pas utiliser la télécommande pour déﬁnir le texte MEMO à partir du menu OSD du moniteur. Le texte MEMO

doit฀être฀ajouté฀dans฀les฀champs฀de฀cette฀section.฀Le฀message฀s’afche฀sur฀le฀moniteur.

TITLE (TITRE) Le titre doit comporter un maximum de 24 caractères.

MESSAGE Le message doit comporter un maximum de 240 caractères.

MEMO PASSWORD

(MOT DE PASSE MEMO)

« 0000 » est le paramètre par défaut.

MEMO PASSWORD ENABLE

(ACTIVER MOT DE PASSE MEMO)

Un MOT DE PASSE MEMO est requis si l’option ad hoc est activée.

Paramètre VISIONNEUSE CARTE SD

Cliquez sur « VISIONNEUSE CARTE SD » à gauche du paramètre ACCUEIL.

Consultez la rubrique Utilisation des PARAMETRES de la carte SD PARTAGEE (voir

page 27).

Commande externe

Connexion de périphériques externes

Deux options sont disponibles pour connecter un périphérique externe au moniteur.

•฀Connecteur RS-232C

Utilisez un câble RS-232C pour connecter le périphérique externe au port RS-232C du moniteur.

•฀Port LAN

Utilisez un câble LAN pour connecter le périphérique externe au port LAN du moniteur.

Adressez-vous à votre administrateur réseau pour connaître le type de câble LAN à utiliser.

Français-5757

Français

Interface de connexion

Interface RS-232C

PROTOCOLE RS-232C

DEBIT EN BAUDS 9 600 [bits/s]

LONGUEUR DES DONNEES 8 [bits]

PARITE AUCUNE

BIT D’ARRET 1 [bit]

CONTROLE DE FLUX AUCUN

Interface LAN

PROTOCOLE TCP

NUMERO DE PORT 7142

VITESSE DE COMMUNICATION Paramètre AUTO (10/100 Mbits/s)

Commandes de contrôle

Pour connaître les autres commandes disponibles, consultez le ﬁchier « External_Control.pdf » qui ﬁgure sur le CD-ROM fourni

avec le moniteur.

Fonction (ID moniteur = 1) Données code

Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d

Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d

Source d’entrée DisplayPort1

01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 46 03 04 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 46 03 04 0d

Source d’entrée DisplayPort2

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 30 03 73 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 30 03 73 0d

Source d’entrée HDMI1

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 31 03 72 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 31 03 72 0d

Source d’entrée HDMI2

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 32 03 71 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 32 03 71 0d

Source d’entrée HDMI3

01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 32 03 78 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 38 32 03 78 0d

Source d’entrée MP

01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 37 03 7D 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 38 37 03 7D 0d

Source d’entrée OPTION

01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 44 03 06 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 44 03 06 0d

Couper le son ACTIVE 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 31 03 09 0d

Couper le son DESACTIVE 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 32 03 0a 0d

Commande de contrôle ASCII

Ce moniteur prend en charge les commandes de contrôle répertoriées dans le document « External_Control.pdf » (présent sur le

CR-ROM fourni avec le moniteur), ainsi que les commandes de contrôle ASCII courantes. Ces dernières permettent de contrôler le

moniteur฀ou฀projecteur฀NEC฀à฀partir฀d’un฀PC฀connecté.฀Pour฀obtenir฀des฀informations฀supplémentaires,฀consultez฀notre฀site฀Web.

Paramètre

Commandes applicables au signal d’entrée Commandes d’état

Nom du signal d’entrée Réponse Paramètre Réponse Erreur

DisplayPort1 DisplayPort1 DisplayPort1 ou DisplayPort error:temp Température anormale

DisplayPort2 DisplayPort2 DisplayPort2 error:fan Fonctionnement du ventilateur anormal

HDMI1 hdmi1 hdmi1 ou hdmi error:light Fonctionnement de l’inverseur ou du système

de rétroéclairage anormal

HDMI2 hdmi2 hdmi2 error:system Erreur système

HDMI3 hdmi3 hdmi3

MP mp mp

OPTION option option

Français-5858

Prise en charge de la commande HDMI CEC

Menu OSD Nom de la commande CEC HDMI Description Paramétrage

CEC (Consumer

Electronics

Control)

Lecture instantanée Lorsque les périphériques CEC HDMI

sont mis sous tension, le moniteur

auquel ils sont connectés via un câble

HDMI s’allume également. L’entrée

est ensuite déﬁnie sur HDMI.

Si le moniteur est allumé avant les

périphériques CEC HDMI, la source

d’entrée est automatiquement déﬁnie

sur HDMI.

Pour conﬁgurer les menus CEC, procédez

comme indiqué dans cette colonne.

Utilisez les boutons et pour sélectionner

CONTROLE > CEC, puis appuyez sur le

bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option MARCHE, puis appuyez sur le bouton

SET/POINT ZOOM.

Contrôle via la télécommande La télécommande sans ﬁl du moniteur

permet également de contrôler les

périphériques CEC HDMI.

Par exemple, si vous appuyez sur les

boutons d’alimentation et de lecture

de la télécommande, ces commandes

s’appliquent aussi bien au moniteur

qu’aux périphériques CEC HDMI.

Mode d’alimentation Le mode d’alimentation du moniteur

(en veille, sous tension, etc.) est

communiqué aux périphériques CEC

HDMI connectés.

Informations système Cette fonction permet d’obtenir

des informations relatives aux

périphériques CEC HDMI connectés

(version CEC, adresse physique).

Elle prend également en compte

les réglages sélectionnés sous

MODIFIER LA LANGUE.

Ainsi, si la langue utilisée par le

moniteur est modiﬁée, celle des

périphériques CEC HDMI change en

conséquence.

Il est toutefois nécessaire que les

périphériques en question prennent

en charge plusieurs langues.

ARRET

AUTOMATIQUE

Mise en veille du système La mise en veille du moniteur par

le biais de sa télécommande sans

ﬁl entraîne la mise en veille des

périphériques CEC HDMI connectés.

Néanmoins, si un enregistrement

est en cours sur un périphérique, ce

dernier reste actif. Reportez-vous au

manuel fourni avec le périphérique

CEC HDMI applicable pour obtenir

des informations supplémentaires.

Utilisez les boutons

et pour sélectionner

l’option ARRET AUTOMATIQUE, puis

appuyez sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

RECEPTEUR

AUDIO

Contrôle audio du système Cette fonction permet d’envoyer un

signal audio numérique via un câble

HDMI Placez, à l’aide de ce dernier,

un ampliﬁcateur audio CEC HDMI

entre le moniteur et les périphériques

CEC HDMI concernés.

Le bouton de volume de la

télécommande sans ﬁl permet

également de contrôler le volume du

son émis par l’ampliﬁcateur audio

CEC HDMI.

Lorsque cette fonction est activée,

le haut-parleur interne ou externe

connecté au moniteur est mis en

sourdine.

Utilisez les boutons

et pour sélectionner

l’option RECEPTEUR AUDIO, puis appuyez

sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

RECH

PERIPHERIQUE

Transfert du nom du périphérique Cette fonction permet d’obtenir le

nom des périphériques CEC HDMI

connectés.

Utilisez les boutons

et pour sélectionner

l’option RECH PERIPHERIQUE, puis appuyez

sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

Contrôle de l’acheminement Vous pouvez passer d’un périphérique

à un autre en cliquant sur son nom.

La télécommande sans ﬁl agit sur le

périphérique sélectionné.

Cette fonction CEC prend en charge l’option ABANDONNER. Nous vous recommandons de connecter ce moniteur à un périphérique prenant en charge la norme

CEC HDMI. Reportez-vous à la section Connexions (

page 17) pour en savoir plus sur la connexion des périphériques CEC HDMI.

Français-5959

Français

L’utilisation du bouton SET/POINT ZOOM de la télécommande permet d’agrandir une partie de l’image.

Appuyez฀sur฀le฀bouton฀CH+/-฀pour฀effectuer฀un฀zoom฀avant฀ou฀arrière.฀L’image฀peut฀être฀agrandie฀jusqu’à฀10฀fois.

1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. Une icône en forme de loupe s’afﬁche.

2 Déplacez l’icône à l’aide des boutons [ ] [ ] [+] [-].

3 Appuyez sur [CH+] pour effectuer un zoom avant, ou sur [CH-] pour effectuer un zoom arrière.

4 Appuyez une nouvelle fois sur le bouton [SET/POINT ZOOM] pour faire disparaître l’icône.

5 Appuyez sur [EXIT] pour revenir à la taille normale.

6 Appuyez sur [MENU] pour afﬁcher le menu OSD.

REMARQUE : •฀L’image฀peut฀paraître฀déformée฀lors฀de฀l’utilisation฀de฀cette฀fonction.

•฀Cette฀fonction฀n’est฀pas฀disponible฀si฀les฀paramètres฀suivants฀sont฀sélectionnés฀:฀ROTATION฀IMAGE฀(sauf฀

si cette fonction est conﬁgurée sur AUCUNE), MODE MULTI-IMAGE, ECONOMISEUR ECRAN, SUPER

(sous MODIFICATION ENTREE), TILE MATRIX et MESSAGE TEXTE.

•฀Si฀le฀paramètre฀DYNAMIQUE฀ou฀ZOOM฀est฀sélectionné฀dans฀le฀menu฀ASPECT,฀l’image฀s’afche฀en฀plein฀

écran avant que la fonction POINT ZOOM soit activée.

Une fois la fonction POINT ZOOM désactivée, l’aspect initialement déﬁni est restauré. Si les valeurs déﬁnies

dans le menu ASPECT sont modiﬁées, alors que la fonctionnalité POINT ZOOM est en cours d’utilisation, les

images dynamiques ou zoomées s’afﬁchent en plein écran.

•฀L’icône฀en฀forme฀de฀loupe฀ne฀peut฀pas฀être฀placée฀en฀dehors฀de฀la฀zone฀d’afchage.

•฀La fonction POINT ZOOM est désactivée si le signal d’entrée est modiﬁé ou si le moniteur est mis hors

tension.

•฀La฀fonction฀POINT฀ZOOM฀est฀désactivée฀si฀les฀valeurs฀dénies฀dans฀le฀menu฀ASPECT฀sont฀modiées.

•฀Lorsque฀la฀fonction฀POINT฀ZOOM฀est฀active,฀l’option฀IMAGE฀FIXE฀n’est฀pas฀disponible.

•฀La fonction POINT ZOOM n’est pas disponible lorsque l’option MODE2 est déﬁnie en mode TERMINAL

(HDMI), et avec un signal DisplayPort de 3 840 x 2 160 (60 Hz).

POINT ZOOM

Français-6060

PREUVE DE LECTURE

Cette fonction permet d’activer le processus d’autodiagnostic, aﬁn de recevoir des notiﬁcations quant à l’état du moniteur.

Vériﬁer élément Message

①

ENTREE DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, OPTION*, MP

②

Résolution ex. (H)1920, (V)1080 , (H)1360, (V)768 ou Pas de signal ou Signal incorrect

③

ENTREE AUDIO IN, DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, OPTION*, MP

④

Signal audio Entrée audio, Pas d’entrée audio ou N/A (IN, OPTION (analogique)*)

⑤

Image Image normale ou Pas d’image

⑥

SORTIE AUDIO Audio normal ou Pas d’audio

⑦

HEURE (année)/(mois)/(jour)/(heure)/(minutes)/(seconde)

DONNEES

D’EXPANSION

00 h : événement Preuve de lecture normal.

01 h : événement « dernière heure de mise sous tension ».

10 h : arrêt du lecteur multimédia.

11 h : démarrage du lecteur multimédia.

12 h : mise en pause du lecteur multimédia.

13 h : survenue d’un problème lié au lecteur multimédia.

20 h : copie de contenu à partir d’un périphérique USB.

21 h : copie de contenu à partir d’un dossier réseau.

30 h : réussite de la copie de contenu.

31 h : erreur liée à la copie de contenu (aucun support multimédia).

32 h : erreur liée à la copie de contenu (problème de connexion).

33 h : erreur liée à la copie de contenu (espace disque insufﬁsant).

34 h : erreur liée à la copie de contenu (problème de lecture/d’écriture).

40 h : présence détectée (état du capteur humain).

41 h : plus de présence détectée (état du capteur humain).

* : la disponibilité de cette fonction varie selon la carte d’option installée sur le moniteur.

Exemple :

①

HDMI1

②

1 920 x 1 080

③

HDMI1

④

IN1

⑤

Image normale

⑥

Audio normal

⑦

2014/1/1/0h/0m/0s

10 h : arrêt du lecteur multimédia.

REMARQUE : pour en savoir plus sur la fonction Preuve de lecture, consultez le ﬁchier External_Control.pdf qui ﬁgure sur le

CD-ROM fourni avec le moniteur.

Français-6161

Français

Cette fonction permet d’obtenir les données relatives à l’état du moniteur via une communication sans ﬁl, même lorsque le

moniteur est éteint. Elle permet également de déﬁnir certaines options OSD.

REMARQUE : position du capteur : reportez-vous aux page 10 et page 11.

Contactez votre fournisseur pour des informations détaillées.

Conforme à la norme ISO 15693.

Nom fonction

Setting Copy (REGLAGE COPIE)

Setting read and write function (Déﬁnition de la fonction lecture et écriture)

Display information (Informations afﬁchage)

Security Setting (Réglage de la sécurité)

Informations relatives au mode AFFICHAGES MULTIPLES

NOMBRE D’IMAGES : 2

PIP PBP1

A B

NOMBRE D’IMAGES : 3

PIP PBP1 PBP2 PBP3

CBA

NOMBRE D’IMAGES : 4

C D

A : IMAGE 1 B : IMAGE 2

C : IMAGE 3 D : IMAGE 4

NOMBRE D’IMAGES : 2

Image 2

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui

[

Oui

MODE 2 Non

[

Non Non Non Non Non Oui Oui Oui

[

Oui

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui

[

Oui

MODE 2 Non Non Non

[

Non Non Non Oui Oui Oui

[

Oui

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui

[

Oui

MODE 2 Non Non Non Non Non

[

Non Oui Oui Oui

[

Oui

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui

[

Oui

DisplayPort2 DisplayPort IN2 – Oui

[

Oui

[

Oui

[

Oui Oui Oui Oui

[

Oui

DisplayPort1 DisplayPort IN1 – Oui

[

Oui

[

Oui

[

Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui

[

Oui

[

Oui

[

Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui

[

Oui

[

Oui

[

Oui Oui Non Non

[

Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui

[

Oui

[

Oui

[

Oui Oui Oui Non Non Oui

* : PBP1 : Oui ; PIP : Non

*1 : option SLOT2 CH REGLAGE

INTELLIGENT WIRELESS DATA

Français-6262

NOMBRE D’IMAGES : 3

PIP/PBP1/PBP2 IMAGE 1 : HDMI1 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI1 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Non Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Non Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Non Non Non Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PIP/PBP2 IMAGE 1 : HDMI1 (MODE2), HDMI2 (MODE2), HDMI3 (MODE2)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI (MODE2)

HDMI1 HDMI IN1

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

DisplayPort2 DisplayPort IN2 – Non Non Non Non Non Non Non Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Non Non Non Non Non Non Non Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Non Non Non Non Non Non Non Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PIP/PBP1/PBP2 IMAGE 1 : HDMI2 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI2 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Non Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Non Non Oui Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Non Non Oui Non Non Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

Français-6363

Français

PIP/PBP1/PBP2 IMAGE 1 : HDMI3 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI3 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Non Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Non Non Oui Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Non Non Non Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PIP/PBP1/PBP2 IMAGE 1 : MP

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : MP

HDMI1 HDMI IN1

MODE 1 Oui Non Non Non Non Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Non Non Oui Non Non Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Non Non Non Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PIP/PBP1/PBP2 IMAGE 1 : DisplayPort2

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : DisplayPort2

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

Français-6464

PIP/PBP1/PBP2 IMAGE 1 : DisplayPort1

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : DisplayPort1

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PIP/PBP1/PBP2 IMAGE 1 : OPTION (DP)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (DP)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

DisplayPort1 DisplayPort IN1 – Non Non Non Non Non Non Non Non Non Non Non Non

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

*1 : option SLOT2 CH REGLAGE

PIP/PBP2 IMAGE 1 : OPTION (DP + TMDS)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (DP + TMDS)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

DisplayPort1 DisplayPort IN1 – Non Non Non Non Non Non Non Non Non Non Non Non

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

*1 : option SLOT2 CH REGLAGE

Français-6565

Français

PIP/PBP2 IMAGE 1 : OPTION (TMDS)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (TMDS)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Oui Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Oui Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Oui Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP1 IMAGE 1 : OPTION (TMDS)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (TMDS)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP3 IMAGE 1 : HDMI1 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI1 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Non Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Non Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Non Non Non Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

Français-6666

PBP3 IMAGE 1 : HDMI2 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI2 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Non Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Non Non Oui Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Non Non Oui Non Non Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP3 IMAGE 1 : HDMI3 (MODE1)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : HDMI3 (MODE1)

HDMI1 HDMI IN1

MODE 1 Oui Non Non Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Non Non Oui Non Oui Non Non Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Non Non Non Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP3 IMAGE 1 : MP

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : MP

HDMI1 HDMI IN1

MODE 1 Oui Non Non Non Non Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

MODE 1 Non Non Oui Non Non Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

HDMI3 HDMI IN3

MODE 1 Non Non Non Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Non Non Non Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

Français-6767

Français

PBP3 IMAGE 1 : DisplayPort2

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : DisplayPort2

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Oui Non Oui

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Oui Non Oui

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Oui Non Oui

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Oui Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Oui Non Oui Non Oui Non Oui Oui Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP3 IMAGE 1 : DisplayPort1

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : DisplayPort1

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

PBP3 IMAGE 1 : OPTION (DP)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (DP)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Oui Non Oui Non Non

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Oui Non Oui Non Non

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

MODE 2 Non Non Non Non Non Non Non Oui Non Oui Non Non

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

DisplayPort1 DisplayPort IN1 – Non Non Non Non Non Non Non Non Non Non Non Non

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Oui Non Oui Non Oui Non Oui Oui Non Oui Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Non Non Non Non Non Non Non Non Non Non Non Non

*1 : option SLOT2 CH REGLAGE

Français-6868

PBP3 IMAGE 1 : OPTION (TMDS)

Image 3

HDMI1 HDMI2 HDMI3 MP DisplayPort2 DisplayPort1 OPTION

Connecteur

HDMI IN1 HDMI IN2 HDMI IN3 –

DisplayPort

IN2

DisplayPort

IN1

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (DP+TMDS))

Logement pour

la carte d’option

(SLOT2 (TMDS))

Image 2 Connecteur

PARAMETRE

TERMINAL*

MODE

– – – 2CH MODE 1

Image 1 : OPTION (TMDS)

HDMI1 HDMI IN1

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

HDMI2 HDMI IN2

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

HDMI3 HDMI IN3

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

MODE 2 Non Non Non Non Non Non Non Oui Oui Non Non Oui

MP – MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

DisplayPort1 DisplayPort IN1 – Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

OPTION

Logement pour la carte

d’option (SLOT2 (DP))

– Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (DP+TMDS))

2CH Non Non Non Non Non Non Non Non Non Non Non Non

Logement pour la carte

d’option (SLOT2 (TMDS))

MODE 1 Oui Non Oui Non Oui Non Oui Oui Oui Non Non Oui

*1 : option SLOT2 CH REGLAGE

NOMBRE D’IMAGES : 4

Un seul signal d’entrée peut être sélectionné au sein d’un groupe.

L’un des cinq groupes s’afﬁche sur chaque écran. Le même groupe peut être sélectionné plusieurs fois.

Groupe A Groupe B Groupe C Groupe D Groupe E

DisplayPort1

OPTION (DP)

DisplayPort2

HDMI1

HDMI2

HDMI3

HDMI1

HDMI2

HDMI3

OPTION (TMDS)

REMARQUE : les options HDMI1/HDMI2/HDMI3 sont uniquement utilisables si la fonction MODE1 est conﬁgurée.

Les fonctions OPTION (DP) et OPTION (TMDS) ne peuvent pas être sélectionnées en même temps.

Video out


principale

DisplayPort1 DisplayPort2 HDMI1 HDMI2 HDMI3 OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

HDMI

IN1

HDMI

IN2

HDMI

IN3

Logement pour la carte

d’option (SLOT2 (DP))

Logement pour la carte

d’option (SLOT2 (HDMI))

DisplayPort

Oui Nonn Nonn Nonn Nonn Oui Nonn Nonn

Pour utiliser la sortie DisplayPort du moniteur, déﬁnissez le paramètre SIGNAL D’ENTREE sur DisplayPort1 ou OPTION.

Cette sortie prend en charge le contenu protégé par HDCP (un même contenu peut être partagé sur 3 moniteurs maximum).

Si vous utilisez une carte d’option, déﬁnissez le paramètre SLOT2 CH REGLAGE sur 1CH, puis le paramètre SLOT2 CH SELECTION sur DisplayPort

(reportez-vous à la page 45).

REMARQUE : certaines cartes d’option de type Slot2 ne prennent en charge que les signaux DisplayPort sortants.

Français-6969

Français

Encombrement réduit : offre la solution idéale pour les environnements avec une qualité d’image supérieure.

SPECTRAVIEW ENGINE : système conçu pour améliorer la qualité d’afﬁchage des moniteurs.

Chacun d’eux est calibré par le fabricant. Leurs paramètres sont conﬁgurés de façon optimale automatiquement et en temps

réel, sans que l’utilisateur ait besoin d’intervenir.

OmniColor : permet de combiner un contrôle des couleurs sur six axes et la norme sRGB. Le réglage des couleurs s’effectue

alors via six axes (R, V, B, C, M et J) et non via les trois précédemment utilisables (R, V et B). Grâce à la norme sRGB, le proﬁl

de couleurs du moniteur est uniforme. Cette fonction garantit que les couleurs afﬁchées sur le moniteur sont telles qu’elles

apparaîtront à l’impression (lors de l’utilisation d’un système d’exploitation et d’une imprimante couleur compatibles sRGB).

Vous฀pouvez฀ainsi฀les฀régler฀à฀l’écran฀et฀ajuster฀leur฀précision.

Contrôle des couleurs sRGB : norme de gestion des couleurs permettant de faire correspondre ces dernières sur les écrans

d’ordinateurs et d’autres périphériques. La norme sRGB, basée sur un espace de couleurs calibré, permet une représentation

optimale des couleurs et est rétrocompatible avec les autres normes de couleur courantes.

Commandes OSD (On-Screen-Display) : permettent de régler facilement et rapidement tous les paramètres d’afﬁchage, en

utilisant un menu afﬁché à l’écran.

Plug and Play : la solution Microsoft

avec le système d’exploitation Windows

facilite la conﬁguration et l’installation

en obtenant les données techniques du moniteur (comme le format et les résolutions d’écran acceptés), optimisant ainsi

automatiquement les performances d’afﬁchage.

Système IPM (Intelligent Power Manager – Gestionnaire d'énergie intelligent) : fournit des méthodes d'économie d'énergie

novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé sans

être utilisé, économisant ainsi deux tiers des coûts de consommation d’énergie, réduisant les émissions et diminuant les coûts

de conditionnement d'air du lieu de travail.

Capacité FullScan™ (balayage complet) : permet d'utiliser la totalité de la surface de l'écran dans la plupart des résolutions,

augmentant ainsi de façon signiﬁcative la taille de l'image.

Interface de montage conforme à la norme VESA (FDMIv1) : interface permettant de ﬁxer le moniteur sur tout support ou

bras de montage tiers conforme à la norme VESA (FDMIv1). NEC recommande d’utiliser une interface de montage conforme à

la norme allemande TÜV-GS et/ou américaine UL1678.

ZOOM : option qui permet d’augmenter ou de réduire la taille de l’image horizontalement et verticalement.

Auto-diagnostic : lorsqu’une erreur interne se produit, un statut de panne est indiqué.

Concentrateur USB : permet de connecter des caméras numériques, des scanners, des claviers et d’autres appareils.

HDCP (High-bandwidth Digital Content Protection, ou « Protection des contenus numériques haute déﬁnition ») :

procédé permettant d’empêcher la copie non autorisée de données vidéo transmises via un signal numérique. Si vous

ne parvenez pas à afﬁcher du contenu via une entrée numérique, ceci ne signiﬁe pas nécessairement que le moniteur ne

fonctionne pas correctement. Lorsque le procédé HDCP est employé, il est possible que du contenu soit protégé et qu’il ne

s’afﬁche pas, conformément aux réglementations liées.

Logement pour la carte des options : vous pouvez utiliser une carte d’options. Contactez votre fournisseur pour des

informations détaillées.

DICOM Sim. : données associées à la simulation de courbe gamme DICOM et stockées sur le périphérique. Si vous

sélectionnez฀l’option฀DICOM฀Sim,฀ces฀valeurs฀sont฀ajoutées฀au฀tableau฀applicable฀an฀de฀générer฀une฀courbe.฀Ceci฀est฀adapté฀

à la visualisation d’images DICOM dans un cadre médical, mais ne doit pas être employé lors de diagnostics.

TILE MATRIX, TILE COMP : afﬁche avec précision une image sur plusieurs écrans en compensant la largeur des bords.

Caractéristiques

Français-7070

Pas d’image

•฀Le฀câble฀vidéo฀doit฀être฀connecté฀complètement฀à฀la฀carte฀

graphique et à l’ordinateur.

•฀La฀carte฀graphique฀doit฀être฀entièrement฀insérée฀dans฀son฀

logement.

•฀Le฀bouton฀d’alimentation฀principal฀doit฀être฀dans฀la฀

position MARCHE.

•฀Les฀interrupteurs฀d’alimentation฀du฀moniteur฀et฀de฀

l’ordinateur doivent être positionnés sur MAR.

•฀Vériez฀que฀la฀résolution฀sélectionnée฀pour฀la฀carte฀

graphique ou le système est bien prise en charge. En cas

de doute, consultez le manuel de la carte graphique ou

du système pour savoir comment modiﬁer la résolution.

•฀Vériez฀la฀compatibilité฀et฀la฀fréquence฀de฀signal฀

recommandées pour votre moniteur et votre carte

graphique.

•฀Vériez฀que฀les฀broches฀du฀connecteur฀sont฀intactes.

•฀Le฀moniteur฀se฀met฀automatiquement฀en฀veille฀s’il฀ne฀

détecte plus de signal vidéo après une durée prédéﬁnie.

Appuyez sur le bouton d’alimentation de la télécommande

ou de l’unité pour le réactiver.

•฀Si฀vous฀débranchez฀le฀câble฀par฀lequel฀passe฀le฀signal฀au฀

démarrage de l’ordinateur, il se peut qu’aucune image ne

s’afﬁche. Éteignez le moniteur et l’ordinateur, reconnectez

le câble, puis rallumez les deux équipements.

•฀Si฀vous฀utilisez฀une฀carte฀d’option,฀vériez฀les฀paramètres฀

OPTION POWER.

Le bouton d’alimentation ne répond pas

•฀Débranchez฀le฀cordon฀d’alimentation฀du฀moniteur฀de฀

la prise secteur pour éteindre et ainsi réinitialiser le

moniteur.

•฀Vériez฀la฀position฀de฀l’interrupteur฀d’alimentation฀du฀

moniteur.

Persistance de l’image

•฀฀Avec฀la฀technologie฀LCD,฀il฀est฀possible฀qu’un฀

phénomène appelé « persistance de l’image » survienne.

La persistance de l’image se manifeste lorsqu’une

image résiduelle reste visible sur l’écran. Contrairement

aux moniteurs à tube cathodique, la persistance de

l’image sur les moniteurs LCD n’est pas permanente.

Il est toutefois recommandé de ne pas afﬁcher d’image

ﬁxe pendant une trop longue période. Pour remédier

au phénomène de persistance, éteignez ou mettez le

moniteur en veille aussi longtemps que la dernière image

est restée afﬁchée. Par exemple, si une image est restée

afﬁchée à l’écran pendant une heure et qu’une image

résiduelle est présente, le moniteur doit être mis hors

tension ou en veille pendant une heure.

REMARQUE : comme avec tous les équipements

d’afﬁchage personnels, il est recommandé

d’afﬁcher des images animées ou de

changer d’image ﬁxe à intervalles réguliers,

et d’utiliser un économiseur d’écran animé.

Vous pouvez aussi éteindre ou mettre le

moniteur en veille lorsqu’il n’est pas utilisé.

L’image clignote

•฀Si vous utilisez un répétiteur, un distributeur ou un câble

long, l’image peut paraître inégale ou clignoter pendant

un moment. Dans ce cas, connectez directement le câble

au moniteur sans utiliser de répétiteur ni de distributeur,

ou remplacez le câble utilisé. L’utilisation d’un câble de

rallonge à paire torsadée peut également provoquer une

déformation, selon la qualité du câble ou l’environnement.

Pour obtenir des informations supplémentaires, contactez

votre fournisseur.

•฀Il฀est฀possible฀que฀certains฀câbles฀HDMI฀ne฀permettent฀

pas d’obtenir une image nette. Si la résolution est de

1 920 x 2 160, 3 840 x 2 160 ou 4 096 x 2 160, utilisez un

câble HDMI prenant en charge la résolution 4K.

L'image déﬁle, est ﬂoue ou moirée.

•฀฀Vériez฀que฀le฀câble฀vidéo฀est฀correctement฀connecté฀à฀

l’ordinateur.

•฀฀Utilisez฀les฀touches฀de฀réglage฀d’image฀OSD฀pour฀

mettre au point et régler l’afﬁchage en augmentant ou en

diminuant la valeur de ﬁnesse.

Après un changement de mode d’afﬁchage, les

paramètres de réglage d’image OSD peuvent nécessiter

un฀réajustement.

•฀฀Vériez฀la฀compatibilité฀et฀les฀paramètres฀recommandés฀

de votre moniteur et de votre carte graphique.

•฀Si le texte est altéré, passez en mode vidéo non entrelacé

et utilisez un taux de rafraîchissement de 60 Hz.

•฀L’image฀peut฀être฀déformée฀lors฀de฀la฀mise฀sous฀tension฀

du moniteur, de la modiﬁcation des paramètres de ce

dernier ou d’appareils connectés. Il ne s’agit pas d’un

défaut du produit.

Le voyant du moniteur n’est pas allumé (aucune couleur,

que ce soit du bleu ou du rouge, n’est visible)

•฀Vériez฀que฀l’interrupteur฀d’alimentation฀est฀enfoncé฀et฀

que le cordon d’alimentation est branché.

•฀Le฀bouton฀d’alimentation฀principal฀doit฀être฀dans฀la฀

position MARCHE.

•฀Assurez-vous que l’ordinateur ne se trouve pas en mode

d’économie d’énergie (appuyez sur une touche du clavier

ou bougez la souris).

•฀Vériez฀que฀l’option฀INDICATEUR฀ALIM฀du฀menu฀OSD฀

est activée.

Des voyants de couleur (à l’exception du bleu) clignotent

ou sont allumés

•฀Il est possible qu’une anomalie se soit produite.

Contactez votre fournisseur.

•฀Si le moniteur passe en mode veille du fait d’une

température interne trop élevée, un voyant de couleur

verte, orange ou rouge clignote six fois. Attendez que

la température interne soit redevenue correcte avant

d’allumer le moniteur.

•฀Il est possible que le moniteur se trouve en mode veille.

Appuyez sur le bouton d’alimentation de la télécommande

ou du moniteur.

L’image ne s’afﬁche pas correctement

•฀Utilisez฀les฀touches฀de฀réglage฀d’image฀OSD฀pour฀

augmenter ou diminuer la trame.

•฀

Vériﬁez que la résolution sélectionnée pour la carte

graphique ou le système est bien prise en charge.

En cas de doute, consultez le manuel de la carte graphique

ou du système pour savoir comment modiﬁer la résolution.

Résolution des problèmes

Français-7171

Français

Des rayures claires horizontales ou verticales risquent d’apparaître, selon le motif afﬁché. Ce problème n’est pas dû à un défaut ou à

une dégradation du produit.

La résolution choisie ne s’afﬁche pas correctement

•฀Utilisez le mode d’afﬁchage OSD pour accéder au

menu Informations, puis vériﬁez que la résolution a

été correctement déﬁnie. Sinon, choisissez l’option

appropriée.

Pas de son

•฀Vériez฀que฀le฀câble฀audio฀est฀branché฀correctement.

•฀Vériﬁez que le son n’est pas désactivé (utilisez le bouton

de la télécommande pour activer ou désactiver le son).

•฀Vériez฀que฀le฀volume฀n’est฀pas฀réglé฀au฀minimum.

•฀Vériez฀si฀l’ordinateur฀prend฀en฀charge฀les฀signaux฀audio฀

DisplayPort.

En cas de doute, contactez votre fournisseur.

•฀Si฀l’option฀SORTIE฀LIGNE฀ne฀fonctionne฀pas,฀vériez฀que฀

le paramètre SURROUND est activé.

•฀Vériﬁez le commutateur du haut-parleur interne/externe.

•฀Si aucun périphérique audio CEC HDMI n’est connecté,

désactivez l’option RECEPTEUR AUDIO.

La télécommande ne fonctionne pas

•฀Vériﬁez l’état des piles de la télécommande.

•฀Vériez฀que฀les฀piles฀sont฀correctement฀insérées.

•฀Veillez฀à฀diriger฀la฀télécommande฀vers฀le฀capteur฀du฀

moniteur.

•฀Vériez฀la฀conguration฀de฀l’option฀REGLAGE฀

VERROUILL IR.

•฀La฀télécommande฀risque฀de฀ne฀pas฀fonctionner฀si฀le฀

capteur฀est฀exposé฀à฀la฀lumière฀du฀jour฀ou฀à฀un฀éclairage฀

direct,฀ou฀si฀un฀objet฀fait฀obstacle.

La fonction CALENDRIER/PROGRAMMATEUR ARRET ne

s’exécute pas correctement

•฀La฀fonction฀CALENDRIER฀est฀désactivée฀lorsque฀

PROGRAMMATEUR ARRET est déﬁni.

•฀Si฀la฀fonction฀«฀PROGRAMMATEUR฀ARRET฀»฀est฀activée฀

et que le moniteur LCD n’est plus alimenté à cause d’une

interruption inattendue de l’alimentation, cette fonction

sera réinitialisée.

Image neigeuse, son faible sur le téléviseur

•฀Vériez฀la฀connexion฀de฀l’antenne/du฀câble.฀

Utilisez un nouveau câble si nécessaire.

Le concentrateur USB ne fonctionne pas

•฀Vériﬁez que le câble USB est bien connecté.

Consultez le manuel utilisateur de votre appareil USB.

•฀Vériﬁez que le port USB ascendant du moniteur est

connecté au port USB descendant de l’ordinateur.

Assurez-vous que l’ordinateur est en marche ou que

l’option ALIMENTATION USB est activée.

• Vériﬁez le format de votre clé USB si celle-ci n’est pas

reconnue.

•฀Déconnectez฀l’un฀des฀câbles฀USB฀ascendants฀lorsque฀

vous en utilisez deux.

Interférences sur le téléviseur

•฀Vériez฀les฀composants฀pour฀le฀blindage,฀éloignez-les฀du฀

moniteur si nécessaire.

La commande RS-232C, USB ou LAN n’est pas disponible

•฀Vériﬁez que vous utilisez un câble RS-232C (inversé) ou

un câble LAN de catégorie 5 au minimum.

•฀Vériez฀le฀câble฀USB฀connecté฀au฀port฀USB2.

Assurez-vous que l’option CONTROLE EXTERNE est

activée, puis que le paramètre SOURCE PC est déﬁni sur

PC EXTERNE.

Le moniteur passe automatiquement en mode veille

•฀Vériﬁez la conﬁguration du paramètre

PROGRAMMATEUR ARRET.

•฀Désactivez la fonction CEC.

La fonction Lecteur multimédia ne détecte pas les

périphériques de stockage USB

•฀Vériﬁez qu’un périphérique de stockage USB est

connecté au port USB MP.

La carte microSD ne fonctionne pas

•฀Vériez฀que฀la฀carte฀microSD฀est฀insérée฀correctement.

•฀Vériez฀le฀format฀de฀la฀carte.

Français-7272

Caractéristiques - C651Q

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

65"/163,9 cm diagonal

0,372 mm

3 840 x 2 160

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

400 cd/m

(Max.) à 25 °C

4000:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

31,5 kHz - 91,1 kHz

24 - 85 Hz (entrée numérique)

Horloge de pixels Numérique : 25 MHz - 540 MHz (DisplayPort), 25 MHz - 600 MHz (HDMI)

Dimension visible 1428,48 x 803,55 mm

Signal d’entrée

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP 1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz

(MODE2))*

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 4,3 - 1,8 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 200 W environ

Environnement de fonctionnement Température :

Humidité :

Altitude :

0 - 40° C / 32 - 104° F

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1457,1 (L) x 832,1 (H) x 79,4 (P) mm

Poids 40,6 kg

Interface de montage compatible VESA 400 x 400 mm (M8, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/4,7 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: il se peut que le texte paraisse ﬂou.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7373

Français

Caractéristiques - C751Q

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

75"/189,27 cm diagonal

0,430 mm

3 840 x 2 160

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

350 cd/m

(Max.) à 25 °C

1200:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

31,5 kHz - 91,1 kHz

24 - 85 Hz (entrée numérique)

Horloge de pixels Numérique : 25 MHz - 540 MHz (DisplayPort), 25 MHz - 600 MHz (HDMI)

Dimension visible 1649,66 x 927,94 mm

Signal d’entrée

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP 1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz

(MODE2))*

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 4,4 - 1,9 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 195 W environ

Environnement de fonctionnement Température :

Humidité :

Altitude :

0 - 40° C / 32 - 104° F

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1681,2 (L) x 959,6 (H) x 71,1 (P) mm

Poids 52,6 kg

Interface de montage compatible VESA 400 x 400 mm (M8, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/4,7 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: il se peut que le texte paraisse ﬂou.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7474

Caractéristiques - C861Q

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

86"/217,43 cm diagonal

0,494 mm

3 840 x 2 160

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

350 cd/m

(Max.) à 25 °C

1200:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

31,5 kHz - 91,1 kHz

24 - 85 Hz (entrée numérique)

Horloge de pixels Numérique : 25 MHz - 540 MHz (DisplayPort), 25 MHz - 600 MHz (HDMI)

Dimension visible 1895,04 x 1065,96 mm

Signal d’entrée

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP 1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz

(MODE2))*

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 5,0 - 2,1 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 230 W environ

Environnement de fonctionnement Température :

Humidité :

Altitude :

0 - 40° C / 32 - 104° F

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1928,2 (L) x 1099,2 (H) x 74,3 (P) mm

Poids 57,8 kg

Interface de montage compatible VESA 400 x 400 mm (M8, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/4,7 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: il se peut que le texte paraisse ﬂou.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7575

Français

Caractéristiques - C981Q

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

98"/247,82 cm diagonal

0,562 mm

3 840 x 2 160

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

350 cd/m

(Max.) à 25 °C

1300:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

31,5 kHz - 91,1 kHz

24 - 85 Hz (entrée numérique)

Horloge de pixels Numérique : 25 MHz - 540 MHz (DisplayPort), 25 MHz - 600 MHz (HDMI)

Dimension visible 2158,85 x 1214,40 mm

Signal d’entrée

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP 1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60, WUXGA60, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2)), 4096x2160 (30 Hz/24 Hz/25 Hz/60 Hz

(MODE2))*

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP 1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 6,1 - 2,6 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 240 W environ

Environnement de fonctionnement Température :

Humidité :

Altitude :

0 - 40° C / 32 - 104° F

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

2193,8 (L) x 1248,8 (H) x 93,0 (P) mm

Poids 90,0 kg

Interface de montage compatible VESA 400 x 400 mm (M8, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/4,7 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: il se peut que le texte paraisse ﬂou.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7676

NEC DISPLAY SOLUTIONS s’engage fermement à protéger l’environnement et considère le recyclage comme l’une des

priorités de l’entreprise en œuvrant pour minimiser les effets nuisibles sur l’environnement. Nous nous engageons à développer

des produits qui respectent l’environnement et nous nous efforçons constamment d’aider à la déﬁnition et au respect des

normes indépendantes les plus récentes émanant d’agences telles que l’ISO (International Organisation for Standardization) et

la TCO (Swedish Trades Union).

Elimination des produits NEC usagés

Le but du recyclage est d’améliorer l’environnement en réutilisant, en mettant à niveau, en reconditionnant ou en récupérant le

matériel. Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement

manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose

diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de

l’environnement lorsqu’il est arrivé en ﬁn de vie.

Toutes les informations requises concernant l’élimination du produit ainsi que les informations spéciﬁques à chaque pays

concernant les sites de recyclage sont disponibles sur les sites Web suivants :

https://www.nec-display-solutions.com/p/greenvision/en/greenvision.xhtml (en Europe),

https://www.nec-display.com (au Japon) ou

https://www.necdisplay.com (aux Etats-Unis).

Economie d’énergie

Ce moniteur possède une capacité d’économie d’énergie avancée. Lorsqu’un signal DPM (Display Power Management) est

envoyé au moniteur, le mode Économie d’énergie est activé. Le moniteur passe en mode unique Économie d’énergie.

Pour obtenir des informations supplémentaires, rendez-vous aux adresses suivantes :

https://www.necdisplay.com/ (aux Etats-Unis)

https://www.nec-display-solutions.com/ (en Europe)

https://www.nec-display.com/global/index.html (monde entier)

Informations relatives à la norme ErP (en veille ou non) :

À l’exception des conditions suivantes : l’écran utilise une carte d’option

Le paramètre ENTREE DETECTEE est déﬁni sur une option autre que

AUCUNE.

Le paramètre ALIMENTATION USB est activé.

Dans les paramètres du terminal, DisplayPort est réglé sur MST.

Consommation d’énergie (orange ﬁxe) : 2 W ou moins (avec un port)/3 W ou moins (avec tous les ports).

Durée d’activation de la fonction de gestion de la consommation : 10 secondes (réglage par défaut)

Consommation d’énergie (orange clignotant) : 0,5 W ou moins.

Durée d’activation de la fonction de gestion de la consommation : 3 minutes (réglage par défaut)

฀(hormis฀dans฀le฀cas฀où฀le฀moniteur฀reçoit฀plusieurs฀signaux)

Informations du fabricant sur le recyclage et l’énergie

Français-7777

Français

Marque WEEE (Directive européenne 2012/19/UE et amendements)

Traitement des produits usagés : Au sein de l’Union européenne

La législation en vigueur dans tous les états membres de l’Union européenne stipule que tous les produits

électriques et électroniques usagés, et comportant le symbole ci-contre, ne doivent pas être mêlés aux autres

déchets ménagers. Ceci inclut notamment les moniteurs et accessoires électriques, tels que les câbles

de signal et les cordons d’alimentation. Si vous détenez de tels produits, suivez les recommandations des

autorités locales, ou adressez-vous au revendeur concerné. Vous pouvez également, le cas échéant, appliquer

toute autre instruction vous ayant été communiquée. Il est possible que le symbole présent sur les produits

électriques et électroniques ne s’applique qu’aux membres actuels de l’Union européenne.

Hors de l’Union européenne

Si vous détenez des produits électriques et électroniques usagés hors de l’Union européenne, contactez les autorités locales

concernées pour en savoir plus.

Union européenne : le symbole représentant une poubelle recouverte d’une croix indique que les batteries ne

doivent pas être mêlées aux déchets ordinaires. En effet, les batteries usagées font l’objet฀d’un traitement et

recyclage particulier, et ce dans le respect de la législation en vigueur.

Conformément à la version consolidée de la directive 2006/66/EC de l’Union européenne, la batterie, une fois usagée,

ne doit pas être mêlée aux autres déchets et doit être remise à un centre de collecte local.

Français-7878

1. MPEG-4 AVC

THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF

A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN

COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY

A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED

TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL

INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM

2. MPEG-4 Visual

THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND

NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL

STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER

ENGAGED IN A PERSONAL AND NONCOMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER

LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR

ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND

COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE HTTP://WWW.MPEGLA.COM.

[Avis] À propos des licences MPEG-4 AVC,

MPEG-4 Visual fournies avec ce produit

NEC C651Q-PC4 REPLACED BY ME651-PC5 65" UHD Signage Display with Built-in PC

Product's Documents

User Manual French

Specifications

NEC C651Q-PC4 REPLACED BY ME651-PC5 Questions and Answers
