Makita XCV22PTU 36V 18V X2 LXT Brushless 2.1 Gallon HEPA User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Vacuum Cleaner

Aspiradora Inalámbrica

XCV22

XCV25

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: XCV22 XCV25

Standard lter type Powder lter (for dry dust)

Maximum air volume (with BL1850B, Φ38 mm (1-1/2") x 2.5 m (98-1/2") hose)

2.4 m3/min (84.74 cu.ft/min)

Vacuum (with BL1850B, Φ38 mm (1-1/2") x 2.5 m (98-1/2") hose) 11 kPa

Recoverable capacity 8 L (2.1 gal.) 15 L (4.0 gal.)

Dimensions (L x W x H) 366 mm x 334 mm x 368 mm

(14-3/8″ x 13-1/8″ x 14-1/2″)

366 mm x 334 mm x 421 mm

(14-3/8″ x 13-1/8″ x 16-1/2″)

Rated voltage D.C. 36 V

Net weight 7.7 - 8.4 kg (17.0 - 18.5 lbs) 8.0 - 8.6 kg (17.6 - 19.0 lbs)

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications and battery cartridge may di󰀨er from country to country.

• The weight does not include accessories but battery cartridge(s). The lightest and heaviest combination weight

of the appliance and battery cartridge(s) are shown in the table.

Applicable battery cartridge and charger

Battery cartridge

BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B

Charger

DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

SAFETY WARNINGS

IMPORTANT

SAFETY

INSTRUCTIONS

When using an electrical appliance,

basic precautions should always be fol-

lowed, including the following:

READ ALL

INSTRUCTIONS

BEFORE USING

THIS APPLIANCE.

WARNING

To reduce the risk of re, electric shock

or injury:

Do not leave appliance when battery

tted. Remove battery from appliance

when not in use and before servicing.

2. Do not use on wet surfaces. Do not

expose to rain. Store indoors.

3. Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

4. Use only as described in this man-

ual. Use only manufacturer's recom-

mended attachments.

5. Do not use with damaged battery.

If appliance is not working as it

should, has been dropped, dam-

aged, left outdoors, or dropped into

water, return it to a service center.

6. Do not handle battery or appliance

with wet hands.

3ENGLISH

Do not put any object into openings.

Do not use with any opening blocked;

keep free of dust, lint, hair, and any-

thing that may reduce air ow.

8. Keep hair, loose clothing, ngers,

and all parts of body away from

openings and moving parts.

9. Turn o󰀨 all controls before removing

the battery cartridge.

10.

Use extra care when cleaning on stairs.

11. Do not use to pick up ammable or

combustible liquids, such as gaso-

line, or use in areas where they may

be present.

12. Use only the charger supplied by

the manufacturer to recharge.

13. Do not pick up anything that is burn-

ing or smoking, such as cigarettes,

matches, or hot ashes.

14. Do not use without lters in

place. Replace a damaged lter

immediately.

15. Do not charge the battery outdoors.

16.

Do not use the cleaner as a stool or

work bench. The machine may fall

down and may result in personal injury.

17. Do not vacuum the following:

• Flammable liquid (kerosene,

gasoline, solvents such as ben-

zine, thinner, etc.)

• Hot substances that are burn-

ing or smoking (cigarettes,

matches, incense sticks, can-

dles, hot ashes), sparks and

metal dust generated by cutting

or grinding metal, etc.

• Flammable material (toner,

paint, spray, etc.)

• Foam like carpet cleaning agent,

etc. (they may cause explosion

or re)

• Explosive or pyrophoric sub-

stances (nitroglycerin, alumi-

num, magnesium, titanium, zinc,

red phosphorus, yellow phos-

phorus, celluloid, etc. and their

dust, gas or steam)

• Sharp objects (glass, cutlery,

wood splinter, metal, stone, nail,

razor, push pin, etc.)

•

Solidifying and conductive ne

powder (metal or carbon powder)

• Dehumidier

• Large amount of powder (our,

re extinguisher powder, etc.)

• Substances that cause toxic

symptoms

• Aggressive chemicals (acid,

leach, etc.)

• Liquid or damp garbage, includ-

ing vomit and excreta

• Asbestos

• Pesticides

Such action may cause re, injury

and/or property damage.

To reduce your exposure to these chem-

icals, always wear approved respiratory

protection such as dust masks that are

specially designed to lter out micro-

scopic particles. Direct the exhaust air

away from your face and body.

NOTE: Read the OSHA regulation

on silica dust to understand the

requirements needed to reduce

exposure to silica dust at the job-

site. Specic rules apply to the drill-

ing, demolition cutting and grinding

materials that contain silica. All

OSHA requirements regarding

reducing silica dust can be found at

the OSHA website: www.osha.gov.

Battery tool use and care

Prevent unintentional starting. Ensure

the switch is in the o󰀨-position before

connecting to battery pack, picking

up or carrying the appliance. Carrying

the appliance with your nger on the

switch or energizing appliance that have

the switch on invites accidents.

2. Disconnect the battery pack from

the appliance before making any

adjustments, changing accessories,

or storing appliance. Such preventive

safety measures reduce the risk of

starting the appliance accidentally.

3. Recharge only with the charger

specied by the manufacturer. A

charger that is suitable for one type of

battery pack may create a risk of re

when used with another battery pack.

4ENGLISH

4. Use appliances only with speci-

cally designated battery packs. Use

of any other battery packs may create

a risk of injury and re.

5. When battery pack is not in use,

keep it away from other metal

objects, like paper clips, coins,

keys, nails, screws or other small

metal objects, that can make a

connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a re.

6. Under abusive conditions, liquid

may be ejected from the battery;

avoid contact. If contact acciden-

tally occurs, ush with water. If liq-

uid contacts eyes, additionally seek

medical help. Liquid ejected from the

battery may cause irritation or burns.

Do not use a battery pack or appli-

ance that is damaged or modied.

Damaged or modied batteries may

exhibit unpredictable behavior result-

ing in re, explosion or risk of injury.

Do not expose a battery pack or appli-

ance to re or excessive temperature.

Exposure to re or temperature above

130 °C may cause explosion.

9. Follow all charging instructions

and do not charge the battery

pack or appliance outside of the

temperature range specied in the

instructions. Charging improperly or

at temperatures outside of the speci-

ed range may damage the battery and

increase the risk of re.

10. Have servicing performed by a

qualied repair person using only

identical replacement parts. This will

ensure that the safety of the product is

maintained.

11. Do not modify or attempt to repair

the appliance or the battery pack

except as indicated in the instruc-

tions for use and care.

SAVE THESE

INSTRUCTIONS.

This appliance is intended for commer-

cial use.

Symbols

The followings show the symbols used for

tool.

volts

direct current

Take particular care and

attention.

Never stand on the cleaner.

Important safety

instructions for

battery cartridge

1. Before using battery cartridge,

read all instructions and cautionary

markings on (1) battery charger,

(2) battery, and (3) product using

battery.

2. Do not disassemble battery

cartridge.

3. If operating time has become

excessively shorter, stop operating

immediately. It may result in a risk

of overheating, possible burns and

even an explosion.

4. If electrolyte gets into your eyes,

rinse them out with clear water and

seek medical attention right away. It

may result in loss of your eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with

any conductive material.

(2) Avoid storing battery cartridge

in a container with other metal

objects such as nails, coins, etc.

(3) Do not expose battery cartridge

to water or rain.

A battery short can cause a large

current ow, overheating, possible

burns and even a breakdown.

5ENGLISH

6. Do not store the tool and battery

cartridge in locations where the

temperature may reach or exceed 50

°C (122 °F).

7. Do not incinerate the battery car-

tridge even if it is severely damaged

or is completely worn out. The bat-

tery cartridge can explode in a re.

8. Be careful not to drop or strike

battery.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries

are subject to the Dangerous Goods

Legislation requirements.

For commercial transports e.g. by

third parties, forwarding agents,

special requirement on packaging

and labeling must be observed.

For preparation of the item being

shipped, consulting an expert for

hazardous material is required.

Please also observe possibly more

detailed national regulations.

Tape or mask o󰀨 open contacts and

pack up the battery in such a man-

ner that it cannot move around in

the packaging.

11. Follow your local regulations relat-

ing to disposal of battery.

12. When disposing the battery car-

tridge, remove it from the tool and

dispose of it in a safe place.

13. Use the batteries only with the prod-

ucts specied by Makita. Installing

the batteries to non-compliant products

may result in a re, excessive heat,

explosion, or leak of electrolyte.

14. If the tool is not used for a long

period of time, the battery must be

removed from the tool.

SAVE THESE

INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. Charge the battery cartridge if you do not use

it for a long period (more than six months).

Important safety instructions for

wireless unit

1. Do not disassemble or tamper with the wire-

less unit.

2. Keep the wireless unit away from young chil-

dren. If accidentally swallowed, seek medical

attention immediately.

3. Use the wireless unit only with Makita tools.

4. Do not expose the wireless unit to rain or wet

conditions.

5. Do not use the wireless unit in places where

the temperature exceeds 50°C (122°F).

6. Do not operate the wireless unit in places

where medical instruments, such as heart

pace makers are nearby.

7. Do not operate the wireless unit in places

where automated devices are nearby. If oper-

ated, automated devices may develop malfunction

or error.

8. Do not operate the wireless unit in places

under high temperature or places where

static electricity or electrical noise could be

generated.

9. The wireless unit can produce electromagnetic

elds (EMF) but they are not harmful to the

user.

10. The wireless unit is an accurate instrument. Be

careful not to drop or strike the wireless unit.

11. Avoid touching the terminal of the wireless

unit with bare hands or metallic materials.

12. Always remove the battery on the product

when installing the wireless unit into it.

13. When opening the lid of the slot, avoid the

place where dust and water may come into the

slot. Always keep the inlet of the slot clean.

14. Always insert the wireless unit in the correct

direction.

15. Do not press the wireless activation button

on the wireless unit too hard and/or press the

button with an object with a sharp edge.

16. Always close the lid of the slot when

operating.

17. Do not remove the wireless unit from the slot

while the power is being supplied to the tool.

Doing so may cause a malfunction of the wireless

unit.

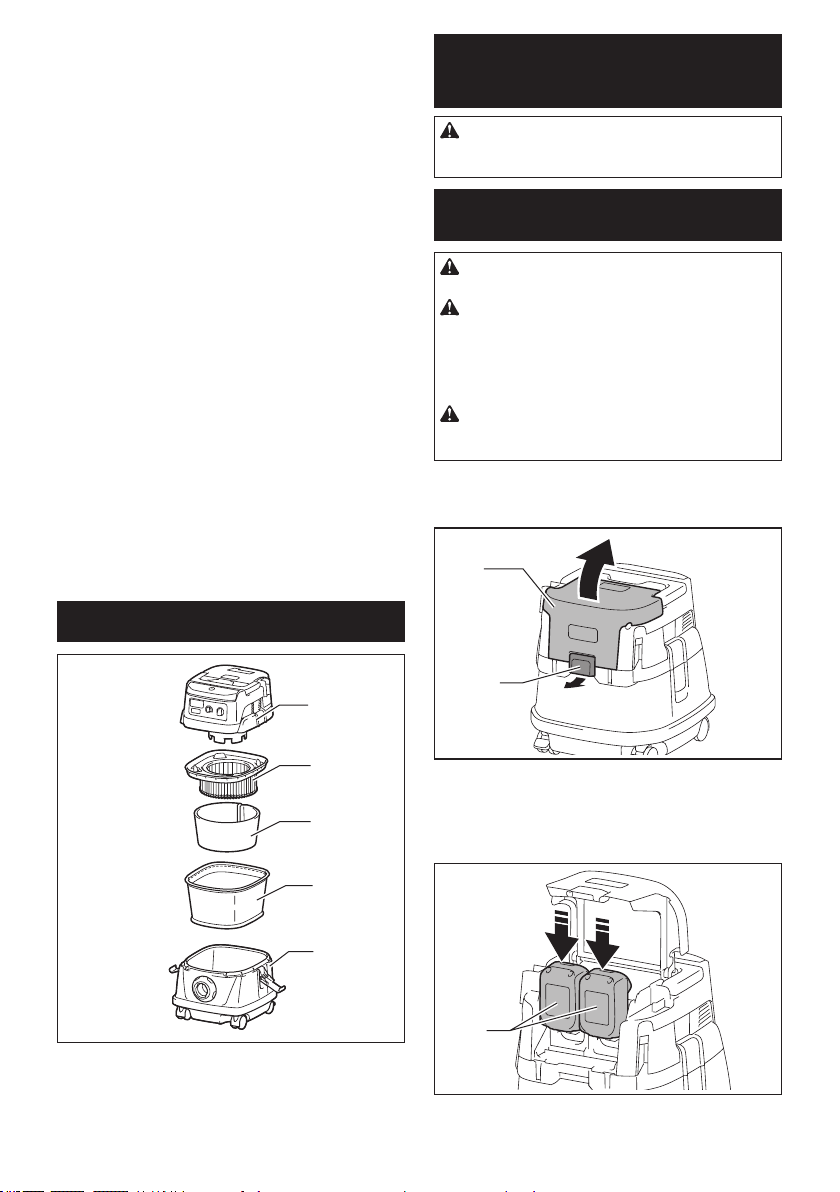

6ENGLISH

18. Do not remove the sticker on the wireless unit.

19. Do not put any sticker on the wireless unit.

20. Do not leave the wireless unit in a place where

static electricity or electrical noise could be

generated.

21. Do not leave the wireless unit in a place sub-

ject to high heat, such as a car sitting in the

sun.

22. Do not leave the wireless unit in a dusty or

powdery place or in a place corrosive gas

could be generated.

23. Sudden change of the temperature may bedew

the wireless unit. Do not use the wireless unit

until the dew is completely dried.

24. When cleaning the wireless unit, gently wipe

with a dry soft cloth. Do not use benzine, thin-

ner, conductive grease or the like.

25. When storing the wireless unit, keep it in the

supplied case or a static-free container.

26. Do not insert any devices other than Makita

wireless unit into the slot on the tool.

27. Do not use the tool with the lid of the slot dam-

aged. Water, dust, and dirt come into the slot may

cause malfunction.

28. Do not pull and/or twist the lid of the slot more

than necessary. Restore the lid if it comes o󰀨

from the tool.

29. Replace the lid of the slot if it is lost or

damaged.

SAVE THESE INSTRUCTIONS.

PARTS DESCRIPTION

► 1. Tank cover 2. Powder lter (HEPA) 3. Damper

4. Prelter 5. Tank

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the cleaner and the battery

cartridge rmly when installing or removing bat-

tery cartridge. Failure to hold the cleaner and the

battery cartridge rmly may cause them to slip o󰀨

your hands and result in damage to the cleaner and

battery cartridge and a personal injury.

CAUTION: Be careful not to pinch your n-

gers when opening or closing the battery cover.

Failure to do so may cause personal injury.

To install the battery cartridge, release the lock rst, and

then open the battery cover. After that, insert the battery

cartridge.

► 1. Lock 2. Battery cover

Align the tongue on the battery cartridge with the groove

in the housing and slip it into place. Insert it all the way

until it locks in place with a little click. Then lock the

battery cover.

► 1. Battery cartridge

7ENGLISH

To remove the battery cartridge, slide it from the tool

while sliding the button in front of the cartridge.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the cleaner, causing

injury to you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

NOTE: The cleaner does not work with only one

battery cartridge.

Indicating the remaining battery

capacity

Only for battery cartridges with the indicator

► 1. Indicator lamps 2. Check button

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

Indicating the remaining battery

capacity

► 1. Battery indicator 2. Check button

Press the check button to indicate the remaining battery

capacities. The battery indicators correspond to each

battery.

Battery indicator status Remaining

battery

capacity

On O󰀨 Blinking

50% to 100%

20% to 50%

0% to 20%

Charge the

battery

NOTE: During the cleaner turned on with the stand-by

switch set to "AUTO", the battery indicator does not

work.

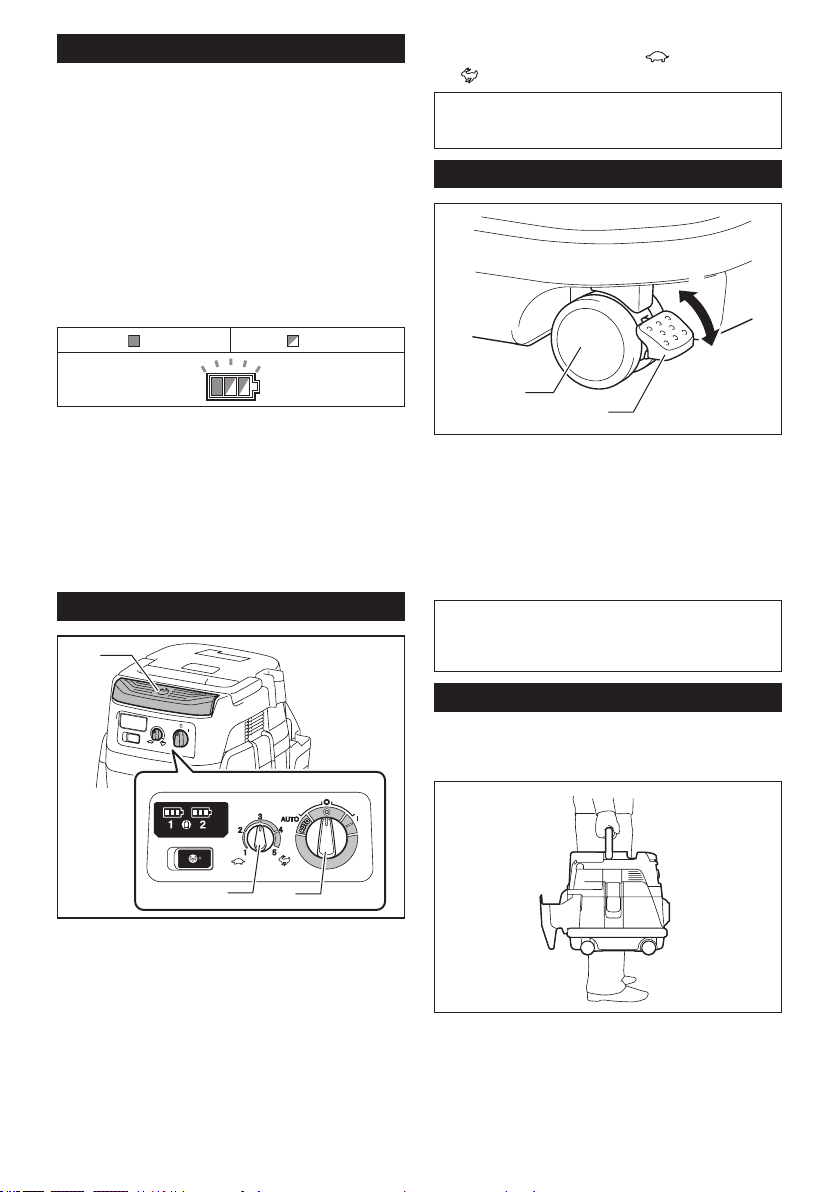

8ENGLISH

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the tool is operated in a manner that causes it to

draw an abnormally high current, the tool automatically

stops without any indication. In this situation, turn the

tool o󰀨 and stop the application that caused the tool to

become overloaded. Then turn the tool on to restart.

Overheat protection

On Blinking

When the tool is overheated, the tool stops automati-

cally, and the battery indicator blinks about 60 seconds.

In this situation, let the tool cool down before turning the

tool on again.

Overdischarge protection

When the battery capacity becomes low, the tool stops

automatically. If the product does not operate even

when the switches are operated, remove the batteries

from the tool and charge the batteries.

Switch action

► 1. Stand-by switch 2. Power button 3. Suction force

adjusting knob

To start the cleaner:

1. Set the stand-by switch to the "I" side. The cleaner

gets into stand-by state.

2. Press the power button.

To make the cleaner get into stand-by mode, press the

power button again.

To turn o󰀨 the cleaner, set the stand-by switch to the

"O" side.

The suction power can be adjusted according to your

work need.

Suction power can be increased by turning the suc-

tion force adjusting knob from the symbol to

the symbol.

NOTICE: Always set the stand-by switch to the "O"

side when not using the cleaner for long time. The

cleaner consumes power during stand-by state.

Locking or unlocking the caster

► 1. Caster 2. Stopper lever 3. FREE position

4. LOCK position

Locking the caster is convenient when storing the

cleaner, stopping the work on the way and keeping the

cleaner still.

To operate the stopper, move it by hand.

To lock the caster with a stopper, lower the stopper

lever and the caster no longer will rotate. To release the

caster from the locked position, raise the stopper lever.

NOTE: When moving the cleaner, make sure that

the caster is unlocked. Moving the cleaner with the

caster in the locked position may cause damage to

the caster.

Carriage handle

When carrying the cleaner, carry it by holding the han-

dle on the head. The handle is retractable at the head

when not in use.

9ENGLISH

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

CAUTION: Always wear dust mask during

assembly or maintenance.

Installing the powder lter (HEPA)

and prelter (for dry dust)

CAUTION: Never pick up water or other liq-

uids or wet dusts when using the powder lter.

Picking up such things may cause the powder lter

breakage.

To use powder lter:

1. Place the prelter in the tank while aligning the

mounting position markings.

2. Mount the damper on the powder lter and then

place them in the prelter while aligning the mounting

position markings.

3. Mount the tank cover and lock it.

► 1. Tank cover 2. Powder lter (HEPA) 3. Damper

4. Prelter 5. Tank 6. Mounting position marking

NOTICE: Before using the powder lter, make

sure that prelter and damper are used together. It

is not allowed to install powder lter alone.

Installing the paper pack

Optional accessory

WARNING: When using the paper pack, also

use the prelter together that is preinstalled on

the tool. Failure to use the prelter together may

cause unusual noise and heat, resulting in a re.

CAUTION: Before using the paper pack, make

sure that powder lter, damper and prelter are

always used together.

1. Extend the paper pack.

2. Align the paper pack opening with the dust suction

opening of the cleaner.

Insert the cardboard part of the paper pack onto the holder

so that it is positioned at the end beyond the detent protrusion.

► 1. Paper pack 2. Holder

Installing the polyethylene bag

Cleaner can also be used without polyethylene bag.

However, using polyethylene bag is easier to empty the

tank without letting your hands dirty.

Spread the polyethylene bag in the tank. Insert it between

the holder plate and the tank, and pull it to the hose inlet.

► 1. Holder plate 2. Polyethylene bag

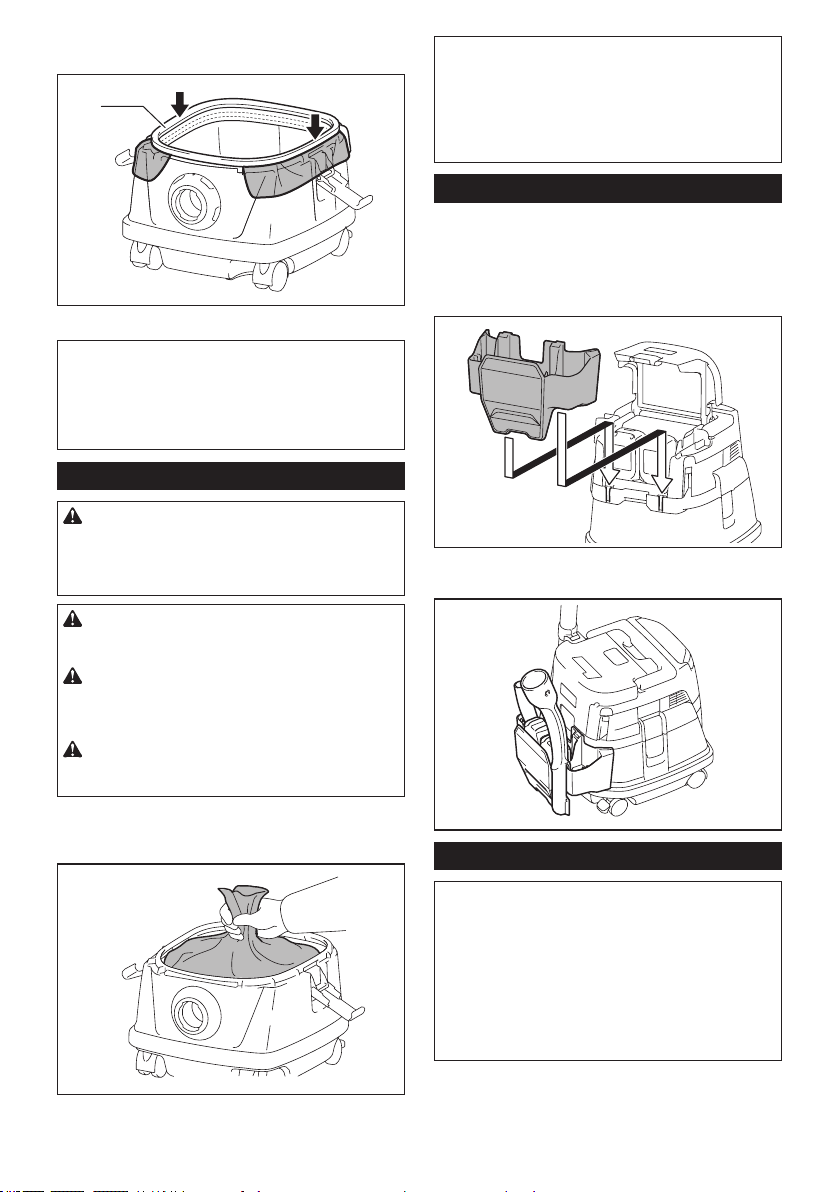

10 ENGLISH

Spread the bag around the top of the tank so that the

prelter edge can catch and hold the bag securely.

► 1. Prelter

NOTE: A polyethylene bag available on the

market can be used. 0.04 mm or thicker one is

recommended.

NOTE: Too much dust will tear the bag easily, so

do not collect the dust more than the half of the bag

capacity.

Emptying the polyethylene bag

WARNING: Always make sure that the

cleaner is switched o󰀨 and the battery cartridge is

removed before emptying the polyethylene bag.

Failure to do so may cause an electric shock and

serious personal injury.

CAUTION: Do not apply a great impact on the

tank. Applying a great impact may cause deformation

and damage to the parts.

CAUTION: Empty the tank at least once a day

although this depends on picked-up dust volume

in the tank. Or, the suction force will weaken and the

motor may be broken.

CAUTION: Do not grab the hook when empty-

ing the tank. Grabbing the hook may cause the hook

to break.

Unhook and lift up the tank cover.

Shake o󰀨 the dust from the prelter and then take the

polyethylene bag out of the tank.

NOTE: Take the polyethylene bag carefully out of the

tank so that the polyethylene bag cannot be caught

and torn by the protrusion inside the tank when emp-

tying it.

NOTE: Empty the polyethylene bag before it

becomes full. Too much dust in the tank may cause

the polyethylene bag to be torn.

Installing the tool box

1. Release the lock of the battery cover, and open

the battery cover.

2. Set the rails on the tool box along the grooves on

the housing.

3. Close the battery cover and apply the lock.

The tool box is convenient for carrying batteries, pipe,

or cu󰀨s.

Connecting the hose

NOTICE: Never force the hose for bending or

stamp it. Never move the cleaner by a hose.

Forcing, stamping and pulling the hose may cause a

breakage or deformation of the hose.

NOTICE: When picking up large wastes such as

planer carvings, concrete dusts or similar other

than small wastes, use the 38 mm inner diameter

hose (optional accessory). Using the 28 mm inner

diameter hose (optional accessory) may cause a

hose stu󰀩ng and damage.

11 ENGLISH

Insert the hose onto the mounting port of the tank and

turn it clockwise until it locks.

Connecting the attachment with

lock function

Optional accessory

Insert the attachment into the suction inlet until it clicks.

To remove, pull the attachment while pushing the

release button.

► 1. Suction inlet with lock function 2. Release button

3. Attachment with lock function

NOTE: The attachment with lock function is available

when using the suction inlet with lock function.

► 1. Attachment with lock function 2. Suction inlet with

lock function 3. Suction inlet without lock function

Adjusting the length of the slide-

type extension wand

Optional accessory

With pressing the slide button, adjust the wand length.

The length is locked when releasing the slide button.

► 1. Slide button

WIRELESS ACTIVATION

FUNCTION

What you can do with the wireless

activation function

The wireless activation function enables clean and

comfortable operation. By connecting a supported tool

to the cleaner, you can run the cleaner automatically

along with the switch operation of the tool.

12 ENGLISH

NOTICE: Be sure to refer to the instruction man-

ual of the tool when using the cleaner with wire-

less activation function.

NOTICE: Do not disassemble or tamper with the

wireless unit.

NOTICE: To prevent dust coming into the slot

of the wireless unit, always close the lid securely

during operation and storage.

NOTICE: Do not remove the wireless unit while

the power is being supplied. Doing so may cause a

malfunction of the wireless unit.

NOTICE: Do not press the wireless activation

button too hard and/or press the button with an

object with a sharp edge.

NOTE: Wireless activation needs Makita tools

equipped with the wireless unit.

NOTE: Prior to the initial use of the wireless activa-

tion function with each tool, the tool registration is

required. Once the registration is nished with the

tool, the re-registration is not required unless it is

cancelled.

NOTE: Before registration, be sure that the wireless

unit is properly inserted.

NOTE: One wireless unit can register up to 10 links

with other wireless units. If more than 10 other wire-

less units are registered to one wireless unit, the one

registered earliest will be cancelled automatically.

NOTE: The position of the wireless activation button

varies depending on the tool.

NOTE: The cleaner also starts by pressing the power

button when the stand-by switch is set to "AUTO".

However the power button will not actuate when the

wireless activation function is used.

Installing the wireless unit

CAUTION: Place the cleaner on a at and

stable surface when installing the wireless unit.

NOTICE: Clean the dust and dirt on the cleaner

before installing the wireless unit. Dust or dirt

may cause malfunction if it comes into the slot of the

wireless unit.

NOTICE: To prevent the malfunction caused by

static, touch a static discharging material, such

as a metallic part, before picking up the wireless

unit.

NOTICE: When installing the wireless unit,

always be sure that the wireless unit is inserted

in the correct direction and the lid is completely

closed.

1. Open the lid on the cleaner as shown in the gure.

► 1. Lid

Insert the wireless unit to the slot and then close the lid.

When inserting the wireless unit, align the projections

with the recessed portions on the slot.

►

1. Wireless unit 2. Projection 3. Lid 4. Recessed portion

When removing the wireless unit, open the lid slowly.

The hooks on the back of the lid will lift the wireless unit

as you pull up the lid.

► 1. Wireless unit 2. Hook 3. Lid

13 ENGLISH

After removing the wireless unit, keep it in the supplied

case or a static-free container.

NOTICE: Always use the hooks on the back of

the lid when removing the wireless unit. If the

hooks do not catch the wireless unit, close the lid

completely and open it slowly again.

Tool registration for the cleaner

NOTE: A Makita tool supporting the wireless activa-

tion function is required for the tool registration.

NOTE: Finish installing the wireless unit to the tool

before starting the tool registration.

NOTE: During the tool registration, do not pull the

switch trigger on the tool or turn on the power switch

on the cleaner.

NOTE: Refer to the instruction manual of the tool, too.

If you wish to activate the cleaner along with the

switch operation of the tool, nish the tool registration

beforehand.

1. Install the wireless units to the cleaner and the

tool, respectively.

2. Install the batteries to the cleaner and the tool.

3. Set the stand-by switch on the cleaner to "AUTO".

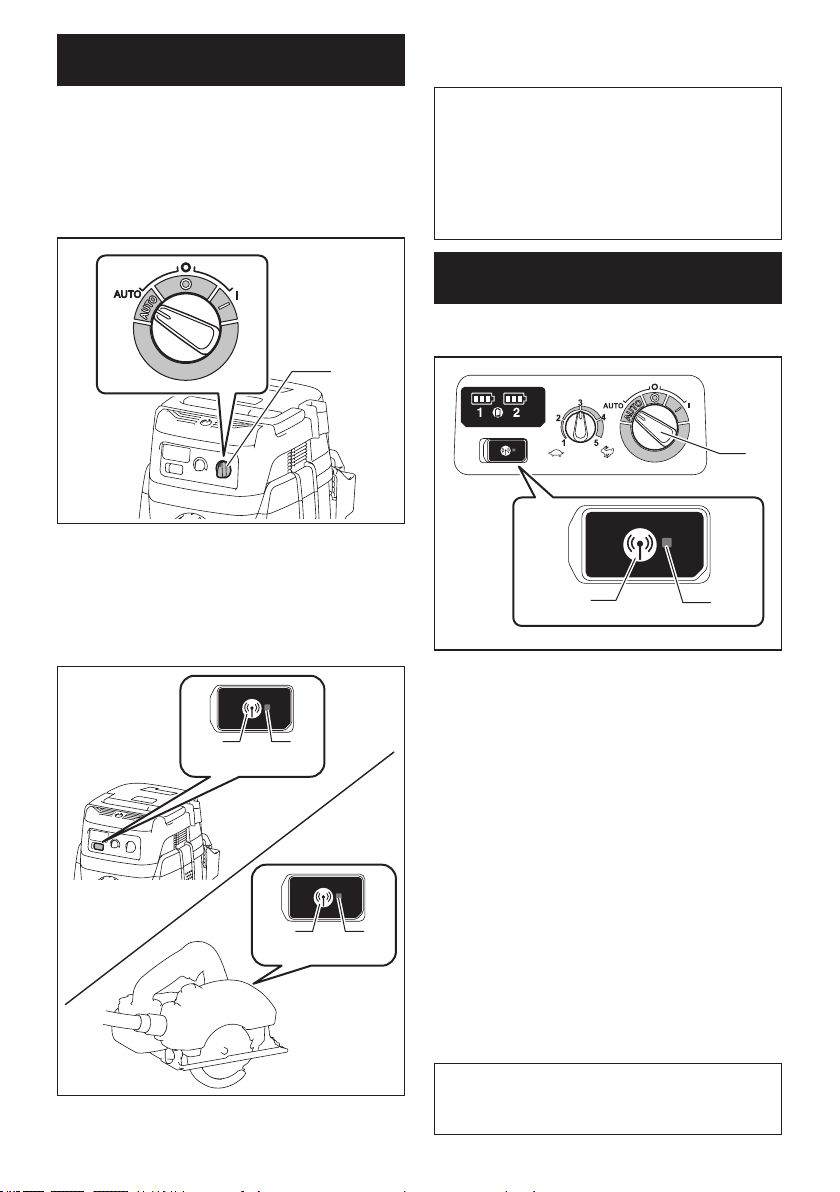

► 1. Stand-by switch

4. Press the wireless activation button on the cleaner

for 3 seconds until the wireless activation lamp blinks in

green. And then press the wireless activation button on

the tool in the same way.

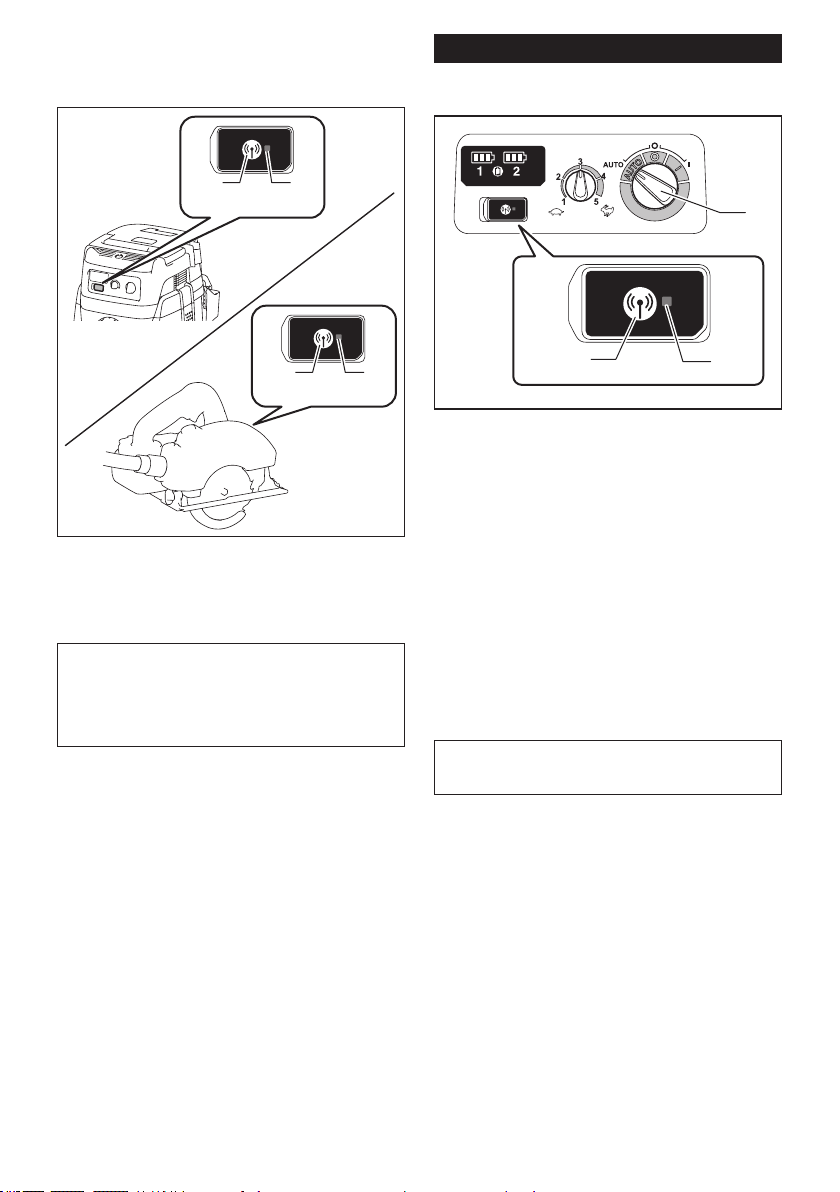

► 1. Wireless activation button 2. Wireless activation

lamp

If the cleaner and the tool are linked successfully, the

wireless activation lamps will light up in green for 2

seconds and start blinking in blue.

NOTE: The wireless activation lamps nish blinking

in green after 20 seconds elapsed. Press the wireless

activation button on the tool while the wireless acti-

vation lamp on the cleaner is blinking. If the wireless

activation lamp does not blink in green, push the wire-

less activation button briey and hold it down again.

NOTE: When performing two or more tool registration

for the cleaner, nish the tool registration one by one.

Starting the wireless activation

function

NOTE: Finish the tool registration for the cleaner for

wireless activation.

NOTE: Always place the cleaner so that you can see

the status of the wireless activation lamp.

NOTE: Refer to the instruction manual of the tool, too.

After registering a tool to the cleaner, the cleaner will

automatically runs along with the switch operation of

the tool.

1. Install the wireless units to the cleaner and the

tool, respectively.

2. Install the batteries to the cleaner and the tool.

14 ENGLISH

3. Connect the hose of the cleaner with the tool.

4. Set the stand-by switch on the cleaner to "AUTO".

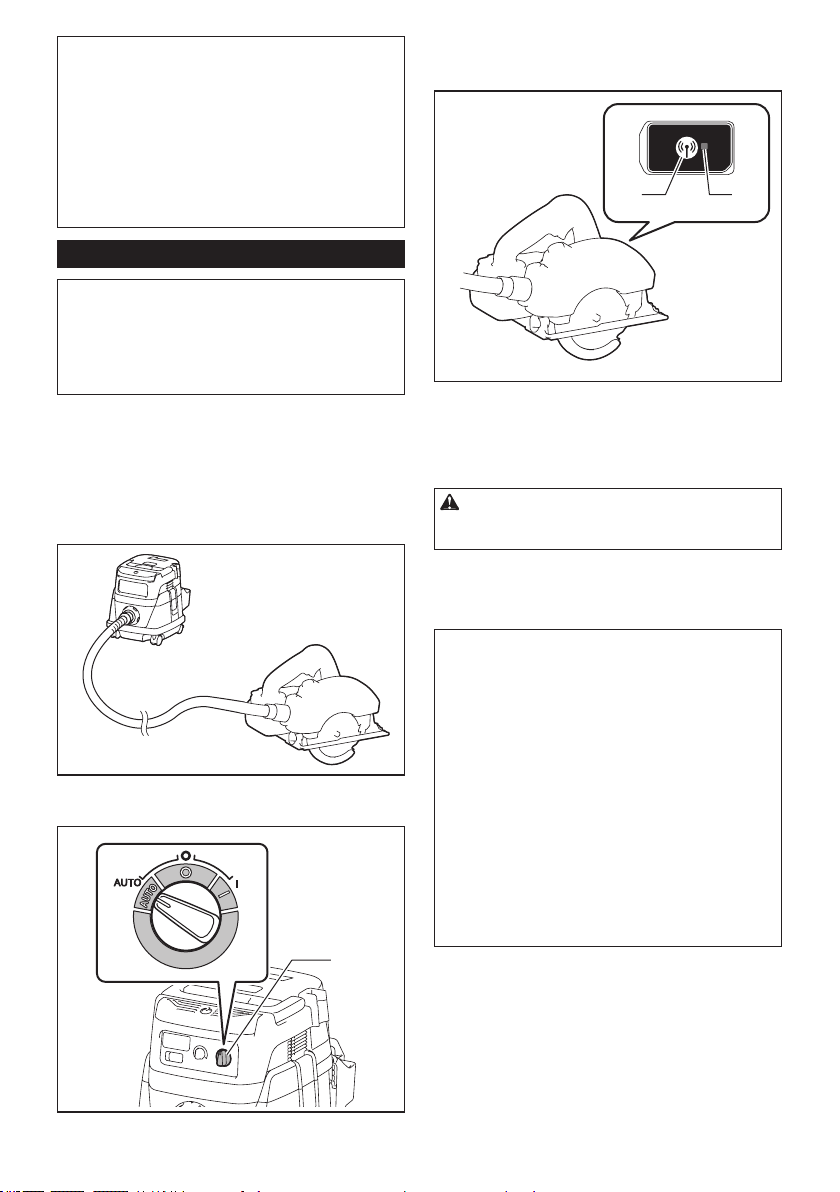

► 1. Stand-by switch

5. Push the wireless activation button on the tool

briey. The wireless activation lamp will blink in blue.

► 1. Wireless activation button 2. Wireless activation

lamp

6. Pull the switch trigger of the tool. Check if the

cleaner runs while the switch trigger on the tool is being

pulled.

CAUTION: Always check if the wireless acti-

vation function works before starting a work with

the tool.

To stop the wireless activation, push the wireless activa-

tion button on the tool, or set the stand-by switch on the

cleaner to "I" or "O".

NOTE: The wireless activation lamp on the tool will

stop blinking in blue when there is no operation for

2 hours. In this case, set the stand-by switch on the

cleaner to "AUTO" and press the wireless activation

button on the tool again.

NOTE: The cleaner starts/stops with a delay. There is

a time lag when the cleaner detects a switch opera-

tion of the tool.

NOTE: The transmission distance of the wireless unit

may vary depending on the location and surrounding

circumstances.

NOTE: When two or more tools are registered to one

cleaner, the cleaner may start running even if you

don't pull the switch trigger because other user is

using the wireless activation function.

Cancelling tool registration for the

cleaner

Perform the following procedure when cancelling the

tool registration for the cleaner.

1. Install the wireless units to the cleaner and the

tool, respectively.

2. Install the batteries to the cleaner and the tool.

3. Set the stand-by switch on the cleaner to "AUTO".

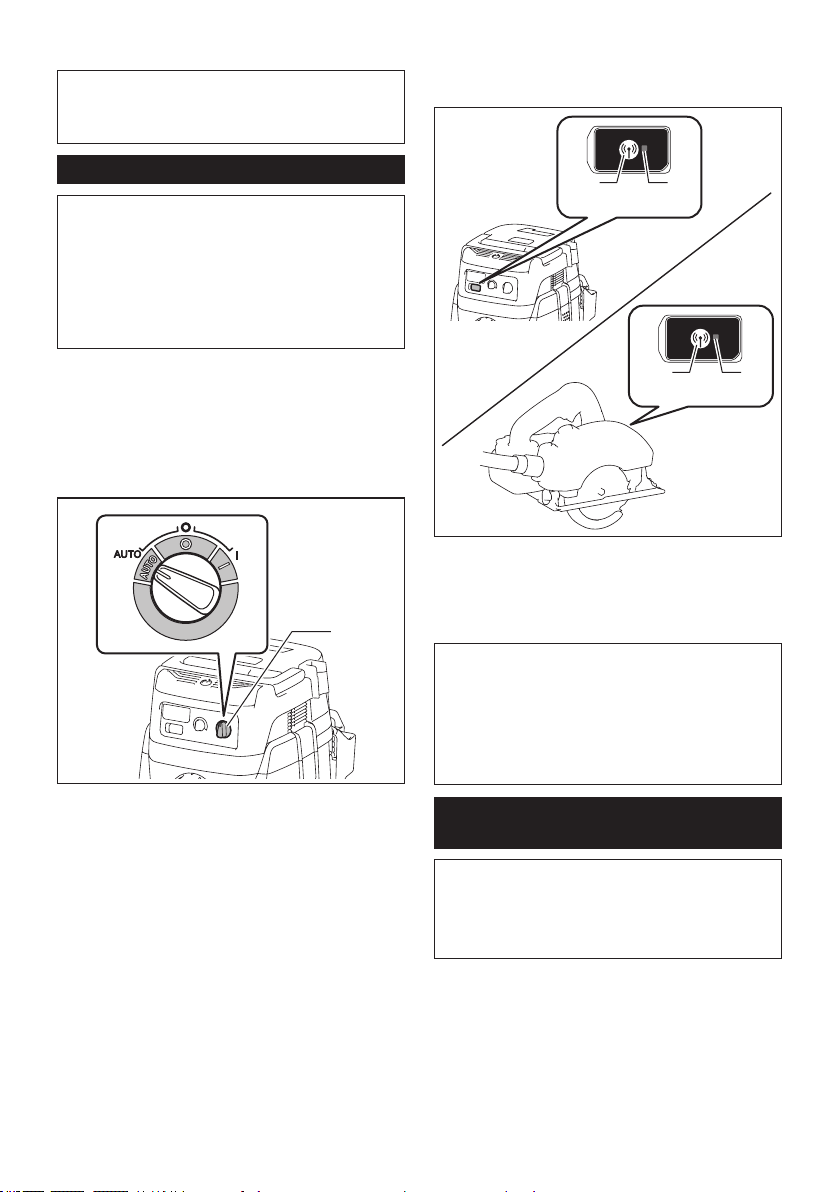

► 1. Stand-by switch

15 ENGLISH

4. Press the wireless activation button on the cleaner

for 6 seconds. The wireless activation lamp blinks in

green and then become red. After that, press the wire-

less activation button on the tool in the same way.

► 1. Wireless activation button 2. Wireless activation

lamp

If the cancellation is performed successfully, the wire-

less activation lamps will light up in red for 2 seconds

and start blinking in blue.

NOTE: The wireless activation lamps nish blinking in

red after 20 seconds elapsed. Press the wireless acti-

vation button on the tool while the wireless activation

lamp on the cleaner is blinking. If the wireless acti-

vation lamp does not blink in red, push the wireless

activation button briey and hold it down again.

Erasing all tool registrations

You can erase all tool registrations from the cleaner as

follows.

► 1. Stand-by switch 2. Wireless activation button

3. Wireless activation lamp

1. Install the wireless unit to the cleaner.

2. Install the batteries to the cleaner.

3. Set the stand-by switch to "AUTO".

4. Hold down the wireless activation button for about

6 seconds until the wireless activation lamp blinks in red

(about twice per one second).

5. When the wireless activation lamp starts blinking

in red, release your nger from the wireless activation

button. Thereafter, hold down the wireless activation

button again for about 6 seconds.

6. When the wireless activation lamp starts blinking

fast (about 5 times per one second) in red, release your

nger from the wireless activation button. When the

wireless activation lamp lights up in red and later lights

o󰀨, all tool registrations are erased.

NOTE: If the wireless activation lamp does not blink

in red, press the wireless activation button briey and

try again.

16 ENGLISH

Description of the wireless activation lamp status

► 1. Wireless activation button 2. Wireless activation

lamp

The wireless activation lamp shows the status of the wireless activation function. Refer to the below table for the

meaning of the lamp status.

Status Wireless activation lamp Description

Color

Blinking

Duration

(approximate)

Standby Blue Cleaner: con-

tinuing

Tool: 2 hours

Waiting for the tool registration or the wireless activation function

is available.

The lamp on the cleaner blinks when the stand-by switch is set in

AUTO. The lamp on the tool blinks when the wireless activation

button is pushed. The lamp on the tool will automatically turn o󰀨

when no operation is performed for 2 hours.

When the tool is

running.

The wireless activation of the cleaner is available and the tool is

running.

Tool

registration

Green 20 seconds Ready for the tool registration. Searching the tool to be registered.

2 seconds The tool registration has been nished. The wireless activation

lamp will start blinking in blue.

Cancelling/

erasing

tool

registration

Red

(slow: 2 times/sec.)

20 seconds Ready for the cancellation of the tool registration. Searching the

tool to be cancelled.

(fast: 5 times/sec.)

When the

wireless acti-

vation button is

pressed down.

Ready to erase all tool registrations.

2 seconds The tool registration has been cancelled/erased. The wireless

activation lamp will start blinking in blue.

Others Red 3 seconds The power is supplied to the wireless unit and the wireless activa-

tion function is starting up.

O󰀨 - - The stand-by switch is not set to "AUTO".

17 ENGLISH

Troubleshooting for wireless activation function

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace-

ment parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

The wireless activation lamp does

not light/blink.

The wireless unit is not installed into the

cleaner and/or the tool.

The wireless unit is improperly installed

into the cleaner and/or the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the wire-

less unit and clean the slot of the cleaner and/or the tool.

The wireless activation button on the

tool has not been pushed.

Push the wireless activation button on the tool

briey.

The stand-by switch on the cleaner is

not set to "AUTO".

Set the stand-by switch on the cleaner to "AUTO".

No power supply Supply the power to the tool and the cleaner.

Cannot nish tool registration / can-

celling tool registration successfully.

The wireless unit is not installed into the

cleaner and/or the tool.

The wireless unit is improperly installed

into the cleaner and/or the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the wire-

less unit and clean the slot of the cleaner and/or the tool.

The stand-by switch on the cleaner is

not set to "AUTO".

Set the stand-by switch on the cleaner to "AUTO".

No power supply Supply the power to the tool and the cleaner.

Incorrect operation

Push the wireless activation button briey and perform

the tool registration/cancellation procedures again.

The tool and cleaner are away from

each other (out of the transmission

range).

Get the tool and the cleaner closer to each other.

The maximum transmission distance is approxi-

mately 10 m however it may vary according to the

circumstances.

Before nishing the tool registration/cancellation;

- the switch trigger on the tool is pulled or;

- the power button on the cleaner is turned on.

Push the wireless activation button briey and

perform the tool registration/cancellation procedures

again.

The tool registration procedures for the

tool or the cleaner has not nished.

Perform the tool registration procedures for the tool

and the cleaner at the same timing.

Radio disturbance by other appliances

which generate high-intensity radio waves.

Keep the tool and the cleaner away from the appli-

ances such as Wi-Fi devices and microwave ovens.

The cleaner does not run along with

the switch operation of the tool.

The wireless unit is not installed into the

cleaner and/or the tool.

The wireless unit is improperly installed

into the cleaner and/or the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the

wireless unit and clean the slot of the cleaner and/

or the tool.

The wireless activation button on the

tool has not been pushed.

Push the wireless activation button briey and make

sure that the wireless activation lamp is blinking in blue.

The stand-by switch on the cleaner is

not set to "AUTO".

Set the stand-by switch on the cleaner to "AUTO".

More than 10 tools are registered to

the cleaner.

Perform the tool registration again.

If more than 10 tools are registered to the cleaner,

the tool registered earliest will be cancelled

automatically.

The cleaner erased all tool registrations.

Perform the tool registration again.

No power supply Supply the power to the tool and the cleaner.

The tool and cleaner are away from

each other (out of the transmission

range).

Get the tool and the cleaner closer to each other.

The maximum transmission distance is approxi-

mately 10 m however it may vary according to the

circumstances.

Radio disturbance by other appliances

which generate high-intensity radio

waves.

Keep the tool and the cleaner away from the appli-

ances such as Wi-Fi devices and microwave ovens.

18 ENGLISH

State of abnormality Probable cause (malfunction) Remedy

The cleaner runs while the tool's

switch trigger is not pulled.

Other users are using the wireless acti-

vation of the cleaner with their tools.

Turn o󰀨 the wireless activation button of the other

tools or cancel the tool registration of the other

tools.

Cannot erase all tool registrations in

the cleaner.

Pressing the wireless button on the tool. Press the wireless button on the cleaner for erasing

all tool registrations.

The stand-by switch on the cleaner is

not set to "AUTO".

Set the stand-by switch on the cleaner to "AUTO".

The wireless activation button is not

held down correctly.

Hold down the wireless activation button for more

than 6 seconds and then release it when the wire-

less activation lamp blinks in red. Hold down the

wireless activation button for more than 6 seconds

again until the wireless activation button rapidly

blinks in red and then release the button.

MAINTENANCE

CAUTION:

Always be sure that the tool is switched

o󰀨 and the battery cartridge is removed before attempt-

ing to perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Storage of accessories

The pipes can be placed into the pipe holder when not

using the cleaner for a short time.

The hose can be stored around the tool by connecting

each ends.

Cleaning of powder lter (HEPA) and

prelter

Clogged powder lter, prelter and damper cause poor

suction performance. Clean out the lters and damper

from time to time.

To remove dust or particles adhering to the lters, shake

the frame bottom quickly several times.

► 1. Prelter

19 ENGLISH

Occasionally wash the powder lter in water, rinse and

dry thoroughly in the shade before use. Never wash

lters in a washing machine.

NOTE: Do not rub or scratch the powder lter, the

prelter and the damper with hard objects such as a

brush and a paddle.

NOTE: The lters wear out in course of time. It is

recommended to have some spares for them.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Hose

• Front cu󰀨 (22, 24, 38)

• Straight pipe

• Extension wand

• Corner nozzle

• Round brush

• Powder lter, HEPA (for dry dust)

• Damper

• Prelter

• Nozzle assembly

• Bent pipe

• Polyethylene bag

• Paper pack

• Holder set

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED

WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

20 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: XCV22 XCV25

Tipo de ltro estándar Filtro de polvo (para polvo seco)

Volumen de aire máximo

(con BL1850B, manguera de Φ38 mm (1-1/2″) x 2,5 m (98-1/2″))

2,4 m3/min (84,74 cu.ft/min)

Aspiradora (con BL1850B, manguera de Φ38 mm (1-1/2″) x 2,5 m (98-1/2″))

11 kPa

Capacidad recuperable 8 L (2,1 gal) 15 L (4,0 gal)

Dimensiones (La x An x Al) 366 mm x 334 mm x 368 mm

(14-3/8″ x 13-1/8″ x 14-1/2″)

366 mm x 334 mm x 421 mm

(14-3/8″ x 13-1/8″ x 16-1/2″)

Tensión nominal 36 V c.c.

Peso neto

7,7 kg - 8,4 kg (17,0 lbs - 18,5 lbs) 8,0 kg - 8,6 kg (17,6 lbs - 19,0 lbs)

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones y el cartucho de batería pueden variar de país a país.

• El peso incluye el o los cartuchos de batería, pero no los accesorios. La combinación de menor y mayor peso

del aparato y del o los cartuchos de batería se muestra en la tabla.

Cartucho de batería y cargador aplicables

Cartucho de batería

BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B

Cargador

DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIAS DE

SEGURIDAD

INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

Al usar cualquier aparato eléctrico,

siempre deben seguirse las precaucio-

nes básicas, incluyendo las siguientes:

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA

Para reducir el riesgo de incendio, des-

carga eléctrica o lesión:

1. No deje el aparato con la batería

puesta. Retire la batería del aparato

cuando no lo vaya a utilizar y antes

de dar servicio de mantenimiento.

2. No lo utilice sobre supercies

húmedas. No lo exponga a la lluvia.

Almacénelo en interiores.

No permita que sea utilizado como un

juguete. Preste mucha atención cuando

sea utilizado por niños o cerca de ellos.

Utilícelo solamente como se describe

en este manual. Sólo use aditamen-

tos recomendados por el fabricante.

No lo utilice con una batería dañada. Si

el aparato no está funcionando como

debiera, se ha dejado caer, se ha dañado,

se ha dejado a la intemperie o ha caído

sobre agua, llévelo a un centro de servicio.

21 ESPAÑOL

6. No manipule la batería ni el aparato

con las manos mojadas.

No introduzca ningún objeto en las aber-

turas. No lo utilice con ninguna abertura

bloqueada; manténgalo libre de polvo,

pelusa, cabello y cualquier objeto que

pueda reducir el ujo de aire.

Mantenga el cabello, la ropa holgada,

los dedos y todas las partes del cuerpo

lejos de las aberturas y piezas móviles.

9. Apague todos los controles antes

de retirar el cartucho de batería.

10. Tenga especial cuidado cuando lim-

pie en escaleras.

11. No lo utilice para recoger líquidos

inamables o combustibles, tal

como gasolina, ni en áreas donde

puedan estar presentes.

12.

Utilice solamente el cargador suminis-

trado por el fabricante para recargar.

13.

No recoja nada que se esté quemando

o desprenda humo, tal como cigarros,

fósforos o cenizas calientes.

14. No lo utilice sin los ltros colocados

en su lugar. Reemplace cualquier

ltro dañado de inmediato.

15. No cargue la batería en exteriores.

16.

No utilice la aspiradora como banco

o mesa de trabajo. La máquina podría

caerse y ocasionar una lesión personal.

17. No aspire los siguientes elementos:

• Líquidos inamables (quero-

seno, gasolina, disolventes

como bencina, diluyentes, etc.)

•

Sustancias calientes que están

ardiendo o echando humo (cigarri-

llos, cerillas, palitos de incienso,

velas, cenizas calientes), chispas

y polvo metálico generados por el

corte o el lijado de metales, etc.

• Materiales inamables (tóner,

pinturas, aerosoles, etc.)

• Espumas, como limpiadores de

alfombras, etc. (pueden causar

explosiones o incendios)

•

Sustancias explosivas o pirofó-

ricas (nitroglicerina, aluminio,

magnesio, titanio, zinc, fósforo

rojo, fósforo amarillo, celuloide,

etc., y su polvo, gases o vapores)

• Objetos alados (cristal, cubier-

tos, astillas de madera, meta-

les, piedras, clavos, cuchillas,

tachuelas, etc.)

•

Polvo no conductor y solidicante

(polvo metálico o de carbono)

• Deshumidicador

• Grandes cantidades de polvo

(harina, polvo de extintor de

incendios, etc.)

• Sustancias que causan sínto-

mas tóxicos

• Productos químicos agresivos

(ácidos, lixiviados, etc.)

• Basura líquida o húmeda, inclu-

yendo vómitos y heces

• Asbesto

• Pesticidas

Tal acción podría ocasionar un incen-

dio, lesiones y/o daños materiales.

Para reducir la exposición a estas

sustancias químicas, utilice un

equipo de protección respiratoria

aprobado, tal como las máscaras

contra polvo que están especial-

mente diseñadas para ltrar partí-

culas microscópicas. No apunte la

salida de aire a la cara y al cuerpo.

NOTA: Lea el reglamento OSHA en

lo referente a polvo de sílice a n de

entender los requisitos necesarios

para reducir la exposición al polvo de

sílice en el puesto de trabajo. Contiene

normas especícas sobre el taladrado,

la demolición, el corte y el lijado de

materiales que contienen sílice. Todos

los requisitos de la OSHA relacio-

nados con la reducción de polvo de

sílice se pueden encontrar en el sitio

web de la OSHA: www.osha.gov.

18. Este aparato no se destina para

utilizarse por personas (incluyendo

niños) cuyas capacidades físicas,

sensoriales o mentales sean dife-

rentes o estén reducidas o carezcan

de experiencia o de conocimiento,

a menos que dichas personas reci-

ban una supervisión o capacitación

para el funcionamiento del aparato

por una persona responsable de su

seguridad.

22 ESPAÑOL

19. Los niños deben supervisarse para

asegurar que ellos no empleen los

aparatos como juguete.

Uso y cuidado de la herramienta

a batería

1. Evite un arranque accidental.

Asegúrese de que el interruptor

esté en la posición apagada antes

de conectar el paquete de bate-

rías, levantar el aparato o cargarlo.

Cargar el aparato con su dedo en el

interruptor o pasar energía al aparato

con el interruptor encendido puede

propiciar accidentes.

2. Desconecte el paquete de baterías

del aparato antes de hacer cual-

quier ajuste, cambiar accesorios o

almacenar el aparato. Estas medidas

de seguridad preventivas reducen el

riesgo de poner en marcha el aparato

accidentalmente.

3. Recargue sólo con el cargador

especicado por el fabricante. Un

cargador que es adecuado para un

solo tipo de batería puede generar

riesgo de incendio al ser utilizado con

otra batería.

Use los aparatos únicamente con

los paquetes de baterías designados

especícamente para ellos. El uso

de otros paquetes de baterías puede

generar riesgo de lesiones e incendio.

5. Cuando no se esté usando la bate-

ría, manténgala alejada de otros

objetos metálicos, como sujeta-

papeles (clips), monedas, llaves,

clavos, tornillos u otros objetos

pequeños de metal los cuales pue-

den actuar creando una conexión

entre las terminales de la batería.

Originar un cortocircuito en las termi-

nales puede causar quemaduras o

incendios.

6. En condiciones abusivas, podrá

escapar líquido de la batería; evite

tocarlo. Si lo toca accidentalmente,

enjuague con agua. Si hay contacto

del líquido con los ojos, busque

asistencia médica. Puede que el

líquido expulsado de la batería cause

irritación o quemaduras.

7. No utilice un paquete de baterías

o aparato que esté dañado o haya

sido modicado. Las baterías daña-

das o modicadas podrían com-

portarse de manera impredecible

causando un incendio, explosión o

riesgo de lesión.

8. No exponga un paquete de baterías

o aparato al fuego o a una tempe-

ratura excesiva. La exposición al

fuego o una temperatura superior a

130 °C podría causar una explosión.

9. Siga todas las instrucciones rela-

tivas a la carga y no cargue el

paquete de baterías o el aparato

fuera del rango de temperatura

especicado en las instrucciones.

Cargar de manera inapropiada o a

temperaturas fuera del rango especi-

cado podría dañar la batería e incre-

mentar el riesgo de incendio.

10. Pida que el servicio lo realice un

técnico en reparaciones calicado

y que utilice únicamente piezas de

repuesto idénticas a las originales.

Esto garantizará que se mantenga la

seguridad del producto.

11. No modique ni intente reparar el

aparato ni el paquete de baterías

salvo como se indique en las ins-

trucciones para el uso y cuidado.

GUARDE ESTAS

INSTRUCCIONES.

Este aparato está diseñado para uso

comercial.

Símbolos

A continuación se muestran los símbolos

utilizados para la herramienta.

volts o voltios

corriente directa o continua

Ponga especial atención y

tenga cuidado.

Nunca se pare sobre la

aspiradora.

23 ESPAÑOL

Instrucciones

importantes de

seguridad para el

cartucho de batería

Antes de utilizar el cartucho de batería,

lea todas las instrucciones e indicacio-

nes de precaución en el (1) el cargador

de batería, (2) la batería, y (3) el pro-

ducto con el que se utiliza la batería.

2. No desarme el cartucho de batería.

Si el tiempo de operación se ha acor-

tado en exceso, deje de operar de

inmediato. Podría correrse el riesgo

de sobrecalentamiento, posibles

quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos

en sus ojos, enjuáguelos bien con

agua limpia y consulte de inmediato

a un médico. Esto podría ocasionar

pérdida de visión.

Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con nin-

gún material conductor.

(2) Evite guardar el cartucho de

batería en un cajón junto con

otros objetos metálicos, tales

como clavos, monedas, etc.

(3) No exponga el cartucho de bate-

ría al agua o la lluvia.

Un cortocircuito en la batería

puede causar un ujo grande de

corriente, sobrecalentamiento,

posibles quemaduras e incluso una

descompostura.

6. No guarde la herramienta ni el car-

tucho de batería en lugares donde la

temperatura pueda alcanzar o exce-

der los 50°C (122°F).

7. Nunca incinere el cartucho de bate-

ría incluso en el caso de que esté

dañado seriamente o ya no sirva

en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. Tenga cuidado de no dejar caer ni

golpear la batería.

9. No use una batería dañada.

10.

Las baterías de ión de litio están

sujetas a los requisitos reglamenta-

rios en materia de bienes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben

tomar en cuenta los requisitos especiales

relativos al empaque y el etiquetado.

Para efectuar los preparativos del artí-

culo que se va a enviar, se requiere con-

sultar a un experto en materiales peligro-

sos. Si es posible, consulte además otras

regulaciones nacionales más detalladas.

Pegue o cubra con cinta adhesiva

los contactos abiertos y empaque

la batería de manera que ésta no

pueda moverse dentro del paquete.

11. Siga las regulaciones locales rela-

cionadas al desecho de las baterías.

12. Siga las regulaciones locales rela-

cionadas al desecho de las baterías.

13.

Utilice las baterías únicamente con los

productos especicados por Makita.

Instalar las baterías en productos que no

cumplen con los requisitos podría ocasionar

un incendio, un calentamiento excesivo,

una explosión o una fuga de electrolito.

14. Siga las regulaciones locales rela-

cionadas al desecho de las baterías.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN:

Utilice únicamente baterías

originales de Makita. El uso de baterías no originales

de Makita, o de baterías alteradas, puede ocasionar que

las baterías exploten causando un incendio, lesiones

personales y daños. Asimismo, esto invalidará la garan-

tía de Makita para la herramienta y el cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

Cargue el cartucho de batería antes de que

se descargue completamente. Pare siempre

la operación y cargue el cartucho de batería

cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

24 ESPAÑOL

Instrucciones importantes

de seguridad para la unidad

inalámbrica

1. No desarme ni modique la unidad

inalámbrica.

2. Mantenga la unidad inalámbrica alejada de

los niños pequeños. En caso de ingerirla

accidentalmente, solicite atención médica de

inmediato.

3. Utilice la unidad inalámbrica solamente con

herramientas de Makita.

4. No exponga la unidad inalámbrica a la lluvia ni

a condiciones de humedad.

5. No utilice la unidad inalámbrica en lugares

donde la temperatura exceda los 50°C (122°F).

6. No utilice la unidad inalámbrica en lugares

donde haya instrumentos médicos tales como

marcapasos cerca.

7. No utilice la unidad inalámbrica en lugares

donde haya dispositivos automáticos cerca.

Si se utiliza, los dispositivos automáticos podrían

causar alguna avería o error.

8. No opere la unidad inalámbrica en lugares con

alta temperatura o donde pueda generarse

electricidad estática o ruido eléctrico.

9. La unidad inalámbrica puede producir campos

electromagnéticos (CEM), sin embargo éstos

no son dañinos para el usuario.

10. La unidad inalámbrica es un instrumento de

precisión. Tenga cuidado de no dejar caer ni

golpear la unidad inalámbrica.

11. Evite tocar la terminal de la unidad inalámbrica

con las manos descubiertas o con materiales

metálicos.

12. Retire siempre la batería del producto al insta-

lar en él la unidad inalámbrica.

13. Cuando abra la tapa de la ranura, evite el lugar

donde el polvo y el agua puedan introducirse

en la ranura. Mantenga siempre la entrada de

la ranura limpia.

14. Inserte siempre la unidad inalámbrica en la

dirección correcta.

15. No oprima el botón de activación inalámbrica

en la unidad inalámbrica demasiado fuerte, ni

lo haga con ningún objeto que tenga un borde

loso.

16. Cierre siempre la tapa de la ranura durante la

operación.

17. No retire la unidad inalámbrica de la ranura

mientras se esté suministrando energía a la

herramienta. El hacerlo podría causar una avería

de la unidad inalámbrica.

18. No retire la etiqueta en la unidad inalámbrica.

19. No coloque ninguna etiqueta en la unidad

inalámbrica.

20. No deje la unidad inalámbrica en un lugar

donde pueda generarse electricidad estática o

ruido eléctrico.

21. No deje la unidad inalámbrica en un lugar

sujeto a temperaturas altas, tal como un vehí-

culo estacionado bajo el sol.

22. No deje la unidad inalámbrica en un lugar

donde haya polvo o suciedad ni en un lugar

donde pueda generarse gas corrosivo.

23. Los cambios repentinos de temperatura

podrían humedecer la unidad inalámbrica. No

utilice la unidad inalámbrica hasta que la con-

densación se haya secado por completo.

24. Cuando vaya a limpiar la unidad inalámbrica,

hágalo cuidadosamente usando un paño

suave seco. No utilice bencina, disolvente,

grasa conductora o sustancias similares.

25. Cuando vaya a almacenar la unidad inalám-

brica, guárdela en el estuche suministrado o

en un contenedor libre de electricidad estática.

26. No inserte ningún otro dispositivo que no sea

la unidad inalámbrica de Makita en la ranura de

la herramienta.

27. No utilice la herramienta si la tapa de la ranura

está dañada. La entrada de agua, polvo o sucie-

dad en la ranura podría causar una avería.

28. No jale ni tuerza la tapa de la ranura más de

lo necesario. Vuelva a colocar la tapa si ésta se

sale de la herramienta.

29. Reemplace la tapa de la ranura si llega a per-

derse o dañarse.

GUARDE ESTAS

INSTRUCCIONES.

DESCRIPCIÓN DE LAS

PIEZAS

► 1. Cubierta del tanque 2. Filtro de polvo (HEPA)

3. Amortiguador 4. Preltro 5. Tanque

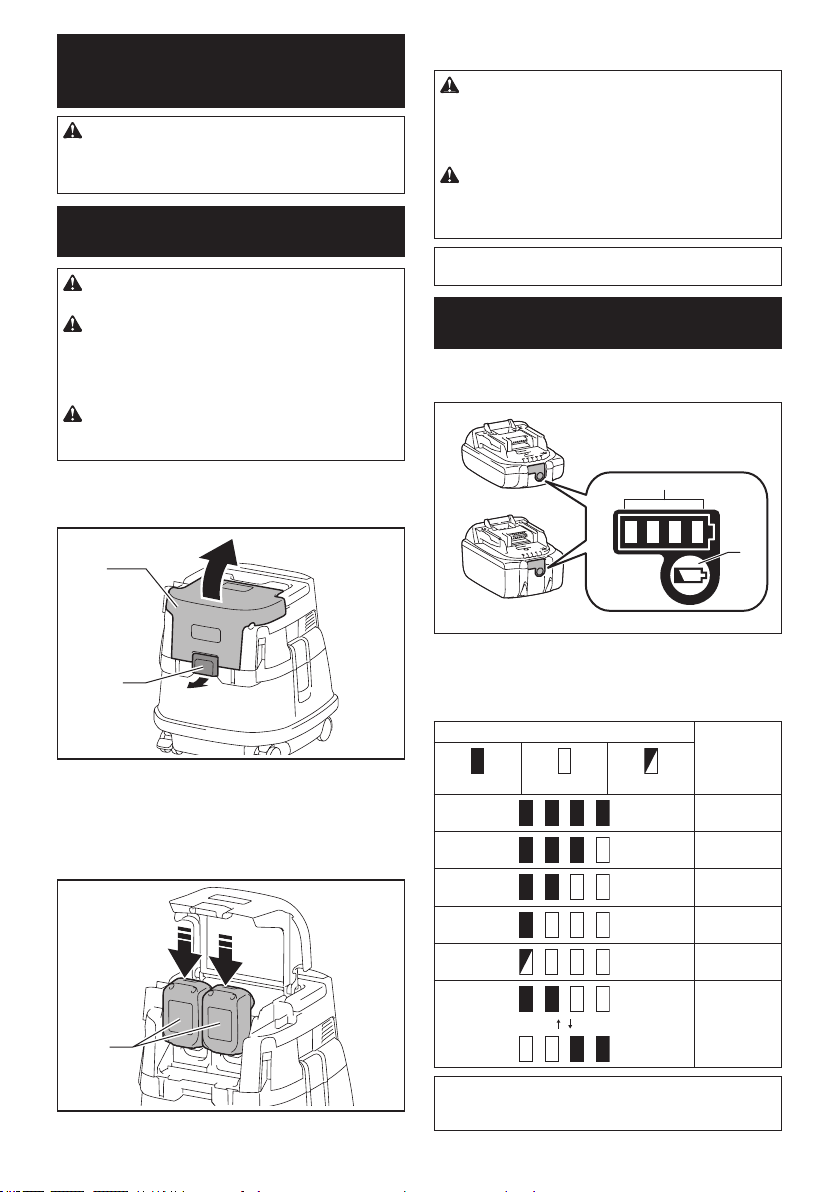

25 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN:

Apague siempre la herramienta

antes de colocar o quitar el cartucho de batería.

PRECAUCIÓN:

Sujete la aspiradora y el cartucho

de batería con rmeza al colocar o quitar el cartucho. Si no se

sujeta con rmeza la aspiradora y el cartucho de batería, puede

ocasionar que se resbalen de sus manos resultando en daños a

la aspiradora y al cartucho, así como lesiones a la persona.

PRECAUCIÓN: Tenga cuidado de no pellizcar

sus dedos al abrir o cerrar la cubierta de la bate-

ría. El no hacerlo podría causar lesiones personales.

Para instalar el cartucho de batería, libere el seguro

primero y luego abra la cubierta de la batería. Después

de esto, inserte el cartucho de batería.

► 1. Seguro 2. Cubierta de la batería

Alinee la lengüeta en el cartucho de batería con la

ranura en la carcasa y deslícelo en su lugar. Insértelo

por completo hasta que quede asegurado en su lugar

haciendo un pequeño clic. Luego cierre con el seguro la

cubierta de la batería.

► 1. Cartucho de batería

Para quitar el cartucho de batería, sáquelo de la herra-

mienta mientras desliza el botón enfrente del cartucho.

PRECAUCIÓN: Siempre introduzca comple-

tamente el cartucho de batería hasta que el indi-

cador rojo no pueda verse. De lo contrario, podría

salirse accidentalmente de la aspiradora y ocasio-

narle lesiones a usted o a alguien a su alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

NOTA: La aspiradora no funciona con un sólo cartu-

cho de batería.

Indicación de la capacidad restante

de la batería

Únicamente para cartuchos de batería con el

indicador

► 1. Luces indicadoras 2. Botón de vericación

Oprima el botón de vericación en el cartucho de la batería

para que indique la capacidad restante de la batería. Las

luces indicadoras se iluminarán por algunos segundos.

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

26 ESPAÑOL

Indicación de capacidad restante de

la batería

► 1. Indicador de batería 2. Botón de vericación

Oprima el botón de vericación para indicar las capa-

cidades restantes de la batería. Los indicadores de

batería corresponden a cada batería.

Estado del indicador de batería Capacidad

restante de la

batería

Encendido Apagado Parpadeando

50% a 100%

20% a 50%

0% a 20%

Cargar la

batería

NOTA: Si la aspiradora está encendida con el inte-

rruptor de modo en espera ajustado en “AUTO”, el

indicador de batería no funcionará.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de protección de

la herramienta/batería. Este sistema corta en forma automática

el suministro de energía al motor para prolongar la vida útil de

la herramienta y la batería. La herramienta se detendrá auto-

máticamente durante la operación si la herramienta o la batería

se someten a una de las siguientes condiciones:

Protección contra sobrecarga

Cuando la herramienta se está utilizando de manera

que causa que consuma una cantidad de corriente

inusualmente alta, la herramienta se detiene auto-

máticamente sin que haya indicación alguna. En este

caso, apague la herramienta y detenga la aplicación

que causó que la herramienta se sobrecargara. Luego

encienda la herramienta para reiniciarla.

Protección contra sobrecalentamiento

Encendido Parpadeando

Cuando la herramienta se sobrecalienta, ésta se detiene

automáticamente y el indicador de batería parpadea

alrededor de 60 segundos. En este caso, espere a que la

herramienta se enfríe antes de volver a encenderla.

Protección contra sobredescarga

Cuando la capacidad de la batería se reduce, la herra-

mienta se detiene automáticamente. Si el producto no

funciona incluso cuando los interruptores están siendo

operados, retire las baterías de la herramienta y cárguelas.

Accionamiento del interruptor

► 1. Interruptor de modo en espera 2. Botón de

encendido/apagado 3. Perilla de ajuste de la fuerza

de succión

Para arrancar la aspiradora:

1. Ajuste el interruptor de modo en espera en el lado

“I”. La aspiradora se pondrá en el estado de modo

en espera.

2. Oprima el botón de encendido/apagado.

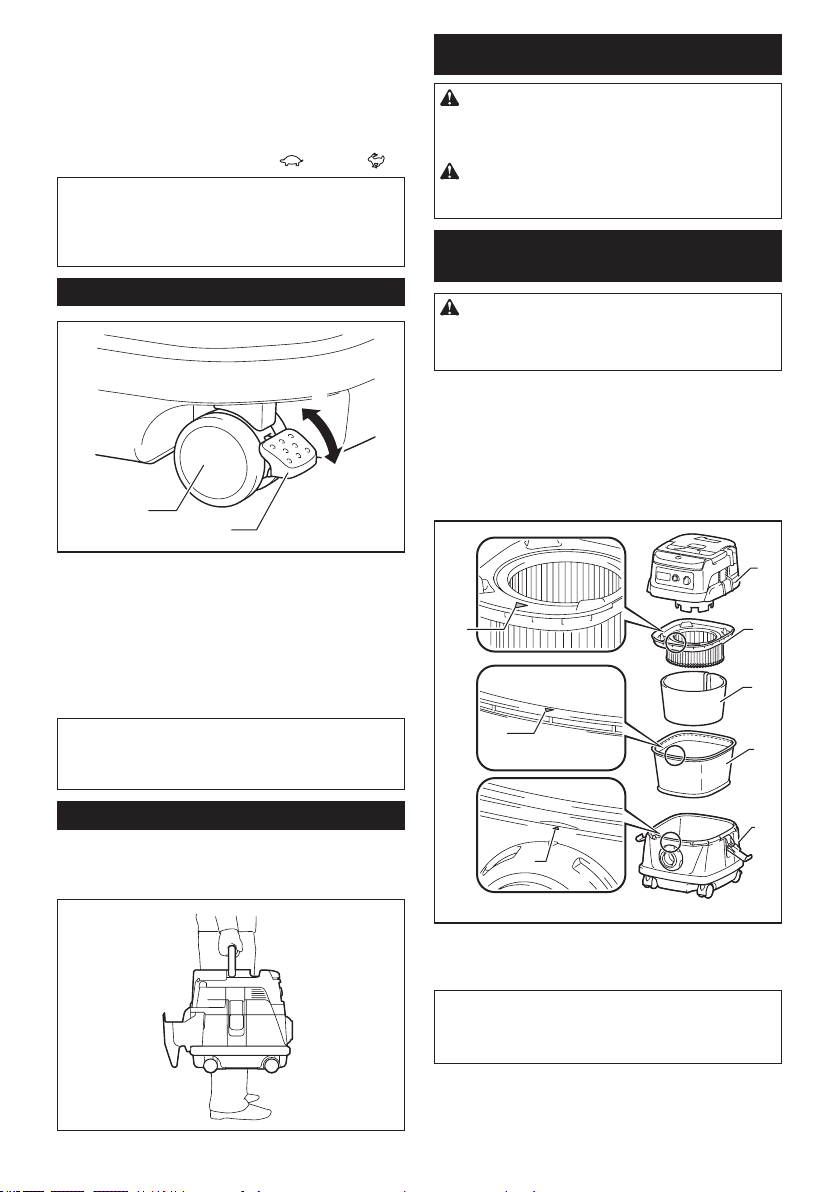

27 ESPAÑOL

Para poner la aspiradora en el modo en espera, oprima

nuevamente el botón de encendido/apagado.

Para apagar la aspiradora, ajuste el interruptor de modo

en espera en el lado “O”.

La potencia de succión se puede ajustar según sus

necesidades de trabajo.

La potencia de succión se puede incrementar girando la perilla de

ajuste de la fuerza de succión del símbolo al símbolo .

AVISO: Ajuste siempre el interruptor de modo en

espera en el lado “O” cuando no vaya a utilizar la

aspiradora durante un tiempo prolongado. La aspira-

dora consumirá energía durante el estado de modo

en espera.

Bloqueo o desbloqueo de la rueda

► 1. Rueda 2. Palanca del tope 3. Posición

LIBERADA 4. Posición BLOQUEADA

Es conveniente bloquear la rueda para almacenar la

aspiradora, detener el trabajo momentáneamente y

mantener la aspiradora inmóvil.

Para usar el tope, muévalo manualmente.

Para bloquear la rueda con el tope, baje la palanca del

tope y la rueda ya no podrá girar. Para liberar la rueda

de la posición bloqueada, levante la palanca del tope.

NOTA: Cuando mueva la aspiradora, asegúrese de

que la rueda esté desbloqueada. El mover la aspi-

radora con la rueda en la posición bloqueada podría

causar daños a la rueda.

Mango de transporte

Cuando transporte la aspiradora, sosténgala del mango

ubicado en la cabeza. El mango en la cabeza es retrác-

til para guardarse cuando no se utilice.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma.

PRECAUCIÓN: Utilice siempre una más-

cara contra el polvo durante el ensamblado o

mantenimiento.

Instalación del ltro de polvo (HEPA)

y el preltro (para polvo seco)

PRECAUCIÓN: Nunca aspire agua ni otros

líquidos o polvo húmedo cuando utilice el ltro de

polvo. El aspirar este tipo de objetos podría causar la

avería del ltro de polvo.

Para usar el ltro de polvo:

1. Coloque el preltro en el tanque alineando las

marcas de posición de montaje.

2. Instale el amortiguador en el ltro de polvo y luego

colóquelos en el preltro alineando las marcas de posi-

ción de montaje.

3. Instale la cubierta del tanque y asegúrela.

► 1. Cubierta del tanque 2. Filtro de polvo (HEPA)

3. Amortiguador 4. Preltro 5. Tanque 6. Marca de

posición de montaje

AVISO: Antes de usar el ltro de polvo, asegú-

rese de que el preltro y el amortiguador siempre

se utilicen juntos. El ltro de polvo no debe ser

instalado solo.

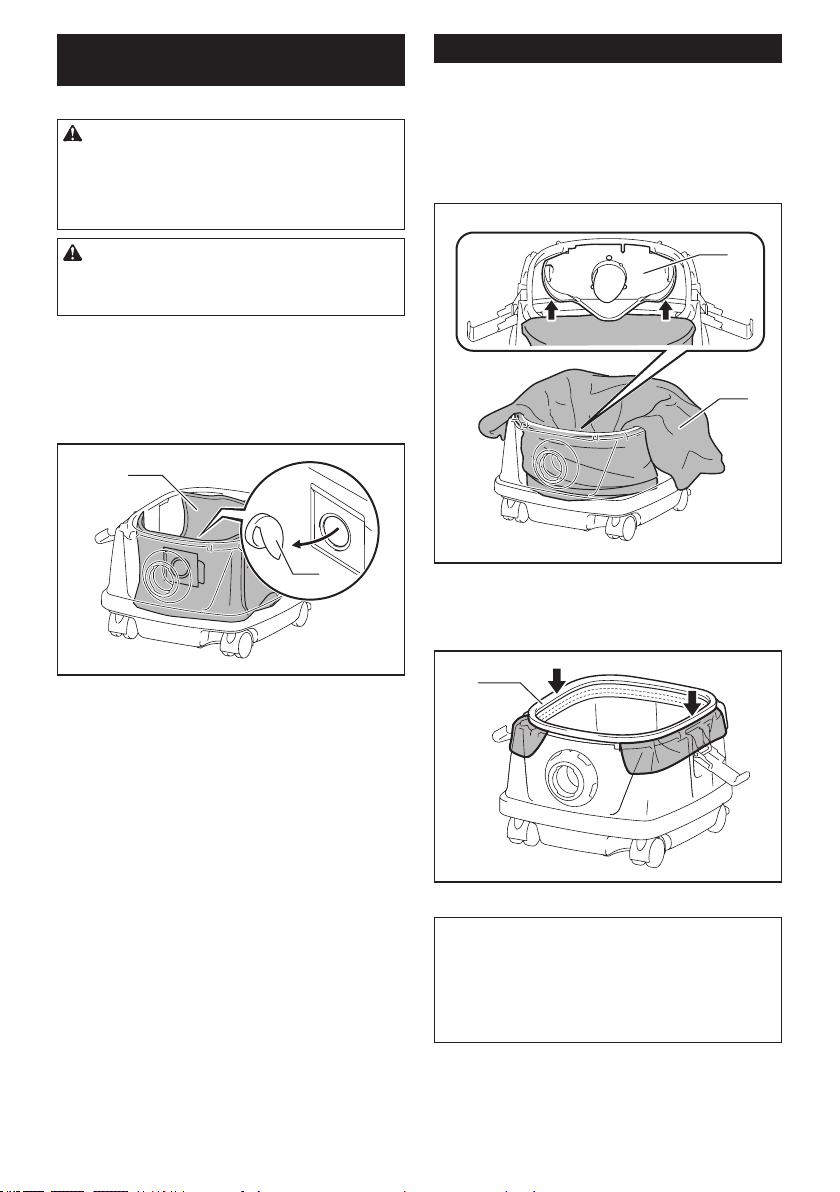

28 ESPAÑOL

Instalación de la bolsa de papel para

polvo

Accesorio opcional

ADVERTENCIA: Cuando use una bolsa de

papel para polvo, utilice también junto con esta el

preltro preinstalado en la herramienta. No utilizar

el preltro junto con la bolsa de papel para polvo

podría ocasionar un ruido y calentamiento anormales,

lo cual puede provocar un incendio.

PRECAUCIÓN: Antes de usar la bolsa de

papel para polvo, asegúrese de que el ltro de

polvo, el amortiguador y el preltro se utilicen

siempre juntos.

1. Extienda la bolsa de papel para polvo.

2. Alinee la abertura de la bolsa de papel para polvo

con la abertura de succión de polvo de la aspiradora.

3. Inserte el cartón de la bolsa de papel para polvo

en el sujetador de manera que quede colocado en el

extremo más allá de la protuberancia del tope.

► 1. Bolsa de papel para polvo 2. Sujetador

Instalación de la bolsa de polietileno

La aspiradora también se puede utilizar sin la bolsa

de polietileno. Sin embargo, con el uso de la bolsa de

polietileno resulta más fácil vaciar el tanque sin ensu-

ciarse las manos.

Extienda la bolsa de polietileno en el tanque. Insértela

entre la placa del sujetador y el tanque, y jálela hacia la

entrada para la manguera.

► 1. Placa del sujetador 2. Bolsa de polietileno

Extienda la bolsa alrededor de la parte superior del tan-

que de manera que el borde del preltro pueda agarrar

y sujetar la bolsa rmemente.

► 1. Preltro

NOTA: Se puede utilizar cualquier bolsa de polieti-

leno disponible en el mercado. Se recomienda el uso

de una con un grosor de 0,04 mm o más.

NOTA: Si se recolecta demasiado polvo la bolsa

podría romperse fácilmente, por lo que debe evitar

recolectar más de la mitad de la capacidad de la

bolsa.

29 ESPAÑOL

Vaciado de la bolsa de polietileno

ADVERTENCIA: Asegúrese siempre de que

la aspiradora esté apagada y que el cartucho de

batería haya sido extraído antes de vaciar la bolsa

de polietileno. El no hacerlo podría ocasionar una

descarga eléctrica y lesiones personales graves.

PRECAUCIÓN: Evite los impactos fuertes

sobre el tanque. Un impacto fuerte podría deformar

y dañar las piezas.

PRECAUCIÓN: Vacíe el tanque por lo menos

una vez al día, aunque esto dependerá del volu-

men de polvo aspirado en el tanque. De lo contra-

rio, la fuerza de succión se vería reducida y el motor

podría averiarse.

PRECAUCIÓN: Evite agarrar el gancho mien-

tras vacía el tanque. El agarrar el gancho podría

ocasionar que éste se rompa.

Desenganche y levante la cubierta del tanque.

Sacuda el polvo del preltro y luego retire la bolsa de

polietileno del tanque.

NOTA: Retire con cuidado la bolsa de polietileno del

tanque de manera que ésta no pueda quedar engan-

chada y romperse por la protuberancia en el interior

del tanque al vaciarla.

NOTA: Vacíe la bolsa de polietileno antes de que se

llene. Demasiado polvo en el tanque podría causar

que la bolsa de polietileno se rompa.

Instalación de la caja de

herramientas

1. Libere el seguro de la cubierta de la batería y

ábrala.

2. Coloque los rieles en la caja de herramientas a lo

largo de las ranuras en la carcasa.

3. Cierre la cubierta de la batería y ponga el seguro.

La caja de herramientas resulta conveniente para guar-

dar baterías, tubos o bocas.

Conexión de la manguera

AVISO: Nunca fuerce la manguera para doblarla

o aplastarla. Nunca mueva la aspiradora tomán-

dola de la manguera. El forzar, aplastar y jalar la

manguera podría ocasionar que ésta se averíe o se

deforme.

AVISO: Cuando aspire residuos grandes tales

como los generados al tallar con cepillo, polvo de

concreto o similares que no sean residuos peque-

ños, utilice la manguera con diámetro interior de

38 mm (accesorio opcional). El usar la manguera

con diámetro interior de 28 mm (accesorio opcional)

podría causar obstrucciones y daños a la manguera.

Inserte la manguera en el puerto de montaje del tanque

y gírela en el sentido de las manecillas del reloj hasta

que quede asegurada.

30 ESPAÑOL

Conexión del aditamento con la

función de bloqueo

Accesorio opcional

Inserte el aditamento en la entrada de succión hasta

que escuche un clic.

Para extraerlo, jale el aditamento oprimiendo simultá-

neamente el botón de liberación.

► 1. Entrada de succión con la función de bloqueo

2. Botón de liberación 3. Aditamento con la función

de bloqueo

NOTA: El aditamento con la función de bloqueo está

disponible cuando se utiliza la entrada de succión

con la función de bloqueo.

► 1. Aditamento con la función de bloqueo 2. Entrada

de succión con la función de bloqueo 3. Entrada de

succión sin la función de bloqueo

Ajuste de la longitud del tubo de

extensión de tipo corredera

Accesorio opcional

Ajuste la longitud del tubo mientras presiona el botón

deslizable. La longitud se bloquea cuando se suelta el

botón deslizable.

► 1. Botón deslizable

FUNCIÓN DE

ACTIVACIÓN

INALÁMBRICA

Lo que puede hacer con la función

de activación inalámbrica

La función de activación inalámbrica permite una ope-

ración limpia y cómoda. Si conecta a la aspiradora una

herramienta compatible, podrá hacer que la aspiradora

funcione automáticamente al activar el interruptor de la

herramienta.

31 ESPAÑOL

AVISO: Asegúrese de consultar el manual de

instrucciones de la herramienta cuando uti-

lice la aspiradora con la función de activación

inalámbrica.

AVISO: No desarme ni modique la unidad

inalámbrica.

AVISO: Para impedir que entre el polvo en

la ranura de la unidad inalámbrica, cierre

siempre bien la tapa durante la operación o el

almacenamiento.

AVISO: No retire la unidad inalámbrica mientras

se esté suministrando electricidad. De lo contrario

se podría causar una avería de la unidad inalámbrica.

AVISO: No oprima el botón de activación ina-

lámbrica demasiado fuerte ni lo haga con ningún

objeto que tenga un borde loso.

NOTA: La activación inalámbrica requiere que la

unidad inalámbrica esté equipada con herramientas

Makita.

NOTA: Antes de usar por primera vez la función de

activación inalámbrica con cada herramienta, es

necesario registrar la herramienta. Una vez nalizado

el registro de la herramienta, éste no será necesario

de nuevo a menos que haya sido cancelado.

NOTA: Antes del registro, asegúrese de que la uni-

dad inalámbrica haya sido insertada correctamente.

NOTA: Una unidad inalámbrica puede registrar hasta

10 enlaces con otras unidades inalámbricas. Si se

registran más de otras 10 unidades inalámbricas a

una unidad inalámbrica, la registrada al principio se

cancelará automáticamente.

NOTA: La posición del botón de activación inalám-

brica varía en función de la herramienta.

NOTA: La aspiradora también puede ponerse en

marcha oprimiendo el botón de encendido/apagado

cuando el interruptor de modo en espera está ajus-

tado en “AUTO”.

Sin embargo, el botón de encendido/apagado no se

activará cuando la función de activación inalámbrica

se esté utilizando.

Instalación de la unidad inalámbrica

PRECAUCIÓN: Coloque la aspiradora sobre

una supercie plana y estable cuando vaya a

instalar la unidad inalámbrica.

AVISO: Limpie el polvo y la suciedad en la aspi-

radora antes de instalar la unidad inalámbrica.

El polvo o la suciedad podrían causar una avería

si llegan a introducirse en la ranura de la unidad

inalámbrica.

AVISO: Para evitar una avería a causa de la elec-

tricidad estática, toque un material de descarga

de electricidad estática, tal como una pieza metá-

lica antes de levantar la unidad inalámbrica.

AVISO: Cuando vaya a instalar la unidad inalám-

brica, asegúrese siempre de que ésta sea inser-

tada en la dirección correcta y que la tapa esté

completamente cerrada.

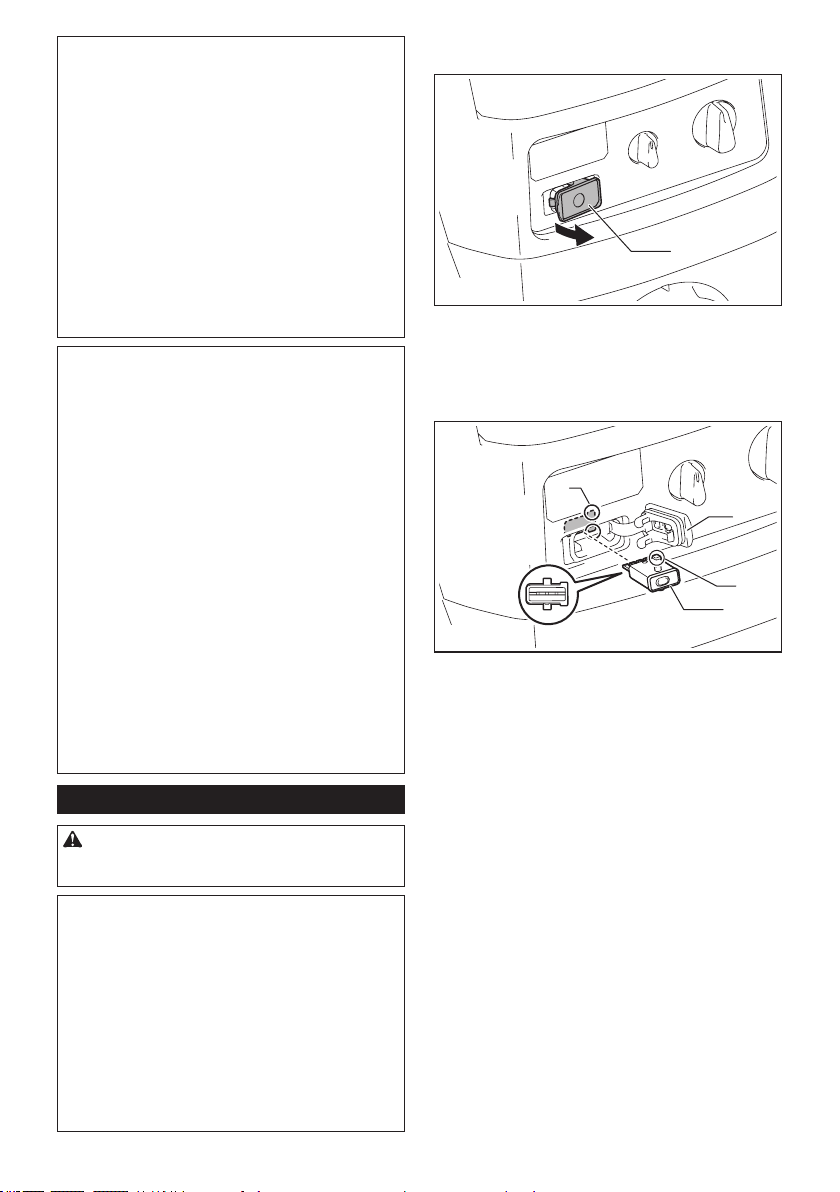

1. Abra la tapa de la aspiradora tal como se muestra

en la ilustración.

► 1. Tapa

2. Inserte la unidad inalámbrica en la ranura y luego

cierre la tapa.

Cuando inserte la unidad inalámbrica, alinee las partes

salientes con las partes cóncavas en la ranura.

► 1. Unidad inalámbrica 2. Parte saliente 3. Tapa

4. Parte cóncava

Cuando extraiga la unidad inalámbrica, abra la tapa

lentamente. Los ganchos en la parte posterior de la

tapa levantarán la unidad inalámbrica mientras usted

jala hacia arriba la tapa.

32 ESPAÑOL

► 1. Unidad inalámbrica 2. Gancho 3. Tapa

Una vez extraída la unidad inalámbrica, guárdela en el

estuche suministrado o en un contenedor libre de elec-

tricidad estática.

AVISO: Use siempre los ganchos en la parte

posterior de la tapa cuando extraiga la unidad

inalámbrica. Si los ganchos no sujetan la unidad

inalámbrica, cierre la tapa por completo y vuelva a

abrirla lentamente.

Registro de herramientas para la

aspiradora

NOTA: Para el registro de la herramienta, se requiere

una herramienta Makita compatible con la función de

activación inalámbrica.

NOTA: Termine de instalar la unidad inalámbrica en

la herramienta antes de comenzar con el registro de

la herramienta.

NOTA: Durante el registro de la herramienta, no jale

el gatillo interruptor en la herramienta ni active el

interruptor de encendido/apagado en la aspiradora.

NOTA: Consulte también el manual de instrucciones

de la herramienta.

Si desea activar la aspiradora junto con el interruptor

de activación de la herramienta, termine antes con el

registro de la herramienta.

1. Instale las unidades inalámbricas en la aspiradora

y en la herramienta respectivamente.

2. Instale las baterías en la aspiradora y en la

herramienta.

3. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

4. Oprima el botón de activación inalámbrica en la

aspiradora durante 3 segundos hasta que la luz indica-

dora de activación inalámbrica parpadee en verde. Y

luego oprima el botón de activación inalámbrica en la

herramienta de la misma manera.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

Si la aspiradora y la herramienta han sido conectadas

exitosamente, las luces indicadoras de activación ina-

lámbrica se encenderán en verde durante 2 segundos y

comenzarán a parpadear en azul.

33 ESPAÑOL

NOTA:

Las luces indicadoras de activación inalámbrica

terminarán parpadeando en verde después de un lapso

de 20 segundos. Oprima el botón de activación inalám-

brica en la herramienta mientras la luz indicadora de acti-

vación inalámbrica en la aspiradora esté parpadeando. Si

la luz indicadora de activación inalámbrica no parpadea

en verde, oprima el botón de activación inalámbrica

durante un lapso breve y vuelva a mantenerlo oprimido.

NOTA: Cuando realice dos o más registros de herra-

mientas para una aspiradora, termine el registro de

las herramientas de uno en uno.

Inicio de la función de activación inalámbrica

NOTA: Termine con el registro de la herramienta en

la aspiradora para la activación inalámbrica.

NOTA:

Coloque siempre la aspiradora de manera que pueda

ver el estado de la luz indicadora de activación inalámbrica.

NOTA: Consulte también el manual de instrucciones

de la herramienta.

Después de registrar una herramienta en la aspiradora,

esta última se activará automáticamente junto con el

interruptor de activación de la herramienta.

1. Instale las unidades inalámbricas en la aspiradora

y en la herramienta respectivamente.

Instale las baterías en la aspiradora y en la herramienta.

Conecte la manguera de la aspiradora a la herramienta.

4. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

5. Oprima el botón de activación inalámbrica en la

herramienta durante un lapso breve. La luz indicadora

de activación inalámbrica parpadeará en azul.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

6. Jale el gatillo interruptor de la herramienta.

Verique que la aspiradora funcione mientras jala el

gatillo interruptor en la herramienta.

PRECAUCIÓN: Verique siempre que fun-

ciona la función de activación inalámbrica antes

de empezar a trabajar con la herramienta.

Para detener la activación inalámbrica, oprima el botón

de activación inalámbrica en la herramienta, o ajuste el

interruptor de modo en espera en la aspiradora en “I”

o en “O”.

NOTA: La luz indicadora de activación inalámbrica en

la herramienta dejará de parpadear en azul cuando

no haya operación durante 2 horas. En este caso,

ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO” y oprima el botón de activación

inalámbrica en la herramienta nuevamente.

NOTA: La aspiradora se pondrá en marcha/deten-

drá con un retraso. Existirá un desfase cuando la

aspiradora detecte la activación del interruptor de la

herramienta.

NOTA: La distancia de transmisión de la unidad

inalámbrica podrá variar en función del lugar y las

circunstancias de los alrededores.

NOTA: Cuando dos o más herramientas estén

registradas en una aspiradora, esta última podrá

comenzar a funcionar incluso si usted no jala el gatillo

interruptor debido a que otro usuario está utilizando

la función de activación inalámbrica.

34 ESPAÑOL

Cancelación del registro de

herramientas para la aspiradora

Realice el siguiente procedimiento para cancelar el

registro de la herramienta para la aspiradora.

1. Instale las unidades inalámbricas en la aspiradora

y en la herramienta respectivamente.

Instale las baterías en la aspiradora y en la herramienta.

3. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

4. Oprima el botón de activación inalámbrica en la

aspiradora durante 6 segundos. La luz indicadora de

activación inalámbrica parpadeará en verde y luego se

pondrá en rojo. Después de eso, oprima el botón de

activación inalámbrica en la herramienta de la misma

manera.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

Si la cancelación se realiza exitosamente, las luces indi-

cadoras de activación inalámbrica se encenderán en rojo

durante 2 segundos y comenzarán a parpadear en azul.

NOTA: Las luces indicadoras de activación inalám-

brica terminarán parpadeando en rojo después de un

lapso de 20 segundos. Oprima el botón de activación

inalámbrica en la herramienta mientras la luz indi-

cadora de activación inalámbrica en la aspiradora

esté parpadeando. Si la luz indicadora de activación

inalámbrica no parpadea en rojo, oprima el botón

de activación inalámbrica durante un lapso breve y

vuelva a mantenerlo oprimido.

Borrado de todos los registros de

herramientas

Usted puede borrar todos los registros de herramientas

de la aspiradora como se indica a continuación.

► 1. Interruptor de modo en espera 2. Botón de acti-

vación inalámbrica 3. Luz indicadora de activación

inalámbrica

1. Instale la unidad inalámbrica en la aspiradora.

2. Instale las baterías en la aspiradora.

Ajuste el interruptor de modo en espera en “AUTO”.

4. Mantenga oprimido el botón de activación inalám-

brica durante aproximadamente 6 segundos hasta que

la luz indicadora de activación inalámbrica parpadee en

rojo (cerca de dos veces durante un segundo).

5. Cuando la luz indicadora de activación inalám-

brica comience a parpadear en rojo, suelte el botón

de activación inalámbrica. Posteriormente, vuelva a

mantener oprimido el botón de activación inalámbrica

alrededor de 6 segundos.

6. Cuando la luz indicadora de activación inalám-

brica comience a parpadear rápidamente en rojo (cerca

de 5 veces durante un segundo), suelte el botón de

activación inalámbrica. Cuando la luz indicadora de

activación inalámbrica se encienda en rojo y luego se

apague, todos los registros de herramientas se habrán

borrado.

NOTA: Si la luz indicadora de activación inalámbrica

no parpadea en rojo, oprima el botón de activación

inalámbrica durante un lapso breve e inténtelo

nuevamente.

35 ESPAÑOL

Descripción del estado de la luz indicadora de activación inalámbrica

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

La luz indicadora de activación inalámbrica muestra el estado de la función de activación inalámbrica. Consulte la

tabla a continuación para ver qué signica el estado de la luz indicadora.

Estado Luz indicadora de activación inalámbrica Descripción

Color

Encendida

Parpa-

deando

Duración

(aproximada)

En espera Azul Aspiradora:

continua

Herramienta: 2

horas

Se está esperando el registro de la herramienta o la función de

activación inalámbrica están disponibles.

La luz indicadora en la aspiradora parpadea cuando el interruptor

de modo en espera está ajustado en “AUTO”. La luz indicadora

en la herramienta parpadea cuando se presiona el botón de

activación inalámbrica. La luz indicadora en la herramienta se

apaga automáticamente cuando no se realiza ninguna operación

durante 2 horas.

Cuando la herra-

mienta está

funcionando.

La activación inalámbrica de la aspiradora está disponible y la

herramienta está funcionando.

Registro

de la

herramienta

Verde 20 segundos Ya se puede realizar el registro de la herramienta. Se está bus-

cando la herramienta que se va a registrar.

2 segundos El registro de la herramienta ha terminado. La luz indicadora de

activación inalámbrica comenzará a parpadear en azul.

Cancelación/

borrado del

registro de

herramientas

Rojo

(lento: 2 veces/s)

20 segundos Ya se puede cancelar el registro de la herramienta. Se está

buscando la herramienta que se va a cancelar.

(rápido: 5 veces/s)

Cuando el botón

de activación

inalámbrica es

presionado.

Ya se pueden borrar todos los registros de herramientas.

2 segundos El registro de la herramienta ha sido cancelado/borrado. La luz

indicadora de activación inalámbrica comenzará a parpadear

en azul.

Otros Rojo 3 segundos La energía es suministrada a la unidad inalámbrica y la función

de activación inalámbrica está arrancando.

Apagada

- - El interruptor de modo en espera no está ajustado en “AUTO”.

36 ESPAÑOL

Detección y solución de problemas para la función de activación inalámbrica

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un

centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

La luz indicadora de activación ina-

lámbrica no enciende/parpadea.

La unidad inalámbrica no está instalada

en la aspiradora y/o la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la aspiradora y/o la

herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura

de la aspiradora y/o de la herramienta.

El botón de activación inalámbrica en la

herramienta no se ha oprimido.

Oprima el botón de activación inalámbrica en la

herramienta durante un lapso breve.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

No se puede terminar/cancelar

el registro de la herramienta

exitosamente.

La unidad inalámbrica no está instalada

en la aspiradora y/o la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la aspiradora y/o la

herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura

de la aspiradora y/o de la herramienta.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

Operación incorrecta Oprima el botón de activación inalámbrica durante

un lapso breve y realice los procedimientos de

registro/cancelación de la herramienta nuevamente.

La herramienta y la aspiradora están

lejos una de la otra (fuera del rango de

transmisión).

Acerque más la herramienta a la aspiradora. La

distancia máxima de transmisión es de aproxima-

damente 10 m, pero puede variar en función de las

circunstancias.

Antes de terminar el registro/cancela-

ción de la herramienta;

- el gatillo interruptor en la herramienta

se ha jalado; o

- el botón de encendido/apagado en la

aspiradora está activado.

Oprima el botón de activación inalámbrica durante

un lapso breve y realice los procedimientos de

registro/cancelación de la herramienta nuevamente.

Los procedimientos de registro para la

herramienta o la aspiradora no se han

terminado.

Realice los procedimientos de registro tanto para

la herramienta como para la aspiradora al mismo

tiempo.

La perturbación radioeléctrica generada

por otros aparatos que emiten ondas de

radio de alta intensidad.

Mantenga la herramienta y la aspiradora lejos de

aparatos tales como dispositivos Wi-Fi y hornos de

microondas.

37 ESPAÑOL

Estado de la anomalía Causa probable (avería) Remedio

La aspiradora no funciona junto con

el interruptor de activación de la

herramienta.

La unidad inalámbrica no está instalada

en la aspiradora y/o la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la aspiradora y/o la

herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura

de la aspiradora y/o de la herramienta.

El botón de activación inalámbrica en la

herramienta no se ha oprimido.

Oprima el botón de activación inalámbrica durante

un lapso breve y asegúrese de que la luz indicadora

de activación inalámbrica esté parpadeando en

azul.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

Más de 10 herramientas están registra-

das en la aspiradora.

Vuelva a realizar el registro de la herramienta.

Si más de 10 herramientas están registradas en la

aspiradora, la herramienta registrada al principio se

cancelará automáticamente.

La aspiradora borró todos los registros

de herramientas.

Vuelva a realizar el registro de la herramienta.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

La herramienta y la aspiradora están

lejos una de la otra (fuera del rango de

transmisión).

Acerque más la herramienta a la aspiradora. La

distancia máxima de transmisión es de aproxima-

damente 10 m, pero puede variar en función de las

circunstancias.

La perturbación radioeléctrica generada

por otros aparatos que emiten ondas de

radio de alta intensidad.

Mantenga la herramienta y la aspiradora lejos de

aparatos tales como dispositivos Wi-Fi y hornos de

microondas.

La aspiradora funciona aun cuando

el gatillo interruptor de la herra-

mienta no ha sido jalado.

Otros usuarios están usando la activa-

ción inalámbrica de la aspiradora con

sus herramientas.

Apague el botón de activación inalámbrica de las

demás herramientas o cancele el registro de dichas

herramientas.

No se pueden borrar todos los

registros de herramientas en la

aspiradora.

El botón de activación inalámbrica en la

herramienta está oprimido.

Oprima el botón de activación inalámbrica en

la aspiradora para borrar todos los registros de

herramientas.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

El botón de activación inalámbrica no

se está manteniendo oprimido de forma

correcta.

Mantenga oprimido el botón de activación inalámbrica

durante más de 6 segundos y luego suéltelo cuando

la luz indicadora de activación inalámbrica parpadee

en rojo. Mantenga oprimido el botón de activación

inalámbrica durante más de 6 segundos nuevamente

hasta que el botón de activación inalámbrica parpadee

rápidamente en rojo y luego suelte el botón.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Almacenamiento de los accesorios

Los tubos se pueden colocar en el portatubos cuando

no vaya a utilizar la aspiradora por poco tiempo.

38 ESPAÑOL

La manguera se puede guardar alrededor de la herra-

mienta conectando los extremos.

Limpieza del ltro de polvo (HEPA) y

el preltro

La obstrucción del ltro de polvo, el preltro y el

amortiguador causa que el desempeño de la succión

sea deciente. Limpie los ltros y amortiguadores

ocasionalmente.

Para eliminar el polvo o las partículas adheridos a los

ltros, sacuda con rapidez varias veces la parte inferior

del marco.

► 1. Preltro

De vez en cuando lave el ltro de polvo con agua,

enjuáguelo y séquelo bien a la sombra antes de usarlo.

Nunca lave los ltros en la lavadora.

NOTA: No frote ni raye el ltro de polvo, el preltro

o el amortiguador con objetos duros tales como un

cepillo y una pala.

NOTA: Los ltros se desgastan con el tiempo. Se

recomienda contar con piezas de repuesto.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Manguera

• Boca delantera (22, 24, 38)

• Tubo recto

• Tubo de extensión

• Boquilla para esquinas

• Cepillo redondo

• Filtro de polvo, HEPA (para polvo seco)

• Amortiguador

• Preltro

• Conjunto de boquillas

• Tubo curvo

• Bolsa de polietileno

• Bolsa de papel para polvo

• Juego de sujetadores

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

39 ESPAÑOL

GARANTÍA LIMITADA DE

MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885781-942

XCV22-1

EN, ESMX

20191220

Makita XCV22PTU 36V 18V X2 LXT Brushless 2.1 Gallon HEPA Filter Dry Dust Extractor/Vacuum Kit

Product's Documents

Instruction Manual

Specifications

Makita XCV22PTU Questions and Answers
