Hitachi CG24EKSL Trimmer User Manual

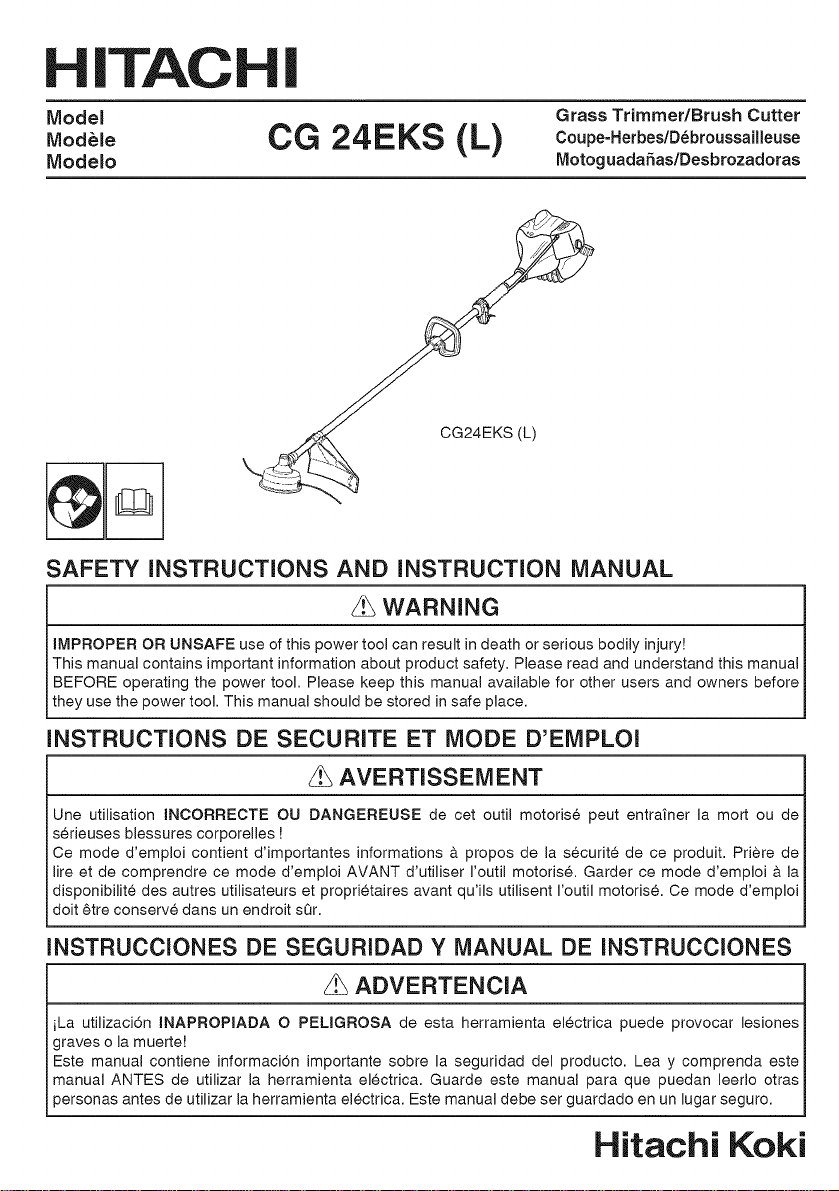

|TACH

Model

ModUle CG

IVlodelo 24EKS (L) Grass Trimmer/Brush Cutter

Coupe-Herbes/D_broussailleuse

IVlotoguadaSaslDesbrozadoras

CG24EKS (L)

SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and understand this manual

BEFORE operating the power tool. Please keep this manual available for other users and owners before

they use the power tool. This manual should be stored in safe place.

INSTRUCTIONS DE SECURITE ET MODE D'EMPLO!

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorise peut entrafner la mort ou de

serieuses blessures corporelles !

Ce mode d'emploi contient d'importantes informations & propos de la securite de ce produit. Priere de

life et de comprendre ce mode d'emploi AVANT d'utiliser I'outil motorise. Garder ce mode d'emploi & la

disponibilite des autres utilisateurs et proprietaires avant qu'ils utilisent I'outil motorise. Ce mode d'emploi

dolt 6tre conserve dans un endroit s0r.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

iLa utilizaci6n INAPROPIADA O PELIGROSA de esta herramienta electrica puede provocar lesiones

graves o la muerte!

Este manual contiene informaci6n importante sobre la seguridad del producto. Lea y comprenda este

manual ANTES de utilizar la herramienta electrica. Guarde este manual para que puedan leerlo otras

)ersonas antes de utilizar la herramienta electrica. Este manual debe set guardado en un lugar seguro.

Hitachi Koki

English 1

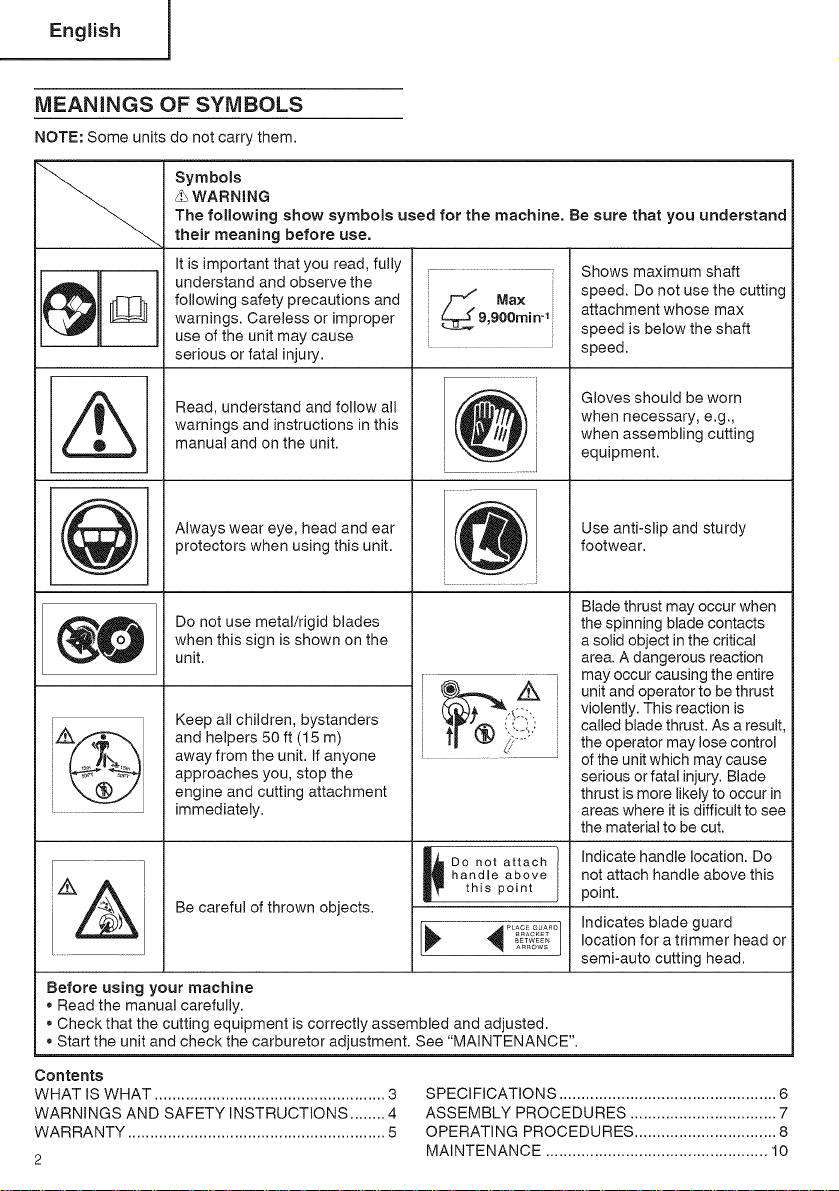

MEANINGS OF SYMBOLS

NOTE: Some units do not carry them.

_ ymbols

& WARNING

The following show symbols used for the machine, Be sure that you understand

their meaning before use.

It is important that you read, fully

understand and observe the

following safety precautions and

warnings. Careless or improper

use of the unit may cause

serious or fatal injury.

Shows maximum shaft

dMax speed. Do not usethe cutting

9,900rain. 1 attachment whose max

speed is below the shaft

i speed.

Read, understand and follow all

warnings and instructions inthis

manual and on the unit.

Always wear eye, head and ear

protectors when using this unit.

Do not use metal/rigid blades

when this sign is shown on the

unit.

Keep all children, bystanders

and helpers 50 ft (15 m)

away from the unit. tf anyone

approaches you, stop the

engine and cutting attachment

immediately.

Be careful of thrown objects.

i A

i ,'%:',

i',',-A,:

':?.... i

I_ o not attach

handle above

this point

Before using your machine

, Read the manual carefully.

, Check that the cutting equipment is correctly assembled and adjusted.

Gloves should be worn

when necessary, e.g.,

when assembling cutting

equipment.

Use anti-slip and sturdy

footwear.

Blade thrust may occur when

the spinning blade contacts

a solid object in the critical

area. A dangerous reaction

may occur causing the entire

unit and operator to be thrust

violently. This reaction is

called blade thrust. As a result,

the operator may lose control

of the unit which may cause

serious or fatal injury. Blade

thrust is more likely to occur in

areas where it is difficult to see

the material to be cut.

Indicate handle location. Do

not attach handle above this

point.

Indicates blade guard

location for a trimmer head or

semi-auto cutting head.

oStart the unit and check the carburetor adjustment. See "MAINTENANCE".

Contents

WHAT IS WHAT .................................................... 3

WARNINGS AND SAFETY INSTRUCTIONS ........ 4

WARRANTY .......................................................... 5

SPECIFICATIONS ................................................. 6

ASSEMBLY PROCEDURES ................................. 7

OPERATING PROCEDURES ................................ 8

MAINTENANCE .................................................. 10

English

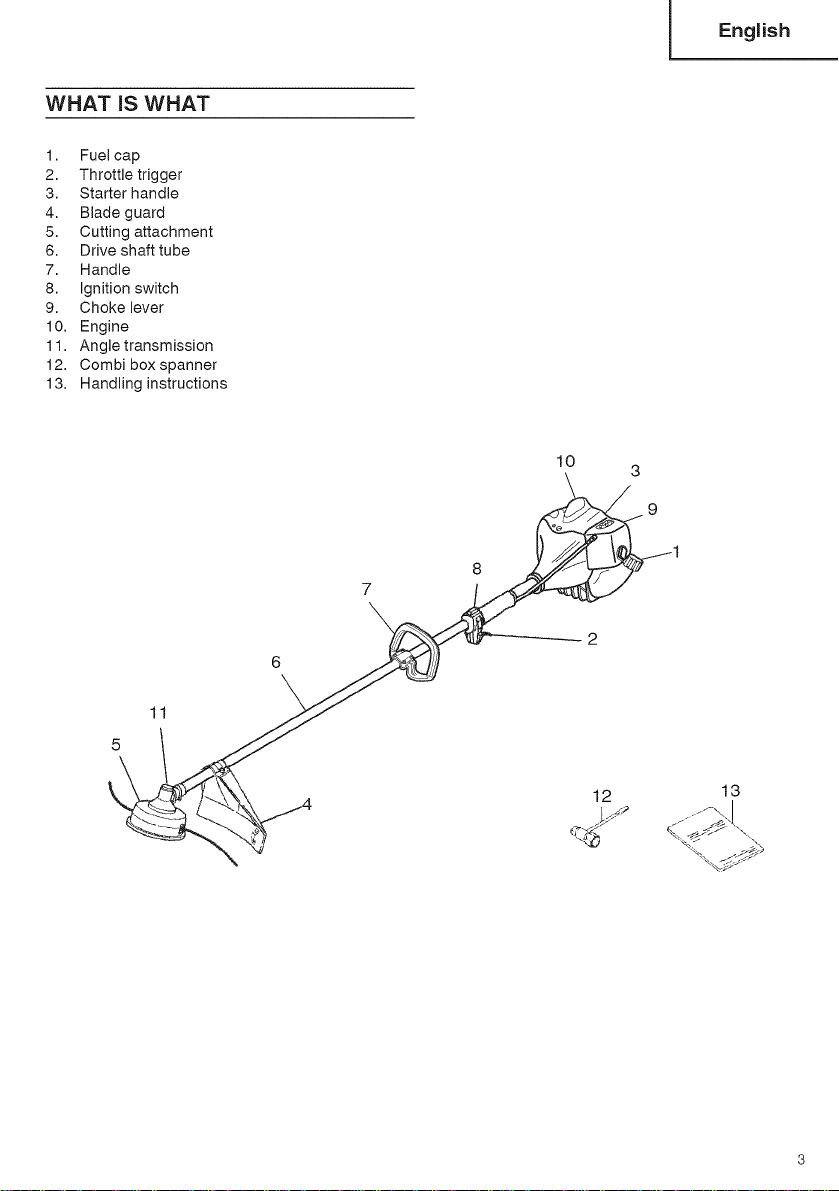

WHAT IS WHAT

1. Fuel cap

2. Throttle trigger

3. Starter handle

4. Blade guard

5. Cutting attachment

6. Drive shaft tube

7. Handle

8. Ignition switch

9. Choke lever

10. Engine

11. Angle transmission

12. Combi boxspanner

13. Handling instructions

10 3

English 1

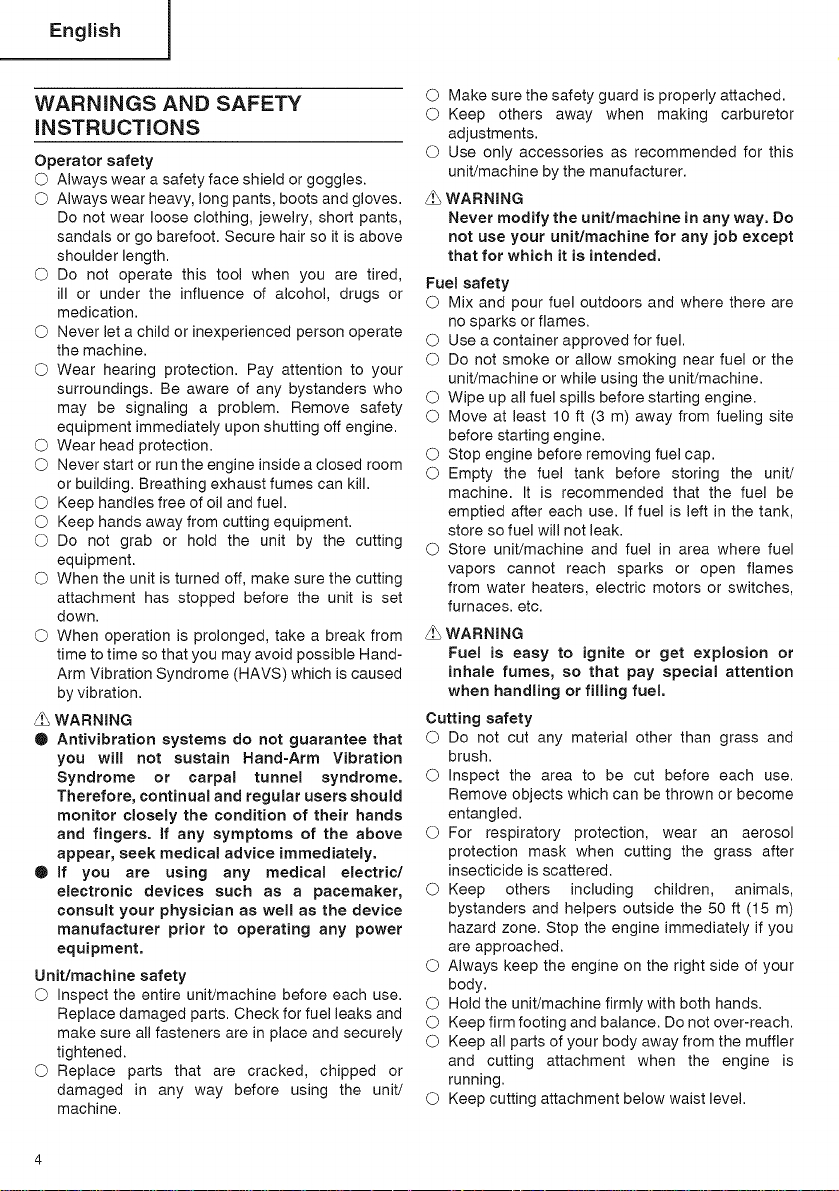

WARNINGS AND SAFETY

iNSTRUCTiONS

Operator safety

Do not wear loose clothing, jewelry, short pants,

sandals or go barefoot. Secure hair so it is above

shoulder length.

ill or under the influence of alcohol, drugs or

medication.

the machine.

surroundings. Be aware of any bystanders who

may be signaling a problem. Remove safety

equipment immediately upon shutting off engine.

or building. Breathing exhaust fumes can kill.

equipment.

attachment has stopped before the unit is set

down.

time to time so that you may avoid possible Hand-

Arm Vibration Syndrome (HAVS) which is caused

by vibration.

WARNING

QAntivibration systems do not guarantee that

you will not sustain Hand-Arm Vibration

Syndrome or carpal tunnel syndrome.

Therefore, continual and regular users should

monitor closely the condition of their hands

and fingers, if any symptoms of the above

appear, seek medical advice immediately.

Q If you are using any medical electric/

electronic devices such as a pacemaker,

consult your physician as well as the device

manufacturer prior to operating any power

equipment.

Unit/machine safety

Replace damaged parts. Check for fuel leaks and

make sure all fasteners are in place and securely

tightened.

damaged in any way before using the unit/

machine.

adjustments.

unit/machine by the manufacturer.

/_ WARNING

Never modify the unit/machine in any way. Do

not use your unit/machine for any job except

that for which it is intended.

Fuel safety

no sparks or flames.

unit/machine or while using the unit/machine.

before starting engine.

machine. It is recommended that the fuel be

emptied after each use. If fuel is left in the tank,

store so fuel will not leak.

vapors cannot reach sparks or open flames

from water heaters, electric motors or switches,

furnaces, etc.

_._WARNING

Fuel is easy to ignite or get explosion or

inhale fumes, so that pay special attention

when handling or filling fuel.

Cutting safety

brush.

Remove objects which can be thrown or become

entangled.

protection mask when cutting the grass after

insecticide is scattered.

O Keep others including children, animals,

bystanders and helpers outside the 50 ft (15 m)

hazard zone. Stop the engine immediately if you

are approached.

body.

and cutting attachment when the engine is

running.

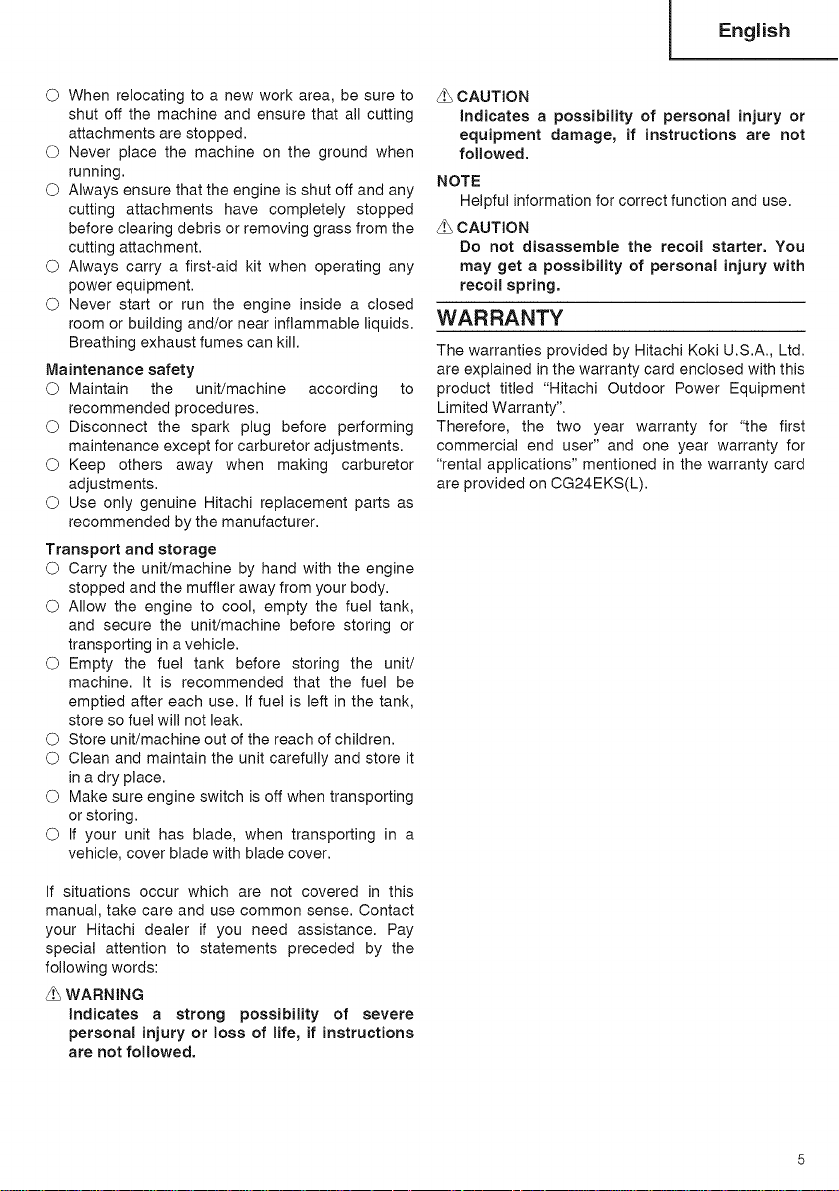

English

shut off the machine and ensure that all cutting

attachments are stopped.

running.

cutting attachments have completely stopped

before clearing debris or removing grass from the

cutting attachment.

O Always carry a first-aid kit when operating any

power equipment.

O Never start or run the engine inside a closed

room or building and/or near inflammable liquids.

Breathing exhaust fumes can kill.

Maintenance safety

O Maintain the unit/machine according to

recommended procedures.

O Disconnect the spark plug before performing

maintenance except for carburetor adjustments.

O Keep others away when making carburetor

adjustments.

O Use only genuine Hitachi replacement parts as

recommended by the manufacturer.

Transport and storage

O Carry the unit/machine by hand with the engine

stopped and the muffler away from your body.

O Allow the engine to cool, empty the fuel tank,

and secure the unit/machine before storing or

transporting in a vehicle.

O Empty the fuel tank before storing the unit/

machine. It is recommended that the fuel be

emptied after each use. If fuel is left in the tank,

store so fuel will not leak.

O Store unit/machine out of the reach of children.

O Clean and maintain the unit carefully and store it

in a dry place.

or storing.

O If your unit has blade, when transporting in a

vehicle, cover blade with blade cover.

If situations occur which are not covered in this

manual, take care and use common sense. Contact

your Hitachi dealer if you need assistance. Pay

special attention to statements preceded by the

following words:

WARNING

Indicates a strong possibility of severe

personal injury or loss of life, if instructions

are not followed.

CAUTION

Indicates a possibility of personal injury or

equipment damage, if instructions are not

followed.

NOTE

Helpful information for correct function and use.

CAUTION

Do not disassemb{e the recoil starter. You

may get a possibility of personal injury with

recoil spring.

WARRANTY

The warranties provided by Hitachi Koki U.S.A., Ltd.

are explained in the warranty card enclosed with this

product titled "Hitachi Outdoor Power Equipment

Limited Warranty".

Therefore, the two year warranty for "the first

commercial end user" and one year warranty for

"rental applications" mentioned in the warranty card

are provided on CG24EKS(L).

English 1

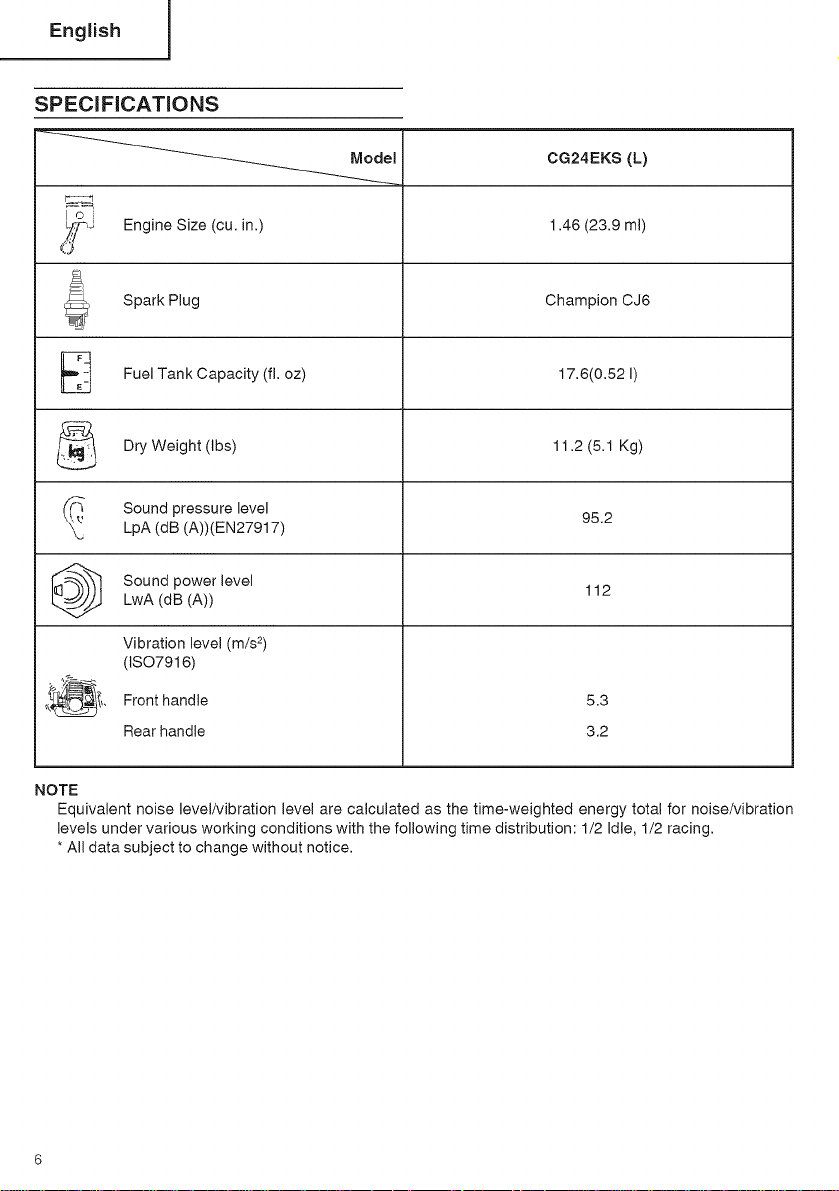

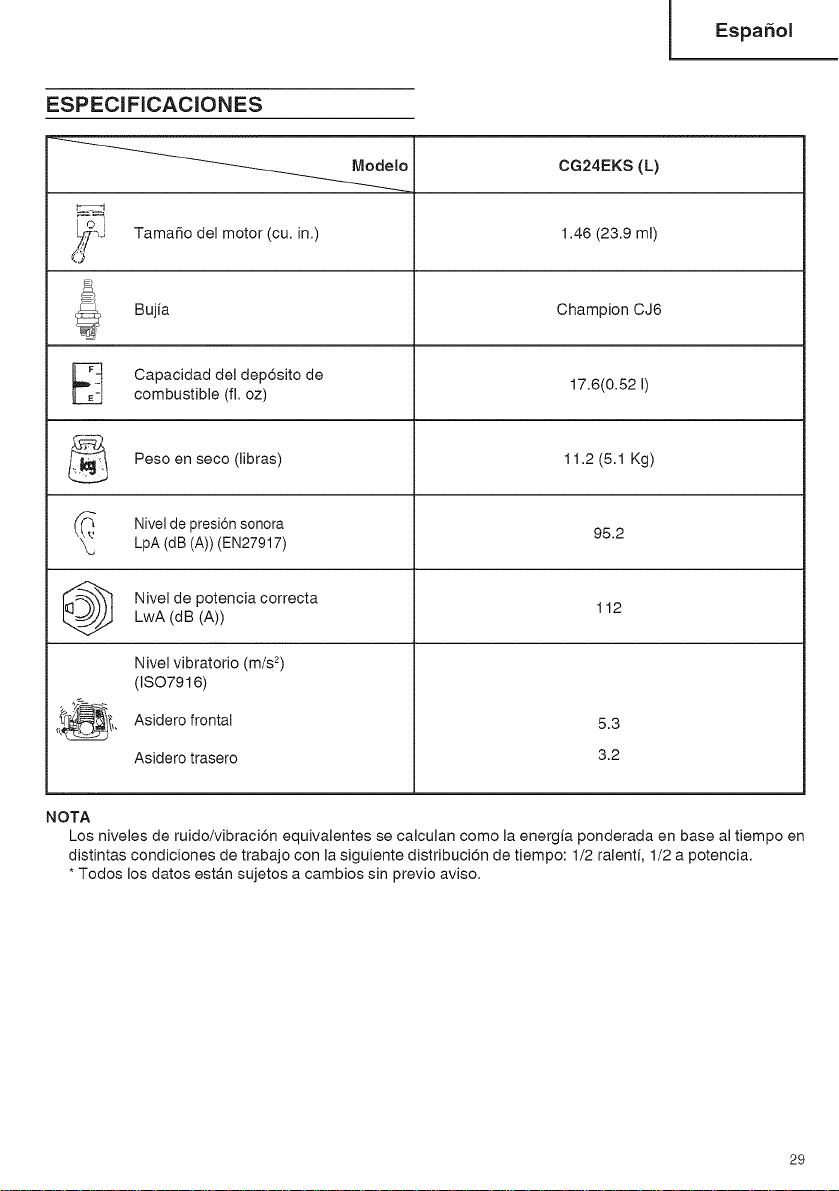

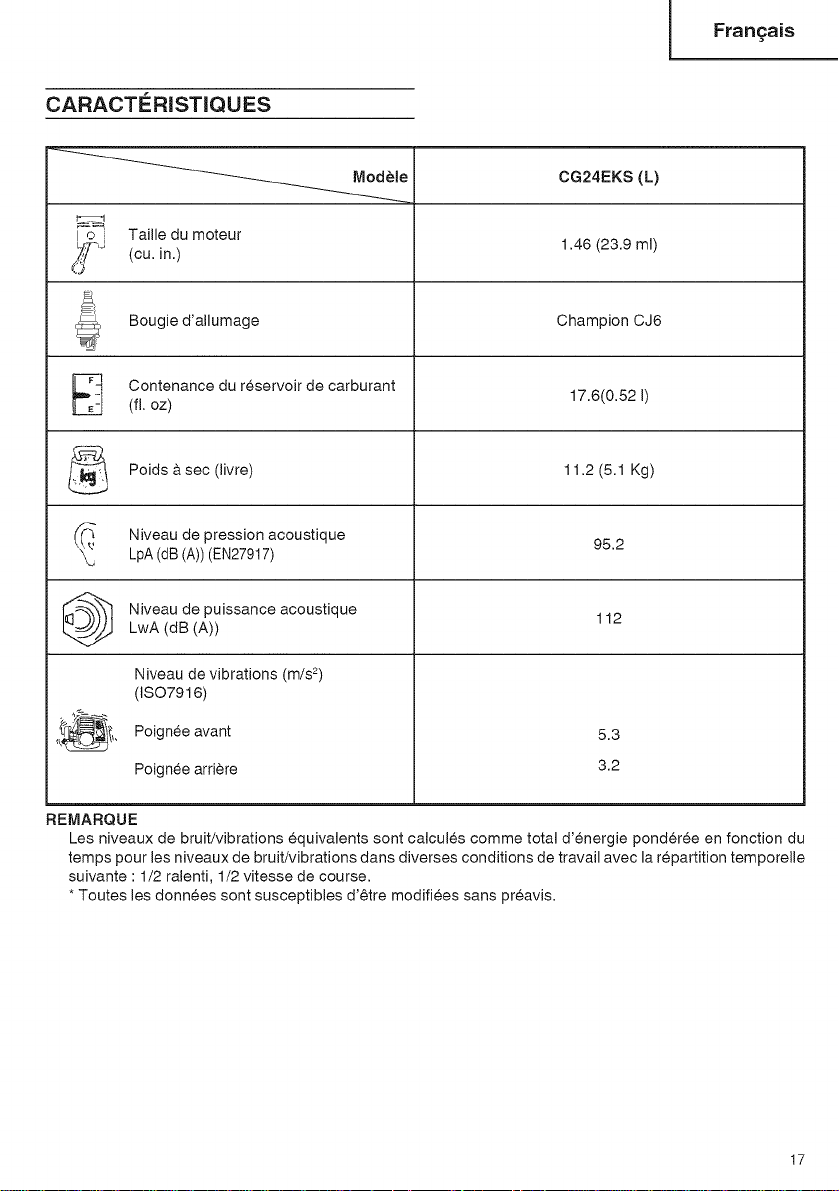

SPECIFICATIONS

I_,_ Engine Size (cu. in.)

Spark Plug

Fuel Tank Capacity (ft. oz)

Dry Weight (Ibs)

Sound pressure level

LpA (dB (A))(EN27917)

Sound power level

LwA (dB (A))

Vibration level (m/s 2)

(IS07916)

Front handle

Rear handle

CG24EKS (L)

1.46 (23.9 ml)

Champion CJ6

17.6(0.52 I)

11.2 (5.1 Kg)

95.2

112

5.3

3.2

NOTE

Equivalent noise level/vibration level are calculated as the time-weighted energy total for noise/vibration

levels under various working conditions with the following time distribution: 1/2 Idle, 1/2 racing.

* All data subject to change without notice.

English

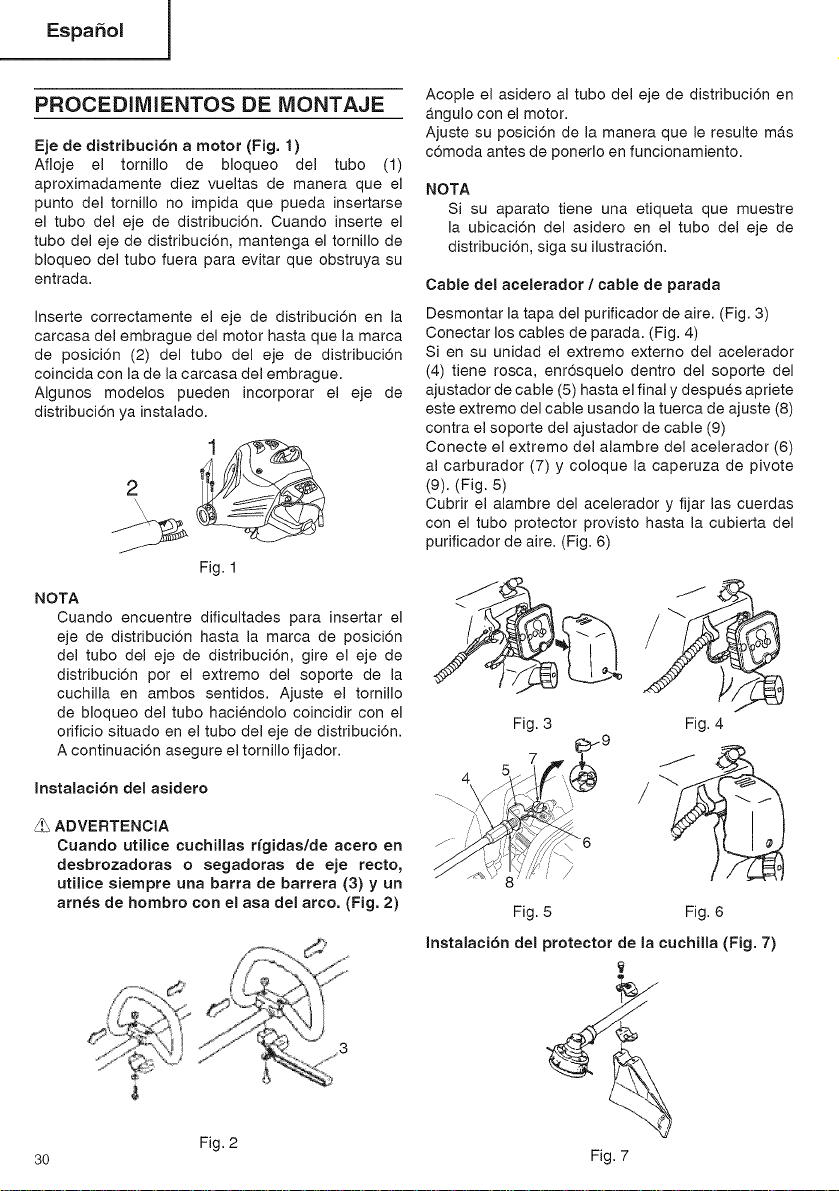

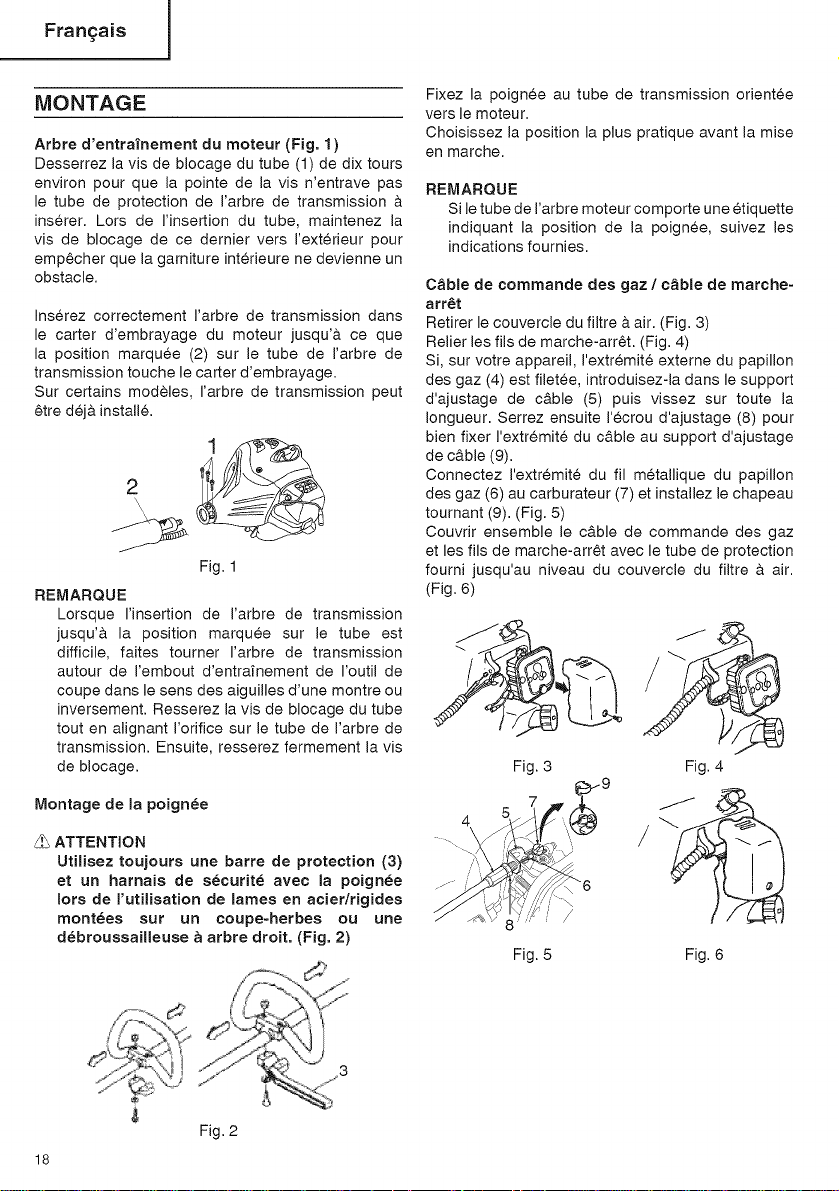

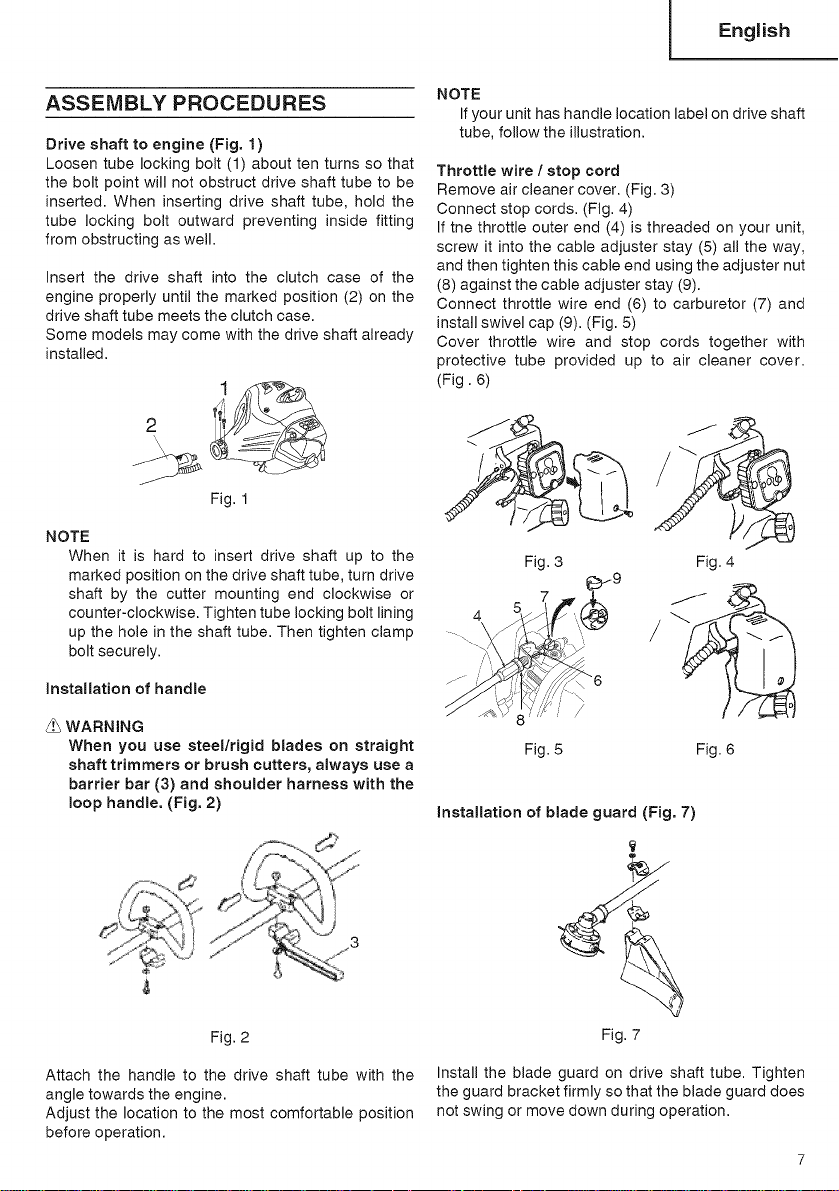

ASSEMBLY PROCEDURES

Drive shaft to engine (Fig. 1)

Loosen tube locking bolt (1) about ten turns so that

the bolt point will not obstruct drive shaft tube to be

inserted. When inserting drive shaft tube, hold the

tube locking bolt outward preventing inside fitting

from obstructing as well.

Insert the drive shaft into the clutch case of the

engine properly until the marked position (2) on the

drive shaft tube meets the clutch case.

Some models may come with the drive shaft already

installed.

Fig. 1

NOTE

When it is hard to insert drive shaft up to the

marked position on the drive shaft tube, turn drive

shaft by the cutter mounting end clockwise or

counter-clockwise. Tighten tube locking bolt lining

up the hole in the shaft tube. Then tighten clamp

bolt securely.

Installation of handle

_!_WARNING

When you use steel/rigid blades on straight

shaft trimmers or brush cutters, always use a

barrier bar (3) and shoulder harness with the

loop handle, (Fig. 2)

Fig. 2

Attach the handle to the drive shaft tube with the

angle towards the engine.

Adjust the location to the most comfortable position

before operation.

NOTE

Ifyour unit has handle location label on drive shaft

tube, follow the illustration.

Throttle wire /stop cord

Remove air cleaner cover. (Fig. 3)

Connect stop cords. (Fig. 4)

If the throttle outer end (4) is threaded on your unit,

screw it into the cable adjuster stay (5) all the way,

and then tighten this cable end using the adjuster nut

(8) against the cable adjuster stay (9).

Connect throttle wire end (6) to carburetor (7) and

install swivel cap (9). (Fig. 5)

Cover throttle wire and stop cords together with

protective tube provided up to air cleaner cover.

(Fig. 6)

Fig. 3

Fig. 4

Fig. 5 Fig. 6

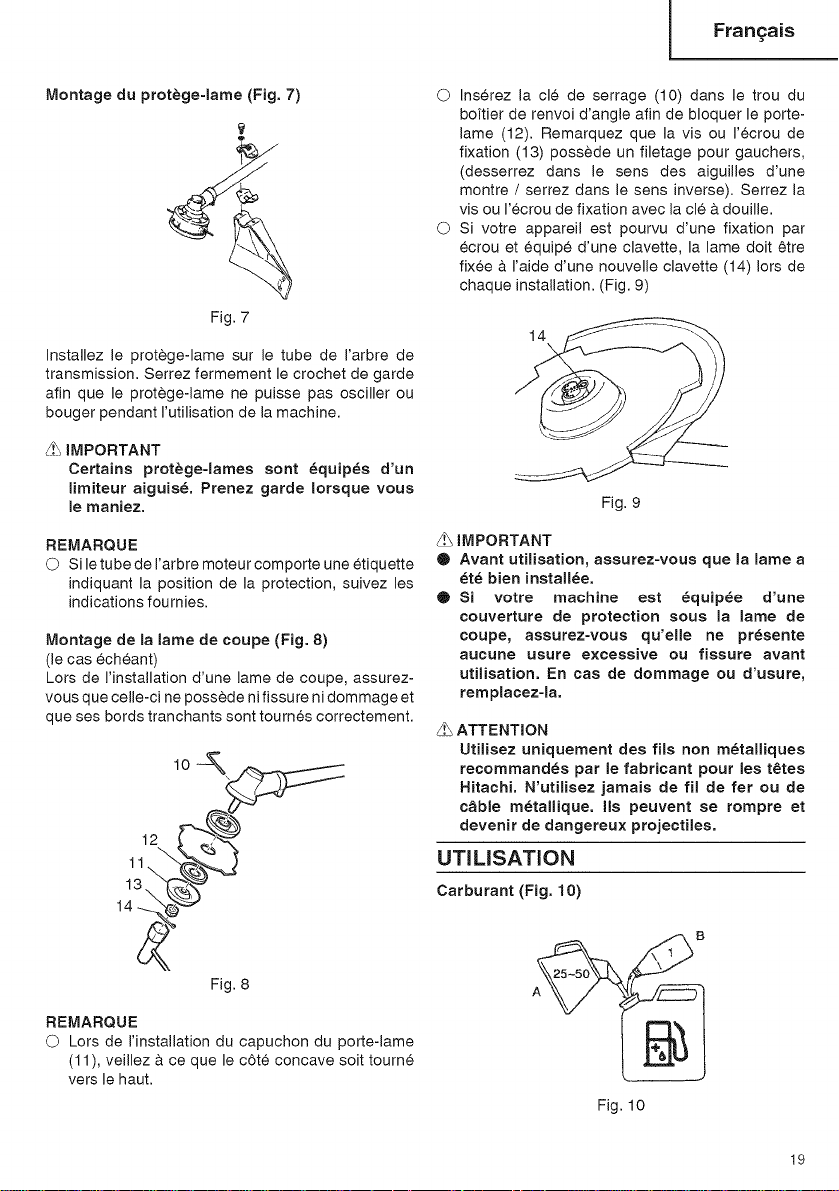

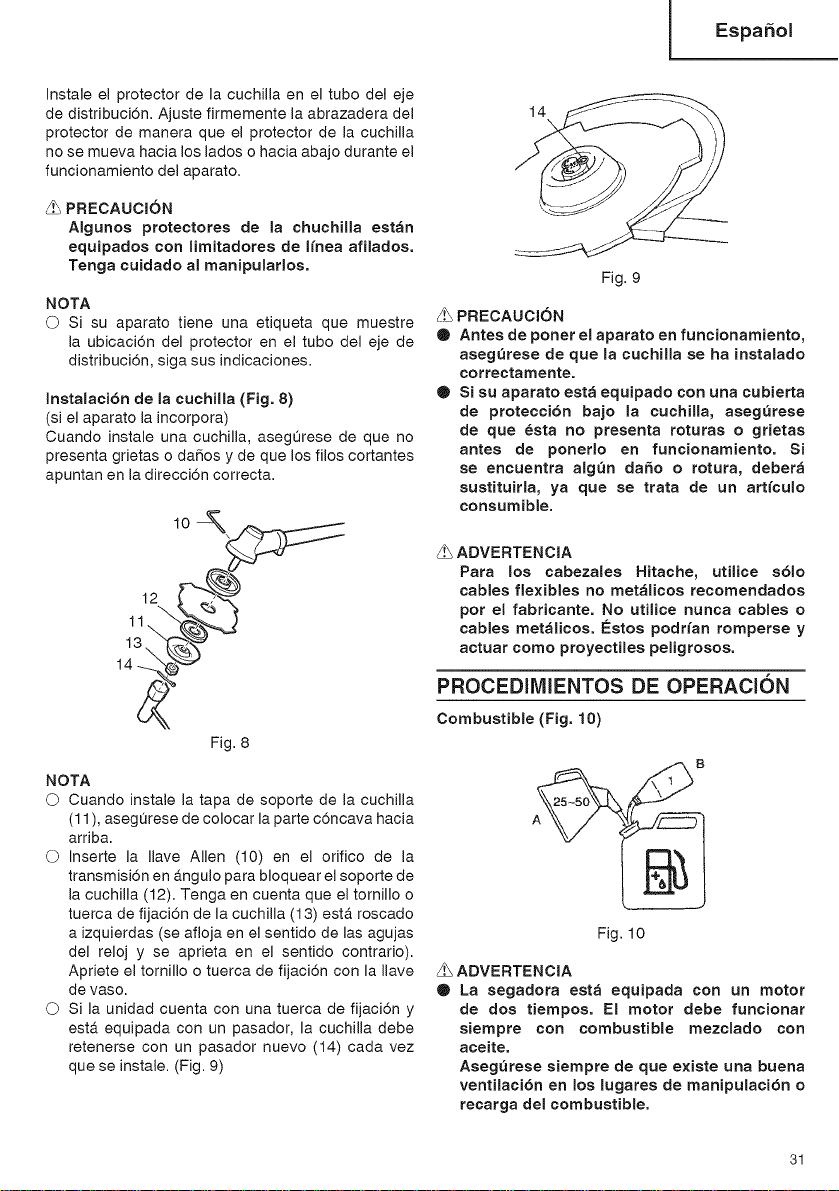

Installation of blade guard (Fig. 7)

Fig. 7

Install the blade guard on drive shaft tube. Tighten

the guard bracket firmly so that the blade guard does

not swing or move down during operation.

English 1

_!_CAUTION

Some blade guards are equipped with sharp

line limiters. Be careful with handling it.

NOTE

tube, follow the indication.

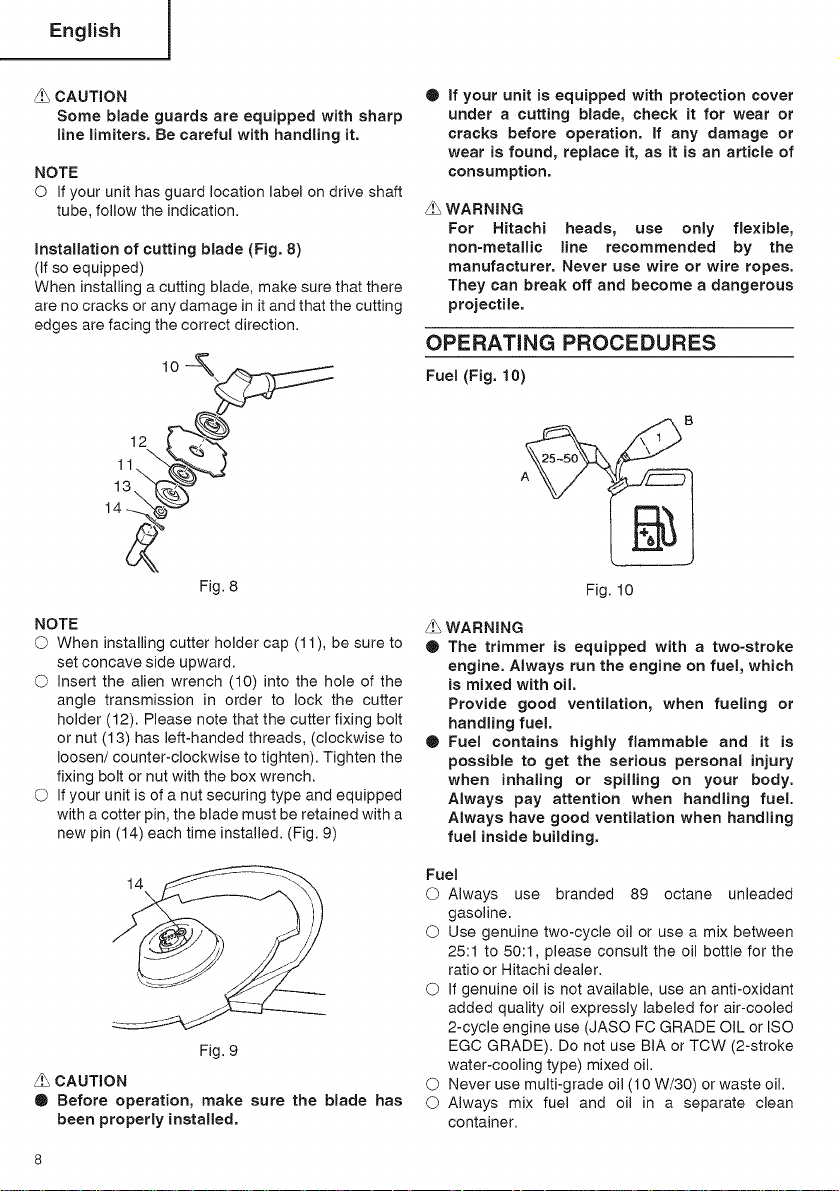

Installation of cutting blade (Fig. 8)

(If so equipped)

When installing a cutting blade, make sure that there

are no cracks or any damage in it and that the cutting

edges are facing the correct direction.

14_ ¸

Fig. 8

NOTE

set concave side upward.

angle transmission in order to lock the cutter

holder (12). Please note that the cutter fixing bolt

or nut (13) has left-handed threads, (clockwise to

loosen/counter-clockwise to tighten). Tighten the

fixing bolt or nut with the box wrench.

with a cotter pin, the blade must be retained with a

new pin (14) each time installed. (Fig. 9)

Fig. 9

CAUTION

Q Before operation, make sure the blade has

been properly installed.

®If your unit is equipped with protection cover

under a cutting blade, check it for wear or

cracks before operation. If any damage or

wear is found, replace it, as it is an article of

consumption.

WARNING

For Hitachi heads, use only flexible,

non-metallic line recommended by the

manufacturer. Never use wire or wire ropes.

They can break off and become a dangerous

projectile.

OPERATING PROCEDURES

Fuel (Fig. 10)

Fig. 10

WARNING

QThe trimmer is equipped with a two-stroke

engine. Always run the engine on fuel, which

is mixed with oil

Provide good ventilation, when fueling or

handling fuel.

• Fuel contains highly flammable and it is

possible to get the serious personal injury

when inhaling or spilling on your body.

Always pay attention when handling fuel

Always have good ventilation when handling

fuel inside building.

Fuel

gasoline.

25:1 to 50:1, please consult the oil bottle for the

ratio or Hitachi dealer.

O If genuine oil is not available, use an anti-oxidant

added quality oil expressly labeled for air-cooled

2-cycle engine use (JASO FC GRADE OIL or ISO

EGC GRADE). Do net use BIA or TCW (2-stroke

water-cooling type) mixed oil.

O Never use multi-grade oil (10 W/30) or waste oil.

O Always mix fuel and oil in a separate clean

container.

English

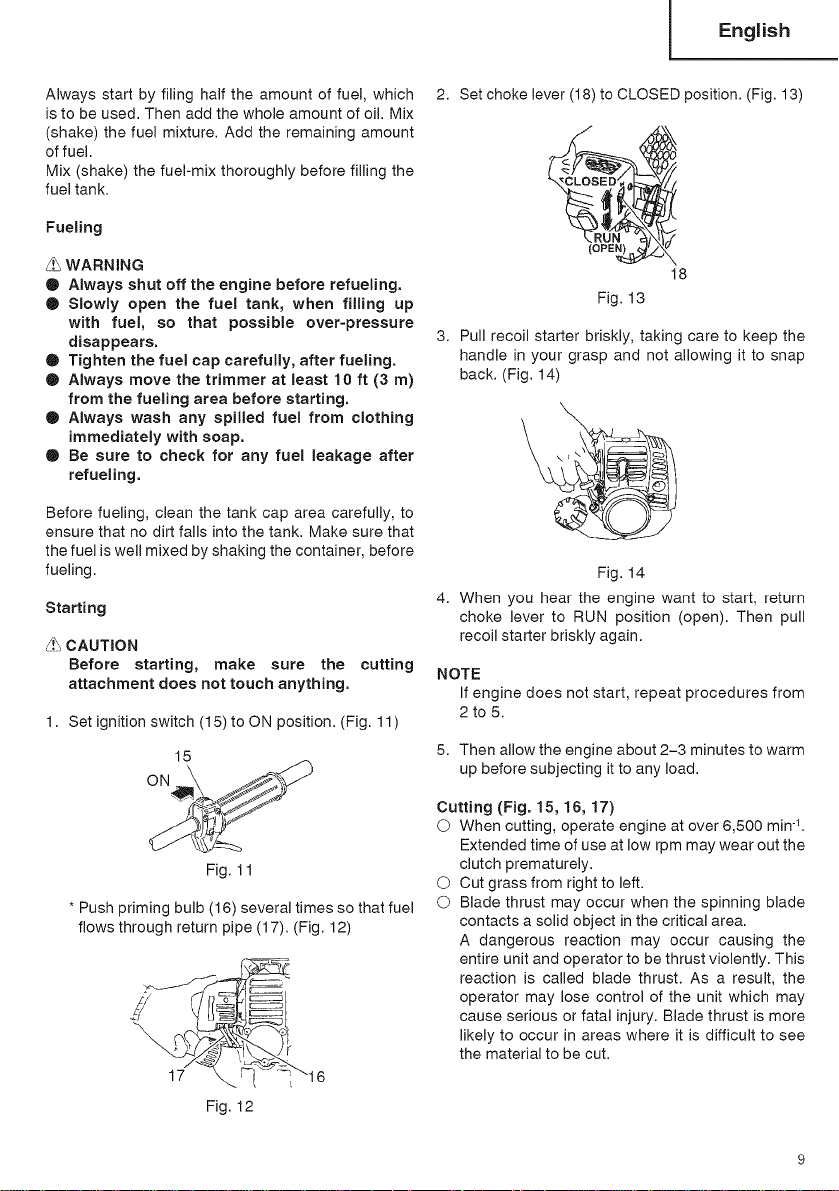

Always start by filing half the amount of fuel, which

isto be used. Then add the whoSe amount of oil. Mix

(shake) the fuel mixture. Add the remaining amount

of fuel.

Mix (shake) the fuel-mix thoroughly before filling the

fuel tank.

Fueling

WARNING

QAlways shut off the engine before refueling.

Q Slowly open the fuel tank, when filling up

with fuel, so that possible over-pressure

disappears.

• Tighten the fuel cap carefully, after fueling.

Q Always move the trimmer at least 10 ft (3 m)

from the fueling area before starting.

Q Always wash any spilled fuel from clothing

immediately with soap.

Q Be sure to check for any fuel leakage after

refueling.

Before fueling, clean the tank cap area carefully, to

ensure that no dirt falls into the tank. Make sure that

the fuel is well mixed by shaking the container, before

fueling.

Starting

A\ CAUTION

Before starting, make sure the

attachment does not touch anything. cutting

1. Set ignition switch (15) to ON position. (Fig. 11)

Fig. 11

* Push priming bulb (16) several times so that fuel

flows through return pipe (17). (Fig. 12)

"__'___16

Fig. 12

2. Set choke lever (18) to CLOSED position. (Fig. 13)

Fig. 13

3, Pull recoil starter briskly, taking care to keep the

handle in your grasp and not allowing it to snap

back. (Fig. 14)

Fig. 14

4. When you hear the engine want to start, return

choke lever to RUN position (open). Then puii

recoil starter briskly again.

NOTE

If engine does not start, repeat procedures from

2to 5.

5. Then allow the engine about 2-3 minutes to warm

up before subjecting it to any load.

Cutting (Fig. 15, 16, 17)

O When cutting, operate engine at over 6,500 min -1.

Extended time of use at low rpm may wear out the

clutch prematurely.

O Cut grass from right to left.

O Blade thrust may occur when the spinning blade

contacts a solid object in the critical area.

A dangerous reaction may occur causing the

entire unit and operator to be thrust violently. This

reaction is called blade thrust. As a result, the

operator may lose control of the unit which may

cause serious or fatal injury. Blade thrust is more

likely to occur in areas where it is difficult to see

the material to be cut.

English 1

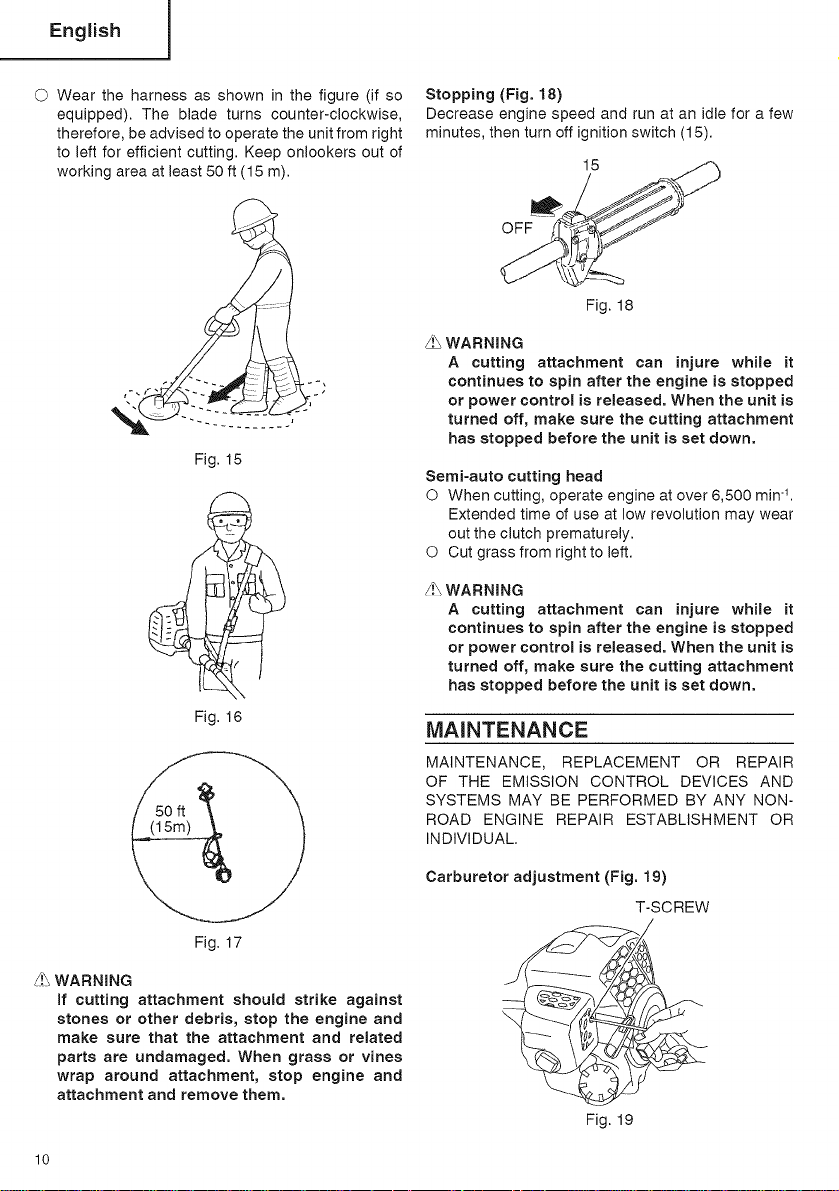

O Wear the harness as shown in the figure (if so

equipped). The blade turns counter-clockwise,

therefore, be advised to operate the unit from right

to left for efficient cutting. Keep onlookers out of

working area at least 50 ft (15 m).

Fig. 15

Fig. 16

Fig. 17

WARNING

If cutting attachment should strike against

stones or other debris, stop the engine and

make sure that the attachment and related

parts are undamaged. When grass or vines

wrap around attachment, stop engine and

attachment and remove them.

Stopping (Fig. 18)

Decrease engine speed and run at an idle for a few

minutes, then turn off ignition switch (15).

Fig. 18

_._WARNING

Acutting attachment can injure while it

continues to spin after the engine is stopped

or power control is released. When the unit is

turned off, make sure the cutting attachment

has stopped before the unit is set down.

Semi-auto cutting head

O When cutting, operate engine at over 6,500 min-1.

Extended time of use at low revolution may wear

out the clutch prematurely.

O Cut grass from right to left.

WARNING

Acutting attachment can injure while it

continues to spin after the engine is stopped

or power control is released. When the unit is

turned off, make sure the cutting attachment

has stopped before the unit is set down.

MAINTENANCE

MAINTENANCE, REPLACEMENT OR REPAIR

OF THE EMISSION CONTROL DEVICES AND

SYSTEMS MAY BE PERFORMED BY ANY NON-

ROAD ENGINE REPAIR ESTABLISHMENT OR

INDIVIDUAL.

Carburetor adjustment (Fig. 19)

T-SCREW

Fig. 19

English

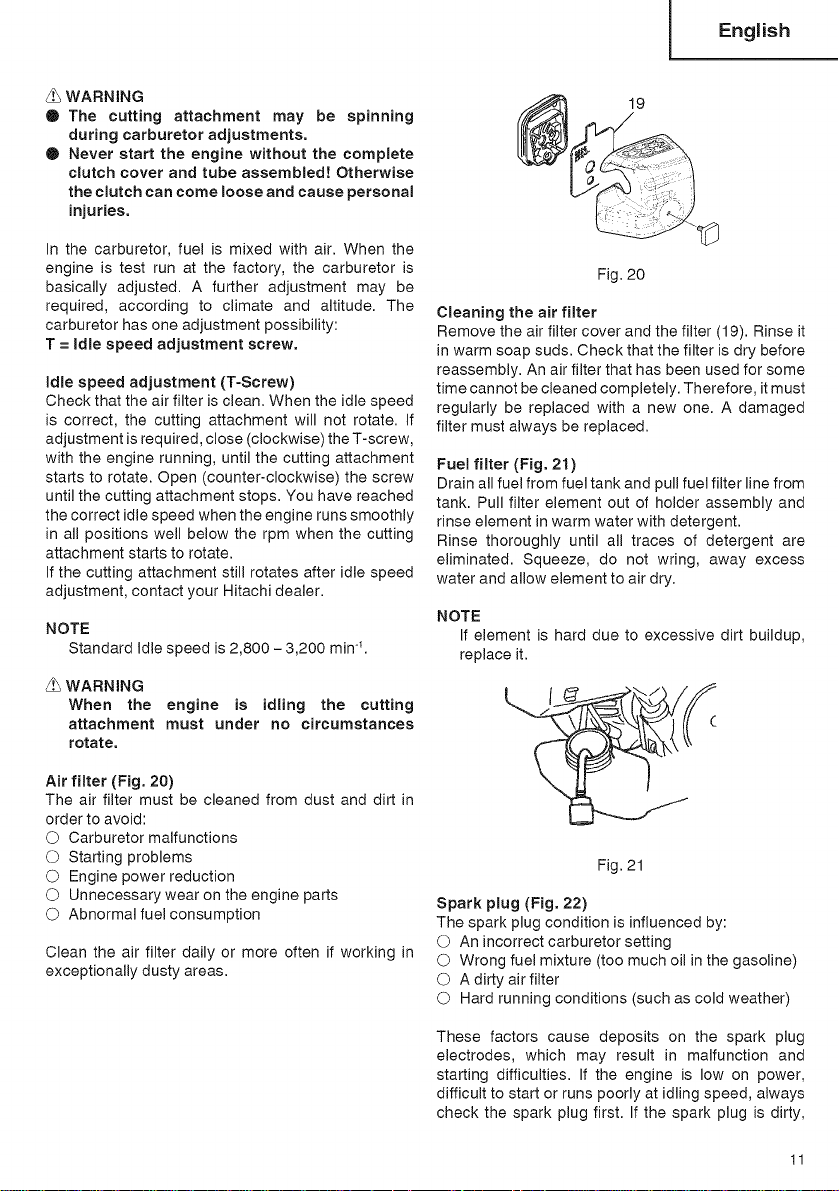

WARNING

QThe cutting attachment may be spinning

during carburetor adjustments,

Q Never start the engine without the complete

clutch cover and tube assembled! Otherwise

the clutch can come loose and cause personal

injuries,

In the carburetor, fuel is mixed with air. When the

engine is test run at the factory, the carburetor is

basically adjusted. A further adjustment may be

required, according to climate and altitude. The

carburetor has one adjustment possibility:

T = Idle speed adjustment screw.

Idle speed adjustment (T-Screw)

Check that the air filter is clean. When the idle speed

is correct, the cutting attachment will not rotate, tf

adjustment is required, close (clockwise) the T-screw,

with the engine running, until the cutting attachment

starts to rotate. Open (counter-clockwise) the screw

until the cutting attachment stops. You have reached

the correct idle speed when the engine runs smoothly

in all positions well below the rpm when the cutting

attachment starts to rotate.

If the cutting attachment still rotates after idle speed

adjustment, contact your Hitachi dealer.

NOTE

Standard Idle speed is 2,800 - 3,200 min-1.

WARNING

When the engine is idling the cutting

attachment must under no circumstances

rotate,

Air filter (Fig, 20)

The air filter must be cleaned from dust and dirt in

order to avoid:

O Starting problems

O Engine power reduction

O Abnormal fuel consumption

Clean the air filter daily or more often if working in

exceptionally dusty areas.

Fig. 20

Cleaning the air filter

Remove the air filter cover and the filter (19). Rinse it

in warm soap suds. Check that the filter isdry before

reassembly. An air filter that has been used for some

time cannot be cleaned completely. Therefore, it must

regularly be replaced with a new one. A damaged

filter must always be replaced.

Fuel filter (Fig. 21)

Drain all fuel from fuel tank and pull fuel filter line from

tank. Pull filter element out of holder assembly and

rinse element in warm water with detergent.

Rinse thoroughly until all traces of detergent are

eliminated. Squeeze, do not wring, away excess

water and allow element to air dry.

NOTE

If element is hard due to excessive dirt buildup,

replace it.

Fig. 21

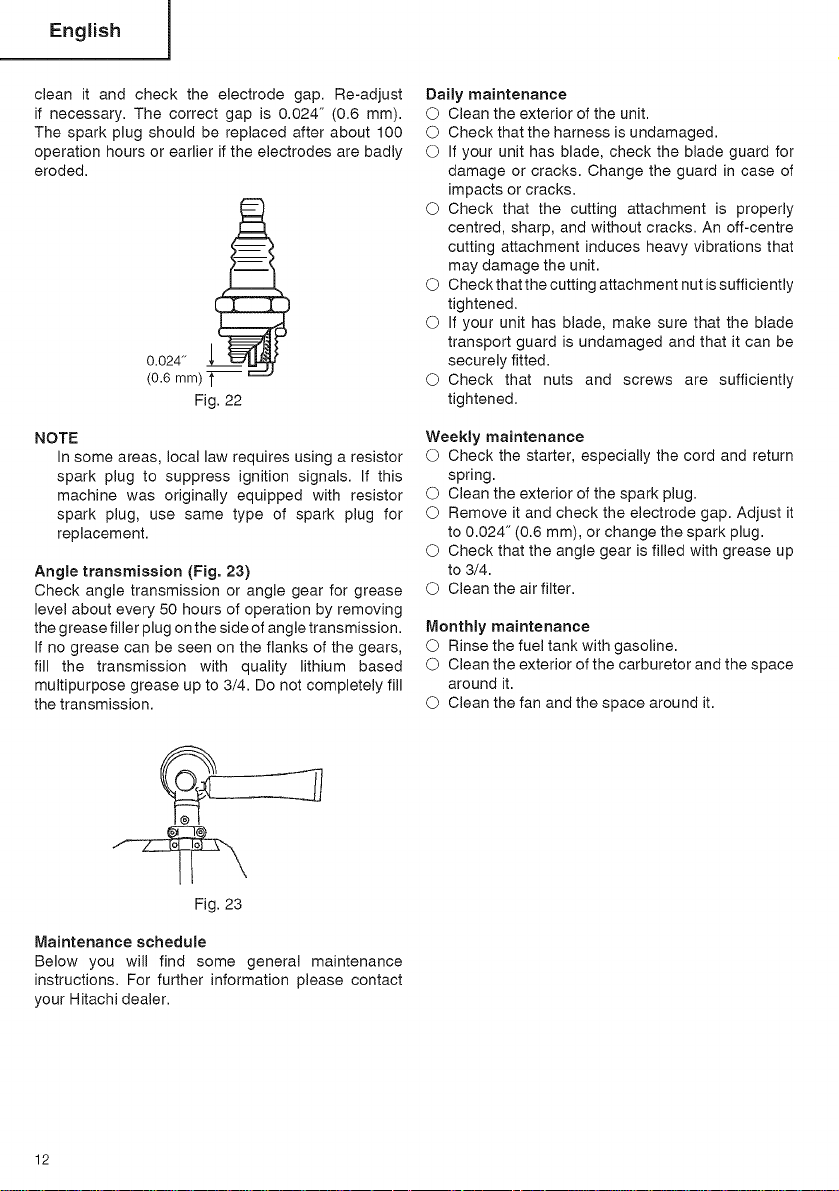

Spark plug (Fig. 22)

The spark plug condition is influenced by:

O An incorrect carburetor setting

O Wrong fuel mixture (too much oil in the gasoline)

O A dirty air filter

O Hard running conditions (such as cold weather)

These factors cause deposits on the spark plug

electrodes, which may result in malfunction and

starting difficulties. If the engine is low on power,

difficult to start or runs poorly at idling speed, always

check the spark plug first. If the spark plug is dirty,

English 1

clean it and check the electrode gap. Re-adjust

if necessary. The correct gap is 0.024" (0.6 mm).

The spark plug should be replaced after about 100

operation hours or earlier if the electrodes are badly

eroded.

0.024"

(0.6 mm)

Fig. 22

NOTE

In some areas, local law requires using a resistor

spark plug to suppress ignition signals. If this

machine was originally equipped with resistor

spark plug, use same type of spark plug for

replacement.

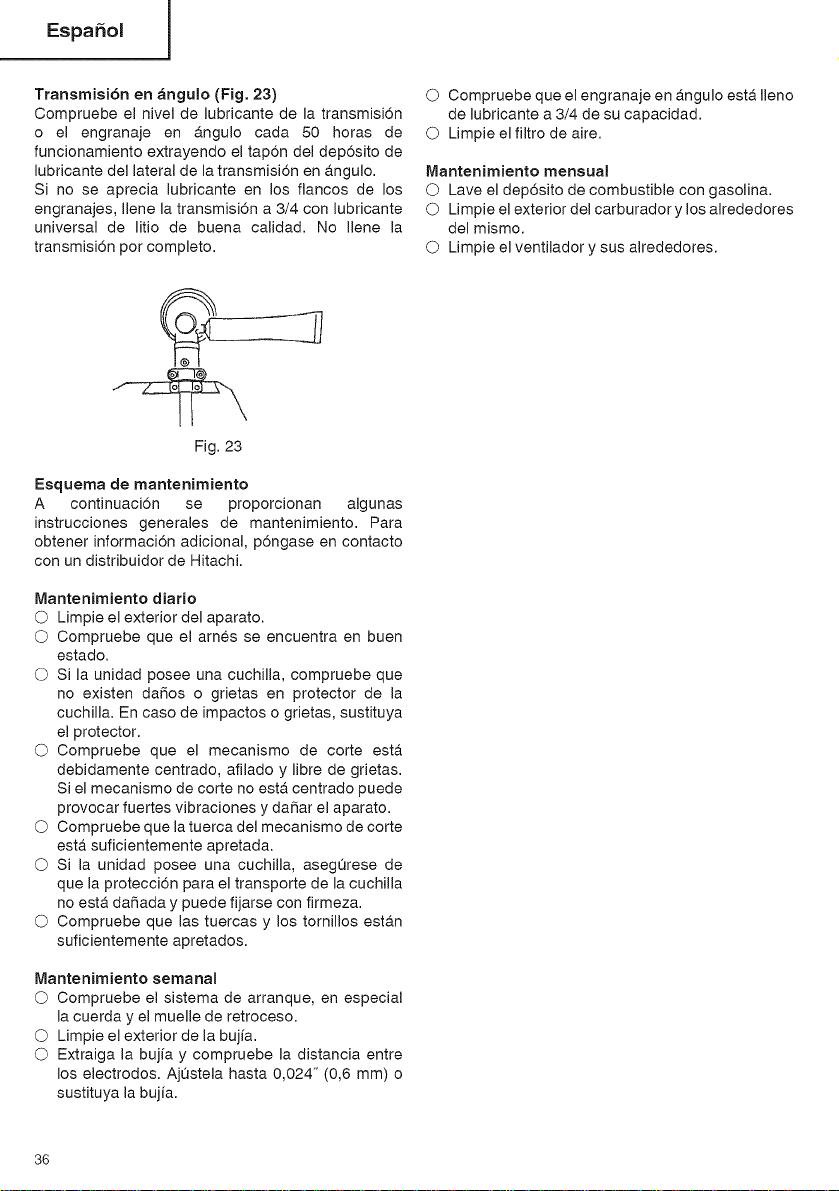

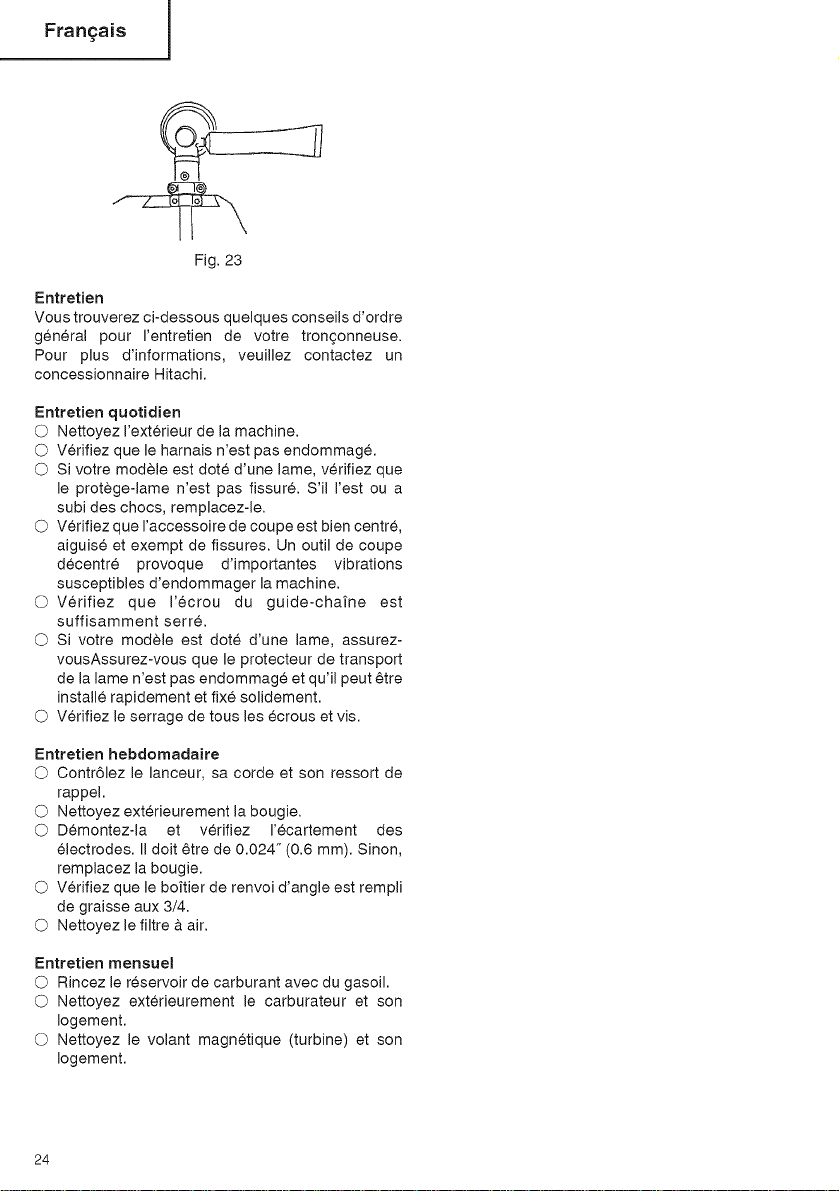

Angle transmission (Fig. 23)

Check angle transmission or angle gear for grease

level about every 50 hours of operation by removing

the grease filler plug on the side of angle transmission.

If no grease can be seen on the flanks of the gears,

fill the transmission with quality lithium based

multipurpose grease up to 3/4. Do not completely fill

the transmission.

Fig. 23

Maintenance schedule

Below you will find some general maintenance

instructions. For further information please contact

your Hitachi dealer.

Daily maintenance

0 Clean the exterior of the unit.

0 Check that the harness is undamaged.

0 If your unit has blade, check the blade guard for

damage or cracks. Change the guard in case of

impacts or cracks.

0 Check that the cutting attachment is properly

centred, sharp, and without cracks. An off-centre

cutting attachment induces heavy vibrations that

may damage the unit.

0 Checkthatthe cutting attachment nut issufficiently

tightened.

0 If your unit has blade, make sure that the blade

transport guard is undamaged and that it can be

securely fitted.

0 Check that nuts and screws are sufficiently

tightened.

Weekly maintenance

O Check the starter, especially the cord and return

spring.

O Clean the exterior of the spark plug.

to 0.024" (0.6 mm), or change the spark plug.

O Check that the angle gear isfilled with grease up

to 3/4.

O Clean the air filter.

Monthly maintenance

O Rinse the fuel tank with gasoline.

O Clean the exterior of the carburetor and the space

around it.

O Clean the fan and the space around it.

Fran_ais

SIGNIFICATION DES SYMBOLES

RE]MARQUE: Certains appareils n'en sont pas pourvus.

__ ymboles

ZLATTENTION

Les symboles suivants sont utilis_s pour routil. Bien se familiariser avec leur

signification avant d'utiliser I'outil.

IIestessentieldelifeetdecomprendre

parfaitementlesconsignesde securite

et autres avertissements suivants.

Vous devez les observer strictement.

L'utilisation inattentive ou inadequate

decette machine risquedeprovoquer

des blessuresgraves oufatales.

Lisezattentivementet respecteztoutes

lesinstructionsettouslesavertissements

donnesdanscemanueletsurle produit.

Utiliseztoujoursdeslunettesdeprotection

ainsi qu'un casque et des protections

d'oreilieslorsquevousutiiisezceproduit.

f Ma. i

N'utilisez pas de lames metalliques/

rigides Iorsque ce signe appara;t sur

la machine.

Maintenez les enfants, spectateurs

et aides &plusde 50 pieds (15 m) de

I'appareil. Siquelqu'un s'approche de

vous,coupezimmediatemmentlemoteur

et arr_tezI'outil decoupe.

Faites attention aux projections

d'objets.

i A

I_ o not attach

handle above

this point

Avant rutilisation de votre nouvelle machine

, Lisez attentivement le manuel d'utilisation.

, Verifiez que I'equipement de coupe est monte et regle correctement.

Indique la vitesse maximale de

I'arbre. N'utilisez pas d'outil

de coupe dont la vitesse est

inferieure &la vitesse de I'arbre.

Au besoin, utilisez des gants,

notamment Iors du montage de

I'equipement de coupe.

Utilisezdeschaussuresantiderapantes

et solides.

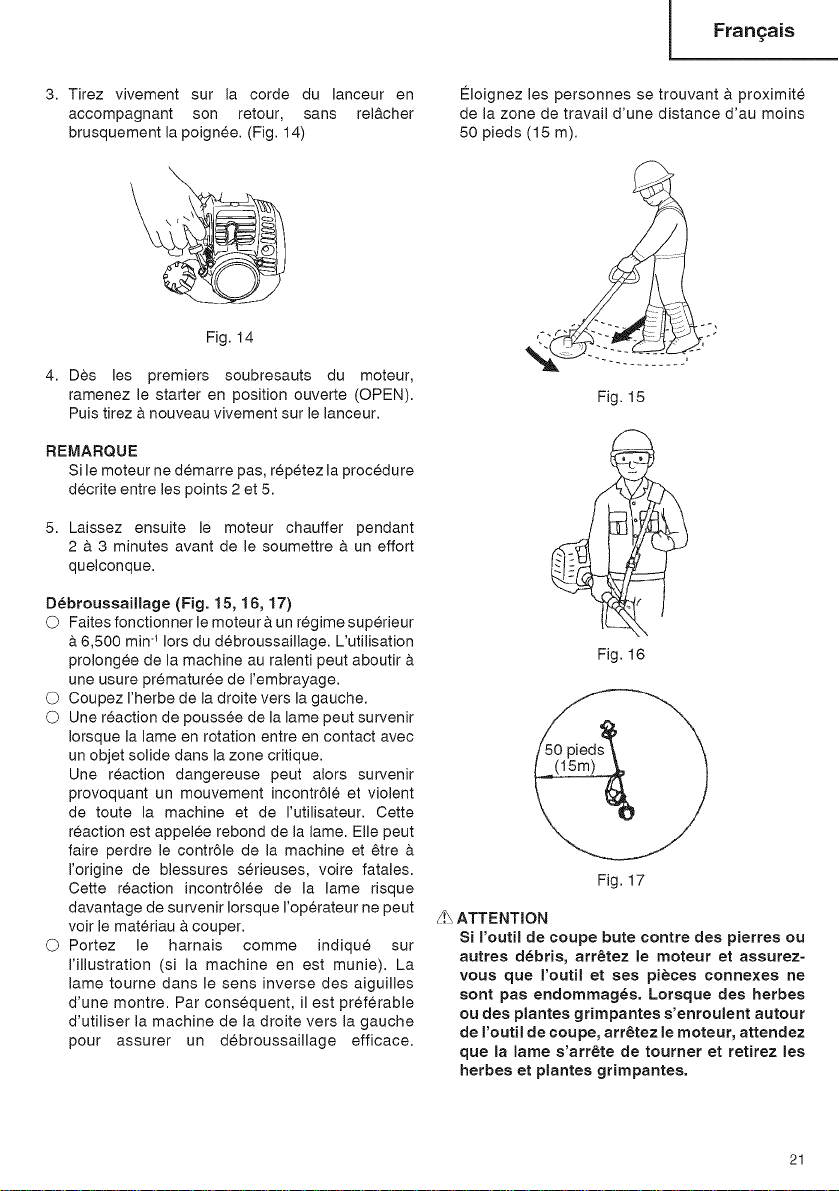

Unereactiondepousseedelalamepeut

survenirIorsquelalameenrotationentre

encontactavecunobjetsolidedansla

zonecritique.Unereactiondangereuse

peut alorssurvenir,provoquantun

mouvementincontr61eet violentde

toutela machineet de I'utilisateur.

Cettereactionest appeieerebond.

Ettepeutfaireperdrele contr61edeta

machineet6treaI'originedebiessures

serieuses,voirefatales.Cettereaction

incontr61eedelalamerisquedavantage

desurvenirIorsqueI'operateurnepeut

voirle materiaua couper.

IndiqueI'emplacementdelapoignee.

Ne positionnezpas la poigneeau-

dessus de ce point.

Indiqueremplacementduprotege-

lame pouruncoupe-herbe ou une

t6te decoupe semi-automatique.

Demarrez la machine et verifiez le reglage du carburateur. Voir la section "ENTRETIEN".

Sommaire

DESCRIPTION ..................................................... 14 MONTAGE ........................................................... 18

PRO:CAUTIONS ET CONSIGNES DE S¢:CURITE_...15 UTILtSATION ........................................................ 19

GARANTIE ........................................................... 16 ENTRETIEN ......................................................... 22

CARACTERISTIQUES ......................................... 17 13

Frangais 1

DESCRiPTiON

1. Bouchon du reservoir de carburant

2. Commande des gaz

3. Poignee du lanceur

4. Protege-lame

5. Outil de coupe

6. Tube detransmJssion

7. Poignee

8. Interrupteur marche-arrSt

9. Levier d'etranglement

10. Moteur

11. Boftier de renvoi d'angle

12. Cie &douille multiple

13. Mode d'emploi

10 3

Fran_ais

PRI_CAUTIONS ET CONSIGNES

DE SI_CURIT¢ _

S_curit_ de I'utilisateur

protection.

et des gants de securite. Evitez les vetements

amples, les shorts, les sandales et les pieds nus.

Veillez & ce que vos cheveux ne descendent pas

au-dessous des epaules.

en pleine possession de vos moyens physiques.

Evitez strictement la consommation d'alcool, de

drogue ou de medicaments.

inexperimentee se servir de ces machines.

contre le bruit. Restez vigilant &tout ce qui vous

entoure. Restez attentif dans I'eventualite ou une

personae situee #. proximite vous signalerait un

probleme. Retirez les equipements de securite

immediatement apres avoir coupe le moteur de

I'appareil.

O Protegez-vous la tete.

local clos, les gaz d'echappement etant toxiques.

carburant.

O N'approchez jamais les mains du guide-chafne et

de la chafne.

O N'attrapez jamais et ne tenez jamais la machine

par I'extremite du guide-chafne.

O Apres I'arret de la machine, attendez I'arret

complet de I'outil de coupe avant de poser la

machine.

O Lots d'une utilisation prolongee, veillez b.pratiquer

des pauses regulieres afin d'eviter des troubles

eventuels provoques par lesvibrations.

ATTENTION

• Les systemes anti-vibrations ne pr_viennent

pas de la maladie des doigts blancs, ni du

syndrome du canal carpien. Par consequent,

en cas d'utilisation r_guliere et continue de

votre machine, surveillez soigneusement

r_tat de vos mains et de vos doigts. Si run des

sympt6mes ci-dessus venait a apparaTtre, il

serait indispensable de vous faire examiner

imm_diatement par votre medecin.

Q Si vous _tes _quip_ d'un appareillage m_dical

_lectrique/_lectronique tel qu'un stimulateur

cardiaque, consultez votre medecin et le

fabricant de cet appareillage avant d'utiliser

tout appareil _lectrique.

Regles de s_curit_ concernant rutilisation de la

machine.

O Contr61ez entierement votre machine avant

chaque utilisation. Remplacez les pieces

endommagees. Verifiez I'absence de fuites de

carburant et assurez-vous que tousles dispositifs

de fixation sont en place et solidement fixes.

O Remplacez les elements Hitachi de la machine

qui presentent des fissures, des ebrechures ou

toute autre avarie.

O Verifiez que les systemes de securite sont

fonctionnels.

O Ne laissez personne s'approcher Iorsque vous

reglez le carburateur.

O Utilisez uniquement les accessoires

recommandes par le constructeur pour cette

machine.

ATTENTION

Ne modifiez en aucun cas la machine.

N'utilisez jamais la d_broussailleuse pour

un autre usage que celui pour lequel elle est

pr_vue.

Securit_ au niveau du carburant

O Faites le melange et le plein & I'air libre, &distance

de toute etincelle ou fiamme.

O Utilisez un recipient agree pour I'essence.

ONe fumez pas et ne laissez personne fumer

& proximite du carburant ou de la machine, ni

Iorsque vous utilisez la machine.

O Essuyez soigneusement toutes les traces de

carburant avant de mettre le moteur en marche.

O Pour demarrer la debroussailleuse, ecartez-vous

d'au moins 10 pieds (3 metres) de I'endroit ou

vous avez fait le plein.

O Arretez le moteur avant de devisser les bouchons

des reservoirs de carburant ou d'huile.

O Vidangez le reservoir de carburant avant de ranger

la machine. Cette operation est recommandee

apres chaque utilisation. Si le reservoir n'est pas

vide, rangez alors la machine dans une position

empechant toute fuite de carburant.

O Rangez la machine et le carburant darts un endroit

ou les vapeurs d'essence ne risquent pas d'entrer

en contact avec des etincelles ou une fiamme

en provenance d'un chauffe-eau, d'un moteur

electdque, d'un commutateur, d'une chaudiere,

etc.

ATTENTION

Le carburant peut s'enflammer facilement ou

exploser et I'inhalation de ses vapeurs est

dangereuse. Faites particulierement attention

Iorsque vous manipulez le carburant ou faites

rappoint du r_servoir.

Fran_ais 1

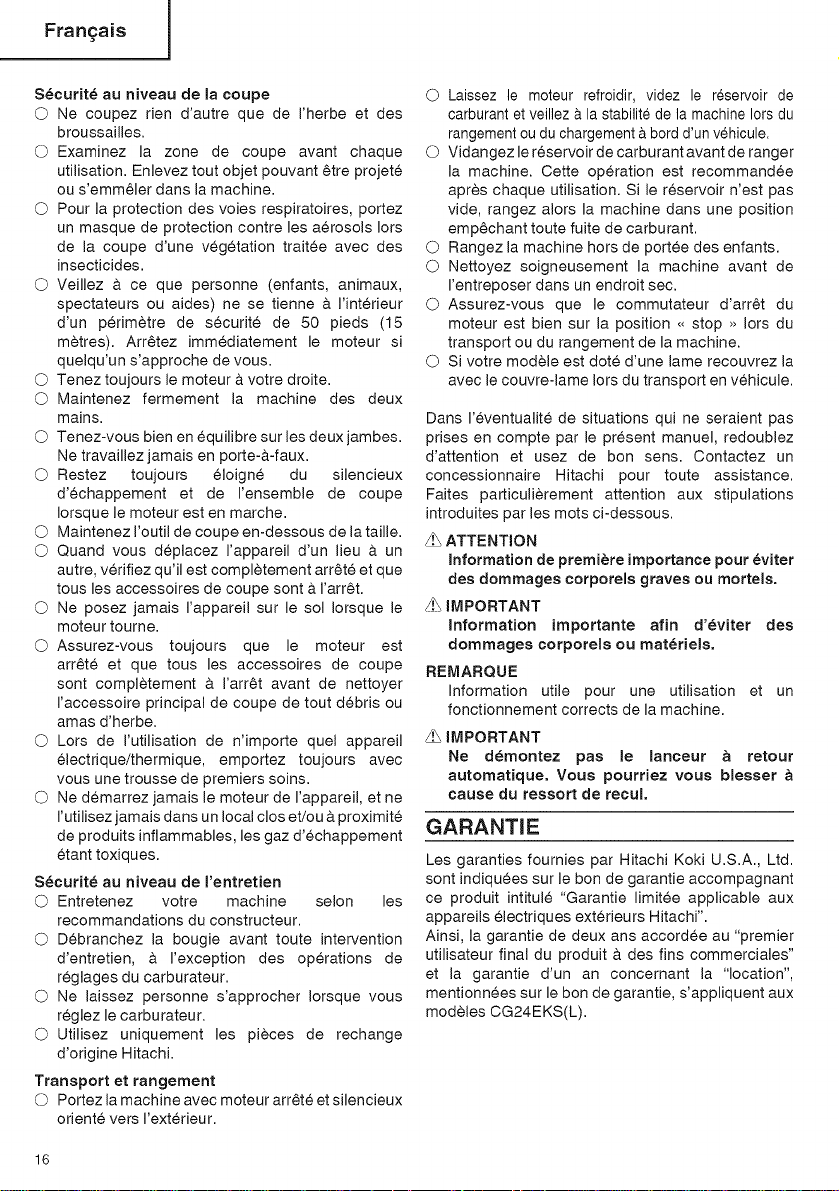

S_curit_ au niveau de ia coupe

ONe coupez rien d'autre que de I'herbe et des

broussaJlles.

O Examinez la zone de coupe avant chaque

utJlisatJon. Enlevez tout objet pouvant 6tre projete

ou s'emmeler dans la machine.

O Pour la protection des voJes respiratoJres, portez

un masque de protection contre les aerosols Iors

de la coupe d'une vegetation traitee avec des

insecticides.

O VeJllez & ce que personne (enfants, animaux,

spectateurs ou aides) ne se tJenne & I'interieur

d'un perimetre de securite de 50 pieds (15

metres). Arretez immediatement le moteur si

quelqu'un s'approche de vous.

O Tenez toujours le moteur &votre droJte.

O MaJntenez fermement la machine des deux

mains.

O Tenez-vous bien en equilJbre sur les deux jambes.

Ne travaJllez jamaJs en porte-&-faux.

O Restez toujours eloigne du sJlencJeux

d'echappement et de I'ensemble de coupe

Iorsque le moteur est en marche.

O Maintenez I'outJlde coupe en-dessous de la taJlle.

O Quand vous deplacez I'appareJl d'un lieu & un

autre, verifiez qu'il est completement arrete et que

tousles accessoires de coupe sont& I'arret.

ONe posez jamais I'appareil sur le sol Iorsque le

moteur tourne.

O Assurez-vous toujours que le moteur est

arrete et que tous les accessoires de coupe

sont completement & I'arret avant de nettoyer

I'accessoJre principal de coupe de tout debris ou

amas d'herbe.

O Lots de I'utilisation de n'importe quel appareJl

electrique/thermique, emportez toujours avec

vous une trousse de premiers soJns.

O Ne demarrez jamaJs le moteur de I'appareJl, et ne

I'utJlJsezjamais dans un local clos et/ou &proximite

de produits inflammables, les gaz d'echappement

etant toxiques.

S_curit_ au niveau de rentretien

O Entretenez votre machine selon les

recommandations du constructeur.

O Debranchez la bougie avant toute intervention

d'entretien, & I'exception des operations de

reglages du carburateur.

ONe laissez personne s'approcher Iorsque vous

reglez le carburateur.

O UtJlisez unJquement les pieces de rechange

d'origine Hitachi.

Transport et rangement

O Portez la machine avec moteur arrete et silencieux

oriente vers I'exterieur.

O Laissez le moteur refroidir, videz le reservoir de

carburant et veillez &la stabilite de la machine lots du

rangement ou duchargement &bord d'un vehicule.

O VJdangez le reservoir de carburant avant de ranger

la machine. Cette operation est recommandee

apres chaque utilisatJon. Si le reservoir n'est pas

vide, rangez alors la machine dans une position

empechant toute fuite de carburant.

O Rangez la machine hors de portee des enfants.

O Nettoyez soigneusement la machine avant de

I'entreposer dans un endroit sec.

O Assurez-vous que le commutateur d'arret du

moteur est bien sur la position ,, stop >>lots du

transport ou du rangement de la machine.

O SJvotre modele est dote d'une lame recouvrez la

avec le couvre-lame lots du transport en vehicule.

Dans I'eventuaflte de situations qui ne seraient pas

prises en compte par le present manuel, redoublez

d'attentJon et usez de bon seas. Contactez un

concessionnaJre Hitachi pour toute assistance.

FaRes partJculierement attention aux stipulations

introduites par les mots ci-dessous.

ATTENTION

information de premiere importance pour _viter

des dommages corporels graves ou mortels.

iMPORTANT

information importante afin d'_viter des

dommages corporels ou materiels.

REMARQUE

Information utile pour une utJlJsatJon et un

fonctJonnement corrects de la machine.

iMPORTANT

Ne d_montez pas le lanceur & retour

automatique. Vous pourriez vous blesser &

cause du ressort de recut.

GARANTIE

Les garanties foumies par Hitachi Koki U.S.A., Ltd.

sont Jndiquees sur le bon de garantie accompagnant

ce produit intitule "Garantie IJmJtee applicable aux

appareils electriques exterieurs Hitachi".

AinsJ, la garantie de deux ans accordee au "premier

utJlisateur final du produit & des fins commercJales"

et la garantJe d'un an concernant la "location",

mentJonnees sur le bon de garantie, s'appliquent aux

modeles CG24EKS(L).

Fran_ais

CARACTI_RISTIQUES

I o i Taille du moteur

.¢,y_ (cu. in.)

Bougie d'allumage

Contenance du reservoir de carburant

(ft. oz)

sec (livre)

Poids

,_ Niveau de pression acoustique

LpA (dB (A))(EN27917)

Niveau de puissance acoustiqueLwA (dB (A))

Niveau de vibrations (mis 2)

(ISO7916)

,,_l,, Poignee avant

Poignee arriere

CG24EKS (L)

1.46 (23.9 ml)

Champion CJ6

17.6(0.52 I)

11.2 (5.1 Kg)

95.2

112

5.3

3.2

REMARQUE

Les niveaux de bruit/vibrations equivalents sent calcules comme total d'energie ponderee en fonction du

temps pour les niveaux de bruit/vibrations darts diverses conditions de travail avec la repartition temporelle

suivante : 1/2 ralenti, 1/2 vitesse de course.

* Toutes les donnees sont susceptibles d'6tre modifiees sans preavis.

Fran_ais 1

MONTAGE

Arbre d'entra'l'nement du moteur (Fig. 1)

Desserrez la vis de blocage du tube (1) de dix tours

environ pour que la pointe de la vis n'entrave pas

le tube de protection de I'arbre de transmission &

inserer. Lors de I'inserfion du tube, maintenez la

vis de blocage de ce demier vers I'exterieur pour

emp6cher que la garniture interieure ne devienne un

obstacle.

Inserez correctement I'arbre de transmission dans

le carter d'embrayage du moteur jusqu'& ce que

la position marquee (2) sur le tube de I'arbre de

transmission touche le carter d'embrayage.

Sur certains modeles, I'arbre de transmission peut

6tre dej& install&

REMARQUE

Fig. 1

Lorsque I'insertion de I'arbre de transmission

jusqu'& la position marquee sur le tube est

difficile, faites tourner I'arbre de transmission

autour de I'embout d'entrafnement de I'outil de

coupe dans le sens des aiguilles d'une montre ou

inversement. Resserez la vis de blocage du tube

tout en alignant I'orifice sur le tube de rarbre de

transmission. Ensuite, resserez fermement la vis

de blocage.

Montage de la poign_e

_:_ATTENTION

Utilisez toujours une barre de protection (3)

et un harnais de s_curit_ avec la poign_e

lots de rutilisation de lames en acier/rigides

mont6es sur un coupe-herbes ou une

debroussailleuse a arbre droit. (Fig. 2)

Fixez la poignee au tube de transmission orientee

vers le moteur.

Choisissez la position la plus pratique avant la mise

en marche.

REMARQUE

Si le tube de I'arbre moteur comporte une etiquette

indiquant la position de la poignee, suivez les

indications fournies.

C_ble de commande des gaz /c_ble de marche-

arr_t

Retirer le couvercle du filtre & air. (Fig. 3)

Relier les ills de marche-arr_t. (Fig. 4)

Si, sur votre appareil, I'extremite exteme du papillon

des gaz (4) est filetee, introduisez-la dans le support

d'ajustage de c&ble (5) puis vissez sur toute la

Iongueur. Serrez ensuite I'ecrou d'ajustage (8) pour

bien fixer I'extremite du c&ble au support d'ajustage

de c#.ble (9).

Connectez I'extremite du fil metallique du papillon

des gaz (6) au carburateur (7) et installez le chapeau

tournant (9). (Fig. 5)

Couvrir ensemble le c#.ble de commande des gaz

et les fils de marche-arr6t avec le tube de protection

fourni jusqu'au niveau du couvercle du filtre & air.

(Fig. 6)

Fig. 4

Fig. 5 Fig. 6

Fig. 2

Fran_ais

Montage du protege-lame (Fig. 7)

Fig. 7

Installez le protege-lame sur le tube de Farbre de

transmission. Serrez fermement le crochet de garde

afin que le protege-lame ne puisse pas osciller ou

bouger pendant rutilisation de la machine.

_\ iMPORTANT

Certains protbge-lames sont _quip_s d'un

iimiteur aiguis& Prenez garde iorsque vous

ie maniez.

REMARQUE

O Si le tube de rarbre moteur comporte une etiquette Q

indiquant la position de la protection, suivez les

indications fournies. •

Montage de ia lame de coupe (Fig. 8)

(le cas echeant)

Lors de Hnstallation d'une lame de coupe, assurez-

vous que celle-ci ne possede ni fissure ni dommage et

que ses bords tranchants sont tournes correctement.

REMARQUE

O Lors de rinstallation du capuchon du porte-lame

(11), veillez & ce que le c6te concave soit tourne

vers le haut.

O Inserez la cle de serrage (10) dans le trou du

boTtier de renvoi d'angle afin de bloquer le porte-

lame (12). Remarquez que la vis ou recrou de

fixation (13) possede un filetage pour gauchers,

(desserrez dans le sens des aiguilles d'une

montre /serrez darts le sens inverse). Serrez la

vis ou recrou de fixation avec lacle & douille.

O Si votre appareil est pourvu d'une fixation par

ecrou et equipe d'une clavette, la lame doit Ctre

fixee & raide d'une nouvelle clavette (14) Iors de

chaque installation. (Fig. 9)

IMPORTANT

Avant utilisation, assurez-vous que la lame a

_t_ bien install_e,

Si votre machine est _quip_e d'une

couverture de protection sous la lame de

coupe, assurez-vous qu'elle ne pr_sente

aucune usure excessive ou fissure avant

utHisation. En cas de dommage ou d'usure,

remplacezqa.

ATTENTION

Utilisez uniquement des fils non m_taliiques

recommand_s par le fabricant pour les t_tes

Hitachi. N'utilisez jamais de fil de fer ou de

c_ble metaHique. IIs peuvent se rompre et

devenir de dangereux projectiles.

UTILJSATION

Carburant (Fig, 10)

Fig. 10

Fran_ais 1

_._ATTENTION

QLa debroussailleuse est equipee d'un moteur

deux temps. Veiliez a toujours ralimenter en

melange essence/huile.

Veillez a une bonne aeration pendant

roperation de remplissage du reservoir.

QLe carburant contient des substances

hautement inflammables. Vous risquez des

blessures severes en cas d'inhalation de

vapeurs ou d'eclaboussure accidentelle

du produit sur votre corps. Faites toujours

tres attention Iorsque vous manipulez le

carburant. Si vous prevoyez de manipuler le

carburant en interieur, faitesqe dans un local

bien ventil&

Essence

indice d'octane de 89.

melange variant de 25:1 &50:1. Veuillez consulter

le reservoir d'huile pour la proportion du melange

ou contacter un concessionnaire Hitachi.

une huile de qualite contenant un antioxydant

recommande pour etre utilise avec un moteur &

deux temps refroidi & rair (JASO FC GRADE OIL

ou ISO EGC GRADE). N'utilisez jamais d'huiles

melangees BIA ou TCW (pour les moteurs &

essence 2 temps &refroidissement par eau).

d'huile usagee.

propre.

Commencez toujours par verser la moitie de

ressence & melanger. Versez ensuite la totalite de

rhuile. Melangez en agitant le recipient. Ajoutez le

reste de ressence.

Puis agitez le recipient afin de melanger

soigneusement le carburant avant de faire le plein.

Faire le plein

ATTENTION

• E'teignez toujours le moteur avant de faire le

plein.

Q Desserrez lentement le bouchon du reservoir

de carburant pour effectuer {e rempHssage

afin d'evacuer une eventueHe surpression.

Q Serrez le bouchon soigneusement apres

avoir rempli le reservoir de carburant.

Q Avant de redemarrer le moteur, eloignez-

vous toujours d'au moins 10 pieds (3 metres)

de I'endroit o_J vous avez fait le plein de

carburant.

Q En cas de projection accidentelle de carburant

sur vos vetements, lavez immediatement ces

derniers avec du savon.

Q Apres chaque appoint de carburant, verifiez

toujours rabsence de fuite.

Avant le remplissage, essuyez autour du bouchon

du reservoir afin d'eviter que des corps etrangers ne

penetrent dans le reservoir. Veillez & I'homogeneite

du melange en agitant & intervalle regulier lerecipient

avant et pendant le remplissage.

Demarrage

iMPORTANT

Avant le demarrage, verifiez que la lame n'est

en contact avec aucun objet.

Placez Hnterrupteur de marche/arret (15) en

position "marche" (ON). (Fig. 11)

Fig. 11

* Pressez la poire de la pompe d'amor£age (16) &

plusieurs reprises pour que le carburant puisse

s'ecouler par le tuyau de retour (17). (Fig. 12)

Fig. 12

Reglez le starter (18) sur la position FERMI_E

(CLOSED)(Fig. 13)

Fig. 13

Fran_ais

3. Tirez vivement sur la corde du lanceur en

accompagnant son retour, sans tel&chef

brusquement la poignee. (Fig. 14)

Fig. 14

4. Des les premiers soubresauts du moteur,

ramenez le starter en position ouverte (OPEN).

Puis tirez a nouveau vivement sur le lanceur.

REMARQUE

Si le moteur ne demarre pas, repetez la procedure

decrite entre les points 2 et 5.

5. Laissez ensuite le moteur chauffer pendant

2 & 3 minutes avant de le soumettre & un effort

quelconque.

D_broussaitlage (Fig. 15, !6, 17)

O Faites fonctionner le moteur &un regime superieur

&6,500 min -1Iors du debroussaillage. L'utilisation

prolongee de la machine au ralenti peut aboutir &

une usure prematuree de rembrayage.

O Coupez Vherbe de la droite vers la gauche.

O Une reaction de poussee de la lame peut survenir

Iorsque la lame en rotation entre en contact avec

un objet solide dans la zone critique.

Une reaction dangereuse peut alors survenir

provoquant un mouvement incontr61e et violent

de toute la machine et de rutilisateur. Cette

reaction est appelee rebond de la lame. Elle peut

faire perdre le contr61e de la machine et 6tre &

rorigine de blessures serieuses, voire fatales.

Cette reaction incontr61ee de la lame risque

davantage de survenir Iorsque roperateur ne peut

voir le materiau &couper.

O Portez le harnais comme indique sur

rillustration (si la machine enest munie). La

lame tourne dans le sens inverse des aiguilles

d'une montre. Par consequent, il est preferable

d'utiliser la machine de la droite vers la gauche

pour assurer un debroussaillage efficace.

Eloignez les personnes se trouvant & proximite

de la zone de travail d'une distance d'au moins

50 pieds (15 m).

Fig. 15

Fig. 16

Fig. 17

ATTENTION

Si routil de coupe bute eontre des pierres ou

autres d_bris, arr_tez le moteur et assurez-

vous que routH et ses pieces connexes ne

sont pas endommag_s. Lorsque des herbes

ou des plantes grimpantes s'enroulent autour

de routH de coupe, arr_tez le moteur, attendez

que la lame s'arrCte de toumer et retirez les

herbes et plantes grimpantes.

Fran_ais 1

Arr_t de la d_broussailleuse (Fig. 18)

Ralentissez le moteur et faites-le fonctionner au

ralenti quelques minutes puis mettez rinterrupteur de

marche-arr6t (15) sur la position "stop".

Fig. 18

ATTENTION

L'outil de coupe peut blesser Iorsqu'il

continue de tourner apres rarr_t du moteur

ou Iorsque ron decienche la commande

d'alimentation du moteur. Apr_s rarr_t de la

machine, attendez rarr_t complet de routil de

coupe avant de poser la machine.

T_te de coupe semFautomatique

0 Faites fonctionner le moteur &un regime superieur

& 6,500 min-1Iors du debroussaillage. L'utilisation

prolongee de la machine & basse revolution peut

aboutir #.une usure prematuree de rembrayage.

ATTENTION

L'outil de coupe peut blesser Iorsqu'il

continue de tourner apres rarr_t du moteur

ou Iorsque ron d_cienche la commande

d'alimentation du moteur. Aprbs rarr_t de la

machine, attendez rarr_t complet de routil de

coupe avant de poser la machine.

ENTRETIEN

L'ENTRETtEN, LE REMPLACEMENT OU LA

RE_PARATION DES DtSPOStTtFS ET SYSTEMES

DE CONTROLE DE L'ECHAPPEMENT PEUVENT

ETRE EFFECTUES PAR N'IMPORTE QUEL

ATELIER DE RI_PARATION OU MI_CANtCtEN DE

MOTEUR NON AUTOMOBILE.

Reglage du carburateur (Fig. 19)

VtS EN T

Fig. 19

ATTENTION

•La lame peut entrer en mouvement pendant

le r_glage du carburateur.

Q N'essayez jamais de d_marrer le moteur tant

que le carter de protection de rembrayage

et le tube ne sont pas parfaitement en place.

Dans le cas contraire, rembrayage risquerait

de se d_tacher, entraTnant des blessures

corporelles.

Dans la carburateur, Fair est melange au carburant.

Le carburateur est regle pendant les essais en usine.

Ce r_glage peut n_cessiter des modifications selon

les conditions climatiques et raltitude. Le carburateur

presente une possibilite de reglage:

T = Vis de r_glage du ralenti.

R_glage du ralenti (Vis en T)

Commencez par verifier la proprete du filtre & air.

Lorsque le ralenti est correct, la chafne ne doit pas

tourner. Si un reglage s'avere necessaire, vissez,

dans le sens des aiguilles d'une montre, avec le

moteur en marche, jusqu'& ce que la lame commence

& tourner. Devissez alors en sens contraire (sens

inverse des aiguilles d'une montre) jusqu'& ce que

la chafne s'immobilise & nouveau. Un ralenti correct

permet au moteur de tourner sans variation de regime

dans toutes les positions, ce qui assure une marge

de securite avant la raise en rotation de la chafne.

Si le dispositif de coupe tourne encore apres

le reglage du regime de ralenti, contactez un

concessionnaire Hitachi.

REMARQUE

La vitesse de tours par minute au ralenti est de

2,800 - 3,200 rain-1.

/_ ATTENTION

L'outH de coupe doit ctre absolument

immobile Iorsque le moteur tourne au ra_enti.

Fran_ais

Filtre a air (Fig. 20)

Nettoyez le filtre #.air regulierement pour eviter :

Oles troubles de fonctionnement du carburateur

Oles problemes de demarrage

Oles pertes de puissance

OI'usure prematuree des organes du moteur

O une consommation anormalement elevee

Nettoyez le filtre & air quotidiennement ou plus

frequemment en milieu poussiereux.

Fig. 20

Nettoyage du filtre a air

Demontez le couvercle du filtre & air et le filtre (19).

Lavez-les &I'eau savonneuse chaude. Veillez ensuite

& ce que le filtre soit bien sec avant de le remonter.

Un filtre & air ayant servi Iongtemps ne peut 6tre

completement nettoy& Par consequent, il doit etre

remplace regulierement par un filtre neuf. Remplacez

toujours lefiltre s'il est endommag&

Filtre a earburant (Fig. 21)

Purgez tout le carburant se trouvant dans le reservoir

et retirez la durite du filtre & carburant du reservoir.

Demontez la cartouche du filtre et rincez-la darts de

I'eau chaude contenant un produit detergent.

Rincez soigneusement jusqu'& elimination de toute

trace de detergent. Pressez la cartouche sans la

tordre afin d'eliminer I'exces d'eau et laissez-la

secher & I'air libre.

REMARQUE

Si le filtre a durci b.cause des impuretes contenues

dans le carburant, il convient de le remplacer.

Bougie (Fig. 22)

L'etat de la bougie est influence par :

O Un mauvais reglage du carburateur

O Un melange incorrect (trop fiche en huile)

O Un filtre & air sale

froid par exemple)

Ces facteurs contribuent & la formation de dep6ts

sur les electrodes de la bougie et peuvent entrafner

des troubles de fonctionnement et des difficultes

de demarrage. Si la debroussailleuse manque de

puissance, si elle demarre mal ou si son ralenti est

irregulier, commencez toujours par verifier I'etat de

la bougie. Si la bougie est encrassee, nettoyez-la

et verifiez I'ecartement des electrodes. Ajustez-

le si necessaire. II doit etre de 0.024" (0.6 mm). La

bougie devra etre remplacee apres une centaine

d'heures d'utilisation, ou plus t6t si les electrodes

sont endommagees.

0.024"

(0.6 mm) _f_

Fig. 22

REMARQUE

Dans certaines regions, la reglementation locale

exige Futilisation d'une bougie equipee d'une

resistance d'antiparasitage afin d'eliminer les

signaux d'allumage. Si cette machine etait

equipee b. I'origine d'une bougie avec resistance

d'antiparasitage, utilisez le meme type de bougie

Iorsque vous la remplacez.

Boftier de renvoi d'angle (Fig. 23)

Verifiez le niveau de graisse du boTtier de renvoi

d'angle ou de I'engrenage d'angle & intervalles de

50 heures d'utilisation, en devissant le bouchon sur

le c6te du boftier de renvoi d'angle.

Si aucune graisse n'est visibae sur les fiancs des

engrenages, remplissez jusqu'aux 3/4 le renvoi

de graisse multi-fonction & base de lithium. Ne

remplissez pas totalement le boftier.

Fig. 21

Fran_ais 1

Fig. 23

Entretien

Vous trouverez ci-dessous queiques conseils d'ordre

general pour I'entretien de votre trongonneuse.

Pour plus d'informations, veuillez contactez un

concessionnaire Hitachi.

Entretien quotidien

0 Nettoyez I'exterieur de la machine.

0 Verifiez que le harnais n'est pas endommage.

0 Si votre modele est dote d'une lame, verifiez que

le protege-lame n'est pas fissure. S'il I'est ou a

subi des chocs, remplacez-le.

0 Verifiez que I'accessoire de coupe est bien centre,

aiguise et exempt de fissures. Un outil de coupe

decentre provoque d'importantes vibrations

susceptibles d'endommager la machine.

0 Verifiez que I'ecrou du guide-chafne est

suffisamment serre.

0 Si votre modele est dote d'une lame, assurez-

vousAssurez-vous que le protecteur de transport

de la lame n'est pas endommage et qu'il peut 6tre

installe rapidement et fixe solidement.

Entretien hebdomadaire

0 Contr61ez le lanceur, sa corde et son ressort de

rappel.

0 Nettoyez exterieurement la bougie.

electrodes. IIdolt 6tre de 0.024" (0.6 mm). Sinon,

remplacez la bougie.

0 Verifiez que le boftier de renvoi d'angle est rempli

de graisse aux 3/4.

Entretien mensuel

0 Rincez le reservoir de carburant avec du gasoil.

0 Nettoyez exterieurement le carburateur et son

Iogement.

0 Nettoyez le volant magnetique (turbine) et son

Iogement.

EspaSol

SIGNIFICADO DE LOS S{lViBOLOS

NOTA: AIgunos aparatos no est&n provistos de ellos.

Sfmbolos

_\ ADVERTENClA

A continuaci6n se muestran los sJmbolos usados para la m_quina. Aseg_3rese de

comprender su significado antes del uso.

Esimportanteque ustedlea,entienda

totaimentey observe lassiguientes Muestra la velocidad maxima del

precaucionesy advertenciasde )-"/ Max eje. No utilicemecanismos de

seguridad.Elusodeseuidadoo _9,900min-1 ;; cortecuya velocidad ma.ximasea

insorrestodeiaparatopodracausarle inferior ala velocidad del eje.

lesionesseriasofatales. ' ............

Lea, comprenda y siga todas las

advertenciasy dem&sinstrucciones

deeste manual y las que se

muestran en el aparato.

Utilice siempreprotecciones para los

ejos, lacabeza y los oidos cuando

utiliceeste aparato.

No utilicecuchillas rfgidas/demetal si

el aparato muestrael simbolo.

Hagaque los nii_os,sus ayudantes o

cualquier otra persona se mantengan ..........

a unadistanciade 50 pies(15 m)

del aparato. Sialguien se acerca

a usted,detenga el motory el

mecanismo decorte de inmediato.

Ii oon°tattach/

handle above

this point

Tengacuidado con los objetosque

puedan salirdespedides.

Debenutilzarse guantes siempre

quesea necesario, porejemplo,

cuando se monten equipos de

corte.

Utilice calzado antideslizantey

resistente.

Puedeproducirseunasacudidadela

cuchiltasialencontrarseenmovimiento

estaentraencontactoconunobjeto

s61idoenlazonacritic&Puede

producirseunareacci6npeligrosa

quesacudaviolentamenteelaparato

yalusuario.Estareaccbnseconoce

comosacudidadelacuchilla.Como

consecuencia,elusuariopodriaperder

elcontroldelaunidadyprovocarse

lesionesgraveseinclusomortales.

Existenmasprobabilidadesdequese

produzcansacudidasdelacuchillaen

zonasentasqueesdificilverelmaterial

queseest,.cortando.

Indicala ubicaci6n del asidero.

No acopleel asidero por encima

de este punto.

Indicala ubicaci6n del protector

de lacuchilla para uncabezal

de desbrozadorao un cabezal

de corte.

Antes de utilizar su dispositivo

.Lea detenidamente el manual.

.Compruebe que el equipo de corte se encuentra acoplado y ajustado correctamente.

.Arranque el aparato y compruebe el ajuste del carburador. Consulte "MANTENtMtENTO".

Contenido

sQUE ES QUI_? .................................................... 26 ESPECIFICACIONES ........................................... 29

ADVERTENCIAS E INSTRUCCIONES DE PROCEDtMIENTOS DE MONTAJE ..................... 30

SEGURIDAD ................................................... 27 PROCEDtMIENTOS DE OPERACION ................. 31

GARANT{A ........................................................... 28 MANTENtMtENTO ............................................... 34

Espafiol l

&QUEESQUE?

1. Tapa del dep6sito de combustible

2. Gatillo del acelerador

3. Mango del arrancador

4. Protector de la cuchilla

5. Mecanismo de corte

6. Tubo del eje de transmisi6n

7. Manillar

8. Llave de ignici6n

9. Palanca del est&rter

10. Motor

11. Transmisi6n en D.ngulo

12. Mave combinada de cubo

13. Instrucciones de manejo

10 3

EspaSol

ADVERTENCIAS E

INSTRUCCIONES DE SEGURIDAD

Seguridad del usuario

O Utilice siempre protecciones como caretas o

gafas de seguridad.

O Utilice siempre pantalones largos, botas y guantes

de tejidos resistentes. No utilice prendas sueltas,

joyas, pantalones cortos o sandalias, y nunca

trabaje descalzo. Rec6jase el pelo de forma que

quede pot encima del hombro.

o bajo la influencia del alcohol, drogas o

medicamentos.

O No deje que niSos o personas inexpertas operen

el aparato.

O Utilice protecci6n para los o{dos. Preste atenci6n

a su entorno. Este atento a personas que pudieran

estar avis#.ndole de un problema. Qu{tese el

equipo de seguridad inmediatamente despues de

detener el motor.

O Utilice casco protector.

O Nunca encienda el motor o haga funcionar el

aparato dentro de una sala cerrada o un edificio.

La inhalaci6n de los gases de escape puede set

mortal.

combustible.

O Mantenga las manos alejadas del equipo de

corte.

que el mecanismo de corte se ha detenido antes

de apoyado sobre el suelo.

O Durante periodos de operaci6n prolongados, se

recomienda descansar de vez en cuando para

evitar el posible sindrome de vibraci6n de manos

y brazos (HAVS) causado pot las vibraciones.

_:_ADVERTENCIA

QLos sistemas antivibratorios no garantizan

que pudiera verse afeetado pot s(ndrome de

vibraci6n de manos y brazos o el sindrome

del t_nel earpiano. Pot Io tanto, los usuarios

que utilicen el aparato asiduamente o con

regularidad deber_n vigilar con atenci6n el

estado de sus manos y dedos. Si apareee

cualquiera de los s(ntomas eitados, deber_

acudirse a un m_dico de inmediato.

Q Si utiliza aJg_n dispositivo m_dieo el_ctrieo

oelectr6nico, eomo pot ejemplo un

marcapasos, eonsulte a su m_dico y aJ

fabricante del dispositivo antes de operar

eualquier equipo motorizado.

Seguridad dei aparato

O Inspeccione siempre el aparato antes de utilizado.

Reemplace las piezas daSadas. Compruebe que

no hay fugas de combustible y asegurese de que

todas las piezas se encuentran en su sitio y hart

side apretadas correctamente.

O Reemplace cualquier pieza agrietada, rota o

deteriorada antes de porter en marcha el aparato.

O Asegurese de que la protecci6n de seguridad

estb. acoplada correctamente.

O No permita que se acerquen personas mientras

ajusta el carburador.

O Utilice unicamente los accesodos que el

fabdcante recomiende para este dispositivo.

ADVERTENCIA

No intente modifiear e! aparato en forma

alguna. No utilice este aparato para otras

tareas para las que no est_ indicado.

Seguridad del combustible

O Mezcle y llene el combustible al aire libre, en

lugares donde no se produzcan chispas ni llamas.

O Utilice un recipiente homologado para

combustible.

O No fume ni deje fumar a otras personas en las

proximidades del combustible o del aparato

mientras este se encuentre en marcha.

O Limpie los restos de combustible antes de

arrancar el motor.

O Antes de arrancar el motor, despl#.cese al menos

10 pies (3 metros) respecto del lugar en el que ha

Ilenado el combustible.

O Detenga el motor antes de quitar la tapa del

dep6sito de combustible.

O Vac{e el dep6sito de combustible antes de

guardar el aparato. Se recomienda vaciar el

dep6sito de combustible cada vez que termine

de utilizar el aparato. Si deja combustible en el

dep6sito, asegurese de que no van a producirse

escapes.

O Guarde el aparato y el combustible en un lugar

donde los vapores del combustible no puedan

entrar en contacto con chispas o llamas de

calentadores de agua, motores electricos,

interruptores, hornos, etc.

ADVERTENCIA

El combustible puede inflamarse, explotar o

emitir gases con facilidad. Pot Io tanto, debe

prestar especial atenei6n cuando manipule o

reeargue el combustible.

Seguridad durante el eorte

O No corte ningun material que no sea hierba o

maleza.

EspaSol l

cortar antes de comenzar. Retire cualquier objeto

que pueda salir despedido o enredarse.

mascara de protecci6n contra aerosoles cuando

corte hierba tras haber fumigado con insecticidas.

ayudantes a una distancia de 50 pies (15 m) de

la zona de desgo. Detenga inmediatamente el

motor si se le acerca alguna persona.

de su cuerpo en todo memento.

manos.

equilibrio. No estire demasiado el cuerpo.

y del mecanismo de corte mientras el motor se

encuentra en marcha.

nivel de la cintura.

de detener el aparato y de que el mecanismo de

corte se ha detenido.

este se encuentra en marcha.

y de que el mecanismo de corte se ha detenido

por completo antes de eliminar residuos o hierba

del mecanismo de corte.

consigo cuando opere cualquier equipo

motorizado.

aparato dentro de una sala cerrada o un edificio

o en las proximidades de Ifquidos infiamables.

La inhalaci6n de los gases de escape puede set

mortal.

Seguridad durante el mantenimiento

O Realice el mantenimiento del aparato siguiendo

los pricedimientos recomendados.

bujfa (salvo si va a ajustar el carburador).

ajusta el carburador.

originales de Hitachi recomendados.

Transporte y almacenamiento

a una distancia segura del cuerpo.

vehfculo, espere a que se haya enfriado el motor,

vacfe el dep6sito de combustible y asegurelo

correctamente.

guardar el aparato. Se recomienda vaciar el

dep6sito de combustible cada vez que termine

de utilizar el aparato. Si deja combustible en el

dep6sito, asegurese de que no van a producirse

escapes.

aparato con cuidado y guD.rdelo en un lugar seco.

este desconectada cuando transporte o guarde el

aparato.

el aparato en un vehfculo, cubra la cuchilla con

una cubierta.

Si se producen situaciones no previstas en este

manual, utilice el sentido comun. P6ngase en

contacto con su distribuidor de Hitachi si necesita

ayuda. Dedique especial atenci6n a los apartados

introducidos por las siguientes palabras:

ADVERTENClA

Indica un riesgo significativo de que se

produzcan daSos personales graves eineluso

la muerte si no se siguen las instruceiones.

PRECAUClON

Indiea la posibilidad de que se produzcan

daSos personales o materiales si no se

siguen las instruceiones.

NOTA

Indica informaci6n util para el uso y correcto

funcionamiento del aparato.

PRECAUClON

No desmonte el arraneador de retroeeso.

Podrfa provocarse lesiones con el resorte del

arrancador,

GARANT|A

Las garantfas ofrecidas pot Hitachi Koki U.S.A., Ltd.

se explican en la tarjeta de garantfa adjunta con este

producto titulada "Hitachi Outdoor Power Equipment

Limited Warranty" (Garantfa limitada del equipo

electrico para exteriores Hitachi).

Pot Io tanto, a los modelos CG24EKS(L) se aplica

una garantfa de dos aSos para "el usuario con

fines comerciales" y una garantfa de un aSo para

"aplicaciones de alquiler" mencionadas en la tarjeta

de garantfa.

EspaSol

ESPECIFICACIONES

Ioj TamaSo dei motor (cu. in.)

Bujia

Capacidad del dep6sito de

combustible (fl. oz)

en seco (libras)

Peso

,_ Nivelde presi6n sonora

LpA (dB (A))(EN27917)

NJvel de potencia correctaLwA (dB (A))

NJvel vJbratorio (m/s 2)

(IS07916)

Asidero frontal

Asidero trasero

CG24EKS (L)

1.46 (23.9 ml)

Champion CJ6

17.6(0.52 J)

11.2 (5.1 Kg)

95.2

112

5.3

3.2

NOTA

Los nJveies de ruido/vibraci6n equJvaientes se calcuian como laenergia ponderada en base aJtJempo en

distlntas condJcJones de trabajo con la siguJente distrJbucJ6n de tiempo: 1/2 raienti, 1/2 a potencia.

* Todos los datos est&n sujetos a cambios sin previo aviso.

EspaSol 1

PROCEDIMIENTOS DE MONTAJE

Eje de distribuci6n a motor (Fig. 1)

Afioje el tornillo de bloqueo del tubo (1)

aproximadamente diez vueltas de manera que el

punto del tornillo no impida que pueda insertarse

el tubo del eje de distribuci6n. Cuando inserte el

tubo del eje de distribuci6n, mantenga el tornillo de

bloqueo del tubo fuera para evitar que obstruya su

entrada.

Inserte correctamente el eje de distribuci6n en la

carcasa del embrague del motor hasta que la marca

de posici6n (2) del tubo del eje de distribuci6n

coincida con la de la carcasa del embrague.

AIgunos modelos pueden incorporar el eje de

distribuci6n ya instalado.

Fig. 1

NOTA

Cuando encuentre dificultades para insertar el

eje de distribuci6n hasta la marca de posici6n

del tubo del eje de distribuci6n, gire el eje de

distribuci6n por el extremo del soporte de la

cuchilla en ambos sentidos. Ajuste el tornillo

de bloqueo del tubo haciendolo coincidir con el

orificio situado en el tubo del eje de distribuci6n.

A continuaci6n asegure el tornillo fijador.

Instalaci6n del asidero

_:_ADVERTENCIA

Cuando utilice cuchillas rigidas/de acero en

desbrozadoras osegadoras de eje recto,

utilice siempre una barra de barrera (3) y un

arabs de hombro con el asa del arco. (Fig. 2)

,u d;:_:.,,N

Fig. 2

Acople el asidero al tubo del eje de distribuci6n en

&ngulo con el motor.

Ajuste su posici6n de la manera que le resulte m&s

c6moda antes de ponerlo en funcionamiento.

NOTA

Si su aparato tiene una etiqueta que muestre

la ubicaci6n del asidero en el tubo del eje de

distribuci6n, siga su ilustraci6n.

Cable del acelerador /cable de parada

Desmontar la tapa del purificador de aire. (Fig. 3)

Conectar los cables de parada. (Fig. 4)

Si en su unidad el extremo externo del acelerador

(4) tiene rosca, enr6squelo dentro del soporte del

ajustador de cable (5) hasta el final y despues apriete

este extremo del cable usando la tuerca de ajuste (8)

contra el soporte del ajustador de cable (9)

Conecte el extremo del alambre del acelerador (6)

al carburador (7) y coloque la caperuza de pivote

(9). (Fig. 5)

Cubrir el alambre del acelerador y fijar las cuerdas

con el tubo protector provisto hasta la cubierta del

purificador de aire. (Fig. 6)

Fig. 3 Fig. 4

Fig. 5 Fig. 6

Instalaci6n del protector de la cuchilla (Fig. 7)

Fig. 7

EspaSol

Instale el protector de la cucMla en el tubo del eje

de distribuci6n. Ajuste firmemente la abrazadera del

protector de manera que el protector de la cuchilla

no se mueva hacia los aadoso hacia abajo durante el

funcionamiento del aparato.

PRECAUCION

Algunos pPotectores de la chuehilla est_n

equipados con limitadores de Ifnea afilados.

Tenga cuidado al manipularlos.

NOTA

la ubicaci6n del protector en el tubo del eje de

distribuci6n, siga sus indicaciones.

Instalaci6n de la cuchilla (Fig. 8)

(si el aparato la incorpora)

Cuando instale una cuchilaa, asegurese de que no

presenta grietas o daSos y de que los filos cortantes

apuntan en la direcci6n correcta.

NOTA

(11), asegurese de colocar la parte c6ncava hacia

arriba.

transmisi6n en D.ngulo para bloquear el soporte de

la cuchilla (12). Tenga en cuenta que el tornillo o

tuerca de fijaci6n de aacuchilaa (13) est& roscado

a izquierdas (se afioja en el sentido de las agujas

del reloj y se apdeta en el sentido contrario).

Apriete el tornillo o tuerca de fijaci6n con la Ilave

de vaso.

estD. equipada con un pasador, aacuchilla debe

retenerse con un pasador nuevo (14) cada vez

que se instale. (Fig. 9)

PRECAUCION

Antes de porter el apaPato en funcionamiento,

asegl3rese de que la cuchilla se ha instalado

correetamente.

Si su apaPato est_ equipado con una cubiePta

de proteeci6n bajo la cuehilla, aseg_3rese

de que _sta no presenta roturas o grietas

antes de ponerlo en funcionamiento. Si

se encuentra alg_3n daSo o rotura, deber_

sustituirla, ya que se trata de un articulo

eonsumible.

ADVERTENClA

Papa los cabezales Hitaehe, utiHce s61o

cables flexibles no met_Heos reeomendados

pot el fabPicante. No utilice nunca cables o

cables met_licos. Estos podrfan PompePse y

actuar como proyectiles peligrosos.

PROCEDllVIIENTOS DE OPERACl6N

Combustible (Fig. 10)

Fig. 10

ADVERTENCIA

•La segadora est_ equipada con un motoP

de dos tiempos. E! motor debe funcionar

siempre con combustible mezclado con

aceite.

Aseg_3rese siempre de que existe una buena

ventilaci6n en los lugares de manipulaci6n o

recarga del combustible.

EspaSol 1

Q El combustible contiene sustancias altamente

inflamables, existiendo la posibilidad de

graves lesiones pot inhaiaci6n o pot derrame

sobre su cuerpo. Preste siempre atenci6n

cuando maneje el combustible. Asegure

siempre una buena ventilaci6n cuando

maneje el combustible dentro de un edificio.

Combustible

O Utilice siempre gasolina sin plomo de marca de

89 octanos.

O Utilice el aceite de dos tiempos del fabdcante

original o utilice una mezcla en proporciones

de 25:1 a 50:1. Consulte el recipiente o a un

distribuidor Hitachi para obtener la proporci6n de

aceite correcta.

O Si no es posible obtener el aceite del fabricante

original, utilice un aceite con antioxidantes de

calidad que este expresamente indicado para

motores de dos tiempos refrigerados per aire

(JASO FC GRADE OIL o ISO EGC GRADE).

No utilice aceite mezclado BiA o TCW (para 2

tiempos refrigerado per agua).

O No utilice nunca aceites para distintas

temperaturas (10 W/30) ni aceites usados.

O Mezcle siempre el combustible y el aceite en un

recipiente limpio y destinado a este fin.

Comience siempre per Ilenar la mitad del combustible

que va a utilizar. Luego, agregue todo el aceite.

Agite la mezcla de combustible. ASada el resto de

la gasolina.

Antes de Ilenar el dep6sito de combustible, agite

bien la mezcla.

Recarga de combustible

ADVERTENCIA

QApague siempre el motor antes de recargar el

combustible.

QPara lienar el dep6sito de combustible, abra

lentamente la tapa del dep6sito para que

desaparezca la sobrepresi6n que pudiera

existit.

Q Despu_s de Ilenarlo, cierre y apriete bien la

tapa.

Q Antes de arrancar el aparato, deber_ alejarse

al menos 10 pies (3 m) del _rea de recarga de

combustible.

• Lave siempre inmediatamente con jab6n

cualquier combustible vertido sobre la ropa.

QAseg(Jrese de verificar si existe alguna fuga

de combustible despu_s del Ilenado.

Antes de Ilenar elcombustible, limpie cuidadosamente

la zona de la tapa del dep6sito para garantizar que

no entra suciedad en el dep6sito. Asegurese de

que el combustible estb. bien mezclado agitando el

recipiente antes de Ilenar el dep6sito.

Arranque

PRECAUCION

Antes de arrancar el aparato, aseg(Jrese de

que el mecanismo de torte no se encuentra

en contacto con ning_Jn objeto o superficie.

1. Lleve la Ilave de ignici6n (15) a la posici6n ON

(encendido). (Fig. 11)

Fig. 11

* Presione el cebador (16) repetidamente para

que el combustible fluya per el tube de retorno

(17). (Fig. 12)

Fig. 12

2. Lleve la palanca del est_.rter (18) a la posici6n

CLOSED (cerrado). (Fig.13)

Fig. 13

EspaSol

3. Tire energicamente del arrancador de retroceso,

tomando la precauci6n de mantener el asidero

bien sujeto para evitar que se escape de la mane.

(Fig. 14)

Fig. 14

4. Cuando escuche el amago de arranque del

motor, devuelva la palanca del est_.rter a la

posici6n RUN (abierto). A continuaci6n vuelva a

tirar energicamente del arrancador de retroceso.

NOTA

Si el motor no arranca, repita los pasos 2 a 5.

5. A continuaci6n, deje que el motor se caliente

durante 2-3 minutes antes de someterlo a ninguna

presi6n.

Corte (Fig. 15, 16, !7)

O Cuando corte, haga funcionar el motor a mb.s de

6,500 min -1. La utilizaci6n prolongada a pocas

rpm podria daSar el embrague prematuramente.

O Corte la hierba de derecha a izquierda.

O Puede producirse una sacudida de la cuchilla

si al encontrarse en movimiento esta entra en

contacto con un objeto s61ido en la zona critica.

Puede producirse una reacci6n peligrosa que

sacuda violentamente el aparato y al usuado.

Esta reacci6n se conoce como sacudida de la

cuchilla. Como consecuencia, el usuado podria

perder el control de la unidad y provocarse

lesiones graves e incluso mortales. Existen m&s

probabilidades de que se produzcan sacudidas

de la cuchilla en zonas en las que es dificil vet el

material que se est,. cortando.

O Utilice el ames tal y como se muestra en la

figura (si el aparato Io incorpora). La cuchilla gira

en sentido contrado alas agujas del reloj. Por

tanto, para una mayor eficacia de corte, proceda

siempre de derecha a izquierda. Haga que

cualquier persona se situe a una distancia de al

menos 50 pies (15 m).

Fig. 15

Fig. 16

Fig. 17

_L_ADVERTENCIA

Si el mecanismo de eotte ehoca contta

piedras u otros obst_culos, detenga el

motor y aseg_rese de que el mecanismo de

corte ylas piezas asociadas se encuentran

en buen estado, Cuando se enreden hierba

o ramas en el meeanismo, detenga el

motor y el mecanismo y reUrelas antes de

eontinuar,

Parada (Fig. 18)

Reduzca ia velocidad del motor y dejelo permanecer

al ralenti durante unos minutos. A continuaci6n

apague la Ilave de ignici6n (15).

Fig. 18

ADVERTENCIA

El mecanismo de corte puede provocar

lesiones mientras gira tras haber detenido

el motor o haber apagado el control de

la alimentaci6n. Cuando el aparato est_

apagado, aseg_rese de que el mecanismo de

corte se ha detenido antes de apoyarlo sobre

el suelo.

Cabezal de corte semiautom_tico

O Cuando corte, haga funcionar el motor a m&s

de 6,500 min -1. La utilizaci6n prolongada a

pocas revoluciones podria daSar el embrague

prematuramente.

O Corte la hierba de derecha a izquierda.

ADVERTENCIA

El mecanismo de corte puede provocar

lesiones mientras gira una vez detenido el

motor o apagado el control de la alimentaci6n.

Cuando el aparato est_ apagado, asegQrese

de que el mecanismo de corte se ha detenido

antes de apoyarlo sobre el suelo.

lViANTENIMIENTO

EL MANTENtMIENTO, SUSTITUCION O

REPARACION DE LOS DISPOSITtVOS Y

SISTEMAS DE CONTROL DE EMISIONES

PUEDEN REALIZARSE EN CUALQUIER

TALLER O A CARGO DE CUALQUtER

TI_CNICO DE REPARACIONES MECANtCAS

NO DESTINADAS AL TRANSPORTE.

Ajuste del carburador (Fig. 19)

TORNtLLO T

Fig. 19

ADVERTENCIA

Q El mecanismo de corte podrfa estar girando

mientras ajusta el carburador.

Q Nunca arranque el motor sin que la cubierta

yel tubo del embrague est_n montados. De

Io contrario, el embrague podria soltarse y

provocar lesiones personales.

En el carburador, el combustible se mezcla con aire.

El carburador se ajusta durante la prueba del motor

en la f_.brica. Sin embargo, puede que sea necesario

reajustado con arreglo al clima y a la altitud. El

carburador tiene una opci6n de ajuste:

T = TorniHo de ajuste de la velocidad de ralentL

Ajuste de la velocidad de ralentf (TorniHo T)

Compruebe que el filtro de aire est,. limpio. Cuando

laveiocidad de talent{ sea ia correcta, el mecanismo

de corte no girar& Si es necesario ajustarlo, cierre

el tornillo T (en el sentido de las agujas del reloj)

con el motor en marcha hasta que el mecanismo

de corte empiece a girar. Abra el tornillo T (en el

sentido contrado alas agujas del reloj) hasta que el

mecanismo de corte se detenga. Habr#. obtenido la

velocidad de ralent{correcta cuando el motor funcione

con suavidad en cualquier posici6n encontrandose

muy por debajo de las rpm necesarias para que el

mecanismo de corte empiece a girar.

Si el mecanismo de corte sigue girando tras ajustar

la velocidad de talent{, p6ngase en contacto con un

distribuidor Hitachi.

NOTA

La velocidad normal ai talent{ se encuentra entre

las 2,800 - 3,200 min-L

ADVERTENCIA

Mientras el motor est_ al ralenti, el mecanismo

de torte no deber{a girar en ning_n caso.

Filtro de aire (Fig. 20)

EspaSol

Limpie el polvo y la suciedad del filtro de aire para

evitar:

@ Fallos de funcionamiento del carburador

@ Problemas de arranque

@ Perdidas de potencia

@ Desgaste innecesado de las piezas del motor

@ Consumo excesivo de combustible

Limpie el filtro de aire diariamente o con mayor

frecuencia cuando trabaje en zonas con gran

cantidad de polvo.

Fig. 20

Limpieza del filtro de aire

Extraiga la cubierta del filtro de aire y el filtro (19).

Lave los filtros con agua caNente y jab6n. Antes

de volver a montar el filtro, compruebe que este

este seco. Un filtro de aire que ha sido utilizado

durante mucho tiempo, nunca podr#, quedar

completamente limpio. Por tanto, los filtros deben

reemplazarse por otros nuevos en intervalos

regulares. Reemplace los filtros que esten

daSados.

Fittro de combustible (Fig. 21)

Drene todo el combustible del dep6sito y extraiga

la Ifnea del filtro de combustible del dep6sito.

Extraiga el elemento de filtrado del soporte y I&velo

con agua caliente y detergente.

L_.velo bien hasta eliminar cualquier resto de

combustible. Escurralo sin retorcerlo y deje que se

seque al aire.

NOTA

Si el elemento est,. obstruido debido al polvo y

a la suciedad, reempl&celo.

Fig. 21

Bujfa (Fig. 22)

El estado de la bujfa se ve afectado pot:

0 Mal ajuste del carburador

0 Mezcla incorrecta de combustible y aceite

(exceso de aceite en la gasolina)

0 Suciedad en el filtro de aire

0 Condiciones de funcionamiento extremas (por

ejemplo cNmas frfos)

Todos estos factores dan lugar a la formaci6n de

sedimentos en los electrodos, los cuales pueden

provocar perturbaciones en el funcionamiento y

dificultades en el arranque. Si el motor tiene poca

potencia, tiene dificultades para arrancar el aparato

o el ralentf se muestra inestable, verifique siempre

la bujfa en primer lugar. Si la bujfa est,. muy sucia,

Ifmpiela y verifique la distancia entre los electrodos.

Reajustela si es necesario. La distancia correcta es

de 0,024" (0,6 mm). Se debe reemplazar la bujfa tras

unas 100 horas de funcionamiento o antes si los

electrodos est&n muy gastados.

0.024"

(0.6 mm)

Fig. 22

NOTA

En algunas zonas, las normativas locales

requieren el uso de una bujfa de resistencia para

eNminar cualquier seSal de ignici6n. En el caso de

que este aparato estuviese equipado de f&brica

con una bujfa de resistencia, utiNce el mismo tipo

de bujia de resistencia para sustituirla.

EspaSol 1

TransmJsi6n en _ngulo (Fig. 23)

Compruebe eJ nJveJde Jubricante de la transmJsJ6n

oeJ engranaje en 4nguJo cada 50 horas de

funcionamJento extrayendo eJtap6n del dep6sito de

lubricante deJ Jateral de latransmisi6n en angulo.

SJ no se aprecJa lubrJcante en los flancos de Jos

engranajes, JJenela transmJsJ6n a 3/4 con Jubricante

universal de JitJo de buena caJidad. No llene la

transmisi6n pot completo.

Fig. 23

Esquema de mantenimiento

A contJnuaci6n se proporcJonan algunas

instruccJones generales de mantenJmJento. Para

obtener informacJ6n adicJonal, p6ngase en contacto

con un dJstribuidor de Hitachi.

MantenimJento diario

0 LJmpie el exterior del aparato.

0 Compruebe que el ames se encuentra en buen

estado.

0 SJ Ja unJdad posee una cuchJJJa,compruebe que

no exJsten daSos o grJetas en protector de la

cuchJJJa.En caso de impactos o grietas, sustituya

eJprotector.

0 Compruebe que eJ mecanJsmo de corte esta

debJdamente centrado, afiJado y JJbrede grJetas.

SJeJmecanismo de corte no est4 centrado puede

provocar fuertes vJbracJones y daSar eJaparato.

0 Compruebe que Jatuerca deJmecanismo de corte

est4 suficientemente apretada.

0 SJ la unJdad posee una cuchJJJa,asegurese de

que JaproteccJ6n para el transporte de la cuchilla

no est4 daSada y puede fijarse con firmeza.

0 Compruebe que Jas tuercas y los tornillos estan

suficientemente apretados.

Mantenimiento semanal

0 Compruebe el sistema de arranque, en especial

la cuerda y eJmueJJede retroceso.

0 LimpJe eJexterior de Jabujia.

0 ExtraJga la bujia y compruebe Ja distancia entre

los electrodos. Ajustela hasta 0,024" (0,6 mm) o

sustituya la bujia.

de lubdcante a 3/4 de su capacidad.

0 Limpie el filtro de aJre.

MantenJmJento mensual

0 Lave el dep6sJto de combustJbJe con gasoJJna.

0 LJmpie eJexterior del carburador y JosaJrededores

del mismo.

0 Limpie el ventilador y sus aJrededores.

[ENGINE-2 I

ERECOIL STARTER ]

I OPERATION PIPE I

[ GEAR CASE ]

ICARBURETOR

I FUELTANK ]

NYLON HEAD] _ I

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

, Lead from lead-based paints,

, Crystalline silica from bricks and cement and other masonry products, and

, Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment,

such as those dust masks that are specially designed to filter out microscopic particles.

AVERTISSEMENT:

La poussiere resultant d'un pongage, d'un sciage, d'un meulage, d'un pergage ou de toute autre activite

de construction renferme des produits chimiques qui sont connus par I'Etat de Californie pour causer

des cancers, des defauts de naissance et autres anomalies de reproduction. Nous enumerons ci-dessus

certains de ces produits chimiques:

, Plomb des peintres #.base de plomb,

, Silice cdstalline des briques et du ciment et autres materiaux de magonnerie, et

, Arsenic et chrome du bois d'oeuvre traite chimiquement.

Le risque d'exposition & ces substances varie en fonction de la frequence d'execution de ce genre de

travail. Pour reduire I'exposition #.ces produits chimiques, travailler dans un lieu bien ventile, et porter un

equipement de protection agree, par exemple un masque anti-poussiere specialement congu pour filter

les particules microscopiques.

ADVERTENCIA:

AIgunos polvos creados pot el lijado mec#.nico, ei aserrado, el esmerilado, el taladrado y otras

actividades de construcci6n contienen sustancias quimicas conocidas pot le Estado de California como

agentes cancerigenos, defectos congenitos y otros daSos reproductores. AIgunos ejemplos de estas

sustancias quimicas son:

, El plomo de las pinturas a base de plomo,

, El silice cristalino de los ladrillos y cemento y otros productos de mamposteria, y

, El arsenico y el cromo de la madera tratada quimicamente.

El riesgo resultante de la exposici6n varia segun la frecuencia con que se realiza este tipo de trabajo. Para

reducir la exposicion a esta sustancias quimicas: trabaje en un lugar bien ventilado y realice el trabajo

utilizando el equipamiento apropiado, tal como las mascaras para el polvo especialmente diseSados

para eliminar las particulas minusculas.

Issued by

@Hitachi Koki Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

@Hitachi Koki U.S.A., Ltd.

3950 Steve Reynolds Blvd.

Norcross, GA 30093

@Hitachi Koki Canada Co.

450 Export Blvd. Unit B,

Mississauga ON L5T 2A4

OO3

Code No. E99006961 G

Printed in China

Hitachi CG24EKSL Trimmer

Product's Documents

User Manual

Specifications

Hitachi CG24EKSL Questions and Answers

Related Products

Hitachi CG22EASSLP trimmer

Hitachi CG22EAD trimmer

Hitachi CG22EAP2 Grass Trimmer

Hitachi CG23ECPSL Grass Trimmer

Hitachi CG22EAB String Grass Trimmer/Brush Cutter
