Frigidaire FFGF3023LQF gas range User Manual

INSTALLATION

AND

SERVICE

MUST

BE

PERFORMED

BY

A

QUALIFIED

INSTALLER.

IMPORTANT:

SAVE

FOR

LOCAL

ELECTRICAL

INSPECTOR’S

USE.

READ

AND

SAVE

THESE

INSTRUCTIONS

FOR

FUTURE

REFERENCE.

Tip

Over

Hazard

«

Achild

or

adult

can

tip

the

range

and

be

killed.

¢

Verify

the

anti-tip

device

has

been

installed

to

floor

or

wail.

«

Ensure

the

anti-tip

device

is

re-engaged

when

the

range

is

moved

to

floor

or

wall.

«

Do

not

operate

the

range

without

the

anti-tio

device

in

place

and

engaged.

e

Failure

to

follow

these

instructions

can

result

in

death

or

serious

burns

to

children

and

adults.

Range

A

leveling

leg

oe

To

check

if

the

anti-tip

bracket

is

installed

properly,

use

both

arms

and

grasp

the

rear

edge

of

range

back.

Carefully

attempt

to

tilt

range

forward.

When

properly

installed,

the

range

should

not

tilt

forward.

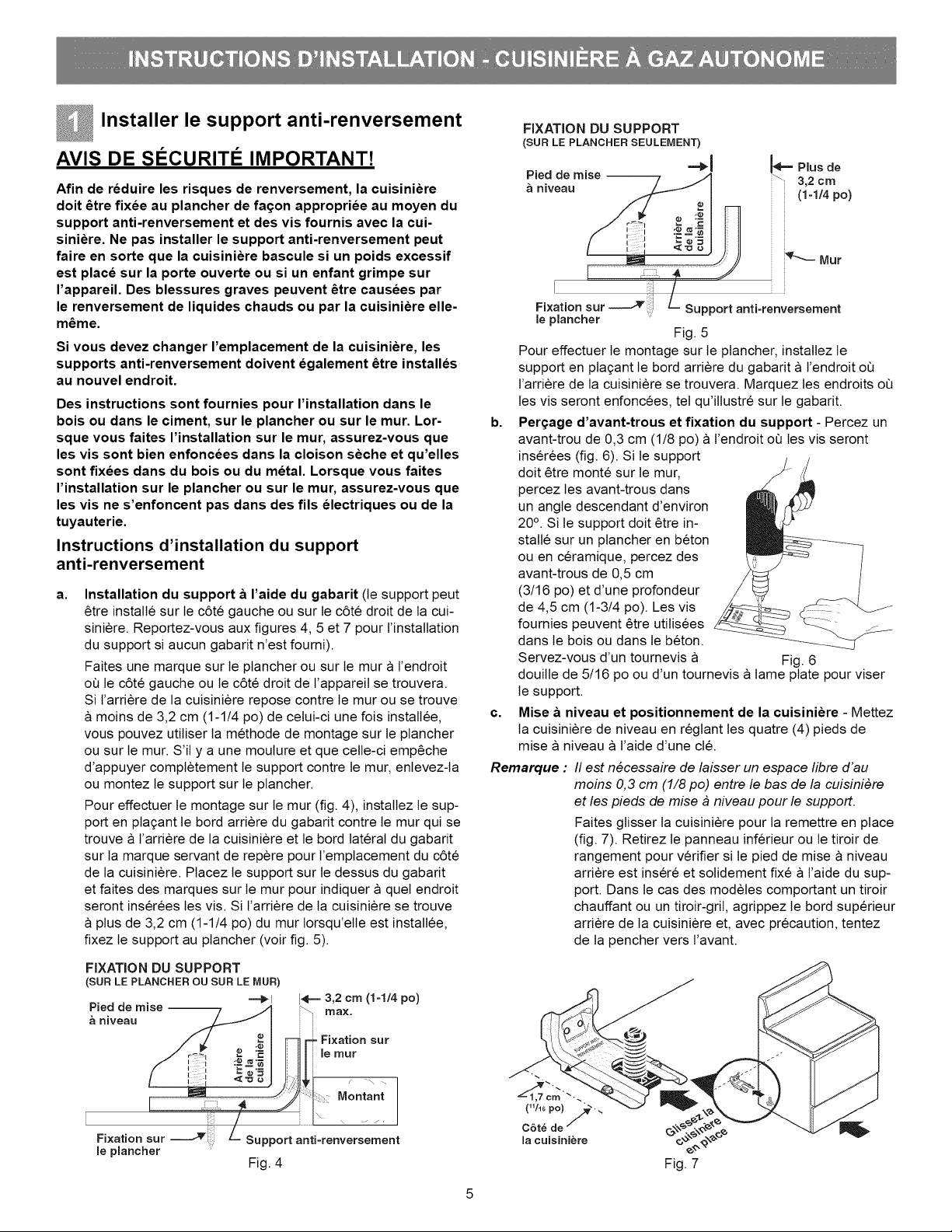

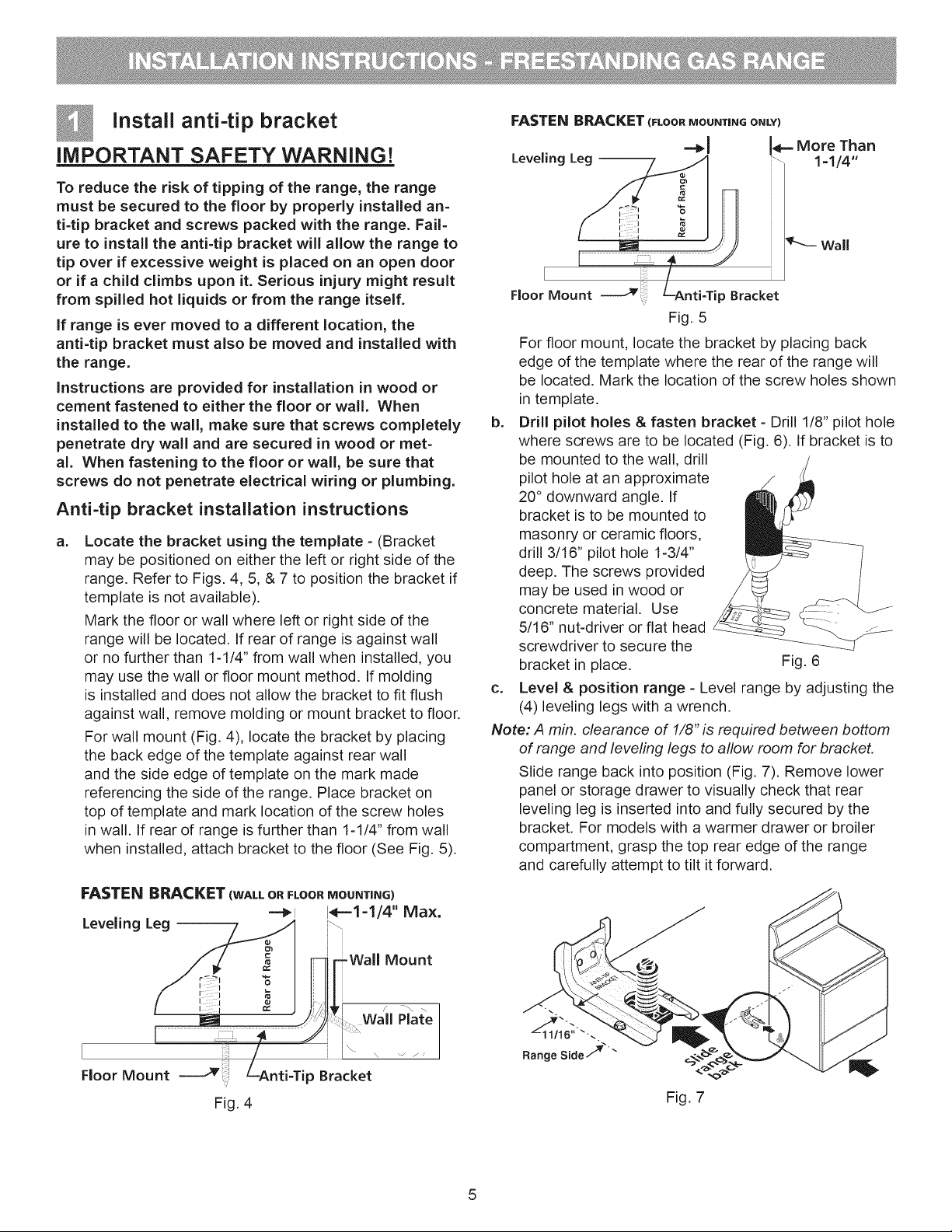

Anti-Tip

bracket

Refer

to

the

anti-tip

bracket

installation

instructions

supplied

with

your

range

for

proper

installation.

if

the

information

in

this

manual

is

not

followed

exactly,

a

fire

or

explosion

may

result

causing

property

damage,

personal

injury

or

death.

FOR

YOUR

SAFETY:

—

Do

not

store

or

use

gasoline

or

other

flammable

vapors

and

liquids

in

the

vicinity

of

this

or

any

other

appliance.

—

WHAT

TO

DOIF

YOU

SMELL

GAS:

¢«

Do

not

try

to

light

any

appliance.

«

Do

not

touch

any

electrical

switch;

do

not

use

any

phone

in

your

building.

«

Immediately

call

your

gas

supplier

from

a

neighbor’s

phone.

Follow

the

gas

supplier’s

instructions.

«

If

you

cannot

reach

your

gas

supplier,

call

the

fire

department.

—

Installation

and

service

mustbe

performed

by

a

qualified

installer,

service

agency

or

the

gas

supplier.

Refer

to

your

serial

plate

for

applicable

agency

certifications

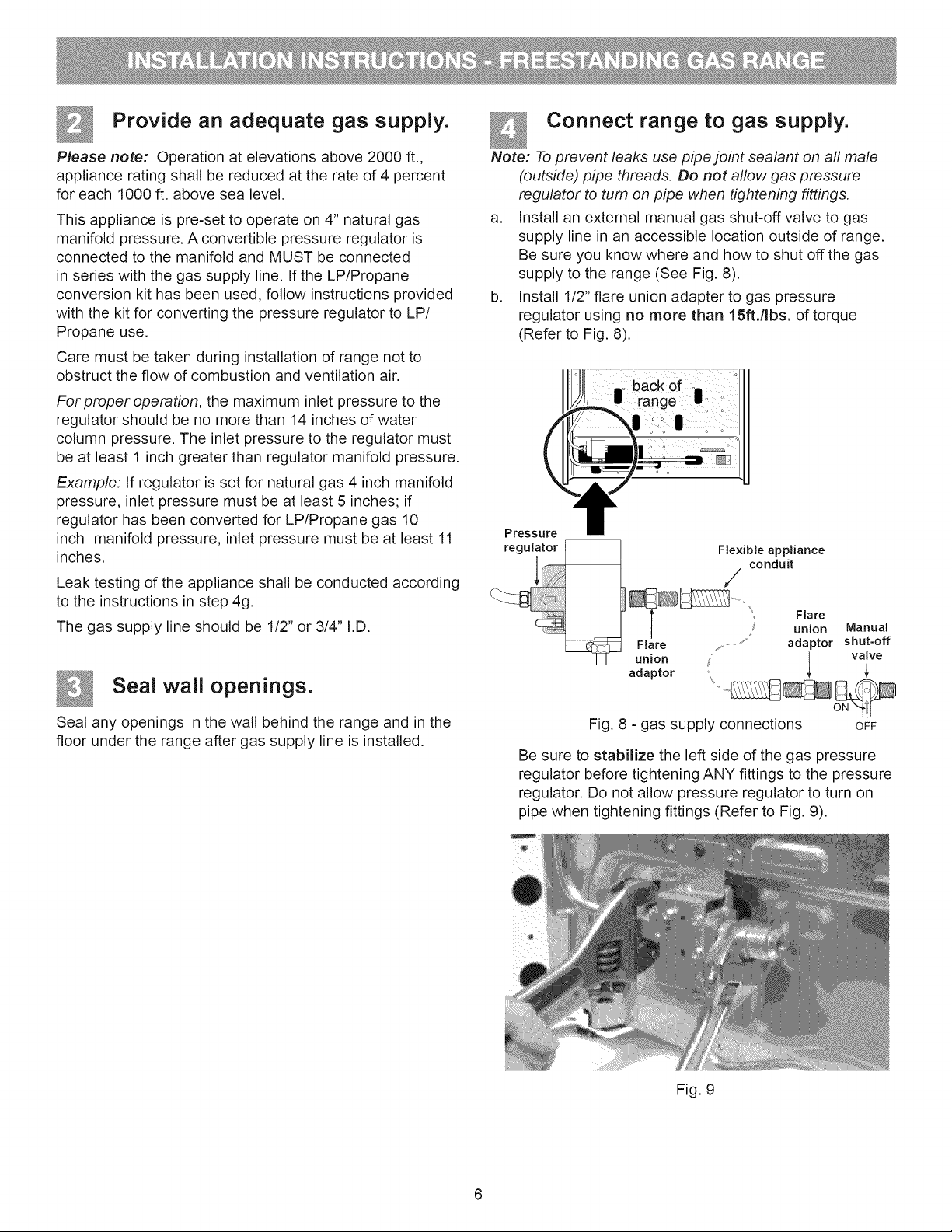

Provide

proper

fuel

type

Before

proceeding:

Your

range

is

factory

preset

to

oper-

ate

on

natural

gas.

If

L.P.

conversion

is

needed,

contact

your

local

L.P.

Gas

provider

for

assistance.

The

L.P.

conversion

kit

may

be

located

on

the

lower

rear

back

panel

of

the

range.

If

no

L.P.

kit

is

provided, contact

your

product

dealer

to

obtain

the

correct

L.P.

conversion

kit.

important

notes

to

the

installer

*

Read

all

instructions

contained

in

these

installation

instructions

before

installing

range.

*

Remove

all

packing

material

from

the

oven

compartments

before

connecting

the

gas

and

electrical

supply

to

the

range.

*

Observe

ail

governing codes

and

ordinances.

«

Be

sure

to

leave

these

instructions

with

the

consumer.

important

notes

to

the

consumer

*

Keep

these

instructions

with

your

Use

&

Care

Guide

for

future

reference.

*

Be

sure

your

range

is

installed

and

grounded

properly

by

a

qualified

installer

or

service

technician.

Special

instructions

for

appliances

installed

in

the

State

of

Massachusetts:

This

appliance

can

only

be

installed

in

the

State

of

Massachusetts

by

a

Massachusetts

licensed

plumber

or

gas

fitter.

When

using

a

flexible

gas

connector,

it

must

not

exceed

3

feet

(36

inches)

in

length.

A“T”

handle

type

manual

gas

valve

must

be

installed

in

the

gas

supply

line

to

this

appliance.

316903004

Rev

A

(1304)

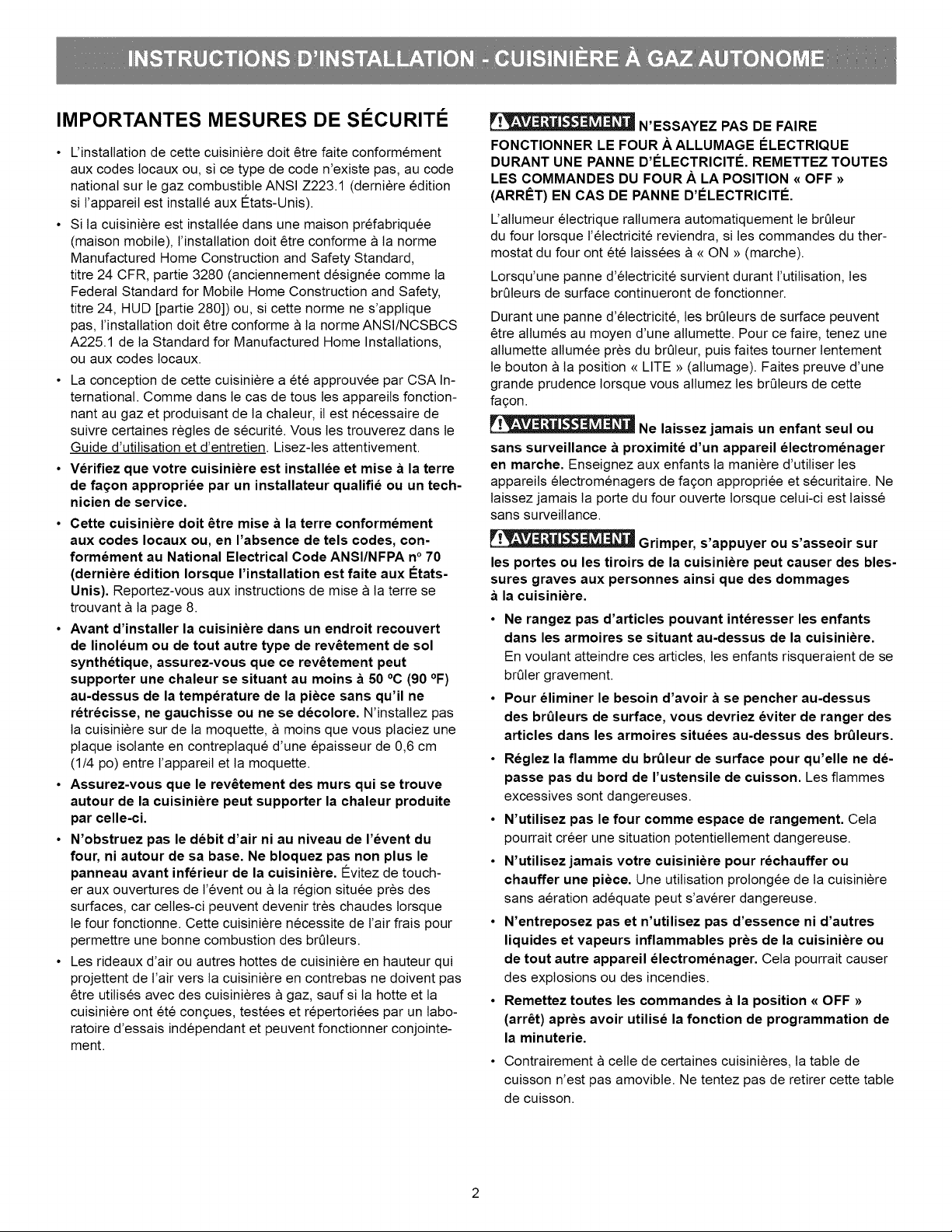

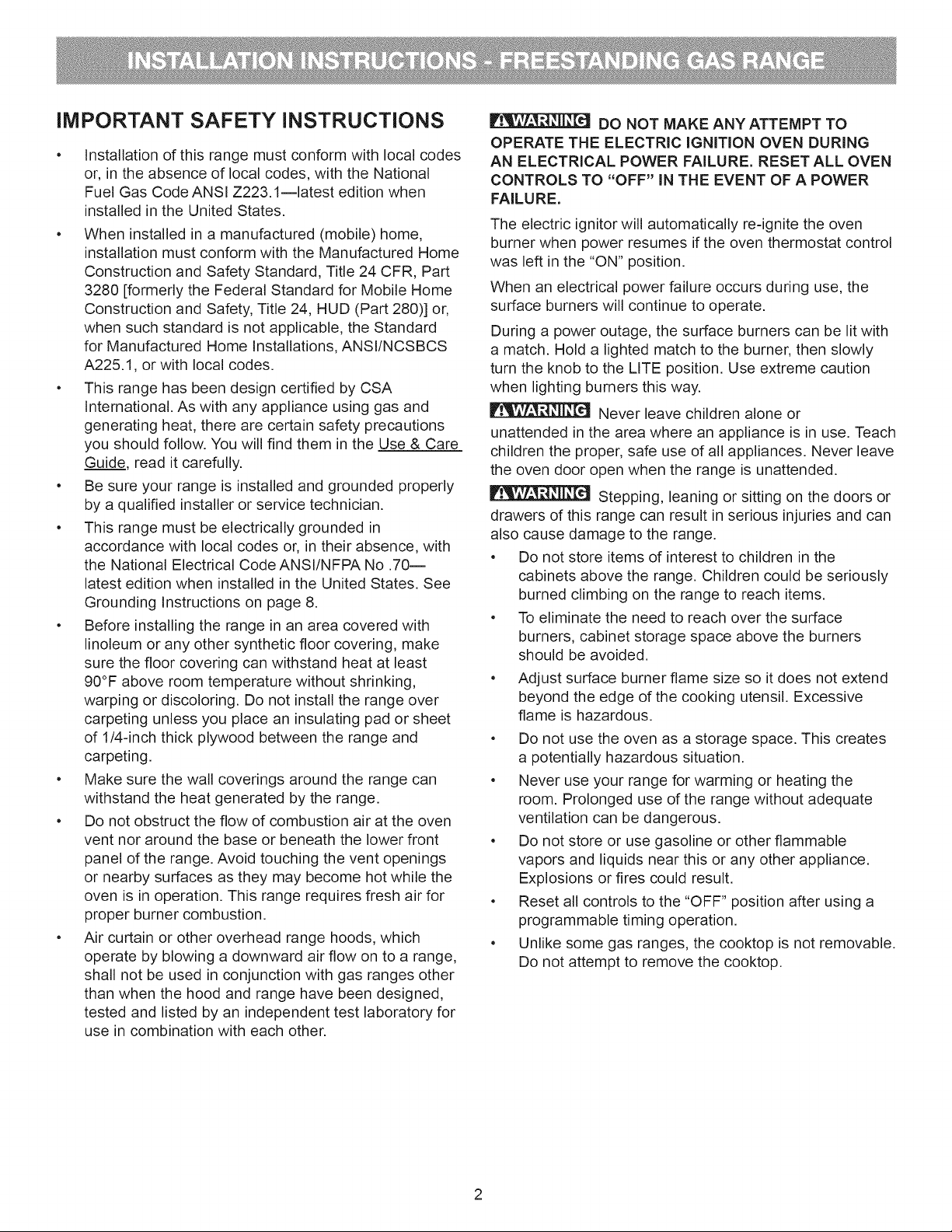

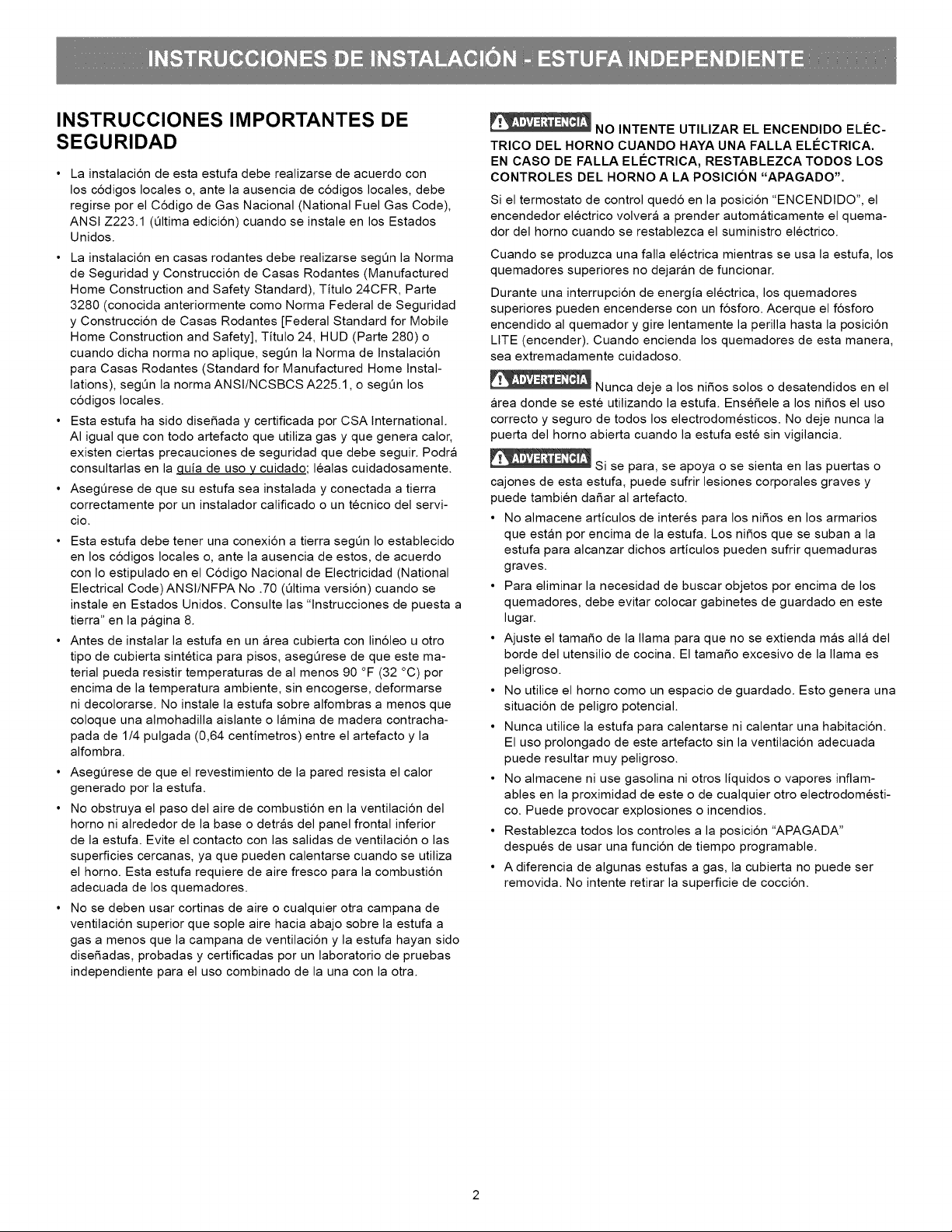

IMPORTANT

SAFETY

INSTRUCTIONS

installation

of

this

range

must

conform

with

local

codes

or,

in

the

absence

of

local

codes,

with

the

National

Fuel

Gas

Code

ANSI

2223.1—latest

edition

when

installed

in

the

United

States.

«

When

installed

in

a

manufactured

(mobile)

home,

installation

must

conform

with

the

Manufactured

Home

Construction

and

Safety

Standard,

Title

24

CFR,

Part

3280

[formerly

the

Federal

Standard

for

Mobile

Home

Construction

and

Safety,

Title

24,

HUD

(Part

280)

or,

when

such

standard

is

not

applicable,

the

Standard

for

Manufactured

Home

Installations,

ANSI/NCSBCS

A225.1,

or

with

local

codes.

*

This

range

has

been

design

certified

by

CSA

international.

As

with

any

appliance

using

gas and

generating

heat,

there

are

certain

safety

precautions

you

should

follow.

You

will

find

them

in

the

Use

&

Care

Guide,

read

it

carefully.

*

Be

sure

your

range

is

installed

and

grounded

properly

by

a

qualified

installer

or

service

technician.

*

This

range

must

be

electrically

grounded

in

accordance

with

local

codes

or,

in

their

absence,

with

the

National

Electrical

Code

ANSI/NFPA

No

.70—

latest

edition

when

installed

in

the

United

States.

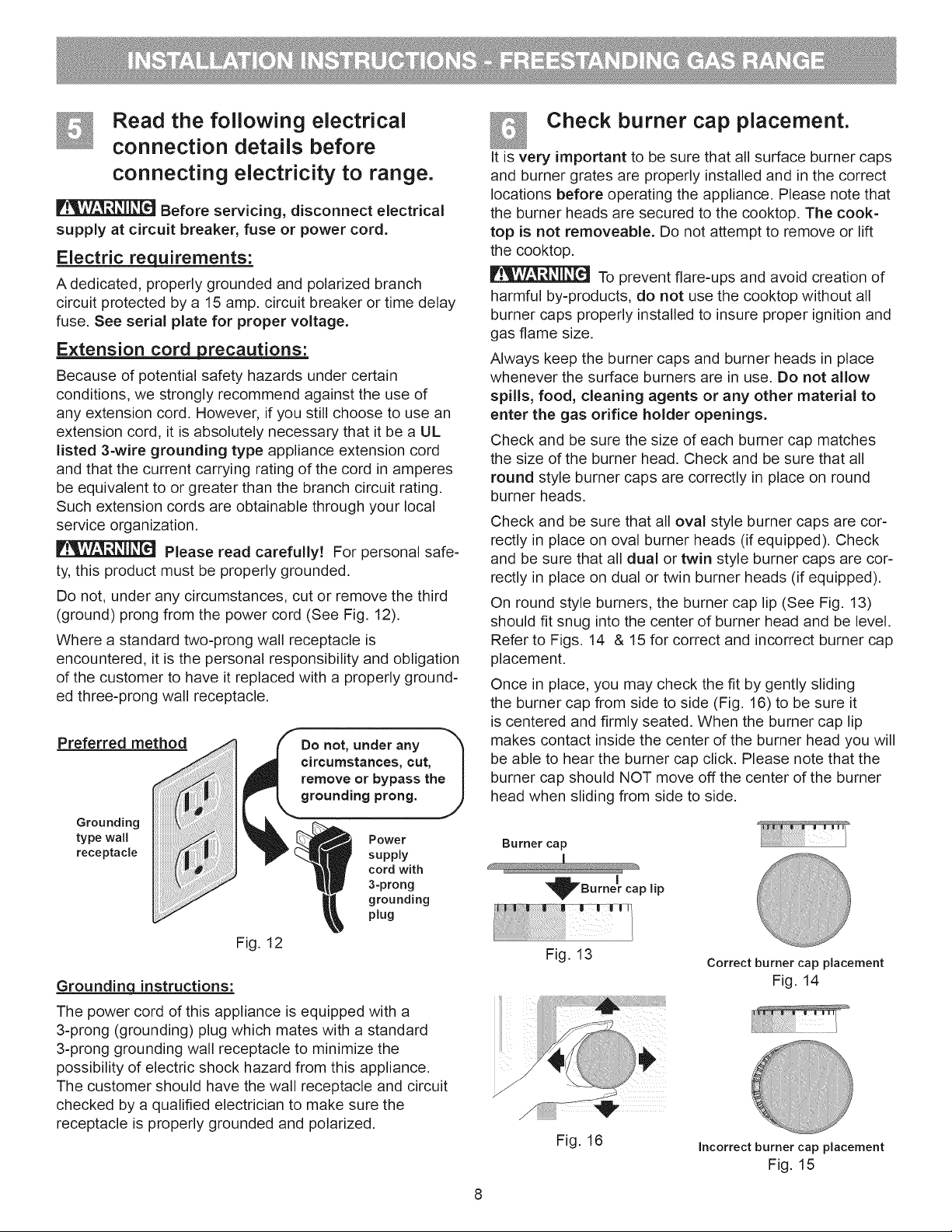

See

Grounding

Instructions

on

page

8.

*

Before

installing

the

range

in

an

area

covered

with

linoleum

or

any

other

synthetic

floor

covering,

make

sure

the floor

covering

can

withstand

heat

at

least

90°F

above

room

temperature

without

shrinking,

warping

or

discoloring.

Do

not

install

the

range

over

carpeting

unless

you

place

an

insulating

pad

or

sheet

of

1/4-inch

thick

plywood

between

the

range

and

carpeting.

*

Make

sure

the

wall

coverings

around

the

range

can

withstand

the

heat

generated

by

the

range.

*

Do

not

obstruct

the

flow

of

combustion

air

at

the

oven

vent

nor

around

the

base

or

beneath

the

lower

front

panel

of

the

range.

Avoid

touching

the

vent

openings

or

nearby

surfaces

as

they

may

become

hot

while

the

oven

is

in

operation.

This

range

requires

fresh

air

for

proper burner

combustion.

«

Air

curtain

or

other

overhead

range

hoods,

which

operate

by

blowing

a

downward

air

flow

on

to

a

range,

shall

not

be

used

in

conjunction

with

gas

ranges

other

than

when

the

hood

and

range

have been

designed,

tested

and

listed

by

an

independent

test

laboratory

for

use

in

combination

with

each

other.

DO

NOT

MAKE

ANY

ATTEMPT

TO

OPERATE

THE

ELECTRIC

IGNITION

OVEN

DURING

AN

ELECTRICAL

POWER

FAILURE.

RESET

ALL

OVEN

CONTROLS

TO

“OFF”

IN

THE

EVENT

OF

A

POWER

FAILURE.

The

electric

ignitor

will

automatically

re-ignite

the

oven

burner

when

power

resumes

if

the

oven

thermostat

control

was

left

in

the

“ON”

position.

When

an

electrical

power

failure

occurs

during

use,

the

surface

burners

will

continue

to

operate.

During

a

power

outage,

the

surface

burners

can

be

lit

with

a

match.

Hold

a

lighted

match

to

the

burner,

then

slowly

turn

the

knob

to

the

LITE

position.

Use

extreme

caution

when

lighting

burners

this

way.

ONESIITE]

Never

leave children

alone

or

unattended

in

the

area

where

an

appliance

is

in

use.

Teach

children

the

proper,

safe

use

of

all

appliances.

Never

leave

the

oven

door

open

when

the

range

is

unattended.

PNUENININE]

stepping,

leaning

or

sitting

on

the

doors

or

drawers

of

this

range

can

result

in

serious

injuries

and

can

also

cause

damage

to

the

range.

*

Do

not

store

items

of

interest

to

children

in

the

cabinets

above

the

range.

Children

could

be

seriously

burned

climbing

on

the

range

to

reach

items.

«

To

eliminate

the

need

to

reach

over

the

surface

burners,

cabinet

storage

space

above

the

burners

should

be

avoided.

«

Adjust

surface

burner

flame

size

so

it

does

not

extend

beyond

the

edge

of

the

cooking

utensil.

Excessive

flame

is

hazardous.

*

Do

not

use

the

oven

as

a

storage

space.

This

creates

a

potentially

hazardous

situation.

*

Never

use

your

range

for

warming

or

heating

the

room.

Prolonged

use

of

the

range

without

adequate

ventilation

can

be

dangerous.

*

Do

not

store

or

use

gasoline

or

other

flammable

vapors

and

liquids

near

this

or

any

other

appliance.

Explosions

or

fires

could

result.

*

Reset

all

controls

to

the

“OFF”

position

after

using

a

programmable

timing

operation.

*«

Unlike

some

gas

ranges,

the

cooktop

is

not

removable.

Do

not

attempt

to

remove

the

cooktop.

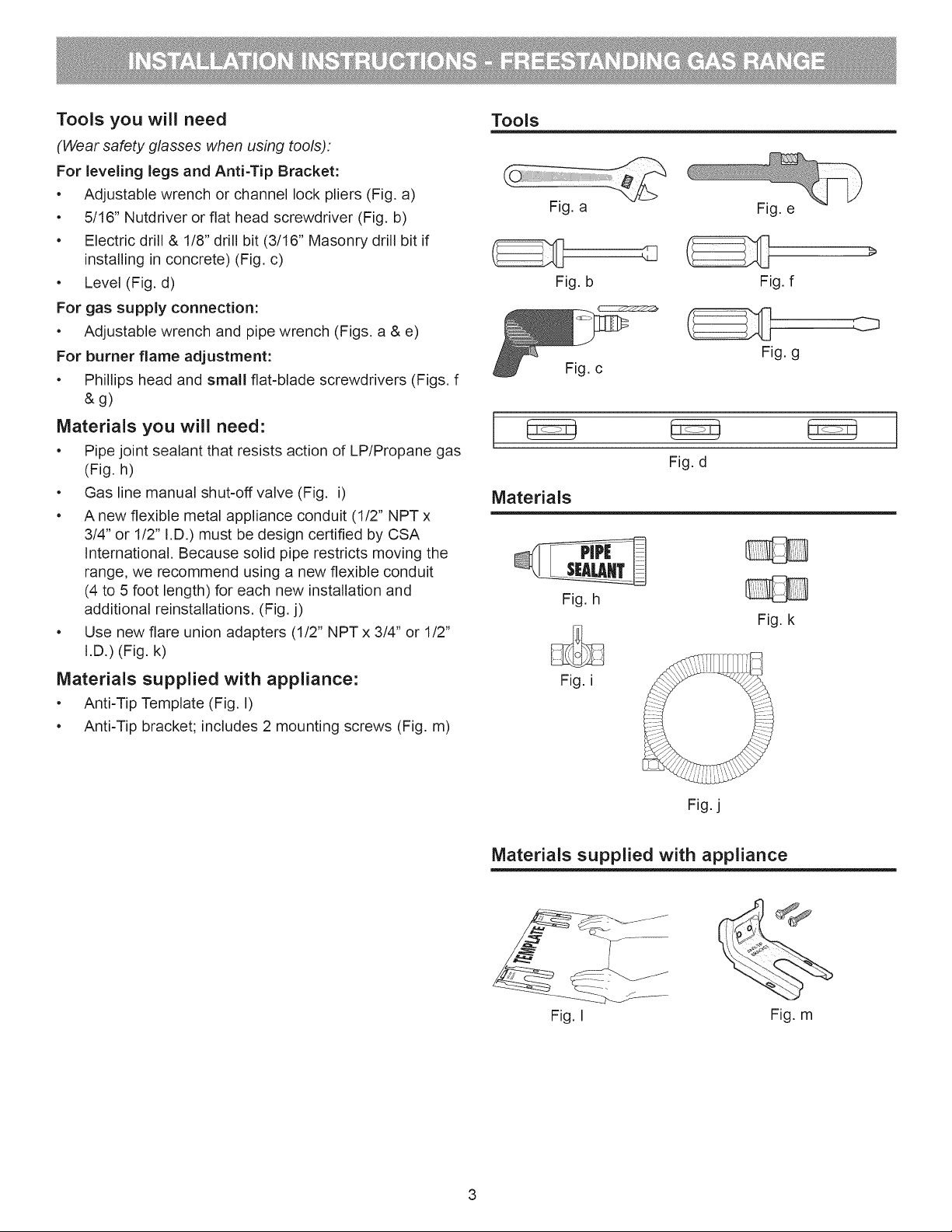

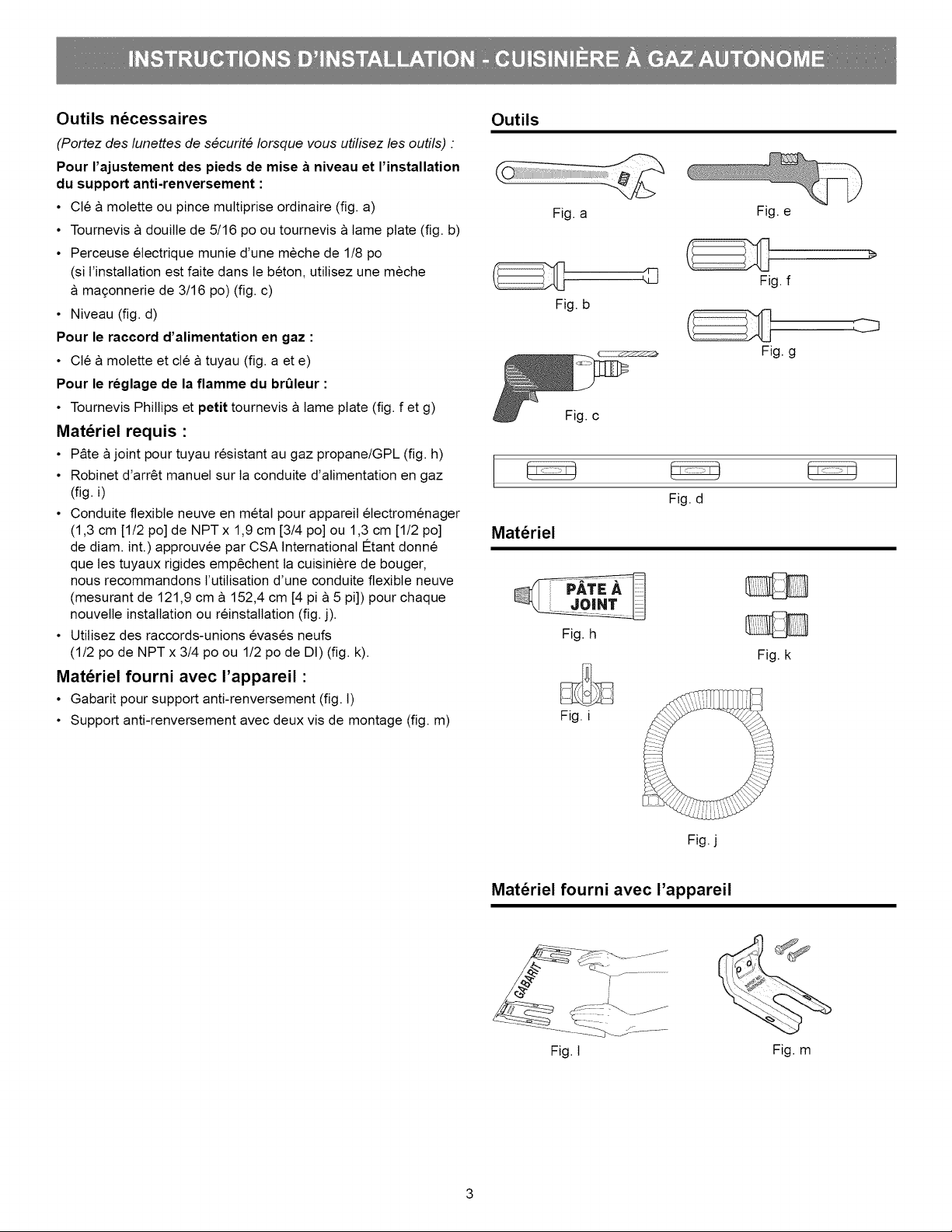

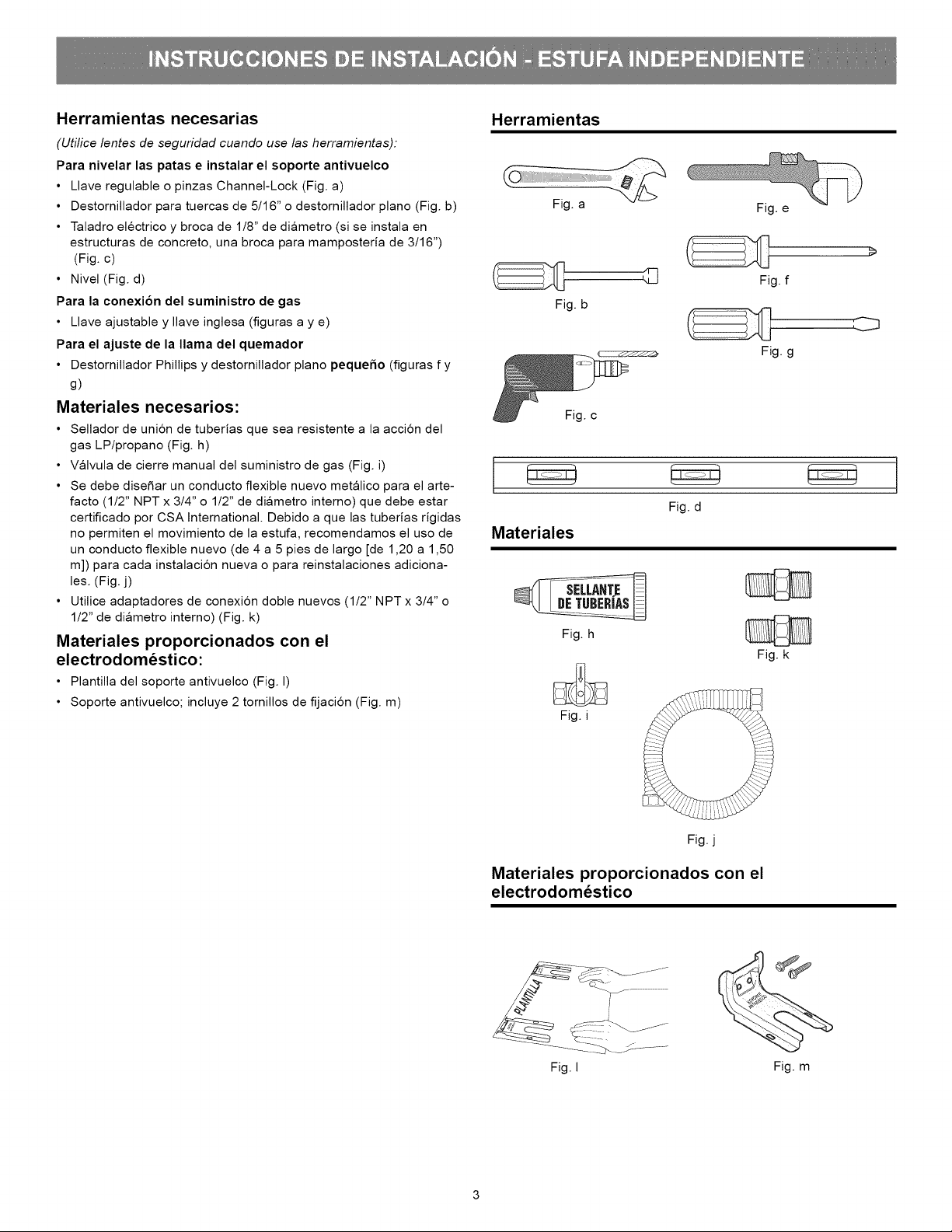

Tools

you

will

need

(Wear

safety

glasses

when

using

tools):

For

leveling

legs

and

Anti-Tip

Bracket:

«

Adjustable

wrench

or

channel

lock

pliers

(Fig.

a)

«

5/16”

Nutdriver

or

flat

head

screwdriver

(Fig.

b)

*

Electric

drill

&

1/8”

drill

bit

(3/16”

Masonry

drill

bit

if

installing

in

concrete)

(Fig.

c)

*

Level

(Fig.

d)

For

gas

supply

connection:

*

Adjustable

wrench

and

pipe

wrench

(Figs.

a

&

e)

For

burner

flame

adjustment:

*

Phillips

head

and

small

flat-blade

screwdrivers

(Figs.

f

&

g)

Materials

you

will

need:

*

Pipe

joint

sealant

that

resists

action

of

LP/Propane

gas

(Fig.

h)

*

Gas

line

manual

shut-off

valve

(Fig.

i)

*

Anew

flexible

metal

appliance

conduit

(1/2”

NPT

x

3/4”

or

1/2”

|.D.)

must

be

design

certified

by

CSA

international.

Because

solid

pipe

restricts

moving

the

range,

we

recommend

using

a

new

flexible

conduit

(4 to

5

foot

length)

for

each

new

installation

and

additional

reinstallations.

(Fig.

|)

*

Use

new

flare

union

adapters

(1/2”

NPT

x

3/4”

or

1/2”

1.D.)

(Fig.

k)

Materials

supplied

with

appliance:

*«

Anti-Tip

Template

(Fig.

|)

*

Anti-Tip

bracket;

includes

2

mounting

screws

(Fig.

m)

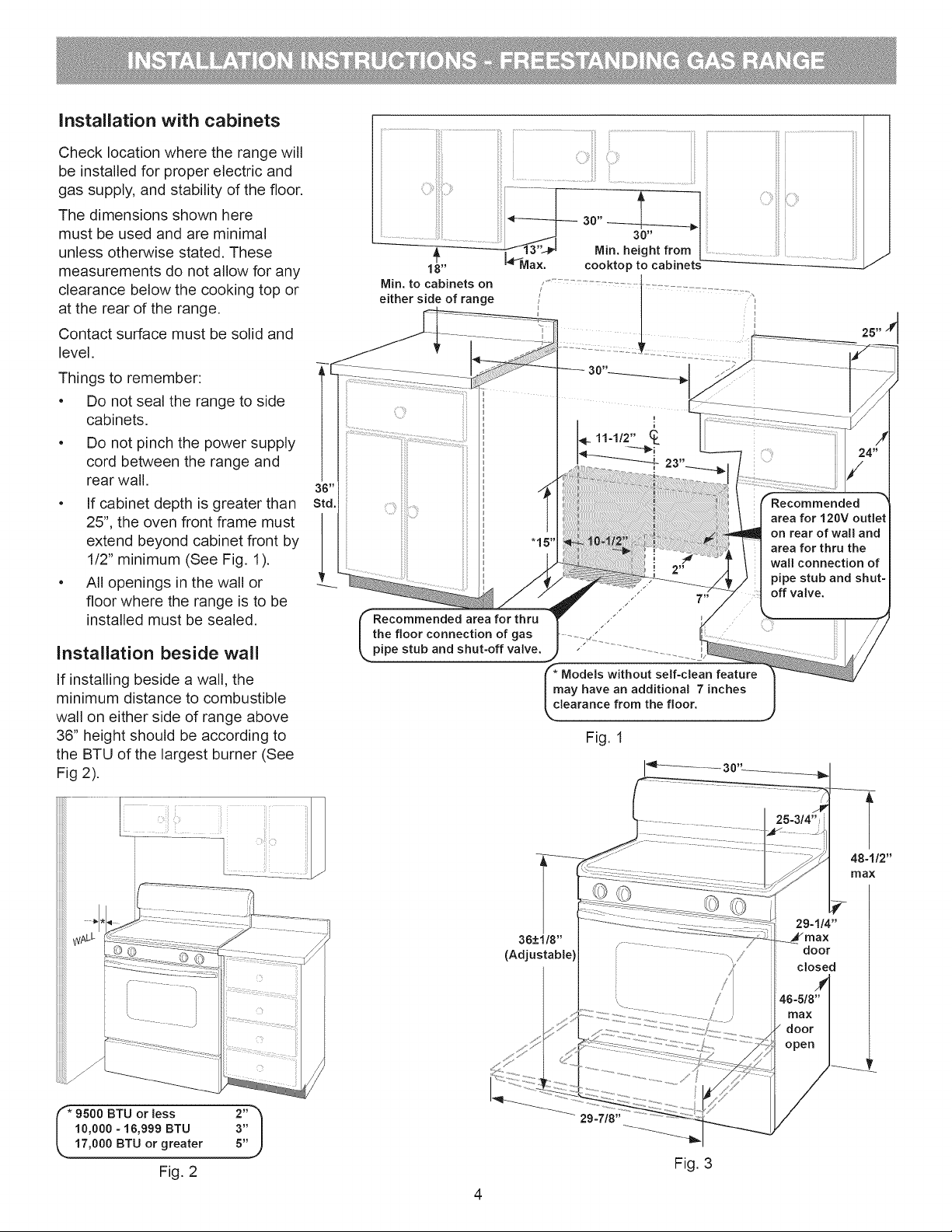

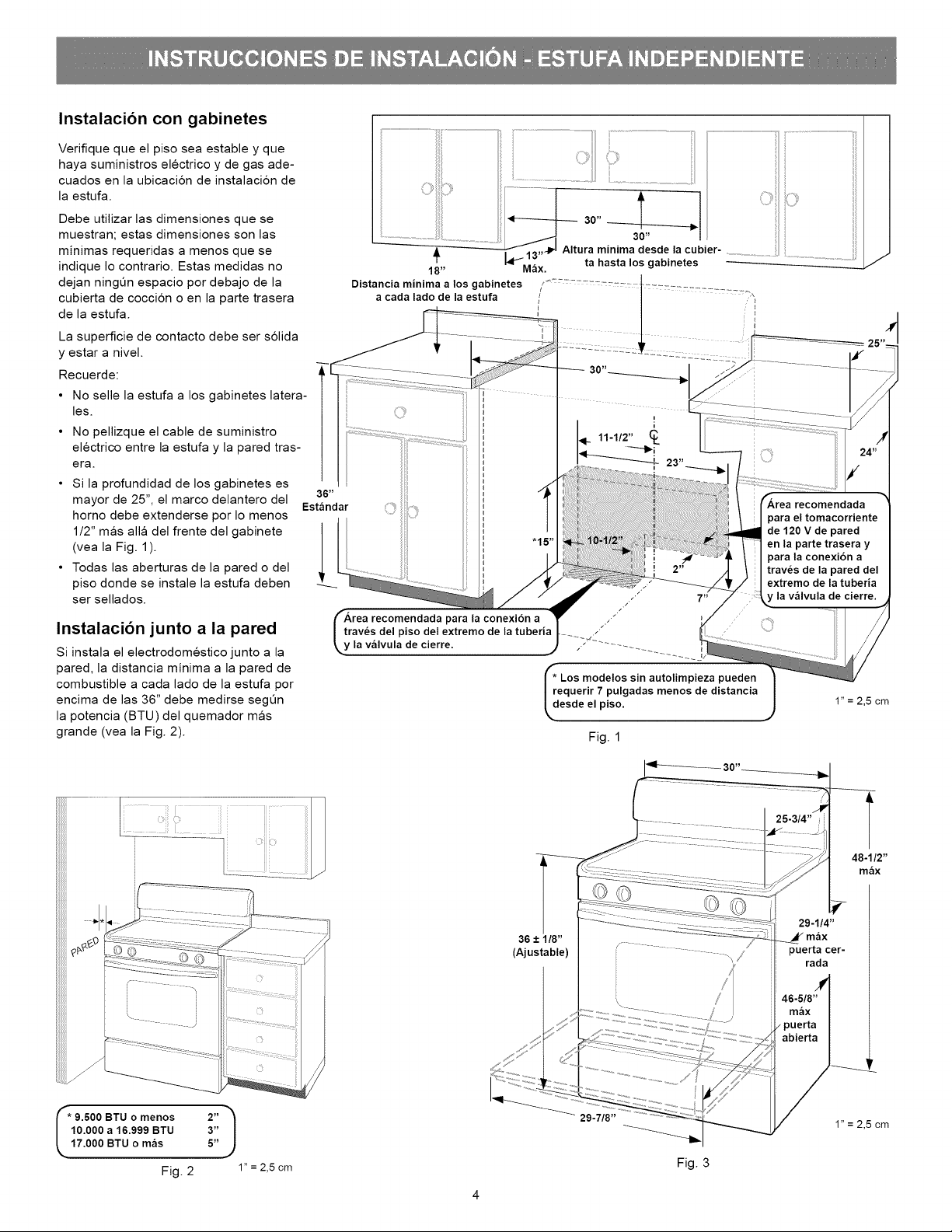

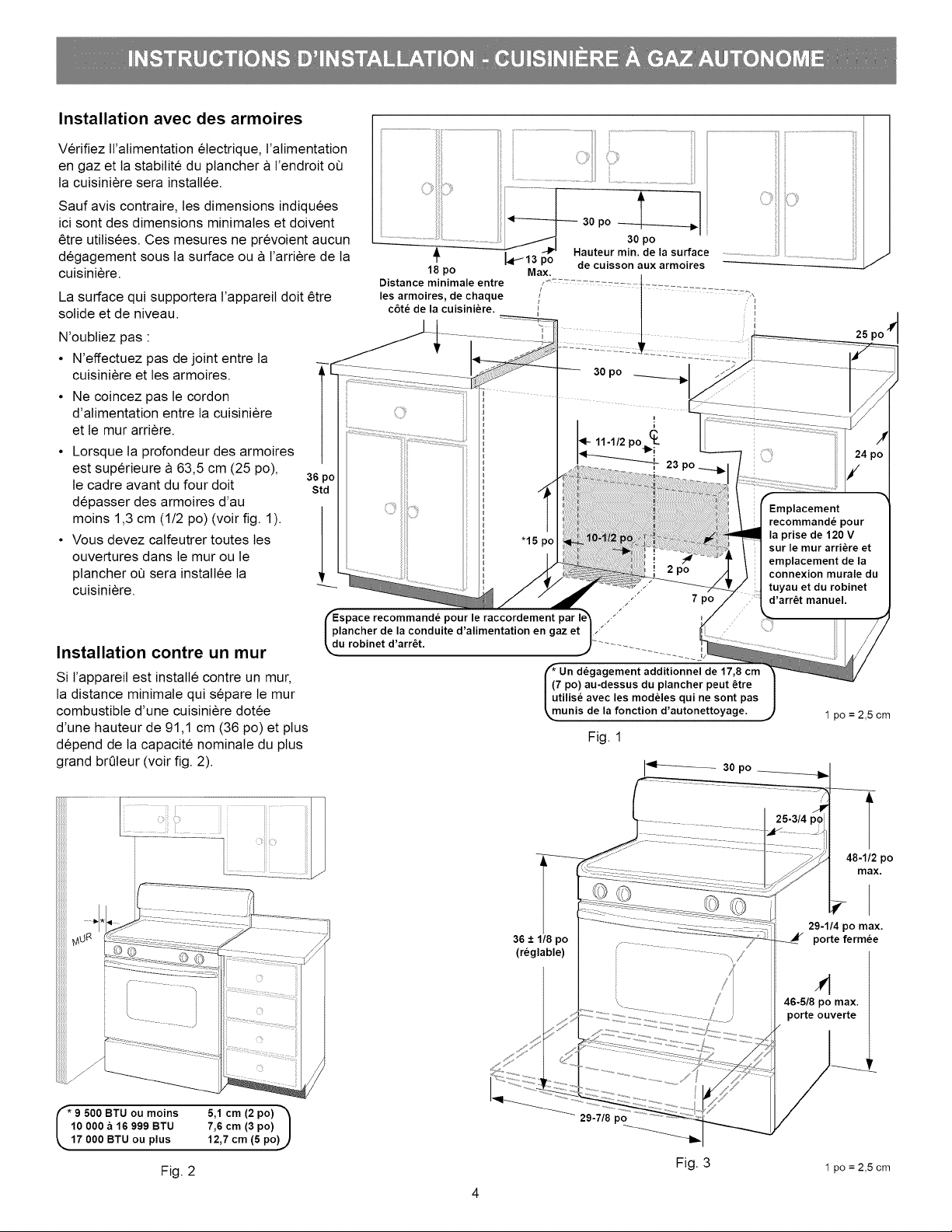

Materials

Installation

with

cabinets

Check

location

where

the

range

will

be

installed

for

proper

electric

and

gas

supply,

and

stability

of

the

floor.

The

dimensions

shown

here

must

be

used

and

are

minimal

unless

otherwise

stated.

These

measurements

do

not

allow

for

any

clearance

below

the

cooking

top

or

at

the

rear

of

the

range.

Contact

surface

must

be

solid

and

level.

Things

to

remember:

*

Do

not

seal

the

range

to

side

cabinets.

*

Do

not

pinch

the

power

supply

cord

between

the

range

and

rear

wall.

*

If

cabinet

depth

is

greater

than

25”,

the

oven

front

frame

must

extend

beyond

cabinet

front

by

1/2”

minimum

(See

Fig.

1).

*

All

openings

in

the

wall

or

floor

where

the

range

is

to

be

installed

must

be

sealed.

Installation

beside

wall

if

installing

beside

a

wall,

the

minimum

distance

to

combustible

wall

on

either

side

of

range

above

36”

height

should

be

according

to

the

BTU

of

the

largest

burner

(See

Fig

2).

*

9500

BTU

or

less

2”

10,000

-

16,999

BTU

3”

17,000

BTU

or

greater

5”

Fig.

2

30”

Min.

height

from

48”

.

cooktop

to

cabinets

Min.

to

cabinets

on

~ ”

either

side

of

range

Recommended

area

for

120V

outlet

on

rear

of

wall

and

area

for

thru

the

wall

connection

of

pipe

stub

and

shut-

off

valve.

Recommended

area

for

thru

the

floor

connection

of

gas

wee

pipe

stub

and

shut-off

valve.

J

ae

iL

ws

ae

*

Models

without

self-clean

feature

may

have

an

additional

7

inches

clearance

from

the

floor.

Fig.

4

{(<-——30”

3621/8”

(Adjustable)

install

anti-tip

bracket

IMPORTANT

SAFETY

WARNING!

To

reduce

the

risk

of

tipping

of

the

range,

the

range

must

be

secured

to

the

floor

by

properly

installed

an-

ti-tip

bracket

and

screws packed

with

the

range.

Fail-

ure

to

install

the

anti-tip

bracket

will

allow

the

range

to

tip

over

if

excessive

weight

is

placed

on

an

open

door

or

if

a

child

climbs

upon

it.

Serious

injury

might

result

from

spilled

hot

liquids

or

from

the

range

itself.

lf

range

is

ever

moved

to

a

different

location,

the

anti-tip

bracket

must

also

be

moved

and

installed

with

the

range.

Instructions

are

provided

for

installation

in

wood

or

cement

fastened

to

either

the

floor

or

wall.

When

installed

to

the

wall,

make

sure

that

screws

compietely

penetrate

dry

wall

and

are

secured

in

wood

or

met-

al.

When

fastening

to

the

floor

or

wall,

be

sure

that

screws

do

not

penetrate

electrical

wiring

or

plumbing.

Anti-tip

bracket

installation

instructions

a.

Locate

the

bracket

using

the

template

-

(Bracket

may

be

positioned

on

either

the

left

or

right

side

of

the

range.

Refer

to

Figs.

4,

5,

&

7

to

position

the

bracket

if

template

is

not

available).

Mark

the

floor

or

wall

where

left

or

right

side

of

the

range

will

be

located.

If

rear

of

range

is

against

wall

or

no

further

than

1-1/4”

from

wail

when

installed,

you

may

use

the

wail

or

floor

mount

method.

If

molding

is

installed

and

does

not

allow

the

bracket

to

fit

flush

against

wall,

remove

molding

or

mount

bracket

to

floor.

For

wall

mount

(Fig.

4),

locate

the

bracket

by

placing

the

back

edge

of

the

template

against

rear

wall

and

the

side

edge

of

template

on

the

mark

made

referencing

the

side

of

the

range.

Place

bracket

on

top

of

template

and

mark

location

of

the

screw

holes

in

wall.

If

rear

of

range

is

further

than

1-1/4”

from

wail

when

installed,

attach

bracket

to

the

floor

(See

Fig.

5).

FASTEN

BRACKET

(watt

or

FLooR

MOUNTING)

.

—>|

|¢—1-1/4"

Max.

Leveling

Leg

~

-Wall

Mount

Rear

of

Range

"|.

Wall

Plate

[

Floor

Mount

—~¥

|

Lanti-Tip

Bracket

Fig.

4

N

\

wows

FASTEN

BRACKET

(Floor

mountiING

ONLY)

—p

.q—-

Viore

Than

Leveling

Leg

S

1-1/4"

&

c

f

3

&

aa

<~—

wall

|

i

Floor

Mount

——¥_

Lanti-tip

Bracket

Fig.

5

For

floor

mount,

locate

the

bracket

by

placing

back

edge

of

the

template

where

the

rear

of

the

range

will

be

located.

Mark

the

location

of

the

screw

holes

shown

in

template.

b.

Drill

pilot

holes

&

fasten

bracket

-

Drill

1/8”

pilot

hole

where

screws

are

to

be

located

(Fig.

6).

If

bracket

is

to

be

mounted

to

the

wail,

drill

pilot

hole

at

an

approximate

20°

downward

angle.

If

bracket

is

to

be

mounted

to

masonry

or

ceramic

floors,

drill

3/16”

pilot

hole

1-3/4”

deep.

The

screws

provided

may

be

used

in

wood

or

concrete

material.

Use

5/16”

nut-driver

or

flat

head

screwdriver

to

secure

the

bracket

in

place.

c.

Level

&

position

range

-

Level

range

by

adjusting

the

(4)

leveling

legs

with

a

wrench.

Note:

A

min.

clearance

of

1/8”

is

required

between

bottom

of

range

and

leveling

legs

to

allow

room

for

bracket.

Slide

range

back

into

position

(Fig.

7).

Remove

lower

panel

or

storage

drawer

to

visually

check

that

rear

leveling

leg

is

inserted

into

and

fully

secured

by

the

bracket.

For

models

with

a

warmer

drawer

or

broiler

compartment,

grasp

the top

rear

edge

of

the

range

and

carefully

attempt

to

tilt

it

forward.

Fig.

6

Za

116"

*

Range

Side ~

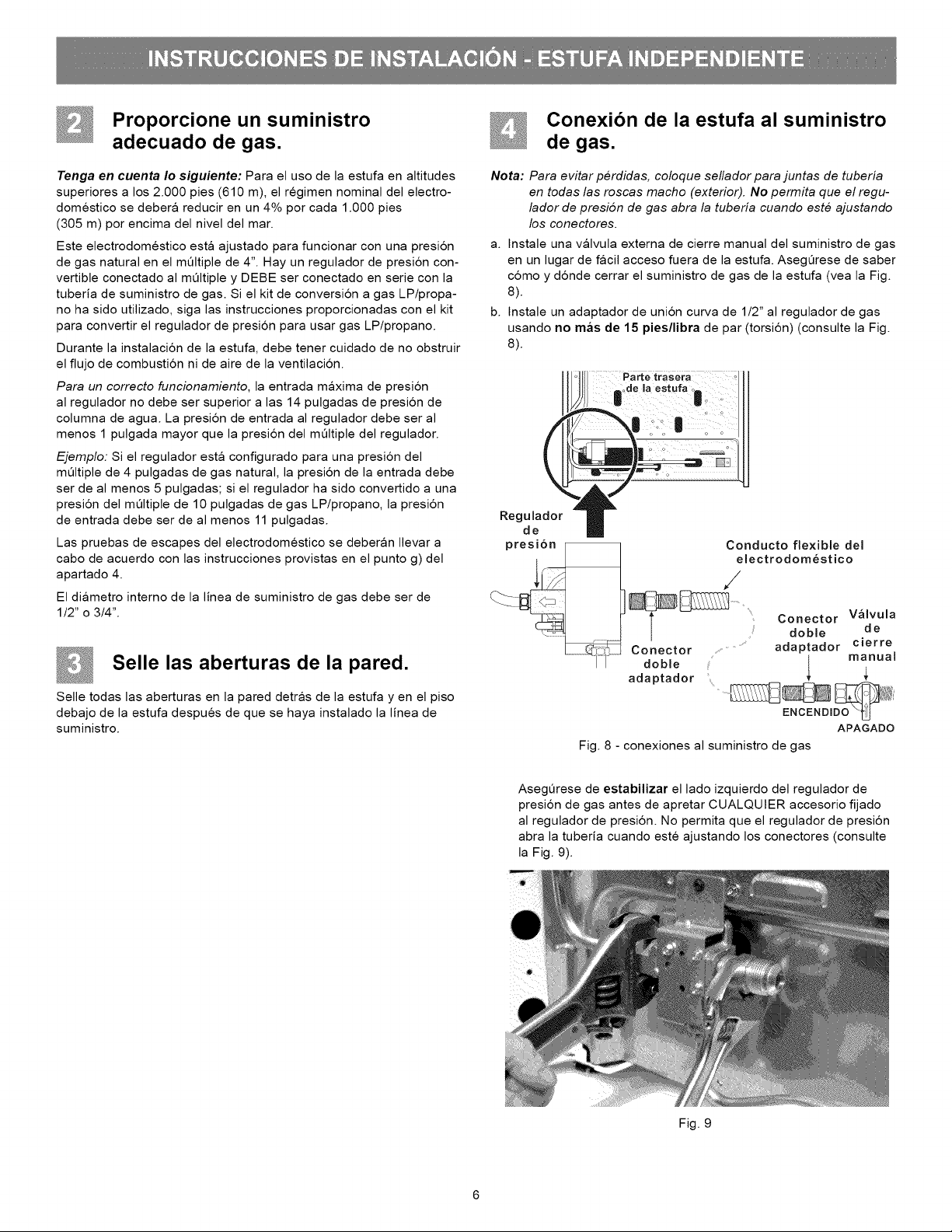

Provide

an

adequate

gas

supply.

Please

note:

Operation

at

elevations

above

2000

ft.,

appliance

rating

shall

be

reduced

at

the

rate

of

4

percent

for

each

1000

ft.

above

sea

level.

This

appliance

is

pre-set

to

operate

on

4”

natural

gas

manifold

pressure.

A

convertible

pressure

regulator

is

connected

to

the

manifold

and

MUST

be

connected

in

series

with

the

gas

supply

line.

If

the

LP/Propane

conversion

kit

has

been

used,

follow

instructions

provided

with

the

kit

for

converting

the

pressure

regulator

to

LP/

Propane

use.

Care

must

be

taken

during

installation

of

range

not

to

obstruct

the

flow

of

combustion

and

ventilation

air.

For

proper

operation,

the

maximum

inlet

pressure

to

the

regulator

should

be

no

more

than

14

inches

of

water

column

pressure.

The

inlet

pressure

to

the

regulator

must

be

at

least

1

inch

greater

than

regulator

manifold

pressure.

Example:

\f

regulator

is

set

for

natural

gas

4

inch

manifold

pressure,

inlet

pressure

must

be

at

least

5

inches:

if

regulator

has

been

converted

for

LP/Propane

gas

10

inch

manifold

pressure,

inlet

pressure

must

be

at

least

11

inches.

Leak

testing

of

the

appliance

shall

be

conducted

according

to

the

instructions

in

step

4g.

The

gas

supply

line

should

be

1/2”

or

3/4”

L.D.

Seal

wall

openings.

Seal

any

openings

in

the

wail

behind

the

range

and

in

the

floor

under

the

range

after

gas

supply

line

is

installed.

Connect

range

to

gas

supply.

Note:

To

prevent

leaks

use

pipe

joint

sealant

on

all

male

(outside)

pipe

threads.

Do

not

allow

gas

pressure

regulator

to

turn

on

pipe

when

tightening

fittings.

a.

Install

an

external

manual

gas

shut-off

valve

to

gas

supply

line

in

an

accessible

location

outside

of

range.

Be

sure

you

know

where

and

how

to

shut

off

the

gas

supply

to

the

range

(See

Fig.

8).

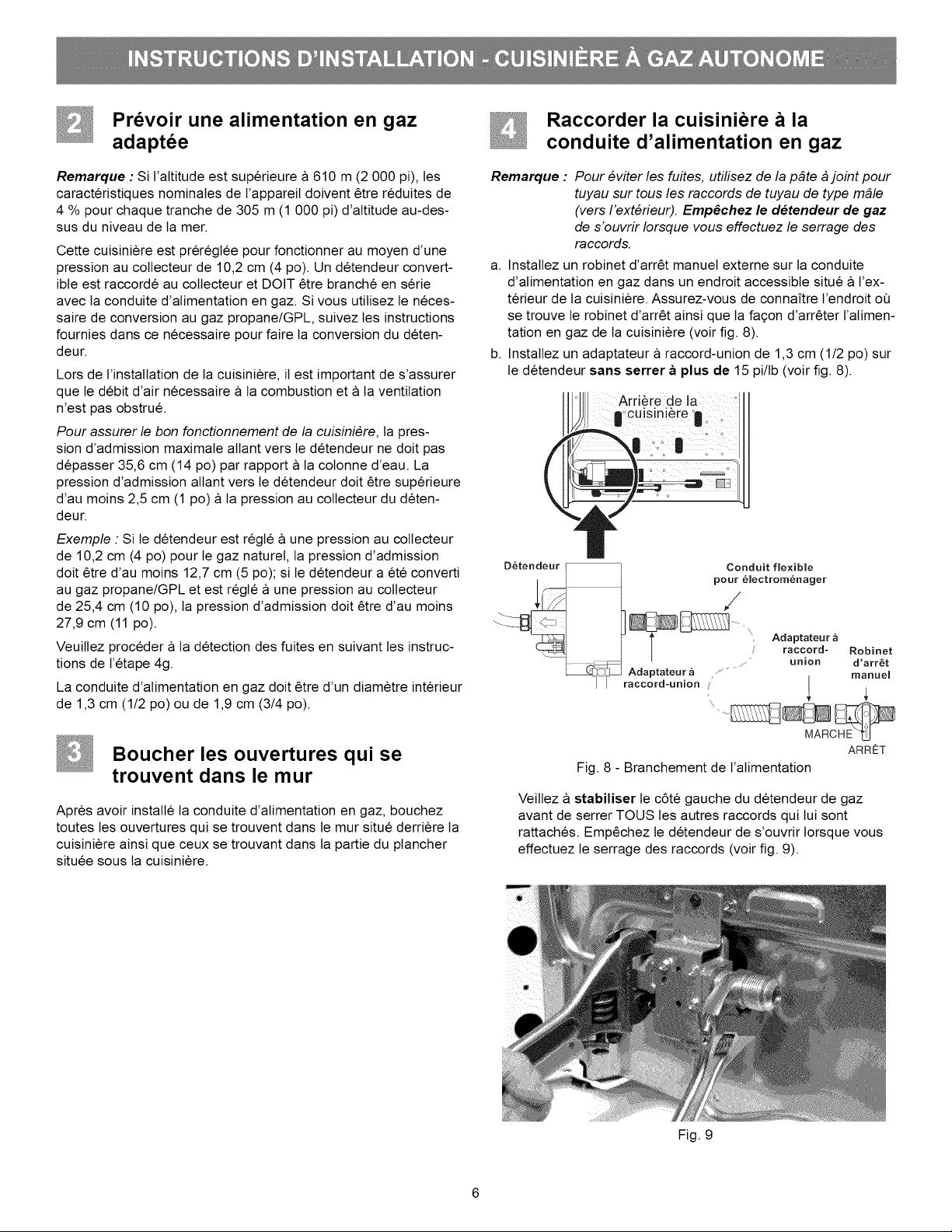

b.

Install

1/2”

flare

union

adapter

to

gas

pressure

regulator

using

no

more

than

15ft./ibs.

of

torque

(Refer

to

Fig.

8).

lo

pack

of

\))

8

range

a.

a

a8

°

Pressure

regulator

Flexible

appliance

conduit

Flare

union

Manual

adaptor

shut-off

Flare

union

adaptor

‘

*

TMs

Fig.

8

-

gas

supply

connections

Be

sure

to

stabilize

the

left

side

of

the

gas

pressure

regulator

before

tightening

ANY

fittings

to

the

pressure

regulator.

Do

not

allow

pressure

regulator

to

turn

on

pipe

when

tightening

fittings

(Refer

to

Fig.

9).

Fig.

9

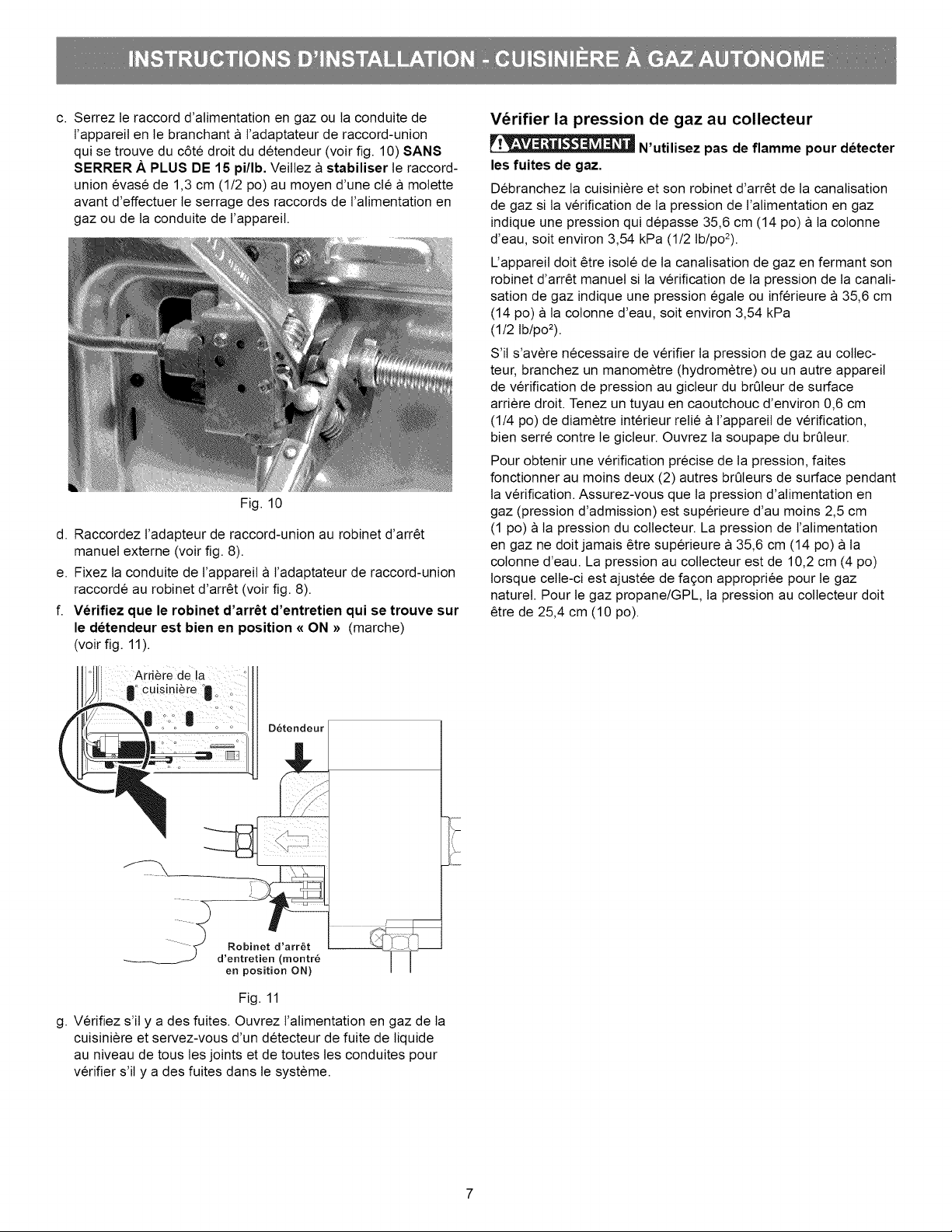

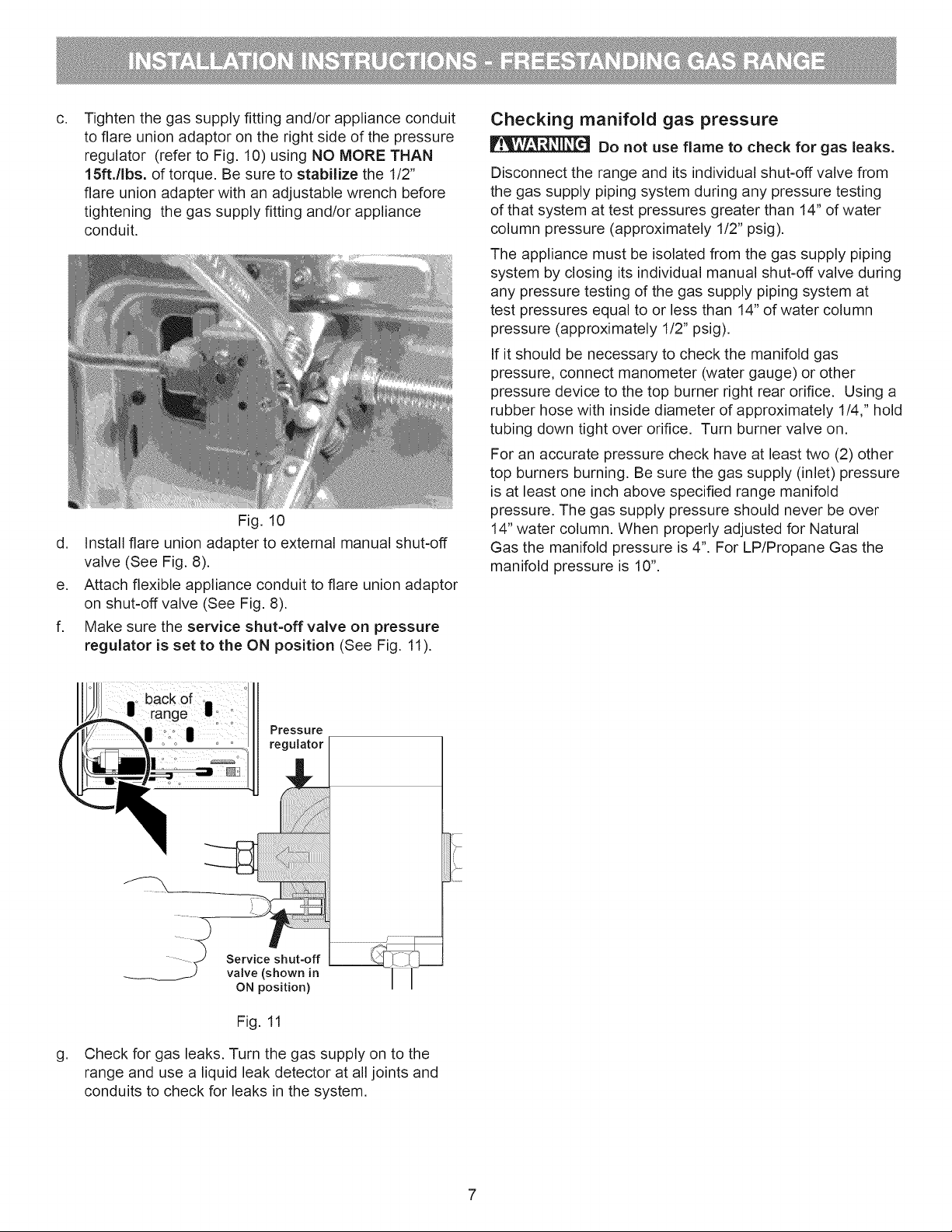

c.

Tighten

the

gas

supply

fitting

and/or

appliance

conduit

to

flare

union

adaptor

on

the

right

side

of

the

pressure

regulator

(refer

to

Fig.

10)

using

NO

MORE

THAN

15ft./lbs.

of

torque.

Be

sure

to

stabilize

the

1/2”

flare

union

adapter

with

an

adjustable

wrench

before

tightening

the

gas

supply

fitting

and/or

appliance

conduit.

d.

Install

flare

union

adapter

to

external

manual

shut-off

valve

(See

Fig.

8).

e.

Attach

flexible

appliance

conduit

to

flare

union

adaptor

on

shut-off

valve

(See

Fig.

8).

f.

Make

sure

the

service

shut-off

valve

on

pressure

regulator

is

set

to

the

ON

position

(See

Fig.

11).

Pressure

regulator

Service

shut-off

valve

(shown

in

ON

position)

Fig.

11

g.

Check

for

gas

leaks.

Turn

the

gas

supply

on

to

the

range

and

use

a

liquid

leak

detector

at

all

joints

and

conduits

to

check

for

leaks

in

the

system.

Checking

manifold

gas

pressure

PNYIASINING]

po

not

use

flame

to

check

for

gas

leaks.

Disconnect

the

range

and

its

individual

shut-off

valve

from

the

gas

supply

piping

system

during

any

pressure

testing

of

that

system

at

test

pressures

greater

than

14”

of

water

column

pressure

(approximately

1/2”

psig).

The

appliance must

be

isolated

from

the

gas

supply

piping

system

by

closing

its

individual

manual

shut-off

valve

during

any

pressure

testing

of

the

gas

supply

piping

system

at

test

pressures

equal

to

or

less

than

14”

of

water

column

pressure

(approximately

1/2”

psig).

if

it

should

be

necessary

to

check

the

manifold

gas

pressure,

connect

manometer

(water

gauge)

or

other

pressure

device

to

the

top

burner

right

rear

orifice.

Using

a

rubber

hose

with

inside

diameter

of

approximately

1/4,”

hold

tubing

down

tight

over

orifice.

Turn

burner

valve

on.

For

an

accurate

pressure

check

have

at

least

two

(2)

other

top

burners

burning.

Be

sure

the

gas

supply

(inlet)

pressure

is

at

least

one

inch

above

specified

range

manifold

pressure.

The

gas

supply

pressure

should

never

be

over

14”

water

column.

When

properly

adjusted

for

Natural

Gas

the

manifold

pressure

is

4”.

For

LP/Propane

Gas

the

manifold

pressure

is

10”.

Read

the

following

electrical

connection

details

before

connecting

electricity

to

range.

WEAGINING

Before

servicing,

disconnect

electrical

supply

at

circuit

breaker,

fuse

or

power

cord.

Electric

requirements:

A

dedicated,

properly

grounded

and

polarized

branch

circuit

protected

by

a

15

amp.

circuit

breaker

or

time

delay

fuse.

See

serial

plate

for

proper

voltage.

Extension

cord

precautions:

Because

of

potential

safety

hazards

under

certain

conditions,

we

strongly

recommend

against

the

use

of

any

extension

cord.

However,

if

you

still

choose

to

use

an

extension

cord,

it

is

absolutely

necessary

that

it

be

a

UL

listed

3-wire

grounding

type

appliance

extension

cord

and

that

the

current

carrying

rating

of

the

cord

in

amperes

be

equivalent

to

or

greater

than

the

branch

circuit

rating.

Such

extension

cords

are

obtainable

through

your

local

service

organization.

PNVINSSING

please

read

carefully!

For

personal

safe-

ty,

this

product

must

be

properly

grounded.

Do

not,

under

any

circumstances,

cut

or

remove

the

third

(ground)

prong

from

the

power

cord

(See

Fig.

12).

Where

a

standard

two-prong

wall

receptacle

is

encountered,

it

is

the

personal

responsibility

and

obligation

of

the

customer

to

have

it

replaced

with

a

properly

ground-

ed

three-prong

wall

receptacle.

Preferred

method

Do

not,

under

any

circumstances,

cut,

remove

or

bypass

the

grounding

prong.

Grounding

type

wall

Power

receptacle

A

supply

cord

with

3-prong

grounding

plug

Fig.

12

Grounding

instructions:

The

power

cord

of

this

appliance

is

equipped

with

a

3-prong

(grounding)

plug

which

mates

with

a

standard

3-prong

grounding

wall

receptacle

to

minimize

the

possibility

of

electric

shock

hazard

from

this

appliance.

The

customer

should have

the

wall

receptacle

and

circuit

checked

by

a

qualified

electrician

to

make

sure

the

receptacle

is

properly

grounded

and

polarized.

Check

burner

cap

placement.

itis

very

important

to

be

sure

that

all

surface

burner

caps

and

burner

grates

are

properly

installed

and

in

the

correct

locations

before

operating

the

appliance.

Please

note

that

the

burner

heads

are

secured

to

the

cooktop.

The

cook-

top

is

not

removeable.

Do

not

attempt

to

remove

or

lift

the

cooktop.

PSTASIIINE]

To

prevent

flare-ups

and

avoid

creation

of

harmful

by-products,

do

not

use

the

cooktop

without

all

burner

caps

properly

installed

to

insure

proper

ignition

and

gas

flame

size.

Always

keep

the

burner

caps

and

burner

heads

in

place

whenever

the

surface

burners

are

in

use.

Do

not

allow

spills,

food,

cleaning

agents

or

any

other

material

to

enter

the

gas

orifice

holder

openings.

Check

and

be

sure

the

size

of

each

burner

cap

matches

the

size

of

the

burner

head.

Check

and

be

sure

that

all

round

style

burner caps

are

correctly

in

place

on

round

burner

heads.

Check

and

be

sure

that

all

oval

style

burner

caps

are

cor-

rectly

in

place

on

oval

burner

heads

(if

equipped).

Check

and

be

sure

that

all

dual

or

twin

style

burner caps

are

cor-

rectly

in

place

on

dual

or

twin

burner

heads

(if

equipped).

On round

style

burners,

the

burner

cap

lip

(See

Fig.

13)

should

fit

snug

into

the

center

of

burner

head

and

be

level.

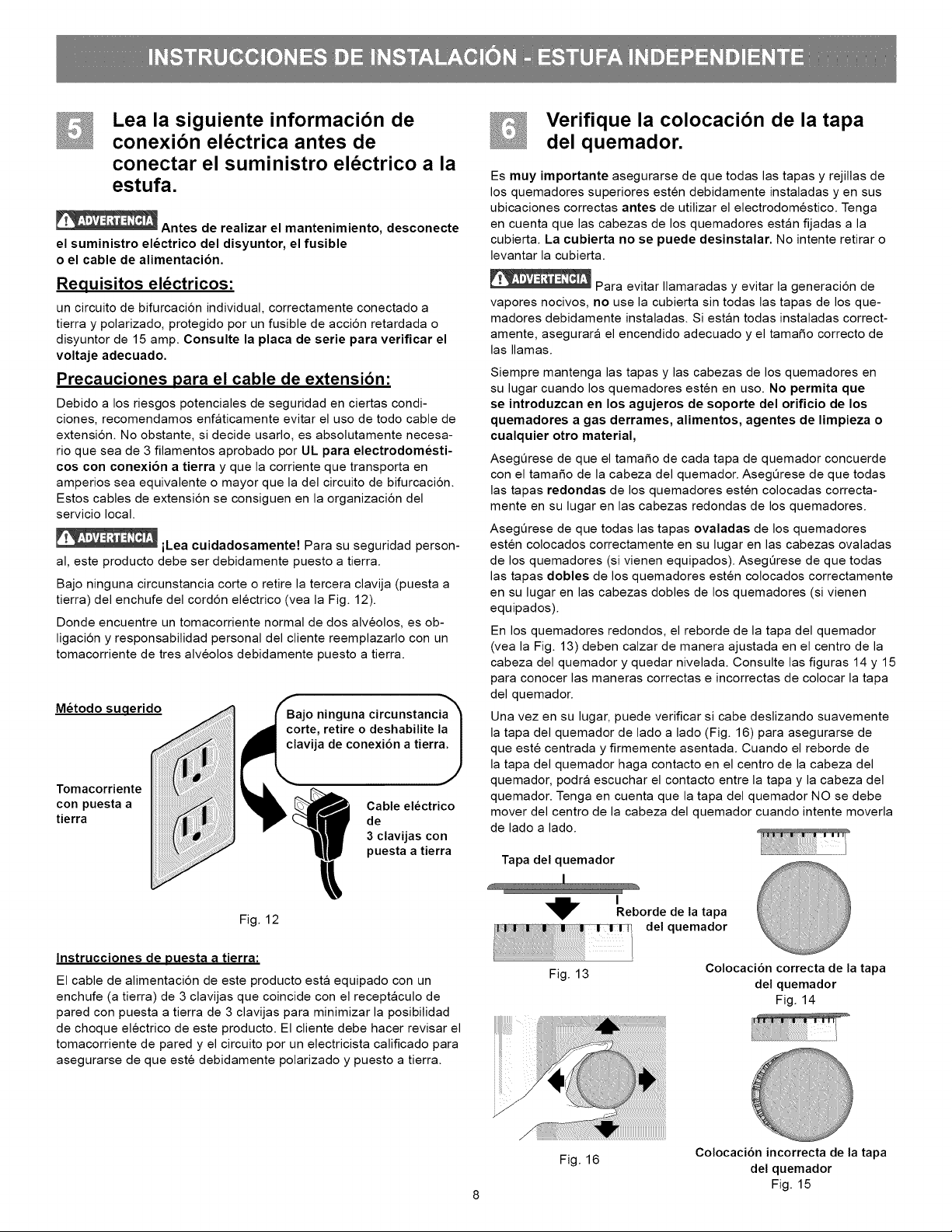

Refer

to

Figs.

14

&

15

for

correct

and

incorrect

burner

cap

placement.

Once

in

place,

you

may

check

the

fit

by

gently

sliding

the

burner

cap

from

side

to

side

(Fig.

16)

to

be

sure

it

is

centered

and

firmly

seated.

When

the

burner

cap

lip

makes

contact

inside

the

center

of

the

burner

head

you

will

be

able

to

hear

the

burner

cap

click.

Please

note

that

the

burner

cap

should

NOT

move

off

the

center

of

the

burner

head

when

sliding

from

side

to

side.

Burner

cap

Correct

burner

cap

placement

Fig.

14

Incorrect

burner

cap

placement

Fig.

15

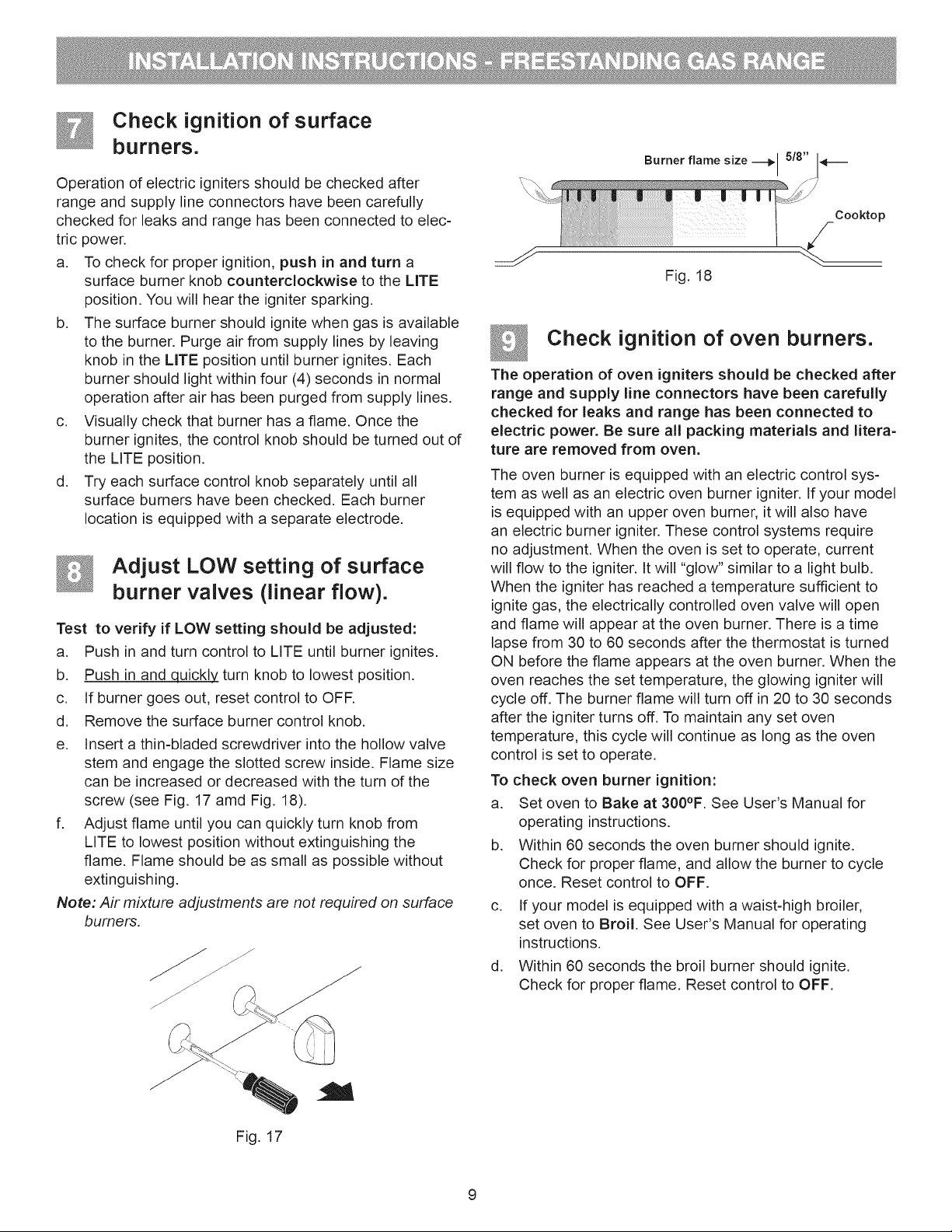

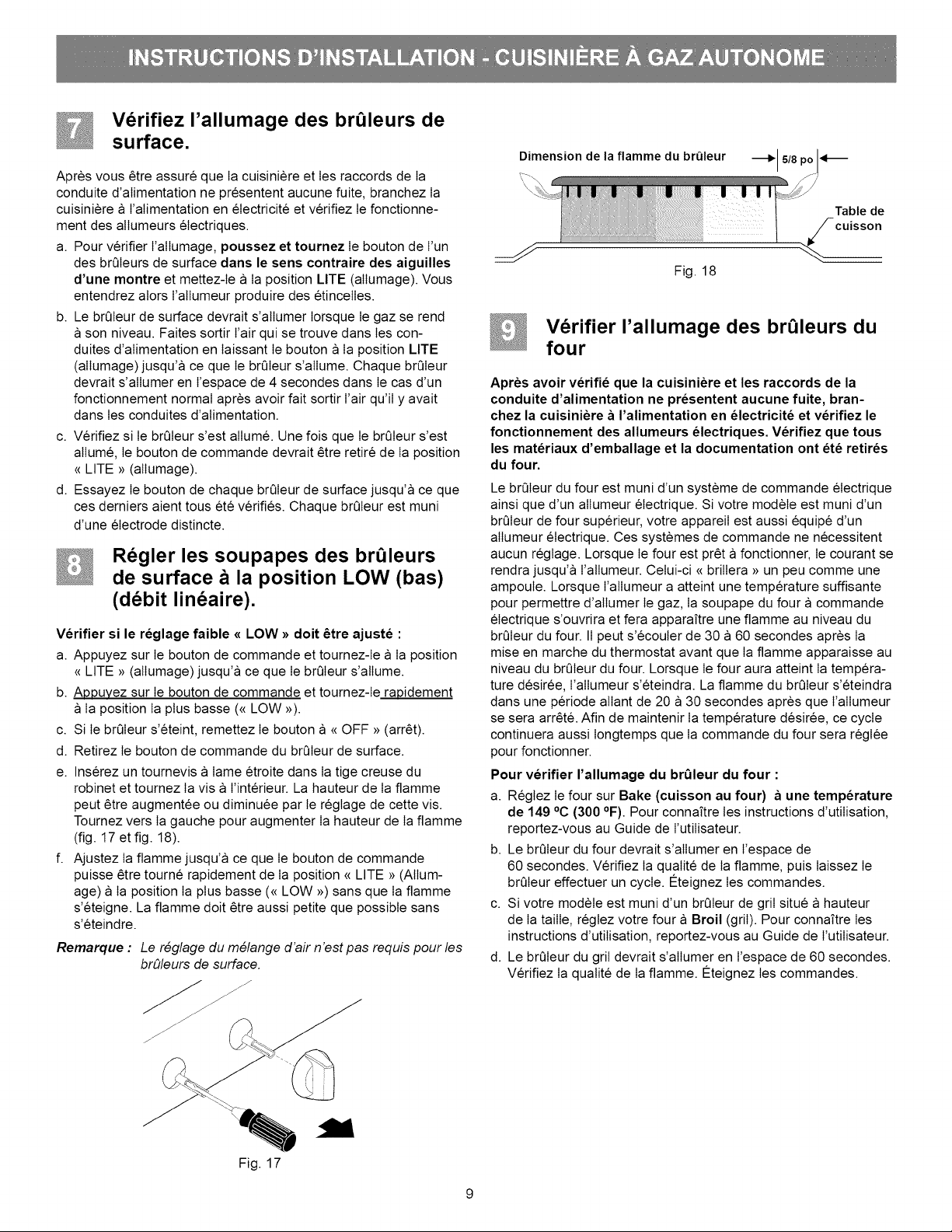

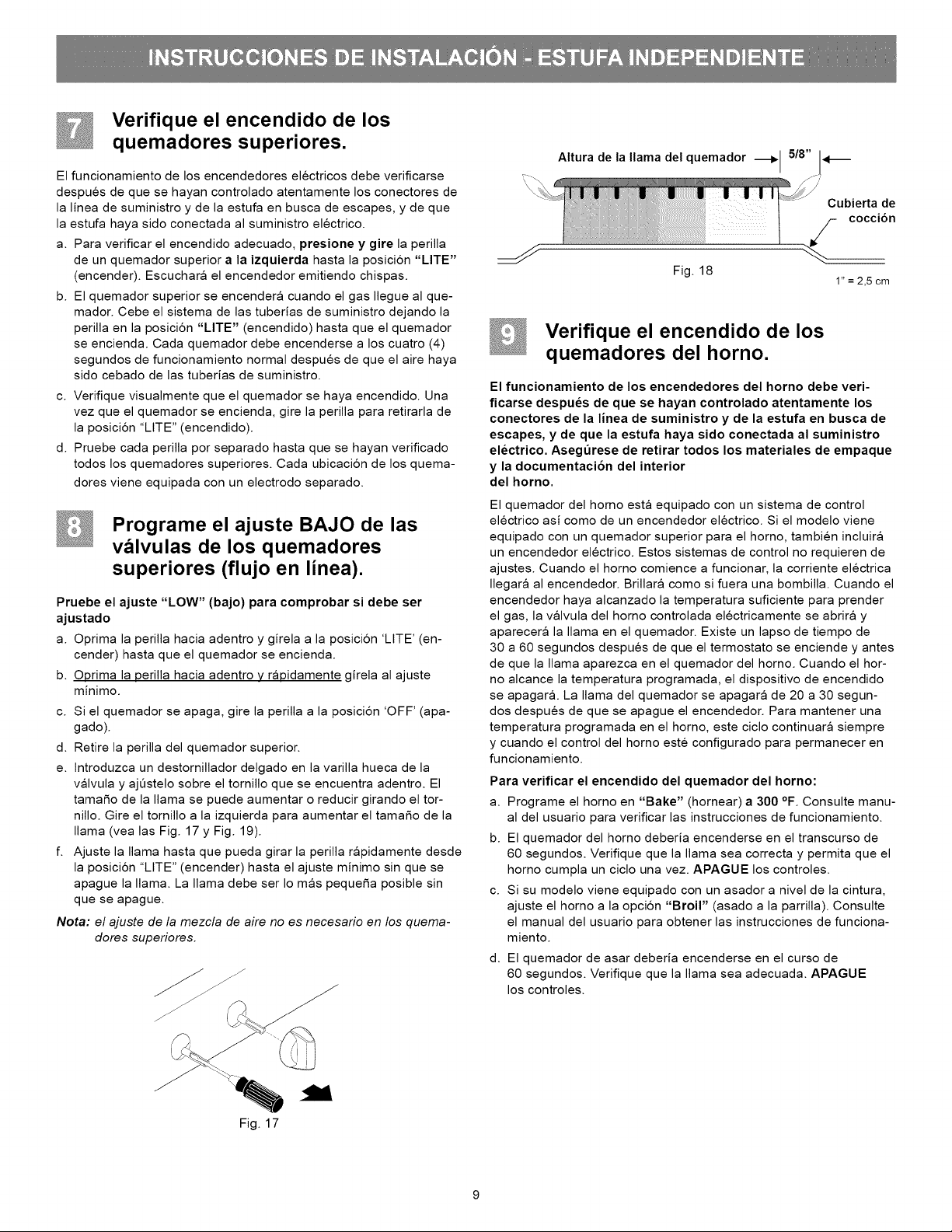

Check

ignition

of

surface

burners.

Operation

of

electric

igniters

should

be

checked

after

range

and

supply

line

connectors

have

been

carefully

checked

for

leaks

and

range

has

been

connected

to

elec-

tric

power.

a.

To

check

for

proper

ignition,

push

in

and

turn

a

surface

burner

knob

counterciockwise

to

the

LITE

position.

You

will

hear

the igniter

sparking.

b.

The

surface

burner

should

ignite

when

gas

is

available

to

the

burner.

Purge

air

from

supply

lines by

leaving

knob

in

the

LITE

position

until]

burner

ignites.

Each

burner should

light

within

four

(4)

seconds

in

normal

operation

after

air

has

been

purged

from

supply

lines.

c.

Visually

check

that

burner

has

a

flame.

Once

the

burner

ignites,

the

control

knob

should

be

turned

out

of

the

LITE

position.

d.

Try

each

surface

control

knob

separately

until

all

surface

burners

have

been

checked.

Each

burner

location

is

equipped

with

a

separate

electrode.

Adjust

LOW

setting

of

surface

burner

valves

(linear

flow).

Test

to

verify

if

LOW

setting

should

be

adjusted:

a.

Push

in

and

turn

control

to

LITE

until

burner

ignites.

Push

in

and

quickly

turn

knob

to

lowest

position.

if

burner

goes

out,

reset

control

to

OFF.

Remove

the

surface

burner

control

knob.

insert

a

thin-bladed

screwdriver

into

the

hollow

valve

stem

and

engage

the

slotted

screw

inside.

Flame

size

can

be

increased

or

decreased

with

the

turn

of

the

screw

(see

Fig.

17

amd

Fig.

18).

f.

Adjust

flame

until

you

can

quickly

turn

knob

from

LITE

to

lowest

position

without

extinguishing

the

flame.

Flame

should

be

as

smail

as

possible

without

extinguishing.

Note:

Air

mixture

adjustments

are

not

required

on

surface

burners.

2905

Burner

flame

size

|

5/8”

|<—

Cooktop

Fig.

18

Check

ignition

of

oven

burners.

A

The

operation

of

oven

igniters

should

be

checked

after

range

and

supply

line

connectors

have

been

carefully

checked

for

leaks

and

range

has

been

connected

to

electric

power.

Be

sure

all

packing

materials

and

litera-

ture

are

removed

from

oven.

The

oven

burner

is

equipped

with

an

electric

control

sys-

tem

as

well

as

an

electric

oven

burner

igniter.

If

your

model

is

equipped

with

an

upper

oven

burner,

it

will

also

have

an

electric

burner

igniter.

These

control

systems

require

no

adjustment.

When

the

oven

is

set

to

operate,

current

will

flow

to

the

igniter.

It

will

“glow”

similar

to

a

light

bulb.

When

the igniter

has

reached

a

temperature

sufficient

to

ignite

gas,

the

electrically

controlled

oven

valve

will

open

and

flame

will

appear

at

the

oven

burner.

There

is

a

time

lapse

from

30

to

60

seconds

after the

thermostat

is

turned

ON

before

the

flame

appears

at

the

oven

burner.

When

the

oven

reaches

the

set

temperature,

the

glowing

igniter

will

cycle

off.

The

burner

flame

will

turn

off

in

20

to

30

seconds

after the

igniter

turns

off.

To

maintain

any

set

oven

temperature,

this

cycle

will

continue

as

long

as

the

oven

control

is

set

to

operate.

To

check

oven

burner

ignition:

a.

Set

oven

to

Bake

at

300°F.

See

User’s

Manual

for

operating

instructions.

b.

Within

60

seconds

the

oven

burner should

ignite.

Check

for

proper

flame,

and

allow

the

burner

to

cycle

once.

Reset

control

to

OFF.

c.

lf

your

model

is

equipped

with

a

waist-high

broiler,

set

oven

to

Broil.

See

User’s

Manual

for

operating

instructions.

d.

Within

60

seconds

the

broil

burner

should

ignite.

Check

for

proper

flame.

Reset

control

to

OFF.

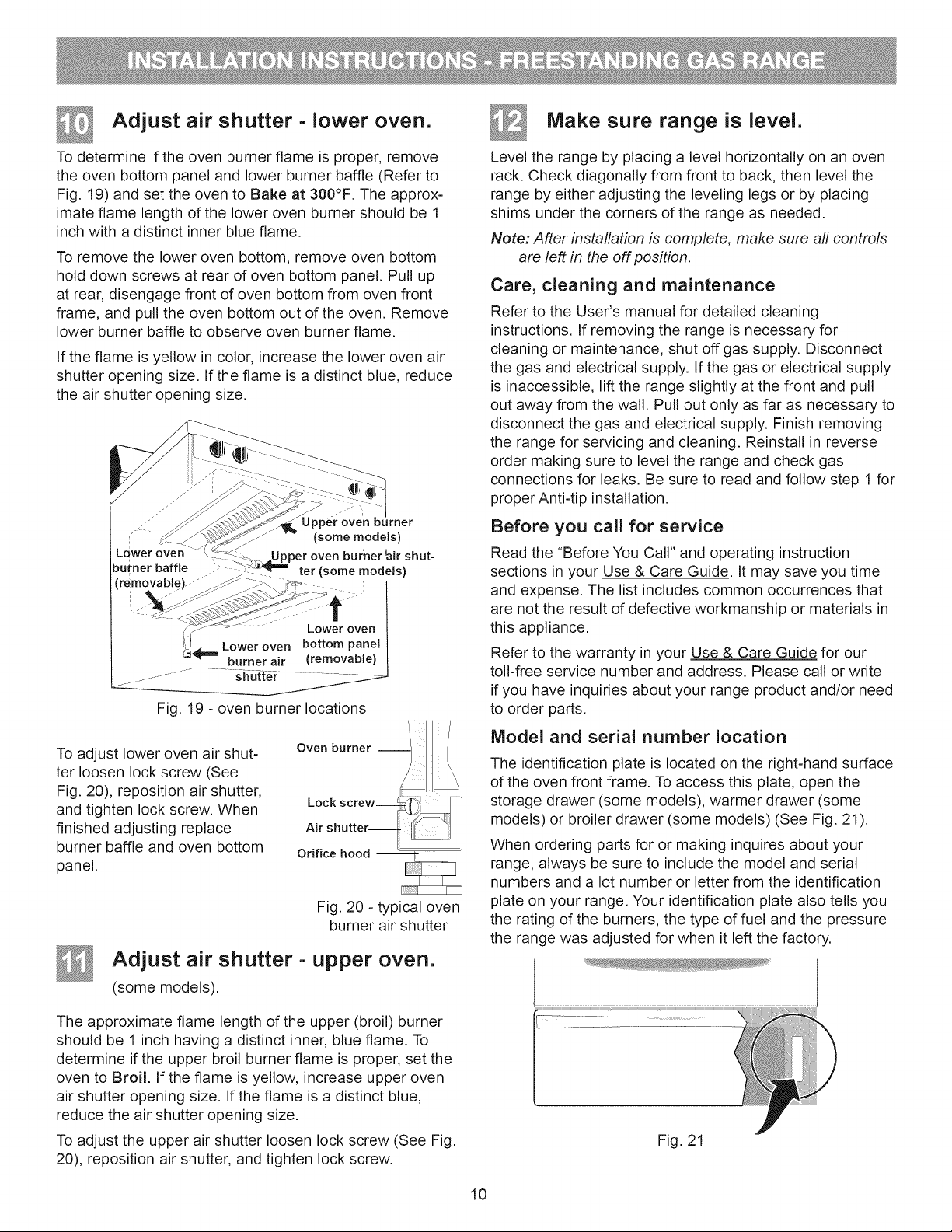

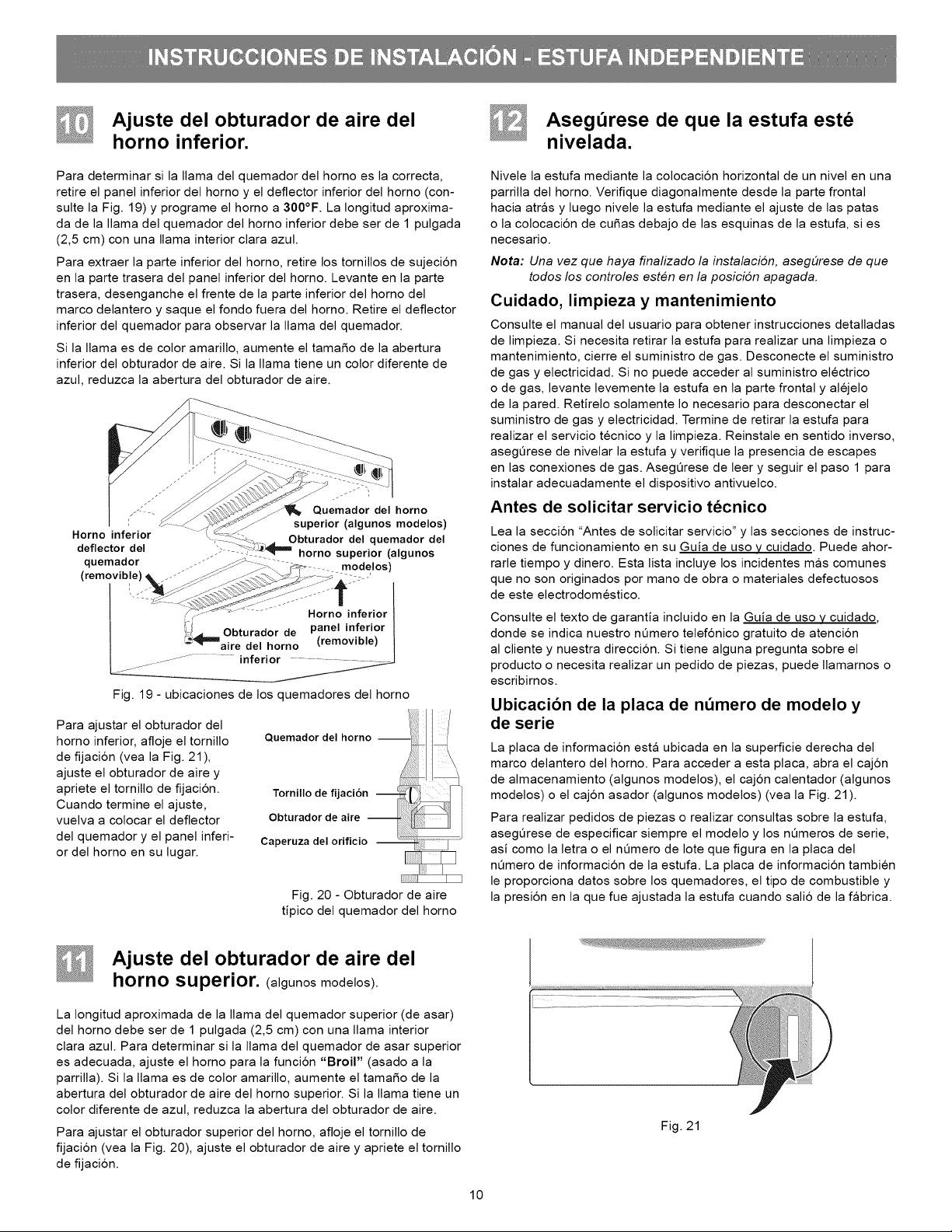

Adjust

air

shutter

-

lower

oven.

To

determine

if

the

oven

burner

flame

is

proper,

remove

the

oven

bottom

panel and

lower

burner

baffle

(Refer

to

Fig.

19)

and

set

the

oven

to

Bake

at

300°F.

The

approx-

imate

flame

length

of

the

lower

oven

burner should

be

1

inch

with

a

distinct

inner

blue

flame.

To

remove

the

lower

oven

bottom,

remove

oven

bottom

hold

down

screws

at

rear

of

oven

bottom

panel.

Pull

up

at

rear,

disengage

front

of

oven

bottom

from

oven

front

frame,

and

pull

the

oven

bottom

out

of

the

oven.

Remove

lower

burner

baffle

to

observe

oven

burner

flame.

if

the

flame

is

yellow

in

color,

increase

the

lower

oven

air

shutter

opening

size.

If

the

flame

is

a

distinct

blue,

reduce

the

air

shutter

opening

size.

SS

og,

Upper

oven

burner

:

(some

models)

_

Upper

oven

burner

air

shut-

¢

ter

(some

models)

Lower

oven

burner

baffle

_

(removable)

Lower

oven

Lower

oven

bottom

panel

_burner

air

(removable)

‘shutter

Fig.

19

-

oven

burner

locations

Oven

burner

To

adjust

lower

oven

air

shut-

ter

loosen

lock

screw

(See

Fig.

20),

reposition

air

shutter,

and

tighten

lock

screw.

When

finished

adjusting

replace

burner

baffle

and

oven

bottom

panel.

Fig.

20

-

typical

oven

burner

air

shutter

Lock

screw

Air

shutter.

Orifice

hood

Adjust

air

shutter

-

upper

oven.

(some

models).

The

approximate

flame

length

of

the

upper

(broil)

burner

should

be

1

inch

having

a

distinct

inner,

blue

flame.

To

determine

if

the

upper

broil

burner

flame

is

proper,

set

the

oven

to

Broil.

If

the

flame

is

yellow,

increase

upper

oven

air

shutter

opening

size.

If

the

flame

is

a

distinct

blue,

reduce

the

air

shutter

opening

size.

To

adjust

the

upper

air

shutter

loosen

lock

screw

(See

Fig.

20),

reposition

air

shutter,

and

tighten

lock

screw.

10

Make

sure

range

is

level.

Level

the

range

by

placing

a

level

horizontally

on

an

oven

rack.

Check

diagonally

from

front

to

back,

then

level

the

range

by

either

adjusting

the

leveling

legs

or

by

placing

shims under

the

corners

of

the

range

as

needed.

Note:

After

installation

is

complete,

make

sure

all

controls

are

left

in

the

off

position.

Care,

cleaning

and

maintenance

Refer

to

the

User’s

manual

for

detailed

cleaning

instructions.

If

removing

the

range

is

necessary

for

cleaning

or

maintenance,

shut

off

gas

supply.

Disconnect

the

gas and

electrical

supply.

If

the

gas

or

electrical

supply

is

inaccessible,

lift

the

range

slightly

at

the

front

and

pull

out

away

from

the

wail.

Pull

out

only

as

far

as

necessary

to

disconnect

the

gas and

electrical

supply.

Finish

removing

the

range

for

servicing

and

cleaning.

Reinstall

in

reverse

order

making

sure

to

level

the

range

and

check

gas

connections

for

leaks.

Be

sure

to

read

and

follow

step

1

for

proper

Anti-tip

installation.

Before

you

call

for

service

Read

the

“Before

You

Call”

and

operating

instruction

sections

in

your

Use

&

Care

Guide.

It

may

save

you

time

and

expense.

The

list

includes

common

occurrences

that

are

not the

result

of

defective

workmanship

or

materials

in

this

appliance.

Refer

to

the

warranty

in

your

Use

&

Care

Guide

for

our

toll-free

service

number

and

address.

Please

call

or

write

if

you

have

inquiries

about

your

range

product

and/or

need

to

order

parts.

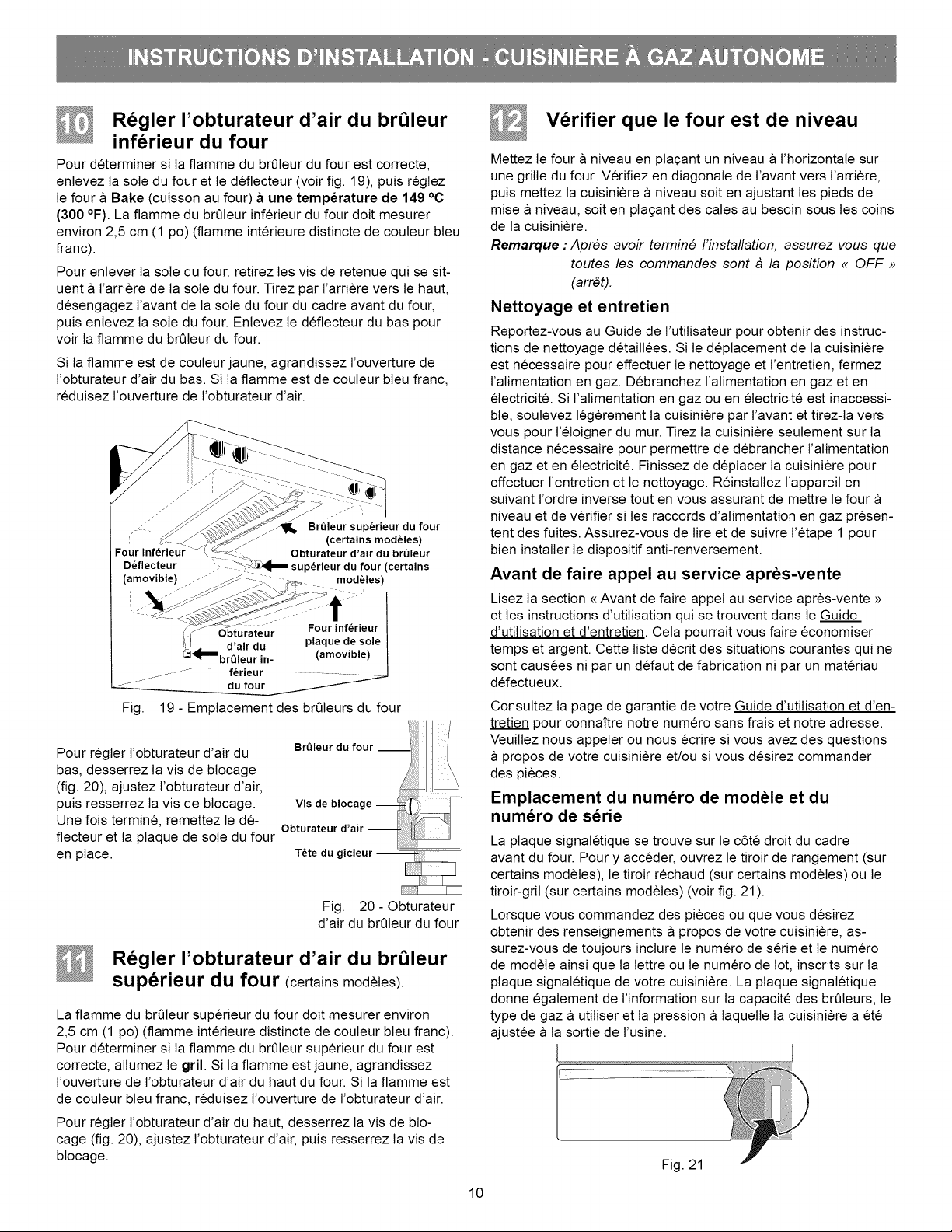

Model

and

serial

number

location

The

identification

plate

is

located

on

the

right-hand

surface

of

the

oven

front

frame.

To

access

this

plate,

open

the

storage

drawer

(some

models),

warmer

drawer

(some

models)

or

broiler

drawer

(some

models)

(See

Fig.

21).

When

ordering

parts

for or

making

inquires

about

your

range,

always

be

sure

to

include

the

model

and

serial

numbers

and

a

lot

number

or

letter

from

the

identification

plate

on

your

range.

Your

identification

plate

also

tells

you

the

rating

of

the

burners,

the

type

of

fuel

and

the

pressure

the

range

was

adjusted

for

when

it

left

the

factory.

a

ee

Fig.

21

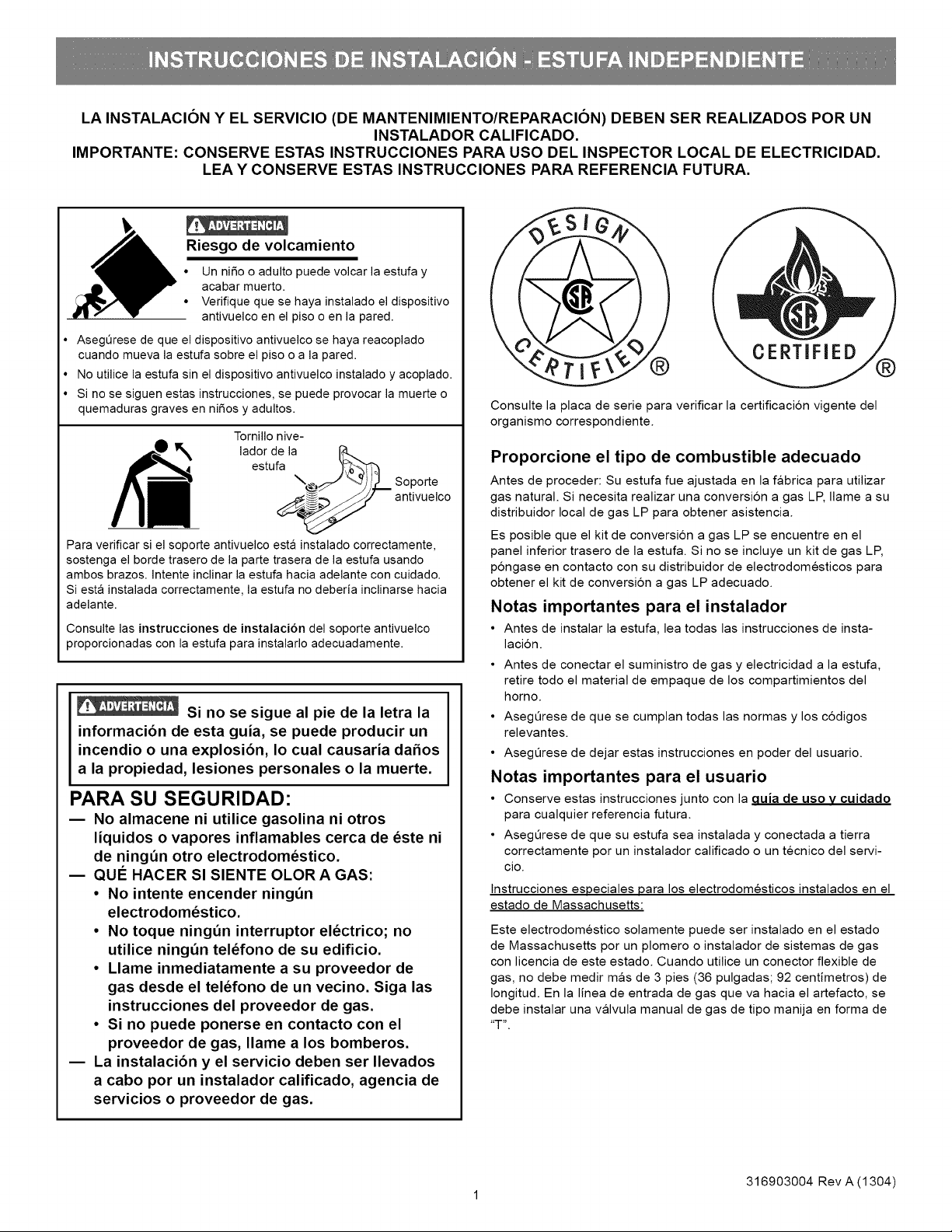

LA

INSTALACION

Y

EL

SERVICIO

(DE

MANTENIMIENTO/REPARACION)

DEBEN

SER

REALIZADOS

POR

UN

INSTALADOR

CALIFICADO.

IMPORTANTE:

CONSERVE

ESTAS

INSTRUCCIONES

PARA

USO

DEL

INSPECTOR

LOCAL

DE

ELECTRICIDAD.

LEA

Y

CONSERVE

ESTAS

INSTRUCCIONES

PARA

REFERENCIA

FUTURA.

Riesgo

de

volcamiento

«

Un

nifio

o

adulto

puede

voicar

la

estufa

y

acabar

muerto.

¢

Verifique

que

se

haya

instalado

el

dispositivo

antivuelco

en

el

piso

o

en

la

pared.

«

Asegurese

de

que

el

dispositivo

antivuelco

se

haya

reacoplado

cuando

mueva

la

estufa

sobre

el

piso

0

a

la

pared.

¢

No

utilice

la

estufa

sin

el

dispositivo

antivuelco

instalado

y

acoplado.

*

Sino

se

siguen

estas

instrucciones,

se

puede

provocar

la

muerte

o

quemaduras

graves

en

nifios

y

adultos.

Tornillo

nive-

©

\

lador

de

la

as

estufa

——

Ne

Soporte

antivuelco

‘Af

Para

verificar

si

el

soporte

antivuelco

esta

instalado

correctamente,

sostenga

el

borde

trasero

de

la

parte

trasera

de

la

estufa

usando

ambos

brazos.

Intente

inclinar

la

estufa

hacia

adelante

con

cuidado.

Si

esta

instalada

correctamente,

la

estufa

no

deberia

inclinarse

hacia

adelante.

Consulte

las

instrucciones

de

instalacién

del

soporte

antivuelco

proporcionadas

con

la

estufa

para

instalarlo

adecuadamenite.

Ou)

Si

no

se

sigue

al

pie

de

la

letra

la

informacion

de

esta

guia,

se

puede

producir

un

incendio

o

una

explosion,

lo

cual

causaria

dafos

a la

propiedad,

lesiones

personales

o

la

muerte.

PARA

SU

SEGURIDAD:

—

No

almacene

ni

utilice

gasolina

ni

otros

liquidos

o

vapores

inflamables

cerca

de

éste

ni

de

ningun

otro

electrodoméstico.

—

QUE

HACER

SI

SIENTE

OLOR

A

GAS:

¢

No

intente

encender

ningtn

electrodoméstico.

¢

No

toque

ningun

interruptor

eléctrico;

no

utilice

ningun

teléfono

de su

edificio.

¢

Llame

inmediatamente

a

su

proveedor

de

gas

desde

el

teléfono

de un

vecino.

Siga

las

instrucciones

del

proveedor

de

gas.

¢

Si

no

puede

ponerse

en

contacto

con

el

proveedor

de

gas,

Ilame

alos

bomberos.

—

La

instalacién

y

el

servicio

deben

ser

Ilevados

a

cabo

por

un

instalador

calificado,

agencia

de

servicios

o

proveedor

de

gas.

Consulte

la

placa

de serie

para

verificar

la

certificacién

vigente

del

organismo

correspondiente.

Proporcione

el

tipo

de

combustible

adecuado

Antes

de

proceder:

Su

estufa

fue

ajustada

en

la

fabrica

para

utilizar

gas

natural.

Si

necesita

realizar

una

conversion

a

gas

LP,

llame

a

su

distribuidor

local

de

gas

LP

para

obtener

asistencia.

Es

posible

que

el

kit

de

conversién

a

gas

LP

se

encuentre

en

el

panel

inferior

trasero

de

la

estufa.

Si

no

se

incluye

un

kit

de

gas

LP,

pdongase

en

contacto

con

su

distribuidor

de

electrodomésticos

para

obtener

el kit

de

conversién

a

gas

LP

adecuado.

Notas

importantes

para

el

instalador

*

Antes

de

instalar

la

estufa,

lea

todas

las

instrucciones

de

insta-

lacién.

«

Antes

de

conectar

el

suministro

de

gas

y

electricidad

a

la

estufa,

retire

todo

el

material

de

empaque

de

los

compartimientos

del

horno.

«

Asegurese

de

que

se

cumplan

todas

las

normas

y

los

cdédigos

relevantes.

*

Asegurese

de

dejar

estas

instrucciones

en

poder

del

usuario.

Notas

importantes

para

el

usuario

*

Conserve

estas

instrucciones

junto

con

la

quia

de

uso

y

cuidado

para

cualquier

referencia

futura.

+

Asegurese

de

que

su

estufa

sea

instalada

y

conectada

a

tierra

correctamente

por

un

instalador

calificado

o

un

técnico

del

servi-

cio.

Instrucciones

especiales

para

los

electrodomésticos

instalados

en

el

estado

de

Massachusetts:

Este

electrodoméstico

solamente

puede

ser

instalado

en

el

estado

de

Massachusetts

por

un

plomero

o

instalador

de

sistemas

de

gas

con

licencia

de

este

estado.

Cuando

utilice

un

conector

flexible de

gas,

no

debe

medir

mas

de

3

pies

(36

pulgadas;

92

centimetros)

de

longitud.

En

la

linea

de

entrada

de

gas

que

va

hacia

el

artefacto,

se

debe

instalar

una

valvula

manual

de

gas

de

tipo

manija

en

forma

de

“Ty”,

316903004

Rev

A

(1304)

INSTRUCCIONES

IMPORTANTES

DE

SEGURIDAD

*

La

instalacién

de

esta

estufa

debe

realizarse

de

acuerdo

con

los

cédigos

locales

o,

ante

la

ausencia

de

cddigos

locales,

debe

regirse

por

el

Cédigo

de

Gas

Nacional

(National

Fuel

Gas

Code),

ANSI

2223.1

(ultima

edicién)

cuando

se

instale

en

los

Estados

Unidos.

*

La

instalacién

en

casas

rodantes

debe

realizarse

segun

la

Norma

de

Seguridad

y

Construccién

de

Casas

Rodantes

(Manufactured

Home

Construction

and Safety

Standard),

Titulo

24CFR,

Parte

3280

(conocida

anteriormente

como

Norma

Federal

de

Seguridad

y

Construccién

de

Casas

Rodantes

[Federal

Standard

for

Mobile

Home

Construction

and

Safety],

Titulo

24,

HUD

(Parte

280)

o

cuando

dicha

norma

no

aplique,

segun

la

Norma

de

Instalaci6én

para

Casas

Rodantes

(Standard

for

Manufactured

Home

Instal-

lations),

segun

la

norma

ANSI/NCSBCS

A225.1,

o

segun

los

cddigos

locales.

*

Esta

estufa

ha

sido

disefiada

y

certificada

por

CSA

International.

Al

igual

que

con

todo

artefacto

que

utiliza

gas

y

que

genera

calor,

existen

ciertas

precauciones

de

seguridad

que

debe

seguir.

Podra

consultarlas

en

la

guia

de

uso

y

cuidado:

léalas

cuidadosamente.

*

Asegurese

de

que

su

estufa

sea

instalada

y

conectada

a

tierra

correctamente

por

un

instalador

calificado

o

un

técnico

del

servi-

cio.

*

Esta

estufa

debe

tener

una

conexidén

a

tierra

segun

lo

establecido

en

los

cédigos

locales

0,

ante

la

ausencia

de

estos,

de

acuerdo

con

lo

estipulado

en

el

Cédigo

Nacional

de

Electricidad

(National

Electrical

Code)

ANSI/NFPA

No

.70

(ultima

versi6n)

cuando

se

instale

en

Estados

Unidos.

Consulte

las

“Instrucciones

de

puesta

a

tierra”

en

la

pagina

8.

*

Antes

de

instalar

la

estufa

en

un

area

cubierta

con

lindleo

u

otro

tipo

de

cubierta

sintética

para

pisos,

asegurese

de

que

este

ma-

terial

pueda

resistir

temperaturas

de

al

menos

90

°F

(32 °C)

por

encima

de

la

temperatura

ambiente,

sin

encogerse,

deformarse

ni

decolorarse.

No

instale

la

estufa

sobre

alfombras

a

menos

que

coloque

una

almohadilla

aislante

o

lamina

de

madera

contracha-

pada

de

1/4

pulgada

(0,64

centimetros)

entre

el

artefacto

y

la

alfombra.

*

Asegurese

de

que

el

revestimiento

de

la

pared

resista

el

calor

generado

por

la

estufa.

*

No

obstruya

el

paso

del

aire

de

combustion

en

la

ventilacién

del

horno

ni

alrededor

de

la

base

o

detras

del

panel

frontal

inferior

de

la

estufa.

Evite

el

contacto

con

las

salidas

de

ventilacién

o

las

superficies

cercanas,

ya

que

pueden

calentarse

cuando

se

utiliza

el

horno.

Esta

estufa

requiere

de

aire

fresco

para

la

combustion

adecuada

de

los

quemadores.

*

No

se

deben

usar

cortinas

de

aire

o

cualquier

otra

campana

de

ventilacidn

superior

que

sople

aire

hacia

abajo

sobre

la

estufa

a

gas

a

menos

que

la

campana

de

ventilacion

y la

estufa

hayan

sido

disefiadas,

probadas

y

certificadas

por

un

laboratorio

de

pruebas

independiente

para

el

uso

combinado

de

la

una

con

la

otra.

CNEL

io

INTENTE

UTILIZAR

EL

ENCENDIDO

ELEc-

TRICO

DEL

HORNO

CUANDO

HAYA

UNA

FALLA

ELECTRICA.

EN

CASO

DE

FALLA

ELECTRICA,

RESTABLEZCA

TODOS

LOS

CONTROLES

DEL

HORNO

A

LA

POSICION

“APAGADO”.

Si

el

termostato

de

control

qued6

en

la

posicién

“ENCENDIDO’,

el

encendedor

eléctrico

volvera

a

prender

automaticamente

el

quema-

dor

del

horno

cuando

se

restablezca

el

suministro

eléctrico.

Cuando

se

produzca

una

falla

eléctrica

mientras

se

usa

la

estufa,

los

quemadores

superiores

no

dejaran

de

funcionar.

Durante

una

interrupcioén

de

energia

eléctrica,

los

quemadores

superiores

pueden

encenderse

con

un

fésforo.

Acerque

el

fésforo

encendido

al

quemador

y

gire

lentamente

la

perilla

hasta

la

posicién

LITE

(encender).

Cuando

encienda

los

quemadores

de

esta

manera,

sea

extremadamente

cuidadoso.

Catal

Nunca

deje

a

los

nifios

solos

o

desatendidos

en

el

area

donde

se

esté

utilizando

la

estufa.

Enséfele

a

los

nifios

el

uso

correcto

y

seguro

de

todos

los

electrodomésticos.

No

deje

nunca

la

puerta

del

horno

abierta

cuando

la

estufa

esté

sin

vigilancia.

Cac

tal

Si

se

para,

se

apoya

o

se

sienta

en

las

puertas

o

cajones

de

esta

estufa,

puede

sufrir

lesiones

corporales

graves

y

puede

también

dafiar

al

artefacto.

*

No

almacene

articulos

de

interés

para

los

nifios

en

los

armarios

que

estan

por

encima

de

la

estufa.

Los

nifios

que

se

suban

a

la

estufa

para

alcanzar

dichos

articulos

pueden

sufrir

quemaduras

graves.

Para

eliminar

la

necesidad

de

buscar

objetos

por

encima

de

los

quemadores,

debe

evitar

colocar

gabinetes

de

guardado

en

este

lugar.

«

Ajuste

el

tamafio

de

la

llama

para

que

no

se

extienda

mas

alla

del

borde

del

utensilio

de

cocina.

El

tamafio

excesivo

de

la

llama

es

peligroso.

*

No

utilice

el

horno

como

un

espacio

de

guardado.

Esto

genera

una

situacién

de

peligro

potencial.

*

Nunca

utilice

la

estufa

para

calentarse

ni

calentar

una

habitacion.

El

uso

prolongado

de

este

artefacto

sin

la

ventilacién

adecuada

puede

resultar

muy

peligroso.

*

No

almacene

ni

use

gasolina

ni

otros

liquidos

o

vapores

inflam-

ables

en

la

proximidad

de

este

o

de

cualquier

otro

electrodomésti-

co.

Puede

provocar

explosiones

o

incendios.

*

Restablezca

todos

los

controles

a la

posicié6n

“APAGADA’”

después

de

usar

una

funcién

de

tiempo

programable.

*

Adiferencia

de

algunas

estufas

a

gas,

la

cubierta

no

puede

ser

removida.

No

intente

retirar

la

superficie

de

coccién.

Herramientas

necesarias

(Utilice

lentes

de

seguridad

cuando

use

las

herramientas):

Para

nivelar

las

patas

e

instalar

el

soporte

antivuelco

*

Llave

regulable

o

pinzas

Channel-Lock

(Fig.

a)

*

Destornillador

para

tuercas

de

5/16”

o

destornillador

plano

(Fig.

b)

*

Taladro

eléctrico

y

broca

de

1/8”

de

diametro

(si

se

instala

en

estructuras

de

concreto,

una

broca

para

mamposteria

de

3/16”)

(Fig.

¢)

*

Nivel

(Fig.

d)

Para

la

conexién

del

suministro

de

gas

*

Llave

ajustable

y

llave

inglesa

(figuras

a y

e)

Para

el

ajuste

de

la

llama

del

quemador

*

Destornillador

Phillips

y

destornillador

plano

pequeno

(figuras

f

y

9)

Materiales

necesarios:

*

Sellador

de

unién

de

tuberfas

que

sea

resistente

a

la

accidn

del

gas

LP/propano

(Fig.

h)

*

Valvula

de

cierre

manual

del

suministro

de

gas

(Fig.

i)

*

Se

debe

disefar

un

conducto

flexible

nuevo

metalico

para

el

arte-

facto

(1/2”

NPT

x

3/4”

0

1/2”

de

diametro

interno)

que

debe

estar

certificado

por

CSA

International.

Debido

a

que

las

tuberias

rigidas

no

permiten

el

movimiento

de

la

estufa,

recomendamos

el

uso

de

un

conducto

flexible

nuevo

(de

4

a 5

pies

de

largo

[de

1,20

a

1,50

m])

para

cada

instalaci6n

nueva

o

para

reinstalaciones

adiciona-

les.

(Fig.

j)

*

Utilice

adaptadores

de

conexién

doble

nuevos

(1/2”

NPT

x

3/4”

o

1/2”

de

diametro

interno)

(Fig.

k)

Materiales

proporcionados

con

el

electrodoméstico:

*

Plantilla

del

soporte

antivuelco

(Fig.

1)

*

Soporte

antivuelco;

incluye

2

tornillos

de

fijacién

(Fig.

m)

==

Fig.

b

a

—

==

Fig.

g

psST

Csr

Fig.

d

Materiales

<=(|

|

_SELLANTE

;

mo

\\_|_DE

TUBERIAS

=

Fig.

h

CO

a

Fig.

k

FAB

Fig.

i

Fig.

j

Materiales

proporcionados

con

el

electrodoméstico

Instalacién

con

gabinetes

Verifique

que

el

piso

sea

estable

y

que

haya

suministros

eléctrico

y

de

gas

ade-

cuados

en

la

ubicacién

de

instalacién

de

la

estufa.

Debe

utilizar

las

dimensiones

que

se

muestran;

estas

dimensiones

son

las

minimas

requeridas

a

menos

que

se

indique

lo

contrario.

Estas

medidas

no

dejan

ningun

espacio

por

debajo

de

la

cubierta

de

coccién

o

en

la

parte

trasera

de

la

estufa.

La

superficie

de

contacto

debe

ser

sdlida

y

estar

a

nivel.

Recuerde:

*

No

selle

la

estufa

a

los

gabinetes

latera-

les.

*

No

pellizque

el

cable

de

suministro

eléctrico

entre

la

estufa

y

la

pared

tras-

era.

*

Sila

profundidad

de

los

gabinetes

es

mayor

de

25”,

el

marco

delantero

del

horno

debe

extenderse

por

lo

menos

1/2”

mas

alla

del

frente

del

gabinete

(vea

la

Fig.

1).

*

Todas

las

aberturas

de

la

pared

o

del

piso

donde

se

instale

la

estufa

deben

ser

sellados.

Instalacién

junto

a

la

pared

Si

instala

el

electrodoméstico

junto

a

la

pared,

la

distancia

minima

a

la

pared

de

combustible

a

cada

lado

de

la

estufa

por

encima

de

las

36”

debe

medirse

seguin

la

potencia

(BTU)

del

quemador

mas

grande

(vea

la

Fig.

2).

Estand

48”

Distancia

minima

alos

gabinetes

(0°90

°8

0

steeper

a

cada

lado

de

la

estufa

}

~~

i

t

36”

30”

|

wee

Altura

minima

desde

la

cubier-

Max.

ta

hasta

los

gabinetes

Area

recomendada

para

el

tomacorriente

de

120

V

de

pared

|

en

la

parte

trasera

y

para

la

conexiéna

través

de

la

pared

del

extremo

de

Ia

tuberia

“A

y

la

valvula

de

cierre.

y

la

valvula

de

cierre.

*

9.500

BTU

o

menos

10.000

a

16.999

BTU

17.000

BTU

o

mas

Fig.

2

17=2,5cm

Area

recomendada

para

fa

conexion

a

“

través

del

piso

del

extremo

de

fa

tuberia

|... ~

Do

*

Los

modelos

sin

autolimpieza

pueden

requerir

7

pulgadas

menos

de

distancia

desde

el

piso.

=

2,5

cm

Fig.

1

48-1/2”

max

29-1/4”

36

+

1/8”

vo

A

max

(Ajustable)

:

ey

puerta

cer-

:

\f

rada

4

/

46-5/8”

;

max

puerta

abierta

—y

>

7

29-7/8

pT

+"

2250m

Fig.

3

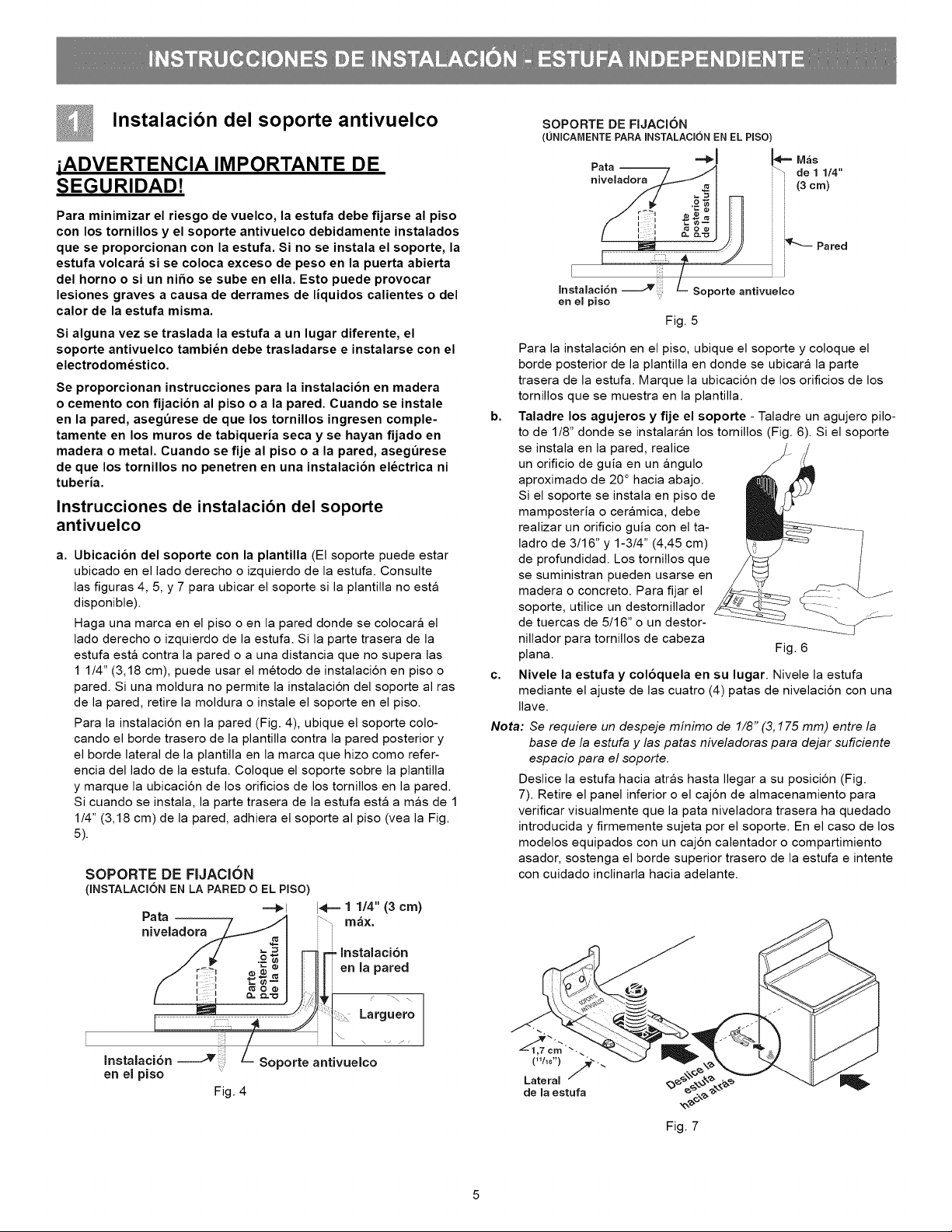

Instalacion

del

soporte

antivuelco

jADVERTENCIA

IMPORTANTE

DE

SEGURIDAD!

Para

minimizar

el

riesgo

de

vuelco,

la

estufa

debe

fijarse

al

piso

con

los

tornillos

y

el

soporte

antivuelco

debidamente

instalados

que

se

proporcionan

con

la

estufa.

Si

no

se

instala

el

soporte,

la

estufa

volcara

si

se

coloca

exceso

de

peso

en

la

puerta

abierta

del

horno

o

si

un

nifo

se

sube

en

ella.

Esto

puede

provocar

lesiones

graves

a

causa

de

derrames

de

liquidos

calientes

o

del

calor

de

la

estufa

misma.

Si

alguna

vez

se

traslada

!a

estufa

a

un

lugar diferente,

el

soporte

antivuelco

también

debe

trasladarse

e

instalarse

con

el

electrodoméstico.

Se

proporcionan

instrucciones

para

la

instalacion

en

madera

o

cemento

con

fijacién

al

piso

o

a

la

pared.

Cuando

se

instale

en

la

pared,

aseglirese

de

que

los

tornillos

ingresen

comple-

tamente

en

los

muros

de

tabiqueria

seca

y

se

hayan

fijado

en

madera

o

metal.

Cuando

se

fije

al

piso

o

a

la

pared,

asegurese

de

que

los

tornillos

no

penetren

en

una instalacion

eléctrica

ni

tuberia.

Instrucciones

de

instalacién

del

soporte

antivuelco

a.

Ubicacion

del

soporte

con

la

plantilla

(El

soporte

puede

estar

ubicado

en

el

lado

derecho

o

izquierdo

de

la

estufa.

Consulte

las

figuras

4,

5, y 7

para

ubicar

el

soporte

si

la

plantilla

no

esta

disponible).

Haga

una

marca

en

el

piso

o

en

la

pared

donde

se

colocara

el

lado

derecho

o

izquierdo

de

la

estufa.

Si

la

parte

trasera

de

la

estufa

esta

contra

la

pared

o a

una

distancia

que

no

supera

las

1

1/4”

(3,18

cm),

puede

usar

el

método

de

instalacién

en

piso

o

pared.

Si

una

moldura

no

permite

la

instalacién

del

soporte

al

ras

de

la

pared,

retire

la

moldura

o

instale

el

soporte

en

el

piso.

Para

la

instalacién

en

la

pared

(Fig.

4),

ubique

el

soporte

colo-

cando

el

borde

trasero

de

la

plantilla

contra

la

pared

posterior

y

el

borde

lateral

de

la

plantilla

en

la

marca

que

hizo

como

refer-

encia

del

lado

de

la

estufa.

Coloque

el

soporte

sobre

la

plantilla

y

marque

la

ubicacion

de

los

orificios

de

los

tornillos

en

la

pared.

Si

cuando

se

instala,

la

parte

trasera

de

la

estufa

esta

a

mas

de

1

1/4”

(3,18

cm)

de

la

pared,

adhiera

el

soporte

al

piso

(vea

la

Fig.

5).

SOPORTE

DE

FIJACION

(INSTALACION

EN LA

PARED

0

EL

PISO)

|

|g—

1

1/4"

(3

cm)

Pata

max.

niveladora

~

Instalacion

en

la

pared

Parte

posterior

de

la

estufa

fon

N

yy:

Larguero

N

\

woe

4

_f

instalacion

——¥

|

L

Soporte

antivueico

en

el

piso

,

Fig.

4

SOPORTE

DE

FIJACION

(UNICAMENTE

PARA

INSTALACION

EN

EL

PISO)

Pat

coma

Gam

Vas

ata

—

de

11/4"

niveladora

f

(3

cm)

oad

23

=D

ao

23g

f

ee

Pared

|

f

|

instalacion

——¥_

L

Soporte

antivuelco

en

el

piso

Fig.

5

Para

la

instalacioén

en

el

piso,

ubique

el

soporte

y

coloque

el

borde

posterior

de

la

plantilla

en

donde

se

ubicara

la

parte

trasera

de

la

estufa.

Marque

la

ubicacién

de

los

orificios

de

los

tornillos

que

se

muestra

en

la

plantilla.

Taladre

los

agujeros

y

fije

el

soporte

-

Taladre

un

agujero

pilo-

to

de

1/8”

donde

se

instalaran

los

tornillos

(Fig.

6).

Si

el

soporte

se

instala

en

la

pared,

realice

un

orificio

de

guia

en

un

angulo

aproximado

de

20°

hacia

abajo.

Si

el

soporte

se

instala

en

piso

de

mamposteria

o

ceramica,

debe

realizar

un

orificio

guia

con

el

ta-

ladro

de

3/16”

y

1-3/4”

(4,45

cm)

de

profundidad.

Los

tornillos

que

se

suministran

pueden

usarse

en

madera

o

concreto.

Para

fijar

el

soporte,

utilice

un

destornillador

de

tuercas

de

5/16”

o

un

destor-

nillador

para

tornillos

de

cabeza

plana.

Fig.

6

Nivele

la

estufa

y

col6quela

en su

lugar.

Nivele

la

estufa

mediante

el

ajuste

de

las

cuatro

(4)

patas

de

nivelacién

con

una

llave.

Nota:

Se

requiere

un

despeje

minimo

de

1/8”

(3,175

mm)

entre

la

base

de

/a

estufa

y

las

patas

niveladoras

para

dejar

suficiente

espacio

para

el

soporte.

Deslice

la

estufa

hacia

atras

hasta

llegar

a

su

posicion

(Fig.

7).

Retire

el

panel

inferior

o

el

cajén

de

almacenamiento

para

verificar

visualmente

que

la

pata

niveladora

trasera

ha

quedado

introducida

y

firmemente

sujeta

por

el

soporte.

En

el

caso

de

los

modelos

equipados

con

un

cajén

calentador

o

compartimiento

asador,

sostenga

el

borde

superior

trasero

de

la

estufa

e

intente

con

cuidado

inclinarla

hacia

adelante.

(8?)

ge

Lateral

a

de

la

estufa

Fig.

7

Proporcione

un

suministro

adecuado

de

gas.

Conexion

de

la

estufa

al

suministro

de

gas.

Tenga

en

cuenta

lo

el

uso

de

la

estufa

en

altitudes

Nota:

Para

evitar

pérdidas,

coloque

sellador

para

juntas

de

tuberia

superiores

a

los

2.000

pies

(610

m),

el

régimen

nominal

del

electro-

en

todas

las

roscas

macho

(exterior).

No

permita

que

e/

regu-

doméstico

se

debera

reducir

en un

4%

por

cada

1.000

pies

lador

de

presion

de

gas

abra

la

tuberia

cuando

esté

ajustando

(305

m)

por

encima

del

nivel

del

mar.

los

conectores.

Este

electrodoméstico

esta

ajustado

para

funcionar

con

una

presién

a.

Instale

una

vaivula

externa

de

cierre

manual

del

suministro

de

gas

de

gas

natural

en

el

multiple

de

4”.

Hay

un

regulacor

de

presién

con-

en

un

lugar

de

facil

acceso

fuera

de

la

estufa.

Asegurese

de

saber

vertible

conectado

al

multiple

y

DEBE

ser

conectado

en

serie

con

la

como

y

donde

cerrar

el

suministro

de

gas

de

la

estufa

(vea

la

Fig.

tuberfa

de

suministro

de

gas.

Si

el

kit

de

conversién

a

gas

LP/propa-

8).

no

ha

sido

utilizado,

siga

las

instrucciones

proporcionadas

con

el kit b.

Instale

un

adaptador

de

unién curva

de

1/2”

al

regulador

de

gas

para

convertir

el

regulador

de

presion

para usar

gas

LP/propano.

usando

no

mas

de

15

pies/libra

de

par

(torsién)

(consulte

la

Fig.

Durante

la

instalacioén

de

la

estufa,

debe

tener

cuidado

de

no

obstruir

8).

el

flujo

de

combustién

ni

de

aire

de

la

ventilacion.

Para

un

correcto

funcionamiento,

la

entrada

maxima

de

presién

al

regulador

no

debe

ser

superior

a

las

14

pulgadas

de

presion

de

columna

de

agua.

La

presién

de

entrada

al

regulador

debe

ser

al

menos

1

pulgada

mayor

que

la

presién

del

multiple

del

regulador.

e”

la

estufa

6

° °

|

e

Parte

trasera

g

Ejemplo:

Si

el

regulador

esta

configurado

para

una

presién

del

multiple

de

4

pulgadas

de

gas

natural,

la

presién

de

la

entrada

debe

ser

de

al

menos

5

pulgadas;

si

el

regulador

ha

sido

convertido

a

una

presién

del

multiple

de

10

pulgadas

de

gas

LP/propano,

la

presién

de

entrada

debe

ser

de

al

menos

11

pulgadas.

Regtlador

e

Las

pruebas

de

escapes

del

electrodoméstico

se

deberan

llevar

a

presién

Conducto

flexible

del

cabo

de

acuerdo

con

las

instrucciones

provistas

en

el

punto

g)

del

apartado

4.

electrodoméstico

El

diametro

interno

de

la

linea

de

suministro

de

gas

debe

ser de

1/2"

0

3/4",

Conector

Valvula

dole

cierre

Conector

adaptador

|

Selle

las

aberturas

de

la

pared.

doble

|

manual

|

adaptador

\

.

Selle

todas

las

aberturas

en

la

pared

detras

de

la

estufa

y

en

el

piso

:

A)

debajo

de

la

estufa

después

de

que

se

haya

instalado

la

linea

de

suministro.

APAGADO

Fig.

8

-

conexiones

al

suministro

de

gas

Asegurese

de

estabilizar

el

lado

izquierdo

del

regulador

de

presién

de

gas

antes

de

apretar

CUALQUIER

accesorio

fijado

al

regulador

de

presién.

No

permita que

el

regulador

de

presién

abra

la

tuberia

cuando

esté

ajustando

los

conectores

(consulte

la

Fig.

9).

Ty

Fig.

9

7

c.

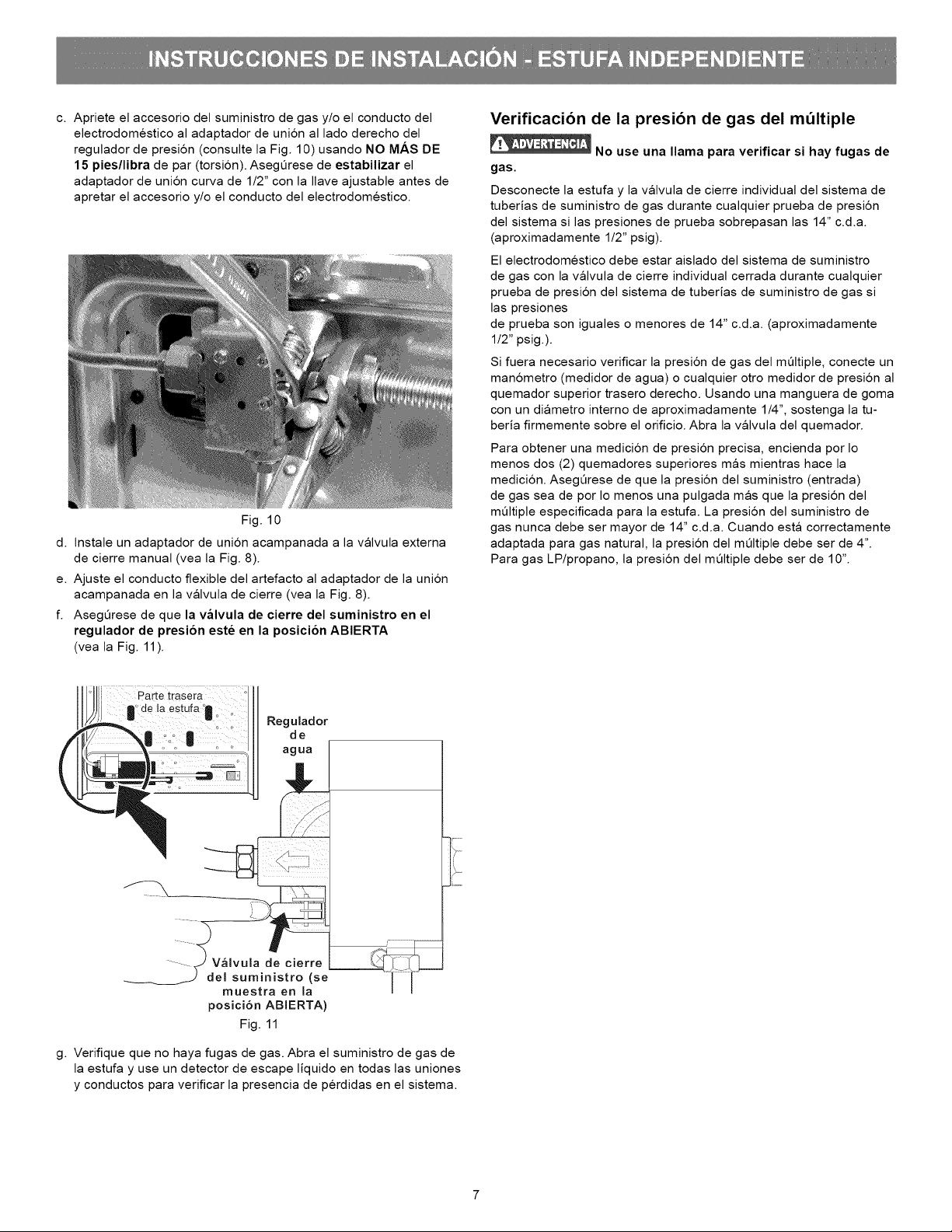

Apriete

el

accesorio

del

suministro

de

gas

y/o

el

conducto

del

electrodoméstico

al

adaptador

de

unidn

al

lado

derecho

del

regulador

de

presion

(consulte

la

Fig.

10)

usando

NO

MAS

DE

15

pies/libra

de

par

(torsidn).

Asegurese

de

estabilizar

el

adaptador

de

unién curva

de

1/2”

con

la

llave

ajustable

antes

de

apretar

el

accesorio

y/o

el

conducto

del

electrodoméstico.

-

Fig.

10

d.

Instale

un

adaptador

de

unién

acampanada

a

la

valvula

externa

de

cierre

manual

(vea

la

Fig.

8).

e.

Ajuste

el

conducto

flexible

del

artefacto

al

adaptador

de

la

unién

acampanada

en

la

valvula

de

cierre

(vea

la

Fig.

8).

f.

Asegurese

de

que

la

valvula

de

cierre

del

suministro

en

el

regulador

de

presién

esté

en

la

posicién

ABIERTA

(vea

la

Fig.

11).

alli

Parte

trasera

|

g

de

la

.estufa

0

eo

:

Regulador

de

agua

Valvula

de

cierre

del

suministro

(se

muestra

en

la

posicién

ABIERTA)

Fig.

11

g.

Verifique

que

no

haya

fugas

de

gas.

Abra

el

suministro

de

gas

de

la

estufa

y

use

un

detector

de

escape

liquido

en

todas

las

uniones

y

conductos

para

verificar

la

presencia

de

pérdidas

en

el

sistema.

Verificacion

de

la

presidn

de

gas

del

multiple

Cauca

No

use

una

llama

para

verificar

si

hay

fugas

de

gas.

Desconecte

la

estufa

y

la

valvula

de

cierre

individual

del

sistema

de

tuberias

de

suministro

de

gas

durante

cualquier

prueba

de

presién

del

sistema

si

las

presiones

de

prueba

sobrepasan

las

14”

c.d.a.

(aproximadamente

1/2”

psig).

El

electrodoméstico

debe

estar

aislado

del

sistema

de

suministro

de

gas

con

la

valvula

de

cierre

individual

cerrada durante

cualquier

prueba

de

presion

del

sistema

de

tuberfas

de

suministro

de

gas

si

las

presiones

de

prueba

son

iguales

o

menores

de

14”

c.d.a.

(aproximadamente

1/2”

psig.).

Si

fuera

necesario

verificar

la

presién

de

gas

del

multiple,

conecte

un

mandmetro

(medidor

de

agua)

o

cualquier

otro

medidor

de

presidn

al

quemador

superior

trasero

derecho.

Usando

una

manguera

de

goma

con

un

diametro

interno

de

aproximadamente

1/4”,

sostenga

la

tu-

beria

firmemente

sobre

el

orificio.

Abra

la

valvula

del

quemador.

Para

obtener

una

medicién

de

presién

precisa,

encienda

por

lo

menos

dos

(2)

quemadores

superiores

mas

mientras

hace

la

medicién.

Asegurese

de

que

la

presién

del

suministro

(entrada)

de

gas sea

de

por

lo

menos

una

pulgada

mas

que

la

presidn

del

multiple

especificada

para

la

estufa.

La

presién

del

suministro

de

gas

nunca

debe

ser

mayor

de

14”

c.d.a.

Cuando

esta

correctamente

adaptada

para

gas

natural,

la

presién

del

multiple

debe

ser de

4”.

Para

gas

LP/propano,

la

presién

del

multiple

debe

ser

de

10”.

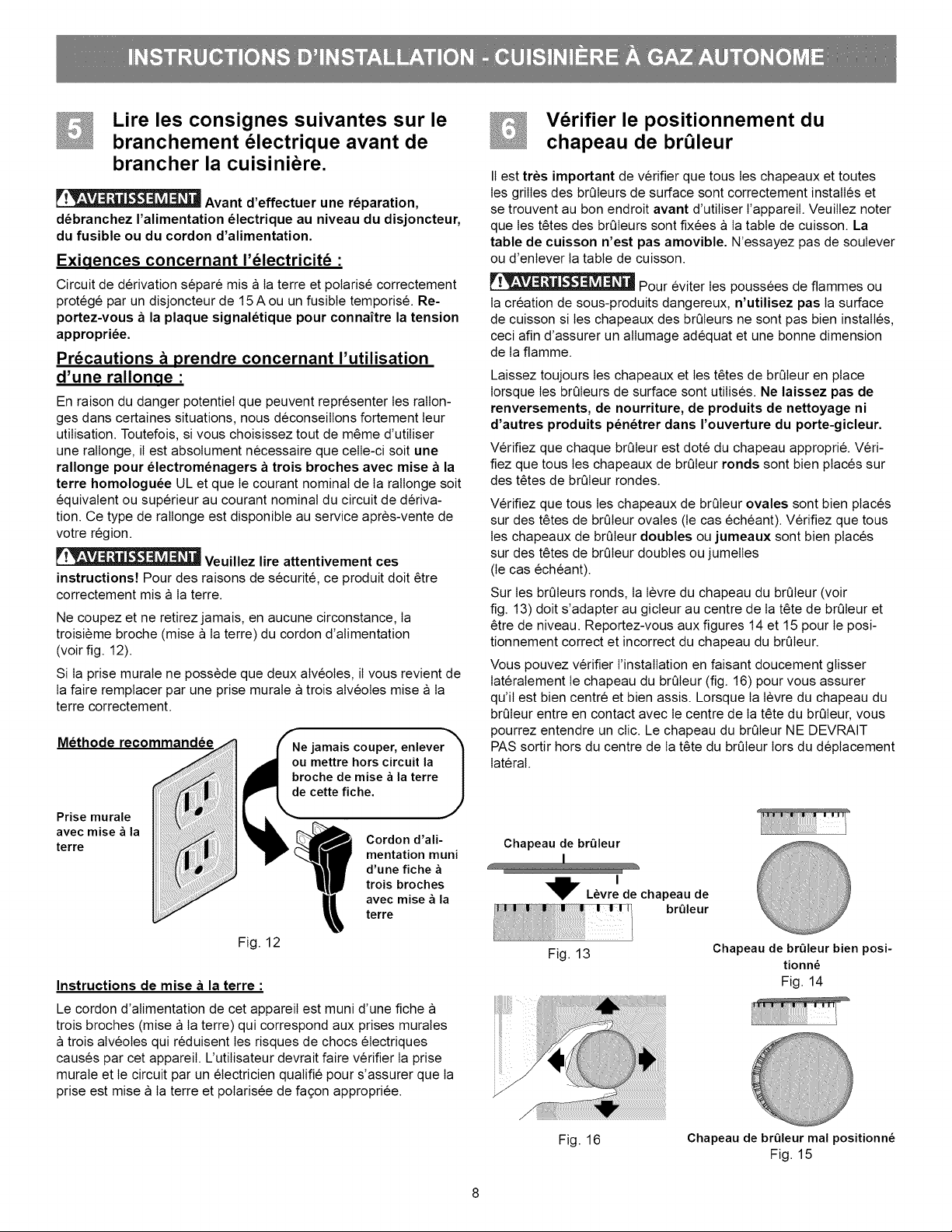

Lea

la

de

conexion

eléctrica

antes

de

conectar

el

suministro

eléctrico

a la

estufa.

Cus

Antes

de

realizar

el

mantenimiento,

desconecte

el

suministro

eléctrico

del

disyuntor,

el

fusible

o

el

cable

de

alimentacion.

Requisitos

eléctricos:

un

circuito

de

bifurcacion

individual,

correctamente

conectado

a

tierra

y

polarizado,

protegido

por

un

fusible

de

accién

retardada

o

disyuntor

de

15

amp.

Consulte

la

placa

de

serie

para

verificar

el

voltaje

adecuado.

Precauciones

para

el

cable

de

extension:

Debido

a

los

riesgos

potenciales

de

seguridad

en

ciertas

condi-

ciones,

recomendamos

enfaticamente

evitar

el

uso

de

todo

cable

de

extensi6n.

No

obstante,

si

decide

usarlo,

es

absolutamente

necesa-

rio

que

sea

de

3

filamentos

aprobado

por

UL

para

electrodomésti-

cos

con

conexi6n

a

tierra

y

que

la

corriente

que

transporta

en

amperios

sea

equivalente

o

mayor

que

la

del

circuito

de

bifurcacidn.

Estos

cables

de

extensiédn

se

consiguen

en

la

organizacién

del

servicio

local.

OC)

jLea

cuidadosamente!

Para

su

seguridad

person-

al,

este

producto

debe

ser

debidamente

puesto

a

tierra.

Bajo

ninguna

circunstancia

corte

o

retire

la

tercera

clavija

(puesta

a

tierra)

del

enchufe

del

corddn

eléctrico

(vea

la

Fig. 12).

Donde

encuentre

un

tomacorriente

normal

de

dos

alvéolos,

es

ob-

ligacién

y

responsabilidad

personal

del

cliente

reemplazarlo

con

un

tomacorriente

de

tres

alvéolos

debidamente

puesto

a

tierra.

Metodo

sugerido

Bajo

ninguna

circunstancia

corte,

retire

o

deshabilite

fa

clavija

de

conexion

a

tierra.

Tomacorriente

con

puesta

a

tierra

Cable

eléctrico

de

3

clavijas

con

puesta

a

tierra

Fig.

12

Instrucciones

de

puesta

a

tierra:

El

cable

de

alimentacién

de

este

producto

esta

equipado

con

un

enchufe

(a

tierra)

de

3

clavijas

que

coincide

con

el

receptaculo

de

pared

con

puesta

a

tierra

de

3

clavijas

para

minimizar

la

posibilidad

de

choque

eléctrico

de

este

producto.

El

cliente

debe

hacer

revisar

el

tomacorriente

de

pared

y

el

circuito

por

un

electricista

calificado

para

asegurarse

de

que

esté

debidamente

polarizado

y

puesto

a

tierra.

Verifique

la

colocacion

de

la

tapa

del

quemador.

Es

muy

importante

asegurarse

de

que

todas

las

tapas

y

rejillas

de

los

quemadores

superiores

estén

debidamente

instaladas

y

en

sus

ubicaciones

correctas

antes

de

utilizar

el

electrodoméstico.

Tenga

en

cuenta

que

las

cabezas

de

los

quemadores

estan

fijadas

a la

cubierta.

La

cubierta

no

se

puede

desinstalar.

No

intente

retirar

o

levantar

la

cubierta.

Oita

Para

evitar

llamaradas

y

evitar

la

generacién

de

vapores

nocivos,

no

use

la

cubierta

sin

todas

las

tapas

de

los

que-

madores

debidamente

instaladas.

Si

estan

todas

instaladas

correct-

amente,

asegurara

el

encendido

adecuado

y el

tamafio

correcto

de

las

llamas.

Siempre

mantenga

las

tapas

y

las

cabezas

de

los

quemadores

en

su

lugar

cuando

los

quemadores

estén

en

uso.

No

permita

que

se

introduzcan

en

los

agujeros

de

soporte

del

orificio

de

los

quemadores

a

gas

derrames,

alimentos,

agentes

de

limpieza

o

cualquier

otro

material,

Asegurese

de

que

el

tamafio

de

cada

tapa

de

quemador

concuerde

con

el

tamafio

de

la

cabeza

del

quemador.

Asegurese

de

que

todas

las

tapas

redondas

de

los

quemadores

estén

colocadas

correcta-

mente

en

su

lugar

en

las

cabezas redondas

de

los

quemadores.

Aseguirese

de

que todas

las

tapas

ovaladas

de

los

quemadores

estén

colocados

correctamente

en

su

lugar

en

las

cabezas

ovaladas

de

los

quemadores

(si

vienen

equipados).

Asegurese

de

que

todas

las

tapas

dobles

de

los

quemadores

estén

colocados

correctamente

en

su

lugar

en

las

cabezas

dobles

de

los

quemadores

(si

vienen

equipados).

En

los

quemadores

redondos,

el

reborde

de

la

tapa

del

quemador

(vea

la

Fig.

13)

deben

calzar

de

manera

ajustada

en

el

centro

de

la

cabeza

del

quemador

y

quedar

nivelada.

Consulte

las

figuras

14

y

15

para

conocer

las

maneras

correctas

e

incorrectas

de

colocar

la

tapa

del

quemador.

Una

vez

en

su

lugar,

puede

verificar

si

cabe

deslizando

suavemente

la

tapa

del

quemador

de

lado

a

lado

(Fig.

16)

para

asegurarse

de

que

esté

centrada

y

firmemente

asentada.

Cuando

el

reborde

de

la

tapa

del

quemador

haga

contacto

en

el

centro

de

la

cabeza

del

quemador,

podra

escuchar

el

contacto

entre

la

tapa

y la

cabeza

del

quemador.

Tenga

en

cuenta

que

la

tapa

del

quemador

NO

se

debe

mover

del

centro

de

la

cabeza

del

quemador

cuando

intente

moverla

de

lado

a

lado.

Tapa

del

quemador

v

I

Reborde

de

la

tapa

del

quemador

Colocacion

correcta

de

la

tapa

del

quemador

Fig.

14

Fig.

13

Colocacién

incorrecta

de

la

tapa

del

quemador

Fig.

15

Verifique

el

encendido

de

los

quemadores

superiores.

El

funcionamiento

de

los

encendedores

eléctricos

debe

verificarse

después

de

que

se

hayan

controlado

atentamente

los

conectores

de

la

linea

de

suministro

y

de

la

estufa

en

busca

de

escapes,

y

de

que

la

estufa

haya

sido

conectada

al

suministro

eléctrico.

a.

Para

verificar

el

encendido

adecuado,

presione

y

gire

la

perilla

de

un

quemador

superior

a

la

izquierda

hasta

la

posicién

“LITE”

(encender).

Escuchara

el

encendedor

emitiendo

chispas.

b.

El

quemador

superior

se

encendera

cuando

el

gas

llegue

al

que-

mador.

Cebe

el

sistema

de

las

tuberias

de

suministro

dejando

la

perilla

en

la

posicién

“LITE”

(encendido)

hasta

que

el

quemador

se

encienda.

Cada

quemador

debe

encenderse

a

los

cuatro

(4)

segundos

de

funcionamiento

normal

después

de

que

el

aire

haya

sido

cebado

de

las

tuberias

de

suministro.

c.

Verifique

visualmente

que

el

quemador

se

haya

encendido.

Una

vez

que

el

quemador

se

encienda,

gire

la

perilla

para

retirarla

de

la

posicién

“LITE”

(encendido).

d.

Pruebe

cada

perilla

por

separado

hasta

que

se

hayan

verificado

todos

los

quemadores

superiores.

Cada

ubicacién

de

los

quema-

dores

viene

equipada

con

un

electrodo

separado.

Programe

el

ajuste

BAJO

de

las

valvulas

de

los

quemadores

superiores

(flujo

en

linea).

Pruebe

el

ajuste

“LOW”

(bajo)

para

comprobar

si

debe

ser

ajustado

a.

Oprima

la

perilla

hacia

adentro

y

girela

a

la

posicién

‘LITE’

(en-

cender)

hasta

que

el

quemador

se

encienda.

b.

Oprima

la

perilla

hacia

adentro

y

rapidamente

girela

al

ajuste

minimo.

c.

Si

el

quemador

se

apaga,

gire

la

perilla

a

la

posicién

‘OFF’

(apa-

gado).

d.

Retire

la

perilla

del

quemador

superior.

e.

Introduzca

un

destornillador

delgado

en

la

varilla

hueca

de

la

valvula

y

ajustelo

sobre

el

tornillo

que

se

encuentra

adentro.

El

tamafio

de

la

llama

se

puede

aumentar

o

reducir

girando

el

tor-

nillo.

Gire

el

tornillo

a la

izquierda

para

aumentar

el

tamafio

de

la

llama

(vea

las

Fig.

17

y

Fig.

19).

f.

Ajuste

la

llama

hasta

que

pueda

girar

la

perilla

rapidamente

desde

la

posicién

“LITE”

(encender)

hasta

el

ajuste

minimo

sin

que

se

apague

la

llama.

La

llama

debe

ser

lo

mas

pequefia

posible

sin

que

se

apague.

Nota:

e/

ajuste

de

la

mezcila

de

aire

no

es

necesario

en

los

quema-

dores

superiores.

Altura

de

la

llama

del

quemador

|

5/8”

|<

Cubierta

de

L

coccion

1"7=2,5cm

Fig.

18

Verifique

el

encendido

de

los

quemadores

del

horno.

El

funcionamiento

de

los

encendedores

del

horno

debe

veri-

ficarse

después

de

que

se

hayan

controlado

atentamente

los

conectores

de

la

linea

de

suministro

y

de

la

estufa

en

busca

de

escapes,

y

de

que

la

estufa

haya

sido

conectada

al

suministro

eléctrico.

Asegurese

de

retirar

todos

los

materiales

de

empaque

y

la

documentacion

del

interior

del

horno.

El

quemador

del

horno

esta

equipado

con

un

sistema

de

control

eléctrico

asi

como

de

un

encendedor

eléctrico.

Si

el

modelo

viene

equipado

con

un

quemador

superior

para

el

horno,

también

incluira

un

encendedor

eléctrico.

Estos

sistemas

de

control

no

requieren

de

ajustes.

Cuando

el

horno

comience

a

funcionar,

la

corriente

eléctrica

llegara

al

encendedor.

Brillara

como

si

fuera

una

bombilla.

Cuando

el

encendedor

haya

alcanzado

la

temperatura

suficiente

para

prender

el

gas,

la

valvula

del

horno

controlada

eléctricamente

se

abrira

y

aparecera

la

llama

en

el

quemador.

Existe

un

lapso

de

tiempo

de

30

a

60

segundos

después

de

que

el

termostato

se

enciende

y

antes

de

que

la

llama

aparezca

en

el

quemador

del

horno.

Cuando

el

hor-

no

alcance

la

temperatura

programada,

el

dispositivo

de

encendido

se

apagara.

La

llama

del

quemador

se

apagara

de

20

a

30

segun-

dos

después

de

que

se

apague

el

encendedor.

Para

mantener

una

temperatura

programada

en

el

horno,

este

ciclo

continuara

siempre

y

cuando

el

control

del

horno

esté

configurado

para

permanecer

en

funcionamiento.

Para

verificar

el

encendido

del

quemador

del

horno:

a.

Programe

el

horno

en

“Bake”

(hornear)

a

300

°F.

Consulte

manu-

al

del

usuario

para

verificar

las

instrucciones

de

funcionamiento.

b.

El

quemador

del

horno

deberia

encenderse

en

el

transcurso

de

60

segundos.

Verifique

que

la

llama

sea

correcta

y

permita

que

el

horno

cumpla

un

ciclo

una

vez.

APAGUE

los

controles.

c.

Si

su

modelo

viene

equipado

con

un

asador

a

nivel

de

la

cintura,

ajuste

el

horno

a

la

opcién

“Broil”

(asado

a la

parrilla).

Consulte

el

manual

del

usuario

para

obtener

las

instrucciones

de

funciona-

miento.

d. El

quemador

de

asar

deberia

encenderse

en

el

curso

de

60

segundos.

Verifique

que

la

llama

sea

adecuada.

APAGUE

los

controles.

Ajuste

del

obturador

de

aire

del

horno

inferior.

Para

determinar

si

la

llama

del

quemador

del

horno

es

la

correcta,

retire

el

panel

inferior

del

horno

y

el

deflector

inferior

del

horno

(con-

sulte

la

Fig.

19)

y

programe

el

horno

a

300°F.

La

longitud

aproxima-

da de

la

llama

del

quemador

del

horno

inferior

debe

ser

de

1

pulgada

(2,5

cm)

con

una

llama

interior

clara

azul.

Para

extraer

la

parte

inferior

del

horno,

retire

los

tornillos

de

sujecién

en

la

parte

trasera

del

panel

inferior

del

horno.

Levante

en

la

parte

trasera,

desenganche

el

frente

de

la

parte

inferior

del

horno

del

marco

delantero

y

saque

el

fondo

fuera

del

horno.

Retire

el

deflector

inferior

del

quemador

para

observar

la

llama

del

quemador.

Si

la

llama

es

de

color

amarillo,

aumente

el

tamafio

de

la

abertura

inferior

del

obturador

de

aire.

Si

la

llama

tiene

un

color

diferente

de

azul,

reduzca

la

abertura

del

obturador

de

aire.

superior

(algunos

modelos)

Obturador

del

quemador

del

emme

horno

superior

(algunos

"

modelos)

Horno

inferior

deflector

del

quemador

(removible)

Horno

inferior

panel

inferior

(removible)

Obturador

de

aire

del

horno

inferior

oe

Fig.

19

-

ubicaciones

de

los

quemadores

del

horno

Para

ajustar

el

obturador

del

horno

inferior,

afloje

el

tornillo

Quemador

del

horno

de

fijacién

(vea

la

Fig.

21),

ajuste

el

obturador

de

aire

y

apriete

el

tornillo

de

fijacion.

Cuando

termine

el

ajuste,

vuelva

a

colocar

el

deflector

del

quemador

y el

panel

inferi-

or

del

horno

en

su

lugar.

Tornilio

de

fijacioén

Obturador

de

aire

Caperuza

del

orificio

Fig.

20

-

Obturador

de

aire

tipico

del

quemador

del

horno

Ajuste

del

obturador

de

aire

del

horno

superior.

(algunos

modelos).

La

longitud

aproximada

de

la

llama

del

quemador

superior

(de

asar)

del

horno

debe

ser

de

1

pulgada

(2,5

cm)

con

una

llama

interior

clara

azul.

Para

determinar

si

la

llama

del

quemador

de

asar

superior

es

adecuada,

ajuste

el

horno

para

la

funcioén

“Broil”

(asado

a

la

parrilla).

Si

la

llama

es

de

color

amarillo,

aumente

el

tamafio

de

la

abertura

del

obturador

de

aire

del

horno

superior.

Si

la

llama

tiene

un

color

diferente

de

azul,

reduzca

la

abertura

del

obturador

de

aire.

Para

ajustar

el

obturador

superior

del

horno,

afloje

el

tornillo

de

fijacién

(vea

la

Fig.

20),

ajuste

el

obturador

de

aire

y

apriete

el

tornillo

de

fijacion.

10

Asegurese

de

que

la

estufa

esté

nivelada.

Nivele

la

estufa

mediante

la

colocacién

horizontal

de

un

nivel

en

una

parrilla

del

horno.

Verifique

diagonalmente

desde

la

parte

frontal

hacia

atras

y

luego

nivele

la

estufa

mediante

el

ajuste

de

las

patas

o

la

colocacién

de

cufias

debajo

de

las

esquinas

de

la

estufa,

si

es

necesario.

Nota:

Una

vez

que

haya

finalizado

la

instalacién,

asegurese

de

que

todos

los

controles

estén

en

la

posiciéon

apagada.

Cuidado,

limpieza

y

mantenimiento

Consulte

el

manual

del

usuario

para

obtener

instrucciones

detalladas

de

limpieza.

Si

necesita

retirar

la

estufa

para

realizar

una

limpieza

o

mantenimiento,

cierre

el

suministro

de

gas.

Desconecte

el

suministro

de

gas

y

electricidad.

Si

no

puede

acceder

al

suministro

eléctrico

o

de

gas,

levante

levemente

la

estufa

en

la

parte

frontal

y

aléjelo

de

la

pared.

Retirelo

solamente

lo

necesario

para

desconectar

el

suministro

de

gas

y

electricidad.

Termine

de

retirar

la

estufa

para

realizar

el

servicio

técnico

y

la

limpieza.

Reinstale

en

sentido

inverso,

asegurese

de

nivelar

la

estufa

y

verifique

la

presencia

de

escapes

en

las

conexiones

de

gas.

Aseguirese

de

leer

y

seguir

el

paso

1

para

instalar

adecuadamente

el

dispositivo

antivuelco.

Antes

de

solicitar

servicio

técnico

Lea

la

seccioén

“Antes

de

solicitar

servicio”

y

las

secciones

de

instruc-

ciones

de

funcionamiento

en

su

Guia

de

uso

y

cuidado.

Puede

ahor-

rarle

tiempo

y

dinero.

Esta

lista

incluye

los

incidentes

mas

comunes

que

no

son

originados

por

mano

de

obra

o

materiales

defectuosos

de

este

electrodoméstico.

Consulte

el

texto de

garantia

incluido

en

la

Guia

de

uso

y

cuidado,

donde

se

indica

nuestro

numero

telefénico

gratuito

de

atenci6én

al

cliente

y

nuestra

direccién.

Si

tiene

alguna

pregunta

sobre

el

producto

o

necesita

realizar

un

pedido

de

piezas,

puede

llamarnos

o

escribirnos.

Ubicacion

de

la

placa

de

numero

de

modelo

y

de

serie

La

placa

de

informacién

esta

ubicada

en

la

superficie

derecha

del

marco

delantero

del

horno.

Para

acceder

a

esta

placa,

abra

el

cajén

de

almacenamiento

(algunos

modelos),

el

cajén

calentador

(algunos

modelos)

o

el

cajén

asador

(algunos

modelos)

(vea

la

Fig.

21).

Para

realizar

pedidos

de

piezas

o

realizar

consultas

sobre

la

estufa,

asegurese

de

especificar

siempre

el

modelo

y

los

numeros

de

serie,

asi

como

la

letra

o

el

numero

de

lote

que

figura

en

la

placa

del

numero

de

informacién

de

la

estufa.

La

placa

de

informacién

también

le

proporciona

datos

sobre

los

quemadores,

el

tipo

de

combustible

y

la

presién

en

la

que

fue

ajustada

la

estufa

cuando

salié

de

la

fabrica.

Fig.

21

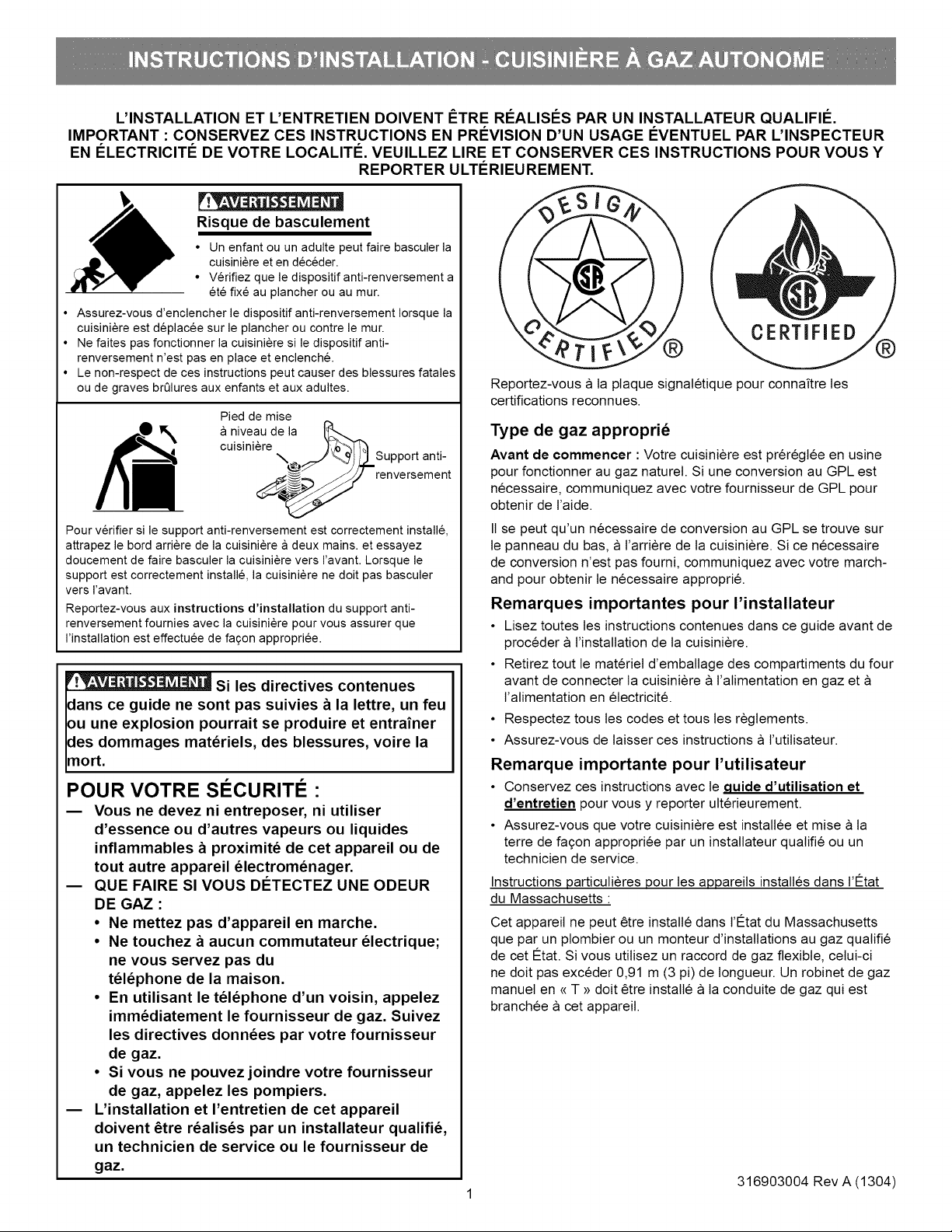

L’INSTALLATION

ET

L’ENTRETIEN

DOIVENT

ETRE

REALISES

PAR

UN

INSTALLATEUR

QUALIFIE.

IMPORTANT

:

CONSERVEZ

CES

INSTRUCTIONS

EN

PREVISION

D’UN

USAGE

EVENTUEL

PAR

L’INSPECTEUR

EN

ELECTRICITE

DE

VOTRE

LOCALITE.

VEUILLEZ

LIRE

ET

CONSERVER

CES

INSTRUCTIONS

POUR VOUS

Y

REPORTER

ULTERIEUREMENT.

NESE

y

Risque

de

basculement

«

Un

enfant

ou un

aduite

peut

faire

basculer

la

cuisiniére

et

en

décéder.

¢

Vérifiez

que

le

dispositif

anti-renversement

a

été

fixé

au

plancher

ou

au

mur.

«

Assurez-vous

d’enclencher

le

dispositif

anti-renversement

lorsque

la

cuisiniere

est

déplacée

sur

le

plancher

ou

contre

le

mur.

Ne

faites

pas

fonctionner

la

cuisiniére

si

le

dispositif

anti-

renversement

n’est

pas

en

place

et

enclenché.

Le

non-respect

de

ces

instructions

peut

causer

des

blessures

fatales

ou

de

graves

brillures

aux

enfants

et

aux

adultes.

Pied

de

mise

a

niveau

de

la

cuisiniére

ox

Pw

Ne

*

Eg

Pour

vérifier

si

le

support

anti-renversement

est

correctement

insiallé,

attrapez

le

bord

arriére

de

la

cuisiniére

a

deux

mains.

et

essayez

doucement

de

faire

basculer

la

cuisiniére

vers

avant.

Lorsque

le

support

est

correctement

installé,

la

cuisiniére

ne

doit

pas

basculer

vers

l’avant.

Reportez-vous

aux

instructions

d’installation

du

support

anti-

renversement

fournies

avec

la

cuisiniére

pour

vous

assurer

que

linstallation

est

effectuée

de

fagon

appropriée.

Support

anti-

renversement

NNSA

ENE

Si

les

directives

contenues

dans

ce

guide

ne

sont

pas

Suivies

4a

la

lettre,

un

feu

lou

une

explosion

pourrait

se

produire

et

entrainer

ides

dommages

matériels,

des

blessures,

voire

la

mort.

POUR

VOTRE

SECURITE

:

—

Vous

ne

devez

ni

entreposer,

ni

utiliser

d’essence

ou

d’autres

vapeurs

ou

liquides

inflammables

a

proximité

de

cet

appareil

ou

de

tout

autre

appareil

électroménager.

—

QUE

FAIRE

SI

VOUS

DETECTEZ

UNE

ODEUR

DE

GAZ:

¢

Ne

mettez

pas

d’appareil

en

marche.

¢«

Ne

touchez

a

aucun

commutateur

électrique;

ne

vous

servez

pas

du

téléphone

de

la

maison.

¢

En

utilisant

le

téléphone

d’un

voisin,

appelez

immédiatement

le

fournisseur

de

gaz.

Suivez

les

directives

données

par

votre

fournisseur

de

gaz.

¢

Si

vous

ne

pouvez

joindre

votre

fournisseur

de

gaz,

appelez

les

pompiers.

—

Linstallation

et

l’entretien

de

cet

appareil

doivent

étre

réalisés

par

un

installateur

qualifié,

un

technicien

de

service

ou

le

fournisseur

de

gaz.

Reportez-vous

a

la

plaque

signalétique

pour

connaitre

les

certifications

reconnues.

Type

de

gaz

approprié

Avant

de

commencer

:

Votre

cuisiniére

est

prérégiée

en

usine

pour

fonctionner

au

gaz

naturel.

Si

une

conversion

au

GPL

est

nécessaire,

communiquez

avec

votre

fournisseur

de

GPL

pour

obtenir

de

laide.

Il

se

peut

qu’un

nécessaire

de

conversion

au

GPL

se

trouve

sur

le

panneau

du

bas,

a

l’arriére

de

la

cuisiniére.

Si

ce

nécessaire

de

conversion

n’est

pas

fourni,

communiquez

avec

votre

march-

and

pour

obtenir

le

nécessaire

approprié.

Remarques

importantes

pour

l’installateur

«

Lisez

toutes

les

instructions

contenues

dans

ce

guide

avant

de

procéder

4

l’installation

de

la

cuisiniére.

«

Retirez

tout

le

matériel

d’emballage

des

compartiments

du

four

avant

de

connecter

la

cuisiniére

a

l’alimentation

en

gaz

et

a

Palimentation

en

électricité.

«

Respectez

tous

les

codes

et

tous

les

réglements.

«

Assurez-vous

de

laisser

ces

instructions

a

lutilisateur.

Remarque

importante

pour

l'utilisateur

«

Conservez

ces

instructions

avec

le

guide

d’utilisation

et

d’entretien

pour

vous

y

reporter

ultérieurement.

«

Assurez-vous

que

votre

cuisiniére

est

installée

et

mise

a

la

terre

de

fagon

appropriée

par

un

installateur

qualifié

ou

un

technicien

de

service.

Instructions

particuliéres

pour

les

appareils

installés

dans

|'Etat

du

Massachusetts

:

Cet

appareil

ne

peut

étre

installé

dans

I'Etat

du

Massachusetts

que

par

un

plombier

ou

un

monteur

d’installations

au

gaz

qualifié

de

cet

Etat.

Si

vous

utilisez

un

raccord

de

gaz

flexible,

celui-ci

ne

doit

pas

excéder

0,91

m

(3

pi)

de

longueur.

Un robinet

de

gaz

manuel

en

«

T

»

doit

6tre

installé

a

la

conduite

de

gaz

qui

est

branchée

a

cet

appareil.

316903004

Rev

A

(1304)

IMPORTANTES

MESURES

DE

SECURITE

+

Linstallation

de cette

cuisiniére

doit

étre

faite

conformément

aux

codes

locaux

ou,

si

ce

type

de

code

n’existe

pas,

au

code

national

sur

le

gaz

combustible

ANSI

2223.1

(derniére

édition

si

l'appareil

est

installé

aux

Etats-Unis).

«

Sila

cuisiniére

est

installée

dans

une

maison

préfabriquée

(maison

mobile),

Pinstallation

doit

étre

conforme

a

la

norme

Manufactured

Home

Construction

and

Safety

Standard,

titre

24

CFR,

partie

3280

(anciennement

désignée

comme

la

Federal

Standard

for

Mobile

Home

Construction

and

Safety,

titre

24,

HUD

[partie

280])

ou,

si

cette

norme

ne

s’applique

pas,

l’installation

doit

6tre

conforme

a

la

norme

ANSI/NCSBCS

A225.1

de

la

Standard

for

Manufactured

Home

Installations,

ou

aux

codes

locaux.

«

La

conception

de

cette

cuisiniére

a

été

approuvée

par

CSA

In-

ternational.

Comme

dans

le

cas

de

tous

les

appareils

fonction-

nant

au

gaz

et

produisant

de

la

chaleur,

il

est

nécessaire

de

suivre

certaines

régies

de

sécurité.

Vous

les

trouverez

dans

le

Guide

d’utilisation

et

d’entretien.

Lisez-les

attentivement.

*

Vérifiez

que

votre

cuisiniére

est

installée

et

mise

a

la

terre

de

fagon

appropriée

par

un

installateur

qualifié

ou un

tech-

nicien

de

service.

¢

Cette

cuisiniére

doit

étre

mise

a la

terre

conformément

aux

codes

locaux

ou,

en

l’absence

de

tels

codes,

con-

formément

au

National

Electrical

Code

ANSI/NFPA

n°

70

(derniére

édition

lorsque

installation

est

faite

aux

Etats-

Unis).

Reportez-vous

aux

instructions

de

mise

a

la

terre se

trouvant

a

la

page

8.

+

Avant

d’installer

la

cuisiniére

dans

un

endroit

recouvert

de

linoléum

ou

de

tout

autre type

de

revétement

de

sol

synthétique,

assurez-vous

que

ce

revétement

peut

supporter

une

chaleur

se

situant

au

moins

a

50 °C

(90

°F)

au-dessus

de

la

température

de

la

piéce

sans

qu’il

ne

rétrécisse,

ne

gauchisse

ou ne

se

décolore.

N’installez

pas

la

cuisiniére

sur

de

la

moquette,

4

moins

que

vous

placiez

une

plaque

isolante

en

contreplaqué

d’une

épaisseur

de

0,6

cm

(1/4

po)

entre

l'appareil

et

la

moquette.

-

Assurez-vous

que

le

revétement

des

murs

qui

se

trouve

autour

de

la

cuisiniére

peut

supporter

la

chaleur

produite

par

celle-ci.

+

N’obstruez

pas

le

débit

d’air

ni

au

niveau

de

l’évent

du

four,

ni

autour

de

sa

base.

Ne

bloquez

pas

non

plus

le

panneau

avant

inférieur

de

la

cuisiniére.

Evitez

de

touch-

er

aux

ouvertures

de

l’évent

ou

a

la

région

située

prés

des

surfaces,

car

celles-ci

peuvent

devenir

tres

chaudes

lorsque

le

four

fonctionne.

Cette

cuisiniére

nécessite

de

lair

frais

pour

permettre

une

bonne

combustion

des

brdleurs.

«

Les

rideaux

d’air

ou

autres

hottes

de

cuisiniere

en

hauteur

qui

projettent

de

lair

vers

la

cuisiniére

en

contrebas

ne

doivent

pas

6tre

utilisés

avec

des

cuisiniéres

a

gaz,

sauf

si

la

hotte

et

la

cuisiniére

ont

été

congues,

testées

et

répertoriées

par

un

labo-

ratoire

d’essais

indépendant

et

peuvent

fonctionner

conjointe-

ment.

NAVEEN

N

ESSAYEZ

PAS

DE

FAIRE

FONCTIONNER

LE

FOUR

A

ALLUMAGE

ELECTRIQUE

DURANT

UNE

PANNE

D’ELECTRICITE.

REMETTEZ

TOUTES

LES

COMMANDES

DU

FOUR

A

LA

POSITION

«

OFF

»

(ARRET)

EN

CAS

DE

PANNE

D’ELECTRICITE.

Lallumeur

électrique

rallumera

automatiquement

le

brdleur

du

four

lorsque

|’électricité

reviendra,

si

les

commandes

du ther-

mosiat

du

four

ont

été

laissées

a

«

ON

»

(marche).

Lorsqu’une

panne

d’électricité

survient

durant

lutilisation,

les

brdleurs

de

surface

continueront

de

fonctionner.

Durant

une

panne

d’électricité,

les

brdleurs

de

surface

peuvent

étre

allumés

au

moyen

d’une

allumette.

Pour

ce

faire,

tenez

une

allumette

allumée

prés

du

brdleur,

puis

faites

tourner

lentement

le

bouton

a

la

position

«

LITE

»

(allumage).

Faites

preuve

d’une

grande

prudence

lorsque

vous

allumez

les

brdleurs

de cette

facon.

NN

GSSS

Ey

Ne

laissez

jamais

un

enfant

seul

ou

sans

surveillance

a

proximité

d’un

appareil

électroménager

en

marche.

Enseignez

aux

enfants

la

maniére

d’utiliser

les

appareils

électroménagers

de

facon

appropriée

et

sécuritaire.

Ne

laissez

jamais

la

porte

du

four

ouverte

lorsque

celui-ci

est

laissé

sans

surveillance.

NESS

Grimper,

s’appuyer

ou

s’asseoir

sur

les

portes

ou

les

tiroirs

de

la

cuisiniére

peut

causer

des

bles-

sures

graves

aux

personnes

ainsi

que

des

dommages

a la

cuisiniére.

«

Ne

rangez

pas

d’articles

pouvant

intéresser

les

enfants

dans

les

armoires

se

situant

au-dessus

de

la

cuisiniére.

En

voulant

atteindre

ces

articles,

les

enfants

risqueraient

de

se

brdler

gravement.

«

Pour

éliminer

le

besoin

d’avoir

a

se

pencher

au-dessus

des

brileurs

de

surface,

vous

devriez

éviter

de

ranger

des

articles

dans

les

armoires

situées

au-dessus

des

brileurs.

«

Réglez

la

flamme

du

brileur

de

surface

pour

qu’elle

ne

dé-

passe

pas

du

bord

de

l’ustensile

de

cuisson.

Les

flammes

excessives

sont

dangereuses.

«

N’utilisez

pas

le

four

comme

espace

de

rangement.

Cela

pourrait

créer

une

situation

potentiellement

dangereuse.

¢

N’utilisez

jamais

votre

cuisiniére

pour

réchauffer

ou

chauffer

une

piéce.

Une

utilisation

prolongée

de

la

cuisiniére

sans

aération

adéquate

peut

s’avérer

dangereuse.

«+

N’entreposez

pas

et

n’utilisez

pas

d’essence

ni

d’autres

liquides

et

vapeurs

inflammables

prés

de

la

cuisiniére

ou

de

tout

autre

appareil

électroménager.

Cela

pourrait

causer

des

explosions

ou

des

incendies.

«

Remettez

toutes

les

commandes

a

la

position

«

OFF

»

(arrét)

aprés

avoir

utilisé

la

fonction

de

programmation

de

la

minuterie.

¢

Contrairement

a

celle

de

certaines

cuisiniéres,

la

table

de

cuisson

n’est

pas

amovible.

Ne

tentez

pas

de

retirer

cette table

de

cuisson.

Outils

nécessaires

(Portez des

lunettes

de

sécurité

lorsque

vous

utilisez

les

outils)

:

Pour

l’ajustement

des

pieds

de

mise

a

niveau

et

l’installation

du

support

anti-renversement

:

«

Clé

a

molette

ou

pince

multiprise

ordinaire

(fig.

a)

«

Tournevis

a

douille

de

5/16

po

ou

tournevis

a

lame

plate

(fig. b)

«

Perceuse

électrique

munie

d’une

méche

de

1/8

po

(si

installation

est

faite

dans

le

béton,

utilisez

une

méche

a

maconnerie

de

3/16

po)

(fig.

c)

«

Niveau

(fig.

d)

Pour

le

raccord

d’alimentation

en

gaz

:

«

Clé

a

molette

et

clé

a

tuyau

(fig.

a

et

e)

Pour

le

réglage

de

la

flamme

du

brileur

:

«

Tournevis

Phillips

et

petit

tournevis

a

lame

plate

(fig.

f

et

g)

Matériel

requis

:

+

Pate

a

joint

pour

tuyau

résistant

au

gaz

propane/GPL

(fig.

h)

«

Robinet

d’arrét

manuel

sur

la

conduite

d’alimentation

en

gaz

(fig.

i)

«

Conduite

flexible

neuve

en

métal

pour

appareil

électroménager

(1,3

cm

[1/2

po]

de

NPT

x

1,9

cm

[3/4

po]

ou

1,3

cm

[1/2

po]

de

diam.

int.)

approuvée

par

CSA

International

Etant

donné

que

les

tuyaux

rigides

empéchent

la

cuisiniére

de

bouger,

nous

recommandons

utilisation

d’une

conduite

flexible

neuve

(mesurant

de

121,9

cm

a

152,4

cm

[4

pi

a 5

pi])

pour

chaque

nouvelle

installation

ou

réinstallation

(fig.

j).

+

Utilisez

des

raccords-unions

évasés

neufs

(1/2

po

de

NPT

x

3/4

po

ou

1/2

po de

DI)

(fig.

k).

Matériel

fourni

avec

l'appareil

:

«

Gabarit

pour

support

anti-renversement

(fig.

|)

«

Support

anti-renversement

avec

deux

vis

de

montage

(fig.

m)

Outils

Fig.

a

==

——)

Fig.

f

Fig.

b

Fig.

j

Installation

avec

des

armoires

Vérifiez

|’'alimentation

électrique,

|’alimentation

en

gaz

et

la

stabilité

du

plancher

a

l’endroit

ou

la

cuisiniére

sera

installée.

Sauf

avis

contraire,

les

dimensions

indiquées

ici

sont

des

dimensions

minimales

et

doivent

6tre

utilisées.

Ces

mesures

ne

prévoient

aucun

dégagement

sous

la

surface

ou

a

l’arriére

de

la

cuisiniére.

La

surface

qui

supportera

l'appareil

doit

étre

solide

et

de

niveau.

N’oubliez

pas

:

«

Neffectuez

pas

de

joint

entre

la

cuisiniere

et

les

armoires.

«

Ne

coincez

pas

le

cordon

d’alimentation

entre

la

cuisiniére

et

le

mur

arriére.

«

Lorsque

la

profondeur

des

armoires

est

supérieure

a

63,5

cm

(25

po),

le

cadre

avant

du

four

doit

dépasser

des

armoires

d’au

moins

1,3

cm

(1/2

po)

(voir

fig.

1).

+

Vous

devez

calfeutrer

toutes

les

ouvertures

dans

le

mur

ou

le

plancher

ou

sera

installée

la

cuisiniére.

30

po

Hauteur

min.

de

fa

surface

de

cuisson

aux

armoires

18

po

Max.

Distance

minimale

entre

[OO

ENT

Sa

a

. i

les

armoires,

de

chaque

:

i

t

cété

de

la

cuisiniére.

Emplacement

recommandé

pour

la

prise

de

120

V

sur

le

mur

arriére

et

emplacement

de

la

connexion

murale

du

_|

tuyau

et

du

robinet

“|

d’arrét

manuel.

Espace

recommandeé

pour

le

raccordement

par

le

plancher

de

la

conduite

d’alimentation

en

gaz

et

du

robinet

d’arrét.

Installation

contre

un

mur

Si

lappareil

est

installé

contre

un

mur,

la

distance

minimale

qui

sépare

le

mur

combustible

d’une

cuisiniére

dotée

d'une

hauteur

de

91,1

cm

(36

po)

et

plus

dépend

de

la

capacité

nominale

du

plus

grand

brdleur

(voir

fig.

2).

*9

500

BTU

ou

moins

10

000

a

16

999

BTU

17

000

BTU

ou

plus

5,1

cm

(2

po)

7,6

cm

(3

po)

12,7

cm

(5

po)

Fig.

2

*

Un

dégagement

additionnel

de

17,8

cm

(7

po)

au-dessus

du

plancher

peut

étre

utilisé

avec

les

modéles

qui

ne

sont

pas

munis

de

la

fonction

d’autonettoyage.

1

po=2,50m

Fig.

1

~~

30

po

29-1/4

po

max.

36

+

1/8

po

__A

porte

fermée

(réglable)

46-5/8

po

max.

porte

ouverte

Ye

1

po=2,5cm

Installer

le

support

anti-renversement

AVIS

DE

SECURITE

IMPORTANT!

Afin

de

réduire

les

risques

de

renversement,

la

cuisiniére

doit

étre

fixée

au

plancher

de

fagon

appropriée

au

moyen

du

support

anti-renversement

et

des

vis

fournis

avec

la

cui-

siniére.

Ne

pas

installer

le

support

anti-renversement

peut

faire

en

sorte

que

la

cuisiniére

bascule

si

un

poids

excessif

est

placé

sur

la

porte

ouverte

ou

si

un

enfant

grimpe

sur

l'appareil.

Des

blessures

graves

peuvent

étre

causées

par

le

renversement

de

liquides

chauds

ou par

la

cuisiniére

elle-

méme.

Si

vous

devez

changer

l’emplacement

de

la

cuisiniére,

les

supports

anti-renversement

doivent

également

étre

installés

au

nouvel

endroit.

Des

instructions

sont

fournies

pour

l’installation

dans

le

bois

ou

dans

le

ciment,

sur

le

plancher

ou

sur

le

mur.

Lor-

sque

vous

faites

l’installation

sur

le

mur,

assurez-vous

que

les

vis

sont

bien

enfoncées

dans

la

cloison

séche

et

qu’elles

sont

fixées

dans

du

bois

ou du

métal.

Lorsque

vous

faites

Vinstallation

sur

le

plancher

ou

sur

le

mur,

assurez-vous

que

les

vis

ne

s’enfoncent

pas

dans

des

fils

électriques

ou

de

la

tuyauterie.

Instructions

d’installation

du

support

anti-renversement

a.

Installation

du

support

a

l’aide

du

gabarit

(ie

support

peut

6tre

installé

sur

le

cété

gauche

ou

sur

le

cété

droit

de

la

cui-

siniére.

Reportez-vous

aux

figures

4,

5

et

7

pour

linstallation

du

support

si

aucun

gabarit

n’est

fourni).

Faites

une

marque

sur

le

plancher

ou

sur

le

mur

a

/’endroit

ou

le

cété

gauche

ou

le

cété

droit

de

l'appareil

se

trouvera.

Si

larriére

de

la

cuisiniére

repose

contre

le

mur

ou

se

trouve

a

moins

de

3,2

cm

(1-1/4

po)

de

celui-ci

une

fois

installée,

vous

pouvez

utiliser

la

méthode

de

montage

sur

le

plancher

ou

sur

le

mur.

S’il

y a

une

moulure

et

que

celle-ci

empéche

d’appuyer

complétement

le

support

contre

le

mur,

enlevez-la

ou

montez

le

support

sur

le

plancher.

Pour

effectuer

le

montage

sur

le

mur

(fig.

4),

installez

le

sup-

port

en

placant

le

bord

arriére

du

gabarit

contre

le

mur

qui

se

trouve

a

l’arriére

de

la

cuisiniére

et

le

bord

latéral

du

gabarit

sur

la

marque

servant

de

repére

pour

l’emplacement

du

cété

de

la

cuisiniére.

Placez

le

support

sur

le

dessus

du

gabarit

et

faites

des

marques

sur

le

mur

pour

indiquer

a

quel

endroit

seront

insérées

les

vis.

Si

l'arriére

de

la

cuisiniére

se

trouve

a

plus de

3,2

cm

(1-1/4

po)

du

mur

lorsqu’elle

est

installée,

fixez

le

support

au

plancher

(voir

fig.

5).

FIXATION

DU

SUPPORT

(SUR

LE

PLANCHER

OU

SUR

LE

MUR)

—p

|

|g

3,2

cm

(1-1/4

po)

Pied

de

mise

max.

a

niveau

-

Fixation

sur

le

mur

Arriére

de

la

cuisiniére

oN

moc

Montant

NN

pm

\

Meee

L

Support

anti-renversement

Fig.

4

Fixation

sur

——¥

le

plancher

FIXATION

DU

SUPPORT

(SUR

LE

PLANCHER

SEULEMENT)

Pied

de

mise

|

i

Pils

oe

a

niveau

G74

po)

o

O

»

3

S25

38

aoe

+“

Mur

A

|

]

Fixation

sur

——¥

|

L

Support

anti-renversement

le

plancher

Fig.

5

Pour

effectuer

le

montage

sur

le

plancher,

installez

le

support

en

placant

le

bord

arriére

du

gabarit

a

l’endroit

ot

Parriere

de

la

cuisiniére

se

trouvera.

Marquez

les

endroits

ot

les

vis

seront

enfoncées,

tel

qu’illustré sur

le

gabarit.

b.

Pergage

d’avant-trous

et

fixation

du

support

-

Percez

un

avant-trou

de

0,3

cm

(1/8

po)

a

l’endroit

ot

les

vis

seront

insérées

(fig.

6).

Si

le

support

doit

étre

monté

sur

le

mur,

percez

les

avant-irous

dans

un

angle

descendant

d’environ

20°.

Si

le

support

doit

6tre

in-

stallé

sur

un

plancher

en

béton

ou

en

céramique,

percez

des

avant-trous

de

0,5

cm

(3/16

po)

et

d'une

profondeur

de

4,5

cm

(1-3/4

po).

Les

vis

fournies

peuvent

6étre

utilisées

dans

le

bois

ou

dans

le

béton.

Servez-vous

d’un

tournevis

a

Fig.

6

douille

de

5/16

po

ou

d’un

tournevis

a

lame

plate

pour

viser

le

support.

c.

Mise

a

niveau

et

positionnement

de

la

cuisiniére

-

Mettez

la

cuisiniére

de

niveau

en

réglant

les

quatre

(4)

pieds

de

mise

a

niveau

a

l'aide

d’une

clé.

Remarque

:

|!

est

nécessaire

de

laisser

un

espace

libre

d’au

moins

0,3

cm

(1/8

po)

entre

le

bas

de

la

cuisiniére

et

les

pieds

de

mise

4

niveau

pour

le

support.

Faites

glisser

la

cuisiniére

pour

la

remettre

en

place

(fig.

7).

Retirez

le

panneau

inférieur

ou

le

tiroir

de

rangement

pour

vérifier

si

le

pied

de

mise

a

niveau

arriére

est

inséré

et

solidement

fixé

a

l'aide

du

sup-

port.

Dans

le

cas

des

modéles

comportant

un

tiroir

chauffant

ou

un

tiroir-gril,

agrippez

le

bord

supérieur

arriére

de

la

cuisiniére

et,

avec

précaution,

tentez

de

la

pencher

vers

l’avant.

("As

po)

ow.

Cété

de

la

cuisiniére

Prévoir

une

alimentation

en

gaz

adaptée

Remarque

:

Si

l'altitude

est

supérieure

a

610

m

(2

000

pi),

les

caractéristiques

nominales

de

l’appareil

doivent

étre

réduites

de

4

%

pour

chaque

tranche

de

305

m

(1

000

pi)

d’altitude

au-des-

sus

du

niveau

de

la

mer.

Cette

cuisiniére

est

préréglée

pour

fonctionner

au

moyen

d’une

pression

au

collecteur

de

10,2

cm

(4

po).

Un

détendeur

convert-

ible

est

raccordé

au

collecteur

et

DOIT

étre

branché

en

série

avec

la

conduite

d’alimentation

en

gaz.

Si

vous

utilisez

le

néces-

saire de

conversion

au

gaz

propane/GPL,

suivez

les

instructions

fournies

dans

ce

nécessaire

pour

faire

la

conversion

du

déten-

deur.

Lors

de

l’installation

de

la

cuisiniére,

il

est

important

de

s’assurer

que

le

débit

d’air

nécessaire

a

la

combustion

et

a

la

ventilation

nest

pas

obstrué.

Pour

assurer

le

bon

fonctionnement

de

Ia

cuisiniére,

la

pres-

sion

d’admission

maximale

allant

vers

le

détendeur

ne

doit

pas

dépasser

35,6

cm

(14 po)

par

rapport

a

la

colonne

d’eau.

La

pression

d’admission

allant

vers

le

détendeur

doit

6tre

supérieure

d’au

moins

2,5

cm

(1

po)

ala

pression

au

collecteur

du

déten-

deur.

Exemple

:

Si

le

détendeur

est

réglé

a

une

pression

au

collecteur

de

10,2

cm

(4

po)

pour

le

gaz

naturel,

la

pression

d’admission

doit

6tre

d’au

moins

12,7

cm

(5

po);

si

le

détendeur

a

été

converti

au

gaz

propane/GPL

et

est

réglé

a

une

pression

au

collecteur

de

25,4

cm

(10

po),

la

pression

d’admission

doit

6tre

d’au

moins

27,9cm

(11

po).

Veuillez

procéder

a

la

détection

des

fuites

en

instruc-

tions de

’étape

4g.

La

conduite

d’alimentation

en

gaz

doit

étre

d’un

diamétre

intérieur

de

1,3

cm

(1/2

po)

ou

de

1,9

cm

(3/4

po).

Boucher

les

ouvertures

qui

se

trouvent

dans

le

mur

Aprés

avoir

installé

la

conduite

d’alimentation

en

gaz,

bouchez

toutes

les

ouvertures

qui

se

trouvent

dans

le

mur

situé

derriére

la

cuisiniére

ainsi

que

ceux

se

trouvant

dans

la

partie

du

plancher

située

sous

la

cuisiniére.

Raccorder

la

cuisiniére

a la

conduite

d’alimentation

en

gaz

Remarque

:

Pour

éviter

les

fuites,

utilisez

de

la

pate

a

joint

pour

tuyau

sur

tous

les

raccords

de

tuyau

de

type

male

(vers

l’extérieur).

Empéchez

le

détendeur

de

gaz

de

s‘ouvrir

lorsque

vous

effectuez

le

serrage

des

raccords.

.

Installez

un

robinet

d’arrét

manuel

externe

sur

la

conduite

d’alimentation

en

gaz

dans

un

endroit

accessible

situé

a

l’ex-

térieur

de

la

cuisiniére.

Assurez-vous

de

connaitre

l’endroit

ot

se

trouve

le

robinet

d’arrét

ainsi

que

la

facon

d’arréter

l’alimen-

tation

en

gaz

de

la

cuisiniére

(voir

fig.

8).

.

Installez

un

adaptateur

a

raccord-union

de

1,3

cm

(1/2

po) sur

le

détendeur

sans

serrer

a

plus

de

15

pi/Ib

(voir

fig.

8).

Arriére-de

la

°

J

g

culsiniere

9

vo

Détendeur

Conduit

flexible

|

pour

électroménager

Bl

COMM.

*,

Adaptateura

raccord-

—-

Robinet

union

d’arrét

Adaptateur

a

raccord-union

|;

‘TE

manuel

Fig.

8

-

Branchement

de

|’alimentation

Veillez

a

stabiliser

le

cété

gauche

du

détendeur

de

gaz

avant

de

serrer

TOUS

les

autres

raccords

qui

lui

sont

rattachés.

Empéchez

le

détendeur

de

s’ouvrir

lorsque

vous

effectuez

le

serrage

des

raccords

(voir

fig.

9).

Fig.

9

c.

Serrez

le

raccord

d’alimentation

en

gaz

ou

la

conduite

de

Pappareil

en

le

branchant

a

l'adaptateur

de

raccord-union

qui

se

trouve

du

cété

droit

du

détendeur

(voir

fig.

10)

SANS

SERRER

A

PLUS

DE

15

pillb.

Veillez

a

stabiliser

le

raccord-

union

évasé

de

1,3

cm

(1/2

po)

au

moyen

d’une

clé

a

moletie

avant

d’effectuer

le

serrage

des

raccords

de

/’alimentation

en

gaz

ou

de

la

conduite

de

l'appareil.

Fig.

10

d.

Raccordez

ladapteur

de

raccord-union

au

robinet

d’arrét

manuel

externe

(voir

fig.

8).

e.

Fixez

la

conduite

de

l'appareil

a

’adaptateur

de

raccord-union

raccordé

au

robinet

d’arrét

(voir

fig.

8).

f.

Vérifiez

que

le

robinet

d’arrét

d’entretien

qui

se

trouve

sur

le

détendeur

est

bien

en

position

«

ON

»

(marche)

(voir

fig.

11).

“ye

Arriére

de

la

2

i

’-cuisiniére

4

-

_a

8.

Détendeur

Veo!

Robinet

d’arrét

d’entretien

(montré

en

position

ON)

Fig.

11

g.

Vérifiez

s'il

y a

des

fuites.

Ouvrez

l'alimentation

en

gaz

de

la

cuisiniére

et

servez-vous

d’un

détecteur

de

fuite

de liquide

au

niveau

de

tous

les

joints

et

de

toutes

les

conduites

pour

vérifier

s'il

y a

des

fuites

dans

le

systéme.

Vérifier

la

pression

de

gaz

au

collecteur

AN

AVERTISSEMENT

N’utilisez

pas

de

flamme

pour

détecter

les

fuites

de

gaz.

Débranchez

la

cuisiniére

et

son

robinet

d’arrét

de

la

canalisation

de

gaz

si

la

vérification

de

la

pression

de

|’alimentation

en

gaz

indique

une

pression

qui

dépasse

35,6

cm

(14 po)

a

la

colonne

d'eau,

soit

environ

3,54

kPa

(1/2

Ib/po?).

Lappareil

doit

6étre

isolé

de

la

canalisation

de

gaz

en

fermant

son

robinet

d’arrét

manuel

si

la

vérification

de

la

pression

de

la

canali-

sation

de

gaz

indique

une

pression

égale

ou

inférieure

a

35,6

cm

(14

po)

a

la

colonne

d’eau,

soit

environ

3,54

kPa

(1/2

Ib/po?).

S’il

s’avére

nécessaire

de

vérifier

la

pression

de

gaz

au

collec-

teur,

branchez

un

manométre

(hydromeétre)

ou

un

autre

appareil

de

vérification

de

pression

au

gicleur

du

brdleur

de

surface

arriére

droit.

Tenez

un

tuyau

en

caoutchouc

d’environ

0,6

cm

(1/4

po)

de

diameétre

intérieur

relié

a

l'appareil

de

vérification,

bien

serré

contre

le

gicleur.

Ouvrez

la

soupape

du

brdleur.

Pour

obtenir

une

vérification

précise

de

la

pression,

faites

fonctionner

au

moins

deux

(2)

autres

brileurs

de

surface

pendant

la

vérification.

Assurez-vous

que

la

pression

d’alimentation

en

gaz

(pression

d’admission)

est

supérieure

d’au

moins

2,5

cm

(1

po)

ala

pression

du

collecteur.

La

pression

de

l’alimentation

en

gaz

ne

doit

jamais

étre

supérieure

a

35,6

cm

(14 po)

ala

colonne

d’eau.

La

pression

au

collecteur

est

de

10,2

cm

(4

po)

lorsque

celle-ci

est

ajustée

de

fagon

appropriée

pour

le

gaz

naturel.

Pour

le

gaz

propane/GPL,

la

pression

au

collecteur

doit

étre

de

25,4

cm

(10

po).

Lire

les

consignes

suivantes

sur

le

branchement

électrique

avant

de

brancher

la

cuisiniére.

AVAVERTISSEMENT

Avant

d’effectuer

une

réparation,

débranchez

l’alimentation

électrique

au

niveau

du

disjoncteur,

du

fusible

ou du

cordon

d’alimentation.

Exigences

concernant

l’électricité

:

Circuit

de

dérivation

séparé

mis

a

la

terre

et

polarisé

correctement

protégé

par

un

disjoncteur

de

15

A

ou

un

fusible

temporisé.

Re-

portez-vous

a

la

plaque

signalétique

pour

connaitre

la

tension

appropriée.

Précautions

a

prendre

concernant

l'utilisation

d’une

rallonge

:

En

raison

du

danger

potentiel

que

peuvent

représenter

les

rallon-

ges

dans

certaines

situations,

nous

déconseillons

fortement

leur

utilisation.

Toutefois,

si

vous

choisissez

tout

de

méme

d’utiliser

une

rallonge,

il

est

absolument

nécessaire

que

celle-ci

soit

une

rallonge

pour

électroménagers

a

trois

broches

avec mise

a

la

terre

homologuée

UL

et

que

le

courant

nominal

de

la

rallonge

soit

équivalent

ou

supérieur

au

courant

nominal

du

circuit

de

dériva-

tion.

Ce

type

de

rallonge

est

disponible

au

service

aprés-vente

de

votre

région.

NESS

Veuillez

lire

attentivement

ces

instructions!

Pour

des

raisons

de

sécurité,

ce

produit

doit

étre

correctement

mis

a

la

terre.

Ne

coupez

et

ne

retirez

jamais,

en

aucune

circonstance,

la

troisieme

broche

(mise

a

la

terre)

du

cordon

d’alimentation

(voir

fig.

12).

Si

la

prise

murale

ne

posséde

que

deux

alvéoles,

il

vous

revient

de

la

faire

remplacer

par

une

prise

murale

a

trois

alvéoles

mise

a

la

terre

correctement.

Méthode

recommandée

Ne

jamais

couper, enlever

ou

mettre

hors

circuit

la

broche

de

mise

a

la

terre

de

cette

fiche.

Prise

murale

avec

mise

ala

terre

Cordon

d’ali-

A

mentation

muni

d’une

fiche

a

trois

broches

avec

mise

a la

terre

Fig.

12

Instructions

de

mise

a

la

terre

:

Le

cordon

d’alimentation

de

cet

appareil

est

muni

d’une

fiche

a

trois

broches

(mise

a

la

terre)

qui

correspond

aux

prises

murales

a

trois

alvéoles

qui

réduisent

les

risques

de

chocs

électriques

causés

par

cet

appareil.

L’utilisateur

devrait

faire

vérifier

la

prise

murale

et

le

circuit

par

un

électricien

qualifié

pour

s’assurer

que

la

prise

est

mise

a

la

terre

et

polarisée

de

facon

appropriée.

Vérifier

le

positionnement

du

chapeau

de

brdleur

llest

trés

important

de

vérifier

que

tous

les

chapeaux

et

toutes

les

grilles

des

braleurs

de

surface

sont

correctement

installés

et

se

trouvent

au

bon

endroit

avant

d’utiliser

l'appareil.

Veuillez

noter

que

les

tétes

des

brileurs

sont

fixées

a

la

table

de

cuisson.

La

table

de

cuisson

n’est

pas

amovible. N’essayez

pas

de

soulever

ou

d’enlever

la

table

de

cuisson.

AM

AVERTISSEMENT

Pour

éviter

les

poussées

de

flammes

ou

la

création

de

sous-produits

dangereux,

n’utilisez

pas

la

surface

de

cuisson

si

les

chapeaux

des

brfleurs

ne

sont

pas

bien

installés,

ceci

afin

d’assurer

un

allumage

adéquat

et

une

bonne

dimension

de

la

flamme.

Laissez

toujours

les

chapeaux

et

les

tétes

de

brdleur

en

place

lorsque

les

brdleurs

de

surface

sont

utilisés.

Ne

laissez

pas

de

renversements,

de

nourriture,

de

produits

de

nettoyage

ni

d’autres

produits

pénétrer

dans

l’ouverture

du

porte-gicleur.

Vérifiez

que

chaque

brdleur

est

doté

du

chapeau

approprié.

Véri-

fiez

que

tous

les

chapeaux

de

brdleur

ronds

sont

bien

placés

sur

des

tétes

de

brdleur

rondes.

Vérifiez

que

tous

les

chapeaux

de

brdleur

ovales

sont

bien

placés

sur

des

tétes

de

brdleur

ovales

(le

cas

échéant).

Vérifiez

que

tous

les

chapeaux

de

brdleur

doubles

ou

jumeaux

sont

bien

placés

sur

des

tétes

de

brdleur

doubles

ou

jumelles

(le

cas

échéant).

Sur

les

brdleurs

ronds,

la

levre

du

chapeau

du

brdleur

(voir

fig.

13)

doit

s’adapter

au

gicleur

au

centre

de

la

téte

de

brdleur

et

étre

de

niveau.

Reportez-vous

aux

figures

14

et

15

pour

le

posi-

tionnement

correct

et

incorrect

du

chapeau

du

brdleur.

Vous

pouvez

veérifier

installation

en

faisant

doucement

glisser

latéralement

le

chapeau

du

brdleur

(fig.

16)

pour

vous

assurer

qu’il

est

bien

centré

et

bien

assis.

Lorsque

la

lévre

du

chapeau

du

brdleur

entre

en

contact

avec

le

centre

de

la

téte

du

brdleur,

vous

pourrez

entendre

un

clic.

Le

chapeau

du

brdleur

NE

DEVRAIT

PAS

sortir

hors

du

centre

de

la

téte

du

brdleur

lors

du

déplacement

latéral.

Chapeau

de

brileur

l

Wy

Lévre

de

chapeau

de

brdleur

Fig.

13

Chapeau

de

brileur

bien posi-

tionné

Fig.

14

Chapeau

de

brileur

mal

positionné

Fig.

15

Vérifiez

’allumage

des

brdleurs

de

surface.

Apres

vous

étre

assuré

que

la

cuisiniére

et

les

raccords

de

la

conduite

d’alimentation

ne

présentent

aucune

fuite,

branchez

la

cuisiniére

a

l’alimentation

en

électricité

et

vérifiez

le

fonctionne-

ment

des

allumeurs

électriques.

a.

Pour

vérifier

l’allumage,

poussez

et

tournez

ie

bouton

de

l'un

des

brfleurs

de

surface

dans

le

sens

contraire

des

aiguilles

d’une

montre

et

mettez-le

a

la

position

LITE

(allumage).

Vous

entendrez

alors

l’allumeur

produire

des

étincelles.

b.

Le

braleur

de

surface

devrait

s’allumer lorsque

le

gaz

se

rend

a

son

niveau.

Faites

sortir

l’air

qui

se

trouve

dans

les

con-

duites

d’alimentation

en

laissant

le

bouton

a

la

position

LITE

(allumage)

jusqu’a

ce

que

le

brdleur

s’allume.

Chaque

brdaleur

devrait

s’allumer

en

espace

cde 4

secondes

dans

le

cas

d’un

fonctionnement

normal

apres

avoir

fait

sortir

lair

qu’il

y

avait

dans

les

conduites

d’alimentation.

c.

Vérifiez

si

le

brdleur

s’est

allumé.

Une

fois

que

le

brdleur

s’est

allumé,

le

bouton

de

commande

devrait

étre

retiré

de

la

position

«

LITE

»

(allumage).

d.

Essayez

le

bouton

de

chaque

brdleur

de

surface

jusqu’a

ce

que

ces

derniers

aient

tous

été

vérifiés.

Chaque

brdleur

est

muni

d'une

électrode

distincte.

Régler

les

soupapes

des

brdleurs

de

surface

a la

position

LOW

(bas)

(débit

linéaire).

Vérifier

si le

réglage

faible

«

LOW

»

doit

étre

ajusté

:

a.

Appuyez

sur

le

bouton

de

commande

et

tournez-le

a

la

position

«

LITE

»

(allumage)

jusqu’a

ce

que

le

braleur s’allume.

b.

Appuyez

sur

le

bouton

de

commande

et

tournez-le

rapidement

a

la

position

la

plus

basse

(«

LOW

»).

c.

Si

le

brdleur

s’éteint,

remettez

le

bouton

a

«

OFF

»

(arrét).

d.

Retirez

le

bouton

de

commande

du

brdleur

de

surface.

e.

Insérez

un

tournevis

a

lame

6étroite

dans

la

tige

creuse

du

robinet

et

tournez

la

vis

a

l’intérieur.

La

hauteur

de

la

flamme

peut

étre

augmentée

ou

diminuée

par

le

réglage

de cette

vis.

Tournez

vers

la

gauche

pour

augmenter

la

hauteur

de

la

flamme

(fig.

17

et

fig.

18).

f.

Ajustez

la

flamme

jusqu’a

ce

que

le

bouton

de

commande

puisse

étre

tourné

rapidement

de

la

position

«

LITE

»

(Allum-

age)

a

la

position

la

plus

basse

(«

LOW

»)

sans

que

Ia

flamme

s’éteigne.

La

flamme

doit

étre

aussi

petite

que

possible

sans

s’éteindre.

Remarque:

Le

réglage

du

mélange

d’air

n’est

pas

requis

pour

les

brileurs

de

surface.

Dimension

de

la

flamme

du

brileur

|

5/8

po

|<—

4)

Table

de

cuisson

Fig.

18

Vérifier

’allumage

des

brdleurs

du

four

Aprés

avoir

vérifié

que

la

cuisiniére

et

les

raccords

de

la

conduite

d’alimentation

ne

présentent

aucune

fuite,

bran-

chez

la

cuisiniére

a

l’alimentation

en

électricité

et

vérifiez

le

fonctionnement

des

allumeurs

électriques.

Vérifiez

que

tous

les

matériaux

d’emballage

et

la

documentation

ont

été

retirés

du

four.

Le

brdleur

du

four

est

muni

d’un

systeme

de

commande

électrique

ainsi

que

d’un

allumeur

électrique.

Si

votre

modéle

est

muni

d’un

brdleur

de

four

supérieur,

votre

appareil

est

aussi

equipé

d’un

allumeur

électrique.

Ces

systemes

de

commande

ne

nécessitent

aucun

réglage.

Lorsque

le

four

est

prét

a

fonctionner,

le

courant

se

rendra

jusqu’a

l’allumeur.

Celui-ci

«

brillera

»

un

peu

comme

une

ampoule.

Lorsque

l’allumeur

a

atteint

une

température

suffisante

pour

permettre

d’allumer

le

gaz,

la

soupape

du

four

a

commande

électrique

s’ouvrira

et

fera

apparaitre

une

flamme

au

niveau

du

brdleur

du

four.

Il

peut

s’écouler

de

30

a

60

secondes

apres

la

mise

en

marche

du

thermostat

avant

que

la

flamme

apparaisse

au

niveau

du

brdleur

du

four.

Lorsque

le

four

aura

atteint

la

tempéra-

ture

désirée,

l’allumeur

s’éteindra.

La

flamme

du

brdleur

s’éteindra

dans

une

période

allant

de 20

4

30

secondes

apres

que

/’allumeur

se

sera

arrété.

Afin

de

maintenir

la

température

désirée,

ce

cycle

continuera

aussi

longtemps

que

la

commande

du

four

sera

réglée

pour

fonctionner.

Pour

vérifier

l’allumage

du

brdleur

du

four

:

a.

Réglez

le

four

sur

Bake

(cuisson

au

four)

a

une

température

de

149

°C

(300

°F).

Pour

connafitre

les

instructions

d'utilisation,

reportez-vous

au

Guide

de

l'utilisateur.

b.

Le

brdleur

du

four

devrait

s’allumer

en

espace

de

60

secondes.

Vérifiez

la

qualité

de

la

flamme,

puis

laissez

le

brdleur effectuer

un

cycle.

Eteignez

les

commandes.

c.

Si

votre

modele

est

muni

d’un

brdleur

de

gril

situé

a

hauteur

de

la

taille,

réeglez

votre

four

a

Broil

(gril).

Pour

connaftre

les

instructions

d’utilisation,

reportez-vous

au

Guide

de

lutilisateur.

d.

Le

brtleur

du

gril

devrait

s’allumer

en

'espace

de 60

secondes.

Vérifiez

la

qualité

de

la

flamme.

Eteignez

les

commancdes.

inférieur

du

four

Pour

déterminer

si

la

flamme

du

brdleur

du

four

est

correcte,

enlevez

la

sole

du

four

et

le

déflecteur

(voir

fig.

19),

puis

réglez

le

four

a

Bake

(cuisson

au

four)

a

une

température

de

149

°C

(300

°F).

La

flamme

du

brdleur

inférieur

du

four

doit

mesurer

environ

2,5

cm

(1

po)

(flamme

intérieure

distincte

de

couleur

bleu

franc).

Pour

enlever

la

sole

du

four,

retirez

les

vis

de

retenue

qui

se

sit-

uent

a

l’arriére

de

la

sole

du

four.

Tirez

par

l’arriére

vers

le

haut,

désengagez

l’avant

de

la

sole

du

four

du

cadre

avant

du

four,

puis

enlevez

la

sole

du

four.

Enlevez

le

déflecteur

du

bas

pour

voir

la

flamme

du

brdleur

du

four.

Si

la

flamme

est

de

couleur

jaune,

agrandissez

l’ouverture

de

Pobturateur

d’air

du

bas.

Sila

flamme

est

de

couleur

bleu

franc,

réduisez

louverture

de

lobturateur

d’air.

Brdleur

supérieur

du

four

(certains

modéles)

Obturateur

d’air

du

braleur

supérieur

du

four

(certains

modeéles)

:

Con

Four

inférieur

~

Déflecteur

(amovible)

Four

inférieur

plaque

de

sole

(amovible)

i

—

d’air

du

brdleur

in-

vee

férieur

du

four

Fig.

19-

Emplacement

des

brdleurs

du

four

Pour

régler

l‘obturateur

d’air

du

Braleur

du

four

bas,

desserrez

la

vis

de

blocage

(fig.

20),

ajustez

’obturateur

d’air,

puis

resserrez

la

vis

de

blocage.

Une

fois

terminé,

remettez

le

dé-

flecteur

et

la

plaque

de

sole

du

four

en

place.

Vis

de

blocage

Obturateur

d’air

Téte

du

gicleur

Fig.

20

-

Obturateur

d’air

du

brdleur

du

four

Régler

l’obturateur

d’air

du

brdleur

supérieur

du

four

(certains

modéles).

La

flamme

du

brdleur

supérieur

du

four

doit

mesurer

environ

2,5

cm

(1

po)

(flamme

intérieure

distincte

de

couleur

bieu

franc).

Pour

déterminer

si

la

flamme

du

brdleur

supérieur

du

four

est

correcte,

allumez

le

gril.

Si

ia

flamme

est

jaune,

agrandissez

Pouverture

de

lobturateur

d’air

du

haut

du

four.

Si

la

flamme

est

de

couleur

bleu

franc,

réduisez

louverture

de

l’obturateur

d’air.

Pour

régier

lobturateur

d’air

du

haut,

desserrez

la

vis

de

bio-

cage

(fig.

20),

ajustez

lobturateur

d’air,

puis

resserrez

la

vis

de

blocage.

10

Mettez

le

four

a

niveau

en

placant

un

niveau

a

lhorizontale

sur

une

grille

du

four.

Vérifiez

en

diagonale

de

|’avant

vers

l’arriére,

puis

mettez

la

cuisiniére

a

niveau

soit

en

ajustant

les

pieds

de

mise

a

niveau,

soit

en

placant

des

cales

au

besoin

sous

les

coins

de

la

cuisiniére.

Remarque

:

Aprés

avoir

terminé

installation,

assurez-vous

que

toutes

les

commandes

sont

a fa

position

«

OFF

»

(arrét).

Nettoyage

et

entretien

Reportez-vous

au

Guide

de

l'utilisateur

pour

obtenir

des

instruc-

tions

de

nettoyage

détaillées.

Si

le

déplacement

de

la

cuisiniére

est

nécessaire

pour

effectuer

le

nettoyage

et

l’entretien,

fermez

Palimentation

en

gaz.

Débranchez

l’alimentation

en

gaz

et

en

électricité.

Si

l'alimentation

en

gaz

ou en

électricité

est

inaccessi-

bie,

soulevez

légérement

la

cuisiniére

par l’avant

et

tirez-ia

vers

vous

pour

l’éloigner

du

mur.

Tirez

la

cuisiniére

seulement

sur

la

distance

nécessaire

pour

permettre

de

débrancher

l’alimentation

en

gaz

et

en

électricité.

Finissez

de

déplacer

la

cuisiniére

pour

effectuer

l’entretien

et

le

nettoyage.

Réinstallez

l'appareil

en

inverse

tout

en

vous

assurant

de

mettre

le

four

a

niveau

et

de

vérifier

si

les

raccords

d’alimentation

en

gaz

présen-

tent

des

fuites.

Assurez-vous

de

lire

et

de

suivre

l'étape

1

pour

bien

installer

le

dispositif

anti-renversement.

Avant

de

faire

appel

au

service

aprés-vente

Lisez

la

section

«

Avant

de

faire

appel

au

service

aprés-vente

»

et

les

instructions

d'utilisation

qui

se

trouvent

dans

le

Guide

dutilisation

et

d’entretien.

Cela

pourrait

vous

faire

économiser

temps

et

argent.

Cette

liste

décrit

des

situations

courantes

qui

ne

sont

causées

ni

par

un

défaut

de

fabrication

ni

par

un

matériau

défectueux.

Consultez

la

page

de

garantie

de

votre

Guide

d'utilisation

et

d’en-

tretien

pour

connaitre

notre

numéro

sans

frais

et

notre

adresse.

Veuillez

nous

appeler

ou

nous

écrire

si

vous avez

des

questions

a

propos

de

votre

cuisiniére

et/ou

si

vous

désirez

commander

des piéces.

Emplacement

du

numéro

de

modéle

et

du

numéro

de

série

La

plaque

signalétique

se

trouve

sur

le

cété

droit

du

cadre

avant

du

four.

Pour

y

accéder,

ouvrez

le

tiroir

de

rangement

(sur

certains

modéles),

le

tiroir

réchaud

(sur

certains

modéles)

ou

le

tiroir-gril

(sur

certains

modéles)

(voir

fig.

21).

Lorsque

vous

commandez

des

piéces

ou

que

vous

désirez

obtenir des

renseignements

a

propos

de

votre

cuisiniére,

as-

surez-vous

de

toujours

inclure

le

numéro

de

série

et

le

numéro

de

modéle

ainsi

que

la

lettre

ou

le

numéro

de

lot,

inscrits

sur

la

plaque

signalétique

de

voire

cuisiniére.

La

plaque

signalétique

donne

également

de

l'information

sur

la

capacité

des

brfleurs,

le

type

de

gaz

a

utiliser

et

la

pression

a

laquelle

la

cuisiniere

a

été

ajustée

a

la

sortie

de

l'usine.
