Snow Joe 24V-X4-SB24 96-Volt MAX IONMAX Cordless Brushless User Manual

A Division of Snow Joe, LLC

OPERATOR’S MANUAL

Model 24V-X4-SB24 Form No. SJ-24V-X4-SB24-880E-M

CORDLESS SNOW BLOWER

96V MAX* | 12.0 Ah | 24-INCH | SELF-PROPELLED | 2-STAGE

Original instructions.

*Generates 96V max with four 24V lithium-ion batteries. Initial no-load voltage, per

fully charged battery, peaks at 24V. Nominal voltage under typical load is 21.6V.

SAVE THESE INSTRUCTIONS

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Read all instructions before using this snow blower. Basic

safety precautions should always be followed to reduce the

risk of re, electric shock and personal injury.

General Safety

WARNING!

This machine is not intended for use

by children or by unassisted, unsupervised persons whose

physical, sensory or mental capabilities prevent them from

using it safely. Children should be supervised to ensure that

they do not play with the machine.

Before using your snow blower, please check it carefully for

any defects. If you nd any, do not use it. Instead, contact your

authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at 1‑866‑SNOWJOE

(1‑866‑766‑9563).

WARNING!

When using the snow blower, basic safety

precautions should always be followed to reduce the risk of

personal injury. These include:

• Stayalert–Watch what you are doing. Use common

sense. Do not operate the snow blower when you are

tired or under the inuence of drugs, alcohol, or other

medication.

• Dressproperly–Do not wear loose clothing or jewelry

as such articles can become caught in moving parts. Tie

up long hair. Protective gloves and non‑slip footwear are

recommended when working outdoors.

• Usage–This snow blower is intended for use on paved

surfaces. Do not use on gravel, stone or other unpaved

surfaces. Do not use this snow blower for any job except

for what it is intended for.

• Personalprotectiveequipment–Always wear safety

glasses while operating the snow blower.

• Donotforcethesnowblower–Use the snow blower

at the rate for which it was designed to ensure optimal

performance and safe operation.

• Donotoverreach–Keep proper footing and balance at

all times. Watch for uneven surfaces and do not overreach.

In case you fall or collide with the snow blower, inspect the

unit for any damages or cracks. When stepping backwards,

be careful to avoid obstacles behind you.

• Movingparts–Keep your face, hair, clothing, hands,

and feet away from moving parts. All guards and safety

attachments must be installed properly before using the

machine. Shut o and disconnect the battery packs before

touching any parts other than the handles and switch.

WARNING!

If the snow blower strikes any object,

follow these steps:

1. Stop the snow blower and remove the battery packs.

2. Inspect for damage.

3. Repair any damage before restarting and operating the

snow blower.

WARNING!

Always disengage the triggers, and

disconnect the battery packs; wait for all movement to

stop before making any adjustments, inspecting, servicing,

changing accessories or cleaning the snow blower. Any such

operation should be performed after rotating parts inside

the snow blower stop completely. Such preventive safety

measures reduce the risk of starting the machine accidentally.

WARNING!

When replacing any parts, you must strictly

observe the instructions and procedures described in this user

manual. Special care should be paid to any rubber parts, since

these parts may increase the engine load and decrease its

mechanical power if damaged.

WARNING!

If you notice that the snow blower is not

running properly or hear abnormal sounds from the engine

when it is in use, immediately stop the machine, disconnect the

battery packs, and contact Snow Joe

+ Sun Joe

customer

service center at 1‑866‑SNOWJOE (1‑866‑766‑9563).

Work Area Safety

• Workarea–Always inspect the area where the machine is

to be used and operate it in a well‑lit environment.

• Keepbystandersaway–All bystanders and pets should

be kept a safe distance away from the work area.

Maintenance+Storage

WARNING!

Do not use detergents, acids, alkaline

solutions, bleaches or solvents such as acetone to clean your

snow blower. These substances may damage the plastic parts

of the machine.

• Storeindoors–When not in use, the machine should be

stored indoors in a dry place inaccessible by children.

• Inspectbeforeuse–Visually inspect for any loose

fasteners or worn, missing or damaged parts. Make sure all

fasteners are tight to assure the machine is in safe working

condition.

Battery&Charger

Safety Instructions

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to assemble the best

possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling batteries. The following points must

be obeyed at all times to ensure safe use. Safe use can only

be guaranteed if undamaged cells are used. Incorrect handling

of the battery packs can cause cell damage.

IMPORTANT! Analyses conrm that incorrect use and poor

care of high‑performance batteries are the main factors

responsible for product damage and/or personal injury.

WARNING!

Use only approved replacement batteries;

other batteries may damage the machine and cause it to

malfunction, which can lead to serious personal injury.

WARNING!

Do not use a battery pack or machine that

is damaged or modied. Damaged or modied batteries may

exhibit unpredictable behavior resulting in re, explosion or risk

of injury.

Have your battery packs serviced by a qualied repair person

using only identical replacement parts. This will ensure that the

safety of the battery packs is maintained.

CAUTION!

To reduce the risk of injury, use only ocial

24V iON+ designated chargers with the 24V iON+ battery

packs. The use of other batteries or chargers poses a risk of

re, personal injury and damage. Do not modify or attempt to

repair the machine or the battery packs except as indicated in

the instructions for use and care. Do not wire a battery pack

to a power supply or car cigarette lighter, as such misuse will

permanently disable or damage the battery packs.

WARNING!

To reduce the risk of electric shock,

always unplug the charger before performing any cleaning

or maintenance. Do not allow water to ow into the charger.

Use a Ground Fault Circuit Interrupter (GFCI) to reduce shock

hazards.

• Avoiddangerousenvironments–Do not charge the

battery packs in rain, snow or in damp or wet locations. Do

not use the battery packs or chargers in the presence of

explosive atmospheres (gaseous fumes, dust or ammable

materials) because sparks may be generated when inserting

or removing the battery packs, which could lead to a re.

• Chargeinawell-ventilatedarea–Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open ames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the batteries are

41°F (5°C) to 105°F (40.5°C). Do not charge the batteries

outside in freezing weather; charge it at room temperature.

• Maintainchargercord–When unplugging the charger, pull

the plug, not the cord, from the receptacle to reduce the

risk of damage to the electrical plug and cord. Never carry

the charger by its cord or yank it by the cord to disconnect

it from the receptacle. Keep the cord away from heat, oil

and sharp edges. Make sure the cord will not be stepped

on, tripped over or subjected to damage or stress when the

charger is in use. Do not use the charger with a damaged

cord or plug. Replace a damaged charger immediately.

• Donotuseanextensioncordunlessitisabsolutely

necessary–Using the wrong, damaged or improperly

wired extension cord poses a risk of re and electric shock.

If an extension cord must be used, plug the charger into a

properly wired 16 gauge or larger extension cord with the

female plug matching the male plug on the charger. Make

sure that the extension cord is in good electrical condition.

• Donotexposethetoolorbatterypackstore–

Exposure to re or temperatures above 265°F (130°C) may

cause the battery packs to explode, causing personal injury

or damage. Toxic fumes and materials are created when

battery packs are ignited.

• Useonlyrecommendedattachments–Use of an

unapproved attachment may result in risk of re, electric

shock or personal injury.

• Donotcrush,dropordamagebatterypacks–Do not

use the battery packs or chargers if they have sustained a

sharp blow, been dropped, run over or have been damaged

in any way (i.e. pierced with a nail, hit with a hammer,

stepped on, etc.).

• Donotdisassemble– Incorrect reassembly may pose

a serious risk of electric shock, re or exposure to toxic

battery chemicals. If the batteries or chargers are damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1‑866‑SNOWJOE (1‑866‑766‑9563) for assistance.

• Batterychemicalscauseseriousburns–Never let a

damaged battery pack contact the skin, eyes or mouth.

If damaged, battery chemicals will react violently with air.

Use rubber or neoprene gloves to safely dispose of the

battery. If skin is exposed to battery chemicals, wash the

aected area with soap and water. If eyes are exposed

to battery chemicals, immediately ush with water for 20

minutes and seek medical attention. Remove and dispose

of contaminated clothing.

• Riskofshortcircuit–A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paperclips, coins, keys, screws, nails and other

metallic objects. A short‑circuited battery pack poses a risk

of re and severe personal injury.

• Storeyourbatterypacksandchargersinacool,dry

place– Ideally, store the battery packs at 59°F (15°C) and

charged to at least 40%. Do not store the battery packs or

charger where temperatures may exceed 105ºF (40.5ºC),

such as in direct sunlight or inside a vehicle, or where

temperatures may drop below 41°F (5°C).

NOTE: Prevent the battery packs from freezing. Battery

packs that were stored below 32°F (0°C) for more than 60

minutes must be discarded.

• Chargebeforeuse–The battery packs supplied with your

tool is only partially charged. The battery packs have to be

fully charged before using the snow blower for the rst time.

• BatteryAging–Lithium‑ion batteries are subject to a

natural aging process. A battery pack must be replaced at

the latest when its capacity falls to just 80% of its capacity

when new. Weakened cells in an aged battery pack are no

longer capable of meeting the high power requirements

needed for the proper operation of your tool, and therefore

pose a safety risk.

• Donotexhaustivelydischargethebatterypacks–

A complete discharge will damage the battery cells. The

most common cause of exhaustive discharge is lengthy

storage. Stop working as soon as the performance of a

battery falls noticeably or the electronic protection system

triggers. For optimum battery performance, charge the

battery packs frequently. Place the battery packs in storage

only after it has been fully charged.

• Donotoverloadthebatterypacks–Protect the tool and

batteries from overloading. Overloads will quickly result in

overheating and cell damage inside the battery housing

even if it is not apparent externally. For safety reasons, the

integrated protective cuto will activate to switch o the

equipment. After regular use, allow the battery packs to

cool to room temperature before recharging it.

IMPORTANT! Do not attempt to turn on the tool if the

protective cuto has been activated. This may damage the

battery packs.

• Outletvoltage– Please check the data marked on the

rating label of the battery charger. Be sure that the voltage

of the power supply matches that marked on the rating

label. Never connect it to a dierent mains voltage. Never

modify the plug in any way. Do not use any adapter plugs

with grounded tools.

• Chargeruse–Do not use the supplied battery chargers to

charge other types of battery packs or tools.

• Donotoverchargebatterypacks–Unplug the chargers

when not in use. Frequently overcharging the battery packs

will result in cell damage. Do not leave batteries charging

for days on end.

• Batterypackabnormalities–Do not use batteries that

have suered swelling or deformation or those that exhibit

other atypical symptoms (gassing, hissing, cracking, etc.).

• Electrostaticdischarge–When handling batteries, be

wary of electrostatic charge. Electrostatic discharges can

damage the electronic protection system and the battery

cells. To avoid electrostatic discharges, never touch the

battery terminals.

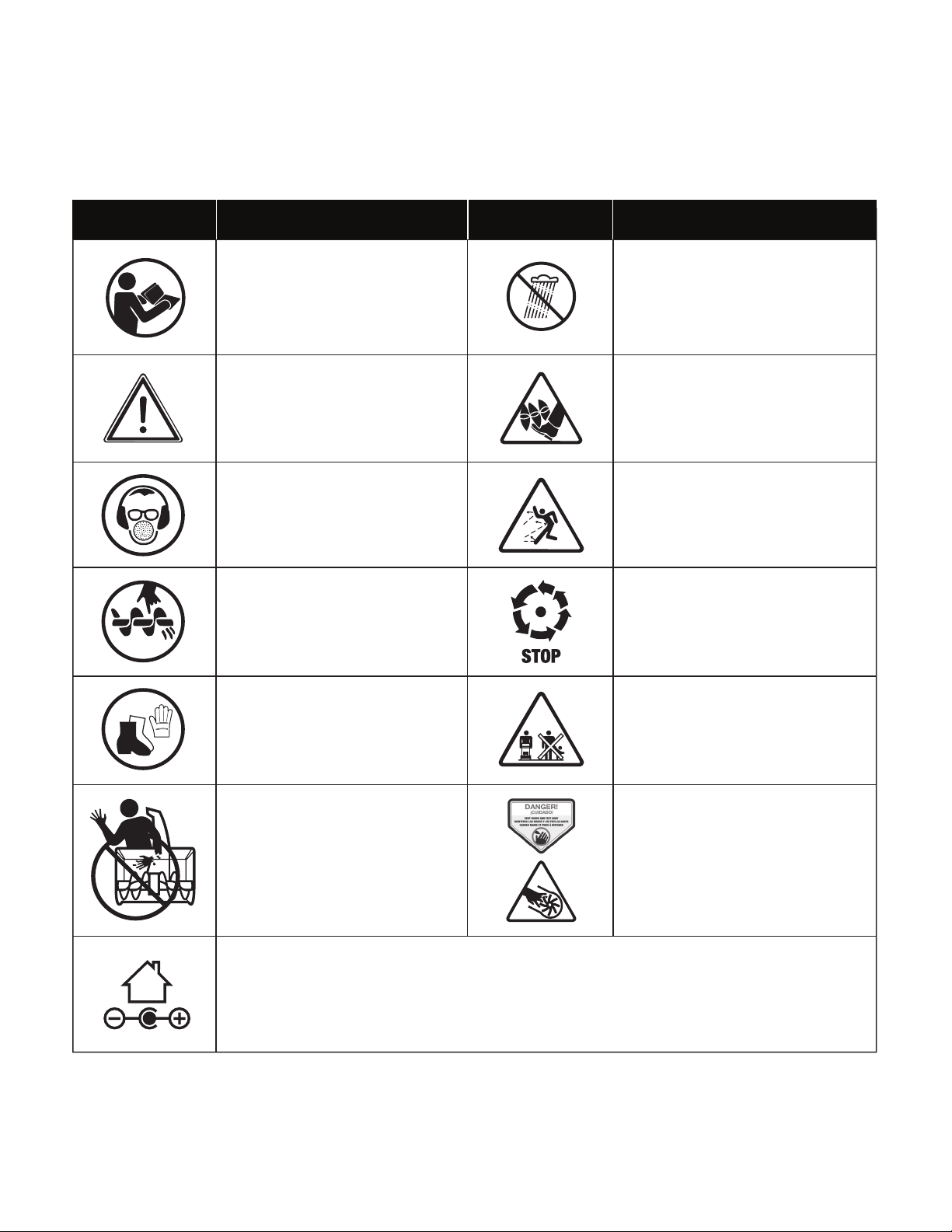

SafetySymbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand and follow all

instructions on the machine before attempting to assemble and operate.

The rotating part will continuously

run for several seconds after you

turn o the machine.

READTHEOPERATOR'S

MANUAL(S)–Read, understand

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETYALERT–Indicates a

precaution, a warning or a danger.

Wear hearing protection.

Wear eye protection.

Wear breathing protection.

WARNING! Do not expose the

unit to rain or wet conditions.

Keep dry.

CAUTION! Beware of stones and

other foreign objects that could

be thrown from the appliance.

DANGER! Cutting/dismemberment

hazard – Keep hands away from the

rotating auger. Do not use hands to

unclog rotor housing. Stop motor

before removing debris.

DANGER!Cutting/dismemberment

hazard ‑ Keep feet away from the

rotating auger.

Symbols SymbolsDescriptions Descriptions

Indoor use only. Only use battery chargers indoors.

Do not use hands to unclog chute.

Keep hands, feet and clothing

away from the rotating auger to

avoid injury.

Keep bystanders and children a

safe distance (at least 33 ft/10 m)

away from the work area.

Wear protective gloves and non‑slip

footwear when using the machine

and handling debris.

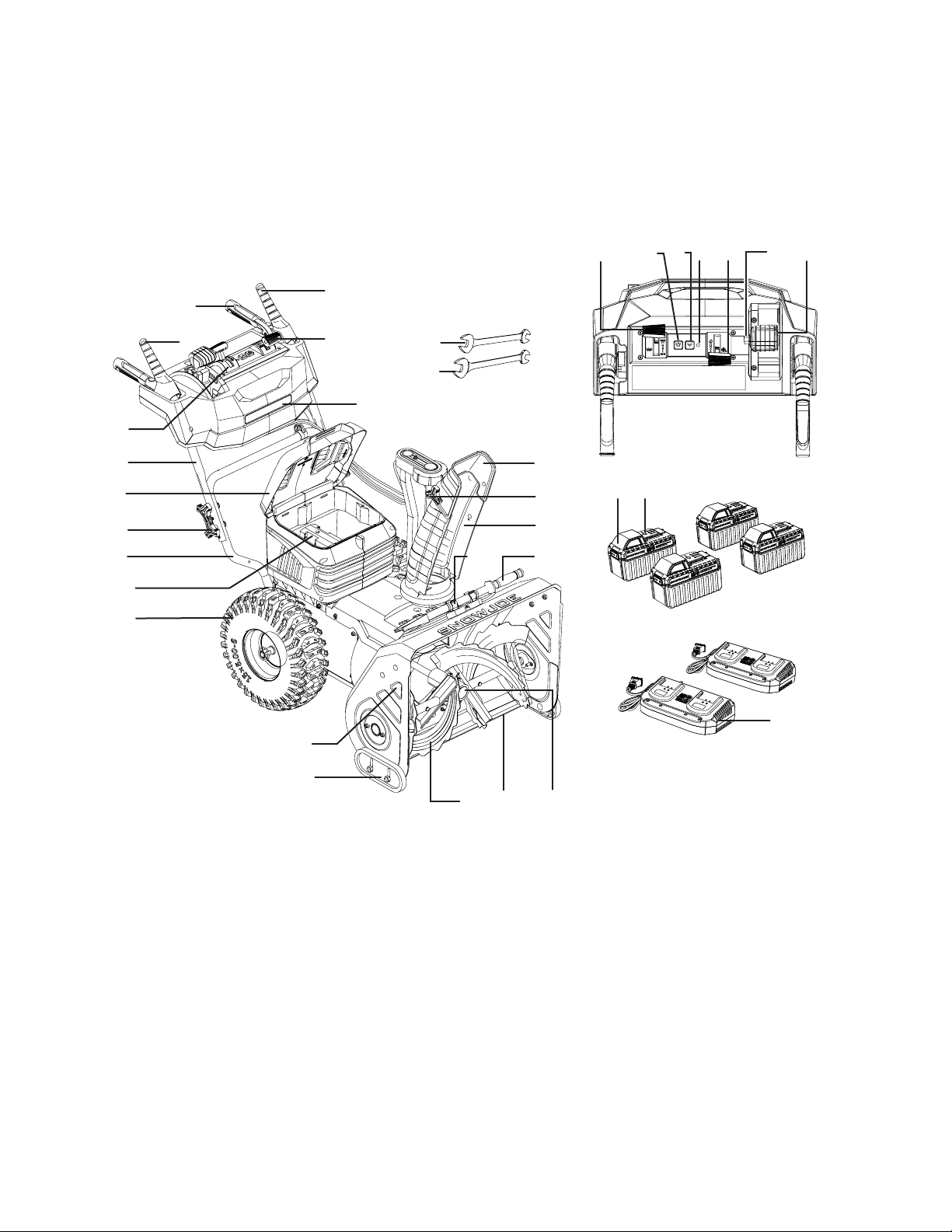

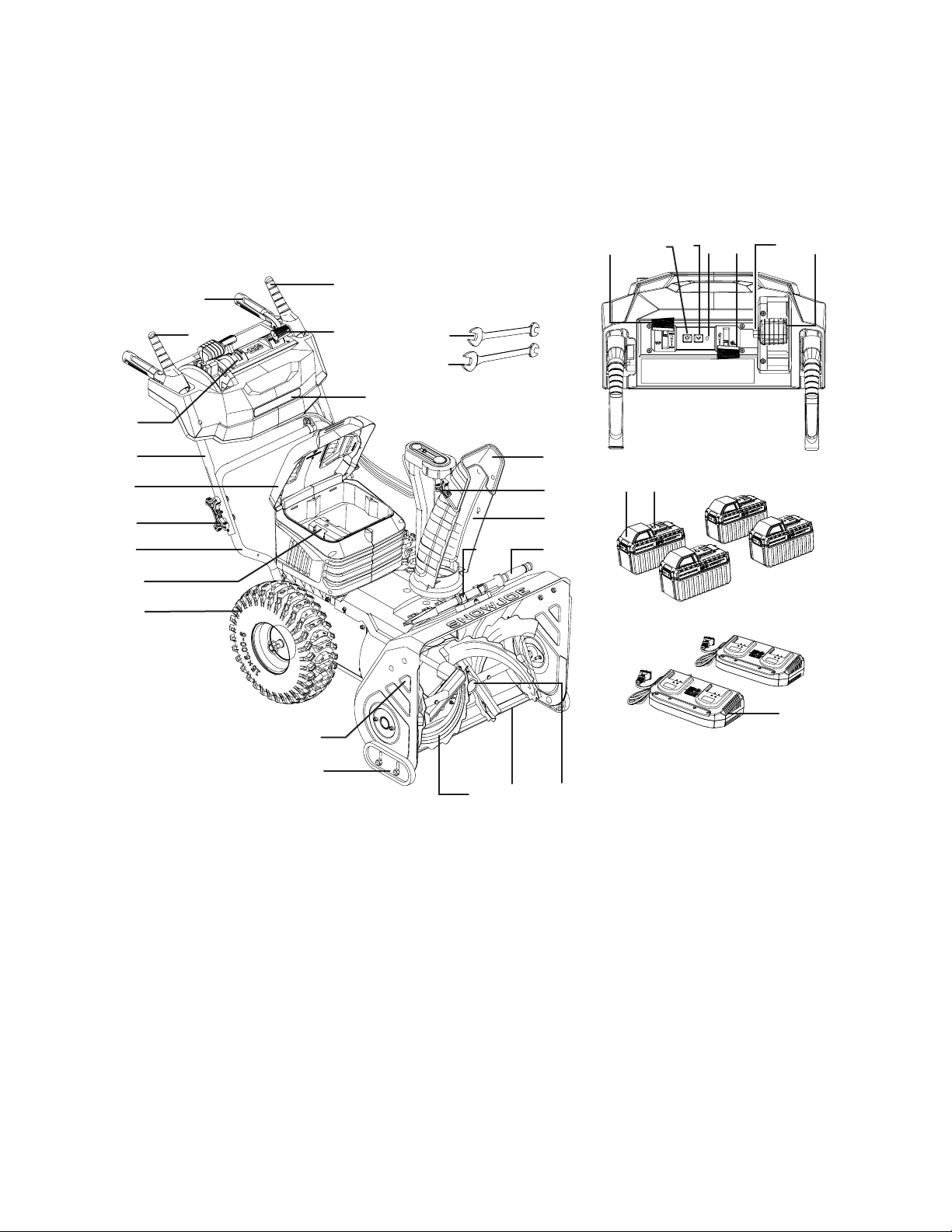

KnowYourCordlessSnowBlower

Read the owner’s manual and safety rules carefully before operating your cordless snow blower. Compare the illustration

below to the actual unit in order to familiarize yourself with the location of the various controls and adjustments. Save this

manual for future reference.

14 15

32 33

CONTROL PANEL

1. Auger trigger

2. Safety switch

3. Handle grips (2)

4. Drive trigger

5. Control panel

6. Upper handle assembly

7. Battery compartment cover

8. Handle knob + bolt (4)

9. Lower handle

10. Battery compartment

11. Wheels (2)

12. Auger housing

13. Skid shoes (2)

14. Auger

15. Scraper blade

16. Auger gearcase

17. Chute clean‑out tool

18. Mounting clip

19. Discharge chute

20. Chute deector knobs (2)

21. Chute deector

22. LED window

23. 13 mm open end wrench

(with 10 mm end)

24. 12 mm open end wrench

(with 10 mm end)

25. Auger speed control lever

26. LED switch

27. Reverse button

28. Reverse indicator LED

29. Drive speed lever

30. Discharge chute lock button

31. Discharge chute control lever

32. 24V iON+ lithium‑ion battery

(24VBAT‑XR12) featuring exclusive

EcoSharp

technology

33. USB‑C port

34. 24V iON+ lithium‑ion dual‑port

battery charger (24VCHRG‑DPC)

TechnicalData

Motors ................................ Plowing motor: 3200 W brushless

Drive motor: 400 W brushless

Battery Voltage* Max ................................... 96V D.C. (4 x 24V)

Battery Capacity ............................................................ 12.0 Ah

Charger Input ......................................120V AC | 60 Hz | 160 W

Charger Output ........................... 26V DC | 2.2 A (each socket)

Charging Time Max ...................................................... 6 hours

No Load Speed ............................. Auger: 116 rpm to 143 rpm

Impeller: 1200 rpm to 1522 rpm

Auger .................................................... 2 serrated steel blades

Clearing Width ..................................................... 24 in. (61 cm)

Depth of Snow Cut ........................................ 17.5 in. (44.5 cm)

Throw Distance Max ............................................... 40 ft (12 m)

Stages ..................................................................... Dual stage

Drive Type ........................................................... Self‑propelled

Tire ..................... 15 inch (38 cm) knobby tracassist snow tires

Tire Pressure .................................................................... 20 psi

Directional Control ................................ 180º auto‑rotate chute

Light ......................................................... Six 3 watt LED lights

Net Weight ...................................................... 147.7 lbs (67 kg)

*Generates 96V max with four 24V lithium-ion batteries. Initial no-load voltage,

per fully charged battery, peaks at 24V. Nominal voltage under typical load is

21.6V.

Unpacking

Carton Contents:

• Cordless snow blower with lower handle

• Upper handle assembly

• Discharge chute assembly

• Handle knob (4) + bolt (4)

• Chute nuts (2)

• Cord clip

• Open end wrenches (2)

• 24V iON+ lithium‑ion battery (x4)

• 24V iON+ lithium‑ion dual‑port charger (x2)

• Manual with registration card

1. Carefully remove the cordless snow blower and check to

see that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1‑866‑SNOWJOE (1‑866‑766‑9563).

NOTE: Do not discard the shipping carton and packaging

materials until you are ready to use the cordless snow

blower. The packaging is made of recyclable materials.

Properly dispose of these materials in accordance with

local regulations or save the packaging for long‑term

product storage.

IMPORTANT! The equipment and packaging materials are

not toys. Do not let children play with plastic bags, foils

or small parts. These items can be swallowed and pose a

suocation risk!

Battery Pack Operation

The equipment is powered by 4 lithium‑ion batteries.

The battery packs are completely sealed and maintenance

free.

mWARNING! The cordless snow blower can only be

provide sucient power to the tool. Make sure to use four

batteries of the same voltage and the same capacity. Using the

tool with batteries of dierent capacities will cause damage to

the batteries.

BatteryChargeLevelIndicator

The battery packs are equipped with a push button for

checking the charge level. Simply press the push button to

read o the battery charge level from the LEDs of the battery

indicator:

• All 3 level monitoring LEDs are lit: Battery charge level

is high.

• 2 level monitoring LEDs are lit: Battery charge level is

decreasing. Stop work as soon as possible.

• 1 level monitoring LED is lit: Battery is at. Stop work

IMMEDIATELY and charge the battery. Otherwise, the

battery’s service life will be greatly shortened.

NOTE: If the charge level button does not appear to be

working, place the battery pack on the charger and charge as

needed.

NOTE: Immediately after using the battery packs, the charge

level button may display a lower charge than it will if checked

a few minutes later. The battery cells “recover” some of their

charge after resting.

USBChargingPort

Using a USB‑C charging cable (not included), plug the USB‑C

connector into the battery. Then plug the other end of the

cable into an AC adapter (not included) for charging at an

Charge level button

The battery is at 30% capacity

and requires charging

The battery is at 60% capacity

and requires charging soon

The battery is at full capacity

LightIndicatorsLights

electrical outlet (Fig. 1).

The battery indicator LEDs will illuminate to indicate charging

progress. All three LEDs will light up once the battery is fully

charged, at which point unplug the battery from the charging

cable.

NOTE: You may also charge the battery using other USB

devices such as computers.

NOTE: When disconnected from a power source, the USB‑C

port can also be used to charge other electronic devices such

as smartphones and tablets.

ChargerOperation

WARNING! Charge only 24V iON+ lithium‑ion battery

packs with their compatible 24V iON+ lithium‑ion chargers.

Other types of batteries may cause personal injury and

damage.

To reduce the risk of electric shock, do not allow water to ow

into the charger’s AC/DC plug.

WhentoChargetheiON+24VBAT-XR12

Lithium-iONBatteries

NOTE: The iON+ 24VBAT‑XR12 lithium‑iON battery packs

do not develop a “memory” when charged after only a partial

discharge. Therefore, it is not necessary to run down the

battery packs before charging them again.

• Use the battery indicator lights to determine when to charge

your iON+ 24VBAT‑XR12 lithium‑iON battery packs.

• You can “top‑o” your battery packs’ charge before starting

a big job or after a long day of use.

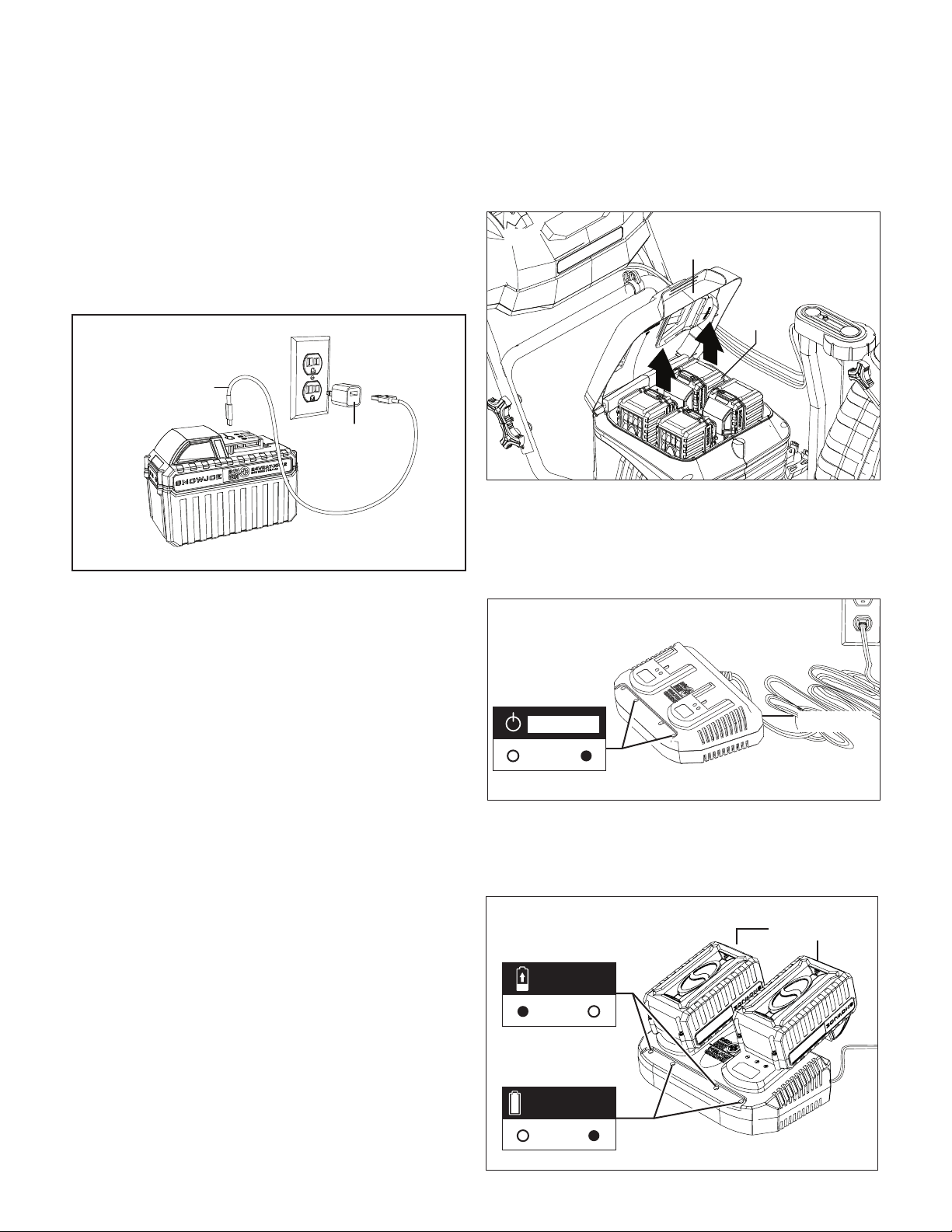

ChargingtheBatteries

1. Open the battery compartment cover, and push the push

lock buttons on the batteries to pull the battery packs out

from the battery compartment (Fig. 2).

2. Check that the mains voltage is the same as that marked

on the rating plate of the battery charger. Then, insert the

charger’s plug into the electrical wall outlet. When you

plug in the charger, two green lights will illuminate and

stay green (Fig. 3).

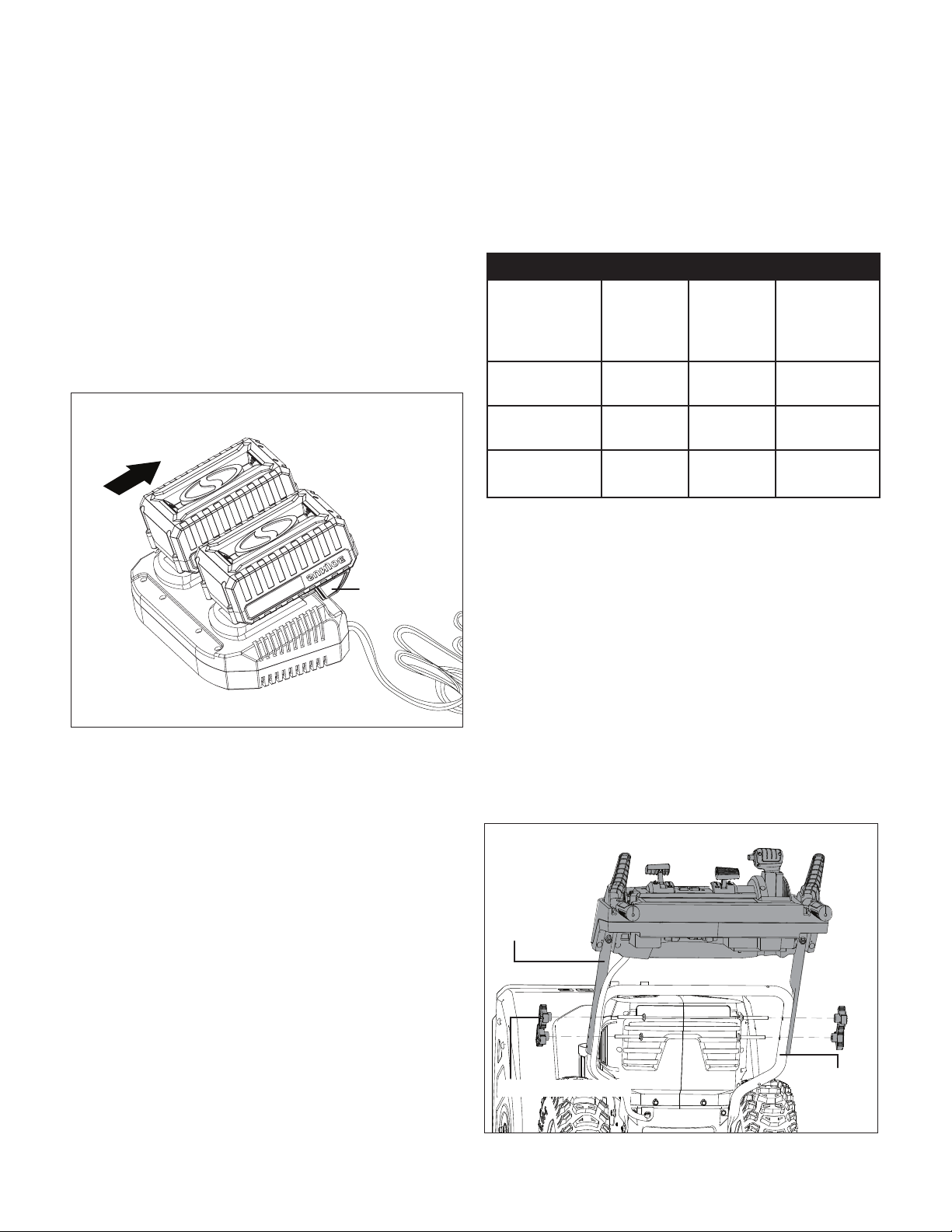

3. Place the battery packs into the charger by sliding the

packs to lock them into position. When you insert the

batteries into the charger, the two green lights will go

o, and the red lights will illuminate to indicate that the

batteries are charging (Fig. 4).

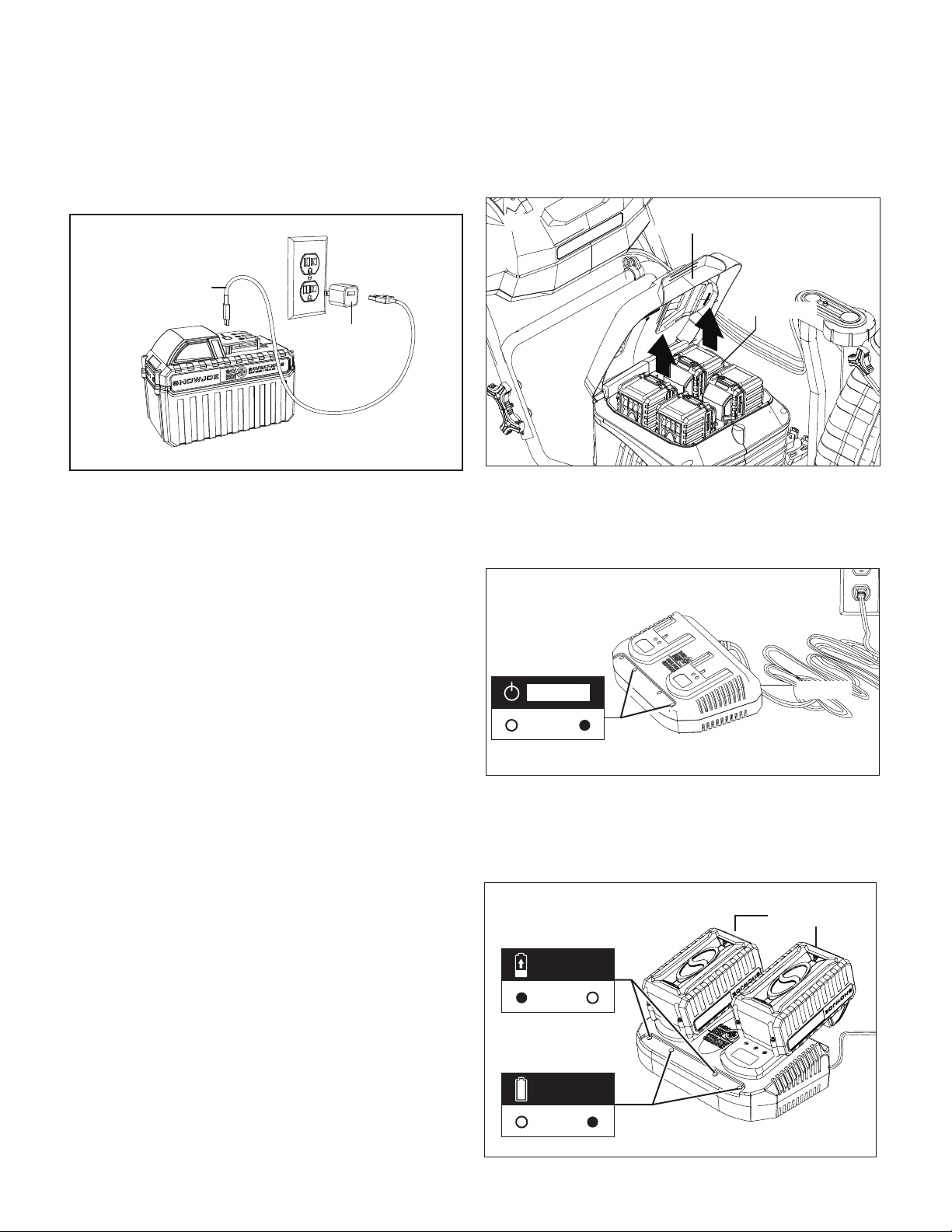

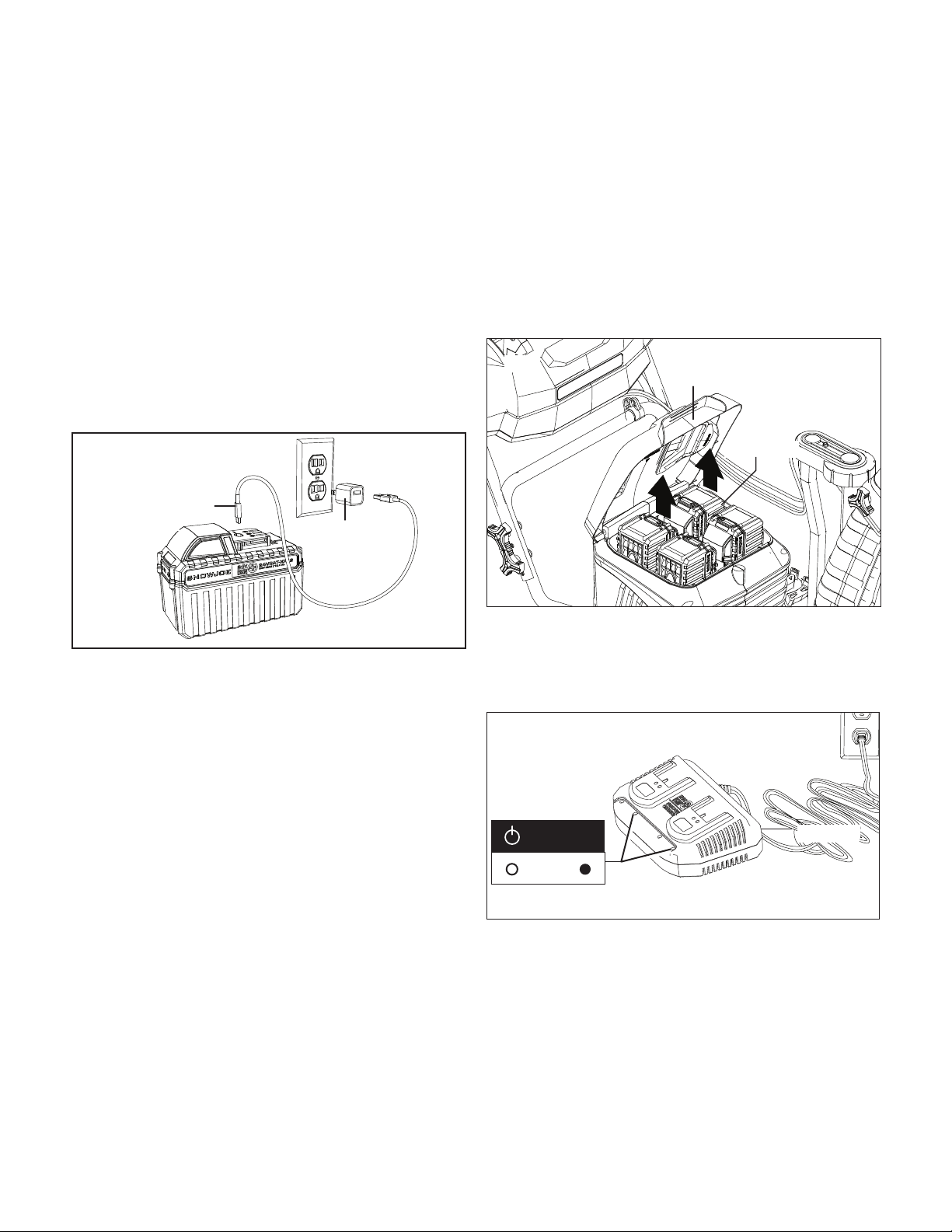

AC adapter

(not included)

Chargingcable

(not included)

Fig.1

Fig.2

Batterycompartmentcover

Battery packs

Charger

green

Poweron

Fig.3

Battery packs

red

Charging

green

Fully

Charged

Fig.4

4. When the charger lights turn green, the batteries are fully

charged (Fig. 4).

NOTE: A fully discharged pack with an internal temperature

in the normal range will fully charge in 6 hours (between

F/0

C and 113

F/45

C).

5. If the light indicators do not come on at all, check that

the battery packs are fully seated into the bay. Remove

the battery packs and reinsert. If the problem persists,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1‑866‑SNOWJOE (1‑866‑766‑9563) for assistance.

6. When charging is complete, remove the batteries from the

charger by pressing the push lock buttons and sliding the

batteries backward to unlock them from the charger

(Fig. 5).

mCAUTION! FIRE HAZARD. When removing the batteries

from the charger, be sure to unplug the charger from the outlet

rst, then remove the batteries from the charger.

mWARNING! This charger does not automatically turn

o when the batteries are fully charged. Please take care not

to leave the batteries in the charger. Switch o or unplug the

charger at the mains when charging is complete

7. Timely recharging of the batteries will help prolong the

batteries’ life. You must recharge the battery packs when

you notice a drop in the equipment’s power.

IMPORTANT! Never allow the battery packs to become

fully discharged as this will cause irreversible damage to the

batteries.

ChargingaHotorColdBatteryPack

The green indicator lights on the charger base indicates that

the battery packs’ temperatures are outside the charging

range. Once the packs are within the acceptable range,

normal charging will take place and the red light will be

continuous. Hot or cold battery packs may take longer to

charge.

Assembly

WARNING! To avoid serious personal injury, read and

understand all safety instructions provided.

mWARNING! Unpacking and assembly should be

completed on a at and stable surface, with adequate space

for moving the machine and its packaging.

Tools and supplies required:

• Open end wrench (included)

• Tire gauge

AssemblingtheHandles

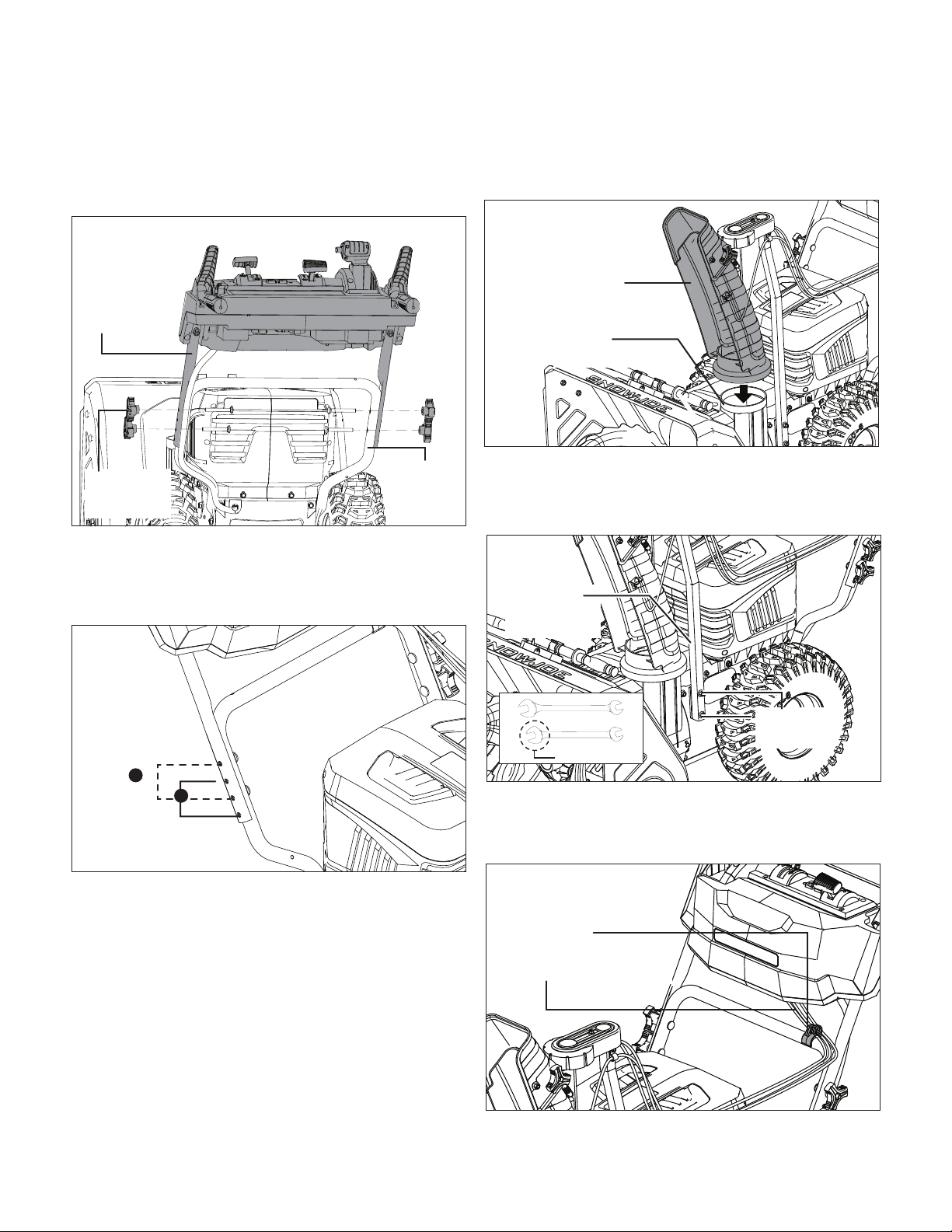

1. Slightly spread the upper handle assembly down over the

lower handle until it t in the position (Fig. 6).

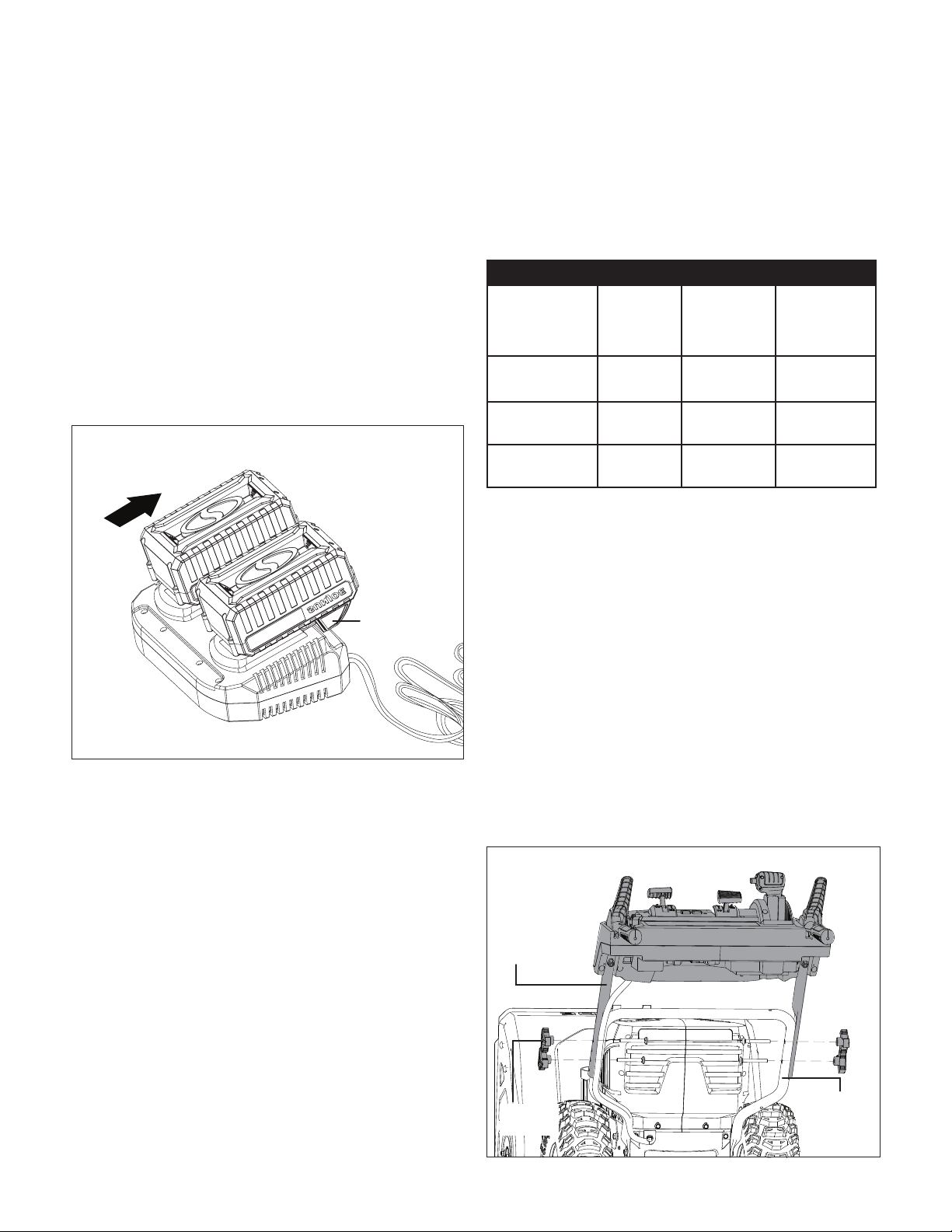

Push lock

button

Fig.5

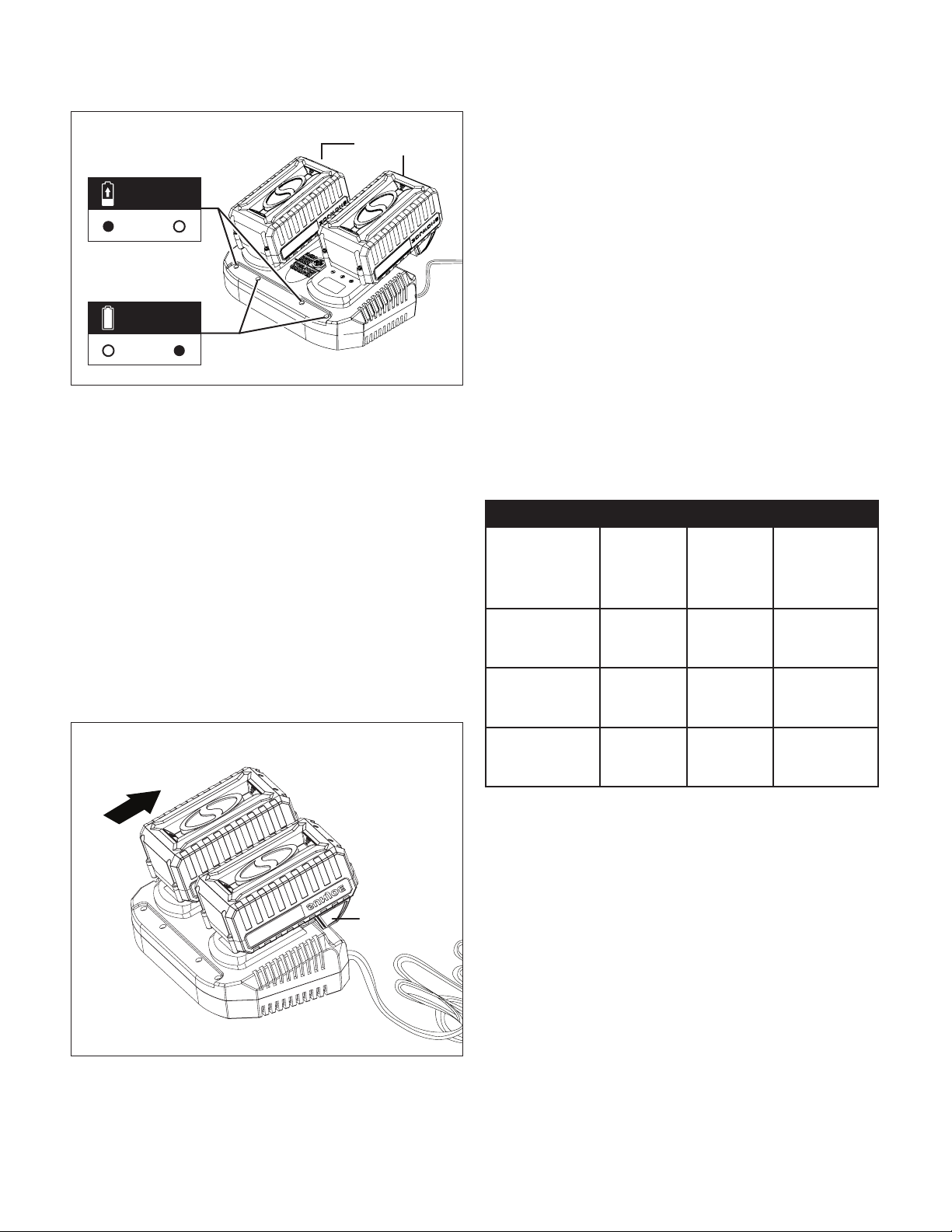

Lithium-IonChargingStatus

Battery

Pack

Temperature

Charger

Base

Indicator

Light

Battery

Pack

Indicator

Light

Charging

Status

Too hot

Green

Flashing

together

Not charging

Normalrange

Red

Flashing

one by one

Normal

charging

Too cold

Green

Flashing

together

Not charging

Fig.6

Upper handle

assembly

Handleknob+bolt

Lower

handle

2. Adjust upper handle assembly to the optimal position

by aligning the double bolt holes at the desired height.

Secure the connection using the 4 handle knobs and

bolts, and tighten on each side (Fig. 7).

DischargeChuteAssembly

1. Place the discharge chute assembly onto the gear plate,

and push down until the chute is ush and at against the

housing (Fig. 8).

2. With the holes on the discharge chute pole aligned with

the holes on the housing, use the 12 mm open end

wrench to secure the 2 chute bolts with the discharge

chute assembly (Fig. 9).

3. Clip the cord clip onto the lower handle frame, insert the

discharge chute cable into the cord clip (Fig. 10).

Controls + Features

WARNING! AVOID INJURY. Read and understand the

entire safety section before proceeding.

Snow blower controls and features are described below and

illustrated in Fig. 11.

ControlPanel(Fig.11)

1. Augerspeedcontrollever–The auger rotation speed

can be increased from 116 rpm to 143 rpm by pushing the

auger speed control lever forward.

2. LEDswitch– Press

to utilize the LED lights located

on the front panel for nighttime snow removal.

3. Reversebutton–Press reverse button to enter the

snow blower in reverse mode. The reverse indicator LED

will light up to indicate the reverse mode is activated.

4. Drivespeedcontrollever– Use the drive speed control

lever to control the marching speed of the machine. When

machine is marching, push the lever forward to increase

the speed, pull it back to reduce the speed.

5. Chutecontrollever– The chute control lever can be used

to adjust the chute direction up to 180 degree, as well as

to lower/raise the chute deector.

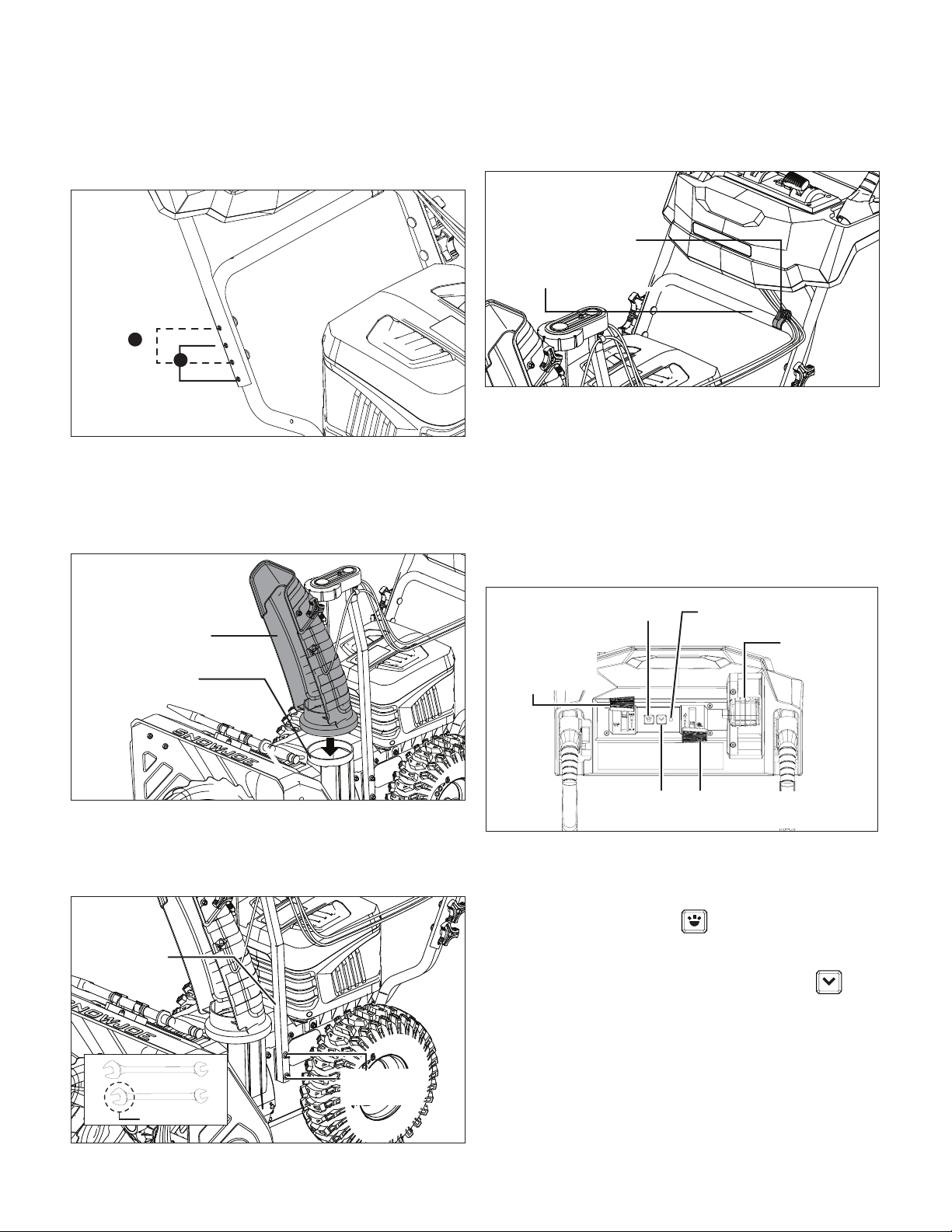

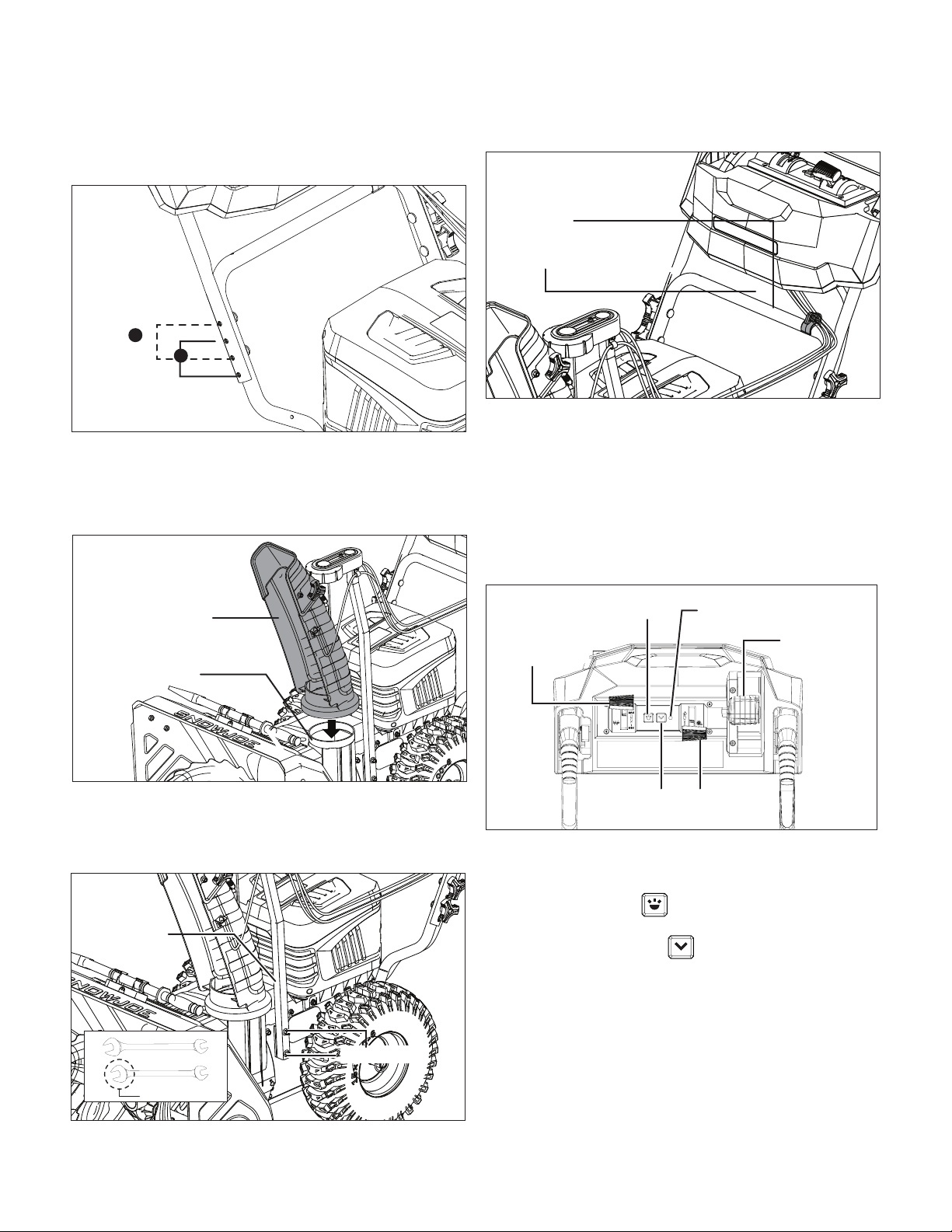

Fig.7

2-positionhandle

heightadjustment

Fig.8

Discharge

chuteassembly

Gear plate

Fig.9

Discharge

chute pole

Chutebolts

12 mm wrench end

Fig.10

Discharge

chutecable

Cord clip

Fig.11

Augerspeed

controllever

LEDswitch

Reverse

button

Drivespeed

controllever

Chute

controllever

ReverseindicatorLED

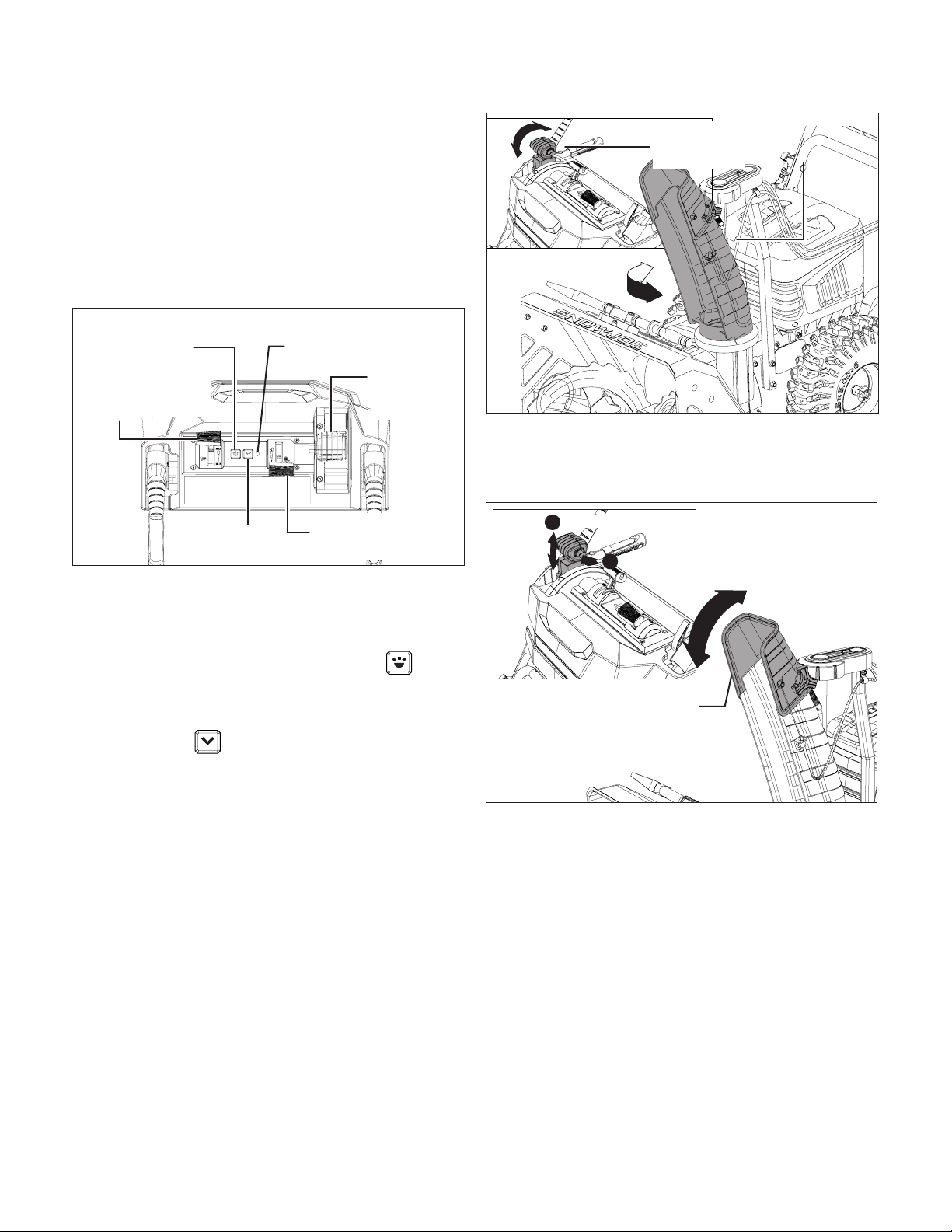

Adjust the discharge chute direction by pulling backwards

or pushing forwards the chute control lever until the chute

has rotated into the desired position (Fig. 12).

To adjust the chute deector, keep pressing the discharge

chute lock button and at the same time push down or

raise up the chute control lever (Fig. 13).

NOTE: ALWAYS position discharge chute deector at a safe

angle before engaging the auger.

DO NOT throw snow any higher than necessary.

mWARNING! NEVER direct the snow discharge chute at

the operator, at bystanders, at vehicles, or at nearby windows.

The discharged snow and foreign objects accidentally picked

up and thrown by the snow blower can cause serious damage

and personal injury.

Always orient the discharge chute in the opposite direction

from where the operator, bystanders, surrounding vehicles, or

windows are located.

AugerTrigger(Left-Handle)(Fig.14)

1. Flip up the safety switch, then squeeze the auger trigger

against the left‑handle to engage the auger and start snow

throwing action.

2. Release auger trigger to stop.

DriveTrigger(Right-Handle)(Fig.15)

Squeeze the drive trigger against the right‑handle to engage

the wheel drive for propelling unit. Forward speed will vary

according to snow depth and moisture content.

NOTE: When travelling to or from the area to be cleared, press

down on the handle grips enough to raise the front of the

unit slightly o the surface. Engage the drive trigger without

engaging the auger trigger.

ChuteClean-OutTool

The chute clean‑out tool is fastened to the top of the auger

housing with a mounting clip (Fig. 16).

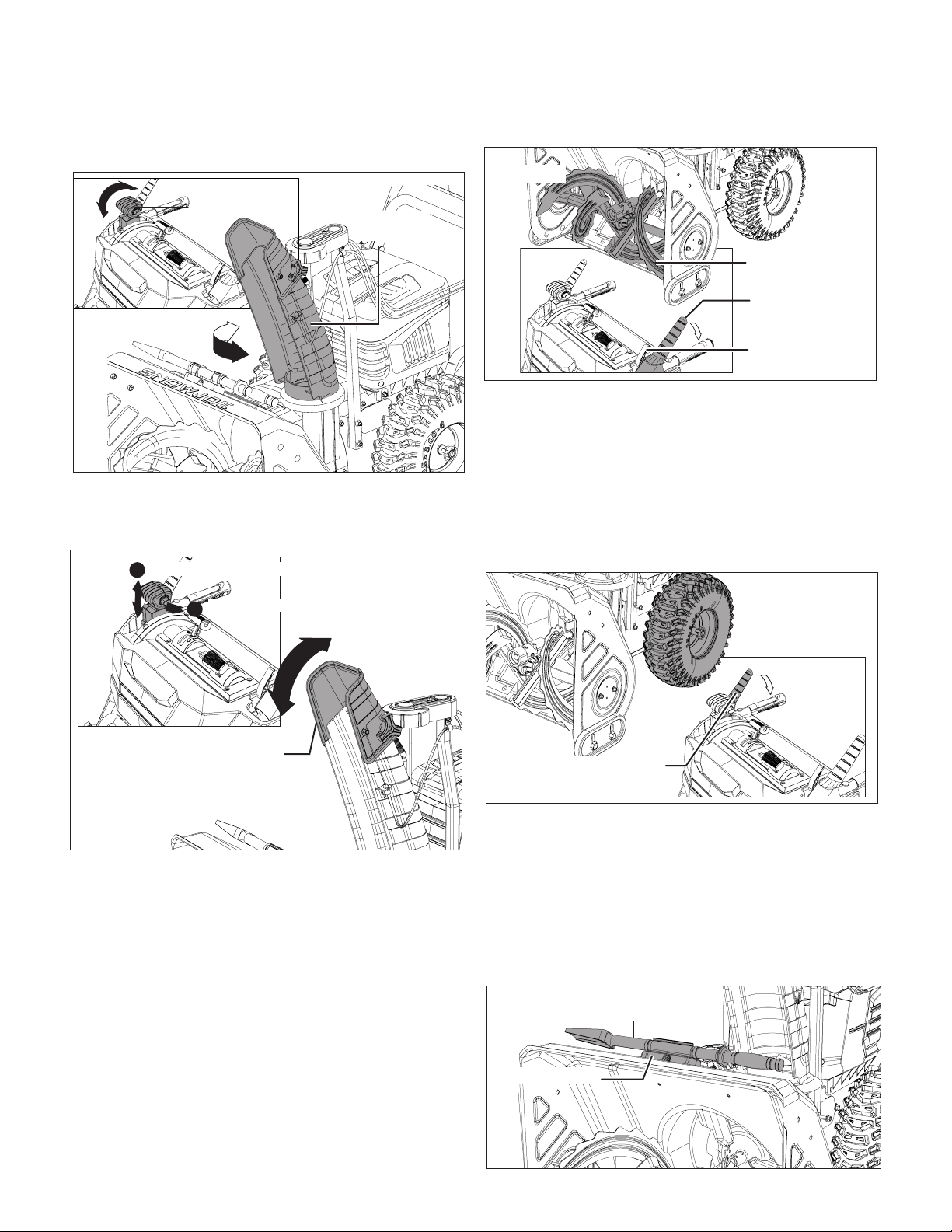

Fig.12

Discharge

chute

Chute

controllever

Fig.13

Chutedeector

Pressinthelockbutton

PushdownorPullup

Fig.14

Augertrigger

(Left-handle)

Safety

switch

Augerwill

startrotating

Fig.15

Drivetrigger

(Right-handle)

Wheelswill

drive

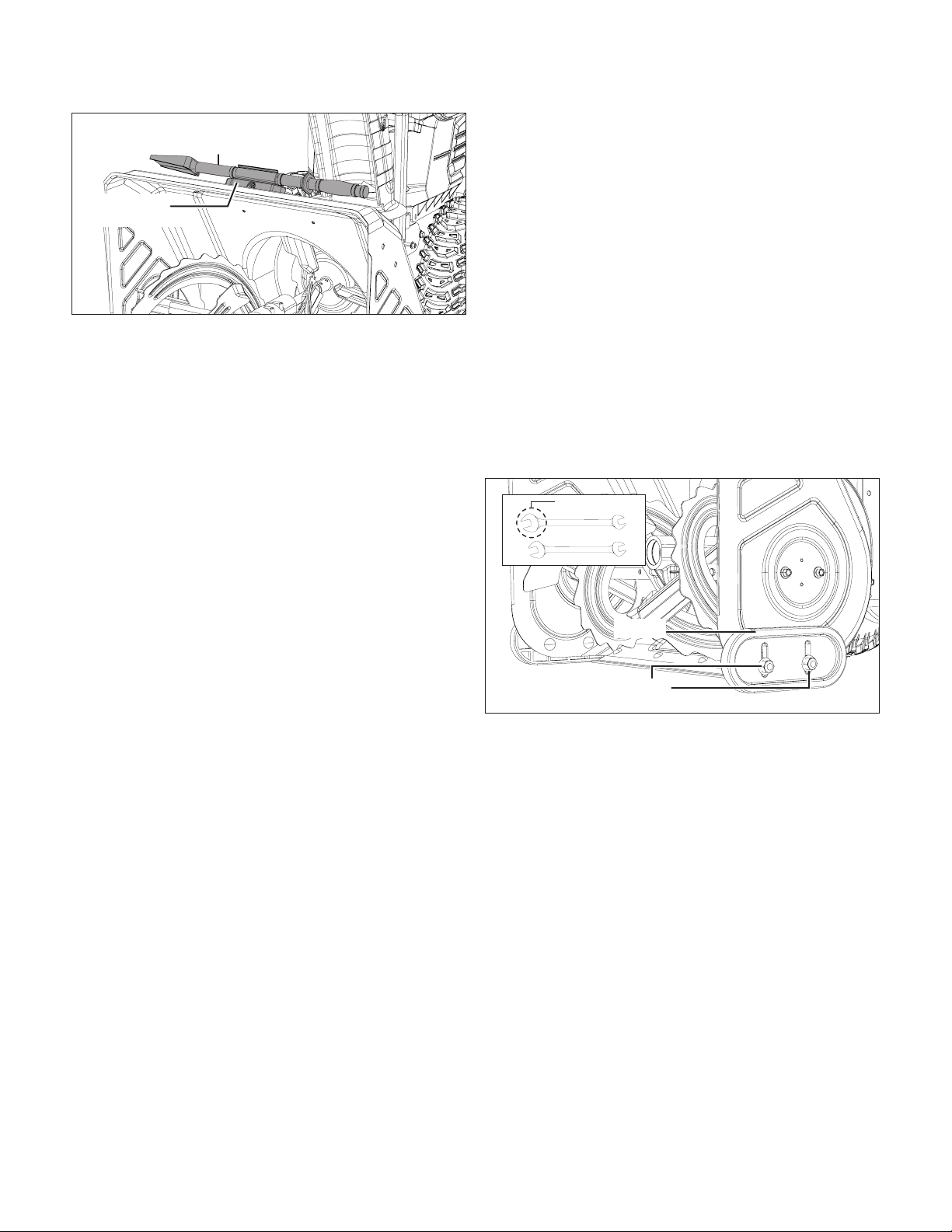

Fig.16

Chuteclean-outtool

Mountingclip

mWARNING! Hand contact with the rotating impeller

is the most common cause of injury associated with snow

blowers. Never use your hands to clear a clogged discharge

chute. Shut o motor and remain behind handles until all

moving parts have stopped before unclogging.

To clear the discharge chute:

1. Release both the auger trigger and the drive trigger.

2. Wait 10 seconds and make sure impeller blades have

stopped rotating.

3. Remove the clean‑out tool from the mounting clip which

secures it to the top of the auger housing.

4. Use the shovel‑shaped end of the clean‑out tool to

dislodge and scoop any snow and ice which has formed in

and near the discharge chute.

5. Refasten the clean‑out tool to mounting clip on the top of

the auger housing, ip up the safety switch and restart the

snow blower’s motor.

While standing in the operator’s position (behind the snow

blower), engage the auger trigger for a few seconds to clear

any remaining snow and ice from the discharge chute.

Scraper Blade

The scraper blade allows the back of the housing to keep

better contact with the surface being cleared. It also prevents

damage to the housing from normal use.

IMPORTANT! DO NOT allow scraper blade to wear too far or

auger/impeller housing will become damaged.

Skid Shoes

The skid shoes control the distance between the scraper blade

and the ground. Adjust skid shoes equally to keep blade level

with the ground.

Position the skid shoes based on surface conditions. Adjust

upward for hard‑packed snow. Adjust downward when

operating on gravel or crushed rock surfaces.

mWARNING! It is not recommended that you operate this

snow blower on gravel as it can easily pick up and throw loose

gravel, causing personal injury or damage to the snow blower

and surrounding property.

1. For close snow removal on a smooth surface, raise skid

shoes higher on the auger housing. Allow 1/8 in. (3 mm)

between scraper blade and hard, smooth surface(s).

2. Use a middle or lower position when the area to be

cleared is uneven, such as a gravel driveway. Allow

1‑1/4 in. (30 mm) between scraper blade and uneven or

gravel surfaces.

NOTE: If you choose to operate the snow blower on a

gravel surface, keep the skid shoes in position for maximum

clearance between the ground and the scraper blade.

To adjust the skid shoes:

3. Use the 13 mm open end wrench to loosen the 4 hex nuts

(2 on each side). Move skid shoes to desired position

(Fig. 17).

4. Make certain the entire bottom surface of skid shoes

is against the ground to avoid uneven wear on the skid

shoes.

5. Retighten hex nuts securely.

Pre-Start

1. Chargebatteries–See Charger Operation section on

page 7.

2. Checkfunctionoftriggers–If triggers cannot engage or

disengage properly, adjust or repair before operation.

3. CheckSkidShoes–Check and adjust skid shoes.

EmergencyStop

Immediately release both triggers to stop unit in an emergency.

Wait for all rotating parts to stop before leaving operator’s

position.

Operation

mWARNING! Failure to follow instructions could result

in personal injury and/or damage to snow blower. DO NOT

attempt to start your snow blower at this time. Read entire

operator manual rst.

See page 5 for all controls and features.

mWARNING! Keep the area to be cleared free of stones,

toys or other foreign objects that the rotor blades might pick

up and throw. Such items could be covered by snow and are

easy to overlook, so be sure to conduct a thorough inspection

of the area before beginning work.

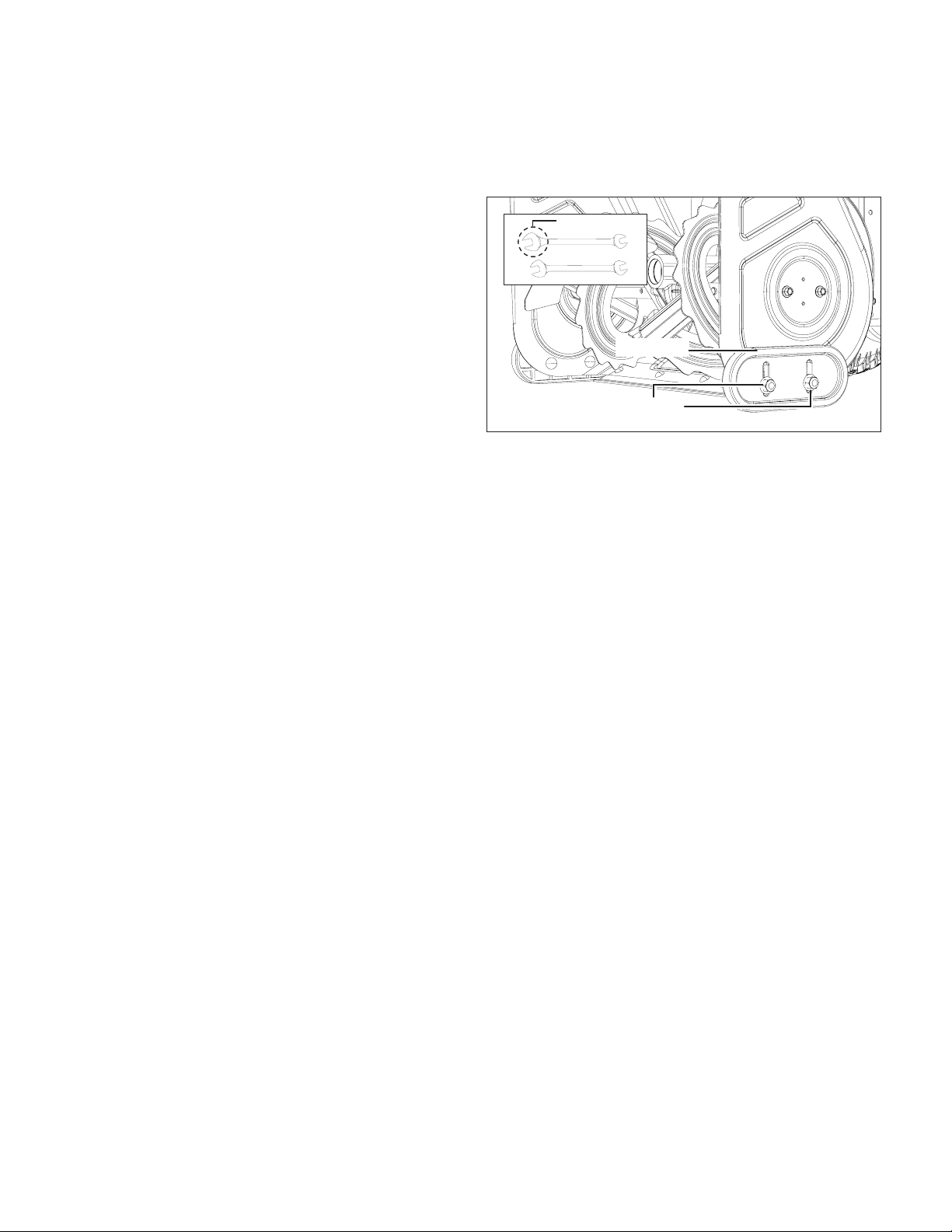

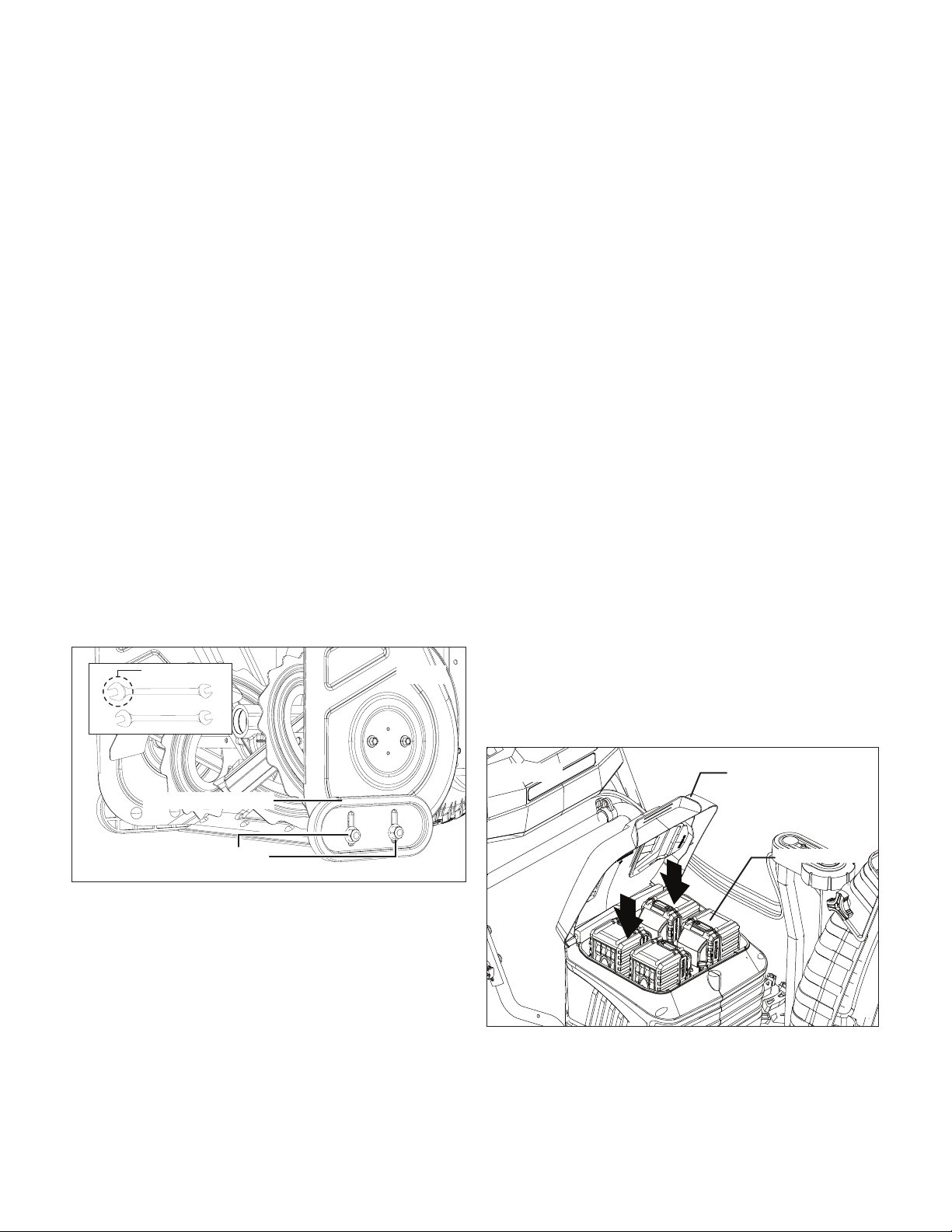

Fig.17

Skid shoe

Hexnuts

13 mm wrench end

StartingtheMachine

IMPORTANT! Make sure both triggers are released before

inserting the battery packs.

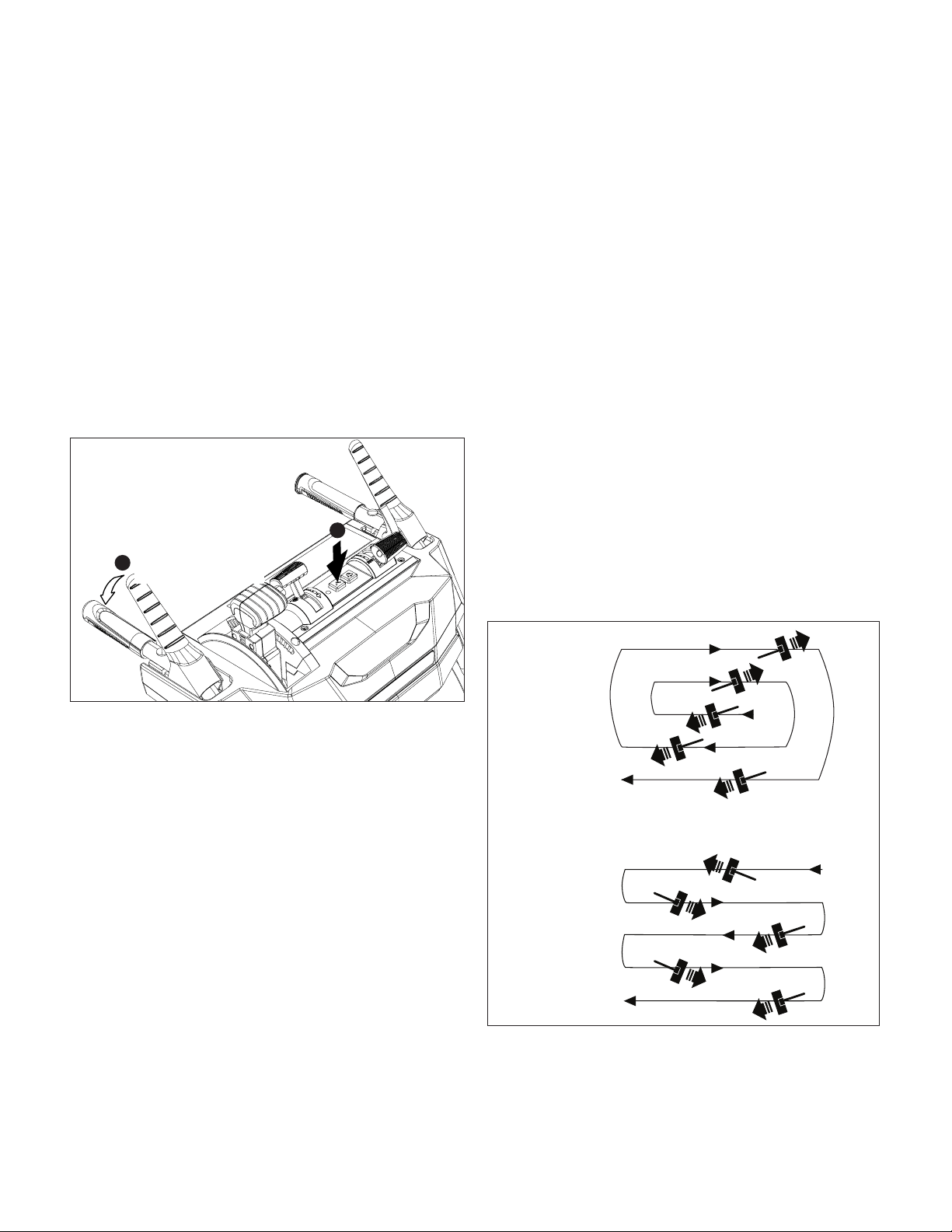

1. Open the battery compartment cover and slide four

battery packs down until they all click and lock into

position (Fig. 18). Close the cover.

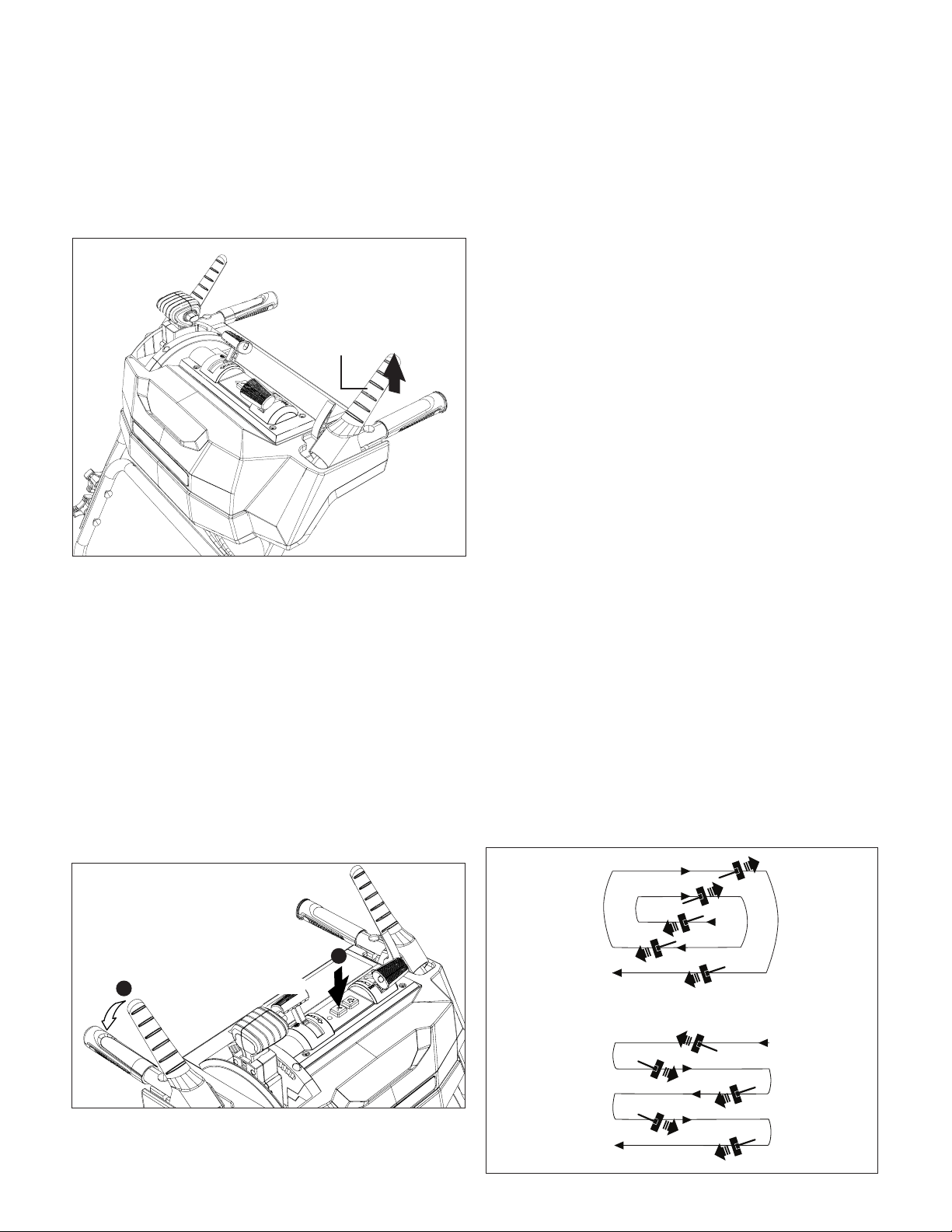

2. Flip up the safety switch, then squeeze the auger trigger

against the left‑handle (Fig. 19). The auger will start

rotating and plowing snow.

NOTE: Auger trigger should be engaged before drive trigger

when throwing snow.

3. Use the auger speed control lever to set a comfortable

plowing speed (Fig. 20).

IMPORTANT! DO NOT overload unit capacity by attempting to

clear snow at too fast a rate. Use slow speed to clear deep or

hard packed snow.

4. Squeeze drive trigger against the right‑handle and the

snow blower will move (Fig. 21). When the blower is

moving steadily, you can release the drive trigger while

keeping the auger trigger squeezed to maintain the snow

blower's movement. Release the auger trigger and both

the drive motion and plow motion will stop.

5. Use the drive speed control lever, adjust the speed for a

comfortable pace (Fig. 22).

IMPORTANT! Drive speed can be changed without stopping

the snow blower.

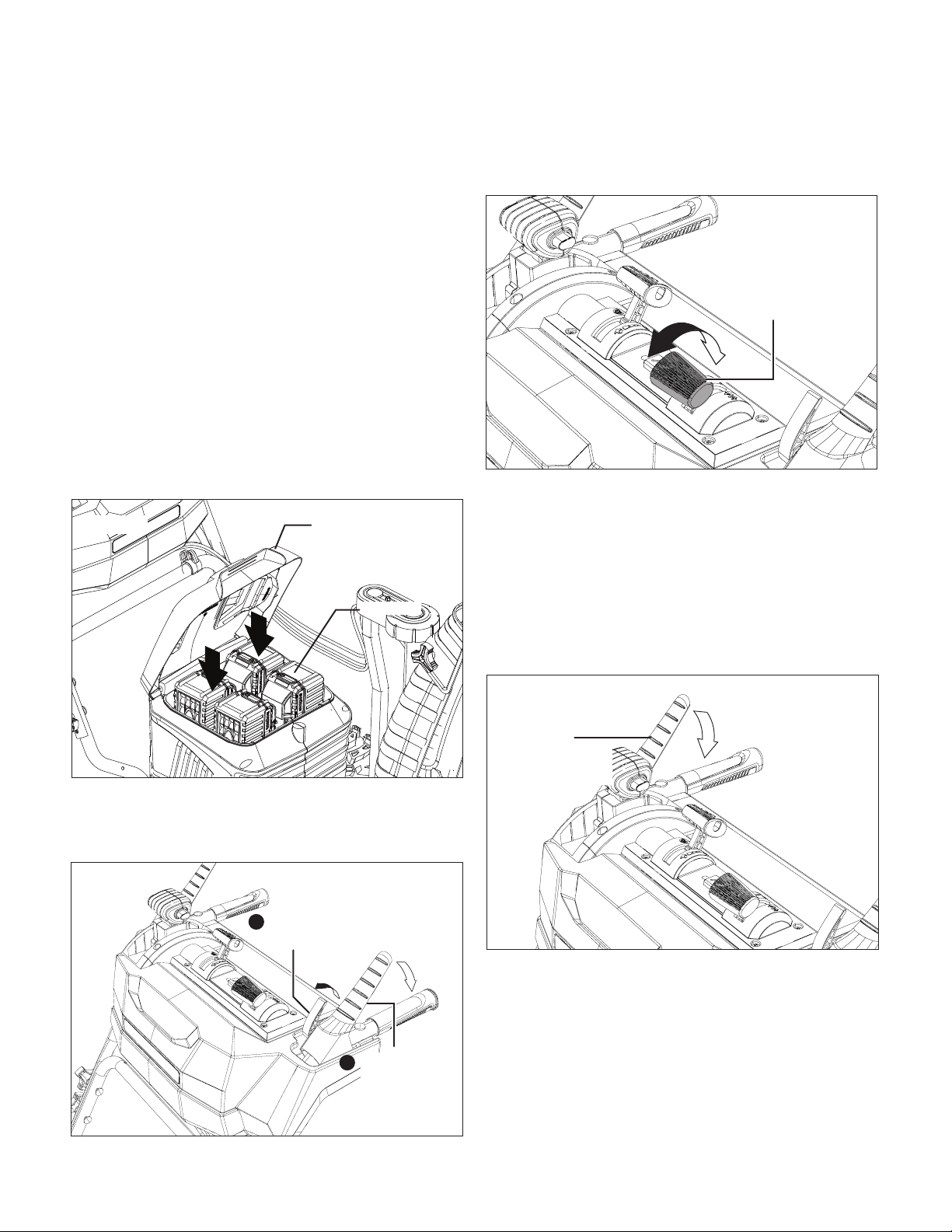

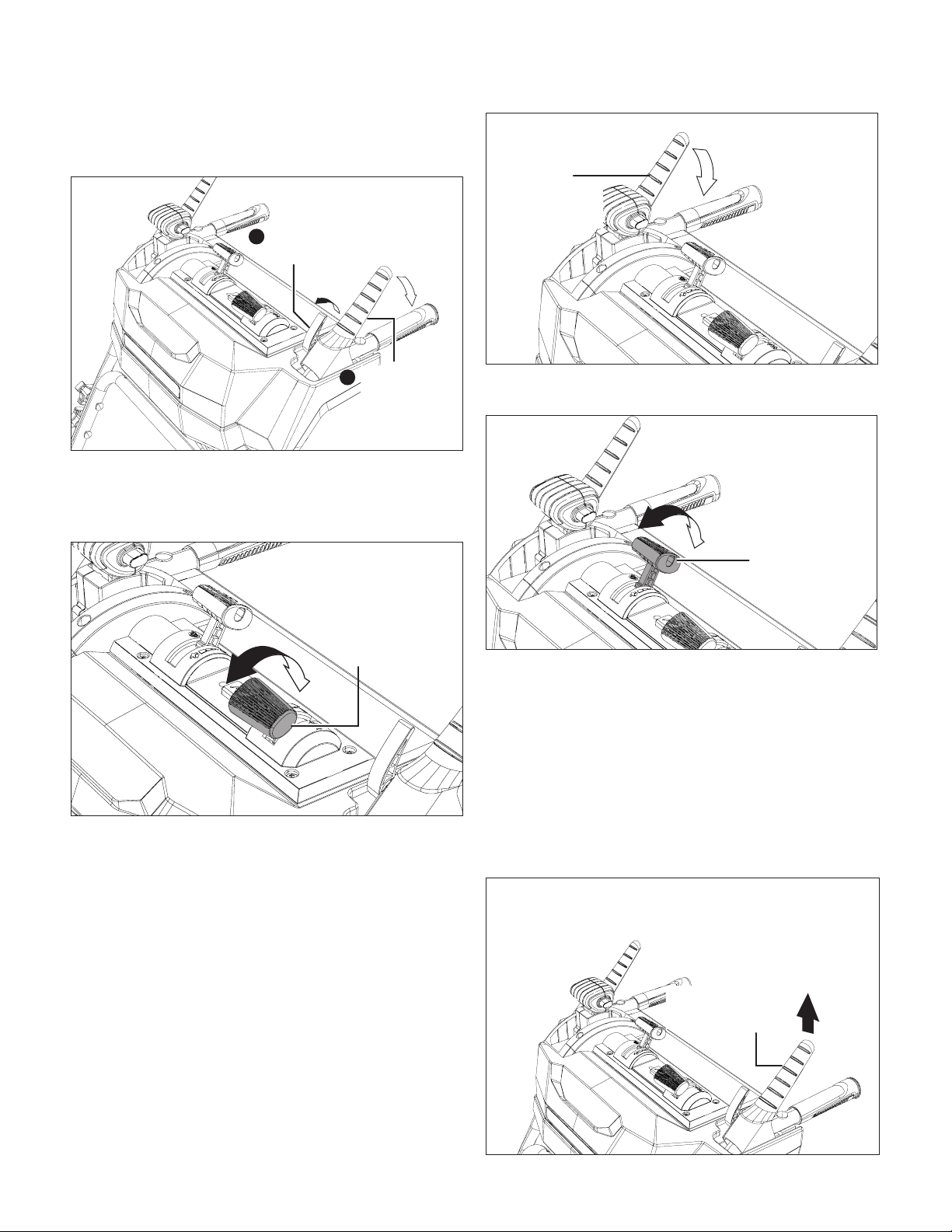

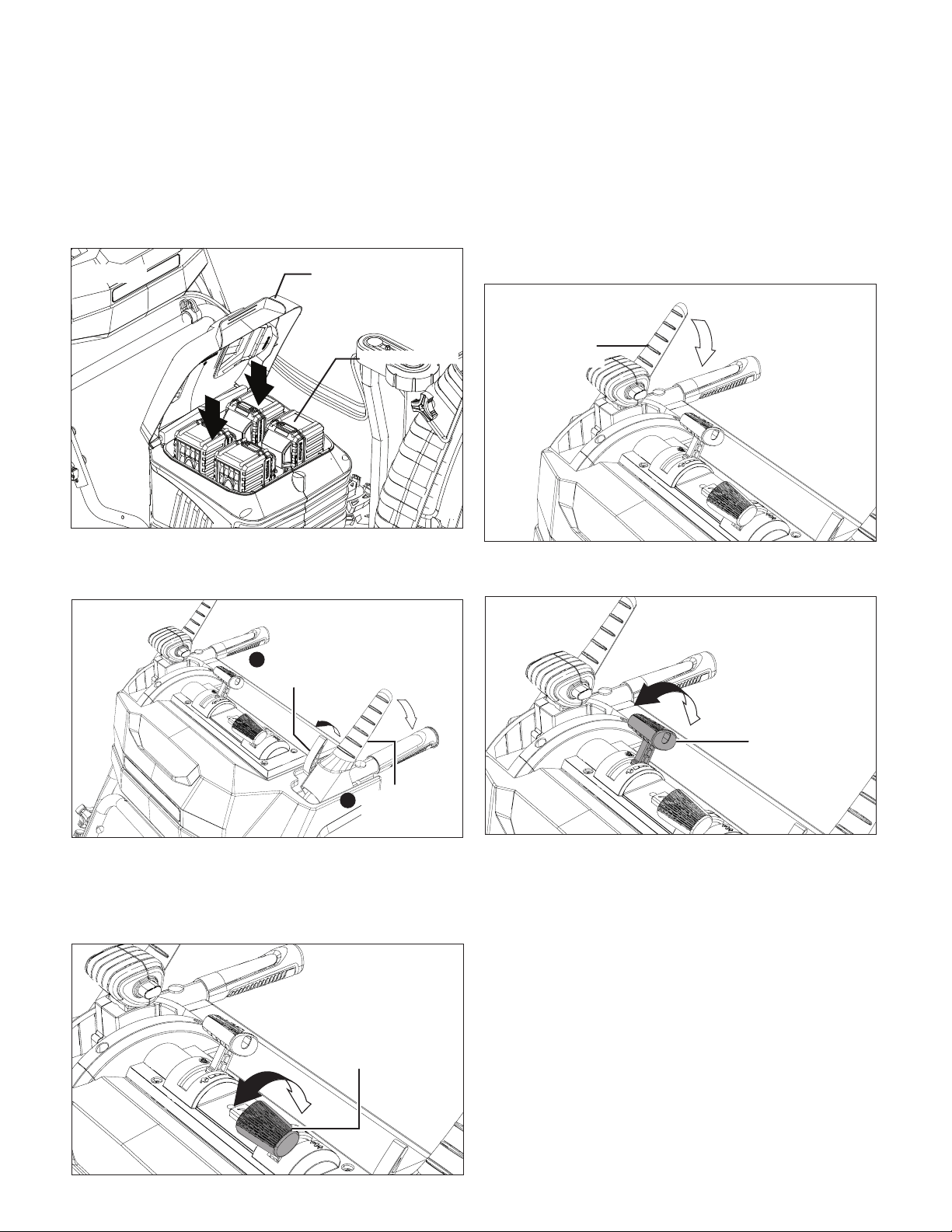

Fig.18

Battery

compartment

cover

Battery packs

Fig.19

Flip up the safety

switch

Squeezethe

augertrigger

Fig.20

Augerspeed

controllever

Fig.21

Drivetrigger

(Right-handle)

Fig.22

Drivespeed

controllever

StoppingtheMachine

1. Release the auger trigger. Drive motor and auger will both

stop (Fig. 23).

2. Wait for all moving parts to come to a complete stop.

3. Remove the batteries.

ReverseTraveling

Be careful when moving backward with the snow blower.

Always look down and behind before backing up. For safety

reasons, the machine cannot throw snow when moving

backward. When auger trigger is activated during reverse

travelling, the machine will exit the reverse mode and stop.

1. Before backing up, stop the machine by release both

triggers and wait until all movement come to a complete

stop.

2. Press the reverse button, the reverse indicator LED will

light up to indicate that the machine is in reverse mode

(Fig. 24).

3. Squeeze drive trigger against the right‑handle and the

snow blower will move backward (Fig. 24).

4. During backing up, pay attention not to squeeze the auger

trigger. The snow blower will stop if auger is triggered

during back up. If this happens, release both triggers and

press the reverse button again to restart backing up.

NOTE: When the reverse button is pressed, the reverse mode

is activated for 15 seconds. If the drive trigger is not squeezed

within 15 seconds, the snow blower will exit the reverse mode.

OperatingTips

mWARNING! Foreign objects, such as rocks, broken

glass, nails, wire, or string, can be picked up and thrown by

the snow blower, causing serious personal injury. Remove all

foreign objects from the area to be plowed before operating

the snow blower.

Snow is best removed as soon as possible after snow fall.

1. Keep the area of operation free of foreign objects that can

become thrown by the rotor blades. Perform a thorough

inspection of the area since some objects may be hidden

from view by surrounding snow. If the snow blower hits

an obstruction or picks up a foreign object during use,

stop the snow blower, remove the batteries, remove the

obstruction, and inspect the unit for damage. Repair or

replace any damaged part before restarting and operating

the unit.

2. Keep children, pets, and bystanders away from the area of

operation. Be aware that the normal noise of the machine

when turned on may make it dicult for you to hear

approaching people.

3. For larger areas, a denite pattern of operation is required

to thoroughly clean an area of snow. These patterns

will avoid throwing snow in unwanted places, a well as

eliminate the need for a second removal of snow (Fig. 25).

Pattern A: Throw the snow to the right or left side where

it is possible. For areas such as a long driveway, it is

advantageous to start in the middle. Plow from one end to

the other, throwing snow to both sides.

Pattern B: If the snow can only be thrown to one side of

the area to be cleared, start on the opposite side.

Fig.23

Augertrigger

(Left-handle)

Fig.24

Pressthereversebutton

Squeezethedrivetrigger

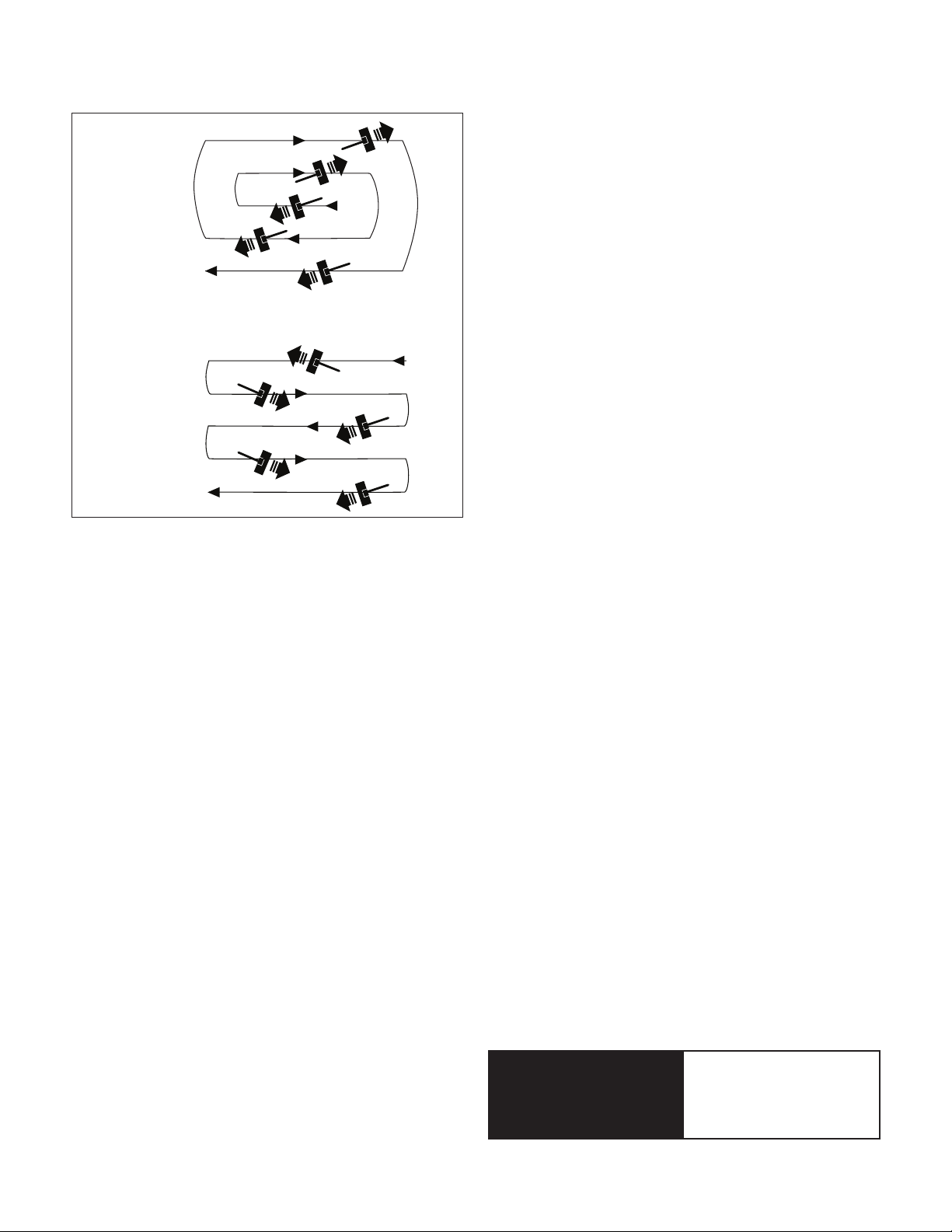

Fig.25

pattern A

pattern B

4. Note the wind direction. If possible, move in the same

direction as the wind so that the snow is not thrown

against the wind (and thus back into your face and on the

just cleared path).

5. Do not push the snow blower with excessive force. Do not

exceed the unit's intake or throw rate.

6. Some parts of the snow blower may freeze under extreme

temperature conditions. Do not attempt to operate the

snow blower with frozen parts. If the parts freeze while

the snow blower is in use, stop the snow blower, remove

the batteries, and inspect for frozen parts. Free all parts

before restarting or operating the snow blower. Never

force controls that have frozen.

Maintenance

To order genuine replacement parts or accessories for the

Snow Joe

24V‑X4‑SB24 Cordless Snow Blower, please visit

snowjoe.com or contact the Snow Joe

+ Sun Joe

customer

service center at 1‑866‑SNOWJOE (1‑866‑766‑9563).

mWARNING! Make sure to turn o the snow blower and

remove the batteries before performing any maintenance task

on your snow blower.

General Maintenance Tips

1. Do not attempt to repair the machine unless you have the

proper tools and instructions for disassembly and repair of

the machine.

2. Check bolts and screws at frequent intervals for proper

tightness to ensure that the equipment is in safe

working condition.

3. After each snow removal session, run the snow blower

for a few minutes to prevent the collector/impeller from

freezing. Shut o the motor, wait for all revolving parts to

stop completely, remove the batteries and wipe residual

ice and snow o the unit.

ProperCareforBatteries+Chargers

mWARNING! To reduce the risk of injury, always unplug

the chargers and remove the battery packs from the chargers

before performing any maintenance task. Never disassemble

the battery packs or chargers. Contact your Snow Joe

Sun Joe

dealer or the Snow Joe

+ Sun Joe

customer

service center for ALL repairs.

1. To reduce the risk of injury and damage, never immerse

your battery packs or chargers in liquid or allow any liquid

to ow inside these components.

2. Clean out dust and debris from charger vents and

electrical contacts by blowing with compressed air.

3. Use only mild soap on a damp cloth to clean the battery

packs and chargers, keeping away from all electrical

contacts. Certain cleaning agents and solvents are

harmful to plastics and other insulated parts. Some of

these include gasoline, turpentine, lacquer thinner, paint

thinner, chlorinated cleaning solvents, ammonia and

household detergents containing ammonia. Never use

ammable or combustible solvents around battery packs,

battery chargers or tools.

4. The 24V iON+ lithium‑ion battery chargers have no

serviceable parts.

Check Tire Pressure

mWARNING! Under any circumstance do not exceed

manufacturer’s recommended PSI. Equal tire pressure

should be maintained at all times for performance purposes.

Excessive pressure may cause tire/rim assembly to burst with

force sucient to cause serious injury. Refer to sidewall of tire

for recommended pressure.

The tires are over‑inated for shipping purposes. Check the

tire pressure before operating the snow blower and deate (or

inate) the tires as necessary.

mCAUTION! Avoid injury. Explosive separation of tire and

rim parts is possible when they are serviced incorrectly:

• Do not attempt to mount a tire without proper equipment

and experience to perform the job.

• Do not inate the tires above the recommended pressure.

• Do not weld or heat a wheel and tire assembly. Heat can

cause an increase in air pressure resulting in an explosion.

Welding can structurally weaken or deform the wheel.

• Do not stand in front or over the tire assembly when

inating. Use a clip‑on chuck and extension hose long

enough to allow you to stand to one side.

ReplacingSkidShoes

The skid shoes on the bottom of the snow blower are subject

to wear. They should be checked periodically and replaced

when necessary.

To replace skid shoes:

1. Position unit on a hard, at, smooth level surface.

2. Using the 13 mm open end wrench, remove the 4 hex

nuts (2 on each side), washers and bolts which secure the

skid shoes to the snow blower (Fig. 26).

Manufacturer's

Recommended

Tire Pressure

20 PSI

3. Install the new skid shoes by tightening the 4 sets of hex

nuts, washers and bolts on both sides, but leave the skid

shoes free to move for height adjustment.

4. Slide skid shoes to at surface. Allow 1/8 in. (3 mm)

between scraper blade and hard smooth surface. Allow

1‑1/4 in. (30 mm) between scraper blade and uneven or

gravel surfaces.

NOTE: Keep housing level by adjusting skid shoes equally.

5. Retighten the 4 sets of hex nuts and bolts on both sides.

ReplacingScraperBlade

IMPORTANT! Damage to auger/impeller housing will result if

the scraper blade wears down too far.

To replace scraper blade:

1. Position the unit on a hard, at, smooth level surface.

2. Detach the worn scraper blade from the snow blower by

removing the 5 hex nuts and bolts that hold it in place

(Fig. 27).

3. Install the new scraper blade and fasten it securely to the

snow blower with 5 hex nuts and bolts (Fig. 27).

ReplacingShearBolts

The auger is secured to the auger shaft with shear bolts and

nuts. If the auger should strike a foreign object or ice jam, the

snow blower is designed so that the bolts may shear. If the

auger will not turn, check to see if the bolts have sheared.

mCAUTION! Use only manufacturer's recommended

shear bolts for replacement. Use of any other type of shear

bolts may result in severe damage to unit and may void the

warranty. Call the Snow Joe

+ Sun Joe

customer service

center at 1‑866‑SNOWJOE (1‑866‑766‑9563) for assistance.

Occasionally a foreign object may enter the auger/impeller

housing and jam the auger, breaking the shear bolts which

secure the auger to the shaft. This allows the auger to turn

freely on the shaft which may help prevent damage to the

gearcase and its components.

mWARNING! Always turn o the snow blower’s motor and

remove the batteries prior to replacing shear bolts.

1. Align shear bolt holes in auger with shear bolt holes in the

shaft.

2. Drive shear bolt through hole. If shear bolt was broken this

will drive remaining part from shaft (Fig. 28).

3. Secure shear bolts with the nuts, with the 10 mm end of

either open end wrench (Fig. 28).

ReplacingAugerBlades

1. Disassemble the auger and impeller assembly by

removing the bolts from the sides of the auger housing

with the 12 mm open end wrench (Fig. 29), and pull out

the auger and impeller assembly (Fig. 30).

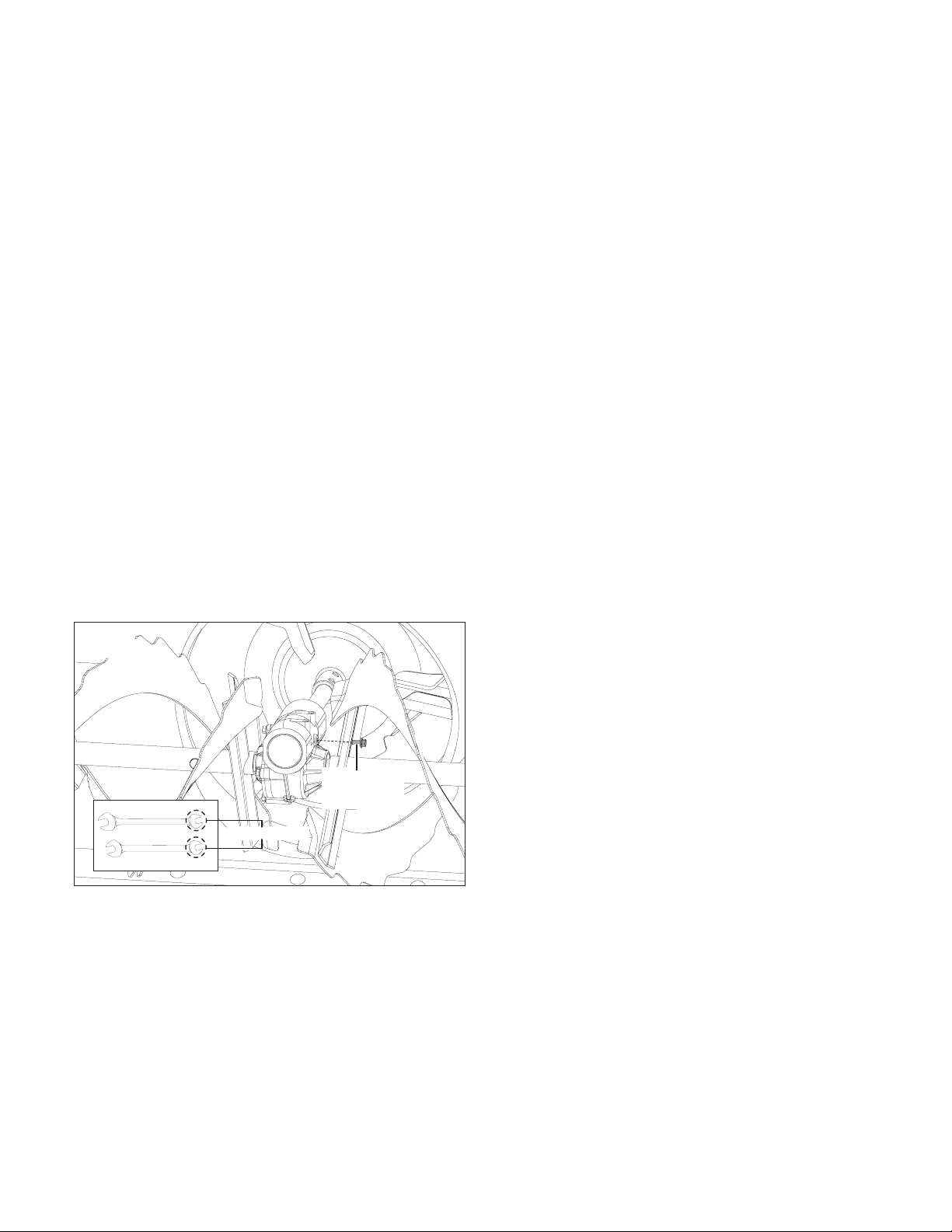

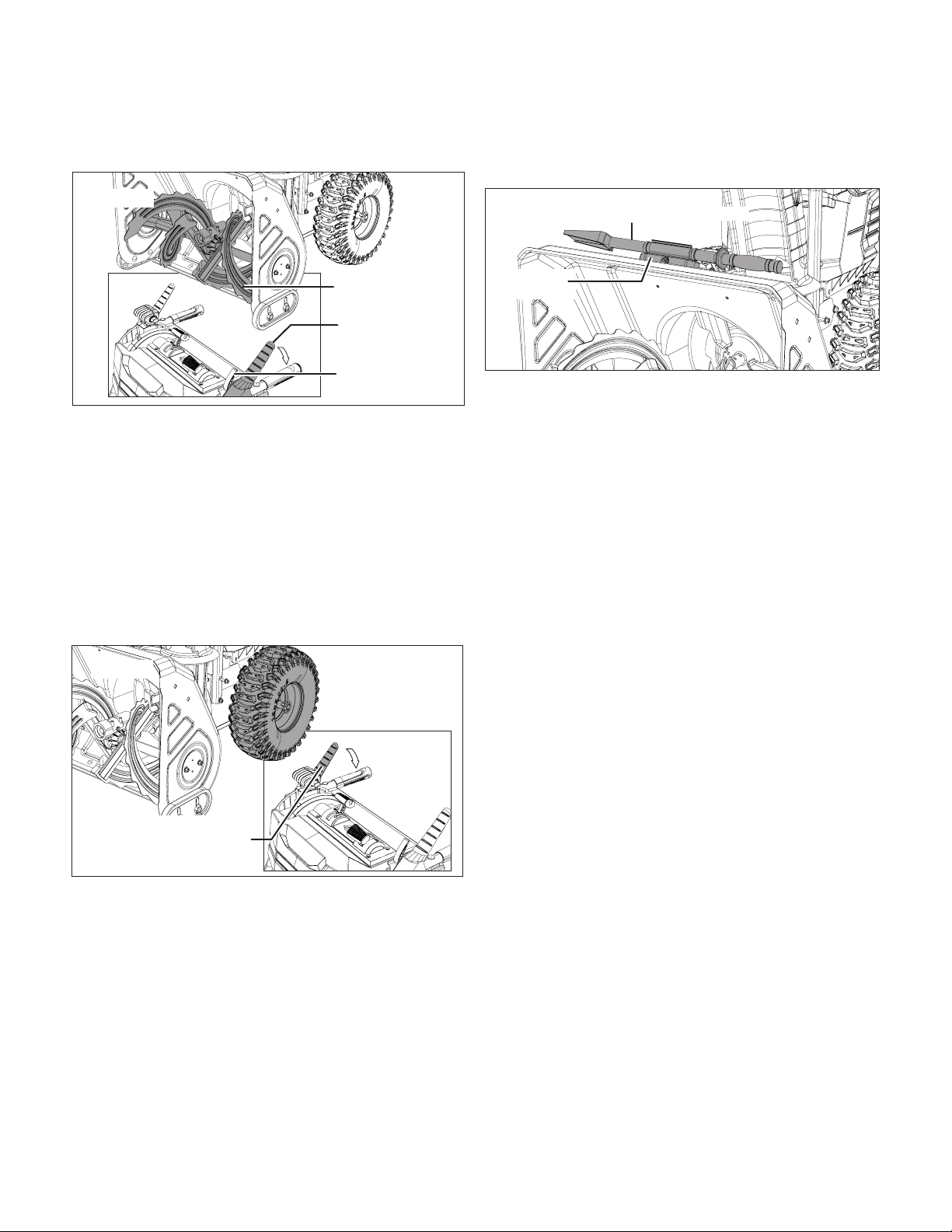

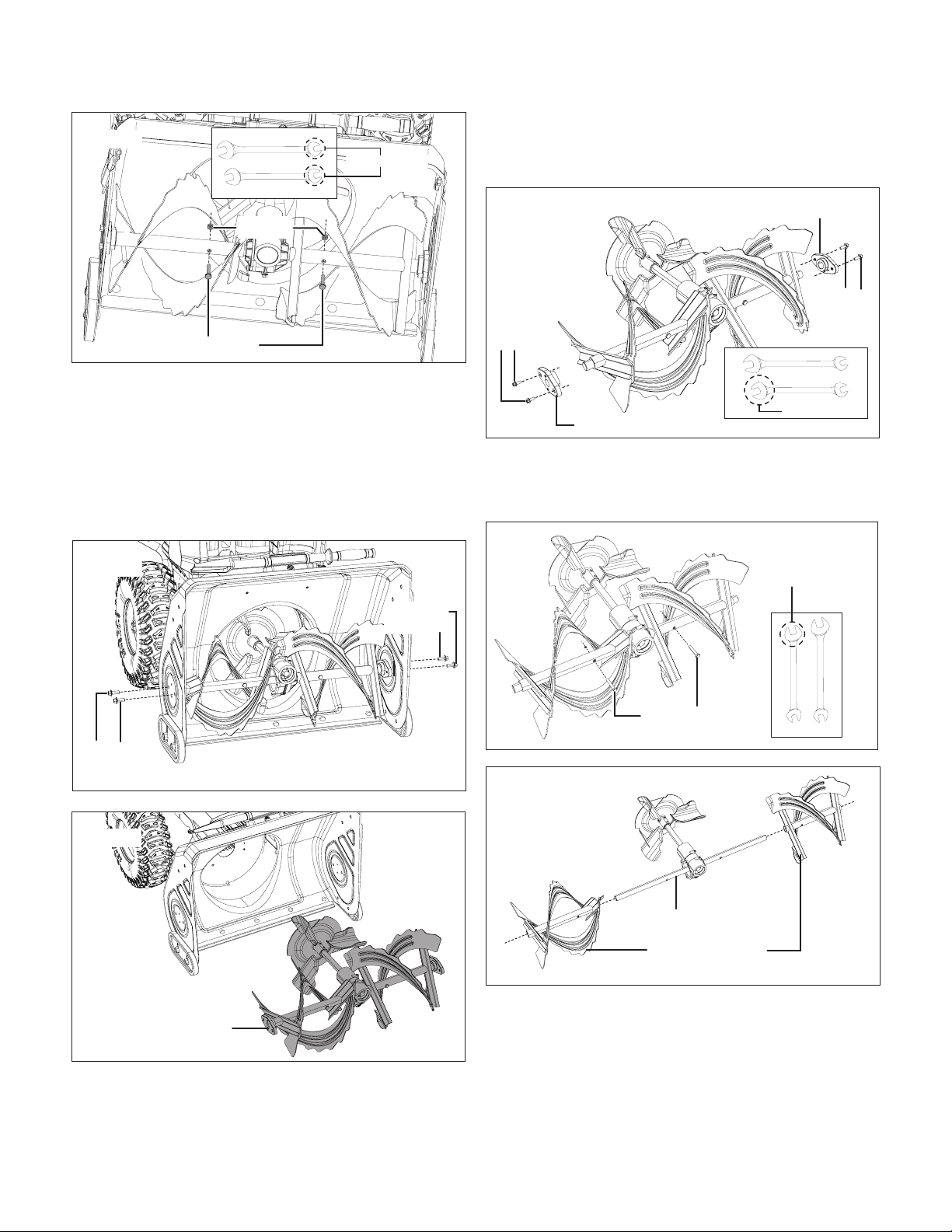

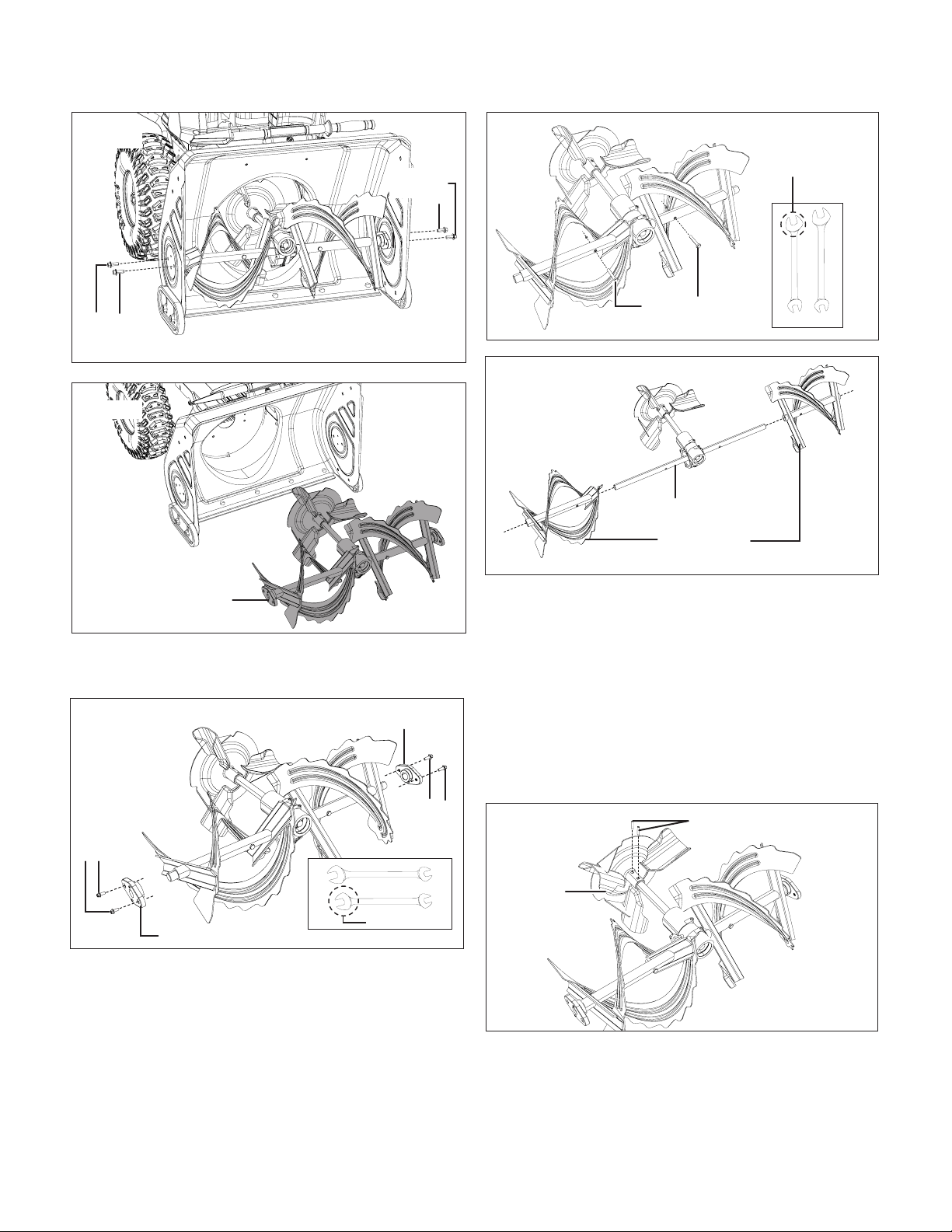

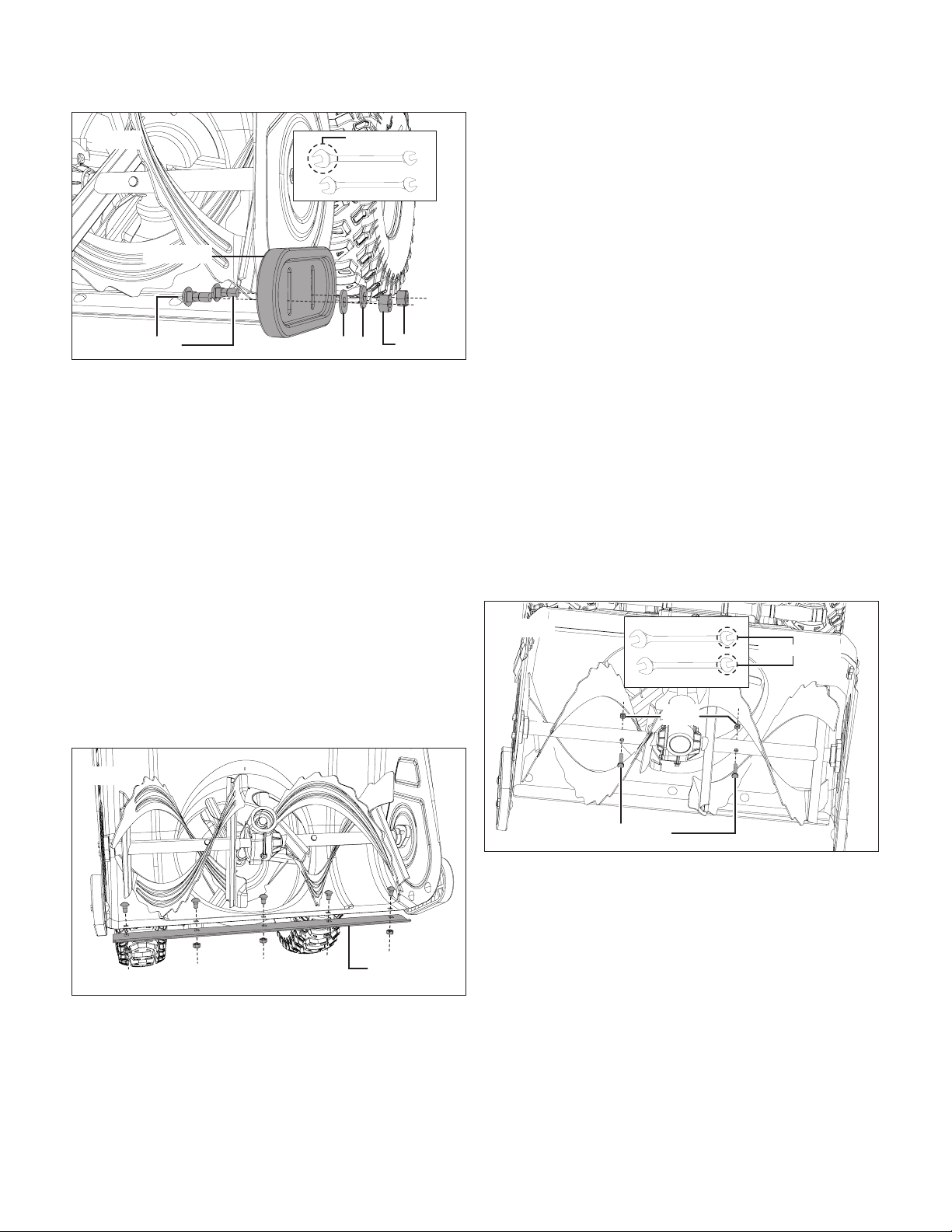

Fig.26

Skid shoe

Hexnut

Washers

Bolts

13 mm wrench end

Fig.27

Scraper

blade

Fig.28

10 mm wrench end

Shearbolts

Nuts

2. Using the 12 mm open end wrench, remove the bolts that

used to secure the auger bearings, then remove the auger

bearings on both sides (Fig. 31).

3. Remove 2 set of shear bolts and nuts from the auger

blades with the 12 mm end of either open end wrench.

The auger blades should be able to be removed from the

auger shaft (Figs. 32 – 33).

4. Install the replacement auger blades by following the

above steps in reverse order.

ReplacingImpeller

1. To remove the impeller, disassemble the auger and

impeller assembly by removing the bolts from the sides of

the auger housing with the 12 mm open end wrench

(Fig. 29), and pull out the auger and impeller assembly

(Fig. 30).

2. Disassemble the worn impeller from the impeller shaft by

removing the 2 spring pins (Fig. 34).

3. Install the replacement impeller by following the above

steps in reverse order.

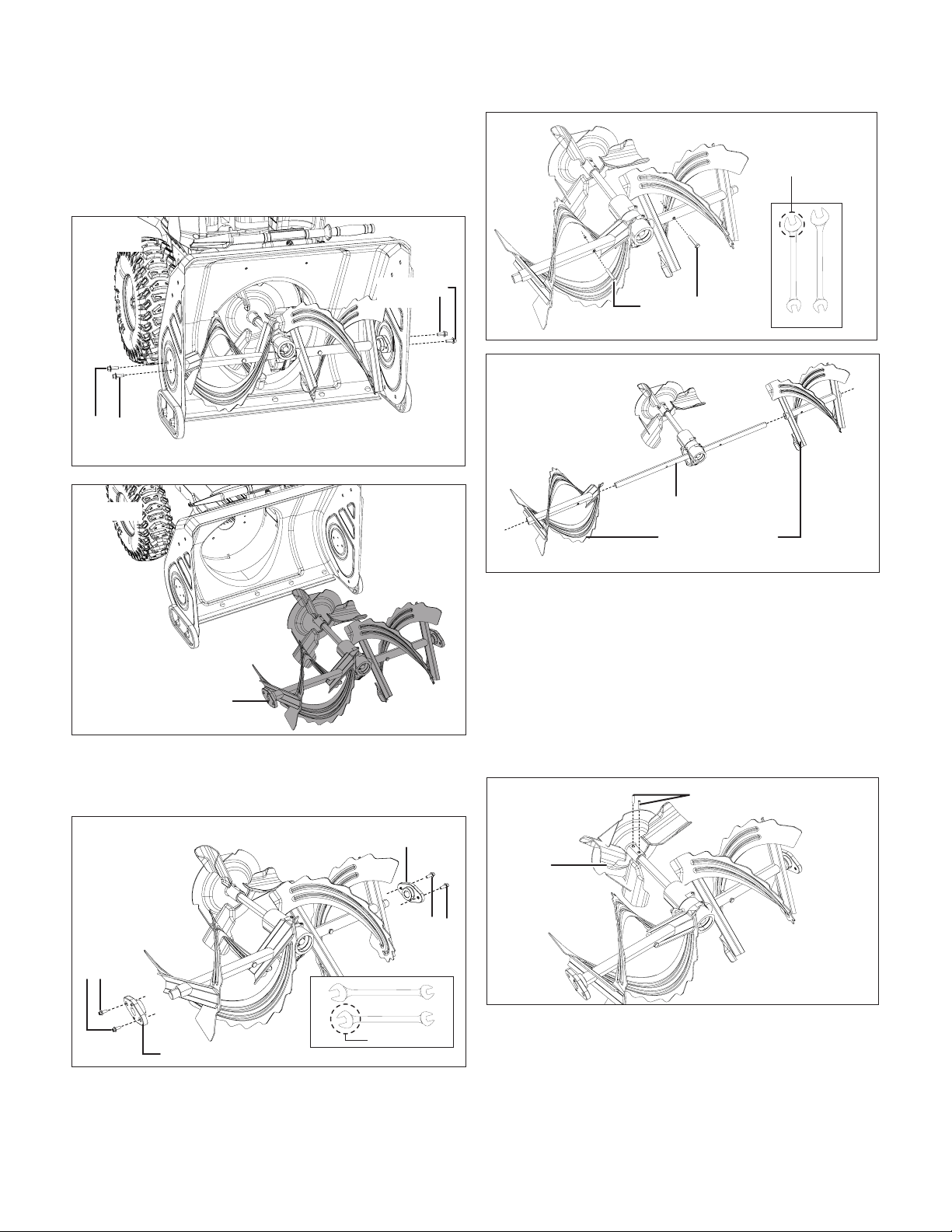

Fig.29

Remove

thebolts

Remove

thebolts

Fig.30

Augerandimpeller

assembly

Fig.31

Augerbearing

Remove

thebolts

Remove

thebolts

Augerbearing

12 mm wrench end

Fig.32

Shearbolts

12 mm wrench end

Fig.33

Augerblade

Augershaft

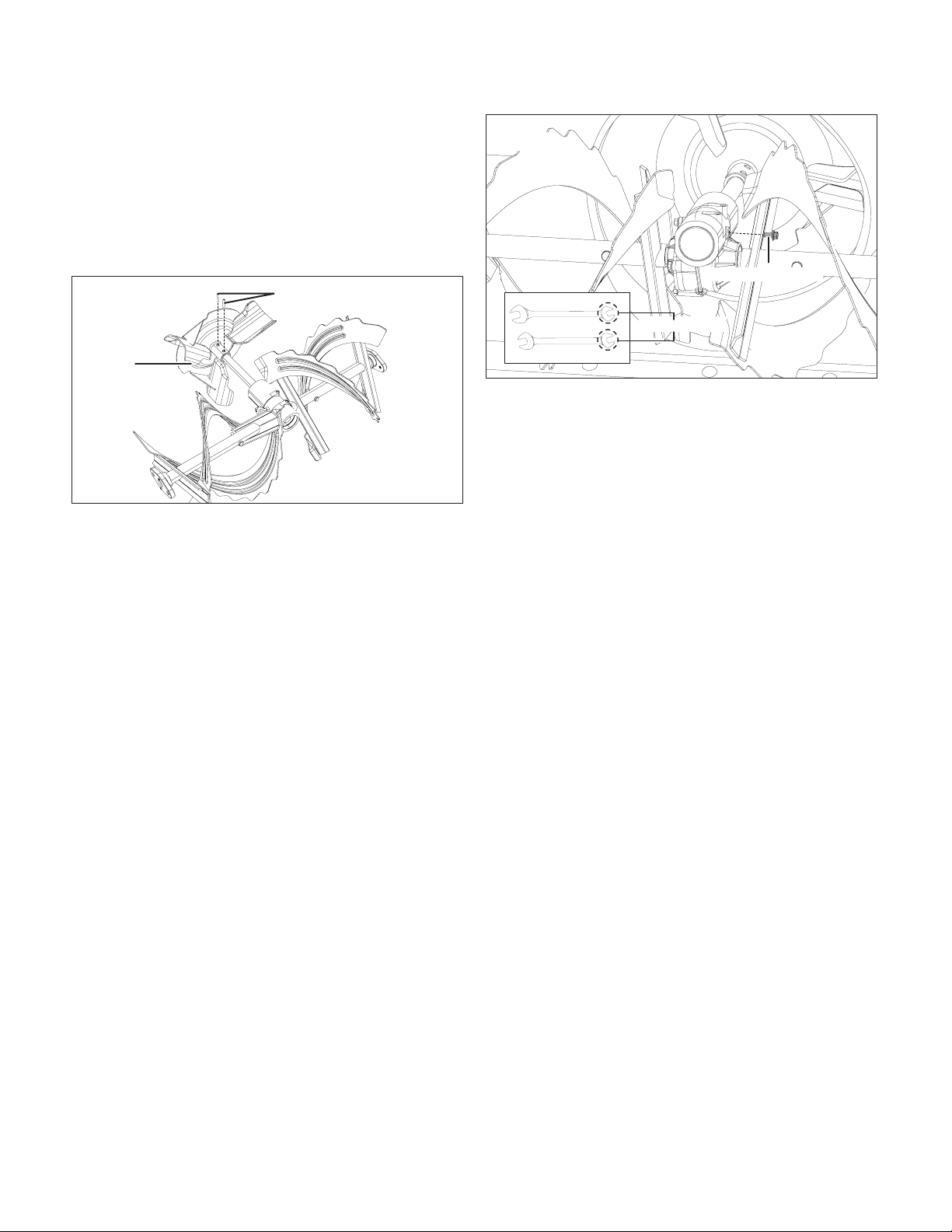

Fig.34

Springpins

Impeller

Lubrication

AugerShaft

At least once a season, remove the shear bolts from the

auger shafts. Spray lubricant inside the shaft and around the

bearings at each end of the shaft.

AugerGearcase

Gearcases are lled to the correct level at the factory. Within

rst 150 hours of running, no additional lubricant should be

required unless there is evidence of leakage.

Any work on the inside structure of auger requires specic

experience and special tools. For safety purposes, we

recommend you contact an authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service

center at 1‑866‑SNOWJOE (1‑866‑766‑9563).

To ll the gearcase, follow the instruction below every 150 to

200 hours operation:

1. Remove the ll plug with the 10 mm end of either open

end wrench. Inject some general low‑temperature

synthetic grease to ller hole. Replace plug. (Fig. 35).

IMPORTANT! Wipe each tting clean before and after

lubrication. Do not wipe gearcase ller plug; wiping the

gearcase ller plug may remove thread sealant and cause

leaks.

Storage

1. Examine the cordless snow blower thoroughly for worn,

loose or damaged parts. Should you need to repair or

replace a part, contact an authorized Snow Joe

Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at 1‑866‑SNOWJOE

(1‑866‑766‑9563) for assistance.

2. Clean the snow blower before storing or transporting.

Be sure to secure the unit while transporting.

3. Remove the battery packs from the cordless snow blower

before storing.

4. Store the cordless snow blower indoors in a locked, dry

place out of the reach of children to prevent unauthorized

use or damage.

Battery+ChargerO-SeasonStorage

1. Do not expose your battery packs or chargers to water,

rain or allow them to get wet. This could permanently

damage the chargers and the battery packs. Do not use

oil or solvents to clean or lubricate your battery packs as

the plastic casing can become brittle and crack, causing a

serious risk of injury.

2. Store the battery packs and chargers at room temperature

away from moisture. Do not store in damp locations where

corrosion of terminals may occur. As with other battery

pack types, permanent capacity loss can result if the pack

is stored for long periods of time at high temperatures

(over 120ºF/49ºC).

3. 24V iON+ battery packs maintain their charge during

storage longer than other battery pack types. As a

general practice, it is best to unplug the battery chargers

and remove the battery packs when they are not in

use. Recharge the battery packs every 6 months to

50% capacity (2 lights on) during o‑season storage to

maintain optimal battery performance.

Battery Caution +

DisposalInformation

Always dispose of your battery packs according to federal,

state, and local regulations. Contact a recycling agency in your

area for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover

the terminals to prevent the battery packs from shorting, which

could cause a re or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead or completely discharged. When burned, toxic fumes

and materials are emitted into the surrounding atmosphere.

1. Batteries vary according to device. Consult your manual

for specic information.

2. Install only new batteries of the same type in your product

(where applicable).

3. Failure to insert batteries in the correct polarity, as

indicated in the battery compartment or manual, may

shorten the life of the batteries or cause batteries to leak.

4. Do not mix old and new batteries.

5. Do not mix Alkaline, Standard (Carbon‑Zinc) or

Rechargeable (Nickel Cadmium, Nickel Metal Hydride, or

Lithium‑Ion) batteries.

6. Do not dispose of batteries in re.

7. Batteries should be recycled or disposed of as per state

and local guidelines.

Fig.35

Fillplug

10 mm wrench end

Service+Support

If your Snow Joe

24V‑X4‑SB24 cordless snow blower

requires service or maintenance, please call the Snow Joe

Sun Joe

customer service center at 1‑866‑SNOWJOE

(1‑866‑766‑9563).

Model+SerialNumbers

When contacting the company, reordering parts or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

Recordthefollowingnumbersfromthehousingorhandleofyour

newproduct:

24V‑X4‑SB24

Model #:

Serial #:

Optional Accessories

mWARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this cordless snow blower. Contact Snow Joe

+ Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your cordless snow blower. The use of

any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

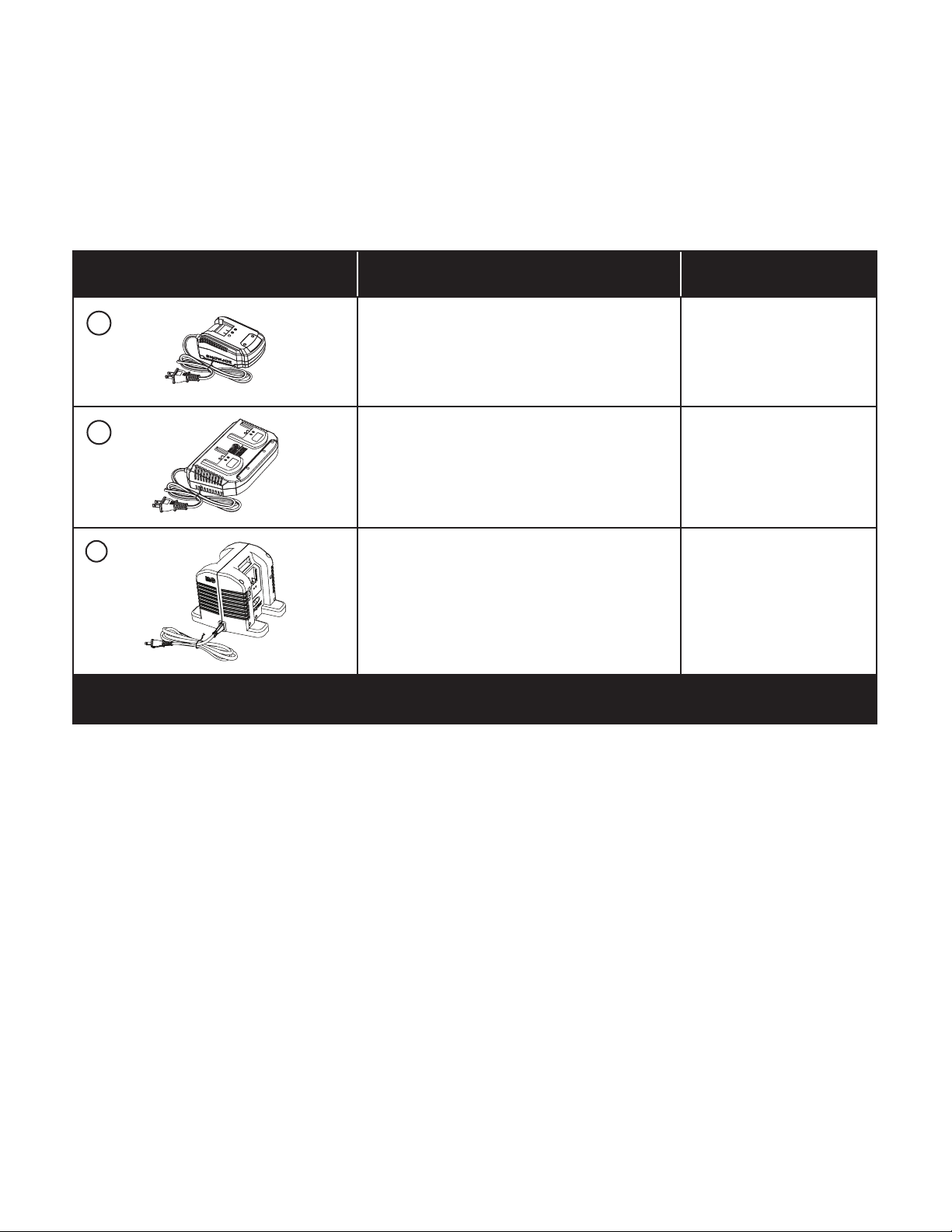

Accessories Item Model

24V iON+ Lithium‑ion

Battery Quick Charger

24VCHRG‑QC

24V iON+ Lithium‑ion Dual‑Port

Battery Charger

24VCHRG‑DPC

24V iON+ Lithium‑ion High Speed

Dual‑Port Battery Charger

24VCHRG‑HS‑DPC

Visit snowjoe.com for more options

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at snowjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1‑866‑SNOWJOE (1‑866‑766‑9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Una división de Snow Joe, LLC

MANUAL DEL OPERADOR

Modelo 24V-X4-SB24 Forma Nº SJ-24V-X4-SB24-880S-M

QUITANIEVE INALÁMBRICO

96 V MAX.* | 12.0 Ah | 61 CM | AUTO-IMPULSADO | DOS ETAPAS

Instrucciones originales.

*Genera 96 V máx. con cuatro baterías de iones de litio. El voltaje inicial sin

carga, cuando cada batería está cargada por completo, alcanza un máximo

de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

GUARDE ESTAS INSTRUCCIONES

¡IMPORTANTE!

Instruccionesdeseguridad

Todoslosoperadoresdeberánleer

estas instrucciones antes del uso

Lea todas las instrucciones antes de usar este quitanieve.

Tendrán que tomarse siempre las precauciones que se indican

a continuación para reducir riesgos de incendios, choques

eléctricos o lesiones personales.

Seguridadgeneral

¡ADVERTENCIA!

Esta máquina no está destinada

para su uso por niños ni por otras personas sin asistencia o

supervisión cuyas habilidades físicas, sensoriales o mentales

les impidan usarla de forma segura. Los niños deben estar

bajo supervisión para garantizar que no jueguen con esta

máquina.

Antes de encender su quitanieve, inspecciónelo

cuidadosamente para cerciorarse de que no tenga defectos.

Si encuentra un defecto en el quitanieve, no lo use. Más bien

contacte a un concesionario autorizado Snow Joe

+ Sun Joe

o comuníquese con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE (1‑866‑766‑9563).

¡ADVERTENCIA!

Usted debe tomar precauciones

básicas de seguridad siempre que use este quitanieve para

reducir el riesgo de lesiones personales. Estas incluyen:

• Manténgasealerta:vea lo que está haciendo. Use su

sentido común. No opere el quitanieve si siente cansancio

o está bajo la inuencia de las drogas, alcohol u otros

medicamentos.

• Vístaseapropiadamente:no use ropa holgada o joyas ya

que pueden engancharse en las partes móviles. Átese el

cabello largo. Al trabajar en exteriores, se recomienda el

uso de guantes y calzado antideslizante.

• Uso:este quitanieve está diseñado para ser usado sobre

supercies pavimentadas. No lo use sobre grava, piedras u

otras supercies no pavimentadas. No use este quitanieve

en una tarea para la cual no ha sido diseñado.

• Equiposdeprotecciónpersonal:use siempre gafas de

seguridad al operar este quitanieve.

• Nofuerceelquitanieve:use el quitanieve con la

intensidad para la cual fue diseñado con el n de asegurar

un rendimiento óptimo y una operación segura.

• Noseextralimite: mantenga una postura y equilibrio

adecuados en todo momento. Esté atento ante supercies

desniveladas y no se extienda demasiado. En caso de que

usted se caiga o choque contra el quitanieve, inspeccione

la unidad para detectar daños o resquebrajaduras. Al

retroceder, tenga cuidado y evite los obstáculos detrás de

usted.

• Partesmóviles:mantenga su rostro, cabello, ropa, manos

y pies alejados de las partes móviles. Todos los protectores

y accesorios de seguridad deben estar instalados

apropiadamente antes de usar la máquina. Apague y

desconecte las baterías antes de tocar cualquier parte que

no sea los mangos o el interruptor.

¡ADVERTENCIA!

Si el quitanieve golpea un objeto

extraño, siga estas instrucciones:

1. Detenga el quitanieve y retire las baterías.

2. Inspeccione la máquina en busca de daños; y

3. Repare cualquier daño antes de volver a encender el

quitanieve.

¡ADVERTENCIA!

Siempre desactive ambos gatillos,

desconecte las baterías, y espere a que todas las partes se

hayan detenido antes de hacer cualquier ajuste, inspección,

reparación, cambio de accesorios o limpieza en el quitanieve,

o cuando haya cualquier otra condición peligrosa presente.

Cualquiera de estas tareas deberá ser realizada luego de

que las partes giratorias dentro del quitanieve se hayan

detenido completamente. Estas medidas preventivas de

seguridad reducen el riesgo de un encendido accidental de la

herramienta.

¡ADVERTENCIA!

Al reemplazar cualquier parte,

usted debe seguir rigurosamente las instrucciones y

procedimientos descritos en este manual del operador. Se

debe tener especial cuidado con las partes de goma, ya que

estas partes, de estar dañadas, pueden aumentar la carga del

motor y reducir su potencia mecánica.

¡ADVERTENCIA!

Si usted nota que el quitanieve no

está funcionando apropiadamente u oye sonidos anormales

de su motor cuando está en uso, detenga inmediatamente

el quitanieve, retire las baterías y comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1‑866‑SNOWJOE (1‑866‑766‑9563).

Seguridadeneláreade

trabajo

• Áreadetrabajo: siempre inspeccione el área donde

el quitanieve será usado, y opérelo en un entorno bien

iluminado.

• Mantengaalejadosalosvisitantes:todos los visitantes y

mascotas deberán encontrarse a una distancia segura del

área de trabajo.

Mantenimientoyalmacenamiento

¡ADVERTENCIA!

Para limpiar su quitanieve no use

detergentes, ácidos, soluciones alcalinas, productos a base de

lejía o solventes tales como acetona. Estas sustancias pueden

dañar las partes de plástico de la máquina.

• Guárdeloeninteriores: cuando no esté siendo usado, este

quitanieve deberá ser guardada en interiores, en un lugar

seco lejos del alcance de los niños.

• Inspeccioneantesdeluso:inspeccione visualmente

el quitanieve en busca de ajustadores sueltos, o partes

gastadas, dañadas o faltantes. Mantenga todos los

ajustadores apretados para garantizar que el quitanieve

esté en una condición segura de funcionamiento.

Instruccionesdeseguridad

paralasbateríasyel

cargador

Prestamos mucha atención al diseño de cada batería para

garantizar la producción de baterías seguras y durables, con

alta densidad de energía. Las celdas de las baterías tienen

varios dispositivos de seguridad. Cada celda individual es

inicialmente formateada y sus curvas eléctricas características

son registradas. Estos datos son luego usados exclusivamente

para ensamblar las mejores baterías posibles.

Independientemente de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular las baterías.

Las siguientes instrucciones deben ser obedecidas en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se emplean celdas libres de daños.

Una manipulación incorrecta de la batería puede causar daños

en sus celdas.

¡IMPORTANTE! Los análisis han conrmado que el uso

incorrecto y el cuidado deciente de baterías de alto

rendimiento son las causas principales de daños al producto

y/o lesiones personales.

¡ADVERTENCIA!

Use solo baterías de repuesto

aprobadas. Otras baterías pueden dañar la máquina

y provocar un desperfecto que pueda causar lesiones

personales severas.

¡ADVERTENCIA!

No use baterías o una máquina

que hayan sido dañadas o modicadas. Las baterías dañadas

o modicadas pueden reaccionar impredeciblemente,

causando un incendio, explosión o lesiones personales.

Sus baterías deberán ser reparadas por una persona calicada

usando únicamente partes de repuesto originales. Esto

mantendrá la seguridad de las baterías.

¡PRECAUCIÓN!

Para reducir el riesgo de lesiones,

use solo cargadores originales iON+ de 24 V diseñados

para las baterías iON+ de 24 V. El uso de otras baterías o

cargadores representa un riesgo de incendio, daños y lesiones

personales. No modique ni intente reparar la máquina o

las baterías, a menos que lo haga según lo indicado en las

instrucciones de uso y cuidado. No conecte una batería a un

tomacorriente doméstico o encendedor de cigarrillos en un

vehículo, ya que dicho uso indebido dañará o deshabilitará

permanentemente la batería.

¡ADVERTENCIA!

Para reducir el riesgo de un

choque eléctrico, desenchufe siempre el cargador antes de

llevar a cabo cualquier tarea de limpieza o mantenimiento. No

permita que entre agua dentro del cargador. Use un interruptor

de circuito por falla a tierra (GFCI) para reducir el riesgo de un

choque eléctrico.

• Eviteentornospeligrosos:no cargue las baterías bajo la

lluvia o nieve, ni en lugares húmedos o mojados. No use

las baterías ni el cargador en atmósferas explosivas (gases,

polvo o materiales inamables) ya que al insertar o retirar

las baterías se pueden generar chispas que causen un

incendio.

• Cargueenunáreabienventilada: no bloquee los

conductos de ventilación. Manténgalos despejados para

permitir una ventilación adecuada. No permita que se fume

o haya fuego abierto cerca de una batería siendo cargada.

Los gases presentes pueden explotar.

NOTA: el rango seguro de temperatura para las baterías

es de 41°F (5°C) a 105°F (40.5°C). No cargue las baterías

en exteriores a temperaturas congelantes. Cárguelas a

temperatura ambiente en interiores.

• Cuideelcabledealimentacióndelcargador:al

desenchufar el cargador tire del enchufe, no del cable

de alimentación, para desconectarlo del tomacorriente

y así evitar daños al enchufe y cable. Nunca transporte

el cargador colgado de su cable, ni tire del cable para

desconectarlo del tomacorriente. Mantenga el cable

alejado del calor, grasas y bordes alados. Asegúrese de

que el cable no sea pisado, que la gente no se tropiece

con éste, ni que esté sujeto a daños o tensiones mientras

el cargador esté siendo usado. No use el cargador con un

cable o enchufe dañado. Reemplace un cargador dañado

inmediatamente.

• Nouseuncabledeextensiónamenosquesea

absolutamentenecesario:usar un cable de extensión

incorrecto, dañado o conectado de forma inapropiada

puede causar un incendio o choque eléctrico. Si se

debe usar un cable de extensión, conecte el cargador a

un cable de extensión de calibre 16 (o más grueso) de

alambrado adecuado, con el enchufe macho del cargador

encajando perfectamente en el enchufe hembra del cable

de extensión. Verique que el cable de extensión esté en

buenas condiciones.

• Noexpongalaherramientaosusbateríasalfuego:

una exposición al fuego o a temperaturas por encima de

los 265°F (130°C) puede hacer que las baterías exploten,

causando lesiones personales o daños. Las baterías

generan sustancias y humos tóxicos al ser quemadas.

• Usesoloaccesoriosrecomendados: el uso de un

accesorio no aprobado puede causar un incendio, choque

eléctrico o lesiones personales.

• Notriture,dejecaernidañelasbaterías: no use

las baterías ni los cargadores si han sido severamente

golpeados, se han dejado caer, se han aplastado, o han

sido dañados de cualquier forma; como por ejemplo

perforados con un clavo, golpeados con un martillo,

pisados, etc.

• Nodesarmelasbateríasniloscargadores: un

reensamblado incorrecto puede presentar un riesgo severo

de choque eléctrico, fuego o exposición a químicos tóxicos

de batería. Si las baterías o los cargadores están dañados,

contacte a un concesionario autorizado Snow Joe

+ Sun

Joe

o comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE (1‑

866‑766‑9563) para obtener ayuda.

• Losquímicosdelasbateríascausanquemaduras

severas: nunca deje que una batería dañada haga contacto

con la piel, ojos o boca. Si la batería está dañada, sus

sustancias químicas reaccionarán violentamente con el

aire. Use guantes de hule o neopreno para deshacerse

de la batería de forma segura. Si la piel es expuesta a las

sustancias químicas de la batería, lave el área afectada con

agua y jabón. Si los ojos son expuestos a las sustancias

químicas, inmediatamente enjuáguelos con agua

durante 20 minutos y busque atención médica. Quítese y

deshágase de las vestimentas contaminadas.

• Riesgodecortocircuito: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre los

contactos positivo y negativo de la batería. No coloque

una batería cerca de objetos que puedan causar un

cortocircuito tales como monedas, sujetapapeles, tornillos,

clavos, llaves u otros objetos metálicos. Una batería

cortocircuitada puede causar un incendio o lesiones

personales graves.

• Guardesusbateríasycargadoresenunlugarfresco

y seco: idealmente, guarde las baterías a 59°F (15°C) y

cargadas al menos a un 40%. No guarde las baterías ni los

cargadores donde la temperatura pueda exceder los 105°F

(40.5°C), como bajo la luz directa del sol o dentro de un

vehículo, o donde la temperatura pueda caer por debajo de

los 41°F (5°C).

NOTA: evite que las baterías se congelen. Las baterías

almacenadas a temperaturas menores de 32°F (0°C) por

más de una hora deberán ser desechadas.

• Cargueantesdeluso: las baterías suministradas con su

herramienta están cargadas solo de forma parcial. Las

baterías tienen que estar completamente cargadas antes de

que usted use este quitanieve por primera vez.

• Desgastedelasbaterías: las baterías de iones de litio

están sujetas a un proceso natural de desgaste. Una batería

debe ser reemplazada a más tardar cuando su capacidad

caiga a un 80% de su capacidad inicial (cuando estaba

nueva). Las celdas debilitadas en una batería gastada no

son capaces de cumplir con los requisitos de alta potencia

necesarios para la operación adecuada de su herramienta,

y por tanto representan un riesgo de seguridad.

• Nodescarguelasbateríasdeformaexhaustiva:

una descarga completa dañará las celdas de las

baterías. La causa más común de descarga exhaustiva

es un almacenamiento prolongado. Deje de trabajar

tan pronto como el rendimiento de una batería caiga

considerablemente o se active el sistema de protección

electrónico. Para un rendimiento óptimo de las baterías,

cárguelas de forma frecuente. Almacene las baterías

únicamente luego de haberlas cargado por completo.

• Nosobrecarguelasbaterías:proteja la herramienta y las

baterías contra las sobrecargas. Las sobrecargas causarán

rápidamente un sobrecalentamiento y daños a las celdas

dentro de la batería, incluso si por fuera estos daños no son

aparentes. Por motivos de seguridad, el sistema interruptor

de corte de protección se activará para apagar el equipo.

Después de un uso regular, permita que las baterías se

enfríen a temperatura ambiente antes de volverlas a cargar.

¡IMPORTANTE! No intente encender la herramienta si el

sistema interruptor de corte de protección se ha activado.

Esto puede dañar las baterías.

• Voltajedetomacorriente:verique la información indicada

en la placa de especicaciones del cargador de baterías.

Asegúrese de que el voltaje de la fuente de alimentación

concuerde con el indicado en la placa de especicaciones.

Nunca lo conecte a una fuente de alimentación con un

voltaje distinto al indicado. Nunca modique el enchufe de

ninguna manera. No use ningún adaptador de enchufe con

herramientas que tengan conexión a tierra.

• Usodeloscargadores: no use los cargadores de baterías

suministrados para cargar otros tipos de baterías o

herramientas.

• Nocargueenexcesolasbaterías: desconéctelas de los

cargadores cuando éstos no estén siendo usados. Una

sobrecarga frecuente de las baterías causará daños a las

celdas de las baterías. No deje las baterías cargando por

días enteros.

• Anormalidadesdebaterías: no use baterías que se

hayan deformado o hinchado, o aquellas que muestren

otros síntomas atípicos tales como liberación de gases,

zumbidos, grietas, etc.

• Descargaselectrostáticas: al manipular una batería, tenga

cuidado con las descargas electrostáticas. Las descargas

electrostáticas pueden dañar el sistema electrónico

de protección y las celdas de las baterías. Para evitar

descargas electrostáticas, nunca toque los terminales de

las baterías.

Símbolosdeseguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones de la máquina antes de intentar ensamblarla y operarla.

La parte giratoria seguirá

moviéndose durante varios

segundos después de que usted

haya apagado la máquina.

LEAEL(LOS)MANUAL(ES)DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar la unidad.

ALERTADESEGURIDAD: indica

una precaución, advertencia o

peligro.

Use protección auditiva. Use

protección ocular. Use protección

respiratoria.

¡ADVERTENCIA! No exponga

esta unidad a la lluvia ni a

entornos mojados. Manténgala

seca.

¡PRECAUCIÓN! Tenga cuidado

con piedras y otros objetos

extraños que puedan ser

arrojados por el artefacto.

¡PELIGRO! Peligro de corte/

mutilación: mantenga las manos

lejos de la barrena giratoria. No

use las manos para desatascar la

carcasa del rotor. Detenga el motor

antes de retirar residuos.

¡PELIGRO! Peligro de corte/

mutilación: mantenga los pies lejos

de la barrena giratoria.

Símbolo SímboloDescripción Descripción

Solo para uso en interiores. Utilice los cargadores de batería solamente en interiores.

No use las manos para desatascar

el conducto.

Mantenga las manos, pies y

ropa lejos del rotor giratorio para

evitar lesiones personales.

Mantenga a los espectadores y

niños a una distancia segura de al

menos 33 pies (10 metros) del área

de trabajo.

Use guantes protectores y calzado

no deslizante al operar esta

máquina y al manipular desechos.

Conozcasuquitanieveinalámbrico

Lea detenidamente este manual del propietario y el reglamento de seguridad antes de operar su quitanieve inalámbrico.

Compare la ilustración debajo con la unidad real para familiarizarse con las ubicaciones de los diversos controles y ajustes.

Guarde este manual para referencias futuras.

14 15

32 33

PANELDECONTROL

1. Gatillo de barrena

2. Interruptor de seguridad

3. Manillar (×2)

4. Gatillo de impulso

5. Panel de control

6. Ensamblado de mango superior

7. Tapa de compartimiento

de baterías

8. Perilla + perno (×4)

9. Mango inferior

10. Compartimiento de baterías

11. Neumático (×2)

12. Carcasa de barrena

13. Zapata antideslizante (×2)

14. Barrena

15. Barra raspadora

16. Caja de engranajes de barrena

17. Herramienta de limpieza

de conducto

18. Gancho de montura

19. Conducto de descarga

20. Perilla de deector de

conducto (×2)

21. Deector de conducto

22. Ventana LED

23. Llave de tuercas de 13 mm

(con extremo de 10 mm)

24. Llave de tuercas de 12 mm

(con extremo de 10 mm)

25. Palanca de control de

velocidad de barrena

26. Interruptor LED

27. Botón de reversa

28. LED indicador de reversa

29. Palanca de velocidad de impulso

30. Botón de trabado de conducto

de descarga

31. Palanca de control de conducto

de descarga

32. Batería de iones de litio iON+ de

24 V (24VBAT‑XR12) con exclusiva

tecnología EcoSharp

33. Puerto USB‑C

34. Cargador de doble puerto de baterías

de iones de litio iON+ de 24 V

(24VCHRG‑DPC)

Datostécnicos

Motores .................. Motor de despeje: 3,200 W sin escobillas

Motor de impulso: 400 W sin escobillas

Voltaje máximo* de baterías ................. 96 V CC (4 x 24 V CC)

Capacidad de las baterías ..................................... 12.0 Ah c/u

Entrada del cargador ......................... 20 V CA | 60 Hz | 160 W

Salida del cargador .............. 26 V CC | 2.2 A (cada conector)

Tiempo máximo de carga ............................................ 6 horas

Velocidad sin carga ............ Barrena: de 116 RPM a 143 RPM

Rotor: de 1,200 RPM a 1,522 RPM

Barrena ...................................... Dos hojas serradas de acero

Ancho de despeje ............................................ 24 plg (61 cm)

Profundidad de despeje de nieve ............... 17.5 plg (44.5 cm)

Distancia máxima de lanzamiento de nieve ..... 40 pies (12 m)

Etapas ................................................................... Dos etapas

Tipo de impulso ............................................. Auto‑propulsión

Neumáticos ................................................... Neumáticos con

protuberancias tracassist

de 38 cm para nieve

Presión de neumáticos ................................................. 20 PSI

Control direccional .............. Conducto auto‑giratorio de 180º

Luces ................................................... Seis luces LED de 3 W

Peso neto ....................................................... 147.7 lb (67 kg)

*Genera 96 V máx. con cuatro baterías de iones de litio. El voltaje inicial sin carga,

cuando cada batería está cargada por completo, alcanza un máximo de 24 V. El

voltaje nominal bajo una carga típica es de 21.6 V.

Desembalaje

Elpaquetecontiene:

• Quitanieve inalámbrico con mango inferior

• Ensamblado de mango superior

• Ensamblado del conducto de descarga

• Perilla (×4) + perno (×4)

• Tuercas de conducto (×2)

• Gancho para cable

• Llave de tuercas

• Batería de iones de litio iON+ de 24 V (×4)

• Cargador de doble puerto de baterías de iones

de litio iON+ de 24 V (×4)

• Manual y tarjeta de registro

1. Retire cuidadosamente su quitanieve inalámbrico y

compruebe que todos los artículos anteriores estén

suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

su transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA el producto a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE (1‑866‑766‑9563).

NOTA: no se deshaga de la caja de transporte ni de

los materiales de embalaje hasta que usted esté listo

para usar su quitanieve inalámbrico. El empaquetado

está hecho de materiales reciclables. Deshágase

apropiadamente de estos materiales según los

reglamentos locales, o guarde el empaquetado para un

almacenamiento del producto a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no

son juguetes. No deje que los niños jueguen con las bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y causar asxia!

Operacióndelasbaterías

La unidad es alimentada con cuatro baterías de iones de litio.

Las baterías están completamente selladas y no requieren de

mantenimiento.

m¡ADVERTENCIA! El quitanieve inalámbrico solo podrá

funcionar con las cuatro baterías juntas. Usar una sola batería

no dará suciente alimentación al quitanieve. Asegúrese de

usar cuatro baterías del mismo voltaje y capacidad. Operar el

quitanieve con baterías de diferentes capacidades provocará

daños a las baterías.

Indicadordeniveldecargadebaterías

Cada batería tiene un botón para comprobar su nivel de carga.

Simplemente presione el botón para leer el nivel de carga de la

batería en los LED indicadores:

• Los tres LED indicadores de nivel están encendidos: el nivel

de carga de la batería es elevado.

• Dos LED indicadores de nivel están encendidos: el nivel de

carga de la batería está disminuyendo. Deje de trabajar tan

pronto como sea posible.

• Un LED indicador de nivel está encendido: la batería está

agotada. Deje de trabajar INMEDIATAMENTE y cargue la

batería, de otro modo el ciclo de vida útil de la batería se

reducirá en gran medida.

NOTA: si el botón indicador de nivel de carga parece no

funcionar, coloque la batería en el cargador y cargue según se

requiera.

NOTA: inmediatamente luego del uso de las baterías, el botón

indicador de nivel de carga puede mostrar una carga más baja

que la que se mostrará algunos minutos después. Las celdas

de una batería “recuperan” parte de su carga luego de que la

batería haya estado inactiva.

Botón indicador de nivel de carga.

La batería está cargada a un 30% y requiere

ser cargada de inmediato.

La batería está cargada a un 60% y requiere

ser cargada pronto.

La batería está cargada por completo.

SignicadoLuces

PuertosdecargaUSB

Usando un cable de carga USB‑C (no incluido), conecte el

conector USB‑C a la batería. Luego conecte el otro extremo

del cable a un adaptador CA (no incluido) para su carga en un

tomacorriente (Fig. 1).

Las luces LED indicadoras de la batería se iluminarán

indicando el proceso de carga. Las tres luces LED se

iluminarán al mismo tiempo una vez que la batería esté

completamente cargada. En ese momento, desconecte la

batería del cable de carga.

NOTA: usted puede también cargar la batería usando otros

dispositivos USB tales como computadoras.

NOTA: cuando la batería esté desconectada de una fuente de

alimentación, su puerto USB‑C puede también ser usado para

cargar otros dispositivos tales como teléfonos y tablets.

Operacióndeloscargadores

¡ADVERTENCIA! Cargue las baterías de iones de litio

iON+ de 24 V solo con sus cargadores de baterías de iones de

litio compatibles iON+ de 24 V. Otros tipos de baterías pueden

causar lesiones personales y daños materiales.

Para reducir el riesgo de un choque eléctrico, no permita que

entre agua a las conexiones CA/CC de los cargadores.

Cuándocargarlasbateríasdeionesde

litioiON+24VBAT-XR12

NOTA: las baterías de iones de litio iON+ 24VBAT‑XR12 no

crean una “memoria” al ser cargadas luego de una descarga

parcial. Por tanto, no hay necesidad de agotar las baterías

antes de cargarlas de nuevo.

• Observe las luces indicadoras de carga de baterías para

determinar cuándo cargar sus baterías de iones de litio

iON+ 24VBAT‑XR12.

• Usted puede cargar por completo sus baterías antes de

empezar un trabajo grande o luego de un uso prolongado.

Cargadelasbaterías

1. Abra la tapa del compartimiento de baterías, y apriete

los botones de trabado en las baterías para sacarlas del

compartimiento (Fig. 2).

2. Compruebe que el voltaje de la red sea el mismo que el

indicado en la placa de especicaciones del cargador

de baterías. Luego, inserte el enchufe del cargador en el

tomacorriente de pared. Cuando enchufe el cargador, dos

luces verdes se iluminarán y permanecerán verdes (Fig. 3).

3. Coloque las baterías en los cargadores deslizándolas

para trabarlas en su posición. Cuando usted inserte

las baterías en los cargadores, las dos luces verdes se

apagarán y las luces rojas se encenderán indicando que

las baterías se están cargando (Fig. 4).

Adaptador CA

(no incluido)

Cabledecarga

(no incluido)

Fig.1

Fig.2

Tapadecompartimiento

debaterías

Baterías

Cargador

Verde

Encendido

Fig.3

Baterías

Roja

Cargando

Verde

Cargadapor

completo

Fig.4

4. Cuando las luces de los cargadores se tornen verdes, las

baterías estarán totalmente cargadas (Fig. 4).

NOTA: una batería descargada por completo, con una

temperatura interna en el rango normal, se cargará por

completo dentro de 6 horas y a una temperatura de entre

32ºF (0ºC) y 113ºF (45ºC).

5. Si las luces indicadoras no aparecen del todo, verique

que las baterías estén colocadas correctamente en

sus posiciones. Retire las baterías y reinsértelas. Si

el problema persiste, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE (1‑866‑766‑9563) para

obtener asistencia.

6. Cuando se haya completado la carga, retire las baterías

de los cargadores presionando el botón de trabado y

deslizando las baterías hacia atrás para destrabarlas de

los cargadores (Fig. 5).

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al sacar las

baterías de los cargadores, asegúrese de primero desenchufar

los cargadores de los tomacorrientes, y después retirar las

baterías de los cargadores.

m¡ADVERTENCIA! Estos cargadores no se apagan de

forma automática cuando las baterías están completamente

cargadas. No deje las baterías conectadas a los cargadores.

Apague o desenchufe los cargadores de los tomacorrientes

cuando la carga haya sido completada.

7 Una recarga oportuna de las baterías ayudará a prolongar

sus ciclos de vida útil. Usted debe recargar las baterías

cuando note una caída en la potencia del quitanieve.

¡IMPORTANTE! Nunca permita que las baterías se descarguen

por completo ya que esto les causará daños irreversibles.

Cargadeunabateríacalienteofría

Las luces verdes indicadoras en la base del cargador indican

que las temperaturas de las baterías están fuera del rango

de carga. Una vez que las baterías estén a una temperatura

dentro del rango aceptable, se cargarán normalmente y las

luces rojas serán continuas. Las baterías frías o calientes

pueden tardar más tiempo en cargarse.

Ensamblado

¡ADVERTENCIA! Para evitar lesiones personales

severas, lea y entienda todas las instrucciones de seguridad

proporcionadas.

m¡ADVERTENCIA! El desempacado y ensamblado

deben ser realizados en una supercie plana y estable, con un

espacio adecuado para mover la máquina y su embalaje.

Herramientas y accesorios requeridos:

• Llave de tuercas (incluida)

• Manómetro para neumáticos

Ensambladodelosmangos

1. Abra bajando ligeramente el ensamblado de mango

superior hacia el mango inferior hasta que se ubique en su

posición (Fig. 6).

Botónde

trabado

Fig.5

Estadodecargadebateríadeionesdelitio

Temperatura

debatería

Luz

indicadora

debasede

cargador

Luz

indicadora

debatería

Estado de

carga

Demasiado

caliente

Verde

Parpadeando

juntas

No está

cargándose

Rango normal Rojo

Parpadeando

una por una

Carga normal

Muy fría Verde

Parpadeando

juntas

No está

cargándose

Fig.6

Ensamblado

demango

superior

Perilla +

perno

Mango

inferior

2. Ajuste el ensamblado de mango superior a la posición

óptima alineando los pares de oricios para pernos a la

altura deseada. Asegure la conexión usando las cuatro

perillas y pernos, y apriete en cada lado (Fig. 7).

Ensambladodelconductodedescarga

1. Coloque el ensamblado de conducto de descarga sobre

la placa de engranaje, y presione hacia abajo hasta que el

ensamblado de conducto quede al ras y nivelado con la

carcasa (Fig. 8).

2. Con los oricios en el poste del conducto de descarga

alineados con los oricios de la carcasa, use la llave de

tuercas de 12 mm incluida para asegurar las dos tuercas

de conducto con el ensamblado de conducto de descarga

(Fig. 9).

3. Conecte el gancho para cable sobre la estructura de

mango inferior, inserte el cable de conducto de descarga

dentro del gancho para cable (Fig. 10).

Controles + funciones

¡ADVERTENCIA! EVITE LESIONES PERSONALES.

Lea y entienda en su totalidad la sección de seguridad antes

de proceder.

Los controles y funciones del quitanieve se describen a

continuación y se ilustran en la página 27.

Paneldecontrol(Fig.11)

1. Palancadecontroldevelocidaddebarrena: la

velocidad de rotación de la barrena puede incrementarse

de 116 RPM a 143 RPM empujando hacia adelante la

palanca de control de velocidad de barrena.

2. InterruptorLED: presione

para usar las luces LED

ubicadas en el panel frontal en tareas de retiro de nieve

durante la noche.

3. Botóndereversa: presione el botón de reversa

para

poner al quitanieve en modo de reversa. El LED indicador

de reversa se encenderá indicando que el modo de

reversa se ha activado.

4. Palancadecontroldevelocidaddeimpulso: use la

palanca de control de velocidad de impulso para controlar

la velocidad de desplazamiento de la máquina. Cuando

la máquina está en movimiento, empuje la palanca hacia

adelante para incrementar la velocidad, y jálela hacia atrás

para reducir la velocidad.

Fig.7

Ajustedealturamanual

de dos posiciones

Fig.8

Ensamblado

del conducto

dedescarga

Placa de

engranaje

Fig.9

Poste de

conducto de

descarga

Tuercas de

conducto

Extremo de 12 mm

Fig.10

Cabledeconducto

dedescarga

Ganchoparacable

Fig.11

Palanca de

control de

velocidadde

barrena

InterruptorLED

Botónde

reversa

Palanca de control de

velocidaddeimpulso

Palanca de

control de

conducto

LEDindicadordereverso

5. Palanca de control de conducto: la palanca de control

de conducto puede ser usada para ajustar la dirección del

conducto hasta 180º, así como para levantar o bajar el

deector del conducto.

Ajuste la dirección del conducto de descarga jalando

hacia atrás o empujando hacia adelante la palanca de

control de descarga hasta que el conducto haya rotado a

la posición deseada (Fig. 12).

Para ajustar el deector del conducto, mantenga

presionado el botón de trabado de conducto de descarga

y al mismo tiempo levante o baje la palanca de control de

conducto (Fig. 13).

NOTA: SIEMPRE posicione el deector de conducto de

descarga a un ángulo seguro antes de activar la barrena.

NO LANCE NIEVE MÁS ALTO DE LO NECESARIO.

m¡ADVERTENCIA! NUNCA apunte el conducto de

descarga de nieve al operador, espectadores, vehículos o

ventanas aledañas. La nieve y objetos extraños recogidos y

lanzados accidentalmente por el quitanieve pueden causar

serios daños materiales y lesiones personales.

Siempre oriente el conducto de descarga a la dirección

opuesta a donde usted, los espectadores, vehículos en los

alrededores y ventanas estén ubicados.

Gatillodebarrena(palancademanillar

izquierdo)(Fig.14)

1. Levante el interruptor de seguridad, y luego apriete el

gatillo de barrena contra el manillar izquierdo para activar

la barrena y empezar a quitar nieve.

2. Suelte el gatillo de barrena para detenerla.

Gatillodeimpulso(palancademanillar

derecho)(Fig.15)

Apriete el gatillo de impulso contra la empuñadura derecha

para activar el impulso de neumáticos y hacer que la unidad se

mueva. La velocidad hacia adelante variará dependiendo de la

profundidad de la nieve y el contenido de humedad.

NOTA: al ir hacia o desde el área a ser despejada, presione

hacia abajo las empuñaduras lo suciente como para levantar

ligeramente la unidad por sobre la supercie. Active el gatillo

de impulso sin activar el gatillo de barrena.

Herramientadelimpiezadeconducto

La herramienta de limpieza de conducto está sujeta a la parte

superior de la carcasa de barrena con un gancho de montaje

(Fig. 16).

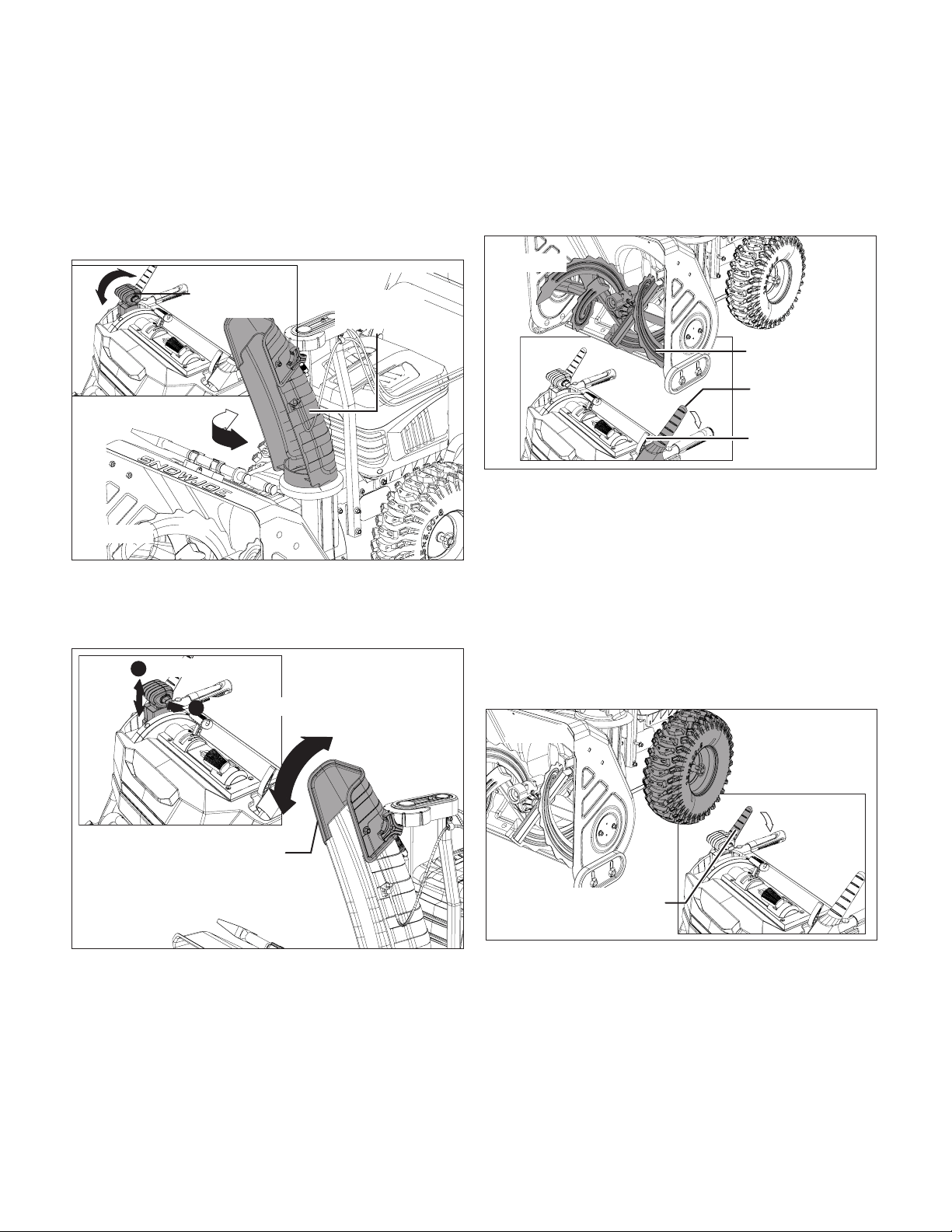

Fig.12

Conducto de

descarga

Palanca de

control de

conducto

Fig.13

Deectordeconducto

Presioneelbotóndetrabado

Levanteobaje

Fig.14

Gatillo de

barrena(manillar

izquierdo)

Interruptor de

seguridad

Labarrena

empezaráagirar

Fig.15

Gatillodeimpulso

(manillarderecho)

Las llantas

semoverán

m¡ADVERTENCIA! El contacto de las manos con el

rotor giratorio es la causa más común de lesiones personales

asociadas con quitanieves. Nunca use sus manos para

limpiar el conducto de descarga obstruido. Apague el motor

y permanezca detrás de los manillares hasta que todas

las partes móviles se hayan detenido antes de empezar a

desatascar.

Para limpiar el conducto de descarga:

1. Suelte el gatillo de barrena y el gatillo de impulso.

2. Espere diez segundos y asegúrese de que la barrena se

haya detenido por completo.

3. Retire la herramienta de limpieza del gancho de montura

que la asegura a la parte superior de la carcasa de

barrena.

4. Use el extremo en forma de pala de la herramienta de

limpieza para desalojar y recoger nieve y hielo que se

haya formado dentro y cerca del conducto de descarga.

5. Vuelva a colocar la herramienta de limpieza en el gancho

de montura en la parte superior de la carcasa de barrena,

levante el interruptor de seguridad, y vuelva a arrancar el

motor del quitanieve.

Mientras está de pie en la posición de operador (detrás del

quitanieve), active el gatillo de barrena por algunos segundos

para despejar la nieve y hielo restante del conducto de

descarga.

Barra raspadora

La barra raspadora permite que la parte trasera de la carcasa

tenga un mejor contacto con la supercie siendo limpiada.

También previene daños a la carcasa debido al uso normal.

¡IMPORTANTE! NO PERMITA que la barra raspadora se

desgaste demasiado, de lo contrario la carcasa del rotor/

barrena se dañará.

Zapatas

Las zapatas controlan la distancia entre la barra raspadora y

el suelo. Ajuste las zapatas a un mismo nivel para mantener la

barra raspadora nivelada con el piso.

Posicione las zapatas según las condiciones de supercie.

Ajústelas hacia arriba para nieve muy compactada. Ajústelas

hacia abajo al operar en supercies de grava o roca triturada.

m¡ADVERTENCIA! No se recomienda que usted opere

este quitanieve en grava ya que puede fácilmente recoger y

arrojar grava suelta, causando lesiones personales o daños al

quitanieve y propiedades cercanas.

1. Para un retiro de nieve parejo eciente en una supercie

suave, levante las zapatas más alto en la carcasa de

barrena. Permita una altura de ⅛ plg (3 mm) entre la barra

raspadora y supercies duras y lisas.

2. Use una posición intermedia o baja cuando el área a ser

despejada es dispareja, tal como una entrada de grava.

Permita una altura de 1¼ plg (30 mm) entre la barra

raspadora y supercies de grava o disparejas.

NOTA: si usted decide operar el quitanieve en una supercie

de grava, mantenga las zapatas en posición para una máxima

altura entre el suelo y la barra raspadora.

Para ajustar las zapatas:

3. Use la llave de tuercas de 13 mm incluida para aojar las

cuatro tuercas hexagonales (dos en cada lado). Mueva las

zapatas a la posición deseada (Fig. 17).

4. Asegúrese de que toda la supercie inferior de la zapata

esté contra el suelo para evitar un desgaste disparejo de

la zapata.

5. Re‑apriete las tuercas hexagonales de forma segura.

Pre-encendido

1. Carguelasbaterías: vea la sección de operación de los

cargadores en la página 29.

2. Compruebeelfuncionamientodelosgatillos:

si los gatillos no pueden activarse o desactivarse

adecuadamente, ajústelos o repárelos antes de la

operación.

3. Inspeccionelaszapatas: inspeccione y ajuste las

zapatas.

Paradadeemergencia

Suelte inmediatamente ambos gatillos para detener la unidad

en caso de emergencia. Espere a que todas las partes

giratorias se hayan detenido antes de abandonar la posición

de operador.

Fig.16

Herramientade

limpiezadeconducto

Gancho de

montura

Fig.17

Zapata

Tuercas

hexagonales

Extremo de 13 mm

Operación

m¡ADVERTENCIA! No seguir todas las instrucciones

puede causar lesiones personales y/o daños al quitanieve. NO

INTENTE encender el quitanieve sin haber leído por completo

este manual del operador. Vea la página 27 para todos los

controles y funciones.

m¡ADVERTENCIA! Mantenga el área libre de

piedras, juguetes u otros objetos extraños que las palas

del rotor puedan capturar y lanzar. Dichos objetos pueden

estar cubiertos por nieve y ser fáciles de ignorar, por tanto

asegúrese de llevar a cabo una minuciosa inspección del área

antes de empezar a trabajar.

Encendidodelamáquina

¡IMPORTANTE! Asegúrese de que ambos gatillos estén

sueltos antes de insertar las baterías.

1. Abra la tapa del compartimiento de baterías y deslice

hacia dentro las dos baterías hasta que hagan “clic”

trabándose en su posición (Fig. 18). Cierre la tapa.

2. Levante el interruptor de seguridad y luego apriete el

gatillo de barrena contra el manillar izquierdo (Fig. 19). La

barrena empezará a girar y a despejar nieve.

NOTA: el gatillo de barrena deberá estar activado antes que el

gatillo de impulso para que se empiece a retirar nieve.

3. Use la palanca de control de velocidad de barrena para

lograr una velocidad de despeje cómoda (Fig. 20).

¡IMPORTANTE! NO SOBRECARGUE la capacidad de la

unidad intentando retirar nieve a una velocidad demasiado

alta. Use velocidades bajas para despejar nieve profunda o

compacta.

4. Apriete el gatillo de impulso contra el manillar derecho

para que el quitanieve empiece a avanzar (Fig. 21).

Cuando el quitanieve se mueva de forma constante,

puede soltar el gatillo de impulso manteniendo apretado el

gatillo de barrena para mantener el avance del quitanieve.

Suelte el gatillo de barrena y el movimiento de impulso y el

de despeje se detendrán.

5. Use la palanca de control de velocidad de impulso y

modique dicha velocidad según su preferencia (Fig. 22).

Fig.18

Tapa de

compartimiento

debaterías

Baterías

Fig.19

Levanteelinterruptor

deseguridad

Apriete el

gatillode

barrena

Fig.20

Palanca de control

develocidadde

barrena

Fig.21

Gatillo de

impulso

(manillar

derecho)

¡IMPORTANTE! La velocidad de impulso puede ser modicada

sin que el quitanieve se detenga.

Apagadodelamáquina

1. Suelte el gatillo de barrena. El motor de impulso y la

barrena se detendrán (Fig. 23).

2. Espere a que todas las partes se hayan detenido por

completo.

3. Retire las baterías.

Desplazamientoenreversa

Tenga cuidado al poner en retroceso al quitanieve. Siempre

mire hacia abajo y hacia atrás antes de retroceder. Por

motivos de seguridad, la máquina no puede despejar nieve al

retroceder. Cuando el gatillo de barrena es activado durante el

retroceso, la máquina se detendrá.

1. Antes de retroceder, detenga la máquina soltando ambos

gatillos y espere a que todos los movimientos se hayan

detenido por completo.

2. Presione el botón de reversa. La luz indicadora de reversa

se encenderá y la máquina pasará al modo de reversa

(Fig. 24).

3. Apriete el gatillo de impulso contra el manillar derecho

para que el quitanieve empiece a retroceder (Fig. 24).

4. Durante el retroceso, evite apretar el gatillo de barrena. El

quitanieve se detendrá si la barrena es activada durante el

retroceso. Si esto ocurre, suelte ambos gatillos y apriete el

botón de reversa para continuar retrocediendo.

NOTA: cuando el botón de reversa es presionado, el modo

de reversa es activado durante 15 segundos. Si el gatillo de

impulso no es apretado dentro de 15 segundos, el quitanieve

saldrá del modo de reversa.

Consejosdeoperación

m¡ADVERTENCIA! Objetos extraños, como piedras,

vidrios rotos, clavos, alambres o cuerdas pueden ser

recogidos y arrojados por el quitanieve, causando lesiones

personales severas. Retire todos los objetos extraños del área

a ser trabajada antes de operar el quitanieve.

La nieve se retira mejor tan pronto como sea posible luego de

una nevada.

1. Mantenga el área de trabajo libre de objetos extraños

que puedan ser arrojados por las hojas del rotor. Lleve a

cabo una inspección completa del área, ya que algunos

objetos pueden estar ocultos a la vista por la nieve que los

rodea. Si el quitanieve golpea una obstrucción o recoge

un objeto extraño durante su uso, detenga el quitanieve,

retire las baterías, saque la obstrucción e inspeccione la el

quitanieve para ver si se ha dañado. Repare o reemplace

cualquier parte dañada antes de volver a encender y

operar el quitanieve.

2. Mantenga a las mascotas, niños y espectadores alejados

del área de operación. Tenga en cuenta que el ruido

normal de la máquina al ser encendida puede hacer difícil

para usted oír a la gente acercarse.

3. En áreas más grandes se requiere un patrón denido de

operación para despejar bien la nieve de un área. Estos

patrones evitarán el lanzamiento de nieve en lugares

no deseados, eliminando la necesidad de una segunda

pasada para quitar nieve (Fig. 25).

Patrón A: lance la nieve hacia la derecha o izquierda,

donde sea posible. Para áreas como una entrada larga

para vehículos, es ventajoso empezar en el medio.

Despeje desde un extremo al otro, lanzando nieve a

ambos lados.

Patrón B: si la nieve puede solo ser lanzada a un lado del

área a ser despejada, empiece en el lado opuesto.

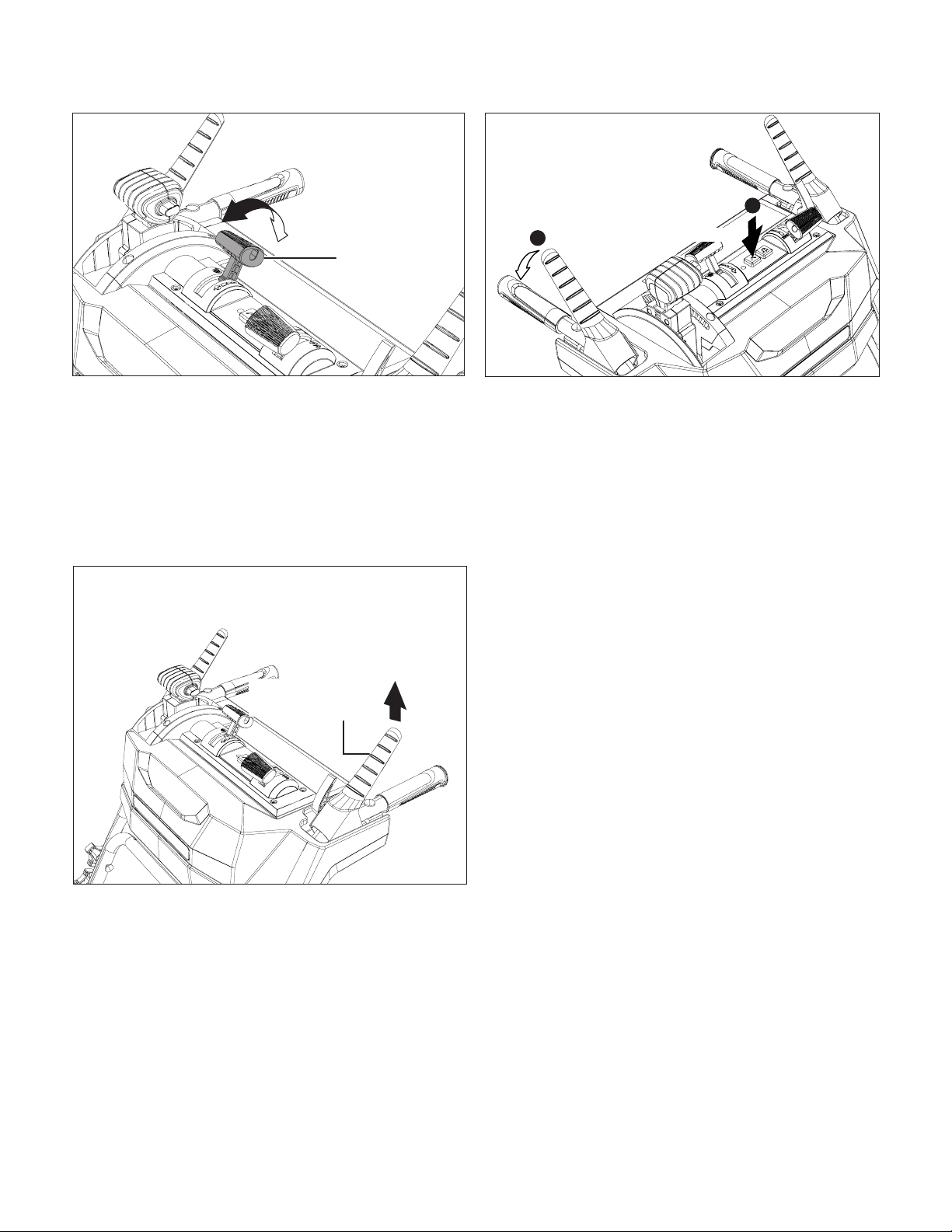

Fig.22

Palanca de

control de

velocidadde

impulso

Fig.23

Gatillodebarrena

(manillarizquierdo)

Fig.24

Presioneelbotóndereverso

Aprieteelgatillodeimpulso

4. Tenga en cuenta la dirección del viento. De ser posible,

muévase en la misma dirección que el viento de manera

que la nieve no sea lanzada contra el viento (y por tanto

hacia su cara y por sobre la ruta recién despejada).

5. No empuje el quitanieve con demasiada fuerza. No

exceda la capacidad de entrada o de lanzamiento de

nieve.

6. Algunas partes del quitanieve se pueden congelar bajo

condiciones de temperatura extremas. No intente operar

el quitanieve con partes congeladas. Si las partes se

congelan mientras el quitanieve está siendo usado,

detenga el quitanieve, retire las baterías e inspecciónelo

en busca de partes congeladas. Libere todas las partes

antes de volver a encender u operar el quitanieve. Nunca

fuerce controles que se hayan congelado.

Mantenimiento

Para ordenar partes de repuesto o accesorios genuinos del

quitanieve inalámbrico 24V‑X4‑SB24 de Snow Joe

, visite

snowjoe.com o comuníquese con la central de servicio al

cliente Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE

(1‑866‑766‑9563).

m¡ADVERTENCIA! Asegúrese de apagar el quitanieve

y retirar las baterías antes de llevar a cabo cualquier tarea de

mantenimiento en su quitanieve.

Consejosgeneralesdemantenimiento

1. No intente reparar la máquina a no ser que usted tenga

las herramientas e instrucciones apropiadas para

desarmarla y repararla.

2. Inspeccione los pernos y tornillos en intervalos frecuentes

para un ajuste correcto y asegurarse de que el quitanieve

esté en una condición de trabajo segura.

3. Después de cada sesión de retiro de nieve, mantenga el

quitanieve funcionando por unos minutos más para evitar

que el rotor o la barrena se congelen. Apague el motor,

espere a que todas las partes giratorias se hayan detenido

por completo, extraiga las baterías, y retire el hielo y nieve

residuales de la unidad.

Cuidadoapropiadodelabateríaylos

cargadores

m¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales, desenchufe siempre los cargadores y retire las

baterías de los cargadores antes de llevar a cabo cualquier

tarea de mantenimiento. Nunca desarme las baterías los

cargadores. Comuníquese con su distribuidor Snow Joe

Sun Joe

o con la central de servicio al cliente Snow Joe

Sun Joe

para TODAS las reparaciones.

1. Para reducir el riesgo de daños y lesiones personales,

nunca sumerja las baterías los cargadores en un líquido,

ni permita que ningún líquido entre dentro de estos

dispositivos.

2. Limpie de polvo y residuos los conductos de ventilación

y los contactos eléctricos de los cargadores soplándolos

con aire comprimido.

3. Use solo detergente suave en un paño húmedo para

limpiar las baterías y los cargadores, manteniendo el paño

alejado de todos los contactos eléctricos. Ciertos agentes

y solventes de limpieza son dañinos para los plásticos y

otras partes aisladas. Algunos de estos incluyen gasolina,

trementina, diluyente de laca, diluyente de pintura,

solventes clorados para limpieza, amoniaco y detergentes

caseros con amoniaco. Nunca use solventes inamables

o combustibles cerca de baterías, cargadores de baterías,

o herramientas.

4. El cargador de baterías de iones de litio 24V iON+ no tiene

partes reparables.

Compruebelapresióndelos

neumáticos

m¡ADVERTENCIA! Bajo ninguna circunstancia exceda

las PSI (libras por pulgada cuadrada) recomendadas por el

fabricante. Se deberá mantener la misma presión en ambos

neumáticos para un óptimo rendimiento. Una presión excesiva

puede causar que el ensamblado de rueda y neumático

explote con una fuerza suciente como para causar una lesión

severa. Consulte la pared lateral del neumático para la presión

recomendada.

Los neumáticos están inados en exceso para propósitos de

transporte. Compruebe la presión de los neumáticos antes de

operar el quitanieve e ine o desine los neumáticos según

sea necesario.

Fig.25

PatrónA

PatrónB

Presióndeneumáticos

recomendadaporel

fabricante

20 PSI

m ¡PRECAUCIÓN! Evite las lesiones personales. Una

separación explosiva del neumático y las partes del borde es

posible cuando son incorrectamente mantenidos:

• No intente montar un neumático sin el equipo y la

experiencia adecuados para realizar el trabajo.

• No ine los neumáticos por encima de la presión

recomendada.

• No suelde o caliente un ensamblado de rueda y neumático.

El calor puede causar un aumento en la presión de aire,

resultando en una explosión. La soldadura puede debilitar

estructuralmente la rueda o deformarla.

• No se pare frente o sobre el ensamblado de la rueda

durante el inado. Use un regulador de aire con gancho

sujetador y una manguera lo sucientemente larga como

para permitirle estar en un lado.

Reemplazodezapatas

Las zapatas en la parte inferior del quitanieve están sujetas

a desgaste. Deben ser inspeccionadas periódicamente y

reemplazadas de ser necesario.

Para reemplazar las zapatas:

1. Coloque la unidad en una supercie dura, plana, suave y

nivelada.

2. Usando la llave de tuercas de 13 mm incluida, retire las

cuatro tuercas hexagonales (dos en cada lado), arandelas

y pernos que aseguran las zapatas al quitanieve (Fig. 26).

3. Instale las nuevas zapatas ajustando los cuatro juegos

de tuercas hexagonales, arandelas y pernos en cada

lado, pero deje que las zapatas se muevan para ajustar la

altura.

4. Deslice las zapatas a una supercie plana. Permita una

altura de ⅛ plg (3 mm) entre la barra raspadora y una

supercie dura y lisa. Permita una altura de 1¼ plg

(30 mm) entre la barra raspadora y una supercie de grava

o dispareja.

NOTA: mantenga la carcasa nivelada ajustando las zapatas

a la misma altura.

5. Vuelva a apretar los cuatro juegos de tuercas hexagonales

y pernos en ambos lados.

Reemplazodelabarraraspadora

¡IMPORTANTE! El desgaste excesivo de la barra raspadora

causará un daño a la carcasa del rotor/barrena.

Para reemplazar la barra raspadora:

1. Coloque la unidad en una supercie dura, plana, suave y

nivelada.

2. Saque la barra raspadora gastada del quitanieve retirando

las cinco tuercas hexagonales y pernos que la retienen en

su lugar (Fig. 27).

3. Instale la nueva barra raspadora y ajústela rmemente al

quitanieve con las cinco tuercas hexagonales y pernos

(Fig. 27).

Reemplazodepernosdeseguridad

La barrena está asegurada a su eje con pernos de seguridad

y tuercas. Si la barrena golpea un objeto extraño o se atasca

con hielo, el quitanieve está diseñado de manera que los

pernos se puedan cizallar. Si la barrena no gira, vea si los

pernos se han cizallado.

m ¡PRECAUCIÓN! Solo use los pernos de seguridad

del fabricante para su reemplazo. El uso de cualquier otro tipo

de perno de seguridad puede resultar en un severo daño a

la unidad e invalidar la garantía. Comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1‑866‑SNOWJOE (1‑866‑766‑9563) para recibir asistencia.

De vez en cuando un objeto extraño puede entrar a la carcasa

del rotor/barrena y atascar la barrena, rompiendo los pernos

de seguridad que aseguran la barrena al eje. Esto permite que

la barrena gire libremente en el eje, lo cual puede evitar daños

a la caja de engranajes y sus componentes.

m¡ADVERTENCIA! Apague siempre el motor del

quitanieve y retire las baterías antes de reemplazar los pernos

de seguridad.

1. Alinee los oricios de perno de seguridad en la barrena

con los oricios de perno de seguridad en el eje.

2. Introduzca el perno de seguridad a través del oricio. Si

el perno de seguridad estaba roto, esta acción sacará el

pedazo restante de dentro del eje (Fig.28).

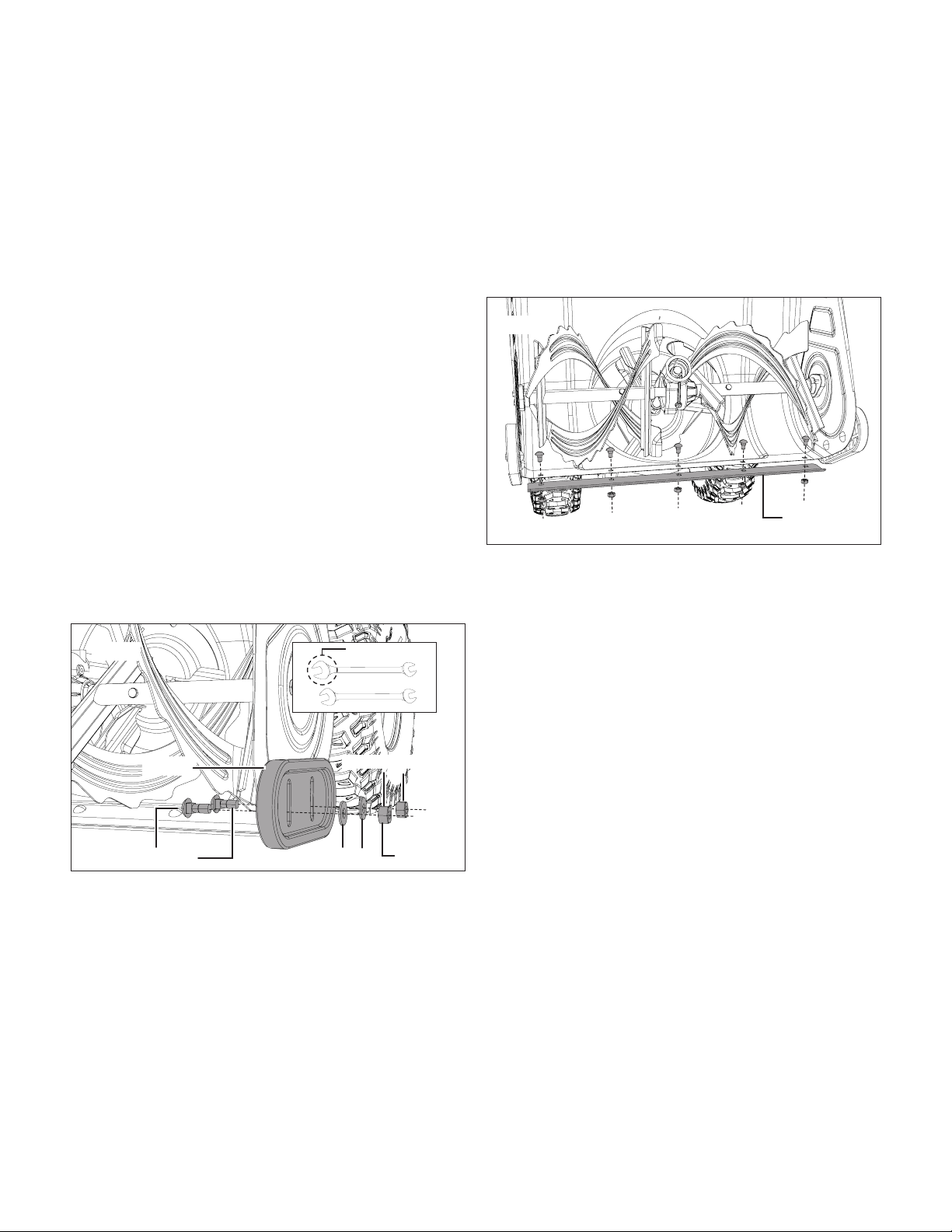

Fig.26

Zapata

Tuercahexagonal

Arandelas

Pernos

Extremo de 13 mm

Fig.27

Barra

raspadora

3. Asegure los pernos de seguridad con las tuercas

empleando el extremo de 10 mm de una de las dos llaves

de tuercas (Fig. 28).

Reemplazodelashojasdebarrena

1. Desarme el ensamblado de barrena y rotor retirando

los pernos de los lados de la carcasa de barrena con el

extremo de 12 mm de la llave de tuercas (Fig. 29), y saque

el ensamblado de barrena y rotor (Fig. 30).

2. Empleando el extremo de 12 mm de la llave de tuerca,

retire los pernos usados para asegurar los rodamientos

de barrena, y luego retire los rodamientos de barrena en

ambos lados (Fig. 31).

3. Retire los dos juegos de pernos de seguridad y tuercas de

las hojas de barrena con el extremo de 12 mm de una de

las dos llaves de tuercas. Las hojas de barrena deben ser

capaces de ser retiradas del eje de barrena (Figs. 32 y 33).

4. Instale las hojas de barrena de repuesto siguiendo los

pasos anteriores en orden inverso.

Fig.28

Extremo de 10 mm

Pernosdeseguridad

Tuercas

Fig.29

Retire los

pernos

Retire los

pernos

Fig.30

Ensamblado

debarrenay

rotor

Fig.31

Rodamientodebarrena

Retire los

pernos

Retire los

pernos

Rodamientodebarrena

Extremo de 12 mm

Fig.32

Pernos de

seguridad

Extremos de 12 mm

Fig.33

Hojasdebarrena

Ejedebarrena

Reemplazodelrotor

1. Para retirar el rotor, desarme el ensamblado de barrena y

rotor retirando los pernos de los lados de la carcasa de

barrena con el extremo de 12 mm de la llave de tuercas

(Fig. 29), y saque el ensamblado de barrena y rotor

(Fig. 30).

2. Desarme el rotor gastado del eje del rotor retirando las

dos espigas a resorte (Fig. 34).

3. Instale el rotor de repuesto siguiendo los pasos anteriores

en orden inverso.

Lubricación

Ejedebarrena

Retire los pernos de seguridad de los ejes de barrena por lo

menos una vez por temporada. Rocíe lubricante dentro del eje

y alrededor de los rodamientos en cada extremo del eje.

Cajadeengranajesdebarrena

La caja de engranajes está llena al nivel correcto en la fábrica.

No se requerirá lubricante adicional en las primeras 150 horas

de funcionamiento a menos que haya evidencia de fugas.

Cualquier trabajo en la estructura interna de la barrena requiere

de una experiencia especíca y herramientas especiales.

Por motivos de seguridad le recomendamos contactar a un

concesionario autorizado Snow Joe

+ Sun Joe

o llamar a la

central de servicio al cliente Snow Joe

+ Sun Joe

llamando

al 1‑866‑SNOWJOE (1‑866‑766‑9563).

Para llenar la caja de engranajes, siga las instrucciones a

continuación cada 150 a 200 horas de operación:

1. Retire el tapón de llenado con el extremo de 10 mm de

una de las llaves de tuercas. Inyecte grasa sintética de

bajas temperaturas para uso general en el oricio de

llenado. Vuelva a colocar el tapón de llenado. (Fig. 35).

¡IMPORTANTE! Limpie cada conector antes y después

de la lubricación. No limpie el tapón de llenado de caja de

engranajes. Limpiar el tapón de llenado de caja de engranajes

puede retirar el sellador de roscas y causar fugas.

Almacenamiento

1. Examine el quitanieve inalámbrico cuidadosamente

y compruebe que no haya partes gastadas, sueltas

o dañadas. En caso de necesitar una reparación o

reemplazar una parte, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1‑866‑SNOWJOE (1‑866‑766‑9563) para

obtener asistencia.

2. Limpie el quitanieve antes de guardarlo o transportarlo.

Asegúrese de sujetar la unidad durante su transporte.

3. Retire las baterías del quitanieve inalámbrico antes de

guardarlo.

4. Guarde el quitanieve inalámbrico en interiores, en un

lugar seco y bajo llave, lejos del alcance de los niños para

prevenir daños o un uso no autorizado.

Almacenamientodelabateríaylos

cargadoresfueradetemporada

1. No exponga sus baterías o cargadores al agua o

lluvia, ni permita que se mojen. Esto podría dañar

permanentemente las baterías y los cargadores. No use

aceites o solventes para limpiar o lubricar sus baterías

ya que sus cubiertas de plástico pueden tornarse

quebradizas y romperse, causando graves lesiones

personales.

2. Guarde las baterías y los cargadores a una temperatura

ambiente, lejos de la humedad. No los guarde en lugares

húmedos donde los terminales se puedan corroer.

Como con cualquier otro tipo de batería, puede ocurrir

una pérdida permanente de capacidad si la batería es

almacenada por largos periodos de tiempo a elevadas

temperaturas, como a más de 120ºF (49ºC).

3. Las baterías de la serie 24V iON+ mantienen su carga

durante el almacenamiento por más tiempo que otras

baterías. Como costumbre, es mejor desenchufar el

cargador y retirar la batería cuando no estén siendo

Fig.34

Espigasaresorte

Rotor

Fig.35

Tapóndellenado

Extremos de 10 mm

usados. Recargue las baterías cada seis meses al 50%

de su capacidad (dos luces encendidas) durante el

almacenamiento fuera de temporada para mantener un

rendimiento óptimo de la batería.

Precauciónyeliminaciónde

lasbaterías

Deshágase de sus baterías de acuerdo con los reglamentos

federales, estatales y locales. Para encontrar lugares de

reciclaje, comuníquese con un servicio de reciclaje en su

localidad.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de estas, use

cinta aislante para cubrir los terminales y evitar que la batería

haga cortocircuito, lo cual puede causar una explosión o

incendio.

m¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales o explosión, nunca queme ni incinere una

batería incluso si está dañada, inservible o completamente

descargada. Al ser quemada, los humos y materiales tóxicos

son lanzados a la atmósfera circundante.

1. Las baterías varían de acuerdo al dispositivo. Consulte su

manual para obtener la información especíca.

2. Instale solo nuevas baterías del mismo tipo en su

producto (donde corresponda).

3. No insertar las baterías con la polaridad correcta, tal

como se indica en el compartimiento de baterías o en el

manual, puede reducir el ciclo de vida útil de las baterías

o causar fugas en estas.

4. No combine baterías nuevas con antiguas.

5. No combine baterías alcalinas, estándar (de zinc‑carbono)

o recargables (de níquel‑cadmio, de níquel‑hidruro

metálico o de iones de litio).

6. No arroje las baterías al fuego.

7. Las baterías deben ser recicladas o desechadas según los

reglamentos locales y estatales.

Servicioysoporte

Si su quitanieve inalámbrico Snow Joe

24V‑X4‑SB24 requiere

servicio o mantenimiento, comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1‑866‑SNOWJOE (1‑866‑766‑9563).

Modeloynúmerodeserie

Al comunicarse con la empresa, ordenar partes de repuesto

o programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado a

continuación.

Registrelossiguientesnúmerosqueseencuentranenlacarcasao

mangodesunuevoproducto:

24V‑X4‑SB24

Modelo:

Nº de serie:

Accesorios opcionales

m¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con este quitanieve inalámbrico. Comuníquese con Snow Joe

Sun Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su quitanieve inalámbrico.

El uso de cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

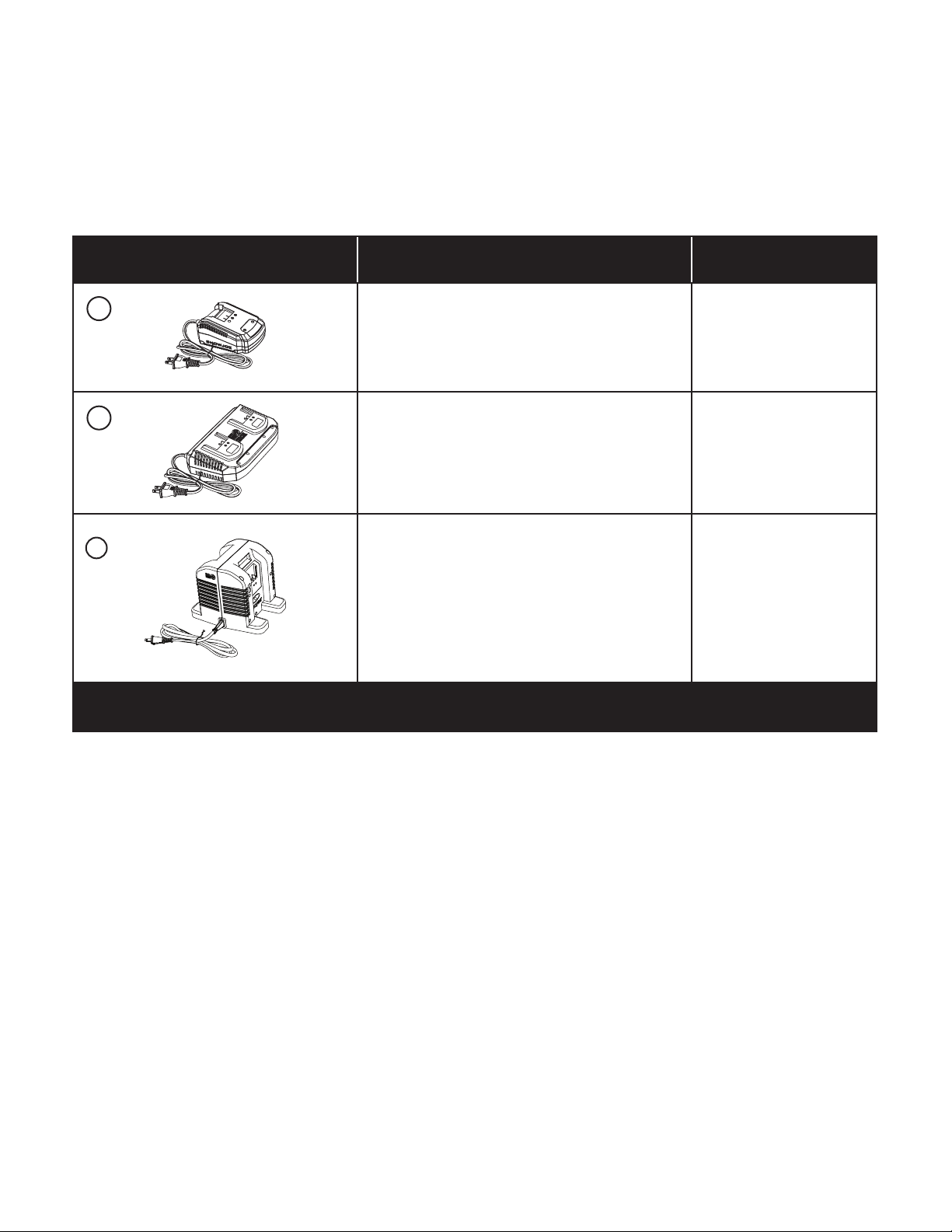

Accesorio Descripción Modelo

Cargador rápido de batería de

iones de litio iON+ de 24 V

24VCHRG‑QC

Cargador de doble puerto para baterías

de iones de litio iON+ de 24 V

24VCHRG‑DPC

Cargador de alta velocidad de

doble puerto para baterías de

iones de litio iON+ de 24 V

24VCHRG‑

HS‑DPC

Visite snowjoe.com para más opciones

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en snowjoe.com o vía telefónica llamando a la central de servicio

al cliente Snow Joe

+ Sun Joe

al 1‑866‑SNOWJOE (1‑866‑766‑9563).

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

Une division de Snow Joe, LLC

MANUEL D'UTILISATION

Modèle 24V-X4-SB24 Formulaire n° SJ-24V-X4-SB24-880F-M

SOUFFLEUSE À NEIGE

SANS CORDON

96V MAX.* | 12,0Ah | 61cm | AUTO-PROPULSION | 2ÉTAGES

Instructions d’origine.

*Genera un voltaje máximo de 96 V con cuatro baterías de iones

de litio de 24 V. El voltaje inicial sin carga, cuando la batería está

cargada por completo, alcanza un máximo de 24 V. El voltaje

nominal bajo una carga típica es de 21.6 V.

CONSERVER CES INSTRUCTIONS

IMPORTANT!

Consignesdesécurité

Touslesutilisateursdoiventlire

cesinstructionsavantutilisation

Lire et comprendre toutes les instructions avant d’utiliser cette

soueuse à neige. Les précautions de sécurité élémentaires

doivent toujours être suivies pour réduire le risque d’incendie,

de secousse électrique ou de lésions corporelles.

Sécuritégénérale

AVERTISSEMENT!

Cette machine n’est pas

destinée à être utilisée par des enfants ou par des personnes

qui ne sont ni assistées ni supervisées et dont les capacités

physiques, sensorielles ou mentales les empêchent de l’utiliser

sans danger. Les enfants doivent être supervisés an de

s’assurer qu’ils ne jouent pas avec la machine.

Avant d’utiliser votre soueuse à neige, veuillez l’inspecter

soigneusement pour vérier si elle présente d’éventuels

défauts. Si vous constatez le moindre défaut, ne l’utilisez pas.

Communiquez plutôt avec votre revendeur Snow Joe

+ Sun

Joe

agréé ou appelez le service à la clientèle Snow Joe

Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563).

AVERTISSEMENT!

Lors de l’utilisation de la

soueuse à neige, les précautions de sécurité élémentaires

doivent toujours être prises an de réduire le risque de lésions

corporelles. Il s’agit des précautions suivantes :

• Restervigilant–Surveillez ce que vous faites. Faites

preuve de bon sens. N’utilisez pas la soueuse à neige si

vous êtes fatigué, si vous êtes sous l’emprise de l’alcool ou

de la drogue ou si vous avez pris des médicaments.

• S’habillerenconséquence–Ne portez ni vêtements

amples ni bijoux, ceux‑ci pouvant se prendre dans les

pièces mobiles. Nouez les cheveux longs. Pour tout travail

à l’extérieur, il est recommandé de porter des gants de

protection et des chaussures à semelle antidérapante.

• Utilisation–Cette soueuse à neige est destinée à être

utilisée sur une surface revêtue. Ne l’utilisez pas sur du

gravier, de la pierre ou sur toute autre surface non revêtue.

N’utilisez pas cette soueuse à neige pour des travaux

diérents de ceux auxquels elle est destinée.

• Équipementdeprotectionindividuelle–Portez en

permanence des lunettes de sécurité lors de l’utilisation de

la soueuse à neige.

• Nepasforcerlasoueuseàneige–Pour un rendement

optimal et une utilisation sans danger, utilisez la soueuse

à neige au régime du moteur pour lequel elle a été conçue.

• Nepass’arc-bouter–Restez en permanence sur les deux

pieds pour ne pas perdre l’équilibre. Ne vous laissez pas

surprendre par l’irrégularité du revêtement et ne vous arc‑

boutez pas. Si vous chutez ou si vous heurtez la soueuse

à neige, inspectez la machine pour vérier la présence

éventuelle de dommages ou de ssures. Lorsque vous

reculez, veillez à éviter tout obstacle sous vos pieds ou

derrière vous.

• Piècesmobiles–Maintenez le visage, les cheveux,

les vêtements, les mains et les pieds à l’écart de toutes

les pièces mobiles. Toutes les protections et tous les

accessoires de sécurité doivent être convenablement

posés avant d’utiliser la machine. Coupez le contact et

débranchez les blocs‑piles avant de toucher les pièces

autres que les poignées et l’interrupteur.

AVERTISSEMENT!

Si la soueuse à neige heurte

quoi que ce soit, suivre ces étapes :

1. Arrêter la soueuse à neige et retirer les blocs‑piles.

2. Vérier que rien n’est endommagé.

3. Réparer tout dommage avant de redémarrer et d’utiliser à

nouveau la soueuse à neige.

AVERTISSEMENT!

Avant de régler, inspecter,

réparer ou nettoyer la soueuse à neige, lors d’un

changement d’accessoire, toujours relâcher le levier marche/

arrêt, retirer les blocs‑piles et patienter jusqu’à ce qu’aucune

pièce ne soit plus en mouvement. Chacune de ces opérations

doit être eectuée une fois que les pièces rotatives à l’intérieur

de la soueuse à neige se sont complètement arrêtées. Ces

mesures préventives de sécurité visent à réduire le risque de

démarrage accidentel de la machine électrique.

AVERTISSEMENT!

Si vous remplacez une pièce,

quelle qu’elle soit, vous devez strictement observer les

instructions et les procédures décrites dans ce manuel

d’utilisation. Des précautions spéciales doivent être prises

pour toutes les pièces en caoutchouc dans la mesure où ces

pièces peuvent surcharger le moteur et réduire sa puissance

mécanique si elles sont endommagées.

AVERTISSEMENT!

Si vous remarquez que la

soueuse à neige ne fonctionne pas normalement ou si vous

entendez des sons anormaux provenant du moteur quand il

tourne, arrêtez immédiatement la machine, déconnectez les

blocs‑piles et communiquez avec le service à la clientèle Snow

Joe

+ Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563).

Sécuritédelazonedetravail

• Zonedetravail–Inspectez toujours la zone dans laquelle

la machine sera utilisée et assurez‑vous qu’elle est bien

éclairée.

• Maintenirlesspectateursàbonnedistance–Tous les

spectateurs et les animaux familiers doivent être maintenus

à une distance de sécurité de la zone de travail.

Entretienetremisage

AVERTISSEMENT!

N’utiliser ni détergents, ni

acides, ni solutions alcalines, ni eau de Javel, ni solvants, par

exemple de l’acétone, pour nettoyer votre soueuse à neige.

Ces substances peuvent endommager les pièces en plastique

de la machine.

• Remiseràl’intérieur–Lorsque vous ne l’utilisez pas, la

machine doit être remisée à l’intérieur dans un endroit sec

et inaccessible aux enfants.

• Inspecteravantutilisation–Examinez visuellement la

machine pour vérier qu’il n’y a ni attaches desserrées ni

pièces usées, manquantes ou endommagées. Assurez‑

vous que les attaches sont toutes bien serrées et que la

machine peut être utilisée en toute sécurité.

Consignesdesécurité

concernant lesbatterieset

leschargeurs

Nous avons consacré beaucoup de temps à la conception de

chaque bloc‑piles an de nous assurer de vous fournir des

batteries qui peuvent être utilisées sans danger, sont robustes

et ont une énergie volumique élevée. Les cellules de batterie

sont munies d’un large éventail de dispositifs de sécurité.

Chaque cellule individuelle est initialement formatée et ses

courbes électriques caractéristiques sont enregistrées. Ces

données sont ensuite utilisées exclusivement pour assembler

les meilleurs blocs‑piles possibles.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation de batteries. Pour

utiliser sans danger les batteries, les points suivants doivent

être observés en permanence. L’utilisation sans danger peut

uniquement être garantie si les cellules sont intactes. Toute

manipulation inappropriée des blocs‑piles peut endommager

les cellules.

IMPORTANT! Les analyses conrment que la mauvaise

utilisation de batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables de

dommages corporels et/ou des produits.

AVERTISSEMENT!

Utiliser uniquement des batteries

de rechange homologuées. D’autres types de batteries

peuvent endommager la machine et empêcher son bon

fonctionnement, ce qui peut entraîner de graves dommages

corporels.

AVERTISSEMENT!

Ne pas utiliser de blocs‑piles

ou une machine endommagés ou modiés. Les batteries

endommagées ou modiées peuvent se comporter de manière

imprévisible et être la cause d’un incendie, d’une explosion ou

de dommages corporels.

Faites réparer ou entretenir vos blocs‑piles par un réparateur

qualié utilisant uniquement des pièces de rechange

identiques. C’est à ce prix que la sécurité des blocs‑piles sera

préservée.

MISEENGARDE!

Pour réduire le risque de lésions

corporelles, utiliser uniquement les chargeurs iON+ de

24 V d’origine désignés pour les blocs‑piles iON+ de 24 V.

L’utilisation d’autres types de batteries ou de chargeurs

présente des risques d’incendie et de dommages corporels

et matériels. Ni modier la machine ou les blocs‑piles ni

essayer de les réparer, sauf précisions contraires concernant

leur utilisation ou leur entretien. Ne brancher aucun bloc‑

piles sur le secteur ou l’allume‑cigare d’une voiture, car une

mauvaise utilisation de ce type désactivera et endommagera

irrémédiablement le bloc‑piles.

AVERTISSEMENT!

Pour réduire le risque de

secousse électrique, toujours débrancher les chargeurs avant

d’eectuer un nettoyage ou un entretien. Ne pas laisser d’eau

couler dans les chargeurs. Pour réduire le risque de secousse

électrique, utiliser un disjoncteur diérentiel de fuite de terre

(DDFT).

• Éviterlesendroitsdangereux–Ne chargez pas les

blocs‑piles sous la pluie, sous la neige ou dans les endroits

humides ou mouillés. N’utilisez pas les blocs‑piles ou les

chargeurs lorsque l’atmosphère est explosive (vapeurs

d’essence, poussière ou matières inammables), des

étincelles pouvant se produire lors de l’insertion ou le retrait

des blocs‑piles, ce qui pourrait provoquer un incendie.

• Chargerdansunendroitbienventilé–N’obstruez pas

les fentes d’aération des chargeurs. Dégagez le voisinage

immédiat des chargeurs pour qu’ils soient bien ventilés.

Interdisez de fumer et n’autorisez la présence d’aucune

amme nue à proximité d’un bloc‑piles se chargeant. Les

gaz dégagés dans l’atmosphère peuvent exploser.

REMARQUE : la zone de températures de sécurité pour les

batteries est comprise entre 5 °C et 40,5 °C. Ne chargez

pas les batteries à l’extérieur lorsqu’il gèle, chargez‑les à

température ambiante.

• Prendresoinducordondeschargeurs–Pour réduire

le risque d’endommager la che électrique et le cordon

lorsque vous débranchez un chargeur, tirez sur la che

dans la prise et non sur le cordon. Ne transportez jamais

un chargeur par le cordon et ne tirez pas brusquement sur

le cordon pour le retirer de la prise. Maintenez le cordon à

l’écart de la chaleur, de l’huile et des arêtes vives. Pendant

l’utilisation d’un chargeur, assurez‑vous que personne

ne marche sur le cordon, ne trébuche dessus et qu’il ne

peut être ni endommagé ni soumis à des tensions ou des

pressions. N’utilisez pas un chargeur si sa che ou son

cordon est endommagé. Remplacez immédiatement tout

chargeur endommagé.

• Nepasutiliserderallongeélectrique,saufnécessité

absolue–L’utilisation d’une rallonge électrique mal

adaptée, endommagée ou mal branchée présente des

risques d’incendie et de secousse électrique. S’il s’avère

nécessaire d’utiliser une rallonge électrique, branchez un

chargeur dans une rallonge électrique de calibre 16 ou plus

gros, la che femelle correspondant à la che mâle sur le

chargeur. Vériez que la rallonge électrique est en bon état.

• Nepasexposeraufeulamachineoulesblocs-piles–

Une exposition au feu ou à une température supérieure

à 130 °C peut déclencher l’explosion des blocs‑piles et

entraîner des dommages corporels ou matériels. Des gaz

et des particules toxiques se dégagent de blocs‑piles qui

brûlent.

•

Utiliseruniquementlesaccessoiresrecommandés–

L’utilisation d’un accessoire non recommandé par le

fabricant présente des risques d’incendie, de secousse

électrique ou de lésions corporelles.

• Nepasécraser,fairetomberouendommagerlesblocs-

piles–N’utilisez pas les blocs‑piles ou les chargeurs s’ils

ont reçu un coup brutal, s’ils sont tombés, s’ils ont été

écrasés ou endommagés d’une façon ou d’une autre (c.‑

à‑d., percés par un clou, frappés d’un coup de marteau,

foulés au pied, etc.).

• Neriendémonter–Un remontage mal eectué peut poser

un risque important de secousse électrique, d’incendie ou

d’exposition aux produits chimiques toxiques de la batterie.

Si les blocs‑piles ou les chargeurs sont endommagés,

veuillez communiquer avec un revendeur Snow Joe

+ Sun

Joe

agréé ou appeler le service à la clientèle Snow Joe

Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563) pour de

l’aide.

• Lesproduitschimiquesd’unebatteriepeuvent

occasionnerdegravesbrûlures–Ne laissez jamais un

bloc‑piles endommagé entrer en contact avec la peau,

les yeux ou la bouche. S’il est endommagé, les produits

chimiques du bloc‑piles réagiront violemment avec l’air.

Utilisez des gants en caoutchouc ou en néoprène pour

l’éliminer sans danger. Si la peau est entrée en contact

avec les produits chimiques d’une batterie, lavez la zone

aectée à l’eau et au savon. Si les yeux sont entrés en

contact avec les produits chimiques d’une batterie, rincez

immédiatement à grande eau pendant 20 minutes et

consultez un médecin. Retirez les vêtements contaminés et

jetez‑les.

• Risquedecourt-circuit–Un court‑circuit se produira si un

objet en métal relie les contacts positif et négatif d’un bloc‑

piles. Ne placez aucun bloc‑piles près de tout ce qui peut

provoquer un court‑circuit, par exemple un trombone, une

pièce de monnaie, une clé, une vis, un clou ou tout autre

objet métallique. Un bloc‑piles en court‑circuit présente un

risque d’incendie et peut blesser gravement.

• Rangerlesblocs-pilesetleschargeursdansunendroit

fraisetsec–Idéalement, rangez les blocs‑piles à 15 °C et

chargez‑les au moins à 40 %. Ne rangez ni les blocs‑piles

ni les chargeurs dans un endroit où la température peut être

supérieure à 40,5 °C, par exemple directement sous les

rayons du soleil ou à l’intérieur d’un véhicule, ou lorsqu’elle

peut descendre en dessous de 5 °C.

REMARQUE : veillez à ce que les blocs‑piles ne gèlent pas.

Les blocs‑piles qui ont été entreposés à une température

inférieure à 0 °C pendant plus de 60 minutes doivent être

éliminés.

• Chargeravantutilisation–Les blocs‑piles fournis avec

votre machine ne sont que partiellement chargés. Les

blocs‑piles doivent être à charge complète avant d’utiliser

la soueuse à neige pour la première fois.

• Vieillissementdesbatteries–Les batteries au lithium‑ion

s’usent naturellement avec le temps. Un bloc‑piles doit être

remplacé au plus tard lorsque sa capacité chute à 80 % de

sa capacité d’origine, neuf. Les cellules aaiblies d’un bloc‑

piles usé ne peuvent plus produire la forte intensité exigée

pour que votre machine fonctionne normalement, ce qui

pose un risque pour la sécurité.

• Nepasdéchargercomplètementlesblocs-piles–

La décharge totale des batteries endommagera leurs

cellules. Le rangement prolongé d’une batterie est la

cause la plus commune d’une décharge poussée. Arrêtez

votre travail dès que vous remarquez que la puissance

d’une batterie chute ou dès que le système de protection

électronique se déclenche. Pour que les blocs‑piles aient

un rendement optimal, chargez‑les fréquemment. Rangez

les blocs‑piles uniquement s’ils sont à charge complète.

• Nepaschargerlebloc-pilesdefaçonexcessive–

Évitez de surcharger la machine et les batteries. Les

surcharges donneront rapidement lieu à une surchaue

et endommageront les cellules à l’intérieur du boîtier

de batterie, même si cette surchaue n’est pas visible

de l’extérieur. Par mesure de sécurité, le coupe‑circuit

de protection intégré coupera l’alimentation électrique

de la machine. Après une utilisation normale et avant

de recharger les blocs‑piles, laissez‑les se refroidir à la

température ambiante.

IMPORTANT! N’essayez pas d’allumer la machine si le

coupe‑circuit de protection a été activé. Vous pourriez

endommager les blocs‑piles.

• Tensiondesortie–Veuillez vérier les données marquées

sur l’étiquette signalétique des chargeurs de batteries.

Assurez‑vous que la tension de l’alimentation électrique

correspond à celle marquée sur l’étiquette signalétique. Ne

les branchez jamais sur une tension de secteur diérente.

N’apportez aucune modication, quelle qu’elle soit, à la

che. N’utilisez pas de ches d’adaptation avec les outils

mis à la terre.

• Utilisationdeschargeurs–N’utilisez pas les chargeurs

de batteries qui sont fournis pour charger d’autres types de

blocs‑piles ou d’outils.

• Nepaschargerlesblocs-pilesdefaçonexcessive–

Débranchez les chargeurs quand vous ne les utilisez pas.

En chargeant de façon excessive les blocs‑piles, vous

endommagez les cellules. Ne laissez pas les batteries se

charger pendant plusieurs jours consécutifs.

• Anormalitésdebloc-piles–N’utilisez ni batterie qui

a ené ou subi des déformations ni batterie présentant

d’autres symptômes atypiques (dégagement de gaz,

siement, ssures, etc.).

• Déchargeélectrostatique–Lorsque vous manipulez une

batterie, prenez garde aux décharges électrostatiques,

car elles peuvent endommager le système de protection

électronique et les cellules de la batterie. Pour éviter de

produire des décharges électrostatiques, ne touchez jamais

les bornes d’une batterie.

Symbolesdesécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d’essayer de

procéder à son assemblage et de l’utiliser, lisez, comprenez et suivez toutes les instructions sur cette machine.

La pièce tournante continuera de

tourner plusieurs secondes après

avoir arrêté la machine.

LIRE LE OU LES MANUELS

D’UTILISATION–Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d’essayer d’assembler et

d’utiliser la machine.

ALERTEDESÉCURITÉ–Indique

une précaution, un avertissement ou

un danger.

Porter des protecteurs d’oreille.

Porter des lunettes de protection.

Porter un masque respiratoire.

AVERTISSEMENT! Ne pas

utiliser la machine sous la

pluie où par forte humidité. La

maintenir au sec.

MISEENGARDE!Attention aux

pierres et à tout ce qui pourrait

être projeté par la machine.

DANGER! Danger de coupure/

mutilation – Maintenir les mains à

l’écart de la tarière rotative. Ne pas

utiliser les mains pour déboucher le

carter de tarière. Arrêter le moteur

avant de retirer des débris.

DANGER!Danger de coupure/

mutilation – Maintenir les pieds à

l’écart de la tarière rotative.

Symboles SymbolesDescriptions Descriptions

Utilisation uniquement à l’intérieur. Utiliser uniquement

les chargeurs de batteries à l’intérieur.

Ne pas utiliser les mains pour

déboucher la goulotte.

Pour éviter de se blesser,

maintenir les mains, les pieds

et les vêtements à l’écart de la

tarière rotative.

Tous les spectateurs et les enfants

doivent être maintenus à une

distance de sécurité (au moins

10 m) de la zone de travail.

Porter des gants de protection

et des chaussures à semelle

antidérapante pour utiliser la

machine et manipuler les débris.

Apprenezàmieuxconnaîtrevotresoueuseàneigesanscordon

Avant d’utiliser votre soueuse à neige sans cordon, lisez attentivement le manuel d’utilisation et les consignes de sécurité.

Comparez l’illustration ci‑dessous avec votre machine an de vous familiariser avec l’emplacement des diérents réglages et

commandes. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Gâchette de tarière

2. Interrupteur de sécurité

3. Poignée rembourrée (2)

4. Gâchette d’entraînement

5. Tableau de commande

6. Ensemble guidon supérieur

7. Couvercle de compartiment

à batteries

8. Bouton et boulon de guidon (4)

9. Ensemble guidon inférieur

10. Compartiment à batteries

11. Roue (2)

12. Carter de tarière

13. Patin de glissement (2)

14. Tarière

15. Lame de raclage

16. Boîte d’engrenages de tarière

17. Outil de curage de goulotte

18. Bride de xation

19. Goulotte d’éjection

20. Bouton de déecteur de

goulotte (2)

21. Déecteur de goulotte

22. Phares à DEL

23. Clé à fourche de 13 mm

(à tête de 10 mm)

24. Clé à fourche de 12 mm

(à tête de 10 mm)

25. Levier de commande de

vitesse de tarière

26. Interrupteur de phares à DEL

27. Bouton de marche arrière

28. Témoin de marche arrière

29. Levier de commande de vitesse

d’avancement

30. Bouton de verrouillage de

goulotte d’éjection

31. Levier de commande de

goulotte d’éjection

32. Batterie au lithium‑ion iON+ de

24 V (24VBAT‑XR12) dotée de la

technologie exclusive EcoSharp

33. Port USB‑C

34. Double chargeur de batteries au

lithium‑ion iON+ de 24 V

(24VCHRG‑DPC)

14 15

32 33

TABLEAUDE

COMMANDE

Donnéestechniques

Moteurs .......... Moteur de déneigement : sans balais, 3 200 W

Moteur d’entraînement : sans balais, 400 W

Tension max. de batterie* ............................. 96 VCC (4 x 24 V)

Capacité des batteries .................................................. 12,0 Ah

Entrée du chargeur ............................. 120 VCA | 60 Hz | 160 W

Sortie du chargeur 26 VCC | 2,2 A (chaque support de charge)

Temps de charge max. des batteries ......................... 6 heures

Régime à vide ......................... Tarière : 116 tr/min à 143 tr/min

Rotor : 1 200 tr/min à 1 522 tr/min

Tarière ............................................ 2 lames dentelées en acier

Largeur de déneigement ................................................ 61 cm

Profondeur de tranchée de neige ................................ 44,5 cm

Distance max. de rejet ...................................................... 12 m

Étages .............................................................................. Deux

Type d’entraînement ....................................... Auto‑propulsion

Pneu ..................................................... Pneus‑neige de 38 cm

à crampons caoutchouc TracAssist

Pression des pneus ......................................................... 20 psi

Contrôle du jet de neige .......... Goulotte auto‑pivotante à 180°

Phare ................................................ Six phares à DEL de 3 W

Poids net ......................................................................... 67 kg

*Genera un voltaje máximo de 96 V con cuatro baterías de iones de litio de 24 V.

El voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza

un máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

Déballage

Contenu de la caisse :

• Soueuse à neige sans cordon avec ensemble guidon

inférieur

• Ensemble guidon supérieur

• Ensemble goulotte d’éjection

• Bouton (4) et boulon (4) de guidon

• Écrou de goulotte (2)

• Serre‑câble

• Clé à fourche

• Batterie au lithium‑ion iON+ de 24 V (4)

• Double chargeur de batteries au lithium‑ion iON+ de 24 V (2)

• Manuel et carte d’enregistrement

1. Retirez soigneusement la soueuse à neige de la caisse

et inspectez‑la pour vérier que tous les éléments

énumérés ci‑dessus sont fournis.

2. Inspectez soigneusement le contenu an de vous assurer

qu’aucun élément ne s’est cassé ou n’a été endommagé

pendant l’expédition. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner

la caisse au magasin. Veuillez appeler le service à la

clientèle Snow Joe

+ Sun Joe

au 1‑866‑SNOWJOE

(1‑866‑766‑9563).

REMARQUE : ne jetez pas la caisse d’expédition et

l’emballage tant que vous n’êtes pas prêt à utiliser la

soueuse à neige sans cordon. L’emballage est fabriqué

dans des matériaux recyclables. Éliminez ces matériaux

de façon appropriée et conformément à la réglementation

ou conservez l’emballage pour le remisage de longue

durée de la machine.

IMPORTANT! Le matériel et son emballage ne sont pas

des jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et risquent de provoquer une

suocation!

Utilisationdesblocs-piles

La machine est alimentée par quatre batteries au lithium‑ion.

Les blocs‑piles sont entièrement scellés et ne nécessitent

aucun entretien.

mAVERTISSEMENT! La soueuse à neige sans cordon

peut uniquement être alimentée par les quatre batteries

ensemble. Une seule batterie ne peut pas fournir susamment

d’énergie à la machine. S’assurer d’utiliser quatre batteries de

même tension et de même capacité. L’utilisation de la machine

avec des batteries de diérentes capacités endommagera les

batteries.

Témoindechargedebatterie

Les blocs‑piles sont dotés d’un bouton‑poussoir pour vérier

le niveau de charge. Appuyez simplement sur le bouton‑

poussoir pour lire le niveau de charge de la batterie à l’aide

des témoins de charge :

Les témoins de charge sont tous les trois allumés : le niveau

de charge de batterie est élevé.

Deux témoins de charge sont allumés : le niveau de charge de

batterie diminue. Arrêtez votre travail dès que possible.

Un témoin de charge est allumé : la batterie est à plat. Arrêtez

IMMÉDIATEMENT votre travail et chargez la batterie. Sinon, la

longévité de la batterie s’en trouvera considérablement réduite.

REMARQUE : si le bouton de niveau de charge ne semble pas

fonctionner, placez au besoin le bloc‑piles dans le chargeur et

chargez.

Bouton de niveau de charge

La batterie est à 30 % de sa capacité et

nécessite d’être chargée

La batterie est à 60 % de sa capacité et

nécessite d’être chargée bientôt

La batterie est à charge complète

IndicationsTémoins

REMARQUE : immédiatement après avoir utilisé les blocs‑

piles, le bouton de niveau de charge peut acher une charge

plus faible que si la vérication avait eu lieu quelques minutes

plus tard. Les cellules des batteries « récupèrent » une partie

de leur charge après une période de repos.

PortdechargeUSB

À l’aide d’un câble de charge USB‑C (non inclus), branchez le

connecteur USB‑C dans la batterie. Branchez ensuite l’autre

extrémité du câble dans l’adaptateur secteur (non inclus) pour

recharger la batterie dans une prise électrique (Fig. 1).

Les témoins de charge de batterie s’allumeront pour indiquer

la progression de la charge en cours. Les témoins de charge

s’allumeront tous les trois une fois que la batterie sera à

charge complète; c’est à ce moment qu’il faudra débrancher la

batterie du câble de charge.

REMARQUE : vous pouvez également recharger la batterie à

l’aide d’autres appareils USB, par exemple un ordinateur.

REMARQUE : lorsqu’il n’est pas relié à une source

d’alimentation électrique, le port USB‑C peut également être

utilisé pour recharge d’autres appareils électroniques, par

exemple un téléphone intelligent ou une tablette.

Utilisationdeschargeurs

AVERTISSEMENT! Charger uniquement les blocs‑

piles au lithium‑ion iON+ de 24 V à l’aide des chargeurs au

lithium‑ion iON+ de 24 V compatibles. Tout autre type de

batteries peut être à l’origine de dommages corporels et

matériels.

Pour réduire le risque de secousse électrique, ne laissez pas

d’eau couler dans la che des chargeurs c.a./c.c.

Quandchargerlesbatteriesaulithium-

ioniON+24VBAT-XR12

REMARQUE : les blocs‑piles au lithium‑ion iON+ 24VBAT‑

XR12 ne présentent pas « d’eet mémoire » quand ils sont

chargés après une simple décharge partielle. C’est pourquoi

il n’est pas nécessaire d’épuiser les blocs‑piles avant de les

charger à nouveau.

• Utilisez les témoins indicateurs de charge pour déterminer

quand charger votre bloc‑piles au lithium‑ion iON+ 24VBAT‑

XR12.

• Vous pouvez « compléter » la charge des blocs‑piles avant

de démarrer un gros travail ou après une longue journée

d’utilisation.

Commentchargerlesbatteries

1. Pour retirer les blocs‑piles de leur compartiment, ouvrez

le couvercle du compartiment à batteries et appuyez sur

les boutons‑poussoirs de verrouillage de chaque batterie

(Fig. 2).

2. Vériez que la tension de secteur est la même que celle

marquée sur la plaque signalétique du chargeur de

batteries. Insérez ensuite la che du chargeur dans une

prise murale. Lorsque vous branchez le chargeur, deux

témoins s’allument en vert sans clignoter (Fig. 3).

3. Insérez les blocs‑piles dans le chargeur en les faisant

glisser jusqu’à ce qu’ils se mettent en place en se

verrouillant. Lorsque vous insérez les batteries dans le

chargeur, les deux témoins verts s’éteignent et les témoins

rouges s’allument pour indiquer que la charge des

batteries est en cours (Fig. 4).

Adaptateur

secteur

(non inclus)

Câbledecharge

(non inclus)

Fig.1

Fig.2

Couverclede

compartimentàbatteries

Blocs-piles

Chargeur

vert

Sous

tension

Fig.3

4. Lorsque les témoins du chargeur passent au vert, les

batteries sont à charge complète (Fig. 4).

REMARQUE : un bloc‑piles complètement déchargé dont la

température interne est dans une zone normale se chargera

complètement en 6 h (entre 0

C et 45

C).

5. Si les témoins de charge ne s’allument pas du tout, vériez

que les blocs‑piles reposent bien dans leur compartiment.

Retirez les blocs‑piles et réinsérez‑les. Si le problème

persiste, communiquez avec un revendeur Snow Joe

Sun Joe

agréé ou appelez le service à la clientèle Snow

Joe

+ Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563)

pour de l’aide.

6. Une fois que les blocs‑piles sont à charge complète,

retirez‑les du chargeur en appuyant sur les boutons‑

poussoirs de verrouillage de chaque bloc‑piles et en les

faisant glisser vers l’arrière pour les dégager du chargeur

(Fig. 5).

mMISEENGARDE! RISQUE D’INCENDIE. Avant de

retirer les batteries du chargeur, s’assurer de débrancher

d’abord le chargeur de la prise, puis retirer les batteries du

chargeur.

mAVERTISSEMENT! Ce chargeur ne s’éteint pas

automatiquement lorsque les batteries sont à charge complète.

Veiller à ne pas laisser les batteries dans le chargeur. Éteindre

le chargeur ou le débrancher du secteur une fois que les

batteries sont à charge complète.

7. En rechargeant les batteries au moment opportun, vous

prolongerez leur durée de vie. Vous devez recharger

les blocs‑piles lorsque vous remarquez une chute de

puissance de la machine.

IMPORTANT! Ne laissez jamais les blocs‑piles se décharger

complètement, car ceci les endommagerait irrémédiablement.

Chargerunbloc-pileschaudoufroid

Les témoins verts sur la base du chargeur indiquent que la

température des blocs‑piles est en dehors de la zone normale

pour se charger. Une fois que la température des batteries

retourne dans la zone normale, elles se chargent normalement

et le témoin passe au rouge sans clignoter. Les blocs‑piles

chauds ou froids prennent davantage de temps pour se

charger.

Assemblage

AVERTISSEMENT! Pour éviter de graves blessures,

lire et comprendre toutes les consignes de sécurité fournies.

mAVERTISSEMENT! Le déballage et l’assemblage

doivent être eectués sur une surface plane et stable,

susamment d’espace étant prévu pour déplacer la machine

et son emballage.

Outils et fournitures nécessaires :

• Clé à fourche (incluse)

• Manomètre pour pneus

Blocs-piles

rouge

Charge

en cours

vert

Àcharge

complète.

Fig.4

Bouton-

poussoir de

verrouillage

Fig.5

Statutdechargelithium-ion

Température

debloc-piles

Témoin

indicateur

debasede

chargeur

Témoin

indicateur

debloc-

piles

Statut de

chargeen

cours

Trop chaude

Vert

Clignotant

ensemble

Aucune

charge en

cours

Zonenormale

Rouge

Clignotant

l’un après

l’autre

Charge en

cours normale

Trop froide

Vert

Clignotant

ensemble

Aucune

charge en

cours

Assemblageduguidon

1. Écartez légèrement l’ensemble guidon supérieur en

le déplaçant vers le bas et en le faisant passer sur

l’ensemble guidon inférieur jusqu’à ce qu’il se mette en

place (Fig. 6).

2. Réglez l’ensemble guidon supérieur à sa position

optimale en alignant les doubles trous de boulon à la

hauteur voulue. Attachez les ensembles à l’aide des

quatre boutons et boulons de guidon et serrez de chaque

côté (Fig. 7).

Ensemblegoulotted’éjection

1. Placez l’ensemble goulotte d’éjection sur la plaque

d’engrenage et poussez vers le bas jusqu’à ce que la

goulotte repose bien à plat contre le caisson (Fig. 8).

2. Les trous pratiqués dans le manche de goulotte d'éjection

étant alignés avec les trous du carter, utilisez la clé à

fourche de 12 mm pour attacher les deux écrous de

goulotte à l'ensemble goulotte d'éjection (Fig. 9).

3. Attachez le serre‑câble sur le cadre inférieur de guidon,

insérez le câble de goulotte d’éjection dans le serre‑câble

(Fig. 10).

Fig.6

Ensemble

guidon

supérieur

Bouton et

boulonde

guidon

Ensemble

guidon

inférieur

Fig.7

Deuxpositionsderéglage

dehauteurdeguidon

Fig.8

Ensemble

goulotte

d’éjection

Plaque

d’engrenage

Fig.9

Manche de

goulotte

d’éjection

Écrousde

goulotte

Tête de 12 mm

Fig.10

Câbledegoulotte

d’éjection

Serre-câble

Commandesetfonctions

AVERTISSEMENT! ÉVITER DE SE BLESSER! Avant

de poursuivre, lire et comprendre la totalité de la section sur la

sécurité.

Les commandes et les fonctions de la soueuse à neige sont

décrites ci‑dessous et illustrées dans la Fig. 11.

Tableaudecommande(Fig.11)

1. Levierdecommandedevitessedetarière:la vitesse

de rotation de la tarière peut être augmentée de 116 tr/

min à 143 tr/min en poussant vers l’avant le levier de

commande de vitesse de tarière.

2. InterrupteurdepharesàDEL: appuyez sur

pour

utiliser les phares à DEL situés sur le panneau avant lors

d’un déneigement de nuit.

3. Boutondemarchearrière:appuyez sur le bouton de

marche arrière

pour faire passer la soueuse à neige

en mode de marche arrière. Le témoin de marche arrière

s’allumera pour indiquer que le mode de marche arrière

est activé.

4. Levierdecommandedevitessed’avancement: utilisez

le levier de commande de vitesse d’avancement pour

contrôler la vitesse d’avancement de la machine. Lorsque

la machine avance, poussez le levier vers l’avant pour

augmenter la vitesse, tirez‑le vers l’arrière pour réduire la

vitesse.

3. Levierdecommandedegoulotte: le levier de

commande goulotte peut être utilisé pour régler

l’orientation de la goulotte jusqu’à 180°, ainsi que pour

abaisser/lever le déecteur de goulotte.

Réglez l’orientation de la goulotte d’éjection en tirant

vers l’arrière ou en poussant vers l’avant le levier de

commande de goulotte jusqu’à ce que la goulotte ait

pivoté dans la position voulue (Fig. 12).

Pour régler le déecteur de goulotte, tout en appuyant

sur le bouton de verrouillage de goulotte d’éjection et

en le maintenant enfoncé, abaissez ou levez le levier de

commande de goulotte (Fig. 13).

REMARQUE : orientez TOUJOURS le déecteur de goulotte

d’éjection pour que la neige soit rejetée sans danger.

NE PAS rejeter la neige plus haut que nécessaire.

mAVERTISSEMENT! Ne JAMAIS orienter la goulotte

d’éjection vers l’utilisateur de la machine, des spectateurs,

des véhicules ou des fenêtres à proximité. La neige rejetée

et tout ce qui a été accidentellement ramassé et rejeté par la

soueuse à neige peuvent provoquer de graves dommages

matériels et corporels.

Orientez toujours la goulotte d’éjection dans la direction

opposée où se trouvent l’utilisateur, des spectateurs, des

véhicules ou des fenêtres.

Fig.11

Levierde

commandede

vitessedetarière

Interrupteur de

pharesàDEL

Bouton de

marchearrière

Levierdecommande

devitesse

d’avancement

Levierde

commande

degoulotte

Témoinde

marchearrière

Fig.12

Goulotte

d’éjection

Levierde

commande

degoulotte

Fig.13

Déecteur

degoulotte

Enfoncerleboutondeverrouillage

Abaisseroulever

Gâchettedetarière(poignéegauche)

(Fig.14)

1. Basculez vers le haut l’interrupteur de sécurité, puis

pressez la gâchette de tarière contre la poignée gauche

pour embrayer la tarière et commencer à déneiger.

2. Pour arrêter, relâchez la gâchette de tarière.

Gâchetted’entraînement(poignée

droite)(Fig.15)

Pressez la gâchette d’entraînement contre la poignée droite

pour embrayer la roue motrice et faire avancer la machine. La

vitesse en marche avant variera en fonction de la profondeur

de la neige et de sa teneur en humidité.

REMARQUE : quand vous vous déplacez d’une zone à

déneiger à une autre, appuyez susamment sur les poignées,

vers le bas, pour lever légèrement l’avant de la machine au‑

dessus du sol. Embrayez la gâchette d’entraînement sans

embrayer la gâchette de tarière.

Outildecuragedegoulotte

L’outil de curage de goulotte s’attache à la partie supérieure du

carter de tarière à l’aide d’une bride de xation (Fig. 16).

mAVERTISSEMENT! Le contact des mains avec le

rotor est la cause la plus commune des dommages corporels

associés aux soueuses à neige. Ne jamais utiliser les mains

pour déboucher une goulotte d’éjection obstruée. Avant de

déboucher, couper le moteur et rester derrière les poignées

tant que toutes les pièces mobiles ne se sont pas arrêtées.

Pour déboucher la goulotte d’éjection :

1. Relâchez la gâchette de tarière et la gâchette

d’entraînement.

2. Patientez dix secondes pour vous assurer que les lames

du rotor se sont arrêtées de tourner.

3. Retirez l’outil de curage de la bride de xation qui l’attache

à la partie supérieure du carter de tarière.

4. Utilisez l’extrémité en forme de pelle de l’outil de curage

pour déloger et ramasser la neige et la glace qui ont pu

s’accumuler dans la goulotte d’éjection et autour.

5. Rattachez l’outil de curage à la bride de xation sur la

partie supérieure du carter de tarière, basculez vers le haut

l’interrupteur de sécurité et redémarrez le moteur de la

soueuse à neige.

Tout en restant debout en position d’utilisation de la machine,

c’est‑à‑dire derrière elle, pressez la gâchette de tarière

pendant quelques secondes pour éliminer la neige et la glace

qui auraient pu rester dans la goulotte d’éjection.

Lamederaclage

La lame de raclage permet à l’arrière du carter d’avoir un

meilleur contact avec la surface à déneiger. Elle empêche

également le carter d’être endommagé par l’usure normale.

IMPORTANT! NE PAS laisser la lame de raclage s’user trop,

sinon le carter de tarière/rotor peut être endommagé.

Patinsdeglissement

Les patins de glissement contrôlent la distance entre la lame

de raclage et le sol. Réglez les patins de glissement à la même

hauteur pour que la lame de raclage soit de niveau avec le sol

Réglez la hauteur des patins de glissement selon l’état de la

neige ou du revêtement. Levez les patins de glissement quand

Fig.14

Gâchette de

tarière(poignée

gauche)

Interrupteur de

sécurité

Latarière

commencera

àtourner

Fig.15

Gâchette

d’entraînement

(poignéedroite)

Lesrouesvont

êtreentraînées

Fig.16

Outildecuragedegoulotte

Bride de

xation

la neige est tassée. Abaissez les patins de glissement lorsque

vous déplacez la machine sur un revêtement de gravier ou de

pierre concassée.

mAVERTISSEMENT! Il n’est pas recommandé d’utiliser

cette soueuse à neige sur du gravier, car elle peut facilement

ramasser du gravier meuble et le projeter en causant des

dommages corporels ou en endommageant la soueuse à

neige et ce qui se trouve autour.

1. Pour déneiger au ras d’un revêtement lisse, réglez les

patins de glissement plus haut sur le carter de tarière.

Laissez un espace de 3 mm entre la lame de raclage et un

revêtement qui est dur et lisse.

2. Réglez les patins de glissement en position basse ou

intermédiaire lorsque le revêtement à déneiger est

irrégulier, par exemple une voie d’accès pour autos

revêtue de gravier. Laissez un espace de 30 mm entre

entre la lame de raclage et un revêtement qui est inégal ou

de gravier.

REMARQUE : si vous choisissez d’utiliser la soueuse à neige

sur un revêtement de gravier, réglez les patins de glissement

pour qu’il y ait un dégagement maximal entre le sol et la lame

de raclage.

Pour régler la hauteur des patins de glissement :

3. Utilisez la clé à fourche de 13 mm pour desserrer les

quatre écrous hexagonaux (deux de chaque côté).

Déplacez les patins de glissement à la hauteur voulue

(Fig. 17).

4. Assurez‑vous que la surface inférieure entière des patins

de glissement repose contre le sol, et ce pour éviter une

usure irrégulière des patins.

5. Resserrez bien les écrous hexagonaux.

Avantledémarrage

1. Chargezlesbatteries:voir la section Utilisation des

chargeurs en page 52.

2. Vériezlefonctionnementdesgâchettes:si les

gâchettes ne peuvent pas être pressées ou relâchées

de façon appropriée, ajustez‑les ou réparez‑les avant

utilisation de la machine.

3. Vériezlespatinsdeglissement:vériez et réglez la

hauteur des patins de glissement.

Arrêtd’urgence

Pour arrêter la machine en cas d’urgence, relâchez

immédiatement les deux gâchettes. Avant de quitter la position

d’utilisation de la machine, patientez jusqu’à ce que les pièces

tournantes s’arrêtent.

Utilisation

mAVERTISSEMENT! Ne pas observer les instructions

suivantes pourrait entraîner de graves blessures et/ou

endommager la soueuse à neige. NE PAS essayer de

démarrer d’emblée la soueuse à neige. Lire d’abord le

manuel d’utilisation.

Voir page 50 toutes les commandes et fonctions.

mAVERTISSEMENT! Maintenir la zone à déneiger

exempte de pierres, jouets ou autres corps étrangers que

les lames de la tarière pourraient ramasser et rejeter. Ces

corps étrangers pourraient être couverts de neige et passer

facilement inaperçus. Par conséquent, s’assurer de bien

inspecter la zone de travail avant de commencer à déneiger.

Démarragedelamachine

IMPORTANT! Avant d’insérer les blocs‑piles, assurez‑vous de

ne pas presser les deux gâchettes.

1. Ouvrez le couvercle du compartiment à batteries et faites

glisser les quatre blocs‑piles vers le bas jusqu’à ce qu’ils

se verrouillent en place en s’encliquetant (Fig. 18). Fermez

le couvercle.

Fig.17

Patindeglissement

Écroushexagonaux

Tête de 13 mm

Fig.18

Couverclede

compartimentà

batteries

Blocs-piles

2. Basculez vers le haut l’interrupteur de sécurité, puis

pressez la gâchette de tarière contre la poignée gauche

(Fig. 19). La tarière commencera à tourner et à déneiger.

REMARQUE : pour rejeter la neige, la gâchette de tarière doit

être embrayée avant la gâchette d’entraînement.

3. Utilisez le levier de commande de vitesse de tarière pour

trouver une vitesse de déneigement confortable (Fig. 20).

IMPORTANT! NE PAS surcharger la capacité de la machine

en essayant de déblayer trop rapidement la neige. Utilisez une

vitesse lente pour déblayer de la neige profonde ou tassée.

4. Pressez la gâchette d’entraînement contre la poignée

droite et la soueuse à neige se déplacera (Fig. 21). Une

fois que la soueuse à neige se déplace régulièrement,

vous pouvez relâcher la gâchette d’entraînement tout en

maintenant pressée la gâchette de tarière, et ce an que

la soueuse à neige continue à se déplacer. Relâchez la

gâchette de tarière et les moteurs d’entraînement de la

soueuse à neige et de la tarière s’arrêteront.

5. À l’aide du levier de commande de vitesse d’avancement,

réglez la vitesse pour qu’elle soit confortable (Fig. 22).

IMPORTANT! La vitesse d’avancement peut se changer sans

arrêter la soueuse à neige.

Arrêtdelamachine

1. Relâchez la gâchette de tarière. Les moteurs

d’entraînement et de tarière s’arrêteront tous les deux

(Fig. 23).

2. Patientez jusqu’à ce que toutes les pièces mobiles

s’immobilisent complètement.

3. Retirez les batteries.

Fig.19

Basculerverslehaut

l’interrupteurdesécurité

Presser la

gâchettede

tarière

Fig.20

Levierde

commandede

vitessedetarière

Fig.21

Gâchette

d’entraînement

(poignée

droite)

Fig.22

Levierde

commande

devitesse

d’avancement

Fig.23

Gâchettedetarière

(poignéegauche)

Déplacementenmarchearrière

Lorsque vous eectuez une marche arrière avec la soueuse à

neige, soyez prudent. Toujours regarder vers le bas et derrière

pendant et avant toute marche arrière. Par mesure de sécurité,

la machine ne peut pas rejeter de la neige en marche arrière.

Lorsque la gâchette de tarière est embrayée pendant une

marche arrière, la machine quitte le mode de marche arrière et

s’arrête.

1. Avant de reculer, arrêtez la machine en relâchant les deux

gâchettes et patientez jusqu’à ce que la machine s’arrête

complètement.

2. Appuyez sur le bouton de marche arrière, le témoin de

marche arrière s’allumera pour indiquer que la machine

est en mode de marche arrière (Fig. 24).

3. Pressez la gâchette d’entraînement contre la poignée

droite et la soueuse à neige reculera (Fig. 24).

4. Pendant la marche arrière, veillez à ne pas presser la

gâchette de tarière. La soueuse à neige s’arrêtera si

la tarière est embrayée pendant une marche arrière. Si

ceci se produit, relâchez les deux gâchettes et appuyez à

nouveau sur le bouton de marche arrière pour faire reculer

la soueuse à neige.

REMARQUE : lorsque le bouton de marche arrière est

enclenché, le mode de marche arrière est activé pendant

15 secondes. Si la gâchette d’entraînement n’est pas pressée

dans les 15 secondes, la soueuse à neige quittera le mode

de marche arrière.

Conseilsd’utilisation

mAVERTISSEMENT!Des corps étrangers, par exemple

des roches, des éclats de verre, des clous, des ls ou de la

celle peuvent être ramassés et projetés par la soueuse à

neige en provoquant de graves blessures. Avant d’utiliser la

soueuse à neige, retirer tous les corps étrangers de la zone à

déneiger.

Il est préférable de déneiger dès que possible après une chute

de neige.

1. Débarrassez la zone de travail de tout ce qui pourrait être

rejeté par la tarière rotative. Sachant que certains corps

étrangers peuvent être cachés sous la neige, eectuez

une inspection minutieuse de la zone de travail. Si la

soueuse à neige heurte un obstacle ou ramasse quoi

que ce soit pendant son utilisation, arrêtez la soueuse

à neige, retirez les batteries, retirez ce qui fait obstruction

et inspectez la machine pour vérier qu’elle n’est pas

endommagée. Réparez ou remplacez toute pièce

endommagée avant de redémarrer et d’utiliser à nouveau

la machine.

2. Maintenez les enfants, les animaux familiers et les

spectateurs éloignés de la zone de travail. Souvenez‑vous

que le volume sonore normal de la machine en marche

peut vous empêcher d’entendre facilement des personnes

s’approchant.

3. Pour déneiger entièrement des supercies plus grandes,

il est nécessaire de procéder systématiquement en

sachant d’avance où faire passer la soueuse à neige. En

procédant de la sorte, vous éviterez de rejeter la neige là

où vous ne le voulez pas et vous ne devrez pas déblayer

la neige une seconde fois (Fig. 25).

TracéA:rejetez la neige à droite ou à gauche, selon le cas.

Pour des zones à déneiger comme une longue allée, il

est préférable de commencer au milieu. Déneigez d’une

extrémité à l’autre en rejetant la neige des deux côtés.

TracéB:si la neige peut être rejetée d’un seul côté de la

zone à déneiger, commencez du côté opposé.

4. Notez la direction du vent. Au besoin, déplacez‑vous dans

la même direction que le vent pour éviter que la neige

soit projetée contre le vent (dans votre visage et sur la

tranchée venant juste d’être ouverte).

Fig.24

Appuyersurlebouton

demarchearrière

Presserlagâchette

d’entraînement

Fig.25

tracéA

tracéB

5. Poussez la soueuse à neige sans force excessive. Ne

dépassez pas la capacité de déneigement ou de rejet de

la machine.

6. Certaines pièces de la soueuse à neige peuvent geler

sous des températures extrêmes. N’essayez pas d’utiliser

la soueuse à neige si des pièces sont gelées. Si des

pièces gèlent pendant que vous utilisez la soueuse à

neige, arrêtez la machine, retirez les batteries et inspectez

les pièces gelées. Faites en sorte que toutes les pièces

se déplacent librement avant de redémarrer et d’utiliser

à nouveau la soueuse à neige. Ne forcez pas les

commandes lorsqu’elles sont gelées.

Entretien

Pour commander des pièces de rechange ou des accessoires

d’origine pour la soueuse à neige sans cordon Snow Joe

24V‑X4‑SB24, veuillez vous rendre sur le site

www.snowjoe.com ou communiquer avec le service à la

clientèle Snow Joe

+ Sun Joe

au 1‑866‑SNOWJOE

(1‑866‑766‑9563).

mAVERTISSEMENT! Avant de procéder à toute tâche

d’entretien sur la soueuse à neige; s’assurer de fermer

l’interrupteur et de retirer les batteries.

Conseilsd’entretiend’ordregénéral

1. N’essayez pas de réparer la machine à moins d’avoir

l’outillage adéquat et les bonnes instructions pour

démonter et réparer la machine.

2. Inspectez les boulons et les vis à intervalles fréquents et

vériez qu’ils sont bien serrés pour que le matériel puisse

fonctionner

en toute sécurité.

3. Après chaque séance de déneigement, faites tourner

la soueuse à neige pendant quelques minutes pour

empêcher le collecteur et le rotor de geler. Coupez

le moteur, attendez que toutes les pièces en rotation

s’arrêtent complètement, retirez les batteries et essuyez la

glace et la neige qui se sont déposées dessus.

Entretienappropriépourlesbatterieset

leschargeurs

mAVERTISSEMENT! Pour réduire le risque de se

blesser, toujours débrancher les chargeurs et retirer les blocs‑

piles des chargeurs avant d’eectuer toute tâche d’entretien.

Ne jamais démonter les blocs‑piles ou les chargeurs. Pour

toutes les réparations, communiquer avec un revendeur Snow

Joe

Sun Joe

ou le service à la clientèle Snow Joe

+ Sun Joe

1. Pour réduire le risque de vous blesser, ne plongez jamais

les blocs‑piles ou le chargeur dans un liquide et ne laissez

jamais de liquide pénétrer à l’intérieur de ces composants.

2. Nettoyez la poussière et les débris des ouvertures de

ventilation du chargeur et des contacts électriques en

souant dessus de l’air comprimé.

3. Pour nettoyer les blocs‑piles et le chargeur, utilisez

uniquement un savon doux sur un chion mouillé, en le

tenant à l’écart de tous les contacts électriques. Certains

produits de nettoyage ou solvants peuvent attaquer les

pièces en plastique ou isolantes. Parmi ceux‑ci gurent

l’essence, l’essence de térébenthine, les diluants à

peinture‑laque, les diluants pour peintures, les solvants de

nettoyage chlorés, l’ammoniac et les détergents ménagers

contenant de l’ammoniac. N’utilisez jamais de solvants

inammables ou combustibles autour de blocs‑piles,

de chargeurs de batterie, de machines, d’appareils ou

d’outils.

4. Le chargeur de batteries au lithium‑ion iON+ de 24 V ne

comporte aucune pièce réparable par l’utilisateur.

Véricationdelapressiondespneus

mAVERTISSEMENT! Ne dépasser sous aucune

circonstance la pression en psi recommandée par le fabricant.

Pour une question de rendement, il faut que les deux pneus

soient gonés en permanence à la même pression. Une

pression excessive peut provoquer l’éclatement du pneu ou

de la jante avec une force susante pour causer de graves

dommages corporels. Pour la pression recommandée, voir les

marques sur le anc des pneus.

Les pneus sont surgonés pour faciliter l’expédition. Vériez la

pression des pneus avant d’utiliser la soueuse à neige et, au

besoin, dégonez (ou gonez) les pneus.

mMISEENGARDE! Éviter de se blesser! Une

séparation explosive du pneu et des pièces de la jante est

possible quand ils sont mal montés :

• N’essayez jamais de monter un pneu sans le matériel

adéquat et l’expérience nécessaire.

• Ne gonez pas les pneus à une pression supérieure à celle

recommandée.

• Ne soudez pas ou ne chauez pas un ensemble roue et

pneu. La chaleur peut entraîner une augmentation de la

pression d’air et déclencher une explosion. Le soudage

peut aaiblir ou déformer structurellement la roue.

• Ne restez pas devant ou au‑dessus de l’ensemble pneu

lors du gonage. Utilisez un mandrin à air et un boyau d’air

susamment long pour vous permettre de rester debout

d’un côté.

Remplacementdespatinsdeglissement

Les patins de glissement sur la partie inférieure de la

soueuse à neige sont soumis à une usure normale. Ils

doivent être vériés périodiquement et, au besoin, remplacés.

Pression des pneus

recommandéeparle

fabricant

20 psi

Pour remplacer les patins :

1. Placez la machine sur une surface dure, plate, lisse et de

niveau.

2. À l'aide de la clé à fourche de 13 mm, retirez les quatre

écrous hexagonaux (deux de chaque côté), les rondelles

et les boulons qui attachent les patins de glissement à la

soueuse à neige (Fig. 26).

3. Posez les nouveaux patins de glissement en serrant les

quatre jeux d’écrous hexagonaux, de rondelles et de

boulons des deux côtés, mais en laissant les patins de

glissement se déplacer librement pour régler leur hauteur.

4. Faites glisser les patins sur la surface plate. Laissez un

espace de 3 mm entre la lame de raclage et un revêtement

qui est dur et lisse. Laissez un espace de 30 mm entre

la lame de raclage et un revêtement qui est inégal ou de

gravier.

REMARQUE : maintenez le caisson de niveau en réglant

chaque patin de glissement à la même hauteur.

5. Resserrez les quatre jeux d’écrous hexagonaux et de

boulons des deux côtés.

Remplacementdelalamederaclage

IMPORTANT! Si l’usure de la lame de raclage est trop

importante, le carter de tarière/rotor sera endommagé.

Pour remplacer la lame de raclage :

1. Placez la machine sur une surface dure, plate, lisse et de

niveau.

2. Détachez la lame de raclage usée de la soueuse à neige

en retirant les cinq écrous hexagonaux et boulons qui la

maintiennent en place (Fig. 27).

3. Posez la nouvelle lame de raclage et attachez‑la

solidement à la soueuse à neige à l’aide des cinq écrous

hexagonaux et boulons (Fig. 27).

Remplacementdesboulonsde

cisaillement

La tarière est attachée à l’arbre de tarière par des boulons

de cisaillement et des écrous. Si la tarière heurte un corps

étranger ou un amoncellement de glace, la soueuse à neige

est conçue pour que les boulons puissent se cisailler. Si la

tarière ne tourne pas, inspectez‑la pour vérier si les boulons

se sont cisaillés.

mMISEENGARDE! Utiliser uniquement les boulons de

cisaillement de rechange recommandés par le fabricant. Toute

utilisation d’un autre type de boulons de cisaillement peut

gravement endommager la machine et annuler la garantie.

Pour de l’aide, appelez le service à la clientèle Snow Joe

Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563).

Un corps étranger peut occasionnellement pénétrer dans

le carter de tarière/rotor et coincer la tarière en cassant les

boulons de cisaillement qui attachent la tarière à son arbre.

Ceci permet à la tarière de tourner librement sur son arbre et

mieux empêcher d’endommager la boîte d’engrenages et ses

composants.

mAVERTISSEMENT! Avant de remplacer les boulons de

cisaillement, toujours arrêter le moteur de la soueuse à neige

et retirer les batteries.

1. Alignez les trous des boulons de cisaillement dans la

tarière avec les trous des boulons de cisaillement dans

l’arbre

2. Faites passer le boulon de cisaillement à travers le trou. Si

le boulon de cisaillement est cassé, il entraînera la partie

restante de l’arbre (Fig. 28).

3. Attachez les boulons de cisaillement à l'aide des écrous

en utilisant la tête de 10 mm de l'une ou l'autre des clés à

fourche (Fig. 28).

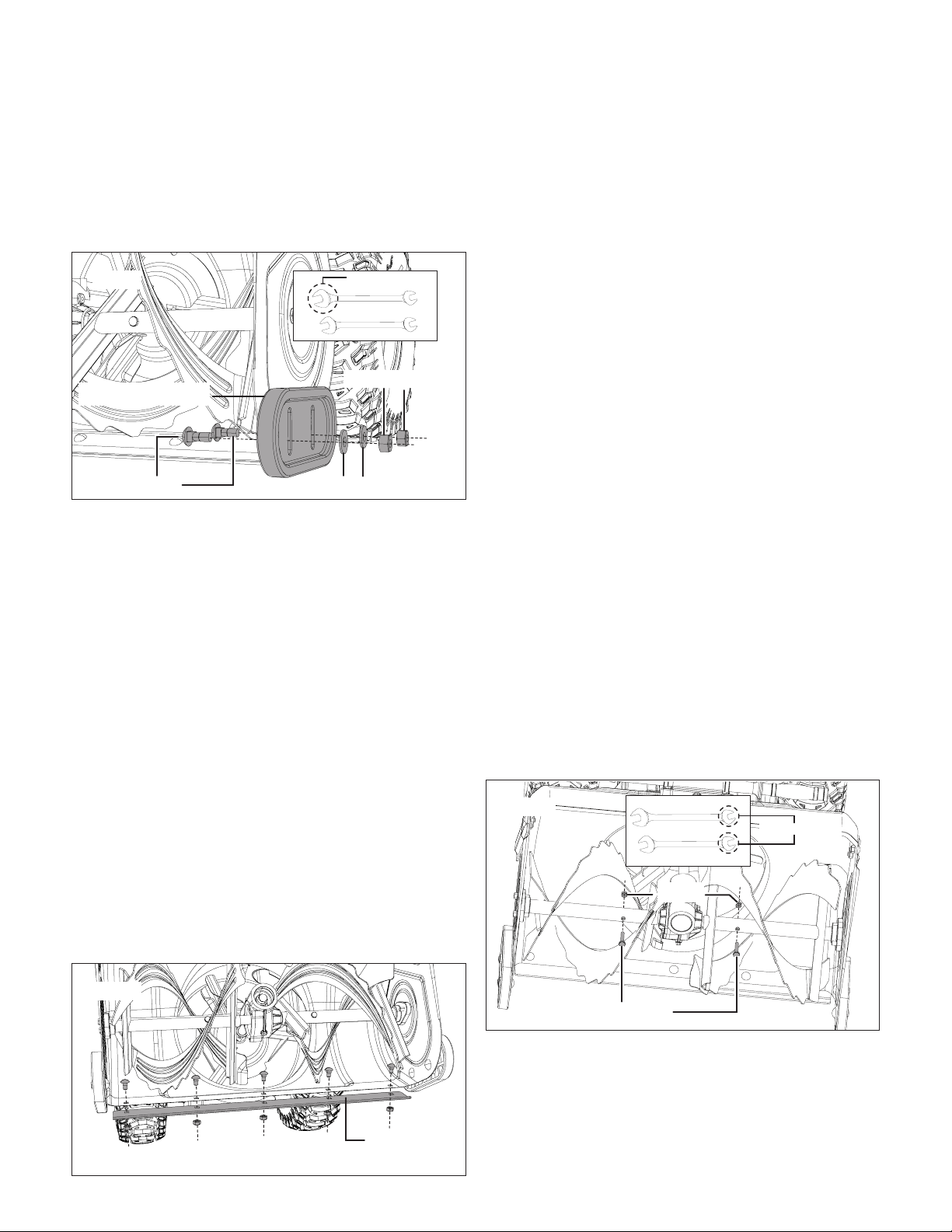

Fig.26

Patindeglissement

Écrouhexagonal

Rondelles

Boulons

Tête de 13 mm

Fig.27

Lamede

raclage

Fig.28

Tête de 10 mm

Boulonsdecisaillement

Écrous

Remplacementdeslamesdetarière

1. À l’aide de la clé à fourche incluse, démontez l’ensemble

tarière et rotor en retirant les boulons des deux côtés du

carter de tarière (Fig. 29), puis tirez l’ensemble tarière et

rotor pour le dégager (Fig. 30).

2. À l'aide de la clé à fourche de 12 mm, retirez les boulons

qui attachaient les couronnes d'appui de tarière, puis

retirez les couronnes d'appui de tarière des deux côtés

(Fig. 31).

3. À l'aide de la tête de 12 mm de l'une ou l'autre des clés

à fourche, retirez deux jeux de boulon de cisaillement et

écrou des lames de tarière. Les lames de tarière doivent

pouvoir être retirées de l'arbre de tarière (Fig. 32 et 33).

4. Posez les lames de tarière de rechange en suivant les

étapes ci‑dessus en ordre inverse.

Remplacementdurotor

1. Pour déposer le rotor, démontez l'ensemble tarière et rotor

en retirant les boulons des deux côtés du carter de tarière

à l'aide de la clé à fourche de 12 mm (Fig. 31), puis tirez

l'ensemble tarière et rotor pour le dégager (Fig. 30).

2. Démontez le rotor usé de l’arbre du rotor en retirant les

deux goupilles élastiques (Fig. 34).

3. Posez le rotor de rechange en suivant les étapes ci‑

dessus en ordre inverse.

Fig.29

Retirer les

boulons

Retirer les

boulons

Fig.30

Ensembletarièreet

rotor

Fig.31

Couronned’appuidetarière

Retirer les

boulons

Retirer les

boulons

Couronned’appuidetarière

Tête de 12 mm

Fig.32

Boulons de

cisaillement

Tête de 12 mm

Fig.33

Lamesdetarière

Arbredetarière

Fig.34

Goupillesélastique

Rotor

Lubrication

Arbredetarière

Au moins une fois par saison, retirez les boulons de

cisaillement des arbres de tarière. Pulvérisez le lubriant à

l’intérieur de l’arbre et autour des couronnes d’appui à chaque

extrémité de l’arbre.

Boîted’engrenagesdetarière

Les boîtes d’engrenages sont remplies à un niveau adéquat à

l’usine. À moins qu’il soit évident qu’il y ait une fuite, aucune

lubrication supplémentaire ne doit être nécessaire pendant

les 150 premières heures d’utilisation.

Tout travail sur la structure intérieure de la tarière nécessite

de l’expérience et des outils spéciaux. Par mesure de

sécurité, nous vous recommandons de communiquer avec un

revendeur Snow Joe

+ Sun Joe

agréé ou d’appeler le service

à la clientèle Snow Joe

+ Sun Joe

au 1‑866‑SNOWJOE

(1‑866‑766‑9563).

Pour remplir la boîte d’engrenages, suivez les instructions ci‑

dessous toutes les 150 à 200 heures d’utilisation :

1. À l'aide de la tête de 10 mm de l'une ou l'autre des clés à

fourche, retirez le bouchon de remplissage. Injectez une

graisse synthétique générale basse température dans

l'orice de remplissage. Replacez le bouchon (Fig. 35).

IMPORTANT! Essuyez chaque raccord avant et après

lubrication. N’essuyez pas le bouchon de remplissage de

boîte d’engrenages; essuyer le bouchon de remplissage de

boîte d’engrenages peut éliminer la pâte d’étanchéité pour

raccords letés et occasionner des fuites.

Remisage

1. Examinez minutieusement la soueuse à neige sans

cordon pour vérier qu’il n’y a pas de pièces usées,

desserrées ou endommagées. Si vous devez faire

réparer ou remplacer une pièce, communiquez avec

un revendeur Snow Joe

+ Sun Joe

agréé ou appelez

le service à la clientèle Snow Joe

+ Sun Joe

1‑866‑SNOWJOE (1‑866‑766‑9563) pour de l’aide.

2. Nettoyez la soueuse à neige avant de la remiser ou de la

transporter. Veillez à ce que la machine ne présente aucun

danger potentiel avant de la transporter.

3. Retirez les blocs‑piles de la soueuse à neige sans

cordon avant de la remiser.

4. Remisez la soueuse à neige sans cordon à l’intérieur,

dans un endroit sec, sous clé et hors de portée des

enfants, et ce pour empêcher la machine d’être utilisée

sans autorisation ou endommagée.

Rangementhors-saisondesbatterieset

deschargeurs

1. N’exposez pas les blocs‑piles ou les chargeurs à l’eau, à

la pluie ou à tout ce qui pourrait les rendre humides. Les

chargeurs et les blocs‑piles pourraient être endommagés

de façon permanente. N’utilisez ni huile ni solvants pour

nettoyer ou lubrier vos blocs‑piles, et ce dans la mesure

où le boîtier en plastique pourrait devenir cassant, se

ssurer et risquer de blesser quelqu’un.

2. Rangez les blocs‑piles et les chargeurs à température

ambiante et dans un endroit non humide. Ne les rangez

pas dans un endroit humide où les bornes pourraient se

corroder. Comme pour les autres types de blocs‑piles,

une perte de capacité permanente peut se produire si les

blocs‑piles sont rangés pendant de longues périodes à

une température élevée (supérieure à 49 °C).

3. Les blocs‑piles de 24 V de la série iON+ restent chargés

plus longtemps que les autres types de blocs‑piles

lorsqu’ils ils sont entreposés. En règle générale, il est

préférable de débrancher le chargeur de batteries de

la prise secteur et de retirer les blocs‑piles du chargeur

lorsque vous ne les utilisez pas. Hors‑saison, avant de

les ranger et pour maintenir leur rendement optimal,

rechargez les blocs‑piles tous les six mois jusqu’à 50 %

de leur capacité (deux témoins de charge allumés).

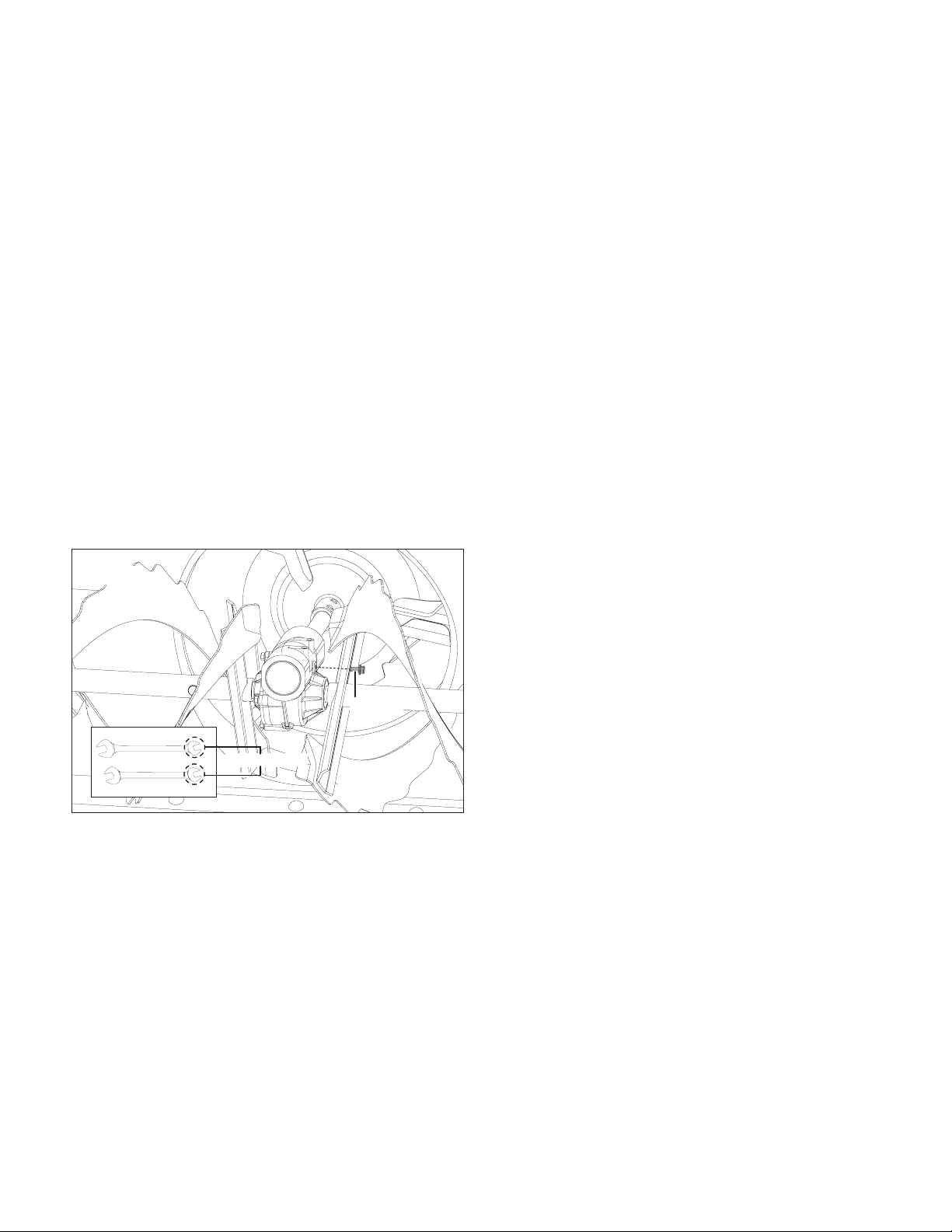

Fig.35

Bouchon de

remplissage

Tête de 10 mm

Miseengardeconcernant

lesbatteriesetinformations

surleurélimination

Éliminez toujours vos blocs‑piles en vous conformant aux

réglementations fédérales, provinciales ou territoriales

et locales. Pour obtenir la liste des sites de recyclage,

communiquez avec un organisme de recyclage de votre

région.

mMISEENGARDE! Même déchargés, les blocs‑piles

emmagasinent une certaine énergie. Avant de les éliminer,

utiliser du ruban isolant pour couvrir les bornes et empêcher

ainsi les blocs‑piles de provoquer un court‑circuit, ce qui

pourrait déclencher un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de blessure

ou d’explosion, ne jamais brûler ou incinérer un bloc‑piles,

même s’il est endommagé, à plat ou complètement déchargé.

En brûlant, des émanations et des matières toxiques sont

émises dans l’atmosphère environnante.

1. Les batteries varient selon le type de machines,

d’appareils ou d’outils. Consultez le manuel pour des

renseignements spéciques.

2. S’il en faut plusieurs, insérez uniquement des batteries

neuves de même type dans votre outil, appareil ou

machine.

3. Si, en les insérant, la polarité des blocs‑piles n’est pas

respectée, comme indiqué dans le compartiment à

batteries ou dans le manuel, leur durée de vie pourrait être

réduite ou ils pourraient fuir.

4. Ne mélangez pas des batteries anciennes et des neuves.

5. Ne mélangez pas des piles alcalines, standard (carbone/

zinc) ou rechargeables (au nickel‑cadmium, au nickel‑

métal‑hydrure ou au lithium‑ion).

6. Ne jetez pas les blocs‑piles au feu.

7. Les blocs‑piles doivent être recyclés ou éliminés en

observant les directives provinciales, territoriales ou

locales.

Entretien,réparationet

assistancetechnique

Si votre soueuse à neige sans cordon Sun Joe

24V‑X4‑

SB24 nécessite une réparation ou un entretien, veuillez

appeler le service clientèle Snow Joe

+ Sun Joe

1‑866‑SNOWJOE (1‑866‑766‑9563).

Numérosdemodèleetde

série

Lorsque vous communiquez avec l’entreprise pour

commander des pièces ou prendre rendez‑vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent sur

l’étiquette autocollante apposée sur le caisson de la machine.

Copiez ces numéros dans l’espace réservé ci‑dessous.

Veuilleznoterlesnumérossuivantssurlecaissonoulapoignéede

votrenouveauproduit:

24V‑X4‑SB24

N° de modèle :

N° de série :

Accessoires en option

mAVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec cette soueuse à neige sans

cordon. Communiquez avec Snow Joe

+ Sun Joe

si vous n’êtes pas sûr que l’utilisation d’une pièce de rechange ou d’un

accessoire particulier avec votre soueuse à neige sans cordon soit sans danger. L’utilisation de tout autre accessoire ou de

toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou des détériorations d’origine

mécanique.

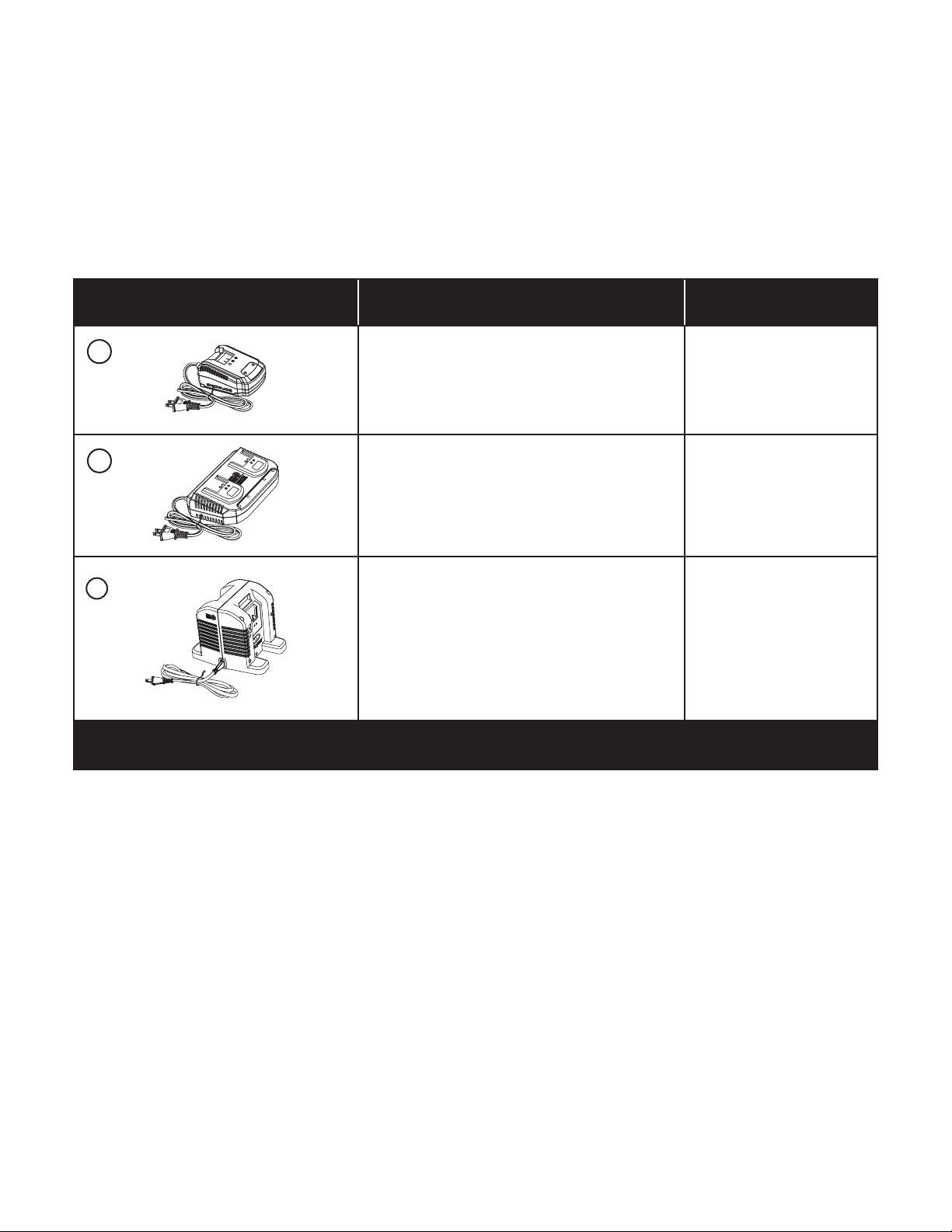

Accessoires Description Modèle

Chargeur rapide de batterie au

lithium‑ion iON+ de 24 V

24VCHRG‑QC

Double chargeur de batteries

au lithium‑ion iON+ de 24 V

24VCHRG‑DPC

Double chargeur de batteries au

lithium‑ion ultra rapide iON+ de 24 V

24VCHRG‑HS‑DPC

Pour plus d’options, veuillez vous rendre sur le site snowjoe.com

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue de

donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site snowjoe.com ou par

téléphone en appelant le service à la clientèle Snow Joe

+ Sun Joe

au 1‑866‑SNOWJOE (1‑866‑766‑9563).

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE:

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT:

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

snowjoe.com

Snow Joe 24V-X4-SB24 96-Volt MAX IONMAX Cordless Brushless Self-Propelled Dual-Stage Snow Blower 24-inch W/ 4 x 12.0-Ah Batteries + 2 x Dual Port Chargers

Product's Documents

OPERATOR’S MANUAL

Specifications

Snow Joe 24V-X4-SB24 Questions and Answers
