Maytag MBF2255KEQ Official Refrigerator User Manual

MAYI'AG

® _erg_trp_ TM

Bottom Freezer

Form No. A/01/06

Installation ................................... 3-10

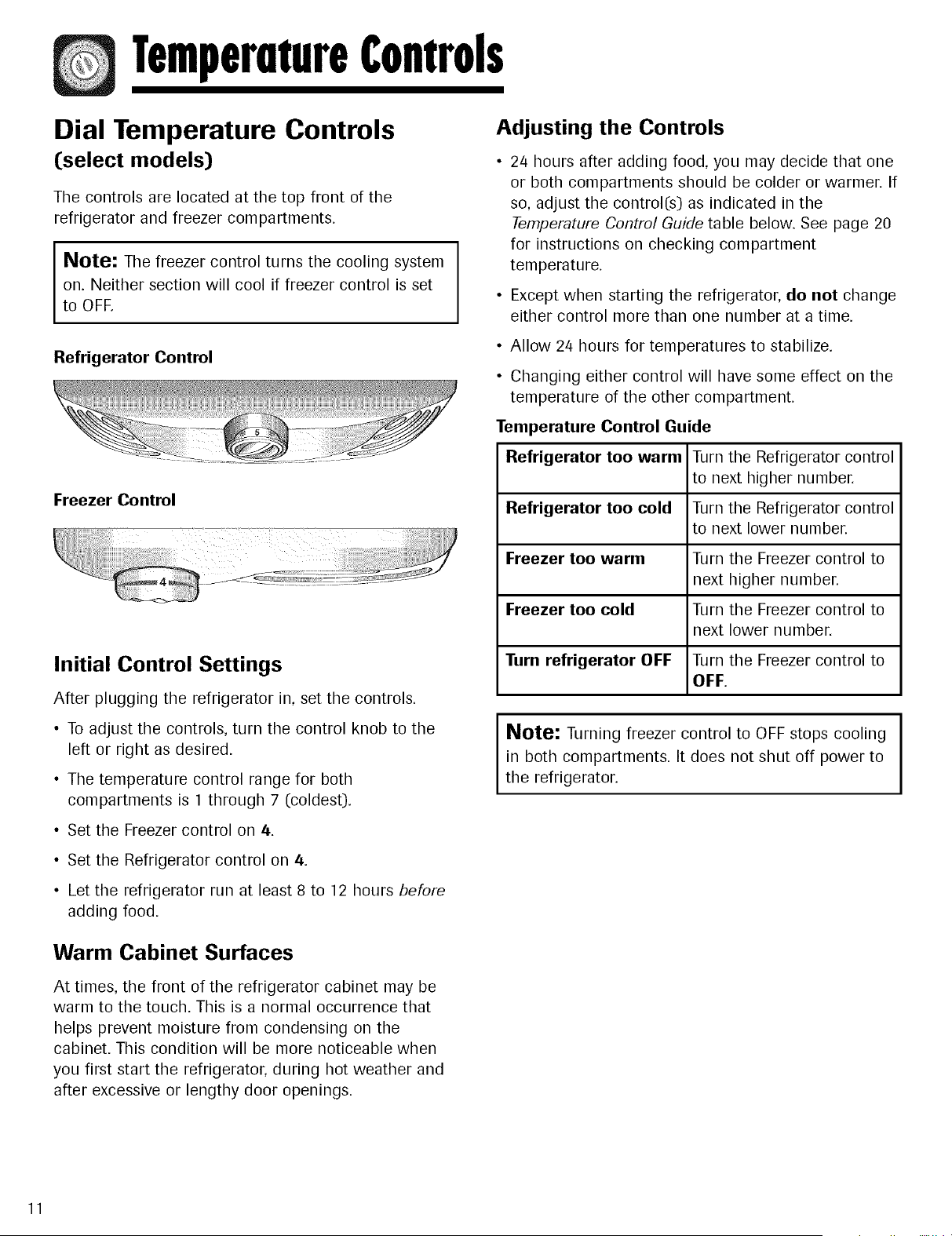

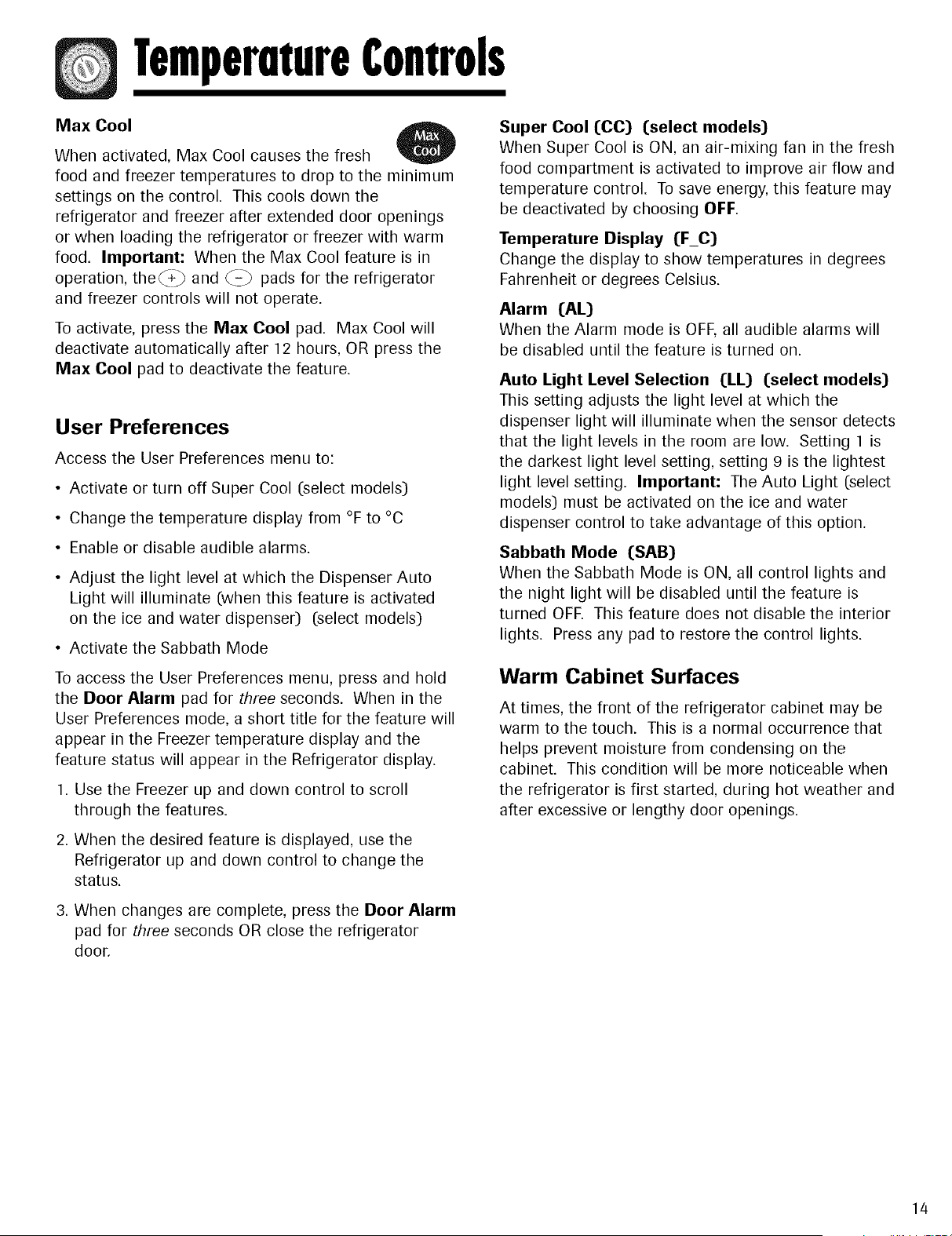

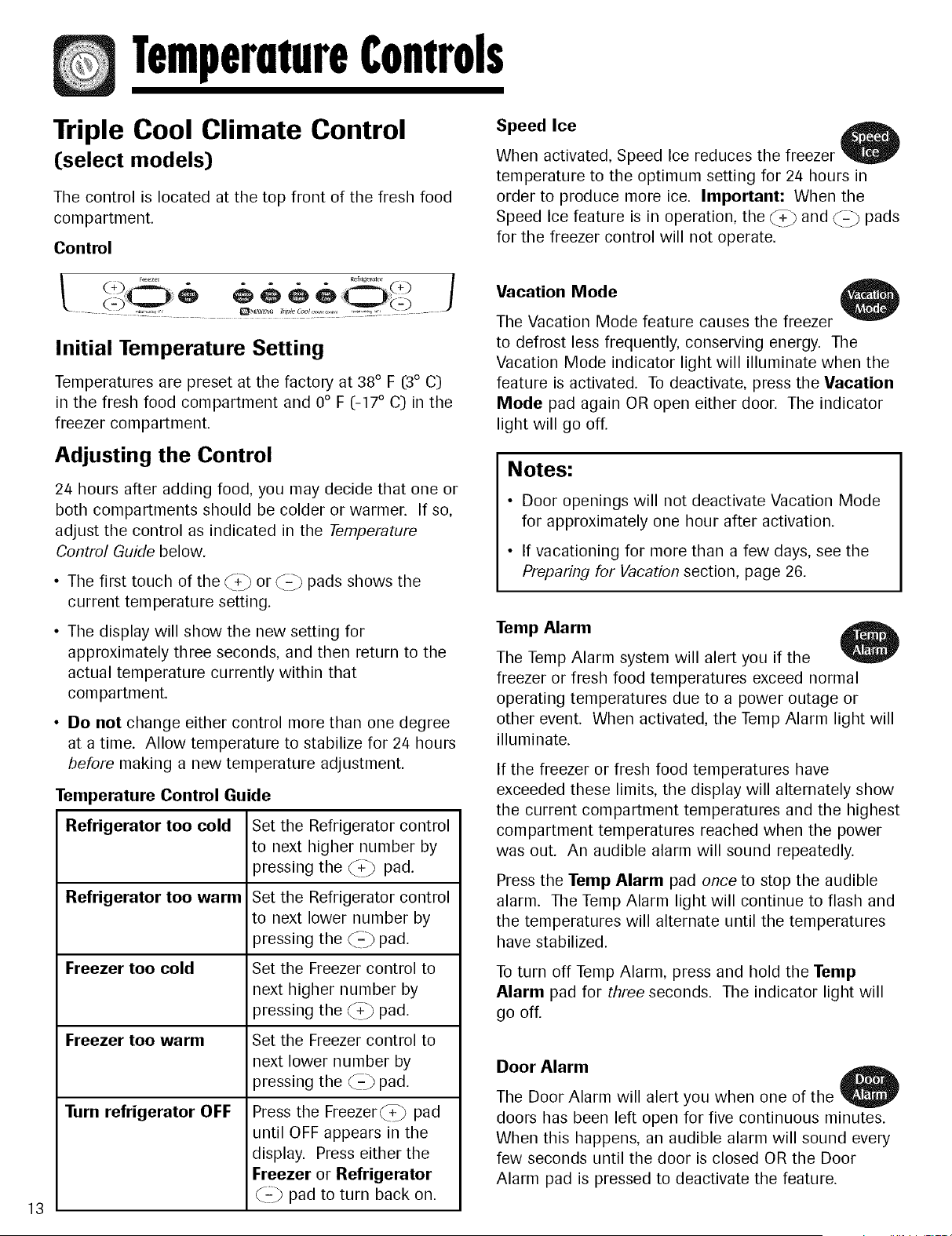

Temperature Controls .............. 11-14

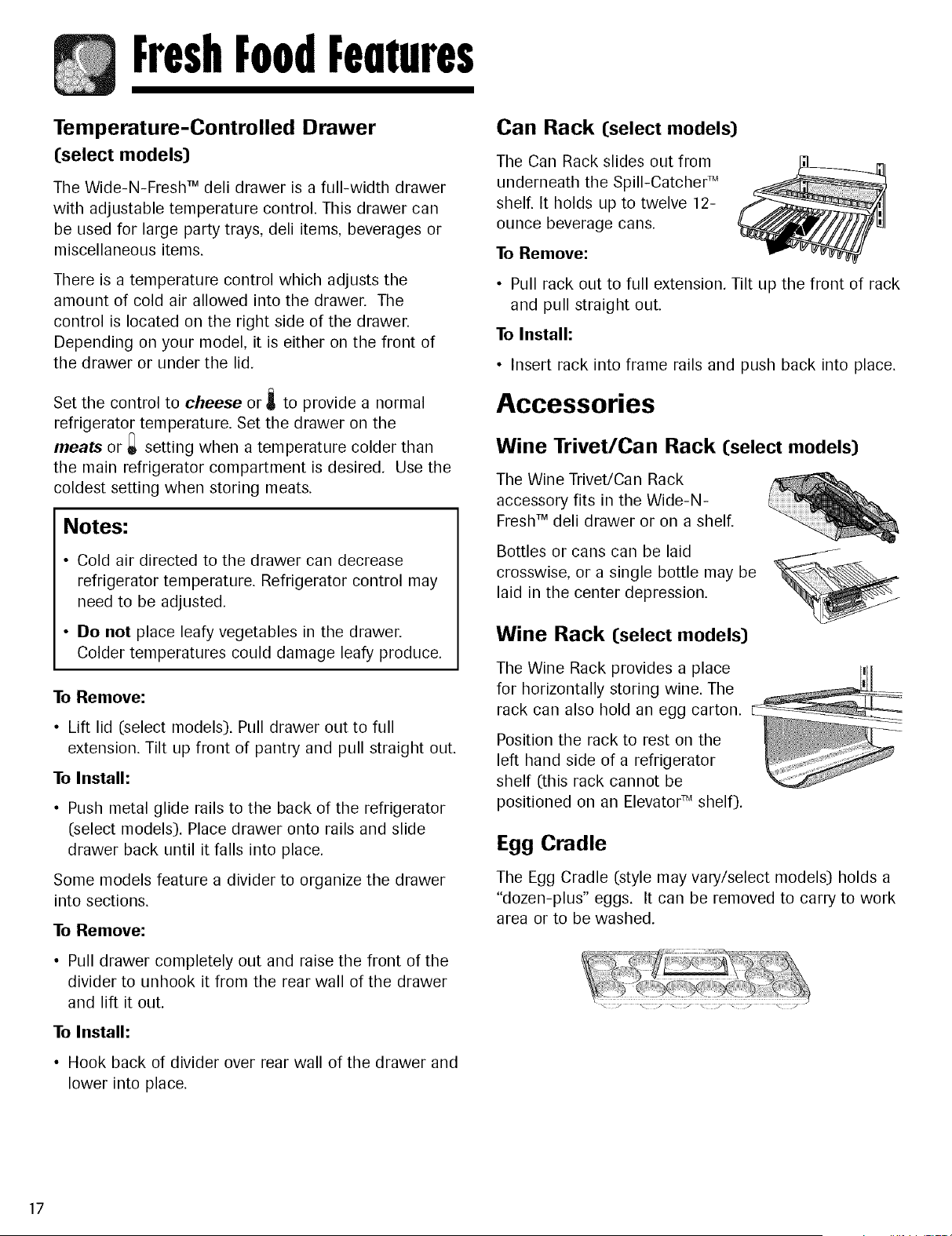

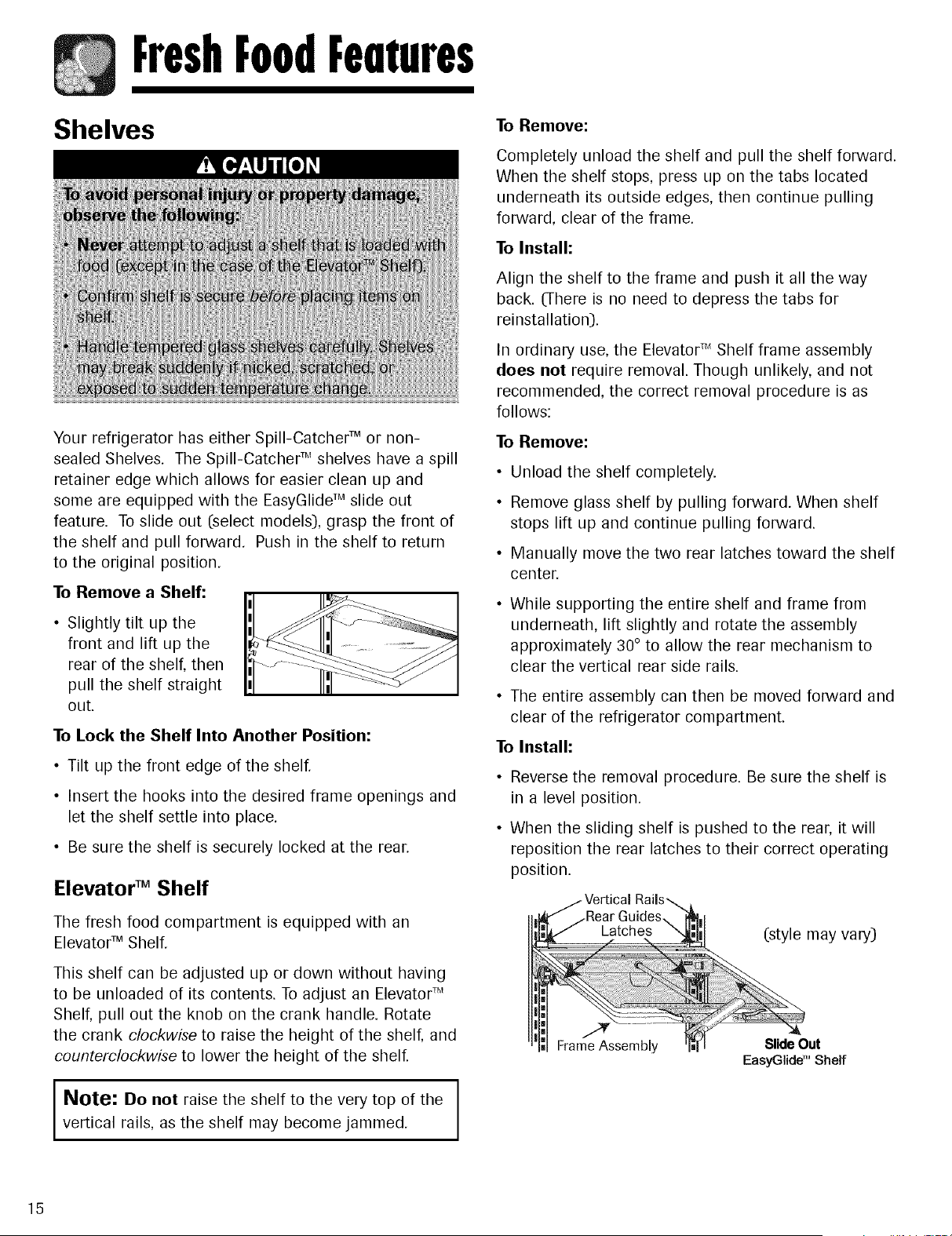

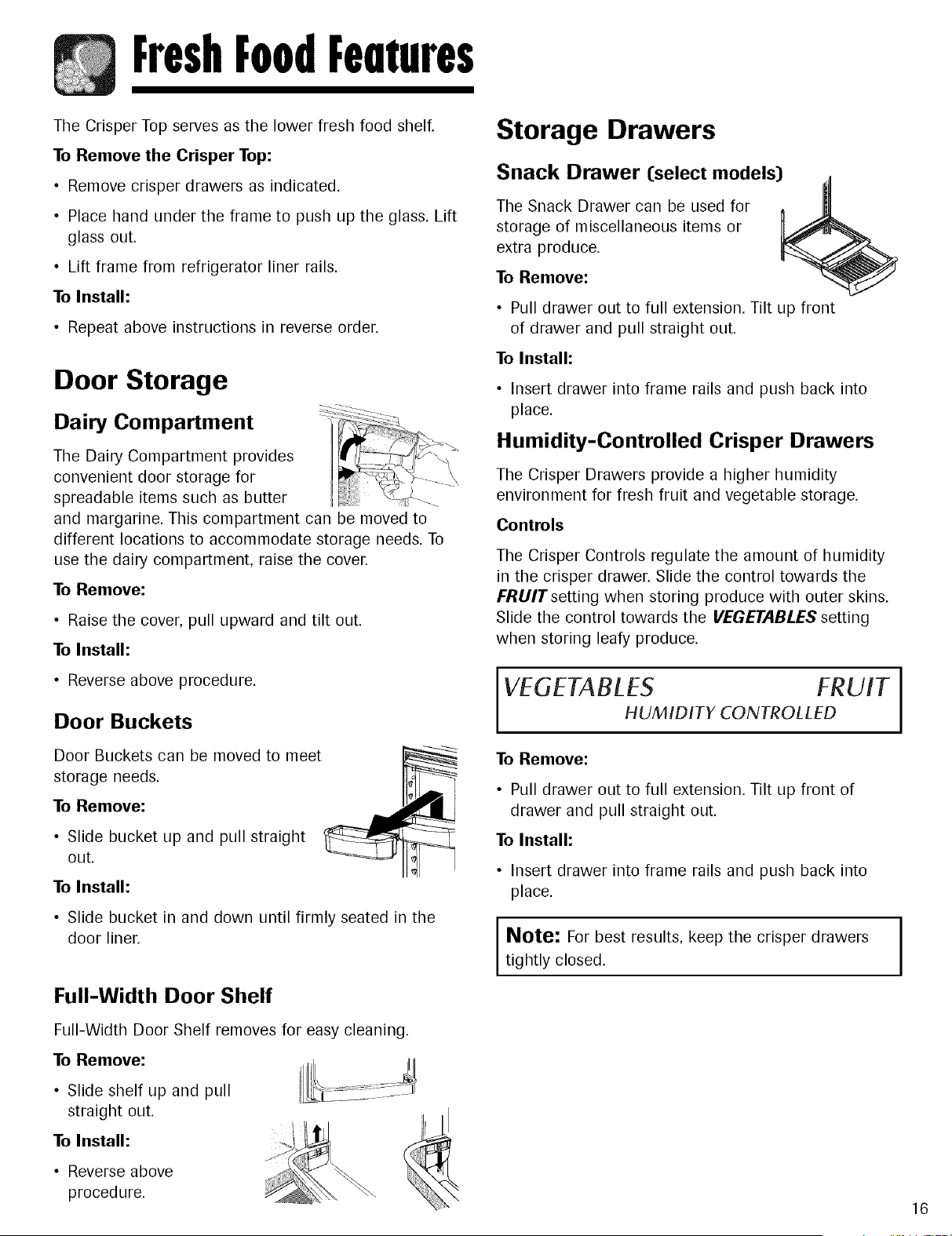

Fresh Food Features ................. 15-17

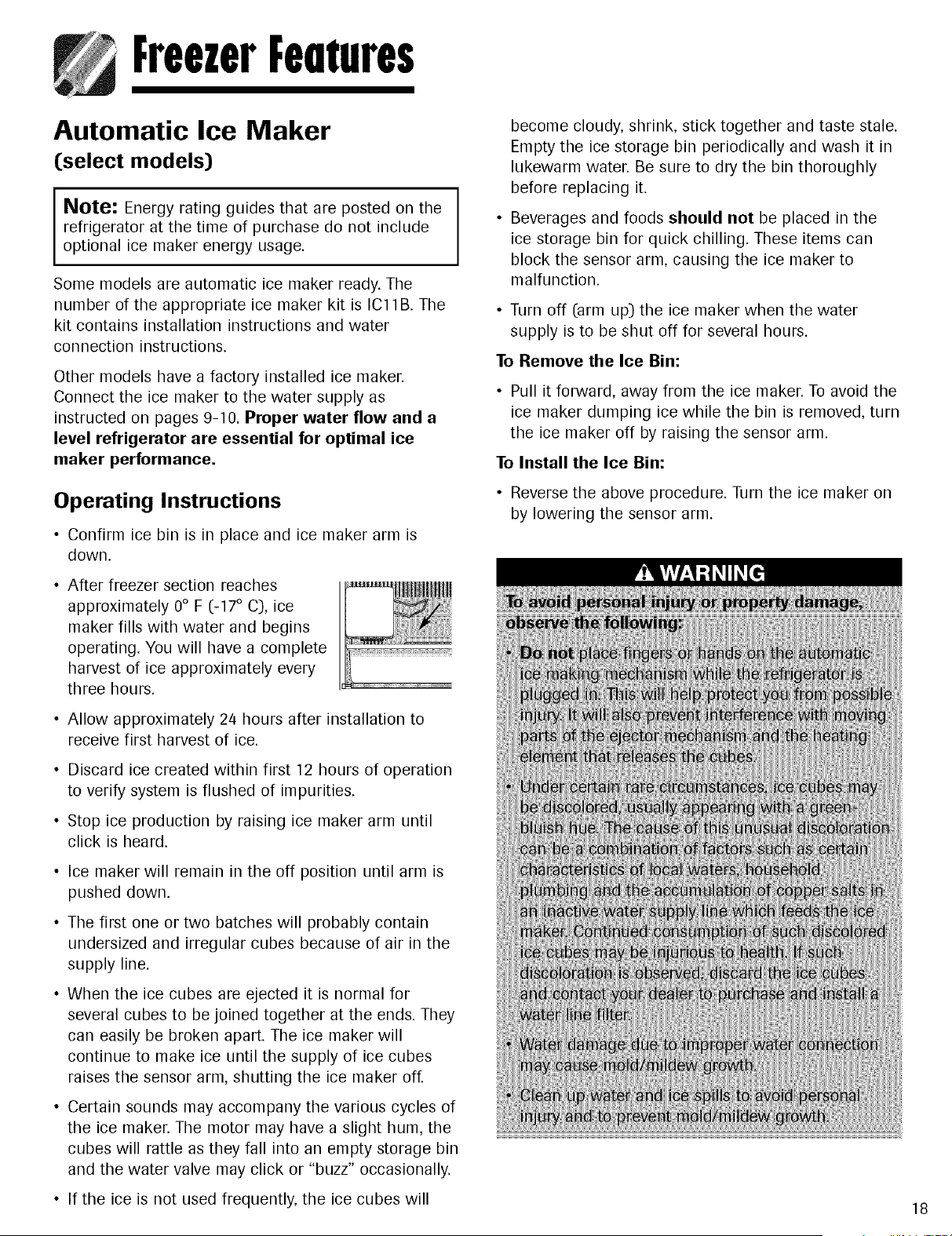

Freezer Features ....................... 18-19

Part No. 12828151

www.maytag.com

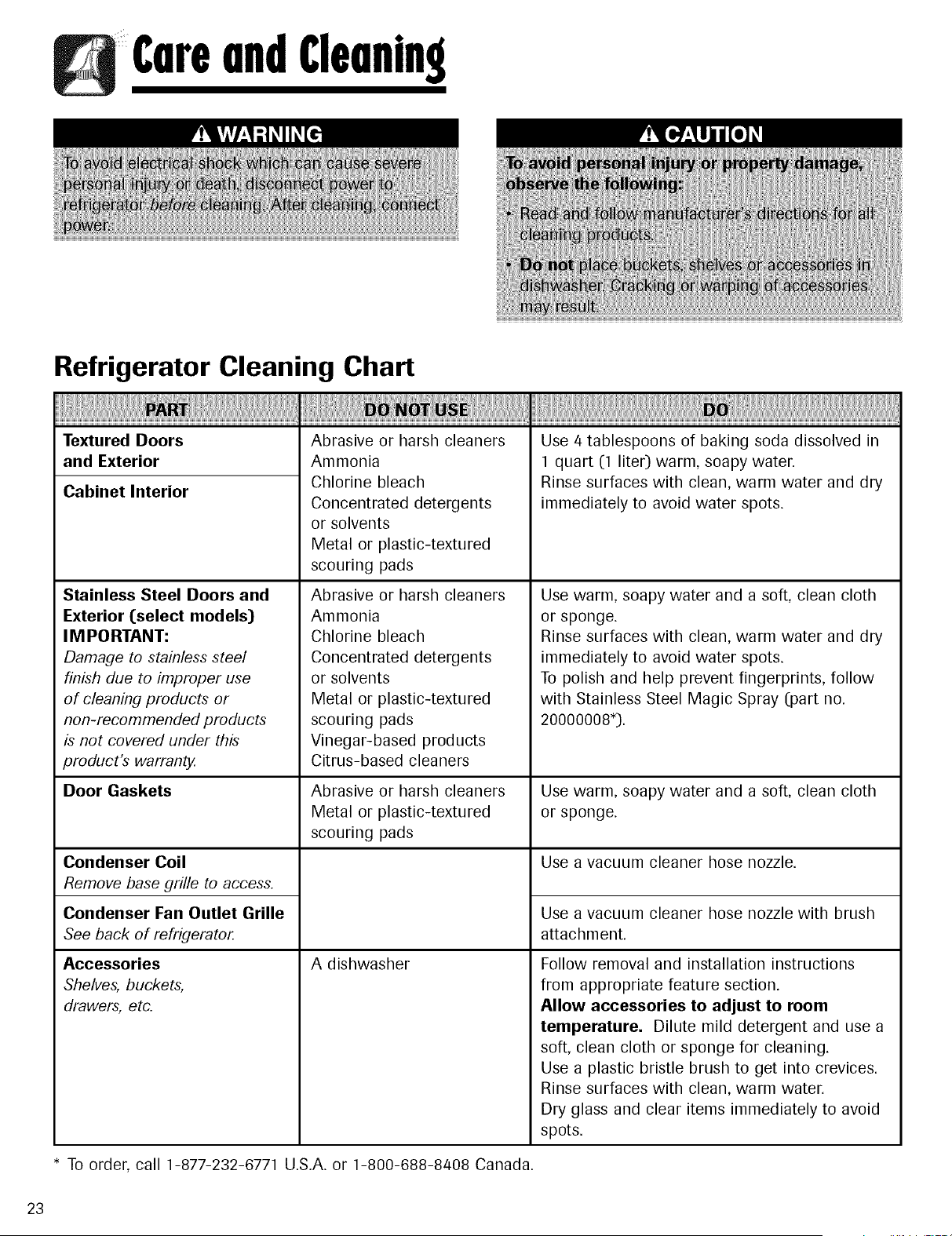

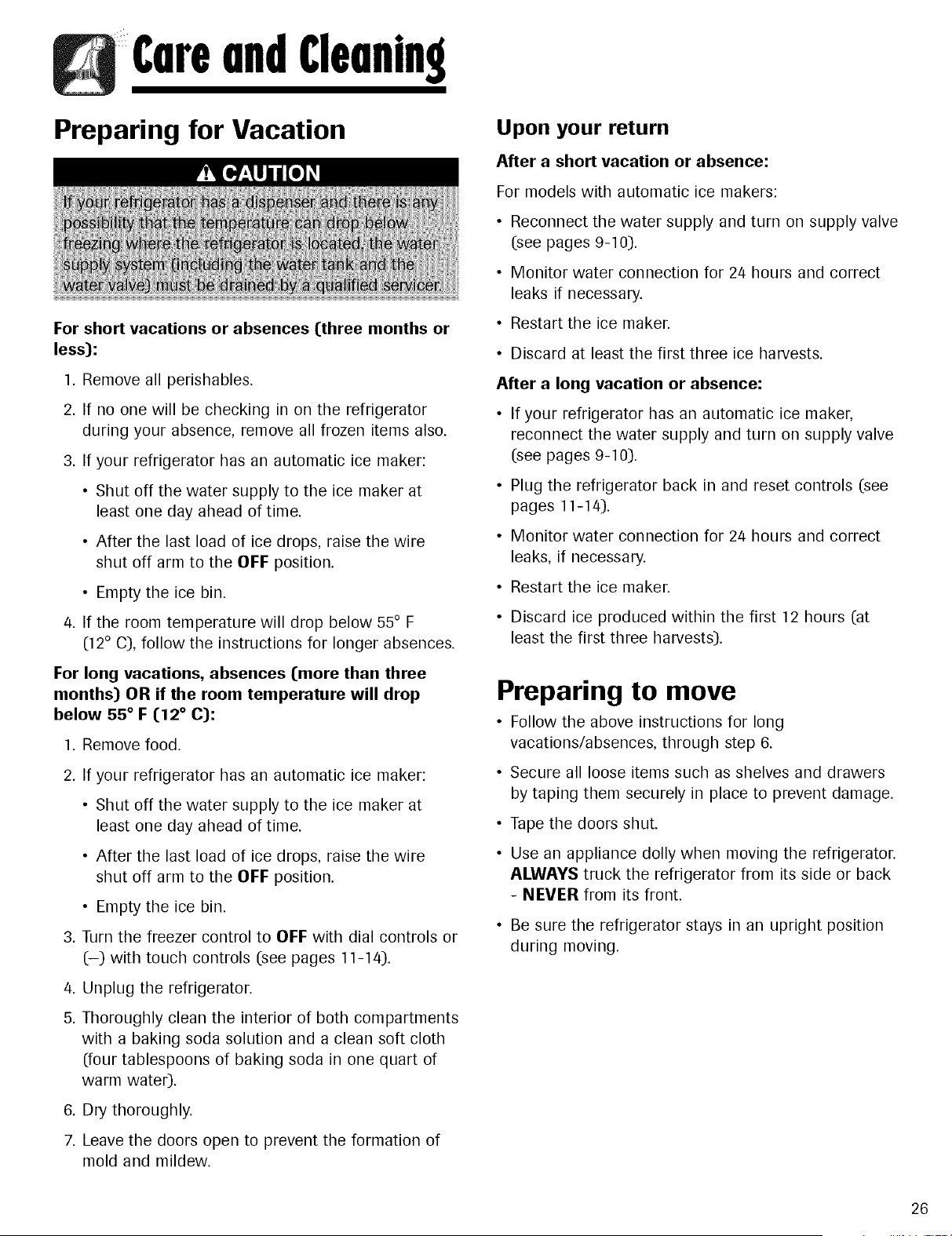

I Cleaning ................... 23-26

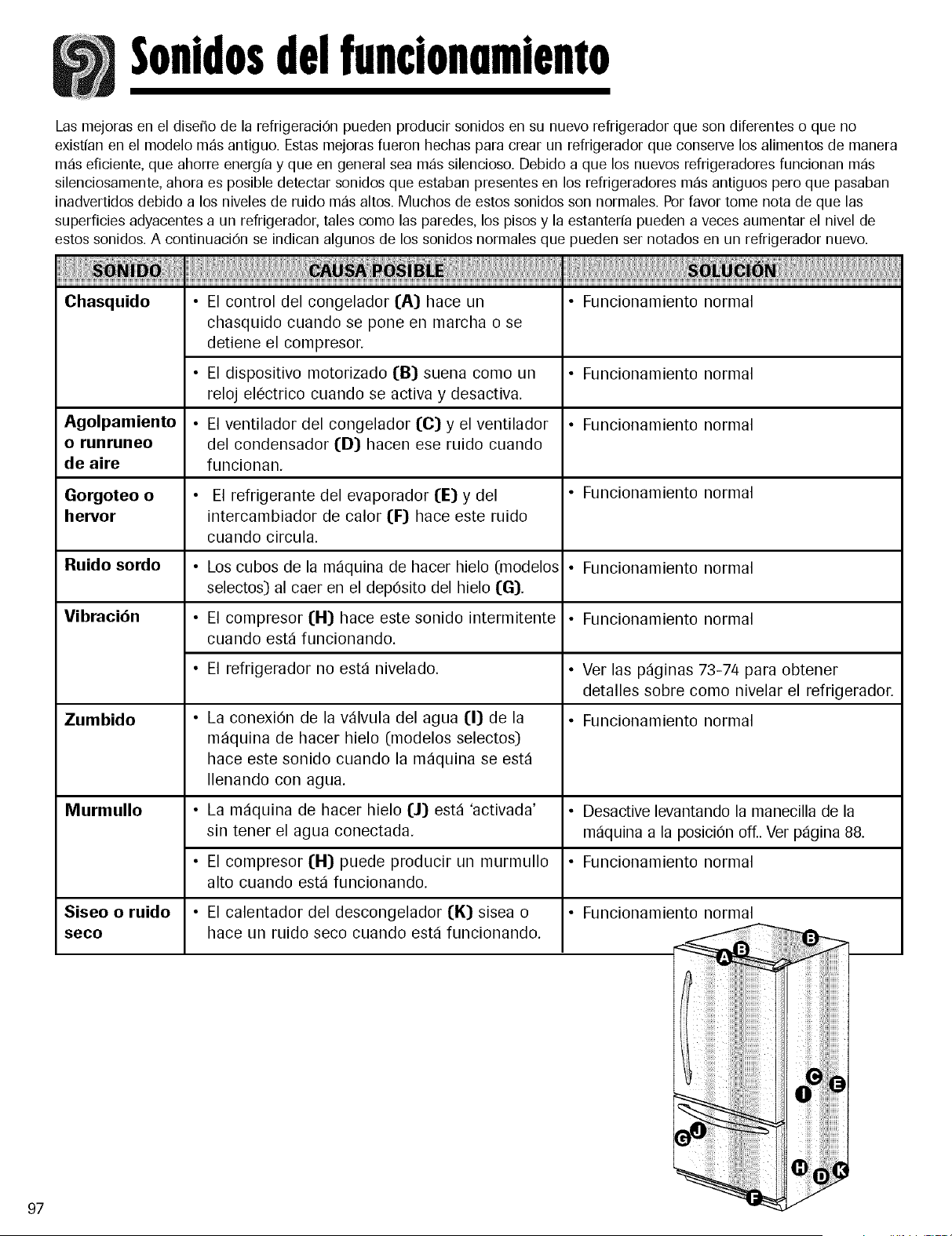

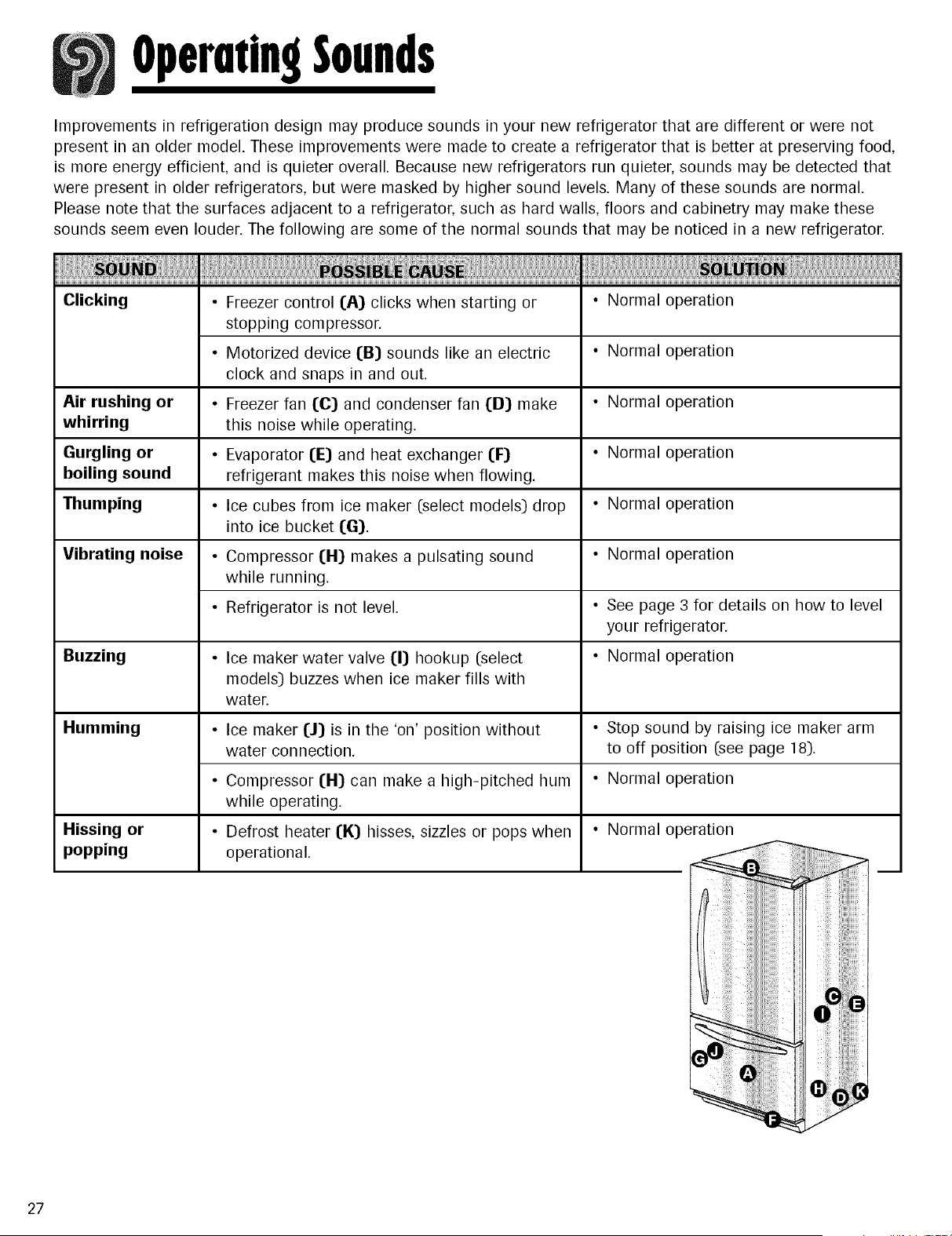

Operating Sounds .......................... 27

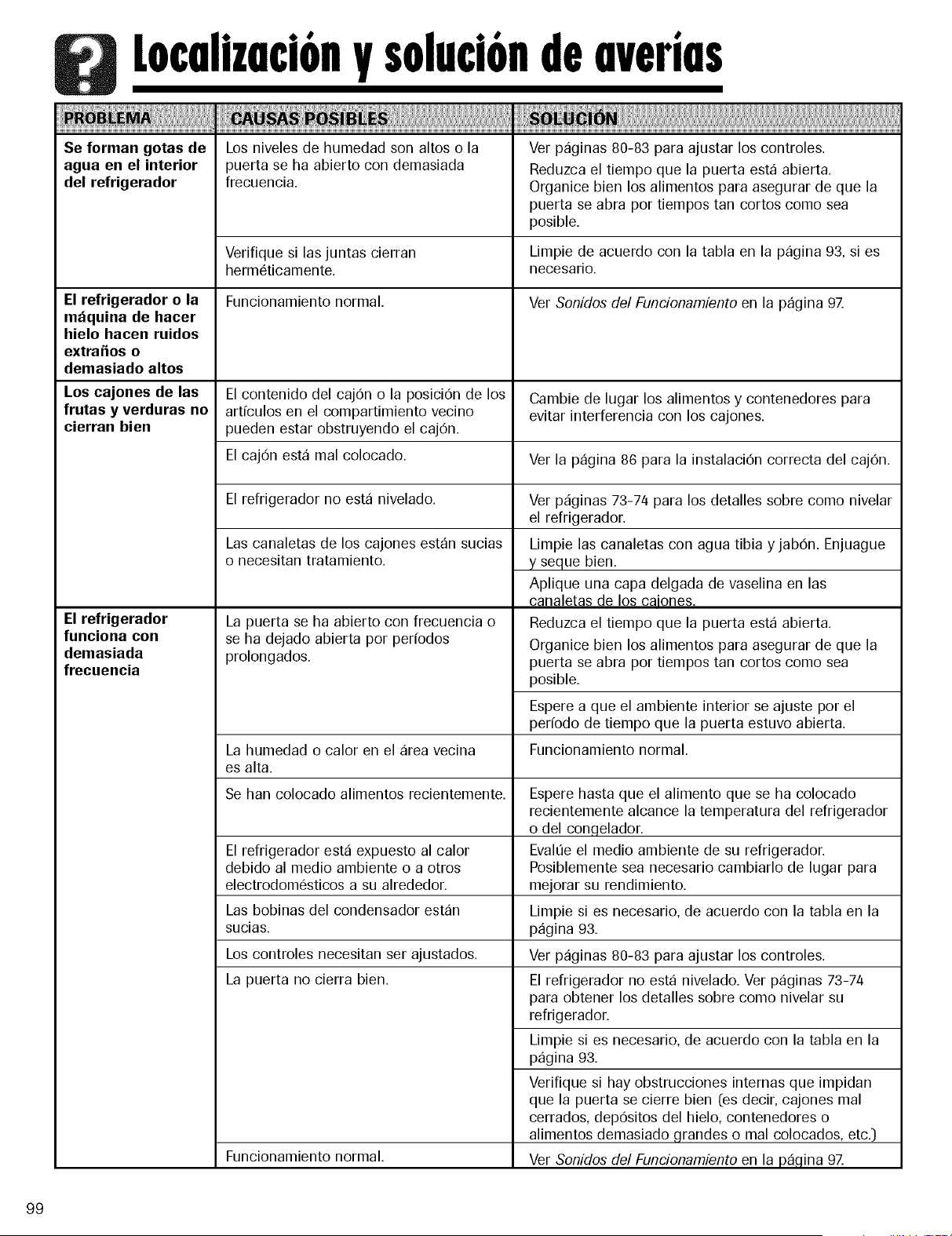

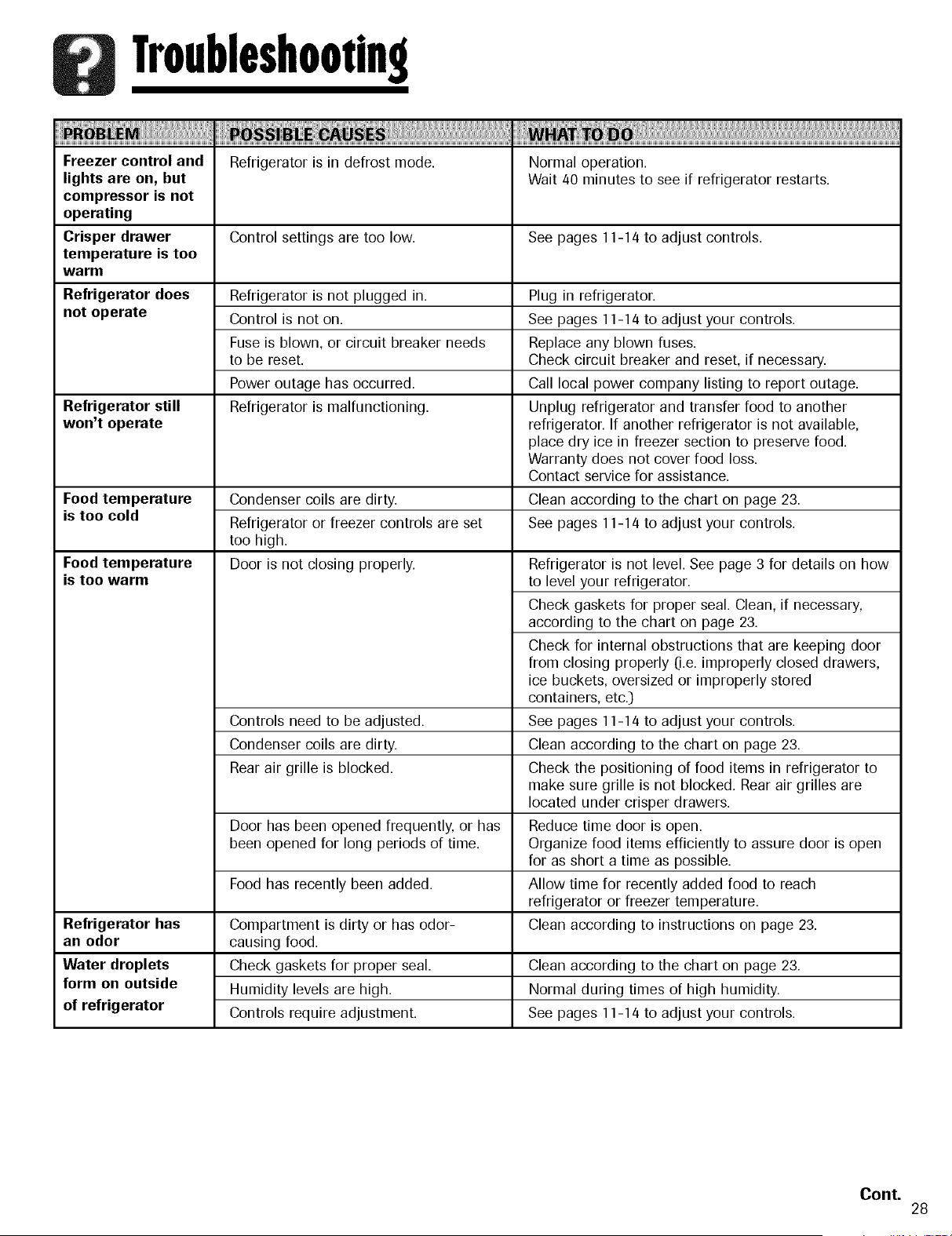

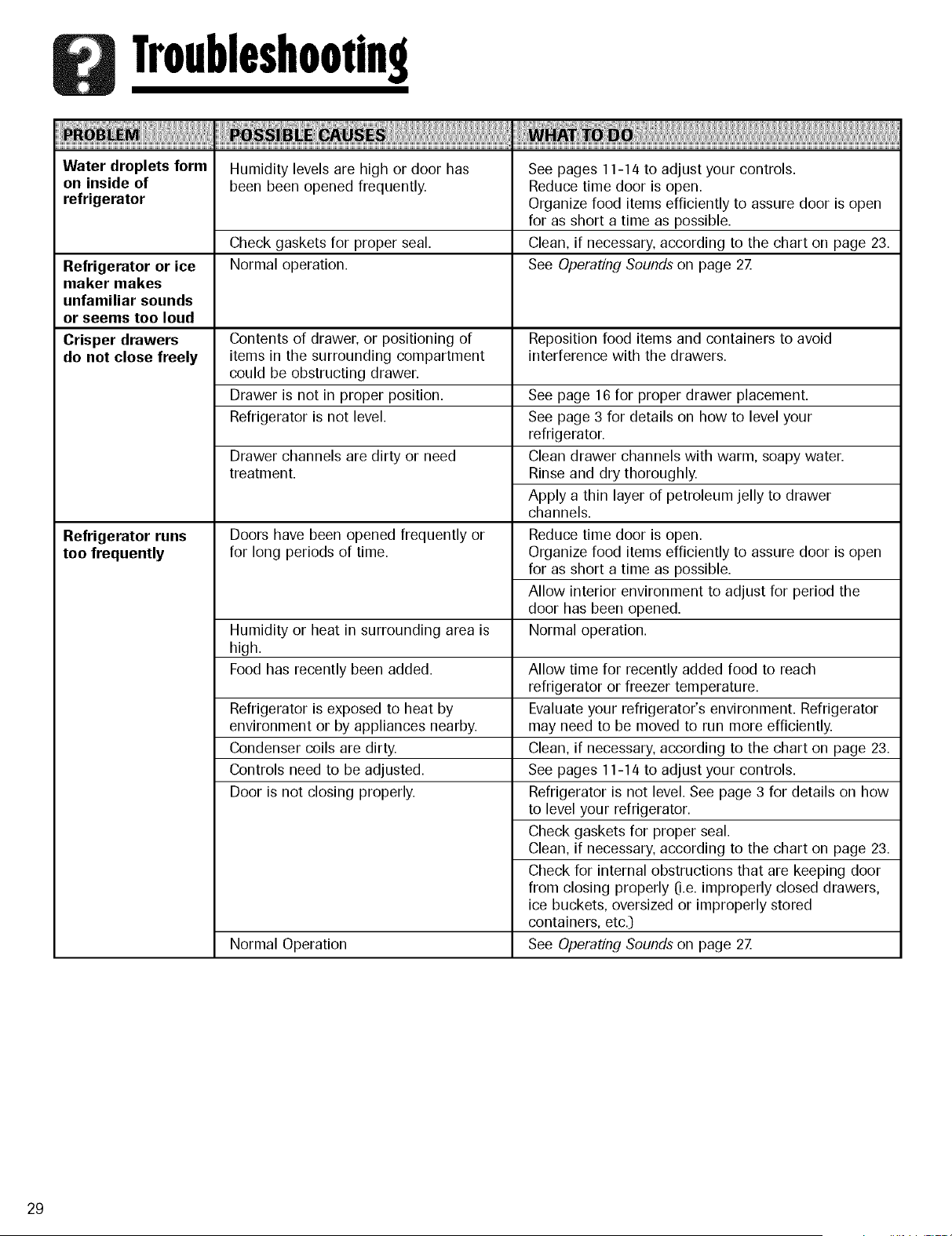

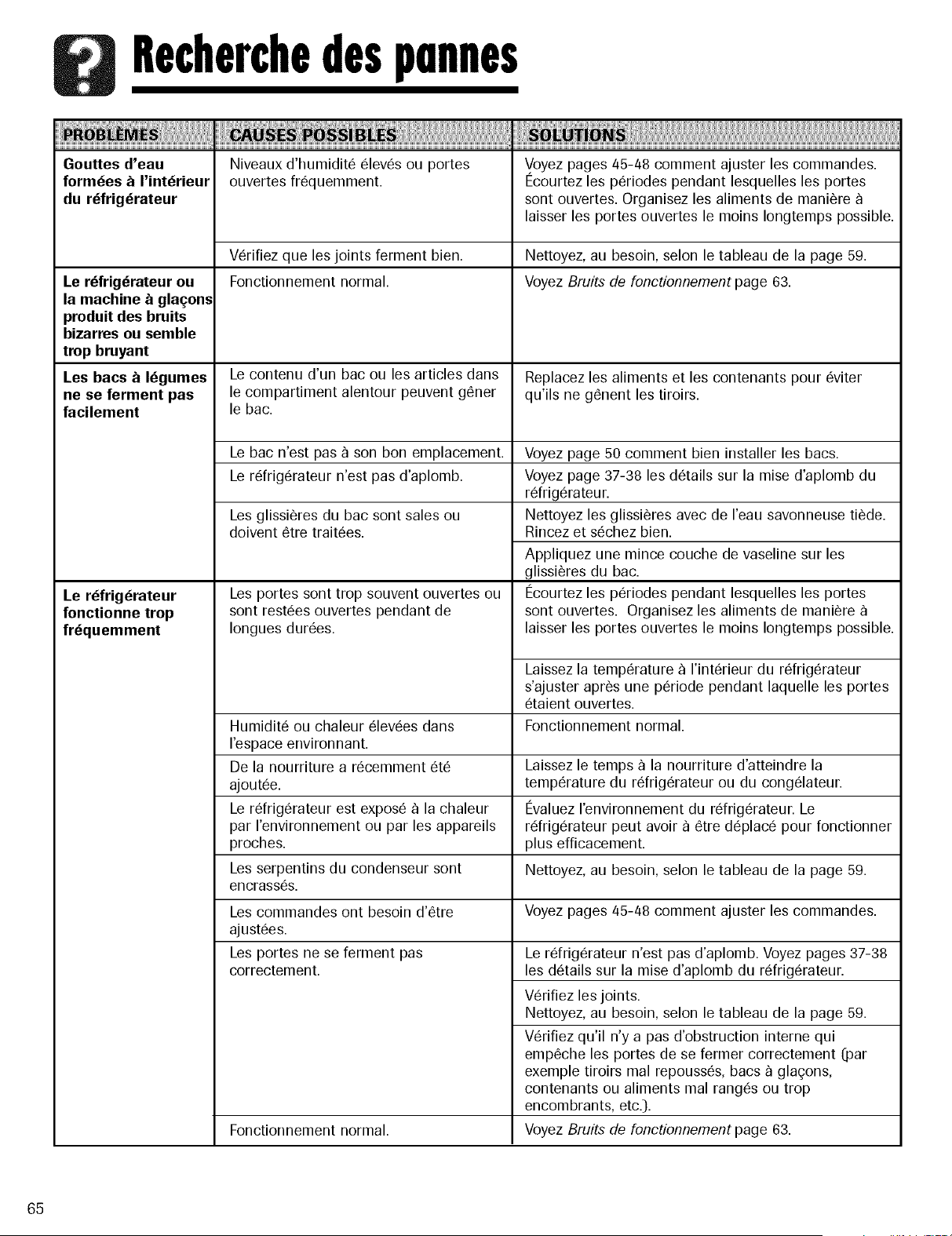

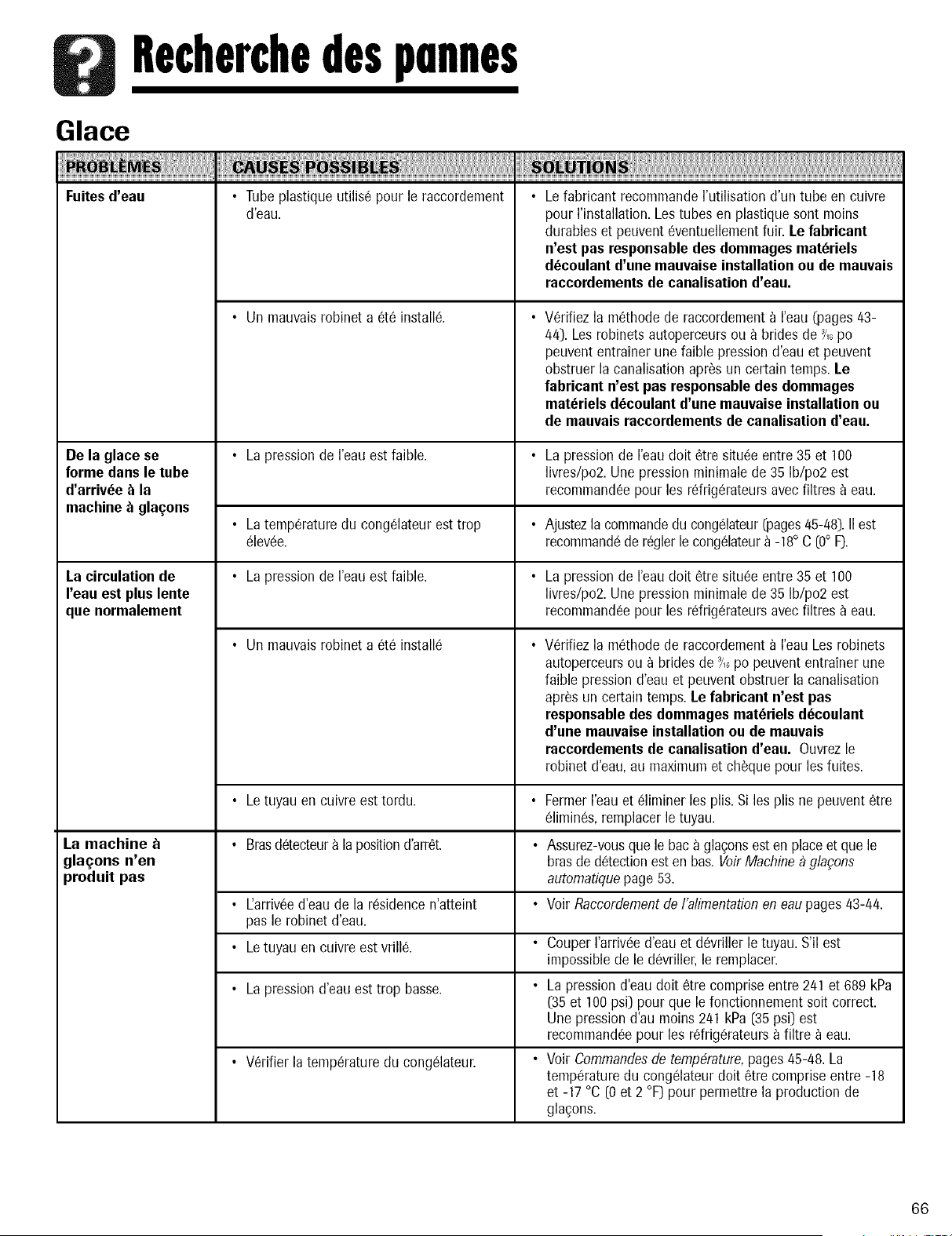

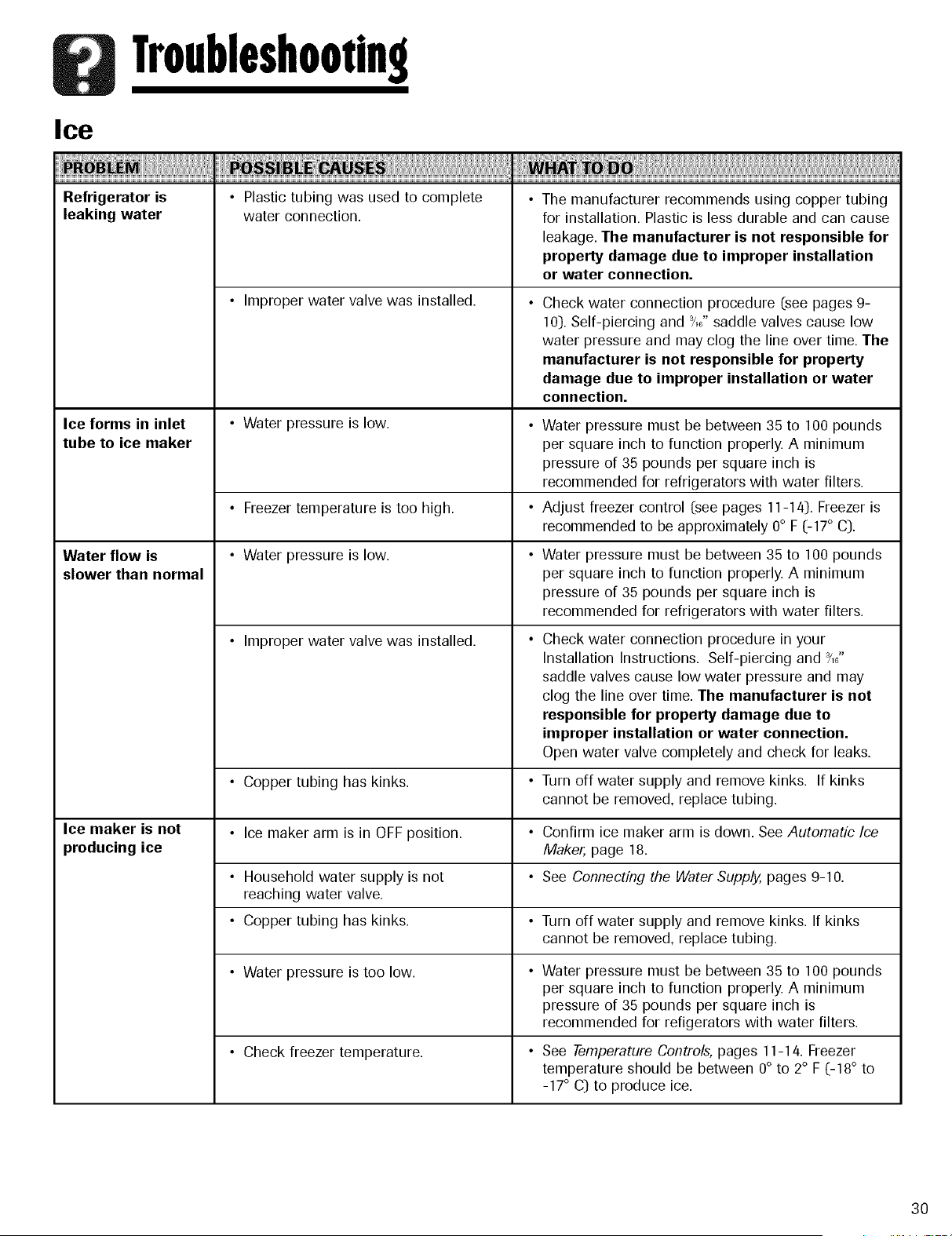

Troubleshooting ........................ 28-30

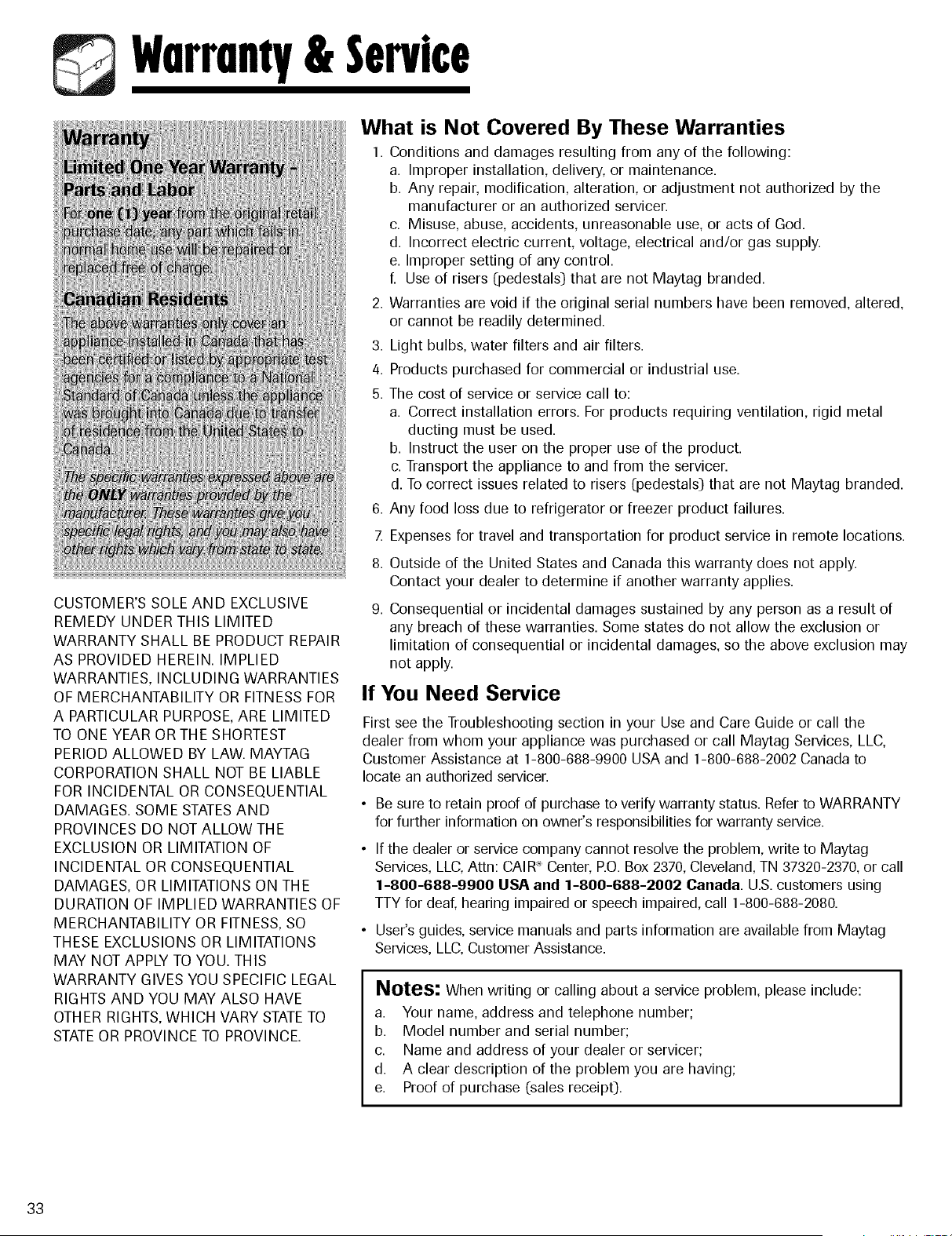

Warranty & Service ........................ 33

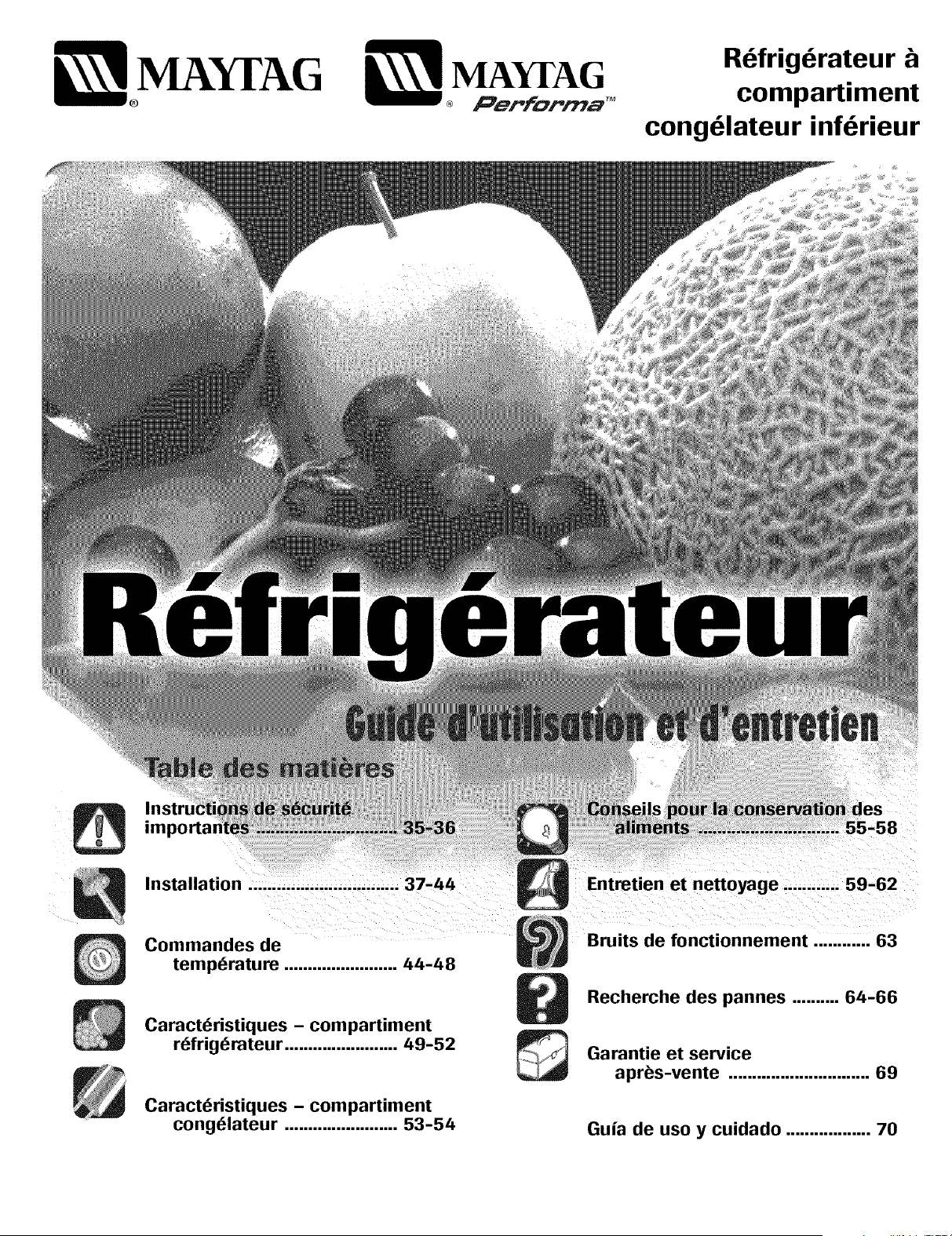

Guide d'utUisation et

d'entretien ........................................ 34

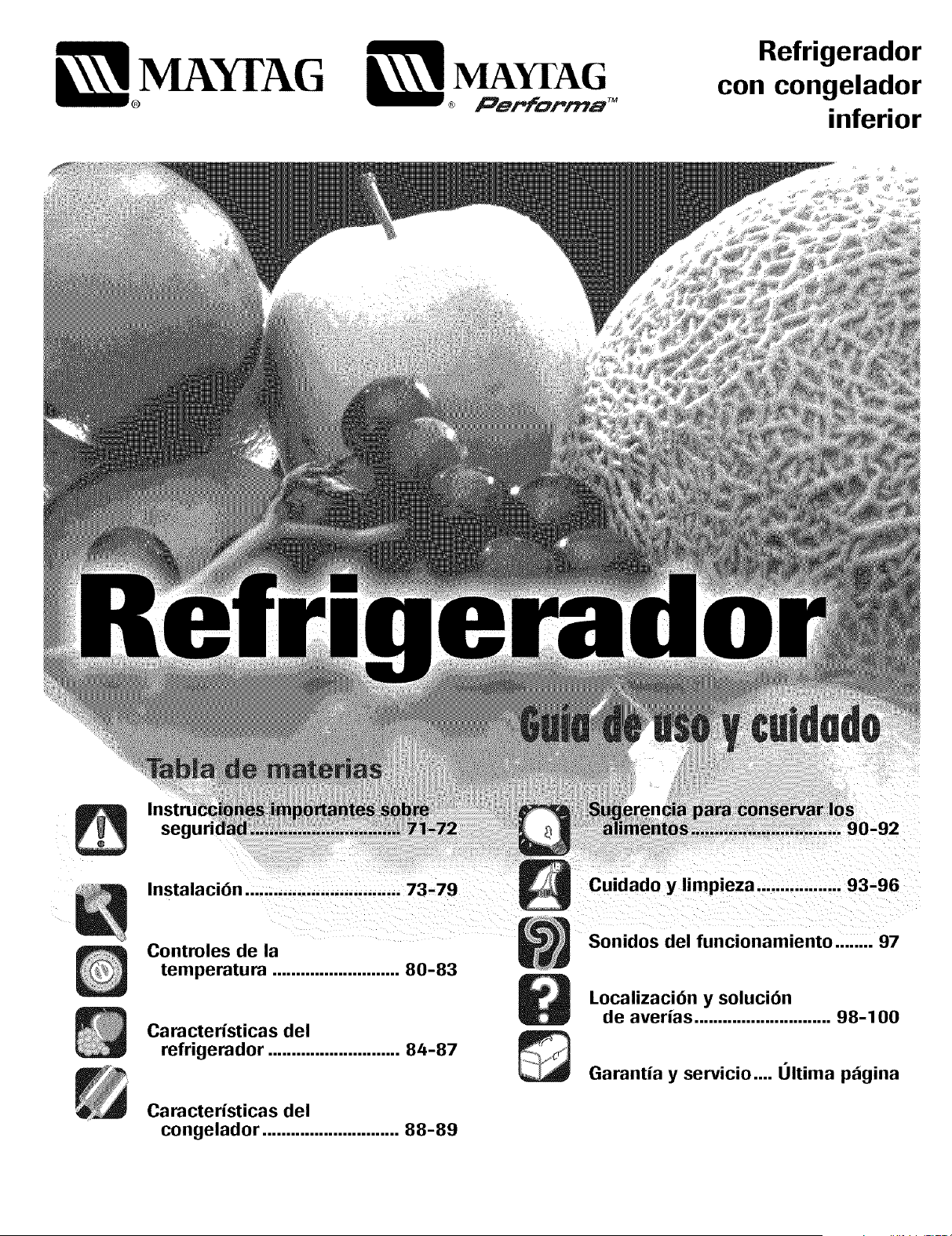

Guia de uso y cuidado .................. 70

¢2006 Maytag Appliances Sales Co. Litho U.S.A.

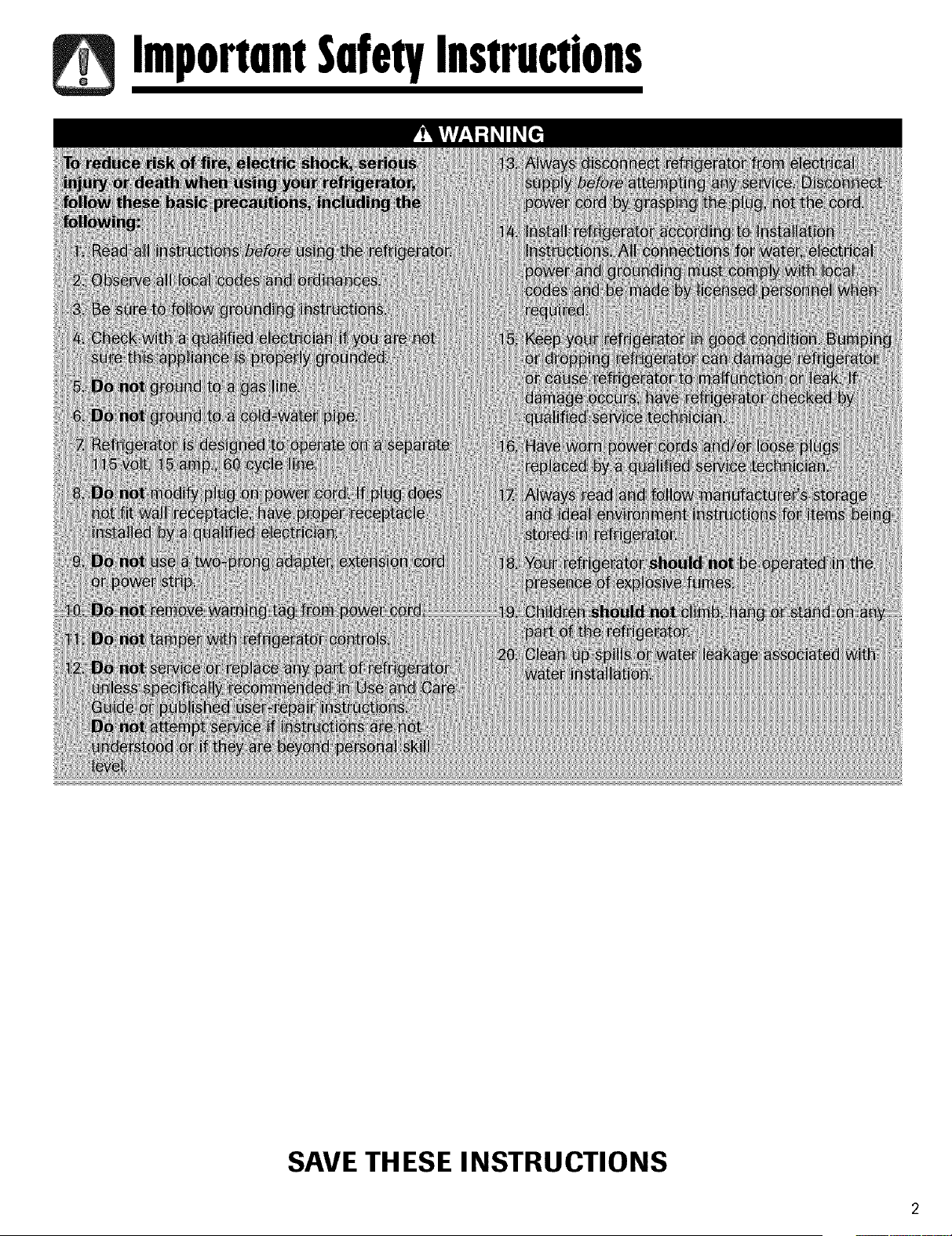

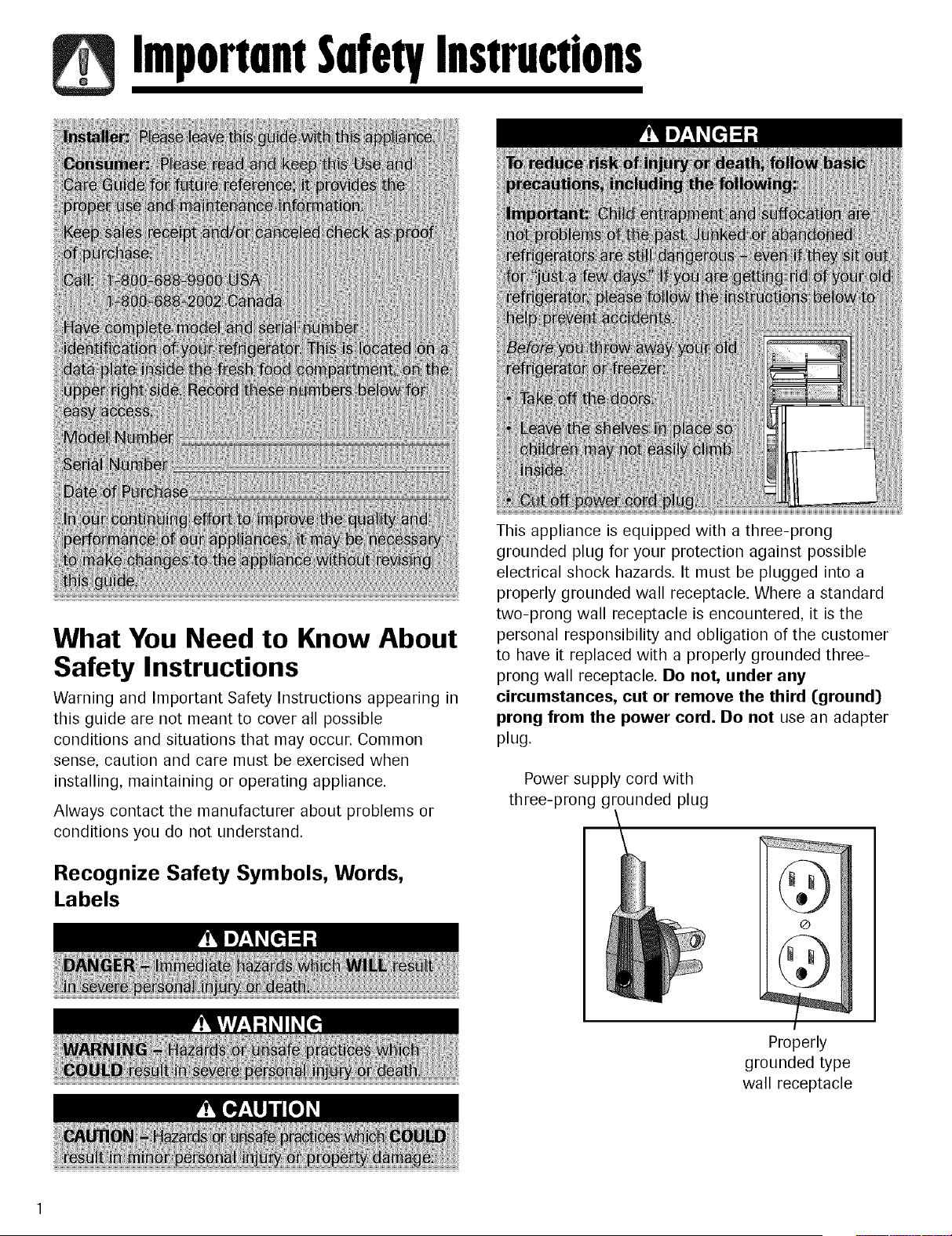

ImportnntSnfet¥Instructions

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in

this guide are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always contact the manufacturer about problems or

conditions you do not understand.

Recognize Safety Symbols, Words,

Labels

This appliance is equipped with a three-prong

grounded plug for your protection against possible

electrical shock hazards. It must be plugged into a

properly grounded wall receptacle. Where a standard

two-prong wall receptacle is encountered, it is the

personal responsibility and obligation of the customer

to have it replaced with a properly grounded three-

prong wall receptacle. Do not, under any

circumstances, cut or remove the third (ground)

prong from the power cord. Do not use an adapter

plug.

Power supply cord with

three-prong grounded plug

Properly

grounded type

wall receptacle

ImportnntSnfet¥Instructions

SAVE TH ESE I NSTRUCTIONS

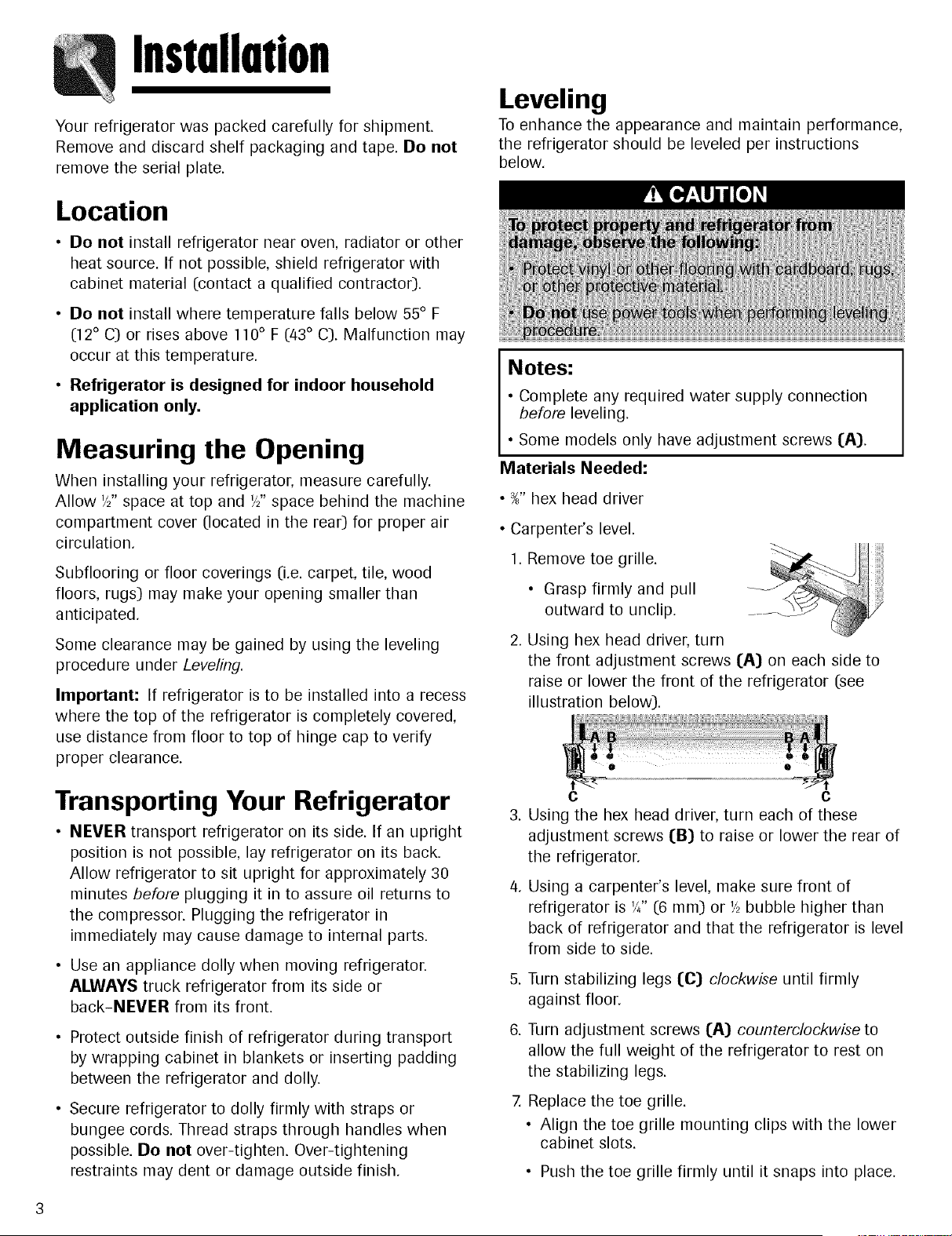

Your refrigerator was packed carefully for shipment.

Remove and discard shelf packaging and tape. Do not

remove the serial plate.

Leveling

To enhance the appearance and maintain performance,

the refrigerator should be leveled per instructions

below.

Location

• Do not install refrigerator near oven, radiator or other

heat source. If not possible, shield refrigerator with

cabinet material (contact a qualified contractor).

• Do not install where temperature falls below 55° F

(12° C) or rises above 110° F (43° C). Malfunction may

occur at this temperature.

• Refrigerator is designed for indoor household

application only.

Measuring the Opening

When installing your refrigerator, measure carefully.

Allow 'f2" space at top and '/;' space behind the machine

compartment cover (located in the rear) for proper air

circulation.

Subflooring or floor coverings (i.e. carpet, tile, wood

floors, rugs) may make your opening smaller than

anticipated.

Some clearance may be gained by using the leveling

procedure under Leveling.

Important: If refrigerator is to be installed into a recess

where the top of the refrigerator is completely covered,

use distance from floor to top of hinge cap to verify

proper clearance.

Notes:

• Complete any required water supply connection

before leveling.

• Some models only have adjustment screws (A).

Materials Needed:

• _" hex head driver

• Carpenter's level.

1. Remove toe grille.

• Grasp firmly and pull ......J

outward to unclip.

2. Using hex head driver, turn

the front adjustment screws (A) on each side to

raise or lower the front of the refrigerator (see

illustration below).

Transporting Your Refrigerator

• NEVER transport refrigerator on its side. If an upright

position is not possible, lay refrigerator on its back.

Allow refrigerator to sit upright for approximately 30

minutes before plugging it in to assure oil returns to

the compressor. Plugging the refrigerator in

immediately may cause damage to internal parts.

• Use an appliance dolly when moving refrigerator.

ALWAYS truck refrigerator from its side or

back-NEVER from its front.

• Protect outside finish of refrigerator during transport

by wrapping cabinet in blankets or inserting padding

between the refrigerator and dolly.

• Secure refrigerator to dolly firmly with straps or

bungee cords. Thread straps through handles when

possible. Do not over-tighten. Over-tightening

restraints may dent or damage outside finish.

C C

Using the hex head driver, turn each of these

adjustment screws (B) to raise or lower the rear of

the refrigerator.

Using a carpenter's level, make sure front of

refrigerator is '/4" (6 ram) or '/2bubble higher than

back of refrigerator and that the refrigerator is level

from side to side.

Turn stabilizing legs (C) clockwise until firmly

against floor.

Turn adjustment screws (A) counterclockwise to

allow the full weight of the refrigerator to rest on

the stabilizing legs.

Replace the toe grille.

• Align the toe grille mounting clips with the lower

cabinet slots.

• Push the toe grille firmly until it snaps into place.

Installation

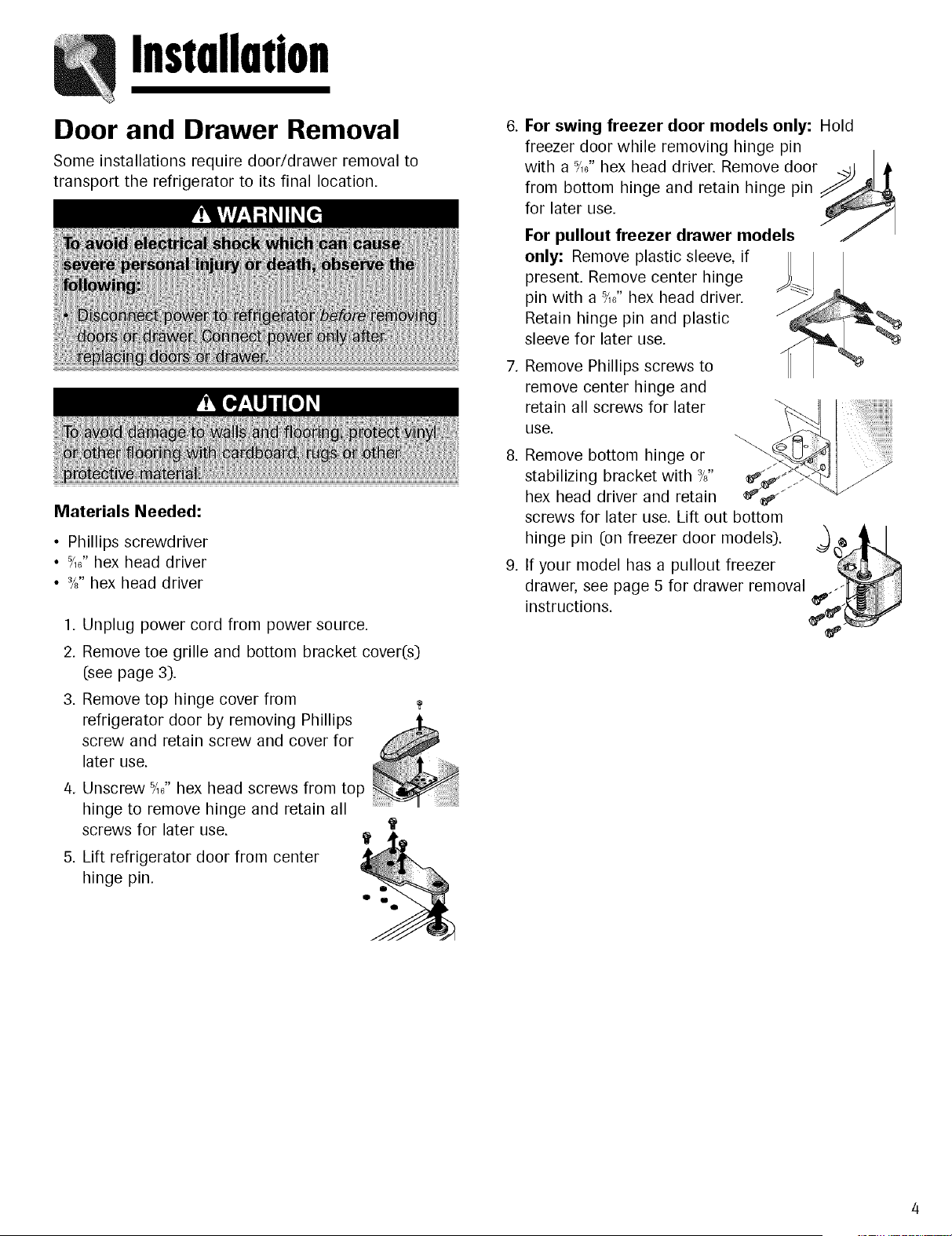

Door and Drawer Removal

Some installations require door/drawer removal to

transport the refrigerator to its final location.

Materials Needed:

• Phillips screwdriver

• 5/,,, hex head driver

• 3/;, hex head driver

1. Unplug power cord from power source.

2. Remove toe grille and bottom bracket cover(s)

(see page 3).

3. Remove top hinge cover from

refrigerator door by removing Phillips

screw and retain screw and cover for

later use.

4. Unscrew _,_" hex head screws from top

hinge to remove hinge and retain all

screws for later use.

5. Lift refrigerator door from center

hinge pin.

For swing freezer door models only: Hold

freezer door while removing hinge pin

with a -_" hex head driver. Remove door

from bottom hinge and retain hinge pin

for later use.

For pullout freezer drawer models

only: Remove plastic sleeve, if

present. Remove center hinge

pin with a _,_" hex head driver.

Retain hinge pin and plastic

sleeve for later use.

Remove Phillips screws to

remove center hinge and

retain all screws for later

use.

Remove bottom hinge or

stabilizing bracket with _8" _

hex head driver and retain _C_/

screws for later use. Lift out bottom

hinge pin (on freezer door models).

If your model has a pullout freezer

drawer, see page 5 for drawer removal

instructions.

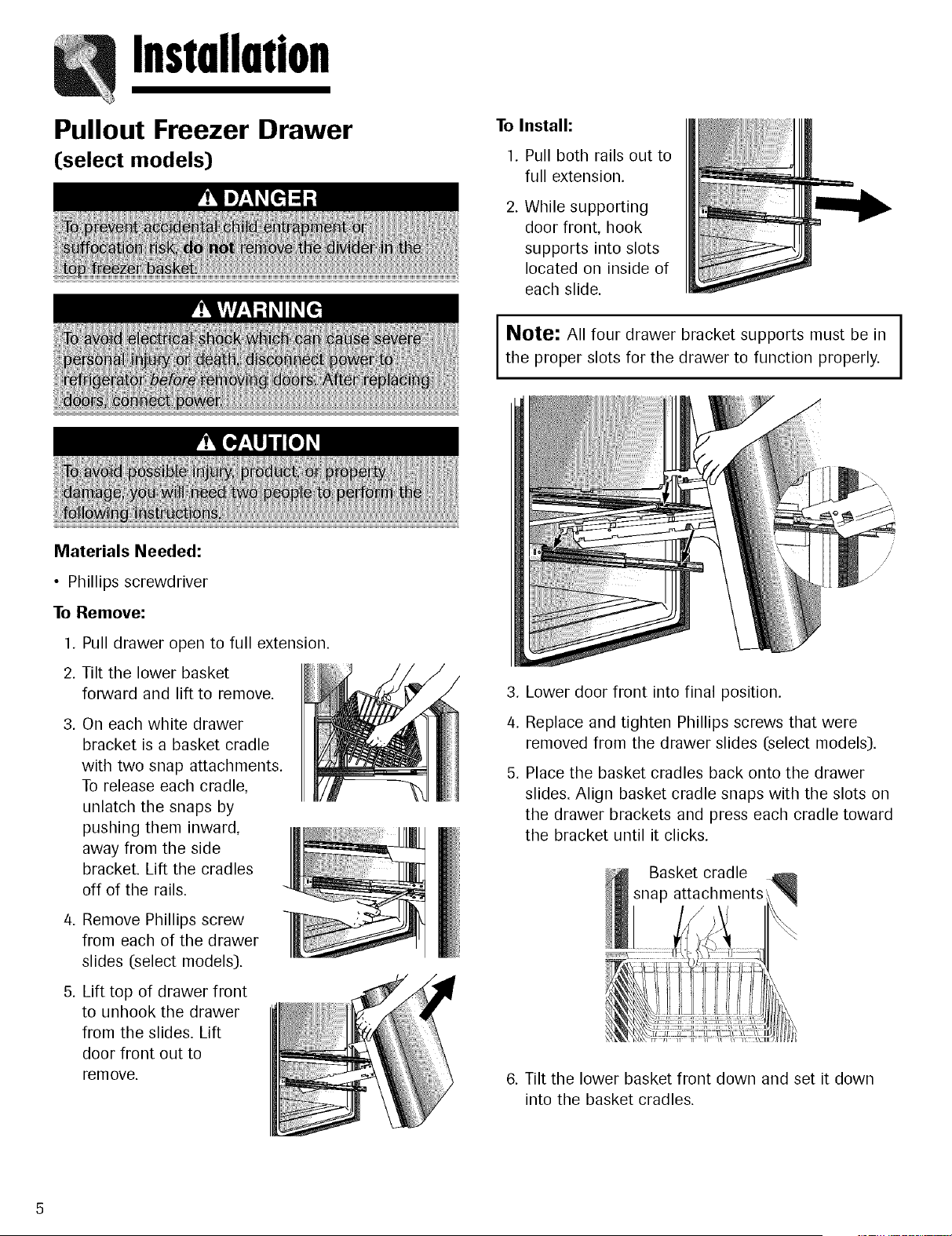

Pullout Freezer Drawer

(select models)

Materials Needed:

• Phillips screwdriver

To Remove:

1. Pull drawer open to full extension.

2. Tilt the lower basket

forward and lift to remove.

3. On each white drawer

bracket is a basket cradle

with two snap attachments.

To release each cradle,

unlatch the snaps by

pushing them inward,

away from the side

bracket. Lift the cradles

off of the rails.

/4. Remove Phillips screw

from each of the drawer

slides (select models).

5. Lift top of drawer front

to unhook the drawer

from the slides. Lift

door front out to

remove.

To Install:

1. Pull both rails out to

full extension.

2. While supporting

door front, hook

supports into slots

located on inside of

each slide.

Note: All four drawer bracket supports must be in

the proper slots for the drawer to function properly.

/4.

Lower door front into final position.

Replace and tighten Phillips screws that were

removed from the drawer slides (select models).

Place the basket cradles back onto the drawer

slides. Align basket cradle snaps with the slots on

the drawer brackets and press each cradle toward

the bracket until it clicks.

Basket cradle

6. Tilt the lower basket front down and set it down

into the basket cradles.

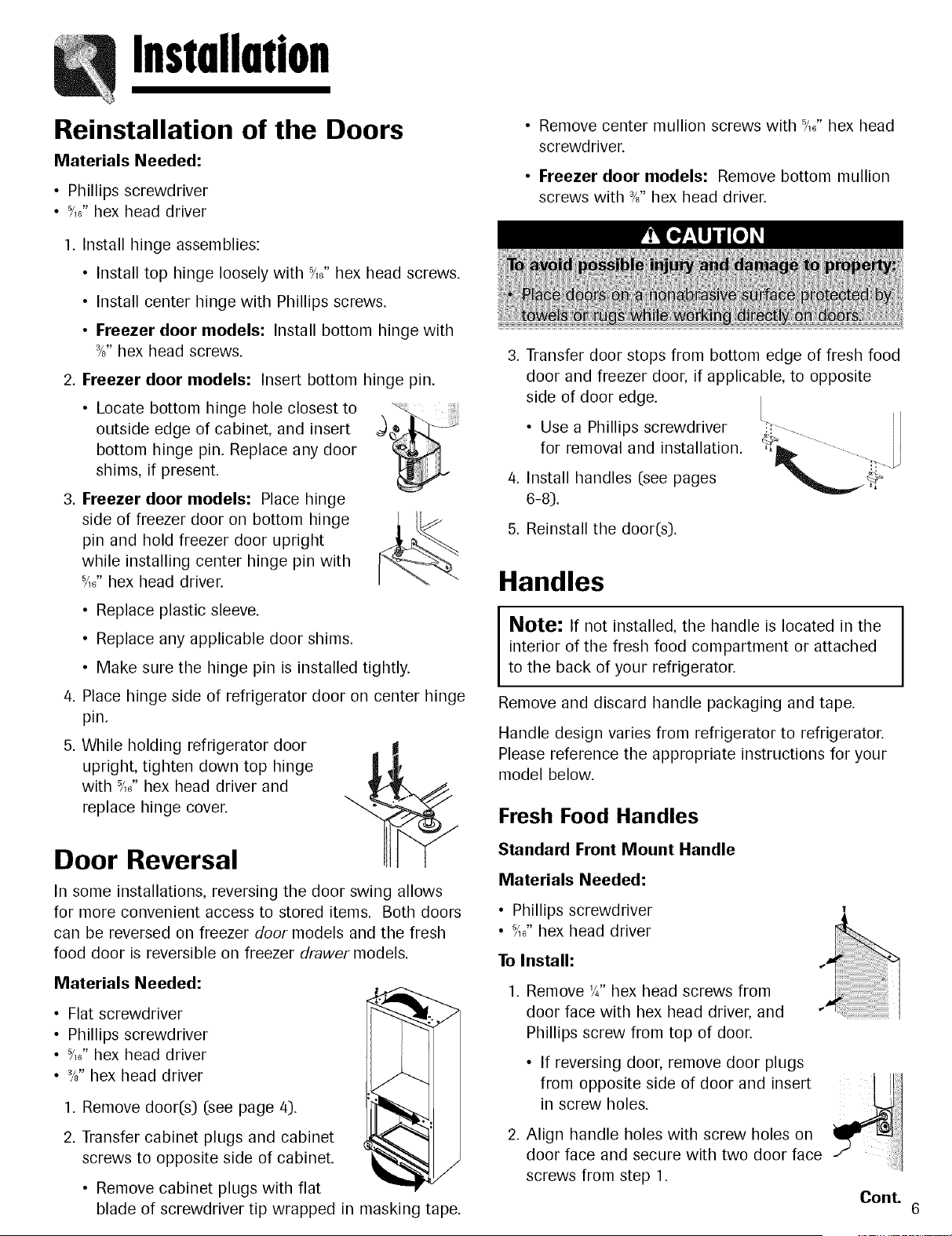

Reinstallation of the Doors

Materials Needed:

• Phillips screwdriver

• 5/,;, hex head driver

• Remove center mullion screws with 5/,,, hex head

screwdriver.

• Freezer door models: Remove bottom mullion

screws with 3/;, hex head driver.

1. Install hinge assemblies:

• Install top hinge loosely with -_,_"hex head screws.

• Install center hinge with Phillips screws.

• Freezer door models: Install bottom hinge with

3/,, hex head screws.

2. Freezer door models: Insert bottom hinge pin.

• Locate bottom hinge hole closest to

outside edge of cabinet, and insert

bottom hinge pin. Replace any door

shims, if present.

3. Freezer door models: Place hinge

side of freezer door on bottom hinge

pin and hold freezer door upright

while installing center hinge pin with

_/,5"hex head driver.

• Replace plastic sleeve.

• Replace any applicable door shims.

• Make sure the hinge pin is installed tightly.

4. Place hinge side of refrigerator door on center hinge

pin.

5. While holding refrigerator door

upright, tighten down top hinge

with _/,5"hex head driver and

replace hinge cover.

Door Reversal

In some installations, reversing the door swing allows

for more convenient access to stored items. Both doors

can be reversed on freezer door models and the fresh

food door is reversible on freezer drawer models.

Materials Needed:

• Flat screwdriver

• Phillips screwdriver

• 5/,,, hex head driver

• 3/;, hex head driver

1. Remove door(s) (see page 4).

2. Transfer cabinet plugs and cabinet

screws to opposite side of cabinet.

• Remove cabinet plugs with flat

blade of screwdriver tip wrapped in masking tape.

4. Install handles (see pages

6-8).

3. Transfer door stops from bottom edge of fresh food

door and freezer door, if applicable, to opposite

side of door edge.

• Use a Phillips screwdriver _. ............

for removal and installation.

5. Reinstall the door(s).

Handles

Note: If not installed, the handle is located in the

interior of the fresh food compartment or attached

to the back of your refrigerator.

Remove and discard handle packaging and tape.

Handle design varies from refrigerator to refrigerator.

Please reference the appropriate instructions for your

model below.

Fresh Food Handles

Standard Front Mount Handle

Materials Needed:

• Phillips screwdriver

• 5/,,, hex head driver

To Install:

1. Remove '/4" hex head screws from

door face with hex head driver, and

Phillips screw from top of door.

• If reversing door, remove door plugs

from opposite side of door and insert

in screw holes.

2. Align handle holes with screw holes on

door face and secure with two door face

screws from step 1.

ConL

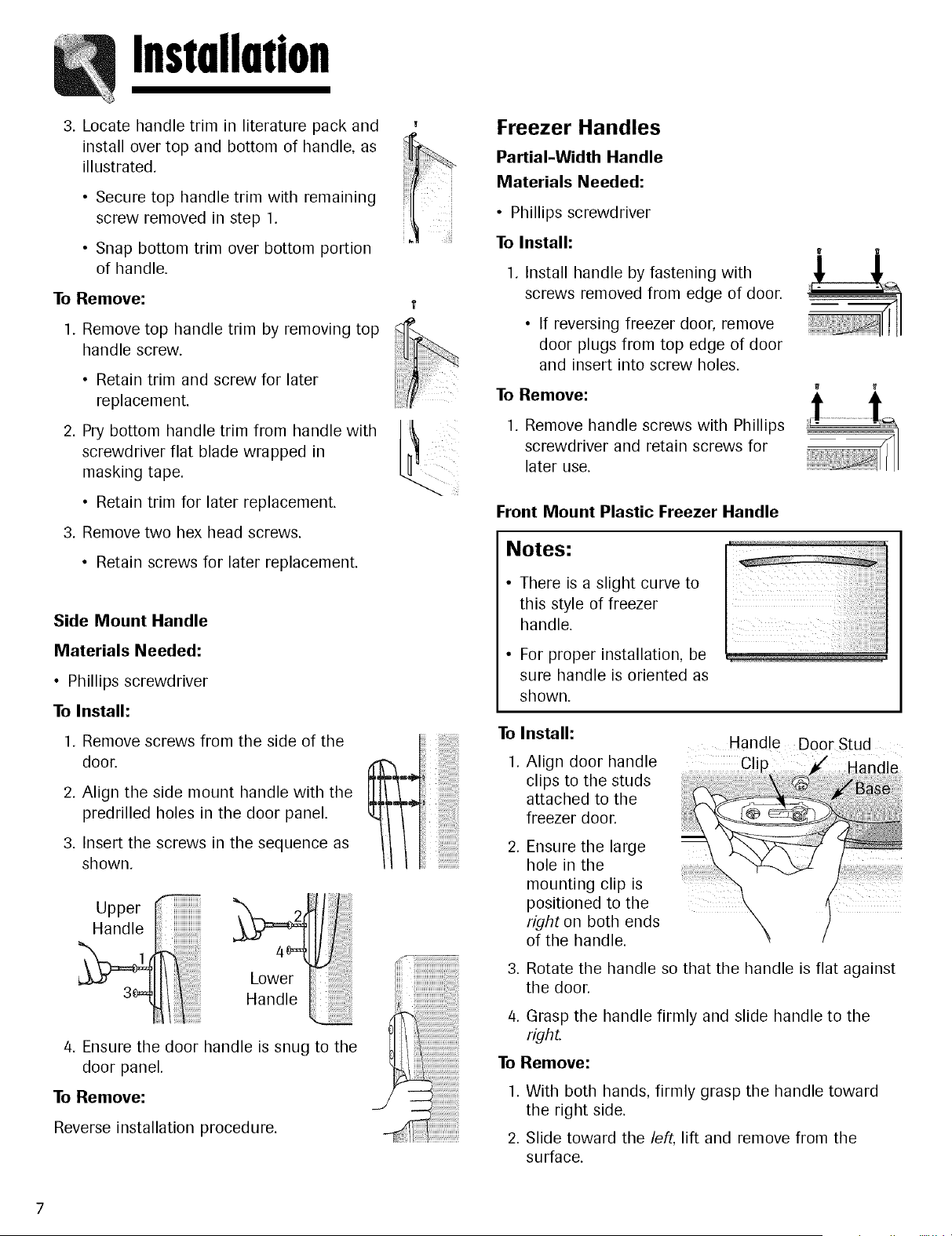

3. Locate handle trim in literature pack and

install over top and bottom of handle, as

illustrated.

• Secure top handle trim with remaining

screw removed in step 1.

• Snap bottom trim over bottom portion

of handle.

To Remove:

1. Remove top handle trim by removing top

handle screw.

• Retain trim and screw for later

replacement.

2. Pry bottom handle trim from handle with

screwdriver flat blade wrapped in

masking tape.

• Retain trim for later replacement.

3. Remove two hex head screws.

• Retain screws for later replacement.

Side Mount Handle

Materials Needed:

• Phillips screwdriver

To Install:

1. Remove screws from the side of the

door.

2. Align the side mount handle with the

predrilled holes in the door panel.

3. Insert the screws in the sequence as

shown.

Lowe r

Handle

4. Ensure the door handle is snug to the

door panel.

To Remove:

Reverse installation procedure.

iii

Freezer Handles

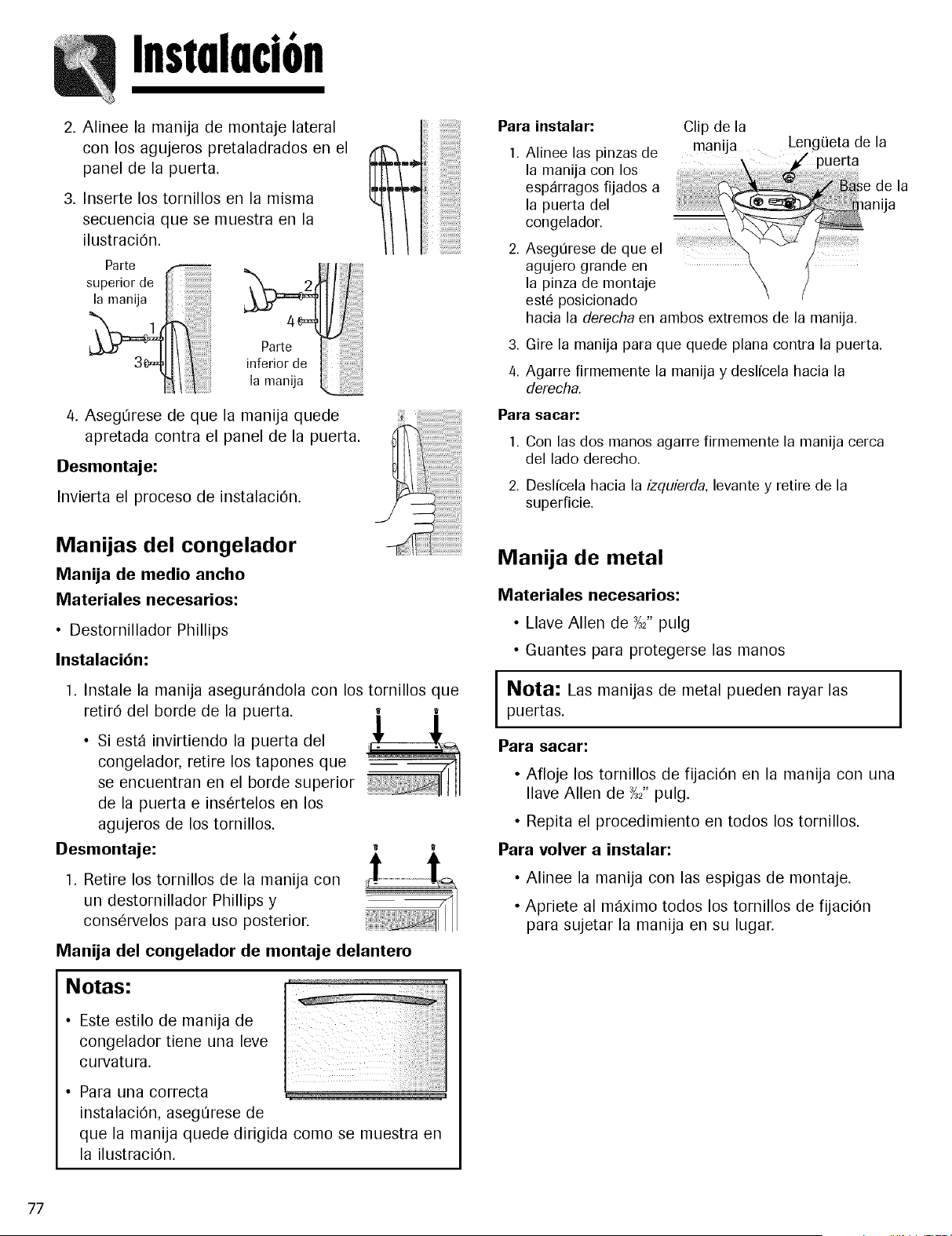

Partial-Width Handle

Materials Needed:

• Phillips screwdriver

To Install:

1. Install handle by fastening with

screws removed from edge of door.

• If reversing freezer door, remove

door plugs from top edge of door

and insert into screw holes.

To Remove:

1. Remove handle screws with Phillips

screwdriver and retain screws for

later use.

Front Mount Plastic Freezer Handle

Notes:

• There is a slight curve to

this style of freezer

handle.

• For proper installation, be

sure handle is oriented as

shown.

To Install:

1. Align door handle

clips to the studs

attached to the

freezer door.

2. Ensure the large

hole in the

mounting clip is

positioned to the

right on both ends

of the handle.

Handle Door Stud

3. Rotate the handle so that the handle is flat against

the door.

4. Grasp the handle firmly and slide handle to the

right.

To Remove:

1. With both hands, firmly grasp the handle toward

the right side.

2. Slide toward the left, lift and remove from the

surface.

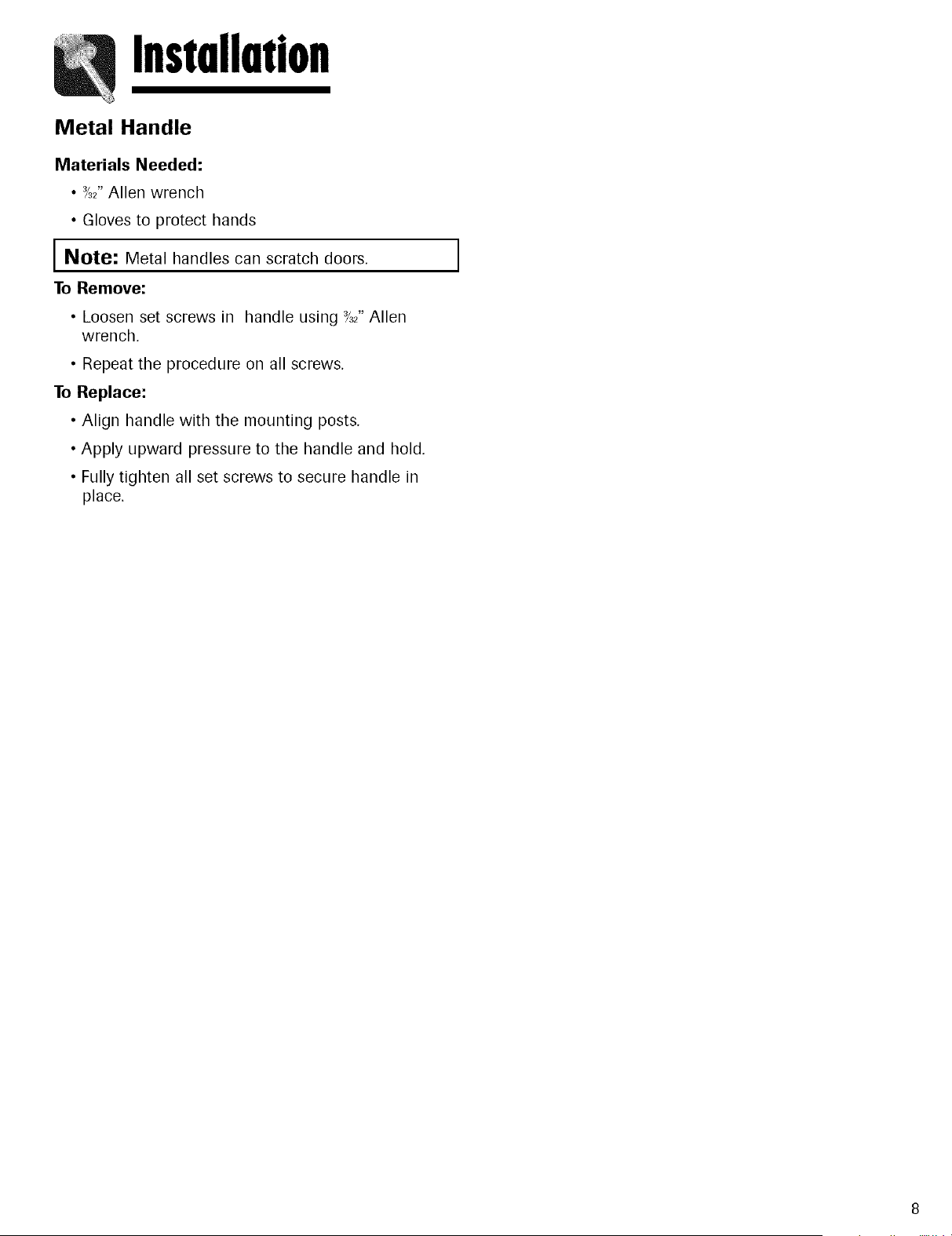

Metal Handle

Materials Needed:

• 3/32"Allen wrench

• Gloves to protect hands

I Note: Metal handles can scratch doors.

To Remove:

• Loosen set screws in handle using 3/3;'Allen

wrench.

• Repeat the procedure on all screws.

To Replace:

• Align handle with the mounting posts.

• Apply upward pressure to the handle and hold.

• Fully tighten all set screws to secure handle in

place.

Installation

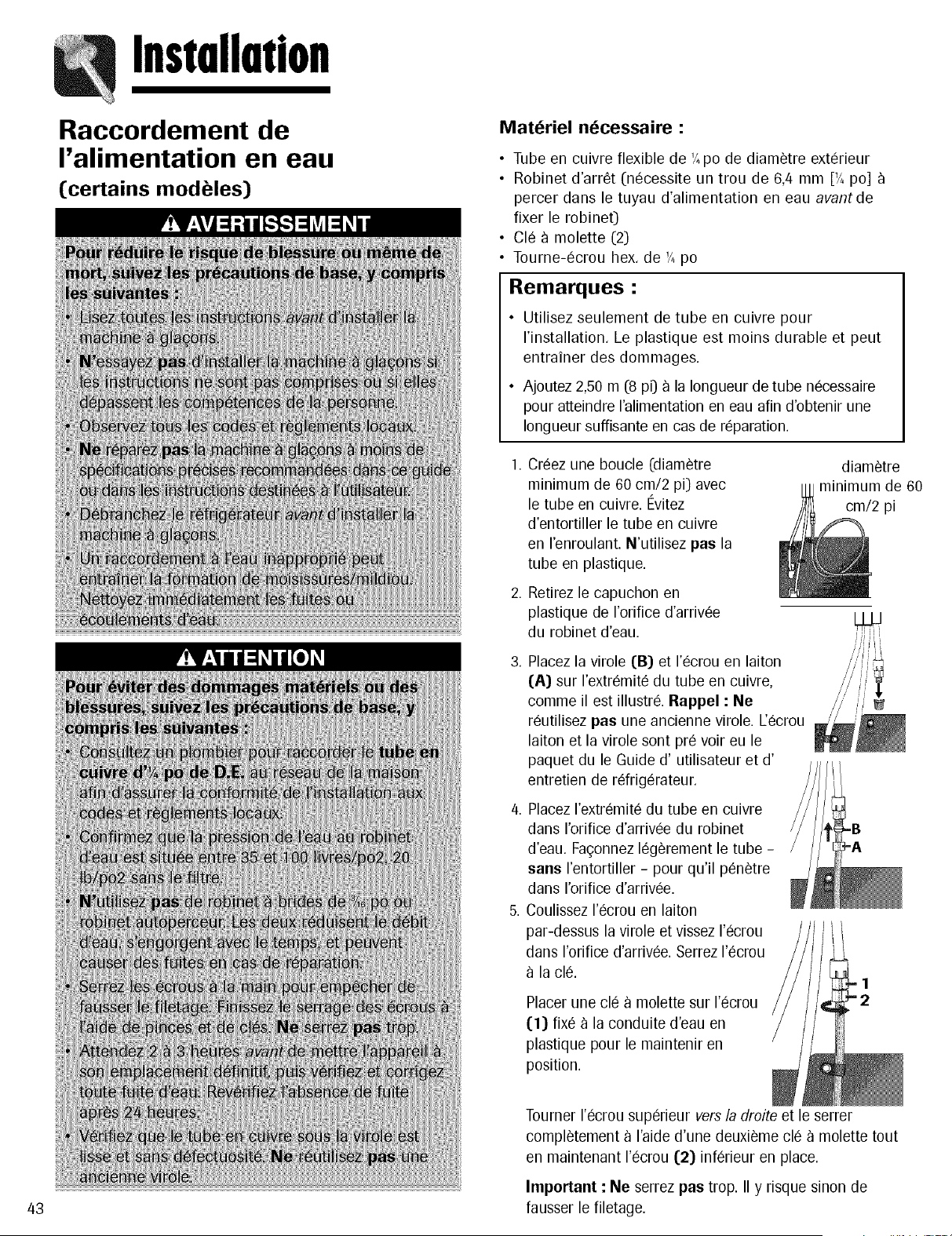

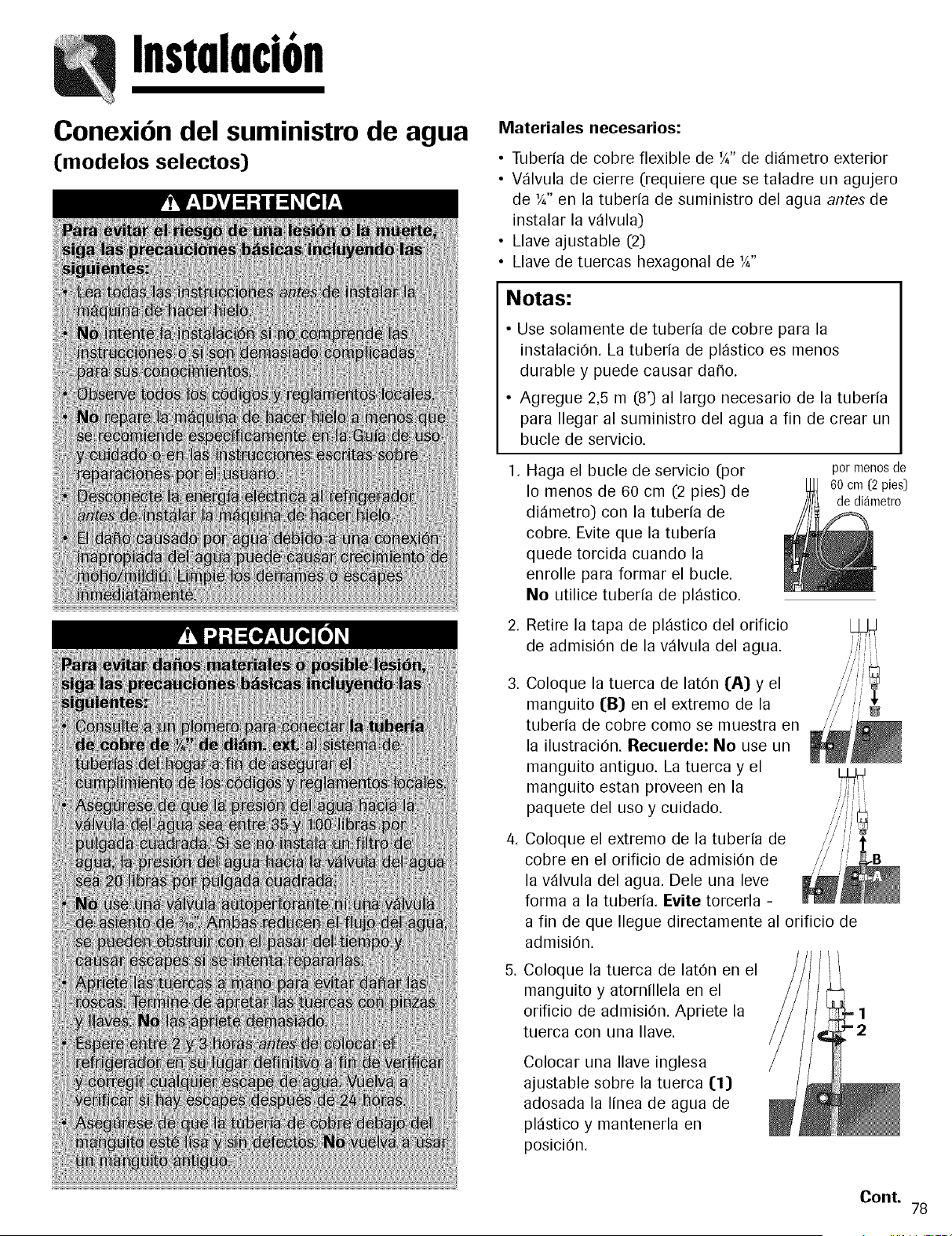

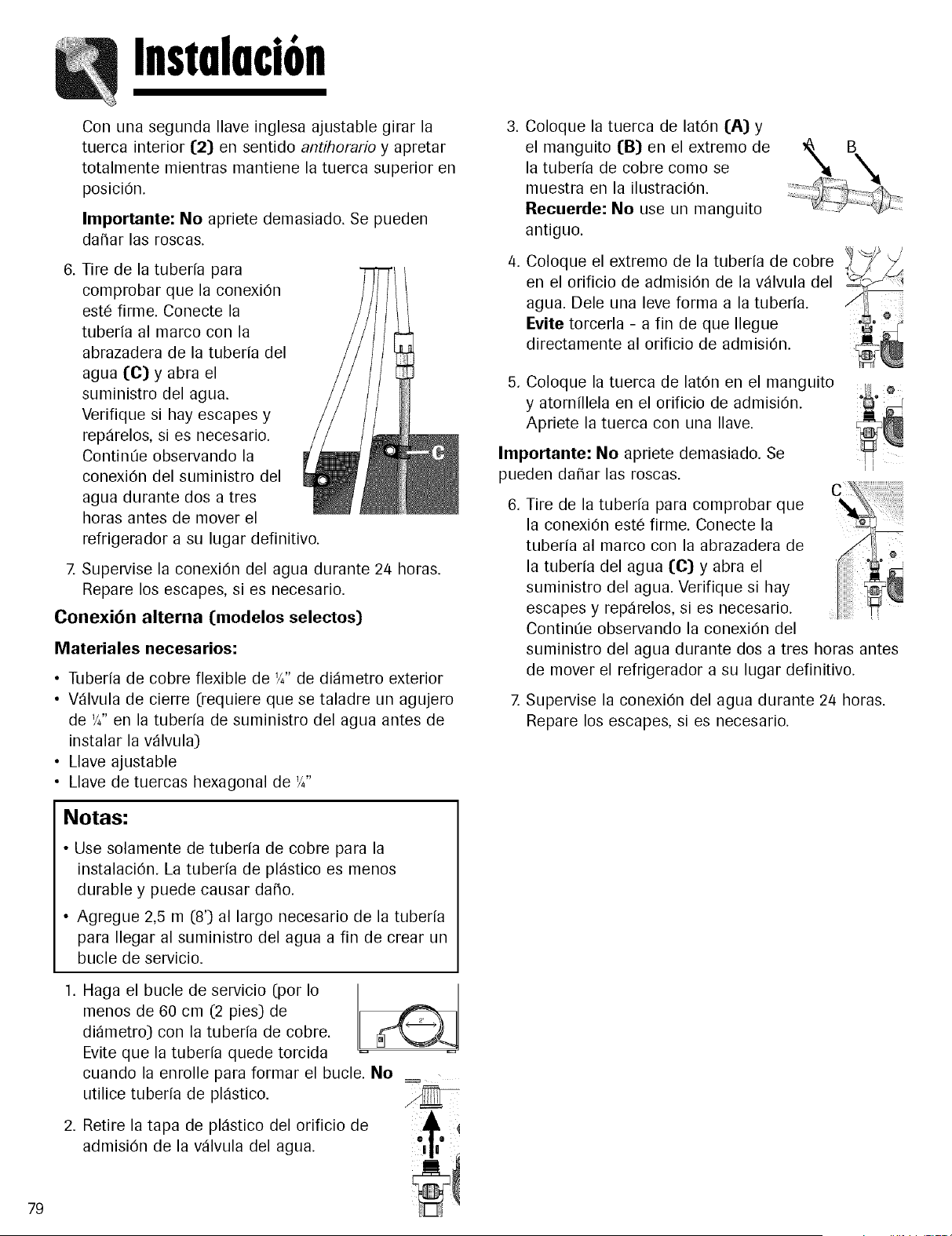

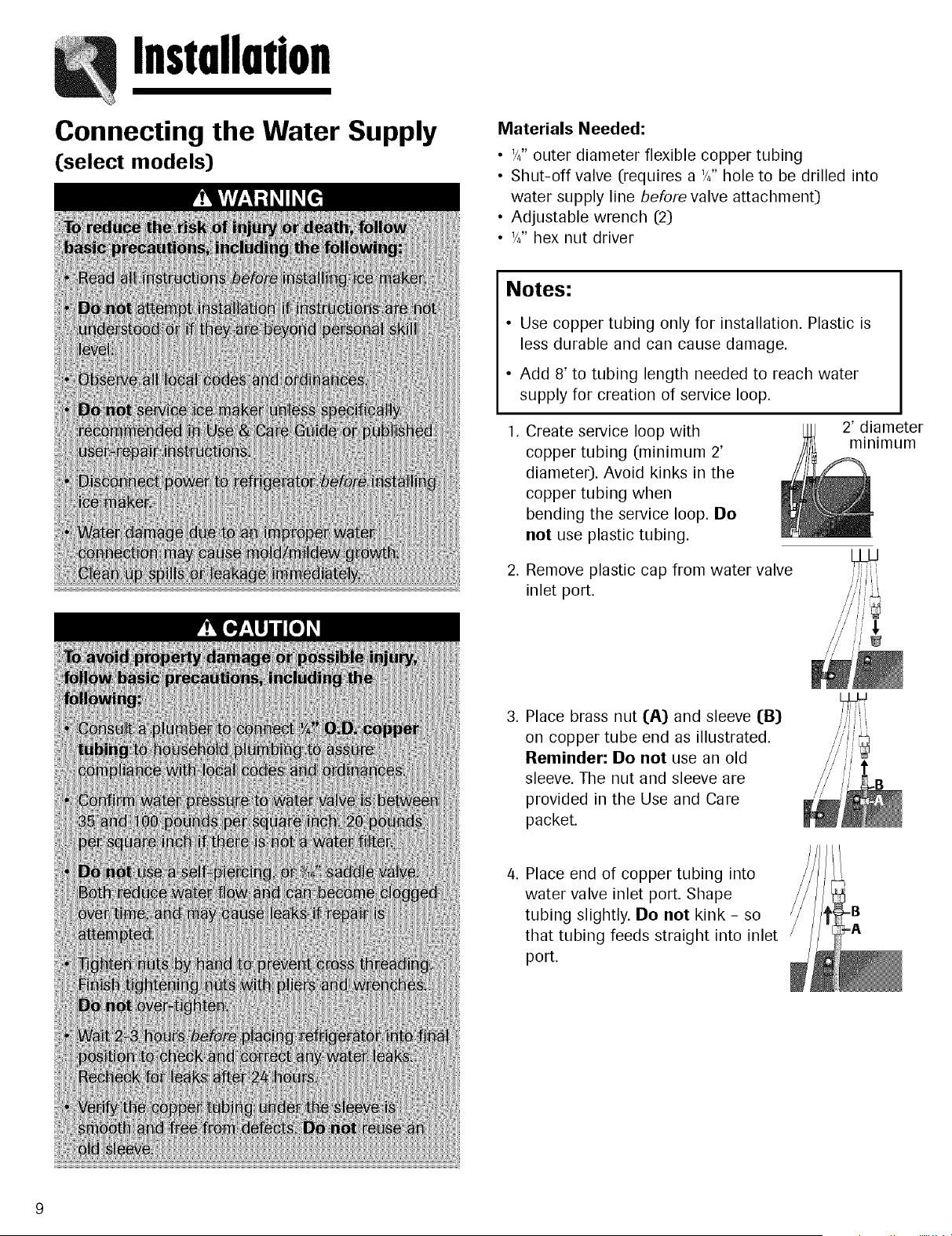

Connecting the Water Supply

([select models)

Materials Needed:

• '/4"outer diameter flexible copper tubing

• Shut-off valve (requires a '/4" hole to be drilled into

water supply line before valve attachment)

• Adjustable wrench (2)

• '/_" hex nut driver

Notes:

• Use copper tubing only for installation. Plastic is

less durable and can cause damage.

• Add 8' to tubing length needed to reach water

supply for creation of service loop.

Create service loop with

copper tubing (minimum 2'

diameter). Avoid kinks in the

copper tubing when

bending the service loop. Do

not use plastic tubing.

Remove plastic cap from water valve

inlet port.

2' diameter

minimum

Place brass nut (A) and sleeve (B)

on copper tube end as illustrated.

Reminder: Do not use an old

sleeve. The nut and sleeve are

provided in the Use and Care

packet.

Place end of copper tubing into

water valve inlet port. Shape

tubing slightly. Do not kink - so

that tubing feeds straight into inlet

port.

-B

Installation

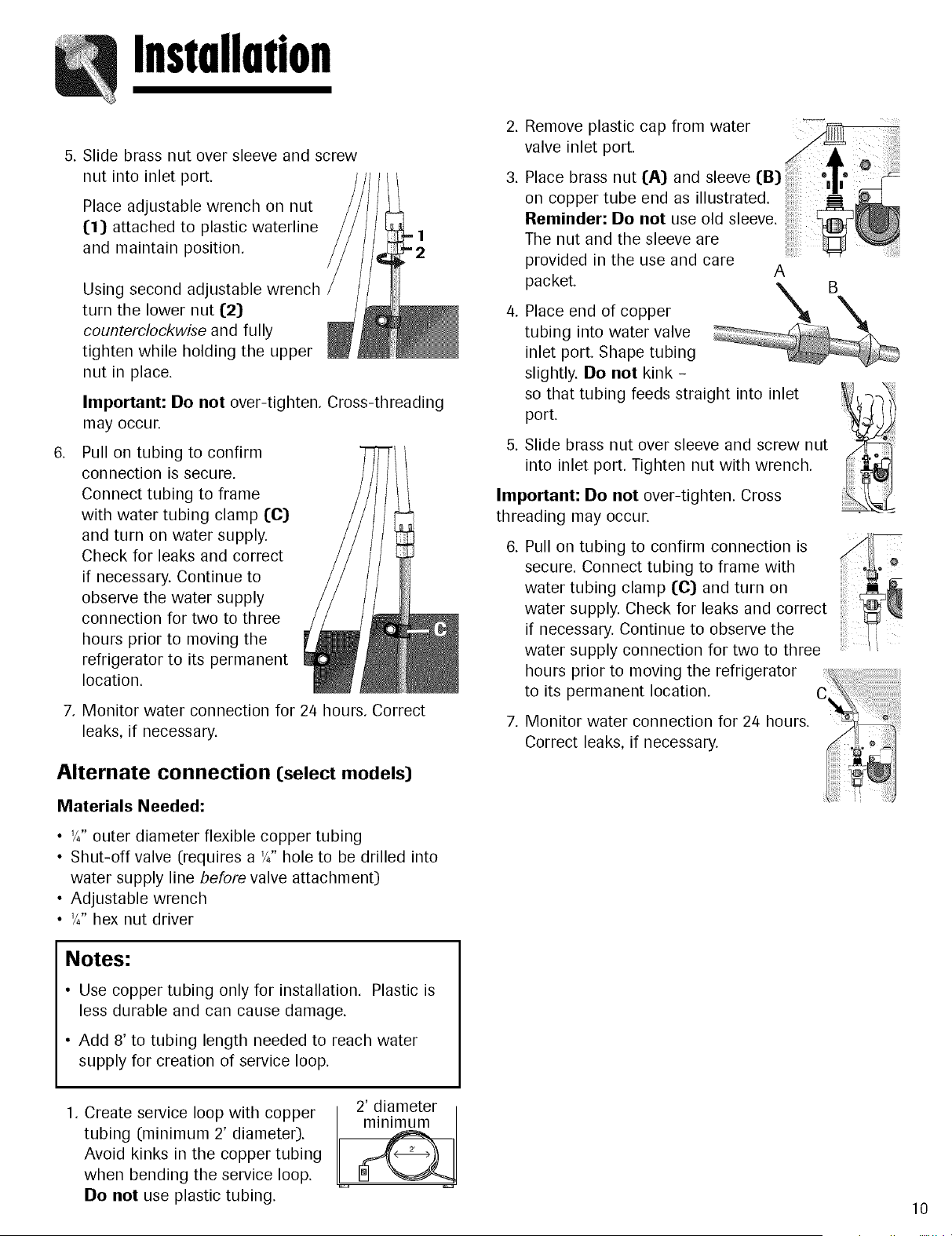

5. Slide brass nut over sleeve and screw

nut into inlet port.

Place adjustable wrench on nut

(1) attached to plastic waterline

and maintain position.

Using second adjustable wrench

turn the lower nut (2)

counterclockwise and fully

tighten while holding the upper

nut in place.

Important: Do not over-tighten. Cross-threading

may occur.

Pull on tubing to confirm

connection is secure.

Connect tubing to frame

with water tubing clamp (C)

and turn on water supply.

Check for leaks and correct

if necessary. Continue to

observe the water supply

connection for two to three

hours prior to moving the

refrigerator to its permanent

location.

7. Monitor water connection for 24 hours. Correct

leaks, if necessary.

Alternate connection (select models)

Materials Needed:

• '/4" outer diameter flexible copper tubing

• Shut-off valve (requires a '/4" hole to be drilled into

water supply line before valve attachment)

• Adjustable wrench

• '//' hex nut driver

Notes:

• Use copper tubing only for installation. Plastic is

less durable and can cause damage.

• Add 8' to tubing length needed to reach water

supply for creation of service loop.

2. Remove plastic cap from water

valve inlet port.

Place brass nut (A) and sleeve (B)

on copper tube end as illustrated.

Reminder: Do not use old sleeve.

The nut and the sleeve are

provided in the use and care

packet.

Place end of copper

tubing into water valve

inlet port. Shape tubing

slightly. Do not kink -

so that tubing feeds straight into inlet

port.

5. Slide brass nut over sleeve and screw nut

into inlet port. Tighten nut with wrench.

Important: Do not over-tighten. Cross

threading may occur.

Pull on tubing to confirm connection is

secure. Connect tubing to frame with ....

water tubing clamp (C) and turn on E

water supply. Check for leaks and correct

if necessary. Continue to observe the

water supply connection for two to three

hours prior to moving the refrigerator

to its permanent location.

7. Monitor water connection for 24 hours.

Correct leaks, if necessary.

1. Create service loop with copper

tubing (minimum 2' diameter).

Avoid kinks in the copper tubing

when bending the service loop.

Do not use plastic tubing.

2' diameter

TemperatureControls

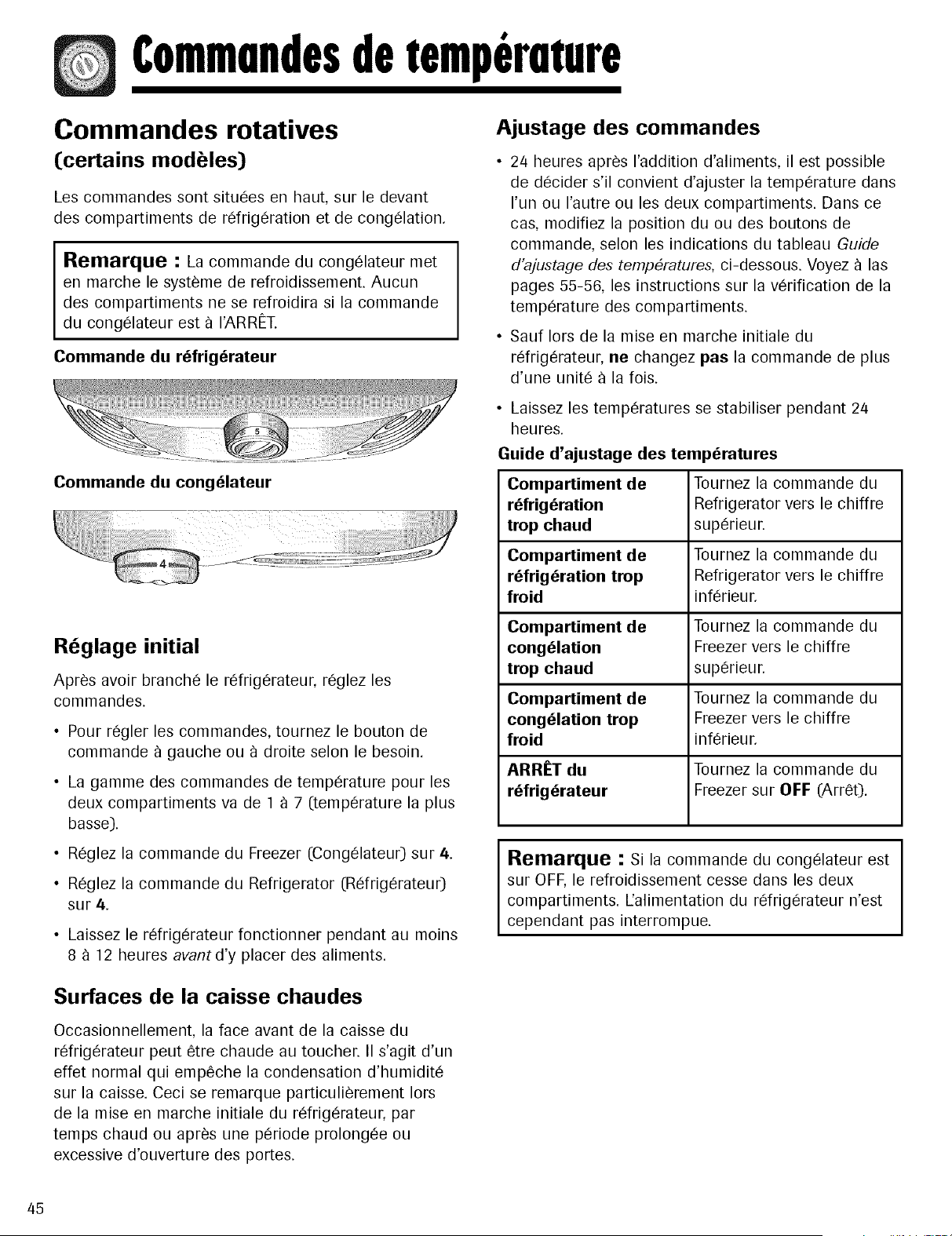

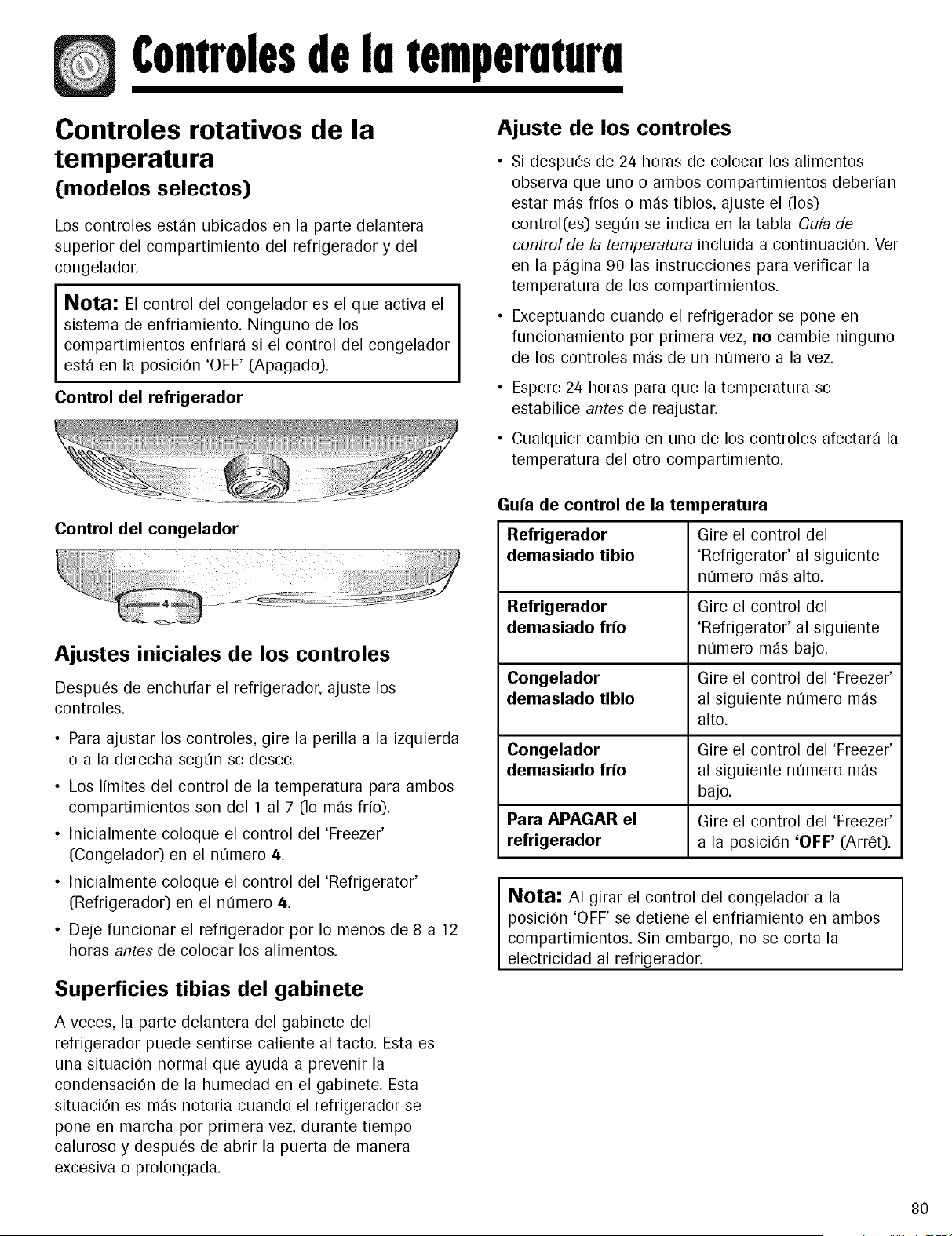

Dial Temperature Controls

(select models)

The controls are located at the top front of the

refrigerator and freezer compartments.

Note: The freezer control turns the cooling system

on. Neither section will cool if freezer control is set

to OFF.

Adjusting the Controls

24 hours after adding food, you may decide that one

or both compartments should be colder or warmer. If

so, adjust the control(s) as indicated in the

Temperature Control Guide table below. See page 20

for instructions on checking compartment

temperature.

• Except when starting the refrigerator, do not change

either control more than one number at a time.

Refrigerator Control

Freezer Control

Initial Control Settings

After plugging the refrigerator in, set the controls.

• To adjust the controls, turn the control knob to the

left or right as desired.

• The temperature control range for both

compartments is 1 through 7 (coldest).

• Set the Freezer control on 4.

• Allow 2/4 hours for temperatures to stabilize.

• Changing either control will have some effect on the

temperature of the other compartment.

Temperature Control Guide

Refrigerator too warm Turn the Refrigerator control

to next higher number.

Refrigerator too cold Turn the Refrigerator control

to next lower number.

Freezer too warm Turn the Freezer control to

next higher number.

Freezer too cold Turn the Freezer control to

next lower number.

Turn refrigerator OFF Turn the Freezer control to

OFF.

Note: Turning freezer control to OFF stops cooling

in both compartments. It does not shut off power to

the refrigerator.

• Set the Refrigerator control on 4.

• Let the refrigerator run at least 8 to 12 hours before

adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

you first start the refrigerator, during hot weather and

after excessive or lengthy door openings.

TemperatureControls

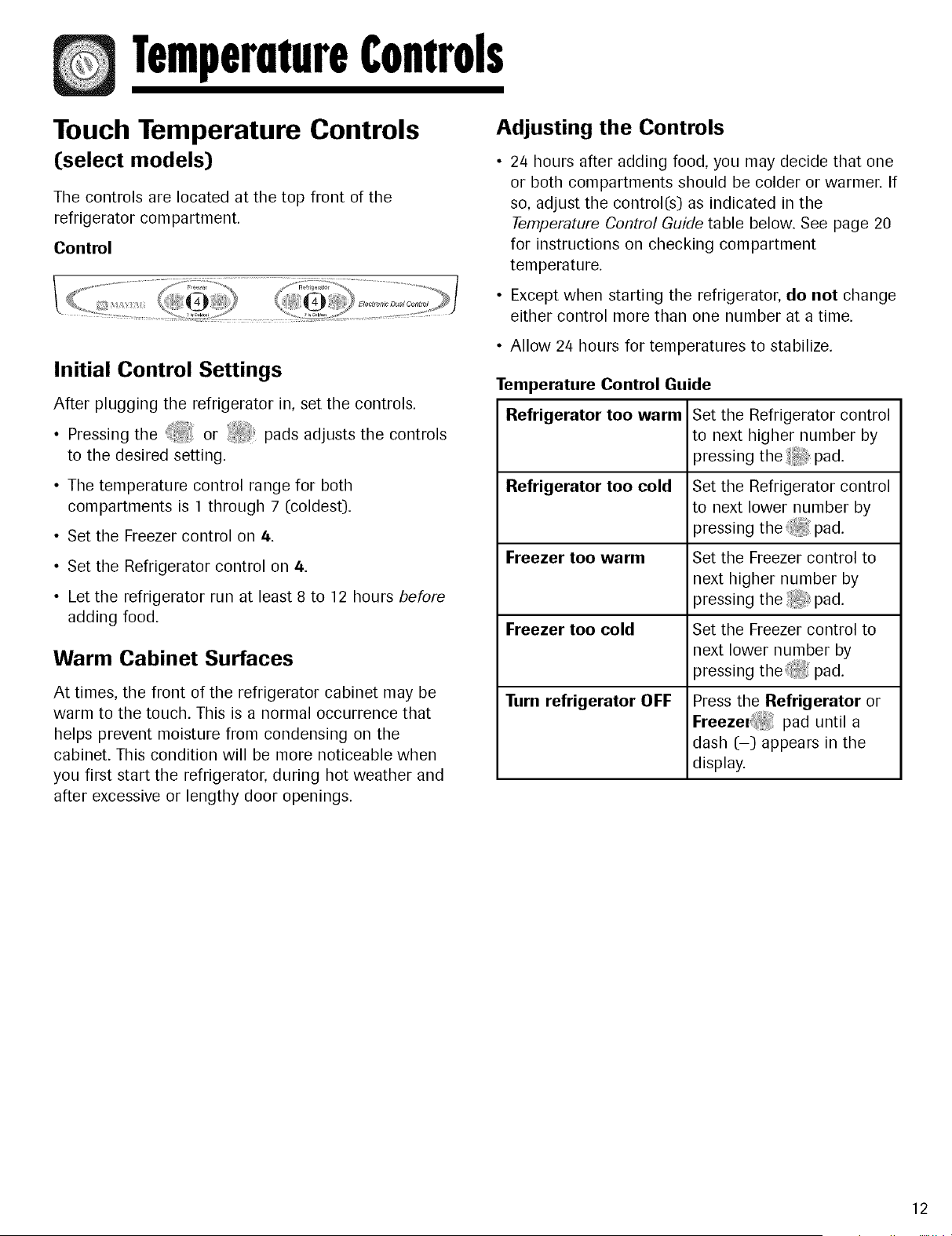

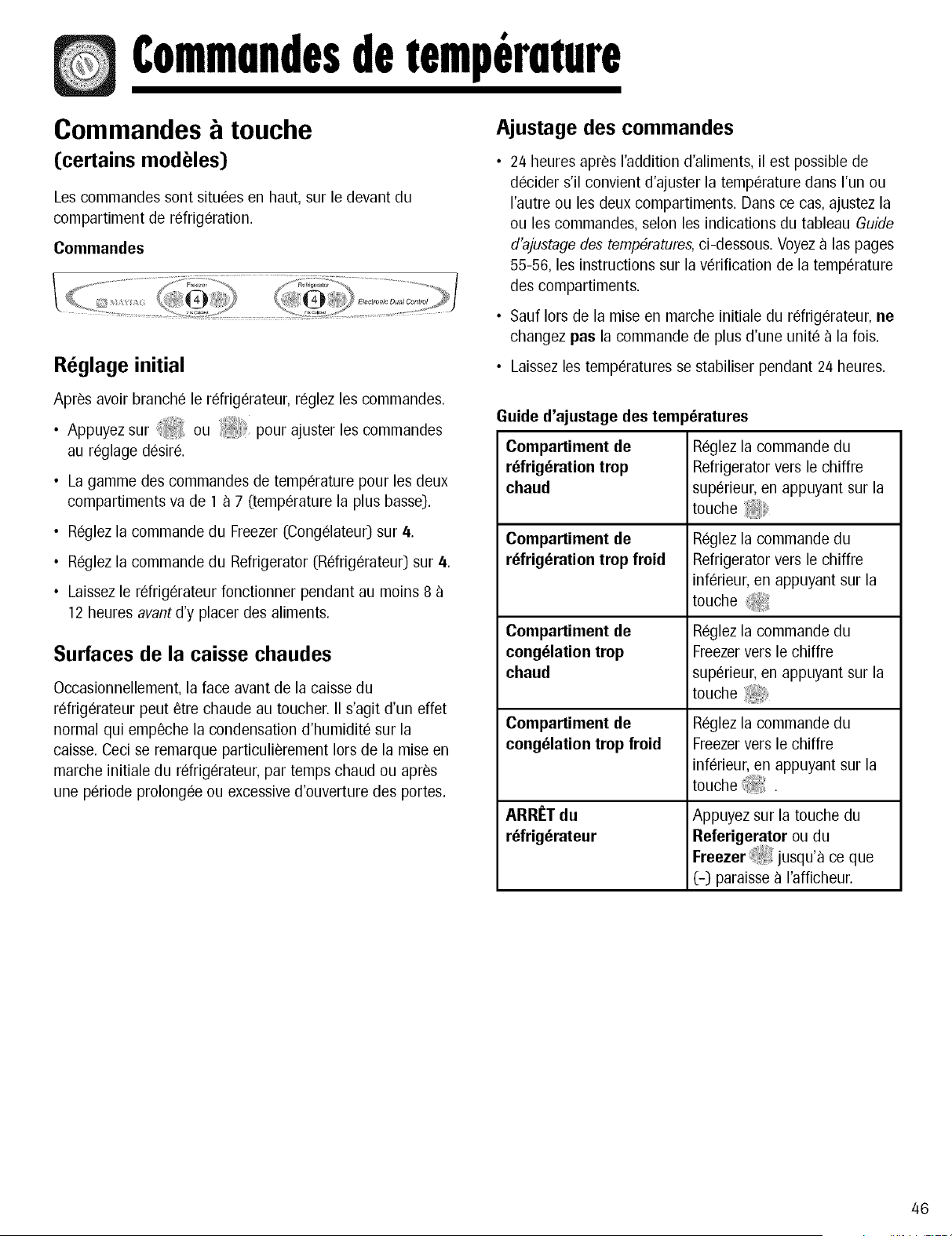

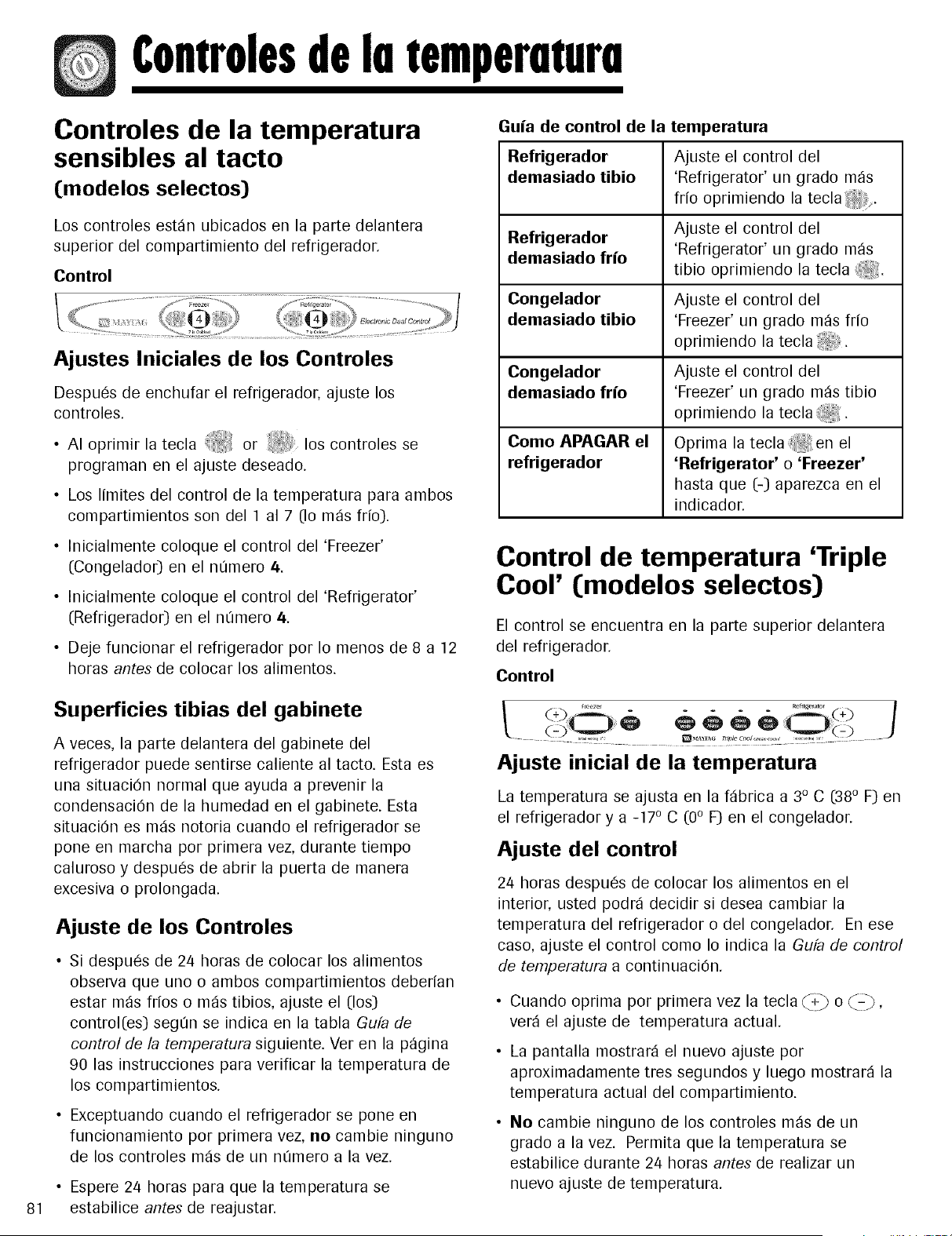

Touch Temperature Controls

(select models)

The controls are located at the top front of the

refrigerator compartment.

Control

Adjusting the Controls

24 hours after adding food, you may decide that one

or both compartments should be colder or warmer. If

so, adjust the control(s) as indicated in the

Temperature Control Guide table below. See page 20

for instructions on checking compartment

temperature.

• Except when starting the refrigerator, do not change

either control more than one number at a time.

Initial Control Settings

After plugging the refrigerator in, set the controls.

_+_ii

• Pressing the or pads adjusts the controls

to the desired setting.

• The temperature control range for both

compartments is 1 through 7 (coldest).

• Set the Freezer control on 4.

• Set the Refrigerator control on 4.

• Let the refrigerator run at least 8 to 12 hours before

adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

you first start the refrigerator, during hot weather and

after excessive or lengthy door openings.

• Allow 24 hours for temperatures to stabilize.

Temperature Control Guide

Refrigerator too warm

Refrigerator too cold

Freezer too warm

Freezer too cold

Turn refrigerator OFF

Set the Refrigerator control

to next higher number by

pressing the :_ pad.

Set the Refrigerator control

to next lower number by

pressing the _ pad.

Set the Freezer control to

next higher number by

ressin the pad.

P g

Set the Freezer control to

next lower number by

pressing the ; i_i pad.

Press the Refrigerator or

Freezel _ pad until a

dash (-) appears in the

display.

TemperatureControls

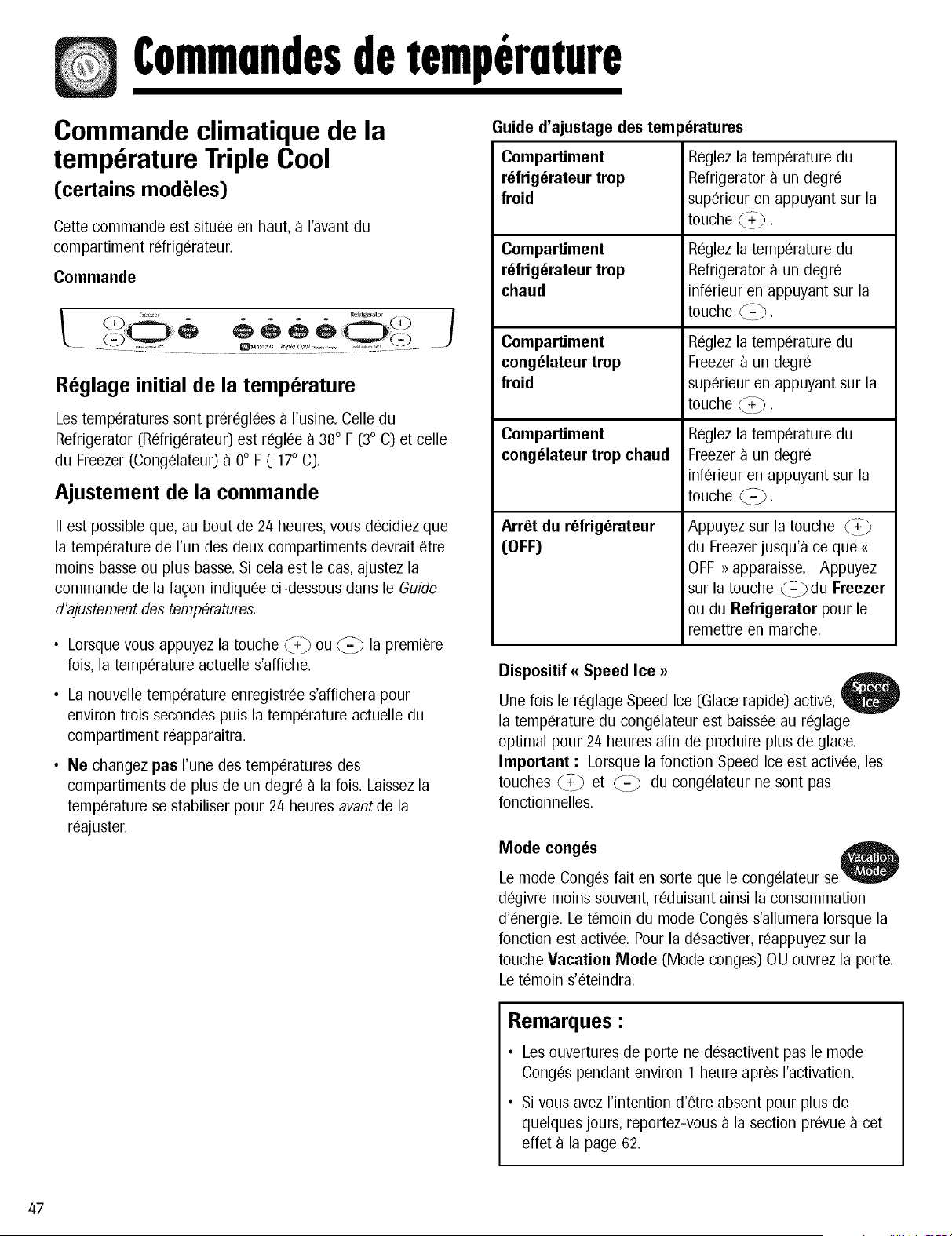

Triple Cool Climate Control

(select models)

The control is located at the top front of the fresh food

compartment.

Control

Speed Ice

When activated, Speed Ice reduces the freezer

temperature to the optimum setting for 2/4 hours in

order to produce more ice. Important: When the

Speed Ice feature is in operation, the _ and _z_ pads

for the freezer control will not operate.

F_eezer _efn_er_to_ /

Initial Temperature Setting

Temperatures are preset at the factory at 38 ° F (3° C)

in the fresh food compartment and 0° F (-17 ° C) in the

freezer compartment.

Adjusting the Control

24 hours after adding food, you may decide that one or

both compartments should be colder or warmer. If so,

adjust the control as indicated in the Temperature

Control Guide below.

• The first touch of the _-+_ or _Z_ pads shows the

current temperature setting.

• The display will show the new setting for

approximately three seconds, and then return to the

actual temperature currently within that

compartment.

• Do not change either control more than one degree

at a time. Allow temperature to stabilize for 24 hours

before making a new temperature adjustment.

Temperature Control Guide

Refrigerator too cold

Refrigerator too warm

Freezer too cold

Freezer too warm

Turn refrigerator OFF

Set the Refrigerator control

to next higher number by

pressing the _+_ pad.

Set the Refrigerator control

to next lower number by

pressing the _._ pad.

Set the Freezer control to

next higher number by

pressing the _+_ pad.

Set the Freezer control to

next lower number by

pressing the _ pad.

Press the Freezer_:_ pad

until OFF appears in the

display. Press either the

Freezer or Refrigerator

_:_ pad to turn back on.

Vacation Mode

The Vacation Mode feature causes the freezer

to defrost less frequently, conserving energy. The

Vacation Mode indicator light will illuminate when the

feature is activated. To deactivate, press the Vacation

Mode pad again OR open either door. The indicator

light will go off.

Notes:

• Door openings will not deactivate Vacation Mode

for approximately one hour after activation.

• If vacationing for more than a few days, see the

Preparing for Vacation section, page 26.

Temp Alarm

The Temp Alarm system will alert you if the

freezer or fresh food temperatures exceed normal

operating temperatures due to a power outage or

other event. When activated, the Temp Alarm light will

illuminate.

If the freezer or fresh food temperatures have

exceeded these limits, the display will alternately show

the current compartment temperatures and the highest

compartment temperatures reached when the power

was out. An audible alarm will sound repeatedly.

Press the Temp Alarm pad once to stop the audible

alarm. The Temp Alarm light will continue to flash and

the temperatures will alternate until the temperatures

have stabilized.

To turn off Temp Alarm, press and hold the Temp

Alarm pad for three seconds. The indicator light will

go off.

Door Alarm

The Door Alarm will alert you when one of the

doors has been left open for five continuous minutes.

When this happens, an audible alarm will sound every

few seconds until the door is closed OR the Door

Alarm pad is pressed to deactivate the feature.

TempermureControls

Max Cool

When activated, Max Cool causes the fresh

food and freezer temperatures to drop to the minimum

settings on the control. This cools down the

refrigerator and freezer after extended door openings

or when loading the refrigerator or freezer with warm

food. Important: When the Max Cool feature is in

operation, the_+_b and _-_ pads for the refrigerator

and freezer controls will not operate.

To activate, press the Max Cool pad. Max Cool will

deactivate automatically after 12 hours, OR press the

Max Cool pad to deactivate the feature.

User Preferences

Access the User Preferences menu to:

• Activate or turn off Super Cool (select models)

• Change the temperature display from °F to °C

• Enable or disable audible alarms.

• Adjust the light level at which the Dispenser Auto

Light will illuminate (when this feature is activated

on the ice and water dispenser) (select models)

• Activate the Sabbath Mode

Super Cool (CO) (select models)

When Super Cool is ON, an air-mixing fan in the fresh

food compartment is activated to improve air flow and

temperature control. To save energy, this feature may

be deactivated by choosing OFF.

Temperature Display (F_C)

Change the display to show temperatures in degrees

Fahrenheit or degrees Celsius.

Alarm (AL)

When the Alarm mode is OFF, all audible alarms will

be disabled until the feature is turned on.

Auto Light Level Selection (LL) (select models)

This setting adjusts the light level at which the

dispenser light will illuminate when the sensor detects

that the light levels in the room are low. Setting 1 is

the darkest light level setting, setting 9 is the lightest

light level setting. Important: The Auto Light (select

models) must be activated on the ice and water

dispenser control to take advantage of this option.

Sabbath Mode (SAB)

When the Sabbath Mode is ON, all control lights and

the night light will be disabled until the feature is

turned OFE This feature does not disable the interior

lights. Press any pad to restore the control lights.

To access the User Preferences menu, press and hold

the Door Alarm pad for three seconds. When in the

User Preferences mode, a short title for the feature will

appear in the Freezer temperature display and the

feature status will appear in the Refrigerator display.

1. Use the Freezer up and down control to scroll

through the features.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

the refrigerator is first started, during hot weather and

after excessive or lengthy door openings.

2. When the desired feature is displayed, use the

Refrigerator up and down control to change the

status.

3. When changes are complete, press the Boor Alarm

pad for three seconds OR close the refrigerator

door.

FreshFoodFeotures

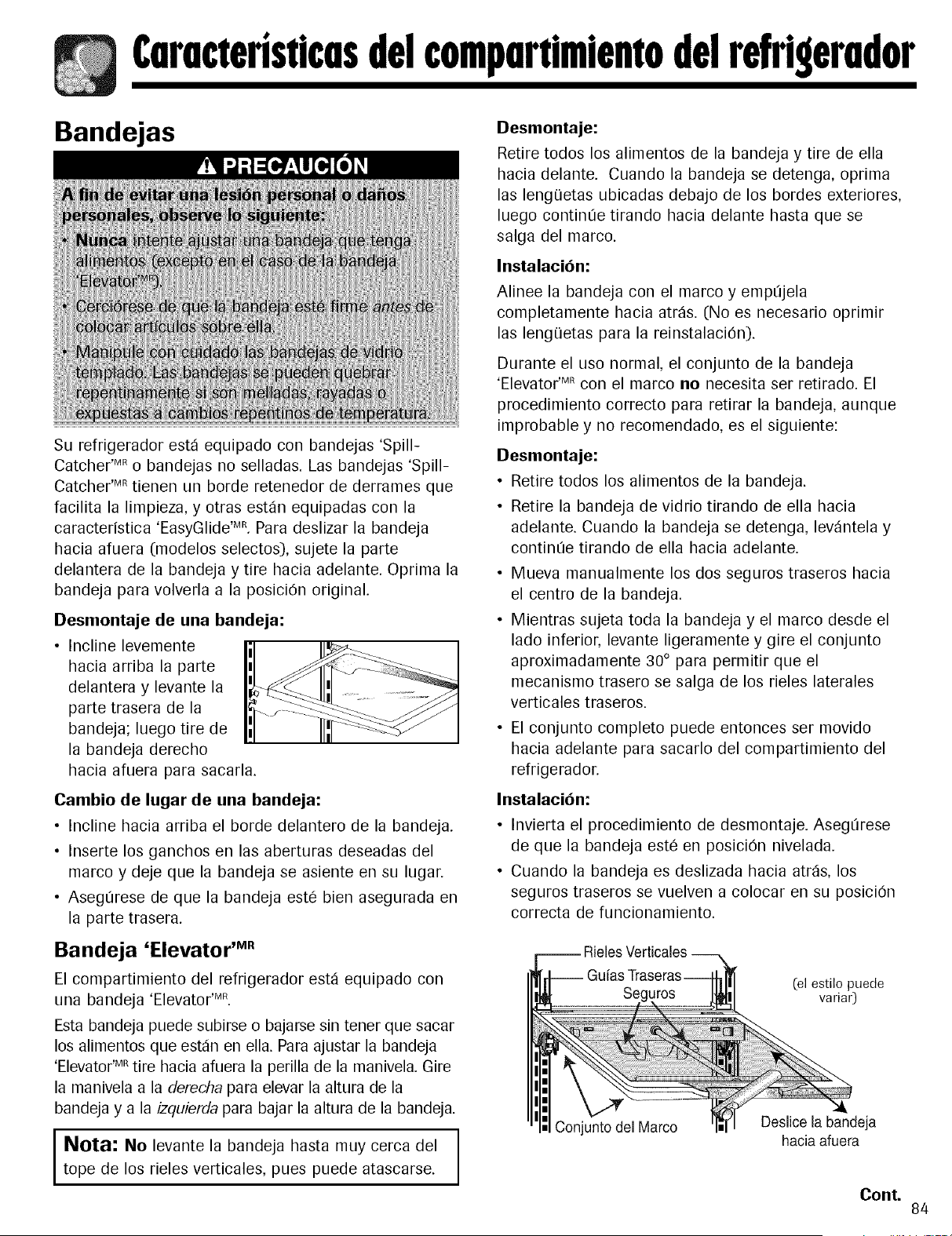

Shelves

Your refrigerator has either Spill-Catcher TM or non-

sealed Shelves. The Spill-Catcher TM shelves have a spill

retainer edge which allows for easier clean up and

some are equipped with the EasyGlide TM slide out

feature. To slide out (select models), grasp the front of

the shelf and pull forward. Push in the shelf to return

to the original position.

To Remove a Shelf:

• Slightly tilt up the

front and lift up the

rear of the shelf, then

pull the shelf straight

out.

To Lock the Shelf Into Another Position:

• Tilt up the front edge of the shelf.

• Insert the hooks into the desired frame openings and

let the shelf settle into place.

• Be sure the shelf is securely locked at the rear.

Elevator TM Shelf

The fresh food compartment is equipped with an

Elevator TM Shelf.

This shelf can be adjusted up or down without having

to be unloaded of its contents. To adjust an Elevator TM

Shelf, pull out the knob on the crank handle. Rotate

the crank clockwise to raise the height of the shelf, and

counterclockwise to lower the height of the shelf.

I Note: Do not raise the shelf to the very top of the

vertical rails, as the shelf may become jammed.

To Remove:

Completely unload the shelf and pull the shelf forward.

When the shelf stops, press up on the tabs located

underneath its outside edges, then continue pulling

forward, clear of the frame.

To Install:

Align the shelf to the frame and push it all the way

back. (There is no need to depress the tabs for

reinstallation).

In ordinary use, the Elevator TM Shelf frame assembly

does not require removal. Though unlikely, and not

recommended, the correct removal procedure is as

follows:

To Remove:

• Unload the shelf completely.

• Remove glass shelf by pulling forward. When shelf

stops lift up and continue pulling forward.

• Manually move the two rear latches toward the shelf

center.

While supporting the entire shelf and frame from

underneath, lift slightly and rotate the assembly

approximately 30 ° to allow the rear mechanism to

clear the vertical rear side rails.

• The entire assembly can then be moved forward and

clear of the refrigerator compartment.

To Install:

• Reverse the removal procedure. Be sure the shelf is

in a level position.

• When the sliding shelf is pushed to the rear, it will

reposition the rear latches to their correct operating

position.

(style may vary)

FrameAssembly

Slide Out

EasyGlide r'`Shelf

FreshFoodFeotures

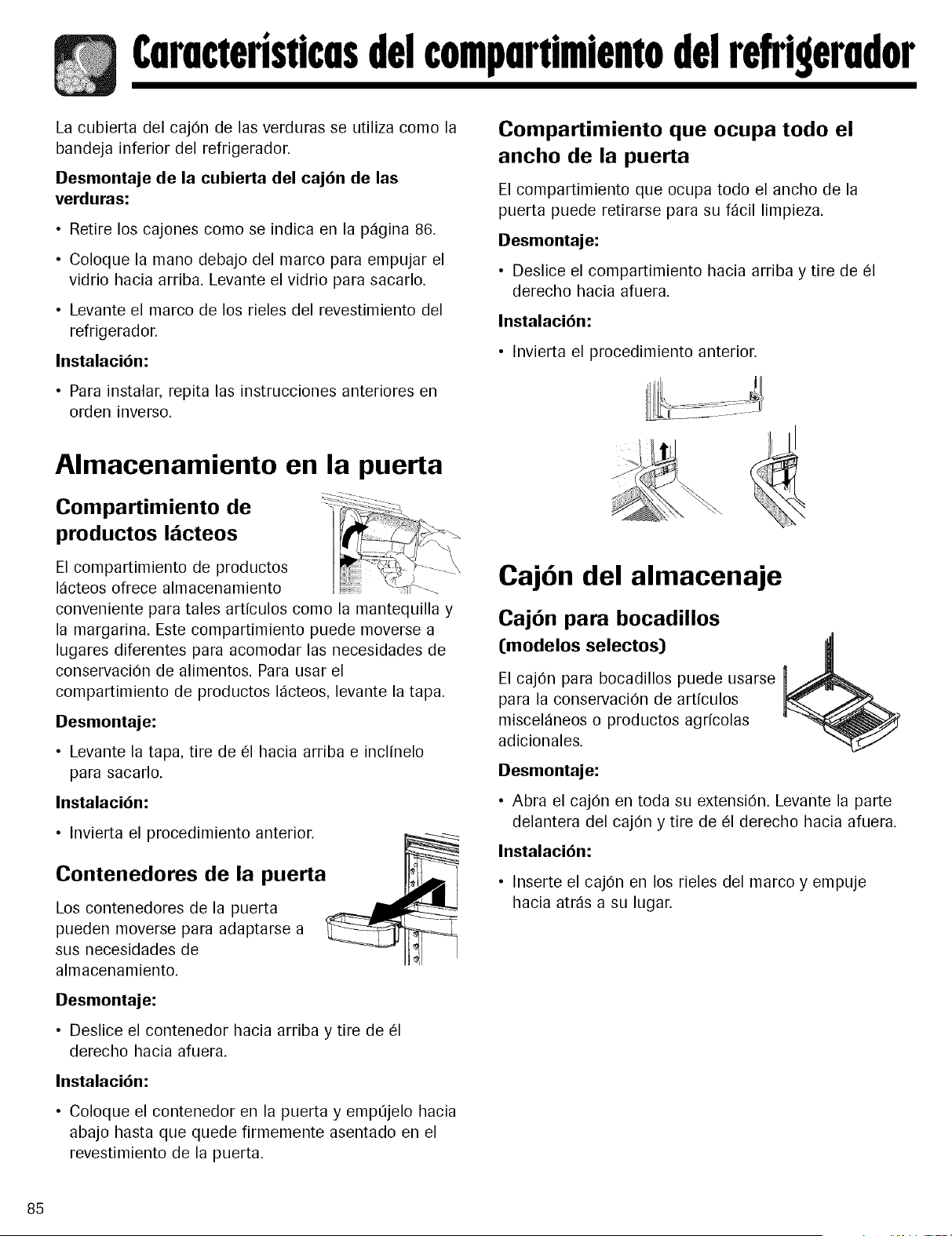

The Crisper Top serves as the lower fresh food shelf.

To Remove the Crisper Top:

• Remove crisper drawers as indicated.

• Place hand under the frame to push up the glass. Lift

glass out.

• Lift frame from refrigerator liner rails.

To Install:

• Repeat above instructions in reverse order.

Door Storage

Dairy Compartment

The Dairy Compartment provides

convenient door storage for

spreadable items such as butter

and margarine. This compartment can be moved to

different locations to accommodate storage needs. To

use the dairy compartment, raise the cover.

To Remove:

• Raise the cover, pull upward and tilt out.

To Install:

• Reverse above procedure.

Door Buckets

Door Buckets can be moved to meet

storage needs.

To Remove:

• Slide bucket up and pull straight

out.

To Install:

• Slide bucket in and down until firmly seated in the

door liner.

Full-Width Door Shelf

Full-Width Door Shelf removes for easy cleaning.

To Remove:

• Slide shelf up and pull

straight out.

To Install:

• Reverse above

procedure.

Storage Drawers

Snack Drawer (select models) ,_=

The Snack Drawer can be used for . _1

of miscellaneous items or __'j_,_

storage

extra produce. _%. _.,_

To Remove: "__

• Pull drawer out to full extension. Tilt up front

of drawer and pull straight out.

To Install:

• Insert drawer into frame rails and push back into

place.

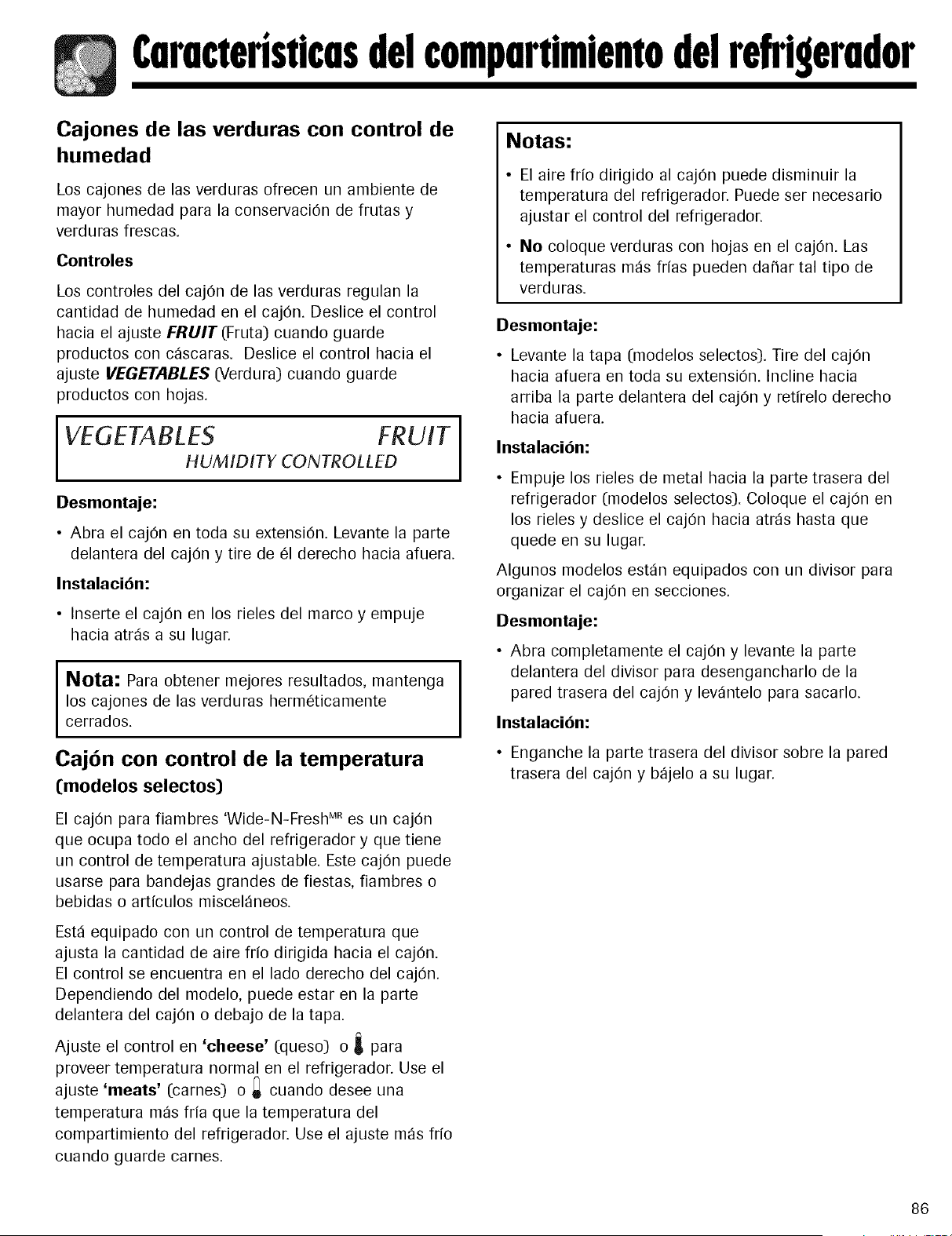

Humidity-Controlled Crisper Drawers

The Crisper Drawers provide a higher humidity

environment for fresh fruit and vegetable storage.

Controls

The Crisper Controls regulate the amount of humidity

in the crisper drawer. Slide the control towards the

FRUIT setting when storing produce with outer skins.

Slide the control towards the VEGETABLES setting

when storing leafy produce.

VEGETABLES FRUITI

HUMIDITY CONTROLLED

To Remove:

• Pull drawer out to full extension. Tilt up front of

drawer and pull straight out.

To Install:

• Insert drawer into frame rails and push back into

place.

Note: For best results, keep the crisper drawers [

tightly closed.

FreshFoodFemures

Temperature-Controlled Drawer

(select models)

The Wide-N-Fresh TM dell drawer is a full-width drawer

with adjustable temperature control. This drawer can

be used for large party trays, dell items, beverages or

miscellaneous items.

There is a temperature control which adjusts the

amount of cold air allowed into the drawee The

control is located on the right side of the drawer.

Depending on your model, it is either on the front of

the drawer or under the lid.

Set the control to cheese or _ to provide a normal

refrigerator temperature. Set the drawer on the

meats or _ setting when a temperature colder than

the main refrigerator compartment is desired. Use the

coldest setting when storing meats.

Notes:

• Cold air directed to the drawer can decrease

refrigerator temperature. Refrigerator control may

need to be adjusted.

• Do not place leafy vegetables in the drawer.

Colder temperatures could damage leafy produce.

To Remove:

• Lift lid (select models). Pull drawer out to full

extension. Tilt up front of pantry and pull straight out.

To Install:

• Push metal glide rails to the back of the refrigerator

(select models). Place drawer onto rails and slide

drawer back until it falls into place.

Some models feature a divider to organize the drawer

into sections.

To Remove:

• Pull drawer completely out and raise the front of the

divider to unhook it from the rear wall of the drawer

and lift it out.

To Install:

• Hook back of divider over rear wall of the drawer and

lower into place.

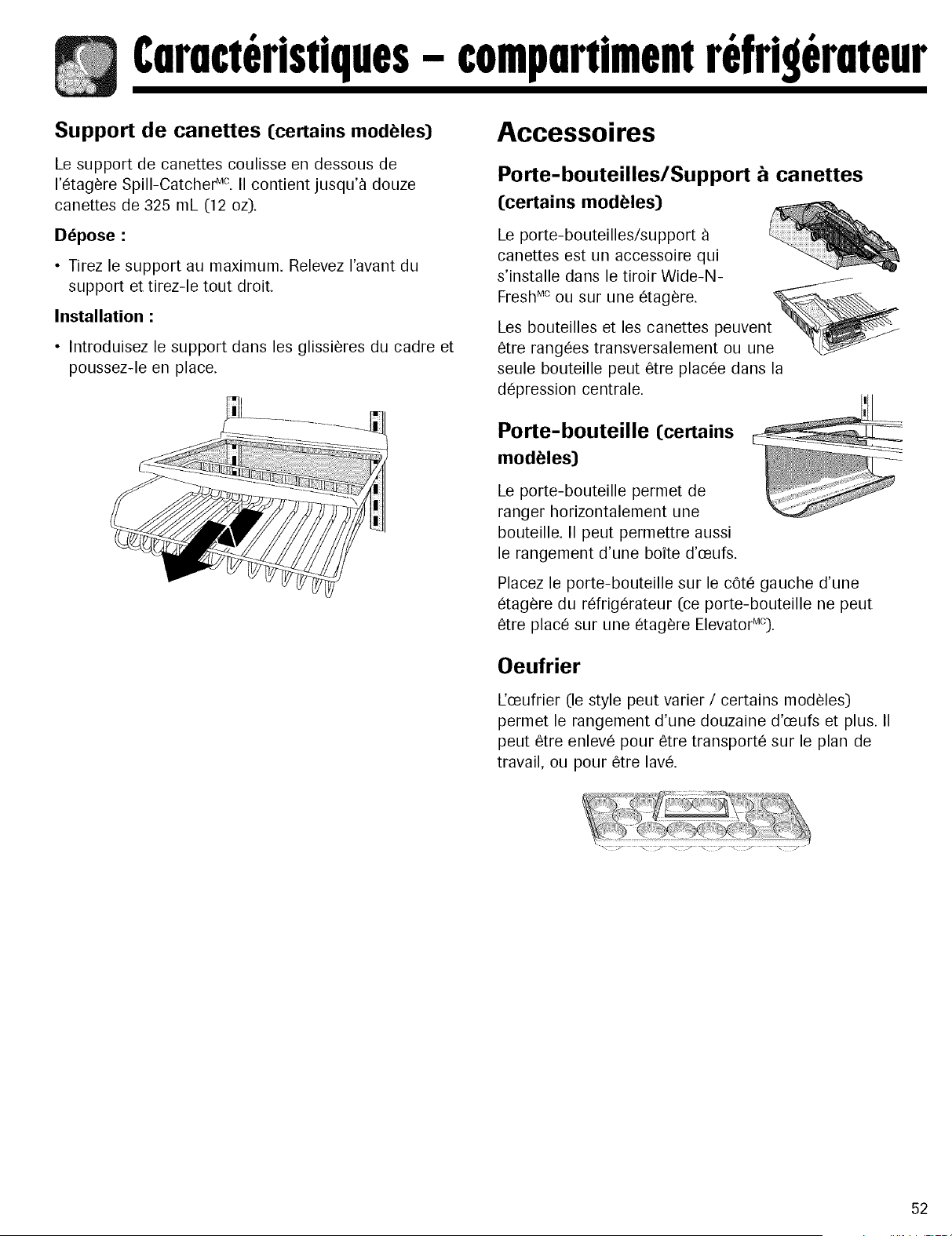

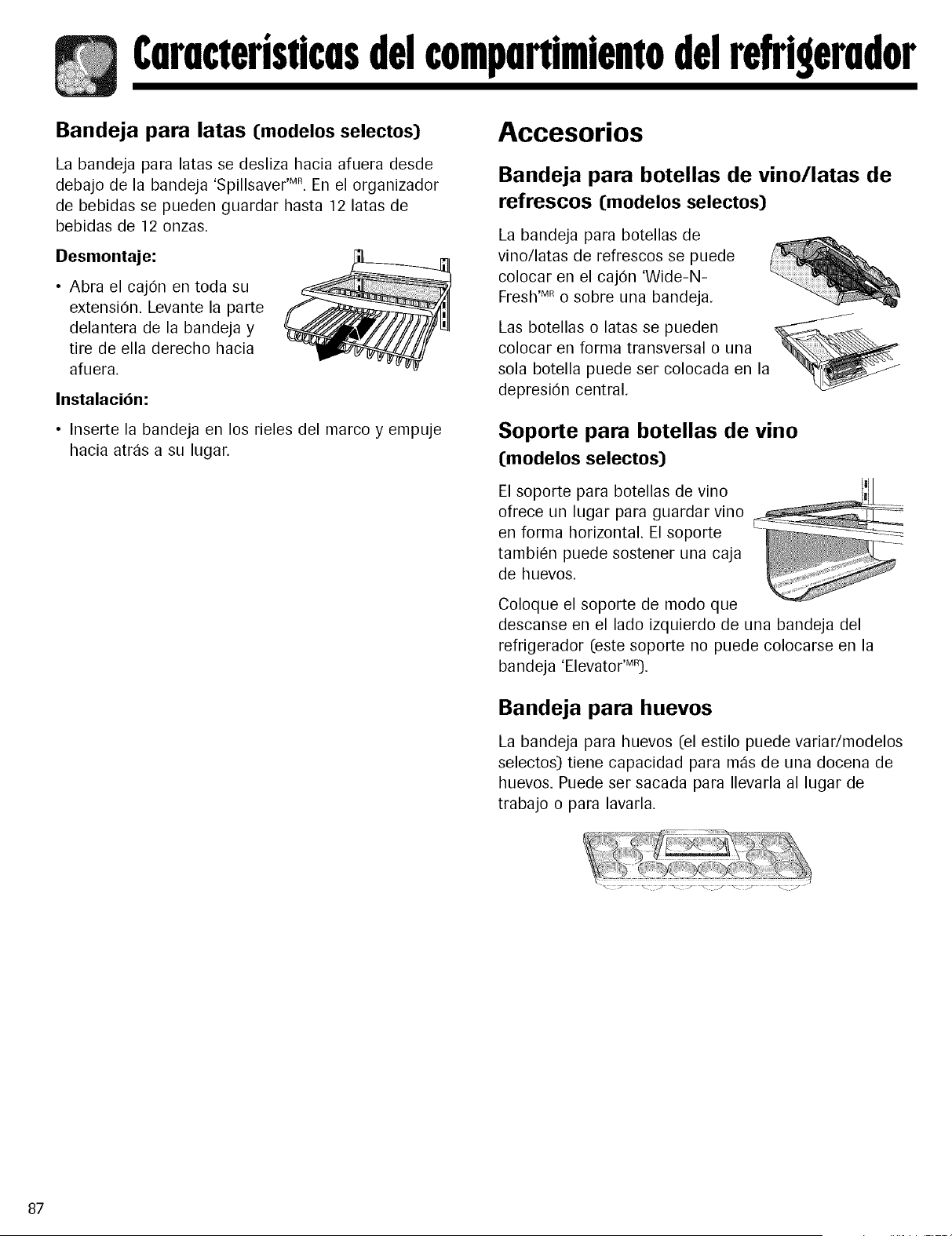

Can Rack (select models)

The Can Rack slides out from

underneath the Spill-Catcher TM

shelf. It holds up to twelve 12-

ounce beverage cans.

To Remove:

• Pull rack out to full extension. Tilt up the front of rack

and pull straight out.

To Install:

• Insert rack into frame rails and push back into place.

Accessories

Wine Trivet/Can Rack (select models)

The Wine Trivet/Can Rack

accessory fits in the Wide-N-

FresM Mdeli drawer or on a shelf.

Bottles or cans can be laid

crosswise, or a single bottle may be

laid in the center depression.

Wine Rack (select models)

The Wine Rack provides a place

for horizontally storing wine. The

rack can also hold an egg carton.

Position the rack to rest on the

left hand side of a refrigerator

shelf (this rack cannot be

positioned on an Elevator TM shelf).

Egg Cradle

The Egg Cradle (style may vary/select models) holds a

"dozen-plus" eggs. It can be removed to carry to work

area or to be washed.

FreezerFeatures

Automatic Ice Maker

(select models)

I ote: Energy rating guides that are posted on the

refrigerator at the time of purchase do not include

optional ice maker energy usage.

Some models are automatic ice maker ready. The

number of the appropriate ice maker kit is IC11B. The

kit contains installation instructions and water

connection instructions.

Other models have a factory installed ice maker.

Connect the ice maker to the water supply as

instructed on pages 9-10. Proper water flow and a

level refrigerator are essential for optimal ice

maker performance.

Operating Instructions

• Confirm ice bin is in place and ice maker arm is

down.

• After freezer section reaches

approximately 0° F (-17° C), ice

maker fills with water and begins

operating. You will have a complete

harvest of ice approximately every

three hours.

• Allow approximately 24 hours after installation to

receive first harvest of ice.

• Discard ice created within first 12 hours of operation

to verify system is flushed of impurities.

• Stop ice production by raising ice maker arm until

click is heard.

• Ice maker will remain in the off position until arm is

pushed down.

• The first one or two batches will probably contain

undersized and irregular cubes because of air in the

supply line.

• When the ice cubes are ejected it is normal for

several cubes to be joined together at the ends. They

can easily be broken apart. The ice maker will

continue to make ice until the supply of ice cubes

raises the sensor arm, shutting the ice maker off.

• Certain sounds may accompany the various cycles of

the ice maker. The motor may have a slight hum, the

cubes will rattle as they fall into an empty storage bin

and the water valve may click or "buzz" occasionally.

become cloudy, shrink, stick together and taste stale.

Empty the ice storage bin periodically and wash it in

lukewarm water. Be sure to dry the bin thoroughly

before replacing it.

Beverages and foods should not be placed in the

ice storage bin for quick chilling. These items can

block the sensor arm, causing the ice maker to

malfunction.

• Turn off (arm up) the ice maker when the water

supply is to be shut off for several hours.

To Remove the Ice Bin:

• Pull it forward, away from the ice maker. To avoid the

ice maker dumping ice while the bin is removed, turn

the ice maker off by raising the sensor arm.

To Install the Ice Bin:

• Reverse the above procedure. Turn the ice maker on

by lowering the sensor arm.

• If the ice is not used frequently, the ice cubes will 18

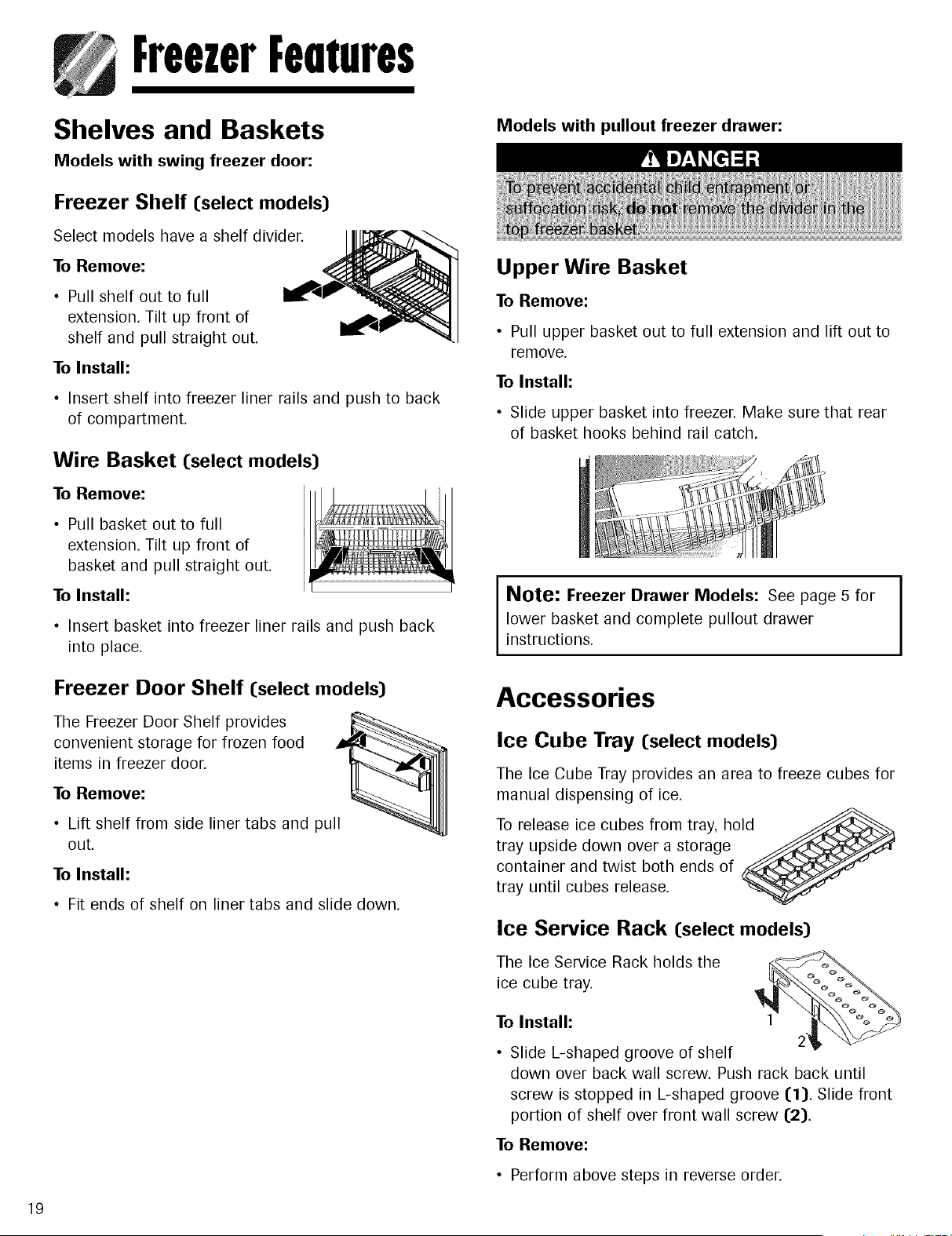

FreezerFeatures

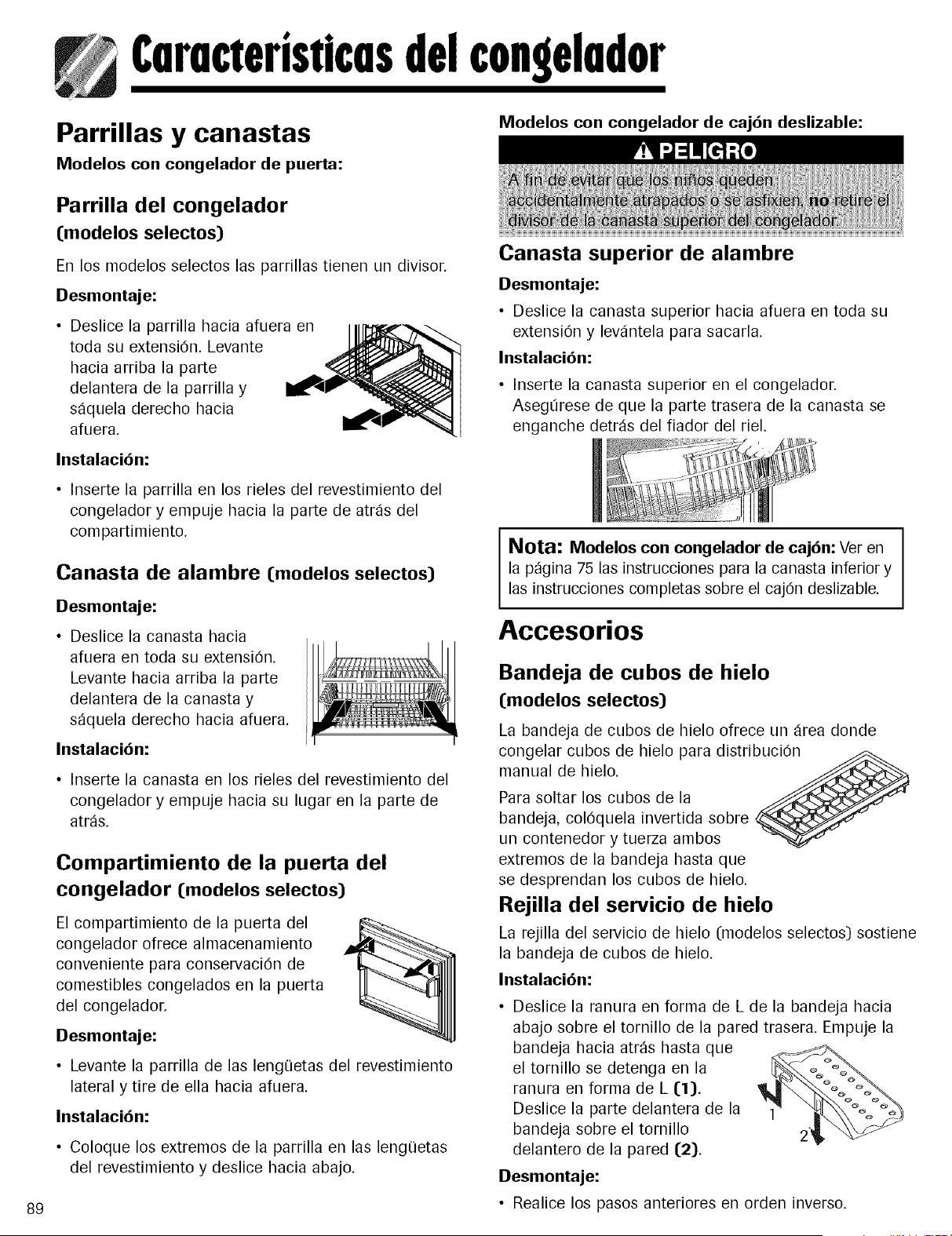

Shelves and Baskets

Models with swing freezer door:

Freezer Shelf (select models)

Select models have a shelf divider.

To Remove:

• Pull shelf out to full

extension. Tilt up front of

shelf and pull straight out.

To Install:

• Insert shelf into freezer liner rails and push to back

of compartment.

Wire Basket (select models)

To Remove:

• Pull basket out to full

extension. Tilt up front of

basket and pull straight out.

To Install:

• Insert basket into freezer liner rails and push back

into place.

Freezer Door Shelf (select models)

The Freezer Door Shelf provides

convenient storage for frozen food

items in freezer door.

To Remove:

• Lift shelf from side liner tabs and pull

out.

To Install:

• Fit ends of shelf on liner tabs and slide down.

Models with pullout freezer drawer:

Upper Wire Basket

To Remove:

• Pull upper basket out to full extension and lift out to

remove.

To Install:

• Slide upper basket into freezer. Make sure that rear

of basket hooks behind rail catch.

Note: Freezer Drawer Models: See page 5 for

lower basket and complete pullout drawer

instructions.

Accessories

Ice Cube Tray (select models)

The Ice Cube Tray provides an area to freeze cubes for

manual dispensing of ice.

To release ice cubes from tray, hold

tray upside down over a storage

container and twist both ends of

tray until cubes release.

Ice Service Rack (select models)

The Ice Service Rack holds the

ice cube tray.

To Install:

• Slide L-shaped groove of shelf

down over back wall screw. Push rack back until

screw is stopped in L-shaped groove (1). Slide front

portion of shelf over front wall screw (2).

To Remove:

• Perform above steps in reverse order.

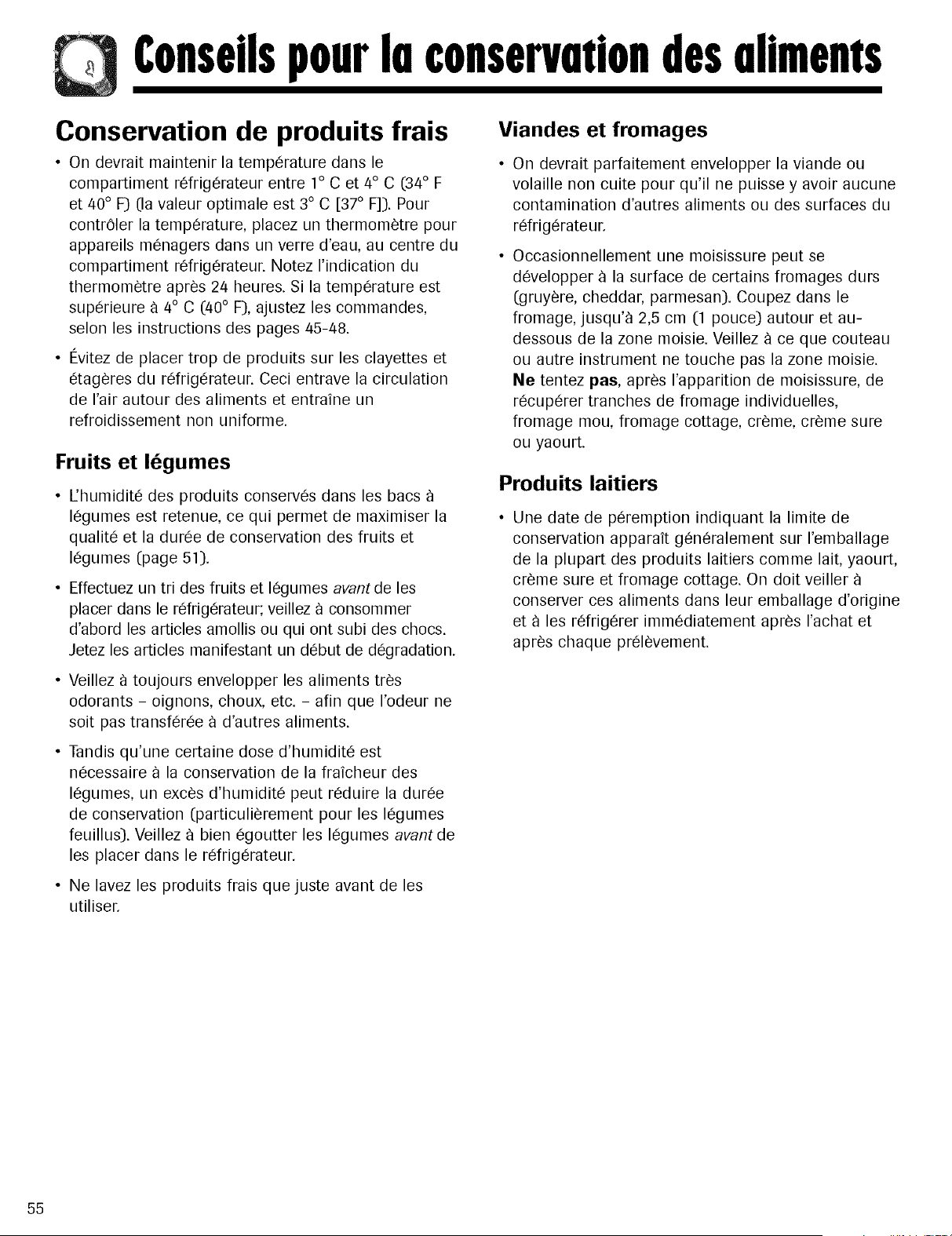

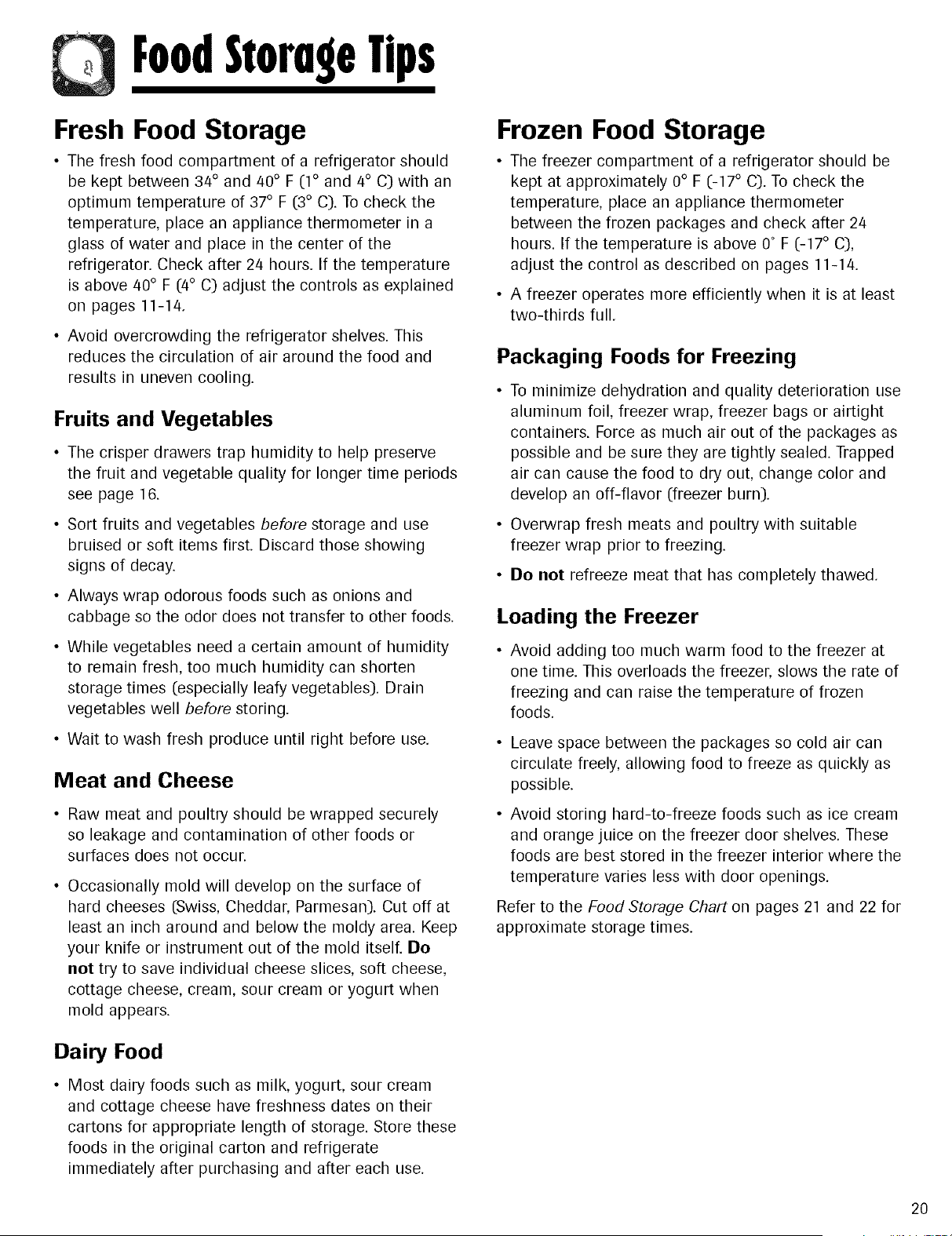

FoodStorageTips

Fresh Food Storage

• The fresh food compartment of a refrigerator should

be kept between 34° and 40° F (1 ° and 4° C} with an

optimum temperature of 37° F (3° C}. To check the

temperature, place an appliance thermometer in a

glass of water and place in the center of the

refrigerator. Check after 24 hours. If the temperature

is above 40° F (4° C} adjust the controls as explained

on pages 11-14.

• Avoid overcrowding the refrigerator shelves. This

reduces the circulation of air around the food and

results in uneven cooling.

Fruits and Vegetables

• The crisper drawers trap humidity to help preserve

the fruit and vegetable quality for longer time periods

see page 16.

• Sort fruits and vegetables before storage and use

bruised or soft items first. Discard those showing

signs of decay.

• Always wrap odorous foods such as onions and

cabbage so the odor does not transfer to other foods.

• While vegetables need a certain amount of humidity

to remain fresh, too much humidity can shorten

storage times (especially leafy vegetables}. Drain

vegetables well before storing.

• Wait to wash fresh produce until right before use.

Meat and Cheese

• Raw meat and poultry should be wrapped securely

so leakage and contamination of other foods or

surfaces does not Occur,

• Occasionally mold will develop on the surface of

hard cheeses (Swiss, Cheddar, Parmesan}. Cut off at

least an inch around and below the moldy area. Keep

your knife or instrument out of the mold itself. De

net try to save individual cheese slices, soft cheese,

cottage cheese, cream, sour cream or yogurt when

mold appears.

Dairy Food

• Most dairy foods such as milk, yogurt, sour cream

and cottage cheese have freshness dates on their

cartons for appropriate length of storage. Store these

foods in the original carton and refrigerate

immediately after purchasing and after each use.

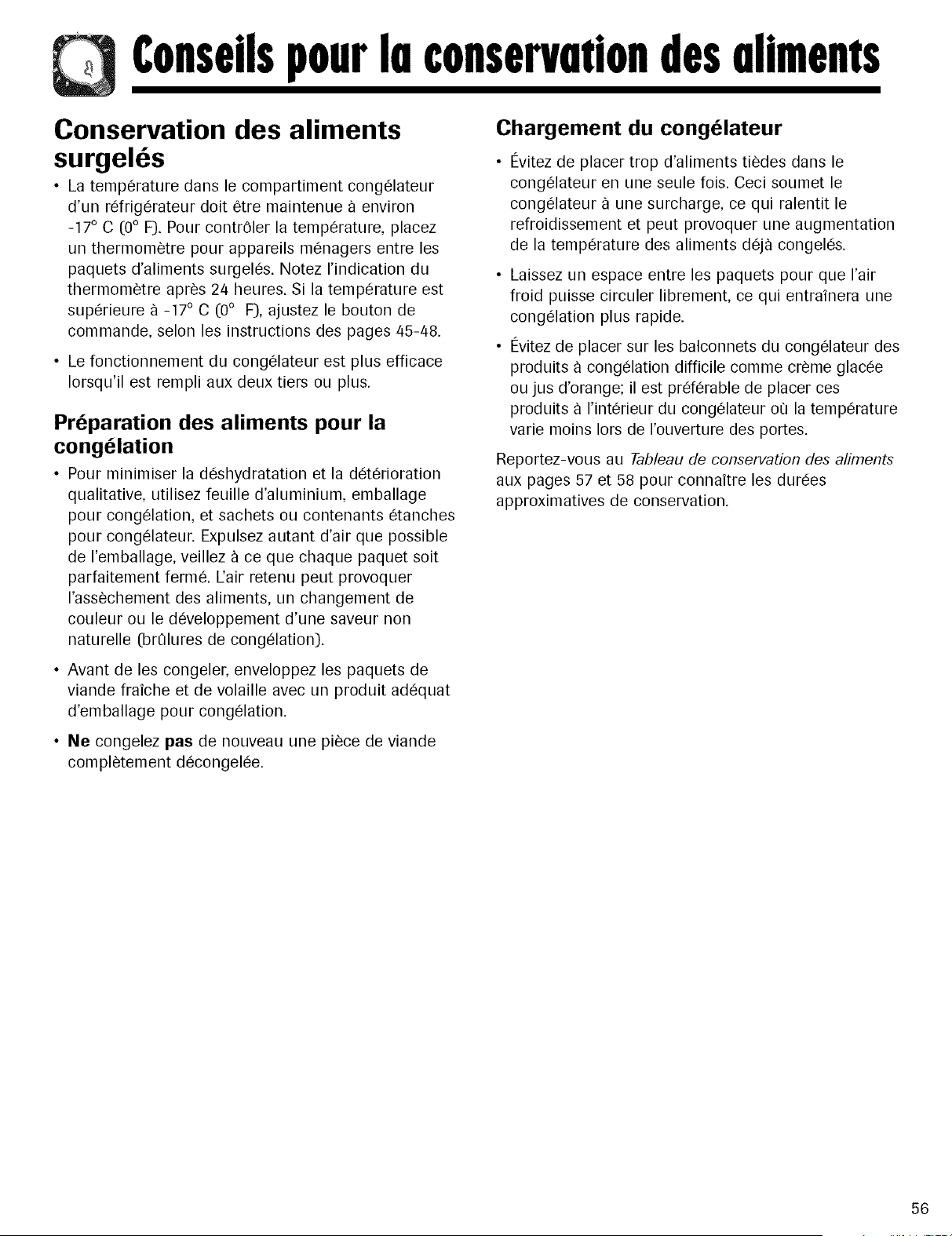

Frozen Food Storage

• The freezer compartment of a refrigerator should be

kept at approximately 0° F (-17 ° C}. To check the

temperature, place an appliance thermometer

between the frozen packages and check after 2/4

hours. If the temperature is above 0 ° F (-17 ° C},

adjust the control as described on pages 11-14.

• A freezer operates more efficiently when it is at least

two-thirds full.

Packaging Foods for Freezing

To minimize dehydration and quality deterioration use

aluminum foil, freezer wrap, freezer bags or airtight

containers. Force as much air out of the packages as

possible and be sure they are tightly sealed. Trapped

air can cause the food to dry out, change color and

develop an off-flavor (freezer burn}.

• Overwrap fresh meats and poultry with suitable

freezer wrap prior to freezing.

• Do not refreeze meat that has completely thawed.

Loading the Freezer

Avoid adding too much warm food to the freezer at

one time. This overloads the freezer, slows the rate of

freezing and can raise the temperature of frozen

foods.

• Leave space between the packages so cold air can

circulate freely, allowing food to freeze as quickly as

possible.

Avoid storing hard-to-freeze foods such as ice cream

and orange juice on the freezer door shelves. These

foods are best stored in the freezer interior where the

temperature varies less with door openings.

Refer to the Food Storage Chart on pages 21 and 22 for

approximate storage times.

FoodStorageTips

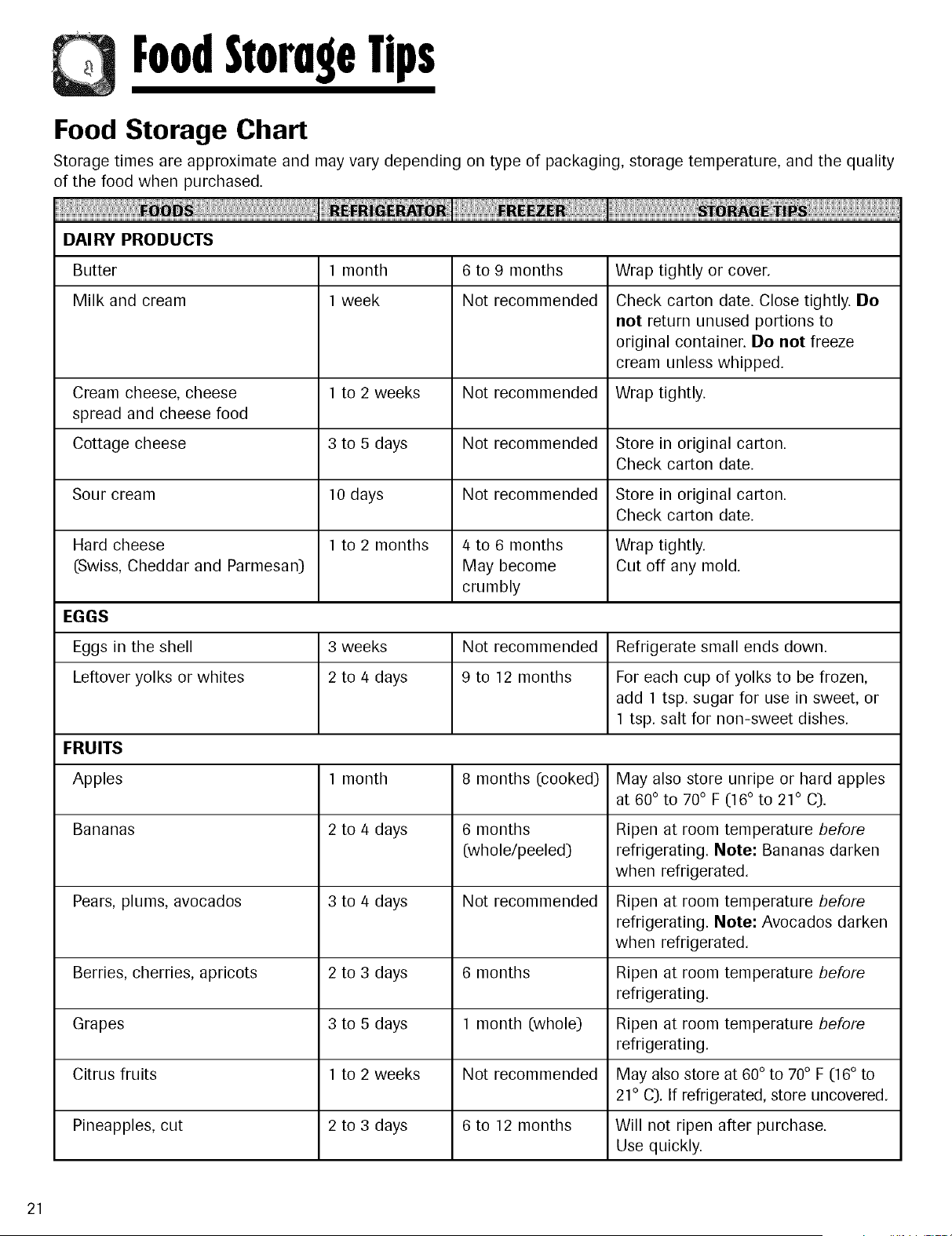

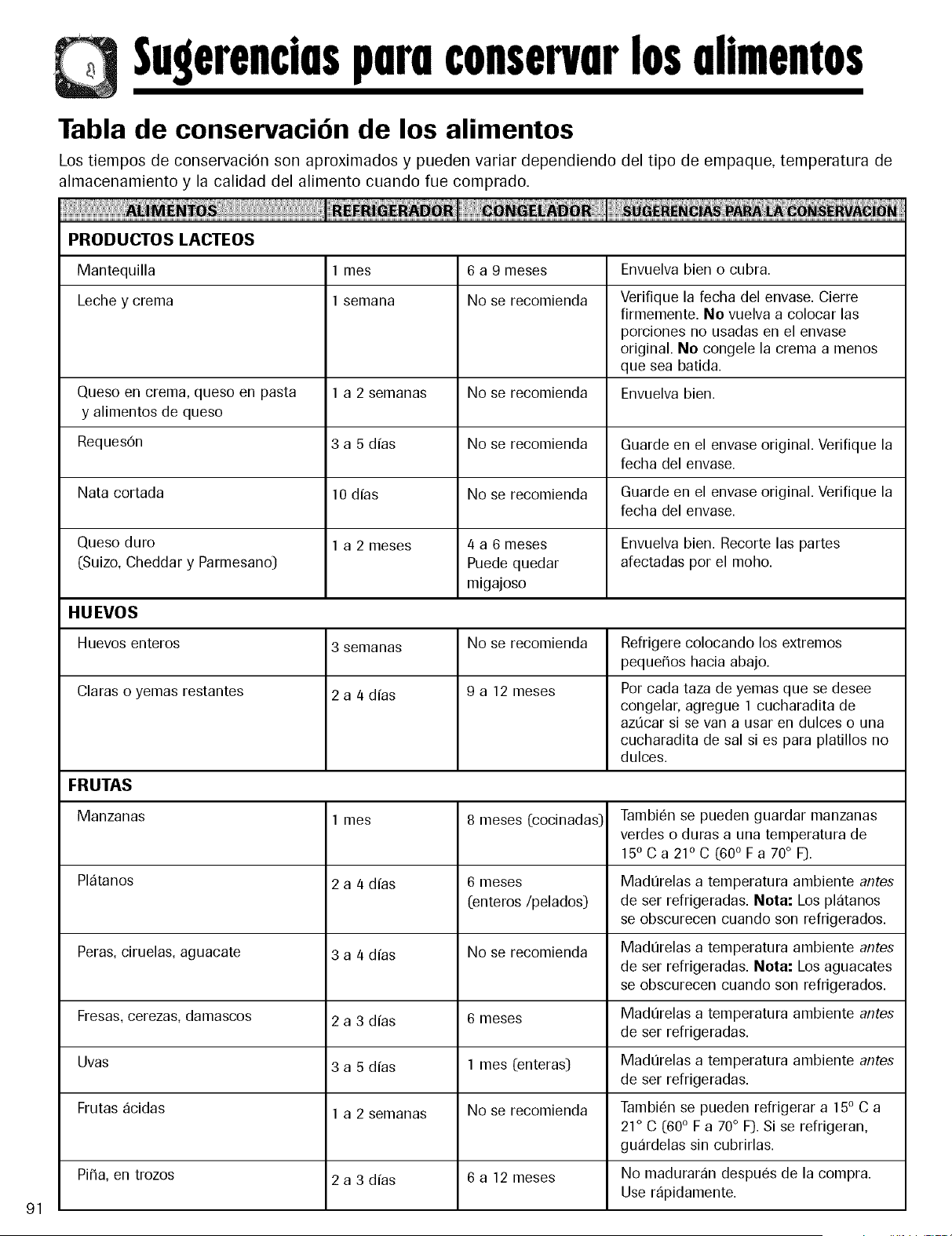

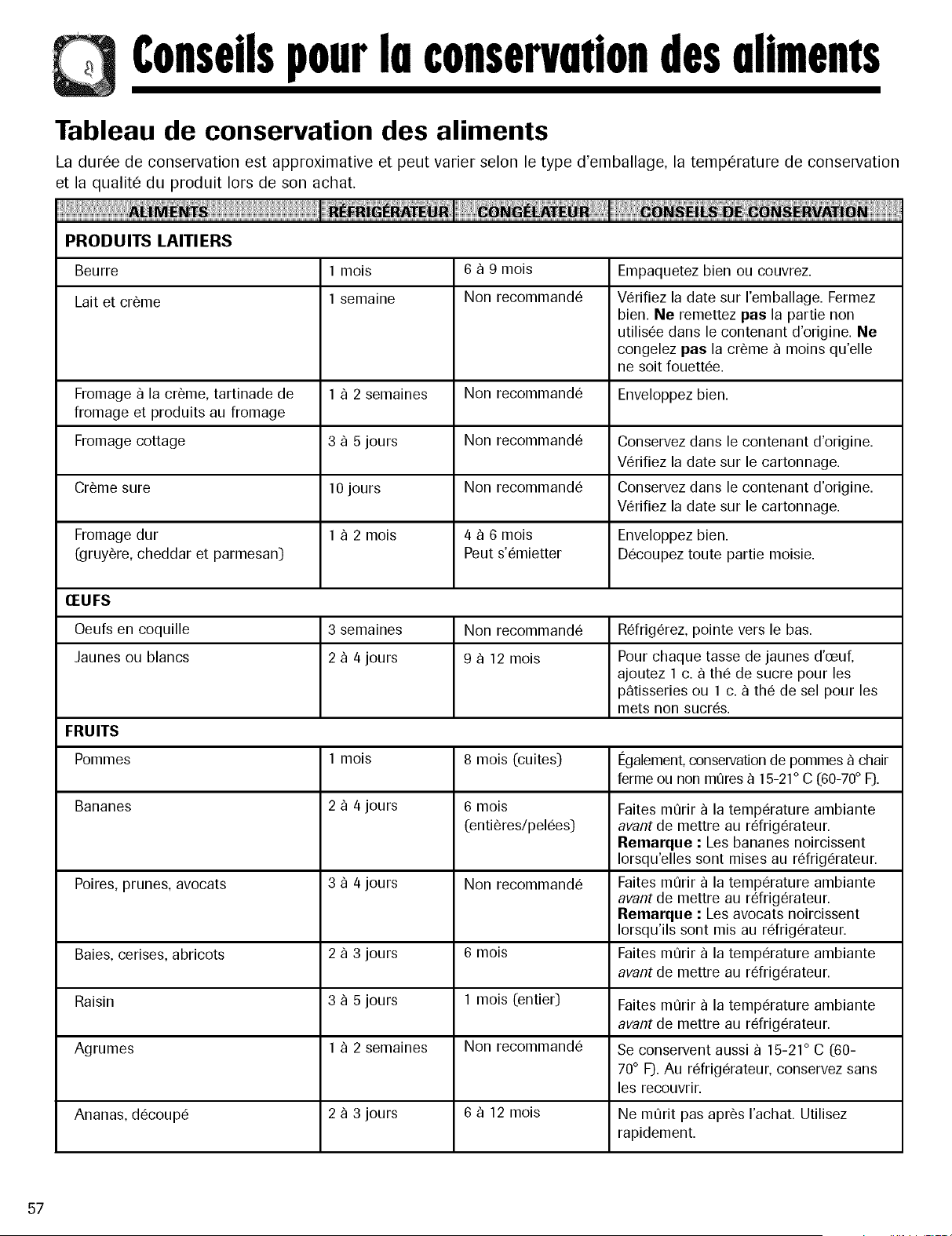

Food Storage Chart

Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality

of the food when purchased.

DAI RY PRODUCTS

Butter 1 month 6 to 9 months Wrap tightly or cover.

Milk and cream 1 week Not recommended Check carton date. Close tightly. Do

not return unused portions to

original container. Do not freeze

cream unless whipped.

Cream cheese, cheese 1 to 2 weeks Not recommended Wrap tightly.

spread and cheese food

Cottage cheese 3 to 5 days Not recommended Store in original carton.

Check carton date.

Sour cream 10 days Not recommended Store in original carton.

Check carton date.

Hard cheese 1 to 2 months 4 to 6 months Wrap tightly.

(Swiss, Cheddar and Parmesan) May become Cut off any mold.

crumbly

EGGS

Eggs in the shell 3 weeks Not recommended Refrigerate small ends down.

Leftover yolks or whites 2 to 4 days 9 to 12 months For each cup of yolks to be frozen,

add 1 tsp. sugar for use in sweet, or

1 tsp. salt for non-sweet dishes.

FRUITS

Apples 1 month 8 months (cooked) May also store unripe or hard apples

at 60 ° to 70° F (16° to 21 ° (3).

Bananas 2 to 4 days 6 months Ripen at room temperature before

(whole/peeled) refrigerating. Note: Bananas darken

when refrigerated.

Pears, plums, avocados 3 to/4 days Not recommended Ripen at room temperature before

refrigerating. Note: Avocados darken

when refrigerated.

Berries, cherries, apricots 2 to 3 days 6 months Ripen at room temperature before

refrigerating.

Grapes 3 to 5 days 1 month (whole) Ripen at room temperature before

refrigerating.

Citrus fruits 1 to 2 weeks Not recommended May also store at 60° to 70° F (16° to

21° (3). If refrigerated, store uncovered.

Pineapples, cut 2 to 3 days 6 to 12 months Will not ripen after purchase.

Use quickly.

FoodStorageTips

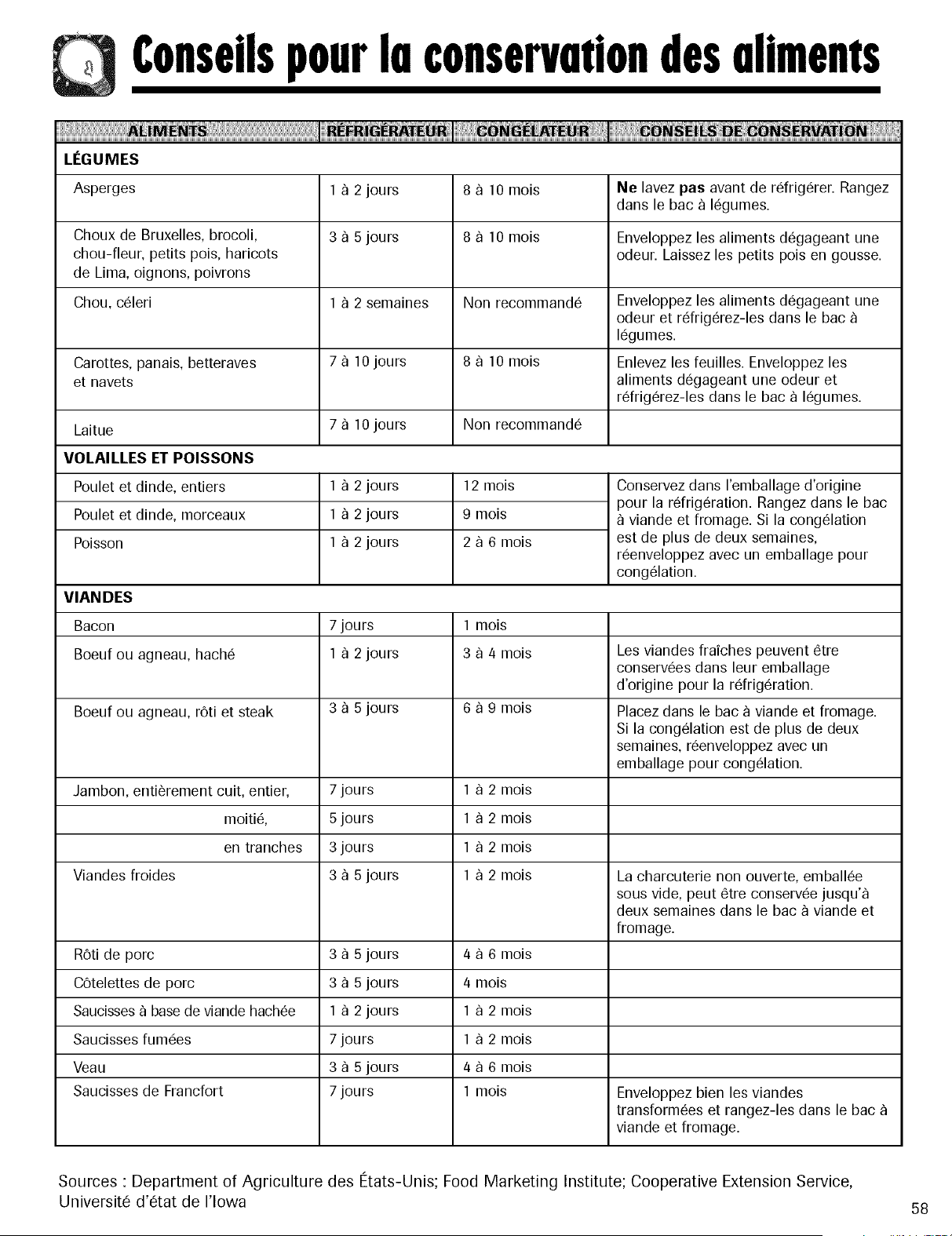

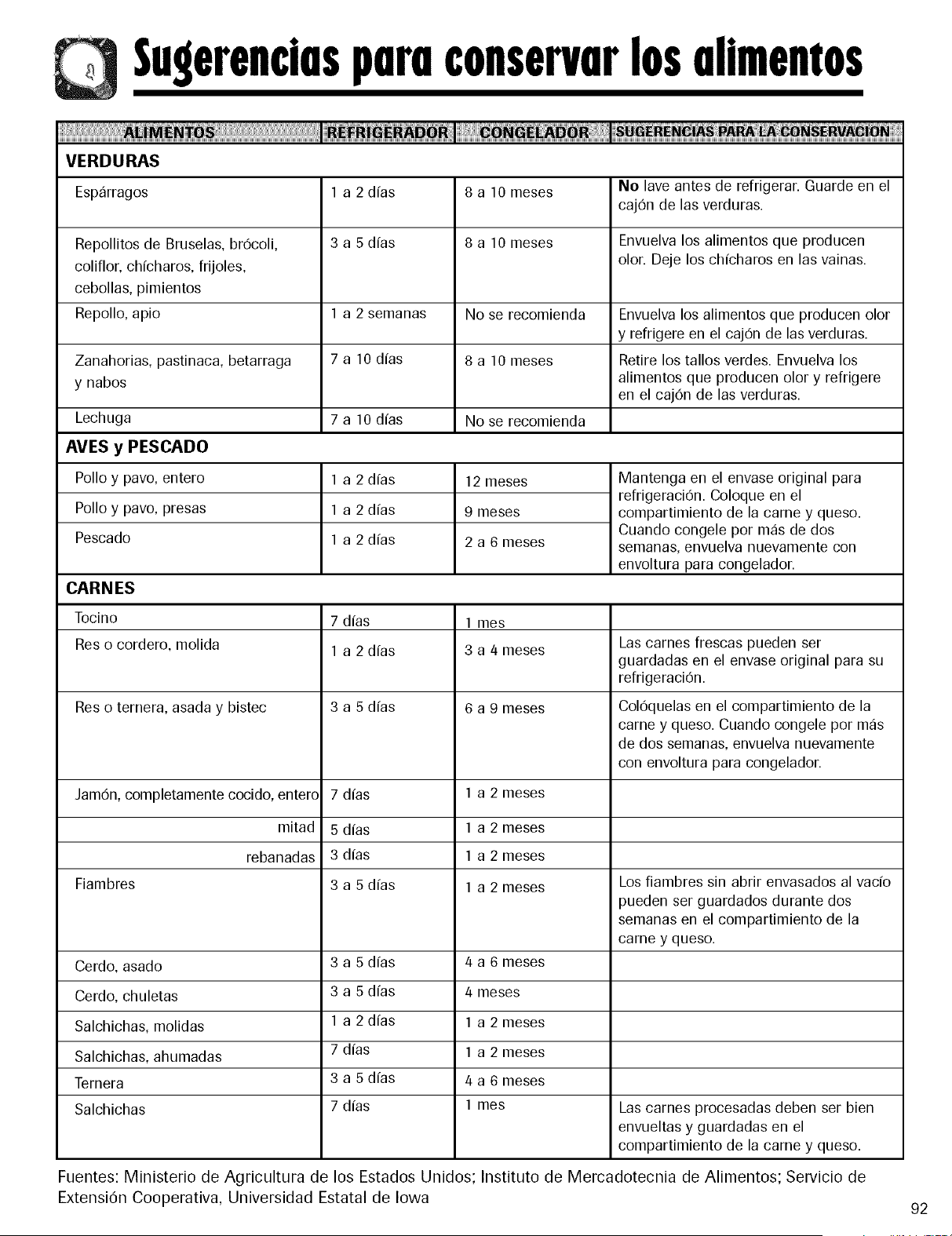

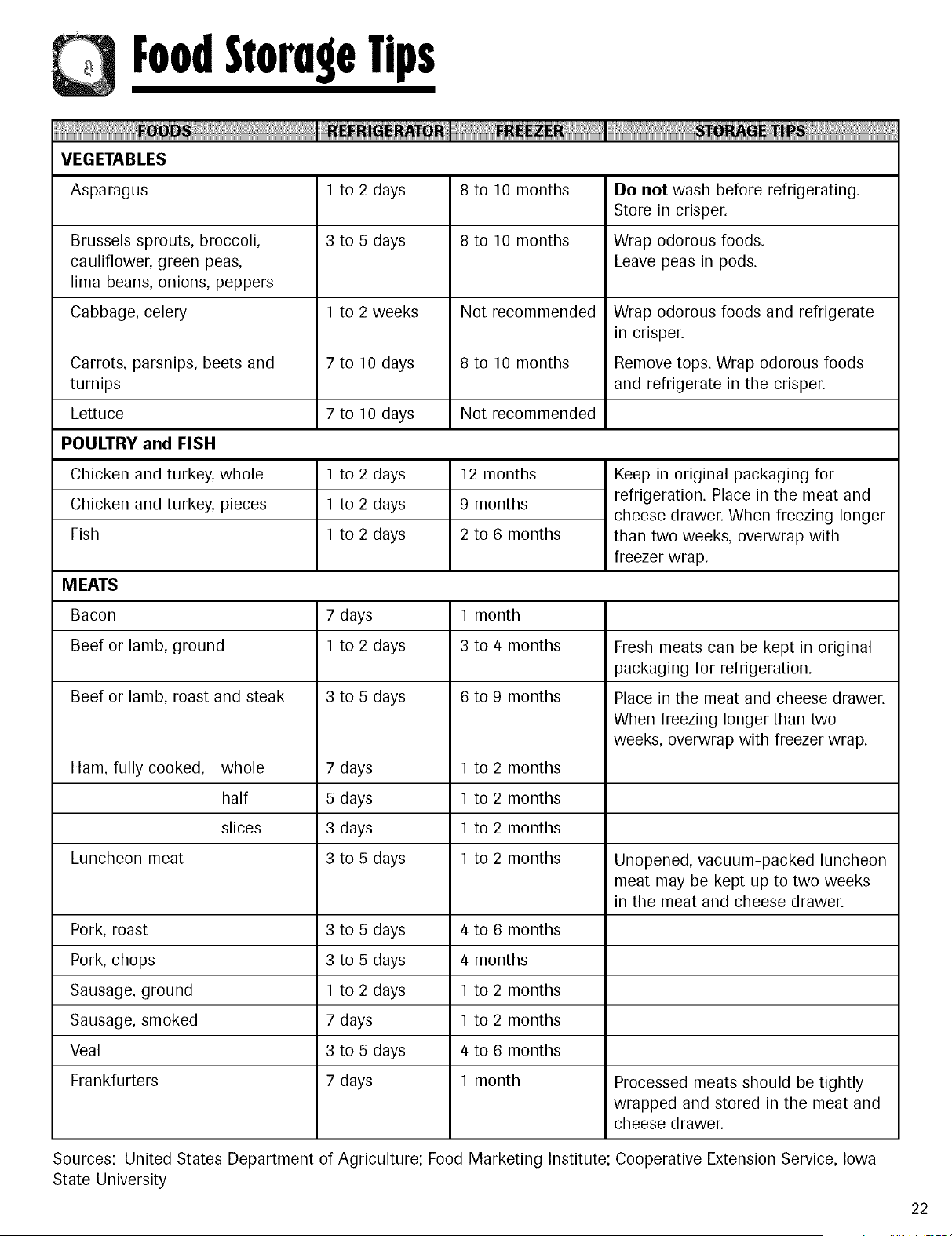

VEGETABLES

Asparagus 1 to 2 days 8 to 10 months Do not wash before refrigerating.

Store in crisper.

Brussels sprouts, broccoli, 3 to 5 days 8 to 10 months Wrap odorous foods.

cauliflower, green peas, Leave peas in pods.

lima beans, onions, peppers

Cabbage, celery 1 to 2 weeks Not recommended Wrap odorous foods and refrigerate

in crisper.

7 to 10 days 8 to 10 months Remove tops. Wrap odorous foods

and refrigerate in the crisper.

7 to 10 days Not recommended

Carrots, parsnips, beets and

turnips

Lettuce

POULTRY and FISH

Chicken and turkey, whole

Chicken and turkey, pieces

Fish

1 to 2 days

12 months

9 months

2 to 6 months

Keep in original packaging for

refrigeration. Place in the meat and

cheese drawer. When freezing longer

than two weeks, overwrap with

freezer wrap.

MEATS

Bacon 7 days 1 month

Beef or lamb, ground 1 to 2 days 3 to 4 months Fresh meats can be kept in original

packaging for refrigeration.

Beef or lamb, roast and steak 3 to 5 days 6 to 9 months Place in the meat and cheese drawer.

When freezing longer than two

weeks, overwrap with freezer wrap.

Ham, fully cooked, whole 7 days 1 to 2 months

half 5 days 1 to 2 months

slices 3 days 1 to 2 months

Luncheon meat 3 to 5 days 1 to 2 months Unopened, vacuum-packed luncheon

meat may be kept up to two weeks

in the meat and cheese drawer.

Pork, roast 3 to 5 days 4 to 6 months

Pork, chops 3 to 5 days 4 months

Sausage, ground 1 to 2 days 1 to 2 months

Sausage, smoked 7 days 1 to 2 months

Veal 3 to 5 days 4 to 6 months

Frankfurters 7 days 1 month Processed meats should be tightly

wrapped and stored in the meat and

cheese drawer.

Sources: United States Department of Agriculture; Food Marketing Institute; Cooperative Extension Service, Iowa

State University

andCleaning

Textured Doors

and Exterior

Cabinet Interior

Stainless Steel Doors and

Exterior [select models)

I M PC RTANT:

Damage to stainless steel

finish due to improper use

of cleaning products or

non-recommended products

is not covered under this

products warranty.

Door Gaskets

Condenser Coil

Remove base grille to access

Condenser Fan Outlet Grille

See back of refrigerator.

Accessories

Shelves, buckets,

drawers, etc.

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Vinegar-based products

Citrus-based cleaners

Abrasive or harsh cleaners

Metal or plastic-textured

scouring pads

A dishwasher

Use 4 tablespoons of baking soda dissolved in

1 quart (1 liter) warm, soapy water.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

Use warm, soapy water and a soft, clean cloth

or sponge.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

To polish and help prevent fingerprints, follow

with Stainless Steel Magic Spray (part no.

20000008").

Use warm, soapy water and a soft, clean cloth

or sponge.

Use a vacuum cleaner hose nozzle.

Use a vacuum cleaner hose nozzle with brush

attachment.

Follow removal and installation instructions

from appropriate feature section.

Allow accessories to adjust to room

temperature. Dilute mild detergent and use a

soft, clean cloth or sponge for cleaning.

Use a plastic bristle brush to get into crevices.

Rinse surfaces with clean, warm water.

Dry glass and clear items immediately to avoid

spots.

* To order, call 1-877-232-6771 U.S.A. or 1-800-688-8408 Canada.

andCleaning

Removing Odors From

Refrigerator

1. Remove all food and turn the refrigerator OFF.

2. Disconnect power to the refrigerator.

3. Clean the walls, floor, ceiling of cabinet interior,

drawers, shelves and gaskets according to the

instructions on page 23.

4. Dilute mild detergent and brush solution into

crevices using a plastic bristle brush. Let stand for

five minutes. Rinse surfaces with warm water. Dry

surfaces with a soft, clean cloth.

5. Wash and dry all bottles, containers and jars.

Discard spoiled or expired items.

6. Wrap or store odor-causing foods in tightly sealed

containers to prevent recurring odors.

7. Reconnect power to refrigerator and return food to

refrigerator.

8. Allow the refrigerator to cool.

9. After 24 hours, check if odor has been eliminated.

If odor is still present:

1. Remove drawers and place on top shelf of

refrigerator.

2. Pack refrigerator and freezer sections - including

doors - with crumpled sheets of black and white

newspaper.

3. Place charcoal briquettes randomly on crumpled

newspaper in both freezer and refrigerator

compartments.

4. Close doors and let stand 24 to 48 hours.

Energy Saving Tips

• Avoid overcrowding refrigerator shelves. This reduces

air circulation around food and causes refrigerator to

run longer.

• Avoid adding too much warm food to refrigerator at

one time. This overloads compartments and slows

rate of cooling.

• Do not use aluminum foil, wax paper, or paper

toweling as shelf liners. This decreases air flow and

causes refrigerator to run less efficiently.

• A freezer that is two-thirds full runs most efficiently.

Locate refrigerator in coolest part of room. Avoid

areas of direct sunlight, or near heating ducts,

registers or other heat producing appliances. If this is

not possible, isolate exterior by using a section of

cabinet.

Clean door gaskets every three months according to

cleaning instructions. This will assure that door seals

properly and refrigerator runs efficiently.

Take time to organize items in refrigerator to reduce

time that door is open.

Be sure your doors are closing securely by leveling

refrigerator as instructed in your installation

instructions.

• Clean condenser coils as indicated in the cleaning

instructions every three months. This will increase

energy efficiency and cooling performance.

andCleaning

Replacing Light Bulbs

Fresh Food Section

Cstyle of light shield varies)

1. Slide clear light shield toward

back of compartment to

release from light assembly.

2. Remove light bulbs.

3. Replace with appliance bulbs

no greater than 40 watts.

Replace light bulb cover by inserting tabs on light

shield into liner holes on each side of light

assembly. Slide shield toward front of refrigerator

until it locks into place. Do not force shield beyond

locking point. Doing so may damage light shield.

Freezer Cstyle of light shield varies)

1. Reach behind the light

cover.

With firm pressure, press

forward on the notches at

the back of the cover and

pull down. The cover will

open from the back.

3. Remove the cover.

Remove light bulb.

Replace bulb with

appliance bulb no

greater than 40 watts.

Insert front tabs of light

cover into slots in freezer

liner and snap rear

portion over light

assembly until rear tab

engages.

andCleaning

Preparing for Vacation

For short vacations or absences (three months or

less):

1. Remove all perishables.

2. If no one will be checking in on the refrigerator

during your absence, remove all frozen items also.

3. If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at

least one day ahead of time.

• After the last load of ice drops, raise the wire

shut off arm to the OFF position.

• Empty the ice bin.

4. If the room temperature will drop below 55 ° F

(12° C), follow the instructions for longer absences.

For long vacations, absences (more than three

months) OR if the room temperature will drop

below 55 ° F (12 ° C):

1. Remove food.

2. If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at

least one day ahead of time.

• After the last load of ice drops, raise the wire

shut off arm to the OFF position.

• Empty the ice bin.

3. Turn the freezer control to OFF with dial controls or

(-) with touch controls (see pages 11-14).

4. Unplug the refrigerator.

5. Thoroughly clean the interior of both compartments

with a baking soda solution and a clean soft cloth

(four tablespoons of baking soda in one quart of

warm water).

6. Dry thoroughly.

7. Leave the doors open to prevent the formation of

mold and mildew.

Upon your return

After a short vacation or absence:

For models with automatic ice makers:

• Reconnect the water supply and turn on supply valve

(see pages 9-10).

• Monitor water connection for 24 hours and correct

leaks if necessary.

• Restart the ice maker.

• Discard at least the first three ice harvests.

After a long vacation or absence:

• If your refrigerator has an automatic ice maker,

reconnect the water supply and turn on supply valve

(see pages 9-10).

• Plug the refrigerator back in and reset controls (see

pages 11-14).

• Monitor water connection for 24 hours and correct

leaks, if necessary.

• Restart the ice maker.

• Discard ice produced within the first 12 hours (at

least the first three harvests).

Preparing to move

• Follow the above instructions for long

vacations/absences, through step 6.

• Secure all loose items such as shelves and drawers

by taping them securely in place to prevent damage.

• Tape the doors shut.

• Use an appliance dolly when moving the refrigerator.

ALWAYS truck the refrigerator from its side or back

- NEVER from its front.

• Be sure the refrigerator stays in an upright position

during moving.

OperatingSounds

Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not

present in an older model. These improvements were made to create a refrigerator that is better at preserving food,

is more energy efficient, and is quieter overall. Because new refrigerators run quieter, sounds may be detected that

were present in older refrigerators, but were masked by higher sound levels. Many of these sounds are normal.

Please note that the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these

sounds seem even louder. The following are some of the normal sounds that may be noticed in a new refrigerator.

Clicking • Freezer control (A) clicks when starting or • Normal operation

stopping compressor.

• Motorized device (B) sounds like an electric • Normal operation

clock and snaps in and out.

Air rushing or • Freezer fan (C) and condenser fan (D) make • Normal operation

whirring this noise while operating.

Gurgling or • Evaporator (E) and heat exchanger (F) • Normal operation

boiling sound refrigerant makes this noise when flowing.

Thumping • Ice cubes from ice maker (select models) drop • Normal operation

into ice bucket (G).

Vibrating noise • Compressor (H) makes a pulsating sound • Normal operation

while running.

• Refrigerator is not level. • See page 3 for details on how to level

your refrigerator.

Buzzing • Ice maker water valve (I) hookup (select • Normal operation

models) buzzes when ice maker fills with

water.

Humming • Ice maker (J) is in the 'on' position without • Stop sound by raising ice maker arm

water connection, to off position (see page 18).

• Compressor (H) can make a high-pitched hum • Normal operation

while operating.

Hissing or • Defrost heater (K) hisses, sizzles or pops when • Normal operation

popping operational.

Troubleshooting

))I !ilii! ! !il)

Freezer control and Refrigerator is in defrost mode. Normal operation.

lights are on, but Wait 40 minutes to see if refrigerator restarts.

compressor is not

operating

Crisper drawer Control settings are too low.

temperature is too

warm

Refrigerator does Refrigerator is not plugged in.

not operate Control is not on.

Fuse is blown, or circuit breaker needs

to be reset.

Power outage has occurred.

Refrigerator still Refrigerator is malfunctioning.

won't operate

Food temperature Condenser coils are dirty.

is too cold Refrigerator or freezer controls are set

too high.

Door is not closing properly.

Food temperature

is too warm

Controls need to be adjusted.

Condenser coils are dirty.

Rear air grille is blocked.

Door has been opened frequently, or has

been opened for long periods of time.

Food has recently been added.

Refrigerator has Compartment is dirty or has odor-

an odor causing food.

Water droplets Check gaskets for proper seal.

form on outside Humidity levels are high.

of refrigerator Controls require adjustment.

See pages 11-14 to adjust controls.

Plug in refrigerator.

See pages 11-14 to adjust your controls.

Replace any blown fuses.

Check circuit breaker and reset, if necessary.

Call local power company listing to report outage.

Unplug refrigerator and transfer food to another

refrigerator. If another refrigerator is not available,

place dry ice in freezer section to preserve food.

Warranty does not cover food loss.

Contact service for assistance.

Clean according to the chart on page 23.

See pages 11-14 to adjust your controls.

Refrigerator is not level. See page 3 for details on how

to level your refrigerator.

Check gaskets for proper seal. Clean, if necessary,

according to the chart on page 23.

Check for internal obstructions that are keeping door

from closing properly (i.e. improperly closed drawers,

ice buckets, oversized or improperly stored

containers, etc.]

See pages 11-14 to adjust your controls.

Clean according to tile chart on page 23.

Check the positioning of food items in refrigerator to

make sure grille is not blocked. Rear air grilles are

located under crisper drawers.

Reduce time door is open.

Organize food items efficiently to assure door is open

for as short a time as possible.

Allow time for recently added food to reach

refrigerator or freezer temperature.

Clean according to instructions on page 23.

Clean according to the chart on page 23.

Normal during times of high humidity.

See pages 11-14 to adjust your controls.

Cont.

Troubleshooting

!i !i iil

Water droplets form Humidity levels are high or door has See pages 11-14 to adjust your controls.

on inside of been been opened frequently. Reduce time door is open.

refrigerator Organize food items efficiently to assure door is open

for as short a time as possible.

Check gaskets for proper seal. Clean, if necessary, according to the chart on page 23.

Refrigerator or ice Normal operation. See Operating Sounds on page 27

maker makes

unfamiliar sounds

or seems too loud

Crisper drawers Contents of drawer, or positioning of Reposition food items and containers to avoid

do not close freely items in the surrounding compartment interference with the drawers.

could be obstructing drawer.

Drawer is not in proper position.

Refrigerator is not level.

Refrigerator runs

too frequently

Drawer channels are dirty or need

treatment.

Doors have been opened frequently or

for long periods of time.

See page 16 for proper drawer placement.

See page 3 for details on how to level your

refrigerator.

Clean drawer channels with warm, soapy water.

Rinse and dry thoroughly.

Apply a thin layer of petroleum jelly to drawer

channels.

Reduce time door is open.

Organize food items efficiently to assure door is open

for as short a time as possible.

Allow interior environment to adjust for period the

door has been opened.

Humidity or heat in surrounding area is Normal operation.

high.

Food has recently been added.

Refrigerator is exposed to heat by

environment or by appliances nearby.

Condenser coils are dirty.

Controls need to be adjusted.

Door is not closing properly.

Normal Operation

Allow time for recently added food to reach

refrigerator or freezer temperature.

Evaluate your refrigerator's environment. Refrigerator

may need to be moved to run more efficiently.

Clean, if necessary, according to the chart on page 23.

See pages 11-14 to adjust your controls.

Refrigerator is not level. See page 3 for details on how

to level your refrigerator.

Check gaskets for proper seal.

Clean, if necessary, according to the chart on page 23.

Check for internal obstructions that are keeping door

from closing properly (i.e. improperly closed drawers,

ice buckets, oversized or improperly stored

containers, etc.]

See Operating Sounds on page 27

Troubleshooting

Ice

Refrigerator is • Plastic tubing was used to complete • The manufacturer recommends using copper tubing

leaking water water connection, for installation. Plastic is less durable and can cause

Ice forms in inlet

tube to ice maker

• Improper water valve was installed.

• Water pressure is low.

• Freezer temperature is too high.

Water flow is • Water pressure is low. •

slower than normal

• Improper water valve was installed. •

• Copper tubing has kinks.

Ice maker is not • Ice maker arm is in OFF position. •

producing ice

• Household water supply is not •

reaching water valve.

• Copper tubing has kinks.

• Water pressure is too low.

• Check freezer temperature. •

leakage. The manufacturer is not responsible for

property damage due to improper installation

or water connection.

Check water connection procedure (see pages 9-

10). Self-piercing and 3/,,,saddle valves cause low

water pressure and may clog the line over time. The

manufacturer is not responsible for property

damage due to improper installation or water

connection.

Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Adjust freezer control (see pages 11-14). Freezer is

recommended to be approximately 0° F (-17° C).

Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Check water connection procedure in your

Installation Instructions. Self-piercing and -%_"

saddle valves cause low water pressure and may

clog the line over time. The manufacturer is not

responsible for property damage due to

improper installation or water connection.

Open water valve completely and check for leaks.

Turn off water supply and remove kinks. If kinks

cannot be removed,replace tubing.

Confirm ice maker arm is down. See Automatic Ice

Maker, page 18.

See Connecting the Water Supply, pages 9-10.

Turn off water supply and remove kinks. If kinks

cannot be removed, replace tubing.

Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refigerators with water filters.

See Temperature Controls, pages 11-14. Freezer

temperature should be between 0° to 2° F (-18 ° to

-17° C) to produce ice.

Wurrunt¥& Service

CUSTOMER'S SOLE AND EXCLUSIVE

REMEDY UNDER THIS LIMITED

WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES

OF MERCHANTABILITY OR FITNESSFOR

A PARTICULAR PURPOSE,ARE LIMITED

TO ONE YEAR OR THE SHORTEST

PERIOD ALLOWED BY LAW. MAYTAG

CORPORATION SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL

DAMAGES. SOME STATESAND

PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL

DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS,SO

THESE EXCLUSIONS OR LIMITATIONS

MAY NOT APPLY TO YOU. THIS

WARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTS AND YOU MAY ALSO HAVE

OTHER RIGHTS,WHICH VARY STATETO

STATEOR PROVINCE TO PROVINCE.

What is Not Covered By These Warranties

1. Conditions and damages resulting from any of the following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, unreasonable use, or acts of God.

d. Incorrect electric current, voltage, electrical and/or gas supply.

e. Improper setting of any control.

[ Use of risers (pedestals) that are not Maytag branded.

2. Warranties are void if the original serial numbers [lave been removed, altered,

or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. Tile cost of service or service call to:

a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to and from the servicer.

d. To correct issues related to risers (pedestals:) that are not Maytag branded.

6. Any food loss due to refrigerator or freezer product failures.

7. Expenses for travel and transportation for product service in remote locations.

8. Outside of the United States and Canada this warranty does not apply.

Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of

any breach of these warranties. Some states do not allow the exclusion or

limitation of consequential or incidental damages, so the above exclusion may

not apply.

If You Need Service

First see the Troubleshooting section in your Use and Care Guide or call the

dealer from whom your appliance was purchased or call Maytag Services, LLC,

Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to

locate an authorized servicer.

Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY

for further information on owner's responsibilities for warranty service.

If the dealer or service company cannot resolve the problem, write to Maytag

Services, LLC,Attn: CAIR_ Center, P.O.Box 2370,Cleveland, TN 37320-2370, or call

1-800-688-9900 USA and 1-800-688-2002 Canada. U.S.customers using

TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

User's guides, service manuals and parts information are available from Maytag

Services, LLC,Customer Assistance.

Notes: When writing or calling about a service problem, please include:

a. Your name, address and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear description of the problem you are [laving;

e. Proof of purchase (sales receipt).

_ MAYI'AG _ MAYrAG

R_frig_rateur

compartiment

cong_lateur inf_rieur

des

Installation ............................. 37-44

Entretien et nettoyage ............ 59-62

Commandes de

tempbrature ........................ 44-48

Caractbristiques - compartiment

rbfrigbrateur ........................ 49-52

Caractbristiques - compartiment

congblateur ........................ 53-54

Bruits de fonctionnement ............ 63

Recherche des pannes .......... 64-66

Garantie et service

aprbs-vente .............................. 69

Guia de uso y cuidado .................. 70

Instructionsdesecurit6importnntes

Ce que vous devez savoir sur

les instructions de s_curit_

Dans le cadre de nos pratiques d'amelioration

constante de la qualit6 et de la performance de nos

appareils electromenagers, des modifications de

I'appareil qui ne sont pas mentionnees dans ce guide

ont pu etre introduites.

Toujours prendre contact avec le fabricant dans le cas

de problemes ou de conditions real compris.

Reconnaissez les etiquettes, phrases

ou symboles sur la securite

Cet appareil est equipe d'une fiche 2 poles + terre

pour proteger contre les possibles risques de choc

electrique. Cette fiche doit etre branchee dans une

prise murale correctement raise _ la terre. Si la prise

murale est du type bipolaire standard, il incombe

personnellement au client de la faire remplacer par

une prise 2 poles + terre appropri_e. Ce

remplacement est obligatoire. Quelles que soient

les circonstances, ne pas couper ni retirer la

troisibme broche (raise & la terre) de la fiche du

cordon d'alimentation. Ne pas utiliser d'adaptateur.

Cordon d'alimentation a fiche 2

poles + terre

Prise murale du type

raise a la terre

Instructionsdesecurit6importnntes

CONSERVEZ CES INSTRUCTIONS

Votre refrigerateur a ete soigneusement emballe pour

I'expedition. Retirez et jetez le materiau d'emballage et

le ruban adhesif des clayettes et etageres. N'enlevez

pas la plaque signaletique.

Emplacement d'installation

• N'installez pas le refrigerateur pres d'un four,

radiateur ou d'une autre source de chaleur. Si cela

n'est pas possible, protegez-le avec du materiau de

I'armoire.

• Ne I'installez pas dans un endroit oa la temperature

descend en dessous de 12 ° C (55° F), ou monte au-

dessus de 43° C (110° F). ,&,cette temperature, il

pourrait real fonctionner.

• Le r_frig_rateur est pr_vu seulement pour une

application domestique, & I'int_rieur.

Mesure de I'ouverture

Lors de I'installation de votre appareil, mesurez bien

cet espace. Prevoyez un espace de 1,2 cm ('/2 po) en

haut, et de 1,2 cm (Y=po) derriere le couvercle du

compartiment machine (situe _ I'arriere) pour assurer

une bonne circulation de I'air.

Les revetements de sol (tapis, carreaux, bois) peuvent

diminuer les dimensions de rouverture.

Un degagement supplementaire peut etre obtenu en

ayant recours _ la methode presentee dans la section

Aplomb du r_frig_rateur.

Important : Si le refrigerateur doit etre installe dans

une enceinte ot_ sa pattie superieure se trouverait

completement recouverte, mesurez la distance entre le

plancher et le haut du couvre-charniere pour verifier le

bon degagement.

Transport du rdfrigdrateur

• NE transportez JAMAIS le refrigerateur sur le cote.

S'il n'est pas possible de le mettre _ la verticale,

posez-le sur I'arriere. Laissez le refrigerateur a la

verticale pendant environ 30 minutes avant de le

brancher pour etre sQr que I'huile revienne au

compresseur. Le branchement immediat du

refrigerateur pourrait endommager les pieces

internes.

Servez-vous d'un chariot ou diable pour deplacer le

refrigerateur. Transportez TOUJOURS le

refrigerateur par un cote ou par I'arriere et JAMAIS

par I'avant.

Protegez le fini exterieur du refrigerateur Iors du transport

en enveloppant la caisse de couvertures ou en ajoutant

du rembourrage entre le refrigerateur et le diable.

Assujettissez fermement le refrigerateur au diable

I'aide de sangles ou de cordons elastiques. Faites

passer les sangles par les poignees, si possible. Ne

serrez pas trop. Un serrage excessif pourrait

endommager I'exterieur du fini.

Aplomb du rdfrigdrateur

Pour optimiser I'esthetique et la performance du

refrigerateur, il faut le placer d'aplomb.

Remarques :

• Effectuer tout raccordement _ I'arrivee d'eau,

inversion de porte et/ou pose de panneau

necessaires avant la raise _ niveau.

• Seuls certains modeles ont des vis de reglage (A).

Materiel n_cessaire : -._

i Douille-tournevis hexagonale de %po __

Niveau de menuisier ....

1. Deposer la grille inferieure.

• La saisir fermement et la tirer vers I'exterieur

pour la debofter.

2. Tourner les vis de reglage laterales avant (A)

I'aide de la douille-tournevis pour relever ou

abaisser I'avant du refrigerateur (voir I'illustration

ci-dessous).

3. Tourner chacune de ces vis de reglage (B) a I'aide

de la douille-tournevis pour relever ou abaisser

I'arriere du refrigerateur.

Installation

4. S'assurer que I'avant du refrigerateur est plus haut

de 6 mm (¼ po) ou d'une demi-bulle que I'arriere et

que le rdrigerateur est horizontal dans le sons

transversal au moyen d'un niveau de menuisier.

5. Tourner les pieds stabilisateurs (C) vers la droite

jusqu'_ ce qu'ils soient fermement contre le sol.

6. Tourner les vis de reglage (A) vers la gauche pour

permettre au rdrigerateur de reposer de tout son

poids sur los plods stabilisateurs.

7. Remettre la grille inferieure en place.

• Aligner los attaches de fixation de la grille et los

fentes du bas de la caisse.

• Pousser la grille fermement jusqu'a ce qu'elle

s'emboite en place.

Ddpose des portes et du tiroir

Certaines installations necessitent que los portes / le

tiroir soient retires pour transporter le rdrigerateur

son emplacement ddinitif.

Materiel n_cessaire :

Devissez les vis _ t¢te hexagonale de

5/_6po de la charniere superieure pour

retirer la charniere. Conservez routes

les vis pour les reutiliser plus tard.

Soulevez la porte du refrigerateur de

I'axe de charniere centrale.

Pour los modbles avec

cong_lateur _ porte seulement : --_J I_

Tenez la porte du cong_lateur, tout en

enlevant raxe de charniere, 8 I'aide

d'un tourne-ecrou hex. de 5/_po.

Retirez la porte de la charniere

inferieure, et conservez raxe de

charniere pour le reutiliser plus tard.

Pour los mod_les avec

cong_lateur-tiroir seulement :

Retirez la bague en plastique, le

cas echeant. Retirez raxe de

charniere centrale, 8 I'aide d'un

tourne-ecrou hex. de _ po.

Conservez raxe de charniere et la

bague en plastique, pour les reutiliser

plus tard.

Retirez les vis Phillips pour retirer la

charni_re centrale. Conservez toutes _"

les vis pour les reutiliser plus tard,

Retirez la charniere inferieure ou le

pied stabilisateur _ I'aide d'un tourne-ecrou hex. de

po. Conservez les vis pour les reutiliser plus tard,

Soulevez I'axe de charniere inferieure (sur les

modeles avec congelateur _ porte).

Si votre modele comporte un congelateur-tiroir, voyez,

la page 39, comment enlever ce tiroir.

• Tournevis Phillips

• Tourne-ecrou hex. de F,_po

• Tourne-ecrou hex. de % po

1 Debranchez le cordon electrique de la prise.

2. Retirez la grille inf_rieure et le(s)

cache(s) inferieur(s) (page 37).

3. Retirez le couvre-charniere superieur de la

porte du rdrigerateur en retirant la vis

Phillips. Conservez la vis et le couvre-

charniere pour les reutiliser plus tard,

Installation

Tiroir coulissant

(congdlateur-tiroir)

(certains modbles)

Materiel n_cessaire :

• Tournevis Phillips

D_pose :

1. Tirez le tiroir au maximum.

Inclinez le panier inf6rieur

vers ravant, puis soulevez-

le pour le retirer.

Sur chaque glissiere

lat6rale se trouve un

support pour le panier, avec

deux crochets. Pour

lib6rer chacun des

supports, ouvrez les

crochets en les poussant

vers rint6rieur, _ 1'6cart

du systeme de glissieres.

Soulevez les supports

pour les sortir des

glissieres.

Enlevez la vis Phillips de

chacune des glissieres

du tiroir (certains

modeles).

Soulevez le haut de

I'avant du tiroir pour

d6faire ce dernier des glissieres.

en relevant sa partie avant.

Retirez la porte

Installation :

1. Tirez les deux

glissieres au

maxinlum.

2. Tout en retenant le

devant de la porte,

accrochez les

supports en plaQant leurs crochets dans les fentes

I'int6rieur de chaque glissiere.

I Rema_ue : Les quatre supports du tiroir

doivent etre bien install6s dans les fentes

appropri6es pour que le tiroir coulisse correctement.

Baissez la faQade du tiroir a son emplacement

d6finitif.

Remettez les vis Phillips qui ont 6t6 retir6es de

chacune des glissieres du tiroir et serrez-les

(certains modeles).

Remettez les supports de panier sur les glissieres

du tiroir. Alignez les fermoirs des supports de

panier avec les fentes des supports du tiroir et

appuyez sur chaque fermoir et ce vers les supports

jusqu'a ce que chacun s'enclenche.

Crochets des

supports de

panier

6. Inclinez vers le basle devant du panier inf6rieur et

placez-le dans les supports de panier.

Remise en place des portes

Materiel necessaire :

• Tournevis Phillips

• Tourne-_crou hex. de %6po

1. Installation des ensembles de charniere "

• Installez la charniere superieure sans la serrer fl

I'aide de vis _ tete hexagonale de 5/,_po.

• Installez la charniere centrale _ I'aide de vis Phillips.

• Pour les modbles avec cong_lateur _ porte :

Installez la charni_re inferieure _ I'aide de vis _ tete

hexagonale de _/8po.

2. Pour les modules avec cong_lateur _ porte :

Introduisez I'axe de charni_re inferieure.

• Identifiez le trou de charniere

inferieure le plus proche du bord

externe de la caisse et inserez I'axe de

charniere inferieure. Remettez en

place les cales de porte, le cas

echeant.

3. Pour les modbles avec

congelateur & porte : Placez le c6te

charni_res de la porte du

congelateur sur I'axe de charniere

..........

inferieure et tenez la porte du congelateur _ la

verticale tout en installant I'axe de charniere centrale

I'aide d'un tourne-ecrou hex. de 5/,_po.

• Remettez la bague en plastique.

• Remettez en place route cale de porte, le cas

echeant.

• Assure-vous que I'axe de charniere est bien en

place.

4. Placer le cote charnieres de la porte du refrigerateur

sur I'axe de charniere centrale.

5. Tout en tenant la porte du

refrigerateur _ la verticale, serrez la

charniere superieure _ I'aide d'un

tourne-ecrou hex. de % po et

remettez en place le couvre-

charniere.

Inversion du sens d'ouverture

des portes

Dans certaines installations, I'inversion du sens

d'ouverture des portes permet d'acceder plus

commodement aux articles ranges dans I'appareil. Les

deux portes peuvent etre inversees sur les modeles

avec cong#lateur _ porte. Sur les modeles avec

cong#lateur-tiroir, seule la porte du compartiment des

aliments frais peut etre inversee.

Materiel necessaire :

• Tournevis plat

• Tournevis Phillips

• Tourne-_crou hex. de _/_po

• Tourne-_crou hex. de 3/.po

Enlevez la (les) porte(s) (page 38).

Transferez les vis et caches au cote

oppose de la caisse.

• Pour enlever les caches, utilisez une

lame de tournevis enveloppee de

ruban fl masquer.

• Utilisez un tourne-ecrou hex. de Y_ po pour

enlever les vis du meneau central.

• Pour les mod_les avec cong_lateur _ porte :

Retirez les vis du meneau inferieur, fl I'aide d'un

tourne-ecrou hex. de 3/8po.

3. Transferez les butees de porte, du bord inferieur de

la porte du compartiment des aliments frais et de

la porte du congelateur, le

cas echeant, vers le cote

oppose du bord des portes.

• Utilisez un tournevis Phillips

pour la depose et

I'installation.

4. Installez les poignees (pages 40-42

5. Reinstallez la (les) porte(s).

Poigndes

Remarque : Si elle n'est pas installee, la

poignee se trouve fl I'interieur du compartiment des

aliments frais, ou attachee _ I'arriere de votre

refrigerateur.

Retirez I'emballage et le ruban adhesif maintenant la

poignee, et jetez-les. Le modele de poignee varie d'un

refrigerateur _ I'autre. Veuillez consulter les instructions

convenant fl votre modele.

Poignbes du compartiment des

aliments frais

Poign_e standard en facade

Materiel n_cessaire :

• Tournevis Phillips

• Tourne-ecrou hex. de 5/,_po

Installation :

1. Retirez les vis _ tete hexagonale de 74

po de la faQade de la porte, _ I'aide

d'un tourne-ecrou hex. et retirez la

vis Phillips du dessus de la porte.

• Si le sens d'ouverture de la porte

est inverse, retirez les caches du cote

oppose de la porte, et inserez-les

dans les trous de vis.

2. Alignez les trous de la poignee avec les

trous de vis sur la faQade de la porte, et

fixez la poignee _ I'aide des deux vis de

faQade de la porte, raises de cote

I'etape 1.

3. Identifiez la garniture de poignee, dans la

pochette de documentation, et installez-

la sur le dessus et _ la partie inferieure

de la poignee, comme il est illustre.

iiii!!!¸7_7_;;;iiiiiiiiiiiiiiiiiiiiiiii;¸i ¸

ii 71!i

i!!_!!i!i_ii_i!ii!,!:_

!_ii i

• Fixez la garniture superieure de

poignee, _ I'aide de la vis restante

retiree a I'etape 1.

• Enclenchez la garniture inferieure par-

dessus la portion inferieure de la

poignee.

D_pose :

Retirez la garniture superieure de

poignee, en enlevant la vis superieure.

• Conservez la garniture et la vis, pour

les reutiliser plus tard.

2. Soulevez la garniture inferieure de poignee, _ I'aide

d'un tournevis dont la lame est enroulee de ruban

masquer.

• Conservez la garniture pour la reutiliser plus tard.

3. Retirez les deux vis a tete hexagonale.

• Conservez les vis pour les reutiliser plus tard.

Poign_e lat_rale

Materiel n_cessaire

Installation :

1. Retirez les vis du cote de la porte.

2. Alignez la poignee laterale avec les

trous perces dans le panneau de

porte.

3. Inserez les vis dans I'ordre indique.

Partie

inferieure de

la poignee

?11111111111111117

_)))))))))))))))))

4. Assurez-vous que

la poignee de porte est bien contre le

panneau de porte.

D_pose :

Procedez inversement _ I'installation.

Poignees de congelateur

Poignee de format r_duit

Materiel n_cessaire :

• Tournevis Phillips

Installation :

I !

1. Installez la poignee en la fixant

I'aide des vis retirees du bord de la

porte.

• Si le sens d'ouverture de la porte

du congelateur a ete inverse, retirez les caches

du bord superieur de la porte, et inserez-les dans

les trous de vis.

D_pose :

1. Retirez les vis de poignee a I'aide

d'un tournevis Phillips, et conservez

les vis pour les reutiliser plus tard.

Poign_e de cong_lateur en fa£ade

Remarques :

• La poignee de ce

congelateur est 16gerement

incurvee.

• Pour I'installer correctement, assurez-vous qu'elle

est orientee comme il est indique.

• Tournevis Phillips

Pour mettre la poign6e en place :

1. Aligner les Attache de Piton de

attaches de la

poignee et les

goujons fixes _ la

porte du

congelateur.

2. S'assurer que le

gros trou de

I'attache de

fixation est

positionne _ droite

aux deux extremites de la poignee.

3. Faire pivoter la poignee de fa£;on _ ce qu'elle soit a

plat contre la porte.

4. Saisir fermement la poignee et la loire glisser vers

la droite.

Pour enlever la poign6e :

1. Saisir fermement des deux mains la poignee vers le

cote droit.

2. La loire glisser vers la gauche, la soulever et la

retirer de la surface.

Poign6e m6tallique

Mat6riel n6cessaire :

• Cle m_le coudee de %2po

• Gants de protection

Remarque : Les poignees metalliquespeuvent

rayer les portes.

Pour enlever la poign6e :

• Desserrer les vis de pression de la poignee _ I'aide

d'une cle male coudee de %2po.

• Repeter I'operation pour routes les vis.

Pour remettre la poign6e

en place :

• Aligner la poignee et les supports de fixation.

• Appliquez la pression ascendante au traitement et

tenez.

• Serrer toutes les vis de pression _ fond pour fixer

la poignee en place.

Raccordement de

I'alimentation en eau

(certains mod les)

Matbriel nbcessaire :

• Tube en cuivre flexible de Y4po de diametre exterieur

• Robinet d'arr¢t (necessite un trou de 6,4 mm [Y4po]

percer dans le tuyau d'alimentation en eau avant de

fixer le robinet)

• Cle _ molette (2)

• Tourne-ecrou hex. de '/4po

Remarques :

• Utilisez seulement de tube en cuivre pour

rinstallation. Le plastique est moins durable et peut

entrainer des dommages.

• Ajoutez 2,50 m (8 pi) 8 la Iongueur de tube necessaire

pour atteindre ralimentation en eau afin d'obtenir une

Iongueur suffisante en cas de reparation.

Creez une boucle (diametre

minimum de 60 cm/2 pi) avec

le tube en cuivre. I_vitez

d'entortiller le tube en cuivre

en renroulant. N'utilisez pas la

tube en plastique.

Retirez le capuchon en

plastique de rorifice d'arrivee

du robinet d'eau.

Placez la virole (B) et I'ecrou en laiton

(A) sur I'extremite du tube en cuivre,

comme il est illustr& Rappel : Ne

reutilisez pas une ancienne virole. L'ecrou

laiton et la virole sont pre voir eu le

paquet du le Guide d' utilisateur et d'

entretien de rdrigerateur.

4. Placez I'extremit_ du tube en cuivre

dans rorifice d'arrivee du robinet

d'eau. Fa(}onnezlegerement le tube -

sans I'entortiller - pour qu'il penetre

dans rorifice d'arrivee.

5. Coulissez I'ecrou en laiton

par-dessus la virole et vissez I'ecrou

dans I'orifice d'arrivee. Serrez I'ecrou

la cle.

Placer une cle a molette sur I'ecrou

(1) fixe a la conduite d'eau en

plastique pour le maintenir en

position.

diametre

minimum de 60

cm/2 pi

Tourner I'ecrou superieur versla droite et le serrer

completement a I'aide d'une deuxieme cle a molette tout

en maintenant I'ecrou (2) inferieur en place.

Important : Ne serrez pas trop. II y risque sinon de

fausser le filetage.

Installation

6. Tirez sur le tube pour confirmer que

le raccordement est bien fait.

Raccordez le tube au chassis a I'aide

d'un collier (0) et ouvrez I'eau.

V6rifiez I'absence de fuite et corrigez

la situation, le cas 6ch6ant. Continuez

observer le raccordement en eau

pendant deux a trois heures avant de

d@lacer le r6frig6rateur a son

emplacement permanent.

7. Surveillez le raccordement de I'eau

pendant 24 heures. Corrigez les fuites, le cas 6ch6ant.

Connexion alternative [certains modbles)

Materiel n_cessaire :

• Tube en cuivre flexible de '/4po de diametre ext6rieur.

• Robinet d'arret (n6cessite un trou de 6,4 mm ['/4 po]

percer dans le tuyau d'alimentation en eau avant

de fixer le robinet).

• CI6 a molette.

• Tourne-6crou hex. de '/_po.

Remarques :

• Utilisez seulement de tube en cuivre pour

I'installation. Le plastique est moins durable et peut

entrainer des dommages.

1. Cr6ez une boucle (diametre

minimum de 60 cm/2 pi) avec le

tube en cuivre. I_vitez

d'entortiller le tube en cuivre en

I'enroulant. N'utilisez pas la tube

en plastique.

• Ajoutez 2,50 m (8 pi) 8 la Iongueur de tube n6cessaire

pour atteindre I'alimentation en eau afin d'obtenir une

Iongueur suffisante en cas de reparation.

diametre minimum

2. Retirez le capuchon en plastique de

I'orifice d'arriv6e du robinet d'eau.

4. Placez I'extr6mit6 du tube en cuivre dans

I'orifice d'arriv6e du robinet d'eau. Fa(_onnez

16gerement le tube - sans I'entortiller -

pour qu'il p6netre dans I'orifice d'arriv6e.

5. Coulissez 1'6crou en laiton par-dessus la

virole et vissez 1'6crou dans I'orifice

d'arriv6e. Serrez 1'6crou _ la cl6.

Important : Ne serrez pas trop. II y risque

sinon de fausser le filetage.

Tirez sur le tube pour confirmer que le

raccordement est bien fait. Raccordez le

tube au chassis a I'aide d'un collier (C) et

ouvrez I'eau. V6rifiez I'absence de fuite et

corrigez la situation, le cas 6ch6ant.

Continuez _ observer le raccordement en

eau pendant deux a trois heures avant de

d6placer le rdrig6rateur a son

emplacement permanent.

7. Surveillez le raccordement de I'eau pendant 24

heures. Corrigez les fuites, le cas 6ch6ant.

3. Placez 1'6crou (A) et la virole (B) sur A B

I'extr6mit6 du tube en cuivre, comme

il est illustr6. Rappel : Ne r6utilisez

pas une ancienne virole. L'ecrou

laiton et la virole sont pre voir eu le paquet du le

Guide d' utilisateur et d' entretien de refrigerateur.

Commundesdetemperuture

Commandes rotatives

(certains modules)

Les commandes sont situees en haut, sur le devant

des compartiments de refrigeration et de congelation.

Remarque : La commande du congelateur met

en marche le systeme de refroidissement. Aucun

des compartiments ne se refroidira si la commande

du congelateur est _ I'ARRI_T.

Commande du r_frig_rateur

Commande du cong_lateur

Ajustage des commandes

24 heures apres I'addition d'aliments, il est possible

de decider s'il convient d'ajuster la temperature dans

I'un ou I'autre ou les deux compartiments. Dans ce

cas, modifiez la position du ou des boutons de

commande, selon les indications du tableau Guide

d'ajustage des temperatures, ci-dessous. Voyez _ las

pages 55-56, les instructions sur la verification de la

temperature des compartiments.

• Sauf Iors de la raise en marche initiale du

refrigerateur, Be changez pas la commande de plus

d'une unite a la lois.

ii ¸

Reglage initial

Apres avoir branche le refrigerateur, reglez les

commandes.

• Pour regler les commandes, tournez le bouton de

commande _ gauche ou _ droite selon le besoin.

• La gamme des commandes de temperature pour les

deux compartiments va de 1 _ 7 (temperature la plus

basse).

• Reglez la commande du Freezer (Congelateur) sur 4.

• Reglez la commande du Refrigerator (Refrigerateu0

sur4.

• Laissez le refrigerateur fonctionner pendant au moins

8 _ 12 heures avantd'y placer des aliments.

• Laissez les temperatures se stabiliser pendant 24

heures.

Guide d'ajustage des temperatures

Compartiment de Tournez la commande du

r_frig_ration Refrigerator vers le chiffre

trop chaud superieur.

Compartiment de Tournez la commande du

r_frig_ration trop Refrigerator vers le chiffre

froid inferieur.

Compartiment de Tournez la commande du

cong_lation Freezer vers le chiffre

trop chaud superieur.

Compartiment de Tournez la commande du

cong_lation trop Freezer vers le chiffre

froid inferieur.

ARRF_T du Tournez la commande du

r@frig@rateur Freezer sur OFF (Arret).

Remarque : si la commande du congelateur est

sur OFE le refroidissement cesse dans les deux

compartiments. L'alimentation du refrigerateur n'est

cependant pas interrompue.

Surfaces de la caisse chaudes

Occasionnellement, la face avant de la caisse du

refrigerateur peut etre chaude au toucher. II s'agit d'un

effet normal qui empeche la condensation d'humidite

sur la caisse. Ceci se remarque particulierement Iors

de la raise en marche initiale du refrigerateur, par

temps chaud ou apres une periode prolongee ou

excessive d'ouverture des portes.

Commundesdetemperature

Commandes b touche

[certains modbles)

Les commandes sont situees en haut, sur le devant du

compartiment de refrigeration.

Commandes

R6glage initial

Apres avoir branche le rdrigerateur, reglez les commandes.

• Appuyez sur ou +_<ii pour ajuster les commandes

au reglage desire.

• La gamme des commandes de temperature pour les deux

compartiments va de 1 a 7 (temperature la plus basse).

• Reglez la commande du Freezer (Congelateur) sur 4.

• Reglez la commande du Refrigerator (Rdrigerateur) sur 4.

• Laissez le rdrigerateur fonctionner pendant au moins 8

12 heures avant d'y placer des aliments.

Surfaces de la caisse chaudes

Occasionnellement, la face avant de la caisse du

rdrigerateur peut etre chaude au toucher. II s'agit d'un effet

normal qui empeche la condensation d'humidite sur la

caisse. Ceci se remarque particulierement Iors de la mise en

marche initiale du rdrigerateur, par temps chaud ou apres

une periode prolongee ou excessive d'ouverture des portes.

Ajustage des commandes

24 heures apres I'addition d'aliments, il est possible de

decider s'il convient d'ajuster la temperature dans I'un ou

I'autre ou les deux compartiments. Dans ce cas, ajustez la

ou les commandes, selon les indications du tableau Guide

d'ajustage des temperatures, ci-dessous. Voyezalas pages

55-56, les instructions sur la verification de la temperature

des compartiments.

• Saul Iors de la mise en marche initiale du rdrigerateur, ne

changez pas la commande de plus d'une unite a la lois.

• Laissez les temperatures se stabiliser pendant 24 heures.

Guide d'ajustage des tem

ComparUment de

r_frig_ration trop

chaud

ComparUment de

r_frig_ration trop froid

ComparUment de

cong_lation trop

chaud

Compartiment de

cong_lation trop froid

ARRET du

r_frig_rateur

)_ratures

Reglez la commande du

Refrigerator vers le chiffre

superieur, en appuyant sur la

touche

Reglez la commande du

Refrigerator vers le chiffre

inferieur, en appuyant sur la

touche

Reglez la commande du

Freezer vers le chiffre

superieur, en appuyant sur la

touche

Reglez la commande du

Freezer vers le chiffre

inferieur, en appuyant sur la

touche .

Appuyez sur la touche du

Referigerator ou du

Freezer :_' jusqu ace que

C-) paraisse a I'afficheur.

Commundesdetemperuture

Commande climatique de la

temperature Triple Cool

(certains modbles)

Cette commande est situee en haut, a I'avant du

compartiment rdrigerateur

Commande

(_ O G O O O

R6glage initial de la temp6rature

Les temperatures sont prereglees a I'usine Celle du

Refrigerator (Rdrigerateur) est reglee a 38o F (30C) et celle

du Freezer (Congelateur) a 0° F (-170 C)

Ajustement de la commande

II est possible que, au bout de 24 heures, vous decidiez que

la temperature de I'un des deux compartiments devrait etre

moins basse ou plus basse Si cela est le cas, ajustez la

commande de la fa£;on indiquee ci-dessous dans le Guide

d'ajustement des temperatures.

Lorsque vous appuyez la touche _#] ou _ la premiere

lois, la temperature actuelle s'affiche

• La nouvelle temperature enregistree s'affichera pour

environ trois secondes puis la temperature actuelle du

compartiment reapparaitra

• Ne changez pas I'une des temperatures des

compartiments de plus de un degre a la fois. Laissez la

temperature se stabiliser pour 24 heures avant de la

reajuster.

Guide d'ajustage des tern

Compartiment

r_frig_rateur trop

froid

Compartiment

r_frig_rateur trop

chaud

Compartiment

cong_lateur trop

froid

Compartiment

cong_lateur trop chaud

Arr_t du r_frig_rateur

(OFF)

)_ratures

Reglez la temperature du

Refrigerator a un degre

superieur en appuyant sur la

touche _÷_

Reglez la temperature du

Refrigerator a un degre

inferieur en appuyant sur la

touche _L_.

Reglez la temperature du

Freezer a un degre

superieur en appuyant sur la

touche _÷_

Reglez la temperature du

Freezer a un degre

inferieur en appuyant sur la

touche _-_

Appuyez sur la touche _÷_

du Freezerjusqu'a ce que _<

OFF >>apparaisse Appuyez

sur la touche _du Freezer

ou du Refrigerator pour le

remettre en marche

Dispositif {{ Speed Ice _

Une lois le reglage Speed Ice (Glace rapide) active,

la temperature du congelateur est baissee au reglage

optimal pour 24 heures afin de produire plus de glace.

Important : Lorsque la fonction Speed Ice est activee, les

touches _ et _zb du congelateur ne sont pas

fonctionnelles.

Mode congas O

Le mode Conges fait en sorte que le congelateur se

degivre moins souvent, reduisant ainsi la consommation

d'energie. Le temoin du mode Conges s'allumera Iorsque la

fonction est activee. Pour la desactiver, reappuyez sur la

touche Vacation Mode (Mode conges) OU ouvrez la porte.

Le temoin s'eteindra.

Remarques :

•Les ouvertures de porte ne desactivent pas le mode

Conges pendant environ 1 heure apres I'activation.

• Si vous avez I'intention d'etre absent pour plus de

quelques jours, reportez-vous a la section prevue a cet

effet a la page 62

Commundesdetemperuture

Alarme de temperature

L'alarme de temperature vous avertira si les

temperatures des compartiments rdrigerateur ou congelateur

depassent les temperatures normales de fonctionnement en

raison de panne de courant ou d'une autre raison. Lorsque le

dispositif Temp Alarm (:Alarmede temperature) est active, son

temoin lumineux s'allume.

Si les temperatures des compartiments congelateur et

rdrigerateur ont depasse les normes, les temperatures actuelles

et les temperatures les plus elevees atteintes Iors de la panne

de courant seront affichees en alternance. Un signal sonore se

fera entendre de fa£on repetitive.

Appuyez sur la touche Temp Alarm une lois pour arreter le

signal sonore. Le temoin de I'alarme de temperature continuera

;] clignoter et les temperatures vent varier en alternance jusqu'a

ce qu'elles se stabilisent.

Appuyez sur la touche Temp Alarm pendant trois secondes

pour arreter la fonction. Le temoin s'eteindra.

Alarme de porte

L'alarme de porte vous avertira si I'une des deux portes est

demeuree ouverte pendant plus de 5 minutes consecutives. Un

signal sonore se fera donc entendre jusqu'a ce que la porte soit

fermee, OU si la fonction est desactivee en appuyant sur la

touche Door Alarm.

• Activer le mode sabbat

Pour acceder au menu des preferences de I'utilisateur, appuyez

sur la touche Boor Alarm pendant trois secondes. Le nom des

fonctions du menu des preferences de I'utilisateur apparaitra

I'affichage du congelateur et I'etat actuel des fonctions

apparaitra a I'affichage du rdrigerateur.

1. Servez-vous de la touche_+_ et _ du Freezer

CCongelateuOpour faire defiler les fonctions.

2. Lorsque la fonction desiree apparait, servez-vous de la

touche (._] et _%_bdu Refrigerator (:Rdrigerateu0 pour la

modifier.

3. Une lois les modifications terminees, appuyez sur la touche

Door Alarm pendant trois secondes, OU fermez la porte du

rdrigerateur.

Super Cool (CO) (certains modbles)

Lorsque le reglage Super Cool est en ON (Marche), un

ventilateur est active dans le compartiment des aliments frais

pour ameliorer la circulation de I'air et la regulation des

temperatures. Pour economiser I'energie, cette caracteristique

peut etre desactivee en la mettant a OFF (:Arret).

Affichage de la temperature (F_C)

Modifiez I'affichage des temperatures en degres Fahrenheit en

degres Celsius.

Alarme (AL)

Max Cool

Lorsque la fonction Max Cool est activee, les temperatures du

rdrigerateur et du congelateur diminuent aux reglages

minimaux. Ceci permet de refroidir les deux compartiments si les

portes sent demeurees ouvertes tres Iongtemps ou apres avoir

range des aliments chauds. Importante : Lorsque la fonction

Max Cool est activee, les touches _-_ et _:_ du rdrigerateur

et du congelateur ne sent pas fonctionnelles.

Pour activer la fonction, appuyez sur la touche Max Cool. Max

Cool se desactivera automatiquement apres 12 heures, OU si

ron appuie sur la touche Max Cool.

Pr6f6rences de I'utilisateur

L'on doit acceder au menu des preferences de I'utilisateur pour :

Lorsque le mode Alarme est a OFF,toutes les alarmes sonores

sent desactivees jusqu'a ce que ce mode soit remis en marche.

S_lection du niveau de luminosit_ (LL) (certains modbles)

Cette fonction ajuste le degre de luminosite du distributeur

Iorsque le capteur detecte que la luminosite de la piece est

faible. Le reglage 1 est le degre le plus sombre et le reglage 9

est le degre le plus clair. Important : Cette fonction (:certains

modeles) doit etre activee a partir du distributeur d'eau et de

gla(_ons.

Mode sabbat (SAB)

Lorsque le mode Sabbat est en ON, tous les voyants et la

veilleuse sent desactives jusqu';] ce que cette caracteristique soit

OFF.Le mode Sabbat ne desactive pas les lampes interieures.

Appuyez sur n'importe quelle touche pour reinitialiser les

temoins des commandes.

• Activez ou arretez le reglage Super Cool (Tres froid) (:certains

modeles).

• Modifier I'affichage de la temperature I_Fen °C)

• Activez ou desactivez les alarmes sonores.

• Ajuster le degre de luminosite de la lampe du distributeur (:si

cette fonction est activee sur le distributeur d'eau et de

gla(_ons) (:certainsmodeles)

Surfaces chaudes de la caisse

Parfois, il se peut que le devant du rdrigerateur soit chaud au

toucher. Cela est normal et empeche la condensation de

I'humidite sur rappareil. Ce phenomene sera plus apparent Iors

de la mise en marche initiale du rdrigerateur, Iorsque la

temperature exterieure est elevee ou si la porte est demeuree

ouverte pendant Iongtemps.

Cnrncteristiques- compnrlimentrefrid6rnteur

I tag res D_pose :

Dechargez completement I'etagere et tirez-la en avant.

Lorsque I'etagere s'arrete, appuyez sur les taquets, situes

sous ses bords externes, puis continuez a la tirer en

avant, pour la degager du cadre.

Installation :

Votre refrigerateur comporte des etageres Spill-Catcher Mc

ou des etageres non scellees. Les etageres Spill-

Catcher Meont un rebord de retenue qui facilite le

nettoyage. Certaines sont aussi equipees de la

caracteristique EasyGlideMe.Pour faire coulisser I'etagere

(certains modeles), prenez-la par I'avant et tirez-la.

Poussez-la pour la remettre a sa position d'origine.

Pour enlever I'_tag_re :

• Relevez legerement

I'avant et soulevez

I'arriere de I'etagere,

puis tirez I'etagere tout

droit pour la sortir.

Pour verrouiller I'_tag_re _ une autre place :

• Relevez le bord avant de I'etagere.

• Introduisez les crochets dans les ouvertures desirees du

cadre et laissez I'etagere se mettre en place.

• Assurez-vous que I'etagere est bien verrouillee

I'arriere.

I_tagbre Elevator M°

Le compartiment des aliments frais est equipe d'une

etagere Elevator Me.

Cette etagere peut etre montee ou baissee, sans avoir

decharger son contenu. Pour regler une etagere

Elevator Me,tirez le bouton de la manivelle. Faites tourner la

manivelle a droite pour remonter I'etagere, eta gauche

pour la baisser.

I Remarque : Ne relevez pas I'etagere jusqu'en haut

des glissieres verticales, I'etagere pouvant se trouver

bloquee.

Alignez I'etagere sur le cadre et poussez-la tout au fond

(il n'est pas necessaire d'appuyer sur les taquets pour

reinstaller I'etagere).

Lors d'une utilisation courante, I'ensemble de cadre de

I'etagere ElevatorMCn'a pas besoin d'etre enleve. Bien

que la depose de I'etagere soit peu vraisemblable, et pas

recommandee, la bonne methode pour la depose est la

D@pose :

• Dechargez completement I'etagere.

• Retirez I'etagere en verre en la tirant en avant. Lorsque

I'etagere s'arrete, soulevez-la et continuez a la tirer vers

I'avant.

• Deplacez a la main les deux Ioquets arriere, vers le

centre de I'etagere.

Tout en soutenant toute I'etagere et le cadre par en

dessous, soulevez I'ensemble legerement et tournez-le

d'environ 30° pour permettre au mecanisme arriere de

se degager des glissieres arriere verticales.

• Tout I'ensemble peut alors etre deplace en avant, et

sorti du compartiment refrigerateur.

Installation :

• Inversez la methode de depose. Assurez-vous que

I'etagere est d'aplomb.

• Lorsque I'etagere coulissante est repoussee vers

I'arriere, elle remettra en place les Ioquets arriere, a leur

emplacement de fonctionnement.

Glissi_res

verticales --

(les caract(_ristiques

varient selon le modSle)

Ensemble de cadre I_tagere coulissante

Cnrncteristiques- compnrflmentrefrid6rnteur

L'etagere au-dessus du bac sert d'etagere inferieure

pour les aliments frais.

D_pose de I'_tagbre au-dessus du bac :

• Retirez les bacs et les tiroirs comme il est indiqu_.

• Placez la main sous le cadre pour pousser le verre.

Soulevez le verre.

• Soulevez le cadre des glissieres du refrigerateur.

Installation :

• R@_tez les instructions ci-dessus, dans I'ordre

inverse.

Balconnet pleine largeur

Le balconnet pleine largeur s'enleve pour faciliter le

nettoyage.

D_pose :

• Coulissez le balconnet vers le haut et tirez-le tout

droit.

Installation :

• Proc_dez inversement.

Rangement dans la

contre-porte

Compartiment laitier

Le compartiment laitier permet de

ranger des articles _ tartiner tels

que le beurre et la margarine. II

peut _tre deplace _ differents

endroits selon les besoins. Pour utiliser le

compartiment laitier, relevez le couvercle.

D_pose :

• Relevez le couvercle, tirez le compartiment laitier _ la

verticale et penchez-le pour le sortir.

Installation :

• Procedez inversement.

Balconnets

Les balconnets peuvent etre deplaces selon

les besoins particuliers de rangement.

D_pose :

• Coulissez le balconnet vers le

haut et tirez-le tout droit.

Installation :

• Coulissez le balconnet vers le bas, jusqu'a ce qu'il

soit fermement installe dans la doublure de porte.

Tiroirs de rangement

Tiroir pour collations

[certains modbles)

Le tiroir pour collations peut _tre

utilise pour le rangement d'articles

divers ou d'autres produits frais

D_pose :

• Tirez le tiroir au maximum. Relevez I'avant du tiroir et

tirez le tiroir tout droit.

Installation :

• Introduisez le tiroir dans les glissieres du cadre et

poussez-le en place.

Cnrncteristiques- compnrlimentrefrid6rnteur

Bac & legumes & humidite contr61ee

Les bacs a legumes procurent un environnement

humidite plus elevee, pour la conservation des legumes

et des fruits frais.

Commandes

Ces commandes permettent de contrOler le niveau

hygrometrique dans le bac. Coulissez la commande

vers le reglage FRUIT (Fruits) pour les produits _ peau.

Coulissez la commande vers le reglage VEGETABLES

(L#gumes) pour les legumes _ feuilles.

VEGETABLES FRUIT[HUMIDITY CONTROLLED

D_pose :

• Tirez le bac au maximum. Relevez I'avant du bac et

tirez le bac tout droit.

Installation :

• Introduisez le bac dans les glissieres du cadre et

poussez-le en place.

Remarque : Pour de meilleurs resultats, les bacs I

legumes doivent etre bien fermes.

Tiroir temperature reglable

(certains modeles)

Le tiroir Wide-N-Fresh Mcest un tiroir pleine largeur

avec commande de temperature reglable. Ce tiroir peut

etre utilise pour les grands plateaux, les charcuteries

ou boissons, ou articles divers.

Une commande de temperature ajuste la quantite d'air

froid admise dans le tiroiE La commande est situee a la

droite du tiroir. Selon le modele en votre possession,

cette commande se trouve sur la fa(;ade du tiroir ou

sous le couvercle.

Mettez la commande sur cheese (fromages) ou

pour une temperature de refrigerateur normale. Mettez

la commande sur meats (viandes) ou _ Iorsqu'une

temperature inferieure _ celle du compartiment de

refrigeration principal est souhaitee. Utilisez le reglage

plus froid pour la conservation de viandes.

Remarques :

• L'air froid dirige vers le tiroir peut faire baisser la

temperature dans le refrigerateur. II peut alors etre

necessaire d'ajuster la commande du refrigerateur.

• Ne mettez pas de legumes _ feuilles dans le tiroir.

Les temperatures plus basses qui y regnent

pourraient endommager ces produits.

D_pose :

• Relevez le couvercle (certains modeles). Tirez le tiroir

au maximum. Relevez I'avant du tiroir et tirez-le tout

droit.

Installation :

• Poussez les glissieres metalliques vers I'arriere du

refrigerateur (certains modeles). Mettez le tiroir sur

les glissieres et repoussez-le jusqu'a ce qu'il retombe

en place.

Certains modeles ont un diviseur permettant de

separer le tiroir en sections.

D_pose :

• Tirez completement le tiroir et relevez I'avant du

diviseur pour le decrocher de la paroi arriere du tiroir,

puis sortez-le.

Installation :

• Accrochez le diviseur sur la paroi arriere du tiroir, et

baissez-le en place.

Caracteristiques- compartimentrefrig6rateur

Support de canettes [certains modbles)

Le support de canettes coulisse en dessous de

I'etagere Spill-Catcher Mc.II contient jusqu'_ douze

canettes de 325 mL (12 oz).

D_pose :

• Tirez le support au maximum. Relevez I'avant du

support et tirez-le tout droit.

Installation :

• Introduisez le support dans les glissieres du cadre eL

poussez-le en place.

Accessoires

Porte-bouteilles/Support b canettes

[certains modbles)

Le porte-bouteilles/su pport

canettes est un accessoire qui

s'installe dans le tiroir Wide-N-

Fresh Mcou sur une etagere.

Les bouteilles et les canettes peuvent __

etre rangees transversalement ou une_

seule bouteille peut etre placee dans la

depression centrale.

Porte-bouteille [certains

modbles)

Le porte-bouteille permet de

ranger horizontalement une

bouteille. II peut permettre aussi

le rangement d'une boite d'oeufs.

Placez le porte-bouteille sur le cote gauche d'une

etagere du refrigerateur (ce porte-bouteille ne peut

etre place sur une etagere ElevatorMC).

Oeufrier

L'oeufrier (le style peut varier / certains modeles)

permet le rangement d'une douzaine d'oeufs et plus. II

peut etre enleve pour etre transporte sur le plan de

travail, ou pour etre lave.

Cnrncterisdques- compnrdmentcongelnteur

Machine gla ons automatique

(certains modbles)

moteur, chute de gla£;ons dans le bac a gla£;onsvide et

declic de I'electrovanne ou, de temps a autre,

bourdonnement.

Remarque." Les guides de classification d'energie

indiques sur le rdrigerateur au moment de I'achat ne

comprennent pas rutilisation d'une machine _ gla(_ons

en option.

Certains modeles sont prets pour une installation de machine

gla£;onsautomatique. Le numero du necessaire approprie

de machine a gla£;ons est ICllB. II comprend les instructions

d'installation et de raccordement de reau.

D'autres modeles ont une machine a gla(}ons installee

rusine. Raccordez la machine a gla£;ons a la canalisation

d'eau comme il est indique a la pages 43 et 44. Une bonne

circulation d'eau et la raise b niveau du r_frig_rateur

sont essentielles b des performances optimales de la

machine b gla_;ons.

Instructions de fonctionnement

• Assurez-vous que le bac a glagons est en place et que le

bras de detection est en bas.

Une lois que le compartiment congelateur atteint une

temperature d'environ -170 C (0° F), la

machine a gla£;ons se remplit d'eau et

se met en marche. II est possible de

recueillir un lot complet de gla£;ons

environ toutes les trois heures.

Si la consommation de gla£;onsest faible, les gla£;ons

accumules vont prendre un aspect trouble, se contracter,

coller ensemble et prendre un goet. Videz periodiquement

le bac pour le laver a I'eau tiede. Veillez a bien le secher

avant de le reinstaller.

Ne placez dans le bac a gla£;ons aucun aliment ou liquide

pour un refroidissement rapide. Ces articles entraveraient

les mouvements du bras de detection, ce qui entrainerait

un mauvais fonctionnement de la machine a gla£;ons.

Lorsque I'arrivee d'eau dolt etre interrompue pendant

plusieurs heures, OFF (Arretez) la machine a gla£;onsen

relevant le bras de detection.

D_pose du bac _ gla_;ons:

• Tirez le bac a gla£;onsvers I'avant puis enlevez-le de la

machine a glagons. Pour empecher que la machine

glagons ne produise des glagons alors que le bac est

enleve, arretez la machine a glagons en relevant le bras de

detection.

Installation du bac _ glagons :

• Inversez la methode ci-dessus. Remettez en marche la

machine a gla£;onsen baissant le bras de detection.

• Attendez 24 heures environ apres

I'installation pour recueillir le premier lot de glagons.

• Jetez les gla(_onsobtenus les 12 premieres heures de

fonctionnement pour vous assurer que le systeme ne

comporte pas d'impuretes.

Arretez la production de glagons en relevant le bras

jusqu'a ce qu'un declic se fasse entendre.

La machine a glagons reste a I'arret tant que le bras n'est

pas pousse vers le bas.

Le premier ou les deux premiers lots seront probablement

constitues de gla£;onsde petite taille et irreguliers, du fait

de la presence d'air dans la canalisation.

• Lors de rejection des glagons, il est normal que plusieurs

glagons soient colles ensemble aux extremites. II est facile

de les separer. La machine a glagons continuera a produire

des glagons jusqu'a ce que raccumulation de glagons

releve le bras de detection, ce qui arrete la machine

glagons.

• Certains sons peuvent accompagner les diverses phases

de la production de glagons : leger bourdonnement du

Cnrncterisdques- compnrdmentcongelnteur

Clayettes et paniers

Modbles avec congelateur & porte :

Clayette de congblateur

(certains modbles)

Certains modeles ont un

diviseur de clayette.

Depose :

• Tirez la clayette au

maximum. Relevez I'avant de la clayette et tirez-la

tout droit.

Panier mbtallique sup_rieur

Depose :

• Tirez le panier au maximum et soulevez-le pour

I'enlever.

Installation :

• Coulissez le panier superieur dans I'appareil.

Assurez-vous que I'arriere du panier est accroche

derriere I'arretoir de glissiere.

Installation :

• Introduisez la clayette dans les glissieres du

congelateur et poussez-la a I'arriere du

compartiment.

Panier m_tallique

(certains modbles)

Depose :

• Tirez le panier au maxinlum. Soulevez I'avant du

panier et tirez-le tout droit.

Installation :

• Inserez le panier dans les glissieres du congelateur

et poussez-le en place.

Balconnet de congelateur

(certains modbles)

Le balconnet de congelateur

permet de ranger commodement

des articles congeles dans la

contre-porte.

Depose :

• Soulevez le balconnet des taquets lateraux et sortez-

le en tirant.

Installation :

• Enclenchez les extremites du balconnet sur les

taquets et faites-le coulisser vers le bas.

Modbles avec congelateur-tiroir :

Remarque: Pour les modbles avec

congelateur-tiroir : Voyez, en page 37, le panier

inferieur et les instructions completes sur le tiroir

coulissant.

Accessoires

Moule _ gla£ons (certains modbles)

Le moule _ glaQons permet de

conserver des cubes de glace pour

vous en servir manuellement.

Pour liberer les cubes de glace

du moule, retournez le moule

au-dessus d'un contenant et tordez les deux extremites

du moule pour liberer les glaQons.

i:tag_re pour moule _ gla_ons

L'etagere pour moule _ glaQons

(certains modeles) retient le

moule a glaQons.

Installation :

• Faites coulisser I'encoche en L

de 1'etagere par-dessus la vis arriere. Poussez

1'etagere jusqu'a ce que la vis soit arretee dans

I'encoche en L (1). Faites coulisser la pattie avant de

1'etagere par-dessus la vis avant (2).

Depose :

• Procedez Jnversement.

¢onseilspourlaconservutiondesuliments

Conservation de produits frais

• On devrait maintenir la temperature dans le

compartiment refrigerateur entre 1° C et 4° C (34° F

et 40 ° F) (la valeur optimale est 3 ° C [37° F]). Pour

contrOler la temperature, placez un thermometre pour

appareils menagers dans un verre d'eau, au centre du

compartiment refrigerateur. Notez rindication du

thermometre apres 24 heures. Si la temperature est

superieure a 4° C (40° F), ajustez les commandes,

selon les instructions des pages 45-48.

• I_vitez de placer trop de produits sur les clayettes et

etageres du refrigerateur. Ceci entrave la circulation

de I'air autour des aliments et entraine un

refroidissement non uniforme.

Fruits et I_gumes

L'humidite des produits conserves dans les bacs

legumes est retenue, ce qui permet de maximiser la

qualite et la duree de conservation des fruits et

legumes (page 51).

Effectuez un tri des fruits et legumes avant de les

placer dans le refrigerateur; veillez _ consommer

d'abord les articles amollis ou qui ont subi des chocs.

Jetez les articles manifestant un debut de degradation.

• Veillez _ toujours envelopper les aliments tres

odorants - oignons, choux, etc. - afin que I'odeur ne

soit pas transferee _ d'autres aliments.

Tandis qu'une certaine dose d'humidite est

necessaire _ la conservation de la fraicheur des

legumes, un exces d'humidite peut reduire la duree

de conservation (particulierement pour les legumes

feuillus). Veillez _ bien egoutter les legumes avant de

les placer dans le refrigerateur.

• Ne lavez les produits frais que juste avant de les

utiliser.

Viandes et fromages

On devrait parfaitement envelopper la viande ou

volaille non cuite pour qu'il ne puisse y avoir aucune

contamination d'autres aliments ou des surfaces du

refrigerateur.

Occasionnellement une moisissure peut se

developper a la surface de certains fromages durs

(gruyere, cheddar, parmesan). Coupez dans le

fromage, jusqu'_ 2,5 cm (1 pouce) autour et au-

dessous de la zone moisie. Veillez _ ce que couteau

ou autre instrument ne touche pas la zone moisie.

Ne tentez pas, apres I'apparition de moisissure, de

recuperer tranches de fromage individuelles,

fromage mou, fromage cottage, creme, creme sure

ou yaourt.

Produits laitiers

• Une date de peremption indiquant la limite de

conservation apparait generalement sur I'emballage

de la plupart des produits laitiers comme lait, yaourt,

creme sure et fromage cottage. On doit veiller

conserver ces aliments dans leur emballage d'origine

et _ les refrigerer immediatement apres I'achat et

apres chaque prelevement.

Conseilspourlaconservutiondesaliments

Conservation des aliments

surgel s

• La temp6rature dans le compartiment cong61ateur

d'un r6frig6rateur doit etre maintenue _ environ

-17 ° C (0° F). Pour contr01er la temp6rature, placez

un thermometre pour appareils m6nagers entre les

paquets d'aliments surgel6s. Notez I'indication du

thermometre apres 24 heures. Si la temperature est

sup6rieure _ -17 ° C [0° F), ajustez le bouton de

commande, selon les instructions des pages 45-48.

• Le fonctionnement du cong61ateur est plus efficace

Iorsqu'il est rempli aux deux tiers ou plus.

Prbparation des aliments pour la

congblation

• Pour mininliser la d6shydratation et la d6t6rioration

qualitative, utilisez feuille d'aluminium, emballage

pour cong61ation, et sachets ou contenants 6tanches

pour cong61ateur. Expulsez autant d'air que possible

de I'emballage, veillez _ ce que chaque paquet soit

parfaitement ferm6. L'air retenu peut provoquer

I'assechement des aliments, un changement de

couleur ou le d6veloppement d'une saveur non

naturelle [br01ures de cong61ation).

• Avant de les congeler, enveloppez les paquets de

viande fraiche et de volaille avec un 3roduit ad6quat

d'emballage pour cong61ation.

• Ne congelez pas de nouveau une piece de viande

completement d6congel6e.

Chargement du cong@lateur

• I_vitez de placer trop d'aliments tiedes dans le

cong61ateur en une seule lois. Ceci soumet le

cong61ateur _ une surcharge, ce qui ralentit le

refroidissement et peut provoquer une augmentation

de la temperature des aliments d6ja congel6s.

Laissez un espace entre les paquets pour que I'air

froid puisse circuler librement, ce qui entrafnera une

cong61ation plus rapide.

I_vitez de placer sur les balconnets du cong61ateur des

produits a cong61ation difficile comme creme glac6e

ou jus d'orange; il est pr6f6rable de placer ces

produits a I'int6rieur du cong61ateur ot_ la temperature

varie moins Iors de I'ouverture des portes.

Reportez-vous au Tableau de conservation des aliments

aux pages 57 et 58 pour connaftre les dur6es

approximatives de conservation.

Conseilspourlaconservutiondesaliments

Tableau de conservation des aliments

La dur_e de conservation est approximative et peut varier selon le type d'emballage, la temperature de conservation

et la qualite du produit Iors de son achat.

PRODUITS LAITIERS

Beurre 1 mois 6 _ 9 mois Empaquetez bien ou couvrez.

Lair et creme 1 semaine Non recommand6 V6rifiez la date sur I'emballage. Fermez

bien. Ne remettez pas la partie non

utilis6e dans le contenant d'origine. Ne

congelez pas la creme _ moins qu'elle

ne soit fouett6e.

Fromage _ la creme, tartinade de 1 _ 2 semaines Non recommand6 Enveloppez bien.

fromage et produits au fromage

Fromage cottage 3 _ 5 jours Non recommand6 Conservez dans le contenant d'origine.

V6rifiez la date sur le cartonnage.

Creme sure 10 jours Non recommand6 Conservez dans le contenant d'origine.

V6rifiez la date sur le cartonnage.

Fromage dur 1 _ 2 mois 4 _ 6 mois Enveloppez bien.

(gruyere, cheddar et parmesan) Peut s'6mietter D6coupez toute partie moisie.

_UFS

Oeufs en coquille 3 semaines Non recommand6 R6frig6rez, pointe vers le bas.

Jaunes ou blancs 2 _ 4 jours 9 _ 12 mois Pour chaque tasse de jaunes d'ceuf,

ajoutez 1 c. _ th_ de sucre pour les

p_tisseries ou 1 c. _ th6 de sel pour les

mets non sucr6s.

FRUITS

Pommes 1 mois 8 mois (cuites] Cgalement,conservationde pommes _ chair

ferme ou non mQres_ 15-21° C (60-70° FJ.

Bananes 2 _ 4 jours 6 mois Faites mQrir _ la temp6rature ambiante

(enti6res/pel6es) avant de mettre au r6frig6rateur.

Remarque : Les bananes noircissent

Iorsqu'elles sont mises au r6frigerateur.

Poires, prunes, avocats 3 _ 4 jours Non recommand6 Faites mQrir _ la temp6rature ambiante

avant de mettre au r6frig6rateur.

Remarque : Les avocats noircissent

Iorsqu'ils sont mis au r6frig6rateur.

Baies, cerises, abricots 2 _ 3 jours 6 mois Faites mQrir _ la temp6rature ambiante

avant de mettre au r6frig6rateur.

Raisin 3 _ 5 jours 1 mois (entier) Faites mQrir _ la temperature ambiante

avant de mettre au r6frig6rateur.

Agrumes 1 _ 2 semaines Non recommand6 Se conservent aussi _ 15-21° C (60-

70° F). Au r6frig6rateur, conservez sans

les recouvrir.

Ananas, d6coup_ 2 _ 3 jours 6 _ 12 mois Ne mQrit pas apr_s I'achat. Utilisez

rapidement.

Conseilspourlaconservutiondesaliments

LI_GUMES

Asperges 1 _ 2 jours 8 _ 10 mois Ne lavez pas avant de r6frig_rer. Rangez

dans le bac _ I_gumes.

Choux de Bruxelles, brocoli, 3 _ 5 jours 8 _ 10 mois Enveloppez les aliments d6gageant une

chou-fieur, petits pois, haricots odeur. Laissez les petits pois en gousse.

de Lima, oignons, poivrons

Chou, c_leri I _ 2 semaines Non recommand6 Enveloppez les aliments d6gageant une

odeur et refrig6rez-les dans le bac

I_gumes.

Carottes, panais, betteraves 7 _ 10jours 8 _ 10 mois Enlevez les feuilles. Enveloppez les

et navets aliments d6gageant une odeur et

r6frig6rez-les dans le bac _ 16gumes.

Laitue 7 _ 10 jours Non recommand6

VOLAILLES ET POISSONS

Poulet et dinde, entiers

Poulet et dinde, morceaux

Poisson

1 _ 2 jours

12 mois

9 mois

2 b 6 mois

Conservez dans I'emballage d'origine

pour la r6frig_ration. Rangez dans le bac

viande et fromage. Si la cong61ation

est de plus de deux semaines,

r6enveloppez avec un emballage pour

cong61ation.

VIANDES

Bacon 7 jours 1 mois

Boeuf ou agneau, hach_ 1 _ 2 jours 3 _ 4 mois Les viandes fraiches peuvent 6tre

conserv6es dans leur emballage

d'origine pour la r6frig6ration.

Boeuf ou agneau, rOti et steak 3 _ 5 jours 6 _ 9 mois Placez dans le bac _ viande et fromage.

Si la cong_lation est de plus de deux

semaines, r6enveloppez avec un

emballage pour cong61ation.

Jambon, entierement cuit, entier, 7 jours 1 _ 2 mois

moitid, 5 jours 1 _ 2 mois

en tranches 3 jours 1 _ 2 mois

Viandes froides 3 _ 5 jours 1 _ 2 mois La charcuterie non ouverte, emball6e

sous vide, peut _.treconserv6e jusqu'_

deux semaines dans le bac _ viande et

fromage.

ROtide porc 3 _ 5 jours 4 _ 6 mois

COtelettes de porc 3 _ 5 jours 4 mois

Saucisses_ base de viande hach6e 1 _ 2 jours 1 _ 2 mois

Saucisses fumdes 7 jours 1 _ 2 mois

Veau 3 _ 5 jours 4 _ 6 mois

Saucisses de Francfort 7 jours 1 mois Enveloppez bien les viandes

transform6es et rangez-les dans le bac

viande et fromage.

Sources • Department of Agriculture des I_tats-Unis; Food Marketing Institute; Cooperative Extension Service,

Universite d'etat de I'lowa 58

|,tretie,et,ettoyuge

Tableau de nettoyage du r frig rateur

Portes et ext_rieur peints lisses

ou textures (certains modules)

Produits d'entretien abrasifs ou

corrosifs

Int_rieur de la caisse

Portes et ext_rieur en acier

inoxydable (certains modules)

IMPORTANT :

Les dommages subis par la finition

en acier inoxydable par suite d'une

utilisation incorrecte des produits

d'entretien ou d'une utilisation de

produits d4conseill4s ne sont pas

couverts par la garantie de ce

produit.

Joints des portes

Bobine de condenseur

D4poser la grille inf4rieure pour

I'atteindre.

Gril de sortie de ventilateur de

condensateur

Voir le dos du r4frig4rateur.

Accessoires

Clayettes, balconnets, t/roirs, etc.

Ammoniaque

Eau de javel

D6tergents ou solvants

concentr_s

Tampons _ r6curer _ texture

m6tallique ou plastique

Produits d'entretien abrasifs ou

corrosifs

Ammoniaque

Eau de javel

D6tergents ou solvants

concentrds

Tampons _ r6curer _ texture

m_tallique ou plastique

Produits _ base de vinaigre

Produits d'entretien _ base

d'agrume

Produits d'entretien abrasifs ou

corrosifs

Tampons _ r6curer _ texture

m6tallique ou plastique

Tout appareil autre qu'un

aspirateur

Un lave-vaisselle

Utiliser 59 ml (4 cuiller6es _ soupe) de bicarbonate

de soude dilu6 dans I litre (1 quart) d'eau

savonneuse chaude. Rincer les surfaces _ I'eau

chaude propre et les s6cher imm6diatement pour

6viter les taches d'eau.

Utiliser de I'eau savonneuse chaude et un chiffon ou

@onge doux et propre.

Rincer les surfaces _ I'eau chaude propre et les

s_cher imm6diatement pour 6viter les taches d'eau.

Pour polir et enlever les marques de doigts, faire

suivre par une vaporisation de produit pour acier

inoxydable Magic Spray (rl° r6f. 20000008*).

Utiliser de I'eau savonneuse chaude et un chiffon ou

@onge doux et propre.

Utiliser un suceur d'aspirateur.

Utiliser un suceur d'aspirateur avec brosse.

Suivre les instructions de d@ose et de pose donn6es

dans la section traitant des accessoires concern6s.

Laisser les accessoires s'adapter _ la

temperature ambiante. Diluer un d6tergent doux et

utiliser un chiffon ou @onge doux et propre pour

nettoyer.

Utiliser une brosse _ poils en plastique pour p6n6trer

dans les fentes. Rincer les surfaces _ I'eau chaude

propre.

S6cher les accessoires en verre ou transparents

imm6diatement pour 6viter les taches.

Pour commander directement, composez le 1-877-232-6771 aux I_.-U. ou 1-800-688-8408 au Canada.

|,tretie,et,ettoyoge

D sodorisation du

r frig rateur

1. Enlevez toute la nourriture et ARRF_'I'EZ le

refrigerateur.

2. Debranchez le refrigerateur.

3. Nettoyez les parois, la pattie inferieure et le

plafond de I'interieur de la caisse, et les bacs,

tiroirs, clayettes, etageres et joints, conformement

aux instructions donnees _ la page 59.

4. Diluez du detergent doux et passez la solution

dans les interstices _ I'aide d'une brosse

filaments plastiques. Laissez agir pendant 5

minutes. Rincez les surfaces _ reau tiede. Sechez

les surfaces _ I'aide d'un linge propre et doux.

5. Lavez et sechez tousles flacons, recipients et

bocaux. Jetez les articles dont la date de

peremption est expiree ou qui se sont g_tes.

6. Enveloppez les aliments generateurs d'odeur ou

mettez-les dans des contenants bien fermes pour

eviter que les odeurs ne reapparaissent.

7. Rebranchez le rdrigerateur et remettez la

nourriture a I'interieur.

8. Laissez le refrigerateur refroidir.

9. Apres 24 heures, verifiez si les odeurs ont ete

eliminees.

Si les odeurs sont toujours pr_sentes :

1. Retirez les bacs et tiroirs et placez-les sur I'etagere

superieure du refrigerateur.

2. Remplissez les sections refrigerateur et congelateur

y compris les contre-portes, de feuilles froissees de

journaux en noir et blanc.

3. Placez des briquettes de charbon de bois au

hasard sur le journal froisse dans les deux

compartiments.

4. Fermez les portes et laissez agir pendant 24 _ 48

heures.

Conseils pour I'economie

d'dnergie

• I_vitez de surcharger les etageres du refrigerateur.

Ceci reduit la circulation de I'air autour des aliments

et fait fonctionner le refrigerateur plus Iongtemps.

• I_vitez d'ajouter trop de nourriture tiede dans le

refrigerateur en meme temps. Ceci surcharge les

compartiments et diminue la vitesse de

refroidissement.

N'utilisez pas de papier aluminium, papier cire ou

papier essuie-tout pour recouvrir les clayettes et

etageres. Ceci diminue la circulation de rair et

entrave le fonctionnement efficace du rdrigerateur.

• Un congelateur qui est aux deux tiers plein

fonctionne plus efficacement.

Installez le refrigerateur a I'endroit le plus frais de la

piece. I_vitez les zones en contact avec la lumiere

directe du soleil ou pres des bouches de chaleur,

conduits de chauffage ou appareils generateurs de

chaleur. Si ceci n'est pas possible, isolez I'exterieur

en utilisant une section de I'armoire.

Nettoyez les joints de porte tousles trois mois selon

les instructions de nettoyage. Ceci assure une bonne

fermeture des portes et une efficacite de

fonctionnement du rdrigerateur.

Prenez le temps d'organiser le rangement des

articles dans le refrigerateur pour reduire le temps

d'ouverture des portes.

Assurez-vous que les portes sont bien fermees en

mettant le refrigerateur d'aplomb, selon les

instructions d'installation.

Nettoyez, tousles trois tools, les serpentins du

condenseur, comme il est indique dans les

instructions de nettoyage. Ceci augmente I'efficacite

energetique et les performances de refroidissement.

|,tretie,et,ettovuge

Remplacement des ampoules

Compartiment r_frig_rateur

(le style du cabochon peut varier)

Compartiment cong_lateur (le style du

cabochon peut varier)

1. Passez la main derriere le

cabochon.

2. D'une pression ferme,

appuyez en avant sur les

encoches se trouvant

I'arriere du cabochon, et

tirez le cabochon vers le

bas. Le cabochon s'ouvre

par rarriere.

3. Retirez le cabochon.

Faites coulisser le cabochon

transparent vers I'arriere du

compartiment pour liberer

rensemble de lampe.

Retirez les ampoules.

Remplacez-les avec des

ampoules pour appareil menager de puissance

non sup_rieure _ 40 watts.

Remettez en place le cabochon en introduisant les

pattes du cabochon dans les trous de la doublure,

de chaque cote de la lampe. Coulissez le cabochon

vers ravant jusqu'_ ce qu'il se verrouille en place.

Ne forcez pas au-dela du point de verrouillage.

Sinon, le cabochon pourrait etre endommage.

Enlevez I'ampoule.

Remplacez-la par une

ampoule pour appareil

menager de puissance

non sup_rieure _ 40

watts.

Introduisez les taquets

avant du cabochon dans

les fentes de la doublure du congelateur et

enclenchez la partie arriere par-dessus la lampe

pour emboiter le taquet arriere.

|,tretie,et,ettoyoge

Preparation pour des congas

Pour de courts congas ou absences (trois mois ou

moins) :

1. Enlevez toutes les denrees perissables.

2. Si personne ne vient verifier le refrigerateur de temps

en temps, pendant votre absence, retirez aussi tousles

aliments congeles.

3. Si votre refrigerateur a une machine 8 gla£;ons

automatique :

• Coupez I'alimentation en eau de la machine

gla£;ons, au moins un jour avant votre depart.

• Apres la derniere recolte de gla£;ons, relevez le bras

de detection _ la position OFF (Arret).

• Videz le bac 8 gla£;ons.

4. Si la temperature ambiante descend en dessous de

12° C (55° F), suivez les instructions ci-dessous, pour

de Iongues absences.

Dans le cas d'absences de Iongue dur_e (plus de

trois mois), OU si la temperature ambiante risque de

descendre en dessous de 12° C (55 ° F) :

1. Retirez les aliments.

2. Si votre refrigerateur comporte une machine 8 gla£;ons

automatique :

• Coupez I'alimentation en eau de la machine

gla£;ons, au moins un jour avant votre depart.

• Apres la derniere recolte de gla£;ons, relevez le bras

de detection 8 la position OFF.

• Videz le bac 8 gla£;ons.

3. Tournez la commande du congelateur sur OFF dans

le cas de commandes rotatives, ou appuyez sur (-)

dans le cas de touches (pages 44-48).

4. Debranchez le rdrigerateur.

5. Nettoyez parfaitement I'interieur des deux

compartiments, 8 I'aide d'une solution de bicarbonate

de sodium et d'un linge propre et souple (quatre

cuillerees 8 soupe de bicarbonate dans 1 litre/1 pinte

d'eau tiede).

6. Sechez bien I'interieur.

7. Laissez les portes ouvertes pour empecher la

formation de moisissure et de mildiou.

votre retour

Aprbs de courts congas ou absences :

Pour les modeles equipes de machine 8 gla£;ons

automatique :

• Rebranchez ralimentation en eau et ouvrez le robinet

d'eau (pages 43-44).

• Surveillez, pendant 24 heures, le raccordement 8 reau

et assurez-vous qu'il n'y a pas de fuites. R@arez-les au

besoin.

• Remettez la machine _ gla_ons en ON (Marche).

• Jetez au moins les trois premiers lots de gla£;ons.

Apr_s une Iongue absence :

• Si votre congelateur comporte une machine 8 gla£ons

automatique, rebranchez I'alimentation en eau et ouvrez

le robinet d'eau (pages 43-44).

• Rebranchez le rdrigerateur et reglez _ nouveau les

commandes (pages 45-48).

• Surveillez, pendant 24 heures, le raccordement 8 reau

et assurez-vous qu'il n'y a pas de fuites. R@arez-les au

besoin.

• Remettez la machine _ gla£;ons en ON.

• Jetez les gla£;ons produits les douze premieres heures

(au moins les trois premiers lots).

Prdparation pour un

d m nagement

• Suivez les instructions ci-dessus, donnees pour de

Iongues absences, jusqu'8 retape 6.

• Puis, immobilisez tousles articles mobiles, comme les

clayettes, les etageres et les tiroirs, par du ruban

adhesif fixe en place pour eviter tout dommage.

• Fermez les portes par du ruban adhesif.

• D@lacez le refrigerateur 8 raide d'un chariot ou diable.

D@lacez le refrigerateur TOUJOURS par son cote ou

sa partie arriere, et JAMAIS par I'avant.

• Assurez-vous que le refrigerateur reste _ la verticale

Iors de son d@lacement.

Bruitsdefoncdonnement

Des ameliorations dans la conception du systeme de refrigeration peuvent produire des bruits dans le nouveau

refrigerateur qui sont differents ou qui n'etaient pas presents dans un ancien modele. Ces ameliorations ont ete realisees

pour produire un refrigerateur meilleur pour la preservation des aliments, plus efficace en energie et plus silencieux.

Parce que ces nouveaux refrigerateurs fonctionnent de fa£;on plus silencieuse, ron detecte des sons qui etaient presents

dans les anciens refrigerateurs, mais qui etaient masques par des niveaux de bruit plus eleves. Nombre de ces bruits

sont normaux. II faut noter que les surfaces adjacentes 8 un refrigerateur, comme les murs, les sols et les armoires,

peuvent amplifier ces bruits. Voici les bruits normaux qui peuvent ¢tre remarques dans un refrigerateur neuf.

Cliquetis • La commande du congelateur (A) emet un declic • Fonctionnement normal

I'arr¢t ou au depart du compresseur.

• Le dispositif motorise (B) fait le bruit d'une • Fonctionnement normal

horloge electrique et fonctionne par

intermittence.

Grand • Le ventilateur du cong_lateur (C) et le ventilateur • Fonctionnement normal

mouvement d'air du condenseur (D) font ce bruit en cours de

fonctionnement.

Bruit d'_bullition • Le refrigerant de rechangeur de chaleur (F) et • Fonctionnement normal

ou de gargouillis de I'evaporateur (E) fait ce bruit Iorsqu'il circule.

Bruit sourd • Les gla_ons tombent de la machine _ gla_ons • Fonctionnement normal

(certains modeles) dans le bac 8 gla£ons (G).

Bruit de vibration • Le compresseur (H) fait ce bruit en fonctionnant. • Fonctionnement normal

• Le rdrigerateur n'est pas d'aplomb. • Voir les details sur la mise d'aplomb du

refrigerateur 8 las pagess 37-38.

Bourdonnement • La soupape d'eau de la machine _ glagons (I) • Fonctionnement normal

(certains modeles) bourdonne Iorsque la

machine _ glagons se remplit d'eau.

Ronronnemen • La machine 8 glagons (J) est 8 la position de • Arr¢tez le bruit en relevant le bras detecteur

marche sans raccordement d'eau. _ la position d'arr¢t. Voyez page 53.

• Le compresseur (H) peut emettre un • Fonctionnement normal

ronronnement aigu en fonctionnant.

Sifflement ou • L'_lement chauffant du systeme de degivrage (K) • Fonctionnement normal

claquement fait un sifflement, gresille ou claque en cours de

fonctionnement.

Recherchedespunnes

Voyants et commande Le r6frig6rateur est en mode d6givrage. Fonctionnement normal.

du cong61ateur sont Attendez 40 minutes pour voir si le r6frig6rateur se

allum_s, mais le remet en marche.

compresseur ne

fonctionne pas

La temperature du Les commandes du r_frig_rateur sont Voyez pages 45-48 comment ajuster les commandes.

bac _ I_gumes est r6gl6es _ un chiffre trop bas.

trop _lev_e

Le r_frig_mteur ne Cordon d'alimentation non branch& Branchez le r6frig6rateur.

fonctionne pas La commande est _ la position d'arr6t. Voyez pages 45-48 comment ajuster les commandes.

Remplacez tout fusible grill&

Fusible grill6 ou disjoncteur d6clench& V_rifiez le coupe-circuit et r6enclenchez-le au besoin.

Appelez la compagnie d'61ectricit6 locale pour signaler

la panne.

Le r_frig_mteur ne

fonctionne toujours

pas

Panne de courant.

Le r6frigerateur pr6sente un d6faut de

fonctionnement.

Debranchez le r6frig6rateur et transf_rez les aliments

dans un autre appareil. Si aucun r6frig_rateur n'est

disponible, placez de la glace s6che dans le

compartiment cong61ateur pour conserver la nourriture.

La garantie ne couvre pas les pertes de nourriture.

Prenez contact avec le service apr6s-vente.

Temperature des Les serpentins du condenseur sont Nettoyez selon le tableau de la page 59.

aliments trop basse encrass6s.

Les commandes du r6frig_rateur ou du Voyez pages 45-48 comment ajuster les commandes.

cong61ateur sont r6gl6es _ un chiffre

trop 61ev&

Les portes ne se ferment pas

correctement.

Temperature des

aliments semble

trop _lev_e

Le r_frig_rateur n'est pas d'aplomb. Voyez en page

37-38, les d6tails sur la mise d'aplomb du r6frig_rateur.

V6rifiez les joints. Nettoyez, au besoin, selon le tableau

de la page 59.

V6rifiez qu'il n'y a pas d'obstruction interne qui emp_.che

la porte de se fermer correctement (par exemple tiroirs

mal repouss_s,bacs _ gla£ons, contenants ou aliments

mal rang6s ou trop encombrants, etc.].

Les commandes ont besoin d'_.tre Voyez pages 45-48 comment ajuster les commandes.

ajust6es.

Les serpentins du condenseur sont Nettoyez selon le tableau de la page 59.

encrass6s.

La grille arriere est obstru6e. V_rifiez la disposition des articles dans le r_frig_rateur

pour vous assurer que la grille n'est pas obstru_e. Les

grilles arriere sont situ6es sous les bacs _ 16gumes.

Les portes sont trop souvent ouvertes ou ¢courtez les p6riodes pendant lesquelles les portes sont

sont rest6es ouvertes pendant de ouvertes. Organisez les aliments de maniere _ laisser les

Iongues dur6es, portes ouvertes le moins Iongtemps possible.

Des aliments viennent d'6tre ajout6s. Attendez un certain temps pour que la temperature des

aliments qui viennent d'6tre ajout6s atteigne celle du

r6frig6rateur ou du cong61ateur.

Le r_frig_mteur a Le compartiment est sale ou renferme Nettoyez selon les instructions de la page 59.

une odeur des aliments g_n_rateurs d'odeurs.

Gouttes d'eau V_rifiez que les joints ferment bien. Nettoyez selon le tableau de la page 59.

fortunes _ I'ext_rieur Niveaux d'humidit_ _lev_s. Ceci est normal en p_riodes d'humidit_ _lev_e.

du r_frig_rateur

Les commandes ont besoin d'_.tre Voyez pages 45-48 comment ajuster les commandes.

ajust_es.

Recherchedespunnes

!! iiil! i ! !

Gouttes d'eau Niveaux d'humidit6 61ev6sou portes Voyez pages 45-48 comment ajuster les commandes.

form_es _ I'int_rieur ouvertes fr6quemment. I_courtez les p6riodes pendant lesquelles les portes

du r_frig_rateur sont ouvertes. Organisez les aliments de mani6re

laisser les portes ouvertes le moins Iongtemps possible.

V6rifiez que les joints ferment bien. Nettoyez, au besoin, selon le tableau de la page 59.

Le r_frig_mteur ou Fonctionnement normal. Voyez Bruits de fonctionnement page 63.

la machine _ glagons

produit des bruits

bizarres ou semble

trop bruyant

Les bacs _ I_gumes Le contenu d'un bac ou les articles dans Replacez les aliments et les contenants pour _viter

ne se ferment pas le compartiment alentour peuvent g6ner qu'ils ne g6nent les tiroirs.

facilement le bac.

Le bac n'est pas _ son bon emplacement. Voyez page 50 comment bien installer les bacs.

Le r_frig6rateur n'est pas d'aplomb. Voyez page 37-38 les d6tails sur la mise d'aplomb du

r6frig6rateur.

Les glissi6res du bac sont sales ou Nettoyez les glissi6res avec de I'eau savonneuse ti6de.

doivent 6tre trait6es. Rincez et sechez bien.

Le r_frig_mteur

fonctionne trop

fr_quemment

Les portes sont trop souvent ouvertes ou

sont rest_es ouvertes pendant de

Iongues dur6es.

Humidit6 ou chaleur 61ev_esdans

I'espace environnant.

De la nourriture a r6cemment 6t6

ajout6e.

Le r6frig_rateur est expos_ _ la chaleur

par I'environnement ou par les appareils

proches.

Les serpentins du condenseur sont

encrass6s.

Les commandes ont besoin d'_,tre

ajust6es.

Les portes ne se ferment pas

correctement.

Appliquez une mince couche de vaseline sur les

glissieres du bac.

¢courtez les p6riodes pendant lesquelles les portes

sont ouvertes. Organisez les aliments de maniere

laisser les portes ouvertes le moins Iongtemps possible.

Laissezla temp6rature _ I'int6rieur du r6frig6rateur

s'ajuster apr_s une p6riode pendant laquelle les portes

6taient ouvertes.

Fonctionnement normal.

Laissez le temps _ la nourriture d'atteindre la

temp6rature du r6frig6rateur ou du cong61ateur.

I_valuez I'environnement du r6frig6rateur. Le

r_frig6rateur peut avoir _ _,tred@lac6 pour fonctionner

plus efficacement.

Nettoyez, au besoin, scion le tableau de la page 59.

Voyez pages 45-48 comment ajuster les commandes.

Le r6frig6rateur n'est pas d'aplomb. Voyez pages 37-38

les d6tails sur la mise d'aplomb du r6frig6rateur.

V6rifiez les joints.

Nettoyez, au besoin, selon le tableau de la page 59.

V6rifiez qu'il n'y a pas d'obstruction interne qui

emp6che les portes de se fermer correctement (par

exemple tiroirs mal repouss6s, bacs _ gla(_ons,

contenants ou aliments mal ranges ou trop

encombrants, etc.).

Fonctionnement normal. Voyez Bruits de fonctionnement page 63.

Recherchedespunnes

Glace

Fuitesd'eau • Tubeplastiqueutilis_ pour le raccordement • Le fabricant recommandeI'utilisation d'un tube en cuivre

d'eau, pour I'installation.Lestubes en plastique sont moins

• Un mauvais robinet a 6t_ installS.

De la glace se • Lapression de I'eauest faible.

forme dansle tube

d'arrivbe b la

machine b glagons

• La temperaturedu cong_lateurest trop

_lev_e.

La circulation de • Lapression de I'eauest faible.

I'eau est plus lente

que normalement

• Un mauvaisrobinet a _t_ install_

• Le tuyau en cuivre est tordu.

La machine _ • Brasd_tecteur_ la positiond'arr6t.

glagons n'en

produit pas

• I'arriv_e d'eau de la r6sidencen'atteint

pas le robinet d'eau.

• Letuyau en cuivre estvrill_.

• La pressiond'eau esttrop basse.

• Wrifier la temperaturedu cong(_lateur.

durables et peuvent _ventuellementfuir. Le fabricant

n'est pas responsabledes dommages materiels

d_coulant d'une mauvaiseinstallation ou de mauvais

raccordementsde canalisation d'eau.

• Verifiez la m_thode de raccordement_ I'eau(pages 43-

44). Les robinets autoperceursou _ brides de _6po

peuvententrainer une faible pressiond'eau et peuvent

obstruerla canalisationapr_s un certain temps.Le

fabricant n'est pas responsabledes dommages

materiels d_coulant d'une mauvaise installationou

de mauvaisraccordementsde canalisation d'eau.

• La pressionde I'eaudolt 6tre situ(_eentre 35 et 100

livres/po2.Une pression minimalede 35 Ib/po2 est

recommandeepour les rdrig_rateurs avec filtres _ eau.

• Ajustezla commandedu cong_lateur(pages45-48).II est

recommand6de r_gler18cong_lateur_ -18° C (0° F).

• La pressionde I'eaudolt 6tre situeeentre 35 et 100

livres/po2.Une pression minimalede 35 Ib/po2 est

recommand_epour les rdrig_rateurs avec filtres _ eau.

• Wrifiez la m_thodede raccordement_ I'eauLes robinets

autoperceursou _ brides de _ po peuvent entrainer une

faible pressiond'eau et peuventobstruer la canalisation

apr_s un certain temps. Le fabricant n'est pas

responsabledes dommages materiels d_coulant

d'une mauvaiseinstallation ou de mauvais

raccordementsde canalisation d'eau. Ouvrezle

robinet d'eau,au maximumet cheque pour les fuites.

• FermerI'eauet _liminer les plis. Si les plis ne peuvent 6tre

_limin_s,remplacer18tuyau.

• Assurez-vousque le bac _ glagonsesten placeet que le

brasde d_tectionesten has.VoirMachinea gla_ons

automatiquepage53.

• Voir Raccordementde I'alimentationen eau pages43-44.

• Couper I'arriv(_ed'eau et d(_vrillerletuyau. S'il est

impossiblede 18d_vriller, le remplacer.

• La pressiond'eaudolt _tre compriseentre 241et 689 kPa

(35et 100 psi) pourque lefonctionnement soit correct.

Une pressiond'au moins241 kPa [35 psi) est

recommand_epour les rdrig_rateurs _ filtre _ eau.

• Voir Commandesde ternp4rature,pages45-48. La

temperaturedu cong(_lateurdolt 6tre compriseentre -18

et -17 °C (0 et 2 °F] pour permettre la production de

glaqons.

Remarques

Guruntieetserviceupres-vente

LESEUL ETUNIQUERECOURSDU CLIENTEN

VERTUDECETTEGARANTIELIMITI_EESTLA

REPARATIONDU PRODUITCOMME DI_CRITE

PR¢CI_DEMMENT.LESGARANTIES

IMPLIClTES,Y COMPRISLESGARANTIESDE

QUALIT¢MARCHANDEOU D'ADAPTATIONA

UN USAGEPARTICULIER,SONTLIMITI_ESA

UN AN OU A LA PCRIODELA PLUSCOURTE

PERMISEPARLA LOI.MAYTAGCORPORATION

NE SERAPASTENUERESPONSABLEDES

DOMMAGESDIRECTSOU INDIRECT&

CERTAINS€TATSETCERTAINESPROVINCES

INTERDISENTL'EXCLUSIONETLA LIMITATION

DESDOMMAGESDIRECTSOU INDIRECTS

AINSI QUE LESLIMITATIONSSUR LA DURCE

DESGARANTIESIMPLIClTESDE QUALIT¢

MARCHANDEOU D'ADAPTATIONA UN

USAGEPARTICULIER.IL ESTDONC POSSIBLE

QUECESLIMITATIONSNES'APPLIQUENTPAS

A VOUS.CETTEGARANTIEVOUSCONFI_RE

DESDROITSJURIDIQUESSPI_ClFIQUESETIL

SEPEUTQUEVOUSAYIEZ D'AUTRESDROITS,

QUIVARIENTD'UN €TATA LAUTREOU D'UNE

PROVINCEA LAUTRE.

Ne sont pas couverts par ces garanties

1. Les probl_mes et dommages r6sultant des situations suivantes :

a. Mise en service, livraison ou entretien effectu6s incorrectement.

b. Toute r@aration, modification, alt6ration et tout r6glage non autoris6s par le

fabricant ou par un prestataire de service apr_s-vente agr66.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant 61ectrique,tension, alimentation 61ectrique ou en gaz incorrects.

e. R6glage incorrect d'une commande.

[ Utilisation des supports (socles) qui ne sont pas de marque Maytag.

2. Les garanties ne peuvent 6tre honor_es si les num6ros de s6rie d'origine ont

6t6 enlev_s, modifi6s oune sont pas facilement lisibles.

3. Ampoules, filtres _ eau et filtres _ air.

4. Les produits achet6s _ des fins commerciales ou industrielles.

5. Les frais de d@annage ou de visite pour :

a. Correction d'erreurs de mise en service. Pour les produits n6cessitant une

ventilation, un conduit m6tallique rigide doit (!tre utilisd.

b. Initiation de I'utilisateur _ I'emploi de I'appareil.

c. Transport de I'appareil chez le r@arateur et retour de I'appareil chez

I'utilisateur.

d. R6solutiondes problemesreli6saux supports qui ne sont pas de marque Maytag.

6. Tout aliment perdu en raison de pannes du rdfrig6rateur ou du congdlateur.

Z D@enses de d@lacement et de transport pour la r@aration du produit dans

des endroits dloign6s.

8. Cette garantie n'est pas valide _ I'ext6rieur des Ctats-Unis et du Canada.

Communiquez avec votre d6taillant pour savoir si une autre garantie

s'applique.

9. Dommages indirects ou accessoires subis par route personne _ la suite d'une

quelconque violation des garanties. Certains €tats ou provinces ne permettent

pas I'exclusion ou la limitation de responsabilitd en ce qui

concerne les dommages directs ou indirects. I'exclusion ci-dessus peut en

cons6quence ne pas s'appliquer _ votre cas.

Si vous avez besoin d'aide

Consultez d'abord la section sur le d@annage dans le manuel d'utilisation et

d'entretien, puis appelez le d6taillant de qui vous avez achetd votre appareil ou le

service _ la clientele de Maytag Services, LLC au 1-800-688-9900 aux Ctats-Unis

et au 1-800-688-2002 au Canada pour savoir ot] trouver un r@arateur autoris6.

• Veillez _ conserver la facture d'achat pour justifier de la validit6 de la

garantie. Pour d'autres renseignements concernant les responsabilit6s du

propri6taire _ 1'6garddu service sous garantie, voir le texte de la GARANTIE.

• Si le d6taillant ou I'agence de service apres-vente ne peut rdsoudre le

probleme, 6crivez _ Maytag Services, LLC _ I'adresse suivante : CAIR"

Center, P.O.Box 2370, Cleveland, TN 37320-2370 Ctats-Unis, ou appelez au

1-800-688-9900 aux I_tats-Unis ou au 1-800-688-2002 au Canada.

• Les guides d'utilisation, les manuels de service et les renseignements sur

les pieces sont disponibles aupres du service _ la clientele de Maytag

Services, LLC.

Remarques : Veillez a fournir I'information suivante Iorsque vous communiquez

avec nous au sujet d'un probleme :

a. Vos nora, adresse et numdro de tel@hone;

b. Numdro de modele et numdro de sdrie de I'appareil;

c. Nora et adresse du d_taillant avec la date I'appareil achetd;

d. Description ddtaillde du probleme observe;

e. Preuve d'achat (facture de vente).

Q M_YI'AG _ MAYrAG

Refrigerador

con congelador

inferior

InstalaciOn ................................. 73-79

Cuidado y limpieza .................. 93-96

Controles de la

temperatura ........................... 80-83

Caracteristicas del

refrigerador ............................ 84-87

Caracteristicas del

congelador ............................. 88-89

Sonidos del funcionamiento ........ 97

Localizaci6n y soluci6n

de averias ............................. 98-1 O0

Garantia y servicio .... Oltima p_igina

Instrucci0nesimp0rt0ntess0bresegurid0d

Lo que necesita saber acerca

de las medidas de seguridad

Las advertencias y medidas de seguridad que aparecen

en esta guia no est_n destinadas a abarcar todas las

condiciones y situaciones que pudieran suceder. Se

debe utilizar el sentido comLin, medidas de precauciOn

y cuidado al instalar, mantener o utilizar este

electrodomestico.

Siempre deber_ comunicarse con el fabricante en

cuanto a problemas y condiciones que no se

entiendan.

Reconozca los simbolos, mensajes y

etiquetas de seguridad

Este electrodomestico est9 provisto de un enchufe de tres

clavijas con conexiOn a tierra para proteger contra

posibles riesgos de sacudidas electricas. Debe enchufarse

en un tomacorriente con puesta a tierra. En los casos de

tener un tomacorriente normal para dos clavijas, el usuario

tiene la responsabilidad y obligaciOn personal de

sustituirlo por un tomacorriente para tres clavijas con

conexi0n a tierra. Por ningttn motivo se debe cortar o

quitar la tercera clavija [tierra) del cord6n de

alimentaci6n. No utilice un enchufe adaptador.

CordOn de alimentaci0n con enchufe de

tres clavijas con puesta a tierra

Tomacorriente de pared

con puesta a tierra

Instruccionesimportontessobreseguridod

CONSERVE ESTAS INSTRUCCION ES

Instalacion

Su refrigerador fue empacado cuidadosamente para el

embarque. Retire y descarte la cinta y el material de

empaque de las bandejas. No retire la placa de serie.

Ubicaci6n

• No instale el refrigerador cerca del homo, radiador u

otra fuente de calor. Si esto no es posible, proteja el

refrigerador con material de los armarios.

• No instale el refrigerador en un lugar donde la

temperatura pueda bajar a menos de 12° C (55° F) o

suba a m_s de 43° C (110 ° F). Con tales temperaturas

puede ocurrir mal funcionamiento.

• El refrigerador ha sido dise_ado solamente para

use dom_stico en el interior.

Medici6n de la avidad

Cuando instale su refrigerador, haga todas las mediciones

con cuidado. Se debe dejar un espacio de 1,25 cm (_;')

en la parte superior y 'fi' detrSs de la cubierta del

compartimiento mec_nico para contribuir a la circulaci6n

adecuada del aire.

Los revestimientos del subsuelo o del piso (es decir,

alfombras, baldosas, pisos de madera, tapetes) pueden

disminuir el tamaho de la cavidad.

Se puede obtener m_s espacio libre usando el

procedimiento de nivelaciOn descrito en la secciOn Nivelado.

Importante: Si el refrigerador va a ser instalado en una

cavidad en que la parte superior del mismo quedar_

completamente cubierta, use las dimensiones desde el

piso hasta la parte superior de la tapa de la bisagra para

verificar el espacio libre apropiado.

Transporte del refrigerador

• NUNCA transporte el refrigerador de costado. Si no es

posible transportarlo en posiciOn vertical, h_galo

descansar en la parte trasera. Deje el refrigerador en

posiciOn vertical durante aproximadamente 30 minutos

antes de enchufarlo a fin de asegurar de que el aceite

vuelva al compresor. Si el refrigerador se enchufa

inmediatamente, se puede causar daho alas piezas

internas.

• Siempre use una carretilla de mano cuando mueva el

refrigerador. S|EMPRE coloque la carretilla de mano

por el costado o por la parte trasera del refrigerador -

NUNCA por el frente.

• Proteja el acabado exterior del refrigerador durante el

transporte envolviendo el gabinete en frazadas o

colocando material acolchado entre el refrigerador y la

carretilla.

• Asegure el refrigerador firmemente en la carretilla de

mano con flejes o cuerdas elSsticas. Pase los flejes a

traves de las manijas cuando sea posible. No apriete

demasiado los materiales de sujeciOn pues pueden

hendir o dahar el acabado exterior.

Nivelado

Para mejorar el aspecto y mantener el buen

rendimiento, el refrigerador debe estar nivelado.

Notas:

•Ejecute el cambio de sentido de apertura de la puerta,

la instalaciOn de paneles y/o una conexiOn de

suministro de agua que sea necesario antes de nivelar

el refrigerador

• Igunos modelos solamente tienen los tornillos de ajuste CA).

Materiales necesarios:

• Destornillador de punta hexagonal de 3/8pulg

• Nivel de carpintero.

1. Saque la rejilla de la base.

• Agarre firmemente y tire hacia

fuera para desenganchar.

2. Con el destornillador de punta hexagonal, gire los

tornillos de ajuste delanteros (A), en cada lado, para

elevar 0 bajar la parte delantera del refrigerador (vea la

ilustraciOn a continuaciOn:).

Con el destornillador de punta hexagonal, gire cada uno

de los tornillos de ajuste (B) para elevar o bajar la parte

trasera del refrigerador.

Con un nivel de carpintero, verifique que la parte

delantera del refrigerador est6 a 6 mm (F_pulg_ o media

burbuja mas elevada que la parte trasera del

refrigerador, y que el refrigerador est6 nivelado en

sentido horizontal (de lado a lado).

Gire las patas estabilizadoras (C) en sentido horatio

hasta que est6n firmemente apoyadas contra el piso.

Gire los tornillos de ajuste (A) en sentido contrahorario

para dejar que todo el peso del refrigerador descanse

sobre las patas estabilizadoras.

Instalacion

Z Vuelva a colocar la rejilla de la base.

• Alinee las pinzas de montaje de la rejilla de la base

con las ranuras en la parte inferior del gabinete.

• Empuje la rejilla firmemente hasta que encaje en su

lugar.

Retiro de la puerta y la gaveta

Para algunas instalaciones es necesario retirar la puerta y la

gaveta para transportar el refrigerador a su ubicaciOn final.

Materiales Necesarios:

Solamente para los modelos

con congelador de cajCn

deslizable: Retire el manguito de

pl_stico, si Io tiene. Retire el

pasador de la bisagra central con

una Ilave de tuercas hexagonal de

5/,j,. Conserve el pasador de la

bisagra y el manguito de plSstico para uso posterior.

Retire los tornillos Phillips para sacar la bisagra

central y conserve todos los tornillos para uso

posterior.

Retire la bisagra inferior 0 el soporte

estabilizador con una Ilave de tuercas

hexagonal de 3/8"y conserve los

tornillos para uso posterior. Levante

hacia afuera el pasador de la bisagra _,.-

inferior (en los modelos con

congelador de puerta).

Si su modelo tiene congelador de caj0n deslizable,

vea la pSgina 75 para las instrucciones de

desmontaje.

CajCn deslizable del congelador

(modelos selectos)

• Destornillador Phillips

• Llave de tuercas hexagonal de 5/,6"

• Llave de tuercas hexagonal de %"

1. Desenchufe el cordon electrico.

2. Retire la rejilla inferior y la(s) cubierta(s) del soporte

inferior (ver p_gina 73).

3. Retire la cubierta de la bisagra superior

de la puerta del refrigerador sacando el

tornillo Phillips. Conserve el tornillo y la

cubierta para uso posterior.

4. Retire los tornillos de cabeza hexagonal

de 5/_,,de la bisagra superior para retirar Ii'

la bisagra y conserve todos los tornillos

para uso posterior.

5. Levante la puerta del refrigerador del

pasador de la bisagra central. ° "°

6. Solamente para los modelos con

congelador de puerta oscilante:

Sujete la puerta del congelador a la

vez que retira el pasador de la bisagra

con una Ilave de tuercas hexagonal de

5/_,,Retire la puerta de la bisagra

inferior y conserve el pasador de la bisagra para uso

posterior.

Materiales Necesarios:

• Destornillador Phillips

Desmontaje:

1. Abra totalmente el caj0n.

2. Levante la canasta inferior derecho hacia arriba y

hacia afuera para sacarla.

Cont.

Instalacion

Cada riel lateral tiene un

soporte para la canasta

provisto de 2 clips a presiOn.

Para soltar cada uno de los

soportes, desenganche los

clips a presiOn empuj_ndolos

hacia adentro, en direcciOn

opuesta al sistema de rieles

laterales. Levante los

soportes fuera de los rieles.

Retire el tornillo Phillips de

cada lado del sistema de

rieles (modelos selectos).

Levante la parte superior

del frente del cajOn para

desenganchar los

soportes del sistema de

rieles. Levante el frente

de la puerta hacia

afuera para sacarla.

Instalaci6n:

1. Saque ambos rieles hacia

afuera en toda su extension.

Sujetando el frente de la

puerta, enganche los

soportes de la puerta en las

leng0etas que se encuentran en el lado interior del

riel.

Nota: Todos los soportes del cajOn deben estar en

las ranuras adecuadas para que el cajOn funcione

adecuadamente.

3. Baje el frente de la

puerta hacia su

posiciOn final.

4. Vuelva a colocar y

apriete los tornillos

Phillips que fueron

retirados de cada lado

del sistema de riel _

(modelos selectos). ..

5. Coloque los soportes de la canasta "\--

nuevamente en los rieles laterales. Alinee los clips

con las ranuras de los rieles laterales u oprima

cada clip hacia el riel hasta que escuche un

chasquido.

6. Teniendo los rieles

extendidos

completamente hacia

afuera, instale la

canasta derecho hacia

abajo en los soportes

de la canasta.

Clips a presiOn del

soporte de la

canasta

Reinstalaci6n de las puertas

Materiales Necesarios:

• Destornillador Phillips

• Llave de tuercas hexagonal de 5/,6"

1. Instale los conjuntos de las bisagras:

• Instale flojamente la bisagra superior con los

tornillos de cabeza hexagonal de %'.

• Instale la bisagra central con los tornillos Phillips.

• Modelos con congelador de puerta: Instale la

bisagra inferior con los tornillos de cabeza

hexagonal de _;'.

2. Modelos con congelador de puerta: Inserte el

pasador de la bisagra inferior.

• Ubique el agujero de la bisagra

inferior m_s cercano al borde

exterior del gabinete e inserte el

pasador de la bisagra inferior.

Vuelva a colocar cualquier laminilla

de la puerta, si las hubiere.

Modelos con congelador de

puerta: Coloque el lado de la

bisagra de la puerta del congelador

en el pasador de la bisagra inferior y

mantenga la puerta del congelador en posiciOn

vertical mientras instala el pasador de la bisagra

central con una Ilave de tuercas hexagonal de _,_".

• Vuelva a instalar el manguito de pl_stico.

• Vuelva a colocar cualquier laminilla que tenga la

puerta.

• Aseg0rese de que el pasador de la bisagra este

firmemente instalado.

Coloque el lado de la bisagra de la puerta del

refrigerador en el pasador de la bisagra central.

Manteniendo la puerta del

refrigerador en posiciOn vertical,

apriete la bisagra superior con la

Ilave de tuercas hexagonal de _,_"y

vuelva a instalar la cubierta de la

bisagra.

Instalacion

Inversi6n de la puerta

En algunas instalaciones, al cambiar el giro de la

puerto se facilita el acceso a los alimentos en el

refrigerador. Se pueden invertir ambas puertas, en los

modelos con congelador de puerto y la puerto es

reversible en los modelos con congelador de cajSn.

Materiales Necesarios:

• Destornillador piano

• Destornillador Phillips

• Llave de tuercas hexagonal de 5/,6"

• Llave de tuercas hexagonal de 5/,,,

1. Retire la(s) puerto(s) (ver pdgina 74).

2. Cambie los tapones y los tornillos del

gabinete al lado opuesto del gabinete.

• Retire los tapones del gabinete con

un destornillador de punta piano

envuelto en cinta adhesiva.

• Retire los tornillos del larguero

central con un destornillador de

punta hexagonal de -_U'.

Modelos con congelador de puerta: Retire los

tornillos del larguero central con una Ilave de

tuercas hexagonal de %'.

3. Cambie los topes de la puerto desde el borde de la

puerto del refrigerador y de la puerto del

congelador, si corresponde, al lado opuesto del

borde de la puerto.

• Use un destornillador Phillips para el desmontaje

e instalaciCn.

4. Instale los manijas (ver

pdginas 76-77)

5. Reinstale la(s) puerto(s).

Manijas

Nota: Si no estd instalada, la manija se encuentra I

en el interior del refrigerador o en la porte trasera de

su refrigerador.

Retire y descarte la cinta y el material de empaque de

la manija.

El dise_o de la manija varia de un refrigerador a otro.

Use la instrucciones correspondientes a su modelo

que se indican a continuaciCn.

Manijas del refrigerador

Manija est_ndar de montaje en la parte delantera

Materiales Necesarios:

• Destornillador Phillips

• Llave de tuercas hexagonal de 5/,,,

Instalaci6n:

1. Retire los tornillos de cabeza

hexagonal de '/4" de la superficie de

la puerto con una Ilave de tuercas

hexagonal y los de la porte superior

de la puerto con un destornillador

Phillips.

• Si est_ invirtiendo la puerto, retire los tapones

del lado opuesto de la puerto e insCrtelos en los

agujeros de los tornillos.

2. Alinee los agujeros de la manija con los

agujeros de los tornillos de la superficie

de la puerto y aseg[irela con los dos

tornillos que se retiraron en el paso 1.

3. Ubique la moldura de la manija en el

paquete de documentos e inst_lela en

la porte superior e inferior de la manija,

como se ilustra.

• Asegure la moldura superior de la manija

con el tornillo restante retirado en el

paso 1.

• Haga entrar a presi0n la moldura _

inferior en la porte inferior de la manija.

Desmontaje:

1. Retire la moldura superior de la manija v

sacando el tornillo superior de la manija.

• Conserve la moldura y el tornillo

para su reinstalaci0n posterior.

2. Levante la moldura inferior de la manija

con un destornillador de punta piano

envuelto en cinta adhesiva.

• Conserve la moldura para su

reinstalaci0n posterior.

Retire los dos tornillos de cabeza

hexagonal.

• Conserve los tornillos para su reinstalaciOn

posterior.

Manija de montaje lateral

Materiales necesarios:

• Destornillador Phillips

InstalaciCn:

1. Retire los tornillos que se encuentran en el borde

de la puerto. Cont. 76

Instalacion

Alinee la manija de montaje lateral

con los agujeros pretaladrados en el

panel de la puerta.

Inserte los tornillos en la misma

secuencia que se muestra en la

ilustraci6n.

Parte

superiorde

la manija

7;77777777777777_i

Parte

inferior de

la manija

iiiiiiiiiiiiiiii7

_77771;ii!

i!;7777777777777ili

4. Aseg[irese de que la manija quede

apretada contra el panel de la puerta.

Desmontaje:

Invierta el proceso de instalaci6n.

Manijas del congelador

Manija de medio ancho

Materiales necesarios:

• Destornillador Phillips

Instalaci6n:

1. Instale la manija asegur_ndola con los tornillos que

retir0 del borde de la puerta. _

• Si estd invirtiendo la puerta del

congelador, retire los tapones que

se encuentran en el borde superior

de la puerta e ins6rtelos en los

agujeros de los tornillos.

Desmontaje: _

1. Retire los tornillos de la manija con

un destornillador Phillips y

cons6rvelos para uso posterior.

Manija del congelador de montaje delantero

Notas:

• Este estilo de manija de

congelador tiene una leve

curvatura.

• Para una correcta

instalaci6n, aseg[irese de

que la manija quede dirigida como se muestra en

la ilustraci6n.

Para instalar."

Clip de la

Alinee las pinzas de manija Leng0eta de la

la manija con los ....

esparragos fijados a _}e de la

la puerta del anua

congelador.

AsegtJrese de que el

agujero grande en

la pinza de montaje

est6 posicionado

hacia la derecha en ambos extremos de la manija.

Gire la manija para que quede plana contra la puerta.

Agarre firmemente la manija y deslfcela hacia la

derecha.

Para sacar:

1. Con las dos manos agarre firmemente la manija cerca

del lado derecho.

2. Deslfcela hacia la izquierda, levante y retire de la

superficie.

Manija de metal

Materiales necesarios:

• Llave Allen de %2"pulg

• Guantes para protegerse las manos

I Nora: Las manijas de metal pueden rayar las

puertas.

Para sacar:

•Afloje los tornillos de fijaci0n en la manija con una

Ilave Allen de %;' pulg.

• Repita el procedimiento en todos los tornillos.

Para volver a instalar:

•Alinee la manija con las espigas de montaje.

• Apriete al m_ximo todos los tornillos de fijaci6n

para sujetar la manija en su lugar.

Instalacion

Conexi6n del suministro de agua

(modelos selectos)

Materiales necesarios:

• Tuberia de cobre flexible de ¼" de diametro exterior

• Wlvula de cierre (requiere que se taladre un agujero

de 'A" en la tuberia de suministro del agua antes de

instalar la v_lvula)

• Llave ajustable (2)

• Llave de tuercas hexagonal de ¼"

Notas."

• Use solamente de tuberia de cobre para la

instalaci0n. La tuberia de pl_stico es menos

durable y puede causar da_o.

• Agregue 2,5 m (8') al largo necesario de la tuberia

para Ilegar al suministro del agua a fin de crear un

bucle de servicio.

• Haga el bucle de servicio (por

Io menos de 60 cm (2 pies) de

di_metro) con la tuberia de

cobre. Evite que la tuberia

quede torcida cuando la

enrolle para formar el bucle.

No utilice tuberia de plastico.

Retire la tapa de plastico del orificio

de admisi0n de la v_lvula del agua.

Coloque la tuerca de lat0n (A) y el

manguito (B) en el extremo de la

tuberia de cobre como se muestra en

la ilustraci0n. Recuerde: No use un

manguito antiguo. La tuerca y el

manguito estan proveen en la

paquete del uso y cuidado.

Coloque el extremo de la tuberia de

cobre en el orificio de admisi0n de

la v_lvula del agua. Dele una leve

forma a la tuberia. Evite torcerla -

a fin de que Ilegue directamente al orificio de

admisi0n.

Coloque la tuerca de lat0n en el

manguito y atornillela en el

orificio de admisi0n. Apriete la

tuerca con una Ilave.

por menosde

60 cm (2 pies)

de di_metro

Colocar una Ilave inglesa

ajustable sobre la tuerca ([1)

adosada la linea de agua de

plastico y mantenerla en

posici0n.

Cont.

Instalaci6n

Con una segunda Ilave inglesa ajustable girar la

tuerca interior (2) en sentido antihorario y apretar

totalmente mientras mantiene la tuerca superior en

posici6n.

Importante: No apriete demasiado. Se pueden

da_ar las roscas.

Tire de la tuberia para

comprobar que la conexiOn

est6 firme. Conecte la

tuberia al marco con la

abrazadera de la tuberia del

agua (C) y abra el

suministro del agua.

Verifique si hay escapes y

reparelos, si es necesario.

Contin[ie observando la

conexiOn del suministro del

agua durante dos a tres

horas antes de mover el

refrigerador a su lugar definitivo.

7. Supervise la conexiOn del agua durante 24 horas.

Repare los escapes, si es necesario.

Conexi6n alterna (modelos selectos)

Materiales necesarios:

• Tuberia de cobre flexible de '/4" de diametro exterior

• Valvula de cierre (requiere que se taladre un agujero

de '/;' en la tuberia de suministro del agua antes de

instalar la v_lvula)

• Llave ajustable

• Llave de tuercas hexagonal de '/;'

Notas:

• Use solamente de tuberia de cobre para la

instalaciOn. La tuberfa de pl_stico es menos

durable y puede causar da_o.

• Agregue 2,5 m (8') al largo necesario de la tuberia

para Ilegar al suministro del agua a fin de crear un

bucle de servicio.

Haga el bucle de servicio (por Io

menos de 60 cm (2 pies) de

di_metro) con la tuberia de cobre.

Evite que la tuberia quede torcida

cuando la enrolle para formar el bucle. No

utilice tuberia de pl_stico.

Retire la tapa de pl_stico del orificio de

admisi6n de la v_lvula del agua.

Coloque la tuerca de latOn (A) y

el manguito (B) en el extremo de

la tuberia de cobre como se

muestra en la ilustraci6n.

Recuerde: No use un manguito

antiguo.

Coloque el extremo de la tuberia de cobre

en el orificio de admisi6n de la v_lvula del

agua. Dele una leve forma a la tuberia.

Evite torcerla - a fin de que Ilegue

directamente al orificio de admisi6n.

5. Coloque la tuerca de lat6n en el manguito

y atornfllela en el orificio de admisi6n.

Apriete la tuerca con una Ilave.

Importante: No apriete demasiado. Se

pueden da_ar las roscas.

Tire de la tuberfa para comprobar que

la conexi6n est6 firme. Conecte la

tuberia al marco con la abrazadera de

la tuberia del agua (C) y abra el

suministro del agua. Verifique si hay

escapes y rep_relos, si es necesario.

Contin[ie observando la conexi6n del

suministro del agua durante dos a tres horas antes

de mover el refrigerador a su lugar definitivo.

7. Supervise la conexi6n del agua durante 24 horas.

Repare los escapes, si es necesario.

Controlesdelutemperuturu

Controles rotativos de la

temperatura

(modelos selectos)

Los controles est_n ubicados en la parte delantera

superior del compartimiento del refrigerador y del

congelador.

Nota: El control del congelador es el que activa el

sistema de enfriamiento. Ninguno de los

compartimientos enfriar_ si el control del congelador

estd en la posici6n 'OFF' (Apagado).

Control del refrigerador

Ajuste de los controles

Si despu6s de 24 horas de colocar los alimentos

observa que uno o ambos compartimientos deberian

estar m_s frios o rods tibios, ajuste el (los)

control(es) segLin se indica en la tabla Gufa de

control de la temperatura incluida a continuaci6n. Vet

en la pdgina 90 las instrucciones para verificar la

temperatura de los compartimientos.

• Exceptuando cuando el refrigerador se pone en

funcionamiento por primera vez, no cambie ninguno

de los controles rods de un nLimero a la vez.

Espere 24 horas para que la temperatura se

estabilice antes de reajustar.

Cualquier cambio en uno de los controles afectar_ la

temperatura del otro compartimiento.

Control del congelador

Ajustes iniciales de los controles

Despu6s de enchufar el refrigerador, ajuste los

controles.

• Para ajustar los controles, gire la perilla a la izquierda

o a la derecha segLin se desee.

• Los Ifmites del control de la temperatura para ambos

compartimientos son del 1 al 7 (Io m_s frio).

• Inicialmente coloque el control del 'Freezer'

(Congelador) en el nL_mero 4.

• Inicialmente coloque el control del 'Refrigerator'

(Refrigerador) en el nL_mero 4.

• Deje funcionar el refrigerador por Io menos de 8 a 12

horas antes de colocar los alimentos.

Superficies tibias del gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente al tacto. Esta es

una situaciOn normal que ayuda a prevenir la

condensaci6n de la humedad en el gabinete. Esta

situaci6n es m_s notoria cuando el refrigerador se

pone en marcha por primera vez, durante tiempo

caluroso y despu6s de abrir la puerta de manera

excesiva o prolongada.

Guia de control de la temperatura

Refrigerador Gire el control del

demasiado tibio 'Refrigerator' al siguiente

nLimero m_s alto.

Refrigerador Gire el control del

demasiado frio 'Refrigerator' al siguiente

nLimero m_s bajo.

Congelador Gire el control del 'Freezer'

demasiado tibio al siguiente nLimero m_s

alto.

Congelador Gire el control del 'Freezer'

demasiado fr/o al siguiente namero rods

bajo.

Para APAGAR el Gire el control del 'Freezer'

refrigerador a la posici6n 'OFF' (Arret).

Nora: AI girar el control del congelador a la

posici6n 'OFF' se detiene el enfriamiento en ambos

compartimientos. Sin embargo, no se corta la

electricidad al refrigerador.

Controlesdelutemperuturu

Controles de la temperatura

sensibles al tacto

(modelos selectos]

Los controles estdn ubicados en la parte delantera

superior del compartimiento del refrigerador.

Control

Ajustes Iniciales de los Controles

Despues de enchufar el refrigerador, ajuste los

controles.

!;idiiiiiiiiiiii//

• AI oprimir la tecla or los controles se

programan en el ajuste deseado.

• Los limites del control de la temperatura para ambos

compartimientos son del 1 al 7 (Io mas frio).

• Inicialmente coloque el control del 'Freezer'

(Congelado0 en el n[imero 4.

• Inicialmente coloque el control del 'Refrigerator'

(Refrigerado0 en el n[imero 4.

• Deje funcionar el refrigerador por Io menos de 8 a 12

horas antes de colocar los alimentos.

Gufa de control de la temperatura

Refrigerador

demasiado tibio

Refrigerador

demasiado frfo

Congelador

demasiado tibio

Congelador

demasiado frfo

Como APAGAR el

refrigerador

Ajuste el control del

'Refrigerator' un grado m_s

frio oprimiendo la tecla_ _.

Ajuste el control del

'Refrigerator' un grado m_s

tibio oprimiendo la tecla _.

Ajuste el control del

'Freezer' un grado m_s frio

oprimiendo la tecla _.

Ajuste el control del

'Freezer' un grado m_s tibio

oprimiendo la tecla_.

Oprima la tecla_en el

'Refrigerator' o 'Freezer'

hasta que (-) aparezca en el

indicador.

Control de temperatura 'Triple

Cool' (modelos selectos)

El control se encuentra en la parte superior delantera

del refrigerador.

Control

Superficies tibias del gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente al tacto. Esta es

una situaciOn normal que ayuda a prevenir la

condensaci0n de la humedad en el gabinete. Esta

situaci0n es m_s notoria cuando el refrigerador se

pone en marcha por primera vez, durante tiempo

caluroso y despues de abrir la puerta de manera

excesiva o prolongada.

Ajuste de los Controles

Si despues de 24 horas de colocar los alimentos

observa que uno o ambos compartimientos deberian

estar m_s frios o rods tibios, ajuste el (los)

control(es) seg[in se indica en la tabla Gufa de

control de la temperatura siguiente. Ver en la p_gina

90 las instrucciones para verificar la temperatura de

los compartimientos.

• Exceptuando cuando el refrigerador se pone en

funcionamiento por primera vez, no cambie ninguno

de los controles m_s de un n[imero a la vez.

• Espere 2/4 horas para que la temperatura se

estabilice antes de reajustar.

_reeze_ ReffE_e_ator /

<:_ @ @ @ @ O

Ajuste inicial de la temperatura

La temperatura se ajusta en la f_brica a 3° C (38° F) en

el refrigerador y a -17° C (0° F) en el congelador.

Ajuste del control

24 horas despues de colocar los alimentos en el

interior, usted podrd decidir si desea cambiar la

temperatura del refrigerador o del congelador. En ese

caso, ajuste el control eomo Io indica la Gufa de control

de temperatura a continuaei6n.

• Cuando oprima por primera vez la tecla _+_ o _-_,

ver_ el ajuste de temperatura actual.

• La pantalla mostrara el nuevo ajuste por

aproximadamente tres segundos y luego mostrara la

temperatura actual del compartimiento.

• No cambie ninguno de los controles m_s de un

grado a la vez. Permita que la temperatura se

estabilice durante 24 horas antes de realizar un

nuevo ajuste de temperatura.

Controlesdelutemperature

Gufa de control de la temperatura

El refrigerador est_i

demasiado frfo

El refrigerador est_i

demasiado tibio

El congelador est_i

demasiado frfo

El congelador est_i

demasiado tibio

Para APAGAR el

refrigerador

Cambie el control del

'Refrigerator' (Refrigerador)

a un ajuste superior

oprimiendo la tecla _-_.

Cambie el control del

'Refrigerator' a un ajuste

inferior oprimiendo la

tecla _-_.

Cambie el control del

'Freezer' (Congelador) a un

ajuste superior oprimiendo

la tecla _¥_.

Cambie el control del

'Freezer' a un ajuste inferior

oprimiendo la

tecla _-.b.

Oprima la tecla _-_ del

'Freezer' hasta que 'OFF'

(Apagado) aparezca en la

pantalla. Oprima la

tecla _-_ en el

'Refrigerator' o 'Freezer'

para encenderlo

nuevamente.

Funci6n 'Speed Ice' [Hielo r_ipido)

Cuando se activa la funci0n 'Speed Ice', se

reduce la temperatura del congelador al ajuste 0ptimo

durante 24 horas para producir una mayor cantidad de

hielo. Important: Cuando esta funci0n est_ activada,

las teclas _ y _-_ del control del congelador no

podr_n ser usadas.

'Vacation Mode' [Modo de vacaciones)

Esta funci0n hace que el congelador se

descongele con menor frecuencia para conservar

energia. La luz indicadora del modo de vacaciones se

encender_ cuando se active la funci0n. Para

desactivarla, optima la tecla 'Vacation Mode'

nuevamente O abra cualquier puerta. La luz

indicadora se apagar&

Notas:

• La apertura de la puerta no desactivard el modo

de vacaciones por aproximadamente una hora

despues de su activaci0n.

• Si sus vacaciones van a durar m_s de algunos

dias, vea la secci0n de Preparacidn para las

vacaciones en la p_gina 96.

'Temp Alarm' (Alarma de temperatura)

El sistema de alarma de temperatura le avisar_

si la temperatura del congelador odel refrigerador

excede la temperatura normal de funcionamiento

debido a una falla electrica o a otras causas. Cuando

se activa esta funci0n, la luz 'Temp Alarm' se

encender&

Si la temperatura del congelador o del refrigerador ha

excedido el limite, la pantalla mostrar_ alternadamente

la temperatura actual de los compartimientos y la

temperatura mgxima que se alcanz0 durante la falla

electric& Escuchard una sepal sonora repetidamente.

Oprima la tecla 'Temp Alarm' una vez para apagar la

alarma sonora. La luz de alarma de temperatura

seguira destellando y el despliegue de temperaturas

seguir_ altern_ndose hasta que la temperatura se haya

estabilizado.

Para apagar la alarma de temperatura, oprima y

mantenga oprimida la tecla 'Temp Alarm' durante tres

segundos. La luz indicadora se apagar&

'Door Alarm' (Alarma de la puerta)

La alarma de la puerta le avisa cuando una

e-qr

de las puertas se ha dejado abierta por m_s d

cinco minutos continuos. Cuando esto ocurre,

escuchard una sepal sonora cada cinco segundos

hasta que se cierre la puerta O hasta que se oprima la

tecla 'Door Alarm' para desactivar la funci0n.

Controlesdelutempermuru

'Max Cool' CFHo mdximo)

Cuando se activa esta funci0n, la temperatura

del refrigerador y del congelador bajan hasta el

minimo disponible en el control. Esto enfria el

refrigerador y el congelador despues de periodos

extendidos de apertura de las puertas o despues de

cargar el refrigerador o congelador con alimentos

tibios. Importante: Cuando esta funci0n est_

activada, las teclas _ y _Z_ del control del

refrigerador y del congelador no podr_n ser usadas.

Para activar esta funci0n, oprima la tecla 'Max Cool'.

Esta funci0n se desactivar_ autom_ticamente despues

de 12 horas 0 cuando optima la tecla 'Max Cool'.

Preferencias del usuario

Use el men[i de preferencias del usuario para:

• Activar o apagar la funci0n 'Super Cool'

(Superenfriamiento) (modelos selectos)

• Cambiar el despliegue de la temperatura de °F a °C

• Activar o desactivar las alarmas sonoras.

Ajustar el nivel de luz del distribuidor (cuando se

activa la funci0n de luz autom_tica del distribuidor

de hielo y agua) (modelos selectos)

Activar el modo sabatico

Para acceder al menu de preferencias del usuario,

oprima y mantenga oprimida la tecla 'Door Alarm'

(Alarma de la puerta) durante tres segundos. Cuando

se encuentre en el modo de preferencias del usuario,

aparecer_ un subtitulo corto en la pantalla de

despliegue de temperatura del congelador y se

mostrar_ el estado de la caracteristica en la pantalla

del refrigerador.

Use los controles "arriba" y "abajo" del 'Freezer'

(Congelador) para navegar entre las opciones.

Cuando se muestre la funci0n que desea modificar,

use los controles "arriba" y "abajo" del 'Refrigerator'

(Refrigerador) para cambiar el estado de la funci0n.

Cuando haya realizado los cambios, oprima la tecla

'Door Alarm' durante tres segundos 0 cierre la

puerta del refrigerador.

Funci6n 'Super Cool' CCC') (modelos selectos)

Cuando se ACTIVA esta funci0n, se enciende un

ventilador de combinaci0n en el refrigerador que

mejora la circulaci0n del aire y el control de la

temperatura. Para ahorrar energia, puede desactivar

esta caracteristica seleccionando la opci0n 'OFF'

(Apagado).

Despliegue de temperatura (F_C)

Esta funci0n permite cambiar el despliegue de

temperatura en grados Fahrenheit o Celsius.

Alarma ('AL')

Cuando el modo de alarma estd 'OFF' (Apagado),

todas las alarmas sonoras permanecerdn desactivadas

hasta que se vuelva a encender esta funci6n.

Selecci6n de intensidad de luz autem_tica (LL)

(modelos selectos)

Esta funci0n ajusta el nivel de luz del distribuidor

cuando el sensor detecta que los niveles de luz de la

habitaci0n son bajos. El nivel 1 es el ajuste de menor

intensidad, mientras que el nivel 9 es el nivel de luz de

mayor intensidad. Impertante: La funci0n de luz

autom_tica (modelos selectos) debe estar activada en

el control del distribuidor de hielo y agua para poder

utilizar esta caractefistica.

Modo sab_ttico (SAB)

Cuando el modo sab_tico est_ 'ON' (Encendido), todas

las luces de los controles y la luz nocturna estardn

desactivadas hasta que se 'OFF' la funci6n. Esta

funci0n no deshabilita las luces interiores. Oprima

cualquier tecla para restablecer las luces de control.

Superficies exteriores tibias

En ciertas ocasiones, la parte delantera del gabinete

del refrigerador puede estar tibia al tacto. Esto es

normal y evita que la humedad se condense sobre la

superficie exterior del refrigerador. Esta condici0n ser_

m_s perceptible cuando se encienda el refrigerador

por primera vez, en ambientes calurosos y despues de

abrir la puerta muchas veces o durante mucho tiempo.

Caracteristicasdel€ompanimiemodelrefrigerador

Bandejas

Su refrigerador estd equipado con bandejas 'Spill-

Catcher 'MRo bandejas no selladas. Las bandejas 'Spill-

Catcher 'MRtienen un borde retenedor de derrames que

facilita la limpieza, y otras estdn equipadas con la

caracteristica 'EasyGlide'ME Para deslizar la bandeja

hacia afuera (modelos selectos), sujete la parte

delantera de la bandeja y tire hacia adelante. Oprima la

bandeja para volverla a la posici0n original.

Desmontaje de una bandeja:

• Incline levemente

hacia arriba la parte

delantera y levante la

parte trasera de la

bandeja; luego tire de

la bandeja derecho

hacia afuera para sacarla.

Cambio de lugar de una bandeja:

• Incline hacia arriba el borde delantero de la bandeja.

• Inserte los ganchos en las aberturas deseadas del

marco y deje que la bandeja se asiente en su lugar.

• AsegQrese de que la bandeja este bien asegurada en

la parte trasera.

Bandeja 'Elevator 'MR

El compartimiento del refrigerador est_ equipado con

una bandeja 'Elevator 'MR.

Esta bandeja puede subirse o bajarse sin tener que sacar

los alimentos que est_n en ella. Para ajustar la bandeja

'Elevator 'MRtire hacia afuera la perilla de la manivela. Gire

la manivela a la derecha para elevar la altura de la

bandeja y a la izquierda para bajar la altura de la bandeja.

I Nota: No levante la bandeja hasta muy cerca del

tope de los rieles verticales, pues puede atascarse.

Desmontaje:

Retire todos los alimentos de la bandeja y tire de ella

hacia delante. Cuando la bandeja se detenga, oprima

las leng0etas ubicadas debajo de los bordes exteriores,

luego contin[ie tirando hacia delante hasta que se

salga del marco.

Instalaci6n:

Alinee la bandeja con el marco y emp[ijela

completamente hacia atr_s. (No es necesario oprimir

las leng0etas para la reinstalaci0n).

Durante el uso normal, el conjunto de la bandeja

'Elevator 'MRcon el marco no necesita ser retirado. El

procedimiento correcto para retirar la bandeja, aunque

improbable y no recomendado, es el siguiente:

Desmontaje:

• Retire todos los alimentos de la bandeja.

• Retire la bandeja de vidrio tirando de ella hacia

adelante. Cuando la bandeja se detenga, levdntela y

contin[ie tirando de ella hacia adelante.

• Mueva manualmente los dos seguros traseros hacia

el centro de la bandeja.

• Mientras sujeta toda la bandeja y el marco desde el

lado inferior, levante ligeramente y gire el conjunto

aproximadamente 30° para permitir que el

mecanismo trasero se salga de los rieles laterales

verticales traseros.

• El conjunto completo puede entonces ser movido

hacia adelante para sacarlo del compartimiento del

refrigerador.

Instalaci6n:

• Invierta el procedimiento de desmontaje. Aseg[irese

de que la bandeja este en posici0n nivelada.

• Cuando la bandeja es deslizada hacia atras, los

seguros traseros se vuelven a colocar en su posici0n

correcta de funcionamiento.

Verticales

(el estilo puede

variar)

Conjunto del Marco

Deslice la bandeja

hacia afuera

Cont.

Caracteristicasdelcompanimientodelrefrigerador

La cubierta del cajOn de las verduras se utiliza como la

bandeja inferior del refrigerador.

Desmontaje de la cubierta del caj6n de las

verduras:

• Retire los cajones como se indica en la p_gina 86.

• Coloque la mano debajo del marco para empujar el

vidrio hacia arriba. Levante el vidrio para sacarlo.

• Levante el marco de los rieles del revestimiento del

refrigerador.

Instalaci6n:

Compartimiento que ocupa todo el

ancho de la puerta

El compartimiento que ocupa todo el ancho de la

puerta puede retirarse para su f_cil limpieza.

Desmontaje:

• Deslice el compartimiento hacia arriba y tire de el

derecho hacia afuera.

Instalaci6n:

• Invierta el procedimiento anterior.

• Para instalar, repita las instrucciones anteriores en

orden inverso.

Ahnacenamiento en la puerta

Compartimiento de

productos I_cteos

El compartimiento de productos

I_cteos ofrece almacenamiento

conveniente para tales articulos como la mantequilla y

la margarina. Este compartimiento puede moverse a

lugares diferentes para acomodar las necesidades de

conservaci0n de alimentos. Para usar el

compartimiento de productos I_cteos, levante la tapa.

Desmontaje:

• Levante la tapa, tire de el hacia arriba e inclinelo

para sacarlo.

Instalaci6n:

• Invierta el procedimiento anterior.

Contenedores de la puerta

Los contenedores de la puerta

pueden moverse para adaptarse a

sus necesidades de

almacenamiento.

Desmontaje:

• Deslice el contenedor hacia arriba y tire de el

derecho hacia afuera.

Instalaci6n:

• Coloque el contenedor en la puerta y empOjelo hacia

abajo hasta que quede firmemente asentado en el

revestimiento de la puerta.

Caj6n del almacenaje

Caj6n para bocadillos

(modelos selectos)

El caj0n para bocadillos puede usarse

para la conservaci0n de articulos

miscel_neos o productos agricolas

adicionales.

Desmontaje:

• Abra el cajOn en toda su extension. Levante la parte

delantera del caj0n y tire de el derecho hacia afuera.

Instalaci6n:

• Inserte el caj0n en los rieles del marco y empuje

hacia atr_s a su lugar.

Caracteristicasdelcompanimiemodelrefrigerador

Cajones de las verduras con control de

humedad

Los cajones de las verduras ofrecen un ambiente de

mayor humedad para la conservaciOn de frutas y

verduras frescas.

Controles

Los controles del cajOn de las verduras regulan la

cantidad de humedad en el cajOn. Deslice el control

hacia el ajuste FRUIT (Fruta) cuando guarde

productos con c_scaras. Deslice el control hacia el

ajuste VEGETABLES (Verdura) cuando guarde

productos con hojas.

VEGETABLES FRUIT[

HUMIDITY CONTROLLED

Desmontaje:

• Abra el cajOn en toda su extension. Levante la parte

delantera del cajOn y tire de el derecho hacia afuera.

Instalaci6n:

• Inserte el cajOn en los rieles del marco y empuje

hacia atrds a su lugar.

Nota: Para obtener mejores resultados, mantenga

los cajones de las verduras hermeticamente

cerrados.

Notas:

• El aire frio dirigido al cajOn puede disminuir la

temperatura del refrigerador. Puede ser necesario

ajustar el control del refrigerador.

• No coloque verduras con hojas en el cajOn. Las

temperaturas m_s frias pueden dafiar tal tipo de

verduras.

Desmontaje:

• Levante la tapa (modelos selectos). Tire del cajOn

hacia afuera en toda su extension. Incline hacia

arriba la parte delantera del cajOn y retfrelo derecho

hacia afuera.

Instalaci6n:

• Empuje los rieles de metal hacia la parte trasera del

refrigerador (modelos selectos). Coloque el cajOn en

los rieles y deslice el cajOn hacia atr_s hasta que

quede en su lugar.

Algunos modelos est_n equipados con un divisor para

organizar el cajOn en secciones.

Desmontaje:

• Abra completamente el cajOn y levante la parte

delantera del divisor para desengancharlo de la

pared trasera del cajOn y lev_ntelo para sacarlo.

Instalaci6n:

Caj6n con control de la temperatura

(modelos selectos)

• Enganche la parte trasera del divisor sobre la pared

trasera del cajOn y b_jelo a su lugar.

El cajOn para fiambres 'Wide-N-Fresh MRes un cajOn

que ocupa todo el ancho del refrigerador y que tiene

un control de temperatura ajustable. Este cajOn puede

usarse para bandejas grandes de fiestas, fiambres o

bebidas o articulos miscel_neos.

Est_ equipado con un control de temperatura que

ajusta la cantidad de aire fr[o dirigida hacia el cajOn.

El control se encuentra en el lado derecho del cajOn.

Dependiendo del modelo, puede estar en la parte

delantera del cajOn o debajo de la tapa.

Ajuste el control en 'cheese' (queso) o _ para

proveer temperatura normal en el refrigerador. Use el

ajuste 'meats' (carnes) o g cuando desee una

temperatura m_s fr[a que la temperatura del

compartimiento del refrigerador. Use el ajuste m_s fr[o

cuando guarde carnes.

Caracteristicasdel€ompartimientodelrefrigerador

Bandeja para latas [modelos selectos)

La bandeja para latas se desliza hacia afuera desde

debajo de la bandeja 'Spillsaver 'MR.En el organizador

de bebidas se pueden guardar hasta 12 latas de

bebidas de 12 onzas.

Desmontaje:

• Abra el cajOn en toda su

extension. Levante la parte

delantera de la bandeja y

tire de ella derecho hacia

afuera.

Instalaci6n:

• Inserte la bandeja en los rieles del marco y empuje

hacia atr_s a su lugar.

Accesorios

Bandeja para botellas de vino/latas de

refrescos [modelos selectos)

La bandeja para botellas de

vino/latas de refrescos se puede

colocar en el cajOn 'Wide-N-

Fresh 'MRo sobre una bandeja.

Las botellas o latas se pueden

colocar en forma transversal o una

sola botella puede ser colocada en la

depresiOn central.

Soporte para botellas de vino

(modelos selectos)

El soporte para botellas de vino

ofrece un lugar para guardar vino

en forma horizontal. El soporte

tambien puede sostener una caja

de huevos.

Coloque el soporte de modo que

descanse en el lado izquierdo de una bandeja del

refrigerador (este soporte no puede colocarse en la

bandeja 'Elevator'MR).

Bandeja para huevos

La bandeja para huevos (el estilo puede variar/modelos

selectos) tiene capacidad para rods de una docena de

huevos. Puede ser sacada para Ilevarla al lugar de

trabajo o para lavarla.

"7 " 7 _ ¸¸¸¸7 . 7 " 7 . ;7

Caracteristicasdelcongelador

M quina autombtica de hacer

hielo (modelos selectos)

Nota: Las gufas de consumo de energfa que se

adhieren en el refrigerador al momento de la

compra no incluyen el uso de energfa de la m_quina

de hacer hielo opcional.

Algunos modelos selectos fabrican hielo

autom_ticamente. El n[imero del kit apropiado de la

m_quina de hacer hielo es IC1lB. El kit contiene las

instrucciones de instalaciOn y las instrucciones para la

conexiOn del agua.

Otros modelos tienen una m_quina de hacer hielo

instalada en la f_brica. Conecte la m_quina de hacer

hielo al suministro de agua seg[in se explica en la pdgina

79. Para un rendimiento 6ptimo de la mdquina de

hacer hielo es necesario que haya flujo apropiado

del agua y que el refrigerador est_ nivelado.

Instrucciones de funcionamiento

• Cerci6rese de que el dep6sito del hielo est6 en su

lugar y que la manecilla de la

m_quina est6 dirigida hacia abajo.

• Despu6s de que el compartimiento

del congelador alcanza

aproximadamente 0° F (-17° C), la

mdquina de fabricar hielo se Ilena

con agua y comienza a funcionar.

Usted obtendr_ un lore de hielo aproximadamente

cada tres horas.

• Espere aproximadamente 24 horas despu6s de la

instalaciOn para recibir el primer Iote de hielo.

• Descarte el hielo creado durante las primeras 12

horas de operaciOn a fin de asegurarse de que el

sistema no tenga impurezas.

• Detenga la producciOn de hielo levantando la

manecilla de la m_quina hasta que se escuche un

chasquido.

• La m_quina de hacer hielo permanecer_ en la

posiciOn 'OFF' (Apagada) hasta que la manecilla no

sea bajada.

• Los primeros dos Iotes probablemente contendrdn

cubos muy peque_os o de forma irregular debido al aire

que puede haber en la tuberia de suministro de agua.

• Cuando los cubos de hielo son expulsados es normal

que varios cubos salgan unidos. Se podr_n separar

fdcilmente. La m_quina de hacer hielo continuar_

haciendo hielo hasta que la cantidad de cubos de hielo

producida levante el brazo sensor y apague la m_quina.

• Se pueden oir ciertos ruidos cuando se est_ fabricando

el hielo. El motor puede hacer un leve zumbido, los

cubos sonardn al caer en la bandeja vacia y la Ilave del

agua puede emitir un chasquido o "zumbido" de vez en

cuando.

• Si el hielo no se usa con frecuencia, los cubos se

tornaran opacos, disminuir_n de tama_o, se pegar_n y

adquirir_n real sabor. Vacie el dep6sito de hielo

peri6dicamente y Ifmpielo con agua tibia. Aseg[irese de

secar bien el dep6sito antes de volver a colocarlo en su

lugar.

• No se deben colocar bebidas ni alimentos en el

dep6sito del hielo para enfriarlos r_pidamente. Estos

articulos pueden bloquear el brazo sensor, afectando

el funcionamiento de la m_quina de hacer hielo.

• Cuando el suministro de agua vaya a ser

interrumpido por varias horas, 'OFF' la m_quina de

hacer hielo levantando la manecilla.

Desmontaje del dep6sito del hielo:

• Para sacar el depOsito del hielo, tire de 61 hacia

adelante, alejandolo de la m_quina de hacer hielo.

Para evitar que la m_quina produzca cubos cuando

el recipiente haya sido quitado, apague la m_quina

levantando el brazo sensor.

Instalaci6n del dep6sito del hielo:

• Invierta el procedimiento anterior. Ponga en marcha

la m_quina de hacer hielo bajando el brazo sensor.

Caracteristicasdelcongelador

Parrillas y canastas

Modelos con congelador de puerta:

Modelos con congelador de caj6n deslizable:

Parrilla del congelador

(modelos selectos)

En los modelos selectos las parrillas tienen un divisor.

Desmontaje:

• Deslice la parrilla hacia afuera en

toda su extensi6n. Levante

hacia arriba la parte

delantera de la parrilla y

s_quela derecho hacia

afuera.

Canasta superior de alambre

Desmontaje:

• Deslice la canasta superior hacia afuera en toda su

extension y levdntela para sacarla.

Instalaci6n:

• Inserte la canasta superior en el congelador.

Aseg[irese de que la parte trasera de la canasta se

enganche detrds del fiador del riel.

Instalaci6n:

• Inserte la parrilla en los rieles del revestimiento del

congelador y empuje hacia la parte de atr_s del

compartimiento.

Canasta de alambre (modelos selectos)

Desmontaje:

• Deslice la canasta hacia

afuera en toda su extensi6n.

Levante hacia arriba la parte

delantera de la canasta y

s_quela derecho hacia afuera.

Instalaci6n:

• Inserte la canasta en los rieles del revestimiento del

congelador y empuje hacia su lugar en la parte de

atr_s.

Compartimiento de la puerta del

congelador (modelos selectos)

El compartimiento de la puerta del

congelador ofrece almacenamiento

conveniente para conservaciOn de

comestibles congelados en la puerta

del congelador.

Desmontaje:

• Levante la parrilla de las leng0etas del revestimiento

lateral y tire de ella hacia afuera.

Instalaci6n:

• Coloque los extremos de la parrilla en las leng0etas

del revestimiento y deslice hacia abajo.

Nota: Modelos con congelador de caj6n: Ver en

la p_gina 75 las instrucciones para la canasta inferior y

las instrucciones completas sobre el cajOn deslizable.

Accesorios

Bandeja de cubos de hielo

(modelos selectos)

La bandeja de cubos de hielo ofrece un _rea donde

congelar cubos de hielo para distribuciOn

manual de hielo. __

Para soltar los cubos de la

bandeja, colOquela invertida sobre

un contenedor y tuerza ambos

extremos de la bandeja hasta que

se desprendan los cubos de hielo.

Rejilla del servicio de hielo

La rejilla del servicio de hielo (modelos selectos) sostiene

la bandeja de cubos de hielo.

Instalaci6n:

Deslice la ranura en forma de L de la bandeja hacia

abajo sobre el tornillo de la pared trasera. Empuje la

bandeja hacia atr_s hasta que

el tornillo se detenga en la

ranura en forma de L (1).

Deslice la parte delantera de la

bandeja sobre el tornillo 2_

delantero de la pared (2).

Desmontaje:

• Realice los pasos anteriores en orden inverso.

Sugerenciosporaconservorlos olimentos

Conservaci6n de alimentos

frescos

• La temperatura del refrigerador se debe mantener entre

1° C (34° F) y 4 ° C (40° F). La temperatura ideal es de

3° C (37° F). Para verificar la temperatura, coloque un

term6metro para electrodom6sticos en un vaso de agua

en el centro del refrigerador Espere 24 horas antes de

verificar la temperatura. Si la temperatura es superior a

4° C (40° F) ajuste los controles seg_n se explica en las

pSginas 80-83.

• Evite sobrecargar las bandejas del refrigerador pues

esto reduce la circulaci6n de aire alrededor de los

alimentos y ocasiona enfriamiento irregular

Frutas y verduras

• El caj0n de las verduras retiene la humedad para ayudar

a preservar la frescura de las frutas y verduras por

perfodos mSs prolongados (ver p_gina 86).

• Clasifique las frutas y verduras antes de guardarlas y

consuma primero las que se encuentren maduras o

magulladas. Descarte aquellas que muestren se_ales

de descomposiciOn.

• Siempre envuelva los alimentos que despiden olor tal

como cebollas y repollo de modo que el olor no se

transfiera a otros alimentos.

• Aunque las verduras necesitan cierta cantidad de

humedad para retener la frescura, demasiada humedad

puede acortar el tiempo de conservaciOn (especialmente

las verduras con hojas). Seque bien las verduras antes

de guardarlas.

• No lave las verduras frescas hasta el momento de

usarlas.

Carnes y quesos

• La carne cruda de res y de ave debe envolverse muy

bien para que no ocurran derrames ni contaminaciOn

de otros alimentos o superficies.

• A veces se puede formar moho en la superficie de los

quesos duros (Suizo, Cheddar y Parmesano). Corte por

Io menos 2,5 cm (1") alrededor y debajo del 8rea

afectada. Mantenga el cuchillo o instrumento cortante

alejado del moho. El queso restante retendr_ su sabor y

se puede comer sin preocupaciOn. No trate de

conservar las rodajas individuales de queso, el queso

cremoso, el requesOn, la crema, nata cortada o yogur

cuando tengan se_ales de moho.

Productos I cteos

• La mayorfa de los productos 18cteos como la leche,

yogur, nata cortada y requesOn muestran la fecha de

vencimiento en sus envases para asegurar su correcta

duraciOn. Guarde estos alimentos en los envases

originales y refrig6relos inmediatamente despu6s de

comprarlos y despu6s de cada uso.

Conservaci6n de alimentos

congelados

• El compartimiento del congelador de un refrigerador

debe ser mantenido aproximadamente a -17 ° C (0° F).

Para verificar la temperatura, coloque un term6metro

para electrodom6sticos entre los paquetes congelados y

espere 24 horas antes de verificarla. Si la temperatura

es superior a -17° C (0° F), ajuste el control como se

indica en las p_ginas 80-83.

• El congelador funcionar_ m_s eficazmente si se ocupa

por Io menos dos tercios de su capacidad.

Envoltura de los alimentos para su

congelaci6n

• Para reducir la deshidrataci0n y el deterioro de la calidad

de los alimentos, use papel de aluminio, envoltura para

alimentos congelados, bolsas especiales para alimentos

congelados o envases herm6ticamente cerrados. Extraiga

la mayor cantidad posible de aire del paquete y

aseg_rese de que est6 bien sellado. El aire atrapado

puede resecar, cambiar de color o dar mal sabor

(quemadura de congelaciOn) a los alimentos.

• Envuelva bien las carnes frescas y la carne de ave con

envoltura especial para alimentos congelados antes de

guardarlas.

• No congele nuevamente la carne que se haya

descongelado completamente.

Colocaci6n de los alimentos en el

congelador

• Evite guardar demasiados alimentos tibios en el

congelador de una sola vez. Esto sobrecarga el

congelador, reduce la velocidad de congelaci6n y

puede elevar la temperatura de los alimentos

congelados.

• Deje un espacio entre los paquetes de manera que el

aire pueda circular libremente para que los alimentos

se congelen Io m_s r_pido posible.

• Evite guardar alimentos dificiles de congelar tal como

helados y jugo de naranja concentrado en los

compartimientos de la puerta del congelador. Es

preferible guardar estos alimentos en el interior del

congelador donde la temperatura fluct[ia menos

cuando se abre la puerta.

Consulte la Tablade conservaciSn de los alimentos en las

p_ginas 91 y 92 para los tiempos de almacenamiento

aproximados.

$ugerenciuspuruconservurlosulimentos

Tabla de conservaci6n de los alimentos

Los tiempos de conservaci6n son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de

almacenamiento y la calidad del alimento cuando rue comprado.

PRODUCTOS LACTEOS

Mantequilla 1 mes 6 a 9 meses Envuelva bien o cubra.

Leche y crema 1 semana No se recomienda Verifique la fecha del envase. Cierre

firmemente. No vuelva a colocar las

porciones no usadas en el envase

original. No congele la crema a menos

que sea batida.

Queso en crema, queso en pasta 1 a 2 semanas No se recomienda Envuelva bien.

y alimentos de queso

Reques6n 3 a 5 dfas No se recomienda Guarde en el envase original. Verifique la

fecha del envase.

Nata cortada 10 dfas No se recomienda Guarde en el envase original. Verifique la

fecha del envase.

Queso duro 1 a 2 meses /4a 6 meses Envuelva bien. Recorte las partes

(Suizo, Cheddar y Parmesano) Puede quedar afectadas por el moho.

migajoso

HUEVOS

Huevos enteros 3 semanas No se recomienda Refrigere colocando los extremos

peque_os hacia abajo.

Claras o yemas restantes 2 a/4 dfas 9 a 12 meses Por cada taza de yemas que se desee

congelar, agregue 1 cucharadita de

azt_car si se van a usar en dulces o una

cucharadita de sal si es para platillos no

dulces.

FRUTAS

Manzanas 1 mes 8 meses (cocinadas) Tambi_n se pueden guardar manzanas

verdes o duras a una temperatura de

150C a 210C (600 F a 70° F).

Platanos 2 a/4 dfas 6 meses Madt_relas a temperatura ambiente antes

(enteros/pelados) de ser refrigeradas. Nota: Los platanos

se obscurecen cuando son refrigerados.

Peras, ciruelas, aguacate 3 a/4 dfas No se recomienda Madt_relas a temperatura ambiente antes

de ser refrigeradas. Nota: Los aguacates

se obscurecen cuando son refrigerados.

Fresas, cerezas, damascos 2 a 3 dfas 6 meses Madt_relas a temperatura ambiente antes

de ser refrigeradas.

Uvas 3 a 5 dfas 1 mes (enteras) Madt_relas a temperatura ambiente antes

de ser refrigeradas.

Frutas acidas 1 a 2 semanas No se recomienda Tambi6n se pueden refrigerar a 150C a

21° C (60o F a 70° F). Si se refrigeran,

guardelas sin cubrirlas.

Pifia, en trozos 2 a 3 dfas 6 a 12 meses No maduraran despu6s de la compra.

Use r_pidamente.

$ugerenciuspuruconservurlosulimentos

VERDURAS

No lave antes de refrigerar. Guarde en el

Esparragos 1 a 2 dfas 8 a 10 meses

cajOn de las verduras.

Repollitos de Bruselas, brOcoli, 3 a 5 dfas 8 a 10 meses Envuelva los alimentos que producen

coliflor, chfcharos, frijoles, olor. Deje los chfcharos en las vainas.

cebollas, pimientos

Repollo, apio 1 a 2 semanas No se recomienda Envuelva los alimentos que producen olor

y refrigere en el cajOn de las verduras.

7 a 10 dfas 8 a 10 meses Retire los tallos verdes. Envuelva los

alimentos que producen olor y refrigere

en el cajOn de las verduras.

7 a 10 dfas No se recomienda

Zanahorias, pastinaca, betarraga

y nabos

Lechuga

AVES y PESCADO

Polio y pavo, entero

Polio y pavo, presas

Pescado

1 a 2 dfas

12 meses

9 meses

2 a 6 meses

Mantenga en el envase original para

refrigeraciOn. Coloque en el

compartimiento de la came y queso.

Cuando congele por mas de dos

semanas, envuelva nuevamente con

envoltura para congelador.

CARNES

Tocino 7 dfas 1 mes

Res o cordero, molida I a 2 dfas 3 a 4 meses Las carnes frescas pueden ser

guardadas en el envase original para su

refrigeraciOn.

Res o ternera, asada y bistec 3 a 5 dfas 6 a 9 meses ColOquelas en el compartimiento de la

came y queso. Cuando congele por mas

de dos semanas, envuelva nuevamente

con envoltura para congelador.

JamOn,completamente cocido, entero 7 dfas I a 2 meses

mitad 5 dfas I a 2 meses

rebanadas 3 dfas I a 2 meses

Fiambres 3 a 5 dfas I a 2 meses Los fiambres sin abrir envasados al vacfo

pueden ser guardados durante dos

semanas en el compartimiento de la

came y queso.

Cerdo, asado 3 a 5 dfas 4 a 6 meses

Cerdo, chuletas 3 a 5 dfas 4 meses

Salchichas, molidas I a 2 dfas I a 2 meses

Salchichas, ahumadas 7 dfas I a 2 meses

Ternera 3 a 5 dfas 4 a 6 meses

Salchichas 7 dfas I mes Las carnes procesadas deben ser bien

envueltas y guardadas en el

compartimiento de la carney queso.

Fuentes: Ministerio de Agricultura de los Estados Unidos; Institute de Mercadotecnia de Alimentos; Servicio de

ExtensiOn Cooperativa, Universidad Estatal de Iowa

CuidadoYlimpieza

Tabla de limpieza del refrigerador

!i iiiii!Hliiiii!,!,! ii!!liiiii!,!, i:iii,i! ....

Puertascon acabado texturizado Limpiadoresabrasivoso fuertes Use 59 ml (4 cucharadas)de bicarbonato de sosa

y exterior pintado liso (algunos Amoniaco disueltoen 1litro (1 qt) de aguajabonosatibia.

modelos) Blanqueadorde cloro Enjuaguela superficiecon agua tibia limpia y

Detergenteso solventesconcentrados seque inmediatamenteparaque no queden

Esponjasde fregar met_licas o de pl_stico manchasde agua.

texturizado

Interior del gabinete

Exterior y puertas de acero

inoxidable (algunos

modelos)lMPORTANTE:

Eldafio causadeal acabadede acero

Limpiadoresabrasivoso fuertes

Amoniaco

Blanqueadorcon cloro

Detergenteso solventesconcentrados

Useagua jabonosatibia y una esponja o paso

suavey limpio.

Enjuaguela superficiecon agua tibia limpia y

seque inmediatamenteparaque no queden

inoxidabledebido al use incorrecto de

productosde Iimpiezaeproductos no

recomendadosne est# cubierto bajo

estagarantfadelproducto.

Burletes de las puertas

Serpentin del condensador

Para tener acceso, retire la rejilla de la

base.

Rejilla de salida del ventilador

del condensador

Veala parte traserade/refrigerador

Aecesorios

Repisas,cubetas,gavetas,etc.

Esponjasde fregar met_licas o de pl_stico

texturizado

Productosa base de vinagre

Limpiadoresa basede citricos

manchasde agua.

Parapulir lassuperficiesy evitar dejar huellas

dactilares,apliquedespu_suna capa de Stainless

Steel Magic Spray (N° de pieza 20000008*).

Limpiadoresabrasivoso fuertes Useagua jabonosatibia y una esponja o paso

Esponjasde fregar met_licas o de pl_stico suavey limpio.

texturizado

Cualquiercosa salvouna aspiradora Usela boquilla de la manguerade la aspiradora.

Un lavavajillas

Usela boquilla de la manguerade la aspiradora

con un accesoriode cepillo.

Siga las instruccionesde retiro e instalaciOnen la

secciOncorrespondiente.

Deje que losarticulos se ajusten a la

temperatura ambiental.

Diluyaun detergente suavey use una esponjao

paso limpio y suave para limpiar.

Useun cepillo con cerdasde pl_stico paralimpiar

las hendiduras.Enjuaguelas superficies con agua

tibia limpia.

Sequelos articulos de vidrio y transparentes

inmediatamentepara que no quedenmanchas.

93 * Para hacer pedidos, Ilame al 1-877-232-6771 en EEUU. o al 1-800-688-8408 en Canad&

CuidadoYlimpieza

Eliminaci6n de los olores del

refrigerador

1. Retire todo los alimentos y 'OFF' (Apague) el

refrigerador.

2. Desenchufe el refrigerador.

3. Limpie las paredes, el piso, el techo del interior del

gabinete, los cajones, las bandejas y las juntas de

acuerdo con las instrucciones indicadas en la

p_gina 93.

4. Diluya detergente suave y escobille los intersticios

con la soluci6n usando una escobilla de cerdas de

plastico. Deje reposar durante 5 minutos. Enjuague

las superficies con agua tibia. Seque las superficies

con un patio limpio y suave.

5. Lave y seque todas las botellas, envases y frascos.

Descarte los alimentos atejos o deteriorados.

6. Envuelva o guarde los alimentos que causan olores

en envases herm6ticos para evitar que los olores

vuelvan a ocurrir.

7. Enchufe el refrigerador y vuelva a colocar los

alimentos en el refrigerador.

8. Espere a que el refrigerador se enfrie.

9. Despu6s de 24 horas, verifique si se han eliminado

los olores.

Si el olor attn persiste:

1. Retire los cajones y colOquelos en la bandeja

superior del refrigerador.

2. Llene el compartimiento del refrigerador y del

congelador - incluyendo las puertas - con hojas

de peri6dicos en blanco y negro arrugadas.

3. Coloque briquetas de carb6n dispersas en los

peri6dicos arrugados en el compartimiento del

refrigerador y del congelador.

4. Cierre las puertas y deje reposar durante 24-48

horas.

Sugerencias para ahorro de

energia

• Evite colocar demasiados artfculos en las bandejas

del refrigerador. Esto reduce la circulaciOn del aire

alrededor de los alimentos y el refrigerador realizard

ciclos de funcionamiento rods frecuentes.

Evite colocar demasiados alimentos tibios en el

refrigerador de una sola vez. Esto sobrecarga los

compartimientos y disminuye la velocidad de

enfriamiento.

No use papel de aluminio, papel encerado o toallas

de papel para forrar las bandejas. Esto disminuye la

circulaciOn del aire y el refrigerador funcionard

menos eficientemente.

Un congelador Ileno hasta dos tercios de su

capacidad funcionard rods eficientemente.

Ubique el refrigerador en la parte m_s fresca de la

habitaci6n. Evite las _reas que reciben luz directa del

sol o cerca de tuberias o rejillas de calefacciOn u

otros electrodom6sticos que producen calor. Si esto

no es posible aisle el exterior usando una secciOn de

los armarios.

Limpie las juntas de la puerta cada tres meses de

acuerdo con las instrucciones de limpieza. Esto

asegurard que la puerta cierre herm6ticamente y que

el refrigerador funcione con mayor eficiencia.

Organice los articulos en el refrigerador de modo

que se reduzca el tiempo que la puerta est_ abierta.

Aseg[irese de que las puertas se cierran

herm6ticamente nivelando el refrigerador como se

indic0 en las instrucciones de instalaci6n.

Limpie las bobinas del condensador cada tres meses

como se indica en las instrucciones de limpieza. Esto

contribuir_ al ahorro de energfa y a un mejor

enfriamiento.

ylimpieza

Reemplazo de los feces

Compartimiento del refrigerador

(el estilo de la pantalla de la luz varia)

Deslicelapantalla transparente

de la luz hacia la parte trasera

del compartimiento para _

saearla del eonjunto de la luz.

Retire los focos.

Reempl_celos con focos para

electrodomesticos de ne m#s de 40 watt&

Vuelva a colocar la pantalla de la luz insertando las

leng0etas de la pantalla en los agujeros situados a

cada lado del conjunto de la luz. Deslice la pantalla

hacia adelante hasta que entre a presi0n en su

lugar. No fuerce la pantalla despues de quedar

bloqueada en su lugar. Si Io hace, puede da_ar la

pantalla.

Congelador (el estilo de la pantalla de

la luz varia)

1. Alcance con la mano

detras de la cubierta de la

luz.

2. Ejerciendo una presi0n

firme, oprima hacia

adelante las muescas que

se encuentran en la parte

trasera de la cubierta y

tire hacia abajo. La

cubierta se abre desde

atras.

3. Retire la cubierta.

4. Retire el foco.

5. Reemplacelo con focos

para electrodomesticos de

no m_s de 40 watts.

Inserte las leng0etas

delanteras de la cubierta de la luz en las ranuras

del revestimiento del congelador y coloque a

presi6n la parte trasera del conjunto de la luz hasta

que la leng0eta trasera se enganche.

yLimpieza

Preparaci6n para las vacaciones

Para vacaciones o ausencias cortas [tres meses o

menos):

1. Retire todos los productos perecederos.

2. Si nadie va a controlar el refrigerador durante su

ausencia, retire tambien todos los productos

congelados.

3. Si su refrigerador tiene una m_quina autom_tica de

hacer hielo:

• Cierre el suministro de agua hacia la m_quina de

hacer hielo por Io menos un dia antes de partir.

• Despues de que caiga el [iltimo Iote de hielo,

levante la manecilla de alambre y colOquela en la

posiciOn 'OFF'.

• Vacie el depOsito del hielo.

4. Si la temperatura ambiente descender8 a menos de

12° C (55° F), siga las instrucciones para ausencias

m_s largas.

Para ausencias o vacaciones largas, [rods de tres

meses) O si la temperatura ambiente descenderd a

menos de 12° C [55 ° F):

1. Retire el alimento.

2. Si su refrigerador tiene una m_quina autom_tica de

hacer hielo:

• Cierre el suministro de agua hacia la m_quina de

hacer hielo por Io menos un dia antes de partir.

• Despues de que caiga el [iltimo Iote de hielo,

levante la manecilla de alambre y colOquela en la

posiciOn 'OFF'.

• Vacie el depOsito del hielo.

3. Gire el control del congelador a 'OFF' si tiene

controles rotativos o a (-) si tiene controles sensibles

al tacto (ver p_ginas 80-83).

4. Desenchufe el refrigerador.

5. Limpie completamente el interior de ambos

compartimientos con una soluciOn de bicarbonato y

un paso suave limpio (cuatro cucharadas de

bicarbonato en un litro/cuarto de galOn de agua

tibia).

6. Seque bien ambos compartimientos.

7. Deje las puertas abiertas a fin de evitar la formaciOn

de moho y mildi&

A su regreso

Despu_s de una vacaci6n o ausencia corta:

Para los modelos con m_quinas autom_ticas de hacer

hielo:

• Conecte nuevamente el suministro del agua y abra la

v_lvula de suministro del agua (ver pSginas 78-79).

• Vigile la conexiOn del agua durante 24 horas y corrija

los escapes si es necesario.

• Vuelva a activar la mSquina de hacer hielo.

• Descarte por Io menos los tres primeros Iotes de hielo.

Despu_s de una vacaci6n o ausencia larga:

• Si su refrigerador tiene una m_quina autom_tica de

hacer hielo, vuelva a conectar el suministro del agua y

abra la Ilave del suministro del agua (ver p_ginas

78- 79).

• Enchufe nuevamente el refrigerador y reajuste los

controles (ver pSginas 80-83).

• Vigile la conexiOn del agua durante 24 horas y corrija

los escapes si es necesario.

• Active la m_quina de hacer hielo.

• Descarte el hielo producido dentro de las primeras 12

horas (por Io menos los tres primeros Iotes).

Preparaci6n para una

mudanza

• Siga las instrucciones anteriores para

vacaciones/ausencias largas, hasta el paso 6.

• Luego asegure todos los articulos sueltos, tal como

bandejas y cajones en sus lugares con cinta adhesiva a

fin de evitar que se da_en.

• Coloque cinta adhesiva en las puertas cerradas.

• Use una carretilla de mano cuando mueva el

refrigerador. SIEMPRE coloque la carretilla de mano

por el costado o por la parte trasera del refrigerador,

NUNCA por el frente.

• Aseg[irese de que el refrigerador se mantenga en

posiciOn vertical durante la mudanza.

$onidosdelfuncionumiento

Las mejoras en el disef_o de la refrigeraciOn pueden producir sonidos en su nuevo refrigerador que son diferentes o que no

existfan en el modelo mas antiguo. Estas mejoras fueron hechas para crear un refrigerador que conserve los alimentos de manera

mas eficiente, que ahorre energfa y queen general sea mas silencioso. Debido a que los nuevos refrigeradores funcionan mas

silenciosamente, ahora es posible detectar sonidos que estaban presentes en los refrigeradores mas antiguos pero que pasaban

inadvertidos debido a los niveles de ruido mas altos. Muchos de estos sonidos son normales. Porfavor tome nora de que las

superficies adyacentes a un refrigerador, tales como las paredes, los pisos y la estanterfa pueden a veces aumentar el nivel de

estos sonidos. A continuaciOn se indican algunos de los sonidos normales que pueden ser notados en un refrigerador nuevo.

Chasquido • El control del congelador (A) hace un • Funcionamiento normal

Agolpamiento •

o runruneo

de aire

Gorgoteo o •

hervor

Ruido sordo •

Vibraci6n

Zumbido •

Murmullo •

Siseo o ruido •

seco

chasquido cuando se pone en marcha o se

detiene el compresor.

El dispositivo motorizado (B) suena como un

reloj electrico cuando se activa y desactiva.

El ventilador del congelador (C) y el ventilador

del condensador (D) hacen ese ruido cuando

funcionan.

El refrigerante del evaporador (E) y del

intercambiador de calor (F) hace este ruido

cuando circula.

Los cubos de la maquina de hacer hielo (modelos

selectos) al caer en el dep0sito del hielo (G).

El compresor (H) hace este sonido intermitente

cuando esta funcionando.

El refrigerador no est_ nivelado.

La conexi0n de la valvula del agua (I) de la

m_quina de hacer hielo (modelos selectos)

hace este sonido cuando la m_quina se est_

Ilenando con agua.

La m_quina de hacer hielo (J) esta 'activada'

sin tener el agua conectada.

El compresor (H) puede producir un murmullo

alto cuando est_ funcionando.

El calentador del descongelador (K) sisea o

hace un ruido seco cuando esta funcionando.

• Funcionamiento normal

• Ver las pdginas 73-74 para obtener

detalles sobre como nivelar el refrigerador.

• Funcionamiento normal

• Desactive levantando la manecilla de la

mdquina a la posici6n off.. Ver pdgina 88.

• Funcionamiento normal

Localizacionsolucionde overios

El control y las luces El refrigerador esta en modo de Funcionamiento normal.

del congelador descongelaciOn. Espere 40 minutos para ver si el refrigerador reanuda el

estdn encendidas funcionamiento.

pero el compresor

no funciona

El caj6n de las Los ajustes del control del refrigerador Ver p4ginas 80-83 para ajustar los controles.

verduras estd son demasiado bajos.

demasiado tibio

El refrigerador no El refrigerador no est4 enchufado. Enchufe el refrigerador.

funciona Elcontrol no esta activado. Ver p4ginas 80-83 para ajustar los controles.

Fusible fundido o se necesita reponer el Reemplace los fusibles fundidos.

disyuntor. Verifique el disyuntor y rep6ngalo, si es necesario.

Ha ocurrido una falla de corriente. Llame a su compa_fa de electricidad para informarles

de la falla de corriente.

El refrigerador adn El refrigerador tiene algt_n problema de Desenchufe el refrigerador y cambie todos los

no funciona funcionamiento, alimentos a otro refrigerador. Si no dispone de otro,

coloque hielo seco en el congelador para preservar los

alimentos. La garantfa no cubre p6rdida de alimentos.

Haga una Ilamada de servicio.

La temperatura de Las bobinas del condensador est4n Limpie de acuerdo con la tabla en la pagina 93.

los alimentos es sucias.

demasiado fria Elcontrol del refrigerador y del Ver paginas 80-83 para ajustar los controles.

congelador estan en un ajuste muy alto.

La puerta no cierra bien.La temperatura de

los alimentos es

demasiado tibia

Los controles necesitan ser ajustados.

Las bobinas del condensador est4n sucias.

La rejilla del aire trasera esta bloqueada.

La puerta se ha abierto con frecuencia o

se ha dejado abierta por perfodos

prolongados.

Se han colocado alimentos

recientemente.

El refrigerador no esta nivelado. Ver paginas 73-74 para

obtener los detalles sobre como nivelar el refrigerador.

Revise la junta de la puerta para ver si cierra

herm6ticamente. Limpie si es necesario, de acuerdo

con la tabla en la pagina 93.

Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, dep6sitos del hielo, contenedores o alimentos

demasiado grandes o mal colocados, etc.)

Ver paginas 80-83 para ajustar los controles.

Limpie de acuerdo con la tabla en la pagina 93.

Verifique la posici6n de los alimentos en el refrigerador

para asegurarse de que la rejilla no est6 bloqueada. Las

rejillas del aire traseras se encuentran debajo de los

cajones de las verduras.

Reduzca el tiempo que la puerta esta abierta. Organice

bien los alimentos para asegurar de que la puerta se

abra por tiempos tan cortos como sea posible.

Espere hasta que el alimento que se ha colocado

recientemente alcance la temperatura del refrigerador o

del congelador.

El refrigerador tiene El compartimiento esta sucio o tiene Limpie de acuerdo con la tabla en la pagina 93.

un olor alimentos que expiden olor.

Se forman gotas de Verifique si las juntas cierran Limpie de acuerdo con la tabla en la p4gina 93.

agua en el exterior herm6ticamente.

del refrigerador Los niveles de humedad son altos. Son normales durante @ocas de alta humedad.

Los controles deben ser ajustados. Ver p4ginas 80-83 para ajustar los controles.

Cont.

Localizacion soluciGndeaverias

! ))))I!

Los niveles de humedad son altos o la

puerta se ha abierto con demasiada

frecuencia.

Se forman gotas de

agua en el interior

del refrigerador

Ver p_ginas 80-83 para ajustar los controles.

Reduzca el tiempo que la puerta esta abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

Limpie de acuerdo con la tabla en la pagina 93, si es

necesario.

Verifique si las juntas cierran

herm6ticamente.

El refrigerador o la Funcionamiento normal. Ver Sonidos del Funcionamiento en la pagina 97.

mdquina de hacer

hielo hacen ruidos

extrafios o

demasiado altos

Los cajones de las El contenido del caj6n o la posici6n de los Cambie de lugar los alimentos y contenedores para

frutas y verduras no artfculos en el compartimiento vecino evitar interferencia con los cajones.

cierran bien pueden estar obstruyendo el cajOn.

El cajOn esta mal colocado. Ver la pagina 86 para la instalaciOn correcta del cajOn.

El refrigerador no esta nivelado. Ver p_ginas 73-74 para los detalles sobre como nivelar

el refrigerador.

Las canaletas de los cajones estan sucias

o necesitan tratamiento.

La puerta se ha abierto con frecuencia o

se ha dejado abierta por perfodos

prolongados.

La humedad o calor en el area vecina

es alta.

Se han colocado alimentos recientemente.

El refrigerador est_ expuesto al calor

debido al medio ambiente o a otros

electrodom6sticos a su alrededor.

Las bobinas del condensador estan

sucias.

Los controles necesitan ser ajustados.

La puerta no cierra bien.

Funcionamiento normal.

El refrigerador

funciona con

demasiada

frecuencia

Limpie las canaletas con agua tibia y jabOn. Enjuague

y seque bien.

Aplique una capa delgada de vaselina en las

canaletas de los caiones.

Reduzca el tiempo que la puerta esta abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

Espere a que el ambiente interior se ajuste por el

perfodo de tiempo que la puerta estuvo abierta.

Funcionamiento normal.

Espere hasta que el alimento que se ha colocado

recientemente alcance la temperatura del refrigerador

o del congelador.

Evah_eel medio ambiente de su refrigerador.

Posiblemente sea necesario cambiarlo de lugar para

mejorar su rendimiento.

Limpie si es necesario, de acuerdo con la tabla en la

pagina 93.

Ver paginas 80-83 para ajustar los controles.

El refrigerador no esta nivelado. Ver paginas 73-74

para obtener los detalles sobre como nivelar su

refrigerador.

Limpie si es necesario, de acuerdo con la tabla en la

pagina 93.

Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, dep6sitos del hielo, contenedores o

alimentos demasiado grandes o mal colocados, etc.)

Ver Sonidos del Funcionamiento en la p_gina 9Z

Localizacion soluciGndeaverias

Hielo

El refrigerador tiene • Se us6 tuberfa plastica para • El fabricante recomienda el uso de tuberfa de cobre para

escape de agua completar la conexiOn, la instalaciOn. La tuberfa de plastico es menos durable y

• Se instalOuna valvula del agua

incorrecta.

Se forma hielo en el

tubo de admisi6n de

la mziquina de

hacer hielo

El flujo del agua es

mzis lento que Io

normal

• La presiOn del agua es baja.

• La temperatura del congelador es

demasiado alta.

• La presiOn del agua es baja.

• Se instal6 una valvula del agua

incorrecta

• La tuberfa de cobre esta torcida.

La mziquina de • La manecilla de la maquina a la •

hacer hielo no est_ posiciOn off.

produciendo hielo

• El suministrode agua de la casano Ilega •

a lavalvulade agua.

• La tuberfa de cobre tiene

torceduras.

• La presi6n del agua es muy baja. •

• Revise la temperatura del •

congelador.

puede causar escapes. El fabricante no se

responsabiliza por dafios materiales debido a la

instalaci6n o conexi6n del agua incorrecta.

Verifique el procedimiento de conexi6n del agua (ver

paginas 78 y 79). Las valvulas autoperforantes y lasvalvulas

de asiento de 3/,,,causan baja presi6n del agua y pueden

obstruir la tuberfa con el pasar del tiempo. El fabricante no

se responsabiliza por dafios materiales debido a la

instalaci6n o conexi6n del agua incorrecta.

La presi6n del agua debe ser entre 35 y 1O0libras por

pulgada cuadrada para que el funcionamiento sea

apropiado. Se recomienda una presi6n mfnima de 35

libras por pulgada cuadrada para los refrigeradoresque

tienen filtros de agua.

Ajuste el control del congelador (ver paginas 80-83). Se

recomienda que la temperatura del congelador sea

aproximadamente -17° C (O° F).

La presi6n del agua debe ser entre 35 y 1O0libras por

pulgada cuadrada para que el funcionamiento sea

apropiado. Se recomienda una presi6n mfnima de 35

libras por pulgada cuadrada para los refrigeradores que

tienen filtros de agua.

Verifique el procedimiento de conexi6n del agua (ver

paginas 78-79). Las valvulas autoperforantes y las valvulas

de asiento de _/U'causan baja presi6n del agua y pueden

obstruir la tuberfa con el pasar del tiempo. El fabricante

no se responsabiliza por dafios materiales debido a la

instalaci6n o conexi6n del agua incorrecta. Abra bien

la valvula del agua y verifique si [lay escapes.

Cierre el suministro de agua y enderece la tuberfa. Si no

se puede enderezar, reemplace la tuberfa.

Cerci6rese de que el dep6sito del hielo est6 en su

lugar y que la manecilla de la m_quina est6 dirigida

hacia abajo. Vea MDquina autombtica de hacer hielo en

la pagina 88.

Vea Conexidn del suministro de agua en las paginas

76 y 77.

Corte el suministro de agua y enderece las torceduras. Si

no se puede eliminar las torceduras, cambie la tuberfa.

La presiOn de agua debe estar entre 241 y 689 kPa (35 y

100 psi) para que funcione correctamente. Para los

refrigeradores con filtros de agua se recomienda una

presiOn mfnima de 241 kPa (35 psi).

Vea Controles de temperatura en las paginas 74-75. La

temperatura del congelador debe ser entre -18° y -17° C

(O° y 2° F) para que produzca hielo.

100

101

llotos

102

Garantia

Servicio

LESEUL ETUNIQUERECOURSDU CLIENTEN

VERTUDE CETTEGARANTIELIMITI_EESTLA

REPARATIONDU PRODUITCOMME DI_CRITE

PR¢CCDEMMENT.LESGARANTIES

IMPLIClTES,Y COMPRISLESGARANTIESDE

QUALIT¢MARCHANDEOU D'ADAPTATIONA

UN USAGEPARTICULIER,SONTLIMITI_ESA

UN AN OUA LA PCRIODELA PLUSCOURTE

PERMISEPARLA LOI.MAYTAGCORPORATION

NE SERAPASTENUERESPONSABLEDES

DOMMAGESDIRECTSOU INDIRECTS.

CERTAINS€TATSETCERTAINESPROVINCES

INTERDISENTL'EXCLUSIONETLA LIMITATION

DESDOMMAGESDIRECTSOU INDIRECTS

AINSI QUELESLIMITATIONSSUR LA DURCE

DESGARANTIESIMPLIClTESDE QUALIT¢

MARCHANDEOU D_,DAPTATIONA UN

USAGEPARTICULIER.IL ESTDONC POSSIBLE

QUECESLIMITATIONSNE S'APPLIQUENTPAS

A VOUS.CETTEGARANTIEVOUS CONFI_RE

DESDROITSJURIDIQUESSPI_ClFIQUESETIL

SEPEUTQUEVOUSAYIEZD_,UTRESDROITS,

QUIVARIENTD'UN €TATA L'AUTREOU D'UNE

PROVINCEA L'AUTRE.

Ne sont pas couverts par ces garanties

1. Lesproblemes eLdommages resultant des situations suivantes :

a. Mise en service, livraison ou entretien effectues incorrectement.

b. Toute reparation, modification, alteration et tout reglage non autorises par le

fabricant ou par un prestataire de service apres-vente agree.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant electrique, tension, alimentation electrique ou en gaz incorrects.

e. Reglage incorrect d'une commande.

f. Utilisation des supports (socles] qui ne sont pas de marque Maytag.

2. Les garanties ne peuvent etre honorees si les numeros de serie d'origine ont

ete enleves, modifies ou ne sont pas facilement lisibles.

3. Ampoules, filtres _ eau et filtres _ air.

4. Les produits achetes _ des fins commerciales ou industrielles.

5. Les frais de d@annage ou de visite pour :

a. Correction d'erreurs de mise en service. Pour les produits necessitant une

ventilation, un conduit metallique rigide doit etre utilise.

b. Initiation de I'utilisateur _ I'emploi de I'appareil.

c. Transport de I'appareil chez le r@arateur et retour de I'appareil chez

I'utilisateur.

d. Resolutiondes problemes reliesaux supports qui ne sont pas de marque Maytag.

6. Tout aliment perdu en raison de pannes du refrigerateur ou du congelateur.

Z D@enses de d@lacement et de transport pour la reparation du produit dans

des endroits eloignes.

8. Cette garantie n'est pas valide _ I'exterieur des Ctats-Unis et du Canada.

Communiquez avec votre detaillant pour savoir si une autre garantie

s'applique.

9. Dommages indirects ou accessoires subis par toute personne _ la suite d'une

quelconque violation des garanties. Certains €tats ou provinces ne permettent

pas I'exclusion ou la limitation de responsabilite en ce qui

concerne les dommages directs ou indirects. I'exclusion ci-dessus peut en

consequence ne pas s'appliquer _ votre cas.

Si vous avez besoin d'aide

Consultez d'abord la section sur le d@annage dans le manuel d'utilisation et

d'entretien, puis appelez le detaillant de qui vous avez achete votre appareil ou le

service _ la clientele de Maytag Services, LLC au 1-800-688-9900 aux Ctats-Unis

et au 1-800-688-2002 au Canada pour savoir ot_ trouver un r@arateur autoris&

• Veillez _ conserver la facture d'achat pour justifier de la validite de la

garantie. Pour d'autres renseignements concernant les responsabilites du

proprietaire _ I'egard du service sous garantie, voir le texte de la GARANTIE.

• Si le detaillant ou I'agence de service apres-vente ne peut resoudre le

probleme, ecrivez _ Maytag Services, LLC _ I'adresse suivante : CAIR

Center, P.O.Box 2370, Cleveland, TN 37320-2370 Ctats-Unis, ou appelez au

1-800-688-9900 aux I_tats-Unis ou au 1-800-688-2002 au Canada.

• Les guides d'utilisation, les manuels de service et les renseignements sur

les pieces sont disponibles aupres du service _ la clientele de Maytag

Services, LLC.

Remarques : Veillez a fournir I'information suivante Iorsque vous communiquez

avec nous au sujet d'un probl_me :

a. Vos nora, adresse et num@o de tel@hone;

b. Numdro de modele et num_ro de sdrie de I'appareil;

c. Nora et adresse du d_taillant avec la date I'appareil achetd;

d. Description d_taillde du probleme observd;

e. Preuve d'achat (facture de vente).

Form No. A/01/06 Part No. 12828151 www.maytag.com c2006 Maytag Appliances Sales Co. Lithe U.S.A.

Maytag MBF2255KEQ Official Refrigerator

Product's Documents

User Manual

Specifications

Maytag MBF2255KEQ Questions and Answers
