QUICK START GUIDE
360X
WIRELESS
FOR XBOX
Software requirements
Platform: Windows 10 (64 bit only) / Windows 11
500MB of free hard drive space for installation
*Always use the latest version of Windows 10 (64 bit) or Windows 11 for the most optimal experience on JBL QuantumENGINE
*JBL QuantumSURROUND available on Windows only.
Software installation required.
DOWNLOAD JBL QUANTUMENGINE TO GAIN ACCESS TO QUANTUM 3D AUDIO TECHNOLOGIES.
JBLquantum.com/engine
JBL QuantumENGINE
USB charging
cable
QSG | WARRANTY CARD |
Safety Sheet
Windshield foam for
boom microphone
001 WHAT'S IN THE BOX
REMOVABLE
MIC
USB
WIRELESS DONGLE
JBL quantum360X WIRELESS FOR XBOX headset
www.jbl.com
OWNER’S
MANUAL
002 Requirements
System compatibility
PC | Xbox™ | PlayStation™ | Nintendo Switch™ | Mobile | MAC
Platform: Windows 10 (64 bit only) / Windows 11
500MB OF FREE HARD DRIVE SPACE FOR INSTALLATION
SOFTWARE REQUIREMENTS
JBL
Connectivity PC PS4/PS5 XBOX™ Nintendo Switch™ Mobile MAC
2.4GHz Wireless Stereo Stereo Stereo Not compatible Stereo
Bluetooth Stereo Not Compatible Not Compatible Stereo Stereo Stereo
003 OVERVIEW
04
05
06
07
08
09
10
11
03
02
01
01 Game audio-chat balance dial
02 Volume Control
03 Microphone Mute / unMute
04 CHARGING LED
05 USB-C port
06 2.5mm jack for boom microphone
07 Flat-fold ear cup
08 POWER / 2.4GHz / Bluetooth LED
09 Power on / off and Bluetooth
pairing slider
10 2.4GHz LED
11 2.4GHz PAIRING BUTTON
01
2.4GHz Wireless
Manual pairing
02
>5S
01 02
power on
power on
004 POWER ON & CONNECT (XBOX)
XBOX™
01
2.4GHz Wireless
02
power on
005 POWER ON & CONNECT (PC, mac ETC.)
X1
PC | mac | PLAYSTATION™ | Nintendo Switch™
USB
TYPE-A
* Only required for devices (e.g., Windows PC) without auto switch (green to white automatically)
*
Settings Bluetooth
Bluetooth
DEVICES
JBL Quantum 360X
Now Discoverable
Connected
ON
01
02
>2S
006 Bluetooth
×1 ×1
×2
007 BUTTON COMMAND
INCREASE CHAT VOLUME
INCREASE GAME VOLUME
INCREASE MASTER VOLUME
DECREASE MASTER VOLUME
x1
Microphone Mute / unMute
>2S
BT PAIRING MODE
X1 BT reconnecting
ON OFF
X1
X1
008 First time setup
8a Connect the headset to your PC via 2.4GHz USB wireless
connection.
8b Go to “Sound Settings” -> “Sound Control Panel”.
8c Under “Playback” highlight “JBL Quantum360X WIRELESS FOR
XBOX Game” and select “Set Default” -> “Default Device”.
8d Highlight “JBL Quantum360X WIRELESS FOR XBOX Chat” and
select “Set Default” -> “Default Communication Device”.
8e Under “Recording” highlight “JBL Quantum360X WIRELESS FOR
XBOX Chat” and select “Set Default” -> “Default Device”.
8f In your chat application select “JBL Quantum360X WIRELESS FOR
XBOX Chat” as the default audio device.
8G Follow the onscreen instructions to personalize your sound
settings.
JBL Quantum360X WIRELESS
FOR XBOX Game
JBL Quantum360X WIRELESS
FOR XBOX Chat

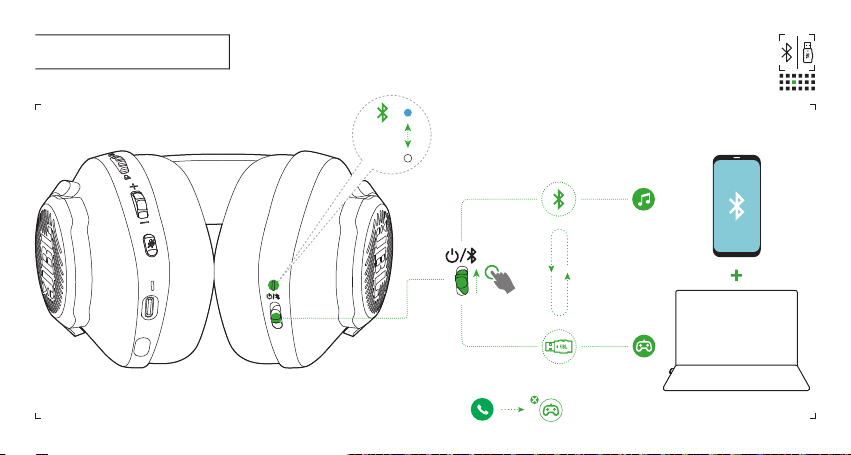

009 Dual source switching
ON
*
*
2.4GHz
2.4GHz

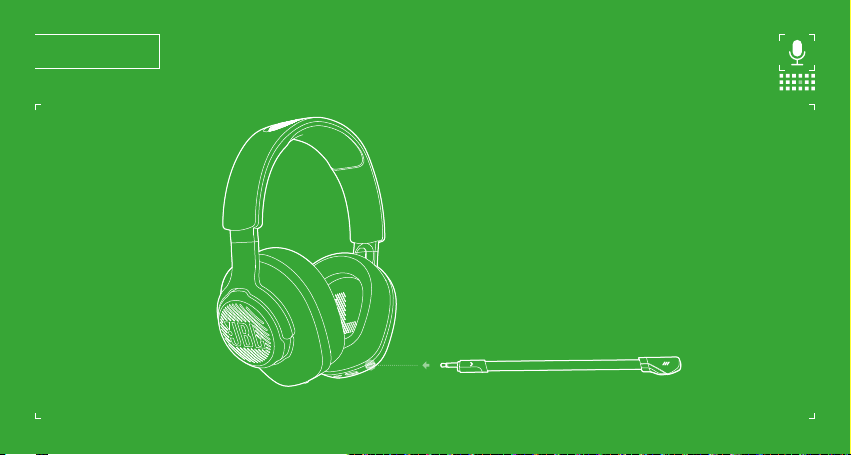

010 MICROPHONE

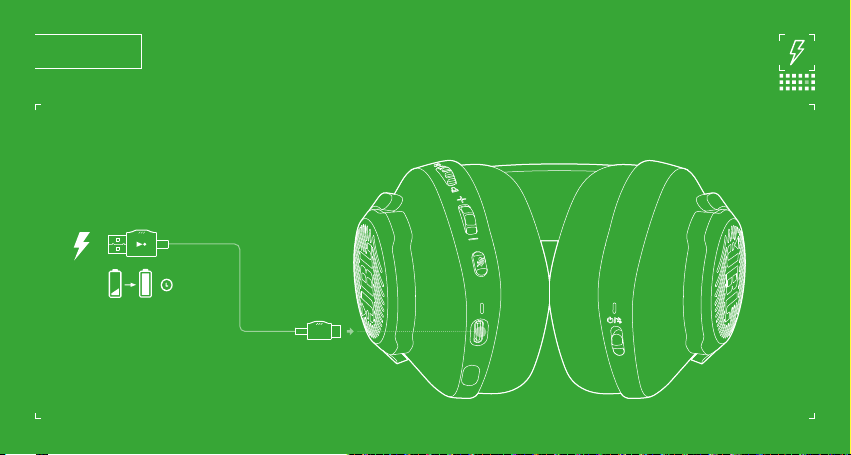

011 CHARGING
2HR
012 LED BEHAVIOURS
BT CONNECTING
BT PAIRING
BT CONNECTED
POWER OFF
POWER ON
2.4GHz CONNECTING
2.4GHz PAIRING
2.4GHz CONNECTED
2.4GHz CONNECTING
2.4GHz PAIRING
2.4GHz CONNECTED
Xbox
PC, Mac ...
2.4GHz CONNECTING
2.4GHz CONNECTED
LOW BATTERY
CHARGING
FULLY CHARGED
013 TECH SPEC
Model: QUANTUM360X WIRELESS FOR XBOX
Driver size:
40 mm Dynamic drivers
Frequency response (Passive):
20 Hz - 20 kHz
Frequency response (Active):
20 Hz - 20 kHz
Microphone frequency response:
100 Hz - 8 kHz
Max input power:
30 mW
Sensitivity:
98 dB SPL @1 kHz / 1 mW
Maximum SPL:
94 dB
Microphone sensitivity:
-42 dBV / Pa @1 kHz
Impedance:
32 ohm
2.4GHz Wireless transmitter power:
< 7 dBm (EIRP)
2.4GHz Wireless modulation:
GFSK
2.4GHz Wireless carrier frequency:
2402 MHz - 2480 MHz
Bluetooth transmitted power:
< 6 dBm (EIRP)
Bluetooth transmitted modulation:
GFSK, π/4-DQPSK
Bluetooth frequency:
2402 MHz - 2480 MHz
Bluetooth prole version:
HFP: v1.5, A2DP: v1.3
Bluetooth version:
BT Core: v5.2
Battery type:
Li-ion battery (3.7 V / 500 mAh)
Power supply:
5 V, 1 A
Charging time:
2 hrs
Music play time with only 2.4GHz on:
Up to 22 hrs
Talk time with only 2.4GHz on:
Up to 22 hrs
Music play time with only BT on:
Up to 26 hrs
Talk time with only BT on:
Up to 26 hrs
Microphone pickup pattern:
Omni-directional
Weight:
253.1 g
001 CONTENU DE LA BOÎTE
Casque-micro JBL Quantum360X WIRELESS
FOR XBOX; Câble de charge USB; MICRO
AMOVIBLE; TRANSMETTEUR USB; Bonnette
pour microphone sur tige; GDR | CARTE DE
GARANTIE | Fiche de sécurité
002 Configuration requise
CONDITIONS
LOGICIELLES PRÉALABLES
Plate-forme : Windows 10 (64 bits
seulement)/ Windows 11; 500MO D’ESPACE
DISQUE LIBRE POUR L’INSTALLATION
Compatibilité du système ; PC |
Xbox™ | PlayStation™ | Nintendo
Switch™ | Mobile | MAC
Connectivité | PC | PS4/PS5 |
XBOX™ | Nintendo Switch™ | Mobile |
MAC; Transmission 2,4GHz | Stéréo | Non
compatible | Bluetooth
003 PRÉSENTATION
01 Molette répartition audio jeu-discussion;
02 Commande du volume; 03 Coupure/
activation microphone; 04 TÉMOIN DE CHARGE;
05 Prise USB-C; 06 Prise jack 2,5mm pour
microphone sur tige; 07 Oreillette repliable
à plat; 08 Témoin ALIMENTATION/ 2,4GHz /
Bluetooth; 09 Curseur marche/ arrêt et
jumelage Bluetooth; 10 Témoin 2,4GHz;
11 BOUTON JUMELAGE 2,4GHz
004 ALLUMAGE ET CONNEXION (XBOX)
1. Allumage; 2. Transmission 2,4GHz;
XBOX™; Jumelage manuel
005 ALLUMAGE ET CONNEXION (PC, Mac, etc.)
1. Allumage; 2. Transmission 2,4GHz;
USB TYPE-A; PC | Mac | PLAYSTATION™ |
Nintendo Switch™
* Requis uniquement pour les appareils (par ex.,
PC Windows) sans commutation automatique
(vert vers blanc automatiquement).
006 Bluetooth
007 BOUTONS DES COMMANDES
AUGMENTATION VOLUME JEU; AUGMENTATION
VOLUME DISCUSSION
AUGMENTATION VOLUME PRINCIPAL; DIMINUTION
VOLUME PRINCIPAL
Coupure/ activation microphone
MARCHE; ARRÊT; Reconnexion BT; MODE
JUMELAGE BT
008 Première configuration
8A Connectez le casque-mico à votre
PC via la connexion USB sans fil 2,4GHz.
8B Allez dans «Sound settings»
(Paramètres du son) -> «Sound Control
Panel» (Panneau de configuration du
son). 8C Sous «Playback» (Lecture)
sélectionnez «JBL Quantum360X WIRELESS
FOR XBOX Game» puis «Set Default»
(Définir par défaut) -> «Default Device»
(Périphérique par défaut). 8D Sélectionnez
«JBL Quantum360X WIRELESS FOR XBOX
Chat» puis «Set Default» (Définir par
défaut) -> «Default Communication
Device» (Périphérique de communication
par défaut). 8E Sous «Recording»
(Enregistrement), sélectionnez «JBL
Quantum360X WIRELESS FOR XBOX Chat» et
sélectionnez «Set Default» (Définir par
défaut) -> «Default Device» (Périphérique
par défaut). 8F Dans votre application
de discussion, sélectionnez «JBL
Quantum360X WIRELESS FOR XBOX Chat»
comme périphérique audio par défaut.
8G Suivez les instructions à l’écran pour
personnaliser vos réglages audio.
009 Commutation de deux sources
010 MICROPHONE
011 CHARGE
FR
012 SIGNIFICATION DES TÉMOINS
BATTERIE FAIBLE; CHARGE; CHARGE COMPLÈTE
CONNEXION 2,4GHz; 2,4GHz CONNECTÉ
JUMELAGE 2,4GHz; CONNEXION 2,4GHz;
2,4GHz CONNECTÉ; Xbox
JUMELAGE 2,4GHz; CONNEXION 2,4GHz;
2,4GHz CONNECTÉ; PC, Mac...
JUMELAGE BT; CONNEXION BT; BT CONNECTÉ
MARCHE ; ARRÊT
001 HVAD ER DER I KASSEN
JBL Quantum360X WIRELESS FOR XBOX
headset; USB-opladningskabel; AFTAGELIG
MIKROFON; TRÅDLØS USB-DONGLE; Skumhætte
til boom-mikrofonen; Startguide |
GARANTIKORT | Sikkerhedsblad
002 Krav
SOFTWAREKRAV
Platform: Windows 10 (kun 64 bit) /
Windows 11; 500 MB LEDIG PLADS PÅ
HARDDISKEN TIL INSTALLATION
Systemkompatibilitet; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobile | MAC
Forbindelsesmuligheder | PC |
PS4/PS5 | XBOX™ | Nintendo Switch™ |
Mobil | MAC; 2,4 GHz trådløs | Stereo| Ikke
kompatibel | Bluetooth
003 OVERSIGT
01 Balancedrejeknap til spil og lyd-chat;
02 Lydstyrkekontrol; 03 Slå mikrofon
fra / til; 04 LED-indikator for opladning;
05 USB-C-port; 06 2,5 mm-stik til boom-
mikrofon; 07 Foldbar ørekop; 08 STRØM /
2,4 GHz / Bluetooth LED-indikator; 09 Tænd
/ sluk og skyderen til Bluetooth-parring;
10 2,4 GHz LED; 11 2,4 GHz PARRINGSKNAP
004 TÆND & FORBIND (XBOX)
1. tænd; 2. 2,4 GHz trådløs; XBOX™;
Manuel parring
005 TÆND & FORBIND (PC, Mac osv.)
1. tænd; 2. 2,4 GHz trådløs; USB TYPE-A; PC |
Mac | PLAYSTATION™ | Nintendo Switch™
* Kun påkrævet for enheder (f.eks.
Windows PC) uden automatisk skift (fra
grøn til hvid automatisk)
006 Bluetooth
007 STYRING MED KNAP
FORØG SPILLET LYDSTYRKE; FORØG
CHATLYDSTYRKEN
FORØG DEN OVERORDNEDE LYDSTYRKE;
REDUCER DEN OVERORDNEDE LYDSTYRKE
Slå mikrofon fra / til
TÆND; SLUK; Genforbind Bluetooth;
BLUETOOTH-PARRINGSTILSTAND
008 Opsætning første gang
8A Forbind headsettet til din pc via
2,4 GHz USB trådløs forbindelse. 8B Gå
til “Sound Settings”(Lydindstillinger) ->
“Sound Control Panel”(Lydkontrolpanel).
8C Under “Playback” (Afspilning)
fremhæve “JBL Quantum360X WIRELESS
FOR XBOX Game” og vælg “Set Default”
(Indstil standard) -> “Default Device”
(Standard enhed). 8D Fremhæv “JBL
Quantum360X WIRELESS FOR XBOX Chat” og
vælg “Set Default” (Indstil standard) ->
“Default Communication Device” (Standard
kommunikationsenhed). 8E Under
“Recording” (Optagelse) skal du fremhæve
“JBL Quantum360X WIRELESS FOR XBOX Chat”
og vælge “Set Default” (Indstil standard)
-> “Default Device” (Standard enhed). 8F
Vælg “JBL Quantum360X WIRELESS FOR XBOX
Chat” som standardlydenhed i din chat-
app. 8G Følg instruktionerne på skærmen
for at tilpasse dine lydindstillinger.
009 Skift mellem to kilder
010 MIKROFON
011 OPLADNING
DA
013 SPÉC. TECHNIQUES
Modèle: QUANTUM360X WIRELESS FOR XBOX
Taille de haut-parleur: Haut-parleurs dynamiques de 40 mm
Réponse en fréquence (passif): 20Hz- 20kHz
Réponse en fréquence (actif): 20Hz- 20kHz
Réponse en fréquence du micro : 100 Hz- 8 kHz
Puissance d’entrée max. : 30 mW
Sensibilité : 98 dB SPL à 1 kHz / 1 mW
Pression sonore max. : 94dB
Sensibilité du microphone : -42 dBV / Pa à 1 kHz
Impédance: 32 ohms
Puissance du transmetteur sans l 2,4GHz : < 7 dBm (EIRP)
Modulation sans l 2,4GHz : GFSK
Fréquence de porteuse radio 2,4 GHz: 2402 MHz- 2480 MHz
Puissance du transmetteur Bluetooth: < 6 dBm (EIRP)
Modulation du transmetteur Bluetooth: GFSK, π/4-DQPSK
Fréquences du Bluetooth: 2402 MHz- 2480 MHz
Version du prol Bluetooth : HFP: v1.5, A2DP: v1.3
Version du Bluetooth: BT Core : v5.2
Type de batterie: batterie li-ion (3,7 V/ 500 mAh)
Alimentation électrique: 5V, 1A
Temps de charge : 2 heures
Autonomie de lecture de musique avec
2,4GHz seul : jusqu’à 22 heures
Autonomie de conversation avec 2,4GHz seul : jusqu’à 22 heures
Autonomie de lecture de musique avec BT seul : jusqu’à 26 heures
Autonomie de conversation avec BT Seul: jusqu’à 26 heures
Conguration du microphone: Omnidirectionnel
Poids: 253,1 g
012 LED-SYMBOLER
LAVT BATTERI; OPLADNING; FULDT OPLADET
2,4 GHz FORBINDELSE; 2,4 GHz FORBUNDET
2,4 GHz PARRING; 2,4 GHz FORBINDELSE; 2,4 GHz
FORBUNDET; Xbox
2,4 GHz PARRING; 2,4 GHz FORBINDELSE; 2,4 GHz
FORBUNDET; PC, Mac ...
BLUETOOTH-PARRING; BLUETOOTH-
FORBINDELSE; BLUETOOTH FORBUNDET
TÆND; SLUK
DA
001 VERPACKUNGSINHALT
Headset JBL Quantum360X WIRELESS FOR
XBOX; USB-Ladekabel; ABNEHMBARES
MIKRO; USB-FUNKDONGLE; Windschutz-
Schaumstoffaufsatz für Boom-Mikrofon;
Kurzanleitung | GARANTIEKARTE |
Sicherheitsdatenblatt
002 ANFORDERUNGEN
SOFTWARE-
ANFORDERUNGEN
Plattform: Windows 10 (nur
64-bit) / Windows 11; 500MB FREIER
FESTPLATTENSPEICHER FÜR DIE INSTALLATION
Systemkompatibilität. PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobilgeräte | MAC
Konnektivität | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobilgeräte | MAC. 2,4GHz
WLAN | Stereo | Nicht kompatibel | Bluetooth
003 ÜBERSICHT
01 Regler für Game-Audio-/Chat-Balance;
02 Lautstärkeregler; 03 Mikrofon stumm /
Stummschaltung aufheben; 04 LADE-LED;
05 USB-C-Anschluss; 06 2,5-mm-Buchse für
Boom-Mikrofon; 07 Flachfalt-Hörmuschel;
08 EIN/AUS / 2,4GHz / Bluetooth-LED;
09 Ein-/Ausschalten und Bluetooth-
Kopplung-Schieberegler; 10 2,4-GHz-LED;
11 2,4-GHz-KOPPLUNGSTASTE
004 EINSCHALTEN UND VERBINDEN (XBOX)
1. Einschalten; 2. 2,4GHz WLAN; XBOX™;
Manuelle Kopplung
005 EINSCHALTEN und VERBINDEN (PC,
Mac usw.)
1. Einschalten. 2. 2,4GHz WLAN. USB-A. PC |
Mac | PLAYSTATION™ | Nintendo Switch™
* Nur erforderlich bei Geräten (z.B. Windows
PC) ohne automatische Umschaltung
(automatisch von Grün zu Weiß)
006 Bluetooth
007 TASTENBEFEHL
GAME-LAUTSTÄRKE ERHÖHEN. CHAT-
LAUTSTÄRKE ERHÖHEN
MASTER-LAUTSTÄRKE ERHÖHEN. MASTER-
LAUTSTÄRKE SENKEN
Mikrofon stumm / Stummschaltung aufheben
EIN. AUS. BT-Wiederverbindung. BT-
KOPPLUNGSMODUS
008 Erste Inbetriebnahme
8A Verbinde das Headset über eine
kabellose 2,4-GHz-USB-Funkverbindung
mit deinem PC. 8B Rufe die „Sound Settings“
(Sound-Einstellungen öffnen) -> „Sound
Control Panel“ (Sound-Systemsteuerung)
auf. 8C Markiere unter „Playback“
(Wiedergabe) „JBL Quantum360X WIRELESS
FOR XBOX Game“ und wähle „Set Default“
(Als Standard setzen) -> „Default Device“
(Standardgerät) aus. 8D Markiere „JBL
Quantum360X WIRELESS FOR XBOX Chat“
und wähle „Set Default“ (Als Standard
setzen) -> „Default Communication
Device“ (Standardkommunikationsgerät)
aus. 8E Markiere unter „Recording“
(Aufnahme) „JBL Quantum360X WIRELESS
FOR XBOX Chat“ und wähle „Set Default”
(Als Standard setzen) -> „Default Device“
(Standardgerät) aus. 8F Wähle in der Chat-
Anwendung „JBL Quantum360X WIRELESS
FOR XBOX Chat“ als Standard-Audiogerät
aus. 8G Folge zum individuellen Einstellen
der Sound-Einstellungen den Anweisungen
auf dem Bildschirm.
009 Wechsel zwischen zwei Quellen
010 MIKROFON
011 AUFLADEN
012 LED-VERHALTEN
NIEDRIGER AKKUSTAND. WIRD GELADEN.
VOLLSTÄNDIG GELADEN
2,4GHz WIRD VERBUNDEN. 2,4GHz VERBUNDEN
2,4GHz WIRD GEKOPPELT. 2,4GHz WIRD
VERBUNDEN. 2,4GHz VERBUNDEN. Xbox
2,4GHz WIRD GEKOPPELT. 2,4GHz WIRD
VERBUNDEN. 2,4GHz VERBUNDEN. PC, Mac ...
BT WIRD GEKOPPELT. BT WIRD VERBUNDEN.
BT VERBUNDEN
EINSCHALTEN. AUSSCHALTEN
DE
013 TEKNISKE SPECIFIKATIONER
Model: QUANTUM360X WIRELESS FOR XBOX
Enheds-størrelse: 40 mm dynamisk enhed
Frekvensområde (passiv): 20 Hz - 20 kHz
Frekvensområde (aktiv): 20 Hz - 20 kHz
Mikrofonens frekvensområde: 100 Hz - 8 kHz
Maks. indgangseekt: 30 mW
Følsomhed: 98 dB SPL @1 kHz / 1 mW
Maksimal SPL: 94 dB
Mikrofonfølsomhed: -42 dBV / Pa Ved 1 kHz
Impedans: 32 ohm
2,4 GHz trådløs sendeeekt: < 7 dBm (EIRP)
2,4 GHz trådløs modulering: GFSK
2,4 GHz trådløs transportfrekvens: 2402 MHz - 2480 MHz
Bluetooth-transmitteret eekt: < 6 dBm (EIRP)
Bluetooth-sendemodulation: GFSK, π/4-DQPSK
Bluetooth-frekvens: 2402 MHz - 2480 MHz
Bluetooth-prol-version: HFP: v1.5, A2DP: v1.3
Bluetooth-version: BT Core: v5.2
Batteritype: Li-ion batteri (3,7 V / 500 mAh)
Strømforsyning: 5 V, 1 A
Opladningstid: 2 timer
Musikspilletid med kun 2,4 GHz tændt: op til 22 timer
Taletid med kun 2,4 GHz tændt: op til 22 timer
Musikspilletid med kun BT tændt: op til 26 timer
Taletid med kun Bluetooth tændt: op til 26 timer
Mikrofonkarakteristik: Ikke retningsbestemt
Vægt:
253,1 g
013 TECHN. DATEN
Modell: QUANTUM360X WIRELESS FOR XBOX
Treibergröße: 40-mm-Dynamiktreiber
Frequenzbereich (passiv): 20Hz – 20kHz
Frequenzbereich (aktiv): 20Hz – 20kHz
Mikrofonfrequenzbereich: 100Hz – 8kHz
Max. Eingangsleistung: 30mW
Empndlichkeit: 98dB SPL bei 1kHz / 1mW
Maximaler SPL: 94 dB
Mikrofonempndlichkeit: -42dBV/Pa bei 1kHz
Impedanz: 32Ohm
2,4-GHz-WLAN-Sendeleistung: < 7 dBm (EIRP)
2,4-GHz-WLAN-Modulation: GFSK
2,4-GHz-WLAN-Trägerfrequenz: 2402MHz – 2480MHz
Bluetooth-Übertragungsleistung: < 6 dBm (EIRP)
Bluetooth-Übertragungsmodulation: GFSK, π/4-DQPSK
Bluetooth-Frequenz: 2402MHz – 2480MHz
Bluetooth-Prolversion:
HFP: v1.5, A2DP: v1.3
Bluetooth-Version:
BT Core: v5.2
Akku-Typ:
Lithium-Ionen-Akku (3,7V/500mAh)
Energieversorgung:
5V, 1A
Ladezeit:
2Std.
Musikwiedergabezeit, nur mit 2,4GHz aktiviert:
Bis zu 22Std.
Sprechzeit, nur mit 2,4GHz aktiviert:
Bis zu 22Std.
Musikwiedergabezeit, nur mit BT aktiviert:
Bis zu 26Std.
Sprechzeit, nur mit BT aktiviert:
Bis zu 26Std.
Mikrofon-Aufnahmemuster:
Omni-direktional
Gewicht:
253,1g
001 ΤΙ ΕΙΝΑΙ ΣΤΟ ΚΟΥΤΙ
ΑΚΟΥΣΤΙΚΑ JBL QUANTUM360X WIRELESS
FOR XBOX, ΚΑΛΙΟ ΦΟΡΤΙΣΗΣ USB,
ΑΦΑΙΡΟΥΜΕΝΟ ΜΙΚΡΟΦΝΟ, ΑΣΥΡΜΑΤΗ
ΣΥΣΚΕΥΗ USB, ΚΑΛΥΜΜΑ ΑΠΟ ΑΦΡΟ ΓΙΑ
ΜΠΟΥΜΕ ΜΙΚΡΟΦΝΟΥ, QSG | ΚΑΡΤΑ
ΕΓΓΥΗΣΗΣ | ΕΛΤΙΟ ΑΣΦΑΛΕΙΑΣ
002 ΑΠΑΙΤΉΣΕΙΣ
ΑΠΑΙΤΗΣΕΙΣ
ΛΟΓΙΣΜΙΚΟΥ
ΠΛΑΤΦΟΡΜΑ: WINDOWS 10 ΜΟΝΟ 64 BIT /
WINDOWS 11, 500MB ΕΛΕΥΘΕΡΟ ΧΡΟ ΣΤΟ
ΙΣΚΟ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
ΣΥΜΒΑΤΟΤΗΤΑ ΣΥΣΤΗΜΑΤΟΣ, PC | XBOX™ |
PLAYSTATION™ | NINTENDO SWITCH™ |
MOBILE | MAC
ΣΥΝΕΣΙΜΟΤΗΤΑ| PC | PS4/PS5 | XBOX™ |
NINTENDO SWITCH™ | MOBILE | MAC,
2.4GHz ΑΣΥΡΜΑΤΟ | STEREO | ΜΗ ΣΥΜΒΑΤΟ |
BLUETOOTH
003 ΕΠΙΣΚΟΠΉΣΉ
01 ΙΑΚΟΠΤΗΣ ΙΣΟΡΡΟΠΙΑΣ ΗΧΟΥ
ΣΥΝΟΜΙΛΙΑΣ ΠΑΙΧΝΙΙΟΥ, 02 ΕΛΕΓΧΟΣ
ΕΝΤΑΣΗΣ ΗΧΟΥ, 03 ΣΙΓΑΣΗ/ΚΑΤΑΡΓΗΣΗ
ΣΙΓΑΣΗΣ ΜΙΚΡΟΦΝΟΥ, 04 LED ΦΟΡΤΙΣΗΣ,
05 ΘΥΡΑ USBC, 06 ΥΠΟΟΧΗ 2,5 MM ΓΙΑ
ΜΙΚΡΟΦΝΟ ΜΠΟΥΜΑ, 07 ΑΝΑΙΠΛΟΥΜΕΝΟ
ΚΑΛΥΜΜΑ ΑΥΤΙΟΥ, 08 ΕΝΕΡΓΟΠΟΙΗΣΗ /
2,4 GHz / BLUETOOTH LED, 09 ΡΥΘΜΙΣΤΙΚΟ
ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ
ΚΑΙ ΖΕΥΞΗΣ BLUETOOTH, 10 2,4 GHz LED,
11 2,4 GHz ΚΟΥΜΠΙ ΖΕΥΞΗΣ
004 ΕΝΕΡΓΟΠΟΙΉΣΉ & ΣΥΝΔΕΣΉ (XBOX)
1. ΕΝΕΡΓΟΠΟΙΗΣΗ 2. 2,4 GHz ΑΣΥΡΜΑΤΟ,
XBOX™, ΧΕΙΡΟΚΙΝΗΤΗ ΖΕΥΞΗ
005 ΕΝΕΡΓΟΠΟΙΉΣΉ & ΣΥΝΔΕΣΉ (PC,
MAC ΚΛΠ)
1. ΕΝΕΡΓΟΠΟΙΗΣΗ, 2. 2,4 GHz ΑΣΥΡΜΑΤΟ,
USB TYPEA; PC | MAC | PLAYSTATION™ |
NINTENDO SWITCH™
* ΑΠΑΙΤΕΙΤΑΙ ΜΟΝΟ ΓΙΑ ΣΥΣΚΕΥΕΣ Π.Χ.
WINDOWS PC ΧΡΙΣ ΑΥΤΟΜΑΤΗ ΕΝΑΛΛΑΓΗ
ΠΡΑΣΙΝΟ ΣΕ ΛΕΥΚΟ ΑΥΤΟΜΑΤΑ
006 BLUETOOTH
007 ΕΝΤΟΛΉ ΠΛΉΚΤΡΟΥ
ΑΥΞΗΣΗ ΕΝΤΑΣΗΣ ΠΑΙΧΝΙΙΟΥ, ΑΥΞΗΣΗ
ΕΝΤΑΣΗΣ ΣΥΝΟΜΙΛΙΑΣ
ΑΥΞΗΣΗ ΚΕΝΤΡΙΚΗΣ ΕΝΤΑΣΗΣ, ΜΕΙΣΗ
ΚΕΝΤΡΙΚΗΣ ΕΝΤΑΣΗΣ
ΣΙΓΑΣΗ / ΚΑΤΑΡΓΗΣΗ ΣΙΓΑΣΗΣ ΜΙΚΡΟΦΝΟΥ
ΕΝΕΡΓ., ΑΠΕΝΕΡΓ., ΕΠΑΝΑΣΥΝΕΣΗ BT,
ΛΕΙΤΟΥΡΓΙΑ ΖΕΥΞΗΣ BT
008 ΡΥΘΜΙΣΉ ΠΡΏΤΉ ΦΟΡΑ
8A ΣΥΝΕΣΤΕ ΤΑ ΑΚΟΥΣΤΙΚΑ ΣΤΟΝ
ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ ΜΕΣ ΑΣΥΡΜΑΤΗΣ
ΣΥΝΕΣΗΣ USB 2,4 GHz. 8B ΜΕΤΑΒΕΙΤΕ
ΣΤΙΣ “SOUND SETTINGS” ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ
> “SOUND CONTROL PANEL” ΠΙΝΑΚΑΣ
ΕΛΕΓΧΟΥ ΗΧΟΥ. 8C ΣΤΗΝ ΕΝΟΤΗΤΑ
“PLAYBACK” ΑΝΑΠΑΡΑΓΓΗ ΕΠΙΣΗΜΑΝΕΤΕ
ΤΟ “JBL QUANTUM360X WIRELESS FOR
XBOX GAME” ΚΑΙ ΕΠΙΛΕΞΤΕ “SET DEFAULT”
ΟΡΙΣΜΟΣ ΠΡΟΕΠΙΛΟΓΗΣ > “DEFAULT
DEVICE” ΠΡΟΕΠΙΛΕΓΜΕΝΗ ΣΥΣΚΕΥΗ.
8D ΕΠΙΣΗΜΑΝΕΤΕ ΤΟ “JBL QUANTUM360X
WIRELESS FOR XBOX CHAT” ΚΑΙ ΕΠΙΛΕΞΤΕ
“SET DEFAULT” ΟΡΙΣΜΟΣ ΠΡΟΕΠΙΛΟΓΗΣ
> “DEFAULT COMMUNICATION DEVICE”
ΠΡΟΕΠΙΛΕΓΜΕΝΗ ΣΥΣΚΕΥΗ ΕΠΙΚΟΙΝΝΙΑΣ.
8E ΣΤΗΝ ΕΝΟΤΗΤΑ “RECORDING” ΕΓΓΡΑΦΗ
ΕΠΙΣΗΜΑΝΕΤΕ ΤΟ “JBL QUANTUM360X
WIRELESS FOR XBOX CHAT” ΚΑΙ ΕΠΙΛΕΞΤΕ
“SET DEFAULT” ΟΡΙΣΜΟΣ ΠΡΟΕΠΙΛΟΓΗΣ
> “DEFAULT DEVICE” ΠΡΟΕΠΙΛΕΓΜΕΝΗ
ΣΥΣΚΕΥΗ. 8F ΣΤΗΝ ΕΦΑΡΜΟΓΗ ΣΥΝΟΜΙΛΙΑΣ
ΕΠΙΛΕΞΤΕ “JBL QUANTUM360X WIRELESS FOR
XBOX CHAT” Σ ΠΡΟΕΠΙΛΕΓΜΕΝΗ ΣΥΣΚΕΥΗ
ΗΧΟΥ. 8G ΑΚΟΛΟΥΘΗΣΤΕ ΤΙΣ ΟΗΓΙΕΣ
ΠΟΥ ΕΜΦΑΝΙΖΟΝΤΑΙ ΣΤΗΝ ΟΘΟΝΗ ΓΙΑ ΝΑ
ΕΞΑΤΟΜΙΚΕΥΣΕΤΕ ΤΙΣ ΡΥΘΜΙΣΕΙΣ ΗΧΟΥ.
009 ΕΝΑΛΛΑΓΉ ΔΙΠΛΉΣ ΠΉΓΉΣ
010 ΜΙΚΡΟΦΏΝΟ
011 ΦΟΡΤΙΣΉ
012 ΣΥΜΠΕΡΙΦΟΡΑ LED
ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ, ΦΟΡΤΙΣΗ, ΠΛΗΡΣ
ΦΟΡΤΙΣΜΕΝΗ
2,4 GHz ΣΥΝΕΕΤΑΙ, 2,4 GHz ΣΥΝΕΘΗΚΕ
2,4 GHz ΖΕΥΞΗ ΣΕ ΕΞΕΛΙΞΗ, 2,4 GHz
ΣΥΝΕΕΤΑΙ, 2,4 GHz ΣΥΝΕΘΗΚΕ, XBOX
2,4 GHz ΖΕΥΞΗ ΣΕ ΕΞΕΛΙΞΗ, 2,4 GHz
ΣΥΝΕΕΤΑΙ, 2,4 GHz ΣΥΝΕΘΗΚΕ, PC, MAC ...
BT ΖΕΥΞΗ ΣΕ ΕΞΕΛΙΞΗ, BT ΣΥΝΕΕΤΑΙ, BT
ΣΥΝΕΘΗΚΕ
ΕΝΕΡΓΟΠΟΙΗΣΗ, ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ
EL
001 CONTENIDO DE LA CAJA
Auricular JBL quantum360X WIRELESS FOR
XBOX, cable de recarga USB, MICRÓFONO
DESMONTABLE, ADAPTADOR USB INALÁMBRICO;
Filtro anti-viento para el micrófono de
varilla; QSG | TARJETA DE GARANTÍA | Hoja
De Seguridad
002 Requisitos
REQUISITOS
DEL SOFTWARE
Plataforma: Windows 10 (solo 64 bits)/
Windows 11; 500MB DE ESPACIO LIBRE EN EL
DISCO DURO PARA LA INSTALACIÓN
Compatibilidad del sistema; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Móvil | MAC
Conectividad | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Móvil | MAC; 2,4 GHz
inalámbrica | Estéreo | No compatible |
Bluetooth
003 DESCRIPCIÓN GENERAL
01 Control de balance de audio de juego-
chat; 02 Control de volumen; 03 Silenciar/
reactivar el micrófono; 04 LED de carga;
05 Puerto USB-C; 06 Conector de tipo jack
de 2,5mm para micrófono de varilla;
07 Copa auricular plegable en plano;
08 ENCENDIDO / 2,4 GHz / LED Bluetooth; 09
Encendido/Apagado y control deslizante
de emparejamiento de Bluetooth; 10 2,4 GHz
LED; 11 BOTÓN DE EMPAREJAMIENTO 2,4 GHz
004. ENCENDER Y CONECTAR (XBOX)
1. Encender; 2. 2,4 GHz Inalámbrica; XBOX™;
Emparejamiento Manual
005. ENCENDER Y CONECTAR (PC, mac ETC.)
1. Encender; 2. 2,4 GHz Inalámbrica;
USB Tipo-A; PC | mac | PLAYSTATION™ |
Nintendo Switch™
* Solo requerido para dispositivos (p. ej.,
Windows PC) sin cambio automático (de
verde a blanco automáticamente)
006 Bluetooth
007. COMANDO DEL BOTÓN
AUMENTAR EL VOLUMEN DEL JUEGO; AUMENTAR
EL VOLUMEN DEL CHAT
AUMENTAR EL VOLUMEN MAESTRO; BAJAR
VOLUMEN MAESTRO
Silenciar/reactivar el micrófono
ACTIVADO; APAGADO; reconexión BT; MODO DE
EMPAREJAMIENTO DE BT
008 Configuración para el primer uso
8A Conecta los auriculares a tu PC
mediante la conexión inalámbrica
USB 2,4GHz 8B Ve a “Sound Settings”
(Ajustes de sonido) -> “Sound Control
Panel” (Panel de control de sonido).
8C En “Playback” (Reproducción),
resalta “JBL Quantum360X WIRELESS FOR
XBOX Game” y selecciona “Set Default”
(Establecer predeterminado) -> “Default
Device” (Dispositivo predeterminado).
8D Resalta “JBL Quantum360X WIRELESS
FOR XBOX Chat” y selecciona “Set Default”
(Establecer predeterminado) -> “Default
Communication Device” (Dispositivo de
comunicación predeterminado). 8E En
“Recording” (Grabación), resalta “JBL
Quantum360X WIRELESS FOR XBOX Chat”
y selecciona “Set Default” (Establecer
predeterminado) -> “Default Device”
(Dispositivo predeterminado). 8F En
tu aplicación de chat, selecciona “JBL
Quantum360X WIRELESS FOR XBOX Chat”
como dispositivo de audio predeterminado.
8G Sigue las instrucciones en pantalla
para personalizar los ajustes de sonido.
009 Cambio de fuente doble
ES
013 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΉΡΙΣΤΙΚΑ
Μοντέλο: QUANTUM360X WIRELESS FOR XBOX
Μέγεθο οδηγού: υναικοί οδηγοί 40 mm
Συχνότητα απόκριση (Παθητική): 20 Hz - 20 kHz
Συχνότητα απόκριση (Ενεργητική): 20 Hz - 20 kHz
Συχνότητα απόκριση ικροφώνου: 100 Hz - 8 kHz
Μέγιστη ισχύ εισόδου: 30 mW
Ευαισθησία: 98 dB SPL @1 kHz / 1 mW
Μέγιστο SPL: 94 dB
Ευαισθησία ικροφώνου: -42 dBV / Pa @1 kHz
Αντίσταση: 32 ohm
2,4 GHz Ισχύ ασύρατου ποπού: < 7 dBm (EIRP)
2,4 GHz Ασύρατη διαόρφωση: GFSK
2,4 GHz Συχνότητα ασύρατου παρόχου: 2402 MHz - 2480 MHz
Ισχύ ετάδοση Bluetooth: < 6 dBm (EIRP)
ιαόρφωση ετάδοση Bluetooth: GFSK, π/4-DQPSK
Συχνότητα Bluetooth: 2402 MHz - 2480 MHz
Έκδοση προφίλ Bluetooth: HFP: v1.5, A2DP: v1.3
Έκδοση Bluetooth: BT Core: v5.2
Τύπο παταρία: Μπαταρία ιόντων λιθίου (3,7 V / 500 mAh)
Τροφοδοσία: 5 V, 1 A
Χρόνο φόρτιση: 2 ώρε
Χρόνο αναπαραγωγή ουσική ε
ενεργοποιηένο όνο το 2,4 GHz: έω 22 ώρε
Χρόνο οιλία ε ενεργοποιηένο όνο
το 2,4 GHz: έω 22 ώρε
Χρόνο αναπαραγωγή ουσική ε
ενεργοποιηένο όνο το BT: έω 26 ώρε
Χρόνο οιλία ε ενεργοποιηένο όνο το BT: έω 26 ώρε
Τύπο εγγραφή ικροφώνου: Πολυκατευθυντικό
Βάρο: 253,1 g
001 PAKKAUKSEN SISÄLTÖ
JBL Quantum360X WIRELESS FOR
XBOX-kuulokkeet; USB-latauskaapeli;
IRROTETTAVA MIKROFONI; LANGATON USB-
DONGLE; Tuulisuoja puomimikrofonille; QSG
| TAKUUKORTTI | Turvallisuustiedote
002 Vaatimukset
OHJELMISTOVAATIMUKSET
Alusta: Windows 10 (vain 64-bittinen) /
Windows 11; 500 Mt VAPAATA
KIINTOLEVYTILAA ASENNUSTA VARTEN
Järjestelmäyhteensopivuus; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobile | MAC
Liitettävyys | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobile | MAC; 2,4 GHz
langaton | Stereo | Ei yhteensopiva |
Bluetooth
003 YLEISKATSAUS
01 Peliääni/chat -tasapainon säädin; 02
Äänenvoimakkuuden säätö; 03 Mikrofonin
mykistys / mykistyksen poisto; 04
LATAUS-LED; 05 USB-C-portti; 06 2,5 mm:n
liitäntä puomimikrofonille; 07 Litteäksi
taittuva korvakuppi; 08 POWER / 2,4 GHz /
Bluetooth LED; 09 Virta päälle/pois ja
Bluetooth-pariliitoksen liukusäädin;
10 2,4 GHz LED; 11 2,4 GHz PARILIITOSPAINIKE
004 VIRTA PÄÄLLE JA YHTEYS (XBOX)
1. virta päälle; 2. 2,4 GHz langaton; XBOX™;
Manuaalinen pariliitos
005 VIRTA PÄÄLLE JA YHTEYS (PC, mac JNE.)
1. virta päälle; 2. 2,4 GHz langaton;
USB TYPE-A; PC | mac | PLAYSTATION™ |
Nintendo Switch™
* Tarvitaan vain laitteissa (esim. Windows
PC), joissa ei ole automaattista kytkentää
(vihreä vaihtuu automaattisesti valkoiseksi)
006 Bluetooth
007 NÄPPÄINKOMENTO
LISÄÄ PELIN ÄÄNENVOIMAKKUUTTA; LISÄÄ
KESKUSTELUN ÄÄNENVOIMAKKUUTTA
LISÄÄ PÄÄVOIMAKKUUTTA; VÄHENNÄ
PÄÄVOIMAKKUUTTA
Mikrofonin mykistys / mykistyksen poisto
PÄÄLLE; POIS; BT-yhteyden muodostaminen
uudelleen; BT-LAITEPARIN MUODOSTUSTILA
008 Ensikäyttö
8A Liitä kuulokkeet tietokoneeseen
langattoman 2,4 GHz:n USB-yhteyden
kautta. 8B Siirry kohtaan “Sound
Settings” (Ääniasetukset) -> “Sound
Control Panel” (Äänenohjauspaneeli).
8C Korosta “Playback” (Toisto) -kohdassa
“JBL Quantum360X WIRELESS FOR XBOX
Game” ja valitse “Set Default” (Aseta
oletus) -> “Default Device” (Oletuslaite).
8D Korosta “JBL Quantum360X WIRELESS
FOR XBOX Chat” ja valitse “Set Default”
(Aseta oletus) -> “Default Communication
Device” (Oletusviestintälaite). 8E Korosta
“Recording” (Tallennus) -kohdassa “JBL
Quantum360X WIRELESS FOR XBOX Chat”
ja valitse “Set Default” (Aseta oletus) ->
“Default Device” (Oletuslaite). 8F Valitse
chat-sovelluksessa oletusäänilaitteeksi
“JBL Quantum360X WIRELESS FOR XBOX
Chat”. 8G Noudata näytöllä näkyviä
ohjeita muokataksesi henkilökohtaiset
ääniasetuksesi.
009 Kahden lähteen kytkentä
010 MIKROFONI
011 LATAUS
012 LED-MERKKIVALO
AKKU TYHJÄ; LATAUS; TÄYTEEN LADATTU
2,4 GHz YHDISTÄÄ; 2,4 GHz YHDISTETTY
2,4 GHz PARINMUODOSTUS; 2,4 GHz YHDISTÄÄ;
2,4 GHz YHDISTETTY; Xbox
2,4 GHz PARINMUODOSTUS; 2,4 GHz YHDISTÄÄ;
2,4 GHz YHDISTETTY; PC, Mac ...
BT PARINMUODOSTUS; BT YHDISTÄÄ; BT YHDISTETTY
VIRTA PÄÄLLE; VIRTA POIS PÄÄLTÄ
FI
010 MICRÓFONO
011 CARGA
012 COMPORTAMIENTOS DE LOS LED
CARGA DE LA BATERÍA BAJA/CARGANDO/
TOTALMENTE CARGADA
CONECTANDO A 2,4 GHz; CONECTANDO A 2,4 GHz
CONEXIÓN A 2,4 GHz; CONECTANDO A 2,4 GHz;
CONECTADO A 2,4 GHz; Xbox
CONEXIÓN A 2,4 GHz; CONECTANDO A 2,4 GHz;
CONECTADO A 2,4 GHz; PC, Mac...
CONEXIÓN DE BT; CONECTANDO A BT;
CONECTADO A BT
ENCENDIDO; APAGADO
ES
013 ESPECIFICACIONES TÉCNICAS
Modelo:
QUANTUM360X WIRELESS FOR XBOX
Tamaño de la unidad:
Unidades dinámicas de 40 mm
Respuesta en frecuencias (pasivo):
20 Hz - 20 kHz
Respuesta en frecuencias (activo):
20 Hz - 20 kHz
Respuesta del micrófono en frecuencias:
100Hz - 8kHz
Potencia máxima de entrada:
30 mW
Sensibilidad:
98dB SPL a 1kHz/1mW
SPL máximo:
94dB
Sensibilidad del micrófono:
-42dBV/Pa a 1kHz
Impedancia:
32ohm
Potencia del transmisor inalámbrico de 2,4GHz:
< 7 dBm (EIRP)
Modulación inalámbrica 2,4GHz:
GFSK
Frecuencia portadora inalámbrica 2,4GHz:
2402MHz - 2480MHz
Potencia del transmisor Bluetooth:
< 6 dBm (EIRP)
Modulación del transmisor Bluetooth:
GFSK, π/4-DQPSK
Frecuencia de Bluetooth:
2402MHz - 2480MHz
Versión del perl de Bluetooth:
HFP: v1.5, A2DP: v1.3
Versión Bluetooth:
BT Core v5.2
Tipo de batería:
Batería de ion-litio (3,7V, 500mAh)
Alimentación:
5V, 1 A
Tiempo de carga:
2horas
Tiempo de reproducción de música solo
con 2,4GHz:
hasta 22horas
Tiempo de conversación solo con 2,4GHz:
hasta 22horas
Tiempo de reproducción de música solo
con BT activado:
hasta 26horas
Tiempo de conversación solo con Bluetooth
activado:
hasta 26horas
Patrón de captación del micrófono:
Omnidireccional
Peso:
253,1 g
013 TEKNISET TIEDOT
Malli: QUANTUM360X WIRELESS FOR XBOX
Elementin koko: 40 mm dynaamiset elementit
Taajuusvaste (passiivinen): 20 Hz - 20 kHz
Taajuusvaste (aktiivinen): 20 Hz - 20 kHz
Mikrofonin taajuusvaste: 100 Hz - 8 kHz
Maks. syöttöteho: 30 mW
Herkkyys: 98 dB SPL @ 1 kHz / 1 mW
Maksimi SPL: 94 dB
Mikrofonin herkkyys: -42 dBV / Pa @1 kHz
Impedanssi: 32 ohmia
2,4 GHz Langattoman lähettimen teho: < 7 dBm (EIRP)
2,4 GHz Langaton modulaatio: GFSK
2,4 GHz Langaton kantoaaltotaajuus: 2402 MHz - 2480 MHz
Bluetooth-lähettimen teho: < 6 dBm (EIRP)
Bluetooth-lähettimen modulaatio: GFSK, π/4-DQPSK
Bluetooth-taajuus: 2402 MHz - 2480 MHz
Bluetooth-proiliversio: HFP: v1.5, A2DP: v1.3
Bluetooth-versio: BT Core: v5.2
Akkutyyppi: Li-ion-akku (3,7 V / 500 mAh)
Virtalähde: 5 V, 1 A
Latausaika: 2 tuntia
Musiikin toistoaika pelkällä 2,4 GHz taajuudella: jopa 22 tuntia
Puheaika pelkällä 2,4 GHz:n taajuudella: jopa 22 tuntia
Musiikin toistoaika pelkällä BT:llä: jopa 26 tuntia
Puheaika pelkällä BT:llä: jopa 26 tuntia
Mikrofonin suuntakuvio: Monisuuntainen
Paino: 253,1 g
001 A DOBOZ TARTALMA
JBL Quantum360X WIRELESS FOR XBOX
headsethez; USB töltőkábel; LEVEHETŐ
MIKROFON; USB VEZETÉK NÉLKÜLI DUGÓ;
Védőszivacs a mikrofon gémjéhez; QSG |
JÓTÁLLÁSI JEGY | Biztonsági adatlap
002 Követelmények
SZOFTVERKÖVETELMÉNYEK
Platform: Windows 10 (csak 64 bit) /
Windows 11; 500 MB SZABAD MEREVLEMEZ-
TÁRHELY A TELEPÍTÉSHEZ
Rendszer összeegyeztethetőség; PC |
Xbox™ | PlayStation™ | Nintendo Switch™ |
Mobil | MAC
Csatlakoztathatóság | PC | PS4/PS5 |
XBOX™ | Nintendo Switch™ | Mobil | MAC;
2,4 GHz vezeték nélküli| Sztereó | Nem
kompatibilis | Bluetooth
003 ÁTTEKINTÉS
01 Játék audio-chat egyensúlylap;
02 Hangerőszabályozó; 03 Mikrofon
némítása/hangosítása; 04 TÖLTÉS
LED; 05 USB-C port; 06 2,5mm-es jack
csatlakozó gémes mikrofonhoz;
07 Laposra hajtogatható fülkagyló;
08 BEKAPCSOLÁS / 2,4 GHz / Bluetooth
LED; 09 Be-/kikapcsolás és Bluetooth-
párosítás csúszka; 10 2,4 GHz LED; 11 2,4 GHz
PÁROSÍTÁS GOMB
004 BEKAPCSOLÁS ÉS CSATLAKOZÁS (XBOX)
1. bekapcsolás; 2. 2,4 GHz vezeték nélküli;
XBOX™; Manuális párosítás
005 BEKAPCSOLÁS ÉS CSATLAKOZÁS (PC,
Mac stb.)
1. bekapcsolás; 2. 2,4 GHz vezeték nélküli;
USB TYPE-A; PC | Mac | PLAYSTATION™ |
Nintendo Switch™
* Csak olyan eszközökhöz szükséges (pl.
Windows PC), amelyek nem rendelkeznek
automata kapcsolóval (automatikusan
zöldről fehérre kapcsol)
006 Bluetooth
007 PARANCS GOMB
JÁTÉK HANGERŐ NÖVELÉSE; CHAT HANGERŐ
NÖVELÉSE
FŐ HANGERŐ NÖVELÉSE; FŐ HANGERŐ CSÖKKENTÉSE
Mikrofon némítása/hangosítása
BE; KI; BT csatlakoztatása újból; BT
PÁROSÍTÁS MÓD
008 Kezdeti beállítás
8A Csatlakoztassa a fejhallgatót a
PC–hez a vezeték nélküli 2,4 GHz-es USB–
kapcsolaton keresztül. 8B Lépjen a „Sound
Settings” (Hangbeállítások) -> „Sound
Control Panel” (Hangvezérlő panel) pontra.
8C A „Playback” (Visszajátszás) részen
jelölje ki a „JBL Quantum360X WIRELESS
FOR XBOX Game” elemet és válassza a „Set
Default” (Alapértelmezett beállítás) ->
„Default Device” (Alapértelmezett eszköz)
elemet. 8D Jelölje ki a „JBL Quantum360X
WIRELESS FOR XBOX Chat” elemet és
válassza a „Set Default” (Alapértelmezett
beállítás) -> „Default Communication Device”
(Alapértelmezett kommunikációs eszköz)
elemet. 8E A „Recording” (Felvétel) részen
jelölje ki a „JBL Quantum360X WIRELESS
FOR XBOX Chat” elemet és válassza a „Set
Default” (Alapértelmezett beállítás) ->
„Default Device” (Alapértelmezett eszköz)
elemet. 8F Az alkalmazásban válassza ki a
„JBL Quantum360X WIRELESS FOR XBOX Chat”
eszközt alapértelmezett hangeszközként.
8G A hangbeállítások személyre
szabásához kövesse a képernyőn megjelenő
utasításokat.
001 CONTENUTO DELLA CONFEZIONE
Cuffia JBL Quantum360X WIRELESS FOR
XBOX; cavo di ricarica USB; MICROFONO
RIMOVIBILE; DONGLE WIRELESS USB; Spugna
antivento per microfono a braccetto; QSG |
SCHEDA DI GARANZIA | Scheda di sicurezza
002 Requisiti
REQUISITI SOFTWARE
Piattaforma: Windows 10 (solo 64 bit) /
Windows 11; 500 MB DI SPAZIO LIBERO SU
DISCO PER L’INSTALLAZIONE
Compatibilità di sistema; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobile | MAC
Connettività | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobile | MAC; Wireless
2.4 GHz | Stereo | Non compatibile | Bluetooth
003 PANORAMICA
01 Controller bilanciamento audio
gioco-chat; 02 Controllo del volume;
03 Silenzia / riattiva il microfono; 04 LED
RICARICA; 05 Porta USB-C; 06 Jack 2,5 mm
per microfono a braccetto; 07 Padiglione
auricolare pieghevole; 08 ACCENSIONE /
2.4 GHz / LED Bluetooth; 09 Cursore di
accensione / spegnimento e abbinamento
Bluetooth; 10 LED 2.4 GHz; 11 PULSANTE DI
ABBINAMENTO 2.4 GHz
004 ACCENSIONE & COLLEGAMENTO (XBOX)
1. accensione; 2. Wireless 2.4 GHz; XBOX™;
abbinamento manuale
005 ACCENSIONE E COLLEGAMENTO (PC,
mac, ECC.)
1. Accensione; 2. Wireless 2.4 GHz; USB
TYPE-A; PC | mac | PLAYSTATION™ |
Nintendo Switch™
* Richiesto solo per dispositivi (ad esempio,
PC Windows) senza commutatore automatico
(da verde a bianco automaticamente)
006 Bluetooth
007 PULSANTI DI CONTROLLO
AUMENTA IL VOLUME DEL GIOCO; AUMENTA IL
VOLUME DELLA CHAT
AUMENTA IL VOLUME MASTER; DIMINUISCE IL
VOLUME MASTER
Silenzia / riattiva il microfono
ON; OFF; riconnessione BT; MODALITÀ DI
ABBINAMENTO BT
008 Configurazione al primo utilizzo
8A Collegare la cuffia al PC tramite
la connessione wireless USB a 2.4 GHz.
8B Andare in “Sound Settings” (Impostazioni
audio) -> “Sound Control Panel”
(Pannello di controllo audio). 8C Sotto
“Playback” (Riproduzione) evidenziare
“JBL Quantum360X WIRELESS FOR XBOX
Game” e selezionare “Set Default”
(Imposta predefinito) -> “Default Device”
(Dispositivo predefinito). 8D Evidenziare
“JBL Quantum360X WIRELESS FOR XBOX
Chat” e selezionare “Set Default”
(Imposta predefinito) -> “Default
Communication Device” (Dispositivo di
comunicazione predefinito). 8E Sotto
“Recording” (Registrazione) evidenziare
“JBL Quantum360X WIRELESS FOR XBOX
Chat” e selezionare “Set Default”
(Imposta predefinito) -> “Default
Device” (Dispositivo predefinito).
8F Nell’applicazione di chat, selezionare
“JBL Quantum360X WIRELESS FOR XBOX
Chat” come dispositivo audio predefinito.
8G Seguire le istruzioni sullo schermo per
personalizzare le impostazioni del suono.
009 Commutazione fra due sorgenti
010 MICROFONO
011 RICARICA
009 kettős fényforrású kapcsoló
010 MIKROFON
011 TÖLTÉS
012 LED-LÁMPÁK VISELKEDÉSE
ALACSONY TÖLTÖTTSÉG; TÖLTÉS; TELJESEN
FELTÖLTVE
2,4GHz CSATLAKOZÁS; 2,4GHz CSATLAKOZTATVA
2,4GHz PÁROSÍTÁS; 2,4GHz CSATLAKOZÁS;
2,4GHz CSATLAKOZTATVA; Xbox
2,4GHz PÁROSÍTÁS; 2,4GHz CSATLAKOZÁS;
2,4GHz CSATLAKOZTATVA; PC, Mac...
BT PÁROSÍTÁS; BT CSATLAKOZÁS; BT
CSATLAKOZTATVA
BEKAPCSOLÁS; KIKAPCSOLÁS
HU IT
013 TECHNIKAI SPECIFIKÁCIÓK
Modell:
QUANTUM360X WIRELESS FOR XBOX
Hangszóró mérete:
40 mm-es dinamikus hangszóró
Frekvencia válasz (passzív):
20 Hz - 20 kHz
Frekvencia válasz (aktív):
20 Hz - 20 kHz
Mikrofon frekvencia válasz:
100 Hz - 8 kHz
Max. bemeneti teljesítmény:
30 mW
Érzékenység:
98 dB SPL @1 kHz / 1 mW
Maximális SPL:
94 dB
Mikrofon érzékenysége:
-42 dBV / Pa @1 kHz
Impedancia:
32 ohm
Vezeték nélküli 2,4 GHz adó teljesítménye:
< 7 dBm (EIRP)
2,4 GHz Vezeték nélküli moduláció:
GFSK
Vezeték nélküli 2,4 GHz adatátvitel frekvenciája:
2402 MHz - 2480 MHz
Továbbított Bluetooth-teljesítmény:
< 6 dBm (EIRP)
Továbbított Bluetooth-moduláció:
GFSK, π/4-DQPSK
Bluetooth frekvencia:
2402 MHz - 2480 MHz
Bluetooth-prolverzió:
HFP: v1.5, A2DP: v1.3
Bluetooth-verzió:
BT Core: v5.2
Akkumulátor típus:
Li-ion akkumulátor (3,7V / 500mAh)
Tápellátás:
5 V, 1 A
Töltési idő:
2óra
Zenelejátszási idő csak bekapcsolt 2,4 GHz:
legfeljebb 22 óra
Beszélgetési idő csak bekapcsolt 2,4 GHz mellett:
legfeljebb 22 óra
Zenelejátszási idő csak bekapcsolt BT mellett:
legfeljebb 26 óra
Beszélgetési idő csak bekapcsolt BT mellett:
legfeljebb 26 óra
Mikrofon iránykarakterisztika:
Többirányú
Súly:
253,1 g
IT
012 COMPORTAMENTO LED
BATTERIA SCARICA; IN CARICA;
COMPLETAMENTE CARICA
CONNESSIONE 2.4 GHz ; 2.4 GHz CONNESSO
ABBINAMENTO 2.4 GHz; CONNESSIONE 2.4 GHz;
2.4 GHz CONNESSO; Xbox
ABBINAMENTO 2.4 GHz; CONNESSIONE 2.4 GHz;
2.4 GHz CONNESSO; PC, Mac ...
ABBINAMENTO BT; CONNESSIONE BT; BT CONNESSO
ACCENSIONE; SPEGNIMENTO
001 VERPAKKINGSINHOUD
JBL Quantum360X WIRELESS FOR XBOX-
headset; USB-oplaadkabel; VERWIJDERBARE
MIC; USB DRAADLOOS DONGLE; Windshield
schuim voor boom microfoon; QSG |
GARANTIEKAART | Veiligheidsblad
002 Vereisten
SOFTWAREVEREISTEN
Platform: Windows 10 (64 bit only) /
Windows 11; 500MB VRIJE RUIMTE OP DE
HARDE SCHIJF VOOR DE INSTALLATIE
Systeemcompatibiliteit; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobiel | MAC
Connectiviteit | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobiel | MAC; 2.4 GHz
Draadloos | Stereo | Niet compatibel |
Bluetooth
003 OVERZICHT
01 Balansknop game audio-chat;
02 Volumeregeling; 03 Microfoon dempen /
dempen opheffen; 04 OPLAAD LED; 05 USB-C
poort; 06 2,5 mm aansluiting voor
boommicrofoon; 07 Opvouwbare oorschelp;
08 VOEDING / 2.4 GHz / Bluetooth LED;
09 Aan/uit en Bluetooth koppelingschuif;
10 2.4 GHz LED; 11 2.4 GHz KOPPELINGSKNOP
004 INSCHAKELEN & AANSLUITEN (XBOX)
1. inschakelen; 2. 2.4 GHz Draadloos;
XBOX™; Handmatig koppelen
005 INSCHAKELEN & AANSLUITEN (PC,
mac ETC.)
1. inschakelen; 2. 2.4 GHz Draadloos;
USB TYPE-A; PC | mac | PLAYSTATION™ |
Nintendo Switch™
* Alleen vereist voor apparaten (bijv.
Windows PC) zonder automatische
omschakeling (automatisch van groen
naar wit)
006 Bluetooth
007 BEDIENINGSFUNCTIES
SPELVOLUME VERHOGEN; CHAT-VOLUME VERHOGEN
VERHOOG MASTER VOLUME; VERLAAG
MASTER VOLUME
Microfoon dempen / dempen opheffen
AAN; UIT; BT opnieuw koppelen; BT
KOPPELINGSMODUS
008 Eerste keer instellen
8A Sluit de headset aan op uw PC via
een draadloze 2.4 GHz USB-verbinding.
8B Ga naar “Sound Settings”
(Geluidsinstellingen) -> “Sound Control
Panel” (Geluidsbedieningspaneel). 8C Ga
naar “Playback” (Afspelen), kies “JBL
Quantum360X WIRELESS FOR XBOX Game”
en selecteer “Set Default” (Standaard
instellen) -> “Default Device” (Standaard
apparaat). 8D Markeer “JBL Quantum360X
WIRELESS FOR XBOX Chat” en selecteer
“Set Default” (Standaard instellen)
-> “Default Communication Device”
(Standaard communicatieapparaat).
8E Ga naar “Recording” (Opnemen),
markeer “JBL Quantum360X WIRELESS FOR
XBOX Chat” en selecteer “Set Default”
(Standaard instellen) -> “Default Device”
(Standaard apparaat). 8F Selecteer in
uw chatprogramma “JBL Quantum360X
WIRELESS FOR XBOX Chat” als het
standaard audioapparaat. 8G Volg de
aanwijzingen op het scherm om uw
geluidsinstellingen te personaliseren.
009 Twee bronnen omschakelen
010 MICROFOON
011 OPLADEN
012 LED-FUNCTIES
ZWAKKE BATTERIJ; OPLADEN; VOLLEDIG
OPGELADEN
2.4 GHz AANSLUITEN; 2.4 GHz AANGESLOTEN
2.4 GHz KOPPELIEN; 2.4 GHz AANSLUITEN;
2.4 GHz AANGESLOTEN; Xbox
2.4 GHz KOPPELEN; 2.4 GHz AANSLUITEN;
2.4 GHz AANGESLOTEN; PC, Mac ...
BT KOPPELEN; BT AANSLUITEN; BT AANGESLOTEN
INSCHAKELEN; UITSCHAKELEN
NL
013 SPECIFICHE TECNICHE
Modello: QUANTUM360X WIRELESS FOR XBOX
Dimensione del driver: Driver dinamici da 40 mm
Risposta in frequenza (passiva): 20 Hz - 20 kHz
Risposta in frequenza (attiva): 20 Hz - 20 kHz
Risposta in frequenza del microfono: 100 Hz - 8 kHz
Alimentazione in ingresso massima: 30 mW
Sensibilità: 98 dB SPL @1 kHz / 1 mW
SPL massimo: 94 dB
Sensibilità del microfono: -42 dBV / Pa @1 kHz
Impedenza: 32 ohm
Potenza del trasmettitore wireless 2.4 GHz: < 7 dBm (EIRP)
Modulazione wireless 2.4 GHz: GFSK
Frequenza portante wireless 2.4 GHz: 2402 MHz - 2480 MHz
Potenza trasmessa via Bluetooth: < 6 dBm (EIRP)
Modulazione della trasmissione Bluetooth: GFSK, π/4-DQPSK
Frequenza Bluetooth: 2402 MHz - 2480 MHz
Versione prolo Bluetooth: HFP: v1.5, A2DP: v1.3
Versione Bluetooth: BT Core: v5.2
Tipo di batteria: Batteria agli ioni di litio (3,7 V/500 mAh)
Alimentazione: 5 V, 1 A
Tempo di ricarica: 2 ore
Autonomia in riproduzione con solo
2.4 GHz attivo: no a 22 ore
Autonomia in conversazione con solo
2.4 GHz attivo: no a 22 ore
Autonomia in riproduzione con solo BT attivo: no a 26 ore
Autonomia in conversazione con solo BT attivo: no a 26 ore
Caratteristica polare del microfono: Omni-direzionale
Peso: 253,1 g
013 TECHNISCHE SPECIFICATIES
Model: QUANTUM360X WIRELESS FOR XBOX
Maat van driver: Dynamische 40 mm driver
Frequentiebereik (passief): 20 Hz - 20 kHz
Frequentiebereik (actief): 20 Hz - 20 kHz
Frequentiebereik microfoon: 100 Hz - 8 kHz
Maximaal ingangsvermogen: 30 mW
Gevoeligheid: 98 dB SPL @1 kHz / 1 mW
Maximaal SPL: 94 dB
Microfoongevoeligheid: -42 dBV / Pa @1 kHz
Impedantie: 32 ohm
2.4 GHz draadloze zendervermogen: < 7 dBm (EIRP)
2.4 GHz draadloze modulatie: GFSK
2.4 GHz draadloze draaggolrequentie: 2402 MHz - 2480 MHz
Bluetooth zendvermogen: < 6 dBm (EIRP)
Bluetooth verzonden modulatie: GFSK, π/4-DQPSK
Bluetooth frequentie: 2402 MHz - 2480 MHz
Bluetooth-proelversie: HFP: v1.5, A2DP: v1.3
Bluetooth-versie: BT Core: v5.2
Type batterij: Li-ion batterij (3,7 V / 500 mAh)
Voeding: 5 V, 1 A
Oplaadtijd: 2 uur
Muziek speeltijd met alleen 2.4 GHz aan: maximaal 22 uur
Gesprekstijd met alleen 2.4 GHz aan: maximaal 22 uur
Muziek speeltijd met alleen BT aan: maximaal 26 uur
Gesprekstijd met alleen BT aan: maximaal 26 uur
Microfoon pickup-patroon: Omni-directioneel
Gewicht: 253,1 g
001 INNHOLD I ESKEN
Hodesett for JBL Quantum360X WIRELESS
FOR XBOX; USB-ladekabel; AVTAGBAR
MIKROFON; TRÅDLØS USB-DONGLE;
Windshield-skum for bommikrofon; QSG |
GARANTIKORT | Sikkerhetsark
002 Krav
KRAV TIL
PROGRAMVARE
Plattform: Windows 10 (kun 64-bits) /
Windows 11; 500 MB LEDIG HARDDISKPLASS
FOR INSTALLERING
Systemkompatibilitet; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobil | MAC
Tilkobling | PC | PS4/PS5 | XBOX™ | Nintendo
Switch™ | Mobil | MAC; 2,4 GHz trådløs |
Stereo | Ikke kompatibel | Bluetooth
003 OVERSIKT
01 Balanseknott for spillyd-chat;
02 Volumkontroll; 03 Mikrofondemping
på/av; 04 LADE-LED-LAMPE; 05 USB-C-port;
06 2,5 mm kontakt for bommikrofon;
07 Sammenleggbar øreklokke; 08 STRØM
/ 2,4 GHz / Bluetooth-LED; 09 Slå på/av og
skyveknapp for Bluetooth-sammenkobling;
10 2,4 GHz LED; 11 2,4GHz SAMMENKOBLINGSKNAPP
004 SLÅ PÅ OG KOBLE TIL (XBOX)
1. Slå på; 2. 2,4 GHz trådløs; XBOX™;
Manuell sammenkobling
005 SLÅ PÅ OG KOBLE TIL (PC, mac ETC.)
1. Slå på; 2. 2,4 GHz trådløs; USB TYPE-A; PC
| mac | PLAYSTATION™ | Nintendo Switch™
* Kreves bare for enheter (f.eks. Windows-
PC) uten automatisk velger (grønn til
hvit automatisk)
006 Bluetooth
007 KNAPPKOMMANDO
ØK SPILLEVOLUM; ØK CHATTEVOLUM
ØK MASTERVOLUM; REDUSER MASTERVOLUM
Mikrofondemping på/av
PÅ; AV; BT tilkobles nytt; BT-
SAMMENKOBLINGSMODUS
008 Førstegangsoppsett
8A Koble hodesettet til PC-en via 2,4 GHz
trådløs USB-tilkobling. 8B Gå til “Sound
Settings” (Lydinnstillinger) -> “Sound
Control Panel” (Lydkontrollpanel). 8C
Under “Playback” (Avspilling) markerer du
“JBL Quantum360X WIRELESS FOR XBOX Game”
og velger “Set Default” (Sett standard)
-> “Default Device” (Standard enhet). 8D
Marker “JBL Quantum360X WIRELESS FOR
XBOX Chat” og velg “Set Default” (Sett
standard) -> “Default Communication
Device” (Standard kommunikasjonsenhet).
8E Under “Recording” (Opptak) markerer
du “JBL Quantum360X WIRELESS FOR XBOX
Chat” og velger “Set Default” (Sett
standard) -> “Default Device” (Standard
enhet). 8F I chat-applikasjonen velger
du “JBL Quantum360X WIRELESS FOR XBOX
Chat” som standard lydenhet. 8G Følg
anvisningene på skjermen for å tilpasse
lydinnstillingene dine.
009 Bytte mellom to kilder
010 MIKROFON
011 LADER
012 LED-OPPFØRSEL
LAVT BATTERI; LADER; FULLADET
2,4 GHz TILKOBLER; 2,4 GHz TILKOBLET
2,4 GHz SAMMENKOBLES ; 2,4 GHz TILKOBLER;
2,4 GHz TILKOBLET; Xbox
2,4 GHz SAMMENKOBLING; 2,4 GHz TILKOBLING;
2,4 GHz TILKOBLET; PC, Mac ...
BT-SAMMENKOBLING; BT-TILKOBLING; BT
TILKOBLET
STRØM PÅ; STRØM AV
NO
001 ZAWARTOŚĆ OPAKOWANIA
Słuchawki JBL Quantum360X WIRELESS FOR
XBOX; kabel USB do ładowania; ODŁĄCZANY
MIKROFON; ADAPTER BEZPRZEWODOWY
USB; pianka Windshield do mikrofonu z
pałąkiem; QSG | KARTA GWARANCYJNA |
Arkusz informacji o produkcie
002 Wymagania
WYMAGANIA DOT.
OPROGRAMOWANIA
Platforma: System operacyjny Windows 10
(64-bitowy) / Windows 11; 500 MB WOLNEGO
MIEJSCA NA DYSKU DO INSTALACJI
Zgodność z systemami; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Urządzenia mobilne | Mac
Łączność | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Urządzenia mobilne |
MAC; połączenie 2,4 GHz bezprzewodowe |
Stereo | Brak zgodności | Bluetooth
003 OMÓWIENIE
01 Pokrętło balansu dźwięku w grze i na
czacie; 02 Pokrętło regulacji głośności;
03 Wł. / wył. wyciszenia mikrofonu;
04 Dioda LED ładowania; 05 Port USB-C;
06 Gniazdo 2,5 mm mikrofonu z pałąkiem;
07 Składane słuchawki muszlowe;
08 ZASILANIE / 2,4 GHz / dioda LED
połączenia Bluetooth; 09 Suwak wł. /
wył. zasilania i parowania Bluetooth;
10 Dioda LED połączenia 2,4 GHz; 11 PRZYCISK
PAROWANIA 2,4 GHz
004 WŁ. ZASILANIA I ŁĄCZENIE (XBOX)
1. Wł. zasilania; 2. Połączenie 2,4 GHz
bezprzewodowe; XBOX™; parowanie ręczne
005 WŁ. ZASILANIA I ŁĄCZENIE (PC, Mac itd.)
1. Wł. zasilania; 2. połączenie 2,4 GHz
bezprzewodowe; USB-A; PC | Mac |
PLAYSTATION™ | Nintendo Switch™
* Wymagane tylko dla urządzeń (np. komputer
PC z systemem Windows) bez przełącznika
automatycznego (automatyczna zmiana diody
z zielonej na białą)
006 Bluetooth
007 STEROWANIE PRZYCISKAMI
ZWIĘKSZANIE GŁOŚNOŚCI W GRZE; ZWIĘKSZANIE
GŁOŚNOŚCI CZATU
ZWIĘKSZANIE POZIOMU GŁOŚNOŚCI;
ZMNIEJSZANIE POZIOMU GŁOŚNOŚCI
Wł. / wył. wyciszenia mikrofonu
Wł.; Wył.; ponowne połączenie BT; TRYB
PAROWANIA BT
008 Konfiguracja przed pierwszym użyciem
8A Połącz słuchawki z komputerem PC
za pomocą połączenia bezprzewodowego
2,4 GHz USB. 8B Przejdź do „Sound Settings”
(Ustawienia dźwięku) -> „Sound Control
Panel” (Panel sterowania dźwiękiem).
8C W sekcji „Playback” (Odtwarzanie)
podświetl pozycję „JBL Quantum360X
WIRELESS FOR XBOX Game” i wybierz
opcję „Set Default” (Ustaw domyślne) ->
„Default Device” (Urządzenie domyślne).
8D Podświetl pozycję „JBL Quantum360X
WIRELESS FOR XBOX Chat” i wybierz opcję
„Set Default” (Ustaw domyślne) ->
„Default Communication Device” (Domyślne
urządzenie komunikacyjne). 8E W sekcji
„Recording” (Nagrywanie) podświetl
pozycję „JBL Quantum360X WIRELESS FOR
XBOX Chat” i wybierz opcję „Set Default”
(Ustaw domyślne) -> „Default Device”
(Urządzenie domyślne). 8F W aplikacji
czatu wybierz „JBL Quantum360X WIRELESS
FOR XBOX Chat” jako domyślne urządzenie
audio. 8G Wykonaj pojawiające się na
ekranie instrukcje, aby spersonalizować
ustawienia dźwięku.
PL
013 TEKNISKE SPESIFIKASJONER
Modell: QUANTUM360X WIRELESS FOR XBOX
Driverstørrelse: 40 mm dynamiske drivere
Frekvensrespons (passiv): 20 Hz – 20 kHz
Frekvensrespons (aktiv): 20 Hz – 20 kHz
Frekvensrespons for mikrofon: 100 Hz - 8 kHz
Maks inngangseekt: 30 mW
Følsomhet: 98 dB SPL ved 1 kHz / 1 mW
Maksimal SPL: 94 dB
Mikrofonfølsomhet: -42 dBV / Pa ved 1 kHz
Impedans: 32 ohm
2,4 GHz trådløs sendereekt: < 7 dBm (EIRP)
2,4 GHz trådløs-modulering: GFSK
2,4 GHz trådløs bærefrekvens: 2402 MHz - 2480 MHz
Bluetooth-senderens eekt: < 6 dBm (EIRP)
Bluetooth-sendt modulering: GFSK, π/4-DQPSK
Bluetooth-frekvens: 2402 MHz - 2480 MHz
Bluetooth-prolversjon: HFP: v1.5, A2DP: v1.3
Bluetooth-versjon: BT Core: v5.2
Batteritype: Litium-ionbatteri (3,7 V / 500 mAh)
Strømforsyning: 5 V, 1 A
Ladetid: 2 timer
Avspillingstid for musikk med bare 2,4 GHz på: opptil 22 timer
Taletid med bare 2,4 GHz på: opptil 22 timer
Avspillingstid for musikk med bare BT på: opptil 26 timer
Taletid med bare BT på: opptil 26 timer
Mikrofonens opptaksmønster: Alle retninger
Vekt: 253,1 g
001 CONTEÚDO DA CAIXA
Fone de ouvido JBL Quantum360X WIRELESS
FOR XBOX; Cabo de carregamento USB; MIC
REMOVÍVEL; DONGLE SEM FIO USB; Espuma
antirruído para microfone boom; QSG |
CARTÃO DE GARANTIA | Ficha de Segurança
002 Requisitos
REQUISITOS
DE SOFTWARE
Plataforma: Windows 10 (somente 64 bit) /
Windows 11; 500 MB DE ESPAÇO LIVRE EM
DISCO RÍGIDO PARA INSTALAÇÃO
Compatibilidade de sistema; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Mobile | MAC
Conectividade | PC | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobile | MAC; 2.4GHz Sem
fio | Estéreo | Não compatível | Bluetooth
003 APRESENTAÇÃO
01 Seletor de balanço de áudio entre
o jogo e o bate-papo; 02 Controle de
Volume; 03 Silencia / Ativa o microfone;
04 LED DE CARREGAMENTO; 05 portas USB-C;
06 cabo de 2,5 mm para microfone boom;
07 fone de ouvido com concha dobrável
plana; 08 LIGA/DESLIGA / 2,4 GHz / LED
Bluetooth; 09 Ligado / desligado e
controle deslizante de emparelhamento
Bluetooth; 10 LEDs de 2,4 GHz; 11 BOTÃO DE
EMPARELHAMENTO DE 2,4 GHz
004 LIGAR E CONECTAR (XBOX)
1. ligar; 2. 2,4 GHz Sem fio; XBOX™;
Emparelhamento manual
005 LIGAR E CONECTAR (PC, Mac, ETC.)
1. Ligar; 2. 2.4GHz Sem fio; USB TIPO-A; PC |
Mac | PLAYSTATION™ | Nintendo Switch™
* Necessário somente para dispositivos
(por exemplo, PC com Windows) sem
troca automática (verde para branco
automaticamente)
006 Bluetooth
007 BOTÃO DE COMANDO
AUMENTA O VOLUME DO JOGO; AUMENTA O
VOLUME DO CHAT
AUMENTA O VOLUME PRINCIPAL; DIMINUI O
VOLUME PRINCIPAL
Silencia / Ativa o microfone
LIGADO; DESLIGADO; Reconectando BT; MODO
DE PARELHAMENTO BT
008 Primeira configuração
8A Conecte o fone de ouvido ao seu PC
via conexão sem fio USB de 2,4 GHz. 8B Vá
para“Sound Settings”(Configurações
de som) ->“Sound Control
Panel”(Painel de controle de som).
8C Em“Playback”(Reprodução), marque“JBL
Quantum360X WIRELESS FOR XBOX
Game” e selecione“Set Default”(Definir
padrão) ->“Default Device”(Dispositivo
padrão). 8D Marque“JBL Quantum360X
WIRELESS FOR XBOX Chat” e selecione“Set
Default”(Definir padrão) ->“Default
Communication Device”(Dispositivo
de comunicação padrão).
8E Em“Recording”(Gravação) marque“JBL
Quantum360X WIRELESS FOR XBOX Chat” e
selecione““Set Default”(Definir padrão)
->“Default Device”(Dispositivo padrão).
8F Em seu aplicativo de bate-papo,
selecione“JBL Quantum360X WIRELESS FOR
XBOX Chat” como o dispositivo de áudio
padrão. 8G Siga as instruções na tela para
personalizar suas configurações de som.
009 Comutação de fonte dupla
010 MICROFONE
009 Przełączanie między dwoma źródłami
010 MIKROFON
011 ŁADOWANIE
012 DZIAŁANIE DIODY LED
NISKI POZIOM BATERII; ŁADOWANIE; NAŁADOWANIE
NAWIĄZYWANIE POŁĄCZENIA 2,4 GHz;
NAWIĄZANO POŁĄCZENIE 2,4 GHz
PAROWANIE 2,4 GHz; NAWIĄZYWANIE POŁĄCZENIA
2,4 GHz; NAWIĄZANO POŁĄCZENIE 2,4 GHz; Xbox
PAROWANIE 2,4 GHz; NAWIĄZYWANIE
POŁĄCZENIA 2,4 GHz; NAWIĄZANO POŁĄCZENIE
2,4 GHz; PC, Mac...
PAROWANIE BT; NAWIĄZYWANIE POŁĄCZENIA
BT; NAWIĄZANO POŁĄCZENIE BT
WŁ. ZASILANIA; WYŁ. ZASILANIA
011 CARREGAMENTO
012 COMPORTAMENTOS DE LED
BATERIA FRACA; CARREGAMENTO;
COMPLETAMENTE CARREGADO
CONEXÃO DE 2,4 GHz; 2,4 GHz CONECTADO
EMPARELHAMENTO DE 2,4 GHz; CONEXÃO DE
2,4 GHz; 2,4 GHz CONECTADO; Xbox
EMPARELHAMENTO DE 2,4 GHz; CONEXÃO DE
2,4 GHz; 2,4 GHz CONECTADO; PC, Mac...
EMPARELHAMENTO BT; CONEXÃO BT; BT CONECTADO
LIGA; DESLIGA
PT-BRPL
013 DANE TECHNICZNE
Model: QUANTUM360X WIRELESS FOR XBOX
Rozmiar przetwornika: Dynamiczne przetworniki 40 mm
Pasmo przenoszenia (pasywne): 20 Hz – 20 kHz
Pasmo przenoszenia (aktywne): 20 Hz – 20 kHz
Pasmo przenoszenia mikrofonu: 100 Hz - 8 kHz
Maks. moc wyjścia: 30 mW
Efektywność: 98 dB SPL przy 1 kHz / 1 mW
Maksymalne ciśnienie akustyczne SPL: 94 dB
Czułość mikrofonu: -42 dBV / Pa przy 1 kHz
Impedancja: 32 ohm
Moc nadajnika Wi-Fi dla 2,4 GHz: < 7 dBm (EIRP)
Modulacja w Wi-Fi dla 2,4 GHz: GFSK
Zakres częstotliwości Wi-Fi dla 2,4 GHz: 2402 MHz - 2480 MHz
Moc nadawania Bluetooth: < 6 dBm (EIRP)
Modulacja nadawania Bluetooth: GFSK, π/4-DQPSK
Częstotliwość Bluetooth: 2402 MHz - 2480 MHz
Wersja prolu Bluetooth: HFP: v1.5, A2DP: v1.3
Wersja Bluetooth: BT Core: v5.2
Akumulator: Bateria litowo-jonowa (3,7 V / 500 mAh)
Zasilanie: 5 V, 1 A
Czas ładowania: do 2 godz.
Czas odtwarzania muzyki z włączonym
połączeniem 2,4 GHz: 22 godz.
Czas rozmawiania z włączonym połączeniem
2,4 GHz: 22 godz.
Czas odtwarzania muzyki z włączoną funkcją BT: do 26 godz.
Czas rozmawiania z włączoną funkcją BT: do 26 godz.
Rodzaj mikrofonu: Dookolny
Masa: 253,1 g
013 ESPECIFICAÇÕES TÉCNICAS
Modelo: QUANTUM360X WIRELESS FOR XBOX
Tamanho do driver: Drivers dinâmicos de 40 mm
Resposta de frequência (passiva): 20 Hz - 20 kHz
Resposta de frequência (ativa): 20 Hz - 20 kHz
Resposta de frequência do microfone: 100 Hz - 8 kHz
Potência máxima de entrada: 30 mW
Sensibilidade: 98 dB SPL @1 kHz / 1 mW
SPL máximo: 94 dB
Sensibilidade do microfone: -42 dBV / Pa @1 kHz
Impedância: 32 ohms
Potência de transmissão sem o de 2,4GHz: < 7 dBm (EIRP)
Modulação sem o de 2,4GHz: GFSK
Frequência da operadora sem o de 2,4 GHz: 2402 MHz - 2480 MHz
Potência transmitida por Bluetooth: < 6 dBm (EIRP)
Modulação transmitida por Bluetooth: GFSK, π/4-DQPSK
Frequência Bluetooth: 2402 MHz - 2480 MHz
Versões de perl Bluetooth: HFP: v1.5, A2DP: v1.3
Versão Bluetooth: BT Core: v5.2
Tipo de bateria: Bateria de íons de lítio (3,7 V / 500 mAh)
Alimentação de energia: 5 V, 1 A
Tempo de carga: 2 horas
Tempo de reprodução de música somente
com 2,4 GHz ligado: Até 22 horas
Tempo de conversação somente com
2,4 GHz ligado: Até 22 horas
Tempo de reprodução de música somente
com BT ligado: Até 26 horas
Tempo de conversação somente com
BT ligado: Até 26 horas
Padrão de captação do microfone: Omnidirecional
Peso: 253,1 g
001 DETTA FINNS I LÅDAN
JBL Quantum360X WIRELESS FOR XBOX-
headset; USB-laddningskabel; AVTAGBAR
MIC; TRÅDLÖS USB-DONGEL; Vindskyddc för
bommikrofon; Snabbguide | GARANTIKORT |
Säkerhetsblad
002 Krav
MJUKVARUKRAV
Plattform: Windows 10 (endast 64 bit) /
Windows 11; 500 MB LEDIG HÅRDDISKUTRYMME
FÖR INSTALLATION
Systemkompatibilitet; PC | Xbox™ |
PlayStation™ | Nintendo Switch™|
Mobil | MAC
Anslutning | PC | PS4/PS5 | XBOX™ | Nintendo
Switch™ | Mobil | MAC | 2,4 GHz trådlös |
Stereo | Inte kompatibe | Bluetooth
003 ÖVERSIKT
01 Gaming audio-chat balansvred;
02 Volymkontroll; 03 Mikrofon av /
på; 04 LADDNINGS-LED; 05 USB-C-port;
06 2,5 mm-kontakt för bommikrofon;
07 Platt hopfällbar öronkåpa; 08 STRÖM /
2,4 GHz / Bluetooth-LED; 09 Ström på / av
och reglage för Bluetooth-parkoppling;
10 2,4 GHz LED; 11 2,4 GHz PARKOPPLINGSKNAPP
004 SLÅ PÅ OCH ANSLUT (XBOX)
1. slå på; 2. 2,4 GHz trådlös; XBOX™;
manuell parkoppling
005 SLÅ PÅ OCH ANSLUT (PC, mac OSV.)
1. Slå på; 2. 2,4 GHz trådlös; USB TYP A; PC |
Mac | PLAYSTATION™ | Nintendo Switch™
* Krävs endast för enheter (t.ex. Windows
PC) utan automatisk växling (grön till vit
automatiskt)
006 Bluetooth
007 KNAPPKOMMANDO
ÖKA SPELVOLYM; ÖKA CHATTVOLYMEN
ÖKA MASTERVOLYM; MINSKA MASTERVOLYM
Mikrofon av / på
PÅ; AV; BT återansluter; BT-PARKOPPLINGSLÄGE
008 Installation, första gången
8A Anslut headsetet till din PC via 2,4 GHz
trådlös USB-anslutning. 8B Gå till “Sound
Settings” (Ljudinställningar) -> “Sound
Control Panel” (Panel med ljudreglage).
8C Under “Playback”(Uppspelning)
markera “JBL Quantum360X WIRELESS
FOR XBOX Game” och välj “Set Default”
(Välj standard) > “Default Device”.
(Standardenhet). 8D Markera “JBL
Quantum360X WIRELESS FOR XBOX Chat”
och välj “Set Default” (Välj standard) ->
“Default Communication Device” (Standard
kommunikationsenhet). 8E Under
“Recording” (Inspelning) markera “JBL
Quantum360X WIRELESS FOR XBOX Chat”
och välj “Set Default” (Välj standard) >
“Default Device” (Standardenhet). 8F Välj
“JBL Quantum360X WIRELESS FOR XBOX
Chat” som standard-ljudenhet. 8G Följ
instruktionerna på skärmen för att
anpassa dina ljudinställningar.
009 Växla mellan dubbla källor
010 MIKROFON
011 LADDNING
012 LED-FUNKTIONER
LÅGT BATTERI; LADDAR; LADDAT
2,4 GHz ANSLUTER; 2,4 GHz ANSLUTET
2,4 GHz PARKOPPLING; 2,4 GHz ANSLUTER;
2,4 GHz ANSLUTET; Xbox
001 KUTU İÇERİĞİ
JBL quantum360X WIRELESS FOR XBOX
kulaklık; USB şarj kablosu; ÇIKARILABİLİR
MİKROFON; USB KABLOSUZ DONGLE; Boom
mikrofonu için gürültü önleyici köpük;
QSG | GARANTİ KARTI | Güvenlik Formu
002 Gereksinimler
YAZILIM
GEREKSİNİMLERİ
Platform: Windows 10 (yalnızca 64 bit) /
Windows 11; KURULUM İÇİN 500 MB BOŞ
SABİT DİSK ALANI
Sistem uyumluluğu; Bilgisayar | Xbox™ |
PlayStation™ | Nintendo Switch™| Mobil | MAC
Bağlantı | Bilgisayar | PS4/PS5 | XBOX™ |
Nintendo Switch™ | Mobil | MAC; 2,4 GHz
Kablosuz | Stereo | Uyumlu değil |
Bluetooth
003 GENEL BAKIŞ
01 Oyun ve sohbet sesi için denge kadranı;
02 Ses Düzeyi Kontrolü; 03 Mikrofonu
Sessize Alma / Sesi Açma; 04 ŞARJ LED
LAMBASI; 05 USB-C bağlantı noktası;
06 Boom mikrofonu için 2,5 mm jak; 07 Düz
katlanabilir kulaklık yapısı; 08 GÜÇ /
2,4 GHz / Bluetooth LED; 09 Güç açma /
kapama ve Bluetooth eşleştirme için
kaydırma düğmesi; 10 2,4 GHz LED; 11 2,4 GHz
EŞLEŞTİRME DÜĞMESİ
004 GÜCÜ AÇMA VE BAĞLANMA (XBOX)
1. gücü açma; 2. 2,4 GHz Kablosuz; XBOX™;
Manuel eşleştirme
005 GÜCÜ AÇMA VE BAĞLANMA (bilgisayar,
mac vb.)
1. gücü açma; 2. 2,4 GHz Kablosuz; USB
TYPE-A; Bilgisayar | mac | PLAYSTATION™ |
Nintendo Switch™
* Yalnızca otomatik geçiş özelliği
(yeşilden beyaza otomatik geçiş) olmayan
cihazlarda (ör. Windows işletim sistemli
bilgisayar) gereklidir
006 Bluetooth
007 DÜĞME KOMUTU
OYUN SES DÜZEYİNİ YÜKSELTME; SOHBET SES
DÜZEYİNİ YÜKSELTME
ANA SES DÜZEYİNİ YÜKSELTME; ANA SES
DÜZEYİNİ DÜŞÜRME
Mikrofonu Sessize alma / Sesi açma
AÇMA; KAPATMA; BT ile yeniden bağlanma;
BT EŞLEŞTİRME MODU
008 İlk kurulum
8A Kulaklığı 2,4 GHz USB kablosuz bağlantı
ile bilgisayarınıza bağlayın. 8B “Sound
Settings” (Ses Ayarları) -> “Sound Control
Panel” (Ses Kontrol Paneli) bölümüne
gidin. 8C “Playback” (Oynatma) altında,
“JBL Quantum360X WIRELESS FOR XBOX
Game” öğesinin üzerine gelin ve “Set
Default” (Varsayılanı Ayarla) -> “Default
Device” (Varsayılan Cihaz) seçeneğini
belirleyin. 8D “JBL Quantum360X WIRELESS
FOR XBOX Chat” öğesinin üzerine gelin
ve “Set Default” (Varsayılanı Ayarla)
-> “Default Communication Device”
(Varsayılan İletişim Cihazı) seçeneğini
belirleyin. 8E “Recording” (Kayıt) altında,
“JBL Quantum360X WIRELESS FOR XBOX Chat”
öğesinin üzerine gelin ve “Set Default”
(Varsayılanı Ayarla) -> “Default Device”
(Varsayılan Cihaz) seçeneğini belirleyin.
8F Sohbet uygulamanızda, varsayılan
ses cihazı olarak “JBL Quantum360X
WIRELESS FOR XBOX Chat” öğesini seçin.
8G Ses ayarlarınızı kişiselleştirmek için
ekrandaki talimatları uygulayın.
009 Çift kaynak geçişi
010 MİKROFON
2,4 GHz PARKOPPLING; 2,4 GHz ANSLUTER;
2,4 GHz ANSLUTET; PC, Mac ...
BT-PARKOPPLING; BT-ANSLUTER; BT-ANSLUTET
STRÖM PÅ ; STRÖM AV
SV TR
013 TEKNISK SPECIFIKATION
Modell: QUANTUM360X WIRELESS FOR XBOX
Storlek på högtalarelement: 40 mm dynamiskt
Frekvensåtergivning (passivt): 20 Hz–20 kHz
Frekvensåtergivning (aktivt): 20 Hz–20 kHz
Frekvensomfång, mikrofon: 100 Hz - 8 kHz
Max ineekt: 30 mW
Känslighet: 98 dB SPL vid 1 kHz / 1 mW
Max SPL: 94 dB
Mikrofonkänslighet: –42 dBV / Pa vid 1 kHz
Impedans: 32 ohm
2,4 GHz trådlös sändareekt: < 7 dBm (EIRP)
2,4 GHz trådlös modulering: GFSK
2,4 GHz trådlös bärfrekvens: 2402 MHz - 2480 MHz
Bluetooth-sändarens eekt: < 6 dBm (EIRP)
Bluetooth-sändarens modulering: GFSK, π/4-DQPSK
Bluetooth-frekvens: 2402 MHz - 2480 MHz
Bluetooth-prolens version: HFP: v1.5, A2DP: v1.3
Bluetooth-version: BT Core : v5.2
Batterityp: Litiumjon (3,7 V / 500 mAh)
Strömförsörjning: 5 V, 1 A
Laddningstid: 2 timmar
Uppspelningstid med endast 2,4 GHz på: Upp till 22 timmar
Taltid med endast 2,4 GHz på: Upp till 22 timmar
Uppspelningstid med endast BT på: Upp till 26 timmar
Taltid med endast BT på: Upp till 26 timmar
Mikrofonens riktningskaraktäristik: Rundtagande
Vikt: 253,1 g
TR
011 ŞARJ ETME
012 LED DAVRANIŞLARI
DÜŞÜK PİL GÜCÜ / ŞARJ OLUYOR / TAMAMEN
ŞARJ OLDU
2,4 GHz BAĞLANIYOR; 2,4 GHz BAĞLANDI
2,4 GHz EŞLEŞİYOR; 2,4 GHz BAĞLANIYOR;
2,4 GHz BAĞLANDI; Xbox
2,4 GHz EŞLEŞİYOR; 2,4 GHz BAĞLANIYOR;
2,4 GHz BAĞLANDI; Bilgisayar, Mac ...
BT EŞLEŞİYOR; BT BAĞLANIYOR; BT BAĞLANDI
GÜÇ AÇIK / GÜÇ KAPALI
001 КОМПЛЕКТ ПОСТАВКИ
Наушники JBL Quantum360X WIRELESS FOR
XBOX; USB-кабель для зарядки; СЪЕМНЫЙ
МИКРОФОН; БЕСПРОВОДНОЙ USB-АДАПТЕР;
Поролоновая ветрозащита выносного
микрофона; QSG | ГАРАНТИЙНЫЙ ТАЛОН |
Паспорт безопасности
002 Требования
Программные
требования
Платформа: Windows 10 (только для
64 бит) / Windows 11; 500МБ СВОБОДНОЙ
ПАМЯТИ НА ЖЕСТКОМ ДИСКЕ ДЛЯ УСТАНОВКИ
Системная совместимость; ПК |
Xbox™ | PlayStation™ | Nintendo
Switch™ | Мобильные | MAC
Возможные подключения | ПК |
PS4/PS5 | XBOX™ | Nintendo Switch™ |
Мобильные | MAC; Беспроводное 2,4ГГц |
Стерео | Нет совместимости | Bluetooth
003 КРАТКИЙ ОБЗОР
01 Внутриигровой балансировщик
аудиочата; 02 Регулировка громкости;
03 Отключить / включить микрофон;
04 ЖК-индикатор зарядки; 05 порт
USB-C; 06 разъем 2,5мм для выносного
микрофона; 07 Складной наушник;
08 ПИТАНИЕ / 2,4 ГГц / Bluetooth ЖКИ;
09 Вкл./выкл. питания и бегунка
Bluetooth-соединения; 10 2,4ГГц ЖКИ;
11 КНОПКА СОЕДИНЕНИЯ 2,4ГГц
004 ВКЛЮЧЕНИЕ И ПОДКЛЮЧЕНИЕ (XBOX)
1. включение; 2. Беспроводное 2,4ГГц;
XBOX™; Ручное сопряжение
005 ВКЛЮЧЕНИЕ И ПОДКЛЮЧЕНИЕ (ПК,
Мас и т.д.)
1. включение; 2. беспроводное 2,4ГГц;
USB ТИП-A; ПК| Мас| PLAYSTATION™ |
Nintendo Switch™
* Требуется только для устройств
(напр., Windows ПК) без автоматического
переключения (зеленый-белый –
автоматически)
006 Bluetooth
007 КНОПКИ УПРАВЛЕНИЯ
УВЕЛИЧИТЬ ГРОМКОСТЬ ИГРЫ; УВЕЛИЧИТЬ
ГРОМКОСТЬ ЧАТА
УВЕЛИЧИТЬ ПОЛНУЮ ГРОМКОСТЬ;
УМЕНЬШИТЬ ПОЛНУЮ ГРОМКОСТЬ
Отключить / включить микрофон
ВКЛ.; ОТКЛ.; повторное подключение ВТ;
РЕЖИМ ПОДКЛЮЧЕНИЯ ВТ
008 Первая настройка
8A Подключите гарнитуру к ПК через
беспроводное соединение USB 2,4ГГц.
8B Перейдите в «Sound Settings» (настройки
звука) -> «Sound Control Panel» (панель
управления звуком). 8C В разделе
«Playback» (воспроизведение)
выделите «JBL Quantum360X WIRELESS
FOR XBOX Game» и выберите «Set Default»
(настройки по умолчанию) -> «Default
Device» (устройства по умолчанию).
8D Выделите «JBL Quantum360X WIRELESS
FOR XBOX Chat» и выберите «Set Default»
(настройки по умолчанию) -> «Default
Communication Device» (устройство
коммуникации по умолчанию).
8E В разделе «Recording» (запись)
выделите «JBL Quantum360X WIRELESS
FOR XBOX Chat» и выберите «Set Default»
(настройки по умолчанию) -> «Default
Device» (устройство по умолчанию).
8F В приложении для чата выберите
«JBL Quantum360X WIRELESS FOR XBOX
Chat» в качестве аудиоустройства по
умолчанию. 8G Следуйте инструкциям
на экране, чтобы персонализировать
настройки звука.
009 Переключение двух источников
010 МИКРОФОН
011 ЗАРЯДКА
012 СИГНАЛЫ ИНДИКАТОРОВ
НИЗКИЙ ЗАРЯД АККУМУЛЯТОРА; ИДЕТ
ЗАРЯДКА; ПОЛНЫЙ ЗАРЯД АККУМУЛЯТОРА
2,4ГГц УСТАНАВЛИВАЕТСЯ СОЕДИНЕНИЕ;
2,4ГГц ПОДКЛЮЧЕНО
2,4ГГц СОПРЯЖЕНИЕ; 2,4ГГц
УСТАНАВЛИВАЕТСЯ СОЕДИНЕНИЕ; 2,4ГГц
ПОДКЛЮЧЕНО; Xbox
2,4ГГц СОПРЯЖЕНИЕ; 2,4ГГц
УСТАНАВЛИВАЕТСЯ СОЕДИНЕНИЕ; 2,4ГГц
ПОДКЛЮЧЕНО; ПК, Мас ...
BT СОПРЯЖЕНИЕ; BT УСТАНАВЛИВАЕТСЯ
СОЕДИНЕНИЕ; BT ПОДКЛЮЧЕНО
ВКЛЮЧЕНИЕ ПИТАНИЯ; ВЫКЛЮЧЕНИЕ ПИТАНИЯ
RU
013 TEKNİK ÖZELLİK
Model: QUANTUM360X WIRELESS FOR XBOX
Sürücü boyutu: 40 mm Dinamik sürücüler
Frekans yanıtı (Pasif): 20 Hz - 20 kHz
Frekans yanıtı (Aktif): 20 Hz - 20 kHz
Mikrofonun frekans tepkisi: 100 Hz - 8 kHz
Maksimum giri gücü: 30 mW
Hassasiyet: 98 dB SPL @1 kHz / 1 mW
Maksimum SPL: 94 dB
Mikrofon hassasiyeti: -42 dBV/Pa @1 kHz
Empedans: 32 ohm
2,4 GHz Kablosuz aktarıcı gücü: < 7 dBm (EIRP)
2,4 GHz Kablosuz modülasyonu: GFSK
2,4 GHz Kablosuz taıyıcı frekansı: 2402 MHz - 2480 MHz
Bluetooth iletilen güç: < 6 dBm (EIRP)
Bluetooth iletilen modülasyon: GFSK, π/4-DQPSK
Bluetooth frekansı: 2402 MHz - 2480 MHz
Bluetooth prol sürümü: HFP: v1.5, A2DP: v1.3
Bluetooth Sürümü: BT Core: v5.2
Pil türü: Lityum-iyon pil (3,7 V / 500 mAh)
Güç kaynağı: 5 V, 1 A
arj süresi: 2 saat
Yalnızca 2,4 GHz açıkken müzik çalma süresi: 22 saate kadar
Yalnızca 2,4 GHz açıkken konuma süresi: 22 saate kadar
Yalnızca BT açıkken müzik çalma süresi: 26 saate kadar
Yalnızca BT açıkken konuma süresi: 26 saate kadar
Mikrofon alma biçimi: Çok yönlü
Ağırlık: 253,1 g
013 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
: QUANTUM360X WIRELESS FOR XBOX
: 40
(): 20 – 20
(): 20 – 20
: 100 — 8
: 30
: 98 1 / 1
. : 94
: -42· / 1
: 32
2,4:
< 7 ()
2,4: GFSK
2,4: 2402 — 2480
Bluetooth-: < 6 ()
Bluetooth-: GFSK, π/4-DQPSK
Bluetooth: 2402 — 2480
Bluetooth: HFP: v1.5, A2DP: v1.3
Bluetooth: BT Core: v5.2
: - (3,7 / 500·)
: 5, 1A
: 2
2,4:
22
2,4:
22
BT:
26
BT: 26
:
: 253,1
001 产品清单
JBL Quantum360X WIRELESS FOR XBOX 耳
机；USB 充电线；可拆卸麦克
风；USB 无线适配器；吊杆式麦
克风防风罩；快速入门指南 | 保
修卡 | 安全说明书
002 要求
软件要求
平台：Windows 10（仅限 64 位）/
Windows 11；500 MB 安装用空闲
硬盘空间
系统兼容性；个人电脑 | Xbox™ |
PlayStation™ | Nintendo Switch™| 手
机 | MAC
连接 | 个人电脑 | PS4/PS5 | XBOX™ |
Nintendo Switch™ | 手机 | MAC；2.4 GHz
无线 | 立体声 | 不兼容 | 蓝牙
003 概述
01 游戏对讲拨盘；02 音量控制；
03 麦克风静音 / 取消静音；04 充
电 LED 指示灯；05 USB-C 端口；
06 适于吊杆式麦克风的 2.5 mm 插
孔；07 折叠式耳罩；08 电源 /
2.4 GHz / 蓝牙 LED 指示灯；09 开机/
关机和蓝牙配对滑块；10 2.4 GHz
LED 指示灯；11 2.4 GHz 配对按钮
004 开机和连接 (XBOX)
1. 开机；2. 2.4 GHz 无线；XBOX™；
手动配对
005 开机和连接（个人电脑、
Mac 等）
1. 开机；2. 2.4 GHz 无线；USB TYPE-A；
个人电脑 | Mac | PLAYSTATION™ |
Nintendo Switch™
* 仅适于无自动开关的设备
（如 Windows PC）（绿色自动变
为白色）。
006 蓝牙
007 按钮命令
增大游戏音量；增大对话音量
增大主音量；减小主音量
麦克风静音 / 取消静音；
开机；关机；蓝牙正在重新连
接；蓝牙配对模式
008 首次设置
8A 通过 2.4 GHz USB 无线连接将耳
机连接到你的个人电脑。8B 转
到 “Sound Settings”（声音设置）->
“Sound Control Panel”（声音控制面
板）。8C 在 “Playback”（播放）
中，突出显示 “JBL Quantum360X
WIRELESS FOR XBOX Game” 并选择 “Set
Default”（设为默认）-> “Default
Device”（默认设备）。8D 突出显
示 “JBL Quantum360X WIRELESS FOR XBOX
Chat”，然后选择 “Set Default”（设
为默认）-> “Default Communication
Device”（默认通信设备）。8E 在
“Recording”（录音）中，突出显
示 “JBL Quantum360X WIRELESS FOR XBOX
Chat” 并选择 “Set Default”（设为
默认）-> “Default Device”（默认
设备）。8F 在聊天应用中，选
择 “JBL Quantum360X WIRELESS FOR XBOX
Chat” 作为默认音频设备。8G 按照
屏幕上的指示，根据个人需求
设置声音。
009 双音源切换
010 麦克风
011 充电
012 LED 指示灯变化模式
电池电量低；正在充电；电
量已充满
2.4 GHz 正在连接；2.4 GHz 已连接
2.4 GHz 正在配对；2.4 GHz 正在连
接；2.4 GHz 已连接；Xbox
2.4 GHz 正在配对；2.4 GHz 正在
连接；2.4 GHz 已连接；个人电
脑、Mac 等
蓝牙正在配对；蓝牙正在连接；
蓝牙已连接
开机；关机
ZH-CN
001 包裝盒內物品
JBL Quantum360X WIRELESS FOR XBOX 耳
機；USB 充電線纜；可拆除式麥
克風；USB 無線傳輸器；麥克風
專用防風罩棉；快速入門指南 |
保固卡 | 安全說明書
002 要求
軟體要求
平台：Windows 10（僅限 64 位元） /
Windows 11；500 MB 的可用硬碟空
間用於安裝
系統相容性；PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
手機 | MAC
連接 | PC | PS4/PS5 | XBOX™ | Nintendo
Switch™ | 手機 | MAC；2.4 GHz 無線 |
立體聲 | 不相容 | 藍牙
003 概覽
01 遊戲音訊-聊天平衡旋鈕；02 音
量控制；03 麥克風靜音 / 取消
靜音；04 充電 LED；05 USB-C 連接
埠；06 懸吊式麥克風的 2.5 mm
插口；07 可摺疊耳杯；08 電
源 / 2.4 GHz / 藍牙 LED；09 通電/
斷電和藍牙配對滑塊；10 2.4 GHz
LED；11 2.4 GHz 配對按鈕
004 通電並連接 (XBOX)
1. 通電；2. 2.4 GHz 無線；XBOX™；
手動配對
005 通電並連接（PC、mac 等）
1. 通電；2. 2.4 GHz 無線；USB 類型
A；PC | mac | PLAYSTATION™ | Nintendo
Switch™
* 僅適用於不帶自動切換（綠色
自動切換至白色）的裝置（例如
Windows PC）
006 藍牙
007 按鈕命令
增大遊戲音量；增大聊天音量
增大主音量；減小主音量
麥克風靜音/取消靜音
開啟；關閉；藍牙重新連接中；
藍牙配對模式
008 首次設定
8A 透過 2.4 GHz USB 無線連接將耳機
連接到您的 PC。8B 前往「Sound
Settings」（聲音設定）->「Sound
Control Panel」（聲音控制面板）。
8C 在「Playback」（播放）下，反
白顯示「JBL Quantum360X WIRELESS FOR
XBOX Game」並選擇「Set Default」
（設定預設）->「Default Device」
（預設裝置）。8D 反白顯示
「JBL Quantum360X WIRELESS FOR XBOX
Chat」，並選擇 Set Default（設
定預設）-> Default Communication
Device（預設通訊裝置）。8E 在
「Recording」（錄製）下，反白
顯示「JBL Quantum360X WIRELESS FOR
XBOX Chat」並選擇「Set Default」
（設定預設）->「Default Device」
（預設裝置）。8F 在您的聊天應
用程式中，選擇「JBL Quantum360X
WIRELESS FOR XBOX Chat」為預設音訊
裝置。8G 遵循螢幕上的說明，個
人化您的聲音設定。
009 雙重來源切換
010 麥克風
011 充電
ZH-TW
013 技术规格
型号：
QUANTUM360X WIRELESS FOR XBOX
驱动单元尺寸：
40 mm 动圈驱动单元
频率响应（无源）：
20 Hz - 20 kHz
频率响应（有源）：
20 Hz - 20 kHz
麦克风频率响应：
100 Hz - 8 kHz
最大输入功率：
30 mW
灵敏度：
98 dB SPL @ 1 kHz / 1 mW
最大 SPL：
94 dB
麦克风灵敏度：
-42 dBV / Pa @ 1 kHz
阻抗：
32 ohm
2.4 GHz 无线发射器功率：
< 7 dBm (EIRP)
2.4 GHz 无线调制：
GFSK
2.4 GHz 无线载波频率：
2402 MHz - 2480 MHz
蓝牙发射器功率：
< 6 dBm (EIRP)
蓝牙发射器调制：
GFSK,
π
/4-DQPSK
蓝牙频率：
2402 MHz - 2480 MHz
蓝牙配置文件版本：
HFP：v1.5、A2DP：v1.3
蓝牙版本：
BT Core：v5.2
电池类型：
锂离子电池 (3.7 V / 500 mAh)
电源：
5 V，1 A
充电时间：
2 小时
仅使用 2.4 GHz 连接时的音乐
播放时间： 长达 22 小时
仅使用 2.4 GHz 连接时的通话时间：
长达 22 小时
仅开启蓝牙时的音乐播放时间：
长达 26 小时
仅开启蓝牙时的通话时间：
长达 26 小时
麦克风拾音模式：
全向
重量：
253.1 g
001 ISI KEMASAN
001 ISI KOTAK
Headset JBL Quantum360X WIRELESS FOR XBOX;
kabel pengisi daya USB; MIKROFON YANG BISA
DILEPAS; DONGLE USB WIRELESS; Busa pelindung
angin untuk mikrofon boom; QSG | KARTU
GARANSI | Lembar Panduan Keselamatan
002 Persyaratan
PERSYARATAN
PERANGKAT LUNAK
Platform: Windows 10 (64 bit saja) /
Windows 11; 500 MB RUANG HARD DRIVE
TERSISA UNTUK INSTALASI
Kompatibilitas sistem; PC | Xbox™ |
PlayStation™ | Nintendo Switch™ |
Seluler | MAC
Konektivitas | PC | PS4/PS5 | XBOX™ | Nintendo
Switch™ | Seluler | MAC; 2,4 GHz Nirkabel |
Stereo | Tidak Kompatibel | Bluetooth
003 GAMBARAN UMUM
01 Tombol penyeimbang audio game-
obrolan; 02 Kontrol Volume; 03 Mematikan/
Menyalakan Suara Mikrofon; 04 LED
PENGISIAN DAYA; 05 Port USB-C; 06 Jack 2,5 mm
untuk mikrofon boom; 07 Ear cup flat yang
dapat dilipat; 08 DAYA / 2,4 GHz / Bluetooth
LED; 09 Daya nyala / mati dan slider
penyambungan Bluetooth; 10 2,4 GHz LED;
11 2,4 GHz TOMBOL PENYAMBUNGAN
004 NYALAKAN & SAMBUNGKAN (XBOX)
1. Nyalakan; 2. 2,4 GHz Nirkabel; XBOX™;
Penyambungan manual
005 NYALAKAN & SAMBUNGKAN (PC, mac DLL.)
1. nyalakan; 2. 2,4 GHz Nirkabel; USB
TYPE-A; PC | mac | PLAYSTATION™ |
Nintendo Switch™
* Hanya diwajibkan untuk perangkat
(misalnya Windows PC) tanpa peralihan
otomatis (hijau ke putih otomatis)
006 Bluetooth
007 TOMBOL PERINTAH
TAMBAH VOLUME GAME; TAMBAH VOLUME
OBROLAN
TAMBAH VOLUME MASTER; KURANGI
VOLUME MASTER
Mematikan/Menyalakan Suara Mikrofon
NYALA; MATI; BT menyambung ulang; BT
MODE PENYAMBUNGAN
008 Pengaturan pertama kali
8A Hubungkan headset ke PC menggunakan
koneksi nirkabel USB 2,4 GHz. 8B Buka “Sound
Settings” (Pengaturan Suara) -> “Sound
Control Panel” (Panel Kontrol Suara). 8C Di
bagian “Playback” (Pemutaran), sorot “JBL
Quantum360X WIRELESS FOR XBOX Game”
dan pilih “Set Default” (Jadikan Default) ->
“Default Device” (Perangkat Default).
8D Sorot “JBL Quantum360X WIRELESS FOR
XBOX Chat” dan pilih “Set Default” (Jadikan
Default) -> “Default Communication Device”
(Perangkat Komunikasi Default). 8E Di
bagian “Recording” (Perekaman), sorot
“JBL Quantum360X WIRELESS FOR XBOX Chat”
dan pilih “Set Default” (Jadikan Default) ->
“Default Device” (Perangkat Default). 8F Di
aplikasi obrolan, pilih “JBL Quantum360X
WIRELESS FOR XBOX Chat” sebagai perangkat
audio default. 8G Ikuti petunjuk di layar
untuk mengubah pengaturan suara Anda.
009 Peralihan sumber ganda
010 MIKROFON
012 LED 狀態
電池電量低 / 充電中 / 已充滿電
2.4 GHz 連接中；2.4 GHz 已連接
2.4 GHz 配對中；2.4 GHz 連接
中；2.4 GHz 已連接；Xbox
2.4 GHz 配對中；2.4 GHz 連接
中；2.4 GHz 已連接；PC、Mac 等
藍牙配對中；藍牙連接中；藍
牙已連接
通電；斷電
011 PENGISIAN DAYA
012 POLA LED
BATERAI LEMAH; MENGISI DAYA; DAYA
TERISI PENUH
MENYAMBUNGKAN 2,4 GHz; TERSAMBUNG 2,4 GHz
PENYAMBUNGAN 2,4 GHz; MENYAMBUNGKAN
2,4 GHz; TERSAMBUNG 2,4 GHz; Xbox
PENYAMBUNGAN 2,4 GHz; MENYAMBUNGKAN
2,4 GHz; TERSAMBUNG 2,4 GHz; PC, Mac ...
BT PENYAMBUNGAN; BT MENYAMBUNGKAN;
BT TERSAMBUNG
NYALAKAN DAYA; MATIKAN DAYA
IDZH-TW
013 技術規格
型 號： QUANTUM360X WIRELESS FOR XBOX
驅動器尺寸： 40 mm 動態驅動器
頻率回應（被動）： 20 Hz - 20 kHz
頻率回應（主動）： 20 Hz - 20 kHz
麥克風頻率回應： 100 Hz - 8 kHz
最大輸入功率： 30 mW
靈敏度： 98 dB SPL @1 kHz / 1 mW
最大 SPL： 94 dB
麥克風靈敏度： -42 dBV / Pa @1 kHz
阻 抗： 32 歐姆
2.4 GHz 無線發射機功率： < 7 dBm (EIRP)
2.4 GHz 無線調變： GFSK
2.4 GHz 無線載波頻率： 2402 MHz - 2480 MHz
藍牙發射機功率： < 6 dBm (EIRP)
藍牙發射機調變： GFSK,
π
/4-DQPSK
藍牙頻率： 2402 MHz - 2480 MHz
藍牙設定檔版本： HFP：v1.5，A2DP：v1.3
藍牙版本： BT Core：v5.2
電池類型： 鋰離子電池 (3.7 V/500 mAh)
電 源： 5 V，1 A
充電時間： 2 小時
在僅 2.4 GHz 開啟時的音樂播
放時間： 長達 22 小時
在僅 2.4 GHz 開啟時的談話時間： 長達 22 小時
在僅藍牙開啟時的音樂播
放時間： 長達 26 小時
在僅藍牙開啟時的談話時間： 長達 26 小時
麥克風拾音模式： 全向
重 量： 253.1 g
013 SPESIFIKASI TEKNIS
Model: QUANTUM360X WIRELESS FOR XBOX
Ukuran driver: Driver Dinamis 40 mm
Respons frekuensi (Pasif): 20 Hz–20 kHz
Respons frekuensi (Aktif): 20 Hz–20 kHz
Respons frekuensi mikrofon: 100 Hz–8 kHz
Daya input maks: 30 mW
Sensitivitas: 98 dB SPL @1 kHz / 1 mW
SPL Maksimum: 94 dB
Sensitivitas mikrofon: -42 dBV/Pa @1 kHz
Impedans: 32 ohm
Daya pemancar nirkabel 2,4 GHz: < 7 dBm (EIRP)
Modulasi nirkabel 2,4 GHz: GFSK
Frekuensi pembawa nirkabel 2,4 GHz: 2402 MHz‒2480 MHz
Daya transmisi Bluetooth: < 6 dBm (EIRP)
Modulasi transmisi Bluetooth: GFSK, π/4-DQPSK
Frekuensi Bluetooth: 2402 MHz‒2480 MHz
Versi prol Bluetooth: HFP: v1.5, A2DP: v1.3
Versi Bluetooth: BT Core: v5.2
Tipe baterai: Baterai Li-ion (3,7 V/500 mAh)
Catu daya: 5 V, 1 A
Lama pengisian daya: 2 jam
Lama pemutaran musik saat 2,4 GHz aktif: hingga 22 jam
Lama obrolan saat 2,4 GHz aktif: hingga 22 jam
Lama pemutaran musik saat BT aktif: hingga 26 jam
Lama bicara saat hanya BT aktif: hingga 26 jam
Pola tangkapan mikrofon: Omnidireksional
Berat: 253,1 g
001 同梱品
JBL Quantum360X WIRELESS FOR XBOXヘッ
ド セット 、USB充電用ケーブル、着
脱可能マイク、USBワイヤレスドン
グル、ブームマイク用フォームカ
バ ー 、ク イ ッ ク ス タ ー ト ガ イ ド |保
証書|安 全 シート
002 動作環境
ソフトウェ ア
の動作環境
プ ラ ット フ ォ ー ム：Windows 10（64ビッ
トのみ）Windows 11、500MBのハード
ディス クドライブ 空 き 容 量
システムの互換性、PC|Xbox™|
PlayStation™|Nintendo Switch™|スマー
トホンなどモ バイル 端 末 |MAC
対 応 デバイス |PC|PS4/PS5|XBOX™|
Nintendo Switch™|スマートホ ン な ど
モバイル端 末 |MAC、2.4GHzワイヤレ
ス|ステレオ|互換性なし|Bluetooth
003 製品概要
01 ゲ ー ム オ ー ディオ チ ャット バ ラ ン
スダイヤル、02 音量調節、 03 マイク
のミュート/ミュート 解 除 、04 充電
用LED、05 USB-Cポ ート、06 ブームマイ
ク用2.5mmジャック、07 フラット に 折
り畳 み 可 能 なイヤー カップ、08 電
源/2.4GHz/Bluetooth LED、09 電源 オン/
オフおよびBluetoothペ アリングス
ライダー、10 2.4GHz LED、11 2.4GHzペア
リングボタン
004 電源オン&接 続（ XBOX）
1. 電 源 オン、2. 2.4GHzワイヤレ
ス、XBOX™、手 動 で の ペ ア リ ン グ
005 電源オン&接 続（ PC、macなど）
1. 電 源 オン、2. 2.4GHzワイヤレス、USB
TYPE-A、PC|mac|PLAYSTATION™|Nintendo
Switch™
*自動スイッチ（自動的に緑色から
白 色 に な る ）の な い デ バ イ ス（ た と
えば、Windows PC）に の み 必 要 で す
006 Bluetooth
007 ボタンの 操 作
ゲ ー ム 音 量 を 上 げ る 、チ ャ ッ ト の
音量を上げる
マ ス タ ー ボ リ ュ ー ム を 上 げ る 、マ
スター ボリュー ム を 下 げ る
マイクのミュート/ミュート解 除
オ ン 、オ フ 、BTに接続中、BTペアリ
ングモード
008 初期設定
8A 2.4GHz USBワイヤレス接 続を通
して ヘ ッド セ ット を PCに接 続しま
す。8B 「Sound Settings」（ サ ウ ン ド の 設
定）->「Sound Control Panel」（ サ ウ ン ド
コ ン ト ロ ー ル パ ネ ル ）に ア ク セ ス
します。8C 「Playback」（再生）で「JBL
Quantum360X WIRELESS FOR XBOX Game」を
ハ イ ラ イ ト 表 示 し 、「 Set Default」（ デ
フォルトデ バ イス の 設 定 ）->「Default
Device」（ デ フ ォ ル ト デ バ イ ス ） を 選
択します。8D 「JBL Quantum360X WIRELESS
FOR XBOX Chat」を ハ イ ラ イ ト 表 示 し 、
「Set Default」（ デ フ ォ ル ト デ バ イ ス
の設定）->「Default Communication Device」
（デフォルト通信デバイス）を選択
します。8E 「Recording」（録音）で「JBL
Quantum360X WIRELESS FOR XBOX Chat」を
ハ イ ラ イ ト 表 示 し 、「 Set Default」（ デ
フォルトデ バ イス の 設 定 ）->「Default
Device」（ デ フ ォ ル ト デ バ イ ス ） を 選
択します。8F チャット ア プ リ ケ ー シ
ョン で デフォルト の オ ー ディオ デ バ
イ ス と し て「 JBL Quantum360X WIRELESS
FOR XBOX Chat」を 選 択 し ま す 。8G 画面
上の指示に従ってサウンド設定を
カスタマイズします。
009 デュアルソースの 切り替え
010 マイク
011 充電
001 구성품
JBL Quantum360X WIRELESS FOR XBOX
헤드셋, USB 충전 케이블, 탈착식
마이크, USB 무선 동글, 붐 마이크용
윈드실드 폼, QSG | 품질보증서| 안전
관련 주의사항
002 요구 사항
소프트웨어
요구 사항
플랫폼: Windows 10(64비트 전용)/
Windows 11, 설치에 필요한 하드
드라이브 여유 공간 500MB
시스템 호환성, PC | Xbox™ | PlayStation™ |
Nintendo Switch™ | 모바일 | Mac
연결성 | PC | PS4/PS5 | XBOX™ | Nintendo
Switch™ | 모바일 | Mac, 2.4GHz 무선 |
스테레오 | 호환되지 않음 | Bluetooth
003 개요
01 게임 오디오-챗 밸런스 다이얼,
02 볼륨 제어, 03 마이크 음소거/
음소거 해제, 04 충전 LED, 05 USB-C
포트, 06 붐 마이크용 2.5mm 잭,
07 접이식 이어컵, 08 전원/2.4GHz/
Bluetooth LED, 09 전원 켜기/끄기 및
Bluetooth 페어링 슬라이더, 10 2.4GHz
LED, 11 2.4GHz 페어링 버튼
004 전원 켜기 및 연결(XBOX)
1. 전원 켜기, 2. 2.4GHz 무선, XBOX™,
수동 페어링
005 전원 켜기 및 연결(PC, Mac 등)
1. 전원 켜기, 2. 2.4GHz 무선, USB Type-A,
PC | Mac | PlayStation™ | Nintendo Switch™
* Windows PC 등 자동 전환 기능이
없는 장치에만 필요(녹색에서
흰색으로 자동 전환)
006 Bluetooth
007 버튼 명령
게임 볼륨 증가, 채팅 볼륨 증가
마스터 볼륨 증가, 마스터 볼륨 감소
마이크 음소거/음소거 해제
켜기, 끄기, BT 재연결 중, BT
페어링 모드
008 초기 설정
8A 2.4GHz USB 무선 연결을 통해
헤드셋을 PC에 연결합니다. 8B “Sound
Settings”(사운드 설정) -> “Sound
Control Panel”(사운드 제어 패널)
로 이동합니다. 8C “Playback”(재생)
에서 “JBL Quantum360X WIRELESS FOR
XBOX Game”을 강조 표시하고 “Set
Default”(기본값 설정) -> “Default
Device”(기본 장치)를 선택합니다.
8D “JBL Quantum360X WIRELESS FOR
XBOX Chat”을 강조 표시하고 “Set
Default”(기본값 설정) -> “Default
Communication Device”(기본 통신 장치)
를 선택합니다. 8E “Recording”(레코딩)
에서 “JBL Quantum360X WIRELESS FOR
XBOX Chat”을 강조 표시하고 “Set
Default”(기본값 설정) -> “Default
Device”(기본 장치)를 선택합니다.
8F 채팅 애플리케이션에서 기본
오디오 장치로 “JBL Quantum360X
WIRELESS FOR XBOX Chat”을 선택합니다.
8G 화면의 지침에 따라 사운드
설정을 사용자에 맞게 조정합니다.
009 듀얼 소스 전환
010 마이크
011 충전
012 LED 동작
배터리 부족, 충전 중, 완전히 충전됨
2.4GHz 연결 중, 2.4GHz 연결됨
012 LEDの動作
バッテリー残量少、充電中、フ
ル充電済み
2.4GHzで接続中、2.4GHzで接続済み
2.4GHzペ アリン グ、2.4GHzで接続
中、2.4GHzで接続済み、Xbox
2.4GHzペ アリン グ、2.4GHzで接続
中、2.4GHzで接続済み、PC、Mac...
BTペ アリン グ、BTで接続中、BTで
接続済み
電源オン、電源オフ
JP KO
013 技術仕様
モ デ ル： QUANTUM360X WIRELESS FOR XBOX
ド ラ イ バ ー サ イ ズ： 40mmダ イナミックドラ イバ ー
周波数特性（パッシブ）： 20Hz～20kHz
周波数特性（アクティブ）： 20Hz～20kHz
マイクの周波数特性： 100Hz～8kHz
最大入力： 30mW
出力音圧レベル： 98dB SPL@1kHz/1mW
最大音圧レベル： 94dB
マイクの出力音圧レベル： -42dBV/Pa@1kHz
イ ン ピ ー ダ ン ス： 32
2.4GHzワイヤレ ストラ ン スミッ
タ ー 出 力： 7dBm未満 (EIRP)
2.4GHzワイ ヤ レ ス 変 調： GFSK
2.4GHzワイヤレスキャリア周波数： 2402MHz～2480MHz
Bluetooth送信出力： 6dBm未満 (EIRP)
Bluetooth送信変調： GFSK,
π
/4-DQPSK
Bluetooth周波数： 2402MHz～2480MHz
Bluetoothプ ロ フ ァ イ ル バ ー ジ ョ ン： HFP：v1.5、A2DP：v1.3
Bluetoothバ ー ジ ョ ン： BT Core：v5.2
バッ テリ ー の 種 類： リチウムイオンバッテリー
（3.7V/500mAh）
電 源： 5V、1A
充電時間： 約2時間
2.4GHzのみがオンの状態での音
楽再生時間： 最大約22時間
2.4GHzのみがオンの状態での
通話時間： 最大約22時間
BTのみがオンの状態での音楽
再生時間： 最大約26時間
BTのみがオンの状態での通
話時間： 最大約26時間
マ イ ク の ピ ッ ク ア ッ プ パ タ ー ン： 無指向性
重 量： 約253.1g
2.4GHz 페어링, 2.4GHz 연결 중, 2.4GHz
연결됨, Xbox
2.4GHz 페어링, 2.4GHz 연결 중, 2.4GHz
연결됨, PC, Mac...
BT 페어링, BT 연결 중, BT 연결됨
전원 켜짐, 전원 꺼짐
KO
JBL quantum360X WIRELESS FOR
03
06
07
08
09
8B
“JBL
8E
8F
MM
013 기술 사양
모델: QUANTUM360X WIRELESS FOR XBOX
드라이버 크기: 40mm 다이내믹 드라이버
주파수 응답(패시브): 20Hz~20kHz
주파수 응답(액티브): 20Hz~20kHz
마이크 주파수 응답: 100Hz~8kHz
최대 입력: 30mW
민감도: 98dB SPL @1kHz/1mW
최대 SPL: 94dB
마이크 민감도: -42dBV/Pa @1kHz
임피던스: 32
2.4GHz 무선 송신기 출력: <7dBm (EIRP)
2.4GHz 무선 변조: GFSK
2.4GHz 무선 반송 주파수: 2,402MHz~2,480MHz
Bluetooth 송신 출력: <6dBm (EIRP)
Bluetooth 송신 변조: GFSK,
π
/4-DQPSK
Bluetooth 주파수: 2,402MHz~2,480MHz
Bluetooth 프로필 버전: HFP: v1.5, A2DP: v1.3
Bluetooth 버전: BT Core: v5.2
배터리 유형: 리튬 이온 배터리(3.7V/500mAh)
전원 공급 장치: 5V, 1A
충전 시간: 2시간
2.4GHz만 사용 시 음악 재생 시간: 최대 22시간
2.4GHz만 사용 시 통화 시간: 최대 22시간
BT만 사용 시 음악 재생 시간: 최대 26시간
BT만 사용 시 통화 시간: 최대 26시간
마이크 픽업 패턴: 전방향
중량: 253.1g
π
MM
ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ 001
Quantum360X WIRELESS ﺔﻴﻜﻠﺳﻻ ﺱﺃﺭ ﺔﻋﺳ
ﻥﻮﻓﻭﺮﻜﻴﻣﻭ ؛USB ﻦﺤﺷ ﻞﺑﺎﻛﻭ ؛JBL ﻦﻣ FOR XBOX
ﻲﻣﺎﻣﻷﺍ ﺝﺎﺟﺰﻟﺍ ﺓﻮﻏﺭ ؛ﻠﺳﻻ USB ﻞﺠﻧﻭﺩﻭ ؛ﺔﻟﺍﺯﻺﻟ ﻞﺑﺎﻗ
| ﻥﺿ ﺔﻗﺎﻄﺑ | ﻊﻳﴎ ﻞﻴﻐﺸﺗ ﻞﻴﻟﺩﻭ ؛؛ﻡﻭﻮﺑ ﻥﻮﻓﻭﺮﻜﻴﳌ
ﺔﻣﻼﺴﻟﺍ ﺕﺎﻧﺎﻴﺑ ﻒﺸﻛ
ﺕﺎﺒﻠﻄﺘﳌﺍ 002
؛ﺞﻣﺍﱪﻟﺍ ﺕﺎﺒﻠﻄﺘﻣ
/ﻂﻘﻓ (bit 64 ﻡﺎﻈﻧ) Windows 10 :ﺔﺼﻨﳌﺍ
ﺹﺮﻘﻟﺍ ﺔﺣﺎﺴﻣ ﻦﻣ ﺖﻳﺎﺑﺎﺠﻴﻣ 500 ؛Windows 11
ﺖﻴﺒﺜﺘﻠﻟ ﺔﻴﻟﺎﺨﻟﺍ ﺐﻠﺼﻟﺍ
| Xbox™ | ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ؛ﻡﺎﻈﻨﻟﺍ ﻖﻓﺍﻮﺗ
ﻒﺗﺍﻮﻬﻟﺍ | Nintendo Switch™ | PlayStation™
MAC ﺓﺰﻬﺟﺃ | ﺔﻟﻮﻤﺤﳌﺍ
PS4/PS5 | |ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ |ﻞﻴﺻﻮﺘﻟﺍ
ﺔﻟﻮﻤﺤﳌﺍ ﻒﺗﺍﻮﻬﻟﺍ | ™XBOX™ | Nintendo Switch
ﻮﻳﱰﺳ | ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺔﻴﻜﻠﺳﻻ ﺓﺪﺣﻭ | MAC ﺓﺰﻬﺟﺃ |
ﺙﻮﺗﻮﻠﺑ | ﻖﻓﺍﻮﺘﻣ ﻏ |
ﺔﻣﺎﻋ ﺓﺮﻈﻧ 003
ﻢﻜﺤﺘﻟﺍ 02 ؛ﺏﺎﻌﻟﻸﻟ ﺔﺷﺩﺭﺪﻟﺍﻭ ﺕﻮﺼﻟﺍ ﻥﺯﺍﻮﺗ ﺹﺮﻗ 01
04 ؛ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ 03 ؛ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﰲ
2.5 ﺕﻮﺻ ﺲﺒﻘﻣ 06 ؛USB-C ﺬﻔﻨﻣ 05 ؛ﻦﺤﺸﻟﺍ ﺡﺎﺒﺼﻣ
؛ﻲﻄﻠﻟ ﺔﻠﺑﺎﻗ ﺔﺤﻄﺴﻣ ﻥﺫﺃ ﺔﻋﺳ 07 ؛ﻡﻮﺑ ﻥﻮﻓﻭﺮﻜﻴﳌ
ﺭﺯ 09 ؛ﺙﻮﺗﻮﻠﺒﻟﺍ ﺡﺎﺒﺼﻣ/ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 /ﻞﻴﻐﺸﺘﻟﺍ 08
10 ؛ﻖﻟﺰﻨﳌﺍ ﺙﻮﺗﻮﻠﺒﻟﺍ ﻥﺍﺮﻗﺇﻭ ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﺇ/ﻞﻴﻐﺸﺘﻟﺍ
ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻥﺍﺮﻗﺇ ﺭﺯ 11 ؛ ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺡﺎﺒﺼﻣ
(XBOX) ﻞﻴﺻﻮﺘﻟﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ 004
؛ ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺔﻴﻜﻠﺳﻻ ﺓﺪﺣﻭ .2 ؛ﻞﻴﻐﺸﺘﻟﺍ .1
ﻱﻭﺪﻳ ﻥﺍﺮﻗﺇ ؛XBOX™
،ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ) ﻞﻴﺻﻮﺘﻟﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ 005
(.mac ETC
ﻉﻮﻧ USB ﻞﺑﺎﻛ ؛ﺎﺠﻴﺟ 2.4 ﺔﻴﻜﻠﺳﻻ ﺓﺪﺣﻭ .2 ؛ﻞﻴﻐﺸﺘﻟﺍ .1
| ﻙﺎﻣ ﺓﺰﻬﺟﺃ | ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ؛TYPE-A
Nintendo Switch™ ﺓﺰﻬﺟﺃ | PLAYSTATION™
ﺓﺰﻬﺟﺃ ، ﻝﺎﺜﳌﺍ ﻞﻴﺒﺳ ﲆﻋ) ﺓﺰﻬﺟﻷﺍ ﻻﺇ ﻪﺒﻠﻄﺘﺗ ﻻ *
ﻻ ﻲﺘﻟﺍ (Windows ﻡﺎﻈﻨﺑ ﻞﻤﻌﺗ ﻲﺘﻟﺍ ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ
(ﺎ
ً
ﻴﺋﺎﻘﻠﺗ ﺾﻴﺑﺃ ﱃﺇ ﴬﺧﺃ) ﺎﻘﻠﺗ ﺡﺎﺘﻔﻣ ﲆﻋ ﻱﻮﺘﺤﺗ
ﺙﻮﺗﻮﻠﺒﻟﺍ 006
ﺭﺰﻟﺍ ﺮﻣﺍﻭﺃ 007
ﺔﺷﺩﺭﺪﻟﺍ ﺕﻮﺻ ﻯﻮﺘﺴﻣ ﻊﻓﺭ ؛ﺔﺒﻌﻠﻟﺍ ﺕﻮﺻ ﻯﻮﺘﺴﻣ ﻊﻓﺭ
ﴘﻴﺋﺮﻟﺍ ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﺾﻔﺧ ؛ﺔﺒﻌﻠﻟﺍ ﺕﻮﺻ ﻯﻮﺘﺴﻣ ﻊﻓﺭ
ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ
ﻊﺿﻭ ؛ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﺎﺼﺗﺍ ﺓﺩﺎﻋﺇ ؛ﻞﻴﻐﺸﺗ ﻑﺎﻘﻳﺇ ؛ﻞﻴﻐﺸﺗ
ﺙﻮﺗﻮﻠﺒﻟﺍ ﻥﺍﱰﻗﺍ
ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 008
ﻡﺍﺪﺨﺘﺳﺎﺑ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﱃﺇ ﺔﻋﺴﻟﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 8A
ﱃﺇ ﻞﻘﺘﻧﺍ 8B . ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺔﻴﻜﻠﺳﻻ USB ﺔﻠﺻﻭ
Sound” <- (ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ) “Sound Settings”
.(ﺕﻮﺼﻟﺍ ﰲ ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ) “Control Panel
JBL” ﻞ
ّ
ﻠﻇ ،(ﻞﻴﻐﺸﺗ) “Playback” ﻞﻔﺳﺃ 8C
“Quantum360X WIRELESS FOR XBOX Game
<- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default” ﺩﺪﺣﻭ
JBL” ﻞ
ّ
ﻠﻇ 8D .(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Default Device”
“Quantum360X WIRELESS FOR XBOX Chat
<- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default” ﺩﺪﺣﻭ
ﻝﺎﺼﺗﺍ ﺯﺎﻬﺟ) “Default Communication Device”
JBL” ﻞ
ّ
ﻠﻇ ،(ﻞﻴﺠﺴﺗ) “Recording” ﻞﻔﺳﺃ 8E .(ﴈﺍﱰﻓﺍ
“Quantum360X WIRELESS FOR XBOX Chat
<- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default” ﺩﺪﺣﻭ
ﻖﻴﺒﻄﺗ ﰲ 8F .(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Default Device”
JBL Quantum360X WIRELESS” ﺩﺪﺣ ،ﺔﻠﺳﺍﺮﳌﺍ
.ﴈﺍﱰﻓﻻﺍ ﺕﻮﺼﻟﺍ ﺯﺎﻬﺠﻛ “FOR XBOX Chat
ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 8G
.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ
ﺝﻭﺩﺰﳌﺍ ﺭﺪﺼﳌﺍ ﻞﻳﺪﺒﺗ 009
ﻥﻮﻓﻭﺮﻜﻴﳌﺍ 010
ﻦﺤﺸﻟﺍ 011
LED ﺡﺎﺒﺼﻣ ﻙﻮﻠﺳ 012
ﻞﻣﺎﻜﻟﺎﺑ ﻥﻮﺤﺸﻣ/ﻦﺤﺸﻟﺍ/ﺔﻀﻔﺨﻨﻣ ﺔﻳﺭﺎﻄﺑ
AR
FOR XBOX
30 mW
הכרעה תלוכת 001
JBL Quantum360X WIRELESS
;USB ;FOR XBOX
;USB ;
| | QSG ;
תושירד 002
64) Windows 10 :
;Windows 11 / (
500MB
PlayStation™ | Xbox™ | PC ;
MAC | Mobile | Nintendo Switch™ |
| XBOX™ | PS4/PS5 | PC |
;MAC | Mobile | Nintendo Switch™
| | | 2.4GHz
הריקס 003
;‘- 01
03 ; 02
; /
;USB-C 05 ; LED 04
07 ; “ 2.5 06
/ 2.4GHz / 08 ;
/ 09 ;Bluetooth
11 ;2.4GHz 10 ;
2.4GHz
(XBOX)רוביחו הלעפה 004
;XBOX™ ;2.4GHz .2 ; .1
(‘וכו PC, Mac)רוביחו הלעפה 005
PC ;USB TYPE-A ;2.4GHz ; .1
Nintendo Switch™ | PLAYSTATION™ | MAC |
,) *
) (Windows PC
(
Bluetooth 006
הדוקפ ןצחל 007
;
‘
;
/
; BT ; ;
BT
תינו שאר הרדגה 008
PC- 8A
8B .USB 2.4GHz
<-( ) Sound Settings
)Sound Control Panel
() Playback- 8C .(
JBL Quantum360X WIRELESS FOR
) Set Default XBOX Game
Default Device <- (
8D .( )
JBL Quantum360X WIRELESS FOR XBOX
) Set Default Chat
Default Communication <- (
.( ) Device
JBL () Recording- 8E
Quantum360X WIRELESS FOR XBOX Chat
) Set Default
) Default Device <- (
‘ 8F .(
JBL Quantum360X WIRELESS FOR
XBOX Chat
8G .
.
לופכ עמש רוקמ תפלחה 009
ןופורקימ 010
הניעט 011
ﻞﺼﺘﻣ ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ؛ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻝﺎﺼﺗﺍ
ﺎﺠﻴﺟ 2.4 ؛ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻝﺎﺼﺗﺍ ؛ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻥﺍﱰﻗﺍ
Xbox ؛ﻞﺼﺘﻣ ﺰﺗﺮﻫ
ﺎﺠﻴﺟ 2.4 ؛ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻝﺎﺼﺗﺍ ؛ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻥﺍﱰﻗﺍ
... Mac ،ﴢﺨﺸﻟﺍ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ؛ﻞﺼﺘﻣ ﺰﺗﺮﻫ
ﻞﺼﺘﻣ ﺙﻮﺗﻮﻠﺒﻟﺍ ؛ﺙﻮﺗﻮﻠﺒﻟﺍ ﻞﻴﺻﻮﺗ ؛ﺙﻮﺗﻮﻠﺒﻟﺍ ﻥﺍﱰﻗﺍ
ﺔﻗﺎﻄﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﺇ ،ﺔﻗﺎﻄﻟﺍ ﻞﻴﻐﺸﺗ
דל דוקפת 012
; ;
2.4GHz ;2.4GHz
2.4GHz ;2.4GHz ;2.4GHz
XBOX ;
2.4GHz ;2.4GHz ;2.4GHz
...PC, Mac ;
BT ;BT ; BT
;
HEAR
ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ 013
:ﺯﺍﺮﻄﻟﺍQUANTUM360X WIRELESS FOR XBOX
:ﻞ
ﱢ
ﻐﺸ
ُ
ﳌﺍ ﻢﺠﺣﻢﻣ 40 ﺔﻴﻜﻴﻣﺎﻨﻳﺩ ﺕﻼﻐﺸ
ُ
ﻣ
:(ﻲﺒﻠﺳ) ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗﺮﻫ 20
:(ﻂﺸﻧ) ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗﺮﻫ 20
:ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺩﺩﺮﺗ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫ ﻮﻠﻴﻛ 8 - ﺰﺗ ﺮﻫ 100
:ﻯﻮﺼﻘﻟﺍ ﻞﺧﺪﻟﺍ ﺔﻗﺎﻃﺕﺍﻭ ﲇﻠﻣ 30
:ﺔﻴﺳﺎﺴﺤﻟﺍ ﻮﻠﻴﻛ 1 ﺪﻨﻋ ﺕﻮﺼﻟﺍ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﻦﻣ ﻞﺒﻴﺴﻳﺩ 98
ﻁﺍﻭ ﺎﺠﻴﻣ 1/ﺰﺗﺮﻫ
:ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃﻞﺒﻴﺴﻳﺩ 94
:ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺔﻴﺳﺎﺴﺣﺰﺗﺮﻫ ﻮﻠﻴﻛ 1 ﲆﻋ ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ ﻞﺒﻴﺴﻳﺩ 42-
:ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍﻡﻭﺃ 32
ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺓﻮﻘﺑ ﻠﺳﻼﻟﺍ ﻝﺎﺳﺭﻹﺍ ﺯﺎﻬﺟ ﺔﻗﺎﻃ(EIRP) ﻁﺍﻭ ﲇﻠﻣ ﻞﺒﻴﺴﻳﺩ 7>
:ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﺔﻴﻜﻠﺳﻻ ﺓﺪﺣﻭGFSK
:ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻠﺳﻼﻟﺍ ﻞﻗﺎﻨﻟﺍ ﺩﺩﺮﺗﺰﺗﺮﻫ ﺎﺠﻴﻣ 2480 - ﺰﺗﺮﻫﺎﺠﻴﻣ 2402
:ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﺎﺳﺭﺇ ﺓﺭﺪﻗ(EIRP) ﻁﺍﻭ ﲇﻠﻣ ﻞﺒﻴﺴﻳﺩ 6>
:ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﺎﺳﺭﺇ ﻂﺒﺿGFSK,
π
/4-DQPSK
:ﺙﻮﺗﻮﻠﺒﻟﺍ ﺩﺩﺮﺗﺰﺗﺮﻫ ﺎﺠﻴﻣ 2480 - ﺰﺗﺮﻫﺎﺠﻴﻣ 2402
:ﺙﻮﺗﻮﻠﺒﻟﺍ ﻒﻳﺮﻌﺗ ﻒﻠﻣ ﺭﺍﺪﺻﺇA2DP: v1.3 ,HFP: v1.5
:ﺙﻮﺗﻮﻠﺒﻟﺍ ﺭﺍﺪﺻﺇBT Core: v5.2
:ﺔﻳﺭﺎﻄﺒﻟﺍ ﻉﻮﻧ(ﺔﻋﺎﺴﻟﺍ ﰲ ﺒﻣﺃ ﲇﻠﻣ 500/ﺖﻟﻮﻓ 3.7) ﻥﻮﻳﺃ ﻡﻮﻴﺜﻴﻟ ﺔﻳﺭﺎﻄﺑ
:ﺔﻗﺎﻄﻟﺎﺑ ﺩﺍﺪﻣﻹﺍ ﺭﺪﺼﻣﺒﻣﺃ 1 ،ﺖﻟﻮﻓ 5
:ﻦﺤﺸﻟﺍ ﺖﻗﻭﻥﺎﺘﻋﺎﺳ
:ﻂﻘﻓ ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻞﻴﻐﺸﺗ ﻊﻣ ﻰﻘﻴﺳﻮﳌﺍ ﻞﻴﻐﺸﺗ ﺖﻗﻭﺔﻋﺎﺳ 22 ﻰﺘﺣ
:ﻂﻘﻓ ﺰﺗﺮﻫ ﺎﺠﻴﺟ 2.4 ﻞﻴﻐﺸﺗ ﻊﻣ ﺙﺪﺤﺘﻟﺍ ﺖﻗﻭﺔﻋﺎﺳ 22 ﻰﺘﺣ
:ﻂﻘﻓ ﺙﻮﺗﻮﻠﺒﻟﺍ ﻞﻴﻐﺸﺗ ﻊﻣ ﻰﻘﻴﺳﻮﳌﺍ ﻞﻴﻐﺸﺗ ﺖﻗﻭﺔﻋﺎﺳ 26 ﻰﺘﺣ
:ﻂﻘﻓ ﺙﻮﺗﻮﻠﺒﻟﺍ ﻞﻴﻐﺸﺗ ﻊﻣ ﺙﺪﺤﺘﻟﺍ ﺖﻗﻭﺔﻋﺎﺳ 26 ﻰﺘﺣ
:ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻁﺎﻘﺘﻟﺍ ﻂﺕﺎﻫﺎﺠﺗﻻﺍ ﻞﻛ
:ﻥﺯﻮﻟﺍ ﻡﺍﺮﺟ 253.1
ינכט טרפמ 013
:QUANTUM360X WIRELESS FOR XBOX
: “ 40
:() kHz 20 - Hz 20
:() kHz 20 - Hz 20
: kHz 8 - 100 Hz
: mW 30
: Wm 1 / kHz 1@ SPL dB 98
: SPL 94 dB
: kHz 1@ Pa / dBV -42
: 32 ohm
:2.4GHz (EIRP) dBm 7>
:2.4GHz GFSK
:2.4GHz MHz 2480 - MHz 2402
:Bluetooth (EIRP) dBm 6>
:Bluetooth π/4-DQPSK ,GFSK
:Bluetooth MHz 2480 - MHz 2402
:Bluetooth A2DP: v1.3 ,HFP: v1.5
: Bluetooth BT Core: v5.2
: (mAh 500 / V 3.7) -
: 5 V, 1 A
: 2
: 2.4GHz 22
: 2.4GHz 22
: BT 26
: BT 26
: -
: 253.1
IC RF Exposure Information and Statement for Headphone
The SAR limit of Canada (C) is 1.6 W/kg averaged over one gram of tissue. Device types: (IC: 6132A- JBLQ360WL)
has also been tested against this SAR limit According to this standard, the highest SAR value reported during
product certication for head use is 0.007 W/Kg.
The device was tested for typical bodily operations where the product was kept 0 mm from the head.
To maintain compliance with IC RF exposure requirements, use accessories that maintain a separation
distance of 0mm between the user’s head and the back of the headset. The use of belt clips, holsters and
similar accessories shall not contain metal parts in its assembly. Use of accessories that do not meet these
requirements may not comply with IC RF exposure requirements and should be avoided.
IC RF Exposure Information and Statement for USB Wireless Dongle
The SAR limit of Canada (C) is 1.6 W/kg averaged over one gram of tissue. Device types: (IC: 6132A-Q360XWLTM)
has also been tested against this SAR limit According to this standard, the highest SAR value reported during
product certication for head use is 0.238 W/Kg.
Head operation
The device was subjected to a typical head manipulation test. In order to comply with RF exposure
requirements, a minimum separation distance of 0 cm must be maintained between the user›s ear and the
product (including the antenna). Head exposure that do not meet these requirements may not meet RF
exposure requirements and should be avoided. Use only the supplied or approved antenna.
IC: 6132A-JBLQ360WL
Body operation
The device was tested for typical bodily operations where the product was kept with 5 mm distance attaching
away from the body. Non-compliance with the above restrictions may result in violation of IC RF exposure
guidelines. Use only the supplied or approved antenna.
IC: 6132A-Q360XWLTM
Informations et énoncés sur l’exposition RF de l’IC.
La limite DAS du Canada (C) est de 1,6 W/kg, arrondie sur un gramme de tissu. Types d’appareils: (IC: 6132A-JBLQ360WL)
a également été testé en relation avec cette limite DAS selon ce standard. La valeur DAS la plus élevée mesurée
pendant la certication du produit pour une utilisation au niveau de la tête est de 0.007 W/Kg.
L’appareil a été testé dans des cas d’utilisation typiques en relation avec le corps, où le produit a été utilisé
à 0 mm de la tête. Pour continuer à respecter les standards d’exposition RF de l’IC, utilisez des accessoires
qui maintiennent une distance de séparation de 0 mm entre la tête de l’utilisateur et l’arrière du casque.
L’utilisation de clips de ceinture, d’étui ou d’accessoires similaires ne doivent pas contenir de pièces métalliques.
Les accessoires ne respectant pas ces exigences peuvent ne pas respecter les standards d’exposition RF de l’IC
et doivent être évités.
Informations et déclaration d’exposition aux RF d’IC pour le dongle sans fil USB
La limite DAS du Canada (C) est de 1,6 W/kg en moyenne sur un gramme de tissu. Types d’appareils : (IC :
6132A- Q360XWLTM) a également été testé par rapport à cette limite SAR. Selon cette norme, la valeur SAR la
plus élevée signalée lors de la certication du produit pour l’utilisation de la tête est de 0.238 W/Kg.
Utilisation au niveau de la tête
L’appareil est testé dans un cas d’utilisation typique autour de la tête. Pour respecter les standards d’exposition
RF, une distance de séparation minimum de 0 cm doit être maintenue entre l’oreille et le produit (antenne
comprise). L’exposition de la tête ne respectant pas ces exigences peut ne pas respecter les standards
d’exposition RF et doit être évité. Utilisez uniquement l’antenne incluse ou une antenne certiée.
IC: 6132A- JBLQ360WL
Opération du corps
L’appareil a été testé pour des opérations corporelles typiques où le produit était maintenu à une distance de 5
mm du corps. Le non-respect des restrictions ci-dessus peut entraîner une violation des directives d’exposition
aux RF d’IC. Utilisez uniquement l’antenne fournie ou approuvée.
IC: 6132A- Q360XWLTM
해당무선설비는전파혼신가능성이있으므로인명안전과관련된서비스는할수없음.
The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of
such marks by HARMAN International Industries, Incorporated is under license. Other trademarks and trade
names are those of their respective owners.
Este produto está homologado pela Anatel, de acordo com os procedimentos regulamentados para avaliação
da conformidade de produtos para telecomunicações e atende aos requisitos técnicos aplicados.
Para maiores informações, consulte o site da Anatel – www.anatel.gov.br
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência
em sistemas devidamente autorizados.
Atenção: conforme lei brasileira n° 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar
danos ao sistema auditivo.
: , ,06901 , ., 400, 1500
: OOO “ “, , 127018, ., . , .12, . 1
: 1
: 2
: www.harman.com/ru
: 8 (800) 700 0467
, : OOO “ “
, «-».
, 2010 : 000000-MY0000000, «M» - ( - , B - , C - ..) «Y» - (A - 2010, B - 2011, C - 2012 ..).
HP_JBL_Q360X_QSG_Global_SOP_V9
Product specications and app screens are subject to change without notice.
