The Round
®
Easy-To - See
TM
CAUTION: TURN OFF POWER
Turn off power to system at the furnace, or at the fuse/circuit breaker panel
before you begin.
Remove cover and thermostat, but leave wallplate with wires attached.
MERCURY NOTICE
If your old thermostat contains
mercury, contact your local waste
management authority for proper
disposal instructions.
Is there a sealed tube containing
mercury? If so, see mercury notice
below.
Leave wallplate in place.
Old thermostat
Cover
Check package contents:
• Thermostat
• Largeprintsubbaseswitchlabels
• Coverplate
• Wallanchors&screws(2each)
• Wirelabels
• BrailleCard
Thermostat is for 24 Vac heating and
cooling systems
Before you begin, make sure
you have:
• No.2Phillips&smallpocket
screwdrivers
• Hammer
• Level(optional)
• Pencil
• Drillandbit(3/16”fordrywall,7/32”
forplaster)
Getting started
Remove your old thermostat
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
CT87N Easy-To-See
TM
• Owner's Manual
69-1919EFS—04 2

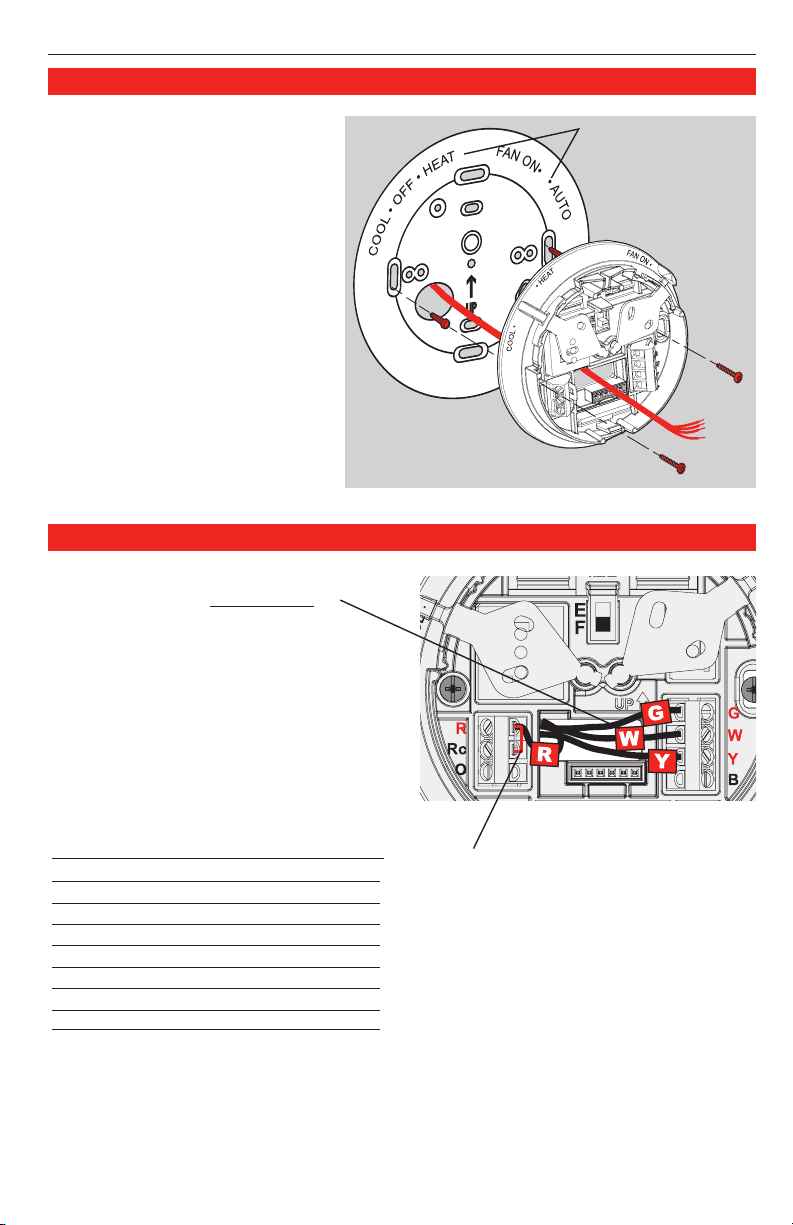

1. Pull wires through base.
2. Level base if desired.
3. Markpositionsofbothscrew
holes.
Label wires and remove old wallplate
Use a screwdriver to disconnect wires one by one. As you disconnect each
wire, wrap it with the label matching the letter on your old thermostat.
(Adhesivelabelsaresuppliedinyourthermostatpackage.)
Remove the old wallplate only afterallwiresarelabeled.Becarefulnotto
let loose wires fall into the wall opening.
Wrapsuppliedlabelssecurelyaroundeachwire.
Do not let wires fall into wall opening!
Mount thermostat base
IGNORE WIRE COLORS: Use only letter
designations to identify wire types.
If your old thermostat has 7 or more wires
(not countingterminalsCorC1),youmay
have purchased the wrong replacement
thermostat. Stop now and call 1-800-468-
1502 for advice.
English: Page 1 • Français: Page 6 • Español: Página 11
3 69-1919EFS—04

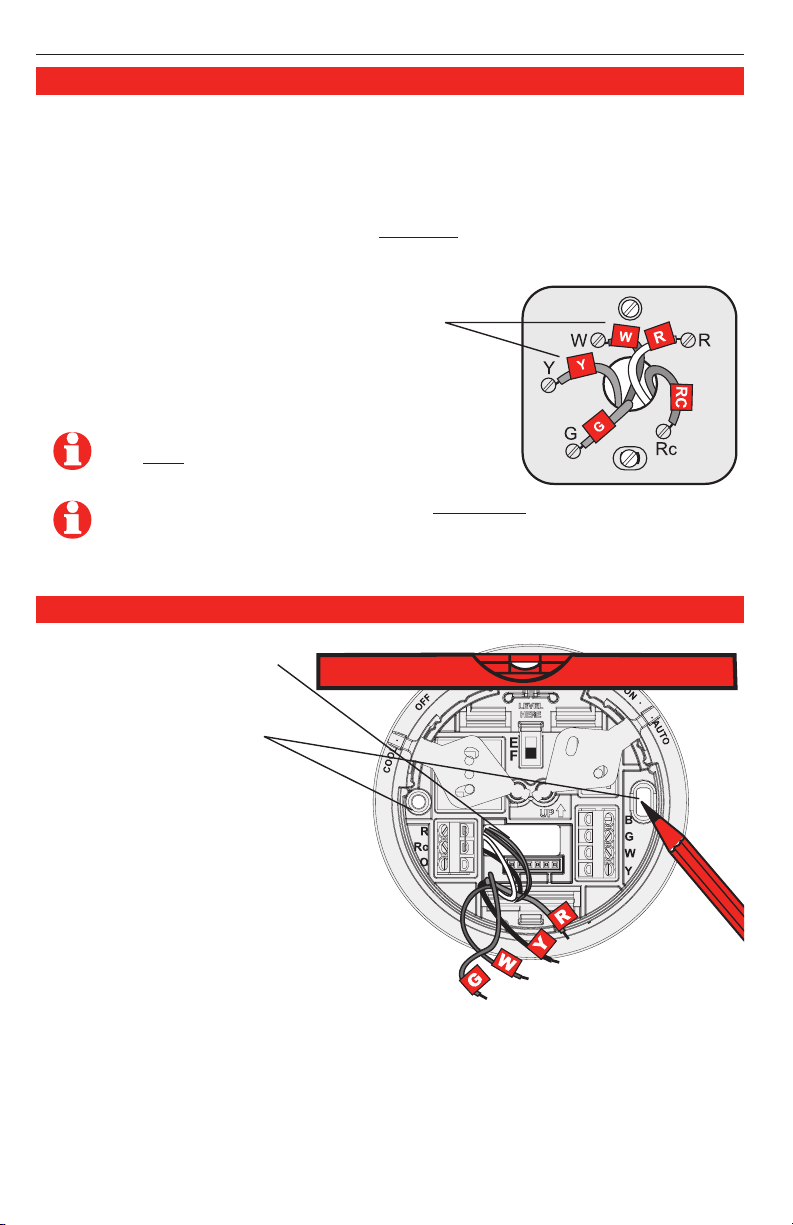

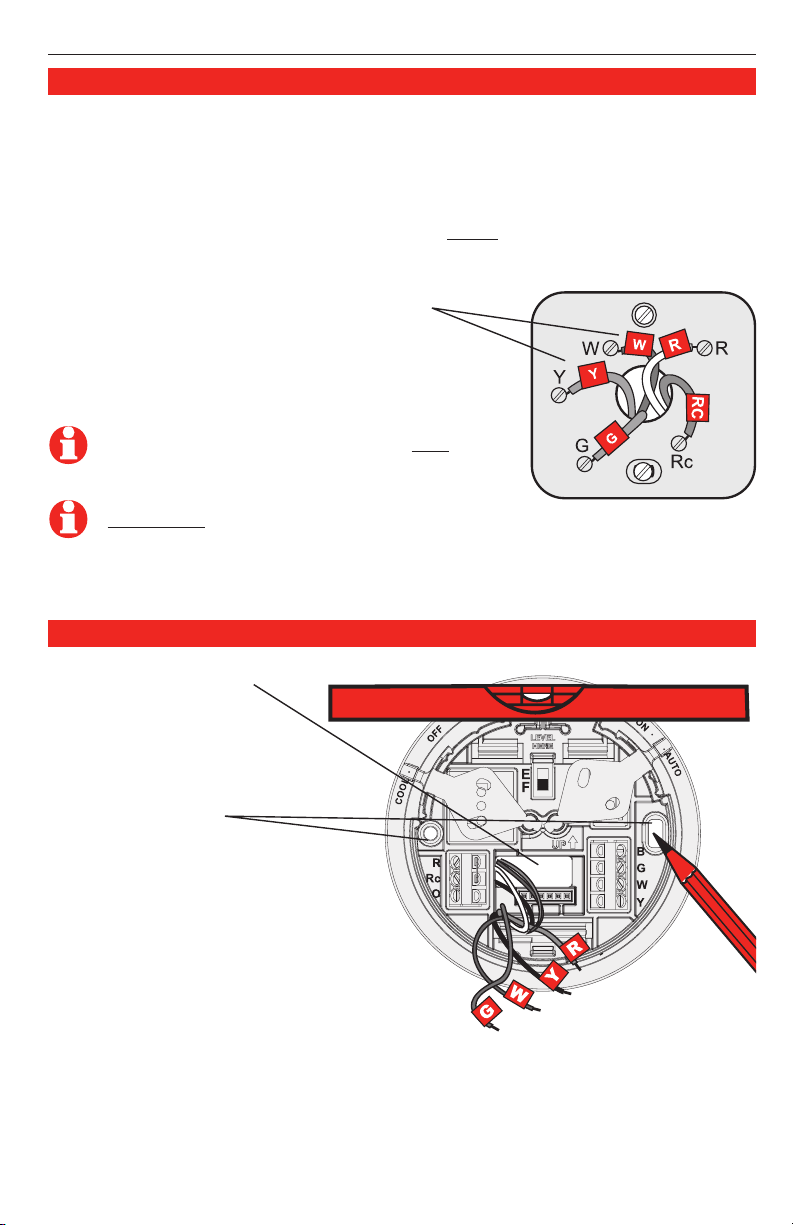

1. Match each labeled wire with same
letter on terminal.
2. Use a screwdriver to loosen screw
terminals, insert bare wire into slots,
then tighten screws.
3. Pushanyexcesswirebackintothe
wall opening.
Labels don't match?
If labels do not match letters on
thermostat, see table below.
Existing wires Connect to:
R• RH•4• V Terminal “R” [1]
Rc Terminal “Rc”[1]
O Terminal “O” [2]
B Terminal “B” [2]
G•F Terminal “G”
W•W1•H Terminal “W”
Y •Y1•M Terminal “Y”
C•X •B Do not use [3]

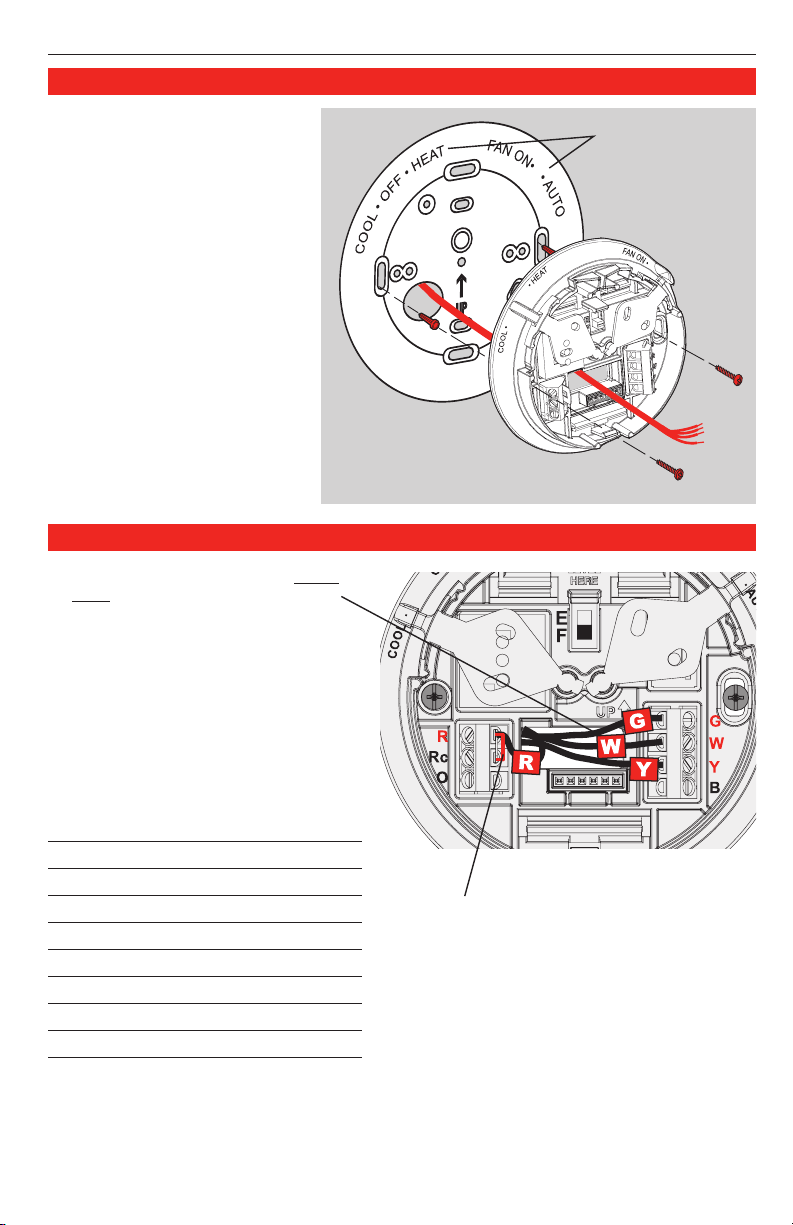

1. Pull wires through wire hole.
Position coverplate on wall,
level and mark hole positions.
2. Drillholes(3/16”fordrywall,
7/32”forplaster)andtapin
supplied wall anchors.
3. Pullwirethroughcoverplate
and subbase, position over
anchors, then insert and
tighten mounting screws.
Check level if desired.
4. Apply the large-print labels to
the coverplate, matching the
labels on the subbase.
Wiring
[1] If wires will be connected to both R and
Rc terminals, remove metal jumper.
[2]DonotconnectbothO and B if you
have a heat pump. Connect only the O
wire.WrapB wire with electrical tape
and do not use.
[3]DonotuseC, X or B.Wrapbareendof
wire with electrical tape.
[4] If you have two wires, connect wires to
R and W.
Coverplate
Subbase
Large-print
subbase switch
labels
Subbase and base installation
CT87N Easy-To-See
TM
• Owner's Manual
69-1919EFS—04 4

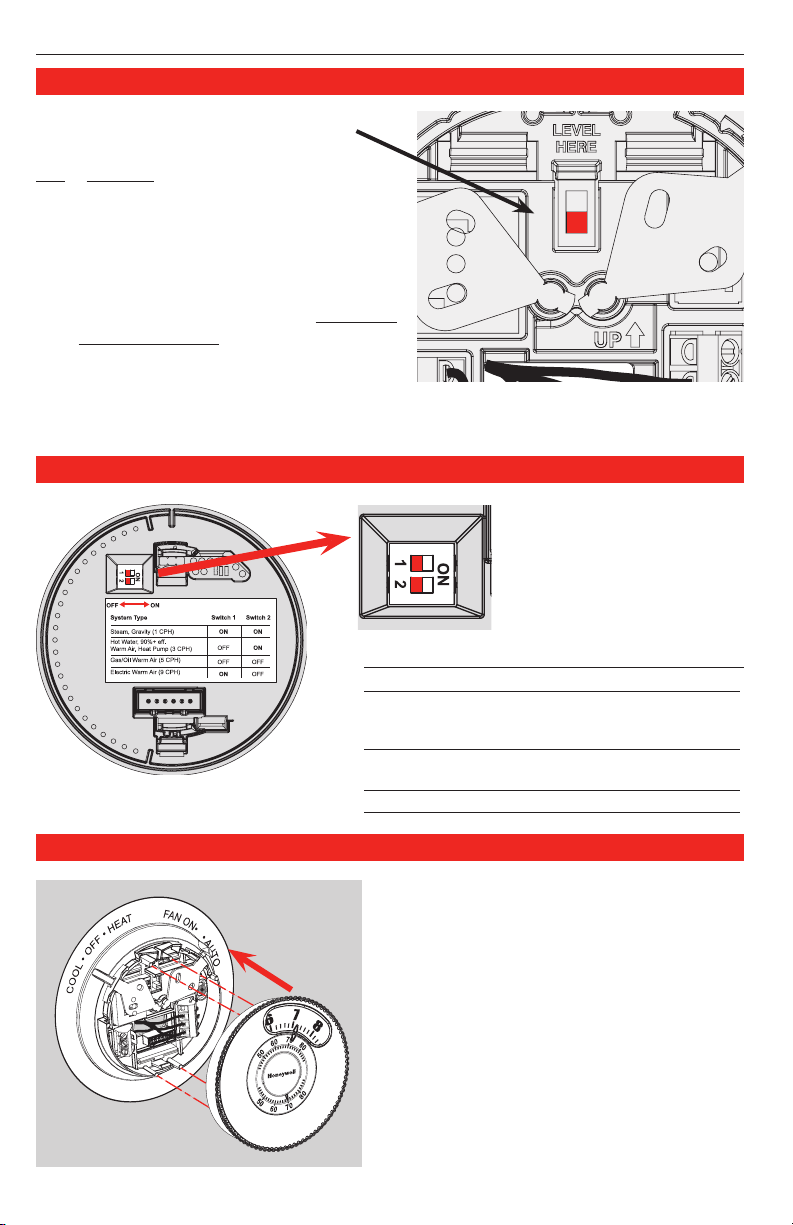

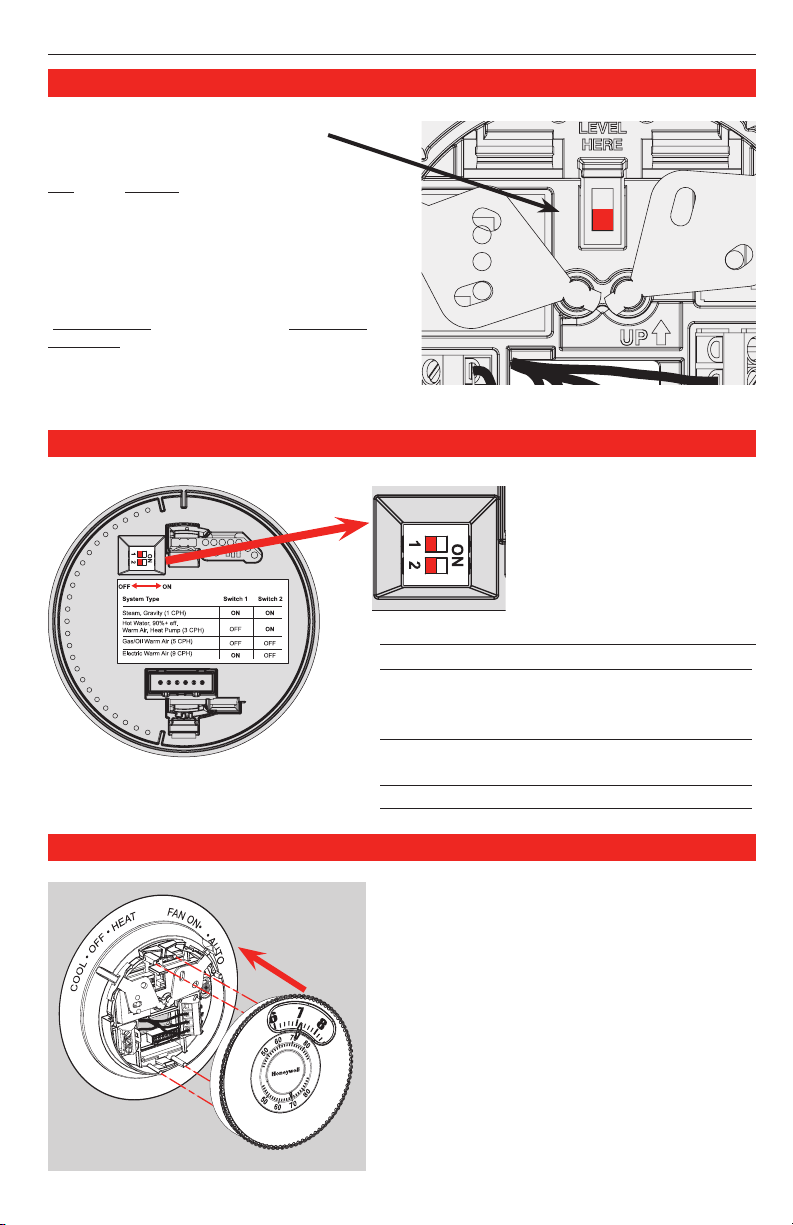

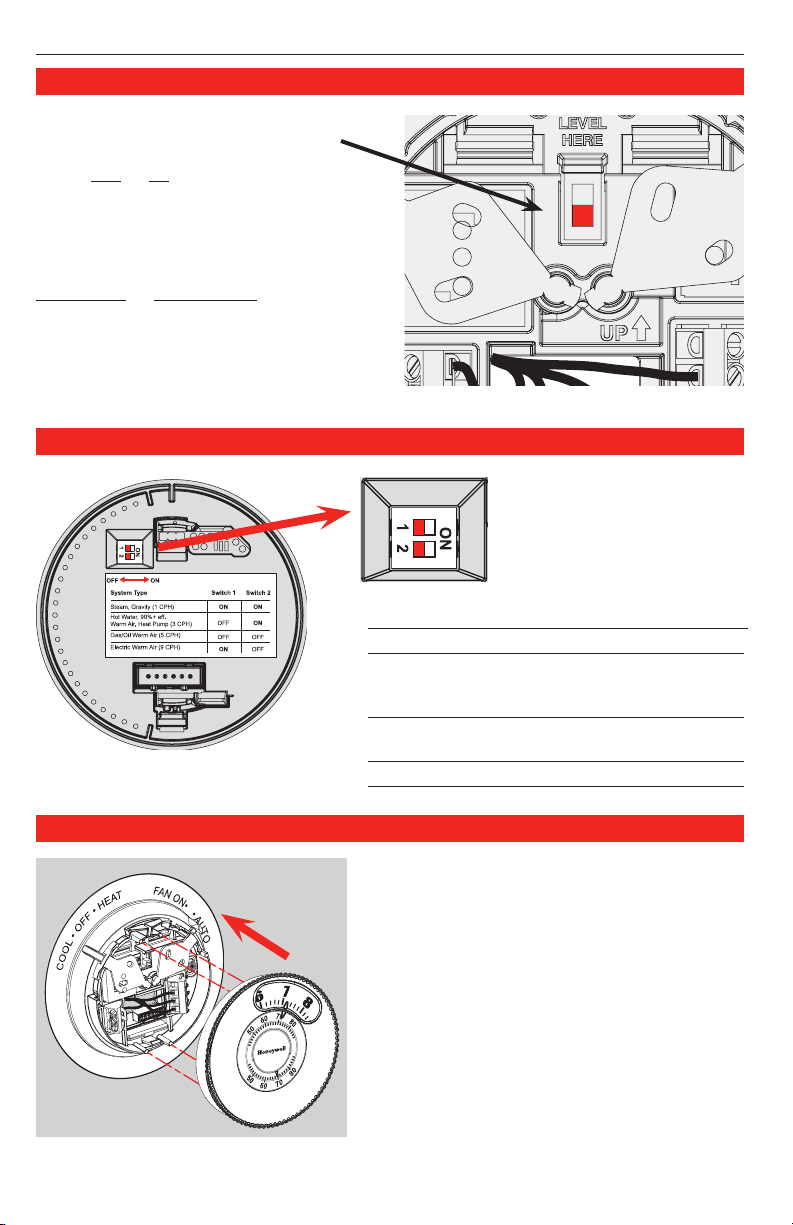

1. Align the slots on the base with tabs on the
thermostat, then push gently until the
thermostat snaps into place.
2. Restore electrical power at the heating/cooling
system, or at the fuse/circuit-breaker panel.
Move the switch to the proper setting for
your system:
F: For gas or oil heating systems, leave
the fan operation switch in this factory-
setposition(forsystemsthatcontrolthe
faninacallforheat).
E: Change the switch to this setting for
heat pump or electric heat systems.
(Thissettingisforsystemsthatallowthe
thermostat to control the fan in a call for
heat, if a fan wire is connected to the G
terminal.)
E
F
Fan operation settings
Cycle rate settings
Thermostat mounting
Coverplate
and subbase
Heating System Switch 1 Switch 2
Steam or gravity On On
High efficiency warm air Off On
(90%plusefficiency),
hot water, or heat pump
Gas or oil warm air Off Off
(factorysetting)
Electric warm air On Off
Move the cycle rate switches
to the proper setting for your
system(seetablebelow).
Thermostat
English: Page 1 • Français: Page 6 • Español: Página 11
5 69-1919EFS—04

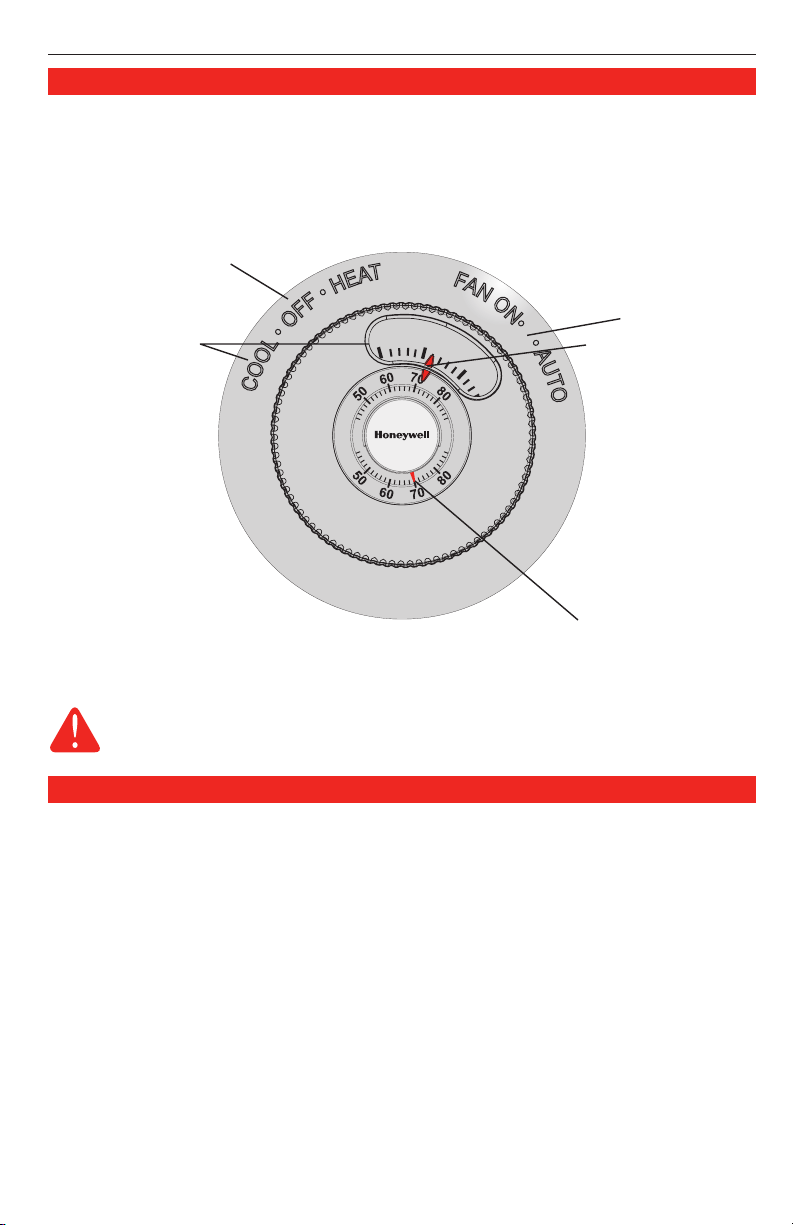

Fan switch
• On: Fan runs
continuously.
• Auto: Fan runs only
when heating or cooling
system is on.
System switch
• Cool: Controls the cooling
system.
• Heat: Controls the heating
system.
• Off: All systems
are off.
Operation
Honeywell warrants this product, excluding battery, to be
free from defects in the workmanship or materials, under
normal use and service, for a period of one (1) years from
the date of purchase by the consumer. If at any time
during the warranty period the product is determined to be
defective or malfunctions, Honeywell shall repair or replace
it (at Honeywell's option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of pur-
chase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 1-800-468-1502. Cus-
tomer Care will make the determination whether the prod-
uct should be returned to the following address: Honeywell
Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N.,
Golden Valley, MN 55422, or whether a replacement prod-
uct can be sent to you.
This warranty does not cover removal or reinstallation
costs. This warranty shall not apply if it is shown by
Honeywell that the defect or malfunction was caused by
damage which occurred while the product was in the pos-
session of a consumer.
Honeywell's sole responsibility shall be to repair or replace
the product within the terms stated above. HONEYWELL
SHALL NOT BE LIABLE FOR ANY LOSS OR DAM-
AGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR
INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,
EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF
THIS PRODUCT. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so this
limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY
HONEYWELL MAKES ON THIS PRODUCT. THE DURA-
TION OF ANY IMPLIED WARRANTIES, INCLUDING THE
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE
ONE-YEAR DURATION OF THIS WARRANTY. Some states
do not allow limitations on how long an implied warranty
lasts, so the above limitation may not apply to you.
This warranty gives you specic legal rights, and you may
have other rights which vary from state to state.
If you have any questions concerning this warranty, please
write Honeywell Customer Relations, 1985 Douglas Dr.,
Golden Valley, MN 55422 or call 1-800-468-1502. In
Canada, write Retail Products ON15-02H, Honeywell Lim-
ited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario
M1V 4Z9.

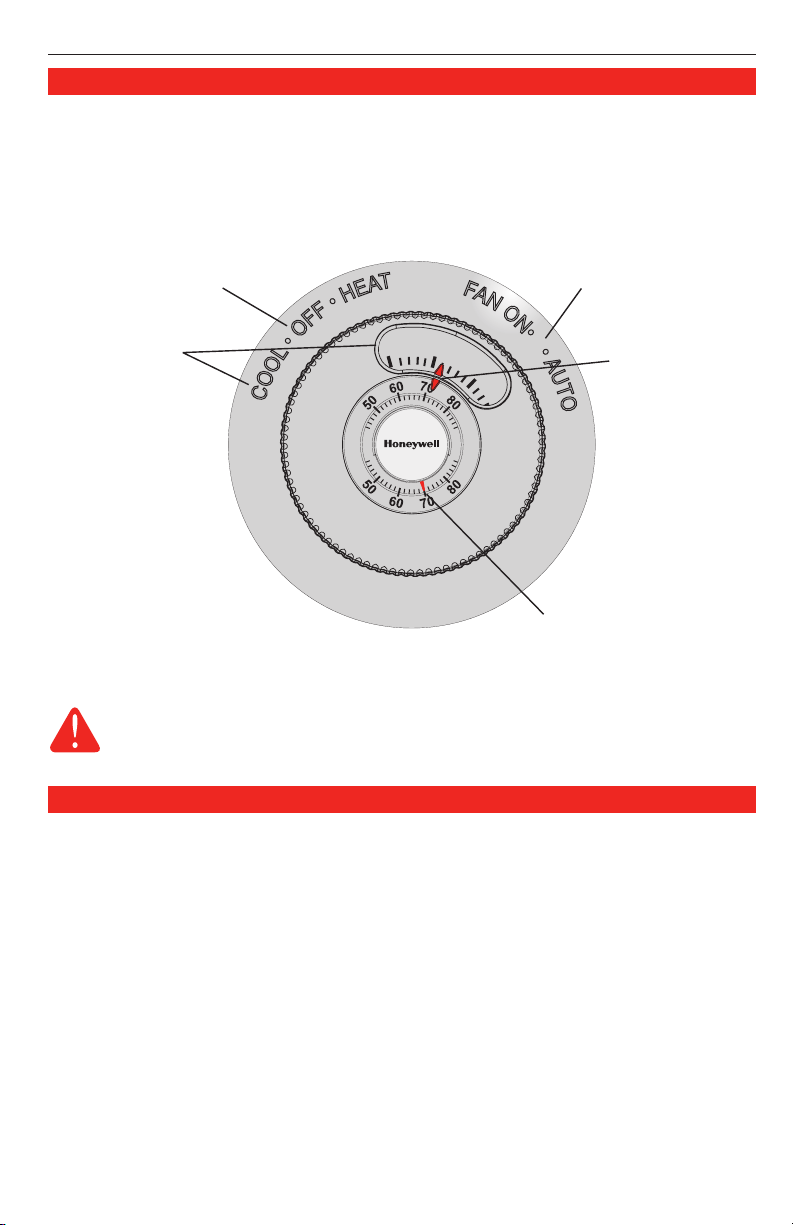

Temperature
Current indoor
temperature.
Temperature
setting
Rotate to
set, a click is
heard every
two degrees
as the tem-
perature is
adjusted.
Markings
Enlarged,
raised num-
bers indicate
temperature
range by
touch or sight.
The large 5, 6,
7 and 8 mean
50, 60, 70 and
80°F, respectively.
C
O
O
L
•
O
F
F
•
H
E
A
T
F
A
N
O
N
•
•
A
U
T
O
6
7
8
CAUTION: EQUIPMENT DAMAGE HAZARD
Donotoperatecoolingsystemwhenoutdoortemperatureisbelow50°F.
1-year limited warranty
