Dewalt D28499X 7 in./ 9 in. (180mm/230mm) 5.3 HP Angle User Manual

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (APR04-CD-1)

Form No. 399080-03 D28474, D28493, D28493G, D28494, D28494G, D28499, D28497

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the

array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

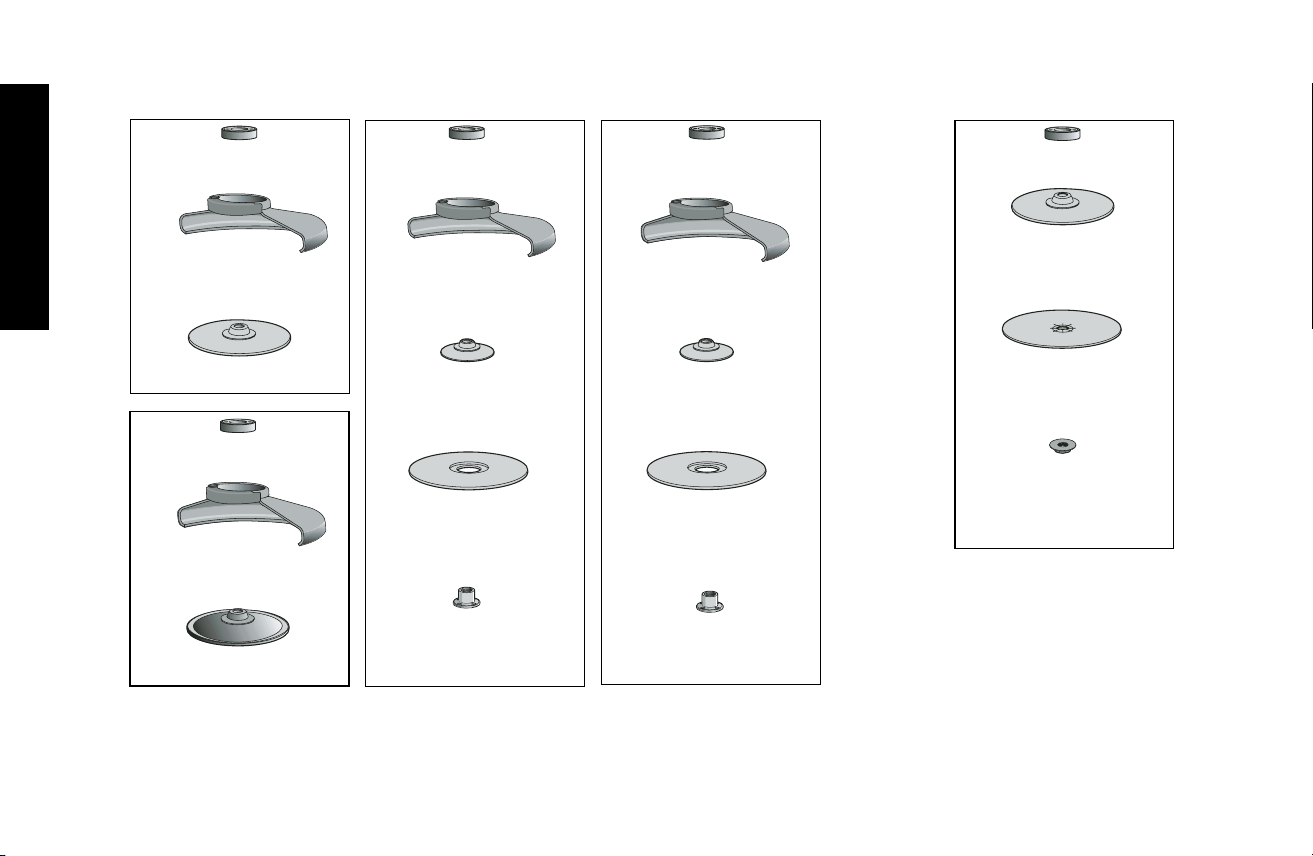

ACCESSORY

7''

Type 27

Grinding

Wheel

9''

Type 27

Grinding

Wheel

6''

Abrasive

Cup

Stone

5''

Abrasive

Cup

Stone

4''

Abrasive

Cup

Stone

6''

Wire

Wheel

4''

Wire

Cup

Brush

6''

Wire

Cup

Brush

7''

Diamond

Cup

Wheel

7''

Sanding

Flap

Disc

9''

Sanding

Disc

7''

Type 1

Diamond

Abrasive

Wheel

7''

Sanding

Disc

D28493N

5000 rpm

OPTIMAL CAPABLE CAN NOT BE USED

D28494S

6000 rpm

D28494N

6000 rpm

D28474W

8000 rpm

REQUIRED

GUARD

Must Be

Used with

D284937

Must Be

Used with

D284939

Must Be

Used with

D284936

Must Be

Used with

D284936

Must Be

Used with

D284934

Must Be

Used with

D284937

/D284939

Must Be

Used with

D284937

/D284939

Must Be

Used with

D284937

/D284939

Must Be

Used with

D284937

Must Be

Used with

D284937

Must Be

Used with

D284931

Application Information

D28474/D28493/D28493G/D28494/D28494G/D28499 Heavy Duty Large Angle Grinders

Grandes rectifieuses coudé es de service intensif

Esmeriladoras de á ngulo grande para trabajo pesado

D28497 Heavy Duty Large Angle Sander

Grandes ponceuse coudé es de service intensif

Lijadora angular grande para trabajo pesado

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓ N, CENTROS DE SERVICIO Y PÓ LIZA

DE GARANTÍA. ADVERTENCIA: LÉ ASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

Questions? See us on the World Wide Web at www.dewalt.com

English

General Safety Instructions

WARNING! Read and understand all

instructions. Failure to follow all instructions

listed below, may result in electric shock, fire

and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

Keep your work area clean and well lit. Cluttered benches

and dark areas invite accidents.

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases, or

dust. Power tools create sparks which may ignite the dust or

fumes.

Keep bystanders, children, and visitors away while oper-

ating a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Grounded tools must be plugged into an outlet properly

installed and grounded in accordance with all codes and

ordinances. Never remove the grounding prong or modify

the plug in any way. Do not use any adapter plugs. Check

with a qualified electrician if you are in doubt as to whether

the outlet is properly grounded. If the tools should electrically

malfunction or break down, grounding provides a low resistance

path to carry electricity away from the user. This tool may use

grounded construction (3 prong plug) to provide a means to

transfer electrical energy safely away from the user in the event

the tool electrically malfunctions, breaks down, or the tool case

becomes live. Damage to, or loss of, one of the 3 plug blades;

damage to the plug or cord, or failure to have the tool plugged

into a verified and continuously grounded electrical system, may

result in electric shock, serious injury, or death. To avoid these

risks of injury, the tool must, at all times, be maintained and in

proper working order (cord, plug blades) and plugged into a con-

tinuously grounded electrical system. (See also “Cleaning” in the

Maintenance section, page 15.) Applicable only to Class I

(grounded) tools.

Double insulated tools are equipped with a polarized plug

(one blade is wider than the other.) This plug will fit in a

polarized outlet only one way. If the plug does not fit fully in

the outlet, reverse the plug. If it still does not fit, contact a

qualified electrician to install a polarized outlet. Do not

change the plug in any way. Double insulation eliminates

the need for the three wire grounded power cord and grounded

power supply system. Applicable only to Class II (double

insulated) tools.

Avoid body contact with grounded surfaces such as pipes,

radiators, ranges and refrigerators. There is an increased risk

of electric shock if your body is grounded.

Don’t expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric shock.

Do not abuse the cord. Never use the cord to carry the

tools or pull the plug from an outlet. Keep cord away from

heat, oil, sharp edges or moving parts. Replace damaged

cords immediately. Damaged cords increase the risk of elec-

tric shock.

When operating a power tool outside, use an outdoor exten-

sion cord marked “W-A” or “W.” These cords are rated for out-

door use and reduce the risk of electric shock.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS

OR ANY D

WALT TOOL, CALL US TOLL FREE AT:

1-800-4-DEWALT (1-800-433-9258)

SAVE THESE INSTRUCTIONS!

English

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

Ampere Rating

More Not more AWG

Than Than

12 - 16 14 12 Not Recommended

PERSONAL SAFETY

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use tool while

tired or under the influence of drugs, alcohol, or medica-

tion. A moment of inattention while operating power tools may

result in serious personal injury.

Dress properly. Do not wear loose clothing or jewelry.

Contain long hair. Keep your hair, clothing, and gloves

away from moving parts. Loose clothes, jewelry, or long hair

can be caught in moving parts. Air vents often cover moving

parts and should also be avoided.

Avoid accidental starting. Be sure switch is off before plug-

ging in. Carrying tools with your finger on the switch or plugging

in tools that have the switch on invites accidents.

Remove adjusting keys or wrenches before turning the

tool on. A wrench or a key that is left attached to a rotating part

of the tool may result in personal injury.

Do not overreach. Keep proper footing and balance at all

times. Proper footing and balance enables better control of the

tool in unexpected situations.

Use safety equipment. Always wear eye protection. Dust

mask, non-skid safety shoes, hard hat, or hearing protection

must be used for appropriate conditions.

TOOL USE AND CARE

Use clamps or other practical way to secure and support

the workpiece to a stable platform. Holding the work by hand

or against your body is unstable and may lead to loss of control.

Do not force tool. Use the correct tool for your application.

The correct tool will do the job better and safer at the rate for

which it is designed.

Do not use tool if switch does not turn it on or off. Any tool

that cannot be controlled with the switch is dangerous and must

be repaired.

Disconnect the plug from the power source before making

any adjustments, changing accessories, or storing the

tool. Such preventative safety measures reduce the risk of

starting the tool accidentally.

Store idle tools out of reach of children and other untrained

persons. Tools are dangerous in the hands of untrained users.

Maintain tools with care. Keep cutting tools sharp and

clean. Properly maintained tools, with sharp cutting edges are

less likely to bind and are easier to control.

Check for misalignment or binding of moving parts, break-

age of parts, and any other condition that may affect the

tools operation. If damaged, have the tool serviced before

using. Many accidents are caused by poorly maintained tools.

Use only accessories that are recommended by the manu-

facturer for your model. Accessories that may be suitable for

one tool may become hazardous when used on another tool.

SERVICE

Tool service must be performed only by qualified repair per-

sonnel. Service or maintenance performed by unqualified per-

sonnel could result in a risk of injury.

When servicing a tool, use only identical replacement parts.

Follow instructions in the Maintenance section of this man-

ual. Use of unauthorized parts or failure to follow Maintenance

instructions may create a risk of electric shock or injury.

Specific Safety Rules for Grinders

Always use proper guard with grinding wheel. A guard pro-

tects operator from broken wheel fragments and wheel contact.

Accessories must be rated for at least the speed recom-

mended on the tool warning label. Wheels and other acces-

sories running over rated speed can fly apart and cause injury.

Refer to the table below. Accessory ratings must always be

above tool speed as shown on tool nameplate.

NOTE: The rated no load tool speed is printed on the name plate

and embossed on the gear case.

Hold tool by insulated gripping surfaces when performing

an operation where the cutting tool may contact hidden

wiring or its own cord. Contact with a “live” wire will make

exposed metal parts of the tool “live” and shock the operator.

Before using, inspect recommended accessory for cracks

or flaws. If such a crack or flaw is evident, discard the acces-

sory. The accessory should also be inspected whenever you

think the tool may have been dropped. Flaws may cause wheel

breakage.

English

When starting the tool with a new or replacement wheel, a

new or replacement wire brush installed, or if you are

unsure of the condition of the wheel, hold the tool in a well

protected area and let it run for one minute. If the wheel has

an undetected crack or flaw, it should burst in less than one

minute. If the wire brush has loose wires, they will be detected.

Never start the tool with a person in line with the wheel. This

includes the operator.

In operation, avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the wheel for

cracks and flaws.

Direct sparks away from operator, bystanders or flamma-

ble materials. Sparks may be produced while using a sander

or grinder. Sparks may cause burns or start fires.

Always use side handle. Tighten the handle securely. The

side handle should always be used to maintain control of the tool

at all times.

Clean out your tool often, especially after heavy use. Dust

and grit containing metal particles often accumulate on interior

surfaces and could create a risk of serious injury, electric

shock or electrocution.

Do not operate this tool for long periods of time. Vibration

caused by tool action may be harmful to your hands and arms.

Use gloves to provide extra cushion and limit exposure by taking

frequent rest periods.

WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chem-

icals known to cause cancer, birth defects, or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

5000 RPM

6000 RPM

8000 RPM

5500 RPM

6600 RPM

8500 RPM

Minimum

Accessory

Rating

Rated

(no load)

Tool Speed

English

FAMILIARIZATION

Large Angle Grinders and Large Angle Sanders are designed for

heavy material removal in extended use applications. The following

grinders and sanders are described in this manual:

D28474 7" Angle Grinder double insulated 8,000 rpm

D28493 9" Angle Grinder double insulated 5,000 rpm

D28493G 9" Angle Grinder grounded 5,000 rpm

D28494 7"/9" Angle Grinder double insulated 6,000 rpm

D28494G 7"/9" Angle Grinder grounded 6,000 rpm

D28497 7"/9" Angle Sander grounded 6,000 rpm

D28499 7"/9" Angle Grinder double insulated 6,000 rpm

Components

A. Trigger Switch B. Lock On Button

C. Spindle Lock D. Side Handle

E. Spindle F. Soft Mount

G. Top Bumper

• arsenic and chromium from chemically-treated lumber

(CCA).

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety equip-

ment, such as those dust masks that are specially designed to filter

out microscopic particles.

• Avoid prolonged contact with dust from power sanding,

sawing, grinding, drilling, and other construction activities.

Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmful chemicals.

WARNING: Use of this tool can generate and/or disburse dust,

which may cause serious and permanent respiratory or other injury.

Always use NIOSH/OSHA approved respiratory protection appro-

priate for the dust exposure. Direct particles away from face and

body.

CAUTION: Use extra care when grinding into a corner

because a sudden, sharp movement of the grinder may be expe-

rienced when the wheel contacts a secondary surface.

CAUTION: Wear appropriate personal hearing protection

during use. Under some conditions and duration of use, noise

from this product may contribute to hearing loss.

• The label on your tool may include the following symbols. The

symbols and definitions are as follows:

V ............volts A ............amperes

Hz ..........hertz W............watts

min ..........minutes ..........alternating current

........direct current

o ..........no load speed

............

Class II Construction

............earthing terminal

............safety alert symbol .../min......revolutions

per minute

English

Features

SWITCH

The tool is controlled by a trigger switch (A). A lock-on button (B)

provides increased comfort in extended use applications.

ROTATING REAR HANDLE (D28499 ONLY)

The rear handle can be positioned 30°, 60°, and 90° left and right

of center position.

ROTATING GEAR CASE (D28474, D28493, D28494, D28497)

For applications in which a tool will be dedicated for uses in edge

grinding and finishing work, the gear case may be rotated 90° left

or right of its original position. See page 9 for instructions on

rotating the gear case.

MULTIPLE SIDE HANDLE POSITIONS

The side handle can be properly positioned in five locations based

on personal preference and application. The side handle must be

used at all times to maintain proper control of the tool.

TOP BUMPER

The gear case top bumper may wear with

use. The bumper can be replaced with part

number 397711-00 available at extra cost

from D

WALT authorized service centers.

Replacement should be performed by

WALT authorized service centers or

qualified service personnel.

SPINDLE LOCK

The spindle lock pin is provided to prevent the spindle from rotating

when installing or removing wheels. Operate the spindle lock pin

only when the tool is turned off and unplugged from the power

Sanding Flap Discs

soft mount

Type 27 guard

D284937/D284939

Type 27 guard

D284937/D284939

hubbed sanding flap

disc

non-hubbed sanding

flap disc

clamp nut

22191-00

backing flange

54339-00

NOTE: Wheel size must match guard size; i.e., a new 7" wheel may

not be used with a 9" guard. The bottom surface of wheel must be

inside the bend of the guard lip.

English

Grinding Wheels

soft mount

Type 27 guard

D284937/D284939

Type 27 hubbed wheel

soft mount

Type 28 guard

D284938

Type 28 hubbed wheel

soft mount

Type 27 guard

D284937/D284939

backing flange

54339-00

Type 27 non-hubbed

wheel

clamp nut

22191-00

soft mount

Type 28 guard

D284938

backing flange

54339-00

Type 28 non-hubbed

wheel

Sanding Discs

soft mount

rubber backing pad

DW4947

sanding disc

clamp nut

included with

D4947

clamp nut

22191-00

NOTE: Wheel size must match guard size; i.e., a new 7" wheel may not be used with a

9" guard. The bottom surface of wheel must be inside the bend of the guard lip.

English

Flaring Cup Stones

Wire Wheels

soft mount

wire cup brush

wire wheel

Type 11 flaring cup guard

D284934 — 4"

D284936 — 6"

backing flange

608368-00

flaring cup stone

NOTE: Wheel size must match guard size; i.e., a 7" wheel may not

be used with a 9" guard.

Cutting Wheels

Type 1 guard

D284931

Type 1 guard

D284931

abrasive cutting wheel

diamond cutting wheel

clamp nut

608463-00

clamp nut

608463-00

Type 27 guard

D284937/D284939

Type 27 guard

D284937/D284939

backing flange

608370-00

backing flange

608370-00

English

D284931 7" Type 1 Guard

054339-00 Grinding backing flange

22191-00 Clamp nut

61820-01 Wheel Wrench

445928-01 Soft mount spindle protector

397711-00 Top gear case bumper

ASSEMBLY AND ADJUSTMENTS

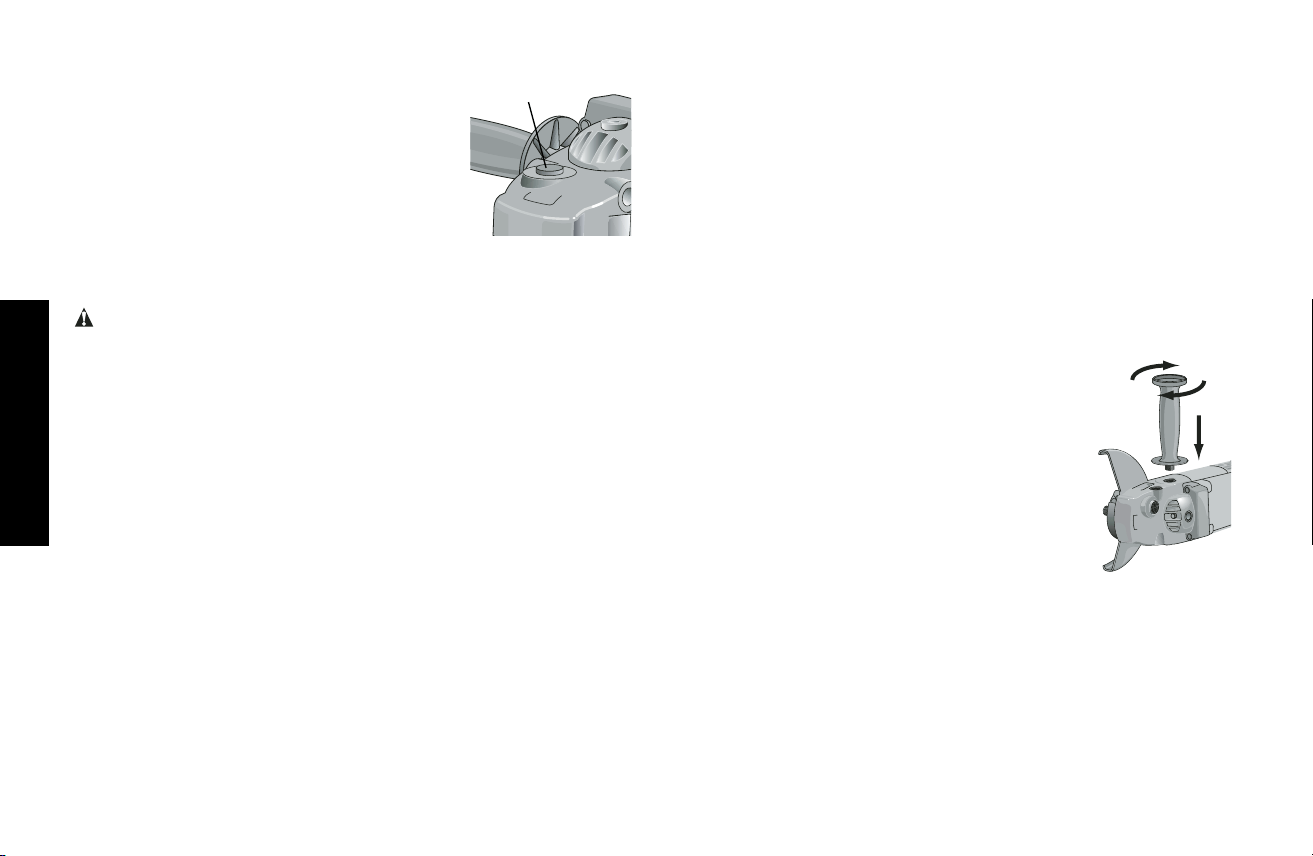

Attaching the Side Handle

To install the side handle, thread the handle into one of the five

positions listed below and tighten securely by turning clockwise.

• Two front positions: Forward handle

positions are designed for optimized bal-

ance in surface finishing applications.

• Two rear positions: Rear handle positions

are designed for optimized balance in edge

grinding applications.

• One top position: Top handle position is

designed for edge grinding applications.

NOTE: D28497 includes only three handle

positions.

Rotating the Rear Handle

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the

trigger switch to ensure that the

tool is off.

1. Unlock the rear handle by

pulling out the Handle Release

Lever (G) as shown.

source. To engage the lock, depress the spin-

dle lock button (C) and rotate the spindle until

you are unable to rotate it further.

CAUTION: Never depress the spindle lock

button while the grinder is running. Never turn

on the grinder while the spindle lock button is

depressed. Damage to your tool or personal

injury may result.

SOFT MOUNT

The grinder is equipped with a soft mount, enabling easy wheel

installation and removal.

Accessories and Attachments

It is important to choose the correct guards, backing pads and

flanges to use with grinder accessories. See the chart on pages

5–7 for information on choosing the correct accessories.

CAUTION: Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and other acces-

sories running over rated speed can fly apart and cause injury.

Accessory ratings must always be above tool speed as shown on

tool nameplate.

ATTACHMENTS

Attachments designed specifically for this grinder can be

purchased through D

WALT dealers and D

WALT Factory

Service centers.

D284939 9" Type 27 guard

D284948 9" Type 28 guard

D284937 7" Type 27 guard

D284936 6" Type 11 Flaring cup guard with flange

D284934 4" Type 11 Flaring cup guard with flange

D284933 Type 11 Flaring cup wheel backing flange

D284932 Type 1 Flange set

English

2. Rotate handle into available 0°, 30°, 60°, or 90° position left OR

right of center.

3. Push in the handle release lever.

4. Before turning the tool on, ensure that the handle is locked into

a position and the handle release lever has returned to the orig-

inal position flush with the tool housing.

Rotating the Gear Case

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

1. Remove the four corner screws

attaching the gear case to motor

housing.

2. Without separating the gear

case from motor housing, rotate

the gear case head to desired

position.

NOTE: If the gear case and motor housing become separated by

more than 1/8", the tool must be serviced and re-assembled by a

WALT service center. Failure to have the tool serviced may

cause brush, motor and bearing failure.

3.Re-install screws to attach the gear case to the motor housing.

Tighten screws to 20 in./lbs. torque. Overtightening could cause

screws to strip.

OPERATION

Power Source

Plug the large angle grinder into a dedicated electrical circuit.

Operating this tool on a circuit with other tools will decrease tool

performance.

Switch

CAUTION: Before connecting the tool to a power source or after

a power failure, depress and release the trigger switch (A) once

without depressing the lock-on button (B) to ensure that the switch

is in the off position. If the trigger switch is locked on, the tool will

start unexpectedly when power is reconnected to the tool. Hold the

side handle and rear handle firmly to maintain control of tool at start

up and during use.

TRIGGER OPERATION

To turn the tool on, depress the trigger switch

(A). The tool will remain running while the

trigger is depressed. Turn the tool off by

releasing the trigger.

TRIGGER OPERATION WITH LOCK-ON FEATURE

To turn tool on, depress trigger. Depress and hold lock-on button

(B) while releasing trigger. Lock-on button will remain depressed

and tool will remain on.

To turn the tool off, depress and release trigger. The lock pin but-

ton will pop out, permitting the trigger to disengage and causing the

tool to turn off.

NOTE: Allow the tool to reach full speed before touching tool to

work surface. Lift the tool from the work surface before turning the

tool off.

CAUTION: Make sure the wheel has come to a complete stop

before setting the tool down.

REMOVAL OF LOCK-ON FEATURE

The lock-on button can be permanently removed without compro-

mising compliance with regulatory agencies shown on the tool’s

nameplate. Removal of the lock pin must be done by a D

WALT

Service Center.

90˚

English

Mounting and Using Depressed Center

Grinding Wheels and Sanding Flap Discs

MOUNTING AND REMOVING GUARD

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

IMPORTANT INFORMATION ABOUT GUARDS

Guards must be used with all grinding

wheels, sanding flap discs, wire brushes

and wire wheels. The tool may be used with-

out a guard only when sanding with conven-

tional sanding discs. D

WALT models

D28493, D28494, D28474, D28499 are pro-

vided with a guard intended for use with

depressed center wheels (Type 27), and

hubbed grinding wheels (Type 27). The

same guard is designed for use with sand-

ing flap discs, wire brushes and wire wheels.

Grinding and cutting with wheels other than Type 27 and 29 require

different accessory guards not included with the tool. Mounting

instructions for these accessory guards are included in the acces-

sory package.

CAUTION: When using a grinding wheel with a Type 27, 28, or

29 guard, be sure that the bottom surface of the grinding wheel is

inside the the guard lip.

CAUTION

WALT model D28497 Angle Sander may only be

used for grinding by using appropriate accessory guard.

1. Open the guard latch (H), and align the lugs with slots on the

gear case cover. Position the guard facing backward, as

shown.

2. Push the guard down until the guard

lugs engage and rotate freely in the

groove on the gear case hub.

3. With the guard latch open, rotate the

guard into the desired working posi-

tion that provides maximum protec-

tion to the user as shown.

4. Close the guard latch to secure the

guard on the gear case. You should

be unable to rotate the guard by hand

when the latch is closed. Do not

operate the grinder with a loose

guard or the clamp lever in open

position.

5. To remove the guard, follow the pro-

cedure above in reverse order.

NOTE: The guard is pre-adjusted to the

diameter of the gear case hub at the fac-

tory. If, after a period of time, the guard

becomes loose, tighten the adjusting

screw (I) with clamp in the closed posi-

tion.

CAUTION: Do not tighten the adjusting screw with the clamp

lever in open position. Undetectable damage to the guard or the

mounting hub may result.

MOUNTING AND REMOVING HUBBED WHEELS

Hubbed wheels install directly on the 5/8" — 11 threaded spindle.

1. Thread the wheel on the spindle by hand, seating the wheel

against the soft mount.

2. Depress the spindle lock button and use a wrench to tighten the

hub of the wheel.

GRINDING

WHEEL

SURFACE

GUARD

LIP

English

3. Reverse the above procedure to remove the wheel.

CAUTION: Failure to properly seat the wheel against the soft

mount before turning the tool on may result in damage to the tool

or the wheel.

MOUNTING NON-HUBBED WHEELS

Depressed center, Type 27 grinding wheels

must be used with available accessory flanges.

See the chart on pages 5–7 of this manual for

more information.

1. Install the metal backing flange (J) on spin-

dle (E) against the soft mount.

2. Place wheel against the backing flange,

centering the wheel on the backing flange

pilot.

3. While depressing the spindle lock button,

thread the clamp nut (K) on spindle, piloting

the raised hub on clamp nut in the center of

grinding wheel.

4. Tighten the clamp nut with a wrench.

5. Reverse the above procedure to remove the wheel.

SURFACE GRINDING WITH GRINDING WHEELS

1. Allow the tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface,

to allow the tool to operate at high speed.

3. Maintain a 20˚ to 30˚ angle between the

tool and work surface.

4. Continuously move the tool in a forward and back motion to

avoid creating gouges in the work surface.

5. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before setting it down.

EDGE GRINDING WITH GRINDING WHEELS

CAUTION: Wheels used for cutting and edge grinding may

break or kick back if they bend or twist while the tool is being used

to do cut-off work or deep grinding. To reduce the risk of serious

injury, limit the use of these wheels with a standard Type 27 guard

to shallow cutting and notching (less than 1/2" in depth). The open

side of the guard must be positioned away from the operator. For

deeper cutting with a Type 1 wheel, use a closed, Type 1 guard.

Type 1 guards are available at extra cost from your local dealer or

authorized service center.

1. Allow the tool to reach full speed before touching the tool to the

work surface.

2. Apply minimum pressure to work surface, to allow the tool to

operate at high speed.

3. Protect yourself during edge finishing by directing the open side

of the guard away from you.

4. Move the tool continuously in a forward and back motion to

avoid creating gouges in the work surface.

5. Remove tool from work surface before turning the tool off. Allow

the tool to stop rotating before setting it down.

WARNING: Do not use edge grinding wheels for surface grind-

ing applications because edge grinding wheels are not designed for

side pressures encountered with surface grinding. Wheel breakage

and injury may result.

SURFACE FINISHING WITH SANDING FLAP DISCS

1. Allow the tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, to allow the tool to

operate at high speed.

3. Maintain a 5˚ to 10˚ angle between the tool

and work surface.

20˚- 30˚

5˚- 10˚

English

4. Continuously move the tool in a forward and back motion to

avoid creating gouges in the work surface.

5. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before setting it down.

MOUNTING AND USING SANDING

BACKING PADS

Sanding pads and sanding discs must be rated above minimum

accessory speed as shown on tool. Recommended sanding

backing pads and sanding discs are available at extra cost from

WALT service centers and D

WALT dealers.

NOTE: Guard may be removed for sanding applications with

backing pads and sanding discs. Sanding flap discs are considered

grinding wheels by ANSI standards and require the use of a guard.

(See Mounting and Using Depressed Center Grinding Wheels and

Sanding Flap Discs).

MOUNTING SANDING BACKING PADS

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

CAUTION: Proper guard must be re-

installed for grinding wheel, sanding flap disc,

wire brush, or wire wheel applications after

sanding applications are complete.

1. Place or appropriately thread rubber back-

ing pad (L) down to soft mount.

2. Place the sanding disc (M) on the rubber

backing pad (L).

3. While depressing spindle lock, thread

clamp nut (N) on spindle, piloting the

raised hub on the clamp nut into the center of sanding disc and

backing pad.

4. Tighten the clamp nut with the proper wrench.

5. To remove the wheel, reverse the above procedure.

USING SANDING BACKING PADS

Choose the proper grit sandpaper for your application. Sandpaper

is available in various grits. Coarse grits yield faster material

removal rates and a rougher finish. Finer grits yield slower materi-

al removal and a smoother finish.

Begin with coarser grit discs for fast, rough material removal. Move

to a medium grit paper and finish with a fine grit disc for optimal

finish.

Coarse 16 – 30 grit

Medium 36 – 80 grit

Fine Finishing 100 – 120 grit

Very Fine Finishing 150 – 180 grit

1. Allow the tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, allowing tool to oper-

ate at high speed.

3. Maintain a 5˚ to 15˚ angle between the

tool and work surface. The sanding

disc should contact approximately one

inch of work surface.

4. Move the tool constantly in a straight line to prevent burning

and swirling of work surface. Allowing the tool to rest on the

work surface without moving, or moving the tool in a circular

motion causes burning and swirling marks on the work surface.

5. Remove the tool from the work surface before turning the tool

off. Allow the tool to stop rotating before setting it down.

5˚-15˚

English

Mounting and Using Wire Brushes

and Wire Wheels

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

Wire brushes and wire wheels must be rated above minimum

accessory speed as shown on tool. Use only wire brushes and

wheels provided with a 5/8" – 11 threaded hub. A Type 27 guard is

required when using wire brushes and wheels.

CAUTION: Wear work gloves when handling wire brushes or

wheels. Wire brushes and wheels can become sharp.

MOUNTING WIRE BRUSHES AND WIRE WHEELS

1. Thread the wheel on the spindle by hand, seating the wheel

against the soft mount.

2. Depress the spindle lock button and use a wrench on the hub

of the wire brush or wheel to tighten the wheel.

3. To remove the wheel, depress the spindle lock button and use

a wrench on the hub of the wire brush or wheel to loosen it.

NOTE: Failure to properly seat the wheel hub against the soft

mount before turning the tool on may result in damage to the tool

or wheel.

USING WIRE CUP BRUSHES AND WIRE WHEELS

Wire wheels and brushes can be used for removing rust, scale and

paint, and for smoothing irregular surfaces.

1. Allow tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, to allow the tool to

operate at high speed.

3. Maintain a 5˚ to 10˚ angle between the tool

and work surface for wire cup brushes.

4. Maintain contact between the edge of the

wheel and the work surface with wire

wheels.

5. Continuously move the tool in a forward

and back motion to avoid creating gouges

in the work surface. Allowing the tool to

rest on the work surface without moving,

or moving the tool in a circular motion

causes burning and swirling marks on the

work surface.

6. Remove the tool from the work surface

before turning the tool off. Allow the tool to

stop rotating before setting it down.

Mounting and Using Flaring Cup

(Type 11) Wheel

MOUNTING FLARING CUP WHEEL GUARD

WARNING: The flaring cup wheel guard is not included with

this tool. Flaring cup wheels require proper flanges and guards.

4" flaring cup wheel guard D284934 and 6" flaring cup wheel

guard D284936 are available as accessories and include proper

flange. Failure to use the proper flange and guard can result in

injury resulting from wheel breakage and wheel contact.

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

1. Install the guard as shown.

2. Guard body should be positioned between the spindle and the

operator to provide maximum operator protection.

5˚-10˚

English

3. Securely tighten the two clamping

screws (W) supplied with the guard.

MOUNTING FLARING CUP WHEEL

1. Remove the soft mount (F).

2. Install the flaring cup wheel backing

flange, aligning the flats on spindle

(O) with the flats on backing flange (P).

3. Thread the flaring cup wheel on spindle by hand, seating wheel

against backing flange.

4. Depress the spindle lock button and tighten the wheel by hand.

5. To remove the wheel, reverse the above procedure.

CAUTION: Failure to properly seat the wheel against backing

flange before turning the tool on may result in damage to the tool

or the wheel.

NOTE: Adjust the guard skirt so that only 1/8" of the wheel is

exposed by loosening the bolts, allowing the guard to lengthen.

Tighten the guard skirt bolts securely before using the grinder.

USING A FLARING CUP WHEEL

Flaring cup wheels are designed for heavy material removal.

1. Allow the tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, allowing the tool to

operate at high speed.

3. Maintain a 5˚ to 10˚ angle between the tool

and the work surface.

4. Continuously move the tool in a forward and

back motion to avoid creating gouges in the work surface.

5. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before setting it down.

Mounting and Using Cutting

(Type 1) Wheels

Cutting wheels include diamond wheels and abrasive discs.

Abrasive cutting wheels for metal and concrete use are available.

Diamond blades for concrete cutting can also be used.

WARNING: A closed, cutting wheel guard is not included with this

tool. Cutting wheels require proper flanges and guards. A 7" cutting

guard, D284931, is available as an accessory and includes proper,

matching flanges. Failure to use proper flange and guard can result

in injury resulting from wheel breakage and wheel contact.

MOUNTING CLOSED (TYPE 1) GUARD

Turn off and unplug tool before making any

adjustments or removing or installing

accessories. Before reconnecting the tool,

depress and release the trigger switch to

ensure that the tool is off.

1. Open the guard latch (H), and align the lugs

with slots on the gear case cover. Position

the guard facing backward, as shown.

2. Push the guard down until the guard lug

engages and rotates freely in the groove

on the gear case hub.

3. Rotate guard (Q) into desired working

position. The guard body should be posi-

5˚-10˚

English

tioned between the spindle and the operator to provide maxi-

mum operator protection.

4. Close the guard latch to secure the guard on the gear case

cover. You should be unable to rotate the guard by hand when

the latch is in closed position. Do not operate grinder with a

loose guard or clamp lever in open position.

NOTE: The guard is pre-adjusted to the dia-

meter of the gear case hub at the factory. If,

after a period of time, the guard becomes

loose, tighten the adjusting screw (I) with the

clamp lever in the closed position.

CAUTION: Do not tighten adjusting screw

with clamp lever in open position. Undetectable damage to guard

or mounting hub may result.

MOUNTING CUTTING WHEELS

1. Remove Soft Mount (F).

2. Install wheel backing flange, aligning flats on spindle (O) with

flats on backing flange (R).

3. Place the wheel on the backing flange, centering the wheel on

the backing flange pilot.

4. Install the clamp nut, ensuring that the wheel remains centered

on the backing flange.

5. Depress the spindle lock button and tighten clamp nut with

wrench.

6. Reverse the above procedure to remove the wheel.

USING CUTTING WHEELS

WARNING:

Do not use edge grinding/cutting wheels for surface

grinding applications because these wheels are not designed for

side pressures encountered with surface grinding. Wheel breakage

and injury may result.

1. Allow tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, allowing tool to oper-

ate at high speed.

3. Once you begin a cut, maintain the angle of the cutting wheel

to the work surface. This will keep you from bending the wheel

which could result in wheel breakage and injury.

4. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before setting it down.

MAINTENANCE

Cleaning

WARNING: Blowing dust and grit out of the motor housing using

clean, dry compressed air is a necessary regular maintenance pro-

cedure. Dust and grit containing metal particles often accumulate on

interior surfaces and could create an electrical shock or electrocu-

tion if not frequently cleaned out. ALWAYS WEAR SAFETY

GLASSES.

CAUTION: Never use solvents or other harsh chemicals for

cleaning the non-metallic parts of the tool. Use a clean, dry rag only.

English

Lubrication

WALT tools are properly lubricated at the factory and are ready

for use.

Repairs

To assure product SAFETY and RELIABILITY, repairs, mainte-

nance and adjustment should be performed by authorized service

centers or other qualified service personnel. Always use identical

replacement parts.

Motor Brushes

When brushes become worn, the tool will automatically stop, pre-

venting damage to the motor. Brush replacement should be per-

formed by D

WALT authorized service centers or other qualified

service personnel. Qualified service personnel should follow the

procedures below when replacing motor brushes.

Turn off and unplug tool before making any adjustments or

removing or installing accessories. Before reconnecting the

tool, depress and release the trigger switch to ensure that the

tool is off.

1. Remove the brush doors located on the sides of motor housing.

2. To remove the brush, hold the female terminal, which is

attached to the brush lead wire, and disconnect the female ter-

minal from the male terminal.

3. Pull the brush straight up out of the brush holder.

4. Replace brushes, in pairs, with original D

WALT brushes avail-

able from D

WALT authorized service centers.

5. Ensure that the brushes slide freely in brush box.

6. Reconnect the brush lead wire to brush box terminal.

7. Re-install the brush doors before using the tool. Torque screws

to 10 in./lbs., maximum. Overtightening may cause screws to

strip.

Purchasing Accessories

Recommended accessories for use with your tool are available at

extra cost from you local dealer or authorized service center. If you

need assistance in locating any accessory for your tool, contact:

WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286.

CAUTION: Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and other acces-

sories running over rated speed can fly apart and cause injury.

Accessory ratings must always be above tool speed as shown on

tool nameplate.

CAUTION: The use of any other accessory not recommended

for use with this tool could be hazardous.

Three Year Limited Warranty

WALT will repair, without charge, any defects due to faulty mate-

rials or workmanship for three years from the date of purchase.

This warranty does not cover part failure due to normal wear or tool

abuse. For further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1-800-4-D

WALT (1-800-

433-9258). This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others.

This warranty gives you specific legal rights and you may have

other rights which vary in certain states or provinces.

In addition to the warranty, D

WALT tools are covered by our:

1 YEAR FREE SERVICE

WALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

English

WALT Power Tool, Laser, or Nailer for any reason, you can

return it within 90 days from the date of purchase with a receipt for

a full refund – no questions asked.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-D

WALT for a free

replacement. To request replacement labels, you will need to know

the rated rpm of your tool. The rpm of your tool is stamped into the

tool housing.

Franç ais

POUR TOUT RENSEIGNEMENT SUPPLÉ MENTAIRE SUR CET

OUTIL OU TOUT AUTRE OUTIL D

WALT, COMPOSER SANS

FRAIS LE NUMÉ RO:

1 800 4-D

WALT (1 800 433-9258)

CONSERVER CES

DIRECTIVES!

MESURES DE SÉ CURITÉ –

GÉ NÉ RALITÉ S

AVERTISSEMENT! Lire et comprendre

toutes les directives, car le non-respect

des directives suivantes pourrait entraîner

un risque de choc é lectrique, d’incendie ou

de blessures graves.

CONSERVER CES DIRECTIVES

ZONE DE TRAVAIL

Garder la zone de travail propre et bien é clairé e; les é tablis

encombré s et les endroits sombres sont propices aux accidents.

Ne pas utiliser les outils é lectriques dans une atmosphè re

explosive, comme à proximité de liquides, de gaz ou de

poussiè res inflammables; le moteur peut cré er des é tincelles

et enflammer les vapeurs ou les poussiè res environnantes.

Tenir les enfants, les visiteurs ou toute autre personne à

l’é cart lorsqu’on utilise un outil é lectrique; les distractions

peuvent faire perdre la maîtrise de ce dernier.

MESURES DE SÉ CURITÉ - É LECTRICITÉ

Les outils mis à la terre doivent ê tre branché s dans une prise

bien installé e et mise à la terre conformé ment à tous les codes

et rè glements en vigueur. Ne jamais retirer la broche de terre

ni modifier la fiche. Ne pas utiliser d'adaptateur. Vé rifier

auprè s d'un é lectricien qualifié en cas de doute quant à la

mise à la terre de la prise. En cas de dé faillance é lectrique ou

de bris de l'outil, la mise à la terre procure un chemin de faible

ré sistance au courant qui autrement traverserait l'utilisateur.

Pour é viter que l’utilisateur ne soit é lectrocuté en cas de

dé faillance, de bris ou de conductivité de l’outil, celui-ci est doté

d’une fiche à trois broches afin d’assurer la mise à la terre. Il y a

risque d’é lectrocution, de blessures graves ou de mort lorsqu’on

utilise un outil dont une broche est endommagé e ou absente ou

dont la fiche ou le cordon est endommagé ou qui n’est pas

branché dans une prise conforme mise continuellement à la

terre. Pour é viter les risques de blessures, l’outil doit toujours

ê tre bien entretenu et en bon é tat de marche (cordon, broches

de la fiche) et doit ê tre branché dans une prise mise à la terre

continuellement. (Voir é galement la rubrique « Nettoyage »

dans la section Entretien, page 34.) S’applique uniquement

aux outils de classe I (mis à la terre).

Les outils à double isolation sont pourvus d’une fiche

polarisé e (une lame est plus large que l’autre). Cette fiche

ne peut ê tre branché e dans une prise polarisé e que dans

un seul sens. Si la fiche ne peut ê tre branché e dans la

prise, inverser la fiche. Si on n’arrive pas à la brancher, com-

muniquer avec un é lectricien qualifié afin qu’il installe une prise

polarisé e. Ne pas modifier la fiche. La double isolation é lim-

ine le besoin du systè me de rallonge d’alimentation à trois fils et

de bloc d’alimentation avec mise à la terre. S’applique unique-

ment aux outils de classe II (à double isolation).

É viter tout contact entre le corps et les é lé ments mis à la

terre, comme les tuyaux, les radiateurs, les cuisiniè res et

les ré frigé rateurs, afin de ré duire les risques de choc

é letrique.

Franç ais

Ne pas utiliser l’outil é lectrique dans des endroits mouillé s,

ni l’exposer à la pluie; l’infiltration d’eau à l’inté rieur de l’outil

augmente les risques de choc é lectrique.

Ne pas utiliser le cordon de maniè re abusive; on ne doit pas

transporter l’outil en le tenant par le cordon, ou utiliser ce dernier

pour le dé brancher. On doit tenir le cordon à l’é cart des sources

de chaleur, de l’huile, des bords tranchants ou des piè ces

mobiles. Remplacer immé diatement les cordons endommagé s,

car ces derniers augmentent les risques de choc é lectrique.

Lorsqu’on utilise un outil é lectrique à l’exté rieur, on ne doit

utiliser que des rallonges conç ues pour cet usage, comme

celles de type «W-A» ou «W», afin de ré duire les risques de

choc é lectrique.

Calibre minimal des cordons de rallonge

TensionLongueur totale du cordon en meters

120 V De 0 à 7 De 7 à 15 De 15 à 30 De 30 à 45

Intensité (A)

Au Au Calibre moyen de fil

moins plus

12 - 16 14 12 Non recommandé

SÉ CURITÉ PERSONNELLE

Rester vigilant en tout temps et faire preuve de jugement

lorsqu’on utilise un outil é lectrique; ne pas utiliser l’outil

lorsqu’on est fatigué ou sous l’influence de drogues,

d’alcool ou de mé dicaments, car un moment d’inattention

pourrait entraîner des blessures graves.

Porter des vê tements approprié s; ne pas porter de

vê tements amples ni de bijoux. Couvrir ou attacher les

cheveux longs. Garder les cheveux, les vê tements, les bijoux

et les gants é loigné s des piè ces mobiles, car ceux-ci peuvent

s’y coincer. Se tenir é loigné des é vents puisque ces derniers

pourraient camoufler des piè ces mobiles.

É viter les dé marrages accidentels; s’assurer que

l’interrupteur est en position d’arrê t avant de brancher

l’outil. Ne pas transporter l’outil en laissant le doigt sur

l’interrupteur ni le brancher lorsque l’interrupteur est en position

de marche, car cela pourrait causer un accident.

Retirer les clé s de ré glage avant de dé marrer l’outil; une clé

laissé e sur une piè ce rotative pourrait entraîner des blessures.

Ne pas trop é tendre les bras; les pieds doivent rester ancré s

fermement sur le sol afin de maintenir son é quilibre en tout temps

et de mieux maîtriser l’outil dans des situations impré vues.

Utiliser le maté riel de sé curité approprié ; toujours porter

des lunettes de protection. Porter un masque anti-poussiè re,

des chaussures antidé rapantes, un casque de sé curité ou des

protecteurs auditifs lorsque la situation le requiert.

UTILISATION ET ENTRETIEN DE L’OUTIL

Fixer et soutenir le maté riau sur une plate-forme stable au

moyen d’une bride de serrage ou de tout autre dispositif

semblable; le maté riau est instable lorsqu’on le retient

manuellement ou qu’on l’appuie contre le corps, ce qui pourrait

faire perdre la maîtrise de l’outil.

Ne pas forcer l’outil ni l’utiliser pour des travaux autres que

ceux pour lesquels il a é té conç u. Pour obtenir de meilleurs

ré sultats et pré venir les risques de blessure, laisser l’outil couper

à la vitesse pour laquelle il a é té conç u.

Ne pas utiliser l’outil lorsque l’interrupteur marche-arrê t ne

fonctionne pas; tout outil qui ne peut ê tre commandé au

moyen de l’interrupteur est dangereux et doit ê tre ré paré .

Franç ais

Rè gles de sé curité spé cifique

concernant les meules

Toujours utiliser le dispositif de protection qui convient à la

meule afin de proté ger l’opé rateur des fragments pouvant ê tre

projeté s par une meule brisé e.

Les accessoires doivent ê tre conç us au moins pour le ré gime

recommandé sur l'é tiquette d'avertissement de l'outil. Les

meules et autres accessoires tournant à un ré gime supé rieur à la

vitesse nominale peuvent se dé sinté grer et causer des blessures.

La vitesse nominale de l’accessoire doit toujours ê tre supé rieure à

celle de l’outil indiqué e sur la plaque signalé tique de l’outil.

REMARQUE : la vitesse nominale à vide de l’outil est indiqué e sur

la plaque signalé tique et le carter d’engrenages.

Tenir l’outil par les surfaces isolé es pré vues à cette fin

lorsqu’il risque d’entrer en contact avec des fils caché s ou

son propre cordon, car de tels contacts peuvent mettre les

piè ces mé talliques de l’outil sous tension, engendrant des risques

de choc é lectrique.

Avant d’utiliser les accessoires recommandé s, s’assurer

qu’ils ne pré sentent aucune fissure ou dé fectuosité . Si une

fissure ou dé fectuosité est é vidente, mettre l’accessoire au rebut. Il

faut é galement vé rifier l’accessoire si l’on soupç onne que l’outil a

subi une chute. Un accessoire dé fectueux pourrait entraîner le bris

de la meule.

Dé brancher l’outil avant d’effectuer un ré glage, de changer

les accessoires ou de ranger l’outil; ces mesures de sé curité

pré ventives ré duisent les risques de dé marrage accidentel.

Lorsqu’on n’utilise pas l’outil, le ranger hors de la porté e

des enfants ou des personnes non qualifié es; les outils sont

dangereux entre les mains de personnes inexpé rimenté es.

Bien entretenir l’outil; s’assurer qu’il est toujours bien

propre et aiguisé . Les outils bien entretenus et dont les bords

sont bien tranchants sont moins susceptibles de rester coincé s

et sont plus faciles à maîtriser.

Vé rifier les piè ces mobiles afin de s’assurer qu’elles sont

bien aligné es et qu’elles ne restent pas coincé es; vé rifier

é galement les piè ces afin de s’assurer qu’il n’y a ni bris ni

aucune autre condition susceptible de nuire au bon

fonctionnement de l’outil. Faire ré parer l’outil si ce dernier est

endommagé avant de s’en servir à nouveau, car les accidents

sont souvent causé s par des outils mal entretenus.

N’utiliser que les accessoires recommandé s par le fabricant

pour le modè le concerné ; un accessoire destiné à un outil

particulier peut devenir dangereux lorsqu’il est utilisé avec un

autre.

ENTRETIEN

L’outil doit ê tre entretenu par le personnel qualifié

seulement; toute maintenance effectué e par une personne non

qualifié e pourrait entraîner des risques de blessure.

Lors de l’entretien, n’utiliser que des piè ces de rechange

identiques et suivre les directives de la section «Entretien»

du pré sent guide afin de pré venir les risques de choc é lectrique

ou de blessure.

Vitesse nominale Vitesse minimale

à vide de l’outil des accessoires

5 000 trs/min 5 500 trs/min

6 000 trs/min 6 600 trs/min

8 000 trs/min 8 500 trs/min

Franç ais

Aprè s l'installation d'une meule neuve ou de rechange, si

l'é tat de marche de la meule est douteux, ou si l’é tat de

marche de la meule est douteux, faire fonctionner l'outil

pendant une minute en s'assurant d'en ê tre bien proté gé . Si

la meule est affecté e d'une fê lure ou d'un dé faut indé tecté , elle

devrait é clater en moins d'une minute. Ne jamais dé marrer l'outil

lorsque quelqu'un se tient directement devant la meule, y

compris l'utilisateur.

É viter de faire rebondir la meule durant son fonctionnement

ou de l’utiliser sans mé nagement. Si la meule subit de tels

traitements, arrê ter l’outil et inspecter cette derniè re.

Placer la ponceuse ou la meuleuse de maniè re à ce que les

é tincelles soient projeté es du cô té opposé à l’opé rateur, ou

à toute autre personne ou matiè res inflammables; les outils

peuvent produire des é tincelles et causer des brû lures ou un

incendie.

Toujours utiliser la poigné e laté rale et s’assurer qu’elle est

bien serré e afin de bien maîtriser l’outil en tout temps.

Faire preuve d’une grande prudence lorsqu’on meule dans

un coin, car la meuleuse pourrait rebondir soudainement si la

meule entre en contact avec une autre surface.

Nettoyer pé riodiquement l’outil; la poussiè re et la saleté

contenant des particules mé talliques tendent à s’accumuler sur

les surfaces internes et peuvent entraîner des risques de choc

é lectrique, des blessures, ou l’é lectrocution.

Ne pas utiliser cet outil pendant des pé riodes prolongé es.

Les vibrations causé es par l'outil peuvent poser des risques pour

les mains ou les bras. Porter des gants pour amortir les

vibrations, et pour limiter les risques faire des pauses fré quentes.

AVERTISSEMENT : Certains outils, tels que les sableuses é lec-

triques, les scies, les meules, les perceuses ou certains autres out-

ils de construction, peuvent soulever de la poussiè re contenant des

produits chimiques susceptibles d’entraîner le cancer, des malfor-

mations congé nitales ou pouvant ê tre nocifs pour le systè me repro-

ductif. Parmi ces produits chimiques, on retrouve:

• le plomb dans les peintures à base de plomb;

• la silice cristalline dans les briques et le ciment et autres pro-

duits de maçonnerie;

• l’arsenic et le chrome dans le bois de sciage ayant subi un

traitement chimique (CCA).

Le risque associé à de telles expositions peut varier selon la

fré quence avec laquelle on effectue ces travaux. Pour ré duire l’ex-

position à de tels produits, il faut travailler dans un endroit bien ven-

tilé et utiliser l’é quipement de sé curité approprié tel un masque anti-

poussiè res spé cialement conçu pour filtrer les particules micro-

scopiques.

• É viter tout contact prolongé avec la poussiè re soulevé e par

cet outil ou autres outils é lectriques. Porter des vê tements

de protection et nettoyer les parties exposé es du corps

avec de l’eau savonneuse. S’assurer de bien se proté ger afin

d’é viter d’absorber par la bouche, les yeux ou la peau des pro-

duits chimiques nocifs.

AVERTISSEMENT : Toute personne entrant la zone de travail

devrait porter un masque anti-poussiè res ou un appareil respira-

toire. Le filtre doit en ê tre remplacé quotidiennement ou chaque fois

que l'utilisateur commence à avoir des difficulté s à respirer. Se ren-

seigner auprè s de son quincaillier local pour la liste des masques

anti-poussiè res approuvé s par le NIOSH/OSHA.

MISE EN GARDE : Le meulage à l'inté rieur d'un angle ou

dans un coin peut cré er un mouvement brusque de l'outil si la

meule ou un autre accessoire touche à une surface secondaire ou

à toute autre surface. Il faut donc ê tre trè s vigilant.

MISE EN GARDE : Porter des protecteurs d'oreilles appro-

prié s durant l'utilisation. Selon les conditions et la duré e d'utili-

sation, le bruit é mis par cet outil peut causer une perte auditive.

Franç ais

• L’é tiquette de l’outil peut comporter les symboles suivants. Voici

les symboles et leurs dé finitions:

V ....................volts A ..........ampè res

Hz ..................hertz W ........watts

min ................minutes ........courant alternatif

..............courant continu

o ........sous vide

....................

Construction

..........borne de mise à

........................

de classe II

............la minute

..................symbole .../min ..tours ou courses

......................d´avertissement ............à la minute

FAMILIARISATION

Les grandes meuleuses angulaires et les grandes ponceuses

angulaires sont conçues pour ê tre utilisé es dans des travaux

importants prolongé s d’enlè vement de maté riau. Les meuleuses et

les ponceuses suivantes sont dé crites dans le pré sent guide :

D28474 Meuleuse angulaire de 7 po

à double isolation 8 000 trs/min

D28493 Meuleuse angulaire de 9 po

à double isolation 5 000 trs/min

D28493G Meuleuse angulaire de 9 po

mis à la terre 5 000 trs/min

D28494 Meuleuse angulaire de 7 po/9 po

à double isolation 6 000 trs/min

D28494G Meuleuse angulaire de 7 po/9 po

mis à la terre 6 000 trs/min

D28497 Ponceuse angulaire de 7 po/9 po

mis à la terre 6 000 trs/min

D28499 Meuleuse angulaire de 7 po/9 po

à double isolation 6 000 trs/min

Composants

A. Interrupteur à gâ chette

B. Bouton de verrouillage en position de marche

C. Bouton de verrouillage de la broche

D. Poigné e laté rale

E. Broche

F. Bague en nylon

G. Buté e sur le dessus

Caracté ristiques

INTERRUPTEUR À GÂ CHETTE

L’outil est commandé par un interrupteur à gâ chette (A). Le bouton

de verrouillage en position de marche (B) permet de faciliter la

tâ che lors d’usage prolongé .

POIGNÉ E ARRIÈ RE TOURNANTE (D28499 SEULEMENT)

La poigné e arriè re peut ê tre placé e à 30°, à 60°, et à 90° à gauche

et à droite de la position centrale.

Franç ais

CARTER D’ENGRENAGES TOURNANT (D28474, D28493,

D28494, D28497)

Pour les applications où l’outil est utilisé exclusivement dans le

meulage de bordure ou des travaux de finition, le carter d’en-

grenages peut ê tre tourné de 90 ° à gauche ou à droite de sa posi-

tion initiale. Cette modification doit ê tre effectué e dans un centre de

service autorisé ou par du personnel qualifié . Voir les pages 27.

POSITIONS MULTIPLES DE LA POIGNÉ E LATÉ RALE

La poigné e laté rale peut ê tre placé e dans cinq positions selon les

pré fé rences personnelles de l’opé rateur et l’application. Toujours

utiliser la poigné e laté rale afin de bien maîtriser l’outil.

BUTÉ E SUR LE DESSUS

La buté e sur le dessus peut s’user peu à

peu. Elle peut ê tre remplacé e par le numé ro

de piè ce D397711-00 vendu sé paré ment

dans les centres de service autorisé s

WALT. Les buté es doivent ê tre rem-

placé es par les centres de service autorisé s

WALT ou par du personnel qualifié .

BOUTON DE VERROUILLAGE DE LA BROCHE

Le bouton de verrouillage de la broche sert à empê cher la broche

de tourner lors de l’installation et du retrait des meules. Arrê ter et

dé brancher l’outil avant d’utiliser le bouton de verrouillage de la

broche. Pour activer le dispositif de verrouillage, enfoncer le bou-

ton de verrouilage de la broche (C) et tourner la broche jusqu’à ce

qu’elle s’arrê te.

MISE EN GARDE : Ne jamais appuyer sur le bouton de com-

mande de verrouillage de la broche lorsque la meuleuse fonctionne.

Ne jamais faire fonctionner la meuleuse lorsque la commande de

verrouillage de la broche est enfoncé e. L’outil risque de s’endom-

mager et de blesser l’utilisateur.

Disques de ponç age à feuillets

bague en nylon

Type 27 guard = Dispositif

de protection n° 27

D284937/D284939

disque de ponç age à

feuillets avec moyeu

disque de ponç age à

feuillets sans moyeu

ecrou de blocage

22191-00

bride de soutien

54339-00

REMARQUE : le diamè tre de la meule doit correspondre aux

dimensions du dispositif de protection; c’est-à -dire, il n’est pas

possible d’utiliser une meule de 7 pouces avec un dispositif de

protection de 9 pouces. La surface infé rieure de la meule doit se

trouver à l’inté rieur du bord du dispositif de protection.

Type 27 guard = Dispositif

de protection n° 27

D284937/D284939

Franç ais

Meules

bague en nylon

dispositif de protection

n° 27

D284937/D284939

meule avec moyeu

n° 27

bague en nylon

dispositif de protection

n°28 D284938

meule avec moyeu

n° 28

bague en nylon

dispositif de protection

n° 27

D284937/D284939

bride de soutien

54339-00

meule sans moyeu

n° 27

é crou de blocage

22191-00

bague en nylon

dispositif de protection

n°28 D284938

bride de soutien

54339-00

meule sans moyeu n°

Disques de ponç age

bague en nylon

tampon de support en

caoutchouc D4947

disque de ponç age

é crou de blocage

D4947

é crou de blocage

22191-00

REMARQUE : le diamè tre de la meule doit correspondre aux dimensions du dispositif de protection; c’est-à -dire, il n’est pas

possible d’utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces. La surface infé rieure de la meule doit

se trouver à l’inté rieur du bord du dispositif de protection.

Franç ais

Meules

boisseaux

coniques

Brosses mé talliques

circulaires

dispositif de protection de

meule boisseau conique

n°11

D284934 4 po

D284936 6 po

bride de soutien

608368-00

meule boisseau

conique

REMARQUE : le diamè tre de la meule doit correspondre aux dimensions du dispositif de

protection; c’est-à -dire, il n’est pas possible d’utiliser une meule de 7 pouces avec un dispositif de

protection de 9 pouces.

Meules abrasives

bague en nylon

brosse mé tallique en

forme de coupelle

brosse mé tallique

circulaire

dispositif de protection

n° 27

D284937/D284939

dispositif de protection

n° 27

D284937/D284939

dispositif de protection

n°1 D284931

dispositif de protection

n°1 D284931

bride de soutien

608370-00

bride de soutien

608370-00

meule abrasive

MEULE AU DIAMANT

é crou de blocage

608463-00

é crou de blocage

608463-00

Franç ais

BAGUE EN NYLON

La meuleuse est munie d’une bague en nylon

pour faciliter l’installation et le retrait des

meules.

Accessoires

Il importe de sé lectionner les dispostifis de pro-

tection, les tampons de support et les brides

approprié s qui seront utilisé s dans les accessoires pour la

meuleuse. Consulter le tableau aux pages 23 à 25 pour obtenir de

l’information sur les accessoires approprié s.

MISE EN GARDE : la vitesse des accessoires doit correspondre

à la vitesse minimale recommandé e indiqué e sur l’é tiquette

d’avertissement de l’outil, car les meules et les accessoires qui sont

ré glé s à une vitesse trop é levé e peuvent briser et occasionner des

blessures lorsque des fragments de mé tal sont projeté s. La vitesse

nominale de l’accessoire doit toujours ê tre supé rieure à celle de l’outil

indiqué e sur la plaque signalé tique de l’outil.

ACCESSOIRES

Les accessoires spé cialement conç us pour cette meulese sont ven-

dus chez les dé positaires D

WALT et dans les centres de service

WALT.

D284939 Dispositif de protection n

27 de 9 po

D284948 Dispositif de potection n

28 de 9 po

D284937 Dispositif de protection n

27 de 7 po

D284936 Dispositif de protection pour meule boisseau

conique n

11 de 6 po (bride fournie)

D284934 Dispositif de protection pour meule boisseau

conique n

11 de 4 po (bride fournie)

D284933 Dispositif de protection pour meule boisseau

conique n° 11 (bride de soutien fournie)

D284932 Jeu de brides n° 1

D284931 Dispositif de protection n° 1 de 7 po

054339-00 Bride de soutien pour meule

22191-00 É crou de blocage

61820-01 Clé pour meule

445928-01 Dispositif de protection de la broche

397711-00 Buté e sur le dessus pour carter d’engrenages

ASSEMBLAGE ET RÉ GLAGE

Installation de la poigné e laté rale

Pour installer la poigné e laté rale, l’insé rer dans une des cinq posi-

tions indiqué es ci-dessous et bien serrer vers la droite.

• Deux positions avant: les positions avant

de la poigné e sont conçues pour maintenir

l’é quilibre optimal lors des travaux de fini-

tion de surface.

• Deux positions arriè re: les positions

arriè re de la poigné e sont conç ues pour

maintenir l’é quilibre optimal lors du meu-

lage des bords.

• Une position supé rieure: la position

supé rieure de la poigné e est conç ue pour

le meulage des bords.

REMARQUE : le modè le D28497 ne pré sente que trois positions

de la poigné e.

Positionnement de la poigné e arriè re

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à

gâ chette pour s’assurer que l’outil est arrê té

Franç ais

1. Dé gager la poigné e arriè re en

sortant le levier de dé gagement

(G) de la poigné e arriè re, tel

qu’illustré .

2. Positionner la poigné e de 0°,

30°, 60°, ou 90° à gauche ou à

droite de la position centrale.

3. Enfoncer le levier de dé gagement de poigné e.

4. Avant de mettre l’outil en marche, s’assurer que la poigné e est

verrouillé e et que le levier de dé gagement de poigné e a repris

sa position initiale affleurant au boîtier de l’outil.

Positionnement du carter

d’engrenages

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à

gâ chette pour s’assurer que l’outil est arrê té .

1. Enlever les quatre vis dans les

coins, qui fixent le carter d’en-

grenages au carter du moteur.

2. Sans sé parer le carter d’en-

grenages du carter du moteur,

positionner le carter d’en-

grenages tel que voulu.

REMARQUE : si le carter d’engrenage et le carter du moteur se

sé parent de plus de 1/8 pouce, l’outil doit ê tre ré paré et remonté

dans un centre de service D

WALT pour é viter d’endommager les

brosses, le moteur et les roulements.

3. Poser les vis pour fixer le carter d’engrenages au carter du

moteur. Serrer les vis selon un couple de 20 pouces-livres. Ne

pas trop serrer les vis pour é viter d’en fausser le pas.

FONCTIONNEMENT

Source d’alimentation

Brancher la grande meuleuse angulaire sur un circuit é lectrique

spé cialisé . L’utilisation de l’outil sur un circuit avec d’autres outils

ré duit le rendement de l’outil.

Interrupteur à gâ chette

MISE EN GARDE : avant de brancher l’outil sur une source

d’alimentation ou aprè s une panne d’é lectricité , enfoncer et relâ cher

une fois l’interrupteur à gâ chette (A) sans enfoncer le bouton de

verrouillage en position de marche (B) pour s’assurer que

l’interrupteur est à la position d’arrê t. Si l’interrupteur à gâ chette est à

la position de mise en marche, l’outil se mettra en marche de faç on

impré vue lorsque l’outil est rebranché . Tenir fermement la poigné e

laté rale et la poigné e arriè re pour maîtriser l’outil lors de sa mise en

marche et de son utilisation.

UTILISATION DE L’INTERRUPTEUR À

GÂ CHETTE

Pour mettre l’outil en marche, enfoncer l’inter-

rupteur à gâ chette (A). L’outil ne fonctionne

que si l’interrupteur est enfoncé . Pour arrê ter

l’outil, relâ cher l’interrupteur à gâ chette.

UTILISATION DE L’INTERRUPTEUR À GÂ CHETTE AVEC LE

BOUTON DE VERROUILLAGE EN POSITION DE MARCHE

Pour mettre l’outil en marche, enfoncer l’interrupteur à gâ chette.

Enfoncer sans relâ cher le bouton de verrouillage en position de

marche (B), tout en relâ chant l’interrupteur à gâ chette. Le bouton de

verrouillage en position de marche reste enfoncé et l’outil continue

de fonctionner.

Pour arrê ter l’outil, enfoncer puis relâ cher l’interrupteur à gâ chette.

Le bouton de verrouillage sort pour permettre à l’interrupteur à

gâ chette de se dé gager et pour arrê ter l’outil.

90˚

Franç ais

REMARQUE : laisser l’outil atteindre sa vitesse maximale avant de

le mettre en contact avec la surface à meuler, et le soulever com-

plè tement avant de l’arrê ter.

MISE EN GARDE : s’assurer que la meule s’est complè tement

arrê té e avant de poser l’outil.

RETRAIT DU BOUTON DE VERROUILLAGE EN POSITION

DE MARCHE

Il est possible de retirer le bouton de verrouillage en position de

marche en permanence sans compromettre la conformité avec les

organismes de ré glementation indiqué s sur la plaque signalé tique

de l’outil. Le bouton de verrouillage en position de marche doit ê tre

retiré dans un centre de service D

WALT.

Installation et utilisation des meules à

moyeu dé porté et des disques de

ponç age à feuillets

INSTALLATION ET RETRAIT DU DISPOSITIF DE PROTECTION

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à gâ chette

pour s’assurer que l’outil est arrê té .

RENSEIGNEMENTS IMPORTANTS SUR LES DISPOSITIFS DE

PROTECTION

Il faut installer le dispositif de protection lors de l’utilisation de

meules, de disques de ponçage, de brosses mé talliques et de

meules mé talliques. L’outil peut ê tre utilisé sans dispositif de pro-

tection uniquement lors de l’utilisation de disques de ponçage tradi-

tionnels. Les modè les D

WALT D28493, D28494, D28474 et

D28499 sont munis d’un dispositif de protection destiné aux meules

n° 27 à moyeu dé porté et aux meules n° 27 avec moyeu. Ce mê me

dispositif de protection peut ê tre utilisé

avec les disques de ponç age à feuillets,

les brosses mé talliques et les meules

mé talliques. Le meulage et la coupe

avec des meules autres que les meules

n° 27 et 29 né cessitent des dispositifs de

protection diffé rents qui ne sont pas four-

nis avec l’outil. Les directives de mon-

tage pour ces accessoires sont fournies

dans l’ensemble accessoire.

MISE EN GARDE : lors de l’utilisation

d’une meule et d’un dispositif de protec-

tion n° 27, 28, ou 29, s’assurer que la partie infé rieure de la meule

se trouve à l’inté rieur du bord du dispositif de protection.

MISE EN GARDE : la ponçeuse angulaire D

WALT de modè le

D28497 ne peut ê tre utilisé e pour le meulage qu’en installant le dis-

positif de protection approprié .

1. Ouvrir le mé canisme de verrouillage de dispositif de protection

(H) et aligner les cosses avec les fentes

dans le boîtier du carter d’engrenage.

Orienter le dispositif de protection vers

l’arriè re, tel qu’illustré .

2. Pousser le dispositif de protection vers

le bas jusqu’à ce que les cosses s’enga-

gent et tournent librement dans la rain-

ure situé e à la base du moyeu du carter

d’engrenage.

3. Le mé canisme de verrouillage de dis-

positif de protection é tant ouvert, dé plac-

er le dispositif de protection à la position

voulue pour proté ger au maximum

l’opé rateur.

PARTIE

INFÉ RIEURE

DE LA

MEULE

DU BORD DU

DISPOSITIF

PROTECTION

Franç ais

4. Fermer le mé canisme de verrouillage afin de fixer solidement le

dispositif de protection au carter d’engrenage. Il ne doit pas ê tre

possible de tourner le dispositif de protection lorsque le mé can-

isme de verrouillage est fermé . Ne pas utiliser la meuleuse si le

dispositif de protection n’est pas fermement serré ou si le levi-

er de serrage est en position ouverte.

5. Pour retirer le dispositif de protection, reprendre les é tapes

dé crites ci-dessus en ordre inverse.

REMARQUE : le dispositif de protection

est ré glé en usine en fonction du diamè tre

du moyeu du carter d’engrenages. S’il

s’avè re né cessaire, aprè s un certain

temps, de le ré gler de nouveau, mettre le

levier de serrage en position fermé e, puis

serrer la vis de ré glage (I).

MISE EN GARDE : ne pas serrer la vis de ré glage lorsque le

levier de serrage est en position ouverte. Sinon, le dispositif de

protection ou le moyeu peuvent subir des dommages non dé tecté s.

INSTALLATION ET REFTRAIT DES MEULES AVEC MOYEU

Les meules avec moyeu s’installent directement sur la broche

fileté e n° 11 de 5/8 po.

1. Installer la meule sur la broche tout en l’appuyant fermement

contre la bague en nylon.

2. Enfoncer le bouton de verrouillage de la broche et serrer le

moyeu de la meule à l’aide d’une clé .

3. Pour retirer la meule, reprendre les é tapes dé crites ci-dessus

en ordre inverse.

MISE EN GARDE : si la meule n’est pas bien appuyé e contre la

bague en nylon avant la mise en marche de l’outil, ce dernier ou la

meule peut ê tre endommagé .

INSTALLATION DES MEULES SANS MOYEU

Les meules n° 27 à moyeu dé porté doivent ê tre utilisé es avec les

brides approprié es fournies comme accessoire.

Consulter le tableau aux pages 23 à 25 pour obtenir de l’informa-

tion.

1. Installer la bride de soutien mé tallique (J) sur

la broche (E) et contre la bague en nylon.

2. Placer la meule contre la bride de soutien,

tout en centrant la meule sur le pilote de la

bride de soutien.

3. Enfoncer le bouton de verrouillage de la

broche, installer l’é crou de blocage (K) sur la

broche, tout en guidant le moyeu saillant sur

l’é crou de blocage au milieu de la meule.

4. Serrer l’é crou de blocage à l’aide d’une clé .

5. Pour retirer la meule, reprendre les é tapes

dé crites ci-dessus en ordre inverse.

MEULAGE DE FINITION

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à meuler.

2. Appuyer lé gè rement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 20 à 30 ° entre

l’outil et la surface à meuler.

4. Dé placer l’outil lentement vers l’avant et

vers l’arriè re pour é viter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

MEULAGE DE BORDURE

MISE EN GARDE : au cours du meulage ou de la coupe de bord,

les meules peuvent ê tre endommagé es ou faire des rebonds si elles

20˚- 30˚

Franç ais

sont arqué es ou si elles subissent des torsions alors que l’outil

effectue des travaux de dé coupe ou de meulage profond. Afin de

ré duire le risque de blessures graves, n’utiliser ces meules et le

dispositif de protection standard n° 27 que dans la coupe peu

profonde et l’entaillage (profondeur de moins de 1/2 po). L’ouverture

du dispositif de protection ne doit pas s’orienter vers l’opé rateur. Pour

effectuer des coupes plus profondes à l’aide d’une meule n° 1, utiliser

un dispositif de protection fermé n° 1. Les dispositifs de protection n°

1 sont vendus sé paré ment chez les dé positaires locaux ou dans un

centre de service autorisé .

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à meuler.

2. Appuyer lé gè rement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. On doit se proté ger en orientant l’ouverture du dispositif de pro-

tection vers une surface quelconque, dans le sens opposé de

l’opé rateur.

4. Dé placer l’outil lentement vers l’avant et vers l’arriè re pour

é viter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

AVERTISSEMENT : ne pas utiliser les meules destiné es au

meulage de bordure dans le meulage de finition puisqu’elles ne

peuvent pas accepter la pression laté rale exercé e lors du meulage

de finition. Les meules peuvent briser et entraîner des blessures.

FINITION DE SURFACE À L’AIDE DE DISQUES DE PONÇ AGE

À FEUILLETS

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à meuler.

2. Appuyer lé gè rement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

l’outil et la surface à meuler.

4. Dé placer l’outil lentement vers l’avant et vers

l’arriè re pour é viter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

Installation et utilisation des tampons

de support

La vitesse des tampons de support et des disques de ponçage doit

ê tre supé rieure à la vitesse minimale des accessoires, tel

qu’indiqué sur l’outil. Les tampons de support et les disques de

ponç age recommandé s sont vendus sé paré ment dans les centres

de service D

WALT et chez les dé positaires D

WALT.

REMARQUE : il est possible d’enlever le dispositif de protection

lors du ponç age utilisant des tampons de support et des disques

de ponç age. Les disques de ponç age à feuillets sont considé ré s

des meules conformé ment aux normes de l’ANSI et né cessitent

l’utilisation d’un dispositif de protection. (Voir la section Installation

et utilisation des meules à moyeu dé porté et des disques de

ponç age à feuillets).

INSTALLATION DES TAMPONS DE SUPPORT

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à gâ chette

pour s’assurer que l’outil est arrê té .

MISE EN GARDE : il faut ré installer le dispositif de protection qui

convient à la meule pour les travaux utilisant des meules, des disques

de ponç age à feuillets, des brosses mé talliques ou des meules

mé talliques aprè s le ponçage.

5˚- 10˚

Franç ais

1. Insé rer le tampon de support en

caoutchouc (L) sur la bague en nylon.

2. Placer le disque de ponç age (M) sur le

tampon de support en caoutchouc (L).

3. Enfoncer le bouton de verrouillage de

la broche, installer l’é crou de blocage

(N) sur la broche, tout en guidant le

moyeu saillant sur l’é crou de blocage

au milieu du disque de ponçage et du

tampon de support.

4. Serrer l’é crou de blocage au moyen

de la clé approprié e.

5. Pour retirer le disque de ponçage, reprendre les é tapes

dé crites ci-dessus en ordre inverse.

UTILISATION DES TAMPONS DE SUPPORT

Sé lectionner le papier abrasif qui convient à l’application. La

grosseur des grains du papier abrasif varie : le papier à gros grains

permet d’enlever rapidement le maté riau et donne une surface

rugueuse. Le papier à grains fins permet d’enlever lentement le

maté riau et donne une surface plane. Commencer par le papier à

gros grains pour enlever rapidement le maté riau. Passer au papier

à grains moyens, puis utiliser du papier à grains fins pour obtenir

une surface optimale.

Papier à gros grains n° 16 à 30

Papier à grains moyens n° 36 à 80

Papier à grains fins n° 100 à 120

Papier à grains trè s fins n° 150 à 180

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à poncer.

2. Appuyer lé gè rement sur la surface à poncer pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 15 °

entre l’outil et la surface à poncer. Le

disque de ponçage doit entrer en con-

tact avec environ un pouce de l’ou-

vrage.

4. Dé placer l’outil en ligne droite constante pour ne pas brû ler ou

marquer l’ouvrage. Le fait de laisser l’outil reposer sur l’ouvrage

sans dé placer ce premier ou de le dé placer de faç on circulaire

peut entraîner des brû lures et des marques circulaires sur l’ou-

vrage.

5. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

Installation et utilisation des brosses

et des meules mé talliques

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à

gâ chette pour s’assurer que l’outil est arrê té .

La vitesse des brosses et des meules mé talliques doit ê tre supé rieure

à la vitesse minimale des accessoires, tel qu’indiqué sur l’outil.

N’utiliser que des brosses et des meules mé talliques munies d’un

moyeu fileté n° 11 de 5/8 po. Il faut installer un dispositif de protection

n° 27 lors de l’utilisation des brosses et des meules mé talliques.

MISE EN GARDE : porter des gants de travail lors de la manip-

ulation des brosses ou des meules mé talliques. Les brosses et les

meules mé taliques peuvent devenir tranchantes.

INSTALLATION DES BROSSES ET DES MEULES

MÉ TALLIQUES

1. Installer la brosse sur la broche tout en l’appuyant fermement

contre la bague en nylon.

5˚-15˚

Franç ais

2. Enfoncer le bouton de verrouillage de la broche et serrer le

moyeu de la brosse à l’aide d’une clé .

3. Pour retirer la brosse, enfoncer le bouton de verrouillage de la

broche et desserrer le moyeu de la brosse à l’aide d’une clé .

REMARQUE : si le moyeu de la brosse n’est pas bien appuyé

contre la bague en nylon avant la mise en marche de l’outil, ce

dernier ou la brosse peut ê tre endommagé .

UTILISATION DES BROSSES MÉ TALLIQUES EN FORME DE

COUPELLE ET DES BROSSES À BILLES MÉ TALLIQUES

Les brosses mé talliques peuvent ê tre utilisé es pour enlever la

rouille, le tartre et la peinture, et pour produire des surfaces lisses.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à poncer.

2. Appuyer lé gè rement sur la surface à poncer pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

l’outil et la surface à poncer dans le cas des

brosses mé talliques en forme de coupelle.

4. Maintenir le contact entre le bord de la

meule et la surface à poncer dans le cas des

brosses à billes mé talliques.

5. Dé placer l’outil lentement vers l’avant et

vers l’arriè re pour é viter de rayer l’ouvrage.

Le fait de laisser l’outil reposer sur l’ouvrage

sans dé placer ce premier ou de le dé placer

de faç on circulaire peut entraîner des

brû lures et des marques circulaires sur l’ou-

vrage.

6. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

Installation et utilisation des meules

boisseaux coniques n° 11

INSTALLATION DU DISPOSITIF DE PROTECTION POUR LES

MEULES BOISSEAUX CONIQUES

AVERTISSEMENT : le dispositif de protection pour les meules

boisseaux coniques n’est pas fourni avec cet outil. Les meules

boisseaux coniques né cessitent les brides et les dispositifs de pro-

tection approprié s. Le dispositif de protection D284934 de 4 po

pour meule boisseau conique et le dispositif de protection

D284936 de 6 po pour meule boisseau conique sont vendus

comme accessoire et comprennent la bride approprié e. Si la bride

et le dispositif de protection approprié s ne sont pas utilisé s, cela

peut entraîner des blessures si la meule se brise ou si l’opé rateur

entre en contact avec cette derniè re.

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à

gâ chette pour s’assurer que l’outil est arrê té .

1. Installer le dispositif de protection tel

qu’indiqué .

2. Le dispositif de protection doit ê tre posi-

tionné entre la broche et l’opé rateur afin

de proté ger au maximum ce dernier.

3. Bien serrer les deux vis de fixation (W)

fournies avec le dispositif de protection.

INSTALLATION DES MEULES BOISSEAUX CONIQUES

1. Enlever la bague en nylon (F).

2. Installer la bride de soutien de la meule boisseau conique, tout

en alignant les parties plates de la broche (O) avec les celles

de la bride (P).

5˚-10˚

Franç ais

3. Installer la meule boisseau conique sur la broche tout en l’ap-

puyant fermement contre la bride de soutien.

4. Enfoncer le bouton de verrouillage de la broche et serrer la

meule.

5. Pour retirer la meule, reprendre les é tapes dé crites ci-dessus

en ordre inverse.

MISE EN GARDE : si la meule n’est pas bien appuyé e contre la

bride de soutien avant la mise en marche de l’outil, ce dernier ou la

meule peut ê tre endommagé .

REMARQUE : Ré gler la jupe de protection de maniè re que seule-

ment 1/8 po de la roue soit exposé . À cette fin, desserrer les

boulons afin de rallonger la longueur de la jupe, puis bien les ser-

rer avant d’utiliser la meuleuse.

UTILISATION DES MEULES BOISSEAUX CONIQUES

Les meules boisseaux coniques sont utilisé es dans les travaux

importants d’enlè vement.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à meuler.

2. Appuyer lé gè rement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

l’outil et la surface à meuler.

4. Dé placer l’outil lentement vers l’avant et vers l’arriè re pour

é viter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

Installation et utilisation des meules

abrasives n° 1

Les meules abrasives comprennent les meules au diamant et les

disques abrasifs. Il existe aussi des meules abrasives pour couper

le mé tal et le bé ton. Les lames au diamant pour couper le bé ton

peuvent aussi ê tre utilisé es.

AVERTISSEMENT : le dispositif de protection fermé pour les

meules abrasives n’est pas fourni avec cet outil. Les meules abra-

sives né cessitent les brides et les dispositifs de protection appro-

prié s. Le dispositif de protection D284931 de 7 po pour meule

abrasive est vendu comme accessoire et comprend la bride appro-

prié e. Si la bride et le dispositif de protection approprié s ne sont

pas utilisé s, cela peut entraîner des blessures si la meule se brise

ou si l’opé rateur entre en contact avec cette derniè re.

INSTALLATION DU DISPOSITIF DE PROTECTION FERMÉ N° 1

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à

gâ chette pour s’assurer que l’outil est arrê té .

1. Ouvrir le mé canisme de verrouillage de

dispositif de protection (H) et aligner les

cosses avec les fentes dans le boîtier du

carter d’engrenage. Orienter le dispositif

de protection vers l’arriè re, tel qu’illustré .

2. Pousser le dispositif de protection vers le

bas jusqu’à ce que la cosse s’engage et

5˚-10˚

Franç ais

tourne librement dans la rainure situé e à

la base du moyeu du carter d’engrenage.

3. Dé placer le dispositif de protection (Q) à

la position voulue pour proté ger au maxi-

mum l’opé rateur.

4. Fermer le mé canisme de verrouillage afin de fixer solidement

le dispositif de protection au carter d’engrenage. Il ne doit pas

ê tre possible de tourner le dispositif de protection lorsque le

mé canisme de verrouillage est fermé . Ne pas utiliser la

meuleuse si le dispositif de protection n’est pas fermement

serré ou si le levier de serrage est en position ouverte.

REMARQUE : le dispositif de protection est

ré glé en usine en fonction du diamè tre du

moyeu du carter d’engrenages. S’il s’avè re

né cessaire, aprè s un certain temps, de le

ré gler de nouveau, mettre le levier de serrage

en position fermé e, puis serrer la vis de

ré glage (I).

MISE EN GARDE : ne pas serrer la vis de ré glage lorsque le

levier de serrage est en position ouverte. Sinon, le dispositif de pro-

tection ou le moyeu peuvent subir des dommages non dé tecté s.

INSTALLATION DES MEULES ABRASIVES

1. Enlever la bague en nylon (F).

2. Installer la bride de soutien de la meule abrasive, tout en alig-

nant les parties plates de la broche (O) avec celles de la bride

(R).

3. Installer la meule abrasive sur la broche tout en centrant la

meule sur le pilote de la bride de soutien.

4. Installer l’é crou de blocage, tout en s’assurant que la meule est

centré e sur le pilote de la bride de soutien.

5. Enfoncer le bouton de verrouillage de la broche et serrer

l’é crou de blocage à l’aide d’une clé .

6. Pour retirer la meule, reprendre les é tapes dé crites ci-dessus

en ordre inverse.

UTILISATION DES MEULES ABRASIVES

AVERTISSEMENT :

Ne pas utiliser de meules à couper les bords

pour des travaux de meulage de finition car ces meules ne sont pas

conçues pour subir les pressions laté rales né cessaires durant le

meulage de finition. La meule pourrait alors ê tre endommagé e et

poser des risques de dommages corporels.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre

en contact avec la surface à meuler.

2. Appuyer lé gè rement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Lorsqu’on effectue une coupe, tenir l’outil de maniè re à main-

tenir l’angle par rapport à l’ouvrage pour ne pas plier la meule;

elle peut briser et entraîner des blessures.

4. Soulever l’outil avant de l’arrê ter. S’assurer que la meule s’est

complè tement arrê té e avant de poser l’outil.

ENTRETIEN

Nettoyage

AVERTISSEMENT : L’entretien pé riodique doit comprendre le

nettoyage à l’air comprimé du carter du moteur pour é liminer la

Franç ais

poussiè re et les particules abrasives logé es à l’inté rieur de celui-ci.

La poussiè re et les particules mé talliques tendent à s’accumuler

sur les surfaces internes et peuvent entraîner des risques de choc

é lectrique si elles ne sont pas nettoyé es fré quemment. TOU-

JOURS PORTER DES LUNETTES DE SÉ CURITÉ .

MISE EN GARDE : ne jamais utiliser de solvant ou d’autres pro-

duits chimiques pour nettoyer les piè ces non mé talliques de l’outil;

ne les nettoyer qu’au moyen d’un linge sec et propre.

Lubrification

Les outils D

WALT sont lubrifié s en usine et prê ts à ê tre utilisé s.

Ré paration

Pour assurer la SÉ CURITÉ et la FIABILITÉ de cet outil, toutes les

opé rations de ré paration, d’entretien et de ré glage doivent ê tre

effectué es par un centre de service autorisé ou qualifié (cela com-

prend l’inspection et le remplacement du balai); seules des piè ces

de rechange identiques doivent ê tre utilisé es.

Balais de moteur

Quand les balais sont usé s, l’outil s’arrê te automatiquement afin de

pré venir l’endommagement du moteur. Ces balais doivent ê tre rem-

placé s par le personnel d’un centre de service D

WALT ou d’un

autre centre autorisé . Le personnel de service autorisé doit suivre

les é tapes ci-dessous lors du remplacement des balais de moteur.

Arrê ter et dé brancher l’outil avant d’effectuer tout ré glage ou

avant de retirer ou d’installer des accessoires. Avant de

rebrancher l’outil, enfoncer et relâ cher l’interrupteur à gâ chette

pour s’assurer que l’outil est arrê té .

1. Enlever les panneaux d’accè s aux balais qui se trouvent aux

cô té s du carter du moteur.

2. Pour retirer les balais, tenir l’extré mité femelle connecté e au fil

de sortie des balais et la dé connecter de l’extré mité mâ le.

3. Sortir les balais vers le haut du porte-balai.

4. Remplacer les balais (deux à la fois) par des balais d’origine

WALT vendus dans les centres de service autorisé s

WALT.

5. S’assurer que les balais glissent librement dans le boîtier de

balai.

6. Raccorder le file de sortie de balai à la borne du boîtier de

balai.

7. Ré installer les panneaux d’acccè s aux balais avant d’utiliser

l’outil. Serrer les vis selon un couple maximum de 10 pouces-

livres. Ne pas trop serrer les vis pour é viter d’en fausser le pas.

Accessoires

Les accessoires recommandé s pour l’outil sont vendus chez les

dé positaires locaux ou dans les centres de service autorisé s. Pour

obtenir de l’aide concernant l’achat d’un accessoire, communiquer

avec D

WALT Industrial Tool Company, 701 East Joppa Road,

Baltimore, MD 21286, aux É tats-Unis.

MISE EN GARDE : Les accessoires doivent ê tre conç us au

moins pour le ré gime recommandé sur l'é tiquette d'avertisse-

ment de l'outil. Les meules et autres accessoires tournant à un

ré gime supé rieur à la vitesse nominale peuvent se dé sinté grer et

causer des blessures. La vitesse nominale de l’accessoire doit tou-

jours ê tre supé rieure à celle de l’outil indiqué e sur la plaque signalé -

tique de l’outil.

MISE EN GARDE : l’usage d’un accessoire non recommandé

peut pré senter un danger.

Garantie limité de trois ans

WALT ré parera, sans frais, tout produit dé fectueux causé par un

dé faut de maté riel ou de fabrication pour une pé riode de trois ans

à compter de la date d’achat. La pré sente garantie ne couvre pas

Franç ais

les piè ces dont la dé fectuosité a é té causé e par une usure normale

ou l’usage abusif de l’outil. Pour obtenir de plus amples renseigne-

ments sur les piè ces ou les ré parations couvertes par la pré sente

garantie, visiter le site www.dewalt.com ou composer le 1 800 433-

9258 (1 800 4-D

WALT). Cette garantie ne s’applique pas aux

accessoires et ne vise pas les dommages causé s par des ré para-

tions effectué es par un tiers. Cette garantie confè re des droits

lé gaux particuliers à l’acheteur, mais celui-ci pourrait aussi bé né -

ficier d’autres droits variant d’un é tat ou d’une province à l’autre.

En plus de la pré sente garantie, les outils D

WALT sont couverts

par notre :

CONTRAT D’ENTRETIEN GRATUIT D’UN AN

WALT entretiendra l’outil et remplacera les piè ces usé es au

cours d’une utilisation normale et ce, gratuitement, pendant une

pé riode d’un an à compter de la date d’achat, et la

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entiè rement satisfait, pour quelque raison

que ce soit, du rendement de l’outil é lectrique, du laser ou de la

cloueuse D

WALT, celui-ci peut le retourner, accompagné d’un

reçu, dans les 90 jours à compter de la date d’achat, pour obtenir

un remboursement inté gral, sans aucun problè me.

REMPLACEMENT GRATUIT DE L'É TIQUETTE

Si vos é tiquettes d’avertissement deviennent illisibles ou sont man-

quantes, composez le 1-800-4-D

WALT pour obtenir une é tiquette

de remplacement gratuite. Pour obtenir de nouvelles é tiquettes

d’avertissement, il faut savoir la vitesse nominale de l’outil qui est

indiqué e sur le boîtier de l’outil.

Españ ol

CONSERVE

ESTAS INSTRUCCIONES!

Instrucciones generales de seguridad

¡ADVERTENCIA! Lea y comprenda

todas las instrucciones. El no cumplir

con todas las advertencias a continuació n

podría resultar en el riesgo de un choque

elé ctrico, incendio o de lesiones graves.

CONSERVE ESTAS INSTRUCCIONES

Á REA DE TRABAJO

Conserve el á rea de trabajo limpia y bien iluminada. Las

bancas desordenadas y las zonas oscuras podrían ocasionar

accidentes.

No opere herramientas elé ctricas en atmó sferas explosivas,

como en presencia de líquidos, gases o polvos inflamables.

Las herramientas elé ctricas producen chispas que pueden

incendiar el polvo o los vapores.

Mantenga a los niñ os, visitantes y demá s personas alejadas

mientras opera una herramienta elé ctrica. Las distracciones

pueden hacer que pierda el control.

SEGURIDAD ELÉ CTRICA

Las herramientas de conexió n a tierra deben conectarse a

una toma de corriente instalada puesta a tierra debida-

mente en conformidad con todos los có digos y regula-

ciones locales. Nunca retire la clavija de conexió n a tierra,

no modifique el enchufe ni utilice adaptadores. Consulte

con un electricista calificado si tiene dudas acerca de la

conexió n a tierra apropiada de su toma de corriente. En el

caso que la herramienta tuviese una falla elé ctrica, la puesta a

tierra proporciona una vía de baja resistencia para alejar la

electricidad del usuario. Esta herramienta emplea una clavija

con toma de tierra (de tres patas) que ofrece una vía para

garantizar la seguridad del usuario en caso de que la her-

ramienta presentase disfunciones elé ctricas o averías, o si se

diera el caso de que la carcasa de la herramienta condujese la

electricidad. El deterioro o la desaparició n de alguna de las tres

patas de la clavija; el deterioro de la clavija o del cable, o el

hecho de enchufar la herramienta a un sistema elé ctrico que no

esté verificado, ni conectado continuamente a tierra, puede ser

causa de electrocució n, lesiones graves o incluso muerte. Para

evitar el riesgo de lesiones, la herramienta debe recibir un man-

tenimiento adecuado y estar siempre en perfectas condiciones

de trabajo (cable, patas de la clavija), así como enchufada a un

sistema elé ctrico continuamente conectado a tierra. (Consulte

tambié n el apartado “Limpieza,” en la secció n de Mantenimiento,

de la pá gina 53.) Só lo es aplicable a las herramientas de

Clase I (con toma de tierra).

Las herramientas con doble aislamiento está n equipadas

con una clavija polarizada (una pata es má s ancha que la

otra). Esta clavija se acoplará a un enchufe polarizado de

una sola manera. Si la clavija no se acopla al contacto,

invié rtala. Si aú n así no se ajusta, comuníquese con un elec-

tricista cualificado para que instale un enchufe polarizado

apropiado. Nunca cambie la clavija. El doble aislamiento

elimina la necesidad de cables con tres hilos y sistemas de

suministro elé ctrico con conexió n a tierra. Só lo es aplicable a

las herramientas de Clase II (con doble aislamiento).

Evite el contacto corporal con las superficies puestas a

tierra incluyendo las tuberías radiadores, hornos y refrig-

eradores. Existe un gran riesgo de choque elé ctrico si su cuer-

po hace tierra.

Españ ol

No exponga las herramientas elé ctricas a la lluvia o a condi-

ciones de mucha humedad. El agua que penetra las her-

ramientas elé ctricas aumenta el riesgo de un choque elé ctrico.

No maltrate el cable. Nunca sujete el cable para transportar

la herramienta ni para desconectarla de la toma de corriente.

Mantenga el cable alejado del calor, aceite, bordes afilados o del

calor. Cambie inmediatamente los cables dañ ados. Los cables

dañ ados aumentan el riesgo de choque elé ctrico.

Cuando opere una herramienta elé ctrica a la intemperie, util-

ice una extensió n con el sello “W-A” o “W.” Estas exten-

siones está n clasificadas para uso a la intemperie y para

reducir el riesgo de choques elé ctricos.

Calibre mínimo para cordones de extensió n

Volts Longitud total del cordó n en metros

120V 0-7,6 7,6-15,2 15,2-30,4 30,4-45,7

Amperaje

Má s No má s Calibre del cordó n AWG

de de

12 - 16 14 12 No recomendado

SEGURIDAD PERSONAL

Esté alerta, concé ntrese en lo que está haciendo. Recurra

al sentido comú n cuando opere una herramienta elé ctrica.

No opere ninguna herramienta si se encuentra fatigado o

bajo la influencia de drogas, alcohol o medicamentos. Un

momento de desatenció n mientras se operan herramientas

elé ctricas puede ocasionar lesiones graves.

Vístase apropiadamente. No use ropa holgada ni joyería.

Cubra o recó jase el cabello. Mantenga el cabello, la ropa y

los guantes alejados de las partes en movimiento. La ropa

floja, joyería o el cabello largo podría quedar atrapado en las

partes mó viles. Los escapes de aire algunas veces cubren las

partes en movimiento y tambié n deben ser evitadas.

Evite el encendido accidental. Asegú rese que el interrup-

tor esté apagado antes de conectar. El sujetar una hera-

mienta con el dedo en el interruptor o conectarla sin fijarse si el

interruptor está en posició n de encendido podría ocasionar un

accidente.

Retire las llaves de ajuste antes de encender la herramien-

ta. Una llave que se deja en una pieza giratoria puede ocasion-

ar lesiones personales.

No se sobre extienda. Mantenga siempre los pies bien

apoyados, al igual que el equilibrio. La posició n correcta de

los pies y el equilibrio permiten controlar mejor la herramienta

en situaciones inesperadas.

Utilice equipo de seguridad. Siempre utilice protecció n

para los ojos. Se deben utilizar mascarillas contra polvo,

zapatos antideslizantes, casco o protectores para los oídos

conforme sea necesario.

USO Y CUIDADOS DE LA HERRAMIENTA

Utilice prensas u otros medios prá cticos para asegurar y

apoyar la pieza de trabajo en una plataforma estable.

Sujetar las piezas con la mano o contra su cuerpo es

inestable y puede originar la pé rdida de control.

No fuerce la herramienta. Utilice la herramienta apropiada

segú n la aplicació n. La herramienta apropiada hará el trabajo

mejor y de manera má s segura bajo las especificaciones para

las que se diseñ ó .

No utilice la herramienta si el interruptor no enciende ni

apaga. Cualquier herramienta que no pueda controlarse por

medio de interruptores antideslizantes peligrosa y debe

repararse.

Desconecte el enchufe de la toma de corriente antes de

hacer cualquier ajuste, cambio de accesorios o de guardar

Españ ol

la herramienta. Tales medidas preventivas de seguridad

reducirá n el riesgo de que la herramienta se encienda acci-

dentalmente.

Guarde las herramientas fuera del alcance de los niñ os y

de otras personas no capacitadas. Las herramientas son

peligrosas en manos de personas no capacitadas.

Cuide sus herramientas. Conserve las herramientas de

corte afiladas y limpias. Las herramientas que reciben un

mantenimiento adecuado, con piezas de corte afiladas, difícil-

mente se atascan y son má s fá ciles de controlar.

Verifique la alineació n de las piezas mó viles, busque frac-

turas en las piezas demá s condiciones que puedan afectar

la operació n de las herramientas. Si está dañ ada, lleve su

herramienta a servicio antes de usarla de nuevo. Muchos acci-

dentes se deben a herramientas con mantenimiento pobre.

Solamente use accesorios que el fabricante recomiende

para su modelo de herramienta. Los accesorios que han sido

diseñ ados para utilizarse con cierto tipo de herramientas,

pueden ocasionar peligro al emplearse con otras.

SERVICIO

El servicio a las herramientas lo debe efectuar ú nica-

mente personal calificado. El servicio o mantenimiento

realizado por personal no calificado puede ocasionar el ries-

go de lesiones personales.

Cuando efectú e servicio a una herramienta, utilice ú nica-

mente refacciones idé nticas. Siga las instrucciones de la

secció n de mantenimiento de este manual. El uso de piezas no

autorizadas o no seguir las instrucciones de mantenimiento

puede ocasionar riesgo de choque elé ctrico o lesiones.

Instrucciones de seguridad específicas

para esmeriladoras

Siempre utilice la guarda apropiada con el disco de esmeril.

Las guardas protegen al usuario contra los fragmentos de los

discos rotos y del contacto con los discos.

Los accesorios deben estar clasificados por lo menos para

la velocidad recomendada en la etiqueta de advertencia de

la herramienta. Si funcionan a velocidades superiores a la pre-

vista, los discos y otros accesorios pueden salir despedidos y

provocar lesiones. Las clasificaciones de los accesorios deben

estar siempre por encima de la velocidad de la herramienta,

como se muestra en la placa de características.

NOTA: la velocidad sin carga de la herramienta está impresa en la

placa de identificació n y está grabada en la caja de engranajes.

Sujete la herramienta por las superficies aislantes cuando

efectú e una operació n en la que la herramienta de corte

pueda hacer contacto con cableado oculto o con su propio

cable. El contacto con un cable “vivo” hará que las partes

expuestas de la herramienta “vivan” y descarguen en el usuario.

Antes de usar los accesorios recomendados, revíselos

siempre en busca de quebraduras o defectos. Descá rtelos si

tienen un desperfecto de esta clase. Deberá revisar, de la misma

manera, los accesorios cuando sospeche que la unidad se ha

dejado caer. Las fallas pueden provocar la rotura del disco.

velocidad sin classificació n

carga de la mínima

herramienta del accessorio

5000 RPM 5500 RPM

6000 RPM 6600 RPM

8000 RPM 8500 RPM

Españ ol

Al accionar la herramienta con un disco o con un cepillo

nuevo de reemplazo, o si no está seguro de la condició n del

disco, sujé tela bien dentro de una zona protegida ade-

cuadamente y dé jela funcionar durante un minuto. Si el disco

estuviese quebrado o dañ ado, se rompería en pedazos en

menos de un minuto. El usuario jamá s deberá accionar la herra-

mienta con el disco dirigido hacia otra persona ni hacia si mismo.

Evite que el disco opere a saltos o se maltrate mientras fun-

ciona. Si sucediera así, apague y desconecte la herramienta y

revise el disco.

Dirija las chispas lejos del operador, demá s personas o

materiales inflamables. Se pueden producir chispas al utilizar

una lijadora o esmeriladora. Las chispas pueden ocasionar

quemaduras u ocasionar incendios.

Utilice siempre el mango lateral. Apriete el mango con

firmeza. El mango lateral debe utilizarse siempre para man-

tener el control de la unidad en todo momento.

Tenga mucho cuidado al esmerilar cerca de una esquina, ya

que puede experimentarse un movimiento repentino, violento de

la esmeriladora al hacer contacto el disco con una segunda

superficie.

Limpie la herramienta perió dicamente. El polvo y el esmeril

contienen partículas metá licas que se acumulan con frecuencia

en las superficies interiores y pueden ocasionar riesgos de

choque elé ctrico, lesiones graves, o electrocució n.

No opere esta herramienta durante períodos largos de tiem-

po. La vibració n causada por la acció n de la herramienta puede

ser dañ ina para sus manos y brazos. Use guantes para un mejor

amortiguamiento y descanse con frecuencia para limitar su

exposició n.

ADVERTENCIA: Parte del polvo originado al lijar, cortar, esme-

rilar, taladrar y otras actividades constructivas contiene químicos

que se sabe causan cá ncer, defectos congé nitos y otros dañ os

reproductivos. Algunos ejemplos de estos químicos son:

• plomo de pinturas con base de plomo.

• sílice cristalino de ladrillos, cemento y otros productos de

albañ ilería, y

• arsé nico y cromo de madera tratada químicamente (CCA).

El riesgo a estas exposiciones varía, dependiendo de la frecuencia

con la que efectú e este tipo de trabajos. Para reducir su exposició n

a estos químicos, trabaje en un á rea bien ventilada, y trabaje con

equipo de seguridad aprobado, como aqué llas má scaras que está n

diseñ adas especialmente para filtrar partículas microscó picas.

Evite el contacto prolongado con el polvo originado por lijar,

cortar, esmerilar, taladrar, y otras actividades constructivas.

Vista ropas protectoras y lave las zonas expuestas con jabó n

y agua. Permitir que el polvo se introduzca en su boca, ojos, o

quede sobre su piel promueve la absorció n de químicos nocivos.

ADVERTENCIA: Toda persona que entre al á rea de trabajo

deberá usar una má scara antipolvo o protecció n respiratoria. El fil-

tro debería ser reemplazado a diario o cuando el usuario tenga difi-

cultad para respirar. Puede encontrar la má scara antipolvo apropi-

ada aprobada por NIOSH/OSHA en su ferretería local.

PRECAUCIÓ N: Preste una atenció n especial al esmerilado

de esquinas, ya que si el disco toca una superficie secundaria, la

esmeriladora puede efectuar un movimiento brusco y repentino.

PRECAUCIÓ N: Utilice una protecció n auditiva apropiada

durante el uso. En determinadas condiciones y con utilizaciones

prolongadas, el ruido generado por este producto puede favorecer

la pé rdida de audició n.

• La etiqueta de su herramienta puede incluir los siguientes sím-

bolos. A continuació n se indican los símbolos y sus definiciones:

V..........voltios A ..........amperios

Hz........hertz W..........watts

Españ ol

.../min ..minutos ........corriente alterna

....corriente directa

o ........velocidad sin carga

........construcció n clase II /min ......revoluciones por

........terminales de ............minuto

............conexió n a tierra ........símbolo de advertencia

CONOCIMIENTO DEL PRODUCTO

Las esmeriladoras y lijadoras angulares grandes está n diseñ adas

para la remoció n pesada de material en aplicaciones de uso pro-

longado. Las siguientes esmeriladoras y lijadoras aparecen

descritas en este manual:

D28474 Esmeriladora angular de 7"

con doble aislamiento 8,000 rpm

D28493 Esmeriladora angular de 9"

con doble aislamiento 5,000 rpm

D28493G Esmeriladora angular de 9"

con toma de tierra 5,000 rpm

D28494 Esmeriladora angular de 7"/9"

con doble aislamiento 6,000 rpm

D28494G Esmeriladora angular de 7"/9"

con toma de tierra 6,000 rpm

D28497 Lijadora angular de de 7"/9"

con toma de tierra 6,000 rpm

D28499 Esmeriladora angular de 7"/9"

con doble aislamiento 6,000 rpm

Componentes

A. Interruptor de gatillo B. Botó n de encendido permanente

C. Traba del eje D. Mango lateral

E. Eje F. Montaje suave

G. Tope en tapa

Características

INTERRUPTOR

La herramienta se controla con un gatillo de interrupció n (A). El

botó n de encendido permanente (B) proporciona mayor comodi-

dad en las aplicaciones de uso prolongado.

MANGO TRASERO GIRATORIO (Ú NICAMENTE D28499)

El mango trasero puede colocarse a 30°, 60°, y 90° a la izquierda

y a la derecha de la posició n central.

CAJA DE ENGRANES GIRATORIA (D28474, D28493, D28494,

D28497)

Para aplicaciones en las que la herramienta estará dedicada a

esmerilado de bordes y trabajos de acabado, se puede girar la

caja de engranjes a 90° hacia la izquierda o a la derecha de la

posició n original. Esta modificació n deberá efectuaria un centro de

servicio autorizado D

WALT o personal de servicio calificado.

POSICIONES MÚ LTIPLES DEL MANGO LATERAL

El mango lateral puede colocarse en 5 posiciones segú n la prefer-

encia del operario y la aplicació n. El mango lateral se debe utilizar

siempre para mantener la herramienta bajo control.

Españ ol

Discos para esmerilar

montaje suave

guarda tipo 27

D284937/D284939

disco de tipo 27

montaje suave

guarda tipo 28

D284938

disco tipo 28

montaje suave

guarda tipo 27

D284937/D284939

arandela

54339-00

disco sin cubo tipo 27

tuerca de fijació n

22191-00

montaje suave

guarda tipo 28

D284938

arandela

54339-00

disco sin cubo tipo 28

Discos de lijar

montaje suave

respaldo de goma

D4947

disco de lija

tuerca de fijació n

D4947

tuerca de fijació n

22191-00

NOTA: el tamañ o del disco debe corresponder al tamañ o de la guarda; un disco de 7 pulgadas no

se debe utilizar con una guarda de 9 pulgadas. La superficie inferior del disco debe permanecer

adentro del borde de la guarda.

Españ ol

Copa de Piedra Cepillos de

alambre

montaje suave

guarda tipo 27

D284937/D284939

guarda tipo 27

D284937/D284939

guarda tipo 11 para

piedra de copa

D284934 de 4"

D284936 de 6"

brida de respaldo

608368-00

copa de piedra

NOTA: el tamañ o del disco debe corresponder al tamañ o de la guarda; un disco de 7 pulgadas no

se debe utilizar con una guarda de 9 pulgadas. La superficie inferior del disco debe permanecer

adentro del borde de la guarda.

Discos de corte

guarda tipo 1

D284931

guarda tipo 1

D284931

arandela

608370-00

arandela

608370-00

disco abrasivo

disco de corta

diamantado

tuerca de fijació n

608463-00

tuerca de fijació n

608463-00

cepillo de la taza del

alambre

rueda del alambre

Españ ol

TOPE EN TAPA

El tope en tapa de la caja de engranjes

puede desgastarse con el uso. El tope

puede ser reemplazado con la parte nú mero

D397711-00 a la venta en los centros de ser-

vicio autorizado D

WALT. El reemplazo

debe efectuarlo personal de los centros de

servicio autorizado D

WALT u otro personal

calificado.

TRABA DEL EJE

La traba del eje previene que el eje gire mien-

tras se instalan o se retiran los discos. Ajuste

el pasador de la traba del eje ú nicamente

cuando la herramienta esté apagada y

desconectada de la toma de corriente. Para

accionar el seguro. Para accionar la traba del

eje, oprima el botó n del seguro (C) y gire el eje hasta topar.

PRECAUCIÓ N: No presione el botó n de cierre del huso mien-

tras el esmerilador esté funcionando. No conecte el esmerilador

mientras el cierre del uso esté presionado. Esto podría dañ ar la

herramienta o causar lesiones personales.

MONTAJE SUAVE

La esmeriladora está equipada con dispositivo que facilita el

montaje y la remoció n de discos.

Accesorios

Es importante seleccionar las guardas, almohadillas de respaldo y

bridas correctas para usarse con los accesorios de la esmerila-

dora. Consulte las tablas de las pá ginas 42-44 para seleccionar los

accesorios apropiados.

PRECAUCIÓ N: los accesorios deben estar clasificados por lo

menos para la velocidad recomendada en la etiqueta de adverten-

Discos de aleta para lijar

montaje suave

guarda tipo 27

D284937/D284939

guarda tipo 27

D284937/D284939

disco de lijar

tuerca de fijacieó n

22191-00

brida de respaldo

54339-00

NOTA: el tamañ o del disco debe corresponder al tamañ o de la

guarda; un disco de 7 pulgadas no se debe utilizar con una guarda

de 9 pulgadas. La superficie inferior del disco debe permanecer

adentro del borde de la guarda.

Españ ol

• Dos posiciones traseras: las posiciones

traseras está n diseñ adas para optimizar el

balance en aplicaciones de esmerilado de

bordes.

• Una posició n superior: La posició n superi-

or del mango está diseñ ada para aplica-

ciones de esmerilado de bordes.

NOTA: el modelo D28497 incluye ú nicamente tres

posiciones para el mango.

Como girar mango trasero

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio.

Antes de conectar la herramienta nuevamente, presione

y suelte el interruptor de gatillo para asegurarse que la

herramienta esté apagada.

1. Abra el seguro del mango trasero tirando

hacia afuera la palanca de liberació n del

mango (G) como aparece en la ilustració n.

2. Gire el mango a las posiciones disponibles

de 30°, 60°, y 90° a izquierda o derecha de

la posició n central.

3. Empuje la palanca de liberació n del mango.

4. Antes de encender la herramienta, revise que el mango esté

asegurado en cualquiera de las posiciones y que la palanca del

seguro haya regresado a la posició n original al ras de la car-

caza.

Como girar la caja de engranajes

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio.

Antes de conectar la herramienta nuevamente, presione y

cia de la herramienta. Los discos y demá s accesorios que funcio-

nen a mayor velocidad pueden desprenderse y ocasionar lesiones

personales. Las clasificaciones de los accesorios deben estar

siempre por encima de la velocidad de la herramienta, como se

muestra en la placa de características.

DISPOSITIVOS

Los dispositivos diseñ ados específicamente para esta esmerilado-

ra pueden adquirirse a travé s de los distribuidores D

WALT y cen-

tros de servicio de fá brica de D

WALT.

D284939 Guarda tipo 27 de 9" (228 mm)

D284948 Guarda tipo 28 de 9" (228 mm)

D284937 Guarda tipo 27 de 7" (178 mm)

D284936 Guarda de cop tipo 11 de 6" (152 mm) con brida

D284934 Guarda de copa tipo 11 de 4" (101 mm) con brida

D284933 Piedra de copa tipo 11 con brida de respaldo

D284932 Juego de brida tipo 1

D284931 Guarda tipo 1 de 7" (178 mm)

054339-00 Flanjes para esmerilar

22191-00 Tuerca de fijació n

61820-01 Llave para el disco

445928-01 Dispositivo de protecció n del eje

397711-00 Tope en tapa para la caja de engranajes

ENSAMBLAJE Y AJUSTES

Instalació n del mango lateral

Para instalar el mango lateral, enró squelo en una de las cinco

posiciones enumeradas a continuació n y aprié telo con firmeza

girá ndolo hacia la derecha.

• Dos posiciones frontales: las posiciones delanteras

está n diseñ adas para optimizar el balance en aplicaciones

de acabado de superficies.

Españ ol

suelte el interruptor de gatillo para asegurarse que la her-

ramienta esté apagada.

1. Retire los cuatro tornillos de las

esquinas que fijan la caja de engrana-

jes a la carcaza del motor.

2. Sin separar la caja de engranes de la

carcaza del motor, gire la cabeza de la

caja de engranajes hasta la posició n

que desee.

ADVERTENCIA: si la caja de engranjes y la carcaza del motor

se separan má s de 3 mm (1/8"), la herramienta debe recibir servi-

cio y ser reensamblada en un centro de servicio D

WALT. El no

darle el mantenimiento apropiado a la herramienta puede ocasion-

ar dañ o a las escobillas, al motor y a los cojinetes.

3. Reinstale los tornillos para unir la caja de engranajes a la car-

caza del motor. Apriete los tornillos a un par de 20 lb. El apre-

tar los tornillos excesivamente podria desgastarlos.

OPERACIÓ N

Alimentació n de corriente

Conecte la esmeriladora angular grande a un circuito elé ctrico. El

operar esta herramienta en un circuito con otras herramientas,

resultará en un rendimiento menor.

Interruptor

PRECAUCIÓ N: Antes de conectar la herramienta a una toma

de corriente o despué s de una falla en la alimentació n, oprima y

suelte el interruptor de gatillo (A) una vez sin oprimir el botó n de

encendido permanente (B) para asegurarse que el interruptor esté

apagado. Si el interruptor de gatillo tiene ajustado el seguro de

operació n continua, la herramienta se encenderá inadvertidamente

al conectar de nuevo la herramienta. Sujete con firmeza el mango

lateral y el mango trasero para mejor control de la herramienta al

encenderla y al operarla.

OPERACIÓ N DEL GATILLO

Para encender la herramienta, oprima el

interruptor de gatillo (A). La herramienta

permanecerá encendida mientras oprima el

gatillo. Suelte el gatillo para apagar la herra-

mienta.

OPERACIÓ N DEL GATILLO CON EL DISPOSITIVO DE

ENCENDIDO PERMANENTE

Para encender la herramienta, oprima el gatillo. Oprima y sujete

el botó n de encendido permanente (B) mientras suelta el gatillo. El

botó n de encendido permanente permanecerá oprimido y la herra-

mienta permanecerá encendida.

Con la herramienta desenchufada, presione y suelte el dis-

parador. El botó n del pasador de cierre saltará , permitirá que el dis-

parador se libere y hará que la herramienta se desconecte.

NOTA: Permita que la herramienta alcance la velocidad má xima.

Antes de hacer contacto con la superficie de trabajo. Levante la

herramienta de la superficie de trabajo antes de apagarla.

PRECAUCIÓ N: asegú rese de que el disco se haya detenido

completamente antes de poner la herramienta.

REMOCIÓ N DEL DISPOSITIVO DE ENCENDIDO

PERMANENTE

El botó n de encendido permanente puede eliminarse sin compro-

meter el cumplimiento de los requerimientos de las agencias

reguladoras mostradas en la placa de identificació n. La remoció n

del botó n debe hacerse en un centro de servicio autorizado

WALT.

90˚

Españ ol

PRECAUCIÓ N:

la lijadora angular D

WALT modelo D28497

puede usarse para esmerilar ú nicamente si se utiliza la guarda

apropiada.

1. Abra el seguro de la guarda (H), y haga coin-

cidir las lengü etas con las ranuras de la

cubierta de la caja de engranajes. Coloque la

guarda apuntando hacia atrá s, segú n la ilus-

tració n.

2. Empuje la guarda hacia abajo hasta que las

lengü etas se enganchen y giren libre-

mente en el canal del cubo de la caja de

engranajes.

3. Con el seguro de la guarda abierto, gire

la guarda a la posició n de trabajo que

desee que le proporcione má xima pro-

tecció n al usuario, segú n la ilustració n.

4. Cierre el cerrojo de la guarda para asegurarla a la caja de

engranjes. No debe ser posible girar la guarda a mano cuando

el seguro esté cerrado. No opere la esmeriladora con la guar-

da floja o con la palanca de fijació n en posició n abierta.

5. Para quitar la guarda, siga el procedimiento anterior en orden

inverso.

NOTA: la guarda está preajustada al

diá metro del cubo de la caja de

engranjes desde la fá brica. Si, despué s

de cierto tiempo, la guarda se afloja, a-

priete el tornillo de ajuste (I) con la palan-

ca de fijació n en la posició n cerrada.

PRECAUCIÓ N: No apriete el tornillo de ajuste con la palanca de

fijació n en posició n abierta. Puede ocasionar dañ os indetectables a

la guarda o al area de montaje.

Instalació n y utilizació n de los discos

de centro deprimido para esmerilar y

de los discos de aleta para lijar

INSTALACIÓ N Y REMOCIÓ N DE LA GUARDA

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio.

Antes de conectar la herramienta nuevamente, presione y

suelte el interruptor de gatillo para asegurarse que la

herramienta esté apagada.

INFORMACIÓ N IMPORTANTE SOBRE LAS GUARDAS

Se debe utilizar guardas con todos los

discos de esmerilar, discos para lijar,

ruedas y cepillos de alambre. La her-

ramienta se puede utilizar sin una guarda

ú nicamente para lijar con discos corri-

entes. Los modelos D

WALT D28493,

D28494, D28474 y D28499, vienen pro-

vistos con una guarda apropiada para los

discos de centro deprimido (tipo 27) y los

discos (tipo 27). La misma guarda ha sido

diseñ ada para los discos para lijar y para

los cepillos y las ruedas de alambre. Para

cortar y esmerilar con discos que no sean

tipo 27 o 29, se requiere otras guardas que no vienen incluidas con

esta herramienta. Las instrucciones para instalar tales guardas

aparecen en los respectivos paquetes de empaque.

PRECAUCIÓ N: Si se utiliza un disco de esmeril con una guarda

de tipo 27, 28, o 29, la superficie inferior del disco debe quedar

dentro del labio de la guarda.

SUPERFICIE

DEL DISCO

DE ESMERI-

LAR

BORDE

DE LA

GUARDA

Españ ol

3. Mantenga un á ngulo de 20° a 30° entre la

superficie de trabajo y la herramienta.

4. Mueva la herramienta contínuamente

hacia adelante y hacia atrá s para evitar crear marcas en la

superficie de trabajo.

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes de

ponerla.

ESMERILADO DE BORDES CON DISCOS DE ESMERILAR

PRECAUCIÓ N: Los discos usados para el corte y esmerilado

de bordes pueden quebrarse o rebotar si se doblan o tuercen

mientras se usa la herramienta para labores de cortado o esmeri-

lado profundo. Para reducir los riesgos de lesiones graves, limite el

uso de estos discos con una guarda está ndar tipo 27 para corte

superficial y ranurado (menos de 13 mm [1/2"] de profundidad). El

lado abierto de la guarda debe colocarse hacia el lado opuesto del

operador. Para cortes má s profundos con un disco tipo 1, utilice una

guarda cerrada. Las guardas tipo 1 se encuentran a la venta a

travé s del distribuidor de su localidad o en un centro de servicio

autorizado.

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permi-

tir que la herramienta funcione a alta velocidad.

3. Proté jase usted mismo durante el acabado de bordes dirigien-

do el lado abierto de la guarda hacia el lado opuesto a usted.

4. Mueva la herramienta contínuamente hacia adelanta y hacia

atrá s para evitar crear marcas en la superficie de trabajo.

5. Retire la herramienta de la superficie de trabajo antes de apa-

garla. Permita que la herramienta deje de girar antes ponerla.

INSTALACIÓ N Y REMOCIÓ N DE LOS

DISCOS DE CUBO

Los discos de cubo se instalan directamente

en el eje de 5/8" – 11.

1. Enrosque el disco en el eje a mano,

asentá ndolo contra el montaje suave.

2. Oprima el botó n del seguro del eje y util-

ice una llave para apretar disco.

3. Invierta el procedimiento anterior para

retirar el disco.

PRECAUCIÓ N: El no asentar apropiada-

mente el disco contra el montaje suave antes

de encender la herramienta podria ocasionar

dañ o a herramienta o al disco.

INSTALACIÓ N DE DISCOS CON CENTRO DEPRIMIDO

Los discos de centro deprimido tipo 27, se deben utilizar con las

bridas disponibles. Para má s informació n consulte las tablas que

aparecen en las pá ginas 42–44 de este manual.

1. Instale el disco (J) en el eje (E) contra el montaje suave.

2. Coloque el disco contra la centrá ndola en el flanje.

3. Mientras oprime el botó n del seguro del eje, enrosque la tuer-

ca (K) en la fleche.

4. Apriete la tuerca con una llave.

5. Invierta el procedimiento anterior para retirar el disco.

ESMERILADO DE CON DISCOS DE ESMERILAR

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permi-

tir que la herramienta funcione a alta velocidad.

20˚-30˚

Españ ol

INSTALACIÓ N DE RESPALDO DE GOMA PARA LIJAR

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio.

Antes de conectar la herramienta nuevamente, presione y

suelte el interruptor de gatillo para asegurarse que la her-

ramienta esté apagada.

PRECAUCIÓ N: Despué s de utilizar la herramienta para lijar,

se debe instalar nuevamente las guardas apropiadas para los

discos de esmerilar, discos de aleta para lijar, cepillos y ruedas

de alambre.

1. Coloque o enrosque apropiadamente el

respaldo de goma (L) sobre el montaje

suave.

2. Coloque el disco de lija (M) sobre el respal-

do de goma (L).

3. Mientras oprime el seguro del eje, enrosque

la tuerca (N) en el flecha.

4. Apriete la tuerca con la llave apropiada.

5. Para retirar el disco, invierta el procedimiento anterior.

UTILIZACIÓ N DE RESPALDO DE GOMA

Seleccione el papel de lija con el grano apropiado para su apli-

cació n. El papel de lija se vende en diferentes granos. Los granos

gruesos permiten remover el material con mayor rapidez dejando

un acabado á spero. Los granos má s finos remueven menos mate-

rial y permiten un acabado má s fino. Cambie a un grano mediano

y termine con grano fino para abtener el acabado ó ptimo.

Comience con granos má s gruesos para la remoció n rá pida de

material á spero.

Grueso grano 16 – 30

Mediano grano 36 – 80

Acabado fino grano 100 – 120

Acabado muy fino grano 150 – 180

ADVERTENCIA: no utilice discos para esmerilado de bordes

para aplicaciones de esmerilado superficial, ya que é stos no han

sido diseñ ados para resistir la presió n lateral que produce el

esmerilado superficial. El disco se podría romper y ocasionar

lesiones personales.

ACABADO DE SUPERFICIES CON DISCOS DE ALETA PARA

LIJAR

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permi-

tir que la herramienta funcione a alta velocidad.

3. Mantenga un á ngulo de entre 5° y 10° entre

la herramienta y la superficie de trabajo.

4. Mueva la herramienta continuamente hacia

adelanta y hacia atrá s para evitar crear marcas en la superficie

de trabajo.

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes de

bajarla.

Instalació n y utilizació n de las

para lijar

Los respaldos y discos para lijar deben de tener una clasificació n

mayor que la velocidad mínima para accesorios segú n aparece en

la herramienta. Los discos para lijar recomendados se encuentran

a la venta a travé s de lo distribuidores y centros de servicio autor-

izado D

WALT.

NOTA: la guarda puede retirarse para aplicaciones de lijado con

respaldo de goma y discos de lija. Los discos para lijar son catalo-

gados como discos de esmerilar segú n los está ndares de ANSI y

requieren el empleo de una guarda. (Consulte la secció n sobre la

instalació n y uso de los discos de centro deprimido y discos de lija.)

5˚-10˚

Españ ol

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permi-

tir que la herramienta funcione a alta velocidad.

3. Mantenga un á ngulo entre 5° y 15°

entre la herramienta y la superficie de

trabajo. El disco de lija debe hacer con-

tacto con aproximadamente una pulga-

da (25 mm) de la superficie de trabajo.

4. Mueva la herramienta continuamente en línea recta para evi-

tar que la superficie de trabajo se queme o se marque.

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes de

bajarla.

Instalació n y utilizació n de copas y

ruedas de alambre

Apague y desconecte la herramienta antes de hacer

cualquier ajuste o antes de instalar o remover cualquier acce-

sorio. Antes de conectar la herramienta nuevamente, pre-

sione y suelte el interruptor de gatillo para asegurarse que la

herramienta esté apagada.

Las copas y las ruedas de alambre deben tener una clasificació n

mayor que la velocidad mínima segú n lo señ ala la herramienta.

Utilice ú nicamente copas y ruedas de alambre de cubo con rosca

de 5/8" a 11". Se requiere una guarda tipo 27 cuando se utilizan

copas o ruedas de alambre.

PRECAUCIÓ N: Use guantes para manejar las copas y las

ruedas de alambre ya que é stas son puntiagudas.

INSTALACIÓ N DE COPAS Y DISCOS DE ALAMBRE

1. Enrosque la rueda sobre el eje asentá ndola contra el montaje

suave.

2. Oprima el botó n de seguro del flecha y use una llave para apre-

tario.

3. Para retirar la rueda, oprima el botó n del seguro del eje y util-

ice una llave para aflojar el cubo de la copa o de la rueda de

alambre.

NOTA: El no asentar apropiadamente lachapa de la rueda contra

el montaje suave podría dañ ar la herramienta o la rueda.

UTILIZACIÓ N DE COPAS DE ALAMBRE Y RUEDAS DE

ALAMBRE TRENZADO

Los cepillos de alambre pueden utilizarse para remover ó xido,

escamas y pintura, y para alisar superficies irregulares.

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permitir

que la herramienta funcione a alta velocidad.

3. Cuando utilioce copas de alambre, mantenga

un á ngulo de 5° y 10° entre la herramienta y

la superficie de trabajo.

4. Cuando utilice ruedas de alambre trenzado,

mantenga contacto entre el borde de la rueda

y la superficie de trabajo.

5. Mueva la herramienta continuamente hacia adelanta y hacia

atrá s para evitar crear marcas en la super-

ficie de trabajo. El permitir que la her-

ramienta descanse sobre la superficie de

trabajo sin moverla, y los movimientos cir-

culares producen quemaduras sobre la

superficie de trabajo.

6. Retire la herramienta de la superficie de

trabajo antes de apagarla. Permita que la herramienta deje

de girar antes de ponerla.

5˚-10˚

5˚-15˚

Españ ol

Instalació n y utilizació n de piedras

de copa

INSTALACIÓ N DE LA GUARDA DE LAS PIEDRAS DE COPA

ADVERTENCIA: la guarda para piedras de viene incluida con

esta herramienta, las de copa no piedras de copa requieren las

bridas y las guardas apropiadas. La guarda para piedras de copa de

4" D284934 y la guarda para piedras de copa de 6" D284936 está n

a su disposició n como accesorios e incluyen la bridas apropiada. El

no utilizar la brida y la guarda apropiada podría ocasionar lesiones

personales o dañ o a la misma herramienta debido a la ruptura del

disco.

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio. Antes

de conectar la herramienta nuevamente, presione y suelte el

interruptor de gatillo para asegurarse que la herramienta esté

apagada.

1. Instale la guarda segú n la ilustració n.

2. El cuerpo de la guarda debe colocarse

entre el eje el operador para propor-

cionarle a é ste má xima protecció n.

3. Apriete con firmeza los dos tornillos de

fijació n (W) incluidos con la guarda.

INSTALACIÓ N DE LA PIEDRA DE COPA

1. Retire el montaje suave (F).

2. Instale la brida de respaldo de la piedra de copa, haciendo

coincidir los planos en del eje (O) con los planos de la brida de

respaldo (P).

3. Enrosque piedra de copa a mano, asentá ndolo contra la brida

de respaldo.

4. Oprima el botó n del seguro del eje y apriete el disco.

5. Para retirar la piedra, invierta el procedimiento anterior.

PRECAUCIÓ N: No asentar apropiadamente el disco contra la

brida de respaldo antes de encender la herramienta podriá ocasio-

nar dañ o a la herramienta o a la piedra.

NOTA: Ajustar la camisa de la guarda, de forma que só lo 1/8" del

disco quede expuesto, aflojando los tornillos y dejando que la guar-

da se extienda. Apretar firmemente los tornillos de la camisa de la

guarda antes de usar el esmerilador.

UTILIZACIÓ N DE UNA PIEDRA DE COPA

Las piedras de copa está n diseñ adas para remoció n agresiva de

material.

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permi-

tir que la herramienta funcione a alta velocidad.

3. Mantenga un á ngulo de 5° y 10° entre la

herramienta y la superficie de trabajo.

4. Mueva la herramienta continuamente hacia

adelanta y hacia atrá s para evitar crear marcas en la superficie

de trabajo.

5. Retire la herramienta de la superficie de trabajo antes de apa-

garla. Permita que la herramienta deje de girar antes de

bajarla.

5˚-10˚

Españ ol

Instalació n y utilizació n de discos de

corte (tipo 1)

Los discos de corte incluyen a los discos de diamante y los discos

abrasivos. Los discos abrasivos para corte de metal y concreto

está n disponibles. Se pueden utilizar tambié n discos de diamante

para concreto.

ADVERTENCIA: No se incluye con esta herramienta una guar-

da cerrada para discos de corte. Los discos de corte requieren las

bridas y guardas apropiadas. Existe como accesorio una guarda

para corte de 7" (178 mm) D284931, e incluye las bridas que hacen

juego. El no utilizar la brida y la guarda apropiada podría ocasionar

lesiones personales o dañ o a la misma herramienta debido a la

ruptura del disco.

INSTALACIÓ N DE GUARDA CERRADA (TIPO 1)

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio. Antes

de conectar la herramienta nuevamente, presione y suelte el

interruptor de gatillo para asegurarse que la herramienta esté

apagada.

1. Abra el seguro de la guarda (H), y haga

coincidir las lengü etas con las ranuras

de la cubierta de la caja de engranajes.

Coloque la guarda apuntando hacia

atrá s, segú n la ilustració n.

2. Empuje la guarda hacia abajo hasta

que las lengü etas se enganchen y giren

libremente en el canal del cubo de la

caja de engranajes.

3. Gire la guarda (Q) a la posició n de tra-

bajo que desee. El cuerpo de la guarda

debe quedar entre el eje y el operador

para proporcionar má xima protecció n al usuario.

4. Cierre el cerrojo de la guarda para asegurarla a la caja de

engranajes. No debe ser posible girar la guarda a mano cuan-

do el seguro esté cerrado. No opere la esmeriladora con la

guarda floja o con la palanca de fijació n en posició n abierta.

NOTA: La guarda está preajustada al

diá metro de la caja de engranajes desde la

fá brica. Si, despué s de cierto tiempo, la

guarda se afloja, apriete el tornillo de ajuste

(I) con la palanca de fijació n en la posició n

cerrada.

PRECAUCIÓ N: No apriete el tornillo de

ajuste con la palanca de fijació n en posició n

abierta. Puede ocasionar dañ os indetecta-

bles a la guarda.

INSTALACIÓ N DE DISCOS DE CORTE

1. Retire el montaje suave (F).

2. Instale el flanje alineando los planos del eje (O) con los planos

del flanje (R).

3. Coloque el disco contra la flanje, centrá ndolo en la guía el

flanje.

4. Instale la tuerca en el flecha, asegurá ndose que el disco per-

manezca centrado.

Españ ol

5. Oprima el botó n del seguro del eje y apriete la tuerca con una

llave.

6. Invierta el procedimiento anterior para retirar el disco.

UTILIZACIÓ N DE DISCOS DE CORTE

ADVERTENCIA:

No use discos de esmerilado o corte de bordes

para aplicaciones de esmerilado a superficies porque estos discos

no está n diseñ ados para las presiones laterales existentes durante

el esmerilado de superficies. Podría quebrar el disco o resultar en

lesiones.

1. Permita que la herramienta alcance la velocidad má xima antes

de hacer contacto con la superficie de trabajo.

2. Aplique presió n mínima a la superficie de trabajo, para permitir

que la herramienta funcione a alta velocidad.

3. Una vez que comience un corte, mantenga el á ngulo del

disco con la superficie de trabajo. Esto evitará que el disco

se doble lo cual podría resultar en la ruptura del disco y en

lesiones personales.

4. Retire la herramienta de la superficie de trabajo antes de apa-

garla. Permita que la herramienta deje de girar antes de pon-

erla.

MANTENIMIENTO

Limpieza

ADVERTENCIA: Soplar polvo y limaduras fuera del motor con

aire comprimido limpio y seco es un procedimiento de manten-

imiento regular y necesario. El polvo y las limaduras contienen

partículas metá licas que a menudo se acumulan en las superficies

internas y pueden crear riesgos de choque elé ctrico sin no se

limpian con frecuencia. UTILICE SIEMPRE ANTEOJOS DE

SEGURIDAD.

PRECAUCIÓ N: Nunca utilice solventes ni otros químicos agre-

sivos para limpiar las partes no metá licas de la herramienta. Utilice

ú nicamente un trapo seco y limpio.

Lubricació n

Todas las herramientas D

WALT se lubrican apropiadamente

desde la fá brica y está n listas para usarse.

Reparaciones

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberá n

hacerse reparaciones, mantenimiento y ajustes de esta her-

ramienta en los centros autorizados de servicio D

WALT u otras

organizaciones autorizadas. Estas organizaciones prestan servi-

cio a las herramientas D

WALT y emplean siempre refacciones

legitimas D

WALT.

Escobilla del motor

Cuando la escobilla se desgaste, la herramienta se apagará

automá ticamente, evitá ndole dañ os al motor. El cambio de esco-

billa debe efectuarse por centros de servicio autorizado o por otro

personal de servicio calificado. El personal de servicio calificado

deberá seguir el procedimiento a continuació n para reemplazar la

escobilla del motor:

Apague y desconecte la herramienta antes de hacer cualquier

ajuste o antes de instalar o remover cualquier accesorio. Antes

de conectar la herramienta nuevamente, presione y suelte el

interruptor de gatillo para asegurarse que la herramienta esté

apagada.

1. Retire las puertas de la escobilla que se encuentran a los

costados de la carcaza del motor.

2. Para retirar la escobilla, sujete la terminal hembra, que está

unida al conductor de la escobilla, y desconecte la terminal

hembra de la terminal macho.

Españ ol

3. Tire de la escobilla hacia arriba y hacia afuera del por-

taescobilla.

4. Reemplace las escobillas, por pares, con escobillas D

WALT a

su disposició n en los centros de servicio autorizado D

WALT.

5. Asegú rese de que las escobillas deslicen libremente en el

portaescobillas.

6. Conecte de nuevo el cable conductor de la escobilla a la caja

terminal.

7. Reinstale las puertas de las escobillas antes de usar la her-

ramienta. Aplique un toque má ximo de 10 pulgados — libras

para apretar los tornillos. Si aprîeta los tornillos excesivamente,

é sts se podrían desgastar.

Compra de accesorios

Los accesorios recomendados para utilizarse con su herramienta

se encuentran a la venta en el centro de servicio de su localidad.

Si necesita ayuda para localizar algú n accesorio, comuníquese por

favor a D

WALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286.

PRECAUCIÓ N: Los accesorios deben estar clasificados

por lo menos para la velocidad recomendada en la etiqueta de

advertencia de la herramienta. Si funcionan a velocidades supe-

riores a la prevista, los discos y otros accesorios pueden salir des-

pedidos y provocar lesiones. Las clasificaciones de los accesorios

deben estar siempre por encima de la velocidad de la herramien-

ta, como se muestra en la placa de características.

PRECAUCIÓ N: el uso de cualquier accesorio no recomendado

para utilizarse con esta herramienta puede ser peligroso.

Pó liza de Garantía

IDENTIFICACIÓ N DEL PRODUCTO:

Sello o firma del distribuidor.

Nombre del producto: __________ Mod./Cat.: _____________

Marca: _____________________ Nú m. de serie:__________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: __________________

Nombre y domicilio del distribuidor donde se adquirió el producto:

____________________________________________________

Este producto está garantizado por un añ o a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, así como

en materiales y mano de obra empleados para su fabricació n.

Nuestra garantía incluye la reparació n o reposició n del producto y/o

componentes sin cargo alguno para el cliente, incluyendo mano de

obra, así como los gastos de transportació n razonablemente ero-

gados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su her-

ramienta y esta pó liza sellada por el establecimiento comercial

donde se adquirió el producto, de no contar con é sta, bastará la fac-

tura de compra.

EXCEPCIONES.

Esta garantía no será vá lida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones dis-

tintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompañ a;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relació n de sucursales de servicio de fá bri-

ca, centros de servicio autorizados y franquiciados en la Repú blica

Mexicana, donde podrá hacer efectiva su garantía y adquirir

partes, refacciones y accesorios originales.

Españ ol

IMPORTADOR: D

WALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓ N, CP 05120

DELEGACIÓ N CUAJIMALPA, MÉ XICO, D.F

TEL. 5 326 7100

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

“HERRAMIENTAS ELECTRICAS”

en la secció n amarilla.

INFORMACIÓ N TÉ CNICA

D28474

Tensió n de alimentació n: 120 V AC

Consumo de corriente: 15 A

Frecuencia de alimentació n: 50/60 Hz

Potencia nominal: 1 674 W

Rotació n sin carga: 8 000/min

D28493/D28493G

Tensió n de alimentació n: 120 V AC

Consumo de corriente: 15 A

Frecuencia de alimentació n: 50/60 Hz

Potencia nominal: 1 674 W

Rotació n sin carga: 5 000/min

D28494/D28494G/D28499/D28497

Tensió n de alimentació n: 120 V AC

Consumo de corriente: 15 A

Frecuencia de alimentació n: 50/60 Hz

Potencia nominal: 1 674 W

Rotació n sin carga: 6 000/min

Garantía limitada por tres añ os

WALT reparará , sin cargo, cualquier falla que surja de defectos

en el material o la fabricació n del producto, por hasta tres añ os a

contar de la fecha de compra. Esta garantía no cubre fallas de las

piezas causadas por su desgaste normal o abuso a la herramien-

ta. Para mayores detalles sobre la cobertura de la garantía e infor-

mació n acerca de reparaciones realizadas bajo garantía, visítenos

en www.dewalt.com o llá menos al 1 800 433-9258 (1-800-4-

WALT). Esta garantía no aplica a accesorios o a dañ os causa-

dos por reparaciones realizadas o intentadas por terceros. Esta

garantía le otorga derechos legales específicos, ademá s de los

cuales puede tener otros dependiendo del estado o provincia en

que se encuentre.

Ademá s de la garantía, las herramientas D

WALT está n cubiertas

por:

1 AÑ O DE SERVICIO GRATUITO

WALT mantendrá la herramienta y reemplazará las piezas gas-

tadas por su uso normal, sin cobro, en cualquier momento durante

un añ o a contar de la fecha de compra.

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeñ o de su

má quina herramienta, lá ser o clavadora D

WALT, cualquiera sea

el motivo, podrá devolverlo hasta 90 días de la fecha de compra

con su recibo y obtener el reembolso completo de su dinero – sin

necesidad de responder a ninguna pregunta.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVER-

TENCIA: Si las etiquetas de advertencia se tornan ilegibles o se

pierden, llame al 1-800-4-D

WALT para reemplazarlas sin costo

alguno. Para solicitar etiquetas de repuesto, usted deberá identi-

ficar las revoluciones por minuto de su herramienta. Las revolu-

ciones por minuto está n impresas en la carcaza del motor.

Españ ol

PARA REPARACIÓ N Y SERVICIO DE SUS HERRAMIENTAS

ELÉ CTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE

SERVICIO MÁ S CERCANO

CULIACAN, SIN

Av. Nicolá s Bravo #1063 Sur - Col. Industrial Bravo (667) 7 12 42 11

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Juarez (33) 3825 6978

MEXICO, D.F.

Eje Central Lá zaro Cardenas No. 18 (55) 5588 9377

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero No.831 - Col. Centro (81) 8375 2313

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. Madero 139 Pte. - Col. Centro (442) 214 1660

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongació n Díaz Miró n #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

Constitució n 516-A - Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

Dewalt D28499X 7 in./ 9 in. (180mm/230mm) 5.3 HP Angle Grinder

Product's Documents

Instruction Manual

Specifications

Dewalt D28499X Questions and Answers
