Kobalt KSPM 1040B-03 Gen4 40-volt 20-in Self-propelled User Manual

AS21280

ATTACH YOUR RECEIPT HERE

Serial Number Purchase Date

Español p.29

ITEM# 4132846/3809896

BRUSHLESS

SELF PROPELLED LAWN MOWER

MODEL# KSPM 1040B-03

KOBALT and logo design are trademarks or

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m. - 8 p.m., EST,

Monday - Sunday. You could also contact us at [email protected] or visit

www.lowespartsplus.com.

TABLE OF CONTENTS

Product Specications ......................................................................................2

Packaging Contents ......................................................................................... 3

Safety Information ............................................................................................ 6

Preparation ..................................................................................................... 11

Operating Instructions .................................................................................... 16

Care and Maintenance ...................................................................................20

Troubleshooting..............................................................................................27

Warranty .........................................................................................................28

PRODUCT SPECIFICATIONS

COMPONENT SPECIFICATION

Rated voltage 40V d.c.

No-load blade rotation speed 2850/min (RPM)

Approximate Cutting-Height setting

1-1/4” (30mm)

1-9/16” (40mm)

2-3/16” (55mm)

2-3/4” (70mm)

3-5/16” (85mm)

4” (100mm)

Deck size 20” (508mm)

Grass-bag volume 1.7 Bushel (60 L)

Operating temperature 32°F (0°C) - 104°F (40°C)

Storage temperature -4°F (-20°C) - 113°F (45°C)

Recommended replacement blade for this lawn mower:

PART NAME MODEL NUMBER

20” Lawn Mower Blade KLMB 124-03

PACKAGE CONTENTS

FGH

I J K

N O

P Q R S

PACKAGE CONTENTS

PART DESCRIPTION PART DESCRIPTION

A Bail switch (switch lever) L Support frame with holes

B Handle M Handle-adjustment knob

C Self-propel trigger N Side rail

D Safety button O Self-propel speed control lever

E Handle-locking clamp (2) P Rear-discharge door

F Lift handle Q Trailing shield

G Power Indicator R Cutting-height adjustment lever

H Battery-compartment cover S Side-discharge door

I Front wheel T Side-discharge chute

J Mower deck U Mulching insert

K Rear wheel V Grass bag

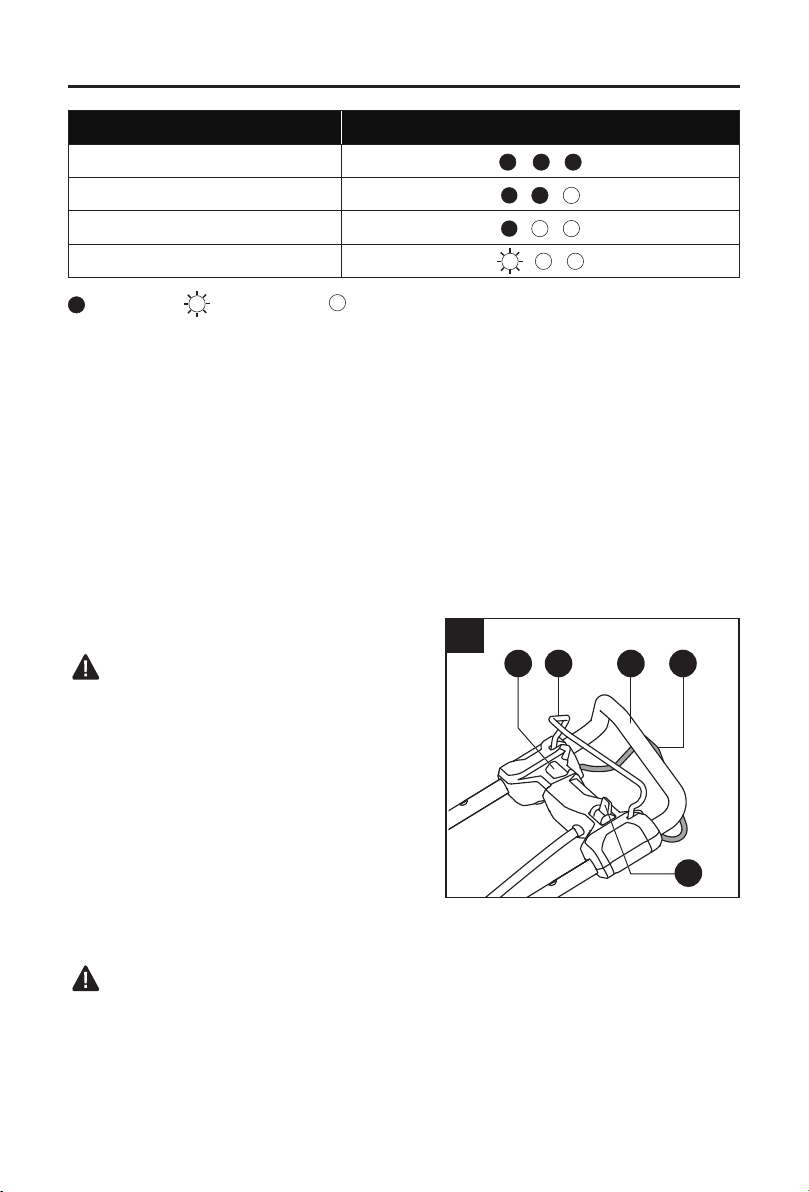

Safety Button

The safety button must be pressed down before the motor can be started.

Bail Switch

The bail switch is located on the upper handle of the mower. The switch engages and

disengages the motor/ blade.

WARNING

The bail switch and the safety button are safety devices. Never attempt to bypass their

operations.

Self-Propel trigger

Turns the self-propel function ON and OFF.

Self-Propel Speed control lever

Increases or decreases the self-propel speed by moving the control lever.

Handle-Locking Clamp

Locks/unlocks the side rails in the extended or the recessed position.

Side Rails

Can be extended and locked for operation or recessed for storage.

PACKAGE CONTENTS

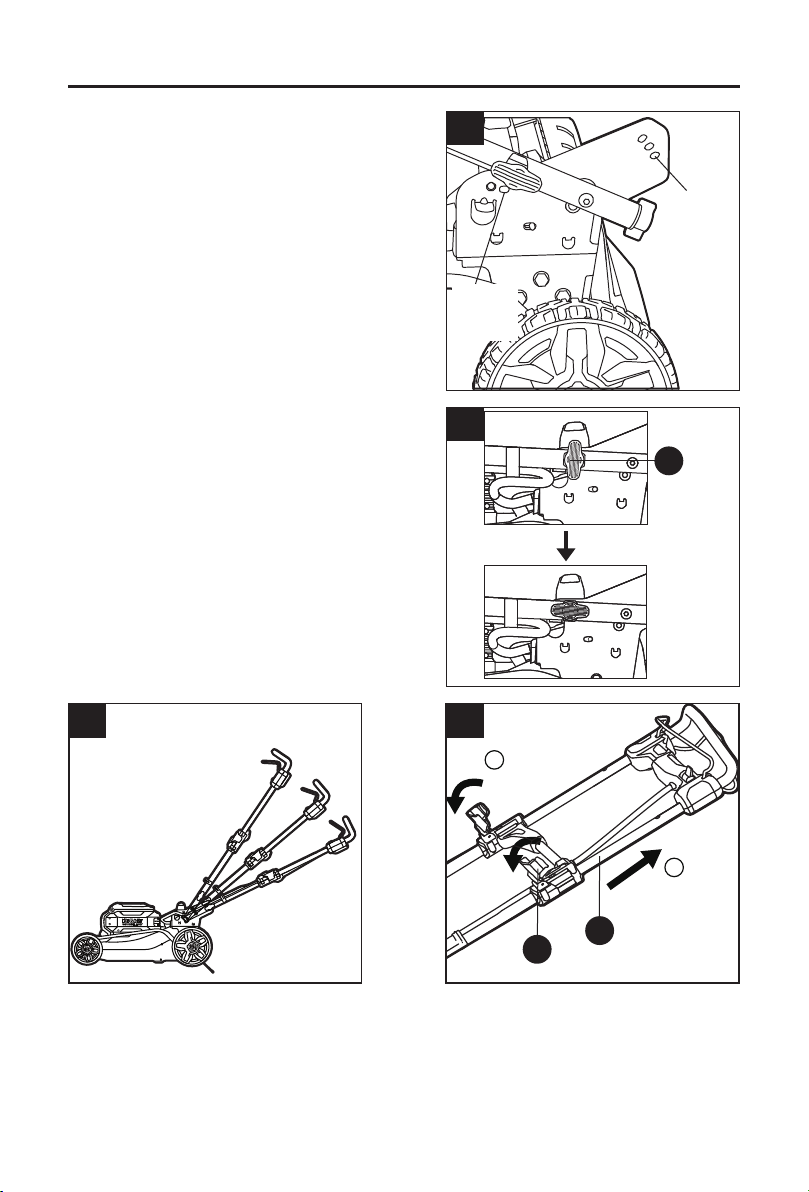

Handle-adjustment knob

Locks/unlocks the handle position when adjusting the angle of the mower handle:

1. Locked Storage Position

2. Upper Operating Position

3. Middle Operating Position

4. Lower Operating Position

Trailing Shield & Rear Discharge Door

The trailing shield is designed to minimize the possibility of stones or other objects being

thrown backward by the mower blade. The shield and the rear discharge door minimize the

possibility of accidental foot contact with the blade. DO NOT operate the mower without the

trailing shield and rear discharge door in place.

Spring-Loaded Cutting-Height Adjustment Lever

One-handed cutting-height adjustment.

WARNING

• Remove the tool from the package and examine it carefully. Do not discard the carton or any

packaging material until all parts have been examined.

• If any part of the tool is missing or damaged, do not attach the battery to use the tool until

the part has been repaired or replaced. Failure to heed this warning could result in serious

injury.

SAFETY INFORMATION

Please read and understand this entire manual before attempting to assemble or operate

this product. If you have any questions regarding the product, please call customer service at

1-888-3KOBALT (1-888-356-2258), 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also

WARNING

• The operation of any power tool can result in foreign objects being thrown into your eyes,

which can result in severe eye damage. Before beginning power-tool operation, always wear

safety goggles or safety glasses with side shields and a full-face shield, when needed. We

recommend using a wide vision safety mask over eyeglasses or standard safety glasses

with shields. Always use eye protection marked to comply with ANSI Z87.1.

• Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to the state of California to cause cancer, birth defects,

or other reproductive harm. Some examples of these chemicals are:

– Lead from lead-based paints.

– Crystalline silica from bricks, cement, and other masonry products.

– Arsenic and chromium from chemically-treated lumber.

• Your risk from these exposures varies, depending upon how often you do this type of work.

To reduce your exposure to these chemicals:

– Work in a well-ventilated area.

– Work with approved safety equipment, such as dust masks that are specially designed to

lter out microscopic particles.

– Avoid prolonged contact with dust from power sanding, sawing, grinding, drilling, and

other construction activities. Wear protective clothing and wash exposed areas with soap

and water. Allowing dust to get into your mouth or eyes or to lie on the skin may promote

absorption of harmful chemicals.

Know the Tool

To operate this tool, carefully read this manual and all labels afxed to the tool before using it.

Keep this manual available for future reference.

Important

This tool should be serviced only by a qualied service technician.

SAFETY INFORMATION

Read All Instructions Thoroughly

Some of the following symbols may be used on this tool. Please study them and their meaning.

Proper interpretation of these symbols will allow you to operate the tool better and more safely.

SYMBOL DEFINITION SYMBOL DEFINITION

V Volts n

No-load Speed

Direct Current /min Revolutions or Strokes per Minute

RPM Revolutions per Minute

To reduce the risk of injury, user

must read instruction manual.

A danger, warning

or caution. It means

‘Attention! Your safety

is involved.’

Maintain Safety Devices - Do not

open or remove safety shields while

the tool is running.

Wear eye protection. Look Behind While Backing

Wear protective

gloves.

DANGER — Keep Hands and Feet

Away

DANGER — Steep

Slope Hazard

DANGER — Keep Bystanders

Away

Remove objects that

can be thrown by the

blade in any direction.

IMPORTANT SAFETY INSTRUCTIONS

DANGER

• This machine was built to be operated according to the rules for safe operation included in this

manual. As with any type of power equipment, carelessness or error on the part of the operator

can result in serious injury. This machine is capable of amputating hands and feet and throwing

objects. Failure to observe all safety instructions could result in serious injury or death.

WARNING:

• When using electric lawn mowers, basic safety precautions should always be followed to reduce

the risk of re, electric shock, and personal injury. These basic precautions include the following:

CHILDREN

• Tragic accidents can occur if the operator is not alert to the presence of children. Children

are often attracted to the mower and mowing activity. They do not understand the dangers.

Never assume that children will remain where you last saw them.

• Keep children out of the mowing area and under the watchful care of a responsible adult

other than the operator.

SAFETY INFORMATION

• Be alert and turn the mower off if a child enters the area.

• Use extreme care when approaching blind corners, doorways, shrubs, trees, or other

objects that may obscure your vision of a child who may run into the mower.

• Never allow children under 14 years old to operate a power mower. Children 14 years old

and over should read and understand the operation instructions and safety rules in this

manual and should be trained and supervised by a parent. Only responsible individuals who

are familiar with these rules of safe operation should be allowed to use this machine.

OPERATION

GENERAL OPERATION:

• Read this operator’s manual carefully in its entirety before attempting to assemble this

machine. Read, understand, and follow all instructions on the machine and in the manual

before operation. Be completely familiar with the controls and proper use of this machine

before operating it. Keep this manual in a safe place for future and regular reference and for

ordering replacement parts.

• Use the right appliance – Do not use the lawn mower for any job except that for which it is

intended. Your lawn mower has been designed to perform only one job: to mow grass.

• Don’t overreach – Keep proper footing and balance at all times.

• Objects struck by the lawn mower blade can cause severe injuries to persons. The lawn

should always be carefully examined and cleared of all objects prior to each mowing.

• Keep the area of operation clear of all persons, particularly small children, and pets.

• Before and while moving backwards with the mower, look behind and down for small

children and other people.

• Keep clear of the discharge opening at all times.

• This machine is a precise piece of power equipment, not a plaything. Therefore, exercise

extreme caution at all times. Your unit has been designed to perform one job: to mow grass.

Do not use it for any other purpose.

• Don’t force the lawn mower – it will do the job better and more safely at the rate for which it

was designed.

• Thoroughly inspect the area where the equipment is to be used. Remove all stones, sticks,

wire, toys and other foreign objects that could be tripped over or picked up and thrown by

the blade. Thrown objects can cause serious personal injury.

• Plan your mowing pattern to avoid discharge of material toward roads, sidewalks,

bystanders and the like. Also, avoid discharging material against walls or obstructions, which

may cause discharged material to ricochet back toward the operator.

• To help avoid blade contact or an injury from thrown objects, stay in the operator zone

behind the handles and keep children, bystanders, helpers, and pets at least 100 feet (30m)

from the mower while it is in operation. Stop the machine if anyone enters the area.

• To protect your eyes, always wear safety glasses or safety goggles during operation and

while performing an adjustment or repair. Thrown objects that ricochet can cause serious

injury to the eyes. Always use a face or dust mask if the operation is dusty.

• Dress properly – Do not wear loose clothing or jewelry. They can be caught in moving parts.

Use of rubber gloves and footwear is recommended when working outdoors. Wear sturdy,

rough-soled work shoes and close-tting slacks and shirts. Shirts and pants that cover the

arms and legs and steel-toed shoes are recommended. Never operate this machine in bare

feet, sandals, slippery or lightweight (e.g., canvas) shoes.

• Do not put hands or feet near rotating parts or under the cutting deck. Contact with the blade

can amputate hands and feet.

• A missing or damaged discharge cover can cause blade contact or injuries from thrown

objects.

SAFETY INFORMATION

• Many injuries occur as a result of the mower being pulled over the foot during a fall caused by

slipping or tripping. Do not hold onto the mower if you are falling; immediately release the handle.

• Never pull the mower back toward you while you are walking. If you must back the mower

away from a wall or obstruction, rst look down and behind you to avoid tripping, and then

follow these steps:

– Step back from mower to fully extend your arms.

– Be sure you are well balanced with sure footing.

– Pull the mower back slowly, no more than halfway toward you.

– Repeat these steps as needed.

• Do not operate the mower while under the inuence of alcohol or drugs.

• Stay alert – watch what you are doing. Use common sense. Do not operate the lawn mower

when you are tired.

• The motor/blade control handle is a safety device. Never attempt to bypass its operation.

Doing so makes the safety device inoperative and may result in personal injury through

contact with the rotating blade. The motor/blade control handle must operate easily in both

directions and automatically return to the disengaged position when released.

• Avoid dangerous environments – Don’t use lawn mowers in damp or wet locations so as to

avoid slipping and falling during operation.

• Always be sure of your footing. A slip and fall can cause serious personal injury. If you feel

you are losing your footing, release the motor/blade control handle immediately and the

blade will stop rotating within three seconds.

• Mow only in daylight or good articial light. Walk, never run while operating.

• Stop the blade when crossing gravel drives, walks or roads.

• If the equipment should start to vibrate abnormally, immediately stop the motor, remove the

battery and check for the cause. Vibration is generally a warning of trouble.

• Before cleaning the machine, unclogging the chute or removing or replacing the grass bag,

mulching insert, or side-discharge chute, turn the motor off and wait until the blade comes to

a complete stop, then remove the battery pack. The cutting blade continues to rotate for a

few seconds after the motor is shut off.

• Never place any part of the body in the blade area until you are sure the blade has stopped rotating.

• Never operate the mower without the proper trailing shield, discharge cover, grass bag,

mulching insert, side-discharge chute, motor/blade control handle or other safety protective

devices in place and working. Never operate the mower with damaged safety devices.

• Failure to do so can result in personal injury.

• If situations occur that are not covered in this manual, use care and good judgment. Contact

customer service.

• Use only with the battery packs and chargers listed below:

BATTERY PACK CCHARGER

KB 240-03; KB 440-03; KB 640-03 KRC 840-03

• Don't Use In Rain.

• Use identical replacement blades only.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to

battery pack, picking up or carrying the appliance. Carrying the appliance with your nger on

the switch or energizing appliance that have the switch on invites accidents.

• Avoid holes, ruts, bumps, rocks, or other hidden hazards. Uneven terrain could overturn the

machine, or cause operator lose their balance or footing.

• Do not operate machine under any condition where traction, steering, or stability is in

question. Tires could slide even if the wheels are stopped.

• Avoid starting and stopping on slopes, avoid making sudden changes in speed or direction.

Make turns slowly and gradually.

SAFETY INFORMATION

• Use extra care while operating machine with a grass catcher or other attachment(s). They

can affect the stability of the machine.

OPERATION ON A SLOPE:

Slopes are a major factor related to slip-and-fall accidents, which can result in severe injury.

Operation on slopes requires extra caution. If you feel uneasy on a slope, do not mow it. For

your safety, use the slope gauge on page 19 to measure slopes before operating this unit on a

sloped or hilly area. If the slope is greater than 15 degrees, do not mow it.

Do:

• Mow across the face of slopes; never mow up and down. Exercise extreme caution when

changing direction on slopes.

• Watch for holes, ruts, rocks, hidden objects, or bumps which can cause you to slip or trip.

Tall grass can hide obstacles.

Do not:

• Do not mow near drop-offs, ditches or embankments; you could lose your footing or balance.

• Do not mow slopes greater than 15 degrees, as shown on the slope gauge.

• Do not mow on wet grass. Unstable footing could cause slipping.

SERVICE

WARNING

• Grass bag components, the discharge cover, side-discharge chute, mulching insert and

trailing shield are subject to wear and damage, which could expose moving parts or allow

objects to be thrown and could increase the risk of injury. For safety protection, frequently

check all components and replace damaged components immediately with identical

replacement parts, listed in this manual.

• Do not wash the mower with a hose; avoid getting water in the motor and electrical connections.

• Remove the battery and store the idle lawn mower in a covered area when not in use. Allow

the motor to cool before storing it in any enclosure. The lawn mower should be stored in a

dry, high, or locked-up enclosure, out of reach of children.

• When servicing, use only identical replacement parts listed in this manual. Use of parts that

do not meet the original equipment specications may lead to improper performance and

compromised safety.

• Remove or disconnect the battery pack before servicing, cleaning, or removing material

from the lawn mower.

• Follow instructions for lubricating and changing accessories.

• Keep handles dry, clean and free from oil and grease.

• To reduce a re hazard, keep the motor cover free of grass, leaves, and debris build-up.

• Check the blade and motor mounting bolts at frequent intervals for proper tightness. Also,

visually inspect the blade for damage (e.g., bending, cracking and wear). Replace the blade

only with the identical replacement blade, as listed in this manual.

• Maintain your mower with care – keep the mower blade sharp and clean for the best and

safest performance. Mower blades are sharp and can cut. Wrap the blade or wear gloves

and use extra caution when servicing it.

• Keep all nuts, bolts, and screws tight to be sure the equipment is in safe working condition.

• Never remove or tamper with safety devices. Regularly check their proper operation.

Never do anything to interfere with the intended function of a safety device or to reduce the

protection provided by a safety device.

• Always stop the motor before making adjustments to a wheel or a cutting-height adjustment.

SAFETY INFORMATION

• After striking a foreign object, stop the motor, remove the battery pack, allow the blade to stop rotating,

and thoroughly inspect the mower for any damage. Repair the damage before operating the mower.

• Maintain or replace safety and instruction labels, as necessary.

• Do not incinerate the appliance even if it is severely damaged. The batteries can explode in a re.

• Recharge only with the charger specied by the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re when used with another battery pack.

• Use appliances only with specically designated battery packs. Use of any other battery

packs may create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal objects, that can make a connection from one

terminal to another. Shorting the battery terminals together may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact

accidentally occurs, ush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or appliance that is damaged or modied. Damaged or modied

batteries may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or excessive temperature. Exposure to re or

temperature above 212 °F (100°C) may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance outside of

the temperature range specied in the instructions. Charging improperly or at temperatures

outside of the specied range may damage the battery and increase the risk of re.

• Disconnect the battery pack from the appliance before making any adjustments, changing

accessories, or storing appliance. Such preventive safety measures reduce the risk of

starting the appliance accidentally.

• Have servicing performed by a qualied repair person using only identical replacement

parts. This will ensure that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack (as applicable) except

as indicated in the instructions for use and care.

• SAVE THESE INSTRUCTIONS. Refer to them frequently and use them to instruct others

who may use this tool. If you lend this tool to someone else, also lend these instructions to

them to prevent misuse of the product and possible injury.

PREPARATION

Know Your Mower

This mower can only be used for grass mowing. Before attempting to use the mower,

familiarize yourself with all of its operating features and safety requirements.

WARNING

• Do not allow familiarity with the mower to cause carelessness. Remember that one careless

moment is enough to cause severe injury. Before attempting to use any tool, be sure to

become familiar with all of the operating features and safety instructions.

• Do not attempt to modify this tool or create accessories not recommended for use with this

tool. Any such alteration or modication is misuse and could result in a hazardous condition

leading to possible serious personal injury.

UNPACKING

Grasp the lift-handle (F) to carefully lift the mower up and out of the carton.

ASSEMBLY

WARNING

• To prevent accidental starting that could cause serious personal injury, always remove the

battery pack from the tool when assembling parts.

• Do not use any attachments or accessories not recommended by the manufacturer of this product.

The use of attachments or accessories not recommended can result in serious personal injury.

1. Assembling the Grass Bag

a. Check the grass bag before assembling to

make sure that there is no damage.

b. Slide the grass bag onto the frame, as shown in

Fig. 1a.

c. Assemble the top clips to the frame, then

assemble the two side clips. Assemble the

bottom clip last.

d. The completely assembled grass bag is shown

in Fig. 1b.

2. Adjusting the Foldable Handle

WARNING

• Do not attempt to start the mower until the

handle has been locked at one of the three

preset operating positions.

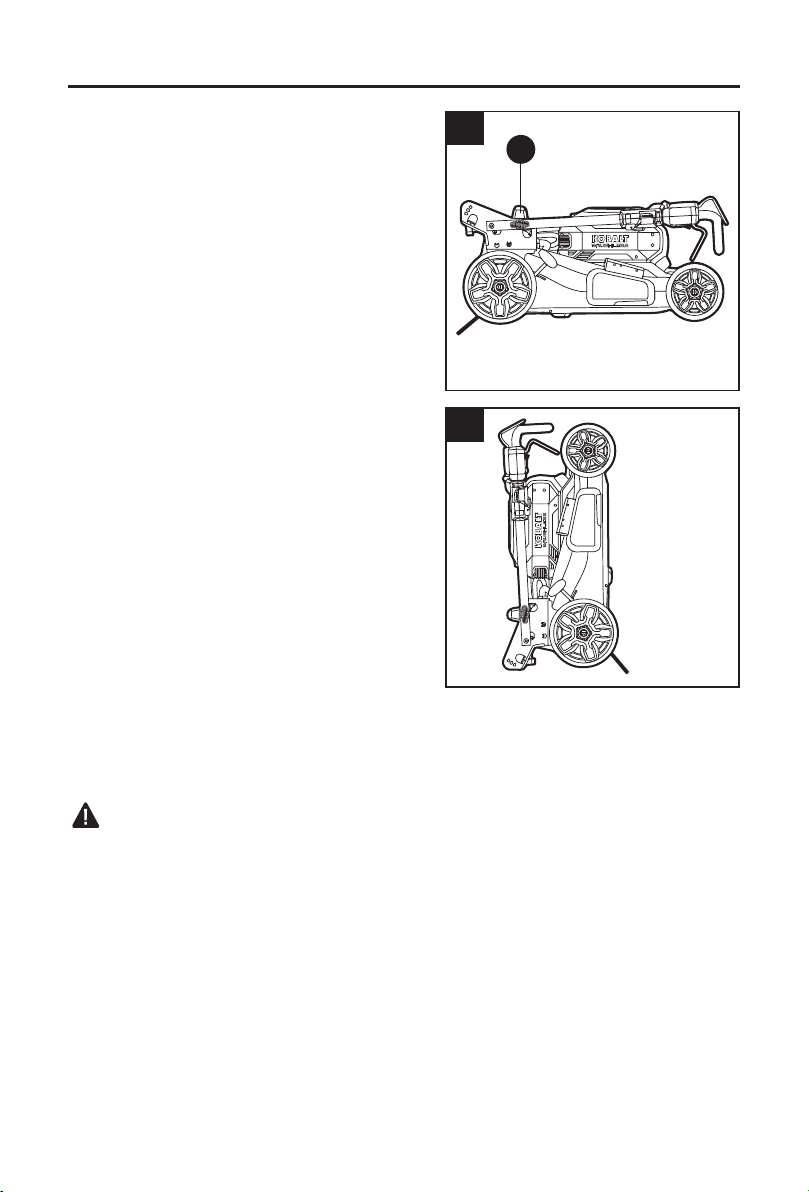

Locked Storage Position

Your mower is shipped with the handle in the

compact, locked position (Fig. 2a).

Operating Position

The mower handle can be set in one of the three

operating positions: UPPER, MIDDLE, or LOWER

(Fig. 2b).

Clips

ASSEMBLY

a. Pull the two handle-adjustment knobs

(M) outward while turning them 90°

counterclockwise or clockwise to the unlocked

position (Fig. 2c).

b. Lift the handle with one hand, then gently

pivot the handle to select one of the desired

operating positions – Upper, Middle, or Lower.

(Fig. 2d).

NOTICE: Taller users may prefer the upper

operating position.

c. Turn the two handle-adjustment knobs back

to the locked position (Fig. 2c) and make sure

that the lock pin has been engaged in the

desired operating position.

d. Open the two handle-locking clamps (E) and

fully extend the side rails (N). Securely close

the two handle-locking clamps. (Fig. 2e)

NOTICE: The motor cannot be started unless:

• The side rails are fully extended.

• Both green handle-locking clamps are securely

closed.

• The handle is locked into one of the three

operating positions.

Three

Operating

position

holes

Storage

position

hole

UNLOCKED

LOCKED

ASSEMBLY

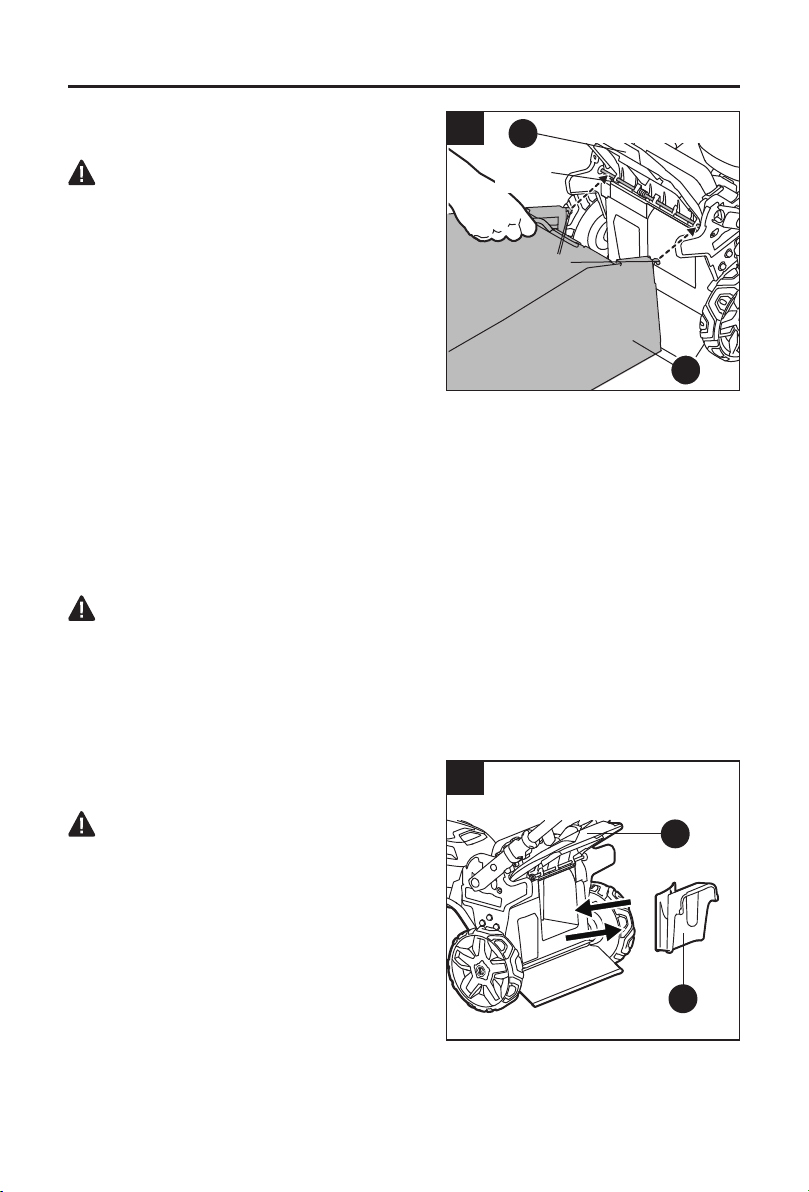

3. Attaching/Removing the Grass Bag

WARNING

• Do not at any time make any adjustment to the

lawn mower without rst stopping the motor,

removing the battery pack, and waiting for the

blade to stop rotating.

NOTICE: Remove the mulching insert or side-

discharge chute before attaching the grass bag on

the mower.

a. Remove the battery.

b. Set the handle to the Locked Storage Position

(please see Adjusting the Foldable Handle).

c. Lift the rear-discharge door (P).

d. Remove the mulching insert (U).

e. Hook the grass bag (V) on the pivot rod. Release the rear discharge door (P) so that it

rests on the grass bag.

To Remove the Grass Bag

a. Lift the rear-discharge door (P) on the mower. Take the grass bag (V) off of the pivot rod.

b. Release the rear-discharge door (P).

WARNING

• When using the grass bag, never operate the mower unless the hooks on the grass bag are

rmly seated on the pivot rod and the rear-discharge door rests rmly against the top of the

grass bag.

• Under normal usage, bag material is subject to wear. To reduce the risk of injury, frequently

inspect the bag assembly and replace it if there are any signs of wear or deterioration. Use

only grass bags manufactured for this mower.

4. Attaching/Removing the Mulching Insert

WARNING

• Do not at any time make any adjustment to the

lawn mower without rst stopping the motor,

removing the battery pack, and waiting for the

blade to stop rotating.

a. Remove the battery.

b. Lift the rear-discharge door (P).

c. Grasp the handle of the mulching insert (U)

and fully insert it into the mower so that it is

securely seated.

d. Release the rear-discharge door and make

sure that it rests rmly against the mulching

insert.

e. To remove the mulching insert, lift the rear-discharge door, grasp the handle of the

mulching insert, and pull the mulching insert out.

NOTICE: The mulching insert must be removed in order to install and use the grass bag and

must be re-installed when the grass bag is removed.

Hook

Pivot

rod

ASSEMBLY

5. Attaching/Removing the Side-Discharge

Chute

WARNING

• Do not at any time make any adjustment to the

lawn mower without rst stopping the motor,

removing the battery pack, and waiting for the

blade to stop rotating.

a. Remove the battery.

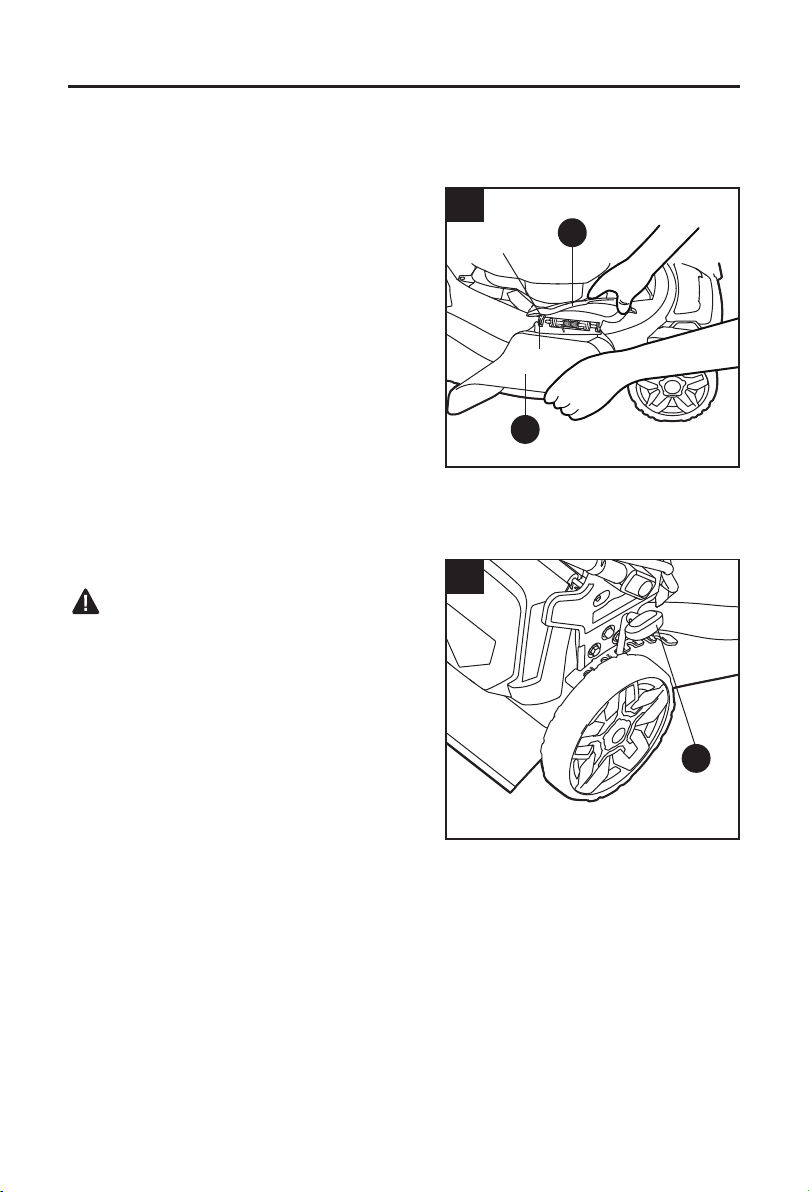

b. Lift the side-discharge door (S).

c. Align the holes of the side-discharge chute (T)

with the protrusions of the doorsill. Release

the side-discharge door and make sure that it

locks rmly against the side-discharge chute.

d. To remove the side-discharge chute, lift the

side-discharge door, grasp the side-discharge chute and pull it out.

6. Cutting-Height Adjustment

WARNING

• Do not at any time make any adjustment to the

lawn mower without rst stopping the motor,

removing the battery pack, and waiting for the

blade to stop rotating.

• Keep your feet away from the deck when

adjusting its height.

The mower can be set to any of 6 cutting heights

between 1-3/16" (30mm) and 4" (100mm). Choose

the proper cutting height according to the type and

condition of the grass.

a. Grasp the cutting height adjustment lever (R)

and move it outwards.

b. Move the lever toward the back or the front of the mower and engage the lever in the

desired cutting-height position on the mower deck.

Protrusion

Hole

OPERATING INSTRUCTIONS

WARNING

• Always wear eye protection with side shields marked to comply with ANSI Z87.1, along with

hearing protection. Failure to do so could result in objects being thrown into your eyes and

other possible serious injuries.

• Do not use any attachments or accessories not recommended by the manufacturer of this

product. The use of attachments or accessories not recommended can result in serious

personal injury.

7. To Attach/Detach Battery Pack

a. Open the hinged battery-compartment cover

(H) by lifting the front of the cover.

b. Align the grooves in battery pack with

the raised ribs in the mower’s battery

compartment. Then insert the battery pack into

compartment.

c. Push the battery pack until you hear a “click”.

It indicates that the battery pack is securely

attached.

NOTICE: Make sure that the latch on the battery

pack snaps into place and that the battery pack is

secured to the mower before starting operation.

d. To detach the battery pack, depress the

battery-release button to release the battery pack, and then lift it out of the compartment.

e. Close the battery-compartment cover.

WARNING

• Battery tools are always in operating condition. Therefore, always remove the battery pack

when the tool is not in use.

8. Power Indicator on the Mower

The mower is equipped with a power indicator (G)

to indicate the charge level of the battery and the

working status of the mower as follows. The power

indicator will illuminate when the blade is rotating.

Battery-release buttons

OPERATING INSTRUCTIONS

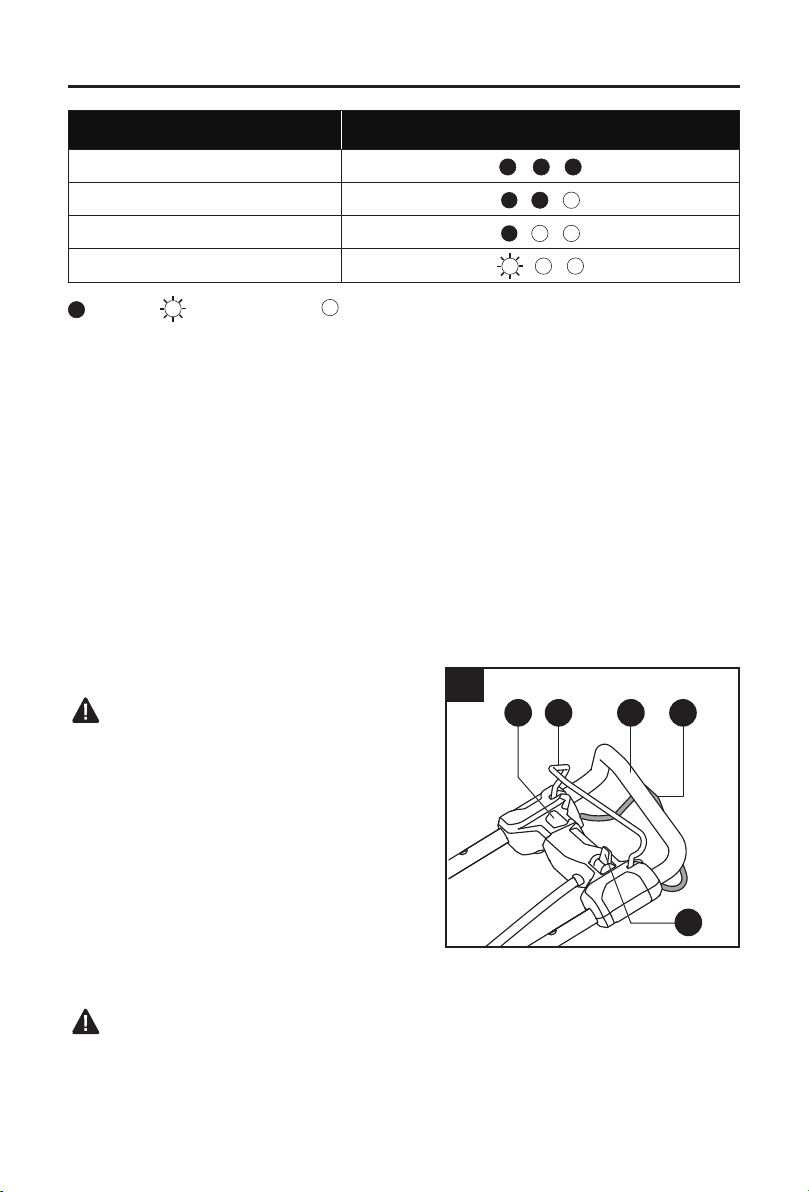

BATTERY PACK CHARGE LEVEL CPOWER INDICATOR ON THE MOWER

≥70%

45%-70%

10%-45%

<10%

= Solid light, = Flashing light, = Light is off

Mower-Overload Protection

To prevent overload conditions, do not try to cut too much grass at one time. Slow your cutting

pace or raise the cutting height.

Your mower has built-in overload circuit protection. When the mower is overloaded, the motor

will stop and the power indicator on the mower will be off. Remove the battery pack from the

mower. Check to see if grass has accumulated beneath the deck and clear it, if necessary,

then install the battery pack and restart the mower.

Battery High-Temperature Protection

The battery pack will generate heat during operation. The heat dissipates more slowly in

hot weather. If the battery becomes overheated during operation, the protection circuit will

immediately turn off the mower to protect the battery pack from heat damage. Release the bail

switch (A), wait for the battery pack to cool down, then restart the mower.

9. To Start/Stop the Mower

WARNING

• The operation of any lawn mower can result in

foreign objects being thrown into your or others’

eyes, which can damage eyes severely. Always

wear safety glasses while operating the mower

or while performing any adjustments or repairs

on the mower.

• Ensure that other people and pets remain at

least 100 feet (30m) away from the mower when

it is in use.

• The blade will continue to rotate for a few

seconds after the mower is turned off. Allow the

motor/blade to stop rotating before starting it again. Do not rapidly turn the mower off and

on.

CAUTION

• Do not attempt to override the operation of the safety button (D) and bail switch (A).

NOTICE: The motor cannot be started unless:

• The side rails (N) are fully extended.

• Both handle-locking clamps (E) are securely closed.

• The handle (B) is locked into one of the three operating positions.

B C

OPERATING INSTRUCTIONS

To start the mower

a. Attach the KOBALT battery pack to the mower and close the battery-compartment cover (H).

b. Depress the safety button (D).

c. With the safety button depressed, pull the bail switch (A) upward to meet the handle and

release the safety button.

d. The mower will start.

To stop the mower

a. Fully release the bail switch (A).

b. The electric brake will stop the blade rotation within 3 seconds of the bail switch release.

10 Variable-Speed Self-Propel System

The mower features variable-speed self-propel

capability. This system is independent of the

mower blade operation – the blade motor doesn’t

have to be ON for the mower to self-propel. For

example, when you have completed cutting your

lawn, you can use the self-propel function to propel

the mower back to your storage location with no

blade rotation. Or you may choose to operate the

mower as a non-self-propelled mower to maximize

battery run time.

To operate the self-propel system without

blade rotation, pull the self-propel trigger (C)

towards the handle (B).

To turn the self-propel function off, release the self-propel trigger.

The system has variable speed. To increase the speed, move the self-propel-speed-control

lever (O) forward (away from the handle). To decrease the speed, move the self-propel speed-

control lever backward (towards the handle).

To operate with the blade rotating for cutting:

a. Depress the safety button (D).

b. With the safety button depressed, pull the bail switch (A) upward to the handle and release

the safety button.

c. Hold the bail switch against the handle with your left hand. Pull the self-propel trigger (C)

towards the handle with your right hand.

d. With your right hand, hold both the bail switch (A) and the self-propel trigger (C) against

the handle and use your left hand to adjust the self-propel speed-control lever (O) to the

desired speed.

When it is necessary to mow around an object, it may be easier to mow with the self-propel

system turned off.

NOTICE: When you turn off the self-propel system, for example, at the end of a row, the

mower may become temporarily locked if you pull it backwards. Simply push the mower ahead

slightly and then move the mower as needed.

B C

OPERATING INSTRUCTIONS

WARNING

• To reduce the risk of injury, never attempt to override the operation of the switch or self-

propel system. Use the self-propel system for its intended purpose only.

11. Mowing Tips

NOTICE: A sharp blade will greatly enhance the performance of the mower, especially when

cutting tall grass. Make sure to check the sharpness of the blade before mowing.

• Verify that the lawn is free of stones, sticks, wires, and other objects which could damage

the lawn mower or motor. Such objects could be accidentally thrown by the mower in any

direction and could cause serious personal injury to the operator and to others.

WARNING

• If you strike a foreign object, stop the motor and remove the battery pack. Thoroughly

inspect the mower for any damage and repair the damage before restarting and operating

the mower. Excessive vibration of the mower during operation is an indication of damage.

The unit should be promptly inspected and repaired.

• For best results, do not mow in circles. Travel back and forth across the lawn.

• When cutting thick grass, reduce your walking speed in order to allow for a more effective

cut and a proper discharge of the clippings.

• To maintain a healthy lawn, cut off only one-third or less of the total length of the grass.

The average lawn should be approximately 1-1/2 to 2 inches (38 - 50 mm) long during cool

months, and between 2 to 3-1/4 inches (50 - 83 mm) long during hot months.

Slope Gauge (Fig. 11)

WARNING

• Do not mow a slope that has an angle of greater

than 15° (a rise of approximately 2-1/2 feet

(0.75 m) every 10 feet (3 m)). Mow across the

face of a slope and never up and down.

• Use Fig. 11 as a guide in order to identify slopes

that cannot be mowed safely.

12. Mulching Tips

WARNING

• Inspect the area where the mower is to be used

and remove all stones, sticks, wire and other debris that might be thrown by the rotating

blade.

• Release the switch to turn off the mower blade rotation when crossing any graveled areas;

stones can be thrown by a rotating blade.

• Set the mower to the highest cutting height when mowing on uneven ground or in tall

growth.

• For effective mulching, do not cut wet grass; it tends to stick to the underside of the deck,

preventing the proper mulching of grass clippings. The best time to mow grass is in the

late afternoon, when the grass is dry and the newly cut area will not be exposed to direct

sunlight.

Sight and hold the line level with a pole.

Or a corner of a building.

Or a fence post.

Fold along dotted line (represents a 15° slope)

Sight and hold the line level with a vertical tree.

OPERATING INSTRUCTIONS

• For the best mulching performance, set the cutting height to remove approximately one

third of the grass-blade length, ideally no more than 1-1/2" (38mm) at one time. If the grass

is overgrown, it may be necessary to increase the cut height to make it easier to mow and

to prevent overloading the motor. Slow your cutting pace in tall or thick grass conditions.

For mulching extremely thick or tall grass, it is advisable to rst cut at a high cutting-height

setting, and then re-cut to the nal cut height. Otherwise, make narrower cuts and mow

slowly. ALWAYS MAKE SURE THAT THE BLADE IS SHARP.

CARE AND MAINTENANCE

WARNING

• All maintenance should only be carried out by a qualied service technician.

• Before cleaning or performing any maintenance, remove the battery pack. For safe and

proper operation, always keep the tool and its ventilation slots clean.

• When servicing, use only identical replacement parts. Use of any other parts may create a

hazard or cause product damage.

• Always wear safety goggles or safety glasses with side shields during power tool operation

or when blowing dust. If the operation is dusty, also wear a dust mask.

• Do not at any time let brake uids, gasoline, petroleum-based products, penetrating oils,

etc., come in contact with plastic parts. Chemicals can damage, weaken, or destroy plastic,

which may result in serious personal injury.

13. Cleaning

WARNING

• Always remove the battery pack when servicing or transporting the mower.

• When cleaning the mower, DO NOT immerse in water or other liquids.

The underside of mower deck should be cleaned after each use, as grass clippings, leaves,

dirt and other debris will accumulate. This accumulation is undesirable, as it will promote rust

and corrosion.

Remove any build-up of grass and leaves on or around the drive shaft and motor fan (do not

use water). Wipe the mower clean with a damp cloth.

14. Lubrication

Lubricate with light oil as directed below at least once each mowing season.

• To prevent rusting, periodically lubricate the following parts with light oil:

a. the lock pin in the handle-adjustment knob.

b. the torsion spring and pivot rob of the rear-discharge door.

• Place the mower into the locked storage position, place the folded mower upright on the

ground.

a. Lubricate the deck-height adjustment joint.

b. Lubricate the bearings on the drive shaft near the rear wheels and the bearings in the front

wheels.

CARE AND MAINTENANCE

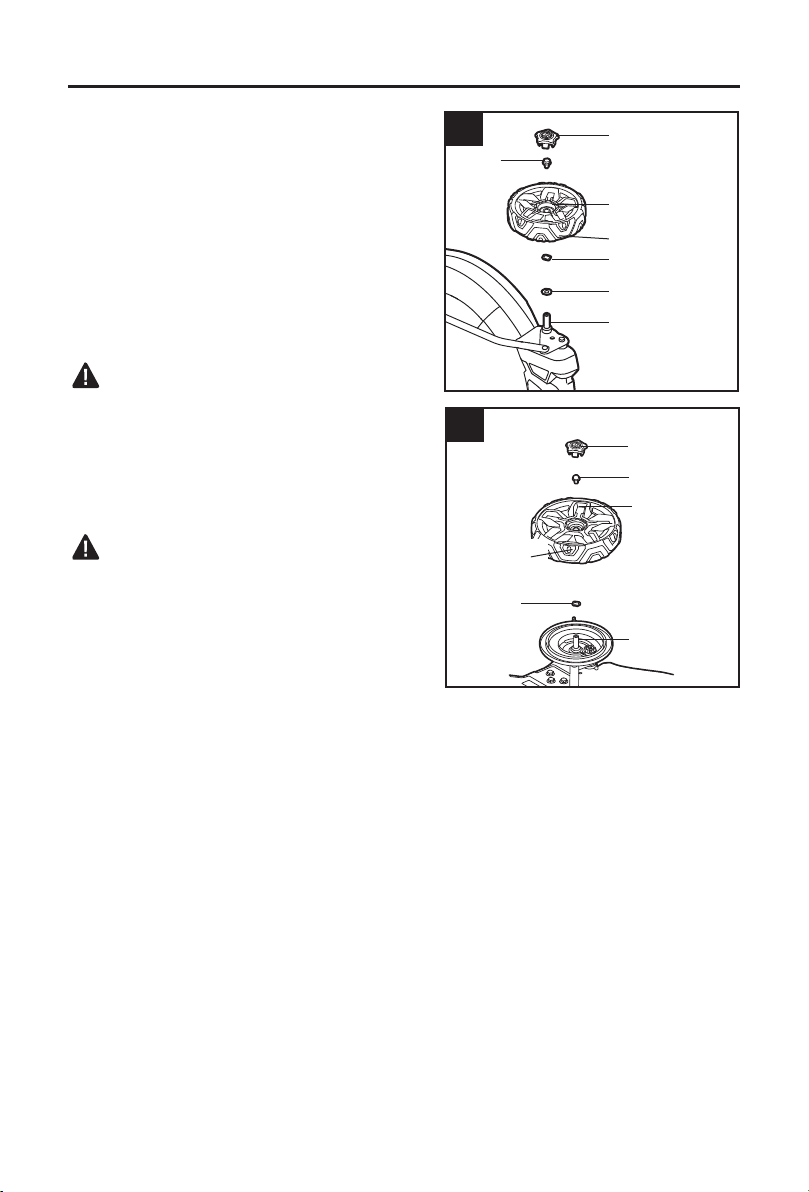

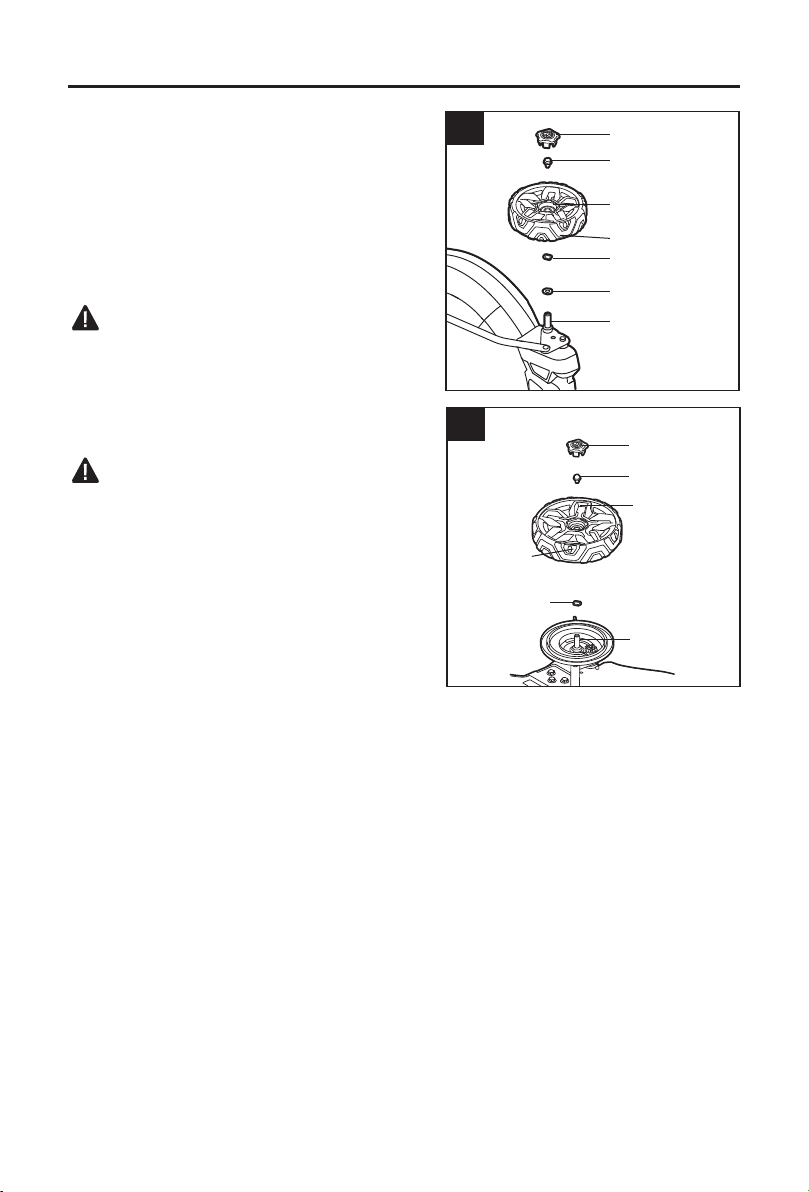

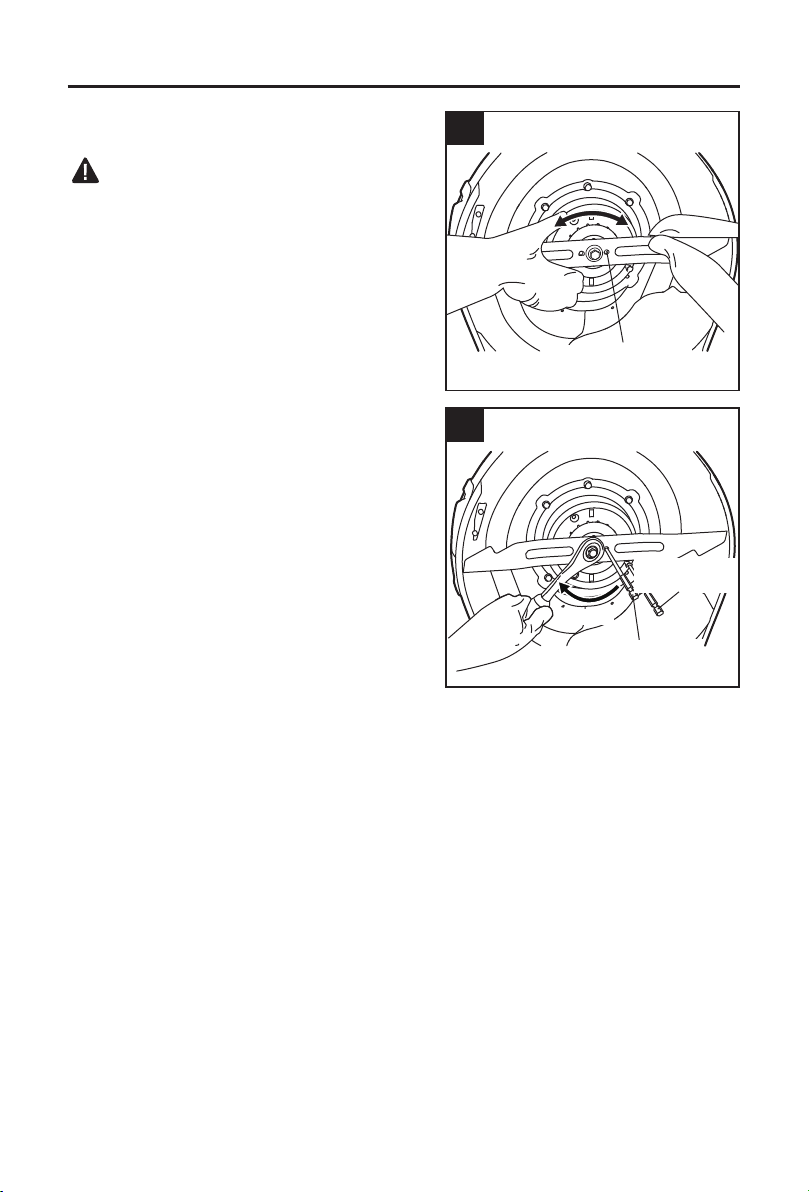

15. Removing the Blade

WARNING

• Always remove the battery pack when servicing

or transporting the mower.

• Always protect your hands by wearing heavy

gloves or wrapping the cutting edges with

rags or other materials when performing any

maintenance on the mower blade.

NOTICE: The following tools are required (not

included) for replacing the blade:

• 9/16" (14mm) wrench.

• Torque wrench.

• Manual screwdriver or metal rod with a diameter

of 5/16" (8mm).

• Manual screwdriver or metal rod with a diameter

of 1/4" (6.35mm) or less.

a. Stop the motor and remove the battery pack

from the mower.

b. Turn the mower on its side.

c. While wearing protective gloves, place a metal

rod (e.g., a 3.5"-long screwdriver) with diameter

a little under 5/16" (8mm) into the xing hole to

act as a stabilizer.

d. Use a 9/16-inch (14mm) wrench to turn the

blade bolt counterclockwise to loosen it (Fig.

15a).

e. While wearing protective gloves, remove the

bolt, outer ange, and the blade (Fig. 15b).

15a

Stabilizer

Loosen

15b

Fan

Blade

Outer ange

Bolt

CARE AND MAINTENANCE

16. Installing the Blade

WARNING

• Always remove the battery pack when servicing

or transporting the mower.

• Always protect your hands by wearing heavy

gloves or wrapping the cutting edges with

rags or other materials when performing any

maintenance on the mower blade.

NOTICE: To re-install or replace the blade, be sure

to replace the parts in the exact order in which

they were removed.

a. Mount the fan onto the motor shaft with the fan

blades towards the deck.

b. While wearing protective gloves, position the

blade on the inner ange with the surface

stating “THIS SIDE FACING GRASS” facing

toward the outside.

c. Align the outer ange with the shaft and

assemble it in place.

d. Mount the bolt into the shaft and turn it

clockwise by hand to re-tighten it.

e. While still wearing protective gloves, hold the

blade with one hand and turn the fan with the

other hand to align the holes in the blade with

the through holes in the inner ange (Fig.16a).

f. Place a metal rod (e.g., a 3.5"-long

screwdriver) with diameter a little under 1/4

inch (6.35mm) into the aligned holes to act as

a stabilizer 1. Place another metal rod (e.g., a 3.5"-long screwdriver) with diameter a little

under 5/16" (8mm) into the xing hole to act as another stabilizer 2 (Fig. 16b).

g. Use a 9/16-inch (14mm) torque wrench (not included) to tighten the bolt clockwise. The

recommended torque for the blade bolt is 36-43 ft-lb (49-59Nm).

THIS SIDE FACING GRASS

16a

Align the holes

16b

Stabilizer 2

Stabilizer 1

Tighten

CARE AND MAINTENANCE

17. Sharpening the Blade

WARNING

• Always remove the battery pack when servicing

or transporting the mower.

• Always protect your hands by wearing heavy

gloves or wrapping the cutting edges with

rags or other materials when performing any

maintenance on the mower blade.

• Use proper eye protection while removing,

sharpening, and installing the blade.

• A worn, cracked, or damaged blade can break,

and pieces of the damaged blade can become

dangerous projectiles. Thrown objects can cause

serious injury. Inspect the blade regularly and do not

operate the mower with a worn or damaged blade.

NOTICE: Keep the blade sharp for best mower

performance. A dull blade does not cut grass

cleanly or mulch properly.

A dull blade can be sharpened, but a blade that

is excessively worn, bent, cracked, or otherwise

damaged must be replaced. A worn or damaged

blade can break, causing blade pieces to be

thrown from the mower.

If the blade is found to be bent, replace it.

Sharping Frequency

Sharpening the blade twice during a mowing

season is usually sufcient under normal

circumstances. Sand causes the blade to dull quickly; if your lawn has sandy soil, more

frequent sharpening may be required.

When Sharpening the Blade:

• Make sure that the blade remains balanced.

• Sharpen the blade at the original cutting angle.

• Sharpen the cutting edges on both ends of the blade, removing an equal amount of material

from each end.

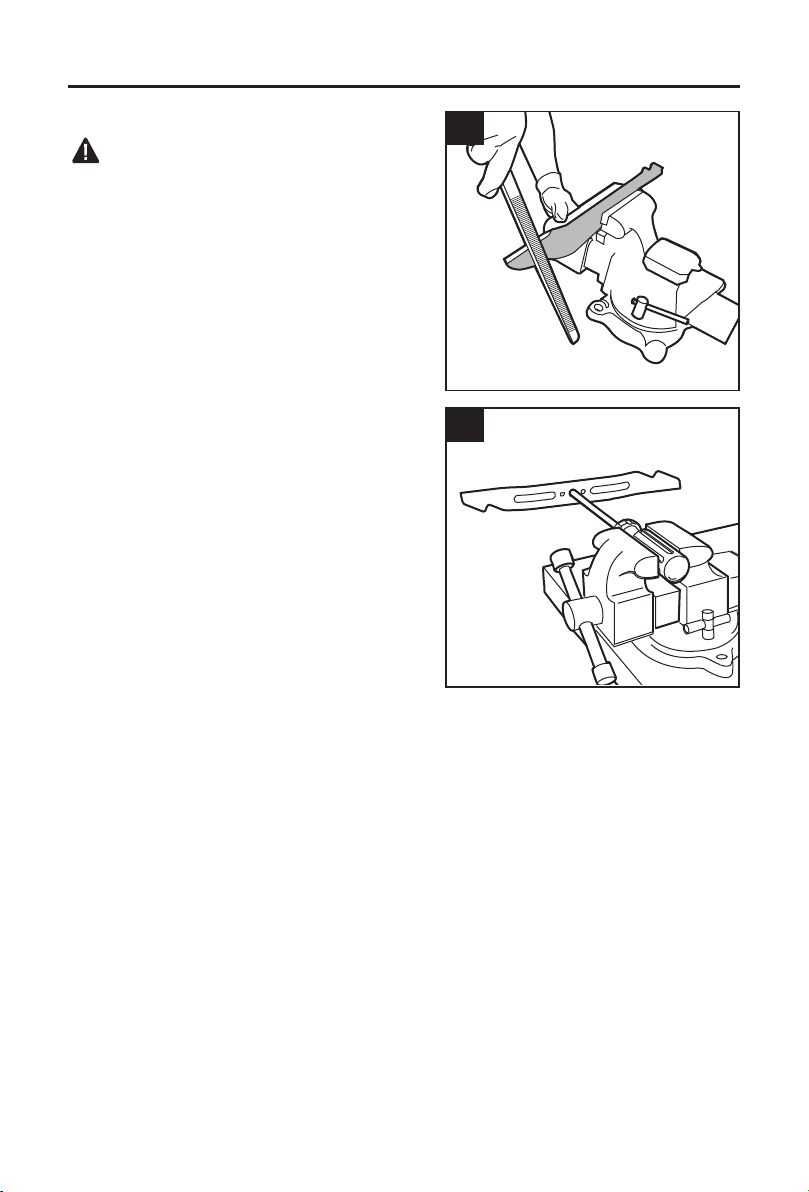

To Sharpen Blade in a Vise (Fig. 17a):

a. Remove the blade from the mower.

b. Secure the blade in a vise.

c. Wear proper eye protection and gloves and be careful not to cut yourself.

d. Carefully le the cutting edges of the blade with a ne-tooth le or sharpening stone,

maintaining the original cutting edge angle.

17b

17a

CARE AND MAINTENANCE

To check the blade balance (Fig. 17b):

Clamp a nail or a screwdriver with a round shank

in the horizontal position. Position the blade so

that the nail or round shank of the screwdriver

supports the blade through its center hole. Balance

the blade horizontally. If either end of the blade

rotates downward, remove some metal from the

heavier or lower end until the blade is balanced. It

is balanced when neither end drops.

WARNING

• An unbalanced blade will cause excessive

vibration when rotating at high speeds. It may

cause damage to the mower and could break,

causing personal injury.

18. Replacing the Wheels

WARNING

• Always remove the battery pack when servicing

or transporting the mower. We recommend

having this task carried out by an after-sales

service provider.

To remove the wheels

a. Turn the mower on its side with the upper

surface against a wall.

b. Use a at blade screwdriver to pry the dust

cover away from the wheel.

c. Use an adjustable or ½-inch (13mm) wrench to

turn the bolt counterclockwise to loosen it.

d. For front wheels: remove the bolt, the worn wheel, the wave washer, and at washer from

the wheel axle (Fig. 18a).

e. For rear wheel assembly (including drive gear): remove the bolt, the worn wheel

assembly, the wave washer from the wheel axle (Fig. 18b).

To mount the wheels

a. For front wheels: mount the at washer, the wave washer, the new wheel on the wheel

axle. Note that the round recess must face outward.

b. For rear wheel assembly: mount the wave washer, the new wheel assembly on the wheel

axle.

c. Secure the wheel assembly with the bolt by tightening the bolt clockwise.

d. Mount the dust cover onto the wheel and press it into place.

18a

Dust Cover

Bolt

Round recess

facing outside

Front wheel

Front

wheel

Wave washer

Flat washer

Wheel axle

18b

Dust Cover

Bolt

Round recess

facing outside

Wave washer

Rear wheel

assembly

Wheel axle

CARE AND MAINTENANCE

19. Replacing the Trailing Shield

WARNING

• Always remove the battery pack when servicing

or transporting the mower.

• Never operate the mower unless the trailing

shield is in place and working. Never operate

the mower with damaged safety devices. Failure

to do so can result in personal injury. The

trailing shield is subject to wear and damage,

which could expose moving parts or allow

objects to be thrown. For safety protection,

frequently check the trailing shield and replace it

immediately with only the identical replacement

part, listed in this manual. We recommend

having this task carried out by an after-sales

service provider.

a. Remove the battery pack.

b. Turn the mower on its side with the upper

surface against a wall.

c. Remove the rear wheel assembly on the top

side, following the section “Replacing the

Wheels” in this manual (Fig. 19a).

d. Repeat steps "a" through "c" above to remove

the other rear wheel assembly.

e. Loosen the wheel-cover locking screw, then

remove the wheel cover from the wheel axle

(Fig. 19b)

f. Loosen the locking screws for the trailing

shield (Q) on both sides; remove the worn

trailing shield (Fig. 19c).

g. Replace with a new trailing shield and attach it

with the two locking screws and at washers.

h. Re-install the rear wheel assemblies. Be sure

to replace the parts in the exact order in which

they were removed.

Locking Screw For

Trailing Shield

Wheel

axle

19c

Wheel cover

Wheel-cover

locking screw

Wheel axle

19b

19a

Wheel axle

Wheel-cover

locking screw

CARE AND MAINTENANCE

20. Transporting and Storing the Mower

(Fig.20a & 20b)

• Do not store or transport the mower when it is

running. Always remove the battery pack before

storing or transporting.

• Before storing, clean the mower thoroughly as

directed. Lubricate the mower as directed.

• Inspect the blade and replace it or sharpen it, if

required.

• Store the mower at room temperature in a dry,

clean location that is locked and/or inaccessible

to children.

• Keep away from corrosive agents such as

garden chemicals and de-icing salts.

• Do not cover the lawn mower with a solid,

plastic sheet. Plastic coverings trap moisture

around the mower, which causes rust and

corrosion.

• Use the lift-handle (F) to lift the mower.

The handle can be folded down completely for

storage:

a. Remove the grass bag.

b. Move the cutting-height-adjustment lever (R)

toward the front and engage it in the lowest

setting (setting 1).

c. Open the handle-locking clamps (E) and

fully recess the side rails (N) to the compact

position.

d. Pull the two handle-adjustment knobs (M)

outward while turning them 90° counterclockwise or clockwise to the unlocked position.

e. Gently pivot the handle all the way toward the front of the mower.

f. Turn both handle-adjustment knobs (M) 90° and make sure the lock pins engage in the

locked storage position.

g. Store the mower in at (recommended) or upright position.

WARNING

• If the mower tips over from the upright position, mower damage or personal injury may

result. Always keep the mower stable and out of the reach of children when it is in the

upright position. If possible, lay it at for storage.

20a

Flat storage position

20b

Upright storage

position

TROUBLESHOOTING

WARNING

• Turn the switch to the “OFF” position and remove the battery before performing

troubleshooting procedures.

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Tool does not work.

1. Low battery pack

capacity.

1. Charge the battery pack.

2. The side rails are not

extended to their full

length and the clamps

are not locked in

position.

2. Fully extend the handle and lock both

clamps.

3. Battery pack overheating

3. Wait for the battery pack to cool

down and try starting the mower

again.

The mower cuts

unevenly.

1. Dull blade. 1. Sharpen or replace the blade.

2. The blade is assembled

incorrectly.

2. Reassemble the blade, following the

section “Installing the Blade” in this

manual.

The mower does

not mulch properly.

1. Wet grass clippings are

sticking to the underside

of the deck.

1. Wait until the grass dries before

mowing.

2. The mower is set to cut

too much grass at once.

2. Raise the deck to a higher cutting-

height setting.

The far left Power

Indicator light

ashes.

Low battery capacity. Charge the battery pack.

All three Power

Indicator lights are

off.

Motor overheating or

Battery/tool overload, tool

has stopped working in

order to protect internal

circuits.

Wait for the tool/battery to cool down,

remove and reinstall the battery pack,

and try starting the mower again.

Battery pack is depleted. Charge the battery pack.

WARRANTY

For 5 years from the date of purchase, this product is warranted for the original purchaser to

be free from defects in material and workmanship. This guarantee does not cover damage

due to abuse, normal wear, improper maintenance, neglect, unauthorized repair/alteration, or

expendable parts and accessories expected to become unusable after a reasonable period of

use. This warranty is limited to 90 days for commercial and rental use.

If you think your product meets the above guarantee criteria, please return it to the place of

purchase with valid proof of purchase and the defective product will be repaired or replaced at

no charge. This guarantee gives you specic legal rights, and you may also have other rights

that vary from state to state.

Printed in China

ARTÍCULO# 4132846/3809896

PODADORA

AUTOPROPULSADA SIN ESCOBILLAS

MODELO# KSPM 1040B-03

KOBALT y el diseño del logotipo son marcas comerciales o

ADJUNTE SU RECIBO AQUÍ

Número de serie

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1888-3KOBALT (1-888-356-2258), de lunes a

domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto

con nosotros en [email protected] o visitar www.lowespartsplus.com.

Fecha de compra

ÍNDICE

Especicaciones del producto ........................................................................30

Contenido del paquete ................................................................................... 31

Información de seguridad ...............................................................................34

Preparación ....................................................................................................40

Instrucciones de funcionamiento ....................................................................45

Cuidado y mantenimiento ..............................................................................50

Solución de problemas ...................................................................................57

Garantía .........................................................................................................58

ESPECIFICACIONES DEL PRODUCTO

COMPONENTE ESPECIFICACIONES

Voltaje nominal 40 V C.C.

Velocidad de rotación de la cuchilla sin carga 2850/min (RPM)

Conguración aproximada de la altura de corte

31,75 mm (1-1/4")

39,68 mm (1-9/16")

55,56 mm (2-3/16")

69,85 mm (2-3/4")

84,13 mm (3-5/16")

101,6 mm (4")

Tamaño de la plataforma 508 mm (20")

Volumen de la bolsa para césped 59,9 l (1,7 bushel)

Temperatura de funcionamiento De 0° C (32 °F) a 40 °C (104 °F)

Temperatura de almacenaje De -20 °C (-4 °F) a 45 °C (113 °F)

Cuchilla de repuesto recomendada para esta podadora de césped:

NOMBRE DE LA PIEZA NÚMERO DEL MODELO

Cuchilla para podadora de 20" KLMB 124-03

CONTENIDO DEL PAQUETE

FGH

I J K

N O

P Q R S

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN PIEZA DESCRIPCIÓN

Interruptor de agarre (palanca

del interruptor)

Estructura de soporte con

oricios

B Manija M Perilla de ajuste en manija

C Gatillo para autopropulsión N Riel lateral

D Botón de seguridad O

Palanca de control de velocidad

para autopropulsión

Abrazadera de bloqueo de la

manija (2)

P Puerta para descarga posterior

F Manija de elevación Q Protector posterior

G Indicador de alimentación R

Palanca de ajuste de la altura de

corte

Tapa del compartimiento de

baterías

S Puerta para descarga lateral

I Rueda frontal T Conducto de descarga lateral

J Plataforma de la podadora U

Accesorio para compuestos

orgánicos

K Rueda posterior V Bolsa para césped

Botón de seguridad

Para que el motor se encienda, es necesario presionar el botón de seguridad.

Interruptor de agarre

El interruptor de agarre está ubicado en la manija superior de la podadora. Permite encender y

apagar el motor y la cuchilla.

ADVERTENCIA

El interruptor de agarre y el botón de seguridad son dispositivos de seguridad. No

intente evitar su activación.

Gatillo para autopropulsión

Enciende y apaga la función de autopropulsión.

Palanca de control de velocidad para autopropulsión

Mueve la palanca de control para aumentar o disminuir la velocidad de autopropulsión.

Abrazadera de bloqueo de la manija

Traba/destraba los rieles laterales en la posición extendida o empotrada.

CONTENIDO DEL PAQUETE

Rieles laterales

Puede extenderse y trabarse para su uso o empotrarse para su almacenamiento.

Perilla de ajuste en manija

Traba o destraba la posición de la manija para ajustar el ángulo de la manija de la podadora:

1. Posición de almacenaje bloqueada

2. Posición superior de funcionamiento

3. Posición intermedia de funcionamiento

4. Posición inferior de funcionamiento

Protector posterior y puerta de descarga posterior

El protector posterior está diseñado para minimizar la posibilidad de que la cuchilla para

podadora arroje piedras u otros objetos hacia atrás. El protector y la puerta de descarga

posterior minimizan la posibilidad del contacto accidental con el pie con la hoja. NO haga

funcionar la podadora sin el protector ni sin la puerta de descarga posterior en su lugar.

Palanca de ajuste de la altura de corte con resortes

Palanca de ajuste de la altura de corte para operar con una mano.

ADVERTENCIA

• Retire la herramienta del paquete y examínela cuidadosamente. No deseche la caja ni

ningún material de embalaje hasta después de examinar todas las piezas.

• Si falta alguna pieza o si está dañada, no coloque la batería para usar la herramienta hasta

reparar o reemplazar dicha pieza. El incumplimiento de esta advertencia podría provocar

lesiones graves.

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar u operar este

producto. Si tiene preguntas relacionadas con el producto, llame al Departamento de Servicio

al Cliente al 1-888-3KOBALT (1-888-356-2258), de lunes a domingo de 8 a.m. a 8:00 p.m.,

hora estándar del Este. También puede ponerse en contacto con nosotros a través de

[email protected] o visitar www.lowespartsplus.com.

ADVERTENCIA

• Operar cualquier herramienta eléctrica puede provocar que objetos extraños ingresen a

los ojos y que, consecuentemente, le causen graves daños oculares. Use siempre lentes o

gafas de seguridad con protecciones laterales y, cuando sea necesario, una mascarilla que

cubra todo el rostro antes de comenzar a operar una herramienta eléctrica. Recomendamos

usar una máscara de seguridad de visión amplia sobre los lentes o gafas de seguridad

con protecciones estándar. Siempre use lentes de protección que cumplan con la norma

ANSI Z87.1.

• Parte del polvo producido por el lijado, el serruchado, la trituración y el taladrado eléctrico

y otras actividades de construcción contiene productos químicos reconocidos por el estado

de California como causantes de cáncer, defectos congénitos u otros daños en el aparato

reproductivo. Algunos ejemplos de estos productos químicos son los siguientes:

– Plomo de pinturas a base de plomo.

– Sílice cristalina de ladrillos, cemento y otros productos de mampostería.

– Arsénico y cromo de madera tratada con químicos.

• El riesgo que corre debido a la exposición varía según la frecuencia con la que realiza este

tipo de trabajo. Para reducir la exposición a estos productos químicos:

– Trabaje en un área bien ventilada.

– Trabaje con equipo de seguridad aprobado, como las mascarillas antipolvo

especialmente diseñadas para ltrar partículas microscópicas.

– Evite estar en contacto prolongado con el polvo provocado por el lijado, el serruchado,

la trituración, el taladrado y otras actividades de construcción. Use ropa protectora y lave

todas las áreas expuestas del cuerpo con agua y jabón. Si el polvo ingresa a la boca o a

los ojos, o si cae sobre la piel, es posible que se absorban productos químicos dañinos.

Conozca la herramienta

Para operar esta herramienta, lea cuidadosamente este manual y todas las etiquetas jadas a

la herramienta antes de usarla. Guarde este manual para referencia futura.

Importante

Solo un técnico calicado puede reparar esta herramienta.

INFORMACIÓN DE SEGURIDAD

Lea por completo todas las instrucciones

Algunos de los siguientes símbolos pueden aplicarse al uso de esta herramienta. Obsérvelos

y aprenda su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la

herramienta de manera ecaz y segura.

SÍMBOLO DEFINICIÓN SÍMBOLO DEFINICIÓN

V Voltios n

Velocidad sin carga

Corriente continua /min Revoluciones o pasadas por minuto

RPM

Revoluciones por

minuto

Para reducir el riesgo de lesiones,

el usuario debe leer el manual de

instrucciones.

Peligro, advertencia

o precaución.

Signica "¡Atención!

Su seguridad está

comprometida".

Mantenga los dispositivos de

seguridad: no abra ni retire los

protectores de seguridad mientras

la herramienta está funcionando.

Use lentes de

protección.

Mire hacia atrás mientras retrocede

Use guantes de

protección.

PELIGRO: mantenga las manos y

los pies alejados

PELIGRO: pendiente

pronunciada

PELIGRO: mantenga a los

transeúntes alejados

Retire los objetos

que pueda lanzar la

cuchilla en cualquier

dirección.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PELIGRO

• Esta máquina se diseñó para funcionar de acuerdo con las normas de uso seguro que se

incluyen en este manual. Como sucede con cualquier tipo de equipo electromecánico, un

descuido o error del operador pueden ocasionar lesiones graves. Esta máquina puede

amputar extremidades y arrojar objetos. No seguir todas las instrucciones de seguridad

podría provocar lesiones graves o la muerte.

ADVERTENCIA:

• Cuando utilice podadoras eléctricas, tome siempre precauciones de seguridad básicas para

reducir el riesgo de incendios, descargas eléctricas y lesiones personales. Dentro de estas

precauciones básicas, se incluyen las siguientes:

INFORMACIÓN DE SEGURIDAD

NIÑOS

• Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños.

Los niños a menudo se sienten atraídos por la podadora y la actividad de corte. No

entienden los peligros. Nunca dé por sentado que los niños permanecerán en el mismo

lugar en el que los vio por última vez.

• Mantenga a los niños fuera del área de trabajo y bajo estricta vigilancia de un adulto

responsable distinto del operador.

• Esté alerta y apague la podadora si un niño ingresa al área.

• Tenga extremo cuidado cuando se acerque a esquinas ciegas, entradas de puertas,

arbustos, árboles u otros objetos que puedan bloquearle la visión de un niño que pudiera

correr hacia la podadora.

• Nunca permita que niños menores de 14 años operen una podadora de motor. Los niños

de 14 años y mayores deben leer y comprender las instrucciones de funcionamiento y las

normas de seguridad en este manual. También deben capacitarse y estar bajo supervisión

de sus padres. Las personas responsables y que estén familiarizadas con estas reglas de

funcionamiento seguro son las únicas que deberían tener permiso para usar esta máquina.

FUNCIONAMIENTO

FUNCIONAMIENTO GENERAL:

• Lea este manual del operador por completo y con atención antes de intentar ensamblar

esta máquina. Lea, comprenda y siga todas las instrucciones que guran en la máquina

y en el manual antes de usarla. Familiarícese por completo con los controles y el uso

adecuado de esta máquina antes de usarla. Guarde este manual en un lugar seguro para

consultarlo regularmente en el futuro y para pedir piezas de repuesto.

• Use el electrodoméstico adecuado. No use la podadora para realizar tareas para las que no se

diseñó originalmente. Esta podadora se diseñó para realizar una sola tarea: cortar el césped.

• No se extienda demasiado: mantenga una posición y un equilibrio adecuados en todo momento.

• La cuchilla para podadora puede golpear objetos, los cuales podrían provocar lesiones

personales graves. Antes de cada trabajo de poda, siempre se debe examinar el área de

césped y quitar todos los objetos que haya en el lugar.

• Mantenga el área de operación libre de cualquier persona, en especial niños pequeños y mascotas.

• Antes y mientras se mueva hacia atrás con la podadora, mire hacia atrás y hacia abajo en

busca de niños pequeños y otras personas.

• Manténgase alejado de la abertura de descarga en todo momento.

• Esta máquina es una pieza de equipo electromecánico precisa. No es un juguete. Por lo

tanto, úsela con extrema precaución en todo momento. Esta unidad se diseñó para realizar

una sola tarea: cortar el césped. No la use para otros nes.

• No fuerce la podadora de césped: realizará un trabajo más ecaz y seguro a la velocidad

para la que se diseñó.

• Inspeccione minuciosamente el área donde se utilizará la podadora. Retire las piedras,

palos, cables, juguetes y otros objetos extraños con los que alguien se pueda tropezar

o que la cuchilla pueda levantar y lanzar. Los objetos que lance la podadora pueden

ocasionar lesiones personales graves.

• Establezca un patrón de poda para evitar descargar el césped del lado de la calle,

aceras, transeúntes, etcétera. También evite descargar el césped contra las paredes u

obstrucciones, ya que esto podría hacer que el material descargado rebote en el operador.

• Para evitar el contacto con la cuchilla o lesiones ocasionadas por un objeto lanzado,

permanezca en la zona designada para el operador detrás de la podadora y mantenga tanto

a niños como transeúntes a al menos 30 m (100 pies) de distancia si está funcionando.

Detenga la máquina si alguien se acerca al área.

INFORMACIÓN DE SEGURIDAD

• Para proteger sus ojos, siempre use gafas de seguridad mientras esté en funcionamiento

y al realizar un ajuste o reparación. Los objetos lanzados por la podadora que rebotan

pueden ocasionar lesiones oculares graves. Si va a utilizar la herramienta cuando haya

demasiado polvo, siempre use una máscara o una mascarilla antipolvo.

• Use ropa adecuada: no use ropa holgada ni joyas. Pueden quedar atrapadas en las

piezas móviles. Se recomienda utilizar guantes y calzado de goma si trabaja en el exterior.

Use zapatos de trabajo resistentes con suela dura y pantalones y camisas ajustadas.

Se recomiendan camisas y pantalones que cubran los brazos y las piernas, y zapatos

con punta de acero. Nunca use esta máquina con los pies descalzos, sandalias, zapatos

resbaladizos o livianos (p. ej., de lona).

• No ponga las manos ni los pies cerca de piezas rotatorias o debajo de la plataforma de

corte. El contacto con las cuchillas puede producir la amputación de manos y pies.

• Una cubierta de descarga faltante o dañada puede causar contacto con la cuchilla o

lesiones por objetos lanzados.

• Muchas lesiones ocurren a causa de pasar la podadora sobre los pies en casos de caídas

provocadas por un resbalón o tropiezo. No se agarre de la podadora si se está cayendo;

suelte inmediatamente la manija.

• Nunca jale hacia usted la podadora mientras camina. Si debe hacer retroceder la podadora

para evitar chocar con una pared u obstáculo, primero mire hacia abajo y hacia atrás para

evitar tropezarse. Después, siga los pasos siguientes:

– Aléjese de la podadora hasta quedar con sus brazos completamente extendidos.

– Asegúrese de estar bien equilibrado con una posición segura.

– Jale la podadora hacia atrás lentamente, no más de la mitad hacia usted.

– Repita estos pasos si es necesario.

• No use la podadora bajo los efectos del alcohol o de drogas.

• Manténgase alerta: preste atención a lo que hace. Use el sentido común. No use la

podadora de césped si está cansado.

• La manija de control del motor y la cuchilla es un dispositivo de seguridad. Nunca intente

evitar su activación. Al hacerlo, el dispositivo de seguridad no funciona y puede provocar

lesiones personales debido al contacto con la cuchilla giratoria. La manija de control del

motor y la cuchilla se debe operar fácilmente en ambas direcciones y debe regresar a la

posición desenganchada de manera automática cuando se suelta.

• Evite condiciones peligrosas: no use la cortadora de césped en lugares húmedos o mojados

para evitar resbalones y caídas durante su funcionamiento.

• Siempre cuide y mantenga una posición segura. Un resbalón y una caída pueden provocar

lesiones personales graves. Si siente que está perdiendo la posición segura, suelte la

manija de control del motor y la cuchilla inmediatamente. De esta manera, el movimiento de

la cuchilla se detendrá en tres segundos.

• Corte el césped solo durante el día o con una buena luz articial. Camine, nunca corra

mientras use la podadora.

• Detenga las cuchillas cuando cruce entradas, caminos o carreteras con gravilla.

• Si el equipo comienza a vibrar de manera anormal, detenga el motor inmediatamente, retire las

baterías y busque la causa de la vibración. Por lo general, la vibración advierte un problema.

• Antes de limpiar la máquina, desobstruya el conducto o retire o reemplace la bolsa para

césped, el accesorio para compuestos orgánicos o el conducto de descarga lateral, apague

el motor y espere hasta que la cuchilla se detenga por completo. Luego, retire el paquete de

baterías. La cuchilla continuará girando durante unos segundos después de que el motor se

apague.

• Nunca coloque una parte del cuerpo en el área de la cuchilla hasta estar seguro de que ha

dejado de girar.

INFORMACIÓN DE SEGURIDAD

• Nunca use la podadora sin el protector posterior adecuado, la cubierta de descarga, la

bolsa para césped, el accesorio para compuestos orgánicos, el conducto de descarga

lateral, la manija de control del motor y la cuchilla u otros dispositivos de seguridad y

asegúrese de que estos estén en su lugar y funcionen correctamente. Nunca use la

podadora si los dispositivos de seguridad están dañados.

• El incumplimiento de dicho paso puede provocar lesiones personales.

• Si se presenta alguna situación que no aparece en este manual, tenga cuidado y aplique su

mejor criterio. Póngase en contacto con Servicio al Cliente.

• Use solamente los paquetes de baterías y los cargadores que se indican a continuación:

PAQUETE DE BATERÍAS CCARGADOR

KB 240-03; KB 440-03; KB 640-03 KRC 840-03

• No lo use bajo la lluvia.

• Use solo cuchillas de repuesto idénticas a las originales.

• Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la fuente o la batería, levantar o transportar el electrodoméstico.

Transportar el electrodoméstico con el dedo en el interruptor o enchufarlo con el interruptor

encendido aumenta las posibilidades de accidentes.

• Evite los pozos, surcos, protuberancias, piedras u otros peligros ocultos. Los terrenos

desparejos pueden causar que la máquina se dé vuelta o que el operador pierda el

equilibrio o la posición.

• No use la máquina bajo ninguna circunstancia si duda del funcionamiento de la tracción, la

dirección o la estabilidad, ya que los neumáticos se pueden deslizar aun si las ruedas están

detenidas.

• Evite arrancar y detenerse en pendientes, evite hacer cambios bruscos de velocidad o

dirección. Realice los cambios de manera suave y gradual.

• Tenga especial cuidado al operar la máquina con un colector de hierba u otros accesorios.

Pueden afectar la estabilidad de la máquina.

FUNCIONAMIENTO EN UNA PENDIENTE:

Las pendientes son uno de los factores principales relacionados con accidentes por

resbalones y caídas, que pueden ocasionar lesiones graves. El funcionamiento en pendientes

requiere precauciones adicionales. Si se siente incómodo en una pendiente, no corte el

césped en ese lugar. Para su seguridad, use el medidor de pendientes en la página 19

para medir la pendiente antes de usar esta unidad en un área inclinada o escarpada. Si la

inclinación tiene más de 15 grados, no use la podadora en esa área.

Qué hacer:

• Pode transversalmente sobre la supercie de la pendiente, nunca de arriba hacia abajo.

Tenga mucho cuidado cuando cambie de dirección en las pendientes.

• Tenga cuidado con los pozos, surcos, piedras, objetos ocultos o protuberancias que puedan

ocasionar que se resbale o tropiece. El césped alto puede ocultar los obstáculos.

No:

• No corte el césped cerca de bajadas, zanjas o taludes; podría perder su posición o el equilibrio.

• No corte el césped en pendientes de más de 15 grados, como se muestra en el medidor de

pendientes.

• No pode sobre el césped húmedo. Una posición inestable puede provocar resbalones.

INFORMACIÓN DE SEGURIDAD

SERVICIO

ADVERTENCIA

• Los componentes de la bolsa para césped, la cubierta de descarga, el conducto de

descarga lateral, el accesorio para componentes orgánicos y el protector posterior pueden

desgastarse y dañarse, lo que puede dejar expuestas las piezas móviles y permitir que se

arrojen objetos y que aumente el riesgo de lesiones. Como protección de seguridad, revise

a menudo todos los componentes. Si están dañados, reemplácelos inmediatamente con

piezas de repuesto idénticas como las que se mencionan en este manual.

• No lave la podadora con una manguera; evite que ingrese agua al motor y a las conexiones eléctricas.

• Cuando la podadora de césped no está en uso, retire la batería y almacénela en un lugar

cubierto. Deje que el motor se enfríe antes de guardarla en cualquier recinto. Además, se

debe almacenar en un lugar seco, alto o cerrado y fuera del alcance de los niños.

• Cuando repare la máquina, solo utilice piezas de repuesto idénticas como las que se

mencionan en este manual. El uso de piezas que no cumplen con las especicaciones del

equipo original podría causar un rendimiento inadecuado y poner en riesgo la seguridad.

• Retire o desconecte el paquete de baterías antes de realizar cualquier tarea de

mantenimiento o limpieza, o al retirar material de la podadora de césped.

• Siga las instrucciones para lubricar y reemplazar los accesorios.

• Mantenga las manijas secas, limpias y sin aceite ni grasa.

• Para reducir el peligro de incendio, mantenga la cubierta del motor libre de acumulaciones

de césped, hojas y desechos.

• Verique, con frecuencia, que los pernos de montaje del motor y la cuchilla estén bien

ajustados. También, realice una inspección visual para vericar si la cuchilla está dañada (p.

ej., si está doblada, agrietada o desgastada). Reemplace la cuchilla solo con la cuchilla de

reemplazo idéntica, como se indica en este manual.

• Realice un mantenimiento cuidadoso de la podadora: mantenga la cuchilla para podadora

alada y limpia para obtener el mejor y más seguro rendimiento. Las cuchillas para

podadora son losas y pueden cortar. Envuelva la cuchilla o use guantes y tenga mucho

cuidado cuando realice su mantenimiento.

• Mantenga tuercas, pernos y tornillos ajustados para asegurarse de que el equipo se

encuentra en una condición de trabajo segura.

• No retire ni manipule los dispositivos de seguridad. Verique con regularidad que funcione

correctamente. No haga nada que pueda interferir con la función prevista de los dispositivos

de seguridad o que pueda reducir la protección que estos ofrecen.

• Siempre detenga el motor antes de hacer ajustes a una rueda o a la altura de corte.

• Si golpea un objeto extraño, apague el motor, retire el paquete de baterías, espere a que la

cuchilla deje de girar e inspeccione la podadora minuciosamente para vericar que no esté

dañada. Repare los daños antes de usar la podadora.

• Conserve o reemplace las etiquetas de seguridad o de instrucciones según sea necesario.

• No incinere el electrodoméstico incluso si está gravemente dañado. Las baterías pueden

explotar si se incineran.

• Recargue la herramienta únicamente con el cargador especicado por el fabricante. Un

cargador adecuado para un tipo de paquete de baterías puede causar un riesgo de incendio

si se usa con otro paquete de baterías.

• Use herramientas eléctricas solo con paquetes de baterías designados especícamente. El

uso de cualquier otro paquete de baterías puede crear un riesgo de lesión e incendio

• Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos,

como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos pequeños que

pudieran crear una conexión entre los terminales. Si los terminales de la batería se

conectan entre sí, puede que se produzcan quemaduras o un incendio.

INFORMACIÓN DE SEGURIDAD

• En condiciones de maltrato, es posible que salga líquido de la batería; evite el contacto. Si

se produce un contacto accidental, enjuáguese con agua. Si el líquido entra en contacto

con los ojos, solicite atención médica. El líquido que sale de la batería puede provocar

irritación o quemaduras.

• No utilice un paquete de baterías o una herramienta que presente daños o modicaciones.

Las baterías dañadas o modicadas podrían provocar consecuencias impredecibles, como

incendios, explosiones o riesgo de lesiones.

• No exponga el paquete de baterías ni la herramienta al fuego o a una temperature

excesiva. La exposición al fuego o a las temperaturas por encima de los 100 °C puede

causar una explosión.

• Siga todas las instrucciones de carga y no cargue el paquete de baterías ni las

herramientas fuera del rango de temperatura especicado en las instrucciones. Realizar

una carga inadecuada o a temperaturas fuera del rango especicado podría dañar la

batería y aumentar el riesgo de incendio.

• Desconecte el paquete de baterías del electrodoméstico antes de realizarle cualquier

ajuste, cambiar accesorios o almacenarlo. Este tipo de medidas de seguridad preventivas

reduce el riesgo de arranques accidentales del electrodoméstico.

• Pida solo a personas capacitadas que reparen el electrodoméstico y que usen

exclusivamente piezas de repuesto idénticas. De esta forma se asegurará de que se

mantenga la seguridad de la herramienta eléctrica.

• No modique ni intente reparar el electrodoméstico o el paquete de baterías, except como

se indica en las instrucciones de uso y cuidado.

• GUARDE ESTAS INSTRUCCIONES. Consúltelas periódicamente y utilícelas para capacitar

a otras personas que puedan utilizar esta herramienta. Si presta la herramienta a alguien más,

préstele también estas instrucciones para prevenir el mal uso del producto y posibles lesiones.

PREPARACIÓN

Conozca su podadora

Esta podadora solo puede usarse para cortar césped. Antes de intentar usarla, familiarícese

con todas las características de funcionamiento y los requisitos de seguridad.

ADVERTENCIA

• Sea cuidadoso, incluso si está familiarizado con la herramienta. Recuerde que un momento

de descuido es suciente para causar lesiones graves. Antes de intentar utilizar cualquier

herramienta, asegúrese de familiarizarse con todas las características de funcionamiento e

instrucciones de seguridad.

• No intente modicar esta herramienta ni crear accesorios que no sean los recomendados

para esta. Cualquier alteración o modicación se considera un uso inadecuado y podría

causar una condición peligrosa que produzca lesiones personales graves.

DESEMBALAJE

Agarre la manija de elevación (F) para levantar con cuidado la podadora y sacarla de la caja.

ENSAMBLAJE

ADVERTENCIA

• Para evitar un arranque accidental, que podría

causar graves lesiones personales, siempre

retire el paquete de baterías de la herramienta

cuando esté ensamblando las piezas.

• No utilice ningún acoplamiento o accesorio que

el fabricante de este producto no recomiende.

El uso de acoplamientos o accesorios no

recomendados puede producir lesiones

personales graves.

1. Ensamblaje de la bolsa para césped

a. Verique la bolsa para césped antes de

ensamblarla para asegurarse de que no haya

daños.

b. Deslice la bolsa para césped sobre la

estructura, como se muestra en la Figura 1a.

c. Ensamble los sujetadores superiores a

la estructura y luego los dos sujetadores

laterales. Ensamble el sujetador inferior al nal.

d. La bolsa para césped completamente

ensamblada se muestra en la Figura 1b.

2. Ajuste de la manija plegable

ADVERTENCIA

• No intente encender la podadora hasta que la

manija se haya bloqueado en una de las tres

posiciones de funcionamiento preestablecidas.

Posición de almacenaje bloqueada

La podadora se envía con la manija bloqueada y

en posición compacta (Figura 2a).

Posición de funcionamiento

La manija de la podadora se puede colocar en

una de las tres posiciones de funcionamiento:

SUPERIOR, INTERMEDIA o INFERIOR

(Figura 2b).

Sujetadores

ENSAMBLAJE

a. Tire de las dos perillas de ajuste de la manija

(M) hacia afuera mientras las gira 90° en

dirección contraria a las manecillas del reloj o

en dirección de las manecillas del reloj hasta

la posición de desbloqueo (Figura 2c).

b. Levante la manija con una mano, luego gírela

suavemente para seleccionar una de las

posiciones de funcionamiento deseadas:

superior, intermedia o inferior (Figura 2d).

AVISO: es posible que los usuarios más altos

preeran la posición superior de funcionamiento.

c. Vuelva a girar las dos perillas de ajuste de

la manija a la posición trabada (Figura 2c)

y asegúrese de que el pasador de bloqueo

se haya acoplado en la posición de

funcionamiento deseada.

d. Abra las dos abrazaderas de bloqueo de

la manija (E) y extienda completamente

los rieles laterales (N) Cierre rmemente

ambas abrazaderas de bloqueo de la manija.

(Figura 2e)

AVISO: el motor no puede encenderse a menos

que:

• Los rieles laterales estén completamente

extendidos.

• Ambas abrazaderas verdes de bloqueo de la

manija estén cerradas rmemente.

• Se bloquea la manija en una de las tres

posiciones de funcionamiento.

Tres oricios

de la

posición de

funcionamiento

Oricio de la

posición de

almacenaje

NO BLOQUEADO

BLOQUEO

ENSAMBLAJE

3. Colocación y extracción de la bolsa para

césped

ADVERTENCIA

• No realice ningún ajuste en la podadora de

césped en ningún momento sin antes detener el

motor, retirar el paquete de baterías y esperar a

que la cuchilla deje de girar.

AVISO: antes de colocar la bolsa para césped en la

podadora, retire el accesorio para los compuestos

orgánicos o el conducto de descarga lateral.

a. Retire la batería.

Coloque la manija a la posición de almacenaje

bloqueada (consulte Ajuste de la manija plegable).

c. Levante la puerta de descarga posterior (P).

d. Retire el accesorio para compuestos orgánicos (U).

e. Enganche la bolsa para césped (V) en la varilla giratoria. Suelte la puerta de descarga

posterior (P) para que se apoye sobre la bolsa para césped.

Para retirar la bolsa para césped

a. Levante la puerta de descarga posterior (P) de la podadora. Quite la bolsa para césped

(V) de la varilla giratoria.

b. Libere la puerta de descarga posterior (P).

ADVERTENCIA

• Cuando use la bolsa para césped, nunca use la podadora a menos que los ganchos de

la bolsa para césped estén asentados rmemente en la varilla giratoria y la puerta de

descarga posterior se apoye rmemente contra la parte superior de la bolsa.

• En condiciones de uso normales, el material de la bolsa puede desgastarse. Para reducir el

riesgo de lesiones, inspeccione frecuentemente el ensamblaje de la bolsa y reemplácelo si

hay señales de desgaste o deterioro. Solo use bolsas fabricadas para esta podadora.

4. Colocación y extracción del accesorio para

compuestos orgánicos

ADVERTENCIA

• No realice ningún ajuste en la podadora de

césped en ningún momento sin antes detener el

motor, retirar el paquete de baterías y esperar a

que la cuchilla deje de girar.

a. Retire la batería.

b. Levante la puerta de descarga posterior (P).

c. Sujete la manija del accesorio de compuestos

orgánicos (U) e insértelo completamente en la

podadora para que quede bien asentado.

d. Suelte la puerta de descarga posterior y

asegúrese de que se apoye rmemente contra

el accesorio de compuestos orgánicos.

e. Para retirar el accesorio de compuestos orgánicos, levante la puerta de descarga

posterior, sujete la manija y extráigalo.

Gancho

Varilla

giratoria

ENSAMBLAJE

AVISO: este accesorio se debe retirar para colocar y usar la bolsa para césped y, luego, se

debe volver a colocar cuando se retira la bolsa.

5. Colocación y extracción del conducto de

descarga lateral

ADVERTENCIA

• No realice ningún ajuste en la podadora de

césped en ningún momento sin antes detener el

motor, retirar el paquete de baterías y esperar a

que la cuchilla deje de girar.

a. Retire la batería.

b. Levante la puerta de descarga lateral (S).

c. Alinee los oricios del conducto de descarga

lateral (T) con las protuberancias del umbral.

Suelte la puerta de descarga lateral y

asegúrese de que se trabe rmemente contra

el conducto de descarga lateral.

d. Para retirar el conducto de descarga lateral, levante la puerta de descarga lateral, sujete el

conducto de descarga lateral y extráigalo.

6. Ajuste de la altura de corte

ADVERTENCIA

• No realice ningún ajuste en la podadora de

césped en ningún momento sin antes detener el

motor, retirar el paquete de baterías y esperar a

que la cuchilla deje de girar.

• Mantenga los pies alejados de la plataforma

cuando ajuste su altura.

La podadora se puede congurar en cualquiera

de las 6 alturas de corte entre 30,16 mm (1-3/16”)

y 101,6 mm (4”). Elija la altura de corte adecuada

según el tipo y la condición del césped.

a. Sujete la palanca de ajuste de la altura de

corte (R) y muévala hacia afuera.

b. Mueva la palanca hacia la parte posterior o frontal de la podadora y engánchela en la

posición de altura de corte deseada en la plataforma de la podadora.

Protuberancia

Oricio

INSTRUCCIONES DE FUNCIONAMIENTO

ADVERTENCIA

• Siempre use lentes de protección con protectores laterales que cumplan con la norma

ANSI Z87.1 junto con auriculares de seguridad. De lo contrario, los objetos que salgan

despedidos pueden ingresar a los ojos y causar otras lesiones graves.

• No utilice ningún acoplamiento o accesorio que el fabricante de este producto no

recomiende. El uso de acoplamientos o accesorios no recomendados puede producir

lesiones personales graves.

7. Cómojaryretirarelpaquetedebaterías

a. Abra la tapa del compartimento de la batería

con bisagras (H) levantando la parte delantera

de la tapa.

b. Alinee las ranuras del paquete de baterías con

las varillas elevadas en el compartimiento de

la batería de la podadora. Luego, inserte el

paquete de baterías en el compartimento.

c. Presione el paquete de baterías hasta que

escuche un “clic”. Indica que la batería está

bien colocada.

AVISO: asegúrese de que el pestillo del paquete

de baterías encaje en su lugar y que el paquete

de baterías esté jo en la podadora antes de

comenzar la operación.

d. Para retirar el paquete de baterías, oprima el botón de liberación de las baterías y tire el

paquete de baterías hacia arriba.

e. Cierre la cubierta del compartimiento para baterías.

ADVERTENCIA

• Las herramientas a batería siempre están en condiciones de funcionamiento. Por lo tanto,

siempre retire el paquete de baterías cuando la herramienta no esté en uso.

8. Indicador de encendido en la podadora

La podadora cuenta con un indicador de

encendido (G) para mostrar el nivel de carga de

la batería y el estado de funcionamiento de la

podadora, de la siguiente manera. El indicador

de encendido se iluminará cuando la cuchilla esté

girando.

Botones de liberación de la

batería

INSTRUCCIONES DE FUNCIONAMIENTO

NIVEL DE CARGA DEL PAQUETE

DE BATERÍAS

CINDICADOR DE ENCENDIDO EN LA PODADORA

≥70%

45%-70%

10%-45%

<10%

= luz ja; = luz intermitente; = luz apagada

Protección contra sobrecarga de la podadora

Para prevenir sobrecargas, no intente cortar demasiado césped de una vez. Disminuya su

ritmo de corte o aumente la altura de corte.

La podadora cuenta con una protección de circuito contra sobrecarga integrada. Cuando

la podadora se sobrecargue, el motor se detendrá y el indicador de encendido se apagará.

Retire el paquete de baterías de la podadora. Verique si se ha acumulado césped debajo

de la plataforma y límpielo. Si es necesario, luego instale el paquete de baterías y reinicie la

podadora.

Proteccióncontratemperaturasaltasdelasbaterías

El paquete de baterías generará calor durante el funcionamiento. El calor se disipa más

lentamente en climas cálidos. Si la batería se sobrecalienta durante el funcionamiento, el

circuito de protección apagará inmediatamente la podadora para proteger el paquete de

baterías del daño por calor. Suelte el interruptor de agarre (A), espere hasta que el paquete de

baterías se enfríe y, luego, reinicie la podadora.

9. Para encender y apagar la podadora

ADVERTENCIA

• El funcionamiento de la podadora de césped

puede lanzar objetos extraños hacia los ojos y

causarle daños oculares graves, tanto a usted

como a los demás. Siempre use gafas de

seguridad cuando utilice la podadora o cuando

realice tareas de ajustes o reparaciones en la

máquina.

• cuando use la podadora, asegúrese de que

las personas y mascotas se encuentren a una

distancia de 30 m (100 pies) como mínimo.

• La cuchilla seguirá girando durante unos

segundos una vez que se apague la podadora. Deje que el motor y la cuchilla se detengan

antes de volver a encenderla. No encienda y apague la podadora rápidamente.

PRECAUCIÓN

• No intente anular el funcionamiento del botón de seguridad (D) y el interruptor de agarre

(A).

B C

INSTRUCCIONES DE FUNCIONAMIENTO

AVISO: el motor no puede encenderse a menos que:

• Los rieles laterales (N) estén completamente extendidos.

• Ambas abrazaderas de bloqueo de la manija (E) estén cerradas rmemente.

• La manija (B) esté bloqueada en una de las tres posiciones de funcionamiento.

Para encender la podadora

a. Coloque el paquete de baterías KOBALT en la podadora y cierre la tapa del

compartimiento de baterías (H).

b. Presione el botón de seguridad (D).

c. Mantenga presionado el botón de seguridad y jale el interruptor de agarre (A) hacia arriba

hasta que toque la manija. Luego, suelte el botón de seguridad.

d. Se encenderá la podadora.

Para apagar la podadora

a. Suelte totalmente el interruptor de agarre (A).

b. El freno eléctrico detendrá la rotación de la cuchilla dentro de los 3 segundos luego de

soltar el interruptor de agarre.

10 Sistema de autopropulsión y velocidad

variable

La podadora cuenta con capacidad de

autopropulsión y velocidad variable. Este

sistema es independiente del funcionamiento

de la cuchilla para podadora. El motor de la

cuchilla no tiene que estar encendido para que la

podadora se autopropulse. Por ejemplo, cuando

haya terminado de cortar el césped, puede usar

la función de autopropulsión para impulsar la

podadora a la ubicación de almacenamiento sin

rotación de la cuchilla. O puede optar por usarla

como una podadora sin autopropulsión para

maximizar el tiempo de funcionamiento de la

batería.

Para usar el sistema de autopropulsión sin rotación de la cuchilla, jale el gatillo de

autopropulsión (C) hacia la manija (B).

Para desactivar esta función, suelte el gatillo de autopropulsión.

El sistema tiene velocidad variable. Para aumentar la velocidad, mueva la palanca de control

de la velocidad de autopropulsión (O) hacia delante (lejos de la manija). Para disminuir la

velocidad, mueva la palanca de control de la velocidad de autopropulsión hacia atrás (hacia la

manija).

Para que funcione con la cuchilla giratoria para cortar:

a. Presione el botón de seguridad (D).

b. Mantenga presionado el botón de seguridad y jale el interruptor de agarre (A) hacia arriba

hasta que toque la manija y luego suelte el botón de seguridad.

c. Sostenga el interruptor de agarre contra la manija con la mano izquierda. Jale el gatillo de

autopropulsión (C) hacia la manija con la mano derecha.

B C

INSTRUCCIONES DE FUNCIONAMIENTO

d. Con la mano derecha, sostenga el interruptor de agarre (A) y el gatillo de autopropulsión

velocidad de autopropulsión (O) a la velocidad deseada.

Cuando es necesario cortar alrededor de un objeto, puede ser más fácil cortar con el sistema

de autopropulsión apagado.

AVISO: cuando apaga el sistema de autopropulsión, por ejemplo, al nal de una la, la

podadora puede bloquearse temporalmente si la jala hacia atrás. Simplemente empuje la

podadora hacia delante levemente y luego muévala según sea necesario.

ADVERTENCIA

• Para reducir el riesgo de lesiones, nunca intente anular el funcionamiento del interruptor

o del sistema de autopropulsión. Use el sistema de autopropulsión solo con el propósito

previsto para el que se diseñó.

11. Consejos de corte

AVISO: el rendimiento de la podadora será mucho mayor si se usa una cuchilla alada,

especialmente si se corta césped alto. Asegúrese de revisar el lo de la cuchilla antes de

comenzar a podar.

• Verique que no haya piedras, palos, cables u otros objetos en el césped que puedan

dañar la podadora de césped o el motor. Es posible que la podadora lance por el aire

estos objetos accidentalmente y en cualquier dirección. Esto puede ocasionar lesiones

personales graves al operador y a otras personas.

ADVERTENCIA

• Si choca contra un objeto extraño, detenga el motor y retire los paquetes de baterías.

Inspeccione minuciosamente la podadora y repare si hay algún daño antes de volver a

encenderla y usarla. La vibración excesiva de la podadora durante su funcionamiento

advierte un daño. La máquina se debe revisar y reparar a la brevedad.

• Para obtener mejores resultados, no corte el césped de manera circular. Muévase hacia

delante y atrás del césped.

• Cuando corte césped grueso, pase la podadora más lentamente para lograr un mejor corte

y una adecuada descarga de recortes.

• Para mantener un césped sano, corte solo un tercio o menos de la altura total. El césped

promedio debe tener aproximadamente de 38,1 a 50,8 mm (1-1/2 a 2 pulgadas) de largo

durante los meses fríos y de 50,8 a 82,55 mm (2 a 3-1/4 pulgadas) de largo durante los

meses calurosos.

INSTRUCCIONES DE FUNCIONAMIENTO

Indicador de pendiente (Figura 11)

ADVERTENCIA

• no pode el césped en pendientes que tengan

un ángulo de inclinación de más de 15 grados

(es decir, una elevación de aproximadamente

0,76 m [2 1/2 pies] cada 3,04 m [10 pies]). Corte

transversalmente en el frente de una pendiente,

nunca de arriba hacia abajo.

• Utilice la Figura 11 como guía para identicar

pendientes que no se pueden cortar de forma

segura.

12. Consejos de trituración de compuestos

orgánicos

ADVERTENCIA

• Inspeccione el área donde se utilizará la podadora y retire todas las piedras, palos, cables y

otros desechos que pueda lanzar la cuchilla giratoria.

• Suelte el interruptor para apagar la rotación de la cuchilla para podadora al cruzar cualquier

área con gravilla; la cuchilla giratoria puede lanzar algunas piedras.

• Coloque la podadora a la altura de corte más alta cuando corte en un terreno irregular o en

una subida alta.

• Para que la trituración sea efectiva, no corte el césped si está húmedo, ya que tiende

a pegarse en el lado inferior de la plataforma y, de esta manera, el césped no se tritura

correctamente. El mejor momento para podar el césped es durante el nal de la tarde, ya

que este está seco y la zona recién cortada no queda expuesta a la luz del sol directa.

Observe y sostenga el nivel de la línea

con una varilla.

O la esquina de un edicio.

O el poste de una cerca.

Pliegue por la línea punteada (representa una

pendiente de 15 grados)

Observe y sostenga el nivel de la línea con un árbol vertical.

INSTRUCCIONES DE FUNCIONAMIENTO

• Para obtener el mejor triturado, congure la altura de corte para eliminar aproximadamente

un tercio del largo de la cuchilla, lo ideal sería no más de 38,1 mm (1 1/2”) a la vez. Si el

césped está cubierto de vegetación, puede ser necesario aumentar la altura de corte para

que sea más fácil y evitar una sobrecarga del motor. Disminuya el ritmo de corte cuando

haya césped alto o grueso. Para triturar el césped extremadamente grueso o alto, se

recomienda cortar primero a una altura de corte alta y luego volver a hacerlo a la altura

de corte nal. De lo contrario, realice cortes más estrechos y de forma lenta. SIEMPRE

ASEGÚRESE DE QUE LA CUCHILLA ESTÉ AFILADA.

CUIDADO Y MANTENIMIENTO

ADVERTENCIA

• Todo el mantenimiento debe estar a cargo solo de un técnico de servicio calicado.

• Antes de limpiar o realizar cualquier mantenimiento, retire el paquete de baterías. Para

un uso seguro y adecuado, siempre mantenga limpias la herramienta y sus ranuras de

ventilación.

• Al realizar mantenimiento, utilice solo piezas de repuesto idénticas. El uso de cualquier otra

pieza puede ser peligroso o causar daños en el producto.

• Use siempre gafas o anteojos de seguridad con protectores laterales durante la operación

de la herramienta eléctrica o al soplar el polvo. Si hay demasiado polvo durante la

operación, use también una mascarilla antipolvo.

• Nunca deje que el líquido de frenos, la gasolina, los productos a base de petróleo, los

aceites penetrantes, entre otros entren en contacto con las piezas de plástico. Los

productos químicos pueden dañar, debilitar o destruir el plástico, lo que puede resultar en

lesiones graves.

13. Limpieza

ADVERTENCIA

• Siempre retire el paquete de baterías al transportar la podadora o efectuarle tareas de

mantenimiento.

• Al limpiar la podadora, NO la sumerja en agua ni en ningún otro líquido.

Se debe limpiar el lado inferior de la plataforma de la podadora después de cada uso, ya que

se acumulan recortes de césped, hojas, suciedad y otros desechos. Esta acumulación no es

aceptable, ya que facilitará el óxido y la corrosión.

Retire toda acumulación de césped y hojas en el eje motor y ventilador del motor, y a su

alrededor (no use agua). Limpie la podadora con un paño húmedo.

14. Lubricación

Lubrique con aceite de poca densidad al menos una vez por temporada de corte como se

indica a continuación.

• Para evitar la oxidación, lubrique periódicamente las siguientes partes con aceite ligero:

a. el pasador de bloqueo de la perilla de ajuste de la manija.

b. el resorte de torsión y la varilla giratoria de la puerta de descarga posterior.

• Coloque la podadora en la posición de almacenaje bloqueada. Coloque la podadora en

posición vertical en el suelo.

a. Lubrique la junta de ajuste de altura de la plataforma.

b. Lubrique los cojinetes en el eje motor cerca de las ruedas posteriores y los cojinetes en

las ruedas delanteras.

CUIDADO Y MANTENIMIENTO

15. Extracción de la cuchilla

ADVERTENCIA

• Siempre retire el paquete de baterías al

transportar la podadora o efectuarle tareas de

mantenimiento.

• Siempre use guantes para trabajo pesado y

envuelva los bordes cortantes con harapos

u otros materiales para protegerse las

manos cuando realice cualquier tarea de

mantenimiento a las cuchillas para podadora.

AVISO: se requieren las siguientes

herramientas (no están incluidas) para

reemplazar la cuchilla:

• Llave inglesa de 14,28 mm (9/16”).

• Llave de torque.

• Destornillador manual o varilla de metal con un

diámetro de 7,93 mm (5/16”).

• Destornillador manual o varilla de metal con un

diámetro de 6,35 mm (1/4”) o menor.

a. Detenga el motor y retire el paquete de

baterías de la podadora.

b. Ponga la podadora de lado.

c. Mientras usa guantes protectores, coloque una

varilla de metal (p. ej., un destornillador de

3,5” de largo) con un diámetro algo inferior a

7,93 mm (5/16”) en el oricio de jación para

que actúe como un estabilizador.

d. Use una llave inglesa de 14,28 mm (9/16”) para

girar el perno de la cuchilla en dirección contraria a las manecillas del reloj para aojarlo

(Figura 15a).

e. Mientras usa guantes protectores, retire el perno, el reborde exterior y la cuchilla

(Figura 15b).

15a

Estabilizadora

Aojar

15b

Ventilador

Hoja

Brida

externa

Perno

CUIDADO Y MANTENIMIENTO

16. Instalación de la cuchilla

ADVERTENCIA

• Siempre retire el paquete de baterías al

transportar la podadora o efectuarle tareas de

mantenimiento.

• Siempre use guantes para trabajo pesado y

envuelva los bordes cortantes con harapos

u otros materiales para protegerse las

manos cuando realice cualquier tarea de

mantenimiento a las cuchillas para podadora.

AVISO: para volver a instalar o reemplazar las

cuchillas, asegúrese de reemplazar las piezas en

el mismo orden en el que se retiraron.

a. Monte el ventilador y el reborde interior en

el eje del motor con las aspas del ventilador

hacia la plataforma.

b. Mientras usa guantes protectores, coloque la

cuchilla en el reborde interior con la supercie

que indica “ESTE LADO ORIENTADO AL

CÉSPED” hacia el exterior.

c. Alinee el reborde exterior con el eje y

ensámblelo en su lugar.

d. Monte el perno en el eje y gírelo con la mano

en dirección de las manecillas del reloj para

volver a apretarlo.

e. Mientras todavía usa guantes protectores,

sostenga la cuchilla con una mano y gire el

ventilador con la otra para alinear los oricios

en la cuchilla con los oricios pasantes en el reborde interior (Figura 16b).

f. Coloque una varilla metálica (p. ej., un destornillador de 3,5” de largo) con un diámetro

algo inferior a 6,35 mm (1/4 de pulgada) en los oricios alineados para que actúe como

estabilizador 1. Coloque otra varilla metálica (p. ej., un destornillador de 3,5” de largo) con

un diámetro algo inferior a 7,93 mm (5/16”) en el oricio de jación para que actúe como

otro estabilizador 2 (Figura 16c).

g. Use una llave de torque de 14,28 mm (9/16”) (no incluida) para apretar el perno en

dirección de las manecillas del reloj. El torque recomendado para el perno de la cuchilla

es de 36 pies-lb a 43 pies-lb (de 49 Nm a 59 Nm).

THIS SIDE FACING GRASS

16a

Alinee los oricios

16b

Estabilizadora

Apriete

CUIDADO Y MANTENIMIENTO

17.Aladodelacuchilla

ADVERTENCIA

• Siempre retire el paquete de baterías al

transportar la podadora o efectuarle tareas de

mantenimiento.

• Siempre use guantes para trabajo pesado y

envuelva los bordes cortantes con harapos

u otros materiales para protegerse las

manos cuando realice cualquier tarea de

mantenimiento a las cuchillas para podadora.

• Use lentes de protección adecuados al retirar,

alar e instalar la cuchilla.

• Una cuchilla desgastada, agrietada o dañada

se puede romper y los pedazos se pueden

convertir en proyectiles peligrosos. Los objetos

que lance la cultivadora pueden ocasionar

lesiones graves. Inspeccione la cuchilla de

manera regular y no use la podadora con una

cuchilla que esté desgastada o dañada.

AVISO: mantenga la cuchilla alada para obtener

el mejor rendimiento de la podadora. Una cuchilla

desalada no corta el césped limpiamente ni lo

tritura adecuadamente.

Se puede alar una cuchilla desalada, pero

se debe reemplazar la cuchilla que esté muy

desgastada, doblada, agrietada o dañada. Una

cuchilla desgastada o dañada puede romperse y

provocar que se lancen pedazos de las cuchillas

desde la podadora.

Si la cuchilla está doblada, reemplácela.

Frecuenciadealado

Alar la cuchilla dos veces durante una temporada de corte suele ser suciente en

circunstancias normales. La arena hace que la cuchilla se desale rápidamente. Si el césped

tiene suelo arenoso, es posible que se requiera un alado más frecuente.

Cuandosealalacuchilla:

• Asegúrese de que la cuchilla permanezca equilibrada.

• Ale la cuchilla en el ángulo de corte original.

• Ale los bordes de corte en ambos extremos de la cuchilla y elimine una cantidad igual de

material de cada extremo.

Para alar la cuchilla en una prensa (Figura 17a):

a. Retire la cuchilla de la podadora.

b. Asegure la cuchilla en una prensa de tornillo.

c. Use guantes y lentes de protección adecuados y tenga cuidado de no cortarse.

d. Lime cuidadosamente los bordes de corte de la cuchilla con una lima de dientes nos o

una piedra de alar. Mantenga el ángulo del borde de corte original.

17b

17a

CUIDADO Y MANTENIMIENTO

Paravericarelequilibriodelacuchilla

(Figura 17b):

Sujete un clavo o un destornillador con un

vástago redondo en posición horizontal. Coloque

la cuchilla de manera que el clavo o el vástago

redondo del destornillador soporte la cuchilla a

través de su oricio central. Equilibre la cuchilla

horizontalmente. Si cualquiera de los extremos de

la cuchilla gira hacia abajo, retire algo de metal

del extremo pesado o inferior hasta que la cuchilla

esté equilibrada. Se equilibra cuando ninguno de

los extremos se suelta.

ADVERTENCIA

• Una cuchilla desequilibrada provocará una

vibración excesiva al girar a gran velocidad.

Puede causar daños a la podadora y podría

romperse, lo que provocaría lesiones

personales.

18. Reemplazo de las ruedas

ADVERTENCIA

• Siempre retire el paquete de baterías al

transportar la podadora o efectuarle tareas de

mantenimiento. Le recomendamos que lleve

a cabo esta tarea un proveedor de servicio de

posventa.

Para retirar las ruedas

a. Ponga la podadora de costado con la supercie superior contra la pared.

b. Use un destornillador de punta plana para retirar la cubierta contra polvo de la rueda.

c. Use una llave inglesa ajustable o de 12,7 mm (½”) para girar el perno en dirección

contraria a las manecillas del reloj para aojarlo.

d. Para las ruedas delanteras: retire el perno, la rueda desgastada, la arandela ondulada y la

arandela plana del eje de la rueda (Figura 18a).

e. Para el ensamble de las ruedas traseras (incluido el accionamiento): retire el perno, el

ensamble de la rueda desgastada y la arandela ondulada del eje de la rueda (Figura 18b).

Para instalar las ruedas

a. Para las ruedas delanteras: coloque la arandela plana, la arandela ondulada y la nueva

rueda en el eje de la rueda. Tenga en cuenta que la ranura redonda debe mirar hacia

afuera.

b. Para el ensamble de las ruedas traseras: coloque la arandela ondulada y el nuevo

ensamble de la rueda en el eje de la rueda.

c. Fije el ensamble de la rueda con el perno al apretarlo en dirección de las manecillas del

reloj.

d. Monte la cubierta contra polvo en la rueda y presiónela en su lugar.

18a

Cubierta contra

polvo

Perno

Ranura redonda

mirando hacia

afuera

Rueda frontal

Rueda

frontal

Arandela ondulada

Arandela plana

Eje de la rueda

18b

Cubierta

contra polvo

Perno

Ranura

redonda

mirando

hacia afuera

Arandela

ondulada

Ensamble de

las ruedas

traseras

Eje de la rueda

CUIDADO Y MANTENIMIENTO

19. Sustitución del protector posterior

ADVERTENCIA

• Siempre retire el paquete de baterías al

transportar la podadora o efectuarle tareas de

mantenimiento.

• Nunca use la podadora a menos que

el protector posterior esté en su lugar y

funcionando. Nunca use la podadora si los

dispositivos de seguridad están dañados. El

incumplimiento de dicho paso puede provocar

lesiones personales. El protector posterior

puede desgastarse y dañarse, lo que puede

dejar expuestas las piezas móviles y permitir

que se lancen objetos. Para una protección

de seguridad, verique frecuentemente el

protector posterior y reemplácelo de inmediato

solo con piezas de repuesto idénticas, incluidas

en este manual. Le recomendamos que lleve

a cabo esta tarea un proveedor de servicio de

posventa.

a. Retire el paquete de baterías.

b. Ponga la podadora de costado con la

supercie superior contra la pared.

c. Retire el ensamble de la rueda trasera del

lado superior, como se indica en la sección

“Reemplazo de las ruedas” en este manual

(Figura 19a).

d. Repita de los pasos “a” a “c” anteriores para

quitar el otro ensamble de la rueda trasera.

e. Aoje el tornillo de jación de la cubierta de la

rueda. Luego, retire la cubierta de la rueda del

eje de la rueda (Figura 19b).

f. Aoje los tornillos de jación para el protector

posterior (Q) en ambos lados. Retire el

protector posterior desgastado (Figura 19c).

g. Reemplácelo con un protector posterior nuevo

y fíjelo con los dos tornillos de jación y las

arandelas planas.

h. Vuelva a instalar los ensambles de las ruedas

traseras. asegúrese de cambiar las piezas en

el mismo orden en el que se retiraron.

Tornillo de fijación

del protector posterior

Eje de

la rueda

19c

Cubierta de la rueda

Tornillo de

fijación de la

cubierta de la

rueda

Eje de la

rueda

19b

19a

Eje de la rueda

Tornillo de jación de

la cubierta de la rueda

CUIDADO Y MANTENIMIENTO

20. Transporte y almacenaje de la podadora

(Figura 20a y 20b)

• No almacene ni transporte la podadora mientras

está funcionando. Siempre retire el paquete de

baterías antes de almacenar o transportar el

producto.

• Antes de guardarla, limpie la podadora

minuciosamente como se indica. Lubrique la

podadora como se indica.

• Inspeccione y cambie la cuchilla o afílela si es

necesario.

• Guarde la podadora a temperatura ambiente en

un lugar seco y limpio que esté cerrado y sea

inaccesible para los niños.

• Mantenga alejado de agentes corrosivos,

como productos químicos para jardín y sales

descongelantes.

• No cubra la podadora de césped con una

lámina de plástico sólido. Las cubiertas

plásticas atrapan la humedad alrededor de la

podadora, lo que produce óxido y corrosión.

• Utilice la manija de elevación (F) para levantar

la podadora.

La manija puede plegarse por completo para el

almacenaje:

a. Retire la bolsa para césped.

b. Mueva la palanca de ajuste de la altura de

corte (R) hacia delante y acóplela en la

conguración más baja (conguración 1).

c. Abra las abrazaderas de bloqueo de la manija (E) y empotre completamente los rieles

laterales (N) en la posición compacta.

d. Tire de las dos perillas de ajuste de la manija (M) hacia afuera mientras las gira 90° en

dirección contraria a las manecillas del reloj o en dirección de las manecillas del reloj

hasta la posición de desbloqueo.

e. Gire con suavidad la manija completamente hacia la parte delantera de la podadora.

f. Gire ambas perillas de ajuste de la manija (M) 90 grados y asegúrese de que los

pasadores de bloqueo encajen en la posición de almacenamiento trabada.

g. Guarde la podadora en posición plana (recomendada) o en posición vertical.

ADVERTENCIA

• Si la podadora se vuelca desde la posición vertical, puede dañarse o provocar o lesiones

personales. Siempre mantenga la podadora estable y fuera del alcance de los niños cuando

esté en posición vertical. Si es posible, guárdela en posición plana.

20a

Posición plana de

almacenamiento

20b

Posición

vertical de

almacenamiento

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

• Coloque el interruptor en la posición “OFF” (APAGADO) y retire la batería antes de realizar

cualquier procedimiento de solución de problemas.

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

La herramienta no

funciona.

1. La capacidad del

paquete de baterías es

baja.

1. Cargue el paquete de baterías.

2. Los rieles laterales

no se extienden a su

longitud completa y

las abrazaderas no

están bloqueadas en su

posición.

2. Extienda completamente la manija y

bloquee ambas abrazaderas.

3. El paquete de baterías

se sobrecalienta.

3. Espere a que el paquete de baterías

se enfríe e intente encender la

podadora nuevamente.

La podadora corta

el césped de forma

dispareja.

1. La hoja está desalada. 1. Ale o reemplace la cuchilla.

2. La cuchilla se ensambló

incorrectamente.

2. Vuelva a ensamblar la cuchilla, como

se explica en la sección "Instalar la

cuchilla"en este manual.

La podadora

no tritura

adecuadamente.

1. Los recortes de césped

húmedo se pegan en

el lado inferior de la

plataforma.

1. Espere a que el césped se seque

antes de podar.

2. La podadora está

congurada para cortar

una gran cantidad de

césped de una sola vez.

2. Levante la plataforma hasta una

conguración de altura de corte más

alta.

La luz indicadora

de encendido del

extremo izquierdo

parpadea.

La capacidad de la batería

es baja.

Cargue el paquete de baterías.

Las tres luces

indicadoras de

encendido están

apagadas.

Se sobrecalienta el motor

o se sobrecarga la batería

o la herramienta, esta deja

de funcionar para proteger

los circuitos internos.

Espere a que la herramienta/batería

se enfríe, retírela y vuelva a instalar el

paquete de baterías, e intente encender

la podadora nuevamente.

El paquete de baterías

está agotado.

Cargue el paquete de baterías.

GARANTÍA

Este producto tiene cobertura de garantía contra defectos en materiales y mano de obra

durante 5 años a partir de la fecha de compra para el comprador original. Esta garantía no

cubre daños debidos al maltrato, desgaste normal, mantenimiento inadecuado, negligencia,

reparaciones o alteraciones no autorizadas, o piezas y accesorios prescindibles que se espera

que resulten inutilizables después de un período de uso razonable. Esta garantía está limitada

a 90 días para uso comercial y de alquiler.

Si cree que este producto cumple con la garantía mencionada anteriormente, devuelva

el producto al lugar donde lo compró con un comprobante de compra válido y el producto

defectuoso se reparará o reemplazará sin cargo. Esta garantía le otorga derechos legales

especícos, pero también podría tener otros derechos que varían según el estado.

Impreso en China

Kobalt KSPM 1040B-03 Gen4 40-volt 20-in Self-propelled Cordless Lawn Mower Tool Only

Product's Documents

Use and Care Manual

Specifications

Kobalt KSPM 1040B-03 Questions and Answers

Related Products

Kobalt KM 4040-06 40V 19-in Cordless Push Lawn Mower

Kobalt KMP 2480-06 80-volt 21-in Self-propelled Cordless Lawn Mower 6 Ah

Kobalt KPM 1040A-03 - Gen4 40-volt 20-in Push Cordless Lawn Mower 6 Ah Battery

Kobalt KMP 6080-06 80-volt Max 21-in Self-propelled Cordless Lawn Mower 6 Ah

Kobalt KMP 2580-06 - 80-volt Max 21-in Self-propelled Cordless Lawn Mower 5 Ah Battery
