Sencor SHT B301 Fixed mount SLIM for TV User Manual

SHT B301

CZ 4-5

SK 6 -7

HU 8-9

PL 10-11

EN 12-13

DE 14 -15

IT 16 -17

ES 18 -19

FR 20-21

NL 22-23

RU 24-25

LT 26-27

HR/BS 28-29

SR/ME 30 -31

EΛΛ 32-33

Fast SHO B301.indb 1 29.3.2016 17:03:42

A (1×) B (2×)

C (4×) D (4×) E (4×)

F (4×)

G (8×)

I (4×)H (4×)

4×

Fast SHO B301.indb 2 29.3.2016 17:03:47

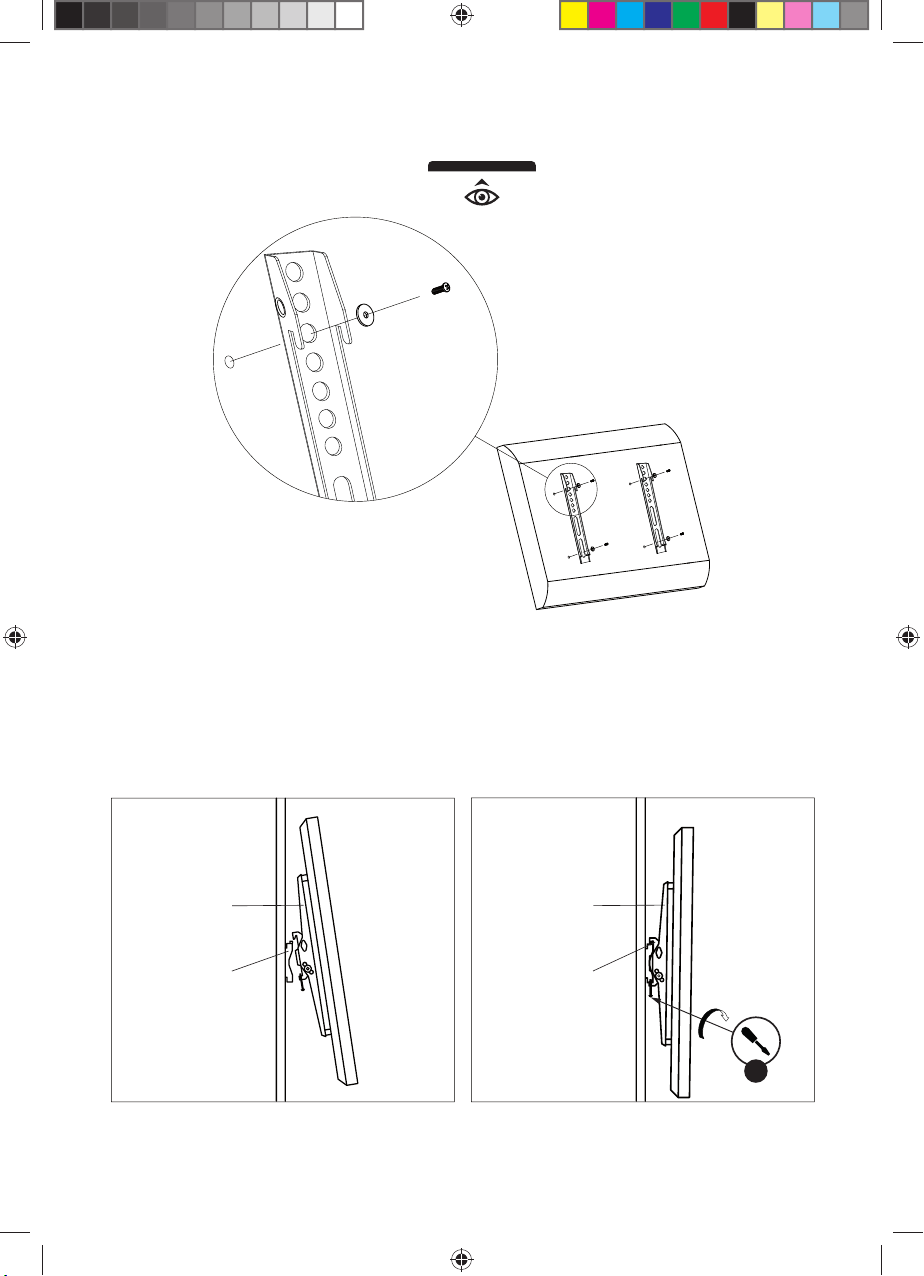

FLAT TV

M4 =

C+F

M5 =

D+F

M6 = E

Fast SHO B301.indb 3 29.3.2016 17:03:49

4 – CZ

DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE

• Zkontrolujte obsah balení podle seznamu dílů na straně 2 aujistěte se, že jsou všechny díly vpořádku.

Poškozené nebo vadné díly nepoužívejte.

• Před instalací zařízení si pečlivě přečtěte všechny pokyny. V případě, že si nejste jisti některou částí

procesu instalace, požádejte opomoc profesionálního technika.

• Při utahování šroubů dejte pozor, aby nedošlo ke stržení závitu.

• Neinstalujte na vlhké, nebo jinak poškozené zdi. Upevňovací materiál dodávaný v balení je určen

kmontáži na stěny zplných cihel abetonu. Vpřípadě montáže na stěny zjiných materiálů se poraďte

sodborníkem.

• Nikdy neinstalujte ani nepoužívejte toto zařízení, pokud jeví známky poškození.

• Hrany tohoto zařízení mohou při neodborném zacházení způsobit poranění osob.

• Toto zařízení není určeno kobsluze nebo montáži malými dětmi nebo nepoučenými osobami, pokud

nebudou pod dohledem odpovědných osob, které zajistí bezpečnost při obsluze nebo montáži zařízení.

Děti by měly být pod dohledem, aby bylo zajištěno, že nebudou do zařízení zasahovat. Nedovolte dětem,

aby se zavěšovaly na zařízení nebo sním jinak manipulovaly. Vopačném případě může dojít kvážnému

úrazu. Nikdy nestrkejte prsty ani jiné předměty do mechanismu zařízení. Mohlo by dojít kporanění osob

nebo škodám na majetku.

• Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko

udušení. Tyto součásti držte mimo dosah dětí!

Poznámka: Technické údaje a design se mohou vdůsledku zlepšování výrobku změnit bez předchozího

upozornění.

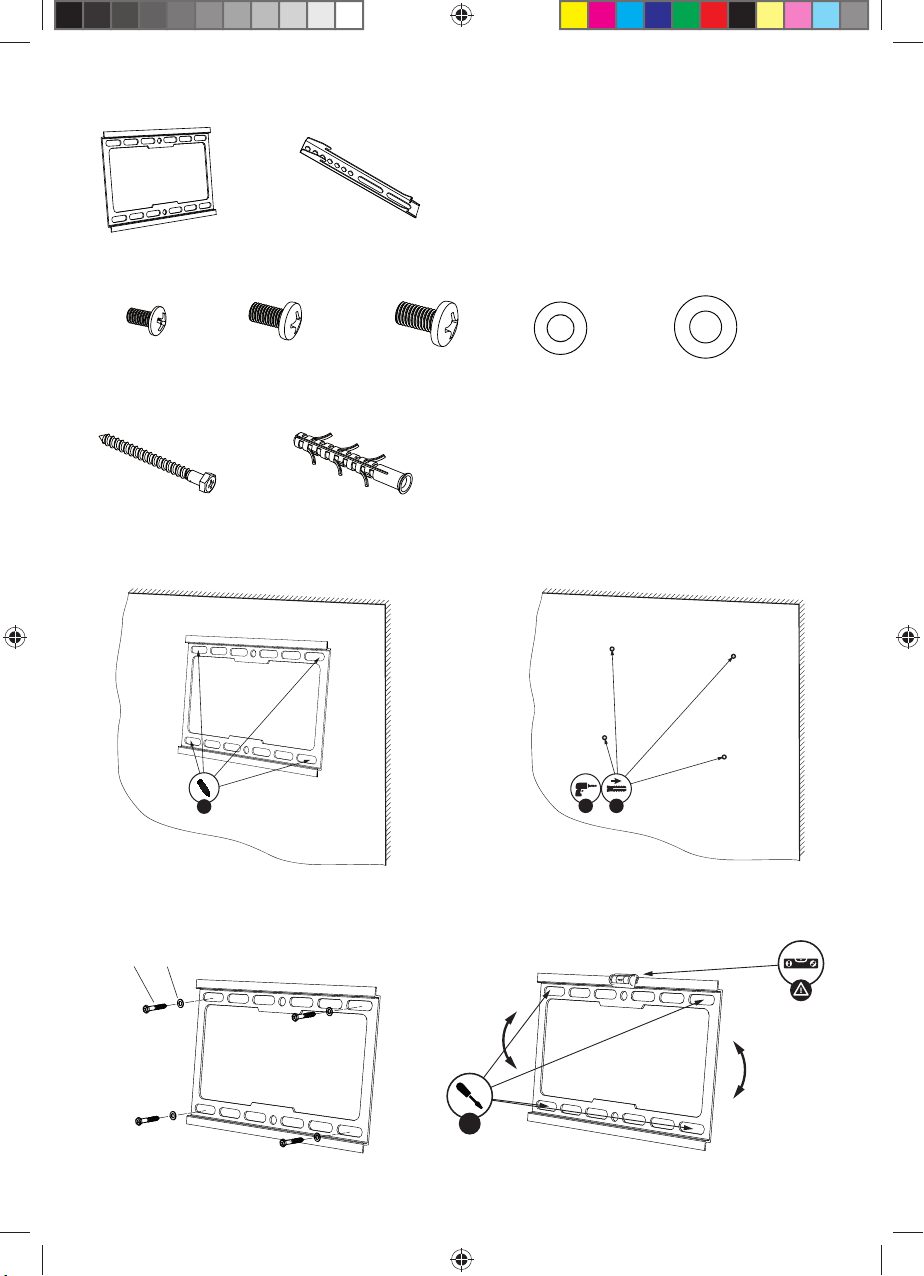

SEZNAM DODANÝCH ČÁSTÍ

A Tělo držáku

B Konzole (levá apravá)

C Šroub M4×14

D Šroub M5×14

E Šroub M6×14

F D5

G Podložka pod vrut

H Vrut ST6.3×55

φ10×φ6×50

INSTALACE

Tento držák na TV musí být bezpečně připevněn kvertikální stěně. Pokud by nebyl

pevně instalovaný, mohl by spadnout anásledně způsobit poranění nebo škody.

Připevnění držáku na zeď zplných cihel nebo betonovou či panelovou zeď

Na stěně si vyznačte polohu 4 otvorů (v každém rohu těla držáku jeden) pro připevnění těla držáku. Tělo

držáku Apoužijte jako šablonu (Obr. 1). Pomocí vodováhy se ujistěte, že jsou otvory vodorovně. Vrtákem

do zdiva (10 mm) předvrtejte otvory minimálně 9 cm hluboké ado každého otvoru zasuňte hmoždinku I.

Zkontrolujte, že je hmoždinka zcela zasunutá azarovnaná sokrajem zdiva (Obr. 2). Tělo držáku připevněte ke

stěně pomocí čtyř vrutů Ha podložek G, jak je znázorněno na Obr. 3A.

Vyrovnání držáku

Po instalaci držáku na stěnu můžete dodatečně upravit vodorovnou polohu desky upevnění televizoru, viz

Obr. 3B. Na desce upevnění televizoru povolte vruty pomocí křížového šroubováku aza pomoci vodováhy

vyrovnejte desku do horizontální polohy. Po vyrovnání vruty opět dotáhněte (nepoužívejte nadměrnou sílu).

Poznámka: Pokud není televizor po instalaci na držák zcela vodorovně, sejměte jej zdržáku (proveďte body

zobrázků 5 a6 vobráceném pořadí), zopakujte proces vyrovnání apoté televizor znovu nainstalujte.

CZ  OBECNÉ POKYNY PRO MONTÁŽ

Fast SHO B301.indb 4 29.3.2016 17:03:50

5 – CZ

Montáž konzolí na televizor

Televizor splochou zadní stěnou (Obr. 4)

Nejdříve určete šrouby vhodné kmontáži na televizor (C/D/E): rukou je zkuste zašroubovat do otvorů

vzadní části televizoru. Pokud ucítíte odpor, okamžitě přestaňte šroubovat! Jakmile naleznete šroub

se správným závitem, postupujte podle nákresu 4. Pokud použijete šroub C nebo D, nasaďte na něj

odpovídající podložku (F) apotom šroub našroubujte do konzole Ba nakonec do televizoru. Zkontrolujte,

že jsou konzole připevněny svisle ajsou vzájemně rovnoběžné.

Připevnění televizoru kdržáku azajištění bezpečnostními šrouby

Varování: Manipulace s některými televizory vyžaduje asistenci druhé osoby! Výrobce neodpovídá za

poranění nebo škody na majetku způsobené nevhodnou manipulací!

Nejprve zahákněte konzole připevněné kTV (B) za vrchní hranu těla držáku A, potom spodní část konzolí

přiklopte ke spodní části těla držáku (Obr. 5). Následně pomocí křížového šroubováku utáhněte pojistné

šrouby 1 (Obr. 6).

Gratulujeme, instalace je tímto dokončena. Přejeme vám příjemné zážitky při sledování televizoru

připevněného knástěnnému držáku.

POKYNY AINFORMACE ONAKLÁDÁNÍ SPOUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí kukládání odpadu.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Po ukončení životnosti odevzdejte zařízení na místo určené obcí klikvidaci pevného odpadu

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Fast SHO B301.indb 5 29.3.2016 17:03:50

6 – SK

DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE

• Skontrolujte obsah balenia podľa zoznamu dielov na strane 2 auistite sa, či sú všetky diely vporiadku.

Poškodené alebo chybné diely nepoužívajte.

• Pred inštaláciou zariadenia si pozorne prečítajte všetky pokyny. Vprípade, že si nie ste istí niektorou časťou

procesu inštalácie, požiadajte opomoc profesionálneho technika.

• Pri uťahovaní skrutiek dajte pozor, aby nedošlo kstrhnutiu závitu.

• Neinštalujte na vlhké alebo inak poškodené steny. Upevňovací materiál dodávaný v balení je určený

na montáž na steny zplných tehál abetónu. Vprípade montáže na steny ziných materiálov sa poraďte

sodborníkom.

• Nikdy neinštalujte ani nepoužívajte toto zariadenie, ak javí známky poškodenia.

• Hrany tohto zariadenia môžu pri neodbornom zaobchádzaní spôsobiť poranenie osôb.

• Toto zariadenie nie je určené na to, aby ho obsluhovali alebo montovali malé deti alebo nepoučené osoby,

ak nebudú pod dohľadom zodpovedných osôb, ktoré zaistia bezpečnosť pri obsluhe alebo montáži

zariadenia. Deti by mali byť pod dohľadom, aby sa zaistilo, že nebudú do zariadenia zasahovať. Nedovoľte

deťom, aby sa zavesovali na zariadenie alebo sním inak manipulovali. Vopačnom prípade môže dôjsť

kvážnemu úrazu. Nikdy nestrkajte prsty ani iné predmety do mechanizmu zariadenia. Mohlo by dôjsť

kporaneniu osôb alebo škodám na majetku.

• Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia.

Tieto súčasti držte mimo dosahu detí!

Poznámka: Technické údaje adizajn sa môžu vdôsledku zlepšovania výrobku zmeniť bez predchádzajúceho

upozornenia.

ZOZNAM DODANÝCH ČASTÍ

A Telo držiaka

B Konzoly (ľavá apravá)

C Skrutka M4×14

D Skrutka M5×14

E Skrutka M6×14

F D5

G Podložka pod skrutku

H Skrutka ST6.3×55

I Rozperka φ10×φ6×50

INŠTALÁCIA

Tento držiak na TV musí byť bezpečne pripevnený kvertikálnej stene. Ak by nebol

pevne inštalovaný, mohol by spadnúť anásledne spôsobiť poranenie alebo škody.

Pripevnenie držiaka na stenu zplných tehál alebo betónovú či panelovú stenu

Na stene si vyznačte polohu 4 otvorov (v každom rohu tela držiaka jeden) na pripevnenie tela držiaka. Telo

držiaka Apoužite ako šablónu (Obr. 1). Pomocou vodováhy sa uistite, či sú otvory vodorovne. Vrtákom

do muriva (10 mm) predvŕtajte otvory minimálne 9 cm hlboké ado každého otvoru zasuňte rozperku I.

Skontrolujte, či je rozperka celkom zasunutá azarovnaná sokrajom muriva (Obr. 2). Telo držiaka pripevnite

kstene pomocou štyroch skrutiek Ha podložiek G, ako je znázornené na Obr. 3A.

Vyrovnanie držiaka

Po inštalácii držiaka na stenu môžete dodatočne upraviť vodorovnú polohu dosky upevnenia televízora,

pozrite Obr. 3B. Na doske upevnenia televízora povoľte skrutky pomocou krížového skrutkovača aza pomoci

vodováhy vyrovnajte dosku do horizontálnej polohy. Po vyrovnaní skrutky opäť dotiahnite (nepoužívajte

nadmernú silu).

Poznámka: Ak nie je televízor po inštalácii na držiak celkom vodorovne, odoberte ho zdržiaka (postupujte

podľa bodov zobrázkov 5 a6 vobrátenom poradí), zopakujte proces vyrovnania apotom televízor znovu

nainštalujte.

SK  VŠEOBECNÉ POKYNY NA MONTÁŽ

Fast SHO B301.indb 6 29.3.2016 17:03:50

7 – SK

Montáž konzol na televízor

Televízor splochou zadnou stenou (Obr. 4)

Najskôr určte skrutky vhodné na montáž na televízor (C/D/E): rukou ich skúste zaskrutkovať do

otvorov v zadnej časti televízora. Ak ucítite odpor, okamžite prestaňte skrutkovať! Hneď ako nájdete

skrutku so správnym závitom, postupujte podľa nákresu 4. Ak použijete skrutku Calebo D, nasaďte na

ňu zodpovedajúcu podložku (F) apotom skrutku naskrutkujte do konzoly B a nakoniec do televízora.

Skontrolujte, či sú konzoly pripevnené zvislo asú vzájomne rovnobežné.

Pripevnenie televízora kdržiaku azaistenie bezpečnostnými skrutkami

Varovanie: Manipulácia sniektorými televízormi vyžaduje asistenciu druhej osoby! Výrobca nezodpovedá za

poranenia alebo škody na majetku spôsobené nevhodnou manipuláciou!

Najprv zaháknite konzoly pripevnené kTV (B) za vrchnú hranu tela držiaka A, potom spodnú časť konzol

priklopte kspodnej časti tela držiaka (Obr. 5). Následne pomocou krížového skrutkovača utiahnite poistné

skrutky 1 (Obr. 6).

Gratulujeme, inštalácia je týmto dokončená. Prajeme vám príjemné zážitky pri sledovaní televízora

pripevneného knástennému držiaku.

POKYNY AINFORMÁCIE ONAKLADANÍ SPOUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Po ukončení životnosti odovzdajte zariadenie na miesto určené obcou na likvidáciu pevného odpadu

Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Fast SHO B301.indb 7 29.3.2016 17:03:50

8 – HU

FONTOS BIZTONSÁGI INFORMÁCIÓK

• Ellenőrizze le acsomagolás tartalmát a2. oldalon található alkatrészjegyzék alapján, illetve ellenőrizze le

az alkatrészek sérülésmentességét. Asérült vagy hibás alkatrészeket ne használja.

• A szerelés előtt  gyelmesen olvassa végig a teljes útmutatót. Amennyiben bizonytalanság merül fel

Önben aszerelést illetően, akkor aszerelést bízza megfelelő képzettségű szakemberre.

• A csavarok meghúzása során ügyeljen arra, hogy amenet ne szakadjon meg.

• A tartót nedves vagy más módon sérült falra felszerelni tilos. A termékhez mellékelt kötőelemek teli

falra (beton, tömör tégla stb.) való szereléshez használhatók. Amennyiben más típusú falra szereli fel

aterméket, akkor kérjen tanácsot rögzítéstechnikával foglalkozó szakembertől.

• A terméket tilos felszerelni, ha azon bármilyen sérülés van.

• A termék éles sarkai szakszerűtlen kezelés során személyi sérülést okozhatnak.

• A terméket gyerekek vagy hozzá nem értő személyek nem szerelhetik fel, illetve aterméket csak olyan

személy felügyelete mellett használhatják, aki atermék használatáért felelősséget vállal. Ügyeljen arra,

hogy atermékkel agyerekek ne játsszanak és azt csak felügyelet mellett használják. Ne engedje, hogy

agyerekek belekapaszkodjanak atermékbe. Ellenkező esetben súlyos személyi sérülés is bekövetkezhet.

Az ujjait és végtagjait ne dugja atermék mozgó alkatrészei közé. Ellenkező esetben személyi sérülés vagy

anyagi kár következhet be.

• A termékhez apró alkatrészek is tartoznak, amelyek lenyelése vagy beszippantása veszélyes lehet. Ezeket

az apró alkatrészeket gyerekektől tartsa távol!

Megjegyzés: aműszaki adatokat és akivitelt előzetes  gyelmeztetés nélkül is megváltoztathatjuk.

ALKATRÉSZJEGYZÉK

A Tartó

B Konzol (bal és jobb)

C Csavar M4×14

D Csavar M5×14

E Csavar M6×14

G Facsavar alátét

H Facsavar ST6.3×55

I φ10×φ6×50

SZERELÉS

Ezt aTV tartót biztonságos módon kell afüggőleges falra felszerelni. Szakszerűtlen

felszerelés esetén atévékészülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A tartó felszerelése teli beton vagy tömör téglafalra

A falra jelölje át az alaplemez 4 rögzítő furatának a helyzetét (minden sarokban egyet), az alaplemez

rögzítéséhez. Az alaplemezt A használja sablonként (1. ábra). Vízmértékkel ellenőrizze le a megjelölt

furatok vízszintes helyzetét. 10 mm átmérőjű fúróval fúrjon afalba legalább 9 cm mély furatokat és minden

furatba dugjon be egy tiplit I. Atipli vége nem állhat ki afalból (2. ábra). Atartót négy facsavar Hés alátét

Gsegítségével, a3A. ábrán látható módon rögzítse afalhoz.

A tartó vízszintbe állítása

A tartó falhoz szerelése után a tévékészülék vízszintes helyzetét a tartólap vízszintbe állításával lehet

biztosítani, lásd a3B. ábrát. Atartólapot rögzítő négy darab csavart lazítsa meg, majd atartólapot vízmérték

segítségével állítsa vízszintes helyzetbe. Abeállítás után acsavarokat húzza meg (a csavarokat ne húzza meg

túl nagy erővel).

Megjegyzés: ha atévékészülék az összeszerelés után nem áll vízszintes helyzetben, akkor atévét az 5. és

6.ábrán látható lépéseket fordított sorrendben végrehajtva vegye le atartóról, állítsa be vízszintes helyzetbe

atartólapot, majd atévékészüléket szerelje vissza atartóra.

HU  ÁLTALÁNOS SZERELÉSI UTASÍTÁSOK

Fast SHO B301.indb 8 29.3.2016 17:03:51

9 – HU

A konzol felszerelése atévékészülékre

Lapos hátlapú tévékészülék (4. ábra)

Előbb válassza ki aszereléshez szükséges csavarokat (C/D/E): kézzel próbálja meg becsavarni acsavart

atévékészülék hátlapján található menetbe. Ha acsavar nem csavarozható könnyedén amenetbe, akkor

nem jó a mérete. Ne próbálja meg erővel becsavarni a csavart! A megfelelő méretű (menetű) csavar

megtalálása után az 4. ábra szerint folytassa aszerelést. Ha aC vagy Dcsavart használja, akkor erre húzza

rá az alátétet (F), majd acsavart dugja akonzol Bfuratába és csavarozza atévékészülékbe. Ellenőrizze le

akonzolok függőleges, és egymáshoz képest párhuzamos helyzetét.

A tévékészülék rögzítése atartólapon és arögzítő csavar meghúzása

Figyelmeztetés! Anehezebb vagy nagyobb méretű tévékészülék felszerelését két személy végezze! Atartó

gyártója nem vállal felelősséget aszakszerűtlen szerelés következtében bekövetkezett személyi sérülésekést

vagy anyagi károkért!

A tévékészülékre szerelt konzol (B) felső kampóját akassza atartólap Afelső peremébe, majd atévékészülék

alsó részét hajtsa le úgy, hogy a konzol alsó része is felfeküdjön atartólapra (5. ábra). Keresztcsavarhúzó

segítségével akonzolt csavarral rögzítse atartólaphoz 1 (6. ábra).

Gratulálunk! Aszerelésnek ezzel vége! Kívánunk Önnek kellemes tévézést amegvásárolt tévékészülék tartó

segítségével!

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

A termék élettartama végén a terméket adja le olyan gyűjtőhelyen, ahol gondoskodnak a hulladékok

újrafelhasználásáról.

A termék megfelel az adott termékekre vonatkozó összes európai uniós műszaki és egyéb előírásnak.

Fast SHO B301.indb 9 29.3.2016 17:03:51

10 – PL

WAŻNE INFORMACJE DOT. BEZPIECZEŃSTWA

• Sprawdź zawartość opakowania zgodnie zlistą części na stronie numer 2 isprawdź, czy wszystkie elementy

są wporządku. Nie należy używać uszkodzonych lub wadliwych części.

• Przed instalacją urządzenia należy dokładnie przeczytać wszystkie instrukcje. Wwypadku braku pewności

odnośnie dowolnej części procesu instalacji należy poprosić opomoc profesjonalnego technika.

• Podczas dokręcania śrub należy uważać, aby nie doszło do ich urwania.

• Nie należy instalować na mokrych lub w inny sposób uszkodzonych ścianach. Materiały montażowe

dostarczane w opakowaniu są przeznaczone do montażu na ścianach z cegły i betonu. W wypadku

montażu na ścianach zinnych materiałów należy skonsultować się zekspertem.

• Nie wolno używać oraz instalować tego urządzenia, jeżeli są widoczne oznaki uszkodzenia.

• Krawędzie urządzenia mogą być przyczyną poważnych obrażeń wwypadku niewłaściwego obchodzenia

się zurządzeniem.

• Urządzenie nie jest przeznaczone do montażu lub obsługi przez małe dzieci lub osoby, które nie zostały

specjalnie poinstruowane, chyba że są nadzorowane przez osobę odpowiedzialną za bezpieczeństwo

podczas obsługi lub montażu urządzenia. Dzieci powinny być pilnowane, aby nie ingerowały

wurządzenie. Nie pozwalaj dzieciom, aby zawieszały się na urządzeniu lub manipulowały nim winny

sposób. Wprzeciwnym razie mogłoby dojść do poważnych obrażeń. Nie należy wkładać palców lub innych

przedmiotów do mechanizmu urządzenia. Mogłoby dojść do obrażeń ciała lub uszkodzenia mienia.

• Produkt zawiera małe części, które stwarzają ryzyko zadławienia wwypadku wdychania lub połknięcia.

Elementy te należy przechowywać wmiejscu niedostępnym dla dzieci!

Uwaga: Dane techniczne iwykonanie mogą zostać zmienione bez wcześniejszego powiadomienia.

LISTA DOSTARCZONYCH CZĘŚCI

A Korpus uchwytu

B Konsola (lewa iprawa)

C Śruba M4×14

D Śruba M5×14

E Śruba M6×14

F Podkładka D5

G Podkładka pod śrubę

H Śruba ST6.3×55

I Kołek rozporowy φ10×φ6×50

INSTALACJA

Uchwyt do telewizora należy bezpiecznie przymocować do pionowej ściany.

Nieprawidłowy montaż może spowodować upadek urządzenia oraz obrażenia lub

szkody majątkowe.

Przymocowanie uchwytu na ścianie zcegły lub betonu oraz na ścianie panelowej

Zaznacz na ścianie położenie 4 otworów do przymocowania korpusu uchwytu (w każdym rogu korpusu

uchwytu po jednym). Użyj korpusu uchwytu Ajako szablonu (Rys. 1). Upewnij się za pomocą poziomicy,

czy otwory są poziomo. Nawierć otwory za pomocą wiertła murarskiego (10 mm) do głębokości przynajmniej

9 cm, do każdego otworu włóż kołek rozporowy I. Sprawdź, czy kołek rozporowy jest całkowicie wsunięty

izrównany zkrawędzią ściany (Rys. 2). Przymocuj korpus uchwytu do ściany za pomocą czterech śrub H

ipodkładek G, jak pokazano na Rys. 3A.

Wyrównanie uchwytu

Po instalacji uchwytu na ścianie można dodatkowo zmody kować pozycję poziomą płyty mocującej telewizor,

patrz Rys. 3B. Poluzuj śruby za pomocą śrubokręta krzyżakowego na płycie mocującej telewizor iwyrównaj

płytę do pozycji poziomej za pomocą poziomicy. Dokręć śruby po wyrównaniu (nie należy używać nadmiernej

siły).

PL  OGÓLNE ZALECENIA DOTYCZĄCE MONTAŻU

Fast SHO B301.indb 10 29.3.2016 17:03:51

11 – PL

Uwaga: Jeżeli po instalacji telewizora na uchwyt telewizor nie znajduje się w pozycji poziomej, zdejmij

go zuchwytu (zgodnie zpunktami 5 i 6 wodwrotnej kolejności), powtórz proces wyrównania iponownie

zainstaluj telewizor.

Montaż konsoli do telewizora

Telewizor zpłaską tylną ścianą (Rys. 4)

Najpierw określ odpowiednie śruby do montażu telewizora (C/D/E): spróbuj wkręcić je ręcznie do otworów

wtylnej części telewizora. Jeżeli poczujesz opór, natychmiast przerwij wkręcanie! Po znalezieniu śruby

zodpowiednim gwintem należy postępować zgodnie zdiagramem 4. Jeżeli użyjesz śruby Club D, nasadź

na nią odpowiednią podkładkę (F), wkręć śrubę do konsoli Boraz do telewizora. Sprawdź, czy konsole są

zamocowane pionowo irównolegle do siebie.

Mocowanie telewizora do uchwytu i zabezpieczenie przy pomocy śrub

zabezpieczających

Ostrzeżenie: Niektóre modele telewizorów wymagają pomocy innej osoby podczas montażu iprzenoszenia!

Producent nie ponosi odpowiedzialności za obrażenia lub szkody materialne spowodowane

przez niewłaściwe obchodzenie się zproduktem!

Zahacz konsole przymocowane do telewizora (B) za górną krawędź korpusu uchwytu A, następnie

dolną część konsoli przybliż do dolnej części korpusu uchwytu (Rys. 5). Następnie za pomocą śrubokręta

krzyżakowego dokręć śruby mocujące 1 (Rys. 6).

Gratulacje, instalacja została zakończona. Życzymy miłych wrażeń podczas oglądania telewizora

zamontowanego na uchwycie ściennym.

INSTRUKCJE IINFORMACJE ODNOŚNIE ZUŻYTYCH OPAKOWAŃ

Zużyty materiał opakowania należy zutylizować wodpowiednim miejscu.

LIKWIDACJA PRODUKTU PO SKOŃCZENIU OKRESU UŻYTKOWANIA

Po zakończeniu okresu użytkowania należy przekazać urządzenie do wskazanego miejsca likwidacji odpadów

stałych

Niniejszy produkt spełnia wszystkie podstawowe wymagania dyrektyw UE, które go dotyczą.

Fast SHO B301.indb 11 29.3.2016 17:03:51

12 – EN

IMPORTANT SAFETY INFORMATION

• Check the content of the package in parts list on page 2 and make sure that all parts are in order. Do not

use damaged or faulty parts.

• Read all instructions before installing the equipment. When you are unsure about any part of the

installation process, ask aprofessional technician for help.

• When tightening the screws, be careful to avoid stripping the thread.

• Do not install on adamp or otherwise damaged wall. The assembly material supplied in the package is

designed to be mounted on awall of bricks and concrete. For installation on walls made of other materials

consult aprofessional.

• Never install or use this product if there are signs of damage.

• The edges of the equipment may cause injury if they are handled improperly.

• This device is not designed for assembly or handling by small children, or persons, who have not been

speci cally instructed unless supervised by a responsible person to ensure safety during handling or

installation. Children should be supervised to ensure that they do not interfere with the equipment.

Do not allow children to hang on the equipment or otherwise handle it. Otherwise, there is adanger of

serious injury. Never insert your  ngers or other objects into the mechanism of the equipment. It could

cause personal injuries or property damage.

• The product contains small parts that can pose achoking hazard when inhaled or swallowed. Keep these

parts out of reach of children!

Note: Speci cations and design are subject to change due to improvements without notice.

LIST OF SUPPLIED PARTS

A Body of the mount

B Bracket (left and right)

C Screw M4×14

D Screw M5×14

E Screw M6×14

F Washer D5

G Washer under the screw

H Screw ST6.3×55

φ10×φ6×50

INSTALLATION

This TVG mount must be securely fastened to avertical wall. If not solidly installed, it

could fall and cause injury or damage.

Installing the mount on the wall of solid brick or concrete wall or panel

Mark the position of 4 holes on the wall (one in each corner of the holder body) for attaching the body of

the holder. Use the body of the holder Aas atemplate (Fig. 1). Use aspirit level to make sure the holes are

horizontal. Use masonry drill (10 mm) to pre-drill holes at least 9 cm deep and insert plastic anchor into each

hole I. Check that the plastic anchor is entirely inserted and even with the wall. (Fig. 2). Attach the body of

the holder to the wall using four screws Hand washers Gas shown in Fig. 3A.

Levelling the mount

After the installation of the holder on the wall you can again adjust the horizontal position of the board for

mounting the TV set, see Fig. 3B. Loosen the screws on the TV wall mount plate using Phillips screwdriver and

use spirit level to align the plate in ahorizontal position. Tighten the screws after you level the plate (do not

use excessive force).

Note: If the TV is not entirely horizontal after installation on the mount, remove it from the mount (perform the

points from the pictures 5 and 6 in reverse order), repeat the process of levelling and then reinstall the TV set.

EN  GENERAL INSTRUCTIONS FOR INSTALLATION

Fast SHO B301.indb 12 29.3.2016 17:03:51

13 – EN

Mounting the brackets on the TV set

TV set with  at rear wall (Fig. 4)

First,  nd the screws suitable for mounting the TV set (C/D/E): try to screw them manually in the holes at

the back of the TV set. If you feel resistance stop screwing in immediately! Once you  nd the screw with

correct threat, proceed according to the drawing 4. If you use the screw Cor D, insert on it the corresponding

washer (F) and then screw the screw in the bracket Band  nally, in the TV set. Check that the brackets are

attached vertically and are parallel.

Attaching the TV to the bracket and securing with safety bolts

Warning: Handling some TV sets requires help of another person. The manufacturer is not liable for injury or

damage to property caused by improper handling!

First, hook the brackets attached to the TV set (B) to the top edge of the body of the holder A, then push the

bottom part of the brackets to the bottom of the body of the holder. (Fig. 5). Then, using Phillips screwdriver,

tighten the locking bolts 1 (Fig. 6).

Congratulation, the installation is done. We wish you apleasant experience while watching TV mounted on

the wall mount.

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING

Take the used packaging material to the municipal waste disposal.

PRODUCT DISPOSAL AFTER END OF LIFE

Dispose of equipment after the end of life in the designated municipal solid waste place

This product meets all the basic requirements of EU directives that apply to it.

Fast SHO B301.indb 13 29.3.2016 17:03:52

14 – DE

WICHTIGE SICHERHEITSINFORMATIONEN

• Überprüfen Sie den Verpackungsinhalt gemäß Teileliste (Seite 2) und vergewissern Sie sich, dass alle Teile

in Ordnung sind. Benutzen Sie weder beschädigte noch mangelhafte Teile.

• Lesen Sie vor der Installation sorgfältig alle Instruktionen durch. Falls Sie sich bzgl. irgendeines

Installationsprozesses nicht sicher sind, lassen Sie sich von einem professionellen Techniker beraten.

• Achten Sie beim Nachziehen der Schrauben darauf, dass Sie nicht das Gewinde abreißen.

• Nicht an feuchte oder anderswie beschädigte Wände installieren. Das mitgelieferte Befestigungsmaterial

dient zur Befestigung an Wände aus Vollziegeln und Beton. Falls Sie eine Montage an einen anderen

Wandtyp planen, beraten Sie sich mit einem Sachverständigen.

• Gerät niemals installieren oder benutzen, falls es Anzeichen einer Beschädigung aufweist.

• Die Kanten dieses Gerätes können im Falle einer unsachgemäßen Handhabung zur Verletzung von

Personen führen.

• Dieses Gerät darf nicht von kleinen Kindern oder unaufgeklärten Personen bedient oder montiert werden,

sofern diese nicht unter Aufsicht einer verantwortlichen Person stehen, die für Ihre Sicherheit bei der

Bedienung oder Montage sorgt. Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie in das

Gerät nicht eingreifen. Erlauben Sie Kindern nicht, sich auf das Gerät aufzuhängen oder mit diesem zu

manipulieren. Anderenfalls könnte es zu einem schweren Unfall kommen. Stecken Sie niemals Ihre Finger

oder sonstige Gegenstände in den Gerätemechanismus. Es könnte zu einer Verletzung von Personen oder

Vermögensschäden kommen.

• Das Produkt enthält kleine Teile, die eingeatmet oder verschluckt werden könnten, sodass Erstickungsgefahr

droht. Diese Teile sollten außer Reichweite von Kindern gehalten werden!

Bemerkung: Technische Angaben und Design können aufgrund der Verbesserung des Produktes ohne

vorherige Mitteilung geändert werden.

VERZEICHNIS DER MITGELIEFERTEN TEILE

A Wandhalterung-Körper

B Konsole (linke und rechte)

C Schraube M4×14

D Schraube M5×14

E Schraube M6×14

G Unterlegscheibe unter

Holzschraube

ST6.3×55

φ10×φ6×50

INSTALLATION

Diese TV-Wandhalterung muss gut an einer vertikalen Wand befestigt werden. Sollte

diese Wandhalterung nicht gut befestigt werden, könnte sie herunterfallen und zu

Verletzungen oder Schäden führen.

Befestigung der Wandhalterung an einer Wand aus Vollziegeln oder einer Beton-

und Paneelwand

Markieren Sie an der Wand 4 Montageö nungen, an denen Sie die Wandhalterung befestigen möchten

(1Ö nung in jeder Ecke der Wandhalterung). Körper der Wandhalterung Aals Schablone benutzen (Abb.1).

Benutzen Sie eine Wasserwaage um sicherzugehen, dass die Ö nungen waagerecht sind. Bohren Sie mit

einem Mauerbohrer (10 mm) mindestens 9 cm tiefe Bohrlöcher. Setzen Sie in jedes Bohrloch einen Dübel I.

Vergewissern Sie sich, dass der Dübel völlig eingeschoben und mit dem Rand der Wand eingeebnet wurde

(Abb. 2). Körper der Wandhalterung an der Wand mit Hilfe von vier Holzschrauben Hund Unterlegscheiben

Ggemäß Abb. 3A befestigen.

DE  ALLGEMEINE MONTAGEHINWEISE

Fast SHO B301.indb 14 29.3.2016 17:03:52

15 – DE

Ausgleichen der Wandhalterung

Nach der Installation der Wandhalterung können Sie die waagerechte Position der TV-Platte jederzeit

ausbessern, s. Abb. 3B. Holzschrauben an der Platte, die zur Befestigung des Fernsehers dient, mit einem

Kreuzschlitzschraubendreher lösen und Wasserwaage benutzen, um die Platte horizontal auszugleichen.

Holzschrauben nach dem Ausgleichen erneut nachziehen (nicht allzu viel Kraft ausüben).

Bemerkung: Falls der Fernseher nach der Installation an der Wandhalterung nicht völlig horizontal

ausgeglichen wurde, nehmen Sie diesen von der Wandhalterung ab (Punkte gemäß Bilder 5 und 6 in verkehrter

Reihenfolge durchführen) und wiederholen den Ausgleichprozess. Anschließend können Sie den Fernseher

erneut installieren.

Montage der Konsolen an den Fernseher

Fernseher mit  acher Hinterwand (Abb. 4)

Bestimmen Sie die Schrauben, die zur Montage an den Fernseher geeignet sind (C/D/E): versuchen Sie

diese mit der Hand in die Ö nungen auf der Rückseite des Fernsehers einzuschrauben. Spüren Sie einen

Widerstand, hören Sie sofort zu schrauben auf! Sobald Sie die Schraube mit dem passenden Gewinde  nden,

gehen Sie gemäß Zeichnung 4 vor. Falls Sie die Schraube Coder Dbenutzen, setzen Sie entsprechende

Unterlegscheibe (F) auf. Schrauben Sie die Schraube in die Konsole Bund anschließend in den Fernseher

ein. Vergewissern Sie sich, dass die Konsolen vertikal angebracht wurden und parallel laufen.

Befestigung des Fernsehers an der Wandhalterung und Fixierung durch

Sicherheitsschrauben

Warnung: Bei der Manipulation mit einigen Fernsehern könnte eine zweite Person benötigt werden! Der

Hersteller haftet nicht für Verletzungen oder Vermögensschäden infolge einer unsachgemäßen

Manipulation!

Zunächst die an den Fernseher befestigten Konsolen (B) an der oberen Kante der Wandhalterung

Aeinhaken und anschließend unteren Teil der Konsolen zum unteren Teil der Wandhalterung zuklappen

(Abb. 5). Sicherungsschrauben 1 mit einem Kreuzschlitzschraubendreher nachziehen (Abb. 6).

Wir gratulieren Ihnen, die Installation wurde beendet. Wir wünschen Ihnen angenehme Erlebnisse mit einem

Fernseher, der an der Wandhalterung befestigt wurde.

HINWEISE UND INFORMATIONEN BZGL. VERPACKUNGSENTSORGUNG

Das Verpackungsmaterial an einem seitens der Gemeinde bestimmten Abfallentsorgungsort entsorgen.

ENTSORGUNG NACH ABLAUF DER LEBENSDAUER

Gerät nach Ablauf der Lebensdauer an einen geeigneten Abfallentsorgungsort (Festabfall) entsorgen

Das Produkt erfüllt alle Bestimmungen der anwendbaren EU-Richtlinien.

Fast SHO B301.indb 15 29.3.2016 17:03:52

16 – IT

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

• Controllare il contenuto del pacchetto con l’elenco delle parti apagina 2 eassicurarsi che tutte le parti

siano in ordine. Non utilizzare parti danneggiate odifettose.

• Prima di installare questo apparecchio, leggere tutte le istruzioni. Se non si èsicuri su qualsiasi parte del

processo di installazione, chiedere l’aiuto di un tecnico professionista.

• Quando si serrano le viti, fare attenzione aevitare di spanare il  letto.

• Non installare su un muro umido odanneggiato in altro modo. Il materiale di montaggio fornito nel

pacchetto èprogettato per il montaggio su un muro di mattoni ecemento. Per installazione su pareti

costituite da altri materiali consultare un professionista.

• Non installare outilizzare questo prodotto se ci sono segni di danni.

• I bordi dell’apparecchiatura possono provocare lesioni se vengono maneggiate in modo improprio.

• Questo dispositivo non è progettato per essere montato o manipolato da bambini piccoli o persone

che non siano state speci camente istruite, ameno che non siano sotto la supervisione di una persona

responsabile che garantisca la sicurezza durante l’installazione o la manutenzione. I bambini devono

essere sorvegliati per assicurarsi che non interferiscano con l’apparecchiatura. Non permettere ai bambini

di appendere l’apparecchiatura ogestirla in altro modo. In caso contrario, vi èil pericolo di gravi lesioni.

Non inserire mai le dita oaltri oggetti nel meccanismo dell’apparecchiatura. Ciò potrebbe causare lesioni

personali odanni materiali.

• Il prodotto contiene piccole parti che possono costituire pericolo di so ocamento se inalate oingerite.

Mantenere queste parti fuori dalla portata dei bambini!

Nota: Speci che edesign sono soggetti amodi ca per miglioramento senza preavviso.

ELENCO DELLE PARTI FORNITE

A Corpo del supporto

B Sta a (sinistra edestra)

C M4 × 14

M5 × 14

M6 × 14

G Rondella sotto la vite

H ST6.3×55

INSTALLAZIONE

Questo supporto TVG dev’essere  ssato saldamente a una parete verticale. Se non

saldamente installato, potrebbe cadere ecausare lesioni odanni.

Installazione del supporto su parete di mattoni pieni oparete di cemento opannello

Contrassegnare la posizione dei 4 fori sulla parete (uno in ogni angolo del corpo del supporto) per  ssare il

corpo del supporto. Utilizzare il corpo del supporto Acome modello (Fig. 1). Usare una bolla ad alcol per

assicurarsi che ifori siano orizzontali. Utilizzare una punta per muratura (10 mm) per pre-forare almeno 9 cm di

profondità einserire tasselli in plastica in ogni foro I. Controllare che itasselli in plastica siano completamente

inseriti ea livello con il muro. (Fig. 2). Fissare il corpo del supporto alla parete con quattro viti He rondelle

Gcome mostrato in Fig. 3A.

Mettere in bolla il supporto

Dopo l’installazione del supporto sulla parete èpossibile regolare nuovamente la posizione orizzontale del

pannello per il montaggio del televisore, vedere Fig. 3B. Allentare le viti della piastra di montaggio aparete

della TV utilizzando il cacciavite Phillips eutilizzare la bolla ad alcol per allineare la piastra orizzontalmente.

Stringere le viti dopo aver messo in bolla la piastra (non usare forza eccessiva).

IT  ISTRUZIONI GENERALI PER L’INSTALLAZIONE

Fast SHO B301.indb 16 29.3.2016 17:03:52

φ10xφ6xL50

17 – IT

Nota: Se la TV non ècompletamente orizzontale dopo l’installazione sul supporto, rimuoverla dal supporto

(eseguire ipunti delle Fig. 5 e6 in ordine inverso), ripetere il processo di messa in bolla epoi reinstallare il

televisore.

Montaggio delle sta e sul televisore

TV con parete posteriore piatta (Fig. 4)

In primo luogo trovare le viti adatte per il montaggio della TV (C/D/E): cercare di avvitarle manualmente

nei fori sul retro della TV. Se si avverte resistenza, smettere di avvitare immediatamente! Una volta trovata

la vite con il  letto corretto, procedere secondo il disegno 4. ISe si utilizzano le viti Co D, inseire su esse le

rondelle corrispondenti (F) epoi avvitare le viti nella sta a Be in ne, nella TV. Controllare che le sta e siano

 ssate verticalmente eparallele.

Montaggio della TV alla sta a e ssaggio con ibulloni di sicurezza

Avvertenza: Maneggiare alcuni apparecchi TV richiede l’aiuto di un’altra persona. Il produttore non

èresponsabile per lesioni odanni materiali causati da gestione impropria!

In primo luogo, agganciare la sta a applicata alla TV (B) sul bordo superiore del corpo del supporto A, poi

spingere la parte inferiore delle sta e verso la parte inferiore del supporto. (Fig. 5). Quindi, utilizzando un

cacciavite Phillips, avvitare ibulloni di bloccaggio 1 (Fig. 6).

Congratulazione, l’installazione ècosì eseguita. Vi auguriamo di guardare piacevolmente la TV montata sul

supporto aparete.

ISTRUZIONI EINFORMAZIONI RELATIVE ALLO SMALTIMENTO DEI MATERIALI DI IMBALLAGGIO USATI

Portare imateriali di imballaggio usati allo smaltimento ri uti urbani.

SMALTIMENTO DEL PRODOTTO DOPO LA FINE DELLA DURATA

Smaltire il dispositivo dopo la  ne della sua durata nel luogo comunale designato per iri uti solidi

Questo prodotto soddisfa tutti irequisiti normativi dell’Unione Europea ad esso applicabili.

Fast SHO B301.indb 17 29.3.2016 17:03:53

18 – ES

INFORMACIÓN IMPORTANTE DE SEGURIDAD

• Revise el contenido del paquete en la lista de piezas de la página 2 yasegúrese de que estén todas las

partes en orden. No use piezas dañadas ni rotas.

• Lea todas las instrucciones antes de instalar el equipo. Si no está seguro acerca de alguna parte del proceso

de instalación, solicite ayuda aun instalador profesional.

• Cuando ajuste los tornillos, tenga cuidado de evitar forzar la rosca.

• No lo instale sobre una pared húmeda ni dañada. El material del montaje provisto en el embalaje está

destinado para ser montado sobre una pared de ladrillos yhormigón. Para la instalación sobre paredes

construidas con otros materiales, consulte con un profesional.

• Nunca instale ni use este producto si presenta signos de daños.

• Los bordes del equipo pueden causar lesiones si son manipulados en forma inapropiada.

• Este dispositivo no está destinado para ser montado ni manipulado por niños pequeños ni por personas

que no hayan recibidos instrucciones especí cas a menos que sean supervisados por una persona

responsable que garantice su seguridad durante la manipulación o instalación. Los niños deben ser

supervisados para garantizar que no inter eran con el equipo. No permita que los niños se cuelguen

del equipo ni que lo manipulen. De lo contrario, corren riesgo de sufrir una lesión grave. Nunca inserte

los dedos ni otros objetos en los mecanismos del equipo. Podría causar lesiones personales odaño ala

propiedad.

• El producto contiene piezas pequeñas que pueden representar un riesgo de ahogo si son inhaladas

oingeridas. ¡Mantenga estas piezas fuera del alcance de los niños!

Nota: Las especi caciones yel diseño están sujetos acambios por mejoras sin previo aviso.

LISTA DE PIEZAS PROVISTAS

A Cuerpo del montaje

B Soportes (izquierda yderecha)

M4×14

D M5×14

E M6×14

F Arandea D5

G Arandela bajo el tornillo

H ST6.3×55

I φ10×φ6×50

INSTALACIÓN

Este montaje para televisor debe ser colocado en forma  rme en una pared vertical. Si

no está instalado en forma  rme, podría caerse ycausar lesiones odaño.

Instalación del montaje sobre una pared de ladrillos sólidos ouna pared opanel

de hormigón

Marque la posición de 4 ori cios en la pared (uno en cada esquina del cuerpo del soporte) para colocar el

cuerpo del soporte. Use el cuerpo del soporte Aa modo de plantilla (Fig. 1). Use un nivel con burbuja de

aire para asegurarse de que los ori cios estén en posición horizontal. Con un taladro de mampostería (10 mm)

taladre previamente ori cios de al menos 9 cm de profundidad einserte un tarugo de plástico en cada ori cio

I. Revise que el tarugo plástico esté completamente insertado yal ras con la pared. (Fig. 2). Fije el cuerpo del

soporte en la pared usando cuatro tornillos Hy arandelas G, como se muestra en la Fig. 3A.

Nivelación del montaje

Luego de la instalación del soporte en la pared usted nuevamente puede ajustar la posición horizontal del

tablero para el montaje del televisor, consulte la Fig. 3B. A oje los tornillos en la placa de montaje de pared

del televisor usando el destornillador Phillips yuse el nivel de burbuja de agua para alinear la placa en posición

horizontal. Ajuste los tornillos después de nivelar la placa (no use fuerza excesiva).

ES  INSTRUCCIONES GENERALES DE INSTALACIÓN

Fast SHO B301.indb 18 29.3.2016 17:03:53

19 – ES

Nota: Si el televisor no está totalmente horizontal luego de la instalación sobre el montaje, sáquelo del

montaje (siga los pasos de las imágenes 5 y6 en sentido inverso), repita el proceso de nivelación yluego

vuelva ainstalar el televisor.

Montaje de los soportes al televisor

Televisor con pared posterior plana (Fig. 4)

Primero busque los tornillos adecuados para montar el televisor (C/D/E): intente atornillarlos manualmente

en los ori cios de la parte trasera del televisor. ¡Si siente resistencia deje de atornillar de inmediato! Una vez

que encuentre el tornillo con la rosca correcta proceda de acuerdo con el diagrama 4. Si usa el tornillo Co D,

inserte en él la arandela correspondiente (F) yluego ajuste el tornillo en la abrazadera By por último, en el

televisor. Revise que los soportes estén verticalmente alineados yparalelos.

Colocación del televisor en el soporte y jación con pernos de seguridad

Advertencia: La manipulación de algunos aparatos de televisión requiere de la ayuda de otra persona. ¡El

fabricante no es responsable por lesiones odaños ala propiedad causados por la manipulación

inapropiada!

Primero, enganche las abrazaderas adjuntas al televisor (B) sobre el borde superior del cuerpo del soporte

A, luego empuje la parte inferior de las abrazaderas en la parte inferior del cuerpo del soporte. (Fig. 5). Luego,

usando el destornillador Phillips, ajuste los pernos de  jación 1 (Fig. 6).

Felicitaciones, ha terminado la instalación. Le deseamos una experiencia placentera mientras mira un televisor

colocado en el montaje de pared.

INSTRUCCIONES EINFORMACIÓN CON RESPECTO ACÓMO DESECHAR EL EMPAQUE USADO

Lleve el material de empaque usado aun sitio municipal para eliminación de desechos.

ELIMINACIÓN DEL PRODUCTO LUEGO DE FINALIZADA SU VIDA ÚTIL

Luego de  nalizada su vida útil, elimine el equipo en un lugar designado por la municipalidad para desechos

sólidos.

Este producto cumple con todos los requisitos básicos de las directivas de la UE que aplican al mismo.

Fast SHO B301.indb 19 29.3.2016 17:03:53

20 – FR

INFORMATIONS DE SECURITE IMPORTANTES

• Véri ez le contenu de l’emballage selon la liste des pièces en page 2 et assurez-vous que toutes les pièces

sont en bon état. N’utilisez pas de pièces endommagées ou défaillantes.

• Avant l’installation du support, lisez attentivement toutes les instructions. Au moindre doute sur n’importe

quelle partie du processus d’installation, demandez l’aide d’un technicien professionnel.

• En serrant les vis, faites attention àne pas abîmer le  letage.

• N’installez pas sur des murs humides ou endommagés. Le matériel de  xation fourni dans l’emballage est

destiné au montage sur les murs en briques pleines ou en béton. Demandez conseil àun professionnel

pour un montage sur des murs en matériaux di érents.

• N’installez et n’utilisez jamais ce support si vous ydécelez des signes d’endommagement.

• Les arêtes de ce support peuvent entraîner des blessures en cas de manipulation non professionnelle.

• Ce support n’est pas destiné àêtre manipulé ou monté par de petits enfants ou par des personnes non

familiarisées, si elles ne sont pas surveillées par des personnes responsables, garantes de leur sécurité

lors de la manipulation ou du montage de l’équipement. Les enfants doivent être sous surveillance pour

éviter qu’ils ne manipulent l’équipement. Ne permettez pas aux enfants de s’accrocher àl’équipement, ou

autre. Un accident grave pourrait sinon survenir. Ne mettez jamais les doigts ou d’autres objets dans le

mécanisme de l’équipement. Il existe un danger de blessures ou de dégâts matériels.

• Le produit contient de petits éléments représentant un risque d’étou ement en cas d’inspiration ou

d’ingestion. Garder ces composants hors de portée des enfants!

Note: les données techniques et la conception peuvent changer sans avis préalable du fait de l’amélioration

du produit.

LISTE DES ÉLÉMENTS FOURNIS

A Corps du support

B Console (gauche et droite)

C M4×14

D M5×14

E M6×14

G Rondelle sous vis de  xation

I φ10×φ6×50

INSTALLATION

Ce support de TV doit être  xé de manière sûre àun mur vertical. S’il n’est pas solidement

 xé, il risque de tomber et d’entraîner des blessures ou des dégâts.

Fixation du support sur un mur en briques pleines, en béton ou en panneaux

Marquez sur le mur la position des 4 ori ces (un àchaque coin du corps du support) pour  xer le corps du

support. Utilisez le corps du support Acomme référence (Fig. 1). Utilisez le niveau àbulle pour véri er que

les ori ces sont horizontaux. Percez des trous d’au moins 9 cm de profondeur avec un foret àbéton (10 mm) et

insérez une cheville Idans chaque trou. Véri ez que la cheville est complètement insérée et au niveau de la

surface du mur (Fig. 2). Fixez le corps du support au mur àl’aide des quatre vis de  xation Het des rondelles

G, comme représenté sur la Fig. 3A.

Positionnement du support

Après l’installation du support sur le mur, vous pouvez encore corriger la position horizontale de la plaque

de  xation du téléviseur, voir Fig. 3B. Desserrez les vis de  xation sur la plaque de  xation du téléviseur avec

un tournevis cruciforme et mettez la plaque en position horizontale avec un niveau àbulle. Une fois ceci fait,

resserrez les vis de  xation (sans trop forcer).

FR  INSTRUCTIONS GÉNÉRALES DE MONTAGE

Fast SHO B301.indb 20 29.3.2016 17:03:53

ST6.3×55

21 – FR

Note: si le téléviseur n’est pas parfaitement droit après l’installation sur le support, retirez-le du support (suivez

les points des schémas 5 et 6 en sens inverse), recommencez le processus de positionnement, puis réinstallez

le téléviseur.

Montage des consoles sur le téléviseur

Téléviseur àfond plat (Fig. 4)

Choisissez d’abord les vis adaptées au montage sur le téléviseur (C/D/E): essayez de les visser àla main

dans les ori ces situés à l’arrière du téléviseur. Arrêtez immédiatement si vous sentez une résistance!

Quand vous avez trouvé une vis avec le  letage qui convient, procédez selon le schéma 4. Si vous utilisez la vis

Cou D, placez dessus la rondelle correspondante (F), puis vissez la vis dans la console Bet en n dans le

téléviseur. Véri ez que les consoles sont  xées verticalement et sont parallèles entre elles.

Fixation du téléviseur sur le support et blocage avec les vis de sécurité

Avertissement: la manipulation avec certains téléviseurs requiert l’aide d’une seconde personne ! Le

constructeur ne peut pas être tenu responsable des blessures ou dommages matériels causés

par une manipulation inadéquate!

Accrochez d’abord les consoles  xées àla TV (B) sur l’arête supérieure du corps du support A, puis rabattez la

partie inférieure des consoles vers la partie inférieure du corps du support (Fig. 5). Ensuite, utilisez un tournevis

cruciforme pour serrer les vis de sécurité 1 (Fig. 6).

Félicitations, l’installation est terminée. Nous vous souhaitons beaucoup de plaisir àregarder la télévision  xée

au support mural.

INSTRUCTIONS ET INFORMATIONS SUR LE TRAITEMENT DE L’EMBALLAGE USAGE

Les matériaux d’emballage usagés doivent être déposés dans le lieu désigné par la commune pour la décharge

des déchets.

LIQUIDATION DU PRODUIT EN FIN DE VIE

En  n de vie, remettez l’équipement au point de collecte prévu pour la liquidation des déchets solides.

Ce produit est conforme àl’ensemble des exigences de base des directives de l’Union européenne qui s’y

rapportent.

Fast SHO B301.indb 21 29.3.2016 17:03:53

22 – NL

ALGEMENE VEILIGHEIDSINFORMATIE

• Controleer de inhoud van de verpakking volgens de onderdelenlijst op bladzijde 2 en zorg ervoor dat alle

onderdelen in orde zijn. Gebruik geen beschadigde of defecte onderdelen.

• Lees vóór installatie van het apparaat alle aanwijzingen goed door. Vraag, als u onzekerheid hebt over een

bepaald deel van het installatieproces, om hulp van een professionele technicus.

• Let er op dat u bij het aandraaien van de schroeven vastdraaien vermijdt.

• Niet installeren op natte of anderszins beschadigde muren. Het in de verpakking meegeleverde

montagemateriaal is bestemd voor montage aan een muur van bakstenen en beton. Raadpleeg een

deskundige in het geval van montage aan muren van andere materialen.

• Installeer en gebruik dit product nooit als het tekenen van beschadiging vertoont.

• De randen van dit apparaat kunnen bij ondeskundig gebruik ernstig letsel veroorzaken.

• Dit apparaat is niet ontworpen voor bediening of montage door kleine kinderen, noch door

ongeïnformeerde personen, tenzij ze onder toezicht staan van verantwoordelijke personen die de

veiligheid garanderen tijdens gebruik of montage van het apparaat. Kinderen moeten onder toezicht

staan zodat ze niet met het apparaat in aanraking komen. Laat kinderen niet aan het apparaat hangen

of anderszins handelingen met het apparaat verrichten. In het omgekeerde geval kan ernstig letsel het

gevolg zijn. Steek nooit uw vingers of andere voorwerpen in het mechanisme van het apparaat. Dit kan

persoonlijk letsel of materiële schade veroorzaken.

• Het product bevat kleine onderdelen die bij inademing of inslikken verstikkingsgevaar opleveren. Houd

deze onderdelen buiten het bereik van kinderen!

Opmerking: Technische gegevens en het design kunnen zonder voorafgaande kennisgeving worden

gewijzigd om verbeterd te worden.

LIJST VAN GELEVERDE ONDERDELEN

A Houderbehuizing

B Consoles (linker- en

rechterconsole)

M4×14

D M5×14

E M6×14

G Ring onder houtschroef

ST6.3×55

I φ10×φ6×50

INSTALLATIE

Deze TV-houder moet stevig worden bevestigd aan een verticale wand. Als hij niet

stevig wordt bevestigd, kan hij vallen en letsel of schade veroorzaken.

Montage van de consoles aan een muur van massieve baksteen of beton, of aan

een paneelmuur

Markeer op de muur de positie van 4 gaten (in elke hoek van de houderbehuizing één) voor bevestiging van

het huis van de houder. Gebruik het huis van de houder A als sjabloon (Fig. 1) vast. Overtuig u er met de

waterpas van, dat de openingen horizontaal zijn. Boor met een steenboor (10 mm) boorgaten van ten minste

9 cm diep en plaats in elk gat een plug I. Zorg ervoor dat de plug volledig in de muur is geplaatst en gelijk

is met de rand van de muur (Fig. 2) vast. Bevestig de houderbehuizing aan de muur met vier schroeven H en

ringen G, zoals getoond wordt op Fig. 3A.

Nivellering van de houder

Na montage van de houder aan de wand kunt u de horizontale positie van de plaat voor bevestiging van de

TV aanpassen, zie Fig. 3B. Draai op de plaats voor bevestiging van de televisie met een kruisschroevendraaier

en een waterpas de plaat in horizontale stand. Draai na nivellering de schroeven weer aan (gebruik geen

bovenmatig veel kracht).

NL  ALGEMENE AANWIJZINGEN VOOR MONTAGE

Fast SHO B301.indb 22 29.3.2016 17:03:54

23 – NL

Opmerking: Als de TV na montage op de houder niet volledig horizontaal staat, neem hem dan uit de houder

(voer alle punten uit van de afbeelding 5 en 6 in omgekeerde volgorde), herhaal het proces van nivellering en

plaats de TV vervolgens opnieuw.

Montage van de consoles aan de televisie

Televisie met vlakke achterwand (Fig. 4)

Pak eerst de schroeven die geschikt zijn voor montage aan de televisie (C/E/F): probeer ze met de hand in

de gaten aan de achterzijde van de televisie te schroeven. Stop met draaien als u weerstand voelt! Zodra u

de juiste schroefdraad gevonden hebt, gaat u te werk volgens de tekening 4. Als u schroef C of D gebruikt,

plaats daar dan de passende sluitring op (F) en draai dan de schroef in de console B en vervolgens in de

televisie. Controleer of de consoles verticaal zijn geplaatst en parallel zijn ten opzichte van elkaar.

Bevestiging van de televisie aan de muurhouder en vergrendeling met

veiligheidsschroeven

Waarschuwing: Manipulatie met sommige televisies vereist de assistentie van een andere persoon! De

fabrikant is niet aansprakelijk voor letsel of schade aan eigendommen veroorzaakt door

ondeskundige manipulatie!

Haak eerst de console die aan de televisie bevestigd is (B) achter de bovenrand van het de houderbehuizing

A, klap vervolgens het onderste gedeelte tegen het onderste gedeelte van de houder (Fig. 5). Draai

vervolgens met de kruisschroevendraaier D de borgschroeven 1 (Fig. 6) vast.

Gefeliciteerd, de installatie is hiermee voltooid. Wij wensen u een prettige ervaring bij het kijken naar de

televisie die aan de muurhouder is bevestigd.

AANWIJZINGEN EN INFORMATIE OVER VERWERKING VAN DE GEBRUIKTE VERPAKKING

Geef het gebruikte verpakkingsmateriaal af bij een door de gemeente aangewezen afvalopslagplaats.

VERNIETIGING VAN HET PRODUCT NA AFLOOP VAN DE LEVENSDUUR

Geef het product na a oop van de levensduur af aan een plaats die door de gemeente aangewezen is voor

vernietiging van het vaste afval.

Dit product voldoet aan de fundamentele eisen van EU-richtlijnen die erop van toepassing zijn.

Fast SHO B301.indb 23 29.3.2016 17:03:54

24 – RU

    

• Проверьте содержимое упаковки согласно списку составных частей на странице 2 и убедитесь

в том, что все составные части исправны. Поврежденные или бракованные составные части не

используйте.

• Перед установкой устройства внимательно прочитайте все инструкции. Втом случае, если вы не

уверены вкаком-либо аспекте монтажа, обратитесь за помощью ктехническому специалисту.

• При затягивании болтов будьте осторожны, чтобы не сорвать резьбу.

• Не устанавливайте на влажные или иным образом поврежденные стены. Крепежный материал,

поставляемый вупаковке, предназначен для монтажа на стены из полнотелого кирпича ибетона.

Вслучае монтажа на стены из других материалов проконсультируйтесь со специалистом.

• Не устанавливайте устройство ине пользуйтесь им, если имеются признаки его повреждения.

• Края устройства при непрофессиональном обращении могут привести ктравмам.

• Настоящее устройство не предназначено для обслуживания и монтажа детьми или

неподготовленными лицами, если они не находятся под присмотром лиц, ответственных за

безопасность обслуживания имонтажа устройства. Дети должны находиться под присмотром для

предотвращения вмешательства вустройство. Не разрешайте детям висеть на устройстве или каким-

либо другим образом им манипулировать. Впротивном случае это может привести кполучению

серьезной травмы. Никогда не вставляйтепальцыипосторонниепредметы вмеханизм устройства.

Это может привести ктравмам или материальному ущербу.

• Изделие содержит мелкие составные части, вдыхание или проглатывание которых может привести

кудушению. Храните эти составные части внедоступном для детей месте!

: В результате процесса усовершенствования изделия технические параметры идизайн

могут быть измененыбез предварительного уведомления.

   

A Основание кронштейна

B Консоль (левая иправая)

C Болт M4×14

D Болт M5×14

E Болт M6×14

F Шайба D5

G Шайба под шуруп

H Шуруп ST6.3×55

I Дюбель φ10×φ6×50



        

.           

 .

      ,   

 

Обозначьте на стене положение 4 отверстий (по одному в каждом углу основания кронштейна) для

крепления корпуса кронштейна. Основание кронштейна Aиспользуйте вкачестве шаблона (.1).

С помощью ватерпаса убедитесь в том, что отверстия расположены горизонтально. С помощью

сверла по кладке (10 мм) предварительно просверлите отверстия глубиной не менее 9 см ив каждое

отверстие вставьте дюбель I. Проверьте, полностью ли вошел дюбель, он не должен выступать за край

поверхности стены (. 2). Основание кронштейна закрепите на стене спомощью четырех шурупов

Hи шайб Gтак, как это изображено на . 3A.

 

После установки кронштейна на стене можно дополнительно исправить горизонтальное положение

панели крепления телевизора, см. . 3B. На панели крепления телевизора ослабьте шурупы при

RU     

Fast SHO B301.indb 24 29.3.2016 17:03:54

25 – RU

помощи крестообразной отвертки ис помощью ватерпаса проведите горизонтальное выравнивание

панели. После выравнивания снова подтяните шурупы (не прикладывайте чрезмерное усилие).

: Если после установки на кронштейн телевизор не находится вгоризонтальном положении,

снимите его скронштейна (выполните действия согласно рисункам 5 и6 вобратном порядке), повторите

процесс выравнивания иснова установите телевизор.

  

    (. 4)

Сначала найдите подходящие для монтажа телевизора болты (C/D/E): попробуйте рукой ввинтить

их вотверстия взадней части телевизора.   ,   

! Как только вы найдете болт с нужной резьбой, действуйте согласно рисунку 4. Если

вы используете болт C или D, насадите на него соответствующую шайбу (F), потом привинтите

болт к консоли B и, наконец, к телевизору. Проверьте вертикальное закрепление консолей и их

параллельное расположение по отношению друг кдругу.

      



: Обращение снекоторыми телевизорами требует присутствия еще одного человека!

Производитель не несет ответственность за травмы и материальный ущерб,

причиненные вследствие неправильного обращения!

Сначала зацепите консоли, прикрепленные ктелевизору (B), за верхний край основания кронштейна

A, затем нижнюю часть консолей прижмите книжней части основания кронштейна (. 5). После этого

при помощи крестообразной отвертки затяните предохранительные болты 1 (. 6).

Поздравляем, установка завершена. Желаем вам приятного просмотра телевизора, закрепленного на

настенном кронштейне.

     

Использованный упаковочный материал поместите в место, отведенное населенным пунктом для

складирования отходов.

     

После окончания срока службы сдайте устройство в специальный пункт приема, отведенный

населенным пунктом для утилизации твердых отходов

Данное изделие отвечает всем основным требованиям соответствующих директив ЕС.

Fast SHO B301.indb 25 29.3.2016 17:03:54

26 – LT

SVARBI SAUGOS INFORMACIJA

• Patikrinkite pakuotės turinį pagal dalių sąrašą 2-ame psl. ir įsitikinkite, kad visos dalys tvarkoje. Nenaudokite

pažeistų arba sugadintų dalių.

• Prieš montuodami įrangą perskaitykite visas instrukcijas. Jei nesate tikri, kaip atlikti kokios nors dalies

montavimą, kreipkitės pagalbos įprofesionalų techniką.

• Priverždami varžtus būkite atsargūs, kad nenugrandytumėte sriegių dažų.

• Nemontuokite ant šlapios arba kitaip pažeistos sienos. Montavimo medžiaga tiekiama pakuotėje

skirta montavimui ant plytinės ir betoninės sienos. Montuodami ant kitokio tipo sienų, pasitarkite su

profesionalu.

• Niekada nemontuokite arba nenaudokite šio gaminio, jei yra pažeidimo ženklų.

• Jei elgiamasi netinkamai, galima susižaloti įįrangos kraštus.

• Šis prietaisas nėra skirtas įrengimui arba naudojimui mažų vaikų arba asmenų, kuriems nebuvo duoti

konkretūs nurodymai, nebent juos prižiūri atsakingas asmuo, kuris užtikrina saugų naudojimą ir įrengimą.

Vaikus reikėtų prižiūrėti kad jie nepradėtų žaisti įranga. Neleiskite vaikams kabėti ant įrangos arba kitaip

netinkamai naudoti. Priešingu atveju galima rimtai susižaloti. Niekada nekiškite pirštų arba kitų objektų

įįrangos mechanizmą. Taip gali būti sužalotas žmogus arba sugadintas turtas.

• Gaminį sudaro smulkios dalys, kurias įkvėpus arba nurijus galima uždusti. Laikykite šias dalis atokiau nuo

vaikų!

Pastaba: techniniai parametrai ir dizainas dėl patobulinimų gali skirtis be įspėjimų.

TIEKIAMŲ DALIŲ SĄRAŠAS

A Montavimo įtaiso korpusas

B Laikytuvas (kairysis ir dešinysis)

C Varžtas M4×14

D Varžtas M5×14

E Varžtas M6×14

F Poveržė D5

G Poveržlė po varžtu

H Varžtas ST6.3×55

φ10×φ6×50

MONTAVIMAS

Šį TVG montavimo įtaisą būtina saugiai pritvirtinti ant vertikalios sienos. Jei įrengimas

netvirtas, įtaisas gali nukristi ir sužaloti arba sugadinti turtą.

Įtaisą montuokite ant plytinės arba betoninės sienos arba plokštumos

Pažymėkite 4 angų padėtį sienoje (po vieną kiekviename laikiklio korpuso kampe) laikiklio korpuso tvirtinimui.

Naudokite laikiklio korpusą Akaip šabloną (1. pav.). Kad įsitikintumėte jog angos yra horizontalios, naudokite

gulsčiuką. Naudokite mūro grąžtą (10 mm), kad iš anksto išgręžtumėte bent 9 cm gylio angas, ir įkiekvieną jų

įstatykite plastikinį inkarą I. Patikrinkite, kad plastikinis inkaras būtų iki galo įstatytas ir viename lygmenyje

sulig siena. (2 pav.). Pritvirtinkite laikiklio korpusą prie sienos, naudodamiesi keturiais varžtais Hir poveržlėmis

Gkaip nurodyta 3A pav.

Montavimo įtaiso lygiuotė

Įrengę laikiklį ant sienos galite dar kartą sureguliuoti horizontaliąją plokštės padėtį televizoriaus montavimui,

žr. 3B pav. Atlaisvinkite ant televizoriaus sieninio montavimo plokštės esančius varžtus, naudodamiesi

„Phillips“ atsuktuvu bei naudodamiesi gulsčiuku sulygiuokite plokštę horizontaliai. Priveržkite varžtus po to

kai sulygiuosite plokštę (nenaudokite per didelės jėgos).

Pastaba: jei televizorius nėra visiškai horizontalioje padėtyje ant montavimo įtaiso, nuimkite jį nuo montavimo

įtaiso (atvirkštine tvarka atlikite veiksmus, nurodytus 5 ir 6 paveikslėliuose), pakartokite lygiuotės procesą ir

tada vėl iš naujo montuokite televizorių.

LT  BENDROSIOS ĮRENGIMO INSTRUKCIJOS

Fast SHO B301.indb 26 29.3.2016 17:03:55

27 – LT

Laikytuvų montavimas ant televizoriaus

Televizorius su plokščia galine sienele (4 pav.)

Pirmiausia susiraskite televizoriaus montavimui tinkamus varžtus (C/D/E): bandykite ranka juos įsukti

į angas galinėje televizoriaus plokštėje. Jei sukdami varžtą pajutote pasipriešinimą, nedelsiant baikite

darbą! Netrukus po to, kai rasite varžtą su teisingu sriegiu, tęskite darbą pagal schemą 4. Jei naudojate varžtą

Carba D, uždėkite atitinkamą poveržlę (F) ir tada įsukite varžtą įlaikytuvą Bir galiausiai įtelevizorių.

Patikrinkite, kad laikytuvai pritvirtinti vertikaliai ir lygiagrečiai.

Televizoriaus tvirtinimas prie laikytuvo ir tvirtinimas apsauginiais varžtais

Įspėjimas: tvarkant kai kuriuos televizorius gali prireikti kito asmens pagalbos. Gamintojas neatsako už bet

kokį susižalojimą arba pažeidimą dėl netinkamo elgesio su prietaisu!

Pirmiausia užkabinkite prie televizoriaus pritvirtintus laikytuvus (B) ant viršutinio laikiklio korpuso krašto A,

tada apatinę laikytuvų dalį pastumkite ant apatinės laikiklio dalies (5 pav.). Tada Phillips atsuktuvu priveržkite

 ksuojamuosius varžtus 1 (6 pav.).

Sveikiname, įrengimas baigtas. Linkime malonios patirties bežiūrint prie sieninio montavimo įtaiso pritvirtintą

televizorių.

INSTRUKCIJOS IR INFORMACIJA DĖL PANAUDOTŲ PAKUOČIŲ IŠMETIMO

Panaudotas pakavimo medžiagas išmeskite su komunalinėmis atliekomis.

GAMINIO UTILIZAVIMAS PASIBAIGUS EKSPLOATACIJOS LAIKUI

Pasibaigus eksploatavimo laikui, šalinkite įrangą tam skirtoje kietųjų komunalinių atliekų šalinimo vietoje

Šis gaminys atitinka pagrindinius jam taikomų ES direktyvų reikalavimus.

Fast SHO B301.indb 27 29.3.2016 17:03:55

28 – HR/BS

VAŽNE SIGURNOSNE INFORMACIJE

• Provjerite jesu li svi dijelovi pakiranja na broju koristeći se popisom dijelova sa stranice 2 iprovjerite jesu li

svi dijelovi ispravni. Oštećene ili neispravne dijelove nemojte koristiti.

• Prije postavljanja ovog proizvoda pažljivo pročitajte sve upute. Uslučaju da niste sigurni ubilo koji dio

postupka instalacije, zatražite pomoć profesionalnog tehničara.

• Prilikom zatezanja vijaka povedite računa otome da ne oštetite navoje.

• Nemojte postavljati na mokre ili na drugi način oštećene zidove. Pričvrsni pribor koji je isporučen usastavu

proizvoda prilagođen je za montažu na zidove od pune cigle iod betona. Uslučaju ugradnje na zidove od

drugih materijala, posavjetujte se sa stručnjakom.

• Nikad nemojte ovaj proizvod ugraditi ni koristiti ako postoje znakovi oštećenja.

• Rubovi ovog uređaja mogu uzrokovati ozbiljne ozljede ako se snjime rukuje nestručno.

• Ovaj uređaj nije namijenjen da njime rukuju ili postavljaju ga djeca ili osobe koje nisu obučene, osim

kada su pod nadzorom odgovorne osobe koja im osigurava sigurnost pri montaži uređaja. Djeca trebaju

biti pod nadzorom kako bi bilo sigurno da neće dirati napravu. Nemojte dopustiti djeci da se vješaju na

napravu ili djeluju na nju na bilo koji drugi način. Uprotivnom može doći do ozbiljnih oštećenja. Nikad

ne gurajte prste ili druge predmete umehanizam proizvoda. To bi moglo uzrokovati ozljede ili oštećenja

imovine.

• Proizvod sadrži male dijelove koji se mogu udahnuti ili progutati i stoga predstavljaju opasnost od

gušenja. Te dijelove držite izvan dohvata djece!

Napomena: Zahvaljujući poboljšanjima koje možemo razviti, speci kacije ikonstrukcija proizvoda podložni

su promjenama bez prethodne najave.

POPIS ISPORUČENIH DIJELOVA

A Tijelo držača

B Konzole (lijeva idesna)

C M4×14

M5×14

M6×14

G Podloška za vijak

ST6.3×55

φ10×φ6×50

INSTALACIJA

Ovaj držač TV uređaja mora biti sigurno pričvršćen na vertikalan zid. Ako proizvod ne

bude dobro pričvršćen, mogao bi ispasti idovesti do ozlijede ili štete.

Montaža nosača na zidu od pune cigle, betonskom zidu ili zidu od drugih punih

materijala

Označite na zidu mjesta za 4 otvora za pričvršćivanje tijela držača (u svakom kutu tijela nalazi se po jedan).

Tijelo držača A koristite kao šablonu (slika 1). Libelom provjerite vodoravnost rupa. Svrdlom za zidove

(10mm) izbušite rupe dubine najmanje 9 cm iu svaku postavite tipl I. Provjerite je li tipl potpuno ušao

uzid ije li mu glava poravnata splohom zida (slika 2). Pričvrstite tijelo nosača na zid pomoću četiri vijka H

ipodloške G, kako je označeno na slici 3A.

Izravnavanje nosača

Nakon što držač postavite na zid, možete dodatno poravnati vodoravni položaj ploče za montiranje televizora,

vidi sliku 3B. Phillips odvijačem otpustite vijke ploče za montažu TV uređaja ilibelom je postavite uvodoravan

položaj. Nakon što ste ploču izravnali, zategnite ponovno vijke (nemojte koristiti prekomjernu silu).

Napomena: Ako nakon postavljanja TV uređaj ne bude upotpuno vodoravnom položaju, skinite ga sdržača

(ponovite obrnutim redoslijedom korake navedene na slikama 5 i6), ponovite postupak poravnavanja izatim

ponovo postavite TV.

HR/BS  OPĆENITE NAPOMENE ZA MONTAŽU

Fast SHO B301.indb 28 29.3.2016 17:03:55

29 – HR/BS

Postavljanje konzole na TV

TV uređaj sravnom poleđinom (slika 4)

Prvo odredite koje vijke možete koristiti za postavljanje TV uređaja (C/D/E): pokušajte ih rukom uvinuti

urupe na stražnjoj strani TV uređaja. Osjetite li otpor, odmah prestanite uvrtati! Nakon što ste pronašli

vijak sodgovarajućim dimenzijama navoja, nastavite kako je prikazano na slici 4. Ako koristite vijke Cili D,

postavite na njih odgovarajuću osiguravajuću podlošku (F), zatim uvrnite vijak ukonzolu B, pa zatim iu TV

uređaj. Provjerite jesu li konzole postavljene okomito iparalelne jedna sdrugom.

Pričvršćivanje TV uređaja na držač ipričvršćivanje sigurnosnim vijcima

Pozor: Rad snekim tipovima uređaja zahtijeva pomoć druge osobe! Proizvođač ne preuzima odgovornost za

ozljede ili štetu na imovini uzrokovane nepravilnim rukovanjem!

Konzole koje su pričvršćene na TV uređaj (B) zakvačite za gornju stranu tijela držača A, azatim donji dio

konzole postavite na donji rub zidne ploče (slika 5). Na kraju Phillips ključem pričvrstite sigurnosne vijke 1

(slika 6).

Čestitamo, ovim korakom dovršili ste postavljanje držača. Želimo vam da provedete ugodne trenutke svašim

zidno-montiranim televizorom.

UPUTE IOBAVIJESTI OODLAGANJU AMBALAŽE

Ambalažu odložite na mjesto koje je vašim mjesnim ili lokalnim propisima označeno za odlaganje takve vrste

otpada.

ODLAGANJE PROIZVODA NAKON ISTEKA RADNOG VIJEKA

Nakon isteka radnog vijeka ovog proizvoda, odložite ga na mjesto predviđeno za odlaganje krutog otpada.

Ovaj proizvod zadovoljava sve temeljne zahtjeve direktiva EU koje se odnose na njega.

Fast SHO B301.indb 29 29.3.2016 17:03:55

30 – SR/ME

VAŽNE SIGURNOSNE INFORMACIJE

• Proverite da li su svi delovi pakovanja na broju koristeći popis delova sa stranice 2 iproverite da li su svi

delovi ispravni. Oštećene ili neispravne delove nemojte koristiti.

• Pre postavljanja ovog proizvoda pažljivo pročitajte sva uputstva. Uslučaju da niste sigurni ubilo koji deo

postupka instalacije, zatražite pomoć profesionalnog tehničara.

• Prilikom zatezanja zavrtanja povedite računa otome da ne oštetite navoje.

• Nemojte postavljati na mokre ili na drugi način oštećene zidove. Pričvrsni pribor koji je isporučen uz

proizvod prilagođen je za montažu na zidove od pune cigle iod betona. Uslučaju ugradnje na zidove od

drugih materijala, posavetujte se sa stručnjakom.

• Nikad nemojte ugraditi ni koristiti ovaj proizvod ako postoje znakovi oštećenja.

• Rubovi ovog uređaja mogu prouzrokovati ozbiljne povrede ako se sa njim ne rukuje stručno.

• Ovaj uređaj nije namenjen da njim rukuju ili da ga postavljaju deca ili osobe koje nisu obučene za to, osim

kada su pod nadzorom odgovorne osobe koja im osigurava sigurnost pri montaži uređaja. Deca treba da

budu pod nadzorom kako bi bilo sigurno da neće dirati uređaj. Nemojte dopustiti deci da se vešaju na

uređaj ili deluju na njega na bilo koji drugi način. Uprotivnom može doći do ozbiljnih oštećenja. Nikad ne

gurajte prste ili druge predmete umehanizam proizvoda. To bi moglo prouzrokovati povrede ili oštećenja

imovine.

• Proizvod sadrži male delove koji se mogu udahnuti ili progutati istoga predstavljaju opasnost od gušenja.

Te delove držite van dohvata dece!

Napomena: Zahvaljujući poboljšanjima koje možemo razviti, speci kacije ikonstrukcija proizvoda podložni

su promenama bez prethodne najave.

POPIS ISPORUČENIH DELOVA

A Telo držača

B Konzole (leva idesna)

C Zavrtanj M4×14

D Zavrtanj M5×14

E Zavrtanj M6×14

F Podoška D5

G Podloška za zavrtanj

H Zavrtanj ST6.3×55

φ10×φ6×50

INSTALACIJA

Ovaj držač TV uređaja mora biti sigurno pričvršćen na vertikalan zid. Ako proizvod ne

bude dobro pričvršćen, mogao bi ispasti idovesti do povrede ili štete.

Montaža nosača na zidu od pune cigle, betonskom zidu ili zidu od drugih punih

materijala

Označite na zidu mesta za 4 otvora za pričvršćivanje tela nosača (u svakom uglu tela nosača nalazi se po jedan).

Telo nosača Amožete koristiti kao šablon (slika 1). Libelom proverite vodoravnost rupa. Burgijom za zidove

(10 mm) izbušite rupe dubine najmanje 9 cm iu svaku postavite tiplu I. Proverite da li je tipla potpuno ušla

uzid ida li joj je glava poravnata spovršinom zida (slika 2). Pričvrstite telo nosača na zid pomoću četiri zavrtnja

Hi podloške G, kako je označeno na slici 3A.

Izravnavanje nosača

Nakon što držač postavite na zid, možete dodatno poravnati vodoravni položaj ploče za montiranje televizora,

vidi sliku 3B. Filips odvijačem otpustite zavrtnje ploče za montažu televizora ilibelom je postavite uvodoravan

položaj. Nakon što ste ploču izravnali, zategnite ponovo zavrtnje (nemojte koristiti preveliku silu).

Napomena: Ako nakon postavljanja TV uređaj ne bude upotpuno vodoravnom položaju, skinite ga sdržača

(ponovite obrnutim redosledom korake navedene na slikama 5 i6), ponovite postupak poravnavanja izatim

ponovo postavite TV.

SR/ME  OPŠTE NAPOMENE ZA MONTAŽU

Fast SHO B301.indb 30 29.3.2016 17:03:55

31 – SR/ME

Postavljanje konzole na TV

TV uređaj sravnom poleđinom (slika 4)

Prvo odredite koje zavrtnje možete koristiti za postavljanje TV uređaja (C/D/E): pokušajte ih rukom zavrnuti

urupe na zadnjoj strani TV uređaja. Ako osetite otpor, odmah prestanite da zavrćete! Nakon što ste pronašli

zavrtanj sa odgovarajućim dimenzijama navoja, nastavite kako je prikazano na slici 4. Ako koristite zavrtnje

Cili D, postavite na njih odgovarajuće podloške (F), zatim zavrnite zavrtanj ukonzolu B, pa zatim iu TV

uređaj. Proverite da li su konzole postavljene vertikalno ida li su paralelne jedna sa drugom.

Pričvršćivanje TV uređaja na držač ipričvršćivanje sigurnosnim zavrtnjima

Upozorenje: Rad snekim tipovima uređaja zahteva pomoć druge osobe! Proizvođač ne preuzima odgovornost

za povrede ili štetu na imovini prouzrokovane nepravilnim rukovanjem!

Konzole koje su pričvršćene na TV uređaj (B) zakačite za gornju stranu tela držača A, azatim donji deo

konzole postavite na donji rub zidne ploče (slika 5). Na kraju  lips ključem pričvrstite sigurnosne zavrtnje 1

(slika 6).

Čestitamo, ovim korakom završili ste postavljanje držača. Želimo vam da provedete ugodne trenutke svašim

zidno-montiranim televizorom.

UPUTSTVA IOBAVEŠTENJA OODLAGANJU AMBALAŽE

Ambalažu odložite na mesto koje je vašim mesnim ili lokalnim propisima označeno za odlaganje takve vrste

otpada.

ODLAGANJE PROIZVODA NAKON ISTEKA RADNOG VEKA

Nakon isteka radnog veka ovog proizvoda, odložite ga na mesto predviđeno za odlaganje krutog otpada.

Ovaj proizvod zadovoljava sve temeljne zahteve direktiva EU koje se odnose na njega.

Fast SHO B301.indb 31 29.3.2016 17:03:56

32 – EΛΛ

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ελέγξτε το περιεχόμενο της συσκευασίας με τον κατάλογο εξαρτημάτων στη σελίδα 2 και βεβαιωθείτε ότι

υπάρχουν όλα τα εξαρτήματα. Μην χρησιμοποιείτε κατεστραμμένα ήελαττωματικά εξαρτήματα.

• Διαβάστε όλες τις οδηγίες πριν την εγκατάσταση του εξοπλισμού. Αν δεν είστε βέβαιοι για οποιοδήποτε

σημείο της διαδικασίας εγκατάστασης, ζητήστε βοήθεια από έναν επαγγελματία τεχνικό.

• Όταν σφίγγετε τις βίδες, προσέξτε να μην καταστρέψετε το σπείρωμα.

• Να μην γίνεται εγκατάσταση σε υγρό ήμε άλλο τρόπο κατεστραμμένο τοίχο. Τα υλικά συναρμολόγησης

που παρέχονται στη συσκευασία έχουν σχεδιαστεί για τοποθέτηση σε τοίχο από τούβλα και τσιμέντο.

Για εγκατάσταση σε τοίχους κατασκευασμένους από άλλα υλικά συμβουλευτείτε κάποιον επαγγελματία.

• Να μην γίνεται ποτέ εγκατάσταση ήχρήση αυτού του προϊόντος αν υπάρχουν σημάδια ζημιών.

• Οι άκρες του εξοπλισμού μπορεί να προκαλέσουν τραυματισμό αν οχειρισμός τους δεν γίνει με σωστό

τρόπο.

• Αυτή ησυσκευή δεν έχει σχεδιαστεί για συναρμολόγηση ήχειρισμό από μικρά παιδιά ήάτομα τα οποία

δεν έχουν εκπαιδευτεί κατάλληλα, εκτός κι αν επιβλέπονται από κάποιον υπεύθυνο ώστε να διασφαλίζεται

η ασφάλεια κατά τον χειρισμό ή την εγκατάσταση. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να

διασφαλίζεται ότι δεν παρεμβαίνουν στον εξοπλισμό. Μην επιτρέπετε στα παιδιά να κρεμιούνται από

τον εξοπλισμό ήνα εκτελούν οποιονδήποτε άλλο χειρισμό του. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος

σοβαρού τραυματισμού. Μην τοποθετείτε τα δάκτυλά σας ήάλλα αντικείμενα μέσα στον μηχανισμό του

εξοπλισμού. Μπορεί να προκληθεί προσωπικός τραυματισμός ήβλάβη στο αντικείμενο.

• Το προϊόν περιέχει μικρά εξαρτήματα τα οποία μπορεί να αποτελέσουν κίνδυνο πνιγμού σε περίπτωση

εισπνοής ήκατάποσης. Να διατηρείτε αυτά τα εξαρτήματα μακριά από τα παιδιά!

Σηείωση: Τα χαρακτηριστικά και ο σχεδιασμός μπορεί να αλλάξουν για λόγους βελτιώσεων χωρίς

προηγούμενη ειδοποίηση.

ΚΑΤΑΛΟΓΟΣ ΠΑΡΕΧΟΜΕΝΝ ΕΞΑΡΤΗΜΑΤΝ

A Κορμός βάσης

B Υποστήριγμα (αριστερό και

δεξί)

C Κοχλίας M4×14

D Κοχλίας M5×14

E Κοχλίας M6×14

F Ροδέλα D5

G Ροδέλα κάτω από τον κοχλία

H Κοχλίας ST6.3×55

I Πλαστικό βύσμα (ούπα)

φ10×φ6×50

ΕΓΚΑΤΑΣΤΑΣΗ

Αυτή ηβάση TVG πρέπει να στερεώνεται ε σταθερό τρόπο σε κάθετο τοίχο. Αν δεν έχει

γίνει σταθερή τοποθέτησή τη, πορεί να πέσει και να προκαλέσει τραυατισό ήζηιέ.

Τοποθέτηση τη βάση σε τοίχο από συπαγή τούβλα ή τσιεντένιο τοίχο

ήφάτνωα

Σημειώστε τη θέση των 4 οπών στον τοίχο (μία σε κάθε γωνία του κορμού στήριξης) για την τοποθέτηση

του κορμού στήριξης. Χρησιμοποιήστε τον κορμό στήριξης Aως χνάρι (Εικ. 1). Χρησιμοποιήστε ένα αλφάδι

φυσαλίδας για να βεβαιωθείτε ότι οι οπές είναι οριζόντιες. Χρησιμοποιήστε ένα τρυπάνι τοίχου (10 mm) για να

ανοίξετε οπές βάθους τουλάχιστον 9 εκ. και τοποθετήστε από ένα πλαστικό βύσμα σε κάθε οπή I. Ελέγξτε

αν το πλαστικό βύσμα έχει εισαχθεί πλήρως και δεν προεξέχει από τον τοίχο. (Εικ. 2). Τοποθετήστε τον κορμό

στήριξης στον τοίχο χρησιμοποιώντας τέσσερις κοχλίες Hκαι ροδέλες G, όπως φαίνεται στην Εικ. 3Α.

Ευθυγράιση τη βάση

Μετά την τοποθέτηση της βάσης στον τοίχο μπορείτε να ρυθμίσετε ξανά την οριζόντια θέση του πλαισίου για

την τοποθέτηση της τηλεόρασης, βλ. Εικ. 3Β. Ξεσφίξτε τους κοχλίες στην πλάκα τοποθέτησης της τηλεόρασης

χρησιμοποιώντας ένα σταυροκατσάβιδο και χρησιμοποιήστε ένα αλφάδι φυσαλίδας για να ευθυγραμμίσετε

EΛΛ  ΓΕΝΙΚΕΣ ΟΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Fast SHO B301.indb 32 29.3.2016 17:03:56

33 – EΛΛ

την πλάκα στην οριζόντια θέση. Σφίξτε τους κοχλίες αφού ευθυγραμμίσετε την πλάκα (μην χρησιμοποιήσετε

υπερβολική δύναμη).

Σηείωση: Αν ητηλεόραση δεν είναι πλήρως οριζόντια μετά την εγκατάσταση στη βάση, αφαιρέστε την

από τη βάση (εκτελέστε τα σημεία στις εικόνες 5 και 6 με αντίστροφη σειρά), επαναλάβετε τη διαδικασία της

ευθυγράμμισης και στη συνέχεια τοποθετήστε ξανά την τηλεόραση.

Τοποθέτηση των υποστηριγάτων στην τηλεόραση

Τηλεόραση ε επίπεδη πλάτη (Εικ. 4)

Πρώτα, βρείτε τους κοχλίες που είναι κατάλληλοι για την τοποθέτηση της τηλεόρασης (C/D/E):

προσπαθήστε να τους βιδώσετε με το χέρι στις οπές στο πίσω μέρος της τηλεόρασης. Αν αισθανθείτε

αντίσταση σταατήστε αέσω το βίδωα! Όταν βρείτε έναν κοχλία με το σωστό σπείρωμα, συνεχίστε

σύμφωνα με το σχέδιο 4. Αν χρησιμοποιήσετε τον κοχλία Cή D, τοποθετήστε σε αυτόν την αντίστοιχη

ροδέλα (F) και στη συνέχεια βιδώστε τον κοχλία στο υποστήριγμα Bκαι τέλος στην τηλεόραση. Ελέγξτε αν

τα υποστηρίγματα είναι στερεωμένα κάθετα και είναι παράλληλα.

Τοποθέτηση τη τηλεόραση στο στήριγα και ασφάλιση ε πουλόνια ασφαλεία

Προειδοποίηση: Οχειρισμός ορισμένων τηλεοράσεων απαιτεί βοήθεια και από άλλα άτομα. Οκατασκευαστής

δεν φέρει ευθύνη για τραυματισμούς ήζημιές σε περιουσιακά στοιχεία που προκαλούνται από ακατάλληλο

χειρισμό!

Πρώτα, αγκυρώστε τα υποστηρίγματα που είναι προσαρτημένα στην τηλεόραση (B) στο πάνω άκρο του

κορμού στήριξης A, στη συνέχεια σπρώξτε το κάτω μέρος των υποστηριγμάτων προς το κάτω μέρος του

κορμού στήριξης. (Εικ. 5). Στη συνέχεια, χρησιμοποιώντας ένα σταυροκατσάβιδο, σφίξτε τα μπουλόνια

ασφάλισης 1 (Εικ. 6).

Συγχαρητήρια, η εγκατάσταση έχει ολοκληρωθεί. Σας ευχόμαστε να έχετε μια ευχάριστη εμπειρία

παρακολουθώντας την τηλεόραση που τοποθετήσατε στη βάση του τοίχου.

ΟΗΓΙΕΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΠΟΡΡΙΨΗ ΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΗΣ ΣΥΣΚΕΥΑΣΙΑΣ

Μεταφέρετε τη χρησιμοποιημένη συσκευασία στον δημοτικό χώρο διάθεσης απορριμμάτων.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΟΣ ΜΕΤΑ ΤΟ ΠΕΡΑΣ ΤΗΣ ΙΑΡΚΕΙΑΣ ΖΗΣ ΤΟΥ

Η απόρριψη του εξοπλισμού μετά το πέρας της διάρκειας ζωής του πρέπει να γίνεται στους καθορισμένους

δημοτικούς χώρους διάθεσης απορριμμάτων

Αυτό το προϊόν είναι σύμφωνο με όλες τις βασικές προδιαγραφές των οδηγιών της ΕΕ που ισχύουν για αυτό.

Fast SHO B301.indb 33 29.3.2016 17:03:56

VESA

What is VESA?

Perhaps when selecting a suitable television mount you were surprised by the salesperson‘s

question „A what type of VESA do you have?“... Information about VESA and the weight of the

appliance constitutes the key parameters when selecting atelevision mount or stand.

The majority of today‘s modern television and monitor manufacturers already take into account that you

may wish to mount the purchased appliance on awall using amount or to attach it to astand. So already

during production, they include threaded screw holes on the rear side. This is, of course, very practical.

The catch is, however, that the location of these screw holes (their distance from each other) varies for

individual types of appliances and this fact must be considered when selecting amount or stand.

In order to know which mount to choose for your television, you need to know the VESA dimension of

your TV (you may also encounter VESA STANDARD or VESA NORM). It describes the span, i.e. the vertical

and horizontal distance between the screw holes on the rear side of the appliance – this determines the

type of mount or stand that is suitable for your appliance.

When you  nd the VESA dimensions on the rating label of your TV: 400 × 300 mm means that the

horizontal distance is 400 mm and the vertical distance is 300 mm. This means that you need to purchase

amount that supports VESA 400 × 300.

Fast SHO B301.indb 35

VESA

Co je to VESA?

Možná ivás při vybírání vhodného držáku ktelevizi překvapil prodavač dotazem „A jakou tam

máte VESU?“… Údaj VESA totiž patří společně s informací ohmotnosti přístroje k základním

parametrům při výběru televizního držáku nebo stojanu.

Většina dnešních výrobců moderních televizí amonitorů už předem počítá smožností, že si budete chtít

zakoupený přístroj pověsit na zeď pomocí držáku nebo uchytit na stojan. Proto již při výrobě osazuje na

jeho zadní stranu otvory se závitem pro šrouby. To je samozřejmě praktické. Háček je vtom, že umístění

těchto otvorů (tedy jejich vzájemná vzdálenost) se ujednotlivých typů přístrojů liší, aprávě tento fakt je

třeba zohlednit při výběru držáku nebo stojanu.

Aby jste věděli, který držák ke své televizi zvolit, musíte znát tzv. údaj VESA vaší televize (můžete se setkat

is pojmenováním VESA STANDARD nebo VESA NORMA). Ten udává rozteč – tedy svislou avodorovnou

vzdálenost montážních otvorů na zadní straně přístroje – aurčuje, jaký typ držáku či stojanu se pro váš

přístroj hodí.

Najdete-li tedy na štítku své televize označení VESA: 400 × 300 mm, znamená to, že vodorovná

vzdálenost je 400 mm asvislá 300 mm. Pro Vaši televizi je tady nutné použít držák, či stojan umožňující

VESA 400 × 300.

FAST ČR, a. s.

Černokostelecká 1621

251 01 Říčany

Czech Republic

www.stell-accessories.eu

Fast SHO B301.indb 36 29.3.2016 17:03:56

Sencor SHT B301 Fixed mount SLIM for TV

Product's Documents

User Manual

Specifications

Sencor SHT B301 Questions and Answers
