RCF P 3115T Weatherproof Coaxial Two Way Speaker User Manual

the rules of sound

P2110-T - P3115-T - P6215

User manual

Manuale d’uso

P SERIES LOUDSPEAKER SYSTEMS

DIFFUSORI SERIE P

ITALIANO

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in

questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte

integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per

permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze

per la sicurezza.

L’installazione e l’utilizzo errati del prodotto esimono la

RCF S.p.A. da ogni responsabilità.

ITALIANO

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla

pioggia o all’umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato

e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del

dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con

particolare attenzione, in quanto contengono importanti informazioni.

2. La linea diffusori (uscita dell’amplificatore) può avere una tensione sufficientemente alta (es. 100 V)

da costituire un rischio di folgorazione per le persone: non procedere mai all’installazione o alla

connessione del diffusore quando la linea diffusori è in tensione.

3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso (in un sistema a

tensione costante) oppure l’impedenza del diffusore sia compatibile con le caratteristiche d’uscita

dell’amplificatore.

4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di

salvaguardarne la perfetta integrità.

5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un

corto circuito.

IMPORTANTE

DESCRIZIONE

NOTE SULL’INSTALLAZIONE

CASSA CHIUSA O “BASS- REFLEX”

PAG.4

INSTALLAZIONE DI UN SINGOLO DIFFUSORE

INSTALLAZIONE A “CLUSTER”

PAG.5

COLLEGAMENTO

 •LINEAATENSIONECOSTANTE100V(SOLOP2110-TEP3115-T)

 •COLLEGAMENTOABASSAIMPEDENZA(danoneffettuarsiconlinee100v)

PAG.6

NOTE SUI SISTEMI A TENSIONE COSTANTE

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

PAG.7

ALTRE NOTE

DATI TECNICI

PAG.8

AVVERTENZE PER LA SICUREZZA

PAG.2

INDICE

ITALIANO

6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente

descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• Ildiffusorenonfunziona(ofunzionainmodoanomalo);

• ilcavoèdanneggiato;

• oggettioliquidisonoentratineldiffusore;

• ildiffusorenonèpiùintegro(acausadiurti/incendio).

7. Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la

tensione dalla linea diffusori e poi scollegare il diffusore.

8. Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e

non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati

per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza

dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche

normalmente generate da un trasduttore.

9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita

solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di

farla correttamente e certicarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di

impianti elettrici.

10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema

audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di

copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL’UDITO

L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di

pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla

durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di

pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate

protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è

necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora

che il diffusore acustico è in grado di produrre.

12. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e

diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono

collocati in posizione fra loro adiacente o nello stesso ambiente.

13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon

funzionamento dell’impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori

dell’energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad

amplificatori.

14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata

(possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi

elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D’USO

• Collocareildiffusorelontanodafontidicalore.

• Nonforzaremaigliorganidicomando(tasti,manopoleecc.).

• Nonusaresolventi,alcool,benzinaoaltresostanzevolatiliperlapulituradellepartiesterne.

• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a

bassolivelloper5-10minuti,primadiutilizzarloallamassimapotenza.

ITALIANO

DESCRIZIONE

I diffusori acustici “serie P” fanno parte della linea “RCF ACUSTICA” per

installazione fissa al chiuso ed anche all’aperto (con grado di protezione

IP55)sepredispostinellamodalità“cassachiusa”(coprendoleportereflex

tramite gli appositi tappi).

I corpi sono costruiti in resina plastica resistente ai raggi UV e la loro forma

ne permette sia l’installazione di un singolo diffusore sia la realizzazione di

“cluster” (gruppo di diffusori allineati) tramite accessori opzionali.

Lagrigliafrontaleèd’alluminio;lastaffadimontaggioèd’acciaioinox.

NOTE SULL’INSTALLAZIONE

L’installazione dei diffusori deve essere effettuata da personale qualificato

rispettando gli standard di sicurezza. Eseguire un’installazione sicura di

ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto,

ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle di

sopportarne il peso senza il pericolo di cadute che potrebbero compromettere

l’incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i

diffusori (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

Dopo aver effettuato il collegamento, isolare i conduttori non utilizzati!

CASSA CHIUSA O “BASS- REFLEX”

I diffusori della “serie P” sono normalmente di tipo “bass-reflex”, tuttavia

ciascun diffusore può essere adattato come “cassa chiusa”, ottenendo così

ungradodiprotezioneIP55.

Per effettuare la modifica, procedere in questo modo:

• rimuoverelagrigliadiprotezionesvitandoleottoviti;

• coprirelequattroportereflex(ifori)usandoitappidedicati,ciascunodei

qualivafissatocontrevitiautofilettanti;

• rimontare la griglia di protezione.

RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato

in modo da garantirne l’afdabilità e prestazioni elevate.

ITALIANO

INSTALLAZIONE DI UN SINGOLO DIFFUSORE

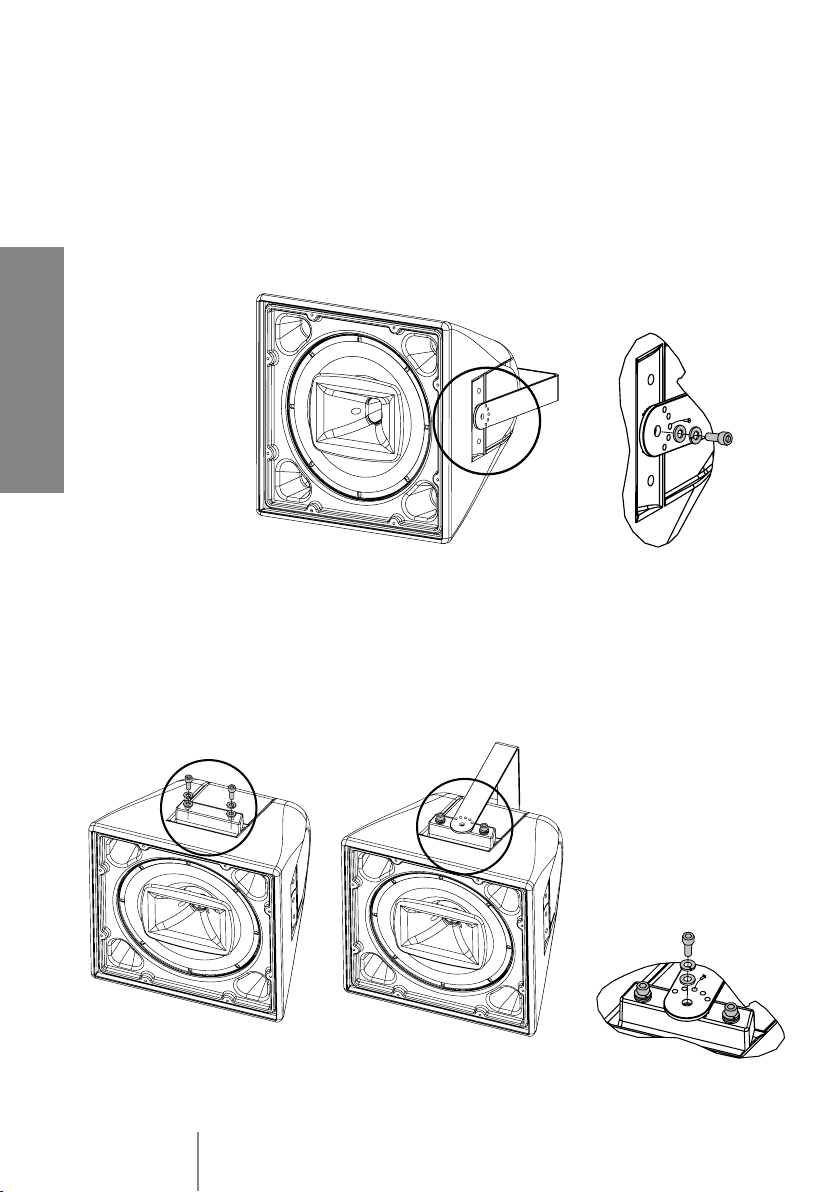

a) Installazione con staffa in posizione orizzontale: fissare il diffusore alla

staffaaUavvitandoiduebulloni(M8perP2110-T,M10perP3115-Te

P6215)neidueforicentrali(deldiffusore).

Prima di stringere i due bulloni, regolare l’inclinazione verticale del diffusore

e successivamente (quando si è certi dell’angolo) fissarla tramite viti

autofilettanti poste nei fori della staffa a U adiacenti a quelli per i bulloni.

Nota: non inclinare il diffusore verso l’alto!

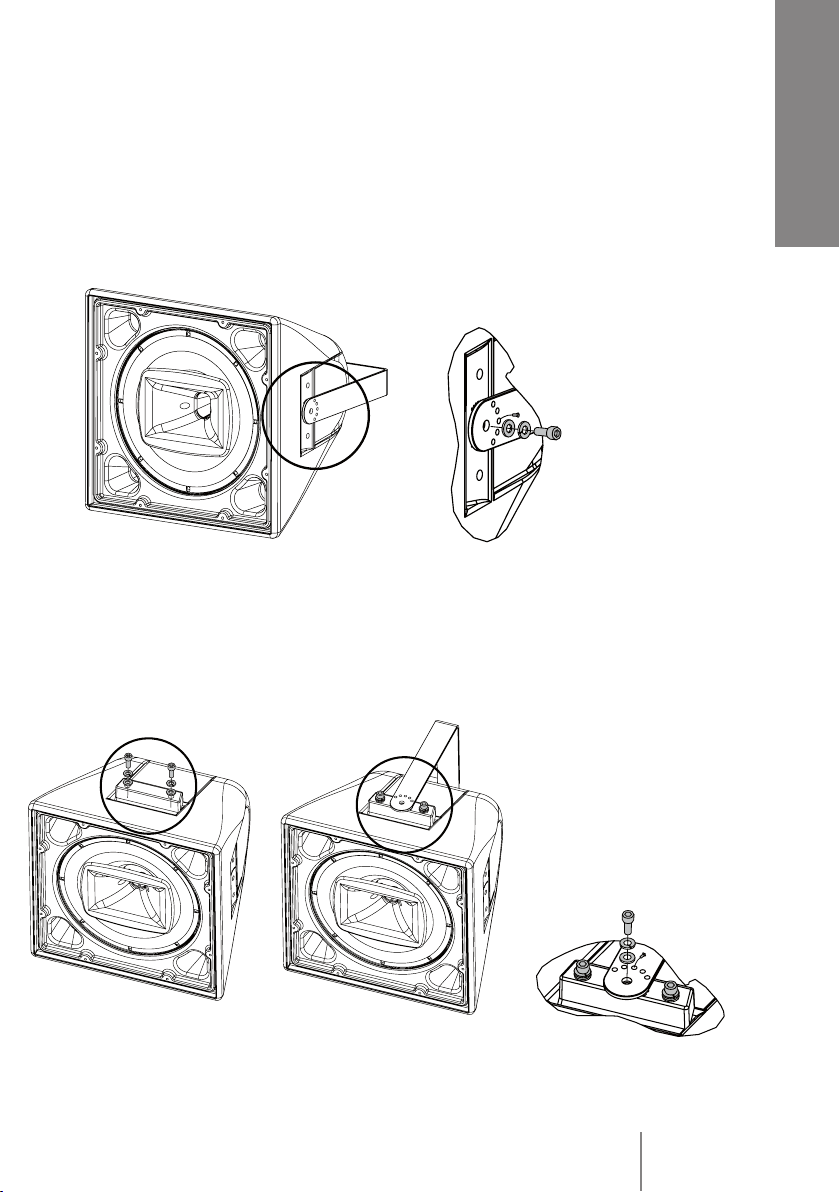

b) Installazione con staffa in posizione verticale:

inserire i due spessori e

bloccarlitramiteduecoppiedibulloni(M8perP2110-T,M10perP3115-T

e P 6215),poifissareildiffusoreallastaffaaUavvitandoaltriduebulloni

nei due fori centrali (del diffusore). Prima di stringere i due bulloni centrali,

regolare l’angolazione orizzontale del diffusore e successivamente (quando

si è certi dell’angolo) fissarla tramite viti autofilettanti poste nei fori della staffa

a U adiacenti a quelli per i bulloni.

INSTALLAZIONE A “CLUSTER”

Riferirsi al manuale degli accessori per l’installazione a “cluster” dei

diffusori.

Nota: è possibile rimuovere

una delle due coppie

di bulloni laterali (usate

per fissare gli spessori)

nel caso sia necessaria

un’angolazione orizzontale

particolare.

ITALIANO

COLLEGAMENTO

ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi

a personale qualificato ed addestrato, ossia personale avente conoscenze

tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di

realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con

l’amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le

connessioni, verificando attentamente che non vi siano dei cortocircuiti

accidentali. Tutto l’impianto di sonorizzazione dovrà essere realizzato in

conformità con le norme e le leggi vigenti in materia di impianti elettrici.

Se il diffusore è installato all’aperto (dove si richiede la protezione IP 55),

le connessioni elettriche devono essere poste all’interno di una scatola di

protezione a tenuta stagna (oppure una nicchia incassata a parete).

LINEA A TENSIONE COSTANTE 100 V (SOLO P 2110-T E P 3115-T)

Collegare il conduttore comune MARRONE del diffusore alla linea 100 V che

fa capo al morsetto dell’amplificatore contrassegnato con “-”, “0”, “COM”

oppure “b”.

Scegliere un conduttore tra quello NERO (piena potenza) oppure GRIGIO

(metà potenza) e collegarlo alla linea 100 V che fa capo al morsetto

dell’amplificatore contrassegnato con “100 V”, “+” oppure “a”.

NON utilizzare mai il conduttore BLU.

P2110-T 100V–60W(166Ω)  100V–30W(333Ω)

P3115-T 100V–120W(83Ω)  100V–60W(166Ω)

Nota: l’utilizzo di una linea a tensione costante 70 V (anziché 100 V) comporta

ildimezzamentodellapotenzaerogata(P2110-T:30/15W;P3115-T:60/30W).

COLLEGAMENTO A BASSA IMPEDENZA (da non effettuarsi con linee 100v)

CollegareilconduttoreMARRONEdeldiffusorealmorsettodell’amplificatore“-”;

collegare il conduttore BLU del diffusore al morsetto dell’amplificatore “+”.

P2110-T  16Ω(200W)

P3115-T  16Ω(300W)

P6215   8Ω(600W)

100V

Nero

Marrone

100V

Grigio

Marrone

Blu

Marrone

ITALIANO

NOTE SUI SISTEMI A TENSIONE COSTANTE

•Latensioned’ingressodeldiffusore(Vd)devecorrispondereconlatensione

d’uscita dell’amplificatore (Va).

•Lasommadellepotenzenominalidituttiidiffusori(Pdxn)collegatialla

linea non deve superare quella dell’amplificatore (Pa).

•Pergarantireunacorrettariproduzioneaudio,effettuareilcollegamentodi

tutti i diffusori “in fase”.

NOTE SUI SISTEMI CON CONNESSIONE A BASSA

IMPEDENZA

•L’impedenzatotaledeidiffusorinondeveessereinferioreaquellad’uscita

dell’amplificatore;

nota: l’impedenza complessiva dei diffusori uguale a quella d’uscita

dell’amplificatore permette l’erogazione della massima potenza (mentre

un’impedenza superiore comporta una riduzione della potenza erogata).

•Lasommadellepotenzedeidiffusorideveessereadeguataallapotenza

massima erogabile dall’amplificatore.

•Lalunghezzadellelineediffusorideveessereridottaalminimo(unalunga

distanza può comportare l’uso di cavi con sezioni elevate).

Pa = Potenza amplificatore

Pd = Potenza diffusore

n = Numero diffusori

Vd = Tensione ingresso diffusore

Va = Tensione uscita amplificatore

Amplicatore

Pa > Pd x n Va

Vd = Va

- +

Impedenza complessiva: 4 Ω

8 Ω

- +

Impedenza complessiva: 8 Ω

16 Ω

- +

Impedenza complessiva: 8 Ω

8 Ω

- +

Impedenza complessiva: 16 Ω

16 Ω

ITALIANO

ALTRE NOTE

• Utilizzaredeicaviconconduttoriaventiunasezioneadeguata,considerando

la loro lunghezza e la potenza complessiva dei diffusori.

• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e

compromettano il funzionamento del sistema, i cavi per i diffusori non

devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai

cavi microfonici od altre linee.

•Perminimizzareglieffettiinduttivi(ronzii)dovutiall’accoppiamentoconcampi

elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.

•NON collegare gli ingressi dei diffusori a bassa impedenza (es. 8 o 16 Ω) ad una

linea a tensione costante 100 V.

DATI TECNICI

Tipo

Materiale corpo

Materiale staffa a U

P 2110-T

Altoparlanti

Risposta in frequenza (-3 dB)

Potenza RMS

Sensibilità

Dimensioni (l, h, p)

Peso netto

P 3115-T

Altoparlanti

Risposta in frequenza (-3 dB)

Potenza RMS

Sensibilità

Dimensioni (l, h, p)

Peso netto

P 6215

Altoparlanti

Risposta in frequenza (-3 dB)

Potenza RMS

Sensibilità

Dimensioni (l, h, p)

Peso netto

dueviecoassiale,“bass-reflex”o“cassachiusa”(IP55)

resina plastica “Rotomould” resistente ai raggi UV

griglia frontale in alluminio

acciaioinox

woofer 10”,

neodriver1”(coassiale)caricatoatromba(90°x40°)

120Hz÷20kHz

200W(ingresso16Ω);60W–30W(ingresso100V)

95dB(1W,1m)

350mm,350mm,320mm

13,5kg

woofer15”,

neodriver1”(coassiale)caricatoatromba(90°x60°)

100Hz÷20kHz

300W(ingresso16Ω);120W–60W(ingresso100V)

98dB(1W,1m)

463mm,463mm,433mm

19,4kg

woofer15”(bobinada3,5”),

neodriver1,4”(coassiale)caricatoatromba(60°x60°)

120Hz÷20kHz

600W(ingresso8Ω)

100dB(1W,1m)

463mm,463mm,433mm

19,2kg

ENGLISH

Before connecting and using this product, please read this instruction manual carefully and keep

it on hand for future reference. The manual is to be considered an integral part of this product and

must accompany it when it changes ownership as a reference for correct installation and use as well

as for the safety precautions.

RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this

product.

WARNING: Topreventtheriskoffireorelectricshock,neverexposethisloudspeakertorain

orhumidityanddust,butthecasethishasbeenexpresslydesignedandmadetogetasuitable

IP protection grade (indicated in the product specifications).

SAFETY PRECAUTIONS

1. All the precautions, in particular the safety ones, must be read with special attention, as they

provide important information.

2. Loudspeaker lines (amplifier outputs) can have a sufficiently high voltage (i.e. 100 V) to involve a

risk of electrocution:

never install or connect this loudspeaker when the line is alive.

3. Make sure all connections have been made correctly and the loudspeaker input voltage (in a

constant voltage system) or its impedance is suitable for the amplifier output.

4. Protectloudspeakerlinesfromdamage;makesuretheyarepositionedinawaythattheycannot

be stepped on or crushed by objects.

5. Make sure that no objects or liquids can get into this product, as this may cause a short circuit.

6. Never attempt to carry out any operations, modifications or repairs that are not expressly

described in this manual.

Contact your authorized service centre or qualified personnel should any of the following occur:

• theloudspeakerdoesnotfunction(orworksinananomalousway);

• thecablehasbeendamaged;

• objectsorliquidshavegotintotheunit;

• theloudspeakerhasbeendamagedduetoheavyimpacts/fire.

IMPORTANT

NOTES

DESCRIPTION

INSTALLATION NOTES

SEALED OR VENTED (BASS-REFLEX) BOX

PAG.11

SINGLE LOUDSPEAKER INSTALLATION

ARRAY / CLUSTER INSTALLATION

PAG.12

CONNECTIONS

 •CONSTANTVOLTAGESYSTEMS100V(P2110-TandP3115-Tonly)

 •LOWIMPEDANCECONNECTION(DoNOTdoitwith100Vlines)

PAG.13

NOTES ABOUT CONSTANT VOLTAGE SYSTEMS

NOTESABOUTLOWIMPEDANCECONNECTIONS

PAG.14

OTHER NOTES

SPECIFICATIONS

PAG.15

SAFETY PRECAUTIONS

PAG. 9

INDEX

ENGLISH

7. Should the loudspeaker emit any strange odours or smoke, remove it from the line after having

switched the amplier off.

8. Do not connect this product to any equipment or accessories not foreseen.

For suspended installation, only use the dedicated anchoring points and do not try to hang this

loudspeaker by using elements that are unsuitable or not specific for this purpose.

Also check the suitability of the support surface to which the product is anchored (wall, ceiling,

structure, etc.), and the components used for attachment (screw anchors, screws, brackets not

supplied by RCF etc.), which must guarantee the security of the system / installation over time, also

considering,forexample,themechanicalvibrationsnormallygeneratedbytransducers.

9. RCF S.p.A. strongly recommends this product is only installed by professional qualied

installers (or specialised rms) who can ensure a correct installation and certify it according

to the regulations in force.

The entire audio system must comply with the current standards and regulations regarding

electrical systems.

10. There are numerous mechanical and electrical factors to be considered when installing a

professional audio system (in addition to those which are strictly acoustic, such as sound pressure,

angles of coverage, frequency response, etc.).

11. HEARING LOSS

Exposuretohighsoundlevelscancausepermanenthearingloss.Theacousticpressurelevelthat

leadstohearinglossisdifferentfrompersontopersonanddependsonthedurationofexposure.

To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is

exposedto these levelsshoulduseadequateprotectiondevices.Whenatransducercapableof

producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective

earphones.

See the technical specifications in the instruction manual for the maximum sound pressure the

loudspeaker is capable of producing.

12. To ensure a correct musical reproduction, loudspeaker phase is to be respected (loudspeakers

are connected respecting the amplifier polarity). This is important when loudspeakers are installed

adjacent one another, for instance, in the same room.

13. To prevent inductive effects from causing hum, noise and a bad system working, loudspeaker

lines should not be laid together with other electric cables (mains), microphone or line level signal

cables connected to amplifier inputs.

14. The loudspeaker cable shall have wires with a suitable section (twisted, if possible, to reduce

inductive effects due to surrounding electro-magnetic fields) and a sufficient electrical insulation.

OPERATING PRECAUTIONS

• Installthisloudspeakerfarfromanyheatsource.

• Donotoverloadthisproductforextendedperiodsoftime.

• Neverforcethecontrolelements(keys,knobs,etc.).

• Do not use solvents,alcohol, benzene or other volatile substances for cleaning the external

parts of this product.

•Ifthespeakerisusedinparticularycoldplaces,driveitwithalowsignalfor5-10minutesbefore

usingitatmaximumpower.

ENGLISH

RCF S.p.A. would like to thank you for purchasing this product, which

has been designed to guarantee reliability and high performance.

DESCRIPTION

P series loudspeaker systems belong to the “RCF ACUSTICA” line for fixed

indoorinstallation,butalsooutdoor(IP55protection)ifinstalledassealed

box(bycoveringthereflexportswiththesuitableplugs).

Their cabinets are made of UV stabilized plastic resin and their shape allows

both single installations and arrays / clusters (with optional accessories).

Their front grilles are made of aluminium. Yoke U brackets are made of

stainless steel.

INSTALLATION NOTES

Loudspeakers are to be install by qualified personnel, respecting all safety

standards.

Loudspeakers are to be installed securely.

Make sure the support structure (walls / ceilings) has the necessary

mechanical characteristics for the loudspeaker weight, without the risk of a

fall that could damage things or cause an injury.

Use attachments elements suitable for walls / ceilings (e.g. screw anchors for

bricks, screw anchors for concrete, etc.).

After connecting a loudspeaker, insulate its unused wires!

SEALED OR VENTED (BASS-REFLEX) BOX

Asdefault,Pseriesloudspeakersareventedboxes(bass-reflex).

Yet,everyloudspeakercanbeadaptedasasealedbox(inordertogetIP

55protection)byproceedingasfollowing:

• Take off the loudspeaker front grille by removing the eight screws.

• Coverthefourreflexports(theholes)byusingthededicatedplugs(to

befixedwiththreethreadformingscrews).

• Re-mount the loudspeaker grille.

ENGLISH

SINGLE LOUDSPEAKER INSTALLATION

a) Horizontal U bracket installation:fixtheloudspeakertotheUbracketby

tighteningthetwobolts(M8onP2110-T,M10onP3115-TandP6215)into

the two loudspeaker central holes. Before tightening the two bolts, adjust

theloudspeakertiltandthen(whenyouaresureoftheproperangle)fixthat

positionthroughthread-formingscrewsintotheUbracketlittleholesnextto

the central hole for bolts.

Note: do NOT tilt the loudspeaker upwards!

b) Vertical U bracket installation:

put the two shims on the loudspeaker and

fixthembytighteningtwopairsofbolts(M8onP2110-T,M10onP3115-T

andP6215).ThenfixtheloudspeakertotheUbracketbytighteningother

two bolts into the two loudspeaker central holes. Before tightening the last

two bolts, adjust the loudspeaker horizontal aiming angle and then (when you

aresureoftheproperangle)fixthatpositionthroughthread-formingscrews

intotheUbracketlittleholesnexttothecentralholeforbolts.

ARRAY / CLUSTER INSTALLATION

Please refer to the optional accessory user’s manual.

Note: it will be possible

to remove a pair (only) of

lateralbolts(usedtofixthe

two shims) if a particular

horizontal aiming angle is

required”

ENGLISH

CONNECTIONS

Warning: loudspeaker connections should be only made by qualified and

experiencedpersonnelhavingthetechnicalknow-howorsufficientspecific

instructions (to ensure that connections are made correctly) in order to

prevent any electrical danger. To prevent any risk of electric shock, do not

connect loudspeakers when the amplifier is switched on.

Before turning the system on, check all connections and make sure there are

no accidental short circuits.

The entire sound system shall be designed and installed in compliance with

the current local laws and regulations regarding electrical systems.

Iftheloudspeakerisinstalledoutdoor(andIP55protectiongradeisrequired),

allelectricalconnectionsshallbeputintoweatherproofboxes/wallniches.

CONSTANT VOLTAGE SYSTEMS 100 V (P 2110-T and P 3115-T only)

Connect the loudspeaker common BROWN wire to line coming from the

amplifier common output “-”, “0”, “COM” or “b”.

Choose between the loudspeaker BLACK wire (full power) or the GREY wire

(half power) and connect it to the 100 V line coming from the amplifier output

“100 V”, “+” or “a”.

NEVER use the loudspeaker BLUE wire.

P 2110-T 100V–60W(166Ω)  100V–30W(333Ω)

P 3115-T 100V–120W(83Ω)  100V–60W(166Ω)

Note: if the line is 70 V (instead of 100 V), the total delivered power will be

halved(P2110-T:30/15W;P3115-T:60/30W).

LOW IMPEDANCE CONNECTION (Do NOT do it with 100 V lines)

ConnecttheloudspeakerBROWNwiretotheamplifieroutput“-”.

Connect the loudspeaker BLUE wire to the amplifier output “+”.

P 2110-T  16Ω(200W)

P 3115-T 16Ω(300W)

P 6215   8Ω(600W)

100V

Black

Brown

100V

Grey

Brown

Blue

Brown

ENGLISH

NOTES ABOUT CONSTANT VOLTAGE SYSTEMS

• The loudspeaker input voltage (Vd) must correspond to the amplifier

output voltage (Va).

• Thesumofnominalpowervalues(Pdxn)ofallloudspeakersconnected

tothelinemustnotexceedtheamplifierpower(Pa).

• Make sure all loudspeakers are connected in phase to ensure a correct

audio reproduction.

NOTES ABOUT LOW IMPEDANCE CONNECTIONS

• The total loudspeaker impedance must not be lower than the amplifier

output impedance.

Note: a loudspeaker total impedance equal to the amplifier output one

permitstogetthemaximumdeliverablepower(butanhigherloudspeaker

impedance entails less power).

• The total loudspeaker power shall be adequate for the maximum

deliverable power of the amplifier.

• The loudspeaker line shall be short (for long distances, it may be

necessary to use cables with large cross-section wires).

Pa = Amplifier power

Pd = Speaker power

n = Number of speakers

Vd = Speaker input voltage

Va = Amplifier output voltage

Amplier

Pa > Pd x n Va

Vd = Va

- +

Total impedance: 4 Ω

8 Ω

- +

Total impedance: 8 Ω

16 Ω

- +

Total impedance: 8 Ω

8 Ω

- +

Total impedance: 16 Ω

16 Ω

ENGLISH

OTHER NOTES

• Always use cables having wires with an adequate cross-section,

considering the cable length and the total loudspeaker power.

• Loudspeaker lines must be kept separated from mains cables,

microphone cables or others, in order to avoid inductive phenomena

may cause hum or noises.

• Use loudspeaker cables with twisted wires to reduce hum caused by

inductive effects due to coupling with electromagnetic fields.

• DoNOTconnectloudspeakerlowimpedance(8/16Ω)inputsto100V

constant voltage lines.

SPECIFICATIONS

Type

Cabinet material

U bracket material

P 2110-T

Loudspeakers

Frequency response (-3 dB)

RMS power

Sensitivity

Dimensions (w, h, d)

Net weight

P 3115-T

Loudspeakers

Frequency response (-3 dB)

RMS power

Sensitivity

Dimensions (w, h, d)

Net weight

P 6215

Loudspeakers

Frequency response (-3 dB)

RMS power

Sensitivity

Dimensions (w, h, d)

Net weight

twowaycoaxial,bass-reflexor(IP55)sealedbox

UV stabilized “Rotomould” plastic resin

Front grille made of aluminium

stainless steel

10” woofer,

hornloaded(90°x40°,coaxial)1”neodriver

120Hz÷20kHz

200W(16Ωinput);60W–30W(100Vinput)

95dB(1W,1m)

350mm,350mm,320mm

13.5kg

15”woofer,

hornloaded(90°x60°,coaxial)1”neodriver

100Hz÷20kHz

300W(16Ωinput);120W–60W(100Vinput)

98dB(1W,1m)

463mm,463mm,433mm

19.4kg

15”woofer(3.5”voicecoil),

hornloaded(60°x60°,coaxial)1.4”neodriver

120Hz÷20kHz

600W(8Ωinput)

100dB(1W,1m)

463mm,463mm,433mm

19.2kg

RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia

Italy

tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modiche senza preavviso.

Except possible errors and omissions.

RCF S.p.A. reserves the right to make modications without prior notice.

10307083

the rules of sound

10307130/C

RCF P 3115T Weatherproof Coaxial Two Way Speaker

Product's Documents

User Manual

Specifications

RCF P 3115T Questions and Answers
